Makita HR2651 1" SDS‑PLUS AVT Rotary Hammer, wHEPA Dust User Manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

Combination Hammer with Self

Dust Collection

Perforateur Burineur Avec Système

d’Aspiration De Poussières

Martillo Combinado con

Recolección Automática de Polvo

HR2650

HR2651

HR2651T

HR2661

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

Read before use.

À lire avant l’utilisation.

Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: HR2650 HR2651 HR2651T HR2661

Capacities Concrete 26 mm (1")

Core bit 68 mm (2-11/16")

Diamond core bit (dry type) 80 mm (3-1/8")

Steel 13 mm (1/2")

Wood 32 mm (1-1/4")

No load speed 0 - 1,200/min 0 - 1,100/min

Blows per minute 0 - 4,600/min 0 - 4,500/min

Overall length 604 mm (23-3/4") 630 mm

(24-3/4")

666 mm

(26-1/4")

Net weight 3.0 - 4.1 kg

(6.7 - 9.1 lbs)

3.1 - 4.2 kg

(6.9 - 9.3 lbs)

3.2 - 4.4 kg

(7.2 - 10.1 lbs)

3.3 - 4.4 kg

(7.3 - 9.7 lbs)

Safety class

/II

• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange

without notice.

• Specicationsmaydifferfromcountrytocountry.

• Theweightmaydifferdependingontheattachment(s).Thelightestandheaviestcombination,accordingto

EPTA-Procedure 01/2014, are shown in the table.

SAFETY WARNINGS

General power tool safety warnings

WARNING: Read all safety warnings and

all instructions. Failure to follow the warnings and

instructionsmayresultinelectricshock,reand/or

seriousinjury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical Safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodiedplugsandmatchingoutletswill

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suit-

able for outdoor use reduces the risk of electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electric shock.

Personal Safety

Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the inuence of drugs,

alcohol or medication. A moment of inattention while

operatingpowertoolsmayresultinseriouspersonalinjury.

Use personal protective equipment. Always wear eye

protection. Protective equipment such as a dust mask,

non-skid safety shoes, hard hat or hearing protection used

forappropriateconditionswillreducepersonalinjuries.

Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

powertoolswithyourngerontheswitchorenergisingpower

tools that have the switch on invites accidents.

3 ENGLISH

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

resultinpersonalinjury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing, and gloves

away from moving parts.Looseclothes,jewel-

lery or long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

powertoolwilldothejobbetterandsaferatthe

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

Disconnect the plug from the power source and/or

the battery pack from the power tool before making

any adjustments, changing accessories, or storing

power tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

5. Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations different from those intended could

result in a hazardous situation.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Follow instruction for lubricating and chang-

ing accessories.

3. Keep handles dry, clean and free from oil and

grease.

USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough to

carry the current your product will draw. An undersized

cord will cause a drop in line voltage resulting in loss of

power and overheating. Table 1 shows the correct size

to use depending on cord length and nameplate ampere

rating. If in doubt, use the next heavier gage. The

smaller the gage number, the heavier the cord.

Table 1: Minimum gage for cord

Ampere Rating Volts Total length of cord in feet

120V 25 ft. 50 ft. 100 ft. 150 ft.

220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.

More Than Not More Than AWG

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 Not Recommended

ROTARY HAMMER SAFETY

WARNINGS

1. Wear ear protectors. Exposure to noise can

cause hearing loss.

2. Use auxiliary handle(s), if supplied with the

tool.Lossofcontrolcancausepersonalinjury.

Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring or its own

cord. Cutting accessory contacting a "live" wire may

make exposed metal parts of the power tool "live" and

could give the operator an electric shock.

Wear a hard hat (safety helmet), safety glasses and/

or face shield. Ordinary eye or sun glasses are NOT

safety glasses. It is also highly recommended that

you wear a dust mask and thickly padded gloves.

5. Be sure the bit is secured in place before

operation.

6. Under normal operation, the tool is designed

to produce vibration. The screws can come

loose easily, causing a breakdown or accident.

Check tightness of screws carefully before

operation.

7. In cold weather or when the tool has not been

used for a long time, let the tool warm up for

a while by operating it under no load. This

will loosen up the lubrication. Without proper

warm-up, hammering operation is difcult.

8. Always be sure you have a rm footing. Be

sure no one is below when using the tool in

high locations.

9. Hold the tool rmly with both hands.

10. Keep hands away from moving parts.

4 ENGLISH

11. Do not leave the tool running. Operate the tool

only when hand-held.

12. Do not point the tool at any one in the area

when operating. The bit could y out and

injure someone seriously.

13. Do not touch the bit, parts close to the bit, or

workpiece immediately after operation; they

may be extremely hot and could burn your

skin.

14. Some material contains chemicals which may

be toxic. Take caution to prevent dust inhala-

tion and skin contact. Follow material supplier

safety data.

15. Do not touch the power plug with wet hands.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product. MISUSE or failure to follow the safety

rules stated in this instruction manual may cause

serious personal injury.

Symbols

The followings show the symbols used for tool.

volts

amperes

hertz

alternating current

no load speed

Class II Construction

revolutions or reciprocation per minute

number of blow

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched off and unplugged before adjusting or

checking function on the tool.

Switch action

CAUTION: Before plugging in the tool, always

check to see that the switch trigger actuates

properly and returns to the "OFF" position when

released.

CAUTION: Switch can be locked in “ON” posi-

tion for ease of operator comfort during extended

use. Apply caution when locking tool in “ON”

position and maintain rm grasp on tool.

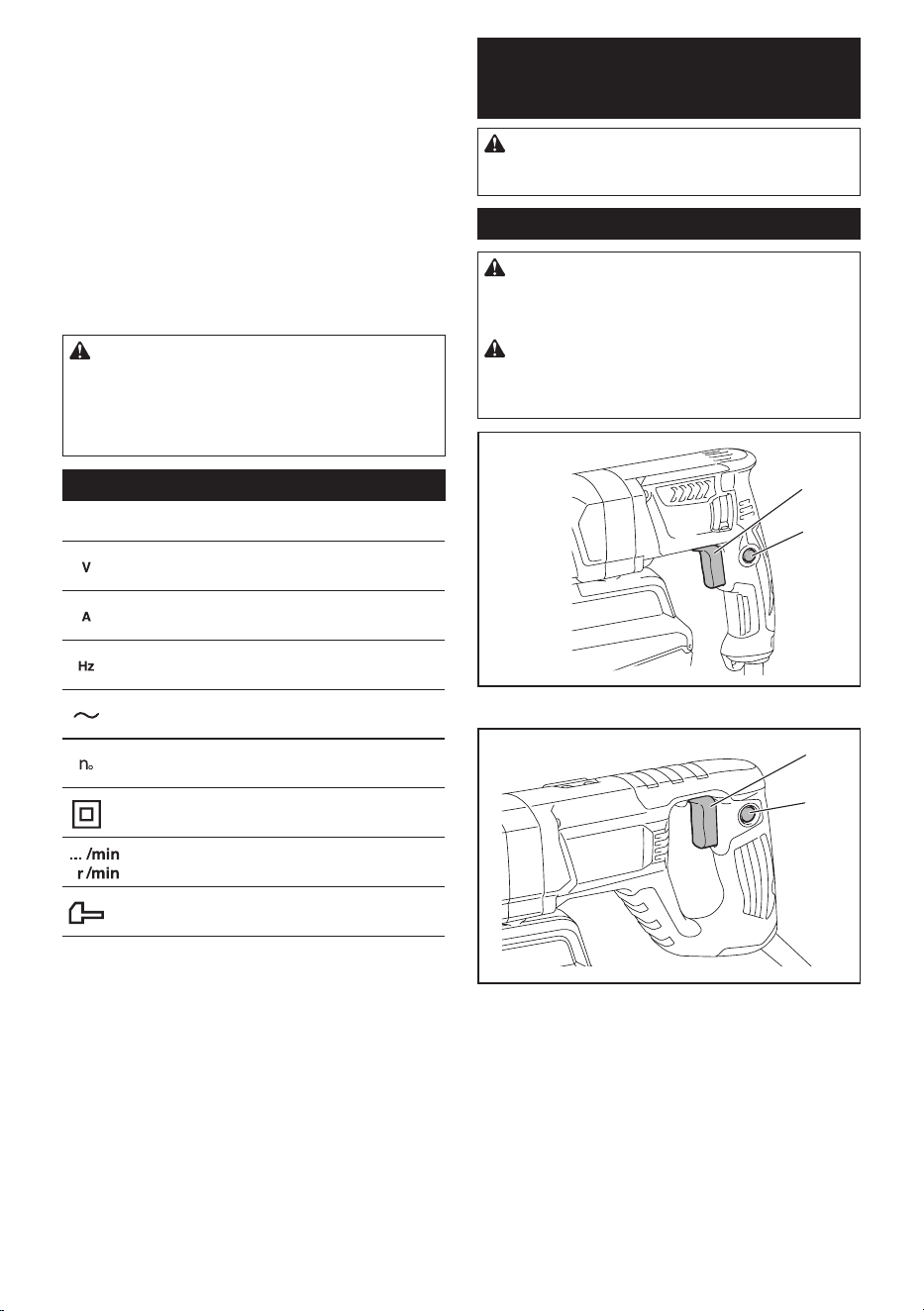

►1. Switch trigger 2. Lock button

To start the tool, simply pull the switch trigger. Tool

speed is increased by increasing pressure on the switch

trigger. Release the switch trigger to stop.

For continuous operation, pull the switch trigger, push

in the lock button and then release the switch trigger.

To stop the tool from the locked position, pull the switch

trigger fully, then release it.

5 ENGLISH

Reversing switch action

CAUTION: Always check the direction of

rotation before operation.

NOTICE: Use the reversing switch only after the

tool comes to a complete stop. Changing the direc-

tion of rotation before the tool stops may damage the

tool.

NOTICE: If the switch trigger cannot be

depressed, check to see that the reversing switch

is fully set to position / (A side) or / (B

side).

For HR2650/HR2651/HR2651T

This tool has a reversing switch to change the direc-

tion of rotation. Move the reversing switch lever to the

position (A side) for clockwise rotation or to the posi-

tion (B side) for counterclockwise rotation.

►1. Reversing switch lever

For HR2661

This tool has a reversing switch to change the direc-

tion of rotation. Move the reversing switch lever to

the position (A side) for clockwise rotation or

the position (B side) for counterclockwise rotation.

►1. Reversing switch lever

NOTE: When you operate the tool in counterclock-

wise rotation, the switch trigger is pulled only halfway

and the tool runs at half speed. For counterclockwise

rotation, you cannot push in the lock button.

Changing the quick change chuck

for SDS-plus

For HR2651T

The quick change chuck for SDS-plus can be easily

exchanged for the quick change drill chuck.

Removing the quick change chuck

for SDS-plus

CAUTION: Before removing the quick change

chuck for SDS-plus, be sure to remove the bit.

Grasp the change cover of the quick change chuck

for SDS-plus and turn in the direction of the arrow

until the change cover line moves from the symbol

to the symbol. Pull forcefully in the direction of the

arrow.

►1. Quick change chuck for SDS-plus 2. Change

cover 3. Change cover line

Installing the quick change drill

chuck

Check the line of the quick change drill chuck shows

the symbol. Grasp the change cover of the quick

change drill chuck and set the line to the symbol.

Place the quick change drill chuck on the spindle of the

tool. Grasp the change cover of the quick change drill

chuck and turn the change cover line to the symbol

until a click can clearly be heard.

►1. Quick change drill chuck 2. Spindle 3. Change

cover line 4. Change cover

6 ENGLISH

Selecting the action mode

NOTICE: Do not rotate the action mode chang-

ing knob when the tool is running. The tool will be

damaged.

NOTICE: To avoid rapid wear on the mode

change mechanism, be sure that the action mode

changing knob is always positively located in one

of the three action mode positions.

Rotation with hammering

For drilling in concrete, masonry, etc., rotate the action

mode changing knob to the symbol. Use a tungsten-

carbide tipped bit (optional accessory).

1 2

►1. Rotation with hammering 2. Action mode chang-

ing knob

Rotation only

For drilling in wood, metal or plastic materials, rotate

the action mode changing knob to the symbol. Use a

twist drill bit or wood drill bit.

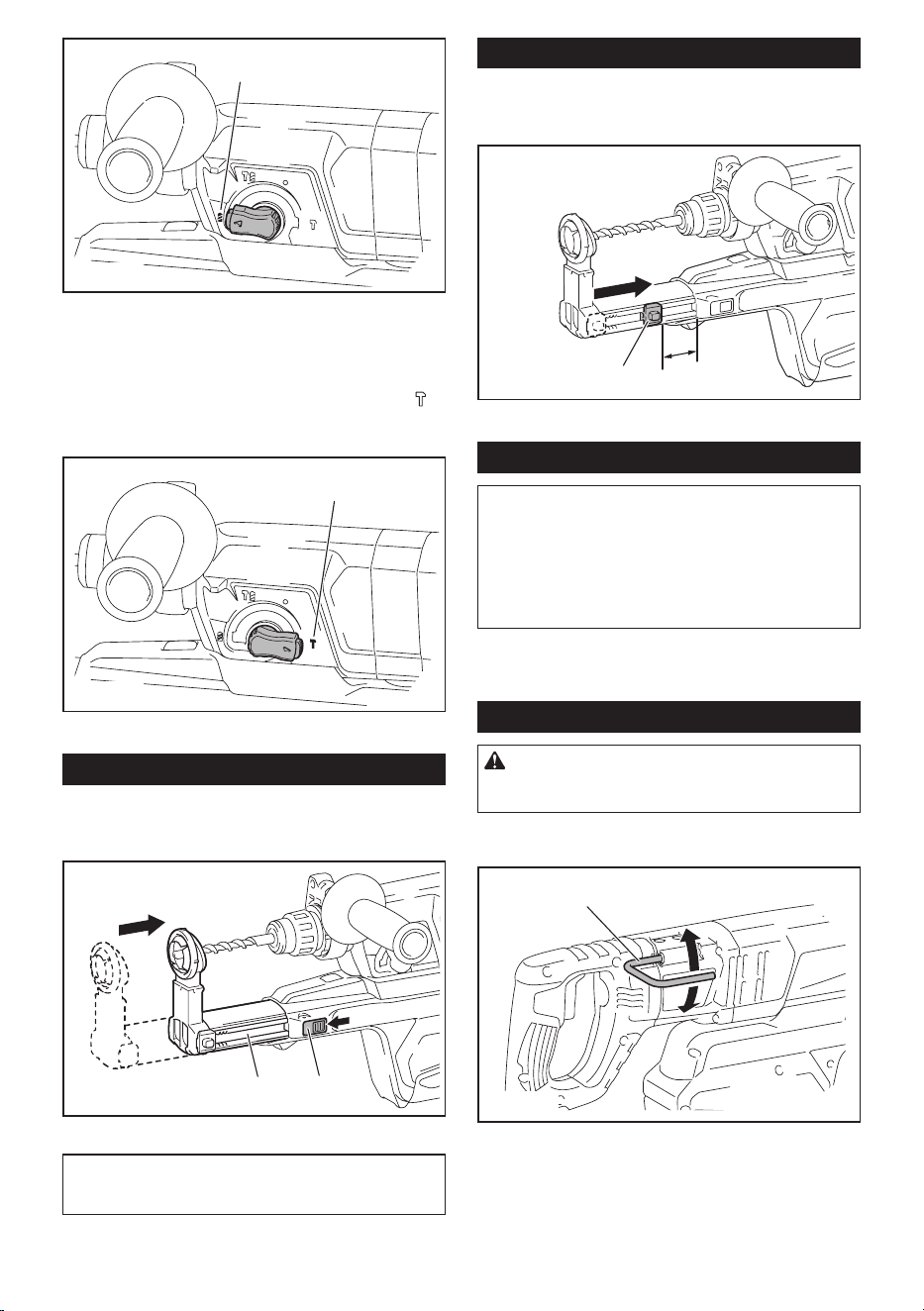

►1. Rotation only

Hammering only

For chipping, scaling or demolition operations, rotate

the action mode changing knob to the symbol. Use a

bull point, cold chisel, scaling chisel, etc.

►1. Hammering only

Adjusting the nozzle position

Pushintheguidewhilepressingtheguideadjustmentbutton,

and then release the button at the desired position.

►1. Guide 2.Guideadjustmentbutton

NOTE:Beforeadjustingthenozzleposition,release

the nozzle forward completely by pressing the guide

adjustmentbutton.

Adjusting the drilling depth

Slidethedepthadjustmentbuttontothedesiredpositionwhile

pressing it. The distance (A) is the drilling depth.

►1.Depthadjustmentbutton

7 ENGLISH

Torque limiter

NOTICE: As soon as the torque limiter actuates,

switch off the tool immediately. This will help pre-

vent premature wear of the tool.

NOTICE: Drill bits such as hole saw, which tend

to pinch or catch easily in the hole, are not appro-

priate for this tool. This is because they will cause

the torque limiter to actuate too frequently.

The torque limiter will actuate when a certain torque

level is reached. The motor will disengage from the

output shaft. When this happens, the drill bit will stop

turning.

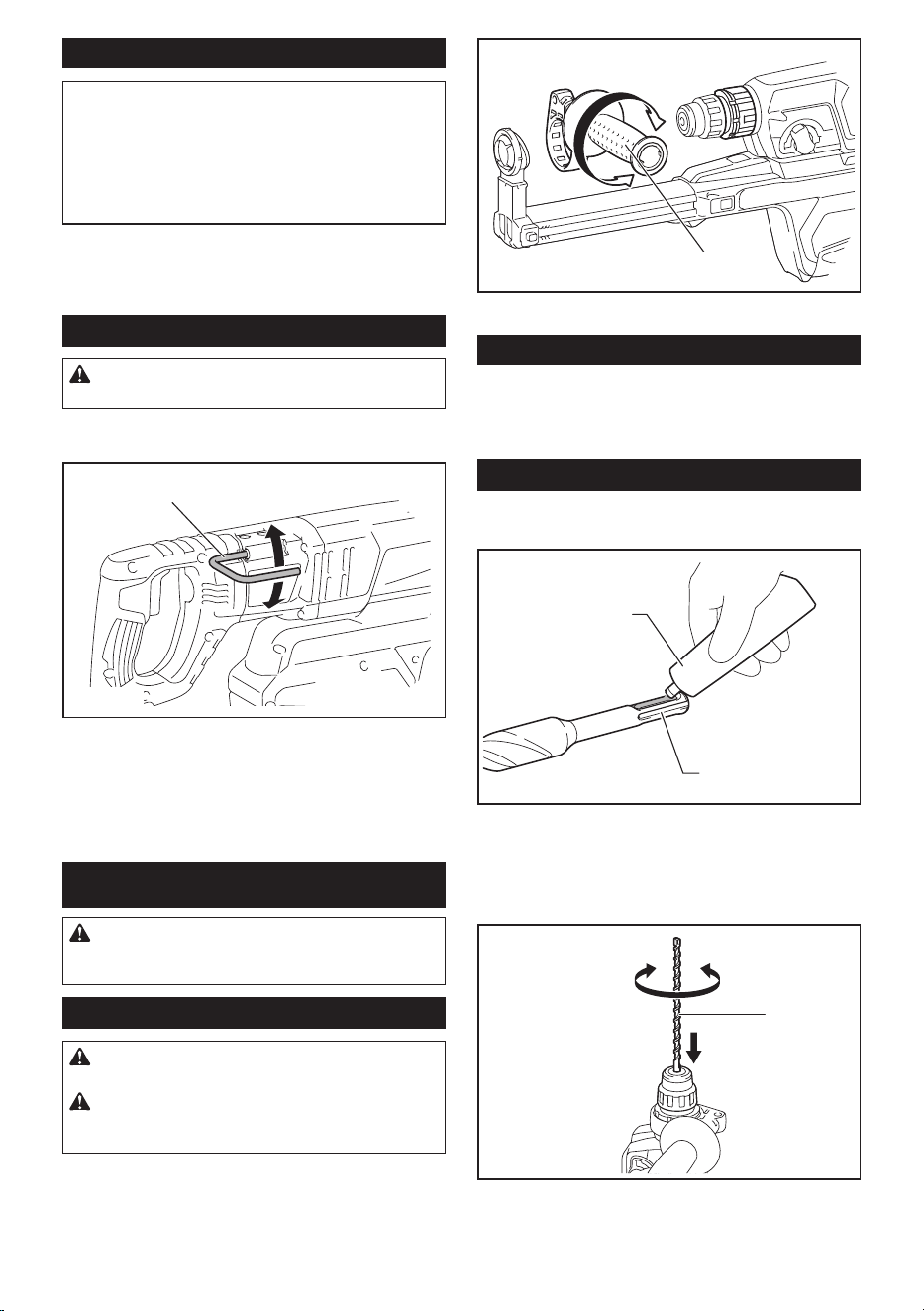

Hook

CAUTION: Never hook the tool at high loca-

tion or on potentially unstable surface.

For HR2661

►1. Hook

The hook is convenient for temporarily hanging the tool.

To use the hook, simply lift up hook until it snaps into

the open position. When not in use, always lower hook

until it snaps into the closed position.

ASSEMBLY

CAUTION: Always be sure that the tool is

switched off and unplugged before carrying out

any work on the tool.

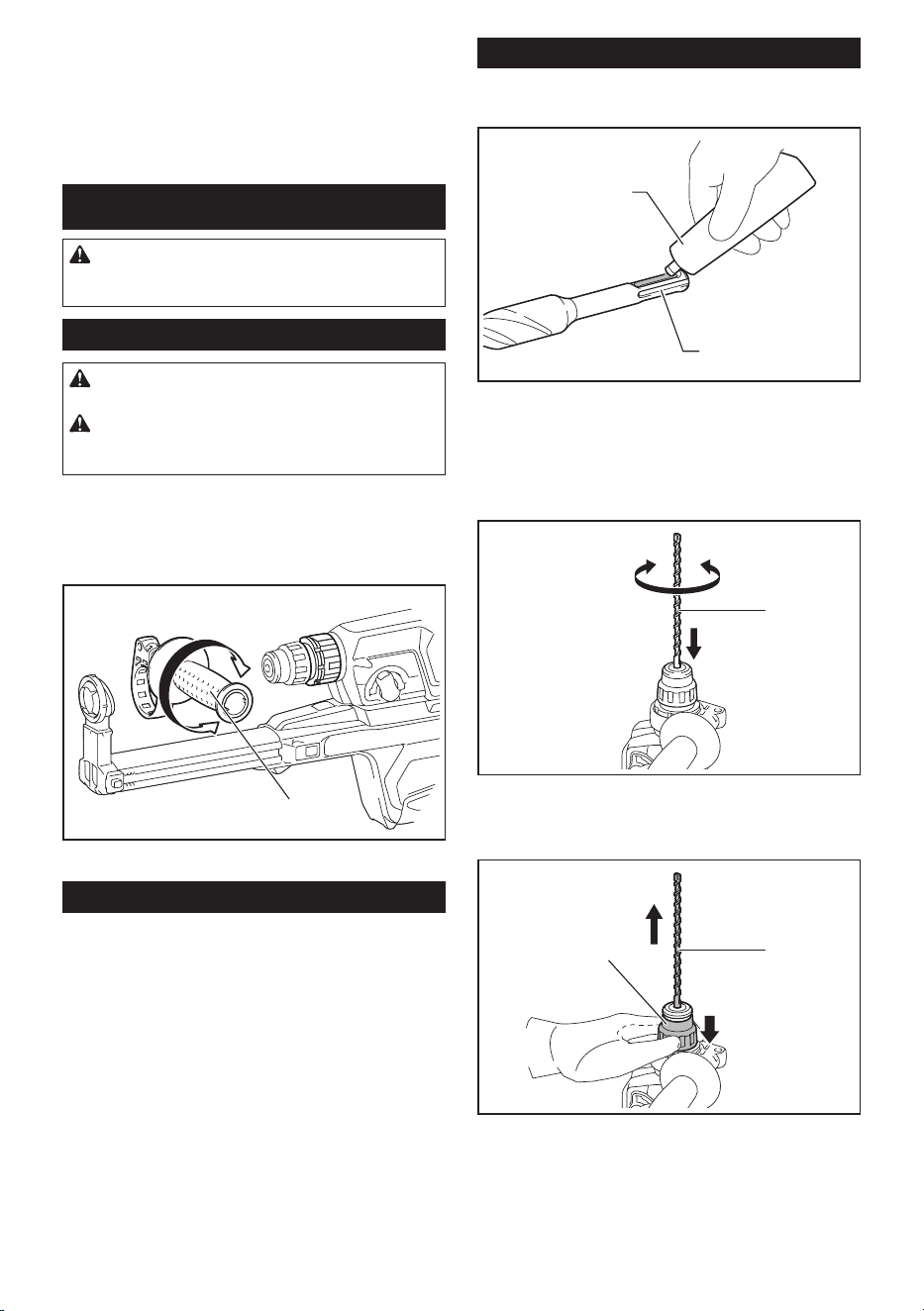

Side grip (auxiliary handle)

CAUTION: Always use the side grip to ensure

safe operation.

CAUTION: After installing or adjusting the

side grip, make sure that the side grip is rmly

secured.

Installthesidegripsothatthegroovesonthegriptin

the protrusions on the tool barrel. Turn the grip clock-

wisetosecureit.Thegripcanbexedatdesiredangle.

►1. Side grip

Grease

Coat the shank end of the drill bit beforehand with a

small amount of grease (about 0.5 - 1 g).

This chuck lubrication assures smooth action and lon-

ger service life.

Installing or removing drill bit

Clean the shank end of the drill bit and apply grease

before installing the drill bit.

►1. Shank end 2. Grease

Insert the drill bit into the tool. Turn the drill bit and push

it in until it engages.

After installing the drill bit, always make sure that the

drill bit is securely held in place by trying to pull it out.

►1. Drill bit

To remove the drill bit, pull the chuck cover down all the

way and pull the drill bit out.

8 ENGLISH

►1. Drill bit 2. Chuck cover

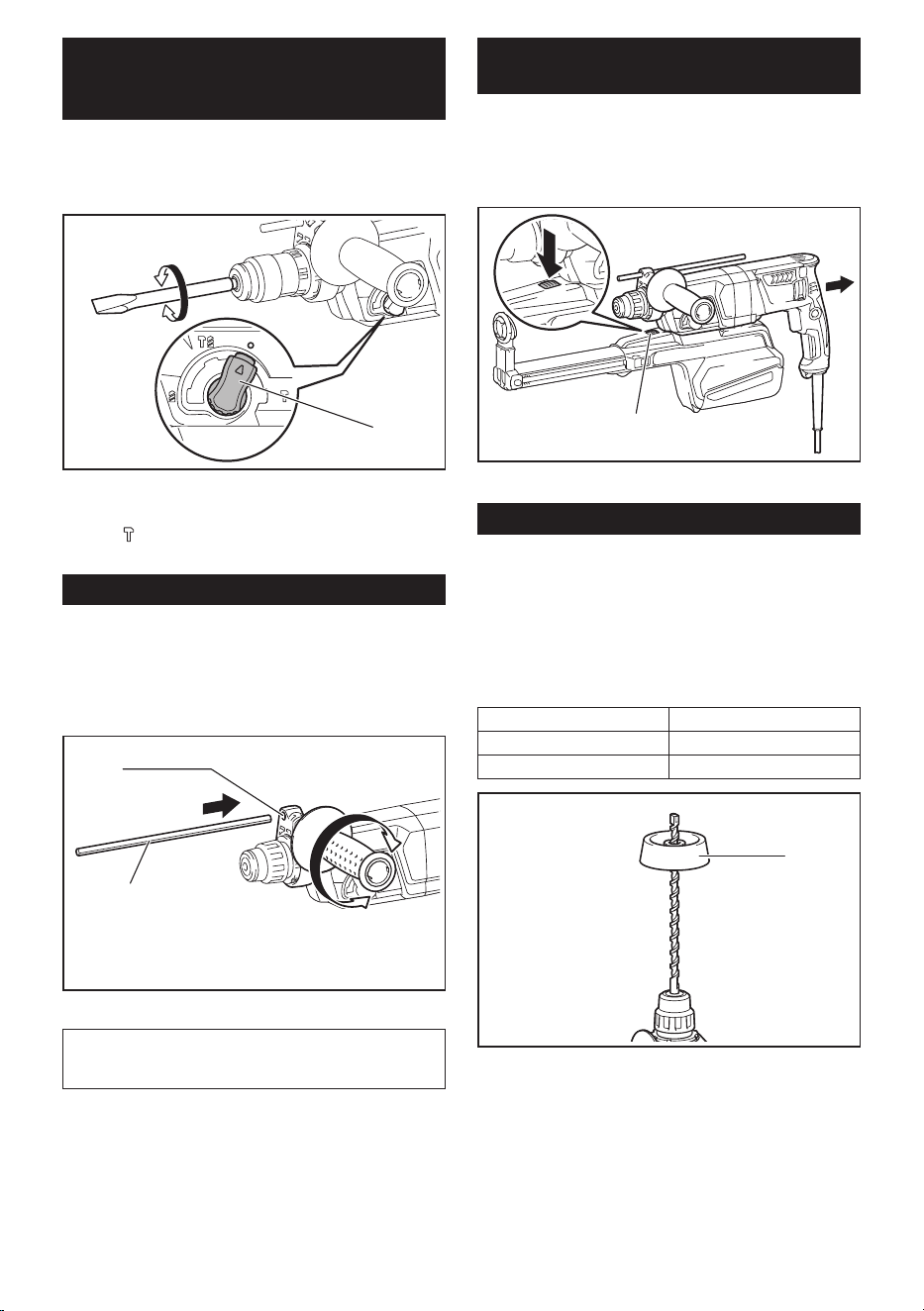

Chisel angle (when chipping,

scaling or demolishing)

The chisel can be secured at the desired angle. To

change the chisel angle, rotate the action mode chang-

ing knob to the O symbol. Turn the chisel to the desired

angle.

►1. Action mode changing knob

Rotate the action mode changing knob to the

sym-

bol. Then make sure that the chisel is securely held in

place by turning it slightly.

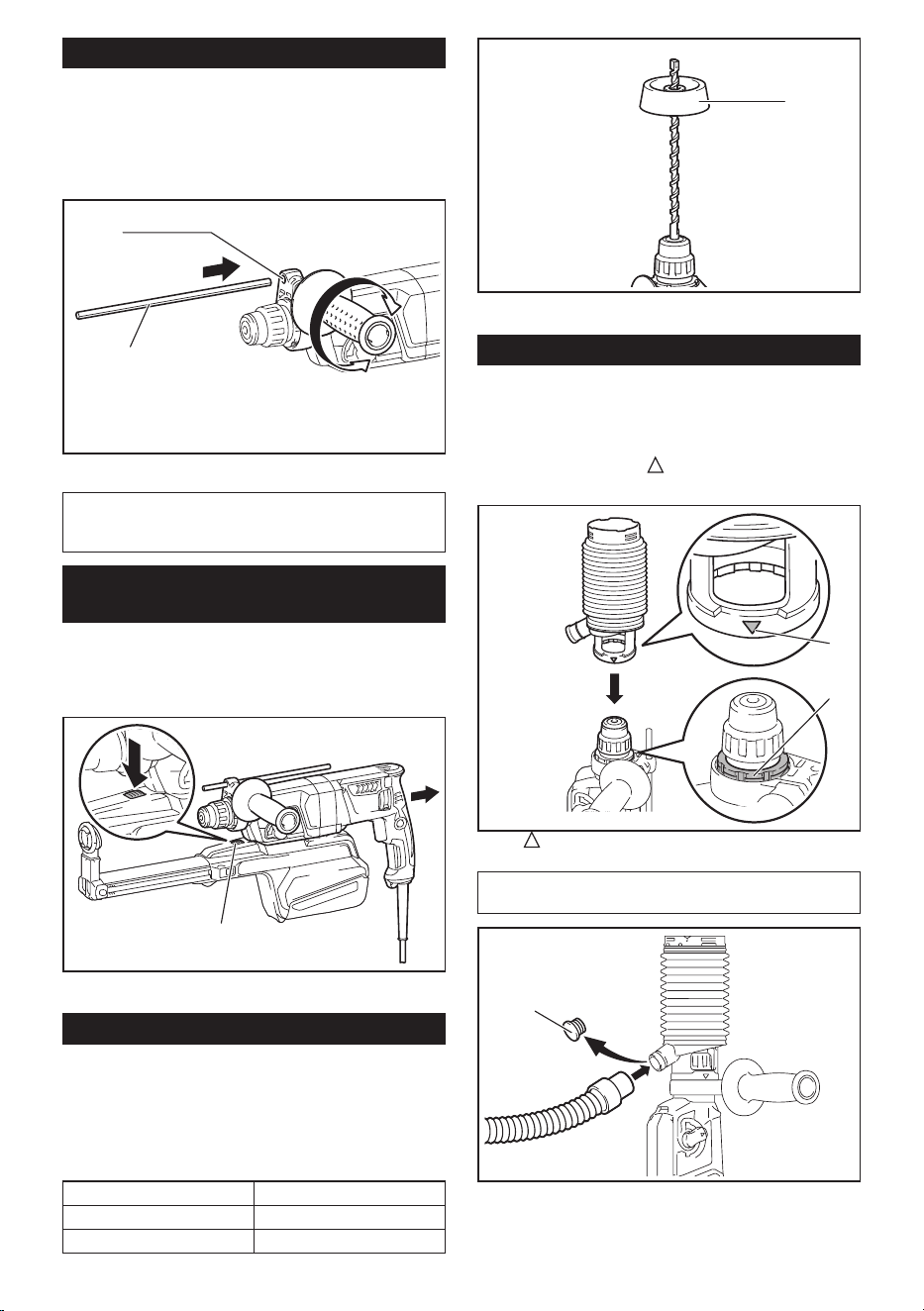

Depth gauge

The depth gauge is convenient for drilling holes of uniform

depth. Loosen the side grip and insert the depth gauge

intotheholeonthesidegrip.Adjustthedepthgaugetothe

desireddepthandtightenthesidegriprmly.

►1. Hole 2. Depth gauge

NOTE: Make sure that the depth gauge does not

touch the main body of the tool when attaching it.

Installing or removing dust

collection system

To remove the dust collection system, pull the tool while

pressing the lock-off button. To install it, insert the tool

into the dust collection system all the way until it locks in

place with a little click.

►1. Lock-off button

Dust cup

Optional accessory

Use the dust cup to prevent dust from falling over the

tool and on yourself when performing overhead drilling

operations. Attach the dust cup to the bit as shown in

thegure.Thesizeofbitswhichthedustcupcanbe

attached to is as follows.

Model Bit diameter

Dust cup 5 6 mm (1/4") - 14.5 mm (9/16")

Dust cup 9 12 mm (15/32") - 16 mm (5/8")

►1. Dust cup

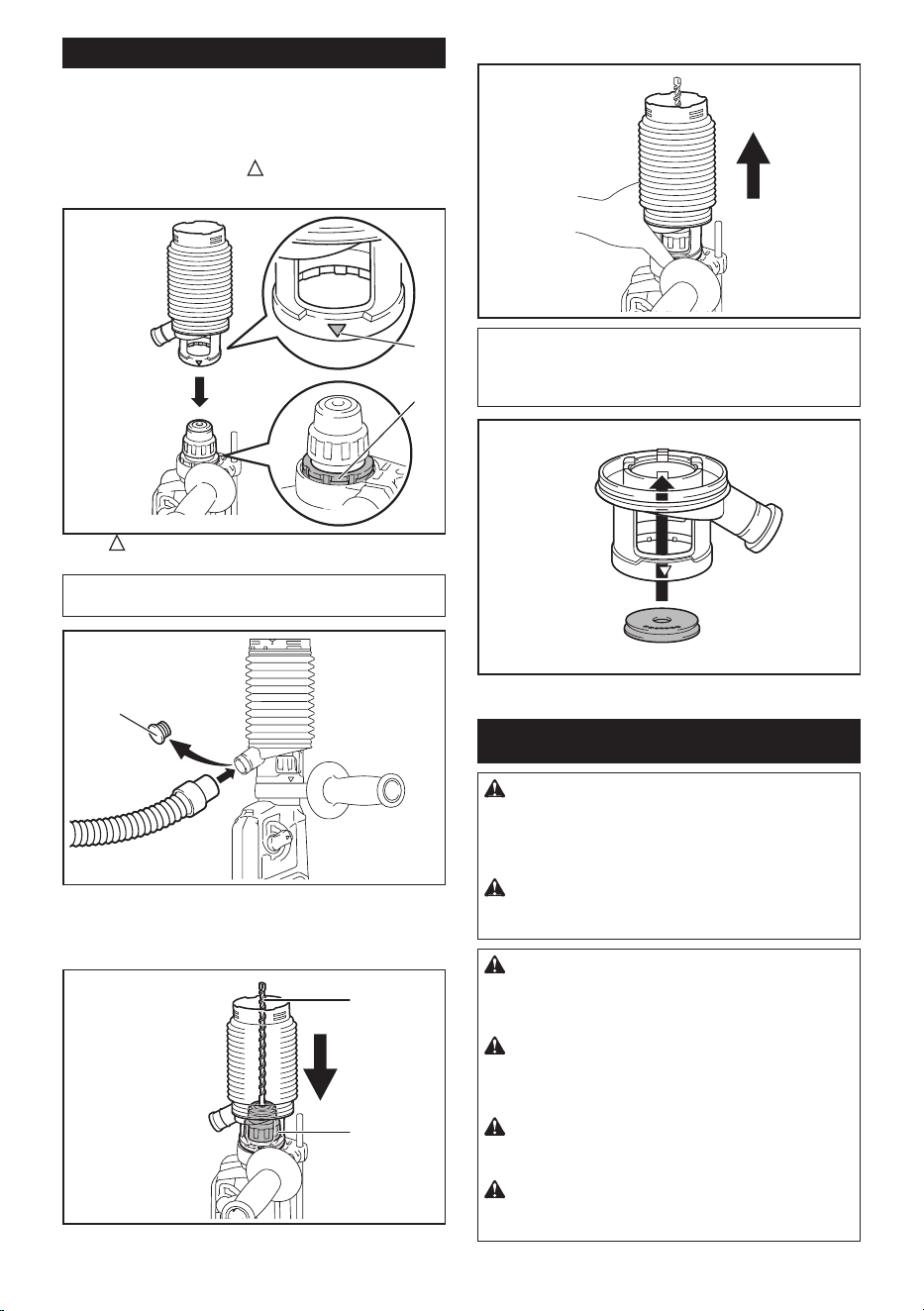

Dust cup set

Optional accessory

Before installing the dust cup set, remove the bit from

the tool if installed.

Install the dust cup set on the tool so that the

sym-

bol on the dust cup is aligned with the groove in the tool.

9 ENGLISH

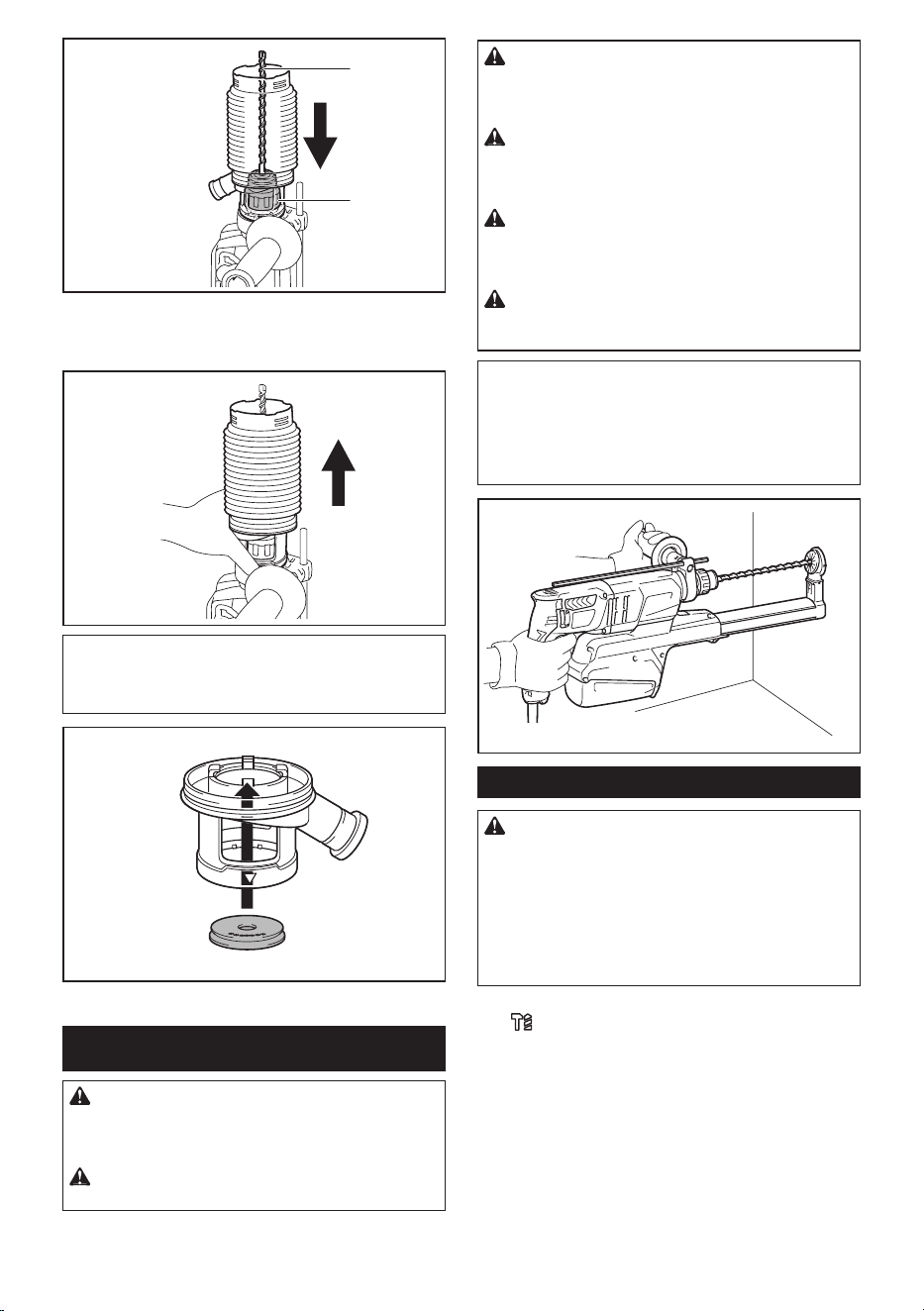

►1. symbol 2. Groove

NOTE: If you connect a vacuum cleaner to the dust

cup set, remove the dust cap before connecting it.

►1. Dust cap

To remove the dust cup set, remove the bit while pulling

the chuck cover in the direction of the arrow.

►1. Bit 2. Chuck cover

Hold the root of dust cup and pull it out.

NOTE: If the cap comes off from the dust cup, attach

it with its printed side facing up so that groove on the

captsintheinsideperipheryoftheattachment.

OPERATION

CAUTION: Always use the side grip (auxiliary

handle) and rmly hold the tool by both side grip

and switch handle during operations.

CAUTION: Always make sure that the work-

piece is secured before operation.

CAUTION:

The dust collection system is intended

for drilling in concrete only. Do not use the dust collec-

tion system for drilling in metal or wood.

CAUTION:

When using the tool with the dust

collection system, be sure to attach the lter to the dust

collection system to prevent dust inhalation.

CAUTION: Before using the dust collection

system, check that the lter is not damaged.

Failure to do so may cause dust inhalation.

CAUTION: The dust collection system col-

lects the generated dust at a considerable rate,

but not all dust can be collected.

NOTICE: Do not use the dust collection system

for core drilling or chiseling.

NOTICE:

Do not use the dust collection system for

drilling in wet concrete or use this system in wet envi-

ronment. Failure to do so may cause malfunction.

10 ENGLISH

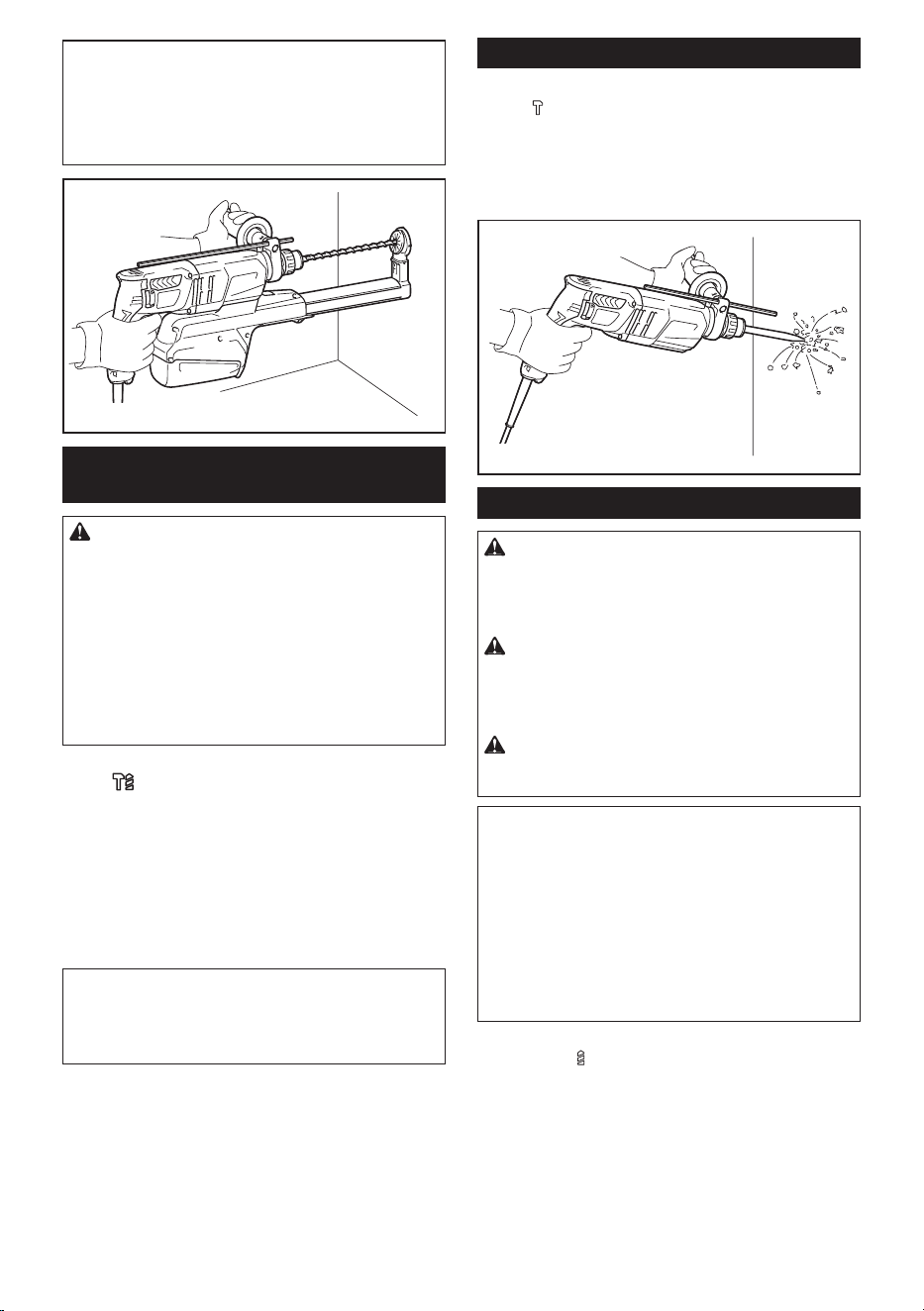

Hammer drilling operation

CAUTION: There is tremendous and sudden

twisting force exerted on the tool/drill bit at the time of

hole break-through, when the hole becomes clogged

with chips and particles, or when striking reinforcing

rods embedded in the concrete. Always use the side

grip (auxiliary handle) and rmly hold the tool by

both side grip and switch handle during opera-

tions. Failure to do so may result in the loss of control

ofthetoolandpotentiallysevereinjury.

Set the action mode changing knob to the symbol.

Position the drill bit at the desired location for the hole,

then pull the switch trigger. Do not force the tool. Light

pressure gives best results. Keep the tool in position

and prevent it from slipping away from the hole.

Do not apply more pressure when the hole becomes

clogged with chips or particles. Instead, run the tool at

an idle, then remove the drill bit partially from the hole.

By repeating this several times, the hole will be cleaned

out and normal drilling may be resumed.

NOTE: Eccentricity in the drill bit rotation may occur

while operating the tool with no load. The tool auto-

matically centers itself during operation. This does not

affect the drilling precision.

Chipping/Scaling/Demolition

Set the action mode changing knob to the symbol.

Holdthetoolrmlywithbothhands.Turnthetoolon

and apply slight pressure on the tool so that the tool will

not bounce around, uncontrolled.

Pressing very hard on the tool will not increase the

efciency.

Drilling in wood or metal

CAUTION: Hold the tool rmly and exert care

when the drill bit begins to break through the

workpiece. There is a tremendous force exerted on

the tool/drill bit at the time of hole break through.

CAUTION: A stuck drill bit can be removed

simply by setting the reversing switch to reverse

rotation in order to back out. However, the tool

may back out abruptly if you do not hold it rmly.

CAUTION: Always secure workpieces in a

vise or similar hold-down device.

NOTICE: Never use “rotation with hammering”

when the drill chuck is installed on the tool. The

drill chuck may be damaged.

Also, the drill chuck will come off when reversing the

tool.

NOTICE: Pressing excessively on the tool will

not speed up the drilling. In fact, this excessive

pressure will only serve to damage the tip of your drill

bit, decrease the tool performance and shorten the

service life of the tool.

Set the action mode changing knob to the symbol.

For HR2650/HR2651/HR2661

Optional accessory

Attach the chuck adapter to a keyless drill chuck to

which 1/2"-20 size screw can be installed, and then

install them to the tool. When installing it, refer to the

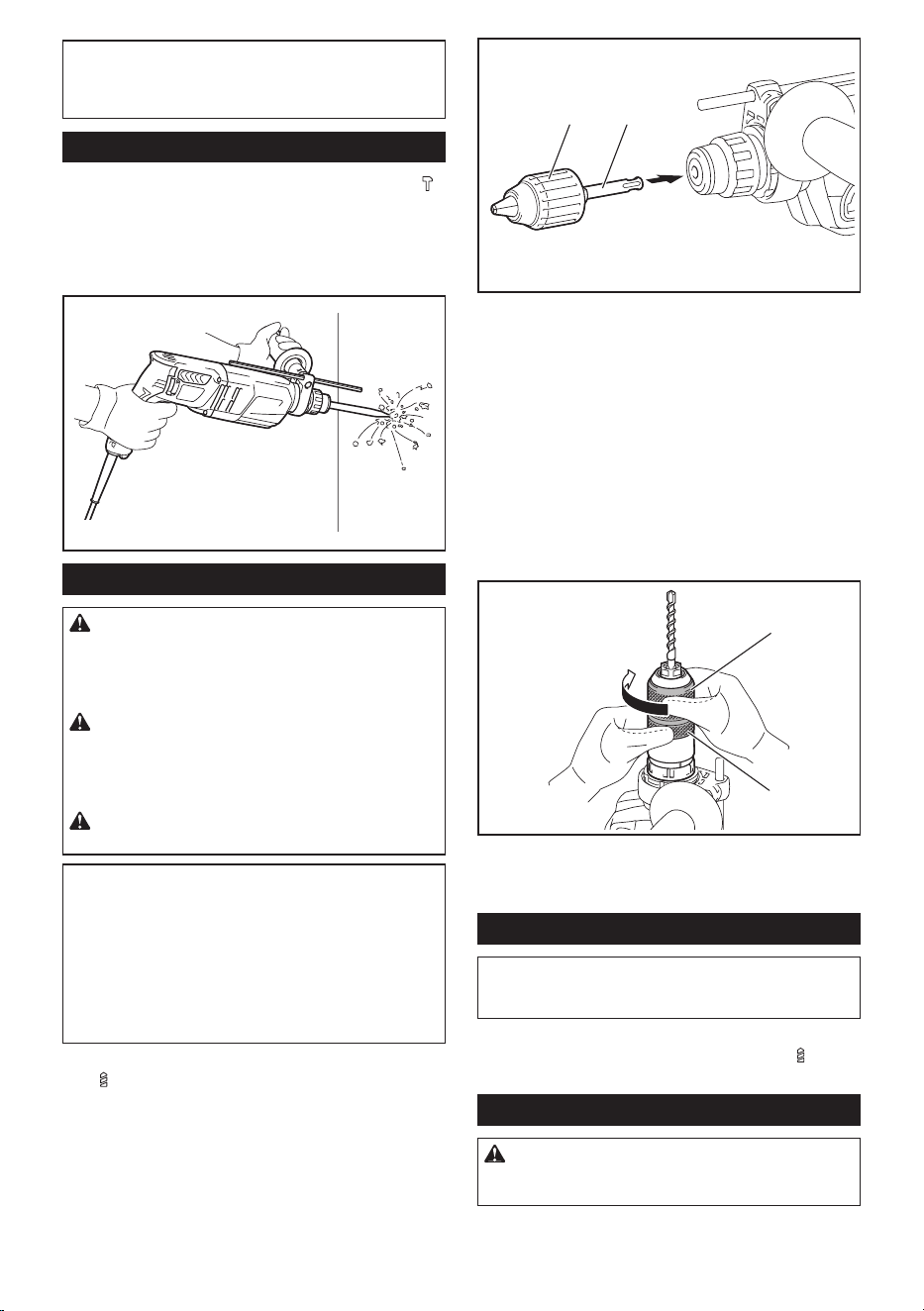

section “Installing or removing drill bit”.

1 2

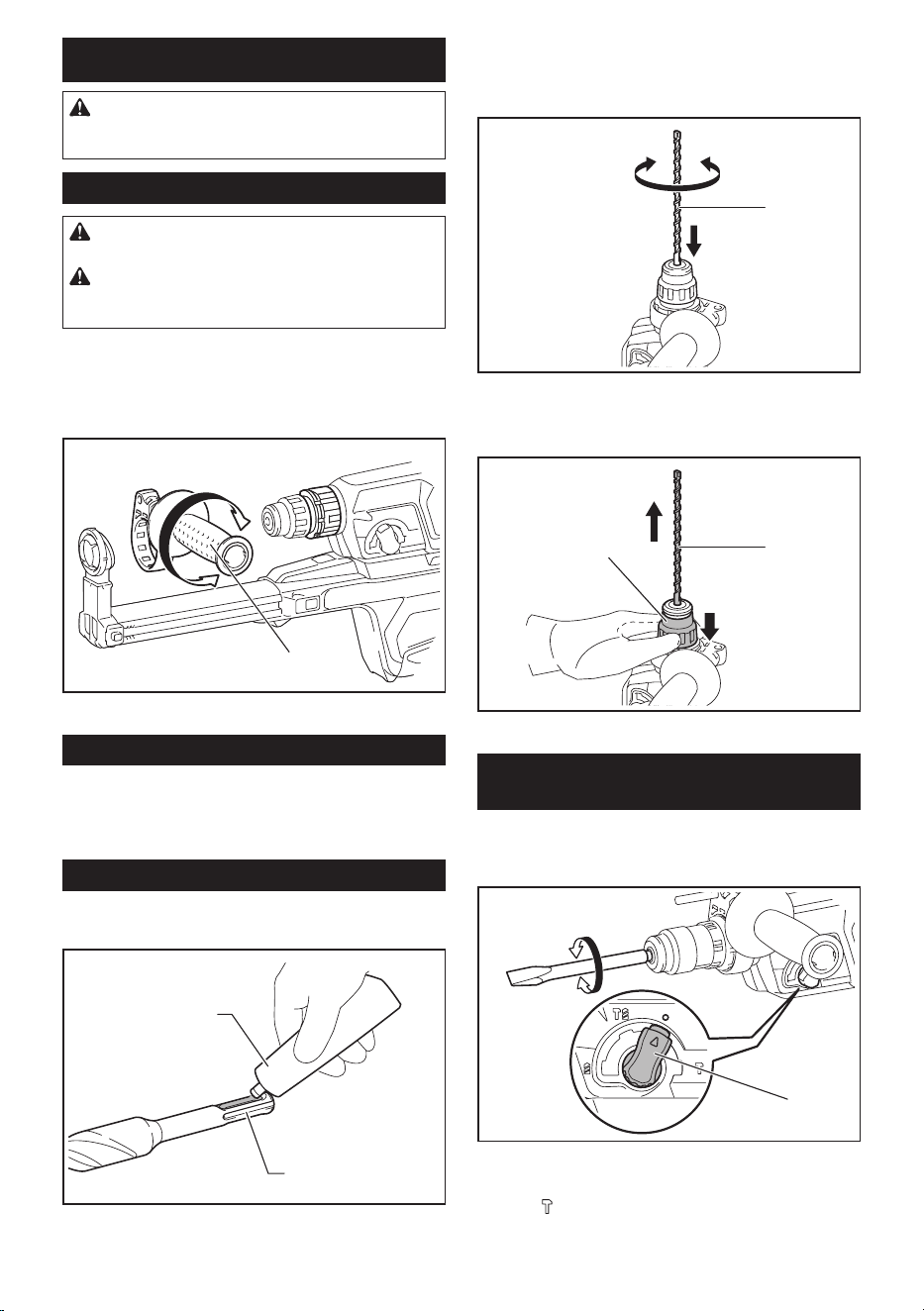

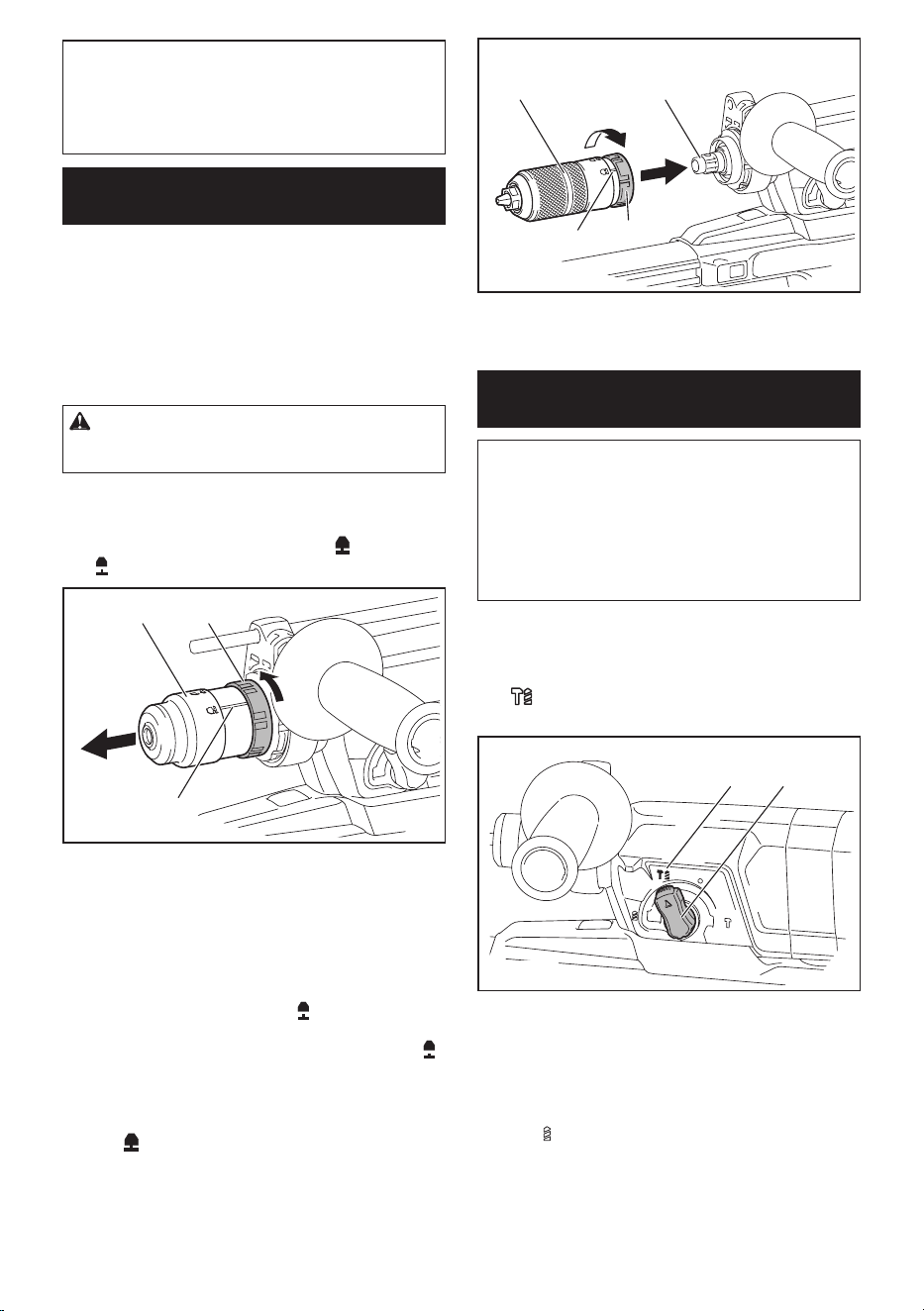

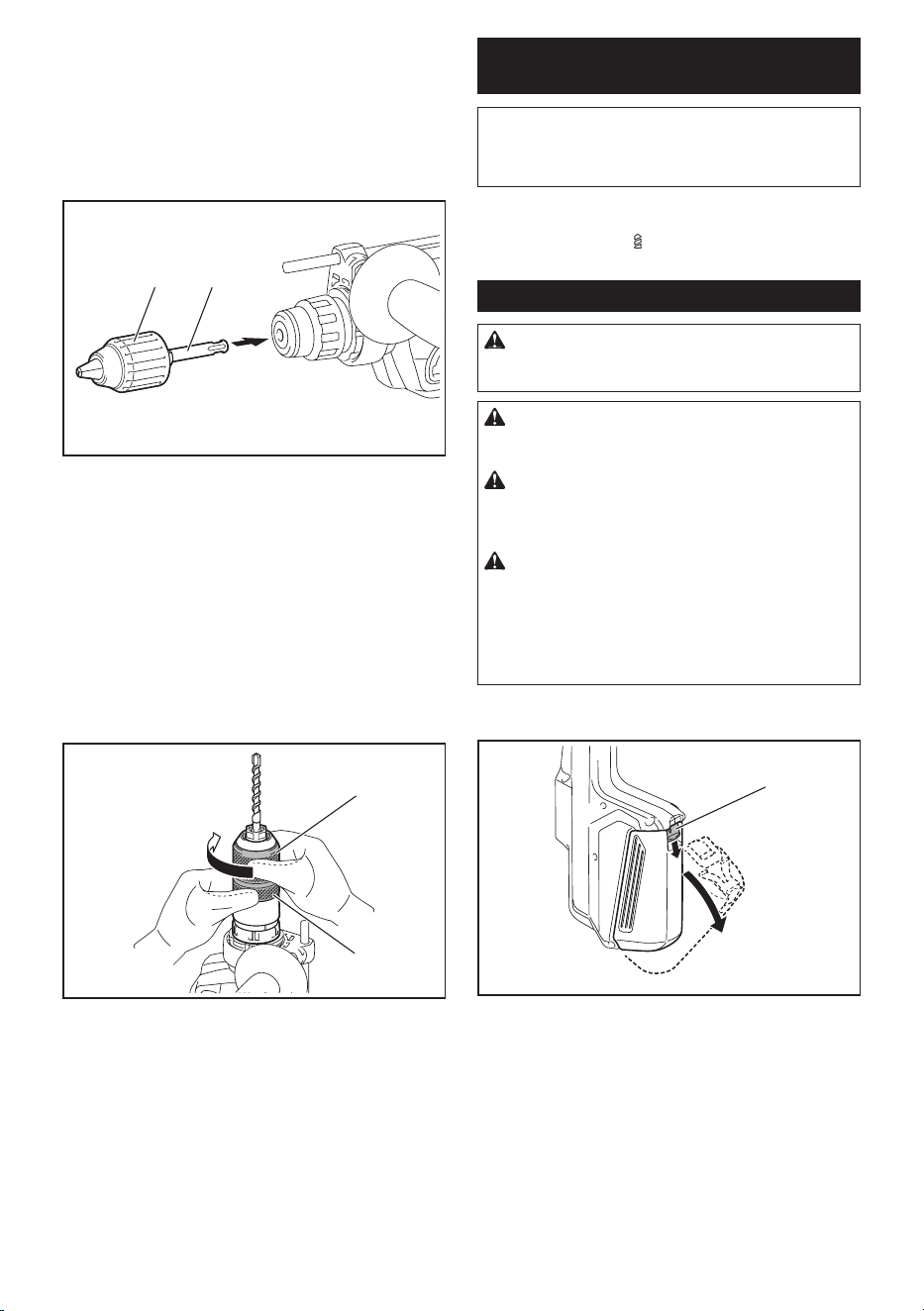

►1. Keyless drill chuck 2. Chuck adapter

For HR2651T

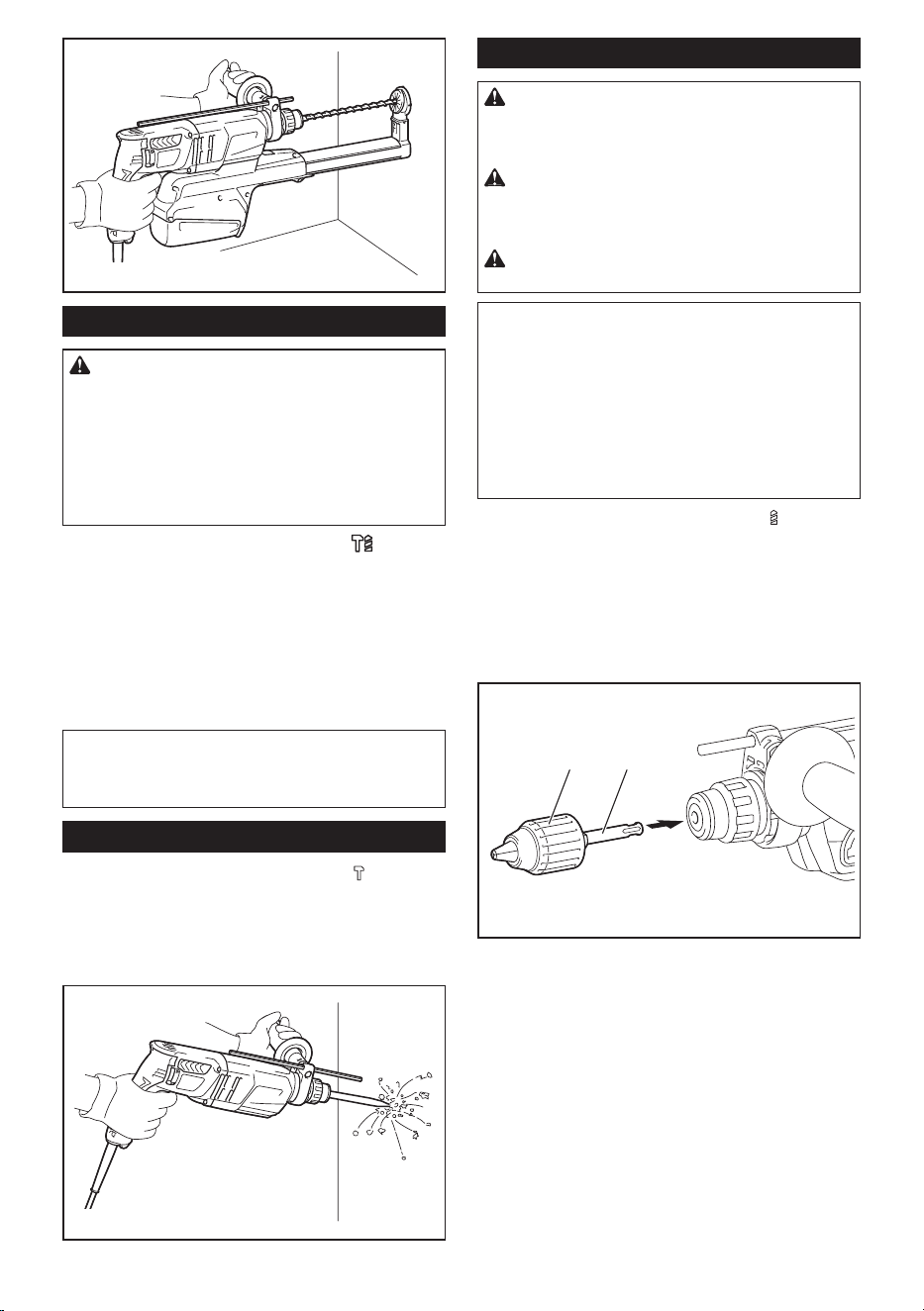

Use the quick change drill chuck as standard equip-

ment. When installing it, refer to "changing the quick

change chuck for SDS-plus".

Hold the ring and turn the sleeve counterclockwise to

openthechuckjaws.Placethebitinthechuckasfaras

itwillgo.Holdtheringrmlyandturnthesleeveclock-

wise to tighten the chuck.

11 ENGLISH

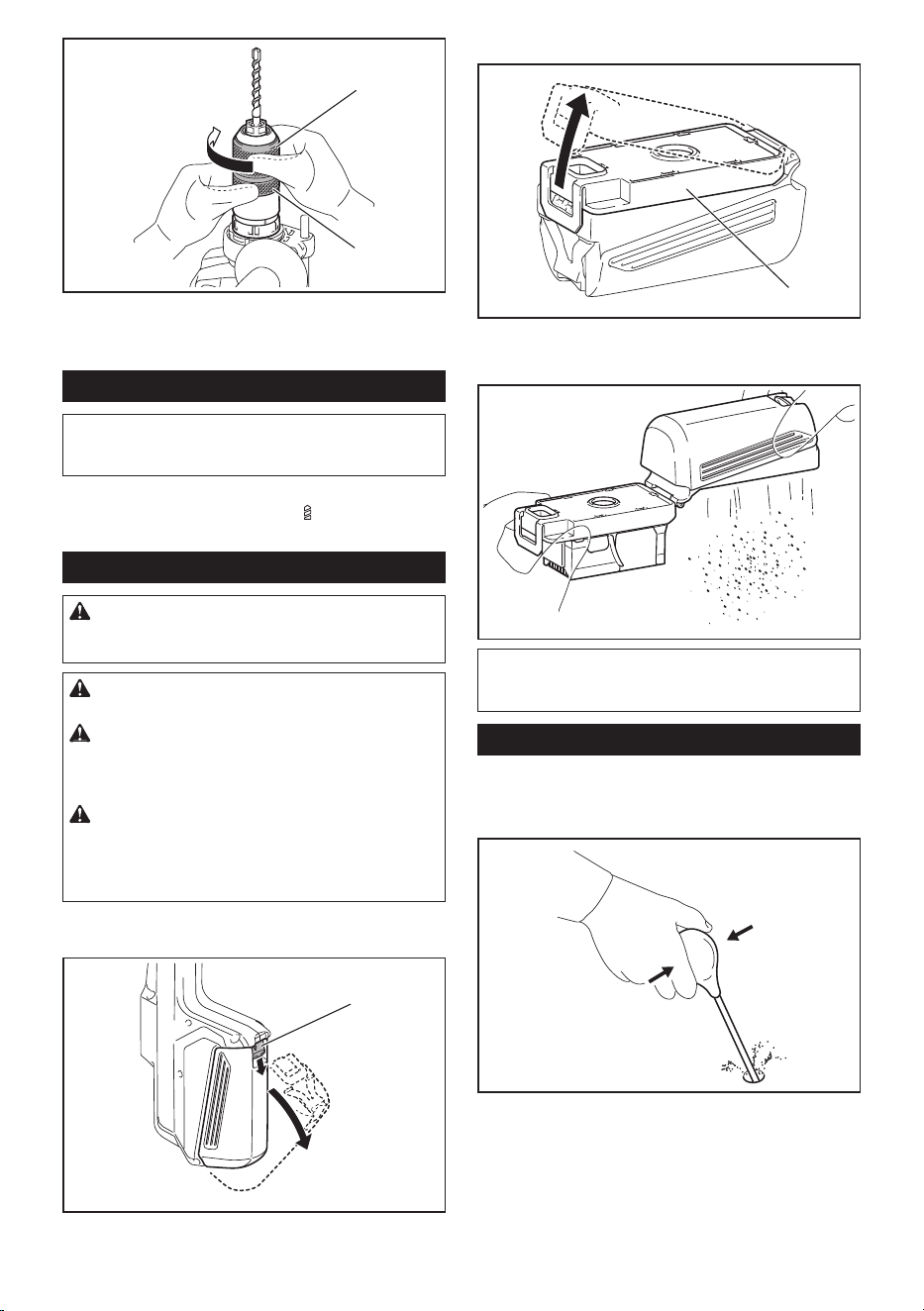

►1. Sleeve 2. Ring

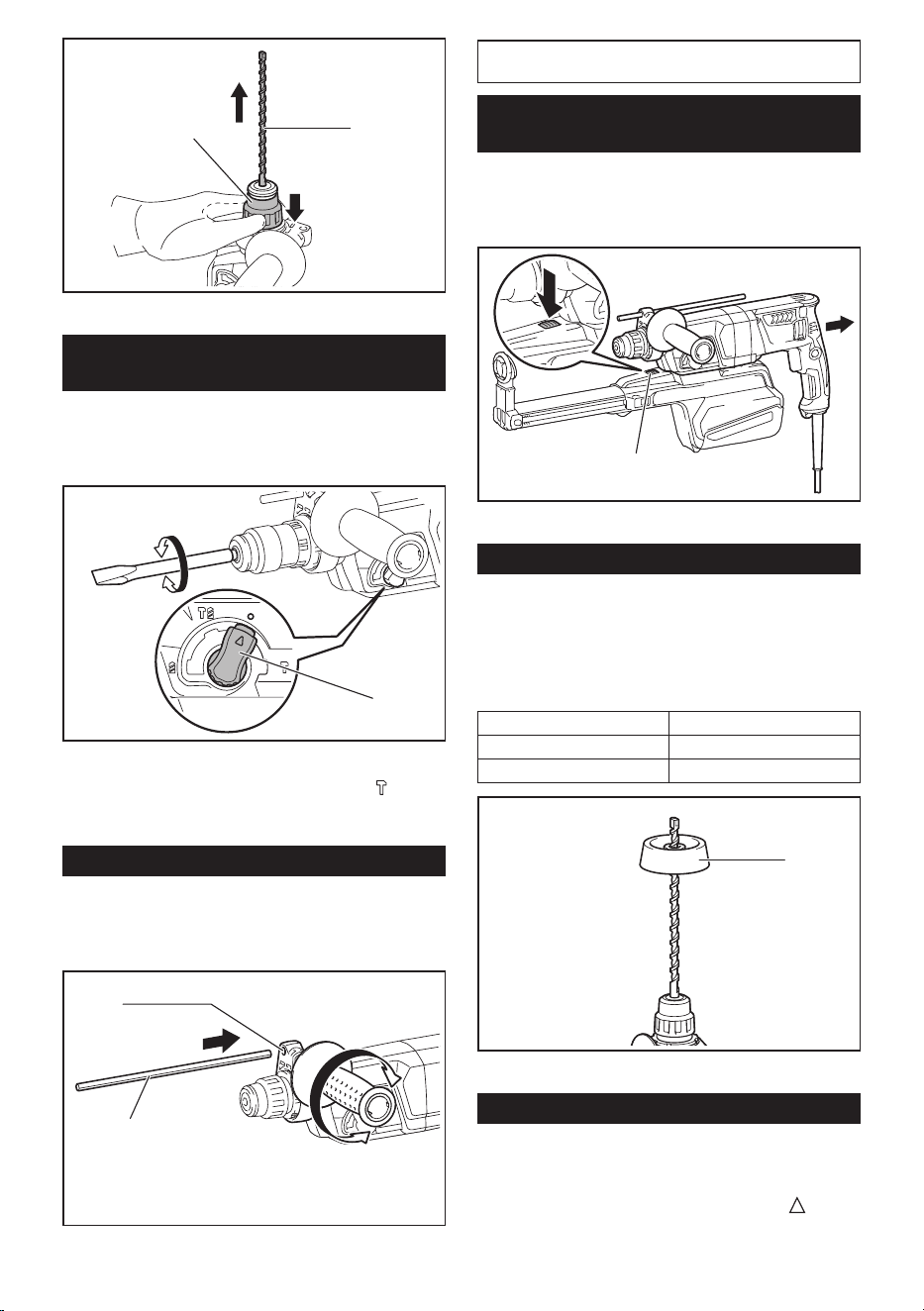

To remove the bit, hold the ring and turn the sleeve

counterclockwise.

Diamond core drilling

NOTICE: If performing diamond core drilling

operations using “rotation with hammering”

action, the diamond core bit may be damaged.

When performing diamond core drilling operations,

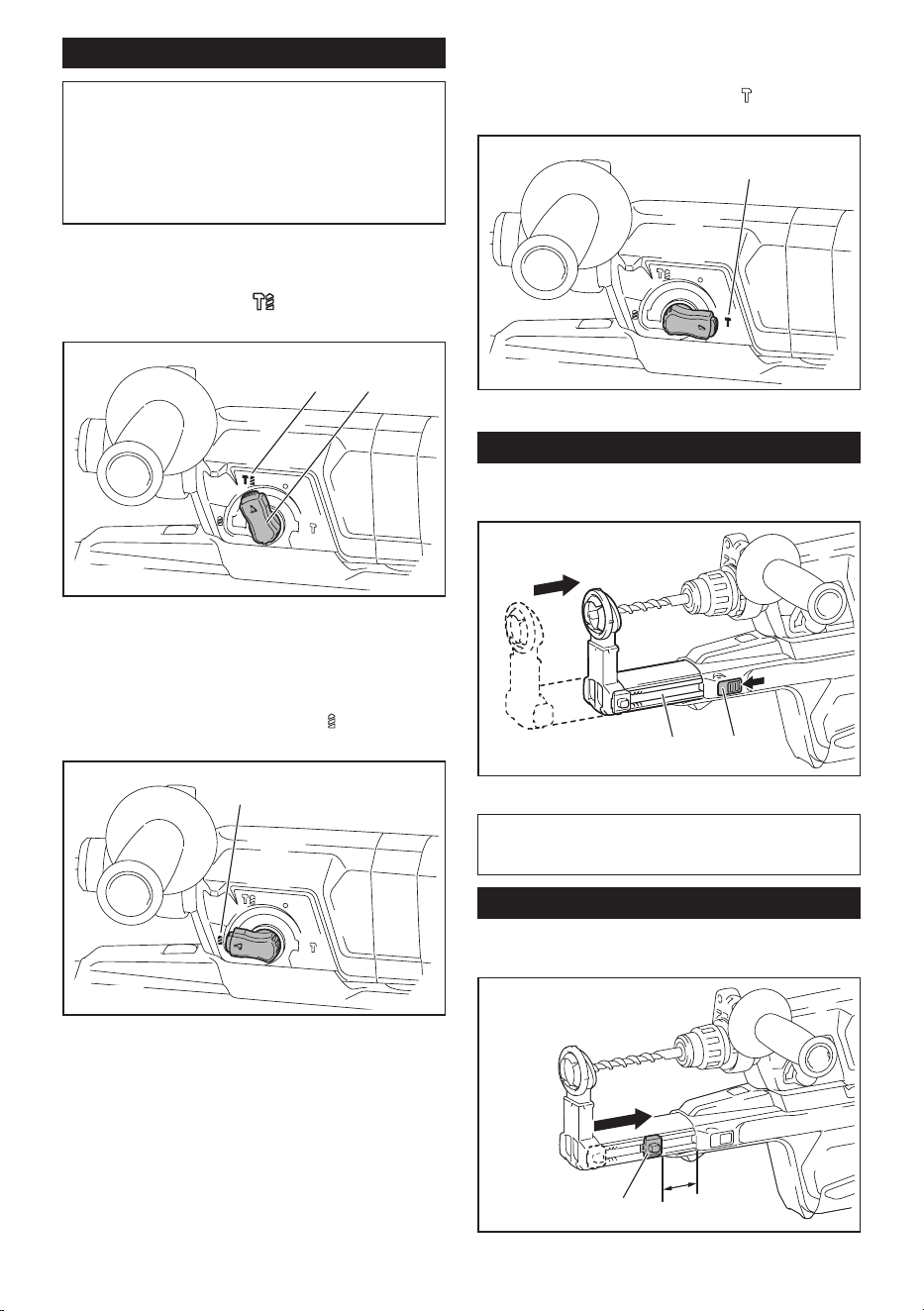

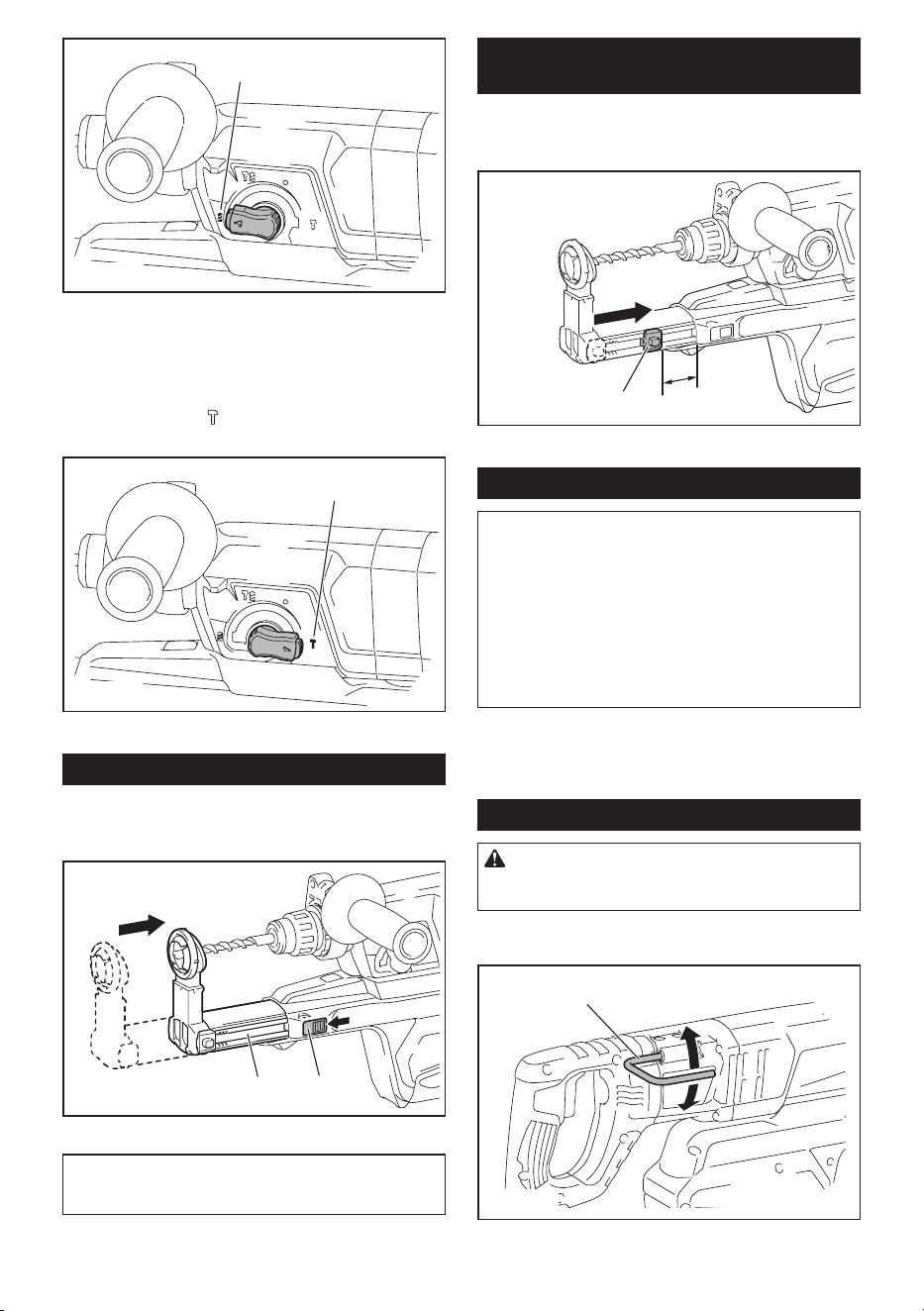

always set the change lever to the position to use

"rotation only" action.

Disposing of dust

CAUTION: Always be sure that the tool is

switched off and unplugged before carrying out

any work on the tool.

CAUTION: Be sure to wear dust mask when

disposing of dust.

CAUTION: Empty the dust case regularly

before the dust case becomes full. Failure to do so

may decrease the dust collection performance and

cause dust inhalation.

CAUTION: The performance of dust collection

decreases if the lter in the dust case become

clogged. Replace the lter with new one after

approximately 200 times of dust fulllment as a

guide. Failure to do so may cause dust inhalation.

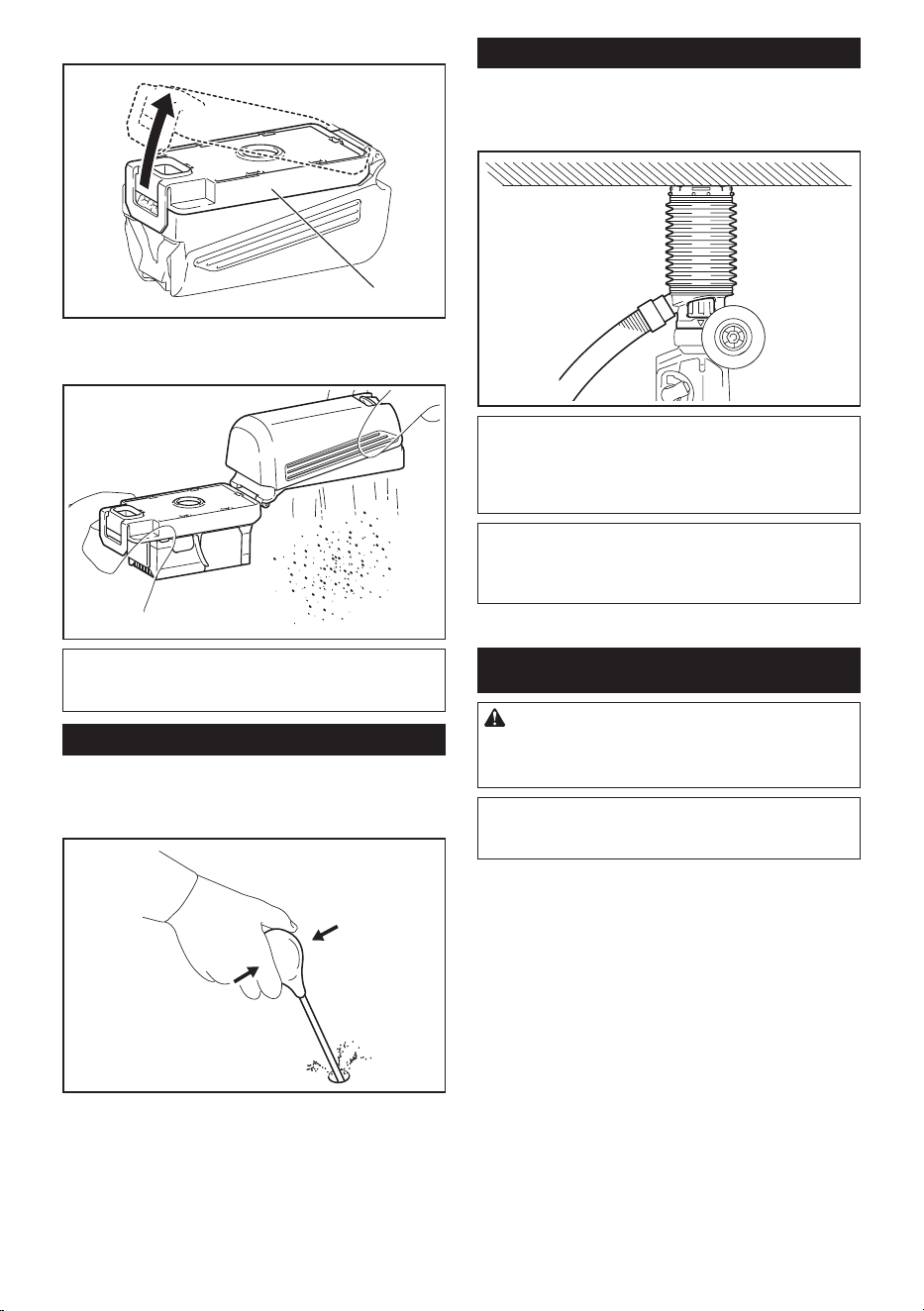

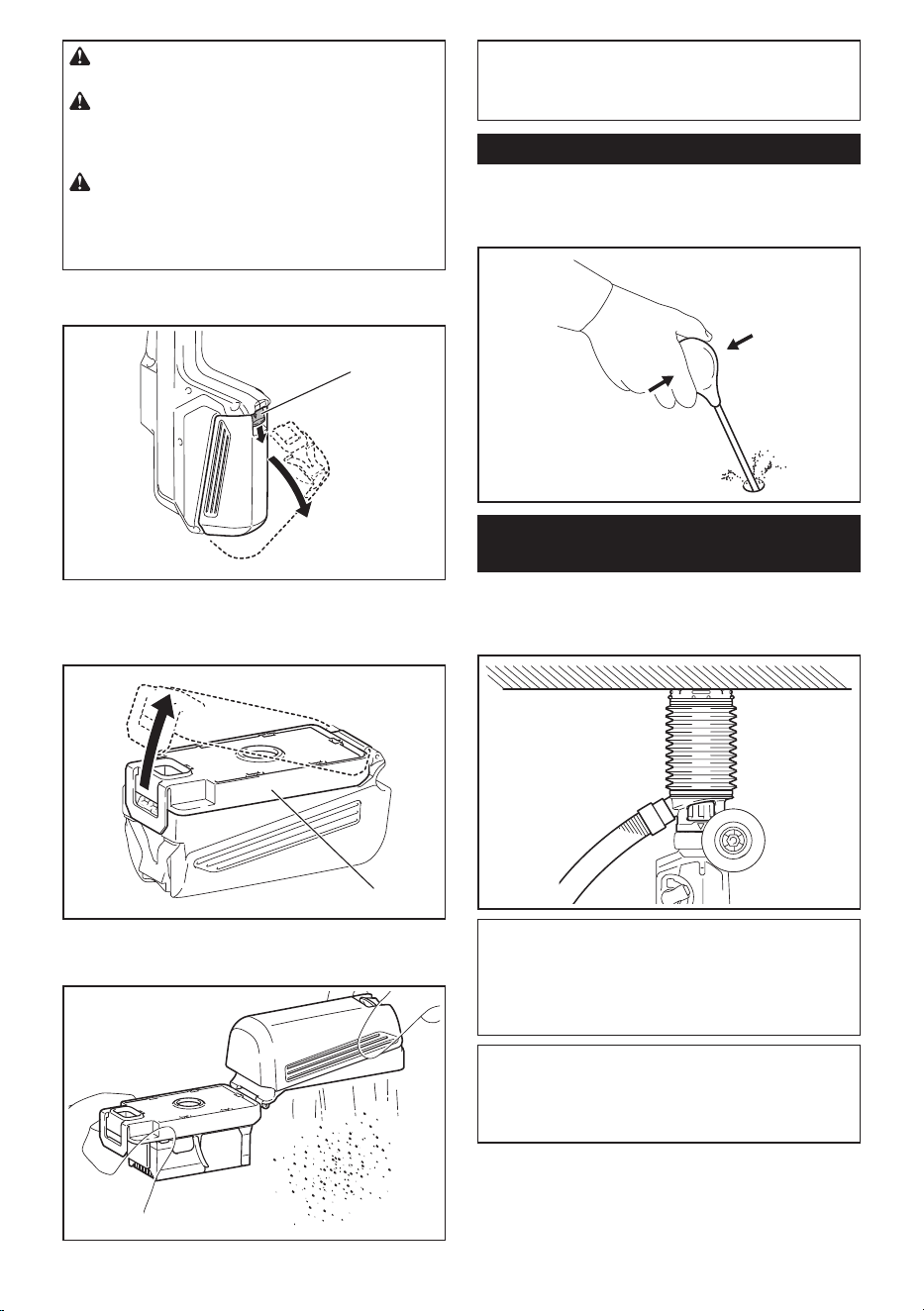

1. Remove the dust case while pressing down the

lever of the dust case.

►1. Lever

2. Open the cover of the dust case.

►1. Cover

3. Disposeofthedust,andthencleanthelter.

NOTICE: When cleaning the lter, do not touch

the lter with brush or similar, or blow com-

pressed air on the lter. It may damage the lter.

Blow-out bulb

Optional accessory

After drilling the hole, use the blow-out bulb to clean the

dust out of the hole.

12 ENGLISH

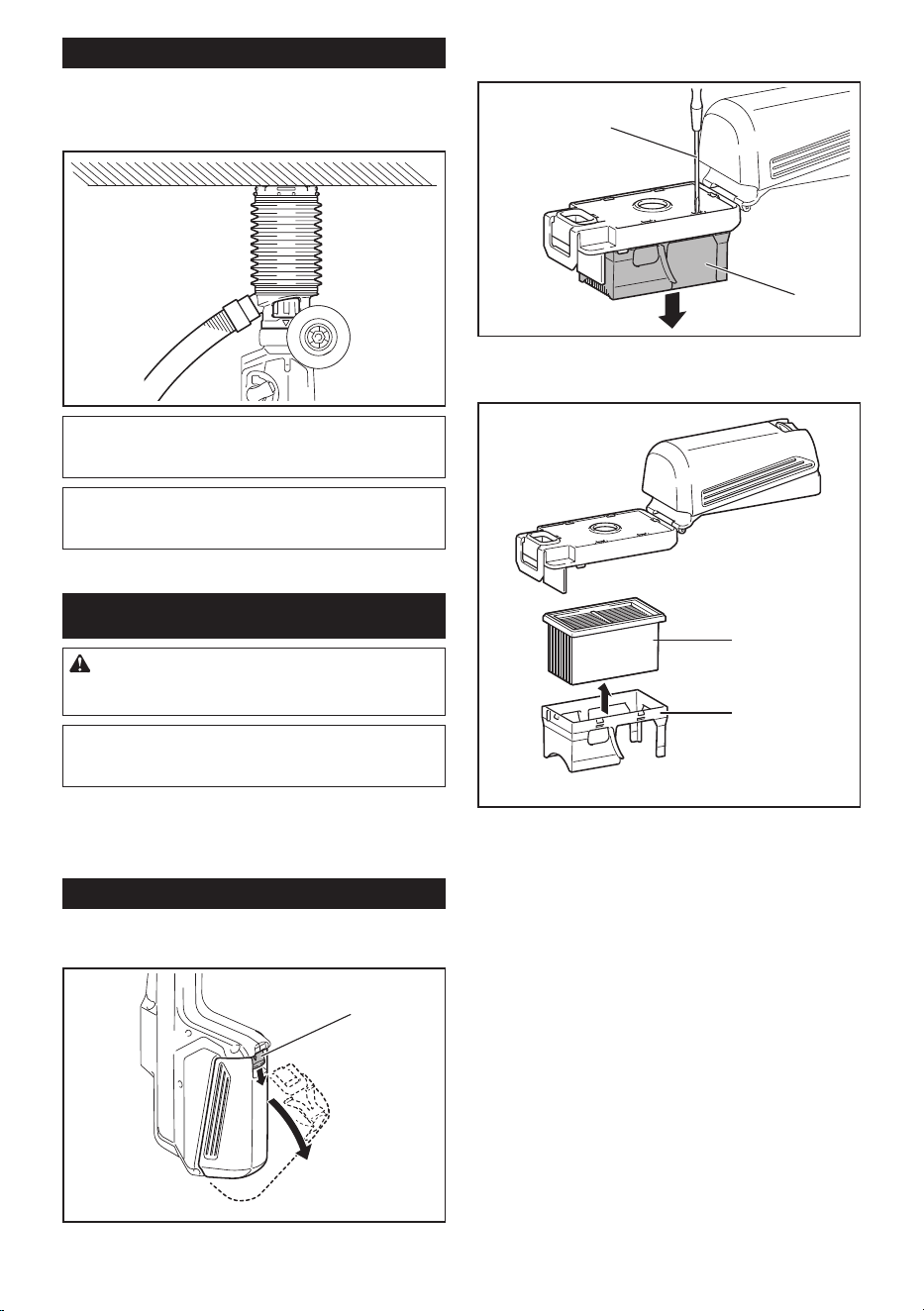

Using dust cup set

Optional accessory

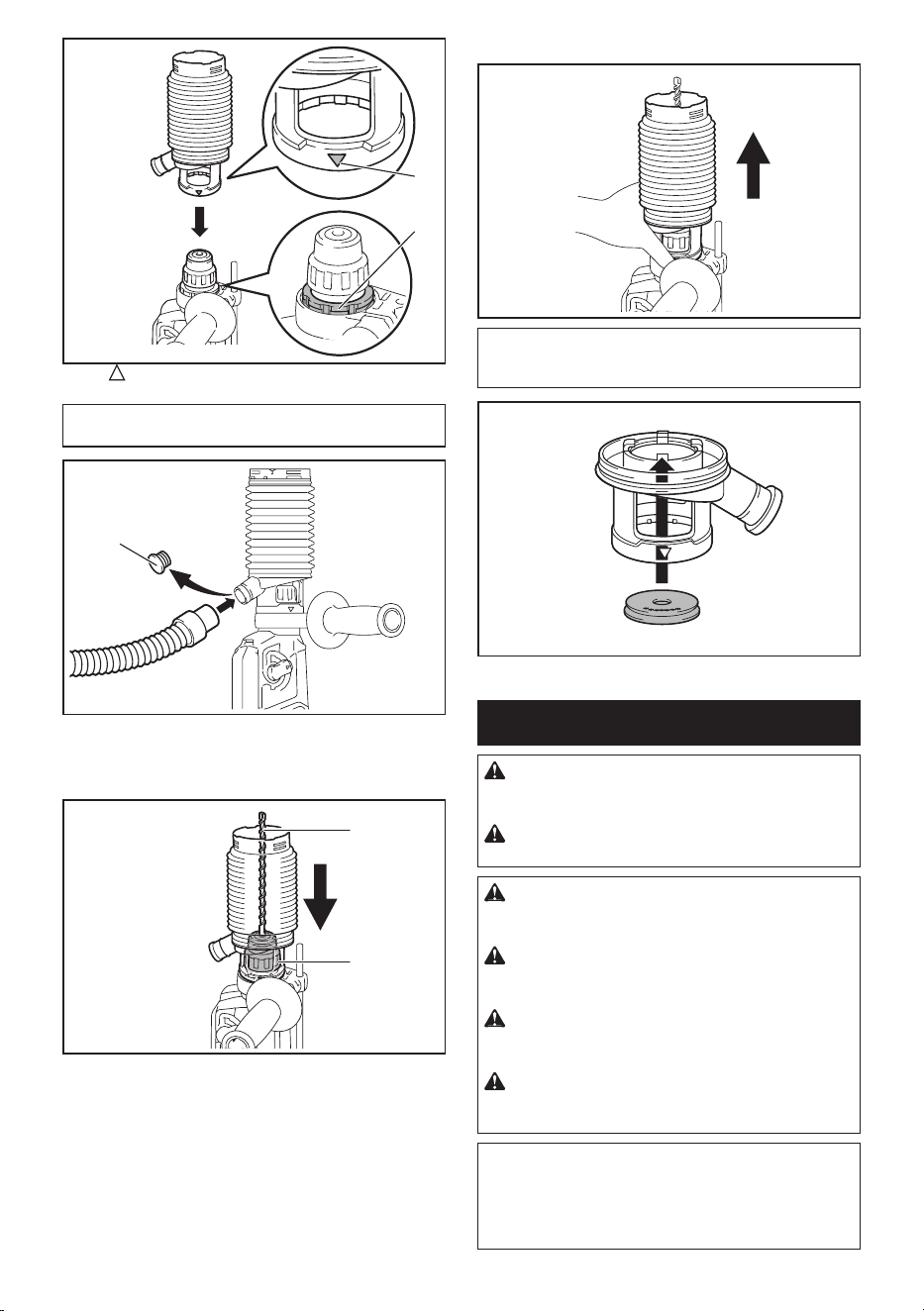

Fit the dust cup set against the ceiling when operating

the tool.

NOTICE:

Do not use the dust cup set when drilling in

metal or similar. It may damage the dust cup set due to

the heat produced by small metal dust or similar.

NOTICE: Do not install or remove the dust cup

set with the drill bit installed in the tool. It may

damage the dust cup set and cause dust leak.

MAINTENANCE

CAUTION: Always be sure that the tool is

switched off and unplugged before attempting to

perform inspection or maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs,anyothermaintenanceoradjustmentshould

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

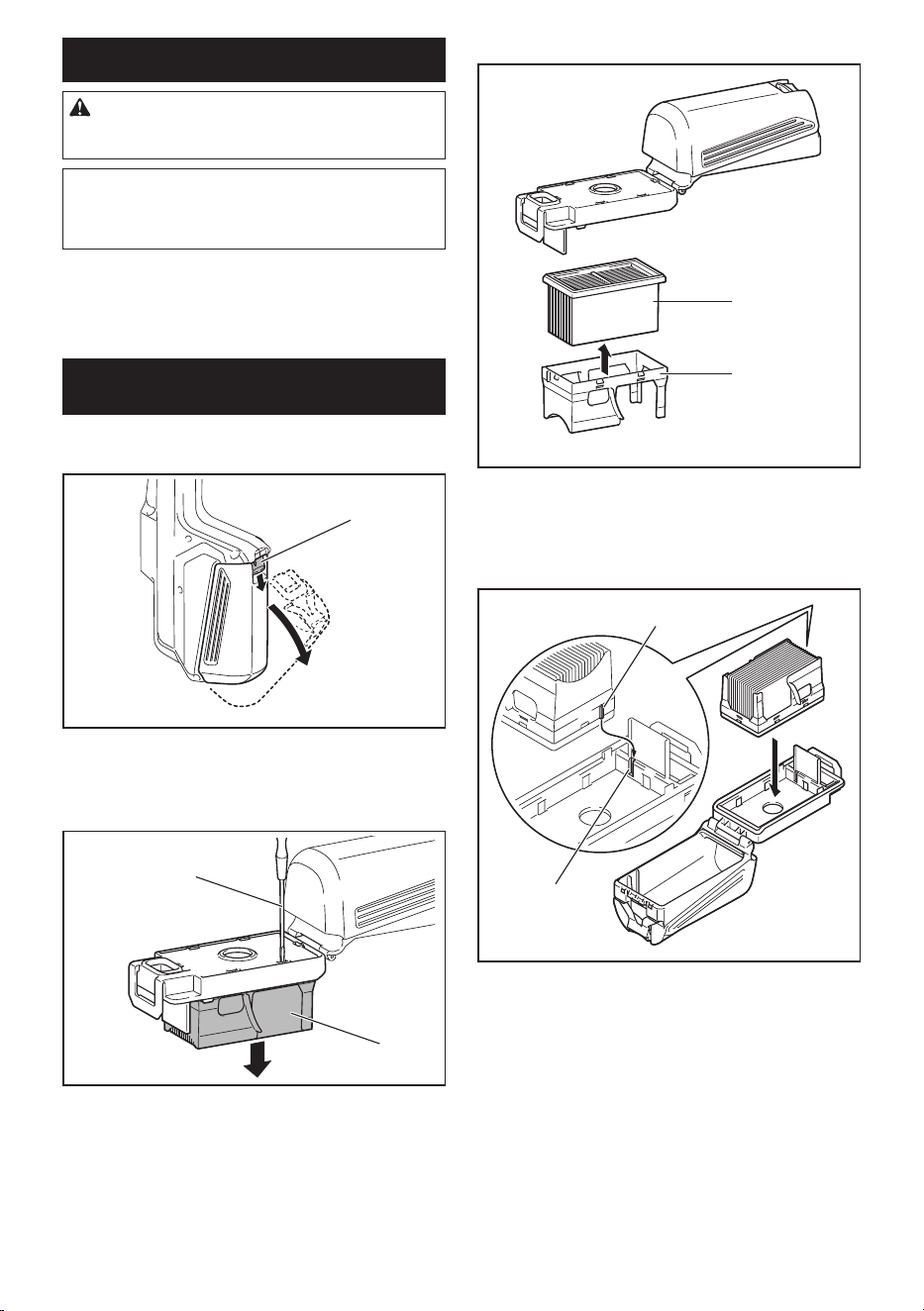

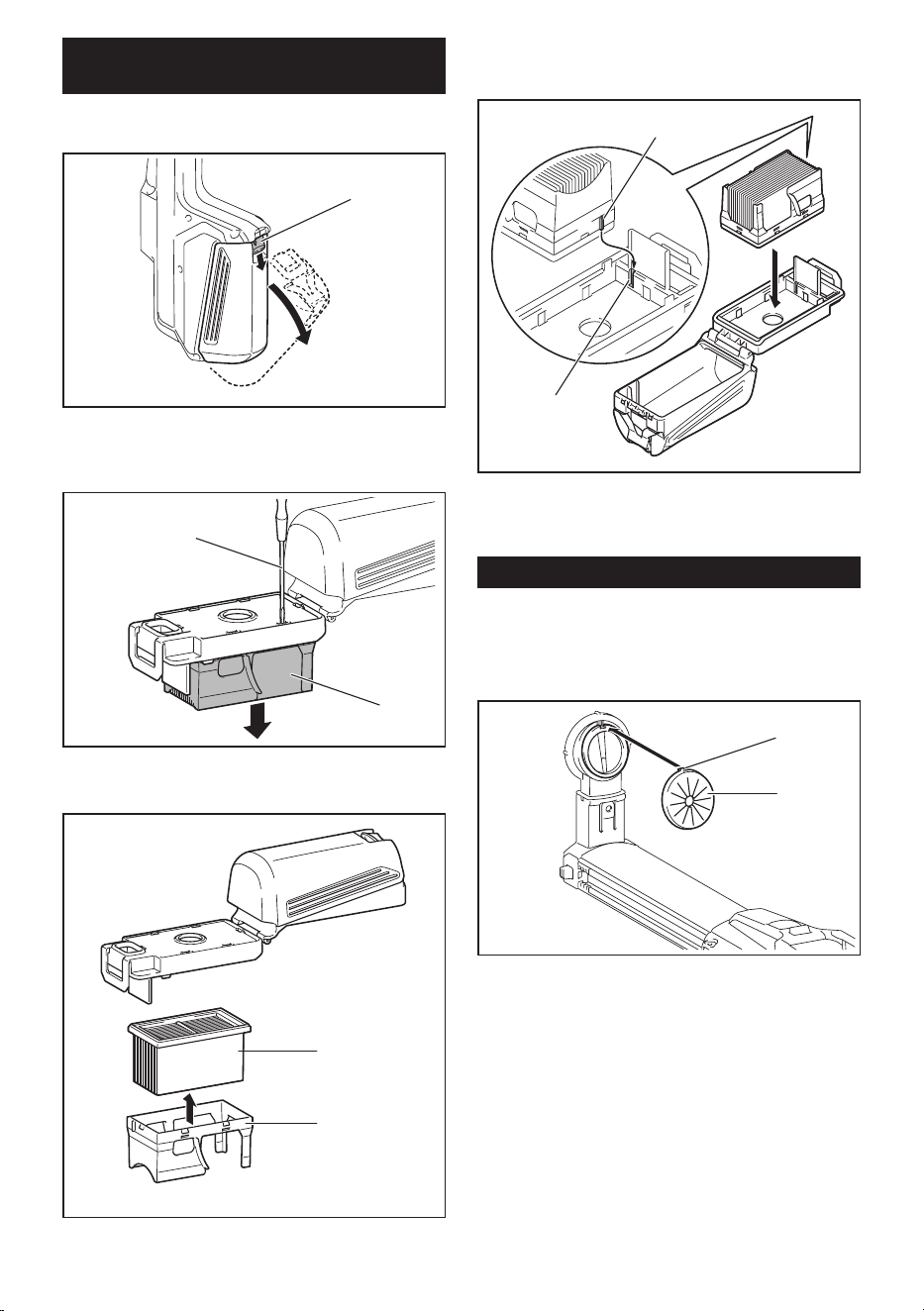

Replacing lter of dust case

1. Remove the dust case while pressing down the

lever of the dust case.

►1. Lever

2. Inserttheat-bladescrewdriverintotheslotsof

theltercovertoremovetheltercaseandlter.

►1. Flat-blade screwdriver 2. Filter case

3. Removethelterfromtheltercase.

►1. Filter 2. Filter case

4. Attachanewltertotheltercase,andthen

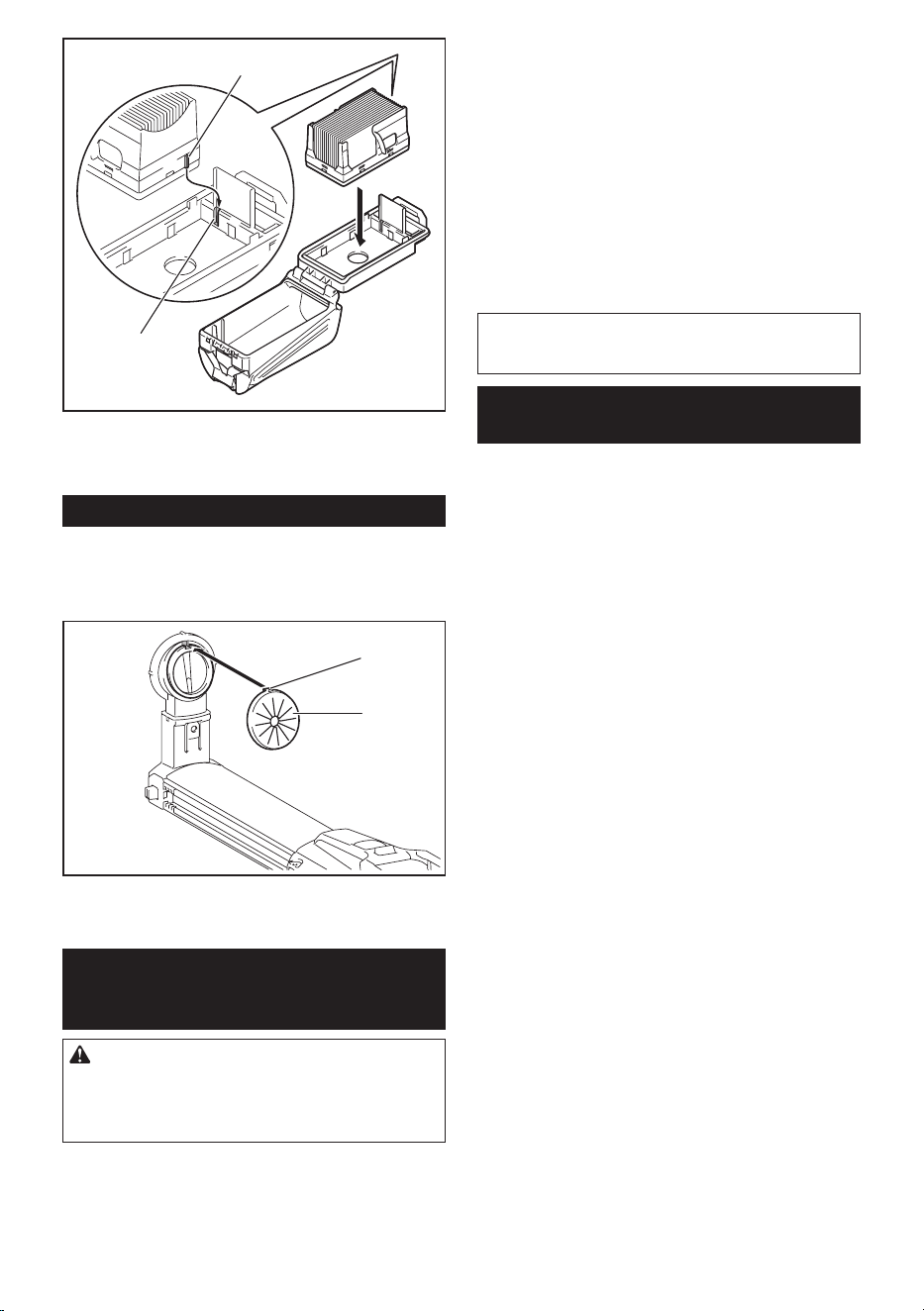

attach them to the dust case aligning the protrusion on

theltercasewiththegrooveonthedustcase.

13 ENGLISH

►1. Protrusion 2. Groove

5. Close the cover of the dust case, and then attach

it to the tool.

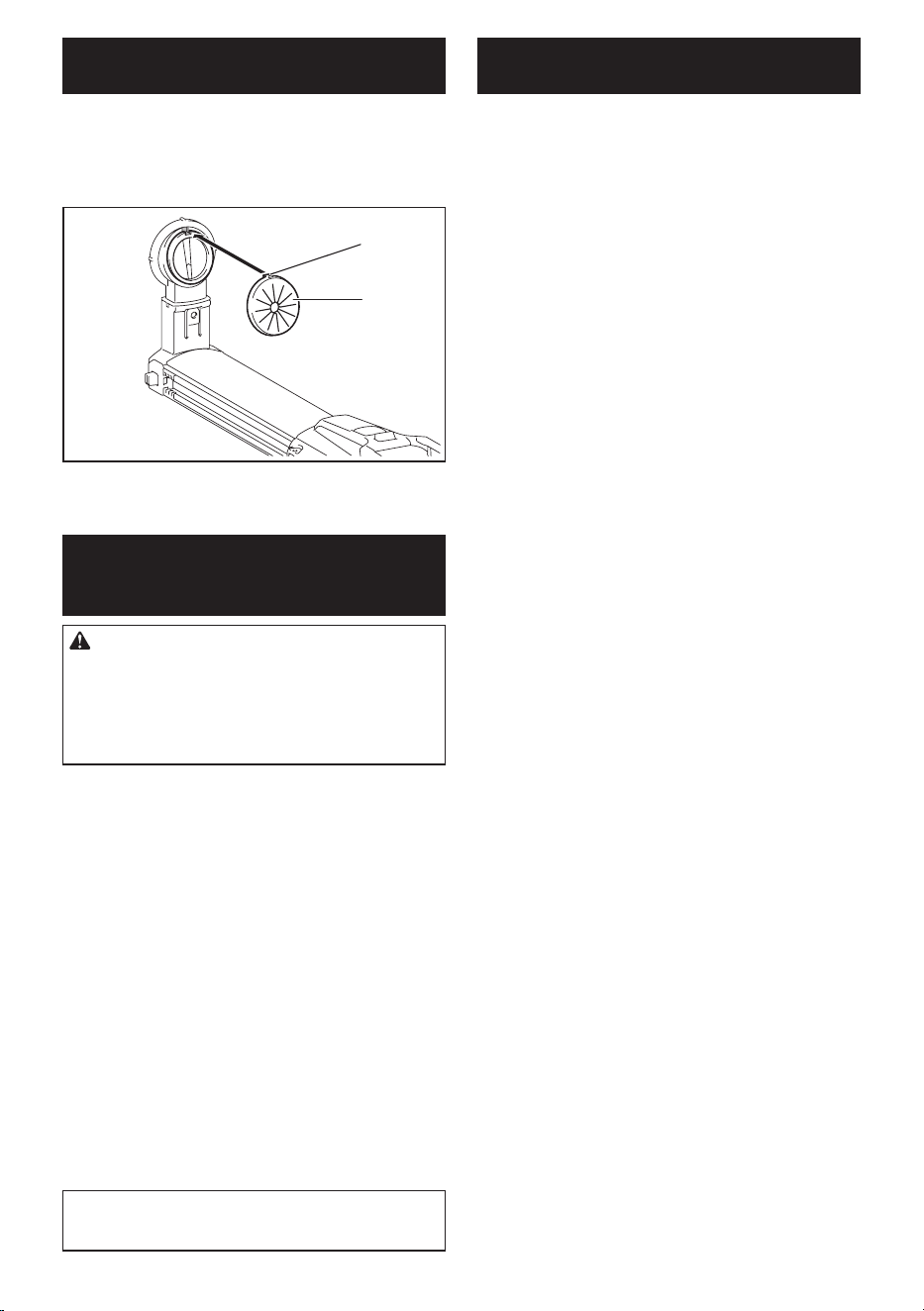

Replacing sealing cap

If the sealing cap is worn out, the performance of the

dust collection decreases. Replace it if it's worn out.

Remove the sealing cap, and then attach a new one

with its protrusion facing upward.

►1. Protrusion 2. Sealing cap

OPTIONAL

ACCESSORIES

CAUTION:

These accessories or attachments are

recommended for use with your Makita tool specied in

this manual. The use of any other accessories or attach-

mentsmightpresentariskofinjurytopersons.Onlyuse

accessory or attachment for its stated purpose.

If you need any assistance for more details regarding these

accessories, ask your local Makita Service Center.

•

Carbide-tipped drill bits (SDS-Plus carbide-tipped bits)

• Corebit

• Bullpoint

• Diamondcorebit

• Coldchisel

• Scalingchisel

• Groovingchisel

• Chuckadapter

• Keylessdrillchuck

• Bitgrease

• Depthgauge

• Blow-outbulb

• Dustcup

• Dustcupset

• Safetygoggles

• Plasticcarryingcase

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

differ from country to country.

MAKITA LIMITED ONE YEAR

WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period

of ONE YEAR from the date of original purchase.

Should any trouble develop during this one year period,

return the COMPLETE tool, freight prepaid, to one

of Makita’s Factory or Authorized Service Centers. If

inspection shows the trouble is caused by defective

workmanship or material, Makita will repair (or at our

option, replace) without charge.

This Warranty does not apply where:

• repairshavebeenmadeorattemptedbyothers:

• repairsarerequiredbecauseofnormalwearand

tear:

• thetoolhasbeenabused,misusedorimproperly

maintained:

• alterationshavebeenmadetothetool.

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL

DAMAGES FROM THE SALE OR USE OF THE

PRODUCT. THIS DISCLAIMER APPLIES BOTH

DURING AND AFTER THE TERM OF THIS

WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF "MERCHANTABILITY" AND "FITNESS FOR A

SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM

OF THIS WARRANTY.

ThisWarrantygivesyouspeciclegalrights,andyou

may also have other rights which vary from state to

state. Some states do not allow the exclusion or lim-

itation of incidental or consequential damages, so the

above limitation or exclusion may not apply to you.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

14 FRANÇAIS

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle : HR2650 HR2651 HR2651T HR2661

Capacités Béton 26mm(1″)

Trépan 68mm(2-11/16″)

Trépan diamanté (type sec) 80mm(3-1/8″)

Acier 13mm(1/2″)

Bois 32mm(1-1/4″)

Vitesse à vide 0 - 1 200/min 0 - 1 100/min

Frappes par minute 0 - 4 600/min 0 - 4 500/min

Longueur totale 604mm(23-3/4″) 630 mm

(24-3/4″)

666 mm

(26-1/4″)

Poids net 3,0 - 4,1 kg

(6,7 - 9,1 lbs)

3,1 - 4,2 kg

(6,9 - 9,3 lbs)

3,2 - 4,4 kg

(7,2 - 10,1 lbs)

3,3 - 4,4 kg

(7,3 - 9,7 lbs)

Classe de sécurité

/II

• Étantdonnél’évolutionconstantedenotreprogrammederechercheetdedéveloppement,lesspécications

contenuesdanscemanuelsontsujettesàmodicationsanspréavis.

• Lesspécicationspeuventvariersuivantlespays.

• Lepoidspeutvariersuivantlesaccessoires.Lapluslégèreetlapluslourdedescombinaisons,selonlaprocé-

dure EPTA 01/2014, sont indiquées dans le tableau.

CONSIGNES DE

SÉCURITÉ

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE : Lisez toutes les

consignes de sécurité et toutes les instructions.

L’ignorance des mises en garde et des instructions

comporte un risque de choc électrique, d’incendie et/

ou de blessure grave.

Conservez toutes les mises en

garde et instructions pour réfé-

rence future.

Leterme«outilélectrique»quiguredanslesavertis-

sements fait référence à un outil électrique branché sur

une prise de courant (par un cordon d’alimentation) ou

alimentéparbatterie(sansl).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien

éclairée. Les zones de travail encombrées ou

sombres ouvrent grande la porte aux accidents.

2. N’utilisez pas les outils électriques dans les

atmosphères explosives, par exemple en pré-

sence de liquides, gaz ou poussières inam-

mables. Les outils électriques produisent des

étincellesaucontactdesquelleslapoussièreou

lesvapeurspeuvents’enammer.

3. Assurez-vous qu’aucun enfant ou curieux ne

s’approche pendant que vous utilisez un outil

électrique. Vous risquez de perdre la maîtrise de

l’outil si votre attention est détournée.

Sécurité en matière d’électricité

1. Les ches d’outil électrique sont conçues pour

s’adapter parfaitement aux prises de courant.

Ne modiez jamais la che de quelque façon

que ce soit. N’utilisez aucun adaptateur de

che sur les outils électriques avec mise à

la terre. Ennemodiantpasleschesetenles

insérant dans des prises de courant pour les-

quelles elles ont été conçues, vous réduirez les

risques de choc électrique.

2. Évitez tout contact corporel avec les surfaces

mises à la terre, telles que tuyaux, radiateurs,

cuisinières et réfrigérateurs. Le risque de choc

électrique est plus élevé si votre corps se trouve

mis à la terre.

3. N’exposez pas les outils électriques à la pluie

ou à l’eau. La présence d’eau dans un outil élec-

trique augmente le risque de choc électrique.

4. Ne maltraitez pas le cordon. N’utilisez jamais

le cordon pour transporter, tirer ou débrancher

l’outil électrique. Maintenez le cordon à l’écart

des sources de chaleur, de l’huile, des objets à

bords tranchants et des pièces en mouvement.

Le risque de choc électrique est plus élevé lorsque

les cordons sont endommagés ou enchevêtrés.

5. Lorsque vous utilisez un outil électrique à l’ex-

térieur, utilisez un cordon prolongateur conçu

pour l’usage extérieur. Les risque de choc élec-

trique est moindre lorsqu’un cordon conçu pour

l’usage extérieur est utilisé.

15 FRANÇAIS

6. Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une source d’ali-

mentation protégée par un disjoncteur de fuite

à la terre.L’utilisationd’undisjoncteurdefuiteàla

terre réduit le risque de choc électrique.

Sécurité personnelle

1. Restez alerte, attentif à vos mouvements et

faites preuve de bon sens lorsque vous utili-

sez un outil électrique. N’utilisez pas les outils

électriques si vous êtes fatigué ou avez pris

une drogue, de l’alcool ou un médicament. Un

moment d’inattention pendant l’utilisation d’un

outil électrique peut entraîner une grave blessure.

2. Portez des dispositifs de protection person-

nelle. Portez toujours une protection oculaire.

Les risques de blessure seront moins élevés si

vous utilisez des dispositifs de protection tels

qu’unmasqueanti-poussière,deschaussuresà

semelle antidérapante, une coiffure résistante ou

une protection d’oreilles.

3. Évitez les démarrages accidentels. Assurez-

vous que l’interrupteur est en position d’arrêt

avant de brancher l’outil à la prise de courant

et/ou au bloc-piles, et avant de prendre ou

de transporter l’outil. Vous ouvrez la porte aux

accidents si vous transportez les outils électriques

avec le doigt sur l’interrupteur ou si vous les bran-

chez alors que l’interrupteur est en position de

marche.

4. Retirez toute clé de réglage ou de serrage

avant de mettre l’outil électrique sous tension.

Touteclélaisséeenplacesurunepiècerotative

de l’outil électrique peut entraîner une blessure.

5. Ne vous étirez pas exagérément. Assurez-vous

d’une bonne prise au sol et d’un bon équilibre

en tout temps. Cela vous permettra d’avoir une

meilleure maîtrise de l’outil électrique dans les

situations imprévues.

6. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Vous devez main-

tenir cheveux, vêtements et gants à l’écart des

pièces en mouvement.Lespiècesenmouve-

ment peuvent happer les vêtements amples, les

bijouxetlescheveuxlongs.

7. Si des accessoires sont fournis pour raccorder

un appareil d’aspiration et de collecte de la

poussière, assurez-vous qu’ils sont correc-

tement raccordés et qu’ils sont utilisés de

manière adéquate. L’utilisation d’un appareil de

collecte permet de réduire les risques liés à la

présencedepoussièredansl’air.

Utilisation et entretien des outils électriques

1. Ne forcez pas l’outil électrique. Utilisez l’outil

électrique adéquat suivant le type de travail à

effectuer. Si vous utilisez l’outil électrique adé-

quat et respectez le régime pour lequel il a été

conçu, il effectuera un travail de meilleure qualité

et plus sécuritaire.

2. N’utilisez pas l’outil électrique s’il n’est pas

possible de l’allumer et de l’éteindre avec son

interrupteur. Un outil électrique dont l’interrupteur

est défectueux représente un danger et doit être

réparé.

3. Débranchez la che de la source d’alimen-

tation et/ou retirez le bloc-piles de l’outil

électrique avant d’effectuer tout réglage, de

remplacer un accessoire ou de ranger l’ou-

til électrique. De telles mesures préventives

réduisent les risques de démarrage accidentel de

l’outil électrique.

4. Après l’utilisation d’un outil électrique,

rangez-le hors de portée des enfants et ne

laissez aucune personne l’utiliser si elle n’est

pas familiarisée avec l’outil électrique ou les

présentes instructions d’utilisation. Les outils

électriques représentent un danger entre les

mains de personnes qui n’en connaissent pas le

mode d’utilisation.

5. Veillez à l’entretien des outils électriques.

Assurez-vous que les pièces mobiles ne sont

pas désalignées ou coincées, qu’aucune pièce

n’est cassée et que l’outil électrique n’a subi

aucun dommage affectant son bon fonction-

nement. Le cas échéant, faites réparer l’outil

électrique avant de l’utiliser. De nombreux

accidents sont causés par des outils électriques

mal entretenus.

6. Maintenez les outils tranchants bien aiguisés

et propres. Un outil tranchant dont l’entretien est

effectué correctement et dont les bords sont bien

aiguisés risquera moins de se coincer et sera plus

facile à maîtriser.

7. Utilisez l’outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions, en tenant compte des conditions

de travail et du type de travail à effectuer.

L’utilisation d’un outil électrique pour d’autres

usages que ceux prévus peut entraîner une situa-

tion dangereuse.

Réparation

1. Faites réparer votre outil électrique par un

réparateur qualié qui utilise des pièces de

rechange identiques aux pièces d’origine. Le

maintien de la sûreté de l’outil électrique sera ainsi

assuré.

2. Suivez les instructions de lubrication et de

remplacement des accessoires.

3. Maintenez les poignées de l’outil sèches,

propres et exemptes d’huile ou de graisse.

UTILISEZ UN CORDON PROLONGATEUR

APPROPRIÉ.Assurez-vousquevotrecordonprolon-

gateur est en bonne condition. Lorsque vous utilisez

un cordon prolongateur, assurez-vous qu’il est assez

robuste pour transporter le courant exigé par le produit.

Un cordon trop petit entraînera une baisse dans la

tension composée, ce qui causera une perte d’énergie

et une surchauffe. Le tableau 1 indique la dimension de

cordon à utiliser, en fonction de la longueur du cordon

etdel’intensiténominalegurantsurlaplaquesignalé-

tique. En cas de doute, utilisez un calibre plus robuste.

Plus le numéro de calibre est bas, plus le cordon est

robuste.

16 FRANÇAIS

Tableau 1 : Calibre minimum du cordon

Intensité nominale Volts Longueur totale du cordon en pieds

120 V 25 ft. 50 ft. 100 ft. 150 ft.

220 V - 240 V 50 ft. 100 ft. 200 ft. 300 ft.

Plus de Pas plus de Calibreaméricaindesls

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 Non recommandé

CONSIGNES DE SÉCURITÉ POUR

MARTEAU PERFORATEUR

1. Portez des protections d’oreilles. L’exposition

au bruit peut entraîner des lésions de l’ouïe.

2. Utilisez la ou les poignées auxiliaires si elles

sont fournies avec l’outil. Toute perte de maî-

trise comporte un risque de blessure.

3. Tenez l’outil électrique par ses surfaces de

prise isolées pendant toute opération où l’ac-

cessoire de coupe pourrait venir en contact

avec un câblage dissimulé ou avec son propre

cordon. En cas de contact de l’accessoire de

coupe avec un conducteur sous tension, les

piècesmétalliquesàdécouvertdel’outilpeuvent

devenir sous tension et transmettre un choc élec-

trique à l’utilisateur.

Portez une coiffure rigide (un casque de sécurité),

des lunettes de sécurité et/ou un écran facial. Les

lunettes ordinaires et les lunettes de soleil NE sont

PAS des lunettes de sécurité. Il est aussi vivement

recommandé de porter un masque antipoussières

et des gants à rembourrage épais.

5. Avant l’utilisation, assurez-vous que l’embout

est bien xé en place.

Dans des conditions normales d’utilisation, l’outil

est conçu pour produire des vibrations. Les vis

peuvent se desserrer facilement et causer une

panne ou un accident. Avant l’utilisation, vériez

soigneusement le serrage des vis.

7. Par temps froid ou lorsque l’outil est resté

inutilisé pendant une longue période, faites-le

réchauffer pendant un moment en le faisant

tourner à vide. Cela réchauffera le lubriant.

Sans un réchauffement adéquat, le martelage

s’effectue difcilement.

8. Pensez toujours à prendre pied solidement.

Assurez-vous qu’il n’y a personne plus bas

lorsque vous utilisez l’outil en position élevée.

9. Tenez l’outil fermement à deux mains.

10. Gardez les mains éloignées des pièces en

mouvement.

11. Ne quittez pas l’outil pendant qu’il tourne.

N’utilisez l’outil qu’une fois que vous l’avez

bien en main.

12. Ne pointez l’outil vers personne autour de

vous pendant l’utilisation. L’embout pourrait

être éjecté et blesser quelqu’un grièvement.

13. Ne touchez pas l’embout, ni les pièces situées

près de l’embout, ni la pièce immédiatement

après l’utilisation ; ils peuvent être extrême-

ment chauds et brûler votre peau.

14. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Prenez

les précautions nécessaires pour éviter l’inha-

lation de ces poussières ou leur contact avec

la peau. Conformez-vous aux consignes de

sécurité du fournisseur du matériau.

15. Ne touchez pas la che d’alimentation avec les

mains mouillées.

CONSERVEZ CES

INSTRUCTIONS.

MISE EN GARDE : NE vous laissez PAS

tromper (au l d’une utilisation répétée) par un

sentiment d’aisance ou de familiarité avec le

produit en négligeant les consignes de sécurité

qui accompagnent le produit. UNE UTILISATION

INCORRECTE ou le non-respect des règles de

sécurité énoncées dans le présent manuel d’ins-

tructions peut provoquer des blessures graves.

Symboles

Les symboles utilisés pour l’outil sont indiqués

ci-dessous.

volts

ampères

hertz

courant alternatif

vitesse à vide

construction, catégorie II

tours ou alternances par minute

nombre de frappes

17 FRANÇAIS

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION : Assurez-vous toujours que

l’outil est hors tension et débranché avant de

l’ajuster ou de vérier son fonctionnement.

Interrupteur

ATTENTION : Avant de brancher l’outil,

assurez-vous toujours que la gâchette fonctionne

correctement et revient en position d’arrêt une

fois relâchée.

ATTENTION : L’interrupteur peut être ver-

rouillé sur la position de « marche » pour un plus

grand confort de l’utilisateur, lors d’une utilisation

prolongée. Soyez prudent lorsque vous verrouil-

lez l’outil sur la position de « marche », et mainte-

nez une prise ferme sur l’outil.

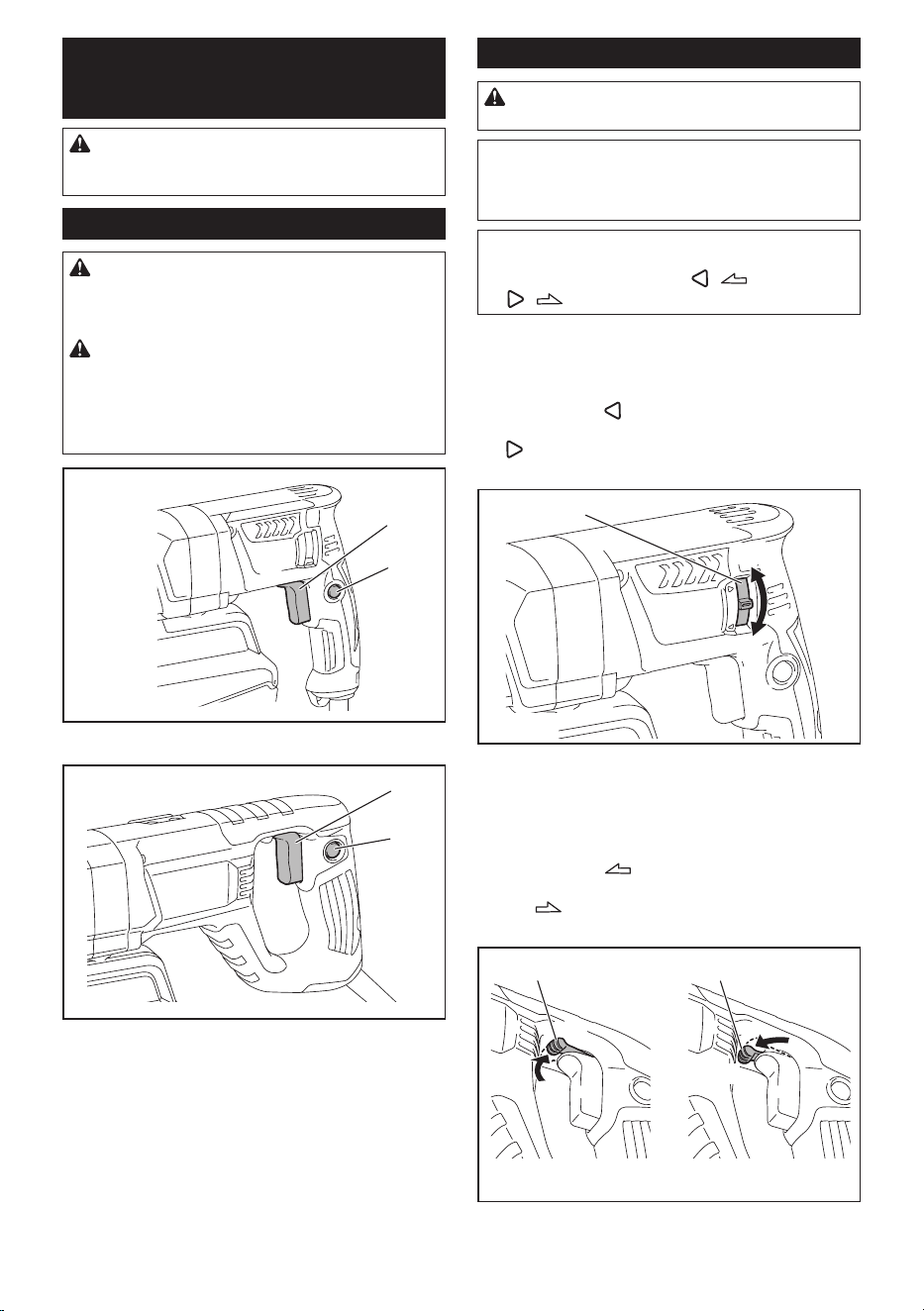

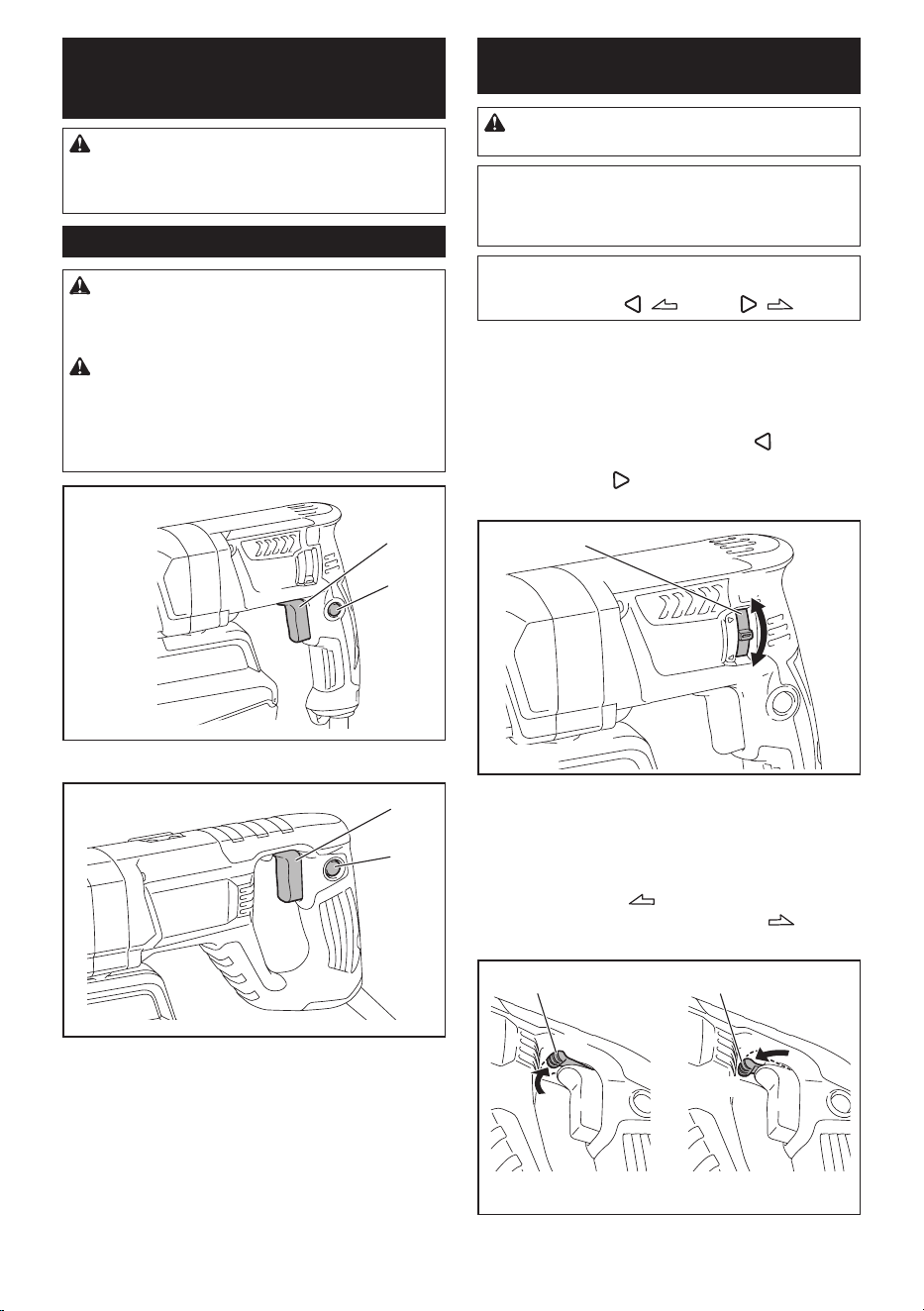

►1. Gâchette 2. Bouton de sécurité

►1. Gâchette 2. Bouton de verrouillage

Pour démarrer l’outil, appuyez simplement sur la

gâchette. La vitesse de l’outil augmente à mesure que

l’on accroît la pression sur la gâchette. Pour arrêter,

libérez la gâchette.

Pour un fonctionnement continu, appuyez sur la

gâchette, enfoncez le bouton de sécurité, puis libérez la

gâchette. Pour arrêter l’outil depuis la position verrouil-

lée,enfoncezcomplètementlagâchettepuislibérez-la.

Fonctionnement de l’inverseur

ATTENTION : Vériez toujours le sens de

rotation avant de mettre l’outil en marche.

AVIS : N’actionnez l’inverseur qu’une fois l’outil

complètement arrêté. Si vous changez le sens

de rotation avant l’arrêt de l’outil, vous risquez de

l’endommager.

AVIS : S’il n’est pas possible d’enfoncer la

gâchette, assurez-vous que l’inverseur se trouve

parfaitement sur la position / (côté A)

ou / (côté B).

Pour HR2650/HR2651/HR2651T

Cetoutilpossèdeuninverseurquipermetdechanger

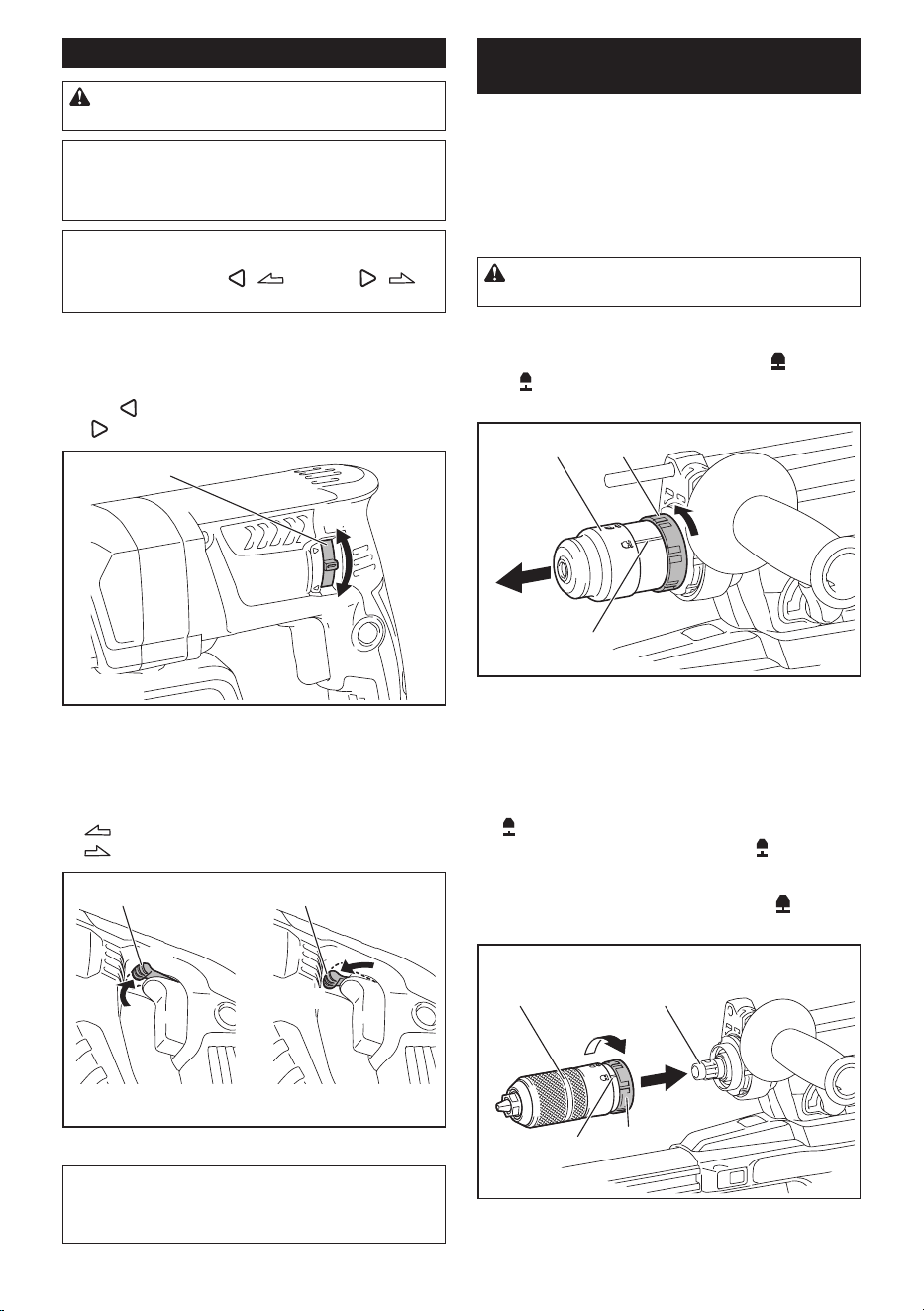

le sens de la rotation. Déplacez le levier de l’inverseur

jusqu’àlaposition (côté A) pour une rotation dans

lesensdesaiguillesd’unemontre,oujusqu’àlaposi-

tion (côté B) pour une rotation dans le sens contraire

des aiguilles d’une montre.

►1. Levier de l’inverseur

Pour HR2661

Cetoutilpossèdeuninverseurquipermetdechanger

le sens de la rotation. Déplacez le levier de l’inverseur

jusqu’àlaposition (côté A) pour une rotation

danslesensdesaiguillesd’unemontre,oujusqu’àla

position (côté B) pour une rotation dans le sens

contraire des aiguilles d’une montre.

►1. Levier de l’inverseur

18 FRANÇAIS

NOTE : Lorsque vous utilisez l’outil en rotation dans

le sens contraire des aiguilles d’une montre, la

gâchette ne s’enfonce qu’à mi-course et l’outil tourne

à demi-vitesse. Pour la rotation dans le sens contraire

des aiguilles d’une montre, il n’est pas possible d’en-

foncer le bouton de verrouillage.

Remplacement du mandrin à

changement rapide pour SDS-plus

Pour HR2651T

Le mandrin à changement rapide pour SDS-plus peut

être facilement remplacé par le mandrin de perceuse à

changement rapide.

Retrait du mandrin à changement

rapide pour SDS-plus

ATTENTION : Avant de retirer le mandrin à

changement rapide pour SDS-plus, veillez à retirer

l’embout.

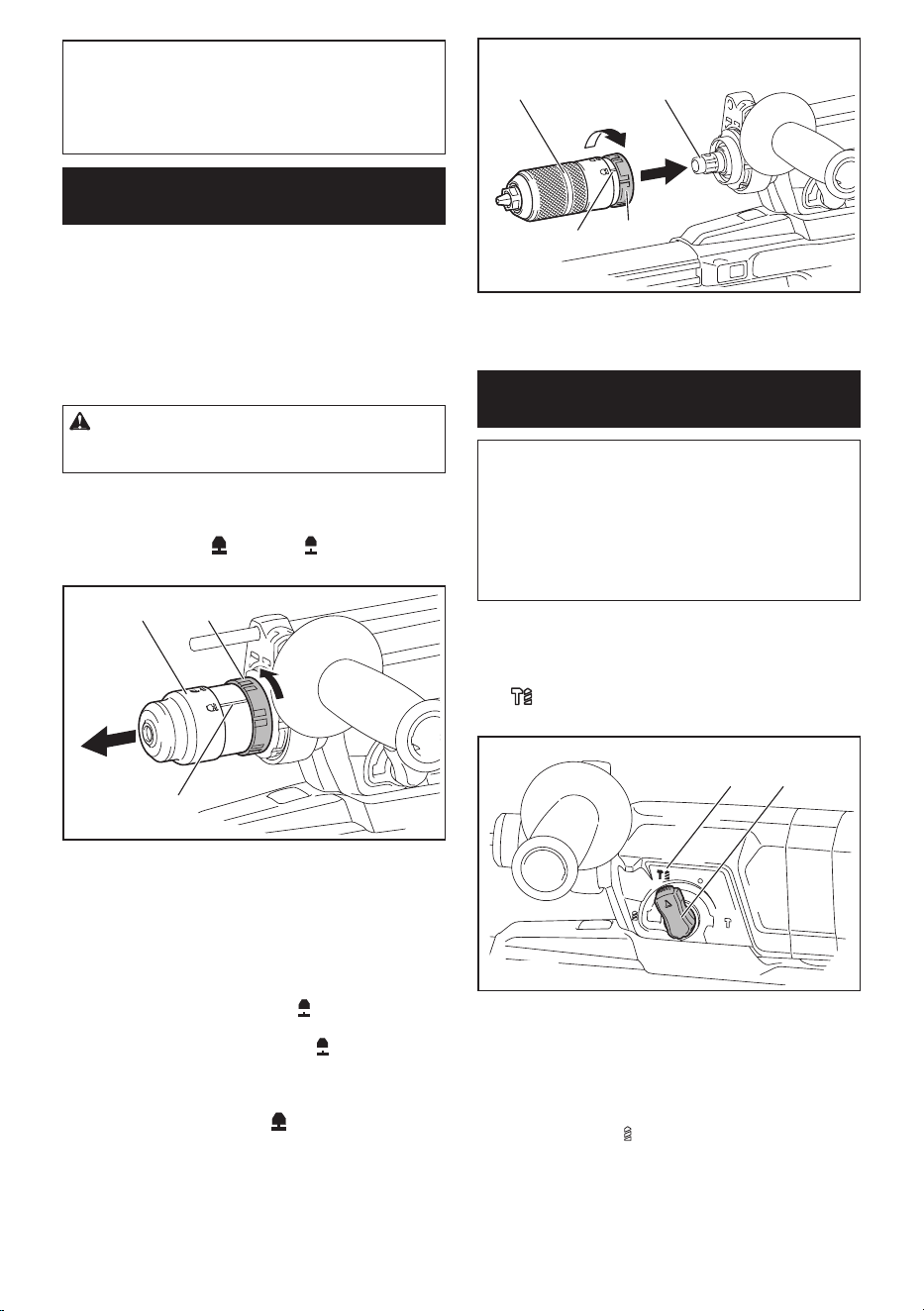

Saisissez le couvercle de changement du mandrin à

changement rapide pour SDS-plus, et tournez-le dans

lesensdelaèchejusqu’àcequelalignedecouvercle

de changement se déplace du symbole au sym-

bole .Tirezfermementdanslesensdelaèche.

►1. Mandrin à changement rapide pour SDS-plus

2. Couvercle de changement 3. Ligne de couvercle

de changement

Pose du mandrin de perceuse à

changement rapide

Vériezquelalignedumandrindeperceuseàchan-

gement rapide indique le symbole

. Saisissez le

couvercle de changement du mandrin de perceuse à

changement rapide et mettez la ligne sur le symbole .

Placez le mandrin de perceuse à changement rapide

sur l’axe de l’outil. Saisissez le couvercle de change-

ment du mandrin de perceuse à changement rapide,

et tournez la ligne de couvercle de changement vers le

symbole jusqu’àcequ’unbruitdedéclicsoitémisde

manièrenettementaudible.

►1. Mandrin de perceuse à changement rapide

2. Axe 3. Ligne de couvercle de changement

4. Couvercle de changement

Sélection du mode de

fonctionnement

AVIS : Ne tournez pas le bouton de changement

de mode pendant que l’outil tourne. L’outil serait

endommagé.

AVIS : Pour éviter que le mécanisme de change-

ment de mode ne s’use rapidement, vous devez

toujours vous assurer que le bouton de change-

ment de mode est placé avec exactitude sur une

des trois positions de mode.

Rotation avec percussion

Pour percer dans le béton, la maçonnerie, etc., tournez

leboutondechangementdemodejusqu’ausym-

bole . Utilisez un embout à pointe de carbure de

tungstène(accessoireenoption).

1 2

►1. Rotation avec percussion 2. Bouton de change-

ment de mode

Rotation uniquement

Pour percer dans le bois, le métal ou le plastique,

tournezleboutondechangementdemodejusqu’au

symbole .Utilisezunembout-mèchehélicoïdalouun

embout-mècheàbois.

19 FRANÇAIS

►1. Rotation uniquement

Percussion uniquement

Pour le burinage, l’écaillage ou la démolition, tournez le

boutondechangementdemodejusqu’ausymbole .

Utilisez un pic, un ciseau à froid, un ciseau à écailler,

etc.

►1. Percussion uniquement

Réglage de la position de la buse

Enfoncez le guide tout en appuyant sur le bouton de

réglage du guide, puis libérez le bouton à la position

désirée.

►1. Guide 2. Bouton de réglage du guide

NOTE : Avant de régler la position de la buse, libérez

labusecomplètementversl’avantenappuyantsurle

bouton de réglage du guide.

Réglage de la profondeur de perçage

Glissez le bouton de réglage de la profondeur sur la

position désirée tout en appuyant dessus. La distance

(A) correspond à la profondeur de perçage.

►1. Bouton de réglage de la profondeur

Limiteur de couple

AVIS : Mettez l’outil hors tension dès que le limi-

teur de couple se déclenche. Cela aidera à éviter

l’usure trop rapide de l’outil.

AVIS :

Cet outil n’est pas conçu pour l’utilisation des

embouts-mèches de type scie cloche, car ils ont tendance à se

coincer facilement dans le trou pendant le perçage. Cela cause

donc le déclenchement trop fréquent du limiteur de couple.

Le limiteur de couple s’active lorsqu’un certain niveau de

coupleestatteint.L’embrayagesemetalorsàpatiner.Dès

quecelaseproduit,l’embout-mèchearrêtedetourner.

Crochet

ATTENTION : N’accrochez jamais l’outil dans

un emplacement élevé ou sur une surface poten-

tiellement instable.

Pour HR2661

►1. Crochet

Le crochet est pratique pour accrocher l’outil temporairement.

Pourutiliserlecrochet,soulevez-lesimplementjusqu’àce

qu’il se mette en position ouverte avec un bruit sec. Lorsque

vousn’utilisezpaslecrochet,abaissez-letoujoursjusqu’àce

qu’il se mette en position fermée avec un bruit sec.

20 FRANÇAIS

ASSEMBLAGE

ATTENTION : Avant d’effectuer toute inter-

vention sur l’outil, assurez-vous toujours qu’il est

hors tension et débranché.

Poignée latérale (poignée auxiliaire)

ATTENTION : Utilisez toujours la poignée

latérale pour assurer l’utilisation sécuritaire.

ATTENTION : Après avoir posé ou ajusté la

poignée latérale, assurez-vous que la poignée

latérale est fermement xée.

Installez la poignée latérale de sorte que les rainures

de la poignée épousent les parties saillantes du barillet

de l’outil. Tournez la poignée dans le sens des aiguilles

d’unemontrepourlaxer.Lapoignéepeutêtrexée

sur l’angle désiré.

►1. Poignée latérale

Graisse

Graissezàl’avancelaqueuedel’embout-mècheavec

une petite quantité de graisse (environ 0,5 à 1 g).

Lalubricationdumandrinassureraunmouvementen

douceur et une plus longue durée de service.

Pose ou retrait de l’embout-mèche

Nettoyezlaqueuedel’embout-mècheetappliquezde

la graisse avant de l’installer.

►1. Queue 2. Graisse

Insérezl’embout-mèchedansl’outil.Tournezl’em-

bout-mècheetenfoncez-lejusqu’àcequ’ils’engage.

Aprèsavoirinstallél’embout-mèche,assurez-vous

toujoursqu’ilestfermementxéentirantdessus.

►1.Embout-mèche

Pourretirerl’embout-mèche,tirezlecouvercledumandrin

complètementverslebas,ettirezsurl’embout-mèche.

►1.Embout-mèche2. Couvercle du mandrin

Angle du ciseau (pour le burinage,

l’écaillage ou la démolition)

Vouspouvezxerleciseausurl’angledésiré.Pourmodier

l’angle du ciseau, tournez le bouton de changement de mode

jusqu’ausymboleO.Tournezleciseaujusqu’àl’angledésiré.

►1. Bouton de changement de mode

Tournezleboutondechangementdemodejusqu’au

symbole

. Assurez-vous ensuite que le ciseau

demeure fermement en place, en essayant de le faire

tournerlégèrement.

21 FRANÇAIS

Jauge de profondeur

Lajaugedeprofondeurestutilepourpercerdestrous

de même profondeur. Desserrez la poignée latérale

etinsérezlajaugedeprofondeurdansletroudela

poignéelatérale.Ajustezlajaugedeprofondeursur

la profondeur désirée et serrez la poignée latérale

fermement.

►1. Trou 2. Jauge de profondeur

NOTE :Enxantlajaugedeprofondeur,assu-

rez-vous qu’elle ne touche pas le corps principal de

l’outil.

Pose ou retrait du dispositif de

collecte des poussières

Pourretirerledispositifdecollectedespoussières,tirezsurl’outil

tout en appuyant sur le bouton de sécurité. Pour le poser, insérez

l’outilàfonddansledispositifdecollectedespoussières,jusqu’à

ce qu’il se verrouille avec un léger bruit sec.

►1. Bouton de sécurité

Collecteur de poussières

Accessoire en option

Utilisezlecollecteurdepoussièrespouréviterquelapous-

sièrenetombedel’outiletsurvous-mêmelorsquevousper-

cezau-dessusdevotretête.Fixezlecollecteurdepoussières

àl’embouttelqu’illustrésurlagure.Lecollecteurdepous-

sièrespeutêtrexéauxemboutsdesdimensionssuivantes.

Modèle Diamètred’embout

Collecteurdepoussières5 6mm(1/4″)-14,5mm(9/16″)

Collecteurdepoussières9 12mm(15/32″)-16mm(5/8″)

►1.Collecteurdepoussières

Ensemble de collecteur de poussières

Accessoire en option

Avant d’installer l’ensemble de collecteur de pous-

sières,retirezl’emboutdel’outils’ilyestinstallé.

Posezl’ensembledecollecteurdepoussièressurl’outil

de sorte que le symbole

ducollecteurdepoussières

soit aligné sur la rainure à l’intérieur de l’outil.

►1. Symbole symbole 2. Rainure

NOTE :

Si vous raccordez un aspirateur à l’ensemble de collec-

teurdepoussières,retirezd’abordlecapuchonàpoussières.

►1.Capuchonàpoussières

Pourretirerl’ensembledecollecteurdepoussières,retirezl’embout

toutentirantlecouvercledumandrindanslesensdelaèche.

22 FRANÇAIS

►1. Embout 2. Couvercle du mandrin

Saisissezlecollecteurdepoussièresparsabaseet

dégagez-le en tirant.

NOTE : Si le capuchon se détache du collecteur de

poussières,xez-leavecsafaceimpriméeorientée

vers le haut, de sorte que la rainure du capuchon

épouse le pourtour intérieur de l’accessoire.

UTILISATION

ATTENTION : En tout temps, utilisez la poi-

gnée latérale (poignée auxiliaire) et tenez ferme-

ment l’outil par la poignée latérale et la poignée à

interrupteur pendant l’exécution des travaux.

ATTENTION : Avant l’utilisation, assu-

rez-vous que la pièce à travailler est xée.

ATTENTION :

Le dispositif de collecte des pous-

sières est conçu uniquement pour le perçage dans le

béton. N’utilisez pas le dispositif de collecte des pous-

sières pour percer dans le métal ou le bois.

ATTENTION : Lorsque vous utilisez l’outil

avec le dispositif de collecte des poussières,

veillez à xer le ltre au dispositif de collecte des

poussières pour éviter l’inhalation de poussières.

ATTENTION : Avant d’utiliser le dispositif

de collecte des poussières, assurez-vous que le

ltre n’est pas endommagé. Autrement, il y a risque

d’inhalationdepoussières.

ATTENTION :

Le dispositif de collecte des pous-

sières collecte en grande partie les poussières géné-

rées, mais il ne peut pas toutes les collecter.

AVIS :

N’utilisez pas le dispositif de collecte des

poussières pour percer avec un trépan ou pour buriner.

AVIS : N’utilisez pas le dispositif de collecte des

poussières pour percer dans le béton mouillé, et

ne l’utilisez pas dans un environnement humide.

Autrement, il y a risque de dysfonctionnement.

Perçage avec percussion

ATTENTION :

Une force de torsion énorme et sou-

daines’exercesurl’outiletl’embout-mèchelorsduperçagedu

trou, lorsque ce dernier est bouché par des copeaux et parti

cules ou lors du contact avec les armatures d’une structure en

béton. En tout temps, utilisez la poignée latérale (poignée

auxiliaire) et tenez fermement l’outil par la poignée latérale

et la poignée à interrupteur pendant l’exécution des tra

vaux. Autrement vous risquez de perdre le contrôle de l’outil et

courez un risque de blessure grave.

Mettez le bouton de changement de mode sur le sym-

bole .

Placezl’embout-mècheàl’emplacementoùvous

souhaitez faire le trou, puis appuyez sur la gâchette.

N’appliquez pas une force excessive sur l’outil. Vous

obtiendrez de meilleurs résultats en exerçant une

légèrepression.Maintenezl’outilenpositionetévitez

qu’il ne glisse à l’extérieur du trou.

N’appliquez pas davantage de pression lorsque le

trou est bouché par les copeaux et particules. Faites

plutôt tourner l’outil au ralenti, puis retirez partiellement

l’embout-mèchedutrou.Enrépétantcetteopération

quelques fois, le trou se débouchera et vous pourrez

poursuivre le perçage normalement.

23 FRANÇAIS

NOTE :

Lorsque l’outil tourne à vide, il se peut que l’em-

bout-mèchetournedemanièreexcentrique.L’outilsecen-

trera lui-même lors de l’utilisation avec charge. La précision

du perçage n’est donc pas affectée.

Burinage/Écaillage/Démolition

Mettez le bouton de changement de mode sur le symbole .

Tenez l’outil fermement à deux mains. Mettez le contact et

appliquezunelégèrepressionsurl’outildefaçonàengarder

la maîtrise et à éviter qu’il ne saute d’un côté ou de l’autre.

L’applicationd’unetrèsgrandepressionsurl’outil

n’augmenterapasl’efcacitédel’opération.

Perçage du bois ou du métal

ATTENTION :

Tenez l’outil fermement et faites

bien attention lorsque l’embout-foret commence à

approcher de la face opposée de la pièce. Une force

énorme s’exerce sur l’outil et sur l’embout-foret au moment

oùcedernierémergedelafaceopposée.

ATTENTION :

Un embout-foret coincé peut être

retiré simplement en plaçant l’inverseur sur la rotation

en sens inverse pour faire reculer l’outil. Il faut tou-

tefois faire très attention, car l’outil risque de reculer

brusquement si vous ne le tenez pas fermement.

ATTENTION :

Immobilisez toujours les pièces à tra-

vailler dans un étau ou un dispositif de retenue similaire.

AVIS :

N’utilisez jamais le mode « rotation avec per-

cussion » lorsque le mandrin porte-embout est posé sur

l’outil. Vous risqueriez d’abîmer le mandrin porte-embout.

De plus, le mandrin porte-embout se détacherait

quand l’outil passe en mode de rotation inversé.

AVIS :

Une pression excessive sur l’outil n’accélère

pas le perçage. Au contraire, elle risque d’endommager la

pointe de l’embout-foret, d’affecter le rendement de l’outil et

de raccourcir sa durée de service.

Mettez le bouton de changement de mode sur le sym-

bole

Pour HR2650/HR2651/HR2661

Accessoire en option

Fixez l’adaptateur de mandrin à un mandrin de per-

ceusesansclésurlequelunevis1/2″-20peutêtre

posée, puis posez-les sur l’outil. Pour l’installer, repor-

tez-vous à la section « Installation ou retrait de l’em-

bout-mèche».

1 2

►1. Mandrin de perceuse sans clé 2. Adaptateur de

mandrin

Pour HR2651T

Utilisez le mandrin de perceuse à changement rapide

fourni en équipement standard. Pour l’installer, repor-

tez-vous à « Remplacement du mandrin à changement

rapide pour SDS-plus ».

Saisissez la bague et tournez le manchon dans le sens

contraire des aiguilles d’une montre pour ouvrir les

mâchoires du mandrin. Insérez l’embout à fond dans

le mandrin. Tenez la bague fermement et tournez le

manchon dans le sens des aiguilles d’une montre pour

serrer le mandrin.

►1. Manchon 2. Bague

Pour retirer l’embout, saisissez la bague et tournez le man-

chon dans le sens contraire des aiguilles d’une montre.

Perçage avec un trépan diamanté

AVIS : Vous risquez d’abîmer le trépan diamanté

si vous percez avec un trépan diamanté en mode

« rotation avec percussion ».

Pourperceravecuntrépandiamanté,régleztoujoursle

levier de changement de mode sur la position

pour

un mouvement de « rotation uniquement ».

Mise au rebut des poussières

ATTENTION : Avant d’effectuer toute inter-

vention sur l’outil, assurez-vous toujours qu’il est

hors tension et débranché.

24 FRANÇAIS

ATTENTION :

Veillez à porter un masque antipous-

sières lorsque vous mettez les poussières au rebut.

ATTENTION

: Videz régulièrement le comparti-

ment à poussières avant qu’il ne soit plein. L’ignorance

decetteconsignepeutrendrelacollectedespoussières

moinsefcaceetentraînerl’inhalationdepoussières.

ATTENTION :

La collecte des poussières est

moins efcace lorsque le ltre du compartiment à

poussières est obstrué. Remplacez le ltre par un neuf

après l’avoir vidé, comme valeur guide, environ 200

fois.Autrement,ilyarisqued’inhalationdepoussières.

1. Retirezlecompartimentàpoussièrestouten

abaissantlelevierducompartimentàpoussières.

►1. Levier

2. Ouvrez le couvercle du compartiment à

poussières.

►1. Couvercle

3. Jetezlespoussières,puisnettoyezleltre.

AVIS : Lorsque vous nettoyez le ltre, ne le tou-

chez pas avec une brosse ou autre instrument

similaire, et n’appliquez pas d’air comprimé sur le

ltre. Cela pourrait endommager le ltre.

Poire soufante

Accessoire en option

Aprèsavoirpercéletrou,utilisezlapoiresoufante

pourenleverlapoussièredutrou.

Utilisation de l’ensemble de

collecteur de poussières

Accessoire en option

Appliquezl’ensembledecollecteurdepoussières

contre le plafond lorsque vous utilisez l’outil.

AVIS : Ne pas utiliser l’ensemble de collecteur de

poussières lors du perçage dans le métal ou un

matériau similaire. Cela risquerait d’endommager

l’ensemble de collecteur de poussières, à cause

de la chaleur produite par les petites poussières

métalliques ou similaires.

AVIS : Ne pas installer ou retirer l’ensemble

de collecteur de poussières alors que l’em-

bout-mèche est inséré dans l’outil. Cela risquerait

d’endommager l’ensemble de collecteur de pous-

sières et de laisser s’échapper les poussières.

25 FRANÇAIS

ENTRETIEN

ATTENTION : Assurez-vous toujours que

l’outil est hors tension et débranché avant d’y

effectuer tout travail d’inspection ou d’entretien.

AVIS : N’utilisez jamais d’essence, de benzine,

de solvant, d’alcool ou autres produits similaires.

Une décoloration, une déformation ou la forma-

tion de ssures peuvent en découler.

PourmaintenirlaSÉCURITÉetlaFIABILITÉdupro-

duit, les réparations et tout autre travail d’entretien

ou de réglage doivent être effectués dans un centre

deserviceaprès-venteautoriséouuneusineMakita,

exclusivementavecdespiècesderechangeMakita.

Remplacement du ltre du

compartiment à poussières

1. Retirezlecompartimentàpoussièrestouten

abaissantlelevierducompartimentàpoussières.

►1. Levier

2. Insérez un tournevis à lame plate dans les fentes

ducouvercledeltrepourretirerleboîtierdeltreetle

ltre.

►1. Tournevis à lame plate 2.Boîtierdeltre

3. Retirezleltreduboîtierdeltre.

►1. Filtre 2.Boîtierdeltre

4. Fixezunltreneufauboîtierdeltre,puisxez-

lesaucompartimentàpoussièresenalignantlapartie

saillanteduboîtierdeltresurlarainureducomparti-

mentàpoussières.

►1. Partie saillante 2. Rainure

5. Fermez le couvercle du compartiment à pous-

sières,puisxezcedernieràl’outil.

26 FRANÇAIS

Remplacement du capuchon

d’étanchéité

Si le capuchon d’étanchéité est usé, la collecte des

poussièresseramoinsefcace.Remplacez-les’ilest

usé.

Retirezlecapuchond’étanchéité,puisxez-enunneuf

en plaçant sa partie saillante vers le haut.

►1. Partie saillante 2. Capuchon d’étanchéité

ACCESSOIRES EN

OPTION

ATTENTION : Ces accessoires ou pièces

complémentaires sont recommandés pour l’utili-

sation avec l’outil Makita spécié dans ce manuel.

L’utilisationdetoutautreaccessoireoupiècecom-

plémentaire peut comporter un risque de blessure.

N’utilisezlesaccessoiresoupiècescomplémentaires

qu’auxnsauxquellesilsontétéconçus.

Si vous désirez obtenir plus de détails sur ces acces-

soires,veuillezcontacterlecentredeserviceaprès-

venteMakitaleplusprès.

• Embouts-mèchesàpointedecarbure(emboutsà

pointe de carbure SDS-plus)

• Trépan

• Pic

• Trépandiamanté

• Ciseauàfroid

• Ciseauàécailler

• Burinàrainures

• Adaptateurdemandrin

• Mandrindeperceusesansclé

• Graissepourembout

• Jaugedeprofondeur

• Poiresoufante

• Collecteurdepoussières

• Ensembledecollecteurdepoussières

• Lunettesdesécurité

• Mallettedetransportenplastique

NOTE : Certains éléments de la liste peuvent être

inclus avec l’outil comme accessoires standards. Ils

peuvent varier suivant les pays.

GARANTIE LIMITÉE D’UN AN DE

MAKITA

Politique de garantie

Tous les outils Makita sont soigneusement inspectés et

mis à l’essai avant de quitter l’usine. Ils sont garantis

contre les vices de fabrication et de matériau pour une

période d’UN AN suivant la date de l’achat original. Si

unproblèmesurvientpendantcettepérioded’unan,

retournez l’outil COMPLET, fret payé d’avance, à une

usineouuncentredeserviceaprès-venteautorisé

Makita.S’ilressortdel’inspectionqueleproblèmeest

dû à un vice de fabrication ou de matériau, Makita répa-

rera (ou remplacera, à son gré) l’outil gratuitement.

Cettegarantienes’appliquepasdanslescasoù:

• desréparationsontétéeffectuéesoutentéespar

un tiers;

• desréparationssontnécessairesenraisonde

l’usure normale;

• l’outilaétémalmené,malutiliséounonadéquate-

ment entretenu;

• l’outilasubidesmodications.

MAKITA NE SERA EN AUCUN CAS RESPONSABLE

DE TOUS DOMMAGES INDIRECTS, ACCESSOIRES

OUCONSÉCUTIFSDELAVENTEOUDE

L’UTILISATION DU PRODUIT. CET AVIS DE NON-

RESPONSABILITÉS’APPLIQUEPENDANTET

APRÈSLAPÉRIODECOUVERTEPARCETTE

GARANTIE.

MAKITADÉCLINETOUTERESPONSABILITÉQUANT

À TOUTES GARANTIES IMPLICITES, Y COMPRIS

LESGARANTIESDE«QUALITÉMARCHANDE»

OU D’« ADAPTATION À UN USAGE PARTICULIER »

APRÈSLAPÉRIODEDEGARANTIED’UNAN.

Cette garantie vous donne des droits légaux spéci-

ques,etvouspouvezégalementavoird’autresdroits

qui varient d’une province à l’autre. Certaines provinces

n’autorisant pas l’exclusion ou la restriction des dom-

mages accessoires ou consécutifs, il se peut que la

restriction ou l’exclusion ci-dessus ne s’applique pas à

vous. Certaines provinces n’autorisant pas de restric-

tion quant à la durée des garanties implicites, il se peut

que la restriction ci-dessus ne s’applique pas à vous.

27 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: HR2650 HR2651 HR2651T HR2661

EspecicacioneseléctricasenMéxico

120 V

7 A

50/60 Hz

120 V 7 A

50/60 Hz

Capacidades Concreto 26mm(1″)

Punta de corona 68mm(2-11/16″)

Punta de corona de diamante

(tipo seco)

80mm(3-1/8″)

Acero 13mm(1/2″)

Madera 32mm(1-1/4″)

Velocidad sin carga 0 r/min - 1 200 r/min 0 r/min -

1 100 r/min

Golpes por minuto 0 gpm - 4 600 gpm 0 gpm -

4 500 gpm

Longitud total 604mm(23-3/4″) 630 mm

(24-3/4″)

666 mm

(26-1/4″)

Peso neto 3,0 kg - 4,1 kg

(6,7 lbs - 9,1 lbs)

3,1 kg - 4,2 kg

(6,9 lbs - 9,3 lbs)

3,2 kg - 4,4 kg

(7,2 lbs - 10,1 lbs)

3,3 kg - 4,4 kg

(7,3 lbs - 9,7 lbs)

Clase de seguridad

/II

• Debidoanuestroprogramacontinuodeinvestigaciónydesarrollo,lasespecicacionesaquídadasestán

sujetasacambiossinprevioaviso.

• Lasespecicacionespuedenvariardepaísapaís.

• Elpesopuedevariarenfuncióndelosaccesorios.Enlatablasemuestralacombinacióndepesomásligeroy

máspesadoconformealprocedimiento01/2014deEPTA.

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de

seguridad para herramientas

eléctricas

ADVERTENCIA:

Lea todas las advertencias de

seguridad e instrucciones. El no seguir las advertencias

e instrucciones indicadas puede ocasionar una descarga

eléctrica, un incendio y/o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica”

sereereasuherramientaeléctricadefuncionamiento

conconexiónalaredeléctrica(concableadoeléctrico)

oherramientaeléctricadefuncionamientoabatería

(inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada.Lasáreasoscurasodesordenadasson

propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presen-

cia de líquidos, gases o polvo inamables. Las

herramientas eléctricas crean chispas que pueden

prender fuego al polvo o los humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

1. Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en la

toma de corriente. No modique nunca la cla-

vija de conexión de ninguna forma. No utilice

ninguna clavija adaptadora con herramientas

eléctricas que tengan conexión a tierra (puesta

a tierra). Lautilizacióndeclavijasnomodica-

dasyqueencajenperfectamenteenlatomade

corrientereduciráelriesgodequeseproduzca

una descarga eléctrica.

2. Evite tocar con el cuerpo supercies conec-

tadas a tierra o puestas a tierra tales como

tubos, radiadores, cocinas y refrigeradores. Si

su cuerpo es puesto a tierra o conectado a tierra

existiráunmayorriesgodequesufraunades-

carga eléctrica.

3. No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas. La entrada de

aguaenunaherramientaeléctricaaumentaráel

riesgo de que se produzca una descarga eléctrica.

28 ESPAÑOL

4. No maltrate el cable. Nunca utilice el cable

para transportar, jalar o desconectar la herra-

mienta eléctrica. Mantenga el cable alejado del

calor, aceite, objetos cortantes o piezas móvi-

les. Los cables dañados o enredados aumentan

el riesgo de sufrir una descarga eléctrica.

5. Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión apro-

piado para uso en exteriores.Lautilizaciónde

un cable apropiado para uso en exteriores redu-

ciráelriesgodequeseproduzcaunadescarga

eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de cir-

cuito de falla a tierra (ICFT). El uso de un ICFT

reduce el riesgo de descarga eléctrica.

Seguridad personal

1. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice una herramienta eléctrica cuando esté

cansado o bajo la inuencia de drogas, alco-

hol o medicamentos.Unmomentodedistracción

mientras opera las herramientas eléctricas puede

terminarenunalesióngrave.

2. Use equipo de protección personal. Póngase

siempre protección para los ojos. El equipo

protectortalcomomáscaracontraelpolvo,zapa-

tosdeseguridadantiderrapantes,cascorígidoy

protecciónparaoídosutilizadoenlascondiciones

apropiadasreduciráelriesgodelesiones.

3. Impida el encendido accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o de colocar el cartucho de batería,

así como al levantar o cargar la herramienta.

Cargar las herramientas eléctricas con su dedo

en el interruptor o enchufarlas con el interrup-

tor encendido hace que los accidentes sean

comunes.

4. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llavedeajusteollavedeaprietequehayasido

dejadapuestaenunapartegiratoriadelaherra-

mientaeléctricapuedeocasionaralgunalesión.

5. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equi-

librio en todo momento.Estopermiteunmejor

control de la herramienta eléctrica en situaciones

inesperadas.

6. Use vestimenta apropiada. No use ropas

sueltas ni joyas. Mantenga el cabello, la ropa

y los guantes alejados de las piezas móviles.

Lasprendasdevestirholgadas,lasjoyasyel

cabellosueltopodríanengancharseenlaspiezas

móviles.

7. Si dispone de dispositivos para la conexión

de equipos de extracción y recolección de

polvo, asegúrese de conectarlos y utilizarlos

debidamente.Hacerusodelarecolecciónde

polvo puede reducir los riesgos relacionados con

el polvo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción.Laherramientaeléctricaadecuadaharáun

mejortrabajoydeformamásseguraalaveloci-

dad para la que ha sido fabricada.

No utilice la herramienta eléctrica si el interruptor

no la enciende y apaga. Cualquier herramienta eléc-

trica que no pueda ser controlada con el interruptor es

peligrosa y debe ser reemplazada.

3. Desconecte la clavija de la fuente de energía

y/o la batería de la herramienta eléctrica antes

de realizar ajustes, cambiar accesorios o guar-

dar las herramientas eléctricas. Dichas medidas

de seguridad preventivas reducen el riesgo de

que la herramienta se inicie accidentalmente.

4. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

Realice el mantenimiento a las herramientas eléc-

tricas. Compruebe que no haya partes móviles

desalineadas o estancadas, piezas rotas y cualquier

otra condición que pueda afectar al funcionamiento

de la herramienta eléctrica. Si la herramienta eléc-

trica está dañada, haga que se la reparen antes de

utilizarla. Muchos accidentes son ocasionados por

herramientas eléctricas con mantenimiento inadecuado.

6. Mantenga las herramientas de corte limpias

y losas. Si recibe un mantenimiento adecuado

ytienelosbordesalados,esprobablequela

herramientaseatasquemenosyseamásfácil

controlarla.

7. Utilice la herramienta eléctrica, los accesorios

y las brocas de acuerdo con estas instruccio-

nes, considerando las condiciones laborales

y el trabajo a realizar. Si utiliza la herramienta

eléctrica para realizar operaciones distintas de

lasindicadas,podrápresentarseunasituación

peligrosa.

Servicio

1. Haga que una persona calicada repare la

herramienta eléctrica utilizando sólo piezas de

repuesto idénticas. Esto asegura que se man-

tenga la seguridad de la herramienta eléctrica.

2. Siga las instrucciones para la lubricación y

cambio de accesorios.

3. Mantenga las agarraderas secas, limpias y sin

aceite o grasa.

UTILICE CABLES DE EXTENSIÓN APROPIADOS.

Asegúresedequesucabledeextensiónestéenbue-

nascondiciones.Cuandoutiliceuncabledeextensión,

asegúresedeutilizarunodelcalibresucientepara

conducir la corriente que demande el producto. Un

cabledecalibreinferiorocasionaráunacaídaenla

tensióndelíneayasuvezunapérdidadepotencia

y sobrecalentamiento. La tabla 1 muestra la medida

correcta a utilizar dependiendo de la longitud del cable

yelamperajenominalindicadoenlaplacadecarac-

terísticas.Sinoestáseguro,utiliceelsiguientecalibre

másalto.Cuantomenorseaelnúmerodecalibre,más

corrientepodráconducirelcable.

29 ESPAÑOL

Tabla 1: Calibre mínimo para el cable

Amperajenominal Voltios Longitud total del cable en metros

120 V

7 m (25 ft.) 15 m (50 ft.) 30 m (100 ft.) 45,7 m (150 ft.)

220 V

240 V

15 m (50 ft.) 30 m (100 ft.) 60,9 m (200 ft.) 91,4 m (300 ft.)

Másde Nomásde Calibre del cable (AWG)

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 No se recomienda

ADVERTENCIAS DE SEGURIDAD

PARA EL MARTILLO ROTATIVO

1. Utilice protectores de oídos.Laexposiciónal

ruido puede provocar pérdida auditiva.

2. Utilice los mango(s) auxiliare(s) que se sumi-

nistren con la herramienta. La pérdida de con-

trol puede ocasionar lesiones.

3. Sujete la herramienta eléctrica por las super-

cies de agarre aisladas al realizar una ope-

ración en la que el accesorio de corte pueda

estar en contacto con cables ocultos o su

propio cable. Si el accesorio de corte entra en

contacto con un cable con corriente, las piezas

metálicasexpuestasdelaherramientaeléctrica

secargarántambiéndecorrienteyeloperador

puede recibir una descarga eléctrica.

Utilice un casco protector (casco de seguridad),

gafas de seguridad y/o careta de protección. Los

anteojos comunes o de sol NO son gafas de seguri-

dad. También es muy recomendable que utilice una

máscara contra polvo y guantes bien acolchados.

5. Asegúrese de que la punta se encuentre ase-

gurada en su lugar antes de la operación.

6. En condiciones normales de operación, la

herramienta está diseñada para producir vibra-

ción. Los tornillos pueden aojarse fácilmente

y causar una falla o accidente. Verique cuida-

dosamente que los tornillos estén apretados

antes de la operación.

En clima frío o cuando la herramienta no se haya

utilizado durante un tiempo prolongado, permita

que la herramienta se caliente un rato haciéndola

funcionar sin carga. Esto facilitará la lubricación.

Sin un calentamiento apropiado, la operación de

percusión resultará difícil.

8. Asegúrese siempre de que pisa sobre suelo

rme. Asegúrese de que no haya nadie debajo

cuando utilice la herramienta en lugares altos.

9. Sujete la herramienta rmemente con ambas

manos.

10. Mantenga las manos alejadas de las piezas

móviles.

11. No deje la herramienta funcionando. Tenga en

marcha la herramienta solamente cuando la

esté sosteniendo con la mano.

12. Durante la operación, no apunte con la herra-

mienta a ninguna persona en el área. La punta

podría salir volando y causarle una lesión

grave a alguien.

13. No toque la punta, las piezas cercanas a la

punta o la pieza de trabajo inmediatamente

después de la operación; éstas podrían estar

extremadamente calientes y producirle quema-

duras en la piel.

14. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Evite inhalar

polvo y que éste entre en contacto con la piel.

Consulte la hoja de seguridad de materiales

del proveedor.

15. No toque la clavija de conexión con las manos

húmedas.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) evite que siga estrictamente las

normas de seguridad para dicho producto. El

USO INCORRECTO o el no seguir las normas de

seguridad indicadas en este manual de instruc-

ciones puede ocasionar lesiones graves.

Símbolos

Acontinuaciónsemuestranlossímbolosutilizados

para la herramienta.

volts o voltios

amperes

hertz

corriente alterna

velocidad sin carga

ConstrucciónclaseII

revoluciones o alternaciones por minuto,

frecuenciaderotación

número de percusiones

30 ESPAÑOL

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de ajustar o comprobar cualquier función en la

herramienta.

Accionamiento del interruptor

PRECAUCIÓN: Antes de conectar la herra-

mienta, compruebe siempre que el gatillo inte-

rruptor se accione debidamente y que regrese a la

posición de apagado (OFF) cuando se libere.

PRECAUCIÓN: El interruptor puede ser

bloqueado en la posición “encendido” para

mayor comodidad del operador durante el uso

prolongado. Tenga precaución cuando bloquee la

herramienta en la posición “encendido” y sujete

la herramienta rmemente.

►1. Gatillo interruptor 2.Botóndebloqueo

Paraarrancarlaherramienta,simplementejaleelgatillo

interruptor. La velocidad de la herramienta aumenta

alincrementarlapresiónenelgatillointerruptor.Para

detenerla, suelte el gatillo interruptor.

Paraunaoperacióncontinua,jaleelgatillointerruptor,

presioneelbotóndebloqueoyluegosuelteelgatillo

interruptor. Para detener la herramienta desde la posi-

cióndebloqueo,jaleelgatillointerruptorporcompleto

y luego suéltelo.

Accionamiento del conmutador de

inversión de giro

PRECAUCIÓN: Conrme siempre la direc-

ción de rotación antes de la operación.

AVISO:

Utilice el conmutador de inversión solamente

después de que la herramienta haya parado completa-

mente.Sicambialadirecciónderotaciónantesdequela

herramientahayaparadopodríadañarla.

AVISO:

Si el gatillo interruptor no puede oprimirse, veri-

que que el interruptor de inversión esté completamente

ajustado en la posición / (lado A) o / (lado B).

Para los modelos HR2650/HR2651/

HR2651T

Estaherramientacuentaconuninterruptordeinversión

paracambiarladirecciónderotación.Muevalapalanca

delinterruptordeinversiónalaposición (lado A)

paraunarotaciónenelsentidodelasmanecillasdel

relojoalaposición (ladoB)paraunarotaciónen

sentidoinversoaldelasmanecillasdelreloj.

►1.Palancadelinterruptordeinversión

Para el modelo HR2661

Estaherramientacuentaconuninterruptordeinversiónpara

cambiarladirecciónderotación.Muevalapalancadelinterruptor

deinversiónalaposición (ladoA)paraunarotaciónenel

sentidodelasmanecillasdelreloj,oalaposición (lado B)

paraunarotaciónensentidoinversoaldelasmanecillasdelreloj.

►1.Palancadelinterruptordeinversión

31 ESPAÑOL

NOTA:

Cuandoustedestáoperandolaherramientacon

unarotaciónensentidoinversoaldelasmanecillasdel

reloj,elgatillointerruptoresjaladosólohastalamitadyla

herramientafuncionaamediavelocidad.Paraunarotación

ensentidoinversoaldelasmanecillasdelreloj,ustedno

podráoprimirelbotóndebloqueo.

Cambio del portabrocas de cambio

rápido para SDS-plus

Para el modelo HR2651T

ElportabrocasdecambiorápidoparaSDS-pluspuede

intercambiarsefácilmenteporelportabrocasadaptador

decambiorápido.

Extracción del portabrocas de

cambio rápido para SDS-plus

PRECAUCIÓN: Antes de extraer el portabro-

casdecambiorápidoparaSDS-plus,asegúresede

retirar la punta.

Sujetelacubiertadecambiodelportabrocasdecam-

biorápidoparaSDS-plusygírelaenladireccióndela

echahastaquelalíneadelacubiertadecambiose

desplacedelsímbolo alsímbolo . Jale con fuerza

enladireccióndelaecha.

►1.PortabrocasdecambiorápidoparaSDS-plus

2. Cubierta de cambio 3.Líneadelacubiertade

cambio

Instalación del portabrocas

adaptador de cambio rápido

Veriquequelalíneadelportabrocasadaptadorde

cambiorápidomuestreelsímbolo

.Sujetelacubierta

de cambio del portabrocas adaptador de cambio

rápidoyajustelalíneaenelsímbolo

. Coloque el

portabrocasadaptadordecambiorápidoenelejede

laherramienta.Sujetelacubiertadecambiodelporta-

brocasadaptadordecambiorápidoygirelalíneadela

cubiertadecambioalsímbolo hasta que se pueda

escuchar claramente un clic.

►1.Portabrocasadaptadordecambiorápido2.Eje

3.Líneadelacubiertadecambio4. Cubierta de

cambio

Selección del modo de

accionamiento

AVISO: No gire la perilla de cambio de modo de

accionamiento cuando la herramienta esté en

marcha.Estopodríacausardañosalaherramienta.

AVISO: Para evitar un desgaste rápido del meca-

nismo de cambio de modo, asegúrese siempre

de que la perilla de cambio de modo de acciona-

miento se encuentre realmente ubicada en una de

las tres posiciones del modo de accionamiento.

Rotación con percusión

Parataladrarenconcreto,mampostería,etc.,girela

perilladecambiodemododeaccionamientoalsím-

bolo . Utilice una broca con punta de carburo de

tungsteno (accesorio opcional).

1 2

►1.Rotaciónconpercusión2. Perilla de cambio de

modo de accionamiento

Sólo rotación

Para taladrar en materiales de madera, metal o

plástico,girelaperilladecambiodemododeaccio-

namientoalsímbolo . Utilice una broca helicoidal o

broca para madera.

32 ESPAÑOL

►1.Sólorotación

Sólo percusión

Paraoperacionesdecincelado,desincrustacióno

demolición,girelaperilladecambiodemododeaccio-

namientoalsímbolo . Utilice un cincel de punta,

cincelplano,cinceldedesincrustación,etc.

►1.Sólopercusión

Ajuste de la posición de la boquilla

Empujehaciaadentrolaguíamientrasoprimeelbotón

deajustedelaguíayluegosuelteelbotónenlaposi-

cióndeseada.

►1.Guía2.Botóndeajustedelaguía

NOTA:Antesdeajustarlaposicióndelaboquilla,

libere totalmente la boquilla hacia adelante opri-

miendoelbotóndeajustedelaguía.

Ajuste de la profundidad de

perforación

Desliceelbotóndeajustedeprofundidadhastala

posicióndeseadamientraslooprime.Ladistancia(A)

eslaprofundidaddeperforación.

►1.Botóndeajustedeprofundidad

Limitador de torsión

AVISO: En cuanto el limitador de torsión se

accione, apague de inmediato la herramienta.

Estoayudaráaevitareldesgasteprematurodela

herramienta.

AVISO: Las brocas tales como las de sierra

perforadora, las cuales tienden a atorarse o

engancharse fácilmente en el agujero, no son

adecuadas para esta herramienta. Esto es debido

aquepuedenprovocarqueellimitadordetorsiónse

accione con demasiada frecuencia.

Ellimitadordetorsiónseaccionaráunavezquese

alcanceunciertoniveldetorsión.Elmotorsedesen-

gancharádelejedesalida.Cuandoestosuceda,la

brocadejarádegirar.

Gancho

PRECAUCIÓN: Nunca enganche la herra-

mienta en un lugar elevado o en una supercie

potencialmente inestable.

Para el modelo HR2661

►1. Gancho

33 ESPAÑOL

El gancho resulta conveniente para colgar temporal-

mente la herramienta.

Cuandovayaautilizarelgancho,simplementeleván-

telohastaquequedetrabadoenlaposiciónabierta.

Cuandonolovayaautilizar,siemprebájelohastaque

quedetrabadoenlaposicióncerrada.

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de realizar cualquier trabajo en la misma.

Empuñadura lateral (mango auxiliar)

PRECAUCIÓN: Utilice siempre la empuña-

dura lateral para garantizar una operación segura.

PRECAUCIÓN: Después de instalar o ajustar

la empuñadura lateral, asegúrese de que quede

rmemente asegurada.

Instale la empuñadura lateral de modo que las ranuras

enlaempuñaduraencajenenlasprotuberanciasdel

cilindro de la herramienta. Gire la empuñadura en el

sentidodelasmanecillasdelrelojparaasegurarla.La

empuñadurapuedejarseenelángulodeseado.

►1. Empuñadura lateral

Grasa

Aplique previamente una pequeña cantidad de grasa (alrede-

dor de 0,5 g - 1 g) en el extremo de la espiga de la broca.

Lalubricacióndelportabrocasaseguraunacciona-

mientosuaveyunavidaútilmáslarga.

Instalación o extracción de la broca

Limpie el extremo de la espiga de la broca y aplique

grasa antes de instalar la broca.

►1. Extremo de la espiga 2. Grasa

Inserte la broca en la herramienta. Gire la broca y

empújelahaciaadentrohastaquequedeenganchada.

Después de instalar la broca, asegúrese siempre de

que la broca quede asegurada en su lugar intentando

jalarlahaciaafuera.

►1. Broca

Paraextraerlabroca,jalehastaabajolacubiertadel

portabrocasyjalelabrocahaciaafuera.

►1. Broca 2. Cubierta del portabrocas

34 ESPAÑOL

Ángulo del cincel (durante el

cincelado, desincrustación o

demolición)

Elcincelpuedejarseenelángulodeseado.Para

cambiarelángulodelcincel,girelaperilladecambiode

mododeaccionamientoalsímboloO.Gireelcincelal

ángulodeseado.

►1. Perilla de cambio de modo de accionamiento

Gire la perilla de cambio de modo de accionamiento al

símbolo

. Luego asegúrese de que el cincel quede

aseguradoensulugargirándololigeramente.

Calibrador de profundidad

Elcalibradordeprofundidadsirveparaperforaroricios

deprofundidaduniforme.Aojelaempuñaduralateral

einserteelcalibradordeprofundidadeneloriciodela

empuñaduralateral.Ajusteelcalibradordeprofundidad

a la profundidad deseada y apriete la empuñadura

lateralrmemente.

►1.Oricio2. Calibrador de profundidad

NOTA: Asegúrese de que el calibrador de profundi-

dad no toque el cuerpo principal de la herramienta al

momentodejarlo.

Instalación o extracción del sistema

de recolección de polvo

Paraextraerelsistemaderecoleccióndepolvo,jalela

herramientamientrasoprimeelbotóndedesbloqueo.

Para instalarlo, inserte la herramienta en el sistema de

recoleccióndepolvohastaquelleguealfondoyquede

asegurado en su lugar con un pequeño clic.

►1.Botóndedesbloqueo

Contenedor de polvo

Accesorio opcional

Utilice el contenedor de polvo para evitar que el polvo

caiga sobre la herramienta y sobre usted al realizar

operacionesdeperforaciónporencimadesucabeza.

Fijeelcontenedordepolvoenlapuntatalcomose

muestraenlailustración.Eltamañodelaspuntasen

lasqueelcontenedordepolvopuedejarseeselque

seindicaacontinuación.

Modelo Diámetrodelapunta

Contenedor de polvo 5 6mm(1/4″)-14,5mm(9/16″)

Contenedor de polvo 9 12mm(15/32″)-16mm(5/8″)

►1. Contenedor de polvo

35 ESPAÑOL

Juego contenedor de polvo

Accesorio opcional

Antesdeinstalareljuegocontenedordepolvo,extraiga

la punta de la herramienta en caso de estar instalada.

Instaleeljuegocontenedordepolvoenlaherramienta

demaneraqueelsímbolo

en el contenedor de

polvo quede alineado con la ranura en la herramienta.

►1. símbolo2. Ranura

NOTA:

Siconectaunaaspiradoraaljuegocontenedorde

polvo, retire la tapa guardapolvos antes de conectarla.

►1. Tapa guardapolvos

Paraextraereljuegocontenedordepolvo,retirelapuntamien-

trasjalalacubiertadelportabrocasenladireccióndelaecha.

►1. Punta 2. Cubierta del portabrocas

Tomeelcontenedordepolvodesdelaraízysáquelo.

NOTA: Si la tapa llega a salirse del contenedor de

polvo,fíjelaconsuladoimpresoorientadohacia

arribademaneraquelaranuraenlatapaencajeen

la periferia interior del accesorio.

OPERACIÓN

PRECAUCIÓN: Utilice siempre la empuña-

dura lateral (mango auxiliar) y sujete rmemente

la herramienta tanto de la empuñadura lateral

como del mango del interruptor durante las

operaciones.

PRECAUCIÓN: Asegúrese siempre de que

la pieza de trabajo quede asegurada antes de la

operación.

PRECAUCIÓN: El sistema de recolección de

polvo está diseñado para perforar en concreto

únicamente. No utilice el sistema de recolección

de polvo para perforar en metal ni en madera.

PRECAUCIÓN:

Cuando vaya a utilizar la herra-

mienta con el sistema de recolección de polvo, asegú-

rese de colocar el ltro en el sistema de recolección de

polvo para evitar la inhalación de polvo.

PRECAUCIÓN:

Antes de utilizar el sistema de

recolección de polvo, verique que el ltro no esté

dañado.Elnohacerlopodríacausarlainhalacióndepolvo.

PRECAUCIÓN:

El sistema de recolección de polvo

recolecta el polvo que se genera en un volumen considera-

ble, sin embargo, es imposible recolectarlo todo.

36 ESPAÑOL

AVISO: No utilice el sistema de recolección de

polvo para taladrado con corona ni cincelado.

AVISO: No utilice el sistema de recolección de

polvo para perforar en concreto húmedo ni lo

utilice en entornos mojados. El hacerlo podría

causar averías.

Operación de taladrado con

percusión

PRECAUCIÓN:

En el momento de comenzar a

penetrar,cuandoseobstruyeeloricioconvirutasypar-

tículas,ocuandosetopacontravarillasderefuerzode

concreto,seejerceunatremendayrepentinafuerzadetor-

siónsobrelaherramienta/broca.Utilice siempre la empu-

ñadura lateral (mango auxiliar) y sujete rmemente la

herramienta tanto de la empuñadura lateral como del

mango del interruptor durante las operaciones. El no

hacerlo puede provocar la pérdida de control de la herra-

mienta y potencialmente ocasionar lesiones graves.

Ajustelaperilladecambiodemododeaccionamientoenel

símbolo .

Coloquelabrocadondedeseehacerelagujeroyluegojaleel

gatillointerruptor.Nofuercelaherramienta.Losmejoresresulta-

dosseobtienenconunaligerapresión.Mantengalaherramienta

enposiciónyevitequesedesliceysesalgadelagujero.

Noapliquemáspresióncuandoelagujeroseobstruyaconasti

llasopartículas.Envezdeesto,hagafuncionarlaherramienta

sinpresiónyluegoretireparcialmentelabrocadelagujero.

Repitiendoestovariasveces,elagujeroselimpiaráysepodrá

reanudar el taladrado de manera normal.

NOTA: Es posible que se produzca excentricidad en

larotacióndelabrocaaloperarlaherramientasin

carga.Laherramientasecentraráautomáticamente

durantelaoperación.Estonoafectarálaprecisiónen

el taladrado.

Cincelado/desincrustación/demolición

Ajustelaperilladecambiodemododeaccionamientoenel

símbolo .

ujetelaherramientarmementeconambasmanos.Encienda

laherramientayapliqueunaligerapresiónsobreellademanera

que no rebote de forma descontrolada.

Aplicarmuchapresiónsobrelaherramientanoincre-

mentarálaeciencia.

Taladrado en madera o metal

PRECAUCIÓN: Sujete rmemente la herra-

mienta y tenga cuidado cuando la broca de tala-

dro comience a penetrar en la pieza de trabajo. La

fuerzaejercidaenlaherramienta/brocadetaladroal

momentodelapenetraciónesenorme.

PRECAUCIÓN:

Para extraer una broca de tala-

dro atorada, basta simplemente con ajustar el interrup-

tor de inversión en rotación inversa para hacerla retro-

ceder. Sin embargo, la herramienta puede retroceder

bruscamente si no la sujeta con rmeza.

PRECAUCIÓN: Asegure siempre las piezas

de trabajo con un tornillo de banco o dispositivo

de sujeción similar.

AVISO: Nunca use la “rotación con percusión”

cuando el portabrocas adaptador esté instalado

en la herramienta.Estopodríacausardañosal

portabrocas adaptador.

Asimismo,elportabrocasadaptadorpodríasalirseal

invertirlarotacióndelaherramienta.

AVISO: Ejercer una presión excesiva sobre la

herramienta no hará que consiga taladrar más

rápido.Dehecho,unapresiónexcesivasólologrará

dañar la punta de la broca de taladro, reducir el des-

empeño y acortar la vida útil de la herramienta.

Ajustelaperilladecambiodemododeaccionamiento

enelsímbolo .

37 ESPAÑOL

Para los modelos HR2650/HR2651/

HR2661

Accesorio opcional

Fijeeladaptadordemandrilenunportabrocasadaptadorsin

llaveenelquepuedainstalarseuntornilloquemida1/2″-20,

ydespuésinstálelosenlaherramienta.Cuandoloinstale,

consultelasección“Instalaciónoextraccióndelabroca”.

1 2

►1. Portabrocas adaptador sin llave 2. Adaptador de

mandril

Para el modelo HR2651T

Utiliceelportabrocasadaptadordecambiorápidocomo

equipoestándar.Cuandoloinstale,consultelasec-

ción“Cambiodelportabrocasdecambiorápidopara

SDS-plus”.

Sostenga el anillo y gire el mandril en sentido inverso

aldelasmanecillasdelrelojparaabrirlasmordazas

del portabrocas. Coloque la punta en el mandril hasta

quelleguealtope.Sostengaelanillormementeygire

elmandrilenelsentidodelasmanecillasdelrelojpara

apretar el portabrocas.

►1. Mandril 2. Anillo

Para extraer la punta, sostenga el anillo y gire el man-

drilensentidoinversoaldelasmanecillasdelreloj.

Taladrado con punta de corona de

diamante

AVISO: Si realiza operaciones de taladrado con

punta de corona de diamante usando la acción de

“rotación con percusión”, la punta de corona de

diamante podría dañarse.

Cuando realice operaciones de taladrado con punta

decoronadediamante,ajustesiemprelapalancade

cambioenlaposición parautilizarlaacción“sólo

rotación”.

Eliminación del polvo

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de realizar cualquier trabajo en la misma.

PRECAUCIÓN: Cuando vaya a proceder a

eliminar el polvo, asegúrese de usar una máscara

contra polvo.

PRECAUCIÓN: Vacíe la caja para polvo regu-

larmente antes de que ésta se llene. El no hacerlo

podríareducireldesempeñodelarecolecciónde

polvoycausarlainhalacióndepolvo.

PRECAUCIÓN: El desempeño de la recolec-

ción de polvo se verá reducido si el ltro en la

caja para polvo llega a obstruirse. Como referen-

cia, reemplace el ltro con uno nuevo después de

aproximadamente 200 veces que la caja se haya

llenado de polvo.Elnohacerlopodríacausarla

inhalacióndepolvo.

1. Extraigalacajaparapolvomientraspresiona

haciaabajolapalancadelacajaparapolvo.

►1. Palanca

38 ESPAÑOL

2. Abralacubiertadelacajaparapolvo.

►1. Cubierta

3. Elimineelpolvoyluegolimpieelltro.

AVISO:

Cuando limpie el ltro, evite tocarlo con un

cepillo u objeto similar, ni sople aire comprimido al

ltro. El hacerlo podría causar daños al ltro.

Soplador

Accesorio opcional

Despuésdeperforarelagujero,utiliceelsopladorpara

limpiarelpolvodelagujero.

Uso del juego contenedor de polvo

Accesorio opcional

Fijeeljuegocontenedordepolvocontraeltecho

cuando opere la herramienta.

AVISO: No utilice el juego contenedor de polvo

cuando perfore en metal o un material similar.

Esto podría dañar el juego contenedor de polvo

debido al calor producido por las pequeñas partí-

culas de polvo de metal o material similar.

AVISO: No instale ni extraiga el juego contene-

dor de polvo con la broca instalada en la herra-

mienta. Esto podría dañar el juego contenedor de

polvo y causar la ltración de polvo.

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que

la herramienta esté apagada y desconectada

antes de intentar realizar una inspección o

mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimientooajustedeberánserrealizadasencentros

deservicioautorizadosodefábricaMakita,empleando

siempre repuestos Makita.

39 ESPAÑOL

Reemplazo del ltro de la caja para

polvo

1. Extraigalacajaparapolvomientraspresiona

haciaabajolapalancadelacajaparapolvo.

►1. Palanca

Inserte un destornillador de punta plana en las ranuras de la

cubiertadelltroparaextraerlacajadelltroyelltro.

►1. Destornillador de punta plana 2.Cajadelltro

3. Extraigaelltrodelacajadelltro.

►1. Filtro 2.Cajadelltro

4. Coloqueunltronuevoenlacajadelltroyluego

fíjelosenlacajaparapolvoalineandolaprotuberancia

enlacajadelltroconlaranuraenlacajaparapolvo.

►1. Protuberancia 2. Ranura

5. Cierrelacubiertadelacajaparapolvoyluego

fíjelaenlaherramienta.

Reemplazo del tapón sellador

Sieltapónselladorestádesgastado,eldesempeñode

larecoleccióndepolvoseveráreducido.Reemplácelo

si presenta indicios de desgaste.

Retireeltapónselladoryluegocoloqueunonuevocon

su protuberancia orientada hacia arriba.

►1. Protuberancia 2.Tapónsellador

40 ESPAÑOL

ACCESORIOS

OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos están recomendados para utilizarse con su

herramienta Makita especicada en este manual.

El empleo de cualquier otro accesorio o aditamento

puede conllevar el riesgo de lesiones personales.

Utilice los accesorios o aditamentos solamente para

sunestablecido.

Sinecesitacualquierayudaparamásdetallesen

relaciónconestosaccesorios,pregunteasucentrode

servicio local Makita.

• Brocasconpuntasdecarburo(puntasdecarburo

SDS-Plus)

• Puntadecorona

• Cinceldepunta

• Puntadecoronadediamante

• Cincelplano

• Cinceldedesincrustación

• Cincelderanurado

• Adaptadordemandril

• Portabrocasadaptadorsinllave

• Grasaparapuntas

• Calibradordeprofundidad

• Soplador

• Contenedordepolvo

• Juegocontenedordepolvo

• Gafasdeseguridad

• Maletíndetransportedeplástico

NOTA:Algunosdelosartículosenlalistapueden

incluirse en el paquete de la herramienta como acce-

soriosestándar.Éstospuedenvariardepaísapaís.

GARANTÍA LIMITADA DE UN AÑO

DE MAKITA

Ésta Garantía no aplica para México

Política de garantía

Cada herramienta Makita es inspeccionada y probada exhausti-

vamenteantesdesalirdelafábrica.Segarantizaqueestálibre

dedefectosdemanodeobraymaterialesporelperíododeUN

AÑO a partir de la fecha original de compra. Si durante este

períododeunañosedesarrollaraalgúnproblema,devuelvala

herramientaCOMPLETA,conelenvíoprepagado,auncentrode

servicioautorizadoodefábricaMakita.Silainspecciónmuestra

que el problema ha sido a causa de un defecto de mano de obra

omaterial,Makitaharálareparación(oasudiscreción,elreem

plazo) sin ningún cargo.

Estagarantíanoaplicacuando:

• lasreparacionessehayanhechoointentado

hacer por otros;

• serequieranreparacionesdebidoaldesgaste

normal;

• laherramientahayasidomaltratada,recibido

un mal uso o haya recibido un mantenimiento

inapropiado;

• sehayanhechomodicacionesalaherramienta.

EN NINGÚN CASO MAKITA SE HARÁ

RESPONSABLE DE NINGÚN DAÑO INDIRECTO,

INCIDENTAL, O DERIVADO DE LA VENTA O

USO DEL PRODUCTO. ESTE DESCARGO DE

RESPONSABILIDADAPLICADURANTEYDESPUÉS

DEL PLAZO DE ESTA GARANTÍA.

MAKITA RENUNCIA A LA RESPONSABILIDAD POR

CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO

GARANTÍAS DE “COMERCIABILIDAD” Y

“ADECUACIÓN PARA UN PROPÓSITO ESPECÍFICO”,

DESPUÉSDELPLAZODEUNAÑODEESTA

GARANTÍA.

Estagarantíaleconcedederechoslegalesespecícos

yustedpodrátenertambiénotrosderechosquevarían

de un estado a otro. Algunos estados no permiten la

exclusiónolimitacióndedañosincidentalesocon-

secuentes,porloquelalimitaciónoexclusiónarriba

mencionadapodríanoaplicarparausted.Algunos

estadosnopermitenlalimitaciónsobreladuraciónde

unagarantíaimplícita,porloquelalimitaciónarriba

mencionadapodríanoaplicarparausted.

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885582-948

HR2650-1

EN, FRCA, ESMX

20170221

Makita HR2651 1" SDS‑PLUS AVT Rotary Hammer, wHEPA Dust Extractor Pistol‑grip

Product's Documents

HR2651/HR2661 Instruction Manual

Specifications

Makita HR2651 Questions and Answers
