Vevor FF-Q902 Sandblaster Nozzle Shut-Off Valve Pressure User Manual

Technical Support and E-Warranty Certificate www. vevor. com/support

ABRASIVE BLASTER TANK

MODEL: FF-Q902

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: FF-Q902

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www. vevor. com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again

if there are any technology or software updates on our product.

ABRASIVE BLASTER

TANK

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

Always wear ANSl approved safety goggles when working

with tools and equipment.

Wear eye protection.

Wear ear protection.

Wear protective gloves.

Compliance is a EC & UK security certification.

Safety Warnings and Precautions

Thank you for using this product. In order to make sure that you can operate the

machine correctly, read this instruction carefully before operation and keep it

properly for future reference. Please be sure to read the precautions and safety

rules in this page to ensure your safe use. This manual will outline safety warnings

and precautions, operating, maintenance and cleaning. The warnings and

instructions reviewed in this manual cannot cover all possible conditions and

situations that may occur. Caution and common sense are not built into this

product, since we believe that the uses will comply with these codes.

Please read ALL the instructions before using your machine.

1. Keep work area clean. Cluttered areas invite injuries.

2. Observe work area conditions. Do not use machines in damp or wet locations.

Don’t expose to rain. Keep work area well lighted. Do not use product in the

presence of flammable gasses or liquids.

3. Keep children away. Children must never be allowed in the work area, Do not

let them handle machines, tools, or extension cords.

4. Store idle equipment. When not in use, tools must be stored in a dry location

to inhibit rust. Always lock up tools and keep out of reach of children.

- 3 -

5. Use the right tool for the job. Do not attempt to force a small tool or

attachment to do the work of a larger industrial tool. There are certain applications

for which this tool was designed. It will do the job better and more safely at the rate

for which it was intended. Do not modify this tool and do not use this tool for a

purpose for which it was not intended.

6. Dress properly. Do not wear loose clothing or jewelry as they can be caught in

moving parts.

Protective, electrically non-conductive clothes and no-skid footwear are

recommended when working. Wear restrictive hair covering to contain long hair.

7. Use eye and ear protection. Always wear ANSI approved impact safety

goggles.

8. Maintain tools with care. Inspect tool cords periodically and if damaged, have

them repaired by an authorized technician. The handles must be kept clean, dry,

and free from oil and grease at all times. Please power off and unplug before

maintenance and cleaning.

9. Avoid unintentional starting. Please turn off the air source when not in use.

10. Stay alert. Watch what you are doing, use common sense. Do not operate

any tool when you are tired.

11. Check for damaged parts. Before using any tool, any part that appears

damaged should be carefully checked to determine that it will operate properly and

perform its intended function. Check for alignment and binding of moving parts;

any broken parts or mounting fixtures; and any other condition that may affect

proper operation. Any part that is damaged should be properly repaired or

replaced by a qualified technician. Do not use the tool if any switch does not turn

On and Off properly.

12. Replacement parts and accessories. When servicing, use only identical

replacement parts. Use of any other parts will void the warranty. Only use

accessories intended for use with tool.

13. Do not operate tool if under the influence of alcohol or drugs. Read

warning labels on prescriptions to determine if your judgment or reflexes are

impaired while taking drugs. If there is any doubt, do not operate the tool.

14. Maintenance. For your safety, maintenance should be performed regularly by

a qualified technician.

- 4 -

15. Never use the machine around flammable materials.

16. Do NOT immerse the appliance in water or any other liquid.

17. This product cannot be used for other purposes. Not suitable for commercial

use. INDOOR USE ONLY.

18. Do not use alcohol, gasoline, etc. as coolant.

19. Keep bystanders a safe distance away from work area. Anyone entering

the work area must wear personal protective equipment. Fragments of work

piece or of a broken accessory may fly away and cause injury beyond immediate

area of operation.

20. This appliance is not intended for use by young or infirm persons unless

supervised by a responsible person to ensure that they can use the appliance

safely. Young children should be supervised to ensure that they do not play with

the appliance. Children and pets should stay away from the product.

21. DO NOT CLEAN IT WITH ANY ABRASIVE MATERIAL.

22. Never leave it unattended while in use.

Warning: The warnings, cautions, and instructions discussed in this

instruction discussed in this instruction manual cannot cover all possible

conditions and situations that may occur. It must be understood by the

operator that common sense and caution are factors which cannot be built

into this product, but must be supplied by the operator of the tool.

HEALTH RISK WARNING

WARNING!

Do not use an ALLSOURCE Pressure Blaster until you have read this manual and

you understand its contents and warnings. These warnings are included for the

health and safety of the operator and those in the immediate vicinity.Keep this

manual for future reference.

Dust created by power sanding,sawing,grinding,drilling,and other construction

activities may contain chemical known to cause cancer,birth defects of other

reproductive harm and respiratory illnesses.some examples of the chemicals

include:

- 5 -

● Lead from lead based paints

● Crystalline silica from bricks,cement and other masonry products Arsenic and

chromium from chemically-treated lumber

Your risk from these exposures varies,depending on how often you do this type of

work. To reduce your exposure to these chemicals: Work in a ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

Abrasive blasting produces harmful dust.Everyone in the blasting area must wear

a properly fitted and properly maintained NIOSH-approved supplied-air respirator.

SILICOSIS AND OTHER DUSTWARNINGS:

Breathing dust from silica sand may cause silicosis, a fatal lung disease.Breathing

dust during blasting operations may also cause asbestosis and/or other serious or

fatal diseases. A NIOSH-approved,well-maintained air-supplied abrasive blasting

respirator must be used by anyone blasting,anyone handling or using media

containing toxic substances or media with more than point point one percent

crystalline silica and anyone in the area of the dust. Harmful dust can remain

suspended in the air for long periods of time after blasting has ceased,causing

serious injury or death.

Before removing respirator,use an air monitoring instrument to determine if

atmosphere is safe to breathe.Contact local OHSA or NIOSH office to determine

the proper respirator for your particular application.

Supplied-Air respirators do not remove or protect against carbon monoxide (CO)

or any other toxic gas. Use a carbon monoxide removal device and monitoring

device with the respirator to ensure grade D quality air.Follow all applicable OSHA

standards and OSHA regulation 1910.134(d).

SAVE THESE INSTRUCTIONS

You will need these instructions for the safety instructions, the operating

procedures, the parts list and the warranty. Put them in a safe and dry place for

future reference.

- 6 -

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using tools such as your air compressor,whether powered by

electric motor or gasoline engine, basic safety precautions should always be

followed to reduce the risk of fire, electric shock,and personal injury. You should

review the safety instructions for your air compressor before beginning abrasive

blasting with this tool.

PRODUCT PARAMETERS

Tank Volume

10 gallon

Working Pressure

60-110 PSI

Air Consumption:

6-25cfm

Suggested abrasive capacity:

18.5 L

Attention:

1. Do not use accessories which are not specifically designed and

recommended by the tool manufacturer.

2. Drain the water from the air compressor before use to ensure the air is dry and

avoid abrasive (media) clumping, otherwise it will not work.

3. One of the ceramic nozzles has been installed on the product.

- 7 -

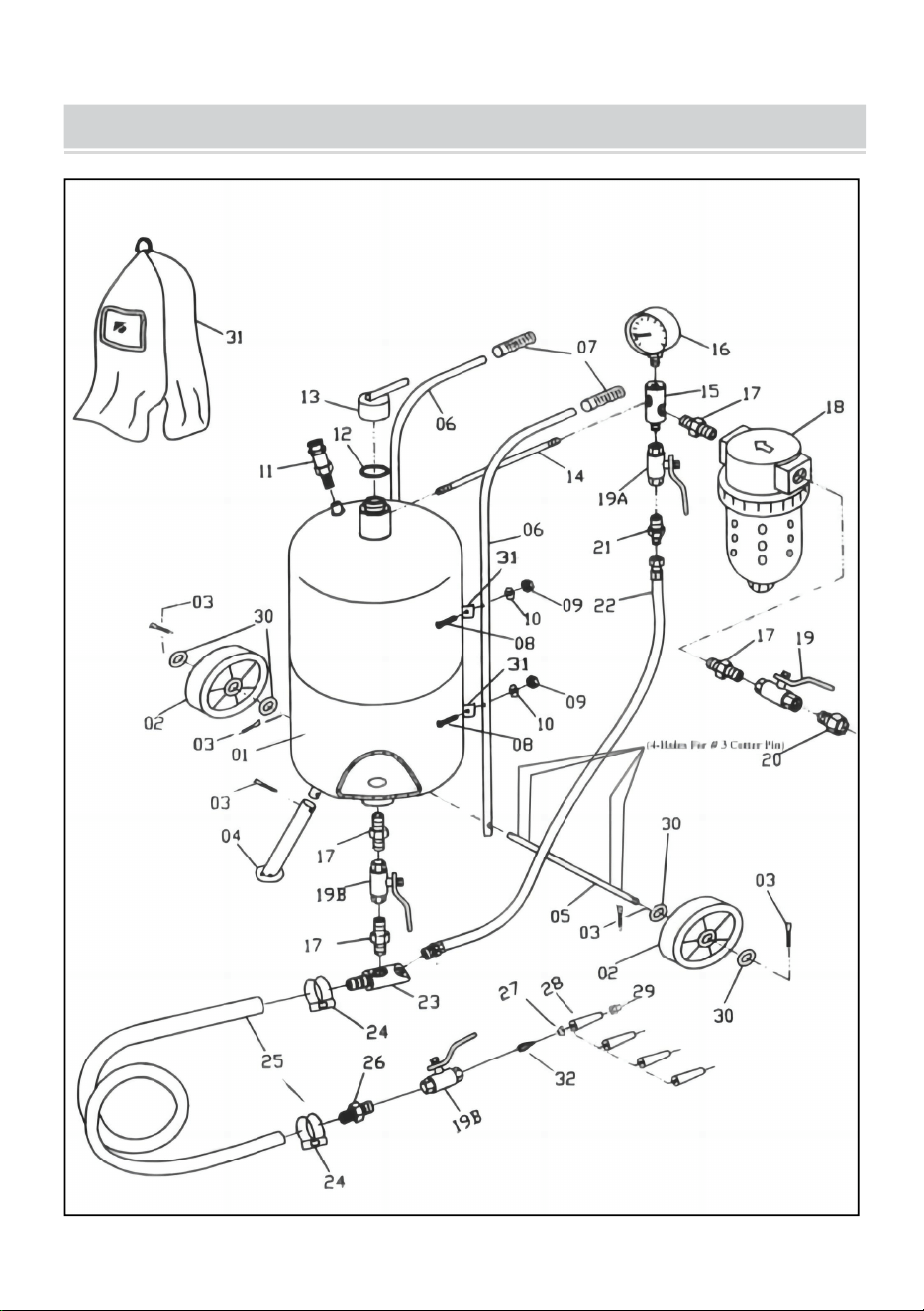

PARTS LIST

- 8 -

PARTS LIST

PART

DESCRIPTION

QTY

PART

DESCRIPTION

QTY

TANK

WATER TRAP FILTER

WHEELS

BRASS AIR SUPPLY

VALVE,3/8"

COTTER PINS

19A

BRASS THROTTING

VALVE,3/8”

FOOT

19B

BRASS ABRASIVE

METERING

VALVE,3/8"

AXLE

MALE-FEMALE

CONNECTOR

HANDEBARS

NIPPLE CONNECTOR

HANDLE GRIPS

AIR HOSE

PNA SCREW

ABRASIVE OUTLET

PIPE

HEX NUT

CLAMP

WASHER

ABRASIVE HOSE

SAFETY VALVE

NIPPLE

O-RING

RUBBER NOZZLE

GASKET

FILLER CAP

CERAMIC NOZZLE

JONIT PIPE

FRONT NUT

INTAKE

MANIFOLD

WASHER

PRESSURE

GAUGE

HOOD

NIPPLE

CONNECTOR

DEADMAN

VALVEADAPTOR

- 9 -

NOZZLES: A=9/64”D=3/32” B=1/8” C=7/64”

INSTALLATION NOTES

1. Please dispose of all plastic bags carefully and keep them away from children

and pet

2. Check all components provided according to the list in this manual.Make sure

you have all of the parts listed.

3. Although paying particular attention when manufacturing this product, you must

be careful during the assembly process to avoid being scratched by sharp edges.

Wear eye-protective goggles and protective gloves during assembly and

use.

5. The product should be placed on a flat surface.

ASSEMBLY INSTRUCTIONS

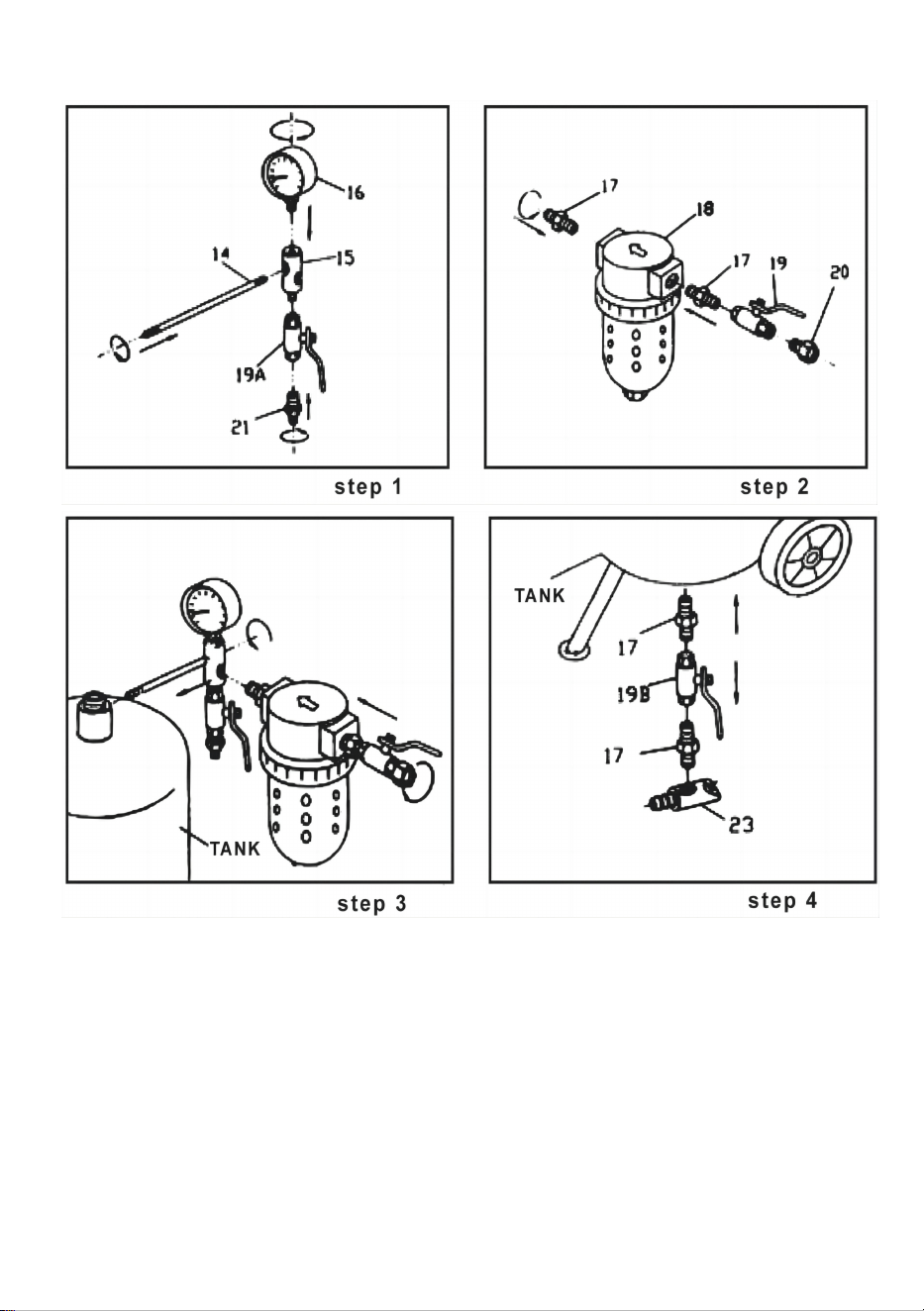

1. Refer to the drawing for step 1, assembling the intake manifold.

First, attach the pressure gauge (16), to the top of the intake manifold, turning the

gauge so that is can be see across the top of the tank. Next, attach the throttling

valve (19A) to the bottom of the manifold.Attach the nipple connector (21), to the

throttling valve. Attach the joint pipe (14), to the manifold.

2. Refer to the drawing for step 2,to assemble the water trap filter (18).

nipple connector (17)is screwed into each side of the filter.On one side,attach the

air supply valve (19),to the nipple connector (17), and then attach the male/female

connector(20),to the other side of the air supply valve. When you're ready to

operate the abrasive blaster,the air hose from the compressor will fasten to the

male/female connector (20).

3. Place the tank (01) on a table with the four clips up. Refer to the drawing for step

Screw the water trap filter (18) and its parts into the hole at the side of the intake

manifold. Then screw the open end of the joint pipe (14) with intake manifold (15)

and pressure gauge (16) attached into the threaded hole on the side of the filler

pipe on Top of the tank.Again,be sure thatthe manifold and gauge are vertical.

4. Refer to the drawing for step 4, assembly of the abrasive outlet valve into the

hole at the bottom of the tank; Attach four parts, in order: Nipple connector (17);

abrasive metering valve (19B); nipple Connector (17) and the abrasive outlet pipe

- 10 -

(23).

5. Refer to the drawing for step 5,assembly of the nozzle DEADMAN valve (34). In

this assembly process, you'll select one of the four nozzles (28). This is not a

permanent selection,as you may change nozzles according to the job being done.

Screw the adapter (26), into the nozzle DEADMAN valve (34). Screw the gasket

(27) into the nipple connector, then add a nozzle (28) and the nozzle cap-nut (29).

6. Refer to the drawing for step 6, for connecting the abrasive metering valve

assembly (step 4) and the assembly (step 5). Slide the two hose clamps (24), over

each end of the abrasive hose (25), press one end of the hose,over the nipple on

the abrasive outlet pipe (23) and the other end over the adapter (26). Both hose

- 11 -

ends should be firmly seated on the nipples. Slide the hose clamps along the hose

to each nipple and tighten the clamps very firmly.

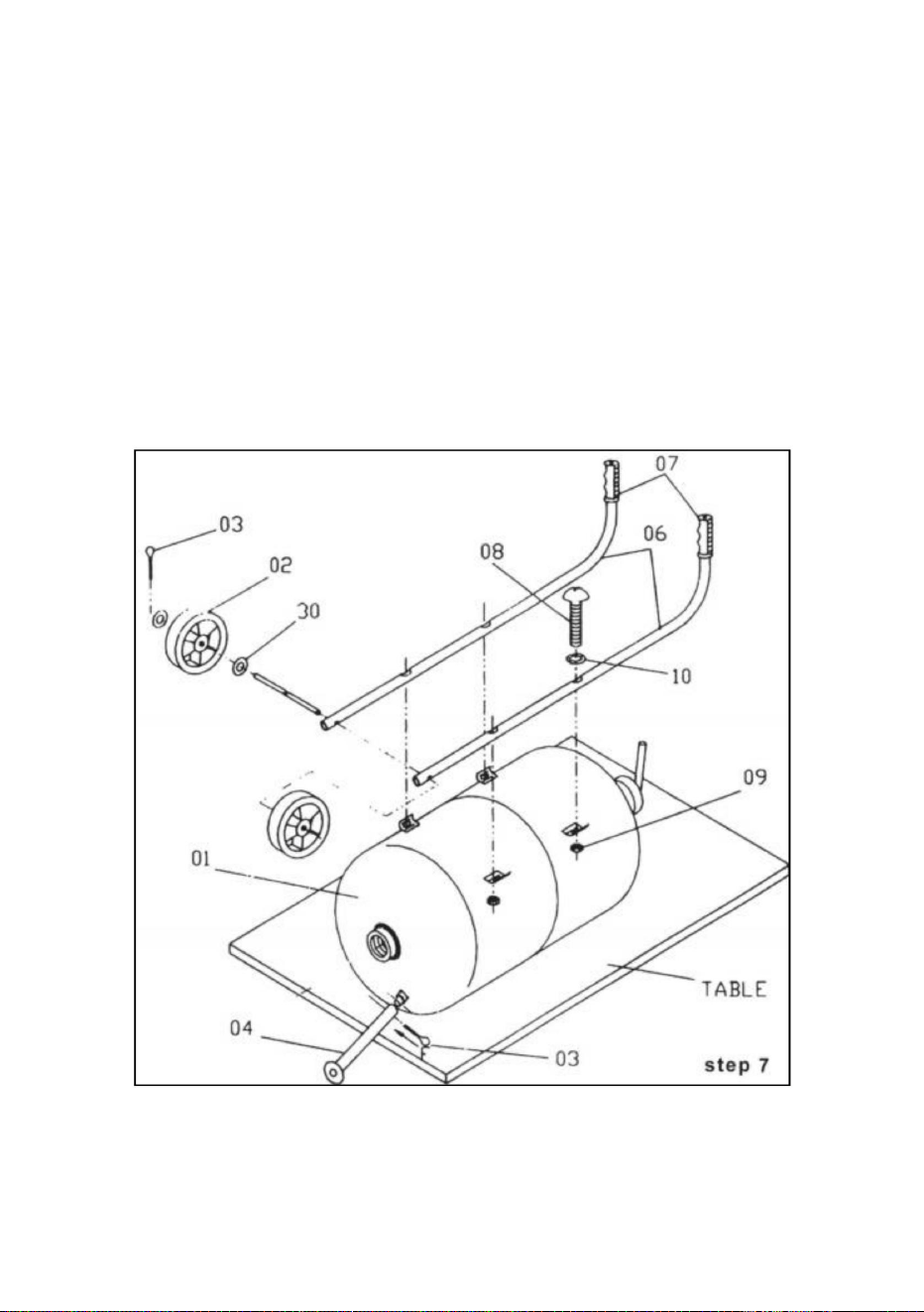

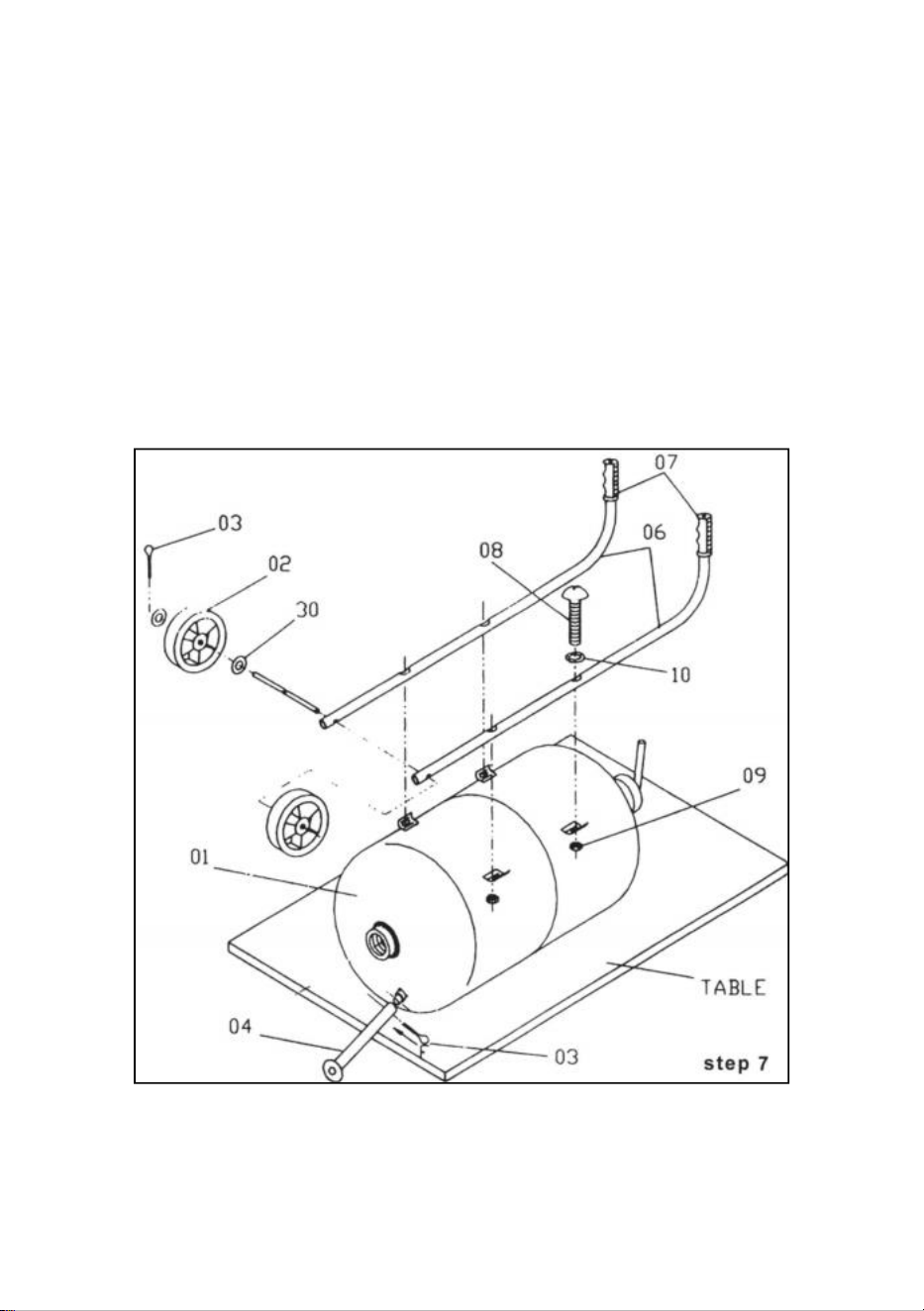

7. Fasten the two handlebars (06) to the tank using four pan screws (08) and four

washers (10) and four hex nuts (09). Note: keep the handle curve ends upward.

8. Locate the axle (05), and slide it through the holes in the sides of the handlebars

(06). Place one wheel (02) at each end of the axle and fasten then into place with

cotter pins (03) and washer (30).

9. Insert the fixed foot (04) onto the fitting on the bottom of the tank near the

edge.Use your last cotter pin (03) to hold the foot to the tank.

10. Before beginning operations, go back over each connection, double

checking to ensure that all are tight and properly seated.

WARNING!

Disconnecting hose while Unit is under pressure could cause serious injury or

death.Use safety lock pins and safety cables in all coupling connections to help

- 12 -

prevent hose couplings from accidental disconnection.

If twist-on type air hose couplings are used,they must be secured by safety lock

pins or wires to prevent accidental disconnection while under pressure. Hose

disconnection while under pressure could cause serious injury.

PRESSURE BLASTER SAFETY PROCEDURES

CAUTION: READ THESE SAFETY PROCEDURES IN THEIR

ENTIRETY-PARTS OF THE OPERATING INSTRUCTIONS ARE WITHIN

THESE WARNINGS.

These procedures are not intended to be exhaustive due to the many variables in

the abrasive blasting field. Therefore, we INSIST that the hands, ears, mouth,

nose and eyes be covered with appropriate safety protection at all times.

1.Do not place fingers, any body parts or any components in the filler plug seal

area when the blast machine is being pressurized. Failure to keep body parts from

the filler plug area will result in serious injury.

2. Do not exceed maximum working pressure of 125 PSI. Failure to keep

maximum working pressure below 125 PSI can cause the blast machine to burst,

causing death or serious injury.

3. Everyone in the blast area including the equipment operator should correctly

use and maintain a NIOSH-approved air-supplied respirator,even after blasting

has ceased. Harmful dust can remain suspended in the air for long periods of time

after blasting has ceased causing injury or death.

4. Before using the pressure blaster: Put on safety glasses,gloves,and

NIOSH-approved. respirator. Always wear these protective items when operating

and while servicing your abrasive blaster. While a protective hood is provided to

help protect you from flying part as you use the machine,the hood does not

provide protection from air borne particles. A well maintained air supplied blasting

respirator must be used by anyone blasting.

5. Use thick gloves with to protect your hands.

6. Use backboards to prevent over spray from hitting someone or something else

because the dust will travel a long distance. Blast in a large open area to minimize

abrasive accumulation in surrounding areas.

7. Do not pull media tank around by the abrasive hose or let tank fall over as a

- 13 -

fitting may break rendering the machine unsafe. Media and air under 125 PSI have

a very high destructive force.Never leave a pressurized machine unattended. If an

emergency occurs, such as a burst blast hose, shutdown the machine

immediately.

8. Drain air out of tank through the inlet valve and disconnect power before

maintenance cleaning of any kind.When removing nozzle,caution must be

exercised as air pressure may still be in the hose if the nozzle is plugged.

9. For safe operation,perform recommended preventive maintenance on blaster

tank, remote unit and accessories. Replace all worn parts before they fail.

Immediate replacement of worn components is required. Failure to replace worn

components could result in exposing the operator or bystanders to high speed

media and compressed air, causing serious injury.

10. Do not use corrosive materials of any type in unit. Use only clean, dry media.

11. Do not splice abrasive hose. The splice will wear out quickly and may violently

spray media over the surrounding area. A worn blast hose could suddenly fail by

bursting, Couplings and nozzle holders may not adequately grip worn hose,

causing them to blow off under pressure. Compressed air and abrasive escaping

from a burst hose, or disconnected coupling or nozzle holder, could cause severe

injury.

12. Welding, grinding, or drilling on the blast machine could weaken the vessel.

Compressed air pressure could cause a weakened blast machine to rupture,

resulting in death or serious injury. Welding, grinding, or drilling on the blast

machine vessel, without a National Board R stamp voids the ASME and National

board certification if applicable.

13. Always place the machine so that the outlet is pointed away from any objects

or persons. Stand clear of the path of exiting abrasive. It may come out at high

velocity. Impact from exiting abrasive could cause severe injury.

14. Do not use electrical adaptors that eliminate the ground prong on 115 volt

plugs. Failure to properly ground the machine can cause injury from electric shock

and equipment damage. To help reduce the possibility of static electricity and its

related hazards, always ground the Blast machine.

15. Do not use this equipment in any area that might be considered hazardous or

where flammable gases or liquids are present. Failure to do so may cause an

explosion resulting in serious injury.

- 14 -

16. Static electricity can be created by the use of this equipment. Do not Use within

fifty feet of any explosive,potentially explosive Substances, or their vapors as an

explosion can occur.

17. Do not overfill tank with media. Do not fill to within 6 inches from top of the

tank.

18. BEFORE OPENING THE TANK,release the air pressure on the abrasive tank.

To do this, turn off the air supply valve (19), and push down to open the DEADMAN

valve(1), to release pressure in the line. Ensure that the tank pressure gauge

reads zero, then open the tank.

19. MAINTAIN CORRECT AIR PRESSURE,maximum of 110PSl is recommended,

pressure must not exceed 125PSI. If pressure exceeds 125PSI, stop all work

immediately, and disconnect the air compressor to reduce the excess pressure.

Do not investigate the blaster's pressure problem until the pressure gauge, reads

zero.

OPERATING INSTRUCTIONS

OPERATINGTECHNIQUE:

1. Connect air hose to air inlet valve. Manufacturer recommends using minimum

incoming air hose of 1/2" I.D. Using an air hose smaller than 1/2" I.D. will restrict

air volume and result in poor unit operation.Prior to injection of air, be certain air

inlet valve and nozzle valve are in the OFF position. With Deadman Valve closed

and filler plug tight,open air inlet valve allowing air to pressurize. Operating range

of unit is 40 to 110 PSI Note: For proper nozzle selection, refer to nozzle selection

chart on page 11.After proper nozzle selection insert nozzle into retainer base. Set

again stwasher and slide retainer nut over nozzle and tighten by hand.

2. The Pressure Blaster is equipped with a unique semi-automatic pull-up closure

design. Manufacturer recommends a fine grade abrasive with granular size similar

to that of table salt. This assures proper flow and reduces the possibility of nozzle

obstruction. When ready to pressurize container, pull up closure and turn on

incoming air. The internal air pressure will seal the closure.

3. With the blaster pressurized and abrasive flow regulator valve at base of unit

closed, open ball valve allowing air to flow through by-pass hose to base of the unit.

Then holding the abrasive hose by nozzle retainer housing with nozzle directed

- 15 -

away from unit and operator,quickly squeeze the Deadman Valve fully open and

adjust the regulator valve at base of tank to bleed the abrasive into air flow. Slowly

open regulator valve until abrasive material is slightly visible. Once the regulator

flow valve is adjusted to the desired setting, further adjustment should only be

required when changing grade of abrasive material or when a nozzle with a

different I.D.is used. Opening regulator valve too far will result in a clogged hose or

nozzle.

For best performance, the Deadman Valve should be opened and closed quickly.

WARNING!

Disconnecting hose while Unit is under pressure could cause serious injury or

death.Use safety lock pins and safety cables in all coupling connections to help

prevent hose couplings from accidental disconnection.

If twist-on type air hose couplings are used, they must be secured by safety lock

pins or wires to prevent accidental disconnection while under pressure. Hose

disconnection while under pressure could cause serious injury.

AIR ABRASIVE SUPPLY REQUIREMENTS

Abrasive blasting requires a large volume of air at high pressure. The efficiency of

your abrasive blaster can be adversely affected by the use of too small an air

supply hose, insufficient air pressure or an overly large nozzle.

Hose ID

Hose Length

Nozzle ID

CFM (110 PSI)

Abrasive Use

Per Hour

3/8”

50ft

3/32”

60 Lbs

3/8”

25ft

7/64”

100 Lbs

1/2”

50ft

1/8”

150 Lbs

1/2”

25ft

9/64”

200 Lbs

We recommend that air pressure in the range of 60-110 PSI will provide the

best Results.

- 16 -

LOADING ABRASIVES INTO THE TANK

1. Check your abrasive to be sure it's dry, and won't clog the metering valve (19B),

abrasive outlet pipe (23), hose(25), or other components.

2. Put on the protective clothing,full hood and MSHA/NICOSH approved

Respirator.

3. Turn the air supply valve (19) to the off (horizontal) position.

4. Push down to open the nozzle DEADMAN valve (34).

5. Watch the pressure gauge (16) and make sure it reads zero pressure.

6. Remove the filler cap (13) from the top of the tank. 6.

7. Insert the funnel (31), and pour the abrasive into the funnel. Be sure to get

enough into the tank to do the job at hand. But if this is a big job, fill the tank only

3/4 full, and reload as needed to finish the work.

TIPS: if the humidity is 90/100%, the water trap (18) won't be able to trap all of the

moisture in a 3/4 tank. Better to reduce the amount of abrasive, load more

frequently, and empty the water trap more open. This will reduce the possibility of

clogging the bottom of the tank or the line.

8. with the correct amount of abrasive in the tank, close the filler cap (13).

9. Close the nozzle shut-off valve(198), and open the air supply valve(19).

10. Listen for air leaks at the filler cap as you begin to pressurize the tank from the

compressor. Fix any leaks before operating.

AIR COMPRESSOR RECOMMENDATION

To permit efficient operation of your air compressor, follow these guidelines: Use a

smaller size nozzle to control the demand of air.

1. Do not blast continuously. Stop blasting operation periodically to allow the

compressor to cool.

2. No compressor is designed to constantly run at full RPM. Use 70% of the rated

output. Use a minimum 1/2" air hose or metal piping from your air compressor to

the blaster. If your

3. Compressor is creating an excessive amount of moisture, we recommend using

- 17 -

a water trap or a moisture separator. Open the bleeder valve until water slowly

flows out continuously.

4. The air compressor should be drained at the bottom of the supply tank through a

drain valve and should be blown down daily. It is not unusual to drain three or four

gallons of water from the supply tank on a high humidity day. An additional supply

tank will help.

5. Keep dust and media created by blasting away from the air compressor unit.

Observe maximum air pressure requirements for the blaster and either set your

compressor to run within these limits or use a pressure regulator valve to reduce

the air pressure to the appropriate range.

ABRASIVE (MEDIA) USAGE

1. If moisture is in the media it will eventually damage the blaster tank or plug the

system.Keep the media and compressor air dry to avoid this problem.

2. If media is moist, screen it and dry it before using.

3. Do not leave media in the tank after blasting because it can absorb moisture

and impair blasting performance.

4. Store media in a dry place; keep media off the ground or concrete floors. Put it

on a wooden skid.

5. If the humidity is excessively high, it may not be advisable to blast at that time.

6. Consider using different grades or different types of media to prevent nozzle

clogging due to high moisture content.

7. Do not use sand.

Warning!

Do not fill the pressure vessel to within six (6) inches of the top of the vessel. If a

hose is accidentally disconnected during use media spray may occur.

See respiratory related WARNINGS at the beginning of the manual.

Black Beauty

Black Beauty is used when paint and rust has to be removed from steel, such as

Car bodies, tanks or heavy machinery. Black Beauty is superior to silica because it

only has 0.1% free silica, is faster cutting,can be re-used, is moisture free, and will

not pack or absorb moisture.

- 18 -

Steel Grit

Steel grit is extremely fast cutting on rusty metal and hard to remove paint. Steel

Grit is popular because it leaves a very smooth finish. It is also comparable in

Price to most other specialty abrasives. Steel Grit is recommended in reclaim

Systems or cabinets.

Glass Bead

Glass Bead is used in creating a satin or matte finish.Glass Bead is recommended

in reclaim systems or cabinets.

Aluminum Oxide

Aluminum Oxide is a high quality abrasive that is sharper than sand (not

recommended) and cuts twice as fast as sand. It leaves a smooth textured finish

with no pits. Aluminum Oxide is rougher than glass bead and can be used over

and over again. It is one of the most economical abrasives you can use in any

reclaim systems or cabinets.

Plastic Grit

Primarily used to strip aluminum and fiberglass.Great for stripping paint. Light

oxidation and surface rust.Recommended for use is blast cabinets because it

creates very little dust.Works quickly, last a long time and increases visibility within

the cabinet.

TROUBLE SHOOTING TIPS

PROBLEM/CAUSE

POSSIBLE SOLUTION

Surging of blast flow:

Air pressure too low

See "Lack of Air Pressure"

Too much media

Adjust media valve

Excessive media consumption:

Media valve open too far

Close slightly

Air pressure too low

Check pressure gauge

Clogging and plugging of blast flow:

Debris in media

Purge and screen

- 19 -

Media size too large

Use smaller grit size

Nozzle plugs

Use larger nozzle

Nozzle plugs

Adjust media valve

Wet media

Dry media,drain water from air

Moisture in abrasive media:

Wet media

Change or use dry media

Water in air

Drain water from airlines

Water in tank

Empty,dry out and refill

Humid weather:

Moderate humidity

Keep media as dry as possible

Moderate humidity

Use drier or moisture separator

High humidity

Avoid that period of use if

possible

Overtaxed compressor:

Compressor too small

Restrict time used

Nozzle size too large

Use smaller size

Too many leaks in plumbing

Seal and tighten plumbing

Holes in abrasive hose

Replace hose

Air filter on compressor plugged

Clean

Lack of air pressure:

Compressor too small

Use smaller nozzle

Supply valves not on full position

Open valves

Nozzle size too large

Use smaller size

Leaks in plumbing

Seal and tighten plumbing

Holes in abrasive hose

Replace hose

Air filter on compressor plugged

Clean filter

- 20 -

Urethane gasket worn or dirty

Clean or replace gasket

Lack of abrasive flow:

Blaster tank empty

Fill tank

Moisture in media

Dry media

Not enough air pressure

Check system

Abrasive hose kinked

Straighten hose

Debris in media

Clean or screen media

MAINTENANCE

WARNING!

Failure to observe the following before performing any maintenance could cause

serious injury or death from the sudden release of compressed air:

● Depressurize the blast machine.

● Disconnect power supply.

● Lockout and tag out the compressed air supply.

● Bleed the air supply line to the blast gun.

Immediate replacement of worn components is required.Failure to replace worn

components could expose the operator or bystanders to high speed media and

compressed air could cause death or serious injury.

Leaks around couplings and nozzle holders indicate worn or loose fitting parts.

Nozzle holders and couplings that do not fit tightly on hose and nozzles that do not

fit tightly in nozzle holders could disconnect while under pressure. Impact from

nozzles,couplings, hoses, or abrasive, and parts disconnected while under

pressure could cause severe injury. To ensure a long and efficient operational life

of the Deadman Handle,it is highly recommended that the following procedures be

followed:

1. Periodically(after 5-6 months of moderate use or after 10-15 hours of heavy

industrial use) replace all hose adaptors that are for abrasive flow use only.

2. Replace rubber sealing block on after 7-10 hours of use to maintain proper

shut-off.

- 21 -

3. Check abrasive hose when it begins tos often or leaks media or air around the

hose or handle area.

4. Replace the nozzle when it wears to the next larger size.

5. Check the urethane gasket in the pull-up closure when the air leaks excessively

from the opening (make sure the gasket is free from media).

OTHER MAINTENANCE ITEMS

1. You should make every effort to protect your air compressor from any damage it

may receive from your abrasive blasting work. Your best option is to keep the

compressor up wind from the abrasive blasting, and the greater the distance

between them, the better. Other than that, you should continue standard

maintenance procedures for the compressor.

2. Some parts of the abrasive blaster will wear much more rapidly than others, the

parts needing close attention carry the air/abrasive mixture, starting with the

abrasive hose (25) and going through the metal fillings, the DEADMAN valve (34)

and the ceramic nozzles (28).

3. If air leaks develop in any of these parts, you should stop all work ,and find 3.

what needs to be repaired or replaced. When it's new, the abrasive hose (25) has

2 cord piles and the walls are1/4" thick. As the interior diameter is abraded, this

wall becomes thinner and thinner.One way to inspect the hose and other parts

affected by the blasting is to put on your protective clothing. Then pressurize the

system and close the nozzle shut off the valve(19).Listen for air leaks,fix any leaks

before operating. You can also spot places in the hose where the wall is getting

very thin. These show up as blisters in the hose; if you find such a blister, get a

new hose immediately. If that blister breaks, the abrasive will come out of the side

of the hose.

- 22 -

Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The Pavilions

Preston, United Kingdom

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

Made In China

Technical Support and E-Warranty Certificate

www. vevor. com/support

RÉSERVOIRDEPROJECTIONABRASIVE

MODÈLE:FFQ902

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous

vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznous

sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Machine Translated by Google

1

RÉSERVOIR

DÉPOSEURD'ABRASIF

BESOIND'AIDE?CONTACTEZNOUS!

Vousavezdesquestionssurlesproduits?Vousavezbesoind'uneassistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

MODÈLE:FFQ902

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotre

manueld'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologiqueoulogicielle

denotreproduit.

Machine Translated by Google

Avertissementsetprécautionsdesécurité

2

présencedegazoudeliquidesinflammables.

règlesdecettepagepourassurervotreutilisationentoutesécurité.Cemanueldécriralesavertissementsdesécurité

VeuillezlireTOUTESlesinstructionsavantd'utiliservotremachine.

correctementpourréférenceultérieure.Assurezvousdelirelesprécautionsetlesconsignesdesécurité

Nepasexposeràlapluie.Garderlazonedetravailbienéclairée.Nepasutiliserleproduitdansl'eau.

laissezlesmanipulerdesmachines,desoutilsoudesrallonges.

lesinstructionsexaminéesdanscemanuelnepeuventpascouvrirtouteslesconditionset

etprécautions,fonctionnement,entretienetnettoyage.Lesavertissementset

3.Tenezlesenfantsàl'écart.Lesenfantsnedoiventjamaisêtreautorisésdanslazonedetravail.

produit,carnouspensonsquelesutilisationsserontconformesàcescodes.

pourempêcherlarouille.Rangeztoujourslesoutilssouscléethorsdeportéedesenfants.

situationsquipeuventsurvenir.Laprudenceetlebonsensnesontpasintégrésdanscette

4.Rangezl'équipementinutilisé.Lorsqu'ilsnesontpasutilisés,lesoutilsdoiventêtrestockésdansunendroitsec.

Pourutilisercorrectementlamachine,lisezattentivementcesinstructionsavantdel'utiliseretconservezles.

2.Respectezlesconditionsdetravail.N'utilisezpaslesmachinesdansdesendroitshumidesoumouillés.

1.Gardezlazonedetravailpropre.Leszonesencombréesfavorisentlesblessures.

Nousvousremercionsd'avoirutiliséceproduit.Afindevousassurerquevouspouvezutiliserle

Portezuneprotectionauditive.

Portezuneprotectionpourlesyeux.

Portezdesgantsdeprotection.

ComplianceestunecertificationdesécuritéCEetUK.

Porteztoujoursdeslunettesdesécuritéapprouvéesparl'ANSLlorsquevoustravaillez

avecdesoutilsetdumatériel.

Lisezattentivementlemanueld'instructions.

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire

Machine Translated by Google

8.Entretenezlesoutilsavecsoin.Inspectezrégulièrementlescordonsd'alimentationdesoutilset,s'ilssontendommagés,faiteslesremplacer.

pourlequelcetoutilaétéconçu.Ilferaletravailmieuxetplussûrementaurythme

toutepièceoutoutdispositifdemontagecassé;ettouteautreconditionpouvantaffecter

13.N'utilisezpasl'outilsivousêtessousl'influencedel'alcooloudedrogues.

endommagédoitêtresoigneusementvérifiépourdéterminerqu'ilfonctionneracorrectementet

sousl'effetdedrogues.Encasdedoute,n'utilisezpasl'outil.

untechnicienqualifié.

entretienetnettoyage.

unbutpourlequeliln’étaitpasprévu.

remplacéparuntechnicienqualifié.N'utilisezpasl'outilsiuninterrupteurnes'allumepas

piècesmobiles.

10.Restezvigilant.Surveillezcequevousfaites,faitespreuvedebonsens.N'utilisezpas

12.Piècesderechangeetaccessoires.Lorsdel'entretien,n'utilisezquedespiècesidentiques.

accessoiresdestinésàêtreutilisésavecl'outil.

recommandélorsdutravail.Portezuncouvrechefrestrictifpourcontenirlescheveuxlongs.

11.Vérifiezlespiècesendommagées.Avantd'utiliserunoutil,vérifieztoutepiècequisembleendommagée.

accessoirepoureffectuerletravaild'unoutilindustrielplusgrand.Ilexistecertainesapplications

deslunettes.

remplirsafonctionprévue.Vérifierl'alignementetleblocagedespiècesmobiles;

étiquettesd'avertissementsurlesordonnancespourdéterminersivotrejugementouvosréflexessont

bonfonctionnement.Toutepièceendommagéedoitêtrecorrectementréparéeou

pourlequelilaétéconçu.Nemodifiezpascetoutiletn'utilisezpascetoutilpourune

réparésparuntechnicienagréé.Lespoignéesdoiventêtremaintenuespropres,sèchesetexemptesd'huileetde

graisseàtoutmoment.Veuillezéteindreetdébrancherl'appareilavantdeleréparer.

14.Entretien.Pourvotresécurité,l'entretiendoitêtreeffectuérégulièrementpar

Alluméetéteintcorrectement.

6.Habillezvouscorrectement.Neportezpasdevêtementsamplesnidebijouxcarilspeuventseprendredans

9.Éviteztoutdémarrageinvolontaire.Veuillezéteindrelasourced'airlorsquevousnel'utilisezpas.

n'importequeloutillorsquevousêtesfatigué.

Desvêtementsdeprotectionnonconducteursd'électricitéetdeschaussuresantidérapantessont

piècesderechange.L'utilisationdetouteautrepièceannuleralagarantie.Utilisezuniquement

5.Utilisezl'outiladaptéàlatâche.N'essayezpasdeforcerunpetitoutilou

7.Utilisezuneprotectionpourlesyeuxetlesoreilles.PorteztoujoursdesprotectionsantichocshomologuéesANSI.

3

Machine Translated by Google

4

entoutesécurité.Lesjeunesenfantsdoiventêtresurveilléspours'assurerqu'ilsnejouentpasavec

17.Ceproduitnepeutpasêtreutiliséàd'autresfins.Ilneconvientpasàunusagecommercial.

lesactivitéspeuventcontenirdesproduitschimiquesconnuspourprovoquerlecancer,desmalformationscongénitalesoud'autresmaladies.

opérateurquelebonsensetlaprudencesontdesfacteursquinepeuventpasêtreconstruits

inclure:

21.NELENETTOYEZPASAVECUNMATÉRIAUABRASIF.

18.N’utilisezpasd’alcool,d’essence,etc.commeliquidederefroidissement.

N'utilisezpasdenettoyeurhautepressionALLSOURCEavantd'avoirlucemanuelet

lazonedetravaildoitporterunéquipementdeprotectionindividuelle.Fragmentsdetravail

Avertissement:Lesavertissements,précautionsetinstructionsdécritsdansce

lasantéetlasécuritédel'opérateuretdespersonnesàproximitéimmédiate.Conservezceci

Poussièrecrééeparleponçage,lesciage,lemeulage,leperçageetd'autrestravauxdeconstruction

zoned'opération.

conditionsetsituationsquipeuventsurvenir.Ildoitêtrecomprisparle

supervisésparunepersonneresponsablepours'assurerqu'ilspeuventutiliserl'appareil

16.NEPASimmergerl’appareildansl’eauoutoutautreliquide.

dansceproduit,maisdoitêtrefournieparl'opérateurdel'outil.

troublesdelareproductionetmaladiesrespiratoires.quelquesexemplesdeproduitschimiques

AVERTISSEMENT!

utilisation.USAGEINTÉRIEURUNIQUEMENT.

l'appareil.Lesenfantsetlesanimauxdomestiquesdoiventresteréloignésduproduit.

vouscomprenezsoncontenuetsesavertissements.Cesavertissementssontincluspourla

19.Gardezlesspectateursàunedistancesécuritairedelazonedetravail.Toutepersonneentrant

22.Nelelaissezjamaissanssurveillancependantsonutilisation.

Lesinstructionsdécritesdanscemanueld'instructionsnepeuventpascouvrirtouteslespossibilités.

Unmorceauouunaccessoirecassépeuts'envoleretprovoquerdesblessuresirréparables.

manuelpourréférencefuture.

15.N’utilisezjamaislamachineàproximitédematériauxinflammables.

20.Cetappareiln'estpasdestinéàêtreutilisépardespersonnesjeunesouinfirmes,saufsi

AVERTISSEMENTSURLESRISQUESPOURLASANTÉ

Machine Translated by Google

5

Respirerdelapoussièredesabledesilicepeutprovoquerunesilicose,unemaladiepulmonairemortelle.

Respirerdelapoussièrependantlesopérationsdesablagepeutégalementprovoqueruneasbestoseet/ou

d'autresmaladiesgraves,voiremortelles.Unrespirateurdesablageàadductiond'airapprouvéparle

NIOSHetbienentretenudoitêtreutilisépartoutepersonneeffectuantunsablage,toutepersonne

manipulantouutilisantdesproduitscontenantdessubstancestoxiquesoudesproduitscontenantplus

de0,1%desilicecristallineettoutepersonnesetrouvantàproximitédelapoussière.Lapoussière

nocivepeutresterensuspensiondansl'airpendantdelonguespériodesaprèsl'arrêtdusablage,

provoquantdesblessuresgraves,voirelamort.

Avantderetirerlerespirateur,utilisezuninstrumentdesurveillancedel'airpourdéterminersi

l'atmosphèreestsûreàrespirer.Contactezlebureaulocaldel'OHSAouduNIOSHpourdéterminerle

respirateurappropriéàvotreapplicationparticulière.

Lesrespirateursàadductiond'airnesupprimentpasetneprotègentpascontrelemonoxydedecarbone

(CO)outoutautregaztoxique.Utilisezundispositifdesuppressiondumonoxydedecarboneetun

dispositifdesurveillanceaveclerespirateurpourgarantirunequalitéd'airdecatégorieD.Respecteztoutes

lesnormesOSHAapplicablesetlaréglementationOSHA1910.134(d).

CONSERVEZCESINSTRUCTIONSVous

aurezbesoindecesinstructionspourlesconsignesdesécurité,lesprocéduresd'utilisation,la

listedespiècesetlagarantie.Rangezlesdansunendroitsûretsecpour

Lesrisquesliésàcesexpositionsvarientenfonctiondelafréquenceàlaquellevouseffectuezcetypede

travail.Pourréduirevotreexpositionàcesproduitschimiques:travaillezdansunendroitaéréetutilisezun

équipementdesécuritéapprouvé,commedesmasquesantipoussièrespécialementconçuspourfiltrerles

particulesmicroscopiques.

Lesablageabrasifproduitdespoussièresnocives.Toutepersonnesetrouvantdanslazonedesablagedoit

porterunrespirateuràadductiond'airapprouvéparleNIOSH,correctementajustéetcorrectemententretenu.

•Silicecristallineprovenantdebriques,decimentetd'autresproduitsdemaçonnerieArsenicetchrome

provenantdeboistraitéchimiquement

•Plombprovenantdespeinturesàbasedeplomb

référencefuture.

AVERTISSEMENTSCONCERNANTLASILICOSEETAUTRESPOUSSIÈRES:

Machine Translated by Google

60110PSI

suivrepourréduirelerisqued'incendie,dechocélectriqueetdeblessurescorporelles.Vousdevez

Pressiondetravail

recommandéparlefabricantdel'outil.

Volumeduréservoir

moteurélectriqueoumoteuràessence,desprécautionsdesécuritédebasedoiventtoujoursêtreprises

3.Unedesbusesencéramiqueaétéinstalléesurleproduit.

dynamitageaveccetoutil.

Capacitéabrasivesuggérée:

Consommationd'air:

consultezlesconsignesdesécuritédevotrecompresseurd'airavantdecommencerl'abrasif

1.N'utilisezpasd'accessoiresquinesontpasspécifiquementconçuset

10gallons

Attention:

AVERTISSEMENT:Lorsquevousutilisezdesoutilstelsquevotrecompresseurd'air,qu'ilsoitalimentépar

18,5L

éviterl'agglutinationdesabrasifs(médias),sinoncelanefonctionnerapas.

2.Vidangezl'eauducompresseurd'airavantutilisationpourvousassurerquel'airestsecet

625pi3/min

6

PARAMÈTRESDUPRODUIT

CONSIGNESDESÉCURITÉIMPORTANTES

Machine Translated by Google

7

LISTEDESPIÈCES

Machine Translated by Google

8

GUIDONS

VANNE,3/8”

ÉCROUAVANT

ADMISSION

RONDELLE

GOUPILLESFENDUES

VANNE,3/8"

JAUGE

18FILTREÀEAU

MAMELON

ALIMENTATIONENAIRENLAITON

BUSEENCAOUTCHOUC

PIED

ÉCROUHEXAGONAL

RONDELLE

TUYAUD'AIR

ABRASIFENLAITON

TUYAU

RÉSERVOIR

VISPNA4

HOMMEFEMME

MAMELON HOMMEMORTE

CONNECTEUR

ADAPTATEURDEVALVE

JOINT

VANNE,3/8"

FILLERCAP

LISTEDESPIÈCES

07POIGNÉES2

JOINTTORIQUE

Qté

COLLECTEUR

SERRER

19A

CONNECTEUR

ESSIEU

ROUES

21RACCORDDEMAMELON1

BUSEENCÉRAMIQUE

ÉTRANGLEMENTENLAITON

19B

TUYAUIONITE

DESCRIPTIONDELAPIÈCEQTÉPIÈCE

SORTIED'ABRASIF

MESURE

11SOUPAPEDESÉCURITÉ1

CAPOT

PRESSION

DESCRIPTION

TUYAUABRASIF

Machine Translated by Google

Toutd'abord,fixezlemanomètre(16)ausommetducollecteurd'admission,entournantle

vanned'étranglement.Fixerletuyauderaccordement(14)aucollecteur.

3.Placezleréservoir(01)surunetableaveclesquatreclipsverslehaut.Reportezvousaudessinpourl'étape

2.Vérifieztouslescomposantsfournisselonlalistedecemanuel.Assurezvous

Vissezlefiltreàeau(18)etsespiècesdansletrousurlecôtédel'admission

etunmanomètre(16)fixédansletroufiletésurlecôtéduremplisseur

jaugedesortequ'ellesoitvisiblesurledessusduréservoir.Ensuite,fixezlamanettedesgaz

vousaveztouteslespiècesrépertoriées.

1.Veuillezjetertouslessacsenplastiqueavecprécautionetlesgarderhorsdeportéedesenfants.

fairefonctionnerlejetabrasif,letuyaud'airducompresseursefixeraau

trouaufondduréservoir;Fixezlesquatrepièces,dansl'ordre:Raccordàtéton(17);

etlesanimauxdecompagnie.

1.Reportezvousaudessindel’étape1,assemblageducollecteurd’admission.

connecteurmâle/femelle(20).

vannededosaged'abrasif(19B);raccordàtétine(17)ettuyaudesortied'abrasif

2.Reportezvousaudessindel'étape2pourassemblerlefiltreàeau(18).Leconnecteurà

tétine(17)estvissédechaquecôtédufiltre.D'uncôté,fixezle

tuyausurledessusduréservoir.Encoreunefois,assurezvousquelecollecteuretlajaugesontverticaux.

5.Leproduitdoitêtreplacésurunesurfaceplane.

vanned'alimentationenair(19),auconnecteurdumamelon(17),puisfixezlemâle/femelle

connecteur(20),del'autrecôtédelavanned'alimentationenair.Lorsquevousêtesprêtà

4.Reportezvousaudessindel'étape4,assemblagedelavannedesortied'abrasifdansle

3.Bienquevousaccordiezuneattentionparticulièrelorsdelafabricationdeceproduit,vousdevez

vanne(19A)aubasducollecteur.Fixezleconnecteuràtéton(21)au

collecteur.Vissezensuitel'extrémitéouvertedutuyauderaccordement(14)aveclecollecteurd'admission(15)

Soyezprudentlorsduprocessusd'assemblagepouréviterd'êtrerayépardesbordstranchants.

9

INSTRUCTIONSDEMONTAGE

NOTESD'INSTALLATION

utiliser.

BUSES:A=9/64”D=3/32”B=1/8”C=7/64”

4.Portezdeslunettesdeprotectionetdesgantsdeprotectionpendantlemontageet

Machine Translated by Google

10

Visserl'adaptateur(26)danslavalveDEADMANdelabuse(34).Visserlejoint(27)dansle

raccorddelatétine,puisajouterunebuse(28)etl'écroucapuchondelabuse(29).

6.Reportezvousauschémadel'étape6pourconnecterl'ensembledelavannededosagede

l'abrasif(étape4)etl'ensemble(étape5).Faitesglisserlesdeuxcolliersdeserrage(24)sur

chaqueextrémitédutuyauabrasif(25),appuyezsuruneextrémitédutuyausurlemamelondu

tuyaudesortiedel'abrasif(23)etl'autreextrémitésurl'adaptateur(26).Lesdeuxtuyaux

5.Reportezvousauschémapourl'étape5,assemblagedelavanneDEADMANdelabuse(34).

Dansceprocessusd'assemblage,voussélectionnerezl'unedesquatrebuses(28).Ilnes'agit

pasd'unesélectionpermanente,carvouspouvezchangerdebuseenfonctiondutravailàeffectuer.

(23).

Machine Translated by Google

AVERTISSEMENT!

(06).Placezuneroue(02)àchaqueextrémitédel'essieuetfixezlesenplaceavec

8.Localisezl'axe(05)etfaitesleglisseràtraverslestroussurlescôtésduguidon

goupillesfendues(03)etrondelle(30).

9.Insérezlepiedfixe(04)surleraccordsituéaubasduréservoirprèsdu

àchaquemamelonetserrezlespincestrèsfermement.

rondelles(10)etquatreécroushexagonaux(09).Remarque:gardezlesextrémitéscourbéesdelapoignéeverslehaut.

7.Fixezlesdeuxguidons(06)auréservoiràl'aidedequatrevisàtêtecylindrique(08)etdequatre

lesextrémitésdoiventêtrefermementplacéessurlesmamelons.Faitesglisserlescolliersdeserragelelongdutuyau

Ledébranchementdutuyaualorsquel'unitéestsouspressionpeutentraînerdesblessuresgravesou

mort.Utilisezdesgoupillesdeverrouillagedesécuritéetdescâblesdesécuritédanstouteslesconnexionsdecouplagepouraider

vérifierquetoutestbienserréetbienenplace.

bord.Utilisezvotredernièregoupillefendue(03)pourmaintenirlepiedsurleréservoir.

10.Avantdecommencerlesopérations,revenezsurchaqueconnexion,double

11

Machine Translated by Google

CESAVERTISSEMENTS.

ATTENTION:LISEZCESPROCÉDURESDESÉCURITÉDANSLEUR

TOUTESLESPARTIESDUMODED'EMPLOISONTDANS

12

PROCÉDURESDESÉCURITÉPOURLENETTOYAGESOUSPRESSION

Cesprocéduresnesontpascenséesêtreexhaustivesenraisondesnombreusesvariables

lazonedubouchonderemplissageentraîneradesblessuresgraves.

ladéconnexionsouspressionpeutentraînerdesblessuresgraves.

acessé.Lapoussièrenocivepeutresterensuspensiondansl'airpendantdelonguespériodes

zonelorsquelamachinedesablageestsouspression.Nepasgarderlespartiesducorpsàl'écart

brochesoufilspourévitertoutedéconnexionaccidentellesouspression.Tuyau

RespirateurapprouvéparleNIOSH.Porteztoujourscesélémentsdeprotectionlorsquevoustravaillez

etlorsdel'entretiendevotresableuseabrasive.Bienqu'uncapotdeprotectionsoitfournipour

carlapoussièrevaparcourirunelonguedistance.Procédezausoufflagedansunegrandezoneouvertepourminimiser

offrentuneprotectioncontrelesparticulesensuspensiondansl'air.Unsystèmedesablageàalimentationenairbienentretenu

Unepressiondeservicemaximaleinférieureà125PSIpeutprovoquerl'éclatementdelastabilisatrice,entraînantlamortou

desblessuresgraves.

accumulationabrasivedansleszonesenvironnantes.

7.Netirezpasleréservoirdemédiaparletuyauabrasifetnelaissezpasleréservoirtomber.

2.Nepasdépasserlapressiondeservicemaximalede125PSI.Lenonrespectdecetteconsigne

vousaideàvousprotégerdespiècesvolanteslorsquevousutilisezlamachine,lecapotne

utiliseretentretenirunrespirateuràadductiond'airapprouvéparleNIOSH,mêmeaprèsundynamitage

5.Utilisezdesgantsépaispourprotégervosmains.

3.Touteslespersonnesprésentesdanslazonededynamitage,ycomprisl'opérateurdel'équipement,doivent

unrespirateurdoitêtreutilisépartoutepersonneeffectuantdesopérationsdedynamitage.

1.Neplacezpaslesdoigts,aucunepartieducorpsouaucuncomposantdanslejointdubouchonderemplissage.

Sidesraccordsdetuyauxd'airdetypevissablesontutilisés,ilsdoiventêtresécurisésparunverroudesécurité

4.Avantd'utiliserlenettoyeurhautepression:mettezdeslunettesdesécurité,desgantset

aprèslafindudynamitage,provoquantdesblessuresoulamort.

ledomainedusablageabrasif.Parconséquent,nousINSISTONSpourquelesmains,lesoreilles,labouche,lenezetlesyeux

soientcouvertsàtoutmomentavecuneprotectiondesécuritéappropriée.

empêcherladéconnexionaccidentelledesraccordsdetuyaux.

6.Utilisezdespanneauxarrièrepouréviterquelesprojectionsexcessivesnetouchentquelqu'unouquelquechosed'autre

Machine Translated by Google

13

médiasetdel'aircomprimé,provoquantdesblessuresgraves.

uneurgencesurvient,commel'éclatementd'untuyaudesablage,arrêtezlamachine

naviremachine,sanstamponRduNationalBoard,annulel'ASMEetleNational

15.N'utilisezpascetéquipementdansunezonequipourraitêtreconsidéréecommedangereuseou

explosionentraînantdesblessuresgraves.

11.Neraccordezpasdetuyauxabrasifs.L'épissures'userarapidementetrisquedesebriserviolemment.

8.Purgezl'airduréservoirparlasoupaped'admissionetdébranchezl'alimentationavant

13.Placeztoujourslamachinedemanièreàcequelaprisesoitdirigéeloindetoutobjet.

exercécarlapressiond'airpeutencoreêtreprésentedansletuyausilabuseestbouchée.

éclatement,lesraccordsetlesportebusespeuventnepasserrercorrectementletuyauusé,cequipeutprovoquer

sonéclatementsouspression.Fuited'aircompriméetd'abrasif

composantspourraiententraînerl'expositiondel'opérateuroudespersonnesàproximitéàdesvitessesélevées

uneforcedestructricetrèsélevée.Nelaissezjamaisunemachinesouspressionsanssurveillance.Siune

Lapressiondel'aircomprimépeutprovoquerlaruptured'unemachinedesablageaffaiblie,entraînantlamortou

desblessuresgraves.Soudure,meulageouperçagesurlamachinedesablage

Vitesse.L'impactdel'abrasifsortantpeutprovoquerdesblessuresgraves.

Lesfichesnesontpascorrectementmisesàlaterre.Lefaitdenepasmettrecorrectementlamachineàlaterrepeutentraînerdesblessuresparélectrocution.

Réservoir,unitéàdistanceetaccessoires.Remplaceztouteslespiècesuséesavantqu'ellesnetombentenpanne.

blessure.

immédiatement.

10.N'utilisezaucunmatériaucorrosifdansl'appareil.Utilisezuniquementdesmatériauxpropresetsecs.

certificationduconseild'administration,lecaséchéant.

oùdesgazoudesliquidesinflammablessontprésents.Lenonrespectdecetteconsignepeutentraînerune

Pourévitertoutdanger,relieztoujourslamachineàlaterre.

oudespersonnes.Restezàl'écartdelatrajectoiredesortiedel'abrasif.Ilpeutsortiràhaute

nettoyaged'entretiendetoutesorte.Lorsduretraitdelabuse,desprécautionsdoiventêtreprises

pulvériserlemédiasurlazoneenvironnante.Untuyaudesablageusépourraitsoudainementtomberenpanne

provenantd'untuyauéclaté,d'unraccordoud'unportebusedéconnecté,peutprovoquerdegraves

9.Pourunfonctionnementsûr,effectuezlamaintenancepréventiverecommandéesurleblaster

14.N'utilisezpasd'adaptateursélectriquesquiéliminentlabrochedeterresur115volts

etlesdommagesmatériels.Pouraideràréduirelerisqued'électricitéstatiqueetses

12.Lesoudage,lemeulageouleperçagesurlagrenailleusepourraientaffaiblirlerécipient.

Leraccordpeutsebriser,rendantlamachinedangereuse.Lesfluidesetl'airsous125PSIont

Leremplacementimmédiatdescomposantsusésestnécessaire.Lenonremplacementdescomposantsusés

Machine Translated by Google

TECHNIQUEOPÉRATIONNELLE:

14

MODED'EMPLOI

N'enquêtezpassurleproblèmedepressiondublasterjusqu'àcequelemanomètreindique

uneexplosionpeutseproduire.

del'unitéestde40à110PSIRemarque:pourunesélectiondebuseappropriée,reportezvousàlasélectiondebuse

vanneàboisseausphériqueferméeetouvertepermettantàl'airdecirculeràtraversletuyaudedérivationjusqu'àlabasedel'unité.

ànouveau,rincezetfaitesglisserl'écrouderetenuesurlabuseetserrezàlamain.

réservoir.

Pourcefaire,fermezlavanned'alimentationenair(19)etappuyezverslebaspourouvrirleDEADMAN

1.Raccordezletuyaud'airàlavanned'admissiond'air.Lefabricantrecommanded'utiliserunminimum

immédiatementetdébranchezlecompresseurd'airpourréduirel'excèsdepression.

cinquantepiedsdetoutesubstanceexplosive,potentiellementexplosive,oudeleursvapeurscomme

etlebouchonderemplissagebienserré,ouvrezlavanned'admissiond'airpermettantàl'airdesepressuriser.Plagedefonctionnement

conception.Lefabricantrecommandeunabrasifdequalitéfineavecunegranulométriesimilaire

obstruction.Lorsquevousêtesprêtàpressuriserlerécipient,tirezlafermetureetallumez

litzéro,puisouvrezleréservoir.

volumed'airetentraînerunmauvaisfonctionnementdel'unité.Avantl'injectiond'air,assurezvousquel'air

17.Neremplissezpastropleréservoiraveclemédia.Neremplissezpasàmoinsde6poucesduhautdu

zéro.

tableauàlapage11.Aprèsavoirsélectionnélabuseappropriée,insérezlabusedanslabasederetenue.

Ensuite,entenantletuyauabrasifparleboîtierderetenuedelabuseaveclabusedirigée

3.Avecleblastersouspressionetlavannederégulationdudébitd'abrasifàlabasedel'unité

2.LePressureBlasterestéquipéd'unefermeturesemiautomatiqueunique

18.AVANTD'OUVRIRLERÉSERVOIR,relâchezlapressiond'airsurleréservoird'abrasif.

tuyaud'airentrantde1/2"IDL'utilisationd'untuyaud'airpluspetitque1/2"IDlimitera

vanne(1),pourlibérerlapressiondanslaconduite.Assurezvousquelemanomètreduréservoir

àceluiduseldetable.Celaassureundébitadéquatetréduitlapossibilitédefuitesdelabuse

airentrant.Lapressiond'airinternescelleralafermeture.

lasoupaped'admissionetlasoupapedebusesontenpositionOFF.Aveclasoupaped'hommemortfermée

16.L'utilisationdecetéquipementpeutgénérerdel'électricitéstatique.Nepasutiliserdansles

19.MAINTENEZLAPRESSIOND'AIRCORRECTE,unmaximumde110PSlestrecommandé,lapressionnedoit

pasdépasser125PSI.Silapressiondépasse125PSI,arrêteztouttravail

Machine Translated by Google

EXIGENCESENMATIÈRED'APPROVISIONNEMENTENABRASIFAÉRIEN

15

Parheure

AVERTISSEMENT!

50pieds

7/64”

IDdutuyauLongueurdutuyauIDdelabuseCFM(110PSI)

1/2”

9/64”

100livres

50pieds

25pieds

60livres

meilleursrésultats.

200livres

3/32”

25pieds

150livres

Nousrecommandonsunepressiond'aircompriseentre60et110PSIpourfournirla

Utilisationd'abrasifs

1/8”

3/8”

votresableuseabrasivepeutêtreaffectéenégativementparl'utilisationd'unvolumed'airtroppetit

lavannededébitestrégléesurleréglagesouhaité,unréglagesupplémentairenedoitêtreeffectuéque

empêcherladéconnexionaccidentelledesraccordsdetuyaux.

ouvrirlavannedurégulateurjusqu'àcequelematériauabrasifsoitlégèrementvisible.Unefoislerégulateur

différentsIDsontutilisés.L'ouverturetroppousséedelavannederégulationentraînerauntuyaubouchéou

ladéconnexionsouspressionpeutentraînerdesblessuresgraves.

brochesoufilspourévitertoutedéconnexionaccidentellesouspression.Tuyau

nécessairelorsduchangementdequalitédematériauabrasifoulorsqu'unebuseavecun

Lesablageabrasifnécessiteungrandvolumed'airàhautepression.L'efficacitéde

Pourdesperformancesoptimales,lavanneDeadmandoitêtreouverteetferméerapidement.

ajutage.

Réglezlavannederégulationàlabaseduréservoirpourpurgerl'abrasifdanslefluxd'air.Lentement

tuyaud'alimentation,pressiond'airinsuffisanteoubusetropgrande.

loindel'unitéetdel'opérateur,appuyezrapidementsurlavanneDeadmanpourl'ouvrircomplètementet

Ledébranchementdutuyaualorsquel'unitéestsouspressionpeutentraînerdesblessuresgravesou

Machine Translated by Google

7.Insérezl'entonnoir(31)etversezl'abrasifdansl'entonnoir.Assurezvousd'avoir

Respirateur.

humiditédansunréservoir3/4.Mieuxvautréduirelaquantitéd'abrasif,chargerplus

10.Écoutezlesfuitesd'airauniveaudubouchonderemplissagelorsquevouscommencezàpressuriserleréservoiràpartirdu

CONSEILS:sil'humiditéestde90/100%,lepiègeàeau(18)nepourrapaspiégerlatotalitédel'eau.

2.Mettezlesvêtementsdeprotection,lacagouleintégraleetlesgantsapprouvésMSHA/NICOSH

Pourpermettreunfonctionnementefficacedevotrecompresseurd'air,suivezcesdirectives:Utilisezun

busedepluspetitetaillepourcontrôlerlademanded'air.

compresseurpourrefroidir.

4.AppuyezverslebaspourouvrirlavanneDEADMANdelabuse(34).

obstruerlefondduréservoiroulaconduite.

fréquemmentetvidezlepiègeàeauplusouvert.Celaréduiralapossibilitéde

3.Tournezlavanned'alimentationenair(19)enpositiond'arrêt(horizontale).

1.Nepasdynamiterencontinu.Arrêterpériodiquementledynamitagepourpermettreau

9.Fermezlavanned’arrêtdelabuse(198)etouvrezlavanned’alimentationenair(19).

6.Retirezlebouchonderemplissage(13)duhautduréservoir.6.

sortie.Utilisezuntuyaud'aird'aumoins1/2"ouuntuyaumétalliquedevotrecompresseurd'airpour

5.Observezlemanomètre(16)etassurezvousqu'ilindiqueunepressionnulle.

8.aveclabonnequantitéd'abrasifdansleréservoir,fermezlebouchonderemplissage(13).

1.Vérifiezvotreabrasifpourvousassurerqu'ilestsecetqu'iln'obstruepaslavannededosage(19B),letuyaudesortie

del'abrasif(23),letuyau(25)oud'autrescomposants.

Remplissezleaux3/4etrechargezlesinécessairepourterminerletravail.

2.Aucuncompresseurn'estconçupourfonctionnerenpermanenceàpleinrégime.Utilisez70%delapuissancenominale.

compresseur.Réparezlesfuiteséventuellesavantdefairefonctionner.

suffisammentdansleréservoirpoureffectuerletravailàaccomplir.Maiss'ils'agitd'ungrostravail,remplissezleréservoiruniquement

3.Lecompresseurcréeunequantitéexcessived'humidité,nousvousrecommandonsd'utiliser

leblaster.Sivotre

CHARGEMENTDESABRASIFSDANSLERÉSERVOIR

RECOMMANDATIONDECOMPRESSEURD'AIR

16

Machine Translated by Google

VoirlesAVERTISSEMENTSrelatifsauxvoiesrespiratoiresaudébutdumanuel.

Avertissement!

Beauténoire

17

UTILISATIOND'ABRASIFS(MÉDIAS)

lecompresseurdoitfonctionnerdansceslimitesouutiliserunevannederégulationdepressionpourréduire

vannedevidangeetdoitêtrepurgéequotidiennement.Iln'estpasraredevidangertroisouquatre

système.Gardezlesupportetl'airducompresseursecspouréviterceproblème.

surunpatinenbois.

1.Sidel'humiditéestprésentedanslemédia,ellefiniraparendommagerleréservoirdublasterouboucherle

4.Lecompresseurd'airdoitêtrevidangéaufondduréservoird'alimentationviaun

colmatagedûàuneteneurélevéeenhumidité.

7.N'utilisezpasdesable.

Carrosseriesdevoitures,réservoirsoumachineslourdes.BlackBeautyestsupérieuràlasilicecaril

Neremplissezpaslerécipientsouspressionàmoinsdesix(6)poucesduhautdurécipient.Siun

Leréservoiraidera.

3.Nelaissezpasdemédiadansleréservoiraprèslesablagecarilpeutabsorberl'humidité

necontientque0,1%desilicelibre,coupeplusrapidement,peutêtreréutilisé,estsanshumiditéet

2.Silesupportesthumide,tamisezleetséchezleavantdel’utiliser.

gallonsd'eauduréservoird'approvisionnementlorsd'unejournéeàfortehumidité.Unapprovisionnementsupplémentaire

nepasemballerniabsorberl'humidité.

4.Stockezlemédiadansunendroitsec;gardezleàl'écartdusoloudessolsenbéton.

Respectezlesexigencesdepressiond'airmaximalepourleblasteretréglezvotre

5.Gardezlapoussièreetlesdébriscréésparlesablageloinducompresseurd'air.

etaltérerlesperformancesdedynamitage.

s'écouleencontinu.

6.Pensezàutiliserdifférentesqualitésoudifférentstypesdesupportspouréviterlesproblèmesdebuse.

letuyauestaccidentellementdéconnectépendantl'utilisation,unepulvérisationdeproduitpeutseproduire.

5.Sil'humiditéestexcessivementélevée,ilpeutêtredéconseillédeprocéderausablageàcemomentlà.

unpiègeàeauouunséparateurd'humidité.Ouvrezlavannedepurgejusqu'àcequel'eaus'écoulelentement

lapressiond'airàlaplageappropriée.

BlackBeautyestutilisélorsquelapeintureetlarouilledoiventêtreretiréesdel'acier,comme

Machine Translated by Google

CONSEILSDEDÉPANNAGE

18

créetrèspeudepoussière.Fonctionnerapidement,durelongtempsetaugmentelavisibilitéàl'intérieur

etencoreetencore.C'estl'undesabrasifslespluséconomiquesquevouspouvezutiliserdansn'importequel

Prixparrapportàlaplupartdesautresabrasifsspéciaux.Legraind'acierestrecommandépourlarécupération

sanscreux.L'oxyded'aluminiumestplusrugueuxquelesbillesdeverreetpeutêtreutilisésur

Legrainestpopulairecarillaisseunefinitiontrèslisse.Ilestégalementcomparableen

systèmesouarmoiresderécupération.

Systèmesouarmoires.

oxydationetrouilledesurface.Ilestrecommandéd'utiliserdescabinesdesablagecarelles

danslessystèmesouarmoiresderécupération.

Laperledeverreestutiliséepourcréerunefinitionsatinéeoumate.Laperledeverreestrecommandée

Principalementutilisépourdécaperl'aluminiumetlafibredeverre.Idéalpourdécaperlapeinture.Léger

Legraind'aciercoupeextrêmementrapidementlemétalrouilléetlapeintureestdifficileàenlever.

recommandé)etcoupedeuxfoisplusvitequelesable.Illaisseunefinitiontexturéelisse

lecabinet.

L'oxyded'aluminiumestunabrasifdehautequalitéquiestplustranchantquelesable(pas

Augmentationdufluxdesouffle:

Oxyded'aluminium

Débrisdanslesmédias

PROBLEME/CAUSE

Obstructionetcolmatagedufluxdesoufflage:

Vérifiezlemanomètre

Tropdemédias

Perledeverre

Granulatsenplastique

Purgeettamisage

Pressiond'airtropbasse

SOLUTIONPOSSIBLE

Lavannemédiaesttropouverte

Réglerlavannemédia

Voir«Manquedepressiond'air»

Consommationexcessivedemédias:

Pressiond'airtropbasse

Graind'acier

Fermerlégèrement

Machine Translated by Google

Remplacerletuyau

Scelleretserrerlaplomberie

Humiditéélevée

Bouchonsdebuse

Lesvannesd'alimentationnesontpasenpositionpleine

Changerouutiliserunsupportsec

Vider,sécheretremplir

Compresseurtroppetit

Humiditédanslesmilieuxabrasifs:

Fuitesdanslaplomberie

Faireleménage

Utiliserunséchoirouunséparateurd’humidité

L'eaudansl'air

Tropdefuitesdanslaplomberie

Humiditémodérée

Bouchonsdebuse

Compresseurtroppetit

Filtreàairducompresseurbouché

Ouvrirlesvannes

Utiliserunebuseplusgrande

Météohumide:

Filtreàairducompresseurbouché

Milieuxhumides

Compresseursurchargé:

Tailledelabusetropgrande

Vidangezl'eaudeslignesaériennes

possible

Remplacerletuyau

Sécherlesupport,évacuerl'eaudel'air

Utiliserunetaillepluspetite

Trousdansletuyauabrasif

Milieuxhumides

Tailledelabusetropgrande

Gardezlessupportsaussisecsquepossible

Utiliserunebusepluspetite

Scelleretserrerlaplomberie

Nettoyerlefiltre

Utiliserunetaillepluspetite

Trousdansletuyauabrasif

Eaudansleréservoir

Utiliserdesgrainspluspetits

Évitezcettepérioded'utilisationsi

Limiterletempsd'utilisation

Réglerlavannemédia

Manquedepressiond'air:

Latailledusupportesttropgrande

Humiditémodérée

19

Machine Translated by Google

ENTRETIEN

Manquedefluxabrasif:

20

Leremplacementimmédiatdescomposantsusésestnécessaire.Lenonremplacementdescomposantsusés

•Dépressuriserlamachinedesablage.

suivi:

•Purgezlaconduited’alimentationenairdupistoletdesablage.

delapoignéeDeadman,ilestfortementrecommandédesuivrelesprocéduressuivantes

Lapressionpeutprovoquerdesblessuresgraves.Pourgarantiruneduréedevieopérationnellelongueetefficace

L'aircomprimépeutentraînerlamortoudesblessuresgraves.

(usageindustriel)remplaceztouslesadaptateursdetuyaudestinésuniquementàunusageavecundébitabrasif.

1.Périodiquement(après5à6moisd'utilisationmodéréeouaprès10à15heuresd'utilisationintensive)

Lescomposantspourraientexposerl'opérateuroulespersonnesàproximitéàdesfluidesàgrandevitesseet

blessuresgravesoudécèsdusàlalibérationsoudained’aircomprimé:

Portebusesetraccordsquines'adaptentpasparfaitementautuyauetbusesquine

arrêt.

2.Remplacezleblocd'étanchéitéencaoutchoucaprès7à10heuresd'utilisationpourmaintenirunbonfonctionnement.

Desfuitesautourdesraccordsetdesportebusesindiquentdespiècesuséesoudesserrées.

Lenonrespectdesconsignessuivantesavantd'effectuertouteopérationdemaintenancepeutentraîner

•Verrouillezetétiquetezl’alimentationenaircomprimé.

•Débranchezl’alimentationélectrique.

buses,raccords,tuyauxouabrasifsetpiècesdéconnectéespendant

bienajustésdanslesportebuses,ilspourraientsedéconnectersouspression.Impactde

Nettoyerouremplacerlejoint

Pasassezdepressiond'air

Débrisdanslesmédias

Systèmedecontrôle

Humiditédanslesmilieux

Tuyauabrasifplié

Réservoirdeblastervide

Jointenuréthaneuséousale

Remplirleréservoir

Redresserletuyau

Nettoyeroutamiserlesmédias

Milieuxsecs

AVERTISSEMENT!

Machine Translated by Google

AUTRESÉLÉMENTSD'ENTRETIEN

compresseurdanslesensduventparrapportausablageabrasif,etplusladistanceestgrande

5.Vérifiezlejointenuréthanedanslafermetureàtirettelorsquel'airfuitdemanièreexcessive

lespiècesnécessitantuneattentionparticulièretransportentlemélangeair/abrasif,encommençantparle

laparoidevientdeplusenplusfine.Unefaçond'inspecterletuyauetd'autrespièces

2.Certainespiècesdusablageabrasifs'usentbeaucoupplusrapidementqued'autres,

4.Remplacezlabuselorsqu'elleestuséeparlataillesupérieuresuivante.

avantdel'utiliser.Vouspouvezégalementrepérerlesendroitsdansletuyauoùlemurest

trèsmince.Celaseprésentesousformedecloquesdansletuyau;sivoustrouvezunetelleampoule,procurezvous

dutuyau.

etlesbusesencéramique(28).

tuyauabrasif(25)etenpassantparlesgarnituresmétalliques,lavanneDEADMAN(34)

del'ouverture(assurezvousquelejointestexemptdefluides).

tuyauneufimmédiatement.Sicetteampoulesebrise,l'abrasifsortiraparlecôté

2pieuxencordeetlesparoisontuneépaisseurde1/4".Commelediamètreintérieurestabrasé,cela

peutrecevoirdevotretravaildesablageabrasif.Votremeilleureoptionestdeconserverle

1.Vousdevezfairetoutvotrepossiblepourprotégervotrecompresseurd'airdetoutdommagequ'ilpourraitsubir.

3.Sidesfuitesd'airsedéveloppentdansl'unedecespièces,vousdevezarrêtertouttravailettrouvercequi

doitêtreréparéouremplacé.Lorsqu'ilestneuf,letuyauabrasif(25)a

zonedutuyauoudelapoignée.

procéduresdemaintenanceducompresseur.

systèmeetfermezlabuse,fermezlavanne(19).Écoutezlesfuitesd'air,réparezlesfuites

affectéparledynamitageestdemettrevosvêtementsdeprotection.Ensuite,pressurisezle

3.Vérifiezletuyauabrasiflorsqu'ilcommenceàcoulertropsouventouqu'ilfuitdumédiaoudel'airautourdutuyau.

entreeux,c'estmieux.Àpartça,vousdevriezcontinuerlanorme

21

Machine Translated by Google

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTDELACE

GroupePooledasLtd

ImportéauxÉtatsUnis:SanvenTechnologyLtd.,Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

Unité5MaisonAlbertEdward,LesPavillons

Preston,RoyaumeUni

Shanghai

NSW2122Australie

ImportéenAustralie:SIHAOPTYLTD,1ROKEVASTREET,ASTWOOD

Adresse:BaoshanquShuangchenglu803long11hao1602A1609shi

SHUNSHUNGmbH

LinkenheimHochstetten,Allemagne

FabriquéenChine

Römeräcker9Z2021,76351

22

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

ABRASIVE BLASTER-TANK

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

MODELL: FF-Q902

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

- 1 -

TANK

ABRASIVSTRAHLER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

MODELL: FF-Q902

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

Machine Translated by Google

Vorhandensein von brennbaren Gasen oder Flüssigkeiten.

Regeln auf dieser Seite, um Ihre sichere Verwendung zu gewährleisten. Dieses Handbuch enthält Sicherheitswarnungen

Bitte lesen Sie die Sicherheitshinweise und Hinweise sorgfältig durch.

Nicht dem Regen aussetzen. Arbeitsbereich gut beleuchten. Produkt nicht im

Die in diesem Handbuch beschriebenen Anweisungen können nicht alle möglichen Bedingungen abdecken und

Lassen Sie sie mit Maschinen, Werkzeugen oder Verlängerungskabeln umgehen.

und Vorsichtsmaßnahmen, Bedienung, Wartung und Reinigung. Die Warnungen und

3. Halten Sie Kinder fern. Kinder dürfen sich niemals im Arbeitsbereich aufhalten.

Produkt, da wir davon ausgehen, dass die Verwendung diesen Vorschriften entspricht.

um Rost zu verhindern. Werkzeuge immer wegschließen und außerhalb der Reichweite von Kindern aufbewahren.

Situationen, die auftreten können. Vorsicht und gesunder Menschenverstand sind hier nicht eingebaut

4. Lagern Sie ungenutzte Geräte. Wenn sie nicht verwendet werden, müssen die Werkzeuge an einem trockenen Ort gelagert werden.

1. Halten Sie Ihren Arbeitsbereich sauber. Unordnung kann zu Verletzungen führen.

Maschine richtig, lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf

2. Beachten Sie die Bedingungen am Arbeitsplatz. Verwenden Sie die Maschinen nicht an feuchten oder nassen Orten.

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwenden.

Vielen Dank, dass Sie dieses Produkt verwenden. Um sicherzustellen, dass Sie das

- 2 -

Sicherheitswarnungen und Vorsichtsmaßnahmen

Tragen Sie Schutzhandschuhe.

Tragen Sie einen Gehörschutz.

mit Werkzeugen und Geräten.

Compliance ist eine Sicherheitszertifizierung der EG und des Vereinigten Königreichs.

Tragen Sie bei der Arbeit immer eine ANSl-zugelassene Schutzbrille

Tragen Sie einen Augenschutz.

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer

Machine Translated by Google

von einem qualifizierten Techniker ersetzt werden. Verwenden Sie das Werkzeug nicht, wenn ein Schalter nicht funktioniert

jedes Werkzeug, wenn Sie müde sind.

Schützende, elektrisch nicht leitfähige Kleidung und rutschfestes Schuhwerk sind

Ersatzteile. Bei Verwendung anderer Teile erlischt die Garantie. Verwenden Sie nur

13. Bedienen Sie das Gerät nicht, wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen .

7. Verwenden Sie Augen- und Gehörschutz. Tragen Sie immer ANSI-geprüfte Aufprallschutz

beschädigte Teile müssen sorgfältig überprüft werden, um sicherzustellen, dass sie ordnungsgemäß funktionieren und

5. Verwenden Sie das richtige Werkzeug für die Arbeit. Versuchen Sie nicht, ein kleines Werkzeug oder

ordnungsgemäßen Betrieb. Jedes beschädigte Teil sollte ordnungsgemäß repariert werden oder

für den es bestimmt ist. Verändern Sie dieses Werkzeug nicht und verwenden Sie es nicht für

Lassen Sie sie von einem autorisierten Techniker reparieren. Die Griffe müssen stets sauber, trocken und frei von Öl

und Fett gehalten werden. Schalten Sie das Gerät aus und ziehen Sie den Stecker, bevor Sie es

14. Wartung. Zu Ihrer Sicherheit sollten Sie die Wartung regelmäßig von

Warnhinweise auf Rezepten, um festzustellen, ob Ihr Urteilsvermögen oder Ihre Reflexe

Richtig an und aus.

6. Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck, da diese sich verfangen können

9. Vermeiden Sie unbeabsichtigtes Starten. Bitte schalten Sie die Luftquelle aus, wenn sie nicht verwendet wird.

beweglichen Teilen.

10. Bleiben Sie wachsam. Achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand.

12. Ersatzteile und Zubehör. Verwenden Sie im Servicefall nur identische

Aufsatz, um die Arbeit eines größeren Industriewerkzeugs zu erledigen. Es gibt bestimmte Anwendungen

Brille.

seine vorgesehene Funktion erfüllen. Ausrichtung und Blockierung beweglicher Teile prüfen;

Zubehör, das für die Verwendung mit dem Werkzeug vorgesehen ist.

11. Überprüfen Sie, ob Teile beschädigt sind. Bevor Sie ein Werkzeug verwenden,

Bei der Arbeit empfohlen. Tragen Sie eine Haarbedeckung, um lange Haare zusammenzuhalten.

8. Pflegen Sie Ihre Werkzeuge sorgfältig. Überprüfen Sie die Werkzeugkabel regelmäßig und lassen Sie sie bei Beschädigung

für die dieses Werkzeug entwickelt wurde. Es wird die Arbeit besser und sicherer erledigen, wenn die Geschwindigkeit

defekte Teile oder Befestigungsvorrichtungen sowie alle anderen Zustände, die sich auf

bei Einnahme von Medikamenten beeinträchtigt. Im Zweifelsfall das Gerät nicht bedienen.

einen qualifizierten Techniker.

Wartung und Reinigung.

Zweck, für den es nicht bestimmt ist.

- 3 -

Machine Translated by Google

- 4 -

Benutzen Sie den ALLSOURCE Druckstrahler erst, wenn Sie diese Anleitung gelesen haben und

Die in dieser Bedienungsanleitung beschriebenen Anweisungen können nicht alle möglichen

ein defektes Teil oder Zubehörteil kann wegfliegen und Verletzungen verursachen, die über den unmittelbaren

Handbuch zum späteren Nachschlagen.

Aktivitäten können Chemikalien enthalten, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere

20. Dieses Gerät ist nicht für die Benutzung durch junge oder gebrechliche Personen bestimmt, es sei denn,

Betreiber, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht

15. Verwenden Sie die Maschine niemals in der Nähe von brennbaren Materialien.

WARNUNG!

Verwendung. NUR IM INNENBEREICH VERWENDEN.

das Gerät. Kinder und Haustiere sollten sich vom Produkt fernhalten.

Fortpflanzungsschäden und Atemwegserkrankungen. Einige Beispiele für die Chemikalien

Sie verstehen den Inhalt und die Warnungen. Diese Warnungen sind für die

19. Halten Sie unbeteiligte Personen in sicherem Abstand vom Arbeitsbereich. Jeder, der

22. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.

der Arbeitsbereich muss persönliche Schutzausrüstung tragen. Fragmente der Arbeit

Warnung: Die in diesem Dokument beschriebenen Warnungen, Vorsichtshinweise und Anweisungen

Gesundheit und Sicherheit des Bedieners und der Personen in der unmittelbaren Umgebung. Bewahren Sie diese

16. Tauchen Sie das Gerät NICHT in Wasser oder andere Flüssigkeiten.

von einer verantwortlichen Person beaufsichtigt werden, um sicherzustellen, dass sie das Gerät verwenden können

in dieses Produkt, sondern müssen vom Betreiber des Werkzeugs bereitgestellt werden.

Staub, der durch Schleifen, Sägen, Fräsen, Bohren und andere Bauarbeiten entsteht

Bedingungen und Situationen, die auftreten können. Es muss von den

Einsatzgebiet.

sicher. Kleine Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit

17. Dieses Produkt kann nicht für andere Zwecke verwendet werden. Nicht geeignet für kommerzielle

enthalten:

21. REINIGEN SIE ES NICHT MIT SCHLEIFENDEN MATERIALIEN.

18. Verwenden Sie keinen Alkohol, Benzin usw. als Kühlmittel.

WARNUNG VOR GESUNDHEITSRISIKEN

Machine Translated by Google

- 5 -

Atemschutzgeräte mit Druckluft entfernen oder schützen nicht vor Kohlenmonoxid (CO) oder anderen giftigen Gasen.

Verwenden Sie ein Kohlenmonoxid-Entfernungsgerät und ein Überwachungsgerät zusammen mit dem

Atemschutzgerät, um Luftqualität der Klasse D sicherzustellen. Befolgen Sie alle geltenden OSHA-Standards und die

OSHA-Vorschrift 1910.134(d).

Das Einatmen von Quarzsandstaub kann Silikose verursachen, eine tödliche Lungenkrankheit. Das Einatmen von Staub

während Strahlarbeiten kann außerdem Asbestose und/oder andere schwere oder tödliche Krankheiten verursachen.

Jeder, der strahlt, mit Medien umgeht oder diese verwendet, die giftige Substanzen oder Medien mit mehr als 0,01

Prozent kristalliner Kieselsäure enthalten, sowie jeder, der sich im Bereich des Staubes aufhält, muss einen von

NIOSH zugelassenen, gut gewarteten, luftgespeisten Atemschutz für Strahlarbeiten tragen. Gesundheitsschädlicher

Staub kann nach Beendigung des Strahlvorgangs noch lange Zeit in der Luft schweben und schwere Verletzungen

oder den Tod verursachen.

Beim Strahlen entsteht gesundheitsschädlicher Staub. Alle Personen im Strahlbereich müssen eine ordnungsgemäß

angepasste und gewartete, NIOSH-zugelassene Atemschutzmaske mit Luftzufuhr tragen.

Ihr Risiko durch diese Belastungen variiert, je nachdem, wie häufig Sie diese Art von Arbeit verrichten. So reduzieren Sie

Ihre Belastung durch diese Chemikalien: Arbeiten Sie in einem belüfteten Bereich und mit zugelassener

Sicherheitsausrüstung, wie z. B. Staubmasken, die speziell dafür entwickelt wurden, mikroskopisch kleine Partikel

herauszufiltern.

Bevor Sie die Atemschutzmaske abnehmen, verwenden Sie ein Luftüberwachungsgerät, um zu ermitteln, ob die

Atmosphäre zum Atmen sicher ist. Wenden Sie sich an die örtliche OHSA- oder NIOSH-Stelle, um die richtige

Atemschutzmaske für Ihren speziellen Einsatzzweck zu bestimmen.

• Kristallines Siliziumdioxid aus Ziegeln, Zement und anderen Mauerwerksprodukten Arsen und Chrom aus chemisch

behandeltem Holz

• Blei aus bleihaltigen Farben

BEWAHREN SIE DIESE ANLEITUNG AUF Sie

benötigen diese Anleitung für die Sicherheitshinweise, die Bedienungsanweisungen, die Teileliste und die

Garantie. Bewahren Sie sie an einem sicheren und trockenen Ort auf.

zukünftige Bezugnahme.

SILIKOSE UND ANDERER STAUB WARNHINWEISE:

Machine Translated by Google

vom Werkzeughersteller empfohlen.

befolgt werden, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern. Sie sollten

Arbeitsdruck

Tankvolumen

Elektromotor oder Benzinmotor, grundlegende Sicherheitsvorkehrungen sollten immer

Strahlen mit diesem Werkzeug.

Empfohlene Schleifleistung:

3. Eine der Keramikdüsen wurde am Produkt installiert.

Lesen Sie die Sicherheitshinweise Ihres Luftkompressors, bevor Sie mit dem Schleifen beginnen

Luftverbrauch:

1. Verwenden Sie kein Zubehör, das nicht speziell dafür vorgesehen ist und

10 Gallonen

Aufmerksamkeit:

2. Lassen Sie vor dem Gebrauch das Wasser aus dem Luftkompressor ab, um sicherzustellen, dass die Luft trocken ist und

WARNUNG: Bei der Verwendung von Werkzeugen wie Ihrem Luftkompressor, egal ob dieser mit

18,5 Liter

Vermeiden Sie die Bildung von Verklumpungen des Strahlmittels, da es sonst nicht funktioniert.

60-110 PSI

6-25 cfm

- 6 -

PRODUKTPARAMETER

WICHTIGE SICHERHEITSHINWEISE

Machine Translated by Google

TEILELISTE

- 7 -

Machine Translated by Google

RÄDER

MESSING-LUFTZUFUHR

Gummidüse

FUSS

SECHSKANTMUTTER

WASCHMASCHINE

Luftschlauch

MESSING-SCHLEIFMITTEL

ROHR

TANK

PNA-SCHRAUBE 4

MÄNNLICH WEIBLICH

NIPPEL TOTER MANN

LENKER

VENTIL, 3/8”

VORDERE MUTTER

AUFNAHME

WASCHMASCHINE

Splintstifte

VENTIL,3/8"

MESSGERÄT

18 WASSERFALLFILTER

NIPPEL

21 NIPPELVERBINDER 1

KERAMIKDÜSE

MESSING-DROSSELKLAPPEN

19B

IONIT-ROHR

TEIL BESCHREIBUNG MENGE TEIL

SCHLEIFMITTELAUSGANG

MESSUNG

11 SICHERHEITSVENTIL 1

HAUBE

DRUCK

BESCHREIBUNG

ABRASIVSCHLAUCH

ANSCHLUSS

VENTILADAPTER

DICHTUNG

VENTIL,3/8"

TANKDECKEL

TEILELISTE

07 GRIFFE 2

O-RING

Menge

Verteiler

KLEMME

19A

ANSCHLUSS

ACHSE

- 8 -

Machine Translated by Google

MONTAGEANLEITUNG

INSTALLATIONSHINWEISE

- 9 -

Stecker/Buchse (20).

1. Schritt 1, Zusammenbau des Ansaugkrümmers, finden Sie in der Zeichnung.

und Haustiere.

Loch am Boden des Tanks; Befestigen Sie die vier Teile in der Reihenfolge: Nippelverbinder (17);

Betreiben Sie das Strahlgerät, der Luftschlauch vom Kompressor wird an der

1. Bitte entsorgen Sie alle Plastiktüten sorgfältig und bewahren Sie sie außerhalb der Reichweite von Kindern auf.

Sie haben alle aufgelisteten Teile.

Manometer so einstellen, dass es über die Oberseite des Tanks sichtbar ist. Als nächstes befestigen Sie die Drossel

Strahlmitteldosierventil (19B); Anschlussnippel (17) und Strahlmittelauslassrohr

Schrauben Sie den Wasserabscheider (18) und seine Teile in die seitliche Öffnung des Ansaugstutzens.

2. Überprüfen Sie alle mitgelieferten Komponenten anhand der Liste in diesem Handbuch.

Zuerst das Manometer (16) an der Oberseite des Ansaugkrümmers anbringen und den

Drosselventil. Befestigen Sie das Verbindungsrohr (14) am Verteiler.

Gehen Sie bei der Montage vorsichtig vor, um Kratzer durch scharfe Kanten zu vermeiden.

3. Stellen Sie den Tank (01) mit den vier Clips nach oben auf einen Tisch. Schritt 1 finden Sie in der Zeichnung.

und Manometer (16) in der Gewindebohrung an der Seite des Einfüllstutzens befestigt

3. Obwohl Sie bei der Herstellung dieses Produkts besondere Sorgfalt walten lassen, müssen Sie

Ventil (19A) an der Unterseite des Verteilers anbringen. Den Nippelverbinder (21) an der

Dann das offene Ende des Verbindungsrohres (14) mit dem Ansaugkrümmer (15) verschrauben

Luftzufuhrventil (19) mit dem Nippelanschluss (17) verbinden und dann den Stecker/Buchse

5. Das Produkt sollte auf einer ebenen Fläche platziert werden.

Anschluss (20) an die andere Seite des Luftzufuhrventils. Wenn Sie bereit sind,

Rohr oben auf dem Tank. Achten Sie erneut darauf, dass Verteiler und Messgerät vertikal sind.

2. Um den Wasserabscheiderfilter (18) zusammenzubauen, siehe Zeichnung für Schritt 2. Auf

beiden Seiten des Filters wird ein Nippelanschluss (17) eingeschraubt.

4. Schritt 4, Montage des Strahlmittelauslassventils in die

4. Tragen Sie bei der Montage eine Schutzbrille und Schutzhandschuhe.

DÜSEN: A=9/64”D=3/32” B=1/8” C=7/64”

verwenden.

Machine Translated by Google

- 10 -

Den Adapter (26) in das TOTMANN-Ventil (34) der Düse schrauben. Die Dichtung (27) in den

Nippelanschluss schrauben, dann eine Düse (28) und die Düsenüberwurfmutter (29) hinzufügen.

5. Schritt 5, Montage des Düsen-TOTMANN-Ventils (34), finden Sie in der Zeichnung. Bei diesem

Montagevorgang wählen Sie eine der vier Düsen (28) aus. Dies ist keine dauerhafte Auswahl, da

Sie die Düsen je nach auszuführender Arbeit wechseln können.

(23).

6. Informationen zum Anschließen der Strahlmitteldosierventilbaugruppe (Schritt 4) und der

Baugruppe (Schritt 5) finden Sie in der Zeichnung für Schritt 6. Schieben Sie die beiden

Schlauchschellen (24) über jedes Ende des Strahlmittelschlauchs (25), drücken Sie ein Ende des

Schlauchs über den Nippel am Strahlmittelauslassrohr (23) und das andere Ende über den Adapter (26). Beide Schlauch

Machine Translated by Google

WARNUNG!

Splinten (03) und Unterlegscheibe (30).

(06). Platzieren Sie an jedem Ende der Achse ein Rad (02) und befestigen Sie es mit

Unterlegscheiben (10) und vier Sechskantmuttern (09). Hinweis: Die gebogenen Enden des Griffs müssen nach oben zeigen.

9. Stecken Sie den Festfuß (04) auf die Halterung am Boden des Tanks in der Nähe des

7. Befestigen Sie die beiden Lenker (06) mit vier Zylinderschrauben (08) und vier

8. Suchen Sie die Achse (05) und schieben Sie sie durch die Löcher an den Seiten des Lenkers

an jeden Nippel und ziehen Sie die Klemmen sehr fest an.

Enden sollten fest auf den Nippeln sitzen. Schieben Sie die Schlauchschellen entlang des Schlauches

Kante.Benutzen Sie Ihren letzten Splintstift (03), um den Fuß am Tank zu befestigen.

Überprüfen Sie, ob alles fest sitzt und richtig funktioniert.

Das Abtrennen des Schlauches, während das Gerät unter Druck steht, kann zu schweren Verletzungen oder

10. Bevor Sie mit der Arbeit beginnen, gehen Sie jede Verbindung noch einmal durch,

Verwenden Sie Sicherungsstifte und Sicherungskabel an allen Kupplungsverbindungen, um

- 11 -

Machine Translated by Google

GANZE TEILE DER BEDIENUNGSANLEITUNG SIND IN

ACHTUNG: LESEN SIE DIESE SICHERHEITSHINWEISE

DIESE WARNHINWEISE.

- 12 -

SICHERHEITSVORKEHRUNGEN FÜR DRUCKSTRAHLER

Verhindern Sie ein unbeabsichtigtes Trennen von Schlauchkupplungen.

hat aufgehört. Gesundheitsschädlicher Staub kann lange Zeit in der Luft schweben

und während der Wartung Ihres Strahlgeräts. Während eine Schutzhaube vorhanden ist, um

Das Trennen unter Druck kann zu schweren Verletzungen führen.

im Bereich der Einfüllschraube kann zu schweren Verletzungen führen.

6. Verwenden Sie Rückwände, um zu verhindern, dass Sprühnebel jemanden oder etwas anderes trifft

Bereich, wenn die Strahlmaschine unter Druck steht. Wenn Körperteile nicht vor

Stifte oder Drähte, um ein versehentliches Trennen unter Druck zu verhindern. Schlauch

Ein maximaler Betriebsdruck unter 125 PSI kann zum Platzen der Strahlmaschine und damit zu schweren oder

tödlichen Verletzungen führen.

NIOSH-zugelassen. Atemschutz. Tragen Sie diese Schutzausrüstung immer bei der Arbeit

weil der Staub eine weite Strecke zurücklegt. Strahlen Sie in einem großen offenen Bereich, um

bieten Schutz vor luftgetragenen Partikeln. Eine gut gewartete Luftversorgung

Schleifmittelansammlung in den umliegenden Bereichen.

7. Den Medienbehälter nicht am Strahlmittelschlauch herumziehen oder umfallen lassen, da

2. Überschreiten Sie den maximalen Betriebsdruck von 125 PSI nicht.

Verwenden und warten Sie ein von NIOSH zugelassenes Atemschutzgerät mit Luftzufuhr, auch nach dem Sprengen

schützen Sie sich vor herumfliegenden Teilen beim Gebrauch der Maschine, die Haube

5. Tragen Sie dicke Handschuhe, um Ihre Hände zu schützen.

3. Jeder im Explosionsbereich, einschließlich des Gerätebedieners, sollte

Jeder, der Sprengarbeiten durchführt, muss einen Atemschutz tragen.

nachdem die Sprengungen beendet wurden und es zu Verletzungen oder Todesfällen gekommen ist.

1. Legen Sie keine Finger, Körperteile oder Komponenten in die Dichtung des Einfüllstopfens

Wenn aufschraubbare Luftschlauchkupplungen verwendet werden, müssen diese mit einem Sicherheitsschloss gesichert werden.

4. Vor dem Gebrauch des Hochdruckreinigers: Schutzbrille, Handschuhe und

Diese Verfahren erheben keinen Anspruch auf Vollständigkeit, da viele Variablen in

das Strahlfeld. Daher BESTEHEN WIR DARAUF, dass Hände, Ohren, Mund, Nase und Augen jederzeit mit

geeignetem Schutz bedeckt sind.

Machine Translated by Google

durch einen geplatzten Schlauch oder eine nicht angeschlossene Kupplung oder Düsenhalterung können schwere

9. Führen Sie für einen sicheren Betrieb die empfohlene vorbeugende Wartung am Blaster durch

Der sofortige Austausch verschlissener Komponenten ist erforderlich. Bei Nichtaustausch verschlissener

14. Verwenden Sie keine elektrischen Adapter, die den Erdungsstift bei 115 Volt ausschalten.

Fitting kann brechen und die Maschine unsicher machen. Medien und Luft unter 125 PSI haben

und Geräteschäden. Um die Möglichkeit statischer Elektrizität und deren

12. Schweiß-, Schleif- oder Bohrvorgänge an der Strahlanlage können das Gefäß schwächen.

Um damit verbundene Gefahren zu vermeiden, erden Sie die Strahlmaschine stets.

ggf. Zertifizierung durch den Vorstand.

sofort.

10. Verwenden Sie im Gerät keine ätzenden Materialien jeglicher Art. Verwenden Sie nur saubere, trockene Medien.

wo entflammbare Gase oder Flüssigkeiten vorhanden sind. Andernfalls kann es zu einem

oder Personen. Halten Sie Abstand vom austretenden Strahlmittel. Es kann mit hoher

Wartungsreinigung jeglicher Art. Beim Entfernen der Düse ist Vorsicht geboten

Strahlmittel über die Umgebung sprühen. Ein verschlissener Strahlschlauch kann plötzlich versagen,

ausgeübt werden, da bei verstopfter Düse möglicherweise immer noch Luftdruck im Schlauch vorhanden ist.

platzen, Kupplungen und Düsenhalter können verschlissene Schläuche nicht ausreichend greifen, sodass sie unter

Druck weggeblasen werden. Druckluft und Strahlmittel entweichen

Geschwindigkeit. Der Aufprall des austretenden Strahlmittels kann schwere Verletzungen verursachen.

Stecker. Wenn die Maschine nicht ordnungsgemäß geerdet wird, kann es zu Verletzungen durch Stromschlag kommen

Verletzung.

eine sehr hohe Zerstörungskraft. Lassen Sie eine unter Druck stehende Maschine niemals unbeaufsichtigt. Wenn ein

Komponenten könnten den Bediener oder umstehende Personen hohen Geschwindigkeiten aussetzen

Druckluft kann zu einem Bruch einer geschwächten Strahlanlage führen, was zu schweren oder tödlichen Verletzungen

führen kann. Schweißen, Schleifen oder Bohren an der Strahlanlage

Tank, Fernbedienung und Zubehör. Ersetzen Sie alle verschlissenen Teile, bevor sie versagen.

Medien und Druckluft, was zu schweren Verletzungen führen kann.

Notfall eintritt, wie zum Beispiel ein geplatzter Strahlschlauch, die Maschine abschalten

Maschinenbehälter ohne einen Stempel des National Board R macht die ASME- und National

15. Verwenden Sie dieses Gerät nicht in Bereichen, die als gefährlich gelten könnten oder

Explosion mit schwerer Verletzungsgefahr.

11. Spleißen Sie keine Schläuche mit abrasivem Material. Die Spleißstelle nutzt sich schnell ab und kann

8. Lassen Sie die Luft durch das Einlassventil aus dem Tank ab und trennen Sie die Stromversorgung, bevor

13. Stellen Sie die Maschine immer so auf, dass der Auslass von Objekten weg zeigt

- 13 -

Machine Translated by Google

BEDIENUNGSANLEITUNG

- 14 -

OPERATIONSTECHNIK:

Luftschlauch mit 1/2" Innendurchmesser Die Verwendung eines Luftschlauchs mit weniger als 1/2" Innendurchmesser begrenzt

Ventil(1), um den Druck in der Leitung abzulassen. Stellen Sie sicher, dass das Tankdruckmanometer

19. HALTEN SIE DEN KORREKTEN LUFTDRUCK AUFRECHT, maximal 110 PSI wird empfohlen, der Druck darf 125

PSI nicht überschreiten. Wenn der Druck 125 PSI übersteigt, stoppen Sie alle Arbeiten

dem von Speisesalz. Dies gewährleistet einen ordnungsgemäßen Durchfluss und verringert die Möglichkeit von Düsen

16. Bei der Verwendung dieses Geräts kann statische Elektrizität entstehen. Verwenden Sie es nicht innerhalb

einströmende Luft. Der innere Luftdruck dichtet den Verschluss ab.

Einlassventil und Düsenventil befinden sich in der Stellung OFF. Bei geschlossenem Totmannventil

3. Mit dem Strahler Druck- und Strahlmittelflussreglerventil an der Basis der Einheit

Tabelle auf Seite 11.Nach der richtigen Düsenauswahl setzen Sie die Düse in die Halterung ein.

17. Überfüllen Sie den Tank nicht mit Medium. Füllen Sie den Tank nicht bis auf 6 Zoll unter den Rand des

null.

Halten Sie dann den Strahlmittelschlauch am Düsenhaltergehäuse mit der Düse nach

2. Der Pressure Blaster ist mit einem einzigartigen halbautomatischen Pull-Up-Verschluss ausgestattet

18. Lassen Sie vor dem Öffnen des Behälters den Luftdruck im Strahlmittelbehälter ab.

Hierzu das Luftzufuhrventil (19) schließen und durch Drücken den TOTMANN-

1. Luftschlauch an Lufteinlassventil anschließen. Der Hersteller empfiehlt die Verwendung von mindestens

Design. Der Hersteller empfiehlt ein feines Schleifmittel mit einer Körnung ähnlich

Verstopfung. Wenn Sie bereit sind, den Behälter unter Druck zu setzen, ziehen Sie den Verschluss hoch und schalten Sie

Luftvolumen und führen zu einem schlechten Betrieb des Geräts. Vor dem Einblasen von Luft sicherstellen, dass Luft

fünfzig Fuß von explosiven, potentiell explosiven Substanzen oder deren Dämpfen als

sofort und trennen Sie den Luftkompressor, um den Überdruck abzubauen.

und Einfüllstopfen fest, öffnen Sie das Lufteinlassventil, damit die Luft unter Druck gesetzt werden kann. Betriebsbereich

Wenn der Wert Null anzeigt, öffnen Sie den Tank.

Untersuchen Sie das Druckproblem des Blasters erst, wenn das Manometer anzeigt

Es kann zu einer Explosion kommen.

der Einheit beträgt 40 bis 110 PSI Hinweis: Für die richtige Düsenauswahl siehe Düsenauswahl

geschlossen, Kugelhahn öffnen, damit Luft durch den Bypass-Schlauch zur Basis des Geräts strömen kann.

erneut Unterlegscheibe und Überwurfmutter über die Düse schieben und mit der Hand festziehen.

Tank.

Machine Translated by Google

Pro Stunde

50 Fuß

1/2”

Schlauch-ID Schlauchlänge Düsen-ID CFM (110 PSI)

1/2” 9/64” 20

100 Pfund

50 Fuß

25 Fuß

60 Pfund

200 Pfund

3/32 Zoll

beste Ergebnisse.

150 Pfund

25 Fuß

1/8 Zoll

3/8”

Verwendung von Schleifmitteln

Wir empfehlen einen Luftdruck im Bereich von 60-110 PSI.

3/8”

WARNUNG!

7/64”

- 15 -

Anforderungen an die Luftstrahlmittelversorgung

Das Abtrennen des Schlauches, während das Gerät unter Druck steht, kann zu schweren Verletzungen oder

Das Durchflussventil ist auf die gewünschte Einstellung eingestellt. Weitere Einstellungen sollten nur

Bei Verwendung von Schraubkupplungen für Luftschläuche müssen diese mit einem Sicherheitsschloss gesichert werden.

Verhindern Sie ein unbeabsichtigtes Trennen von Schlauchkupplungen.

öffnen Sie das Regelventil, bis das Schleifmittel leicht sichtbar ist. Sobald das Regelventil

Es wird ein anderer Innendurchmesser verwendet. Wird das Regelventil zu weit geöffnet, verstopft der Schlauch oder

Das Trennen unter Druck kann zu schweren Verletzungen führen.

erforderlich beim Wechsel der Strahlmittelsorte oder bei Verwendung einer Düse mit

Stifte oder Drähte, um ein versehentliches Trennen unter Druck zu verhindern. Schlauch

Beim Strahlen wird eine große Luftmenge bei hohem Druck benötigt. Die Effizienz von

Für eine optimale Leistung sollte das Totmannventil schnell geöffnet und geschlossen werden.

Düse.

Zufuhrschlauch, zu geringer Luftdruck oder zu große Düse.

Stellen Sie das Regelventil am Boden des Tanks ein, um das Strahlmittel in den Luftstrom zu leiten. Langsam

Verwenden Sie Sicherungsstifte und Sicherungskabel an allen Kupplungsverbindungen, um

Ihr Strahlgerät kann durch die Verwendung einer zu kleinen Luftmenge beeinträchtigt werden.

weg von Gerät und Bediener, drücken Sie schnell das Totmannventil vollständig auf und

Machine Translated by Google

- 16 -

LUFTKOMPRESSOR-EMPFEHLUNG

LADEN VON SCHLEIFMITTELN IN DEN TANK

genug in den Tank, um die anstehende Arbeit zu erledigen. Aber wenn es sich um eine große Arbeit handelt, füllen Sie den Tank nur

der Blaster. Wenn Ihr

Feuchtigkeit in einem 3/4 Tank. Es ist besser, die Menge an Schleifmittel zu reduzieren, mehr zu laden

Respirator.

kleinere Düse zur Regelung des Luftbedarfs.

2. Ziehen Sie die Schutzkleidung, die Kapuze und die MSHA/NICOSH-zugelassene

TIPPS: Wenn die Luftfeuchtigkeit 90/100 % beträgt, kann der Siphon (18) nicht die gesamte

Um einen effizienten Betrieb Ihres Luftkompressors zu gewährleisten, befolgen Sie diese Richtlinien: Verwenden Sie einen

4. Durch Herunterdrücken das Totmannventil (34) der Düse öffnen.

Verstopfung des Tankbodens oder der Leitung.

Kompressor zum Abkühlen.

3. Das Luftzufuhrventil (19) in die Aus-Position (horizontal) drehen.

häufig und entleeren Sie den Siphon häufiger. Dadurch wird die Möglichkeit verringert,

1. Strahlen Sie nicht ununterbrochen. Unterbrechen Sie den Strahlvorgang regelmäßig, damit die

6. Den Einfülldeckel (13) von der Oberseite des Tanks entfernen. 6.

9. Das Düsenabsperrventil (198) schließen und das Luftzufuhrventil (19) öffnen.

Ausgang. Verwenden Sie einen mindestens 1/2" Luftschlauch oder ein Metallrohr von Ihrem Luftkompressor, um

5. Beobachten Sie das Druckmessgerät (16) und stellen Sie sicher, dass es Nulldruck anzeigt.

8. Wenn sich die richtige Menge Strahlmittel im Behälter befindet, schließen Sie den Einfülldeckel (13).

2. Kein Kompressor ist dafür ausgelegt, ständig mit voller Drehzahl zu laufen. Verwenden Sie 70 % der Nenndrehzahl

Kompressor. Beheben Sie alle Lecks vor dem Betrieb.

3. Der Kompressor erzeugt eine übermäßige Menge an Feuchtigkeit. Wir empfehlen die Verwendung

1. Überprüfen Sie das Strahlmittel, um sicherzustellen, dass es trocken ist und weder das Dosierventil (19B), das

Strahlmittelauslassrohr (23), den Schlauch (25) noch andere Komponenten verstopft.

3/4 voll und bei Bedarf nachladen, um die Arbeit zu beenden.

7. Setzen Sie den Trichter (31) ein und gießen Sie das Strahlmittel in den Trichter.

10. Achten Sie auf Luftlecks am Einfülldeckel, wenn Sie beginnen, den Tank vom Tankdeckel aus unter Druck zu setzen.

Machine Translated by Google

Beachten Sie die WARNHINWEISE zu den Atemwegen am Anfang des Handbuchs.

Warnung!

Schwarze Schönheit

- 17 -

VERWENDUNG VON SCHLEIFMITTELN

eine Wasserfalle oder einen Feuchtigkeitsabscheider. Öffnen Sie das Entlüftungsventil, bis das Wasser langsam

den Luftdruck auf den entsprechenden Bereich.

Ablassventil und sollte täglich abgeblasen werden. Es ist nicht ungewöhnlich, drei oder vier

Halten Sie das Medium und den Kompressor trocken, um dieses Problem zu vermeiden.

7. Verwenden Sie keinen Sand.

Karosserien, Panzer oder schwere Maschinen. Black Beauty ist Silica überlegen, weil es

4. Der Luftkompressor sollte am Boden des Vorratsbehälters durch eine

1. Wenn Feuchtigkeit im Medium ist, wird es schließlich den Blastertank beschädigen oder den

Verstopfung durch hohen Feuchtigkeitsgehalt.

Tank wird helfen.

3. Lassen Sie nach dem Strahlen kein Strahlmittel im Tank, da es Feuchtigkeit aufnehmen kann

Füllen Sie den Druckbehälter nicht bis auf sechs (6) Zoll unter den Rand des Behälters. Wenn ein

enthält nur 0,1% freie Kieselsäure, ist schneller schneidefähig, wiederverwendbar, feuchtigkeitsfrei und

Gallonen Wasser aus dem Vorratstank an einem Tag mit hoher Luftfeuchtigkeit. Eine zusätzliche Versorgung

2. Wenn das Medium feucht ist, sieben und trocknen Sie es vor der Verwendung.

keine Feuchtigkeit verpacken oder aufnehmen.

Beachten Sie die maximalen Luftdruckanforderungen für den Blaster und stellen Sie entweder Ihre

4. Lagern Sie die Medien an einem trockenen Ort; halten Sie sie vom Boden oder Betonboden fern.

5. Halten Sie beim Strahlen entstehenden Staub und Strahlmittel von der Luftkompressoreinheit fern.

und die Sprengleistung beeinträchtigen.

Wenn der Schlauch während des Gebrauchs versehentlich abgetrennt wird, kann es zu Medienspritzern kommen.

5. Wenn die Luftfeuchtigkeit zu hoch ist, ist das Strahlen zu diesem Zeitpunkt möglicherweise nicht ratsam.

Black Beauty wird verwendet, wenn Farbe und Rost von Stahl entfernt werden müssen, wie zum Beispiel

fließt kontinuierlich ab.

Lassen Sie den Kompressor innerhalb dieser Grenzen laufen oder verwenden Sie ein Druckregelventil, um die

auf einer Holzpalette.

6. Erwägen Sie die Verwendung unterschiedlicher Qualitäten oder verschiedener Medientypen, um Düsen zu verhindern

Machine Translated by Google

Preislich vergleichbar mit den meisten anderen Spezial-Schleifmitteln. Stahlsand wird in Rezyklaten empfohlen.

und immer wieder. Es ist eines der wirtschaftlichsten Schleifmittel, das Sie in jedem verwenden können

ohne Vertiefungen. Aluminiumoxid ist rauer als Glasperlen und kann über

Körnung ist beliebt, weil sie eine sehr glatte Oberfläche hinterlässt. Sie ist auch vergleichbar in

Systeme oder Schränke.

Rückgewinnungssysteme oder Schränke.

Oxidation und Oberflächenrost. Empfohlen für den Einsatz ist Strahlkabinen, weil es

in Rückgewinnungssystemen oder Schränken.

Glasperlen werden verwendet, um ein satiniertes oder mattes Finish zu erzeugen. Glasperlen werden empfohlen

Wird hauptsächlich zum Entfernen von Aluminium und Glasfaser verwendet. Ideal zum Entfernen von Farbe. Leicht

der Schrank.

empfohlen) und schneidet doppelt so schnell wie Sand. Es hinterlässt eine glatte, strukturierte Oberfläche

Stahlsand schneidet extrem schnell auf rostigem Metall und schwer zu entfernender Farbe. Stahl

erzeugt sehr wenig Staub. Wirkt schnell, hält lange und erhöht die Sichtbarkeit im

Aluminiumoxid ist ein hochwertiges Schleifmittel, das schärfer ist als Sand (nicht

- 18 -

TIPPS ZUR FEHLERSUCHE

Stahlsplitt

Aufwallen des Explosionsstroms:

Druckmessgerät prüfen

Trümmer in den Medien

PROBLEM/URSACHE

Verstopfungen und Blockierungen des Strahlmittelflusses:

Kunststoffsplitt

Glasperle

Zu viele Medien

MÖGLICHE LÖSUNG

Luftdruck zu niedrig

Spülen und Sieben

Medienventil zu weit geöffnet

Medienventil einstellen

Übermäßiger Medienkonsum:

Siehe „Luftdruckmangel“

Luftdruck zu niedrig

Aluminiumoxid

Leicht schließen

Machine Translated by Google

Kleinere Größe verwenden

Löcher im Strahlmittelschlauch

Wasser im Tank

Mäßige Luftfeuchtigkeit

Verwenden Sie eine kleinere KörnungMediengröße zu groß

Vermeiden Sie diese Nutzungsdauer, wenn

Beschränken Sie die Nutzungsdauer

Medienventil einstellen

Luftdruckmangel:

Schlauch ersetzen

Filter reinigen

Trockene Medien, Wasser aus der Luft ablassen

Düsengröße zu groß

Nasse Medien

Überforderter Kompressor:

Wasser aus Luftleitungen ablassen

Kleinere Größe verwenden

Schlauch ersetzen

Kleinere Düse verwenden

Löcher im Strahlmittelschlauch

Nasse Medien

Düsengröße zu groß

Halten Sie die Medien so trocken wie möglich

Trockner oder Feuchtigkeitsabscheider verwenden

Wasser in der Luft

Zu viele Lecks in den Rohrleitungen

Luftfilter am Kompressor verstopft

Offene Ventile

Größere Düse verwenden

Luftfilter am Kompressor verstopft

Mäßige Luftfeuchtigkeit

Düsenstopfen

Kompressor zu klein

Feuchtes Wetter:

Hohe Luftfeuchtigkeit

Düsenstopfen

Versorgungsventile nicht in voller Stellung

Wechseln oder verwenden Sie trockene Medien

möglich

Rohrleitungen abdichten und festziehen

Entleeren, trocknen und neu befüllen

Kompressor zu klein

Feuchtigkeit in abrasiven Medien:

Lecks in Rohrleitungen

Sauber

- 19 -

Machine Translated by Google

Fehlender Strahlmittelfluss:

WARTUNG

- 20 -

Der sofortige Austausch verschlissener Komponenten ist erforderlich.

gefolgt:

Druck kann schwere Verletzungen verursachen. Um eine lange und effiziente Lebensdauer zu gewährleisten

• Entlüften Sie die Luftzufuhrleitung zur Strahlpistole.

des Totmannhebels wird dringend empfohlen, die folgenden Verfahren durchzuführen

Druckluft kann zum Tod oder zu schweren Verletzungen führen.

Ersetzen Sie bei der industriellen Verwendung alle Schlauchadapter, die nur für den Einsatz mit Strahlmitteln vorgesehen sind.

1. In regelmäßigen Abständen (nach 5-6 Monaten mäßiger Nutzung oder nach 10-15 Stunden starker

Komponenten könnten den Bediener oder umstehende Personen Hochgeschwindigkeitsmedien aussetzen und

schwere Verletzungen oder Tod durch plötzlich freigesetzte Druckluft:

Düsenhalter und Kupplungen, die nicht fest auf den Schlauch passen, sowie Düsen, die nicht

Abschaltung.

Die Nichtbeachtung der folgenden Punkte vor der Durchführung von Wartungsarbeiten kann zu

Undichtigkeiten an Kupplungen und Düsenhaltern deuten auf verschlissene oder locker sitzende Teile hin.

2. Ersetzen Sie den Gummidichtungsblock nach 7-10 Stunden Gebrauch, um die ordnungsgemäße

• Stromversorgung trennen.

• Sperren und kennzeichnen Sie die Druckluftversorgung.

Düsen, Kupplungen, Schläuche oder Strahlmittel sowie Teile, die unter Spannung getrennt wurden

fest in Düsenhaltern sitzen, können sich unter Druck lösen. Stöße von

• Strahlgerät drucklos machen.

Strahlmittelschlauch geknickt

Trümmer in den Medien

Dichtung reinigen oder ersetzen

Schlauch begradigen

Blastertank leer

Nicht genug Luftdruck

Feuchtigkeit im Medium

Urethandichtung abgenutzt oder verschmutzt

Medien reinigen oder prüfen

Tank füllen

Trockene Medien

WARNUNG!

System prüfen

Machine Translated by Google

- 21 -

3. Überprüfen Sie den Strahlmittelschlauch, wenn er häufig zu lecken beginnt oder Strahlmittel oder Luft austritt.

zwischen ihnen, desto besser. Ansonsten sollten Sie weiterhin Standard

5. Überprüfen Sie die Urethandichtung im Pull-Up-Verschluss, wenn die Luft übermäßig austritt

Teile, die besondere Aufmerksamkeit erfordern, tragen das Luft-/Schleifmittelgemisch, beginnend mit dem

System und schließen Sie die Düse, schließen Sie das Ventil (19). Achten Sie auf Luftlecks, beheben Sie eventuelle Lecks

sehr dünn. Diese zeigen sich als Blasen im Schlauch; wenn Sie eine solche Blase finden, holen Sie sich einen

4. Ersetzen Sie die Düse, wenn sie durch die nächstgrößere Größe abgenutzt ist.

2. Einige Teile des Strahlgeräts verschleißen viel schneller als andere.

vor dem Betrieb. Sie können auch Stellen im Schlauch erkennen, an denen die Wand

und den Keramikdüsen (28).

des Schlauches.

von der Öffnung (achten Sie darauf, dass die Dichtung frei von Medien ist).

Strahlmittelschlauch (25) und durch die Metallfüllungen hindurch das TOTMANN-Ventil (34)

sofort einen neuen Schlauch. Wenn die Blase platzt, tritt das Strahlmittel seitlich aus

durch Ihre Strahlarbeiten erhalten können. Ihre beste Option ist, die

2 Schnurpfähle und die Wände sind 1/4" dick. Da der Innendurchmesser abgerieben ist, ist dies

1. Sie sollten alles daran setzen, Ihren Luftkompressor vor Schäden zu schützen, die er

3. Wenn in einem dieser Teile Luft austritt, sollten Sie alle Arbeiten unterbrechen und herausfinden, 3. was

repariert oder ersetzt werden muss. Im Neuzustand hat der Strahlmittelschlauch (25)

von der Sprengung betroffen ist, ist, Ihre Schutzkleidung anzuziehen. Dann unter Druck setzen

Schlauch- oder Griffbereich.

Wartungsverfahren für den Kompressor.

Kompressor gegen den Wind vom Strahlmittel, und je größer die Entfernung

Wand wird dünner und dünner.Eine Möglichkeit, den Schlauch und andere Teile zu überprüfen

ANDERE WARTUNGSARTIKEL

Machine Translated by Google

- 22 -

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

NSW 2122 Australien

Pooledas Group Ltd

Preston, Vereinigtes Königreich

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

Einheit 5 Albert Edward House, Die Pavillons

Schanghai

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

In China hergestellt

Linkenheim-Hochstetten, Germany

UK REP

Vertreter der EG

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: FF-Q902

SERBATOIO PER SABBIATURA ABRASIVA

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

- 1 -

CISTERNA

SABBIATORE ABRASIVO

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO: FF-Q902

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci

se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro

prodotto.

Machine Translated by Google

e precauzioni, funzionamento, manutenzione e pulizia. Le avvertenze e

prodotto, poiché riteniamo che gli utilizzi saranno conformi a tali codici.

3. Tenere lontani i bambini. Non permettere mai ai bambini di entrare nell'area di lavoro, Non

per inibire la ruggine. Chiudere sempre a chiave gli utensili e tenerli fuori dalla portata dei bambini.

lasciarli maneggiare macchinari, utensili o prolunghe.

le istruzioni esaminate in questo manuale non possono coprire tutte le possibili condizioni e

correttamente per riferimento futuro. Si prega di assicurarsi di leggere le precauzioni e le norme di sicurezza

Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non utilizzare il prodotto in

regole in questa pagina per garantire un utilizzo sicuro. Questo manuale delineerà le avvertenze di sicurezza

presenza di gas o liquidi infiammabili.

Grazie per aver utilizzato questo prodotto. Per assicurarti di poter utilizzare il

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

macchina correttamente, leggere attentamente queste istruzioni prima dell'uso e conservarle

2. Osservare le condizioni dell'area di lavoro. Non utilizzare le macchine in luoghi umidi o bagnati.

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.

situazioni che possono verificarsi. La cautela e il buon senso non sono incorporati in questo

4. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli utensili devono essere conservati in un luogo asciutto

Avvertenze e precauzioni di sicurezza

Indossare protezioni per gli occhi.

Indossare protezioni acustiche.

Indossare guanti protettivi.

Indossare sempre occhiali di sicurezza omologati ANSl quando si lavora

con strumenti e attrezzature.

attentamente il manuale di istruzioni.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere

Compliance è una certificazione di sicurezza CE e UK.

- 2 -

Machine Translated by Google

5. Utilizzare lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o

7. Utilizzare protezioni per occhi e orecchie. Indossare sempre protezioni antiurto approvate ANSI.

danneggiato deve essere attentamente controllato per determinare che funzionerà correttamente e

13. Non utilizzare l'utensile se si è sotto l'effetto di alcol o droghe. Leggere

qualsiasi strumento quando sei stanco.

parti di ricambio. L'uso di altre parti invaliderà la garanzia. Utilizzare solo

Sono necessari indumenti protettivi, non conduttivi elettricamente e calzature antiscivolo.

6. Vestiti in modo appropriato. Non indossare abiti larghi o gioielli perché potrebbero impigliarsi

9. Evitare l'avvio involontario. Spegnere la fonte d'aria quando non è in uso.

Acceso e spento correttamente.

etichette di avvertenza sulle prescrizioni per determinare se il tuo giudizio o i tuoi riflessi sono

corretto funzionamento. Qualsiasi parte danneggiata deve essere riparata correttamente o

per cui è stato concepito. Non modificare questo strumento e non utilizzare questo strumento per un

ripararli da un tecnico autorizzato. Le maniglie devono essere tenute pulite, asciutte e prive di olio e grasso in

ogni momento. Spegnere e scollegare prima

consigliato durante il lavoro. Indossare una copertura restrittiva per contenere i capelli lunghi.

11. Controllare eventuali parti danneggiate. Prima di utilizzare qualsiasi strumento, qualsiasi parte che appare

accessori destinati all'uso con l'utensile.

14. Manutenzione. Per la vostra sicurezza, la manutenzione deve essere eseguita regolarmente da

occhiali.

accessorio per fare il lavoro di uno strumento industriale più grande. Ci sono alcune applicazioni

svolgere la funzione prevista. Controllare l'allineamento e il legame delle parti mobili;

parti in movimento.

10. Resta vigile. Guarda cosa stai facendo, usa il buon senso. Non operare

12. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo parti identiche

scopo per il quale non era previsto.

un tecnico qualificato.

manutenzione e pulizia.

sostituito da un tecnico qualificato. Non utilizzare l'utensile se un qualsiasi interruttore non gira

8. Mantieni gli utensili con cura. Ispeziona periodicamente i cavi degli utensili e, se danneggiati, falli sostituire.

per cui questo strumento è stato progettato. Farà il lavoro meglio e in modo più sicuro alla velocità

eventuali parti rotte o dispositivi di montaggio; e qualsiasi altra condizione che possa influire

alterata durante l'assunzione di droghe. In caso di dubbi, non utilizzare l'utensile.

- 3 -

Machine Translated by Google

- 4 -

15. Non utilizzare mai la macchina in prossimità di materiali infiammabili.

20. Questo apparecchio non è destinato all'uso da parte di persone giovani o inferme, a meno che

operatore che il buon senso e la cautela sono fattori che non possono essere costruiti

le attività possono contenere sostanze chimiche note per causare cancro, difetti alla nascita o altri

le istruzioni trattate in questo manuale di istruzioni non possono coprire tutti i possibili

manuale per riferimento futuro.

pezzo o di un accessorio rotto può volare via e causare lesioni oltre l'immediato

19. Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque entri

22. Non lasciarlo mai incustodito durante l'uso.

ne comprendi il contenuto e le avvertenze. Queste avvertenze sono incluse per il

danni riproduttivi e malattie respiratorie. Alcuni esempi di sostanze chimiche

AVVERTIMENTO!

utilizzare. SOLO PER USO INTERNO.

l'apparecchio. Bambini e animali domestici devono stare lontani dal prodotto.

area di operazione.

condizioni e situazioni che possono verificarsi. Deve essere compreso dal

Polvere creata da levigatura elettrica, segatura, molatura, foratura e altre attività di costruzione

supervisionato da una persona responsabile per garantire che possano utilizzare l'apparecchio

16. NON immergere l'apparecchio in acqua o altri liquidi.

in questo prodotto, ma deve essere fornito dall'operatore dell'utensile.

l'area di lavoro deve indossare dispositivi di protezione individuale. Frammenti di lavoro

Attenzione: le avvertenze, le precauzioni e le istruzioni discusse in questo

la salute e la sicurezza dell'operatore e di coloro che si trovano nelle immediate vicinanze.Conservare questo

18. Non utilizzare alcol, benzina, ecc. come refrigerante.

21. NON PULIRLO CON MATERIALE ABRASIVO.

Non utilizzare un ALLSOURCE Pressure Blaster prima di aver letto questo manuale e

in modo sicuro. I bambini piccoli devono essere sorvegliati per assicurarsi che non giochino con

17. Questo prodotto non può essere utilizzato per altri scopi. Non adatto per uso commerciale

includere:

AVVISO DI RISCHIO PER LA SALUTE

Machine Translated by Google

- 5 -

L'inalazione di polvere di sabbia silicea può causare silicosi, una malattia polmonare mortale. L'inalazione

di polvere durante le operazioni di sabbiatura può anche causare asbestosi e/o altre malattie gravi o mortali.

Chiunque esegua la sabbiatura, maneggi o utilizzi materiali contenenti sostanze tossiche o materiali con

più dello 0,1% di silice cristallina e chiunque si trovi nell'area della polvere deve utilizzare un

respiratore per sabbiatura abrasiva ad aria compressa, approvato dal NIOSH e ben mantenuto. La

polvere nociva può rimanere sospesa nell'aria per lunghi periodi di tempo dopo la cessazione della

sabbiatura, causando gravi lesioni o morte.

Prima di rimuovere il respiratore, utilizzare uno strumento di monitoraggio dell'aria per determinare

se l'atmosfera è sicura da respirare. Contattare l'ufficio locale OHSA o NIOSH per determinare il

respiratore più adatto alla propria applicazione specifica.

I respiratori ad aria compressa non rimuovono né proteggono dal monossido di carbonio (CO) o da

qualsiasi altro gas tossico. Utilizzare un dispositivo di rimozione del monossido di carbonio e un

dispositivo di monitoraggio con il respiratore per garantire aria di qualità di grado D. Seguire tutti gli standard

OSHA applicabili e la normativa OSHA 1910.134(d).

Il rischio derivante da queste esposizioni varia, a seconda della frequenza con cui si svolge questo tipo di

lavoro. Per ridurre l'esposizione a queste sostanze chimiche: Lavorare in un'area ventilata e utilizzare

attrezzature di sicurezza approvate, come le maschere antipolvere appositamente progettate per filtrare le

particelle microscopiche.

La sabbiatura produce polvere nociva. Chiunque si trovi nell'area di sabbiatura deve indossare un

respiratore ad aria compressa omologato NIOSH, adeguatamente indossato e sottoposto a corretta manutenzione.

• Silice cristallina da mattoni, cemento e altri prodotti in muratura Arsenico e cromo da legname trattato

chimicamente

• Piombo da vernici a base di piombo

riferimento futuro.

CONSERVARE QUESTE ISTRUZIONI

Queste istruzioni saranno necessarie per le istruzioni di sicurezza, le procedure operative,

l'elenco delle parti e la garanzia. Conservarle in un luogo sicuro e asciutto per

SILICOSI E ALTRE POLVERIAVVERTENZE:

Machine Translated by Google

Consumo d'aria:

1. Non utilizzare accessori che non siano stati specificatamente progettati e

rivedere le istruzioni di sicurezza del compressore d'aria prima di iniziare l'abrasione

sabbiatura con questo strumento.

motore elettrico o motore a benzina, le precauzioni di sicurezza di base dovrebbero sempre essere

Volume del serbatoio

Capacità abrasiva consigliata:

3. Uno degli ugelli in ceramica è stato installato sul prodotto.

Pressione di lavoro

seguite per ridurre il rischio di incendio, scosse elettriche e lesioni personali. Dovresti

6-25 piedi cubi al minuto

Pressione dell'aria

consigliato dal produttore dell'utensile.

ATTENZIONE: quando si utilizzano strumenti come il compressore d'aria, sia che siano alimentati da

18,5 litri

2. Scaricare l'acqua dal compressore d'aria prima dell'uso per garantire che l'aria sia asciutta e

evitare la formazione di grumi abrasivi (di supporto), altrimenti non funzionerà.

Attenzione:

10 galloni

- 6 -

PARAMETRI DEL PRODOTTO

IMPORTANTI ISTRUZIONI DI SICUREZZA

Machine Translated by Google

- 7 -

ELENCO DELLE PARTI

Machine Translated by Google

- 8 -

DADO ANTERIORE

RONDELLA

ASPIRAZIONE

VALVOLA, 3/8”

MANUBRI

18 FILTRO SEPARATORE ACQUA

CAPEZZOLO

MISURA

VALVOLA, 3/8"

COPPIGLIE

OTTONE ABRASIVO

TUBO DELL'ARIA

RONDELLA

ALIMENTAZIONE ARIA IN OTTONE

UGELLO IN GOMMA

DADO ESAGONALE

PIEDE

CAPEZZOLO

UOMO MORTO

MASCHIO-FEMMINA

VITE PNA 4

TUBO

CISTERNA

07 MANOPOLE 2

ANELLO DI TENUTA

TAPPO DI RIEMPIMENTO

ELENCO DELLE PARTI

GUARNIZIONE

VALVOLA, 3/8"

CONNETTORE

ADATTATORE VALVOLA

CONNETTORE

ASSE

RUOTE

MORSETTO

Quantità

19A

COLLETTORE

USCITA ABRASIVA

DESCRIZIONE PARTE QTY PARTE

UGELLO IN CERAMICA

STRANGOLAMENTO DELL'OTTONE

19B

TUBO IONITE

21 RACCORDO NIPPLO 1

DESCRIZIONE

TUBO ABRASIVO

11 VALVOLA DI SICUREZZA 1

CAPPUCCIO

PRESSIONE

MISURAZIONE

Machine Translated by Google

connettore(20),all'altro lato della valvola di alimentazione dell'aria. Quando sei pronto a

4. Fare riferimento al disegno per il passaggio 4, assemblaggio della valvola di scarico dell'abrasivo nel

azionare la sabbiatrice, il tubo dell'aria dal compressore si fisserà al

1. Si prega di smaltire con cura tutti i sacchetti di plastica e tenerli lontano dalla portata dei bambini.

foro sul fondo del serbatoio; Fissare quattro parti, in ordine: Connettore del capezzolo (17);

valvola di dosaggio dell'abrasivo (19B); raccordo del nipplo (17) e tubo di uscita dell'abrasivo

connettore maschio/femmina (20).

e animali domestici.

2. Controllare tutti i componenti forniti secondo l'elenco riportato nel presente manuale. Assicurarsi

1. Fare riferimento al disegno per il passaggio 1, assemblaggio del collettore di aspirazione.

Per prima cosa, fissare il manometro (16) sulla parte superiore del collettore di aspirazione, ruotando la

misuratore in modo che sia visibile nella parte superiore del serbatoio. Quindi, collegare la valvola di strozzatura

hai elencato tutte le parti.

3. Posizionare il serbatoio (01) su un tavolo con le quattro clip rivolte verso l'alto. Fare riferimento al disegno per il passaggio

Avvitare il filtro raccogli-acqua (18) e le sue parti nel foro sul lato dell'aspirazione

3. Pur prestando particolare attenzione durante la fabbricazione di questo prodotto, è necessario

valvola (19A) sul fondo del collettore. Collegare il connettore del capezzolo (21) al

collettore. Quindi avvitare l'estremità aperta del tubo di giunzione (14) con il collettore di aspirazione (15)

valvola di strozzamento. Collegare il tubo di giunzione (14), al collettore.

fare attenzione durante il montaggio per evitare di farsi graffiare dai bordi taglienti.

e manometro (16) fissato nel foro filettato sul lato del bocchettone

tubo sulla parte superiore del serbatoio. Ancora una volta, assicurarsi che il collettore e il manometro siano verticali.

2. Fare riferimento al disegno per il passaggio 2, per assemblare il filtro della trappola dell'acqua

(18). Il connettore del capezzolo (17) è avvitato su ciascun lato del filtro. Su un lato, fissare il

valvola di alimentazione dell'aria (19), al connettore del capezzolo (17), quindi collegare il maschio/femmina

5. Il prodotto deve essere posizionato su una superficie piana.

- 9 -

ISTRUZIONI DI MONTAGGIO

NOTE DI INSTALLAZIONE

4. Indossare occhiali protettivi e guanti protettivi durante il montaggio e

UGELLI: A=9/64”D=3/32” B=1/8” C=7/64”

utilizzo.

Machine Translated by Google

- 10 -

Avvitare l'adattatore (26) nella valvola DEADMAN dell'ugello (34). Avvitare la guarnizione (27)

nel connettore del nipplo, quindi aggiungere un ugello (28) e il dado cieco dell'ugello (29).

6. Fare riferimento al disegno per il passaggio 6, per collegare il gruppo valvola di dosaggio

abrasivo (passaggio 4) e il gruppo (passaggio 5). Far scorrere le due fascette stringitubo (24),

su ciascuna estremità del tubo flessibile abrasivo (25), premere un'estremità del tubo flessibile,

sul nipplo sul tubo di uscita abrasivo (23) e l'altra estremità sull'adattatore (26). Entrambi i tubi flessibili

5. Fare riferimento al disegno per il passaggio 5, assemblaggio della valvola DEADMAN

dell'ugello (34). In questo processo di assemblaggio, selezionerai uno dei quattro ugelli (28).

Questa non è una selezione permanente, poiché puoi cambiare ugelli in base al lavoro da svolgere.

(23).

Machine Translated by Google

AVVERTIMENTO!

8. Individuare l'asse (05) e farlo scorrere attraverso i fori sui lati del manubrio

(06). Posizionare una ruota (02) a ciascuna estremità dell'asse e fissarla in posizione con

perni di serraggio (03) e rondella (30).

controllando che tutti siano ben serrati e posizionati correttamente.

7. Fissare i due manubri (06) al serbatoio utilizzando quattro viti a testa cilindrica (08) e quattro

rondelle (10) e quattro dadi esagonali (09). Nota: tenere le estremità curve della maniglia rivolte verso l'alto.

su ogni capezzolo e stringere molto saldamente i morsetti.

le estremità devono essere saldamente inserite nei nippli. Far scorrere le fascette stringitubo lungo il tubo

9. Inserire il piede fisso (04) sul raccordo posto sul fondo del serbatoio in prossimità del

bordo.Utilizzare l'ultima coppiglia (03) per tenere il piede al serbatoio.

10. Prima di iniziare le operazioni, ripassare ogni collegamento, raddoppiare

Lo scollegamento del tubo flessibile mentre l'unità è sotto pressione potrebbe causare gravi lesioni o

morte. Utilizzare perni di bloccaggio di sicurezza e cavi di sicurezza in tutti i collegamenti di accoppiamento per aiutare

- 11 -

Machine Translated by Google

QUESTI AVVERTIMENTI.

ATTENZIONE: LEGGERE QUESTE PROCEDURE DI SICUREZZA NELLA LORO

TUTTE LE PARTI DELLE ISTRUZIONI PER L'USO SONO ALL'INTERNO

PROCEDURE DI SICUREZZA PER LA SABBIATURA A PRESSIONE

2. Non superare la pressione massima di esercizio di 125 PSI. La mancata tenuta

utilizzare e mantenere un respiratore ad aria compressa approvato dal NIOSH, anche dopo la sabbiatura

aiuta a proteggerti dalle parti volanti mentre usi la macchina, il cofano non

5. Utilizzare guanti spessi per proteggere le mani.

fornire protezione dalle particelle trasportate dall'aria. Un impianto di sabbiatura ad aria ben mantenuto

Una pressione di esercizio massima inferiore a 125 PSI può causare lo scoppio della macchina per la sabbiatura,

con conseguenti lesioni gravi o mortali.

perni o fili per evitare la disconnessione accidentale mentre si è sotto pressione. Tubo flessibile

area in cui la macchina abrasiva è pressurizzata. Mancata protezione delle parti del corpo da

respiratore approvato NIOSH. Indossare sempre questi articoli protettivi quando si opera

accumulo di abrasivo nelle aree circostanti.

la disconnessione sotto pressione potrebbe causare gravi lesioni.

nella zona del tappo di riempimento può provocare gravi lesioni.

e durante la manutenzione della sabbiatrice. Mentre viene fornita una cappa protettiva per

7. Non tirare il serbatoio del materiale di supporto dal tubo abrasivo o lasciarlo cadere come un

il campo di sabbiatura abrasiva. Pertanto, INSISTEREMO affinché mani, orecchie, bocca, naso e occhi siano sempre

coperti con adeguate protezioni di sicurezza.

Queste procedure non intendono essere esaustive a causa delle numerose variabili in

impedire che i raccordi dei tubi flessibili si scolleghino accidentalmente.

è cessato. La polvere nociva può rimanere sospesa nell'aria per lunghi periodi di tempo

1. Non mettere le dita, parti del corpo o componenti nel sigillo del tappo di riempimento

Se vengono utilizzati raccordi per tubi dell'aria di tipo twist-on, devono essere fissati con un blocco di sicurezza

dopo che l'esplosione è cessata, causando lesioni o morte.

4. Prima di utilizzare la sabbiatrice a pressione: indossare occhiali di sicurezza, guanti e

6. Utilizzare i tabelloni per evitare che gli spruzzi eccessivi colpiscano qualcuno o qualcos'altro

perché la polvere percorrerà una lunga distanza. Eseguire la sabbiatura in una grande area aperta per ridurre al minimo

3. Tutti coloro che si trovano nell'area dell'esplosione, compreso l'operatore dell'attrezzatura, devono

chiunque effettui operazioni di sabbiatura deve utilizzare un respiratore.

- 12 -

Machine Translated by Google

- 13 -

il raccordo potrebbe rompersi rendendo la macchina non sicura. I supporti e l'aria sotto i 125 PSI hanno

È richiesta la sostituzione immediata dei componenti usurati. La mancata sostituzione dei componenti usurati

12. La saldatura, la molatura o la foratura sulla macchina per sabbiatura potrebbero indebolire il recipiente.

e danni alle apparecchiature. Per aiutare a ridurre la possibilità di elettricità statica e la sua

da un tubo flessibile scoppiato, o da un giunto o un portaugello scollegato, potrebbe causare gravi

14. Non utilizzare adattatori elettrici che eliminano il polo di terra su 115 volt

9. Per un funzionamento sicuro, eseguire la manutenzione preventiva consigliata sul blaster

pulizia di manutenzione di qualsiasi tipo. Quando si rimuove l'ugello, è necessario prestare attenzione

spruzzare il materiale di spruzzatura sull'area circostante. Un tubo flessibile di sabbiatura usurato potrebbe improvvisamente rompersi a causa

o persone. Tenetevi lontani dal percorso dell'abrasivo in uscita. Potrebbe fuoriuscire ad alta

pericoli correlati, collegare sempre a terra la macchina per sabbiatura.

certificazione del consiglio, se applicabile.

immediatamente.

10. Non utilizzare materiali corrosivi di alcun tipo nell'unità. Utilizzare solo supporti puliti e asciutti.

serbatoio, unità remota e accessori. Sostituisci tutte le parti usurate prima che si rompano.

infortunio.

spine. La mancata messa a terra corretta della macchina può causare lesioni da scosse elettriche

dove sono presenti gas o liquidi infiammabili. In caso contrario, potrebbe verificarsi un

una forza distruttiva molto elevata. Non lasciare mai una macchina pressurizzata incustodita. Se un

componenti potrebbero esporre l'operatore o gli astanti ad alta velocità

La pressione dell'aria compressa potrebbe causare la rottura di una macchina per sabbiatura indebolita, con

conseguenti morte o lesioni gravi. Saldare, smerigliare o forare la macchina per sabbiatura

esercitata poiché potrebbe esserci ancora pressione dell'aria nel tubo se l'ugello è ostruito.

scoppio, i giunti e i portaugelli potrebbero non afferrare adeguatamente il tubo usurato, causandone lo scoppio

sotto pressione. Fuoriuscita di aria compressa e abrasivo

velocità. L'impatto dell'abrasivo in uscita potrebbe causare gravi lesioni.

8. Scaricare l'aria dal serbatoio attraverso la valvola di ingresso e scollegare l'alimentazione prima

esplosione che provoca gravi lesioni.

11. Non unire tubi flessibili abrasivi. La giunzione si usurerà rapidamente e potrebbe danneggiare violentemente

13. Posizionare sempre la macchina in modo che la presa sia rivolta lontano da qualsiasi oggetto

media e aria compressa, causando gravi lesioni.

in caso di emergenza, ad esempio la rottura di un tubo flessibile di scarico, spegnere la macchina

nave macchina, senza il timbro R del National Board annulla l'ASME e il National

15. Non utilizzare questa apparecchiatura in aree che potrebbero essere considerate pericolose o

Machine Translated by Google

TECNICA OPERATIVA:

ISTRUZIONI PER L'USO

16. L'elettricità statica può essere creata dall'uso di questa apparecchiatura. Non utilizzare entro

19. MANTENERE UNA PRESSIONE DELL'ARIA CORRETTA, si raccomanda un massimo di 110PSl, la pressione

non deve superare i 125PSI. Se la pressione supera i 125PSI, interrompere tutti i lavori

la valvola di ingresso e la valvola dell'ugello sono in posizione OFF. Con la valvola Deadman chiusa

aria in entrata. La pressione dell'aria interna sigillerà la chiusura.

tubo flessibile dell'aria in entrata con ID da 1/2" L'utilizzo di un tubo flessibile dell'aria con ID inferiore a 1/2" limiterà

a quello del sale da cucina. Ciò assicura un flusso corretto e riduce la possibilità di ugelli

valvola(1), per rilasciare la pressione nella linea. Assicurarsi che il manometro della pressione del serbatoio

18. PRIMA DI APRIRE IL SERBATOIO, rilasciare la pressione dell'aria nel serbatoio dell'abrasivo.

2. Il Pressure Blaster è dotato di una chiusura pull-up semi-automatica unica

3. Con la sabbiatrice pressurizzata e la valvola regolatrice del flusso abrasivo alla base dell'unità

tabella a pagina 11. Dopo aver selezionato correttamente l'ugello, inserire l'ugello nella base di ritegno. Impostare

17. Non riempire eccessivamente il serbatoio con il supporto. Non riempire fino a 6 pollici dalla parte superiore del

zero.

segna zero, quindi aprire il serbatoio.

volume d'aria e causare un cattivo funzionamento dell'unità. Prima di iniettare aria, accertarsi che l'aria

ostruzione. Quando si è pronti a pressurizzare il contenitore, tirare su la chiusura e accendere

Quindi tenere il tubo abrasivo dall'alloggiamento del fermo dell'ugello con l'ugello diretto

cinquanta piedi di qualsiasi sostanza esplosiva, potenzialmente esplosiva, o dei loro vapori come un

immediatamente e scollegare il compressore d'aria per ridurre la pressione in eccesso.

e tappo di riempimento stretto, valvola di ingresso aria aperta che consente all'aria di pressurizzare. Campo di funzionamento

Per fare ciò, chiudere la valvola di alimentazione dell'aria (19) e premere verso il basso per aprire il DEADMAN

1. Collegare il tubo dell'aria alla valvola di ingresso dell'aria. Il produttore consiglia di utilizzare un minimo

progettazione. Il produttore consiglia un abrasivo di grado fine con granulometria simile

cisterna.

nuovamente la rondella e fai scorrere il dado di fissaggio sull'ugello e stringi a mano.

Non indagare sul problema di pressione del blaster finché il manometro non legge

può verificarsi un'esplosione.

dell'unità è da 40 a 110 PSI Nota: per una corretta selezione dell'ugello, fare riferimento alla selezione dell'ugello

valvola a sfera chiusa e aperta che consente all'aria di fluire attraverso il tubo di bypass fino alla base dell'unità.

- 14 -

Machine Translated by Google

REQUISITI PER LA FORNITURA DI ABRASIVO AD ARIA

60 libbre

25 piedi

200 libbre

3/32"

100 libbre

50 piedi 15

ID tubo Lunghezza tubo ID ugello CFM (110 PSI)

1/2"

1/2" 9/64”

All'ora

50 piedi 6

AVVERTIMENTO!

3/8"

7/64”

Uso abrasivo

3/8"

1/8"

25 piedi

Si consiglia una pressione dell'aria compresa tra 60 e 110 PSI per fornire

150 libbre

migliori risultati.

perni o fili per evitare la disconnessione accidentale mentre si è sotto pressione. Tubo flessibile

La sabbiatura abrasiva richiede un grande volume di aria ad alta pressione. L'efficienza di

richiesto quando si cambia il grado di materiale abrasivo o quando un ugello con un

diversi IDis utilizzati. L'apertura eccessiva della valvola del regolatore provocherà l'intasamento del tubo o

aprire la valvola del regolatore finché il materiale abrasivo non è leggermente visibile. Una volta che il regolatore

la disconnessione sotto pressione potrebbe causare gravi lesioni.

impedire che i raccordi dei tubi flessibili si scolleghino accidentalmente.

la valvola di flusso è regolata sull'impostazione desiderata, ulteriori regolazioni devono essere effettuate solo

Se vengono utilizzati raccordi per tubi dell'aria di tipo twist-on, devono essere fissati con un blocco di sicurezza

Lo scollegamento del tubo flessibile mentre l'unità è sotto pressione potrebbe causare gravi lesioni o

lontano dall'unità e dall'operatore, premere rapidamente la valvola Deadman per aprirla completamente e

la sabbiatrice può essere influenzata negativamente dall'uso di un'aria troppo piccola

regolare la valvola di regolazione alla base del serbatoio per far fuoriuscire l'abrasivo nel flusso d'aria. Lentamente

morte. Utilizzare perni di bloccaggio di sicurezza e cavi di sicurezza in tutti i collegamenti di accoppiamento per aiutare

tubo di alimentazione, pressione dell'aria insufficiente o ugello troppo grande.

ugello.

Per ottenere le migliori prestazioni, la valvola Deadman deve essere aperta e chiusa rapidamente.

- 15 -

Machine Translated by Google

frequentemente e svuotare il sifone più aperto. Ciò ridurrà la possibilità di

9. Chiudere la valvola di intercettazione dell'ugello (198) e aprire la valvola di alimentazione dell'aria (19).

1. Non sabbiare in modo continuo. Interrompere periodicamente l'operazione di sabbiatura per consentire

3. Ruotare la valvola di alimentazione dell'aria (19) in posizione di spegnimento (orizzontale).

compressore per raffreddare.

uscita. Utilizzare un tubo flessibile dell'aria da almeno 1/2" o una tubazione metallica dal compressore d'aria per

4. Premere verso il basso per aprire la valvola DEADMAN dell'ugello (34).

2. Indossare indumenti protettivi, cappuccio completo e approvati MSHA/NICOSH

SUGGERIMENTI: se l'umidità è del 90/100%, la trappola dell'acqua (18) non sarà in grado di intrappolare tutta l'umidità.

intasamento del fondo del serbatoio o della linea.

Per consentire un funzionamento efficiente del compressore d'aria, seguire queste linee guida: utilizzare un

Respiratore.

umidità in un serbatoio da 3/4. Meglio ridurre la quantità di abrasivo, caricare di più

ugello di dimensioni più piccole per controllare la richiesta di aria.

abbastanza nel serbatoio per fare il lavoro a portata di mano. Ma se questo è un lavoro grande, riempire il serbatoio solo

7. Inserire l'imbuto (31) e versare l'abrasivo nell'imbuto. Assicurarsi di ottenere

10. Ascoltare eventuali perdite d'aria dal tappo di riempimento quando si inizia a pressurizzare il serbatoio dal

il blaster. Se il tuo

1. Controllare l'abrasivo per accertarsi che sia asciutto e che non ostruisca la valvola di dosaggio (19B), il tubo di uscita

dell'abrasivo (23), il tubo flessibile (25) o altri componenti.

Riempire per 3/4 e ricaricare secondo necessità per completare il lavoro.

compressore. Riparare eventuali perdite prima di azionare.

3. Il compressore crea una quantità eccessiva di umidità, si consiglia di utilizzare

5. Osservare il manometro (16) e accertarsi che la pressione indicata sia zero.

8. con la giusta quantità di abrasivo nel serbatoio, chiudere il tappo di riempimento (13).

2. Nessun compressore è progettato per funzionare costantemente a pieno regime. Utilizzare il 70% della potenza nominale

6. Rimuovere il tappo di riempimento (13) dalla parte superiore del serbatoio. 6.

RACCOMANDAZIONE PER IL COMPRESSORE D'ARIA

CARICAMENTO ABRASIVI NEL SERBATOIO

- 16 -

Machine Translated by Google

Vedere le AVVERTENZE relative alle vie respiratorie all'inizio del manuale.

Avvertimento!

Bellezza nera

USO DI ABRASIVI (MEDIA)

2. Se il supporto è umido, setacciarlo e asciugarlo prima dell'uso.

4. Conservare il supporto in un luogo asciutto; tenere il supporto lontano dal terreno o dai pavimenti in cemento. Metterlo

galloni di acqua dal serbatoio di riserva in una giornata ad alta umidità. Una riserva aggiuntiva

Non riempire il recipiente a pressione fino a sei (6) pollici dalla parte superiore del recipiente. Se un

il carro armato ti aiuterà.

4. Il compressore d'aria deve essere scaricato nella parte inferiore del serbatoio di alimentazione attraverso un

1. Se l'umidità è presente nel mezzo, alla fine danneggerà il serbatoio del blaster o lo ostruirà.

3. Non lasciare il supporto nel serbatoio dopo la sabbiatura perché può assorbire umidità

intasamento dovuto all'elevato contenuto di umidità.

valvola di scarico e dovrebbe essere scaricata ogni giorno. Non è insolito scaricare tre o quattro

sistema. Per evitare questo problema, mantenere il supporto e l'aria del compressore asciutti.

7. Non usare sabbia.

Carrozzerie, carri armati o macchinari pesanti. Black Beauty è superiore alla silice perché

contiene solo lo 0,1% di silice libera, ha un taglio più veloce, può essere riutilizzato, è privo di umidità e

una trappola per l'acqua o un separatore di umidità. Aprire la valvola di spurgo finché l'acqua non scorre lentamente

compressore per funzionare entro questi limiti o utilizzare una valvola regolatrice di pressione per ridurre

la pressione dell'aria nell'intervallo appropriato.

su un pattino di legno.

scorre ininterrottamente.

5. Se l'umidità è eccessivamente elevata, potrebbe non essere consigliabile usare l'aria compressa in quel momento.

6. Considerare l'utilizzo di gradi diversi o tipi diversi di supporti per prevenire l'ugello

Black Beauty viene utilizzato quando è necessario rimuovere vernice e ruggine dall'acciaio, come

non impacchettare né assorbire l'umidità.

5. Tenere la polvere e i materiali prodotti dalla sabbiatura lontano dall'unità del compressore d'aria.

e compromettere le prestazioni di sabbiatura.

se il tubo flessibile viene scollegato accidentalmente durante l'uso, potrebbe verificarsi uno spruzzo del mezzo.

Rispettare i requisiti massimi di pressione dell'aria per il blaster e impostare il

- 17 -

Machine Translated by Google

SUGGERIMENTI PER LA RISOLUZIONE DEI PROBLEMI

ossidazione e ruggine superficiale. Si consiglia l'uso di cabine di sabbiatura perché

sistemi o armadi di recupero.

Sistemi o armadi.

La grana è popolare perché lascia una finitura molto liscia. È anche paragonabile in

senza buche. L'ossido di alluminio è più ruvido delle perle di vetro e può essere utilizzato sopra

e ancora. È uno degli abrasivi più economici che puoi usare in qualsiasi

Prezzo per la maggior parte degli altri abrasivi speciali. Si consiglia la graniglia di acciaio nel recupero

L'ossido di alluminio è un abrasivo di alta qualità che è più tagliente della sabbia (non

crea pochissima polvere. Agisce rapidamente, dura a lungo e aumenta la visibilità all'interno

La graniglia d'acciaio è estremamente veloce nel taglio del metallo arrugginito e difficile da rimuovere dalla vernice. Acciaio

consigliato) e taglia due volte più velocemente della sabbia. Lascia una finitura liscia e strutturata

il mobile.

Le perle di vetro vengono utilizzate per creare una finitura satinata o opaca. Si consiglia l'uso delle perle di vetro

Utilizzato principalmente per rimuovere alluminio e fibra di vetro. Ottimo per rimuovere la vernice. Leggero

in sistemi di recupero o armadi.

Pressione dell'aria troppo bassa

La valvola del mezzo è troppo aperta

Spurgare e filtrare

Regolare la valvola del supporto

Troppi media

POSSIBILE SOLUZIONE

Graniglia di plastica

Perlina di vetro

PROBLEMA/CAUSA

Controllare il manometro

Intasamento e ostruzione del flusso di sabbiatura:

Aumento del flusso di esplosivo:

Detriti nei media

Graniglia d'acciaio

Ossido di alluminio

Chiudere leggermente

Pressione dell'aria troppo bassa

Vedere "Mancanza di pressione dell'aria"

Consumo eccessivo di media:

- 18 -

Machine Translated by Google

Usa dimensioni più piccole

Sostituire il tubo

Umidità moderata

Tappi per ugelli

Compressore troppo piccolo

Tempo umido:

Filtro aria sul compressore intasato

Utilizzare un ugello più grande

possibile

Sigillare e stringere l'impianto idraulico

Pulisci filtro

Acqua nell'aria

Troppe perdite nell'impianto idraulico

Filtro aria sul compressore intasato

Utilizzare un essiccatore o un separatore di umidità

Aprire le valvole

Umidità nei supporti abrasivi:

Svuotare, asciugare e riempire

Compressore troppo piccolo

Perdite nell'impianto idraulico

Sigillare e stringere l'impianto idraulico

Pulito

Alta umidità

Tappi per ugelli

Valvole di alimentazione non in posizione di pieno

Mancanza di pressione dell'aria:

Regolare la valvola del supporto

Cambiare o utilizzare supporti asciutti

Limita il tempo utilizzato

Sostituire il tubo

Dimensioni del supporto troppo grandi

Umidità moderata

Fori nel tubo abrasivo

Utilizzare una grana più piccola

Acqua nel serbatoio

Evitare quel periodo di utilizzo se

Usa dimensioni più piccole

Supporto umido

Dimensioni dell'ugello troppo grandi

Utilizzare un ugello più piccolo

Fori nel tubo abrasivo

Mantenere il supporto il più asciutto possibile

Dimensioni dell'ugello troppo grandi

Supporto umido

Compressore sovraccaricato:

Supporto asciutto, drenare l'acqua dall'aria

Scaricare l'acqua dalle linee aeree

- 19 -

Machine Translated by Google

MANUTENZIONE

Mancanza di flusso abrasivo:

i componenti potrebbero esporre l'operatore o gli astanti a supporti ad alta velocità e

lesioni gravi o morte dovute al rilascio improvviso di aria compressa:

Portaugelli e raccordi che non si adattano perfettamente al tubo e agli ugelli che non

1. Periodicamente (dopo 5-6 mesi di uso moderato o dopo 10-15 ore di uso intenso)

l'aria compressa potrebbe causare morte o lesioni gravi.

uso industriale) sostituire tutti gli adattatori per tubi flessibili destinati esclusivamente all'uso con flussi abrasivi.

spegnimento.

• Spurgare la linea di alimentazione dell'aria alla pistola a getto d'aria.

pressione potrebbe causare gravi lesioni. Per garantire una lunga ed efficiente vita operativa

della maniglia Deadman, si raccomanda vivamente di eseguire le seguenti procedure

È richiesta la sostituzione immediata dei componenti usurati. La mancata sostituzione dei componenti usurati

seguito:

• Depressurizzare la macchina per sabbiatura.

si adattano saldamente ai portaugelli potrebbero scollegarsi mentre sono sotto pressione. Impatto da

• Bloccare e contrassegnare l'alimentazione dell'aria compressa.

• Scollegare l'alimentazione elettrica.

ugelli, giunti, tubi flessibili o abrasivi e parti scollegate durante l'uso

2. Sostituire il blocco di tenuta in gomma dopo 7-10 ore di utilizzo per mantenerne il corretto funzionamento.

La mancata osservanza di quanto segue prima di eseguire qualsiasi manutenzione potrebbe causare

Le perdite attorno ai giunti e ai portaugelli indicano parti usurate o allentate.

Tubo abrasivo piegato

Detriti nei media

Pulisci o sostituisci la guarnizione

Riempire il serbatoio

Umidità nei media

Pressione dell'aria insufficiente

Serbatoio blaster vuoto

Guarnizione in uretano usurata o sporca

Supporto secco

Controllare il sistema

Raddrizzare il tubo

AVVERTIMENTO!

Pulire o setacciare i supporti

- 20 -

Machine Translated by Google

ALTRI ARTICOLI DI MANUTENZIONE

tubo abrasivo (25) e passando attraverso le otturazioni metalliche, la valvola DEADMAN (34)

2 pali di corda e le pareti sono spesse 1/4". Poiché il diametro interno viene abraso, questo

nuovo tubo immediatamente. Se quella bolla si rompe, l'abrasivo uscirà dal lato

dall'apertura (assicurarsi che la guarnizione sia libera da fluidi).

del tubo.

e gli ugelli ceramici (28).

4. Sostituire l'ugello quando è usurato e passa alla dimensione successiva più grande.

2. Alcune parti della sabbiatrice si usurano molto più rapidamente di altre,

prima di operare. Puoi anche individuare i punti nel tubo in cui la parete sta diventando

5. Controllare la guarnizione in uretano nella chiusura pull-up quando l'aria perde eccessivamente

le parti che necessitano di particolare attenzione trasportano la miscela aria/abrasivo, a partire dalla

molto sottili. Questi si presentano come vesciche nel tubo; se trovi una tale vescica, procurati un

3. Controllare il tubo flessibile abrasivo quando inizia a girare spesso o perde materiale o aria attorno al

tra loro, meglio è. A parte questo, dovresti continuare a standardizzare

compressore controvento rispetto alla sabbiatura abrasiva, e maggiore è la distanza

la parete diventa sempre più sottile. Un modo per ispezionare il tubo e altre parti

zona del tubo flessibile o della maniglia.

procedure di manutenzione del compressore.

colpiti dalla sabbiatura è indossare gli indumenti protettivi. Quindi pressurizzare il

sistema e chiudere l'ugello, chiudere la valvola (19). Ascoltare eventuali perdite d'aria, riparare eventuali perdite

1. Dovresti fare ogni sforzo per proteggere il tuo compressore d'aria da qualsiasi danno

3. Se si verificano perdite d'aria in una qualsiasi di queste parti, dovresti interrompere tutti i lavori e trovare

3. cosa deve essere riparato o sostituito. Quando è nuovo, il tubo flessibile abrasivo (25) ha

può ricevere dal tuo lavoro di sabbiatura. La tua opzione migliore è quella di mantenere il

- 21 -

Machine Translated by Google

- 22 -

Importato negli USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Gruppo Pooledas Ltd

Unità 5 Albert Edward House, I padiglioni

Azienda SHUNSHUN GmbH

Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

Nuovo Galles del Sud 2122 Australia

Sciangai

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germania

Made in China

Preston, Regno Unito

RAPPRESENTANZA DEL REGNO UNITO

Rappresentante della CE

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

TANQUEDEGRANALLADOABRASIVO

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientasque

ofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

MODELO:FFQ902

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

MODELO:FFQ902

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

TANQUE

GRANALLADORAABRASIVA

¿NECESITAAYUDA?¡CONTÁCTENOS!

1

Machine Translated by Google

máquinacorrectamente,leaatentamenteestasinstruccionesantesdeutilizarlayconsérvelas

2.Respetelascondicionesdeláreadetrabajo.Noutilicemáquinasenlugareshúmedosomojados.

1.Mantengalimpiaeláreadetrabajo.Lasáreasdesordenadassonunabuenaopciónparalaslesiones.

Graciasporutilizaresteproducto.Paragarantizarquepuedautilizarlo

LeaTODASlasinstruccionesantesdeutilizarsumáquina.

producto,yaquecreemosquelosusoscumpliránconestoscódigos.

Parainhibirlaoxidación.Guardesiemprelasherramientasbajollaveymanténgalasfueradelalcancedelosniños.

situacionesquepuedenocurrir.Laprecauciónyelsentidocomúnnoestánincluidoseneste

4.Almacenelosequiposquenoutilice.Cuandonoseutilicen,lasherramientasdebenalmacenarseenunlugarseco.

Permítalesmanipularmáquinas,herramientasocablesdeextensión.

Lasinstruccionesrevisadasenestemanualnopuedencubrirtodaslascondicionesposiblesy

yprecauciones,funcionamiento,mantenimientoylimpieza.Lasadvertenciasy

3.Mantengaalosniñosalejados.Nuncasedebepermitirquelosniñosesténeneláreadetrabajo.

presenciadegasesolíquidosinflamables.

Enestapáginaencontraráreglasparagarantizarunusoseguro.Estemanualdescribirálasadvertenciasdeseguridad.

correctamenteparafuturasreferencias.Asegúresedeleerlasprecaucionesylasinstruccionesdeseguridad.

Noexponeralalluvia.Mantenereláreadetrabajobieniluminada.Noutilizarelproductoen

2

Advertenciasyprecaucionesdeseguridad

Utiliceprotecciónparalosoídos.

Useprotecciónparalosojos.

Utiliceguantesprotectores.

ComplianceesunacertificacióndeseguridaddelaCEyelReinoUnido.

UtilicesiempregafasdeseguridadaprobadasporlaANSIcuandotrabaje.

conherramientasyequipos.

Leaatentamenteelmanualdeinstrucciones.

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleer

Machine Translated by Google

3

8.Mantengalasherramientasconcuidado.Inspeccioneloscablesdelasherramientasperiódicamentey,siestándañados,

paraelcualsediseñóestaherramienta.Haráeltrabajomejoryconmayorseguridadalavelocidad

cualquierpiezarotaoaccesoriodemontaje;ycualquierotracondiciónquepuedaafectar

Sitienealgunaduda,noutilicelaherramienta.

untécnicocalificado.

Mantenimientoylimpieza.

propósitoparaelcualnofuedestinado.

Reemplaceelinterruptorporuntécnicocalificado.Noutilicelaherramientasialgúninterruptornogira.

partesmóviles

10.Manténgasealerta.Presteatenciónaloquehace,useelsentidocomún.Noopere

accesoriopararealizareltrabajodeunaherramientaindustrialmásgrande.Existenciertasaplicaciones

gafasdeprotección.

Desempeñesufunciónprevista.Compruebelaalineaciónyelatascamientodelaspiezasmóviles;

12.Piezasderepuestoyaccesorios.Alrealizarelmantenimiento,utiliceúnicamentepiezasidénticas.

Accesoriosdestinadosalusoconlaherramienta.

Serecomiendausarprotecciónparaelcabelloduranteeltrabajoparacontenerelcabellolargo.

11.Compruebesihaypiezasdañadas.Antesdeutilizarcualquierherramienta,compruebesihayalgunapiezaqueparezcadañada.

funcionamientocorrecto.Cualquierpiezaqueestédañadadeberepararseadecuadamenteo

paraelcualfuediseñada.Nomodifiqueestaherramientanilautiliceparaotrofin.

Repárelosporuntécnicoautorizado.Lasmanijasdebenmantenerselimpias,secasylibresdeaceitey

grasaentodomomento.Apagueydesenchufeeldispositivoantesdeusarlo.

14.Mantenimiento.Parasuseguridad,elmantenimientodebeserrealizadoperiódicamentepor

etiquetasdeadvertenciaenlasrecetasparadeterminarsisujuicioosusreflejosson

Encenderyapagarcorrectamente.

6.Vístaseadecuadamente.Nouseropasueltanijoyas,yaquepuedenquedaratrapadasenelagua.

9.Eviteelencendidoinvoluntario.Apaguelafuentedeairecuandonoestéenuso.

Cualquierherramientacuandoestáscansado.

Serecomiendausarropaprotectora,noconductoradeelectricidadycalzadoantideslizante.

piezasderepuesto.Elusodecualquierotrapiezaanularálagarantía.Utiliceúnicamente

Losdañadosdebenrevisarsecuidadosamenteparadeterminarsifuncionaráncorrectamente.

5.Utilicelaherramientaadecuadaparaeltrabajo.Nointenteforzarunaherramientapequeñao

7.Useprotecciónparalosojosylosoídos.UsesiempreequipodeseguridadcontraimpactosaprobadoporANSI.

13.Noutilicelaherramientabajolosefectosdelalcohololasdrogas.Lea

Machine Translated by Google

ADVERTENCIADERIESGOPARALASALUD

operadorqueelsentidocomúnylaprecauciónsonfactoresquenosepuedenconstruir

Lasactividadespuedencontenersustanciasquímicasquesesabequeprovocancánceryotrosdefectosdenacimiento.

conseguridad.Losniñospequeñosdebensersupervisadosparaasegurarsedequenojueguencon

17.Esteproductonopuedeutilizarseparaotrosfines.Noaptoparausocomercial.

incluir:

21.NOLOLIMPIECONNINGÚNMATERIALABRASIVO.

18.Noutilicealcohol,gasolina,etc.comorefrigerante.

NoutiliceunALLSOURCEPressureBlasterhastaquehayaleídoestemanualy

Eneláreadetrabajosedebeutilizarequipodeprotecciónpersonal.Fragmentosdetrabajo

Advertencia:Lasadvertencias,precaucioneseinstruccionescomentadaseneste

saludyseguridaddeloperadorydequienesseencuentranenlasinmediaciones.Mantengaeste

Polvocreadoallijar,serrar,pulir,taladraryrealizarotrastareasdeconstrucciónconmaquinaria.

Áreadeoperación.

16.NOsumerjaelaparatoenaguanienningúnotrolíquido.

supervisadoporunapersonaresponsableparagarantizarquepuedanutilizarelaparato

enesteproducto,perodebesersuministradoporeloperadordelaherramienta.

condicionesysituacionesquepuedanpresentarse.Debesercomprendidoporel

dañosreproductivosyenfermedadesrespiratorias.Algunosejemplosdelosproductosquímicos

¡ADVERTENCIA!

Usoexclusivoeninteriores.

Elaparatodebeestaralejadodelosniñosylasmascotas.

Ustedcomprendesucontenidoyadvertencias.Estasadvertenciasseincluyenparael

19.Mantengaalostranseúntesaunadistanciaseguradeláreadetrabajo.Cualquierpersonaqueingrese

22.Nuncalodejedesatendidomientrasestéenuso.

Lasinstruccionesdiscutidasenestemanualdeinstruccionesnopuedencubrirtodaslasposibles

Unapiezaounaccesoriorotopuedevolarycausarlesionesmásalládeloinmediato.

15.Nuncautilicelamáquinacercadematerialesinflamables.

20.Esteaparatonoestádiseñadoparaserutilizadoporpersonasjóvenesoenfermasamenosque

manualparareferenciafutura.

4

Machine Translated by Google

SILICOSISYOTROSPOLVOSADVERTENCIAS:

Respirarpolvodearenadesílicepuedecausarsilicosis,unaenfermedadpulmonarmortal.Respirarpolvodurante

operacionesdelimpiezaconchorrodearenatambiénpuedecausarasbestosisy/uotrasenfermedadesgraveso

mortales.Todapersonaquerealicelimpiezasconchorrodearena,quemanipuleoutilicemediosquecontengan

sustanciastóxicasomediosconmásdeun0,1%desílicecristalinaycualquierpersonaqueseencuentre

eneláreadelpolvodebeutilizarunrespiradorparalimpiezaconchorrodearenaconsuministrodeaire

aprobadoporNIOSHyenbuenestado.Elpolvonocivopuedepermanecersuspendidoenelairedurante

largosperíodosdetiempodespuésdequehayacesadolalimpiezaconchorrodearena,loquepuede

provocarlesionesgravesolamuerte.

Antesdequitarseelrespirador,utiliceuninstrumentodemonitoreodeaireparadeterminarsila

atmósferaessegurapararespirar.ComuníqueseconlaoficinalocaldeOHSAoNIOSHparadeterminarcuál

eselrespiradoradecuadoparasuaplicaciónparticular.

Losrespiradoresconsuministrodeairenoeliminanniprotegencontraelmonóxidodecarbono(CO)niningún

otrogastóxico.Utiliceundispositivodeeliminacióndemonóxidodecarbonoyundispositivodecontrolcon

elrespiradorparagarantizarunacalidaddelairedegradoD.SigatodaslasnormasdeOSHAaplicablesyla

regulación1910.134(d)deOSHA.

GUARDEESTASINSTRUCCIONESNecesitará

estasinstruccionesparalasinstruccionesdeseguridad,losprocedimientosdefuncionamiento,la

listadepiezasylagarantía.Guárdelasenunlugarseguroysecopara

Elriesgoquecorreacausadeestasexposicionesvaríasegúnlafrecuenciaconlaquerealizaestetipodetrabajo.

Parareducirsuexposiciónaestosproductosquímicos:trabajeenunáreaventiladayconequipodeseguridad

aprobado,comomáscarasantipolvoespecialmentediseñadasparafiltrarpartículasmicroscópicas.

Elchorroabrasivoproducepolvonocivo.Todaslaspersonaseneláreadechorroabrasivodebenusarun

respiradorconsuministrodeaireaprobadoporNIOSH,debidamenteajustadoymantenido.

•Sílicecristalinadeladrillos,cementoyotrosproductosdemamposteríaArsénicoycromodemaderatratada

químicamente

•Plomodepinturasabasedeplomo

referenciafutura.

5

Machine Translated by Google

ADVERTENCIA:Cuandoutiliceherramientascomosucompresordeaire,yaseaqueestéaccionadopor

18,5litros

Evitelaformacióndegrumosdeabrasivos(medios),delocontrarionofuncionará.

2.Dreneelaguadelcompresordeaireantesdeusarloparaasegurarsedequeelaireestésecoy

625piescúbicosporminuto

60110PSI

recomendadoporelfabricantedelaherramienta.

1.Noutiliceaccesoriosquenoesténespecíficamentediseñadosy

10galones

Atención:

Explosiónconestaherramienta.

Capacidadabrasivasugerida:

Consumodeaire:

Reviselasinstruccionesdeseguridaddesucompresordeaireantesdecomenzarausarabrasivos.

Sedebenseguirlasinstruccionesparareducirelriesgodeincendio,descargaeléctricaylesionespersonales.

Presióndetrabajo

Volumendeltanque

Motoreléctricoomotordegasolina,siempresedebentomarprecaucionesbásicasdeseguridad.

3.Sehainstaladounadelasboquillasdecerámicaenelproducto.

6

PARÁMETROSDELPRODUCTO

INSTRUCCIONESDESEGURIDADIMPORTANTES

Machine Translated by Google

7

LISTADEPIEZAS

Machine Translated by Google

8

MANILLARES

VÁLVULA,3/8”

TUERCADELANTERA

CONSUMO

ARANDELA

PASADORESDECHAVETA

VALVULA,3/8"

INDICADOR

18FILTROTRAMPADEAGUA

PEZÓN

SUMINISTRODEAIREDELATÓN

BOQUILLADEGOMA

PIE

TUERCAHEXAGONAL

ARANDELA

MANGUERADEAIRE

ABRASIVODELATÓN

TUBO

TANQUE

TORNILLOPNA4

MASCULINOFEMENINO

PEZÓN HOMBREMUERTO

CONECTOR

ADAPTADORDEVALVULA

EMPAQUETADORA

VALVULA,3/8"

TAPÓNDELLENADO

LISTADEPIEZAS

07PUÑOSDEMANIJA2

ANILLOTÓRICO

CANTIDAD

COLECTOR

ABRAZADERA

19A

CONECTOR

EJE

Ruedas

21CONECTORDEPEZONES1

BOQUILLACERÁMICA

ESTRANGULACIÓNDELATÓN

19B

TUBODEIONITA

DESCRIPCIÓNDELAPIEZACANTIDADPIEZA

SALIDAABRASIVA

MEDIDA

11VÁLVULADESEGURIDAD1

CAPUCHA

PRESIÓN

DESCRIPCIÓN

MANGUERAABRASIVA

Machine Translated by Google

5.Elproductodebecolocarsesobreunasuperficieplana.

conector(20),alotroladodelaválvuladesuministrodeaire.Cuandoestélisto

orificioenlaparteinferiordeltanque;Conectecuatropiezas,enorden:Conectordeboquilla(17);

válvuladesuministrodeaire(19),alconectordeboquilla(17),yluegoconecteelconectormacho/hembra

4.Consulteeldibujoparaelpaso4,montajedelaválvuladesalidadeabrasivoenel

tuberíaenlapartesuperiordeltanque.Nuevamente,asegúresedequeelcolectoryelmanómetroesténverticales.

2.Consulteeldibujoparaelpaso2,paraensamblarelfiltrodetrampadeagua(18).El

conectordeboquilla(17)seenroscaencadaladodelfiltro.Enunlado,coloqueel

Válvuladeestrangulamiento.Fijeeltubodeunión(14)alcolector.

Tengacuidadoduranteelprocesodemontajeparaevitarrayarseconbordesafilados.

yunmanómetro(16)fijadoenelorificioroscadoenellateraldelllenador.

3.Aunquesedebeprestarespecialatenciónalfabricaresteproducto,sedebe

válvula(19A)alaparteinferiordelcolector.Conecteelconectordelaboquilla(21)ala

Acontinuación,enrosqueelextremoabiertodeltubodeunión(14)conelcolectordeadmisión(15).

Atornilleelfiltrodetrampadeagua(18)ysuspartesenelorificioubicadoenelcostadodelaentrada.

calibredemaneraquesepuedaverenlapartesuperiordeltanque.Acontinuación,coloqueelregulador

Tienestodaslaspiezasenumeradas.

Enprimerlugar,coloqueelmanómetro(16)enlapartesuperiordelcolectordeadmisión,girandoel

2.Verifiquetodosloscomponentesprovistosdeacuerdoconlalistadeestemanual.Asegúrese

3.Coloqueeltanque(01)sobreunamesaconloscuatroclipshaciaarriba.Consulteeldibujoparaverelpaso

Conectormacho/hembra(20).

ymascotas.

1.Consulteeldibujoparaelpaso1,montajedelcolectordeadmisión.

Paraoperarelchorroabrasivo,lamangueradeairedelcompresorsesujetaráala

1.Desechetodaslasbolsasdeplásticoconcuidadoymanténgalasfueradelalcancedelosniños.

válvuladosificadoradeabrasivo(19B);conectordeboquilla(17)ytubodesalidadeabrasivo

9

INSTRUCCIONESDEMONTAJE

NOTASDEINSTALACIÓN

4.Utilicegafasprotectorasparalosojosyguantesprotectoresduranteelmontajey

BOQUILLAS:A=9/64”D=3/32”B=1/8”C=7/64”

usar.

Machine Translated by Google

Enrosqueeladaptador(26)enlaválvulaDEADMANdelaboquilla(34).Enrosquelajunta(27)en

elconectordelaboquilla,luegoagregueunaboquilla(28)ylatuercadelatapadelaboquilla(29).

6.Consulteeldibujodelpaso6paraconectarelconjuntodelaválvuladosificadoradeabrasivo

(paso4)yelconjunto(paso5).Deslicelasdosabrazaderasdemanguera(24)sobrecadaextremo

delamangueradeabrasivo(25),presioneunextremodelamanguerasobrelaboquillaeneltubo

desalidadeabrasivo(23)yelotroextremosobreeladaptador(26).Ambasmangueras

5.Consulteeldibujoparaelpaso5,montajedelaválvulaDEADMANdelaboquilla(34).Eneste

procesodemontaje,seleccionaráunadelascuatroboquillas(28).Estanoesunaselección

permanente,yaquepuedecambiarlasboquillassegúneltrabajoqueseestérealizando.

(23).

10

Machine Translated by Google

¡ADVERTENCIA!

(06)Coloqueunarueda(02)encadaextremodelejeyfíjelasensulugarcon

8.Ubicaeleje(05)ydeslízaloatravésdelosorificiosenloscostadosdelmanillar.

pasadoresdechaveta(03)yarandela(30).

9.Inserteelpiefijo(04)enelaccesorioubicadoenlaparteinferiordeltanquecercadel

7.Fijelosdosmanillares(06)altanqueutilizandocuatrotornillosdecabezaplana(08)ycuatro

Arandelas(10)ycuatrotuercashexagonales(09).Nota:mantengalosextremoscurvosdelmangohaciaarriba.

acadapezónyaprietelasabrazaderasmuyfirmemente.

Losextremosdebenestarfirmementeasentadosenlasboquillas.Deslicelasabrazaderasdelamangueraalolargodelamanguera.

borde.Utiliceelúltimopasadordechaveta(03)parasujetarelpiealtanque.

Comprobandoquetodosesténbienapretadosyasentados.

Desconectarlamangueramientraslaunidadestábajopresiónpodríacausarlesionesgraveso

10.Antesdeiniciarlasoperaciones,revisecadaconexión,doble

muerte.Utilicepasadoresdeseguridadycablesdeseguridadentodaslasconexionesdeacoplamientoparaayudar

11

Machine Translated by Google

TODASLASPARTESDELASINSTRUCCIONESDEOPERACIÓNSEENCUENTRANDENTRO

PRECAUCIÓN:LEAESTOSPROCEDIMIENTOSDESEGURIDADENSU

ESTASADVERTENCIAS.

12

PROCEDIMIENTOSDESEGURIDADPARALALAVADORAAPRESIÓN

3.Todaslaspersonasqueseencuentreneneláreadeexplosión,incluidoeloperadordelequipo,deben

Proporcionarproteccióncontrapartículassuspendidasenelaire.Unchorrodeairebienmantenidoyprovisto

Cualquierpersonaquerealiceexplosionesdebeutilizarunrespirador.

Unapresiónmáximadetrabajopordebajode125PSIpuedeprovocarquelamáquinagranalladoraexplote,

causandolamuerteolesionesgraves.

2.Noexcedalapresiónmáximadetrabajode125PSI.Sinosemantiene

Paraayudarleaprotegersedepiezasquesalendespedidasmientrasutilizalamáquina,lacapotano

Ladesconexiónmientrasestábajopresiónpodríacausarlesionesgraves.

Eláreadeltapóndellenadopuedeprovocarlesionesgraves.

ymientrasrealizaelmantenimientodesumáquinadechorroabrasivo.Sibienseproporcionaunacubiertaprotectora

clavijasocablesparaevitardesconexionesaccidentalesmientrasseencuentrabajopresión.Manguera

áreadondeseestápresurizandolamáquinadeexplosión.Nomantenerpartesdelcuerpoalejadas

RespiradoraprobadoporNIOSH.Usesiempreestoselementosdeprotecciónaloperar

acumulaciónabrasivaenáreascircundantes.

7.Notiredeltanquedemediosporlamangueraabrasivanidejequeeltanquesecaiga.

1.Nocoloquelosdedos,ningunapartedelcuerponiningúncomponenteenelsellodeltapóndellenado.

Siseutilizanacoplamientosdemangueradeairetipotorsión,debenasegurarseconuncierredeseguridad.

despuésdequelaexplosiónhayacesadoyhayacausadolesionesomuerte.

4.Antesdeutilizarelchorrodeaguaapresión:Póngasegafasdeseguridad,guantesy

elcampodelchorroabrasivo.Porlotanto,INSISTIMOSenquelasmanos,oídos,boca,narizyojosesténcubiertos

conlaproteccióndeseguridadadecuadaentodomomento.

Estosprocedimientosnopretendenserexhaustivosdebidoalasmuchasvariablesqueexisten.

Evitarquelosacoplamientosdemanguerasedesconectenaccidentalmente.

Hacesado.Elpolvonocivopuedepermanecersuspendidoenelairedurantelargosperíodosdetiempo.

6.Utilicetablerosparaevitarqueelrociadoexcesivogolpeeaalguienoalgomás.

porqueelpolvosedesplazaráagrandesdistancias.Apliquelaráfagaenunáreagrandeyabiertaparaminimizar

UseymantengaunrespiradorconsuministrodeaireaprobadoporNIOSH,inclusodespuésdelalimpiezaconchorrodearena.

5.Utiliceguantesgruesosparaprotegersusmanos.

Machine Translated by Google

13

mediosyairecomprimido,provocandolesionesgraves.

Siocurreunaemergencia,comounaexplosióndeunamanguera,apaguelamáquina.

Elrecipientedelamáquina,sinunselloRdelaJuntaNacional,anulalaASMEylaJuntaNacional.

15.Noutiliceesteequipoenningúnáreaquepuedaconsiderarsepeligrosao

Explosiónqueprovocólesionesgraves.

11.Noempalmemanguerasabrasivas.Elempalmesedesgastarárápidamenteypuededañarseviolentamente.

8.Dreneelairedeltanqueatravésdelaválvuladeentradaydesconectelaenergíaantes

13.Coloquesiemprelamáquinadeformaquelasalidaestéorientadaendirecciónopuestaacualquierobjeto.

Sedebetenercuidadoyaqueaúnpuedehaberpresióndeaireenlamanguerasilaboquillaestátapada.

Estallido,losacoplamientosylossoportesdeboquillaspuedennosujetaradecuadamentelasmanguerasdesgastadas,

loquehacequesaltenbajopresión.Elairecomprimidoyelabrasivoescapan

unafuerzadestructivamuyalta.Nuncadejeunamáquinapresurizadasinsupervisión.Siuna

Loscomponentespodríanexponeraloperadoroalostranseúntesaaltasvelocidades.

Lapresióndelairecomprimidopodríaprovocarlaroturadeunamáquinadegranalladodebilitada,loquepodría

provocarlamuerteolesionesgraves.Soldar,esmerilarotaladrarenlamáquinadegranallado

Velocidad.Elimpactodelabrasivoquesalepodríacausarlesionesgraves.

Enchufes.Sinoseconectacorrectamenteatierralamáquina,puedenproducirselesionespordescargaeléctrica.

Tanque,unidadremotayaccesorios.Reemplacetodaslaspiezasdesgastadasantesdequefallen.

lesión.

certificacióndelajunta,sicorresponde.

inmediatamente.

10.Noutilicematerialescorrosivosdeningúntipoenlaunidad.Utiliceúnicamentemedioslimpiosysecos.

dondehayagasesolíquidosinflamables.Delocontrario,puedeproducirseunincendio.

Peligrosrelacionados,siempreconecteatierralamáquinaBlast.

opersonas.Manténgasealejadodelcaminodesalidadelabrasivo.Puedesaliragranaltura.

Limpiezademantenimientodecualquiertipo.Alretirarlaboquilla,sedebetenercuidado.

Rocíeelmediosobreeláreacircundante.Unamangueradechorrodesgastadapodríafallarrepentinamente

deunamanguerarota,ounacoplamientoosoportedeboquilladesconectado,podríacausargraves

9.Paraunfuncionamientoseguro,realiceelmantenimientopreventivorecomendadoeneldesintegrador.

14.Noutiliceadaptadoreseléctricosqueeliminenlaclavijadetierraen115voltios.

12.Lasoldadura,elesmeriladoolaperforaciónenlamáquinadegranalladopodríandebilitarelrecipiente.

Elaccesoriopuederomperseyhacerquelamáquinanoseasegura.Losmediosyelaireamenosde125PSItienen

Serequiereelreemplazoinmediatodeloscomponentesdesgastados.Sinosereemplazanloscomponentesdesgastados,

ydañosalequipo.Paraayudarareducirlaposibilidaddeelectricidadestáticaysus

Machine Translated by Google

TÉCNICAOPERATIVA:

14

INSTRUCCIONESDEUSO

válvuladebolacerradayabiertaquepermitequeelairefluyaatravésdelamangueradederivaciónalabasedelaunidad.

Noinvestigueelproblemadepresióndeldesintegradorhastaqueelmanómetroindique

Puedeocurrirunaexplosión.

delaunidadesde40a110PSINota:Paralaselecciónadecuadadelaboquilla,consultelaseleccióndeboquillas

Nuevamentecoloquelaarandelaylatuercaderetenciónsobrelaboquillayaprieteconlamano.

tanque.

Paraello,cierrelaválvuladesuministrodeaire(19)ypresionehaciaabajoparaabrirelDEADMAN.

1.Conectelamangueradeairealaválvuladeentradadeaire.Elfabricanterecomiendautilizarunmínimode

cincuentapiesdecualquiersustanciaexplosiva,potencialmenteexplosiva,osusvaporescomo

inmediatamenteydesconecteelcompresordeaireparareducirelexcesodepresión.

yeltapóndellenadobienapretado,laválvuladeentradadeaireabiertaparapermitirqueelairesepresurice.Rangodefuncionamiento

Diseño.Elfabricanterecomiendaunabrasivodegranofinoconuntamañogranularsimilar

obstrucción.Cuandoestélistoparapresurizarelrecipiente,levanteelcierreyencienda

leecero,luegoabreeltanque.

volumendeaireyprovocarunfuncionamientodeficientedelaunidad.Antesdeinyectaraire,asegúresedequeelaire

Tablaenlapágina11.Despuésdeseleccionarlaboquillaadecuada,insertelaboquillaenlabasederetención.

17.Nollenedemasiadoeltanqueconmaterialfiltrante.Nollenehastamenosde6pulgadasdesdelapartesuperiordeltanque.

cero.

Luego,sujetelamangueraabrasivaporlacarcasaderetencióndelaboquillaconlaboquilladirigida

3.Conelchorrodearenapresurizadoylaválvulareguladoradelflujoabrasivoenlabasedelaunidad

2.ElPressureBlasterestáequipadoconunexclusivocierresemiautomático.

18.ANTESDEABRIRELTANQUE,liberelapresióndeaireeneltanquedeabrasivo.

Mangueradeaireentrantede1/2"dediámetrointerior.Elusodeunamangueradeairemáspequeñaque1/2"dediámetrointeriorrestringirá

válvula(1),paraliberarlapresiónenlalínea.Asegúresedequeelmanómetrodeltanque

aldelasaldemesa.Estoaseguraunflujoadecuadoyreducelaposibilidaddequeseproduzcanfugasenlaboquilla.

LaválvuladeentradaylaválvuladelaboquillaestánenlaposiciónOFF(APAGADO).ConlaválvulaDeadmancerrada

16.Elusodeesteequipopuedegenerarelectricidadestática.Noloutiliceenlugares

19.MANTENGALAPRESIÓNDEAIRECORRECTA.Serecomiendaunmáximode110PSI.La

presiónnodebesuperarlos125PSI.Silapresiónsuperalos125PSI,detengatodotrabajo.

Aireentrante.Lapresióndeaireinternasellaráelcierre.

Machine Translated by Google

REQUISITOSDESUMINISTRODEABRASIVOAÉREO

15

100libras

150libras50pies

60libras

25pies

Porhora

50pies 6

DiámetrointeriordelamangueraLongituddelamangueraDiámetrointeriordelaboquillaCFM(110PSI)

1/2”

1/2” 9/64”

Usoabrasivo

3/8”

1/8”

¡ADVERTENCIA!

3/8”

7/64”

mejoresresultados.

200libras25pies

3/32”

Recomendamosquelapresióndeaireenelrangode60a110PSIproporcionela

Ajustelaválvulareguladoraenlabasedeltanqueparapurgarelabrasivoenelflujodeaire.Lentamente

muerte.Utilicepasadoresdeseguridadycablesdeseguridadentodaslasconexionesdeacoplamientoparaayudar

mangueradesuministro,presióndeaireinsuficienteounaboquillademasiadogrande.

Lejosdelaunidadydeloperador,aprieterápidamentelaválvulaDeadmancompletamenteabiertay

Desconectarlamangueramientraslaunidadestábajopresiónpodríacausarlesionesgraveso

Suchorroabrasivopuedeverseafectadonegativamenteporelusodeunapresióndeairedemasiadopequeña.

Elchorroabrasivorequiereungranvolumendeaireaaltapresión.Laeficienciadelchorroabrasivo

Paraunmejorrendimiento,laválvulaDeadmandebeabrirseycerrarserápidamente.

boquilla.

SeutilizandiferentesIDI.Abrirdemasiadolaválvulareguladoraprovocaráunaobstruccióndelamanguerao

Ladesconexiónmientrasestábajopresiónpodríacausarlesionesgraves.

clavijasocablesparaevitardesconexionesaccidentalesmientrasseencuentrabajopresión.Manguera

Serequierecuandosecambiaelgradodematerialabrasivoocuandoseutilizaunaboquillaconun

Laválvuladeflujoseajustaalvalordeseado,losajustesadicionalessolodebenrealizarse

Siseutilizanacoplamientosdemangueradeairedetipogiratorio,debenasegurarseconuncierredeseguridad.

Evitarquelosacoplamientosdemanguerasedesconectenaccidentalmente.

Abralaválvuladelreguladorhastaqueelmaterialabrasivosealigeramentevisible.Unavezqueelregulador

Machine Translated by Google

1.Verifiqueelabrasivoparaasegurarsedequeestésecoynoobstruyalaválvuladosificadora(19B),eltubode

salidadeabrasivo(23),lamanguera(25)uotroscomponentes.

3/4llenoyrecarguesegúnseanecesarioparaterminareltrabajo.

Compresor.Reparecualquierfugaantesdeoperar.

suficienteeneltanqueparahacereltrabajoencuestión.Perosisetratadeuntrabajogrande,lleneeltanquesolo

3.Elcompresorestácreandounacantidadexcesivadehumedad,recomendamosutilizar

Eldesintegrador.Situ

7.Inserteelembudo(31)yviertaelabrasivoenelembudo.Asegúresedeobtener

10.Escuchesihayfugasdeaireenlatapadellenadomientrascomienzaapresurizareltanquedesdeel

9.Cierrelaválvuladecierredelaboquilla(198)yabralaválvuladesuministrodeaire(19).

6.Retireeltapóndellenado(13)delapartesuperiordeltanque.6.

Utiliceunamangueradeairedealmenos1/2"ounatuberíademetaldesdesucompresordeairehasta

5.Observeelmanómetro(16)yasegúresedequeindiquepresióncero.

8.Conlacantidadcorrectadeabrasivoeneltanque,cierreeltapóndellenado(13).

2.Ningúncompresorestádiseñadoparafuncionarconstantementeaplenasrevoluciones.Utiliceel70%delapotencianominal.

Compresorparaenfriar.

4.EmpujehaciaabajoparaabrirlaválvulaDEADMANdelaboquilla(34).

obstruyendoelfondodeltanqueolalínea.

confrecuenciayvacíeelsifóndeaguamásabierto.Estoreducirálaposibilidadde

3.Girelaválvuladesuministrodeaire(19)alaposicióndeapagado(horizontal).

1.Norealicechorrosdearenadeformacontinua.Detengaelchorrodearenaperiódicamenteparapermitirqueelairecircule.

Boquillademenortamañoparacontrolarlademandadeaire.

Respirador.

Humedadenuntanquede3/4.Esmejorreducirlacantidaddeabrasivo,cargarmás

CONSEJOS:silahumedadesdel90/100%,latrampadeagua(18)nopodráatrapartodalahumedad.

2.Póngaselaropaprotectora,capuchacompletaymáscaraaprobadaporMSHA/NICOSH.

Parapermitirelfuncionamientoeficientedesucompresordeaire,sigaestaspautas:Utiliceun

RECOMENDACIÓNDECOMPRESORDEAIRE

CARGADEABRASIVOSENELTANQUE

16

Machine Translated by Google

ConsultelasADVERTENCIASrelacionadasconlarespiraciónalcomienzodelmanual.

¡Advertencia!

Bellezanegra

17

USODEABRASIVOS(MEDIA)

fluyecontinuamente.

6.Considereutilizardiferentesgradosodiferentestiposdemediosparaevitarlaobstruccióndelaboquilla.

Carrocerías,tanquesomaquinariapesada.BlackBeautyessuperioralsíliceporque

5.Silahumedadesexcesivamentealta,puedequenoseaaconsejablerealizarelsopladoenesemomento.

unatrampadeaguaounseparadordehumedad.Abralaválvuladepurgahastaqueelaguacomienceasalirlentamente.

lapresióndelairealrangoapropiado.

BlackBeautyseutilizacuandoesnecesarioeliminarpinturayóxidodelacero,como

Elcompresordebefuncionardentrodeestoslímitesoutilizarunaválvulareguladoradepresiónparareducir

sobreunaplataformademadera.

Solotieneun0,1%desílicelibre,cortamásrápido,sepuedereutilizar,notienehumedady...

4.Almacenelosmediosenunlugarseco;manténgalosalejadosdelsueloodepisosdeconcreto.

Respetelosrequisitosdepresióndeairemáximaparaeldesintegradoryconfiguresu

5.Mantengaelpolvoylosmedioscreadosporelchorrodeairelejosdelaunidaddelcompresordeaire.

yperjudicarelrendimientodelavoladura.

Silamanguerasedesconectaaccidentalmenteduranteeluso,sepuedenproducirsalpicadurasdemedios.

Nolleneelrecipienteapresiónhastamenosdeseis(6)pulgadasdelbordesuperiordelrecipiente.Si

Eltanqueayudará.

3.Nodejeelmaterialeneltanquedespuésdelchorroporquepuedeabsorberhumedad.

2.Sielmedioestáhúmedo,tamíceloyséqueloantesdeusarlo.

galonesdeaguadeltanquedesuministroenundíadealtahumedad.Unsuministroadicional

7.Noutilicearena.

válvuladedrenajeydebepurgarsediariamente.Noesinusualdrenartresocuatro

Sistema.Mantengaelmedioyelcompresorsecosalaireparaevitaresteproblema.

Nocompactaniabsorbehumedad.

1.Sihayhumedadenelmedio,coneltiempodañaráeltanquedelchorrootaparáel

4.Elcompresordeairedebedrenarseenlaparteinferiordeltanquedesuministroatravésdeun

Obstruccióndebidoalaltocontenidodehumedad.

Machine Translated by Google

Lasperlasdevidrioseutilizanparacrearunacabadosatinadoomate.Serecomiendanlasperlasdevidrio.

Seutilizaprincipalmenteparaquitaraluminioyfibradevidrio.Idealparaquitarpintura.

sistemasderecuperaciónogabinetes.

Sistemasogabinetes.

Preciocomparablealdelamayoríadelosdemásabrasivosespeciales.Serecomiendaelacerogranuladoparamaterialesrecuperados.

yotravez.Esunodelosabrasivosmáseconómicosquepuedesutilizarencualquier

Elgranoespopularporquedejaunacabadomuysuave.Tambiénescomparableen

Sinhoyos.Elóxidodealuminioesmásásperoquelasperlasdevidrioysepuedeutilizarsobre

Lagranalladeacerocortaconextremarapidezelmetaloxidadoylapinturadifícildeeliminar.

Serecomiendasuuso)ycortaeldoblederápidoquelalija.Dejaunacabadocontexturasuave.

Elgabinete.

Elóxidodealuminioesunabrasivodealtacalidadqueesmásafiladoquelaarena(no

Creamuypocopolvo.Actúarápidamente,duramuchotiempoyaumentalavisibilidadenelinterior.

ensistemasderecuperaciónogabinetes.

oxidaciónyherrumbresuperficial.Serecomiendasuusoencabinasdegranalladoporque

18

CONSEJOSPARALASOLUCIÓNDEPROBLEMAS

Comprobarelmanómetro

Presióndeairedemasiadobaja

Granalladeacero

Cierraunpoco

Óxidodealuminio

Laválvulademediosestádemasiadoabierta

Ajustarlaválvulademedios

Ver"Faltadepresióndeaire"

Consumoexcesivodemedios:

Demasiadosmediosdecomunicación

Granodeplástico

Perladevidrio

Purgaryfiltrar

Presióndeairedemasiadobaja

POSIBLESOLUCIÓN

Aumentodelflujodeexplosión:

Escombrosenlosmedios

PROBLEMA/CAUSA

Obstrucciónytaponamientodelflujodeexplosión:

Machine Translated by Google

Reemplazarlamanguera

Sellayaprietalastuberías

Altahumedad

Taponesdeboquilla

Lasválvulasdesuministronoestánenlaposicióncompleta

Cambiaroutilizarmediossecos

Vaciar,secaryrellenar.

Compresordemasiadopequeño

Humedadenmediosabrasivos:

Fugasenplomería

Limpio

Utiliceunsecadoroseparadordehumedad

Aguaenelaire

Demasiadasfugasenlastuberías

Taponesdeboquilla

Humedadmoderada

Compresordemasiadopequeño

Elfiltrodeairedelcompresorestáobstruido

Válvulasabiertas

Utiliceunaboquillamásgrande

Climahúmedo:

Elfiltrodeairedelcompresorestáobstruido

Eltamañodelaboquillaesdemasiadogrande

Medioshúmedos

Compresorsobrecargado:

Drenarelaguadelaslíneasaéreas

posible

Reemplazarlamanguera

Mediossecos,drenarelaguadelaire.

Utiliceuntamañomáspequeño

Agujerosenlamangueraabrasiva

Medioshúmedos

Eltamañodelaboquillaesdemasiadogrande

Mantengalosmedioslomássecosposible

Utiliceunaboquillamáspequeña

Sellayaprietalastuberías

Limpiarfiltro

Utiliceuntamañomáspequeño

Agujerosenlamangueraabrasiva

Aguaeneltanque

Utiliceuntamañodegranomáspequeño

Eviteeseperíododeusosi

Restringireltiempodeuso

Faltadepresióndeaire:

Eltamañodelmedioesdemasiadogrande

Humedadmoderada

Ajustarlaválvulademedios

19

Machine Translated by Google

MANTENIMIENTO

Faltadeflujoabrasivo:

20

•Bloqueeyetiqueteelsuministrodeairecomprimido.

Lapresiónpuedecausarlesionesgraves.Paragarantizarunavidaútilprolongadayeficiente

•Desconectelafuentedealimentación.

boquillas,acoplamientos,manguerasoabrasivosypiezasdesconectadasmientrasestánbajo

encajanbienenlosportaboquillasypodríandesconectarsemientrasestánbajopresión.Impactode

•Despresurizarlamáquinadegranallado.

Lesionesgravesomuerteporliberaciónrepentinadeairecomprimido:

Portaboquillasyacoplamientosquenoseajustanbienalamanguerayboquillasqueno

válvula.

2.Reemplaceelbloquedeselladodegomadespuésde7a10horasdeusoparamantenerloadecuado.

Noobservarlosiguienteantesderealizarcualquiermantenimientopodríacausar

Lasfugasalrededordelosacoplamientosyportaboquillasindicanpiezasdesgastadasosueltas.

Elairecomprimidopodríacausarlamuerteolesionesgraves.

usoindustrial)reemplacetodoslosadaptadoresdemangueraqueseansoloparausoconflujoabrasivo.

1.Periódicamente(despuésde56mesesdeusomoderadoodespuésde1015horasdeusointensivo)

Loscomponentespodríanexponeraloperadoroalostranseúntesamediosdealtavelocidady

Serequiereelreemplazoinmediatodeloscomponentesdesgastados.Sinosereemplazanloscomponentesdesgastados,

seguido:

•Purguelalíneadesuministrodeairealapistoladechorro.

delmangoDeadman,serecomiendaencarecidamentequesesiganlossiguientesprocedimientos

Limpiaroreemplazarlajunta

Nohaysuficientepresióndeaire

Escombrosenlosmedios

Llenareltanque

Humedadenlosmedios

Mangueraabrasivadoblada

Tanquedeblástervacío

Juntadeuretanodesgastadaosucia

Mediossecos

Sistemadecomprobación

Enderezarlamanguera

¡ADVERTENCIA!

Medioslimpiosodepantalla

Machine Translated by Google

OTROSELEMENTOSDEMANTENIMIENTO

áreadelamangueraodelmango.

procedimientosdemantenimientodelcompresor.

sistemaycierrelaboquillayapaguelaválvula(19).Escuchesihayfugasdeaireyreparelasfugas.

afectadosporlaexplosiónesponerselaropaprotectora.Luegopresurizarel

3.Reviselamangueraabrasivacuandocomienceadesgastarseconfrecuenciaotengafugasdemediooairealrededordelamisma.

Entreellos,mejor.Apartedeeso,deberíasseguirconelestándar.

compresorcontraelvientodelchorroabrasivo,ycuantomayorsealadistancia

Laparedsevuelvecadavezmásdelgada.Unaformadeinspeccionarlamanguerayotraspartes.

2pilasdecablesylasparedestienenunespesorde1/4".Amedidaquesedesgastaeldiámetrointerior,esto

quepuedarecibirdesutrabajodelimpiezaabrasiva.Sumejoropciónesmantenerel

1.Debehacertodoloposibleparaprotegersucompresordeairedecualquierdañoquepuedasufrir.

3.Siseproducenfugasdeaireencualquieradeestaspiezas,debedetenertodoeltrabajoybuscarloquese

deberepararoreemplazar.Cuandoesnueva,lamangueraabrasiva(25)tiene

delamanguera.

ylasboquillascerámicas(28).

mangueraabrasiva(25)ypasandoporlosrellenosmetálicos,laválvulaDEADMAN(34)

desdelaapertura(asegúresedequelajuntaestélibredemedios).

Mangueranuevainmediatamente.Siesaampollaserompe,elabrasivosaldráporelcostado.

muydelgadas.Estasaparecencomoampollasenlamanguera;siencuentraunaampolladeestetipo,consigaun

Laspiezasquerequierenmuchaatencióntransportanlamezcladeaireyabrasivo,empezandoporla

5.Verifiquelajuntadeuretanoenelcierrepullupcuandohayafugasdeaireexcesivas.

2.Algunaspartesdelchorroabrasivosedesgastaránmuchomásrápidoqueotras.

4.Reemplacelaboquillacuandosedesgasteporunadetamañoinmediatamentesuperior.

Antesdeoperar,tambiénpuededetectarlugaresenlamangueradondelaparedseestáponiendo

21

Machine Translated by Google

22

GrupoPooledasLtd.

ImportadoaEE.UU.:SanvenTechnologyLtd.,Suite250,9166Anaheim

Place,RanchoCucamonga,CA91730

Unidad5CasaAlbertEdward,LosPabellones

SHUNSHUNGmbH

Llevaralafuerza

NuevaGalesdelSur2122Australia

ImportadoaAustralia:SIHAOPTYLTD,1ROKEVASTREETEASTWOOD

Dirección:BaoshanquShuangchenglu803long11hao1602A1609shi

Römeräcker9Z2021,76351

LinkenheimHochstetten,Alemania

Hechoenchina

Preston,ReinoUnido

REPRESENTANTECE

REPRESENTANTEDELREINOUNIDO

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: FF-Q902

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u

nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

ZBIORNIK DO CZYSZCZENIA ŚCIERNEGO

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne

lub oprogramowania.

MODEL: FF-Q902

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami: Wsparcie

techniczne i certyfikat e-gwarancji www. vevor. com/support

ZBIORNIK

PIASKOWNICA ŚCIERNA

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

Machine Translated by Google

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że możesz go obsługiwać,

zasady na tej stronie, aby zapewnić bezpieczne użytkowanie. W tym podręczniku przedstawiono ostrzeżenia dotyczące bezpieczeństwa

obecność gazów lub cieczy łatwopalnych.

właściwie do wykorzystania w przyszłości. Upewnij się, że przeczytałeś środki ostrożności i zasady bezpieczeństwa

Nie wystawiać na deszcz. Utrzymywać miejsce pracy dobrze oświetlone. Nie używać produktu w

instrukcje zawarte w tym podręczniku nie mogą obejmować wszystkich możliwych warunków i

pozwól im obsługiwać maszyny, narzędzia i przedłużacze.

i środki ostrożności, obsługa, konserwacja i czyszczenie. Ostrzeżenia i

3. Trzymaj dzieci z daleka. Dzieciom nigdy nie wolno przebywać w miejscu pracy. Nie

produktu, ponieważ uważamy, że jego użytkowanie będzie zgodne z tymi przepisami.

aby zapobiec rdzewieniu. Zawsze zamykaj narzędzia i trzymaj je poza zasięgiem dzieci.

sytuacje, które mogą wystąpić. Ostrożność i zdrowy rozsądek nie są w tym przypadku wbudowane

4. Przechowuj nieużywany sprzęt. Gdy narzędzia nie są używane, należy je przechowywać w suchym miejscu.

1. Utrzymuj miejsce pracy w czystości. Zagracenie sprzyja powstawaniu urazów.

przed przystąpieniem do użytkowania maszyny należy uważnie przeczytać niniejszą instrukcję i zachować ją

2. Obserwuj warunki w miejscu pracy. Nie używaj maszyn w miejscach wilgotnych lub mokrych.

Przed użyciem urządzenia należy przeczytać WSZYSTKIE instrukcje.

- 2 -

Ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa

Stosuj ochronę oczu.

Stosuj ochronę słuchu.

Załóż rękawice ochronne.

Podczas pracy należy zawsze nosić okulary ochronne zatwierdzone przez ANSl.

z narzędziami i sprzętem.

Przeczytaj uważnie instrukcję obsługi.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać

Compliance to certyfikat bezpieczeństwa wydany przez WE i Wielką Brytanię.

Machine Translated by Google

- 3 -

upośledzony podczas zażywania narkotyków. W razie jakichkolwiek wątpliwości nie należy obsługiwać narzędzia.

należy dokładnie sprawdzić, czy uszkodzone urządzenie będzie działać prawidłowo i

5. Używaj właściwego narzędzia do pracy. Nie próbuj używać na siłę małego narzędzia lub

7. Stosuj ochronę oczu i uszu. Zawsze noś zatwierdzone przez ANSI środki ochrony przed uderzeniami.

13. Nie obsługuj narzędzia, jeśli jesteś pod wpływem alkoholu lub narkotyków. Przeczytaj

jakiekolwiek narzędzie, gdy jesteś zmęczony.

Należy stosować odzież ochronną, nieprzewodzącą prądu elektrycznego oraz obuwie antypoślizgowe.

części zamienne. Użycie jakichkolwiek innych części spowoduje unieważnienie gwarancji. Używaj wyłącznie

Prawidłowe włączanie i wyłączanie.

6. Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii, ponieważ mogą zostać wciągnięte.

9. Unikaj przypadkowego uruchomienia. Wyłącz źródło powietrza, gdy nie jest używane.

prawidłowe działanie. Każda uszkodzona część powinna zostać właściwie naprawiona lub

do którego było przeznaczone. Nie modyfikuj tego narzędzia i nie używaj go do

naprawione przez autoryzowanego technika. Uchwyty muszą być zawsze czyste, suche i wolne od oleju i smaru.

Przed przystąpieniem do naprawy należy wyłączyć i odłączyć urządzenie od zasilania.

14. Konserwacja. Dla Twojego bezpieczeństwa konserwację należy wykonywać regularnie,

etykiety ostrzegawcze na receptach, aby określić, czy Twój osąd lub odruchy są

wykonywać zamierzoną funkcję. Sprawdzić wyrównanie i wiązanie ruchomych części;

przystawka do wykonywania pracy większego narzędzia przemysłowego. Istnieją pewne zastosowania

okulary ochronne.

akcesoria przeznaczone do stosowania z narzędziem.

zalecane podczas pracy. Noś ograniczające nakrycie głowy, aby utrzymać długie włosy.

11. Sprawdź, czy nie ma uszkodzonych części. Przed użyciem jakiegokolwiek narzędzia, każda część, która wydaje się

ruchome części.

10. Bądź czujny. Uważaj, co robisz, używaj zdrowego rozsądku. Nie operuj

12. Części zamienne i akcesoria. Podczas serwisowania należy używać wyłącznie identycznych

wykwalifikowany technik.

konserwacja i czyszczenie.

celu, do którego nie było przeznaczone.

wymieniony przez wykwalifikowanego technika. Nie używaj narzędzia, jeśli którykolwiek przełącznik nie obraca się

8. Dbaj o narzędzia. Okresowo sprawdzaj przewody narzędzi i w razie uszkodzenia wymień je.

dla którego to narzędzie zostało zaprojektowane. Wykona pracę lepiej i bezpieczniej w tempie

wszelkie uszkodzone części lub elementy montażowe oraz wszelkie inne stany, które mogą mieć wpływ

Machine Translated by Google

OSTRZEŻENIE O ZAGROŻENIU DLA ZDROWIA

operator, że zdrowy rozsądek i ostrożność to czynniki, których nie da się zbudować

15. Nigdy nie używaj maszyny w pobliżu materiałów łatwopalnych.

20. Urządzenie to nie jest przeznaczone do użytku przez osoby młode lub niedołężne, chyba że:

działania mogą zawierać substancje chemiczne, o których wiadomo, że powodują raka, wady wrodzone innych

instrukcje omówione w niniejszej instrukcji obsługi nie mogą obejmować wszystkich możliwych

część lub uszkodzony element wyposażenia dodatkowego może odlecieć i spowodować obrażenia wykraczające poza natychmiastowe skutki

instrukcję do wykorzystania w przyszłości.

rozumiesz jego treść i ostrzeżenia. Ostrzeżenia te są dołączone do

19. Utrzymuj osoby postronne w bezpiecznej odległości od miejsca pracy. Każda osoba wchodząca

22. Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania.

OSTRZEŻENIE!

UŻYTKOWANIE. TYLKO DO UŻYTKU WEWNĄTRZ POMIESZCZEŃ.

urządzenia. Dzieci i zwierzęta domowe powinny trzymać się z dala od produktu.

szkody reprodukcyjne i choroby układu oddechowego. Oto kilka przykładów substancji chemicznych

do tego produktu, ale muszą zostać dostarczone przez operatora narzędzia.

16. NIE zanurzaj urządzenia w wodzie ani żadnym innym płynie.

nadzorowane przez osobę odpowiedzialną, aby mieć pewność, że mogą korzystać z urządzenia

Pył powstający podczas szlifowania, piłowania, szlifowania, wiercenia i innych prac budowlanych

obszar działania.

warunki i sytuacje, które mogą wystąpić. Musi być to zrozumiane przez

w miejscu pracy należy nosić środki ochrony osobistej. Fragmenty pracy

Ostrzeżenie: Ostrzeżenia, przestrogi i instrukcje omówione w tym dokumencie

zdrowie i bezpieczeństwo operatora i osób znajdujących się w bezpośrednim sąsiedztwie. Przechowuj to

21. NIE CZYŚCIĆ ŻADNYMI MATERIAŁAMI ŚCIERNYMI.

18. Nie używaj alkoholu, benzyny itp. jako środka chłodzącego.

Nie używaj myjki ciśnieniowej ALLSOURCE przed zapoznaniem się z niniejszą instrukcją i

bezpiecznie. Małe dzieci powinny być pod nadzorem, aby mieć pewność, że nie bawią się

17. Tego produktu nie można używać do innych celów. Nie nadaje się do użytku komercyjnego.

włączać:

- 4 -

Machine Translated by Google

OSTRZEŻENIA DOTYCZĄCE KRZEMICY I INNYCH PYŁÓW:

Wdychanie pyłu z piasku kwarcowego może powodować krzemicę, śmiertelną chorobę płuc. Wdychanie pyłu

podczas prac śrutowniczych może również powodować azbestozę i/lub inne poważne lub śmiertelne choroby.

Każda osoba wykonująca prace śrutownicze, każda osoba obsługująca lub używająca materiałów

zawierających substancje toksyczne lub materiały z ponad 0,01% krystalicznej krzemionki oraz każda

osoba znajdująca się w obszarze występowania pyłu musi używać zatwierdzonego przez NIOSH,

dobrze utrzymanego respiratora do obróbki strumieniowo-ściernej z doprowadzeniem powietrza.

Szkodliwy pył może pozostawać zawieszony w powietrzu przez długi czas po zakończeniu prac

śrutowniczych, powodując poważne obrażenia lub śmierć.

Przed zdjęciem maski oddechowej należy użyć urządzenia do monitorowania powietrza, aby

określić, czy atmosfera jest bezpieczna do oddychania. Skontaktuj się z lokalnym biurem OHSA lub NIOSH,

aby określić właściwy respirator do konkretnego zastosowania.

Respiratory z doprowadzonym powietrzem nie usuwają ani nie chronią przed tlenkiem węgla (CO) ani

żadnym innym toksycznym gazem. Używaj urządzenia do usuwania tlenku węgla i urządzenia

monitorującego z respiratorem, aby zapewnić jakość powietrza klasy D. Postępuj zgodnie ze wszystkimi

obowiązującymi normami OSHA i przepisami OSHA 1910.134(d).

Ryzyko związane z tymi ekspozycjami różni się w zależności od tego, jak często wykonujesz tego typu pracę.

Aby zmniejszyć narażenie na te substancje chemiczne: Pracuj w wentylowanym pomieszczeniu i używaj

zatwierdzonego sprzętu ochronnego, takiego jak maski przeciwpyłowe, które są specjalnie zaprojektowane

do filtrowania mikroskopijnych cząstek.

Podczas obróbki strumieniowo-ściernej powstaje szkodliwy pył. Wszystkie osoby przebywające w obszarze objętym obróbką strumieniowo-ścierną muszą

nosić prawidłowo dopasowaną i właściwie konserwowaną maskę oddechową z dopuszczonym do obrotu sprężonym powietrzem, zatwierdzoną przez NIOSH.

• Krystaliczna krzemionka z cegieł, cementu i innych produktów murarskich Arsen i chrom z drewna

poddanego obróbce chemicznej

• Ołów z farb ołowiowych

odniesienie do przyszłości.

ZACHOWAJ TE INSTRUKCJE Będziesz

potrzebować tych instrukcji, aby uzyskać instrukcje dotyczące bezpieczeństwa, procedur obsługi,

listy części i gwarancji. Umieść je w bezpiecznym i suchym miejscu do

- 5 -

Machine Translated by Google

PARAMETRY PRODUKTU

- 6 -

6-25cfm

unikaj zlepiania się materiałów ściernych, w przeciwnym razie nie będzie działać.

Ciśnienie robocze

przestrzegane w celu zmniejszenia ryzyka pożaru, porażenia prądem i obrażeń ciała. Powinieneś

niezależnie od tego, czy chodzi o silnik elektryczny, czy silnik benzynowy, należy zawsze zachować podstawowe środki ostrożności

Objętość zbiornika

3. W produkcie została zamontowana jedna z dysz ceramicznych.

piaskowanie tym narzędziem.

Sugerowana zdolność ścierna:

przed rozpoczęciem prac ściernych zapoznaj się z instrukcją bezpieczeństwa dotyczącą sprężarki powietrza

Zużycie powietrza:

10 galonów

1. Nie należy używać akcesoriów, które nie zostały specjalnie zaprojektowane i

Uwaga:

2. Przed użyciem należy spuścić wodę ze sprężarki powietrza, aby mieć pewność, że powietrze jest suche i

OSTRZEŻENIE: Podczas korzystania z narzędzi, takich jak sprężarka powietrza, niezależnie od tego, czy jest zasilana

60-110 PSI

18,5 litra

zalecane przez producenta narzędzia.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

Machine Translated by Google

- 7 -

LISTA CZĘŚCI

Machine Translated by Google

- 8 -

RURA JONITOWA

DYSZA CERAMICZNA

DŁAWIENIE MOSIĄDZU

OPIS CZĘŚCI ILOŚĆ CZĘŚĆ

WYJŚCIE ŚCIERNE

19B

21 ZŁĄCZE SUTKOWE 1

WĄŻ ŚCIERNY

OPIS

DOZOWANIE

KAPTUR

CIŚNIENIE

11 ZAWÓR BEZPIECZEŃSTWA 1

LISTA CZĘŚCI

KOREK WLEWU

USZCZELKA O-RINGOWA

07 UCHWYTY UCHWYTOWE 2

ZŁĄCZE

USZCZELKA

ZAWÓR, 3/8"

ADAPTER ZAWOROWY

OŚ

KOŁA

ZŁĄCZE

WIELORAKI

ILOŚĆ

ZACISK

19A

WĄŻ POWIETRZA

ŚCIERNY MOSIĄDZ

Nakrętka sześciokątna

STOPA

MOSIĘŻNY DOPŁYW POWIETRZA

DYSZA GUMOWA

PRALKA

MĘŻCZYZNA-KOBIETA

MARTWY CZŁOWIEKSUTEK

RURA

ZBIORNIK

ŚRUBA PNA 4

ZAWÓR, 3/8”

WLOT

PRALKA

NAKRĘTKA PRZEDNIA

KIEROWNICE

MIERNIK

SUTEK

18 FILTR Z PUŁAPKĄ WODY

Kołki zawleczki

ZAWÓR, 3/8"

Machine Translated by Google

rurę na górze zbiornika. Ponownie upewnij się, że kolektor i manometr są ustawione pionowo.

2. Aby złożyć filtr pułapki wodnej (18), zapoznaj się z rysunkiem w kroku 2. Złącze smoczkowe

(17) jest przykręcone do każdej strony filtra. Z jednej strony przymocuj

5. Produkt należy umieścić na płaskiej powierzchni.

złącze (20) do drugiej strony zaworu doprowadzającego powietrze. Kiedy będziesz gotowy,

zawór doprowadzający powietrze (19) do złącza smoczkowego (17), a następnie podłącz złącze męskie/żeńskie

4. Zapoznaj się z rysunkiem dotyczącym kroku 4, montażu zaworu wylotowego materiału ściernego w

3. Mimo zachowania szczególnej ostrożności podczas produkcji tego produktu, należy

zawór (19A) do dolnej części kolektora. Podłącz złącze króćca (21) do

kolektora. Następnie przykręcić otwarty koniec rury łączącej (14) z kolektorem dolotowym (15)

zawór dławiący. Podłącz rurę łączącą (14) do kolektora.

zachowaj ostrożność podczas montażu, aby nie zarysować się ostrymi krawędziami.

i manometru (16) zamocowanego w otworze gwintowanym z boku wlewu

Najpierw należy przymocować manometr (16) do górnej części kolektora dolotowego, obracając

2. Sprawdź wszystkie dostarczone komponenty zgodnie z listą w tej instrukcji. Upewnij się,

3. Umieść zbiornik (01) na stole, czterema zaciskami do góry. Zapoznaj się z rysunkiem dotyczącym kroku

Wkręcić filtr zatrzymujący wodę (18) wraz z jego częściami do otworu z boku wlotu

masz wszystkie wymienione części.

wskaźnik tak, aby można było zobaczyć górną część zbiornika. Następnie podłącz przepustnicę

uruchomić piaskarkę, wąż powietrza ze sprężarki należy przymocować do

1. Prosimy o ostrożne wyrzucanie wszystkich plastikowych toreb i trzymanie ich w miejscu niedostępnym dla dzieci.

zawór dozujący ścierniwo (19B), króciec przyłączeniowy (17) i rura wylotowa ścierniwa

otwór na dnie zbiornika; Zamontuj kolejno cztery części: Złącze sutkowe (17);

złącze męskie/żeńskie (20).

1. Zapoznaj się z rysunkiem dotyczącym kroku 1, montażu kolektora dolotowego.

i zwierzęta domowe.

UWAGI DOTYCZĄCE INSTALACJI

INSTRUKCJA MONTAŻU

używać.

DYSZE: A=9/64”D=3/32” B=1/8” C=7/64”

4. Podczas montażu i demontażu należy nosić okulary ochronne i rękawice ochronne.

- 9 -

Machine Translated by Google

- 10 -

5. Zapoznaj się z rysunkiem dotyczącym kroku 5, montażu zaworu DEADMAN dyszy

(34). W tym procesie montażu wybierzesz jedną z czterech dysz (28). Nie jest to

wybór stały, ponieważ możesz zmieniać dysze w zależności od wykonywanej pracy.

6. Zapoznaj się z rysunkiem dla kroku 6, aby podłączyć zespół zaworu dozującego

materiał ścierny (krok 4) i zespół (krok 5). Nasuń dwa zaciski węża (24) na każdy

koniec węża ściernego (25), naciśnij jeden koniec węża na nypel na rurze wylotowej

materiału ściernego (23), a drugi koniec na adapter (26). Oba węże

Wkręć adapter (26) do zaworu DEADMAN dyszy (34). Wkręć uszczelkę (27) do łącznika

smoczka, następnie dodaj dyszę (28) i nakrętkę nasadową dyszy (29).

(23).

Machine Translated by Google

OSTRZEŻENIE!

8. Zlokalizuj oś (05) i przesuń ją przez otwory w bokach kierownicy.

(06). Umieść jedno koło (02) na każdym końcu osi i przymocuj je na miejscu za pomocą

kołki rozporowe (03) i podkładki (30).

9. Włóż stopkę stałą (04) w króciec znajdujący się na dnie zbiornika w pobliżu

7. Przymocuj dwie kierownice (06) do zbiornika za pomocą czterech śrub panewkowych (08) i czterech

podkładki (10) i cztery nakrętki sześciokątne (09). Uwaga: końce uchwytu powinny być skierowane ku górze.

do każdego sutka i mocno dokręć zaciski.

końce powinny być mocno osadzone na sutkach. Przesuń zaciski węża wzdłuż węża

krawędź. Użyj ostatniej zawleczki (03), aby przytrzymać stopkę przy zbiorniku.

sprawdzając, czy wszystkie są dobrze zamocowane i prawidłowo osadzone.

Odłączenie węża, gdy urządzenie jest pod ciśnieniem, może spowodować poważne obrażenia lub

10. Przed rozpoczęciem operacji należy ponownie przejrzeć każde połączenie, podwójnie

śmierci. W celu ułatwienia montażu i demontażu wszystkich połączeń sprzęgających należy stosować kołki zabezpieczające i linki zabezpieczające.

- 11 -

Machine Translated by Google

CAŁOŚĆ INSTRUKCJI OBSŁUGI ZNAJDUJE SIĘ W

UWAGA: PRZECZYTAJ TE PROCEDURY BEZPIECZEŃSTWA W ICH ORYGINALE

TE OSTRZEŻENIA.

PROCEDURY BEZPIECZEŃSTWA DLA PISTOLETU CIŚNIENIOWEGO

pole obróbki strumieniowo-ściernej. Dlatego NALEŻYMY, aby ręce, uszy, usta, nos i oczy były zawsze zakryte

odpowiednią ochroną bezpieczeństwa.

zapobiegają przypadkowemu rozłączeniu się złączy węży.

6. Używaj tablic, aby zapobiec uderzeniu kogoś lub czegoś w nadmiarze wody.

Procedury te nie mają charakteru wyczerpującego ze względu na wiele zmiennych

1. Nie wkładaj palców, żadnych części ciała ani żadnych elementów do uszczelki korka wlewowego.

Jeżeli używane są złączki do przewodów pneumatycznych typu twist-on, muszą być one zabezpieczone blokadą bezpieczeństwa

ustało. Szkodliwy pył może pozostać zawieszony w powietrzu przez długi czas

po ustaniu strzelania powodującego obrażenia lub śmierć.

4. Przed użyciem pistoletu ciśnieniowego: Załóż okulary ochronne, rękawice i

ponieważ pył będzie się przemieszczał na dużą odległość. Wysadzaj na dużej otwartej przestrzeni, aby zminimalizować

3. Każda osoba znajdująca się w obszarze wybuchu, łącznie z operatorem sprzętu, powinna zachować ostrożność.

Każda osoba pracująca przy odpalaniu strzałów musi używać respiratora.

7. Nie ciągnij zbiornika z materiałem ściernym za wąż ani nie dopuść do jego przewrócenia.

należy używać i konserwować zatwierdzony przez NIOSH respirator zasilany powietrzem, nawet po odpaleniu

5. Aby chronić dłonie, należy używać grubych rękawic.

2. Nie przekraczać maksymalnego ciśnienia roboczego 125 PSI. Nieprzestrzeganie

pomaga chronić Cię przed latającymi częściami podczas korzystania z maszyny, maska nie

zapewnić ochronę przed cząsteczkami unoszącymi się w powietrzu. Dobrze utrzymane czyszczenie strumieniowe

maksymalne ciśnienie robocze poniżej 125 PSI może spowodować rozerwanie urządzenia do czyszczenia strumieniowego, co może

skutkować śmiercią lub poważnymi obrażeniami.

obszar, w którym maszyna do czyszczenia jest pod ciśnieniem. Niezachowanie ostrożności w trzymaniu części ciała z dala od

szpilki lub przewody zapobiegające przypadkowemu rozłączeniu pod ciśnieniem. Wąż

Zatwierdzony przez NIOSH respirator. Zawsze noś te środki ochrony podczas pracy

nagromadzenie się materiału ściernego w otoczeniu.

i podczas serwisowania Twojej piaskarki. Podczas gdy dostarczana jest osłona ochronna,

odłączenie pod ciśnieniem może spowodować poważne obrażenia.

okolica korka wlewowego może spowodować poważne obrażenia.

- 12 -

Machine Translated by Google

- 13 -

15. Nie używaj tego sprzętu w żadnym miejscu, które może być uznane za niebezpieczne lub

12. Spawanie, szlifowanie lub wiercenie przy użyciu urządzenia do obróbki strumieniowo-ściernej może osłabić zbiornik.

montaż może się zepsuć, co czyni maszynę niebezpieczną. Media i powietrze poniżej 125 PSI mają

Wymagana jest natychmiastowa wymiana zużytych podzespołów. Brak wymiany zużytych podzespołów

i uszkodzenia sprzętu. Aby pomóc zmniejszyć możliwość wystąpienia elektryczności statycznej i jej

z powodu pęknięcia węża lub odłączenia złącza lub uchwytu dyszy może dojść do poważnych uszkodzeń

9. Aby zapewnić bezpieczną eksploatację, należy wykonywać zalecane czynności konserwacyjne przy urządzeniu Blaster

14. Nie należy używać adapterów elektrycznych, które eliminują bolec uziemiający w przypadku napięcia 115 V.

lub osób. Stań z dala od ścieżki wychodzącego ścierniwa. Może ono wydostać się z wysoka

czyszczenie konserwacyjne wszelkiego rodzaju. Podczas wyjmowania dyszy należy zachować ostrożność

rozpylić medium na otaczający obszar. Zużyty wąż do czyszczenia może nagle ulec uszkodzeniu

certyfikat specjalisty, jeśli ma zastosowanie.

natychmiast.

10. Nie używaj w urządzeniu żadnych materiałów żrących. Używaj wyłącznie czystych, suchych mediów.

w których obecne są łatwopalne gazy lub ciecze. Niedopełnienie tego obowiązku może spowodować

związanych z tym zagrożeń, zawsze uziemiaj maszynę do obróbki strumieniowej.

bardzo duża siła niszcząca. Nigdy nie pozostawiaj maszyny pod ciśnieniem bez nadzoru. Jeśli

elementy mogą narazić operatora lub osoby postronne na działanie dużej prędkości

Ciśnienie sprężonego powietrza może spowodować pęknięcie osłabionej maszyny do śrutowania, co może skutkować

śmiercią lub poważnymi obrażeniami. Spawanie, szlifowanie lub wiercenie w maszynie do śrutowania

wtyczki. Nieprawidłowe uziemienie maszyny może spowodować obrażenia w wyniku porażenia prądem

zbiornik, jednostka zdalna i akcesoria. Wymień wszystkie zużyte części zanim ulegną awarii.

obrażenia.

należy to zrobić, gdyż jeśli dysza jest zatkana, w wężu nadal może znajdować się ciśnienie powietrza.

pękanie, Złącza i uchwyty dysz mogą nie chwytać odpowiednio zużytego węża, co powoduje jego pękanie pod wpływem

ciśnienia. Sprężone powietrze i materiał ścierny wydostają się

prędkość. Uderzenie wychodzącego ścierniwa może spowodować poważne obrażenia.

eksplozja powodująca poważne obrażenia.

11. Nie łącz węży ściernych. Łączenie szybko się zużyje i może gwałtownie

8. Przed podłączeniem opróżnij zbiornik z powietrza przez zawór wlotowy i odłącz zasilanie.

13. Zawsze ustawiaj maszynę tak, aby wylot był skierowany z dala od jakichkolwiek przedmiotów.

media i sprężone powietrze, powodując poważne obrażenia.

wystąpi sytuacja awaryjna, np. pęknięcie węża czyszczącego, należy wyłączyć maszynę

statek maszynowy bez pieczęci National Board R unieważnia certyfikat ASME i National Board

Machine Translated by Google

TECHNIKA OPERACYJNA:

INSTRUKCJA OBSŁUGI

jednostki wynosi od 40 do 110 PSI Uwaga: Aby uzyskać właściwy wybór dyszy, zapoznaj się z sekcją Wybór dyszy

zawór wlotowy i zawór dyszy są w pozycji WYŁĄCZONEJ. Przy zamkniętym zaworze Deadman

16. Podczas korzystania z tego sprzętu może powstać elektryczność statyczna. Nie używać w

19. UTRZYMUJ PRAWIDŁOWE CIŚNIENIE POWIETRZA, zalecane jest maksymalnie 110PSl, ciśnienie nie

może przekraczać 125PSI. Jeśli ciśnienie przekroczy 125PSI, przerwij wszelkie prace.

wlotowe powietrze. Wewnętrzne ciśnienie powietrza uszczelni zamknięcie.

wąż doprowadzający powietrze o średnicy wewnętrznej 1/2" Użycie węża doprowadzającego powietrze o średnicy wewnętrznej mniejszej niż 1/2" spowoduje ograniczenia

zawór (1), aby uwolnić ciśnienie w linii. Upewnij się, że manometr zbiornika

do soli kuchennej. Zapewnia to właściwy przepływ i zmniejsza możliwość zatkania dyszy

2. Pressure Blaster jest wyposażony w unikalne półautomatyczne zamknięcie typu pull-up

18. PRZED OTWARCIEM ZBIORNIKA należy uwolnić ciśnienie powietrza ze zbiornika ze ścierniwem.

wykres na stronie 11. Po właściwym doborze dyszy włóż dyszę do podstawy mocującej. Ustaw

17. Nie przepełniaj zbiornika medium. Nie napełniaj go na odległość mniejszą niż 6 cali od górnej krawędzi.

zero.

Następnie przytrzymaj wąż ścierny za obudowę uchwytu dyszy, kierując dyszę

3. Z pistoletem pod ciśnieniem i zaworem regulującym przepływ ścierniwa u podstawy urządzenia

pięćdziesiąt stóp wszelkich materiałów wybuchowych, potencjalnie wybuchowych substancji lub ich oparów jako

natychmiast odłącz sprężarkę powietrza, aby zredukować nadmierne ciśnienie.

i korek wlewu szczelny, otwarty zawór wlotu powietrza umożliwiający sprężenie powietrza. Zakres działania

przeszkoda. Gdy będziesz gotowy do wytworzenia ciśnienia w pojemniku, podnieś zamknięcie i włącz

wskazuje zero, otwórz zbiornik.

objętość powietrza i w rezultacie słabą pracę urządzenia. Przed wtłoczeniem powietrza należy upewnić się, że

W tym celu należy zamknąć zawór dopływu powietrza (19) i nacisnąć go w dół, aby otworzyć zawór DEADMAN.

1. Podłącz wąż powietrza do zaworu wlotowego powietrza. Producent zaleca stosowanie minimalnej

projekt. Producent zaleca drobny materiał ścierny o wielkości ziarnistości podobnej do

Ponownie podważ i nasuń nakrętkę mocującą na dyszę, dokręcając ją ręcznie.

zbiornik.

zamknięty, otwarty zawór kulowy umożliwiający przepływ powietrza przez wąż obejściowy do podstawy urządzenia.

Nie badaj problemu z ciśnieniem blastera, dopóki manometr nie wskaże

może dojść do eksplozji.

- 14 -

Machine Translated by Google

WYMAGANIA DOTYCZĄCE DOSTARCZANIA MATERIAŁU ŚCIERNEGO POWIETRZA

3/8”

OSTRZEŻENIE!

Zastosowanie ścierne

7/64”

1/8”

3/8”

25 stóp

150 funtów

Zalecamy, aby ciśnienie powietrza mieściło się w zakresie 60–110 PSI, co zapewni

najlepsze wyniki.

200 funtów

3/32”

25 stóp

60 funtów

100 funtów

50 stóp

Średnica wewnętrzna węża Długość węża Średnica wewnętrzna dyszy CFM (110 PSI)

1/2”

Na godzinę

50 stóp

9/64”

z dala od jednostki i operatora, szybko otwórz całkowicie zawór bezpieczeństwa i

Odłączenie węża, gdy urządzenie jest pod ciśnieniem, może spowodować poważne obrażenia lub

użycie zbyt małego sprężonego powietrza może negatywnie wpłynąć na działanie Twojej ściernicy

śmierci. W celu ułatwienia montażu i demontażu wszystkich połączeń sprzęgających należy stosować kołki zabezpieczające i linki zabezpieczające.

wyreguluj zawór regulacyjny u podstawy zbiornika, aby odpowietrzyć materiał ścierny do przepływu powietrza. Powoli

wąż doprowadzający powietrze, niewystarczające ciśnienie powietrza lub zbyt duża dysza.

dysza.

Obróbka strumieniowo-ścierna wymaga dużej objętości powietrza pod wysokim ciśnieniem. Wydajność

Aby uzyskać najlepszą wydajność, zawór Deadman należy otwierać i zamykać szybko.

szpilki lub przewody zapobiegające przypadkowemu rozłączeniu pod ciśnieniem. Wąż

wymagane przy zmianie gatunku materiału ściernego lub gdy dysza ma

różne IDis używane. Otwarcie zaworu regulatora zbyt daleko spowoduje zatkanie węża lub

odłączenie pod ciśnieniem może spowodować poważne obrażenia.

zapobiegają przypadkowemu rozłączeniu się złączy węży.

otwórz zawór regulatora, aż materiał ścierny będzie lekko widoczny. Gdy regulator

zawór przepływowy jest ustawiony na żądane ustawienie, dalsza regulacja powinna być wykonywana tylko

Jeżeli używane są złączki do przewodów pneumatycznych typu twist-on, muszą być one zabezpieczone blokadą bezpieczeństwa

- 15 -

Machine Translated by Google

wystarczająco dużo do zbiornika, aby wykonać zadanie. Ale jeśli jest to duże zadanie, napełnij zbiornik tylko

blaster. Jeśli twój

7. Włóż lejek (31) i wlej materiał ścierny do lejka. Upewnij się, że

Napełnij zbiornik w 3/4 i uzupełnij w razie potrzeby, aby dokończyć pracę.

1. Sprawdź materiał ścierny, aby upewnić się, że jest suchy i nie zatyka zaworu dozującego (19B), rury wylotowej

materiału ściernego (23), węża (25) lub innych elementów.

10. Podczas nalewania paliwa do zbiornika należy nasłuchiwać, czy nie ma nieszczelności w korku wlewu.

sprężarki. Przed uruchomieniem należy naprawić wszelkie nieszczelności.

3. Kompresor wytwarza nadmierną ilość wilgoci, zalecamy użycie

5. Obserwuj manometr (16) i upewnij się, że wskazuje zero ciśnienia.

8. Po umieszczeniu w zbiorniku odpowiedniej ilości materiału ściernego zamknij korek wlewu (13).

2. Żaden kompresor nie jest zaprojektowany do ciągłej pracy na pełnych obrotach. Używaj 70% znamionowych

9. Zamknij zawór odcinający dyszę (198) i otwórz zawór dopływu powietrza (19).

6. Zdjąć korek wlewu (13) z górnej części zbiornika. 6.

wyjście. Użyj węża powietrznego lub metalowej rury o średnicy co najmniej 1/2" od sprężarki powietrza, aby

często i opróżniaj syfon bardziej. To zmniejszy prawdopodobieństwo

3. Przekręć zawór dopływu powietrza (19) do pozycji wyłączonej (poziomej).

1. Nie należy wykonywać ciągłego śrutowania. Okresowo należy przerywać śrutowanie, aby umożliwić

sprężarka do chłodzenia.

4. Naciśnij w dół, aby otworzyć zawór DEADMAN dyszy (34).

zatykanie dna zbiornika lub przewodu.

WSKAZÓWKI: jeśli wilgotność wynosi 90/100%, pułapka wodna (18) nie będzie w stanie zatrzymać całej wilgoci.

2. Załóż odzież ochronną, pełny kaptur i odzież zatwierdzoną przez MSHA/NICOSH

Aby zapewnić wydajną pracę sprężarki powietrza, należy postępować zgodnie z poniższymi wskazówkami: Używaj

mniejsza dysza umożliwiająca kontrolę zapotrzebowania na powietrze.

Respirator.

wilgoć w zbiorniku 3/4. Lepiej zmniejszyć ilość materiału ściernego, załadować więcej

ZALECENIA DOTYCZĄCE SPRĘŻARKI POWIETRZA

ŁADOWANIE MATERIAŁÓW ŚCIERNYCH DO ZBIORNIKA

- 16 -

Machine Translated by Google

Zobacz OSTRZEŻENIA dotyczące układu oddechowego na początku instrukcji.

Ostrzeżenie!

Czarna piękność

ZASTOSOWANIE MATERIAŁÓW ŚCIERNYCH

syfon lub separator wilgoci. Otwórz zawór odpowietrzający, aż woda zacznie powoli wypływać

ciśnienie powietrza do odpowiedniego zakresu.

zawiera tylko 0,1% wolnej krzemionki, szybciej tnie, można go ponownie wykorzystać, nie zawiera wilgoci i

sprężarkę należy stosować w tych granicach lub użyć zaworu regulującego ciśnienie w celu jego zmniejszenia

wypływa nieprzerwanie.

na drewnianej płozie.

6. Rozważ użycie różnych gatunków lub typów mediów, aby zapobiec zatykaniu się dyszy.

5. Jeśli wilgotność powietrza jest zbyt wysoka, nie zaleca się przeprowadzania czyszczenia w tym czasie.

Black Beauty stosuje się, gdy konieczne jest usunięcie farby i rdzy ze stali, np.

nie pakować i nie wchłaniać wilgoci.

5. Utrzymuj kurz i media powstałe w wyniku obróbki strumieniowej z dala od sprężarki powietrza.

i pogarszać jakość obróbki strumieniowej.

wąż zostanie przypadkowo odłączony podczas użytkowania, może dojść do rozpryskiwania się medium.

4. Przechowuj media w suchym miejscu; trzymaj media z dala od ziemi lub betonowych podłóg. Umieść je

Należy przestrzegać maksymalnych wymagań dotyczących ciśnienia powietrza dla pistoletu natryskowego i ustawić

2. Jeśli nośnik jest wilgotny, przesiej go i osusz przed użyciem.

galonów wody ze zbiornika zaopatrzeniowego w dzień o wysokiej wilgotności. Dodatkowy zapas

Nie napełniaj naczynia ciśnieniowego do odległości mniejszej niż sześć (6) cali od górnej krawędzi naczynia. Jeśli

czołg pomoże.

3. Nie pozostawiaj materiału ściernego w zbiorniku po czyszczeniu, ponieważ może on wchłaniać wilgoć.

1. Jeśli w medium znajduje się wilgoć, może to spowodować uszkodzenie zbiornika pistoletu lub zatkanie

4. Sprężarkę powietrza należy opróżnić na dnie zbiornika zasilającego za pomocą

zatykanie spowodowane dużą zawartością wilgoci.

Nadwozia samochodowe, zbiorniki lub ciężki sprzęt. Black Beauty jest lepszy od krzemionki, ponieważ

7. Nie używaj piasku.

zawór spustowy i należy go codziennie przedmuchiwać. Nie jest niczym niezwykłym opróżnienie trzech lub czterech

systemu. Aby uniknąć tego problemu, utrzymuj media i sprężarkę w stanie suchym.

- 17 -

Machine Translated by Google

WSKAZÓWKI DOTYCZĄCE ROZWIĄZYWANIA PROBLEMÓW

Tlenek glinu to wysokiej jakości materiał ścierny, który jest ostrzejszy od piasku (nie

wytwarza bardzo mało pyłu. Działa szybko, długo utrzymuje się i zwiększa widoczność w pomieszczeniu.

Ziarno stalowe jest niezwykle szybkie w cięciu zardzewiałego metalu i trudnej do usunięcia farby. Stal

zalecany) i tnie dwa razy szybciej niż piasek. Pozostawia gładką teksturę wykończenia

gabinet.

Koraliki szklane służą do tworzenia wykończenia satynowego lub matowego. Zalecane jest stosowanie koralików szklanych

Głównie używany do usuwania aluminium i włókna szklanego. Doskonały do usuwania farby. Lekki

utlenianie i rdza powierzchniowa. Zaleca się stosowanie kabin do obróbki strumieniowo-ściernej, ponieważ

w systemach odzyskiwania lub szafach.

systemy odzyskiwania lub szafy.

Systemy lub szafy.

bez wżerów. Tlenek glinu jest bardziej szorstki niż szklany koralik i można go stosować na

Ziarno jest popularne, ponieważ pozostawia bardzo gładkie wykończenie. Jest również porównywalne w

Cena w porównaniu do większości innych specjalistycznych materiałów ściernych. Zaleca się stosowanie Steel Grit w regenerowanych materiałach ściernych.

i w kółko. Jest to jeden z najbardziej ekonomicznych materiałów ściernych, jakich możesz użyć w dowolnym

Stalowy żwir

Zamknij lekko

Tlenek glinu

Zbyt niskie ciśnienie powietrza

Zobacz „Brak ciśnienia powietrza”

Nadmierne konsumpcja mediów:

Zawór medialny otwarty zbyt szeroko

Wyreguluj zawór mediów

Oczyść i przesiej

Zbyt niskie ciśnienie powietrza

Za dużo mediów

Żwirek plastikowy

Koralik szklany

PROBLEM/PRZYCZYNA

Zatykanie i blokowanie przepływu strumienia powietrza:

MOŻLIWE ROZWIĄZANIE

Sprawdź manometr

Wzrost przepływu powietrza:

Zanieczyszczenia w mediach

- 18 -

Machine Translated by Google

- 19 -

Zmień lub użyj suchego medium

Ogranicz czas użytkowania

Brak ciśnienia powietrza:

Rozmiar nośnika jest za duży

Umiarkowana wilgotność

Wyreguluj zawór mediów

Wymień wąż

Użyj mniejszego rozmiaru

Otwory w wężu ściernym

Woda w zbiorniku

Użyj mniejszego rozmiaru ziarna

Unikaj tego okresu użytkowania, jeśli

Użyj mniejszej dyszy

Otwory w wężu ściernym

Mokre media

Rozmiar dyszy jest za duży

Utrzymuj media w jak największej suchości

Rozmiar dyszy jest za duży

Mokre media

Przeciążony kompresor:

Odprowadź wodę z linii lotniczych

Wymień wąż

Wyczyść filtr

Suche media, odwadniają powietrze

Umiarkowana wilgotność

Korki dyszy

Kompresor za mały

Użyj mniejszego rozmiaru

Użyj większej dyszy

Wilgotny klimat:

Zapchany filtr powietrza w sprężarce

możliwy

Uszczelnij i dokręć rury

Użyj suszarki lub separatora wilgoci

Woda w powietrzu

Zbyt wiele przecieków w instalacji wodno-kanalizacyjnej

Zapchany filtr powietrza w sprężarce

Otwórz zawory

Opróżnij, osusz i ponownie napełnij

Kompresor za mały

Wilgoć w mediach ściernych:

Wycieki w instalacji hydraulicznej

Czysty

Uszczelnij i dokręć rury

Wysoka wilgotność

Korki dyszy

Zawory zasilające nie są ustawione w pozycji pełnej

Machine Translated by Google

ściśle przylegać do uchwytów dysz, może się rozłączyć pod wpływem ciśnienia. Uderzenie

• Rozhermetyzować maszynę do obróbki strumieniowej.

• Zablokuj i oznacz dopływ sprężonego powietrza.

• Odłącz zasilanie.

dysze, złącza, węże lub materiały ścierne oraz części odłączone podczas pracy

2. Wymień gumową uszczelkę po 7–10 godzinach użytkowania, aby zachować prawidłowe działanie

Nieprzestrzeganie poniższych zaleceń przed wykonaniem jakichkolwiek czynności konserwacyjnych może spowodować:

Wycieki wokół złączek i uchwytów dysz świadczą o zużyciu lub poluzowaniu części.

poważne obrażenia lub śmierć w wyniku nagłego uwolnienia sprężonego powietrza:

Uchwyty dysz i złączki, które nie pasują ściśle do węża i dysz, które nie pasują ściśle do węża.

1. Okresowo (po 5-6 miesiącach umiarkowanego użytkowania lub po 10-15 godzinach intensywnego użytkowania)

elementy mogą narazić operatora lub osoby postronne na działanie mediów o dużej prędkości i

wyłączenie.

Sprężone powietrze może spowodować śmierć lub poważne obrażenia.

(do użytku przemysłowego) należy wymienić wszystkie adaptery węży przeznaczone wyłącznie do przepływu materiałów ściernych.

• Odpowietrzyć przewód doprowadzający powietrze do pistoletu strumieniowego.

w przypadku uchwytu Deadman Handle zdecydowanie zaleca się wykonanie następujących procedur

ciśnienie może spowodować poważne obrażenia. Aby zapewnić długą i wydajną żywotność

Konieczna jest natychmiastowa wymiana zużytych podzespołów. Niewymiana zużytych podzespołów

następowało:

KONSERWACJA

Brak przepływu ściernego:

Wąż ścierny zagięty

Zanieczyszczenia w mediach

Wyczyść lub wymień uszczelkę

Napełnij zbiornik

Wilgoć w mediach

Za małe ciśnienie powietrza

Zbiornik blastera pusty

Zużyta lub zabrudzona uszczelka poliuretanowa

Nośniki suche

Sprawdź system

OSTRZEŻENIE!

Czyszczenie lub ekranowanie mediów

Wyprostuj wąż

- 20 -

Machine Translated by Google

- 21 -

3. Sprawdź wąż ścierny, jeśli zaczyna się często przeciekać lub wokół niego pojawia się wyciek medium lub powietrza.

między nimi, tym lepiej. Poza tym powinieneś kontynuować standard

sprężarka w górę od strumieniowo-ściernego strumienia, im większa odległość

wąż lub obszar uchwytu.

procedury konserwacyjne sprężarki.

ściana staje się coraz cieńsza. Jednym ze sposobów sprawdzenia węża i innych części

dotkniętych wybuchem należy założyć odzież ochronną. Następnie należy wytworzyć ciśnienie

system i zamknij dyszę, zamknij zawór (19). Sprawdź, czy nie ma nieszczelności powietrza, usuń wszelkie nieszczelności

1. Należy dołożyć wszelkich starań, aby chronić sprężarkę powietrza przed wszelkimi uszkodzeniami.

3. Jeśli w którejkolwiek z tych części pojawią się nieszczelności powietrza, należy przerwać wszelkie

prace i znaleźć 3. elementy, które wymagają naprawy lub wymiany. Gdy jest nowy, wąż ścierny (25) ma

2 pale sznurowe i ścianki o grubości 1/4 cala. Ponieważ wewnętrzna średnica jest ścierana, to

możesz otrzymać z twojej pracy w zakresie obróbki strumieniowo-ściernej. Najlepszą opcją jest zachowanie

wąż ścierny (25) i przechodzący przez metalowe wypełnienia zawór DEADMAN (34)

z otworu (upewnij się, że uszczelka jest wolna od medium).

natychmiast nowy wąż. Jeśli ten pęcherz pęknie, ścierniwo wydostanie się z boku

węża.

i dysz ceramicznych (28).

2. Niektóre części ścierniwa będą zużywać się znacznie szybciej niż inne,

4. Wymień dyszę, gdy będzie miała większy rozmiar.

przed uruchomieniem. Możesz również zlokalizować miejsca w wężu, w których ściana jest

bardzo cienkie. Objawiają się jako pęcherze w wężu; jeśli znajdziesz taki pęcherz, weź

5. Sprawdź uszczelkę poliuretanową w zamknięciu pull-up, gdy powietrze ucieka nadmiernie

części wymagające szczególnej uwagi przenoszą mieszankę powietrza i materiału ściernego, zaczynając od

INNE ELEMENTY KONSERWACJI

Machine Translated by Google

Przedstawiciel UE

REP WIELKIEJ BRYTANII

Importowane do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Grupa Pooledas Ltd.

Jednostka 5 Dom Alberta Edwarda, Pawilony

Linkenheim-Hochstetten, Niemcy

Importowane do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Szanghaj

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

SHUNSHUN GmbH

Preston, Wielka Brytania

Römeräcker 9 Z2021, 76351

Wyprodukowano w Chinach

- 22 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL: FF-Q902

SCHUURSTRAALTANK

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren

u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken

wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Machine Translated by Google

- 1 -

TANK

SCHUURSTRAALMACHINE

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

MODEL: FF-Q902

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding

voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates

voor ons product zijn.

Machine Translated by Google

machine correct gebruikt, lees deze instructie zorgvuldig door voordat u de machine bedient en bewaar deze

2. Let op de omstandigheden op de werkplek. Gebruik geen machines op vochtige of natte locaties.

voor toekomstige referentie. Zorg ervoor dat u de voorzorgsmaatregelen en veiligheidsmaatregelen leest

Niet blootstellen aan regen. Zorg dat het werkgebied goed verlicht is. Gebruik het product niet in de

regels op deze pagina om uw veilige gebruik te garanderen. Deze handleiding zal veiligheidswaarschuwingen schetsen

aanwezigheid van brandbare gassen of vloeistoffen.

en voorzorgsmaatregelen, bediening, onderhoud en reiniging. De waarschuwingen en

3. Houd kinderen uit de buurt. Kinderen mogen nooit in het werkgebied komen.

De instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden dekken en

laat ze machines, gereedschap of verlengsnoeren bedienen.

situaties die zich kunnen voordoen. Voorzichtigheid en gezond verstand zijn niet ingebouwd in deze

4. Berg ongebruikte apparatuur op. Wanneer u gereedschap niet gebruikt, moet u het op een droge plek opbergen.

product, omdat wij ervan overtuigd zijn dat de toepassingen aan deze codes zullen voldoen.

om roest te voorkomen. Berg gereedschap altijd op en houd het buiten bereik van kinderen.

Lees ALLE instructies voordat u uw apparaat gebruikt.

Bedankt voor het gebruiken van dit product. Om er zeker van te zijn dat u de

1. Zorg dat de werkplek schoon is. Rommelige plekken zijn een bron van verwondingen.

- 2 -

Veiligheidswaarschuwingen en voorzorgsmaatregelen

Draag een oogbescherming.

Draag gehoorbescherming.

Draag beschermende handschoenen.

Draag altijd een door ANSl goedgekeurde veiligheidsbril tijdens het werken

met gereedschap en apparatuur.

Lees de gebruiksaanwijzing zorgvuldig door.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:

Compliance is een EG- en VK-beveiligingscertificering.

Machine Translated by Google

waarvoor het niet bedoeld is.

een gekwalificeerde technicus.

onderhoud en reiniging.

vervangen door een gekwalificeerde technicus. Gebruik het gereedschap niet als een schakelaar niet werkt

8. Onderhoud gereedschap met zorg. Controleer gereedschapssnoeren regelmatig en laat ze indien beschadigd

waarvoor deze tool is ontworpen. Het zal de klus beter en veiliger klaren tegen de snelheid

alle kapotte onderdelen of montage-inrichtingen; en alle andere omstandigheden die van invloed kunnen zijn

verslechterd tijdens het gebruik van drugs. Als er enige twijfel is, gebruik het gereedschap dan niet.

bevestiging om het werk van een groter industrieel gereedschap te doen. Er zijn bepaalde toepassingen

bril.

de beoogde functie uitvoeren. Controleer de uitlijning en binding van bewegende delen;

aanbevolen tijdens het werken. Draag beperkende haarbedekking om lang haar te bedekken.

11. Controleer op beschadigde onderdelen. Voordat u een gereedschap gebruikt, moet u elk onderdeel dat er als beschadigd uitziet, controleren.

accessoires die bedoeld zijn voor gebruik met gereedschap.

bewegende delen.

10. Blijf alert. Let op wat je doet, gebruik je gezonde verstand. Ga niet

12. Vervangende onderdelen en accessoires. Gebruik bij onderhoud alleen identieke

6. Kleed je goed. Draag geen losse kleding of sieraden, want die kunnen in de ogen blijven hangen.

9. Voorkom onbedoeld starten. Schakel de luchtbron uit wanneer deze niet in gebruik is.

Aan en uit op de juiste manier.

juiste werking. Elk onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of

waarvoor het bedoeld was. Wijzig deze tool niet en gebruik deze tool niet voor een

ze door een geautoriseerde technicus laten repareren. De handgrepen moeten te allen tijde schoon, droog en

vrij van olie en vet worden gehouden. Schakel de stroom uit en haal de stekker uit het stopcontact voordat u

waarschuwingslabels op recepten om te bepalen of uw oordeelsvermogen of reflexen

14. Onderhoud. Voor uw veiligheid moet er regelmatig onderhoud worden uitgevoerd door

beschadigd moet zorgvuldig worden gecontroleerd om te bepalen of het goed zal werken en

13. Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs. Lees

5. Gebruik het juiste gereedschap voor de klus. Probeer niet om een klein gereedschap of

7. Gebruik oog- en oorbescherming. Draag altijd ANSI-goedgekeurde impactveiligheid

elk gereedschap als je moe bent.

Beschermende, elektrisch niet-geleidende kleding en antislipschoenen zijn

vervangende onderdelen. Het gebruik van andere onderdelen maakt de garantie ongeldig. Gebruik alleen

- 3 -

Machine Translated by Google

- 4 -

18. Gebruik geen alcohol, benzine, etc. als koelvloeistof.

21. MAAK HET NIET SCHOON MET SCHURENDE MATERIALEN.

Gebruik een ALLSOURCE Pressure Blaster niet voordat u deze handleiding hebt gelezen en

veilig. Jonge kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met

17. Dit product kan niet voor andere doeleinden worden gebruikt. Niet geschikt voor commerciële doeleinden.

erbij betrekken:

16. Dompel het apparaat NIET onder in water of een andere vloeistof.

onder toezicht van een verantwoordelijke persoon om ervoor te zorgen dat zij het apparaat kunnen gebruiken

in dit product, maar moet door de gebruiker van het gereedschap worden aangebracht.

werkgebied.

omstandigheden en situaties die zich kunnen voordoen. Het moet begrepen worden door de

Stof dat ontstaat bij het schuren, zagen, slijpen, boren en andere bouwwerkzaamheden

het werkgebied moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werk

Waarschuwing: De waarschuwingen, voorzorgsmaatregelen en instructies die in dit document worden besproken,

gezondheid en veiligheid van de bediener en degenen die zich in de directe omgeving bevinden. Houd dit

19. Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt,

22. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

u de inhoud en waarschuwingen begrijpt. Deze waarschuwingen zijn opgenomen voor de

WAARSCHUWING!

Gebruik. ALLEEN VOOR GEBRUIK BINNEN.

het apparaat. Kinderen en huisdieren dienen uit de buurt van het product te blijven.

reproductieve schade en luchtwegaandoeningen. Enkele voorbeelden van de chemicaliën

operator dat gezond verstand en voorzichtigheid factoren zijn die niet kunnen worden opgebouwd

activiteiten kunnen chemische stoffen bevatten waarvan bekend is dat ze kanker en geboorteafwijkingen van andere aard veroorzaken

15. Gebruik het apparaat nooit in de buurt van brandbare materialen.

20. Dit apparaat is niet bedoeld voor gebruik door jonge of zwakke personen, tenzij

De instructies die in deze gebruiksaanwijzing worden besproken, kunnen niet alle mogelijke

stuk of een kapot accessoire kan wegvliegen en letsel veroorzaken dat verder gaat dan onmiddellijk

handleiding voor toekomstig gebruik.

WAARSCHUWING GEZONDHEIDSRISICO'S

Machine Translated by Google

- 5 -

Het inademen van stof uit silicazand kan silicose veroorzaken, een dodelijke longziekte. Het inademen van stof

tijdens straalwerkzaamheden kan ook asbestose en/of andere ernstige of dodelijke ziekten veroorzaken. Een door

NIOSH goedgekeurd, goed onderhouden, met lucht gevoed straalmasker moet worden gebruikt door iedereen

die straalt, iedereen die media hanteert of gebruikt die giftige stoffen bevatten of media met meer dan

één procent kristallijn silica en iedereen die zich in de buurt van het stof bevindt. Schadelijk stof kan lange

tijd in de lucht blijven hangen nadat het stralen is gestopt, wat ernstig letsel of de dood tot gevolg kan

hebben.

Voordat u het masker afzet, dient u een luchtmeetinstrument te gebruiken om te bepalen of de atmosfeer

veilig is om in te ademen. Neem contact op met het plaatselijke OHSA- of NIOSH-kantoor om te bepalen welk

masker geschikt is voor uw specifieke toepassing.

Luchttoevoer-ademhalingsmaskers verwijderen geen koolmonoxide (CO) of andere giftige gassen en bieden er

geen bescherming tegen. Gebruik een koolmonoxideverwijderingsapparaat en een bewakingsapparaat met

het ademhalingsmasker om lucht van klasse D-kwaliteit te garanderen. Volg alle toepasselijke OSHA-normen en

OSHA-regelgeving 1910.134(d).

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan

deze chemicaliën te verminderen: Werk in een geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting,

zoals die stofmaskers die speciaal zijn ontworpen om microscopische deeltjes te filteren.

Bij gritstralen komt schadelijk stof vrij. Iedereen die zich in het straalgebied bevindt, moet een goed passend en

goed onderhouden NIOSH-goedgekeurd ademhalingsmasker met luchttoevoer dragen.

• Kristallijne silica uit bakstenen, cement en andere metselproducten Arseen en chroom uit chemisch

behandeld hout

• Lood uit loodhoudende verf

toekomstige referentie.

BEWAAR DEZE INSTRUCTIES U hebt deze

instructies nodig voor de veiligheidsinstructies, de bedieningsprocedures, de onderdelenlijst en de

garantie. Bewaar ze op een veilige en droge plaats voor

WAARSCHUWINGEN OVER SILICOSE EN ANDER STOF:

Machine Translated by Google

gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen. U moet

60-110 PSI

6-25cfm

Werkdruk

aanbevolen door de gereedschapsfabrikant.

2. Laat het water uit de luchtcompressor lopen voordat u het gebruikt, om er zeker van te zijn dat de lucht droog is en

WAARSCHUWING: Wanneer u gereedschap gebruikt zoals uw luchtcompressor, ongeacht of deze wordt aangestuurd door

18,5 liter

Aandacht:

Vermijd het klonteren van schurende (media) stoffen, anders werkt het niet.

1. Gebruik geen accessoires die niet speciaal zijn ontworpen en

10 liter

Bekijk de veiligheidsinstructies voor uw luchtcompressor voordat u met schuren begint

Luchtverbruik:

met dit gereedschap te schieten.

Aanbevolen schurend vermogen:

Tankinhoud

Bij een elektromotor of benzinemotor moeten altijd elementaire veiligheidsmaatregelen in acht worden genomen.

3. Eén van de keramische sproeiers is op het product geïnstalleerd.

- 6 -

PRODUCTPARAMETERS

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Machine Translated by Google

- 7 -

ONDERDELENLIJST

Machine Translated by Google

- 8 -

IONIET PIJP

KERAMISCHE SPUITMOND

BRASS-KNELPLAAT

ONDERDEELBESCHRIJVING HOEVEELHEID ONDERDEEL

SCHURENDE UITLAAT

19B

21 TEPELKOP 1

SCHURENDE SLANG

BESCHRIJVING

METING

KAP

DRUK

11 VEILIGHEIDSKLEP 1

ONDERDELENLIJST

VULDOP

O-RING

07 HANDGREPEN 2

VERBINDING

PAKKING

KLEP, 3/8"

KLEPADAPTER

WIELEN

VERBINDING

VERDEELSTUK

Hoeveelheid

KLEM

19A

LUCHTSLANG

MESSING SCHUURMIDDEL

ZESKANTMOER

VOET

MESSING LUCHTTOEVOER

RUBBEREN SPUITMOND

WASMACHINE

MANNELIJK-VROUWELIJK

DODEMANNIPPEL

PIJP

TANK

PNA SCHROEF 4

KLEP, 3/8”

INLAAT

WASMACHINE

VOORSTE MOER

HANDBEUKEN

GRAADMETER

NIPPEL

18 WATERAFVANGFILTER

SPIEGELS

KLEP, 3/8"

Machine Translated by Google

1. Raadpleeg de tekening voor stap 1, het monteren van het inlaatspruitstuk.

en huisdieren.

2. Raadpleeg de tekening voor stap 2 om het waterafscheiderfilter (18) te monteren. De

nippelconnector (17) wordt in elke zijde van het filter geschroefd. Bevestig aan één zijde de

pijp bovenop de tank. Zorg er ook hier voor dat het spruitstuk en de meter verticaal staan.

luchttoevoerventiel (19), op de nippelconnector (17), en bevestig vervolgens de mannelijke/vrouwelijke

5. Het product moet op een vlakke ondergrond worden geplaatst.

connector(20),naar de andere kant van de luchttoevoerklep. Wanneer u klaar bent om

3. Hoewel u bij de vervaardiging van dit product bijzondere aandacht moet besteden, moet u:

klep (19A) aan de onderkant van het spruitstuk. Bevestig de nippelconnector (21) aan de

spruitstuk. Schroef vervolgens het open uiteinde van de verbindingsbuis (14) vast met het inlaatspruitstuk (15)

4. Raadpleeg de tekening voor stap 4, montage van de uitlaatklep voor schuurmiddel in de

smoorklep. Bevestig de verbindingsbuis (14) aan het verdeelstuk.

Wees voorzichtig tijdens het montageproces om krassen door scherpe randen te voorkomen.

en een drukmeter (16) bevestigd in het schroefdraadgat aan de zijkant van de vulopening

2. Controleer alle meegeleverde componenten volgens de lijst in deze handleiding. Zorg ervoor

Bevestig eerst de drukmeter (16) aan de bovenkant van het inlaatspruitstuk, waarbij u de

Je hebt alle onderdelen op een rijtje.

meter zodat het over de bovenkant van de tank te zien is. Bevestig vervolgens de gasklep

3. Plaats de tank (01) op een tafel met de vier clips omhoog. Raadpleeg de tekening voor stap

Schroef het waterafscheiderfilter (18) en de onderdelen ervan in het gat aan de zijkant van de inlaat.

gat aan de onderkant van de tank; Bevestig vier onderdelen, in volgorde: Nippelconnector (17);

bedien de straalmachine, de luchtslang van de compressor wordt aan de

1. Gooi alle plastic zakken zorgvuldig weg en houd ze buiten bereik van kinderen.

abrasiefdoseerventiel (19B); nippelconnector (17) en de abrasiefuitlaatbuis

mannelijke/vrouwelijke connector (20).

- 9 -

INSTALLATIE OPMERKINGEN

MONTAGE-INSTRUCTIES

gebruik.

SPUITMONDEN: A=9/64”D=3/32”B=1/8”C=7/64”

4. Draag tijdens de montage en het werk een veiligheidsbril en beschermende handschoenen.

Machine Translated by Google

- 10 -

Schroef de adapter (26) in de DEADMAN-klep van de sproeier (34). Schroef de pakking (27) in

de nippelconnector en voeg vervolgens een sproeier (28) en de dopmoer van de sproeier (29) toe.

6. Raadpleeg de tekening voor stap 6, voor het aansluiten van de schuurmiddeldoseerklep-

assemblage (stap 4) en de assemblage (stap 5). Schuif de twee slangklemmen (24) over elk

uiteinde van de schuurmiddelslang (25), druk één uiteinde van de slang over de nippel op de

schuurmiddeluitlaatbuis (23) en het andere uiteinde over de adapter (26). Beide slangen

5. Raadpleeg de tekening voor stap 5, montage van de nozzle DEADMAN-klep (34). In dit

montageproces selecteert u een van de vier nozzles (28). Dit is geen permanente selectie,

aangezien u de nozzles kunt veranderen afhankelijk van de klus die wordt gedaan.

(23).

Machine Translated by Google

- 11 -

8. Zoek de as (05) en schuif deze door de gaten aan de zijkanten van het stuur.

(06). Plaats aan elk uiteinde van de as één wiel (02) en bevestig deze op zijn plaats met

splitpennen (03) en ring (30).

9. Plaats de vaste voet (04) op de fitting aan de onderkant van de tank, in de buurt van de

op elke tepel en draai de klemmen heel stevig vast.

ringen (10) en vier zeskantmoeren (09). Let op: houd de uiteinden van de handgreepkromming naar boven gericht.

7. Bevestig de twee sturen (06) aan de tank met behulp van vier panschroeven (08) en vier

uiteinden moeten stevig op de nippels zitten. Schuif de slangklemmen langs de slang

10. Controleer elke verbinding nogmaals, dubbel en dwars, voordat u met de werkzaamheden begint.

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of

controleren of alles goed vastzit en goed vastzit.

rand. Gebruik uw laatste splitpen (03) om de voet aan de tank vast te zetten.

dood. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om

WAARSCHUWING!

Machine Translated by Google

VEILIGHEIDSPROCEDURES VOOR DRUKSTRAALMACHINE

GEHELE DELEN VAN DE GEBRUIKSAANWIJZING ZIJN BINNEN

LET OP: LEES DEZE VEILIGHEIDSPROCEDURES IN HUN HANDLEIDING

DEZE WAARSCHUWINGEN.

1. Steek geen vingers, lichaamsdelen of onderdelen in de afdichting van de vulplug.

Als er luchtslangkoppelingen met een draaimechanisme worden gebruikt, moeten deze worden beveiligd met een veiligheidsslot

pennen of draden om onbedoelde ontkoppeling te voorkomen terwijl er druk op staat. Slang

gebied wanneer de straalmachine onder druk staat. Het niet weghouden van lichaamsdelen van

4. Voordat u de hogedrukreiniger gebruikt: Draag een veiligheidsbril, handschoenen en

NIOSH-goedgekeurde. ademhalingsbescherming. Draag altijd deze beschermende items tijdens het werken

Ontkoppeling onder druk kan ernstig letsel veroorzaken.

het gebied rond de vulplug kan ernstig letsel veroorzaken.

en tijdens het onderhouden van uw straalmachine. Terwijl een beschermkap is voorzien om

schurende ophoping in de omgeving.

2. Overschrijd de maximale werkdruk van 125 PSI niet. Als u dit niet doet,

helpt u te beschermen tegen rondvliegende onderdelen terwijl u de machine gebruikt, de kap is niet

7. Trek de mediatank niet rond aan de schuurslang en laat de tank niet omvallen als een

Bij een maximale werkdruk van minder dan 125 PSI kan de straalmachine barsten, wat ernstig of dodelijk letsel

tot gevolg kan hebben.

bieden bescherming tegen zwevende deeltjes. Een goed onderhouden luchtgevoede straalmachine

3. Iedereen in het explosiegebied, inclusief de machinist van de apparatuur, moet correct handelen

Iedereen die met explosieven werkt, moet een masker dragen.

Gebruik en onderhoud een door het NIOSH goedgekeurde luchtgevoede ademhalingsbescherming, zelfs na het stralen

5. Draag dikke handschoenen om uw handen te beschermen.

Deze procedures zijn niet bedoeld om uitputtend te zijn vanwege de vele variabelen in

is gestopt. Schadelijk stof kan lange tijd in de lucht blijven hangen

6. Gebruik backboards om te voorkomen dat overspray iemand of iets anders raakt

het gebied van abrasief stralen. Daarom STAAN wij ER OP DAT de handen, oren, mond, neus en ogen te allen

tijde worden bedekt met passende veiligheidsbescherming.

voorkomen dat slangkoppelingen per ongeluk losraken.

nadat de explosie geen verwondingen of de dood meer veroorzaakt.

omdat het stof een lange afstand zal afleggen. Blaas in een groot open gebied om

- 12 -

Machine Translated by Google

8. Laat de lucht uit de tank lopen via de inlaatklep en koppel de stroom los voordat u de tank leegt.

explosie met ernstig letsel tot gevolg.

11. Splits geen schurende slang. De splits zal snel slijten en kan heftig

13. Plaats de machine altijd zo dat de uitlaat van alle voorwerpen af is gericht

media en perslucht, wat ernstig letsel kan veroorzaken.

noodgeval optreedt, zoals een gebarsten straalslang, schakel de machine uit

machinevaartuig, zonder een National Board R-stempel, maakt de ASME en National ongeldig

15. Gebruik deze apparatuur niet in een gebied dat als gevaarlijk kan worden beschouwd of

een zeer hoge vernietigende kracht. Laat een onder druk staande machine nooit onbeheerd achter. Als een

componenten kunnen ertoe leiden dat de bediener of omstanders worden blootgesteld aan hoge snelheden

Persluchtdruk kan ervoor zorgen dat een verzwakte straalmachine scheurt, wat kan leiden tot overlijden of ernstig

letsel. Lassen, slijpen of boren op de straalmachine

tank, afstandsbediening en accessoires. Vervang alle versleten onderdelen voordat ze kapot gaan.

blessure.

stekkers. Als u de machine niet goed aardt, kan dit leiden tot letsel door een elektrische schok

omdat er nog steeds luchtdruk in de slang kan zitten als het mondstuk verstopt is.

barsten, Koppelingen en sproeierhouders kunnen versleten slangen niet goed vastgrijpen, waardoor ze onder

druk afblazen. Ontsnappende perslucht en schurend materiaal

snelheid. Impact van uitstromend schuurmiddel kan ernstig letsel veroorzaken.

onderhoudsreiniging van welke aard dan ook. Bij het verwijderen van de sproeier moet voorzichtigheid worden betracht

spuitmedia over het omliggende gebied. Een versleten straalslang kan plotseling kapot gaan door

of personen. Blijf uit de buurt van het pad van het uitgaande schuurmiddel. Het kan met hoge snelheid naar buiten komen.

boardcertificering indien van toepassing.

onmiddellijk.

10. Gebruik geen corrosieve materialen van welke aard dan ook in de unit. Gebruik alleen schone, droge media.

Om gevaren te voorkomen, moet u de straalmachine altijd aarden.

waar ontvlambare gassen of vloeistoffen aanwezig zijn. Als u dit niet doet, kan dit leiden tot een

12. Lassen, slijpen of boren op de straalmachine kan het vat verzwakken.

en schade aan apparatuur. Om de kans op statische elektriciteit en de bijbehorende

fitting kan breken en de machine onveilig maken. Media en lucht onder 125 PSI hebben

Onmiddellijke vervanging van versleten componenten is vereist. Het niet vervangen van versleten

van een gebarsten slang, of een losgekoppelde koppeling of sproeierhouder, kan ernstige schade veroorzaken

9. Voer voor een veilige werking het aanbevolen preventieve onderhoud uit op de straalmachine

14. Gebruik geen elektrische adapters die de aardingspen van 115 volt uitschakelen

- 13 -

Machine Translated by Google

BEDIENINGSTECHNIEK:

GEBRUIKSAANWIJZING

tank.

Plaats de ring weer terug en schuif de borgmoer over het mondstuk en draai deze met de hand vast.

Onderzoek het drukprobleem van de blaster niet totdat de drukmeter het volgende aangeeft:

kan er een explosie optreden.

van de eenheid is 40 tot 110 PSI Opmerking: Raadpleeg voor de juiste keuze van het mondstuk de sectie over het selecteren van het mondstuk

gesloten, open kogelkraan waardoor lucht via de bypass-slang naar de onderkant van het apparaat kan stromen.

vijftig voet van explosieve, potentieel explosieve stoffen, of hun dampen als een

Schakel onmiddellijk de luchtcompressor uit en koppel deze los om de overdruk te verminderen.

en vulplug dicht, open luchtinlaatklep waardoor lucht onder druk kan komen. Werkingsbereik

Als de meter nul aangeeft, open dan de tank.

luchtvolume en resulteren in een slechte werking van de unit. Voordat u lucht injecteert, moet u er zeker van zijn dat de lucht

obstructie. Wanneer u klaar bent om de container onder druk te zetten, trekt u de sluiting omhoog en zet u deze aan

Om dit te doen, draait u de luchttoevoerklep (19) dicht en drukt u deze naar beneden om de DEADMAN te openen.

1. Sluit de luchtslang aan op de luchtinlaatklep. De fabrikant raadt aan om minimaal

ontwerp. Fabrikant adviseert een fijn schuurmiddel met een korrelgrootte vergelijkbaar

18. VOORDAT U DE TANK OPEN, laat u de luchtdruk op de schuurmiddeltank ontsnappen.

2. De Pressure Blaster is uitgerust met een unieke semi-automatische pull-up sluiting

grafiek op pagina 11. Plaats de nozzle in de houderbasis nadat u de juiste nozzle hebt geselecteerd.

17. Vul de tank niet te vol met media. Vul niet tot binnen 6 inches van de bovenkant van de tank.

nul.

3. Met de straalmachine onder druk en de regelklep voor de straalstroom aan de onderkant van de unit

Houd vervolgens de schuurslang vast aan de houder van het mondstuk, met het mondstuk gericht

inlaatklep en sproeierklep staan in de UIT-stand. Met Deadman Valve gesloten

binnenkomende lucht. De interne luchtdruk zal de sluiting afdichten.

16. Statische elektriciteit kan ontstaan door het gebruik van deze apparatuur. Niet gebruiken binnen

19. HOUD DE JUISTE LUCHTDRUK AAN, maximaal 110 PSl wordt aanbevolen, de druk mag niet hoger zijn dan 125

PSI. Als de druk hoger is dan 125 PSI, stop dan alle werkzaamheden

inkomende luchtslang van 1/2" ID Het gebruik van een luchtslang kleiner dan 1/2" ID zal de luchtstroom beperken

klep(1), om druk in de leiding te ontlasten. Zorg ervoor dat de tankdrukmeter

op die van keukenzout. Dit zorgt voor een goede doorstroming en vermindert de kans op sproeierschade.

- 14 -

Machine Translated by Google

VEREISTEN VOOR LUCHTSCHUURMIDDELEN

- 15 -

Schurend gebruik

1/2”

9/64”

Slang-ID Slanglengte Mondstuk-ID CFM (110 PSI)

1/2”

Per uur

15 meter

60 pond

25 voet

100 pond

15 meter

150 pond

25 voet

Wij adviseren een luchtdruk in het bereik van 60-110 PSI om de

200 pond

3/32”

Beste resultaten.

WAARSCHUWING!

3/8”

7/64”

3/8”

1/8”

Pas de regelklep aan de onderkant van de tank aan om het schuurmiddel in de luchtstroom te laten stromen. Langzaam

dood. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om

open de regelaarklep totdat het schurende materiaal licht zichtbaar is. Zodra de regelaar

voorkomen dat slangkoppelingen per ongeluk losraken.

De doorstroomklep is ingesteld op de gewenste stand, verdere afstelling mag alleen

Als er luchtslangkoppelingen met een draaimechanisme worden gebruikt, moeten deze worden beveiligd met een veiligheidsslot

vereist bij het veranderen van de kwaliteit van het schuurmateriaal of wanneer een spuitmond met een

pennen of draden om onbedoelde ontkoppeling te voorkomen terwijl er druk op staat. Slang

verschillende IDis gebruikt. Als u de regelklep te ver opent, raakt de slang verstopt of

Ontkoppeling onder druk kan ernstig letsel veroorzaken.

mondstuk.

Voor de beste prestaties moet de dodemansklep snel worden geopend en gesloten.

Voor het stralen met een schuurmiddel is een groot volume lucht onder hoge druk nodig. De efficiëntie van

Uw straalmachine kan nadelig worden beïnvloed door het gebruik van een te kleine luchtstraal

weg van de eenheid en de operator, knijp de dodemansklep snel helemaal open en

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of

toevoerslang, onvoldoende luchtdruk of een te groot mondstuk.

Machine Translated by Google

- 16 -

AANBEVELING LUCHTCOMPRESSOR

SCHUURMIDDELEN IN DE TANK LADEN

Beademingsapparaat.

vocht in een 3/4 tank. Beter om de hoeveelheid schuurmiddel te verminderen, laad meer

genoeg in de tank om de klus te klaren. Maar als dit een grote klus is, vul de tank dan alleen

7. Plaats de trechter (31) en giet het schuurmiddel in de trechter. Zorg ervoor dat u

10. Luister naar luchtlekken bij de vuldop terwijl u de tank vanaf de

compressor. Repareer eventuele lekken voordat u de compressor in gebruik neemt.

1. Controleer of het schuurmiddel droog is en of het de doseerklep (19B), de uitlaatbuis voor het schuurmiddel

(23), de slang (25) of andere onderdelen niet verstopt.

3/4 vol en indien nodig herladen om het werk af te maken.

5. Kijk naar de drukmeter (16) en zorg ervoor dat deze nul druk aangeeft.

8. Sluit de vuldop (13) wanneer de juiste hoeveelheid schuurmiddel in de tank zit.

2. Geen enkele compressor is ontworpen om constant op vol toerental te draaien. Gebruik 70% van de nominale

de blaster. Als je

9. Sluit de afsluitklep van het mondstuk (198) en open de luchttoevoerklep (19).

6. Verwijder de vuldop (13) van de bovenkant van de tank.

output. Gebruik een luchtslang van minimaal 1/2" of een metalen leiding van uw luchtcompressor om

3. De compressor creëert een overmatige hoeveelheid vocht, wij raden aan om

3. Draai de luchttoevoerklep (19) naar de uit-stand (horizontaal).

regelmatig en leeg de waterafscheider meer open. Dit zal de kans op

4. Druk de DEADMAN-klep (34) van de spuitmond naar beneden om deze te openen.

verstopping van de bodem van de tank of de leiding.

1. Niet continu stralen. Stop de straaloperatie periodiek om de

compressor om te koelen.

TIPS: als de luchtvochtigheid 90/100% is, kan de waterafscheider (18) niet al het vocht opvangen.

2. Trek beschermende kleding aan, een volledige capuchon en MSHA/NICOSH-goedgekeurde kleding.

Om een efficiënte werking van uw luchtcompressor te garanderen, dient u de volgende richtlijnen te volgen: Gebruik een

Kleiner mondstuk om de luchtbehoefte te regelen.

Machine Translated by Google

Zie de WAARSCHUWINGEN met betrekking tot de ademhaling aan het begin van de handleiding.

Waarschuwing!

Zwarte schoonheid

GEBRUIK VAN SCHURENDE (MEDIA)

afvoerklep en moet dagelijks worden doorgeblazen. Het is niet ongebruikelijk om drie of vier

compressor om binnen deze grenzen te werken of gebruik een drukregelklep om

een waterafscheider of een vochtafscheider. Open de ontluchtingsklep totdat het water langzaam

de luchtdruk naar het juiste bereik.

systeem. Houd de media en de compressor droog aan de lucht om dit probleem te voorkomen.

op een houten slede.

stroomt voortdurend uit.

5. Als de luchtvochtigheid extreem hoog is, is het wellicht niet verstandig om op dat moment te stralen.

5. Zorg ervoor dat stof en straalmiddel die vrijkomen, niet in de buurt van de luchtcompressor komen.

en de straalprestaties negatief beïnvloeden.

6. Overweeg het gebruik van verschillende kwaliteiten of verschillende soorten media om te voorkomen dat de spuitmond verstopt raakt.

slang per ongeluk losraakt tijdens gebruik, kan er sproeivloeistof ontstaan.

4. Bewaar media op een droge plaats; houd media van de grond of betonnen vloeren.

Houd rekening met de maximale luchtdrukvereisten voor de blaster en stel uw

Black Beauty wordt gebruikt wanneer verf en roest van staal verwijderd moeten worden, zoals

niet inpakken of vocht opnemen.

gallons water uit de voorraadtank op een dag met een hoge luchtvochtigheid. Een extra voorraad

2. Als de media vochtig zijn, zeef ze dan en droog ze voordat u ze gebruikt.

tank zal helpen.

3. Laat na het stralen geen media in de tank zitten, omdat deze vocht kan absorberen

Vul het drukvat niet tot binnen zes (6) inches van de bovenkant van het vat. Als een

Carrosserieën, tanks of zware machines. Black Beauty is superieur aan silica omdat het

1. Als er vocht in de media zit, zal dit uiteindelijk de tank van de straalmachine beschadigen of de tank verstoppen.

4. De luchtcompressor moet via een afvoer aan de onderkant van de toevoertank worden leeggemaakt.

verstopping door een hoog vochtgehalte.

heeft slechts 0,1% vrije silica, is sneller te snijden, kan worden hergebruikt, is vochtvrij en zal

7. Gebruik geen zand.

- 17 -

Machine Translated by Google

TIPS VOOR HET OPLOSSEN VAN PROBLEMEN

aanbevolen) en snijdt twee keer zo snel als zand. Het laat een gladde textuur achter

Staalgrit snijdt extreem snel op roestig metaal en moeilijk te verwijderen verf. Staal

Grit is populair omdat het een zeer gladde afwerking achterlaat. Het is ook vergelijkbaar in

zonder putjes. Aluminiumoxide is ruwer dan glasparels en kan over

Prijs ten opzichte van de meeste andere speciale schuurmiddelen. Steel Grit wordt aanbevolen bij reclaim

en steeds opnieuw. Het is een van de meest economische schuurmiddelen die u in welke

Systemen of kasten.

terugwinningssystemen of kasten.

Glasparel wordt gebruikt om een satijnen of matte afwerking te creëren. Glasparel wordt aanbevolen

Wordt voornamelijk gebruikt om aluminium en glasvezel te strippen. Uitstekend geschikt voor het strippen van verf. Licht

in terugwinningssystemen of -kasten.

oxidatie en oppervlakteroest. Aanbevolen voor gebruik zijn straalcabines omdat deze

creëert zeer weinig stof. Werkt snel, gaat lang mee en vergroot het zicht binnen

Aluminiumoxide is een hoogwaardig schuurmiddel dat scherper is dan zand (niet

het kabinet.

Iets sluiten

Aluminiumoxide

Staalkorrel

Puin in de media

Luchtdruk te laag

Overmatig mediagebruik:

Zie "Gebrek aan luchtdruk"

Mediaklep te ver open

Mediaklep afstellen

Purgeren en zeven

Luchtdruk te laag

Kunststof grit

Glazen kraal

Te veel media

MOGELIJKE OPLOSSING

Controleer de drukmeter

PROBLEEM/OORZAAK

Verstopping en verstopping van de straalstroom:

Opstoten van de explosiestroom:

- 18 -

Machine Translated by Google

Vocht in schurende media:

Leegmaken, laten drogen en opnieuw vullen

Compressor te klein

Lekkages in de leidingen

Afdichten en vastdraaien van leidingen

Schoon

Hoge luchtvochtigheid

Sproeierpluggen

Toevoerkleppen niet in volledige stand

Verander of gebruik droge media

Matige luchtvochtigheid

Sproeierpluggen

Compressor te klein

Vochtig weer:

Luchtfilter op compressor verstopt

Gebruik een groter mondstuk

mogelijk

Afdichten en vastdraaien van leidingen

Water in de lucht

Te veel lekkages in de leidingen

Luchtfilter op compressor verstopt

Gebruik een droger of vochtafscheider

Natte media

Mondstukmaat te groot

Gebruik een kleinere spuitmond

Gaten in schuurslang

Houd de media zo droog mogelijk

Open kleppen

Mondstukmaat te groot

Natte media

Overbelaste compressor:

Droge media, water uit de lucht afvoeren

Water uit luchtvaartmaatschappijen afvoeren

Gebruik een kleinere maat

Beperk de gebruikte tijd

Gebrek aan luchtdruk:

Mediaklep afstellen

Slang vervangen

Filter schoonmaken

Mediaformaat te groot

Matige luchtvochtigheid

Gaten in schuurslang

Water in de tank

Gebruik een kleinere korrelgrootte

Vermijd die gebruiksperiode als

Gebruik een kleinere maat

- 19 -

Machine Translated by Google

Gebrek aan schurende stroming:

ONDERHOUD

- 20 -

• Sluit de persluchttoevoer af en markeer deze.

druk kan ernstig letsel veroorzaken. Om een lange en efficiënte operationele levensduur te garanderen

• Ontlucht de luchttoevoerleiding naar het straalpistool.

van de Deadman Handle, wordt het ten zeerste aanbevolen de volgende procedures uit te voeren

Onmiddellijke vervanging van versleten onderdelen is vereist. Als versleten onderdelen niet worden vervangen,

gevolgd:

componenten kunnen de gebruiker of omstanders blootstellen aan media met hoge snelheid en

1. Periodiek (na 5-6 maanden matig gebruik of na 10-15 uur intensief gebruik)

samengeperste lucht kan de dood of ernstig letsel veroorzaken.

(industrieel gebruik) vervang alle slangadapters die uitsluitend bedoeld zijn voor gebruik met schurende vloeistoffen.

Als u het volgende niet in acht neemt voordat u onderhoud uitvoert, kan dit leiden tot:

Lekkages rondom koppelingen en sproeierhouders duiden op versleten of loszittende onderdelen.

2. Vervang het rubberen afdichtingsblok na 7-10 uur gebruik om een goede werking te behouden.

Sproeierhouders en koppelingen die niet goed op de slang passen en sproeiers die niet goed op de slang passen

ernstig letsel of de dood door de plotselinge vrijgave van samengeperste lucht:

Uitschakelen.

• Haal de druk van de straalmachine.

strak in de sproeierhouders passen, kunnen losraken terwijl ze onder druk staan. Impact van

• Koppel de stroomtoevoer los.

sproeiers, koppelingen, slangen of schuurmiddelen en onderdelen die losgekoppeld zijn terwijl ze onder

Schurende slang geknikt

Puin in de media

Pakking schoonmaken of vervangen

Media reinigen of zeef

Blastertank leeg

Niet genoeg luchtdruk

Vocht in media

Urethaan pakking versleten of vuil

Slang rechtzetten

Controleer systeem

WAARSCHUWING!

Droge media

Vul tank

Machine Translated by Google

ANDERE ONDERHOUDSARTIKELEN

5. Controleer de urethaanpakking in de pull-up sluiting als er te veel lucht lekt

onderdelen die veel aandacht nodig hebben, vervoeren het lucht/schuurmiddelmengsel, te beginnen met de

tussen hen, hoe beter. Verder moet je de standaard blijven gebruiken

3. Controleer de schuurslang wanneer deze vaak begint te lekken of wanneer er media of lucht rond de slang lekt.

compressor bovenwinds van het stralen, en hoe groter de afstand

De wand wordt steeds dunner. Een manier om de slang en andere onderdelen te inspecteren

slang of handvat.

onderhoudsprocedures voor de compressor.

1. U moet er alles aan doen om uw luchtcompressor te beschermen tegen eventuele schade.

3. Als er luchtlekken ontstaan in een van deze onderdelen, moet u alle werkzaamheden staken en 3.

zoeken naar wat gerepareerd of vervangen moet worden. Als het nieuw is, heeft de schuurslang (25)

door de explosie getroffen is om uw beschermende kleding aan te trekken. Zet vervolgens de

systeem en sluit de sproeier, sluit de klep (19). Luister naar luchtlekken, repareer eventuele lekken

2 koordpalen en de wanden zijn 1/4" dik. Omdat de binnendiameter wordt afgeschuurd, is dit

kan ontvangen van uw straalwerkzaamheden. Uw beste optie is om de

vanuit de opening (zorg ervoor dat de pakking vrij is van media).

schurende slang (25) en door de metaalvullingen heen, de DEADMAN-klep (34)

en de keramische sproeiers (28).

nieuwe slang direct. Als die blaar breekt, komt het schuurmiddel aan de zijkant eruit

van de slang.

2. Sommige onderdelen van de straalmachine slijten veel sneller dan andere, de

4. Vervang het mondstuk wanneer het versleten is en het een maat groter is.

voor gebruik. U kunt ook plekken in de slang zien waar de muur wordt

heel dun. Deze verschijnen als blaren in de slang; als u zo'n blaar vindt, haal dan een

- 21 -

Machine Translated by Google

EC-REP

VK REP

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Pooledas Groep Ltd

Unit 5 Albert Edward House, De Paviljoens

Preston, Verenigd Koninkrijk

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australië

Sjanghai

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Linkenheim-Hochstetten, Duitsland

Gemaakt in China

Römeräcker 9 Z2021, 76351

SHUNSHUN GmbH

- 22 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

SLIPTANK

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

MODELL: FF-Q902

Teknisk support och e-garanticertifikat www. vevor. se/support

Machine Translated by Google

- 1 -

TANK

SLIPPARE

BEHÖVER HJÄLP? KONTAKTA OSS!

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på

produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera

dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

MODELL: FF-Q902

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www. vevor. se/support

Machine Translated by Google

Säkerhetsvarningar och försiktighetsåtgärder

- 2 -

regler på den här sidan för att säkerställa din säker användning. Denna handbok kommer att beskriva säkerhetsvarningar

Läs ALLA instruktioner innan du använder din maskin.

Tack för att du använder den här produkten. För att vara säker på att du kan använda

1. Håll arbetsområdet rent. Belamrade områden leder till skador.

maskinen korrekt, läs denna instruktion noggrant före användning och behåll den

2. Observera arbetsområdets förhållanden. Använd inte maskiner på fuktiga eller våta platser.

situationer som kan uppstå. Försiktighet och sunt förnuft är inte inbyggt i detta

4. Förvara inaktiv utrustning. När verktygen inte används måste de förvaras på en torr plats

produkt, eftersom vi tror att användningarna kommer att följa dessa koder.

för att förhindra rost. Lås alltid verktyg och förvara utom räckhåll för barn.

och försiktighetsåtgärder, drift, underhåll och rengöring. Varningarna och

instruktioner som granskas i denna handbok kan inte täcka alla möjliga förhållanden och

3. Håll barn borta. Barn får aldrig tillåtas i arbetsområdet, gör det inte

låt dem hantera maskiner, verktyg eller förlängningssladdar.

korrekt för framtida referens. Var noga med att läsa försiktighetsåtgärderna och säkerheten

Utsätt inte för regn. Håll arbetsområdet väl upplyst. Använd inte produkten i

förekomst av brandfarliga gaser eller vätskor.

Använd skyddshandskar.

Använd hörselskydd.

med verktyg och utrustning.

Compliance är en säkerhetscertifiering från EG och Storbritannien.

Bär alltid ANSl godkända skyddsglasögon när du arbetar

Använd ögonskydd.

bruksanvisningen noggrant.

Varning - För att minska risken för skada måste användaren läsa

Machine Translated by Google

ersättas av en kvalificerad tekniker. Använd inte verktyget om någon strömbrytare inte vrids

något verktyg när du är trött.

Skyddande, elektriskt icke-ledande kläder och halkfria skor är

reservdelar. Användning av andra delar upphäver garantin. Använd endast

skadad bör kontrolleras noggrant för att fastställa att den kommer att fungera korrekt och

5. Använd rätt verktyg för jobbet. Försök inte att tvinga ett litet verktyg eller

7. Använd ögon- och hörselskydd. Bär alltid ANSI-godkänd slagsäkerhet

13. Använd inte verktyget om du är påverkad av alkohol eller droger. Läsa

korrekt drift. Alla delar som är skadade bör repareras korrekt eller

som den var avsedd för. Ändra inte det här verktyget och använd inte det här verktyget för en

dem repareras av en auktoriserad tekniker. Handtagen ska alltid hållas rena, torra och fria från olja

och fett. Stäng av och dra ur kontakten innan

14. Underhåll. För din säkerhet bör underhåll utföras regelbundet av

varningsetiketter på recept för att avgöra om ditt omdöme eller dina reflexer är det

På och av ordentligt.

6. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken eftersom de kan fastna i

9. Undvik oavsiktlig start. Stäng av luftkällan när den inte används.

rörliga delar.

10. Var uppmärksam. Se upp vad du gör, använd sunt förnuft. Använd inte

fäste för att utföra arbetet med ett större industriverktyg. Det finns vissa applikationer

glasögon.

utföra sin avsedda funktion. Kontrollera om rörliga delar är inriktade och fastnar;

12. Reservdelar och tillbehör. Vid service, använd endast identiska

tillbehör avsedda att användas med verktyg.

rekommenderas när du arbetar. Bär restriktivt hårskydd för att innehålla långt hår.

11. Kontrollera om det finns skadade delar. Innan du använder något verktyg, alla delar som visas

8. Underhåll verktygen med omsorg. Inspektera verktygssladdar med jämna mellanrum och om de är skadade, ha

som detta verktyg är designat för. Det kommer att göra jobbet bättre och säkrare i takt

eventuella trasiga delar eller monteringsfixturer; och alla andra tillstånd som kan påverka

nedsatt när du tar droger. Om det finns några tvivel, använd inte verktyget.

en kvalificerad tekniker.

underhåll och rengöring.

syfte som det inte var avsett för.

- 3 -

Machine Translated by Google

- 4 -

Använd inte en ALLSOURCE Pressure Blaster förrän du har läst denna manual och

instruktioner som diskuteras i denna bruksanvisning kan inte täcka alla möjliga

en bit eller ett trasigt tillbehör kan flyga iväg och orsaka skador som är mer än omedelbara

manual för framtida referens.

operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas

15. Använd aldrig maskinen i närheten av brandfarliga material.

20. Denna apparat är inte avsedd att användas av unga eller handikappade personer om inte

aktiviteter kan innehålla kemikalier som är kända för att orsaka cancer, fosterskador hos andra

VARNING!

använda. ENDAST ANVÄNDNING INOMHUS.

apparaten. Barn och husdjur bör hålla sig borta från produkten.

reproduktionsskador och luftvägssjukdomar.några exempel på kemikalierna

du förstår dess innehåll och varningar. Dessa varningar ingår för

19. Håll åskådare på säkert avstånd från arbetsområdet. Alla som kommer in

22. Lämna den aldrig utan uppsikt när den används.

arbetsområdet ska bära personlig skyddsutrustning. Fragment av arbete

Varning: De varningar, varningar och instruktioner som diskuteras i detta

16. Sänk INTE ner apparaten i vatten eller någon annan vätska.

övervakas av en ansvarig person för att säkerställa att de kan använda apparaten

i denna produkt, men måste tillhandahållas av operatören av verktyget.

hälsa och säkerhet för operatören och personer i omedelbar närhet. Behåll detta

Damm som skapas av kraftslipning, sågning, slipning, borrning och annan konstruktion

verksamhetsområde.

förhållanden och situationer som kan uppstå. Det måste förstås av

säkert. Små barn bör övervakas för att säkerställa att de inte leker med

17. Denna produkt kan inte användas för andra ändamål. Inte lämplig för kommersiellt bruk

omfatta:

21. RENGÖRA DEN INTE MED NÅGOT SLIPPANDE MATERIAL.

18. Använd inte alkohol, bensin etc. som kylvätska.

HÄLSORISK VARNING

Machine Translated by Google

- 5 -

Andningsskydd med lufttillförsel tar inte bort eller skyddar inte mot kolmonoxid (CO) eller

någon annan giftig gas. Använd en kolmonoxidborttagningsanordning och

övervakningsanordning med andningsskyddet för att säkerställa luftkvalitet av D. Följ alla

tillämpliga OSHA-standarder och OSHA-förordning 1910.134(d).

Inandning av damm från kiseldioxidsand kan orsaka silikos, en dödlig lungsjukdom. Inandning

av damm under sprängningsarbeten kan också orsaka asbestos och/eller andra allvarliga eller

dödliga sjukdomar. En NIOSH-godkänd, väl underhållen luftförsedd blästringsmask måste

användas av alla som bläster, alla som hanterar eller använder media som innehåller

giftiga ämnen eller media med mer än punkten en procent kristallin kiseldioxid och alla i

området för dammet. Skadligt damm kan förbli svävande i luften under långa perioder

efter att sprängningen har upphört, vilket kan orsaka allvarliga skador eller dödsfall.

Slipande blästring producerar skadligt damm. Alla i blästringsområdet måste bära ett korrekt

monterat och korrekt underhållet NIOSH-godkänt andningsskydd för tilluft.

SPARA DESSA INSTRUKTIONER Du

behöver dessa instruktioner för säkerhetsinstruktionerna, driftsprocedurerna,

reservdelslistan och garantin. Lägg dem på en säker och torr plats för

Din risk från dessa exponeringar varierar, beroende på hur ofta du utför den här typen av arbete.

För att minska din exponering för dessa kemikalier: Arbeta i ett ventilerat utrymme och arbeta

med godkänd säkerhetsutrustning, till exempel de dammmasker som är speciellt utformade för

att filtrera bort mikroskopiska partiklar.

Innan du tar bort andningsskyddet, använd ett luftövervakningsinstrument för att avgöra

om atmosfären är säker att andas. Kontakta lokala OHSA- eller NIOSH-kontor för att bestämma

rätt andningsskydd för just din applikation.

• Kristallin kiseldioxid från tegel, cement och andra murverksprodukter Arsenik och krom från

kemiskt behandlat virke

• Bly från blybaserade färger

framtida referens.

SILIKOS OCH ANDRA DAMMVARNINGAR:

Machine Translated by Google

följs för att minska risken för brand, elektriska stötar och personskador. Du borde

60-110 PSI

6-25 cfm

Arbetstryck

rekommenderas av verktygstillverkaren.

2. Töm vattnet från luftkompressorn före användning för att säkerställa att luften är torr och

VARNING: När du använder verktyg som din luftkompressor, oavsett om den drivs av

18,5 L

Uppmärksamhet:

undvik abrasiva (media) klumpar, annars kommer det inte att fungera.

1. Använd inte tillbehör som inte är specifikt utformade och

10 gallon

granska säkerhetsinstruktionerna för din luftkompressor innan du börjar slipa

Luftförbrukning:

sprängning med detta verktyg.

Föreslagen slipkapacitet:

Tankvolym

elmotor eller bensinmotor bör grundläggande säkerhetsåtgärder alltid vara

3. Ett av de keramiska munstyckena har installerats på produkten.

PRODUKTPARAMETRAR

VIKTIGA SÄKERHETSINSTRUKTIONER

- 6 -

Machine Translated by Google

- 7 -

DELLISTA

Machine Translated by Google

- 8 -

15 BRUCKOR

HJUL

AXEL

KONTAKT

GRENRÖR

ANTAL

KLÄMMA

19A

DELLISTA

PÅFYLLNINGSLOCK

O-RING

07 HANDTAG 2

VENTILADAPTOR

KONTAKT

VENTIL, 3/8"

PACKNING

SLIPSLANG

BESKRIVNING

MÄTNING

TRYCK

HUVA

11 SÄKERHETSVENTIL 1

IONITE RÖR

MÄSSINGSTRÄFFNING

KERAMISKT MUNSTYCKE

19B

DEL BESKRIVNING ANTAL DEL

SLIPTUTTAG

21 NIPPELKONTAKT 1

SPÅRVIDD

NIPPEL

18 FILTER FÖR VATTENFÄLLA

SPINNINGAR

VENTIL, 3/8"

VENTIL, 3/8”

BRUCKOR

INTAG

FRAMMUTTER

HANDTAG

MAN-KVINNA

DÖDMAN

NIPPEL

TANK

RÖR

PNA-SKRUV 4

LUFTSLANG

SLIPPNING AV MÄSSING

FOT

HEXMUTTER

LUFTFÖRSÖRJNING AV MÄSSING

GUMMIMUNSTYCKE

Machine Translated by Google

och husdjur.

1. Se ritningen för steg 1, montering av insugningsgrenröret.

2. Se ritningen för steg 2, för att montera vattenlåsfiltret (18). nippelanslutningen (17)

skruvas in i varje sida av filtret. På ena sidan, fäst

rör på toppen av tanken. Återigen, se till att grenröret och mätaren är vertikala.

lufttillförselventil (19), till nippelanslutningen (17), och fäst sedan hanen/honan

5. Produkten ska placeras på en plan yta.

anslutning (20), till andra sidan av lufttillförselventilen. När du är redo

3. Även om du är särskilt uppmärksam när du tillverkar denna produkt, måste du

ventil (19A) till botten av grenröret. Fäst nippelanslutningen (21), till

grenrör. Skruva sedan fast den öppna änden av skarvröret (14) med insugningsröret (15)

4. Se ritningen för steg 4, montering av slipmedelsutloppsventilen i

strypventil. Fäst skarvröret (14), till grenröret.

var försiktig under monteringsprocessen för att undvika att bli repad av vassa kanter.

och tryckmätare (16) fäst i det gängade hålet på sidan av påfyllningen

2. Kontrollera alla komponenter som tillhandahålls enligt listan i denna manual. Se till

Fäst först tryckmätaren (16) på toppen av insugningsgrenröret, vrid på

du har alla delar listade.

mätare så att den kan ses över tankens topp. Fäst sedan strypningen

3. Placera tanken (01) på ett bord med de fyra klämmorna uppåt. Se ritningen för steg

Skruva fast vattenlåsfiltret (18) och dess delar i hålet på sidan av intaget

hål i botten av tanken; Fäst fyra delar, i ordning: Nippelkontakt (17);

använda slipblästern, kommer luftslangen från kompressorn att fästa vid

1. Kassera alla plastpåsar försiktigt och förvara dem borta från barn

abrasiv doseringsventil (19B); nippelanslutningen (17) och det slipande utloppsröret

han-/honkontakt (20).

- 9 -

MONTERINGSINSTRUKTIONER

INSTALLATIONSANMÄRKNINGAR

4. Använd ögonskyddsglasögon och skyddshandskar vid montering och

MUNGAR: A=9/64”D=3/32” B=1/8” C=7/64”

använda.

Machine Translated by Google

- 10 -

Skruva in adaptern (26) i munstyckets DEADMAN-ventil (34). Skruva fast packningen (27)

i nippelanslutningen, lägg sedan till ett munstycke (28) och munstyckets lockmutter (29).

5. Se ritningen för steg 5, montering av munstyckets DEADMAN-ventil (34). I den här

monteringsprocessen väljer du ett av de fyra munstyckena (28). Detta är inte ett

permanent val, eftersom du kan byta munstycken beroende på vilket jobb som utförs.

(23).

6. Se ritningen för steg 6, för anslutning av den abrasiva doseringsventilen (steg 4) och

enheten (steg 5). Skjut de två slangklämmorna (24) över vardera änden av slipslangen

(25), tryck ena änden av slangen över nippeln på slipmedelsutloppsröret (23) och den

andra änden över adaptern (26). Båda slangarna

Machine Translated by Google

VARNING!

saxsprintar (03) och bricka (30).

(06). Placera ett hjul (02) i varje ände av axeln och fäst sedan på plats med

brickor (10) och fyra sexkantmuttrar (09). Notera: håll handtagets kurva ändar uppåt.

kant. Använd din sista sax (03) för att hålla foten mot tanken.

till varje nippel och dra åt klämmorna mycket ordentligt.

8. Lokalisera axeln (05) och skjut den genom hålen i sidorna av styret

7. Fäst de två styret (06) till tanken med fyra pannskruvar (08) och fyra

ändarna ska sitta stadigt på bröstvårtorna. Skjut slangklämmorna längs slangen

10. Innan du börjar, gå tillbaka över varje anslutning, dubbelt

kontrollera att alla sitter tätt och ordentligt på plats.

död. Använd säkerhetslåsstift och säkerhetskablar i alla kopplingsanslutningar för att hjälpa till

9. Sätt in den fasta foten (04) på beslaget på botten av tanken nära

Att koppla bort slangen medan enheten är under tryck kan orsaka allvarliga skador eller

- 11 -

Machine Translated by Google

HELA DELAR AV DRIFTSINSTRUKTIONEN FINNS INOM

FÖRSIKTIGHET: LÄS DESSA SÄKERHETSPROCEDURER I SIN

DESSA VARNINGAR.

- 12 -

SÄKERHETSPROCEDURER FÖR TRYCKBLASTER

Dessa procedurer är inte avsedda att vara uttömmande på grund av de många variablerna i

har upphört. Skadligt damm kan förbli svävande i luften under långa perioder

området på påfyllningspluggen kommer att resultera i allvarliga skador.

det abrasiva sprängfältet. Därför INSISTERAR vi att händer, öron, mun, näsa och ögon alltid är täckta

med lämpligt säkerhetsskydd.

förhindra att slangkopplingar lossnar av misstag.

efter att sprängningen har upphört och orsakat skada eller dödsfall.

och medan du servar din bläster. Medan en skyddande huva tillhandahålls

1. Placera inte fingrar, några kroppsdelar eller några komponenter i påfyllningspluggens tätning

Om luftslangkopplingar av vridningstyp används måste de säkras med säkerhetslås

3. Alla i sprängningsområdet inklusive utrustningsoperatören bör korrekt

4. Innan du använder tryckblästern: Sätt på skyddsglasögon, handskar och

andningsskydd måste användas av alla som spränger.

6. Använd backboards för att förhindra att översprej slår mot någon eller något annat

använd och underhåll ett NIOSH-godkänt andningsskydd med lufttillförsel, även efter blästring

5. Använd tjocka handskar för att skydda händerna.

eftersom dammet kommer att färdas en lång sträcka. Spräng i ett stort öppet område för att minimera

2. Överskrid inte det maximala arbetstrycket på 125 PSI. Underlåtenhet att behålla

hjälpa till att skydda dig från flygande del när du använder maskinen, det gör inte huven

maximalt arbetstryck under 125 PSI kan få sprängmaskinen att spricka, vilket kan orsaka dödsfall eller

allvarlig skada.

ger skydd mot luftburna partiklar. En väl underhållen luftförsörjd blästring

abrasiv ansamling i omgivande områden.

stift eller ledningar för att förhindra oavsiktlig urkoppling under tryck. Slang

område när blästermaskinen trycksätts. Underlåtenhet att hålla kroppsdelar från

NIOSH-godkänd. respirator. Bär alltid dessa skyddsartiklar när du arbetar

7. Dra inte runt medietanken i slipslangen och låt inte tanken falla omkull

frånkoppling under tryck kan orsaka allvarliga skador.

Machine Translated by Google

13. Placera alltid maskinen så att utloppet pekar bort från föremål

från en sprängd slang, eller frånkopplad koppling eller munstyckshållare, kan orsaka allvarliga

9. För säker drift, utför rekommenderat förebyggande underhåll på sprängaren

14. Använd inte elektriska adaptrar som eliminerar jordstiftet på 115 volt

12. Svetsning, slipning eller borrning på blästermaskinen kan försvaga kärlet.

montering kan gå sönder vilket gör maskinen osäker. Media och luft under 125 PSI har

Omedelbart byte av slitna komponenter krävs. Misslyckande att byta ut sliten

och skador på utrustning. För att hjälpa till att minska risken för statisk elektricitet och dess

styrelsecertifiering om tillämpligt.

10. Använd inte frätande material av något slag i enheten. Använd endast rena, torra media.

omedelbart.

där det finns brandfarliga gaser eller vätskor. Underlåtenhet att göra det kan orsaka en

relaterade faror, jorda alltid Blast-maskinen.

eller personer. Håll dig borta från vägen för utgående slipmedel. Det kan komma ut högt

underhållsrengöring av alla slag. När munstycket tas bort måste försiktighet iakttas

spraya media över det omgivande området. En sliten sprängslang kan plötsligt gå sönder

utövas eftersom lufttrycket fortfarande kan finnas i slangen om munstycket är igensatt.

spricker, Kopplingar och munstyckshållare kanske inte greppar sliten slang tillräckligt, vilket gör att

de blåser av under tryck. Tryckluft och slipmedel strömmar ut

komponenter kan leda till att operatören eller åskådare utsätts för hög hastighet

en mycket hög destruktiv kraft. Lämna aldrig en trycksatt maskin obevakad. Om en

Tryckluftstryck kan orsaka att en försvagad sprängmaskin går sönder, vilket kan leda till dödsfall

eller allvarlig skada. Svetsning, slipning eller borrning på sprängningen

hastighet. Slag från utgående slipmedel kan orsaka allvarliga skador.

pluggar. Underlåtenhet att jorda maskinen ordentligt kan orsaka skador på grund av elektriska stötar

tank, fjärrenhet och tillbehör. Byt ut alla slitna delar innan de går sönder.

skada.

media och tryckluft, vilket orsakar allvarliga skador.

nödsituation inträffar, såsom en sprängd sprängslang, stäng av maskinen

maskinfartyg, utan National Board R-stämpel ogiltigförklarar ASME och National

15. Använd inte denna utrustning i något område som kan anses vara farligt eller

explosion som resulterar i allvarliga skador.

11. Skarva inte abrasiv slang. Skarven kommer att slitas ut snabbt och kan bli våldsamt

8. Töm luft ur tanken genom inloppsventilen och koppla ur strömmen innan

- 13 -

Machine Translated by Google

DRIFTSINSTRUKTIONER

DRIFTSTEKNIK:

inkommande luftslang med 1/2" ID Användning av en luftslang mindre än 1/2" ID kommer att begränsa

ventil (1), för att släppa ut trycket i ledningen. Se till att tankens tryckmätare

till bordssalt. Detta säkerställer korrekt flöde och minskar risken för munstycke

inloppsventilen och munstycksventilen är i AV-läget. Med dödmansventilen stängd

16. Statisk elektricitet kan skapas genom att använda denna utrustning. Använd inte inomhus

19. BEHÅLL KORREKT LUFTTRYCK, max 110PSl rekommenderas, trycket får inte överstiga 125PSI. Om

trycket överstiger 125PSI, stoppa allt arbete

inkommande luft. Det inre lufttrycket tätar förslutningen.

tabell på sidan 11. Efter korrekt val av munstycke sätt in munstycket i hållarens bas. Uppsättning

noll.

17. Överfyll inte tanken med media. Fyll inte till inom 6 tum från toppen av

Håll sedan slipmedelsslangen vid munstyckets hållarhus med munstycket riktat

3. Med blastern trycksatt och abrasiv flödesregulatorventil vid basen av enheten

2. Pressure Blaster är utrustad med en unik halvautomatisk pull-up stängning

18. INNAN DU ÖPPNA TANKEN, släpp lufttrycket på slipmedelstanken.

För att göra detta, stäng av lufttillförselventilen (19) och tryck nedåt för att öppna DEADMAN

1. Anslut luftslangen till luftinloppsventilen. Tillverkaren rekommenderar att du använder minimum

omedelbart och koppla ur luftkompressorn för att minska övertrycket.

femtio fot av alla explosiva, potentiellt explosiva ämnen eller deras ångor som en

och påfyllningspluggen tät, öppen luftinloppsventil så att luften kan trycksättas. Räckvidd

design. Tillverkaren rekommenderar ett slipmedel av fin kvalitet med liknande kornstorlek

hinder. När du är redo att trycksätta behållaren, dra upp förslutningen och sätt på den

visar noll, öppna sedan tanken.

luftvolym och resultera i dålig drift av enheten. Före insprutning av luft, se till att luften

Undersök inte sprängarens tryckproblem förrän tryckmätaren visar

explosion kan inträffa.

av enheten är 40 till 110 PSI Obs: För korrekt val av munstycke, se val av munstycke

stängd, öppen kulventil som tillåter luft att strömma genom bypass-slangen till enhetens bas.

diskmaskin och skjut låsmuttern över munstycket och dra åt för hand.

tank.

- 14 -

Machine Translated by Google

KRAV FÖR LUFTSLIPANDE FÖRSÖRJNING

- 15 -

Varje timme

VARNING!

50 fot

3/8"

7/64"

1/8"

Användning av slipmedel

150 pund

25 fot

Vi rekommenderar att lufttryck i intervallet 60-110 PSI ger

200 pund

3/32"

bästa resultat.

60 pund

25 fot

100 pund

50 fot1/2"

9/64" 20

Slang ID Slanglängd Munstycke ID CFM (110 PSI)

1/2"

Om luftslangkopplingar av vridningstyp används måste de säkras med säkerhetslås

din slipbläster kan påverkas negativt av användningen av för liten luft

bort från enheten och operatören, pressa snabbt dödmansventilen helt öppen och

Att koppla bort slangen medan enheten är under tryck kan orsaka allvarliga skador eller

matningsslang, otillräckligt lufttryck eller ett för stort munstycke.

justera regulatorventilen vid basen av tanken för att släppa ut slipmedlet i luftflödet. Långsamt

död. Använd säkerhetslåsstift och säkerhetskablar i alla kopplingsanslutningar för att hjälpa till

munstycke.

För bästa prestanda bör dödmansventilen öppnas och stängas snabbt.

Slipblästring kräver en stor volym luft vid högt tryck. Effektiviteten av

krävs vid byte av kvalitet av slipmaterial eller när ett munstycke med en

stift eller ledningar för att förhindra oavsiktlig urkoppling under tryck. Slang

olika ID används. Att öppna regulatorventilen för långt kommer att resultera i en igensatt slang eller

frånkoppling under tryck kan orsaka allvarliga skador.

öppna regulatorventilen tills slipande material är något synligt. En gång regulatorn

förhindra att slangkopplingar lossnar av misstag.

flödesventilen är justerad till önskad inställning, ytterligare justering bör endast göras

Machine Translated by Google

- 16 -

LUFTKOMPRESSORREKOMMENDATION

LADDA SLIPMEDEL I TANKEN

Respirator.

7. Sätt i tratten (31) och häll slipmedlet i tratten. Se till att få

tillräckligt i tanken för att göra jobbet. Men om detta är ett stort jobb, fyll bara tanken

fukt i en 3/4 tank. Bättre att minska mängden slipmedel, ladda mer

10. Lyssna efter luftläckor vid påfyllningslocket när du börjar trycksätta tanken från tanken

kompressor. Åtgärda eventuella läckor före användning.

1. Kontrollera ditt slipmedel för att vara säker på att det är torrt och att det inte täpper till doseringsventilen

(19B), utloppsröret för slipmedlet (23), slangen (25) eller andra komponenter.

3/4 full, och ladda om efter behov för att avsluta arbetet.

5. Titta på tryckmätaren (16) och se till att den visar nolltryck.

8. Stäng påfyllningslocket (13) med rätt mängd slipmedel i tanken.

2. Ingen kompressor är konstruerad för att konstant gå på fullt varvtal. Använd 70 % av betyget

sprängaren. Om din

9. Stäng munstyckets avstängningsventil (198) och öppna lufttillförselventilen (19).

6. Ta bort påfyllningslocket (13) från toppen av tanken. 6.

produktion. Använd en minst 1/2" luftslang eller metallrör från din luftkompressor till

3. Kompressor skapar en överdriven mängd fukt, vi rekommenderar att du använder den

3. Vrid lufttillförselventilen (19) till avstängt (horisontellt) läge.

ofta och töm vattenlåset mer öppet. Detta kommer att minska möjligheten att

4. Tryck nedåt för att öppna munstyckets DEADMAN-ventil (34).

täpper till botten av tanken eller ledningen.

1. Blästra inte kontinuerligt. Stoppa sprängningen med jämna mellanrum för att tillåta

kompressor för att kyla.

TIPS: om luftfuktigheten är 90/100 % kommer vattenlåset (18) inte att kunna fånga upp alla

2. Sätt på skyddskläderna, hel huva och MSHA/NICOSH godkänd

Följ dessa riktlinjer för att tillåta effektiv drift av din luftkompressor: Använd a

mindre munstycke för att kontrollera luftbehovet.

Machine Translated by Google

Se andningsrelaterade VARNINGAR i början av manualen.

Varning!

Svart skönhet

ANVÄNDNING AV SLIPP (MEDIA).

dräneringsventil och bör blåsas ner dagligen. Det är inte ovanligt att tömma tre eller fyra

kompressorn att köra inom dessa gränser eller använd en tryckregulatorventil för att minska

ett vattenlås eller en fuktavskiljare. Öppna avluftningsventilen tills vatten långsamt

lufttrycket till lämpligt område.

Håll media och kompressor lufttorra för att undvika detta problem.

på en träsko.

rinner ut kontinuerligt.

5. Om luftfuktigheten är för hög kanske det inte är tillrådligt att spränga då.

5. Håll damm och media som skapats genom blästring borta från luftkompressorenheten.

och försämrar sprängprestandan.

6. Överväg att använda olika kvaliteter eller olika typer av media för att förhindra munstycke

slangen kopplas ur av misstag under användning mediaspray kan uppstå.

4. Förvara media på en torr plats; hålla media borta från marken eller betonggolv. Sätt det

Observera maximalt lufttryckskrav för blastern och ställ antingen in ditt

Black Beauty används när färg och rost ska avlägsnas från stål, som t.ex

inte packa eller absorbera fukt.

liter vatten från förrådstanken på en dag med hög luftfuktighet. En extra leverans

2. Om mediet är fuktigt, sikta det och torka det före användning.

tank kommer att hjälpa.

3. Lämna inte media i tanken efter blästring eftersom det kan absorbera fukt

Fyll inte tryckkärlet till inom sex (6) tum från toppen av kärlet. Om en

Bilkarosser, tankar eller tunga maskiner. Black Beauty är överlägsen kiseldioxid eftersom det

1. Om det finns fukt i mediet kommer det så småningom att skada sprängtanken eller plugga igen

4. Luftkompressorn ska tömmas i botten av matningstanken genom en

igensättning på grund av hög fukthalt.

har endast 0,1 % fri kiseldioxid, skär snabbare, kan återanvändas, är fuktfri och

7. Använd inte sand.

- 17 -

Machine Translated by Google

skapar väldigt lite damm. Fungerar snabbt, håller länge och ökar sikten inuti

och om igen. Det är ett av de mest ekonomiska slipmedlen du kan använda i någon

Aluminiumoxid är ett högkvalitativt slipmedel som är vassare än sand (ej

skåpet.

rekommenderas) och skär dubbelt så snabbt som sand. Det lämnar en slät strukturerad finish

Stålkorn skär extremt snabbt på rostig metall och är svår att ta bort färg. Stål

Glaspärla används för att skapa en satin eller matt finish. Glaspärla rekommenderas

Används i första hand för att strippa aluminium och glasfiber. Utmärkt för borttagning av färg. Ljus

i återvinningssystem eller skåp.

oxidation och ytrost. Rekommenderas för användning är blästerskåp eftersom det

System eller skåp.

återvinna system eller skåp.

Grit är populärt eftersom det lämnar en mycket slät finish. Det är också jämförbart i

utan gropar. Aluminiumoxid är grövre än glaspärlor och kan användas över

Pris till de flesta andra specialslipmedel. Stålkorn rekommenderas vid återvinning

FELSÖKNINGSTIPS

Stäng något

Aluminiumoxid

Stålkorn

Skräp i media

Lufttrycket för lågt

Överdriven mediekonsumtion:

Se "Brist på lufttryck"

Mediaventil öppen för långt

Justera mediaventilen

Rensning och skärm

Lufttrycket för lågt

Plast Grit

Glaspärla

För mycket media

MÖJLIG LÖSNING

Kontrollera tryckmätaren

PROBLEM/ORSAK

Igensättning och igensättning av sprängflöde:

Ökning av sprängflöde:

- 18 -

Machine Translated by Google

- 19 -

Läckor i VVS

Rena

Hål i abrasiv slang

Vatten i tanken

Använd mindre kornstorlek

Undvik den användningsperioden om

Använd mindre storlek

Begränsa använd tid

Brist på lufttryck:

Mediestorleken är för stor

Måttlig luftfuktighet

Justera mediaventilen

Byt ut slangen

Munstycksstorleken är för stor

Överbeskattad kompressor:

Våta media

Töm vatten från flygbolagen

Byt ut slangen

Rengör filtret

Torka media, dränera vatten från luften

Använd mindre storlek

Hål i abrasiv slang

Våta media

Munstycksstorleken är för stor

Håll mediet så torrt som möjligt

Använd ett mindre munstycke

Använd torktumlare eller fuktavskiljare

Vatten i luften

För många läckor i VVS

Munstyckspluggar

Måttlig luftfuktighet

Kompressorn är för liten

Luftfiltret på kompressorn igensatt

Öppna ventiler

Använd ett större munstycke

Fukt väder:

Luftfiltret på kompressorn igensatt

möjlig

Täta och dra åt VVS

Hög luftfuktighet

Munstyckspluggar

Matningsventiler inte i fullt läge

Byt eller använd torra medier

Töm, torka ut och fyll på igen

Kompressorn är för liten

Fukt i slipmedel:

Machine Translated by Google

Omedelbart byte av slitna komponenter krävs. Misslyckande att byta ut slitna

• Släpp trycket i blästermaskinen.

passa tätt i munstyckshållare kan kopplas ur under tryck. Påverkan från

följde:

• Koppla bort strömförsörjningen.

munstycken, kopplingar, slangar eller slipmedel och delar bortkopplade medan de är under

• Spärra och märk ut tryckluftsförsörjningen.

Underlåtenhet att följa följande innan något underhåll utförs kan orsaka

Läckor runt kopplingar och munstyckshållare indikerar slitna eller löst passande delar.

2. Sätt tillbaka gummitätningsblocket efter 7-10 timmars användning för att bibehålla korrekt

allvarlig skada eller dödsfall på grund av plötsligt släpp av tryckluft:

Munstyckshållare och kopplingar som inte sitter tätt på slang och munstycken som inte gör det

avstängning.

komponenter kan utsätta operatören eller åskådare för höghastighetsmedia och

1. Regelbundet (efter 5-6 månaders måttlig användning eller efter 10-15 timmars tung användning

tryckluft kan orsaka dödsfall eller allvarliga skador.

industriell användning) byt ut alla slangadaptrar som endast är avsedda för abrasivt flöde.

tryck kan orsaka allvarliga skador. För att säkerställa en lång och effektiv livslängd

• Lufta lufttillförselledningen till blästerpistolen.

av Deadman Handle, rekommenderas det starkt att följande procedurer är

- 20 -

UNDERHÅLL

Brist på slipande flöde:

Skräp i media

Slipande slang knäckt

Rengör eller byt ut packningen

Rengör eller skärm media

Fukt i media

Inte tillräckligt med lufttryck

Blastertanken tom

Uretanpackning sliten eller smutsig

Räta ut slangen

VARNING!

Kontrollera systemet

Fyll tanken

Torra media

Machine Translated by Google

- 21 -

5. Kontrollera uretanpackningen i pull-up förslutningen när luften läcker för mycket

kompressor upp vinden från abrasiv blästring, och ju större avstånd

3. Kontrollera slipmedelsslangen när den börjar snurra ofta eller läcker media eller luft runt

mellan dem, desto bättre. I övrigt bör du fortsätta standard

delar som kräver noggrann uppmärksamhet bär luft/slipmedelsblandningen, börja med

väggen blir tunnare och tunnare. Ett sätt att inspektera slangen och andra delar

slang eller handtagsområde.

underhållsprocedurer för kompressorn.

1. Du bör göra allt för att skydda din luftkompressor från eventuella skador

3. Om luftläckor uppstår i någon av dessa delar, bör du avbryta allt arbete och hitta 3. vad som

behöver repareras eller bytas ut. När den är ny har slipslangen (25).

påverkas av sprängningen är att ta på sig dina skyddskläder. Tryck sedan på

system och stäng munstycket, stäng av ventilen(19). Lyssna efter luftläckor, åtgärda eventuella läckor

2 sladdhögar och väggarna är 1/4" tjocka. Eftersom innerdiametern är sliten,

kan få från ditt blästringsarbete. Ditt bästa alternativ är att behålla

från öppningen (se till att packningen är fri från media).

slipslang (25) och går genom metallfyllningarna, DEADMAN-ventilen (34)

och de keramiska munstyckena (28).

ny slang omedelbart. Om den blåsan går sönder kommer slipmedlet att komma ut från sidan

av slangen.

2. Vissa delar av blästern kommer att slitas mycket snabbare än andra

4. Byt ut munstycket när det slits till nästa större storlek.

före drift. Du kan också se ställen i slangen där väggen kommer

mycket tunn. Dessa visar sig som blåsor i slangen; om du hittar en sådan blåsa, skaffa en

ANDRA UNDERHÅLLSARTIKLAR

Machine Translated by Google

- 22 -

Enhet 5 Albert Edward House, The Pavilions

Pooledas Group Ltd

NSW 2122 Australien

Preston, Storbritannien

Shanghai

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Tillverkad i Kina

Linkenheim-Hochstetten, Tyskland

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

EC REP

UK REP

Machine Translated by Google

Teknisk support och e-garanticertifikat www.

vevor. se/support

Machine Translated by Google

Vevor FF-Q902 Sandblaster Nozzle Shut-Off Valve Pressure Gauge and Rubber Wheels for Portable Sandblasting

Product's Documents

User Manual

Specifications

Vevor FF-Q902 Questions and Answers
