Basketball Arcade Game

MODEL:HD081B24002

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:HD081B24002

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Basketball Arcade Game

- 2 -

Thank you very much for choosing this Basketball Arcade Game

 Please read all of the instructions before using it.The information will

help you achieve the best possible results.

INTRODUCTION

WARNING: TO REDUCE THE RISK OF INJURY TO PERSONS.

SAVE THESE INSTRUCTIONS

WARNING:

Please read all instructions before using this product

It is the Owner's responsibility to ensure that all users of this product

are fully aware of all warnings and precautions.

 This product is used only as intended.Do not exceed the rated load.

 Do not drop or insert anything into any hole.

 When not in use, please expose the product outdoors for a long time.

WARNING: TO PREVENT SERIOUS INJURY AND DEATH FROM TIPPING:

· Warning! Children must be used under the direct supervision of an

adult; Please keep theproduct away from children while assembling.

· Use as intended only. Do not let children play or jump on the

product.Do not stand on the item or use as a step ladder.

· Inspect before every use. Do not use it if parts are loose or damaged.

· Tighten the lower screws every three months to prevent loosening of

the legs.

· Do not exceed the listed weight capacity.

PRODUCT PARAMETER

Model

Product Size(LxWxH）

Material

Color

HD081B

24002

2090x1130x2050 mm

Iron，MDF plate，

PE mesh

Black and white

- 3 -

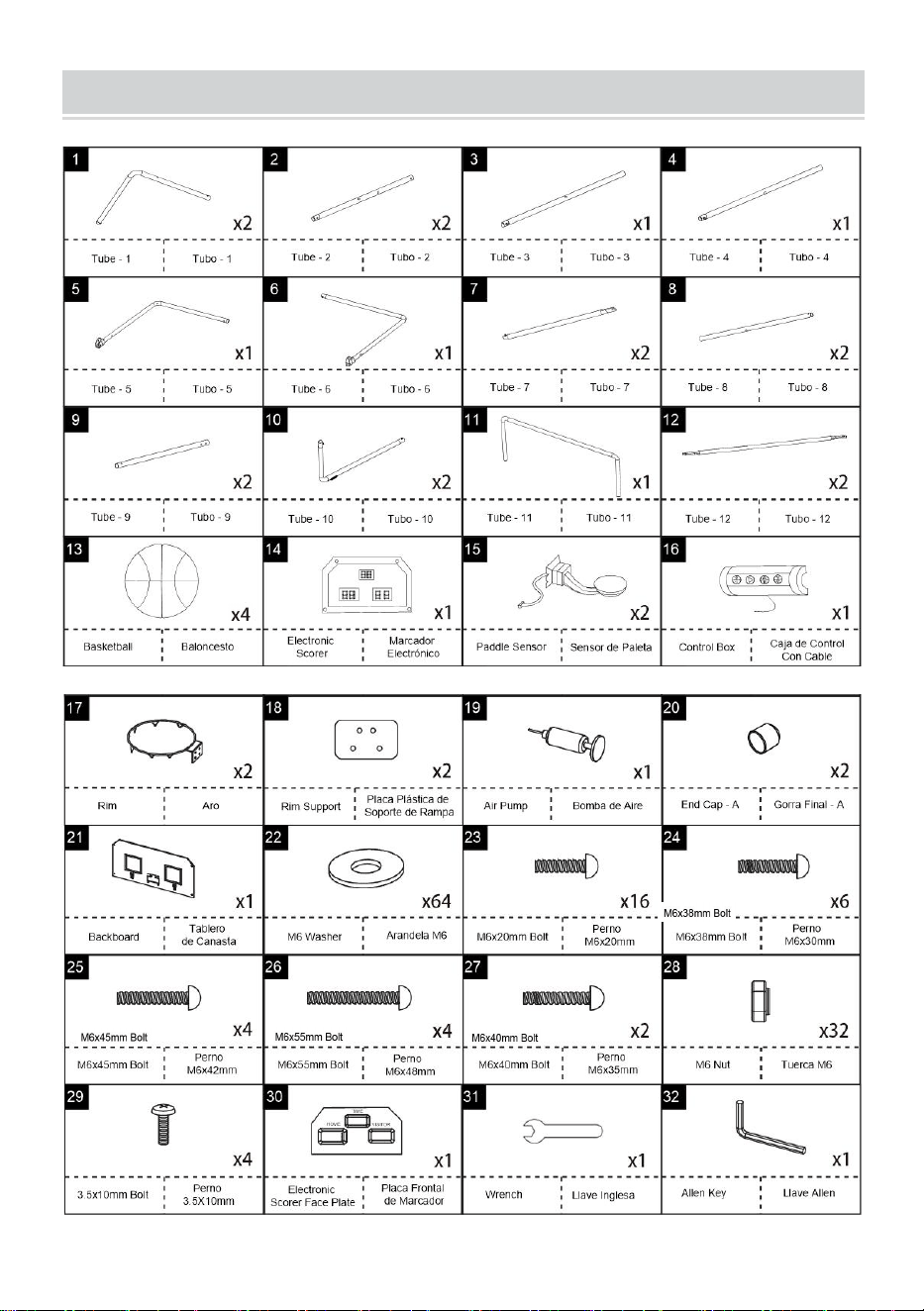

PART LIST

- 4 -

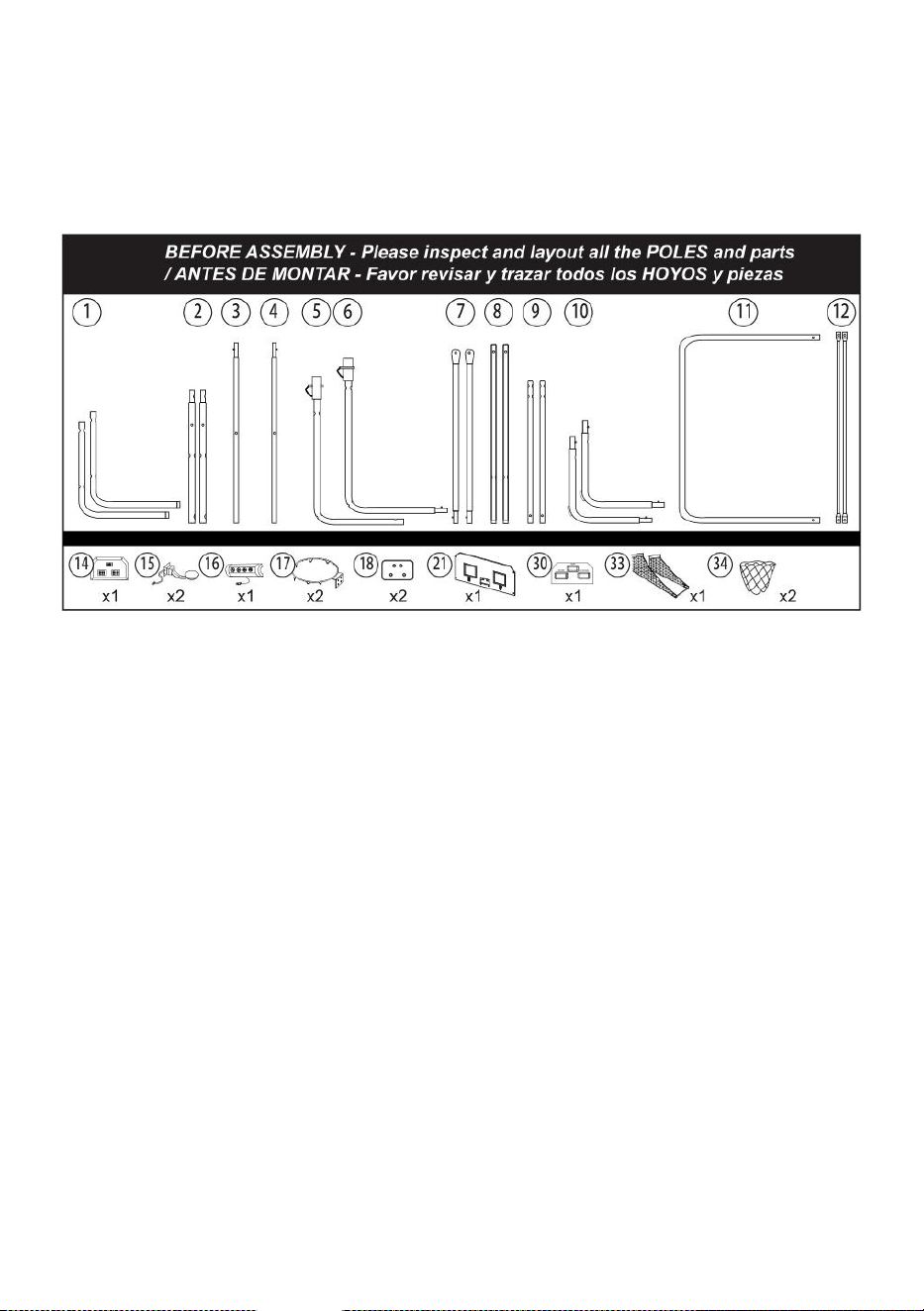

ASSEMBLY

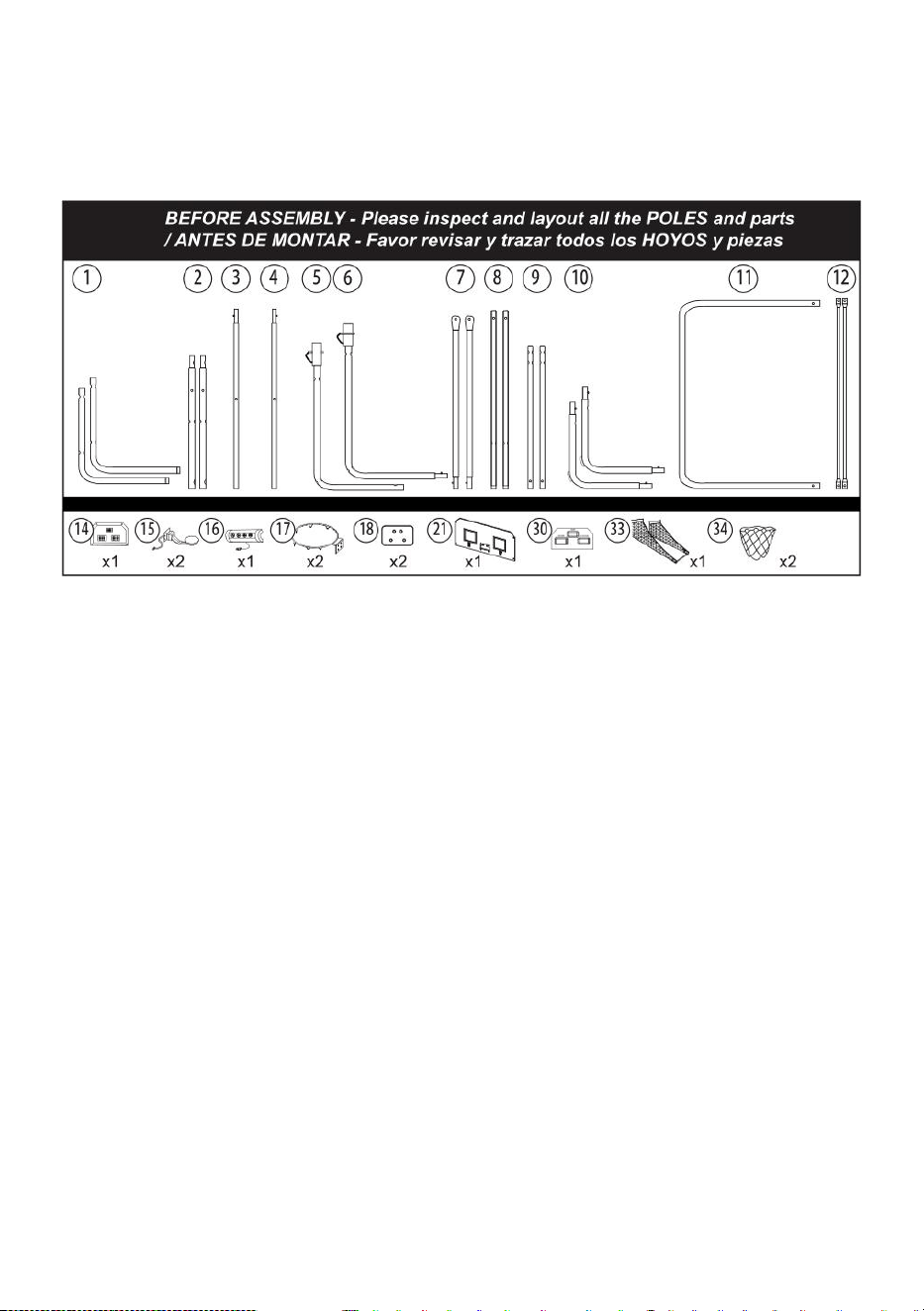

1. Find a clean, level place to begin the assembly of your

product.

2. Remove all the parts from the box and verify that you

have all of the listed parts as shown on the parts list

pages. Carefully cut or tear the four corners of the box

so that the bottom of the box can be used as your

work surface.

- 5 -

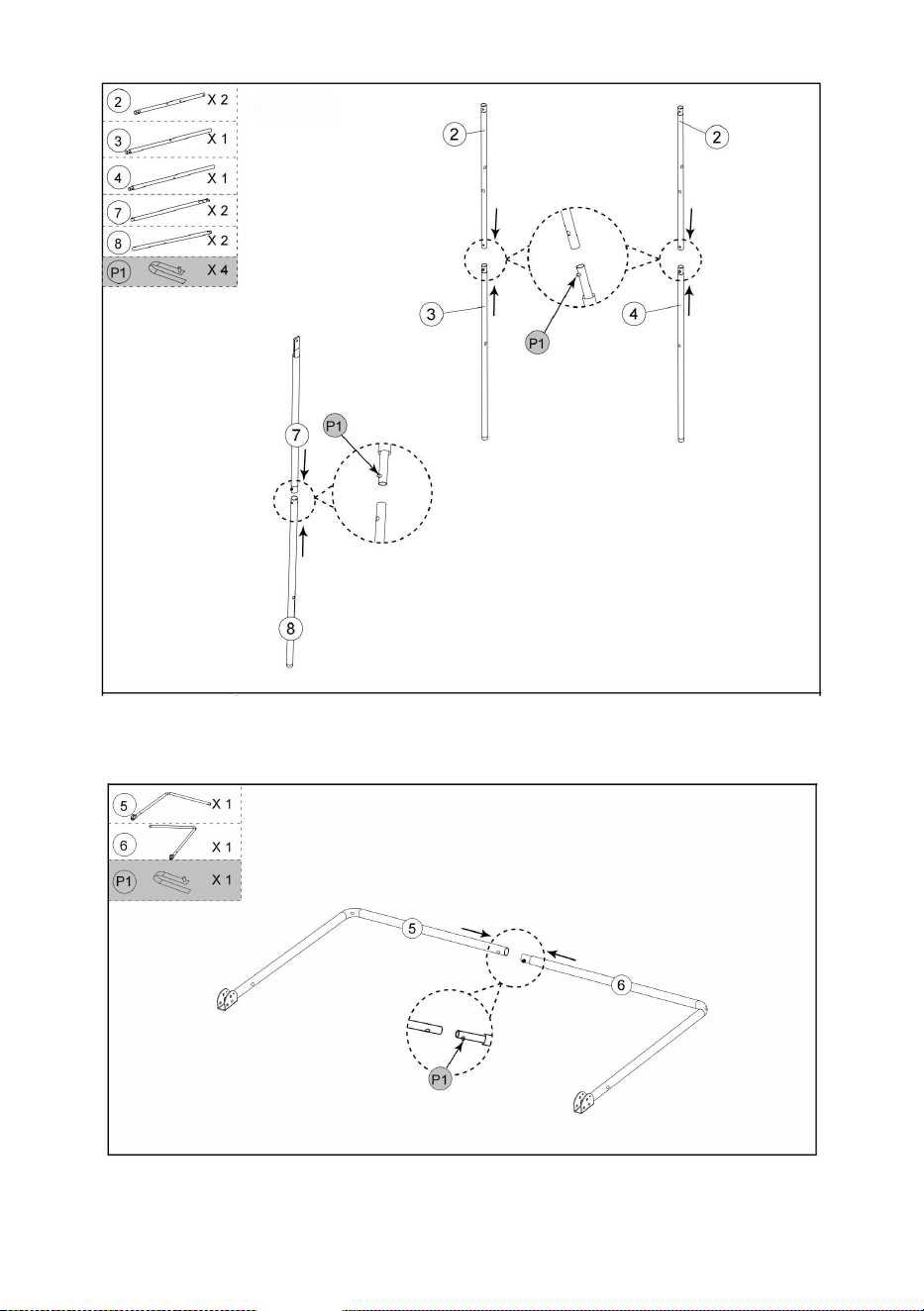

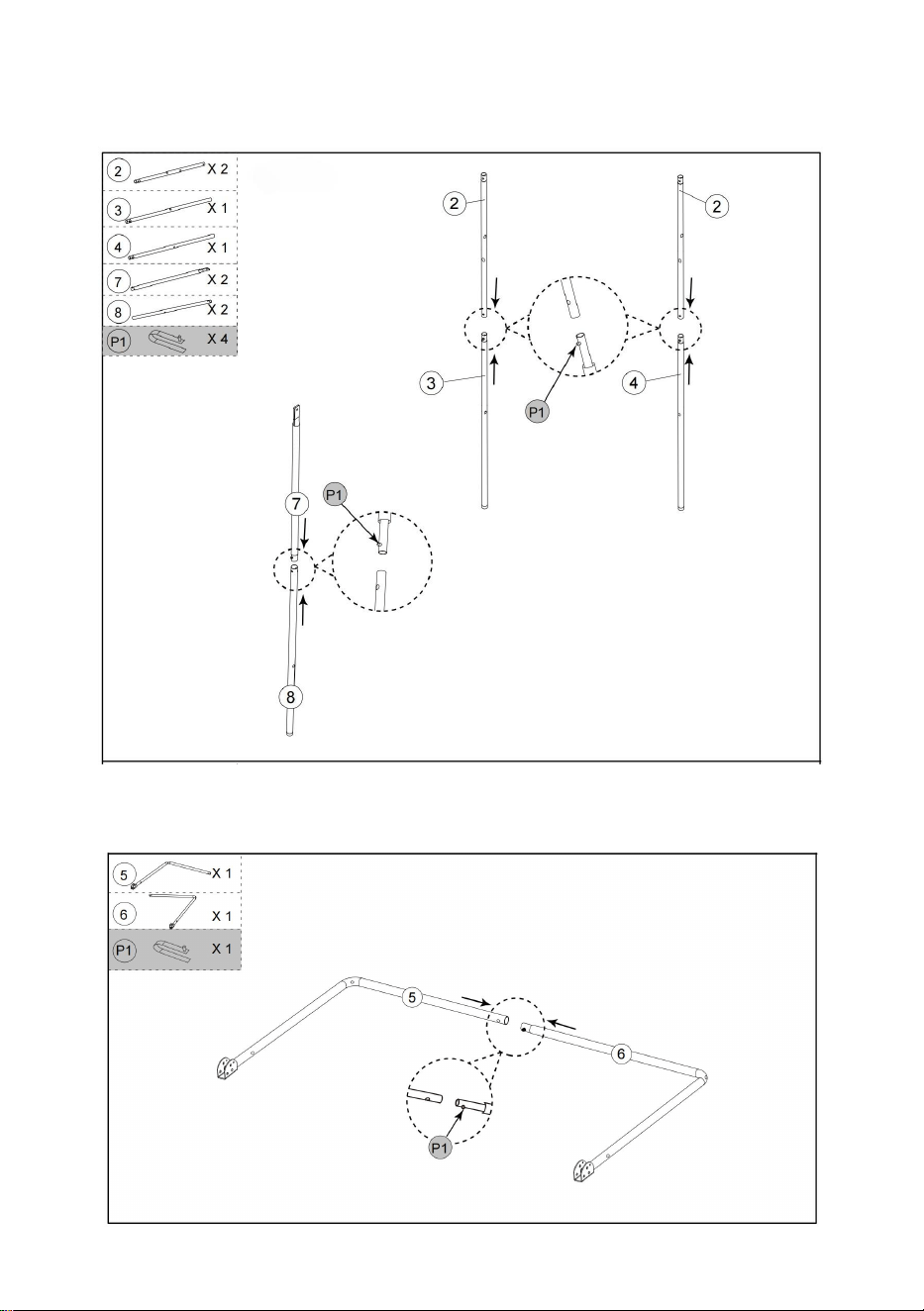

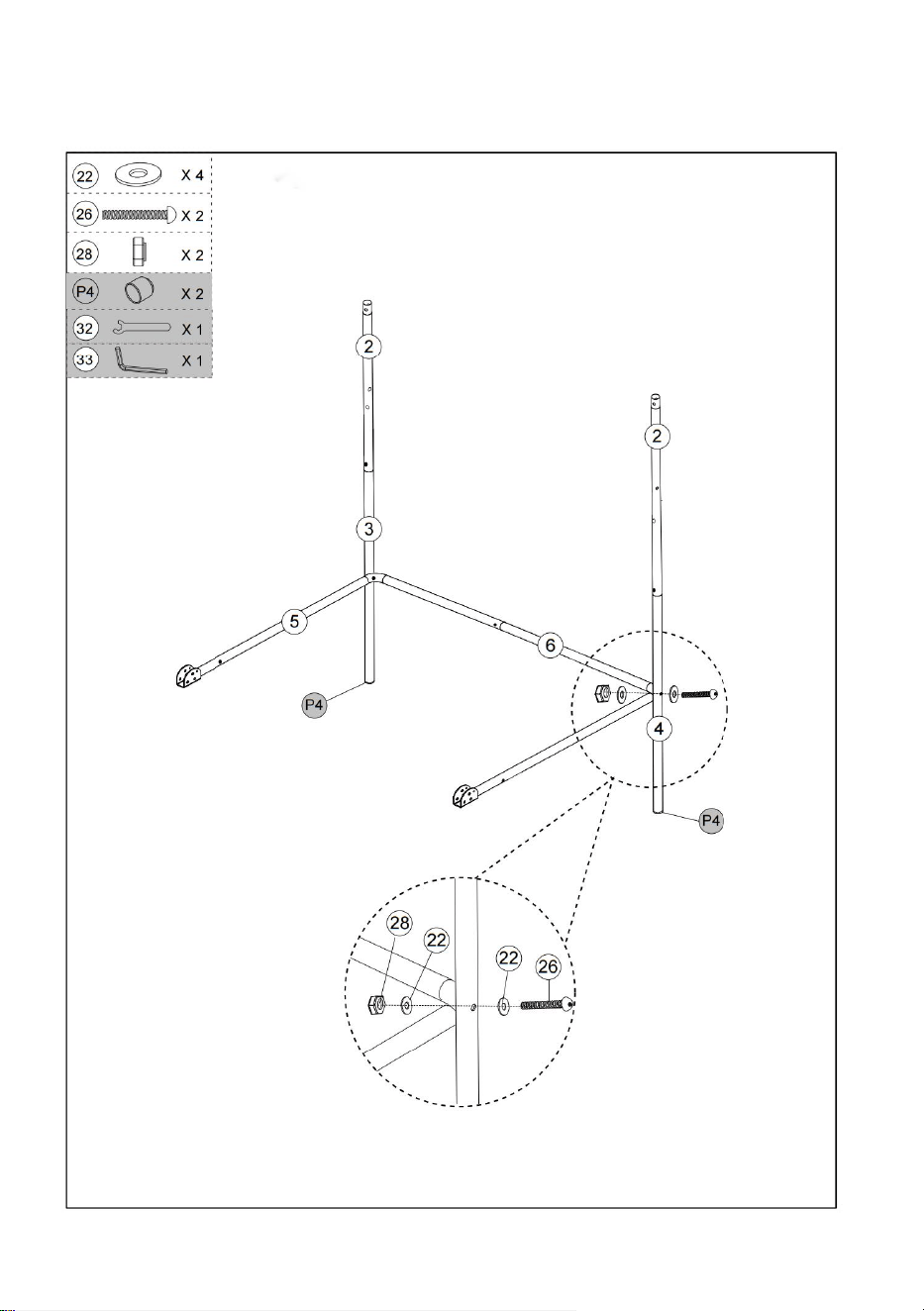

FIG.1

FIG.2

- 6 -

FIG.3

- 7 -

FIG.4

- 8 -

FIG.5

- 9 -

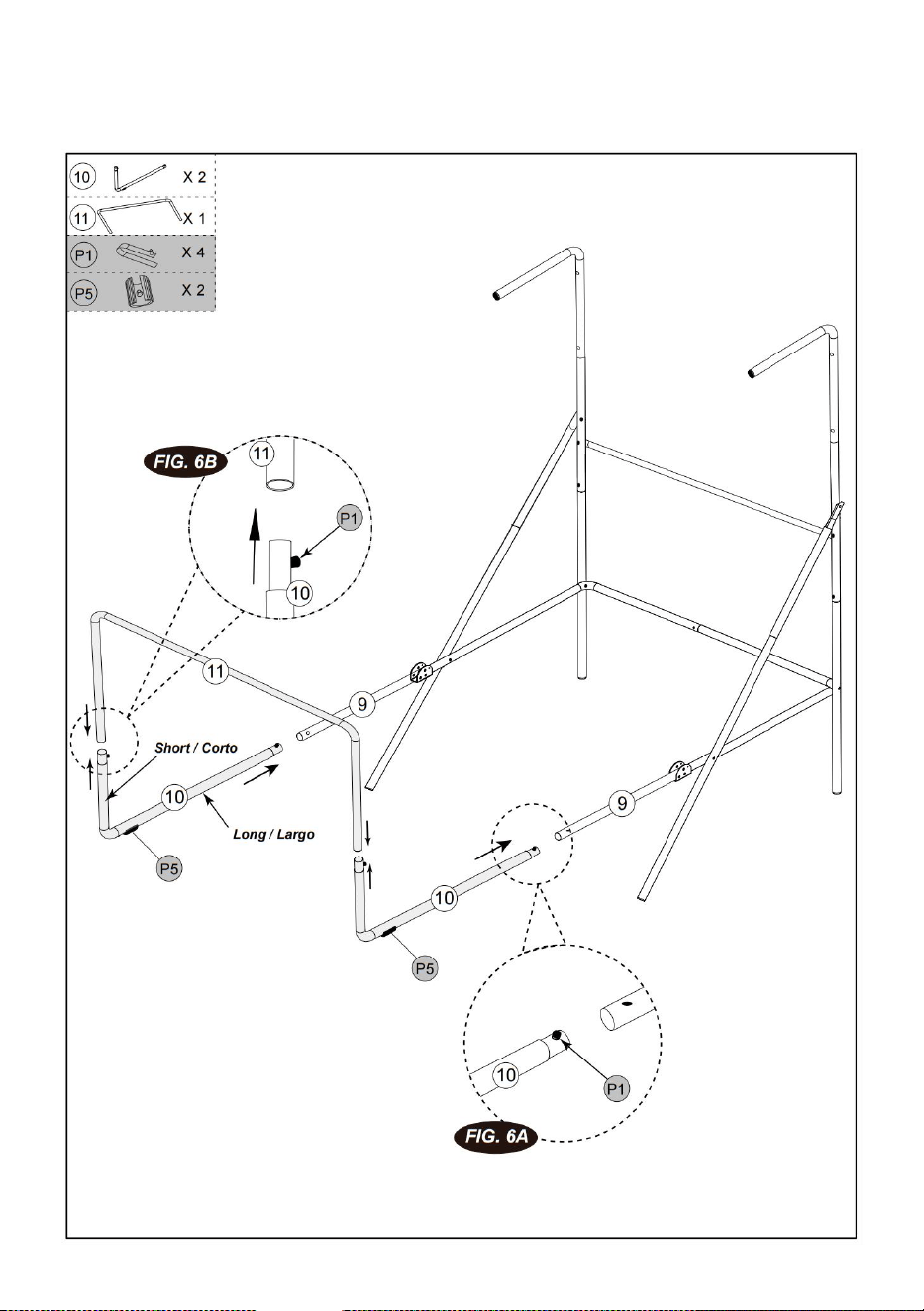

FIG.6

- 10 -

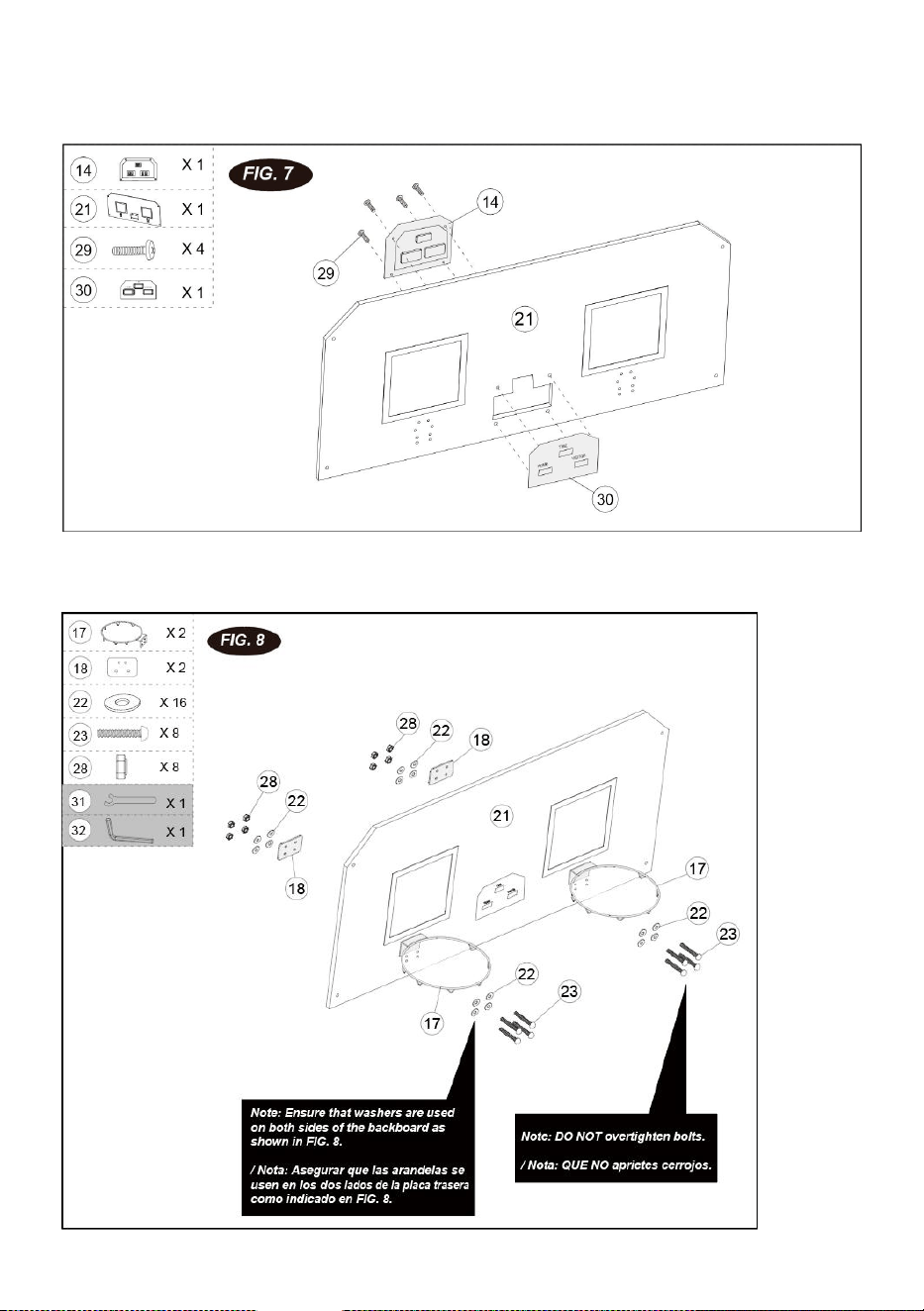

FIG.7

FIG.8

- 11 -

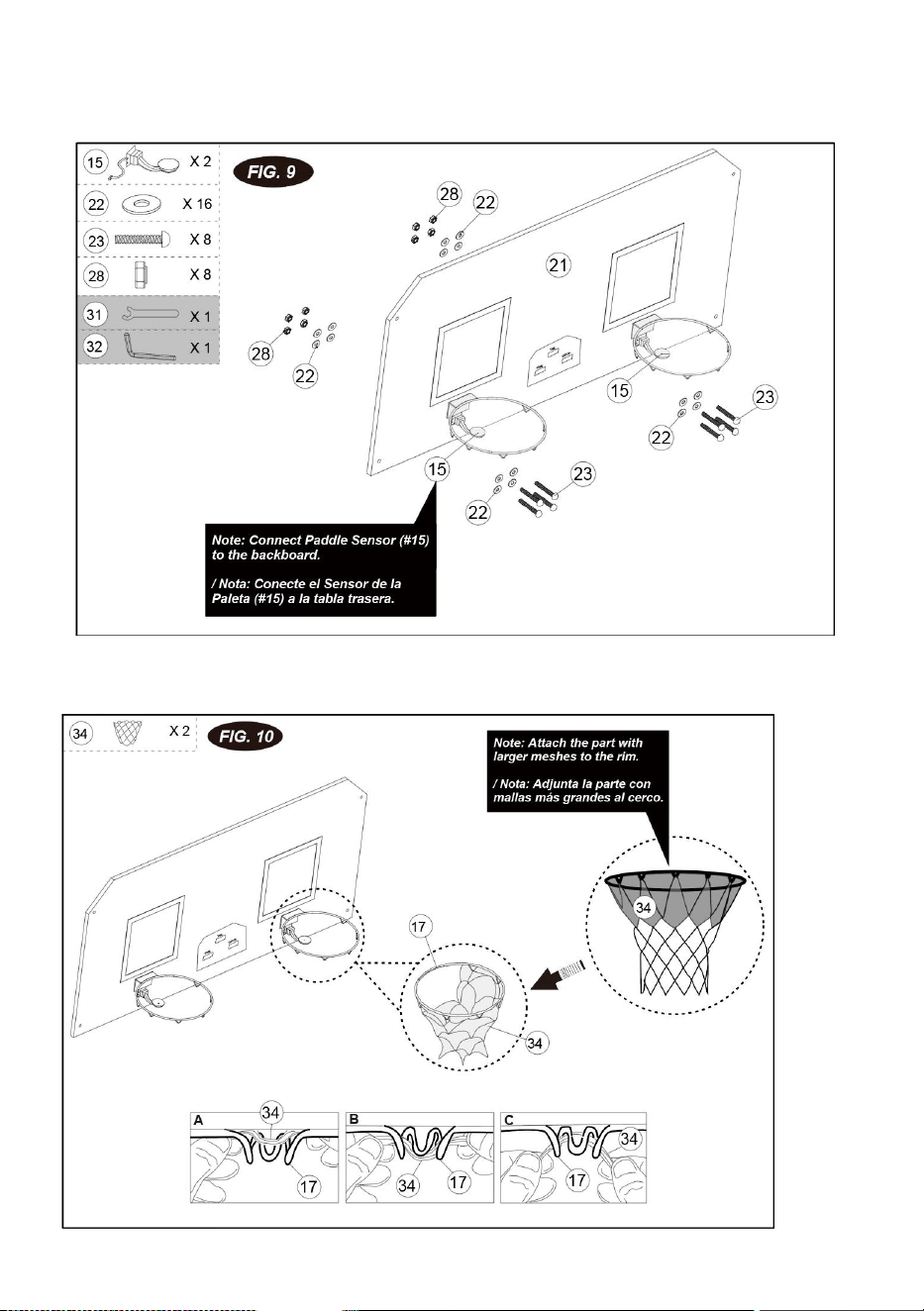

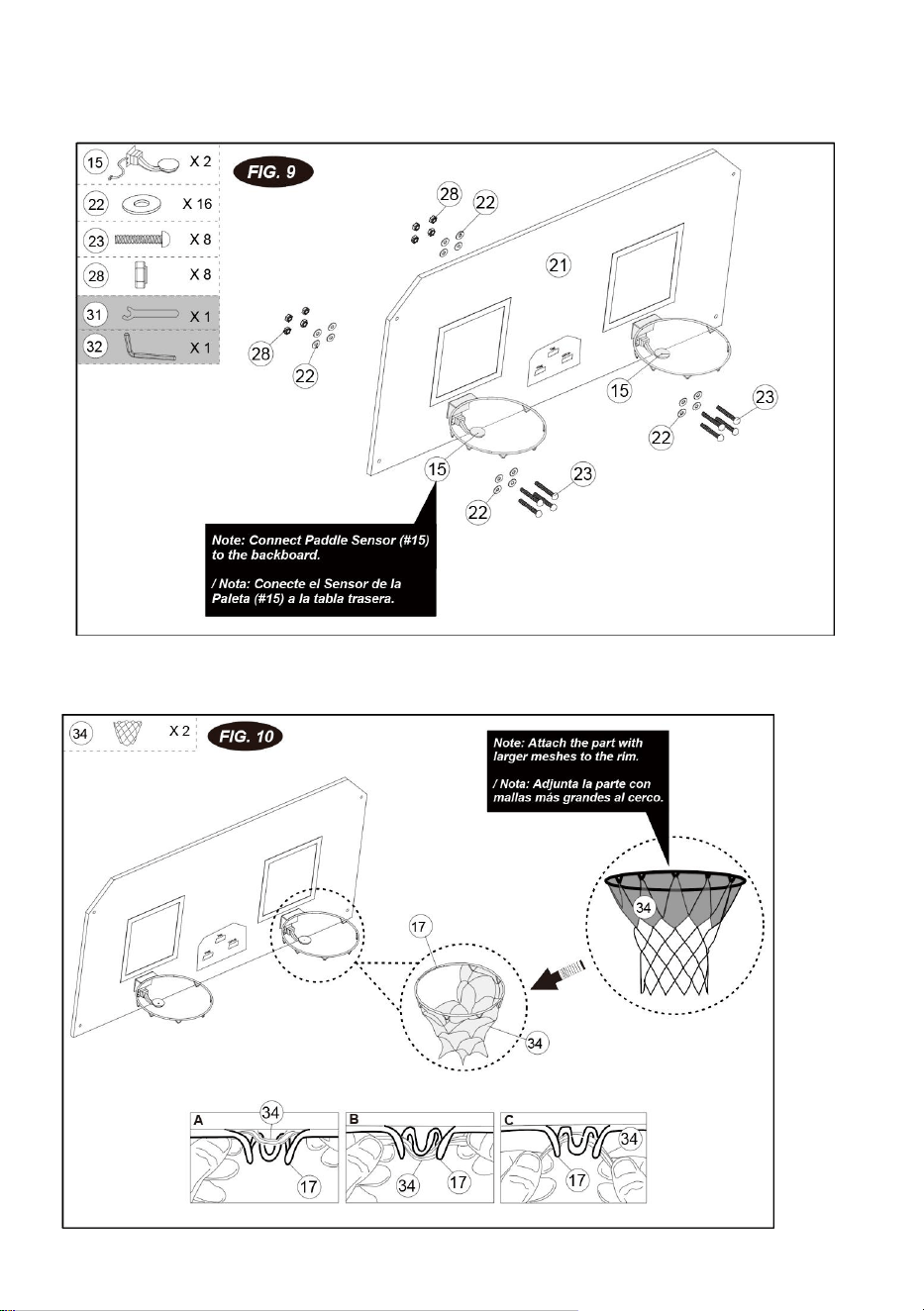

FIG.9

FIG.10

- 12 -

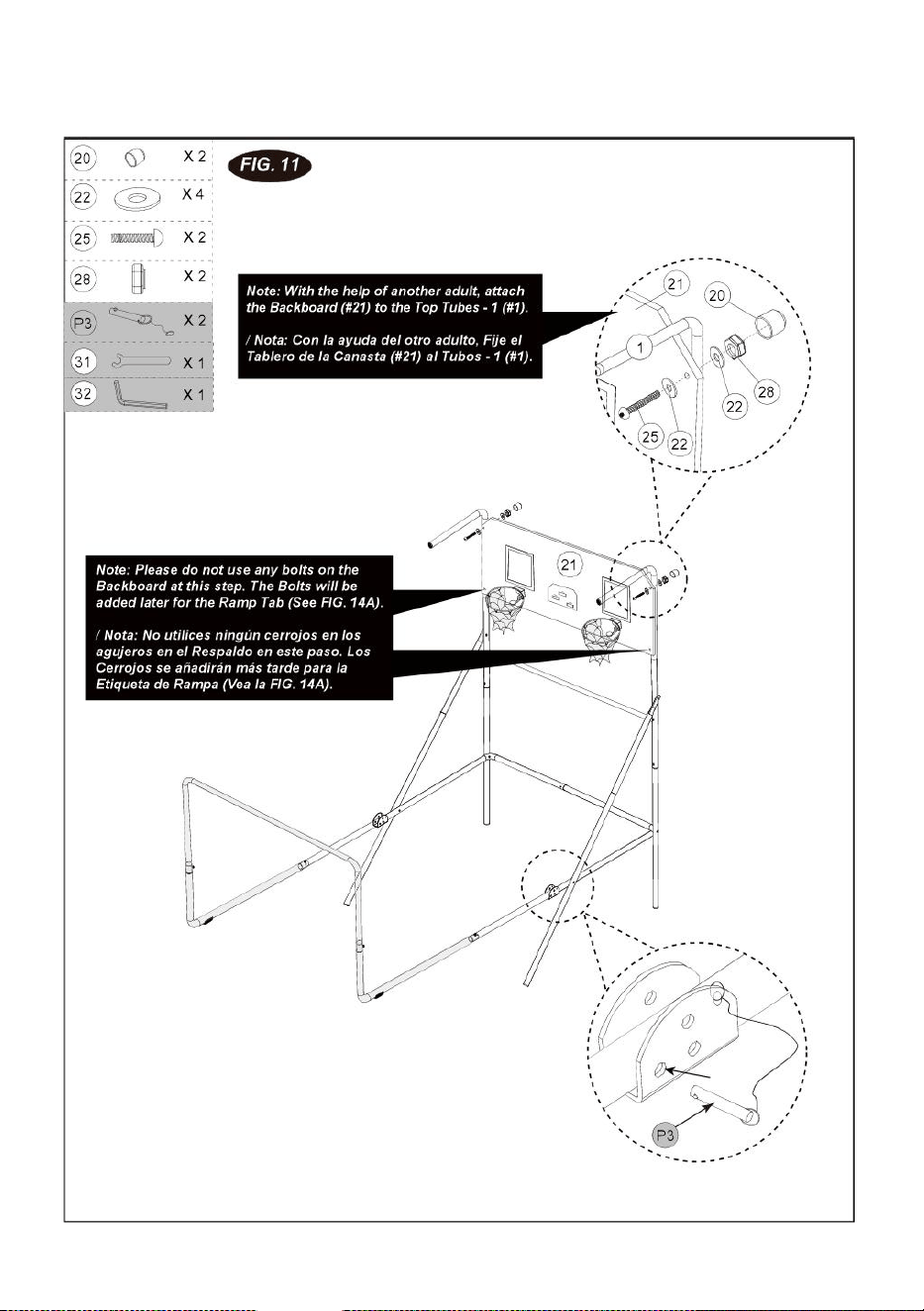

FIG.11

- 13 -

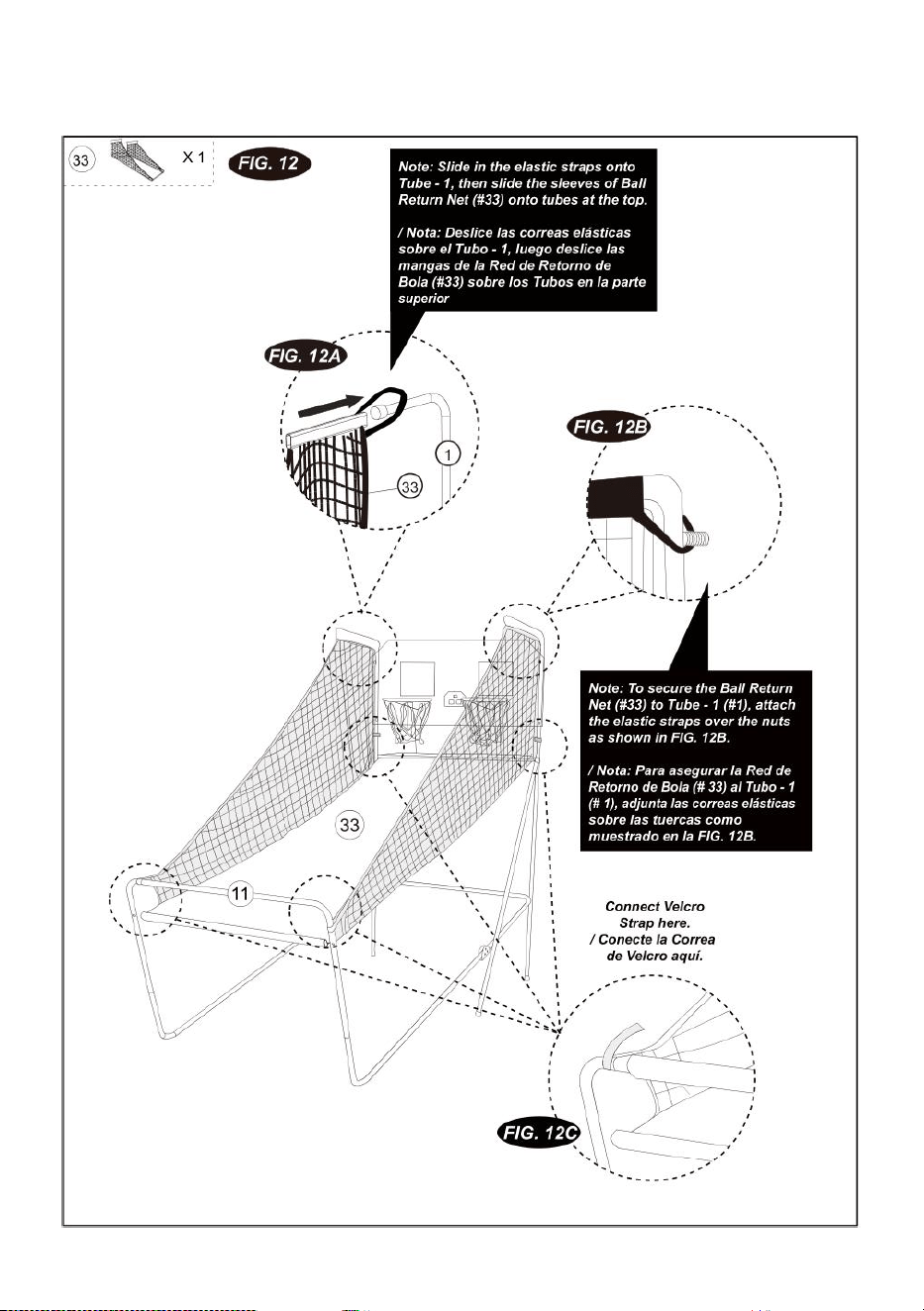

FIG.12

- 14 -

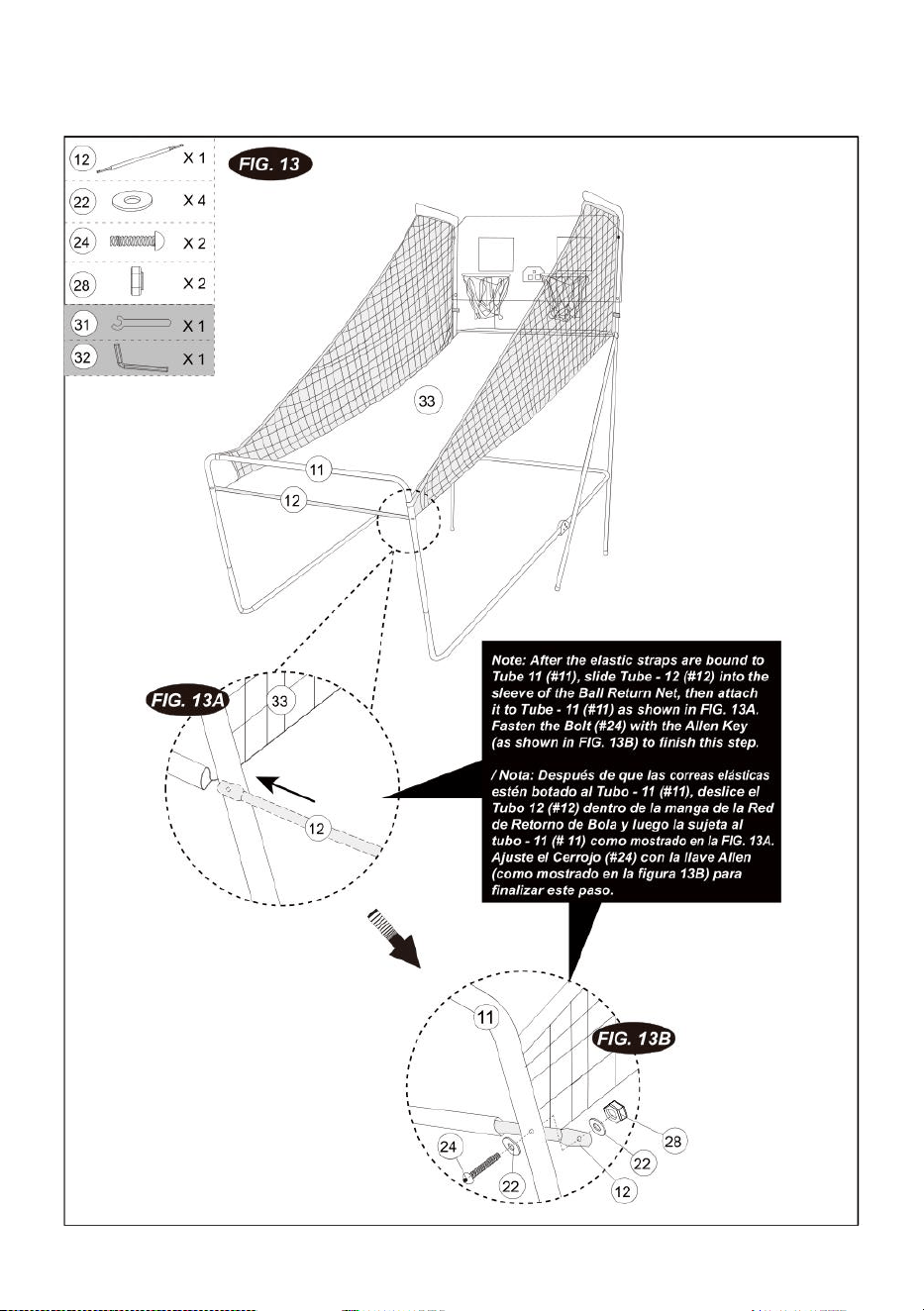

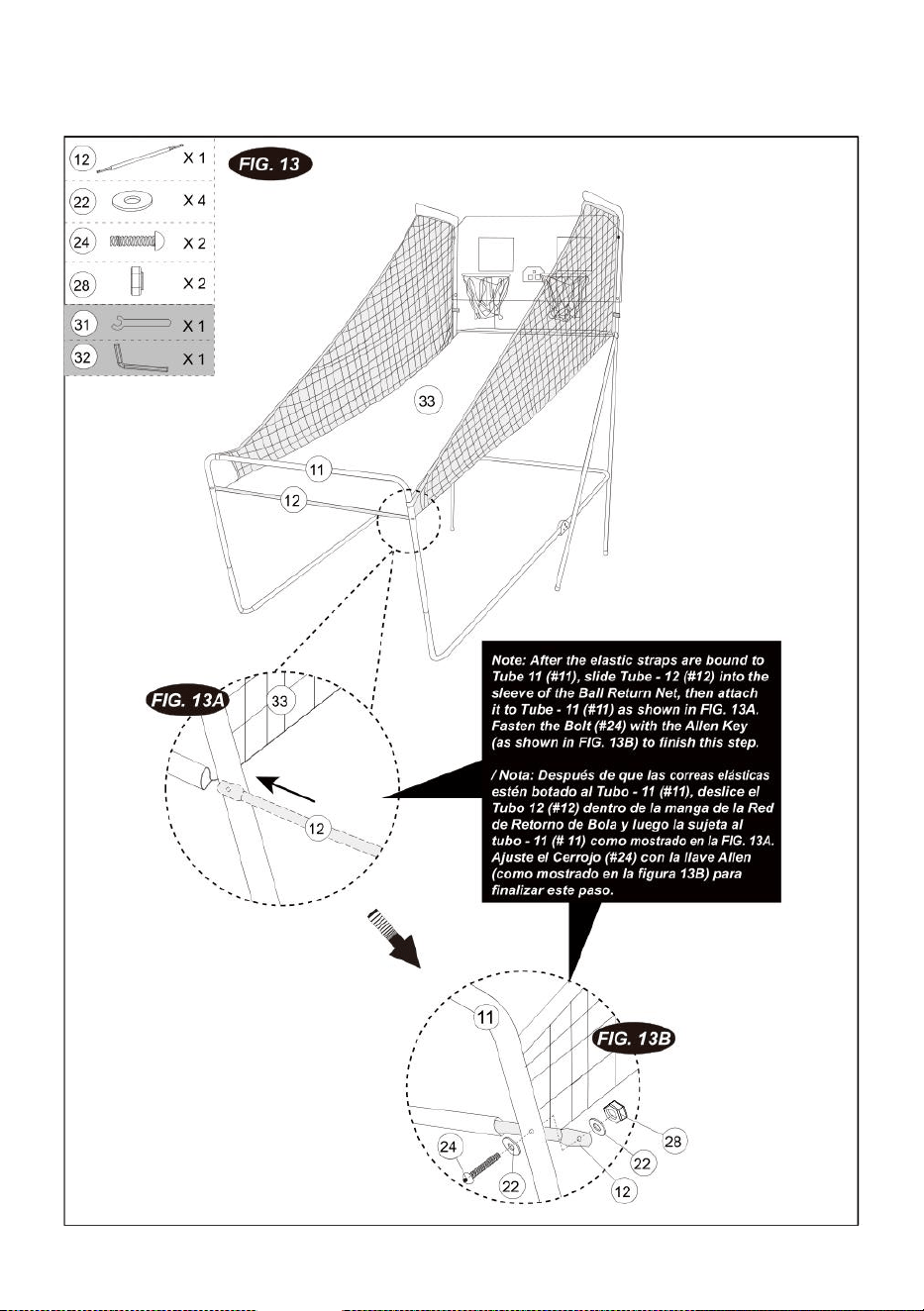

FIG.13

- 15 -

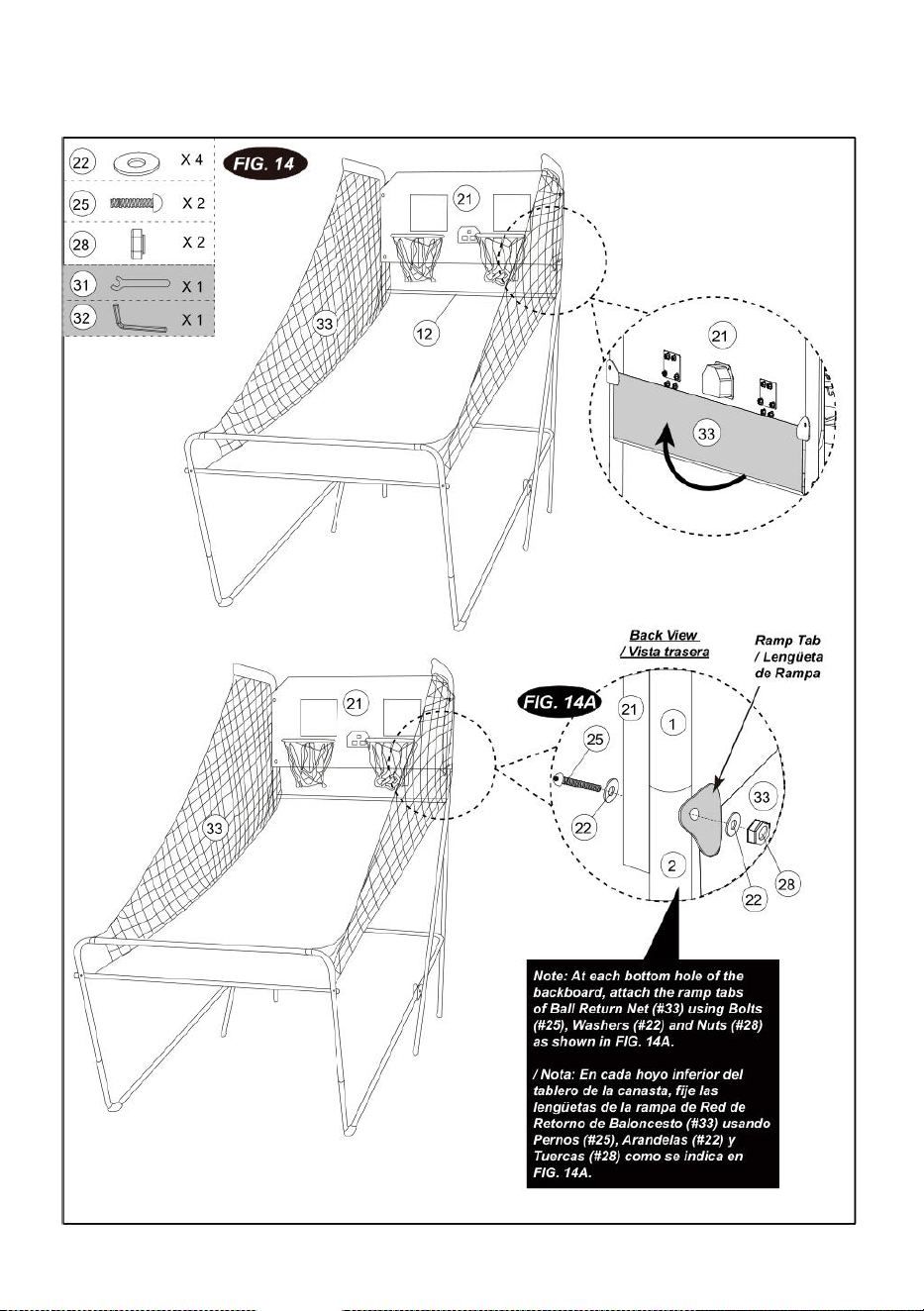

FIG.14

- 16 -

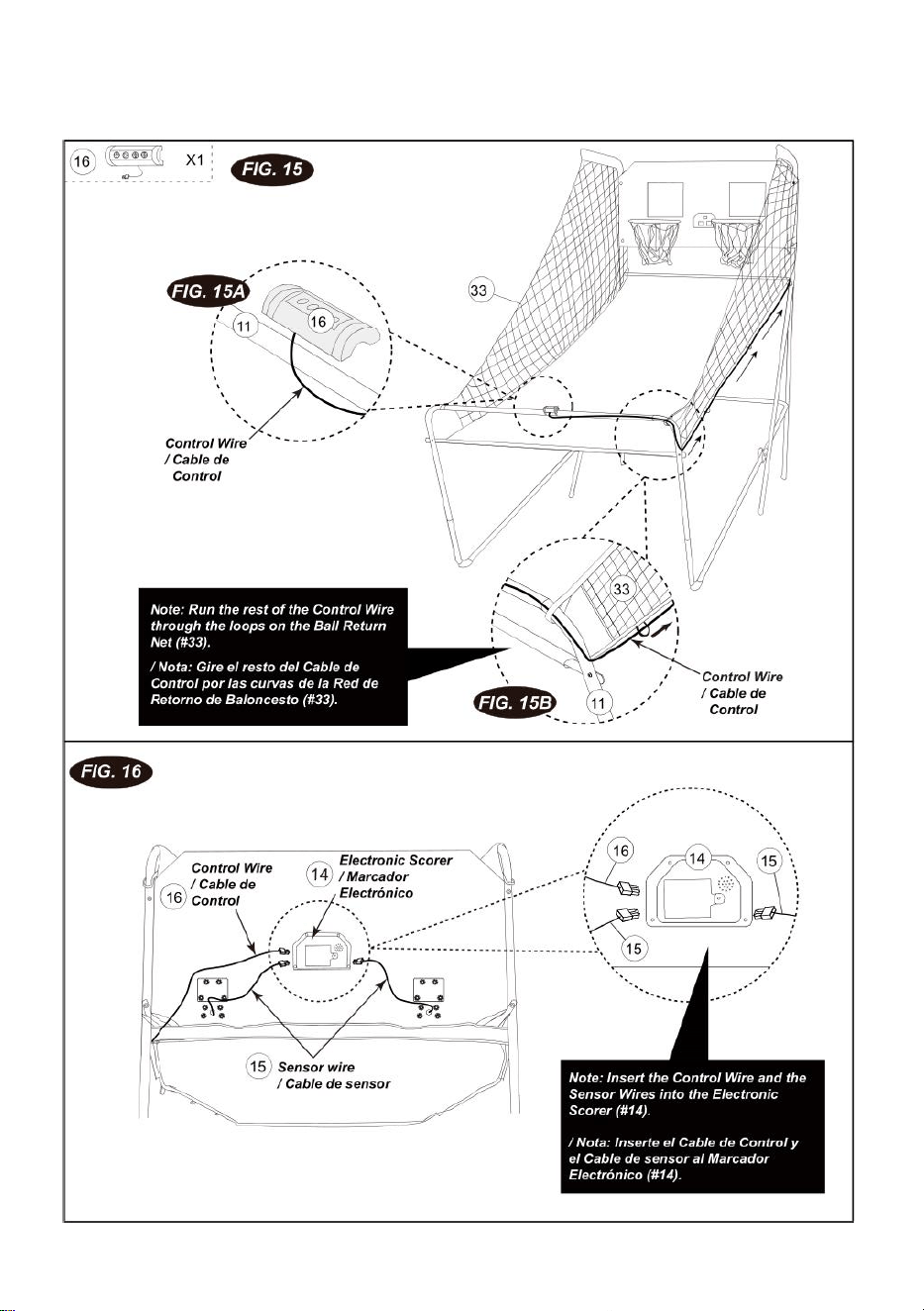

FIG.15&16

- 17 -

- 18 -

ELECTRONIC SCORER OPERATION

1. Unscrew bolt using a screwdriver and open the battery box. Insert 3 AA

batteries ( not included) in the order of

polarity as shown on the inside cover. Then close the cover using a screwdriver.

Turn the power ON using the

ON/OFF switch. (if the game will not be used for a long period of the time, we

recommend that the batteries

should be removed).

Incomplete numbers are displayed on Scorer

screen

• Low Battery Warning: When the battery level is very low, a

"BATTERY LOW" voice will ring out 3 times by scorer.

• Please check the battery charge is sufficient.

• Please replace the battery

Requires 3 "AA"size batteries (not

included)Do not mix old and new

batteries.Do not mix alkaline,standard

(carbon-zinc),or rechargeable

(nickel-cadmium)batteries.

- 19 -

CONTROL BOX OPERATION

Press "ON/OFF" to activate the scorer.

Scoreboard "HOME" shows "01" (pre- set game 1).

Press "SELECT UP and DOWN" to select a game.

Press "SELECT UP and DOWN" to enter selected game mode.

Press "SOUND" to switch sound ON/OFF while playing.

Press "PAUSE" to pause or start time counting.

Press and hold the button "ON/OFF" 3 seconds to turn off scorer.

Press and hold the button "RESET" 3 seconds to reset the games.

Note: If no shot is made or no button is pressed in 15 mins, scorer will be turned off

automatically.

CHOOSE FROM 8 DIFFERENT GAME OPTIONS

1. Beat the time Clock

Press "PLAY" to enter game 1.

Press "UP/Down" to select single/multiple players (P1/P2/P3/P4).

Press "PLAY" after the number of player is selected.

Press "UP/Down" to select playing time, 30/45/60 seconds.

Press "PLAY" to begin the game.

Scoreboard "HOME" shows Player 1, 3; Scoreboard "VISITOR" shows Player 2, 4.

All shots worth 2 points until last 10 seconds, each score counts 3 points.

- 20 -

Countdown 5 seconds to next player's turn when one player finishes game.

Player with more points scored wins ( LED will flash on player with higher score).

Press "PLAY" to restart this game.

2. 3 Point Beat the Time Clock

Press "PLAY" to enter game 2.

Press "UP/Down" to select single/multiple players (P1/P2/P3/P4).

Press "PLAY" after the number of player is selected.

Press "UP/Down" to select playing time, 30/45/60 seconds.

Press "PLAY" to begin the game.

Scoreboard "HOME" shows Player 1, 3; Scoreboard "VISITOR" shows Player 2, 4.

All shots made count 3 points.

Countdown 5 seconds to next player's turn when one player finishes game.

Player with more points scored wins ( LED will flash on player with higher score).

Press "PLAY" to restart this game.

3. Battle Back

Press "PLAY" to enter game 3.

Press "UP/Down" to select playing time, 30/45/60 seconds.

Press "PLAY" to begin the game.

Shot made in "HOME" frame, +2 points scored display on "HOME" board and -2

points for "VISITOR".

Shot made in "VISITOR" frame, +2 points scored display on "VISITOR" board and

-2 points for "HOME".

Once a player scores 10 points who wins and game is finished.

Press "PLAY" to restart this game.

4. Horse

a. Press "PLAY" to enter game.

b. Press "UP/Down" to select multiple players (P2/P3/P4)

c. Press "PLAY" after the number of player is selected

d. Player has to make a shot in 2 seconds.

e. First player is allowed to shoot at any hoop (Home or VISITOR). If first player

scores in 2 seconds, no letter is

given. Game continues for next player. Scoreboard will display "next

player(P2P3/P4)" and LED will flash twice

- 21 -

in a second. After flash, next player has to duplicate the shot in the same hoop

selected by first player.

f. If player can't score in 2 seconds, player receives the first letter "H" which will

display on scoreaboard. Game

remains for the same player untill the player scores. If player keeps missing, player

receives "O" followed by "R",

"S", "E". The letter "E" is given, the player is out.

g. The first player to spell "horse" loses. Players stay in repeat step d.e.f. till game

is finished

h. The last player to spell "horse" wins

i. Press "PLAY" to restart this game

5. Check Point

Press "PLAY" to enter game 5.

Press "UP/Down" to select single/multiple players (P1/P2/P3/P4).

Press "PLAY" to begin the game.

"HOME" displays "player", "VISITOR" displays "24" points, pre-set 40 seconds

playimg time.

Points scored will display on scoreboard "HOME"

Before time is out, once 24/52/68/86 points is scored, playing time increases

10/20/10/20 seconds respectively

Countdown 5 seconds to next player's turn when one player finishes game

Player with more points scored wins ( LED will flash on player with higher score)

Game is finished when a player scores 99 points

Press "PLAY" to restart this game

6. Around the World

Use tape to mark the shooting lines.

Press "PLAY" to enter game 6.

Press "UP/Down" to select single/multiple players (P1/P2/P3/P4).

Press "PLAY" after the number of player is selected.

Scoreboard "HOME" displays Player 1/2/3/4, "VISITOR" displays scored points.

Once score comes to 14 points or time comes to 99 seconds countdown 5

seconds to next player's turn when one

player finishes game.

Player who finishes the game first wins (LED will flash on winner).

- 22 -

Press "PLAY" to restart this game.

7. Left and Right shoot

Press "PLAY" to enter game 7.

Press "UP/Down" to select single/multiple players (P1/P2/P3/P4).

Press "PLAY" after the number of player is selected.

Press "UP/Down" to select playing time, 30/45/60 seconds.

Press "PLAY" to begin the game.

Scoreboard "HOME" displays Player, "VISITOR" displays points.

Make a shot in "HOME" frame when LED is flasing on "HOME", 2 points scored

display on "HOME".

Make a shot in "VISITOR" frame when LED is flasing on "VISITOR", 2 points

scored display on " VISITOR".

Countdown 5 seconds to next player's turn when one player finishes game.

Player with more points scored wins ( LED will flash on player with higher score).

Press "PLAY" to restart this game.

8. One to One

Press "PLAY" to enter game 8.

Press "UP/Down" to select playing time, 30/45/60 seconds.

Press "PLAY" to begin the game.

Shot made in "HOME" frame, 2 points scored for "HOME", all shots count 3 points

in last 10 seconds.

Shot made in "VISITOR" frame, 2 points scored for "VISITOR", all shots count 3

points in last 10 seconds.

Player with more points scored wins when time is out.

Press "PLAY" to restart this game.

- 23 -

FCC Information of the scorer

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that

may cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by

the party.responsible for compliance could void the user's authority to operate the

product.

Note: This product has been tested and found to comply with the limits for a Class

B digital device pursuant to Part 15 of the FCC Rules, These limits are designed to

provide reasonable protection against harmful interference in a residential

installation.

This product generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this product does cause

harmful interference to radio or television reception,which can be determined by

turning the product off and on, the user is encouraged to try to correct the

interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which the

receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

- 24 -

CORRECT DISPOSAL of the scorer

This product is subject to the provision of european Directive 2012/19/EU.

The symbol showing a wheelie bin crossed through indicates that the

product requires separate refuse collection in the European Union. This

applies to the product and all accessories marked with this symbol.

Products marked as such may not be discarded with normal domestic waste, but

must be taken to acollection point for recycling electrical and electronic devices.

- 25 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329

Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

Gra zręcznościowa w koszykówkę

MODELU: HD081B24002

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELU: HD081B24002

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Basketball Arcade Game

- 2 -

Dziękuję bardzo za wybranie tego Gra zręcznościowa w koszykówkę

 Przed użyciem przeczytaj całą instrukcję. Informacje te pomogą Ci

osiągnąć najlepsze możliwe rezultaty.

WSTĘP

OSTRZEŻENIE: ABY ZMNIEJSZYĆ RYZYKO OBRAŻEŃ OSÓB.

ZACHOWAJ TE INSTRUKCJE

OSTRZEŻENIE:

Przed użyciem tego produktu przeczytaj wszystkie instrukcje

Obowiązkiem właściciela jest upewnienie się, że wszyscy użytkownicy

tego produktu są w pełni świadomi wszystkich ostrzeżeń i środków ostrożności.

 Ten produkt jest używany wyłącznie zgodnie z przeznaczeniem. Nie

przekraczaj obciążenia znamionowego.

 Nie upuszczaj ani nie wkładaj niczego do żadnego otworu.

 Jeśli produkt nie jest używany, należy go wystawić na dłuższy czas na

zewnątrz.

OSTRZEŻENIE: ABY UNIKNĄĆ POWAŻNYCH OBRAŻEŃ LUB ŚMIERCI W

PRZYPADKU WYWROTU:

· Ostrzeżenie! Dzieci muszą być używane pod bezpośrednim nadzorem

osoby dorosłej; Podczas montażu należy trzymać produkt z dala od dzieci.

· Używaj wyłącznie zgodnie z przeznaczeniem. Nie pozwalaj dzieciom

bawić się ani skakać na produkcie. Nie stawaj na przedmiocie ani nie

używaj go jako drabiny.

· Sprawdź przed każdym użyciem. Nie używaj go, jeśli części są luźne

lub uszkodzone.

· Dokręcaj dolne śruby co trzy miesiące, aby zapobiec poluzowaniu się

nóg.

· Nie przekraczaj podanego udźwigu.

PRODUCT PARAMETER

- 3 -

PART LIST

Model

Rozmiar produktu

(DxSxW)

Materiał

Kolor

HD081B

24002

2090 x 1130 x 2050 mm

Żelazo , płyta

MDF , siatka PE

Czarny i biały

- 4 -

ASSEMBLY

1. Znajdź czyste, równe miejsce, aby rozpocząć montaż

produkt.

2. Wyjmij wszystkie części z pudełka i sprawdź, czy są

- 5 -

posiadać wszystkie wymienione części zgodnie z wykazem części

strony. Ostrożnie odetnij lub rozerwij cztery rogi pudełka

aby spód pudełka mógł służyć jako Twój

powierzchnia robocza.

RYS.1

- 6 -

RYS.2

RYS.3

- 7 -

RYS.4

- 8 -

RYS.5

- 9 -

- 10 -

RYS.6

- 11 -

FIG.7

RYS.8

- 12 -

FIG.9

RYS.10

- 13 -

RYS.11

- 14 -

RYS.12

- 15 -

RYS.13

- 16 -

RYS.14

- 17 -

RYS. 15 i 16

- 18 -

- 19 -

ELECTRONIC SCORER OPERATION

1. Odkręć śrubę za pomocą śrubokręta i otwórz skrzynkę akumulatorową. Włóż 3

baterie AA (brak w zestawie) w kolejności

polaryzację, jak pokazano na wewnętrznej stronie okładki. Następnie zamknij

pokrywę za pomocą śrubokręta. Włącz zasilanie za pomocą

Przełącznik włącz / wyłącz. (jeśli gra nie będzie używana przez dłuższy czas,

zalecamy wyjęcie baterii

powinno być usunięte).

Niekompletne liczby są wyświetlane na karcie strzelca

ekran

• Ostrzeżenie o niskim poziomie naładowania baterii: Gdy poziom naładowania baterii jest

bardzo niski, a

Komunikat „BATERIA LOW” zostanie wyemitowany 3 razy przez strzelca.

• Sprawdź, czy poziom naładowania baterii jest wystarczający.

• Proszę wymienić baterię

Requires 3 "AA"size batteries (not

included)Do not mix old and new

batteries.Do not mix alkaline,standard

(carbon-zinc),or rechargeable

(nickel-cadmium)batteries.

- 20 -

CONTROL BOX OPERATION

Naciśnij „ON/OFF”, aby aktywować strzelca.

Tablica wyników „HOME” pokazuje „01” (predefiniowana gra 1).

Naciśnij „WYBIERZ W GÓRĘ i W DÓŁ”, aby wybrać grę.

Naciśnij „WYBIERZ W GÓRĘ i W DÓŁ”, aby wejść w wybrany tryb gry.

Naciśnij „SOUND”, aby włączyć/wyłączyć dźwięk podczas odtwarzania.

Naciśnij „PAUZA”, aby wstrzymać lub rozpocząć odliczanie czasu.

Naciśnij i przytrzymaj przycisk „ON/OFF” przez 3 sekundy, aby wyłączyć strzelca.

Naciśnij i przytrzymaj przycisk „RESET” przez 3 sekundy, aby zresetować gry.

Uwaga: Jeżeli w ciągu 15 minut nie zostanie oddany żaden strzał lub nie zostanie

naciśnięty żaden przycisk, zapis zostanie wyłączony automatycznie.

CHOOSE FROM 8 DIFFERENT GAME OPTIONS

1. Pokonaj zegar czasu

Naciśnij „GRAJ”, aby wejść do gry 1.

Naciśnij „GÓRA/DÓŁ”, aby wybrać pojedynczego/wielu graczy (P1/P2/P3/P4).

Po wybraniu liczby graczy naciśnij „PLAY”.

Naciśnij „GÓRA/DÓŁ”, aby wybrać czas odtwarzania, 30/45/60 sekund.

Naciśnij „GRAJ”, aby rozpocząć grę.

- 21 -

Tablica wyników „HOME” pokazuje Gracza 1, 3; Tablica wyników „GOŹŹ”

pokazuje Gracza 2, 4.

Wszystkie strzały warte 2 punkty do ostatnich 10 sekund, każdy wynik liczy się

jako 3 punkty.

Odliczanie 5 sekund do tury następnego gracza, gdy jeden z graczy zakończy grę.

Gracz z większą liczbą zdobytych punktów wygrywa (dioda LED będzie migać na

graczu z wyższym wynikiem).

Naciśnij „GRAJ”, aby ponownie uruchomić tę grę.

2. Pokonaj zegar za 3 punkty

Naciśnij „GRAJ”, aby wejść do gry 2.

Naciśnij „GÓRA/DÓŁ”, aby wybrać pojedynczego/wielu graczy (P1/P2/P3/P4).

Po wybraniu liczby graczy naciśnij „PLAY”.

Naciśnij „GÓRA/DÓŁ”, aby wybrać czas odtwarzania, 30/45/60 sekund.

Naciśnij „GRAJ”, aby rozpocząć grę.

Tablica wyników „HOME” pokazuje Gracza 1, 3; Tablica wyników „GOŹŹ”

pokazuje Gracza 2, 4.

Wszystkie oddane strzały liczą się 3 punkty.

Odliczanie 5 sekund do tury następnego gracza, gdy jeden z graczy zakończy grę.

Gracz z większą liczbą zdobytych punktów wygrywa (dioda LED będzie migać na

graczu z wyższym wynikiem).

Naciśnij „GRAJ”, aby ponownie uruchomić tę grę.

3. Odeprzyj walkę

Naciśnij „GRAJ”, aby wejść do gry 3.

Naciśnij „GÓRA/DÓŁ”, aby wybrać czas odtwarzania, 30/45/60 sekund.

Naciśnij „GRAJ”, aby rozpocząć grę.

Strzał wykonany w bramce „HOME”, +2 punkty zdobyte na tablicy „HOME” i -2

punkty dla „GOŚCIA”.

Strzał wykonany w kadrze „GOŚCIE”, +2 punkty zdobyte na tablicy „GOŚCIE” i -2

punkty za „DOM”.

Gdy gracz zdobędzie 10 punktów, wygrywa i gra się kończy.

Naciśnij „GRAJ”, aby ponownie uruchomić tę grę.

4. Koń

A. Naciśnij „GRAJ”, aby wejść do gry.

B. Naciśnij „GÓRA/DÓŁ”, aby wybrać wielu graczy (P2/P3/P4)

- 22 -

C. Po wybraniu liczby graczy naciśnij „PLAY”.

D. Gracz musi oddać strzał w ciągu 2 sekund.

mi. Pierwszy gracz może strzelać do dowolnej obręczy (domowej lub GOŚCIA).

Jeśli pierwszy gracz zdobędzie bramkę w ciągu 2 sekund, nie ma żadnej litery

dany. Gra toczy się dalej dla następnego gracza. Na tablicy wyników pojawi się

informacja „następny gracz (P2P3/P4)”, a dioda LED zamiga dwukrotnie

za sekundę. Po flashowaniu następny gracz musi powtórzyć strzał w tę samą

obręcz, którą wybrał pierwszy gracz.

F. Jeśli gracz nie zdobędzie bramki w ciągu 2 sekund, otrzyma pierwszą literę „H”,

która zostanie wyświetlona na tablicy wyników. Gra

pozostaje dla tego samego gracza, dopóki ten nie zdobędzie punktów. Jeśli gracz

będzie nadal tęsknił, otrzyma „O”, po którym następuje „R”,

„S”, „E”. Pojawia się litera „E”, gracz wypada z gry.

G. Pierwszy gracz, który napisze „koń”, przegrywa. Gracze pozostają w trybie

powtarzania kroku defensywnego aż do zakończenia gry

H. Gracz, który jako ostatni napisze „koń”, wygrywa

I. Naciśnij „GRAJ”, aby ponownie uruchomić tę grę

5. Punkt kontrolny

Naciśnij „GRAJ”, aby wejść do gry 5.

Naciśnij „GÓRA/DÓŁ”, aby wybrać pojedynczego/wielu graczy (P1/P2/P3/P4).

Naciśnij „GRAJ”, aby rozpocząć grę.

„HOME” wyświetla „player”, „VISITOR” wyświetla „24” punkty, wstępnie ustawiony

czas odtwarzania 40 sekund.

Zdobyte punkty zostaną wyświetlone na tablicy wyników „HOME”

Przed upływem czasu, po zdobyciu 24/52/68/86 punktów, czas gry wydłuża się

odpowiednio o 10/20/10/20 sekund

Odliczanie 5 sekund do tury następnego gracza, gdy jeden z graczy zakończy grę

Gracz z większą liczbą zdobytych punktów wygrywa (dioda LED będzie migać na

graczu z wyższym wynikiem)

Gra kończy się, gdy gracz zdobędzie 99 punktów

Naciśnij „GRAJ”, aby ponownie uruchomić tę grę

6. Dookoła świata

Za pomocą taśmy zaznacz linie strzelania.

Naciśnij „GRAJ”, aby wejść do gry 6.

- 23 -

Naciśnij „GÓRA/DÓŁ”, aby wybrać pojedynczego/wielu graczy (P1/P2/P3/P4).

Po wybraniu liczby graczy naciśnij „PLAY”.

Tablica wyników „HOME” wyświetla Gracza 1/2/3/4, „GOŹŹ” wyświetla zdobyte

punkty.

Gdy wynik osiągnie 14 punktów lub czas upłynie 99 sekund, następuje odliczanie

5 sekund do tury następnego gracza, gdy jeden

gracz kończy grę.

Gracz, który jako pierwszy zakończy grę, wygrywa (dioda LED będzie migać na

zwycięzcy).

Naciśnij „GRAJ”, aby ponownie uruchomić tę grę.

7. Strzelaj w lewo i w prawo

Naciśnij „GRAJ”, aby wejść do gry 7.

Naciśnij „GÓRA/DÓŁ”, aby wybrać pojedynczego/wielu graczy (P1/P2/P3/P4).

Po wybraniu liczby graczy naciśnij „PLAY”.

Naciśnij „GÓRA/DÓŁ”, aby wybrać czas odtwarzania, 30/45/60 sekund.

Naciśnij „GRAJ”, aby rozpocząć grę.

Tablica wyników „HOME” wyświetla Gracza, „GOŚCIE” wyświetla punkty.

Wykonaj strzał w ramce „HOME”, gdy dioda LED miga na „HOME”, a na „HOME”

wyświetlają się 2 punkty.

Wykonaj zdjęcie w ramce „VISITOR”, gdy dioda LED miga na „VISITOR”, a na

„VISITOR” wyświetlają się 2 punkty.

Odliczanie 5 sekund do tury następnego gracza, gdy jeden z graczy zakończy grę.

Gracz z większą liczbą zdobytych punktów wygrywa (dioda LED będzie migać na

graczu z wyższym wynikiem).

Naciśnij „GRAJ”, aby ponownie uruchomić tę grę.

8. Jeden do jednego

Naciśnij „GRAJ”, aby wejść do gry 8.

Naciśnij „GÓRA/DÓŁ”, aby wybrać czas odtwarzania, 30/45/60 sekund.

Naciśnij „GRAJ”, aby rozpocząć grę.

Strzał w bramce „HOME”, 2 punkty zdobyte dla „DOMU”, wszystkie strzały liczą

się 3 punkty w ciągu ostatnich 10 sekund.

Strzał wykonany w oprawie „GOŹDZIC”, 2 punkty zdobywane dla „GOŚCIA”,

wszystkie strzały liczą się po 3 punkty w ciągu ostatnich 10 sekund.

Gracz z większą liczbą zdobytych punktów wygrywa po upływie czasu.

- 24 -

Naciśnij „GRAJ”, aby ponownie uruchomić tę grę.

FCC Informacje o strzelcu

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez

stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika

do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega

następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia.

2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia,

które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie

zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić

uprawnienia użytkownika do obsługi produktu.

Uwaga: ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia

dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC.

Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi

zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości

radiowej, a jeśli nie zostanie zainstalowany i nie będzie używany zgodnie z

instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie

ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli

produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można

stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do

podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych

środków.

- 25 -

· Zmień orientację lub położenie anteny odbiorczej.

· Zwiększ odległość pomiędzy produktem a odbiornikiem.

· Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony

jest odbiornik.

· Skonsultuj się ze sprzedawcą lub doświadczonym technikiem

radiowo-telewizyjnym w celu uzyskania pomocy.

PRAWIDŁOWE POZYTYWANIE strzelca

Ten produkt podlega postanowieniom dyrektywy europejskiej

2012/19/UE. Symbol przekreślonego kosza na śmieci oznacza, że

produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej.

Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym

symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze

zwykłymi odpadami domowymi, lecz należy je przekazać do punktu zbiórki w celu

recyklingu urządzeń elektrycznych i elektronicznych.

- 26 -

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj

200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329

Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Techniczny Certyfikat wsparcia i e-gwarancji

www.vevor.com/support

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

Jeu d'arcade de basket-ball

MODÈLE : HD081B24002

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODÈLE : HD081B24002

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Basketball Arcade Game

- 2 -

Merci beaucoup d'avoir choisi ceci Jeu d'arcade de basket-ball

 Veuillez lire toutes les instructions avant de l'utiliser. Les informations

vous aideront à obtenir les meilleurs résultats possibles.

INTRODUCTION

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES DE BLESSURES

AUX PERSONNES.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT:

Veuillez lire toutes les instructions avant d'utiliser ce produit

Il est de la responsabilité du propriétaire de s'assurer que tous les

utilisateurs de ce produit sont pleinement conscients de tous les avertissements et

précautions.

 Ce produit est utilisé uniquement comme prévu. Ne dépassez pas la

charge nominale.

 Ne laissez tomber et n’insérez rien dans un trou.

 Lorsqu'il n'est pas utilisé, veuillez exposer le produit à l'extérieur

pendant une longue période.

AVERTISSEMENT : POUR ÉVITER DES BLESSURES GRAVES ET LA

MORT PAR BASCULEMENT :

· Avertissement! Les enfants doivent être utilisés sous la surveillance

directe d'un adulte ; Veuillez garder le produit hors de portée des enfants

lors de l'assemblage.

· Utiliser uniquement comme prévu. Ne laissez pas les enfants jouer ou

sauter sur le produit. Ne vous tenez pas debout sur l'article et ne l'utilisez

pas comme escabeau.

· Inspectez avant chaque utilisation. Ne l'utilisez pas si les pièces sont

desserrées ou endommagées.

· Serrez les vis inférieures tous les trois mois pour éviter le desserrage des

pieds.

· Ne dépassez pas la capacité de poids indiquée.

- 3 -

PRODUCT PARAMETER

PART LIST

Modèle

Taille du produit (LxlxH)

Matériel

Couleur

HD081B

24002

2090x1130x2050mm

Fer , plaque

MDF , maille PE

Noir et blanc

- 4 -

ASSEMBLY

1. Trouvez un endroit propre et plat pour commencer l'assemblage de votre

produit.

2. Retirez toutes les pièces de la boîte et vérifiez que vous

- 5 -

avoir toutes les pièces répertoriées comme indiqué sur la liste des pièces

pages. Coupez ou déchirez soigneusement les quatre coins de la boîte

afin que le fond de la boîte puisse être utilisé comme votre

surface de travail.

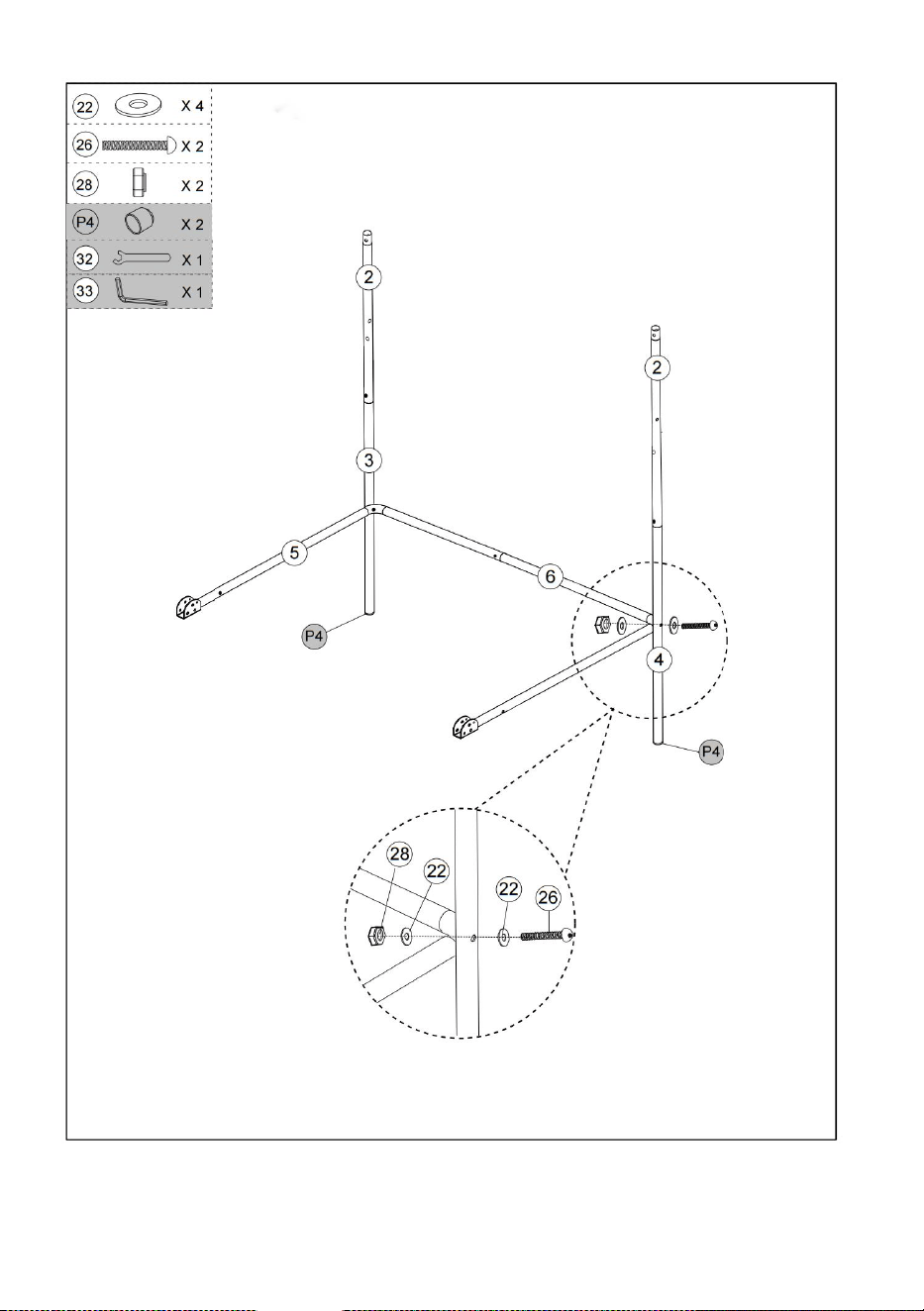

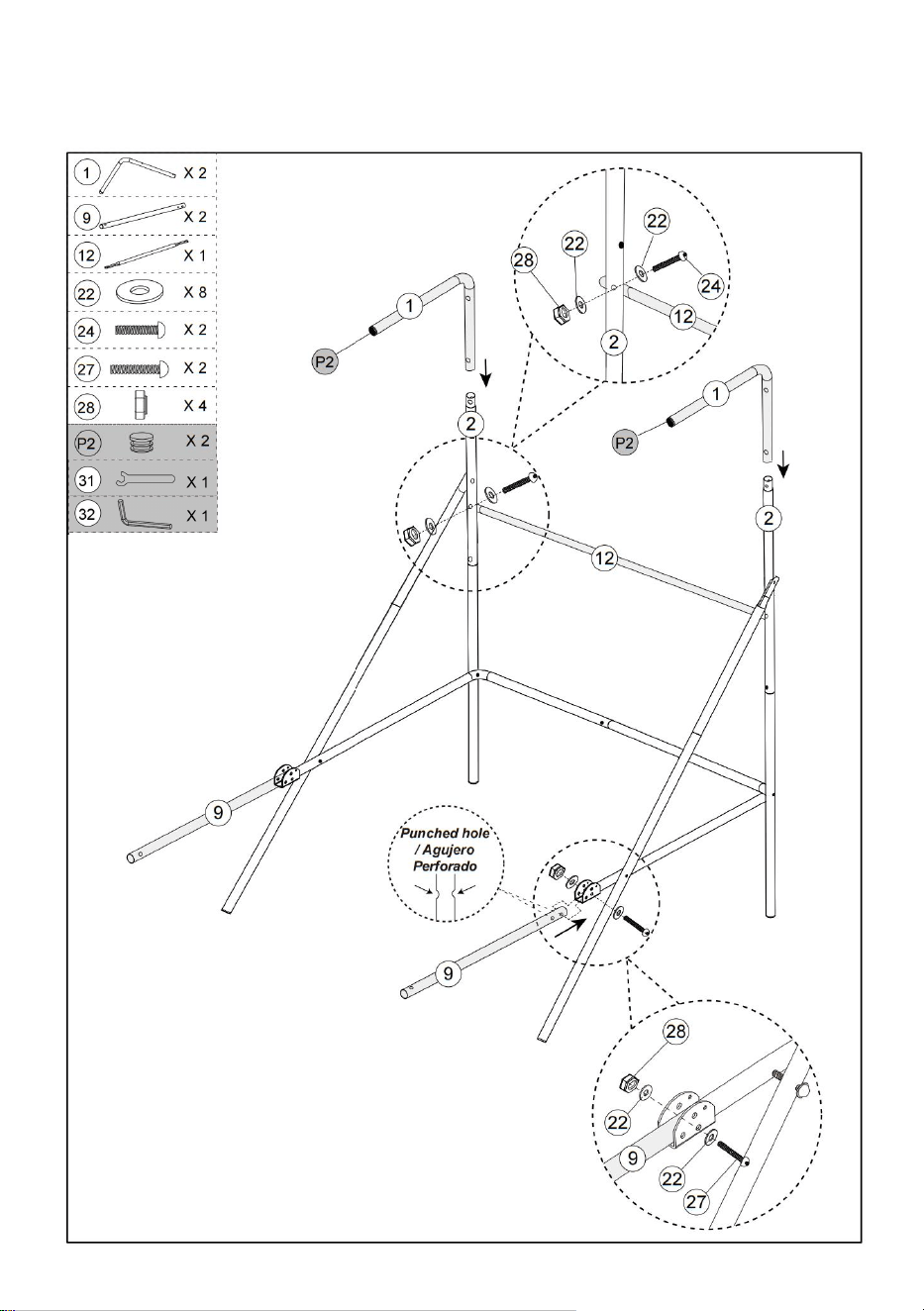

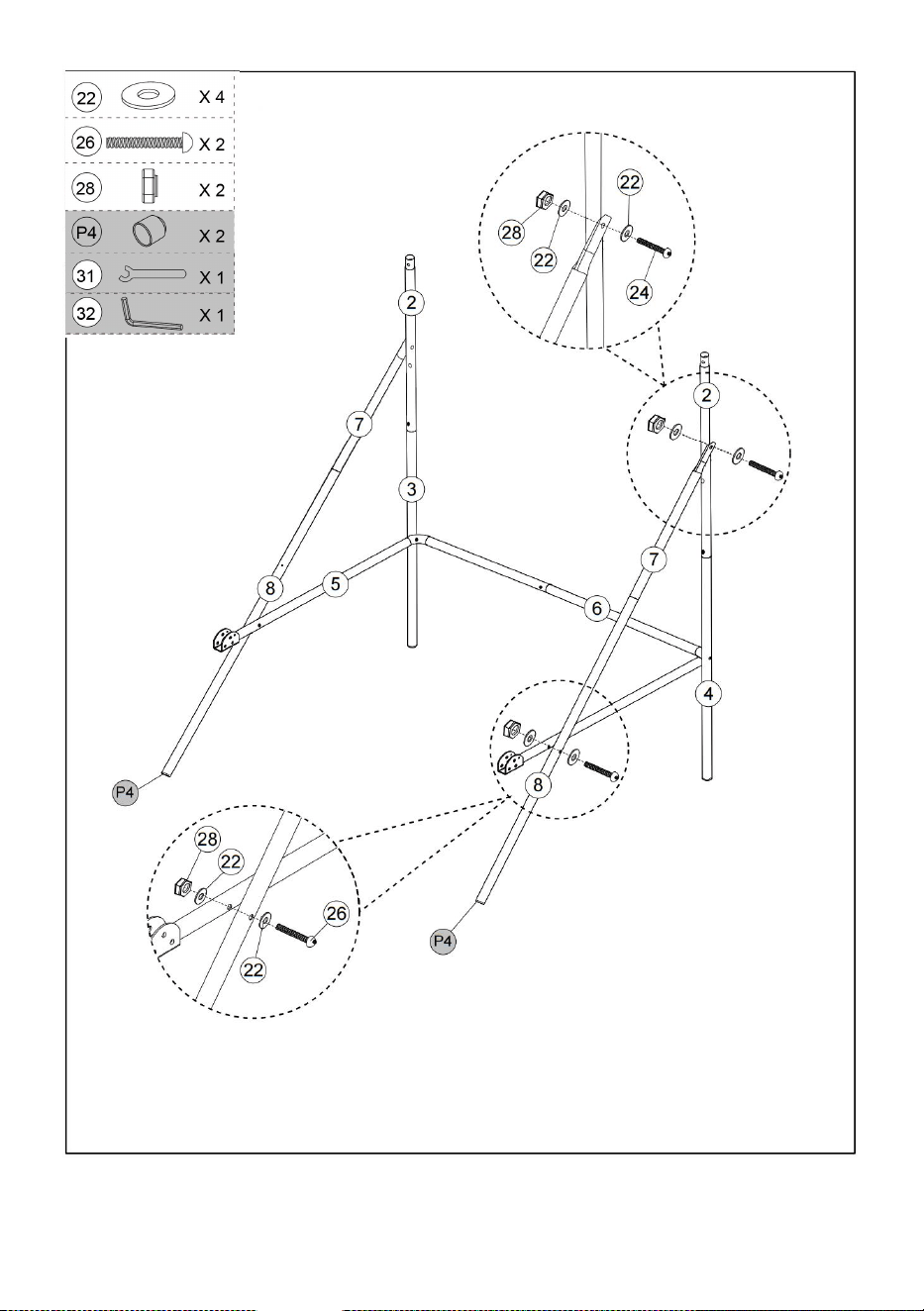

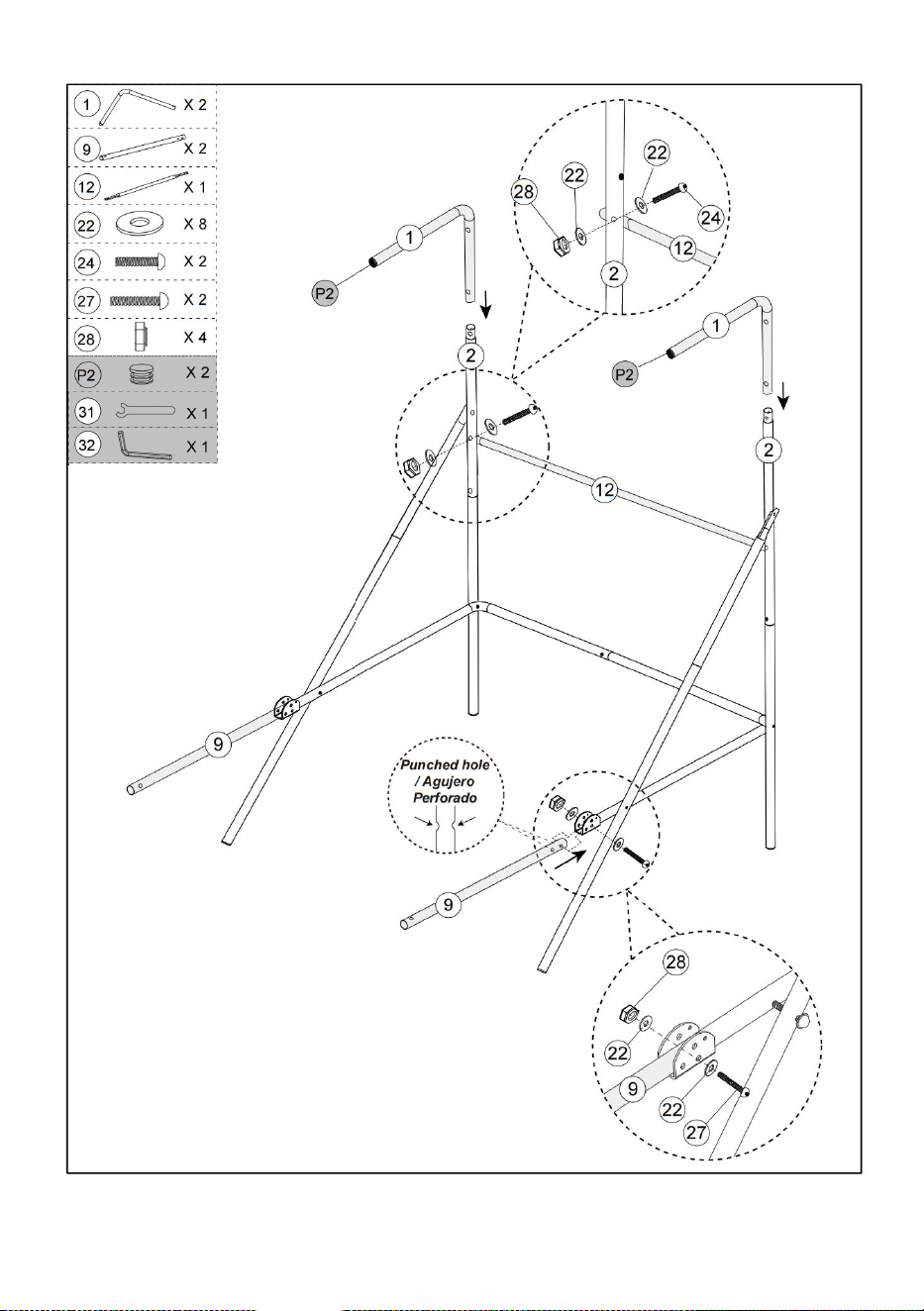

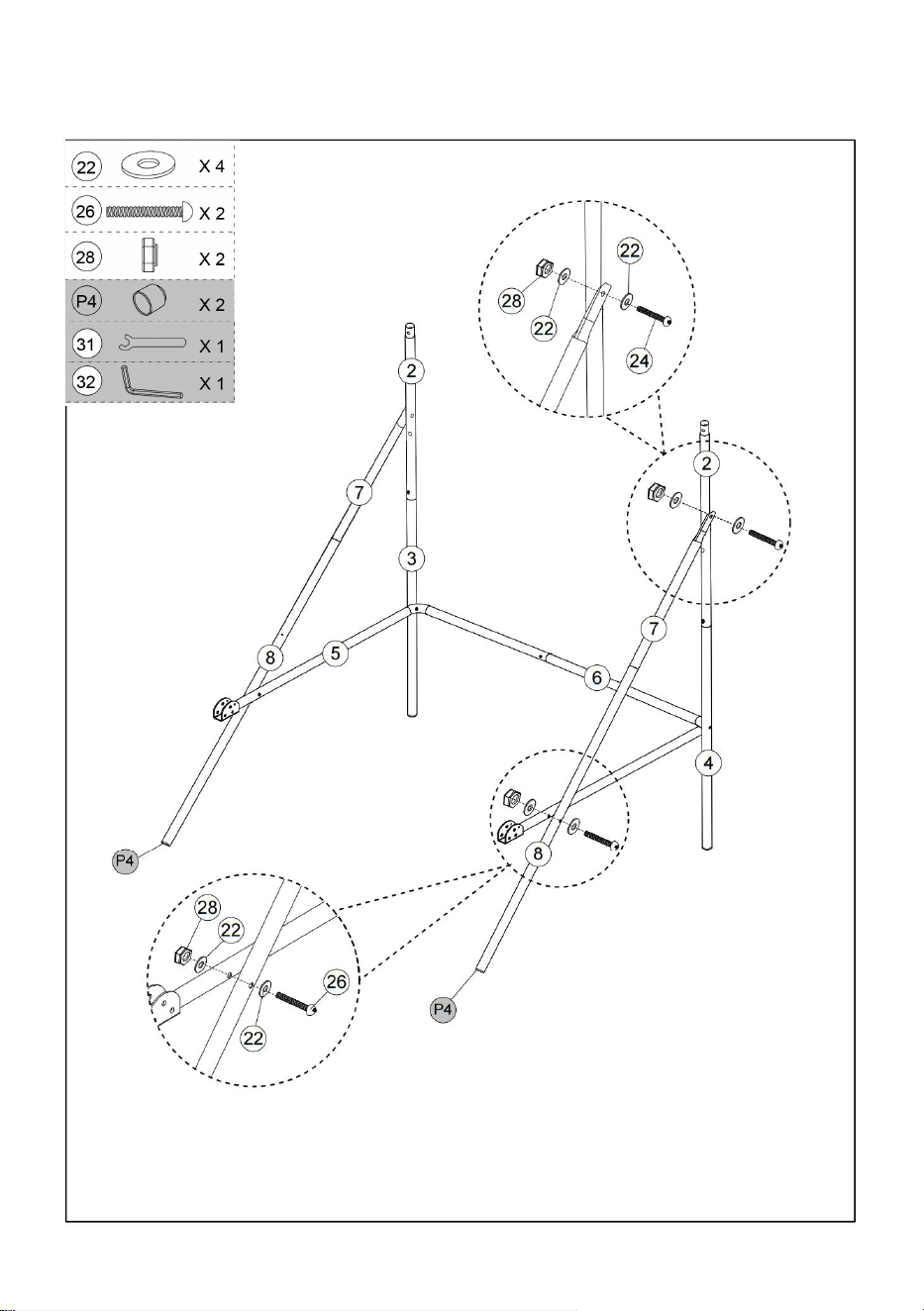

FIG. 1

- 6 -

FIG.2

FIG.3

- 7 -

FIG.4

- 8 -

FIG.5

- 9 -

- 10 -

FIG.6

- 11 -

FIG.7

FIG.8

- 12 -

FIG.9

FIG.10

- 13 -

FIG.11

- 14 -

FIG.12

- 15 -

FIG.13

- 16 -

FIG.14

- 17 -

FIG.15&16

- 18 -

- 19 -

ELECTRONIC SCORER OPERATION

1. Dévissez le boulon à l'aide d'un tournevis et ouvrez le boîtier de la batterie.

Insérez 3 piles AA (non incluses) dans l'ordre de

polarité comme indiqué sur la couverture intérieure. Fermez ensuite le couvercle à

l'aide d'un tournevis. Mettez l'appareil sous tension à l'aide du

Bouton ON / OFF. (si le jeu n'est pas utilisé pendant une longue période, nous

recommandons de remplacer les piles

devrais être retiré).

Les numéros incomplets sont affichés sur Scorer

écran

• Avertissement de batterie faible : lorsque le niveau de la batterie est très faible, un

La voix « BATTERIE FAIBLE » retentira 3 fois par le marqueur.

• Veuillez vérifier que la charge de la batterie est suffisante.

• Veuillez remplacer la batterie

Requires 3 "AA"size batteries (not

included)Do not mix old and new

batteries.Do not mix alkaline,standard

(carbon-zinc),or rechargeable

(nickel-cadmium)batteries.

- 20 -

CONTROL BOX OPERATION

Appuyez sur "ON/OFF" pour activer le marqueur.

Le tableau de bord « HOME » affiche « 01 » (jeu prédéfini 1).

Appuyez sur "SELECT UP et DOWN" pour sélectionner un jeu.

Appuyez sur "SELECT UP et DOWN" pour accéder au mode de jeu sélectionné.

Appuyez sur « SOUND » pour activer/désactiver le son pendant la lecture.

Appuyez sur « PAUSE » pour mettre en pause ou démarrer le décompte du

temps.

Appuyez et maintenez enfoncé le bouton « ON/OFF » pendant 3 secondes pour

éteindre le marqueur.

Appuyez et maintenez enfoncé le bouton "RESET" pendant 3 secondes pour

réinitialiser les jeux.

Remarque : Si aucun tir n'est effectué ou si aucun bouton n'est enfoncé dans les

15 minutes, le marqueur s'éteindra automatiquement.

CHOOSE FROM 8 DIFFERENT GAME OPTIONS

1. Battre le temps

Appuyez sur "PLAY" pour accéder au jeu 1.

Appuyez sur « UP/Down » pour sélectionner un/plusieurs joueurs (P1/P2/P3/P4).

Appuyez sur "PLAY" une fois le nombre de joueurs sélectionné.

- 21 -

Appuyez sur « UP/Down » pour sélectionner la durée de lecture, 30/45/60

secondes.

Appuyez sur "JOUER" pour commencer le jeu.

Le tableau de bord « HOME » montre les joueurs 1, 3 ; Le tableau de bord «

VISITEUR » montre les joueurs 2, 4.

Tous les tirs valent 2 points jusqu'aux 10 dernières secondes, chaque score

compte 3 points.

Compte à rebours de 5 secondes jusqu'au tour du joueur suivant lorsqu'un joueur

termine la partie.

Le joueur avec plus de points marqués gagne (la LED clignotera sur le joueur avec

un score plus élevé).

Appuyez sur "PLAY" pour redémarrer ce jeu.

2. Battre l'horloge en 3 points

Appuyez sur "PLAY" pour accéder au jeu 2.

Appuyez sur « UP/Down » pour sélectionner un/plusieurs joueurs (P1/P2/P3/P4).

Appuyez sur "PLAY" une fois le nombre de joueurs sélectionné.

Appuyez sur « UP/Down » pour sélectionner la durée de lecture, 30/45/60

secondes.

Appuyez sur "JOUER" pour commencer le jeu.

Le tableau de bord « HOME » montre les joueurs 1, 3 ; Le tableau de bord «

VISITEUR » montre les joueurs 2, 4.

Tous les tirs effectués comptent 3 points.

Compte à rebours de 5 secondes jusqu'au tour du joueur suivant lorsqu'un joueur

termine la partie.

Le joueur avec plus de points marqués gagne (la LED clignotera sur le joueur avec

un score plus élevé).

Appuyez sur "PLAY" pour redémarrer ce jeu.

3. Riposte

Appuyez sur "PLAY" pour accéder au jeu 3.

Appuyez sur « UP/Down » pour sélectionner la durée de lecture, 30/45/60

secondes.

Appuyez sur "JOUER" pour commencer le jeu.

Plan réalisé dans le cadre "HOME", +2 points marqués affichés sur le tableau

"HOME" et -2 points pour "VISITOR".

- 22 -

Plan réalisé dans le cadre "VISITOR", affichage de +2 points sur le tableau

"VISITOR" et de -2 points pour "HOME".

Une fois qu'un joueur marque 10 points, il gagne et la partie est terminée.

Appuyez sur "PLAY" pour redémarrer ce jeu.

4. Cheval

un. Appuyez sur "PLAY" pour entrer dans le jeu.

b. Appuyez sur "UP/Down" pour sélectionner plusieurs joueurs (P2/P3/P4)

c. Appuyez sur "PLAY" une fois le nombre de joueurs sélectionné

d. Le joueur doit tirer en 2 secondes.

e. Le premier joueur est autorisé à tirer sur n'importe quel cerceau (Maison ou

VISITEUR). Si le premier joueur marque dans les 2 secondes, aucune lettre n'est

donné. Le jeu continue pour le joueur suivant. Le tableau de bord affichera

« joueur suivant (P2P3/P4) » et la LED clignotera deux fois

dans une seconde. Après le flash, le joueur suivant doit dupliquer le tir dans le

même cerceau sélectionné par le premier joueur.

F. Si le joueur ne peut pas marquer dans les 2 secondes, le joueur reçoit la

première lettre « H » qui s'affichera sur le tableau des scores. Jeu

reste pour le même joueur jusqu'à ce qu'il marque. Si le joueur continue de

disparaître, le joueur reçoit "O" suivi de "R",

"S", "E". La lettre « E » est donnée, le joueur est éliminé.

g. Le premier joueur à épeler « cheval » perd. Les joueurs restent en mode étape

répétée jusqu'à la fin du jeu

h. Le dernier joueur à épeler « cheval » gagne

je. Appuyez sur "JOUER" pour redémarrer ce jeu

5. Point de contrôle

Appuyez sur "PLAY" pour accéder au jeu 5.

Appuyez sur « UP/Down » pour sélectionner un/plusieurs joueurs (P1/P2/P3/P4).

Appuyez sur "JOUER" pour commencer le jeu.

"HOME" affiche "player", "VISITOR" affiche "24" points, temps de lecture prédéfini

de 40 secondes.

Les points marqués seront affichés sur le tableau de bord "HOME"

Avant la fin du temps imparti, une fois que 24/52/68/86 points sont marqués, le

temps de jeu augmente respectivement de 10/20/10/20 secondes.

- 23 -

Compte à rebours de 5 secondes jusqu'au tour du joueur suivant lorsqu'un joueur

termine la partie

Le joueur avec plus de points marqués gagne (la LED clignotera sur le joueur avec

un score plus élevé)

Le jeu est terminé lorsqu'un joueur marque 99 points

Appuyez sur "JOUER" pour redémarrer ce jeu

6. Autour du monde

Utilisez du ruban adhésif pour marquer les lignes de tir.

Appuyez sur "PLAY" pour accéder au jeu 6.

Appuyez sur « UP/Down » pour sélectionner un/plusieurs joueurs (P1/P2/P3/P4).

Appuyez sur "PLAY" une fois le nombre de joueurs sélectionné.

Le tableau de bord « HOME » affiche le joueur 1/2/3/4, « VISITOR » affiche les

points marqués.

Une fois que le score atteint 14 points ou que le temps atteint 99 secondes,

compte à rebours de 5 secondes jusqu'au tour du joueur suivant lorsqu'un

le joueur termine la partie.

Le joueur qui termine le jeu en premier gagne (la LED clignotera sur le gagnant).

Appuyez sur "PLAY" pour redémarrer ce jeu.

7. Prise de vue gauche et droite

Appuyez sur "PLAY" pour accéder au jeu 7.

Appuyez sur « UP/Down » pour sélectionner un/plusieurs joueurs (P1/P2/P3/P4).

Appuyez sur "PLAY" une fois le nombre de joueurs sélectionné.

Appuyez sur « UP/Down » pour sélectionner la durée de lecture, 30/45/60

secondes.

Appuyez sur "JOUER" pour commencer le jeu.

Le tableau de bord "HOME" affiche le joueur, "VISITOR" affiche les points.

Faites une photo dans le cadre "HOME" lorsque la LED clignote sur "HOME", 2

points marqués s'affichent sur "HOME".

Faites un tir dans le cadre "VISITOR" lorsque la LED clignote sur "VISITOR",

affichage de 2 points marqués sur "VISITOR".

Compte à rebours de 5 secondes jusqu'au tour du joueur suivant lorsqu'un joueur

termine la partie.

Le joueur avec plus de points marqués gagne (la LED clignotera sur le joueur avec

un score plus élevé).

- 24 -

Appuyez sur "PLAY" pour redémarrer ce jeu.

8. Un à un

Appuyez sur "PLAY" pour accéder au jeu 8.

Appuyez sur « UP/Down » pour sélectionner la durée de lecture, 30/45/60

secondes.

Appuyez sur "JOUER" pour commencer le jeu.

Tir réalisé dans le cadre "HOME", 2 points marqués pour "HOME", tous les tirs

comptent 3 points dans les 10 dernières secondes.

Tir réalisé dans le cadre "VISITOR", 2 points marqués pour "VISITOR", tous les

tirs comptent 3 points dans les 10 dernières secondes.

Le joueur avec plus de points marqués gagne à la fin du temps imparti.

Appuyez sur "PLAY" pour redémarrer ce jeu.

FCC Information du buteur

ATTENTION : Les changements ou modifications non expressément approuvés

par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur

à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L’exploitation est

soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.

2) Ce produit doit accepter toute interférence reçue, y compris les interférences

susceptibles de provoquer un fonctionnement indésirable.

AVERTISSEMENT : les changements ou modifications apportés à ce produit non

expressément approuvés par la partie responsable de la conformité pourraient

annuler l'autorité de l'utilisateur à utiliser le produit.

- 25 -

Remarque : Ce produit a été testé et déclaré conforme aux limites d'un appareil

numérique de classe B conformément à la partie 15 des règles de la FCC. Ces

limites sont conçues pour fournir une protection raisonnable contre les

interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est

pas installé et utilisé conformément aux instructions, il peut provoquer des

interférences nuisibles aux communications radio. Cependant, rien ne garantit que

des interférences ne se produiront pas dans une installation particulière. Si ce

produit provoque des interférences nuisibles à la réception radio ou télévision, ce

qui peut être déterminé en éteignant et rallumant le produit, l'utilisateur est

encouragé à essayer de corriger les interférences en prenant une ou plusieurs des

mesures suivantes.

· Réorientez ou déplacez l'antenne de réception.

· Augmentez la distance entre le produit et le récepteur.

· Connectez le produit à une prise sur un circuit différent de celui auquel le

récepteur est connecté.

· Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de

l'aide.

ÉLIMINATION CORRECTE du buteur

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle barrée indique que

le produit nécessite une collecte sélective des déchets dans l'Union

européenne. Ceci s'applique au produit et à tous les accessoires

marqués de ce symbole. Les produits marqués comme tels ne doivent pas être

jetés avec les ordures ménagères normales, mais doivent être déposés dans un

point de collecte pour le recyclage des appareils électriques et électroniques.

- 26 -

Fabricant: Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD NSW

2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

- 27 -

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329

Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

Technisch Ondersteuning en e-garantiecertificaat www.vevor.com/support

Basketbal arcadespel

MODEL: HD081B24002

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: HD081B24002

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Basketball Arcade Game

- 2 -

Hartelijk dank dat u hiervoor heeft gekozen Basketbal arcadespel

 Lees alle instructies voordat u het gebruikt. De informatie zal u helpen

de best mogelijke resultaten te bereiken.

INVOERING

WAARSCHUWING: OM HET RISICO OP LETSEL VOOR PERSONEN TE

VERMINDEREN.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Lees alle instructies voordat u dit product gebruikt

Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat

alle gebruikers van dit product volledig op de hoogte zijn van alle waarschuwingen

en voorzorgsmaatregelen.

 Dit product wordt alleen gebruikt waarvoor het bedoeld is. Overschrijd

de nominale belasting niet.

 Laat niets in een gat vallen en steek er niets in.

 Als u het product niet gebruikt, stel het dan voor langere tijd buiten

bloot.

WAARSCHUWING: OM ERNSTIG LETSEL EN DE DOOD DOOR

KANTELEN TE VOORKOMEN:

· Waarschuwing! Kinderen moeten worden gebruikt onder direct toezicht

van een volwassene; Houd het product tijdens de montage uit de buurt van

kinderen.

· Alleen gebruiken zoals bedoeld. Laat kinderen niet op het product spelen

of springen. Ga niet op het product staan en gebruik het niet als ladder.

· Inspecteer vóór elk gebruik. Gebruik het niet als onderdelen loszitten of

beschadigd zijn.

· Draai de onderste schroeven elke drie maanden vast om loskomen van

de poten te voorkomen.

· Overschrijd het vermelde draagvermogen niet.

PRODUCT PARAMETER

- 3 -

PART LIST

Model

Productgrootte (LxBxH)

Materiaal

Kleur

HD081B

24002

2090x1130x2050 mm

IJzer ,

MDF-plaat ,

PE-gaas

Zwart en wit

- 4 -

ASSEMBLY

1. Zoek een schone, vlakke plek om te beginnen met de montage van uw

Product.

2. Haal alle onderdelen uit de doos en controleer of ze goed zijn

- 5 -

beschikken over alle vermelde onderdelen, zoals weergegeven in de

onderdelenlijst

Pagina's. Knip of scheur voorzichtig de vier hoeken van de doos

zodat de onderkant van de doos als uw eigen doos kan worden gebruikt

werkoppervlak.

FIGUUR 1

- 6 -

FIG. 2

FIG.3

- 7 -

FIG.4

- 8 -

FIG.5

- 9 -

- 10 -

FIG.6

- 11 -

FIG.7

FIG.8

- 12 -

FIG.9

FIG.10

- 13 -

FIG.11

- 14 -

FIG.12

- 15 -

FIG.13

- 16 -

FIG.14

- 17 -

AFBEELDING 15&16

- 18 -

- 19 -

ELECTRONIC SCORER OPERATION

1. Schroef de bout los met een schroevendraaier en open de accubak. Plaats 3

AA-batterijen (niet meegeleverd) in de volgorde van

polariteit zoals aangegeven op de binnenzijde van de omslag. Sluit vervolgens het

deksel met een schroevendraaier. Schakel de stroom in met behulp van de

Aan / uit knop. (Als het spel langere tijd niet wordt gebruikt, raden wij aan de

batterijen te vervangen

verwijderd moeten worden).

Onvolledige cijfers worden weergegeven op Scorer

scherm

• Waarschuwing batterij bijna leeg: Wanneer het batterijniveau erg laag is, a

De stem "BATTERY LOW" zal 3 keer klinken door de scorer.

• Controleer of de batterij voldoende is opgeladen.

• Vervang de batterij

Requires 3 "AA"size batteries (not

included)Do not mix old and new

batteries.Do not mix alkaline,standard

(carbon-zinc),or rechargeable

(nickel-cadmium)batteries.

- 20 -

CONTROL BOX OPERATION

Druk op "ON/OFF" om de scorer te activeren.

Scorebord "HOME" toont "01" (vooraf ingesteld spel 1).

Druk op "SELECT UP en DOWN" om een spel te selecteren.

Druk op "SELECT UP en DOWN" om de geselecteerde spelmodus te openen.

Druk op "SOUND" om het geluid tijdens het afspelen AAN/UIT te zetten.

Druk op "PAUSE" om het tellen van de tijd te pauzeren of te starten.

Houd de knop "AAN/UIT" 3 seconden ingedrukt om de scorer uit te schakelen.

Houd de knop "RESET" 3 seconden ingedrukt om de spellen te resetten.

Let op: Als er binnen 15 minuten geen schot wordt gemaakt of er geen knop wordt

ingedrukt, wordt de scorer automatisch uitgeschakeld.

CHOOSE FROM 8 DIFFERENT GAME OPTIONS

1. Versla de tijdklok

Druk op "PLAY" om spel 1 te openen.

Druk op "UP/Down" om enkele/meerdere spelers te selecteren (P1/P2/P3/P4).

Druk op "PLAY" nadat het spelernummer is geselecteerd.

Druk op "UP/Down" om de speelduur te selecteren, 30/45/60 seconden.

Druk op "PLAY" om het spel te starten.

Scorebord "HOME" toont Speler 1, 3; Scorebord "VISITOR" toont Speler 2, 4.

- 21 -

Alle schoten zijn 2 punten waard tot de laatste 10 seconden, elke score telt voor 3

punten.

Er wordt 5 seconden afgeteld tot de beurt van de volgende speler wanneer één

speler het spel beëindigt.

Speler met meer gescoorde punten wint (LED knippert bij speler met hogere

score).

Druk op "PLAY" om dit spel opnieuw te starten.

2. 3-punts versla de tijdklok

Druk op "PLAY" om spel 2 te openen.

Druk op "UP/Down" om enkele/meerdere spelers te selecteren (P1/P2/P3/P4).

Druk op "PLAY" nadat het spelernummer is geselecteerd.

Druk op "UP/Down" om de speelduur te selecteren, 30/45/60 seconden.

Druk op "PLAY" om het spel te starten.

Scorebord "HOME" toont Speler 1, 3; Scorebord "VISITOR" toont Speler 2, 4.

Alle gemaakte schoten tellen voor 3 punten.

Er wordt 5 seconden afgeteld tot de beurt van de volgende speler wanneer één

speler het spel beëindigt.

Speler met meer gescoorde punten wint (LED knippert bij speler met hogere

score).

Druk op "PLAY" om dit spel opnieuw te starten.

3. Vecht terug

Druk op "PLAY" om spel 3 te openen.

Druk op "UP/Down" om de speelduur te selecteren, 30/45/60 seconden.

Druk op "PLAY" om het spel te starten.

Schot gemaakt in het "HOME"-frame, +2 gescoorde punten worden weergegeven

op het "HOME"-bord en -2 punten voor "VISITOR".

Schot gemaakt in het "VISITOR"-frame, +2 gescoorde punten worden

weergegeven op het "VISITOR"-bord en -2 punten voor "HOME".

Zodra een speler 10 punten scoort, wint hij en is het spel afgelopen.

Druk op "PLAY" om dit spel opnieuw te starten.

4. Paard

A. Druk op "PLAY" om het spel te openen.

B. Druk op "UP/Down" om meerdere spelers te selecteren (P2/P3/P4)

C. Druk op "PLAY" nadat het spelernummer is geselecteerd

- 22 -

D. De speler moet binnen 2 seconden een schot maken.

e. De startspeler mag op elke hoepel schieten (thuis of BEZOEKER). Als de eerste

speler binnen 2 seconden scoort, is er geen letter

gegeven. Het spel gaat verder voor de volgende speler. Het scorebord geeft

"volgende speler (P2P3/P4)" weer en de LED knippert twee keer

in een seconde. Na de flits moet de volgende speler het schot dupliceren in

dezelfde hoepel die door de eerste speler is geselecteerd.

F. Als de speler niet binnen 2 seconden kan scoren, ontvangt de speler de eerste

letter "H" die op het scorebord wordt weergegeven. Spel

blijft voor dezelfde speler totdat de speler scoort. Als de speler blijft missen,

ontvangt de speler "O" gevolgd door "R",

"S", "E". De letter "E" wordt gegeven, de speler is uitgeschakeld.

G. De eerste speler die 'paard' spelt, verliest. Spelers blijven in herhaalstap def

totdat het spel is afgelopen

H. De laatste speler die 'paard' spelt, wint

i. Druk op "PLAY" om dit spel opnieuw te starten

5. Controlepunt

Druk op "PLAY" om spel 5 te openen.

Druk op "UP/Down" om enkele/meerdere spelers te selecteren (P1/P2/P3/P4).

Druk op "PLAY" om het spel te starten.

"HOME" geeft "speler" weer, "VISITOR" geeft "24" punten weer, vooraf ingestelde

speeltijd van 40 seconden.

Gescoorde punten worden weergegeven op scorebord "HOME"

Voordat de tijd om is, wordt de speeltijd respectievelijk met 10/20/10/20 seconden

verlengd zodra 24/52/68/86 punten zijn gescoord

Er wordt 5 seconden afgeteld tot de beurt van de volgende speler wanneer één

speler het spel beëindigt

Speler met meer gescoorde punten wint (LED knippert bij speler met hogere

score)

Het spel is afgelopen als een speler 99 punten scoort

Druk op "PLAY" om dit spel opnieuw te starten

6. Over de hele wereld

Gebruik tape om de schietlijnen te markeren.

Druk op "PLAY" om spel 6 te openen.

- 23 -

Druk op "UP/Down" om enkele/meerdere spelers te selecteren (P1/P2/P3/P4).

Druk op "PLAY" nadat het spelernummer is geselecteerd.

Scorebord "HOME" geeft speler 1/2/3/4 weer, "VISITOR" geeft gescoorde punten

weer.

Zodra de score 14 punten bedraagt of de tijd 99 seconden bedraagt, wordt er 5

seconden afgeteld tot de beurt van de volgende speler.

speler beëindigt het spel.

De speler die het spel als eerste beëindigt, wint (LED knippert bij winnaar).

Druk op "PLAY" om dit spel opnieuw te starten.

7. Links en rechts schieten

Druk op "PLAY" om spel 7 te openen.

Druk op "UP/Down" om enkele/meerdere spelers te selecteren (P1/P2/P3/P4).

Druk op "PLAY" nadat het spelernummer is geselecteerd.

Druk op "UP/Down" om de speelduur te selecteren, 30/45/60 seconden.

Druk op "PLAY" om het spel te starten.

Scorebord "HOME" geeft speler weer, "VISITOR" geeft punten weer.

Maak een schot in het "HOME"-frame wanneer de LED knippert op "HOME", de

gescoorde punten worden weergegeven op "HOME".

Maak een opname in het "VISITOR"-frame wanneer de LED knippert op

"VISITOR", 2 gescoorde punten worden weergegeven op "VISITOR".

Er wordt 5 seconden afgeteld tot de beurt van de volgende speler wanneer één

speler het spel beëindigt.

Speler met meer gescoorde punten wint (LED knippert bij speler met hogere

score).

Druk op "PLAY" om dit spel opnieuw te starten.

8. Eén op één

Druk op "PLAY" om spel 8 te openen.

Druk op "UP/Down" om de speelduur te selecteren, 30/45/60 seconden.

Druk op "PLAY" om het spel te starten.

Schot gemaakt in het "HOME"-frame, 2 punten gescoord voor "HOME", alle

schoten tellen voor 3 punten in de laatste 10 seconden.

Schot gemaakt in het "VISITOR"-frame, 2 punten gescoord voor "VISITOR", alle

schoten tellen voor 3 punten in de laatste 10 seconden.

De speler met meer gescoorde punten wint als de tijd om is.

- 24 -

Druk op "PLAY" om dit spel opnieuw te starten.

FCC Informatie van de doelpuntenmaker

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door

de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de

gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen

aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.

2)Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie

die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet

uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving

kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig

maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaal

apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten

zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in

een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als

het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies,

kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter

geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als

dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst,

wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de

- 25 -

gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer

van de volgende maatregelen.

· Heroriënteer of verplaats de ontvangstantenne.

· Vergroot de afstand tussen het product en de ontvanger.

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de

ontvanger is aangesloten.

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE VERWIJDERING van de doelpuntenmaker

Dit product valt onder de bepalingen van de Europese Richtlijn

2012/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft

aan dat het product in de Europese Unie een aparte afvalinzameling

vereist. Dit geldt voor het product en alle accessoires die met dit symbool

zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet bij het

normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een

inzamelpunt voor recycling van elektrische en elektronische apparaten.

- 26 -

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329

Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Technisch Ondersteuning en e-garantiecertificaat

www.vevor.com/support

Teknisk Support och e-garanticertifikat www.vevor.com/support

Arkadspel för basket

MODELL: HD081B24002

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELL: HD081B24002

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Basketball Arcade Game

- 2 -

Tack så mycket för att du valde detta Arkadspel för basket

 Läs alla instruktioner innan du använder den. Informationen hjälper dig

att uppnå bästa möjliga resultat.

INTRODUKTION

VARNING: FÖR ATT MINSKA RISKEN FÖR SKADA PÅ PERSONER.

SPARA DESSA INSTRUKTIONER

VARNING:

Läs alla instruktioner innan du använder denna produkt

Det är ägarens ansvar att se till att alla användare av denna produkt är

fullt medvetna om alla varningar och försiktighetsåtgärder.

 Denna produkt används endast på avsett sätt. Överskrid inte den

nominella belastningen.

 Tappa inte eller stick in något i något hål.

 När den inte används, vänligen exponera produkten utomhus under

lång tid.

VARNING: FÖR ATT FÖRHINDRA ALLVARLIGA SKADA OCH DÖDSFALL

OM ATT VÄLTA:

· Varning! Barn måste användas under direkt uppsikt av en vuxen; Håll

produkten borta från barn när du monterar den.

· Använd endast som avsett. Låt inte barn leka eller hoppa på produkten.

Stå inte på föremålet eller använd som en stege.

· Inspektera före varje användning. Använd den inte om delar är lösa

eller skadade.

· Dra åt de nedre skruvarna var tredje månad för att förhindra att benen

lossnar.

· Överskrid inte den angivna viktkapaciteten.

PRODUCT PARAMETER

Modell

Produktstorlek (LxBxH）

Material

Färg

- 3 -

PART LIST

HD081B

24002

2090x1130x2050 mm

Järn ，

MDF-platta ，

PE-nät

Svartvitt

- 4 -

ASSEMBLY

1. Hitta en ren, jämn plats för att börja monteringen av din

produkt.

2. Ta bort alla delar från kartongen och kontrollera att du

- 5 -

har alla listade delar som visas i reservdelslistan

sidor. Klipp eller riv försiktigt lådans fyra hörn

så att botten av lådan kan användas som din

arbetsyta.

FIGUR 1

- 6 -

FIG.2

FIG.3

- 7 -

FIG.4

- 8 -

FIG.5

- 9 -

- 10 -

FIG.6

- 11 -

FIG.7

FIG.8

- 12 -

FIG. 9

FIG. 10

- 13 -

FIG. 11

- 14 -

FIG.12

- 15 -

FIG.13

- 16 -

FIG.14

- 17 -

FIG. 15&16

- 18 -

- 19 -

ELECTRONIC SCORER OPERATION

1. Skruva loss bulten med en skruvmejsel och öppna batterilådan. Sätt i 3

AA-batterier (ingår ej) i ordningsföljden

polaritet som visas på insidan av omslaget. Stäng sedan locket med en

skruvmejsel. Slå PÅ strömmen med hjälp av

På / Av knapp. (om spelet inte kommer att användas under en längre tid

rekommenderar vi att batterierna

bör tas bort).

Ofullständiga nummer visas på Scorer

skärm

• Varning för lågt batteri: När batterinivån är mycket låg, a

Rösten "BATTERY LOW" kommer att ringa ut 3 gånger av målskytten.

• Kontrollera att batteriladdningen är tillräcklig.

• Byt ut batteriet

Requires 3 "AA"size batteries (not

included)Do not mix old and new

batteries.Do not mix alkaline,standard

(carbon-zinc),or rechargeable

(nickel-cadmium)batteries.

- 20 -

CONTROL BOX OPERATION

Tryck på "ON/OFF" för att aktivera målskytten.

Resultattavlan "HEM" visar "01" (förinställt spel 1).

Tryck på "SELECT UP and DOWN" för att välja ett spel.

Tryck på "VÄLJ UPP och NER" för att gå in i valt spelläge.

Tryck på "SOUND" för att slå PÅ/AV ljudet medan du spelar.

Tryck på "PAUS" för att pausa eller starta tidsräkningen.

Tryck och håll ned knappen "ON/OFF" i 3 sekunder för att stänga av målskytten.

Tryck och håll knappen "RESET" i 3 sekunder för att återställa spelen.

Obs: Om inget skott görs eller ingen knapp trycks in inom 15 minuter, stängs

målskytten av automatiskt.

CHOOSE FROM 8 DIFFERENT GAME OPTIONS

1. Slå tiden Klockan

Tryck på "SPEL" för att gå in i spel 1.

Tryck på "UPP/DOWN" för att välja enstaka/flera spelare (P1/P2/P3/P4).

Tryck på "PLAY" efter att antalet spelare har valts.

Tryck på "UPP/DOWN" för att välja speltid, 30/45/60 sekunder.

Tryck på "PLAY" för att börja spelet.

Resultattavlan "HEM" visar spelare 1, 3; Resultattavlan "VISITOR" visar spelare 2,

- 21 -

Alla skott värda 2 poäng tills de sista 10 sekunderna, varje poäng räknar 3 poäng.

Nedräkning 5 sekunder till nästa spelares tur när en spelare avslutar spelet.

Spelare med fler poäng vinner (LED blinkar på spelare med högre poäng).

Tryck på "PLAY" för att starta om spelet.

2. 3 Point Beat the Time Clock

Tryck på "PLAY" för att gå in i spel 2.

Tryck på "UPP/DOWN" för att välja enstaka/flera spelare (P1/P2/P3/P4).

Tryck på "PLAY" efter att antalet spelare har valts.

Tryck på "UPP/DOWN" för att välja speltid, 30/45/60 sekunder.

Tryck på "PLAY" för att börja spelet.

Resultattavlan "HEM" visar spelare 1, 3; Resultattavlan "VISITOR" visar spelare 2,

Alla gjorda skott räknar 3 poäng.

Nedräkning 5 sekunder till nästa spelares tur när en spelare avslutar spelet.

Spelare med fler poäng vinner (LED blinkar på spelare med högre poäng).

Tryck på "PLAY" för att starta om spelet.

3. Slå tillbaka

Tryck på "SPEL" för att komma in i spel 3.

Tryck på "UPP/DOWN" för att välja speltid, 30/45/60 sekunder.

Tryck på "PLAY" för att börja spelet.

Bilden är gjord i "HEMMA"-ramen, +2 poäng på "HOME"-tavlan och -2 poäng för

"VISITOR".

Bilden gjord i "VISITOR"-ramen, +2 poäng på "VISITOR"-tavlan och -2 poäng för

"HOME".

När en spelare får 10 poäng vem vinner och spelet är klart.

Tryck på "PLAY" för att starta om spelet.

4. Häst

a. Tryck på "PLAY" för att komma in i spelet.

b. Tryck på "UPP/DOWN" för att välja flera spelare (P2/P3/P4)

c. Tryck på "PLAY" efter att antalet spelare har valts

d. Spelaren måste göra ett skott på 2 sekunder.

e. Första spelaren får skjuta på valfri båge (Hem eller BESÖKARE). Om den första

spelaren gör mål inom 2 sekunder är det ingen bokstav

- 22 -

given. Spelet fortsätter för nästa spelare. Resultattavlan kommer att visa "nästa

spelare(P2P3/P4)" och LED kommer att blinka två gånger

om en sekund. Efter blixten måste nästa spelare duplicera bilden i samma båge

som valts av den första spelaren.

f. Om spelaren inte kan göra mål inom 2 sekunder, får spelaren den första

bokstaven "H" som visas på resultattavlan. Spel

kvarstår för samma spelare tills spelaren gör mål. Om spelaren fortsätter att

saknas får spelaren "O" följt av "R",

"S", "E". Bokstaven "E" ges, spelaren är ute.

g. Den första spelaren att stava "häst" förlorar. Spelare stannar i upprepade steg

tills spelet är klart

h. Den sista spelaren att stava "häst" vinner

i. Tryck på "PLAY" för att starta om spelet

5. Kontrollpunkt

Tryck på "SPEL" för att gå in i spel 5.

Tryck på "UPP/DOWN" för att välja enstaka/flera spelare (P1/P2/P3/P4).

Tryck på "PLAY" för att börja spelet.

"HEM" visar "spelare", "VISITOR" visar "24" poäng, förinställd 40 sekunders

speltid.

Gjorda poäng visas på resultattavlan "HEM"

Innan tiden är ute, när 24/52/68/86 poäng har gjorts, ökar speltiden med

10/20/10/20 sekunder respektive

Nedräkning 5 sekunder till nästa spelares tur när en spelare avslutar spelet

Spelare med fler poäng vinner (LED blinkar på spelare med högre poäng)

Spelet är avslutat när en spelare får 99 poäng

Tryck på "PLAY" för att starta om spelet

6. Jorden runt

Använd tejp för att markera skottlinjerna.

Tryck på "SPEL" för att gå in i spel 6.

Tryck på "UPP/DOWN" för att välja enstaka/flera spelare (P1/P2/P3/P4).

Tryck på "PLAY" efter att antalet spelare har valts.

Resultattavlan "HEM" visar spelare 1/2/3/4, "VISITOR" visar poäng.

När poängen kommer till 14 poäng eller tiden kommer till 99 sekunder nedräkning

5 sekunder till nästa spelares tur när en

- 23 -

spelaren avslutar spelet.

Spelare som avslutar spelet först vinner (LED blinkar på vinnaren).

Tryck på "PLAY" för att starta om spelet.

7. Vänster och höger skjuta

Tryck på "SPEL" för att komma in i spel 7.

Tryck på "UPP/DOWN" för att välja enstaka/flera spelare (P1/P2/P3/P4).

Tryck på "PLAY" efter att antalet spelare har valts.

Tryck på "UPP/DOWN" för att välja speltid, 30/45/60 sekunder.

Tryck på "PLAY" för att börja spelet.

Resultattavlan "HEM" visar Player, "VISITOR" visar poäng.

Gör ett skott i "HOME"-ramen när LED-lampan blinkar på "HOME", 2 poäng visas

på "HOME".

Gör ett skott i "VISITOR"-ramen när LED-lampan blinkar på "VISITOR", 2 poäng

visas på "VISITOR".

Nedräkning 5 sekunder till nästa spelares tur när en spelare avslutar spelet.

Spelare med fler poäng vinner (LED blinkar på spelare med högre poäng).

Tryck på "PLAY" för att starta om spelet.

8. En till en

Tryck på "PLAY" för att komma in i spel 8.

Tryck på "UPP/DOWN" för att välja speltid, 30/45/60 sekunder.

Tryck på "PLAY" för att börja spelet.

Skott gjord i "HEMMA"-ram, 2 poäng för "HEMMA", alla skott räknas 3 poäng

under de senaste 10 sekunderna.

Skott gjord i "VISITOR"-ramen, 2 poäng för "VISITOR", alla skott räknas 3 poäng

under de senaste 10 sekunderna.

Spelare med fler poäng vinner när tiden är ute.

Tryck på "PLAY" för att starta om spelet.

- 24 -

FCC Information om målskytten

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av

den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att

använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två

villkor:

1) Denna produkt kan orsaka skadliga störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar

som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen

godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens

behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för

en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser

är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om

den inte installeras och används i enlighet med instruktionerna kan den orsaka

skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att

störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar

skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att

stänga av och på produkten, uppmanas användaren att försöka korrigera

störningen med en eller flera av följande åtgärder.

· Rikta om eller flytta mottagningsantennen.

· Öka avståndet mellan produkten och mottagaren.

· Anslut produkten till ett uttag på en annan krets än den som mottagaren är

ansluten till.

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

- 25 -

KORREKT AVFALLSHANTERING av målskytten

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EU. Symbolen som visar en soptunna korsad anger att

produkten kräver separat sophämtning i EU. Detta gäller för produkten

och alla tillbehör märkta med denna symbol. Produkter märkta som

sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste

lämnas till en insamlingsplats för återvinning av elektriska och elektroniska

apparater.

- 26 -

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329

Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Teknisk Support och e-garanticertifikat

www.vevor.com/support

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

Juego de arcade de baloncesto

MODELO: HD081B24002

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELO: HD081B24002

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Basketball Arcade Game

- 2 -

Muchas gracias por elegir esto. Juego de arcade de baloncesto

 Lea todas las instrucciones antes de usarlo. La información le ayudará

a lograr los mejores resultados posibles.

INTRODUCCIÓN

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES A LAS

PERSONAS.

GUARDA ESTAS INSTRUCCIONES

ADVERTENCIA:

Lea todas las instrucciones antes de usar este producto.

Es responsabilidad del propietario asegurarse de que todos los

usuarios de este producto conozcan plenamente todas las advertencias y

precauciones.

 Este producto se utiliza únicamente según lo previsto. No exceda la

carga nominal.

 No deje caer ni inserte nada en ningún agujero.

 Cuando no esté en uso, exponga el producto al aire libre durante un

período prolongado.

ADVERTENCIA: PARA EVITAR LESIONES GRAVES Y LA MUERTE POR

VUELCO:

· ¡Advertencia! Los niños deben usarse bajo la supervisión directa de un

adulto; Mantenga el producto alejado de los niños durante el montaje.

· Úselo únicamente según lo previsto. No permita que los niños jueguen o

salten sobre el producto. No se pare sobre el artículo ni lo utilice como

escalera de mano.

· Inspeccione antes de cada uso. No lo utilice si las piezas están sueltas

o dañadas.

· Apriete los tornillos inferiores cada tres meses para evitar que se aflojen

las patas.

· No exceda la capacidad de peso indicada.

PRODUCT PARAMETER

- 3 -

PART LIST

Modelo

Tamaño del producto

(largo x ancho x alto)

Material

Color

HD081B

24002

2090x1130x2050mm

Hierro , placa de

MDF , malla de

En blanco y

negro

- 4 -

ASSEMBLY

1. Encuentre un lugar limpio y nivelado para comenzar el montaje de su

producto.

2. Retire todas las piezas de la caja y verifique que

- 5 -

tener todas las piezas enumeradas como se muestra en la lista de piezas

páginas. Corta o rasga con cuidado las cuatro esquinas de la caja.

para que la parte inferior de la caja pueda usarse como su

Superficie de trabajo.

FIGURA 1

- 6 -

FIGURA 2

FIG. 3

- 7 -

FIG.4

- 8 -

FIG.5

- 9 -

- 10 -

FIG.6

- 11 -

FIG.7

FIG.8

- 12 -

FIG.9

FIG.10

- 13 -

FIG.11

- 14 -

FIG.12

- 15 -

FIG.13

- 16 -

FIG.14

- 17 -

FIG.15 y 16

- 18 -

- 19 -

ELECTRONIC SCORER OPERATION

1. Desatornille el perno con un destornillador y abra la caja de la batería. Inserte 3

pilas AA (no incluidas) en el orden de

polaridad como se muestra en la cubierta interior. Luego cierre la tapa con un

destornillador. Encienda la alimentación usando el

Interruptor encendido / apagado. (Si el juego no se va a utilizar durante un largo

periodo de tiempo, recomendamos que las pilas

debería ser removido).

Los números incompletos se muestran en Scorer

pantalla

• Advertencia de batería baja: cuando el nivel de la batería es muy bajo,

La voz "BATERÍA BAJA" sonará 3 veces por el anotador.

• Compruebe que la carga de la batería sea suficiente.

• Reemplace la batería.

Requires 3 "AA"size batteries (not

included)Do not mix old and new

batteries.Do not mix alkaline,standard

(carbon-zinc),or rechargeable

(nickel-cadmium)batteries.

- 20 -

CONTROL BOX OPERATION

Pulsa "ON/OFF" para activar el anotador.

El marcador "HOME" muestra "01" (juego preestablecido 1).

Presione "SELECCIONAR ARRIBA y ABAJO" para seleccionar un juego.

Presione "SELECCIONAR ARRIBA y ABAJO" para ingresar al modo de juego

seleccionado.

Presione "SOUND" para activar o desactivar el sonido durante la reproducción.

Presione "PAUSAR" para pausar o comenzar a contar el tiempo.

Mantenga presionado el botón "ON/OFF" durante 3 segundos para apagar el

goleador.

Mantenga presionado el botón "RESET" durante 3 segundos para restablecer los

juegos.

Nota: Si no se realiza ningún tiro o no se presiona ningún botón en 15 minutos, el

anotador se apagará automáticamente.

CHOOSE FROM 8 DIFFERENT GAME OPTIONS

1. Batir el tiempo

Presiona "JUGAR" para ingresar al juego 1.

Presione "ARRIBA/Abajo" para seleccionar jugadores individuales o múltiples

(P1/P2/P3/P4).

Presione "PLAY" después de seleccionar el número de jugador.

- 21 -

Presione "ARRIBA/Abajo" para seleccionar el tiempo de reproducción, 30/45/60

segundos.

Pulsa "JUGAR" para comenzar el juego.

El marcador "HOME" muestra al jugador 1, 3; El marcador "VISITOR" muestra al

jugador 2, 4.

Todos los tiros valen 2 puntos hasta los últimos 10 segundos, cada puntuación

cuenta 3 puntos.

Cuenta regresiva de 5 segundos para el turno del siguiente jugador cuando un

jugador termina el juego.

El jugador con más puntos anotados gana (el LED parpadeará en el jugador con

mayor puntuación).

Pulsa "JUGAR" para reiniciar este juego.

2. Supera el reloj de 3 puntos

Presiona "JUGAR" para ingresar al juego 2.

Presione "ARRIBA/Abajo" para seleccionar jugadores individuales o múltiples

(P1/P2/P3/P4).

Presione "PLAY" después de seleccionar el número de jugador.

Presione "ARRIBA/Abajo" para seleccionar el tiempo de reproducción, 30/45/60

segundos.

Pulsa "JUGAR" para comenzar el juego.

El marcador "HOME" muestra al jugador 1, 3; El marcador "VISITOR" muestra al

jugador 2, 4.

Todos los tiros realizados cuentan 3 puntos.

Cuenta regresiva de 5 segundos para el turno del siguiente jugador cuando un

jugador termina el juego.

El jugador con más puntos anotados gana (el LED parpadeará en el jugador con

mayor puntuación).

Pulsa "JUGAR" para reiniciar este juego.

3. Contraataque

Presiona "JUGAR" para ingresar al juego 3.

Presione "ARRIBA/Abajo" para seleccionar el tiempo de reproducción, 30/45/60

segundos.

Pulsa "JUGAR" para comenzar el juego.

- 22 -

Disparo realizado en cuadro "CASA", +2 puntos anotados en visualización en el

tablero "CASA" y -2 puntos para "VISITOR".

Disparo realizado en el marco "VISITOR", +2 puntos anotados en el tablero

"VISITOR" y -2 puntos para "INICIO".

Una vez que un jugador obtiene 10 puntos, gana y el juego termina.

Pulsa "JUGAR" para reiniciar este juego.

4. caballo

a. Presione "JUGAR" para ingresar al juego.

b. Presione "ARRIBA/Abajo" para seleccionar varios jugadores (P2/P3/P4)

C. Presione "PLAY" después de seleccionar el número de jugador.

d. El jugador debe realizar un tiro en 2 segundos.

mi. El primer jugador puede tirar a cualquier aro (local o VISITANTE). Si el primer

jugador anota en 2 segundos, no se escribe ninguna letra.

dado. El juego continúa para el siguiente jugador. El marcador mostrará "próximo

jugador (P2P3/P4)" y el LED parpadeará dos veces

en un segundo. Después del flash, el siguiente jugador tiene que duplicar el tiro en

el mismo aro seleccionado por el primer jugador.

F. Si el jugador no puede anotar en 2 segundos, recibe la primera letra "H" que se

mostrará en el marcador. Juego

permanece para el mismo jugador hasta que el jugador anota. Si el jugador sigue

fallando, el jugador recibe "O" seguido de "R",

"S", "E". Se da la letra "E", el jugador queda eliminado.

gramo. El primer jugador que deletree "caballo" pierde. Los jugadores

permanecen en repetición del paso de definición hasta que finaliza el juego.

h. El último jugador en deletrear "caballo" gana.

i. Pulsa "JUGAR" para reiniciar este juego.

5. Punto de control

Presiona "JUGAR" para ingresar al juego 5.

Presione "ARRIBA/Abajo" para seleccionar jugadores individuales o múltiples

(P1/P2/P3/P4).

Pulsa "JUGAR" para comenzar el juego.

"INICIO" muestra "jugador", "VISITOR" muestra "24" puntos, tiempo de

reproducción preestablecido de 40 segundos.

Los puntos obtenidos se mostrarán en el marcador "INICIO"

- 23 -

Antes de que se acabe el tiempo, una vez que se obtienen 24/52/68/86 puntos, el

tiempo de juego aumenta 10/20/10/20 segundos respectivamente.

Cuenta regresiva de 5 segundos para el turno del siguiente jugador cuando un

jugador termina el juego.

El jugador con más puntos anotados gana (el LED parpadeará en el jugador con

mayor puntuación)

El juego termina cuando un jugador obtiene 99 puntos.

Pulsa "JUGAR" para reiniciar este juego.

6. La vuelta al mundo

Utilice cinta adhesiva para marcar las líneas de tiro.

Presiona "JUGAR" para ingresar al juego 6.

Presione "ARRIBA/Abajo" para seleccionar jugadores individuales o múltiples

(P1/P2/P3/P4).

Presione "PLAY" después de seleccionar el número de jugador.

El marcador "INICIO" muestra el jugador 1/2/3/4, "VISITOR" muestra los puntos

anotados.

Una vez que la puntuación llega a 14 puntos o el tiempo llega a 99 segundos,

cuenta atrás 5 segundos para el turno del siguiente jugador cuando uno

El jugador termina el juego.

El jugador que termine el juego primero gana (el LED parpadeará en el ganador).

Pulsa "JUGAR" para reiniciar este juego.

7. Disparo a izquierda y derecha

Presiona "JUGAR" para ingresar al juego 7.

Presione "ARRIBA/Abajo" para seleccionar jugadores individuales o múltiples

(P1/P2/P3/P4).

Presione "PLAY" después de seleccionar el número de jugador.

Presione "ARRIBA/Abajo" para seleccionar el tiempo de reproducción, 30/45/60

segundos.

Pulsa "JUGAR" para comenzar el juego.

El marcador "HOME" muestra al jugador, "VISITOR" muestra los puntos.

Realice un disparo en el cuadro "HOME" cuando el LED parpadee en "HOME", se

mostrarán 2 puntos anotados en "HOME".

Realice un disparo en el cuadro "VISITOR" cuando el LED parpadea en

"VISITOR", se muestran 2 puntos anotados en "VISITOR".

- 24 -

Cuenta regresiva de 5 segundos para el turno del siguiente jugador cuando un

jugador termina el juego.

El jugador con más puntos anotados gana (el LED parpadeará en el jugador con

mayor puntuación).

Pulsa "JUGAR" para reiniciar este juego.

8. Uno a uno

Presiona "JUGAR" para ingresar al juego 8.

Presione "ARRIBA/Abajo" para seleccionar el tiempo de reproducción, 30/45/60

segundos.

Pulsa "JUGAR" para comenzar el juego.

Tiro realizado en cuadro "HOME", 2 puntos anotados para "HOME", todos los tiros

cuentan 3 puntos en los últimos 10 segundos.

Tiro realizado en cuadro "VISITOR", 2 puntos anotados para "VISITOR", todos los

tiros cuentan 3 puntos en los últimos 10 segundos.

El jugador con más puntos anotados gana cuando se acaba el tiempo.

Pulsa "JUGAR" para reiniciar este juego.

FCC Información del goleador

PRECAUCIÓN: ¡Los cambios o modificaciones no aprobados expresamente por

la parte responsable del cumplimiento podrían anular la autoridad del usuario para

operar el equipo!

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación

está sujeta a las dos condiciones siguientes:

1) Este producto puede causar interferencias perjudiciales.

2) Este producto debe aceptar cualquier interferencia recibida, incluidas las

interferencias que puedan causar un funcionamiento no deseado.

- 25 -

ADVERTENCIA: Los cambios o modificaciones a este producto que no estén

aprobados expresamente por la parte responsable del cumplimiento podrían

anular la autoridad del usuario para operar el producto.

Nota: Este producto ha sido probado y cumple con los límites para un dispositivo

digital Clase B de conformidad con la Parte 15 de las reglas de la FCC. Estos

límites están diseñados para brindar una protección razonable contra

interferencias dañinas en una instalación residencial.

Este producto genera, usa y puede irradiar energía de radiofrecuencia y, si no se

instala y usa de acuerdo con las instrucciones, puede causar interferencias

dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de que no

se produzcan interferencias en una instalación en particular. Si este producto

causa interferencias dañinas en la recepción de radio o televisión, lo cual se

puede determinar apagando y encendiendo el producto, se recomienda al usuario

que intente corregir la interferencia mediante una o más de las siguientes

medidas.

· Reorientar o reubicar la antena receptora.

· Aumentar la distancia entre el producto y el receptor.

· Conecte el producto a una toma de corriente de un circuito diferente al que está

conectado el receptor.

· Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener

ayuda.

CORRECTA DISPOSICIÓN del anotador

Este producto está sujeto a las disposiciones de la Directiva europea

2012/19/UE. El símbolo que muestra un contenedor con ruedas tachado

indica que el producto requiere recogida selectiva de basura en la Unión

Europea. Esto se aplica al producto y a todos los accesorios marcados

con este símbolo. Los productos marcados como tales no podrán desecharse

- 26 -

junto con la basura doméstica normal, sino que deberán llevarse a un punto de

recogida para el reciclaje de aparatos eléctricos y electrónicos.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET ASTWOOD NSW 2122

Australia

- 27 -

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329

Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Técnico Certificado de soporte y garantía electrónica

www.vevor.com/support

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

Gioco arcade di basket

MODELLO: HD081B24002

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELLO: HD081B24002

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Basketball Arcade Game

- 2 -

Grazie mille per aver scelto questo Gioco arcade di basket

 Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni

ti aiuteranno a ottenere i migliori risultati possibili.

INTRODUZIONE

ATTENZIONE: PER RIDURRE IL RISCHIO DI LESIONI ALLE PERSONE.

CONSERVA QUESTE ISTRUZIONI

AVVERTIMENTO:

Si prega di leggere tutte le istruzioni prima di utilizzare questo prodotto

È responsabilità del proprietario garantire che tutti gli utenti di questo

prodotto siano pienamente consapevoli di tutte le avvertenze e precauzioni.

 Questo prodotto viene utilizzato solo come previsto. Non superare il

carico nominale.

 Non far cadere né inserire nulla nei fori.

 Quando non in uso, esporre il prodotto all'aperto per lungo tempo.

AVVERTENZA: PER EVITARE LESIONI GRAVI E MORTE DOVUTE AL

RIBALTAMENTO:

· Avvertimento! I bambini devono essere utilizzati sotto la diretta

supervisione di un adulto; Si prega di tenere il prodotto lontano dalla

portata dei bambini durante il montaggio.

· Utilizzare solo come previsto. Non lasciare che i bambini giochino o

saltino sul prodotto. Non salire sull'articolo né utilizzarlo come scala a pioli.

· Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono

allentate o danneggiate.

· Stringere le viti inferiori ogni tre mesi per evitare l'allentamento delle

gambe.

· Non superare la capacità di peso indicata.

PRODUCT PARAMETER

Modello

Dimensioni del prodotto

(LxLxA）

Materiale

Colore

- 3 -

PART LIST

HD081B

24002

2090x1130x2050 mm

Ferro , piastra in

MDF , rete in PE

Bianco e nero

- 4 -

ASSEMBLY

1. Trova un luogo pulito e pianeggiante per iniziare l'assemblaggio del tuo

Prodotto.

2. Rimuovere tutte le parti dalla scatola e verificare di averle

- 5 -

avere tutte le parti elencate come mostrato nell'elenco delle parti

pagine. Taglia o strappa con attenzione i quattro angoli della scatola

in modo che il fondo della scatola possa essere utilizzato come tuo

superficie di lavoro.

FIG. 1

- 6 -

FIG.2

FIG.3

- 7 -

FIGURA 4

- 8 -

FIGURA 5

- 9 -

- 10 -

FIGURA 6

- 11 -

FIG.7

FIG.8

- 12 -

FIGURA 9

FIGURA 10

- 13 -

FIGURA 11

- 14 -

FIGURA 12

- 15 -

FIGURA 13

- 16 -

FIGURA 14

- 17 -

FIGURE 15 e 16

- 18 -

- 19 -

ELECTRONIC SCORER OPERATION

1. Svitare il bullone utilizzando un cacciavite e aprire la scatola della batteria.

Inserire 3 batterie AA (non incluse) nell'ordine di

polarità come indicato sulla copertina interna. Quindi chiudere il coperchio

utilizzando un cacciavite. Accendere l'alimentazione utilizzando il

Interruttore ON/OFF. (se si prevede di non utilizzare il gioco per un lungo periodo

di tempo, si consiglia di sostituire le batterie

dovrebbe essere rimosso).

I numeri incompleti vengono visualizzati sul segnapunti

schermo

• Avviso di batteria scarica: quando il livello della batteria è molto basso, a

La voce "BATTERIA SCARICA" suonerà 3 volte dal segnapunti.

• Verificare che la carica della batteria sia sufficiente.

• Sostituire la batteria

Requires 3 "AA"size batteries (not

included)Do not mix old and new

batteries.Do not mix alkaline,standard

(carbon-zinc),or rechargeable

(nickel-cadmium)batteries.

- 20 -

CONTROL BOX OPERATION

Premere "ON/OFF" per attivare il segnapunti.

Il tabellone segnapunti "HOME" mostra "01" (gioco preimpostato 1).

Premere "SELEZIONA SU e GIÙ" per selezionare un gioco.

Premere "SELEZIONA SU e GIÙ" per accedere alla modalità di gioco selezionata.

Premere "SOUND" per attivare/disattivare l'audio durante la riproduzione.

Premere "PAUSA" per mettere in pausa o avviare il conteggio del tempo.

Premere e tenere premuto il pulsante "ON/OFF" per 3 secondi per spegnere il

marcatore.

Tieni premuto il pulsante "RESET" per 3 secondi per ripristinare i giochi.

Nota: se non viene effettuato alcun tiro o non viene premuto alcun pulsante entro

15 minuti, il segnapunti verrà disattivato automaticamente.

CHOOSE FROM 8 DIFFERENT GAME OPTIONS

1. Batti il tempo dell'orologio

Premi "GIOCA" per accedere al gioco 1.

Premere "SU/GIÙ" per selezionare lettori singoli/multipli (P1/P2/P3/P4).

Premere "PLAY" dopo aver selezionato il numero del giocatore.

Premere "SU/GIÙ" per selezionare il tempo di riproduzione, 30/45/60 secondi.

Premi "GIOCA" per iniziare il gioco.

- 21 -

Il tabellone segnapunti "HOME" mostra il Giocatore 1, 3; Il tabellone segnapunti

"VISITOR" mostra i Giocatori 2, 4.

Tutti i tiri valgono 2 punti fino agli ultimi 10 secondi, ogni punteggio conta 3 punti.

Conto alla rovescia di 5 secondi fino al turno del giocatore successivo quando un

giocatore finisce la partita.

Il giocatore con più punti segnati vince (il LED lampeggerà sul giocatore con il

punteggio più alto).

Premi "GIOCA" per riavviare il gioco.

2. Batti l'orologio in 3 punti

Premi "GIOCA" per accedere al gioco 2.

Premere "SU/GIÙ" per selezionare lettori singoli/multipli (P1/P2/P3/P4).

Premere "PLAY" dopo aver selezionato il numero del giocatore.

Premere "SU/GIÙ" per selezionare il tempo di riproduzione, 30/45/60 secondi.

Premi "GIOCA" per iniziare il gioco.

Il tabellone segnapunti "HOME" mostra il Giocatore 1, 3; Il tabellone segnapunti

"VISITOR" mostra i Giocatori 2, 4.

Tutti i tiri effettuati contano 3 punti.

Conto alla rovescia di 5 secondi fino al turno del giocatore successivo quando un

giocatore finisce la partita.

Il giocatore con più punti segnati vince (il LED lampeggerà sul giocatore con il

punteggio più alto).

Premi "GIOCA" per riavviare il gioco.

3. Battaglia di ritorno

Premi "GIOCA" per accedere al gioco 3.

Premere "SU/GIÙ" per selezionare il tempo di riproduzione, 30/45/60 secondi.

Premi "GIOCA" per iniziare il gioco.

Tiro effettuato nel riquadro "HOME", +2 punti segnati visualizzati sul tabellone

"HOME" e -2 punti per "VISITOR".

Tiro effettuato nell'inquadratura "VISITOR", +2 punti segnati visualizzati sul

tabellone "VISITOR" e -2 punti per "HOME".

Una volta che un giocatore segna 10 punti vince e il gioco finisce.

Premi "GIOCA" per riavviare il gioco.

4. Cavallo

UN. Premi "GIOCA" per entrare nel gioco.

- 22 -

B. Premi "SU/GIÙ" per selezionare più giocatori (P2/P3/P4)

C. Premere "PLAY" dopo aver selezionato il numero del giocatore

D. Il giocatore deve effettuare un tiro in 2 secondi.

e. Il primo giocatore può tirare a qualsiasi canestro (Home o VISITOR). Se il primo

giocatore segna in 2 secondi, nessuna lettera lo farà

dato. Il gioco continua per il giocatore successivo. Il tabellone segnapunti

visualizzerà "giocatore successivo (P2P3/P4)" e il LED lampeggerà due volte

in un secondo. Dopo il flash, il giocatore successivo deve duplicare il tiro nello

stesso canestro selezionato dal primo giocatore.

F. Se il giocatore non riesce a segnare in 2 secondi, riceve la prima lettera "H" che

verrà visualizzata sul tabellone segnapunti. Gioco

rimane per lo stesso giocatore finché il giocatore non segna. Se il giocatore

continua a mancare, riceve "O" seguito da "R",

"S", "E". Viene data la lettera "E", il giocatore è eliminato.

G. Il primo giocatore che scrive "cavallo" perde. I giocatori rimangono nella fase di

ripetizione def fino alla fine del gioco

H. Vince l'ultimo giocatore che scrive "cavallo".

io. Premi "GIOCA" per riavviare il gioco

5. Punto di controllo

Premi "GIOCA" per accedere al gioco 5.

Premere "SU/GIÙ" per selezionare lettori singoli/multipli (P1/P2/P3/P4).

Premi "GIOCA" per iniziare il gioco.

"HOME" visualizza "giocatore", "VISITOR" visualizza "24" punti, tempo di

riproduzione preimpostato di 40 secondi.

I punti segnati verranno visualizzati sul tabellone segnapunti "HOME"

Prima dello scadere del tempo, una volta segnati 24/52/68/86 punti, il tempo di

gioco aumenta rispettivamente di 10/20/10/20 secondi

Conto alla rovescia di 5 secondi fino al turno del giocatore successivo quando un

giocatore finisce la partita

Il giocatore con più punti segnati vince (il LED lampeggerà sul giocatore con il

punteggio più alto)

Il gioco termina quando un giocatore segna 99 punti

Premi "GIOCA" per riavviare il gioco

6. In giro per il mondo

- 23 -

Usa il nastro per segnare le linee di tiro.

Premi "GIOCA" per accedere al gioco 6.

Premere "SU/GIÙ" per selezionare lettori singoli/multipli (P1/P2/P3/P4).

Premere "PLAY" dopo aver selezionato il numero del giocatore.

Il tabellone segnapunti "HOME" mostra il giocatore 1/2/3/4, "VISITOR" mostra i

punti segnati.

Una volta che il punteggio arriva a 14 punti o il tempo arriva a 99 secondi, fai il

conto alla rovescia di 5 secondi fino al turno del giocatore successivo quando uno

il giocatore finisce il gioco.

Vince il giocatore che termina per primo il gioco (il LED lampeggerà sul vincitore).

Premi "GIOCA" per riavviare il gioco.

7. Scatto a destra e a sinistra

Premi "GIOCA" per accedere al gioco 7.

Premere "SU/GIÙ" per selezionare lettori singoli/multipli (P1/P2/P3/P4).

Premere "PLAY" dopo aver selezionato il numero del giocatore.

Premere "SU/GIÙ" per selezionare il tempo di riproduzione, 30/45/60 secondi.

Premi "GIOCA" per iniziare il gioco.

Il tabellone segnapunti "HOME" mostra il giocatore, "VISITOR" mostra i punti.

Effettuare un tiro nel riquadro "HOME" quando il LED lampeggia su "HOME",

vengono visualizzati 2 punti segnati su "HOME".

Effettuare un tiro nel riquadro "VISITOR" quando il LED lampeggia su "VISITOR",

vengono visualizzati 2 punti segnati su "VISITOR".

Conto alla rovescia di 5 secondi fino al turno del giocatore successivo quando un

giocatore finisce la partita.

Il giocatore con più punti segnati vince (il LED lampeggerà sul giocatore con il

punteggio più alto).

Premi "GIOCA" per riavviare il gioco.

8. Uno a uno

Premi "GIOCA" per accedere al gioco 8.

Premere "SU/GIÙ" per selezionare il tempo di riproduzione, 30/45/60 secondi.

Premi "GIOCA" per iniziare il gioco.

Tiro effettuato nel frame "HOME", 2 punti segnati per "HOME", tutti i tiri contano 3

punti negli ultimi 10 secondi.

- 24 -

Tiro effettuato nel riquadro "VISITOR", 2 punti segnati per "VISITOR", tutti i tiri

contano 3 punti negli ultimi 10 secondi.

Il giocatore con più punti segnati vince allo scadere del tempo.

Premi "GIOCA" per riavviare il gioco.

FCC Informazioni sul segnapunti

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte

responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare

l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è

soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.

2)Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le

interferenze che potrebbero causare un funzionamento indesiderato.

AVVERTENZA: cambiamenti o modifiche a questo prodotto non espressamente

approvati dalla parte responsabile della conformità potrebbero annullare l'autorità

dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti per un

dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC. Questi

limiti sono progettati per fornire una protezione ragionevole contro interferenze

dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se

non installato e utilizzato in conformità con le istruzioni, può causare interferenze

dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si

verifichino interferenze in una particolare installazione. Se questo prodotto causa

interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere

- 25 -

determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare

a correggere l'interferenza adottando una o più delle seguenti misure.

· Riorientare o riposizionare l'antenna ricevente.

· Aumentare la distanza tra il prodotto e il ricevitore.

· Collegare il prodotto ad una presa su un circuito diverso da quello a cui è

collegato il ricevitore.

· Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

CORRETTA ELIMINAZIONE del segnapunti

Questo prodotto è soggetto alle disposizioni della Direttiva europea

2012/19/UE. Il simbolo del bidone della spazzatura barrato indica che

nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti.

Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo

simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i

normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il

riciclaggio di dispositivi elettrici ed elettronici.

- 26 -

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329

Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Tecnico Supporto e certificato di garanzia elettronica

www.vevor.com/support

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

Basketball-Arcade-Spiel

MODELL: HD081B24002

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELL: HD081B24002

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Basketball Arcade Game

- 2 -

Vielen Dank, dass Sie sich dafür entschieden haben

Basketball-Arcade-Spiel

 Bitte lesen Sie vor der Anwendung alle Anweisungen durch. Die

Informationen helfen Ihnen dabei, die bestmöglichen Ergebnisse zu

erzielen.

EINFÜHRUNG

WARNUNG: UM DAS VERLETZUNGSRISIKO FÜR PERSONEN ZU

REDUZIEREN.

ANLEITUNG AUFBEWAHREN

WARNUNG:

Bitte lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden

Es liegt in der Verantwortung des Eigentümers, sicherzustellen, dass

alle Benutzer dieses Produkts alle Warnungen und Vorsichtsmaßnahmen

vollständig kennen.

 Dieses Produkt darf nur bestimmungsgemäß verwendet werden. Die

Nennlast darf nicht überschritten werden.

 Lassen Sie nichts in ein Loch fallen und stecken Sie es nicht hinein.

 Bei Nichtgebrauch das Produkt bitte längere Zeit im Freien aussetzen.

WARNUNG: UM SCHWERE VERLETZUNGEN UND TOD DURCH

UMKIPPEN ZU VERMEIDEN:

· Warnung! Kinder müssen unter der direkten Aufsicht eines Erwachsenen

verwendet werden; Bitte halten Sie das Produkt während der Montage von

Kindern fern.

· Nur bestimmungsgemäß verwenden. Lassen Sie Kinder nicht auf dem

Produkt spielen oder springen. Stellen Sie sich nicht auf das Produkt und

verwenden Sie es nicht als Trittleiter.

· Vor jedem Gebrauch prüfen. Benutzen Sie es nicht, wenn Teile lose

oder beschädigt sind.

· Ziehen Sie die unteren Schrauben alle drei Monate fest, um ein Lösen der

Beine zu verhindern.

· Überschreiten Sie nicht die angegebene Gewichtskapazität.

- 3 -

PRODUCT PARAMETER

PART LIST

Modell

Produktgröße (LxBxH）

Material

Farbe

HD081B

24002

2090x1130x2050 mm

Eisen ,

MDF-Platte ,

PE-Netz

Schwarz und

weiß

- 4 -

ASSEMBLY

1. Suchen Sie sich einen sauberen, ebenen Ort, an dem Sie mit der Montage

beginnen können

Produkt.

- 5 -

2. Nehmen Sie alle Teile aus der Verpackung und vergewissern Sie sich, dass Sie

über alle in der Teileliste aufgeführten Teile verfügen

Seiten. Schneiden oder reißen Sie die vier Ecken der Schachtel vorsichtig ab

so dass der Boden der Box als Ihr verwendet werden kann

Arbeitsfläche.

ABB.1

- 6 -

ABB.2

ABB. 3

- 7 -

ABB.4

- 8 -

ABB.5

- 9 -

- 10 -

ABB.6

- 11 -

ABB.7

ABB.8

- 12 -

ABB.9

ABB.10

- 13 -

ABB.11

- 14 -

ABB.12

- 15 -

ABB.13

- 16 -

ABB.14

- 17 -

ABB.15&16

- 18 -

- 19 -

ELECTRONIC SCORER OPERATION

1. Schraube mit einem Schraubendreher herausdrehen und Batteriekasten öffnen.

Legen Sie 3 AA-Batterien (nicht im Lieferumfang enthalten) in der Reihenfolge ein

Polarität wie auf der Umschlaginnenseite angegeben. Schließen Sie dann die

Abdeckung mit einem Schraubendreher. Schalten Sie den Strom mit ein

Ein / Aus Schalter. (Wenn das Spiel über einen längeren Zeitraum nicht verwendet

wird, empfehlen wir, die Batterien auszutauschen

Sollte entfernt werden).

Im Scorer werden unvollständige Zahlen angezeigt

Bildschirm

• Warnung bei niedrigem Batteriestand: Wenn der Batteriestand sehr niedrig ist, a

Die Stimme „BATTERIE SCHWACH“ ertönt dreimal vom Torschützen.

• Bitte prüfen Sie, ob der Akku ausreichend geladen ist.

• Bitte ersetzen Sie die Batterie

Requires 3 "AA"size batteries (not

included)Do not mix old and new

batteries.Do not mix alkaline,standard

(carbon-zinc),or rechargeable

(nickel-cadmium)batteries.

- 20 -

CONTROL BOX OPERATION

Drücken Sie „ON/OFF“, um den Scorer zu aktivieren.

Anzeigetafel „HOME“ zeigt „01“ (voreingestelltes Spiel 1).

Drücken Sie „SELECT UP“ und „DOWN“, um ein Spiel auszuwählen.

Drücken Sie „SELECT UP“ und „DOWN“, um in den ausgewählten Spielmodus zu

gelangen.

Drücken Sie „SOUND“, um den Ton während der Wiedergabe ein-/auszuschalten.

Drücken Sie „PAUSE“, um die Zeitzählung anzuhalten oder zu starten.

Halten Sie die Taste „ON/OFF“ 3 Sekunden lang gedrückt, um den Scorer

auszuschalten.

Halten Sie die Taste „RESET“ 3 Sekunden lang gedrückt, um die Spiele

zurückzusetzen.

Hinweis: Wenn innerhalb von 15 Minuten kein Schuss erfolgt oder keine Taste

gedrückt wird, wird der Torschütze automatisch ausgeschaltet.

CHOOSE FROM 8 DIFFERENT GAME OPTIONS

1. Schlage die Stechuhr

Drücken Sie „PLAY“, um Spiel 1 zu starten.

Drücken Sie „UP/Down“, um einzelne/mehrere Spieler auszuwählen

(P1/P2/P3/P4).

Drücken Sie „PLAY“, nachdem die Anzahl der Spieler ausgewählt wurde.

- 21 -

Drücken Sie „UP/Down“, um die Spielzeit auszuwählen, 30/45/60 Sekunden.

Drücken Sie „PLAY“, um das Spiel zu starten.

Anzeigetafel „HOME“ zeigt Spieler 1, 3; Anzeigetafel „BESUCHER“ zeigt Spieler 2,

Alle Schüsse sind bis zu den letzten 10 Sekunden 2 Punkte wert, jede Wertung

zählt 3 Punkte.

Countdown 5 Sekunden bis zum Zug des nächsten Spielers, wenn ein Spieler das

Spiel beendet hat.

Der Spieler mit den meisten Punkten gewinnt (bei dem Spieler mit der höheren

Punktzahl blinkt die LED).

Drücken Sie „PLAY“, um das Spiel neu zu starten.

2. 3-Punkte-Schlag gegen die Stechuhr

Drücken Sie „PLAY“, um Spiel 2 zu starten.

Drücken Sie „UP/Down“, um einen einzelnen/mehreren Spieler auszuwählen

(P1/P2/P3/P4).

Drücken Sie „PLAY“, nachdem die Anzahl der Spieler ausgewählt wurde.

Drücken Sie „UP/Down“, um die Spielzeit auszuwählen, 30/45/60 Sekunden.

Drücken Sie „PLAY“, um das Spiel zu starten.

Anzeigetafel „HOME“ zeigt Spieler 1, 3; Anzeigetafel „BESUCHER“ zeigt Spieler 2,

Alle abgegebenen Schüsse zählen 3 Punkte.

Countdown 5 Sekunden bis zum Zug des nächsten Spielers, wenn ein Spieler das

Spiel beendet hat.

Der Spieler mit den meisten Punkten gewinnt (bei dem Spieler mit der höheren

Punktzahl blinkt die LED).

Drücken Sie „PLAY“, um das Spiel neu zu starten.

3. Zurückschlagen

Drücken Sie „PLAY“, um Spiel 3 zu starten.

Drücken Sie „UP/Down“, um die Spielzeit auszuwählen, 30/45/60 Sekunden.

Drücken Sie „PLAY“, um das Spiel zu starten.

Schuss im „HOME“-Frame gemacht, +2 Punkte werden auf der „HOME“-Tafel

angezeigt und -2 Punkte für „VISITOR“.

Aufnahme im „BESUCHER“-Rahmen, +2 erzielte Punkte werden auf der

„BESUCHER“-Tafel angezeigt und -2 Punkte für „HOME“.

- 22 -

Sobald ein Spieler 10 Punkte erreicht, gewinnt er und das Spiel ist beendet.

Drücken Sie „PLAY“, um das Spiel neu zu starten.

4. Pferd

A. Drücken Sie „PLAY“, um das Spiel zu starten.

B. Drücken Sie „UP/Down“, um mehrere Spieler auszuwählen (P2/P3/P4)

C. Drücken Sie „PLAY“, nachdem die Anzahl der Spieler ausgewählt wurde

D. Der Spieler muss innerhalb von 2 Sekunden einen Schuss abgeben.

e. Der erste Spieler darf auf jeden Korb schießen (Heim oder Besucher). Wenn

der erste Spieler innerhalb von 2 Sekunden punktet, gibt es keinen Buchstaben

gegeben. Das Spiel wird für den nächsten Spieler fortgesetzt. Auf der Anzeigetafel

wird „nächster Spieler (P2P3/P4)“ angezeigt und die LED blinkt zweimal

in einer Sekunde. Nach dem Blitz muss der nächste Spieler den Schuss im

gleichen Korb wiederholen, den der erste Spieler ausgewählt hat.

F. Wenn der Spieler nicht innerhalb von 2 Sekunden punkten kann, erhält er den

ersten Buchstaben „H“, der auf der Punktetafel angezeigt wird. Spiel

bleibt für denselben Spieler, bis der Spieler punktet. Wenn der Spieler weiterhin

fehlt, erhält er ein „O“, gefolgt von einem „R“,

„S“, „E“. Der Buchstabe „E“ wird gegeben, der Spieler scheidet aus.

G. Der erste Spieler, der „Pferd“ buchstabiert, verliert. Die Spieler bleiben in der

Wiederholungsschrittdefinition, bis das Spiel beendet ist

H. Der letzte Spieler, der „Pferd“ buchstabiert, gewinnt

ich. Drücken Sie „PLAY“, um das Spiel neu zu starten

5. Kontrollpunkt

Drücken Sie „PLAY“, um Spiel 5 zu starten.

Drücken Sie „UP/Down“, um einzelne/mehrere Spieler auszuwählen

(P1/P2/P3/P4).

Drücken Sie „PLAY“, um das Spiel zu starten.

„HOME“ zeigt „Spieler“ an, „VISITOR“ zeigt „24“ Punkte an, voreingestellte 40

Sekunden Spielzeit.

Die erzielten Punkte werden auf der Anzeigetafel „HOME“ angezeigt.

Bevor die Zeit abgelaufen ist und 24/52/68/86 Punkte erzielt wurden, erhöht sich

die Spielzeit jeweils um 10/20/10/20 Sekunden

Countdown 5 Sekunden bis zum Zug des nächsten Spielers, wenn ein Spieler das

Spiel beendet hat

- 23 -

Der Spieler mit den meisten erzielten Punkten gewinnt (bei dem Spieler mit der

höheren Punktzahl blinkt die LED)

Das Spiel ist beendet, wenn ein Spieler 99 Punkte erreicht

Drücken Sie „PLAY“, um das Spiel neu zu starten

6. Auf der ganzen Welt

Markieren Sie die Schusslinien mit Klebeband.

Drücken Sie „PLAY“, um Spiel 6 zu starten.

Drücken Sie „UP/Down“, um einen einzelnen/mehreren Spieler auszuwählen

(P1/P2/P3/P4).

Drücken Sie „PLAY“, nachdem die Anzahl der Spieler ausgewählt wurde.

Anzeigetafel „HOME“ zeigt Spieler 1/2/3/4 an, „VISITOR“ zeigt erzielte Punkte an.

Sobald die Punktzahl 14 Punkte erreicht oder die Zeit 99 Sekunden erreicht, läuft

der Countdown 5 Sekunden lang, bis der nächste Spieler an der Reihe ist

Spieler beendet das Spiel.

Der Spieler, der das Spiel zuerst beendet, gewinnt (LED blinkt beim Gewinner).

Drücken Sie „PLAY“, um das Spiel neu zu starten.

7. Links- und Rechtsschuss

Drücken Sie „PLAY“, um Spiel 7 zu starten.

Drücken Sie „UP/Down“, um einzelne/mehrere Spieler auszuwählen

(P1/P2/P3/P4).

Drücken Sie „PLAY“, nachdem die Anzahl der Spieler ausgewählt wurde.

Drücken Sie „UP/Down“, um die Spielzeit auszuwählen, 30/45/60 Sekunden.

Drücken Sie „PLAY“, um das Spiel zu starten.

Anzeigetafel „HOME“ zeigt den Spieler an, „VISITOR“ zeigt Punkte an.

Machen Sie einen Schuss im „HOME“-Rahmen, wenn die LED bei „HOME“ blinkt,

2 erzielte Punkte werden bei „HOME“ angezeigt.

Machen Sie eine Aufnahme im „VISITOR“-Rahmen, wenn die LED bei

„VISITOR“ blinkt, 2 erzielte Punkte werden bei „VISITOR“ angezeigt.

Countdown 5 Sekunden bis zum Zug des nächsten Spielers, wenn ein Spieler das

Spiel beendet hat.

Der Spieler mit den meisten Punkten gewinnt (bei dem Spieler mit der höheren

Punktzahl blinkt die LED).

Drücken Sie „PLAY“, um das Spiel neu zu starten.

8. Eins zu eins

- 24 -

Drücken Sie „PLAY“, um Spiel 8 zu starten.

Drücken Sie „UP/Down“, um die Spielzeit auszuwählen, 30/45/60 Sekunden.

Drücken Sie „PLAY“, um das Spiel zu starten.

Schuss im „HOME“-Frame, 2 Punkte für „HOME“, alle Schüsse in den letzten 10

Sekunden zählen 3 Punkte.

Schuss im Rahmen „BESUCHER“, 2 Punkte für „BESUCHER“, alle Schüsse in

den letzten 10 Sekunden zählen 3 Punkte.

Der Spieler mit den meisten erzielten Punkten gewinnt, wenn die Zeit abgelaufen

ist.

Drücken Sie „PLAY“, um das Spiel neu zu starten.

FCC-Informationen des Torschützen

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für

die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen

der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt

den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich

Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht

ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden,

können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts

führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein

digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese

- 25 -

Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in

einer Wohnanlage bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese

ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet

wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es gibt

jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine

Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio-

oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts

festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die

Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

· Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.

· Erhöhen Sie den Abstand zwischen Produkt und Empfänger.

· Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen

Stromkreis gehört als dem, an den der Empfänger angeschlossen ist.

· Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen

Radio-/TV-Techniker.

RICHTIGE ENTSORGUNG des Scorers

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist

darauf hin, dass das Produkt in der Europäischen Union einer getrennten

Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die

mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte

dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an

einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten

abgegeben werden.

- 26 -

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australien

In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329

Frankfurt am Main.

- 27 -

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Technisch Support- und E-Garantiezertifikat

Vevor HD081B24002 Foldable Basketball Arcade Game

Product's Documents

User Manual

Specifications

Vevor HD081B24002 Questions and Answers
