micro CD-100
Combustible Gas Detector
micro CD-100 Operator’s Manual
• Français – 11
• Castellano – pág. 23
• Türkçe – 35
• Русский язык – 47
WARNING!
Read this Operator’s Man -
ual carefully before using
this tool. Failure to under-
stand and follow the con-
tents of this manual may
result in electrical shock,
fire and/or serious person -
al injury.
micro CD-100 Combustible Gas Detector
II
Troubleshooting .....................................................................10
Lifetime Warranty .....................................................Back Cover
*Original Instructions - English
Table of Contents
Recording Form for Machine Serial Number .........................1
Safety Symbols.........................................................................2
General Safety Rules
Work Area Safety ...................................................................2
Electrical Safety......................................................................2
Personal Safety ......................................................................2
Equipment Use and Care .......................................................3
Service....................................................................................3
Specific Safety Information
Combustible Gas Detector Safety ..........................................3
Description, Specifications And Standard Equipment
Description..............................................................................4
Specifications .........................................................................4
Controls ..................................................................................6
LED Display ...........................................................................6
Standard Equipment...............................................................6
Changing/Installing Batteries..................................................7
Pre-Operation Inspection ........................................................7
Set-Up and Operation ..............................................................8
Maintenance
Cleaning .................................................................................9
Sensor Calibration/Replacement............................................9
Storage......................................................................................9
Service and Repair.................................................................10
Disposal ..................................................................................10
Battery Disposal.....................................................................10
micro CD-100
Combustible Gas Detector
micro CD-100 Combustible Gas Detector

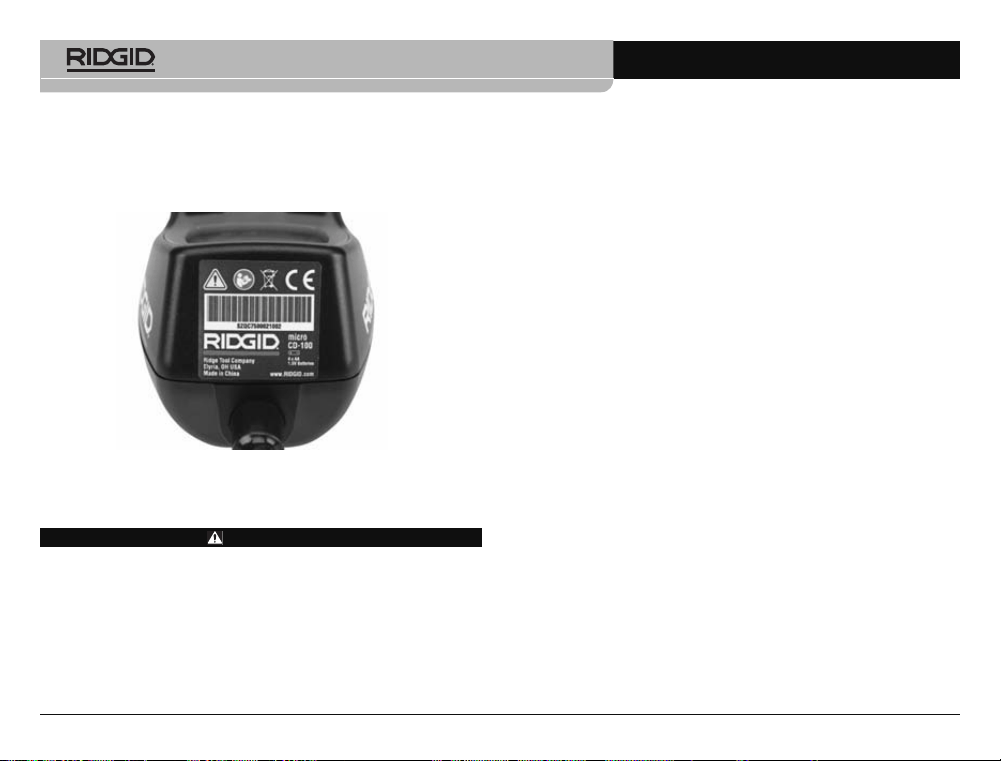

Record Serial Number below and retain product serial number which is located on nameplate.
Serial
No.
micro CD-100
micro CD-100 Combustible Gas Detector
2
as in the presence of flammable liquids, gases or dust.
Equip ment can create sparks which may ignite the dust or fumes
• Keep children and by-standers a way while operating equip -
ment. Distrac tions can cause you to lose control.
Electrical Safety
• Avoid body contact with earthed or grounded surfaces such
as pipes, radiators, ranges and refrigerators. There is an in -
creased risk of electrical shock if your body is earthed or
grounded.
• Do not expose equipment to rain or wet conditions. Water
en tering equipment will increase the risk of electrical shock.
Personal Safety
• Stay alert, watch what you are doing and use common sense
when operating equipment. Do not use equipment while you
General Safety Rules
WARNING
Read all safety warnings and in struc tions. Failure to follow the
warn ings and instructions may result in electric shock, fire
and/or serious injury.
SAVE THESE INSTRUCTIONS!
The EC Declaration of Conformity (890-011-320.10) will accom-
pany this manual as a separate booklet when required.
Work Area Safety
• Keep your work area clean and well lit. Cluttered or dark areas
invite accidents.
• Do not operate equipment in explosive atmospheres, such
Safety Symbols
In this operator’s manual and on the product, safety symbols and signal words are used to communicate important safety information. This
section is provided to improve understanding of these signal words and symbols.
This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided, could result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.
NOTICE indicates information that relates to the protection of property.
This symbol means read the operator’s manual carefully before using the equipment. The operator’s manual contains important in-
formation on the safe and proper operation of the equipment.
NOTICE
DANGER
WARNING
CAUTION
micro CD-100 Combustible Gas Detector
3
are tired or under the influence of drugs, alcohol or medica-
tion. A moment of inattention while operating equipment may re-
sult in serious personal injury.
• Use personal protective equipment. Always wear eye protec-
tion. Protective equipment such as dust mask, non-skid safety
shoes, hard hat or hearing protection used for appropriate con-
ditions will reduce personal injuries.
• Do not overreach. Keep proper footing and balance at all
times. This enables better control of the power tool in unexpected
situations.
Equipment Use and Care
• Do not force equipment. Use the correct equipment for your
application. The correct equipment will do the job better and
safer at the rate for which it is designed.
• Do not use equipment if the switch does not turn it ON and
OFF. Any tool that cannot be controlled with the switch is dan-
gerous and must be repaired.
• Disconnect the batteries from the equipment before making
any adjustments, changing accessories or storing. Such pre-
ventive safety measures reduce the risk of injury.
• Store idle equipment out of the reach of children and do not
allow persons unfamiliar with the equipment or these in-
structions to operate the equipment. Equipment can be dan-
gerous in the hands of untrained users.
• Maintain equipment. Check for misalignment or binding of mov-
ing parts, missing parts, breakage of parts and any other condi-
tion that may affect the equipment’s operation. If damaged, have
the equipment repaired before use. Many accidents are caused
by poorly maintained equipment
• Use the equipment and accessories in accordance with
these instructions, taking into account the working condi-
tions and the work to be performed. Use of the equipment for
operations different from those intended could result in a haz-
ardous situation.
• Use only accessories that are recommended by the manu-
facturer for your equipment. Accessories that may be suitable
for one piece of equipment may become hazardous when used
with other equipment.
• Keep handles dry and clean; free from oil and grease. Allows
for better control of the equipment.
Service
• Have your equipment serviced by a qualified repair person
using on ly identical replacement parts. This will ensure that
the safety of the tool is maintained.
Specific Safety Information
WARNING
This section contains important safety information that is
specific to this tool.
Read these precautions carefully before using the micro CD-
100 Combustible Gas Detector to reduce the risk of fire, ex-
plosion or other serious personal injury.
SAVE THESE INSTRUCTIONS!
Keep this manual with the tool for use by the operator.
Combustible Gas Detector Safety
• High concentrations of combustible gases can cause ex-
plosions, fires, asphyxia and other hazards that could
cause serious personal injury or death. Know the character-
istics of the gas you are working with and use proper precau-
tions to avoid hazardous conditions.
• Do not use the micro CD-100 Combustible Gas Detector as
a confined space or personal safety device. This could cause
micro CD-100 Combustible Gas Detector
4
When the tool senses the presence of a combustible gas, it will tell
the operator by blinking the appropriate light(s), triggering the ap-
propriate audible alert or providing the appropriate vibration alert.
The micro CD-100 comes equipped with an attached flexible 16"
probe hose.
Specifications
Visual Alert ...................................5 Red LEDs: Gas Measuring
Levels; Sensitivity Visual Alert
Audible Alert(85 db)......................Loud Audible Ticking Rate
(w/Continuous Modulation
Proportional to Gas Level)
Vibration Alert...............................Standard
Sensitivity*......................................40 ppm (methane)
Response Time ..............................< 2 Seconds
Range.............................................0 – 6400 ppm (methane)
Sensitivity* Level
(methane) (HIGH).........................5 Levels:
40/80/160/320/640 ppm
Sensitivity* Level
(methane) (LOW)..........................5 Levels:
400/800/1600/3200/6400 ppm
Warm Up Calibration ....................Automatic
Warm Up Time..............................50 Seconds Max
Operating Buttons.........................Five: Power ON/OFF, High
Sensitivity, Low Sensitivity,
Audio Alerts, Vibration Alerts
Batteries .......................................4 x “AA”
Low Battery Status .......................Low and High Sensitivity LED
Solid
Sensor Connection .......................Plug-In
serious personal injury. The micro CD-100 does not specifi-
cally identify the combustible gas type or exact concentration.
• Always turn on and calibrate the gas detector in an area
known to be free of combustible gases. Calibration in an
area containing combustible gas will result in incorrect calibra-
tion and lower than actual readings. This could result in com-
bustible gases not being detected.
If you have any question concerning this RIDGID
®
product:
• Contact your local RIDGID distributor.
• Visit www.RIDGID.com or www.RIDGID.eu to find your local
RIDGID contact point.
• Contact Ridge Tool Technical Service Department at rtctechser-
[email protected], or in the U.S. and Canada call (800) 519-
3456.
Description, Specifications
And Standard Equipment
Description
The RIDGID
®
micro CD-100 Combustible Gas Detector is a gas leak
locating tool that is used to identify the presence of and isolate the
source location of combustible gases such as methane, propane,
butane, ammonia and others (
see page 5
for a more complete list)
by indicating relative gas concentrations. Even low levels of com-
bustible gas can be detected in seconds.
The micro CD-100 detects gas concentrations through the use of
an internal sensor. This sensor is heated during operation. As the
heated sensor interacts with gases, the unit immediately indicates to
the user that combustible gases are present. The micro CD-100 in-
dicates the presence of combustible gases with visual, audio and
vibration feedback mechanisms. There are five (5) threshold levels
of measurement within two (Low and High) settings of sensitivity.
*Sensitivity level may vary for other gases.
Expected Sensor Life .....................5 Years
Probe ............................................Flexible 16"/400mm
Weight...........................................16 oz/450 grams
Detected Gases
* Natural Gas typically consists of a high percentage of methane and smaller
percentages of propane and other gases.
micro CD-100 Combustible Gas Detector
5

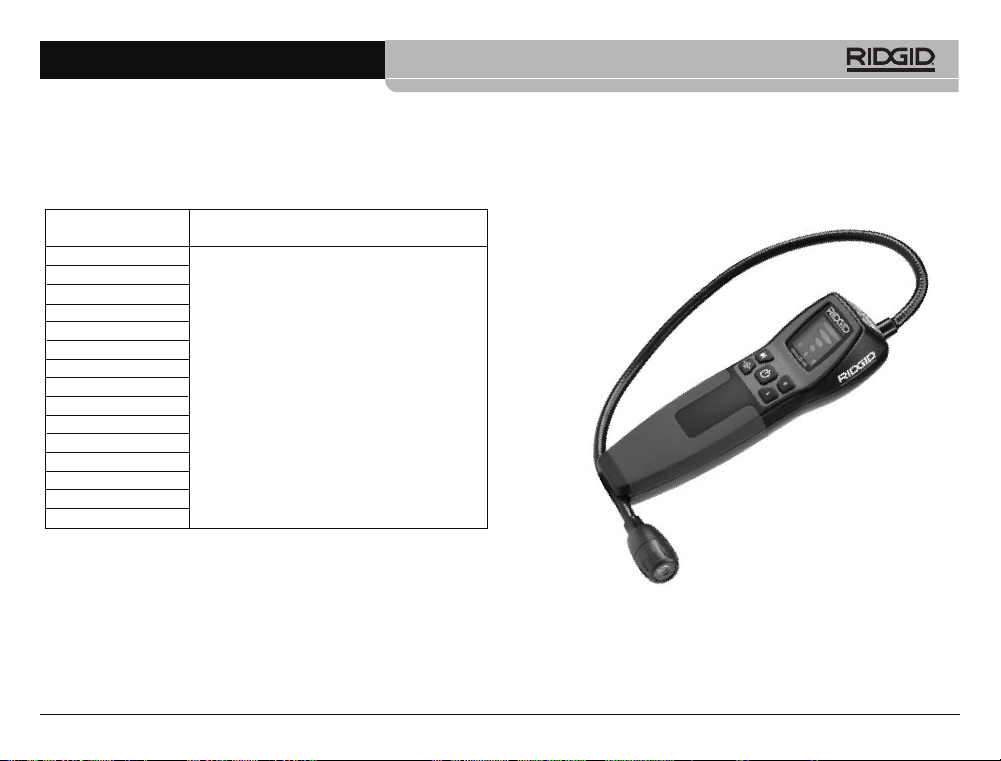

Figure 1 – RIDGID micro CD-100 Combustible Gas Detector
Gases Detected Common Mixtures That Would Include
or Emit More Than One Of These Gases
Methane
Hydrogen Natural Gas*
Propane
Ethylene Paint Thinners
Ethane
Hexane
Benzene Industrial Solvents
Iso-Butane
Ethanol
Acetaldehyde Dry Cleaning Fluids
Formaldehyde
Toluene
P-Xylene Gasoline
Ammonia
Hydrogen Sulfide
Features
• 16" Adjustable Probe
• Replaceable Sensor
• TRI Mode Detection
micro CD-100 Combustible Gas Detector
6
Standard Equipment
• micro CD-100
• Batteries 4 x AA
Low Sensitivity
Indicator
LED Display
High
Sensitivity
Indicator
Warm Up
Indicator

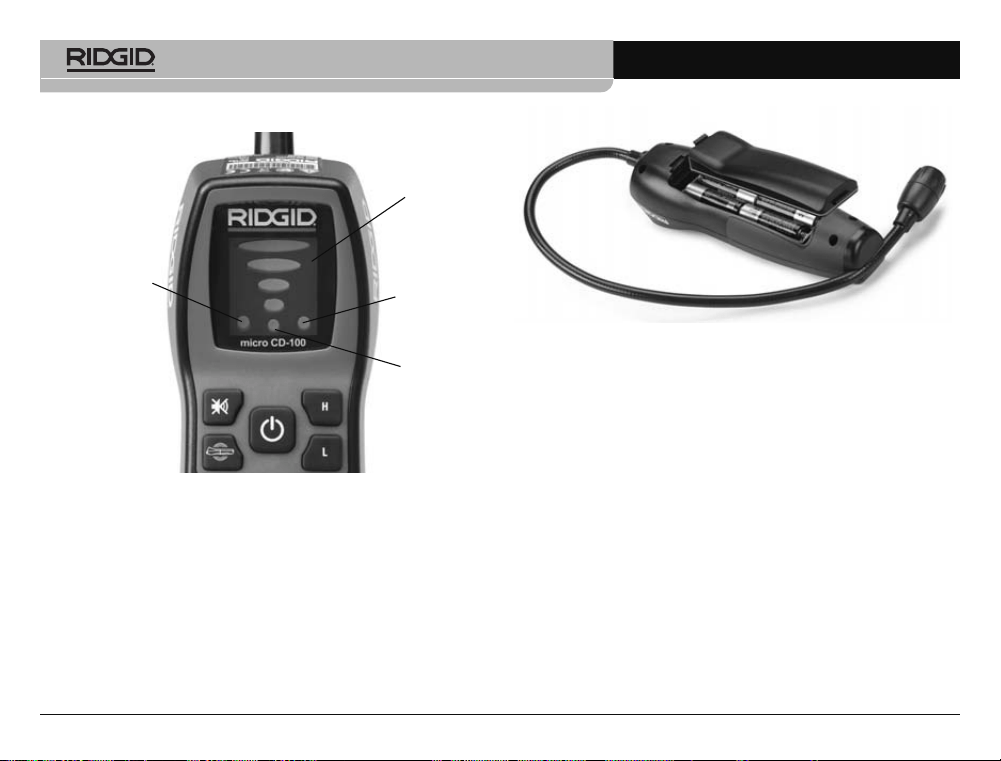

Figure 3 – micro CD-100 Display
Display
• Replaceable Gas Sensor
• Operator's Manual
Low Sensitivity
Selector
Power
ON/OFF
Vibration Alert
Enable/Disable
Audible
Alert
Enable/Disable
High Sensitivity
Selector

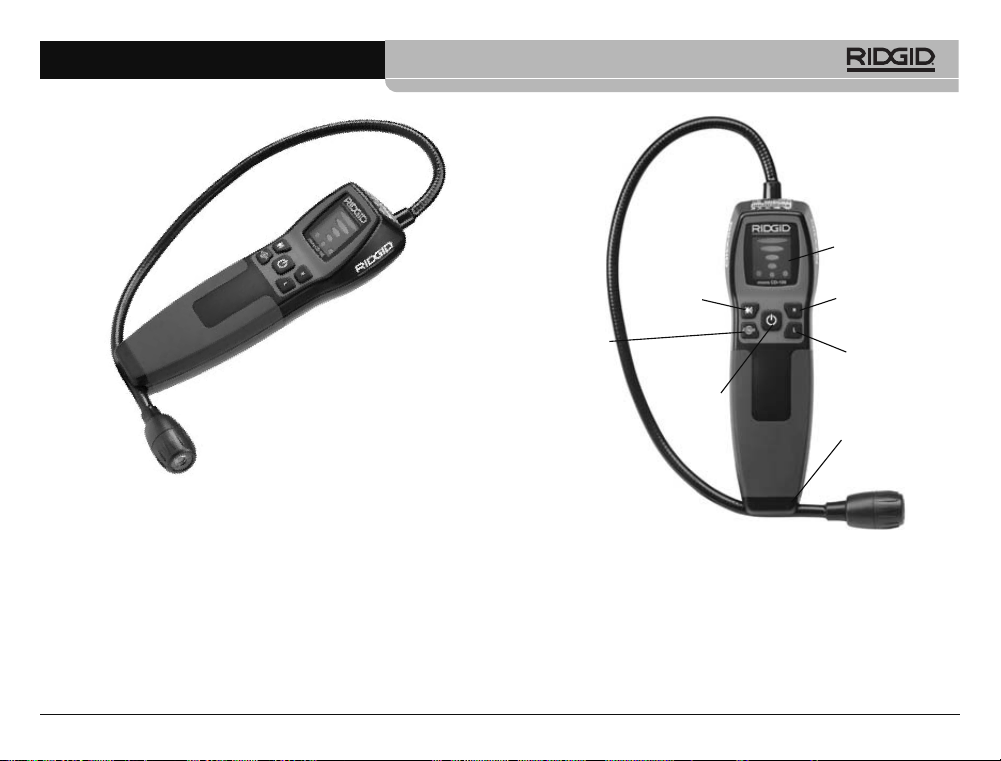

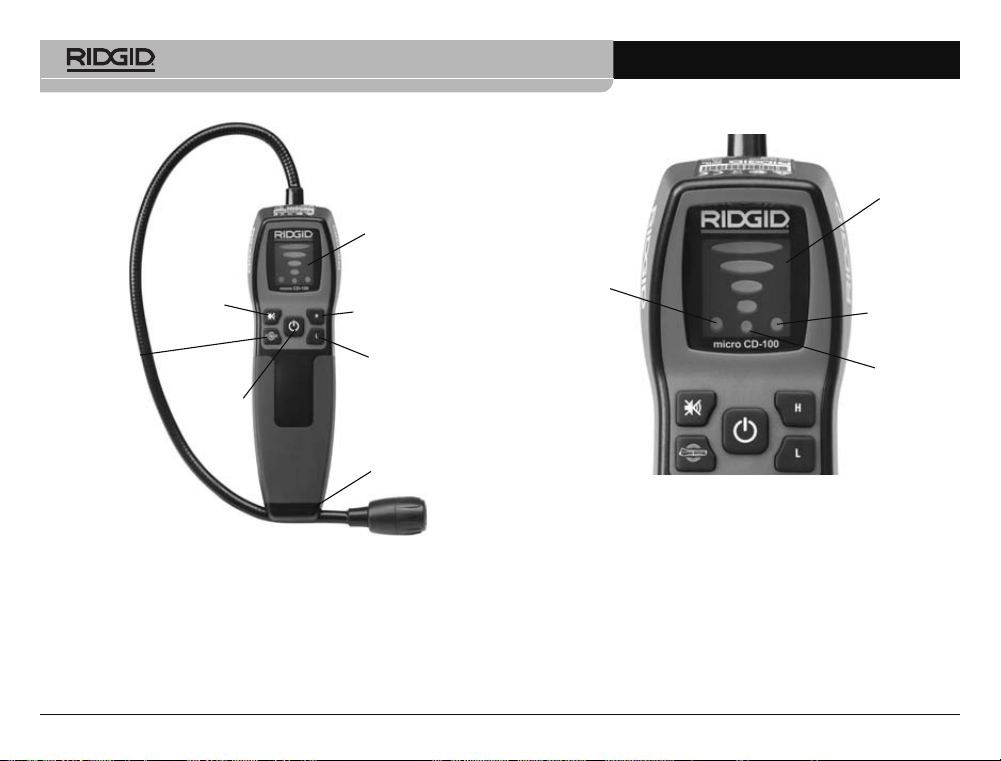

Figure 2 – micro CD-100 Parts
Controls
Battery
Cover
Display
micro CD-100 Combustible Gas Detector
7

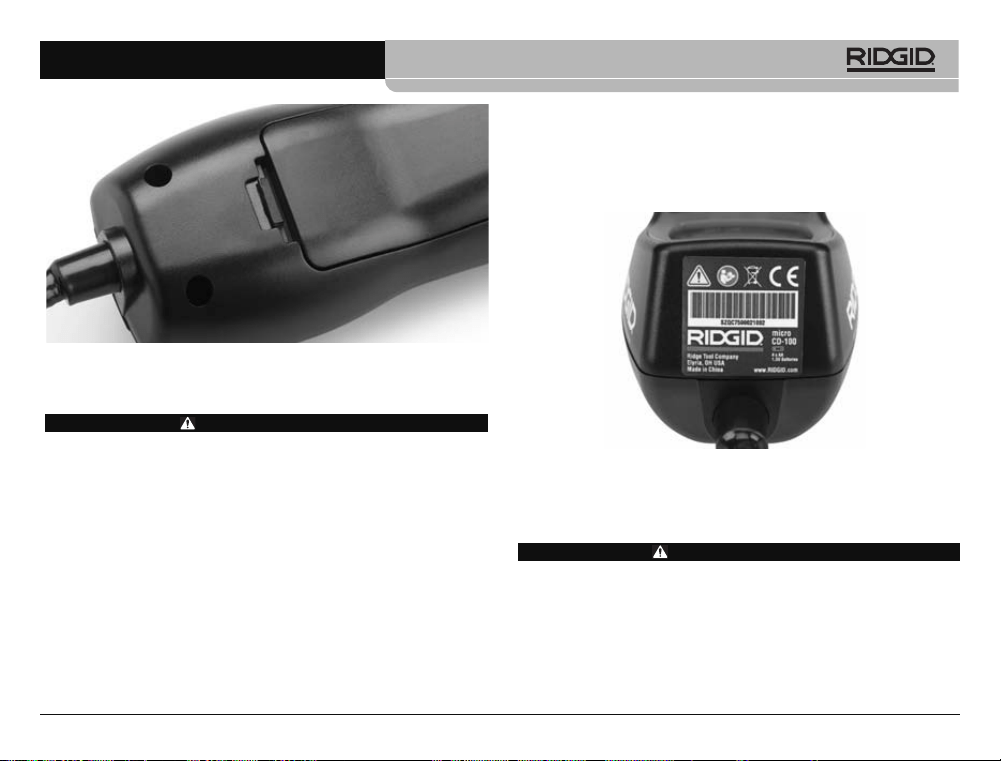

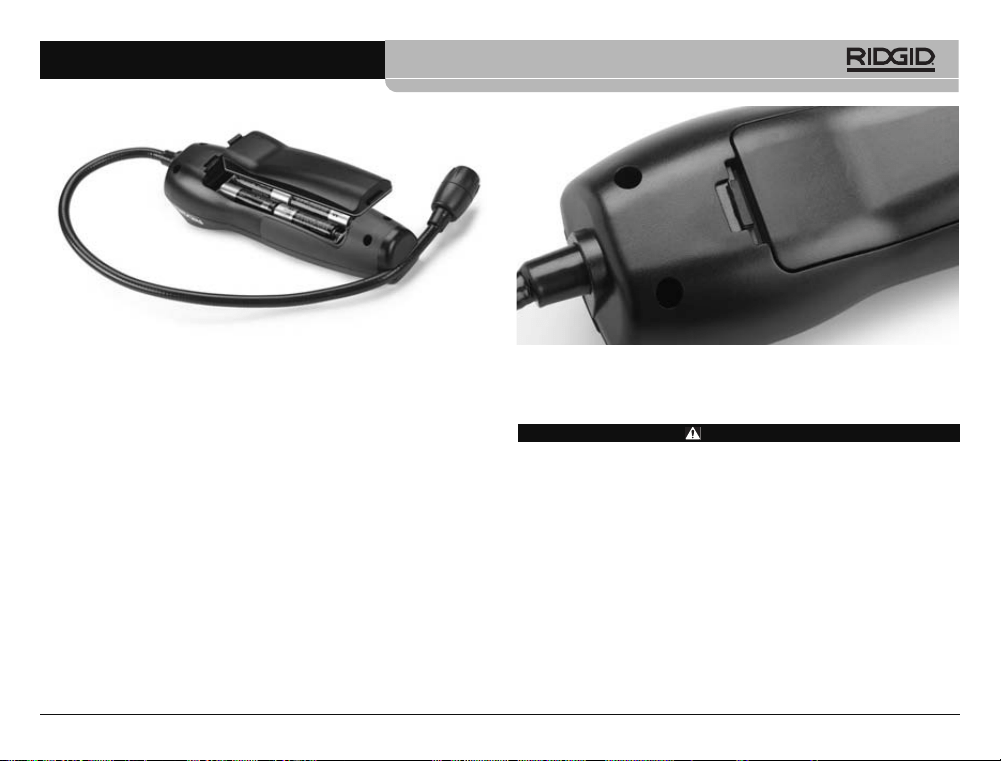

Figure 4 – Removing Battery Compartment Cover
Changing/Installing Batteries
The micro CD-100 comes without the batteries installed. If the high
sensitivity (yellow) and low sensitivity (white) lights are ON at the
same time, this indicates that the batteries need to be replaced.
Remove the batteries prior to long term storage or shipment to pre-
vent battery leakage. Never change batteries in the presence of
combustible gases to reduce the risk of explosions, fires and other
serious injury.
1. Depress the battery compartment cover catch
(See Figure 4)
and remove the cover. If needed, remove batteries.
2. Install four AA alkaline batteries (LR6), observing correct polar-
ity as indicated in the battery compartment.
3. Replace the battery compartment cover. Confirm securely at-
tached.
4. Confirm battery cover clasp is locked.
(Figure 5)
Figure 5 – Battery Cover Clasp
Pre-Operation Inspection
WARNING
Before each use, inspect your micro CD-100 and correct any
problems to reduce the risk of injury or incorrect measure-
ments.
1. Clean any oil, grease or dirt from equipment. This aids inspec-
tion.
2. Inspect the micro CD-100 for any broken, worn, missing, mis-
aligned or binding parts, or any other condition which may pre-
vent safe and normal operation.
3. Check that the warning labels are present, firmly attached and
readable.
(See Figure 6.)
4. If any issues are found during the inspection, do not use the
micro CD-100 until it has been properly serviced.
5. Following the Set-Up and Operation instructions, turn ON and
Always turn on and calibrate the gas detector in an area
known to be free of combustible gases. Calibration in an area
containing combustible gas will result in incorrect calibration
and lower than actual readings. This could result in com-
bustible gases not being detected.
Set up and Operate the gas detector according to these proce-
dures to reduce the risk of fire, explosions and serious injury
and incorrect measurements.
1. Check for an appropriate work area as indicated in the
General
Safety Section
.
2. Determine the application and confirm that you have the cor-
rect equipment. See the
Specifications section
for information on
sensitivity, gases detected and other information.
3. Make sure that all equipment has been properly inspected.
4. In an area where combustible gases are known to not be pres-
ent, turn on the gas detector by pressing and releasing the
ON/OFF button. For one second the gas detector will vibrate,
beep, and the first level red light will come on to indicate that the
unit is ON. The gas detector then starts an approximately 50
second sensor heat up and calibration, during which the first
level red light is blinking.
Once the calibration is complete, for one second, all level lights
will flash, and if the audible and vibration alerts are ON, the unit
will beep and vibrate. Then either the high (yellow) or low
(white) light will be ON. If the high (yellow) and low (white) sen-
sitivity lights are ON at the same time, this indicates that the
batteries need to be replaced. If all display lights are ON, this
indicates that the sensor has failed and that the unit needs to
be serviced.
If the gas detector is left ON for more than five minutes with no
activity, it will automatically shut OFF to conserve the batteries.
5. The Audible Alert and Vibration Alert retain the previous state
the detector was last in and can be turned ON or OFF if de-
calibrate the gas detector. Once calibration is complete use a
combustible gas source (such as an unlit lighter), to confirm
that the gas detector senses the gas. If the gas detector does
not sense the gas, do not use the unit until it has been properly
serviced. Remove the gas source and allow several minutes
for the sensor to stabilize prior to use.
Figure 6 – Warning Labels
Set-Up and Operation
WARNING
High concentrations of combustible gases can cause explo-
sions, fires, asphyxia and other hazards that could cause se-
rious personal injury or death. Know the characteristics of the
gas you are working with and use proper precautions to avoid
hazardous conditions.
Do not use the micro CD-100 Combustible Gas Detector as a
confined space or personal safety device. This could cause se-
rious personal injury. The micro CD-100 does not specifically
identify the combustible gas type or exact concentration.
micro CD-100 Combustible Gas Detector
8
micro CD-100 Combustible Gas Detector
9
any time by pressing the High Sensitivity (H) or Low Sensitiv-
ity (L) buttons.
If locating a leak, use the gas detector to find areas of lower
gas concentration and follow back to the source. In a piping
system, trace the system, stopping at the joints to monitor the
gas levels.
7. When gas detection is complete, turn the micro CD-100 OFF
by pressing the ON/OFF button.
Maintenance
Cleaning
Do not immerse the micro CD-100 in water. Wipe off dirt with a
damp soft cloth. Do not use aggressive cleaning agents or solu-
tions. Treat the instrument as you would a telescope or camera.
Sensor Calibration/Replacement
The micro CD-100 requires no calibration other than that done at
regular start up. If the sensor should fail, the sensor (Catalog Part
#31948) can be replaced by a RIDGID Independent Authorized
Service Center.
Storage
The RIDGID micro CD-100 Combustible Gas Detector must be
stored in a dry secure area between -10°C (14°F) and 60°C
(158°F).
Store the tool in a locked area out of the reach of children and peo-
ple unfamiliar with the micro CD-100.
Remove the batteries before any long period of storage or shipping
to avoid battery leakage.
sired. Press and release the Audible Alert button to turn it ON
and OFF. The gas detector will beep once when the Audible
Alert is turned ON and OFF. Press and release the Vibration
Alert button to turn it ON and OFF. The gas detector will vibrate
twice when turning the Vibration Alert ON and vibrate once
when turning the Vibration Alert OFF.
6. Enter the area to be monitored. Pay close attention to the gas
level indicators
(see Table 1).
As gas levels increase, more red
level lights will come on and the frequency of the Audible Alert
beeping and the Vibration Alert vibration will increase.
See
Table 1
for information on methane concentration levels and
gas detector feedback.
Table 1 – Gas Detector Feedback For Methane Concentration
Levels
* Gas Concentration levels may differ depending on the specific gas detected
When the gas detector is turned ON it is in whatever sensitiv-
ity state it was last in. In the low sensitivity setting, the lowest
concentration of methane detected is 400 ppm. Switch the sen-
sitivity to the high setting by pressing the high sensitivity button
(H). This will be indicated by the yellow light in the bottom right
of the display. In the high sensitivity setting, the gas detector is
ten times more sensitive, with the lowest concentration of
methane detected at 40 ppm. Sensitivity can be changed at
Low Sensitivity High Sensitivity Level Lights Audible Alert
White Light ON Yellow Light ON
L1 L2 L3 L4 L5
Beeping
< 400 ppm < 40 ppm OFF OFF OFF OFF OFF 1 cyc/sec
400…800 ppm 40…80 ppm ON OFF OFF OFF OFF 1.02 cyc/sec
800…1600 ppm 80…160 ppm ON ON OFF OFF OFF 1.2 cyc/sec
1600…3200 ppm 160…320 ppm ON ON ON OFF OFF 1.65 cyc/sec
3200…6400 ppm 320…640 ppm ON ON ON ON OFF 3.25 cyc/sec
> 6400 ppm > 640 ppm ON ON ON ON ON 6.25 cyc/sec
micro CD-100 Combustible Gas Detector
10
Disposal
Parts of the RIDGID micro CD-100 Combustible Gas Detector con-
tain valuable materials and can be recycled. There are companies
that specialize in recycling that may be found locally. Dispose of the
com ponents in compliance with all applicable regulations. Contact
your local waste management authority for more information.
For EC Countries: Do not dispose of elec trical equip-
ment with household waste!
According to the European Guideline 2002/ 96/EC for
Waste Electrical and Electronic Equipment and its
implemen tation into national legislation, electrical equip-
ment that is no longer usable must be collected separately and dis-
posed of in an environmentally correct manner.
Battery Disposal
For EC countries: Defective or used batteries must be recycled ac-
cording to the guideline 2006/66/EEC.
Service and Repair
WARNING
Improper service or repair can make the RIDGID micro CD-100
Combustible Gas Detector unsafe to operate.
Service and repair of the micro CD-100 must be performed by an
authorized RIDGID service technician.
For information on your nearest RIDGID Independent Service Cen-
ter or any service or repair questions:
• Contact your local RIDGID distributor.
• Visit www.RIDGID.com or www.RIDGID.eu to find your local
RIDGID contact point.
• Contact Ridge Tool Technical Service Department at rtctechser-
[email protected], or in the U.S. and Canada call (800) 519-
3456.
High (Yellow) and Low
(White) sensitivity
lights are ON at the
same time.
All display lights are
ON at the same time.
The battery is discharged (unable to heat the sen-
sor).
The sensor (or the sensor heater) is defective.
The batteries are low and need to be changed.
Shut OFF unit. Sensor or entire unit should be re-
placed.
PROBLEM POSSIBLE REASON SOLUTION
Troubleshooting
Détecteur de gaz combustibles
micro CD-100
Détecteur de gaz combustibles micro CD-100
Notez ci-dessous le numéro de série indiqué sur la plaque signalétique de l’instrument pour
future référence.
Nº de
série
micro CD-100
AVERTISSEMENT
Familiarisez-vous bien avec le mode
d’emploi avant d’utiliser l’appareil.
L’incompréhension ou le non-respect
des consignes ci-après augmente -
raient les risques de choc électrique,
d’incendie et/ou d’accident grave.
Recyclage de l’instrument.....................................................22
Recyclage des piles ...............................................................22
Dépannage..............................................................................22
Garantie à vie.......................................................page de garde
*Traduit de l’anglais
Table des matières
Fiche d’enregistrement du numéro
de série de l’instrument......................................................11
Symboles de sécurité ............................................................13
Consignes générales de sécurité
Sécurité des lieux .................................................................13
Sécurité électrique................................................................13
Sécurité individuelle..............................................................14
Utilisation et entretien de l’instrument...................................14
Révisions ..............................................................................14
Consignes de sécurité spécifiques
Sécurité du détecteur de gaz combustibles..........................15
Description, caractéristiques techniques et
équipements standards
Description............................................................................15
Caractéristiques....................................................................15

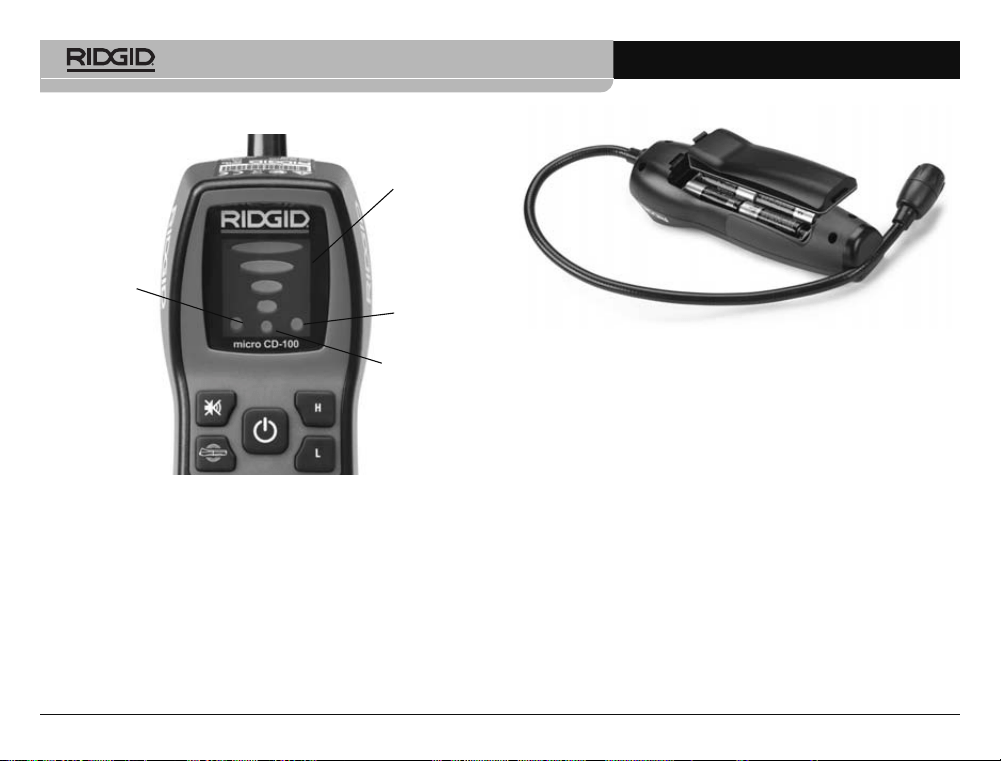

Commandes .........................................................................17
Affichage LED ......................................................................18
Equipements standards........................................................18
Installation et remplacement des piles ................................18
Contrôle préalable..................................................................19
Préparation et utilisation .......................................................19
Entretien
Nettoyage .............................................................................21
Calibrage et remplacement du capteur ................................21
Stockage .................................................................................21
Révisions et réparations........................................................21
Détecteur de gaz combustibles micro CD-100
12
Détecteur de gaz combustibles micro CD-100
13
Les zones encombrées ou mal éclairées sont une invitation aux
accidents.
• N’utilisez pas d’instruments de ce type en présence de
matières explosives telles que liquides, gaz ou poussières
combustibles. Ce type d’instrument peut produire des étincelles
susceptibles d’enflammer les poussières et émanations com-
bustibles.
• Eloignez les enfants et les curieux lors de l’utilisation de ce
type d’instrument. Les distractions risquent de vous faire per-
dre le contrôle de l’appareil.
Sécurité électrique
• Evitez tout contact physique avec les objets reliés à la terre
tels que canalisations, radiateurs, cuisinières et réfrigéra-
Consignes générales de sécurité
AVERTISSEMENT
Familiarisez-vous avec l’ensemble du mode d’emploi. Le non-
respect des consignes d’utilisation et de sécurité ci-après aug-
menterait les risques de choc électrique, d’incendie et/ou de
grave blessure corporelle.
CONSERVEZ CES INSTRUCTIONS !
Au besoin, la Déclaration de conformité n° 890-011-320.10 de la
Communauté européenne accompagnera ce manuel.
Sécurité des lieux
• Assurez-vous de la propreté et du bon éclairage des lieux.
Symboles de sécurité
Des symboles et mots clés spécifiques, utilisés à la fois dans ce mode d’emploi et sur l’instrument lui-même, servent à signaler d’importants
risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.
Ce symbole sert à vous avertir aux dangers physiques potentiels. Le respect des consignes qui le suivent vous permettra d’éviter
les risques de blessures graves ou mortelles.
Le terme DANGER signifie une situation dangereuse potentielle qui, faute d’être évitée, provoquerait la mort ou de graves
blessures corporelles.
Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d’être évitée, serait suscep-
tible d’entraîner la mort ou de graves blessures corporelles.
Le terme ATTENTION signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible d’entraîner
des blessures corporelles légères ou modérées.
Le terme NOTA signifie des informations concernant la protection des biens.
Ce symbole indique la nécessité de lire le manuel soigneusement avant d’utiliser le matériel. Le mode d’emploi renferme
d’importantes informations concernant la sécurité d’utilisation du matériel.
NOTA
DANGER
AVERTISSEMENT
ATTENTION
teurs. Tout contact avec la terre augmenterait les risques de choc
électrique.
• N’exposez pas l’appareil à la pluie ou aux intempéries. Toute
pénétration d’eau à l’intérieur d’un appareil électrique aug-
menterait les risques de choc électrique.
Sécurité individuelle
• Soyez attentif, faites attention à ce que vous faites et faites
preuve de bon sens. N’utilisez pas ce type d’appareil lorsque
vous êtes fatigués, sous l’influence de drogues, de l’alcool ou de
médicaments. Lors de l’utilisation d’un appareil de ce type, un in-
stant d’inattention risque d’entraîner de graves lésions corporelles.
• Prévoyez les équipements de protection individuelle néces-
saires. Portez systématiquement une protection oculaire. Le port
d’un masque à poussière, de chaussures de sécurité antidéra-
pantes, d’un casque de chantier ou de protecteurs d’oreilles
s’impose lorsque les conditions l’exigent.
• Ne vous mettez pas en porte-à-faux. Maintenez une bonne po-
sition de travail et un bon équilibre à tout moment. Cela vous per-
mettra de mieux contrôler l’appareil en cas d’imprévu.
Utilisation et entretien du matériel
• Ne forcez pas l’appareil. Prévoyez un appareil adapté aux
travaux envisagés. L’appareil approprié fera le travail plus effi-
cacement et avec un plus grand niveau de sécurité lorsqu’il
tourne au régime prévu.
• N’utilisez pas l’appareil si son interrupteur marche/arrêt ne
fonctionne pas correctement. Tout appareil qui ne peut pas être
contrôlé par son interrupteur est dangereux et doit être réparé.
• Retirez les piles de l’appareil avant de le régler, de changer
ses accessoires ou de le ranger. De telles mesures préven-
tives limiteront les risques de blessure.
• Rangez tout appareil non utilisé hors de la portée des en-
fants et des individus qui n’ont pas été familiarisés avec ce
type de matériel ou son mode d’emploi. Les appareils élec-
triques peuvent devenir dangereux s’ils tombent entre les mains
d’utilisateurs non initiés.
• Veillez à l’entretien de l’appareil. Examinez-le pour signes de
désalignement, de grippage, d’absence ou de bris de ces com-
posants, et de toute autre anomalie qui risquerait de nuire à son
bon fonctionnement. Le cas échéant, faire réparer l’appareil avant
de l’utiliser. De nombreux accidents sont provoqués par des ap-
pareils mal entretenus.
• Servez-vous de l’appareil et de ses accessoires selon les
consignes ci-présentes en tenant compte des conditions de
travail et des travaux envisagés. L’utilisation de ce matériel à
des fins autres que celles prévues pourrait s’avérer dangereux.
• Utilisez exclusivement les accessoires prévus par le fabri-
cant pour votre type d’appareil particulier. L’utilisation d’acces -
soires adaptés à d’autres types d’appareil risque de s’avérer
dangereuse.
• Assurez la parfaite propreté de l’appareil. Cela permettra de
mieux le contrôler.
Révisions
• Confiez les révisions de ce matériel a un réparateur qualifié
utilisant exclusivement des pièces de rechange identiques à
celles d’origine. Cela assurera la sécurité intrinsèque du
matériel.
Consignes de sécurité spécifiques
AVERTISSEMENT
La section suivante contient d’importantes consignes de sécu-
rité qui s’adressent spécifiquement à ce type d’instrument.
Détecteur de gaz combustibles micro CD-100
14
Détecteur de gaz combustibles micro CD-100
15
Description, caractéristiques
techniques et équipements de base
Description
Le détecteur de gaz combustibles RIDGID
®
micro CD-100 est un
détecteur de fuites de gaz qui permet de signaler la présence et lo-
caliser la source de nombreux types de gaz, notamment méthane,
propane, butane et ammoniac (se reporter à la
page 16
pour une
liste plus exhaustive). Même de faibles concentrations de gaz com-
bustibles peuvent être détectées en quelques secondes.
Le micro CD-100 fait appel à un capteur interne pour détecter les
concentrations de gaz. Ce capteur est chauffé en cours d’opération.
Le capteur chauffé réagit au gaz et avertit instantanément l’utili -
sateur de la présence de gaz combustibles. Le micro CD-100 sig-
nale la présence de gaz combustibles par le biais de mécanismes
d’avertissement visuels, audio et vibratoires. L’appareil dispose de
cinq (5) seuils et de deux plages (haute et base) de sensibilité.
Lorsque l’instrument détecte la présence d’un gaz combustible, il
avertit l’utilisateur en faisant clignoter le(s) témoin(s) approprié(s) ou
en déclenchant l’alarme audible ou vibratoire correspondante.
Le micro CD-100 est livré avec une sonde flexible de 16 pouces de
long.
Caractéristiques techniques
Alarme visuelle .............................5 LED rouges : niveaux de
concentration des gaz, alerte
visuelle de sensibilité
Alarme audible (85db) ..................Cliquetis sonore strident (avec
modulation de cadence en
fonction de la concentration
des gaz)
Alarme vibratoire ..........................Standard
Sensibilité*......................................40 ppm (méthane)
Afin de limiter les risques d’incendie et de choc électrique ou
autres blessures graves, lisez le mode d’emploi soigneuse-
ment avant d’utiliser le détecteur de gaz combustibles CD100.
CONSERVEZ CES INSTRUCTIONS !
Gardez le présent manuel à portée de main de l’utilisateur.
Sécurité du détecteur de gaz combustibles
• Des concentrations élevées de gaz combustibles peuvent
provoquer des explosions, des incendies, l’asphyxie et
autres dangers susceptibles d’occasionner des blessures
graves ou mortelles. Familiarisez-vous avec les caractéris-
tiques du type de gaz en présence et appliquez les précautions
appropriées afin d’éviter de tels dangers.
• Ne pas utiliser le détecteur de gaz combustibles micro CD-
100 en tant que dispositif de sécurité d’endroits clos ou in-
dividuel. Cela risquerait d’entraîner de graves lésions. Le
micro CD-100 ne permet pas d’identifier le type exact ou la con-
centration précise du gaz combustible présent.
En cas de questions concernant ce produit Ridge Tool :
• Consultez votre distributeur RIDGID
®
.
• Consultez les sites www.RIDGID.com ou www.RIDGID.eu pour
localiser le représentant RDGID le plus proche.
• Consultez les services techniques de Ridge Tool par mail adressé
à r[email protected], ou, à partir des Etats-Unis et
du Canada, en composant le (800)519-3456.
Temps de réponse..........................< 2 secondes
Plage ..............................................0 à 6400 ppm (méthane)
Niveau de sensibilité*
maxi (méthane).............................5 niveaux :
40/80/160/320/640 ppm
Niveau de sensibilité*
mini (méthane) .............................5 niveaux :
400/800/1600/3200/6400 ppm
Préchauffage et calibrage ............Automatiques
Durée de préchauffage ................50 secondes maxi
Touches de fonctionnement .........Cinq : Marche/Arrêt, haute
sensibilité, basse sensibilité,
alarmes audio, alarmes
vibratoires
Piles .............................................4 piles «AA»
Témoin de charge.........................LED haute et basse sensibilité
Connexion du capteur ..................Fiche
Longévité anticipée du capteur......5 ans
Sonde...........................................Flexible de 40 cm
Poids net ......................................450 g
*Le niveau de sensibilité peut varier selon le type de gaz en question.
Gaz détectés
* Le gaz naturel est généralement composé principalement de méthane et
de plus faibles concentrations de propane et autres gaz.
Avantages principaux
• Flexible à mémoire de 40 cm
• Capteur remplaçable
• Détection 3 modes
Détecteur de gaz combustibles micro CD-100
16
Gaz détectés Composés courants susceptibles de retenir
ou d’émettre un ou plusieurs de ces gaz
Méthane
Azote Gaz naturel*
Propane
Ethylène Diluants
Ethane
Hexane
Benzène Solvants industriels
Isobutane
Ethanol
Acétaldéhyde Produits de nettoyage à sec
Formaldéhyde
Toluène
P-xylène Essence
Ammoniaque
Sulfure d’hydrogène

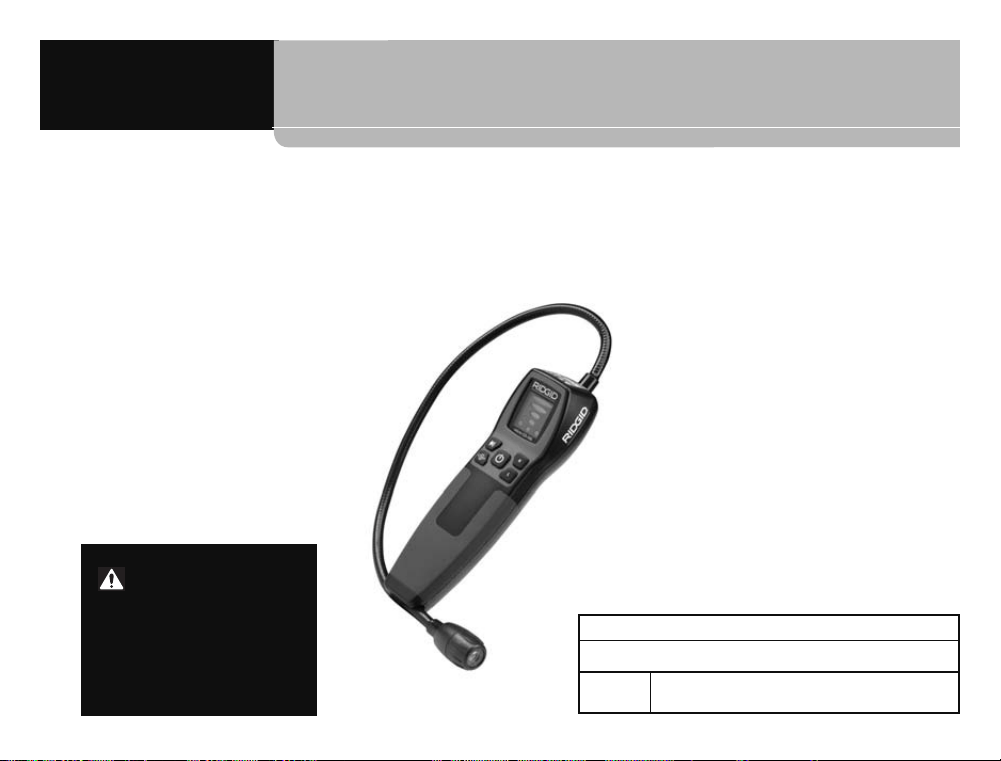

Figure 1 – Détecteur de gaz combustibles RIDGID micro CD-100
Détecteur de gaz combustibles micro CD-100
17
Ecran
Sélecteur basse
sensibilité
Marche/
Arrêt
Activation/
désactivation
alarme vibratoire
Activation/
désactivation
alarme sonore
Sélecteur haute
sensibilité
Figure 2 – Composants du micro CD-100
Couvercle du
logement de
piles
Commandes

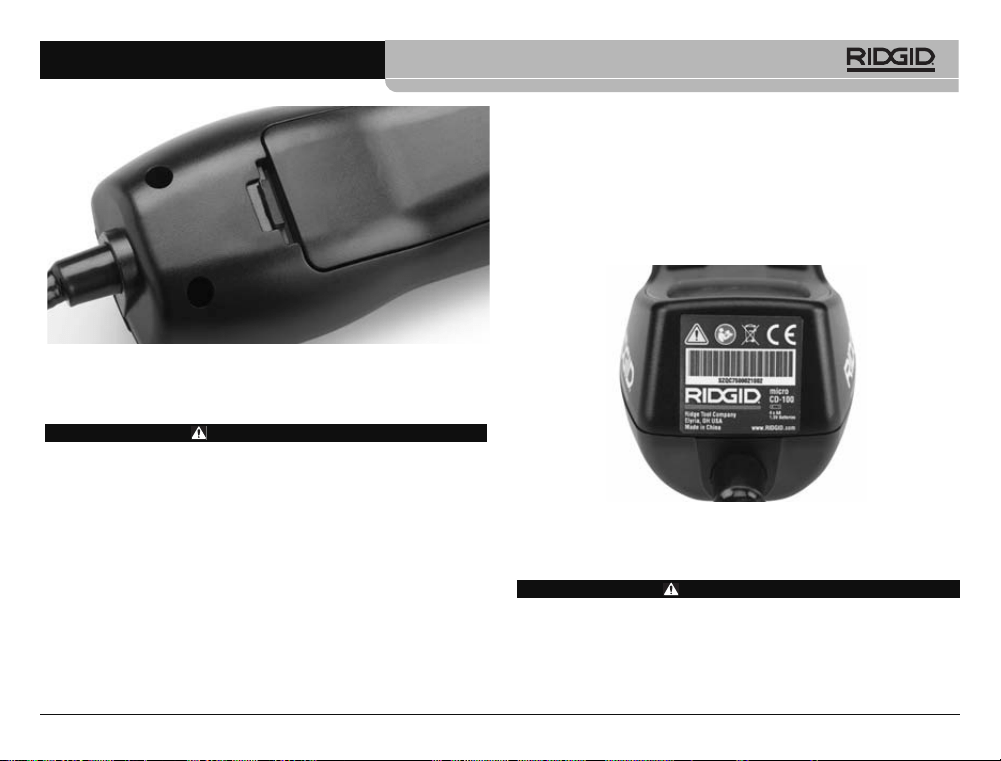

Figure 4 – Retrait du couvercle du logement de piles
Installation et remplacement des piles
Le micro CD-100 est livré sans les piles installées. Les piles de-
vront être remplacées dès que les témoins jaune (haute sensibilité)
et blanc (basse sensibilité) s’allument simultanément.
Afin d’éviter les risques de fuite d’électrolyte, retirez les piles de
l’instrument avant son stockage prolongé ou son transport. Afin de
limiter les risques d’explosion, d’incendie et autres accidents
graves, ne jamais remplacer les piles en présence de gaz com-
bustibles.
1. Appuyez sur le loquet du couvercle du logement de piles, puis
retirez le couvercle
(Figure 4).
Le cas échéant, retirez les piles
existantes.
2. Installez quatre piles alcalines AA type LR6 en respectant la
polarité indiqué dans le logement de piles.
3. Réinstallez le couvercle du logement de piles et vérifiez qu’il
est bien engagé.
4. Assurez-vous de l’enclenchement du loquet du couvercle
(Fig-
ure 5).
Détecteur de gaz combustibles micro CD-100
18
Equipements standards
• micro CD-100
• Piles (4 x AA)
Indicateur basse
sensibilité
Ecran LED
Indicateur
haute
sensibilité
Indicateur de
préchauffage
Figure 3 – Ecran d’affichage du micro CD-100
Ecran d’affichage
• Capteur de gaz remplaçable
• Mode d'emploi
Figure 5 – Loquet du couvercle de logement de piles
Inspection préalable
AVERTISSEMENT
Examinez le micro CD-100 avant chaque utilisation et corrigez
toute anomalie éventuelle afin de limiter les risques de blessure
et de lectures incorrectes.
1. Nettoyez l’instrument afin d’en faciliter l’inspection.
2. Examinez le micro CD-100 pour signes de composants brisés,
usés, manquants mal alignés ou grippés, ainsi que pour toute
autre anomalie qui pourrait nuire au bon fonctionnement et à la
sécurité de l’instrument.
3. Assurez-vous de la présence et de la lisibilité des étiquettes
d’avertissement
(Figure 6).
4. N’utilisez pas le micro CD-100 avant d’avoir corrigé toute
anomalie éventuelle.
5. Suivez les consignes de préparation et d’utilisation pour al-
lumer et calibrer le détecteur de gaz. Une fois son calibrage
terminé, servez-vous d’une source de gaz combustible tel
Détecteur de gaz combustibles micro CD-100
19
qu’un briquet non allumé pour vous assurer que l’instrument
détecte bien le gaz. Si le détecteur de gaz ne parvient pas à
repérer la présence de gaz, il sera nécessaire de faire réviser
l’appareil avant de l’utiliser. Fermez la source de gaz et atten-
dez quelques minutes pour que le capteur se stabilise avant
d’utiliser l’instrument.
Figure 6 – Avertissements
Préparation et utilisation
de l’instrument
AVERTISSEMENT
Des concentrations élevées de gaz combustibles peuvent
provoquer des explosions, des incendies, l’asphyxie et autres
dangers susceptibles d’occasionner des blessures graves ou
mortelles. Familiarisez-vous avec les caractéristiques du type
de gaz en présence et appliquez les précautions appropriées
afin d’éviter de tels dangers.
Ne pas utiliser le détecteur de gaz combustibles micro CD-100
en tant que dispositif de sécurité d’endroits clos ou individuel.
Cela risquerait d’entraîner de graves lésions. Le micro CD-100
seconde vibrera. Ensuite, soit le témoin jaune (haute sensibil-
ité) ou le témoin blanc (basse sensibilité) s’allumera. Si les deux
témoins de sensibilité s’allument en même temps, c’est signe
que les piles ont besoin d’être remplacées. Si tous les témoins
de l’écran restent allumés, c’est signe que le capteur ne fonc-
tionne plus et que l’appareil doit être révisé.
Si le détecteur de gaz reste inutilisé pendant plus de 5 min-
utes, il s'éteindra automatiquement afin de conserver ses piles.
5. Les alarmes sonore et vibratoire retiennent les derniers para -
mètres opérationnels du détecteur et peuvent être activées ou
désactivées à souhait. Appuyez momentanément sur la touche
de l’alarme sonore pour l’activer ou la désactiver. Le détecteur
de gaz émettra un bip sonore à chaque changement. Appuyez
momentanément sur la touche de l’alarme vibratoire pour
l’activer ou le désactiver. Le détecteur de gaz vibrera deux fois
lorsque l’alarme vibratoire est activée, et une fois lorsqu’elle
est éteinte.
6. Pénétrez dans la zone à contrôler. Faites particulièrement at-
tention aux indicateurs de concentration de gaz
(Tableau 1)
.
Avec l’augmentation de la concentration du gaz, de plus en
plus de témoins de niveau rouges s’allumeront, et la fréquence
de répétition des alarmes sonore et vibratoire augmentera de
même. Reportez-vous au Tableau 1 pour plus de détails con-
cernant les concentrations de méthane et les données fournies
par le détecteur de gaz.
Détecteur de gaz combustibles micro CD-100
20
ne permet pas d’identifier le type exact ou la concentration
précise du gaz combustible présent.
Le détecteur de gaz doit toujours être activé et calibré dans un
endroit manifestement exempt de gaz combustibles. La
présence de gaz combustibles lors du calibrage du détecteur
nuirait à la précision du calibrage et produirait des lectures in-
férieures aux taux véritables, au point, éventuellement,
d’empêcher l’instrument de détecter la présence même de gaz.
Préparez et utilisez le détecteur de gaz selon les consignes
suivantes afin de limiter les risques d’incendie, d’explosion, de
grave blessure corporelle et de lectures erronées.
1. Trouvez une zone de travail appropriée en respectant la section
Consignes générales de sécurité.
2. Examinez les travaux envisagés afin de vous assurer que vous
disposez du matériel approprié. Reportez-vous à la section
Caractéristiques techniques
pour, entre autres, de plus amples
informations concernant la sensibilité de l’instrument et les
types de gaz détectables.
3. Assurez-vous d’avoir correctement examiné l’ensemble du
matériel.
4. Tenez-vous dans un endroit manifestement dépourvu de gaz
combustibles et allumez le détecteur de gaz en appuyant mo-
mentanément sur la touche Marche/Arrêt. Pendant une sec-
onde, le détecteur de gaz se mettra à vibrer et à émettre des
bips sonores, puis le premier témoin rouge s’allumera pour in-
diquer que l’appareil fonctionne. Le détecteur de gaz se mettra
ensuite en mode de préchauffage de capteur et de calibrage
pendant environ 50 secondes durant lesquelles le témoin rouge
du premier niveau clignotera.
Lorsque le calibrage est terminé, tous les témoins de niveau
clignoteront pendant une seconde, et si les alarmes sonore et
vibratoire ont été activées, la première émettra des bips et la
Tableau 1 – Données fournies par le détecteur de gaz en
fonction des concentrations de méthane
* Les niveaux de concentration de gaz peuvent varier en fonction du type de gaz détecté.
Lors de sa mise en marche, le détecteur de gaz retrouvera son
niveau de sensibilité précédent. En mode Basse sensibilité, la
concentration minimale de méthane détectable est de 400
ppm. Pour obtenir une sensibilité plus élevée, appuyez sur la
touche H (haute sensibilité). Le passage en mode Haute sen-
sibilité sera alors indiquée par le témoin jaune à la droite de
l’écran. Le détecteur de gaz devient dix fois plus sensible
lorsqu’il est en mode Haute sensibilité, et la concentration min-
imale de méthane tombe à 40 ppm. Le niveau de sensibilité
peut être changé à tout moment en appuyant sur les touches
H (haute sensibilité) ou L (basse sensibilité).
Lors de la localisation de fuites, servez-vous du détecteur de
gaz pour trouver d’abord les concentrations de gaz élevées,
puis retracez-les jusqu’à la source. Lorsqu’il s’agit d’une con-
duite de gaz, parcourez le réseau en vous arrêtant à chaque
raccord pour contrôler les concentrations de gaz.
7. En fin de contrôle, éteignez le micro CD-100 en appuyant sur
la touche Marche/Arrêt.
Détecteur de gaz combustibles micro CD-100
21
Entretien
Nettoyage
Ne jamais immerger le micro CD-100 dans l’eau. Essuyez-le à
l’aide d’un chiffon doux humecté. Ne pas utiliser de produits de net-
toyage abrasifs. Traitez le télémètre comme s’il s’agissait d’un téle-
scope ou d’un appareil photo.
Calibrage et remplacement du capteur
Le seul calibrage que nécessite le RIDGID micro CD-100 est celui
effectué lors de la mise en marche de l’instrument. En cas de dé-
faillance du capteur, celui-ci (référence N°31948) peut être rem-
placé par tout centre de service RIDGID agréé.
Stockage
Le détecteur de gaz combustibles RIDGID CD-100 doit être remisé
dans un lieu sec et sécurisé, et à une température ambiante située
entre -10°C (14°F) et 60°C (158°F).
Rangez l’instrument dans un endroit sécurisé, hors de la portée
des enfants et de tout individu étranger au fonctionnement des
télémètres laser.
Afin de parer aux fuites éventuelles, retirez les piles de l’instrument
avant son expédition ou stockage prolongé.
Révisions et réparations
AVERTISSEMENT
La sécurité d’emploi du détecteur de gaz combustibles RIDGID
micro CD-100 dépend d’un entretien approprié.
Toute révision ou réparation du micro CD-100 doit être confiée à
un réparateur RIDGID agréé.
Basse sensibilité Haute sensibilité
Témoin Témoin Témoins de niveau Alarme sonore
blanc allumé jaune allumé
L1 L2 L3 L4 L5
Bips sonores
< 400 ppm < 40 ppm Eteint Eteint Eteint Eteint Eteint 1 cycles/s
400…800 ppm 40…80 ppm Allumé Eteint Eteint Eteint Eteint 1,02 cycles/s
800…1600 ppm 80…160 ppm Allumé Allumé Eteint Eteint Eteint 1,2 cycles/s
1600…3200 ppm 160…320 ppm Allumé Allumé Allumé Eteint Eteint 1,65 cycles/s
3200…6400 ppm 320…640 ppm Allumé Allumé Allumé Allumé Eteint 3,25 cycles/s
> 6400 ppm > 640 ppm Allumé Allumé Allumé Allumé Allumé 6,25 cycles/s
Détecteur de gaz combustibles micro CD-100
22
posants selon la réglementation en vigueur. Pour de plus amples
renseignements, consultez votre centre de recyclage local.
A l’attention des pays de la CE : Ne pas jeter les com-
posants électriques à la poubelle !
Selon la norme européenne 2002/96/EC visant les
déchets de matériel électrique et électronique et son ap-
plication vis-à-vis de la législation nationale, tout matériel
électrique non utilisable doit être collecté à part et recyclé d’une
manière écologiquement responsable.
Recyclage des piles
Pays de la CE : Les piles défectueuses ou hors d’usage doivent
être recyclées selon la norme 2006/66/EEC.
Pour obtenir les coordonnées du réparateur RIDGID le plus proche
ou pour toutes questions visant l’entretien et la réparation de
l’instrument :
• Consultez votre distributeur RIDGID.
• Consultez les sites www.RIDGID.com ou www.RIDGID.eu pour
localiser le représentant Ridge Tool le plus proche.
• Consultez les services techniques de Ridge Tool par mail adressé
à r[email protected], ou, à partir des Etats-Unis et
du Canada, en composant le (800)519-3456.
Reportez-vous à la section
Dépannage
suivante en cas d’anomalie
éventuelle.
Recyclage de l’instrument
Certains composants du détecteur de gaz combustibles RIDGID
micro CD-100 contiennent des matières de valeur susceptibles
d’être recyclées. Il se peut que certaines des entreprises de recy-
clage concernées se trouvent localement. Disposez de ces com-
Témoins jaune et blanc
(haute et basse sensibil-
ité) allumés en même
temps
Tous les témoins
s’allument en même
temps.
Piles trop faibles pour préchauffer le capteur.
Défaillance du capteur ou de son dispositif de
préchauffage.
Remplacer les piles.
Eteindre l’appareil. Le capteur ou l’instrument lui-
même sont à remplacer.
ANOMALIE CAUSE POSSIBLE SOLUTION
Dépannage
Detector de gases combustibles
micro CD-100
Detector de gases combustibles micro CD-100
Apunte aquí el número de serie del aparato ubicado en su placa de características.
No. de
serie
micro CD-100
ADVERTENCIA
Antes de utilizar este aparato, lea
detenidamente su Manual del Ope -
rario. Pueden ocurrir descargas e -
léc tri cas, incendios y/o graves les -
iones si no se comprenden y siguen
las ins truc ciones de este manual.
Detección de averías..............................................................34
Garantía vitalicia.............................................carátula posterior
*Instrucciones originales en inglés
Índice
Ficha para apuntar el Número de Serie del aparato ...........23
Simbología de seguridad.......................................................25
Normas de seguridad general
Seguridad en la zona de trabajo ..........................................25
Seguridad eléctrica...............................................................25
Seguridad personal ..............................................................25
Uso y cuidado del equipo .....................................................25
Servicio.................................................................................25
Normas de seguridad específica
Seguridad del Detector de gases .........................................26
Descripción, especificaciones y equipo estándar
Descripción...........................................................................26
Especificaciones...................................................................26
Mandos.................................................................................29
Diodos emisores de luz (DEL) en la pantalla .......................30
Equipo estándar....................................................................30
Reemplazo o instalación de las pilas...................................30
Inspección previa al funcionamiento ...................................31
Preparativos y funcionamiento.............................................31
Mantenimiento
Limpieza ...............................................................................33
Calibración y reemplazo del sensor......................................33
Almacenamiento.....................................................................33
Servicio y reparaciones.........................................................33
Eliminación del aparato.........................................................34
Eliminación de la pila.............................................................34
Detector de gases combustibles micro CD-100
24
Detector de gases combustibles micro CD-100
25
nada. Las áreas oscuras o atestadas de cosas provocan acci-
dentes.
• No haga funcionar este aparato en presencia de combusti -
bles tales como líquidos, gases o polvo inflamables. Este
aparato puede generar chispas, las que podrían inflamar el polvo
o las emanaciones combustibles.
• Mientras haga funcionar este aparato, mantenga apartados
a niños y espectadores. Cualquier distracción puede hacerle
perder el control del aparato.
Seguridad eléctrica
• Evite el contacto de su cuerpo con artefactos conectados a
tierra tales como cañerías, radiadores, estufas o cocinas y
Normas de seguridad general
ADVERTENCIA
Lea todas estas advertencias e instrucciones. Pueden ocurrir
golpes eléctricos, incendios y/o lesiones corporales graves si
no se siguen todas las instrucciones y respetan las adverten-
cias detalladas a continuación.
¡GUARDE ESTAS INSTRUCCIONES!
El folleto de la Declaración de Conformidad de la Comunidad
Euro pea (890-011-320.10) se adjuntará a este manual cuando se
requiera.
Seguridad en la zona de trabajo
• Mantenga su zona de trabajo limpia, ordenada y bien ilumi-
Simbología de seguridad
En este manual del operario y en el aparato mismo encontrará símbolos y palabras de advertencia que comunican información de
seguridad importante. En esta sección se explica el significado de estos símbolos.
Este es el símbolo de una alerta de seguridad. Sirve para prevenir al operario de las lesiones corporales que podría sufrir. Obe-
dezca todas las instrucciones que acompañan a este símbolo de alerta para evitar lesiones o muertes.
Este símbolo de PELIGRO advierte de una situación de riesgo o peligro que, si no se evita, podría ocasionar muertes o
graves lesiones.
Este símbolo de ADVERTENCIA advierte de una situación de riesgo o peligro que, si no se evita, podría ocasionar
la muerte o lesiones graves.
Este símbolo de CUIDADO advierte de una situación de riesgo o peligro que, si no se evita, podría ocasionar lesiones
leves o moderadas.
Un AVISO advierte de la existencia de información relacionada con la protección de un bien o propiedad.
Este símbolo significa que, antes de usar el aparato, es indispensable leer detenidamente su manual del operario. El manual del
aparato contiene importante información acerca del funcionamiento apropiado y seguro del equipo.
AVISO
PELIGRO
ADVERTENCIA
CUIDADO
refrigeradores. Aumenta el riesgo de que se produzca un
choque eléctrico cuando su cuerpo ofrece conducción a tierra.
• No exponga este aparato a la lluvia o a la humedad. Si al dis-
positivo le entra agua, aumenta el riesgo de que ocurran descar-
gas eléctricas.
Seguridad personal
• Manténgase alerta, preste atención a lo que está haciendo y
use sentido común cuando haga funcionar este aparato. No
lo use si está cansado o se encuentra bajo la influencia de
drogas, alcohol o medicamentos. Sólo un breve descuido
mientras hace funcionar el aparato puede ocasionar lesiones per-
sonales graves.
• Use el equipo de protección personal que corresponda.
Siempre use protección para sus ojos. Al usar mascarilla para el
polvo, calzado de seguridad antideslizante, casco duro o protec-
ción para los oídos, según las circunstancias, usted evitará le-
sionarse.
• No extienda su cuerpo para alcanzar algo. Mantenga sus
pies firmes en tierra y un buen equilibrio en todo momento.
Así se ejerce mejor control sobre el aparato en situaciones ines-
peradas.
Uso y cuidado del equipo
• No fuerce el aparato. Use el equipo apropiado para la tarea
que realizará. El aparato adecuado hará el trabajo mejor y de
manera más segura, al ritmo para el cual fue diseñado.
• Si el interruptor del aparato no lo enciende o no lo apaga, no
lo haga funcionar. Cualquier aparato que no pueda ser contro-
lado mediante su interruptor es peligroso y debe ser reparado.
• Extráigale las pilas al aparato antes de efectuarle ajustes,
de cambiarle accesorios o de guardarlo. Esta medida preven-
tiva evita accidentes.
• Almacene los aparatos que no estén en uso fuera del al-
cance de niños y no permita que los hagan funcionar per-
sonas sin capacitación o que no hayan leído estas
instrucciones. Cualquier aparato es peligroso en manos de in-
expertos.
• Hágale buen mantenimiento a este aparato. Revísele sus
piezas movibles por si están desalineadas o agarrotadas. Cer-
ciórese de que no tenga piezas quebradas y que no existen
condiciones que puedan afectar su buen funcionamiento. Si está
dañado, antes de usarlo, hágalo componer. Los equipos en malas
condiciones causan accidentes.
• Utilice este dispositivo y sus accesorios en conformidad
con estas instrucciones, teniendo en cuenta las condiciones
imperantes y las tareas que realizará. Cuando se emplea un
equipo para efectuar operaciones que no le son propias, se crean
situaciones peligrosas.
• Con este aparato, utilice únicamente los accesorios re-
comendados por su fabricante. Los accesorios aptos para
usar se con un aparato determinado pueden resultar peligrosos
si se utilizan con otros aparatos diferentes.
• Mantenga los mangos y mandos del aparato limpios y secos,
libres de aceite y grasa. Así se ejerce un mejor control sobre el
aparato.
Servicio
• El servicio del aparato debe encomendarse únicamente a un
técnico calificado que emplea repuestos idénticos. Así se
garantiza la continua seguridad del aparato.
Normas de seguridad específica
ADVERTENCIA
Esta sección entrega información de seguridad específica
para esta herramienta.
Detector de gases combustibles micro CD-100
26
Detector de gases combustibles micro CD-100
27
Descripción, especificaciones y
equipo estándar
Descripción
El Detector de gases combustibles micro CD-100 de RIDGID
®
es
una herramienta que localiza fugas de gases. Eficazmente husmea
la presencia de ciertos gases como el metano, propano, butano,
amoníaco y otros (vea en la página 5 una lista más completa), e in-
dica las concentraciones relativas de gas. Es capaz de advertir, en
segundos, la presencia hasta de muy bajas concentraciones de un
gas inflama ble.
El micro de CD-100 detecta concentraciones de gas a través del
uso de un sensor interno. Durante su funcionamiento este sensor se
calienta y a medida que interactúa con los gases, el aparato le in-
dica de inmediato al usuario de que hay presentes gases com-
bustibles. El micro de CD-100 manifiesta la presencia de gases
combustibles mediante efectos visuales, de audio y vibratorios.
Cuenta con cinco (5) niveles de medición dentro de sus dos posi-
ciones (baja y alta) de sensibilidad. Cuando el aparato detecta la
presencia de un gas combustible, alerta al operario ya sea parpa -
deando determinadas luces, emitiendo determinados sonidos audi-
bles o vibrando.
El micro CD-100 trae acoplada una sonda flexible de 40,7 cms. (16
pulgs.) de largo.
Especificaciones
Alerta visual. .................................5 diodos emisores de luz
(DEL) rojos: niveles de
medición de gases; alerta
visual de sensibilidad
Alerta audible (85 db) ...................tictac sonoro (con modulación
continua proporcional al nivel
de gas detectado)
Antes de usar este Detector de gases combustibles micro CD-
100, lea estas precauciones detenidamente para evitar incen-
dios, explosiones y graves lesiones.
¡GUARDE ESTAS INSTRUCCIONES!
Mantenga este manual junto al aparato, a la mano del operario.
Seguridad del Detector de gases combustibles
• Altas concentraciones de gases combustibles pueden pro-
vocar explosiones, incendios, asfixia y otros peligros que
podrían causar lesiones personales graves o la muerte.
Conozca las propiedades de los gases con los cuales se enfren -
tará y tome las precauciones debidas para evitar situaciones peli-
grosas.
• No use el Detector de gases combustibles micro-CD-100
como aparato para lugares encerrados o para la seguridad
personal. Esto podría causar una lesión personal grave. El
aparato micro CD-100 no identifica el tipo de gas combustible ni
su concentración exacta.
• Siempre encienda y calibre el detector de gases en una zona
que se sepa no contiene gases inflamables. La calibración
que se haga dentro de un área que contiene gas combustible se
traducirá en una calibración incorrecta y lecturas inferiores a las
reales. Esto podría resultar en que el aparato no detecte los
gases combustibles presentes.
Si tiene cualquier pregunta acerca de este producto de RIDGID
®
:
• Contacte al distribuidor de RIDGID en su localidad.
• Por internet visite el sitio www.RIDGID.com ó www.RIDGID.eu
para averiguar dónde se encuentra su contacto RIDGID más cer-
cano.
• Llame al Departamento de Servicio Técnico de Ridge Tool
desde EE.UU. o Canadá al (800) 519-3456 o escriba a
Gases detectables
* El gas natural generalmente consta de un alto porcentaje de metano y por-
centajes menores de propano y otros gases.
Características
• Sonda regulable de 40,7 cms
• Sensor reemplazable
• Detección se manifiesta de 3 maneras
Alerta vibratoria ............................estándar
Sensibilidad* de detección.............40 ppm (metano)
Tiempo de reacción........................< 2 segundos
Gama de detección ........................0 – 6400 ppm (metano)
Niveles en sensibilidad*
alta (H) (metano) ..........................5 niveles:
40/80/160/320/640 ppm
Niveles en sensibilidad*
baja (L) (metano) ..........................5 niveles:
400/800/1600/3200/6400 ppm
Calibración al encendido ..............automática
Tiempo de calentamiento .............50 segundos máx
Botones de funciones ...................cinco: de encendido/apagado,
de sensibilidad alta, de sensi-
bilidad baja, de alerta audible,
y de alertas vibratorias
Pilas..............................................4 x “AA”
Pilas con baja carga .....................DEL continuo de baja y alta
sensibilidad
Conexión del sensor.....................se enchufa
Duración útil probable del sensor...5 años
Largo sonda flexible......................40,7 cms./16 pulgs.
Peso neto......................................450 gramos/16 onzas
*La sensibilidad puede variar para otros gases.
Gases detectables Mezclas de uso corriente que podrían
incluir o despedir uno o más de estos gases
Metano
Hidrógeno Gas natural*
Propano
Etileno Diluyentes (de pintura)
Etano
Hexano
Benceno Disolventes industriales
Isobutano
Etanol
Acetaldehído Líquidos para la limpieza en seco
Formaldehído
Tolueno
P- xileno Gasolina
Amoníaco
Sulfuro de hidrógeno
Detector de gases combustibles micro CD-100
28
Figura 1 – Detector de gases combustibles micro CD-100 de RIDGID
Detector de gases combustibles micro CD-100
29
Pantalla
Selector de
sensibilidad
Baja (L)
Botón de
encendido/
apagado
Activar/
desactivar
Alerta
vibratoria
Activar/
desactivar
Alerta audible
Selector de
sensibilidad
Alta (H)
Figura 2 – Piezas y botones del micro CD-100
Mandos
Cubierta del
compartimiento
de las pilas
Figura 4 – Extracción de la cubierta del compartimiento de las pilas
Reemplazo o instalación de las pilas
El micro CD-100 no trae las pilas instaladas. Si tanto la luz amari -
lla de sensibilidad Alta como la blanca de sensibilidad Baja per-
manecen encendidas simultáneamente, es tiempo de reemplazar
las pilas.
Extráigale las pilas antes de enviar el aparato por encomienda o de
almacenarlo por un período prolongado. Así evita que posibles
fugas de las pilas dañen el aparato.
1. Oprima el cierre de la cubierta del compartimiento de las pilas
(vea la Figura 4)
y extraiga la cubierta. Extraiga las pilas del
compartimiento.
2. Instale 4 pilas alcalinas AA (LR6), fijándose bien en la polari-
dad indicada en el compartimiento.
(Figura 4)
3. Coloque la cubierta del comportamiento de las pilas firme-
mente en su sitio.
4. Revise que su cierre haya quedado bien insertado.
(Figura 5)
Detector de gases combustibles micro CD-100
30
Equipo estándar
• micro CD-100
• 4 pilas AA
Indicador de
sensibilidad
Baja
Diodos
emisores de luz
(DEL)
Indicador de
sensibilidad
Alta
Indicador del
calentamiento
inicial
Figura 3 – Pantalla del micro CD-100
Pantalla
• Sensor de gases reemplazable
• Manual del operario
Figura 5 – Cierre de la cubierta del compartimiento de las pilas
Inspección previa al funcionamiento
ADVERTENCIA
Antes de cada uso, inspeccione el micro CD-100 y solucione
cualquier problema que pudiera ocasionar lesiones o lecturas
erróneas.
1. Quite el aceite, grasa o mugre del aparato para facilitar su ins-
pección.
2. Revise el micro CD-100 para asegurar que no le faltan piezas,
no tiene partes quebradas, desgastadas, desalineadas o tra-
badas, o por si existe cualquiera otra condición que pueda afec-
tar su funcionamiento normal y seguro.
3. Revise que las etiquetas de advertencias estén bien pegadas
al aparato y legibles.
(Vea la Figura 6).
4. Si detecta cualquier problema, no use el micro CD-100 hasta
que no haya sido debidamente reparado.
Detector de gases combustibles micro CD-100
31
5. Siguiendo las instrucciones en la sección de
Preparativos y fun-
cionamiento,
encienda y calibre el detector de gases. Una vez
calibrado, utilice una fuente de gas combustible (un encendedor
apagado), para verificar que el detector de gases detecta el gas
que contiene el encendedor. Si el detector de gases no detecta
el gas dentro del encendedor, no haga uso del aparato hasta
que haya sido reparado. Aleje el detector de gases de la fuente
que sirvió de prueba y, antes de usarlo, permita que el sensor
del aparato se estabilice por algunos minutos.
Figura 6 – Etiqueta de advertencias
Preparativos y funcionamiento
ADVERTENCIA
Las altas concentraciones de gases combustibles pueden
provocar explosiones, incendios, asfixia y otros peligros que
podrían causar lesiones personales graves o la muerte.
Conozca las propiedades de los gases con los cuales se en-
frentará y tome las precauciones debidas para evitar situa-
ciones peligrosas.
vibratoria se encuentran activadas, el aparato piteará y vibrará.
Después, ya sea la luz de sensibilidad alta (amarilla) o la de
baja (blanca) estará encendida. Si ambas están iluminadas si-
multáneamente, quiere decir que las pilas deben reem-
plazarse. Si todas las luces en la pantalla se encuentran
encendidas, el sensor ha fallado y el aparato debe someterse
a reparaciones.
Si el detector de gases se deja encendido -sin accionar- por
más de cinco minutos, se apagará automáticamente para aho -
rrar la energía de las pilas.
5. La alerta audible y la alerta vibratoria se quedan en el estado
en que estaban al apagamiento del detector. Se les puede ac-
tivar o desactivar. Presione y suelte el botón de alerta audible
para encender o apagarla. El detector de gases emitirá un solo
pitido cuando la alerta audible se active o desactive. Asimismo,
presione y suelte el botón de la alerta vibratoria para activar o
desactivarla. El detector de gases vibrará dos veces al encen-
derle la alerta vibratoria y una vez cuando se la apaga.
6. Ingrese a la zona que desea monitorizar. Fíjese bien en los in-
dicadores del nivel de concentración de gas(es)
(vea la Tabla
1).
A medida que el nivel de concentración del gas o gases au-
menta, más luces rojas de la “pirámide invertida” se encen-
derán. También aumentará la frecuencia de los pitidos de la
alerta audible y de las vibraciones de la alerta vibratoria.
Es-
tudie la Tabla 1
que contiene los datos sobre niveles de con-
centración del gas metano en relación con las reacciones o
retroalimentación que ofrece el detector de gases.
Detector de gases combustibles micro CD-100
32
No use el Detector de gases combustibles micro-CD-100 como
aparato para lugares encerrados o para la seguridad personal.
Esto podría causar una lesión personal grave. El aparato micro
CD-100 no identifica el tipo de gas combustible ni su concen-
tración exacta.
Siempre encienda y calibre el detector de gases en una zona
que se sepa no tiene gases inflamables. La calibración que se
haga dentro de un área que contiene gas combustible se tra-
ducirá en una calibración incorrecta y lecturas inferiores a las
reales. Esto podría resultar en que el aparato no sea capaz de
detectar los gases combustibles presentes.
Prepare y haga funcionar el detector de gases combustibles
conforme a estos procedimientos para reducir el riesgo de que
ocurran incendios, explosiones, lesiones graves y mediciones
erróneas.
1. Busque situarse en una zona apropiada, como se indica en la
sección
Normas de seguridad general.
2. Analice la tarea por delante y cerciórese de que usted dispone
del equipo correcto para efectuarla. Consulte la sección Especi-
ficaciones para verificar la sensibilidad del aparato, los gases
que detecta y otros datos.
3. Asegúrese de que todos los equipos que utilizará han sido cor-
rectamente inspeccionados.
4. En una zona donde existe la certeza de que no hay gases
combustibles presentes, encienda el detector de gases opri -
miendo y soltando el botón de encendido. El detector de gases
vibrará por un segundo, emitirá un pitido y se encenderá en la
pantalla la luz roja del primer nivel (N1) para indicar que el
aparato se encuentra encendido. En seguida el detector inicia
el calentamiento y calibración de su sensor, acciones que tar-
dan unos 50 segundos en completarse. Durante este lapso de
tiempo la luz roja del primer nivel parpadea.
Al finalizar la calibración del aparato, las luces de todos los (5)
niveles parpadearán por un segundo. Y si las alertas audible y
Tabla 1 – Reacciones del detector de gases ante diversos
niveles de concentración del gas metano
N1 = Nivel 1
OFF = desactivada ON = activada
Los niveles de concentración de gas pueden variar en función del gas específico de-
tectado
Cuando el detector de gas se enciende, se encontrará en el
estado de sensibilidad que tenía cuando se le apagó. En la
posición de sensibilidad baja, la más baja concentración de
metano detectable es de 400 ppm. Cambie la sensibilidad del
aparato a la posición de alta pulsando el botón de sensibilidad
alta (H). Esta acción encenderá la luz amarilla en la esquina in-
ferior derecha en la pantalla. Puesto en alta sensibilidad, el
detec tor de gases será diez veces más sensible y la con -
centración más baja de metano que podrá detectar es de 40
ppm. La sensibili dad puede cambiarse en cualquier momento
pulsando el botón de sensibilidad alta (H) o el de baja (L).
Si va a localizar una fuga, utilice el detector de gases para en-
contrar las zonas de menor concentración de gas y vuelva con
el detector hacia la fuente. Si está frente a un sistema de tu-
berías, recorra su trayectoria y deténgase a monitorizar los
niveles de gas en las juntas o uniones.
Detector de gases combustibles micro CD-100
33
Luz blanca de Luz amarilla de
Sensibilidad Sensibilidad Luces Pitidos de la
Baja encendida Alta encendida
N1 N2 N3 N4 N5
alerta audible
< 400 ppm < 40 ppm OFF OFF OFF OFF OFF 1 ciclos/seg
400…800 ppm 40…80 ppm ON OFF OFF OFF OFF 1,02 ciclos/seg
800…1600 ppm 80…160 ppm ON ON OFF OFF OFF 1,2 ciclos/seg
1600…3200 ppm 160…320 ppm ON ON ON OFF OFF 1,65 ciclos/seg
3200…6400 ppm 320…640 ppm ON ON ON ON OFF 3,25 ciclos/seg
> 6400 ppm > 640 ppm ON ON ON ON ON 6,25 ciclos/seg
7. Cuando haya finalizado su labor de detección de gases,
apague el micro CD-100 oprimiendo su botón de encendido.
Mantenimiento
Limpieza
No sumerja el micro CD-100 en agua. Quítele la mugre con un
paño húmedo suave. No emplee agentes de limpieza fuertes ni di-
solventes. Cuide este instrumento como si fuese un telescopio o
cámara.
Calibración y reemplazo del sensor
El micro CD-100 no requiere calibración fuera de la que tiene lugar
cada vez que se enciende el aparato. Si fallara el sensor (N° 31948
en el catálogo), éste puede ser reemplazado en un servicentro in-
dependiente de RIDGID.
Almacenamiento
Guarde el Detector de gases combustibles micro CD-100 de
RIDGID en un lugar seguro y seco a temperaturas entre -10 a 60°C
(14 a 158°F).
Almacénelo bajo llave fuera del alcance de niños y personas que
no saben usarlo.
Extráigale sus pilas si lo va a guardar por un período prolongado
de tiempo o lo enviará por encomienda. Las pilas pueden perder
líquido.
Servicio y reparaciones
ADVERTENCIA
El Detector de gases combustibles micro CD-100 de RIDGID
puede tornarse inseguro si se le repara o mantiene incorrec-
tamente.
Detector de gases combustibles micro CD-100
34
El servicio y reparaciones del micro CD-100 deben confiarse úni-
camente a un técnico autorizado de RIDGID.
Para obtener información acerca del Servicentro independiente de
RIDGID más cercano a su localidad o consultar sobre el servicio o
repa-ración de este aparato:
• Contacte al distribuidor RIDGID en su localidad.
• En internet visite el sitio www.RIDGID.com ó www.RIDGID.eu
para averiguar dónde se encuentran los centros de contacto
RIDGID más cercanos.
• Llame al Departamento de Servicio Técnico de Ridge Tool
desde EE.UU. o Canadá al (800) 519-3456 o escriba a
Eliminación del aparato
Varias piezas del Detector de gases combustibles micro CD-100
de RIDGID han sido fabricadas de materiales de valor y son posi-
Las luces de sensibili-
dad Alta (amarilla) y de
sensibilidad Baja
(blanca) están simultne-
amente encendidas.
Todas las luces en la
pantalla se encuentran
encendidas.
Las pilas están descargadas (no logran calentar el
sensor).
El sensor (o el calentador del sensor) tienen algún
defecto.
Las pilas tienen poca carga y hay que reem-
plazarlas.
Apague el aparato. Es necesario reemplazar el
sensor o el aparato entero.
PROBLEMA POSIBLES CAUSAS SOLUCIÓN
Detección de averías
bles de reciclar. Averigüe cuáles empresas en su localidad se es-
pecializan en reciclaje. Deseche el aparato o sus componentes
cumpliendo con todas y cada una de las disposiciones vigentes
en su jurisdicción. Para mayor información, llame a la agencia
local encargada de la eliminación de residuos sólidos.
En los países miembros de la Comunidad Europea
(CE): ¡No deseche equipos eléctricos junto con la ba-
sura doméstica!
Según la directriz de la Comunidad Europea 2002/96/EC,
impartida a sus países miembros sobre desechos eléctri-
cos y electrónicos, los equipos eléctricos inutilizables deben ser
recolectados en forma separada de la basura municipal y elimina-
dos sin causar daños al medio ambiente.
Eliminación de la pila
En los países miembros de la Comunidad Europea, las pilas usadas
o defectuosas deben reciclarse conforme a la directriz 2006/66/EC.
What is covered
RIDGID
®
tools are warranted to be free of defects in workmanship and material.
How long coverage lasts
This warranty lasts for the lifetime of the RIDGID
®
tool. Warranty coverage ends
when the product becomes unusable for reasons other than defects in workman-
ship or material.
How you can get service
To obtain the benefit of this warranty, deliver via prepaid transportation the complete
product to RIDGE TOOL COMPANY, Elyria, Ohio, or any authorized RIDGID
®
INDE-
PENDENT SERVICE CENTER. Pipe wrenches and other hand tools should be returned
to the place of purchase.
What we will do to correct problems
Warranted products will be repaired or replaced, at RIDGE TOOL’S option, and re-
turned at no charge; or, if after three attempts to repair or replace during the warranty
period the product is still defective, you can elect to receive a full refund of your pur-
chase price.
What is not covered
Failures due to misuse, abuse or normal wear and tear are not covered by this war-
ranty. RIDGE TOOL shall not be responsible for any incidental or consequential dam-
ages.
How local law relates to the warranty
Some states do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. This warranty
gives you specific rights, and you may also have other rights, which vary, from state
to state, province to province, or country to country.
No other express warranty applies
This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID
®
products. No employee, agent, dealer, or other person is authorized to alter this war-
ranty or make any other warranty on behalf of the RIDGE TOOL COMPANY.
Ce qui est couvert
Les outils RIDGID
®
sont garantis contre tous vices de matériaux et de main d’oeuvre.
Durée de couverture
Cette garantie est applicable durant la vie entière de l’outil RIDGID
®
. La couverture
cesse dès lors que le produit devient inutilisable pour raisons autres que des vices de
matériaux ou de main d’oeuvre.
Pour invoquer la garantie
Pour toutes réparations au titre de la garantie, il convient d’expédier le produit com-
plet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un
réparateur RIDGID
®
agréé. Les clés à pipe et autres outils à main doivent être ramenés
au lieu d’achat.
Ce que nous ferons pour résoudre le problème
Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou rem-
placés, puis réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de
remplacement durant la période de validité de la garantie le produit s’avère toujours
défectueux, vous aurez l’option de demander le remboursement intégral de son prix
d’achat.
Ce qui n’est pas couvert
Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas
couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d’aucuns dom-
mages directs ou indirects.
L’influence de la législation locale sur la garantie
Puisque certaines législations locales interdisent l’exclusion des dommages directs
ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas appli-
cable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuelle-
ment complétés par d’autres droits prévus par votre législation locale.
Il n’existe aucune autre garantie expresse
Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant
les produits RIDGID
®
. Aucun employé, agent, distributeur ou tiers n’est autorisé à
modifier cette garantie ou à offrir une garantie supplémentaire au nom de la RIDGE
TOOL COMPANY.
Qué cubre
Las herramientas RIDGID
®
están garantizadas contra defectos de la mano de obra y
de los materiales empleados en su fabricación.
Duración de la cobertura
Esta garantía cubre a la herramienta RIDGID
®
durante toda su vida útil. La cobertura
de la garantía caduca cuando el producto se torna inservible por razones distintas
a las de defectos en la mano de obra o en los materiales.
Cómo obtener servicio
Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la total-
idad del producto a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicen-
tro Independiente RIDGID
®
. Las llaves para tubos y demás herramientas de mano
deben devolverse a la tienda donde se adquirieron.
Lo que hacemos para corregir el problema
El producto bajo garantía será reparado o reemplazado por otro, a discreción de
RIDGE TOOL, y devuelto sin costo; o, si aún resulta defectuoso después de haber
sido reparado o sustituido tres veces durante el período de su garantía, Ud. puede
optar por recibir un reembolso por el valor total de su compra.
Lo que no está cubierto
Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE
TOOL no se hace responsable de daño incidental o consiguiente alguno.
Relación entre la garantía y las leyes locales
Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a
daños incidentales o consiguientes. Por lo tanto, puede que la limitación o restric-
ción mencionada anteriormente no rija para Ud. Esta garantía le otorga derechos
específicos, y puede que, además, Ud tenga otros derechos, los cuales varían de es-
tado a estado, provincia a provincia o país a país.
No rige ninguna otra garantía expresa
Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos
RIDGID
®
. Ningún empleado, agente, distribuidor u otra persona está autorizado para
modificar esta garantía u ofrecer cualquier otra garantía en nombre de RIDGE TOOL
COMPANY.
Against Material Defects
& Workmanship
FULL LIFETIME
WARRANTY
Ridge Tool Company
400 Clark Street • Elyria, Ohio 44035-6001 U.S.A.
Printed 11/14 999-998-394.10
EC40762 REV. D
©2011, 2014, RIDGID, Inc.
The Emerson logo and RIDGID logo are registered trademarks of Emerson Electric Co. or RIDGID, Inc. in the U.S. and other countries.
All other trademarks belong to their respective holders.
Full lifetime warranty (garantie légale étendue à la durée de vie du produit,
voir conditions de garantie / legal warranty extended to the product lifecyle,
see warranty conditions)
