Su nuevo accesorio para recortar bordes ha sido diseñada y
fabricada de conformidad con las estrictas normas para brindar
fiabilidad, facilidad de uso y seguridad para el operador. Con el
debido cuidado, le brindará muchos años de sólido y eficiente
funcionamiento.
ADVERTENCIA: Para reducir el riesgo de lesiones,
el usuario debe leer y comprender el manual del operador antes
de usar este producto.
Le agradecemos su compra.
L’accessoire coupe-bordures a été conçue et fabriquée
conformément à nos strictes normes de fiabilité, simplicité d’emploi
et sécurité d’utilisation. Correctement entretenue, elle vous donnera
des années de fonctionnement robuste et sans problème.
AVERTISSEMENT : Pour réduire les risques de
blessures, l’utilisateur doit lire et veiller à bien comprendre le
manuel d’utilisation avant d’employer ce produit.
Merci de votre achat.
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
EDGER ATTACHMENT
ACCESSOIRE COUPE-BORDURES
ACCESORIO PARA RECORTAR BORDES
RYEDG12
SAVE THIS MANUAL FOR FUTURE REFERENCE
Your edger attachment has been engineered and manufactured to our high standard for dependability, ease of operation,
and operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using
this product.
Thank you for your purchase.
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
ii
A
D
H
I
B
C
E
G
J
F

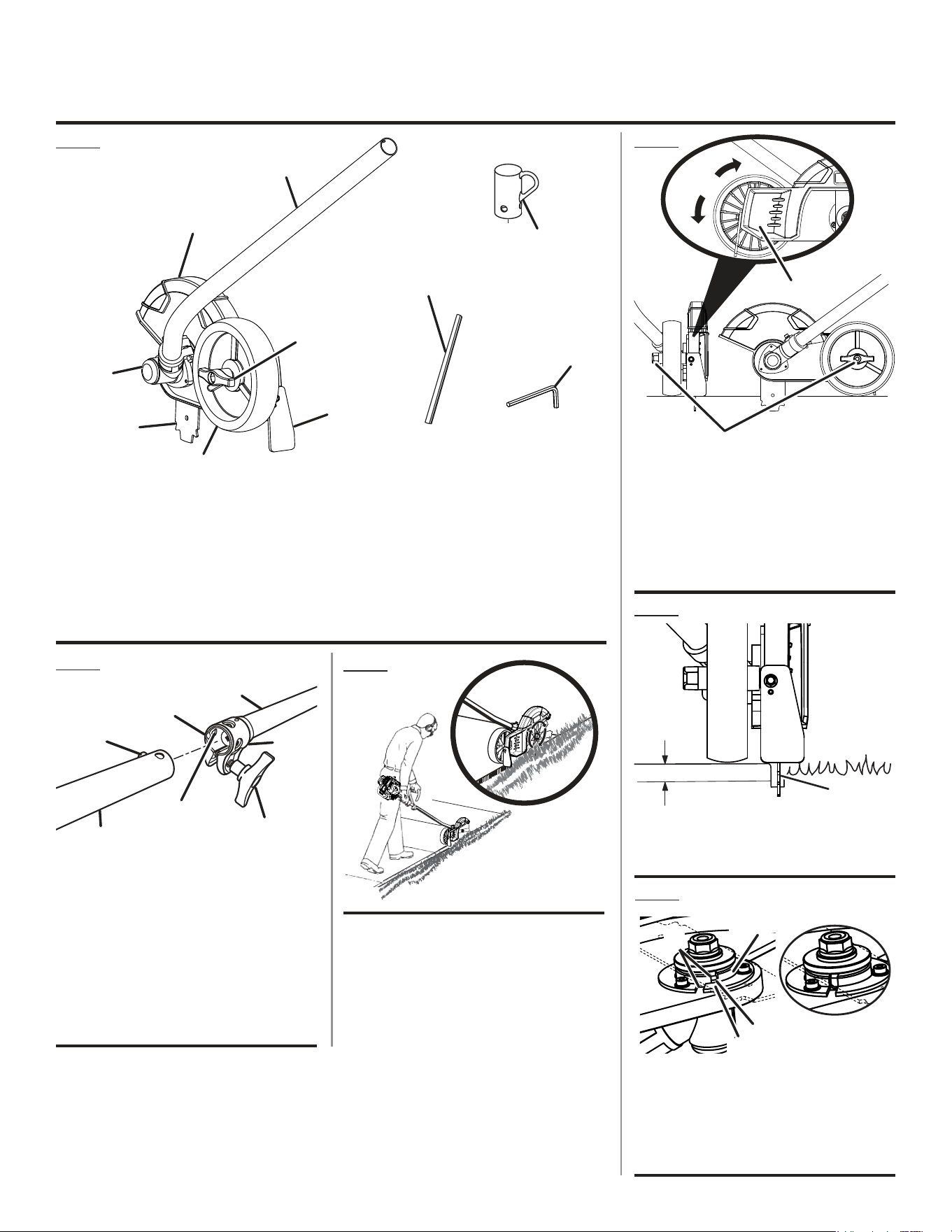

Fig. 1
A - Edger attachment shaft (arbre de l’accessoire
coupe-bordures, eje del accesorio para cortar
bordes)
B - Blade guard (garde de lame, protección de la
hoja)
C - Gear head (carter d’engrenages, cabezal de
engranajes)
D- Blade (lame, hoja)
E - Guide wheel (roulette de guidage, rueda
guía)
Fig. 2
Fig. 3
F - Hanger cap (capuchon de suspension, tapa
de brazo de suspensión)
G - Debris flap (bavette à débris, aleta
protectora)
H
- Adjusting knob (bouton de réglage, perilla de
ajuste)
I
- Holding pin (axe de retenue, pasador de
retención)
J
- Hex wrench (clé hex., llave hexagonal)
D
A
B
F
E
G
C
A - Power head shaft (arbre du bloc moteur , eje
del cabezal motor)
B - Guide recess (logement guide, hueco guía)
C - Button (bouton, botón)
D - Edger attachment (accessoire coupe-
bordures, eje del accesorio para recortar
bordes)
E - Positioning hole (trou de positionnement,
orificio de posicionamiento)
F - Knob (bouton, perilla)
G - Coupler (coupleur, acoplador)
B
A
A
D
Fig. 4
A - To increase depth (pour augmenter la
profondeur, para aumentar la profundidad)
B - Adjusting knob (bouton de réglage, perilla de
ajuste)
C - Wheel arm (bras de roulette, brazo de la
rueda)
D - To decrease depth (pour réduirela profondeur,
para disminuir la profundidad)
Fig. 5
A - To blade depth (profondeur de coupe,
profundidad de la hoja)
B - Blade (lame, hoja)
See this fold-out section for all of the figures referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.
C
B
Fig. 6
A - Flange washer (rondelle de flasque, arandela
de la brida)
B - Slots (fentes, ranuras)
C - Flange (flasque, brida)
D - Gear case (carter d’engrenages, caja de
engranajes)
A
D
C
B
iii

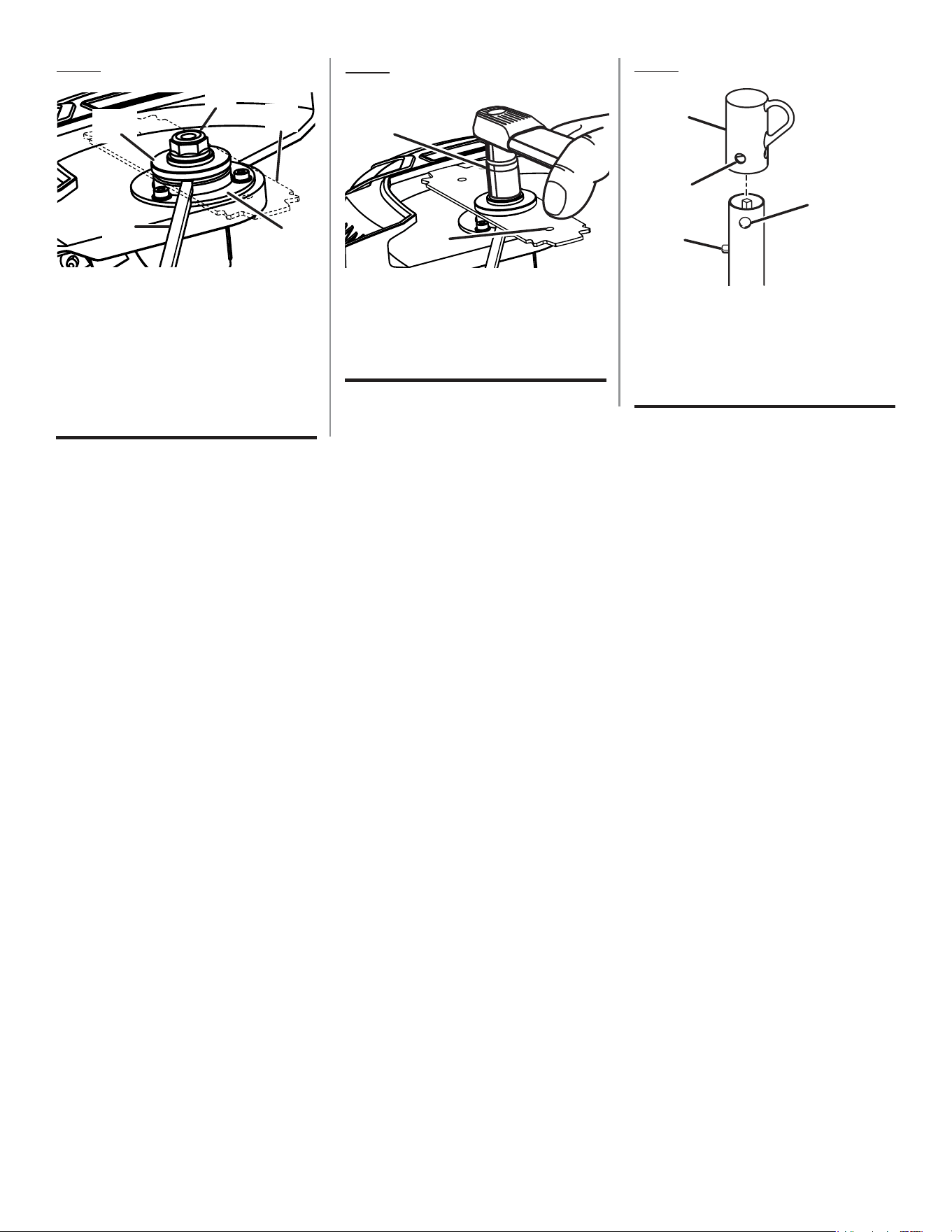

Fig. 9Fig. 7
A - Blade (lame, hoja)
B - Blade nut (écrou de lame, tuerca de la hoja)
C - Lower flange washer (rondelle de flasque
inférieure, arandela de la brida inferior)
D - Holding pin inserted into aligned slots
(broche de retenue insérée dans les fentes
alignées, sujetando el pasador introducido
en las ranuras alineadas)
E - Flange (flasque, brida)
Fig. 8
A - 3/4 in. socket wrench [19 mm (3/4 po) clé
à douilles, llave de boca tubular de 19 mm
(3/4 pulg.)]
B - Indicator hole (trou de l’indicateur, orificio
indicador)
A - Hanger cap (capuchon de suspension, tapa
de suspensión)
B - Hole (trou, orificio)
C - Button (bouton, botón)
D - Secondary hole (trou secondaire, orificio
secundario)
D
B
A
C
E
C
B
A
D
A
B
2
TABLE OF CONTENTS
TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO
Introduction ...................................................................................................................................................................... 2
Introduction / Introducción
General Safety Rules ........................................................................................................................................................ 3
Règles de sécurité générales / Reglas de seguridad generales
Specific Safety Rules ........................................................................................................................................................ 4
Règles de sécurité particulières / Reglas de seguridad específicas
Symbols ............................................................................................................................................................................ 5
Symboles / Símbolos
Features ............................................................................................................................................................................ 6
Caractéristiques / Características
Assembly .......................................................................................................................................................................6-7
Assemblage / Armado
Operation ....................................................................................................................................................................... 7-8
Utilisation / Funcionamiento
Maintenance ..................................................................................................................................................................... 9
Entretien / Mantenimiento
Warranty ......................................................................................................................................................................... 10
Garantie / Garantía
Parts Ordering and Service ...............................................................................................................................Back Page
Commande de pièces et réparation / Pedidos de piezas y servicio ......................................................... Page arrière / Pág. posterior
INTRODUCTION
INTRODUCTION / INTRODUCCIÓN
This product has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability
have been given top priority in the design of this product making it easy to maintain and operate.
* * *
Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfaisante. Lors de la
conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à
utiliser et à entretenir.
* * *
Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto
se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.
3 — English
WARNING:
Read and understand all instructions. Failure to follow
all instructions listed below may result in electric shock,
fire, and/or serious personal injury.
SAVE THESE INSTRUCTIONS
Read these instructions and the instructions for the power
head thoroughly before using the edger attachment.
Know the tool. Read and understand the operator’s
manual and observe the warnings and instruction labels
affixed to the tool.
Do not allow children or untrained individuals to use this
unit.
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection
when operating this unit.
Wear heavy long pants, boots, and gloves. Do not wear
loose fitting clothing, short pants, jewelry of any kind,
sandals, or go barefoot.
Secure long hair so it is above shoulder level to prevent
entanglement in any moving parts.
Keep all bystanders, children, and pets at least 50 ft.
away.
Stay alert, watch what you are doing, and use common
sense when operating a power tool. Do not use tool while
tired or under the influence of drugs, alcohol, or medica-
tion. A moment of inattention while operating power tools
may result in serious personal injury.
Do not operate in poor lighting.
Do not overreach. Keep proper footing and balance at all
times. Proper footing and balance enables better control
of the tool in unexpected situations.
Keep all parts of your body away from any moving part.
Inspect unit before each use for loose fasteners and dam-
aged or missing parts. Correct before using the edger
attachment. Failure to do so can cause serious injury.
Use only recommended or equivalent manufacturer’s
replacement parts and accessories. Use of any other
parts may create a hazard or cause product damage.
GENERAL SAFETY RULES
Do not, under any circumstance, use any attachment or
accessory on this product, which was not provided with
the product, or identified as appropriate for use with this
product in the operator’s manual.
Avoid dangerous environments. Do not use the attach-
ment in damp or wet locations. Do not use in rain.
Use the right attachment. Do not use attachment for any
job except that for which it is intended.
Do not touch areas around the muffler or cylinder of a gas
power head. These parts get hot from operation. Contact
with hot surfaces could result in possible serious personal
injury.
Always stop the engine or motor and remove the spark
plug wire, disconnect from the power supply, or remove
the battery pack before making any adjustments or
repairs.
WHEN USING AN ELECTRIC OR BATTERY
POWER HEAD:
Do not leave appliance when plugged in. Unplug from
outlet or remove the battery pack when not in use and
before servicing.
Do not allow to be used as a toy. Close attention is nec-
essary when used by or near children.
Use only as described in this manual. Use only manufac-
turer’s recommended attachments.
Do not use with damaged cord, plug, or battery. If
appliance is not working as it should, has been dropped,
damaged, left outdoors, or dropped into water, return it
to a service center.
Do not pull or carry by cord, use cord as a handle, close a
door on cord, or pull cord around sharp edges or corners.
Do not run appliance over cord. Keep cord away from
heated surfaces.
Do not unplug by pulling on cord. To unplug, grasp the
plug, not the cord.
Do not handle plug or appliance with wet hands.
Do not put any object into openings. Do not use with any
opening blocked; keep free of dust, lint, hair, and anything
that may reduce air flow.
Keep hair, loose clothing, fingers, and all parts of body
away from openings and moving parts.
Turn off all controls before unplugging or removing the
battery pack.
4 — English
SPECIFIC SAFETY RULES
Check the work area before each use. Remove all objects
such as rocks, broken glass, nails, wire, or string which
can be thrown or become entangled in the edger blade.
Be sure all guards are properly and securely attached.
Replace dull or worn blade; do not attempt to sharpen.
Use this edger for edging along sidewalks, driveways,
flower beds, and similar areas. Do not use for any other
purpose.
Be thoroughly familiar with the controls. Know how to
stop the unit and disengage the controls quickly.
Do not use the edger on or near graveled surfaces.
Make yourself familiar with the area you are edging. Be
aware of uneven sidewalks and holes in the terrain as well
as other similar hazardous conditions (example: wire or
wire rope which can break off and become a dangerous
projectile). Always push the edger attachment slowly over
rough ground.
Do not attempt to remove cut material nor hold material
to be cut when the engine is running or when the cutting
blade is moving.
Keep hands and feet away from the cutting area.
Always keep your right hand on the rear handle and your
left hand on the front handle when the blade is rotating.
A coasting blade can cause injury while it continues to
spin after the engine is stopped or throttle trigger released.
Maintain proper control until the blade has completely
stopped rotating.
Check blade nut for tightness before operating the
attachment.
Improper assembly can create a dangerous situation.
Never stand or have any part of your body in line with the
path of the edger blade.
If the edger strikes any type of foreign object:
a) Stop the edger and remove the spark plug wire, discon-
nect from the power supply or remove the battery pack.
b) Inspect for damage to the edger attachment.
c) Correct damage before using the edger attachment.
Failure to do so can cause serious injury.
Always stop the engine or motor and remove the spark
plug wire, disconnect from the power supply or remove the
battery pack before attempting to remove any obstruction
caught or jammed in the blade, installing attachment, or
making any adjustments.
Store Idle Appliance Indoors — When not in use, product
should be stored indoors in a dry and high or locked up
place—out of the reach of children.
Save these instructions. Refer to them frequently and use
them to instruct others who may use this product. If you
loan someone this product, loan them these instructions
also to prevent misuse of the product and possible injury.
NOTE: SEE YOUR POWER HEAD OPERATOR’S MANUAL
FOR ADDITIONAL SPECIFIC SAFETY RULES.
SAVE THESE INSTRUCTIONS
5 — English
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates an imminently hazardous situation, which, if not avoided, will result
in death or serious injury.
WARNING:
Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.
CAUTION:
Indicates a potentially hazardous situation, which, if not avoided, may result in
minor or moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates important information not related to an
injury hazard, such as a situation that may result in property damage.
SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME EXPLANATION
Safety Alert Symbol Precautions that involve your safety.
Read Operator’s Manual
To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Wear Eye and Hearing Protection
Always wear eye protection with side shields marked to
comply with ANSI Z87.1 as well as hearing protection when
operating this equipment.
Keep Bystanders Away Keep all bystanders at least 50 ft. away.
Ricochet
Thrown objects can ricochet and result in personal injury
or property damage.
Sharp Blade Danger - Keep hands and feet away from blade.
No Hands Symbol
Failure to keep hands and feet away from the blade will
result in serous personal innjury.
6 — English
FEATURES
PRODUCT SPECIFICATIONS
Blade Length ................................................................ 8 in.
Edging Depth................ Adjustable from 1/2 in. to 2-1/2 in.
Replacement Blade .............................................. AC04215
UNPACKING
This product requires assembly.
Carefully remove the items from the box. Make sure that
all items listed in the packing list are included.
WARNING:
Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have care-
fully inspected and satisfactorily operated the tool.
If any parts are damaged or missing, please call
1-800-860-4050 for assistance.
PACKING LIST
Edger Attachment
Holding Pin
Hex Wrench
Operator’s Manual
ASSEMBLY
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create acces-
sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.
WARNING:
Do not connect to power head until assembly is complete.
Failure to comply could result in accidental starting and
possible serious personal injury.
KNOW YOUR EDGER ATTACHMENT
See Figure 1.
The safe use of this product requires an understanding of
the information on the product and in this operator’s manual
as well as a knowledge of the project you are attempting.
Before use of this product, familiarize yourself with all oper-
ating features and safety rules.
7 — English
JOINING THE POWER HEAD TO THE EDGER
ATTACHMENT
See Figure 2.
WARNING:
Never attach or adjust any attachment while power head
is running. Failure to stop the engine or motor could cause
serious personal injury.
The edger attachment connects to the power head by means
of a coupler device.
Remove the spark plug wire, disconnect from the power
supply, or remove the battery pack.
Remove the hanger cap from the attachment.
Loosen the knob on the coupler of the power head shaft.
Push in the button located on the edger attachment. Align
the button with the guide recess on the power head cou-
pler and slide the two shafts together. Rotate attachment
shaft until button locks into the positioning hole.
ASSEMBLY
NOTE: If the button does not release completely in the
positioning hole, the shaft is not locked into place. Slightly
rotate from side to side until the button is locked into
place.
Tighten the knob securely.
WARNING:
Be certain the knob is fully tightened before operating
equipment. Check it periodically for tightness during use
to avoid serious injury.
REMOVING THE ATTACHMENT FROM THE
POWER HEAD
Stop the engine or motor and remove the spark plug wire,
disconnect from the power supply, or remove the battery
pack.
Loosen the knob.
Push in the button and twist the shafts to remove and
separate ends.
OPERATION
WARNING:
Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts are
replaced. Please contact customer service or a qualified
service center for assistance.
APPLICATIONS
You may use this product for the purpose listed below:
Edging around walkways, curbing, flower beds and other
similar areas.
8 — English
OPERATION
USING THE EDGER ATTACHMENT
See Figure 3.
WARNING:
Engine housing on gas power heads may become hot
during edger operation. Do not rest or place your arm,
hand, or any body part against the engine housing during
edger operation. Only hold the edger as shown in figure
3 with all body parts clear of engine housing. Extended
contact with the engine housing can result in burns or
other injuries.
WARNING:
Always position the unit on the operator’s right side. The
use of the unit on the operator’s left side will expose the
operator to hot surfaces and can result in possible burn
injury.
WARNING:
To avoid burns from hot surfaces, never operate unit with
the bottom of the engine above waist level.
When using the edger attachment, hold the unit with your
right hand on the rear handle and your left hand on the front
handle. Keep a firm grip with both hands while in operation.
The edger should be held at a comfortable position with the
rear handle about hip height.
NOTE: When used with a gas power head, always operate
at full throttle. Prolonged cutting at partial throttle will result
in oil dripping from the muffler.
ADJUSTING DEPTH OF CUT
See Figures 4 - 5.
Stop the engine or motor and remove the spark plug wire,
disconnect from the power supply, or remove the battery
pack.
Loosen the adjusting knob and move the wheel arm up
to increase the depth or down to decrease the depth.
After adjustment is complete, tighten the adjusting knob
securely.
Replace the spark plug wire, connect to the power supply,
or reinstall the battery pack and start the unit.
NOTE: Adjust the blade depth from 1/2 in. to 1 in. deep
initially. Make a shallow cut to test the cutting depth. If the
cutting depth needs adjusting, this should be done progres-
sively until the desired depth is reached.
OPERATING TIPS
The edger will edge along sidewalks, driveways, flower-
beds, curbs, and similar areas.
Use the arrow guide on the blade guard to align the blade
with the edging surface.
Cut at a steady pace. If the blade begins to bog down,
you are edging too fast; slow your pace. Do not force the
blade into ground.
Light contact of the blade against the sidewalk edge,
curb, etc., is acceptable and will not damage the edger.
Best appearance is obtained when grass is dry. Avoid
edging in wet soil or wet grass areas or the blade guard
might clog and result in an uneven edge. If the blade
guard becomes clogged, stop the engine, remove the
spark plug wire, disconnect from the power supply, or
remove the battery pack, then remove debris from the
blade guard.
9 — English
WARNING:
Before inspecting, cleaning, or servicing the machine,
shut off engine or motor, wait for all moving parts to stop,
and disconnect spark plug wire and move it away from
spark plug, disconnect from power supply, or remove the
battery pack. Failure to follow these instructions can result
in serious personal injury or property damage.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
WARNING:
When servicing, use replacement parts that meet or
exceed original product specifications. Use of any other
parts could create a hazard or cause product damage.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts are
replaced. Please contact customer service or a qualified
service center for assistance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which may result in serious personal injury.
REPLACING THE BLADE
See Figures 6 - 8.
Replace blades when worn down to indicator hole on blade.
Use replacement blade model number AC04215.
Stop the engine or motor and remove the spark plug wire,
disconnect from the power supply, or remove the battery
pack.
Align the slot in the flange washer and gear case with the
slot in the flange; place the holding pin through all three
slots to secure in place.
Using a 3/4 in. (19 mm) socket wrench, turn the blade nut
clockwise to loosen.
Remove the old blade from the edger shaft.
Clean debris from the edger shaft and flange washers.
Center the new blade on the flange washer, making sure
the blade sits flat.
Install the cupped washer with the hole off of the blade
surface.
Install the blade nut onto the edger shaft.
Using a 3/4 in. (19 mm) socket wrench, turn the blade
nut counterclockwise onto the edger shaft and tighten
securely. Torque nut to 38 ft. lbs.
This replacement part is available from the place of pur-
chase, or by calling customer service.
NOTE: Always make sure the blade is correctly installed
and securely fastened before each use.
ATTACHING THE STORAGE HANGER
See Figure 9.
There are two ways to hang the attachment for storage.
To use the hanger cap, push in the button and place the
hanger cap over the end of the attachment shaft. Slightly
rotate the cap from side to side until the button locks into
place.
The secondary hole in the attachment shaft can be used
for hanging purposes as well.
STORING THE ATTACHMENT
Store the attachment indoors in a dry, well-ventilated
place that is inaccessible to children.
Keep away from corrosive agents such as garden chemi-
cals and de-icing salts.
MAINTENANCE
10 — English
WARRANTY
LIMITED WARRANTY STATEMENT
Techtronic Industries North America, Inc., warrants to the
original retail purchaser that this RYOBI
™
brand outdoor
product is free from defect in material and workmanship
and agrees to repair or replace, at Techtronic Industries
North America, Inc.’s, discretion, any defective product
free of charge within these time periods from the date of
purchase.
Three years if the product is used for personal, family
or household use;
90 days, if used for any other purpose, such as
commercial or rental.
This warranty extends to the original retail purchaser only
and commences on the date of the original retail purchase.
Any part of this product found in the reasonable judgment
of Techtronic Industries North America, Inc. to be defective
in material or workmanship will be repaired or replaced
without charge for parts and labor by an authorized service
center for RYOBI
™
brand outdoor products (Authorized
Ryobi Service Center).
The product, including any defective part, must be returned
to an authorized Ryobi service center within the warranty
period. The expense of delivering the product to the service
center for warranty work and the expense of returning it
back to the owner after repair or replacement will be paid
by the owner. Techtronic Industries North America, Inc.’s,
responsibility in respect to claims is limited to making the
required repairs or replacements and no claim of breach
of warranty shall be cause for cancellation or rescission
of the contract of sale of any RYOBI
™
brand outdoor
product. Proof of purchase will be required by the dealer
to substantiate any warranty claim. All warranty work must
be performed by an authorized service dealer.
This warranty is limited to ninety (90) days from the date
of original retail purchase for any RYOBI
™
brand outdoor
product that is used for rental or commercial purposes, or
any other income-producing purpose.
This warranty does not cover any product that has been
subject to misuse, neglect, negligence, or accident, or that
has been operated in any way contrary to the operating
instructions as specified in this operator’s manual. This
warranty does not apply to any damage to the product that
is the result of improper maintenance or to any product
that has been altered or modified. The warranty does not
extend to repairs made necessary by normal wear or by the
use of parts or accessories which are either incompatible
with the RYOBI
™
brand outdoor product or adversely affect
its operation, performance, or durability. In addition, this
warranty does not cover:
A. Tune-ups – Spark Plugs, Carburetor, Carburetor
Adjustments, Ignition, Filters
B. Wear items – Bump Knobs, Outer Spools, Cutting
Lines, Inner Reels, Starter Pulleys, Starter Ropes, Drive
Belts, Tines, Felt Washers, Hitch Pins, Mulching Blades,
Blower Fans, Blower and Vacuum Tubes, Vacuum Bag
and Straps, Guide Bars, Saw Chains
Techtronic Industries North America, Inc., reserves the right
to change or improve the design of any RYOBI
™
brand
outdoor product without assuming any obligation to modify
any product previously manufactured.
ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION
TO THE STATED WARRANTY PERIOD. ACCORDINGLY,
ANY SUCH IMPLIED WARRANTIES INCLUDING
MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE, OR OTHERWISE, ARE DISCLAIMED
IN THEIR ENTIRETY AFTER THE EXPIRATION OF
THE APPROPRIATE THREE-YEAR OR NINETY-DAY
WARRANTY PERIOD. TECHTRONIC INDUSTRIES
NORTH AMERICA, INC.’S, OBLIGATION UNDER THIS
WARRANTY IS STRICTLY AND EXCLUSIVELY LIMITED TO
THE REPAIR OR REPLACEMENT OF DEFECTIVE PARTS
AND TECHTRONIC INDUSTRIES NORTH AMERICA,
INC., DOES NOT ASSUME OR AUTHORIZE ANYONE
TO ASSUME FOR THEM ANY OTHER OBLIGATION.
SOME STATES DO NOT ALLOW LIMITATIONS ON HOW
LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE
LIMITATION MAY NOT APPLY TO YOU. TECHTRONIC
INDUSTRIES NORTH AMERICA, INC., ASSUMES NO
RESPONSIBILITY FOR INCIDENTAL, CONSEQUENTIAL,
OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED
TO, EXPENSE OF RETURNING THE PRODUCT TO AN
AUTHORIZED RYOBI SERVICE CENTER AND EXPENSE
OF DELIVERING IT BACK TO THE OWNER, MECHANIC’S
TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES,
RENTAL OF A LIKE PRODUCT DURING THE TIME
WARRANTY SERVICE IS BEING PERFORMED, TRAVEL,
LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS
OF REVENUE, LOSS OF USE OF THE PRODUCT, LOSS
OF TIME, OR INCONVENIENCE. SOME STATES DO NOT
ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL
OR CONSEQUENTIAL DAMAGES, SO THE ABOVE
LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.
This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.
This warranty applies to all RYOBI
™
brand outdoor products
manufactured by or for Techtronic Industries North America,
Inc., and sold in the United States and Canada.
To locate your nearest Authorized Ryobi Service Center,
dial 1-800-860-4050.
3 — Français
AVERTISSEMENT :
Lire et veiller à bien comprendre toutes les
instructions. Le non-respect de toutes les instructions
ci-dessous peut entraîner un choc électrique, un incendie
et/ou des blessures graves.
CONSERVER CES INSTRUCTIONS
Lire attentivement ces instructions et celles du moteur
avant d’utiliser cet accessoire.
Apprendre à connaître l’outil. Lire et veiller à bien
comprendre le manuel de l’opérateur et observer les
avertissements et les instructions des autocollants
apposés sur l’outil.
Ne pas laisser des enfants ou des personnes n’ayant pas
reçu une formation adéquate utiliser cet outil.
Pour utiliser cet outil, toujours porter une protection
oculaire avec écrans latéraux certifiée conforme à la
norme ANSI Z87.1, avec protection auditive.
Porter des pantalons longs, des chaussures de travail
et des gants épais. Ne pas porter de vêtements amples,
shorts, bijoux quels qu’ils soient, des sandales et ne pas
travailler pieds nus.
Attacher les cheveux longs pour les maintenir au-dessus
des épaules, afin qu’ils ne se prennent pas dans les
pièces en mouvement.
Garder les badauds, enfants et animaux domestiques à
une distance minimum de 15 m (50 pi).
Rester attentif, prêter attention au travail et faire preuve
de bon sens lors de l’utilisation de tout outil électrique. Ne
pas utiliser cet outil en état de fatigue ou sous l’influence
d’alcool, de drogues ou de médicaments. Un moment
d’inattention pendant l’utilisation d’un outil électrique peut
entraîner des blessures graves.
Ne pas travailler sous un éclairage insuffisant.
Ne pas travailler hors de portée. Toujours se tenir bien
campé et en équilibre. Des pieds bien campés et un bon
équilibre permettent de mieux contrôler l’outil en cas de
situation imprévue.
Garder toutes les parties du corps à l’écart des pièces
en mouvement.
Inspecter l’appareil avant chaque utilisation pour
s’assurer qu’il n’y a pas de fixations desserrées ou de
pièces endommagées ou manquantes. Effectuer les
corrections requises avant d’utiliser l’accessoire coupe-
bordures. Ne pas prendre cette précaution peut entraîner
des risques de blessures graves.
Utiliser exclusivement des pièces de rechange et
accessoires de recommandées ou équivalentes.
L’usage de toute autre pièce pourrait créer une situation
dangereuse ou endommager l’outil.
RÈGLES DE SÉCURITÉ GÉNÉRALES
N’utiliser en aucun cas un accessoire ou un outil non
fourni avec le produit, ou non indiqué comme pouvant
être utilisé sur l’outil dans le manuel d’utilisation.
Éviter les environnements dangereux. Ne pas utiliser
l’accessoire dans des endroits humides ou mouillés. Ne
pas utiliser sous la pluie.
Utiliser l’accessoire approprié. Ne pas utiliser l’accessoire
dans une application pour laquelle il n’a pas été prévu.
Ne pas toucher les alentours de l’échappement ou du
cylindre de l’ensemble moteur à essence. Ces pièces
deviennent très chaudes en cours de fonctionnement.
Le contact avec des surfaces brûlantes pourrait entraîner
des blessures graves.
Toujours arrêter le moteur et débrancher le fil de la bougie,
débrancher de la prise secteur ou retirer le bloc-piles
avant d’effectuer tout entretien ou réglage.
AU MOMENT D’UTILISER UN ENSEMBLE
MOTEUR ÉLECTRIQUE OU PILE :
Ne pas laisser l’appareil branché sans surveillance; le
débrancher ou retirer le bloc-piles lorsqu’il n’est pas utilisé
et avant de procéder à son entretien.
Cet appareil n’est pas un jouet. Porter une attention
particulière en présence d’enfants.
Utiliser le produit tel que décrit dans le présent manuel.
Utiliser uniquement des accessoires recommandés par
le fabricant.
Ne pas utiliser l’appareil si le cordon, la fiche ou le bloc-
piles est endommagé. Si l’appareil ne fonctionne pas
correctement, s’il a été échappé, s’il est endommagé
ou s’il est tombé dans l’eau, envoyez le au centre de
réparations.
Ne pas tirer l’appareil ou le transporter par le cordon
d’alimentation, ne pas utiliser le cordon comme poignée
ou fermer une porte sur ce dernier, ni le faire longer
des arêtes tranchantes ou des coins. Ne pas faire
fonctionner l’appareil au dessus du cordon. Tenir le
cordon d’alimentation éloigné des surfaces brûlantes.
Ne pas débrancher l’appareil en tirant sur le cordon. Tirer
plutôt sur la fiche.
Ne pas manipuler la fiche ou l’appareil avec les mains
mouillées.
Ne placer aucun objet dans les ouvertures. Ne pas utiliser
le produit si l’une ou l’autre des ouvertures est obstruée.
Enlever toute la poussière, toutes les peluches et tous
les cheveux, ou tout autre élément pouvant réduire la
circulation de l’air.
Garder les cheveux, les vêtements amples, les doigts ainsi
que toutes les parties du corps à l’écart des ouvertures
et des pièces en mouvement.
Si l’appareil n’est pas utilisé, mettre les commandes à la
position d’arrêt avant de le débrancher ou de retirer le
bloc-piles.
4 — Français
RÈGLES DE SÉCURITÉ PARTICULIÈRES
Déblayer la zone de travail avant chaque utilisation. La
débarrasser de tous les objets tels que cailloux, vere
brisé, clous, fils métalliques, cordes, etc., risquant
d’être projetés ou de se prendre dans la lame du coupe-
bordures.
S’assurer que tous les dispositifs de protection sont
correctement et solidement fixés.
Remplacer les lames émoussées ou usées; ne pas tenter
de les affûter.
Ce coupe-bordures permet d’effectuer la finition des
trottoirs, allées et massifs de fleurs. Ne pas l’utiliser pour
d’autres applications.
Bien se familiariser avec les commandes. Savoir arrêter
l’appareil et débrayer rapidement l’entraînement.
Ne pas utiliser le coupe-bordures sur ou à proximité de
surfaces gravillonnées.
Se familiariser avec le terrain sur lequel sont effectuées les
finitions. Faire attention aux trottoirs irréguliers et aux trous
dans le terrain ainsi qu’aux autres situations présentant
un danger semblable (exemple : ne jamais utiliser de
fil ou câble métallique qui pourrait se briser et devenir
un projectile dangereux). Toujours pousser lentement
l’accessoire coupe-border sur les terrains irréguliers.
Ne pas essayer de retirer de l’herbe coupée de l’outil ou
de tenir l’herbe à couper lorsque le moteur tourne ou la
lame est en rotation.
Garder la lame tournante loin des mains et des pieds.
Lorsque la lame est en rotation, toujours tenir l’outil avec
la main droite sur la poignée arrière et la main gauche sur
la poignée avant.
Une lame continuant de tourner au débrayé une fois que
le moteur est arrêté et la gâchette relâchée peut causer
des blessures. Garder le contrôle de l’outil jusqu’à ce que
la lame soit complètement immobilisée.
S’assurer que l’écrou de lame est serré solidement avant
d’utiliser l’accessoire.
Un assemblage inadéquat peut entraîner une situation
dangereuse.
Ne jamais se tenir vis-à-vis du chemin de coupe et garder
toutes les parties du corps à l’écart de celui-ci.
Si le coupe-bordures cogne un objet quelconque :
a) Arrêter le coupe-bordure et débrancher le fil de la
bougie, débrancher de la prise secteur ou retirer le bloc-
piles.
b) Inspecter le coupe-bordures pour voir s’il est
endommagé.
c) Effectuer les corrections requises avant d’utiliser
l’accessoire coupe-bordures. Ne pas prendre cette
précaution peut entraîner des risques de blessures
graves.
Toujours éteindre le moteur et débrancher le fil de la
bougie, débrancher de la prise secteur ou retirer le bloc-
piles avant d’essayer de retirer des objets pris dans la
lame ou la bloquant, avant d’installer la lame ou avant
d’effectuer tout réglage.
Entreposer ce outil à l’intérieur – Quand l’outil n’est pas
utilisé, il devrait être entreposé à l’intérieur, dans un
endroit sec ou haut c’est sécuritaire – hors de la portée
des enfants.
Conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs
éventuels. Si cet outil est prêté, il doit être accompagné
de ces instructions, afin d’éviter un usage incorrect et
d’éventuelles blessures.
NOTE : CONSULTEZ LE MANUEL D’UTILISATION DE BLOC
MOTEUR POUR DE TÊTE POUR DES SUPPLEMENTAIRE
RÈGLES DE SÉCURITÉ PARTICULIÈRES.
CONSERVER CES INSTRUCTIONS
5 — Français
SYMBOLES
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de
ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,
aura pour conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
pourrait entraîner des blessures graves ou mortelles.
ATTENTION :
Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
pourraît entraîner des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique une information importante
ne concernant pas un risque de blessure comme une situation pouvant
occasionner des dommages matériels.
Certains des symboles ci-dessous peuvent être présents sur la produit. Veiller à les étudier et à apprendre leur
signification. Une interprétation correcte de ces symboles permettra d’utiliser la produit plus efficacement et de
réduire les risques.
SYMBOLE NOM EXPLICATION
Symbole d’alerte de sécurité Précautions destinées à assurer la sécurité.
Lire le manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et
veiller à bien comprendre le manuel d’utilisation avant d’utiliser
ce produit.
Porter une protection oculaire
et auditive
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1, ainsi qu’une protection
auditive lors de l’utilisation de cet outil.
Ne laisser personne
s’approcher
Ne jamais laisser quiconque se tenir à moins de 15 m (50pi)
de l’outil.
Danger de ricochet
Ne pas utiliser le coupe-bourdures sans le protecteur. Rester
éloigné de la tête de coupe rotative.
Coupe-fil tranchant
Pour éviter de graves blessures, ne pas toucher au coupe-fil
tranchant.
Symbole Garder les mains
à l’écart
Le non respect de cette mise en garde peut entraîner des
blessures graves.
6 — Français
CARACTÉRISTIQUES
FICHE TECHNIQUE
Longueur de lame .....................................203,2 mm (8 po)
Profondeur de chant....Adjustable entre 13 mm á 63,5 mm
(1/2 po á 2-1/2 po)
Lame de rechange ................................................ AC04215
DÉBALLAGE
Ce produit doit être assemblé.
Retirer soigneusement les articles du carton. S’assurer
que toutes les pièces figurant sur la liste de contrôle sont
incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Examiner soigneusement produit pour s’assurer que rien
n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’outil et vérifié qu’il fonctionne
correctement.
Si des pièces sont manquantes ou endommagées,
appeler le 1-800-860-4050.
ASSEMBLAGE
LISTE DE CONTRÔLE D’EXPÉDITION
Accessoire coupe-bordures
Axe de retenue
Clé hex.
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour le produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Ne pas brancher sur le bloc-moteur avant d’avoir terminé
l’assemblage. Le non-respect de cet avertissement peut
causer un démarrage accidentel, entraînant des blessures
graves.
APPRENDRE À CONNAÎTRE L’ACCESSOIRE
COUPE-BORDURES
Voir la figure 1.
L’utilisation sûre de ce produit exige une comprehension
des renseignements figurant sur l’outil et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
7 — Français
RACCORDEMENT DU BLOC MOTEUR À
L’ACCESSOIRE COUPE-BORDURES
Voir la figure 2.
AVERTISSEMENT :
Ne jamais installer ou ajuster un accessoire lorsque le
moteur tourne. Ceci pourrait causer des blessures graves.
L’accessoire coupe-bordures se raccorde au bloc-moteur à
l’aide d’un dispositif de couplage.
Débrancher le fil de la bougie, débrancher de la prise
secteur ou retirer le bloc-piles.
Retirer le capuchon de suspension de l’accessoire
Desserrer le bouton du coupleur de l’arbre du bloc
moteur.
Appuyer sur le bouton se trouvant sur l’accessoire coupe-
bordures. Aligner le bouton sur la rainure guide du bloc
moteur et emboîter les deux arbres. Tourner l’arbre de
l’accessoire jusqu’à ce que le bouton de verrouillage
s’engage dans le trou de positionnement.
ASSEMBLAGE
NOTE : Si les boutons ne s’engagent pas complètement
dans les trous de positionnement, les arbres ne sont
pas solidement maintenus l’un dans l’autre. Tourner
légèrement les arbres dans les deux sens jusqu’à ce que
le bouton s’engage complètement.
Serrer le bouton fermement.
AVERTISSEMENT :
S’assurer que le bouton est bien serré avant d’utiliser
l’outil. Vérifier de temps à autre pour éviter le risque de
blessures graves.
RETRAIT DE L’ACCESSOIRE DU BLOC
MOTEUR
Arrêter le coupe-bordures et débrancher le fil de la bougie,
débrancher de la prise secteur ou retirer le bloc-piles.
Desserrer le bouton.
Enfoncer le bouton et tourner les arbres pour retirer et
séparer les extrémités.
UTILISATION
AVERTISSEMENT :
Ne pas laisser la familiarité avec le produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1, avec
protection auditive. Si cette précaution n’est pas prise,
des objets peuvent être projetés dans les yeux et d’autres
lésions graves.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant de ce produit. L’utilisation de pieces
et accessoires non recommandés peut entraîner des
blessures graves.
AVIS :
Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que toutes
les pièces manquantes ou endommagées n’ont pas été
remplacées. Pour obtenir de l’aide, veuillez communiquer
avec le service à la clientèle ou un centre de réparations
qualifié.
APPLICATIONS
Cet produit peut être utilisé pour les application ci-dessous:
Tailler rapidement les bordures d’allées, de trottoirs,
massifs de fleurs et autres endroits similaires.
8 — Français
UTILISATION
UTILISATION DE L’ACCESSOIRE COUPE-
BORDURES
Voir la figure 3.
AVERTISSEMENT :
Le logement du moteur peut devenir chaud pendant
l’utilisation du coupe-bordures (sur les ensembles moteur
à essence). Éviter de placer ou d’appuyer le bras, la
main ou toute autre partie du corps contre le logement
du moteur pendant l’utilisation du coupe-bordures. Tenir
l’outil uniquement dans la position illustrée à la figure 3
en s’assurant qu’aucune partie du corps ne se trouve à
proximité du logement du moteur. Un contact prolongé
avec le logement du moteur peut entraîner des brûlures
ou d’autres blessures.
AVERTISSEMENT :
Toujours tenir l’outil à sa droite. L’utilisation à gauche
exposerait l’utilisateur aux surfaces chaudes, créant ainsi
des risques de brûlures.
AVERTISSEMENT :
Pour éviter le contact avec les parties brûlantes, ne jamais
travailler avec le bas du moteur au-dessus du niveau de
la taille.
Pour utiliser l’accessoire coupe-bordures, tenir l’appareil
avec la main droite sur la poignée arrière et la main gauche
sur la poignée avant. Tenir fermement les deux poignées
pendant le fonctionnement. La coupe-bordures doit être
tenue dans une position confortable, la poignée arrière se
trouvant à peu près à hauteur de la hanche.
NOTE : Lorsqu’il est utilisé avec un ensemble moteur à
essence, toujours faire fonctionner l’outil à pleine puissance.
Une opération de coupe prolongée à une puissance partielle
peut entraîner une fuite d’huile du silencieux.
POUR RÉGLER LA PROFONDEUR DE COUPE
Voir les figures 4 et 5.
Arrêter le coupe-bordures et débrancher le fil de la bougie,
débrancher de la prise secteur ou retirer le bloc-piles.
Desserrer le bouton de réglage et déplacer le bras de la
roulette vers le haut pour augmenter la profondeur et vers
le bas pour la réduire.
Une fois le réglage terminé, bien serrer le bouton de
réglage.
Rebrancher le fil de la bougie, rebrancher sur la prise
secteur ou réinstaller le bloc-piles et mettre l’outil en
marche.
NOTE : Régler initialement la profondeur de coupe entre 13 à
25 mm (1/2 po à 1 po). Faire une coupe peu profonde pour
tester la profondeur de coupe. Si celle-ci doit être modifiée,
le faire progressivement jusqu’à ce que la profondeur voulue
soit atteinte.
CONSEILS D’UTILISATION
Le coupe-bordures permet d’effectuer la finition des
trottoirs, allées et massifs de fleurs, terre-pleins et autres
endroits semblables.
À l’aide de la flèche de guidage placée sur le protègelame,
aligner la lame avec le bord de la surface à finir.
Couper à une vitesse régulière. Si la lame se met à peiner,
c’est que la vitesse de travail est trop rapide; il faut la
réduire. Ne pas forcer la lame dans la terre.
Un léger contact de la lame contre le bord du trottoir,
le terre-plein, etc., est acceptable et n’abîmera pas le
coupe-bordures.
Le meilleur aspect est obtenu lorsque l’herbe est sèche.
Éviter de travailler sur un sol humide ou de l’herbe
mouillée, car le protège-lame pourrait s’encrasser et
produire une bordure irrégulière. Si le protège-lame
s’encrasse, arrêter le moteur, débrancher le fil de la
bougie, débrancher de la prise secteur ou retirer le bloc-
piles, puis retirer les débris du protège-lame.
9 — Français
AVERTISSEMENT :
Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, déconnecter le fil de la bougie et
l’écarter de la bougie, débrancher de la prise secteur ou
retirer le bloc-piles.Le non-respect de ces instructions
peut entraîner des blessures graves ou des dégâts
matériels.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1, avec
protection auditive. Si cette précaution n’est pas prise,
des objets peuvent être projetés dans les yeux et d’autres
lésions graves.
AVERTISSEMENT :
Lors de l’entretien, utiliser des pièces de rechange fabriqué
pour être conforme ou supérieur les spécifications du
produit original. L’usage de toute autre pièce pourrait
créer une situation dangereuse ou endommager l’outil.
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations qualifié.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
ENTRETIEN
REPLACEMENT DE LES LAME
Voir les figures 6 à 8.
Remplacer la lame lorsqu’elle est usée jusqu’au trou de
l’indicateur. Utiliser de lame de remplacement modèle
AC04215.
Arrêter le coupe-bordures et débrancher le fil de la bougie,
débrancher de la prise secteur ou retirer le bloc-piles.
Aligner les encoches de la rondelle de flasque, du carter
d’engrenage et du flasque, puis placer la clavette de
blocage dans les trois encoches pour bloquer l’ensemble
en place.
À l’aide d’une clé à douille de 19 mm (3/4 po), desserrer
l’écrou de la lame en tournant dans le sens des aiguilles
d’une montre.
Retirer la lame utilisée de son axe.
Enlever les débris de l’axe et des rondelles de flasque.
Centrer la nouvelle lame sur la rondelle de flasque, en
veillant à ce qu’elle soit bien à plat.
Installer la rondelle bombée dans le trou en conservant
un écart avec la surface de la lame.
Mettre l’écrou de la lame en place sur l’axe.
À l’aide d’une clé à douille de 19 mm (3/4 po), serrer
l’écrou de la lame sur l’axe en tournant dans le sens
inverse des aiguilles d’une montre. Couple l’écrou à
51,5 Nm (38 pi-lb).
Cette pièce de rechange peut être obtenue chez le
détaillant qui a vendu l’outil ou en appelant le service à
la clientèle.
NOTE : Avant chaque utilisation, toujours s’assurer que la e
est correctement installée et solidement assujettie.
INSTALLATION DE L’ANNEAU DE
SUSPENSION
Voir la figure 9.
Il existe deux façons de suspendre l’accessoire pour le
remisage.
Pour installer l’anneau de suspension, appuyer sur le
bouton et emboîter le capuchon sur l’arbre d’extrémité.
Tourner légèrement le capuchon dans un sens et l’autre
pour enclencher le bouton.
Le trou secondaire de l’arbre d’accessoire peut également
être utilisé pour suspendre l’accessoire.
RANGEMENT DE L’ACCESSOIRE
Ranger l’accessoire à l’intérieur dans un endroit sec, bien
aéré et inaccessible aux enfants.
La tenir à l’écart de produits corrosifs, tels que les produits
chimiques de jardinage et le sel de dégivrage.
10 — Français
GARANTIE
ÉNONCÉ DE LA GARANTIE LIMITÉE
Techtronic Industries North America, Inc., garantit à
l’acheteur original que ce produit RYOBI
™
est exempt de
tous vices de matériaux ou de fabrication et s’engage à
réparer ou remplacer gratuitement, à son choix, tout produit
s’avérant défectueux au cours des périodes indiquées ci-
dessous, à compter de la date d’achat.
Trois ans sur les produits utilisés par des particuliers ;
90 jours sur les produits utilisés à toutes autres fins,
telles que les travaux commerciaux et la location.
Cette garantie n’est offerte qu’à l’acheteur original et entre
en vigueur à la date de l’achat original.
Toute pièce de ce produit jugée, après évaluation
raisonnable par Techtronic Industries North America, Inc.,
comme présentant des vices de matériaux ou de fabrication,
sera réparée ou remplacée, sans facturation pour pièces
ou main d’oeuvre par un centre de réparations agréé
pour produits d’extérieur de marque RYOBI
™
(centre de
réparations Ryobi agréé).
Le produit, y compris toutes les pièces défectueuses devront
être retournés à un centre de réparations Ryobi agréé, avant
expiration de la période de garantie. Les frais d’expédition
au centre de réparations pour les travaux sous garantie
et de retour au propriétaire du produit seront assumés
par le propriétaire. En ce qui concerne les réclamations
en garantie, la responsabilité Techtronic Industries North
America, Inc., se limitera à la réparation ou au remplacement
des produits défectueux et aucune revendication de rupture
de garantie ne pourra causer l’annulation ou la résiliation
du contrat de vente d’un produit d’extérieur RYOBI
™
quel
qu’il soit. Une preuve d’achat sera exigée par le centre de
réparation, afin de valider toute réclamation au titre de la
garantie. Toutes les réparations sous garantie devront être
effectuées par un centre de réparations agréé.
La garantie sur tout produit d’extérieur RYOBI
™
utilisé pour
la location, des travaux commerciaux ou tout autre usage
lucratif, sera limitée à quatre-vingt-dix (90) jours, à compter
de la date d’achat au détail original.
Cette garantie ne couvre pas les produits ayant fait l’objet
d’un usage abusif ou négligent, d’un manque d’entretien,
ayant été impliqués dans un accident ou employé de
façon contraire aux instructions du manuel d’utilisation.
Cette garantie ne couvre ni les dommages aux produits
résultant d’un manque d’entretien, ni les produits qui ont
été altérés ou modifiés. La garantie exclut les réparations
rendues nécessaires par l’usure normale ou l’utilisation
de pièces et accessoires incompatibles avec le produit
d’extérieur RYOBI
™
ou nuisibles à son bon fonctionnement,
ses performances ou sa durabilité. En outre, cette garanti
exclut :
A. Les réglages – Bougies, carburateur, réglages du
carburateur, allumage, filtres
B. Les articles consommables – Boutons d’avance par
choc, bobines externes, lignes de coupe, bobines
internes, poulies et cordons de lanceur, courroies
d’entraînement, dents, rondelles en feutre, axes
d’attelage, lames de paillage, ventilateur de soufflante,
tubes de soufflage et d’aspiration, sacs à débris, guides,
chaînes de scie
Techtronic Industries North America, Inc., se réserve le
droit d’apporter des modifications ou améliorations à tout
produit extérieur RYOBI
™
, sans obligation de modifier les
produits fabriqués antérieurement.
LA DURÉE DE TOUTES LES GARANTIES IMPLICITES NE
SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE
GARANTIE DÉCLARÉE. PAR CONSÉQUENT, TOUTES LES
GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES
DE VALEUR MARCHANDE OU D’ADÉQUATION À UN
USAGE PARTICULIER OU AUTRES SERONT INVALIDÉES
À L’EXPIRATION DE LA PÉRIODE DE GARANTIE
APPROPRIÉE DE TROIS ANS OU QUATRE-VINGT-
DIX JOURS. LES OBLIGATIONS DE TECHTRONIC
INDUSTRIES NORTH AMERICA, INC., DANS LE CADRE
DE CETTE GARANTIE SE LIMITENT EXCLUSIVEMENT À
LA RÉPARATION OU AU REMPLACEMENT DES PIÈCES
DÉFECTUEUSES ET TECHTRONIC INDUSTRIES NORTH
AMERICA, INC. N’ASSUME OU N’AUTORISE QUICONQUE
À ASSUMER QUELQUE AUTRE OBLIGATION QUE CE SOIT.
CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS
DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES,
LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS
ÊTREAPPLICABLES.TECHTRONICINDUSTRIESNORTH
AMERICA, INC., DÉCLINE TOUTE RESPONSABILITÉ
EN CE QUI CONCERNE LES DOMMAGES DIRECTS,
INDIRECTS OU AUTRES, Y COMPRIS, MAIS SANS
S’Y LIMITER, LES FRAIS DE RETOUR DE PRODUITS
À UN CENTRE DE RÉPARATION RYOBI AGRÉÉ ET DE
RENVOI AU PROPRIÉTAIRE, DE DÉPLACEMENT D’UN
TECHNICIEN, DE TÉLÉPHONE OU TÉLÉGRAMME,
DE LOCATION D’UN PRODUIT SIMILAIRE PENDANT
LA DURÉE DES RÉPARATIONS SOUS GARANTIE, DE
DÉPLACEMENT, DE PERTES OU DOMMAGES À DES
BIENS PERSONNELS, DE MANQUE À GAGNER, DE
PERTE D’USAGE DU PRODUIT, DE PERTE DE TEMPS OU
DE DÉRANGEMENT. CERTAINS ÉTATS ET PROVINCES
NE PERMETTANT L’EXCLUSION OU LA LIMITATION
DES DOMMAGES DIRECTS OU INDIRECTS, LES
RESTRICTIONSCI-DESSOUSPEUVENTNEPASÊTRE
APPLICABLES.
Cette garantie donne au consommateur des droits
spécifiques, et celui-ci peut bénéficier d’autres droits, qui
varient selon les états ou provinces.
Cette garantie couvre tous les produits d’extérieur RYOBI
™
fabriqués par Techtronic Industries North America, Inc.,
vendus aux États-Unis et au Canada.
Pour obtenir l’adresse du centre de réparations Ryobi
agréé le plus proche, appeler le 1-800-860-4050.
3 — Español
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El
incumplimiento de las instrucciones señaladas abajo
puede causar descargas eléctricas, incendios y lesiones
serias.
GUARDE ESTAS INSTRUCCIONES
Lea detenidamente estas instrucciones y las instrucciones
para su cabezal motor antes de utilizar el accesorio de
sopladora.
Familiarícese con la herramienta. Lea y comprenda
el manual del operador y observe las advertencias y
etiquetas de instrucciones adheridas a la herramienta.
No permita que utilicen esta unidad niños ni personas
carentes de la debida instrucción para su manejo.
Cuando utilice este producto, siempre póngase
protección ocular con protección lateral con la marca
de cumplimiento de la norma ANSI Z87.1, junto con
protección auditiva.
Póngase pantalones, botas y guantes gruesos. No se
ponga ropa holgada, pantalones cortos, joyería de ningún
tipo, sandalias o ni ande descalzo.
Recójase el cabello si lo tiene largo, de manera que le
quede arriba de los hombros para evitar que se enrede
en las piezas en movimiento.
Mantenga a todos los circunstantes, niños y animales
por lo menos a 15 m (50 pies) de distancia.
Permanezca alerta, preste atención a lo que esté haciendo,
y aplique el sentido común al utilizar herramientas
eléctricas. No utilice la herramienta si está cansado o se
encuentra bajo los efectos de alguna droga, alcohol o
medicamento. Un momento de inatención al utilizar una
herramienta eléctrica puede causar lesiones corporales
serias.
No utilice este producto si no hay luz suficiente.
No estire el cuerpo para alcanzar mayor distancia.
Mantenga una postura firme y buen equilibrio en todo
momento. Una postura firme y un buen equilibrio permiten
un mejor control de la herramienta en situaciones
inesperadas.
Mantenga todas las partes del cuerpo alejadas de toda
pieza móvil.
Inspeccione la unidad antes de cada uso para verificar
que no haya pernos sueltos no partes dañadas o
faltantes. Efectúe las correcciones necesarias antes de
utilizar el accesorio del soplador. La inobservancia de
esta advertencia puede causar lesiones serias.
Use solamente piezas y accesorios de repuesto
recomendados o equivalentes del fabricante. El empleo
de piezas diferentes puede causar un peligro o dañar el
producto.
REGLAS DE SEGURIDAD GENERALES
En ninguna circunstancia, use accesorio o accesorio
alguno en este producto, que no se haya suministrado
con el producto mismo, o que no esté identificado como
apropiado para el uso con este producto en el manual
del operador.
Evite los entornos peligrosos de trabajo. No use el
accesorio en lugares húmedos o mojados. No lo use en
la lluvia.
Utilice el accesorio adecuado para la tarea. No utilice
este producto para ninguna función diferente de las
especificadas.
No toque las zonas alrededor del silenciador o cilindro del
cabezal del motor a gasolina. Estas piezas se calientan
durante el funcionamiento. El contacto con superficies
calientes puede causar posibles lesiones graves.
Siempre apague el motor y desconecte el cable de la
bujía, desconecte la unidad del suministro de corriente o
retire el paquete de baterías antes de efectuar cualquier
tarea de ajuste o reparación.
CUANDO UTILIZA UN CABEZAL MOTOR
ELÉCTRICO O BATERÍA:
No deje el aparato mientras esté enchufado. Desenchúfelo
de la toma de corriente o retire el paquete de baterías
cuando no se utiliza y antes de darle servicio.
No permita que se use este artefacto como un juguete.
Es necesario que preste mucha atención si se lo utiliza
cerca de niños.
Solo utilice el producto como se describe en este manual.
Utilice solamente accesorios recomendados por el
fabricante.
No lo utilice si está dañado el cordón, el enchufe o el
paquete de baterías. Si el artefacto no está funcionando
como debería, si se ha caído, dañado o mojado diríjase
al centro de servicios.
No tire del cordón ni lo acarree tomándolo por este, ni
utilice el cordón como mango, ni cierre una puerta en el
cordón, ni tire del cordón alrededor de bordes o esquinas
afilados. No pase el aparato sobre el cordón. Mantenga
el cordón alejado de las superficies calientes.
No lo desenchufe tirando del cordón. Para desenchufarlo,
sujete el enchufe, no el cordón.
No manipule el enchufe o el aparato con las manos
mojadas.
No coloque objetos en los orificios. No utilice la unidad
con orificios bloqueados, manténgala libre de polvo,
hilachas, cabellos y todo aquello que pueda disminuir el
flujo de aire.
Mantenga el cabello, la ropa holgada, los dedos y todas
las partes del cuerpo alejados de las aberturas y piezas
móviles de la unidad.
Apague los controles antes de desconectar la unidad o
o retirar el paquete de baterías.
4 — Español
REGLAS DE SEGURIDAD ESPECÍFICAS
Despeje el área de trabajo cada vez antes de utilizar
la herramienta. Retire todos los objetos como piedras,
vidrio roto, clavos, alambre o cuerda que puedan salir
disparados o enredarse en la hoja de la recortadora de
bordes.
Asegúrese de que todas las protecciones estén
firmemente instaladas y de forma correcta.
Si la hoja está desafilada o desgastada, cámbiela; no
intente afilarla.
Use esta recortadora de bordes a lo largo de aceras,
caminos de entrada, macizos de flores y áreas similares.
No la use para ningún otro propósito.
Familiarícese completamente con todos los controles.
Aprenda la forma de apagar la unidad y de desactivar
los controles con rapidez.
No utilice la recortar de bordes en la lluvia en superficies
de grava ni cerca de las mismas.
Familiarícese con el área donde está recortando bordes.
Esté consciente del desnivel de las aceras, de todo
agujero existente en el terreno y de toda condición
peligrosa similar (ejemplo: alambre o cable, segmentos
de los cuales pueden desprenderse y convertirse en
peligrosos proyectiles). En terreno áspero siempre empuje
lentamente el accesorio para recortar bordes.
No intente retirar material cortado ni sujetar material por
cortar mientras esté funcionando el motor o esté girando
la hoja de corte.
Mantengalosmanosylospiesdelalejadosáreadecorte.
Siempre mantenga la mano derecha en el mango trasero
y la mano izquierda en el mango delantero cuando esté
girando la hoja.
La hoja de corte puede causar lesiones en su giro de
inercia después de apagar el motor o de soltar el gatillo
del acelerador. Mantenga un control adecuado de la
herramienta hasta que se detenga por completo la hoja
de corte.
Verifique que la tuerca de la hoja esté ajustada antes de
utilizar el accesorio.
Si no se monta la unidad correctamente, se puede
producir una situación peligrosa.
Nunca debe pararse ni colocar ninguna parte de su
cuerpo en la línea de corte de la hoja para cortar bordes.
Si la recortadora bordes toca cualquier objeto extraño:
a) Apague la recortadora de bordes y desconecte el
cable de la bujía, desconecte la unidad del suministro
de corriente o retire el paquete de baterías.
b) Inspeccione el accesorio para recortar bordes para
ver si está dañado.
c) Corrija todo daño presente antes de utilizar el accesorio
para cortar bordes. La inobservancia de esta advertencia
puede causar lesiones corporales serias.
Antes de quitar una obstrucción atorada o atascada en
la hoja, instalar un accesorio o realizar cualquier ajuste,
apague siempre el motor y retire el cable de la bujía,
desconecte la unidad del suministro de corriente o retire
el paquete de baterías.
Guarde el aparato que no se están usando en el interior
– Cuando no esté en uso, se debe guardar el producto
en el interior, en un lugar seco, alto o bajo llave – fuera
del alcance de los niños.
Guarde estas instrucciones. Consúltelas con frecuencia
y empléelas para instruir a otras personas que puedan
utilizar esta herramienta. Si presta a alguien esta
herramienta, facilítele también las instrucciones con el
fin de evitar un uso indebido del producto y posibles
lesiones.
NOTA: VEA LA MANUAL DEL OPERADOR DE CABEZAL
DE MOTOR PARA REGLAS DE SEGURIDAD ESPECÍFICAS
ADICIONALES.
GUARDE ESTAS INSTRUCCIONES
5 — Español
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte
o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa posible, la cual, si no se evita, podría causar la
muerte o lesiones serias.
PRECAUCIÓN:
Indica una situación potencialmente peligrosa la cual, si no se evita, puede
causar lesiones leves o moderadas.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica información importante no
relacionada con ningún peligro de lesiones, como una situación que puede
ocasionar daños físicos.
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado para mayor seguridad al manejar este producto.
SÍMBOLO NOMBRE EXPLICACIÓN
Símbolo de alerta de seguridad Precauciones para su seguridad.
Lea el manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador antes de usar este
producto.
Póngase protección para los ojos
y los oídos
Cuando utilice este producto, siempre póngase protección
ocular con protección lateral con la marca de cumplimiento
de las normas ANSI Z87.1, así como protección para los
oídos.
Mantenga alejadas a las personas
presentes
Mantenga a los circunstantes a una distancia mínima de
15 m (50 pies).
Rebote
Cualquier objeto lanzado puede rebotar y producir lesiones
personales o daños físicos.
Hoja Afilada
Peligro – Para evitar una lesíon grave, no toque la hoja que
corta la cuerda.
Símbolo de no acercar las manos
Si no mantiene las manos alejadas de la hoja de corte,
se causará serias lesiones corporales.
6 — Español
CARACTERÍSTICAS
FAMILIARÍCESE CON EL ACCESORIO PARA
RECORTAR BORDES
Vea la figura 1.
Para usar este producto con la debida seguridad se debe
comprender la información indicada en la herramienta
misma y en este manual, y se debe comprender también
el trabajo que intenta realizar. Antes de usar este producto,
familiarícese con todas las características de funcionamiento
y normas de seguridad del mismo.
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Retire cuidadosamente los artículos de la caja. Asegúrese
de que estén presentes todos los artículos enumerados
en la lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la Lista
de empaquetado ya está ensamblada al producto cuando
lo desempaqueta. El fabricante no ensambla las piezas
de esta lista en el producto. Éstas deben ser instaladas
por el usuario. El uso de un producto que puede haber
sido ensamblado de forma inadecuada podría causar
lesiones personales graves.
Inspeccione cuidadosamente el producto para asegurarse
de que no haya sufrido roturas o daños durante el envío.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-800-860-4050, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Accesorio para recortar bordes
Pasador de retención
Llave hexagonal
Manual del operador
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.
ADVERTENCIA:
No intente modificar este producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.
ADVERTENCIA:
No conecte la unidad al cabezal motor antes de terminar
de armarla. De lo contrario la unidad puede ponerse en
marcha accidentalmente, con el consiguiente riesgo de
lesiones serias.
ESPECIFICACIONES DEL PRODUCTO
Longitud de la hoja ................................ 203,2 mm (8 pulg.)
Profundidad del recorte Adjustable entre 13 mm a 63,5 mm
(1/2 pulg. a 2-1/2 pulg.)
Hoja de reemplazo ............................................... AC04215
7 — Español
ACOPLAMIENTO DEL CABEZAL DE POTENCI
EL ACCESORIO PARA RECORTAR BORDES
Vea la figura 3.
ADVERTENCIA:
Nunca una ni ajuste ningún accesorio mientras esté
funcionando el cabezal motor. Si no se detiene el motor
podría causar lesiones personales graves.
El accesorio para recortar bordes se acopla al cabezal de
potencia por medio de un dispositivo acoplador.
Desconecte el cable de la bujía, desconecte la unidad del
suministro de corriente o retire el paquete de baterías.
Retire la tapa de suspensión del accesorio.
Afloje la perilla en el acoplador del eje del cabezal motor.
Oprima el botón situado en el accesorio para recortar
bordes. Alinee el botón con el hueco guía situado en el
acoplador del eje del cabezal motor y con un movimiento
de deslizamiento una los dos ejes. Gire el accesorio para
recortar de eje recto hasta que el botón se trabe en el
orificio de posicionamiento.
ARMADO
NOTA: Si los botones no se sueltan completamente en el
orificio de posicionamiento, significa que los ejes no están
bien asegurados en su lugar. Gire levemente los ejes de
un lado a otro hasta que el botón quede asegurado en
su lugar.
Apriete firmemente la perilla.
ADVERTENCIA:
Asegúrese de que esté bien apretada la perilla antes de
utilizar el equipo. Verifique periódicamente el apriete de
la misma durante el uso para evitar lesiones serias.
DESMONTAJE DEL ACCESORIO DEL
CABEZAL MOTOR
Apague el motor y desconecte el cable de la bujía,
desconecte la unidad del suministro de corriente o retire
el paquete de baterías.
Afloje la perilla.
Oprima el botón y gire los ejes para separar los extremos
de los mismos.
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con este producto le
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para infligir una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1 junto con protección
para los oídos. La inobservancia de esta advertencia
puede permitir que los objetos lanzados hacia los ojos y
otros provocarle lesiones graves.
ADVERTENCIA:
No utilice ningún accesorio o accesorio no recomendado
por el fabricante de esta producto. El empleo de accesorios
o accesorios no recomendandos podría causar lesiones
serias.
A VISO:
Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como tornillos,
tuercas, pernos, tapas, etc. Apriete firmemente todos los
sujetadores y las tapas y no accione este producto hasta que
todas las partes faltantes o dañadas sean reemplazadas.
Póngase en contacto con el servicio al cliente o con un
centro de servicio calificado para obtener ayuda.
APLICACIONES
Esta producto puede emplearse para los fines enumerados
abajo:
Cortado los bordes del césped de aceras, de las maneras
de la entrada, macizos de flores y de las áreas similares.
8 — Español
FUNCIONAMIENTO
PARA AJUSTAR LA PROFUNDIDAD DE LA
HOJA
Vea las figuras 4 y 5.
Apague el motor y desconecte el cable de la bujía,
desconecte la unidad del suministro de corriente o retire
el paquete de baterías.
Para aumentar la profundidad del corte afloje la perilla
de ajuste y desplace hacia arriba el brazo de la rueda, y
para disminuir dicha profundidad desplácelo hacia abajo.
Después de terminar el ajuste apriete firmemente la perilla
de ajuste.
Conecte el cable de la bujía, conecte la unidad al suministro
de corriente y vuelva a instalar el paquete de batería,
según corresponda.
NOTA: Inicialmente ajuste la profundidad de la hoja de 13 mm
a 25 mm (de 1/2 pulg. a 1 pulg.). Efectúe un corte superficial
para probar la profundidad de corte. Si la profundidad de
corte necesita ajuste, debe efectuarse de manera progresiva
hasta lograrse la profundidad deseada.
CONSEJOS DE OPERACIÓN
La cortadora de bordes corta a lo largo de aceras, caminos
de entrada, macizos de flores, bordillos y áreas similares.
Básese en la guía de la flecha situada en la protección
de la hoja para alinear ésta con la superficie de corte.
Efectúe el corte a un paso estable. Si comienza a atascarse
la hoja, significa que usted está efectuando con demasiada
rapidez el corte; aminore el paso. No fuerce la hoja a
entrar en la tierra.
Un contacto leve de la hoja contra el borde de la acera,
bordillo, etc., es aceptable y no se daña la cortadora de
bordes.
Se logra el mejor aspecto cuando está seco el pasto.
Evite cortar bordes en áreas donde esté húmeda la
tierra o el pasto, o de lo contrario podría atascarse la
protección de la hoja, con el consiguiente borde desigual
resultante. Si se atasca la protección de la hoja, apague
el motor, desconecte el cable de la bujía, desconecte la
unidad del suministro de corriente o retire el paquete de
baterías, luego limpie todos los desechos presentes en
la protección de la hoja.
FUNCIONAMIENTO CON EL ACCESORIO
PARA RECORTAR BORDES
Vea la figura 3.
ADVERTENCIA:
Es posible que la carcasa del motor (en los cabezales
motores a gas) se caliente mientras la recortadora de
bordes esté en uso. No apoye ni coloque el brazo, la
mano ni ninguna parte del cuerpo contra la carcasa del
motor mientras la recortadora de bordes esté en uso.
Sólo sostenga la recortadora de bordes como se muestra
en la figura 3 con todas las partes del cuerpo alejadas
de la carcasa del motor. El contacto prolongado con la
carcasa del motor puede causar quemaduras u otras
lesiones.
ADVERTENCIA:
Siempre coloque la unidad al lado derecho de usted. Si
se utiliza la unidad colocándola en el lado izquierdo del
cuerpo, el usuario expone éste a superficies calientes, lo
cual puede causar lesiones por quemadura.
ADVERTENCIA:
Para evitar quemaduras causadas por tocar superficies
calientes, al utilizar esta unidad nunca coloque la parte
inferior de la misma arriba del nivel de la cintura.
Al usar el accesorio para recortar bordes, sujete la unidad
con la mano derecha en la asa trasera y coloque la mano
izquierda en la asa frontal. Sujete firmemente la unidad con
ambas manos durante la operación. Se recomienda sujetar
el soplador en una posición confortable con la asa trasera
a la altura de la cadera.
NOTA: Cuando se utiliza con un cabezal motor a gas, haga
trabajar la unidad siempre a la máxima aceleración. Si
realiza cortes a una aceleración parcial durante un tiempo
prolongado, goteará aceite del silenciador.
9 — Español
ADVERTENCIA:
Antes de inspeccionar, limpiar o dar mantenimiento a la
máquina, apague el motor, espere hasta que se detengan
todas las piezas en movimiento, desconecte el cable de
la bujía y apártelo de la bujía, desconecte la unidad del
suministro de corriente o retire el paquete de baterías. El
incumplimiento de estas instrucciones puede provocar
lesiones personales graves o daños materiales.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1 junto con protección
para los oídos. La inobservancia de esta advertencia
puede permitir que los objetos lanzados hacia los ojos
y otros provocarle lesiones graves.
ADVERTENCIA:
Al dar servicio a la unidad, utilice piezas de repuesto que
cumplen o superan las especificaciones del producto
original. El empleo de piezas diferentes podría causar
un peligro o dañar el producto.
AVISO:
Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio calificado para
obtener ayuda.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Los productos químicos pueden dañar, debilitar o destruir
el plástico, lo cual puede causar lesiones serias.
REEMPLAZO DEL LAS HOJA
Vea las figuras 6 a 8.
Reemplace las hojas cuando se hayan desgastado hasta
llegar al orificio indicador. Utilice la hoja de repuesto número
de modelo AC04215.
Apague el motor y desconecte el cable de la bujía,
desconecte la unidad del suministro de corriente o retire
el paquete de baterías.
Alinee la ranura de la arandela de la brida y la de la caja de
engranajes con la ranura de la brida; coloque el pasador
de retención a través de las tres ranuras para asegurar
todo en su lugar.
Con una llave de tuercas de boca tubular de 19 mm
(3/4 pulg.) gire hacia la derecha la tuerca de la hoja para
aflojarla.
Retire la hoja vieja del eje de la recortadora de bordes.
Limpie la basura acumulada en el eje de la recortadora
y en las arandelas de las bridas.
Centre la hoja nueva en la arandela de la brida,
asegurándose de dejarla bien asentada en la misma.
Instale la arandela cóncava de manera que la hoja no se
instale directamente sobre el agujero.
Instale la tuerca de la hoja en el eje de la recortadora de
bordes.
Con una llave de tuercas de boca tubular de 19 mm
(3/4 pulg.) gire hacia la izquierda la tuerca de la hoja en
el eje de la recortadora de bordes y apriétela firmemente.
Aplique una torsión de la tuerca a 51,5 Nm (38 pies lbs).
Esta pieza de repuesto puede adquirirse en el lugar donde
se compró la unidad, o llamando el servicio al cliente.
NOTA: Cada vez antes de usar la unidad asegúrese de que la
hoja esté instalada correctamente y firmemente asegurada.
MONTAJE DEL COLGADOR DE
ALMACENAMIENTO
Vea la figura 9.
Hay dos formas de colgar el accesorio para guardarlo.
Para usar la tapa de suspensión, oprima el botón y
coloque la tapa en el extremo del eje del accesorio. Gire
levemente la tapa de un lado a otro hasta que quede
asegurado en su lugar el botón.
El orificio secundario del eje del accesorio también se
puede utilizar para colgarlo.
ALMACENAMIENTO DEL ACCESORIO
Guarde el accesorio dentro en un espacio bien ventilado
inaccesible a los niños.
Mantenga la unidad alejada de agentes corrosivos como
los productos químicos para el jardín y las sales para
derretir el hielo.
MANTENIMIENTO
10 — Español
GARANTÍA
DECLARACIÓN DE LA GARANTÍA LIMITADA
Techtronic Industries North America, Inc. garantiza al
comprador original al menudeo que este producto de la marca
RYOBI
™
carece de defectos en los materiales y en la mano de
obra, y acuerda reparar o remplazar, a la sola discreción de
Techtronic Industries North America, Inc., cualquier producto
defectuoso, sin cargo alguno al comprador, dentro de los
siguientes períodos de tiempo a partir de la fecha de compra.
Tres años si los productos se emplean para uso personal,
familiar o casero;
90 días si el producto se emplea para cualquier otro
propósito, como el uso comercial o el de alquiler.
Esta garantía se otorga solamente al comprador original al
menudeo, y comienza en la fecha de la compra original al
menudeo.
Cualquier parte de este producto Techtronic Industries
North America, Inc. que, a juicio razonable de la compañía,
tenga defectos en los materiales o en la mano de obra, será
reparado o reemplazado por un centro de servicio autorizado
de herramientas para uso en el exterior de la marca RYOBI
™
,
sin cargo alguno al comprador por concepto de piezas y mano
de obra (Centro de Servicio Autorizado Ryobi).
El producto, incluida toda pieza defectuosa, debe enviarse a
un centro de servicio autorizado Ryobi dentro del período de
la garantía. El gasto de enviar el producto al centro de servicio
para cualquier trabajo cubierto por la garantía, así como el
gasto de devolverlo al propietario después de la reparación,
correrán por cuenta del propietario. La responsabilidad de
Techtronic Industries North America, Inc. con respecto a
todo reclamo se limita a las reparaciones o remplazo del
producto, y ningún reclamo de incumplimiento de la garantía
será causante de la cancelación o rescisión del contrato de
venta de ninguna herramienta de uso en el exterior de la
marca RYOBI
™
. En el establecimiento se requerirá el recibo
de compra para respaldar cualquier reclamo al amparo de
la garantía. Todo trabajo cubierto en la garantía debe ser
realizado por un concesionario de servicio autorizado.
Esta garantía se limita a noventa (90) días a partir de la fecha
original de la compra de cualquier herramienta de uso en
el exterior de la marca RYOBI
™
empleada para propósitos
comerciales o de alquiler, o cualquier otro propósito
generador de ingresos.
Esta garantía no cubre ningún producto que haya sido
sujeto a un uso indebido, maltrato, negligencia o accidente,
o que haya sido utilizado de cualquier forma contraria a las
instrucciones de manejo especificadas en el manual del
operador del producto. Esta garantía no aplica a ningún daño
en el producto que resulte de un mantenimiento indebido
ni a ningún producto que haya sido alterado o modificado.
La garantía no cubre ninguna reparación necesaria por
el uso normal ni por el uso de piezas o accesorios que
sean incompatibles con la herramienta para uso exterior
de la marca RYOBI
™
, o afecten de forma desfavorable su
funcionamiento, desempeño o durabilidad.
Además, esta garantía no cubre:
A. Afinación – Bujías, carburador, ajustes del carburador,
encendido, filtros
B. Artículos sujetos a desgaste – Perillas de tope, carretes
exteriores, hilos de corte, carretes interiores, poleas
del arrancador, cuerdas del arrancador, correas de
transmisión, aspas, arandelas de fieltro y pasadores de
enganche, hojas de triturar, ventiladores de sopladoras,
tubos de sopladoras y de aspiradoras, sacos y correas
de aspiradoras, barras guía y cadenas de sierras
Techtronic Industries North America, Inc. se reserva
el derecho a cambiar o mejorar el diseño de cualquier
herramienta para uso en el exterior de la marca RYOBI
™
sin
asumir ninguna obligación de modificar ningún producto
fabricado previamente.
TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN
LIMITADAS EN DURACIÓN SEGÚN EL PERÍODO
DE GARANTÍA DECLARADA. POR CONSIGUIENTE,
CUALQUIER GARANTÍA IMPLÍCITA, INCLUSO LAS DE
COMERCIABILIDAD, IDONEIDAD PARA UN PROPÓSITO
EN PARTICULAR, O DE CUALQUIER TIPO, PIERDEN
TOTALMENTE SU VALIDEZ DESPUÉS DEL VENCIMIENTO
DEL PERÍODO DE GARANTÍA CORRESPONDIENTE DE
TRES AÑOS O NOVENTA DÍAS. DE CONFORMIDAD CON
ESTA GARANTÍA, LA OBLIGACIÓN DE TECHTRONIC
INDUSTRIES NORTH AMERICA, INC. SE LIMITA ESTRICTA
Y EXCLUSIVAMENTE A LA REPARACIÓN O REMPLAZO DE
LAS PIEZAS DEFECTUOSAS, Y TECHTRONIC INDUSTRIES
NORTH AMERICA, INC. NO ASUME NINGUNA OTRA
OBLIGACIÓN, NI AUTORIZA A NADIE ASUMIRLA A
NOMBRE DE DICHA COMPAÑÍA. ALGUNOS ESTADOS NO
PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN
DE UNA GARANTÍA IMPLÍCITA, POR LO CUAL ES POSIBLE
QUE LA LIMITACIÓN ANTERIOR NO SE APLIQUE EN EL
CASO DE USTED. TECHTRONIC INDUSTRIES NORTH
AMERICA, INC. NO ASUME NINGUNA RESPONSABILIDAD
POR DAÑOS DIRECTOS, INDIRECTOS O DE NINGÚN OTRO
TIPO, COMO EL GASTO DE ENVIAR EL PRODUCTO A UN
CENTRO DE SERVICIO AUTORIZADO RYOBI Y EL GASTO
DE ENVIARLO DE ALLÍ AL PROPIETARIO, EL TIEMPO
DEVIAJE DEL MECÁNICO,CARGOS TELEFÓNICOS
OTELEGRÁFICOS, ALQUILER DE UNPRODUCTO
SUSTITUTO DURANTE EL TIEMPO DE REALIZACIÓN
DEL SERVICIO DE LA GARANTÍA, VIAJES, PÉRDIDA O
DAÑOS A OBJETOS DE PROPIEDAD PERSONAL, PÉRDIDA
DE INGRESOS, PÉRDIDA DEL USO DEL PRODUCTO,
PÉRDIDA DE TIEMPO O INCONVENIENTES. EN ALGUNOS
ESTADOS NO SE PERMITE LA EXCLUSIÓN O LIMITACIÓN
DE DAÑOS DIRECTOS O INDIRECTOS, POR LO CUAL ES
POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN DESCRITA
ARRIBA NO SE APLIQUE EN SU CASO.
Esta garantía le confiere derechos legales específicos, y
es posible que usted goce de otros derechos, los cuales
pueden variar de estado a estado.
Esta garantía se aplica a todas las herramientas para uso
en el exterior de la marca RYOBI
™
fabricadas por Techtronic
Industries North America, Inc. y vendidos en Estados Unidos
y Canadá.
Para encontrar el centro de servicio autorizado Ryobi más
cercano a usted, llame al 1-800-860-4050.
11
NOTES / NOTAS
991000979
6-10-16 (REV:01)
OPERATOR’S MANUAL
MANUEL D’UTILISATION / MANUAL DEL OPERADOR
EDGER ATTACHMENT
ACCESSOIRE COUPE-BORDURES
ACCESORIO PARA RECORTAR BORDES
RYEDG12
TECHTRONIC INDUSTRIES POWER EQUIPMENT
1428 Pearman Dairy Road, Anderson, SC 29625 USA
1-800-860-4050 • www.ryobitools.com
• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts,
please obtain your item, manufacturing, and serial numbers from the product data plate.
ITEM NO. _________________________________________________________
MANUFACTURING NO. ____________________________________________
SERIAL NO. _______________________________________________________
HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased
online at www.ryobitools.com or by calling 1-800-860-4050. Replacement parts can
also be obtained at one of our service centers.
HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at
www.ryobitools.com or by calling 1-800-860-4050.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or
technical support please contact us at 1-800-860-4050.
• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces
de remplacement, veuillez obtenir le numéro d’article, le numéro de fabrication et le
numéro de série à partir de la plaque de données du produit.
NUMÉRO D’ARTICLE ______________________________________________
NUMÉRO DE FABRICATION _______________________________________
NUMÉRO DE SÉRIE _______________________________________________
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de
remplacement peuvent être achetées en ligne sur le site www.ryobitools.com ou par
téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à
un de nos centres de service.
COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent
être localisés en ligne au www.ryobitools.com ou en téléphonant au 1-800-860-4050.
COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE :
Pour contacter le service à la clientèle pour une question technique ou pour tout autre
renseignement, veuillez nous téléphoner au 1-800-860-4050.
• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar
piezas de repuesto, obtenga su número de artículo, el número de fabricación y el
número de serie de la placa de datos del producto.
NÚMERO DE ARTÍCULO ___________________________________________
NÚMERO DE FABRICACIÓN _______________________________________
NÚMERO DE SERIE _______________________________________________
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar
en nuestro sitio en la red mundial, en la dirección www.ryobitools.com o llamando
al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.
CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los
centros de servicio visitando nuestro sitio en la red mundial, en la dirección
www.ryobitools.com or by calling 1-800-860-4050.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para
obtener servicio o asistencia técnica al consumidor, sírvase comunicarse con nosotros
llamando al 1-800-860-4050.
CALIFORNIA PROPOSITION 65
WARNING:
This product and substances that may
become airborne from its use may con-
tain chemicals, including lead, known to
the State of California to cause cancer,
birth defects, or other reproductive harm.
Wash hands after handling.
RYOBI is a trademark of Ryobi Limited and
is used pursuant to a license granted by
Ryobi Limited.
RYOBI est une marque de Ryobi Limited et
est utilisée en vertu d’une licence accordée
par Ryobi Limited.
RYOBI es una marca de Ryobi Limited y se
utiliza conforme a una licencia otorgada por
Ryobi Limited.
PROPOSITION 65 DE L’ÉTAT
DE CALIFORNIE
AVERTISSEMENT :
Ce produit et les autres substances
rejetées dans l’air suite à son utilisation
peuvent contenir des produits chimiques,
notamment du plomb qui, selon l’État de
la Californie, peuvent causer le cancer,
des anomalies congénitales et d’autres
dommages au système reproducteur.
Bien se laver les mains après toute
manipulation.
CALIFORNIA - PROPUESTA
DE LEY NÚM. 65
ADVERTENCIA:
Este producto y las sustancias que
puedan llegar a ser aerotransportadas
por su uso pueden contener
sustancias químicas (incluido el plomo)
reconocidas por el estado de California
como causantes de cáncer, defectos
congénitos y otras afecciones del
aparato reproductor. Lávese las manos
después de utilizar el aparato.
