OPERATOR’S MANUAL
MANUEL D’UTILISATION/MANUAL DEL OPERADOR
40 VOLT POWER HEAD
40 V BLOC MOTEUR
40 V CABEZAL MOTOR
RY40006
Important Safety Instructions ......... 2-3

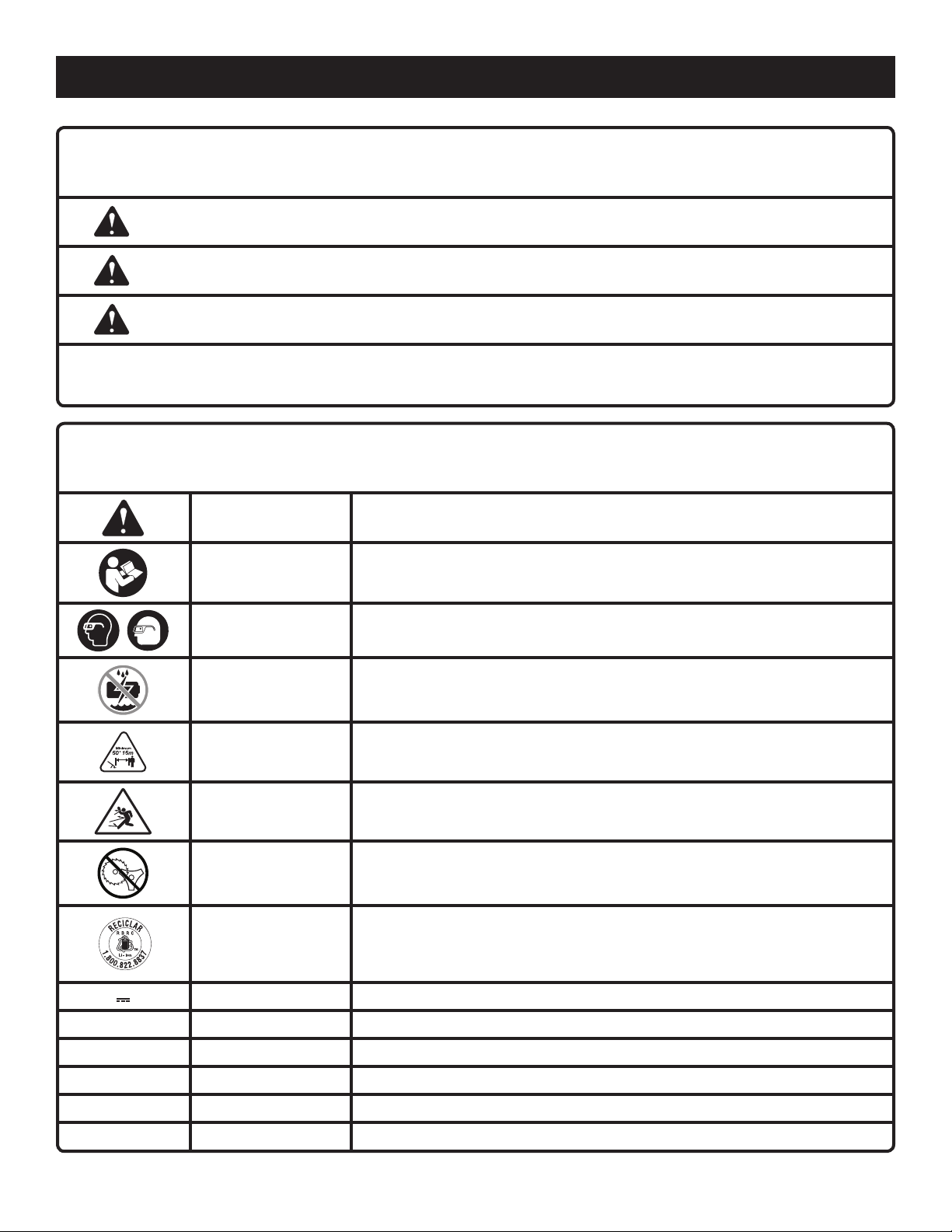

Symbols .............................................4
Features .............................................5
Assembly ........................................ 5-6
Operation ....................................... 6-7
Maintenance .......................................8
Troubleshooting ..................................8
Parts Ordering and
Service ............................... Back Page
Instructions importantes
concernant la securite ..................... 2-3
Symboles ...........................................4
Caractéristiques .................................5
Assemblage .................................... 5-6
Utilisation ....................................... 6-7
Entretien .............................................8
Dépannage .........................................8
Commande de pièces
et réparation ..................... Page arrière
Instrucciones de seguidad impor-
tantes ............................................. 2-3
Símbolos ............................................4
Características ...................................5
Armado ........................................... 5-6
Funcionamiento.............................. 6-7
Mantenimiento ...................................8
Corrección de problemas ................... 8
Pedidos de piezas
y servicio ....................... Pág. posterior
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
ii
See this fold-out section for all the figures
referenced in the operator’s manual.
Voir que cette section d’encart pour toutes les
figures a adressé dans le manuel d’utilisation.
Vea esta sección de la página desplegable para
todas las figuras mencionó en el manual del operador.

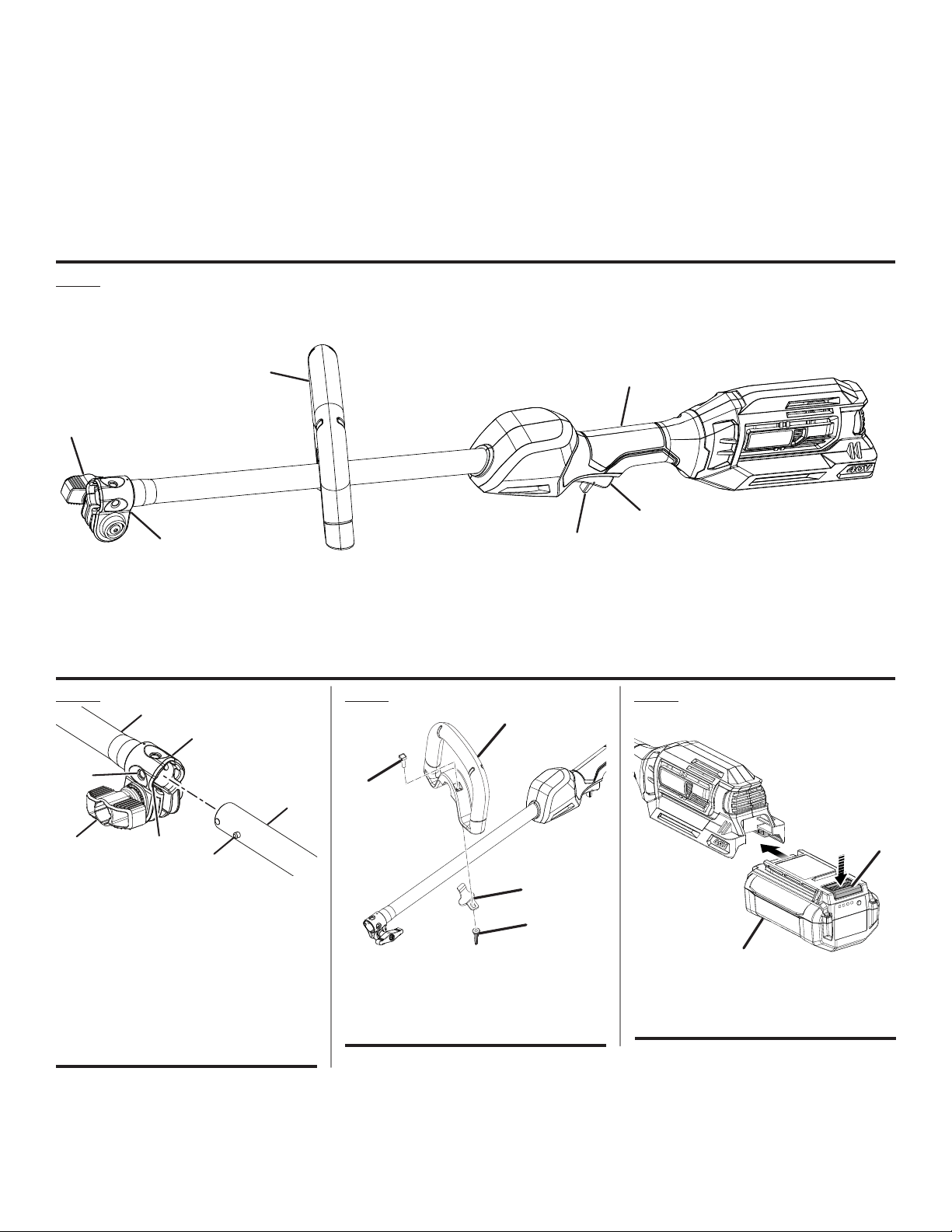

A - Switch trigger (gâchette, gatillo del interruptor)
B - Knob (bouton, perilla)
C - Coupler (coupleur, acoplador)
Fig. 1
Fig. 2
A - Button (bouton, botón)
B - Guide recess (logement guide, hueco guía)
C - Coupler (coupleur, acoplador)
D - Power head shaft (arbre du bloc moteur, eje
del cabezal motor)
E - Knob (bouton, perilla)
F - Positioning hole (trou de positionnement,
orificio de posicionamiento)
G - Attachment shaft (arbre d’accessoire, eje del
aditamento)
E
B
A
B
C
D
E
F
G
Fig. 3
A - Front handle (poignée avant, mango
delantero)
B - Bolt (boulon, perno)
C - Wing nut (écrou à oreilles, tuerca de
mariposa)
A
C
D
B
Fig. 4
A - Battery pack (bloc-piles, paquete de
baterías)
B - Latch (loquet, pestillo)
A
B
D - Rear handle (poignée arrière, mango trasero)
E - Front handle (poignée avant, mango delantero)
F - Trigger lock-out (gâchette avec verrou, gatillo con seguro)
A
C
F
D
iii

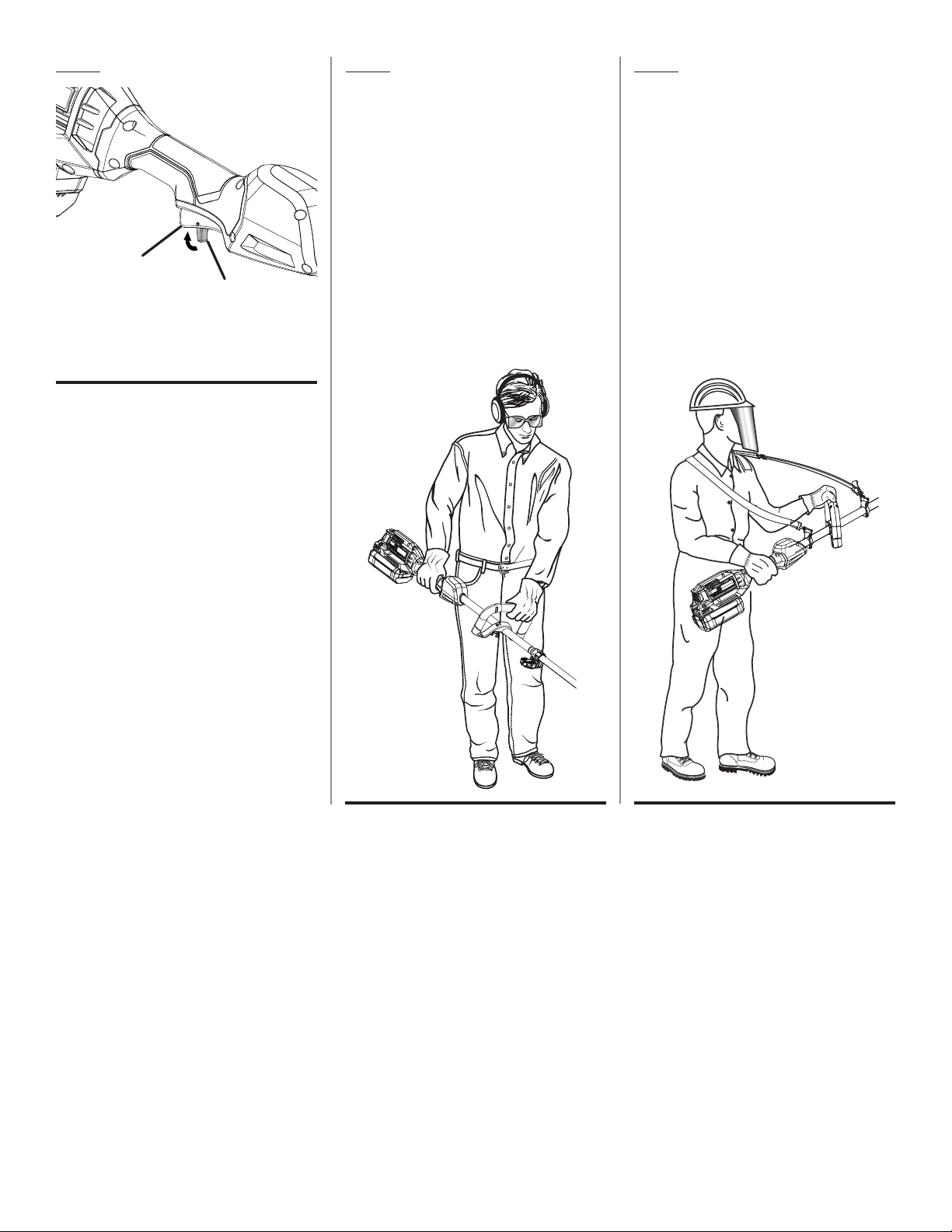

A - Trigger lock-out (gâchette avec verrou,
gatillo con seguro)
B - Switch trigger (gâchette, gatillo del
interruptor)
A
B
Fig. 5 Fig. 6
TYPICAL OPERATING POSITION FOR ATTACH-
MENTS USED BELOW THE WAIST. SEE YOUR
ATTACHMENT OPERATOR’S MANUAL FOR
DETAILS SPECIFIC TO YOUR ATTACHMENT.
POSITION DE FONCTIONNEMENT TYPIQUE
POUR LES ACCESSOIRES UTILISÉS
SOUS LE NIVEAU DE LA TAILLE. SE
RÉFÉRER AU MANUEL D’UTILISATION DE
VOTRE ACCESSOIRE POUR LES DÉTAILS
SPÉCIFIQUES À VOTRE ACCESSOIRE.
POSICIÓN OPERATIVA TÍPICA PARA
ACCESORIOS QUE SE USAN DEBAJO DE
LA CINTURA. CONSULTE EL MANUAL
DEL OPERADOR DE SU ACCESORIO PARA
OBTENER DETALLES AL RESPECTO.
TYPICAL OPERATING POSITION FOR ATTACH-
MENTS USED ABOVE THE WAIST. SEE YOUR
ATTACHMENT OPERATOR’S MANUAL FOR
DETAILS SPECIFIC TO YOUR ATTACHMENT.
POSITION DE FONCTIONNEMENT TYPIQUE
POUR LES ACCESSOIRES UTILISÉS AU-
DESSUS LE NIVEAU DE LA TAILLE. SE
RÉFÉRER AU MANUEL D’UTILISATION DE
VOTRE ACCESSOIRE POUR LES DÉTAILS
SPÉCIFIQUES À VOTRE ACCESSOIRE.
POSICIÓN OPERATIVA TÍPICA PARA
ACCESORIOS QUE SE USAN ENCIMA DE
LA CINTURA. CONSULTE EL MANUAL
DEL OPERADOR DE SU ACCESORIO PARA
OBTENER DETALLES AL RESPECTO.
Fig. 7
2 — English
WARNING!
When using electric gardening appliances, basic safety
precautions should always be followed to reduce the risk
of fire, electric shock and personal injury.
READ ALL INSTRUCTIONS
For safe operation, read and understand all instructions
before using this product. Follow all safety instructions.
Failure to follow all safety instructions listed below, can
result in serious personal injury.
Do not allow children or untrained individuals to use this
unit.
Check the work area before each use. Remove all objects
such as rocks, broken glass, nails, wire, or string which
can be thrown or become entangled in any part of the
tool.
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Following this rule will reduce
the risk of serious personal injury.
Use Safety Glasses – Always use face or dust mask if
operation is dusty.
Protect your lungs. Wear a face or dust mask if the op-
eration is dusty. Following this rule will reduce the risk of
serious personal injury.
Dress Properly – Use of rubber gloves and substantial
footwear is recommended when working outdoors. Wear
heavy, long pants, long sleeves, boots, and gloves. Do not
wear loose fitting clothing, short pants, sandals or similar
lightweight footwear, jewelry of any kind, or go barefoot.
Use of footwear and gloves with electrical protection is
recommended. Footwear should protect feet and improve
footing on slippery surfaces.
Secure long hair above shoulder level to prevent entangle-
ment in moving parts.
Keep children away – Keep all bystanders, children, and
pets at least 50 ft. away.
Stay alert – Watch what you are doing. Use common
sense. Do not operate this unit when you are tired, ill,
upset, or under the influence of alcohol, drugs, or medi-
cation.
Do not operate in poor lighting.
Keep all parts of your body away from any moving part.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases, or
dust. Power tools create sparks which may ignite the dust
or fumes.
Do not modify or attempt to repair the appliance or the
battery pack (as applicable) except as indicated in the
instructions for use and care.
IMPORTANT SAFETY INSTRUCTIONS
Avoid body contact with grounded surfaces such as
pipes, radiators, ranges, and refrigerators. There is an
increased risk of electric shock if your body is grounded.
Avoid Dangerous Environments – Don’t expose appliance
to rain or wet conditions. Water entering an appliance will
increase the risk of electric shock.
Use Right Appliance – Do not use appliance for any job
except that for which it is intended. Use the correct tool
for your application.
Don’t Force Appliance – It will do the job better and with
less likelihood of a risk of injury at the rate for which it
was designed.
Do not overreach – Keep firm footing and balance. Over-
reaching can result in loss of balance.
Avoid accidental starting – Be sure switch trigger is in
the locked or off position before inserting battery pack.
Carrying tools with your finger on the switch trigger or
inserting the battery pack into a tool with the switch on
invites accidents.
Do not use tool if switch trigger does not turn it on or off.
Any tool that cannot be controlled with the switch trigger
is dangerous and must be repaired.
Disconnect power head – Disconnect battery pack from
the appliance before storing, servicing, or changing ac-
cessories such as cutting line. Such preventive safety
measures reduce the risk of starting the tool accidentally.
Use only identical manufacturer’s replacement parts and
accessories. Use of any other parts may create a hazard
or cause product damage.
Use only as described in this manual. Use only manufac-
turer’s recommended attachments.
Maintain appliance with care – Replace string head if
cracked, chipped, or damaged in any way. Be sure the
string head is properly installed and securely fastened.
Failure to do so can cause serious injury. Follow instruc-
tions for lubrication and changing accessories. Inspect
charger cord periodically and, if damaged, have it re-
placed. Keep power head handles dry, clean, and free
from grease and oil.
Check Damaged Parts – Before further use of the appli-
ance, a guard or other part that is damaged should be
carefully checked to determine that it will operate properly
and perform its function. Check for alignment of moving
parts, binding of moving parts, breakage of parts, mount-
ing and any other condition that may effect its operation.
A guard or other part that is damaged should be properly
repaired or replaced by an authorized service center un-
less indicated elsewhere in this manual.
Keep hands and feet away from cutting area.
Make sure all guards, straps, deflectors and handles are
properly and securely attached.
Use only the manufacturer’s replacement string in the
cutting head when using a string trimmer attachment.
3 — English
IMPORTANT SAFETY INSTRUCTIONS
Remove or disconnect battery before servicing, cleaning
or removing material from the gardening appliance.
Use this product only with batteries and chargers listed in
tool/appliance/battery pack/charger correlation supple-
ment 988000-842.
Do not dispose of the batteries in a fire. The cell may
explode. Check with local codes for possible special
disposal instructions.
Do not open or mutilate the batteries. Released electrolyte
is corrosive and may cause damage to the eyes or skin.
It may be toxic if swallowed.
Do not place battery tools or their batteries near fire or
heat. This will reduce the risk of explosion and possibly
injury.
Batteries can explode in the presence of a source of ig-
nition, such as a pilot light. To reduce the risk of serious
personal injury, never use any cordless product in the
presence of open flame. An exploded battery can propel
debris and chemicals. If exposed, flush with water im-
mediately.
Do not crush, drop or damage battery pack. Do not
use a battery pack or charger that has been dropped or
received a sharp blow. A damaged battery is subject to
explosion. Properly dispose of a dropped or damaged
battery immediately.
Exercise care in handling batteries in order not to short the
battery with conducting materials such as rings, bracelets,
and keys. The battery or conductor may overheat and
cause burns.
Do not charge battery tool in a damp or wet location.
Do not use, store, or charge battery packs or products
in locations where the temperature is less than 50°F or
more than 100°F. Do not store outside or in vehicles.
Follow all charging instructions and do not charge the
battery pack or appliance outside of the temperature
range specified in the instructions. Charging improperly
or at temperatures outside of the specified range may
damage the battery and increase the risk of fire.
Under extreme usage or temperature conditions, battery
leakage may occur. If liquid comes in contact with your
skin, wash immediately with soap and water, then neu-
tralize with lemon juice or vinegar. If liquid gets into your
eyes, flush them with clean water for at least 10 minutes,
then seek immediate medical attention. Following this rule
will reduce the risk of serious personal injury.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this power tool.
If you loan someone this power tool, loan them these
instructions also.
Do not use any other cutting attachment, for example,
metal wire, rope, or the like. To install any other brand of
cutting head to the string trimmer attachment can result
in serious personal injury.
Never operate unit without the grass deflector in place
and in good condition.
Maintain a firm grip on both handles while trimming. Keep
string head below waist level. Never cut with the string
head located over 30 in. or more above the ground.
Keep all parts of the body away from the saw chain. Do
not remove cut material or hold material to be cut when
blades are moving. Make sure the switch is off when
clearing jammed material. Saw chain continues to move
after the switch is turned off. A moment of inattention
while operating the extended-reach pruner may result in
serious personal injury.
Carry the extended-reach pruner by the handle with the
saw chain stopped. When transporting or storing the
extended-reach pruner, always fit the saw chain device
cover. Proper handling of the extended-reach pruner will
reduce possible personal injury from the saw chain.
Store idle appliances indoors – When not in use, power
head and attachments should be stored indoors in a dry,
locked place out of the reach of children.
Never use flailing devices, wire or rope on any attachment.
Keep the air vents clean and free of debris to avoid over-
heating the motor. Clean after each use.
Stop the unit and disconnect the power source when not
in use. Carry the unit with the motor stopped.
Store out of the reach of children.
Do not hang unit so that the switch trigger is depressed.
Battery tools do not have to be plugged into an electrical
outlet; therefore, they are always in operating condition.
Be aware of possible hazards when not using your bat-
tery tool or when changing accessories. Following this
rule will reduce the risk of electric shock, fire, or serious
personal injury.
Do not use battery-operated appliance in rain.
Do not grasp the exposed cutting blades or cutting edges
when picking up or holding the appliance.
Keep hands away from blades.
Do not allow power head to be used as a toy. Close at-
tention is necessary when used by or near children.
Do not handle charger, including charger plug, and char-
ger terminals with wet hands.
Use extra care when cleaning on stairs.
Do not use to pick up flammable or combustible liquids,
such as gasoline, or use in areas where they may be
present.
ADDITIONAL SPECIFIC SAFETY RULES CAN BE FOUND
IN THE APPLICABLE ATTACHMENT’S OPERATOR’S MANUAL
4 — English

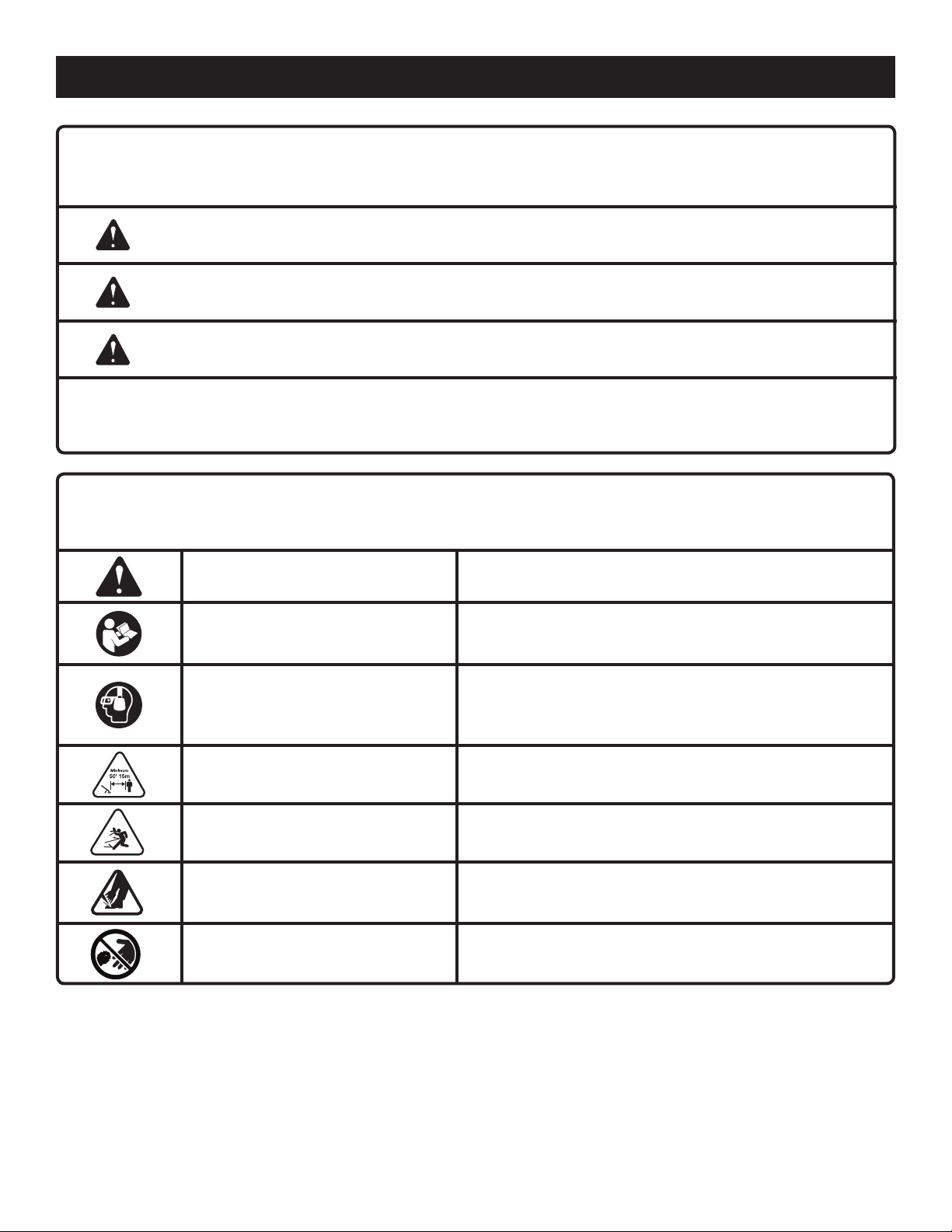

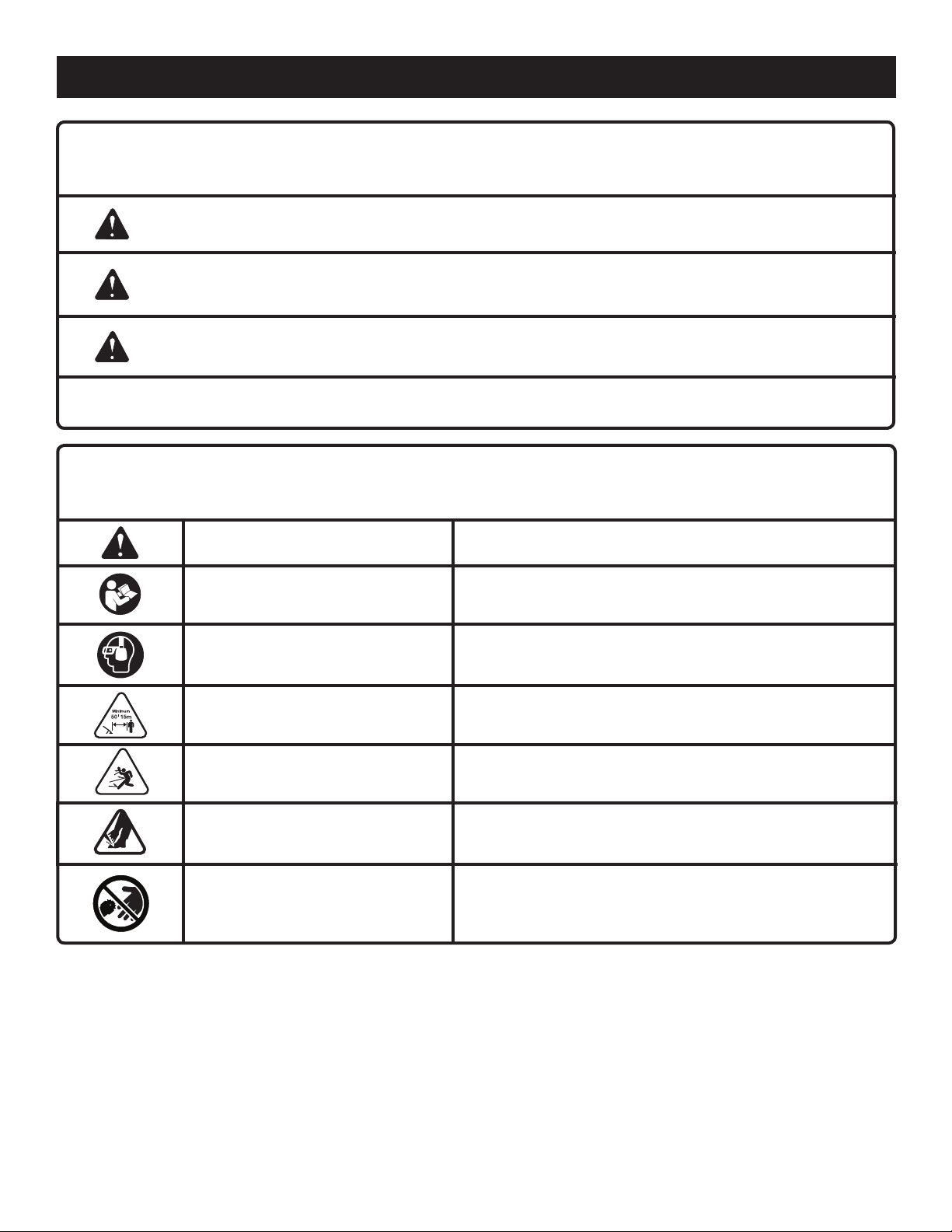

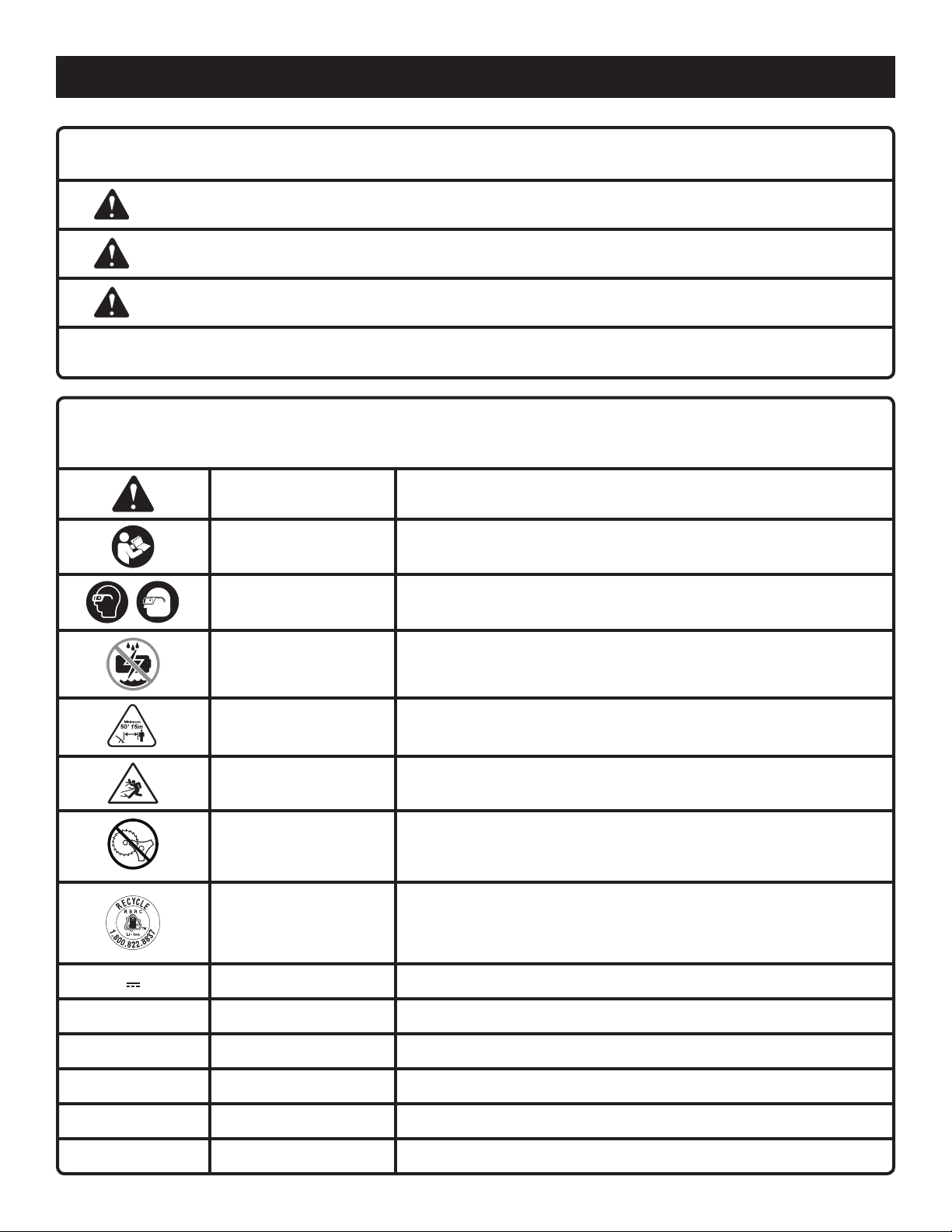

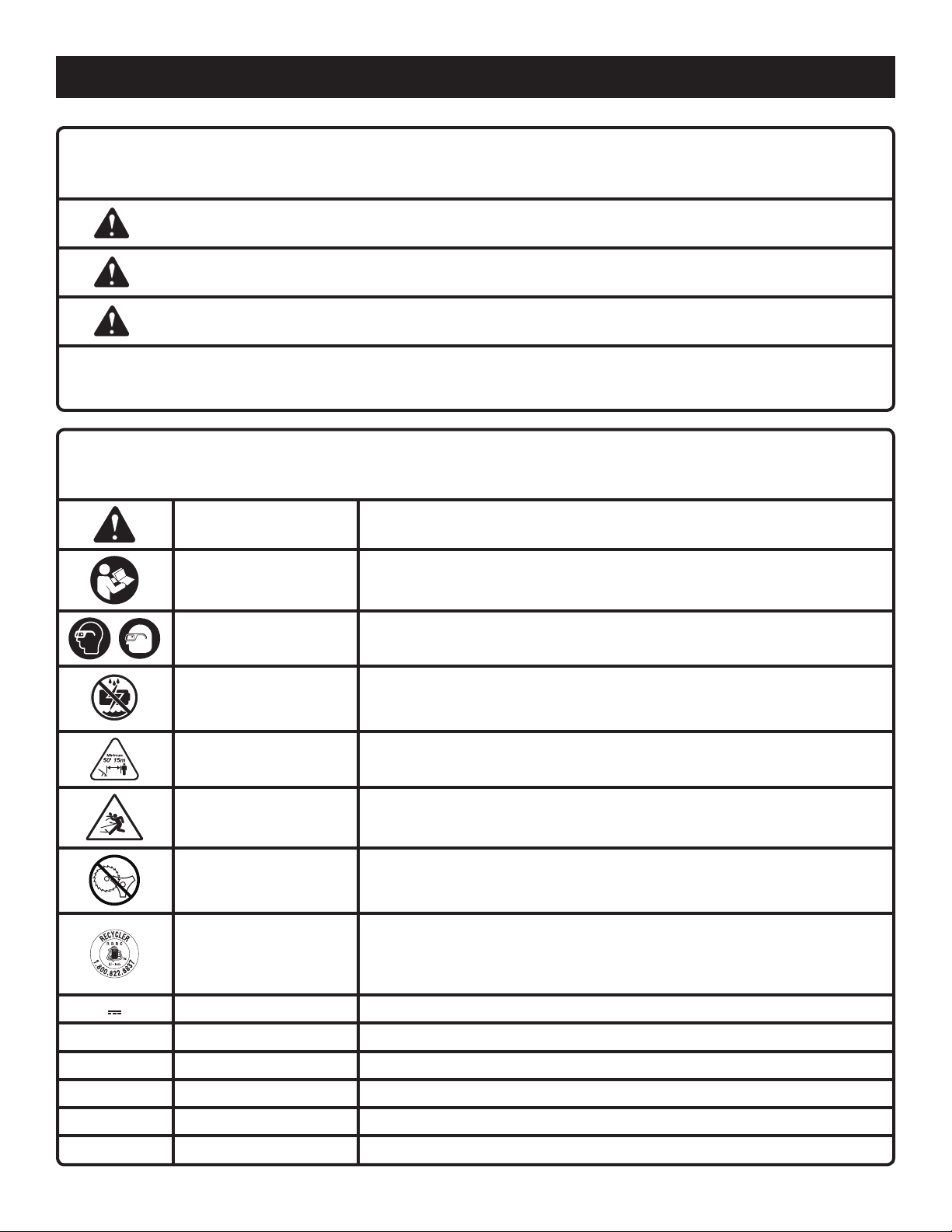

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper in-
terpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s
Manual
To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply with
ANSI Z87.1.
Wet Conditions Alert
Risk of fire and burns. Do not expose battery, battery compartment,
or electronic components to rain, water, or liquids. Do not operate
on wet ground.
Keep Bystanders
Away
Keep all bystanders at least 50 ft. away.
Ricochet
Thrown objects can ricochet and result in personal injury or property
damage.
No Blade
Do not install or use any type of blade on a product displaying this
symbol.
Recycle Symbol
This product uses lithium-ion (Li-ion) batteries. Local, state, or federal
laws may prohibit disposal of batteries in ordinary trash. Consult your
local waste authority for information regarding available recycling and/
or disposal options.
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
V Volts Voltage
Hz Hertz Frequency (cycles per second)
min Minutes Time
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
SYMBOLS
5 — English
WARNING:
Do not attempt to modify this product or create acces-
sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.
WARNING:
To prevent accidental starting that could cause serious
personal injury, always remove the battery pack from the
product when assembling parts.
INSTALLING AN ATTACHMENT TO THE
POWER HEAD
See Figure 2.
WARNING:
Read and understand entire Operator’s Manual for each
optional attachment used on this power head and follow
all warnings and instructions. Failure to follow all instruc-
tions could result in electric shock, fire and/or serious
personal injury.
WARNING:
This 40 V power head is designed to be used only with the
attachment models that are specified in this Operator’s
Manual. It is not designed to be used with brush cutters
or other attachment models. Use of other attachments
could cause serious personal injuries or property damage.
FEATURES
KNOW YOUR POWER HEAD
See Figure 1.
The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
HANDLE OVERMOLD
Handle overmold provides added user comfort.
TRIGGER LOCK-OUT
The trigger lock-out prevents accidental starting.
VARIABLE SPEED SWITCH TRIGGER
This tool has a variable speed switch that delivers higher
speed with increased trigger pressure. Speed is controlled
by the amount of switch trigger depression.
ASSEMBLY
UNPACKING
This product requires assembly.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the packing list
are included.
WARNING:
Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have care-
fully inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-800-860-4050 for assistance.
PACKING LIST
Power Head
Front Handle
Operator’s Manual
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
6 — English
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Hearing and/or head protection
may also be required depending on the type of attach-
ment used and as prescribed in the attachment’s Opera-
tor’s Manual. Failure to do so could result in objects being
thrown into your eyes and other possible serious injuries.
WARNING:
Do not use any attachments or accessories not recom-
mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.
WARNING:
Read and understand entire Operator’s Manual for each
optional attachment used on this power head and follow
all warnings and instructions. Failure to follow all instruc-
tions could result in electric shock, fire and/or serious
personal injury.
WARNING:
Do not allow familiarity with products to make you care-
less. Remember that a careless fraction of a second is
sufficient to inflict serious injury.
NOTE: If the button does not release completely in the
positioning hole, the shafts are not locked into place.
Slightly rotate from side to side until the button is locked
into place.
Tighten the knob securely.
WARNING:
Be certain the knob is fully tightened before operating
equipment; check it periodically for tightness during use
to avoid serious personal injury.
REMOVING THE ATTACHMENT FROM THE
POWER HEAD
Stop the motor and remove the battery pack.
Loosen the knob.
Push in the button and twist the shafts to remove and
separate ends.
ATTACHING THE FRONT HANDLE
See Figure 3.
Remove wing nut and bolt from the front handle.
Install the front handle onto the top side of the drive shaft
housing in the area indicated by the label.
Place the bolt through the front handle.
NOTE: The hex bolt head fits inside the hex recess
molded into one side of the handle.
Reinstall the wing nut.
Tighten wing nut securely.
WARNING:
Never install, remove, or adjust any attachment while
power head is running. Failure to stop the motor can
cause serious personal injury. Never operate power head
without an attachment.
This 40 V power head may be used with only the following
RYOBI EXPAND-IT attachments:
RY15518, RYEDG11, and RYEDG12 Edgers
RYAXA22 Blower
RY15523, RY15523A and RYSST44 Straight Shaft String
Trimmers
RY15550 and RYTIL66 Cultivators
RY15520 and RYPRN33 Pruners
RYSNW00 Snow Thrower
RYSWP25 Sweeper
The attachment connects to the power head by means of
a coupler device.
Stop the motor and remove the battery pack.
Loosen the knob on the coupler of the power head shaft
and remove the end cap from the attachment.
Push in the button located on the attachment shaft. Align
the button with the guide recess on the power head
coupler and slide the two shafts together. Rotate the at-
tachment shaft until the button locks into the positioning
hole.
OPERATION
ASSEMBLY
7 — English
STARTING/STOPPING THE POWER HEAD
See Figure 5.
To start:
Press and hold the trigger lock-out.
Depress the switch trigger.
To stop:
Release the switch trigger to stop the power head.
Upon release of the switch trigger, the trigger lock-out
will automatically reset to the locked position.
OPERATING THE POWER HEAD
See Figures 6 - 7.
Hold the power head with your right hand on the rear handle
and your left hand on the front handle. Keep a firm grip with
both hands while in operation. Power head should be held at
a comfortable position with the rear handle about hip height.
NOTE: The most common operating positions are shown in
the figures referenced. For the operating position for your
specific attachment, always refer to the operator’s manual
that came with the attachment.
Always operate power head with switch trigger completely
depressed. If debris becomes wrapped around the attach-
ment, RELEASE THE SWITCH TRIGGER, remove the battery
pack, and remove the debris.
WARNING:
Always hold the power head away from the body keeping
clearance between the body and the tool. Any contact
with an attachment cutting head can result in burns and/
or other serious personal injury.
WARNING:
Extreme care must be taken when using a blade attach-
ment to ensure safe operation. Read the safety informa-
tion for safe operation when using a blade attachment
and refer to the safety rules and instructions in your at-
tachment manual. Never use a brush cutter attachment
with this power head. Improper operation of a blade or
any attachment could result in serious injury.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.
WARNING:
Always remove battery pack from your tool when you are
assembling parts, making adjustments, cleaning, or when
not in use. Removing battery pack will prevent accidental
starting that could cause serious personal injury.
INSTALLING/REMOVING BATTERY PACK
See Figure 4.
To install battery pack:
Place the battery pack in the power head. Align raised
ribs on battery pack with grooves in the power head’s
battery port.
WARNING:
Make sure the latch on the bottom of the battery pack
snaps in place and the battery pack is fully seated and
secure in the power head battery port before beginning
operation. Failure to securely seat the battery pack could
cause the battery pack to fall out, resulting in serious
personal injury.
To remove battery pack:
Press and hold the battery latch button at the bottom of
the battery pack.
Remove battery pack from the power head.
For complete charging instructions, refer to the Operator’s
Manuals for your RYOBI battery pack and charger models.
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack and keep hands clear of the trigger lock-out
when carrying or transporting the tool.
OPERATION
8 — English
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack from the tool when cleaning or performing any
maintenance.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Hearing and/or head protection
may also be required depending on the type of attach-
ment used and as prescribed in the attachment’s Opera-
tor’s Manual. Failure to do so could result in objects being
thrown into your eyes and other possible serious injuries.
WARNING:
When servicing, use only identical replacement parts.
Use of any other parts can create a hazard or cause
product damage.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.
MAINTENANCE
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which can result in serious personal injury.
CLEANING THE POWER HEAD
Stop the motor and remove the battery pack.
Clean dirt and debris from the power head using a damp
cloth with a mild detergent.
NOTICE:
Do not use any strong detergents on the plastic housing
or the handle. They can be damaged by certain aromatic
oils such as pine and lemon, and by solvents such as
kerosene.
STORING THE POWER HEAD
Remove the battery pack from the power head before
storing.
Clean all foreign material from the power head.
Store it in a place that is inaccessible to children.
Keep away from corrosive agents such as garden chemi-
cals and de-icing salts.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Motor fails to start when switch
trigger is depressed.
Battery is not secure.
Battery is not charged.
To secure the battery pack, make sure the latch on the
bottom of the battery pack is snapped into place.
Charge the battery pack according to the instructions
included with your model.
This product has a Five-year Limited Warranty for personal,
family, or household use (90 days for business or commercial use).
For warranty details, visit www.ryobitools.com
or call (toll free) 1-800-860-4050.
2 — Français
AVERTISSEMENT !
Lors de l’utilisation d’outils de jardinage, toujours suivre
les consignes de sécurité de base pour éviter les risques
d’incendie, d’électrocution et de blessures.
LIRE TOUTES LES INSTRUCTIONS
Pour travailler en toute sécurité, lire et veiller à bien
comprendre toutes les instructions avant d’utiliser ce produit.
Respecter toutes les instructions de sécurité. Le non respect
des instructions de sécurité ci-dessous peut entraîner des
blessures graves.
Ne pas laisser des enfants ou personnes n’ayant pas reçu
une formation adéquate utiliser cet produit.
Déblayer la zone de travail avant chaque utilisation. La
débarrasser de tous les objets tels que cailloux, verre brisé,
clous, fils métalliques, cordes, etc. risquant d’être projetés
ou de se prendre dans l’outil.
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1. Le respect de
cette règle réduira les risques de blessures graves.
Utiliser les lunettes de sûreté – Toujours la visage d’usage
ou le masque de poussière si l’opération est poussiéreuse.
Protection respiratoire. Porter un masque facial ou un
masque antipoussière si le travail produit de la poussière. Le
respect de cette consigne réduira les risques de blessures
graves.
Porter des vêtements appropriés – On recommande d’utiliser
des gants de caoutchouc et des chaussures solides pour
le travail à l’extérieur. Porter des pantalons longs, manches
longue, des chaussures et des gants épais. Ne pas porter
de vêtements amples, des pantalons courts, des sandales
ou une chaussure légère semblable, aucun bijou ou marcher
pieds nus. Le port de chaussures et de gants offrant une
protection électrique est recommandé. Les chaussures
doivent protéger les pieds et antidérapantes pour faciliter
la marche sur les surfaces glissantes.
Attacher les cheveux longs pour les maintenir au-dessus
des épaules, afin qu'ils ne se prennent pas dans les pièces
en mouvement.
Tenir les enfants éloignés – Ranger les appareils qui ne sont
pas utilisés – Garder les badauds, enfants et animaux à une
distance de 15 m (50 pi) minimum.
Rester alerte – Se concentrer sur son travail. Faire preuve
de bon sens. Ne pas utiliser ce taille-bordures en état de
fatigue, si l’on est souffrant, si vous êtes bouleversé, ou sous
l’influence de l’alcool, de drogues ou de médicaments.
Ne pas travailler sous un éclairage insuffisant.
Garder toutes les parties du corps à l’écart des pièces en
mouvement.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou
vapeurs.
Ne modifiez pas ou n’essayez jamais de réparer l’appareil ou
le bloc de batterie, sauf comme indiqué dans les instructions
d’utilisation et d’entretien.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru lorsque
le corps est mis à la terre.
Éviter les environnements dangereux – Ne pas exposer le
appareil à la pluie ou l’humidité. La pénétration d’eau dans
ces outils accroît le risque de choc électrique.
Utiliser les appareils appropriés – Ne pas utiliser l’outil pour
une tâche pour laquelle il n’est pas conçu. Utiliser un produit
approprié pour le travail.
Ne pas forcer appareil – Un produit approprié exécutera le
travail mieux et de façon moins dangereuse s’il fonctionne
dans les limites prévues.
Ne pas exagérer en se courbant ou en s’étirant. Se tenir bien
campé et en équilibre. Cette façon de travailler pourrait vous
faire perdre l’équilibre.
Éviter les démarrages accidentels. S’assurer que la gâchette
est verrouillée en position d’arrêt avant d’insérer le bloc piles.
Le transport d’outils avec le doigt sur le commutateur ou
l’insertion du bloc piles avec le commutateur en position de
marche est une invite aux accidents.
Ne pas utiliser l’produit si le commutateur ne permet pas
de le mettre en marche et de l’arrêter. Tout produit qui ne
peut pas être contrôlé par son commutateur est dangereux
et doit être réparé.
Débrancher la bloc moteur – Débrancher l’appareil de
la source d’alimentation avant d’entreposer, d’effectuer
l’entretien ou de changer les accessoires comme le fil de
coupe. Ces mesures de sécurité réduisent les risques de
démarrage accidentel de l’outil.
Utiliser exclusivement des pièces de rechange et accessoire
d’origine. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’produit.
Utiliser exclusivement selon les instructions de ce manuel.
Utiliser uniquement des accessoires recommandés par le
fabricant.
Entretenir soigneusement l’appareil – Si la tête de coupe
est fendue, brisée ou endommagée de quelque façon que
ce soit, la remplacer. S’assurer que la tête de coupe est
correctement installée et solidement assujettie. S’il ne le
sont pas, l’opérateur court des risques de blessures graves.
Suivre les instructions pour la lubrification et le changement
d’accessoires. Vérifier régulièrement le cordon du chargeur.
S’il est endommagé, il doit être remplacé. Garder le poignées
de la bloc moteur secs, propres et exempts d’huile ou de
graisse.
Vérifier l’état des pièces – Avant d’utiliser l’appareil de
nouveau examiner soigneusement les pièces et dispositifs de
protection qui semblent endommagés afin de déterminer s’ils
fonctionnent correctement et s’ils remplissent les fonctions
prévues. Vérifier l’alignement des pièces mobiles, s’assurer
qu’aucune pièce n’est bloquée ou cassée, vérifier la fixation
de chaque pièce et s’assurer qu’aucun autre problème
ne risque d’affecter le bon fonctionnement de l’outil. La
réparation ou le remplacement du dispositif de protection
ou de toute autre pièce doivent être confiés à un centre de
réparations autorisé, sauf indication contraire dans le présent
manuel.
Éloigner les mains et les pieds de la zone de coupe.
S’assurer que tous les dispositifs de protection, déflecteurs
d’herbe et poignées sont correctement installés et
solidement assujettis.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
3 — Français
No utilice la unidad para recoger líquidos inflamables o
combustibles, como la gasolina, ni la utilice en lugares donde
pueda haber presentes dichos líquidos.
Retirer ou débrancher la pile avant l’entretien ou le nettoyage
de l’produit de jardin ou avant d’en retirer des matériaux.
Utiliser ce produit seulement avec la piles et le chargeurs
indiqués dans le supplément de raccordement pour
chargeur/outils/piles/appareil n˚ 988000-842.
Ne pas jeter les piles au feu. La cellule peut exploser. Vérifier
les codes locaux pour connaître toute instruction spéciale
relative à l’élimination des piles.
Ne pas altérer le bloc piles. L’électrolyte est un produit
corrosif pouvant causer des lésions cutanées ou oculaires.
Il peut être toxique en cas d’ingestion.
Ne pas placer les outils électriques sans fil ou leurs piles
à proximité de flammes ou d’une source de chaleur. Ceci
réduira les risques d’explosion et de blessures.
Les piles peuvent exploser en présence d’une source
d’allumage, telle qu’une veilleuse. Pour réduire les risques de
blessures graves, ne jamais utiliser un appareil sans fil, quel
qu’il soit, en présence d’une flamme vive. En explosant, une
pile peut projeter des débris et des produits chimiques. En
cas d’exposition, rincer immédiatement les parties atteintes
avec de l’eau.
Ne pas écraser, faire tomber ou endommager le bloc piles.
Ne jamais utiliser un bloc piles ou un chargeur qui est tombé,
a été écrasé, a reçu un choc violent ou a été endommagé
de quelque façon que ce soit. Une pile endommagée risque
d’exploser. Éliminer immédiatement toute pile endommagée,
selon une méthode appropriée.
Manipuler les piles avec soin pour éviter des courts circuits
avec des objets conducteurs comme des anneaux, des
bracelets et des clés. La pile ou l’objet conducteur peuvent
surchauffer et causer des brûlures.
Ne pas recharger un outil fonctionnant sur piles dans un
endroit humide ou mouillé. Ne pas utiliser, remiser ou charger
le bloc-piles ou produits dans des emplacements où la
température est inférieure 10 °C (50 °F) à ou supérieure à
38 °C (100 °F). Ne pas ranger l’outil à l’extérieur ou dans un
véhicule.
Suivre toutes les instructions afférentes à la recharge
et ne pas recharger le bloc-piles ou l’appareil hors des
températures spécifiées dans les instructions. Une recharge
incorrecte ou hors des températures spécifiées peut
endommager la pile et augmenter les risques de feu.
Si l’produit est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau,
rincez immédiatement la partie atteinte avec de l’eau
savonneuse, puis neutralisez avec du jus de citron ou du
vinaigre. En cas d’éclaboussure dans les yeux, rincez-les à
l’eau fraîche pendant au moins 10 minutes, puis contactez
immédiatement un médecin. Le respect de cette consigne
réduira les risques de blessures graves.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.
Utiliser exclusivement des lignes de coupe d’origine si l’on
d’utiliser l’accessoire taille-bordures. Ne pas utiliser un autre
accessoire de coupe, tel que fil métallique, corde, ou autre.
L’utilisation d’une tête de coupe d’autre marque sur cette
tondeuse à fouet peut entraîner des blessures graves.
Ne jamais utiliser l’produit si le protecteur n’est pas en place
et en bon état.
Tenir fermement les deux poignées pendant le travail. Tenir
la tête de coupe au-dessous du niveau de la taille. Ne jamais
tailler avec la tête de coupe à plus de 762 mm (30 po) du
sol.
Éloigner toute partie du corps des chaîne de scie. Ne retirer
les matériaux coincés ou suspendus ou de les tenir lorsque
les lames sont en mouvement. S’assurer que l’interrupteur
est à la position OFF (éteint) lorsque l’on déloge les débris
de matériaux. La scie à chaîne continue de bouger après
que l’interrupteur est éteint. Un moment d’inattention
pendant l’utilisation de l’élagueur à portée prolongée peut
occasionner une blessure grave.
Transporter l’élagueur à portée prolongée par la poignée, la
scie à chaîne éteinte. Lors du transport ou du rangement de
l’élagueur à portée prolongée, toujours installer le protecteur
de scie à chaîne. Une bonne manutention de l’élagueur à
portée prolongée réduit les risques de blessures graves
pouvant être causées par la scie à chaîne.
Entreposer les outils à l’intérieur – Quand pas dans l’usage,
bloc moteur et l’accessoires devrait être emmagasiné à la
maison dans un sec, fermé à clef la remiser dans un endroit
inaccessible aux enfants.
Ne jamais utiliser de dispositifs à fléau, fil et cordes sur une
tout accessoire.
S’assurer que les évents d’aération sont propres et exempts
de débris afin d’éviter que le moteur ne surchauffe. Les
nettoyer après chaque utilisation.
Arrêter l’produit et le débrancher de la source d’alimentation
lorsqu’il n’est pas utilisé. Attendre l’arrêt complet du moteur
avant de déplacer l’produit.
Ranger l’produit en s’assurant qu’il est débranché et qu’il
est hors de la portée des enfants.
Ne pas suspendre l’produit d’une façon qui enclencherait la
gâchette.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise de courant, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’produit n’est pas en usage et lors du remplacement
des piles. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.
Ne pas utiliser un appareil alimenté par pile sous la pluie.
Ne pas soulever ou tenir l’outil par les lames ou les tranchants
exposés.
Garder les mains à l’écart des lames.
S’assurer que l’appareil n’est pas utilisé comme un jouet.
Une surveillance étroite est impérative lorsqu’il est utilisé
par des enfants ou à leur proximité.
Ne pas manipuler le chargeur, la fiche du chargeur et les
bornes du chargeur avec des mains humides.
Redoubler de prudence lors de l’utilisation dans des
escaliers.
CONSULTER LE MANUEL D’UTILISATION DE L’ACCESSOIRE EN QUESTION AFIN
DE PRENDRE CONNAISSANCE DES RÈGLES DE SÉCURITÉ SUPPLÉMENTAIRES
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
4 — Français
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de
sécurité
Indique un risque de blessure potentiel.
Lire manuel
d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1.
Avertissement
concernant l’humidité
Risque d’incendie et de brûlures. Ne pas exposer la pile, le compartiment
de la pile, ou les composants électroniques à la pluie, l’eau ou d’autres
liquides. Ne pas opérer sur un sol humide.
Ne laisser personne
s’approcher
Garder les badauds à une distance de 15 m (50 pi) minimum.
Danger de ricochet
Ne pas utiliser le coupe-bourdures sans le protecteur. Rester éloigné de la
tête de coupe rotative.
Ne pas utiliser de
lame
Ne jamais utiliser une lame quelconque sur un outil portant ce symbole.
Symbole de recyclage
Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales
ou gouvernementales peuvent interdire de jeter les piles dans les ordures
ménagères. Consulter les autorités locales compétentes pour les options
de recyclage et / ou l’élimination.
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
V Volts Tension
Hz Hertz Fréquence (cycles par seconde)
min Minutes Temps
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
entraîner des blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît
entraîner des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique une information importante
ne concernant pas un risque de blessure comme une situation pouvant
occasionner des dommages matériels.
SYMBOLES
5 — Français
DÉBALLAGE
Ce produit nécessite un assemblage.
Avec précaution, sortir l’produit et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Examiner soigneusement l’produit pour s’assurer que
rien n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’produit et avoir vérifié qu’il
fonctionne correctement.
Si des pièces manquent ou sont endommagées, appeler
le 1-800-860-4050.
LISTE DE CONTRÔLE D’EXPÉDITION
Bloc moteur
Poignée avant
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet produit avant qu’elles aient été remplacées.
Le non-respect de cet avertissement pourrait entraîner
des blessures graves.
VEILLER À BIEN CONNAÎTRE LA BLOC
MOTEUR
Voir la figure 1.
L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’produit et contenus dans
le manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
SURMOULAGE POIGNÉE
Le surmoulage poignée procure un confort d’utilisation plus
grand.
GÂCHETTE AVEC VERROU
Le gâchette avec verrou prévient les démarrages accidentels.
GÂCHETTE DE COMMANDE DE VITESSE
VARIABLE
Cet outil est doté d’une gâchette de commande de vitesse
sensible à la pression. La vitesse est contrôlée par la pression
exercée sur la gâchette.
ASSEMBLAGE
AVERTISSEMENT :
Ne pas essayer de modifier cet produit ou de créer
des accessoires non recommandés pour l’produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Toujours retirer le bloc-piles du produit ou le débrancher
de l’alimentation électrique lors de l’assemblage des
pièces pour prévenir le démarrage accidentel pouvant
causer des blessures graves.
INSTALLATION DE L’ACCESSOIRE DU BLOC
MOTEUR
Voir la figure 2.
AVERTISSEMENT :
Lire et veiller à bien comprendre tout le manuel
d’utilisation de chaque accessoire facultatif employé avec
l’ensemble moteur et respecter tous les avertissements
et toutes les instructions. Le non-respect de l’ensemble
des instructions peut entraîner une décharge électrique,
un incendie et des blessures graves.
AVERTISSEMENT :
Cet ensemble moteur de 40V est conçu pour être utilisé
uniquement avec des modèles d’accessoires qui sont
mentionnés dans le présent manuel d’utilisation. Il
n’est pas compatible avec des débroussailleuses ou
d’autres modèles d’accessoires. Le fait d’utiliser d’autres
accessoires peut entraîner des blessures graves ou des
dommages matériels.
CARACTÉRISTIQUES
6 — Français
AVERTISSEMENT :
Lire et veiller à bien comprendre tout le manuel
d’utilisation de chaque accessoire facultatif employé avec
l’ensemble moteur et respecter tous les avertissements
et toutes les instructions. Le non-respect de l’ensemble
des instructions peut entraîner une décharge électrique,
un incendie et des blessures graves.
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’produit faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
NOTE : Si le bouton ne s’engage pas complètement
dans le trou de positionnement, les tubes ne sont
pas solidement maintenus l’un dans l’autre. Tourner
légèrement les tube dans les deux sens jusqu’à ce que
le bouton s’engage complètement.
Serrer le bouton fermement.
AVERTISSEMENT :
S’assurer que le bouton est bien serré avant d’utiliser
l’outil et le vérifier de temps à autre pour éviter le risque
de blessures graves.
RETRAIT DE L’ACCESSOIRE DU BLOC
MOTEUR
Arrêter le moteur et débrancher le fil de la bougie.
Desserrer le bouton.
Enfoncer le bouton et tourner les tubes pour les séparer.
INSTALLATION DE LA POIGNÉE AVANT
Voir la figure 3.
Retirer les écrou à oreilles et le boulon de la poignée avant.
Installer la poignée avant sur le côté supérieur du tube
de l’arbre moteur, à l’endroit indiqué par l’étiquette.
Insérer le boulon dans les trous de la poignée avant.
NOTE : La tête du boulon s’adapte dans le logement
moulé d’un côté de la poignée.
Réinstaller le écrou à oreilles.
Serrer fermement l’écrou papillon.
AVERTISSEMENT :
Ne jamais installer, retrait ou ajuster un accessoire lorsque
le moteur tourne. Ceci pourrait causer des blessures
graves. Ne jamais faire fonctionner le bloc moteur si
aucun accessoire n’y est fixé.
Cet ensemble moteur de 40V ne peut être utilisé qu’avec
les accessoires EXPAND-IT RYOBI suivants :
Coupe-bordures – RY15518, RYEDG11 et RYEDG12
Soufflantes – RYAXA22
Taille-bordures à arbre droit – RY15523, RY15523A et
RYSST44
Cultivateurs – RY15550 et RYTIL66
Élagueuse – RY15520 and RYPRN33
Souffleuse à neige – RYSNW00
Balai – RYSWP25
L’accessoire se raccorde au bloc-moteur à l’aide d’un
dispositif de couplage.
Arrêter le moteur et retirer le bloc-piles.
Desserrer le bouton du coupleur et retirer le capuchon
d’extrémité de l’accessoire.
Appuyer sur le bouton se trouvant sur l’arbre de
l’accessoire. Aligner le bouton sur la rainure guide du bloc
moteur et emboîter les deux arbres. Tourner l’arbre de
l’accessoire jusqu’à ce que le bouton s’enclenche dans
le trou de positionnement.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1
protection auditive. Selon le type d’accessoire utilisé
et comme il est indiqué dans le manuel d’utilisation
de l’accessoire en question, un casque de protection
et un protection auditiva peut être nécessaire. Si cette
précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et d’autres lésions graves.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
pour cet outil. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.
ASSEMBLAGE
UTILISATION
7 — Français
AVERTISSEMENT :
Pour éviter des blessures graves, tojours retirer le bloc-
piles et tenir à distance de mains le gâchette avec verrou
en portant l’outil.
MISE EN MARCHE ET ARRÊT DU BLOC
MOTEUR
Voir la figure 5.
Pour démarrer :
Maintenir le gâchette avec verrou enfoncé.
Appuyer sur la gâchette.
Pour arrancar :
Pour arrêter le bloc moteur, relâcher la gâchette.
Lorsque la gâchette est relâchée, le gâchette avec verrou
se remet automatiquement en position verrouillée.
UTILISATION DU BLOC MOTEUR
Voir les figures 6 à 11.
Tenir le bloc moteur avec la main droite sur la poignée arrière
et la main gauche sur la poignée avant. Garder une prise
ferme sur les deux poignées pendant le fonctionnement. Le
bloc-moteur doit être tenu dans une position confortable, la
poignée arrière se trouvant à peu près à hauteur de la taille.
NOTE : Les positions de fonctionnement les plus courantes
sont indiquées dans les figures. Pour connaître la position de
fonctionnement pour votre accessoire spécifique, toujours se
référer au manuel d’utilisation inclus avec votre accessoire.
Toujours faire fonctionner le bloc moteur à pleine puissance.
Si des débris s’enroulent autour de l’accessoire, ARRÊTER
LE MOTEUR, retirer le bloc-piles et retirer les débris.
AVERTISSEMENT :
Toujours tenir bloc moteur à l’écart de soi en maintenant
une distance de sécurité entre le corps et l’équipement.
Tout contact avec la tête de coupe du l’accessoire peut
causer des brûlures et / ou d’autres blessures graves.
AVERTISSEMENT :
Lorsqu’une accessoire de lame est utilisée, il est impératif
de faire preuve de la plus extrême prudence pour
assurer la sécurité. Lire les instruction de sécurité de la
accessoire de lame et consulter les règles de sécurité et
les instructions figurant dans le manuel d’utilisation de
l’accessoire. Des utilisations abusives d’une lame ou de
tout attachement peut entraîner des blessures graves.
AVIS :
Avant chaque utilisation, Inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, communiquer
avec le service à la clientèle ou un centre de réparations
autorisé.
AVERTISSEMENT :
Toujours retirer la pile de l’outil au moment d’assembler
des pièces, d’effectuer des réglages et de procéder
au nettoyage, ou lorsque l’outil n’est pas utilisé. Le
fait de retirer la pile permet d’empêcher un démarrage
accidentel pouvant entraîner des blessures graves.
INSTALLATION / RETRAIT DU BLOC-PILES
Voir la figure 6.
Installer le bloc-piles :
Placer la pile dans le bloc moteur. Aligner la nervure en
saillie du bloc-piles sur la rainure du logement du bloc
moteur.
AVERTISSEMENT :
S’assurer que le loquet au bas du bloc-piles s’enclenche
et que le bloc-piles est installé et fixé correctement au
bloc moteur avant de commencer le travail. Ne pas
installer et fixer correctement le bloc-piles peut provoquer
la chute de ce dernier et occasionner des blessures
graves.
Retirer le bloc-piles :
Appuyer et maintenir enfoncé le bouton du loquet du
bloc-piles situé au bas du bloc-piles.
Retirer le bloc-piles du bloc moteur.
Pour prendre connaissance de l’ensemble des instructions
relatives à la charge, consulter les manuels d’utilisation des
batteries de RYOBI et des modèles de chargeur connexes.
UTILISATION
8 — Français
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
NETTOYAGE DU BLOC MOTEUR
Arrêtez le moteur et retirer le bloc-piles.
Nettoyer la saleté et les débris de l’ensemble moteur à
l’aide d’un chiffon humide et d’un détergent doux.
AVIS :
Ne pas utiliser de détergents puissants sur le boîtier
en plastique ou la poignée. Ces pièces peuvent être
endommagées par certaines huiles aromatiques telles
que les huiles de pin et de citron et les solvants tels que
le kérosène.
REMISAGE DU BLOC MOTEUR
Retirer la pile du bloc moteur avant de le ranger.
Nettoyer soigneusement le bloc moteur.
La remiser dans un endroit inaccessible aux enfants.
Le tenir à l’écart de produits corrosifs, tels que les produits
chimiques de jardinage et le sel de dégivrage.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le bloc
de batterie de l’outil avant tout nettoyage ou entretien.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1
protection auditive. Selon le type d’accessoire utilisé
et comme il est indiqué dans le manuel d’utilisation
de l’accessoire en question, un casque de protection
et un protection auditiva peut être nécessaire. Si cette
précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et d’autres lésions graves.
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’produit.
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, communiquer
avec le service à la clientèle ou un centre de réparations
autorisé.
PROBLÈME CAUSE POSSIBLE SOLUTION
Le moteur ne démarre pas quand
change la gâchette.
Le bloc-piles n’est pas fixée.
Le bloc-piles n’est pas chargée.
Pour la fixer, s’assurer que le loquet au bas du
bloc-piles est enclenché correctement.
Charger la pile conformément aux instructions
fournis avec ce modèle.
ENTRETIEN
Ce produit est accompagné d’une garantie limitée de cinq (5) ans
pour utilisation personnel, familiales ou domestiques (90 jours pour utilisation
affaires ou commerciaux). Pour obtenir les détails de la garantie,
visiter le site www.ryobitools.com ou appeler (sans frais) au 1-800-860-4050.
DÉPANNAGE
2 — Español
¡ADVERTENCIA!
Al utilizar herramientas eléctricas para el cuidado del jardín,
con el fin de reducir el riesgo de incendio, descargas eléctricas
y lesiones corporales, siempre deben seguirse ciertas medidas
básicas de precaución.
LEA TODAS LAS INSTRUCCIONES
Para la operación segura, lea y entienda todas las
instrucciones antes de usar este producto. Siga todas las
instrucciones de seguridad. La inobservancia de todas las
instrucciones de seguridad señaladas abajo puede causar
lesiones corporales graves.
No permita que utilicen esta unidad niños ni personas
carentes de la debida instrucción para su manejo.
Limpie el área de trabajo cada vez antes de usar la unidad.
Retire todos los objetos tales como piedras, vidrios rotos,
clavos, alambre o cuerdas que pudiesen resultar lanzados o
enredados en el hilo de corte o cuchilla, según sea el caso.
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. Si
se cumple esta regla, se reduce el riesgo de lesiones serias.
Utilice anteojos seguridad – siempre cara de uso o máscara
de polvo si la operación está polvorienta.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones
serias.
Vístase adecuadamente – Se recomienda el uso de guantes
de goma y un calzado resistente cuando se trabaja a la
intemperie. Póngase pantalones largos de tela gruesa,
mangas largo, botas y guantes. No se ponga ropa holgada,
pantalones cortos, sandalias o calzado liviano similar, joyería
de ningún tipo ni ande descalzo. Se recomienda el uso de
calzado y guantes con protección eléctrica. El calzado
debe proteger los pies y mejorar los puntos de apoyo en
superficies resbaladizas.
Recójase el cabello largo arriba del nivel de los hombros
para evitar que se enrede en las piezas móviles.
Mantenga alejados a los niños – Mantenga alejados a todos
los circunstantes, niños y animales a una distancia mínima de
15 m (50 pies).
Permanezca alerta – Preste atención a lo que esté haciendo.
Use el sentido común. No use esta unidad cuando se
encuentre fatigado, enfermo, molesto o bajo los efectos del
alcohol, drogas o medicamentos.
No utilice la unidad en condiciones deficientes de
iluminación.
Mantenga todas las partes del cuerpo alejadas de toda pieza
en movimiento.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los vapores
inflamables.
No modifique ni intente reparar el dispositivo o el paquete
de baterías, excepto según se indica en las instrucciones
de uso y mantenimiento.
Evite el contacto del cuerpo con objetos conectados a tierra,
como las tuberías, radiadores, estufas y refrigeradores.
Existe un mayor riesgo de descargas eléctricas si el cuerpo
está en contacto con tierra.
Evite los entornos de trabajo peligrosos - No exponga
las aparato a la lluvia ni a condiciones de humedad. La
introducción de agua en una herramienta eléctrica aumenta
el riesgo de descargas eléctricas.
Use el aparato adecuado – No utilice este producto para
ninguna función diferente de las especificadas.
No fuerce la herramienta – El uso de la herramienta adecuada
a la velocidad para la que está diseñada, efectuará el trabajo
de mejor y más segura manera.
No estire el cuerpo para alcanzar mayor distancia – Mantenga
los pies bien afirmados y el equilibrio.
Evite un arranque accidental de la unidad. Asegúrese de
que el interruptor esté en la posición de aseguramiento o
de apagado antes de instalar el paquete de baterías. Llevar
las herramientas con el dedo en el interruptor o instalar el
paquete de baterías en la herramienta con el interruptor
puesto es causa común de accidentes.
No utilice la herramienta si el interruptor no enciende o no
apaga. Una herramienta que no pueda controlarse con el
interruptor es peligrosa y debe repararse.
Desconecte el cabezel motor – Desconecte el paquete
de baterías del artefacto antes de almacenarlo, prestarle
servicio o cambiar los accesorios como la línea de corte.
Tales medidas preventivas de seguridad reducen el riesgo
de poner en marcha accidentalmente la herramienta.
Sólo utilice piezas de repuesto idénticas y accesorios del
fabricante original. El empleo de piezas diferentes puede
causar un peligro o dañar el producto.
Sólo utilice el producto de la forma descrita en este manual.
Use solamente accesorios recomendados por el fabricante.
Mantenga este artefacto con cuidado – Cambie el cabezal
del hilo, si está agrietado, desportillado o dañado de
cualquier forma. Asegúrese de que el cabezal del hilo, o
cuchilla, según sea el caso, esté debidamente instalado y
firmemente asegurado. Siga las instrucciones para lubricar
y cambiar accesorios. Inspeccione el cable de la cargador
periódicamente y, si está dañado, reemplácelo. Mantenga
los mangos de la cabezal motor secos, limpios y sin aceite
ni grasa.
Inspeccione toda pieza dañada – Antes de seguir utilizando
del aparato, es necesario inspeccionar cuidadosamente toda
protección si pieza dañada para determinar si funcionará
correctamente y desempeñará la función a la que está
destinada. Verifique la alineación de las partes móviles, que
no haya atoramiento de partes móviles, que no haya piezas
rotas, el montaje de las piezas y cualquier otra condición que
pudiera afectar su funcionamiento. Cualquier protección o
pieza que esté dañada debe ser reparada apropiadamente
o reemplazada en un centro de servicio autorizado, a menos
que se indique otra cosa en este manual.
Mantenga las manos y los pies alejados del área de corte.
Asegúrese de que todas las protecciones, correas, mangos
y deflectores de hierba estén acoplados debidamente y de
manera segura.
En el cabezal de corte use únicamente hilo de repuesto del
fabricante original si está usando un accesorio para recortar
de eje. No use ningún otro aditamento de corte, por ejemplo,
cable metálico, cuerda o producto similar. Instalar cualquier
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
3 — Español
No utilice la unidad para recoger líquidos inflamables o
combustibles, como la gasolina, ni la utilice en lugares donde
puedan estar presentes dichos líquidos.
Quite o desconecte la batería antes de proporcionarle
servicio, realizarle una limpieza o quitar material del aparato
para el cuidado del jardín.
Usar este producto únicamente con la baterías y el cargadors
indicados en el folleto de la herramienta/aparato/paquete
de baterías/cargador complementario 988000-842.
No deseche las baterías en el fuego. Las baterías pueden
estallar. Verifique los códigos de la localidad para conocer
posibles instrucciones especiales para desecharlas.
No desarme el paquete de baterías. El electrolito emitido
es corrosivo y puede causar daños en los ojos y en la piel.
Puede ser tóxico si se ingiere.
No coloque herramientas de baterías ni las baterías mismas
cerca del fuego o del calor. De esta manera se reduce el
riesgo de explosiones y de lesiones.
Las baterías pueden explotar en presencia de una fuente
de inflamación, como una luz guía. Para reducir el riesgo
de lesiones corporales serias, nunca use un producto
inalámbrico en presencia de llamas expuestas. La explosión
de una pila puede lanzar fragmentos y compuestos químicos.
Si ha quedado expuesto a la explosión de una pila, lávese
de inmediato con agua.
No aplaste, deje caer o dañe la pila. Nunca utilice una pila
o cargador que se ha caído, aplastado, recibido un golpe
contundente o ha sido dañado(a) de alguna manera. Las
baterías dañadas pueden sufrir explosiones. Deseche de
inmediato toda pila que haya sufrido una caída o cualquier
daño.
Tenga cuidado cuando maneje baterías a fin de no realizar
un cortocircuito en la batería con materiales conductores
como anillos, brazaletes y llaves. La batería o el conductor
pueden recalentarse y provocar quemaduras.
No cargue herramientas de baterías en lugares mojados
o húmedos. No lo utilice, guarde o cargue la paquete de
baterías o la unidad en lugares donde la temperatura sea
inferior a 10 °C (50 °F) o superior a 38 °C (100 °F). No guarde
la herramienta a la intemperie ni en el interior de vehículos.
Siga todas las instrucciones de carga y no cargue el paquete
de baterías ni el aparato fuera del rango de temperaturas
especificado en las instrucciones. Si realiza la carga en forma
incorrecta o fuera de las temperaturas del rango especificado
puede dañar la batería y aumentar el riesgo de incendios.
En condiciones extremas de uso o temperatura las baterías
pueden emanar líquido. Si el líquido llega a tocarle la piel,
lávese de inmediato con agua y jabón, y después neutralice
los efectos con jugo de limón o vinagre. Si le entra líquido en
los ojos, láveselos con agua limpia por lo menos 10 minutos,
y después busque de inmediato atención médica. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta,
facilítele también las instrucciones.
otra marca de hilo de corte en esta recortadora de hilo puede
producir lesiones corporales serias.
Nunca utilice la unidad si el deflector de pasto no
está montado en su lugar y en buenas condiciones de
funcionamiento.
Al usar la recortadora, sujétela firmemente por ambos
mangos. Mantenga el cabezal del hilo por debajo del nivel
de la cintura. Nunca corte con el cabezal del hilo a más de
762 mm (30 pulg.) del suelo.
Mantenga todas las partes del cuerpo alejadas de la cadena
de la sierra. No retire material cortado ni sujete material por
cortar mientras estén moviéndose las hojas. Asegúrese de
apagar la máquina cuando retire el material atascado. La
cadena de la sierra sigue moviéndose después de desactivar
el interruptor. Un momento de desatención al utilizar la
podadora de alcance extendido puede causar lesiones
personales graves.
Transporte la podadora de alcance extendido con la mano
y la cadena de la sierra detenida. Al transportar o guardar
la podadora de alcance extendido, siempre coloque el
protector de dispositivo de la cadena de la sierra. El manejo
apropiado de la podadora de alcance extendido reducirá las
posibles lesiones personales con la cadena de la sierra.
Guarde en el interior los artefactos que no esté usando –
Mientras no se esté utilizando, la cabezal motor y los
accesorios debe almacenarse en el interior, en un sitio seco
y bajo llave, lejos del alcance de los niños.
Nunca use dispositivos movibles, alambre ni cuerdas en
cualquier accesorio.
Mantenga las rejillas de ventilación limpias y sin desechos
para evitar que se recaliente el motor. Límpielas cada vez,
después de usar la herramienta.
Apague la unidad y desconecte el suministro de corriente
cuando no esté en uso. Traslade la unidad con el motor
apagado.
Guarde la unidad desenchufada y fuera del alcance de los
niños.
No cuelgue la unidad de modo que el gatillo del interruptor
quede presionado.
Las herramientas de baterías no se necesitan conectar
a una toma de corriente; por lo tanto, siempre están en
condiciones de funcionamiento. Esté consciente de los
posibles peligros cuando no esté usando la herramienta
de baterías o cuando esté cambiando los accesorios de
la misma. Con el cumplimiento de esta regla se reduce el
riesgo de una descarga eléctrica, incendio o lesión corporal
seria.
No use aparatos accionados por baterías en la lluvia.
Al recoger o sostener la unidad no sujete las hojas de corte
expuestas ni los filos de corte.
Mantenga las manos alejadas de las hojas.
No permita el uso de este producto como un juguete. Al
ser usado este producto por niños, o cerca de los mismos,
debe tenerse extrema precaución.
No manipule el cargador, incluso la clavija del cargador y
las terminales del cargador, con las manos mojadas.
Tenga cuidado extremo al limpiar en escaleras.
PODRÁ ENCONTRAR REGLAS DE SEGURIDAD ESPECÍFICAS
EN EL MANUAL DEL OPERADOR DEL ACCESORIO CORRESPONDIENTE
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
4 — Español
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea manual del
operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual
del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1.
Alerta de
condiciones
húmedas
Riesgo de incendio y quemaduras. No exponga la batería, el compartimento
de la batería o componentes electrónicos a la lluvia, el agua o líquidos. No
use la herramienta en pisos húmedos.
Mantenga alejadas
a las personas
presentes
Mantenga a los circunstantes a una distancia mínima de 15 m (50 pies).
Rebote
Cualquier objeto lanzado puede rebotar y producir lesiones personales o daños
físicos.
No instale hoja de
corte
No instale ni utilice ningún tipo de hoja de corte en ningún producto con este
símbolo.
Símbolo de reciclado
Este producto contiene baterías de iones de litio (Li-ion). Es posible que algunas
leyes municipales, estatales o federales prohíban desechar las baterías en la
basura normal. Consulte a las autoridades reguladoras de desechos para obtener
información en relación con las alternativas de reciclado y desecho disponibles.
Corriente continua Tipo o característica de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
.../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto
V Volts Voltaje
Hz Hertz Frecuencia (ciclos por segundo)
min Minutos Tiempo
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa, la cual, si no se evita, causará la muerte o
lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte
o lesiones serias.
PRECAUCIÓN:
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).
SÍMBOLOS
5 — Español
DESEMPAQUETADO
Este producto requiere armarse.
Extraiga cuidadosamente de la caja la producto y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la
Lista de empaquetado ya está ensamblada al producto
cuando lo desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas deben ser
instaladas por el usuario. El uso de un producto que
puede haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.
Inspeccione cuidadosamente la producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la producto y la haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-800-860-4050, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Cabezal motor
Mango delantero
Manual del operador
ADVERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta
producto sin haber reemplazado las piezas dañadas o
faltantes. La inobservancia de esta advertencia puede
causar lesiones graves.
ADVERTENCIA:
No intente modificar esta producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.
ADVERTENCIA:
Para evitar un arranque accidental que podría causar
lesiones corporales serias, siempre desmonte de la
producto el paquete de baterías al montarle piezas a
aquélla.
INSTALACIÓN UN ADITAMENTO DEL
CABEZAL MOTOR
Vea la figura 2.
ADVERTENCIA:
Lea y comprenda todo el Manual del operador de cada
accesorio opcional que se utilice con este cabezal del
motor, y siga todas las advertencias e instrucciones. El
incumplimiento de las instrucciones podría ocasionar
descargas eléctricas, fuego o lesiones personales graves.
ADVERTENCIA:
Este cabezal del motor de 40V está diseñado para
que sólo se utilice con los modelos de accesorios que
se especifican en este Manual del operador. No está
diseñado para ser usado con desbrozadoras u otros
modelos de accesorios. El uso de otros accesorios
podría provocar lesiones personales graves o daños a
la propiedad.
FAMILIARÍCESE CON SU CABEZAL MOTOR
Vea la figura 1.
El uso seguro que este producto requiere la comprensión
de la información impresa en la producto y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.
SOBREMOLDEADO MANGO
El sobremoldeado mango proporciona mayor comodidad
para el operador.
GATILLO CON SEGURO
El gatillo con seguro evita los arranques accidentales.
INTERRUPTOR DE GATILLO DE VELOCIDAD
VARIABLE
Esta herramienta dispone de un interruptor de velocidad
variable, el cual produce mayor velocidad cuanto mayor
presión se aplica en el mismo. La velocidad se controla
mediante la presión aplicada en el gatillo del interruptor.
CARACTERÍSTICAS
ARMADO
6 — Español
ADVERTENCIA:
Nunca una ni ajuste ningún aditamento, desmontar o
mientras esté funcionando el cabezal motor. Si no apaga
el motor puede causarse lesiones serias a sí mismo y a
otras personas. Nunca opere el cabezal motor sin un
accesorio.
Sólo es posible utilizar este cabezal del motor de 40V con
los siguientes accesorios EXPAND-IT RYOBI:
Recortadoras de bordes – RY15518, RYEDG11 y
RYEDG12
Sopladora – RYAXA22
Recortadoras de hilo de eje recto – RY15523, RY15523A
y RYSST44
Cultivadors – RY15550 y RYTIL66
Podadora – RY15520 and RYPRN33
Equipo quitanieve – RYSNW00
Accesorio para barredor – RYSWP25
El aditamento se conecta al cabezal motor mediante un
dispositivo acoplador.
Apague el motor y retire el paquete de baterías.
Afloje la perilla en el acoplador del eje del cabezal de
potencia y retire la tapa extrema del accesorio.
Oprima el botón situado en el eje del aditamento. Alinee
el botón con el hueco guía situado en el acoplador del
cabezal motor, y con un movimiento de deslizamiento
una los dos ejes. Gire el eje del aditamento hasta que el
botón quede asegurado en el orificio de posicionamiento.
NOTA: Si el botón no brota completamente en el orificio
de posicionamiento, significa que los ejes no están bien
asegurados en su lugar. Gire levemente los ejes de un
lado a otro hasta que el botón quede asegurado en su
lugar.
Apriete firmemente la perilla.
ADVERTENCIA:
Asegúrese de que esté bien apretada la perilla antes de
utilizar el equipo; verifique periódicamente el apriete de
la misma durante el uso para evitar lesiones corporales
graves.
DESMONTAJE DEL ADITAMENTO DEL
CABEZAL MOTOR
Apague el motor y desconecte el cable de la bujía.
Afloje la perilla.
Oprima el botón y gire los ejes para separar los extremos
de los mismos.
MONTAJE DEL MANGO DELANTERO
Vea la figura 3.
Retire la tuerca de mariposa y perno del clip de la mango
delantero.
Instale el mango delantero sobre el lado superior del
alojamiento del eje de impulsión en el área que indica la
etiqueta.
Coloque el perno a través del mango delantero.
NOTA: El perno de cabeza hexagonal cabe en el hueco
de tal forma moldeado en un costado del mango.
Vuelva tuerca de mariposa.
Apriete firmemente la tuerca de mariposa.
ADVERTENCIA:
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1.
La inobservancia de esta advertencia puede causar el
lanzamiento de objetos a los ojos, y por consecuencia
posibles lesiones serias.
ADVERTENCIA:
Nunca use hojas, dispositivos movibles, alambre ni
cuerdas en este producto. No utilice ningún aditamento
o accesorio no recomendado por el fabricante de este
producto. El empleo de aditamentos o accesorios no
recomendandos puede causar lesiones serias.
ADVERTENCIA:
Lea y comprenda todo el Manual del operador de cada
accesorio opcional que se utilice con este cabezal del
motor, y siga todas las advertencias e instrucciones. El
incumplimiento de las instrucciones podría ocasionar
descargas eléctricas, fuego o lesiones personales graves.
ADVERTENCIA:
No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.
ARMADO
FUNCIONAMIENTO
7 — Español
AVISO:
Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio autorizado para
obtener ayuda.
ADVERTENCIA:
Retire siempre el paquete de baterías de la herramienta
antes de instalar las piezas, realizar ajustes. limpiarla o
cuando no la utilice. Retirar el paquete de baterías evitará
que la unidad se accione accidentalmente y provoque
lesiones graves.
INSTALACIÓN/EXTRACCIÓN DE LA BATERÍA
Vea la figura 4.
Para instalar el paquete de baterías:
Coloque el paquete de baterías en la cabezal motor.
Alinee la costilla realzada exterior del paquete de baterías
con la ranura interior del receptáculo para pilas de la
cabezal motor.
ADVERTENCIA:
Asegúrese de que el pestillo en la parte inferior del
paquete de baterías entre adecuadamente en su lugar
y que el paquete de baterías esté bien colocado y
asegurado en el puerto de batería de la cabezal motor
antes de que encenderla. No asentar el paquete de
baterías correctamente podría provocar que el paquete
de baterías se caiga y cause lesiones personales graves.
Para retirar el paquete de baterías:
Presione y mantenga presionado el botón de la traba de
las baterías de la parte inferior del paquete de baterías.
Retire de la cabezal motor el paquete de baterías.
Para ver las instrucciones de carga completas, consulte los
manuales del operador del paquete de baterías RYOBI y los
modelos de cargador.
ADVERTENCIA:
Para evitar lesiones corporales serias, siempre desmonte
de la herramienta el paquete de baterías y mantenga
manos vacían del gatillo con seguro al llevar herramiento.
ENCENDIDO Y APAGADO DE LA CABEZAL
MOTOR
Vea la figura 5.
Para encendido:
Oprima y no suelte el gatillo con seguro.
Oprima el gatillo del interruptor.
Para apagado:
Suelte el gatillo cuando desee apagar la cabezal motor.
Al soltar el gatillo, el gatillo con seguro regresa
automáticamente a la posición de aseguramiento.
MANEJO DE LA CABEZAL MOTOR
Vea las figuras 6 a 11.
Sujete el cabezal motor con la mano derecha en el mango
trasero y coloque la mano izquierda en el mango delantero.
Sujete firmemente la unidad con ambas manos durante la
operación. Se recomienda sujetar el cabezal motor en una
posición cómoda, con el mango trasero a la altura de la cadera.
NOTA: Las posiciones operativas más comunes se muestran
en las imágenes de referencia. Para la posición operativa
de su accesorio específico, consulte el manual del operador
que vino con ese accesorio.
Siempre opere el cabezal motor con la máxima aceleración.
Si se acumulan residuos en el accesorio, DETENGA EL
MOTOR, retire el paquete de baterías y quite los residuos.
ADVERTENCIA:
Siempre sujete el cabezal motor de hilo lejos del cuerpo,
manteniendo un espacio entre el cuerpo y la herramienta.
Cualquier contacto del cuerpo con la armazón o el
cabezal de corte de el aditamento puede producir
quemaduras y/o otras lesiones serias.
ADVERTENCIA:
Debe tenerse un cuidado extremo para asegurarse de
manejar la unidad de forma segura al utilizar accesorio
de la cuchillas. Lea la información se seguridad para
el manejo seguro de la unidad al utilizar accesorio
de la cuchillas y consulte las reglas de seguridad e
instrucciones que aparecen en el manual del accesorio.
Ne jamais utiliser une accessoire de débroussailleuse
avec cette bloc moteur. El uso inadecuado de una hoja o
cualquier archivo adjunto puede causarse lesiones serias.
FUNCIONAMIENTO
8 — Español
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.
LIMPIEZA DE LA CABEZAL MOTOR
Apague el motor y retire el paquete de baterías.
Limpie la suciedad y los residuos del cabezal del motor
con un paño húmedo y una pequeña cantidad de
detergente.
AVISO:
No emplee detergentes concentrados sobre el
compartimiento de plástico o el mango. Pueden dañarse
con ciertos aceites aromáticos, como de pino o limón, y
con solventes como el querosén.
ALMACENAMIENTO DE LA CABEZAL MOTOR
Retire el paquete de baterías de la cabezal motor antes
de almacenarla.
Limpie todos los desechos presentes en la cabezal motor.
Almacene la unidad en un espacio inaccesible a los niños.
Mantenga la unidad alejada de agentes corrosivos como
los productos químicos para el jardín y las sales para
derretir el hielo.
ADVERTENCIA:
Para evitar lesiones corporales serias, siempre retire el
paquete de pilas de la herramienta al limpiarla o darle
mantenimiento.
ADVERTENCIA:
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1.
La inobservancia de esta advertencia puede causar el
lanzamiento de objetos a los ojos, y por consecuencia
posibles lesiones serias.
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar
un peligro o dañar el producto.
AVISO:
inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio autorizado para
obtener ayuda.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El motor falla de arranca
cuando disparador de gatillo del
interruptor.
La paquete de baterías no está fija.
La paquete de baterías no está
cargada.
Para fijar el paquete de baterías, asegúrese de que
la traba de la parte inferior del paquete de baterías
quede insertada en su lugar.
Cargue el paquete de baterías según las instrucciones
incluidas con su modelo.
Este producto tiene una garantía limitada de cinco años para fines personales,
familiares o domésticos (90 días para usos trabajo o comercial).
Para obtener detalles sobre la garantía, diríjase a www.ryobitools.com
o llame sin cargo al 1-800-860-4050.
MANTENIMIENTO
CORRECCIÓN DE PROBLEMAS
NOTES / NOTAS
995000659
2-28-19 (REV:02)
OPERATOR’S MANUAL
MANUEL D’UTILISATION / MANUAL DEL OPERADOR
40 VOLT POWER HEAD
40V BLOC MOTEUR / 40V CABEZAL MOTOR
RY40006
RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
TECHTRONIC INDUSTRIES POWER EQUIPMENT
P.O. Box 1288, Anderson, SC 29622, USA
1-800-860-4050 • www.ryobitools.com
• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and
serial numbers from the product data plate.
ITEM NO. _________________________________________________________
MANUFACTURING NO. ____________________________________________
SERIAL NO. _______________________________________________________
HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-860-4050. Replacement parts can also be obtained at one of our service centers.
HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-860-4050.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at
1-800-860-4050.
• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.
NUMÉRO D’ARTICLE ______________________________________________
NUMÉRO DE FABRICATION _______________________________________
NUMÉRO DE SÉRIE _______________________________________________
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.
COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-860-4050.
COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-860-4050.
RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.
NÚMERO DE ARTÍCULO ___________________________________________
NÚMERO DE FABRICACIÓN _______________________________________
NÚMERO DE SERIE _______________________________________________
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.
CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red mundial,
en la dirección www.ryobitools.com or by calling 1-800-860-4050.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-860-4050.
RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
EDGER ATTACHMENT
ACCESSOIRE COUPE-BORDURES
ACCESORIO PARA RECORTAR BORDES
RYEDG12/RYEDG12VNM
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
TABLE OF CONTENTS
General Safety Rules ..........................2
Specific Safety Rules ..........................3
Symbols ..............................................4
Features ..............................................5
Assembly ........................................ 5-6
Operation ........................................ 6-7
Maintenance .......................................8
Parts Ordering/Service ........ Back Page
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation
avant d’employer ce produit.
TABLE DES MATIÈRES
Règles de sécurité générales .............. 2
Règles de sécurité particulières .......... 3
Symboles ............................................4
Caractéristiques ..................................5
Assemblage .................................... 5-6
Utilisation ........................................ 6-7
Entretien .......................................... 7-8
Commande de pièces /
réparation .......................... Páge arrière
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe
leer y comprender el manual del
operador antes de usar este producto.
ÍNDICE DE CONTENIDO
Reglas de seguridad generales ..........2
Reglas de seguridad específicas ........3
Símbolos .............................................4
Características ....................................5
Armado ........................................... 5-6
Funcionamiento .............................. 6-7
Mantenimiento ................................ 7-8
Pedidos de piezas/
servicio ........................... Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
ii
A
D
H
I
B
C
E
G
J
F
Fig. 1
A - Edger attachment shaft (arbre de l’accessoire
coupe-bordures, eje del accesorio para cortar
bordes)
B - Blade guard (garde de lame, protección de la
hoja)
C - Gear head (carter d’engrenages, cabezal de
engranajes)
D- Blade (lame, hoja)
E - Guide wheel (roulette de guidage, rueda
guía)
Fig. 2
Fig. 3
F - Hanger cap (capuchon de suspension, tapa
de brazo de suspensión)
G - Debris flap (bavette à débris, aleta
protectora)
H
- Adjusting knob (bouton de réglage, perilla de
ajuste)
I
- Holding pin (axe de retenue, pasador de
retención)
J
- Hex wrench (clé hex., llave hexagonal)
D
A
B
F
E
G
C
A - Power head shaft (arbre du bloc moteur , eje
del cabezal motor)
B - Guide recess (logement guide, hueco guía)
C - Button (bouton, botón)
D - Edger attachment (accessoire coupe-
bordures, eje del accesorio para recortar
bordes)
E - Positioning hole (trou de positionnement,
orificio de posicionamiento)
F - Knob (bouton, perilla)
G - Coupler (coupleur, acoplador)
B
A
A
D
Fig. 4
A - To increase depth (pour augmenter la
profondeur, para aumentar la profundidad)
B - Adjusting knob (bouton de réglage, perilla de
ajuste)
C - Wheel arm (bras de roulette, brazo de la
rueda)
D - To decrease depth (pour réduirela profondeur,
para disminuir la profundidad)
Fig. 5
A - To blade depth (profondeur de coupe,
profundidad de la hoja)
B - Blade (lame, hoja)
See this fold-out section for all of the figures referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.
C
B
Fig. 6
A - Flange washer (rondelle de flasque, arandela
de la brida)
B - Slots (fentes, ranuras)
C - Flange (flasque, brida)
D - Gear case (carter d’engrenages, caja de
engranajes)
A
D
C
B
iii
Fig. 9Fig. 7
A - Blade (lame, hoja)
B - Blade nut (écrou de lame, tuerca de la hoja)
C - Cupped washer (rondelle bombée, arandela
cóncava)
D - Holding pin inserted into aligned slots
(broche de retenue insérée dans les fentes
alignées, sujetando el pasador introducido
en las ranuras alineadas)
E - Flange (flasque, brida)
Fig. 8
A - 3/4 in. socket wrench [19 mm (3/4 po) clé
à douilles, llave de boca tubular de 19 mm
(3/4 pulg.)]
B - Indicator hole (trou de l’indicateur, orificio
indicador)
A - Hanger cap (capuchon de suspension, tapa
de suspensión)
B - Hole (trou, orificio)
C - Button (bouton, botón)
D - Secondary hole (trou secondaire, orificio
secundario)
D
B
A
C
E
C
B
A
D
A
B
2 — English
WARNING:
Read and understand all instructions. Failure to follow
all instructions listed below may result in electric shock,
fire, and/or serious personal injury.
SAVE THESE INSTRUCTIONS
Read these instructions and the instructions for the power
head thoroughly before using the edger attachment.
Know the tool. Read and understand the operator’s
manual and observe the warnings and instruction labels
affixed to the tool.
Do not allow children or untrained individuals to use this
unit.
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection
when operating this unit.
Wear heavy long pants, boots, and gloves. Do not wear
loose fitting clothing, short pants, jewelry of any kind,
sandals, or go barefoot.
Secure long hair so it is above shoulder level to prevent
entanglement in any moving parts.
Keep all bystanders, children, and pets at least 50 ft.
away.
Stay alert, watch what you are doing, and use common
sense when operating a power tool. Do not use tool while
tired or under the influence of drugs, alcohol, or medica-
tion. A moment of inattention while operating power tools
may result in serious personal injury.
Do not operate in poor lighting.
Do not overreach. Keep proper footing and balance at all
times. Proper footing and balance enables better control
of the tool in unexpected situations.
Keep all parts of your body away from any moving part.
Inspect unit before each use for loose fasteners and dam-
aged or missing parts. Correct before using the edger
attachment. Failure to do so can cause serious injury.
Use only recommended or equivalent manufacturer’s
replacement parts and accessories. Use of any other
parts may create a hazard or cause product damage.
GENERAL SAFETY RULES
Do not, under any circumstance, use any attachment or
accessory on this product, which was not provided with
the product, or identified as appropriate for use with this
product in the operator’s manual.
Avoid dangerous environments. Do not use the attach-
ment in damp or wet locations. Do not use in rain.
Use the right attachment. Do not use attachment for any
job except that for which it is intended.
Do not touch areas around the muffler or cylinder of a gas
power head. These parts get hot from operation. Contact
with hot surfaces could result in possible serious personal
injury.
Always stop the engine or motor and remove the spark
plug wire, disconnect from the power supply, or remove
the battery pack before making any adjustments or
repairs.
WHEN USING AN ELECTRIC OR BATTERY
POWER HEAD:
Do not leave appliance when plugged in. Unplug from
outlet or remove the battery pack when not in use and
before servicing.
Do not allow to be used as a toy. Close attention is nec-
essary when used by or near children.
Use only as described in this manual. Use only manufac-
turer’s recommended attachments.
Do not use with damaged cord, plug, or battery. If
appliance is not working as it should, has been dropped,
damaged, left outdoors, or dropped into water, return it
to a service center.
Do not pull or carry by cord, use cord as a handle, close a
door on cord, or pull cord around sharp edges or corners.
Do not run appliance over cord. Keep cord away from
heated surfaces.
Do not unplug by pulling on cord. To unplug, grasp the
plug, not the cord.
Do not handle plug or appliance with wet hands.
Do not put any object into openings. Do not use with any
opening blocked; keep free of dust, lint, hair, and anything
that may reduce air flow.
Keep hair, loose clothing, fingers, and all parts of body
away from openings and moving parts.
Turn off all controls before unplugging or removing the
battery pack.
3 — English
SPECIFIC SAFETY RULES
Check the work area before each use. Remove all objects
such as rocks, broken glass, nails, wire, or string which
can be thrown or become entangled in the edger blade.
Be sure all guards are properly and securely attached.
Replace dull or worn blade; do not attempt to sharpen.
Use this edger for edging along sidewalks, driveways,
flower beds, and similar areas. Do not use for any other
purpose.
Be thoroughly familiar with the controls. Know how to
stop the unit and disengage the controls quickly.
Do not use the edger on or near graveled surfaces.
Make yourself familiar with the area you are edging. Be
aware of uneven sidewalks and holes in the terrain as well
as other similar hazardous conditions (example: wire or
wire rope which can break off and become a dangerous
projectile). Always push the edger attachment slowly over
rough ground.
Do not attempt to remove cut material nor hold material
to be cut when the engine is running or when the cutting
blade is moving.
Keep hands and feet away from the cutting area.
Always keep your right hand on the rear handle and your
left hand on the front handle when the blade is rotating.
A coasting blade can cause injury while it continues to
spin after the engine is stopped or throttle trigger released.
Maintain proper control until the blade has completely
stopped rotating.
Check blade nut for tightness before operating the
attachment.
Improper assembly can create a dangerous situation.
Never stand or have any part of your body in line with the
path of the edger blade.
If the edger strikes any type of foreign object:
a) Stop the edger and remove the spark plug wire, discon-
nect from the power supply or remove the battery pack.
b) Inspect for damage to the edger attachment.
c) Correct damage before using the edger attachment.
Failure to do so can cause serious injury.
Always stop the engine or motor and remove the spark
plug wire, disconnect from the power supply or remove the
battery pack before attempting to remove any obstruction
caught or jammed in the blade, installing attachment, or
making any adjustments.
Store Idle Appliance Indoors — When not in use, product
should be stored indoors in a dry and high or locked up
place—out of the reach of children.
Save these instructions. Refer to them frequently and use
them to instruct others who may use this product. If you
loan someone this product, loan them these instructions
also to prevent misuse of the product and possible injury.
NOTE: SEE YOUR POWER HEAD OPERATOR’S MANUAL
FOR ADDITIONAL SPECIFIC SAFETY RULES.
SAVE THESE INSTRUCTIONS
4 — English
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME EXPLANATION
Safety Alert Symbol Precautions that involve your safety.
Read Operator’s Manual
To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Wear Eye and Hearing Protection
Always wear eye protection with side shields marked to
comply with ANSI Z87.1 as well as hearing protection when
operating this equipment.
Keep Bystanders Away Keep all bystanders at least 50 ft. away.
Ricochet
Thrown objects can ricochet and result in personal injury
or property damage.
Sharp Blade Danger - Keep hands and feet away from blade.
No Hands Symbol
Failure to keep hands and feet away from the blade will
result in serous personal innjury.
5 — English
FEATURES
PRODUCT SPECIFICATIONS
Blade Length ................................................................ 8 in.
Edging Depth................ Adjustable from 1/2 in. to 2-1/2 in.
Replacement Blade .............................................. AC04215
UNPACKING
This product requires assembly.
Carefully remove the items from the box. Make sure that
all items listed in the packing list are included.
WARNING:
Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have care-
fully inspected and satisfactorily operated the tool.
If any parts are damaged or missing, please call
1-800-860-4050 for assistance.
PACKING LIST
Edger Attachment
Holding Pin
Hex Wrench
Operator’s Manual
ASSEMBLY
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create acces-
sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.
WARNING:
Do not connect to power head until assembly is complete.
Failure to comply could result in accidental starting and
possible serious personal injury.
KNOW YOUR EDGER ATTACHMENT
See Figure 1.
The safe use of this product requires an understanding of
the information on the product and in this operator’s manual
as well as a knowledge of the project you are attempting.
Before use of this product, familiarize yourself with all oper-
ating features and safety rules.
6 — English
JOINING THE POWER HEAD TO THE EDGER
ATTACHMENT
See Figure 2.
WARNING:
Never attach or adjust any attachment while power head
is running. Failure to stop the engine or motor could cause
serious personal injury.
The edger attachment connects to the power head by means
of a coupler device.
Remove the spark plug wire, disconnect from the power
supply, or remove the battery pack.
Remove the hanger cap from the attachment.
Loosen the knob on the coupler of the power head shaft.
Push in the button located on the edger attachment. Align
the button with the guide recess on the power head cou-
pler and slide the two shafts together. Rotate attachment
shaft until button locks into the positioning hole.
ASSEMBLY
NOTE: If the button does not release completely in the
positioning hole, the shaft is not locked into place. Slightly
rotate from side to side until the button is locked into
place.
Tighten the knob securely.
WARNING:
Be certain the knob is fully tightened before operating
equipment. Check it periodically for tightness during use
to avoid serious injury.
REMOVING THE ATTACHMENT FROM THE
POWER HEAD
Stop the engine or motor and remove the spark plug wire,
disconnect from the power supply, or remove the battery
pack.
Loosen the knob.
Push in the button and twist the shafts to remove and
separate ends.
OPERATION
WARNING:
Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts are
replaced. Please contact customer service or a qualified
service center for assistance.
APPLICATIONS
You may use this product for the purpose listed below:
Edging around walkways, curbing, flower beds and other
similar areas.
7 — English
OPERATION
USING THE EDGER ATTACHMENT
See Figure 3.
WARNING:
Engine housing on gas power heads may become hot
during edger operation. Do not rest or place your arm,
hand, or any body part against the engine housing during
edger operation. Only hold the edger as shown in figure
3 with all body parts clear of engine housing. Extended
contact with the engine housing can result in burns or
other injuries.
WARNING:
Always position the unit on the operator’s right side. The
use of the unit on the operator’s left side will expose the
operator to hot surfaces and can result in possible burn
injury.
WARNING:
To avoid burns from hot surfaces, never operate unit with
the bottom of the engine above waist level.
When using the edger attachment, hold the unit with your
right hand on the rear handle and your left hand on the front
handle. Keep a firm grip with both hands while in operation.
The edger should be held at a comfortable position with the
rear handle about hip height.
NOTE: When used with a gas power head, always operate
at full throttle. Prolonged cutting at partial throttle will result
in oil dripping from the muffler.
ADJUSTING DEPTH OF CUT
See Figures 4 - 5.
Stop the engine or motor and remove the spark plug wire,
disconnect from the power supply, or remove the battery
pack.
Loosen the adjusting knob and move the wheel arm up
to increase the depth or down to decrease the depth.
After adjustment is complete, tighten the adjusting knob
securely.
Replace the spark plug wire, connect to the power supply,
or reinstall the battery pack and start the unit.
NOTE: Adjust the blade depth from 1/2 in. to 1 in. deep
initially. Make a shallow cut to test the cutting depth. If the
cutting depth needs adjusting, this should be done progres-
sively until the desired depth is reached.
OPERATING TIPS
The edger will edge along sidewalks, driveways, flower-
beds, curbs, and similar areas.
Use the arrow guide on the blade guard to align the blade
with the edging surface.
Cut at a steady pace. If the blade begins to bog down,
you are edging too fast; slow your pace. Do not force the
blade into ground.
Light contact of the blade against the sidewalk edge,
curb, etc., is acceptable and will not damage the edger.
Best appearance is obtained when grass is dry. Avoid
edging in wet soil or wet grass areas or the blade guard
might clog and result in an uneven edge. If the blade
guard becomes clogged, stop the engine, remove the
spark plug wire, disconnect from the power supply, or
remove the battery pack, then remove debris from the
blade guard.
8 — English
WARNING:
Before inspecting, cleaning, or servicing the machine,
shut off engine or motor, wait for all moving parts to stop,
and disconnect spark plug wire and move it away from
spark plug, disconnect from power supply, or remove the
battery pack. Failure to follow these instructions can result
in serious personal injury or property damage.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
WARNING:
When servicing, use replacement parts that meet or
exceed original product specifications. Use of any other
parts could create a hazard or cause product damage.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts are
replaced. Please contact customer service or a qualified
service center for assistance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which may result in serious personal injury.
REPLACING THE BLADE
See Figures 6 - 8.
Replace blades when worn down to indicator hole on blade.
Use replacement blade model number AC04215.
Stop the engine or motor and remove the spark plug wire,
disconnect from the power supply, or remove the battery
pack.
Align the slot in the flange washer and gear case with the
slot in the flange; place the holding pin through all three
slots to secure in place.
Using a 3/4 in. (19 mm) socket wrench, turn the blade nut
clockwise to loosen.
Remove the old blade from the edger shaft.
Clean debris from the edger shaft and flange washers.
Center the new blade on the flange washer, making sure
the blade sits flat.
Install the cupped washer with the hole off of the blade
surface.
Install the blade nut onto the edger shaft.
Using a 3/4 in. (19 mm) socket wrench, turn the blade
nut counterclockwise onto the edger shaft and tighten
securely. Torque nut to 11 ft. lbs.
This replacement part is available from the place of pur-
chase, or by calling customer service.
NOTE: Always make sure the blade is correctly installed
and securely fastened before each use.
ATTACHING THE STORAGE HANGER
See Figure 9.
There are two ways to hang the attachment for storage.
To use the hanger cap, push in the button and place the
hanger cap over the end of the attachment shaft. Slightly
rotate the cap from side to side until the button locks into
place.
The secondary hole in the attachment shaft can be used
for hanging purposes as well.
STORING THE ATTACHMENT
Store the attachment indoors in a dry, well-ventilated
place that is inaccessible to children.
Keep away from corrosive agents such as garden chemi-
cals and de-icing salts.
MAINTENANCE
This product has a Three-year Limited Warranty for personal,
family, or household use (90 days for business or commercial use).
For warranty details, visit www.ryobitools.com
or call (toll free) 1-800-860-4050.
2 — Français
AVERTISSEMENT :
Lire et veiller à bien comprendre toutes les
instructions. Le non-respect de toutes les instructions
ci-dessous peut entraîner un choc électrique, un incendie
et/ou des blessures graves.
CONSERVER CES INSTRUCTIONS
Lire attentivement ces instructions et celles du moteur
avant d’utiliser cet accessoire.
Apprendre à connaître l’outil. Lire et veiller à bien
comprendre le manuel de l’opérateur et observer les
avertissements et les instructions des autocollants
apposés sur l’outil.
Ne pas laisser des enfants ou des personnes n’ayant pas
reçu une formation adéquate utiliser cet outil.
Pour utiliser cet outil, toujours porter une protection
oculaire avec écrans latéraux certifiée conforme à la
norme ANSI Z87.1, avec protection auditive.
Porter des pantalons longs, des chaussures de travail
et des gants épais. Ne pas porter de vêtements amples,
shorts, bijoux quels qu’ils soient, des sandales et ne pas
travailler pieds nus.
Attacher les cheveux longs pour les maintenir au-dessus
des épaules, afin qu’ils ne se prennent pas dans les
pièces en mouvement.
Garder les badauds, enfants et animaux domestiques à
une distance minimum de 15 m (50 pi).
Rester attentif, prêter attention au travail et faire preuve
de bon sens lors de l’utilisation de tout outil électrique. Ne
pas utiliser cet outil en état de fatigue ou sous l’influence
d’alcool, de drogues ou de médicaments. Un moment
d’inattention pendant l’utilisation d’un outil électrique peut
entraîner des blessures graves.
Ne pas travailler sous un éclairage insuffisant.
Ne pas travailler hors de portée. Toujours se tenir bien
campé et en équilibre. Des pieds bien campés et un bon
équilibre permettent de mieux contrôler l’outil en cas de
situation imprévue.
Garder toutes les parties du corps à l’écart des pièces
en mouvement.
Inspecter l’appareil avant chaque utilisation pour
s’assurer qu’il n’y a pas de fixations desserrées ou de
pièces endommagées ou manquantes. Effectuer les
corrections requises avant d’utiliser l’accessoire coupe-
bordures. Ne pas prendre cette précaution peut entraîner
des risques de blessures graves.
Utiliser exclusivement des pièces de rechange et
accessoires de recommandées ou équivalentes.
L’usage de toute autre pièce pourrait créer une situation
dangereuse ou endommager l’outil.
RÈGLES DE SÉCURITÉ GÉNÉRALES
N’utiliser en aucun cas un accessoire ou un outil non
fourni avec le produit, ou non indiqué comme pouvant
être utilisé sur l’outil dans le manuel d’utilisation.
Éviter les environnements dangereux. Ne pas utiliser
l’accessoire dans des endroits humides ou mouillés. Ne
pas utiliser sous la pluie.
Utiliser l’accessoire approprié. Ne pas utiliser l’accessoire
dans une application pour laquelle il n’a pas été prévu.
Ne pas toucher les alentours de l’échappement ou du
cylindre de l’ensemble moteur à essence. Ces pièces
deviennent très chaudes en cours de fonctionnement.
Le contact avec des surfaces brûlantes pourrait entraîner
des blessures graves.
Toujours arrêter le moteur et débrancher le fil de la bougie,
débrancher de la prise secteur ou retirer le bloc-piles
avant d’effectuer tout entretien ou réglage.
AU MOMENT D’UTILISER UN ENSEMBLE
MOTEUR ÉLECTRIQUE OU PILE :
Ne pas laisser l’appareil branché sans surveillance; le
débrancher ou retirer le bloc-piles lorsqu’il n’est pas utilisé
et avant de procéder à son entretien.
Cet appareil n’est pas un jouet. Porter une attention
particulière en présence d’enfants.
Utiliser le produit tel que décrit dans le présent manuel.
Utiliser uniquement des accessoires recommandés par
le fabricant.
Ne pas utiliser l’appareil si le cordon, la fiche ou le bloc-
piles est endommagé. Si l’appareil ne fonctionne pas
correctement, s’il a été échappé, s’il est endommagé
ou s’il est tombé dans l’eau, envoyez le au centre de
réparations.
Ne pas tirer l’appareil ou le transporter par le cordon
d’alimentation, ne pas utiliser le cordon comme poignée
ou fermer une porte sur ce dernier, ni le faire longer
des arêtes tranchantes ou des coins. Ne pas faire
fonctionner l’appareil au dessus du cordon. Tenir le
cordon d’alimentation éloigné des surfaces brûlantes.
Ne pas débrancher l’appareil en tirant sur le cordon. Tirer
plutôt sur la fiche.
Ne pas manipuler la fiche ou l’appareil avec les mains
mouillées.
Ne placer aucun objet dans les ouvertures. Ne pas utiliser
le produit si l’une ou l’autre des ouvertures est obstruée.
Enlever toute la poussière, toutes les peluches et tous
les cheveux, ou tout autre élément pouvant réduire la
circulation de l’air.
Garder les cheveux, les vêtements amples, les doigts ainsi
que toutes les parties du corps à l’écart des ouvertures
et des pièces en mouvement.
Si l’appareil n’est pas utilisé, mettre les commandes à la
position d’arrêt avant de le débrancher ou de retirer le
bloc-piles.
3 — Français
RÈGLES DE SÉCURITÉ PARTICULIÈRES
Déblayer la zone de travail avant chaque utilisation. La
débarrasser de tous les objets tels que cailloux, vere
brisé, clous, fils métalliques, cordes, etc., risquant
d’être projetés ou de se prendre dans la lame du coupe-
bordures.
S’assurer que tous les dispositifs de protection sont
correctement et solidement fixés.
Remplacer les lames émoussées ou usées; ne pas tenter
de les affûter.
Ce coupe-bordures permet d’effectuer la finition des
trottoirs, allées et massifs de fleurs. Ne pas l’utiliser pour
d’autres applications.
Bien se familiariser avec les commandes. Savoir arrêter
l’appareil et débrayer rapidement l’entraînement.
Ne pas utiliser le coupe-bordures sur ou à proximité de
surfaces gravillonnées.
Se familiariser avec le terrain sur lequel sont effectuées les
finitions. Faire attention aux trottoirs irréguliers et aux trous
dans le terrain ainsi qu’aux autres situations présentant
un danger semblable (exemple : ne jamais utiliser de
fil ou câble métallique qui pourrait se briser et devenir
un projectile dangereux). Toujours pousser lentement
l’accessoire coupe-border sur les terrains irréguliers.
Ne pas essayer de retirer de l’herbe coupée de l’outil ou
de tenir l’herbe à couper lorsque le moteur tourne ou la
lame est en rotation.
Garder la lame tournante loin des mains et des pieds.
Lorsque la lame est en rotation, toujours tenir l’outil avec
la main droite sur la poignée arrière et la main gauche sur
la poignée avant.
Une lame continuant de tourner au débrayé une fois que
le moteur est arrêté et la gâchette relâchée peut causer
des blessures. Garder le contrôle de l’outil jusqu’à ce que
la lame soit complètement immobilisée.
S’assurer que l’écrou de lame est serré solidement avant
d’utiliser l’accessoire.
Un assemblage inadéquat peut entraîner une situation
dangereuse.
Ne jamais se tenir vis-à-vis du chemin de coupe et garder
toutes les parties du corps à l’écart de celui-ci.
Si le coupe-bordures cogne un objet quelconque :
a) Arrêter le coupe-bordure et débrancher le fil de la
bougie, débrancher de la prise secteur ou retirer le bloc-
piles.
b) Inspecter le coupe-bordures pour voir s’il est
endommagé.
c) Effectuer les corrections requises avant d’utiliser
l’accessoire coupe-bordures. Ne pas prendre cette
précaution peut entraîner des risques de blessures
graves.
Toujours éteindre le moteur et débrancher le fil de la
bougie, débrancher de la prise secteur ou retirer le bloc-
piles avant d’essayer de retirer des objets pris dans la
lame ou la bloquant, avant d’installer la lame ou avant
d’effectuer tout réglage.
Entreposer ce outil à l’intérieur – Quand l’outil n’est pas
utilisé, il devrait être entreposé à l’intérieur, dans un
endroit sec ou haut c’est sécuritaire – hors de la portée
des enfants.
Conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs
éventuels. Si cet outil est prêté, il doit être accompagné
de ces instructions, afin d’éviter un usage incorrect et
d’éventuelles blessures.
NOTE : CONSULTEZ LE MANUEL D’UTILISATION DE BLOC
MOTEUR POUR DE TÊTE POUR DES SUPPLEMENTAIRE
RÈGLES DE SÉCURITÉ PARTICULIÈRES.
CONSERVER CES INSTRUCTIONS
4 — Français
SYMBOLES
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de
ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).
Certains des symboles ci-dessous peuvent être présents sur la produit. Veiller à les étudier et à apprendre leur
signification. Une interprétation correcte de ces symboles permettra d’utiliser la produit plus efficacement et de
réduire les risques.
SYMBOLE NOM EXPLICATION
Symbole d’alerte de sécurité Précautions destinées à assurer la sécurité.
Lire le manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et
veiller à bien comprendre le manuel d’utilisation avant d’utiliser
ce produit.
Porter une protection oculaire
et auditive
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1, ainsi qu’une protection
auditive lors de l’utilisation de cet outil.
Ne laisser personne
s’approcher
Ne jamais laisser quiconque se tenir à moins de 15 m (50pi)
de l’outil.
Danger de ricochet
Ne pas utiliser le coupe-bourdures sans le protecteur. Rester
éloigné de la tête de coupe rotative.
Coupe-fil tranchant
Pour éviter de graves blessures, ne pas toucher au coupe-fil
tranchant.
Symbole Garder les mains
à l’écart
Le non respect de cette mise en garde peut entraîner des
blessures graves.
5 — Français
CARACTÉRISTIQUES
FICHE TECHNIQUE
Longueur de lame .....................................203,2 mm (8 po)
Profondeur de chant....Adjustable entre 13 mm á 63,5 mm
(1/2 po á 2-1/2 po)
Lame de rechange ................................................ AC04215
DÉBALLAGE
Ce produit doit être assemblé.
Retirer soigneusement les articles du carton. S’assurer
que toutes les pièces figurant sur la liste de contrôle sont
incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Examiner soigneusement produit pour s’assurer que rien
n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’outil et vérifié qu’il fonctionne
correctement.
Si des pièces sont manquantes ou endommagées,
appeler le 1-800-860-4050.
ASSEMBLAGE
LISTE DE CONTRÔLE D’EXPÉDITION
Accessoire coupe-bordures
Axe de retenue
Clé hex.
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour le produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Ne pas brancher sur le bloc-moteur avant d’avoir terminé
l’assemblage. Le non-respect de cet avertissement peut
causer un démarrage accidentel, entraînant des blessures
graves.
APPRENDRE À CONNAÎTRE L’ACCESSOIRE
COUPE-BORDURES
Voir la figure 1.
L’utilisation sûre de ce produit exige une comprehension
des renseignements figurant sur l’outil et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
6 — Français
RACCORDEMENT DU BLOC MOTEUR À
L’ACCESSOIRE COUPE-BORDURES
Voir la figure 2.
AVERTISSEMENT :
Ne jamais installer ou ajuster un accessoire lorsque le
moteur tourne. Ceci pourrait causer des blessures graves.
L’accessoire coupe-bordures se raccorde au bloc-moteur à
l’aide d’un dispositif de couplage.
Débrancher le fil de la bougie, débrancher de la prise
secteur ou retirer le bloc-piles.
Retirer le capuchon de suspension de l’accessoire
Desserrer le bouton du coupleur de l’arbre du bloc
moteur.
Appuyer sur le bouton se trouvant sur l’accessoire coupe-
bordures. Aligner le bouton sur la rainure guide du bloc
moteur et emboîter les deux arbres. Tourner l’arbre de
l’accessoire jusqu’à ce que le bouton de verrouillage
s’engage dans le trou de positionnement.
ASSEMBLAGE
NOTE : Si les boutons ne s’engagent pas complètement
dans les trous de positionnement, les arbres ne sont
pas solidement maintenus l’un dans l’autre. Tourner
légèrement les arbres dans les deux sens jusqu’à ce que
le bouton s’engage complètement.
Serrer le bouton fermement.
AVERTISSEMENT :
S’assurer que le bouton est bien serré avant d’utiliser
l’outil. Vérifier de temps à autre pour éviter le risque de
blessures graves.
RETRAIT DE L’ACCESSOIRE DU BLOC
MOTEUR
Arrêter le coupe-bordures et débrancher le fil de la bougie,
débrancher de la prise secteur ou retirer le bloc-piles.
Desserrer le bouton.
Enfoncer le bouton et tourner les arbres pour retirer et
séparer les extrémités.
UTILISATION
AVERTISSEMENT :
Ne pas laisser la familiarité avec le produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1, avec
protection auditive. Si cette précaution n’est pas prise,
des objets peuvent être projetés dans les yeux et d’autres
lésions graves.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant de ce produit. L’utilisation de pieces
et accessoires non recommandés peut entraîner des
blessures graves.
AVIS :
Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que toutes
les pièces manquantes ou endommagées n’ont pas été
remplacées. Pour obtenir de l’aide, veuillez communiquer
avec le service à la clientèle ou un centre de réparations
qualifié.
APPLICATIONS
Cet produit peut être utilisé pour les application ci-dessous:
Tailler rapidement les bordures d’allées, de trottoirs,
massifs de fleurs et autres endroits similaires.
7 — Français
UTILISATION
UTILISATION DE L’ACCESSOIRE COUPE-
BORDURES
Voir la figure 3.
AVERTISSEMENT :
Le logement du moteur peut devenir chaud pendant
l’utilisation du coupe-bordures (sur les ensembles moteur
à essence). Éviter de placer ou d’appuyer le bras, la
main ou toute autre partie du corps contre le logement
du moteur pendant l’utilisation du coupe-bordures. Tenir
l’outil uniquement dans la position illustrée à la figure 3
en s’assurant qu’aucune partie du corps ne se trouve à
proximité du logement du moteur. Un contact prolongé
avec le logement du moteur peut entraîner des brûlures
ou d’autres blessures.
AVERTISSEMENT :
Toujours tenir l’outil à sa droite. L’utilisation à gauche
exposerait l’utilisateur aux surfaces chaudes, créant ainsi
des risques de brûlures.
AVERTISSEMENT :
Pour éviter le contact avec les parties brûlantes, ne jamais
travailler avec le bas du moteur au-dessus du niveau de
la taille.
Pour utiliser l’accessoire coupe-bordures, tenir l’appareil
avec la main droite sur la poignée arrière et la main gauche
sur la poignée avant. Tenir fermement les deux poignées
pendant le fonctionnement. La coupe-bordures doit être
tenue dans une position confortable, la poignée arrière se
trouvant à peu près à hauteur de la hanche.
NOTE : Lorsqu’il est utilisé avec un ensemble moteur à
essence, toujours faire fonctionner l’outil à pleine puissance.
Une opération de coupe prolongée à une puissance partielle
peut entraîner une fuite d’huile du silencieux.
POUR RÉGLER LA PROFONDEUR DE COUPE
Voir les figures 4 et 5.
Arrêter le coupe-bordures et débrancher le fil de la bougie,
débrancher de la prise secteur ou retirer le bloc-piles.
Desserrer le bouton de réglage et déplacer le bras de la
roulette vers le haut pour augmenter la profondeur et vers
le bas pour la réduire.
Une fois le réglage terminé, bien serrer le bouton de
réglage.
Rebrancher le fil de la bougie, rebrancher sur la prise
secteur ou réinstaller le bloc-piles et mettre l’outil en
marche.
NOTE : Régler initialement la profondeur de coupe entre 13 à
25 mm (1/2 po à 1 po). Faire une coupe peu profonde pour
tester la profondeur de coupe. Si celle-ci doit être modifiée,
le faire progressivement jusqu’à ce que la profondeur voulue
soit atteinte.
CONSEILS D’UTILISATION
Le coupe-bordures permet d’effectuer la finition des
trottoirs, allées et massifs de fleurs, terre-pleins et autres
endroits semblables.
À l’aide de la flèche de guidage placée sur le protègelame,
aligner la lame avec le bord de la surface à finir.
Couper à une vitesse régulière. Si la lame se met à peiner,
c’est que la vitesse de travail est trop rapide; il faut la
réduire. Ne pas forcer la lame dans la terre.
Un léger contact de la lame contre le bord du trottoir,
le terre-plein, etc., est acceptable et n’abîmera pas le
coupe-bordures.
Le meilleur aspect est obtenu lorsque l’herbe est sèche.
Éviter de travailler sur un sol humide ou de l’herbe
mouillée, car le protège-lame pourrait s’encrasser et
produire une bordure irrégulière. Si le protège-lame
s’encrasse, arrêter le moteur, débrancher le fil de la
bougie, débrancher de la prise secteur ou retirer le bloc-
piles, puis retirer les débris du protège-lame.
ENTRETIEN
AVERTISSEMENT :
Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, déconnecter le fil de la bougie et
l’écarter de la bougie, débrancher de la prise secteur ou
retirer le bloc-piles.Le non-respect de ces instructions
peut entraîner des blessures graves ou des dégâts
matériels.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1, avec
protection auditive. Si cette précaution n’est pas prise,
des objets peuvent être projetés dans les yeux et d’autres
lésions graves.
8 — Français
AVERTISSEMENT :
Lors de l’entretien, utiliser des pièces de rechange fabriqué
pour être conforme ou supérieur les spécifications du
produit original. L’usage de toute autre pièce pourrait
créer une situation dangereuse ou endommager l’outil.
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations qualifié.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
REPLACEMENT DE LES LAME
Voir les figures 6 à 8.
Remplacer la lame lorsqu’elle est usée jusqu’au trou de
l’indicateur. Utiliser de lame de remplacement modèle
AC04215.
Arrêter le coupe-bordures et débrancher le fil de la bougie,
débrancher de la prise secteur ou retirer le bloc-piles.
Aligner les encoches de la rondelle de flasque, du carter
d’engrenage et du flasque, puis placer la clavette de
ENTRETIEN
blocage dans les trois encoches pour bloquer l’ensemble
en place.
À l’aide d’une clé à douille de 19 mm (3/4 po), desserrer
l’écrou de la lame en tournant dans le sens des aiguilles
d’une montre.
Retirer la lame utilisée de son axe.
Enlever les débris de l’axe et des rondelles de flasque.
Centrer la nouvelle lame sur la rondelle de flasque, en
veillant à ce qu’elle soit bien à plat.
Installer la rondelle bombée dans le trou en conservant
un écart avec la surface de la lame.
Mettre l’écrou de la lame en place sur l’axe.
À l’aide d’une clé à douille de 19 mm (3/4 po), serrer
l’écrou de la lame sur l’axe en tournant dans le sens
inverse des aiguilles d’une montre. Couple l’écrou à
14,9 Nm (11 pi-lb).
Cette pièce de rechange peut être obtenue chez le
détaillant qui a vendu l’outil ou en appelant le service à
la clientèle.
NOTE : Avant chaque utilisation, toujours s’assurer que la e
est correctement installée et solidement assujettie.
INSTALLATION DE L’ANNEAU DE
SUSPENSION
Voir la figure 9.
Il existe deux façons de suspendre l’accessoire pour le
remisage.
Pour installer l’anneau de suspension, appuyer sur le
bouton et emboîter le capuchon sur l’arbre d’extrémité.
Tourner légèrement le capuchon dans un sens et l’autre
pour enclencher le bouton.
Le trou secondaire de l’arbre d’accessoire peut également
être utilisé pour suspendre l’accessoire.
RANGEMENT DE L’ACCESSOIRE
Ranger l’accessoire à l’intérieur dans un endroit sec, bien
aéré et inaccessible aux enfants.
La tenir à l’écart de produits corrosifs, tels que les produits
chimiques de jardinage et le sel de dégivrage.
Ce produit est accompagné d’une garantie limitée de
trois (3) ans pour utilisation personnel, familiales ou domestiques
(90 jours an pour utilisation affaires ou commerciaux). Pour obtenir
les détails de la garantie, visiter le site www.ryobitools.com
ou appeler (sans frais) au 1-800-860-4050.
2 — Español
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El
incumplimiento de las instrucciones señaladas abajo
puede causar descargas eléctricas, incendios y lesiones
serias.
GUARDE ESTAS INSTRUCCIONES
Lea detenidamente estas instrucciones y las instrucciones
para su cabezal motor antes de utilizar el accesorio de la
recortadora de bordes.
Familiarícese con la herramienta. Lea y comprenda
el manual del operador y observe las advertencias y
etiquetas de instrucciones adheridas a la herramienta.
No permita que utilicen esta unidad niños ni personas
carentes de la debida instrucción para su manejo.
Cuando utilice este producto, siempre póngase
protección ocular con protección lateral con la marca
de cumplimiento de la norma ANSI Z87.1, junto con
protección auditiva.
Póngase pantalones, botas y guantes gruesos. No se
ponga ropa holgada, pantalones cortos, joyería de ningún
tipo, sandalias o ni ande descalzo.
Recójase el cabello si lo tiene largo, de manera que le
quede arriba de los hombros para evitar que se enrede
en las piezas en movimiento.
Mantenga a todos los circunstantes, niños y animales
por lo menos a 15 m (50 pies) de distancia.
Permanezca alerta, preste atención a lo que esté haciendo,
y aplique el sentido común al utilizar herramientas
eléctricas. No utilice la herramienta si está cansado o se
encuentra bajo los efectos de alguna droga, alcohol o
medicamento. Un momento de inatención al utilizar una
herramienta eléctrica puede causar lesiones corporales
serias.
No utilice este producto si no hay luz suficiente.
No estire el cuerpo para alcanzar mayor distancia.
Mantenga una postura firme y buen equilibrio en todo
momento. Una postura firme y un buen equilibrio permiten
un mejor control de la herramienta en situaciones
inesperadas.
Mantenga todas las partes del cuerpo alejadas de toda
pieza móvil.
Inspeccione la unidad antes de cada uso para verificar
que no haya pernos sueltos no partes dañadas o
faltantes. Efectúe las correcciones necesarias antes de
utilizar el accesorio del soplador. La inobservancia de
esta advertencia puede causar lesiones serias.
Use solamente piezas y accesorios de repuesto
recomendados o equivalentes del fabricante. El empleo
de piezas diferentes puede causar un peligro o dañar el
producto.
REGLAS DE SEGURIDAD GENERALES
En ninguna circunstancia, use accesorio o accesorio
alguno en este producto, que no se haya suministrado
con el producto mismo, o que no esté identificado como
apropiado para el uso con este producto en el manual
del operador.
Evite los entornos peligrosos de trabajo. No use el
accesorio en lugares húmedos o mojados. No lo use en
la lluvia.
Utilice el accesorio adecuado para la tarea. No utilice
este producto para ninguna función diferente de las
especificadas.
No toque las zonas alrededor del silenciador o cilindro del
cabezal del motor a gasolina. Estas piezas se calientan
durante el funcionamiento. El contacto con superficies
calientes puede causar posibles lesiones graves.
Siempre apague el motor y desconecte el cable de la
bujía, desconecte la unidad del suministro de corriente o
retire el paquete de baterías antes de efectuar cualquier
tarea de ajuste o reparación.
CUANDO UTILIZA UN CABEZAL MOTOR
ELÉCTRICO O BATERÍA:
No deje el aparato mientras esté enchufado. Desenchúfelo
de la toma de corriente o retire el paquete de baterías
cuando no se utiliza y antes de darle servicio.
No permita que se use este artefacto como un juguete.
Es necesario que preste mucha atención si se lo utiliza
cerca de niños.
Solo utilice el producto como se describe en este manual.
Utilice solamente accesorios recomendados por el
fabricante.
No lo utilice si está dañado el cordón, el enchufe o el
paquete de baterías. Si el artefacto no está funcionando
como debería, si se ha caído, dañado o mojado diríjase
al centro de servicios.
No tire del cordón ni lo acarree tomándolo por este, ni
utilice el cordón como mango, ni cierre una puerta en el
cordón, ni tire del cordón alrededor de bordes o esquinas
afilados. No pase el aparato sobre el cordón. Mantenga
el cordón alejado de las superficies calientes.
No lo desenchufe tirando del cordón. Para desenchufarlo,
sujete el enchufe, no el cordón.
No manipule el enchufe o el aparato con las manos
mojadas.
No coloque objetos en los orificios. No utilice la unidad
con orificios bloqueados, manténgala libre de polvo,
hilachas, cabellos y todo aquello que pueda disminuir el
flujo de aire.
Mantenga el cabello, la ropa holgada, los dedos y todas
las partes del cuerpo alejados de las aberturas y piezas
móviles de la unidad.
Apague los controles antes de desconectar la unidad o
o retirar el paquete de baterías.
3 — Español
REGLAS DE SEGURIDAD ESPECÍFICAS
Despeje el área de trabajo cada vez antes de utilizar
la herramienta. Retire todos los objetos como piedras,
vidrio roto, clavos, alambre o cuerda que puedan salir
disparados o enredarse en la hoja de la recortadora de
bordes.
Asegúrese de que todas las protecciones estén
firmemente instaladas y de forma correcta.
Si la hoja está desafilada o desgastada, cámbiela; no
intente afilarla.
Use esta recortadora de bordes a lo largo de aceras,
caminos de entrada, macizos de flores y áreas similares.
No la use para ningún otro propósito.
Familiarícese completamente con todos los controles.
Aprenda la forma de apagar la unidad y de desactivar
los controles con rapidez.
No utilice la recortar de bordes en la lluvia en superficies
de grava ni cerca de las mismas.
Familiarícese con el área donde está recortando bordes.
Esté consciente del desnivel de las aceras, de todo
agujero existente en el terreno y de toda condición
peligrosa similar (ejemplo: alambre o cable, segmentos
de los cuales pueden desprenderse y convertirse en
peligrosos proyectiles). En terreno áspero siempre empuje
lentamente el accesorio para recortar bordes.
No intente retirar material cortado ni sujetar material por
cortar mientras esté funcionando el motor o esté girando
la hoja de corte.
Mantengalosmanosylospiesdelalejadosáreadecorte.
Siempre mantenga la mano derecha en el mango trasero
y la mano izquierda en el mango delantero cuando esté
girando la hoja.
La hoja de corte puede causar lesiones en su giro de
inercia después de apagar el motor o de soltar el gatillo
del acelerador. Mantenga un control adecuado de la
herramienta hasta que se detenga por completo la hoja
de corte.
Verifique que la tuerca de la hoja esté ajustada antes de
utilizar el accesorio.
Si no se monta la unidad correctamente, se puede
producir una situación peligrosa.
Nunca debe pararse ni colocar ninguna parte de su
cuerpo en la línea de corte de la hoja para cortar bordes.
Si la recortadora bordes toca cualquier objeto extraño:
a) Apague la recortadora de bordes y desconecte el
cable de la bujía, desconecte la unidad del suministro
de corriente o retire el paquete de baterías.
b) Inspeccione el accesorio para recortar bordes para
ver si está dañado.
c) Corrija todo daño presente antes de utilizar el accesorio
para cortar bordes. La inobservancia de esta advertencia
puede causar lesiones corporales serias.
Antes de quitar una obstrucción atorada o atascada en
la hoja, instalar un accesorio o realizar cualquier ajuste,
apague siempre el motor y retire el cable de la bujía,
desconecte la unidad del suministro de corriente o retire
el paquete de baterías.
Guarde el aparato que no se están usando en el interior
– Cuando no esté en uso, se debe guardar el producto
en el interior, en un lugar seco, alto o bajo llave – fuera
del alcance de los niños.
Guarde estas instrucciones. Consúltelas con frecuencia
y empléelas para instruir a otras personas que puedan
utilizar esta herramienta. Si presta a alguien esta
herramienta, facilítele también las instrucciones con el
fin de evitar un uso indebido del producto y posibles
lesiones.
NOTA: VEA LA MANUAL DEL OPERADOR DE CABEZAL
DE MOTOR PARA REGLAS DE SEGURIDAD ESPECÍFICAS
ADICIONALES.
GUARDE ESTAS INSTRUCCIONES
4 — Español
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa, la cual, si no se evita, causará la muerte
o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa, la cual, si no se evita, podría causar la
muerte o lesiones serias.
PRECAUCIÓN:
Indica una situación peligrosa la cual, si no se evita, puede causar lesio-
nes leves o moderadas.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se con-
sidera importante, pero no relacionada con lesiones potenciales (por ej. en
relación a daños a la propiedad).
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado para mayor seguridad al manejar este producto.
SÍMBOLO NOMBRE EXPLICACIÓN
Símbolo de alerta de seguridad Precauciones para su seguridad.
Lea el manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador antes de usar este
producto.
Póngase protección para los ojos
y los oídos
Cuando utilice este producto, siempre póngase protección
ocular con protección lateral con la marca de cumplimiento
de las normas ANSI Z87.1, así como protección para los
oídos.
Mantenga alejadas a las personas
presentes
Mantenga a los circunstantes a una distancia mínima de
15 m (50 pies).
Rebote
Cualquier objeto lanzado puede rebotar y producir lesiones
personales o daños físicos.
Hoja Afilada
Peligro – Para evitar una lesíon grave, no toque la hoja que
corta la cuerda.
Símbolo de no acercar las manos
Si no mantiene las manos alejadas de la hoja de corte,
se causará serias lesiones corporales.
5 — Español
CARACTERÍSTICAS
FAMILIARÍCESE CON EL ACCESORIO PARA
RECORTAR BORDES
Vea la figura 1.
Para usar este producto con la debida seguridad se debe
comprender la información indicada en la herramienta
misma y en este manual, y se debe comprender también
el trabajo que intenta realizar. Antes de usar este producto,
familiarícese con todas las características de funcionamiento
y normas de seguridad del mismo.
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Retire cuidadosamente los artículos de la caja. Asegúrese
de que estén presentes todos los artículos enumerados
en la lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la Lista
de empaquetado ya está ensamblada al producto cuando
lo desempaqueta. El fabricante no ensambla las piezas
de esta lista en el producto. Éstas deben ser instaladas
por el usuario. El uso de un producto que puede haber
sido ensamblado de forma inadecuada podría causar
lesiones personales graves.
Inspeccione cuidadosamente el producto para asegurarse
de que no haya sufrido roturas o daños durante el envío.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-800-860-4050, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Accesorio para recortar bordes
Pasador de retención
Llave hexagonal
Manual del operador
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.
ADVERTENCIA:
No intente modificar este producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.
ADVERTENCIA:
No conecte la unidad al cabezal motor antes de terminar
de armarla. De lo contrario la unidad puede ponerse en
marcha accidentalmente, con el consiguiente riesgo de
lesiones serias.
ESPECIFICACIONES DEL PRODUCTO
Longitud de la hoja ................................ 203,2 mm (8 pulg.)
Profundidad del recorte Adjustable entre 13 mm a 63,5 mm
(1/2 pulg. a 2-1/2 pulg.)
Hoja de reemplazo ............................................... AC04215
6 — Español
ACOPLAMIENTO DEL CABEZAL DE POTENCI
EL ACCESORIO PARA RECORTAR BORDES
Vea la figura 3.
ADVERTENCIA:
Nunca una ni ajuste ningún accesorio mientras esté
funcionando el cabezal motor. Si no se detiene el motor
podría causar lesiones personales graves.
El accesorio para recortar bordes se acopla al cabezal de
potencia por medio de un dispositivo acoplador.
Desconecte el cable de la bujía, desconecte la unidad del
suministro de corriente o retire el paquete de baterías.
Retire la tapa de suspensión del accesorio.
Afloje la perilla en el acoplador del eje del cabezal motor.
Oprima el botón situado en el accesorio para recortar
bordes. Alinee el botón con el hueco guía situado en el
acoplador del eje del cabezal motor y con un movimiento
de deslizamiento una los dos ejes. Gire el accesorio para
recortar de eje recto hasta que el botón se trabe en el
orificio de posicionamiento.
ARMADO
NOTA: Si los botones no se sueltan completamente en el
orificio de posicionamiento, significa que los ejes no están
bien asegurados en su lugar. Gire levemente los ejes de
un lado a otro hasta que el botón quede asegurado en
su lugar.
Apriete firmemente la perilla.
ADVERTENCIA:
Asegúrese de que esté bien apretada la perilla antes de
utilizar el equipo. Verifique periódicamente el apriete de
la misma durante el uso para evitar lesiones serias.
DESMONTAJE DEL ACCESORIO DEL
CABEZAL MOTOR
Apague el motor y desconecte el cable de la bujía,
desconecte la unidad del suministro de corriente o retire
el paquete de baterías.
Afloje la perilla.
Oprima el botón y gire los ejes para separar los extremos
de los mismos.
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con este producto le
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para infligir una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1 junto con protección
para los oídos. La inobservancia de esta advertencia
puede permitir que los objetos lanzados hacia los ojos y
otros provocarle lesiones graves.
ADVERTENCIA:
No utilice ningún accesorio o accesorio no recomendado
por el fabricante de esta producto. El empleo de accesorios
o accesorios no recomendandos podría causar lesiones
serias.
AVISO:
Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como tornillos,
tuercas, pernos, tapas, etc. Apriete firmemente todos los
sujetadores y las tapas y no accione este producto hasta que
todas las partes faltantes o dañadas sean reemplazadas.
Póngase en contacto con el servicio al cliente o con un
centro de servicio calificado para obtener ayuda.
APLICACIONES
Esta producto puede emplearse para los fines enumerados
abajo:
Cortado los bordes del césped de aceras, de las maneras
de la entrada, macizos de flores y de las áreas similares.
7 — Español
FUNCIONAMIENTO
PARA AJUSTAR LA PROFUNDIDAD DE LA HOJA
Vea las figuras 4 y 5.
Apague el motor y desconecte el cable de la bujía,
desconecte la unidad del suministro de corriente o retire
el paquete de baterías.
Para aumentar la profundidad del corte afloje la perilla
de ajuste y desplace hacia arriba el brazo de la rueda, y
para disminuir dicha profundidad desplácelo hacia abajo.
Después de terminar el ajuste apriete firmemente la perilla
de ajuste.
Conecte el cable de la bujía, conecte la unidad al suministro
de corriente y vuelva a instalar el paquete de batería,
según corresponda.
NOTA: Inicialmente ajuste la profundidad de la hoja de 13 mm
a 25 mm (de 1/2 pulg. a 1 pulg.). Efectúe un corte superficial
para probar la profundidad de corte. Si la profundidad de
corte necesita ajuste, debe efectuarse de manera progresiva
hasta lograrse la profundidad deseada.
CONSEJOS DE OPERACIÓN
La cortadora de bordes corta a lo largo de aceras, caminos
de entrada, macizos de flores, bordillos y áreas similares.
Básese en la guía de la flecha situada en la protección
de la hoja para alinear ésta con la superficie de corte.
Efectúe el corte a un paso estable. Si comienza a atascarse
la hoja, significa que usted está efectuando con demasiada
rapidez el corte; aminore el paso. No fuerce la hoja a
entrar en la tierra.
Un contacto leve de la hoja contra el borde de la acera,
bordillo, etc., es aceptable y no se daña la cortadora de
bordes.
Se logra el mejor aspecto cuando está seco el pasto.
Evite cortar bordes en áreas donde esté húmeda la
tierra o el pasto, o de lo contrario podría atascarse la
protección de la hoja, con el consiguiente borde desigual
resultante. Si se atasca la protección de la hoja, apague
el motor, desconecte el cable de la bujía, desconecte la
unidad del suministro de corriente o retire el paquete de
baterías, luego limpie todos los desechos presentes en
la protección de la hoja.
FUNCIONAMIENTO CON EL ACCESORIO
PARA RECORTAR BORDES
Vea la figura 3.
ADVERTENCIA:
Es posible que la carcasa del motor (en los cabezales
motores a gas) se caliente mientras la recortadora de
bordes esté en uso. No apoye ni coloque el brazo, la
mano ni ninguna parte del cuerpo contra la carcasa del
motor mientras la recortadora de bordes esté en uso.
Sólo sostenga la recortadora de bordes como se muestra
en la figura 3 con todas las partes del cuerpo alejadas
de la carcasa del motor. El contacto prolongado con la
carcasa del motor puede causar quemaduras u otras
lesiones.
ADVERTENCIA:
Siempre coloque la unidad al lado derecho de usted. Si
se utiliza la unidad colocándola en el lado izquierdo del
cuerpo, el usuario expone éste a superficies calientes, lo
cual puede causar lesiones por quemadura.
ADVERTENCIA:
Para evitar quemaduras causadas por tocar superficies
calientes, al utilizar esta unidad nunca coloque la parte
inferior de la misma arriba del nivel de la cintura.
Al usar el accesorio para recortar bordes, sujete la unidad
con la mano derecha en la asa trasera y coloque la mano
izquierda en la asa frontal. Sujete firmemente la unidad con
ambas manos durante la operación. Se recomienda sujetar
la recortadora de bordes en una posición confortable con
la asa trasera a la altura de la cadera.
NOTA: Cuando se utiliza con un cabezal motor a gas, haga
trabajar la unidad siempre a la máxima aceleración. Si
realiza cortes a una aceleración parcial durante un tiempo
prolongado, goteará aceite del silenciador.
MANTENIMIENTO
ADVERTENCIA:
Antes de inspeccionar, limpiar o dar mantenimiento a la
máquina, apague el motor, espere hasta que se detengan
todas las piezas en movimiento, desconecte el cable de
la bujía y apártelo de la bujía, desconecte la unidad del
suministro de corriente o retire el paquete de baterías. El
incumplimiento de estas instrucciones puede provocar
lesiones personales graves o daños materiales.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1 junto con protección
para los oídos. La inobservancia de esta advertencia
puede permitir que los objetos lanzados hacia los ojos y
otros provocarle lesiones graves.
8 — Español
ADVERTENCIA:
Al dar servicio a la unidad, utilice piezas de repuesto que
cumplen o superan las especificaciones del producto
original. El empleo de piezas diferentes podría causar
un peligro o dañar el producto.
AVISO:
Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio calificado para
obtener ayuda.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Los productos químicos pueden dañar, debilitar o destruir
el plástico, lo cual puede causar lesiones serias.
REEMPLAZO DEL LAS HOJA
Vea las figuras 6 a 8.
Reemplace las hojas cuando se hayan desgastado hasta
llegar al orificio indicador. Utilice la hoja de repuesto número
de modelo AC04215.
Apague el motor y desconecte el cable de la bujía,
desconecte la unidad del suministro de corriente o retire
el paquete de baterías.
Alinee la ranura de la arandela de la brida y la de la caja de
engranajes con la ranura de la brida; coloque el pasador
de retención a través de las tres ranuras para asegurar
todo en su lugar.
Con una llave de tuercas de boca tubular de 19 mm
(3/4 pulg.) gire hacia la derecha la tuerca de la hoja para
aflojarla.
Retire la hoja vieja del eje de la recortadora de bordes.
Limpie la basura acumulada en el eje de la recortadora
y en las arandelas de las bridas.
Centre la hoja nueva en la arandela de la brida,
asegurándose de dejarla bien asentada en la misma.
Instale la arandela cóncava de manera que la hoja no se
instale directamente sobre el agujero.
Instale la tuerca de la hoja en el eje de la recortadora de
bordes.
Con una llave de tuercas de boca tubular de 19 mm
(3/4 pulg.) gire hacia la izquierda la tuerca de la hoja en
el eje de la recortadora de bordes y apriétela firmemente.
Aplique una torsión de la tuerca a 14,9 Nm (11 pies lbs).
Esta pieza de repuesto puede adquirirse en el lugar donde
se compró la unidad, o llamando el servicio al cliente.
NOTA: Cada vez antes de usar la unidad asegúrese de que la
hoja esté instalada correctamente y firmemente asegurada.
MONTAJE DEL COLGADOR DE
ALMACENAMIENTO
Vea la figura 9.
Hay dos formas de colgar el accesorio para guardarlo.
Para usar la tapa de suspensión, oprima el botón y
coloque la tapa en el extremo del eje del accesorio. Gire
levemente la tapa de un lado a otro hasta que quede
asegurado en su lugar el botón.
El orificio secundario del eje del accesorio también se
puede utilizar para colgarlo.
ALMACENAMIENTO DEL ACCESORIO
Guarde el accesorio dentro en un espacio bien ventilado
inaccesible a los niños.
Mantenga la unidad alejada de agentes corrosivos como
los productos químicos para el jardín y las sales para
derretir el hielo.
MANTENIMIENTO
Este producto tiene una garantía limitada de tres años para fines
personales, familiares o domésticos (90 días para usos trabajo
o comercial). Para obtener detalles sobre la garantía, diríjase a
www.ryobitools.com o llame sin cargo al 1-800-860-4050.
9
NOTES/NOTAS
991000979
6-19-19 (REV:04)
OPERATOR’S MANUAL
MANUEL D’UTILISATION / MANUAL DEL OPERADOR
EDGER ATTACHMENT
ACCESSOIRE COUPE-BORDURES
ACCESORIO PARA RECORTAR BORDES
RYEDG12/RYEDG12VNM
RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
TECHTRONIC INDUSTRIES POWER EQUIPMENT
P.O. Box 1288, Anderson, SC 29622, USA
1-800-860-4050 • www.ryobitools.com
• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and
serial numbers from the product data plate.
ITEM NO. _________________________________________________________
MANUFACTURING NO. ____________________________________________
SERIAL NO. _______________________________________________________
HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-860-4050. Replacement parts can also be obtained at one of our service centers.
HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-860-4050.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at
1-800-860-4050.
• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.
NUMÉRO D’ARTICLE ______________________________________________
NUMÉRO DE FABRICATION _______________________________________
NUMÉRO DE SÉRIE _______________________________________________
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.
COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-860-4050.
COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-860-4050.
RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.
NÚMERO DE ARTÍCULO ___________________________________________
NÚMERO DE FABRICACIÓN _______________________________________
NÚMERO DE SERIE _______________________________________________
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.
CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-860-4050.
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
