Vevor QJD-LTD025A-00 Low Profile 2.5 Ton Aluminum Steel User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

HYDRAULIC FLOOR JACKS

MODEL: WD-B-01500-B00-0

WD-B-02500-B00-0

WD-B-03000-B00-0

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

HYDRAULIC FLOOR

JACKS

DESCRIPTION OF THE SYMBOLS

WARNING: The jack must be used only on hard level surfaces and be free

to roll during lifting and lowering. Do not get under a vehicle that is supported only

by a trolley jack-use support stands.

CAUTION: Carefully read instructions and procedures for safe operations.

INSPECTIONS

1. Before Each Use

Visual inspection should be made before each use of the garage jack for

abnormal conditions such as cracked welds, leaks and damaged, loose, or

missing parts.

2. After Each Use

The garage jack should be inspected immediately if the lift is believed to have

been subjected to an abnormal load or shock. It is recommended that inspection

be made by manufacturer's or supplier's authorised repair facility.

RECOMMENDATION FOR SAFE USAGE OF THE JACK

1. The jack should be used on a hard level surface and be free to roll during

lifting and lowering.

2. The unlifted wheels of the vehicle should be chocked.

3. The load should be centrally located on the head cap.

4. No person should remain in a vehicle that is being lifted.

5. The jack should be used for lifting and lowering only. The raised vehicle should

be supported on vehicle support stands.

6. No person should get their body under a vehicle that is supported only by a

hydraulic trolley jack.

7. The vehicle manufacturer owner's manual should be consulted prior to the

lifting of the vehicle.

8. Make sure that the lift point is stable and properly centered on the head cap.

9. Do not move or dolly the vehicle while on the jack.

CAUTION BEFORE USING

Due to shipment and/or handling air can be trapped in the hydraulic system, which

can interfere with the jacks lifting. To release air from the hydraulic system:

1. Open the release valve by turning the jack handle counterclockwise.

2. Remove the oil filler plug from the cylinder.

3. Rapidly pump jack handle through several full strokes.

4. Replace the oil filler plug into the cylinder.

WARNING

1. The unlifted wheels of the vehicle should be chocked.

2. The load should be centrally located on the head cap.

3. No person should remain in a vehicle that is being lifted.

4. The vehicle manufacturer owner's manual should be consulted prior to lifting

of the vehicle.

5. The hydraulic trolley jack should be used for lifting and lowering only. And it

can not be used as a support tool.

SET UP - BEFORE USE

WARNING: Read the ENTIRE IMPORTANT SAFETY INFORMATION

section at the beginning of this manual including all text under subheadings

therein before set up or use of this product.

ATTACHING THE HANDLE

1. Attach the Upper Handle to the Lower Handle.

2. Loosen the Set Screw and insert the assembled Handle into the Handle

Socket.

3. Tighten the Set Screw.

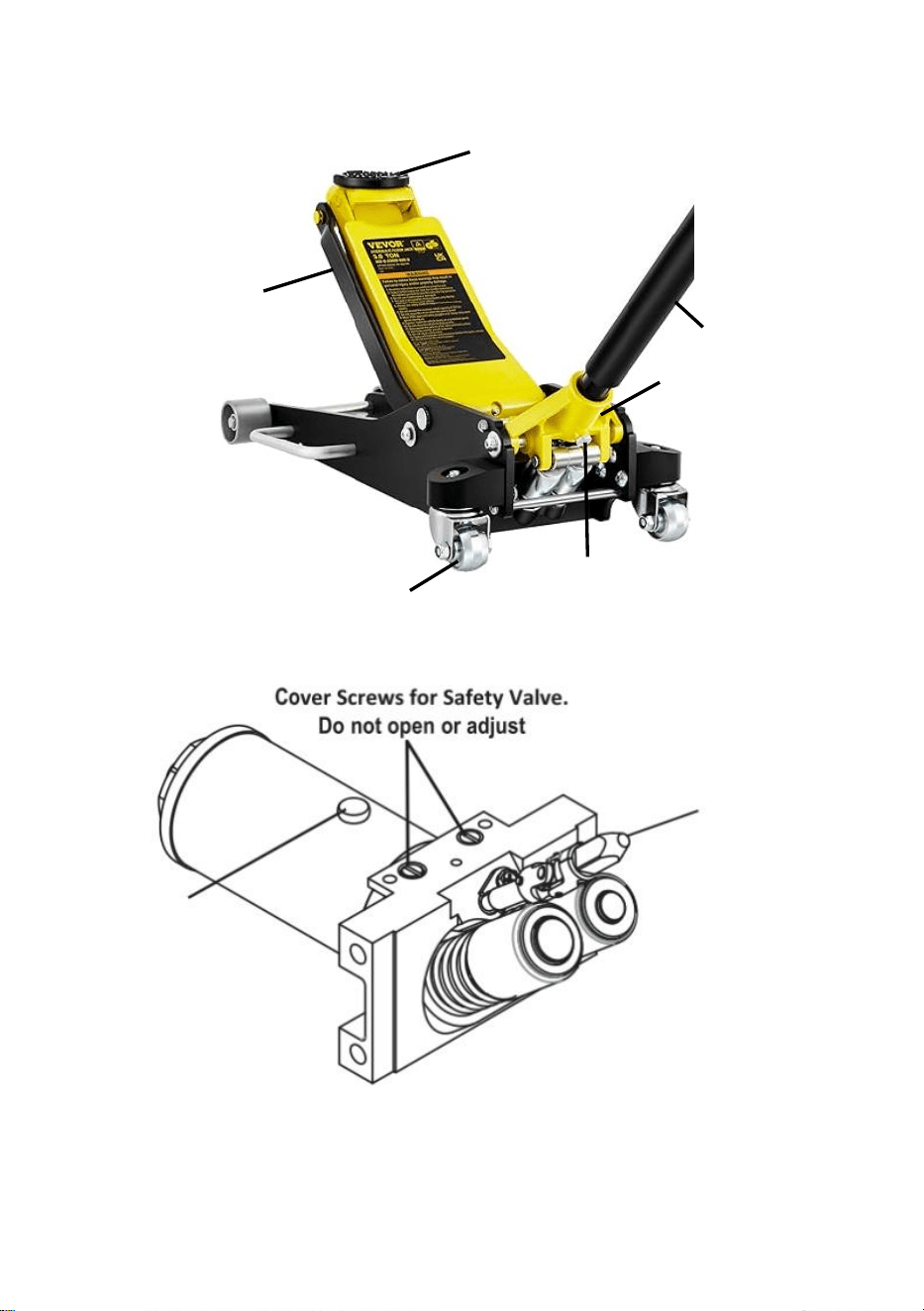

FUNCTIONS (Take WD-B-03000-B00-0 as an example)

Hydraulic Power Unit

Handle

Handle Socket

Set Screw

Rear Caster

Saddle

Lifting Arm

Rubber Plug

Universal Joint Type

Release Valve

OPERATING INSTRUCTIONS

WARNING: Read the ENTIRE IMPORTANT SAFETY INFORMATION

section at the beginning of this manual including all text under subheadings

therein before set up or use of this product.

AIR REMOVAL

BEFORE EACH USE OR IF JACK PERFORMANCE DECREASES

Check for excessive air and proper hydraulic fluid level in Jack. If Jack appears

not to be working properly, it may be necessary to purge its hydraulic system of

excessive air as follows:

1. Loosen the Rubber Plug.

2. Check fluid level and, if necessary, top off by adding Hydraulic Fluid.

3. Open the release valve by turning the jack handle counterclockwise. Pump the

Handle several times quickly.

4. Replace the Rubber Plug into the cylinder.

5. IMPORTANT: After the air is removed, test the Jack for proper operation prior

to its actual use.

6. If the air is removed and the Jack does not appear to be working properly, do

not use it until repaired by a qualified service technician.

ADDING HYDRAULIC FLUID

1. Remove the Rubber Plug. Do not remove or loosen the Safety Valve Cover

Screws.

2. Add high grade hydraulic fluid (sold separately) slowly until the fluid reaches

1/4" below the top of the Fill Port.

Note: Do not touch the handle when adding hydraulic fluid.

3. Replace the Rubber Plug into the cylinder.

LIFTING

WARNING: Park vehicle on a flat, level, solid, surface safely away from

oncoming traffic. Turn off the vehicle's engine. Place the vehicle's transmission in

"PARK" (if automatic) or in its lowest gear (if manual). Set the vehicle's emergency

brake. Then chock the wheels that are not being lifted.

1. Slowly twist the Handle counterclockwise to lower the Jack. Once the Jack is

fully lowered, twist the Handle clockwise to the tightest position to close the Valve.

2. Carefully position the Jack's Saddle under the vehicle manufacturer's

recommended lifting point.

(See the vehicle manufacturer's owner's manual for the location of the frame

lifting point.)

3. Pump the Handle until the top of the Saddle has nearly reached the vehicle's

lifting point. Position the Saddle directly under the vehicle's lifting point.

4. To lift the vehicle, pump the Handle. Use smooth, full strokes.

5. Select matching jack stands (sold separately) of appropriate capacity. Set the

jack stands to the same height according to the manufacturer's instructions,

making sure they lock securely into position.

6. Position the jack stands' saddles under the vehicle manufacturer's

recommended support points.

WARNING! Ensure that the vehicle support points are fully seated in the saddles

of both jack stands. Use a matched pair of jack stands per vehicle to support one

end only.

7. Slowly twist the Handle counterclockwise to lower the vehicle onto the jack

stands' saddles.

8. Once the vehicle is fully seated on the jack stands, continue slowly lowering

the Jack until it is completely lowered.

9. Remove the Jack and store safely out of the way.

LOWERING

1. Carefully remove all tools, parts, etc., from under the vehicle.

2. Position the Jack's Saddle under the lifting point. Turn the Handle firmly

clockwise and raise the vehicle high enough to clear the jack stands.

3. Carefully remove the jack stands.

4. Slowly turn the Handle counterclockwise to lower the vehicle onto the ground.

5. Lower the Jack completely. Store the Jack indoors out of children's reach.

MAINTENANCE AND SERVICING

WARNING: Procedures not specifically explained in this manual must be

performed only by a qualified technician.

WARNING: TO PREVENT SERIOUS INJURY FROM TOOL FAILURE: Do

not use damaged equipment. If abnormal noise or vibration occurs, have the

problem corrected before further use

CLEANING, MAINTENANCE AND LUBRICATION

1. BEFORE EACH USE, inspect the general condition of the Jack. Check for:

 Loose hardware

 Misalignment or binding of moving parts

 Cracked or broken parts

 Any condition that may affect its safe operation

2. BEFORE EACH USE, thoroughly test the Jack for proper operation prior to its

actual use. If the Jack appears not to be working properly, follow AIR REMOVAL

instructions.

3. AT LEAST ONCE EVERY THREE YEARS, change the hydraulic fluid:

 With the Jack fully lowered, remove the Rubber Plug.

 Tip the Jack over to allow the old hydraulic fluid to drain out completely.

Dispose of the old hydraulic fluid in accordance with local regulations.

 With the Jack upright, completely fill the Hydraulic Unit with high grade

hydraulic fluid until the fluid is 1/4" below the top of the Fill Port.

 Turn the Handle counterclockwise to open the Release Valve.

 Pump the Handle up and down quickly several times to purge air from the

system.

 Recheck fluid level and re-fill as needed.

 Replace the Rubber Plug into the cylinder.

4. AFTER EACH USE, wipe with a clean cloth. Store the Jack indoors out of

children's reach.

TROUBLE SHOOTING

WARNING

TO PREVENT SERIOUS INJURY:

Use caution when troubleshooting a malfunctioning jack. Stay well clear of the

supported load. Completely resolve all problems before use. If the solutions

presented in the Troubleshooting guide do not solve the problem, have a qualified

technician inspect and repair the jack before use.

After the jack is repaired:

Test it carefully without a load by raising and lowering it fully, checking for proper

operation, BEFORE RETURNING THE JACK TO OPERATION.

DO NOT USE A DAMAGED OR MALFUNCTIONING JACK

POSSIBLE SYMPTOMS

PROBABLE SOLUTION

(Make certain that the Jack

is not supporting a load

while attempting a

solution.)

Jack will

not lift at

its weight

capacity

Saddle

lowers

under

load

Pump

stroke

feels

spongy

Saddle

will not

lift all the

way

Handle

moves

when

jack is

under

load

Fluid

leakin

g from

the fill

plug

Check that the Release

Valve is fully closed.

The jack needs to expel air.

Valves may be blocked and

may not close fully. To flush

the valves:

1. Lower the saddle and

securely close the release

valve.

2. Manually lift the saddle

several inches.

3. Open the release valve

by turning the Handle

counterclockwise. And

force the saddle down as

quickly as possible.

Jack may be low on

hydraulic fluid. Check fluid

level and refill if needed.

The jack needs to expel air.

The unit may have too

much hydraulic fluid inside.

Check fluid level and adjust

if needed.

PLEASE READ THE FOLLOWING CAREFULLY

The manufacturer and/or distributor has provided the parts list and assembly

diagram in this manual as a reference tool only. Neither the manufacturer nor

distributor makes any representation or warranty of any kind to the buyer that he

or she is qualified to make any repairs to the product or that he or she is qualified

to replace any parts of the product. In fact, the manufacturer and/or distributor

expressly states that all repairs and parts replacements should be undertaken by

certified and licensed technicians and not by the buyer. The buyer assumes all

risk and liability arising out of his or her repairs to the original product or

replacement parts thereto or arising out of his or her installation of replacement

parts thereto.

NOTE: Some parts are listed and shown for illustration purposes only, and are not

available individually as replacement parts.

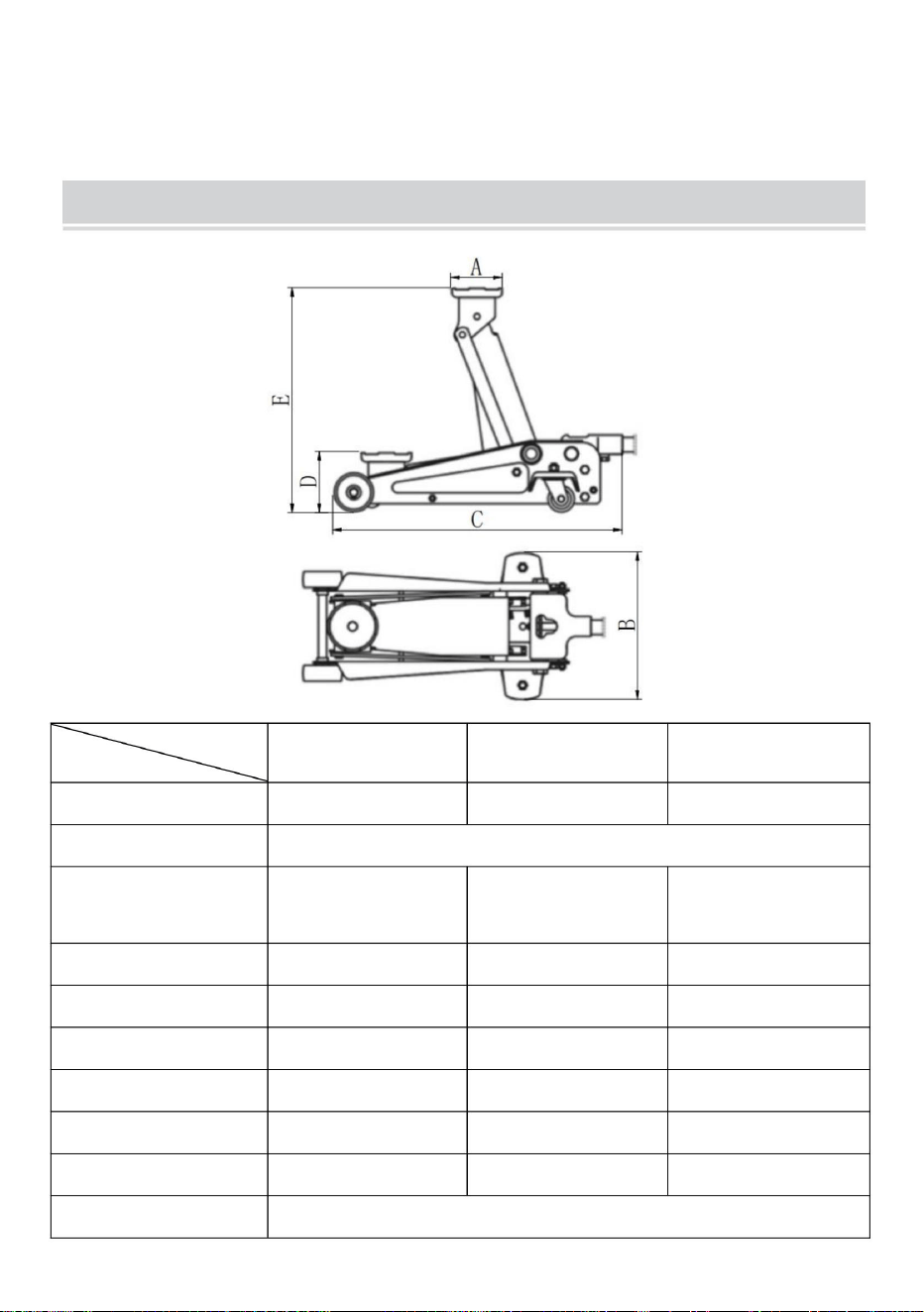

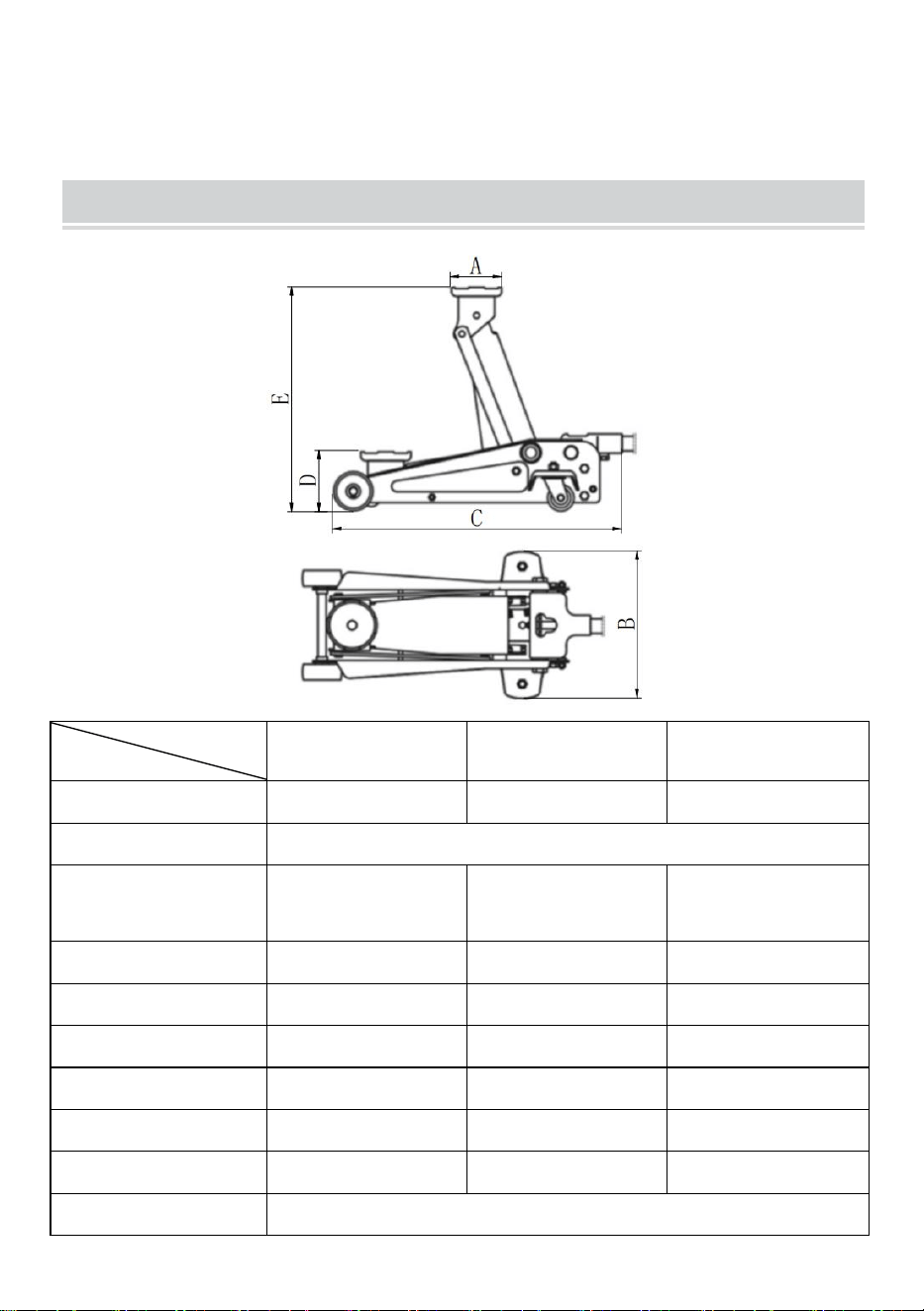

TECHNICAL SPECIFICATION

WD-B-01500-B00-0

WD-B-02500-B00-0

WD-B-03000-B00-0

Lift Weight Capacity

1.5 Tons

2.5 Tons

3 Tons

Load Bearing Method

Hydraulic Double Cylinder

Tray Diameter A(mm)

Φ99

Φ119

Φ99

Width B(mm)

250

320

325

Length C(mm)

585

710

740

Min Height D(mm)

Max Height E(mm)

365

475

500

Handle Length

950

1145

Product Weight (kg)

15.7

27.5

30.1

Material

Aluminum+Steel

Model

Parameter

Technical Support and E-Warranty Certificate

www.vevor.com/support

WDB03000B000

MODÈLE:WDB01500B000

WDB02500B000

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

CRICSDEPLANCHERHYDRAULIQUES

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Vousavezdesquestionssurlesproduits?Vousavezbesoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

WDB01500B000WDB02500B000WDB03000B000

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutes

lesinstructionsdumanuelavantdel'utiliser.VEVORseréserveledroit

d'interpréterclairementnotremanueld'utilisation.L'apparenceduproduit

dépendduproduitquevousavezreçu.Veuilleznousexcuser,nousnevous

informeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

PLANCHERHYDRAULIQUE

VALETS

Machine Translated by Google

RECOMMANDATIONPOURUNEUTILISATIONSÉCURISÉEDUCRIC

INSPECTIONS

Uneinspectionvisuelledoitêtreeffectuéeavantchaqueutilisationducricdegaragepour

levageetabaissement.

6.Personnenedoitplacersoncorpssousunvéhiculesoutenuuniquementparun

levageduvéhicule.

1.Avantchaqueutilisation

1.Lecricdoitêtreutilisésurunesurfacedureetplaneetêtrelibrederoulerpendant

7.Lemanueldupropriétairedufabricantduvéhiculedoitêtreconsultéavantl'

3.Lachargedoitêtresituéeaucentreducapuchondetête.

9.Nedéplacezpasetnedéplacezpaslevéhiculelorsqu'ilestsurlecric.

ATTENTION:Lecricdoitêtreutiliséuniquementsurdessurfacesduresetplanesetêtrelibre

desconditionsanormalestellesquedessouduresfissurées,desfuitesetdesélémentsendommagés,desserrésou

2.Aprèschaqueutilisation

2.Lesrouesnonsoulevéesduvéhiculedoiventêtrecalées.

piècesmanquantes.

4.Aucunepersonnenedoitresterdansunvéhiculeencoursdelevage.

8.Assurezvousquelepointdelevageeststableetcorrectementcentrésurlecapuchondetête.

àl'aided'uncricàroulettes,utilisezdessupports.

aétésoumisàunechargeouàunchocanormal.Ilestrecommandédeprocéderàuneinspection

êtresoutenupardesbéquillesdesupportdevéhicule.

roulerpendantlelevageetl'abaissement.Nevousplacezpassousunvéhiculequin'estsoutenuque

Lecricdegaragedoitêtreinspectéimmédiatementsil'onpensequel'élévateura

5.Lecricnedoitêtreutiliséquepourlelevageetl'abaissement.Levéhiculesoulevédoit

crichydraulique.

ATTENTION:Lisezattentivementlesinstructionsetlesprocédurespourdesopérationsentoutesécurité.

êtreeffectuéparl'atelierderéparationagréédufabricantoudufournisseur.

DESCRIPTIONDESSYMBOLES

Machine Translated by Google

Douille.

AVERTISSEMENT:LisezTOUTESLESINFORMATIONSDESÉCURITÉIMPORTANTES

4.Remettezlebouchonderemplissaged’huiledanslecylindre.

avantl'installationoul'utilisationdeceproduit.

Enraisondutransportet/oudelamanutention,del'airpeutêtreemprisonnédanslesystèmehydraulique,cequi

1.Lesrouesnonsoulevéesduvéhiculedoiventêtrecalées.

3.Aucunepersonnenedoitresterdansunvéhiculeencoursdelevage.

sectionaudébutdecemanuelcomprenanttoutletextesouslessoustitres

2.Lachargedoitêtresituéeaucentreducapuchondetête.

duvéhicule.

1.Ouvrezlasoupapededéchargeentournantlapoignéeducricdanslesensinversedesaiguillesd'unemontre.

2.Desserrezlavisderéglageetinsérezlapoignéeassembléedanslapoignée

peutgênerlelevagedesvérins.Pourévacuerl'airdusystèmehydraulique:

4.Lemanueldupropriétairedufabricantduvéhiculedoitêtreconsultéavantlelevage

1.Fixezlapoignéesupérieureàlapoignéeinférieure.

3.Pompezrapidementlamanivelleducriceneffectuantplusieursmouvementscomplets.

nepeutpasêtreutilisécommeoutildesupport.

3.Serrezlavisderéglage.

2.Retirezlebouchonderemplissaged’huileducylindre.

5.Lecrichydrauliquedoitêtreutiliséuniquementpourlelevageetl'abaissement.

INSTALLATIONAVANTUTILISATION

FIXATIONDELAPOIGNÉE

PRÉCAUTIONSAVANTUTILISATION

AVERTISSEMENT

Machine Translated by Google

Soupapededécharge

Typedejointuniversel

Bouchonencaoutchouc

Douilledepoignée

Poignée

Visderéglage

Groupehydraulique

Brasdelevage

Roulettearrière

Selle

FONCTIONS(PrenezWDB03000B000commeexemple)

Machine Translated by Google

AJOUTDELIQUIDEHYDRAULIQUE

ÉLIMINATIONDEL'AIR

AVANTCHAQUEUTILISATIONOUSILESPERFORMANCESDUJACKDIMINUENT

excèsd'aircommesuit:

avantl'installationoul'utilisationdeceproduit.

Manipulerplusieursfoisrapidement.

nel'utilisezpastantqu'iln'apasétéréparéparuntechnicienqualifié.

3.Ouvrezlasoupapededéchargeentournantlamanivelleducricdanslesensinversedesaiguillesd'unemontre.Pompezle

sectionaudébutdecemanuelcomprenanttoutletextesouslessoustitres

Vis.

2.Ajoutezlentementduliquidehydrauliquedehautequalité(venduséparément)jusqu'àcequeleliquideatteigne

Remarque:netouchezpaslapoignéelorsdel'ajoutdeliquidehydraulique.

5.IMPORTANT:Unefoisl'airéliminé,testezlecricpourvousassurerqu'ilfonctionnecorrectementavant

4.Remettezlebouchonencaoutchoucdanslecylindre.

1/4"souslehautduportderemplissage.

6.Sil'airestretiréetquelecricnesemblepasfonctionnercorrectement,ne

pournepasfonctionnercorrectement,ilpeutêtrenécessairedepurgersonsystèmehydraulique

Vérifiezl'excèsd'airetleniveaudeliquidehydrauliquedanslecric.Silecricapparaît

àsonutilisationréelle.

AVERTISSEMENT:LisezTOUTESLESINFORMATIONSDESÉCURITÉIMPORTANTES

2.Vérifiezleniveaudeliquideet,sinécessaire,complétezenajoutantduliquidehydraulique.

1.Retirezlebouchonencaoutchouc.Neretirezpasetnedesserrezpaslecouvercledelasoupapedesécurité.

3.Remettezlebouchonencaoutchoucdanslecylindre.

1.Desserrezlebouchonencaoutchouc.

MODED'EMPLOI

Machine Translated by Google

AVERTISSEMENT:Garezlevéhiculesurunesurfaceplane,deniveauetsolide,àl'écartdetout

LEVAGE

ABAISSEMENT

pointdelevagerecommandé.

"PARK"(siautomatique)oudanssavitesselaplusbasse(simanuelle).Enclenchezlesystèmed'urgenceduvéhicule

Pointdelevage.Positionnezlaselledirectementsouslepointdelevageduvéhicule.

pointsdesupportrecommandés.

3.Pompezlapoignéejusqu'àcequelehautdelaselleatteignepresquelahauteurduvéhicule.

circulationvenantensensinverse.Éteignezlemoteurduvéhicule.Placezlatransmissionduvéhiculeen

finseulement.

7.Tournezlentementlapoignéedanslesensinversedesaiguillesd'unemontrepourabaisserlevéhiculesurlecric.

2.Positionnezlaselleducricsouslepointdelevage.Tournezfermementlapoignée

8.Unefoisquelevéhiculeestentièrementinstallésurleschandelles,continuezàl'abaisserlentement

1.Tournezlentementlapoignéedanslesensinversedesaiguillesd'unemontrepourabaisserlecric.Unefoislecricenplace,

5.Sélectionnezdeschandellescorrespondantes(venduesséparément)decapacitéappropriée.Réglezle

danslesensdesaiguillesd'unemontreetsoulevezlevéhiculesuffisammenthautpourdégagerleschandelles.

4.Poursouleverlevéhicule,pompezsurlapoignée.Effectuezdesmouvementsdouxetcomplets.

frein.Calezensuitelesrouesquinesontpassoulevées.

sellesdestands.

6.Positionnezlessellesdeschandellessouslesinstructionsduconstructeurduvéhicule.

2.Positionnezsoigneusementlaselleducricsouslenumérodefabricantduvéhicule.

9.Retirezlecricetrangezleenlieusûr,horsdeportée.

complètementabaissé,tournezlapoignéedanslesensdesaiguillesd'unemontrejusqu'àlapositionlaplusserréepourfermerlavanne.

Réglezleschandellesàlamêmehauteurconformémentauxinstructionsdufabricant,envousassurantqu'ellesse

verrouillentsolidementenposition.

pointdelevage.)

desdeuxchandelles.Utilisezunepairedechandellesassortiesparvéhiculepoursoutenirune

lecricjusqu'àcequ'ilsoitcomplètementabaissé.

AVERTISSEMENT!Assurezvousquelespointsdesupportduvéhiculesontbienenplacedanslesselles

(Consultezlemanueldupropriétairedufabricantduvéhiculepourconnaîtrel'emplacementducadre

1.Retirezsoigneusementtouslesoutils,pièces,etc.,situéssouslevéhicule.

Machine Translated by Google

ENTRETIENETRÉPARATION

NETTOYAGE,ENTRETIENETLUBRIFICATION

problèmecorrigéavantunenouvelleutilisation

Mauvaisalignementoublocagedespiècesmobiles

instructions.

Tournezlapoignéedanslesensinversedesaiguillesd'unemontrepourouvrirlasoupape

dedécharge.Pompezlapoignéedehautenbasrapidementplusieursfoispourpurgerl'airdu

Matérielenvrac

5.Abaissezcomplètementlecric.Rangezlecricàl'intérieur,horsdeportéedesenfants.

Éliminezl'ancienliquidehydrauliqueconformémentauxréglementationslocales.Aveclecricen

positionverticale,remplissezcomplètementl'unitéhydrauliqueavecdel'huilehydrauliquedehautequalité.

effectuéuniquementparuntechnicienqualifié.

Touteconditionpouvantaffectersonfonctionnemententoutesécurité

Piècesfissuréesoucassées

AVERTISSEMENT:Lesprocéduresquinesontpasspécifiquementexpliquéesdanscemanueldoiventêtre

système.

Vérifiezleniveaudeliquideetremplissezsinécessaire.

utilisationréelle.Silecricnesemblepasfonctionnercorrectement,suivezlesinstructionsdeRETRAITDEL'AIR

n'utilisezpasd'équipementendommagé.Encasdebruitoudevibrationanormaux,faitesappelà

AVERTISSEMENT:POURÉVITERTOUTEBLESSUREGRAVERÉSULTANTD'UNEDÉFAILLANCEDEL'OUTIL:

2.AVANTCHAQUEUTILISATION,testezsoigneusementlecricpourvousassurerdesonbonfonctionnementavantson

4.Tournezlentementlapoignéedanslesensinversedesaiguillesd’unemontrepourabaisserlevéhiculesurlesol.

1.AVANTCHAQUEUTILISATION,inspectezl'étatgénéralducric.Vérifiez:

Aveclecricentièrementabaissé,retirezlebouchonencaoutchouc.Basculez

lecricpourpermettreàl'ancienliquidehydrauliquedes'écoulercomplètement.

3.AUMOINSUNEFOISTOUSLESTROISANS,changezleliquidehydraulique:

3.Retirezsoigneusementleschandelles.

Machine Translated by Google

N'UTILISEZPASDECRICENDOMMAGÉOUMALFONCTIONNANT

AVERTISSEMENT

toutenessayantune

nesupportepasdecharge

solution.)

Lavanneestcomplètementfermée.

(AssurezvousqueleJack

Vérifiezquelaversion

SOLUTIONPROBABLE

SYMPTÔMESPOSSIBLES

Lecricdoitexpulserl'air.

DÉPANNAGE

Soyezprudentlorsquevousdépannezuneprisedéfectueuse.Restezàbonnedistancedela

présentédansleguidededépannagenerésoutpasleproblème,faitesappelàuntechnicienqualifié

POURÉVITERDESBLESSURESGRAVES:

letechnicieninspecteetréparelecricavantutilisation.

àlaportéedesenfants.

chargesupportée.Résolvezcomplètementtouslesproblèmesavantutilisation.Silessolutions

4.APRÈSCHAQUEUTILISATION,essuyezavecunchiffonpropre.RangezleJackàl'intérieur,horsdeportéedesenfants.

Remettezlebouchonencaoutchoucdanslecylindre.

Aprèslaréparationducric:

Testezlesoigneusementsanschargeenlesoulevantetenl'abaissantcomplètement,envérifiantqu'ilestcorrectement

opération,AVANTDEREMISEENFONCTIONNEMENTDUCRIC.

abaissenepassouleverà

soulevertousles

gde

Selle

neserapas

prise

Selle

sous

charger

Poignée

enhaut

chemin

sous

sedéplace

charger

Jackest

Jacklefera

accidentvasculairecérébral fuite

Fluide

Pompe

quand

capacité

sonpoids

spongieux

leremplissage

sesent

Machine Translated by Google

VEUILLEZLIREATTENTIVEMENTCEQUISUIT

stipuleexpressémentquetouteslesréparationsettouslesremplacementsdepiècesdoiventêtreeffectuéspar

deremplacerdespiècesduproduit.Enfait,lefabricantet/ouledistributeur

technicienscertifiésetagréésetnonparl'acheteur.L'acheteurassumetoutesles

risqueetresponsabilitédécoulantdesesréparationsauproduitd'origineou

schémadanscemanuelàtitred'outilderéférenceuniquement.Nilefabricantni

ouqu'elleestqualifiéepoureffectuerdesréparationssurleproduitouqu'elleestqualifiée

ledistributeurnefaitaucunedéclarationninedonneaucunegarantiedequelquenaturequecesoitàl'acheteurselonlaquelleil

Lefabricantet/ouledistributeurafournilalistedespiècesetl'assemblage

piècesderechangeourésultantdesoninstallationdepiècesderechange

piècesyafférentes.

fluidehydraulique.Vérifierlefluide

1.Abaissezlaselleet

entournantlapoignée

beaucoupdeliquidehydrauliqueàl'intérieur.

3.Ouvrezlasoupapededécharge

lessoupapes:

L'unitépeutavoirtrop

sibesoin.

soupape.

forcerlaselleverslebascomme

danslesensinversedesaiguillesd'unemontre.Et

fermersolidementledéblocage

Vérifiezleniveaudeliquideetajustezle

Jackestpeutêtreàcourtde

leplusrapidementpossible.

peutnepassefermercomplètement.Pourrincer

plusieurspouces.

Lecricdoitexpulserl'air.

niveleretremplirsinécessaire.

2.Soulevezmanuellementlaselle

Lesvalvespeuventêtrebloquéeset

Machine Translated by Google

Aluminium+Acier

Vérinhydrauliquedouble

Longueurdumanche

950

WDB01500B000WDB02500B000WDB03000B000

710

F99

Matériel

1145

Capacitédelevagedepoids

F99

320

475

585

DiamètreduplateauA(mm)

LongueurC(mm)

27,5

2,5tonnes

HauteurmaximaleE(mm)

740

365

Poidsduproduit(kg)

3tonnes

15.7

500

F119

250

30.1

LargeurB(mm)

Méthodedecharge

325

1145

1,5tonne

HauteurminimaleD(mm)

Modèle

disponiblesindividuellementcommepiècesderechange.

REMARQUE:Certainespiècessontrépertoriéesetprésentéesàdesfinsd'illustrationuniquementetnesontpas

Paramètre

CARACTÉRISTIQUESTECHNIQUES

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

WD-B-02500-B00-0

MODELL: WD-B-01500-B00-0

WD-B-03000-B00-0

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

HYDRAULISCHE WAGENHEBER

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

WAGENHEBER

HYDRAULISCHER BODEN

Machine Translated by Google

EMPFEHLUNG FÜR DIE SICHERE VERWENDUNG DES WAGENHEBERS

INSPEKTIONEN

7. Vor dem Einbau sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden.

hydraulischer Wagenheber.

ACHTUNG: Lesen Sie die Anweisungen und Verfahren für einen sicheren Betrieb sorgfältig durch.

von einer autorisierten Reparaturwerkstatt des Herstellers oder Lieferanten durchgeführt werden.

6. Keine Person sollte mit ihrem Körper unter ein Fahrzeug geraten, das nur von einem

durch einen Wagenheber-Benutzung von Stützböcken.

einer anormalen Belastung oder einem Stoß ausgesetzt war. Es wird empfohlen, die

auf Fahrzeugböcken abgestützt werden.

beim Heben und Senken zu rollen. Gehen Sie nicht unter ein Fahrzeug, das nur unterstützt wird

Der Wagenheber sollte sofort überprüft werden, wenn der Verdacht besteht, dass der Wagenheber

3. Die Last sollte mittig auf der Kopfkappe liegen.

5. Der Wagenheber darf nur zum Anheben und Absenken verwendet werden. Das angehobene Fahrzeug darf

9. Bewegen oder schieben Sie das Fahrzeug nicht, während es auf dem Wagenheber steht.

ACHTUNG: Der Wagenheber darf nur auf harten, ebenen Flächen verwendet werden und muss frei

anormale Zustände wie gerissene Schweißnähte, Lecks und beschädigte, lose oder

2. Nach jedem Gebrauch

2. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.

fehlende Teile.

Vor jedem Einsatz des Wagenhebers ist eine Sichtprüfung durchzuführen,

Heben und Senken.

4. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.

Anheben des Fahrzeugs.

8. Stellen Sie sicher, dass der Hebepunkt stabil und richtig auf der Kopfkappe zentriert ist.

1. Vor jedem Gebrauch

1. Der Wagenheber sollte auf einer harten, ebenen Fläche verwendet werden und frei rollen können während

BESCHREIBUNG DER SYMBOLE

Machine Translated by Google

EINRICHTUNG - VOR DEM GEBRAUCH

3. Den Wagenheber mehrere Male schnell pumpen.

kann nicht als Support-Tool verwendet werden.

3. Ziehen Sie die Stellschraube fest.

2. Entfernen Sie die Öleinfüllschraube vom Zylinder.

5. Der hydraulische Wagenheber sollte nur zum Heben und Senken verwendet werden. Und es

Buchse.

1. Öffnen Sie das Ablassventil, indem Sie den Wagenhebergriff gegen den Uhrzeigersinn drehen.

des Fahrzeugs.

2. Lösen Sie die Stellschraube und stecken Sie den montierten Griff in den Griff

kann das Anheben der Heber behindern. So lassen Sie die Luft aus dem Hydrauliksystem ab:

4. Vor dem Anheben sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden.

darin enthaltene Informationen, bevor Sie dieses Produkt einrichten oder verwenden.

1. Befestigen Sie den oberen Griff am unteren Griff.

Durch den Transport und/oder die Handhabung kann Luft im Hydrauliksystem eingeschlossen sein, die

1. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.

3. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.

Abschnitt am Anfang dieses Handbuchs einschließlich aller Texte unter den Unterüberschriften

2. Die Last sollte mittig auf der Kopfkappe liegen.

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

4. Setzen Sie die Öleinfüllschraube wieder in den Zylinder ein.

WARNUNG

VORSICHT VOR DEM GEBRAUCH

Anbringen des Griffs

Machine Translated by Google

Handhaben

Griffbuchse

Hinteres Lenkrad

Sattel

Stellschraube

Hebearm

FUNKTIONEN (Nehmen Sie WD-B-03000-B00-0 als Beispiel)

Hydraulikaggregat

Ablassventil

Kreuzgelenktyp

Gummistopfen

Machine Translated by Google

VOR JEDEM GEBRAUCH ODER WENN DIE LEISTUNG DES WAGENHEBERS NACHLÄSST

LUFTENTFERNUNG

HYDRAULIKFLÜSSIGKEIT NACHFÜLLEN

3. Setzen Sie den Gummistopfen wieder in den Zylinder ein.

5. WICHTIG: Nachdem die Luft entfernt wurde, testen Sie den Wagenheber auf ordnungsgemäße Funktion, bevor Sie

Hinweis: Berühren Sie beim Nachfüllen von Hydraulikflüssigkeit nicht den Griff.

4. Setzen Sie den Gummistopfen wieder in den Zylinder ein.

1/4 Zoll unterhalb der Oberseite der Einfüllöffnung.

darin enthaltene Informationen, bevor Sie dieses Produkt einrichten oder verwenden.

Mehrmals schnell durcharbeiten.

2. Fügen Sie langsam hochwertige Hydraulikflüssigkeit (separat erhältlich) hinzu, bis die Flüssigkeit

Abschnitt am Anfang dieses Handbuchs einschließlich aller Texte unter den Unterüberschriften

3. Öffnen Sie das Ablassventil, indem Sie den Wagenhebergriff gegen den Uhrzeigersinn drehen.

Schrauben.

2. Flüssigkeitsstand prüfen und ggf. Hydraulikflüssigkeit nachfüllen.

überschüssige Luft wie folgt:

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

Verwenden Sie es nicht, bis es von einem qualifizierten Servicetechniker repariert wurde.

1. Den Gummistopfen lösen.

nicht richtig funktioniert, kann es notwendig sein, das Hydrauliksystem zu entlüften

6. Wenn die Luft entfernt ist und der Wagenheber nicht richtig zu funktionieren scheint,

1. Entfernen Sie den Gummistopfen. Entfernen oder lösen Sie nicht die Sicherheitsventilabdeckung

Überprüfen Sie, ob zu viel Luft im Wagenheber ist und ob der richtige Hydraulikflüssigkeitsstand vorhanden ist. Wenn der Wagenheber

zu seiner tatsächlichen Verwendung.

BEDIENUNGSANLEITUNG

Machine Translated by Google

den Wagenheber, bis er vollständig abgesenkt ist.

1. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um den Wagenheber abzusenken. Sobald der Wagenheber

5. Wählen Sie passende Unterstellböcke (separat erhältlich) mit der entsprechenden Tragkraft.

8. Sobald das Fahrzeug vollständig auf den Wagenhebern steht, senken Sie es langsam weiter ab.

Bremse. Anschließend die Räder, die nicht angehoben werden, mit Bremsklötzen blockieren.

4. Um das Fahrzeug anzuheben, pumpen Sie den Griff. Führen Sie gleichmäßige, volle Bewegungen aus.

Ständersättel.

"PARK" (bei Automatik) oder im niedrigsten Gang (bei Handschaltgetriebe). Stellen Sie die Notbremse des Fahrzeugs

Hebepunkt. Positionieren Sie den Sattel direkt unter dem Hebepunkt des Fahrzeugs.

7. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Wagenheber abzusenken

2. Positionieren Sie den Wagenhebersattel unter dem Hebepunkt. Drehen Sie den Griff fest

Gegenverkehr. Schalten Sie den Motor des Fahrzeugs aus. Legen Sie das Getriebe des Fahrzeugs in

3. Pumpen Sie den Griff, bis die Oberseite des Sattels fast die Fahrzeughöhe erreicht hat.

WARNUNG! Stellen Sie sicher, dass die Stützpunkte des Fahrzeugs vollständig in den Sätteln sitzen

nur Ende.

1. Entfernen Sie vorsichtig sämtliche Werkzeuge, Teile usw. unter dem Fahrzeug.

Hebepunkt.)

empfohlener Hebepunkt.

empfohlene Stützpunkte.

von beiden Wagenhebern. Verwenden Sie ein passendes Paar Wagenheber pro Fahrzeug, um einen

(Die Position des Rahmens finden Sie in der Bedienungsanleitung des Fahrzeugherstellers.

2. Positionieren Sie den Wagenhebersattel vorsichtig unter der

6. Positionieren Sie die Sättel der Unterstellböcke unter den

9. Den Wagenheber entfernen und sicher verstauen.

im Uhrzeigersinn und heben Sie das Fahrzeug hoch genug an, um über die Wagenheber zu kommen.

Wenn das Ventil vollständig abgesenkt ist, drehen Sie den Griff im Uhrzeigersinn in die engste Position, um das Ventil zu schließen.

Bringen Sie die Wagenheber entsprechend den Anweisungen des Herstellers auf die gleiche Höhe und

stellen Sie sicher, dass sie sicher einrasten.

SENKUNG

HEBEN

WARNUNG: Parken Sie das Fahrzeug auf einer flachen, ebenen, festen Fläche in sicherem Abstand von

Machine Translated by Google

REINIGUNG, WARTUNG UND SCHMIERUNG

WARTUNG UND SERVICE

nur von einem qualifizierten Techniker durchgeführt werden.

ÿ Alle Bedingungen, die den sicheren Betrieb beeinträchtigen können

WARNUNG: Verfahren, die in diesem Handbuch nicht ausdrücklich erläutert werden, müssen

ÿ Gebrochene oder gebrochene Teile

ÿ Prüfen

Sie den Flüssigkeitsstand erneut und füllen Sie bei Bedarf nach.

ÿ Fehlausrichtung oder Blockieren beweglicher Teile

Hydraulikflüssigkeit, bis die Flüssigkeit 1/4" unter der Oberkante des Einfüllstutzens steht. ÿ

Drehen Sie den Griff gegen den Uhrzeigersinn, um das Ablassventil zu öffnen. ÿ Pumpen Sie

den Griff mehrere Male schnell auf und ab, um Luft aus dem

5. Senken Sie den Wagenheber vollständig ab. Lagern Sie den Wagenheber im Haus außerhalb der Reichweite von Kindern.

ÿ Lose Hardware

3. Mindestens alle drei Jahre die Hydraulikflüssigkeit wechseln:

Entsorgen Sie die alte Hydraulikflüssigkeit gemäß den örtlichen Vorschriften. ÿ Füllen Sie die

Hydraulikeinheit bei aufrecht stehendem Wagenheber vollständig mit hochwertigem

4. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Boden abzusenken.

Problem vor weiterer Verwendung behoben

1. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Wagenhebers. Überprüfen Sie:

Anweisungen.

3. Entfernen Sie vorsichtig die Wagenheber.

Beschädigte Geräte nicht verwenden. Bei ungewöhnlichen Geräuschen oder Vibrationen den

tatsächliche Nutzung. Wenn der Wagenheber nicht richtig zu funktionieren scheint, befolgen Sie die Anweisungen zur Luftentfernung

ÿ Entfernen Sie den Gummistopfen, wenn der Wagenheber ganz abgesenkt ist. ÿ

Kippen Sie den Wagenheber um, damit die alte Hydraulikflüssigkeit vollständig ablaufen kann.

WARNUNG: UM SCHWERE VERLETZUNGEN DURCH WERKZEUGVERSAGEN ZU VERMEIDEN:

2. VOR JEDEM GEBRAUCH muss der Wagenheber gründlich auf einwandfreie Funktion getestet werden, bevor er

Machine Translated by Google

WARNUNG

VERWENDEN SIE KEINEN BESCHÄDIGTEN ODER DEFEKTIERENDEN WAGENHEBER

beim Versuch, eine

unterstützt keine Last

Lösung.)

Ventil ist vollständig geschlossen.

(Stellen Sie sicher, dass der Jack

Überprüfen Sie, ob die Freigabe

MÖGLICHE LÖSUNG

MÖGLICHE SYMPTOME

Der Wagenheber muss Luft ablassen.

FEHLERBEHEBUNG

Gehen Sie bei der Fehlersuche an einem defekten Wagenheber vorsichtig vor. Halten Sie ausreichend Abstand

Wenn die in der Anleitung zur Fehlerbehebung beschriebenen Maßnahmen das Problem nicht lösen, wenden Sie sich an einen qualifizierten

unterstützte Last. Beheben Sie alle Probleme vollständig vor der Verwendung. Wenn die Lösungen

Lassen Sie den Wagenheber vor der Verwendung von einem Techniker überprüfen und reparieren.

außerhalb der Reichweite von Kindern aufbewahren.

UM SCHWERE VERLETZUNGEN ZU VERMEIDEN:

4. Nach jedem Gebrauch mit einem sauberen Tuch abwischen. Lagern Sie den Wagenheber drinnen außerhalb

ÿ Setzen Sie den Gummistopfen wieder in den Zylinder ein.

Nachdem der Wagenheber repariert ist:

Testen Sie es vorsichtig ohne Last, indem Sie es vollständig anheben und absenken und überprüfen Sie die korrekte

Betrieb, BEVOR SIE DEN WAGENHEBER WIEDER IN BETRIEB NEHMEN.

Wann

laden

Handhaben

hoch

unter

Weg

bewegt sichsenkt

Sattel

heben Sie alle

Stecker

Sattel

sein Gewicht

schwammig

wird nicht

Kapazität

nicht heben bei

fühlt sich an

g ab

die Füllung

unter

Jack wird

Schlaganfall undicht

Jack ist

Pumpe

Flüssigkeit

Machine Translated by Google

BITTE LESEN SIE DAS FOLGENDE SORGFÄLTIG DURCH

Teile des Produkts zu ersetzen. Tatsächlich ist der Hersteller und/oder Händler

ausdrücklich darauf hingewiesen, dass alle Reparaturen und Teileaustausche nur von

zertifizierte und lizenzierte Techniker und nicht vom Käufer. Der Käufer übernimmt alle

Risiko und Haftung, die sich aus der Reparatur des Originalprodukts ergeben oder

Der Vertreiber gibt dem Käufer gegenüber keine Zusicherungen oder Garantien jeglicher Art ab, dass er

oder dass er oder sie qualifiziert ist, Reparaturen am Produkt durchzuführen oder dass er oder sie qualifiziert ist

Das Diagramm in diesem Handbuch dient nur als Referenz. Weder der Hersteller noch

Der Hersteller bzw. Vertreiber hat die Stückliste und die Montageanleitung zur Verfügung gestellt.

Ersatzteile oder die durch den Einbau von Ersatzteilen entstehen

Teile hierzu.

Ventil.

den Sattel nach unten drücken,

falls erforderlich.

Den Auslöser sicher schließen

gegen den Uhrzeigersinn. Und

Flüssigkeitsstand prüfen und anpassen

1. Senken Sie den Sattel ab und

durch Drehen des Griffs

zu viel Hydraulikflüssigkeit im Inneren.

die Ventile:

3. Öffnen Sie das Ablassventil

Füllstand prüfen und bei Bedarf nachfüllen.

Das Gerät hat möglicherweise zu

mehrere Zoll.

schließt möglicherweise nicht vollständig. Zum Spülen

Hydraulikflüssigkeit. Flüssigkeit prüfen

Der Wagenheber muss Luft ablassen.

2. Den Sattel manuell anheben

Ventile können verstopft sein und

Jack hat möglicherweise wenig

so schnell wie möglich.

Machine Translated by Google

TECHNISCHE DATEN

Modell

Parameter

einzeln als Ersatzteil erhältlich.

HINWEIS: Einige Teile werden nur zu Illustrationszwecken aufgeführt und gezeigt und sind nicht

320

250

F119

Hubgewichtskapazität

F99

30.1

3 Tonnen

Produktgewicht (kg)

15.7

500

365

740

Min. Höhe D (mm)

Aluminium+Stahl

1,5 Tonnen

Traglastmethode

Breite B(mm)

325

1145

F99

Material

710

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

1145

Hydraulischer Doppelzylinder

Grifflänge

950

2,5 Tonnen

Max. Höhe E (mm)

Tablettdurchmesser A (mm)

Länge C(mm)

585

27,5

475

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

WD-B-02500-B00-0

MODELLO: WD-B-01500-B00-0

WD-B-03000-B00-0

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

CRICCHETTI IDRAULICI DA PAVIMENTO

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

HAI BISOGNO DI AIUTO? CONTATTACI!

MARTINETTI

PAVIMENTO IDRAULICO

Machine Translated by Google

ISPEZIONI

RACCOMANDAZIONE PER UN UTILIZZO SICURO DEL CRIC

rotolare durante il sollevamento e l'abbassamento. Non mettersi sotto un veicolo che è supportato solo

3. Il carico deve essere posizionato centralmente sul tappo della testa.

ATTENZIONE: Il cric deve essere utilizzato solo su superfici dure e piane ed essere libero

2. Dopo ogni utilizzo

4. Nessuna persona deve rimanere a bordo di un veicolo che viene sollevato.

condizioni anomale come saldature incrinate, perdite e parti danneggiate, allentate o

parti mancanti.

2. Le ruote non sollevate del veicolo devono essere bloccate con cunei.

sollevamento e abbassamento.

L'ispezione visiva deve essere effettuata prima di ogni utilizzo del cric da garage per

5. Il cric deve essere utilizzato solo per il sollevamento e l'abbassamento. Il veicolo sollevato deve

sollevamento del veicolo.

1. Prima di ogni utilizzo

1. Il cricco deve essere utilizzato su una superficie dura e piana e deve essere libero di rotolare durante

7. Prima di procedere all'acquisto, consultare il manuale d'uso del produttore del veicolo.

8. Assicurarsi che il punto di sollevamento sia stabile e correttamente centrato sul tappo della testa.

9. Non spostare o sollevare il veicolo mentre è sul cric.

cricco idraulico a carrello.

ATTENZIONE: leggere attentamente le istruzioni e le procedure per operare in sicurezza.

essere effettuato presso un centro di riparazione autorizzato dal produttore o dal fornitore.

6. Nessuna persona dovrebbe infilare il proprio corpo sotto un veicolo sostenuto solo da un

essere sostenuto da supporti per veicoli.

mediante supporti di supporto per cric a carrello.

sottoposto a un carico o a uno shock anomalo. Si raccomanda di effettuare l'ispezione

Il cric del garage deve essere ispezionato immediatamente se si ritiene che l'elevatore abbia

DESCRIZIONE DEI SIMBOLI

Machine Translated by Google

può interferire con il sollevamento dei martinetti. Per rilasciare l'aria dal sistema idraulico:

ivi contenute prima dell'installazione o dell'uso del prodotto.

A causa della spedizione e/o della movimentazione, l'aria può rimanere intrappolata nel sistema idraulico, il che

3. Nessuna persona deve rimanere a bordo di un veicolo che viene sollevato.

1. Collegare la maniglia superiore a quella inferiore.

1. Le ruote non sollevate del veicolo devono essere bloccate con cunei.

2. Il carico deve essere posizionato centralmente sul tappo della testa.

sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli

ATTENZIONE: leggere TUTTE le INFORMAZIONI IMPORTANTI SULLA SICUREZZA

4. Riposizionare il tappo di riempimento dell'olio nel cilindro.

3. Azionare rapidamente la leva del cricco per diverse corse complete.

non può essere utilizzato come strumento di supporto.

3. Serrare la vite di fissaggio.

2. Rimuovere il tappo di riempimento dell'olio dal cilindro.

5. Il cricco idraulico a carrello deve essere utilizzato solo per il sollevamento e l'abbassamento. E

PRESA.

2. Allentare la vite di fissaggio e inserire la maniglia assemblata nella maniglia

1. Aprire la valvola di rilascio ruotando la maniglia del martinetto in senso antiorario.

del veicolo.

4. Prima di sollevare il veicolo, consultare il manuale d'uso del produttore.

INSTALLAZIONE - PRIMA DELL'USO

AVVERTIMENTO

ATTENZIONE PRIMA DELL'USO

FISSAGGIO DELLA MANIGLIA

Machine Translated by Google

Tappo di gomma

Tipo di giunto universale

Valvola di rilascio

Presa per maniglia

Maniglia

Vite di fissaggio

Braccio di sollevamento

Ruota posteriore

Sella

FUNZIONI (Prendiamo come esempio WD-B-03000-B00-0)

Unità di potenza idraulica

Machine Translated by Google

PRIMA DI OGNI UTILIZZO O SE LE PRESTAZIONI DEL CRIC DIMINUISCONO

RIMOZIONE DELL'ARIA

AGGIUNTA DI FLUIDO IDRAULICO

sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli

Viti.

2. Controllare il livello del fluido e, se necessario, rabboccare aggiungendo fluido idraulico.

ATTENZIONE: leggere TUTTE le INFORMAZIONI IMPORTANTI SULLA SICUREZZA

1. Rimuovere il tappo di gomma. Non rimuovere o allentare il coperchio della valvola di sicurezza

aria eccessiva come segue:

1. Allentare il tappo di gomma.

non utilizzarlo finché non verrà riparato da un tecnico qualificato.

6. Se l'aria viene rimossa e il Jack non sembra funzionare correttamente, procedere come segue:

non funziona correttamente, potrebbe essere necessario spurgare il suo sistema idraulico

Controllare che non vi sia aria in eccesso e che il livello del fluido idraulico sia corretto nel Jack. Se Jack appare

al suo effettivo utilizzo.

3. Riposizionare il tappo di gomma nel cilindro.

5. IMPORTANTE: dopo aver rimosso l'aria, testare il corretto funzionamento del martinetto prima

Nota: non toccare la maniglia durante il riempimento del fluido idraulico.

4. Riposizionare il tappo di gomma nel cilindro.

1/4" sotto la parte superiore della porta di riempimento.

2. Aggiungere lentamente fluido idraulico di alta qualità (venduto separatamente) fino a quando il fluido raggiunge

ivi contenute prima dell'installazione o dell'uso del prodotto.

Maneggiare più volte rapidamente.

3. Aprire la valvola di rilascio ruotando la maniglia del martinetto in senso antiorario. Pompare il

ISTRUZIONI PER L'USO

Machine Translated by Google

traffico in arrivo. Spegnere il motore del veicolo. Mettere la trasmissione del veicolo in

ATTENZIONE! Assicurarsi che i punti di supporto del veicolo siano completamente inseriti nelle selle

punto di sollevamento.)

di entrambi i cavalletti. Utilizzare una coppia di cavalletti abbinati per veicolo per sostenere uno

solo fine.

punto di sollevamento consigliato.

(Per la posizione del telaio, consultare il manuale del proprietario del produttore del veicolo

punti di supporto consigliati.

6. Posizionare le selle dei cavalletti sotto le indicazioni del costruttore del veicolo

2. Posizionare con attenzione la sella del cric sotto il veicolo

9. Rimuovere il cricco e riporlo in un luogo sicuro e lontano dai piedi.

1. Rimuovere con attenzione tutti gli attrezzi, le parti, ecc. da sotto il veicolo.

completamente abbassata, ruotare la maniglia in senso orario fino alla posizione più stretta per chiudere la valvola.

i cavalletti alla stessa altezza, seguendo le istruzioni del produttore, assicurandosi che siano ben bloccati in

posizione.

il cricco fino a quando non è completamente abbassato.

in senso orario e sollevare il veicolo quanto basta per superare i cavalletti.

1. Ruotare lentamente la maniglia in senso antiorario per abbassare il martinetto. Una volta che il martinetto è

5. Selezionare i cavalletti di supporto corrispondenti (venduti separatamente) di capacità appropriata. Impostare il

8. Una volta che il veicolo è completamente posizionato sui cavalletti, continuare ad abbassarlo lentamente

freno. Quindi bloccare le ruote che non devono essere sollevate.

4. Per sollevare il veicolo, pompare la maniglia. Usare movimenti fluidi e completi.

selle dei cavalletti.

7. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo sul cric

"PARK" (se automatico) o nella marcia più bassa (se manuale). Impostare la marcia di emergenza del veicolo

punto di sollevamento. Posizionare la sella direttamente sotto il punto di sollevamento del veicolo.

2. Posizionare la sella del Jack sotto il punto di sollevamento. Girare la maniglia con fermezza

3. Pompare la maniglia fino a quando la parte superiore della sella non ha quasi raggiunto il veicolo

ATTENZIONE: parcheggiare il veicolo su una superficie piana, livellata, solida e in sicurezza lontano da

SOLLEVAMENTO

ABBASSAMENTO

Machine Translated by Google

PULIZIA, MANUTENZIONE E LUBRIFICAZIONE

MANUTENZIONE E ASSISTENZA

5. Abbassare completamente il Jack. Riporre il Jack al chiuso, fuori dalla portata dei bambini.

3. ALMENO UNA VOLTA OGNI TRE ANNI, sostituire il fluido idraulico:

4. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo a terra.

1. PRIMA DI OGNI UTILIZZO, ispezionare le condizioni generali del Jack. Controllare:

ÿ Con il martinetto completamente abbassato, rimuovere il tappo di

gomma. ÿ Inclinare il martinetto per consentire al vecchio fluido idraulico di fuoriuscire completamente.

problema corretto prima di un ulteriore utilizzo

3. Rimuovere con attenzione i cavalletti.

istruzioni.

uso effettivo. Se il Jack sembra non funzionare correttamente, seguire la RIMOZIONE DELL'ARIA

non utilizzare apparecchiature danneggiate. Se si verificano rumori o vibrazioni anomale, far

Smaltire il vecchio fluido idraulico in conformità con le normative locali. ÿ Con il martinetto

in posizione verticale, riempire completamente l'unità idraulica con fluido idraulico di alta qualità.

ATTENZIONE: PER EVITARE LESIONI GRAVI DOVUTE AL GUASTO DELL'UTENSILE:

2. PRIMA DI OGNI UTILIZZO, testare accuratamente il funzionamento corretto del Jack prima del suo

eseguito solo da un tecnico qualificato.

ÿ Qualsiasi condizione che possa influenzare il suo funzionamento sicuro

ATTENZIONE: Le procedure non specificatamente spiegate nel presente manuale devono essere

ÿ Parti incrinate o rotte

sistema.

ÿ Ricontrollare il livello del fluido e rabboccare se necessario.

fluido idraulico fino a quando il fluido non si trova a 1/4" sotto la parte superiore

della porta di riempimento. ÿ Ruotare la maniglia in senso antiorario per aprire la

valvola di rilascio. ÿ Pompare rapidamente la maniglia su e giù più volte per spurgare l'aria dalla

ÿ Disallineamento o inceppamento delle parti mobili

ÿ Hardware allentato

Machine Translated by Google

AVVERTIMENTO

NON UTILIZZARE UN JACK DANNEGGIATO O MALFUNZIONANTE

mentre tentava un

non supporta un carico

soluzione.)

(Assicurarsi che il Jack

Controllare che il rilascio

PROBABILE SOLUZIONE

POSSIBILI SINTOMI

Il cric deve espellere l'aria.

La valvola è completamente chiusa.

RISOLUZIONE DEI PROBLEMI

Prestare attenzione quando si risolve un problema con un jack malfunzionante. Tenersi ben lontani dal

presentati nella guida alla risoluzione dei problemi non risolvono il problema, rivolgersi a un tecnico qualificato

PER PREVENIRE LESIONI GRAVI:

il tecnico ispeziona e ripara il cric prima dell'uso.

alla portata dei bambini.

carico supportato. Risolvere completamente tutti i problemi prima dell'uso. Se le soluzioni

4. DOPO OGNI UTILIZZO, pulire con un panno pulito. Conservare il Jack al chiuso, fuori

ÿ Riposizionare il tappo di gomma nel cilindro.

Testarlo attentamente senza carico sollevandolo e abbassandolo completamente, verificandone il corretto funzionamento

funzionamento, PRIMA DI RIMETTERE IN FUNZIONE IL CRIC.

Dopo aver riparato il cric:

non lo farò

il suo peso

capacità spugnoso

sente

non sollevare a

g da

il riempimento

colpo

Jack lo farà

perdite

Jack è

Pompa

Sotto

Quando

Fluido

carico

Maniglia

modo

Sotto

si muoveabbassa

sollevare tutto

tappo

SellaSella

Machine Translated by Google

PER FAVORE LEGGERE ATTENTAMENTE QUANTO SEGUE

afferma espressamente che tutte le riparazioni e le sostituzioni di parti devono essere effettuate da

per sostituire qualsiasi parte del prodotto. Infatti, il produttore e/o il distributore

tecnici certificati e autorizzati e non dall'acquirente. L'acquirente si assume tutti

il distributore rilascia all'acquirente qualsiasi dichiarazione o garanzia di alcun tipo che egli

o è qualificato per effettuare riparazioni al prodotto o che è qualificato

diagramma in questo manuale solo come strumento di riferimento. Né il produttore né

Il produttore e/o il distributore hanno fornito l'elenco delle parti e l'assemblaggio

parti di ricambio o derivanti dalla sua installazione di parti di ricambio

parti di esso.

rischio e responsabilità derivanti dalle sue riparazioni al prodotto originale o

le valvole:

livellare e rabboccare se necessario.

diversi centimetri.

potrebbe non chiudersi completamente. Per lavare

Il cric deve espellere l'aria.

fluido idraulico. Controllare il fluido

2. Sollevare manualmente la sella

Le valvole potrebbero essere bloccate e

Jack potrebbe essere a corto di

L'unità potrebbe avere anche

il più rapidamente possibile.

valvola.

forzare la sella verso il basso come

se necessario.

chiudere saldamente il rilascio

in senso antiorario. E

Controllare il livello del fluido e regolarlo

molto fluido idraulico all'interno.

1. Abbassare la sella e

girando la maniglia

3. Aprire la valvola di rilascio

Machine Translated by Google

SPECIFICHE TECNICHE

Modello

disponibili singolarmente come parti di ricambio.

NOTA: alcune parti sono elencate e mostrate solo a scopo illustrativo e non sono

Parametro

500

585

Diametro vassoio A(mm)

2,5 tonnellate

Altezza massima E(mm)

Lunghezza C(mm)

27.5

475

Capacità di sollevamento del peso

F99

320

710

F99

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

Materiale

1145

Lunghezza della maniglia

950

Doppio cilindro idraulico

1,5 tonnellate

Altezza minima D(mm)

Alluminio+Acciaio

Larghezza B(mm)

Metodo di carico

325

1145

250

F119

30.1

740

365

Peso del prodotto (kg)

3 tonnellate

15.7

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

WDB02500B000

MODELO:WDB01500B000

WDB03000B000

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

GATOSDEPISOHIDRÁULICOS

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

Estassonlasinstruccionesoriginales,leaatentamentetodaslas

instruccionesdelmanualantesdeutilizarelproducto.VEVORsereservauna

interpretaciónclaradenuestromanualdeusuario.Laaparienciadel

productoestarásujetaalproductoquerecibió.Perdónenospornoinformarle

nuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

WDB01500B000WDB02500B000WDB03000B000

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

¿NECESITAAYUDA?¡CONTÁCTENOS!

GATOS

PISOHIDRAULICO

Machine Translated by Google

RECOMENDACIÓNPARAELUSOSEGURODELGATO

INSPECCIONES

ADVERTENCIA:Elgatodebeusarseúnicamenteensuperficiesdurasyniveladasydebeestarlibre

2.Despuésdecadauso

4.Ningunapersonadebepermanecerenunvehículoqueestésiendoelevado.

3.Lacargadebeestarubicadacentradaenelcabezal.

Piezasfaltantes.

9.Nomuevanitransporteelvehículomientrasestésobreelgato.

8.Asegúresedequeelpuntodeelevaciónestéestableycorrectamentecentradoenlatapadelcabezal.

condicionesanormalescomosoldadurasagrietadas,fugasypiezasdañadas,sueltaso

2.Lasruedasdelvehículoquenoesténelevadasdeberánestarcalzadas.

elevaciónydescenso.

Sedeberealizarunainspecciónvisualantesdecadausodelgatodegaraje.

elevacióndelvehículo.

1.Antesdecadauso

1.Elgatodebeutilizarsesobreunasuperficiedurayniveladaydebepoderrodarlibrementedurante

7.Sedebeconsultarelmanualdelpropietariodelfabricantedelvehículoantesderealizarla

Gatohidráulicodecarretilla.

serrealizadoporelcentrodereparaciónautorizadodelfabricanteoproveedor.

PRECAUCIÓN:Leaatentamentelasinstruccionesylosprocedimientospararealizaroperacionesseguras.

6.Ningunapersonadebecolocarsucuerpodebajodeunvehículoqueestésostenidoúnicamenteporun

apoyarsesobresoportesdeapoyoparavehículos.

medianteungatohidráulicoseutilizansoportesdeapoyo.

hasidosometidoaunacargaoimpactoanormal.Serecomiendarealizarunainspección

Elgatodelgarajedebeinspeccionarseinmediatamentesisecreequeelelevadortiene

rodardurantelaelevaciónyeldescenso.Nosecoloquedebajodeunvehículoqueestéapoyadosolamente

5.Elgatodebeutilizarseúnicamenteparalevantarybajar.Elvehículoelevadodebe

DESCRIPCIONDELOSSIMBOLOS

Machine Translated by Google

CONFIGURACIÓNANTESDELUSO

Debidoalenvíoy/omanipulación,puedequedaraireatrapadoenelsistemahidráulico,loque

3.Ningunapersonadebepermanecerenunvehículoqueestésiendoelevado.

enelmismoantesdeinstalaroutilizaresteproducto.

2.Lacargadebeestarubicadacentradaenelcabezal.

1.Lasruedasdelvehículoquenoesténelevadasdeberánestarcalzadas.

Secciónalcomienzodeestemanual,incluidotodoeltextobajosubtítulos.

ADVERTENCIA:LeaTODALAINFORMACIÓNDESEGURIDADIMPORTANTE

4.Vuelvaacolocareltapóndellenadodeaceiteenelcilindro.

3.Aprieteeltornillodefijación.

3.Bombeerápidamentelamanijadelgatoconvariosmovimientoscompletos.

Nosepuedeutilizarcomoherramientadeapoyo.

5.Elgatohidráulicoconcarretilladebeutilizarseúnicamenteparalevantarybajar.

2.Retireeltapóndellenadodeaceitedelcilindro.

Enchufe.

2.Aflojeeltornillodefijacióneinserteelmangoensambladoenelmango.

1.Abralaválvuladeliberacióngirandolamanijadelgatoensentidoantihorario.

delvehículo.

4.Sedebeconsultarelmanualdelpropietariodelfabricantedelvehículoantesdelevantarlo.

Puedeinterferirconlaelevacióndelosgatos.Paraliberarelairedelsistemahidráulico:

1.Conecteelmangosuperioralmangoinferior.

ADVERTENCIA

PRECAUCIÓNANTESDEUSAR

COLOCACIÓNDELMANGO

Machine Translated by Google

Válvuladeliberación

Tipodejuntauniversal

Tapóndegoma

Zócalodemanija

Manejar

Tornillodefijación

Unidaddepotenciahidráulica

Brazoelevador

Ruedatrasera

Sillín

FUNCIONES(TomemoscomoejemploWDB03000B000)

Machine Translated by Google

ANTESDECADAUSOOSIDISMINUYEELRENDIMIENTODELGATO

ELIMINACIÓNDEAIRE

AGREGANDOFLUIDOHIDRÁULICO

2.Verifiqueelniveldellíquidoy,siesnecesario,completeagregandolíquidohidráulico.

ADVERTENCIA:LeaTODALAINFORMACIÓNDESEGURIDADIMPORTANTE

1.Retireeltapóndegoma.Noretireniaflojelatapadelaválvuladeseguridad.

1.Aflojeeltapóndegoma.

excesodeairecomosigue:

Noloutilicehastaquelorepareuntécnicodeserviciocalificado.

6.Siseeliminaelaireyelgatonoparecefuncionarcorrectamente,nolohaga.

noestéfuncionandocorrectamente,puedesernecesariopurgarsusistemahidráulico.

Compruebesihayexcesodeaireysielniveldelíquidohidráulicoesadecuadoenelgato.Sielgatoparece...

asuusoreal.

3.Vuelvaacolocareltapóndegomaenelcilindro.

Nota:Notoqueelmangoalagregarlíquidohidráulico.

5.IMPORTANTE:Despuésdeeliminarelaire,pruebeelgatoparacomprobarsucorrectofuncionamientoantes

4.Vuelvaacolocareltapóndegomaenelcilindro.

1/4"pordebajodelapartesuperiordelpuertodellenado.

2.Agreguelíquidohidráulicodealtogrado(sevendeporseparado)lentamentehastaqueellíquidoalcance

enelmismoantesdeinstalaroutilizaresteproducto.

Manejarvariasvecesrápidamente.

3.Abralaválvuladeliberacióngirandolamanijadelgatoensentidoantihorario.Bombeeel

Secciónalcomienzodeestemanual,incluidotodoeltextobajosubtítulos.

Tornillos.

INSTRUCCIONESDEUSO

Machine Translated by Google

puntodeelevación.)

deambossoportesdegato.Utiliceunpardesoportesdegatocombinadosporvehículoparasosteneruno

2.Coloqueelsoportedelgatodebajodelpuntodeelevación.Girelamanijaconfirmeza.

¡ADVERTENCIA!Asegúresedequelospuntosdeapoyodelvehículoesténcompletamenteasentadosenlossoportes.

(Consulteelmanualdelpropietariodelfabricantedelvehículoparaconocerlaubicacióndelmarco.

1.Retireconcuidadotodaslasherramientas,piezas,etc.,dedebajodelvehículo.

enelsentidodelasagujasdelrelojylevanteelvehículolosuficienteparaliberarlossoportesdelgato.

Puntodeelevaciónrecomendado.

Puntosdeapoyorecomendados.

6.Coloquelasmonturasdelossoportesdelgatodebajodelasespecificacionesdelfabricantedelvehículo.

2.Coloqueconcuidadoelsoportedelgatodebajodelfabricantedelvehículo.

9.Retireelgatoyguárdeloenunlugarseguroyapartado.

completamentebajado,girelamanijaenelsentidodelasagujasdelrelojhastalaposiciónmásapretadaparacerrarlaválvula.

Coloquelossoportesdelgatoalamismaalturadeacuerdoconlasinstruccionesdelfabricante,asegurándosedeque

quedenbloqueadosdeformaseguraensuposición.

elgatohastaquebajecompletamente.

8.Unavezqueelvehículoestécompletamenteasentadosobrelossoportesdelgato,continúebajandolentamente.

1.Girelentamentelamanijaensentidoantihorarioparabajarelgato.Unavezqueelgatoesté

5.Seleccionelossoportesdegatocorrespondientes(sevendenporseparado)delacapacidadadecuada.

4.Paralevantarelvehículo,bombeelamanija.Realicemovimientossuavesycompletos.

Frenar.Luegocalzarlasruedasquenosevanalevantar.

sillasdemontardelosstands.

7.Girelentamentelamanijaensentidoantihorarioparabajarelvehículosobreelgato.

"PARK"(siesautomático)oensumarchamásbaja(siesmanual).Pongaelvehículoenmododeemergencia.

Puntodeelevación.Coloqueelsillíndirectamentedebajodelpuntodeelevacióndelvehículo.

3.Bombeelamanijahastaquelapartesuperiordelasientocasihayaalcanzadoelasientodelvehículo.

Tráficoensentidocontrario.Apagueelmotordelvehículo.Coloquelatransmisióndelvehículoen

solofinal

ADVERTENCIA:Estacioneelvehículoenunasuperficieplana,niveladaysólida,demanerasegura,lejosde

LEVANTAMIENTO

ENCAPOTADO

Machine Translated by Google

LIMPIEZA,MANTENIMIENTOYLUBRICACIÓN

MANTENIMIENTOYSERVICIO

4.Girelentamentelamanijaensentidoantihorarioparabajarelvehículoalsuelo.

1.ANTESDECADAUSO,inspeccioneelestadogeneraldelgato.Compruebelosiguiente:

Conelgatocompletamentebajado,retireeltapóndegoma.Inclineelgato

parapermitirqueellíquidohidráulicousadosedreneporcompleto.

3.ALMENOSUNAVEZCADATRESAÑOS,cambieellíquidohidráulico:

3.Retireconcuidadolossoportesdelgato.

Problemacorregidoantesdeseguirusándolo

instrucciones.

Usoreal.Sielgatoparecenofuncionarcorrectamente,sigalasinstruccionesdeELIMINACIÓNDEAIRE.

Noutiliceequiposdañados.Siseproducenruidosovibracionesanormales,soliciteal

ADVERTENCIA:PARAEVITARLESIONESGRAVESPORFALLASDELAHERRAMIENTA:No

2.ANTESDECADAUSO,pruebeminuciosamenteelgatoparacomprobarsucorrectofuncionamientoantesdesuuso.

realizadoúnicamenteporuntécnicocalificado.

Cualquiercondiciónquepuedaafectarsufuncionamientoseguro.

Piezasagrietadasorotas

ADVERTENCIA:Losprocedimientosnoexplicadosespecíficamenteenestemanualdeben

sistema.

Vuelvaaverificarelniveldelíquidoyrellenesegúnseanecesario.

fluidohidráulicohastaqueelfluidoesté1/4"pordebajodelapartesuperiordelpuertode

llenado.Girelamanijaensentidoantihorarioparaabrirlaválvuladeliberación.Bombee

lamanijahaciaarribayhaciaabajorápidamentevariasvecesparapurgarelairedel

Desalineaciónoatascamientodepiezasmóviles

Herrajessueltos

5.Bajeelgatoporcompleto.Guárdeloenunlugarcerrado,fueradelalcancedelosniños.

Desecheellíquidohidráulicousadodeacuerdoconlasregulacioneslocales.Conelgatoenposición

vertical,llenecompletamentelaunidadhidráulicaconaceitedealtacalidad.

Machine Translated by Google

SOLUCIÓNDEPROBLEMAS

Nosoportaunacarga

mientrasintentabauna

Compruebequelaliberación

Laválvulaestácompletamentecerrada.

(Asegúresedequeelgato

solución.)

SOLUCIÓNPROBABLE

POSIBLESSÍNTOMAS

Elgatonecesitaexpulsaraire.

NOUTILICEUNGATODAÑADOOQUENOFUNCIONEBIEN

ADVERTENCIA

Tengacuidadoalsolucionarproblemasconungatoquenofuncionacorrectamente.Manténgasealejadodel

presentadoenlaguíadesolucióndeproblemasnoresuelveelproblema,hagaqueunprofesionalcalificado

PARAPREVENIRLESIONESGRAVES:

Eltécnicoinspeccionayreparaelgatoantesdeusarlo.

alcancedelosniños.

cargasoportada.Resuelvaporcompletotodoslosproblemasantesdeusar.Silassoluciones

4.DESPUÉSDECADAUSO,limpieconunpañolimpio.Guardeelgatoenunlugarcerrado,fueradelalcancedelosniños.

Vuelvaacolocareltapóndegomaenelcilindro.

Despuésderepararelgato:

operación,ANTESDEVOLVERAPONERELGATOENFUNCIONAMIENTO.

Pruébeloconcuidadosincargalevantándoloybajándolocompletamente,verificandoqueestéenbuenascondiciones.

incógnitaincógnita

capacidad

Sillín

Elrelleno

Supeso

esponjoso

enchufar

siente

Nolevantaren

gde

Jackes

Jacklohará

ataque goteando

Líquido

Bomba

cuando

arriba

carga

Manejar

bajo

forma

bajo

semueve

carga

baja

Levantatodoel

Sillín

Nolohará

Machine Translated by Google

incógnita

incógnitaincógnita

incógnita

estableceexpresamentequetodaslasreparacionesyreemplazosdepiezasdebenserrealizadospor

parareemplazarcualquierpiezadelproducto.Dehecho,elfabricantey/odistribuidor

técnicoscertificadosyautorizadosynoporelcomprador.Elcompradorasumetodoslosgastos

riesgoyresponsabilidadquesurjandesusreparacionesalproductooriginalo

Eldiagramaqueseincluyeenestemanualseofreceúnicamentecomoherramientadereferencia.Nielfabricanteni

oqueestácalificadopararealizarcualquierreparaciónalproductooqueestácalificado

Eldistribuidornohaceningunarepresentaciónnigarantíadeningúntipoalcompradordeque

Elfabricantey/odistribuidorhaproporcionadolalistadepiezasyelconjunto

piezasderepuestoparaelmismooquesurjandesuinstalacióndepiezasderepuesto

partesdelasmismas.

PORFAVORLEALOSIGUIENTECUIDADOSAMENTE

2.Levantemanualmenteelsillín

Lasválvulaspuedenestarbloqueadasy

1.Bajarelsillíny

girandolamanija

Mucholíquidohidráulicoenelinterior.

Lasválvulas:

3.Abralaválvuladeliberación.

Launidadpuedetenerdemasiado

válvula.

Forzarelsillínhaciaabajocomo

Siesnecesario.

cerrardeformaseguralaliberación

ensentidoantihorario.Y

Compruebeelniveldellíquidoyajústelo

PuedequeaJacklefaltealgode

lomásrápidoposible

nivelaryrellenarsiesnecesario.

Variaspulgadas.

Puedequenosecierrecompletamente.Paraenjuagar

Fluidohidráulico.Comprobarelfluido.

Elgatonecesitaexpulsaraire.

Machine Translated by Google

ESPECIFICACIÓNTÉCNICA

Modelo

Disponiblesindividualmentecomopiezasderepuesto.

NOTA:Algunaspiezasseenumeranysemuestransoloconfinesilustrativosynoestán

Parámetro

250

Capacidaddeelevacióndepeso

F99

320

475

585

DiámetrodelabandejaA(mm)

LongitudC(mm)

27.5

2,5toneladas

AlturamáximaE(mm)

Cilindrohidráulicodoble

Longituddelmango

950

WDB01500B000WDB02500B000WDB03000B000

710

F99

Material

1145

AnchoB(mm)

Métododesoportedecarga

325

1145

1,5toneladas

Aluminio+Acero

AlturamínimaD(mm)

365

740

Pesodelproducto(kg)

3toneladas

15.7

500

F119

30.1

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

WD-B-02500-B00-0

MODEL: WD-B-01500-B00-0

WD-B-03000-B00-0

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

PODNOŚNIKI HYDRAULICZNE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

PODŁOGA HYDRAULICZNA

JACKI

Machine Translated by Google

INSPEKCJE

ZALECENIA DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA PODNOŚNIKA

1. Przed każdym użyciem

1. Podnośnik powinien być używany na twardej, równej powierzchni i mieć możliwość swobodnego toczenia się podczas podnoszenia.

podnośnik hydrauliczny.

7. Przed przystąpieniem do eksploatacji należy zapoznać się z instrukcją obsługi pojazdu dostarczoną przez producenta.

być wykonane przez autoryzowany zakład naprawczy producenta lub dostawcy.

6. Nikt nie powinien wkładać ciała pod pojazd, który jest podparty wyłącznie

UWAGA: Aby zapewnić bezpieczną obsługę, należy uważnie przeczytać instrukcje i procedury.

za pomocą podnośnika wózkowego - użyj podpór.

został poddany nienormalnemu obciążeniu lub wstrząsowi. Zaleca się przeprowadzenie inspekcji

być podparte na stojakach samochodowych.

toczyć się podczas podnoszenia i opuszczania. Nie wchodź pod pojazd, który jest podparty tylko

W przypadku podejrzenia uszkodzenia podnośnika garażowego należy natychmiast sprawdzić jego działanie.

5. Podnośnik powinien być używany wyłącznie do podnoszenia i opuszczania. Podniesiony pojazd powinien

OSTRZEŻENIE: Podnośnik należy stosować wyłącznie na twardych, równych powierzchniach i musi być swobodny.

2. Po każdym użyciu

3. Obciążenie powinno być umieszczone centralnie na nasadce głowicy.

4. W podnoszonym pojeździe nie powinna przebywać żadna osoba.

brakujące części.

nieprawidłowe warunki, takie jak pęknięte spoiny, przecieki i uszkodzone, luźne lub

2. Niepodniesione koła pojazdu należy zaklinować.

8. Upewnij się, że punkt podnoszenia jest stabilny i prawidłowo wyśrodkowany na głowicy.

9. Nie przesuwaj ani nie podnoś pojazdu, gdy znajduje się on na podnośniku.

Przed każdym użyciem podnośnika garażowego należy przeprowadzić kontrolę wizualną.

podnoszenie i opuszczanie.

podnoszenie pojazdu.

OPIS SYMBOLI

Machine Translated by Google

4. Włóż korek wlewu oleju do cylindra.

3. Dokręć śrubę ustalającą.

3. Szybko pompuj uchwytem podnośnika, wykonując kilka pełnych ruchów.

5. Podnośnik hydrauliczny powinien być używany wyłącznie do podnoszenia i opuszczania. I to

nie może być używany jako narzędzie wsparcia.

Gniazdo.

2. Odkręć korek wlewu oleju z cylindra.

pojazdu.

1. Otwórz zawór spustowy, obracając uchwyt podnośnika w kierunku przeciwnym do ruchu wskazówek zegara.

2. Odkręć śrubę ustalającą i włóż zmontowany uchwyt do uchwytu

może przeszkadzać w podnoszeniu podnośników. Aby uwolnić powietrze z układu hydraulicznego:

4. Przed podniesieniem pojazdu należy zapoznać się z instrukcją obsługi producenta pojazdu.

1. Przymocuj górny uchwyt do dolnego uchwytu.

W wyniku transportu i/lub obsługi w układzie hydraulicznym może gromadzić się powietrze, co

3. W podnoszonym pojeździe nie powinna przebywać żadna osoba.

przed rozpoczęciem instalacji lub użytkowania produktu należy zapoznać się z treścią tego dokumentu.

2. Obciążenie powinno być umieszczone centralnie na nasadce głowicy.

1. Niepodniesione koła pojazdu należy zaklinować.

sekcja na początku tego podręcznika, obejmująca cały tekst pod podtytułami

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNĄ INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

USTAWIENIE - PRZED UŻYCIEM

MONTAŻ UCHWYTU

UWAGA PRZED UŻYCIEM

OSTRZEŻENIE

Machine Translated by Google

Zawór zwalniający

Typ złącza uniwersalnego

Korek gumowy

Uchwyt

Uchwyt gniazda

Tylny wałek napędowy

Jednostka hydrauliczna

Ramię podnoszące

Śruba ustalająca

Siodło

FUNKCJE (Weźmy jako przykład WD-B-03000-B00-0)

Machine Translated by Google

PRZED KAŻDYM UŻYCIEM LUB W RAZIE SPADKU WYDAJNOŚCI PODNOŚNIKA

USUWANIE POWIETRZA

DODAWANIE PŁYNU HYDRAULICZNEGO

Sprawdź, czy w podnośniku nie ma nadmiaru powietrza i czy poziom płynu hydraulicznego jest prawidłowy. Jeśli podnośnik jest widoczny,

do jego rzeczywistego wykorzystania.

Uwaga: Nie dotykaj uchwytu podczas uzupełniania płynu hydraulicznego.

5. WAŻNE: Po usunięciu powietrza należy sprawdzić, czy podnośnik działa prawidłowo przed

4. Załóż korek gumowy z powrotem do cylindra.

1/4" poniżej górnej krawędzi otworu wlewowego.

3. Włóż korek gumowy do cylindra.

przed rozpoczęciem instalacji lub użytkowania produktu należy zapoznać się z treścią tego dokumentu.

Wykonaj kilka szybkich czynności.

2. Powoli dodawaj wysokiej jakości płyn hydrauliczny (sprzedawany oddzielnie), aż osiągnie on

sekcja na początku tego podręcznika, obejmująca cały tekst pod podtytułami

3. Otwórz zawór spustowy, obracając uchwyt podnośnika przeciwnie do ruchu wskazówek zegara. Pompuj

Śruby.

2. Sprawdź poziom płynu i w razie potrzeby uzupełnij go płynem hydraulicznym.

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNĄ INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

1. Zdejmij gumową zatyczkę. Nie zdejmuj ani nie poluzowuj pokrywy zaworu bezpieczeństwa.

1. Odkręć gumową zatyczkę.

nadmiar powietrza w następujący sposób:

Nie używaj urządzenia do czasu jego naprawy przez wykwalifikowanego technika serwisowego.

nie działa prawidłowo, może być konieczne oczyszczenie układu hydraulicznego

6. Jeśli powietrze zostanie usunięte i podnośnik nie będzie działał prawidłowo,

INSTRUKCJA OBSŁUGI

Machine Translated by Google

całkowicie opuszczony, przekręć uchwyt zgodnie z ruchem wskazówek zegara do najciaśniejszej pozycji, aby zamknąć zawór.

Ustaw podnośniki na tej samej wysokości, zgodnie z instrukcją producenta, upewniając się, że zostały pewnie

zablokowane na swoim miejscu.

8. Gdy pojazd jest już całkowicie osadzony na podstawkach podnośnika, kontynuuj powolne opuszczanie.

1. Powoli przekręć uchwyt przeciwnie do ruchu wskazówek zegara, aby opuścić podnośnik. Gdy podnośnik jest

4. Aby podnieść pojazd, pompuj uchwyt. Używaj płynnych, pełnych ruchów.

5. Wybierz pasujące podstawki podnośnika (sprzedawane oddzielnie) o odpowiedniej nośności. Ustaw

siodła stojaków.

hamulca. Następnie zaklinuj koła, które nie będą podnoszone.

„PARK” (jeśli automatyczna) lub na najniższym biegu (jeśli manualna). Ustaw awaryjny bieg pojazdu

punkt podnoszenia. Umieść siodło bezpośrednio pod punktem podnoszenia pojazdu.

7. Powoli przekręć uchwyt przeciwnie do ruchu wskazówek zegara, aby opuścić pojazd na podnośnik.

Podnośnik aż do jego całkowitego opuszczenia.

nadjeżdżający ruch. Wyłącz silnik pojazdu. Przestaw skrzynię biegów pojazdu w

3. Pompuj uchwytem, aż górna część siodełka prawie dotknie pojazdu.

tylko koniec.

2. Umieść siodło podnośnika pod punktem podnoszenia. Mocno przekręć uchwyt

zgodnie z ruchem wskazówek zegara i podnieś pojazd wystarczająco wysoko, aby nie dotykał podpórek podnośnika.

(punkt podnoszenia.)

OSTRZEŻENIE! Upewnij się, że punkty podparcia pojazdu są w pełni osadzone w siodłach

obu stojaków podnośnika. Użyj dopasowanej pary stojaków podnośnika na pojazd, aby podeprzeć jeden

1. Ostrożnie wyjmij wszystkie narzędzia, części itp. spod pojazdu.

(Informacje o lokalizacji ramy można znaleźć w instrukcji obsługi producenta pojazdu.

Zalecany punkt podnoszenia.

Zalecane punkty wsparcia.

2. Ostrożnie umieść siodło podnośnika pod pojazdem zgodnie z zaleceniami producenta.

6. Umieść siodła podpór podnośnika pod pojazdem zgodnie z zaleceniami producenta.

9. Wyjmij podnośnik i odłóż go w bezpieczne miejsce, aby nie przeszkadzał.

OSTRZEŻENIE: Zaparkuj pojazd na płaskiej, równej, twardej powierzchni w bezpiecznej odległości od

PODNOSZENIE

OPUSZCZENIE

Machine Translated by Google

CZYSZCZENIE, KONSERWACJA I SMAROWANIE

KONSERWACJA I SERWIS

OSTRZEŻENIE: ABY UNIKNĄĆ POWAŻNYCH OBRAŻEŃ SPOWODOWANYCH AWARIĄ NARZĘDZIA:

2. PRZED KAŻDYM UŻYCIEM dokładnie sprawdź działanie podnośnika przed jego ponownym użyciem.

wykonywane wyłącznie przez wykwalifikowanego technika.

 Pęknięte lub uszkodzone części

 Wszelkie warunki mogące mieć wpływ na jego bezpieczne działanie

układu. 

Ponownie sprawdź poziom płynu i uzupełnij w razie potrzeby.

OSTRZEŻENIE: Procedury, które nie zostały szczegółowo wyjaśnione w tej instrukcji, muszą zostać

 Niewspółosiowość lub wiązanie się ruchomych części

płynu hydraulicznego, aż poziom płynu znajdzie się 1/4" poniżej górnej krawędzi otworu

wlewowego.  Obróć uchwyt przeciwnie do ruchu wskazówek zegara, aby otworzyć zawór

spustowy.  Kilkakrotnie szybko pompuj uchwytem w górę i w dół, aby usunąć powietrze z

5. Całkowicie opuść podnośnik. Przechowuj podnośnik w pomieszczeniu, poza zasięgiem dzieci.

 Luźny sprzęt

Zużyty płyn hydrauliczny należy zutylizować zgodnie z lokalnymi przepisami.  Trzymając podnośnik

w pozycji pionowej, całkowicie napełnij układ hydrauliczny płynem o wysokiej jakości.

4. Powoli przekręć uchwyt przeciwnie do ruchu wskazówek zegara, aby opuścić pojazd na ziemię.

1. PRZED KAŻDYM UŻYCIEM sprawdź ogólny stan podnośnika. Sprawdź:

3. CO NAJMNIEJ RAZ NA TRZY LATA należy wymienić płyn hydrauliczny:

 Po całkowitym opuszczeniu podnośnika należy zdjąć gumową zatyczkę. 

Przechylić podnośnik, aby umożliwić całkowite wypłynięcie starego płynu hydraulicznego.

3. Ostrożnie wyjmij podpory podnośnika.

problem został rozwiązany przed dalszym użyciem

instrukcje.

nie używać uszkodzonego sprzętu. W przypadku wystąpienia nietypowego hałasu lub wibracji, należy

rzeczywistego użycia. Jeśli podnośnik wydaje się nie działać prawidłowo, postępuj zgodnie z instrukcjami USUWANIA POWIETRZA

Machine Translated by Google

NIE UŻYWAJ USZKODZONEGO LUB NIESPRAWNEGO PODNOŚNIKA

OSTRZEŻENIE

podczas próby

nie obsługuje obciążenia

rozwiązanie.)

Zawór jest całkowicie zamknięty.

(Upewnij się, że Jack

Sprawdź, czy wydanie

Prawdopodobne rozwiązanie

MOŻLIWE OBJAWY

Podnośnik musi usuwać powietrze.

ROZWIĄZYWANIE PROBLEMÓW

Zachowaj ostrożność podczas rozwiązywania problemów z niesprawnym gniazdem. Trzymaj się z dala od

przedstawione w przewodniku rozwiązywania problemów nie rozwiązują problemu, należy zwrócić się do wykwalifikowanego

obsługiwane obciążenie. Całkowicie rozwiąż wszystkie problemy przed użyciem. Jeśli rozwiązania

technik dokonał przeglądu i naprawy podnośnika przed jego użyciem.

4. PO KAŻDYM UŻYCIU przetrzyj czystą szmatką. Przechowuj podnośnik w pomieszczeniu, z dala od

ABY UNIKNĄĆ POWAŻNYCH OBRAŻEŃ:

dostępne dla dzieci.

 Załóż ponownie gumową zatyczkę do cylindra.

Dokładnie przetestuj go bez obciążenia, podnosząc i opuszczając całkowicie, sprawdzając, czy jest prawidłowo zamocowany.

działanie, PRZED PONOWNYM URUCHOMIENIEM PODNOŚNIKA.

Po naprawie podnośnika:

Pompa

obciążenie

Uchwyt

w górę

pod

sposób

ruchy

Kiedy

obniża

podnieś wszystko

Siodło Siodło

nie będzie

wtyczka

pojemność

jego waga

gąbczasty

wypełnienie

obciążenie

nie podnosić

czuje

g od

Jack jest

pod

udar

Jack będzie Płyn

wyciek

Machine Translated by Google

PROSZĘ UWAŻNIE PRZECZYTAĆ PONIŻSZE INFORMACJE

wymienić jakiekolwiek części produktu. W rzeczywistości producent i/lub dystrybutor

wyraźnie stwierdza, że wszelkie naprawy i wymiany części powinny być wykonywane przez

certyfikowanych i licencjonowanych techników, a nie przez kupującego. Kupujący przyjmuje na siebie wszystkie

schemat w tym podręczniku wyłącznie jako narzędzie odniesienia. Ani producent, ani

lub że jest uprawniona do dokonywania napraw produktu lub że jest uprawniona

dystrybutor składa kupującemu jakiekolwiek oświadczenia lub gwarancje jakiegokolwiek rodzaju, że

Producent i/lub dystrybutor dostarczył listę części i instrukcję montażu

jego części.

części zamiennych do nich lub wynikających z ich zamontowania

ryzyko i odpowiedzialność wynikające z napraw dokonanych przez niego na oryginalnym produkcie lub

tak szybko, jak to możliwe.

jeśli to konieczne.

zawór.

przeciwnie do ruchu wskazówek zegara. I

zmusić siodło do opuszczenia

Sprawdź poziom płynu i dostosuj

bezpiecznie zamknąć zwolnienie

1. Opuść siodło i

poprzez przekręcenie uchwytu

dużo płynu hydraulicznego w środku.

zawory:

3. Otwórz zawór spustowy

Jednostka może mieć zbyt

może nie zamknąć się całkowicie. Aby spłukać

kilka cali.

wyrównaj i uzupełnij jeśli to konieczne.

Podnośnik musi usuwać powietrze.

2. Ręcznie podnieś siodło

Zawory mogą być zablokowane i

płyn hydrauliczny. Sprawdź płyn

Jack może mieć mało

Machine Translated by Google

Nośność podnoszenia

F99

250

F119

320

30.1

3 tony

Waga produktu (kg)

15.7

500

365

740

Min. wysokość D (mm)

Aluminium + Stal

1,5 tony

Metoda nośna

Szerokość B (mm)

325

1145

F99

Tworzywo

710

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

1145

Podwójny cylinder hydrauliczny

Długość uchwytu

950

2,5 tony

Maksymalna wysokość E (mm)

Średnica tacy A (mm)

Długość C (mm)

585

27,5

475

Model

Parametr

dostępne pojedynczo jako części zamienne.

UWAGA: Niektóre części są wymienione i pokazane wyłącznie w celach ilustracyjnych i nie są

SPECYFIKACJA TECHNICZNA

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

WD-B-03000-B00-0

MODEL: WD-B-01500-B00-0

WD-B-02500-B00-0

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

HYDRAULISCHE VLOERKRIKKEN

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

Dit is de originele instructie, lees alle handleidingen zorgvuldig door

voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is

afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet

opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

HULP NODIG? NEEM CONTACT MET ONS OP!

JACKS

HYDRAULISCHE VLOER

Machine Translated by Google

door een krik die als steun dient.

abnormale omstandigheden zoals gebarsten lassen, lekkages en beschadigde, losse of

ontbrekende onderdelen.

is blootgesteld aan een abnormale belasting of schok. Het wordt aanbevolen om inspectie uit te voeren

2. De niet-geheven wielen van het voertuig moeten worden geblokkeerd.

3. De last moet centraal op de hoofdkap worden geplaatst.

WAARSCHUWING: De krik mag alleen op harde, vlakke oppervlakken worden gebruikt en moet vrij zijn

2. Na elk gebruik

1. Voor elk gebruik

1. De krik moet op een harde, vlakke ondergrond worden gebruikt en moet vrij kunnen rollen tijdens het rijden.

4. Er mag zich niemand in het voertuig bevinden dat wordt opgetild.

7. Raadpleeg de handleiding van de fabrikant van het voertuig voordat u het voertuig gaat gebruiken.

heffen en laten zakken.

Er moet een visuele inspectie worden uitgevoerd vóór elk gebruik van de garagekrik voor

optillen van het voertuig.

8. Zorg ervoor dat het hefpunt stabiel is en goed gecentreerd op de kopkap.

LET OP: Lees de instructies en procedures zorgvuldig door voor veilige bediening.

9. Verplaats of rol het voertuig niet terwijl het op de krik staat.

worden uitgevoerd door een geautoriseerd reparatiebedrijf van de fabrikant of leverancier.

6. Niemand mag zijn lichaam onder een voertuig krijgen dat alleen door een

hydraulische garagekrik.

De garagekrik moet onmiddellijk worden geïnspecteerd als wordt vermoed dat de lift defect is.

om te rollen tijdens het heffen en laten zakken. Ga niet onder een voertuig staan dat alleen wordt ondersteund

5. De krik mag alleen worden gebruikt voor het heffen en laten zakken. Het geheven voertuig mag

ondersteund worden door voertuigsteunen.

AANBEVELING VOOR HET VEILIG GEBRUIK VAN DE KRIK

INSPECTIES

BESCHRIJVING VAN DE SYMBOLEN

Machine Translated by Google

INSTELLEN - VOOR GEBRUIK

van het voertuig.

1. De niet-geheven wielen van het voertuig moeten worden geblokkeerd.

1. Open het ontlastventiel door de krikhendel tegen de klok in te draaien.

2. De last moet centraal op de hoofdkap worden geplaatst.

sectie aan het begin van deze handleiding inclusief alle tekst onder subkoppen

voordat u dit product installeert of gebruikt.

Door de verzending en/of behandeling kan er lucht in het hydraulische systeem opgesloten raken, waardoor

3. Er mag zich niemand in het voertuig bevinden dat wordt opgetild.

4. Plaats de olievulplug terug in de cilinder.

WAARSCHUWING: Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE

2. Verwijder de olievulplug uit de cilinder.

5. De hydraulische trolleykrik mag alleen worden gebruikt voor heffen en laten zakken. En het

3. Pomp de krikhendel snel en met meerdere slagen.

kan niet als ondersteunend hulpmiddel worden gebruikt.

Stopcontact.

3. Draai de stelschroef vast.

4. Raadpleeg de handleiding van de fabrikant van het voertuig voordat u het voertuig optilt.

kan het heffen van de krikken belemmeren. Om lucht uit het hydraulische systeem te laten:

1. Bevestig de bovenste handgreep aan de onderste handgreep.

2. Draai de stelschroef los en plaats de gemonteerde handgreep in de handgreep

WAARSCHUWING

LET OP VOOR GEBRUIK

DE HANDGREEP BEVESTIGEN

Machine Translated by Google

Rubberen stop

Universele koppeling type

Ontluchtingsventiel

Handvat Socket

Hendel

Stelschroef

Hydraulische krachtbron

Zadel

Achterwielwiel

Hefarm

FUNCTIES (Neem WD-B-03000-B00-0 als voorbeeld)

Machine Translated by Google

HYDRAULISCHE VLOEISTOF TOEVOEGEN

LUCHTVERWIJDERING

VOOR ELK GEBRUIK OF ALS DE PRESTATIES VAN JACK AFNEMEN

voordat u dit product installeert of gebruikt.

overtollige lucht als volgt:

1. Maak de rubberen plug los.

Meerdere keren snel afhandelen.

Gebruik het niet totdat het door een gekwalificeerde servicetechnicus is gerepareerd.

2. Controleer het vloeistofniveau en vul indien nodig hydraulische vloeistof bij.

WAARSCHUWING: Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE

Controleer op overmatige lucht en het juiste hydraulische vloeistofniveau in Jack. Als Jack verschijnt

tot het daadwerkelijke gebruik ervan.

1. Verwijder de rubberen plug. Verwijder of maak de veiligheidsklepdeksel niet los

3. Plaats de rubberen plug terug in de cilinder.

6. Als de lucht is verwijderd en de krik niet goed lijkt te werken, doe dit dan

als het niet goed werkt, kan het nodig zijn om het hydraulische systeem te ontluchten

4. Plaats de rubberen plug terug in de cilinder.

5. BELANGRIJK: Nadat de lucht is verwijderd, test u de krik op een goede werking voordat u hem weer in de auto zet.

1/4" onder de bovenkant van de vulpoort.

Let op: Raak de hendel niet aan tijdens het bijvullen van hydraulische vloeistof.

3. Open de ontluchtingsklep door de krikhendel tegen de klok in te draaien. Pomp de

sectie aan het begin van deze handleiding inclusief alle tekst onder subkoppen

Schroeven.

2. Voeg langzaam hoogwaardige hydraulische vloeistof (apart verkrijgbaar) toe totdat de vloeistof het niveau bereikt

GEBRUIKSAANWIJZING

Machine Translated by Google

"PARK" (indien automatisch) of in de laagste versnelling (indien handmatig). Zet de noodstop van het voertuig

aanbevolen hijspunt.

(Zie de handleiding van de fabrikant van het voertuig voor de locatie van het frame

hefpunt. Plaats het zadel direct onder het hefpunt van het voertuig.

aanbevolen ondersteuningspunten.

WAARSCHUWING! Zorg ervoor dat de steunpunten van het voertuig volledig in de zadels zitten

(hefpunt.)

van beide krikstandaards. Gebruik een bijpassend paar krikstandaards per voertuig om één

Als de klep volledig is neergelaten, draait u de hendel met de klok mee naar de strakste stand om de klep te sluiten.

Plaats de assteunen op dezelfde hoogte volgens de instructies van de fabrikant en zorg ervoor dat ze

stevig vastklikken.

de krik totdat deze volledig is neergelaten.

1. Verwijder voorzichtig alle gereedschappen, onderdelen, enz. onder het voertuig vandaan.

6. Plaats de zadels van de krikstandaards onder de voertuigfabrikant

2. Plaats het Jack's Saddle voorzichtig onder de autofabrikant

9. Verwijder de krik en berg deze veilig op.

rem. Blokkeer vervolgens de wielen die niet worden opgetild.

4. Om het voertuig op te tillen, pompt u de hendel. Gebruik vloeiende, volle slagen.

1. Draai de hendel langzaam tegen de klok in om de krik te laten zakken. Zodra de krik is

5. Selecteer bijpassende krikstandaards (apart verkrijgbaar) met de juiste capaciteit. Stel de

zadels van de stands.

8. Zodra het voertuig volledig op de steunen staat, blijft u langzaam zakken

2. Plaats het Jack's Saddle onder het hefpunt. Draai de hendel stevig

3. Pomp de hendel totdat de bovenkant van het zadel bijna de hoogte van het voertuig heeft bereikt.

tegemoetkomend verkeer. Zet de motor van het voertuig uit. Zet de transmissie van het voertuig in

alleen einde.

met de klok mee en til het voertuig zover op dat het vrijkomt van de assteunen.

7. Draai de hendel langzaam tegen de klok in om het voertuig op de krik te laten zakken

WAARSCHUWING: Parkeer het voertuig op een vlakke, vlakke, stevige ondergrond, op veilige afstand van

OPHEFFEN

VERLAGEN

Machine Translated by Google

REINIGING, ONDERHOUD EN SMERING

ONDERHOUD EN SERVICE

ÿ Verkeerde uitlijning of vastlopen van bewegende delen

probleem opgelost voor verder gebruik

3. Verwijder voorzichtig de assteunen.

instructies.

3. MINSTENS EENMAAL ELKE DRIE JAAR de hydraulische vloeistof vervangen:

4. Draai de hendel langzaam tegen de klok in om het voertuig op de grond te laten zakken.

1. Controleer voor elk gebruik de algemene staat van de krik. Controleer op:

WAARSCHUWING: OM ERNSTIG LETSEL DOOR GEREEDSCHAPSFALEN TE VOORKOMEN:

2. Test de krik vóór elk gebruik grondig op een goede werking voordat u hem in gebruik neemt.

ÿ Verwijder de rubberen plug terwijl de krik volledig omlaag staat. ÿ Kantel de

krik om de oude hydraulische vloeistof er volledig uit te laten lopen.

werkelijk gebruik. Als de Jack niet goed lijkt te werken, volg dan de AIR REMOVAL-instructies

geen beschadigde apparatuur gebruiken. Als er abnormale geluiden of trillingen optreden, laat de

WAARSCHUWING: Procedures die niet specifiek in deze handleiding worden uitgelegd, moeten worden uitgevoerd

ÿ Gebarsten of gebroken onderdelen

uitsluitend door een gekwalificeerde technicus worden uitgevoerd.

ÿ Elke omstandigheid die de veilige werking ervan kan beïnvloeden

systeem.

ÿ Controleer het vloeistofpeil opnieuw en vul indien nodig bij.

ÿ Losse hardware

5. Laat de krik helemaal zakken. Berg de krik binnen op, buiten bereik van kinderen.

Voer de oude hydraulische vloeistof af volgens de plaatselijke voorschriften. ÿ Vul de

hydraulische eenheid volledig met hoogwaardige vloeistof, terwijl de krik rechtop staat.

hydraulische vloeistof totdat de vloeistof 1/4" onder de bovenkant van de vulpoort staat.

ÿ Draai de hendel tegen de klok in om het ontluchtingsventiel te openen. ÿ Pomp de

hendel snel meerdere keren op en neer om lucht uit de

Machine Translated by Google

WAARSCHUWING

GEBRUIK GEEN BESCHADIGDE OF NIET FUNCTIONERENDE KRIK

terwijl ik probeer een

ondersteunt geen lading

oplossing.)

De klep is volledig gesloten.

(Zorg ervoor dat de Jack

Controleer of de Release

WAARSCHIJNLIJKE OPLOSSING

MOGELIJKE SYMPTOMEN

De krik moet lucht kunnen afvoeren.

PROBLEMEN OPLOSSEN

Wees voorzichtig bij het oplossen van problemen met een defecte jack. Blijf uit de buurt van de

Als de in de handleiding voor probleemoplossing beschreven oplossingen het probleem niet oplossen, laat dan een gekwalificeerde

OM ERNSTIG LETSEL TE VOORKOMEN:

Laat de technicus de krik inspecteren en repareren voordat u hem gebruikt.

bereik van kinderen.

ondersteunde belasting. Los alle problemen volledig op voor gebruik. Als de oplossingen

4. NA ELK GEBRUIK afvegen met een schone doek. Berg de Jack binnen op, buiten bereik van

ÿ Plaats de rubberen plug terug in de cilinder.

Nadat de krik is gerepareerd:

Test het zorgvuldig zonder lading door het volledig op te tillen en te laten zakken, en controleer of het goed vastzit.

VOORDAT U DE KRIK WEER IN GEBRUIK NEEMT.

voelt

niet optillen bij

til alle

g van

onder

zijn gewicht

capaciteit sponsachtig

Pomp

de vullingwanneer

VloeistofJack zal

hartinfarct lekt

krik is

laden

manier

onder

beweegt

laden

HendelZadelZadel

zal niet

plug

omhoog

verlaagt

Machine Translated by Google

LEES HET VOLGENDE ZORGVULDIG DOOR

stelt uitdrukkelijk dat alle reparaties en vervangingen van onderdelen door

om onderdelen van het product te vervangen. In feite is de fabrikant en/of distributeur

gecertificeerde en gelicentieerde technici en niet door de koper. De koper neemt alle

risico en aansprakelijkheid voortvloeiend uit zijn of haar reparaties aan het oorspronkelijke product of

distributeur geeft de koper op enigerlei wijze een verklaring of garantie dat hij

of dat hij of zij gekwalificeerd is om reparaties aan het product uit te voeren of dat hij of zij gekwalificeerd is

diagram in deze handleiding alleen als referentie-instrument. Noch de fabrikant, noch

De fabrikant en/of distributeur heeft de onderdelenlijst en de montagehandleiding verstrekt

vervangende onderdelen daarvan of voortvloeiend uit zijn of haar installatie van vervangende onderdelen

onderdelen daarvan.

1. Laat het zadel zakken en

door aan de hendel te draaien

2. Til het zadel handmatig op

Kleppen kunnen geblokkeerd zijn en

hydraulische vloeistof. Controleer vloeistof

niveau en vul indien nodig bij.

enkele centimeters.

sluit mogelijk niet volledig. Om door te spoelen

zo snel mogelijk.

De krik moet lucht kunnen afvoeren.

Jack heeft misschien weinig

sluit de ontgrendeling veilig af

tegen de klok in. En

ventiel.

dwing het zadel naar beneden als

Controleer het vloeistofniveau en pas het aan

indien nodig.

3. Open het ontluchtingsventiel

de kleppen:

De eenheid kan te veel hebben

veel hydraulische vloeistof erin.

Machine Translated by Google

TECHNISCHE SPECIFICATIE

afzonderlijk verkrijgbaar als vervangende onderdelen.

Model

OPMERKING: Sommige onderdelen worden alleen ter illustratie vermeld en getoond en zijn niet

Parameter

500

585

Schaaldiameter A(mm)

Lengte C(mm)

2,5 ton

Maximale hoogte E(mm)

27.5

475

Hefvermogen

F99

320

710

F99

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

Materiaal

1145

Hydraulische dubbele cilinder

Handvatlengte

950

1,5 ton

Minimale hoogte D(mm)

Aluminium+Staal

Breedte B(mm)

Dragende methode

325

1145

250

F119

30.1

740

365

15.7

3 ton

Productgewicht (kg)

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

WD-B-02500-B00-0

MODELL: WD-B-01500-B00-0

WD-B-03000-B00-0

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

HYDRAULISKA GOLVJACKAR

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

www.vevor.com/support

BEHÖVER HJÄLP? KONTAKTA OSS!

JACKS

HYDRAULISKA GOLV

Machine Translated by Google

INSPEKTIONER

REKOMMENDATION FÖR SÄKER ANVÄNDNING AV jacket

av en vagn jack-använda stödstativ.

onormala förhållanden som spruckna svetsar, läckor och skadade, lösa, eller

saknade delar.

utsatts för en onormal belastning eller stöt. Det rekommenderas att besiktning

2. Fordonets olyfta hjul ska vara blockerade.

3. Lasten ska vara centralt placerad på huvudkåpan.

VARNING: Domkraften får endast användas på hårda, jämna ytor och vara fri

2. Efter varje användning

1. Före varje användning

1. Domkraften ska användas på en hård och jämn yta och vara fri att rulla under

4. Ingen person ska vistas i ett fordon som lyfts.

7. Biltillverkarens bruksanvisning bör konsulteras innan

lyfta och sänka.

Visuell inspektion bör göras före varje användning av garagedomkraften för

lyft av fordonet.

8. Se till att lyftpunkten är stabil och korrekt centrerad på huvudkåpan.

VARNING: Läs noggrant instruktionerna och procedurerna för säker användning.

9. Flytta eller kör inte fordonet medan du är på domkraften.

göras av tillverkarens eller leverantörens auktoriserade reparationsverkstad.

6. Ingen person ska få sin kropp under ett fordon som endast stöds av en

hydraulisk vagndomkraft.

Garagedomkraften bör inspekteras omedelbart om hissen tros ha

att rulla under lyft och sänkning. Gå inte under ett fordon som endast stöds

5. Domkraften ska endast användas för lyft och sänkning. Det upphöjda fordonet ska

stödjas på fordonsstöd.

BESKRIVNING AV SYMBOLERNA

Machine Translated by Google

INSTÄLLNING - INNAN ANVÄNDNING

1. Öppna utlösningsventilen genom att vrida domkraftshandtaget moturs.

1. Fordonets olyfta hjul ska vara blockerade.

2. Lasten ska vara centralt placerad på huvudkåpan.

av fordonet.

avsnitt i början av denna handbok inklusive all text under underrubriker

däri före installation eller användning av denna produkt.

På grund av transport och/eller hantering kan luft fångas i hydraulsystemet, vilket

3. Ingen person ska vistas i ett fordon som lyfts.

4. Sätt tillbaka oljepåfyllningspluggen i cylindern.

VARNING: Läs HELA VIKTIG SÄKERHETSINFORMATION

2. Ta bort oljepåfyllningspluggen från cylindern.

5. Den hydrauliska vagndomkraften ska endast användas för lyft och sänkning. Och det

3. Pumpa snabbt domkraftshandtaget genom flera hela slag.

kan inte användas som ett stödverktyg.

Uttag.

3. Dra åt inställningsskruven.

4. Biltillverkarens bruksanvisning bör konsulteras före lyft

kan störa domkrafternas lyft. För att släppa ut luft från hydraulsystemet:

1. Fäst det övre handtaget på det nedre handtaget.

2. Lossa inställningsskruven och sätt in det monterade handtaget i handtaget

ATT FÄSTA HANDTAGET

FÖRSIKTIGHET INNAN ANVÄNDNING

VARNING

Machine Translated by Google

Gummiplugg

Universalknut typ

Frigöringsventil

Handtagsuttag

Hantera

Ställskruv

Hydraulisk kraftenhet

Sadel

Bakhjul

Lyftarm

FUNKTIONER (ta WD-B-03000-B00-0 som ett exempel)

Machine Translated by Google

TILLÄGG HYDRAULIKVÄTSKA

BORTTAGNING AV LUFT

FÖRE VARJE ANVÄNDNING ELLER OM JACKENS PRESTANDA MINSKAS

däri före installation eller användning av denna produkt.

överdriven luft enligt följande:

1. Lossa gummipluggen.

Hantera flera gånger snabbt.

använd den inte förrän den har reparerats av en kvalificerad servicetekniker.

2. Kontrollera vätskenivån och fyll vid behov på genom att tillsätta hydraulvätska.

VARNING: Läs HELA VIKTIG SÄKERHETSINFORMATION

Kontrollera om det finns för mycket luft och korrekt hydraulvätskenivå i domkraften. Om Jack dyker upp

till dess faktiska användning.

1. Ta bort gummipluggen. Ta inte bort eller lossa säkerhetsventilkåpan

3. Sätt tillbaka gummipluggen i cylindern.

6. Om luften avlägsnas och domkraften inte verkar fungera som den ska, gör du

för att inte fungera ordentligt kan det bli nödvändigt att tömma dess hydraulsystem

4. Sätt tillbaka gummipluggen i cylindern.

5. VIKTIGT: Efter att luften har avlägsnats, testa domkraften för korrekt funktion innan

1/4" under toppen av påfyllningsporten.

Obs: Rör inte vid handtaget när du fyller på hydraulvätska.

3. Öppna utlösningsventilen genom att vrida domkraftshandtaget moturs. Pumpa

avsnitt i början av denna handbok inklusive all text under underrubriker

Skruvar.

2. Tillsätt högkvalitativ hydraulolja (säljs separat) långsamt tills vätskan når

DRIFTSINSTRUKTIONER

Machine Translated by Google

"PARK" (om automatisk) eller i sin lägsta växel (om manuell). Ställ in fordonets nödsituation

rekommenderad lyftpunkt.

(Se fordonstillverkarens ägarmanual för platsen för ramen

lyftpunkt. Placera sadeln direkt under fordonets lyftpunkt.

rekommenderade stödpunkter.

VARNING! Se till att fordonets stödpunkter sitter helt i sadlarna

lyftpunkt.)

av båda domkrafterna. Använd ett matchat par domkrafter per fordon för att stödja en

helt sänkt, vrid handtaget medurs till det tätaste läget för att stänga ventilen.

domkraften står på samma höjd enligt tillverkarens anvisningar, och se till att de

låses säkert på plats.

domkraften tills den är helt nedsänkt.

1. Ta försiktigt bort alla verktyg, delar etc. från under fordonet.

6. Placera domkraftens sadlar under fordonstillverkarens

2. Placera Jack's Sadle försiktigt under fordonstillverkarens

9. Ta bort domkraften och förvara den säkert ur vägen.

broms. Blockera sedan hjulen som inte lyfts.

4. För att lyfta fordonet pumpar du handtaget. Använd jämna, fulla drag.

1. Vrid sakta handtaget moturs för att sänka domkraften. När Jack är

5. Välj matchande domkrafter (säljs separat) med lämplig kapacitet. Ställ in

stativs sadlar.

8. Fortsätt långsamt att sänka när fordonet är helt på plats på domkraften

2. Placera Jack's Sadle under lyftpunkten. Vrid handtaget ordentligt

3. Pumpa handtaget tills toppen av sadeln nästan har nått fordonets

mötande trafik. Stäng av fordonets motor. Placera fordonets transmission i

endast slut.

medurs och höj fordonet tillräckligt högt för att frigöra domkrafterna.

7. Vrid sakta handtaget moturs för att sänka fordonet på domkraften

SÄNKNING

LYFT

VARNING: Parkera fordonet på en plan, jämn, solid yta säkert borta från

Machine Translated by Google

RENGÖRING, UNDERHÅLL OCH SMÖRJNING

UNDERHÅLL OCH SERVICE

ÿ Felinriktning eller fastsättning av rörliga delar

problemet åtgärdats före vidare användning

3. Ta försiktigt bort domkrafterna.

instruktioner.

3. MINST EN GÅNG VAR TREDJE ÅR, byt hydraulolja:

4. Vrid sakta handtaget moturs för att sänka fordonet på marken.

1. INNAN VARJE ANVÄNDNING, inspektera domkraftens allmänna tillstånd. Kontrollera efter:

VARNING: FÖR ATT FÖRHINDRA ALLVARLIG SKADA FRÅN VERKTYGSFEL: Gör

2. FÖRE VARJE ANVÄNDNING, testa noggrant domkraften för korrekt funktion innan den används

ÿ Med uttaget helt sänkt, ta bort gummipluggen. ÿ Tippa domkraften så

att den gamla hydraulvätskan kan rinna ut helt.

faktisk användning. Om domkraften inte verkar fungera korrekt, följ LUFTBORTTAGNING

använd inte skadad utrustning. Om onormalt ljud eller vibrationer uppstår, har du

VARNING: Procedurer som inte specifikt förklaras i denna manual måste vara

ÿ Spruckna eller trasiga delar

endast utföras av en kvalificerad tekniker.

ÿ Alla tillstånd som kan påverka dess säker drift

system. ÿ

Kontrollera vätskenivån igen och fyll på vid behov.

ÿ Lös hårdvara

5. Sänk domkraften helt. Förvara domkraften inomhus utom räckhåll för barn.

Kassera den gamla hydrauloljan i enlighet med lokala föreskrifter. ÿ Med domkraften

upprätt, fyll den hydrauliska enheten helt med hög grad

hydraulvätska tills vätskan är 1/4" under toppen av påfyllningsporten. ÿ Vrid

handtaget moturs för att öppna utlösningsventilen. ÿ Pumpa handtaget snabbt upp

och ner flera gånger för att tömma luft från

Machine Translated by Google

FELSÖKNING

medan du försöker a

stöder inte en belastning

lösning.)

Ventilen är helt stängd.

(Se till att Jack

Kontrollera att Release

TROLIG LÖSNING

MÖJLIGA SYMPTOM

Domkraften behöver släppa ut luft.

ANVÄND INTE ETT SKADAT ELLER FEL FUNKTIONER

VARNING

Var försiktig när du felsöker ett felaktigt uttag. Håll dig väl borta från

som presenteras i felsökningsguiden inte löser problemet, ha en kvalificerad

FÖR ATT FÖRHINDRA ALLVARLIG SKADA:

drift, INNAN DU ÅTERSTÄLLER DECKEN TILL DRIFT.

barns räckvidd.

stödd belastning. Lös alla problem helt före användning. Om lösningarna

4. EFTER VARJE ANVÄNDNING, torka av med en ren trasa. Förvara domkraften inomhus utanför

ÿ Sätt tillbaka gummipluggen i cylindern.

Testa den noggrant utan last genom att höja och sänka den helt och kontrollera att den är korrekt

Efter att domkraften har reparerats:

tekniker inspektera och reparera domkraften före användning.

känns

inte lyft kl

lyft alla

g från

under

dess vikt

kapacitet svampig

Pump

fyllningennär

Vätska

stroke

Jack kommer

läcker

jack är

ladda

sätt

under

rör sig

ladda

HanteraSadelSadel

kommer inte

plugg

upp

sänker

Machine Translated by Google

anger uttryckligen att alla reparationer och byten av delar ska utföras av

för att byta ut några delar av produkten. Faktum är att tillverkaren och/eller distributören

certifierade och licensierade tekniker och inte av köparen. Köparen antar allt

diagrammet i denna handbok endast som ett referensverktyg. Varken tillverkaren eller

eller hon är kvalificerad att göra några reparationer på produkten eller att han eller hon är kvalificerad

distributören gör någon representation eller garanti av något slag till köparen att han

Tillverkaren och/eller distributören har tillhandahållit reservdelslistan och monteringen

delar därtill.

reservdelar därtill eller som härrör från hans eller hennes installation av ersättning

risk och ansvar som uppstår till följd av hans eller hennes reparationer av originalprodukten eller

LÄS FÖLJANDE NOGGRANT

1. Sänk sadeln och

genom att vrida på handtaget

2. Lyft sadeln manuellt

Ventiler kan vara blockerade och

hydraulvätska. Kontrollera vätskan

nivå och fyll på vid behov.

flera tum.

kanske inte stängs helt. Att spola

snabbt som möjligt.

Domkraften behöver släppa ut luft.

Jack kan vara låg på

stäng spärren ordentligt

moturs. Och

ventil.

tvinga ner sadeln som

Kontrollera vätskenivån och justera

om det behövs.

3. Öppna utlösningsventilen

ventilerna:

Enheten kan ha också

mycket hydraulvätska inuti.

Machine Translated by Google

500

585

Brickdiameter A(mm)

Längd C(mm)

2,5 ton

Max höjd E(mm)

27.5

475

Lyftviktskapacitet

F99

320

710

F99

WD-B-01500-B00-0 WD-B-02500-B00-0 WD-B-03000-B00-0

Material

1145

Hydraulisk dubbelcylinder

Handtagslängd

950

1,5 ton

Min höjd D(mm)

Aluminium+stål

Bredd B(mm)

Lastbärande metod

325

1145

250

F119

30.1

740

365

15.7

3 ton

Produktvikt (kg)

Modell

finns individuellt som reservdelar.

OBS: Vissa delar är listade och visade endast i illustrationssyfte och är det inte

Parameter

TEKNISK SPECIFIKATION

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor QJD-LTD025A-00 Low Profile 2.5 Ton Aluminum Steel Racing Floor Jack

Product's Documents

User Manual

Specifications

Vevor QJD-LTD025A-00 Questions and Answers
