Vevor K500 Heavy-duty Low Profile Floor Jack, 3 Ton User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

HYDRAULIC FLOOR JACKS

MODEL: WD-A-02500-B00-0

WD-A-03000-B00-0

WD-A-04000-B00-0

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

HYDRAULIC FLOOR

JACKS

DESCRIPTION OF THE SYMBOLS

WARNING: The jack must be used only on hard level surfaces and be free

to roll during lifting and lowering. Do not get under a vehicle that is supported only

by a trolley jack-use support stands.

CAUTION: Carefully read instructions and procedures for safe operations.

INSPECTIONS

1. Before Each Use

Visual inspection should be made before each use of the garage jack for

abnormal conditions such as cracked welds, leaks and damaged, loose, or

missing parts.

2. After Each Use

The garage jack should be inspected immediately if the lift is believed to have

been subjected to an abnormal load or shock. It is recommended that inspection

be made by manufacturer's or supplier's authorised repair facility.

RECOMMENDATION FOR SAFE USAGE OF THE JACK

1. The jack should be used on a hard level surface and be free to roll during

lifting and lowering.

2. The unlifted wheels of the vehicle should be chocked.

3. The load should be centrally located on the head cap.

4. No person should remain in a vehicle that is being lifted.

5. The jack should be used for lifting and lowering only. The raised vehicle should

be supported on vehicle support stands.

6. No person should get their body under a vehicle that is supported only by a

hydraulic trolley jack.

7. The vehicle manufacturer owner's manual should be consulted prior to the

lifting of the vehicle.

8. Make sure that the lift point is stable and properly centered on the head cap.

9. Do not move or dolly the vehicle while on the jack.

CAUTION BEFORE USING

Due to shipment and/or handling air can be trapped in the hydraulic system, which

can interfere with the jacks lifting. To release air from the hydraulic system:

1. Open release valve by turning the jack handle counterclockwise.

2. Remove the oil filler plug from the cylinder.

3. Rapidly pump jack handle through several full strokes.

4. Replace the oil filler plug into the cylinder.

WARNING

1. The unlifted wheels of the vehicle should be chocked.

2. The load should be centrally located on the head cap.

3. No person should remain in a vehicle that is being lifted.

4. The vehicle manufacturer owner's manual should be consulted prior to lifting

of the vehicle.

5. The hydraulic trolley jack should be used for lifting and lowering only. And it

can not be used as a support tool.

SET UP - BEFORE USE

WARNING: Read the ENTIRE IMPORTANT SAFETY INFORMATION

section at the beginning of this manual including all text under subheadings

therein before set up or use of this product.

ATTACHING THE HANDLE

1. Attach the Upper Handle to the Lower Handle.

2. Loosen the Set Screw and insert the assembled Handle into the Handle

Socket.

3. Tighten the Set Screw.

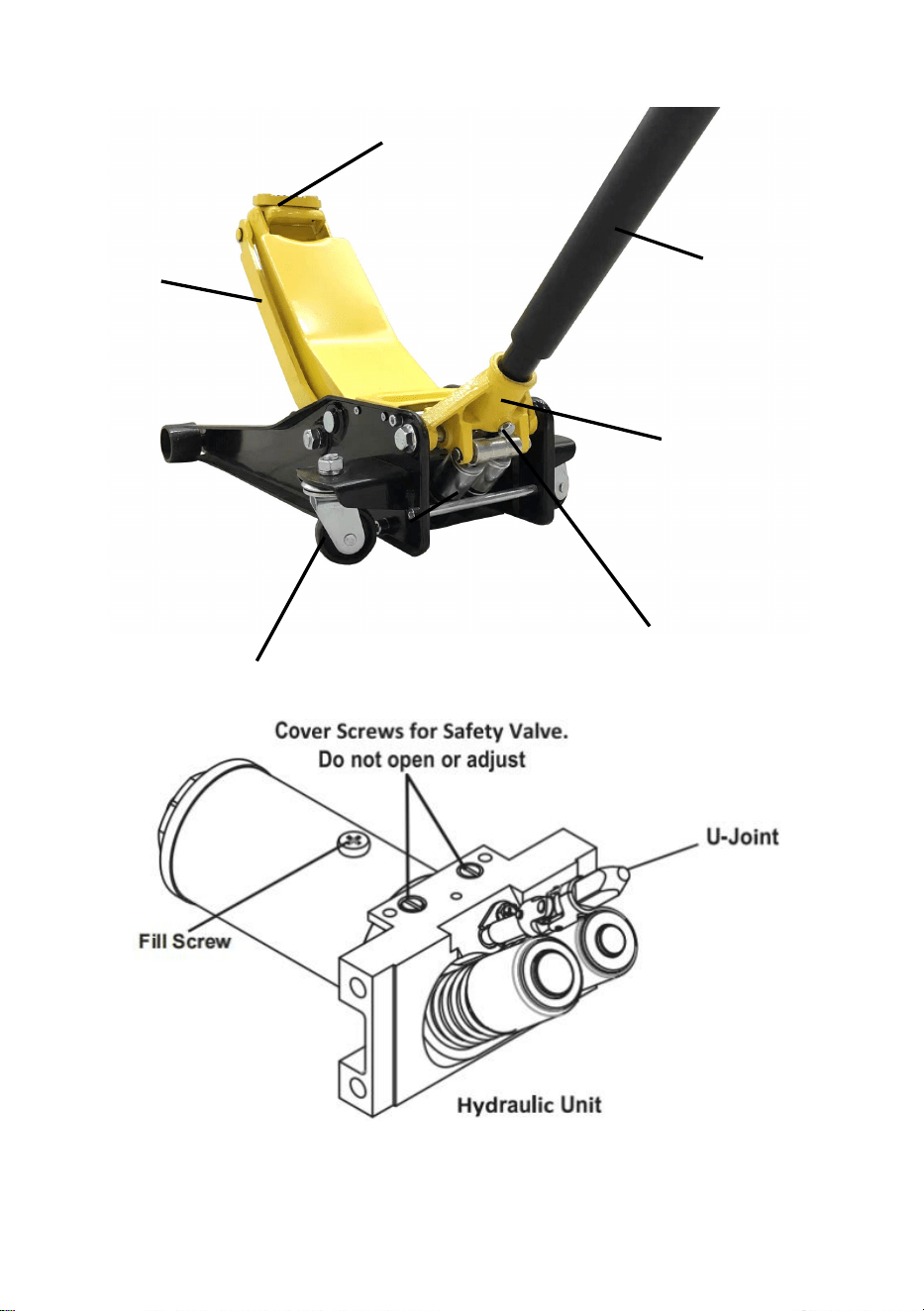

FUNCTIONS

Handle

Handle Socket

Set Screw

Rear Caster

Saddle

Lifting Arm

OPERATING INSTRUCTIONS

WARNING: Read the ENTIRE IMPORTANT SAFETY INFORMATION

section at the beginning of this manual including all text under subheadings

therein before set up or use of this product.

AIR REMOVAL

BEFORE EACH USE OR IF JACK PERFORMANCE DECREASES

Check for excessive air and proper hydraulic fluid level in Jack. If Jack appears

not to be working properly, it may be necessary to purge its hydraulic system of

excessive air as follows:

1. Loosen the Fill Screw.

2. Check fluid level and, if necessary, top off by adding Hydraulic Fluid.

3. Twist the Handle clockwise to the tightest position to close the Valve, then

pump the Handle several times quickly.

4. IMPORTANT: After the air is removed, test the Jack for proper operation prior

to its actual use.

6. If the air is removed and the Jack does not appear to be working properly, do

not use it until repaired by a qualified service technician.

ADDING HYDRAULIC FLUID

1. Remove the Fill Screw. Do not remove or loosen Safety Valve Cover Screws.

2. Add high grade hydraulic fluid (sold separately) slowly until the fluid reaches

1/4" below the top of the Fill Port.

Note: Do not touch the handle when adding hydraulic fluid.

3. Tighten the Fill Screw.

LIFTING

WARNING: Park vehicle on a flat, level, solid, surface safely away from

oncoming traffic. Turn off the vehicle's engine. Place the vehicle's transmission in

"PARK" (if automatic) or in its lowest gear (if manual). Set the vehicle's emergency

brake. Then chock the wheels that are not being lifted.

1. Slowly twist the Handle counterclockwise to lower the Jack. Once the Jack is

fully lowered, twist the Handle clockwise to the tightest position to close the Valve.

2. Carefully position the Jack's Saddle under the vehicle manufacturer's

recommended lifting point.

(See the vehicle manufacturer's owner's manual for the location of the frame

lifting point.)

3. Pump the Handle until the top of the Saddle has nearly reached the vehicle's

lifting point. Position the Saddle directly under the vehicle's lifting point.

4. To lift the vehicle, pump the Handle. Use smooth, full strokes.

5. Select matching jack stands (sold separately) of appropriate capacity. Set the

jack stands to the same height according to the manufacturer's instructions,

making sure they lock securely into position.

6. Position the jack stands' saddles under the vehicle manufacturer's

recommended support points.

WARNING! Ensure that the vehicle support points are fully seated in the saddles

of both jack stands. Use a matched pair of jack stands per vehicle to support one

end only.

7. Slowly twist the Handle counterclockwise to lower the vehicle onto the jack

stands' saddles.

8. Once the vehicle is fully seated on the jack stands, continue slowly lowering

the Jack until it is completely lowered.

9. Remove the Jack and store safely out of the way.

LOWERING

1. Carefully remove all tools, parts, etc., from under the vehicle.

2. Position the Jack's Saddle under the lifting point. Turn the Handle firmly

clockwise and raise the vehicle high enough to clear the jack stands.

3. Carefully remove the jack stands.

4. Slowly turn the Handle counterclockwise to lower the vehicle onto the ground.

5. Lower the Jack completely. Store the Jack indoors out of children's reach.

MAINTENANCE AND SERVICING

WARNING: Procedures not specifically explained in this manual must be

performed only by a qualified technician.

WARNING: TO PREVENT SERIOUS INJURY FROM TOOL FAILURE: Do

not use damaged equipment. If abnormal noise or vibration occurs, have the

problem corrected before further use

CLEANING, MAINTENANCE AND LUBRICATION

1. BEFORE EACH USE, inspect the general condition of the Jack. Check for:

 Loose hardware

 Misalignment or binding of moving parts

 Cracked or broken parts

 Any condition that may affect its safe operation

2. BEFORE EACH USE, thoroughly test the Jack for proper operation prior to its

actual use. If the Jack appears not to be working properly, follow AIR REMOVAL

instructions.

3. AT LEAST ONCE EVERY THREE YEARS, change the hydraulic fluid:

 With the Jack fully lowered, remove the Fill Screw.

 Tip the Jack over to allow the old hydraulic fluid to drain out completely.

Dispose of the old hydraulic fluid in accordance with local regulations.

 With the Jack upright, completely fill the Hydraulic Unit with high grade

hydraulic fluid until the fluid is 1/4" below the top of the Fill Port.

 Turn the Handle counterclockwise to open the Release Valve.

 Pump the Handle up and down quickly several times to purge air from the

system.

 Recheck fluid level and re-fill as needed.

 Replace the Fill Screw.

4. AFTER EACH USE, wipe with a clean cloth. Store the Jack indoors out of

children's reach.

TROUBLE SHOOTING

WARNING

TO PREVENT SERIOUS INJURY:

Use caution when troubleshooting a malfunctioning jack. Stay well clear of the

supported load. Completely resolve all problems before use. If the solutions

presented in the Troubleshooting guide do not solve the problem, have a qualified

technician inspect and repair the jack before use.

After the jack is repaired:

Test it carefully without a load by raising and lowering it fully, checking for proper

operation, BEFORE RETURNING THE JACK TO OPERATION.

DO NOT USE A DAMAGED OR MALFUNCTIONING JACK

POSSIBLE SYMPTOMS

PROBABLE SOLUTION

(Make certain that the Jack

is not supporting a load

while attempting a

solution.)

Jack will

not lift at

its weight

capacity

Saddle

lowers

under

load

Pump

stroke

feels

spongy

Saddle

will not

lift all the

way

Handle

moves

when

jack is

under

load

Fluid

leakin

g from

the fill

plug

Check that the Release

Valve is fully closed.

The jack needs to expel air.

Valves may be blocked and

may not close fully. To flush

the valves:

1. Lower the saddle and

securely close the release

valve.

2. Manually lift the saddle

several inches.

3. Open the release valve

by turning the Handle

counterclockwise. And

force the saddle down as

quickly as possible.

Jack may be low on

hydraulic fluid. Check fluid

level and refill if needed.

The jack needs to expel air.

The unit may have too

much hydraulic fluid inside.

Check fluid level and adjust

if needed.

PLEASE READ THE FOLLOWING CAREFULLY

The manufacturer and/or distributor has provided the parts list and assembly

diagram in this manual as a reference tool only. Neither the manufacturer nor

distributor makes any representation or warranty of any kind to the buyer that he

or she is qualified to make any repairs to the product or that he or she is qualified

to replace any parts of the product. In fact, the manufacturer and/or distributor

expressly states that all repairs and parts replacements should be undertaken by

certified and licensed technicians and not by the buyer. The buyer assumes all

risk and liability arising out of his or her repairs to the original product or

replacement parts thereto or arising out of his or her installation of replacement

parts thereto.

NOTE: Some parts are listed and shown for illustration purposes only, and are not

available individually as replacement parts.

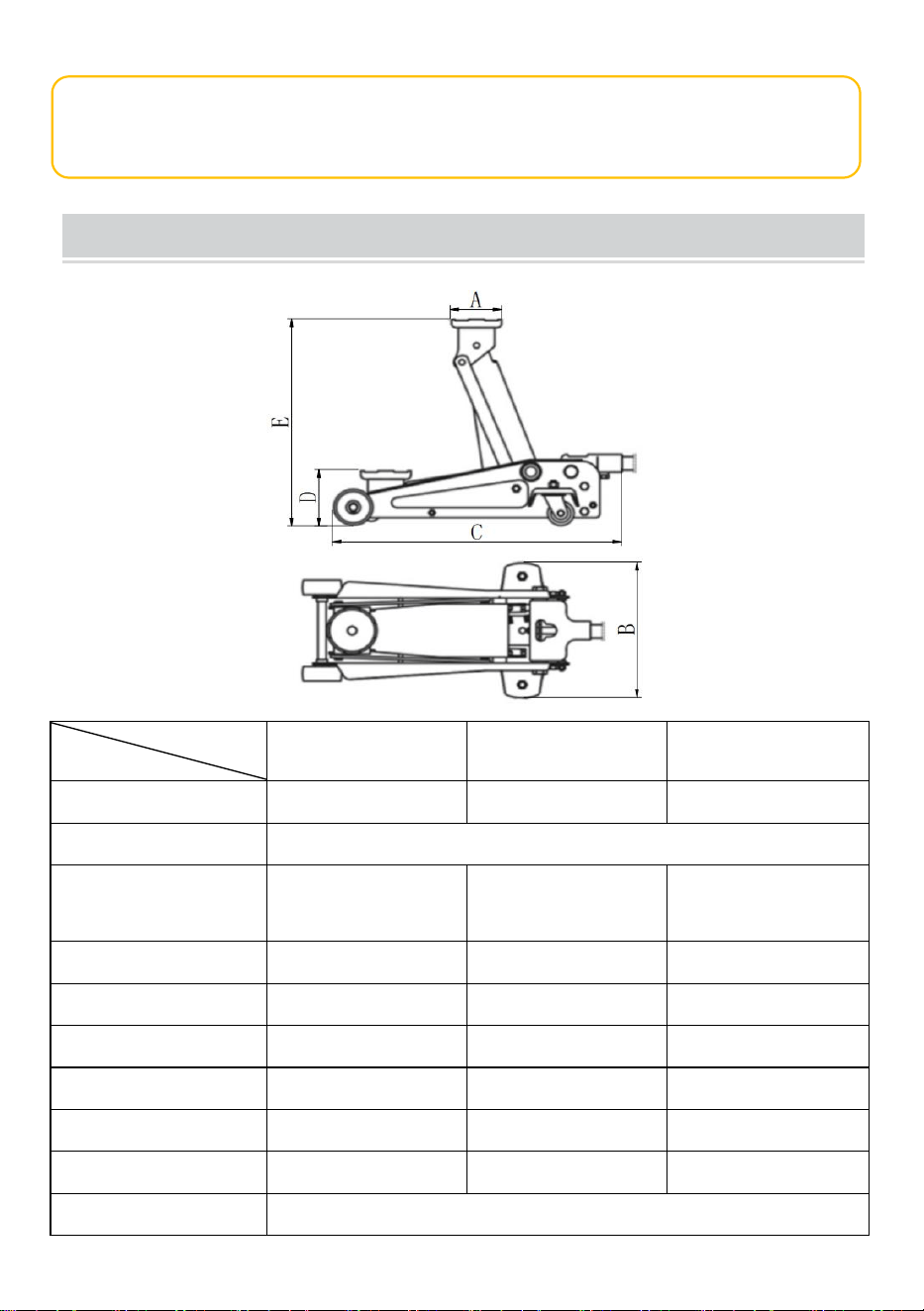

TECHNICAL SPECIFICATION

WD-A-02500-B00-0

WD-A-03000-B00-0

WD-A-04000-B00-0

Lift Weight Capacity

2.5 Ton

3 Ton

4 Ton

Load Bearing Method

Hydraulic Double Cylinder

Tray Diameter A(mm)

Φ95

Φ120

Width B(mm)

340

430

Length C(mm)

740

820

Min Height D(mm)

105

Max Height E(mm)

495

555

Handle Length

1150

1260

Product Weight (kg)

32.3

45.6

Material

Steel

Model

Parameter

Technical Support and E-Warranty Certificate

www.vevor.com/support

WDA04000B000

MODÈLE:WDA02500B000

WDA03000B000

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

CRICSDEPLANCHERHYDRAULIQUES

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Vousavezdesquestionssurlesproduits?Vousavezbesoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

WDA02500B000WDA03000B000WDA04000B000

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutes

lesinstructionsdumanuelavantdel'utiliser.VEVORseréserveledroit

d'interpréterclairementnotremanueld'utilisation.L'apparenceduproduit

dépendduproduitquevousavezreçu.Veuilleznousexcuser,nousnevous

informeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

VALETS

PLANCHERHYDRAULIQUE

Machine Translated by Google

RECOMMANDATIONPOURUNEUTILISATIONSÉCURISÉEDUCRIC

INSPECTIONS

2.Lesrouesnonsoulevéesduvéhiculedoiventêtrecalées.

8.Assurezvousquelepointdelevageeststableetcorrectementcentrésurlecapuchondetête.

êtresoutenupardesbéquillesdesupportdevéhicule.

àl'aided'uncricàroulettes,utilisezdessupports.

aétésoumisàunechargeouàunchocanormal.Ilestrecommandédeprocéderàuneinspection

9.Nedéplacezpasetnedéplacezpaslevéhiculelorsqu'ilestsurlecric.

Lecricdegaragedoitêtreinspectéimmédiatementsil'onpensequel'élévateura

roulerpendantlelevageetl'abaissement.Nevousplacezpassousunvéhiculequin'estsoutenuque

5.Lecricnedoitêtreutiliséquepourlelevageetl'abaissement.Levéhiculesoulevédoit

crichydraulique.

ATTENTION:Lisezattentivementlesinstructionsetlesprocédurespourdesopérationsentoutesécurité.

êtreeffectuéparl'atelierderéparationagréédufabricantoudufournisseur.

levageetabaissement.

Uneinspectionvisuelledoitêtreeffectuéeavantchaqueutilisationducricdegaragepour

6.Personnenedoitplacersoncorpssousunvéhiculesoutenuuniquementparun

levageduvéhicule.

1.Avantchaqueutilisation

1.Lecricdoitêtreutilisésurunesurfacedureetplaneetêtrelibrederoulerpendant

7.Lemanueldupropriétairedufabricantduvéhiculedoitêtreconsultéavantl'

3.Lachargedoitêtresituéeaucentreducapuchondetête.

ATTENTION:Lecricdoitêtreutiliséuniquementsurdessurfacesduresetplanesetêtrelibre

2.Aprèschaqueutilisation

4.Aucunepersonnenedoitresterdansunvéhiculeencoursdelevage.

desconditionsanormalestellesquedessouduresfissurées,desfuitesetdesélémentsendommagés,desserrésou

piècesmanquantes.

DESCRIPTIONDESSYMBOLES

Machine Translated by Google

INSTALLATIONAVANTUTILISATION

sectionaudébutdecemanuelcomprenanttoutletextesouslessoustitres

2.Desserrezlavisderéglageetinsérezlapoignéeassembléedanslapoignée

1.Ouvrezlasoupapededéchargeentournantlapoignéeducricdanslesensinversedesaiguillesd'unemontre.

duvéhicule.

4.Lemanueldupropriétairedufabricantduvéhiculedoitêtreconsultéavantlelevage

peutgênerlelevagedesvérins.Pourévacuerl'airdusystèmehydraulique:

3.Pompezrapidementlamanivelleducriceneffectuantplusieursmouvementscomplets.

nepeutpasêtreutilisécommeoutildesupport.

1.Fixezlapoignéesupérieureàlapoignéeinférieure.

3.Serrezlavisderéglage.

2.Retirezlebouchonderemplissaged’huileducylindre.

5.Lecrichydrauliquedoitêtreutiliséuniquementpourlelevageetl'abaissement.

AVERTISSEMENT:LisezTOUTESLESINFORMATIONSDESÉCURITÉIMPORTANTES

Douille.

4.Remettezlebouchonderemplissaged’huiledanslecylindre.

avantl'installationoul'utilisationdeceproduit.

Enraisondutransportet/oudelamanutention,del'airpeutêtreemprisonnédanslesystèmehydraulique,cequi

3.Aucunepersonnenedoitresterdansunvéhiculeencoursdelevage.

1.Lesrouesnonsoulevéesduvéhiculedoiventêtrecalées.

2.Lachargedoitêtresituéeaucentreducapuchondetête.

AVERTISSEMENT

PRÉCAUTIONSAVANTUTILISATION

FIXATIONDELAPOIGNÉE

Machine Translated by Google

Selle

Visderéglage

Poignée

FONCTIONS

Brasdelevage

Douilledepoignée

Roulettearrière

Machine Translated by Google

4.IMPORTANT:Unefoisl'airéliminé,testezlecricpourvousassurerqu'ilfonctionnecorrectementavant

3.Serrezlavisderemplissage.

àsonutilisationréelle.

sectionaudébutdecemanuelcomprenanttoutletextesouslessoustitres

3.Tournezlapoignéedanslesensdesaiguillesd'unemontrejusqu'àlapositionlaplusserréepourfermerlavalve,puis

1/4"souslehautduportderemplissage.

avantl'installationoul'utilisationdeceproduit.

pomperlapoignéeplusieursfoisrapidement.

excèsd'aircommesuit:

Remarque:netouchezpaslapoignéelorsdel'ajoutdeliquidehydraulique.

1.Desserrezlavisderemplissage.

1.Retirezlavisderemplissage.Neretirezpasetnedesserrezpaslesvisducouvercledelasoupapedesécurité.

AVERTISSEMENT:LisezTOUTESLESINFORMATIONSDESÉCURITÉIMPORTANTES

2.Vérifiezleniveaudeliquideet,sinécessaire,complétezenajoutantduliquidehydraulique.

Vérifiezl'excèsd'airetleniveaudeliquidehydrauliquedanslecric.Silecricapparaît

6.Sil'airestretiréetquelecricnesemblepasfonctionnercorrectement,ne

2.Ajoutezlentementduliquidehydrauliquedehautequalité(venduséparément)jusqu'àcequeleliquideatteigne

pournepasfonctionnercorrectement,ilpeutêtrenécessairedepurgersonsystèmehydraulique

nel'utilisezpastantqu'iln'apasétéréparéparuntechnicienqualifié.

AJOUTDELIQUIDEHYDRAULIQUE

ÉLIMINATIONDEL'AIR

AVANTCHAQUEUTILISATIONOUSILESPERFORMANCESDUJACKDIMINUENT

MODED'EMPLOI

Machine Translated by Google

frein.Calezensuitelesrouesquinesontpassoulevées.

4.Poursouleverlevéhicule,pompezsurlapoignée.Effectuezdesmouvementsdouxetcomplets.

sellesdestands.

1.Tournezlentementlapoignéedanslesensinversedesaiguillesd'unemontrepourabaisserlecric.Unefoislecricenplace,

5.Sélectionnezdeschandellescorrespondantes(venduesséparément)decapacitéappropriée.Réglezle

8.Unefoisquelevéhiculeestentièrementinstallésurleschandelles,continuezàl'abaisserlentement

2.Positionnezlaselleducricsouslepointdelevage.Tournezfermementlapoignée

circulationvenantensensinverse.Éteignezlemoteurduvéhicule.Placezlatransmissionduvéhiculeen

3.Pompezlapoignéejusqu'àcequelehautdelaselleatteignepresquelahauteurduvéhicule.

finseulement.

danslesensdesaiguillesd'unemontreetsoulevezlevéhiculesuffisammenthautpourdégagerleschandelles.

"PARK"(siautomatique)oudanssavitesselaplusbasse(simanuelle).Enclenchezlesystèmed'urgenceduvéhicule

Pointdelevage.Positionnezlaselledirectementsouslepointdelevageduvéhicule.

pointdelevagerecommandé.

pointsdesupportrecommandés.

7.Tournezlentementlapoignéedanslesensinversedesaiguillesd'unemontrepourabaisserlevéhiculesurlecric.

(Consultezlemanueldupropriétairedufabricantduvéhiculepourconnaîtrel'emplacementducadre

AVERTISSEMENT!Assurezvousquelespointsdesupportduvéhiculesontbienenplacedanslesselles

1.Retirezsoigneusementtouslesoutils,pièces,etc.,situéssouslevéhicule.

pointdelevage.)

desdeuxchandelles.Utilisezunepairedechandellesassortiesparvéhiculepoursoutenirune

complètementabaissé,tournezlapoignéedanslesensdesaiguillesd'unemontrejusqu'àlapositionlaplusserréepourfermerlavanne.

Réglezleschandellesàlamêmehauteurconformémentauxinstructionsdufabricant,envousassurantqu'ellesse

verrouillentsolidementenposition.

lecricjusqu'àcequ'ilsoitcomplètementabaissé.

2.Positionnezsoigneusementlaselleducricsouslenumérodefabricantduvéhicule.

6.Positionnezlessellesdeschandellessouslesinstructionsduconstructeurduvéhicule.

9.Retirezlecricetrangezleenlieusûr,horsdeportée.

ABAISSEMENT

LEVAGE

AVERTISSEMENT:Garezlevéhiculesurunesurfaceplane,deniveauetsolide,àl'écartdetout

Machine Translated by Google

NETTOYAGE,ENTRETIENETLUBRIFICATION

ENTRETIENETRÉPARATION

AVERTISSEMENT:Lesprocéduresquinesontpasspécifiquementexpliquéesdanscemanueldoiventêtre

Piècesfissuréesoucassées

système.

Vérifiezleniveaudeliquideetremplissezsinécessaire.

effectuéuniquementparuntechnicienqualifié.

Touteconditionpouvantaffectersonfonctionnemententoutesécurité

5.Abaissezcomplètementlecric.Rangezlecricàl'intérieur,horsdeportéedesenfants.

Matérielenvrac

Éliminezl'ancienliquidehydrauliqueconformémentauxréglementationslocales.Aveclecricen

positionverticale,remplissezcomplètementl'unitéhydrauliqueavecdel'huilehydrauliquedehautequalité.

Mauvaisalignementoublocagedespiècesmobiles

Tournezlapoignéedanslesensinversedesaiguillesd'unemontrepourouvrirlasoupape

dedécharge.Pompezlapoignéedehautenbasrapidementplusieursfoispourpurgerl'airdu

problèmecorrigéavantunenouvelleutilisation

instructions.

3.Retirezsoigneusementleschandelles.

3.AUMOINSUNEFOISTOUSLESTROISANS,changezleliquidehydraulique:

4.Tournezlentementlapoignéedanslesensinversedesaiguillesd’unemontrepourabaisserlevéhiculesurlesol.

1.AVANTCHAQUEUTILISATION,inspectezl'étatgénéralducric.Vérifiez:

AVERTISSEMENT:POURÉVITERTOUTEBLESSUREGRAVERÉSULTANTD'UNEDÉFAILLANCEDEL'OUTIL:

2.AVANTCHAQUEUTILISATION,testezsoigneusementlecricpourvousassurerdesonbonfonctionnementavantson

Aveclecricentièrementabaissé,retirezlavisderemplissage.Basculez

lecricpourpermettreàl'ancienliquidehydrauliquedes'écoulercomplètement.

n'utilisezpasd'équipementendommagé.Encasdebruitoudevibrationanormaux,faitesappelà

utilisationréelle.Silecricnesemblepasfonctionnercorrectement,suivezlesinstructionsdeRETRAITDEL'AIR

Machine Translated by Google

N'UTILISEZPASDECRICENDOMMAGÉOUMALFONCTIONNANT

AVERTISSEMENT

fuite

Jackest

sous

chemin

sedéplace

charger

PoignéeSelle

prise

enhaut

Selle

neserapasabaissenepassouleverà

sesent soulevertousles

gdesonpoids

spongieux

leremplissage

capacité

sous

Pompe

Fluide

quand

charger

Jacklefera

accidentvasculairecérébral

DÉPANNAGE

Soyezprudentlorsquevousdépannezuneprisedéfectueuse.Restezàbonnedistancedela

présentédansleguidededépannagenerésoutpasleproblème,faitesappelàuntechnicienqualifié

chargesupportée.Résolvezcomplètementtouslesproblèmesavantutilisation.Silessolutions

Aprèslaréparationducric:

4.APRÈSCHAQUEUTILISATION,essuyezavecunchiffonpropre.RangezleJackàl'intérieur,horsdeportéedesenfants.

POURÉVITERDESBLESSURESGRAVES:

àlaportéedesenfants.

Remettezlavisderemplissageenplace.

Testezlesoigneusementsanschargeenlesoulevantetenl'abaissantcomplètement,envérifiantqu'ilestcorrectement

opération,AVANTDEREMISEENFONCTIONNEMENTDUCRIC.

letechnicieninspecteetréparelecricavantutilisation.

toutenessayantune

nesupportepasdecharge

solution.)

Lecricdoitexpulserl'air.

(AssurezvousqueleJack

Vérifiezquelaversion

SOLUTIONPROBABLE

SYMPTÔMESPOSSIBLES

Lavanneestcomplètementfermée.

Machine Translated by Google

VEUILLEZLIREATTENTIVEMENTCEQUISUIT

fermersolidementledéblocage

danslesensinversedesaiguillesd'unemontre.Et

Vérifiezleniveaudeliquideetajustezle

soupape.

forcerlaselleverslebascomme

sibesoin.

lessoupapes:

3.Ouvrezlasoupapededécharge

L'unitépeutavoirtrop

1.Abaissezlaselleet

entournantlapoignée

fluidehydraulique.Vérifierlefluide

beaucoupdeliquidehydrauliqueàl'intérieur.

2.Soulevezmanuellementlaselle

Lesvalvespeuventêtrebloquéeset

niveleretremplirsinécessaire.

peutnepassefermercomplètement.Pourrincer

plusieurspouces.

leplusrapidementpossible.

Lecricdoitexpulserl'air.

Jackestpeutêtreàcourtde

deremplacerdespiècesduproduit.Enfait,lefabricantet/ouledistributeur

stipuleexpressémentquetouteslesréparationsettouslesremplacementsdepiècesdoiventêtreeffectuéspar

technicienscertifiésetagréésetnonparl'acheteur.L'acheteurassumetoutesles

piècesyafférentes.

ledistributeurnefaitaucunedéclarationninedonneaucunegarantiedequelquenaturequecesoitàl'acheteurselonlaquelleil

ouqu'elleestqualifiéepoureffectuerdesréparationssurleproduitouqu'elleestqualifiée

schémadanscemanuelàtitred'outilderéférenceuniquement.Nilefabricantni

Lefabricantet/ouledistributeurafournilalistedespiècesetl'assemblage

risqueetresponsabilitédécoulantdesesréparationsauproduitd'origineou

piècesderechangeourésultantdesoninstallationdepiècesderechange

Machine Translated by Google

CARACTÉRISTIQUESTECHNIQUES

disponiblesindividuellementcommepiècesderechange.

Paramètre

Modèle

REMARQUE:Certainespiècessontrépertoriéesetprésentéesàdesfinsd'illustrationuniquementetnesontpas

Méthodedecharge

LargeurB(mm)

430

1150

2,5tonnes

HauteurminimaleD(mm)

Acier

495

820

4tonnes

Poidsduproduit(kg)

32.3

555

F95

340

45,6

Capacitédelevagedepoids

Φ120

340

495

DiamètreduplateauA(mm)

LongueurC(mm)

740

3tonnes

HauteurmaximaleE(mm)

Vérinhydrauliquedouble

Longueurdumanche

1150

105

WDA02500B000WDA03000B000WDA04000B000

F95

Matériel

740

1260

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

WD-A-03000-B00-0

MODELL: WD-A-02500-B00-0

WD-A-04000-B00-0

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

HYDRAULISCHE WAGENHEBER

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

WAGENHEBER

HYDRAULISCHER BODEN

Machine Translated by Google

INSPEKTIONEN

EMPFEHLUNG FÜR DIE SICHERE VERWENDUNG DES WAGENHEBERS

7. Vor dem Einbau sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden.

hydraulischer Wagenheber.

ACHTUNG: Lesen Sie die Anweisungen und Verfahren für einen sicheren Betrieb sorgfältig durch.

von einer autorisierten Reparaturwerkstatt des Herstellers oder Lieferanten durchgeführt werden.

6. Keine Person sollte mit ihrem Körper unter ein Fahrzeug geraten, das nur von einem

durch einen Wagenheber-Benutzung von Stützböcken.

einer anormalen Belastung oder einem Stoß ausgesetzt war. Es wird empfohlen, die

auf Fahrzeugböcken abgestützt werden.

beim Heben und Senken zu rollen. Gehen Sie nicht unter ein Fahrzeug, das nur unterstützt wird

Der Wagenheber sollte sofort überprüft werden, wenn der Verdacht besteht, dass der Wagenheber

3. Die Last sollte mittig auf der Kopfkappe liegen.

5. Der Wagenheber darf nur zum Anheben und Absenken verwendet werden. Das angehobene Fahrzeug darf

9. Bewegen oder schieben Sie das Fahrzeug nicht, während es auf dem Wagenheber steht.

ACHTUNG: Der Wagenheber darf nur auf harten, ebenen Flächen verwendet werden und muss frei

anormale Zustände wie gerissene Schweißnähte, Lecks und beschädigte, lose oder

2. Nach jedem Gebrauch

2. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.

fehlende Teile.

Vor jedem Einsatz des Wagenhebers ist eine Sichtprüfung durchzuführen,

Heben und Senken.

4. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.

Anheben des Fahrzeugs.

8. Stellen Sie sicher, dass der Hebepunkt stabil und richtig auf der Kopfkappe zentriert ist.

1. Vor jedem Gebrauch

1. Der Wagenheber sollte auf einer harten, ebenen Fläche verwendet werden und frei rollen können während

BESCHREIBUNG DER SYMBOLE

Machine Translated by Google

EINRICHTUNG - VOR DEM GEBRAUCH

3. Den Wagenheber mehrere Male schnell pumpen.

kann nicht als Support-Tool verwendet werden.

3. Ziehen Sie die Stellschraube fest.

2. Entfernen Sie die Öleinfüllschraube vom Zylinder.

5. Der hydraulische Wagenheber sollte nur zum Heben und Senken verwendet werden. Und es

Buchse.

1. Öffnen Sie das Ablassventil, indem Sie den Wagenhebergriff gegen den Uhrzeigersinn drehen.

des Fahrzeugs.

2. Lösen Sie die Stellschraube und stecken Sie den montierten Griff in den Griff

kann das Anheben der Heber behindern. So lassen Sie die Luft aus dem Hydrauliksystem ab:

4. Vor dem Anheben sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden.

darin enthaltene Informationen, bevor Sie dieses Produkt einrichten oder verwenden.

1. Befestigen Sie den oberen Griff am unteren Griff.

Durch den Transport und/oder die Handhabung kann Luft im Hydrauliksystem eingeschlossen sein, die

1. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.

3. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.

Abschnitt am Anfang dieses Handbuchs einschließlich aller Texte unter den Unterüberschriften

2. Die Last sollte mittig auf der Kopfkappe liegen.

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

4. Setzen Sie die Öleinfüllschraube wieder in den Zylinder ein.

WARNUNG

VORSICHT VOR DEM GEBRAUCH

Anbringen des Griffs

Machine Translated by Google

Handhaben

Stellschraube

Sattel

FUNKTIONEN

Hebearm

Griffbuchse

Hinteres Lenkrad

Machine Translated by Google

VOR JEDEM GEBRAUCH ODER WENN DIE LEISTUNG DES WAGENHEBERS NACHLÄSST

LUFTENTFERNUNG

HYDRAULIKFLÜSSIGKEIT NACHFÜLLEN

zu seiner tatsächlichen Verwendung.

4. WICHTIG: Nachdem die Luft entfernt wurde, testen Sie den Wagenheber auf ordnungsgemäße Funktion, bevor Sie

3. Ziehen Sie die Füllschraube fest.

darin enthaltene Informationen, bevor Sie dieses Produkt einrichten oder verwenden.

Pumpen Sie den Griff mehrere Male schnell.

Hinweis: Berühren Sie beim Nachfüllen von Hydraulikflüssigkeit nicht den Griff.

Abschnitt am Anfang dieses Handbuchs einschließlich aller Texte unter den Unterüberschriften

3. Drehen Sie den Griff im Uhrzeigersinn bis zur engsten Position, um das Ventil zu schließen.

1. Entfernen Sie die Füllschraube. Entfernen oder lösen Sie nicht die Schrauben der Sicherheitsventilabdeckung.

1/4 Zoll unterhalb der Oberseite der Einfüllöffnung.

2. Flüssigkeitsstand prüfen und ggf. Hydraulikflüssigkeit nachfüllen.

überschüssige Luft wie folgt:

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

2. Fügen Sie langsam hochwertige Hydraulikflüssigkeit (separat erhältlich) hinzu, bis die Flüssigkeit

1. Lösen Sie die Füllschraube.

nicht richtig funktioniert, kann es notwendig sein, das Hydrauliksystem zu entlüften

Verwenden Sie es nicht, bis es von einem qualifizierten Servicetechniker repariert wurde.

Überprüfen Sie, ob zu viel Luft im Wagenheber ist und ob der richtige Hydraulikflüssigkeitsstand vorhanden ist. Wenn der Wagenheber

6. Wenn die Luft entfernt ist und der Wagenheber nicht richtig zu funktionieren scheint,

BEDIENUNGSANLEITUNG

Machine Translated by Google

den Wagenheber, bis er vollständig abgesenkt ist.

1. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um den Wagenheber abzusenken. Sobald der Wagenheber

5. Wählen Sie passende Unterstellböcke (separat erhältlich) mit der entsprechenden Tragkraft.

8. Sobald das Fahrzeug vollständig auf den Wagenhebern steht, senken Sie es langsam weiter ab.

Bremse. Anschließend die Räder, die nicht angehoben werden, mit Bremsklötzen blockieren.

4. Um das Fahrzeug anzuheben, pumpen Sie den Griff. Führen Sie gleichmäßige, volle Bewegungen aus.

Ständersättel.

"PARK" (bei Automatik) oder im niedrigsten Gang (bei Handschaltgetriebe). Stellen Sie die Notbremse des Fahrzeugs

Hebepunkt. Positionieren Sie den Sattel direkt unter dem Hebepunkt des Fahrzeugs.

7. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Wagenheber abzusenken

2. Positionieren Sie den Wagenhebersattel unter dem Hebepunkt. Drehen Sie den Griff fest

Gegenverkehr. Schalten Sie den Motor des Fahrzeugs aus. Legen Sie das Getriebe des Fahrzeugs in

3. Pumpen Sie den Griff, bis die Oberseite des Sattels fast die Fahrzeughöhe erreicht hat.

WARNUNG! Stellen Sie sicher, dass die Stützpunkte des Fahrzeugs vollständig in den Sätteln sitzen

nur Ende.

1. Entfernen Sie vorsichtig sämtliche Werkzeuge, Teile usw. unter dem Fahrzeug.

Hebepunkt.)

empfohlener Hebepunkt.

empfohlene Stützpunkte.

von beiden Wagenhebern. Verwenden Sie ein passendes Paar Wagenheber pro Fahrzeug, um einen

(Die Position des Rahmens finden Sie in der Bedienungsanleitung des Fahrzeugherstellers.

2. Positionieren Sie den Wagenhebersattel vorsichtig unter der

6. Positionieren Sie die Sättel der Unterstellböcke unter den

9. Den Wagenheber entfernen und sicher verstauen.

im Uhrzeigersinn und heben Sie das Fahrzeug hoch genug an, um über die Wagenheber zu kommen.

Wenn das Ventil vollständig abgesenkt ist, drehen Sie den Griff im Uhrzeigersinn in die engste Position, um das Ventil zu schließen.

Bringen Sie die Wagenheber entsprechend den Anweisungen des Herstellers auf die gleiche Höhe und

stellen Sie sicher, dass sie sicher einrasten.

WARNUNG: Parken Sie das Fahrzeug auf einer flachen, ebenen, festen Fläche in sicherem Abstand von

HEBEN

SENKUNG

Machine Translated by Google

REINIGUNG, WARTUNG UND SCHMIERUNG

WARTUNG UND SERVICE

nur von einem qualifizierten Techniker durchgeführt werden.

ÿ Alle Bedingungen, die den sicheren Betrieb beeinträchtigen können

WARNUNG: Verfahren, die in diesem Handbuch nicht ausdrücklich erläutert werden, müssen

ÿ Gebrochene oder gebrochene Teile

ÿ Prüfen

Sie den Flüssigkeitsstand erneut und füllen Sie bei Bedarf nach.

ÿ Fehlausrichtung oder Blockieren beweglicher Teile

Hydraulikflüssigkeit, bis die Flüssigkeit 1/4" unter der Oberkante des Einfüllstutzens steht. ÿ

Drehen Sie den Griff gegen den Uhrzeigersinn, um das Ablassventil zu öffnen. ÿ Pumpen Sie

den Griff mehrere Male schnell auf und ab, um Luft aus dem

5. Senken Sie den Wagenheber vollständig ab. Lagern Sie den Wagenheber im Haus außerhalb der Reichweite von Kindern.

ÿ Lose Hardware

3. Mindestens alle drei Jahre die Hydraulikflüssigkeit wechseln:

Entsorgen Sie die alte Hydraulikflüssigkeit gemäß den örtlichen Vorschriften. ÿ Füllen Sie die

Hydraulikeinheit bei aufrecht stehendem Wagenheber vollständig mit hochwertigem

4. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Boden abzusenken.

1. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Wagenhebers. Überprüfen Sie:

Problem vor weiterer Verwendung behoben

Anweisungen.

3. Entfernen Sie vorsichtig die Wagenheber.

Beschädigte Geräte nicht verwenden. Bei ungewöhnlichen Geräuschen oder Vibrationen den

tatsächliche Nutzung. Wenn der Wagenheber nicht richtig zu funktionieren scheint, befolgen Sie die Anweisungen zur Luftentfernung

ÿ Entfernen Sie bei vollständig abgesenktem Wagenheber die Einfüllschraube.

ÿ Kippen Sie den Wagenheber um, damit die alte Hydraulikflüssigkeit vollständig ablaufen kann.

WARNUNG: UM SCHWERE VERLETZUNGEN DURCH WERKZEUGVERSAGEN ZU VERMEIDEN:

2. VOR JEDEM GEBRAUCH muss der Wagenheber gründlich auf einwandfreie Funktion getestet werden, bevor er

Machine Translated by Google

WARNUNG

VERWENDEN SIE KEINEN BESCHÄDIGTEN ODER DEFEKTIERENDEN WAGENHEBER

beim Versuch, eine

unterstützt keine Last

Lösung.)

Ventil ist vollständig geschlossen.

MÖGLICHE LÖSUNG

Überprüfen Sie, ob die Freigabe

(Stellen Sie sicher, dass der Jack

MÖGLICHE SYMPTOME

Der Wagenheber muss Luft ablassen.

FEHLERBEHEBUNG

Gehen Sie bei der Fehlersuche an einem defekten Wagenheber vorsichtig vor. Halten Sie ausreichend Abstand

Wenn die in der Anleitung zur Fehlerbehebung beschriebenen Maßnahmen das Problem nicht lösen, wenden Sie sich an einen qualifizierten

unterstützte Last. Beheben Sie alle Probleme vollständig vor der Verwendung. Wenn die Lösungen

Lassen Sie den Wagenheber vor der Verwendung von einem Techniker überprüfen und reparieren.

außerhalb der Reichweite von Kindern aufbewahren.

UM SCHWERE VERLETZUNGEN ZU VERMEIDEN:

4. Nach jedem Gebrauch mit einem sauberen Tuch abwischen. Lagern Sie den Wagenheber drinnen außerhalb

ÿ Setzen Sie die Füllschraube wieder ein.

Nachdem der Wagenheber repariert ist:

Testen Sie es vorsichtig ohne Last, indem Sie es vollständig anheben und absenken und überprüfen Sie die korrekte

Betrieb, BEVOR SIE DEN WAGENHEBER WIEDER IN BETRIEB NEHMEN.

X X

Wann

laden

Handhaben

hoch

unter

Weg

bewegt sichsenkt

Sattel

heben Sie alle

Stecker

Sattel

sein Gewicht

schwammig

wird nicht

Kapazität

nicht heben bei

fühlt sich an

g ab

die Füllung

unter

Jack wird

Schlaganfall undicht

Jack ist

Pumpe

Flüssigkeit

Machine Translated by Google

BITTE LESEN SIE DAS FOLGENDE SORGFÄLTIG DURCH

Teile des Produkts zu ersetzen. Tatsächlich ist der Hersteller und/oder Händler

ausdrücklich darauf hingewiesen, dass alle Reparaturen und Teileaustausche nur von

zertifizierte und lizenzierte Techniker und nicht vom Käufer. Der Käufer übernimmt alle

Risiko und Haftung, die sich aus der Reparatur des Originalprodukts ergeben oder

Das Diagramm in diesem Handbuch dient nur als Referenz. Weder der Hersteller noch

oder dass er oder sie qualifiziert ist, Reparaturen am Produkt durchzuführen oder dass er oder sie qualifiziert ist

Der Vertreiber gibt dem Käufer gegenüber keine Zusicherungen oder Garantien jeglicher Art ab, dass er

Der Hersteller bzw. Vertreiber hat die Stückliste und die Montageanleitung zur Verfügung gestellt.

Ersatzteile oder die durch den Einbau von Ersatzteilen entstehen

Teile hierzu.

Ventil.

den Sattel nach unten drücken,

falls erforderlich.

Den Auslöser sicher schließen

gegen den Uhrzeigersinn. Und

Flüssigkeitsstand prüfen und anpassen

1. Senken Sie den Sattel ab und

durch Drehen des Griffs

zu viel Hydraulikflüssigkeit im Inneren.

die Ventile:

3. Öffnen Sie das Ablassventil

Füllstand prüfen und bei Bedarf nachfüllen.

Das Gerät hat möglicherweise zu

mehrere Zoll.

schließt möglicherweise nicht vollständig. Zum Spülen

Hydraulikflüssigkeit. Flüssigkeit prüfen

Der Wagenheber muss Luft ablassen.

2. Den Sattel manuell anheben

Ventile können verstopft sein und

Jack hat möglicherweise wenig

so schnell wie möglich.

Machine Translated by Google

TECHNISCHE DATEN

Modell

Parameter

einzeln als Ersatzteil erhältlich.

HINWEIS: Einige Teile werden nur zu Illustrationszwecken aufgeführt und gezeigt und sind nicht

340340

F95

Hubgewichtskapazität

ÿ120

45,6

4 Tonnen

Produktgewicht (kg)

32.3

555495

820

Min. Höhe D (mm)

Stahl

2,5 Tonnen

Traglastmethode

Breite B(mm)

430

1150

F95

Material

740

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

1260

105

Hydraulischer Doppelzylinder

Grifflänge

1150

3 Tonnen

Max. Höhe E (mm)

Tablettdurchmesser A (mm)

Länge C(mm)

740

495

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

WD-A-03000-B00-0

MODELLO: WD-A-02500-B00-0

WD-A-04000-B00-0

CRICCHETTI IDRAULICI DA PAVIMENTO

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Machine Translated by Google

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

PAVIMENTO IDRAULICO

MARTINETTI

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

RACCOMANDAZIONE PER UN UTILIZZO SICURO DEL CRIC

ISPEZIONI

parti mancanti.

8. Assicurarsi che il punto di sollevamento sia stabile e correttamente centrato sul tappo della testa.

condizioni anomale come saldature incrinate, perdite e parti danneggiate, allentate o

ATTENZIONE: Il cric deve essere utilizzato solo su superfici dure e piane ed essere libero

2. Dopo ogni utilizzo

2. Le ruote non sollevate del veicolo devono essere bloccate con cunei.

3. Il carico deve essere posizionato centralmente sul tappo della testa.

4. Nessuna persona deve rimanere a bordo di un veicolo che viene sollevato.

9. Non spostare o sollevare il veicolo mentre è sul cric.

1. Prima di ogni utilizzo

1. Il cricco deve essere utilizzato su una superficie dura e piana e deve essere libero di rotolare durante

7. Prima di procedere all'acquisto, consultare il manuale d'uso del produttore del veicolo.

sollevamento e abbassamento.

L'ispezione visiva deve essere effettuata prima di ogni utilizzo del cric da garage per

sollevamento del veicolo.

essere effettuato presso un centro di riparazione autorizzato dal produttore o dal fornitore.

ATTENZIONE: leggere attentamente le istruzioni e le procedure per operare in sicurezza.

6. Nessuna persona dovrebbe infilare il proprio corpo sotto un veicolo sostenuto solo da un

cricco idraulico a carrello.

Il cric del garage deve essere ispezionato immediatamente se si ritiene che l'elevatore abbia

rotolare durante il sollevamento e l'abbassamento. Non mettersi sotto un veicolo che è supportato solo

5. Il cric deve essere utilizzato solo per il sollevamento e l'abbassamento. Il veicolo sollevato deve

essere sostenuto da supporti per veicoli.

mediante supporti di supporto per cric a carrello.

sottoposto a un carico o a uno shock anomalo. Si raccomanda di effettuare l'ispezione

DESCRIZIONE DEI SIMBOLI

Machine Translated by Google

INSTALLAZIONE - PRIMA DELL'USO

2. Il carico deve essere posizionato centralmente sul tappo della testa.

1. Le ruote non sollevate del veicolo devono essere bloccate con cunei.

A causa della spedizione e/o della movimentazione, l'aria può rimanere intrappolata nel sistema idraulico, il che

3. Nessuna persona deve rimanere a bordo di un veicolo che viene sollevato.

sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli

ivi contenute prima dell'installazione o dell'uso del prodotto.

4. Riposizionare il tappo di riempimento dell'olio nel cilindro.

ATTENZIONE: leggere TUTTE le INFORMAZIONI IMPORTANTI SULLA SICUREZZA

5. Il cricco idraulico a carrello deve essere utilizzato solo per il sollevamento e l'abbassamento. E

2. Rimuovere il tappo di riempimento dell'olio dal cilindro.

PRESA.

3. Serrare la vite di fissaggio.

3. Azionare rapidamente la leva del cricco per diverse corse complete.

non può essere utilizzato come strumento di supporto.

4. Prima di sollevare il veicolo, consultare il manuale d'uso del produttore.

può interferire con il sollevamento dei martinetti. Per rilasciare l'aria dal sistema idraulico:

1. Collegare la maniglia superiore a quella inferiore.

2. Allentare la vite di fissaggio e inserire la maniglia assemblata nella maniglia

1. Aprire la valvola di rilascio ruotando la maniglia del martinetto in senso antiorario.

del veicolo.

AVVERTIMENTO

ATTENZIONE PRIMA DELL'USO

FISSAGGIO DELLA MANIGLIA

Machine Translated by Google

Maniglia

Ruota posteriore

Sella

FUNZIONI

Presa per maniglia

Braccio di sollevamento

Vite di fissaggio

Machine Translated by Google

PRIMA DI OGNI UTILIZZO O SE LE PRESTAZIONI DEL CRIC DIMINUISCONO

RIMOZIONE DELL'ARIA

AGGIUNTA DI FLUIDO IDRAULICO

1. Allentare la vite di riempimento.

aria eccessiva come segue:

2. Controllare il livello del fluido e, se necessario, rabboccare aggiungendo fluido idraulico.

ATTENZIONE: leggere TUTTE le INFORMAZIONI IMPORTANTI SULLA SICUREZZA

2. Aggiungere lentamente fluido idraulico di alta qualità (venduto separatamente) fino a quando il fluido raggiunge

1. Rimuovere la vite di riempimento. Non rimuovere o allentare le viti del coperchio della valvola di sicurezza.

Controllare che non vi sia aria in eccesso e che il livello del fluido idraulico sia corretto nel Jack. Se Jack appare

6. Se l'aria viene rimossa e il Jack non sembra funzionare correttamente, procedere come segue:

non utilizzarlo finché non verrà riparato da un tecnico qualificato.

non funziona correttamente, potrebbe essere necessario spurgare il suo sistema idraulico

4. IMPORTANTE: dopo aver rimosso l'aria, testare il corretto funzionamento del martinetto prima

3. Serrare la vite di riempimento.

al suo effettivo utilizzo.

3. Ruotare la maniglia in senso orario fino alla posizione più stretta per chiudere la valvola, quindi

sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli

1/4" sotto la parte superiore della porta di riempimento.

Nota: non toccare la maniglia durante il riempimento del fluido idraulico.

ivi contenute prima dell'installazione o dell'uso del prodotto.

pompare la maniglia più volte rapidamente.

ISTRUZIONI PER L'USO

Machine Translated by Google

(Per la posizione del telaio, consultare il manuale del proprietario del produttore del veicolo

in senso orario e sollevare il veicolo quanto basta per superare i cavalletti.

punto di sollevamento consigliato.

punto di sollevamento.)

punti di supporto consigliati.

di entrambi i cavalletti. Utilizzare una coppia di cavalletti abbinati per veicolo per sostenere uno

ATTENZIONE! Assicurarsi che i punti di supporto del veicolo siano completamente inseriti nelle selle

1. Rimuovere con attenzione tutti gli attrezzi, le parti, ecc. da sotto il veicolo.

completamente abbassata, ruotare la maniglia in senso orario fino alla posizione più stretta per chiudere la valvola.

i cavalletti alla stessa altezza, seguendo le istruzioni del produttore, assicurandosi che siano ben bloccati in

posizione.

il cricco fino a quando non è completamente abbassato.

6. Posizionare le selle dei cavalletti sotto le indicazioni del costruttore del veicolo

2. Posizionare con attenzione la sella del cric sotto il veicolo

9. Rimuovere il cricco e riporlo in un luogo sicuro e lontano dai piedi.

4. Per sollevare il veicolo, pompare la maniglia. Usare movimenti fluidi e completi.

freno. Quindi bloccare le ruote che non devono essere sollevate.

selle dei cavalletti.

8. Una volta che il veicolo è completamente posizionato sui cavalletti, continuare ad abbassarlo lentamente

1. Ruotare lentamente la maniglia in senso antiorario per abbassare il martinetto. Una volta che il martinetto è

5. Selezionare i cavalletti di supporto corrispondenti (venduti separatamente) di capacità appropriata. Impostare il

3. Pompare la maniglia fino a quando la parte superiore della sella non ha quasi raggiunto il veicolo

traffico in arrivo. Spegnere il motore del veicolo. Mettere la trasmissione del veicolo in

solo fine.

2. Posizionare la sella del Jack sotto il punto di sollevamento. Girare la maniglia con fermezza

7. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo sul cric

"PARK" (se automatico) o nella marcia più bassa (se manuale). Impostare la marcia di emergenza del veicolo

punto di sollevamento. Posizionare la sella direttamente sotto il punto di sollevamento del veicolo.

ATTENZIONE: parcheggiare il veicolo su una superficie piana, livellata, solida e in sicurezza lontano da

SOLLEVAMENTO

ABBASSAMENTO

Machine Translated by Google

PULIZIA, MANUTENZIONE E LUBRIFICAZIONE

MANUTENZIONE E ASSISTENZA

3. Rimuovere con attenzione i cavalletti.

problema corretto prima di un ulteriore utilizzo

4. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo a terra.

1. PRIMA DI OGNI UTILIZZO, ispezionare le condizioni generali del Jack. Controllare:

istruzioni.

3. ALMENO UNA VOLTA OGNI TRE ANNI, sostituire il fluido idraulico:

ÿ Con il martinetto completamente abbassato, rimuovere la vite di

riempimento. ÿ Inclinare il martinetto per consentire al vecchio fluido idraulico di fuoriuscire completamente.

ATTENZIONE: PER EVITARE LESIONI GRAVI DOVUTE AL GUASTO DELL'UTENSILE:

2. PRIMA DI OGNI UTILIZZO, testare accuratamente il funzionamento corretto del Jack prima del suo

uso effettivo. Se il Jack sembra non funzionare correttamente, seguire la RIMOZIONE DELL'ARIA

non utilizzare apparecchiature danneggiate. Se si verificano rumori o vibrazioni anomale, far

ÿ Parti incrinate o rotte

ATTENZIONE: Le procedure non specificatamente spiegate nel presente manuale devono essere

sistema.

ÿ Ricontrollare il livello del fluido e rabboccare se necessario.

eseguito solo da un tecnico qualificato.

ÿ Qualsiasi condizione che possa influenzare il suo funzionamento sicuro

ÿ Hardware allentato

5. Abbassare completamente il Jack. Riporre il Jack al chiuso, fuori dalla portata dei bambini.

Smaltire il vecchio fluido idraulico in conformità con le normative locali. ÿ Con il martinetto in

posizione verticale, riempire completamente l'unità idraulica con fluido idraulico di alta qualità.

fluido idraulico fino a quando il fluido non si trova a 1/4" sotto la parte superiore della

porta di riempimento. ÿ Ruotare la maniglia in senso antiorario per aprire la valvola di

rilascio. ÿ Pompare rapidamente la maniglia su e giù più volte per spurgare l'aria dalla

ÿ Disallineamento o inceppamento delle parti mobili

Machine Translated by Google

NON UTILIZZARE UN JACK DANNEGGIATO O MALFUNZIONANTE

AVVERTIMENTO

RISOLUZIONE DEI PROBLEMI

Prestare attenzione quando si risolve un problema con un jack malfunzionante. Tenersi ben lontani dal

presentati nella guida alla risoluzione dei problemi non risolvono il problema, rivolgersi a un tecnico qualificato

PER PREVENIRE LESIONI GRAVI:

Testarlo attentamente senza carico sollevandolo e abbassandolo completamente, verificandone il corretto funzionamento

4. DOPO OGNI UTILIZZO, pulire con un panno pulito. Conservare il Jack al chiuso, fuori

carico supportato. Risolvere completamente tutti i problemi prima dell'uso. Se le soluzioni

alla portata dei bambini.

ÿ Sostituire la vite di riempimento.

il tecnico ispeziona e ripara il cric prima dell'uso.

funzionamento, PRIMA DI RIMETTERE IN FUNZIONE IL CRIC.

Dopo aver riparato il cric:

sente

non sollevare a

capacità

g da

Sotto

il suo peso

spugnoso

Fluido

Pompa

il riempimentoQuando

Jack è

Jack lo farà

colpo

modo

Sotto

perditesi muove

carico

Maniglia

Sella

non lo farò

tappo

Sella

abbassa

sollevare tutto

mentre tentava un

non supporta un carico

soluzione.)

(Assicurarsi che il Jack

Controllare che il rilascio

PROBABILE SOLUZIONE

POSSIBILI SINTOMI

La valvola è completamente chiusa.

Il cric deve espellere l'aria.

Machine Translated by Google

PER FAVORE LEGGERE ATTENTAMENTE QUANTO SEGUE

2. Sollevare manualmente la sella

Le valvole potrebbero essere bloccate e

fluido idraulico. Controllare il fluido

potrebbe non chiudersi completamente. Per lavare

diversi centimetri.

Il cric deve espellere l'aria.

livellare e rabboccare se necessario.

il più rapidamente possibile.

Jack potrebbe essere a corto di

in senso antiorario. E

chiudere saldamente il rilascio

Controllare il livello del fluido e regolarlo

se necessario.

valvola.

forzare la sella verso il basso come

3. Aprire la valvola di rilascio

le valvole:

L'unità potrebbe avere anche

molto fluido idraulico all'interno.

1. Abbassare la sella e

girando la maniglia

afferma espressamente che tutte le riparazioni e le sostituzioni di parti devono essere effettuate da

per sostituire qualsiasi parte del prodotto. Infatti, il produttore e/o il distributore

tecnici certificati e autorizzati e non dall'acquirente. L'acquirente si assume tutti

parti di ricambio o derivanti dalla sua installazione di parti di ricambio

il distributore rilascia all'acquirente qualsiasi dichiarazione o garanzia di alcun tipo che egli

o è qualificato per effettuare riparazioni al prodotto o che è qualificato

diagramma in questo manuale solo come strumento di riferimento. Né il produttore né

Il produttore e/o il distributore hanno fornito l'elenco delle parti e l'assemblaggio

parti di esso.

rischio e responsabilità derivanti dalle sue riparazioni al prodotto originale o

Machine Translated by Google

SPECIFICHE TECNICHE

Modello

disponibili singolarmente come parti di ricambio.

NOTA: alcune parti sono elencate e mostrate solo a scopo illustrativo e non sono

Parametro

555

740

Diametro vassoio A(mm)

3 tonnellate

Lunghezza C(mm)

Altezza massima E(mm)

495

Capacità di sollevamento del peso

ÿ120

340

740

F95

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

Materiale

1260

Doppio cilindro idraulico

Lunghezza della maniglia

1150

105

2,5 tonnellate

Altezza minima D(mm)

Acciaio

Larghezza B(mm)

Metodo di carico

430

1150

340

F95

45.6

820

495

Peso del prodotto (kg)

4 tonnellate

32.3

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

GATOSDEPISOHIDRÁULICOS

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

WDA03000B000

MODELO:WDA02500B000

WDA04000B000

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

WDA02500B000WDA03000B000WDA04000B000

Estassonlasinstruccionesoriginales,leaatentamentetodaslas

instruccionesdelmanualantesdeutilizarelproducto.VEVORsereservauna

interpretaciónclaradenuestromanualdeusuario.Laaparienciadel

productoestarásujetaalproductoquerecibió.Perdónenospornoinformarle

nuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

¿NECESITAAYUDA?¡CONTÁCTENOS!

GATOS

PISOHIDRAULICO

Machine Translated by Google

INSPECCIONES

RECOMENDACIÓNPARAELUSOSEGURODELGATO

serrealizadoporelcentrodereparaciónautorizadodelfabricanteoproveedor.

Sedeberealizarunainspecciónvisualantesdecadausodelgatodegaraje.

elevaciónydescenso.

6.Ningunapersonadebecolocarsucuerpodebajodeunvehículoqueestésostenidoúnicamenteporun

1.Antesdecadauso

1.Elgatodebeutilizarsesobreunasuperficiedurayniveladaydebepoderrodarlibrementedurante

7.Sedebeconsultarelmanualdelpropietariodelfabricantedelvehículoantesderealizarla

elevacióndelvehículo.

3.Lacargadebeestarubicadacentradaenelcabezal.

2.Despuésdecadauso

ADVERTENCIA:Elgatodebeusarseúnicamenteensuperficiesdurasyniveladasydebeestarlibre

4.Ningunapersonadebepermanecerenunvehículoqueestésiendoelevado.

condicionesanormalescomosoldadurasagrietadas,fugasypiezasdañadas,sueltaso

Piezasfaltantes.

2.Lasruedasdelvehículoquenoesténelevadasdeberánestarcalzadas.

8.Asegúresedequeelpuntodeelevaciónestéestableycorrectamentecentradoenlatapadelcabezal.

9.Nomuevanitransporteelvehículomientrasestésobreelgato.

apoyarsesobresoportesdeapoyoparavehículos.

medianteungatohidráulicoseutilizansoportesdeapoyo.

hasidosometidoaunacargaoimpactoanormal.Serecomiendarealizarunainspección

Elgatodelgarajedebeinspeccionarseinmediatamentesisecreequeelelevadortiene

rodardurantelaelevaciónyeldescenso.Nosecoloquedebajodeunvehículoqueestéapoyadosolamente

5.Elgatodebeutilizarseúnicamenteparalevantarybajar.Elvehículoelevadodebe

Gatohidráulicodecarretilla.

PRECAUCIÓN:Leaatentamentelasinstruccionesylosprocedimientospararealizaroperacionesseguras.

DESCRIPCIONDELOSSIMBOLOS

Machine Translated by Google

CONFIGURACIÓNANTESDELUSO

4.Vuelvaacolocareltapóndellenadodeaceiteenelcilindro.

3.Aprieteeltornillodefijación.

3.Bombeerápidamentelamanijadelgatoconvariosmovimientoscompletos.

5.Elgatohidráulicoconcarretilladebeutilizarseúnicamenteparalevantarybajar.

Nosepuedeutilizarcomoherramientadeapoyo.

Enchufe.

2.Retireeltapóndellenadodeaceitedelcilindro.

1.Abralaválvuladeliberacióngirandolamanijadelgatoensentidoantihorario.

delvehículo.

2.Aflojeeltornillodefijacióneinserteelmangoensambladoenelmango.

Puedeinterferirconlaelevacióndelosgatos.Paraliberarelairedelsistemahidráulico:

4.Sedebeconsultarelmanualdelpropietariodelfabricantedelvehículoantesdelevantarlo.

1.Conecteelmangosuperioralmangoinferior.

Debidoalenvíoy/omanipulación,puedequedaraireatrapadoenelsistemahidráulico,loque

3.Ningunapersonadebepermanecerenunvehículoqueestésiendoelevado.

enelmismoantesdeinstalaroutilizaresteproducto.

2.Lacargadebeestarubicadacentradaenelcabezal.

1.Lasruedasdelvehículoquenoesténelevadasdeberánestarcalzadas.

Secciónalcomienzodeestemanual,incluidotodoeltextobajosubtítulos.

ADVERTENCIA:LeaTODALAINFORMACIÓNDESEGURIDADIMPORTANTE

COLOCACIÓNDELMANGO

PRECAUCIÓNANTESDEUSAR

ADVERTENCIA

Machine Translated by Google

Manejar

Brazoelevador

Sillín

FUNCIONES

Zócalodemanija

Tornillodefijación

Ruedatrasera

Machine Translated by Google

ANTESDECADAUSOOSIDISMINUYEELRENDIMIENTODELGATO

ELIMINACIÓNDEAIRE

AGREGANDOFLUIDOHIDRÁULICO

Noloutilicehastaquelorepareuntécnicodeserviciocalificado.

noestéfuncionandocorrectamente,puedesernecesariopurgarsusistemahidráulico.

4.IMPORTANTE:Despuésdeeliminarelaire,pruebeelgatoparacomprobarsucorrectofuncionamientoantes

3.Aprieteeltornillodellenado.

Compruebesihayexcesodeaireysielniveldelíquidohidráulicoesadecuadoenelgato.Sielgatoparece...

6.Siseeliminaelaireyelgatonoparecefuncionarcorrectamente,nolohaga.

1.Retireeltornillodellenado.Noretireniaflojelostornillosdelatapadelaválvuladeseguridad.

ADVERTENCIA:LeaTODALAINFORMACIÓNDESEGURIDADIMPORTANTE

2.Verifiqueelniveldellíquidoy,siesnecesario,completeagregandolíquidohidráulico.

2.Agreguelíquidohidráulicodealtogrado(sevendeporseparado)lentamentehastaqueellíquidoalcance

excesodeairecomosigue:

1.Aflojeeltornillodellenado.

Nota:Notoqueelmangoalagregarlíquidohidráulico.

Bombeeelmangovariasvecesrápidamente.

enelmismoantesdeinstalaroutilizaresteproducto.

3.Girelamanijaenelsentidodelasagujasdelrelojhastalaposiciónmásapretadaparacerrarlaválvula,luego

Secciónalcomienzodeestemanual,incluidotodoeltextobajosubtítulos.

asuusoreal.

1/4"pordebajodelapartesuperiordelpuertodellenado.

INSTRUCCIONESDEUSO

Machine Translated by Google

ADVERTENCIA:Estacioneelvehículoenunasuperficieplana,niveladaysólida,demanerasegura,lejosde

LEVANTAMIENTO

ENCAPOTADO

completamentebajado,girelamanijaenelsentidodelasagujasdelrelojhastalaposiciónmásapretadaparacerrarlaválvula.

Coloquelossoportesdelgatoalamismaalturadeacuerdoconlasinstruccionesdelfabricante,asegurándosedeque

quedenbloqueadosdeformaseguraensuposición.

8.Unavezqueelvehículoestécompletamenteasentadosobrelossoportesdelgato,continúebajandolentamente.

1.Girelentamentelamanijaensentidoantihorarioparabajarelgato.Unavezqueelgatoesté

4.Paralevantarelvehículo,bombeelamanija.Realicemovimientossuavesycompletos.

5.Seleccionelossoportesdegatocorrespondientes(sevendenporseparado)delacapacidadadecuada.

sillasdemontardelosstands.

Frenar.Luegocalzarlasruedasquenosevanalevantar.

"PARK"(siesautomático)oensumarchamásbaja(siesmanual).Pongaelvehículoenmododeemergencia.

Puntodeelevación.Coloqueelsillíndirectamentedebajodelpuntodeelevacióndelvehículo.

7.Girelentamentelamanijaensentidoantihorarioparabajarelvehículosobreelgato.

elgatohastaquebajecompletamente.

Tráficoensentidocontrario.Apagueelmotordelvehículo.Coloquelatransmisióndelvehículoen

3.Bombeelamanijahastaquelapartesuperiordelasientocasihayaalcanzadoelasientodelvehículo.

solofinal

2.Coloqueelsoportedelgatodebajodelpuntodeelevación.Girelamanijaconfirmeza.

enelsentidodelasagujasdelrelojylevanteelvehículolosuficienteparaliberarlossoportesdelgato.

puntodeelevación.)

¡ADVERTENCIA!Asegúresedequelospuntosdeapoyodelvehículoesténcompletamenteasentadosenlossoportes.

deambossoportesdegato.Utiliceunpardesoportesdegatocombinadosporvehículoparasosteneruno

1.Retireconcuidadotodaslasherramientas,piezas,etc.,dedebajodelvehículo.

(Consulteelmanualdelpropietariodelfabricantedelvehículoparaconocerlaubicacióndelmarco.

Puntodeelevaciónrecomendado.

Puntosdeapoyorecomendados.

2.Coloqueconcuidadoelsoportedelgatodebajodelfabricantedelvehículo.

6.Coloquelasmonturasdelossoportesdelgatodebajodelasespecificacionesdelfabricantedelvehículo.

9.Retireelgatoyguárdeloenunlugarseguroyapartado.

Machine Translated by Google

MANTENIMIENTOYSERVICIO

LIMPIEZA,MANTENIMIENTOYLUBRICACIÓN

Piezasagrietadasorotas

Noutiliceequiposdañados.Siseproducenruidosovibracionesanormales,soliciteal

Usoreal.Sielgatoparecenofuncionarcorrectamente,sigalasinstruccionesdeELIMINACIÓNDEAIRE.

sistema.

Vuelvaaverificarelniveldelíquidoyrellenesegúnseanecesario.

ADVERTENCIA:PARAEVITARLESIONESGRAVESPORFALLASDELAHERRAMIENTA:No

2.ANTESDECADAUSO,pruebeminuciosamenteelgatoparacomprobarsucorrectofuncionamientoantesdesuuso.

3.ALMENOSUNAVEZCADATRESAÑOS,cambieellíquidohidráulico:

4.Girelentamentelamanijaensentidoantihorarioparabajarelvehículoalsuelo.

1.ANTESDECADAUSO,inspeccioneelestadogeneraldelgato.Compruebelosiguiente:

Conelgatocompletamentebajado,retireeltornillodellenado.Inclineel

gatoparapermitirqueelfluidohidráulicousadosedreneporcompleto.

Problemacorregidoantesdeseguirusándolo

3.Retireconcuidadolossoportesdelgato.

instrucciones.

fluidohidráulicohastaqueelfluidoesté1/4"pordebajodelapartesuperiordelpuertode

llenado.Girelamanijaensentidoantihorarioparaabrirlaválvuladeliberación.Bombee

lamanijahaciaarribayhaciaabajorápidamentevariasvecesparapurgarelairedel

Desalineaciónoatascamientodepiezasmóviles

Herrajessueltos

5.Bajeelgatoporcompleto.Guárdeloenunlugarcerrado,fueradelalcancedelosniños.

realizadoúnicamenteporuntécnicocalificado.

Cualquiercondiciónquepuedaafectarsufuncionamientoseguro.

Desecheellíquidohidráulicousadodeacuerdoconlasregulacioneslocales.Conelgatoenposición

vertical,llenecompletamentelaunidadhidráulicaconaceitedealtacalidad.

ADVERTENCIA:Losprocedimientosnoexplicadosespecíficamenteenestemanualdeben

Machine Translated by Google

SOLUCIÓNDEPROBLEMAS

Compruebequelaliberación

solución.)

Nosoportaunacarga

SOLUCIÓNPROBABLE

mientrasintentabauna

(Asegúresedequeelgato

POSIBLESSÍNTOMAS

Elgatonecesitaexpulsaraire.

Laválvulaestácompletamentecerrada.

NOUTILICEUNGATODAÑADOOQUENOFUNCIONEBIEN

ADVERTENCIA

PARAPREVENIRLESIONESGRAVES:

cargasoportada.Resuelvaporcompletotodoslosproblemasantesdeusar.Silassoluciones

presentadoenlaguíadesolucióndeproblemasnoresuelveelproblema,hagaqueunprofesionalcalificado

Eltécnicoinspeccionayreparaelgatoantesdeusarlo.

alcancedelosniños.

Tengacuidadoalsolucionarproblemasconungatoquenofuncionacorrectamente.Manténgasealejadodel

4.DESPUÉSDECADAUSO,limpieconunpañolimpio.Guardeelgatoenunlugarcerrado,fueradelalcancedelosniños.

Reemplaceeltornillodellenado.

Despuésderepararelgato:

Pruébeloconcuidadosincargalevantándoloybajándolocompletamente,verificandoqueestéenbuenascondiciones.

operación,ANTESDEVOLVERAPONERELGATOENFUNCIONAMIENTO.

bajo

ataque

Jacklohará

goteando

Bomba

semueve

Jackes

Líquido

Elrelleno

Supeso

capacidad esponjoso

siente

Nolevantaren

gde

cuando

bajo

carga

baja

Levantatodoel

SillínSillín

Nolohará

enchufar

arriba

carga

Manejar

forma

incógnitaincógnita

Machine Translated by Google

PORFAVORLEALOSIGUIENTECUIDADOSAMENTE

parareemplazarcualquierpiezadelproducto.Dehecho,elfabricantey/odistribuidor

estableceexpresamentequetodaslasreparacionesyreemplazosdepiezasdebenserrealizadospor

técnicoscertificadosyautorizadosynoporelcomprador.Elcompradorasumetodoslosgastos

riesgoyresponsabilidadquesurjandesusreparacionesalproductooriginalo

Eldiagramaqueseincluyeenestemanualseofreceúnicamentecomoherramientadereferencia.Nielfabricanteni

oqueestácalificadopararealizarcualquierreparaciónalproductooqueestácalificado

Eldistribuidornohaceningunarepresentaciónnigarantíadeningúntipoalcompradordeque

Elfabricantey/odistribuidorhaproporcionadolalistadepiezasyelconjunto

piezasderepuestoparaelmismooquesurjandesuinstalacióndepiezasderepuesto

partesdelasmismas.

incógnita

incógnitaincógnita

incógnita

lomásrápidoposible

Siesnecesario.

válvula.

ensentidoantihorario.Y

Forzarelsillínhaciaabajocomo

Compruebeelniveldellíquidoyajústelo

cerrardeformaseguralaliberación

1.Bajarelsillíny

girandolamanija

Mucholíquidohidráulicoenelinterior.

Lasválvulas:

3.Abralaválvuladeliberación.

Launidadpuedetenerdemasiado

Variaspulgadas.

Puedequenosecierrecompletamente.Paraenjuagar

nivelaryrellenarsiesnecesario.

Elgatonecesitaexpulsaraire.

2.Levantemanualmenteelsillín

Lasválvulaspuedenestarbloqueadasy

Fluidohidráulico.Comprobarelfluido.

PuedequeaJacklefaltealgode

Machine Translated by Google

ESPECIFICACIÓNTÉCNICA

Disponiblesindividualmentecomopiezasderepuesto.

Modelo

NOTA:Algunaspiezasseenumeranysemuestransoloconfinesilustrativosynoestán

Parámetro

495

Pesodelproducto(kg)

4toneladas

32.3

820

555

45.6

340

F95

AnchoB(mm)

Métododesoportedecarga

430

2,5toneladas

1150

Acero

AlturamínimaD(mm)

Cilindrohidráulicodoble

Longituddelmango

1150

105

740

F95

Material

WDA02500B000WDA03000B000WDA04000B000

1260

495

Capacidaddeelevacióndepeso

Φ120

340

740

DiámetrodelabandejaA(mm)

3toneladas

AlturamáximaE(mm)

LongitudC(mm)

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

WD-A-04000-B00-0

MODEL: WD-A-02500-B00-0

WD-A-03000-B00-0

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

PODNOŚNIKI HYDRAULICZNE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

PODŁOGA HYDRAULICZNA

JACKI

Machine Translated by Google

ZALECENIA DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA PODNOŚNIKA

INSPEKCJE

1. Podnośnik powinien być używany na twardej, równej powierzchni i mieć możliwość swobodnego toczenia się podczas podnoszenia.

podnośnik hydrauliczny.

7. Przed przystąpieniem do eksploatacji należy zapoznać się z instrukcją obsługi pojazdu dostarczoną przez producenta.

być wykonane przez autoryzowany zakład naprawczy producenta lub dostawcy.

UWAGA: Aby zapewnić bezpieczną obsługę, należy uważnie przeczytać instrukcje i procedury.

6. Nikt nie powinien wkładać ciała pod pojazd, który jest podparty wyłącznie

być podparte na stojakach samochodowych.

za pomocą podnośnika wózkowego - użyj podpór.

został poddany nienormalnemu obciążeniu lub wstrząsowi. Zaleca się przeprowadzenie inspekcji

W przypadku podejrzenia uszkodzenia podnośnika garażowego należy natychmiast sprawdzić jego działanie.

toczyć się podczas podnoszenia i opuszczania. Nie wchodź pod pojazd, który jest podparty tylko

5. Podnośnik powinien być używany wyłącznie do podnoszenia i opuszczania. Podniesiony pojazd powinien

OSTRZEŻENIE: Podnośnik należy stosować wyłącznie na twardych, równych powierzchniach i musi być swobodny.

2. Po każdym użyciu

4. W podnoszonym pojeździe nie powinna przebywać żadna osoba.

3. Obciążenie powinno być umieszczone centralnie na nasadce głowicy.

brakujące części.

9. Nie przesuwaj ani nie podnoś pojazdu, gdy znajduje się on na podnośniku.

8. Upewnij się, że punkt podnoszenia jest stabilny i prawidłowo wyśrodkowany na głowicy.

nieprawidłowe warunki, takie jak pęknięte spoiny, przecieki i uszkodzone, luźne lub

2. Niepodniesione koła pojazdu należy zaklinować.

podnoszenie i opuszczanie.

Przed każdym użyciem podnośnika garażowego należy przeprowadzić kontrolę wizualną.

podnoszenie pojazdu.

1. Przed każdym użyciem

OPIS SYMBOLI

Machine Translated by Google

USTAWIENIE - PRZED UŻYCIEM

3. Dokręć śrubę ustalającą.

3. Szybko pompuj uchwytem podnośnika, wykonując kilka pełnych ruchów.

nie może być używany jako narzędzie wsparcia.

5. Podnośnik hydrauliczny powinien być używany wyłącznie do podnoszenia i opuszczania. I to

2. Odkręć korek wlewu oleju z cylindra.

Gniazdo.

2. Odkręć śrubę ustalającą i włóż zmontowany uchwyt do uchwytu

pojazdu.

1. Otwórz zawór spustowy, obracając uchwyt podnośnika w kierunku przeciwnym do ruchu wskazówek zegara.

4. Przed podniesieniem pojazdu należy zapoznać się z instrukcją obsługi producenta pojazdu.

może przeszkadzać w podnoszeniu podnośników. Aby uwolnić powietrze z układu hydraulicznego:

1. Przymocuj górny uchwyt do dolnego uchwytu.

W wyniku transportu i/lub obsługi w układzie hydraulicznym może gromadzić się powietrze, co

3. W podnoszonym pojeździe nie powinna przebywać żadna osoba.

przed rozpoczęciem instalacji lub użytkowania produktu należy zapoznać się z treścią tego dokumentu.

2. Obciążenie powinno być umieszczone centralnie na nasadce głowicy.

1. Niepodniesione koła pojazdu należy zaklinować.

sekcja na początku tego podręcznika, obejmująca cały tekst pod podtytułami

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNĄ INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

4. Włóż korek wlewu oleju do cylindra.

OSTRZEŻENIE

UWAGA PRZED UŻYCIEM

MONTAŻ UCHWYTU

Machine Translated by Google

Uchwyt

Tylny wałek napędowy

Siodło

FUNKCJE

Uchwyt gniazda

Ramię podnoszące

Śruba ustalająca

Machine Translated by Google

PRZED KAŻDYM UŻYCIEM LUB W RAZIE SPADKU WYDAJNOŚCI PODNOŚNIKA

USUWANIE POWIETRZA

DODAWANIE PŁYNU HYDRAULICZNEGO

6. Jeśli powietrze zostanie usunięte i podnośnik nie będzie działał prawidłowo,

do jego rzeczywistego wykorzystania.

4. WAŻNE: Po usunięciu powietrza należy sprawdzić, czy podnośnik działa prawidłowo przed

3. Dokręć śrubę wlewową.

Uwaga: Nie dotykaj uchwytu podczas uzupełniania płynu hydraulicznego.

przed rozpoczęciem instalacji lub użytkowania produktu należy zapoznać się z treścią tego dokumentu.

szybko kilkakrotnie pompuj uchwyt.

3. Przekręć uchwyt zgodnie z ruchem wskazówek zegara do najmocniejszej pozycji, aby zamknąć zawór, a następnie

sekcja na początku tego podręcznika, obejmująca cały tekst pod podtytułami

1/4" poniżej górnej krawędzi otworu wlewowego.

2. Sprawdź poziom płynu i w razie potrzeby uzupełnij go płynem hydraulicznym.

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNĄ INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

2. Powoli dodawaj wysokiej jakości płyn hydrauliczny (sprzedawany oddzielnie), aż osiągnie on

1. Wyjmij śrubę wlewu. Nie wyjmuj ani nie poluzowuj śrub pokrywy zaworu bezpieczeństwa.

1. Odkręć śrubę wlewową.

nadmiar powietrza w następujący sposób:

Nie używaj urządzenia do czasu jego naprawy przez wykwalifikowanego technika serwisowego.

nie działa prawidłowo, może być konieczne oczyszczenie układu hydraulicznego

Sprawdź, czy w podnośniku nie ma nadmiaru powietrza i czy poziom płynu hydraulicznego jest prawidłowy. Jeśli podnośnik jest widoczny,

INSTRUKCJA OBSŁUGI

Machine Translated by Google

Ustaw podnośniki na tej samej wysokości, zgodnie z instrukcją producenta, upewniając się, że zostały pewnie

zablokowane na swoim miejscu.

8. Gdy pojazd jest już całkowicie osadzony na podstawkach podnośnika, kontynuuj powolne opuszczanie.

1. Powoli przekręć uchwyt przeciwnie do ruchu wskazówek zegara, aby opuścić podnośnik. Gdy podnośnik jest

5. Wybierz pasujące podstawki podnośnika (sprzedawane oddzielnie) o odpowiedniej nośności. Ustaw

Podnośnik aż do jego całkowitego opuszczenia.

4. Aby podnieść pojazd, pompuj uchwyt. Używaj płynnych, pełnych ruchów.

hamulca. Następnie zaklinuj koła, które nie będą podnoszone.

siodła stojaków.

7. Powoli przekręć uchwyt przeciwnie do ruchu wskazówek zegara, aby opuścić pojazd na podnośnik.

punkt podnoszenia. Umieść siodło bezpośrednio pod punktem podnoszenia pojazdu.

„PARK” (jeśli automatyczna) lub na najniższym biegu (jeśli manualna). Ustaw awaryjny bieg pojazdu

3. Pompuj uchwytem, aż górna część siodełka prawie dotknie pojazdu.

nadjeżdżający ruch. Wyłącz silnik pojazdu. Przestaw skrzynię biegów pojazdu w

tylko koniec.

2. Umieść siodło podnośnika pod punktem podnoszenia. Mocno przekręć uchwyt

(punkt podnoszenia.)

obu stojaków podnośnika. Użyj dopasowanej pary stojaków podnośnika na pojazd, aby podeprzeć jeden

zgodnie z ruchem wskazówek zegara i podnieś pojazd wystarczająco wysoko, aby nie dotykał podpórek podnośnika.

OSTRZEŻENIE! Upewnij się, że punkty podparcia pojazdu są w pełni osadzone w siodłach

(Informacje o lokalizacji ramy można znaleźć w instrukcji obsługi producenta pojazdu.

1. Ostrożnie wyjmij wszystkie narzędzia, części itp. spod pojazdu.

Zalecany punkt podnoszenia.

Zalecane punkty wsparcia.

6. Umieść siodła podpór podnośnika pod pojazdem zgodnie z zaleceniami producenta.

2. Ostrożnie umieść siodło podnośnika pod pojazdem zgodnie z zaleceniami producenta.

9. Wyjmij podnośnik i odłóż go w bezpieczne miejsce, aby nie przeszkadzał.

całkowicie opuszczony, przekręć uchwyt zgodnie z ruchem wskazówek zegara do najciaśniejszej pozycji, aby zamknąć zawór.

OPUSZCZENIE

PODNOSZENIE

OSTRZEŻENIE: Zaparkuj pojazd na płaskiej, równej, twardej powierzchni w bezpiecznej odległości od

Machine Translated by Google

CZYSZCZENIE, KONSERWACJA I SMAROWANIE

KONSERWACJA I SERWIS

2. PRZED KAŻDYM UŻYCIEM dokładnie sprawdź działanie podnośnika przed jego ponownym użyciem.

wykonywane wyłącznie przez wykwalifikowanego technika.

 Wszelkie warunki mogące mieć wpływ na jego bezpieczne działanie

 Pęknięte lub uszkodzone części

OSTRZEŻENIE: Procedury, które nie zostały szczegółowo wyjaśnione w tej instrukcji, muszą zostać

układu. 

Ponownie sprawdź poziom płynu i uzupełnij w razie potrzeby.

płynu hydraulicznego, aż poziom płynu znajdzie się 1/4" poniżej górnej krawędzi otworu

wlewowego.  Obróć uchwyt przeciwnie do ruchu wskazówek zegara, aby otworzyć zawór

spustowy.  Kilkakrotnie szybko pompuj uchwytem w górę i w dół, aby usunąć powietrze z

 Niewspółosiowość lub wiązanie się ruchomych części

 Luźny sprzęt

5. Całkowicie opuść podnośnik. Przechowuj podnośnik w pomieszczeniu, poza zasięgiem dzieci.

Zużyty płyn hydrauliczny należy zutylizować zgodnie z lokalnymi przepisami.  Trzymając podnośnik

w pozycji pionowej, całkowicie napełnij układ hydrauliczny płynem o wysokiej jakości.

4. Powoli przekręć uchwyt przeciwnie do ruchu wskazówek zegara, aby opuścić pojazd na ziemię.

1. PRZED KAŻDYM UŻYCIEM sprawdź ogólny stan podnośnika. Sprawdź:

 Przy całkowicie opuszczonym podnośniku wykręć śrubę wlewową. 

Przechyl podnośnik, aby umożliwić całkowite wypłynięcie starego płynu hydraulicznego.

3. CO NAJMNIEJ RAZ NA TRZY LATA należy wymienić płyn hydrauliczny:

3. Ostrożnie wyjmij podpory podnośnika.

problem został rozwiązany przed dalszym użyciem

instrukcje.

rzeczywistego użycia. Jeśli podnośnik wydaje się nie działać prawidłowo, postępuj zgodnie z instrukcjami USUWANIA POWIETRZA

nie używać uszkodzonego sprzętu. W przypadku wystąpienia nietypowego hałasu lub wibracji, należy

OSTRZEŻENIE: ABY UNIKNĄĆ POWAŻNYCH OBRAŻEŃ SPOWODOWANYCH AWARIĄ NARZĘDZIA:

Machine Translated by Google

NIE UŻYWAJ USZKODZONEGO LUB NIESPRAWNEGO PODNOŚNIKA

OSTRZEŻENIE

nie obsługuje obciążenia

podczas próby

Sprawdź, czy wydanie

Zawór jest całkowicie zamknięty.

(Upewnij się, że Jack

rozwiązanie.)

Prawdopodobne rozwiązanie

MOŻLIWE OBJAWY

Podnośnik musi usuwać powietrze.

ROZWIĄZYWANIE PROBLEMÓW

Zachowaj ostrożność podczas rozwiązywania problemów z niesprawnym gniazdem. Trzymaj się z dala od

przedstawione w przewodniku rozwiązywania problemów nie rozwiązują problemu, należy zwrócić się do wykwalifikowanego

ABY UNIKNĄĆ POWAŻNYCH OBRAŻEŃ:

technik dokonał przeglądu i naprawy podnośnika przed jego użyciem.

dostępne dla dzieci.

obsługiwane obciążenie. Całkowicie rozwiąż wszystkie problemy przed użyciem. Jeśli rozwiązania

4. PO KAŻDYM UŻYCIU przetrzyj czystą szmatką. Przechowuj podnośnik w pomieszczeniu, z dala od

 Wymień śrubę wlewową.

Po naprawie podnośnika:

działanie, PRZED PONOWNYM URUCHOMIENIEM PODNOŚNIKA.

Dokładnie przetestuj go bez obciążenia, podnosząc i opuszczając całkowicie, sprawdzając, czy jest prawidłowo zamocowany.

w górę

obciążenie

Uchwyt

Kiedy

sposób

pod

ruchy

pod

obniża

podnieś wszystko

Siodło

nie będzie

Siodło

pojemność

wtyczka

wypełnienie

jego waga

gąbczasty

obciążenie

czuje

nie podnosić

g od

Jack jest

Jack będzie

udar wyciek

Płyn

Pompa

Machine Translated by Google

PROSZĘ UWAŻNIE PRZECZYTAĆ PONIŻSZE INFORMACJE

wyraźnie stwierdza, że wszelkie naprawy i wymiany części powinny być wykonywane przez

wymienić jakiekolwiek części produktu. W rzeczywistości producent i/lub dystrybutor

certyfikowanych i licencjonowanych techników, a nie przez kupującego. Kupujący przyjmuje na siebie wszystkie

ryzyko i odpowiedzialność wynikające z napraw dokonanych przez niego na oryginalnym produkcie lub

dystrybutor składa kupującemu jakiekolwiek oświadczenia lub gwarancje jakiegokolwiek rodzaju, że

lub że jest uprawniona do dokonywania napraw produktu lub że jest uprawniona

schemat w tym podręczniku wyłącznie jako narzędzie odniesienia. Ani producent, ani

Producent i/lub dystrybutor dostarczył listę części i instrukcję montażu

części zamiennych do nich lub wynikających z ich zamontowania

jego części.

jeśli to konieczne.

zawór.

zmusić siodło do opuszczenia

przeciwnie do ruchu wskazówek zegara. I

bezpiecznie zamknąć zwolnienie

Sprawdź poziom płynu i dostosuj

dużo płynu hydraulicznego w środku.

1. Opuść siodło i

poprzez przekręcenie uchwytu

3. Otwórz zawór spustowy

zawory:

Jednostka może mieć zbyt

kilka cali.

może nie zamknąć się całkowicie. Aby spłukać

Podnośnik musi usuwać powietrze.

wyrównaj i uzupełnij jeśli to konieczne.

2. Ręcznie podnieś siodło

Zawory mogą być zablokowane i

płyn hydrauliczny. Sprawdź płyn

Jack może mieć mało

tak szybko, jak to możliwe.

Machine Translated by Google

SPECYFIKACJA TECHNICZNA

Model

dostępne pojedynczo jako części zamienne.

UWAGA: Niektóre części są wymienione i pokazane wyłącznie w celach ilustracyjnych i nie są

Parametr

Φ120

340 340

Nośność podnoszenia

495

740

Średnica tacy A (mm)

Długość C (mm)

3 tony

Maksymalna wysokość E (mm)

Podwójny cylinder hydrauliczny

Długość uchwytu

1150

105

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

740

F95

Tworzywo

1260

Szerokość B (mm)

Metoda nośna

430

1150

2,5 tony

Stal

Min. wysokość D (mm)

495

820

Waga produktu (kg)

4 tony

32.3

555

F95

45,6

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

WD-A-03000-B00-0

MODEL: WD-A-02500-B00-0

WD-A-04000-B00-0

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

HYDRAULISCHE VLOERKRIKKEN

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door

voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is

afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet

opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

JACKS

HYDRAULISCHE VLOER

Machine Translated by Google

AANBEVELING VOOR HET VEILIG GEBRUIK VAN DE KRIK

INSPECTIES

WAARSCHUWING: De krik mag alleen op harde, vlakke oppervlakken worden gebruikt en moet vrij zijn

2. Na elk gebruik

3. De last moet centraal op de hoofdkap worden geplaatst.

4. Er mag zich niemand in het voertuig bevinden dat wordt opgetild.

ontbrekende onderdelen.

abnormale omstandigheden zoals gebarsten lassen, lekkages en beschadigde, losse of

2. De niet-geheven wielen van het voertuig moeten worden geblokkeerd.

8. Zorg ervoor dat het hefpunt stabiel is en goed gecentreerd op de kopkap.

9. Verplaats of rol het voertuig niet terwijl het op de krik staat.

Er moet een visuele inspectie worden uitgevoerd vóór elk gebruik van de garagekrik voor

heffen en laten zakken.

optillen van het voertuig.

1. Voor elk gebruik

1. De krik moet op een harde, vlakke ondergrond worden gebruikt en moet vrij kunnen rollen tijdens het rijden.

hydraulische garagekrik.

7. Raadpleeg de handleiding van de fabrikant van het voertuig voordat u het voertuig gaat gebruiken.

worden uitgevoerd door een geautoriseerd reparatiebedrijf van de fabrikant of leverancier.

6. Niemand mag zijn lichaam onder een voertuig krijgen dat alleen door een

LET OP: Lees de instructies en procedures zorgvuldig door voor veilige bediening.

door een krik die als steun dient.

is blootgesteld aan een abnormale belasting of schok. Het wordt aanbevolen om inspectie uit te voeren

ondersteund worden door voertuigsteunen.

om te rollen tijdens het heffen en laten zakken. Ga niet onder een voertuig staan dat alleen wordt ondersteund

De garagekrik moet onmiddellijk worden geïnspecteerd als wordt vermoed dat de lift defect is.

5. De krik mag alleen worden gebruikt voor het heffen en laten zakken. Het geheven voertuig mag

BESCHRIJVING VAN DE SYMBOLEN

Machine Translated by Google

INSTELLEN - VOOR GEBRUIK

3. Er mag zich niemand in het voertuig bevinden dat wordt opgetild.

Door de verzending en/of behandeling kan er lucht in het hydraulische systeem opgesloten raken, waardoor

voordat u dit product installeert of gebruikt.

2. De last moet centraal op de hoofdkap worden geplaatst.

1. De niet-geheven wielen van het voertuig moeten worden geblokkeerd.

sectie aan het begin van deze handleiding inclusief alle tekst onder subkoppen

WAARSCHUWING: Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE

4. Plaats de olievulplug terug in de cilinder.

3. Draai de stelschroef vast.

3. Pomp de krikhendel snel en met meerdere slagen.

5. De hydraulische trolleykrik mag alleen worden gebruikt voor heffen en laten zakken. En het

kan niet als ondersteunend hulpmiddel worden gebruikt.

Stopcontact.

2. Verwijder de olievulplug uit de cilinder.

1. Open de ontlastklep door de krikhendel tegen de klok in te draaien.

van het voertuig.

2. Draai de stelschroef los en plaats de gemonteerde handgreep in de handgreep

kan het heffen van de krikken belemmeren. Om lucht uit het hydraulische systeem te laten:

4. Raadpleeg de handleiding van de fabrikant van het voertuig voordat u het voertuig optilt.

1. Bevestig de bovenste handgreep aan de onderste handgreep.

WAARSCHUWING

LET OP VOOR GEBRUIK

DE HANDGREEP BEVESTIGEN

Machine Translated by Google

Hendel

Hefarm

Zadel

FUNCTIES

Stelschroef

Handvat Socket

Achterwielwiel

Machine Translated by Google

2. Controleer het vloeistofniveau en vul indien nodig hydraulische vloeistof bij.

WAARSCHUWING: Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE

1. Verwijder de vulschroef. Verwijder of maak de schroeven van het veiligheidsventieldeksel niet los.

2. Voeg langzaam hoogwaardige hydraulische vloeistof (apart verkrijgbaar) toe totdat de vloeistof het niveau bereikt

1. Draai de vulschroef los.

overtollige lucht als volgt:

als het niet goed werkt, kan het nodig zijn om het hydraulische systeem te ontluchten

Gebruik het niet totdat het door een gekwalificeerde servicetechnicus is gerepareerd.

Controleer op overmatige lucht en het juiste hydraulische vloeistofniveau in Jack. Als Jack verschijnt

6. Als de lucht is verwijderd en de krik niet goed lijkt te werken, doe dit dan

tot het daadwerkelijke gebruik ervan.

4. BELANGRIJK: Nadat de lucht is verwijderd, test u de krik op een goede werking voordat u hem weer in gebruik neemt.

3. Draai de vulschroef vast.

voordat u dit product installeert of gebruikt.

Pomp de hendel meerdere keren snel op.

Let op: Raak de hendel niet aan tijdens het bijvullen van hydraulische vloeistof.

sectie aan het begin van deze handleiding inclusief alle tekst onder subkoppen

3. Draai de hendel met de klok mee naar de strakste positie om de klep te sluiten en draai vervolgens

1/4" onder de bovenkant van de vulpoort.

HYDRAULISCHE VLOEISTOF TOEVOEGEN

LUCHTVERWIJDERING

VOOR ELK GEBRUIK OF ALS DE PRESTATIES VAN JACK AFNEMEN

GEBRUIKSAANWIJZING

Machine Translated by Google

2. Plaats het Jack's Saddle onder het hefpunt. Draai de hendel stevig

(hefpunt.)

WAARSCHUWING! Zorg ervoor dat de steunpunten van het voertuig volledig in de zadels zitten

van beide krikstandaards. Gebruik een bijpassend paar krikstandaards per voertuig om één

1. Verwijder voorzichtig alle gereedschappen, onderdelen, enz. onder het voertuig vandaan.

(Zie de handleiding van de fabrikant van het voertuig voor de locatie van het frame

aanbevolen hijspunt.

aanbevolen ondersteuningspunten.

met de klok mee en til het voertuig zover op dat het vrijkomt van de assteunen.

2. Plaats het Jack's Saddle voorzichtig onder de autofabrikant

6. Plaats de zadels van de krikstandaards onder de voertuigfabrikant

9. Verwijder de krik en berg deze veilig op.

Als de klep volledig is neergelaten, draait u de hendel met de klok mee naar de strakste stand om de klep te sluiten.

Plaats de assteunen op dezelfde hoogte volgens de instructies van de fabrikant en zorg ervoor dat ze

stevig vastklikken.

8. Zodra het voertuig volledig op de steunen staat, blijft u langzaam zakken

de krik totdat deze volledig is neergelaten.

1. Draai de hendel langzaam tegen de klok in om de krik te laten zakken. Zodra de krik is

5. Selecteer bijpassende krikstandaards (apart verkrijgbaar) met de juiste capaciteit. Stel de

4. Om het voertuig op te tillen, pompt u de hendel. Gebruik vloeiende, volle slagen.

zadels van de stands.

rem. Blokkeer vervolgens de wielen die niet worden opgetild.

hefpunt. Plaats het zadel direct onder het hefpunt van het voertuig.

"PARK" (indien automatisch) of in de laagste versnelling (indien handmatig). Zet de noodstop van het voertuig

7. Draai de hendel langzaam tegen de klok in om het voertuig op de krik te laten zakken

tegemoetkomend verkeer. Zet de motor van het voertuig uit. Zet de transmissie van het voertuig in

3. Pomp de hendel totdat de bovenkant van het zadel bijna de hoogte van het voertuig heeft bereikt.

alleen einde.

WAARSCHUWING: Parkeer het voertuig op een vlakke, vlakke, stevige ondergrond, op veilige afstand van

OPHEFFEN

VERLAGEN

Machine Translated by Google

REINIGING, ONDERHOUD EN SMERING

ONDERHOUD EN SERVICE

4. Draai de hendel langzaam tegen de klok in om het voertuig op de grond te laten zakken.

1. Controleer voor elk gebruik de algemene staat van de krik. Controleer op:

3. MINSTENS EENMAAL ELKE DRIE JAAR de hydraulische vloeistof vervangen:

ÿ Verwijder de vulschroef terwijl de krik volledig omlaag staat. ÿ Kantel

de krik om de oude hydraulische vloeistof er volledig uit te laten lopen.

3. Verwijder voorzichtig de assteunen.

probleem opgelost voor verder gebruik

instructies.

geen beschadigde apparatuur gebruiken. Als er abnormale geluiden of trillingen optreden, laat de

werkelijk gebruik. Als de Jack niet goed lijkt te werken, volg dan de AIR REMOVAL-instructies

WAARSCHUWING: OM ERNSTIG LETSEL DOOR GEREEDSCHAPSFALEN TE VOORKOMEN:

2. Test de krik vóór elk gebruik grondig op een goede werking voordat u hem in gebruik neemt.

uitsluitend door een gekwalificeerde technicus worden uitgevoerd.

ÿ Elke omstandigheid die de veilige werking ervan kan beïnvloeden

ÿ Gebarsten of gebroken onderdelen

systeem.

ÿ Controleer het vloeistofpeil opnieuw en vul indien nodig bij.

WAARSCHUWING: Procedures die niet specifiek in deze handleiding worden uitgelegd, moeten worden uitgevoerd

ÿ Verkeerde uitlijning of vastlopen van bewegende delen

hydraulische vloeistof totdat de vloeistof 1/4" onder de bovenkant van de vulpoort staat.

ÿ Draai de hendel tegen de klok in om het ontluchtingsventiel te openen. ÿ Pomp de

hendel snel meerdere keren op en neer om lucht uit de

5. Laat de krik helemaal zakken. Berg de krik binnen op, buiten bereik van kinderen.

ÿ Losse hardware

Voer de oude hydraulische vloeistof af volgens de plaatselijke voorschriften. ÿ Vul de

hydraulische eenheid volledig met hoogwaardige vloeistof, terwijl de krik rechtop staat.

Machine Translated by Google

GEBRUIK GEEN BESCHADIGDE OF NIET FUNCTIONERENDE KRIK

WAARSCHUWING

oplossing.)

terwijl ik probeer een

Controleer of de Release

(Zorg ervoor dat de Jack

ondersteunt geen lading

WAARSCHIJNLIJKE OPLOSSING

MOGELIJKE SYMPTOMEN

De krik moet lucht kunnen afvoeren.

De klep is volledig gesloten.

PROBLEMEN OPLOSSEN

ondersteunde belasting. Los alle problemen volledig op voor gebruik. Als de oplossingen

Wees voorzichtig bij het oplossen van problemen met een defecte jack. Blijf uit de buurt van de

Als de in de handleiding voor probleemoplossing beschreven oplossingen het probleem niet oplossen, laat dan een gekwalificeerde

VOORDAT U DE KRIK WEER IN GEBRUIK NEEMT.

4. NA ELK GEBRUIK afvegen met een schone doek. Berg de Jack binnen op, buiten bereik van

OM ERNSTIG LETSEL TE VOORKOMEN:

bereik van kinderen.

ÿ Plaats de vulschroef terug.

Nadat de krik is gerepareerd:

Test het zorgvuldig zonder lading door het volledig op te tillen en te laten zakken, en controleer of het goed vastzit.

Laat de technicus de krik inspecteren en repareren voordat u hem gebruikt.

zal niet

capaciteit

zijn gewicht

sponsachtig

de vulling

plug

niet optillen bij

voelt

g van

krik is

onder

hartinfarct

Jack zal Vloeistof

lekt

Pomp

laden

Hendel

omhoog

wanneer

onder

manier

beweegt

laden

verlaagt

til alle

Zadel Zadel

Machine Translated by Google

LEES HET VOLGENDE ZORGVULDIG DOOR

om onderdelen van het product te vervangen. In feite is de fabrikant en/of distributeur

gecertificeerde en gelicentieerde technici en niet door de koper. De koper neemt alle

stelt uitdrukkelijk dat alle reparaties en vervangingen van onderdelen door

distributeur geeft de koper op enigerlei wijze een verklaring of garantie dat hij

of dat hij of zij gekwalificeerd is om reparaties aan het product uit te voeren of dat hij of zij gekwalificeerd is

diagram in deze handleiding alleen als referentie-instrument. Noch de fabrikant, noch

De fabrikant en/of distributeur heeft de onderdelenlijst en de montagehandleiding verstrekt

onderdelen daarvan.

vervangende onderdelen daarvan of voortvloeiend uit zijn of haar installatie van vervangende onderdelen

risico en aansprakelijkheid voortvloeiend uit zijn of haar reparaties aan het oorspronkelijke product of

enkele centimeters.

sluit mogelijk niet volledig. Om door te spoelen

niveau en vul indien nodig bij.

De krik moet lucht kunnen afvoeren.

2. Til het zadel handmatig op

Kleppen kunnen geblokkeerd zijn en

hydraulische vloeistof. Controleer vloeistof

Jack heeft misschien weinig

zo snel mogelijk.

indien nodig.

ventiel.

tegen de klok in. En

dwing het zadel naar beneden als

Controleer het vloeistofniveau en pas het aan

sluit de ontgrendeling veilig af

1. Laat het zadel zakken en

door aan de hendel te draaien

veel hydraulische vloeistof erin.

de kleppen:

3. Open het ontluchtingsventiel

De eenheid kan te veel hebben

Machine Translated by Google

TECHNISCHE SPECIFICATIE

Model

Parameter

afzonderlijk verkrijgbaar als vervangende onderdelen.

OPMERKING: Sommige onderdelen worden alleen ter illustratie vermeld en getoond en zijn niet

495

820

4 ton

Productgewicht (kg)

32.3

555

340

45.6

F95

Dragende methode

Breedte B(mm)

430

2,5 ton

1150

Minimale hoogte D(mm)

Staal

1150

Hydraulische dubbele cilinder

Handvatlengte

105

F95

Materiaal

740

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

1260

495

Hefvermogen

ÿ120

340

Schaaldiameter A(mm)

Lengte C(mm)

740

3 ton

Maximale hoogte E(mm)

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

WD-A-03000-B00-0

MODELL: WD-A-02500-B00-0

WD-A-04000-B00-0

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

HYDRAULISKA GOLVJACKAR

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

BEHÖVER HJÄLP? KONTAKTA OSS!

Teknisk support och e-garanticertifikat

www.vevor.com/support

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

JACKS

HYDRAULISKA GOLV

Machine Translated by Google

REKOMMENDATION FÖR SÄKER ANVÄNDNING AV jacket

INSPEKTIONER

9. Flytta eller kör inte fordonet medan du är på domkraften.

hydraulisk vagndomkraft.

VARNING: Läs noggrant instruktionerna och procedurerna för säker användning.

göras av tillverkarens eller leverantörens auktoriserade reparationsverkstad.

6. Ingen person ska få sin kropp under ett fordon som endast stöds av en

stödjas på fordonsstöd.

av en vagn jack-använda stödstativ.

utsatts för en onormal belastning eller stöt. Det rekommenderas att besiktning

Garagedomkraften bör inspekteras omedelbart om hissen tros ha

att rulla under lyft och sänkning. Gå inte under ett fordon som endast stöds

5. Domkraften ska endast användas för lyft och sänkning. Det upphöjda fordonet ska

3. Lasten ska vara centralt placerad på huvudkåpan.

VARNING: Domkraften får endast användas på hårda, jämna ytor och vara fri

2. Efter varje användning

4. Ingen person ska vistas i ett fordon som lyfts.

onormala förhållanden som spruckna svetsar, läckor och skadade, lösa, eller

saknade delar.

2. Fordonets olyfta hjul ska vara blockerade.

lyfta och sänka.

Visuell inspektion bör göras före varje användning av garagedomkraften för

lyft av fordonet.

8. Se till att lyftpunkten är stabil och korrekt centrerad på huvudkåpan.

1. Före varje användning

1. Domkraften ska användas på en hård och jämn yta och vara fri att rulla under

7. Biltillverkarens bruksanvisning bör konsulteras innan

BESKRIVNING AV SYMBOLERNA

Machine Translated by Google

INSTÄLLNING - INNAN ANVÄNDNING

3. Pumpa snabbt domkraftshandtaget genom flera hela slag.

kan inte användas som ett stödverktyg.

3. Dra åt inställningsskruven.

2. Ta bort oljepåfyllningspluggen från cylindern.

5. Den hydrauliska vagndomkraften ska endast användas för lyft och sänkning. Och det

Uttag.

2. Lossa inställningsskruven och sätt in det monterade handtaget i handtaget

1. Öppna utlösningsventilen genom att vrida domkraftshandtaget moturs.

av fordonet.

4. Biltillverkarens bruksanvisning bör konsulteras före lyft

kan störa domkrafternas lyft. För att släppa ut luft från hydraulsystemet:

1. Fäst det övre handtaget på det nedre handtaget.

däri före installation eller användning av denna produkt.

På grund av transport och/eller hantering kan luft fångas i hydraulsystemet, vilket

3. Ingen person ska vistas i ett fordon som lyfts.

1. Fordonets olyfta hjul ska vara blockerade.

2. Lasten ska vara centralt placerad på huvudkåpan.

avsnitt i början av denna handbok inklusive all text under underrubriker

VARNING: Läs HELA VIKTIG SÄKERHETSINFORMATION

4. Sätt tillbaka oljepåfyllningspluggen i cylindern.

VARNING

FÖRSIKTIGHET INNAN ANVÄNDNING

ATT FÄSTA HANDTAGET

Machine Translated by Google

Sadel

Bakhjul

Hantera

FUNKTIONER

Handtagsuttag

Lyftarm

Ställskruv

Machine Translated by Google

FÖRE VARJE ANVÄNDNING ELLER OM JACKENS PRESTANDA MINSKAS

BORTTAGNING AV LUFT

TILLÄGG HYDRAULIKVÄTSKA

till dess faktiska användning.

4. VIKTIGT: Efter att luften har avlägsnats, testa domkraften för korrekt funktion innan

3. Dra åt påfyllningsskruven.

Obs: Rör inte vid handtaget när du fyller på hydraulvätska.

pumpa handtaget flera gånger snabbt.

däri före installation eller användning av denna produkt.

3. Vrid sedan handtaget medurs till det tätaste läget för att stänga ventilen

avsnitt i början av denna handbok inklusive all text under underrubriker

1/4" under toppen av påfyllningsporten.

1. Ta bort påfyllningsskruven. Ta inte bort eller lossa säkerhetsventilkåpans skruvar.

VARNING: Läs HELA VIKTIG SÄKERHETSINFORMATION

2. Kontrollera vätskenivån och fyll vid behov på genom att tillsätta hydraulvätska.

2. Tillsätt högkvalitativ hydraulolja (säljs separat) långsamt tills vätskan når

överdriven luft enligt följande:

1. Lossa påfyllningsskruven.

använd den inte förrän den har reparerats av en kvalificerad servicetekniker.

för att inte fungera ordentligt kan det bli nödvändigt att tömma dess hydraulsystem

Kontrollera om det finns för mycket luft och korrekt hydraulvätskenivå i domkraften. Om Jack dyker upp

6. Om luften avlägsnas och domkraften inte verkar fungera som den ska, gör du

DRIFTSINSTRUKTIONER

Machine Translated by Google

1. Vrid sakta handtaget moturs för att sänka domkraften. När Jack är

5. Välj matchande domkrafter (säljs separat) med lämplig kapacitet. Ställ in

8. Fortsätt långsamt att sänka när fordonet är helt på plats på domkraften

broms. Blockera sedan hjulen som inte lyfts.

4. För att lyfta fordonet pumpar du handtaget. Använd jämna, fulla drag.

stativs sadlar.

7. Vrid sakta handtaget moturs för att sänka fordonet på domkraften

lyftpunkt. Placera sadeln direkt under fordonets lyftpunkt.

"PARK" (om automatisk) eller i sin lägsta växel (om manuell). Ställ in fordonets nödsituation

2. Placera Jack's Sadle under lyftpunkten. Vrid handtaget ordentligt

3. Pumpa handtaget tills toppen av sadeln nästan har nått fordonets

mötande trafik. Stäng av fordonets motor. Placera fordonets transmission i

endast slut.

VARNING! Se till att fordonets stödpunkter sitter helt i sadlarna

lyftpunkt.)

av båda domkrafterna. Använd ett matchat par domkrafter per fordon för att stödja en

1. Ta försiktigt bort alla verktyg, delar etc. från under fordonet.

rekommenderad lyftpunkt.

(Se fordonstillverkarens ägarmanual för platsen för ramen

rekommenderade stödpunkter.

6. Placera domkraftens sadlar under fordonstillverkarens

2. Placera Jack's Sadle försiktigt under fordonstillverkarens

9. Ta bort domkraften och förvara den säkert ur vägen.

medurs och höj fordonet tillräckligt högt för att frigöra domkrafterna.

helt sänkt, vrid handtaget medurs till det tätaste läget för att stänga ventilen.

domkraften står på samma höjd enligt tillverkarens anvisningar, och se till att de

låses säkert på plats.

domkraften tills den är helt nedsänkt.

VARNING: Parkera fordonet på en plan, jämn, solid yta säkert borta från

LYFT

SÄNKNING

Machine Translated by Google

RENGÖRING, UNDERHÅLL OCH SMÖRJNING

UNDERHÅLL OCH SERVICE

endast utföras av en kvalificerad tekniker.

ÿ Alla tillstånd som kan påverka dess säker drift

VARNING: Procedurer som inte specifikt förklaras i denna manual måste vara

ÿ Spruckna eller trasiga delar

system. ÿ

Kontrollera vätskenivån igen och fyll på vid behov.

hydraulvätska tills vätskan är 1/4" under toppen av påfyllningsporten. ÿ Vrid

handtaget moturs för att öppna utlösningsventilen. ÿ Pumpa handtaget snabbt upp

och ner flera gånger för att tömma luft från

ÿ Felinriktning eller fastsättning av rörliga delar

ÿ Lös hårdvara

5. Sänk domkraften helt. Förvara domkraften inomhus utom räckhåll för barn.

Kassera den gamla hydrauloljan i enlighet med lokala föreskrifter. ÿ Med domkraften

upprätt, fyll den hydrauliska enheten helt med hög grad

3. MINST EN GÅNG VAR TREDJE ÅR, byt hydraulolja:

4. Vrid sakta handtaget moturs för att sänka fordonet på marken.

1. INNAN VARJE ANVÄNDNING, inspektera domkraftens allmänna tillstånd. Kontrollera efter:

ÿ Med domkraften helt sänkt, ta bort påfyllningsskruven. ÿ Tippa

domkraften så att den gamla hydraulvätskan kan rinna ut helt.

problemet åtgärdats före vidare användning

3. Ta försiktigt bort domkrafterna.

instruktioner.

faktisk användning. Om domkraften inte verkar fungera korrekt, följ LUFTBORTTAGNING

använd inte skadad utrustning. Om onormalt ljud eller vibrationer uppstår, har du

VARNING: FÖR ATT FÖRHINDRA ALLVARLIG SKADA FRÅN VERKTYGSFEL: Gör

2. FÖRE VARJE ANVÄNDNING, testa noggrant domkraften för korrekt funktion innan den används

Machine Translated by Google

VARNING

ANVÄND INTE ETT SKADAT ELLER FEL FUNKTIONER

stöder inte en belastning

medan du försöker a

Kontrollera att Release

Ventilen är helt stängd.

(Se till att Jack

lösning.)

TROLIG LÖSNING

MÖJLIGA SYMPTOM

Domkraften behöver släppa ut luft.

FELSÖKNING

Var försiktig när du felsöker ett felaktigt uttag. Håll dig väl borta från

som presenteras i felsökningsguiden inte löser problemet, ha en kvalificerad

FÖR ATT FÖRHINDRA ALLVARLIG SKADA:

tekniker inspektera och reparera domkraften före användning.

barns räckvidd.

stödd belastning. Lös alla problem helt före användning. Om lösningarna

4. EFTER VARJE ANVÄNDNING, torka av med en ren trasa. Förvara domkraften inomhus utanför

ÿ Sätt tillbaka påfyllningsskruven.

Efter att domkraften har reparerats:

drift, INNAN DU ÅTERSTÄLLER DECKEN TILL DRIFT.

Testa den noggrant utan last genom att höja och sänka den helt och kontrollera att den är korrekt

Vätska

när

upp

ladda

Hantera

sätt

under

rör sigsänker

lyft alla

SadelSadel

kommer inte

fyllningen

dess vikt

kapacitet svampig

känns

inte lyft kl

g från

plugg

Jack kommer

stroke läcker

jack är

Pump

under

ladda

Machine Translated by Google

LÄS FÖLJANDE NOGGRANT

anger uttryckligen att alla reparationer och byten av delar ska utföras av

för att byta ut några delar av produkten. Faktum är att tillverkaren och/eller distributören

certifierade och licensierade tekniker och inte av köparen. Köparen antar allt

risk och ansvar som uppstår till följd av hans eller hennes reparationer av originalprodukten eller

distributören gör någon representation eller garanti av något slag till köparen att han

eller hon är kvalificerad att göra några reparationer på produkten eller att han eller hon är kvalificerad

diagrammet i denna handbok endast som ett referensverktyg. Varken tillverkaren eller

Tillverkaren och/eller distributören har tillhandahållit reservdelslistan och monteringen

reservdelar därtill eller som härrör från hans eller hennes installation av ersättning

delar därtill.

ventil.

tvinga ner sadeln som

om det behövs.

stäng spärren ordentligt

moturs. Och

Kontrollera vätskenivån och justera

mycket hydraulvätska inuti.

1. Sänk sadeln och

genom att vrida på handtaget

3. Öppna utlösningsventilen

ventilerna:

Enheten kan ha också

nivå och fyll på vid behov.

kanske inte stängs helt. Att spola

flera tum.

Domkraften behöver släppa ut luft.

hydraulvätska. Kontrollera vätskan

2. Lyft sadeln manuellt

Ventiler kan vara blockerade och

Jack kan vara låg på

snabbt som möjligt.

Machine Translated by Google

TEKNISK SPECIFIKATION

Modell

finns individuellt som reservdelar.

OBS: Vissa delar är listade och visade endast i illustrationssyfte och är det inte

Parameter

F95

Material

Lastbärande metod

Bredd B(mm)

430

1150 1260

Stål

Min höjd D(mm)

2,5 ton

Produktvikt (kg)

4 ton

32.3

495

820

555

F95

45,6

340

Lyftviktskapacitet

ÿ120

340

495

3 ton

Max höjd E(mm)

740

Brickdiameter A(mm)

Längd C(mm)

105

Hydraulisk dubbelcylinder

Handtagslängd

1150

WD-A-02500-B00-0 WD-A-03000-B00-0 WD-A-04000-B00-0

740

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor K500 Heavy-duty Low Profile Floor Jack, 3 Ton Capacity, Dual Pistons Quick Lift, Lifting Range 3.35"-19.69"

Product's Documents

User Manual

Specifications

Vevor K500 Questions and Answers
