Bosch GLL 150 ECK Red 500-ft Self-Leveling Outdoor 360 Beam User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

For English Version Version française Versión en español

See page 6 Voir page 17 Ver la página 31

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente, appelez

ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

GLL 150 E

LR 3

-2-

3 601 K63 K80

IEC 60825-1:2007-03

max output <1 mW @ 640 nm

Laser Radiation. Do not stare into the beam. Class 2 laser

product. Complies with 21 CFR 1040.10 and 1040.11 except

for deviations pursuant to Laser Notice 50, 6/24/2007

-3-

-4-

-5-

Read all instructions. Failure to follow all instructions listed below may result

in hazardous radiation exposure, electric shock, fire and/or serious injury. The

term “tool” in all of the warnings listed below refers to your mains-operated (corded) tool or battery-

operated (cordless) tool.

The following labels are on your laser tool for your convenience and safety. They indicate

where the laser light is emitted by the tool. ALWAYS BE AWARE of their location when

using the tool.

DO NOT direct the laser beam at persons or animals and do not stare into the

laser beam yourself. This tool produces laser class 2 laser radiation and complies

with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice

No. 50, dated June 24, 2007. This can lead to persons being blinded.

DO NOT remove or deface any warning or caution labels. Removing labels

increases the risk of exposure to laser radiation.

Use of controls or adjustments or performance of procedures other than those specified in

this manual, may result in hazardous radiation exposure.

ALWAYS make sure that any bystanders in the vicinity of use are made aware of the

dangers of looking directly into the laser tool.

DO NOT place the laser tool in a position that may cause anyone to stare into the laser

beam intentionally or unintentionally. Serious eye injury could result.

ALWAYS position the laser tool securely. Damage to the laser tool and/or serious injury to the

user could result if the laser tool falls.

ALWAYS use only the accessories that are recommended by the manufacturer of your

laser tool. Use of accessories that have been designed for use with other laser tools could result in

serious injury or unsatisfactory performance.

DO NOT use this laser tool for any purpose other than those outlined in this manual. This

could result in serious injury or unsatisfactory performance.

DO NOT leave the laser tool “ON” unattended in any operating mode.

DO NOT disassemble the laser tool. There are no user serviceable parts inside. Do not

modify the product in any way. Modifying the laser tool may result in hazardous laser radiation

exposure.

SAVE THESE INSTRUCTIONS

General Safety Rules

Radiación Láser. No mire al rayo. Producto láser de Clase

2. Cumple con las normas 21 CFR 1040.10 y 1040.11,

excepto por las desviaciones conforme al Aviso para

láseres 50 del 24 de juio de 2007.

Rayonement laser. Ne regardez pas directement dans le

faisceau. Produit laser de Classe 2. Conforme à 21 CFR

1040.10 et 1040.11, sauf pour les écarts suivant l’Avis laser

50, 24/6/2007.

3 601 K63 K80

IEC 60825-1:2007-03

max output <1 mW @ 640 nm

Laser Radiation. Do not stare into the beam. Class 2 laser

product. Complies with 21 CFR 1040.10 and 1040.11 except

for deviations pursuant to Laser Notice 50, 6/24/2007

WARNING

-6-

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

DO NOT operate the laser tool around

children or allow children to operate the

laser tool. Serious eye injury could result.

DO NOT use measuring tools, attachments

and accessories outdoors when lightening

conditions are present.

Electrical safety

Batteries can explode or leak, cause injury

or fire. To reduce this risk, always follow all

instructions and warnings on the battery

label and package.

Remove the batteries from the tool when not

using it for extended periods. When storing

for extended periods, the batteries can corrode

and discharge themselves.

DO NOT short any battery terminals.

DO NOT charge alkaline batteries.

DO NOT mix old and new batteries.

Replace all old batteries at the same time

with new batteries of the same brand and

type.

DO NOT mix battery chemistries.

Dispose of or recycle batteries per

local code.

DO NOT dispose of batteries in fire.

Keep batteries out of reach of children.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a tool.

Do not use a tool while you are tired or

under the influence of drugs, alcohol or

medication. A moment of inattention while

operating a tool may result in serious personal

injury or incorrect measurement results.

Use safety equipment. Always wear eye

protection. Safety equipment such as dust

mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate

conditions will reduce personal injuries.

DO NOT use the laser viewing glasses as

safety goggles. The laser viewing glasses

are used for improved visualization of the laser

beam, but they do not protect against laser

radiation.

DO NOT use the laser viewing glasses as

sun glasses or in traffic. The laser viewing

glasses do not afford complete UV protection

and reduce color perception.

DO NOT use any optical tools such as, but

not limited to, telescopes or transits to view

the laser beam. Serious eye injury could result.

DO NOT stare directly at the laser beam or

project the laser beam directly into the eyes

of others. Serious eye injury could result.

Use caution when using measuring tools in

the vicinity of electrical hazards.

Magnets

Keep the tool and laser

target away from cardiac

pacemakers. The magnets of

the tool and laser target plate

generate a field that can impair

the function of cardiac

pacemakers.

Keep the tool and laser target away from

magnetic data medium and magnetically-

sensitive equipment.

The effect of the magnets of the tool and laser

target plate can lead to irreversible data loss.

Noise Information

Do not hold the measuring tool close to

your ear! Do not hold the measuring tool

closer than 1 meter from your ear when

using loud volume! The A-weighted sound

pressure level of the audio signal at one meter

distance is 75-85dB(A). Serious injury could

result.

Use and care

Use the correct tool for your application. The

correct tool will do the job better and safer.

Do not use the tool if the switch does not

turn it on and off. Any tool that cannot be

controlled with the switch is dangerous and

must be repaired.

Store idle tool out of the reach of children

and do not allow persons unfamiliar with the

tool or these instructions to operate the tool.

Tools are dangerous in the hands of untrained

users.

Maintain tools. Check for misalignment or

binding of moving parts, breakage of parts

and any other condition that may affect the

operation. If damaged, repair tool before

use. Many accidents are caused by poorly

maintained tools.

Use the tool, accessories, etc., in

accordance with these instructions and in

the manner intended for the particular type

-7-

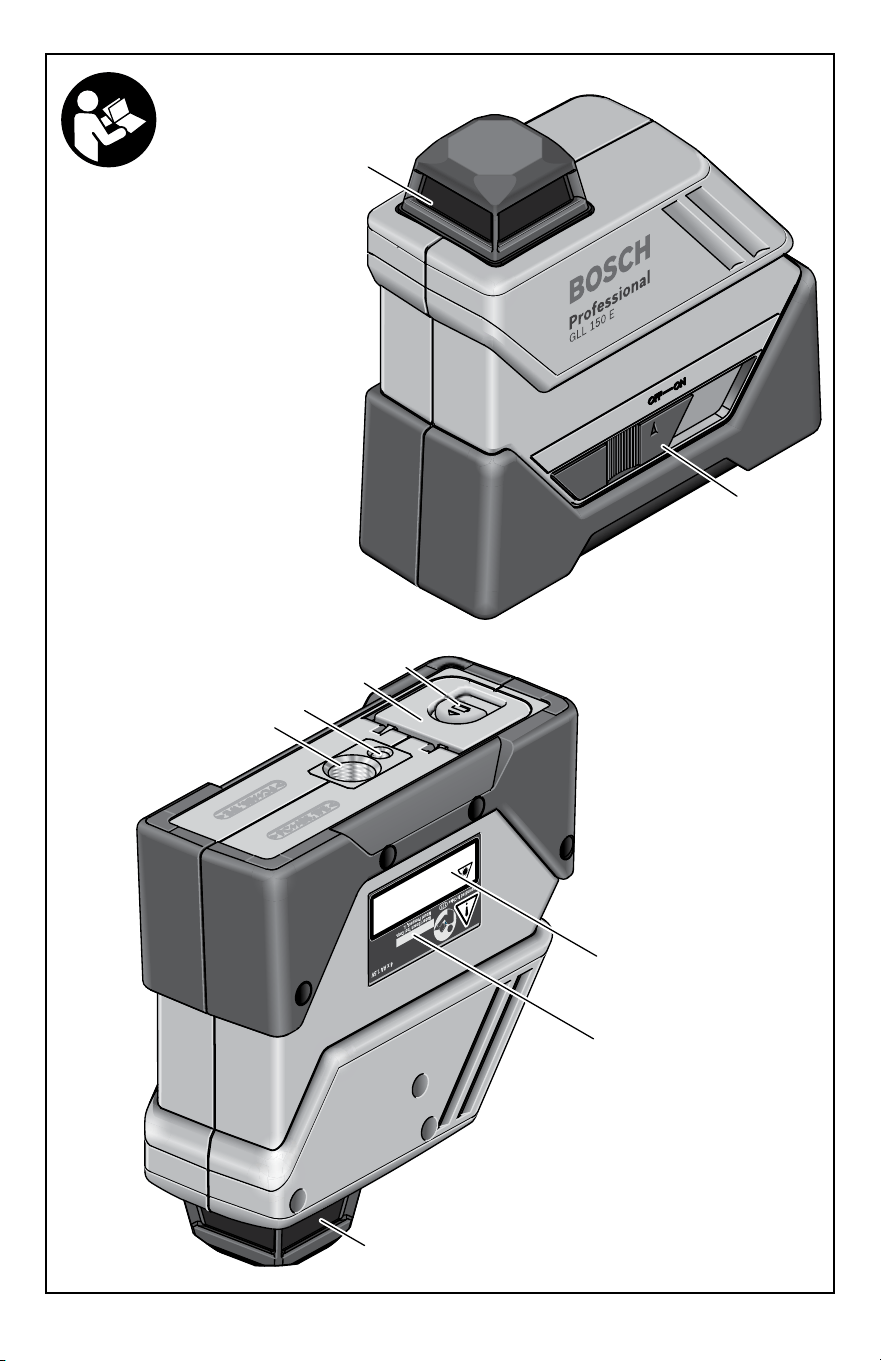

The numbering of the product features shown

refers to the illustration of the tool on the graphic

page.

1 Exit opening for laser beam

2 On/Off switch

3 Tripod mount 5/8”-11

4 Tripod mount 1/4”-20

5 Latch of battery lid

6 Battery lid

7 Laser warning label

8 Serial number

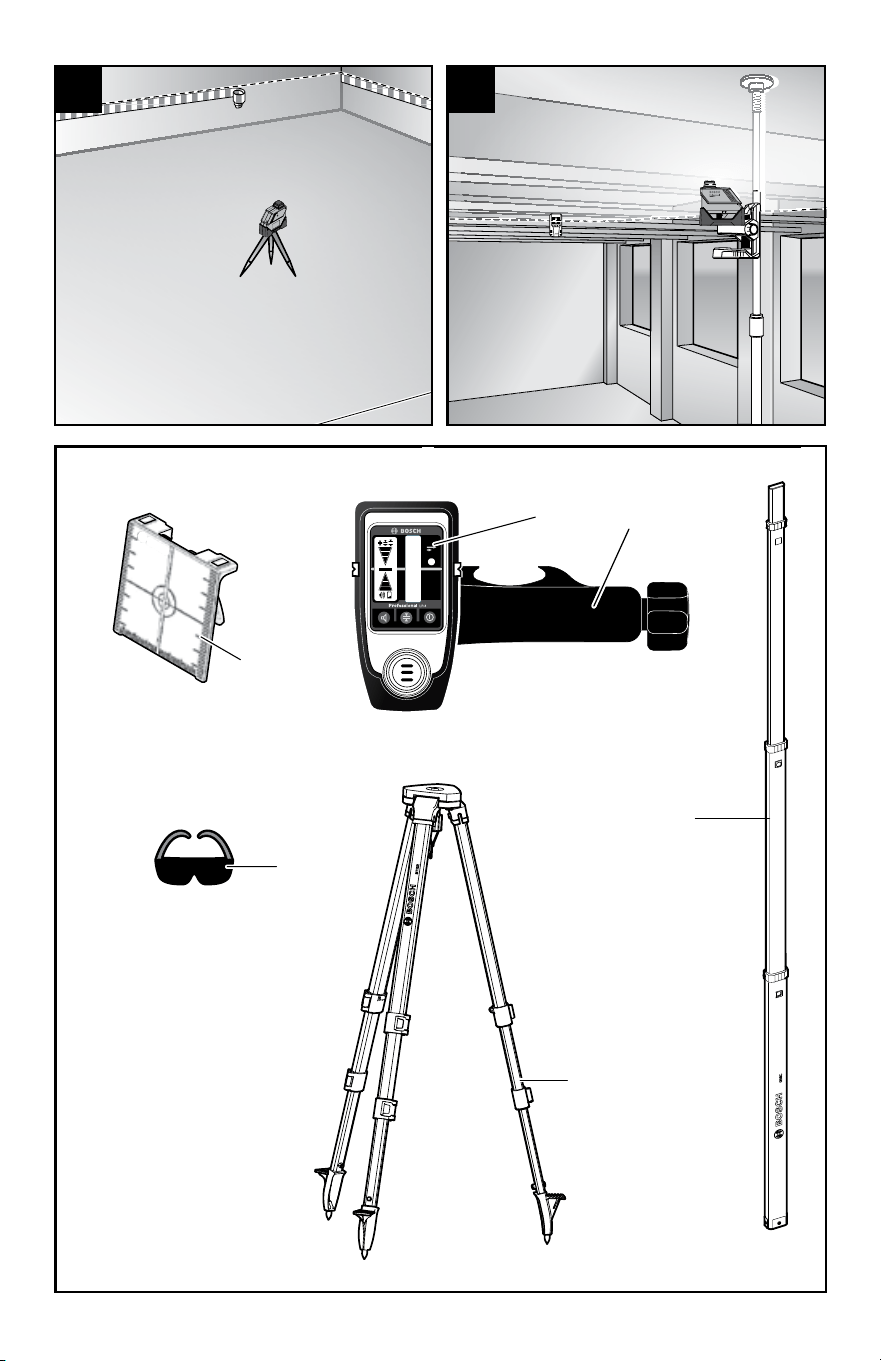

9 Laser target plate*

10 Laser receiver (LR 3)

11 Rod clamp

12 Laser viewing glasses*

13 Tripod (BT 152)

14 Leveling rod (GR 8 C)

* The accessories illustrated or described are

not included as standard delivery.

Inserting/Replacing the Battery

Always replace all batteries

at the same time. Only

use batteries from one brand and with the

identical capacity.

Remove the batteries from the tool when not

using it for extended periods. When storing

for extended periods, the batteries can corrode

and discharge themselves.

Alkaline batteries are recommended for

the tool.

To open the battery compartment 6, slide the

latch 5 in the direction of the arrow and fold the

battery lid up. Insert the batteries.

When inserting, pay attention to the correct

polarity according to the representation on the

inside of the battery lid.

At approximately 6 hours battery life remaining,

the unit will indicate "battery weak" status by

rapidly flashing the laser on and off for 30

seconds. It will then resume normal operation

until complete switch-off. The 30-second

flashing will repeat on initial startup.

Intended Use

Preparation

Features

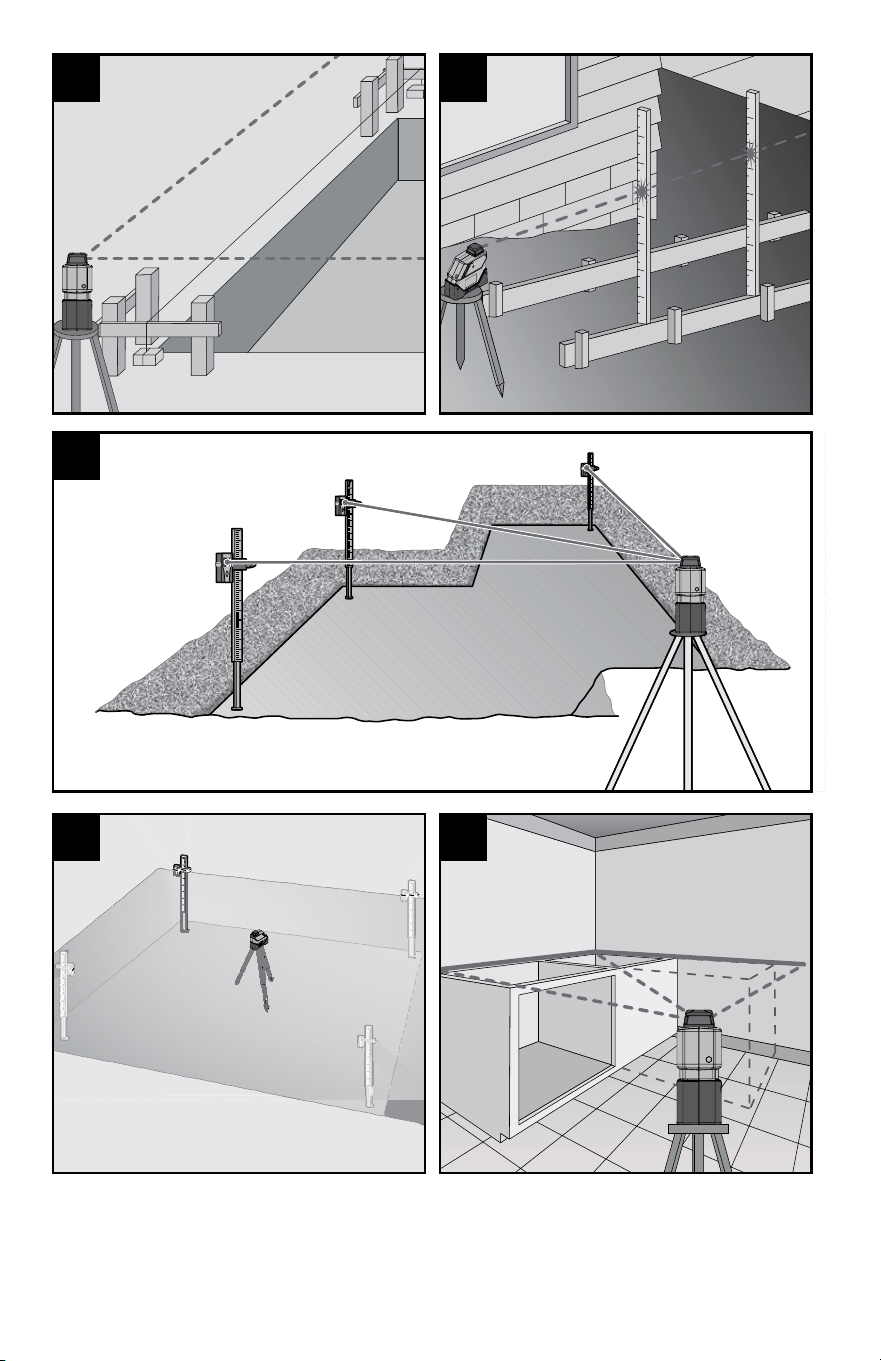

The tool is intended for determining and checking level.

WARNING

of tool, taking into account the working

conditions and the work to be performed.

Use of the tool for operations different from

those intended could result in a hazardous

situation.

Service

Have your tool serviced by a qualified repair

person using only identical replacement

parts. This will ensure that the safety of the tool

is maintained.

Develop a periodic maintenance schedule

for tool.

Follow checking recalibration procedures

outlined in this instruction manual.

When cleaning a tool be careful not to

disassemble any portion of the tool since

internal wires may be misplaced or pinched

or may be improperly mounted. Certain

cleaning agents such as gasoline, carbon

tetrachloride, ammonia, etc. may damage

plastic parts. agents such as gasoline, carbon

tetrachloride, ammonia, etc. may damage

plastic parts.

SAVE THESE INSTRUCTIONS.

-8-

Standard Range Mode

- Range Radius X-Axis 3 ft to 196 ft (1 m to 60 m)

- Range Radius Y-Axis 3 ft to 65 ft (1 m to 20 m)

Long Range Mode

- Range Radius X-Axis 66 ft to 260 ft (20 m to 80 m)

- Range Radius Y-Axis 66 ft to 260 ft (20 m to 80 m)

Self Leveling Range

(typically)

± 4 degrees

Out of Level Warning Slow flashing of the laser for 30 secs

Pendulum Transport Lock Yes

Low Battery Warning At approximately 6 hours battery life remaining:

Flashing Laser – (ON 0.2 secs and OFF 0.2 secs for a

30-second period then ON until battery is exhausted,

repeats on initial startup)

Mounting Threads 1/4-20 and 5/8-11

Auto Shut-off 15 min. if not level, none if level

IP Rating IP55

Battery Type 4 x AA cell Alkaline

Battery Life 50 hours

Safety Class 2

Laser Diode 640 nm

Operating Temperature 14° F to 122° F (-10° C to 50° C)

Level Accuracy ± 3/16 in @ 100 ft (± 4.5 mm @ 30 m)

Accessories Laser Detector w/bracket, Case

The working range can be decreased by unfavorable environmental conditions (e.g. direct sun

irradiation).

Technical Data

-9-

Initial Operation

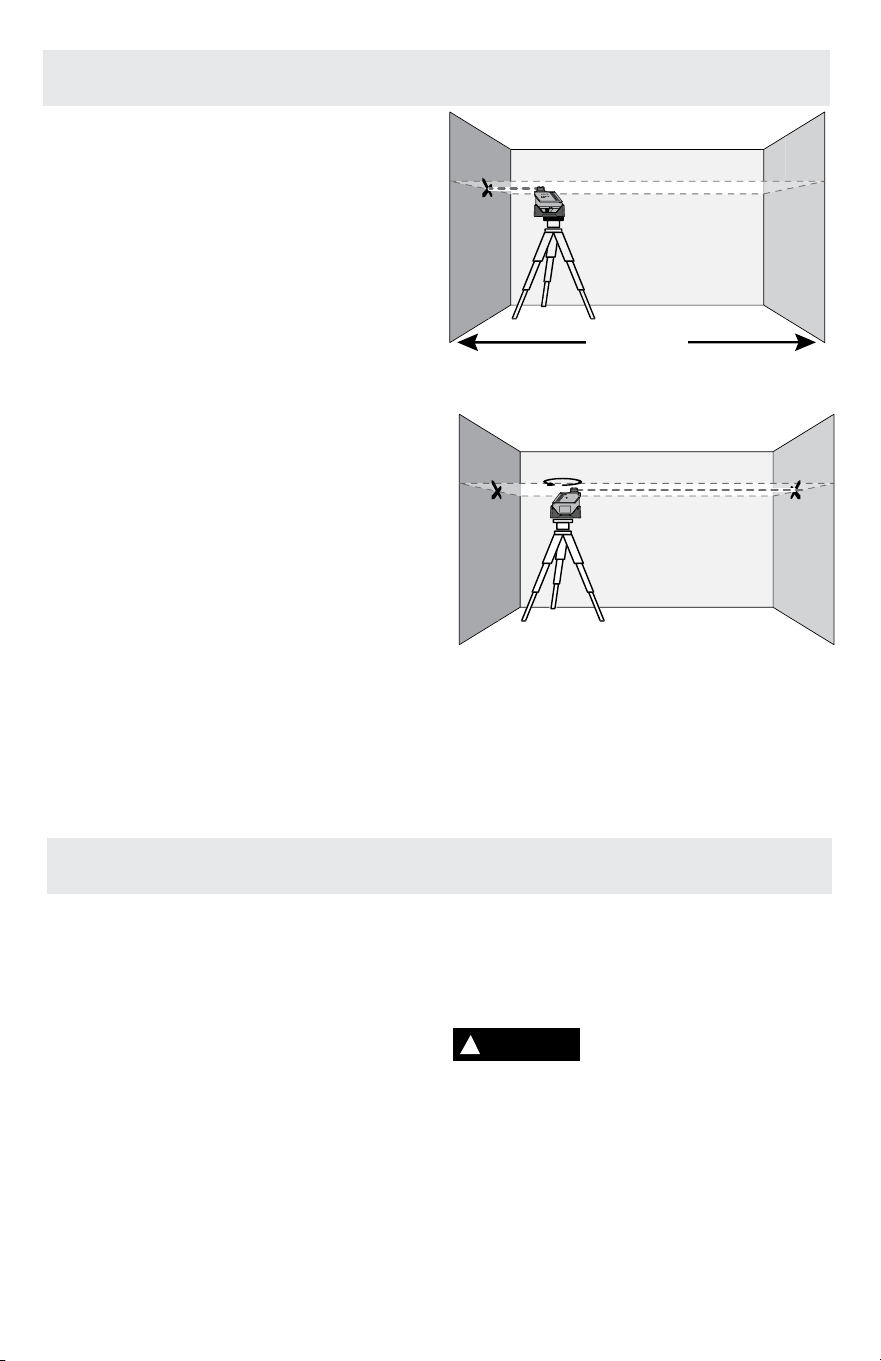

An accuracy check should always be carried

out before use.

Protect the tool against

moisture and direct

sun light.

Do not subject the tool to extreme

temperatures or variations in temperature.

As an example, do not leave it in vehicles for

longer periods. In case of large variations in

temperature, allow the tool to adjust to the

ambient temperature before putting it into

operation. In case of extreme temperatures or

variations in temperature, the accuracy of the

tool can be impaired.

Avoid heavy impact or dropping of the

tool. After heavy exterior impact on the tool,

an accuracy check should always be carried

out before continuing to work (see “Leveling

Accuracy”).

Switch the tool off during transport. When

switching off, the leveling unit, which can be

damaged in case of intense movement, is

locked.

Switching On and Off

To switch on the tool, slide the On/Off switch 2

to the “on”. position. Immediately after switching

on, the tool sends laser beams out of the exit

opening 1.

Align arrow of ON-OFF

switch directly below

ON position. If ON -OFF switch is not fully

engaged, self-leveling feature is not activated

and laser line will be out of level.

To switch off the tool, slide the On/Off switch

2 to the “off” position. When switching off, the

leveling unit is locked.

Do not point the laser beam

at persons or animals and

do not look into the laser beam yourself, not

even from a large distance.

Do not leave the switched on tool

unattended and switch the tool off after use.

Operating Modes

The tool has two operating mode:

- Horizontal operation: generates a self-

leveled, horizontal plane that's pulsed. The

LR 3 laser receiver can be used.

- Slope operation: generates a sloped

plane for indoor work at an angle. Pulse

is deactivated and the LR 3 laser receiver

cannot be use

Pulse Function

To work with the laser receiver 10, the pulse

function is activated when using the tool in

horizontal operation.

With the pulse function, the laser lines flash

at very high frequency and thus become

detectable by the laser receiver 10.

Automatic Leveling

Working with Automatic Leveling

Position the tool on a level and firm support,

such as the BT 152 tripod 13.

Push the On/Off switch 2 to the “on” position.

After switching on, the leveling function

automatically compensates irregularities within

the self-leveling range of ±4°. The leveling is

finished as soon as the laser beams do not

move any more.

If automatic leveling is not possible, e.g.

because the surface on which the tool stands

deviates by more than 4° from the horizontal

plane, the laser lines begin to flash.

Set up the tool in level position and wait for the

self-leveling to take place. As soon as the tool

is within the self-leveling range of ±4°, the laser

beam lights up continuously.

In case of ground vibrations or position changes

during operation, the tool is automatically

re-leveled. To avoid errors, check the position

of the horizontal laser line with regard to the

reference point upon releveling.

Working without Automatic

Leveling

Tilt the unit so the line is projected at the angle

you need it. The laser will flash for the first 30 s

until it turns into a solid line.

Working Advice

Always use the center of

the laser beam for marking.

The thickness of the laser line changes with the

distance.

Operation

WARNING

CAUTION

WARNING

-10-

Working with the laser target plate

The laser target plate 9 increases the visibility

of the laser beam under unfavourable

conditions and at large distances.

The reflective part of the laser target plate 9

improves the visibility of the laser line. Due to

transparency, the laser line is also visible from

the back side of the laser target plate.

Working with the Tripod

A tripod offers a stable, height-adjustable

measuring support. Position the tool with either

the 1/4-20 tripod mount 4 onto the thread of

a commercially available camera tripod or the

preferred method is to mount to a construction

tripod, use the 5/8-11 tripod mount 3. Tighten

the tool with the tripod mounting stud.

Laser Viewing Glasses (Optional

Accessory)

The laser viewing glasses filter out the ambient

light. This makes the red light of the laser

appear brighter for the eyes.

Do not use the laser

viewing glasses as safety

goggles. The laser viewing glasses are used

for improved visualization of the laser beam, but

they do not protect against laser radiation.

Do not use the laser viewing glasses as sun

glasses or in traffic. The laser viewing glasses

do not afford complete UV protection and

reduce color perception.

Work Examples (see figures A–G)

Applicational examples for the tool can be

found on the graphics pages.

Use with Attachments

WARNING

Influences on Accuracy

The ambient temperature has the greatest

influence. Especially temperature differences

occurring from the ground upward can divert

the laser beam.

Because the largest difference in temperature

layers is close to the ground, the tool should

always be mounted on a tripod when working

at distances exceeding 65 ft (20 m). If possible,

also set up the tool in the center of the work

area.

Apart from exterior influences, device-specific

influences (such as heavy impact or falling

down) can lead to deviations. Therefore, check

the accuracy of the tool each time before

starting your work.

Should the tool exceed the maximum deviation

during one of the tests, please have it repaired

by a Bosch after-sales service center.

Checking the Horizontal Leveling Accuracy.

A free measuring distance of 16 ft (5 m)on a

firm surface in front of two walls A and B is

required for the check.

– Mount the tool onto a tripod, or place it on

a firm and level surface close to the wall A.

Switch the tool on.

– Direct the laser against the close wall A and

allow the tool to level in. Mark a point on

both walls where the laser indicates (point

y). Mark the center of the laser beam on the

wall (at point y and point z).

– Turn the tool around by 180°, allow it to level

in. The laser line should indicate the same

point within product specification tolerances.

Leveling Accuracy

180˚

16 ft (5m)

180˚

16 ft (5m)

-11-

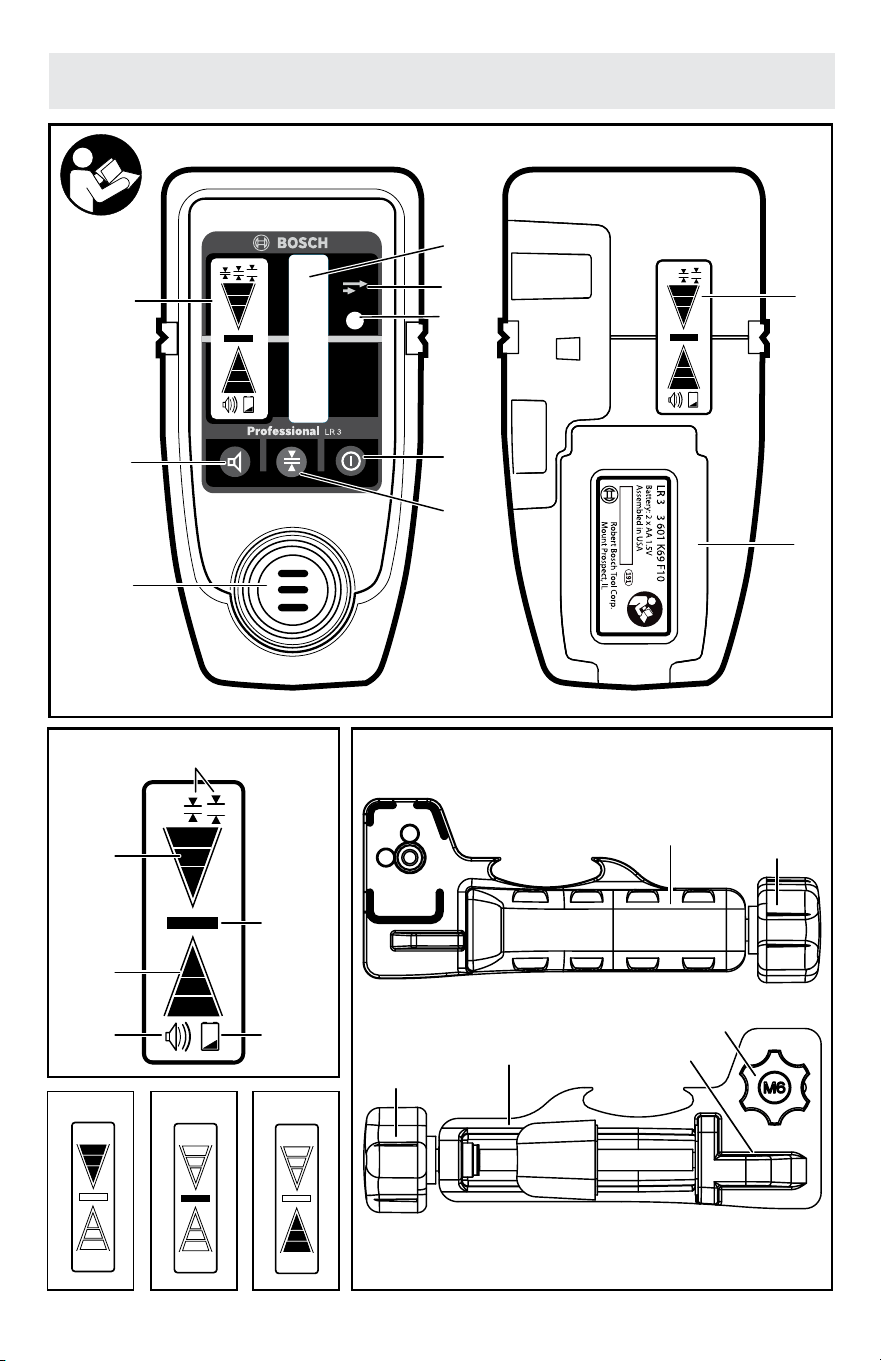

LR 3 Laser Line Detector

Fig. 1

Fig. 2 Fig. 6

Fig. 3 Fig. 4 Fig. 5

-12-

– To attach the rod clamp (fig. 6 #1) to the

detector, align projections on the rod clamp

with corresponding recess on the back of

the detector, and tighten the knob (fig. 6

#2). To detach rod clamp (fig. 6 #1) from

the detector, unscrew the knob (fig. 6 #2)

completely.

– To attach the rod clamp (fig. 6 #1) to

leveling rod 14, loosen the knob (fig. 6 #3)

on the rod clamp (fig. 6 #1), slide the rod

clamp on the leveling rod 14 to the desired

location, and tighten the knob (fig. 6 #3).

The spirit level (fig. 6 #4) can be used to

approximately level the leveling rod. Adjust

the position of the leveling rod until the

bubble in the spirit level (fig. 6 #4) is within

the circle.

Wear eye protection. If the

spirit level leaks, soak up

with appropriate absorbent material and

dispose of safely. The spirit level contains

flammable liquid that may cause respiratory

tract, eye and skin irritation.

– Turn on the instrument by pressing the

ON/OFF button on the keypad. The LCD

symbols will momentarily be lit and the

unit will beep once. The Coarse bandwidth

indicator and soft volume indicator will

remain lit.

– Expose the beam capture window of the

laser detector towards the direction of the

pulsed laser line.

– Slowly move the laser detector in an upward

and downward direction until the LCD beam

indicator arrows appear and/or a pulsing

audio signal is heard. Use the Bandwidth

Resolution Selection feature to choose

between the Fine/Coarse setting. Coarse

resolution setting is for approximating level

or for initial locating of the center level point.

Fine resolution setting is used for most

accurate pin pointing of level.

– Move the detector upward when the bottom

arrow icon is lit (fig. 5) (with volume on, a

slow pulsing audio tone is heard). Move the

detector downward when the top arrow icon

The numbering of the product features shown

refers to the illustration of the tool on the graphic

page 11 (Fig. 1).

1 LCD readout window

2 Speaker

3 Beam capture window

4 Bandwidth Resolution Selection

5 Power ON/OFF

6 Volume OFF/SOFT/LOUD

7 Rear LCD readout window

8 Battery door

9 Range Extender Indicator LED

10 Range Extender Feature Button

LCD Display (Fig. 2)

11 Top Arrow

12 Bottom Arrow

13 Speaker Volume

14 Bandwidth Resolution Indicators

15 Level Beam

16 Low Battery Indicator

Power

Two AA batteries will provide up to 30 hours of

continuous use. When the instrument is turned

on and the low battery symbol remains lit, the

battery should be replaced.

Installing and Removing Batteries

To replace batteries, detach the rod clamp (fig.

6 #1) from the detector by turning the knob (fig.

6 #2) on the rod clamp. Open the battery door

(fig. 1 #8) by pulling latch.

Install batteries with correct polarity as indicated

in the battery compartment. Close the battery

door and engage the latch.

The Bosch Electronic Laser Line Detector aids in locating and targeting a visible or invisible beam

emitted by a Pulsed Line laser; perfect for use in outdoor conditions, where sunlight and distance

may make locating the beam more difficult. The laser detector includes a rod clamp which allows to

mount the detector onto square, round or oval leveling rods.

Introduction

LR 3 Features

LR 3 Operation

WARNING

-13-

The design of the LR 3 detector is an innovation

to the market. The detector can be switched

between standard and long range modes

enabling extended distance capabilities for the

GLL 150 E and reducing the issue with “scatter”

associated with close in use of line lasers.

When used with the GLL 150 E exterior laser,

the LR 3 receiver enables the instrument to be

used in a work area up to 530 feet (160 m) in

diameter. In standard mode the GLL 150 E and

LR 3 combination will have the elliptical pattern

typical of cone lasers with a maximum range

radius of 196 feet (60 m) along the X-axis and

a minimum range raduis of 65 feet (20 m) along

the Y-axis. Long range mode enables a 265

feet (80 m) circular radius working area.

The area designated by the DASHED circle is

the work area in LONG RANGE MODE.

The area designated by the DOTTED ellipsoid

is the work area in STANDARD RANGE

MODE.

Extended Range Function

The LR 3 receiver defaults to and should be

used in its standard operating mode for most

leveling projects. If the operator is having

difficulty receiving a reading at extended

distances (greater than 65 ft or 20 meters),

indicated by difficulty in locating the center bar

then the extended range button (fig. 1 #10) on

the detector can be pressed and the LED will

be illuminated (fig. 1 #9).

Close Proximity Use

When using the LR 3 in close proximity to the

laser (3ft to 15ft) care must be taken due to the

high sensitivity of the LR 3 and the scatter from

the cone, glass, dust on glass, and surrounding

objects. Close proximity detection should be

validated against reflections and scatter by

ensuring that both the directional arrows are on

either side of the center bar (see fig 3 thru 5).

This can be done by moving the LR 3 up and

down relative to the center bar to locate the

arrows. Do not use the detector closer than 3 ft

from the laser.

X-Axis

Y-Axis

265 ft

(80 m)

65 ft

(20 m)

196 ft

(60 m)

is lit (fig. 3)(with volume on, a slightly faster

audio tone is heard). When the line is level,

the level laser line indicator will be lit (fig. 4)

(with volume on, a rapid audio tone will be

heard).

If the detector is not struck by a laser beam

after 5 minutes, the detector will automatically

shut itself off to preserve battery life. Turn the

instrument back on using the power button.

-14-

Note: Sensitivity values based on standard conditions with GLL 150 E.

LR 3 Technical Data

Range

In standard range mode

In long range mode

3 to 590 ft (1 to 180 m maximum) dependent on laser

source, laser orientation and selected LR 3 range.

the minimum operating distance is 3 ft (1m),

the maximum operating distance is:

- up to 196 ft (60 m) to GLL 150 E in 0 & 180 degree

orientations (X-Axis)

- up to 65 ft (20 m) to GLL 150 E in 90 & 270 degree

orientations (Y-Axis)

the minimum operating distance is 65 ft (20 m),

the maximum operating distance is

265 ft (80 m) to GLL 150 E in all orientations

The LR 3 powers on in standard range mode.

Accuracy

Fine = ± 1/16” (1.5mm) selectable

Coarse = ± 1/8” (3.0mm) selectable

Fine and Coarse modes are switch pad selectable.

This instrument is gasket sealed for water and dust protection. Use a soft, dry cloth to remove any

dirt or moisture from the instrument before storage. Do not use benzene, paint thinner, or other

solvents to clean the instrument. Remove battery before long-term storage of the instrument.

Care of Your Laser Detector

LR 3 Special Features

The laser detectors have built in electronic

filtering for bright sunlight and electromagnetic

interference. Three distinct audio patterns

(high, on-grade, and low) assist targeting from

a distance.

The detector LR 3 has three speaker selections

(Off, Soft (~75 dB) and Loud (~85 dB)),

measured at 3 ft (1 meter).

Audio Volume Control

Pressing the volume button (fig. 1 #6) causes

the unit to cycle through volume off, soft

volume, loud volume. After each press, the

speaker will beep once to acknowledge the

button press and demonstrate the volume level.

When the volume is off or soft selected, there

will be one short beep. When the volume is

loud, there will be a loud beep.

-15-

Store and transport the

tool only in the supplied

protective case.

Keep the tool clean at all times.

Do not immerse the tool into water or

other fluids.

Wipe off debris using a moist and soft cloth.

Do not use any cleaning agents or solvents.

Regularly clean the surfaces at the exit

opening of the laser in particular, and pay

attention to any fluff of fibers.

If the tool should fail despite the care taken

in manufacturing and testing procedures,

repair should be carried out by an

authorized after-sales service center for

Bosch power tools.

In all correspondence and spare parts

orders, please always include the 10-digit

article number given on the type plate of the

tool.

In case of repairs, send in the tool packed in

its protective case.

ENVIRONMENT PROTECTION

Recycle raw materials & batteries

instead of disposing of waste. The

unit, accessories, packaging &

used batteries should be sorted for

environmentally friendly recycling in accordance

with the latest regulations.

Maintenance and Service

Subject to change without notice.

Buzzer Volume Between 75 dB(A) and 85 dB(A) at 3 ft (1m)

Readout: LCD, front and rear windows.

Bright green LED on switch pad to indicate long range

mode.

Buzzer gives audible indication of detection and switch

pad operation.

Buzzer volume and feature is switch pad selectable.

Auto Shutoff 5 minutes after last detect or last button press.

Buzzer beeps once on power off.

Battery Type 2 x AA alkaline cells

Battery Life >30 hours of continuous operation

Low Battery Warning Indicator on LCD. At least 3 hours of low battery warning.

IP Rating IP55

Bracket Mount M6

Operating Temperature 14° F to 122° F (-10° C to 50° C)

Dimensions 6.6” H x 3” W x 1” D (169mm x 76mm x 25mm)

Bright Light Can achieve 265 ft (80 m) in 0 degree orientation

(X-Axis) to GLL 150 E providing direct sunlight does not

fall on the detector window, < 35kLux.

Florescent Light No false detects at any distance from a florescent light or

strobes.

Receive Angle ±30 degrees

WARNING

-16-

LIMITED WARRANTY OF BOSCH LASER AND

MEASURING TOOL PRODUCTS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all Bosch

lasers and measuring tools will be free from defects in material or workmanship for a period of one

(1) year from date of purchase. Bosch will extend warranty coverage to two (2) years when you

be complete and mailed to Bosch (postmarked within eight weeks after date of purchase), or you

may register on-line at www.boschtools.com/Service/ProductRegistration. If you choose not to

30 Day Money Back Refund or Replacement -

If you are not completely satisfied with the performance of your laser and measuring tools, for

any reason, you can return it to your Bosch dealer within 30 days of the date of purchase for a

full refund or replacement. To obtain this 30-Day Refund or Replacement, your return must be

accompanied by the original receipt for purchase of the laser or optical instrument product. A

maximum of 2 returns per customer will be permitted.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty

and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair

or replacement of parts, without charge, which are defective in material or workmanship and

which have not been misused, carelessly handled, or misrepaired by persons other than Seller

or Authorized Service Center. To make a claim under this Limited Warranty, you must return the

complete Bosch laser or measuring tool, transportation prepaid, to any BOSCH Factory Service

Center or Authorized Service Center. Please include a dated proof of purchase with your tool. For

locations of nearby service centers, please use our on-line service locator or call 1-877-267-2499.

THIS WARRANTY PROGRAM DOES NOT APPLY TO TRIPODS AND RODS. Robert Bosch

Tool Corporation (“Seller”) warrants tripods and leveling rods for a period of one (1) year from date

of purchase.

THIS LIMITED WARRANTY DOES NOT APPLY TO OTHER ACCESSORY ITEMS AND

RELATED ITEMS. THESE ITEMS RECEIVE A 90 DAY LIMITED WARRANTY.

To make a claim under this Limited Warranty, you must return the complete product, transportation

prepaid. For details to make a claim under this Limited Warranty please visit www.boschtools.com

or call 1-877-267-2499.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE

OF PURCHASE. SOME STATES IN THE U.S., AND SOME CANADIAN PROVINCES DO NOT

ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE

LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL

DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING

FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S., AND SOME

CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO

HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., OR PROVINCE

TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED

STATES OF AMERICA, CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR

WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH

DEALER OR IMPORTER.

-17-

Lisez toutes les instructions. Le non-respect de toutesles instructions

figurant ci-dessous risquerait de causer une exposition dangereuse aux

rayonnements, un choc électrique, un incendie et/ou des blessures graves. L’expression «

instrument de topologies » dans tous les avertissements figurant plus bas fait référence à votre

instrument de mesure, de détection et de tracé de topologies branché sur le secteur (avec cordon)

ou à votre instrument de mesure, de détection et de tracé de topologies à piles (sans fil).

Les étiquettes suivantes sont apposées sur votre

instrument laser pour votre commodité et votre

sécurité. Elles indiquent où la lumière laser est

émise par le instrument. IL FAUT TOUJOURS

CONNAÎTRE sa position lors de l’utilisation du

instrument. Utilisez l’outil correct pour votre

application.

Ne dirigez pas le faisceau laser en direction de personnes ou d’animaux, et ne

regardez pas directement le faisceau laser vous-même. Cet instrument produit

des rayonnements laser de classe 2 et est conforme aux normes 21 CFR 1040.10 et

1040.11, à l’exception des déviations en vertu de l’Avis relatif au laser N° 50 daté du

24 juin 2007. Ceci risquerait de causer l’aveuglement des personnes affectées.

NE RETIREZ PAS et n’effacez pas des étiquettes d’avertissement ou de mise en garde. Le

retrait de telles étiquettes augmente le risque d’exposition aux rayonnements laser. L’emploi de

commandes ou de réglages autres que ceux qui sont indiqués dans ce mode d’emploi risquerait de

causer une exposition dangereuse aux rayonnements.

ASSUREZ-VOUS TOUJOURS que les personnes présentes aux environs de l’endroit où

vous employez cet instrument sont au courant des dangers résultant de l’observation

directe du faisceau laser.

NE PLACEZ PAS l’instrument dans une position telle que cela permettrait à quiconque de

regarder directement le faisceau laser intentionnellement ou non. Ceci risquerait de causer

des blessures graves aux yeux.

Placez TOUJOURS l’instrument laser dans une position stable. En cas de chute de

l’instrument laser, celui-ci pourrait être endommagé et/ou l’utilisateur pourrait subir des blessures

graves.

N’UTILISEZ TOUJOURS que les accessoires qui sont recommandés par le fabricant de

votre instrument. L’utilisation d’accessoires qui ont été conçus pour être utilisés avec d’autres

instruments laser pourrait entraîner des blessures graves ou un fonctionnement insatisfaisant.

N’UTILISEZ PAS cet instrument dans un but autre que ceux qui sont indiqués dans ce mode

d’emploi. Ceci risquerait de causer des blessures graves ou un fonctionnement insatisfaisant.

NE LAISSEZ PAS l’instrument allumé (« ON ») sans surveillance dans un mode de

fonctionnement quelconque.

NE DÉMONTEZ PAS l’instrument. Il ne contient aucune pièce pouvant être réparée par

l’utilisateur. Ne modifiez ce produit en aucune façon. Toute modification de cet instrument

risquerait de causer une exposition dangereuse aux rayonnements.

CONSERVEZ CES INSTRUCTIONS.

Consignes générales de sécurité

AVERTISSEMENT

Radiación Láser. No mire al rayo. Producto láser de Clase

2. Cumple con las normas 21 CFR 1040.10 y 1040.11,

excepto por las desviaciones conforme al Aviso para

láseres 50 del 24 de juio de 2007.

Rayonement laser. Ne regardez pas directement dans le

faisceau. Produit laser de Classe 2. Conforme à 21 CFR

1040.10 et 1040.11, sauf pour les écarts suivant l’Avis laser

50, 24/6/2007.

3 601 K63 K80

IEC 60825-1:2007-03

max output <1 mW @ 640 nm

Laser Radiation. Do not stare into the beam. Class 2 laser

product. Complies with 21 CFR 1040.10 and 1040.11 except

for deviations pursuant to Laser Notice 50, 6/24/2007

-18-

Sécurité sur le lieu de travail

Maintenez votre lieu de travail propre et

bien éclairé. Les lieux de travail encombrés ou

sombres invitent les accidents.

N’UTILISEZ PAS l’instrument laser à

proximité d’enfants, et ne laissez pas des

enfants se servir de l’instrument laser. Cela

risquerait de produire des blessures graves aux

yeux.

N’utilisez PAS d’outils de mesure, ou leurs

dispositifs et accessoires, en plein air en

cas de foudre.

Sécurité électrique

Les piles risquent d’exploser ou de

fuir, et de causer des blessures ou un

incendie. Afin de réduire ce risque, suivez

toujours toutes les instructions et tous les

avertissements figurant sur l’étiquette des

piles et sur l’emballage.

Retirez les piles de l’outil quand vous n’allez

pas vous en servir pendant une période

prolongée. Quand elles restent inutilisées

pendant des périodes prolongées, les piles

risquent de se corroder et de se décharger.

NE COURT-CIRCUITEZ PAS de bornes des

piles.

NE RECHARGEZ PAS des piles alcalines.

NE combinez PAS des piles usagées et des

piles neuves. Remplacez toutes les piles

usagées en même temps par des piles

neuves de marque et de type identiques.

NE MÉLANGEZ PAS des piles ayant des

compositions chimiques différentes. Jetez

ou recyclez les piles conformément aux

règlements du code local.

NE JETEZ PAS des piles dans un feu.

Gardez les piles hors de la portée des

enfants.

Sécurité personnelle

Restez vigilants, faites attention à ce que

vous faites et faites preuve de bon sens

quand vous utilisez un outil. N’utilisez

pas d’outils si vous êtes fatigué ou sous

l’influence de la drogue, de l’alcool ou

de médicaments. Un moment d’inattention

pendant l’utilisation d’un outil pourrait entraîner

des blessures graves ou des erreurs de

mesure.

Utilisez des équipements de sécurité.

Portez toujours une protection des yeux.

Des équipements tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, un casque ou une protection

des oreilles utilisés pour les conditions

appropriées réduiront les blessures corporelles.

N’UTILISEZ PAS les verres de visionnement

du laser à la place de lunettes de protection.

Les verres de visionnement du laser sont

utilisés pour améliorer la visualisation du

faisceau laser, mais ils ne protègent pas contre

les rayonnements laser.

N’UTILISEZ PAS pas les verres de

visionnement du laser en guise de lunette

de soleil ou lorsque vous conduisez un

véhicule. Ces verres n’assurent pas une

protection complète contre les rayons UV et ils

réduisent la perception des couleurs.

N’UTILISEZ PAS d’instruments optiques

tels, que, entre autres, des télescopes ou

des lunettes d’astronome pour regarder le

faisceau laser. Ceci risquerait de causer des

blessures graves aux yeux.

NE FIXEZ PAS directement des yeux le

faisceau laser et ne projetez pas la faisceau

laser directement dans les yeux d’autres

personnes. Ceci risquerait de causer des

blessures graves aux yeux.

Prenez les précautions appropriées lorsque

vous utilisez des outils de mesure à

proximité de zones de danger électrique.

Aimants

Ne pas mettre l’appareil

de mesure et la platine de

mesure laser proximité de

stimulateurs cardiaques. Les

aimants de l’appareil de mesure

et de la platine de mesure

laser génèrent un champ qui peut entraver le

fonctionnement des stimulateurs cardiaques.

Maintenir l’appareil de mesure et la platine

de mesure laser éloignés des supports

de données magnétiques et des appareils

réagissant aux sources magnétiques. L’effet

des aimants de l’appareil de mesure et de la

platine de mesure laser peut entraîner des

pertes de donnés irréversibles.

Informations concernant les

bruits

Ne tenez pas l’outil de mesure trop près de

l’oreille! Veillez à bien tenir l’outil de mesure

à au moins un mètre de vos oreilles lorsque

vous réglez le volume à un niveau élevé!

Le niveau de pression acoustique

pondéré A du signal audio à

une distance d’un mètre est de

75-85db(A). Cela pourrait causer

-19-

Mise en place/changement

des piles

Remplacez toujours

toutes les piles en

même temps. N’utilisez que des piles de la

même marque et de la même capacité.

Retirez les piles de l’outil quand vous n’allez

pas vous en servir pendant une période

prolongée. Quand elles restent inutilisées

pendant des périodes prolongées, les piles

risquent de se corroder et de se décharger.

Il est recommandé d’utiliser des piles alcalines

dans cet outil.

Pour ouvrir le compartiment des piles 6, faites

glisser le verrou 5 dans le sens de la flèche et

relevez le couvercle du compartiment des piles.

Insérez les piles.

Lorsque vous insérez les piles, respectez la

polarité correcte indiquée dans le dessin sur

la partie interne du couvercle du compartiment

des piles.

Les piles s’affaiblissent quand il ne leur

reste plus qu’environ 6 heures d’autonomie.

L'appareil indiquera "batterie faible" par état

clignote rapidement le laser sur et hors fonction

pendant 30 secondes. Il sera ensuite reprendre

le fonctionnement normal jusqu'à la fin de

l'arrêt. Le 30-deuxième clignotement va répéter

lors du démarrage initial.

L’outil est un niveau conçu pour la détermination et la vérification de lignes horizontales.

Préparation

Emploi prévu

des blessures graves.

Utilisation et entretien

Utilisez l’outil correct pour votre application.

Le bon outil fera un meilleur travail en toute

sécurité.

N’utilisez pas cet instrument si l’interrupteur

ne s’allume pas ou ne s’éteint pas. Un

instrument qui ne peut pas être contrôlé par son

interrupteur est dangereux et doit être réparé.

Rangez l’instrument hors de la portée des

enfants lorsque vous ne vous en servez

pas, et ne laissez pas de personnes ne

connaissant pas bien cet instrument ou

n’ayant pas lu ce mode d’emploi mettre

l’outil en marche. De tels instruments

pourraient être dangereux entre les mains

d’utilisateurs n’ayant pas reçu la formation

nécessaire à leur utilisation.

Entretenez vos instruments. Assurez-vous

que les pièces sont alignées correctement

et que les pièces mobiles ne se coincent

pas, qu’il n’y a pas de pièces brisées ou

d’autres conditions pouvant affecter le

fonctionnement. Réparez tout instrument

endommagé avant de vous en servir. De

nombreux accidents par des instruments de

mesure, de détection et de tracé de topologies

mal entretenus.

Utilisez l’outil, les accessoires, etc.

conformément à ce mode d’emploi et de

la manière prévue pour le type particulier

d’instrument, en tenant compte des

conditions de travail à réaliser. L’emploi de

cet instrument pour des opérations différentes

de celles qui sont indiqués dans le mode

d’emploi risquerait de causer une situation

dangereuse.

Service et entretien

Faites réparer votre instrument par un

réparateur agréé n’utilisant que des pièces

de rechange identiques. Ceci assurera le

respect des prescriptions de sécurité pour

l’instrument.

Préparez un calendrier de maintenance

périodique pour l’instrument.

Suivez les procédures de contrôle pour le

réétalonnage qui sont indiquées dans ce

mode d’emploi. Lorsque vous nettoyez un

outil, faites attention de ne pas démonter

une partie quelconque de l’outil étant donné

que certains fils à l’intérieur risqueraient

d’être déplacés ou pincés, ou le montage

pourrait être incorrect. Certains produits

de nettoyage tels que de l’essence, du

tétrachlorure de carbone, de l’ammoniac, etc.

risqueraient d’endommager les composants en

plastique.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT

-20-

La numérotation des caractéristiques du produit

montrées fait référence à l’illustration de l’outil

sur la page de graphiques.

1 Orifice de sortie pour le faisceau laser

2 Interrupteur de marche/arrêt

3 Raccord de trépied de 5/8 po-11

4 Raccord de trépied de 1/4 po-20

5 Verrou du couvercle du compartiment des

piles

6 Couvercle du compartiment des piles

7 Étiquette d’avertissement relative au laser

8 Numéro de série

9 Plaque cible laser*

10 Récepteur laser (LR 3)

11 Collier de serrage

12 Lunettes de visionnement du faisceau laser*

13 Trépied (BT 152)

14 Mire de nivellement (GR 8 C)

*Les accessoires illustrés ou décrits ne sont pas

inclus de façon standard avec

le produit.

Features

Données techniques

Portée

Dans le mode de portée standard

- Rayon de portée sur l’axe X de 1 m à 60 m (3 pi à 196 pi )

- Rayon de portée sur l’axe Y de 1 m à 20 m (3 pi à 65 pi)

Dans le mode de longue portée

- Rayon de portée sur l’axe X de 20 m à 80 m (66 pi à 260 pi)

- Rayon de portée sur l’axe Y de 20 m à 80 m (66 pi à 260 pi)

Plage de nivellement automatique

(typique)

±4 degrés

Avertissement d’erreur de

nivellement

Clignotement lent du laser pendant 30 secondes

Blocage de mouvement du pendule

pour le transport

Oui

Indicateur de faiblesse des piles Quand il ne leur reste plus qu’environ 6 heures

d’autonomie: Laser clignotant -- (s’allume pendant 0,2

seconde et s’éteint pendant 0,2 seconde pour une

période totale de 30 secondes jusqu’à ce que la pile soit

déchargée; cette séquence se reproduit au cours de la

mise en marche initiale).

Les filetages de montage de 1/4-20 et 5/8-11

-21-

Consignes d’utilisation

Arrêt automatique 15 minutes (non nivelé), aucun (nivelé)

Classe de protection IP IP55

Type de piles 4 piles alcalines AA

Autonomie des piles 50 heures

Classe de sécurité 2

Diode laser 640 nm

Température de service -10° C à 50° C (14° F à 122° F)

Précision de nivellement ± 4,5 mm à 30 m (± 3/16 po à 100 pi)

Accessoires Détecteur laser avec support et étui

La plage de mesure peut être réduite par des conditions environnementales défavorables (p. ex., la

lumière directe du soleil).

Une vérification de la précision doit toujours

être réalisée avant l’emploi.

Protégez l’outil contre

l’humidité et la lumière

directe du soleil.

N’exposez pas l’outil à des températures

extrêmes ou à des variations considérables

de température. Par exemple, ne le laissez

pas à l’intérieur d’un véhicule pendant une

période prolongée. En cas de variations

importantes de la température, attendez que

l’outil s’ajuste à la température ambiante

avant de le mettre en marche. En cas de

températures extrêmes ou de variations de la

température, la précision de l’outil pourrait être

affectée.

Évitez tout choc important et ne laissez

pas tomber l’outil. Quand l’outil a subi un

choc extérieur considérable, il faut toujours

réaliser une vérification de la précision avant

de poursuivre votre travail (voir la section «

Précision de nivellement »).

Éteignez l’outil pendant son transport.

Quand il est mis hors tension, l’appareil

de nivellement est verrouillé au cas où

un mouvement intense susceptible de

l’endommager se produirait.

Mise en marche/à l’arrêt

Pour activer l’outil, faites glisser l’interrupteur

de marche/arrêt 2 en position de marche «

on ». Tout de suite après avoir été mis sous

tension, l’outil projette des faisceaux laser par

son orifice de sortie 1.

Alignez la flèche

de l’interrupteur de

marche-arrêt ON-OFF juste au-dessous

de la position ON. Si cet interrupteur n’est

pas complètement engagé, la fonction de

nivellement automatique n’est pas activée et

la ligne laser sera affectée par une erreur de

nivellement.

Pour désactiver l’outil, faites glisser

l’interrupteur de marche/arrêt 2 en position

d’arrêt « off ». Une fois mise hors tension,

l’unité de nivellement est verrouillée.

Ne projetez pas le

faisceau laser en

direction de personnes ou d’animaux, et ne

regardez pas directement le faisceau laser,

même de loin.

Ne laissez pas l’outil allumé sans

surveillance, et éteignez l’outil après usage.

AVERTISSEMENT

MISE EN GARDE

AVERTISSEMENT

-22-

Modes de fonctionnement

L’outil possède deux modes de fonctionnement :

– Projets un auto-nivellement, plan horizontal

que l'impulsion. La LR 3 récepteur laser

peut être utilisé.

– Fonctionnement sur pente : génère un plan

incliné couverte pour travailler à un angle.

Pulse est désactivé et le LR 3 récepteur

laser ne peut pas être utilisé.

Fonction d’impulsion

Pour travailler avec le LR 3 récepteur laser 10,

la fonction pulse est activé lorsque l'aide de

l'outil à l'horizontale.

En mode d’impulsion, les raies laser clignotent

à une très haute fréquence et peuvent ainsi être

détectées par le récepteur 10.

Nivellement automatique

Utilisation du nivellement automatique

Positionnez l’outil sur un support horizontal

ferme, comme le BT 152 trépied 13.

Poussez l’interrupteur de marche/arrêt 2 en

position de marche « on ».

Après la mise sous tension, la fonction de

nivellement compense automatiquement les

irrégularités dans la plage de mise à niveau

automatique de ±4°. Le nivellement est terminé

dès que les faisceaux laser cessent de bouger.

Si la fonction de nivellement automatique n’est

pas possible, p. ex., parce que la surface sur

laquelle l’outil est placé dévie du plan horizontal

de plus de 4°, les raies laser commencent à

clignoter.

Dans ce cas, mettez l’outil dans la position

horizontale et attendez que le nivellement

automatique ait lieu. Dès que l’outil est dans la

plage de nivellement automatique de ±4°, les

raies laser s’allument à nouveau sans clignoter

et restent allumées constamment.

En cas de vibrations du sol ou de changement

de la position pendant l’opération, l’outil est

automatiquement remis à niveau. Pour éviter

tout risque d’erreur, vérifiez la position des raies

laser horizontales et verticales par rapport aux

points de référence lors de la remise à niveau.

Travailler sans nivellement

automatique

Tilt the unit so the line is projected at the angle

you need it.. La ligne laser clignote pour la

première 30 s jusqu'à ce qu'il se transforme en

une ligne solide.

Conseils pour l’utilisation

Utilisez toujours le

centre du viseur du

faisceau laser pour le marquage. L'épaisseur

de la ligne laser change avec la distance.

Influences sur la précision

La température ambiante a la plus grande

influence ; tout particulièrement, les différences

de température se produisant en montant

depuis le sol peuvent faire dévier le faisceau

laser.

Étant donné que la plus grande différence

entre les couches de températures se trouve

à proximité du sol, l’outil doit toujours être

monté sur un trépied lorsque l'on travaille à des

distances supérieures à 20 m (65 pi). De plus,

si possible, installez l’outil au centre de la zone

de travail.

Outre les influences extérieures, des influences

spécifiques à l’appareil (telles que des chocs

importants ou des chutes) peuvent causer

des divergences. Par conséquent, vérifiez

l’exactitude de l’outil à chaque fois avant de

commencer votre travail.

Si l’outil dépasse la divergence maximum

pendant l’un des tests, veuillez le faire réparer

par un centre de service après-vente centre de

Bosch.

Précision de nivellement

MISE EN GARDE

-23-

Travail avec la plaque cible laser

La plaque cible laser 9 améliore la visibilité du

faisceau laser dans des conditions défavorables

et à des distances plus importantes.

La partie réfléchissante de la plaque cible laser

9 améliore la visibilité de la raie laser. La partie

transparente rend la raie laser visible même du

côté arrière de la plaque cible laser.

Travail avec le trépied

Un trépied offre l’avantage d’être un support

de mesure stable à hauteur réglable. Placez

l’outil avec le raccord de trépied de 1/4-20 4 sur

le filet d’un trépied d’appareil photo disponible

dans le commerce ou utilisez la méthode

recommandée, qui consiste à monter l’outil sur

un trépied de chantier en utilisant le raccord de

trépied de 5/8-11 3. Serrez l’outil au moyen de

la vis de blocage du trépied.

Lunettes de visionnement du

faisceau laser (accessoire

disponible en option)

Les lunettes de visionnement du faisceau

laser filtrent la lumière ambiante. L’œil perçoit

ainsi la lumière rouge du laser comme étant

plus claire.

N’utilisez pas

les lunettes de

visionnement du faisceau laser comme

des lunettes de protection. Les lunettes de

visionnement du faisceau laser servent à mieux

reconnaître le faisceau laser, elles ne protègent

cependant pas du rayonnement laser.

N’utilisez pas les lunettes de visionnement

du faisceau laser comme des lunettes de

soleil ou pour conduire un véhicule. Les

lunettes de visionnement du faisceau laser ne

protègent pas parfaitement contre les rayons

ultra-violets, et elles réduisent la perception des

couleurs.

Exemples d’utilisation

(voir les figures A–G)

Vous trouverez des exemples d’utilisation

de l’appareil de mesure sur les pages de

graphiques.

Utiliser avec la accessoires

Vérification de la précision du

nivellement horizontal.

Pour ce contrôle, il est nécessaire de travailler

sur une distance dégagée de 16 pi (15 m) sur

un sol stable entre deux murs A et B.

– Montez l’outil près du mur A sur un trépied

ou placez-le sur un sol stable et de niveau.

Allumez l’outil.

– Dirigez le laser sur le mur le plus proche A

et laissez l’appareil de mesure se niveler

automatiquement. Sur les deux murs,

marquez le point indiqué par le laser (point

y). Marquez le centre du faisceau laser sur

le mur (aux points y et z).

– Tournez l’outil de 180°, laissez-le se niveler

automatiquement. La raie laser devrait

indiquer le même point dans les limites de

tolérance du produit.

180˚

16 ft (5m)

AVERTISSEMENT

180˚

16 ft (5m)

-24-

Le détecteur électronique de raies laser LR 3

Fig. 1

Fig. 2 Fig. 6

Fig. 3 Fig. 4 Fig. 5

-25-

La numérotation des caractéristiques du produit

montrées fait référence à l’illustration de l’outil

sur la page des graphiques 11 (Fig. 1).

1 Fenêtre d’affichage ACL

2 Haut-parleur

3 Lucarne de capture de faisceau

4 Sélection de résolution de largeur de bande

5 Marche/arrêt

6 Volume : coupé/ faible/fort

7 Fenêtre arrière d’affichage ACL

8 Porte du compartiment à piles

9 Témoin DEL pour l’expansion de la portée

10 Bouton de fonction pour l’expansion de la

portée

LCD Display (Fig. 2)

11 Flèche supérieure

12 Flèche inférieure

13 Volume du haut-parleur

14 Témoins de résolution de largeur de bande

15 Témoin de décharge

16 partielle de la pile

Alimentation

Deux piles AA permettent jusqu’à 30 heures

d’utilisation en continue. Quand l’appareil est en

marche et le symbole de décharge partielle de la

pile reste allumé, il est temps de remplacer la pile.

Installation et retrait des piles

Pour remplacer les piles, détachez le collier

de serrage (fig. 6 #1) du capteur en tournant

le bouton (fig. 6 #2) sur le collier de serrage.

Ouvrez la porte du compartiment des piles (fig.

6 #8) en tirant sur le loquet.

Installez des piles de polarité correcte comme

indiqué dans le compartiment de la batterie.

Fermez la porte du compartiment des piles et

engagez le loquet.

Le détecteur électronique de raies laser Bosch aide à localiser et à cibler un faisceau visible ou

invisible émis par un laser à impulsions; parfait pour une utilisation en plein air où la lumière du

soleil et la distance peuvent rendre la localisation du faisceau plus difficile. Le détecteur laser

comprend une attache de tige qui permet de monter le détecteur sur des tiges de visée carrées,

rondes ou ovales les bielles de mise à niveau.

Emploi prévu

Caractéristiques du LR 3

– Pour attacher le collier de serrage (fig. 6

#1) au capteur, alignez les projections sur

le collier de serrage avec l’encastrement

correspondant à l’arrière du capteur, et

serrez le bouton (fig. 6 #2). Pour détacher

le collier de serrage (fig. 6 #1) du capteur,

dévissez complètement le bouton (fig. 6

#2).

– Pour attacher le collier de serrage (fig. 6

#1) à la tige de nivellement 14, desserrez le

bouton (fig. 6 #3) sur le collier de serrage,

faites glisser le collier de serrage sur la tige

de nivellement 14 jusqu’à l’endroit désiré,

et serrez le bouton (fig. 6 #3). Un niveau

à bulle d’air peut (fig. 6 #4) être utilisé

pour mettre la tige de nivellement à peu

près à niveau. Ajustez la position de la tige

de nivellement jusqu’à ce que la bulle du

niveau (fig. 6 #4) soit à l’intérieur du cercle.

Portez des lunettes de

protection. Si le niveau

à bulle d'air fuit, enduisez-le d'un matériau

absorbant approprié et mettez-le au rebut en

toute sécurité. Le niveau à bulle d'air contient

un liquide inflammable qui pourrait irriter

l'appareil respiratoire, les yeux et la peau.

– Allumez l’appareil en appuyant sur le bouton

de marche/arrêt du pavé de commande.

Les symboles visibles dans l’affichage ACL

s’allumeront momentanément et l’instrument

émettra un bip. Le témoin de largeur de

bande basse résolution et le témoin de

volume faible resteront allumés.

– Orientez la lucarne de capture de faisceau

du détecteur laser en direction de la raie

laser pulsée.

– Déplacez lentement le détecteur laser vers

le haut et vers le bas jusqu’à l’apparition

des flèches sur l’indicateur de faisceau ACL

et/ou jusqu’à l’émission d’un signal sonore

pulsé. Utilisez la fonction de sélection de

résolution de largeur de bande pour choisir

entre les réglages haute résolution ou basse

Fonctionnement du LR 3

AVERTISSEMENT

-26-

résolution. Le réglage basse résolution est

pour une approximation du niveau ou pour

la localisation initiale du point de niveau

central. Le réglage haute résolution est

utilisé pour une localisation plus précise du

niveau.

– Déplacez le détecteur laser vers le haut

quand l’icône de flèche inférieure est

allumée (fig. 5) (quand le son est activé,

une tonalité à pulsation lente se fait

entendre). Déplacez le détecteur laser vers

le bas quand l’icône de flèche supérieure

est allumée (fig. 3) (quand le son est activé,

une tonalité plus rapide se fait entendre).

Quand la ligne est horizontale, le témoin de

raie laser du niveau s’allume (fig. 4) (quand

le son est activé, une tonalité très rapide se

fait entendre).

Si le détecteur n’est pas frappé par un rayon

laser au bout de 5 minutes, il s’éteindra

automatiquement pour conserver l’autonomie

de la pile. Allumez de nouveau l’appareil en

appuyant sur le bouton de mise en marche.

La conception du détecteur LR 3 est tout à fait

novatrice. Il est possible de le faire passer du

mode standard au mode longue portée, ce

qui permet GLL 150 E de fonctionner à des

distances plus variées et de réduire le problème

de « dispersion » associé à l’utilisation des

lasers d’alignement sur une courte distance.

Quand il est employé avec le laser extérieur

GLL 150 E, le récepteur LR 3 permet d’utiliser

l’instrument dans une zone de travail pouvant

atteindre 160 m (530 pi) de diamètre. Dans le

mode standard, la combinaison du GLL 150

E et du LR 3 produira la forme elliptique des

lasers en cône avec un rayon maximum de

60 m (196 pi) le long de l'axe et une rayon

minimum de 20 m (65 pi ) le long de l’axe Y.

Dans le mode longue portée, il est possible

d’avoir une zone de travail d’un rayon de

80 m (265 pi).

Le cercle en TIRETS représente la zone

de travail dans le MODE LONGUE

PORTÉE.

L’ellipse en POINTILLÉS représente la

zone de travail dans le MODE PORTÉE

STANDARD.

Fonction longue portée

Le récepteur LR 3 se met par défaut dans le

mode de fonctionnement standard, et il doit être

utilisé dans ce mode pour la plupart des projets

de nivellement. Si l’opérateur a du mal à obtenir

une mesure à grande distance, par exemple

en cas de difficulté à localiser la barre centrale

(à plus de 20 mètres ou 65 pi), il est alors

possible d’appuyer sur le bouton longue portée

(fig. 1, no 10) du détecteur, et le voyant à DEL

s’allumera (fig. 1, no 9).

Utilisation à proximité

Lors de l’utilisation du LR 3 à proximité du laser

(de 1 à 5 m ou 3 à 15 pi), il faut faire très

attention à cause de la sensibilité du LR 3 et

de la dispersion causée par le cône, le verre, la

présence de poussière sur le verre et les objets

environnants. La détection à proximité doit être

validée en tenant compte des réflexions et de

la dispersion en assurant que les deux flèches

directionnelles se trouvent d’un côté ou de

l’autre de la barre centrale (voir fig. 3 à 5). Cela

peut se faire en déplaçant le LR 3 vers le haut

et vers le bas par rapport à la barre centrale

pour localiser les flèches. N’utilisez pas le

détecteur à moins de 3 pi du laser.

X-Axis

Y-Axis

265 ft

(80 m)

65 ft

(20 m)

196 ft

(60 m)

-27-

Caractéristiques spéciales du LR 3

Entretien de votre détecteur laser

Les détecteurs laser sont munis d’un système

permettant le filtrage électronique de la

lumière solaire intense et des interférences

électromagnétiques. Trois sons distincts (haut,

exact, bas) aident à cibler à distance.

Le détecteur LR 3 offre trois sélections

possibles pour le haut-parleur : coupé, faible

(~75 dB) et fort (~85 dB), selon les mesures

effectuées à un mètre.

Contrôle du volume

L’appui du bouton de volume (fig. 1, no 6)

fait entendre les trois niveaux de volume de

l’instrument : éteint, faible et fort. Après chaque

appui du bouton, le haut-parleur émettra une

fois de reconnaître l'appui sur le bouton et

démontrer le niveau du volume. Lorsque le

volume sélectionné est « éteint » ou « faible

», un bip court sera émis. Lorsque le volume

sélectionné est « fort », un bip fort sera émis.

L’affichage ACL du détecteur LR 3 a trois

canaux distincts d’information, et il indique la

position du détecteur dans le plan de la lumière

laser.

L’instrument est muni d’un joint d’étanchéité qui le protège contre l’eau et la poussière. Utilisez un

chiffon sec et doux pour retirer toute saleté ou humidité de l’instrument avant de le ranger. N’utilisez

pas de benzène, de diluant pour peintures ou d’autres solvants pour nettoyer l’instrument. Retirez

la pile de l’instrument avant de le ranger pour une longue période.

Remarque : les valeurs de sensibilité sont basées sur des conditions standard avec le GLL 150 E;

elles peuvent varier légèrement en fonction du fabricant, de la marque, de la taille du faisceau ou

des conditions de travail.

Données techniques du LR 3

Portée

Dans le mode de portée

standard

Dans le mode de longue

portée

de 1 à 180 m, maximum (de 3 à 590 pi) en fonction de

la source laser, de l’orientation du laser et de la portée

sélectionnée sur le LR 3.

la distance de fonctionnement minimum est de 1 m,

la distance de fonctionnement maximum:

- peut atteindre 60 m par rapport au GLL 150 E dans

des orientations de 0 et 180 degrés (axe X),

- peut atteindre 20 m par rapport au GLL 150 E dans des

orientations de 90 et 270 degrés (axe Y)

la distance de fonctionnement minimum est de 20 m,

et la distance de fonctionnement maximum est d’au

moins 80 m à GLL 150 E dans toutes les orientations.

La distance maximale de fonctionnement est d'au moins

Le LR 3 s’allume dans le mode de portée standard.

-28-

Précision

Haute résolution = ± 1/16 po (1,5 mm), sélectionnable

Basse résolution = ± 1/8 po (3,0 mm), sélectionnable

Il est possible de choisir les modes haute résolution et

basse résolution sur le pavé de commande.

Lumière vive Peut atteindre 80 m dans une orientation de 0 degré (axe

X) par rapport au GLL 150 E à condition que la lumière

solaire ne tombe pas directement sur la fenêtre du

détecteur (< 35 kLux)

Lumière fluorescente Aucune fausse détection, quelle que soit la distance, à

partir d’une lumière fluorescente ou stroboscopique.

Angle de réception ±30 degrés

Volume de l’avertisseur Volume de l’avertisseur

Entre 75 dB(A) et 85 dB(A) à 1 m

Affichage : Fenêtres ACL avant et arrière.

DEL vert brillant sur le pavé de commande pour indiquer

le mode de longue portée.

L’avertisseur émet une indication audible en cas de

détection et d’utilisation du pavé de commande.

Le volume et la fonction de l’avertisseur peuvent être

choisis sur le pavé.

Arrêt automatique 5 Minutes après la dernière détection ou le dernier

bouton appuyez sur.

L’avertisseur émet un bip lors de la mise à l’arrêt de

l’instrument.

Tipo de pilas 2 piles alcalines AA

Autonomie des piles >30 heures d’utilisation continue

Avertissement de niveau faible

des piles

Témoin sur l’ACL. Au moins 3 heures d’avertissement de

niveau faible des piles.

Classe de protection IP IP55

Montant de support M6

Température de service -10° C à +50° C (+14° F à 122° F)

Dimensions 6,6 po H x 3 po l x 1 po P (169 mm x 76 mm x 25 mm)

Ces informations peuvent être modifiées sans préavis.

-29-

Ne transporter et

ranger l’appareil de

mesure que dans son étui de protection

fourni avec l’appareil.

Maintenir l’appareil de mesure propre.

Ne jamais plonger l’appareil de mesure

dans l’eau ou dans d’autres liquides.

Nettoyer l’appareil à l’aide d’un chiffon doux

et humide. Ne pas utiliser de détergents ou

de solvants.

Nettoyer régulièrement en particulier les

surfaces se trouvant près de l’ouverture

de sortie du laser en veillant à éliminer les

poussières.

Si, malgré tous les soins apportés à la

fabrication et au contrôle de l’appareil de

mesure, celui-ci devait avoir un défaut, la

réparation ne doit être confiée qu’à une

station de service après-vente agréée pour

outillage Bosch.

Pour toute demande de renseignement ou

commande de pièces de rechange, nous

préciser impérativement le numéro d’article

à dix chiffres de l’appareil de mesure

indiqué sur la plaque signalétique.

Au cas où l’appareil devrait être réparé,

l’envoyer dans son étui de protection.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières premières

et les piles au lieu de les mettre

au rebut. L’instrument, ses

accessoires, son conditionnement

et les piles usées doivent être

triés en vue d’un recyclage

écologique conforme aux lois les

plus récentes.

Maintenance et service

AVERTISSEMENT

-30-

Robert Bosch Tool Corporation (« Vendeur ») garantit, exclusivement à l’acheteur initial, que tous les outils laser et

de mesure de Bosch ne comporteront aucun défaut de matériau ou de fabrication pendant une période d’un (1) an à

compter de la date de l’achat. Bosch fournira une couverture de garantie portée à deux (2) ans si vous enregistrez votre

produit dans les huit (8) semaines suivant la date de l’achat. La carte d’enregistrement du produit doit être complète et

envoyée à Bosch (avec un cachet de la poste indiquant une date de moins de huit semaines après la date de l’achat), ou

vous pouvez vous inscrire en ligne à www.boschtools.com/Service/ProductRegistration. Si vous décidez de ne pas faire

enregistrer votre produit, une garantie limitée d’un (1) an s’appliquera à votre produit

Remboursement ou remplacement du produit jusqu’à 30 jours -

Si vous n’êtes pas complètement satisfait(e) par la performance de vos outils laser et de mesure pour quelque raison

que ce soit, vous pouvez les rapporter à votre détaillant Bosch dans les 30 jours suivant la date de l’achat pour obtenir

un remboursement intégral ou un remplacement. Pour obtenir ce remboursement du prix ou ce remplacement du produit

jusqu’à 30 jours après l’achat, votre retour doit être accompagné par l’original du reçu correspondant à l’achat du produit

laser ou de l’instrument optique. Un maximum de deux retours par client sera autorisé

LA SEULE OBLIGATION DU VENDEUR ET VOTRE SEUL REMÈDE en vertu de cette Garantie limitée et, dans

la mesure où la loi le permet, de toute autre garantie ou condition légalement implicite, seront la réparation ou le

remplacement à titre gratuit des pièces qui seront jugées défectueuses pour cause de vice de matériau ou de fabrication

et qui n’auront pas été utilisées de façon abusive, manipulées sans précautions ou réparées incorrectement par des

personnes autres que le Vendeur ou un Centre de service après-vente agréé. Pour vous prévaloir de la présente

Garantie limitée, vous devez retourner la totalité de l’outil laser ou de l’outil de mesure Bosch, en port payé, à un Centre

de service après-vente usine ou à un centre de service après-vente agréé de BOSCH. Veuillez inclure un justificatif

d’achat dûment daté avec votre outil. Pour trouver les adresses des centres de service après-vente, veuillez utiliser notre

guide en ligne service locator. ou téléphoner au 1-877-267-2499.

CE PROGRAMME DE GARANTIE NE S’APPLIQUE PAS AUX TRÉPIEDS OU AUX MIRES DE NIVELLEMENT.

Robert Bosch Tool Corporation (« Vendeur ») garantit les trépieds et les mires de nivellement pendant une période d’un

(1) an à compter de la date de l’achat.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE PAS À D’AUTRES ACCESSOIRES ET ARTICLES

COMPLÉMENTAIRES. CES DERNIERS BÉNÉFICIENT D’UNE GARANTIE LIMITÉE DE 90 JOURS.

Pour vous prévaloir de la présente Garantie limitée, vous devez retournez la totalité du produit en port payé. Pour plus

de détails sur le recours à la présente Garantie limitée, veuillez visiter www.boschtools.com ou téléphoner au 1-877-267-

2499.

LA DURÉE DE TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UN AN À COMPTER DE LA DATE DE L’ACHAT.

COMME CERTAINS ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS

DE LIMITATIONS SUR LA DURÉE D’UNE GARANTIE IMPLICITE, LA LIMITATION CI-DESSUS NE S’APPLIQUE

PEUT-ÊTRE PAS À VOUS.

LE VENDEUR NE SERA EN AUCUN CAS RESPONSABLE POUR TOUS DOMMAGES INDIRECTS OU

SECONDAIRES (Y COMPRIS, MAIS SANS LIMITATION, LA RESPONSABILITÉ AU TITRE DE LA PERTE DE

BÉNÉFICES) RÉSULTANT DE LA VENTE OU DE L’EMPLOI DE CE PRODUIT. COMME CERTAINS ÉTATS AUX

ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION

DE LA RESPONSABILITÉ POUR DOMMAGES INDIRECTS OU SECONDAIRES, LA LIMITATION CI-DESSUS NE

S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES GARANTIES JURIDIQUES PARTICULIÈRES, ET VOUS

POUVEZ AUSSI AVOIR D’AUTRES DROITS, QUI VARIENT D’UN ÉTAT À L’AUTRE AUX ÉTATS-UNIS, D’UNE

PROVINCE À L’AUTRE AU CANADA OU D’UN PAYS À L’AUTRE.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX PRODUITS VENDUS AUX ÉTATS-UNIS D’AMÉRIQUE, AU

CANADA ET À PORTO RICO. CONTACTEZ VOTRE DISTRIBUTEUR OU IMPORTATEUR BOSCH POUR OBTENIR

DES INFORMATIONS SUR LA COUVERTURE DE LA GARANTIE DANS LES AUTRES PAYS.

GARANTIE LIMITÉE DES PRODUITS LASER ET AUTRES INSTRUMENTS DE

MESURE BOSCH

-31-

Lea todas las instrucciones. Si no se siguen todas las instrucciones que

aparecen a continuación, el resultado podría ser exposición a radiación

peligrosa, descargas eléctricas, incendio y/o lesiones graves. La expresión “herramienta de

medición, detección y disposición” en todas las advertencias que aparecen a continuación se

refiere a su herramienta de medición, detección y disposición alimentada por la red eléctrica

(alámbrica) o su herramienta de medición, detección y disposición alimentada por baterías

(inalámbrica).

Las siguientes etiquetas están colocadas en su

herramienta láser para brindarle conveniencia

y seguridad. Indican el lugar donde la luz láser

es emitida por el nivel. CONOZCA SIEMPRE su

ubicación cuando utilice el nivel.

No dirija el rayo láser hacia personas o animales y no mire al rayo láser usted

mismo. Esta herramienta produce radiación láser de clase 2 y cumple con las

normas 21 CFR 1040.10 y 1040.11, excepto por las desviaciones conformes al

Aviso sobre láser No. 50, de fecha 24 de junio de 2007. Esto puede causar ceguera

en las personas.

NO retire ni desfigure ninguna etiqueta de advertencia o de precaución. Si se retiran las

etiquetas, se aumenta el riesgo de exposición a radiación láser.

La utilización de controles o ajustes, o la realización de procedimientos que no sean los

especificados en este manual, puede causar exposición a radiación peligrosa.

Asegúrese SIEMPRE de que todas las personas que se encuentren en la vecindad del lugar

de uso conozcan los peligros de mirar directamente al láser.

NO coloque la herramienta en una posición que pueda hacer que alguien mire al rayo láser

de manera intencional o accidental. El resultado podría ser lesiones graves en los ojos.

Posicione SIEMPRE la herramienta láser de manera segura. Podrían ocurrir daños a la

herramienta láser y/o lesiones graves al usuario si la herramienta láser se cae.

Utilice SIEMPRE sólo los accesorios que estén recomendados por el fabricante de

su herramienta. La utilización de accesorios que han sido designados para uso con otras

herramientas láser podría producir lesiones graves o un rendimiento insatisfactorio.

NO utilice esta herramienta para propósitos que no sean los indicados en este manual. Si lo

hace, el resultado podría ser lesiones graves o un rendimiento insatisfactorio.

NO deje la herramienta láser “ENCENDIDA” desatendida en ningún modo de

funcionamiento.

NO desarme la herramienta. En su interior no hay piezas reparables ni reemplazables por

el usuario. No modifique el producto de ninguna manera. Si se modifica la herramienta, el

resultado podría ser exposición a radiación láser peligrosa.

GUARDE ESTAS INSTRUCCIONES

Nomas generales de seguridad

ADVERTENCIA

Radiación Láser. No mire al rayo. Producto láser de Clase

2. Cumple con las normas 21 CFR 1040.10 y 1040.11,

excepto por las desviaciones conforme al Aviso para

láseres 50 del 24 de juio de 2007.

Rayonement laser. Ne regardez pas directement dans le

faisceau. Produit laser de Classe 2. Conforme à 21 CFR

1040.10 et 1040.11, sauf pour les écarts suivant l’Avis laser

50, 24/6/2007.

3 601 K63 K80

IEC 60825-1:2007-03

max output <1 mW @ 640 nm

Laser Radiation. Do not stare into the beam. Class 2 laser

product. Complies with 21 CFR 1040.10 and 1040.11 except

for deviations pursuant to Laser Notice 50, 6/24/2007

-32-

Seguridad en el área de trabajo

Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desordenadas u oscuras

invitan a que se produzcan accidentes.

NO utilice la herramienta láser cerca de

niÉos ni deje que los niÉos utilicen la

herramienta láser. El resultado podría ser

lesiones graves en los ojos.

NO utilice herramientas de medición,

aditamentos ni accesorios al aire libre cuando

se encuentren presentes condiciones en que

haya rayos.

Seguridad eléctrica

Las baterías pueden explotar o tener fugas y

causar lesiones o incendios. Para reducir este

riesgo, siga siempre todas las instrucciones y

advertencias que están en la etiqueta y en el

paquete de las baterías.

Retire las baterías de la herramienta cuando no

la vaya a utilizar durante períodos prolongados.

Cuando se almacenan durante períodos

prolongados, las baterías se pueden corroer y

descargarse a sí mismas.

NO haga cortocircuito en los terminales de las

baterías.

NO cargue baterías alcalinas.

NO mezcle baterías viejas y nuevas.

Reemplace todas las baterías viejas al mismo

tiempo con baterías nuevas de la misma marca

y del mismo tipo.

NO mezcle las químicas de las baterías.

Deseche o recicle las baterías de acuerdo con

el código local.

Mantenga las baterías fuera del alcance de los

niños.

Seguridad personal

Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando opere

una herramienta. No utilice una herramienta

mientras esté cansado o bajo la influencia de

las drogas, el alcohol o medicamentos. Un

momento de descuido mientras se utiliza una

herramienta puede causar lesiones personales

graves o resultados de medición incorrectos.

Use equipo de seguridad. Use siempre

protección de los ojos. El equipo de seguridad,

tal como una máscara antipolvo, zapatos de

seguridad antideslizantes, casco o protección

de la audición, utilizado para las condiciones

apropiadas, reducirá las lesiones corporales.

NO utilice los anteojos de visión láser como

anteojos de seguridad. Los anteojos de visión

láser se utilizan para mejorar la visualización

del rayo láser, pero no protegen contra la

radiación láser.

NO utilice los anteojos de visión láser como

lentes de sol o en tráfico. Los anteojos de visión

láser no ofrecen protección completa contra

los rayos UV y reducen la percepción de los

colores.

NO use herramientas ópticas, tales como,

pero no limitadas a, telescopios o telescopios

meridianos, para ver el rayo láser. El resultado

podría ser lesiones graves en los ojos.

NO mire directamente al rayo láser ni proyecte

el rayo láser directamente a los ojos de otras

personas. El resultado podría ser lesiones

graves en los ojos.

Tenga precaución cuando utilice herramientas

de medición en las proximidades de peligros

eléctricos.

Imanes

No coloque el aparato

de medición ni la tablilla

reflectante cerca de personas

que utilicen un marcapasos.

Los imanes del aparato

de medición y de la tablilla

reflectante producen un campo magnético

que puede perturbar el funcionamiento de los

marcapasos.

Mantenga alejados el aparato de medición

y la tablilla reflectante de los soportes

de datos magnéticos y de los aparatos

sensibles a los campos magnéticos. Los

imanes del aparato de medición y de la tablilla

reflectante pueden provocar una pérdida de

datos irreversible.

Información sobre el ruido

¡No sostenga la herramienta de medición

cerca del oído! ¡No sostenga la herramienta de

medición a menos de 1 metro del oído cuando

use el volumen alto! El nivel de presión sonora

con ponderación A de la señal de audio a un

metro de distancia es 75-85 db (A). El resultado

podría ser lesiones graves.

Uso y cuidado

Use la herramienta correcta para la aplicación

que vaya a realizar. La herramienta correcta

hará el trabajo mejor y de manera más segura.

No utilice la herramienta si el interruptor no la

-33-

Uso previsto

Inserción y cambio de la pila

Reemplace siempre

todas las baterías al

mismo tiempo. Utilice únicamente baterías

de una marca y con capacidad idéntica.

Retire las baterías de la herramienta cuando

no la vaya a utilizar durante períodos

prolongados. Cuando se almacenan durante

períodos prolongados, las baterías se pueden

corroer y descargarse a sí mismas.

Se recomiendan baterías alcalinas para la

herramienta.

Para abrir el compartimiento de las baterías 6,

deslice el pestillo 5 en el sentido de la flecha

y doble la tapa de las baterías hacia arriba.

Inserte las baterías.

Cuando inserte las baterías, preste atención

a la polaridad correcta de acuerdo con la

representación ubicada en el interior de la tapa

de las baterías.

Las baterías se debilitan cuando quedan

aproximadamente 6 horas de vida útil de las

mismas. La unidad indicará "batería baja" por

el láser parpadeo rápido y apagado durante

30 segundos. A continuación, reanudar el

funcionamiento normal hasta el apagado. El

30-segundo parpadeo se repite en el arranque

inicial.

Préparation

La herramienta está diseñada para determinar y comprobar el nivel.

ADVERTENCIA

enciende y apaga. Cualquier herramienta que

no se pueda controlar con el interruptor es

peligrosa y debe ser reparada.

Cuando no esté utilizando la herramienta,

almacénela fuera del alcance de los

niÉos y no deje que las personas que no

estén familiarizadas con ella o con estas

instrucciones utilicen la herramienta. Las

herramientas son peligrosas en las manos

de los usuarios que no hayan recibido

capacitación.

Mantenga las herramientas. Compruebe si

hay piezas desalineadas o que se atoren,

si hay piezas rotas y si existe cualquier otra

situación que pueda afectar al funcionamiento.

Si la herramienta está daÉada, se debe

reparar antes de utilizarla. Si la herramienta

está dañada, debe ser reparada por el centro

de servicio Bosch autorizado antes de seguir

usándola. Muchos accidentes son causados

por herramientas de medición, detección y

disposición mal mantenidas.

Utilice la herramienta, los accesorios, etc.,

de acuerdo con estas instrucciones y de

la manera prevista para el tipo específico

de herramienta, teniendo en cuenta las

condiciones de trabajo y el trabajo que se

vaya a realizar. El uso de la herramienta para

realizar operaciones distintas a las previstas

podría causar una situación peligrosa.

Servicio

Haga que su herramienta reciba servicio

de ajustes y reparaciones por un técnico de

reparaciones calificado, utilizando únicamente

piezas de repuesto idénticas. Esto asegurará

que se mantenga la seguridad de la

herramienta.

Desarrolle un programa de mantenimiento

periódico para su herramienta.

Siga los procedimientos de comprobación

de la recalibración que se describen en este

manual de instrucciones. Cuando limpie una

herramienta, tenga cuidado de no desarmar

ninguna de sus parte, ya que los cables

internos se podrían colocar incorrectamente o

pellizcar, o se podrían montar incorrectamente.

Ciertos agentes de limpieza, tales como

gasolina, tetracloruro de carbono, amoniaco,

etc., pueden dañar las piezas de plástico.

GUARDE ESTAS INSTRUCCIONES

-34-

La numeración de las características del

producto que se muestra se refiere a la

ilustración de la herramienta que aparece en la

página de gráficos.

1 Abertura de salida para el rayo láser

2 Interruptor de encendido y apagado

3 Montura de trípode de 5/8 de pulgada-11

4 Montura de trípode de 1/4 de pulgada-20

5 Pestillo de la tapa de las baterías

6 Tapa de las baterías

7 Etiqueta de advertencia del láser

8 Número de serie

9 Placa de objetivo láser*

10 Receptor láser (LR 3)

11 Abrazadera para varillas

12 Anteojos para ver el láser*

13 Trípode (BT 152)

14 Varilla de nivelación (GR 8 C)

*Los accesorios ilustrados o descritos no se

incluyen como entrega estándar.

Características

Datos Técnicos

En el modo de alcance estándar

- Radio de alcance en el eje X 3 pies en 196 pies (1 m en 60 m)

- Radio de alcance en el eje Y 3 pies en 65 pies (1 m en 20 m)

En el modo de alcance largo

- Radio de alcance en el eje X 66 pies en 260 pies (20 m en 80 m)

- Radio de alcance en el eje Y 66 pies en 260 pies (20 m en 80 m)

Alcance de autonivelación (típico) ± 4 grados

Advertencia de desnivelación

Parpadeo lento del láser durante 30 segundos

Cierre de transporte del péndulo Sí

Advertencia de baterías bajas Cuando queden aproximadamente 6 horas de vida útil

de las baterías: Láser parpadeante – (ENCENDIDO

0,2 s y APAGADO 0,2 s durante un período de 30

segundos, y luego ENCENDIDO hasta que se agote la

batería, se repite en el arranque inicial)

Roscas de Montaje 1/4-20 y 5/8-11

Autoapagado 15 min. si no está nivelado, no se produce si está

nivelado

Calificación IP IP55

-35-

Tipo de baterías 4 pilas alcalinas AA

Vida útil de las baterías 50 horas

Clase de seguridad 2

Diodo láser 640 nm

Temperatura de funcionamiento 14° F a 122° F (-10° C a 50° C)

Precisión del nivel 3/16 pulgada en 100 pies (4.5 mm en 30 m)

Accesorios Detector láser con soporte, maletín

El alcance de trabajo puede ser reducido por las condiciones ambientales desfavorables (por

ejemplo, radiación solar directa).

Siempre se debe realizar una comprobación de

la precisión antes de usar la herramienta.

Proteja la herramienta

contra la humedad y la

luz solar directa.

No someta la herramienta a temperaturas

extremas ni variaciones de temperatura.

Como ejemplo, no deje la herramienta en

vehículos durante períodos más largos.

En el caso de variaciones grandes de

temperatura, deje que la herramienta se

ajuste a la temperatura ambiente antes

de ponerla en funcionamiento. En el caso

de temperaturas extremas o variaciones de

temperatura, la precisión de la herramienta

puede resultar afectada.

Evite los impactos fuertes o dejar caer la

herramienta. Después de un impacto exterior

fuerte en la herramienta, se debe realizar

siempre una comprobación de la precisión

antes de continuar el trabajo (consulte

“Precisión de la nivelación”).

Tenga apagada la herramienta durante

el transporte. Al apagar la herramienta, la

unidad niveladora, que puede resultar dañada

en el caso de un movimiento intenso, queda

bloqueada.

Encendido y apagado

Para encender la herramienta, deslice el

interruptor de encendido y apagado 2 hasta

la posición de “encendido”. Inmediatamente

después de encender la herramienta, ésta

envía rayos láser por la abertura de salida 1.

Alinee la flecha

del interruptor de

ENCENDIDO y APAGADO directamente

debajo de la posición de ENCENDIDO. Si

el interruptor de ENCENDIDO y APAGADO

no se acopla completamente, el dispositivo de

autonivelación no se activará y la línea láser

estará desnivelada.

Para apagar la herramienta, deslice el

interruptor de encendido y apagado 2 hasta

la posición de “apagado”. Al apagar la

herramienta, la unidad de nivelación queda

bloqueada.

No apunte del rayo

láser hacia personas

o animales y no mire usted mismo hacia

el rayo láser, ni tan siquiera desde larga

distancia.

No deje desatendida la herramienta mientras

esté encendida y apague la herramienta

después de usarla.

Modos de funcionamiento

La herramienta tiene dos modos de

funcionamiento:

– Funcionamiento Horizontal: genera un auto-

nivelado, plano horizontal de impulsos. El

LR 3 receptor láser puede ser utilizado.

– Pendiente: genera un plano inclinado

en el interior de un ángulo. Pulso está

desactivado y el receptor láser LR 3 no se

puede usar.

Operación

ADVERTENCIA

PRECAUCIÓN

ADVERTENCIA

-36-

Función de pulso

Para trabajar con el receptor láser 10, la función

turbo se activa cuando se utiliza la herramienta

de funcionamiento horizontal.

Con la función de pulso, las líneas láser

parpadean a una frecuencia muy alta y por lo

tanto se vuelven detectables por el receptor

láser 10.

Nivelación automática

Trabajo con nivelación automática

Posicione la herramienta sobre un soporte

nivelado y firme, como el BT 152 trípode 13.

Presione el interruptor de encendido y apagado

2 hasta la posición de “encendido”.

Después de encender la herramienta, la función

de nivelación compensa automáticamente

las irregularidades dentro del alcance de

autonivelación de ±4°. La nivelación se termina

en cuanto los rayos láser ya no se mueven

más.

Si la nivelación automática no es posible, por

ej., debido a que la superficie sobre la cual se

encuentra la herramienta se desvía más de 4°

del plano horizontal, las líneas láser comienzan

a parpadear.

Coloque la herramienta en posición nivelada y

espere a que la autonivelación tenga lugar. En

cuanto la herramienta esté dentro del alcance

de autonivelación de ±4°, el rayo láser se

iluminará continuamente.

En el caso de vibraciones del terreno o

cambios de posición durante la utilización, la

herramienta es renivelada automáticamente.

Para evitar errores, compruebe la posición de la

línea láser horizontal con respecto al punto de

referencia después de la renivelación.

Operación sin nivelación

automática

Incline la unidad por lo que la línea se proyecta

en el ángulo necesario. Si se desactiva

la nivelación automática los líneas láser

parpadean lentamente durante 30 s.

Consejos de trabajo

Utilice siempre el

centro del rayo láser

para marcar. El grosor de la línea láser cambia

con la distancia.

Influencias en la precisión

La temperatura ambiente tiene la mayor

influencia. Especialmente las diferencias de

temperatura que ocurren desde el terreno hacia

arriba pueden desviar el rayo láser.

Como la diferencia más grande en capas

de temperatura está cerca del terreno, la

herramienta debe ser siempre montada en un

trípode para trabajar a distancias superiores a

65 pies (20 m). Si es posible, coloque también

la herramienta en el centro del área de trabajo.

Aparte de las influencias exteriores, las

influencias específicas sobre el dispositivo

(tales como un impacto fuerte o una caída)

pueden causar desviaciones. Por lo tanto,

compruebe la precisión de la herramienta cada

vez antes de comenzar su trabajo.

Si la herramienta excede la desviación máxima

durante una de las pruebas, sírvase hacer que

sea reparada por un servicio posventa centro

de Bosch.

Comprobación de la precisión de

la nivelación horizontal.

Se requiere una distancia de medición

libre de 16 pies sobre una superficie firme

Precisión de nivelación

PRECAUCIÓN

-37-

Trabajo con la placa de objetivo

La placa de objetivo láser 9 aumenta la

visibilidad del rayo láser bajo condiciones

desfavorables y a largas distancias.

La parte reflejante de la placa de objetivo láser

9 mejora la visibilidad de la línea láser. Debido

a la transparencia, la línea láser también es

visible desde el lado trasero de la placa de

objetivo láser.

Trabajó con el trípode

Un trípode ofrece un soporte de medición

estable de altura ajustable. Posicione la

herramienta con la montura de trípode de

1/4-20 4 sobre la rosca de un trípode de

cámara disponible comercialmente o emplee

el método preferido, que es montarla en un

trípode de construcción, usando la montura de

trípode de 5/8-11 3. Apriete la herramienta con

el espárrago de montaje del trípode.

Anteojos para ver el láser

(accesorio opcional)

Los anteojos para ver el láser filtran la luz

ambiente. Esto hace que la luz roja del láser

parezca más brillante para los ojos.

No utilice los anteojos

para ver el láser como

anteojos de seguridad. Los anteojos para

ver el láser se utilizan para brindar una mejor

visualización del rayo láser, pero no protegen

contra la radiación láser.

No utilice los anteojos para ver el láser

como lentes de sol o en tráfico. Los anteojos

para ver el láser no brindan protección

completa contra los rayos UV y reducen la

percepción de los colores.

Ejemplos de trabajo (vea las

figuras A–G)

En las páginas de gráficos se pueden encontrar

ejemplos de aplicaciones para la herramienta.

Utilice con Base

ADVERTENCIA

delante de dos paredes A y B para realizar la

comprobación.

– Monte la herramienta en un trípode o

colóquela sobre una superficie firme y

nivelada cerca de la pared A. Encienda la

herramienta.

– Dirija el láser contra la pared cercana A y

deje que la herramienta se nivele. Marque

un punto en ambas paredes donde el láser

lo indique (punto 'y'). Marque el centro del

rayo láser en la pared (en el punto 'y' y el

punto 'z').

– Gire la herramienta 180° y deje que se

nivele. La línea láser debería indicar el

mismo punto dentro de las tolerancias de

las especificaciones del producto.

180˚

16 ft (5m)

180˚

16 ft (5m)

-38-

El detector electrónico de líneas láser LR 3

Fig. 1

Fig. 2 Fig. 6

Fig. 3 Fig. 4 Fig. 5

-39-

La numeración de las características del

producto que se muestra se refiere a la

ilustración de la herramienta que aparece en la

página de gráficos 11 (Fig. 1).

1 Ventana de lectura de LCD

2 Parlante

3 Ventana de captura del rayo

4 Selección de la resolución del ancho de

banda

5 ENCENDIDO Y APAGADO

6 Volumen APAGADO/SUAVE /ALTO

7 Ventana de lectura de LCD trasera

8 Puerta de las baterías

9 Luz LED indicadora del extensor del

alcance

10 Botón de la característica de extensor del

alcance

Pantalla LCD (Fig. 2)

11 Flecha superior

12 Flecha inferior

13 Volumen del parlante

14 Indicadores de la resolución del ancho de

banda

15 Rayo de nivel

16 Indicador de baterías bajas

Alimentación eléctrica

Dos baterías AA proporcionarán hasta 30

horas de uso continuo. Cuando se encienda

el instrumento y el símbolo de baterías bajas

permanece encendido, se debe reemplazar la

batería.

Instalación y remoción de las pilas

Para reemplazar las pilas, retire la abrazadera

para varillas (fig. 6 #1) del detector, girando el

pomo ubicado (fig. 6 #2) en dicha abrazadera

para varillas. Abra la puerta del compartimiento

de las pilas (fig. 1 #8) jalando el pestillo.

Instale las pilas con la polaridad correcta, tal

y como se indica en el compartimento de la

batería.. Cierre la puerta del compartimiento de

las pilas y acople el pestillo.

El detector electrónico de líneas láser Bosch ayuda a localizar y apuntar un rayo visible o invisible

emitido por un láser de líneas pulsado; es perfecto para uso en condiciones interiores, donde la luz

solar y la distancia pueden hacer que sea más difícil localizar el rayo. El detector láser incluye una

abrazadera de varilla que permite montar el detector sobre varillas de mira cuadradas, Redondo u

ovalado las varillas de nivelación.

Uso previsto

Características del LR 3

– Para instalar la abrazadera para varillas

(fig. 6 #1) en el detector, alinee los salientes

ubicados en dicha abrazadera para

varillas con los entrantes correspondientes

ubicados en la parte trasera del detector

y apriete el pomo (fig. 6 #2). Para retirar

la abrazadera para varillas (fig. 6 #1) del

detector, desenrosque completamente el

pomo (fig. 6 #2).

– Para sujetar la abrazadera para varillas

(fig. 6 #1) a la varilla niveladora 14, afloje el

pomo ubicado (fig. 6 #3) en la abrazadera

para varillas (fig. 6 #1), deslice dicha

abrazadera para varillas sobre la varilla

niveladora 14 hasta la ubicación deseada y

apriete el pomo (fig. 6 #3). Se puede utilizar

un nivel de burbuja (fig. 6 #4) para nivelar

aproximadamente la varilla niveladora.

Ajuste la posición de la varilla niveladora

hasta que la burbuja del nivel (fig. 6 #4)

esté dentro del círculo.

Use protección de

los ojos. Si el nivel de

burbuja de aire tiene fugas, absorba dichas

fugas con el material absorbente adecuado

y deséchelas de manera segura. El nivel de

burbuja de aire contiene líquido inflamable que

puede causar irritación de las vías respiratorias,

los ojos y la piel.

– Apague el instrumento presionando el

botón de ENCENDIDO Y APAGADO

ubicado en el teclado. Los símbolos LCD

se iluminarán por un momento y la unidad

emitirá un pitido. El indicador de banda

ancha Grueso y el indicador de volumen

suave permanecerán iluminados.

Utilización del LR 3

ADVERTENCIA

-40-

– Exponga la ventana de captura del rayo del

detector láser hacia el sentido de la línea de

láser pulsado.

– Mueva lentamente el detector láser en

dirección hacia arriba y hacia abajo hasta

que las flechas del indicador de rayo LCD

aparezcan y/o se oiga una señal de audio

pulsante. Utilice la función de selección de

la resolución del ancho de banda para elegir

entre el ajuste Fino y el Grueso. El ajuste

de resolución Grueso es para aproximar el

nivel o para la localización inicial del punto

de nivel central. El ajuste de resolución Fino

se utiliza para la localización más precisa

del nivel.

– Mueva el detector hacia arriba cuando el

icono de flecha inferior esté iluminado (Fig.

5) (con el volumen encendido, se oirá un

tono de audio pulsante lento). Mueva el

detector hacia abajo cuando el icono de

flecha superior esté iluminado (Fig. 3) (con

el volumen encendido, se oirá un tono de

audio poco más rápido). Cuando la línea

esté nivelada, el indicador de línea láser del

nivel se iluminará (Fig. 4) (con el volumen

encendido, se oirá un tono de audio rapido).

Si el detector no es alcanzado por un rayo láser

después de 5 minutos, el detector se apagará

a sí mismo automáticamente para prolongar la

vida útil de las baterías. Encienda de nuevo el

instrumento utilizando el botón de alimentación.

El diseño del detector LR 3 es una innovación

en el mercado. El detector se puede cambiar

entre los modos de alcance estándar y largo,

con lo cual se activan capacidades de distancia

extendida para todos los GLL 150 E y se

reduce el problema de la “dispersión” asociada

al uso a corta distancia de los láseres de líneas.

Cuando se utiliza con el láser exterior GLL

150 E, el receptor LR 3 permite utilizar el

instrumento en un área de trabajo de hasta

530 pies (160 m) de diámetro. En el modo

estándar, la combinación de GLL 150 E

y LR 3 tendrá el patrón elíptico típico

de los láseres cónicos con un radio de

alcance máximo de 196 pies (60 m) a lo

largo del eje X y un alcance mínimo de 65 pies

(20 m) a lo largo del eje Y; el modo de alcance

largo permite un área de trabajo con un radio

circular de 265 pies (80 m).

El área designada por el círculo

DISCONTINUO es el área de trabajo en el

MODO DE ALCANCE LARGO.

El área designada por el elipsoide DE

PUNTOS es el área de trabajo en el MODO DE

ALCANCE ESTÁNDAR.

Función de alcance extendido

El receptor LR 3 revierte de manera

prestablecida a su modo de funcionamiento

estándar y se debe utilizar en dicho modo para

la mayoría de proyectos de nivelación. Si el

operador está teniendo dificultades para recibir

una lectura a distancias extendidas, indicado

por dificultad en localizar la barra central (más

de 65 pies o 20 metros), entonces se puede

presionar el botón de alcance extendido (Fig. 1

No. 10) del detector y la luz LED se iluminara

(Fig. 1 No. 9).

Utilización a gran proximidad

Cuando se utilice el LR 3 a gran proximidad del

láser (de 3 a 15 pies), se debe tener cuidado

debido a la alta

sensibilidad del LR 3 y la dispersión causada

por el cono, el vidrio, el polvo ubicado en el

vidrio y los objetos circundantes. La detección

a gran proximidad se debe validar contra

los reflejos y la dispersión asegurándose de

que ambas flechas direccionales estén en

X-Axis

Y-Axis

265 ft

(80 m)

65 ft

(20 m)

196 ft

(60 m)

-41-

Características específicas del LR 3

Los detectores láser tienen filtración electrónica

incorporada para la luz solar brillante y la

interferencia electromagnética. Tres patrones

de audio diferenciados (alto, en rasante y bajo)

ayudan a apuntar desde una distancia.

El detector LR 3 tiene tres selecciones de

parlante (Apagado, Suave (~75 dB) y Alto (~85

dB)), medidas a 1 metro.

Control del volumen de audio

Al presionar el botón de volumen (Fig. 1 No.

6), se hace que la unidad cicle a través de

volumen apagado, volumen suave y volumen

alto. Después de cada pulsación del botón,

el parlante emitirá un pitido para reconocer

la pulsación del botón y demostrar el nivel de

volumen.

Cuando el volumen esté apagado o se haya

seleccionado volumen suave, habrá un pitido

corto. Cuando el volumen sea alto, habrá un

pitido de alta intensidad.

Nota: Valores de sensibilidad basados en condiciones estándar con el GLL 150 E; pueden variar

ligeramente debido a la marca, el fabricante, el tamaño del rayo o las condiciones de trabajo.

Datos técnicos del LR 3

Alcance

En el modo de alcance

estándar

En el modo de alcance largo

3 a 590 pies (1 a 180 m máximo) dependiendo de la

fuente de láser, la orientación del láser y el alcance del

LR 3 seleccionado.

la distancia de funcionamiento mínima es 1 m,

la distancia de funcionamiento máxima:

- es hasta 60 m hasta el GLL 150 E en orientaciones de

0 y 180 grados (eje X)

- es hasta 20 m hasta el GLL 150 E en orientaciones de

90 y 270 grados (eje Y)

la distancia de funcionamiento mínima es 20 m,

la distancia de funcionamiento máxima es 265 Pies (80

m) de GLL 150 E en todas las orientaciones

El LR 3 se enciende en el modo de alcance estándar.

Este instrumento está sellado con una empaquetadura para brindar protección contra el agua y

el polvo. Utilice un paño suave y seco para eliminar la suciedad o la humedad del instrumento

antes de almacenarlo. No utilice benceno, diluyente de pintura ni otros solventes para limpiar el

instrumento. Retire la batería antes de almacenar el instrumento a largo plazo.

Cuidado de su detector láser

cualquiera de los dos lados de la barra central

(vea las Fig. 3 a 5). Esto se puede hacer

moviendo el LR 3 hacia arriba y hacia abajo

en relación a la barra central para localizar las

flechas. No utilice el detector a menos de 3 pies

del láser.

-42-

Luz fluorescente

No hay detecciones falsas a ninguna distancia desde

una luz fluorescente o desde luces estroboscópicas.

Ángulo de recepción ± 30 grados

Volumen del zumbador Entre 75 dB (A) y 85 dB (A) a 1 m

Lectura: LCD, ventanas delantera y trasera.

Luz LED verde brillante en la almohadilla del interruptor

para indicar modo de alcance largo.

El zumbador da una indicación audible de la detección y

la operación de la almohadilla del interruptor.

El volumen y la función del zumbador son seleccionables

con la almohadilla del interruptor.

Autoapagado 5 minutos después de la última detección o presione el

botón.

El zumbador pita una vez cuando la unidad se apaga.

Tipo de baterías 2 pilas alcalinas AA

Vida útil de las baterías >30 horas de funcionamiento continuo

Advertencia de baterías bajas

Indicador en la pantalla de LCD. Por lo menos 3 horas

de advertencia de baterías bajas.

Calificación IP IP55

Montura del soporte M6

Dimensiones 6,6 x 3 x 1 pulgadas (AL x AN x P) (169 x 76 x 25 mm)

Sujeto a cambio sin previo aviso.

Mantenimiento y servicio

Precisión

Fino = ± 1/16 pulgadas (1,5 mm) seleccionable

Grueso = ± 1/8 pulgadas (3,0 mm) seleccionable

Los modos Fino y Grueso son seleccionables con la

almohadilla del interruptor.

Luz brillante Puede alcanzar 80 m en la orientación de 0 grados (eje

X) hasta el GLL 150 E, siempre y cuando la luz solar

directa no caiga en la ventana del detector, < 35 k Lux.

Solamente guarde y

transporte el aparato

demedida en el estuche de protección adjunto.

Mantenga limpio siempre el aparato de medida.

No sumerja el aparato de medición en agua ni

en otros líquidos.

Limpiar el aparato con un paño húmedo y suave.

No usar detergentes ni disolventes.

Limpie con regularidad sobre todo el área en

torno a la abertura de salida del láser, cuidando

que no queden motas.

Si a pesar de los esmerados procesos de

fabricación y control, el aparato de medida

llegase a averiarse, la reparación deberá

encargarse a un taller de servicio autorizado

para herramientas eléctricas Bosch.

Al realizar consultas o solicitar piezas de

repuesto, es imprescindible indicar siempre

el nº de artículo de 10 dígitos que figura en la

placa de características del aparato de medida.

En caso de una reparación, envíe el aparato en

el estuche de protección.

ADVERTENCIA

-43-

PROTECCIÓN AMBIENTAL

Recicle las materias primas y las

baterías en lugar de desecharlas

como desperdicios. La unidad, los

accesorios, el empaquetamiento

y las baterías usadas se deben

separar para reciclarlos de manera respetuosa

con el medio ambiente, de acuerdo con los

reglamentos más recientes.

GARANTÍA LIMITADA PARA PRODUCTOS DE HERRAMIENTAS LÁSER

Y DE MEDICIÓN BOSCH

Robert Bosch Tool Corporation (el “Vendedor”) garantiza, solamente al comprador original, que todas las

herramientas láser y de medición Bosch estarán libres de defectos de material o de fabricación durante un

período de un (1) año a partir de la fecha de compra. Bosch extenderá la cobertura de garantía a dos (2) años

cuando usted registre su producto dentro del plazo de ocho (8) semanas a partir de la fecha de compra. La

tarjeta de registro del producto debe ser completada y enviada por correo a Bosch (sellada por la oficina de

correos dentro del plazo de ocho semanas después de la compra), o usted puede registrar su producto por

Internet en

www.boschtools.com/Service/ProductRegistration. Si decide no registrar su producto, al mismo se le aplicará

una garantía limitada de un (1) año.

Reembolso de devolución del dinero o reemplazo durante 30 días:

Si no está completamente satisfecho con el rendimiento de sus herramientas láser y de medición, por cualquier

motivo, puede devolver el producto a su distribuidor Bosch dentro del plazo de 30 días a partir de la fecha de

compra para obtener un reembolso completo o un reemplazo. Para obtener este reembolso o reemplazo dentro

del plazo de 30 días, su devolución debe estar acompañada por el recibo de compra original del producto tipo

láser o instrumento óptico. Se permitirá un máximo de 2 devoluciones por cliente.

LA OBLIGACIÓN EXCLUSIVA DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta

Garantía Limitada y, en hasta donde la ley lo permita, cualquier garantía o condición implícita por ley, consistirán

en la reparación o el reemplazo de las piezas, sin cargo, que presenten defectos de material o de fabricación y

que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por

personas que no sean el Vendedor o un Centro de Servicio Autorizado. Para presentar un reclamo bajo esta

Garantía Limitada, usted debe devolver la herramienta láser o de medición Bosch completa, con el transporte

prepagado, a cualquier Centro de Servicio de Fábrica o Centro de Servicio Autorizado BOSCH. Sírvase incluir

un comprobante de compra fechado con su herramienta. Para averiguar las ubicaciones de los centros de

servicio cercanos, sírvase usar nuestro localizador de servicio por Internet o llamar al 1-877-267-2499.

ESTE PROGRAMA DE GARANTÍA NO SE APLICA A LOS TRÍPODES NI A LAS VARILLAS. Robert Bosch

Tool Corporation (el “Vendedor”) garantiza los trípodes y las varillas niveladoras durante un período de un (1)

año a partir de la fecha de compra.

ESTA GARANTÍA LIMITADA NO SE APLICA A OTROS ARTÍCULOS ACCESORIOS NI ARTÍCULOS

RELACIONADOS. ESTOS ARTÍCULOS RECIBEN UNA GARANTÍA LIMITADA DE 90 DÍAS.

Para presentar un reclamo bajo esta Garantía Limitada, usted debe devolver el producto completo, con el

transporte prepagado. Para obtener detalles con el fin de presentar un reclamo bajo esta Garantía Limitada,

sírvase visitar www.boschtools.com o llamar al 1-877-267-2499.

TODAS LAS GARANTÍAS IMPLÍCITAS ESTARÁN LIMITADAS EN DURACIÓN A UN A—O A PARTIR DE LA

FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES

NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO

QUE ES POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE

USTED.

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO POR DA—OS INCIDENTALES O

EMERGENTES (INCLUYENDO PERO SIN ESTAR LIMITADOS A RESPONSABILIDAD POR PÉRDIDA

DE UTILIDADES) QUE SURJAN DE LA VENTA DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN NI LA LIMITACIÓN DE

LOS DA—OS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN QUE

ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES

POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO EN

LOS EE.UU. O DE UNA PROVINCIA A OTRA EN CANADÁ Y DE UN PAÍS A OTRO.

ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS

UNIDOS DE AMÉRICA, CANADÁ Y LA MANCOMUNIDAD DE PUERTO RICO. PARA OBTENER

COBERTURA DE GARANTÍA EN OTROS PAÍSES, CONTACTE A SU DISTRIBUIDOR O IMPORTADOR

BOSCH LOCAL.

2610036210 07/14

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

Bosch GLL 150 ECK Red 500-ft Self-Leveling Outdoor 360 Beam Line Generator Laser Level Kit

Product's Documents

Use and Care Guide

Specifications

Bosch GLL 150 ECK Questions and Answers
