Bosch GRL300HVG Self-Leveling Green-Beam Rotary Laser User Manual

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

GRL 240 HV

GRL 245 HV

GRL 250 HV

GRL 300 HV

GRL 300 HVG

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

For English Version Version française Versión en español

See page 6 Voir page 25 Ver la página 44

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente, appelez

ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

-2-

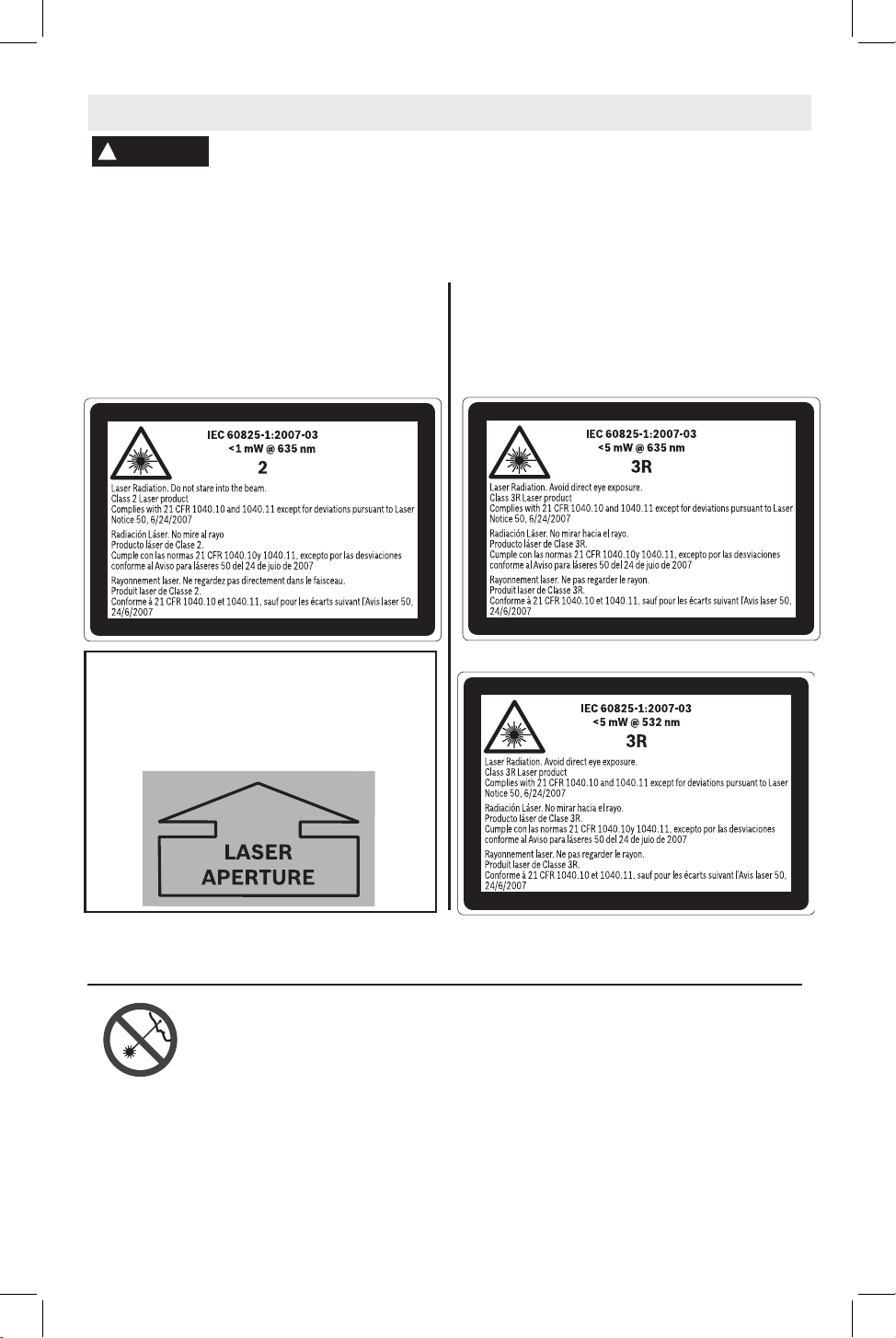

LASER

APERTURE

Laser Radiation. Avoid direct eye exposure.

Class 3R Laser product

Complies with 21 CFR 1040.10 and 1040.11 ex

cept for deviations pursuant to Laser

Notice 50, 6/24/2007

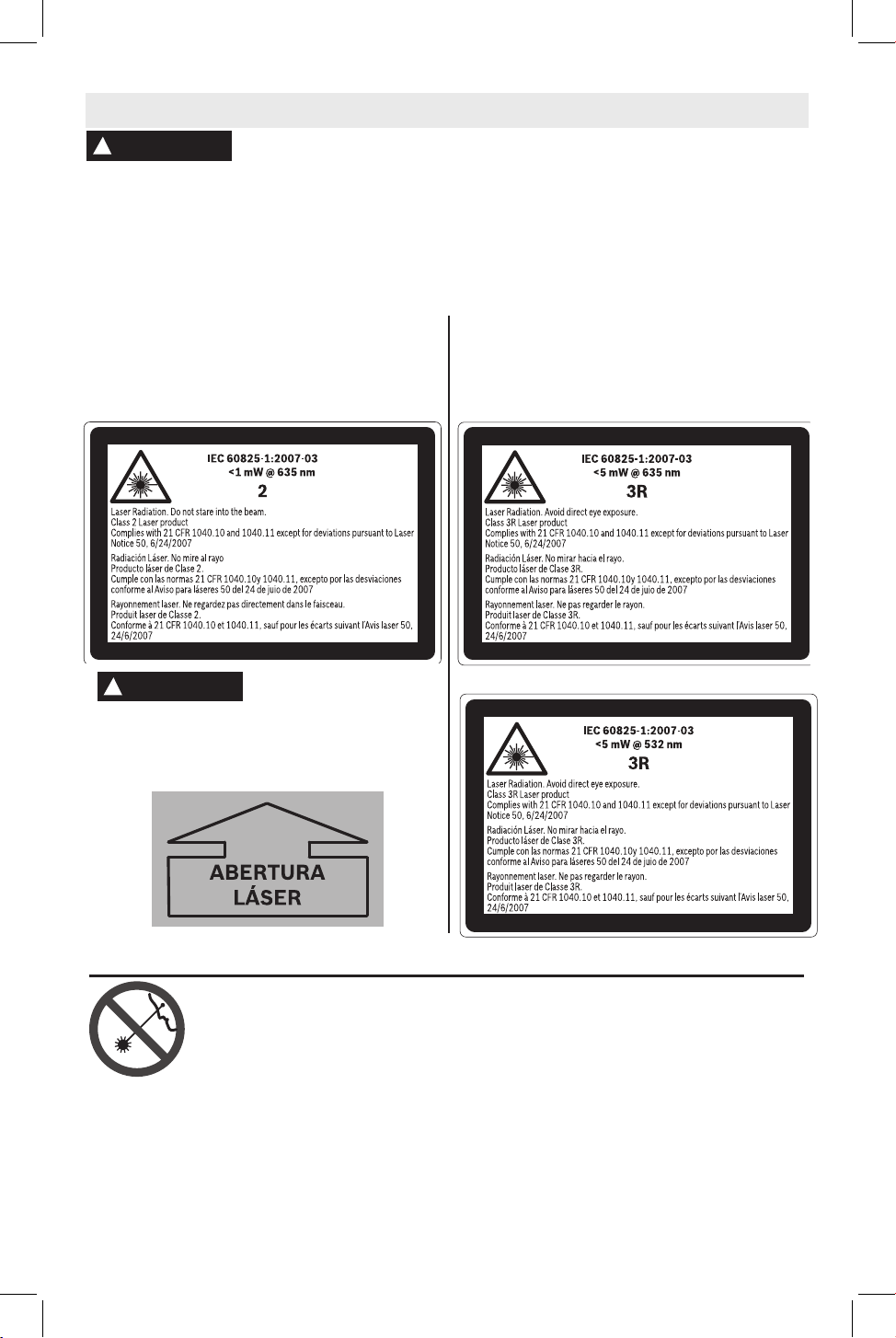

Radiación Láser. No mirar hacia el rayo.

Producto láser de Clase 3R.

Cumple con las normas 21 CFR 1040.10y 1040.11, ex

cepto por las desviaciones

conforme al Aviso para láseres 50 del 24 de juio de 2007

Rayonnement laser. Ne pas regarder le rayon.

Produit laser de Classe 3R.

Conforme à 21 CFR 1040.10 et 1040.11, sauf pour les écar

ts suivant l’Avis laser 50,

24/6/2007

IEC 60825-1:2007-03

≤5 mW @ 525-540 nm

19*

*3R aperture warning applies only to GRL 250 HV, GRL 300 HV, GRL 300 HVG

*L’avertissement relatif à l’ouverture 3R ne s’applique qu’aux modèles GRL 250 HV, GRL 300 HV et

GRL 300 HVG

*La advertencia de apertura 3R se aplica sólo a los modelos GRL 250 HV, GRL 300 HV y

GRL 300 HVG

-3-

slooT rewoP hcsoB)01.1.21( | 619 21A 016 2

23*

* For GRL 240 HV, GRL 245 HV and GRL 250 HV refer to LR 24 and LR 30 receiver and

bracket

* Pour les modèles GRL 240 HV, GRL 245 HV et GRL 250 HV, référez-vous aux récepteurs et

supports LR 24 et LR 30.

* Para los modelos GRL 240 HV, GRL 245 HV y GRL 250 HV, consulte el receptor y soporte

LR 24 y LR 30

-4-

2 610 A12 916 | (11.1.10) Bosch Power Tools

328 ft

-5-

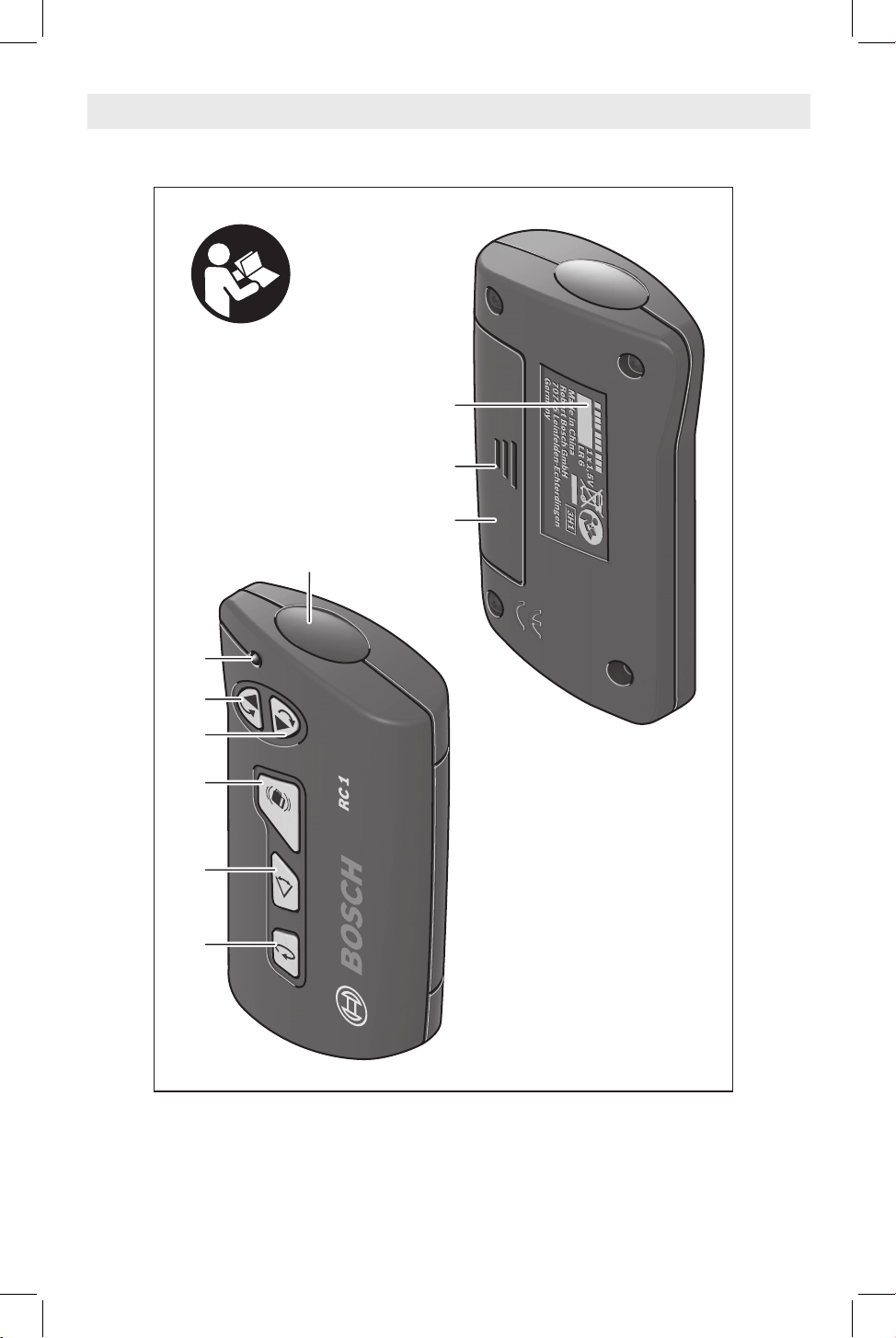

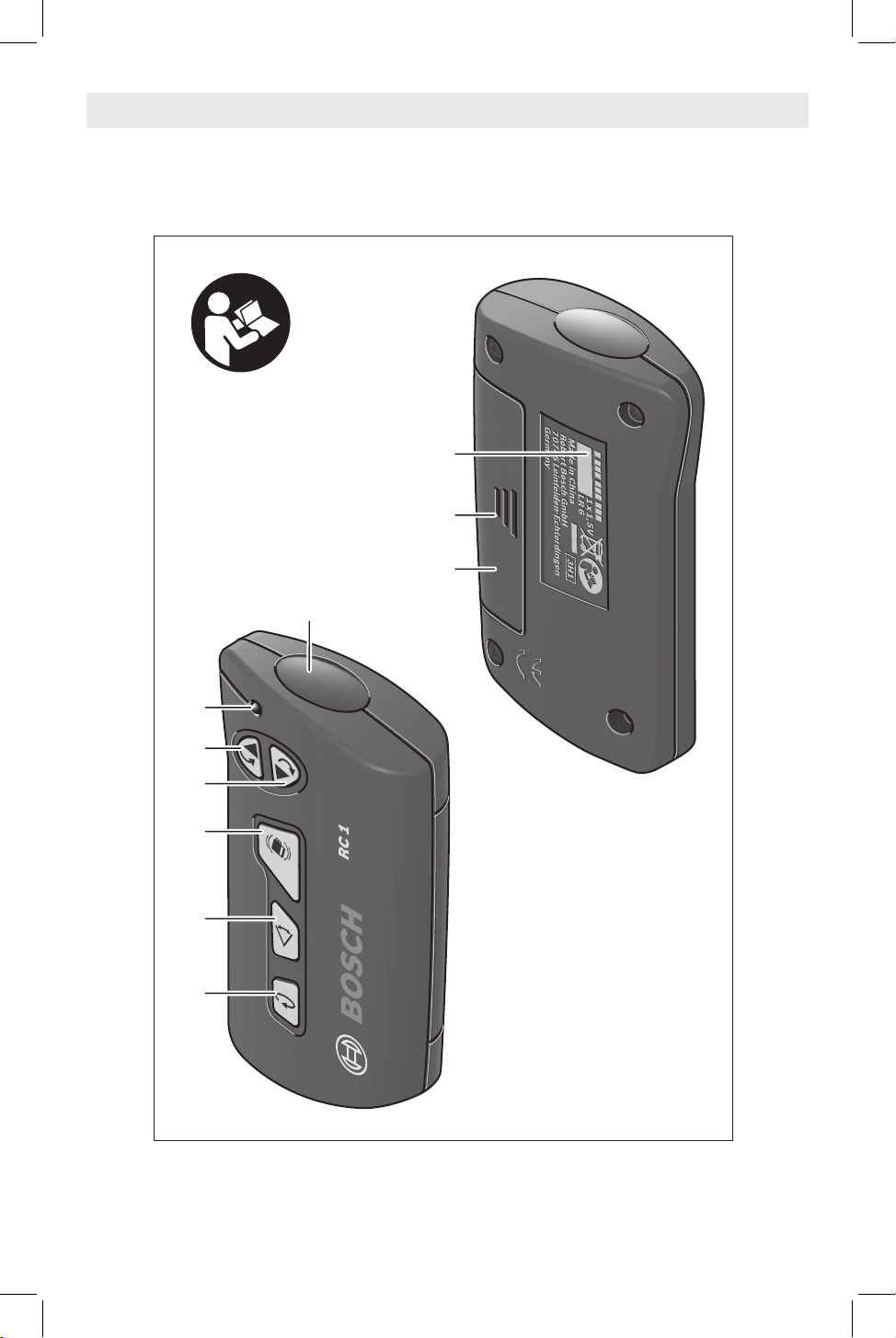

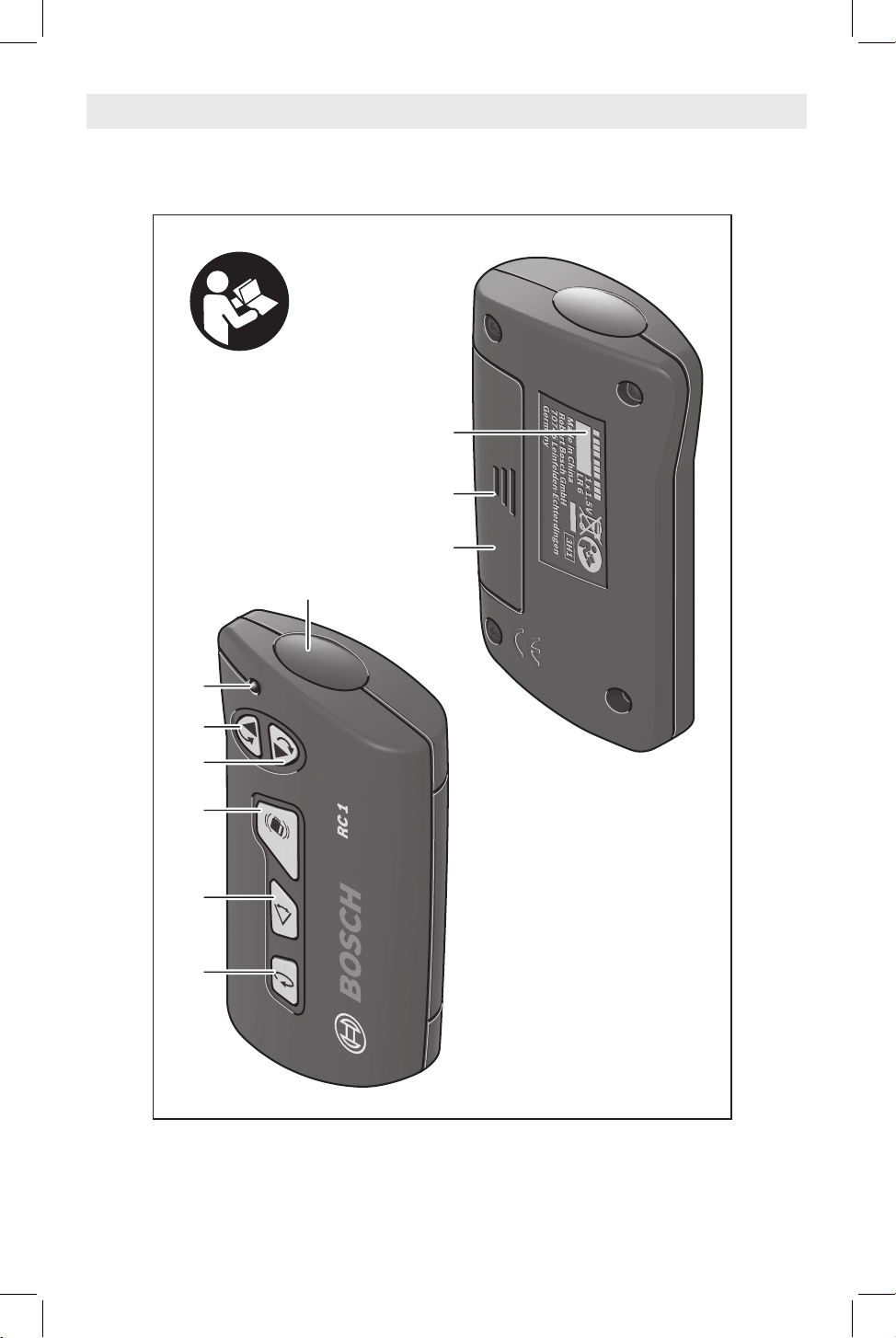

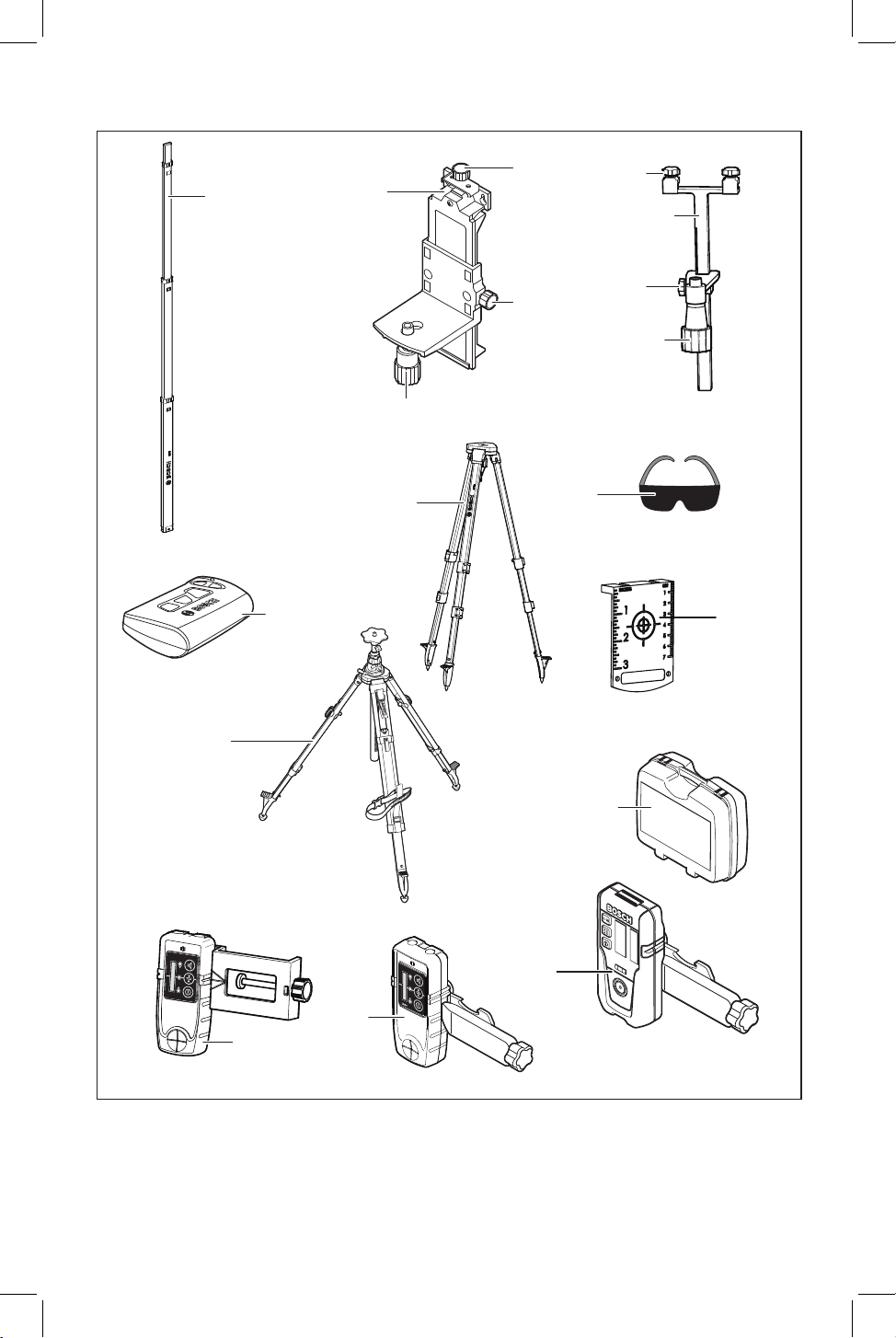

RC1

LR30

WM 24

WM4

LR 24

BT 152

GR 8 C / GR 8

LR 1/LR 1G

BT160/BT170/BT300

-6-

Read all instructions. Failure to follow all instructions listed below

may result in hazardous radiation exposure, electric shock, fire and/or

serious injury. The term “tool” in all of the warnings listed below refers to your battery-operated

(cordless) tool.

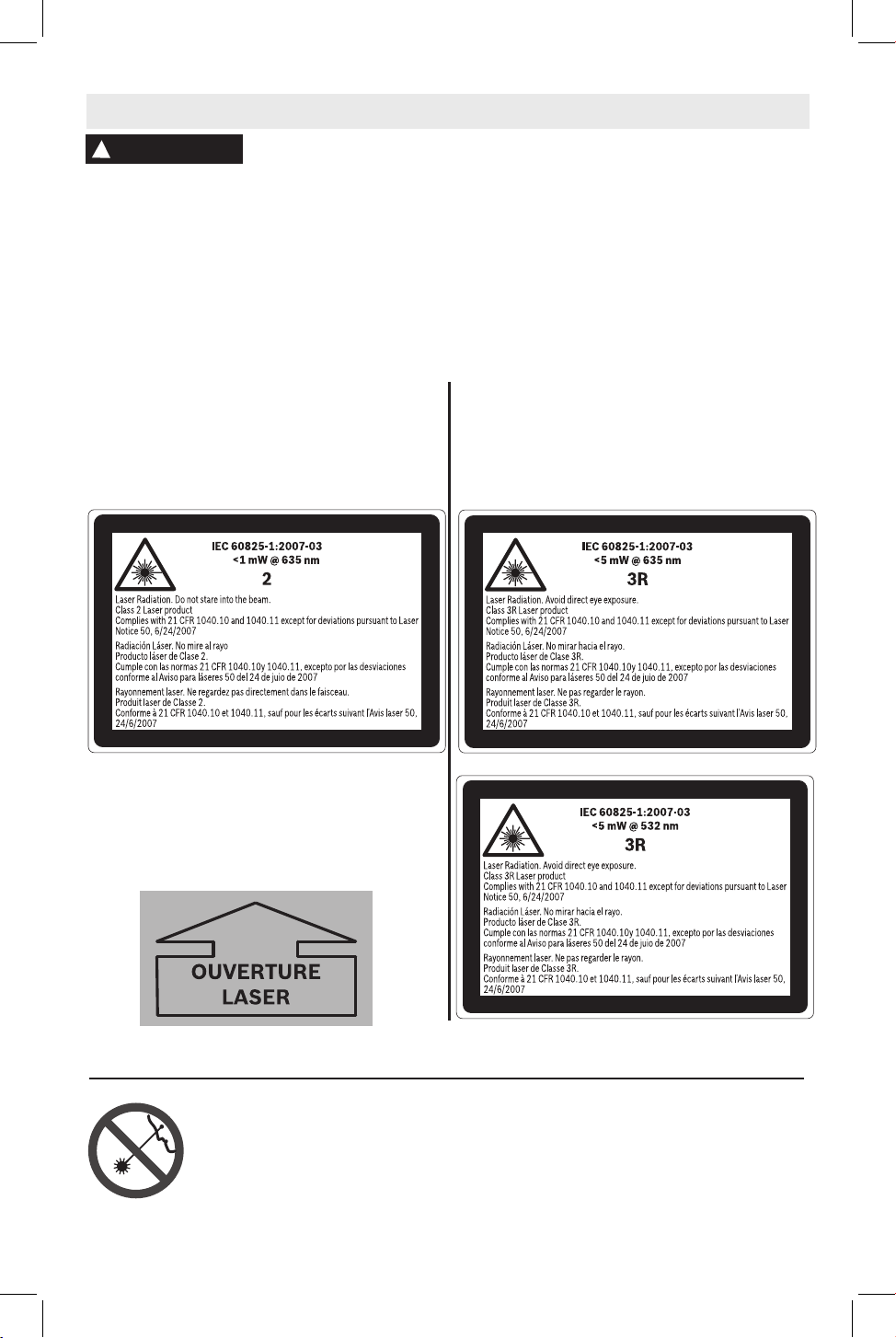

The following labels are on your laser tool for your convenience and safety. They

indicate where the laser light is emitted by the tool. ALWAYS BE AWARE of their

location when using the tool.

Complies with 21CFR 1040.10 and 1040.11 except for deviations pursuant to laser notice

No. 50, dated June 24, 2007.

DO NOT direct the laser beam at persons or animals and do not stare into

the laser beam yourself. This tool produces laser class 2 laser radiation and

complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to

Laser Notice No. 50, dated June 24, 2007. This can lead to persons being blinded.

DO NOT remove or deface any danger, warning or caution labels. Removing labels increases

the risk of exposure to laser radiation.

Use of controls or adjustments or performance of procedures other than those specified in

this manual, may result in hazardous radiation exposure.

General Safety Rules

WARNING

GRL 240 HV / GRL 245 HV

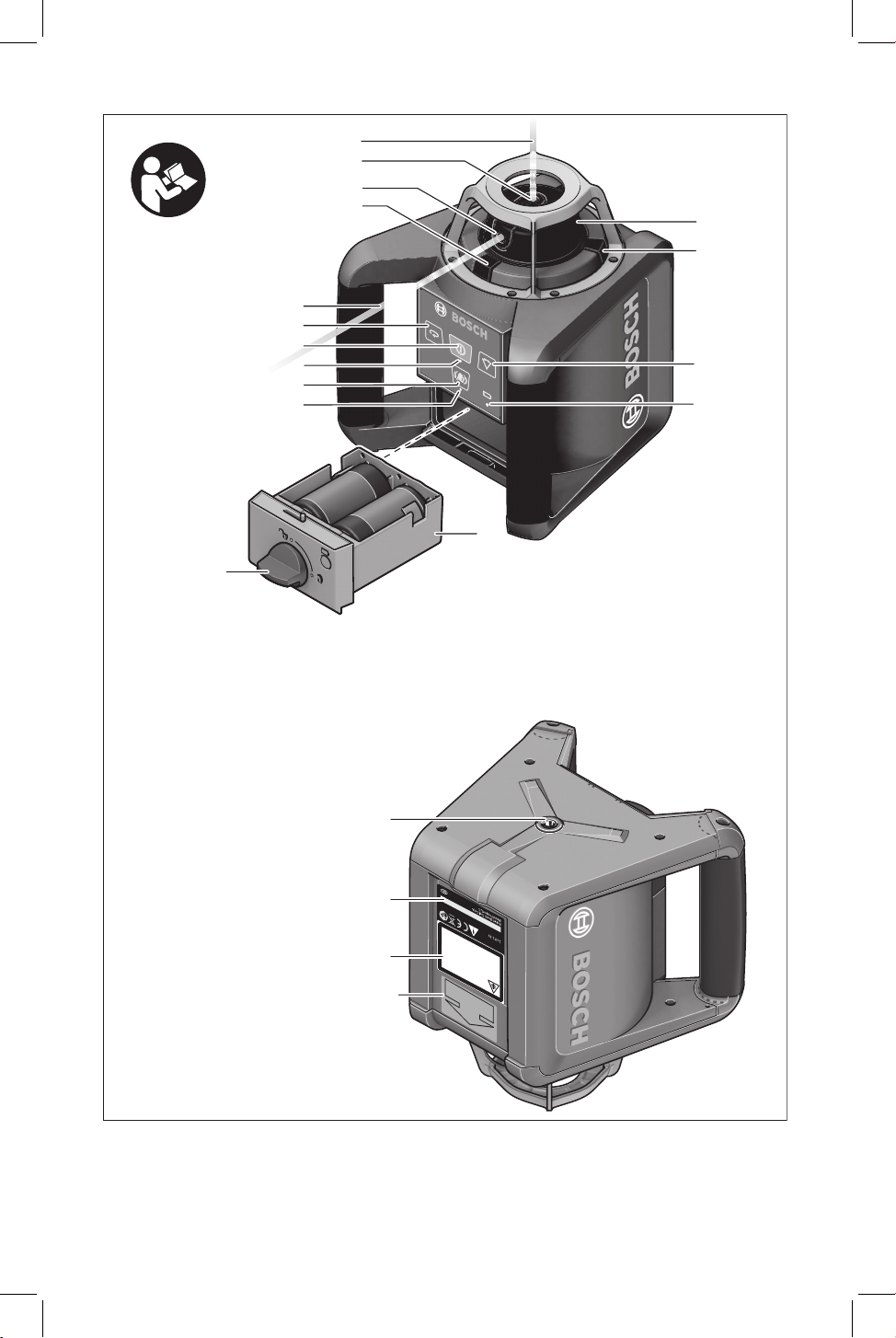

The measuring tool is provided with a

warning label in English (marked with

number 18 in the representation of the

measuring tool on the graphics page).

GRL 250 HV / GRL 300 HV

The measuring tool is provided with a

warning label in English (marked with

number 18 and 19 in the representation of

the measuring tool on the graphics page).

The following labels are on your laser

tool for your convenience and safety.

They indicate where the laser light is

emitted by the tool. ALWAYS BE AWARE

of their location when using the tool.

IEC 60825-1:2007-03

<1mW, 635 nm

GRL 300 HVG

-7-

ALWAYS make sure that any bystanders in the vicinity of use are made aware of the dangers

of looking directly into the laser tool.

DO NOT place the laser tool in a position that may cause anyone to stare into the laser beam

intentionally or unintentionally. Serious eye injury could result.

ALWAYS position the laser tool securely. Damage to the laser tool and/or serious injury to the user

could result if the laser tool falls.

ALWAYS use only the accessories that are recommended by the manufacturer of your laser

tool. Use of accessories that have been designed for use with other laser tools could result in serious

injury or unsatisfactory performance.

DO NOT use this laser tool for any purpose other than those outlined in this manual. This

could result in serious injury or unsatisfactory performance.

DO NOT leave the laser tool “ON” unattended in any normal operating mode.

DO NOT disassemble the laser tool. There are no user serviceable parts inside. Do not

modify the product in any way. Modifying the laser tool may result in hazardous laser radiation

exposure.

SAVE THESE INSTRUCTIONS

FCC Statement

This product has been tested and found to comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection

against harmful interference in a residential installation. This equipment generates, uses, and can

radiate radio frequency energy and, if not installed and used in accordance with the instructions,

may cause harmful interference to radio communications. However, there is no guarantee

that interference will not occur in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined by turning the equipment off

and on, the user is encouraged to try to correct the interference by one or more of the following

measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Consult the dealer or an experienced radio/TV technician for help.

SAVE THESE INSTRUCTIONS

Declaration of Conformity

We declare under our sole responsibility that the product described under “Technical Data” is in

conformity with the following standards or standardization documents: EN 61010-1, EN 60825-1

(measurement tool) according to the provisions of the directives 2006/95/EC, 2004/108/EC, 2006/42/EC.

WORK AREA SAFETY

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

DO NOT operate the laser tool around

children or allow children to operate the

laser tool. Serious eye injury could result.

DO NOT use measuring tools, attachments

and accessories outdoors when lightening

conditions are present.

DO NOT operate the measuring tool in explosive

atmospheres, such as in the presence of

flammable liquids, gases, or dust.

ELECTRICAL SAFETY

Batteries can explode or leak, cause injury

or fire. To reduce this risk, always follow all

instructions and warnings on the battery

label and package.

Do not short any battery terminals.

Do not charge alkaline batteries.

Do not mix old and new batteries.

Replace all old batteries at the same time with

new batteries of the same brand and type.

Do not mix battery chemistries.

Dispose of or recycle batteries per local code.

Do not dispose of batteries in fire.

-8-

Keep batteries out of reach of children.

Remove the batteries from the tool when not

using for extended periods. When storing for

extended periods, the batteries can corrode and

discharge themselves.

PERSONAL SAFETY

Stay alert, watch what you are doing and

use common sense when operating a

measuring tool. Do not use a measuring tool

while you are tired or under the influence

of drugs, alcohol or medication. A moment

of inattention while using a measuring tool may

result in serious personal injury or incorrect

measurement results.

Use safety equipment. Always wear eye

protection. Safety equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will

reduce personal injuries.

DO NOT use the laser viewing glasses as

safety goggles. The laser viewing glasses are

used for improved visualization of the laser beam,

but they do not protect against laser radiation.

DO NOT use the laser viewing glasses as

sun glasses or in traffic. The laser viewing

glasses do not afford complete UV protection

and reduce color perception.

DO NOT use any optical tools such as, but

not limited to, telescopes or transits to view

the laser beam. Serious eye injury could result.

DO NOT stare directly at the laser beam or

project the laser beam directly into the eyes

of others. Serious eye injury could result.

Use caution when using measuring tools in

the vicinity of electrical hazards.

Wear eye protection. If Spirit Level leaks,

soak up with appropriate absorbent material

and dispose of safely. Spirit Level contains

flammable liquid that may cause respiratory

tract, eye and skin irritation.

NOISE INFORMATION

Do not hold the measuring

tool close to your ear! Typically, the

A-weighted sound pressure level of the

audio signal at one meter distance is 75-85

db(A). Measured sound values determined

according to EN60745. Serious injury can result.

USE AND CARE

Use the correct measuring tool for your

application. The correct measuring tool will do

the job better and safer.

Do not use the measuring tool if the switch

does not turn it on and off. Any measuring

tool that cannot be controlled with the switch is

dangerous and must be repaired.

Store idle measuring tools out of the reach

of children and do not allow persons

unfamiliar with the measuring tool or these

instructions to operate the measuring tool.

Measuring Tools are dangerous in the hands of

untrained users.

Maintain measuring tools. Check for

misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the measuring, detection

and layout tools operation. If damaged, have

the measuring tool repaired before use.

Many accidents are caused by poorly maintained

measuring tools.

Use the measuring tool, accessories, etc.,

in accordance with these instructions and

in the manner intended for the particular

type of measuring tool, taking into account

the working conditions and the work to

be performed. Use of the measuring tool for

operations different from those intended could

result in a hazardous situation.

SERVICE

Have your measuring tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the tool is maintained.

Develop a periodic maintenance schedule

for tool. Follow checking and recalibration

procedures outlined in the instruction

manual.

When cleaning a tool be careful not to

disassemble any portion of the tool since

internal wires may be misplaced or pinched

or may be improperly mounted. Certain

cleaning agents such as gasoline, carbon

tetrachloride, ammonia, etc. may damage plastic

parts.

SAVE THESE INSTRUCTIONS.

WARNING

-9-

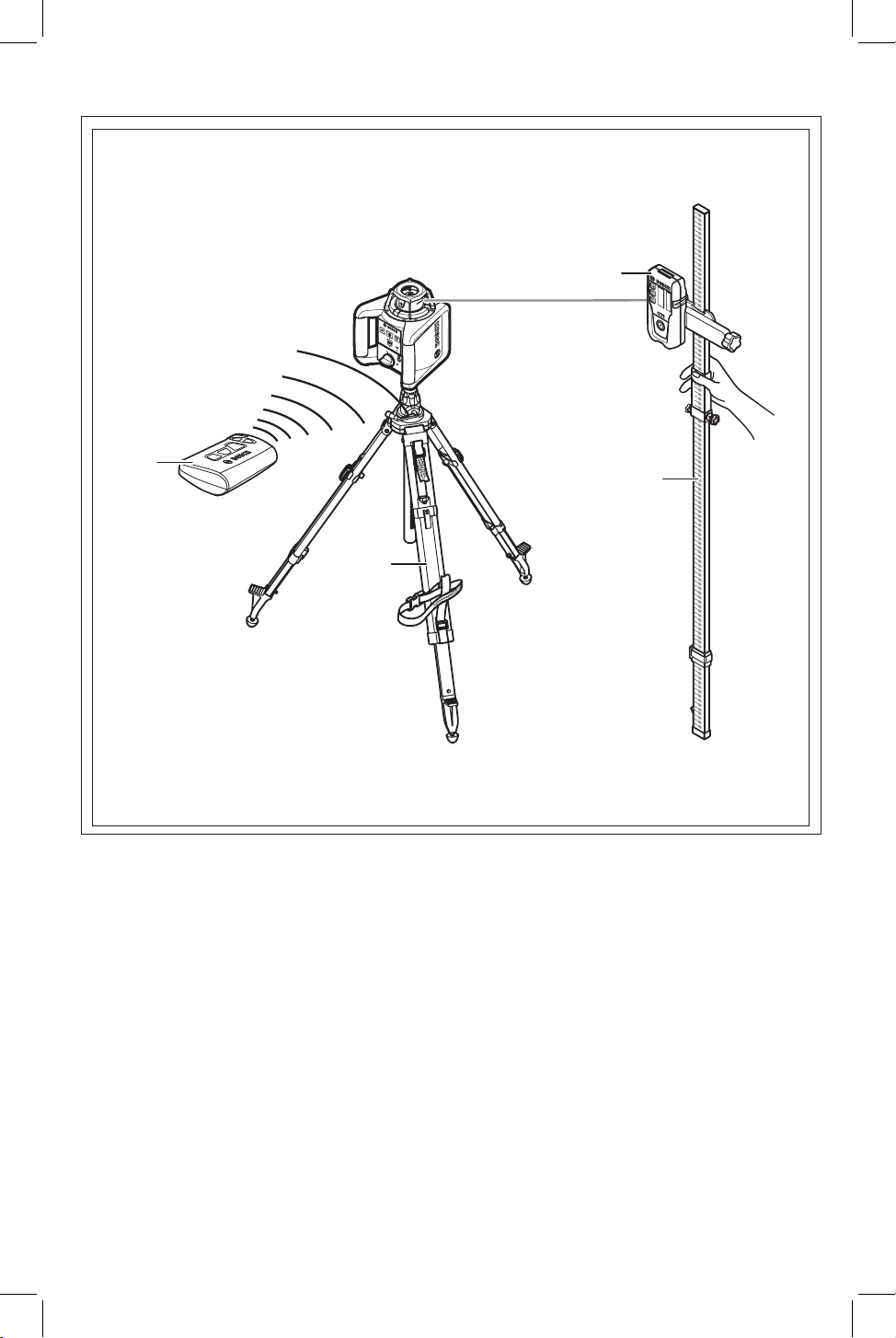

Rotational Laser Level

The measuring tool is intended for determining

and checking precise horizontal partitions, vertical

lines, building lines and plumb points.

The measuring tool is suitable for indoor and

outdoor use.

Working safely with the

rotary laser is possible only

when the operating and

safety information are read completely and

the instructions contained therein are strictly

followed. Never make warning labels on the

rotary laser unrecognizable.

Use of controls or adjustments or

performance of procedures other than those

specified herein may result in hazardous

radiation exposure.

The use of optical instruments with this

product will increase risk of eye injury.

Have the rotary laser repaired only through

qualified specialist using original spare parts.

This ensures that the safety of the rotary laser is

maintained.

Do not allow children to use the rotary laser

without supervision. They could unintentionally

blind other persons.

Do not use the laser viewing glasses as

safety goggles. The laser viewing glasses are

used for improved visualization of the laser beam,

but they do not protect against laser radiation.

Do not use the laser viewing glasses as sun

glasses or in traffic. The laser viewing glasses

do not afford complete UV protection and reduce

color perception.

Intended Use

WARNING

Inserting/Replacing the Battery

ALWAYS turn off the laser

and the main power switch

before removing and replacing batteries.

Alkaline batteries are recommended for the

tool.

Always replace all batteries at the same

time. Use only batteries from one brand and

with the identical capacity.

Remove the batteries from the tool when not

using for extended periods. When storing for

extended periods, the batteries can corrode and

discharge themselves.

When inserting, pay attention to the correct

polarity according to the representation of

the inside battery lid.

It is the user’s responsibility to periodically

check the accuracy of the measuring tool

as work progresses. Always check the

accuracy of the measuring tool after it

has been dropped or subject to extreme

temperatures and temperature variations.

To open the battery compartment 14, turn the

locking knob 15 to position and pull out the

battery compartment.

Always replace all batteries at the same time.

Only use batteries from one brand and with the

identical capacity.

Shut the battery compartment 14 and turn the

locking knob 15 to the position.

In case the batteries have been inserted

incorrectly, the measuring tool cannot be

switched on. Insert the batteries with

correct polarity.

Remove the batteries from the tool when not

using it for extended periods. When storing for

extended periods, the batteries can corrode and

discharge themselves.

Low Battery Indicator

When the charge-control indicator 12 flashes

red for the first time, the measuring tool can still

be operated for approx. 2 h.

When the charge-control indicator 12 lights

up red continuously, measurements are no

longer possible. The measuring tool switches off

automatically after 1 minute.

Preparation

WARNING

-10-

Technical Data

1) at 68° F (20 °C)

2) alongside the axies

Please observe the article number on the type

plate of your measuring tool. The trade names of

the individual measuring tools

may vary.

The measuring tool can be clearly identified with

the serial number 17 on the type plate.

Rotational Laser Level GRL 240 HV GRL 245 HV GRL 250 HV

Working range (Diameter)

–without laser receiver

–with laser receiver

approx. 200 ft

approx. 60 m

approx. 800 ft

approx. 240 m

approx. 200 ft

approx. 60 m

approx. 800 ft

approx. 240 m

approx. 200 ft

approx. 60 m

approx. 1000 ft

approx. 300 m

Levelling Accuracy

1) 2)

± 1/4” @ 100 ft

± 2.0 mm @ 10 m

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

Self-levelling range, typ. ± 8% (± 5°) ± 8% (± 5°) ± 8% (± 5°)

Levelling duration, typically 15 s 15 s 15 s

Rotational speed 150/300/600min

-1

150/300/600min

-1

150/300/600min

-1

Scan angle for line opera-

tion 10°/25°/50° 10°/25°/50° 10°/25°/50°

Operating temperature 0...+50°C 0...+50°C 0...+50°C

Storage temperature –20...+70°C –20...+70°C –20...+70°C

Relative air humidity, max. 90 % 90% 90 %

Laser class

Laser type

635nm, <1mW

635nm, <5mW

Laser beam Ø at the exit

opening, approx.

5mm 5mm 5mm

Tripod mount (horizontal) 5/8”-11 5/8”-11 5/8”-11

Batteries (alkali-manga-

nese) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20)

Operating life time, approx.

–Batteries (alkali-manga-

nese)

50 h 50 h 50 h

Weight according to EPTA-

Procedure 01/2003 3.9 lbs 3.9 lbs 3.9 lbs

Dimensions 190 x 180 x 170 mm 190 x 180 x 170 mm 190 x 180 x 170 mm

Degree of protection IP54 (dust and

splash water pro-

tected)

IP54 (dust and

splash water pro-

tected)

IP54 (dust and

splash water pro-

tected)

-11-

Rotational Laser Level GRL 240 HV GRL 245 HV GRL 250 HV

Working range (Diameter)

–without laser receiver

–with laser receiver

approx. 200 ft

approx. 60 m

approx. 800 ft

approx. 240 m

approx. 200 ft

approx. 60 m

approx. 800 ft

approx. 240 m

approx. 200 ft

approx. 60 m

approx. 1000 ft

approx. 300 m

Levelling Accuracy

1) 2)

± 1/4” @ 100 ft

± 2.0 mm @ 10 m

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

Self-levelling range, typ. ± 8% (± 5°) ± 8% (± 5°) ± 8% (± 5°)

Levelling duration, typically 15 s 15 s 15 s

Rotational speed 150/300/600min

-1

150/300/600min

-1

150/300/600min

-1

Scan angle for line opera-

tion 10°/25°/50° 10°/25°/50° 10°/25°/50°

Operating temperature 0...+50°C 0...+50°C 0...+50°C

Storage temperature –20...+70°C –20...+70°C –20...+70°C

Relative air humidity, max. 90 % 90% 90 %

Laser class

Laser type

635nm, <1mW

635nm, <5mW

Laser beam Ø at the exit

opening, approx.

5mm 5mm 5mm

Tripod mount (horizontal) 5/8”-11 5/8”-11 5/8”-11

Batteries (alkali-manga-

nese) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20)

Operating life time, approx.

–Batteries (alkali-manga-

nese)

50 h 50 h 50 h

Weight according to EPTA-

Procedure 01/2003 3.9 lbs 3.9 lbs 3.9 lbs

Dimensions 190 x 180 x 170 mm 190 x 180 x 170 mm 190 x 180 x 170 mm

Degree of protection IP54 (dust and

splash water pro-

tected)

IP54 (dust and

splash water pro-

tected)

IP54 (dust and

splash water pro-

tected)

Rotational Laser

Level

1 Shock-warning

indicator

2 Shock-warning

button

3 Automatic leveling

indicator

4 On/Off button

5 Rotational speed

selection

6 Variable laser beam

7 Reception lens for

remote control

8 Exit opening for laser

beam

9 Plumb beam

10 Rotation head

11 Line operation and

length selection

12 Low Battery

indicator

13 LR 24/LR 30 Laser

Receiver*

14 Battery

compartment

15 Battery

compartment lock

16 5/8-11 tripod mount

17 Serial number

18 Laser warning label

Warning label, laser

radiation exit opening

(GRL 250 HV, GRL 300

HV, GRL 300 HVG only)

20 Remote control*

21 Tripod*

22 Leveling rod*

23 LR 1/LR 1 G Laser

receiver*

24 Laser viewing

glasses*

25 Wall mount/

alignment unit*

26 Wall mount

fastening screw*

27 Wall mount locking

screw*

28 5/8-11 instrument

mount*

29 Ceiling

measurement plate*

30 Case

Features

*Illustrated accessory may be optional on some models and not included in standard package.

The numbering of the product features shown refers to the illustration of the tool on page 2, 3 and 5.

Rotational Laser Level GRL 300 HV GRL 300 HVG

Working range (Diameter)

–without laser receiver

–with laser receiver

approx. 200 ft

approx. 60 m

approx. 1000 ft

approx. 300 m

approx. 330 ft

approx 100 m

approx. 1000 ft

approx. 300 m

Levelling Accuracy

1) 2)

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

Self-levelling range, typ. ± 8% (± 5°) ± 8% (± 5°)

Levelling duration, typically 15 s 15 s

Rotational speed 150/300/600min

-1

150/300/600min

-1

Scan angle for line opera-

tion 10°/25°/50° 10°/25°/50°

Operating temperature 0...+50°C 0...+40°C

Storage temperature –20...+70°C –20...+70°C

Relative air humidity, max. 90 % 90 %

Laser class

Laser type

635nm, <5mW

532nm, <5mW

Laser beam Ø at the exit

opening, approx.

5mm 5mm

Tripod mount (horizontal) 5/8”-11 5/8”-11

Batteries (alkali-manga-

nese) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20)

Operating life time, approx.

–Batteries (alkali-manga-

nese)

50 h 30 h

Weight according to EPTA-

Procedure 01/2003 3.9 lbs 3.9 lbs

Dimensions 190 x 180 x 170 mm 190 x 180 x 170 mm

Degree of protection IP54 (dust and splash

water protected)

IP54 (dust and splash

water protected)

-12-

Initial Operation

Protect the tool against

moisture and direct sun

irradiation.

Do not subject the tool to extreme

temperatures or variations in temperature.

As an example, do not leave it in vehicles for

longer periods. In case of large variations in

temperature, allow the tool to adjust to the

ambient temperature before putting it into

operation. In case of extreme temperatures or

variations in temperature, the accuracy of the

tool can be impaired.

It is the user’s responsibility to periodically

check the accuracy of the measuring tool

as work progresses. Always check the

accuracy of the measuring tool after it

has been dropped or subject to extreme

temperatures and temperature variations.

Avoid heavy impact or and prevent the

tool from falling. After heavy exterior impact

on the tool, an accuracy check should always

be carried out before continuing to work (see

“Leveling Accuracy”).

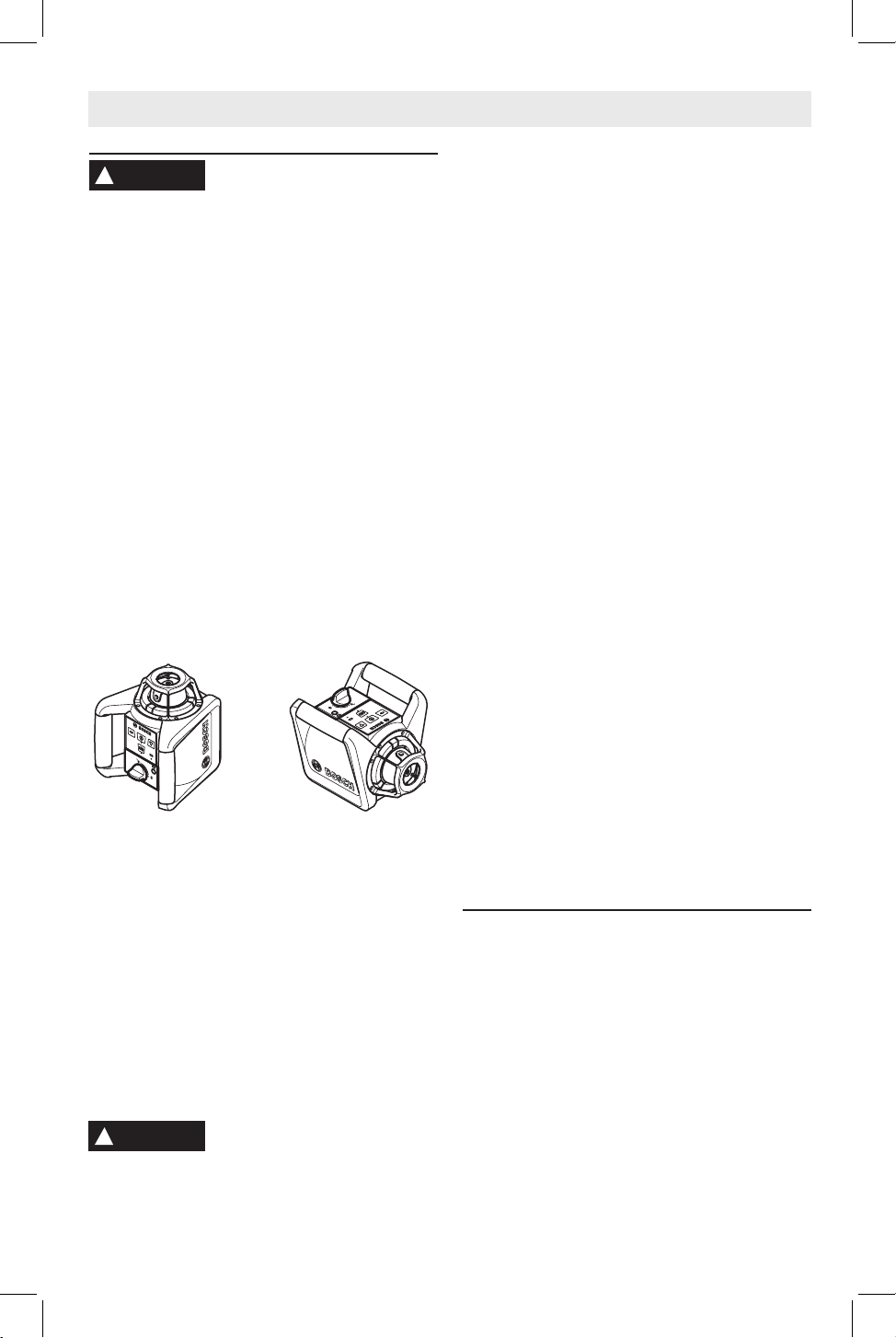

Setting Up the Tool

Horizontal position Vertical position

Set up the laser tool on a sturdy surface in the

horizontal or vertical position; mount it on a

tripod 21 or to the wall mount with alignment

unit 25.

Due to the high leveling accuracy, the laser

tool reacts sensitively to ground vibrations and

position changes. Therefore, pay attention

that the position of the laser tool is stable in

order to avoid operational interruptions due to

re-leveling.

Turning on the Tool

DO NOT direct the laser

beam at persons or animals

and do not stare into the laser beam

yourself, not even from a large distance.

Do not leave the switched on laser tool

unattended and switch the laser tool off

after use. Serious eye injury could result from

the laser beam.

Immediately after switching on, the laser tool

sends out the vertical plumb beam 9 and the

variable laser beam 6.

For switching on the laser tool, press the On/

Off button 4. The indicators 1, 3 and 12 light

up briefly. The laser tool immediately starts

the automatic leveling. During the leveling, the

leveling indicator 3 lights up green and the laser

flashes in point operation.

The laser tool is leveled in as soon as leveling

indicator 3 lights up green continuously and

the laser beam is steady. After the leveling is

completed, the laser tool automatically starts in

rotational operation.

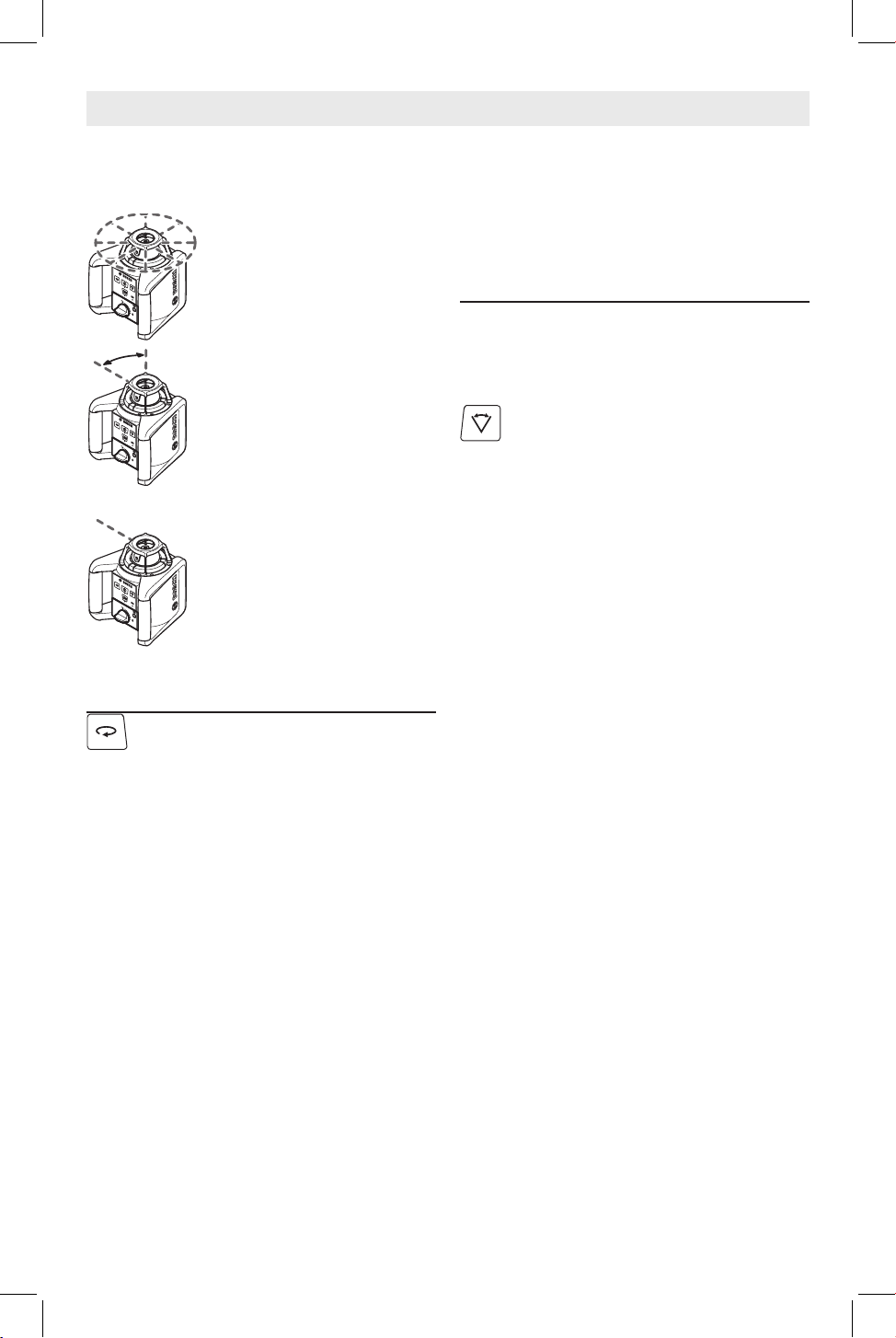

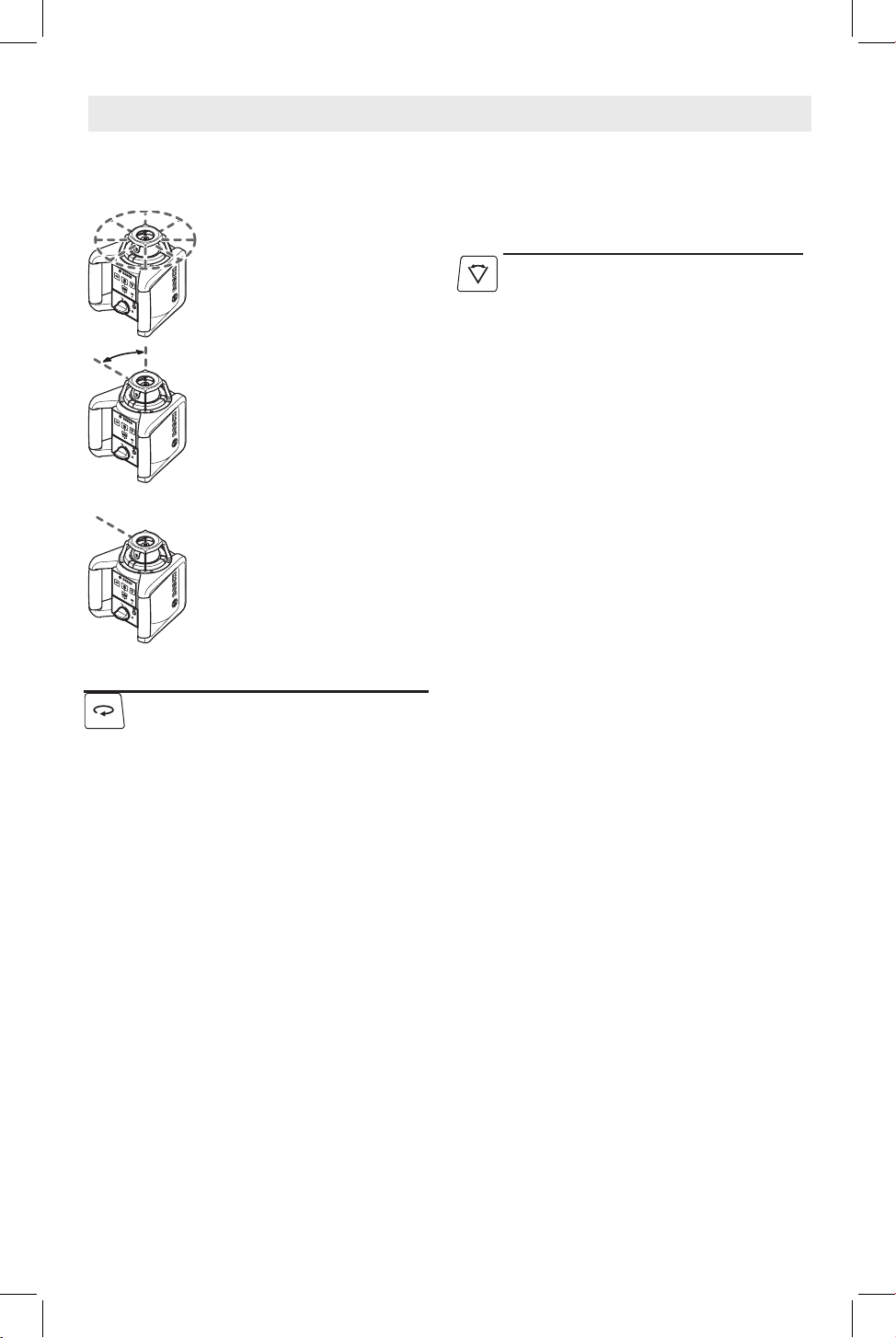

With the operating mode buttons 5 and 11,

the operating modes can already be specified

during leveling in (see “Operating Modes, page

13). In this case, the laser tool starts in the set

operating mode upon completion of leveling in.

Turning off the Tool

To switch off the laser tool, press the On/Off

button 4 again.

• Donotleavetheswitchedon 

laser tool unattended and switch

the laser tool off after use.

To save the batteries, the laser tool is

automatically switched off when not within the

self-leveling range for more than 2 h or when

the shock warning is actuated for more than

2 h (see “Automatic Leveling”). Reposition the

laser tool and switch it

on again.

Working Advice

Always use the center of the laser point for

marking. The size of the laser point changes with

the distance.

Operation

WARNING

-13-

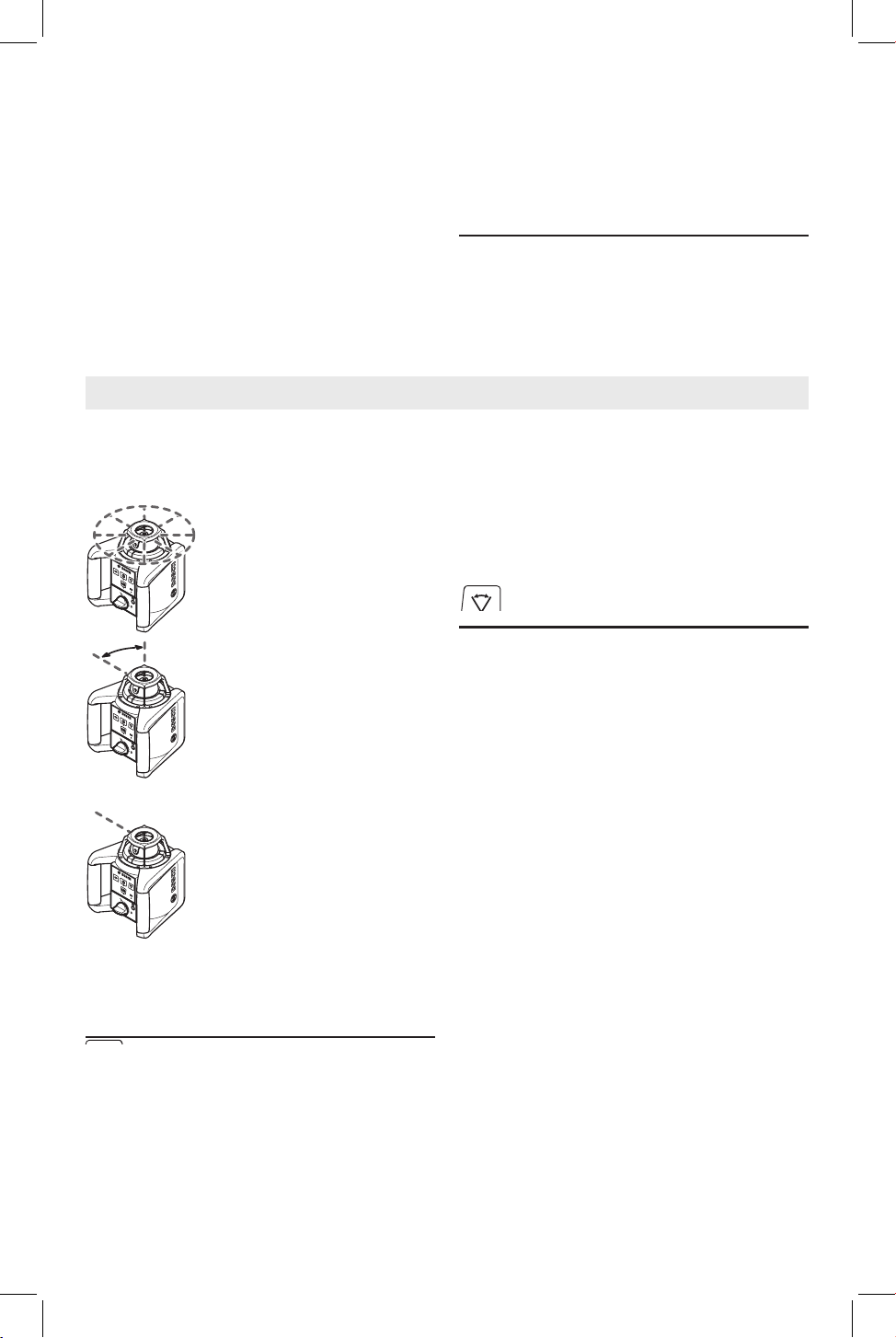

Overview

All three operating modes are possible with the

laser tool in horizontal and vertical position.

Rotational Operation

Rotational operation is especially

recommended when using the

laser receiver. You can select

between different rotational

speeds.

Line Operation

In this operation mode, the

variable laser beam moves

within a limited aperture angle.

This increases the visibility of

the laser beam in comparison

to rotational operation. You can

select between different aperture

angles.

Point Operation

This operation mode enables the

best visibility of the variable laser

beam. As an example, it is used

for easy projecting of heights or

checking

building lines.

Rotation Mode (150/300/600 min

-1

)

Each time after switching on, the laser tool

is in rotational operation mode with average

rotational speed.

To switch from line operation to rotational ope-

ration, press the rotational operation button 5.

Rotational operation starts with average rotational

speed.

To change the rotational speed, press the

rotational operation button 5 again until the

requested speed is reached.

When working with the laser receiver, the highest

rotational speed should be set. When working

without laser receiver, reduce the rotational speed

for improved visibility of the laser beam and use the

laser viewing glasses 24.

Line Operation, Point Operation

(10°/25°/50°, 0°)

To switch to line or point operation, press

the line operation button 11. The laser

tool switches to line operation with the smallest

aperture angle.

To change the aperture angle, press the line

operation button 11. The aperture angle is

increased in two steps; at the same time, the

rotational speed is increased with each step.

When pressing the line operation button 11

a third time, the laser tool switches to point

operation after brief post-pulsation. Pressing

button 11 again takes you back to line operation

with the smallest aperture angle.

Note: Due to inertia, it is possible for the laser to

slightly move beyond the end point of the laser

line.

To position the laser line or the laser point within

the rotational plane, manually turn the rotation

head 10 to the requested position or use the

remote control 20.

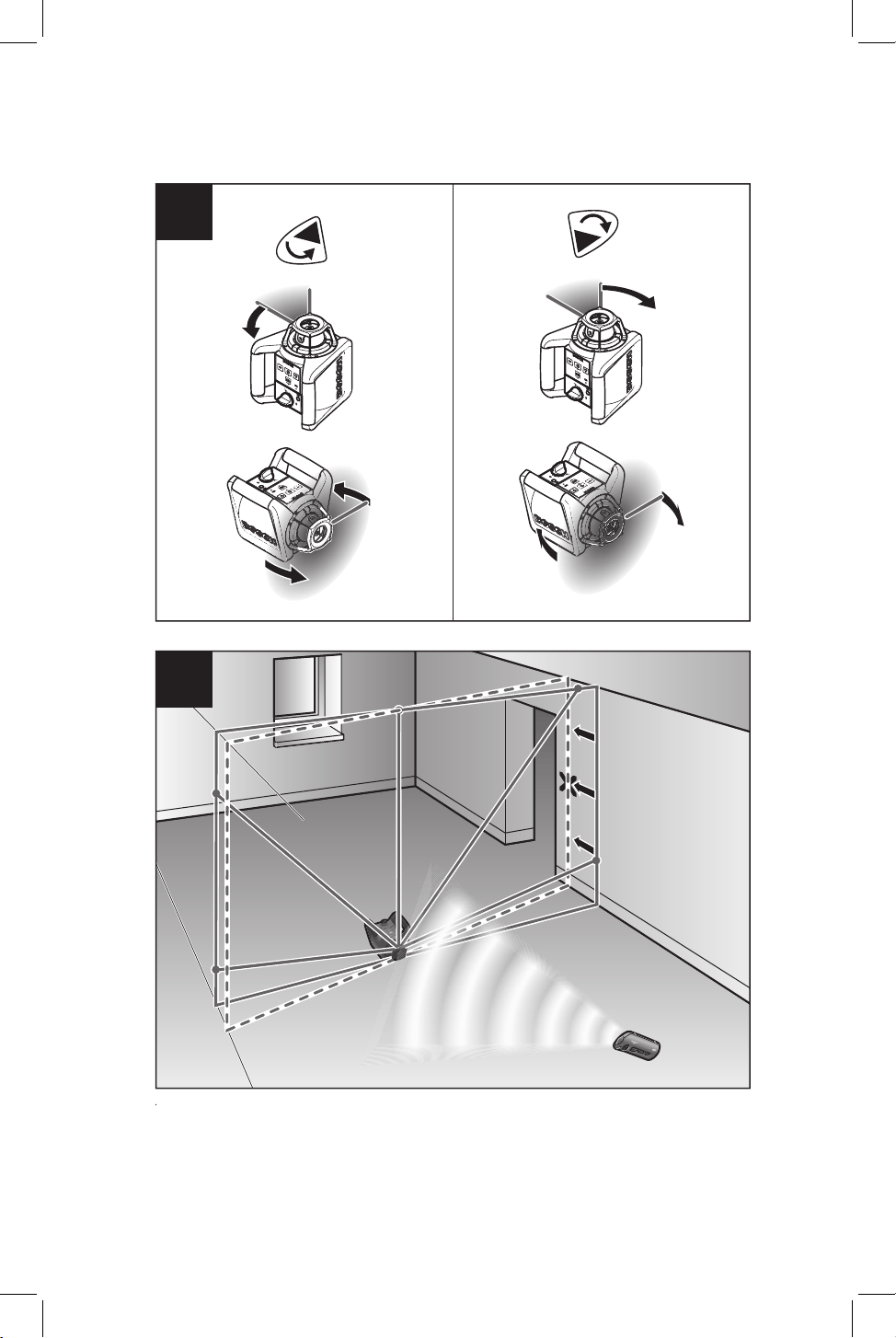

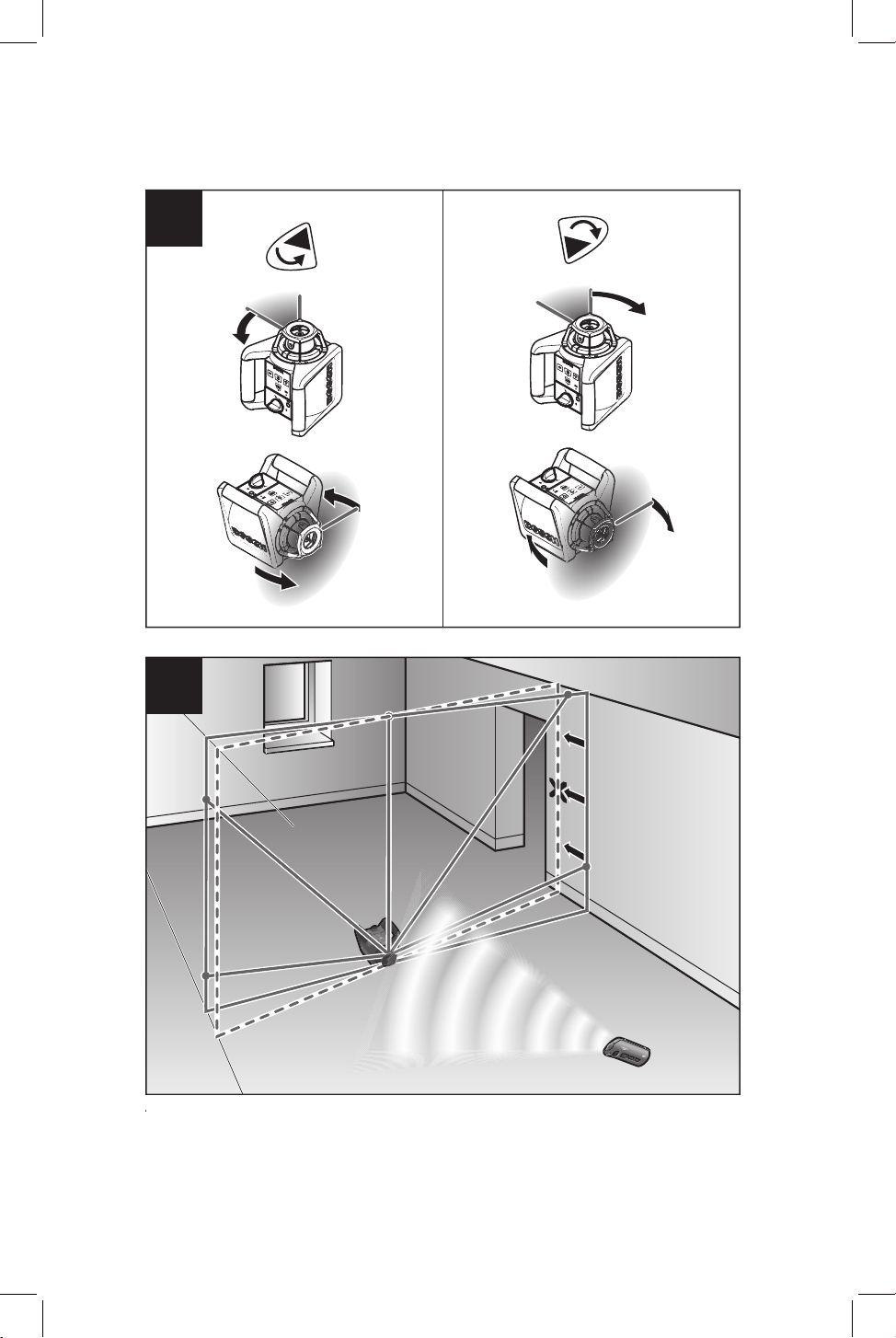

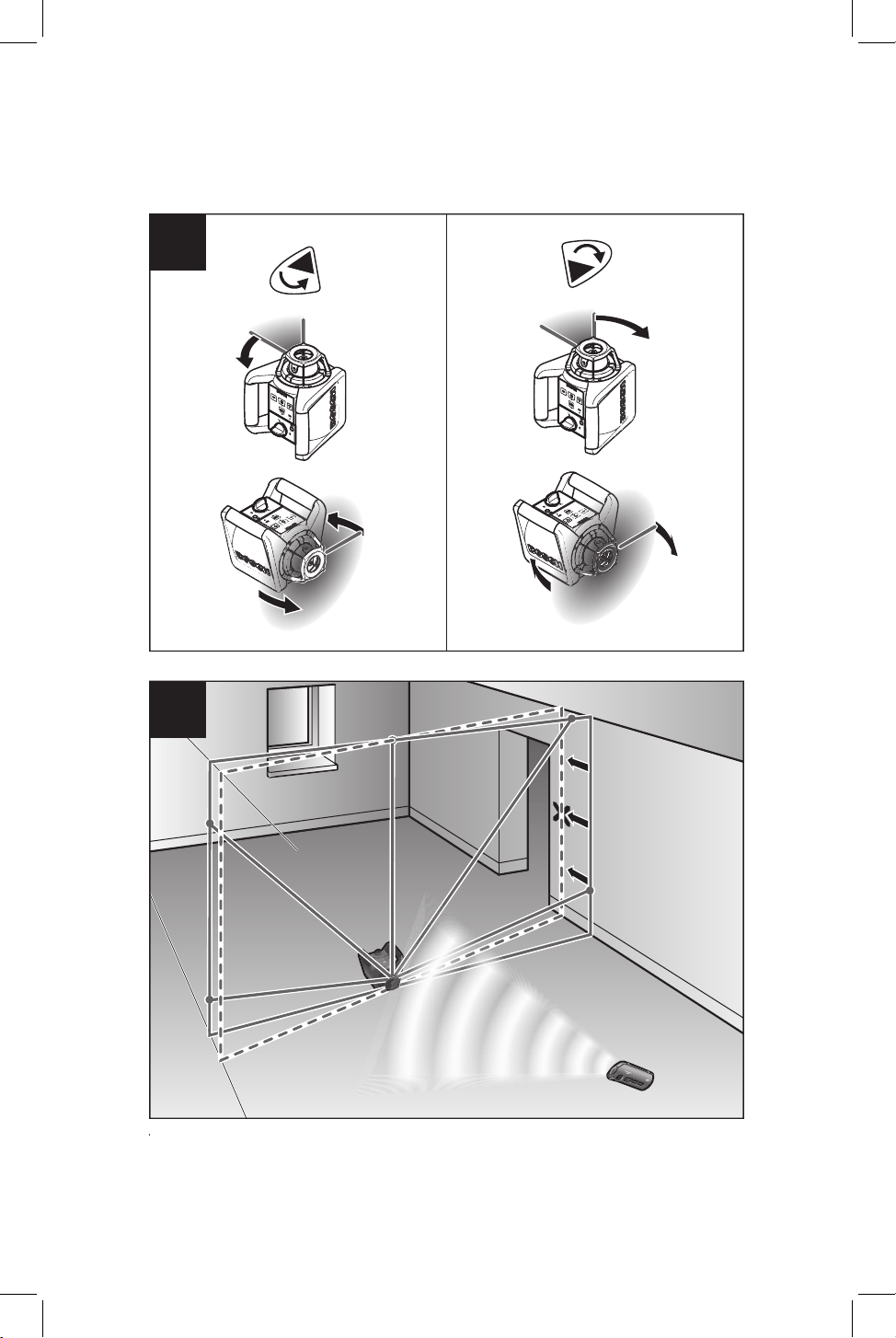

Turning the Rotational Plane when in the

Vertical Position

When the laser tool is in the vertical position, it

is possible to rotate the laser point, laser line or

rotational plane around the vertical axis with help

of the remote control 20. For this, observe the

operating instructions of the remote control.

Operating Modes

-14-

Automatic leveling

Overview

After switching on, the laser tool automatically

detects the horizontal or vertical position. To

change between the horizontal and vertical

position, switch the laser tool off, reposition it

and switch on again.

After switching on, the laser tool checks

the horizontal and vertical position and

automatically levels out any unevenness within

the self-leveling range of

approx. 8 % (5°).

When the laser tool is inclined by more than

8 % after switching on or after a position

change, leveling in is no longer possible. In this

case, the rotor is stopped, the laser flashes

and leveling indicator 3 continuously lights up

red. Reposition the laser tool and wait for it

to re-level. Without repositioning, the laser is

automatically switched off after 2 minutes and

the laser tool after 2 hours.

When the laser tool is leveled in, it continuously

checks the horizontal and

vertical position. Automatic re-leveling takes

place after position changes. To avoid faulty

measurements, the rotor stops during the

leveling process, the laser flashes and the

leveling indicator 3 flashes green.

Shock-warning Function

The laser tool has a shock-warning

function; after position changes or

shock to the laser tool, or in case of ground

vibrations, it keeps the laser tool from leveling in

at changed heights, and thus prevents vertical

errors.

To switch on the shock-warning function,

press the shock-warning button 2. The

shock-warning indicator 1 continuously lights

up green, and the shock-warning function is

activated after

30 seconds.

When the leveling-accuracy range is exceeded

after a position change of the laser tool or

when heavy ground vibrations are detected,

the shock-warning function is actuated: The

rotation is stopped, the laser flashes, the

leveling indicator 3 goes out and the shock-

warning indicator 1 flashes red. The current

operating mode is stored.

After the shock-warning function has actuated,

press the shock-warning button 2.

The shock-warning function is restarted and

the laser tool starts the leveling. As soon as

the laser tool is leveled in (leveling indicator 3

continuously lights up green), it starts in the

stored operating mode. Now, check the height

of the laser beam with a reference point and

correct the height, if required.

When the function is not restarted by pressing

button 2 after the shock-warning function has

actuated, the laser is automatically switched off

after 2 minutes and the laser tool after 2 hours.

To switch off the shock-warning function,

press shock-warning button 2 once, or, when

the shock warning is actuated (shock-warning

indicator 1 flashing red) press it twice. When the

shock-warning function is shut off, the shock

warning indicator 1 goes out.

Influences on Accuracy

The ambient temperature has the greatest

influence. Especially temperature differences

occurring from the ground upward can divert

the laser beam.

The deviations play a role in excess of approx.

65 ft measuring distance and can easily reach

two to four times the deviation at 328 ft.

Because the largest difference in temperature

layers is close to the ground, the laser tool

should always be mounted on a tripod when

measuring distances exceeding 65 ft. If

possible, also set up the laser tool in the center

of the work area.

Accuracy Check

Apart from exterior influences, device-specific

influences (such as heavy impact or falling

down) can lead to deviations. Therefore, check

the accuracy of the laser tool each time before

starting your work.

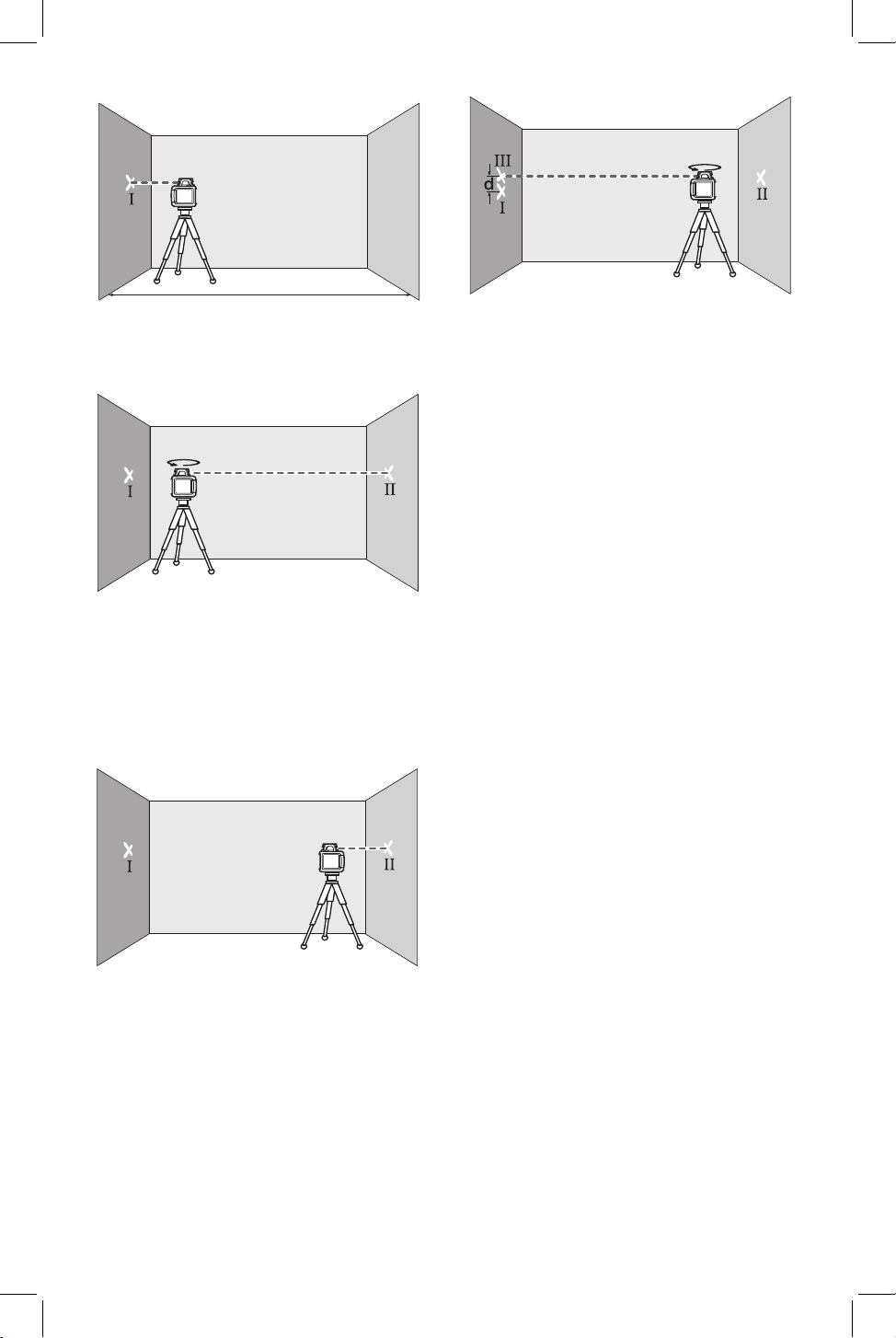

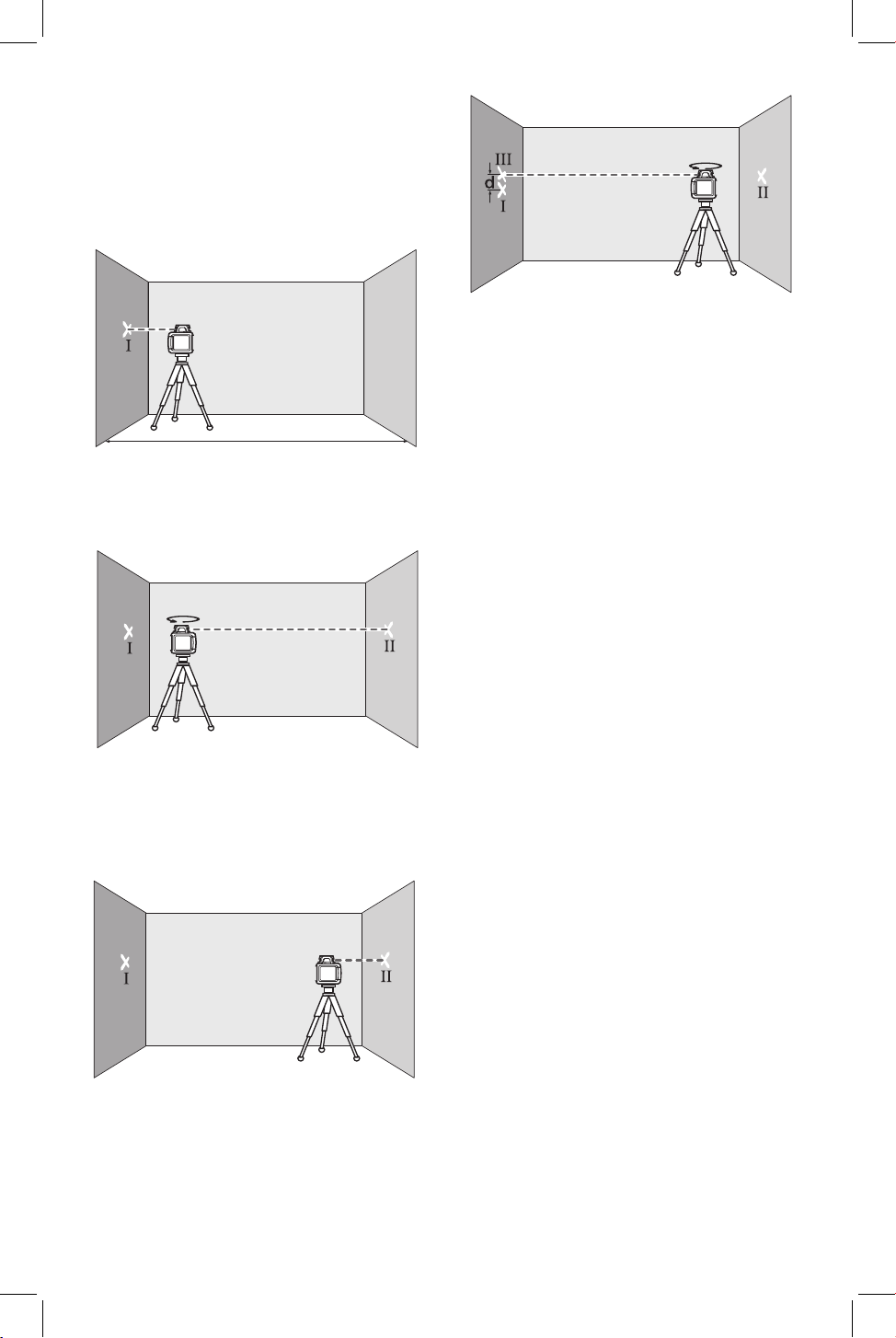

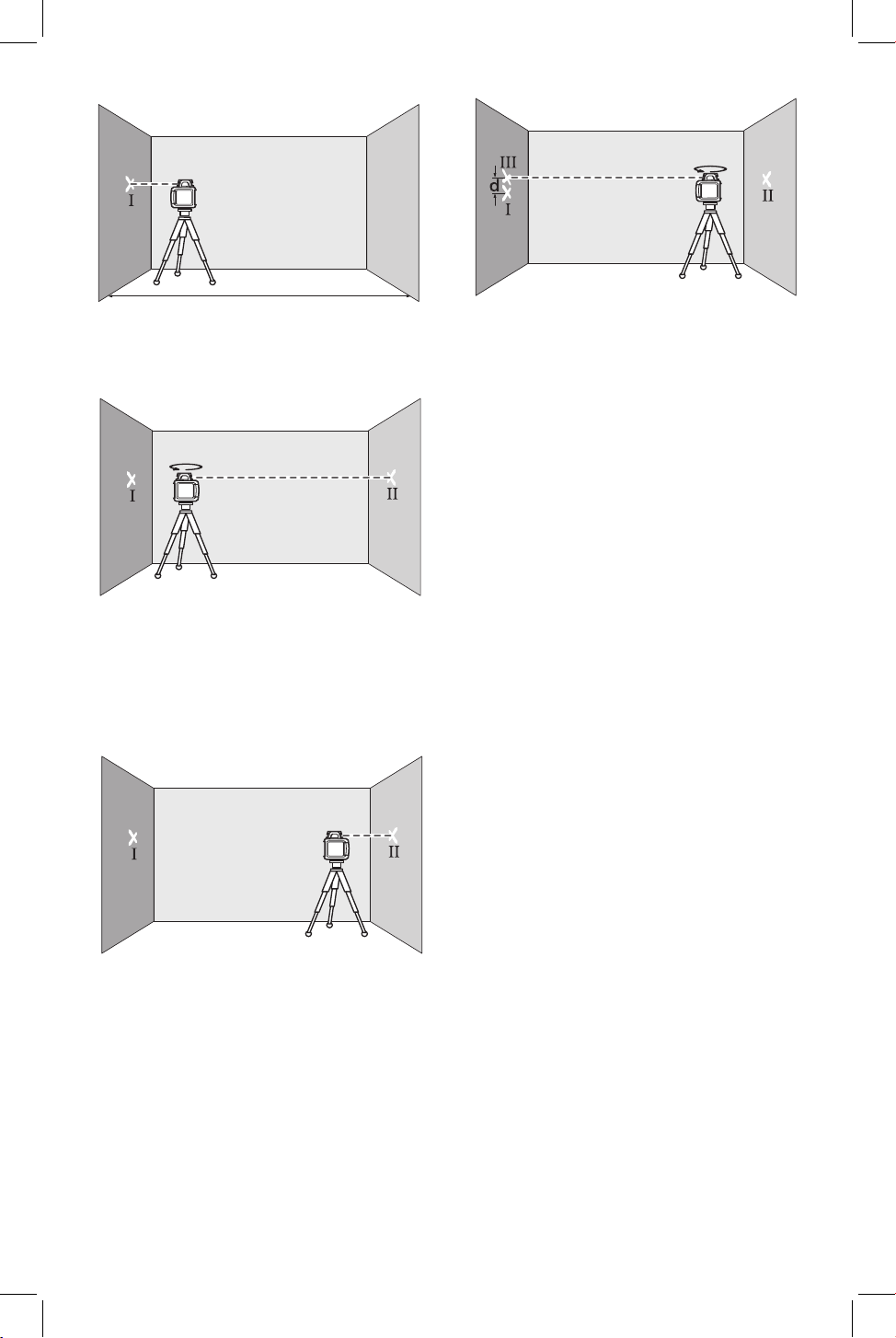

For the accuracy check, an unobstructed

measuring distance of 65 ft on firm ground

between two walls A and B is required. With

the laser tool in the horizontal position, a transit

measurement is to be carried out across both

axes X and Y (both positive and negative)

(altogether 4 complete measurements).

– Mount the laser tool in the horizontal

position onto a tripod 21 (accessory) or

place it on a firm and level surface near

wall A. Switch the laser tool on.

Leveling Accuracy

-15-

– After leveling, direct the laser beam in

point operation onto the close wall A. Mark

the center point of the laser beam on the

wall (point I).

– Turn the laser tool around by 180°,

allow it to level in and mark the center

point of the laser beam on the opposite

wall B (point II).

– Without turning the laser tool,

position it close to wall B. Switch the

laser tool on and allow it to level in.

– Align the height of the laser tool (using the

tripod or by underlaying, if required) in

such a manner that the center point of the

laser beam is projected exactly against the

previously marked point II on wall B.

– Rotate the laser tool by 180° without chan-

ging the height. Allow it to level in and

mark the center point of the laser beam on

wall A (point III). Take care that point III is

as vertical as possible above or below

point I.

– The difference d of both marked points I

and III on wall A amounts to the actual

deviation of the laser tool for the

measured axis.

Repeat the measuring procedure for the other

three axes. For this, turn the laser tool prior to

each measuring procedure by 90°.

On the measuring section of 2 x 65 ft = 130

ft, the maximum allowable deviation is: 130 ft

x ±0.0012 in/ft = ± 0.157 in (For the GRL 240

HV, the maximum allowable deviation is: 130 ft

x ±0.0024 in/ft = ± 0.314 in).

Consequently, the difference d between

points I and III for each of the four individual

measurements may not exceed 0.314 in max

(For the GRL 240 HV, 0.628 in max).

If the laser tool should exceed the maximum

deviation in anyone of the four measuring

procedures, have it checked at a Bosch

aftersales service agent.

65 ft

180°

65 ft

180°

65 ft

180°

65 ft

180°

-16-

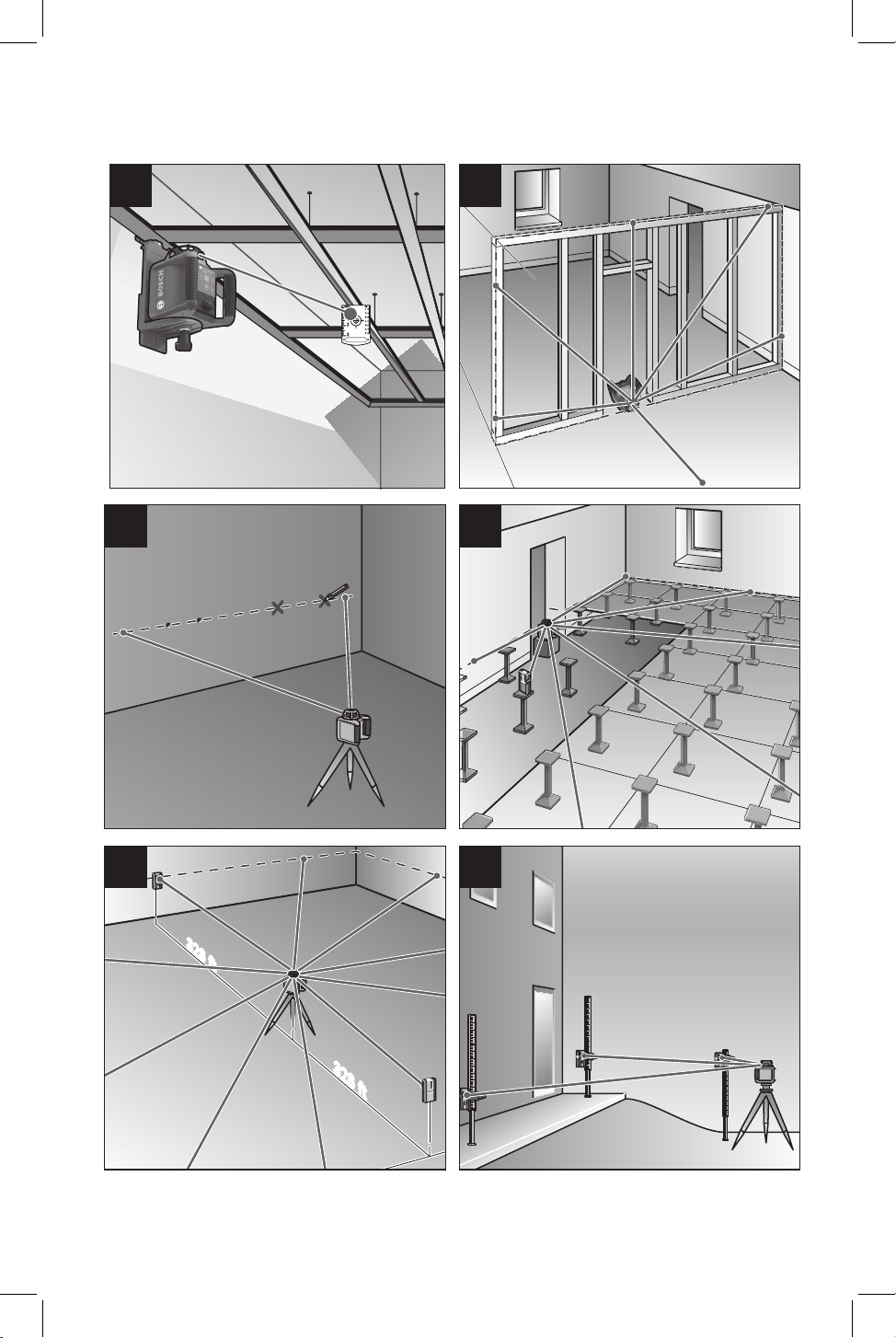

Indicating a Plumb Line/Vertical Plane

(see figure B)

To indicate a plumb line or a vertical plane, set

up the laser tool in the vertical position.

When the vertical plane is supposed to run at a

right angle to a reference line (e.g. a wall), then

align the plumb beam 9 with this reference line.

The plumb line is indicated by the variable laser

beam 6.

Working without Laser Receiver

(see figure C)

Under favorable light conditions (dark environ-

ment) and for short distances, it is possible

to work without the laser receiver. For better

visibility of the laser beam, either select line

operation, or select point operation and

manually rotate the rotation head 10 to the

target location.

Working with the Laser Receiver

(see figure D)

Under unfavorable light conditions (bright

environment, direct sunlight) and for larger

distances, use the laser receiver for improved

finding of the laser beam. When working with

the laser receiver, select rotational operation

with the highest rotational speed.

Measuring Over Long Distances

(see figure E)

When measuring over long distances, the laser

receiver must be used to find the laser beam.

In order to reduce interferences, the laser tool

should always be set up in the center of the

work surface and on a tripod.

Working Outdoors (see figure F)

The laser receiver should always be used when

working outdoors.

When working on unstable ground, mount

the laser tool onto the tripod 21. Activate the

shock-warning function in order to avoid faulty

measurements in case of ground vibrations or

shock to the laser tool.

Applications

Overview of Indications

Laser beam

Rotation of

the laser*

green red green red

Switching on the measuring tool (1 s self-

check

Leveling in or re-leveling

Self-leveling range exceeded

Shock-warning function activated

Shock warning actuated

Battery voltage for ≤2 h operation

Battery empty

Measuring tool leveled in/ready for opera-

tion

*for line and rotational operation

2x/s

Flashing frequency (twice per second)

Continuous operation

Function stopped

2x/s

2x/s 2x/s

2x/s

-17-

Laser Viewing Glasses (Accessory)

DO NOT use the laser

viewing glasses as safety

goggles. The laser viewing glasses are used

for improved visualization of the laser beam, but

they do not protect against laser radiation.

DO NOT use the laser viewing glasses as

sun glasses or in traffic. The laser viewing

glasses do not afford complete UV protection

and reduce color perception.

The laser viewing glasses filter out the ambient

light. This makes the red light of the laser

appear brighter for the eyes.

• Do not use the laser viewing glasses as

safety goggles. The laser viewing glasses

are used for improved visualization of the

laser beam, but they do not protect against

laser radiation.

• Do not use the laser viewing glasses as sun

glasses or in traffic. The laser viewing glasses

do not afford complete UV protection and

reduce color perception.

Working with the Laser Receiver

(Accessory)

Have your measuring tool

serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the tool is maintained.

Read and strictly observe the safety

warnings in the operating instructions of

the rotational laser.

Under unfavorable light conditions (bright

environment, direct sunlight) and for larger

distances, use the laser receiver for improved

finding of the laser beam 23 and 13.

When working with the laser receiver, select

rotational operation with the highest

rotational speed.

Before working with the laser receiver, read and

observe the laser receiver

operating instructions.

Working with the Remote Control

(Accessory)

While pressing the operator buttons, the laser

tool can be brought out of alignment so that the

rotation is briefly stopped. This effect is avoided

when using the remote control 20.

Reception lenses 7 for the remote control are

located on three sides of the laser tool (GRL

240 HV / GRL 245 HV has a single reception

lens located on the front of the laser tool),

among other locations above the control panel

on the front side.

Working with the Tripod (Accessory)

The laser tool is equipped with a 5/8” tripod

mount for horizontal operation on a tripod.

Place the laser tool via the tripod mount 16

onto the 5/8” male thread of the tripod and

screw the locking screw of the tripod tight.

On a tripod 21 with a measuring scale on the

elevator column, the height difference can be

adjusted directly.

Working with Wall Mount/Alignment Unit

(Accessory) (see figure A)

You can also mount the laser tool to the wall

mount with alignment unit 25. For this, screw

the 5/8” screw 28 of the wall mount into the

tripod mount 16 of the laser tool.

Mounting to a wall: Mounting to a wall is

recommended, e.g., for work above the

elevation height of tripods or for work on

unstable surfaces and without tripod. For this,

fasten the wall mount 25, with the laser tool

mounted, as vertical as possible to a wall.

For mounting to the wall, you can either fasten

the wall mount 25 with fastening screw 26 to

a lath (width maximal 8 mm) or hang it up with

two hooks.

Mounting on a tripod: The wall mount 25 can

also be screwed onto a tripod with the tripod

mount on the back side. This method of

fastening is especially recommended for work

where the rotational plane is to be aligned with

a reference line.

With the alignment unit, the mounted laser

tool can be moved vertically (when mounted

to the wall) or horizontally (when mounted to

a tripod) within a range of approx. 16 cm. For

this, loosen screw 27 on the alignment unit,

move the laser tool to the desired position, and

retighten screw 27 again.

Working with the Ceiling Measurement Plate

(see figure A)

As an example, the ceiling measurement plate

29 can be used for easy height adjustment of

drop ceilings. Fasten the ceiling measurement

plate with the magnetic holder, e.g., to

a beam.

The reflecting half of the ceiling measurement

plate improves the visibility of the laser beam

in unfavorable conditions; the laser beam can

also be seen from the rear side through the

transparent half.

Use with Accessories

WARNING

-18-

Store and transport the

tool only in the supplied

protective case.

Check the tool each time before using.

Keep the tool clean and dry at all times to

ensure proper and safe operation.

Do not immerse the tool into water or other

fluids.

Wipe off debris using a moist and soft cloth.

Do not use any cleaning agents or solvents.

Regularly clean the surfaces at the exit

opening of the laser.

In case of visible damage or loose

components in the interior of the tool, the

safe function is no longer ensured.

If the tool should fail despite the care taken

in manufacturing and testing procedures,

repair should be carried out by an

authorized after-sales service center for

Bosch power tools.

In all correspondence and spare parts

orders, please always include the 10-digit

article number given on the type plate of the

tool.

In case of repairs, send in the tool packed in its

protective case 30.

ENVIRONMENT PROTECTION

Recycle raw materials & batteries

instead of disposing of waste. The

unit, accessories, packaging & used batteries

should be sorted for environmentally friendly

recycling in accordance with the latest

regulations.

Maintenance and Service

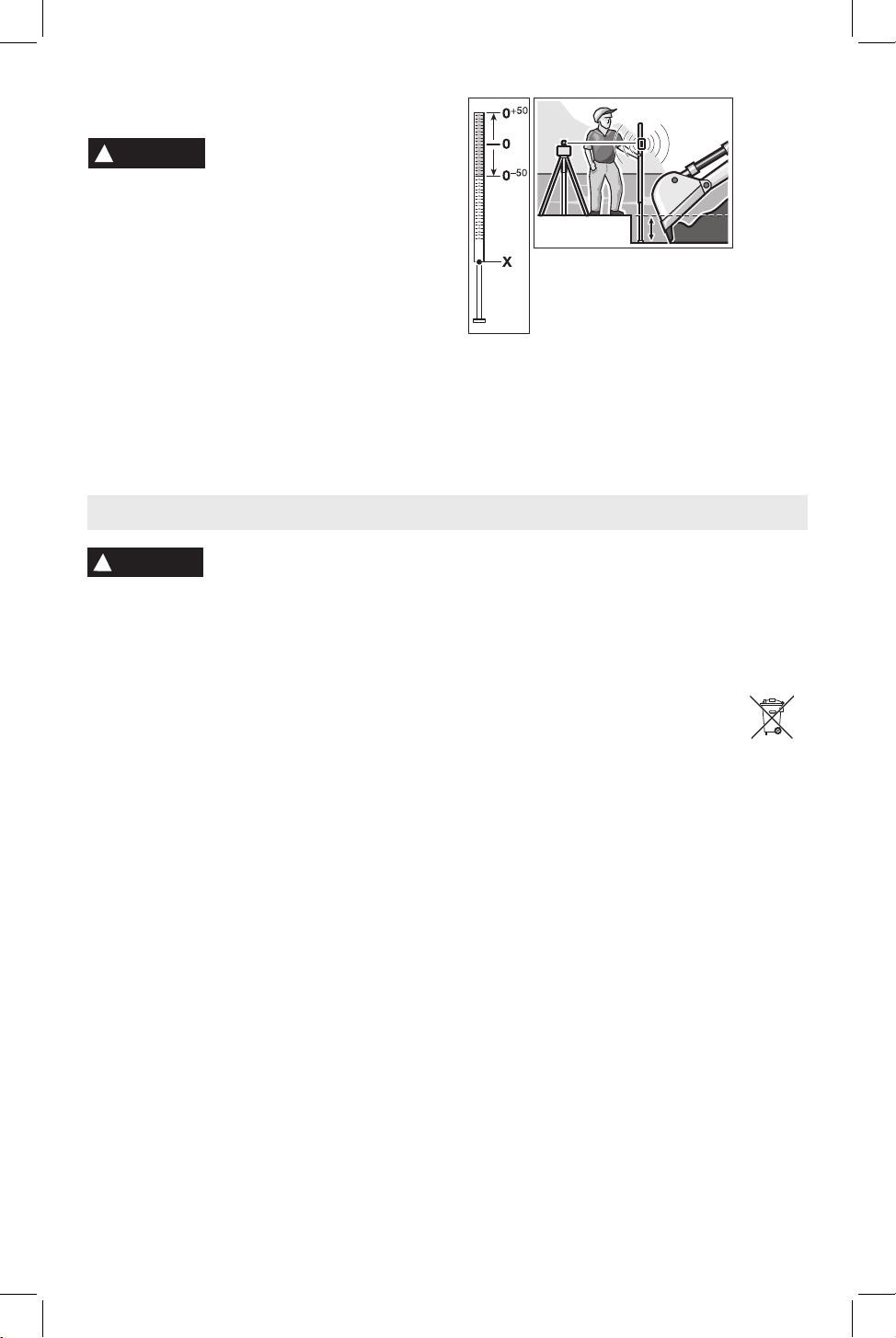

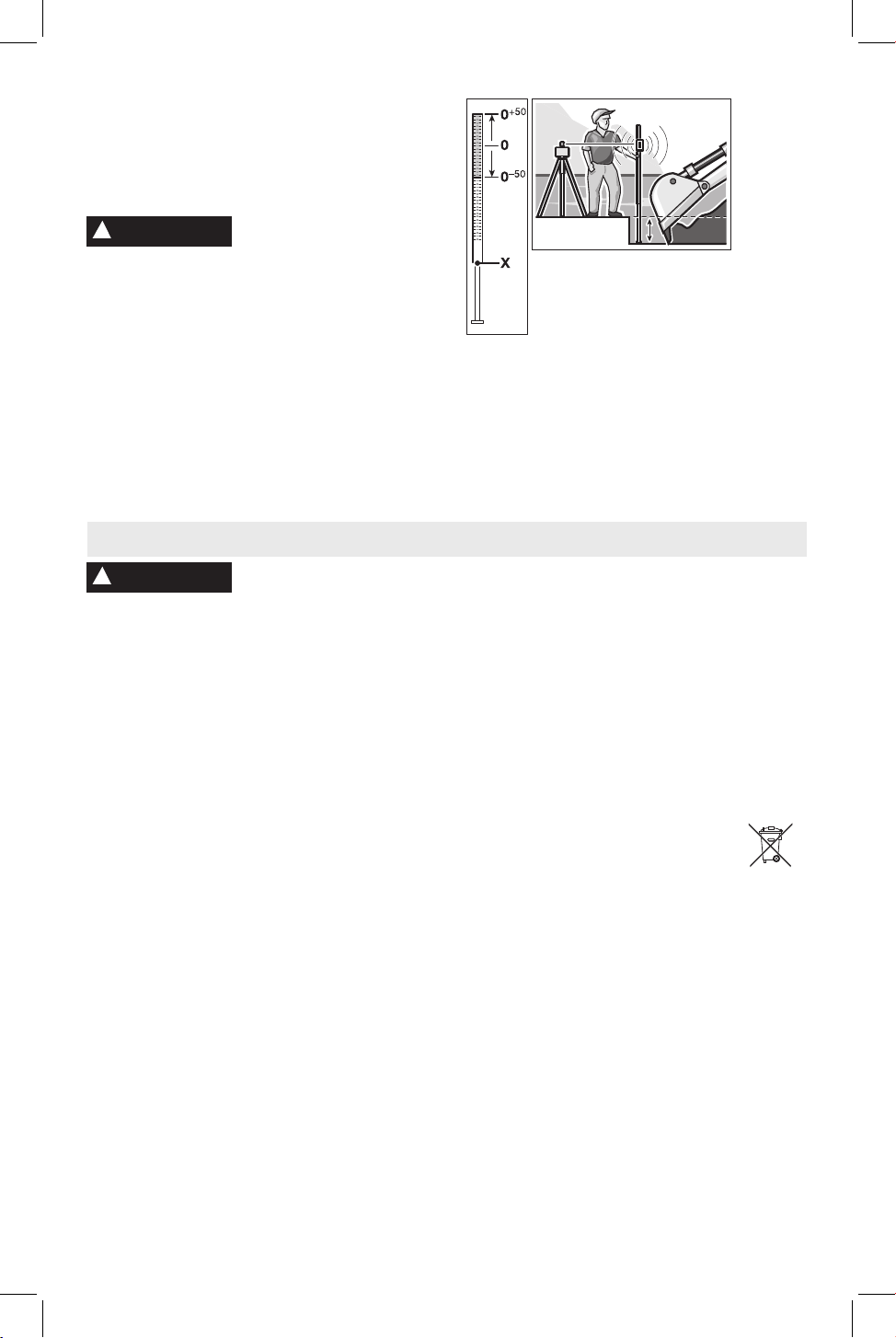

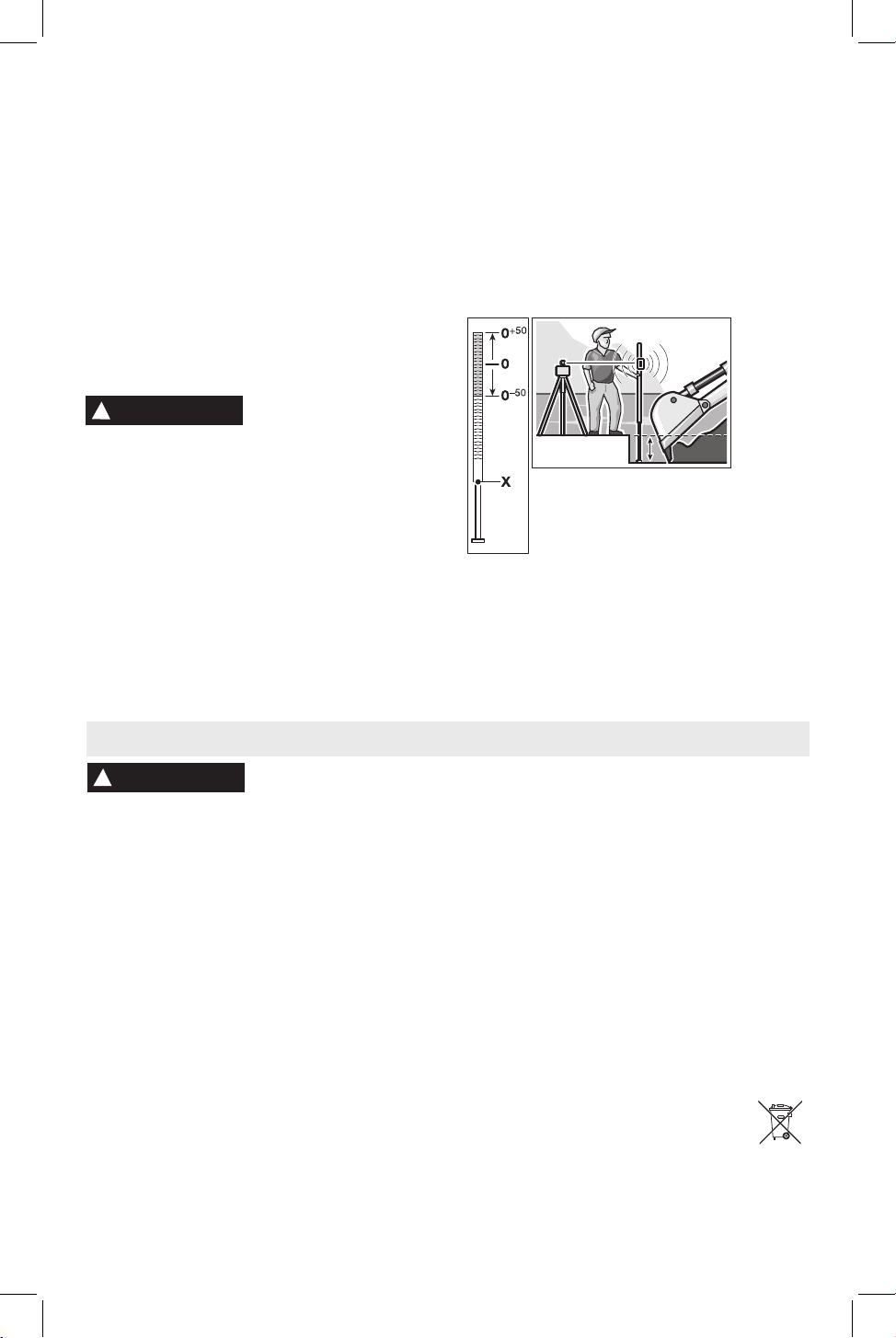

Working with the Measuring Rod

(Accessory) (see figure F)

Do not operate during

storms or near high

voltage. Risk of being struct by lightning or

electrocution.

Keep at a safe distance from electrical

installations. When it is essential to work

in this environment, first contact the safety

authorities responsible for the electrical

installations and follow their instructions.

For checking irregularities or projecting

gradients, it is recommended to use the

measuring rod 22 together with the

laser receiver.

A relative millimeter scale (±50 cm) is marked

on the top of the measuring rod 22. Its zero

height can be preset at the bottom of the

elevator column. This allows for direct reading

of deviations from the specified height.

30 mm

DANGER

WARNING

-19-

RC1 Remote Control

10A

(Optional accessory for the GRL 240 HV)

-20-

-21-

Read and observe all instructions.

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

• Havetheremotecontrolrepairedonlythroughaqualifiedrepairpersonand 

only using identical replacement parts. This will ensure that the functionality

of the remote control is maintained.

• Donotoperatetheremotecontrolinexplosiveatmospheres,suchasinthe

presence of flammable liquids, gases or dusts. Sparks can be created in the

remote control which may ignite the dust or fumes.

• Readandstrictlyobservethesafetywarningsintheoperatinginstructions 

of the rotational laser.

Inserting/Replacing the Battery

Using alkali-manganese batteries is recom-

mended for operation of the remote control.

To open the battery lid 8A, press the latch 9A in

the direction of the arrow and remove the battery

lid. Insert the battery provided.

When inserting, pay attention to the correct

polarity according to the representation on

the inside of the battery compartment.

• Removethebatteryfromtheremote

control when not using it for longer

periods. When storing for longer periods, the

battery can corrode and discharge itself.

10A

RC1 General Safety Rules

The remote control is intended for controlling rotational laser levels

in indoor and outdoor use.

RC1 Intended Use

RC1 Preparation

RC1 Technical Data

Remote control RC1

Working range

100 ft (30 m)

Operating temperature

–10°C~ +50°C

Storage temperature

–20°C~ +70°C

Battery

1x1.5VLR06 (AA)

Weight according to

EPTA-Procedure 01/2003

2.4 oz. (69 g)

1) The working range can be decreased by unfavorable environmental conditions (e.g. direct sun

irradiation).

Please observe the article number on the type plate of your remote control.

The trade names of individual remote controls may vary.

For clear identification of your remote control, see the serial number 10A on the type plate.

-22-

The numbering of the product features refers to

the illustrations on the remote control graphics

page 18.

1A Button for rotational operation and

selection of the rotation speed

2A Button for line operation and line length

selection

3A Shock-warning reset button

4A Button for “rotation in clockwise

direction”

5A Button for “rotation in anticlockwise

direction”

6A Operation indicator

7A Outlet opening for infra-red beam

8A Battery lid

9A Latch of battery lid

10A Serial number

The accessories illustrated or described are

not included as standard delivery.

RC1 Features

Initial Operation

• Protecttheremotecontrolagainst

moisture and direct sunlight.

• Donotsubjecttheremotecontrolto

extreme temperatures or variations in

temperature. As an example, do not

leave it in vehicles for longer periods. In

case of large variations in temperature,

allow the remote control to adjust to the

ambient temperature before putting it

into operation.

The remote control remains ready for operation

as long as a battery with sufficient voltage is

inserted.

Set up the rotational laser in such a manner that

the signals of the remote control directly reach

one of the reception lenses on the rotational laser

(for this, see the operating instructions of the

rotational laser). When the remote control cannot

be pointed directly against a reception lens, the

working range is reduced. By reflecting the signal

(e.g. against walls), the working range can be

improved, even for indirect signals.

After pressing a button on the remote control, the

illuminated operation indicator 6A indicates that a

signal was sent out.

Switching the rotational laser on/off with the

remote control is not possible.

RC1 Operation

For detailed information of the rotational laser

functions, see the operating instructions of the

rotational laser.

Rotational Operation

(150/300/600 min-1)

The function of the button for rotational operation

1A on the remote control is identical with that on

the rotational laser.

Each time after switching on, the rotational laser

is in rotational operation mode with average

rotational speed.

To switch from line operation to rotational

operation, press the rotational operation button

1A. Rotational operation starts with average

rotational speed.

To change the rotational speed, press the

rotational operation button 1A again until the

requested speed is reached.

Line Operation, Point Operation

(10°/25°/50°, 0°)

The function of the button for line operation 2A

on the remote control is identical with that on the

rotational laser.

To switch to line or point operation, press the

line operation button 2A. The rotational laser

switches to line operation with the smallest

aperture angle.

To change the aperture angle, press the line

operation button 2A. The aperture angle is

increased in two steps; at the same time, the

rotational speed is increased with each step.

When pressing the line operation button 2A a

third time, the rotational laser switches to point

operation after brief post-pulsation. Pressing

button 2A again takes you back to line operation

with the smallest aperture angle.

Note: Due to inertia, it is possible for the laser to

slightly move beyond the end point of the laser

line.

RC1 Operating Modes

-23-

Maintenance and Cleaning

Keep the remote control clean at all times.

Do not immerse the remote control into water or

other fluids.

Wipe off debris using a moist and soft cloth. Do

not use any cleaning agents or solvents.

If the remote control should fail despite the care

taken in manufacture and testing, repair should be

carried out by an authorized

customer services agent for Bosch power tools.

Do not open the remote control yourself.

In all correspondence and spare parts orders,

please always include the 10-digit article number

given on the type plate of the remote control.

ENVIRONMENT PROTECTION

Recycle raw materials & batteries

instead of disposing of waste. The

unit, accessories, packaging & used

batteries should be sorted for environmentally

friendly recycling in accordance with the latest

regulations.

Rotating the Laser Line/

Laser Dot or the Rotational

Plane (see figure G)

Rotating the laser line/laser dot or the rotational

plane is possible only with the remote control.

When the rotational laser is in the horizontal

position, the laser line (in line operation) or the

laser dot (in point operation) can be positioned

within the rotational plane of the laser. Rotation is

possible by 360°.

Press button 4A to rotate in clockwise direction,

and button 5A to rotate in counter-clockwise

direction. In rotational operation, pressing the

buttons has no effect.

When the rotational laser is in the vertical

position, it is possible to rotate the laser point,

laser line or rotational plane around the vertical

axis. Rotating is possible only within the self-

leveling range (5° toward the left

or right).

Press button 4A to rotate in clockwise direction,

and button 5A to rotate in counter-clockwise

direction.

Reset Shock-warning Function

The rotational laser has a shock-warning function;

after position changes or shock to the rotational

laser, or in case of ground vibrations, it keeps

the rotational laser from leveling in at changed

heights, and thus prevents vertical errors.

Switching the shock-warning function on and off

is possible only on the rotational laser. Once the

shock-warning function has actuated, is can be

restarted via the

remote control.

After actuation of the shock-warning function,

the rotation of the laser is stopped, the laser

flashes, the leveling indicator goes out, and the

shock-warning indicator flashes red. The current

operating mode is stored.

After the shock-warning function has actuated,

press the shock warning reset button 3A. The

shock-warning function is restarted and the

rotational laser starts leveling. As soon as the

rotational laser is levelled in (the leveling indicator

on the rotational laser continuously lights up

green), it starts in the stored operating mode.

Now, check the height of the laser beam with a

reference point and correct the height,

if required.

Application Example

Turning the Rotational Plane when in the

Vertical Position (see figure H)

To align the vertical laser line or the rotational

plane against a reference point on a wall, set up

the rotational laser in the vertical position, and

roughly align the laser

line or the rotational plane with the reference

point. For precise alignment with the reference

point, press button 4A (clockwise rotation) or 5A

(counterclockwise rotation).

RC1 Applications

RC1 Maintenance and Service

-24-

LIMITED WARRANTY OF BOSCH LASER AND

MEASURING TOOL PRODUCTS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all Bosch lasers and measuring

tools will be free from defects in material or work¬manship for a period of one (1) year from date of purchase. Bosch

will extend warranty coverage to two (2) years when you register your product within eight (8) weeks after date of

purchase. Product registration card must be complete and mailed to Bosch (postmarked within eight weeks after date

of purchase), or you may register on-line at www.boschtools.com/Service/ProductRegistration. If you choose not to

30 Day Money Back Refund or Replacement -

If you are not completely satisfied with the performance of your laser and measuring tools, for any reason, you can

return it to your Bosch dealer within 30 days of the date of purchase for a full refund or replacement. To obtain this

30-Day Refund or Replacement, your return must be accompanied by the original receipt for purchase of the laser or

optical instrument product. A maximum of 2 returns per customer will be permitted.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent

permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge,

which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired

by persons other than Seller or Authorized Service Center. To make a claim under this Limited Warranty, you must

return the complete Bosch laser or measuring tool, transportation prepaid, to any BOSCH Factory Service Center or

Authorized Service Center. Please include a dated proof of purchase with your tool. For locations of nearby service

centers, please use our on-line service locator or call 1-877-267-2499.

THIS WARRANTY PROGRAM DOES NOT APPLY TO TRIPODS AND RODS. Robert Bosch Tool Corporation

(“Seller”) warrants tripods and leveling rods for a period of one (1) year from date of purchase.

THIS LIMITED WARRANTY DOES NOT APPLY TO OTHER ACCESSORY ITEMS AND RELATED ITEMS. THESE

ITEMS RECEIVE A 90 DAY LIMITED WARRANTY.

To make a claim under this Limited Warranty, you must return the complete product, transportation prepaid. For details

to make a claim under this Limited Warranty please visit www.boschtools.com or call 1-877-267-2499.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE.

SOME STATES IN THE U.S., AND SOME CANADIAN PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG

AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING

BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS

PRODUCT. SOME STATES IN THE U.S., AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION

OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION MAY NOT

APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS

WHICH VARY FROM STATE TO STATE IN THE U.S., OR PROVINCE TO PROVINCE IN CANADA AND FROM

COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED STATES OF AMERICA,

CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER

COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

-25-

Lisez toutes les instructions. Le non-respect de toutes les instructions

figurant ci-dessous risquerait de causer une exposition dangereuse

aux rayonnements, un choc électrique, un incendie et/ou des blessures graves. L’expression

« instrument de topologies » dans tous les avertissements figurant plus bas fait référence à votre

instrument de mesure, de détection et de tracé de topologies branché sur le secteur (avec cordon) ou à

votre instrument de mesure, de détection et de tracé de topologies à piles (sans fil).

Les étiquettes suivantes ont été apposées sur votre outil laser à des fins de sécurité et de

commodité. Elles indiquent où la lumière laser est émise par l’outil. IL FAUT TOUJOURS SAVOIR

où cette lumière est émise lors de l’utilisation de l’outil.

Ne dirigez pas le faisceau laser en direction de personnes ou d’animaux, et

ne regardez pas directement le faisceau laser vous-même. Cet instrument

produit des rayonnements laser de classe 2 et est conforme aux normes 21

CFR 1040.10 et 1040.11, à l’exception des déviations en vertu de l’Avis relatif

au laser N° 50 daté du 24 juin 2007. Ceci risquerait de causer l’aveuglement des

personnes affectées.

Consignes générales de sécurité

AVERTISSEMENT

IEC 60825-1:2007-03

<1mW, 635 nm

GRL 240 HV / GRL 245 HV

Cet appareil de mesure est fourni avec

une plaque d’avertissement en langue

anglaise (dans la représentation de l’appareil

de mesure se trouvant sur la page des

graphiques elle est marquée du numéro 18).

GRL 250 HV / GRL 300 HV

Cet appareil de mesure est fourni avec deux

plaques d’avertissement en langue anglaise

(dans la représentation de l’appareil de mesure

se trouvant sur la page des graphiques, elles

portent les numéros 18 et 19).

Les étiquettes suivantes sont apposées sur votre

instrument laser pour votre commodité et votre

sécurité. Elles indiquent où la lumière laser est

émise par le instrument. IL FAUT TOUJOURS

CONNAÎTRE sa position lors de l’utilisation du

instrument.

GRL 300 HVG

Conforme à 21 CFR 1040.10 et 1040.11, sauf pour les écarts suivant l’Avis laser 50, 24/6/2007.

Utilisez l’outil correct pour votre application.

-26-

Déclaration de la FCC

Ce produit a été testé et déclaré conforme aux limites autorisées pour un appareil numérique de

Classe B, conformément à la Partie 15 des règles de la FCC. Ces limites sont conçues pour fournir

une protection raisonnable contre toute interférence nuisible dans une installation résidentielle.

Cet équipement génère, utilise et peut émettre une énergie de fréquence radio et, s’il n’est pas

installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles avec les

communications radio. Toutefois, il n’existe aucune garantie qu’aucune interférence ne surviendra dans

une installation particulière. Si cet équipement se révèle causer une interférence nuisible à la réception

radio ou de télévision, qui peut être déterminée en mettant l’équipement hors et sous tension, on

encourage l’utilisateur à essayer de corriger l’interférence par l’une ou plusieurs des mesures suivantes:

• Réorientation ou déplacement de l’antenne de réception.

• Augmentation de la distance de séparation entre l’équipement et le récepteur.

• Consultation auprès du revendeur ou d’un technicien radio/TV expérimenté pour assistance.

CONSERVEZ CES INSTRUCTIONS.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques

Techniques » est en conformité avec les normes ou documents normatifs suivants : EN 61010-1, EN

60825-1 (instruments de mesure) et/ou EN 60950-1 (chargeurs d’accumulateurs), conformément aux

réglementations des directives 2006/95/CE, 2004/108/CE, 2006/42/CE.

NE RETIREZ PAS et n’effacez pas des

étiquettes d’avertissement ou de mise

en garde. Le retrait de telles étiquettes

augmente le risque d’exposition aux

rayonnements laser. L’emploi de commandes

ou de réglages autres que ceux qui sont indiqués

dans ce mode d’emploi risquerait de causer une

exposition dangereuse aux rayonnements.

ASSUREZ-VOUS TOUJOURS que les

personnes présentes aux environs de

l’endroit où vous employez cet instrument

sont au courant des dangers résultant de

l’observation directe du faisceau laser.

NE PLACEZ PAS l’instrument dans une

position telle que cela permettrait à

quiconque de regarder directement le

faisceau laser intentionnellement ou non.

Ceci risquerait de causer des blessures graves

aux yeux.

POSITIONNEZ TOUJOURS l’instrument de

façon qu’il soit stable. La chute de l’instrument

risquerait d’endommager ce dernier et/ou de

causer des blessures graves à son utilisateur.

N’UTILISEZ TOUJOURS que les accessoires

qui sont recommandés par le fabricant de

votre instrument. L’utilisation d’accessoires

ayant été conçus en vue d’emploi avec d’autres

outils laser pourrait causer de graves blessures

ou une performance insatisfaisante.

N’UTILISEZ PAS cet instrument dans un but

autre que ceux qui sont indiqués dans ce

mode d’emploi. Ceci risquerait de causer des

blessures graves.

NE LAISSEZ PAS l’instrument allumé («

ON ») sans surveillance dans un mode de

fonctionnement quelconque.

NE DÉMONTEZ PAS l’instrument. Il ne

contient aucune pièce pouvant être réparée par

l’utilisateur. Ne modifiez ce produit en aucune

façon. Toute modification de cet instrument

risquerait de causer une exposition dangereuse

aux rayonnements.

N’UTILISEZ PAS les verres de visionnement

du laser à la place de lunettes de protection.

Les verres de visionnement du laser sont utilisés

pour améliorer la visualization du faisceau

laser, mais ils ne protègent pas contre les

rayonnements laser.

N’UTILISEZ PAS pas les verres de

visionnement du laser en guise de lunette

de soleil ou lorsque vous conduisez un

véhicule. Ces verres n’assurent pas une

protection complète contre les rayons UV et ils

réduisent la perception des couleurs.

N’UTILISEZ PAS d’instruments optiques

tels, que, entre autres, des télescopes ou

des lunettes d’astronome pour regarder le

faisceau laser. Ceci risquerait de causer des

blessures graves aux yeux.

NE FIXEZ PAS directement des yeux le

faisceau laser et ne projetez pas la faisceau

laser directement dans les yeux d’autres

personnes. Ceci risquerait de causer des

blessures graves aux yeux.

CONSERVEZ CES INSTRUCTIONS.

-27-

SÉCURITÉ SUR LE LIEU DE TRAVAIL

Maintenez votre lieu de travail propre et

bien éclairé. Les lieux de travail encombrés ou

sombres invitent les accidents.

N’UTILISEZ PAS l’instrument laser à

proximité d’enfants, et ne laissez pas des

enfants se servir de l’instrument laser. Cela

risquerait de produire des blessures graves

aux yeux.

NE PAS utiliser d’outils de mesures, de

compléments ou d’accessoires à l’extérieur

en cas de risque d’éclairs.

SÉCURITÉ ÉLECTRIQUE

Les piles risquent d’exploser ou de fuir, et

de causer des blessures ou un incendie. Afin

de réduire ce risque, suivez toujours toutes

les instructions et tous les avertissements

figurant sur l’étiquette des piles et sur

l’emballage.

NE COURT-CIRCUITEZ PAS de bornes des

piles.

NE RECHARGEZ PAS des piles alcalines.

NE MÉLANGEZ PAS des piles neuves et des

piles usagées. Remplacez toutes les piles

en même temps par des piles neuves de la

même marque et du même type.

NE MÉLANGEZ PAS des piles ayant des

compositions chimiques différentes.

Jetez ou recyclez les piles conformément

aux règlements du code local.

NE JETEZ PAS des piles dans un feu.

Gardez les piles hors de la portée des

enfants. Retirez les piles si vous ne pensez pas

utiliser cet instrument pendant plusieurs mois.

Retirez les piles de l’outil lorsque vous ne

pensez pas l’utiliser pendant une période

prolongée. Si vous rangez l’outil pendant une

période prolongée avec les piles à l’intérieur,

celles-ci risquent de se corroder et de se

décharger.

SÉCURITÉ PERSONNELLE

Restez alerte, surveillez ce que vous źtes en

train de faire et faites preuve de bons sens

lorsque vous utilisez un quelconque outil.

N’utilisez pas un outil pendant que vous êtes

fatigué(e) ou sous l’influence de drogues,

d’alcool ou de médicaments. Un moment

d’inattention pendant que vous vous servez d’un

outil risquerait de causer de graves blessures

personnelles ou de produire des résultats de

mesures imprécis.

Utilisez des équipements de sécurité.

Portez toujours une protection des yeux.

Des équipements tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, un casque ou une protection des

oreilles utilisés pour les conditions appropriées

réduiront les blessures corporelles.

Prenez toutes les précautions nécessaires

lorsque vous utilisez des outils de mesure

à proximité de points de danger électrique.

Portez des dispositifs de protection pour

les yeux. En cas de fuites du niveau à

bulle, absorbez le liquide avec un matériau

absorbant approprié et jetez-le en toute

sécurité. Le niveau à bulle contient un

liquide inflammable qui peut causer des

irritations des voies respiratoires, des yeux

et de la peau.

INFORMATIONS CONCERNANT LE

NIVEAU SONORE.

Ne placez pas l’outil de

mesure à proximité de

vos oreilles! Une blessure grave pourrait en

résulter. Typiquement, le niveau de pression

sonore pondéré A à une distance d’un

mètre est de 75-85 db(A). Les valeurs sonores

mesurées sont déterminées conformément à

EN60745.

UTILISATION ET ENTRETIEN

Utilisez l’outil correct pour votre application.

L’instrument de mesure, de détection et de tracé

de topologies correct vous permettra de faire

un meilleur travail et avec plus de sécurité à la

vitesse pour laquelle il a été conçu.

N’utilisez pas cet instrument si l’interrupteur ne

s’allume pas ou ne s’éteint pas. Un instrument

qui ne peut pas être contrôlé par son interrupteur

est dangereux et doit être réparé.

Rangez l’instrument hors de la portée des

enfants lorsque vous ne vous en servez pas,

et ne laissez pas de personnes ne connaissant

pas bien cet instrument ou n’ayant pas lu ce

mode d’emploi mettre l’outil en marche. De tels

instruments pourraient être dangereux entre les

mains d’utilisateurs n’ayant pas reçu la formation

nécessaire à leur utilisation.

Entretenez vos instruments. Assurez-vous que

les pièces sont alignées correctement et que

les pièces mobiles ne se coincent pas, qu’il n’y

a pas de pièces brisées ou d’autres conditions

pouvant affecter le fonctionnement. Réparez tout

instrument endommagé avant de vous en servir.

De nombreux accidents par des instruments de

mesure, de détection et de tracé de topologies

mal entretenus.

Utilisez l’outil, les accessoires, etc. conformément

à ce mode d’emploi et de la manière prévue pour

le type particulier d’instrument, en tenant compte

des conditions de travail à réaliser. L’emploi de

cet instrument pour des opérations différentes de

celles qui sont indiqués dans le mode d’emploi

risquerait de causer une situation dangereuse.

AVERTISSEMENT

-28-

Mise en place/changement des piles

Éteignez TOUJOURS

le laser et coupez

l’alimentation électrique au niveau de

l’interrupteur principal avant de retirer et de

remplacer les piles.

Des piles alcalines sont recommandées

pour l’outil.

Remplacez toujours toutes les piles au

même moment. N’utilisez que des piles

de la même marque et ayant une capacité

identique.

Retirez les piles de l’outil lorsque vous ne

pensez pas l’utiliser pendant une période

prolongée. Si vous rangez l’outil pendant une

période prolongée avec les piles à l’intérieur,

celles-ci risquent de se corroder et de se

décharger.

Il incombe à l’utilisateur de vérifier

périodiquement l’exactitude de l’outil de

mesure pendant la réalisation d’une tâche.

Vérifiez toujours l’exactitude de l’outil de

mesure après une chute ou s’il a été soumis

à des températures extrêmes ou à des

variations importantes de la température.

Pour ouvrir le compartiment à piles 14, tournez

le blocage 15 en position et retirez le

compartiment à piles.

Remplacez toujours toutes les piles en même

temps. N’utilisez que des piles de la même

marque avec la même capacité.

Fermez le compartiment à piles 14 et tournez le

blocage 15 en position .

Si des piles ont été insérées dans le mauvais

sens, l’appareil de mesure fonctionnera pas.

Respectez la polarité en insérant les piles.

Sortez les piles de

l’appareil de mesure

au cas où l’appareil ne serait pas utilisé

pendant une période prolongée. En cas de

stockage prolongé, les piles peuvent se corroder

et se décharger.

SERVICE APRŹS-VENTE

Faites réparer votre instrument par un réparateur

agréé n’utilisant que des pièces de rechange

identiques. Ceci assurera le respect des

prescriptions de sécurité pour l’instrument.

Préparez un calendrier de maintenance

périodique pour l’instrument. Lorsque vous

nettoyez un instrument, faites attention de ne pas

démonter une partie quelconque de l’instrument

étant donné que des fils internes risqueraient

d’être déplacés ou pincés, ou qu’ils pourraient

être remontés de façon incorrecte. Certains

produits de nettoyage tels que de l’essence, du

tétrachlorure de carbone, de l’ammoniac, etc.

risqueraient d’endommager les composants en

plastique.

CONSERVEZ CES INSTRUCTIONS.

Utilisation conforme Laser rotatif

L’appareil de mesure est conçu pour la

détermination et le contrôle de tracés et plans

parfaitement horizontaux, de lignes verticales,

d’alignements et de points d’aplomb.

L’appareil de mesure est approprié pour une

utilisation en intérieur et en extérieur.

Il n’est possible de

travailler en toute

sécurité avec le laser rotatif qu’après avoir

lu complètement les informations relatives

à l’utilisation et à la sécurité et que si toutes

les instructions contenues aux présentes

sont rigoureusement respectées. Ne rendez

jamais illisibles les étiquettes d’avertissement

figurant sur le laser rotatif.

L’utilisation de commandes, la réalisation

de réglages ou l’exécution de procédures

autres que celles qui sont indiquées aux

présentes peut entraîner une exposition à

des rayonnements dangereux.

L’utilisation d’instruments optiques avec ce

produit augmentera les risques de lésions

oculaires.

Ne faites réparer le laser rotatif que par un

spécialiste qualifié utilisant des pièces de

rechange d’origine. Ceci assurera la sécurité

du laser rotatif à l’avenir.

Ne laissez pas des enfants utiliser le laser

rotatif sans supervision. Ils risqueraient

d’aveugler accidentellement d’autres personnes.

N’utilisez pas les lunettes pour laser à la

place de lunettes de sécurité. Les lunettes

pour laser sont utilisées pour améliorer la

visualisation du faisceau laser, mais elles ne

protègent pas contre les rayonnements laser.

N’utilisez pas les lunettes pour laser à la

place de lunettes de soleil ou pour conduire.

Les lunettes pour laser ne fournissent pas une

protection complète contre les rayons UV et

réduisent la perception des couleurs.

Emploi prévu

AVERTISSEMENT

Préparation

-29-

Indicateur de décharge partielle des piles

Si le voyant lumineux indiquant l’état de charge

12 se met à clignoter rouge pour la première fois,

l’appareil de mesure peut continuer à fonctionner

pendant 2 heures.

Si le voyant lumineux indiquant l’état de charge

12 reste constamment allumé rouge, il n’est plus

possible d’effectuer des mesures. L’apparei de

mesure s’arrête automatiquement au bout d’une

minute.

Données techniques

1) pour 20°C

2) le long des axes

Attention au numéro d’article se trouvant sur la plaque

signalétique de l’appaeeil de mesure. Les désignations

commerciales des différents appareils peuvent varier.

Le numéro de série 17 qui se trouve sur la plaque

signalétique permet une identification précise de votre

appareil.

GRL 240 HV GRL 245 HV GRL 250 HV

Plage de travail (Diamétre)

–sans récepteur, env.

–avec récepteur, env

60 m

200 ft

240 m

800 ft

60 m

200 ft

240 m

800 ft

60 m

200 ft

300 m

1000 ft

Précision de

nivellement

1) 2)

± 2.0 mm @ 10 m

± 1/4” @ 100 ft

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

Plage typique de

nivellement automatique

± 8% (± 5°) ± 8% (± 5°) ± 8% (± 5°)

Temps typique de

nivellement

15 s 15 s 15 s

Vitesse de rotation 150/300/600min

-1

150/300/600min

-1

150/300/600min

-1

Angle d’ouverture en mode

traçage de lignes 10°/25°/50° 10°/25°/50° 10°/25°/50°

Température de

fonctionnement

0...+50°C 0...+50°C 0...+50°C

Température de stockage –20...+70°C –20...+70°C –20...+70°C

Humidité relative de l’air

max.

90 % 90 % 90 %

Classe laser

Type de laser

635nm, <1mW

635nm, <5mW

Ø Faisceau laser à l’oriﬁce

de sortie env.

5mm 5mm 5mm

Raccord de trépied

(horizontal)

5/8”-11 5/8”-11 5/8”-11

Piles (alcalines au man-

ganèse) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20)

Autonomie env.

–Piles (alcalines au man-

ganèse)

50 h 50 h 50 h

Poids suivant EPTA-Proce-

dure 01/2003 1.8 kgs 1.8 kgs 1.8 kgs

Dimensions 190 x 180 x 170 mm 190 x 180 x 170 mm 190 x 180 x 170 mm

Type de protection IP54 (étanche à la

poussière et aux

projections d’eau)

IP54 (étanche à la

poussière et aux

projections d’eau)

IP54 (étanche à la

poussière et aux

projections d’eau)

-30-

Features

Niveau ą laser rotatif

1 Voyant d’alerte

fonction anti-chocs

2 Touche d’alerte anti-

chocs

3 Affichage nivellement

automatique

4 Interrupteur Marche/

Arrêt laser rotatif

5 Touche du mode

rotation et du choix de

la vitesse de rotation

6 Faisceau laser en

rotation

7 Cellule de réception

pour télécommande

8 Orifice de sortie du

faisceau laser

9 Faisceau d’aplomb

10 Tête de rotation

11 Touche du mode

traçage de lignes et du

choix de la longueur de

ligne

12 l’indicateur bas de

pile

13 LR 24/LR

30 Récepteur*

(l’accessoire

facultatif sur quelques

modèles)

14 Compartiment à

piles

15 Blocage du

compartiment à piles

La numérotation des éléments de l’appareil se réfère à la représentation du laser rotatif et du chargeur

sur les pages graphiques.

GRL 300 HV GRL 300 HVG

Plage de travail (Diamétre)

–sans récepteur, env.

–avec récepteur, env

60 m

200 ft

300 m

1000 ft

100 m

330 ft

300 m

1000 ft

Précision de

nivellement

1) 2)

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

Plage typique de

nivellement automatique

± 8% (± 5°) ± 8% (± 5°)

Temps typique de

nivellement

15 s 15 s

Vitesse de rotation 150/300/600min

-1

150/300/600min

-1

Angle d’ouverture en mode

traçage de lignes 10°/25°/50° 10°/25°/50°

Température de

fonctionnement

0...+50°C 0...+40°C

Température de stockage –20...+70°C –20...+70°C

Humidité relative de l’air

max.

90 % 90 %

Classe laser

Type de laser

635nm, <5mW

532nm, <5mW

Ø Faisceau laser à l’oriﬁce

de sortie env.

5mm 5mm

Raccord de trépied

(horizontal)

5/8”-11 5/8”-11

Piles (alcalines au man-

ganèse) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20)

Autonomie env.

–Piles (alcalines au man-

ganèse)

50 h 30 h

Poids suivant EPTA-Proce-

dure 01/2003 1.8 kgs 1.8 kgs

Dimensions 190 x 180 x 170 mm 190 x 180 x 170 mm

Type de protection IP54 (étanche à la

poussière et aux

projections d’eau)

IP54 (étanche à la

poussière et aux

projections d’eau)

-31-

Mise en service

Protéger l’appareil

de mesure contre

l’humidité, ne pas l’exposer aux rayons

directs du soleil.

Ne pas exposer l’appareil de mesure ą

des températures extrźmes ou de forts

changements de température. Ne le laissez

pas traîner longtemps dans la voiture par ex. En

cas d’importants changements de température,

laissez l’appareil de mesure prendre la température

ambiante avant de le mettre en service. Des

températures extrêmes ou de forts changement

de température peuvent entraver la précision de

l’appareil de mesure.

Il incombe à l’utilisateur de vérifier

périodiquement l’exactitude de l’outil de

mesure pendant la réalisation d’une tâche.

Vérifiez toujours l’exactitude de l’outil de

mesure après une chute ou s’il a été soumis

à des températures extrêmes ou à des

variations importantes de la température

Eviter les chocs ou les chutes de l’appareil

de mesure.

Lorsque l’appareil de mesure a été

soumis à de fortes influences extérieures, toujours

effectuer un contrôle de précision avant de continuer

à travailler (voir « Précision de nivellement »).

Montage de l’appareil de mesure

Position horizontale Position verticale

Positionnez l’appareil de mesure sur un support

stable en position horizontale ou verticale,

montezle sur un trépied 21 ou sur le dispositif de

fixation murale 25

avec unité d’alignement.

Compte tenu de sa précision de nivellement,

l’appareil de mesure réagit très sensiblement aux

chocs et aux changements de position. Veillez

pour cette raison à maintenir l’appareil de mesure

dans une position stable afin d’éviter d’interrompre

son fonctionnement après une opération de

renivellement.

Mise en marche

NE PAS diriger le

faisceau laser vers des personnes ou des

animaux, et ne pas fixer le faisceau laser

des yeux, même pas depuis une grande

distance.

Ne laissez pas un outil laser allumé sans

surveillance, et éteignez l’outil laser après

avoir fini de l’utiliser. Le faisceau laser

risquerait de causer des blessures graves aux

yeux.

l’appareil de mesure envoie un faisceau d’aplomb

vertical 9 et un faisceau laser variable 6.

Pour mettre en marche l’appareil de mesure,

appuyez sur l’interrupteur Marche/Arrêt 4. Les

affichages 1, 3 et 12 s’allument brièvement.

L’appareil de mesure commence immédiatement

le nivellement automatique. Pendant le processus

de nivellement, l’affichage de nivellement 3 clignote

vert et le laser clignote en mode marquage des

points.

Le nivellement de l’appareil de mesure est terminé

lorsque l’affichage de nivellement 3 reste allumé

vert en permanence et le laser reste allumé en

permanence. Une fois le nivellement terminé,

l’appareil de mesure se met automatiquement en

mode rotation.

Consignes d’utilisation

AVERTISSEMENT

*Les accessoires illustré peut être facultatif sur quelques modèles et pas inclus dans le

packet standard.

16 Raccord de trépied

5/8”

17 Numéro de série

18 Plaque signalétique

du laser

19 Plaque signalétique

orifice de sortie

du faisceau laser

(GRL300HVG,

GRL300HV,

GRL 250 HV)

20 Télécommande*

21 Trépied*

22 Platine de mesure

du laser de chantier*

23 LR 1/LR 1 G

Récepteur*

24 Lunettes de vision

du faisceau laser*

25 Dispositif de

fixation murale/unité

d’alignement*

26 Vis de fixation du

dispositif de fixation

murale*

27 Vis de l’unité

d’alignement*

28 Vis 5/8-11 sur le

dispositif de fixation

murale*

29 Platine de mesure

de plafond*

30 Coffret

-32-

Vue d’ensemble

Les trois modes de fonctionnement sont possibles

en position horizontale ou verticale de l’appareil

de mesure.

Mode rotation

Le mode rotation est surtout

recommandé lorsque le récepteur

est utilisé. Vous pouvez choisir

entre différentes vitesses de

rotation.

Mode traçage de lignes

Dans ce mode de

fonctionnement, le faisceau laser

en rotation se déplace dans un

angle d’ouverture limité. De ce

fait, la visibilité du faisceau laser

s’en trouve accrue par rapport

au mode rotation. Vous pouvez

choisir entre différents angles

d’ouverture.

Mode marquage de points

C’est dans ce mode de

fonctionnement que l’on atteint

la meilleure visibilité du faisceau

laser en rotation. Ce mode de

fonctionnement est utilisé par ex.

pour le simple report de hauteurs

ou pour le contrôle de tracés en

hauteur parfaitement horizontaux.

Mode rotation (150/300/600 tr/min)

Après sa mise en marche, l’appareil de

mesure se trouve toujours en mode rotation

à la vitesse e rotation moyenne.

Pour passer du mode traçage de lignes au mode

rotation, appuyez sur la touche du mode rotation 5.

Le mode rotation démarre à la vitesse de rotation

moyenne.

Pour modifier la vitesse de rotation, appuyez à

nouveau sur la touche du mode rotation 5 jusqu’à

ce que la vitesse souhaitée soit atteinte.

Il est recommandé de choisir la vitesse de rotation

la plus élevée lorsque vous travaillez avec le

récepteur. Lors du travail sans récepteur, réduisez

la vitesse de rotation pour une meilleure visibilité

du faisceau laser et utilisez les lunettes de vision

de faisceau laser 24.

Mode traçage de lignes, mode marquage

de points (10°/25°/50°, 0°)

Pour passer au mode traçage de lignes ou au

mode marquage de points, appuyez sur la touche

du mode traçage de lignes 11. L’appareil de mesure

passe au service de traçage de lignes avec le plus

petit angle d’ouverture.

Pour modifier l’angle d’ouverture, appuyez sur la

touche du service de traçage de lignes 11. L’angle

d’ouverture est agrandi en deux étapes et la vitesse

de rotation augmente avec chaque étape. Si l’on

appuie sur la touche du service traçage de lignes

11 une troisième fois, l’appareil de mesure passe en

mode marquage de points à la suite d’une brève

durée d’oscillation.

Appuyer à nouveau sur la touche 11 remet l’appareil

en service de traçage de lignes avec le plus petit

angle d’ouverture.

Note: En raison de l’inertie, le laser peut dépasser

légèrement les points extrêmes de la ligne laser.

Pour positionner la ligne laser ou le point laser à

l’intérieur du plan de rotation, tournez la tête de

rotation 10 manuellement dans la position souhaitée

ou utilisez la télécommande 20.

Tourner le plan de rotation en position verticale

Lorsque l’appareil de mesure est en position

verticale, il est possible d’ajuster le point laser,

la ligne laser ou le plan de rotation autour du

sens vertical au moyen de la télécommande

20. Respectez les instructions d’utilisation de la

télécommande.

Modes de fonctionnement

Les touches 5 et 11 permettent de sélectionner

le mode de fonctionnement même durant le

processus de nivellement (voir « Modes du laser

rotatif », page 32). Dans ce cas-là, une fois le

processus de nivellement terminé, l’appareil de

mesure se met dans le mode sélectionné.

Mise en arrêt

Pour arrêter l’appareil de mesure, appuyez à

nouveau sur la touche Marche/Arrêt 4.

• Nelaissezpassanssurveillance

l’appareil de mesure allumé et éteignez-le

après l’utilisation.

L’appareil de mesure s’arrête automatiquement

pour ménager les piles, s’il se trouve en dehors de

la plage de nivellement automatique pendant plus

de 2 h ou lorsque l’avertissement de choc à été

déclenché pendant plus de 2 h (voir « Nivellement

automatique du laser rotatif »). Positionnez

l’appareil de mesure à nouveau et redémarrez-le.

Instructions d’utilisation

Pour marquer, n’utiliser toujours que le milieu de la

ligne laser. La largeur de la ligne laser change avec

la distance.

-33-

Après avoir été mis en marche, l’appareil de

mesure détecte lui-même la position horizontale

ou verticale. Pour passer de la position horizontale

à la position verticale et inversement, éteignez

l’appareil de mesure, repositionnez le et remettezle

en marche.

Après avoir été mis en fonctionnement, l’appareil

de mesure contrôle la position horizontale ou

verticale et compense automatiquement les

inégalités à l’intérieur de la plage de nivellement

automatique de 8 % env. (5°).

Au cas où l’appareil de mesure serait incliné de

plus de 8 % après avoir été mis en fonctionnement

ou après une modification de position, le

nivellement n’est plus possible. Dans ce cas, le

rotor s’arrête, le laser clignote et l’affichage de

nivellement reste allumé rouge en permanence.

Positionnez l’appareil de mesure à nouveau

et attendez le nivellement. Sans nouveau

positionnem-ent, le laser s’arrête automatiquement

au bout de 2 min, et l’appareil de mesure au bout

de 2 h.

Lorsque l’appareil de mesure est nivelé, il contrôle

constamment la position horizontale ou verticale.

Lorsque la position est modifiée, un nivellement

automatique est effectué. Le rotor s’arrête afin

d’éviter des mesures erronées durant le processus

de nivellement, le laser clignote et l’affichage de

nivellement clignote vert.

L’appareil de mesure dispose d’une fonction

d’alerte anti-chocs empêchant, en cas de

modifications de position ou de secousses

de l’appareil de mesure, ou en cas de

vibrations, le nivellement sur une hauteur modifiée,

évitant ainsi des erreurs de hauteur.

Pour l’avertissement de choc, appuyez sur la

touche avertissement de choc . L’avertissement

de choc reste allumé vert en permanence, et au

bout de 30 s, l’avertissement de choc est activé.

Si lors d’une modification de position de l’appareil

de mesure, la plage de précision du nivellement

est dépassée ou si une forte secousse est

détectée, l’avertissement de choc est déclenché.

La rotation s’arrête, le laser clignote, l’affichage

de nivellement s’éteint et l’affichage de

l’avertissement de choc clignote rouge. Le mode

de service actuel est mémorisé.

Appuyez sur la touche avertissement de choc

quand l’avertissement de choc est déclenché. La

fonction d’avertissement de choc redémarre et

l’appareil de mesure commence le nivellement.

Dès que l’appareil de mesure est nivellé (l’affichage

de nivellement

reste allumé vert en permanence), il démarre dans

le mode deservice mémorisé. Vérifiez maintenant

la hauteur du faisceau laser à partir d’un point de

référence et, le cas échéant, corrigez la hauteur.

Si, quand l’avertissement de choc est déclenché,

la fonction ne redémarre pas lorsque l’on appuie

sur la touche , le laser s’arrête automatiquement

au bout de 2 min, et l’appareil de mesure au bout

de 2 h.

Pour la fonction avertissement de choc, appuyez

une fois sur la touche avertissement de choc ,

ou bien deux fois, si l’avertissement de choc est

déclenché (affichage d’avertissement de choc

clignote rouge). L’affichage d’avertissement de

choc s’éteint quand l’avertissement de choc est

arrêté.

C’est la température ambiante qui exerce la

plus grande influence. Ce sont notamment

les différences de température entre le sol et

la hauteur de travail qui peuvent faire dévier le

faisceau laser.

Ces déviations commencent à avoir de

l’importance à partir d’une distance à mesurer

de 20 m env. et, à une distance de 100 m,

elles peuvent dépasser de deux à quatre fois la

déviation à 20 m.

Puisque la stratification de la température est à

son maximum à proximité du sol, l’appareil de

mesure devrait toujours être monté sur un trépied

à partir d’une distance à mesurer de 20 m. En

plus, si possible, installez l’appareil de mesure au

centre de la zone de travail.

Outre les influences extérieures, des causes

particulières à l’appareil (par ex. chutes ou chocs

violents) peuvent entraîner de légères divergences.

Avant de commencer tout travail, contrôlez donc

la précision de l’appareil de mesure.

Pour ce contrôle, il est nécessaire de travailler sur

une distance dégagée de 20 m sur un sol stable

entre deux murs A et B. Lorsque – l’appareil de

mesure se trouve en position horizontale – il faut

effectuer un mesurage d’inversion dans les deux

sens X et Y (pour chaque axe en positif et négatif)

(en tout 4 mesurages complets).

– Montez l’appareil de mesure en position

horizontale près du mur A sur un trépied

(accessoire) ou placez-le sur un sol solide et

plan. Mettez l’appareil de mesure en marche.

– Après avoir effectué le nivellement, dirigez le

faisceau laser en mode marquage de points

Précision de nivellement

-34-

sur le mur le plus proche A. Marquez le milieu

du point du faisceau laser près du mur (point I).

– Tournez l’appareil de mesure de 180°,

laissez- le effectuer un nivellement

automatique et marquez le point de

croisement des faisceaux laser sur le

mur d’en face B (point II).

– Placez l’appareil de mesure sans le tourner

près du mur B, mettez-le en marche et laissez

le se niveler automatiquement.

– Ajustez l’appareil de mesure en hauteur

(à l’aide du trépied ou, le cas échéant, à l’aide

de cales appropriées) de sorte que le point de

croisement des faisceaux laser touche le point

II sur le mur B tracé auparavant.

– Tournez l’appareil de mesure de 180° sans

modifier la hauteur. Laissez-le se niveler

automatiquement et marquez le milieu du

point du faisceau laser sur le mur A (point

III). Veillez à ce que point III soit positionné

aussi verticalement que possible au-dessus ou

en-dessous du point I.

– L’écart d entre les deux points I et III marqués

sur le mur A indique la divergence de précision

réelle de l’appareil de mesure pou le sens

mesuré.

Répétez ce processus de mesure pour les trois

autres sens. Pour ce faire, tournez l’appareil de

mesure avant chaque processus de mesure de

90°.

Pour une distance à mesurer de 2 x 20 m = 40 m,

la divergence de précision max. admissible est de

de ±4 mm.

40 m x ±0,1 mm/m = ±4 mm. (Pour le modèle

GRL 240 HV, l’écart permissible maximum est : 40

m x ±0.1 mm/m = ±8 mm).

Par conséquent, la différence d entre les points I

et III pour chacun des quatre mesurages ne doit

être que 8 mm max (Pour le modèle GRL 240 HV

16 mm max).

Si l’appareil de mesure dépasse la divergence

maximale de précision pour un des quatre

mesurages, le faire contrôler par un service

aprèsvente Bosch.

20 m

180°

20 m

180°

20 m

180°

20 m

180°

-35-

Traçage des verticales/des plans verticaux

(voir figure B)

Pour tracer une verticale ou un plan vertical,

positionnez l’appareil de mesure verticalement. Si

le plan vertical doit être perpendiculaire par rapport

à une ligne de référence (par ex. mur), alignez le

faisceau d’aplomb 9 sur cette ligne de référence.

La verticale est indiquée par le faisceau laser en

rotation 6.

Travailler sans récepteur

(voir figure C)

Dans des conditions d’éclairage favorables

(environnement sombre) et sur des distances

courtes, il est possible de travailler sans récepteur.

Pour une meilleure visibilité du faisceau laser,

choisissez soit le mode traçage de lignes soit le

mode marquage des points et tournez la tête de

rotation 10 manuellement vers le lieu cible.

Travailler avec récepteur

(voir figure D)

Dans des conditions d’éclairage défavorables

(environnement éclairé, soleil en direct) et sur des

grandes distances, utilisez le récepteur afin de

détecter plus facilement les lignes laser.

Pour travailler avec récepteur, choisissez le mode

rotation à la vitesse de rotation la plus élevée.

Mesurages sur des grandes distances

(voir figure E)

Pour les mesurages sur des grandes distances,

il est toujours nécessaire d’utiliser le récepteur de

faisceau laser pour trouver le faisceau laser.

Afin de réduire des perturbations, il est

recommandé de positionner l’appareil de mesure

toujours au milieu d’un plan de travail et sur un

trépied.

Travailler à l’extérieur (voir figure F)

Il est recommandé de toujours utiliser le récepteur

à l’extérieur.

Pour les travaux sur un sol peu fiable, montez

l’appareil sur le trépied 21. Activez la fonction

d’avertissement de choc afin d’éviter des mesures

erronées dans le cas de mouvements de sol ou

des secousses de l’appareil de mesure.

Faisceau laser

Rotation du laser*

vert rouge vert rouge

Mettre en fonctionnement l’appareil de

mesure (test automatique pendant 1 sec)

Nivellement automatique ou nivellement

s/x2rueirétlu 2x/s

Appareil de mesure nivelé/

prêt à fonctionner

Dépassement de la plage de nivellement

s/x2euqitamotua

Avertissement de choc activé

Avertissement de choc déclenché 2x/

x/s

Tension de la pile pour un fonctionnement

de ≤2h 2x/s

Pile déchargée

* en mode traçage des lignes ou en mode rotation

2x/s Fréquence de clignotement (deux fois par seconde)

Service permanent

Fonction arrêtée

Applications

-36-

Lunettes de vision du faisceau laser

(accessoire)

Les lunettes de vision

du faisceau laser

filtrent la lumière ambiante. L’oeil perçoit

ainsi la lumière rouge du laser comme étant

plus claire.

Ne pas utiliser les lunettes de vision du

faisceau laser en tant que lunettes de

protection. Les lunettes de vision du faisceau

laser servent à mieux visualiser le faisceau laser,

elles ne protègent cependant pas du rayonnement

laser.

Ne pas utiliser les lunettes de vision du

faisceau laser en tant que lunettes de

soleil ou en circulation routière. Les lunettes

de vision du faisceau laser ne protègent pas

parfaitement contre les rayons ultra-violets et

réduisent la perception des couleurs.

Travailler avec récepteur

(accessoire)

Faites réparer votre

outil de mesure par un

réparateur qualifié n’utilisant que des pièces

de rechange identiques. Ceci assurera la

sécurité du laser rotatif à l’avenir.

Lisez et observez strictement les

avertissements relatifs à la sécurité dans les

instructions d’utilisation du laser rotatif.

Dans des conditions d’éclairage défavorables

(environnement éclairé, soleil en direct) et sur de

grandes distances, utilisez le récepteur 23 et 13 afin

de détecter plus facilement le faisceau laser.

Pour travailler avec le récepteur, choisissez le

mode de rotation avec la vitesse de rotation la plus

élevée.

Pour travailler avec le récepteur, lisez et tenez

compte du mode d’emploi de ce dernier.

Travailler avec la télécommande

(accessoire)

Lorsqu’on appuie sur les touches de commande,

l’appareil de mesure peut être dénivelé de sorte

que la rotation s’arrête pour une courte durée. Cet

effet est évité par l’utilisation de la télécommande

20.

Les lentilles de réception 7 de la télécommande

se trouvent sur les quatre côtés de l’appareil de

mesure (Le modèle GRL 240 HV / GRL 245 HV a

une lentille de réception unique située sur le devant

de l’outil laser.), entre autres au dessus du tableau

de commande sur la face avant.

Travailler avec le trépied

(accessoire)

L’appareil de mesure dispose d’un support de

trépied 5/8” pour mode horizontal sur un trépied.

Placez l’appareil de mesure avec le raccord du

trépied 16 sur le filet 5/8” du trépied et serrez-le au

moyen de la vis de blocage du trépied.

Si le trépied 21 dispose d’une graduation sur la

rallonge le décalage en hauteur peut être réglé

directement.

Travailler avec le dispositif de fixation murale

et unité d’alignement (accessoire) (voir figure A)

Il est également possible de monter l’appareil de

mesure sur le dispositif de fixation murale avec

l’unité d’alignement 25. Vissez à cet effet la vis 5/8”

28 du dispositif de fixation murale dans le raccord

du trépied 16 se trouvant sur l’appareil de mesure.

Montage sur un mur : Le montage sur un mur est

recommandé p.ex. pour les travaux à une hauteur

supérieure à la rallonge de trépieds ou pour les

travaux sur un sol instable et sans trépied. Pour ce

faire, fixez le dispositif de fixation murale 25 avec

l’appareil de mesure monté aussi verticalement

que possible sur un mur.

Pour le montage mural, vous pouvez soit serrer le

dispositif de fixation murale 25 à l’aide de la vis de

fixation 26 sur une barre d’une largeur de 8 mm

max, soit l’accrocher à l’aide de deux crochets.

Utiliser avec la accessoires

AVERTISSEMENT

-37-

Ne transporter et ranger

l’appareil de mesure

que dans son étui de protection fourni avec

l’appareil.

Inspectez l’outil à chaque fois avant de

l’utiliser.

Vérifiez toujours que l’outil est propre et

sec pour assurer qu’il fonctionne de façon

appropriée et en toute sécurité.

Maintenir l’appareil de mesure propre.

Ne jamais plonger l’appareil de mesure dans

l’eau ou dans d’autres liquides.

Nettoyez régulièrement les surfaces de

l’orifice de sortie du laser. Son fonctionnement

sans danger n’est plus garanti en cas de

dommages visibles ou de détachement de

composants à l’intérieur de l’instrument.

Nettoyer l’appareil à l’aide d’un chiffon doux

et humide. Ne pas utiliser de détergents ou de

solvants.

Nettoyer régulièrement en particulier les

surfaces se trouvant près de l’ouverture

de sortie du laser en veillant à éliminer les

poussières.

Si, malgré tous les soins apportés à la

fabrication et au contrôle de l’appareil de

mesure, celui-ci devait avoir un défaut, la

réparation ne doit être confiée qu’à une

station de service après-vente agréée pour

outillage Bosch.

Pour toute demande de renseignement ou

commande de pièces de rechange, nous

préciser impérativement le numéro d’article à

dix chiffres de l’appareil de mesure indiqué sur

la plaque signalétique.

Au cas où l’appareil devrait être réparé, l’envoyer

dans son étui de protection 30.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières premières et les

piles au lieu de les mettre au rebut.

L’instrument, ses accessoires, son

conditionnement et les piles usées doivent être triés

en vue d’un recyclage écologique conforme aux lois

les plus récentes.

Maintenance et service

Montage sur un trépied : Il est également possible

de visser le dispositif de fixation murale 25 avec le

support de trépied sur le dos sur un trépied.Cette

fixation est recommandée surtout pour des travaux

pour lesquels le plan de rotation doit être dirigé

vers une ligne de référence.

A l’aide de l’unité d’alignement, il est possible de

décaler l’appareil de mesure verticalement (lors

d’un montage sur un mur) ou horizontalement

(lors d’un montage sur un trépied) dans une plage

de 16 cm environ. Desserrez à cet effet la vis

27 se trouvant sur l’unité d’alignement, décalez

l’appareil de mesure pour le mettre dans la position

souhaitée et resserrez la vis 27.

Travailler avec la platine de mesure de plafond

(voir figure A)

N’utilisez pas cet

instrument de mesure

pendant des orages ou à proximité de fils

électriques à haute tension. Vous risqueriez

d’être frappé(e) par la foudre ou électrocuté(e).

Travaillez à une distance suffisamment

éloignée des installations électriques.

Quand il est essentiel de travailler dans

cet environnement, contactez d’abord les

autorités en charge de la sécurité qui ont la

responsabilité des installations électriques

et suivez leurs instructions.

Pour un alignement en hauteur 29 facile de

plafonds suspendus, il est possible d’utiliser la

platinede mesure de plafond. Fixez la platine

demesure de plafond au moyen de la fixation

magnétique par ex. sur un support.

La moitié réflectrice de la platine de mesure de

plafond améliore la visibilité du faisceau laser dans

des conditions défavorables, la moitié transparente

rend le faisceau laser visible même du côté arrière.

Travailler avec la mire graduée

(accessoire) (voir figure F)

Pour le contrôle de planéité ou le marquage des

inclinaisons, il est recommandé d’utiliser la mire

graduée 22 en combinaison avec le récepteur de

faisceau laser.

Une graduation relative (±50 cm) est sur la

mire graduée 22. Sa hauteur zéro peut être

présélectionnée sur la rallonge. Ceci permet de lire

directement des écarts de la hauteur souhaitée.

30 mm

AVERTISSEMENT

-38-

RC1 télécommande

10A

(Accessoire en option pour le modèle GRL 240 HV)

-39-

-40-

Il est impératif de lire et de respecter toutes les instructions.

GARDER PRECIEUSEMENT CES INSTRUCTIONS.

• Ne faire réparer la télécommande que par un personnel qualifié et seulement avec des pièces de

rechange d’origine. Ceci permet d’assurer le bon fonctionnement de la télécommande.

• Ne faites pas fonctionner la télécommande en atmosphère explosive, par exemple en présence de

liquides inflammables, de gaz ou de poussières. La télécommande peut produire des étincelles qui

peuvent enflammer les poussières ou les vapeurs.

• Lire et respecter strictement les instructions de sécurité se trouvant dans les instructions d’utilisation du

laser rotatif.

Mise en place/changement de la pile

Pour le fonctionnement de la télécommande,

nous recommandons d’utiliser des piles alcalines

au manganèse.

Pour ouvrir le couvercle du compartiment à piles

8A, appuyez sur le blocage 9A dans le sens de la

flèche et enlevez le couvercle du compartiment

à piles.

Introduisez la pile fournie. Veillez à la bonne

position des pôles qui doit correspondre à la

figure se trouvant dans le compartiment à piles.

• Sortez la pile de la télécommande au cas où elle

ne serait pas utilisée pour une période prolongée.

En cas de stockage prolongé, la pile peut se

corroder ou se décharger.

10A

RC1 Consignes générales de sécurité

La télécommande est conçue pour contrôler des lasers rotatifs en intérieur et en extérieur.

RC1 Emploi prévu

RC1 Préparation

RC1 Données techniques

Télécommande RC1

Portée

30 m

Température de fonctionnement

–10°C~+50 °C

Température de stockage

–20°C~ +70°C

Pile

1x1,5 VLR06(AA)

Poids suivant EPTA-Procedure 01/2003

69 g

1) La portée peut être réduite par des conditions défavorables (par ex. exposition directe au soleil).

Faire attention au numéro d’article se trouvant sur la plaque signalétique de la télécommande. Les

désignations commerciales des différentes télécommandes peuvent varier.

Pour permettre une identification précise de votre télécommande, le numéro de série 10A est marqué

sur la plaque signalétique.

-41-

La numérotation des éléments de la

télécommande se réfère à la représentation de la

télécommande sur la page graphique.

1A Touche du mode rotation et du choix de la

vitesse de rotation

2A Touche du mode traçage de lignes et du

choix de la longueur de ligne

3A Touche reset avertissement de choc

4A Touche « Rotation en sens horaire »

5A Touche « Rotation en sens anti-horaire »

6A Voyant de fonctionnement

7A Orifice de sortie du faisceau infra-rouge

8A Couvercle du compartiment à piles

9A Dispositif de blocage du couvercle du

compartiment à piles

10A Numéro de série

Les accessoires décrits ou illustrés ne sont pas tous

compris dans la fourniture.

RC1 Features

Mise en service

Protégez la télécommande contre l’humidité, ne

l’exposez pas aux rayons directs du soleil.

N’exposez pas la télécommande à des températures

extrêmes ou de forts changements de température.

Ne la laissez pas trop longtemps dans une

voiture p.ex. Si elle est exposée à d’importants

changements de température, laissez-la revenir

à la température ambiante avant de la mettre en

service.

Tant que la pile insérée dispose de suffisamment

de tension, la télécommande est prête à

fonctionner.

Placez le laser rotatif de façon à ce que les

signaux de la télécommande atteignent une des

cellules de réception sur le laser rotatif en direction

de celui-ci (voir les instructions d’utilisation du

laser rotatif). Si la télécommande ne peut pas être

dirigée directement sur une cellule de réception, la

zone de travail s’en trouve réduite. Il est possible

d’améliorer la portée même pour un signal indirect

en réfléchissant le signal (p.ex. auprès d’un mur).

Dès qu’une touche de la télécommande a été

appuyée, le voyant de fonctionnement 6A s’allume

et indique ainsi qu’un signal a été émis.

Il n’est pas possible de mettre en marche/arrêter le

laser rotatif au moyen de la télécommande.

RC1 Consignes d’utilisation

Vous trouverez des informations détaillées

concernant les fonctions du laser rotatif dans les

instructions d’utilisation du laser rotatif.

Mode rotation

(150/300/600 tr/min)

La fonction de la touche du mode rotation 1A sur

la télécommande est identique avec celle du laser

rotatif.

Le laser rotatif est toujours en mode rotation, à la

vitesse de rotation moyenne, quand il est mis

en service.

Pour passer du mode traçage de lignes au mode

rotation, appuyez sur la touche du mode rotation

1A. Le mode rotation démarre à la vitesse de

rotation moyenne.

Pour modifier la vitesse de rotation, appuyez

à nouveau sur la touche du mode rotation 1A

jusqu’à ce que la vitesse souhaitée soit atteinte.

Mode traçage de lignes, mode marquage de

points (10°/25°/50°, 0°)

La fonction de la touche du mode traçage de

lignes 2A sur la télécommande est identique avec

celle du laser rotatif.

Pour passer au mode traçage de lignes ou au

mode marquage de points, appuyez sur la touche

du mode traçage de lignes 2A. Le laser rotatif

passe au mode traçage de lignes avec le plus petit

angle d’ouverture.

Pour modifier l’angle d’ouverture, appuyez sur la

touche du mode traçage de lignes 2A. L’angle

d’ouverture est agrandi en deux étapes, en même

temps la vitesse de rotation est augmentée à

chaque étape. Si l’on appuie sur la touche du

mode traçage de lignes 2A une troisième fois,

le laser rotatif passe en mode marquage de

points après une courte durée de postoscillation.

Appuyer à nouveau sur la touche 2A remet

l’appareil en mode traçage de lignes avec le plus

petit angle d’ouverture.

Note : En raison de l’inertie, le laser peut dépasser

légèrement les points extrêmes de la ligne laser.

Rotation de la ligne laser/du point

laser ou du plan de rotation

(voir figure G)

Une rotation de la ligne laser/du point laser ou du

plan de rotation n’est possible qu’au moyen de la

télécommande.

RC1 Modes de fonctionnement

-42-

Lorsque le laser rotatif est en position horizontale,

il est possible de positionner la ligne laser (en

mode traçage de lignes) ou le point laser (en

mode marquage de points) à l’intérieur du plan

de rotation du laser. Une rotation de 360° est

possible.

Pour une rotation dans le sens horaire, appuyez

sur la touche 4A, pour une rotation dans le sens

anti-horaire, appuyez sur la touche 5A. En mode

rotation, appuyer sur les touches n’a aucun effet.

Lorsque le laser rotatif est en position verticale, il

est possible de tourner le point laser, la ligne laser

ou le plan de rotation autour de l’axe verticale. La

rotation n’est possible qu’à l’intérieur de la plage

de nivellement automatique (5° vers la gauche ou

vers la droite).

Pour une rotation vers la droite, appuyez sur la

touche 4A, pour une rotation vers la gauche,

appuyez sur la touche 5A.

Reset fonction d’avertissement de choc

Le laser rotatif dispose d’une fonction

d’avertissement de choc empêchant, en cas de

modifications de position ou de secousses du

laser rotatif, ou en cas de vibrations, le nivellement

sur une hauteur modifiée, évitant ainsi des erreurs

de hauteur.

La mise en marche ou l’arrêt de la fonction

d’avertissement de choc n’est possible que

sur le laser rotatif. Une fois que la fonction

d’avertissement de choc a été déclenchée,

elle peut être redémarrée au moyen de la

télécommande.

Après le déclenchement de la fonction

d’avertissement de choc, la rotation du laser

est arrêtée sur le laser rotatif, le laser se met à

clignoter, l’affichage de nivellement s’éteint et

l’affichage de l’avertissement de chos clignote

rouge. Le mode de service actuel

est mémorisé.

Appuyez sur la touche reset avertissement de

choc 3A quand l’avertissement de choc est

déclenché. La fonction d’avertissement de choc

est redémarrée et le laser rotatif commence le

nivellement.

Dès que le laser rotatif est nivelé (l’affichage de

nivellement du laser rotatif reste allumé vert en

permanence), il démarre dans le mode de service

mémorisé. Vérifiez maintenant la hauteur du

faisceau laser à partir d’un point de référence et, le

cas échéant, corrigez la hauteur.

Exemple de travail

Tourner le plan de rotation en position verticale

(voir figure H)

Pour aligner la ligne laser verticale ou le plan de

rotation auprès d’un point de référence sur un

mur, positionnez le laser rotatif verticalement et

alignez la

ligne laser ou le plan de rotation grossièrement

vers le point de référence. Pour un alignement

précis sur le point de référence, appuyez sur la

touche 4A (rotation vers la droite) ou 5A (rotation

vers la gauche).

RC1 Applications

Nettoyage et entretien

Maintenez la télécommande toujours propre.

N’immergez pas la télécommande dans l’eau ou

d’autres liquides.

Nettoyez l’appareil à l’aide d’un chiffon doux

et humide. N’utilisez pas de détergents ou de

solvants.

Si, malgré tous les soins apportés à la fabrication

et au contrôle de la télécommande, celle-ci

présentait un défaut, la réparation ne doit être

confiée qu’à une station de Service Après-Vente

agréée pour outillage Bosch. Ne démontez pas la

télécommande vous-même.

Pour toute demande de renseignement ou

commande de pièces de rechange, nous préciser

impérativement le numéro d’article à dix chiffres

de la télécommande indiqué sur la plaque

signalétique.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières premières et les piles

au lieu de les mettre au rebut. L’instrument,

ses accessoires, son conditionnement et

les piles usées doivent être triés en vue

d’un recyclage écologique conforme aux lois les

plus récentes.

RC1 Maintenance et service

-43-

Robert Bosch Tool Corporation (« Vendeur ») garantit, exclusivement à l’acheteur initial, que tous les outils laser et de

mesure de Bosch ne comporteront aucun défaut de matériau ou de fabrication pendant une période d’un (1) an à compter

de la date de l’achat. Bosch fournira une couverture de garantie portée à deux (2) ans si vous enregistrez votre produit

dans les huit (8) semaines suivant la date de l’achat. La carte d’enregistrement du produit doit être complète et envoyée à

Bosch (avec un cachet de la poste indiquant une date de moins de huit semaines après la date de l’achat), ou vous pouvez

vous inscrire en ligne à www.boschtools.com/Service/ProductRegistration. Si vous décidez de ne pas faire enregistrer

votre produit, une garantie limitée d’un (1) an s’appliquera à votre produit

Remboursement ou remplacement du produit jusqu’à 30 jours -

Si vous n’êtes pas complètement satisfait(e) par la performance de vos outils laser et de mesure pour quelque raison que

ce soit, vous pouvez les rapporter à votre détaillant Bosch dans les 30 jours suivant la date de l’achat pour obtenir un

remboursement intégral ou un remplacement. Pour obtenir ce remboursement du prix ou ce remplacement du produit

jusqu’à 30 jours après l’achat, votre retour doit être accompagné par l’original du reçu correspondant à l’achat du produit

laser ou de l’instrument optique. Un maximum de deux retours par client sera autorisé

LA SEULE OBLIGATION DU VENDEUR ET VOTRE SEUL REMÈDE en vertu de cette Garantie limitée et, dans la mesure

où la loi le permet, de toute autre garantie ou condition légalement implicite, seront la réparation ou le remplacement à titre

gratuit des pièces qui seront jugées défectueuses pour cause de vice de matériau ou de fabrication et qui n’auront pas

été utilisées de façon abusive, manipulées sans précautions ou réparées incorrectement par des personnes autres que

le Vendeur ou un Centre de service après-vente agréé. Pour vous prévaloir de la présente Garantie limitée, vous devez

retourner la totalité de l’outil laser ou de l’outil de mesure Bosch, en port payé, à un Centre de service après-vente usine

ou à un centre de service après-vente agréé de BOSCH. Veuillez inclure un justificatif d’achat dûment daté avec votre

outil. Pour trouver les adresses des centres de service après-vente, veuillez utiliser notre guide en ligne service locator. ou

téléphoner au 1-877-267-2499.

CE PROGRAMME DE GARANTIE NE S’APPLIQUE PAS AUX TRÉPIEDS OU AUX MIRES DE NIVELLEMENT. Robert

Bosch Tool Corporation (« Vendeur ») garantit les trépieds et les mires de nivellement pendant une période d’un (1) an à

compter de la date de l’achat.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE PAS À D’AUTRES ACCESSOIRES ET ARTICLES COMPLÉMENTAIRES. CES

DERNIERS BÉNÉFICIENT D’UNE GARANTIE LIMITÉE DE 90 JOURS.

Pour vous prévaloir de la présente Garantie limitée, vous devez retournez la totalité du produit en port payé. Pour plus de

détails sur le recours à la présente Garantie limitée, veuillez visiter www.boschtools.com ou téléphoner au 1-877-267-2499.

LA DURÉE DE TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UN AN À COMPTER DE LA DATE DE L’ACHAT. COMME

CERTAINS ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS DE LIMITATIONS

SUR LA DURÉE D’UNE GARANTIE IMPLICITE, LA LIMITATION CI-DESSUS NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

LE VENDEUR NE SERA EN AUCUN CAS RESPONSABLE POUR TOUS DOMMAGES INDIRECTS OU SECONDAIRES (Y

COMPRIS, MAIS SANS LIMITATION, LA RESPONSABILITÉ AU TITRE DE LA PERTE DE BÉNÉFICES) RÉSULTANT DE LA

VENTE OU DE L’EMPLOI DE CE PRODUIT. COMME CERTAINS ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES

AU CANADA NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DE LA RESPONSABILITÉ POUR DOMMAGES

INDIRECTS OU SECONDAIRES, LA LIMITATION CI-DESSUS NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES GARANTIES JURIDIQUES PARTICULIÈRES, ET VOUS POUVEZ AUSSI

AVOIR D’AUTRES DROITS, QUI VARIENT D’UN ÉTAT À L’AUTRE AUX ÉTATS-UNIS, D’UNE PROVINCE À L’AUTRE AU

CANADA OU D’UN PAYS À L’AUTRE.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX PRODUITS VENDUS AUX ÉTATS-UNIS D’AMÉRIQUE, AU

CANADA ET À PORTO RICO. CONTACTEZ VOTRE DISTRIBUTEUR OU IMPORTATEUR BOSCH POUR OBTENIR DES

INFORMATIONS SUR LA COUVERTURE DE LA GARANTIE DANS LES AUTRES PAYS.

GARANTIE LIMITÉE DES PRODUITS LASER ET AUTRES INSTRUMENTS

DE MESURE BOSCH

-44-

No dirija el rayo láser hacia personas o animales y no mire al rayo láser usted

mismo. Esta herramienta produce radiación láser de clase 2 y cumple con

los códigos de los reglamentos federales estadounidenses 21 CFR 1040.10 y

1040.11, excepto por las desviaciones conforme al Aviso sobre Láseres No. 50,

de fecha 24 de junio de 2007. Esto puede llegar a causar ceguera en las personas.

NO retire ni desfigure ninguna etiqueta de advertencia o de precaución. Si se retiran las

etiquetas, se aumenta el riesgo de exposición a radiación láser.

La utilización de controles o ajustes, o la realización de procedimientos que no sean los

especificados en este manual, puede causar exposición a radiación peligrosa.

Asegúrese SIEMPRE de que todas las personas que se encuentren en la vecindad del lugar

de uso conozcan los peligros de mirar directamente al láser.

Lea todas las instrucciones. Si no se siguen todas las instrucciones que

aparecen a continuación, el resultado podría ser exposición a radiación

peligrosa, descargas eléctricas, incendio y/o lesiones graves. La expresión “herramienta de

medición, detección y disposición” en todas las advertencias que aparecen a continuación se

refiere a su herramienta de medición, detección y disposición alimentada por la red eléctrica

(alámbrica) o su herramienta de medición, detección y disposición alimentada por baterías

(inalámbrica).

Las siguientes etiquetas están en la herramienta láser para brindarle a usted conveniencia

y seguridad. Dichas etiquetas indican por donde emite la herramienta la luz láser. TENGA

SIEMPRE CONOCIMIENTO de su ubicación cuando utilice la herramienta.

ADVERTENCIA

Nomas generales de seguridad

IEC 60825-1:2007-03

<1mW, 635 nm

GRL 240 HV / GRL 245 HV

El aparato de medición se suministra de serie

con una señal de advertencia en inglés (en

la ilustración del aparato de medición, ésta

corresponde a la posición 18).

GRL 250 HV / GRL 300 HV

El aparato de medición se suministra de

serie con dos señales de aviso en inglés (en

la ilustración del aparato de medición, éstas

corresponden a las posiciones 18 y 19).

Las siguientes etiquetas

están colocadas en su

herramienta láser para brindarle conveniencia

y seguridad. Indican el lugar donde la luz láser

es emitida por el nivel. CONOZCA SIEMPRE su

ubicación cuando utilice el nivel.

ADVERTENCIA

GRL 300 HVG

Cumple con las normas 21 CFR 1040.10y 1040.11, excepto por las desviaciones conforme al Aviso

para láseres 50 del 24 de juio de 2007

-45-

Declaración de FCC

Este producto ha sido testeado y hallado en cumplimiento con las limitaciones para un dispositivo

digital Clase B, de conformidad con la Parte 15 de las reglas RCC. Estos límites han sido

diseñados para brindar una protección razonable contra interferencias perjudiciales en una

instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia

y, de no estar instalado y usado de acuerdo con las instrucciones, puede causar interferencias

perjudiciales a las comunicaciones de radio. Sin embargo, no hay garantía alguna de que

no habrá interferencias en una instalación en particular. Si este equipo causa interferencias

perjudiciales en la recepción de radio o televisión que pudieren determinarse encendiendo

o apagando el equipo, se insta al usuario a intentar corregirlas siguiendo una o varias de las

siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Solicitar asistencia al distribuidor o a un técnico de radio/TV con experiencia.

GUARDE ESTAS INSTRUCCIONES.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en

conformidad con las normas o documentos normalizados siguientes: EN 61010-1,

EN 60825-1 (aparatos de medición) y EN 60950-1 (cargador de acumuladores) de acuerdo con las

disposiciones en las directivas 2006/95/CE, 2004/108/CE, 2006/42/CE.

NO coloque la herramienta en una posición que pueda hacer que alguien mire al rayo láser

de manera intencional o accidental. El resultado podría ser lesiones graves en los ojos.

Posicione SIEMPRE la herramienta de manera segura. Si la herramienta falla, el resultado podría

ser daños a la misma y/o lesiones graves al usuario.

Utilice SIEMPRE sólo los accesorios que estén recomendados por el fabricante de su

herramienta. El uso de accesorios que se han diseñado para utilizarse con otras herramientas láser

podría causar lesiones graves o un rendimiento insatisfactorio.

NO utilice esta herramienta para propósitos que no sean los indicados en este manual. Si lo

hace, el resultado podría ser lesiones graves.

NO deje la herramienta láser “ENCENDIDA” desatendida en ningún modo de

funcionamiento.

NO desarme la herramienta. En su interior no hay piezas reparables ni reemplazables por el usuario.

No modifique el producto de ninguna manera. Si se modifica la herramienta, el resultado podría ser

exposición a radiación láser peligrosa.

NO utilice los anteojos de visión láser como anteojos de seguridad. Los anteojos de visión

láser se utilizan para mejorar la visualización del rayo láser, pero no protegen contra la radiación láser.

NO utilice los anteojos de visión láser como lentes de sol o en tráfico. Los anteojos de visión

láser no ofrecen protección completa contra los rayos UV y reducen la percepción de los colores.

NO use herramientas ópticas, tales como, pero no limitadas a, telescopios o telescopios

meridianos, para ver el rayo láser. El resultado podría ser lesiones graves en los ojos.

NO mire directamente al rayo láser ni proyecte el rayo láser directamente a los ojos de

otras personas. El resultado podría ser lesiones graves en los ojos.

GUARDE ESTAS INSTRUCCIONES

-46-

Seguridad en el área de trabajo

Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desordenadas u oscuras

invitan a que se produzcan accidentes.

NO utilice la herramienta láser cerca de

niĖos ni deje que los niĖos utilicen la

herramienta láser. El resultado podría ser

lesiones graves en los ojos.

NO utilice al aire libre herramientas,

aditamentos ni accesorios de medición

cuando existan condiciones en que se

produzcan rayos.

NO utilice al aire libre herramientas,

aditamentos ni accesorios de medición

cuando existan condiciones en que se

produzcan rayos.

Seguridad eléctrica

Las baterías pueden explotar o tener fugas

y causar lesiones o incendios. Para reducir

este riesgo, siga siempre todas las instrucciones

y advertencias que están en la etiqueta y en el

paquete de las baterías.

NO haga cortocircuito en los terminales de las

baterías.

NO cargue baterías alcalinas.

NO mezcle baterías viejas y nuevas. Reemplace

todas las baterías al mismo tiempo con baterías

nuevas de la misma marca y el mismo tipo.

NO mezcle las químicas de las baterías.

Deseche o recicle las baterías de acuerdo con el

código local.

NO deseche las baterías en un fuego.

Mantenga las baterías fuera del alcance de los

niños.

Retire las baterías de la herramienta cuando

no la vaya a utilizar durante períodos

prolongados. Durante el almacenamiento

por períodos prolongados, las baterías se

pueden corroer y autodescargar.

Seguridad personal

Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando

utilice una herramienta. No utilice una

herramienta mientras esté cansado o

bajo la influencia de drogas, alcohol o

medicamentos. Un momento de descuido

mientras se utiliza una herramienta puede causar

lesiones personales graves o resultados de

medición incorrectos.

Use equipo de seguridad. Use siempre

protección de los ojos. El equipo de seguridad,

tal como una máscara antipolvo, zapatos de

seguridad antideslizantes, casco o protección

de la audición, utilizado para las condiciones

apropiadas, reducirá las lesiones corporales.

Tenga precaución cuando utilice

herramientas de medición cerca de peligros

eléctricos.

Use protección de los ojos. Si el nivel de

burbuja se rompe, imprégnelo con material

absorbente apropiado y deséchelo de

manera segura. El nivel de burbuja contiene

líquido inflamable que puede causar

irritación de las vías respiratorias, los ojos

y la piel.

Información sobre el ruido

¡No sostenga la

herramienta de medición

cerca del oído! Típicamente, el nivel de

presión sonora con ponderación A de la

señal de audio a un metro de distancia es

de 75-85 db(A). Los valores de sonido medidos

se han determinado de acuerdo con la norma

EN60745. Pueden ocurrir lesiones graves.

Uso y cuidado

Use la herramienta correcta para la

aplicación que vaya a realizar. La herramienta

correcta de medición, detección y disposición

hará el trabajo mejor y de manera más segura a la

capacidad nominal para la que fue diseñada.

No utilice la herramienta si el interruptor

no la enciende y apaga. Cualquier herramienta

que no se pueda controlar con el interruptor es

peligrosa y debe

ser reparada.

Cuando no esté utilizando la herramienta,

almacénela fuera del alcance de los

niĖos y no deje que las personas que no

estén familiarizadas con ella o con estas

instrucciones utilicen la herramienta. Las

herramientas son peligrosas en las manos de los

usuarios que no hayan recibido capacitación.

Mantenga las herramientas. Compruebe

si hay piezas desalineadas o que se

atoren, si hay piezas rotas y si existe

cualquier otra situación que pueda afectar

al funcionamiento. Si la herramienta

está daĖada, se debe reparar antes de

utilizarla. Muchos accidentes son causados por

herramientas de medición, detección y disposición

mal mantenidas.

Utilice la herramienta, los accesorios, etc.,

de acuerdo con estas instrucciones y de

la manera prevista para el tipo específico

de herramienta, teniendo en cuenta las

condiciones de trabajo y el trabajo que se

vaya a realizar. El uso de la herramienta para

realizar operaciones distintas a las previstas podría

causar una situación peligrosa.

ADVERTENCIA

-47-

Servicio

Haga que su herramienta reciba servicio

de ajustes y reparaciones por un técnico

de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas.

Esto asegurará que se mantenga la seguridad de

la herramienta.

Desarrolle un programa de mantenimiento

periódico para la herramienta. Siga los

procedimientos de comprobación y

recalibración indicados en el manual de

instrucciones.

Desarrolle un programa de mantenimiento

periódico para su herramienta. Cuando

limpie una herramienta, tenga cuidado

de no desarmar ninguna parte de la

herramienta, ya que los cables internos se

pueden descolocar o pellizcar, o se pueden

montar incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de

carbono, amoniaco, etc., pueden dañar las piezas

de plástico.

GUARDE ESTAS INSTRUCCIONES.

Láser rotativo

El aparato de medición ha sido proyectado para

determinar y controlar con exactitud niveles

horizontales,

líneas perpendiculares, alineaciones y puntos de

plomada.

El aparato de medición es apropiado para ser

utilizado en el interior y a la intemperie.

Sólo es posible trabajar

de manera segura con

el láser rotativo cuando la información

de utilización de seguridad se lee por

completo y las instrucciones de seguridad

contenidas en el presente documento se

siguen estrictamente. No haga nunca que

las etiquetas de advertencia colocadas en el

láser rotativo queden irreconocibles.

El uso de controles o ajustes, o la

realización de procedimientos que no sean

los especificados en este documento,

puede causar exposición a radiación

peligrosa.

El use de instrumentos ópticos con este

producto aumentará el riesgo de lesiones

en los ojos.

Haga que el láser rotativo sea reparado

únicamente a través de un especialista

calificado, utilizando piezas de repuesto

originales. Esto garantiza que se mantenga la

seguridad del láser rotativo.

No deje que los niños usen el láser rotativo

sin supervisión. Podrían cegar accidentalmente

a otras personas.

No utilice los antejos de visión láser como

anteojos de seguridad. Los anteojos de visión

láser se utilizan para mejorar la visualización del

rayo láser, pero no protegen contra la radiación

láser.

No utilice los anteojos de visión láser como

gafas de sol ni en tráfico. Los anteojos de

visión láser no brindan protección completa

contra los rayos UV y reducen la percepción de

los colores.

Uso previsto

ADVERTENCIA

-48-

Inserción y cambio de la pila

Apague SIEMPRE el

láser y ponga SIEMPRE

el interruptor de alimentación principal en

la posición de apagado antes de retirar y

reemplazar las baterías.

Se recomiendan baterías alcalinas para

la herramienta.

Reemplace siempre todas las baterías al

mismo tiempo. Utilice únicamente baterías

de una marca y con capacidad idéntica.

Cuando no vaya a utilizar la herramienta

durante períodos prolongados, retire las

baterías. Durante el almacenamiento por

períodos prolongados, las baterías se pueden

corroer y autodescargar.

Al insertar las pilas, respete la polaridad correcta

mostrada en el alojamiento de las mismas.

Es responsabilidad del usuario comprobar

periódicamente la precisión de la

herramienta de medición a medida que el

trabajo progrese. Compruebe siempre la

precisión de la herramienta de medición

después de que ésta se haya caído o haya

estado sometida a temperaturas extremas y

variaciones de temperatura.

Para cambiar el bloque acumulador 14 gire el

enclavamiento 15 a la posición y saque el

alojamiento de las pilas.

Siempre sustituya todas las pilas al mismo

tiempo. Utilice pilas del mismo fabricante e igual

capacidad.

Cierre el alojamiento de las pilas 14 y gire el

enclavamiento 15 a la posición .

Si hubiese montado las pilas incorrectamente

no es posible conectar el aparato de medición.

Inserte las pilas respetando la polaridad.

Saque las pilas del

aparato de medida si

pretende no utilizarlo durante largo tiempo.

Tras un tiempo de almacenaje prolongado, las

pilas se puede llegar a corroer y autodescargar.

indicador bajo de batería

Si el indicador de estado de carga 12 comienza a

parpadear en rojo por primera vez, el aparato de

medición puede seguirse utilizando unas 2 h.

Al encenderse permanentemente el indicador de

estado de carga 12 no es posible realizar ninguna

medición. El aparato de medición se desconecta

automáticamente tras 1 min.

Preparación

ADVERTENCIA

-49-

Datos Técnicos

1)a 20°C

2)a lo largo de los ejes

Preste atención al nº de artículo que figura

en la placa de características de su aparato

de medición, ya que pueden variar las

denominaciones comerciales en ciertos aparatos

de medición.

El número de serie 17 grabado en la placa de

características permite identificar de forma unívoca

el aparato de medición.

Láser rotativo GRL 240 HV GRL 245 HV GRL 250 HV

Alcance (Diámetro)

–sin receptor láser, aprox.

–con receptor láser, aprox.

60 m

200 ft

240 m

800 ft

60 m

200 ft

240 m

800 ft

60 m

200 ft

300 m

1000 ft

Precisión de nivelación

1) 2)

± 2.0 mm @ 10 m

± 1/4” @ 100 ft

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

Margen de autonivelación,

típico

± 8% (± 5°) ± 8% (± 5°) ± 8% (± 5°)

Tiempo de nivelación,

típico

15 s 15 s 15 s

Velocidad de rotación 150/300/600min

-1

150/300/600min

-1

150/300/600min

-1

Ángulos de apertura en

operación lineal 10°/25°/50° 10°/25°/50° 10°/25°/50°

Temperatura de operación 0...+50°C 0...+50°C 0...+50°C

Temperatura de almace-

namiento

–20...+70°C –20...+70°C –20...+70°C

Humedad relativa máx. 90 % 90 % 90 %

Clase de láser

Tipo de láser

635nm, <1mW

635nm, <5mW

Ø del rayo láser a la salida

aprox

5mm 5mm 5mm

Fijación para trípode

(horizontal)

5/8”-11 5/8”-11 5/8”-11

Pilas (alcalinas-manga-

neso) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20)

Autonomía aprox.

–Pilas (alcalinas-manga-

neso) 50 h 50 h 50 h

Peso según EPTA-Proce-

dure 01/2003 1.8 kgs 1.8 kgs 1.8 kgs

Dimensiones 190 x 180 x 170 mm 190 x 180 x 170 mm 190 x 180 x 170 mm

Grado de protección IP54 (étanche à la

poussière et aux

projections d’eau)

IP54 (étanche à la

poussière et aux projec-

tions d’eau)

IP54 (étanche à la

poussière et aux

projections d’eau)

-50-

Datos Técnicos

Láser rotativo GRL 300 HV GRL 300 HVG

Alcance (Diámetro)

–sin receptor láser, aprox.

–con receptor láser, aprox.

60 m

200 ft

300 m

1000 ft

100 m

330 ft

300 m

1000 ft

Precisión de nivelación

1) 2)

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

Margen de autonivelación,

típico

± 8% (± 5°) ± 8% (± 5°)

Tiempo de nivelación,

típico

15 s 15 s

Velocidad de rotación 150/300/600min

-1

150/300/600min

-1

Ángulos de apertura en

operación lineal 10°/25°/50° 10°/25°/50°

Temperatura de operación 0...+50°C 0...+40°C

Temperatura de almace-

namiento

–20...+70°C –20...+70°C

Humedad relativa máx. 90 % 90 %

Clase de láser

Tipo de láser

635nm, <5mW

532nm, <5mW

Ø del rayo láser a la salida

aprox

5mm 5mm

Fijación para trípode

(horizontal)

5/8”-11 5/8”-11

Pilas (alcalinas-manga-

neso) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20)

Autonomía aprox.

–Pilas (alcalinas-manga-

neso) 50 h 30 h

Peso según EPTA-Proce-

dure 01/2003 1.8 kgs 1.8 kgs

Dimensiones 190 x 180 x 170 mm 190 x 180 x 170 mm

Grado de protección IP54 (étanche à la

poussière et aux

projections d’eau)

IP54 (étanche à la pous-

sière et aux projections

d’eau)

-51-

Láser rotativo GRL 300 HV GRL 300 HVG

Alcance (Diámetro)

–sin receptor láser, aprox.

–con receptor láser, aprox.

60 m

200 ft

300 m

1000 ft

100 m

330 ft

300 m

1000 ft

Precisión de nivelación

1) 2)

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

± 1.0 mm @ 10 m

± 1/8” @ 100 ft

Margen de autonivelación,

típico

± 8% (± 5°) ± 8% (± 5°)

Tiempo de nivelación,

típico

15 s 15 s

Velocidad de rotación 150/300/600min

-1

150/300/600min

-1

Ángulos de apertura en

operación lineal 10°/25°/50° 10°/25°/50°

Temperatura de operación 0...+50°C 0...+40°C

Temperatura de almace-

namiento

–20...+70°C –20...+70°C

Humedad relativa máx. 90 % 90 %

Clase de láser

Tipo de láser

635nm, <5mW

532nm, <5mW

Ø del rayo láser a la salida

aprox

5mm 5mm

Fijación para trípode

(horizontal)

5/8”-11 5/8”-11

Pilas (alcalinas-manga-

neso) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20)

Autonomía aprox.

–Pilas (alcalinas-manga-

neso) 50 h 30 h

Peso según EPTA-Proce-

dure 01/2003 1.8 kgs 1.8 kgs

Dimensiones 190 x 180 x 170 mm 190 x 180 x 170 mm

Grado de protección IP54 (étanche à la

poussière et aux

projections d’eau)

IP54 (étanche à la pous-

sière et aux projections

d’eau)

Nivel láser

rotacional

1 Indicador de

sacudidas

2 Tecla del avisador de

sacudidas

3 Indicador de

nivelación automática

4 Tecla de conexión/

desconexión del

láser rotativo

5 Tecla para la

operación con rotación

y selección de la

velocidad de rotación

6 Rayo láser orientable

7 Lente receptora para

el mando a distancia

8 Abertura de salida

del rayo láser

9 Rayo de plomada

10 Cabezal giratorio

11 Tecla para

operación lineal y

selección de la

longitud de la línea

12 indicador bajo de

batería

13 LR 24/LR 30

Receptor láser*(el

accesorio

opcional en algunos

modelos)

14 Alojamiento de las

pilas

15 Enclavamiento del

alojamiento de las pilas

16 Fijación para trípode

de 5/8-11

17 Número de serie

18 Señal de aviso láser

19 Señal de aviso en

abertura de salida del

rayo láser (GRL 300

HVG, GRL 300 HV,

GRL 250 HV)

20 Mando a distancia*

21 Trípode*

22 Escala de nivelación

del láser de

construcción*

23 LR 1/LR 1 G

Receptor láser*

24 Gafas para láser*

25 Soporte mural/

dispositivo de ajuste*

26 Tornillo de sujeción

del soporte mural*

27 Tornillo en

dispositivo de ajuste*

28 Tornillo de 5/8-11

del soporte mural*

29 Placa de medición

para techos*

30 Maletín

Características

La numeración de los componentes está referidaa la imagen del aparato de medición en la página

ilustrada.

* El accesorio ilustrado no puede ser opcional en algunos modelos e incluido en el paquete

estándar.

-52-

Puesta en marcha

Proteja el aparato de medida de la humedad

y de la exposición directa al sol.

No exponga el aparato de medición ni

a temperaturas extremas ni a cambios

bruscos de temperatura. No lo deje, p.ej., en

el coche durante un largo tiempo. Si el aparato

de medición ha quedado sometido a un cambio

fuerte de temperatura, antes de ponerlo en

servicio, esperar primero a que se atempere. Las

temperaturas extremas o los cambios bruscos

de temperatura pueden afectar a la precisión del

aparato de medición.

Es responsabilidad del usuario comprobar

periódicamente la precisión de la herramienta

de medición a medida que el trabajo

progrese. Compruebe siempre la precisión de

la herramienta de medición después de que

ésta se haya caído o haya estado sometida

a temperaturas extremas y variaciones de

temperatura.

Evite las sacudidas o caídas fuertes del

aparato de medida. En caso de que el

aparato de medida haya quedado sometido a

unas solicitaciones fuertes exteriores, antes de

continuar trabajando con él deberá realizarse una

comprobación de la precisión (ver “Precisión de

nivelación”).

Colocación del aparato de medición

Posición horizontal Posición vertical

Coloque el aparato de medición en posición

horizontal o vertical sobre una base firme, fíjelo a

un trípode 21, o móntelo en un soporte mural 25

dotado con un dispositivo de ajuste.

Debido a su alta precisión de nivelación, el aparato

de medición reacciona de manera muy sensible

a las sacudidas y variaciones de nivel. Por ello,

preste atención a que el aparato de medición esté

colocado en una posición firme para evitar una

discontinuidad en su funcionamiento al tener que

autocorregir la nivelación.

Conexión

NO dirija el rayo láser hacia personas o

animales y no mire directamente al rayo

láser, ni tan siquiera desde larga distancia.

No deje desatendida la herramienta láser

cuando esté encendida y apáguela después

de usarla. El rayo láser podría causar lesiones

graves en los ojos.

Para conectar el aparato de medición pulse la tecla

de conexión/desconexión 4. Los indicadores 1, 3

y 12 se iluminan brevemente. El aparato comienza

inmediatamente con el proceso de nivelación

automático. Durante el proceso de nivelación, el

indicador de nivelación 3 parpadea de color verde

y el láser parpadea en el modo de operación por

puntos.

El aparato de medición se encuentra nivelado

cuando el láser y el indicador de nivelación 3

verde se iluminan permanentemente. Al finalizar el

proceso de nivelación, el aparato de medición se

pone a funcionar automáticamente en el modo de

rotación.

Las teclas selectoras del modo de operación 5 y

11 le permiten fijar la modalidad deseada incluso

durante el proceso de nivelación (ver “Modos de

operación del láser rotativo”). En ese caso, una

vez concluido el proceso de nivelación, el aparato

de medición comienza a operar en la modalidad

preseleccionada.

desconexión

Para desconectar el aparato de medición pulse

nuevamente la tecla de

conexión/desconexión 4.

• No deje desatendido el aparato de medición

estando conectado, y desconéctelo después de

cada uso.

El aparato de medición se desconecta

automáticamente para proteger las pilas si éste

se encuentra fuera del margen de autonivelación

durante más de 2 h, o si el avisador de sacudidas

estuviese activo durante más de 2 h (ver

“Nivelación automática del láser rotativo”, página

51). Corrija la posición del aparato de medición y

vuelva a conectarlo.

Instrucciones para la operación

• Siempre utilice el centro del haz del láser para

marcar un punto. El tamaño del haz del láser

varía con la distancia.

Operación

ADVERTENCIA

-53-

Vista general

Los tres modos de operación pueden aplicarse

con el aparato de medición colocado en posición

horizontal o vertical.

Operación con rotación

La operación con rotación es

especialmente recomendable

en combinación con el receptor

láser. Ud. puede elegir entre

diversas velocidades

de rotación.

Operación lineal

En este modo de operación el

rayo láser orientable efectúa un

movimiento giratorio oscilante

de recorrido limitado. En esta

modalidad se percibe con mayor

intensidad el rayo láser que al

operar con rotación. Ud. puede

optar entre diversos ángulos

de oscilación.

Operación por puntos

En esta modalidad se consigue

la mayor perceptibilidad del rayo

láser orientable. Se emplea, p.ej.,

para trazar alturas o controlar

alineaciones.

Operación con rotación

(150/300/600 min-1)

Siempre que conecte el aparato de

medición éste se encuentra en el modo de

operación con rotación a velocidad mediana.

Para cambiar del modo de operación lineal al

modo rotativo, pulse la tecla para la operación

con rotación 5. La operación con rotación

comienza a una velocidad de rotación mediana.

Para modificar la velocidad de rotación pulse de

nuevo la tecla para la operación con rotación 5

hasta alcanzar la velocidad deseada.

Al trabajar con el receptor láser se recomienda

emplear la velocidad de rotación máxima. Si

trabaja

sin el receptor láser, reduzca la velocidad de

rotación y emplee unas gafas para láser 24 para

percibir mejor el rayo láser.

Operación lineal, operación por puntos

(10°/25°/50°, 0°)

Para cambiar a la modalidad lineal o por puntos,

pulse la tecla para la operación lineal 11. El

aparato de medición cambia a la operación lineal

con el ángulo de oscilación más pequeño.

Para cambiar el ángulo de oscilación pulse la

tecla de operación lineal 11. El ángulo de

oscilación es aumentado en dos etapas

incrementándose al mismo tiempo la

velocidad de rotación en cada etapa. Al pulsar

por tercera vez la tecla de operación lineal 11,

tras un breve lapso de ajuste, el aparato de

medición cambia al modo de operación por

puntos. Pulsando nuevamente la tecla 11 se

ajusta otra vez la operación lineal con el ángulo

de oscilación mínimo.

Observación: Por efecto de la inercia puede ocurrir

que el haz del láser sobrepase ligeramente los

puntos extremos de la línea.

Para posicionar la línea o el punto del láser

dentro del plano de rotación gire el cabezal

giratorio 10 a la posición deseada a mano, o bien,

con el mando a distancia 20.

Giro del plano de rotación en posición vertical

Con el aparato de medición en posición vertical

puede Ud. girar con el mando a distancia 20

el punto del láser, la línea del láser, o el plano

de rotación respecto al eje vertical. Observe al

respecto las instrucciones de servicio del mando

a distancia.

Modos de funcionamiento

-54-

Nivelación automática del láser rotativo

Vista general

Tras su conexión, el aparato de medición detecta

automáticamente si se encuentra en posición

horizontal o vertical. Para cambiar de posición

el aparato de medición, desconéctelo primero y

vuélvalo a conectar después de haberlo colocado

en la otra posición.

Al conectar el aparato de medición, éste controla

primero si se encuentra en la posición horizontal

o vertical, y compensa automáticamente posibles

desniveles, siempre que se encuentren dentro del

margen de autonivelación de aprox. 8 % (5°).

Si después de la conexión, o un cambio

de posición del aparato de medición, éste

tuviese una inclinación superior a un 8 %, no

es posible que el aparato se nivele de forma

automática. En este caso se detiene el rotor, el

láser parpadea, y el indicador de nivelación 3 se

enciende permanentemente de color rojo. Corrija

convenientemente la posición del aparato de

medición y espera que se nivele. Si no se corrige la

posición, el láser se desconecta automáticamente

después de 2 min, y el aparato de medición

transcurridas 2 h.

Una vez nivelado el aparato de medición, éste

controla continuamente las posibles variaciones

respecto a la posición horizontal o vertical. En

caso de alterarse la posición, el nivel es corregido

automáticamente. Para evitar mediciones erróneas

durante el proceso de nivelación, el rotor se

detiene, el láser parpadea, y el indicador de

nivelación 3 parpadea de color verde.

Función del avisador de sacudidas

El aparato de medición dispone de un

avisador de sacudidas que no permite

renivelar en caso de un cambio de posición, al

sufrir sacudidas el aparato de medición, o al vibrar

el firme, evitando así que se obtengan mediciones

erróneas.

Para conectar el avisador de sacudidas pulse la

tecla del avisador de sacudidas 2. El indicador

de sacudidas 1 se enciende permanentemente

de color verde y tras 30 s se activa el avisador de

sacudidas.

El avisador de sacudidas se dispara en caso de

alterar la posición del aparato de medición de

manera que llegue a superarse el margen de la

precisión de nivelación, o en caso de detectarse

una fuerte sacudida: La rotación se interrumpe,

el láser parpadea, el indicador de nivelación 3 se

apaga y el indicador de sacudidas 1 parpadea

de color rojo. El modo de operación actual es

memorizado.

Si ha se disparado el avisador de sacudidas pulse

la tecla del avisador de sacudidas 2. El avisador

de sacudidas se vuelve a activar y el aparato de

medición inicia el proceso de nivelación. Una vez

nivelado el aparato de medición (el indicador de

nivelación 3 verde se ilumina permanentemente)

éste comienza a trabajar en el modo de operación

memorizado. Controle entonces la altura del rayo

láser tomando un punto de referencia y corrija su

altura, si procede.

Si, habiéndose disparado el avisador de sacudidas,

la función no vuelve a activarse pulsando la tecla 2,

el láser se desconecta automáticamente después

de 2 min y el aparato de medición después de 2 h.

Para desactivar la función del avisador de

sacudidas, pulse una vez la tecla del avisador

de sacudidas 2, y vuelva a pulsarla de nuevo si

se hubiese disparado el avisador de sacudidas

(el indicador de sacudidas 1 parpadea). Una vez

desactivado el avisador de sacudidas se apaga el

indicador de sacudidas 1.

Factores que afectan a la precisión

La influencia más fuerte la tiene la temperatura

ambiente. Especialmente las variaciones de

temperatura que pudieran existir a diferente altura

respecto al suelo pueden provocar una desviación

del rayo láser.

Las desviaciones resultan apreciables a partir de

una distancia aprox. de 20 m, y a distancias de

100 m pueden suponer desde el doble hasta el

cuádruple de la desviación obtenida a 20 m.

Ya que las variaciones de temperatura son

mayores cerca del suelo se recomienda montar

siempre el aparato de medición sobre un trípode

al medir distancias superiores a los 20 m. Siempre

que sea posible, coloque además el aparato de

medición en el centro del área de trabajo.

Comprobación de la precisión del aparato

de medición

Además de las influencias externas, también

aquellas propias del aparato (p.ej. caídas o fuertes

golpes) pueden provocar ciertos errores de

medición. Por ello, antes de comenzar a trabajar,

recomendamos controlar primero la precisión del

aparato de medición.

Para la comprobación se requiere un tramo libre

de 20 m, de firme consistente, entre dos paredes

A y B. Es necesario realizar – con el aparato de

medición en posición horizontal – una medición

Precisión de nivelación

-55-

combinada para ambos ejes X e Y (positiva y

negativa, respectivamente, o sea 4 procesos de

medición completos).

– Coloque el aparato de medición en posición

horizontal cerca de la pared A montándolo

sobre un trípode 21 (accesorio especial), o

colocándolo sobre un firme consistente y plano.

Conecte el aparato de medición.

– Una vez concluido el proceso de nivelación

oriente el rayo láser en la modalidad de

operación por puntos contra la cercana pared

A. Marque en la pared el centro del rayo láser

(punto I).

– Gire 180° el aparato de medición, espere a que

se haya nivelado, y marque el centro del rayo

láser en la pared opuesta B (punto II).

– Posicione el aparato de medición – sin girarlo –

cerca de la pared B, conéctelo, y espere a que

se nivele.

– Variar el nivel de altura del aparato de medición

(con el trípode o bien calzándolo) de manera

que el centro del haz incida exactamente

contra el punto II marcado previamente en la

pared B.

– Gire 180° el aparato de medición, sin modificar

su altura. Espere a que se haya nivelado, y

marque el centro del rayo láser en la pared A

(punto III). Preste atención a que el punto III esté

los más perpendicular posible por encima o por

debajo del punto I.

– La diferencia d entre ambos puntos I y III

marcados sobre la pared A corresponde a la

desviación real del aparato para el eje medido.

Repita este proceso de medición para los otros

tres ejes. Para ello, antes de iniciar cada proceso

de medición, gire 90° el aparato de medición.

En un tramo de medición de 2 x 20 m = 40 m, la

desviación máxima admisible es de:

40 m x ±0,1 mm/m = ±4 mm. (Para el modelo

GRL 240 HV, la desviación permisible máxima es:

40m x ±0.06 mm/mm = ± 8 mm).

Por lo tanto, la diferencia entre los puntos I y III en

cada una de las cuatro mediciones, deberá ser

como máximo de 8 mm (Para el modelo GRL 240

HV, máximo de 16 mm).

Si al realizar estas cuatro comprobaciones

se llegase a sobrepasar en alguna de ellas la

desviación máxima admisible, deje revisar el

aparato de medición en un servicio técnico Bosch.

20 m

180°

20 m

180°

20 m

180°

20 m

180°

-56-

Visualización de líneas/planos verticales

(ver figura B)

Para visualizar líneas perpendiculares o planos

verticales coloque el aparato de medición en

posición vertical. Si desea que el plano vertical

forme un ángulo recto con una línea de referencia

(p.ej. una pared), alinee el rayo de plomada 9 con

dicha línea

de referencia.

La línea perpendicular es representada por el rayo

láser 6 variable.

Operación sin receptor láser

(ver figura C)

Si las condiciones de luz son favorables (entorno

oscuro) y si las distancias son cortas, puede

Ud. trabajar sin el receptor láser. Para mejorar la

visibilidad del rayo láser seleccione la operación

lineal o ajuste la operación por puntos y oriente

manualmente el cabezal giratorio 10 contra el

punto previsto.

Operación con receptor láser

(ver figura D)

Si las condiciones de luz fuesen desfavorables

(entorno

claro, radiación solar directa) o si las distancias

fuesen grandes, utilice el receptor láser para

detectar más fácilmente el rayo láser. Al trabajar

con el receptor láser en el modo de rotación elija

la velocidad de rotación más alta.

Medición a gran distancia

(ver figura E)

Al medir a gran distancia es necesario emplear el

receptor láser para lograr localizar el rayo láser.

Para reducir los efectos perturbadores se

recomienda siempre colocar el aparato de

medición sobre un trípode en el centro de la

superficie de trabajo.

Operación en el exterior

(ver figura F)

Al usarse en el exterior se recomienda utilizar

siempre el receptor láser. Si el firme fuese irregular

monte sobre un trípode 21 el aparato de medición.

Active el avisador de sacudidas para evitar

mediciones erróneas en caso de que el firme

ceda, o si el aparato de medición queda sometido

a sacudidas.

Aplicaciones

Cuadro sinóptico de los indicadores

Rayo láser

Rotación del láser*

Verde Rojo Verde Rojo

Conexión del aparato de medición

(autodiagnosis 1s)

Nivelación o corrección de la nivelación 2x/s 2x/s

Aparato de medición nivelado/

en disposición de funcionamiento

Se ha excedido el margen de autonivelación 2x/s

Avisador de sacudidas activado

El avisador de sacudidas se ha disparado 2x/

x/s

Tensión de la pila para operar

≤s

/x2h2

Pila agotada

* en operación lineal y con rotación

2x/s Frecuencia de centelleo (dos veces por segundo)

Operación permanente

Función desactivada

-57-

Gafas para láser (accesorio especial)

No utilice los antejos

de visión láser como

anteojos de seguridad. Los anteojos de visión

láser se utilizan para mejorar la visualización del

rayo láser, pero no protegen contra la radiación

láser.

No utilice los anteojos de visión láser como

gafas de sol ni en tráfico. Los anteojos de

visión láser no brindan protección completa

contra los rayos UV y reducen la percepción de

los colores.

Las gafas para láser filtran la luz del entorno. Ello

permite apreciar con mayor intensidad la luz roja

del láser.

• No use las gafas para láser como gafas de

protección. Las gafas para láser le ayudan

a detectar mejor el rayo láser, pero no le

protegen de la radiación láser.

• No emplee las gafas para láser como gafas de

sol ni para circular. Las gafas para láser no le

protegen suficientemente contra los rayos

ultravioleta y además no le permiten apreciar

correctamente los colores.

Operación con receptor láser

(accesorio especial)

Haga que su

herramienta de

medición profesional reciba servicio de

ajustes y reparaciones por una persona

de reparaciones calificada utilizando

únicamente piezas de repuesto idénticas.

Esto garantizará que se mantenga la seguridad

de la herramienta.

Lea y siga estrictamente las advertencias de

seguridad contenidas en las instrucciones

de utilización del láser rotativo.

Si las condiciones de luz fuesen desfavorables

(entorno claro, radiación solar directa) o si las

distancias fuesen grandes, utilice el receptor

láser para detectar más fácilmente el rayo láser

23 y 13.

Al trabajar con el receptor láser en el modo de

rotación elija la velocidad de rotación más alta.

Para trabajar con el receptor láser lea y aténgase

a las instrucciones de uso del mismo.

Operación con el mando a distancia

(accesorio especial)

Al pulsar las teclas de manejo del aparato

de medición puede ocurrir que éste llegue

a desnivelarse, en cuyo caso se interrumpe

brevemente el movimiento de rotación.

Aplicando un mando a distancia 20 se anula este

efecto.

Las lentes de recepción 7 para el mando a

distancia van colocadas en tres lados del

aparato de medición, p.ej. (El modelo GRL 240

HV / GRL 245 HV tiene un lente de recepción

sencillo ubicado en la parte delantera de la

herramienta láser), por encima del panel de

mando en el frente.

Operación con trípode (accesorio especial)

El aparato de medición incorpora una fijación

para trípode de 5/8” para la operación horizontal.

Encare la fijación para trípode 16 del aparato

de medición con la rosca de 5/8” del trípode,

y sujételo apretando el tornillo de fijación del

mismo.

En los trípodes 21 de columna con escala

graduada puede ajustarse directamente el

desnivel en altura.

Operación con soporte mural y dispositivo de ajuste

(accesorio especial) (ver figura A)

El aparato de medición puede montarse también

en un soporte mural dotado con un dispositivo

de ajuste 25. Para ello, enrosque el tornillo de

5/8” 28 del soporte mural en la fijación para

trípode 16 del aparato de medición.

Fijación a la pared: La fijación a la pared es

recomendable, p.ej., al realizar trabajos a una

altura superior a la de un trípode, o al trabajar

sobre firmes inestables y sin trípode. Para ello

sujete a la pared el soporte mural 25 con el

aparato de medición montado, cuidando que

quede lo más perpendicular posible.

Para montarlo en la pared puede Ud. sujetar el

soporte mural 25 con el tornillo de sujeción 26

a un listón de un ancho máximo de 8 mm, o

colgarlo con dos ganchos.

Montaje sobre un trípode: La fijación para trípode

situada al dorso del soporte mural 25 permite

sujetarlo también a un trípode. Este tipo de

sujeción es especialmente recomendable para

aquellos trabajos en los que el plano de rotación

deba coincidir con una línea de referencia.

Con el dispositivo de ajuste, el aparato

de medición acoplado puede desplazarse

verticalmente (fijación a la pared) u

horizontalmente (montaje sobre trípode) dentro

de un margen de 16 cm, aprox. Para ello, afloje

el tornillo 27 del dispositivo de ajuste, desplace

el aparato de medición a la posición deseada, y

apriete firmemente el tornillo 27.

Aplicación de la placa de medición para techos

(ver figura A)

La placa de medición para techos 29 puede

usarse, p.ej., para nivelar fácilmente falsos

techos a la misma altura.

Utilice con accesorio

ADVERTENCIA

-58-

Sujete la placa de medición para techos con el

soporte magnético, p.ej., a una viga.

La mitad reflectante de la placa de medición

para techos hace más perceptible el rayo láser

y la otra mitad, transparente, permite ver el rayo

láser también por el dorso.

Aplicación de la escala de

nivelación

(accesorio especial) (ver figura F)

No utilice la herramienta durante tormentas

ni cerca de alto voltaje. Riesgo de ser

alcanzado por rayos o de electrocución.

Mantenga la herramienta a una distancia

segura de las instalaciones eléctricas.

Cuando sea esencial trabajar en

este entorno, contacte primero a las

autoridades de seguridad responsables

de las instalaciones eléctricas y siga las

instrucciones de dichas autoridades.

Para controlar planicidades o para trazar

desniveles se recomienda utilizar la escala de

nivelación 22 junto con el receptor láser.

La escala de nivelación 22 lleva en su parte

superior una escala relativa (±50 cm). El nivel

de altura de su punto de cero puede ajustarse

en la base extraíble. De esta manera es posible

30 mm

Mantenga limpios

siempre el láser rotativo

y el cargador.

Cada vez que vaya a usar la herramienta,

compruébela antes de usarla.

Mantenga la herramienta limpia y seca en

todo momento para asegurar una utilización

apropiada y segura.

No sumerja el láser rotativo ni el cargador

en agua ni en otros líquidos.

Limpiar el aparato con un paño húmedo y

suave. No usar detergentes ni disolventes.

Limpie con regularidad el láser rotativo,

sobre todo el área en torno a la abertura de

salida del láser, cuidando que no queden

motas.

Limpie regularmente las superficies de la

abertura de salida del láser. En el caso de

daños visibles o componentes flojos en el

interior de la herramienta, el funcionamiento

de manera segura ya no está garantizado.

Si a pesar de los esmerados procesos de

fabricación y control, el láser rotativo o el

cargador llegasen a averiarse, la reparación

deberá encargarse a un taller de servicio

autorizado para herramientas eléctricas

Bosch.

No abra Ud. el láser rotativo ni el cargador.

Para cualquier consulta o pedido de piezas

de repuesto es imprescindible indicar el nº

de artículo de 10 dígitos que figura en la

placa de características del láser rotativo o

del cargador.

En caso de una reparación, envíe el aparato en

el estuche de proteccón 30.

PROTECCIÓN AMBIENTAL

Recicle las materias primas y las

baterías en lugar de desecharlas

como desperdicios. La unidad, los accesorios,

el empaquetamiento y las baterías usadas

se deben separar para reciclarlos de manera

respetuosa con el medio ambiente, de acuerdo

con los reglamentos más recientes.

Mantenimiento y servicio

ADVERTENCIA

-59-

RC1 control remoto

10A

(Accessoire en option pour le modèle GRL 240 HV)

-60-

-61-

Inserción y cambio de la pila

Se recomienda utilizar pilas alcalinas de

manganeso en el mando a distancia.

Para abrir la tapa del alojamiento de la pila 8A

presione el enclavamiento 9A en sentido de

la flecha y retire la tapa. Inserte la pila que se

adjunta. Respete la polaridad indicada en el

alojamiento de las pilas.

• Saque la pila del mando a distancia si pretende

no utilizarlo durante largo tiempo. Con el

transcurso del tiempo la pila puede llegarse a

corroer o autodescargar.

Deberán leerse y respetarse todas las instrucciones.

GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.

• Únicamente haga reparar el mando a distancia por un profesional, empleando exclusivamente piezas de

repuesto originales. Solamente así se mantiene la funcionalidad del mando a distancia.

• No utilice el mando a distancia en un entorno con peligro de explosión, en el que se encuentren

combustibles líquidos, gases o material en polvo. El mando a distancia puede producir chispas e

inflamar los materiales en polvo o vapores.

• Lea y aténgase estrictamente a las instrucciones de seguridad que figuran en las instrucciones de manejo

del láser rotativo.

RC1 Nomas generales de seguridad

RC1 Preparación

El mando a distancia ha sido diseñado para gobernar láser rotativosen interiores y exteriores.

RC1 Uso previsto

RC1 Datos Técnicos

Mando a distancia RC1

Alcance

30 m

Temperatura de operación

–10°C~ +50°C

Temperatura de almacenamiento

–20°C~ +70°C

Pila

1x1,5 VLR06(AA)

Peso según EPTA-Procedure 01/2003

69 g

1) El trabajo bajo unas condiciones ambientales desfavorables (p.ej. en caso de una exposición directa

al sol) puede llegar a mermar el alcance del aparato.

Preste atención al nº de artículo que figura en la placa de características de su mando a distancia, ya

que la denominación comercial de algunos de ellos puede variar.

El número de serie 10A grabado en la placa de características permite identificar de forma unívoca el

mando a distancia.

10A

-62-

Puesta en marcha

• Proteja el mando a distancia de la humedad y de

la exposición directa al sol.

• No exponga el mando a distancia ni a

temperaturas extremas ni a cambios bruscos

de temperatura. No lo deje, p.ej., en el coche

durante un largo tiempo. Si el mando a

distancia ha sufrido un cambio fuerte de

temperatura, antes de ponerlo en servicio,

esperar primero a que se atempere.

El mando a distancia queda en disposición de

funcionamiento siempre que sea suficiente la

tensión de la pila aplicada.

Coloque el láser rotativo de manera que las

señales que emite el mando a distancia incidan

directamente sobre una de las lentes de recepción

del láser rotativo (ver instrucciones de manejo del

láser rotativo). El alcance del mando a distancia se

reduce si éste no puede orientarse directamente

contra una de las lentes

de recepción. El alcance en señales indirectas

puede que vuelva a mejorar si la señal es reflejada

(p.ej. por paredes).

Tras pulsar una de las teclas del mando a

distancia se enciende el indicador de operación 6A

para indicar que se ha emitido una señal.

El láser rotativo no puede conectarse/

desconectarse con el mando a distancia.

La numeración de los componentes está referida

a la imagen del mando a distancia en la página

ilustrada.

1A Tecla para la operación con rotación y

selección de la velocidad de rotación

2A Tecla para operación lineal y selección de la

longitud de la línea

3A Tecla de reset del avisador de sacudidas

4A Tecla “Giro en el sentido de las agujas del

reloj”

5A Tecla “Giro en sentido contrario a las agujas

del reloj”

6A Indicador de operación

7A Abertura de salida del rayo infrarrojo

8A Tapa del alojamiento de las pilas

9A Enclavamiento de la tapa del alojamiento de

las pilas

10A Número de serie

Los accesorios descritos e ilustrados no

corresponden al material que se adjunta de serie.

RC1 Características

RC1 Operación

Informaciones detalladas sobre las funciones del

láser rotativo las encontrará en las instrucciones

de servicio del mismo.

Operación con rotación

(150/300/600 min-1)

La función de la tecla para operación con rotación

1A del mando a distancia es idéntica a aquella del

láser rotativo.

Siempre que conecte el láser rotativo éste se

encuentra en el modo de operación con rotación a

velocidad mediana.

Para cambiar del modo de operación lineal al

modo rotativo, pulse a tecla para la operación con

rotación 1A. La operación con rotación comienza a

una velocidad de rotación mediana.

Para modificar la velocidad de rotación pulse de

nuevo la tecla para a operación con rotación 1A

hasta alcanzar la velocidad deseada.

Operación lineal, operación por puntos

(10°/25°/50°, 0°)

La función de la tecla para operación lineal 2A del

mando a distancia es idéntica a aquella del

láser rotativo.

Para cambiar a la modalidad lineal o por puntos,

pulse la tecla para la operación lineal 2A. El láser

rotativo cambia a la operación lineal con el ángulo

de oscilación más pequeño.

Para cambiar el ángulo de oscilación pulse la tecla

de operación lineal 2A. El ángulo de oscilación es

aumentado en dos etapas incrementándose al

mismo tiempo la velocidad de rotación en cada

etapa.

Al pulsar por tercera vez la tecla de operación

lineal 2A, tras un breve lapso de ajuste, el láser

rotativo cambia al modo de operación por puntos.

Pulsando nuevamente la tecla 2A se ajusta otra

vez la operación lineal con el ángulo de oscilación

mínimo.

Observación: Por efecto de la inercia puede ocurrir

que el haz del láser sobrepase ligeramente los

puntos extremos de la línea.

Giro de la línea/punto láser

o del plano de rotación (ver

figura G)

El giro de la línea/punto láser o del plano de

rotación solamente puede llevarse a cabo con el

mando a distancia.

Con el láser rotativo en posición horizontal puede

RC1 Modos de funcionamiento

-63-

Ud. posicionar la línea láser (en la operación lineal)

o el punto del láser (en la operación por puntos)

dentro del plano de rotación del láser. El giro

puede ser de hasta 360°.

Para efectuar una rotación en el sentido de las

agujas del reloj pulse la tecla 4A, y si lo desea

hacer en sentido inverso, pulse la tecla 5A.

En la operación con rotación ambas teclas se

mantienen inoperativas.

Con el láser rotativo en posición vertical puede Ud.

girar el punto de láser, la línea del láser, o el plano

de rotación respecto al eje vertical.

Este giro solamente puede realizarse dentro del

margen de autonivelación (5° hacia la izquierda o

derecha).

Para efectuar una rotación hacia la derecha pulse

la tecla 4A y para realizarlo hacia la izquierda pulse

la tecla 5A.

Reset del avisador de sacudidas

El láser rotativo dispone de un avisador de

sacudidas que no permite que el láser rotativo sea

renivelado si se desniveló al cambiarlo de posición,

sufrir una sacudida, o al vibrar el firme, evitando

así que se obtengan mediciones erróneas.

La conexión y desconexión del avisador de

sacudidas solamente puede realizarse en el láser

rotativo. Si el avisador de sacudidas se disparó

éste puede volver a rearmarse con el mando a

distancia.

Al dispararse el avisador de sacudidas del láser

rotativo, la rotación del láser se interrumpe, el láser

parpadea, el indicador de nivelación se apaga, y el

indicador de sacudidas parpadea de color rojo. El

modo de operación actual es memorizado.

Si se ha disparado el avisador de sacudidas pulse

la tecla de reset del avisador de sacudidas 3A.

El avisador de sacudidas se rearma de nuevo

y el aparato de medición inicia el proceso de

nivelación. Una vez nivelado el láser rotativo (el

indicador de nivelación del láser rotativo se ilumina

permanentemente de color verde) éste comienza

a trabajar en el modo de operación memorizado.

Controle entonces la altura del rayo láser respecto

a un punto de referencia y corrija su altura, si

procede.

Ejemplo de aplicación

Giro del plano de rotación en posición vertical

(ver figura H)

Para alinear la línea láser vertical o el plano de

rotación con un punto de referencia en la pared

coloque el láser

rotativo en la posición vertical y alinee de forma

aproximada la línea láser vertical o el plano de

rotación con dicho punto de referencia. Para

la alineación exacta con el punto de referencia

pulse la tecla 4A (giro a derechas) o 5A (giro a

izquierdas).

RC1 Aplicaciones

Mantenimiento y limpieza

Mantenga limpio siempre el mando a

distancia.

No sumerja el mando a distancia en agua ni

en otros líquidos.

Limpiar el aparato con un paño húmedo y

suave. No usar detergentes ni disolventes.

Si a pesar de los esmerados procesos de

fabricación y control, el mando a distancia llegase

a averiarse, la reparación deberá encargarse a

un taller de servicio autorizado para herramientas

eléctricas Bosch. No abra Ud. mismo el mando a

distancia.

Para cualquier consulta o pedido de piezas

de repuesto es imprescindible indicar el nº de

artículo de 10 dígitos que figura en la placa de

características del mando a distancia.

PROTECCIÓN AMBIENTAL

Recicle las materias primas y las

baterías en lugar de desecharlas como

desperdicios. La unidad, los accesorios,

el empaquetamiento y las baterías usadas

se deben separar para reciclarlos de manera

respetuosa con el medio ambiente, de acuerdo

con los reglamentos más recientes.

RC1 Mantenimiento y servicio

-64-

GARANTÍA LIMITADA PARA PRODUCTOS DE HERRAMIENTAS LÁSER

Y DE MEDICIÓN BOSCH

Robert Bosch Tool Corporation (el “Vendedor”) garantiza, solamente al comprador original, que todas las herramientas

láser y de medición Bosch estarán libres de defectos de material o de fabricación durante un período de un (1) año a partir

de la fecha de compra. Bosch extenderá la cobertura de garantía a dos (2) años cuando usted registre su producto dentro

del plazo de ocho (8) semanas a partir de la fecha de compra. La tarjeta de registro del producto debe ser completada y

enviada por correo a Bosch (sellada por la oficina de correos dentro del plazo de ocho semanas después de la compra), o

usted puede registrar su producto por Internet en www.boschtools.com/Service/ProductRegistration. Si decide no registrar

su producto, al mismo se le aplicará una garantía limitada de un (1) año.

Reembolso de devolución del dinero o reemplazo durante 30 días:

Si no está completamente satisfecho con el rendimiento de sus herramientas láser y de medición, por cualquier motivo,

puede devolver el producto a su distribuidor Bosch dentro del plazo de 30 días a partir de la fecha de compra para

obtener un reembolso completo o un reemplazo. Para obtener este reembolso o reemplazo dentro del plazo de 30 días,

su devolución debe estar acompañada por el recibo de compra original del producto tipo láser o instrumento óptico. Se

permitirá un máximo de 2 devoluciones por cliente.

LA OBLIGACIÓN EXCLUSIVA DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía

Limitada y, en hasta donde la ley lo permita, cualquier garantía o condición implícita por ley, consistirán en la reparación o

el reemplazo de las piezas, sin cargo, que presenten defectos de material o de fabricación y que no hayan sido utilizadas

incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o un

Centro de Servicio Autorizado. Para presentar un reclamo bajo esta Garantía Limitada, usted debe devolver la herramienta

láser o de medición Bosch completa, con el transporte prepagado, a cualquier Centro de Servicio de Fábrica o Centro de

Servicio Autorizado BOSCH. Sírvase incluir un comprobante de compra fechado con su herramienta. Para averiguar las

ubicaciones de los centros de servicio cercanos, sírvase usar nuestro localizador de servicio por Internet o llamar al 1-877-

267-2499.

ESTE PROGRAMA DE GARANTÍA NO SE APLICA A LOS TRÍPODES NI A LAS VARILLAS. Robert Bosch Tool Corporation

(el “Vendedor”) garantiza los trípodes y las varillas niveladoras durante un período de un (1) año a partir de la fecha de

compra.

ESTA GARANTÍA LIMITADA NO SE APLICA A OTROS ARTÍCULOS ACCESORIOS NI ARTÍCULOS RELACIONADOS.

ESTOS ARTÍCULOS RECIBEN UNA GARANTÍA LIMITADA DE 90 DÍAS.

Para presentar un reclamo bajo esta Garantía Limitada, usted debe devolver el producto completo, con el transporte

prepagado. Para obtener detalles con el fin de presentar un reclamo bajo esta Garantía Limitada, sírvase visitar www.

boschtools.com o llamar al 1-877-267-2499.

TODAS LAS GARANTÍAS IMPLÍCITAS ESTARÁN LIMITADAS EN DURACIÓN A UN A—O A PARTIR DE LA FECHA

DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN

LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA

LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO POR DA—OS INCIDENTALES O EMERGENTES

(INCLUYENDO PERO SIN ESTAR LIMITADOS A RESPONSABILIDAD POR PÉRDIDA DE UTILIDADES) QUE SURJAN DE

LA VENTA DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO

PERMITEN LA EXCLUSIÓN NI LA LIMITACIÓN DE LOS DA—OS INCIDENTALES O EMERGENTES, POR LO QUE ES

POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED

TENGA TAMBIÉN OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO EN LOS EE.UU. O DE UNA PROVINCIA A

OTRA EN CANADÁ Y DE UN PAÍS A OTRO.

ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS UNIDOS DE

AMÉRICA, CANADÁ Y LA MANCOMUNIDAD DE PUERTO RICO. PARA OBTENER COBERTURA DE GARANTÍA EN

OTROS PAÍSES, CONTACTE A SU DISTRIBUIDOR O IMPORTADOR BOSCH LOCAL.

-65-

-66-

-67-

1800 W. Central Road Mt. Prospect, IL 60056-2230

Exportado por: Robert Bosch Tool Corporation

Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona

Industrial,Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

2610A16075 07/14 Printed in Malaysia

Insert Barcode

Bosch GRL300HVG Self-Leveling Green-Beam Rotary Laser

Product's Documents

User Manual

Specifications

Bosch GRL300HVG Questions and Answers
