General Power Tool Safety Warnings
Read all safety warnings
and all instructions.
Failure to follow the warnings and instructions
may result in electric shock, fire and/or serious
injury.
SAVE ALL WARNINGS AND
INSTRUCTIONS FOR FUTURE
REFERENCE
The term “power tool” in the warnings refers
to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.
Work area safety
Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust or
fumes.
Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
Electrical safety
Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric
shock.
Avoid body contact with earthed or
grounded surfaces such as pipes, radiators,
ranges and refrigerators. There is an
increased risk of electric shock if your body is
earthed or grounded.
Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat, oil,
sharp edges or moving parts. Damaged or
entangled cords increase the risk of electric
shock.
When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
If operating a power tool in a damp location
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of
an GFCI reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment of
inattention while operating power tools may
result in serious personal injury.
Safety Symbols
The definitions below describe the level of severity for each signal word. Please read the manual
and pay attention to these symbols.
!
This is the safety alert symbol. It is used to alert you to potential
personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will
result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided, could
result in death or serious injury.
CAUTION, used with the safety alert symbol, indicates a hazardous
situation which, if not avoided, will result in minor or moderate injury.
2610001808.qxp_1873 10/10/16 8:19 AM Page 2
3
Safety Warnings Common for Grinding,
Sanding, Wire Brushing, and Abrasive
Cutting-Off Operations:
This power tool is intended to function as a
grinder, sander, wire brush or cut-off tool.
Read all safety warnings, instructions,
illustrations and specifications provided
with this power tool. Failure to follow all
instructions listed below may result in electric
shock, fire and/or serious injury.
Operations such as polishing is not
recommended to be performed with this
power tool. Operations for which the power
tool was not designed may create a hazard
and cause personal injury.
Do not use accessories which are not
specifically designed and recommended by
the tool manufacturer. Just because the
accessory can be attached to your power tool,
it does not assure safe operation.
The rated speed of the accessory must be
at least equal to the maximum speed
Use personal protective equipment. Always
w
ear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the
switch is in the off-position before
connecting to power source and / or battery
pack, picking up or carrying the tool.
Carrying power tools with your finger on the
switch or energizing power tools that have the
switch on invites accidents.
Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
Do not overreach. Keep proper footing and
balance at all times. This enables better
control of the power tool in unexpected
situations.
Dress properly. Do not wear loose clothing
or jewelry. Keep your hair, clothing and
gloves away from moving parts. Loose
clothes, jewelry or long hair can be caught in
moving parts.
If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is
d
angerous and must be repaired.
Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
Store idle power tools out of the reach of
children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired
before use. Many accidents are caused by
poorly maintained power tools.
Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
Use the power tool, accessories and tool
bits etc. in accordance with these
instructions, taking into account the
working conditions and the work to be
performed. Use of the power tool for
operations different from those intended could
result in a hazardous situation.
Service
Have your power tool serviced by a
qualified repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
Power Tool-Specific Safety Warnings
2610001808.qxp_1873 10/10/16 8:19 AM Page 3
4
marked on the power tool. Accessories
running faster than their RATED SPEED can
break and fly apart.
The outside diameter and the thickness of
your accessory must be within the capacity
rating of your power tool. Incorrectly sized
accessories cannot be adequately guarded or
controlled.
Threaded mounting of accessories must
match the grinder spindle thread. For
accessories mounted by flanges, the arbor
hole of the accessory must fit the locating
diameter of the flange. Accessories that do
not match the mounting hardware of the power
tool will run out of balance, vibrate excessively
and may cause loss of control.
Do not use a damaged accessory. Before
each use inspect the accessory such as
abrasive wheels for chips and cracks,
backing pad for cracks, tear or excess wear,
wire brush for loose or cracked wires. If
power tool or accessory is dropped, inspect
for damage or install an undamaged
accessory. After inspecting and installing
an accessory, position yourself and
bystanders away from the plane of the
rotating accessory and run the power tool
at maximum no-load speed for one minute.
Damaged accessories will normally break apart
during this test time.
Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As
appropriate, wear dust mask, hearing
protectors, gloves and workshop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection
must be capable of stopping flying debris
generated by various operations. The dust
mask or respirator must be capable of filtrating
particles generated by your operation.
Prolonged exposure to high intensity noise may
cause hearing loss.
Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken
accessory may fly away and cause injury
beyond immediate area of operation.
Hold the power tool by insulated gripping
surfaces only, when performing an
operation where the cutting accessory may
contact hidden wiring or its own cord.
Cutting accessory contacting a "live" wire may
make exposed metal parts of the power tool
"live" and could give the operator an electric
shock.
Position the cord clear of the spinning
accessory. If you lose control, the cord may be
cut or snagged and your hand or arm may be
pulled into the spinning accessory.
Never lay the power tool down until the
accessory has come to a complete stop.
The spinning accessory may grab the surface
and pull the power tool out of your control.
Do not run the power tool while carrying it
at your side. Accidental contact with the
spinning accessory could snag your clothing,
pulling the accessory into your body.
Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the
housing and excessive accumulation of
powdered metal may cause electrical hazards.
Do not operate the power tool near
flammable materials. Sparks could ignite
these materials.
Do not use accessories that require liquid
coolants. Using water or other liquid coolants
may result in electrocution or shock.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad, brush or
any other accessory. Pinching or snagging
causes rapid stalling of the rotating accessory
which in turn causes the uncontrolled power
tool to be forced in the direction opposite of the
accessory’s rotation at the point of the binding.
For example, if an abrasive wheel is snagged
or pinched by the workpiece, the edge of the
wheel that is entering into the pinch point can
dig into the surface of the material causing the
wheel to climb out or kickout. The wheel may
either jump toward or away from the operator,
depending on direction of the wheel’s
movement at the point of pinching. Abrasive
wheels may also break under these conditions.
Kickback is the result of power tool misuse
and/or incorrect operating procedures or
conditions and can be avoided by taking proper
precautions as given below.
Maintain a firm grip on the power tool and
position your body and arm to allow you to
resist kickback forces. Always use auxiliary
handle, if provided, for maximum control
over kickback or torque reaction during
start-up. The operator can control torque
reactions or kickback forces, if proper
precautions are taken.
2610001808.qxp_1873 10/10/16 8:19 AM Page 4
5
Never place your hand near the rotating
a
ccessory. Accessory may kickback over your
hand.
Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction
opposite to the wheel’s movement at the point
of snagging.
Use special care when working corners,
sharp edges etc. Avoid bouncing and
snagging the accessory. Corners, sharp
edges or bouncing have a tendency to snag the
rotating accessory and cause loss of control or
kickback.
Do not attach a saw chain woodcarving
blade or toothed saw blade. Such blades
create frequent kickback and loss of control.
Safety Warnings Specific for Grinding and
Abrasive Cutting-Off Operations:
Use only wheel types that are
recommended for your power tool and the
specific guard designed for the selected
wheel. Wheels for which the power tool was
not designed cannot beadequately guarded
and are unsafe.
The grinding surface of centre depressed
wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel
that projects through the plane of the guard lip
cannot be adequately protected.
The guard must be securely attached to the
power tool and positioned for maximum
safety, so the least amount of wheel is
exposed towards the operator. The guard
helps to protect the operator from broken wheel
fragments, accidental contact with wheel and
sparks that could ignite clothing.
Wheels must be used only for
recommended applications. For example:
do not grind with the side of cut-off wheel.
Abrasive cut-off wheels are intended for
peripheral grinding, side forces applied to these
wheels may cause them to shatter.
Always use undamaged wheel flanges that
are of correct size and shape for your
selected wheel. Proper wheel flanges support
the wheel thus reducing the possibility of wheel
breakage. Flanges for cut-off wheels may be
different from grinding wheel flanges.
Do not use worn down wheels from larger
power tools. Wheel intended for larger power
tool is not suitable for the higher speed of a
s
maller tool and may burst.
Additional Safety Warnings Specific for
Abrasive Cutting-Off Operations:
Do not “jam” the cut-off wheel or apply
excessive pressure. Do not attempt to make
an excessive depth of cut. Overstressing the
wheel increases the loading and susceptibility
to twisting or binding of the wheel in the cut and
the possibility of kickback or wheel breakage.
Do not position your body in line with and
behind the rotating wheel. When the wheel,
at the point of operation, is moving away from
your body, the possible kickback may propel
the spinning wheel and the power tool directly
at you.
When wheel is binding or when interrupting
a cut for any reason, switch off the power
tool and hold the power tool motionless
until the wheel comes to a complete stop.
Never attempt to remove the cut-off wheel
from the cut while the wheel is in motion
otherwise kickback may occur. Investigate
and take corrective action to eliminate the
cause of wheel binding.
Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed
and carefully reenter the cut. The wheel may
bind, walk up or kickback if the power tool is
restarted in the workpiece.
Support panels or any oversized workpiece
to minimize the risk of wheel pinching and
kickback. Large workpieces tend to sag under
their own weight. Supports must be placed
under the workpiece near the line of cut and
near the edge of the workpiece on both sides of
the wheel.
Use extra caution when making a “pocket
cut” into existing walls or other blind areas.
The protruding wheel may cut gas or water
pipes, electrical wiring or objects that can cause
kickback.
Safety Warnings Specific for Sanding
Operations:
Do not use excessively oversized sanding
disc paper. Follow manufacturer’s
recommendations, when selecting sanding
paper. Larger sanding paper extending beyond
the sanding pad presents a laceration hazard
and may cause snagging, tearing of the disc or
kickback.
2610001808.qxp_1873 10/10/16 8:19 AM Page 5
6
Safety Warnings Specific for Wire Brushing
O
perations:
Be aware that wire bristles are thrown by
the brush even during ordinary operation.
Do not overstress the wires by applying
excessive load to the brush. The wire
bristles can easily penetrate light clothing
and/or skin.
If the use of a guard is recommended for
w
ire brushing, do not allow any
interference of the wire wheel or brush with
the guard. Wire wheel or brush may expand in
diameter due to work load and centrifugal
forces.
Additional Safety Warnings
GFCI and personal protection devices like
electrician’s rubber gloves and footwear will
further enhance your personal safety.
Do not use AC only rated tools with a DC
power supply. While the tool may appear to
work, the electrical components of the AC
rated tool are likely to fail and create a hazard
to the operator.
Keep handles dry, clean and free from oil
and grease. Slippery hands cannot safely
control the power tool.
Use clamps or other practical way to secure
and support the workpiece to a stable
platform. Holding the work by hand or against
your body is unstable and may lead to loss of
control.
Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard return
springs may be improperly mounted.
Certain cleaning agents such as gasoline,
carbon tetrachloride, ammonia, etc. may
damage plastic parts.
Risk of injury to user. The power cord must only
be serviced by a Bosch Factory Service Center
or Autho rized Bosch Service Station.
Do not attempt to cut large stock or sheets
of metal as this machine is not designed to
be a dedicated cut-off machine.
Do not use type 1 abrasive wheels designed
for straight grinding.
Use hand guard when sanding and
brushing.
Do not use Type 41/1A or 42/27A wheels for
face grinding. Side forces applied to Type
41/1A or 42/27A wheels may cause them to
shatter or burst.
Some dust created by
power sanding, sawing,
grinding, drilling, and other construction
activities contains chemicals known to
cause cancer, birth defects or other
reproductive harm. Some examples of
these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and
other masonry products, and
• Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such as
those dust masks that are specially designed
to filter out microscopic particles.
2610001808.qxp_1873 10/10/16 8:19 AM Page 6
7

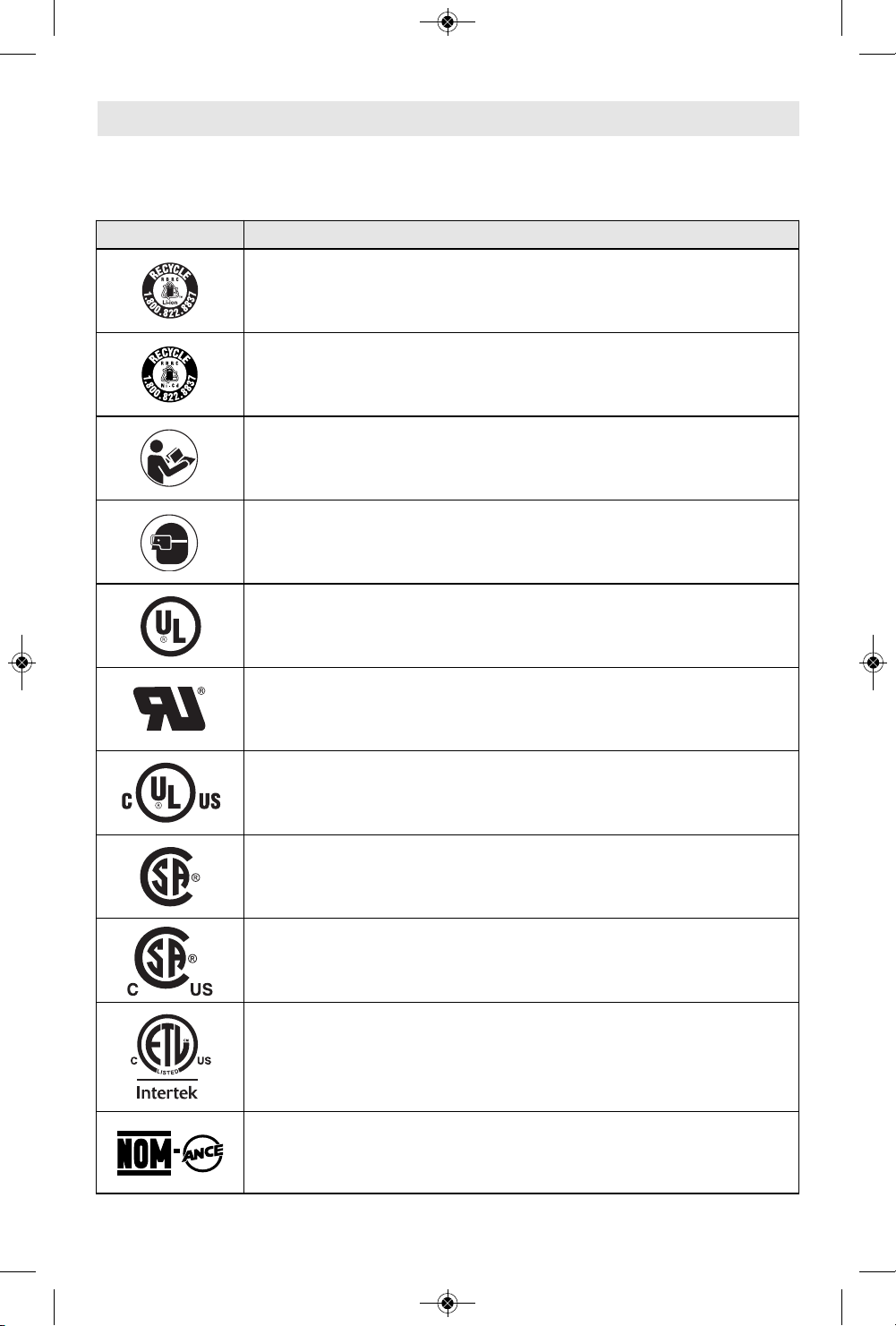

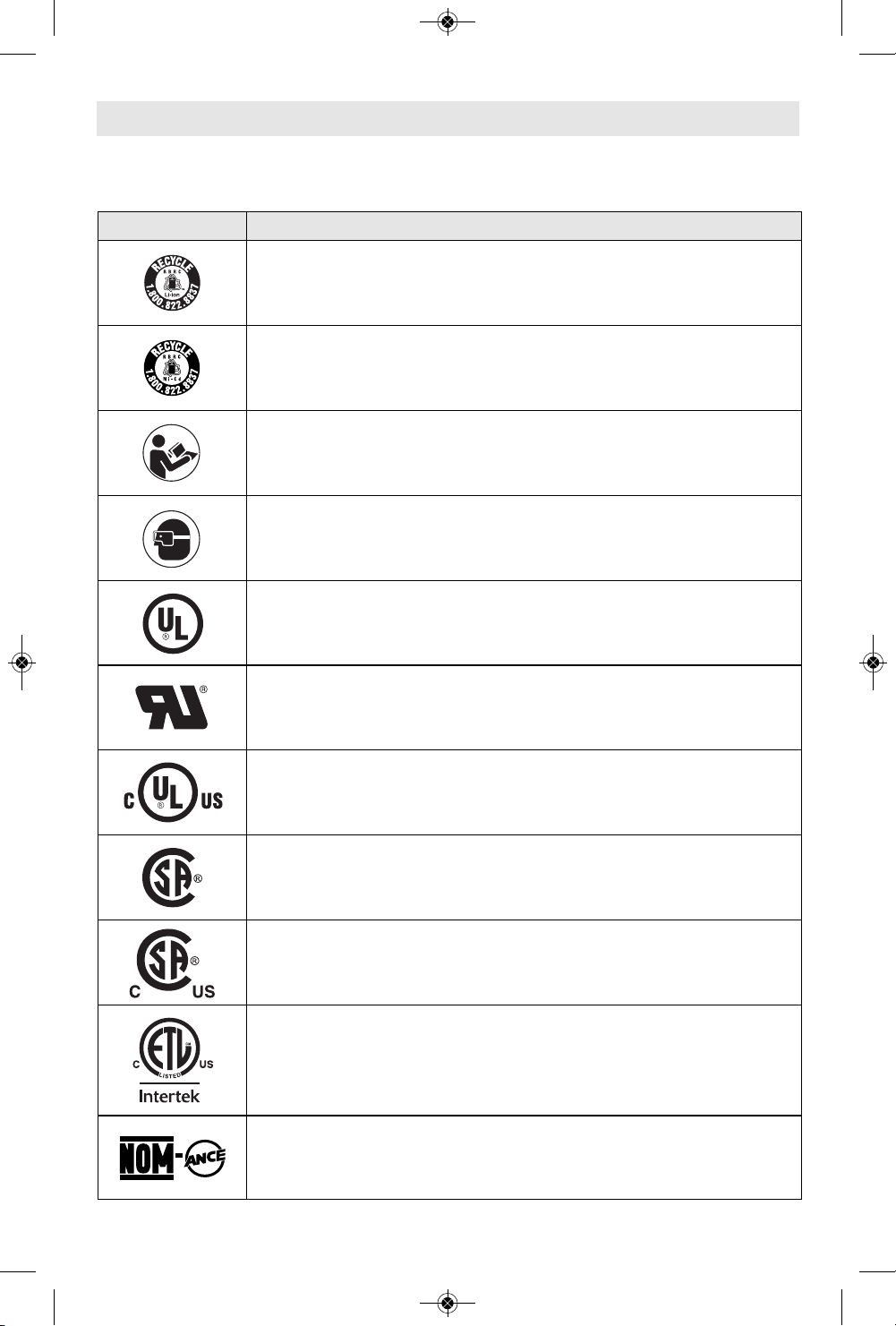

Symbols
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol Designation / Explanation
V Volts (voltage)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
kg Kilograms (weight)
min Minutes (time)
s Seconds (time)
⌀
Diameter (size of drill bits, grinding wheels, etc.)
n
0
No load speed (rotational speed at no load)
n Rated speed (maximum attainable speed)
.../min
Revolutions or reciprocation per minute (revolutions, strokes, surface speed,
orbits etc. per minute)
0 Off position (zero speed, zero torque...)
1, 2, 3, ...
I, II, III,
Selector settings (speed, torque or position settings. Higher number means
greater speed)
0
Infinitely variable selector with off (speed is increasing from 0 setting)
Arrow (action in the direction of arrow)
Alternating current (type or a characteristic of current)
Direct current (type or a characteristic of current)
Alternating or direct current (type or a characteristic of current)
Class II construction (designates double insulated construction tools)
Earthing terminal (grounding terminal)
2610001808.qxp_1873 10/10/16 8:19 AM Page 7
8
Symbols (continued)
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol Designation / Explanation
Designates Li-ion battery recycling program
Designates Ni-Cad battery recycling program
Alerts user to read manual
Alerts user to wear eye protection
This symbol designates that this tool is listed by Underwriters Laboratories.
This symbol designates that this component is recognized by Underwriters
Laboratories.
This symbol designates that this tool is listed by Underwriters Laboratories,
to United States and Canadian Standards.
This symbol designates that this tool is listed by the Canadian Standards
Association.
This symbol designates that this tool is listed by the Canadian Standards
Association, to United States and Canadian Standards.
This symbol designates that this tool is listed by the Intertek Testing
Services, to United States and Canadian Standards.
This symbol designates that this tool complies to NOM Mexican Standards.
2610001808.qxp_1873 10/10/16 8:19 AM Page 8
9

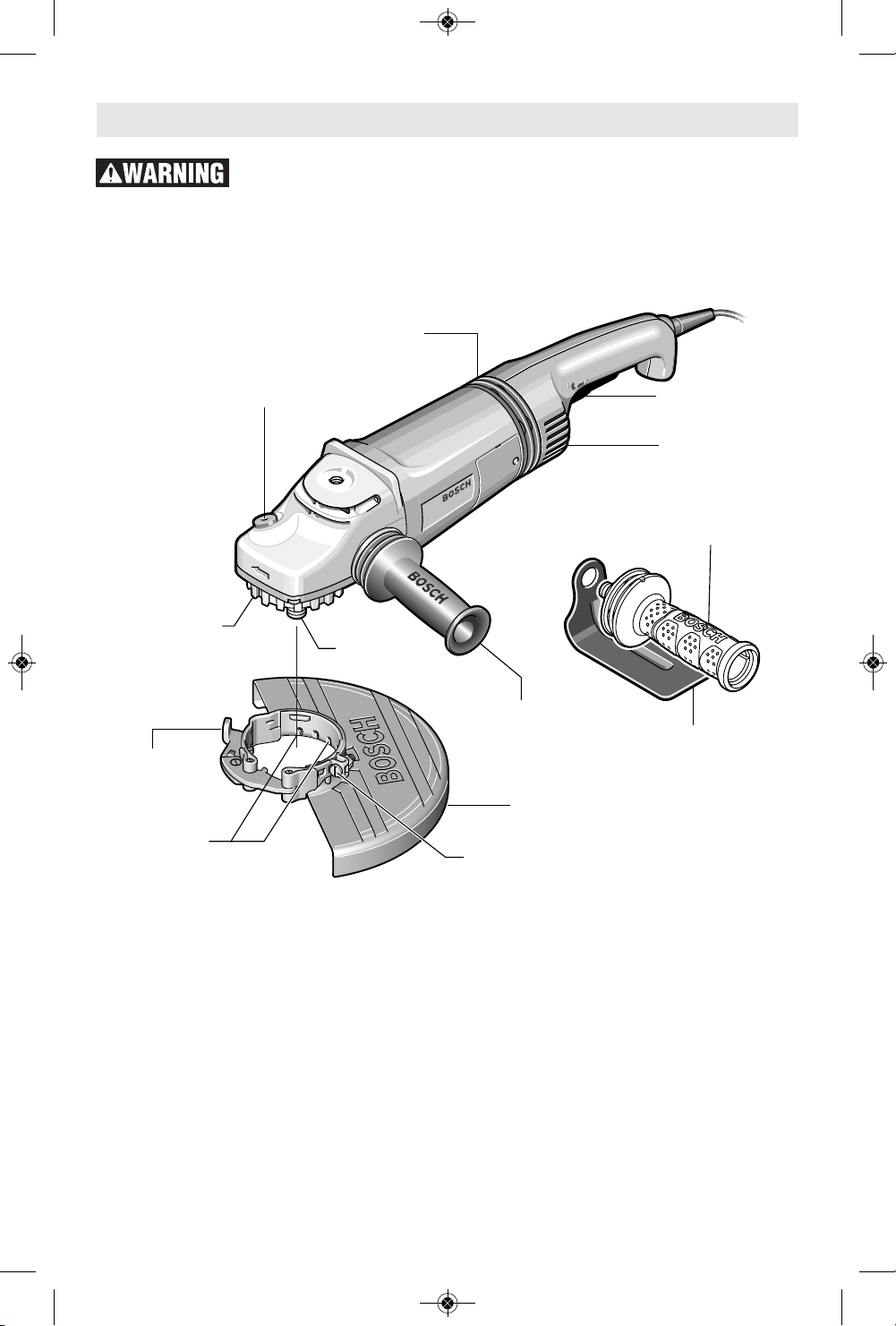

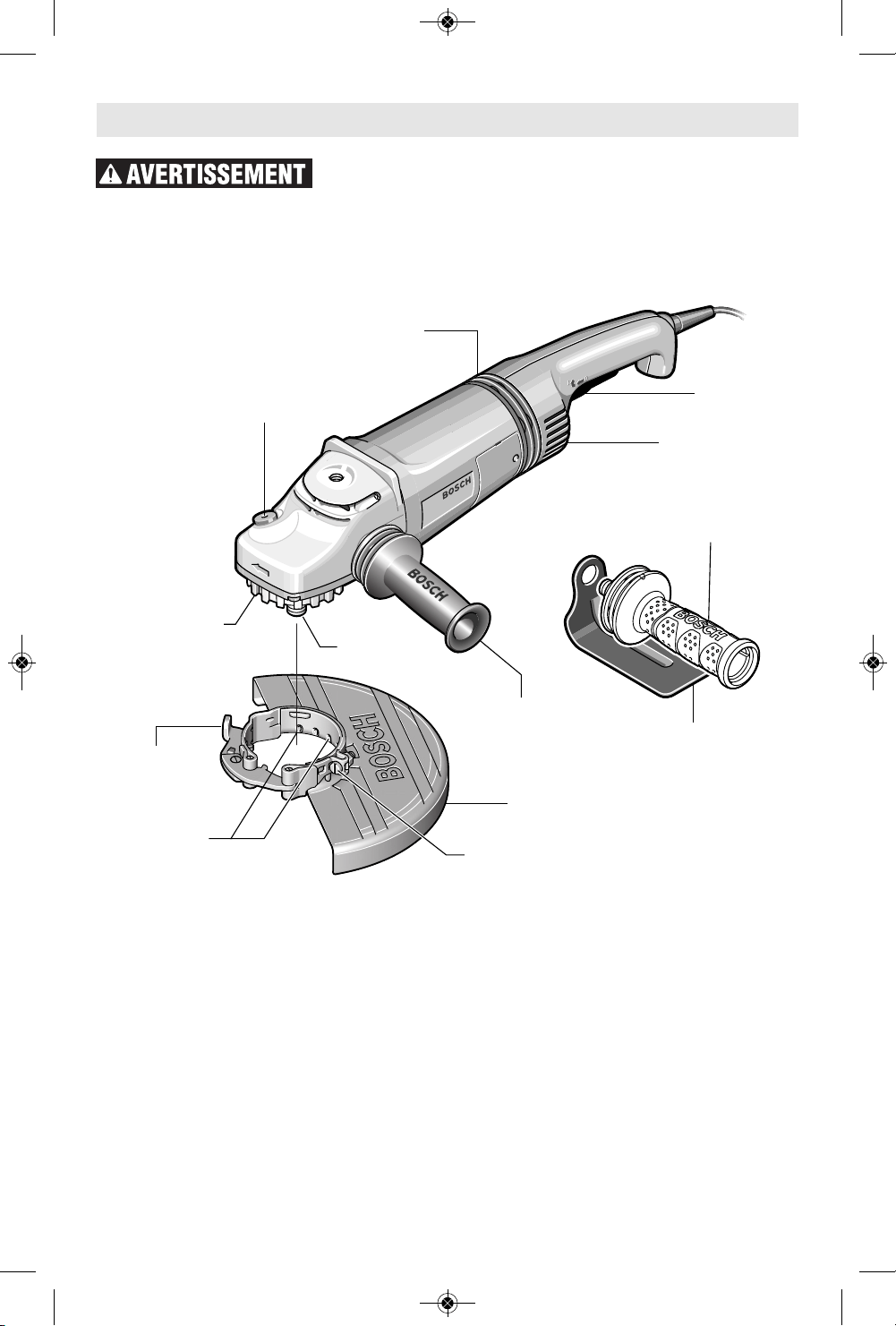

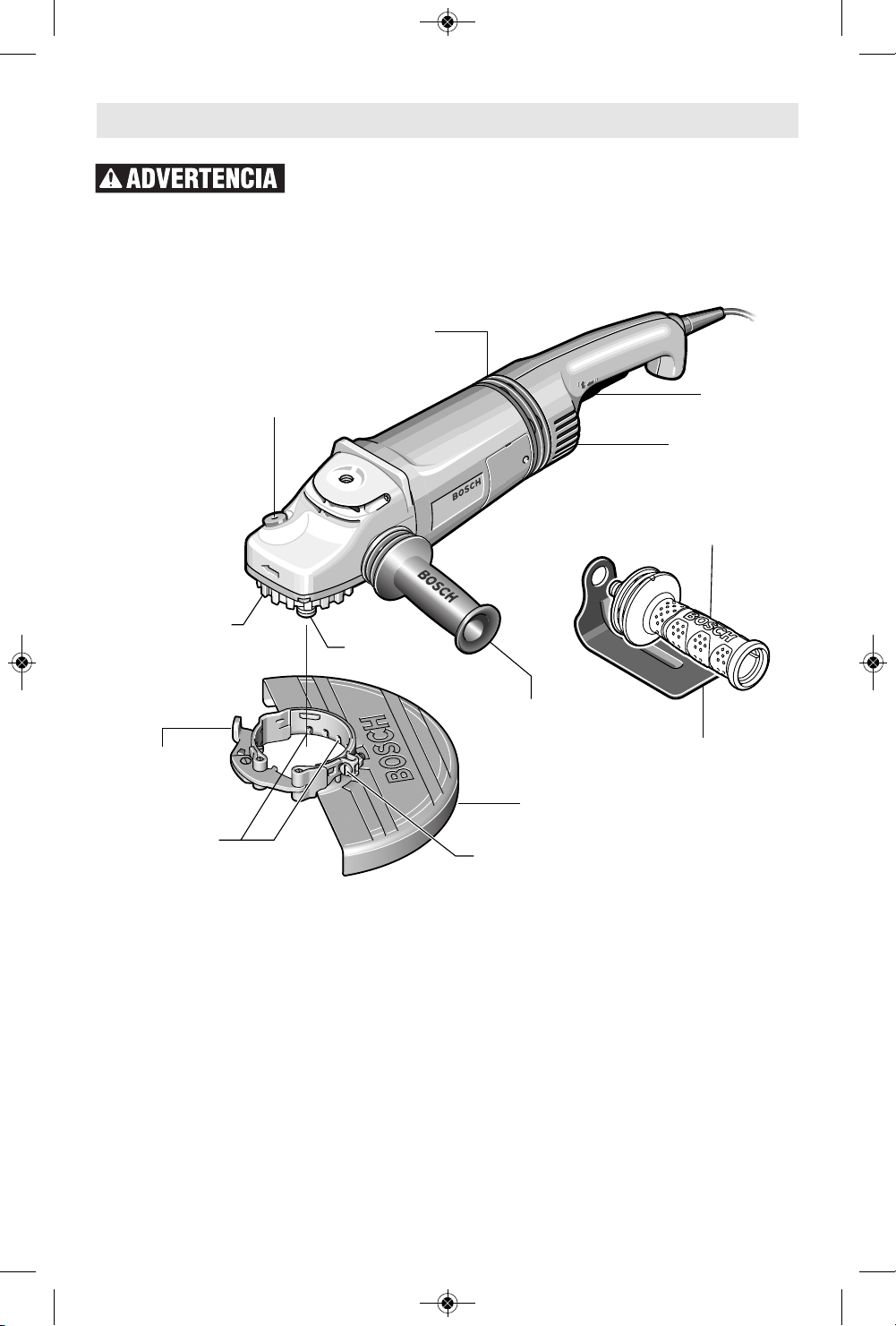

Functional Description and Specifications
SPINDLE LOCK
VENTILATION
OPENINGS
PADDLE SWITCH
Disconnect the plug from the power source before making any
assembly, adjustments or changing accessories. Such preventive
safety measures reduce the risk of starting the tool accidentally.
Angle Grinders
SPINDLE
NOTE: For tool specifications refer to
the nameplate on your tool.
GUARD
RELEASE / LOCK
LATCH
VIBRATION CONTROL
* Always use appropriate size wheel guard.
VIBRATION CONTROL
SIDE HANDLE
KEYS
NOTCHES
TYPE 27 WHEEL GUARD
Model number 1873-8 1873-8D & 1873-8F 1893-6
Rated speed n 8,500/min n 6,000/min
Spindle thread 5/8"-11 UNC 5/8"-11 UNC
Max. spindle length 3/4" 3/4"
Max. grinding wheel (Type 27) *7" Dia. *9" Dia.
Max. wire wheel 4-1/2" Dia. 6"
Max. wire cup brush 4" Dia. 6"
Max. sanding disc 7" Dia. 9"
Max. type 1A and 27A cutting wheel 7" Dia. 7" Dia.
HAND GUARD
(Optional Accessory)
VIBRATION CONTROL
SIDE HANDLE
(Optional Accessory)
ADJUSTMENT SCREW
2610001808.qxp_1873 10/10/16 8:19 AM Page 9
10

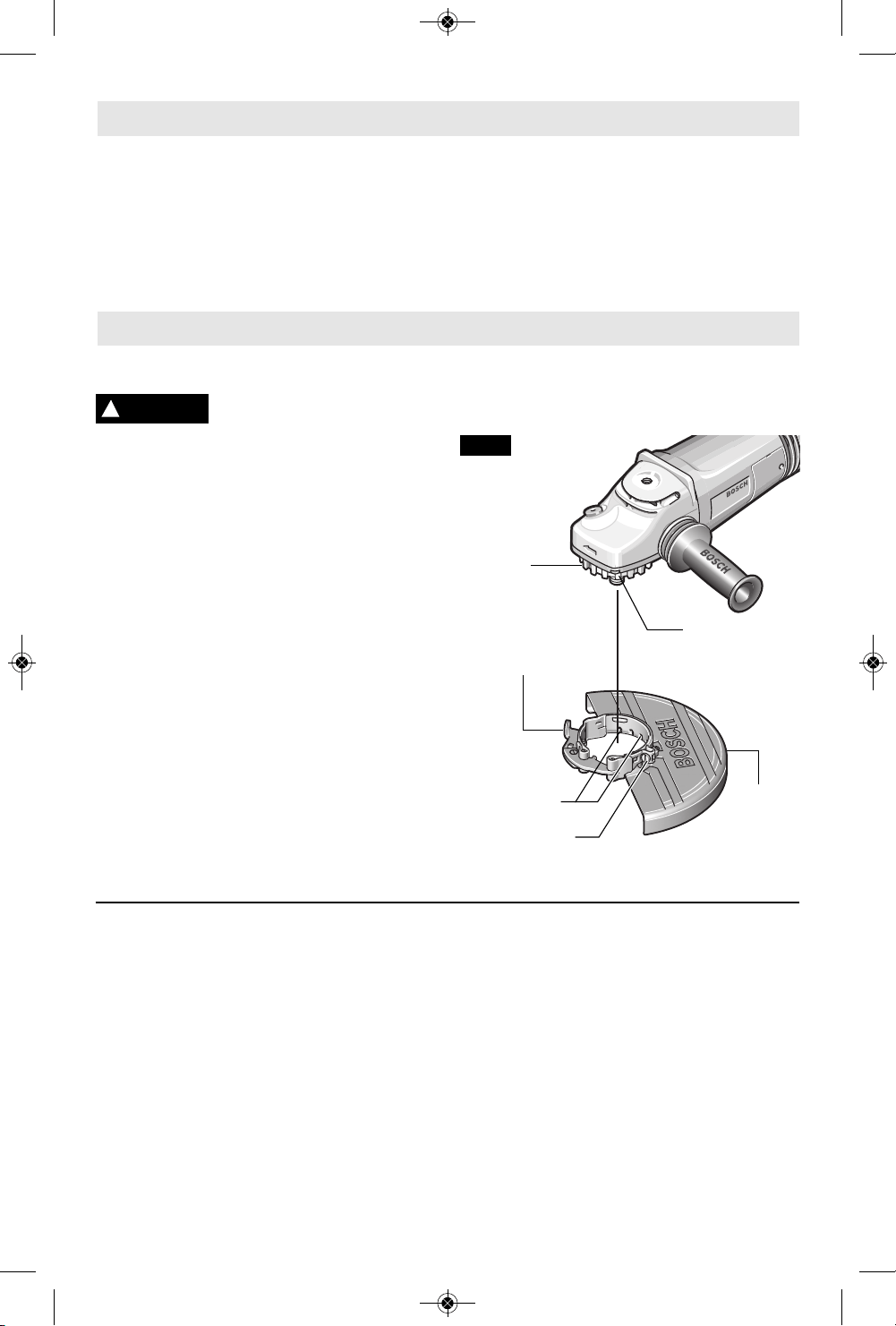

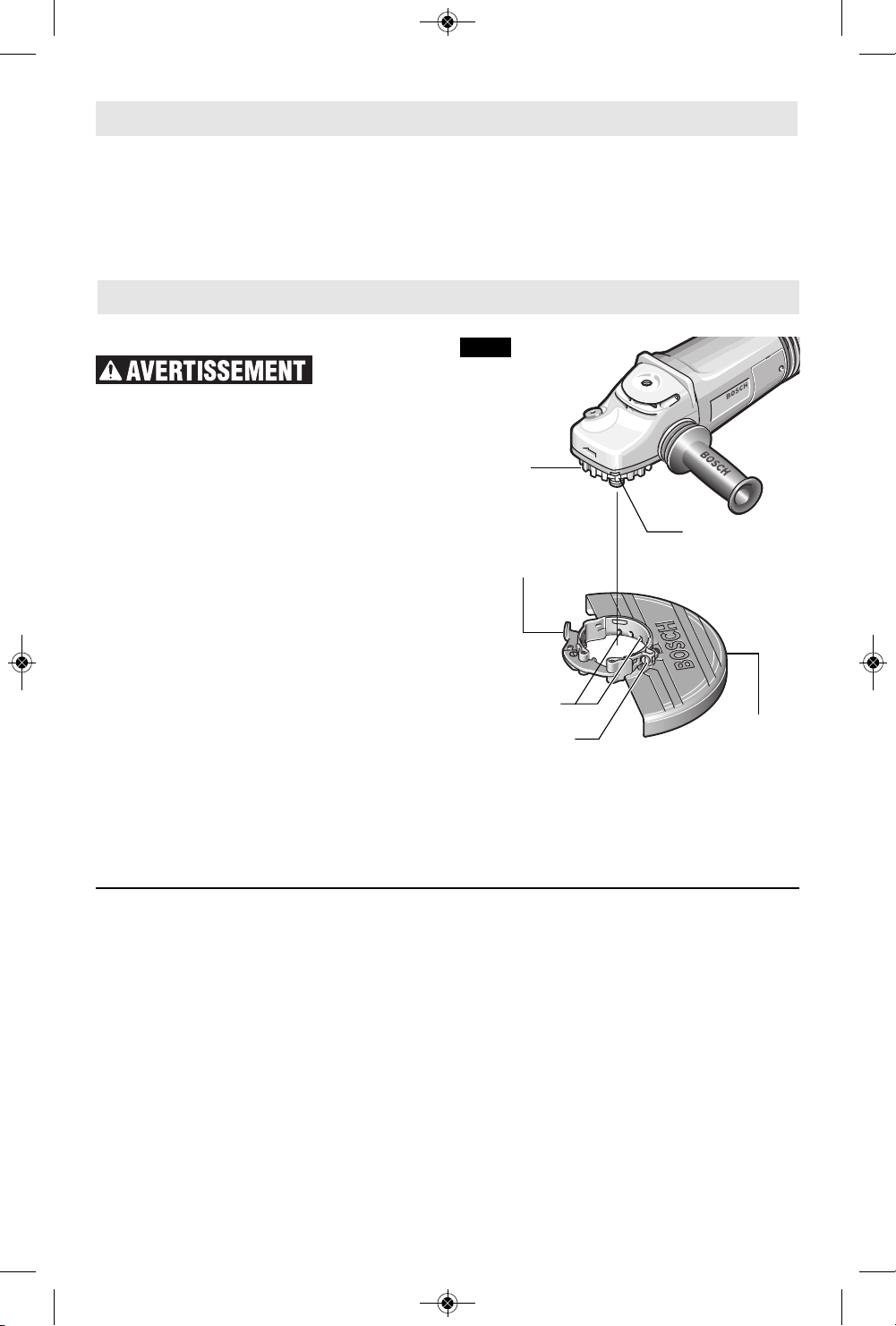

WHEEL GUARD INSTALLATION
Use wheel guard with disc
grinding wheels. Always
close the latch to secure the guard. Keep the
guard between you and the wheel. Do not
direct guard opening toward your body.
The position of the guard can be adjusted to
accommodate the operation being performed.
To attach wheel guard DISCONNECT tool
from power source.
Open guard release/lock latch and position
guard on spindle neck so that the notched on
guard, line up with the keys on the spindle
neck (Fig. 2).
The tightening tension of the clamp from the
protection guard can be changed by loosening
or tightening the adjustment screw. Ensure
that the protection guard is tighly seated and
check regularly.
Rotate guard either direction to desired
position, and close latch to secure guard in
place.
TO REMOVE GUARD: Open guard
release/lock latch, rotate guard until the
notches on guard line up with the keys on the
spindle neck, and lift guard off the spindle neck
(Fig. 2).
NOTE: Always use appropriate size wheel guard.
NOTE: For tool specifications refer to the nameplate on your tool.
NOTE: Not recommended for use with type 11 cup wheels.

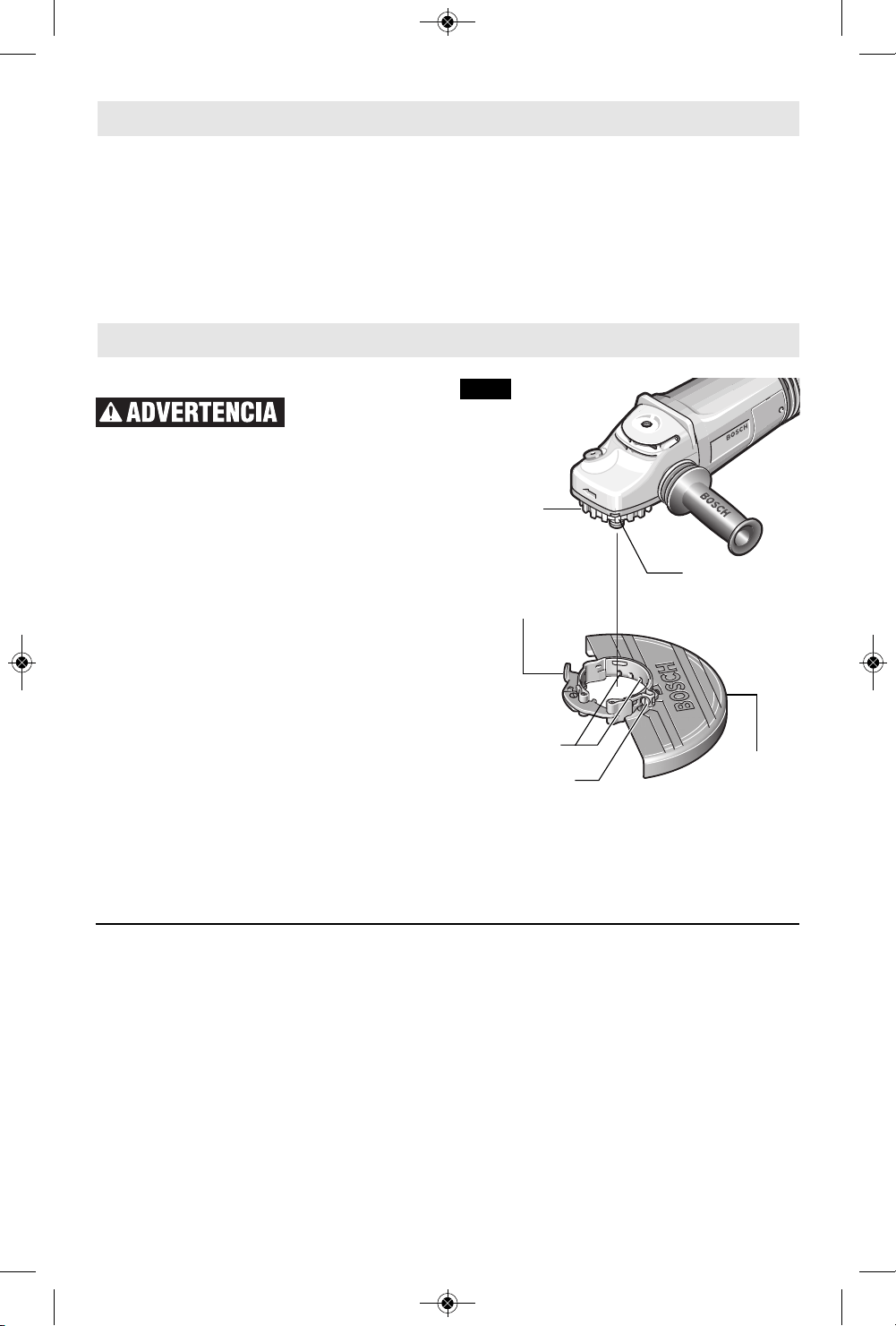

Functional Description and Specifications (Continued)
Assembly

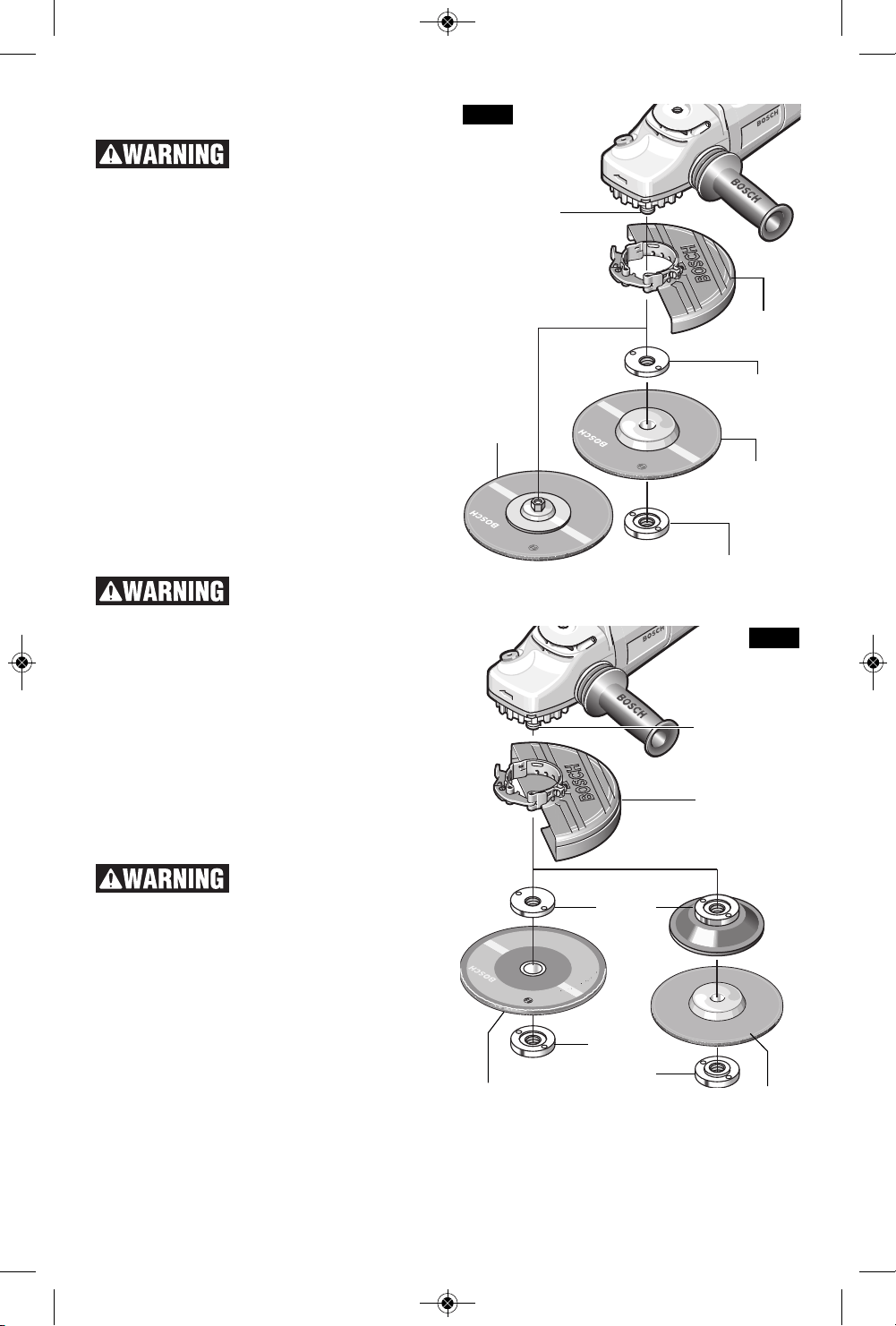

TYPE 27
WHEEL
GUARD
SPINDLE
KEYS
NOTCHES
GUARD
RELEASE / LOCK
LATCH
FIG. 2
!
WARNING
LOCK NUT AND BACKING FLANGE
Your tool is equipped with a threaded spindle
for mounting ac ces sories. Always use the
supplied lock nut (and backing flange) that
has same thread size as spindle.
SIDE HANDLE
The side handle is used to control and balance
the tool. The handle must be thread ed into the
front housing on either side of the tool,
depending on per sonal preference and
comfort. Use the side handle for safe control
and ease of operation (Fig. 1).
OPTIONAL HAND GUARD
The hand guard is to be used with backing
pads and sanding discs to keep fingers and
hand away from work surface, sharp edges,
burrs and debris. When using the optional
hand guard accessory insert side handle
through hole in guard and then thread into
housing (Fig. 1).
Ensure that hand guard is positioned between
hand and backing pad or sanding disc.
ADJUSTMENT
SCREW
2610001808.qxp_1873 10/10/16 8:19 AM Page 10
11

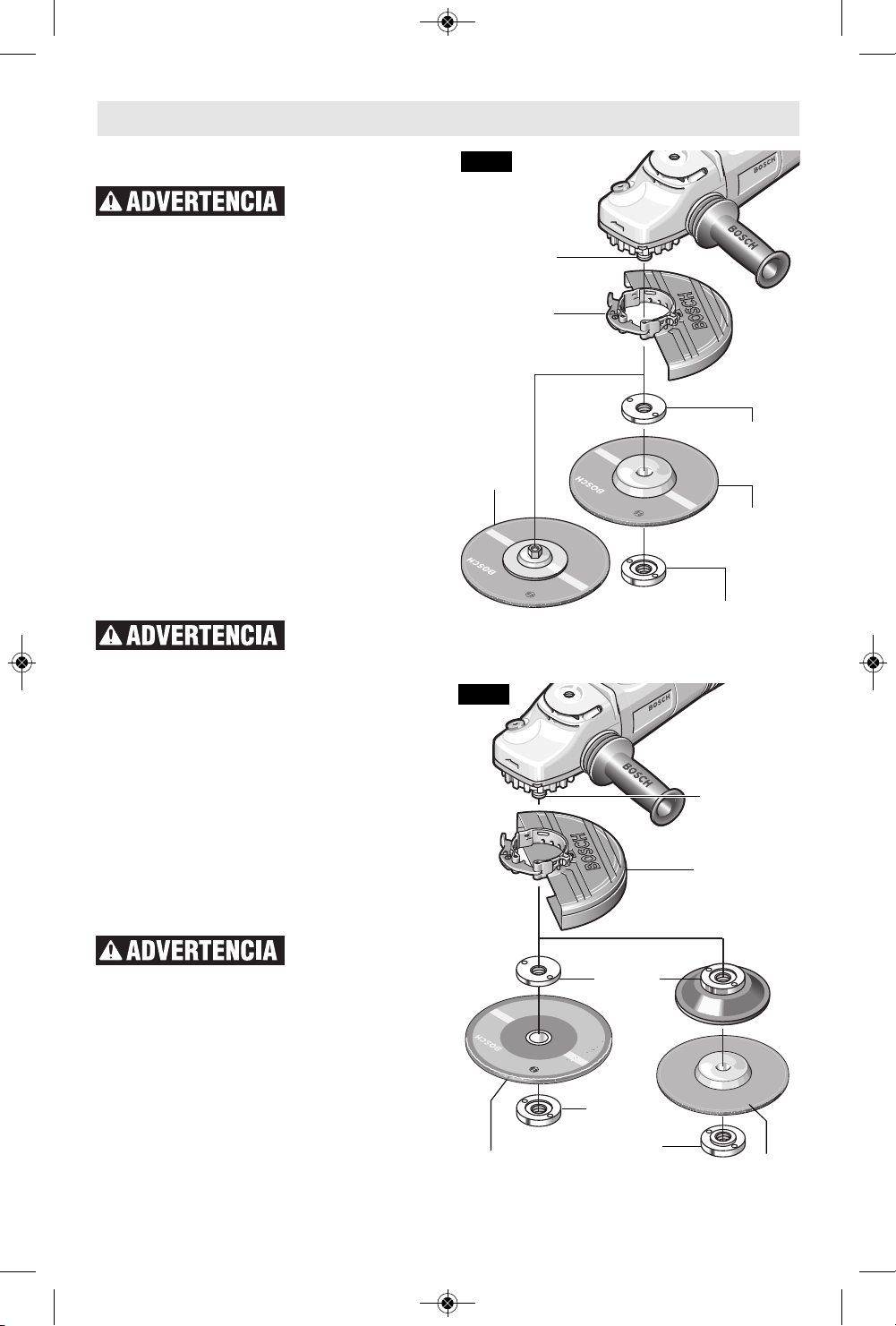

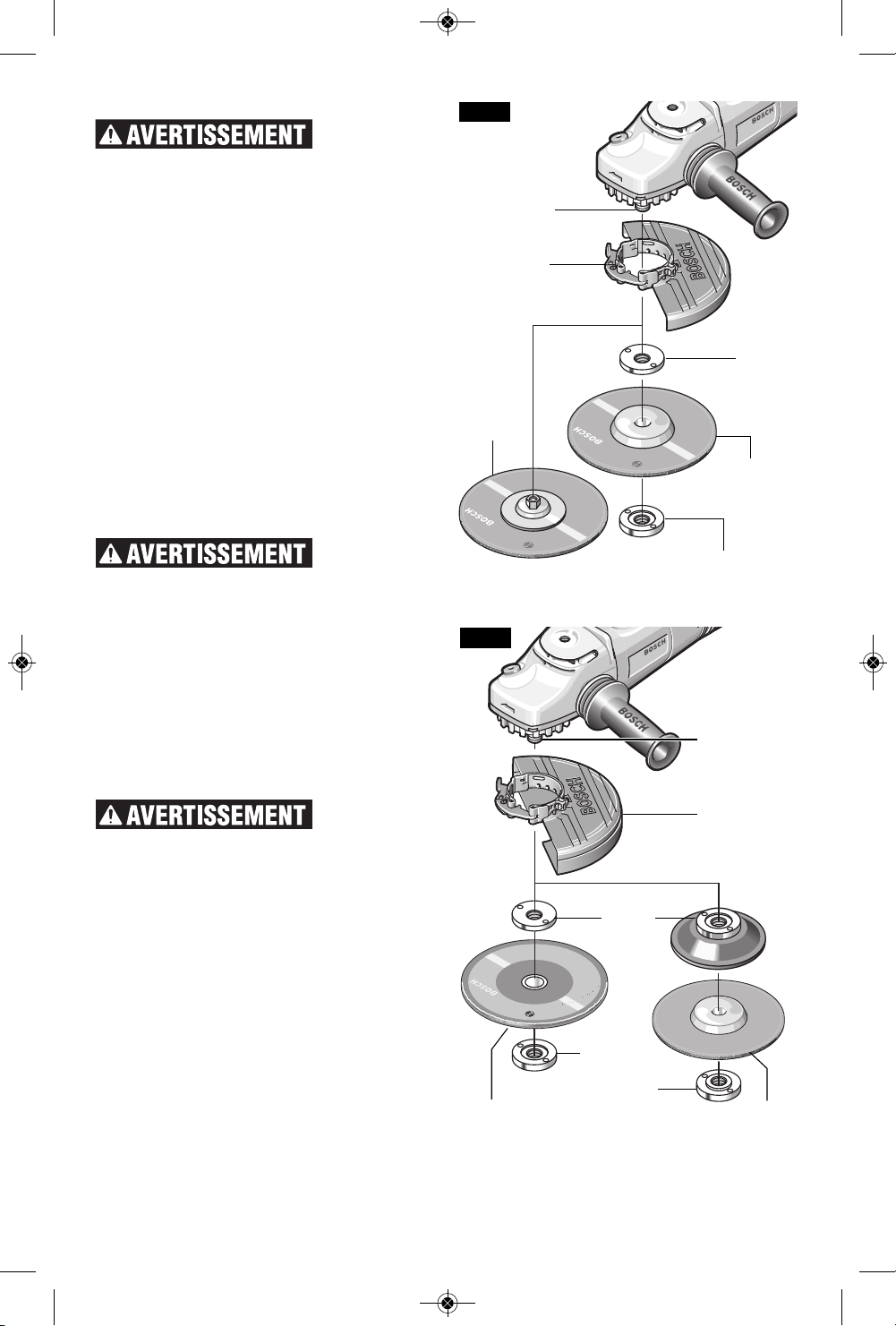

TYPE 27 GRINDING
W
HEEL ASSEMBLY
Disconnect tool from
power source. Be sure
that wheel guard is in place for grinding.
When using mounting wheels, thread
BACKING FLANGE all the way down onto
spindle, then place GRINDING WHEEL on
the spindle. Thread on the lock nut and
tighten nut using a lock nut wrench provided
with flange kit, while holding the spindle lock
in (Fig. 3).
TO REMOVE: Reverse procedure.
When using spin-on grinding wheels, thread
directly onto the spindle.
ABRASIVE TYPE 1A & 27A
WHEEL ASSEMBLY
Using the optional type 1A wheel guard, it is
possible to perform limited cutting on small
stock such as metal tubes, piping or rebar.
Do not attempt to cut large stock or sheets of
metal as this tool is not designed to be a
dedicated cutting tool.
Always use type 1A
protection guard for cutting.
Disconnect tool from power source. Be sure
that wheel guard is in place for cutting.
When using mounting wheels, thread
BACKING FLANGE all the way down onto
spindle, then place GRINDING WHEEL on
the spindle. Thread on the lock nut and
tighten nut using a lock nut wrench provided
with flange kit, while holding the spindle lock
in (Fig. 4).
TO REMOVE: Reverse procedure.
TYPE 1 ABRASIVE
STRAIGHT GRINDING WHEELS
Do not use type 1
abrasive wheels
designed for straight/die grinding. This tool
is not designed for use with type 1 abrasive
straight/die grinding wheels.
BACKING
FLANGE
LOCK NUT
TYPE 27
WHEEL GUARD
TYPE 27
GRINDING
WHEEL
TYPE 27
SPIN-ON
GRINDING
WHEEL
SPINDLE
FIG. 3
BACKING
FLANGE
LOCK NUT
TYPE 1A
WHEEL GUARD
FIG. 4
SPINDLE
TYPE 1A
WHEEL
TYPE 27A
WHEEL
LOCK NUT
2610001808.qxp_1873 10/10/16 8:19 AM Page 11
12

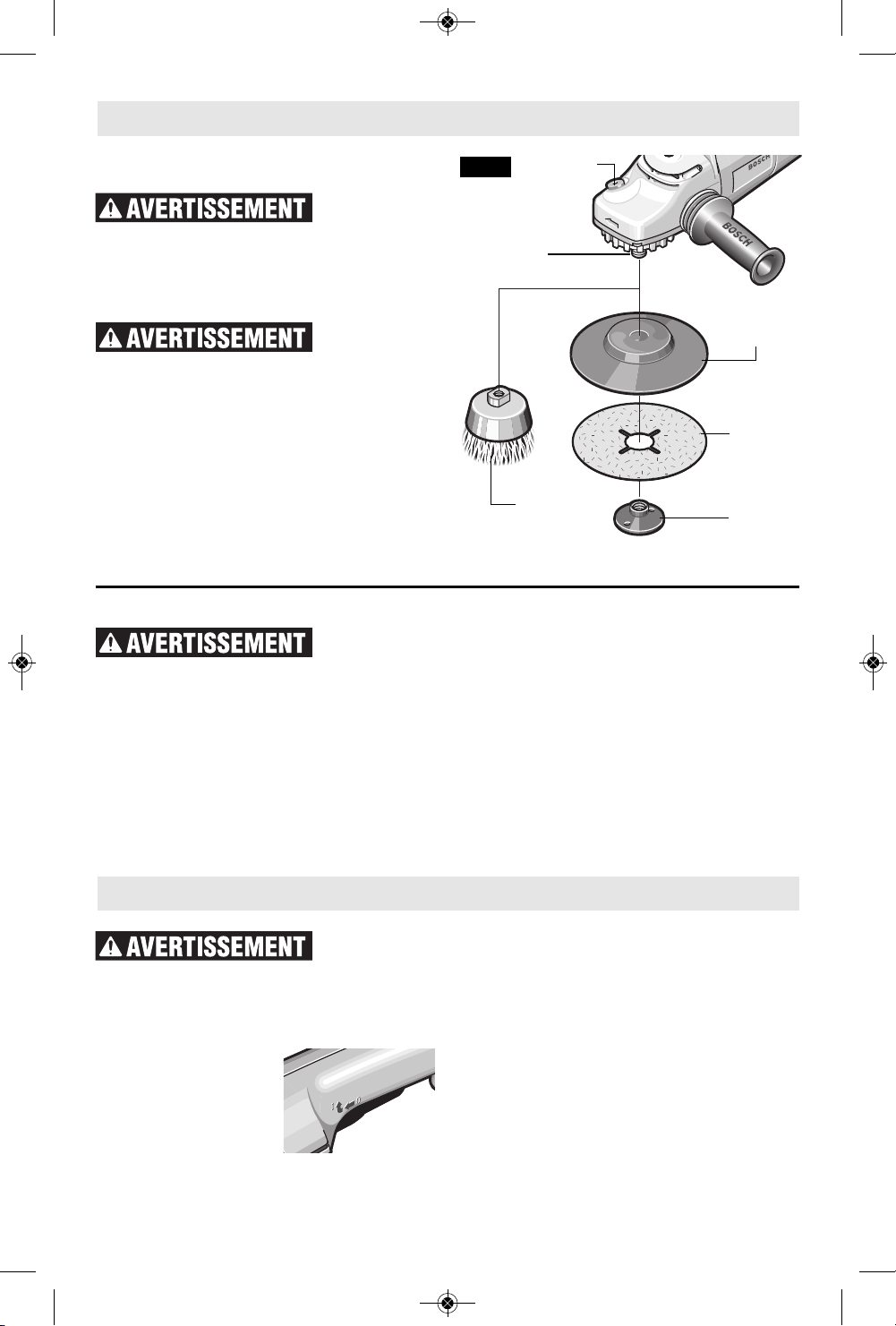

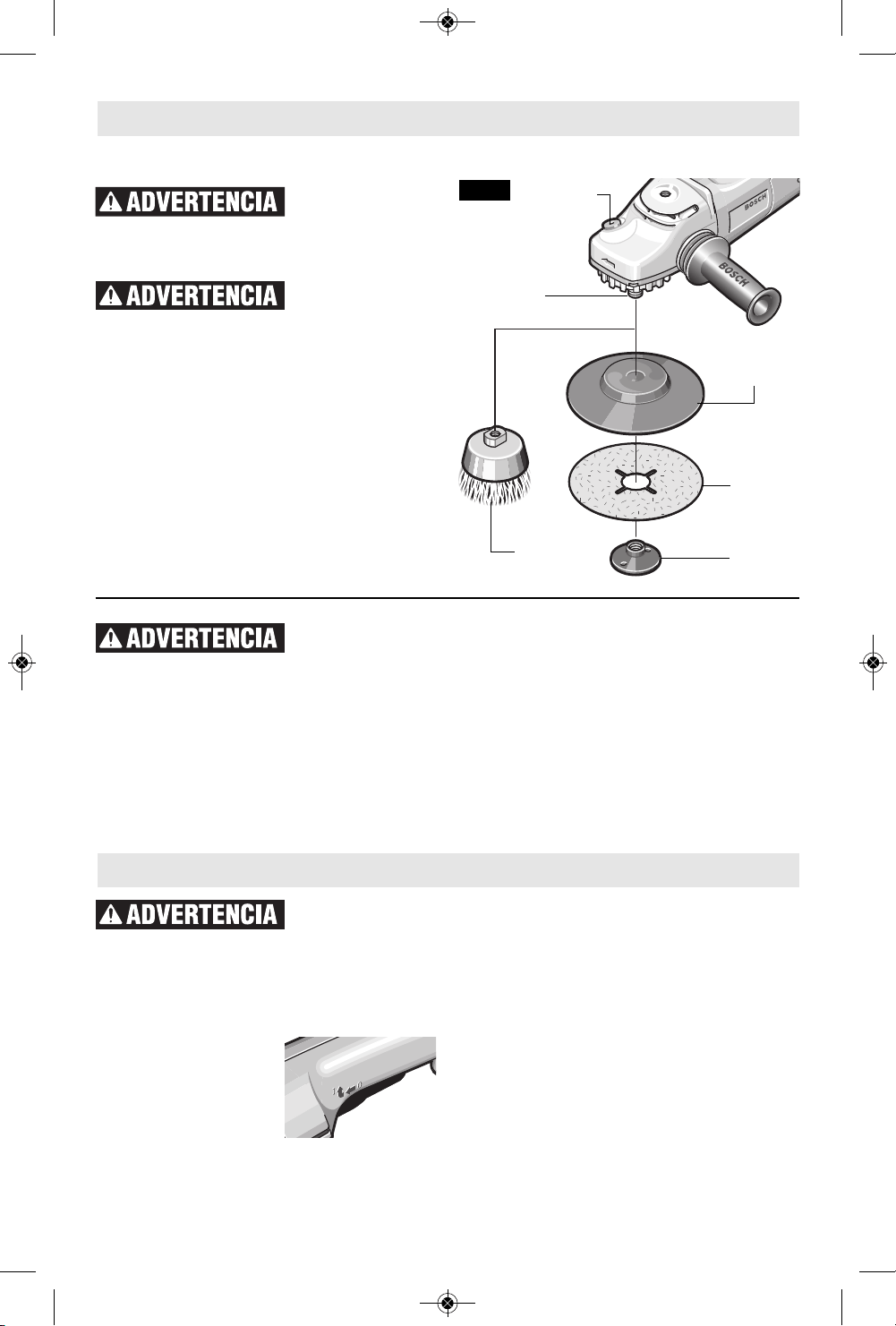

SANDING DISC ASSEMBLY
BACKING PAD
Before attaching a backing
pad be sure its maximum
safe operating speed is not exceeded by the
nameplate speed of the tool.
Wheel guard may not be
used for most sanding
operations. Always reinstall wheel guard when
converting back to grinding operations.
TO INSTALL BACKING PAD AND
SANDING DISC
Disconnect tool from power source. Attach
hand guard (Fig. 1). Set the tool on its top side
(spindle up). Place the rubber backing pad
onto the spindle shaft. Center the sanding disc
on top of the backing pad. Insert the lock nut
through the disc and thread onto the spindle as
far as you can with your fingers. Press in the
spindle lock, then tighten the backing pad
securely with lock nut wrench (Fig. 5).
TO REMOVE: Reverse procedure.
Operating Instructions
Hold the tool with both
hands while starting the
tool, since torque from the motor can cause
the tool to twist.
"TRI-CONTROL" PADDLE SWITCH
(Models 1873-8, 1873-8F & 1893-6)
The “Tri-Control” Paddle Switch enables the
operator to control the switch functions of
"Lock-OFF", "ON/OFF" and "Lock-ON".
TO UNLOCK SWITCH
AND TURN TOOL
"ON": Push paddle
lever FORWARD
(toward the spindle)
then squeeze the
paddle lever.
TO SWITCH TOOL "OFF": Release pressure
on paddle lever. The switch is spring loaded
and will return to "OFF" position automatically.
The "Lock-ON" feature, incorporated into the
paddle switch, is a convenience for long
operations.
TO LOCK SWITCH "ON": After paddle switch
has been activated push paddle lever
completely FORWARD and release paddle
lever.
TO SWITCH TOOL "OFF": Squeeze and
then release paddle lever. The switch is
spring loaded and will return to "OFF"
position automatically.

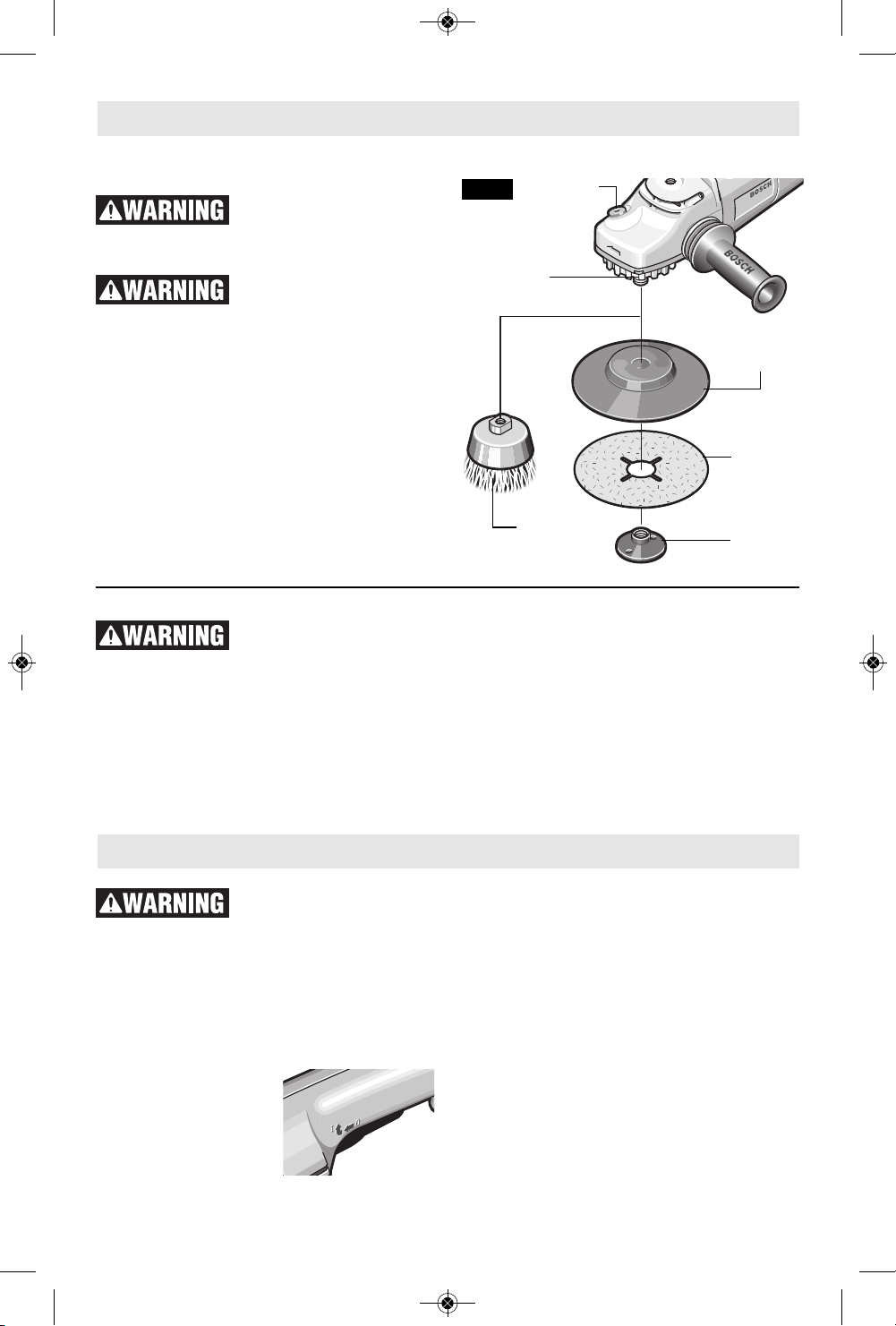

Sander Assembly
SPINDLE
LOCK
RUBBER
BACKING
PAD
SANDING
DISC
LOCK NUT
SPINDLE
SPIN-ON
WIRE
BRUSH
FIG. 5
WIRE BRUSH ASSEMBLY
Before attaching a wire
brush be sure its maximum
safe operating speed is not exceeded by the
nameplate speed of the tool.
Before assembling wire brush to this tool,
disconnect from the power source. Attach
hand guard (Fig. 1). Wire brushes are
equipped with their own threaded hub, simply
thread on to spindle. Be sure to seat against
shoulder before turning tool “ON”.
TO REMOVE: Reverse procedure.
WIRE WHEEL ASSEMBLY
Before assembling wire wheel to this tool,
disconnect from the power source. Knotted
wire wheels require Type 27 guard (Fig. 2).
Wire wheels are equipped with their own
threaded hub, simply thread on to spindle. Be
sure to seat against shoulder before turning
tool “ON”.
TO REMOVE: Reverse procedure.
2610001808.qxp_1873 10/10/16 8:19 AM Page 12
13
Grinding Operations
SELECTING GRINDING WHEELS
Before using a grinding
wheel, be certain that its
maximum safe operating speed is not
exceeded by the nameplate speed of the
grinder. Do not exceed the recom mended
wheel diameter.
DISC GRINDING WHEELS
Grinding wheels should be carefully selected
in order to use the grinder most efficiently.
Wheels vary in type of abrasive, bond,
hardness, grit size and structure. The correct
type of wheel to use is determined by the job.
Use disc grinding wheels for fast grinding of
structural steel, heavy weld beads, steel
casting, stainless steel and other ferrous
metals.
GRINDING TIPS
Efficient grinding
is achieved by
controlling the
pressure and
keep ing the angle
between wheel and workpiece at 10° to 15°.
If the wheel is flat, the tool is difficult to
control. If the angle is too steep, the pressure
is concentrated on a small area causing
burning to the work surface.
Excessive or sudden pres-
sure on the wheel will slow
grinding action and put dangerous stresses on
the wheel.
When grinding with a new wheel be certain
to grind while pulling tool backwards until
wheel becomes rounded on its edge. New
wheels have sharp corners which tend to
“bite” or cut into work piece when pushing
forward.
CUTTING METAL
Using the optional Type 1A wheel guard, it is
possible to perform limited cutting on small
stock such as metal tubes, piping or rebar.
When cutting, work with moderate feed,
adapted to the material being cut. Do not
exert side pressure onto the cutting disc, tilt
or oscillate the tool. When cutting profiles
and square bar, it is best to start at the
smallest cross section.
Always follow precautions for kickback.
Do not apply side pressure to cutting wheel
to reduce wheel speed.
The tool should always be used so that
sparks are directed away from user.
Sanding Operations
SELECTING SANDING DISC
Sanding discs are made of extremely hard
and sharp aluminum oxide grits, phenol-resin
bonded to a sturdy fiber backing for fast
heavy-duty service and long life. The discs
vary as to size and spacing of the abrasive
grits. OPEN COAT (type H) — used for soft
materials and on paint or varnish. CLOSED
COAT (type K) —used for metal, hardwood,
stone, marble and other materials.
Sanding discs range in grit from 16 (very
coarse) to 180 (very fine). To obtain best
results, select sanding discs carefully. Many
jobs require the use of several grit sizes and at
times both “open coat and closed coat” discs
are required to get the job done faster. See
chart for application examples.
Operation: Refinishing painted wood or metal surfaces.
REMARKS GRIT
To remove paint and to smooth
surface irregularities.
Coarse
16-24-30
To smooth the rough sanding.
Medium
36-50-80
To remove scratches left by previous
discs.
Fine
100-120
To smooth surfaces for painting,
polishing or waxing.
Very Fine
150-180
PADDLE SWITCH WITH "LOCK-OFF"FEATURE
(
Models 1873-8D only)
The Paddle switch enables the operator to
control the switch functions of "Lock-OFF",
and "ON/OFF".
Hold the tool with both
hands while starting the
tool, since torque from the motor can cause the
tool to twist.
TO UNLOCK SWITCH AND TURN TOOL
"ON": Push paddle lever FORWARD (toward
the spindle) then squeeze the paddle lever.
TO SWITCH TOOL "OFF": Release pressure
on paddle lever. The switch is spring loaded
and will return to "OFF" position automatically.
Start the tool before applying to work and let
the tool come to full speed before contacting
the workpiece. Lift the tool from the work
before releasing the switch. DO NOT turn the
switch “ON” and “OFF” while the tool is
under load; this will greatly decrease the
switch life.
2610001808.qxp_1873 10/10/16 8:19 AM Page 13
14

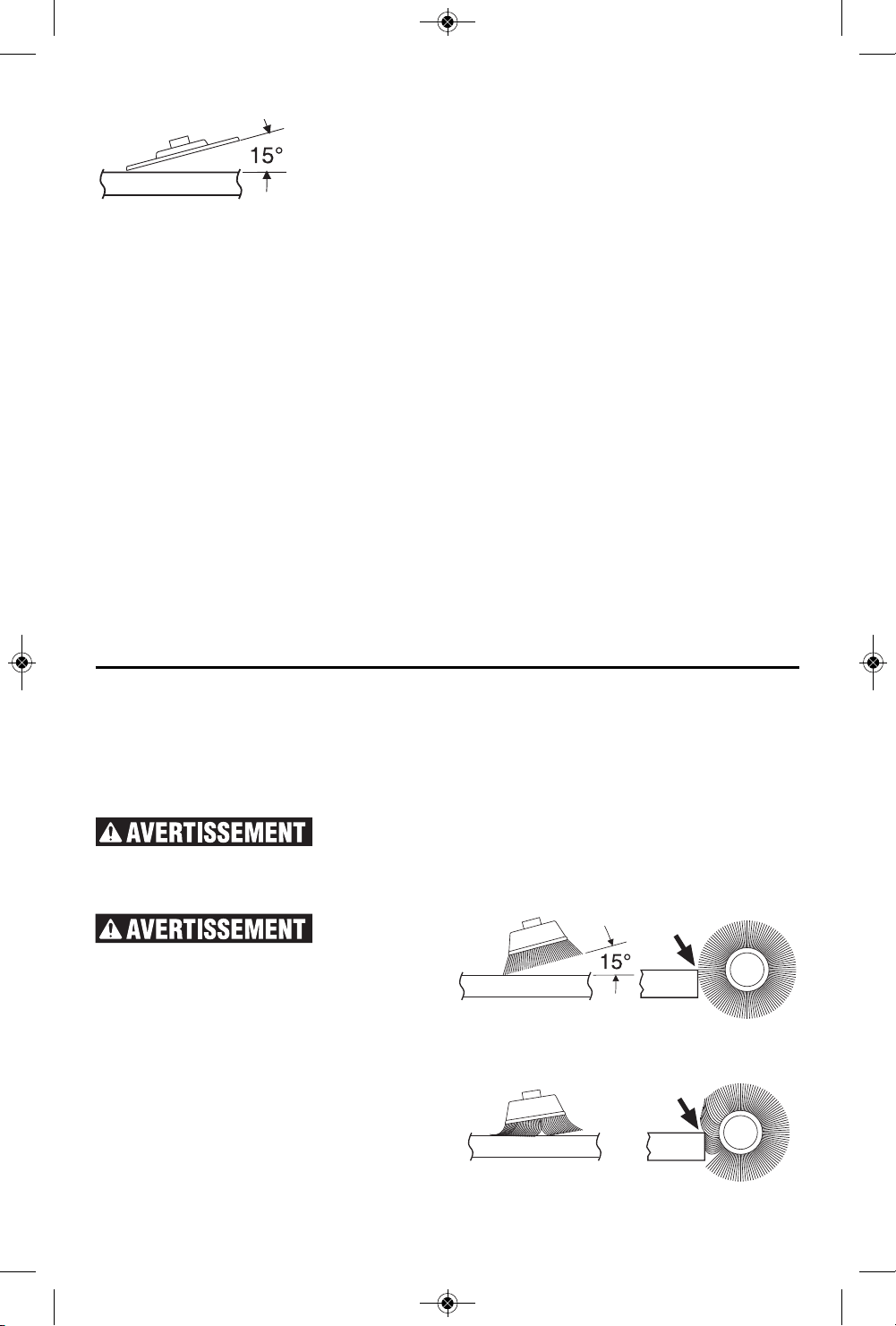

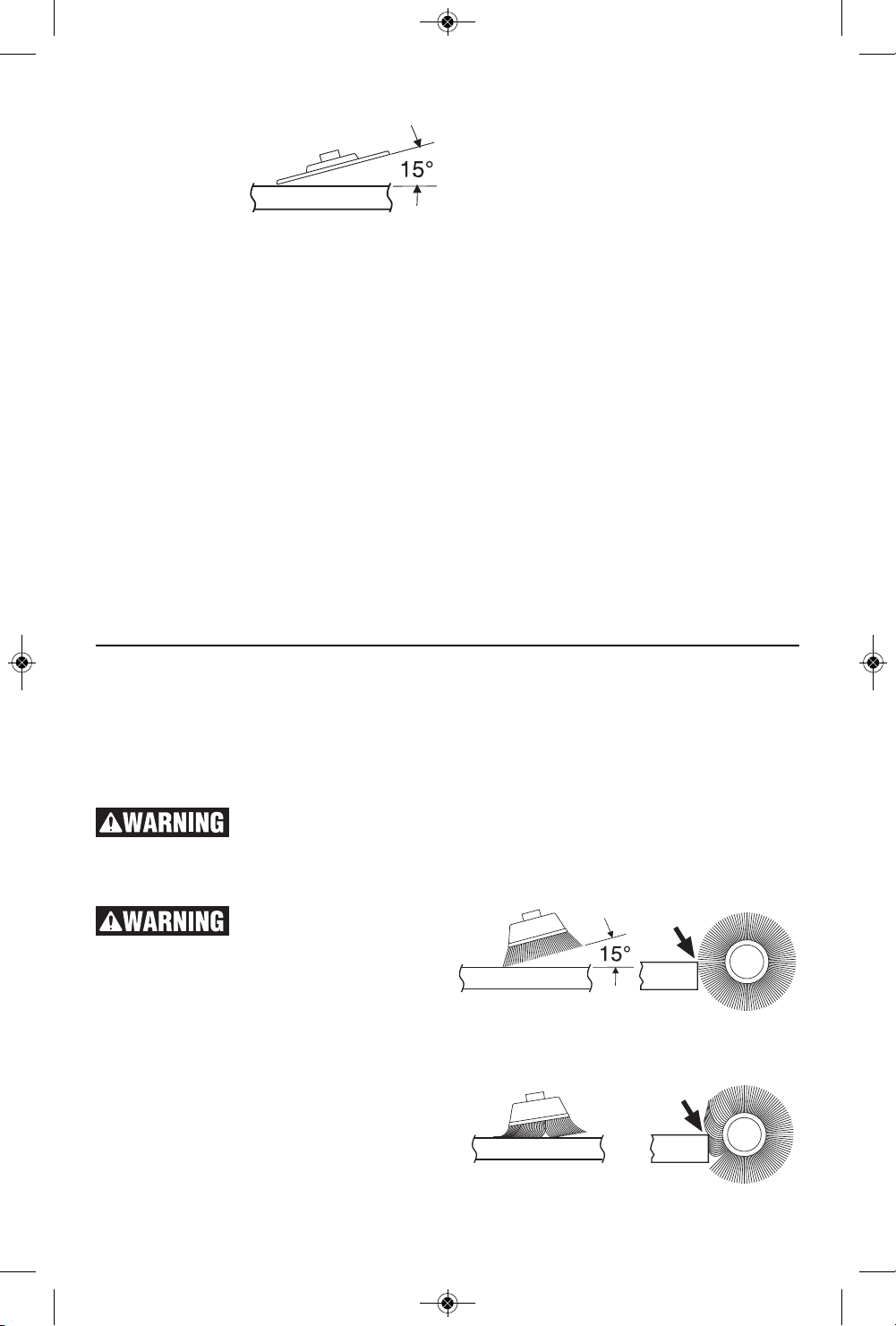

SANDING TIPS
For best results, tilt
the Disc Sander at a
10° to 15° angle
w
hile sanding so
that only about 1" of
the surface around the edge of the disc contacts
the work.
If the disc (accessory) is held flat or the back
edge of the disc comes in contact with the work,
a violent thrust to the side may result.
If sander is tilted too much, sanding action will
be too great and a rough cut surface or gouging
and snagging will result.
Guide the Disc Sander with crosswise strokes.
Be careful not to hold the sander in one spot too
long. Do not use a circular motion, as this
makes swirl marks. Test before use on scrap
stock.
Do not force or apply pressure when sanding.
Use only the weight of the tool for pressure.
Excess pressure actually slows the tool down. If
faster stock removal is desired, change to a
coarser grit disc.
Remove gummy paint from metal with an “open
coat” disc. Sand until sparks start to appear,
then stop and change to a “closed coat” disc to
remove any remaining paint.
SANDING WOOD
When sanding wood the direction of the disc
motion at the contact point should parallel the
grain as much as possible. The rapid cut of
discs and the swirl type scratch pattern they
occasionally create generally prohibit their use
for producing the final finish.
Scratches and circular marks are usually the
result of using too coarse a grit. When changing
to a finer grit, move across the sand ing lines
that were made by a previous coarser disc.
SANDING METAL
When sanding automobiles or appliances, wipe
the metal clean with a non-flammable solvent or
commercial cleaner to remove all wax and
grease. By doing this first, the sanding discs will
sand better and last longer.
For heavy duty work, use a coarse grit disc first.
Follow-up with a medium grit to remove
scratches. To produce smooth finish, use fine
grit disc.
Wire Brush Operations
Wire brushes are intended to “clean”
structural steel, castings, sheet metal, stone
and concrete. They are used to remove rust,
scale and paint.
Avoid bouncing and snag-
ging the wire brush, espe-
cially when working corners, sharp edges
etc. This can cause loss of control and
kickback.
Be aware that wire
bristles are thrown by
the brush even during ordinary operation.
Do not overstress the wires by applying
excessive load to the brush. The wire
bristles can easily penetrate light clothing
and/or skin.
BRUSHING PRESSURE
1. Remember, the tips of a wire brush do the
work. Operate the brush with the lightest
pressure so only the tips of the wire come in
contact with the work.
2. If heavier pressures are used, the wires
will be overstressed, resulting in a wiping
action; and if this is continued, the life of the
brush will be shortened due to wire fatigue.
3. Apply the brush to the work in such a way
that as much of the brush face as possible is
in full contact with the work. Applying the
side or edge of the brush to the work will
result in wire breakage and shortened brush
life.

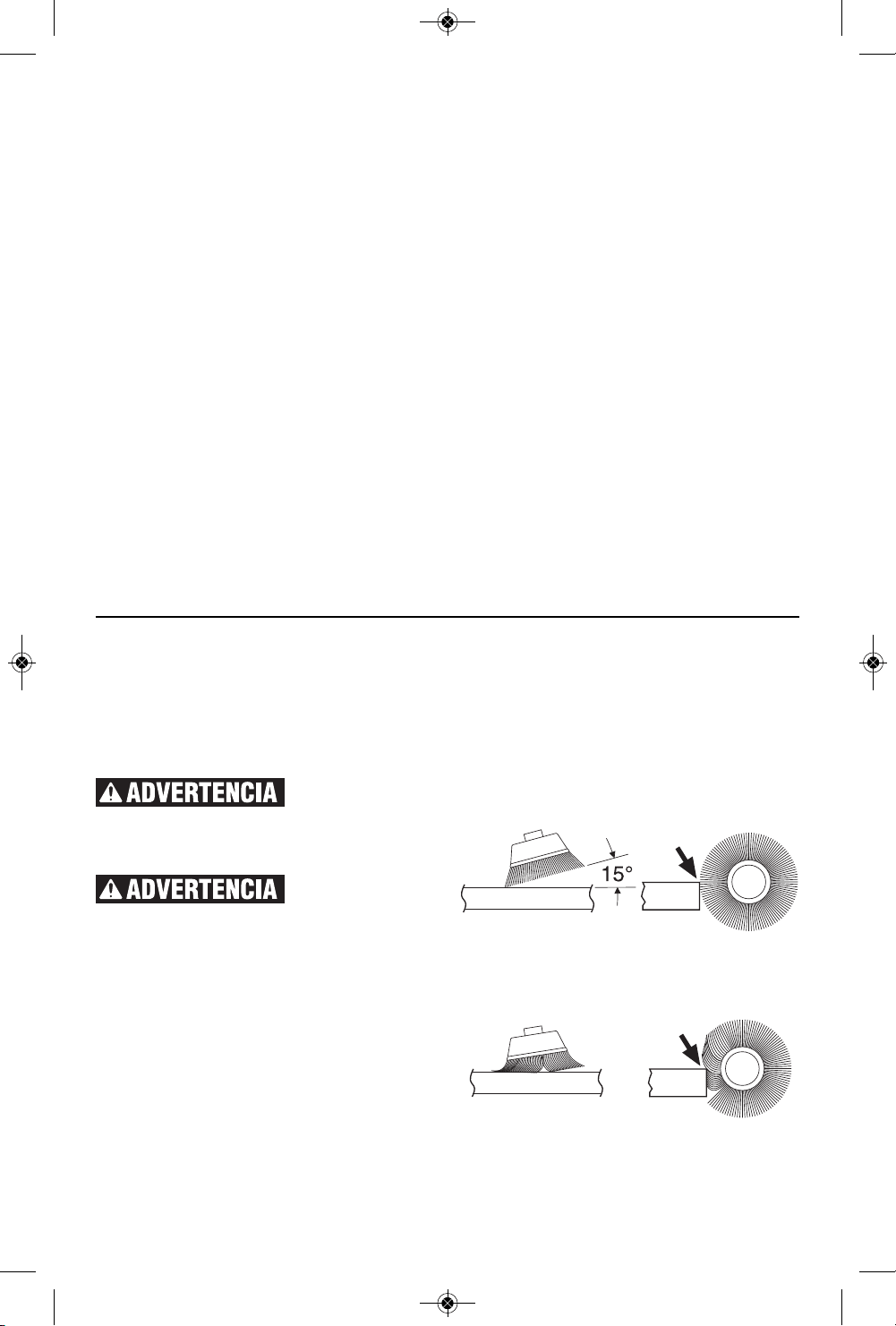

CORRECT: Wire tips doing the work.
INCORRECT: Excessive pressure can cause wire breakage.
2610001808.qxp_1873 10/10/16 8:19 AM Page 14
15
Service
Preventive maintenance
p
erformed by unauth-
orized per so n nel may result in misplacing
of internal wires and components which
could cause serious hazard. We
recommend that all tool service be performed
by a Bosch Factory Service Center or Autho -
rized Bosch Service Station.
TOOL LUBRICATION
Your Bosch tool has been properly lubricated
and is ready to use. It is recommended that
tools with gears be regreased with a special
gear lubricant at every brush change.
CARBON BRUSHES
The brushes and commutator in your tool
have been engineered for many hours of
dependable service. To maintain peak
efficiency of the motor, we recommend every
two to six months the brush es be examined.
Only genuine Bosch replace ment brushes
specially designed for your tool should be
used.
BEARINGS
Bearings which become noisy (due to heavy
load or very abrasive material cut ting) should
be replaced at once to avoid overheating or
motor failure.
Cleaning
To avoid accidents
always dis connect the
tool from the power supply before
cleaning or performing any main tenance.
The tool may be cleaned most effectively
with compressed dry air. Always wear
safety gog gles when cleaning tools with
compressed air.
Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not at tempt to clean by inserting pointed
objects through openings.
Certain cleaning agents
and sol vents damage
plastic parts. Some of these are: gasoline,
carbon tetrachlo ride, chlo rinated cleaning
solvents, ammonia and house hold
detergents that contain ammonia.
Maintenance
Extension Cords
If an extension cord is
necessary, a cord with
adequate size conductors that is capable
of carrying the current necessary for your
tool must be used. This will prevent
excessive voltage drop, loss of power or
overheating. Grounded tools must use 3-
wire extension cords that have 3-prong plugs
and receptacles.
NOTE: The smaller the gauge number, the
higher the cord capacity.
RECOMMENDED SIZES OF EXTENSION CORDS
120 VOLT ALTERNATING CURRENT TOOLS
Tool’s
Ampere
Rating
Cord Size in A.W.G. Wire Sizes in mm
2
Cord Length in Feet Cord Length in Meters
25 50 100 150
15 30 60 120
3-6
6-8
8-10
10-12
12-16
18
18
18
16
14
16
16
16
16
12
16
14
14
14
–
14
12
12
12
–
0.75
0.75
0.75
1.0
–
0.75
1.0
1.0
2.5
–
1.5
2.5
2.5
4.0
–
2.5
4.0
4.0
–
–
2610001808.qxp_1873 10/10/16 8:19 AM Page 15
16
* Wheel guard ** Rubber backing pad (sanding)
* Side handle ** Lock nut wrench (sanding)
* Lock nut wrench (grinding) * Backing flange
* Lock nut (grinding) ** Type 1A wheel guard
** Grinding wheel (*= standard equipment)
(**= optional accessories)
NOTE: Wheel guard must be used when sander is converted for grinding operations.
NOTE: Not recommended for use with type 11 cup wheels.
Accessories
2610001808.qxp_1873 10/10/16 8:19 AM Page 16
17
Avertissements généraux concernant la sécurité des outils électroportatifs
Veuillez lire tous
les avertis -
sements et toutes les consignes de sécurité. Si l'on
n'observe pas ces avertissements et ces consignes de
sécurité, il existe un risque de choc électrique,
d'incendie et/ou de blessures corporelles graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET
TOUTES LES CONSIGNES DE SÉCURITÉ POUR
RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif
» se rapporte à votre outil branché sur le secteur (avec
fil) ou à votre outil alimenté par piles (sans fil).
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.
N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une
perte de contrôle si on vous distrait.
Sécurité électrique
Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on
utilise une fiche non modifiée sur une prise qui lui
correspond.
Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente
si votre corps est relié à la terre.
N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil
électroportatif, le risque de choc électrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.
S'il est absolument nécessaire d'utiliser l'outil
électroportatif dans un endroit humide, utilisez une
alimentation protégée par un disjoncteur de fuite de
terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit
les risques de choc électrique.
Sécurité personnelle
Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le
mode d’emploi et lire la signification de ces symboles.
!
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous
avertir de l’existence possible d’un danger de lésion corporelle.
Obéissez à tous les messages relatifs à la sécurité qui suivent ce
symbole pour éviter tout risque de blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas
évitée, causera la mort d’une personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle
n’est pas évitée, pourrait causer la mort d’une personne ou une
blessure grave.
MISE EN GARDE, conjointement avec le symbole d’alerte en
liaison avec la sécurité, indique une situation dangereuse qui, si
elle n'est pas évitée, causera une blessure légère ou modérée.
2610001808.qxp_1873 10/10/16 8:19 AM Page 17
18
Avertissements habituels concernant la sécurité des
opérations de rectification, de ponçage, de brossage
métallique et de tronçonnage à la meule abrasive :
Cet outil électroportatif a été conçu pour fonctionner
comme un outil de rectification, de ponçage, de
brossage métallique ou de tronçonnage. Veuillez lire
toute la documentation relative à la sécurité qui a été
fournie avec cet outil électroportatif, notamment, les
avertissements, les consignes, les illustrations et les
spécifications. Si l'on n'observe pas toutes les
consignes indiquées ci-dessous, il existe un risque de
choc électrique, d'incendie et/ou de blessures
corporelles graves.
Il n’est pas recommandé de réaliser des opérations
telles que le polissage avec cet outil électrique.
L'usage de l'outil au cours de travaux pour lesquels il
n'a pas été conçu risque de présenter un danger et de
causer des blessures corporelles.
N'utilisez pas d'accessoires qui n'ont pas été
spécifiquement conçus et recommandés par le
fabricant de l'outil. Le simple fait qu'un accessoire
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils
électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.
Utilisez des équipements de sécurité personnelle.
Portez toujours une protection oculaire. Le port
d'équipements de sécurité tels que des masques
antipoussières, des chaussures de sécurité
antidérapantes, des casques de chantier et des
protecteurs d'oreilles dans des conditions appropriées
réduira le risque de blessure corporelle.
Évitez les démarrages intempestifs. Assurez-vous que
l'interrupteur est dans la position arrêt (Off) avant de
brancher l'outil dans une prise de courant et/ou un
bloc-piles, de le ramasser ou de le transporter. Le
transport d'un outil électroportatif avec le doigt sur la
gâchette ou le branchement de cet outil quand
l'interrupteur est en position de marche (ON) est une
invite aux accidents.
Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations
inattendues.
Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.
Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de
collecte des poussières, assurez-vous que ces
dispositifs sont raccordés et utilisés correctement.
L'utilisation d'un dépoussiéreur peut réduire les dangers
associés à l'accumulation de poussière.
Utilisation et entretien des outils électroportatifs
Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait unmeilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.
Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et
doit être réparé.
Débranchez la fiche de la prise ou enlevez le bloc-pile
de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité
préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.
Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans
les mains d’utilisateurs inexpérimentés.
Entretenez les outils électroportatifs. Vérifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. Vérifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus.
Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.
Utilisez l'outil électroportatif, les accessoires et les
embouts d'outil, etc. conformément à ces
instructions, en tenant compte des conditions de
travail et des travaux à réaliser. L'emploi d’outils
électroportatifs pour des tâches différentes de celles
pour lesquelles ils ont été prévus peut résulter en une
situation dangereuse.
Entretien
Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
Avertissements spécifiques à la sécurité des outils électroportatifs
2610001808.qxp_1873 10/10/16 8:19 AM Page 18
19
puisse être attaché à votre outil électroportatif ne
garantit pas un fonctionnement sans danger.
La vitesse nominale de l'accessoire doit être au
moins égale à la vitesse maximum indiquée sur
l'outil électroportatif. Les accessoires que l'on fait
tourner à une vitesse supérieure à leur VITESSE
NOMINALE peuvent se casser et voler en éclats.
Le diamètre externe et l'épaisseur de votre
accessoire doivent être dans les limites de capacité
de votre outil électroportatif. Des accessoires de la
mauvaise taille ne peuvent pas être adéquatement
protégés ou contrôlés.
Le montage fileté des accessoires doit correspondre
au filet de la broche de la meuleuse. Pour les
accessoires montés à l’aide de brides de fixation, le
trou de l’arbre de l’accessoire doit correspondre au
diamètre de la bride de fixation qui doit être
introduite dans celui-ci. Les accessoires qui ne
correspondent pas au petit matériel de montage de
l’outil électrique fonctionneront de manière
déséquilibrée, vibreront de façon excessive et risquent
de causer une perte de contrôle de l’outil.
N'utilisez pas d'accessoires endommagés. Inspectez
vos accessoires avant chaque utilisation : vérifiez par
exemple que votre meule abrasive n'est ni fêlée, ni
ébréchée, que votre disque d'appui n'est ni fêlé, ni
déchiré, ni trop usé et que votre brosse métallique ne
contient pas de fils cassés ou détachés. Si vous
laissez tomber l'outil ou l'accessoire, vérifiez que ce
dernier n'est pas endommagé ou remplacez-le par un
accessoire en bon état. Après l'inspection et
l'installation d'un accessoire, tenez-vous à distance
du plan de l'accessoire en mouvement et demandez à
toute personne présente de faire de même, et faites
fonctionner l'outil à sa vitesse à vide maximale
pendant une minute. Si un accessoire est endommagé,
il se cassera habituellement en plusieurs morceaux
pendant cette période de test.
Portez des équipements de protection personnelle.
Suivant le travail effectué, portez un masque de
protection, des lunettes à coques ou des lunettes de
sécurité. S'il y a lieu, portez un masque
antipoussières, des dispositifs de protection de l'ouïe,
des gants et un tablier d'atelier capable d'arrêter des
petits fragments abrasifs ou des fragments de la
pièce. Les dispositifs de protection des yeux doivent
pouvoir arrêter des débris volants produits par diverses
opérations. Le masque antipoussières ou le respirateur
doit être capable de filtrer des particules générées par
votre travail. Une exposition prolongée à un bruit de
haute intensité peut entraîner une perte de l'ouïe.
Gardez toute personne présente à une distance sûre
de l'aire de travail. Toute personne qui entre dans
l'aire de travail doit porter des équipements de
protection personnelle. Des fragments d'une pièce ou
d'un accessoire peuvent être projetés et causer des
blessures au-delà de l'aire d'opération immédiate.
Tenez seulement l’outil électrique par ses surfaces de
préhension isolées lorsque vous effectuez une
opération dans le cadre de laquelle l’accessoire de
coupe risque d’entrer en contact avec un fil caché ou
avec son propre cordon d’alimentation. L’entrée en
contact d’un accessoire de coupe avec un fil sous
tension pourrait rendre conductrices des parties en
métal exposées de l’outil électrique et causer un choc
électrique à l’opérateur.
Positionnez le cordon hors de la trajectoire de
l'accessoire en mouvement. Si vous perdez contrôle de
l'outil, le cordon d'alimentation risque d'être coupé ou de
s'accrocher et votre main ou votre bras risque d'être tiré
jusqu'à ce qu'il entre en contact avec l'accessoire en
mouvement.
Ne posez jamais l'outil électroportatif tant que
l'accessoire n'a pas complètement cessé de tourner.
L'accessoire en mouvement risque d'accrocher la
surface sur laquelle il est posé et de vous faire perdre
contrôle de l'outil.
Ne laissez pas l'outil électroportatif en marche quand
vous le portez sur le côté. Un contact accidentel avec
l'accessoire en mouvement risquerait d'accrocher vos
vêtements et d'attirer l'accessoire vers votre corps.
Nettoyez régulièrement les prises d'air de l'outil
électroportatif. Le ventilateur du moteur attirera de la
poussière à l'intérieur du boîtier de l'outil et une
accumulation excessive de poudre métallique risque de
causer des dangers électriques.
Ne faites pas fonctionner l'outil électroportatif à
proximité de matériaux inflammables. Des étincelles
pourraient enflammer ces matériaux.
N'utilisez pas d'accessoires qui exigent des liquides
de refroidissement. L'utilisation d'eau ou d'autres
liquides de refroidissement peut entraîner une
électrocution ou un choc électrique.
Avertissements sur les rebonds et effets associés
L'effet de rebond est une réaction soudaine au
pincement ou à l'accrochage d'une meule, d'un disque
d'appui, d'une brosse ou de tout autre accessoire
pivotant. Un tel pincement ou accrochage fait
rapidement caler l'accessoire en mouvement, ce qui
force l'outil électroportatif hors de contrôle à aller dans la
direction opposée à celle de la rotation de l'accessoire à
l'emplacement du blocage.
Par exemple, si une meule abrasive est accrochée ou
pincée par la pièce, le bord de la meule à l'emplacement
du pinçage peut creuser la surface du matériau et forcer
la meule à se « hisser » sur la pièce ou à être éjectée. La
meule peut alors sauter soit en direction de l'utilisateur,
soit dans la direction opposée, en fonction de la direction
du mouvement de la meule à l'emplacement du
pincement. Les meules abrasives peuvent également se
briser dans de telles conditions.
Les rebonds résultent d'une mauvaise utilisation de
l'outil électroportatif et/ou de procédures ou de
conditions d'utilisation incorrectes, et ils peuvent être
2610001808.qxp_1873 10/10/16 8:19 AM Page 19
20
évités en prenant les précautions nécessaires indiquées
ci-dessous :
Maintenez une prise ferme sur l'outil électroportatif et
positionnez votre bras et le reste de votre corps de
façon à vous permettre de résister aux forces de
rebond. Utilisez toujours la poignée auxiliaire, quand
elle vous a été fournie, pour un contrôle maximum du
rebond ou de la réaction de couple qui se produit
pendant la mise en marche de l'outil. L'utilisateur peut
contrôler les réactions de couple ou les forces de rebond
en prenant les précautions nécessaires.
Ne placez jamais votre main à proximité de
l'accessoire en mouvement. L'accessoire risquerait de
rebondir sur votre main.
Ne vous placez jamais dans la zone où l'outil
électroportatif se dirigerait si un rebond se produisait.
L'effet de rebond projetterait l'outil dans la direction
opposée à celle du mouvement de la meule à
l'emplacement de l'accrochage.
Faites particulièrement attention quand vous travaillez
des coins ou des arêtes tranchantes, etc. Évitez de
faire rebondir ou d'accrocher l'accessoire. Les coins,
les arêtes tranchantes et les rebondissements ont
tendance à faire accrocher l'accessoire en mouvement et
à entraîner une perte de contrôle ou un rebond.
Ne fixez pas une lame à sculpter le bois de chaîne
coupante ou une lame de scie dentée sur l'outil. De
telles lames causent fréquemment des rebonds et des
pertes de contrôle.
Avertissements spécifiques à la sécurité des
opérations de rectification et de tronçonnage
à la meule :
N'utilisez que des types de meules qui sont
recommandées pour votre outil électroportatif et que
des protecteurs conçus pour la meule sélectionnée.
Les meules pour lesquelles l'outil n'a pas été conçu ne
peuvent pas être adéquatement protégées et sont par
conséquent dangereuses.
La surface de meulage des meules déprimées au
centre doit être montée au-dessous du plan de la lèvre
de protection. Une meule montée de façon incorrecte
qui dépasserait à travers le plan de la lèvre de protection
ne peut pas être protégée de façon adéquate.
Le dispositif de protection doit être attaché solidement
à l’outil électrique et être positionné de façon à
assurer le maximum de sécurité, pour que la partie la
plus petite possible de la meule soit exposée vers
l’opérateur. Le dispositif de protection aide à protéger
l’opérateur contre la projection de fragments de meules
brisées, contre tout contact accidentel avec la meule et
contre l’exposition à des étincelles qui pourraient mettre
le feu à des vêtements.
Les meules ne doivent être utilisées que pour des
opérations pour lesquelles elles ont été conçues. Par
exemple : ne meulez pas avec le côté de la meule à
tronçonner. Les meules à tronçonner sont conçues pour
une rectification périphérique et l'application de forces
latérales à ces meules peuvent les faire éclater.
Utilisez toujours des brides non endommagées d'une
taille et d'une forme qui conviennent à la meule
sélectionnée. Les brides de meule appropriées
soutiennent la meule, réduisant ainsi la possibilité que la
meule se casse. Les brides pour meules de tronçonnage
peuvent être différentes des brides pour d'autres types
de meules.
N'utilisez pas de meules usées provenant d'outils
électroportatifs de plus grande taille. Une meule qui a
été conçue pour un outil électroportatif de grande taille
n'est pas compatible avec un outil plus petit qui tourne à
une plus grande vitesse, et elle risque d'éclater si elle est
posée sur ce dernier.
Avertissements supplémentaires spécifiques à la
sécurité des opérations de tronçonnage
à la meule abrasive :
Ne bloquez pas la meule à tronçonner et n'appliquez
pas une pression excessive sur celle-ci. Ne tentez pas
de réaliser une coupe d'une profondeur excessive. La
surcharge de la meule augmente sa susceptibilité à la
torsion et au blocage pendant la coupe et la possibilité
d'un effet de rebond ou d'une cassure de la meule.
Ne positionnez pas votre corps de façon à ce qu'il soit
aligné avec la meule pivotante et derrière celle-ci.
Quand la meule, à l'emplacement de l'opération, se
déplace dans la direction opposée à celle de votre corps,
le rebond potentiel risque de projeter la meule en
mouvement ainsi que l'outil électroportatif directement
sur vous.
Quand la meule se coince, ou quand vous interrompez
une coupe pour une raison quelconque, mettez l'outil
électroportatif à l'arrêt et tenez-le sans bouger jusqu'à
ce que la meule s'arrête complètement. N'essayez
jamais de retirer la meule de tronçonnage au milieu
d'une coupe tant que la meule tourne toujours; cela
risquerait de provoquer un effet de rebond. Trouvez la
cause du coinçage de la meule et prenez les mesures
nécessaires pour y remédier.
Ne recommencez pas votre opération de coupe en
plaçant l'outil directement dans la pièce. Permettez à
la meule d'atteindre sa vitesse optimale avant de la
réintroduire prudemment dans la pièce. Si vous
remettez l'outil en marche directement dans la pièce, la
meule risque de se bloquer, de « grimper » sur la pièce
ou de faire un rebond.
Soutenez les panneaux ou toute pièce
surdimensionnée afin de réduire le plus possible le
risque de pincement ou de rebond de la meule. Les
pièces de grande taille ont tendance à fléchir sous leur
propre poids. Des supports doivent être placés sous la
pièce à proximité de la ligne de coupe et près du bord de
la pièce des deux côtés de la meule.
Faites particulièrement attention quand vous exécutez
une coupe « en poche » dans des murs déjà en place
ou dans d'autres endroits cachés. Il se peut que la
2610001808.qxp_1873 10/10/16 8:19 AM Page 20
21
meule saillante coupe des tuyaux de gaz, des conduites
d'eau, des fils électriques ou des objets qui risquent
d'entraîner un rebond.
Avertissements spécifiques à la sécurité des
opérations de ponçage :
N'utilisez pas de papier à disque de ponçage
surdimensionné. Suivez les recommandations du
fabricant quand vous choisissez votre papier de
ponçage. Un papier de ponçage trop grand qui dépasse
du patin de ponçage représente un danger de lacération
et peut entraîner un blocage, une déchirure du disque ou
un rebond.
Avertissements spécifiques à la sécurité des
opérations de brossage métallique :
Soyez conscient du fait que la brosse éjecte des soies
métalliques pendant son opération normale. Ne
surchargez pas les fils métalliques en appliquant une
charge excessive sur la brosse. Les soies métalliques
peuvent facilement pénétrer dans des vêtements légers
et/ou dans la peau.
Bien qu'il soit recommandé d'utiliser un protecteur
pour le brossage métallique, ne laissez pas la meule
ou la brosse métallique interférer avec le protecteur.
Le diamètre de la meule ou de la brosse métallique
risque d'augmenter à cause de la charge de travail et des
forces centrifuges.
Avertissements supplémentaires concernant la sécurité
L’emploi d’un GFCI et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien
en caoutchouc améliorent votre sécurité personnelle.
N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble
fonctionner, les composants électriques d’un outil
prévu pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.
Maintenez les poignées sèches et exemptes d’huile
et de graisse. On ne pas maîtriser un outil
électroportatif en toute sécurité quand on a les mains
glissantes.
Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents
de nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
Risque de blessure pour l'utilisateur. Le cordon
d'alimentation électrique ne doit être réparé que par un
Centre de service usine de Bosch ou par une Station
service agréée de Bosch.
N'essayez pas de couper des feuilles de métal ou des
pièces de grande taille avec cette machine, car elle
n'a pas été conçue pour servir de machine réservée au
tronçonnage.
N'utilisez pas de meules abrasives de Type 1 conçues
pour le meulage droit.
Utilisez un protège-main pendant le ponçage et le
brossage.
N'utilisez pas de meules de Type 41/1A ou du Type
42/27A pour la rectification des surfaces planes. Les
meules de Type 41/1A ou du Type 42/27A sur lesquelles
des forces latérales sont appliquées risquent de se
fragmenter ou d'éclater.
Les travaux à la
machine tel que
ponçage, sciage, meulage, perçage et autres travaux
du bâtiment peuvent créer des poussières contenant
des produits chimiques qui sont des causes
reconnues de cancer, de malformation congénitale
ou d’autres problèmes reproductifs. Ces produits
chimiques sont, par exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.
2610001808.qxp_1873 10/10/16 8:19 AM Page 21
22
Symboles
I
M
P
O
R
T
A
N
T
:
C
e
r
t
a
i
n
s
d
e
s
s
y
m
b
o
l
e
s
s
u
i
v
a
n
t
s
p
e
u
v
e
n
t
ê
t
r
e
u
t
i
l
i
s
é
s
s
u
r
v
o
t
r
e
o
u
t
i
l
.
V
e
u
i
l
l
e
z
l
e
s
é
t
u
d
i
e
r
e
t
a
p
p
r
e
n
d
r
e
l
e
u
r
s
i
g
n
i
f
i
c
a
t
i
o
n
.
U
n
e
i
n
t
e
r
p
r
é
t
a
t
i
o
n
a
p
p
r
o
p
r
i
é
e
d
e
c
e
s
s
y
m
b
o
l
e
s
v
o
u
s
p
e
r
m
e
t
t
r
a
d
'
u
t
i
l
i
s
e
r
l
'
o
u
t
i
l
d
e
f
a
ç
o
n
p
l
u
s
e
f
f
i
c
a
c
e
e
t
p
l
u
s
s
û
r
e
.
Symbole Désignation / Explication
V Volts (voltage)
A Ampéres (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
kg Kilogrammes (poids)
min Minutes (temps)
s Seconds (temps)
⌀
Diamétre (taille des mèches de perceuse, meules, etc.)
n
0
Vitesse à vide (vitesse de rotation, à vide)
n Vitesse nominale (vitesse maximum pouvant être atteinte)
.../min
Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc.,
par minute)
0 Position d'arrêt (vitesse zéro, couple zéro ...)
1, 2, 3, ...
I, II, III,
Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus
élevé signifie une vitesse plus grande)
0
Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)
Flèche (action dans la direction de la flèche)
Courant alternatif (type ou caractéristique du courant)
Courant continu (type ou caractéristique du courant)
Courant alternatif ou continu (type ou caractéristique du courant)
Construction classe II (désigne des outils construits avec double isolation)
Borne de terre (borne de mise à la terre)
2610001808.qxp_1873 10/10/16 8:19 AM Page 22
23
Symboles (suite)
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus
efficace et plus sûre.
Symbole Désignation / Explication
Désigne le programme de recyclage des piles Li-ion.
Désigne le programme de recyclage des piles Ni-Cad.
Alerte l’utilisateur pour lire le mode d’emploi
Alerte l’utilisateur pour porter des lunettes de sécurité
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.
Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories
selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de
normalisation.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de
normalisation selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon
les normes des États-Unis et du Canada
Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.
2610001808.qxp_1873 10/10/16 8:19 AM Page 23
24
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque
assemblage ou réglage que ce soit ou de changer les accessoires. Ces
mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
Rectifieuses d’angles
REMARQUE : Pour spécifications de l'outil, reportez-
vous à la plaque signalétique de votre outil.
* Utilisez toujours un protecteur de
meule de taille appropriée.
INTERRUPTEUR
A PALETTE
SPINDLE
POIGNÉE LATÉRALE
ANTIVIBRATIONS
LEVIER DE
RELÂCHEMENT ET
DE BLOCAGE
PROTECTEUR DE
MEULE TYPE 27
PROTÈGE-MAIN
(accessoire en option)
POIGNÉE LATÉRALE
ANTIVIBRATIONS
(accessoire en option)
OUVERTURES DE
VENTILATION
CONTRÔLE DES VIBRATIONS
BLOCAGE DE
L’ARBRE
ENCOCHES
VIS DE RÉGLAGE
Numéro de modèle 1873-8, 1873-8D et 1873-8F 1893-6
Vitesse nominale n 8,500/min n 6,000/min
Filet d'arbre 5/8 po -11 UNC 5/8 po -11 UNC
Longueur max. de l'arbre 3/4 po 3/4 po
Meule de type 27 max. *7 po diam *9 po diam
Meule métallique max. 4-1/2 po diam 6 po diam
Brosse en coupe métall. max. 4 po diam 6 po diam
Disque de ponçage max. 7 po diam 9 po diam
Meules de tronçonnage de type 1A et 27A max. 7 po diam 7 po diam
ERGOTS
2610001808.qxp_1873 10/10/16 8:19 AM Page 24
25
REMARQUE : utilisez toujours un protecteur de meule de taille appropriée.
REMARQUE : pour voir les spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
REMARQUE : ces accessoires ne sont pas recommandés pour emploi avec des meules en coupe de type 11.
Description fonctionnelle et spécifications (suite)
POSE DU PROTECTEUR
Utiliser le protec -
teur de meule avec
les meules à disque. Toujours fermer le verrou pour fixer
le protecteur. Maintenir le protecteur entre vous et la
meule. Ne pas diriger vers vous l’ouverture du protecteur.
La position du protecteur peut être ajustée en fonction
de la tâche à accomplir.
Pour fixer le protecteur de meule, DÉBRANCHEZ l'outil
de la prise de courant.
Appuyez sur le levier de relâchement et de blocage et
placez le protecteur sur le col de l’arbre afin que les
encoches du protecteur s’alignent sur les ergots du col
de l’arbre (Fig. 2).
La tension de serrage de la bride de fixation produite par
le protecteur de la meule peut être modifiée en serrant
ou en desserrant la vis de réglage. Assurez-vous que le
protecteur est bien à sa place et contrôlez sa position
périodiquement.
Tournez le protecteur dans les deux sens jusqu’à la
position désirée et relâchez le levier pour fixer le
protecteur.
POUR RETIRER LE PROTECTEUR : Appuyez sur le
levier de relâchement et de blocage, tournez le
protecteur jusqu’à ce que les encoches du protecteur
s’alignent sur les ergots du col de l’arbre et dégagez le
protecteur du col de l’arbre (Fig. 2).
Assemblage
ÉCROU DE BLOCAGE ET BRIDE D'APPUI
Votre outil est équipé d’un arbre fileté sur lequel se
montent les ac cessoires. Utilisez toujours l’écrou de
blocage (et la bride d'appui) fournis et dont les filets
correspondent à ceux de l’arbre.
POIGNÉE LATÉRALE
La poignée latérale sert à contrôler et à équilibrer l'outil.
La poignée doit être vissée dans le boîtier avant, d'un
côté ou de l'autre de l'outil, selon les préférences
personnelles et pour le confort de l'utilisateur. Utilisez la
poignée latérale pour un contrôle sûr et une opération
plus facile (Fig. 1).
PROTÈGE-MAIN EN OPTION
Le protège-main doit être utilisé avec les disques
d'appui, les disques de ponçage et les brosses
métalliques pour garder les doigts et les mains à
distance de la surface de la pièce, des bords tranchants,
des barbes et des débris. Quand vous utilisez
l'accessoire protège-main disponible en option, insérez
la poignée latérale dans l'orifice présent sur le protège-
main, puis vissez-la dans le boîtier (Fig. 1).
Assurez-vous que le protège-main est positionné entre
la main et le disque d'appui, le disque de ponçage ou la
brosse métallique.
FIG. 2
ERGOTS
ARBRE
PROTECTEUR
DE MEULE
TYPE 27
ENCOCHES
VIS DE RÉGLAGE
LEVIER DE
RELÂCHEMENT ET
DE BLOCAGE
2610001808.qxp_1873 10/10/16 8:19 AM Page 25
26
ENSEMBLE DE MEULE DE TYPE 27
Débranchez l'outil
de la prise de
courant. Assurez-vous que le protecteur de meule est
en place pour la rectification.
Quand vous utilisez des meules montées, vissez la
BRIDE D'APPUI à fond sur l'arbre, puis placez la MEULE
ABRASIVE sur celui-ci. Vissez l’écrou de blocage et
serrez-le à l’aide de la clé à écrous de blocage fournie
avec le kit bride, tout en retenant le blocage d’arbre (Fig. 3).
POUR DÉPOSER : Inversez la procédure.
Lors de l'utilisation de meules vissées, vissez-les
directement sur l'arbre.
ENSEMBLE DE MEULE ABRASIVE DE TYPE 1A ET 27A
En utilisant le protecteur de meule de type 1A
disponible en option, il est possible de réaliser des
coupes limitées sur de petites pièces telles que des
tubes en métal, des tuyaux ou des barres de béton
armé.
N'essayez pas de couper des pièces ou des feuilles
métalliques de grande taille, car cet outil n'a pas été
conçu pour servir d'outil de coupe spécialisé.
Utilisez toujours
un protecteur de
meule de type 1A pour les opérations de coupe.
Débranchez l'outil de la prise de courant. Assurez-vous
que le protecteur de meule est en place avant une
opération de coupe.
Quand vous utilisez des meules montées, vissez la
BRIDE D'APPUI à fond sur l'arbre, puis placez la MEULE
ABRASIVE sur celui-ci. Vissez l’écrou de blocage et
serrez-le à l’aide de la clé à écrous de blocage fournie
avec le kit bride, tout en retenant le blocage d’arbre (Fig. 4).
POUR DÉPOSER : Inversez la procédure.
MEULES ABRASIVES DROITES DE TYPE 1
N'utilisez pas de
meules abrasives
de type 1A conçues pour le meulage droit ou la
rectification des matrices. Cet outil n'a pas été conçu
pour être utilisé avec des meules abrasives droites ou
des meules à rectifier les matrices.
BRIDE
D'APPUI
ÉCROU DE
BLOCAGE
PROTECTEUR
DE MEULE
TYPE 27
MEULE DE
TYPE 27
MEULE À
VISSER
TYPE 27
ARBRE
FIG. 3
BRIDE
D'APPUI
ÉCROU DE
BLOCAGE
PROTECTEUR
DE MEULE
TYPE 1A
FIG. 4
ARBRE
MEULE DE
TYPE 1A
MEULE DE
TYPE 27A
ÉCROU DE
BLOCAGE
2610001808.qxp_1873 10/10/16 8:19 AM Page 26
27
ENSEMBLE D'ACCESSOIRES DE PONCAGE
DISQUE D’APPUI
Avant d’attacher un
disque d’appui,
assurezvous que la vitesse maximale de rotation qu’il peut
atteindre, sans compromettre la sécurité de
fonctionnement, n’est pas inférieure à la vitesse en
marche libre figurant sur la plaquette em blématique de
l’outil.
La plupart des
travaux de
ponçage s’effectuent sans le protecteur. Remettez
toujours le pro tecteur en place sur l’outil avant de vous
en servir pour le meulage.
POSE DES DISQUES D’APPUI ET DE PONÇAGE
Débranchez l'outil de la prise de courant.
Fixez le protège-main (Fig. 1). Tourn
ez-le sur le dos
(arbre orienté vers le haut). Placez le disque d’appui en
caoutchouc sur l’arbre. Centrez le disque de ponçage sur
le disque d’appui. Introduisez l’écrou de blocage dans le
disque et vissez-le à fond sur l’arbre avec les doigts.
Enfoncez le blocage d'arbre, puis serrez le disque d'appui
solidement à l'aide de la clé à écrous de blocage (Fig. 5).
Consignes de fonctionnement
Tenez l’outil à deux
mains à la mise en
marche car le couple du moteur peut transmettre une
certaine torsion.
INTERRUPTEUR E PALETTE «TROIS REGLAGES»
(Modèles 1873-8, 1873-8F et 1893-6 seulement)
L’interrupteur à palette
permet à l’utilisateur de
choisir entre trois réglages:
« d é v e r r o u i l l a g e » ,
«marche/arrêt» et
«verrouillage».
POUR DÉVERROUILLER L’INTERRUPTEUR ET METTRE
L’OUTIL EN MARCHE : Déplacez la palette vers l’AVANT
(vers l’arbre), puis serrez la palette.
POUR METTRE L’OUTIL AU REPOS: Relâchez la palette.
L’interrupteur, qui est àressort, retournera
automatiquement à la position d’arrêt.
La fonction de verrouillage, incorporée dans l’interrupteur
à palette, est très pratique lors de longs travaux.
POUR VERROUILLER L’INTERRUPTEUR SOUS
TENSION : Après que l’interrupteur est mis sous
tension, DÉPLACEZ la palette totalement vers l’AVANT,
puis relâchez-la.
POUR METTRE L’OUTIL AU REPOS : Serrez la palette,
puis relâchez-la. L’interrupteur, qui est à ressort,
retournera automatiquement à la position d’arrêt.
Assemblage de la ponceuse
BLOCAGE
DE L’ARBRE
DISQUE
D'APPUI EN
CAOUTCHOUCI
DISQUE DE
PONCAGE
ÉCROU DE
BLOCAGE
ARBRE
BROSSE
MÉTALLIQUE
À VISSER
FIG. 5
ENSEMBLE DE BROSSE MÉTALLIQUE
Avant d’attacher
un brosse
métallique, assurezvous que la vitesse maximale de
rotation qu’il peut atteindre, sans compromettre la
sécurité de fonctionnement, n’est pas inférieure à la
vitesse en marche libre figurant sur la plaquette em -
blématique de l’outil.
Avant d'installer une brosse métallique sur cet outil,
débranchez ce dernier de la prise de courant. Fixez le
protège-main (Fig. 1). Les brosses métalliques sont
équipées de leur propre centre fileté, et il suffit de les
visser sur l'arbre. Assurez-vous de les asseoir contre
l'épaulement avant de mettre l'outil en marche
(position ON).
POUR DÉPOSER : Inversez la procédure.
ENSEMBLE DE BROSSE MÉTALLIQUE À TOURET
Avant d'installer une brosse métallique à touret sur cet
outil, débranchez ce dernier de la prise de courant.
Fixez un protecteur de type 27 (Fig. 2). Les brosses
métalliques à touret sont équipées de leur propre
centre fileté, et il suffit de les visser sur l'arbre.
Assurez-vous de les asseoir contre l'épaulement avant
de mettre l'outil en marche (position ON).
POUR DÉPOSER : Inversez la procédure.
2610001808.qxp_1873 10/10/16 8:19 AM Page 27
28
INTERRUPTEUR À PALETTE AVEC BLOCAGE
EN POSITION D’ARRÊT
(Modèles 1873-8D seulement)
L’interrupteur à palette permet à l’utilisateur de
commander les fonctions de blocage en position arrêt
ainsi que la marche/arrêt.
Tenez l’outil à
deux mains à la
mise en marche car le couple du moteur peut
transmettre une certaine torsion.
POUR DÉVERROUILLER L’INTERRUPTEUR ET
METTRE L’OUTIL EN MARCHE : Déplacez la palette
vers l’AVANT (vers l’arbre), puis serrez la palette.
POUR METTRE L’OUTIL AU REPOS: Relâchez la
palette. L’interrupteur, qui est àressort, retournera
automatiquement à la position d’arrêt.
Mettez l’outil en marche avant de le poser sur la pièce.
De même, sou levez-le avant d’en relâcher l’interrupteur.
Pour prolonger la durée de l’interrupteur, évitez de le
mettre sous tension et hors tension pendant que l’outil
est à l’oeuvre.
CHOIX DES MEULES
Avant d’utiliser
une meule,
assurez-vous que la vitesse maximale de rotation
qu’elle peut at teindre, sans compromettre la sécurité de
fonctionnement, n’est pas inférieure à la vitesse en
marche libre figurant sur la plaquette emblé matique de
l’outil. Ne choisissez pas des meules de diamètre
supérieur à celui recommandé.
MEULES
Pour de meilleurs résultats, choisissez les meules
soigneusement. Les meules diffèrent de plusieurs
façons : granulométrie, composition, dureté, taille des
particules et structure. Le choix de la meule est dicté
par le type de travail à réaliser. Les meules sont
recommandées pour le meulage rapide de l’acier de
construction, des cordons de soudure prononcés, des
pièces d’acier coulé, de l’acier inoxydable et d’autres
métaux ferreux.
CONSEILS PRATIQUES
Vous aurez de meilleurs
résultats si vous
maîtrisez la pression
sur l’outil et maintenez
l’angle d’inclinaison de la meule entre 10 à 15° avec la
pièce. L’outil sera difficile à manœuvrer si vous
travaillez avec la meule à plat. Par contre, si la meule
est trop fortement inclinée, la pression est concentrée
sur une petite surface causant la brûlure de la pièce.
La pression
exagérée ou
soudaine sur la meule ralentira le meulage et soumettra
la meule à des contraintes dangereuses.
Lors du rodage d’une meule neuve, assurez-vous de
meuler en tirant l’outil vers l’arrière jusqu’à ce que
l’arête de la meule devienne arrondie. Les arêtes des
meules neuves sont vives et ont tendance à « mordre »
ou à trancher la pièce quand l’outil est poussé vers l’avant.
COUPE DES MÉTAUX
En utilisant le protecteur de meule de type 1A
disponible en option, il est possible de réaliser des
coupes limitées sur de petites pièces telles que des
tubes en métal, des tuyaux ou des barres de béton
armé. Quand vous coupez, adoptez une avance
modérée, adaptée au matériau qui est coupé.
N'exercez pas une pression latérale sur le disque de
coupe, n'inclinez pas l'outil et ne le faites pas osciller.
Quand vous coupez des profils et des barres à section
carrée, il est recommandé de commencer par la plus
petite section transversale.
Suivez toujours les précautions pour éviter les rebonds.
N'appliquez pas de pression latérale sur la meule de
coupe pour ralentir la meule.
L'outil doit toujours être utilisé de façon à ce que les
étincelles soient dirigées dans la direction opposée à
celle de l'utilisateur.
Travaux de ponçage
CHOIX DES DISQUES DE PONÇAGE
Les disques de ponçage sont fabriqués de particules
abrasives d’alumine extrêmement dures et coupantes,
fixées avec de la résine phénolique sur une robuste
armature en fibres, ce qui leur permet de résister aux
gros ponçages à haute vélocité. La granulométrie et
l’espacement des particules abrasives varient selon les
types de disques. Les disques à GRAIN OUVERT (type
H) sont employés pour le ponçage des matériaux
tendres et des surfaces peintes ou vernies. Les disques
à GRAIN SERRÉ (type K) servent au ponçage des
surfaces en métal, bois dur, pierre, marbre et autres
matériaux dont le traitement produit des particules
fines.
Les disques de ponçage sont fabriqués de particules
abrasives allant du calibre 16 (très grossier) au calibre
180 (très fin). Vous obtiendrez de meilleurs résultats si
vous choisissez avec soin vos disques de ponçage. De
nombreux travaux nécessitent l’emploi de plusieurs
calibres de par ticules abrasives et, dans certains cas,
vous auriez intérêt à utiliser à la fois des disques à
« grain ouvert » et à « grain serré » pour achever plus
rapidement le travail. Voir les explications au tableau.
OPÉRATION : Refinition des surfaces en bois ou en métal peint.
REMARQUES GRAIN
Pour décaper la peinture et aplanir les
irrégularités de surface.
Gros
16-24-30
Pour adoucir les surfaces ayant subi un
ponçage de dégrossissage.
Moyen
36-50-80
Pour enlever les égratignures laissées par
un ponçage antérieur.
Fin
100-120
Pour adoucir une surface avant la peinture,
le polissage ou le cirage.
Très fin
150-180
2610001808.qxp_1873 10/10/16 8:19 AM Page 28
29
CONSEILS PRATIQUES
Pour obtenir de
meilleurs résultats,
inclinez la ponceuse à
disque à un angle de 10
à 15°, de sorte que la
seule partie du disque qui est en contact avec la pièce
soit une bande d’environ 2,5 cm de large depuis sa cir -
conférence.
Si le disque (accessoire) est maintenu à plat contre la
pièce ou si son bord arrière vient en contact avec elle,
l’outil risque d’être projeté violemment de côté.
La trop grande inclinaison de la ponceuse causera le
ponçage exagéré risquant de marquer, gouger et
d’abîmer la surface.
Guidez la ponceuse à disque en la déplaçant dans le sens
transversal. Ne vous attardez pas trop longtemps au
même endroit. Ne lui imprimez pas de mouvements
circulaires car elle laisserait des tourbillons. Effectuez un
ponçage d’essai sur une retaille avant d’entreprendre le
travail.
Ne forcez pas et n'exercez pas de pression en ponçant.
Faites pression uniquement avec le poids de l'outil. Une
pression exagérée ralentit effectivement l'outil. Pour un
ponçage plus rapide, utilisez un disque à particules de
gros calibre.
Décapez la peinture gommée du métal à l’aide d’un
disque à « grain ouvert ». Poncez jusqu’à apparition
d’étincelles, puis arrêtez pour sub stituer un disque à
« grain serré » et décapez le reste de la peinture.
PONÇAGE DU BOIS
Pour le ponçage du bois, le sens de déplacement du
disque à partir du point de contact doit être parallèle aux
fibres du bois autant que possible. L’abrasion rapide
causée par les disques et les égratignures spiralées
qu’ils produisent parfois sont les raisons pour lesquelles
on évite géné ralement de les utiliser pour la finition.
Les égratignures et les traces circulaires sont
généralement attribuables à l’emploi d’un disque à
particules de trop gros calibre. Quand vous aurez
substitué le disque à particules plus fines, effectuez des
passes trans versales croisant les lignes de ponçage
laissées antérieurement par le disque plus grossier.
PONÇAGE DES MÉTAUX
Avant de poncer la tôlerie d’une carrosserie d’automobile
ou d’un appareil ménager, nettoyez-la avec un solvant
ininflammable ou un nettoyeur commercial pour enlever
toute trace de cire ou de graisse. Si vous prenez cette
précaution, les disques de ponçage produiront une
surface plus douce et dureront davantage.
Pour les tâches plus exigentes, utilisez d’abord un
disque à particules de gros calibre. Servez-vous ensuite
d’un abrasif moyen pour enlever les égratignures. Pour
obtenir un fini bien lisse, employez un disque à par -
ticules fines.
Travaux à la brosse métallique
Les brosses métalliques servent à « nettoyer » l’acier de
construction, les pièces d’acier coulé, la tôle, la pierre et
le béton. Elles servent également à décaper la rouille, le
tartre et la peinture.
Évitez de faire
rebondir et de
heurter la brosse métallique, surtout en travaillant des
coins, des arêtes vives, etc. Ceci peut causer une perte
de contrôle et un rebond.
Soyez conscient
du fait que la
brosse éjecte des soies métalliques pendant son
opération normale. Ne surchargez pas les fils
métalliques en appliquant une charge excessive sur la
brosse. Les soies métalliques peuvent facilement
pénétrer dans des vêtements légers et/ou dans la peau.
PRESSION DE BROSSAGE
1. Souvenez-vous : ce sont les pointes d’une brosse
métallique qui font le travail. N’appliquez qu’une
pression très légère sur la brosse de sorte que seules
les pointes des poils viennent en contact avec la
pièce.
2. Si vous appliquez une pression trop importante, les
poils seront surchargés, résultant en un balayage de
la pièce. Si ceci se prolonge, la durée de vie de la
brosse s’en trouvera écourtée à cause de la fatigue
des poils.
3. Appliquez la brosse sur la pièce de manière à ce
que la plus grande partie possible de sa tranche soit
en contact total avec la pièce. Appliquer le côté ou le
bord de la brosse sur la pièce résulterait en une
cassure des poils et écourterait sa durée de vie.
CORRECT Les pointes des poils font le travail.
INCORRECT Pression excessive risquant de briser les poils.
2610001808.qxp_1873 10/10/16 8:19 AM Page 29
30
Service
Tout entretien
préventif effectué
par des personnels non autorisés peut résulter en
mauvais placement de fils internes ou de pièces, ce
qui peut présenter un danger grave. Nous vous
conseillons de faire faire tout l’entretien par un centre
de service d’usine Bosch ou une station service agréée
Bosch.
LUBRIFICATION DE L’OUTIL
Votre outil Bosch a été lubrifié correctement en usine et
il est prêt à l’utilisation. Nous vous conseillons de re-
graisser les outils qui comportent des engrenages avec
un lubrifiant à engrenages spécial à chaque fois que
vous changez les balais.
BALAIS OU CHARBONS
Les balais (ou charbons) et le collecteur de votre outil
ont été conçus pour apporter de nombreuses heures de
fonctionnement fiable. Pour maintenir le rendement du
moteur à son maximum, nous vous conseillons de
contrôler les balais tous les deux à six mois. Il ne faut
utiliser que des balais de rechange Bosch d’origine et
conçus pour votre outil.
PALIERS
Si les paliers commencent à faire du bruit (à cause de
surcharges importantes ou du toupillage de matériaux
très abrasifs) il faut les faire remplacer immédiatement
pour éviter la surchauffe ou une panne de moteur.
Nettoyage
Pour éviter les
accidents, il faut
toujours débrancher l’outil avant de le nettoyer ou de
l’entretenir. Le meilleur moyen de nettoyer l’outil est
d’utiliser de l’air comprimé sec. Il faut toujours porter
des lunettes de protection quand on utilise de l’air
comprimé.
Les ouïes de ventilation et les leviers de l’interrupteur
doivent rester propres et exempts de corps étrangers.
Ne tentez pas de les nettoyer en enfonçant des objets
pointus dans les orifices.
Certains agents de
nettoyages et certains
dissolvants abîment les pièces en plastique. Parmi
ceux-ci se trouvent: l’essence, le tétrachlorure de
carbone, les dissolvants de nettoyage chlorés,
l’ammoniaque ainsi que les détergents domestiques qui
en contiennent.
Entretien
Cordons de rallonge
Si un cordon de
rallonge s'avère
nécessaire, vous devez utiliser un cordon avec
conducteurs de dimension adéquate pouvant porter le
courant nécessaire à votre outil. Ceci préviendra une
chute excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.
REMARQUE : Plus le calibre du cordon est petit, plus sa
capacité est élevée.
DIMENSIONS DE RALLONGES RECOMMANDÉES
OUTILS 120 VOLTS COURANT ALTERNATIF
Intensité
nominale
de l’outil
Calibre A.W.G. Calibre en mm
2
Longueur en pieds Longueur en mètres
25 50 100 150 15 30 60 120
3-6
6-8
8-10
10-12
12-16
18
18
18
16
14
16
16
16
16
12
16
14
14
14
–
14
12
12
12
–
0.75
0.75
0.75
1.0
–
0.75
1.0
1.0
2.5
–
1.5
2.5
2.5
4.0
–
2.5
4.0
4.0
–
–
2610001808.qxp_1873 10/10/16 8:19 AM Page 30
31
* Protecteur
* Poignée latérale
* Clé de serrage (rectification)
* Écrou de blocage (rectification)
**Meule
(*= équipment standard)
(**= accessorie en option)
**Disque d’appui en caoutchouc (ponçage)
**Clé de serrage (ponçage)
* Bride d'appui
**Protecteur de meule type 1A
REMARQUES : Il faut utiliser un protecteur de meule quand la ponceuse est convertie
pour des opérations de rectification.
REMARQUES : ces accessoires ne sont pas recommandés pour emploi avec des meules en coupe de type 11.
Accessoires
2610001808.qxp_1873 10/10/16 8:19 AM Page 31
32
Advertencias generales de seguridad para herramientas mecánicas
Lea todas las
advertencias de
seguridad y todas las instrucciones. Si no se siguen
las
advertencias e instrucciones, el resultado podría ser
sacudidas eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E
INSTRUCCIONES
PARA REFERENCIA FUTURA
La expresión “herramienta mecánica” en las
advertencias se refiere a su herramienta mecánica
alimentada por la red eléctrica (herramienta alámbrica)
o su herramienta mecánica alimentada por baterías
(herramienta inalámbrica).
Seguridad del área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de
líquidos, gases o polvos inflamables. Las
herramientas mecánicas generan chispas que pueden
incendiar el polvo o los vapores.
Mantenga alejados a los niños y a las personas que
estén presentes mientras esté utilizando una
herramienta mecánica. Las distracciones pueden
hacerle perder el control de la herramienta.
Seguridad eléctrica
Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique nunca el
enchufe de ningún modo. No use enchufes
adaptadores con herramientas mecánicas conectadas
a tierra (puestas a tierra). Los enchufes no
modificados y los tomacorrientes coincidentes
reducirán el riesgo de sacudidas eléctricas.
Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento
del riesgo de sacudidas eléctricas si el cuerpo del
operador se conecta o pone a tierra.
No exponga las herramientas mecánicas a la lluvia o
a condiciones mojadas. La entrada de agua en una
herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.
No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles. Los cordones dañados o enganchados
aumentan el riesgo de que se produzcan sacudidas
eléctricas.
Cuando utilice una herramienta mecánica en el
exterior, use un cordón de extensión adecuado para
uso a la intemperie. La utilización de un cordón
adecuado para uso a la intemperie reduce el riesgo de
que se produzcan sacudidas eléctricas.
Si es inevitable utilizar una herramienta mecánica en
un lugar húmedo, utilice una fuente de energía
protegida por un interruptor de circuito accionado por
corriente de pérdida a tierra (GFCI). El uso de un GFCI
reduce el riesgo de sacudidas eléctricas.
Seguridad personal
Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de
seguridad. Por favor, lea el manual y preste atención a estos símbolos.
!
Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle
a usted de posibles peligros de lesiones corporales. Obedezca
todos los mensajes de seguridad que sigan a este símbolo para
evitar posibles lesiones o muerte.
PELIGRO indica una situación peligrosa que, si no se evita,
causará la muerte o lesiones graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita,
podría causar la muerte o lesiones graves.
PRECAUCIÓN, cuando se utiliza con el símbolo de alerta de
seguridad, indica una situación peligrosa que, si no se evita,
causará lesiones leves o moderadas.
2610001808.qxp_1873 10/10/16 8:19 AM Page 32
33
Advertencias de seguridad comunes para las
operaciones de amolado, lijado, cepillado con
cepillo de alambre y corte con ruedas abrasivas:
Esta herramienta mecánica está diseñada para
funcionar como amoladora, lijadora, cepillo de
alambre o herramienta recortadora. Lea todas las
advertencias de seguridad, instrucciones,
ilustraciones y especificaciones suministradas con
esta herramienta mecánica. Si no se siguen todas las
instrucciones que se indican a continuación, el
resultado podría ser descargas eléctricas, incendio y/o
lesiones graves.
Esta herramienta mecánica no se recomienda para
pulir. Las operaciones para las cuales la herramienta
mecánica no fue diseñada pueden crear un peligro y
causar lesiones corporales.
No se recomienda realizar operaciones tales como
pulir con esta herramienta eléctrica. Las operaciones
mecánica cuando esté cansado o bajo la influencia de
drogas, alcohol o medicamentos. Un momento de
distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.
Use equipo de protección personal. Use siempre
protección de los ojos. El equipo de protección, como
por ejemplo una máscara antipolvo, calzado de
seguridad antideslizante, casco o protección de oídos,
utilizado para las condiciones apropiadas, reducirá las
lesiones corporales.
Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
conectar la herramienta a la fuente de energía y / o al
paquete de batería, levantar la herramienta o
transportarla. Transportar herramientas mecánicas
con un dedo en el interruptor o encender herramientas
mecánicas que tengan el interruptor en la posición de
encendido invita a que se produzcan accidentes.
Quite todas las llaves de ajuste o de tuerca antes de
encender la herramienta mecánica. Una llave de
tuerca o de ajuste que se deje colocada en una pieza
giratoria de la herramienta mecánica podría causar
lesiones corporales.
No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramienta
mecánica en situaciones inesperadas.
Vístase adecuadamente. No use ropa holgada ni
alhajas holgadas. Mantenga el pelo, la ropa y los
guantes alejados de las piezas móviles. La ropa
holgada, las alhajas holgadas o el pelo largo pueden
quedar atrapados en las piezas móviles.
Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que dichas instalaciones estén
conectadas y se usen correctamente. El uso de
dispositivos de recolección de polvo puede reducir los
peligros relacionados con el polvo.
Uso y cuidado de las herramientas mecánicas
No fuerce la herramienta mecánica. Use la
herramienta mecánica correcta para la aplicaciónque
desee realizar. La herramienta mecánicacorrecta hará
el trabajo mejor y con más seguridad a la capacidad
nominal para la que fue diseñada.
No use la herramienta mecánica si el interruptor no la
enciende y apaga. Toda herramienta mecánica que no
se pueda controlar con el interruptor es peligrosa y
debe ser reparada.
Desconecte el enchufe de la fuente de energía y/o el
paquete de batería de la herramienta mecánica antes
de hacer cualquier ajuste, cambiar accesorios o
almacenar herramientas mecánicas. Dichas medidas
preventivas de seguridad reducen el riesgo de arrancar
accidentalmente la herramienta mecánica.
Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas que
no estén familiarizadas con la herramienta mecánica
o con estas instrucciones utilicen la herramienta. Las
herramientas mecánicas son peligrosas en manos de
usuarios que no hayan recibido capacitación.
Mantenga las herramientas mecánicas. Compruebe si
hay piezas móviles desalineadas o que se atoran, si
hay piezas rotas y si existe cualquier otra situación
que podría afectar el funcionamiento de la
herramienta mecánica. Si la herramienta mecánica
está dañada, haga que la reparen antes de usarla.
Muchos accidentes son causados por herramientas
mecánicas mantenidas deficientemente.
Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de
corte mantenidas apropiadamente, con bordes de corte
afilados, se atoren, y dichas herramientas son más
fáciles de controlar.
Utilice la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones, teniendo en cuenta las condiciones de
trabajo y el trabajo que se vaya a realizar. El uso de la
herramienta mecánica para operaciones distintas a
aquéllas para las que fue diseñada podría causar una
situación peligrosa.
Servicio de ajustes y reparaciones
Haga que su herramienta mecánica reciba servicio de
un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto
asegurará que se mantenga la seguridad de la
herramienta mecánica.
Advertencias de seguridad específicas para herramientas mecánicas
2610001808.qxp_1873 10/10/16 8:19 AM Page 33
34
para las cuales la herramienta mecánica no fue diseñada
pueden crear un peligro y causar lesiones corporales.
La velocidad nominal del accesorio debe ser al
menos igual a la velocidad marcada en la
herramienta mecánica. Los accesorios que funcionen
más rápidamente que su VELOCIDAD NOMINAL se
pueden romper y salir despedidos.
El diámetro exterior y el grosor de su accesorio deben
estar dentro de la capacidad nominal de su
herramienta mecánica. Los accesorios de tamaño
incorrecto no se pueden proteger ni controlar
adecuadamente.
El tamaño del eje portaherramienta de las ruedas de
amolar, las pestañas, las zapatas de soporte o
cualquier otro accesorio debe encajar
apropiadamente en el husillo de la herramienta
mecánica. Los accesorios con agujeros de eje
portaherramienta que no coincidan con los herrajes de
montaje de la herramienta mecánica funcionarán
desequilibrados, vibrarán excesivamente y podrían
causar pérdida de control.
No utilice un accesorio que esté dañado. Antes de
cada uso, inspeccione el accesorio, como por
ejemplo las ruedas abrasivas para comprobar si
tienen picaduras y grietas, la zapata de soporte para
comprobar si tiene grietas, desgarraduras o desgaste
excesivo, y el cepillo de alambre para comprobar si
hay alambres flojos o agrietados. Si la herramienta
mecánica o el accesorio se cae, realice una
inspección para comprobar si se ha dañado o instale
un accesorio que no esté dañado. Después de
inspeccionar e instalar un accesorio, posiciónese
usted y posicione a las personas que estén presentes
alejados del plano del accesorio que gira y haga
funcionar la herramienta mecánica a la máxima
velocidad sin carga durante un minuto. Normalmente,
los accesorios dañados se romperán en pedazos
durante este tiempo de prueba.
Utilice equipo de protección personal. Dependiendo
de la aplicación, use una careta, anteojos de
seguridad o lentes de seguridad. Según sea
apropiado, use una máscara antipolvo, protectores de
la audición, guantes y un delantal de taller capaz de
detener pequeños fragmentos de abrasivo o de la
pieza de trabajo. La protección de los ojos debe ser
capaz de detener los residuos que salgan despedidos al
ser generados por diversas operaciones. La máscara
antipolvo o el respirador debe ser capaz de filtrar las
partículas generadas por la operación que usted realice.
La exposición prolongada a ruido de alta intensidad
puede causar pérdida de audición.
Mantenga a las personas presentes a una distancia
segura del área de trabajo. Toda persona que entre al
área de trabajo debe usar equipo de protección
personal. Los fragmentos de la pieza de trabajo o de un
accesorio roto pueden salir despedidos y causar lesiones
más allá del área inmediata de operación.
Agarre la herramienta mecánica solamente por las
superficies de agarre con aislamiento cuando realice
una operación en la que el accesorio de corte pueda
entrar en contacto con cables ocultos o su propio
cordón de energía. Si un accesorio de corte entra en
contacto con un cable “con corriente”, eso puede hacer
que las partes metálicas de la herramienta mecánica que
estén al descubierto “lleven corriente” y causen
descargas eléctricas al operador.
Posicione el cordón de energía alejado del accesorio
que gira. Si usted pierde el control, el cordón de energía
puede resultar cortado o enganchado y la mano o el
brazo del operador puede ser arrastrado hasta el
accesorio que gira.
No deje nunca la herramienta mecánica en ningún
lugar hasta que el accesorio se haya detenido por
completo. El accesorio que gira se puede enganchar en
la superficie y tirar de la herramienta mecánica hasta
hacer que usted pierda el control.
No haga funcionar la herramienta mecánica mientras
la lleva a su lado. El contacto accidental con el
accesorio que gira podría enganchar la ropa del
operador y tirar del accesorio hacia su cuerpo.
Limpie regularmente las aberturas de ventilación de
la herramienta mecánica. El ventilador del motor
absorberá el polvo al interior de la carcasa y la
acumulación excesiva de metal en polvo puede causar
peligros eléctricos.
No utilice la herramienta mecánica cerca de
materiales inflamables. Las chispas podrían incendiar
estos materiales.
No utilice accesorios que requieran enfriadores
líquidos. La utilización de agua u otros enfriadores
líquidos puede causar electrocución o descargas
eléctricas.
Retroceso y advertencias relacionadas
El retroceso es una reacción repentina a una rueda que
gira, una zapata de soporte, un cepillo o cualquier otro
accesorio que resulte pellizcado o enganchado. El
pellizcamiento o el enganche causan una parada rápida
del accesorio que gira, lo cual a su vez hace que la
herramienta mecánica descontrolada sea forzada en
sentido opuesto al de rotación del accesorio en el punto
del atoramiento.
Por ejemplo, si la pieza de trabajo engancha o pellizca
una rueda abrasiva, el borde de la rueda que esté
entrando en el punto de pellizcamiento puede penetrar
en la superficie del material, haciendo que la rueda se
salga del corte o experimente retroceso. La rueda puede
saltar hacia el operador o alejándose de éste,
dependiendo del sentido de movimiento de dicha rueda
en el punto de pellizcamiento. Las ruedas abrasivas
también se pueden romper en estas condiciones.
El retroceso es el resultado de la utilización indebida de
la herramienta mecánica y/o de procedimientos o
condiciones de operación incorrectos, y se puede evitar
tomando las precauciones apropiadas que se indican a
continuación.
2610001808.qxp_1873 10/10/16 8:19 AM Page 34
35
Mantenga un agarre firme de la herramienta mecánica
y posicione el cuerpo y el brazo para permitir que
usted resista las fuerzas de retroceso. Utilice siempre
el mango auxiliar, si se suministra, para tener el
máximo control sobre el retroceso o la reacción de
fuerza de torsión durante el arranque. El operador
puede controlar las reacciones de fuerza de torsión o las
fuerzas de retroceso, si se toman las precauciones
apropiadas.
No coloque nunca la mano cerca del accesorio que
gira. El accesorio puede experimentar retroceso sobre la
mano.
No ubique el cuerpo en el área donde la herramienta
mecánica se moverá si se produce retroceso. El
retroceso propulsará la herramienta en sentido contrario
al del movimiento de la rueda en el punto de enganche.
Tenga cuidado especial cuando trabaje en esquinas,
bordes afilados, etc. Evite hacer rebotar y enganchar
el accesorio. Las esquinas, los bordes afilados o los
rebotes tienen tendencia a enganchar el accesorio que
gira y causar pérdida de control o retroceso.
No instale una hoja de cadena de sierra para tallar
madera ni una hoja con dientes de sierra. Dichas hojas
generan retroceso y pérdida de control frecuentes.
Advertencias de seguridad específicas para las
operaciones de amolado y corte con ruedas abrasivas:
Utilice únicamente los tipos de rueda que estén
recomendados para su herramienta mecánica y el
protector específico diseñado para la rueda
seleccionada. Las ruedas para las cuales no se diseñó
la herramienta mecánica no pueden ser protegidas
adecuadamente y son inseguras.
El protector se debe instalar firmemente en la
herramienta mecánica y se debe posicionar de
manera que brinde la máxima seguridad, para que la
cantidad de rueda que esté expuesta hacia el operador
sea mínima. El protector ayuda a proteger al operador
contra los fragmentos de rueda rota y el contacto
accidental con la rueda.
Las ruedas se deben utilizar solamente para las
aplicaciones recomendadas. Por ejemplo: no amuele
con el lado de una rueda recortadora. Las ruedas
recortadoras abrasivas están diseñadas para realizar
amolado periférico; las fuerzas laterales aplicadas a estas
ruedas pueden hacer que se rompan en pedazos.
Utilice siempre pestañas de rueda no dañadas que
tengan el tamaño y la forma correctos para la rueda
que usted seleccione. Las pestañas de rueda
apropiadas soportan la rueda, con lo cual reducen la
posibilidad de que la rueda se rompa. Las pestañas para
las ruedas recortadoras pueden ser diferentes a las
pestañas para las ruedas de amolar.
No utilice ruedas desgastadas de herramientas
mecánicas más grandes. La rueda diseñada para una
herramienta mecánica más grande no es adecuada para
la velocidad más alta de una herramienta más pequeña y
puede reventar.
Advertencias de seguridad específicas para las
operaciones de corte con ruedas abrasivas:
No “atore” la rueda recortadora ni ejerza una presión
excesiva. No intente lograr una profundidad de corte
excesiva. Si se somete la rueda a una tensión excesiva,
se aumenta la carga y la susceptibilidad de la rueda a
torcerse o atorarse en el corte, así como la posibilidad de
retroceso o rotura de la rueda.
No posicione el cuerpo en línea con la rueda que gira
ni detrás de ella. Cuando la rueda, en el punto de
operación, se esté moviendo alejándose del cuerpo del
operador, el posible retroceso podría propulsar la rueda
que gira y la herramienta mecánica directamente hacia
usted.
Cuando la rueda se esté atorando o cuando se
interrumpa un corte por cualquier motivo, apague la
herramienta mecánica y sujétela en posición inmóvil
hasta que la rueda se detenga por completo. No
intente nunca sacar del corte la rueda recortadora
mientras dicha rueda esté en movimiento, ya que si lo
hace podría ocurrir retroceso. Investigue la causa del
atoramiento de la rueda y tome medidas correctivas para
eliminar dicha causa.
No reinicie la operación de corte en la pieza de
trabajo. Deje que la rueda alcance su velocidad
máxima y reentre cuidadosamente en el corte. La
rueda se puede atorar, desviar o experimentar retroceso
si la herramienta mecánica es rearrancada en la pieza de
trabajo.
Soporte los paneles o cualquier pieza de trabajo muy
grande para minimizar el riesgo de pellizcamiento y
retroceso de la rueda. Las piezas de trabajo grandes
tienden a combarse bajo su propio peso. Se deben
colocar soportes debajo de la pieza de trabajo cerca de la
línea de corte y cerca del borde de la pieza de trabajo a
ambos lados de la rueda.
Tenga precaución adicional cuando haga un “corte de
bolsillo” en paredes existentes u otras áreas ciegas.
La rueda que sobresale podría cortar tuberías de gas o
agua, cables eléctricos y objetos que pueden causar
retroceso.
Advertencias de seguridad específicas para las
operaciones de lijado:
No utilice papel de disco de lijar excesivamente
grande. Siga las recomendaciones del fabricante
cuando seleccione el papel de lija. El papel de lija más
grande que sobresale de la zapata de lijar presenta un
peligro de laceraciones y puede causar enganche,
desgarradura del disco o retroceso.
Advertencias de seguridad para las operaciones con
cepillo de alambre:
Tenga presente que el cepillo lanza cerdas de alambre
incluso durante la operación ordinaria. No someta los
alambres a una tensión excesiva al aplicar una carga
excesiva al cepillo. Las cerdas de alambre pueden
penetrar fácilmente en la ropa ligera y/o la piel.
2610001808.qxp_1873 10/10/16 8:19 AM Page 35
36
Si se recomienda utilizar un protector para realizar
operaciones con cepillo de alambre, no permita
ninguna interferencia de la rueda con rayos de
alambre o el cepillo de alambre con el protector. La
rueda con rayos de alambre o el cepillo de alambre se
puede expandir en diámetro debido a la carga de trabajo
y las fuerzas centrífugas.
Advertencias de seguridad adicionales
Un GFCI y los dispositivos de protección personal,
como guantes de goma y calzado de goma de
electricista, mejorarán más su seguridad personal.
No use herramientas mecánicas con capacidad
nominal solamente para CA con una fuente de
energía de CC. Aunque pueda parecer que la
herramienta funciona correctamente, es probable que
los componentes eléctricos de la herramienta con
capacidad nominal para CA fallen y creen un peligro
para el operador.
Mantenga los mangos secos, limpios y libres de
aceite y grasa. Las manos resbalosas no pueden
controlar de modo seguro la herramienta mecánica.
Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano o
contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.
Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de sus
partes, ya que los cables internos podrían reubicarse
incorrectamente o pellizcarse, o los resortes de
retorno de los protectores de seguridad podrían
montarse incorrectamente. Ciertos agentes de
limpieza, tales como gasolina, tetracloruro de carbono,
amoníaco, etc., podrían dañar las piezas de plástico.
Riesgo de lesiones para el usuario. El cordón de energía
debe recibir servicio de ajustes y reparaciones
solamente por un Centro de Servicio de Fábrica Bosch o
una Estación de Servicio Bosch Autorizada.
No intente cortar material grande ni chapas de metal,
ya que esta máquina no está diseñada para ser una
máquina recortadora dedicada.
No utilice ruedas abrasivas de tipo 1 diseñadas para
amoladoras rectas.
Utilice el protector de la mano cuando lije y cepille.
No utilice ruedas de tipo Tipo 41/1A o Tipo 42/27A
para amolar superficies frontales. Las fuerzas laterales
aplicadas a las ruedas de tipo Tipo 41/1A o Tipo 42/27A
pueden hacer que se rompan en pedazos o revienten.
Cierto polvo generado
por el lijado,
aserrado, amolado y taladrado mecánicos, y por otras
actividades de construcción, contiene agentes
químicos que se sabe que causan cáncer, defectos de
nacimiento u otros daños sobre la reproducción.
Algunos ejemplos de estos agentes químicos son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje con
equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.
2610001808.qxp_1873 10/10/16 8:19 AM Page 36
37
Símbolos
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Símbolo Désignación / Explicación
V Volt (tensión)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
kg Kilogramo (peso)
min Minuto (tiempo)
s Segundo (tiempo)
⌀
Diámetro (tamaño de las brocas taladradoras, muelas, etc)
n
0
Velocidad sin carga (velocidad rotacional sin carga)
n Velocidad nominal (máxima velocidad obtenible)
.../min
Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie,
órbitas, etc., por minuto)
0 Posición "off" (velocidad cero, par motor cero...)
1, 2, 3, ...
I, II, III,
Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número
más alto significa mayor velocidad)
0
Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)
Flecha (Acción en la dirección de la flecha)
Corriente alterna (tipo o una característica de corriente)
Corriente continua (tipo o una característica de corriente)
Corriente alterna o continua (tipo o una característica de corriente)
Construcción de clase II (designa las herramientas de construcción con aislamiento doble)
Terminal de toma de tierra (terminal de conexión a tierra)
2610001808.qxp_1873 10/10/16 8:19 AM Page 37
38
Símbolos (continuación)
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Símbolo Désignación / Explicación
Designa el programa de reciclaje de baterías de Li-ion.
Designa el programa de reciclaje de baterías de Ni-Cd.
Alerta al usuario para que lea el manual.
Alerta al usuario para que use protección de los ojos.
Este símbolo indica que esta herramienta está catalogada por Underwriters
Laboratories.
Este símbolo indica que este componente está reconocido por Underwriters
Laboratories.
Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta está catalogada por la Canadian
Standards Association.
Este símbolo indica que la Canadian Standards Association ha catalogado esta
herramienta indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta cumple con la norma mexicana
oficial (NOM).
2610001808.qxp_1873 10/10/16 8:19 AM Page 38
39
Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier
ensamblaje o ajuste, o cambiar accesorios. Estas medidas de seguridad
preventivas reducen el riesgo de arrancar la herramienta accidentalmente.
Amoladoras angulares
Modelo número 1873-8 1873-8D y 1873-8F 1893-6
Velocidad sin carga n
0
8,500/min n
0
6,500/min
Rosca del husillo 5/8"-11 UNC 5/8"-11 UNC
Máx. muela (tipo 27) *7" de diám *9" de diám
Máx. muela acopada cónica (tipo 11) 4" de diám 5" de diám
Máx. rueda con rayos de alambre 4-1/2" de diám 6" de diám
Máx. escobilla acopada de alambre 7" de diám 6" de diám
Máx. disco de lijar 7" de diám 9" de diám
NOTA: Para obtener las especificaciones de la
herramienta, consulte la placa del fabricante
colocada en la herramienta.
* Utilice siempre el protector de la
muela de tamaño apropiado.
MANGO LATERAL
DE CONTROL DE LA
VIBRACIÓN
CONTROL DE LA VIBRACIÓN
INTERRUPTOR
DE PALETA
ABERTURAS DE
VENTILACIÓN
MANGO LATERAL DE
CONTROL DE LA VIBRACIÓN
(accesorio opcional)
PROTECTOR DE LA MANO
(accesorio opcional)
PROTECTOR DE LA
MUELA TIPO 27
TORNILLO DE AJUSTE
MUESCAS
PESTILLO DE
SUELTA/FIJACIÓN
DEL PROTECTOR
CHAVETAS
HUSILLO
CIERRE DEL
HUSILLO
2610001808.qxp_1873 10/10/16 8:19 AM Page 39
40
Descripción funcional y especificaciones (cont.)
NOTA: Utilice siempre el protector de la muela de tamaño apropiado.
NOTA: Para obtener las especificaciones de la herramienta, consulte la
placa del fabricante colocada en la herramienta.
NOTA: No se recomienda para utilizarse con ruedas acopadas tipo 11.
Ensamblaje
INSTALACION DEL PROTECTOR DE LA MUELA
Utilice el protector de la
rueda con ruedas de
amolar de disco. Cierre siempre el pestillo para asegurar
el protector. Mantenga el protector entre usted y la
rueda. No dirija la abertura del protector hacia su
cuerpo.
La posición del protector puede ajustarse para
acomodar la operación que se esté realizando.
Para colocar el protector de la muela, DESCONECTE la
herramienta de la fuente de energía.
Abra el pestillo de suelta/fijación del protector y
posicione el protector en el cuello del husillo de manera
que los muescas del protector estén alineados con las
chavetas del cuello del husillo (Fig. 2).
La tensión de apriete de la abrazadera que sujeta el
protector se puede cambiar aflojando o apretando el
tornillo de ajuste. Asegúrese de que el protector esté
asentado firmemente y compruébelo regularmente.
Gire el protector en cualquier sentido hasta la posición
deseada y cierre el pestillo para fijar el protector en su
sitio.
PARA QUITAR EL PROTECTOR: Abra el pestillo de
suelta /fijación del protector, gire el protector hasta que
los muescas del protector estén alineados con las
chavetas del cuello del husillo y eleve el protector
respecto al cuello del husillo (Fig. 2)
TUERCA DE FIJACION Y PESTAÑA DE SOPORTE
La herramienta está equipada con un husillo roscado
para montar acce sorios. Utilice siempre la tuerca de
fijación suministrada (y la pestaña de soporte) que tiene
el mismo tamaño de rosca que el husillo.
MANGO LATERAL
El mango lateral se utiliza para controlar y equilibrar la
herramienta. El mango se debe enroscar en la carcasa
delantera en cualquiera de los dos lados de la
herramienta, dependiendo de la preferencia personal y
la comodidad. Utilice el mango lateral para lograr un
control seguro y facilitar la operación (Fig. 1).
PROTECTOR DE LA MANO OPCIONAL
El protector de la mano se debe utilizar con las zapatas
de soporte, los discos de lijar y los cepillos de alambre
para mantener los dedos y la mano alejados de la
superficie de trabajo, los bordes afilados, las rebabas y
los residuos. Cuando utilice el accesorio protector de la
mano opcional, inserte el mango lateral a través del
agujero ubicado en el protector y luego enrósquelo en la
carcasa (Fig. 1).
Asegúrese de que el protector de la mano esté
posicionado entre la mano y la zapata de soporte, el
disco de lijar o el cepillo de alambre.
FIG. 2
CHAVETAS
HUSILLO
PESTILLO DE
SUELTA/FIJACIÓN
DEL PROTECTOR
MUESCAS
TORNILLO DE
AJUSTE
PROTECTOR
DE LA MUELA
TIPO 27
2610001808.qxp_1873 10/10/16 8:19 AM Page 40
41
Ensamblaje de la amoladora
ENSAMBLAJE DE LA RUEDA DE AMOLAR
DE TIPO 27
Desconecte la
herramienta de la
fuente de energía. Asegúrese de que el protector de la
muela esté colocado en su sitio para amolar.
Cuando utilice ruedas de montaje, enrosque la
PESTAÑA DE SOPORTE completamente en el husillo y
luego coloque la RUEDA DE AMOLAR en el husillo.
Enrosque la tuerca de fijación y apriete dicha tuerca
utilizando una llave para tuercas de fijación provista con
el juego de pestaña, a la vez que sujeta hacia adentro el
cierre del husillo (Fig. 3).
PARA DESMONTAR: Invierta el procedimiento.
Cuando utilice ruedas de amolar automontables,
enrósquelas directamente en el husillo.
ENSAMBLAJE DE LA RUEDA
ABRASIVA DE TIPO 1A Y 27A
Utilizando el protector de la muela tipo 1A opcional, es
posible realizar corte limitado en material pequeño, tal
como tubos, tuberías o barras de refuerzo de metal.
No intente cortar material grande ni chapas de metal,
ya que esta herramienta no está diseñada para ser
una herramienta de corte dedicada.
Utilice siempre el
protector de tipo 1A
para cortar.
Desconecte la herramienta de la fuente de energía.
Asegúrese de que el protector de la muela esté
colocado en su sitio para cortar.
Cuando utilice ruedas de montaje, enrosque la
PESTAÑA DE SOPORTE completamente en el husillo y
luego coloque la RUEDA DE AMOLAR en el husillo.
Enrosque la tuerca de fijación y apriete dicha tuerca
utilizando una llave para tuercas de fijación provista con
el juego de pestaña, a la vez que sujeta hacia adentro el
cierre del husillo (Fig. 4).
PARA DESMONTAR: Invierta el procedimiento.
RUEDAS ABRASIVAS DE TIPO 1 PARA
AMOLADORAS RECTAS
No utilice ruedas
abrasivas de tipo 1
diseñadas amoladoras rectas / de troquel. Esta
herramienta no está diseñada para utilizarse con
ruedas abrasivas de tipo 1 para amoladoras rectas /
de troquel.
PESTAÑA DE
SOPORTE
TUERCA DE
FIJACIÓN
PROTECTOR
DE LA MUELA
TIPO 27
RUEDA DE
AMOLAR DE
27 TIPO
RUEDA
AUTO-
MONTABLE
TIPO 27
HUSILLO
FIG. 3
PESTAÑA
DE SOPORTE
TUERCA DE
FIJACIÓN
PROTECTOR DE
LA MUELA
TIPO 1A
FIG. 4
HUSILLO
RUEDA DE
TIPO 1A
RUEDA DE
TIPO 27A
TUERCA DE
FIJACIÓN
2610001808.qxp_1873 10/10/16 8:20 AM Page 41
42
ENSAMBLAJE DE LOS ACCESORIOS DE LIJAR
ZAPATA DE SOPORTE
Antes de colocar una
zapata de soporte,
asegúrese de que su velocidad máxima de funcionamiento
con seguridad no es superada por la velocidad indicada en
la placa del fabricante de la herramienta.
El protector de la muela
no se puede utilizar
para la mayoría de las operaciones de lijado. Reinstale
siempre el protector de la muela cuando realice la
conversión a opera ciones de amolado.
PARA INSTALAR LA ZAPATA DE SOPORTE Y
EL DISCO DE LIJAR
Desconecte la herramienta de la fuente de energía.
Instale el protector de la mano (Fig. 1). Apoye la
herramienta sobre su lado superior (husillo hacia
arriba). Coloque la zapata de soporte de caucho sobre el
eje del husillo. Centre el disco de lijar sobre la zapata de
soporte. Introduzca la tuerca de fijación a través del
disco y enrósquela en el husillo hasta donde pueda con
los dedos. Presione el cierre del husillo y luego apriete
firmemente la zapata de soporte con la llave de tuercas
de fijación (Fig. 5).
PARA DESMONTAR: Invierta el procedimiento.
Instrucciones de funcionamiento
Agarre la herramienta
con las dos manos
cuando arranque la herramienta, ya que el par de
fuerzas del motor puede hacer que la herramienta se
tuerza.
INTERRUPTOR DE PALETA “TRICONTROL”
(Modelos 1873-8, 1873-8F y 1893-6 solamente)
El interruptor de paleta
“tricontrol” permite al
operador controlar las
funciones del interruptor de
“Fijación en OFF”, “ON/OFF” y
“Fijación en ON”.
PARA DESBLOQUEAR EL INTERRUPTOR Y
ENCENDER LA HERRAMIENTA (POSICION “ON”):
Empuje la palanca de paleta hacia ADELANTE (hacia el
husillo) y luego oprima la palanca de paleta.
PARA APAGAR LA HERRAMIENTA (POSICION “OFF”):
Deje de ejercer presión sobre la palanca de paleta. El
interruptor está accionado por resorte y volverá a la
posición “OFF” automáticamente.
El dispositivo de “Fijación en ON”, incorporado al
interruptor de paleta, resulta práctico para operaciones
de lijado prolongadas.
PARA FIJAR EL INTERRUPTOR EN LA POSICION
“ON”: Después de activar el interruptor, EMPUJE la
palanca de paleta completamente hacia ADELANTE y
deje de ejercer presión sobre la palanca de paleta.
PARA APAGAR LA HERRAMIENTA (POSICION “OFF”):
Oprima la palanca de paleta y luego suéltela. El
interruptor está accionado por resorte y volverá a la
posición “OFF” automáticamente.
Ensamblaje de la lijadora
CIERRE DEL
HUSILLO
ZAPATA DE
SOPORTE
DE GOMA
DISCO DE
LIJAR
TUERCA
DE FIJACION
HUSILLO
ESCOBILLA DE
ALAMBRE
AUTOMONTABLE
FIG. 5
ENSAMBLAJE DEL CEPILLO DE ALAMBRE
Antes de colocar una
cepillo de alambre,
asegúrese de que su velocidad máxima de
funcionamiento con seguridad no es superada por la
velocidad indicada en la placa del fabricante de la
herramienta.
Antes de ensamblar el cepillo de alambre en esta
herramienta, desconéctela de la fuente de energía.
Instale el protector de la mano (Fig. 1). Los cepillos de
alambre están equipados con su propio cubo roscado;
simplemente enrosque dicho cubo en el husillo.
Asegúrese de que quede asentado contra el hombro
antes de “ENCENDER” la herramienta.
PARA DESMONTAR: Invierta el procedimiento.
ENSAMBLAJE DE LA RUEDA CON RAYOS DE ALAMBRE
Antes de ensamblar la rueda con rayos de alambre en
esta herramienta, desconéctela de la fuente de energía.
Instale el protector de tipo 27 (Fig. 2). Las ruedas con
rayos de alambre están equipadas con su propio cubo
roscado; simplemente enrosque dicho cubo en el
husillo. Asegúrese de que quede asentado contra el
hombro antes de “ENCENDER” la herramienta.
PARA DESMONTAR: Invierta el procedimiento.
2610001808.qxp_1873 10/10/16 8:20 AM Page 42
43
Operación de amolado
SELECCION DE RUEDAS DE AMOLAR
Antes de utilizar una
rueda de amolar,
asegúrese de que su velocidad máxima de
funcionamiento con seguridad no es superada por la
velocidad indicada en la placa del fabri cante de la
amoladora. No exceda el diámetro de muela
recomendado.
RUEDAS DE AMOLAR DE DISCO
Las ruedas de amolar se deben seleccionar
cuidadosamente para utilizar la amoladora con una
eficiencia máxima. Las muelas varían en cuanto a tipo
de abrasivo, adhesivo, dureza, tamaño del grano y
estructura. El tipo correcto de rueda de amolar que se
debe utilizar es determinado por el trabajo. Utilice
ruedas de amolar de disco para realizar amolado rápido
de acero estructural, cordones de soldadura pesada y
piezas fundidas de acero, así como acero inoxidable y
otros metales ferrosos.
CONSEJOS PARA AMOLAR
El amolado eficiente se
logra controlando la
presión y manteniendo
un ángulo de 10˚ a 15˚
entre la muela y la pieza
de trabajo. Si la muela está en posición horizontal, es
difícil controlar la herramienta. Si el ángulo es
demasiado pronunciado, la presión se concentra en un
área pequeña, haciendo que la superficie de trabajo se
queme.
Una presión excesiva o
repentina sobre la
muela retrasará la acción de amolado y someterá a la
muela a un esfuerzo peligroso.
Al amolar con una muela nueva, asegúrese de amolar
mientras que tira de la herramienta hacia atrás hasta
que el borde de la muela quede redon deado. Las
muelas nuevas tienen esquinas afiladas que tienden a
“mor der” o cortar la pieza de trabajo al empujar hacia
adelante.
CORTE DE METAL
Utilizando el protector de la muela tipo 1 opcional, es
posible realizar corte limitado en material pequeño, tal
como tubos, tuberías o barras de refuerzo de metal.
Cuando corte, trabaje con un avance moderado,
adaptado al material que se esté cortando. No ejerza
presión lateral sobre el disco de corte y no incline ni
oscile la herramienta. Cuando corte perfiles y barra
cuadrada, lo mejor es comenzar en la sección
transversal más pequeña.
Siga siempre las precauciones para evitar el retroceso.
No ejerza presión lateral en la rueda de corte para
reducir su velocidad.
La herramienta se debe usar siempre de manera que las
chispas se dirijan alejándose del usuario.
Operaciones de lijado
SELECCION DEL DISCO DE LIJAR
Los discos de lijar están hechos de granos de óxido de
aluminio extre madamente duros y afilados, adheridos
con resinas fenólicas a un fuerte soporte de fibra para
servicios pesados rápidos y larga duración. El disco
varía en cuanto a tamaño y separación de los granos
abrasivos. CAPA ABIERTA (tipo H) - utilizado para
materiales blandos y sobre pintura o barniz. CAPA
CERRADA (tipo K) - utilizado para metal, madera dura,
piedra, mármol y otros materiales donde las partículas
amoladas son finas.
Los discos de lijar varían en grano desde 16 (muy
grueso) hasta 180 (muy fino). Para obtener mejores
resultados, seleccione los discos de lijar
cuidadosamente. Muchos trabajos requieren la
utilización de varios ta maños de grano y a veces se
requieren tanto discos de “capa abierta” como de “capa
cerrada” para realizar el trabajo más deprisa. Consulte el
cuadro para ver ejemplos de aplicaciones.
OPERACION: Reacabado de superficies de madera o de metal pintadas.
OBSERVACIONES GRANO
Para quitar pintura y alisar irregularidades
de la superficie.
Grueso
16-24-30
Para alisar el lijado basto.
Mediano
36-50-80
Para quitar arañazos dejados por discos
anteriores
Fino
100-120
Para alisar superficies para pintar, pulir o
encerar.
Muy fino
150-180
INTERRUPTOR DE PALETA CON DISPOSITIVO
DE "FIJACIÓN EN OFF" (APAGADO)
(Modelos 1873-8D solamente)
El interruptor de paleta permite al operador controlar las
funciones del interruptor de "Fijación en OFF" (apagado)
y "ON/OFF" (encendido y apagado).
Agarre la herramienta
con las dos manos
cuando arranque la herramienta, ya que el par de
fuerzas del motor puede hacer que la herramienta se
tuerza.
PARA DESBLOQUEAR EL INTERRUPTOR Y ENCENDER
LA HERRAMIENTA (POSICION “ON”): Empuje la
palanca de paleta hacia ADELANTE (hacia el husillo) y
luego oprima la palanca de paleta.
PARA APAGAR LA HERRAMIENTA (POSICION “OFF”):
Deje de ejercer presión sobre la palanca de paleta. El
interruptor está accionado por resorte y volverá a la
posición “OFF” automáticamente.
Arranque la herramienta antes de aplicarla a la pieza de
trabajo. Levante la herramienta de la pieza de trabajo
antes de soltar el interruptor. NO encienda y apague el
interruptor mientras la herramienta está sometida a
carga; esto acortará enormemente la vida del
interruptor.
2610001808.qxp_1873 10/10/16 8:20 AM Page 43
44
CONSEJOS PARA LIJAR
Para mejores resultados, incline la lijadora de disco
hasta un ángulo de 10˚ a 15° mientras lija para que
aproximadamente sólo 1 pulgada de la superficie
alrededor del borde del disco esté en contacto con la
superficie de trabajo.
Si el disco (accesorio) se mantiene en posición
horizontal o si el borde de atrás del disco entra en
contacto con la pieza de trabajo, se puede producir un
violento impulso hacia un lado.desecho.Si la lijadora se
inclina demasiado, la acción de lijado será demasiado
grande y se producirá una superficie cortada bastamente
o acanalado y atasco.
Guíe la lijadora de disco con pasadas transversales.
Tenga cuidado de no mantener la lijadora en el mismo
sitio demasiado tiempo. No utilice un movimiento
circular, ya que esto causa marcas de remolino. Antes de
la utilización, haga una prueba sobre material de
desecho.
No fuerce ni aplique presión al lijar. Utilice únicamente el
peso de la herramienta como presión. Un exceso de
presión en realidad entorpece el funcionamiento de la
herramienta. Si se desea una remoción de material más
rápida, cambie a un disco de grano más grueso.
Quite la pintura gomosa del metal con un disco de “capa
abierta”. Lije hasta que empiecen a saltar chispas y
entonces pare y cambie a un disco de “capa cerrada”
para quitar la pintura que quede.
LIJADO DE MADERA
Al lijar madera, el sentido del movimiento del disco en el
punto de con tacto debe ser tan paralelo a la veta como
sea posible. El corte rápido de los discos y la
configuración de arañazos tipo remolino que crean de
vez en cuando prohíben generalmente su utilización para
producir el acabado final.
Los arañazos y las marcas circulares suelen producirse
como resultado de la utilización de un grano
demasiado grueso. Cuando cambie a un grano más
fino, lije cruzando las líneas de lijado que fueron hechas
por un disco más grueso utilizado anteriormente.
LIJADO DE METAL
Al lijar automóviles o electrodomésticos, limpie el metal
con un disol vente ininflamable o con un limpiador
comercial para quitar toda la cera y la gra sa. Al hacer
esto primero, los discos de lijar lijarán mejor y durarán
más.
Para trabajo pesado, utilice primero un disco de grano
grueso. Siga con un grano mediano para quitar los
arañazos. Para producir un acabado liso, utilice un
disco de grano fino.
Operaciones con escobillas de alambre
Los cepillos de alambre están diseñados para “limpiar”
acero estruc tural, piezas fundidas, chapa metálica,
piedra y concreto. Se utilizan para quitar herrumbre,
costra y pintura.
Evite que el cepillo de
alambre rebote y se
atasque, especialmente al trabajar en esquinas, bordes
afilados, etc. Eso puede causar pérdida de control y
retroceso.
Tenga presente que el
cepillo lanza cerdas
de alambre incluso durante la operación ordinaria. No
someta los alambres a una tensión excesiva al aplicar
una carga excesiva al cepillo. Las cerdas de alambre
pueden penetrar fácilmente en la ropa ligera y/o la piel.
PRESIÓN DE CEPILLADO
1. Recuerde que las puntas de un cepillo de alambre
hacen el trabajo. Utilice el cepillo con la presión más
ligera para que solamente las puntas del alambre
entren en contacto con la pieza de trabajo.
2. Si se utilizan presiones más grandes, se someterá a
los alambres a una tensión excesiva, lo cual dará como
resultado una acción de barrido, y si se continúa
haciendo esto, podrá acortarse la duración del cepillo
debido a la fatiga del alambre.
3. Aplique el cepillo a la pieza de trabajo de manera que
tanta cara del cepillo como sea posible esté en contacto
completo con la pieza de trabajo. La aplicación del lado
o del borde del cepillo a la pieza de trabajo causará la
rotura del alambre y acortará la duración del cepillo.
CORRECTO: Las puntas de alambre hacen el trabajo.
INCORRECTO: Una presión excesiva puede causar
la rotura del alambre.
2610001808.qxp_1873 10/10/16 8:20 AM Page 44
45
Servicio
El mantenimiento
preventivo rea lizado
por personal no autorizado pude dar lugar a la
colocación in correcta de cables y com ponentes
internos que podría constituir un peligro serio.
Recomendamos que todo el servicio de las herramientas
sea realizado por un Centro de servicio de fábrica Bosch
o por una Estación de servicio Bosch autorizada.
LUBRICACIÓN DE LAS HERRAMIENTAS
Su herramienta Bosch ha sido lubricada adecuadamente
y está lista para la utilización. Se recomienda que las
herramientas con engranajes se vuelvan a engrasar con
un lubricante especial para engranajes en cada cambio
de escobillas.
ESCOBILLAS DE CARBÓN
Las escobillas y el conmutador de la herramienta han
sido diseñados para muchas horas de servicio fiable.
Para man tener un rendimiento óptimo del motor,
recomendamos que cada dos a seis meses se examinen
las esco billas. Sólo se deben usar escobillas de repuesto
Bosch genuinas di señadas específicamente para su
herramienta.
RODAMIENTOS
Los roda mientos que se vuelven ruidosos (debido a la
pesada carga o al corte de materiales muy abrasivos)
deben ser sus ti tuidos inme dia tamente para evitar el
sobre calentamiento o el fallo del motor.
Limpieza
Para evitar accidentes
desconecte siempre la
herra mienta de la fuente de energía antes de la
limpieza o de la realización de cual quier
mantenimiento. La herramienta se puede limpiar más
eficazmente con aire comprimido seco. Use gafas de
segu ridad siempre que limpie herramientas con aire
comprimido.
Las aberturas de ventilación y las palancas de interruptor
deben mante nerse limpias y libres de materias extrañas.
No intente limpiar intro du ciendo objetos puntiagudos a
través de las aberturas.
Ciertos agentes de
limpieza y disol ventes
dañan las piezas de plástico. Algunos de estos son:
gasolina, tetracloruro de carbono, disolventes de
limpieza clorados, amoníaco y detergentes domésticos
que contienen amoníaco.
Mantenimiento
Cordones de extensión
Si es necesario un
cordón de extensión,
se debe usar un cordón con conductores de tamaño
adecuado que sea capaz de transportar la corriente
necesaria para la herramienta. Esto evitará caídas de
tensión excesivas, pérdida de potencia o
recalentamiento. Las herramientas conectadas a tierra
deben usar cordones de extensión de 3 hilos que tengan
enchufes de 3 terminales y receptáculos para 3
terminales.
NOTA: Cuanto más pequeño sea el número de calibre,
más alta será la capacidad del cordón.
TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION
HERRAMIENTAS DE 120 V CORRIENTE ALTERNA
Capacidad
nominal en
amperes de la
herramienta
Tamaño del cordón en A.W.G. Tamaños del cable en mm
2
Longitud del cordón en pies Longitud del cordón en metros
25 50 100 150 15 30 60 120
3-6
6-8
8-10
10-12
12-16
18
18
18
16
14
16
16
16
16
12
16
14
14
14
–
14
12
12
12
–
0.75
0.75
0.75
1.0
–
0.75
1.0
1.0
2.5
–
1.5
2.5
2.5
4.0
–
2.5
4.0
4.0
–
–
2610001808.qxp_1873 10/10/16 8:20 AM Page 45
46
* Protector de la muela ** Zapata de soporte de goma (lijado)
* Mango lateral ** Llave de tuercas de fijación (lijado)
* Llave de tuercas de fijación (amolado) * Pestaña de soporte
* Tuerca de fijación (amolado) ** Protector de la muela tipo 1A
**Rueda de amolar ** Protector de extracción de polvo con placa-base
(*= equipo estándar)
(**= accesorios opcionales)
NOTAS: El protector de la muela se debe usar cuando la lijadora se haya
convertido para realizar operaciones de amolado.
NOTA: No se recomienda para utilizarse con ruedas acopadas tipo 11.
Accesorios
2610001808.qxp_1873 10/10/16 8:20 AM Page 46
47
Notes:
Remarques :
Notas:
2610001808.qxp_1873 10/10/16 8:20 AM Page 47
2610001808 10/16
© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056-2230
Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.
Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P.
50070, Tel. (722) 2792300
L
IMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS
Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in
material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited
W
arranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are
defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service
Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any
B
OSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.
THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,
S
ANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.
A
NY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V -
INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.
I
N NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF
PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE
EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.
THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE
U
.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.
THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND
THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR
I
MPORTER.
G
ARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH
Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront
e
xempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL
RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,
sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne
s
oient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.
Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre
de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.
L
A PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE
TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.
TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES
PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES
LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE
LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES
PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL
EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES
DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.
CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA
ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU
REVENDEUR BOSCH LOCAL.
GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH
Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero
de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION
DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o
condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no
hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de
servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica
portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para
Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.
ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,
BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.
TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS
EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE
ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.
EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A
RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.
ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS
INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.
ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE
VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.
ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS
ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,
PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.
!2610001808!
2610001808.qxp_1873 10/10/16 8:20 AM Page 48
