NO, Norsk
Bruksanvisning
HUSQVARNA CEORA
™
Les nøye gjennom bruksanvisningen og forstå innholdet før du
bruker maskinen.
INNHOLD
1 Sikkerhet
1.1 Sikkerhetsdefinisjoner........................................... 4
1.2 Generelle sikkerhetsinstruksjoner......................... 4
1.3 Sikkerhetsinstruksjoner for installasjon................. 5
1.4 Sikkerhetsinstruksjoner for drift.............................5
1.5 Sikkerhetsinstruksjoner for vedlikehold.................5
1.6 Batterisikkerhet..................................................... 5
1.7 Slik løfter og flytter du produktet........................... 6
2 Innledning
2.1 Støtte.....................................................................7
2.2 Produktbeskrivelse................................................7
2.3 Systembeskrivelse................................................ 7

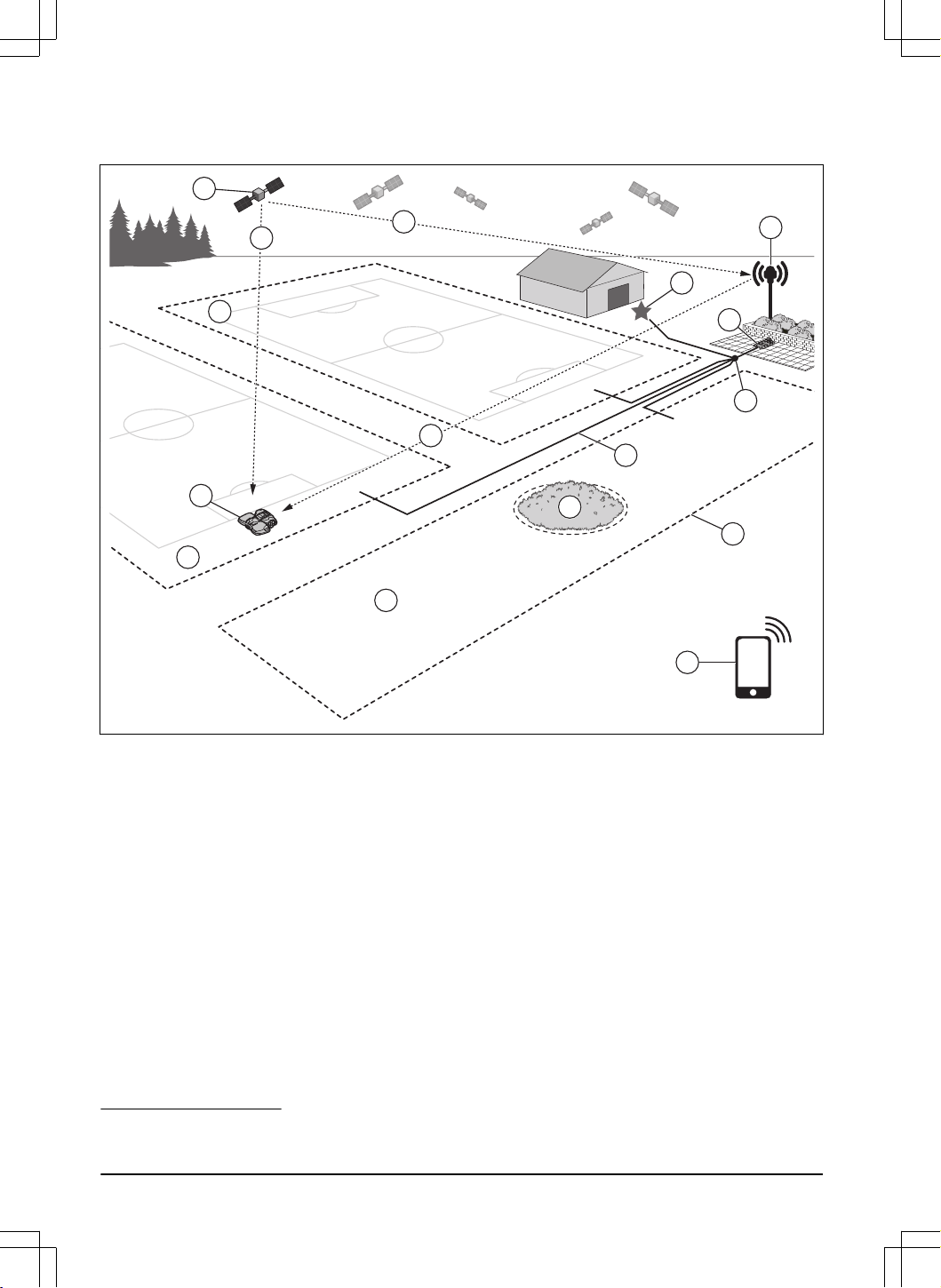

2.4 Systemoversikt......................................................8

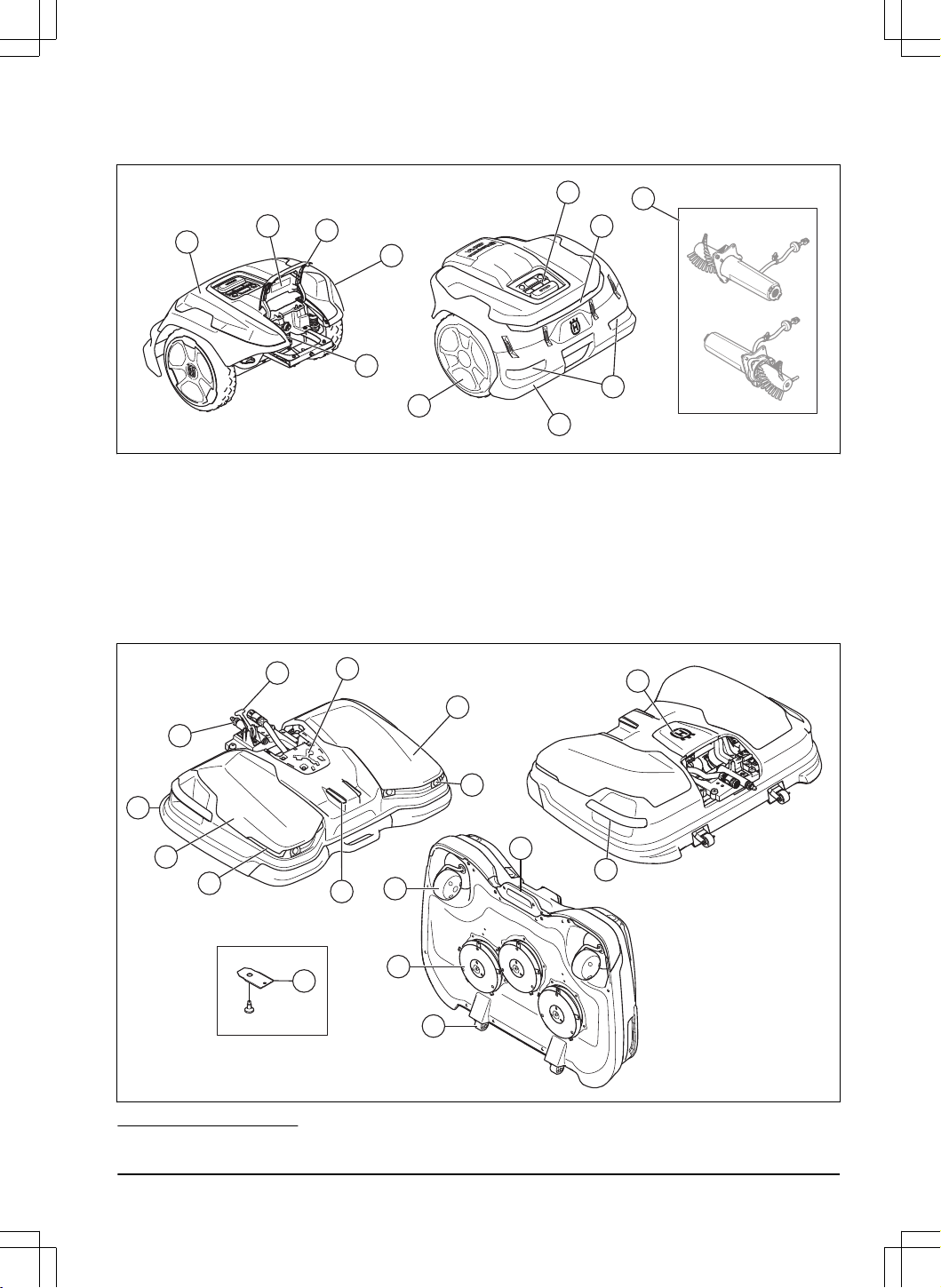

2.5 Produktoversikt – drivenhet, CEORA
™
544/546 EPOS............................................................ 9
2.6 Produktoversikt – klippeaggregat,
CEORA
™
RZ 43L/43M................................................9
2.7 Produktoversikt – ladestasjon, CEORA
™
CS4....10

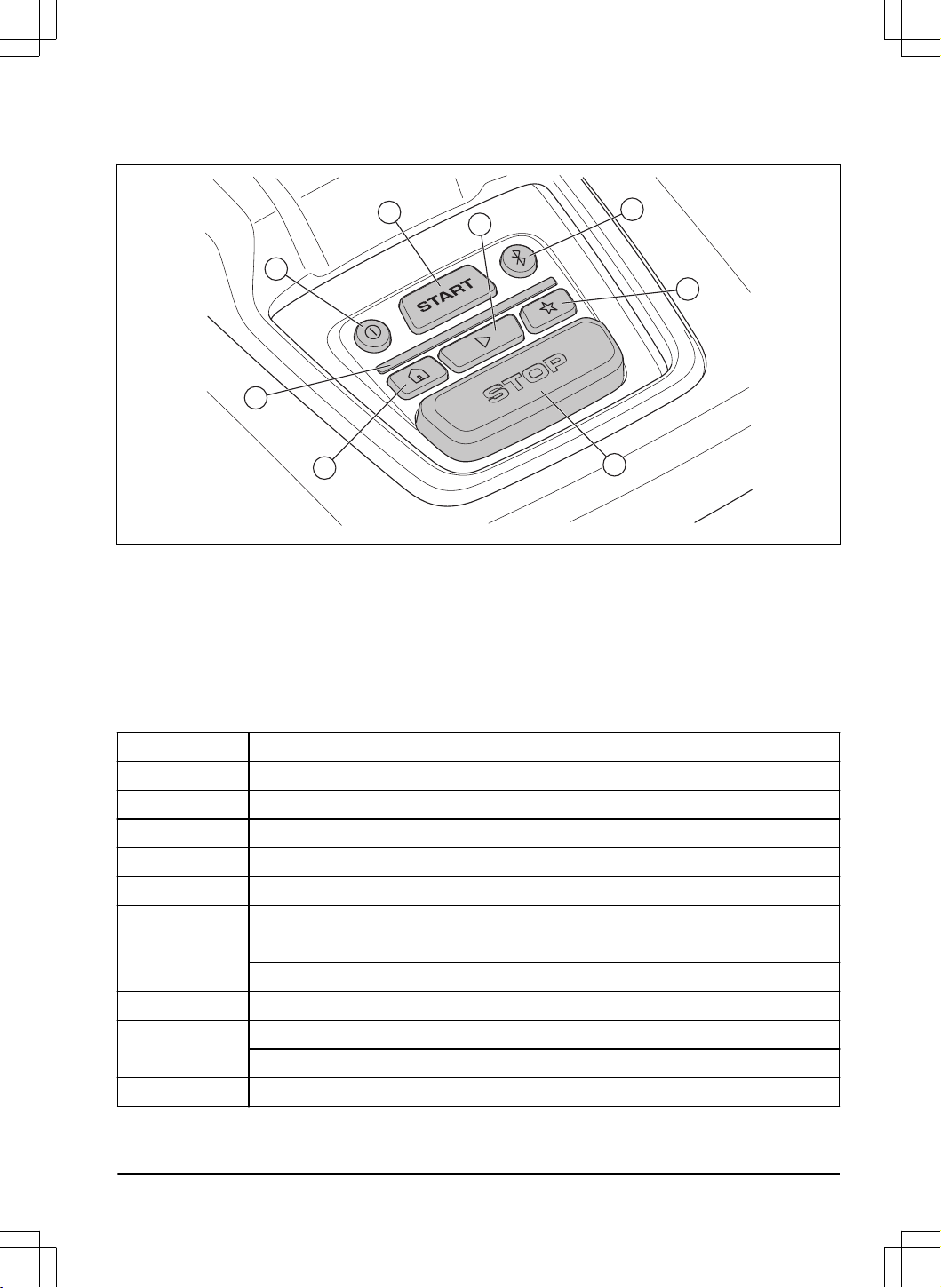

2.8 Oversikt over kontrollpanelet...............................11
2.9 Lampe på robotklipper........................................ 11

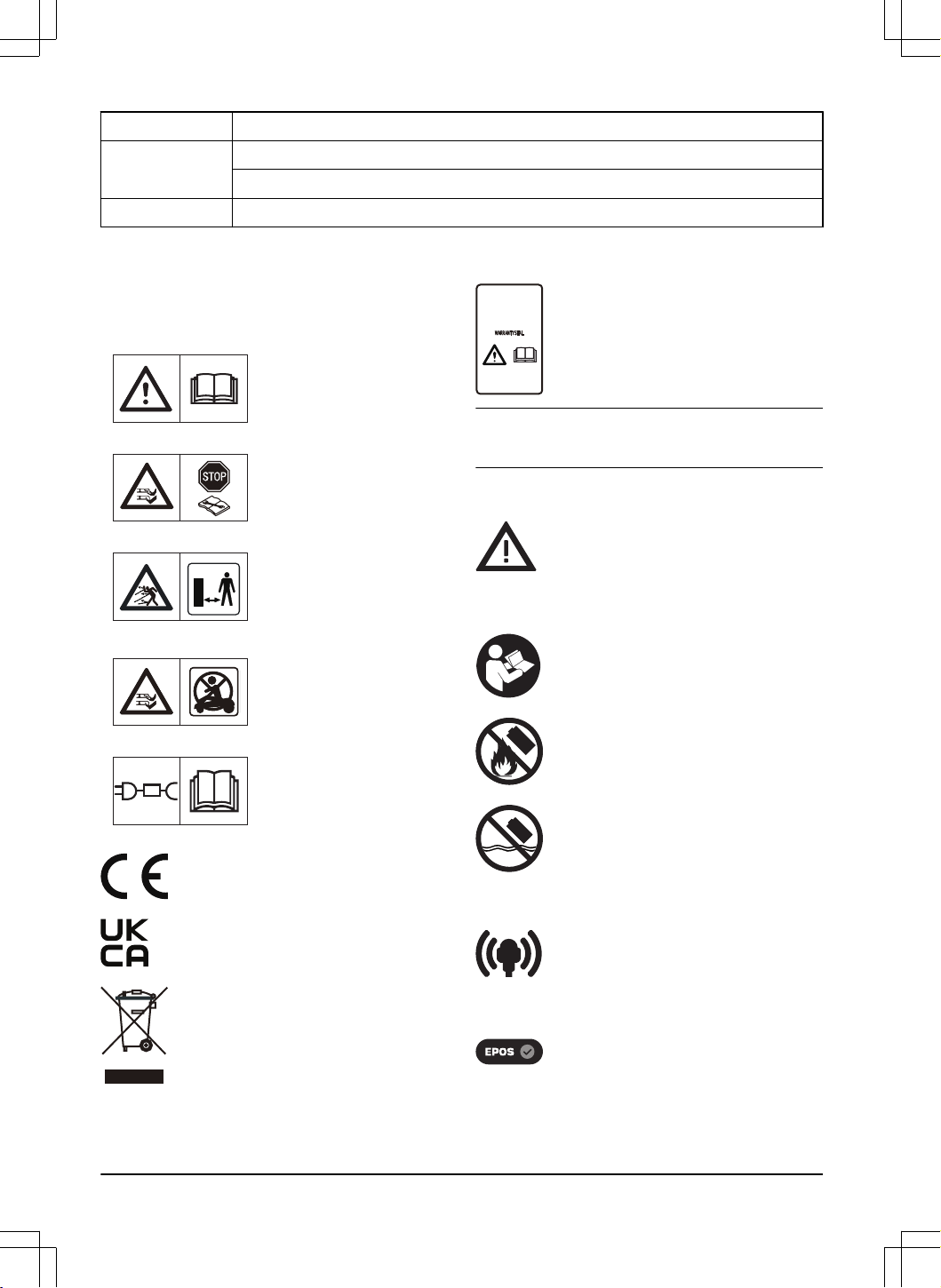

2.10 Symboler på produktet...................................... 12
2.11 Symboler på batteriet........................................ 12
2.12 Symboler i appen.............................................. 12
2.13 Generelle instruksjoner i bruksanvisningen...... 13
3 Installasjon
3.1 Innledning – installasjon...................................... 14
3.2 Hoveddeler for installasjon..................................14
3.3 Klargjøring for installasjon...................................14
3.4 Slik finner du ut hvor du skal plassere
referansestasjonen....................................................14
3.5 Slik finner du ut hvor du skal plassere
ladestasjonen............................................................ 14
3.6 Hvordan du undersøker hvor objektene
skal installeres på kartet............................................16
3.7 Produktinstallasjon.............................................. 18
4 Innstillinger
4.1 Tidsplan...............................................................27
4.2 Slik bruker du systematisk klipping..................... 27
4.3 Klippehøyde........................................................ 27
4.4 Mønster............................................................... 27
4.5 Drift......................................................................28
4.6 Tilbehør............................................................... 28
4.7 Generelt (kun Bluetooth
®
)...................................28
4.8 Sikkerhet............................................................. 28
4.9 Automower
®
Connect (bare Bluetooth
®
)............ 29
4.10 Meldinger.......................................................... 29
4.11 Klippeprofiler..................................................... 29
4.12 Last ned fastvare over luften (Firmware
over the air FOTA).................................................... 29
5 Drift
5.1 Slik slår du på produktet......................................30
5.2 Hvordan robotklipperen startes........................... 30
5.3 Slik velger du driftsmodus................................... 30
5.4 appDrive .............................................................30
5.5 Valg av arbeidsområde....................................... 30
5.6 Driftsmodusen Parker......................................... 30
5.7 Driftsmodusen Parker på vedlikeholdspunktet....31
5.8 Hvordan robotklipperen stoppes......................... 31
5.9 Slik slår du av produktet......................................31
5.10 Slik lader du batteriet........................................ 31
5.11 Slik løsner du hjulbremsene og flytter
robotklipperen........................................................... 32
6 Vedlikehold
6.1 Innføring i vedlikehold......................................... 33
6.2 Vedlikeholdsplan................................................. 33

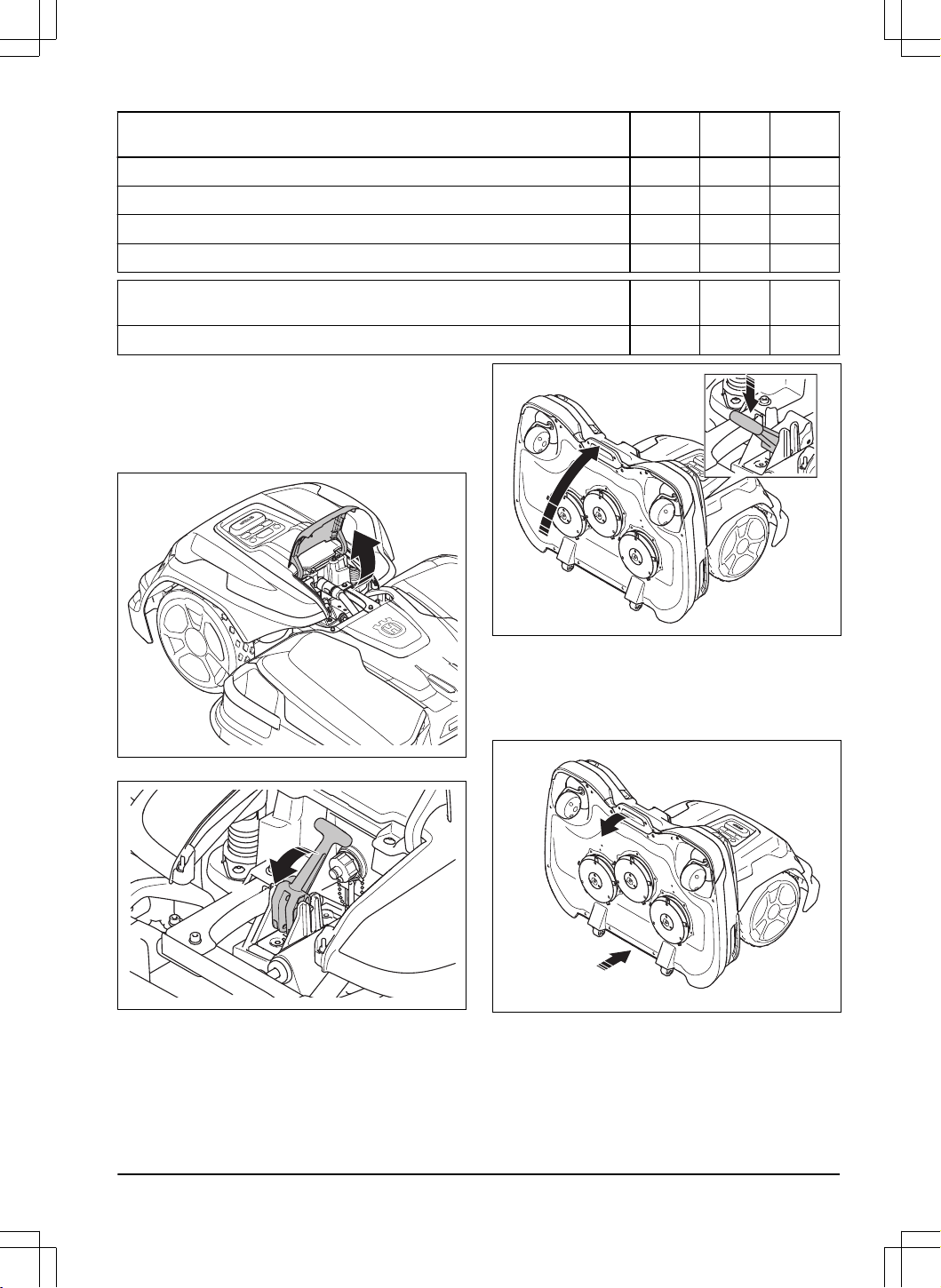

6.3 Slik setter du klippeaggregatet i
serviceposisjon..........................................................35
6.4 Slik setter du klippeaggregatet i
servicestillingen.........................................................35
6.5 Hvordan robotklipperen rengjøres.......................36

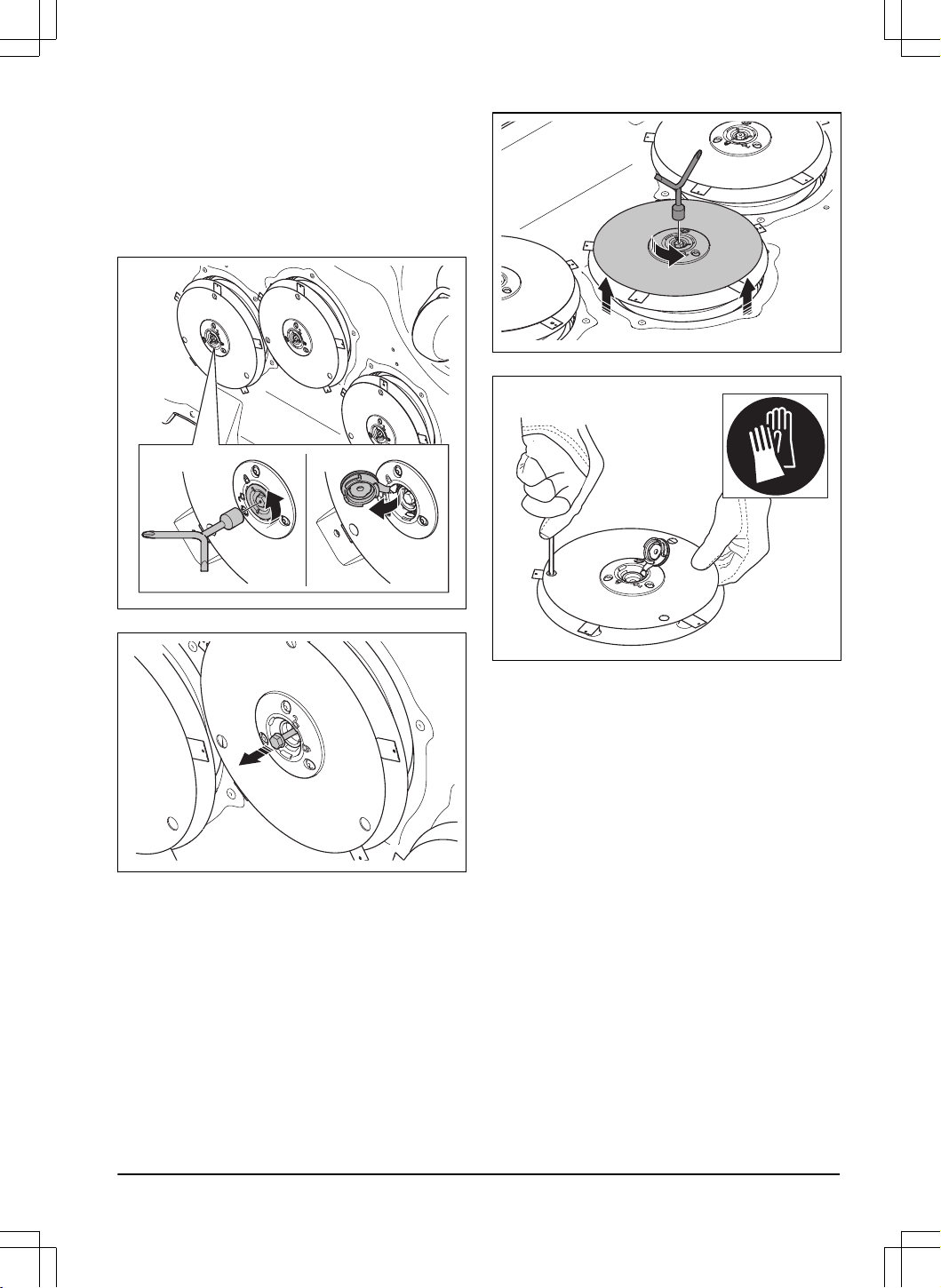

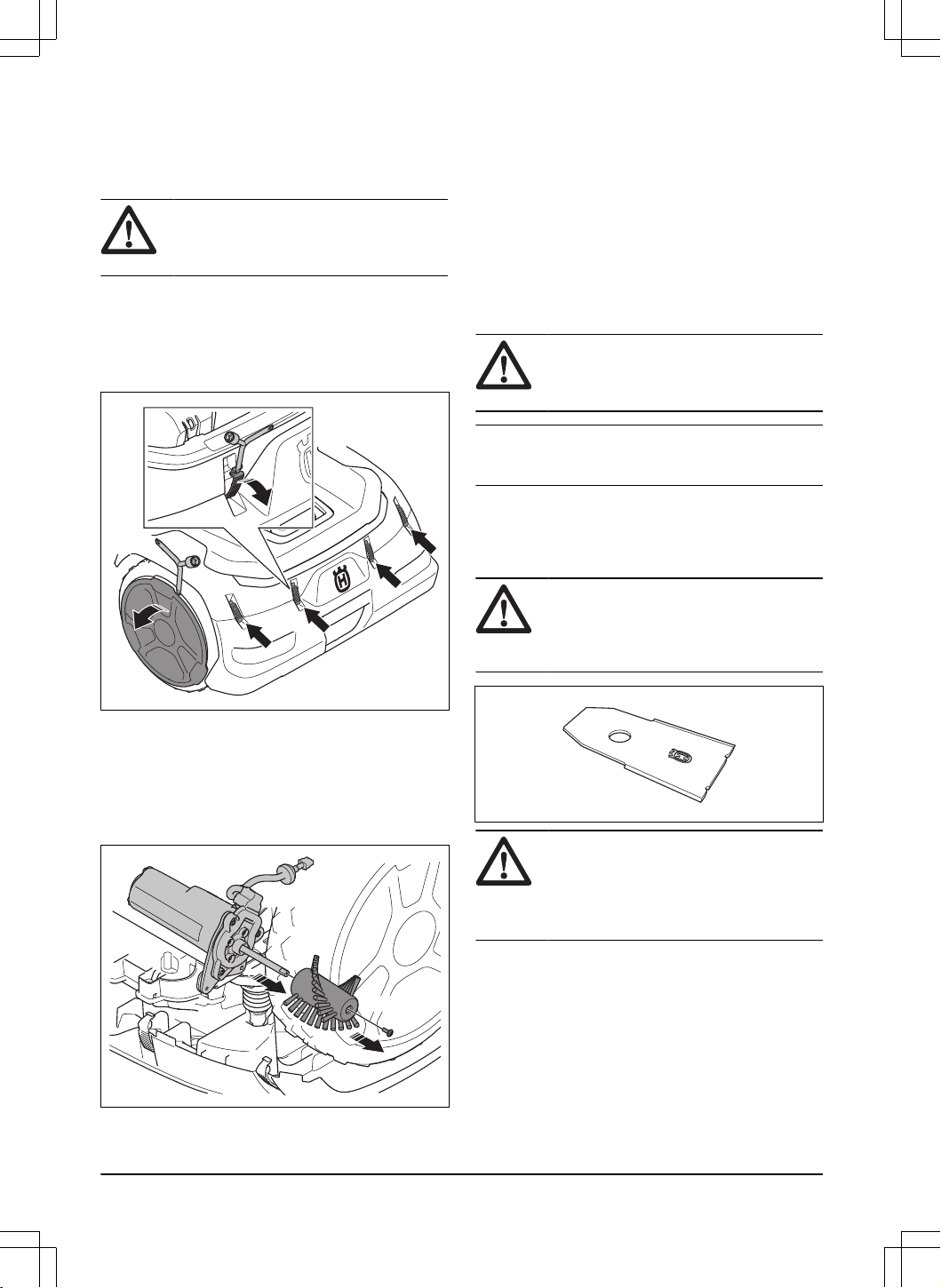

6.6 Utskifting av kniver og knivskiver........................ 36
6.7 Justering av hjulbørstene.................................... 37
6.8 Batteri..................................................................38
7 Feilsøking
7.1 Innføring i feilsøking............................................ 39
7.2 Feilmeldinger.......................................................39
7.3 Informasjons- og advarselsmeldinger................. 47
7.4 Indikatorlamper på ladestasjon........................... 47
7.5 Symptomer..........................................................48
8 Transport, oppbevaring og avhending
8.1 Sikkerhetsinstruksjoner for transport...................50
8.2 Slik setter du produktet på lager......................... 50
8.3 Transport av batterier..........................................50
8.4 Kassering............................................................ 50
9 Tekniske data
9.1 Tekniske data......................................................53
9.2 Registrerte varemerker....................................... 56
2
1691 - 007 - 22.12.2023
1 Sikkerhet
1.1 Sikkerhetsdefinisjoner
Advarsler, oppfordringer og merknader brukes for å
understreke spesielt viktige deler av bruksanvisningen.
ADVARSEL: Brukes hvis det er fare
for personskade eller død for brukeren
eller andre personer om instruksjonene i
håndboken ikke følges.
OBS: Brukes hvis det er fare for skade på
produktet, annet materiell eller nærliggende
områder om instruksjonene i håndboken
ikke følges.
Merk: Brukes for å gi mer nødvendig informasjon for
en spesifikk situasjon.
1.2 Generelle sikkerhetsinstruksjoner
ADVARSEL: Les de følgende
advarselsinstruksjonene før du bruker
produktet.
• Les brukerhåndboken nøye, og forsikre deg om at
du forstår instruksjonene før du bruker produktet.
Behold for fremtidig bruk.
• Maskinen skal ikke brukes av barn eller personer
med redusert fysisk, sansemessig eller mental
kapasitet (som kan ha innvirkning på trygg
håndtering av produktet) eller personer uten
erfaring og kunnskap, med mindre de er under
tilsyn og får instruksjoner om bruk av maskinen av
en person som er ansvarlig for deres sikkerhet.
• Produktet må bare brukes med det anbefalte
utstyret Husqvarna. Alle andre typer bruk er feil.
• Ikke bruk produktet hvis det befinner seg personer,
spesielt barn, eller kjæledyr i arbeidsområdet.
• Hvis du skal unngå skade på produktet og ulykker
på kjøretøy og personer, må du ikke installere
arbeidsområder og transportveier på tvers av
offentlige gangveier.
• Ikke bruk produktet i områder der personer ikke er
klar over produktet.
• Advarselsskilt må settes opp rundt produktets
arbeidsområde hvis det brukes på offentlige
steder. Skiltene må ha følgende tekst: Advarsel!
Automatisk gressklipper! Hold avstand fra
maskinen! Ha barn under oppsikt!
• Ikke løp når du bruker produktet manuelt med
appDrive. Du må alltid gå, passe på å ha godt
fotfeste i skråninger og sørge for at du alltid
har god balanse. Bruk alltid kraftig fottøy og
langbukser når du bruker produktet med appDrive.
• Ikke berør de farlige bevegelige delene, for
eksempel knivskiva, før de har stoppet helt.
• Slå av produktet før du fjerner en blokkering,
utfører vedlikehold eller undersøker produktet, og
hvis produktet begynner å vibrere på en unormal
måte. Se etter skader på produktet før du starter
det på nytt. Ikke bruk produktet hvis det er skadet.
• Få legehjelp hvis det oppstår en skade eller ulykke.
• Ikke installer strømkabelen i et område der
produktet kutter. Følg instruksjonene for å
installere strømkabelen. Se
Installasjon på side
14
. Installasjonen må utføres av servicepersonell.
• Ikke koble til en kabel eller et støpsel som er
skadet eller berør en skadet kabel før den er
koblet fra strømforsyningen. Koble støpselet fra
stikkontakten hvis kabelen blir skadet under bruk.
En slitt eller skadet ledning øker faren for elektrisk
støt. Skadde kabler må skiftes av servicepersonell.
• Koble strømkabelen til stikkontakten med en
reststrømenhet (RCD) med strømutløsning på
maksimalt 30mA.
• Lad produktet kun i den medfølgende
ladestasjonen. For informasjon om sikker
kassering av batteriet kan du se
Kassering på
side 50
. Feil bruk kan føre til elektrisk støt,
overoppheting eller lekkasje av etsende væske fra
batteriet. Hvis det oppstår lekkasje av elektrolytt,
må du skylle med vann eller et nøytraliserende
middel. Oppsøk lege hvis du får etsende væske
i øynene.
• Bruk bare originale batterier som er anbefalt
av Husqvarna. Produktets sikkerhet kan ikke
garanteres med noe annet enn originale batterier.
Ikke bruk ikke-oppladbare batterier.
• Følg installasjonsinstruksjonene for å angi
arbeidsområdet og montere klippeaggregatet eller
annet tilleggsutstyr. Se
Installasjon på side 14
.
• Følg instruksjonene for start og bruk av produktet.
Se
Drift på side 30
.
• Hvis det er fare for tordenvær, anbefaler
Husqvarna å koble fra strømkabelen til
ladestasjonen og strømforsyningsenheten til
referansestasjonen for å redusere faren for
skade på elektriske komponenter. Koble til
strømledningen og strømforsyningen igjen hvis det
ikke lenger er fare for tordenvær.
• Følg vedlikeholdsanvisningene og bruk om
nødvendig originale reservedeler fra Husqvarna.
Se
Vedlikehold på side 33
.
• For tekniske data som vekt, mål og
støyutslippsverdier kan du se
Tekniske data på
side 53
.
4
- Sikkerhet 1691 - 007 - 22.12.2023
• Brukeren er ansvarlig for ulykker eller farer som
personer eller eiendeler utsettes for.
• Produktet må bare brukes, vedlikeholdes
og repareres av personer som er godt
kjent med enhetens spesielle egenskaper og
sikkerhetsbestemmelser.
• Det er ikke tillatt å endre produktets opprinnelige
utforming.
• Følg nasjonale forskrifter om elektrisk sikkerhet.
• Husqvarna garanterer ikke at produktet er fullt
kompatibelt med andre typer trådløse systemer
som fjernkontroller, radiosendere eller lignende.
• Den innebygde alarmen er svært høylydt.
Vær forsiktig, spesielt hvis produktet håndteres
innendørs.
• Temperatur ved bruk, lading og oppbevaring er
0–45°C. Ved oppbevaring i over én måned må
temperaturen være 0–25°C.
1.3 Sikkerhetsinstruksjoner for
installasjon
ADVARSEL: Les de følgende
advarselsinstruksjonene før du bruker
produktet.
• Ikke installer ladestasjonen på et sted der det er
fare for at personer snubler i den.
• Ikke installer ladestasjonen, inkludert tilbehør,
under eller nærmere enn 60cm fra brennbart
materiale. Hvis det oppstår en feil, kan
ladestasjonen og strømforsyningen bli varme.
Dette kan utgjøre en potensiell brannfare.
• Installer ladestasjonen utenfor rekkevidden til
skadedyr som maur.
• Gjelder for USA/Canada. Hvis strømforsyningen er
installert utendørs: Fare for elektrisk støt. Installer
bare til en dekket klasse A GFCI-stikkontakt (RCD)
som har et avlukke som er værbestandig, med
hetten på tilkoblingspluggen satt inn eller fjernet.
• Ikke installer ladestasjonen der det er fare for
stående vann.
1.4 Sikkerhetsinstruksjoner for drift
ADVARSEL:
Les de følgende
advarselsinstruksjonene før du bruker
produktet.
• Hold hender og føtter borte fra de roterende
knivene. Ikke plasser hender eller føtter nær eller
under produktet når det er slått på.
• Bruk parkeringsmodus eller slå av produktet når
noen, spesielt barn eller dyr, befinner seg i
arbeidsområdet. Se
Slik slår du av produktet på
side 31
. Husqvarna anbefaler at du stiller inn
produktet slik at det kjører når det ikke er aktivitet
i arbeidsområdet. Produktet kan skade dyr som
ferdes i arbeidsområdet om natten, for eksempel
pinnsvin. Se
Planlagt operasjon på side 30
.
• Kontroller at det ikke er noen gjenstander som
steiner, greiner, verktøy eller leker på plenen.
Knivene kan bli skadet hvis de treffer en gjenstand.
• Ikke løft eller flytt produktet mens det er slått på.
• Ikke la produktet kollidere med personer eller
dyr. Hvis en person eller et dyr kommer i veien
for produktet, skal det stoppes umiddelbart. Se
Hvordan robotklipperen stoppes på side 31
.
• Ikke plasser gjenstander oppå produktet,
ladestasjonen eller referansestasjonen.
• Ikke bruk produktet hvis STOP-knappen ikke
fungerer.
• Produktet må alltid slås av når det ikke er i bruk.
Produktet kan bare starte når du taster riktig PIN-
kode.
• Ikke bruk produktet samtidig med en spreder med
dysene hevet. Bruk
Tidsplan
-funksjonen, slik at
produktet og sprederen ikke er i bruk samtidig. Se
Planlagt operasjon på side 30
.
• Ikke plasser en transportvei der det er installert
popup-spredere.
• Ikke la produktet kjøre når det er stående vann i
arbeidsområdet. Dette kan for eksempel være når
kraftig regn danner vanndammer.
1.5 Sikkerhetsinstruksjoner for
vedlikehold
ADVARSEL:
Les de følgende
advarslene før du utfører vedlikehold på
produktet.
• Slå av produktet når du utfører vedlikehold på
produktet.
• Produktet må ikke rengjøres med høytrykksspyler.
Ikke bruk løsemidler til å rengjøre produktet.
• Koble støpselet fra ladestasjonen før du rengjør
eller utfører vedlikehold på ladestasjonen.
1.6 Batterisikkerhet
ADVARSEL:
Les de følgende
advarselsinstruksjonene før du bruker
produktet.
• Litium-ion-batterier kan eksplodere eller forårsake
brann hvis de tas fra hverandre, kortsluttes eller
utsettes for vann, ild eller høye temperaturer.
Håndter dem forsiktig. Du må ikke demontere eller
åpne batteriet eller tukle med det på noen måte.
Unngå å oppbevare batteriet i direkte sollys.
1691 - 007 - 22.12.2023
Sikkerhet - 5
1.7 Slik løfter og flytter du produktet
ADVARSEL: Produktet må være slått
av før du løfter det.
• Hvis du vil flytte produktet trygt ut av eller innenfor
arbeidsområdet, må du løfte det manuelt eller
betjene det med appDrive. Se
Slik løfter du
produktet manuelt på side 6
og
appDrive på side
30
.

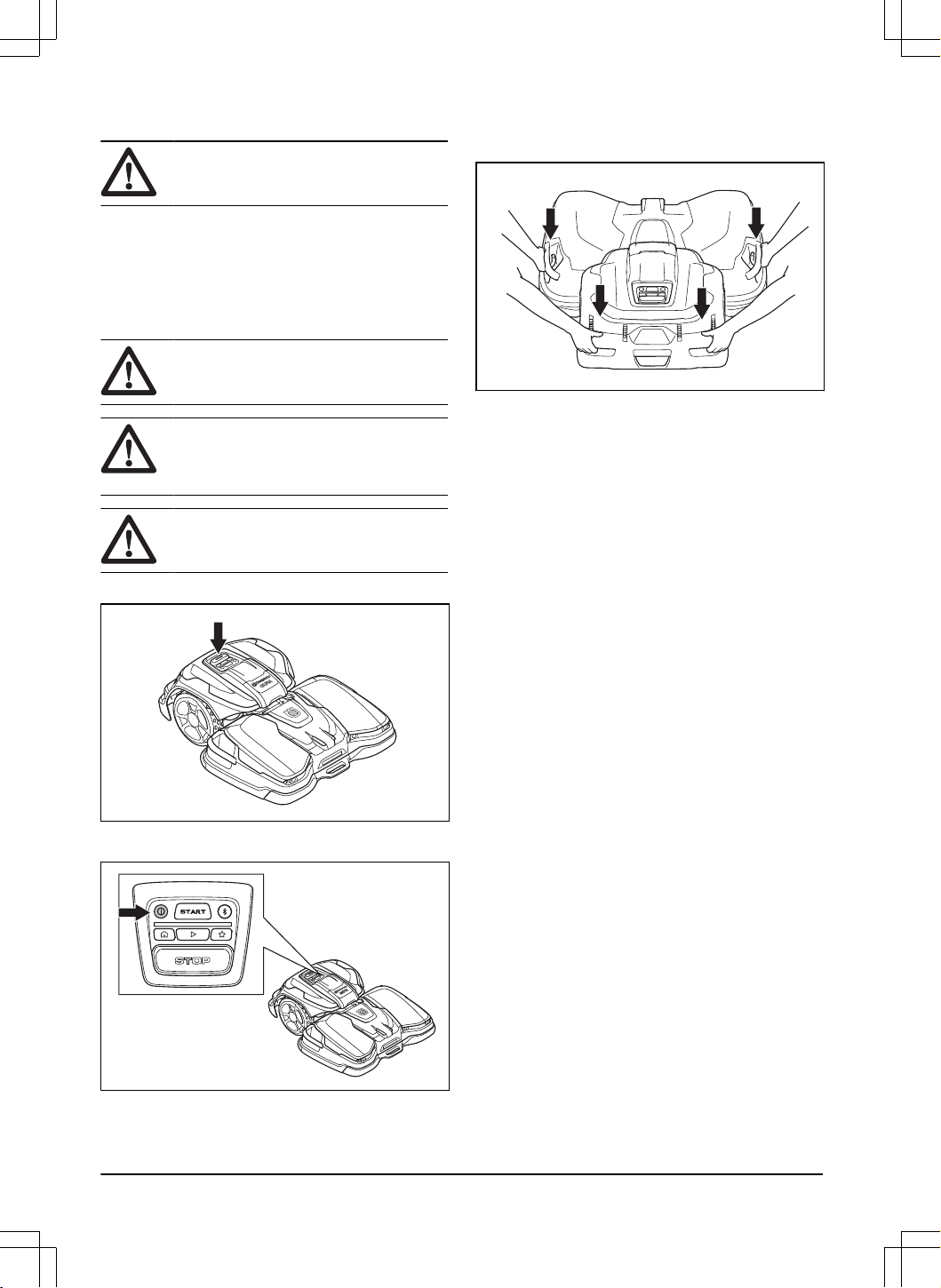

1.7.1 Slik løfter du produktet manuelt
ADVARSEL: Det trengs to personer for
å løfte produktet.
OBS: Ikke løft produktet mens det står
parkert i ladestasjonen. Det kan føre til
skade på ladestasjonen og produktet.
OBS: Ikke løft produktet i det fremre
håndtaket.
1. Trykk på STOP-knappen for å stoppe produktet.
2. Slå av produktet. Se
Slik slår du av produktet på
side 31
.
3. Trekk produktet ut av ladestasjonen før du løfter
det.
4. Løft produktet i håndtakene på sidene av
klippeaggregatet og håndtakene på den bakre
delen av drivenheten.
6 - Sikkerhet 1691 - 007 - 22.12.2023
2 Innledning
Serienummer:
PIN-kode:
Du finner serienummeret på typeskiltet og på produktkartongen.
2.1 Støtte
Hvis du ønsker støtte for produktet, kan du snakke med
Husqvarna-serviceforhandleren din.
2.2 Produktbeskrivelse
Merk: Husqvarna oppdaterer jevnlig utseendet og
funksjonen til produktene. Se
Støtte på side 7
.
Produktet er en robotgressklipper som inneholder en
drivenhet og et klippeaggregat. Produktet går på batteri
og kjører automatisk. Produktet kjører til batteriets
ladenivå er lavt eller arbeidsområdet er klippet, og
begynner deretter å kjøre til ladestasjonen. Produktets
bevegelsesmønster er systematisk for tilfredsstillende
klipping av store områder.

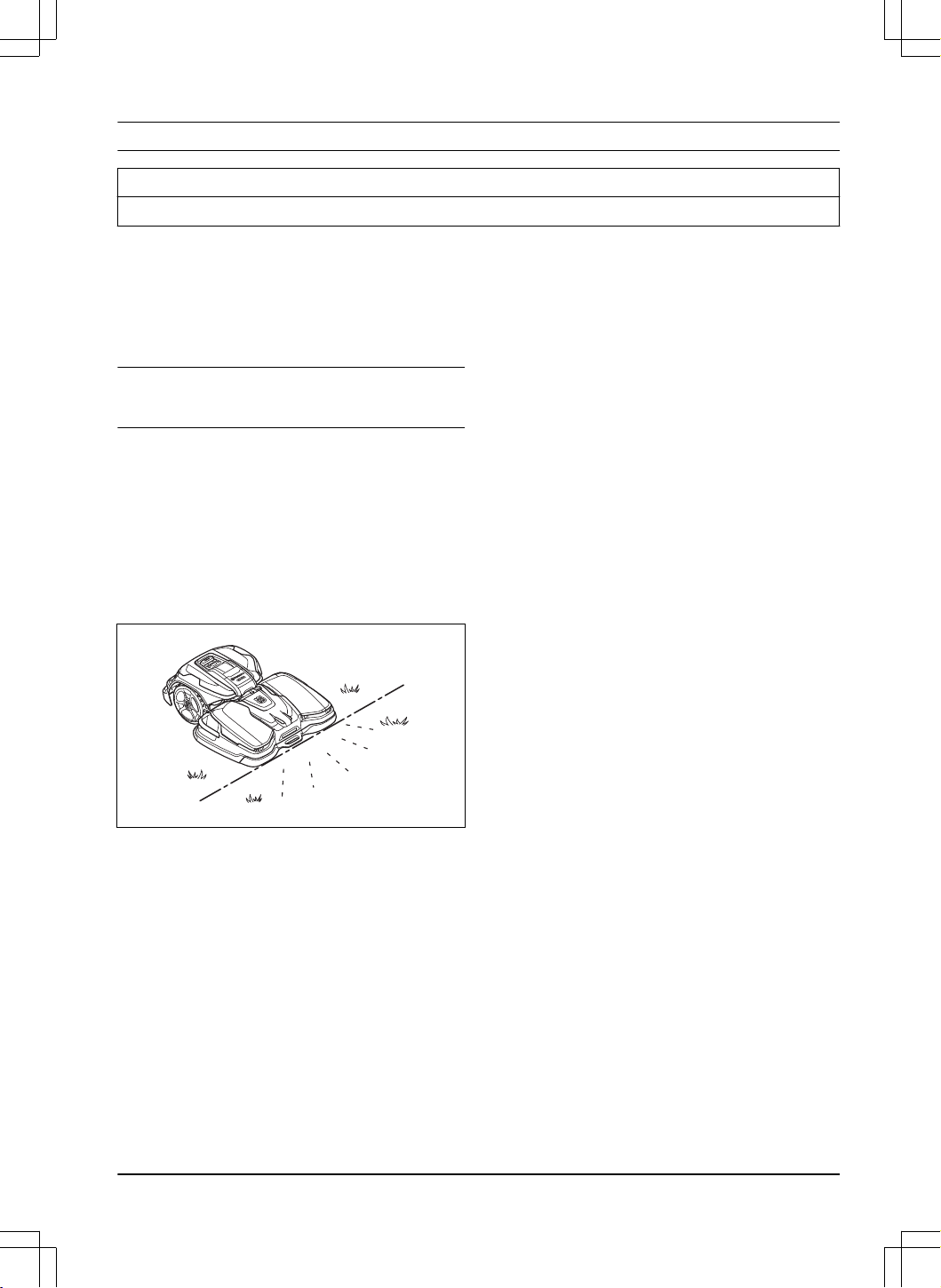

Arbeidsområdet produktet opererer i, angis med
den virtuelle grensen. Satellittmottakeren i produktet
registrerer når det nærmer seg den virtuelle grensen.
2.3 Systembeskrivelse
Systemet inneholder en CEORA
™
robotgressklipper,
en ladestasjon og en referansestasjon.
Robotgressklipperen og referansestasjonen bruker
EPOS (Exact Positioning Operating System)-
teknologi med satellittsignaler for å plassere
robotgressklipperen riktig, noe som eliminerer
behovet for avgrensningssløyfer. Referansestasjonen
er stasjonær og sender korrigeringsdata til
robotgressklipperen for å få en nøyaktig posisjon
for robotgressklipperen. Det virtuelle arbeidsområdet
for robotklipperen opprettes i appen Husqvarna
Fleet Services
™
. Robotklipperen betjenes, og
veipunkter legges til slik at det dannes et kart
i appen. Referansestasjonen kan fungere som
en signalforsterker for å lage et nettverk av
referansestasjoner. Du kan bruke signalforsterkerne på
større områder. Se
Systemoversikt på side 8
.
2.3.1 Tilkobling
Husqvarna Fleet Services
™
er en skyløsning som
er tilgjengelig som en app og på nettstedet
www.husqvarna.com. Du kan legge til alle produktene
dine i Husqvarna Fleet Services
™
for å få en oversikt
og ha kontroll på produktene. Se
Husqvarna Fleet
Services
™
på side 21
.
Automower
®
Connect er en app du kan bruke til å
installere robotklipperen og til å velge driftsinnstillinger
for robotklipperen. Se
Automower
®
Connect på side
21
.
1691 - 007 - 22.12.2023
Innledning - 7
2.4 Systemoversikt
3
13
1
10
11
6
9
12
4
2
8
8
8
7
2
5
1. Satellitter
2. Satellittsignaler
3. Referansestasjon
1
4. Korreksjonsdata
5. Ladestasjon
6. Virtuell grense
7. Soner som ikke skal klippes
8. Arbeidsområde
9. Mobilenhet
2
10. Dokkingpunkt
11. Transportvei
12. Robotgressklipper
13. Vedlikeholdspunkt
1
Ikke inkludert
2
Ikke inkludert
8 - Innledning 1691 - 007 - 22.12.2023
2.5 Produktoversikt – drivenhet, CEORA
™
544/546 EPOS
1
2
3
6
7
8
9
4
5
10
11
1. Drivenhet (DU)
2. Typeskilt for drivenhet
3. Luke
4. Drivenhetens karosseri
5. USB-uttak for serviceverktøy
6. Kontrollpanel
7. Drivhjul
8. Bakre støtfanger
9. Bakre håndtak
10. Bakre sikkerhetslys
11. Aktive hjulbørster, sett
3
2.6 Produktoversikt – klippeaggregat, CEORA
™
RZ 43L/43M
12
10
16
4
3
5
2
7
13
15
11
6
14
1
9
8
3
Er inkludert for enkelte markeder og modeller, eller er tilgjengelig som tilbehør.
1691 - 007 - 22.12.2023 Innledning - 9
1. Klippeaggregat (CD)
2. Spak
3. Riggrør
4. Typeskilt på klippeaggregatet
4
5. Kombiverktøy
5
6. Klippeaggregatets karosseri
7. Fremre sikkerhetslys
8. Ladeplater
9. Ultralydsensorer
10. Midtre toppdeksel
11. Sidehåndtak
12. Fremre håndtak
13. Forhjul
14. Knivskiver, kniver, glideplate
15. Servicehjul
16. Kniver og skruer

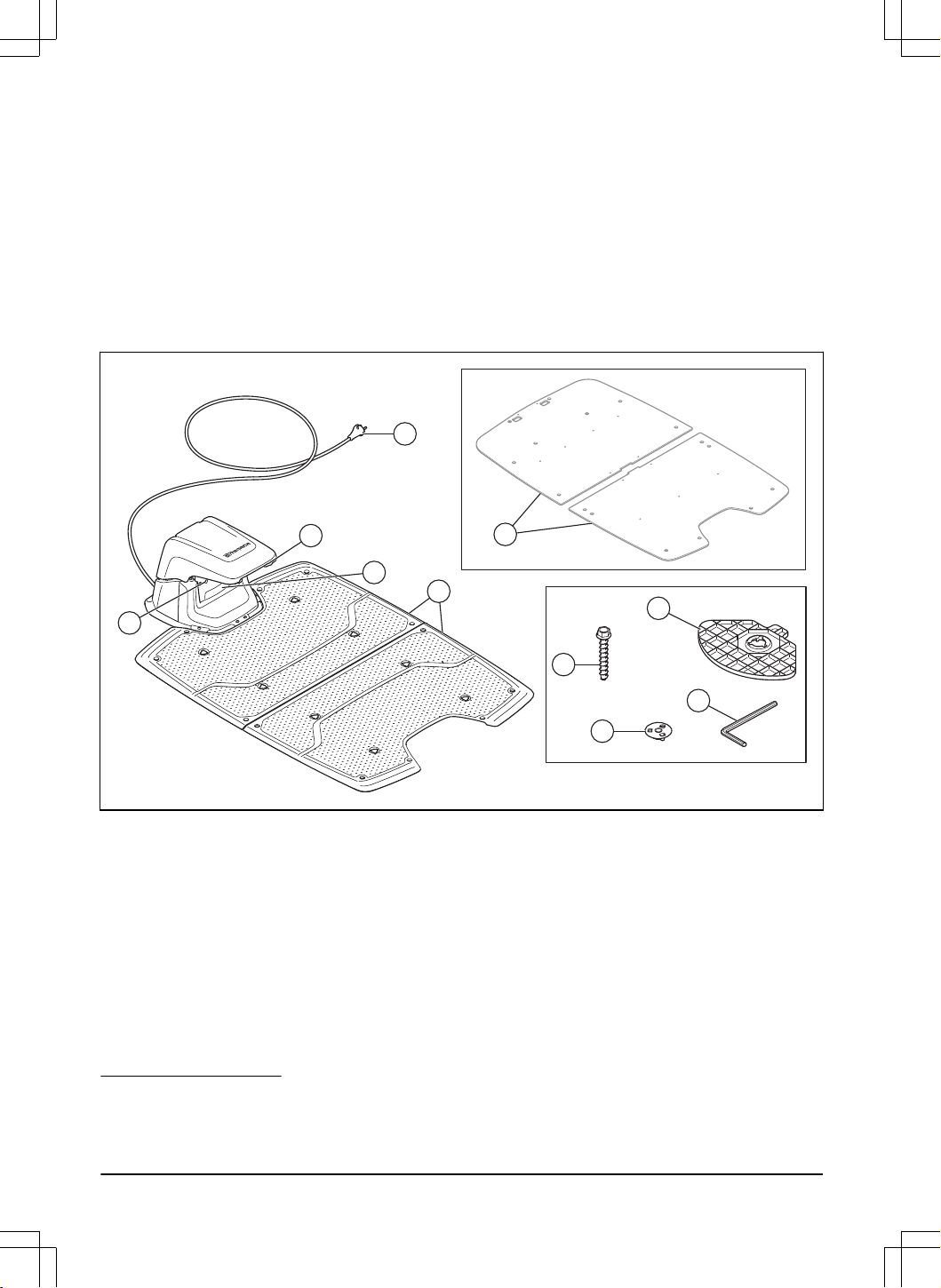

2.7 Produktoversikt – ladestasjon, CEORA
™
CS4
2
5
9
4
3
6
7
10
8
1
1. Typeskilt på ladestasjonen
2. Indikatorlamper på ladestasjonen
3. Kontaktflater
4. Bunnplate
5. Strømkabel
6
6. Skruer for å feste ladestasjon
7. Kobling
8. Støtteplater
9. Støtteplate for myk overflate
7
10. Unbrakonøkkel
4
Du finner det under toppdekselet.
5
Du finner det under det midtre toppdekselet.
6
Utseendet kan være forskjellig for ulike markeder.
7
Tilgjengelig som tilbehør.
10 - Innledning 1691 - 007 - 22.12.2023
2.8 Oversikt over kontrollpanelet
1
5
8
6
2
3
4
7
1. På/av-knapp
2. START-knapp
3. Bluetooth
®
-knapp
4. Indikatorlampe
5. Parker-knapp
6. Play-knapp
7. Vedlikeholdspunkt-knapp
8. STOP-knapp
2.9 Lampe på robotklipper
Lampen på kontrollpanelet på robotklipperen viser gjeldende produktstatus:
Lampe Produktstatus
Konstant grønn Robotklipperen klipper plenen eller beveger seg ut av ladestasjonen.
Blinker grønt Produktet er i ferd med å starte en aktivitet.
Blinker grønt Robotklipperen er i modusen
Pause
.
Blinker rødt Robotklipperen har stoppet på grunn av en feil.
Konstant gul STOPP-knappen har blitt trykt inn.
Blinker gult. PIN-koden må angis for å starte robotklipperen.
Konstant blå Robotklipperen kjører til ladestasjonen eller til et vedlikeholdspunkt.
En app er koblet til robotklipperen med Bluetooth
®
, lampen lyser konstant blått i tre sekunder.
Pulserer blått Robotklipperen lades i ladestasjonen.
Blinker blått Robotklipperen er parkert i ladestasjonen.
Bluetooth
®
er aktivert, og du kan koble til produktet med Bluetooth
®
.
Konstant hvit Robotklipperen er i modusen appDrive.
1691 - 007 - 22.12.2023 Innledning - 11
Lampe Produktstatus
Pulserer hvitt Robotklipperen slås AV.
Fastvareinstallasjon pågår.
Blinker hvitt Ny fastvare må installeres.
Du finner mer informasjon på www.husqvarna.com. Kontakt den godkjente serviceforhandleren din for mer
informasjon.
2.10 Symboler på produktet
Disse symbolene finnes på produktet. Sørg for at du
forstår dem.
ADVARSEL: Les bruksanvis-
ningen før du bruker produk-
tet.
ADVARSEL: Deaktiver pro-
duktet før vedlikehold eller før
du løfter det.
ADVARSEL: Hold deg på
trygg avstand fra produktet
når det er i drift. Hold hender
og føtter borte fra de roteren-
de knivene på produktet.
ADVARSEL: Ikke sitt på pro-
duktet. Plasser aldri hender
eller føtter nær eller under
produktet.
Bruk en avtakbar strømtilfør-
sel som angitt på typeskiltet
ved siden av symbolet.
Dette produktet samsvarer med gjeldende
EU-direktiver.
Dette produktet samsvarer med gjeldende
UK-direktiver.
Det er ikke tillatt å kaste dette produktet
som vanlig husholdningsavfall. Følg
nasjonale forskrifter, og bruk det lokale
gjenvinningssystemet.
Chassiset inneholder komponenter som
er følsomme for elektrostatisk utladning.
Chassiset må bare åpnes og forsegles
av en autorisert servicetekniker. Garantien
gjelder ikke hvis forseglingen er brutt.
Merk: Øvrige symboler/klistremerker angitt på
produktet gjelder sertifiseringskrav for visse markeder.
2.11 Symboler på batteriet
ADVARSEL: Litiumionbatterier kan
eksplodere eller forårsake brann hvis de
demonteres, kortsluttes eller håndteres på
en røff måte. Må ikke utsettes for vann,
brann eller høy temperatur.
Les brukerinstruksjonene.
Ikke kast batteriet inn i ild, og ikke utsett
batteriet for en varmekilde.
Ikke legg batteriet i vann.
2.12 Symboler i appen
Viser styrken på radiosignalet som
produktet mottar fra referansestasjonen.
Statusen er
EPOS-bekreftet
. Produktet
har en nøyaktig posisjon og retning. Dette
er nødvendig for å betjene produktet
automatisk og for å installere kartobjekter.
12 - Innledning 1691 - 007 - 22.12.2023
Statusen er
EPOS-handling nødvendig
.
Produktet har en nøyaktig posisjon, men
det er nødvendig å bruke produktet
manuelt eller automatisk for å få en
nøyaktig retning.
Statusen er
EPOS-søk
. Produktet har
ikke en nøyaktig posisjon og søker etter
satellittsignalene og korrigeringsdataene
for å få en nøyaktig posisjon.
2.13 Generelle instruksjoner i
bruksanvisningen
Følgende system er brukt for å gjøre bruksanvisningen
lettere å forstå:
• Tekst som er skrevet i
kursiv
, er tekst som er i
Automower
®
Connect-appen eller Husqvarna Fleet
Services
™
-appen, eller som viser til en annen del
av bruksanvisningen.
• Tekst som er skrevet i fet skrift, er på knappene på
produktet eller i appDrive.
1691 - 007 - 22.12.2023 Innledning - 13
3 Installasjon
3.1 Innledning – installasjon
ADVARSEL: Les og forstå kapittelet
om sikkerhet før du installerer produktet.
OBS: Bruk originale reservedeler og
originalt installasjonsmateriale.
Merk: Se www.husqvarna.com for mer informasjon
om installasjon.
3.2 Hoveddeler for installasjon
Installasjonen omfatter følgende deler:
• En robotgressklipper som klipper plenen
automatisk. Den består av et klippeaggregat og en
drivenhet.
• Ladestasjonen som lader produktet. Den har en
strømforsyning som er koblet til en 100–240V
strømforsyning.
• Referansestasjon
8
, som mottar satellittsignaler og
sender korrigeringsdata til robotgressklipperen.
• Mobilenhet
9
med Husqvarna Fleet Services
™
-
og Automower
®
Connect-appen for å utføre
installasjonen og innstillingene for produktet.
3.3 Klargjøring for installasjon
OBS: Vann i dumper på plenen kan føre
til skade på robotklipperen.
OBS: Les installasjonskapitlet før du
starter installeringen.
• Lag en skisse over arbeidsområdet. Inkluder alle
hindringer. Dette vil gjøre det enklere å undersøke
hvor ladestasjonen, referansestasjonen og de
virtuelle grensene skal plasseres.
• Merk av på skissen hvor du vil
plassere ladestasjonen, referansestasjonen,
vedlikeholdsstedet, transportbanene og de virtuelle
grensene for arbeidsområder og soner som ikke
skal klippes.
• Følg instruksjonene for avstander mellom objekter
som blokkerer sikten.
• Gjør bakken i plenen flat. Kontroller at det ikke er
hull eller buler i plenen.
• Klipp gresset før du installerer produktet. Kontroller
at gresset er maksimalt 5 cm / 2 tommer.
Merk: De første ukene etter installasjonen kan
lydnivået ved klipping av gress være høyere enn vanlig.
Lydnivået reduseres etter en stund.
3.4 Slik finner du ut hvor du skal
plassere referansestasjonen
Les og forstå instruksjonene om hvor
referansestasjonen skal plasseres. Se bruksanvisningen
for referansestasjonen.
3.5 Slik finner du ut hvor du skal
plassere ladestasjonen
• Du kan sette ladestasjonen enten i eller utenfor
arbeidsområdet. Det trengs ingen transportbane
hvis ladestasjonen er plassert i arbeidsområdet
(A). Det trengs ingen transportbane hvis
robotklipperen er helt innenfor arbeidsområdet, når
dette er ved ladestasjonens dokkingpunkt. Hvis
ladestasjonen og dokkingpunktet (B) ikke er i
arbeidsområdet, må du installere en transportbane
(C).
A
B
C
• Plasser ladestasjonen (A) slik at dokkingpunktet
(B) har fri sikt til himmelen. Ladestasjonens
dokkingpunkt (B) er der robotklipperen stopper
etter at det har vendt tilbake fra ladestasjonen.
Ryggeavstanden kan angis til 130-220cm/
51-87tommer. Husqvarna anbefaler å ha minst
6m/ 19.6fot (C) ledig plass foran ladestasjonen.
8
Ikke inkludert
9
Ikke inkludert
14 - Installasjon 1691 - 007 - 22.12.2023

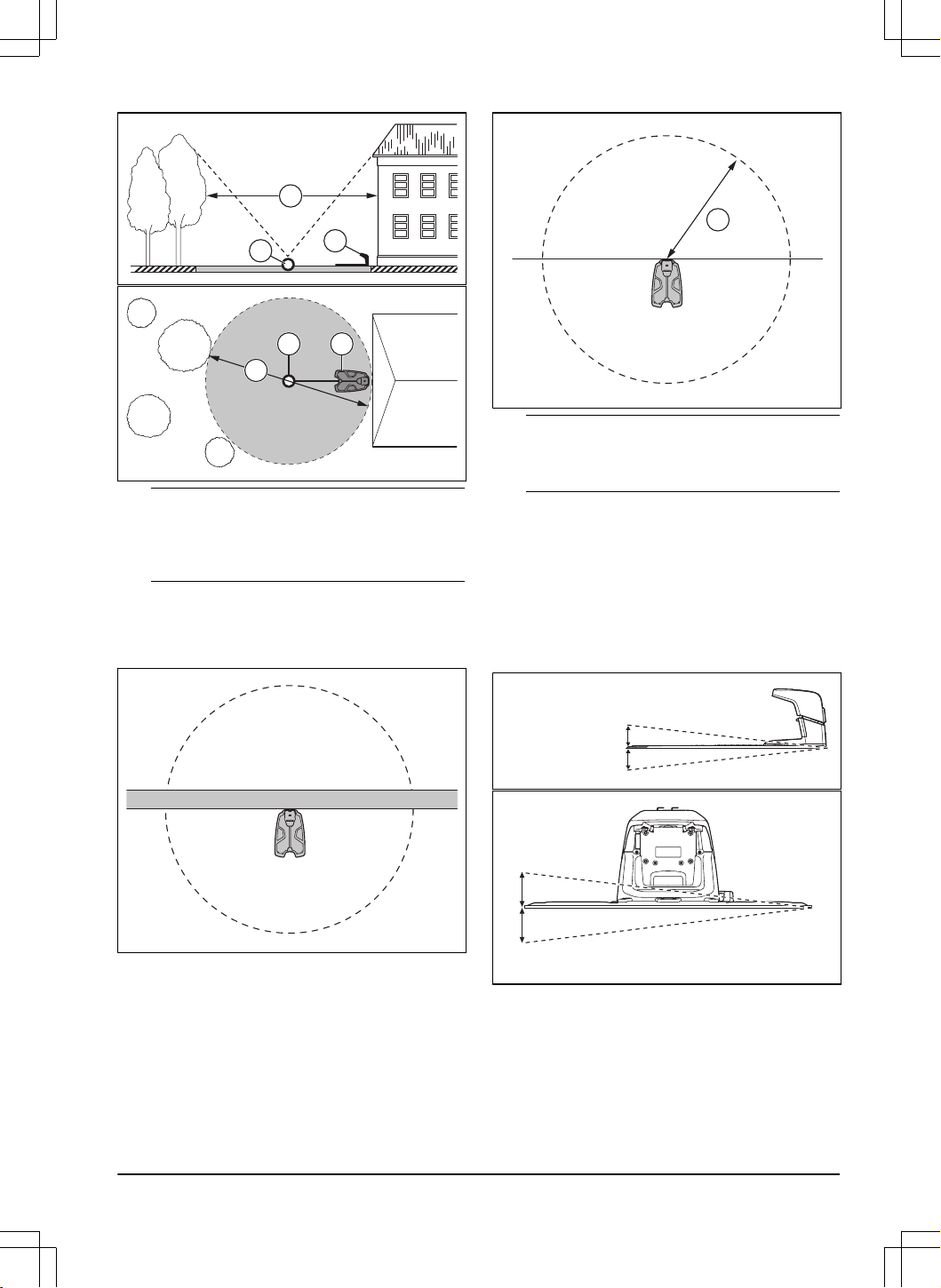

B
C
A
AB
C
Merk: Kort ryggestrekning reduserer faren for
hjulspor. Det kan være nødvendig med lang
ryggestrekning for å få gode satellittsignaler til
dokkingpunktet.
• Hvis robotklipperen ikke kan brukes i en
del av dokkingområdet, må du sette opp en
beskyttelsesvegg som er minst 15 cm / 6 tommer
høy. Dokkingområdet er et sirkulært område rundt
ladestasjonen med en radius (A) på 3m / 9.8fot.
A
Merk:
Gressklipperen bruker signalet fra
ladestasjonen til å finne ladestasjonen når den
befinner seg i dokkingområdet.
• Plasser ladestasjonen i nærheten av et strømuttak.
• Undersøk hvordan du installerer strømkabelen på
en trygg måte.
• Plasser ladestasjonen på et flatt underlag, ikke på
grus.
• Husqvarna anbefaler å installere ladestasjonen
på et hardt underlag, for eksempel betong eller
lignende. Hvis du vil installere ladestasjonen på et
mykt underlag, bruker du støtteplater (tilbehør).
• Plasser den på et jevnt underlag.
max. 5 cm / 2"
max. 5 cm / 2"
Max +/- 4 cm / 1.6 In.
• Bunnplaten på ladestasjonen må ikke være bøyd.
1691 - 007 - 22.12.2023
Installasjon - 15
• Plasser ladestasjonen på et sted med god
luftsirkulasjon.
• Plasser ladestasjonen i et område som er beskyttet
mot solen.
• Bruk en reststrømenhet (RCD) med en
strømutløsning på maksimalt 30mA når du kobler
strømkabelen til stikkontakten.
OBS: Ikke monter ladestasjonen der det
finnes metallgjenstander i bakken. Slike
gjenstander kan forårsake forstyrrelser i
signalet fra ladestasjonen.
3.6 Hvordan du undersøker hvor
objektene skal installeres på kartet
OBS: Hvis arbeidsområdet ligger ved
siden av en vanndam, en skråning, et
stup eller en offentlig vei, må den virtuelle
grensen ha en beskyttelsesvegg. Veggen
må være minst 15 cm / 6 tommer høy.
OBS: Ikke la produktet kjøre på grus.
OBS: Isoler alle hindringer, for eksempel
trær, røtter og steiner, for at produktet skal
kunne brukes forsiktig uten støy.
Merk: Lag en skisse av arbeidsområdet før du
installerer de virtuelle grensene.
• Sjekk at robotklipperen kan motta radiosignaler fra
referansestasjonen i alle deler av arbeidsområdet.
Merk:
Den maksimale avstanden reduseres
hvis det er objekter mellom referansestasjonen og
produktet.
• Husqvarna anbefaler en maksimal avstand fra
ladestasjonen til den mest fjerntliggende delen
av installasjonen. Den maksimale avstanden er
1000m / 3280fot.
Merk:
Den maksimale avstanden reduseres hvis
det er skråninger og høyt gress.
3.6.1 Slik installerer du kartobjekter i
nærheten av bygninger og trær

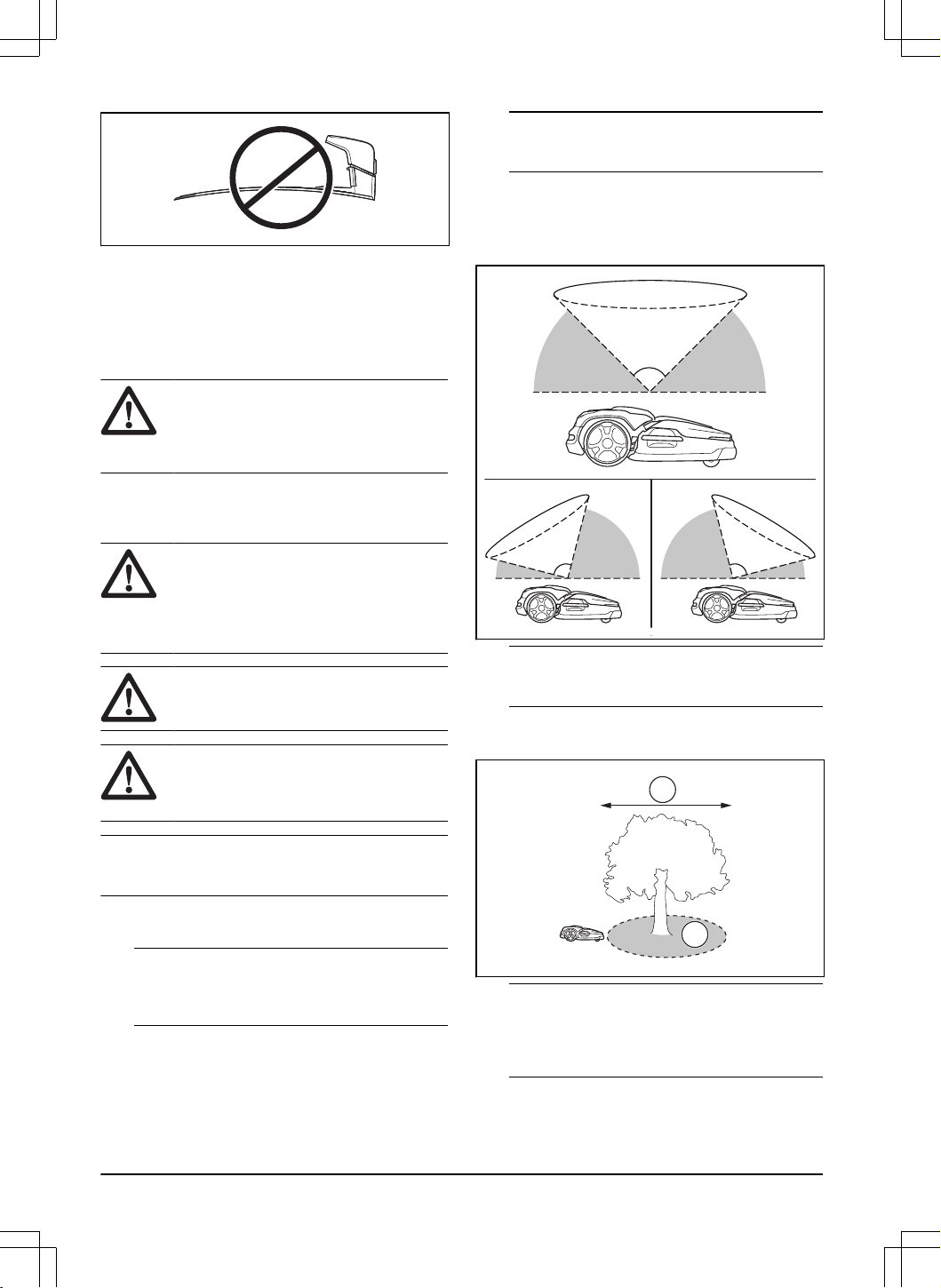

• Sørg for at vinkelen for fri sikt til himmelen er på
90°.
90°
Merk: Produktet kan ikke motta signaler fra
satellitten for navigering hvis himmelen er hindret.
• Lag en sone som ikke skal klippes (B) rundt trær
eller en gruppe trær med trekroner som er mer enn
4m/ 13fot i diameter (A).
B
A
Merk:
Trær eller en gruppe trær med trekroner
som er mer enn 4m/ 13fot i diameter (A) kan
føre til at produktet stopper midlertidig. Mindre trær
forstyrrer vanligvis ikke driften av produktet.

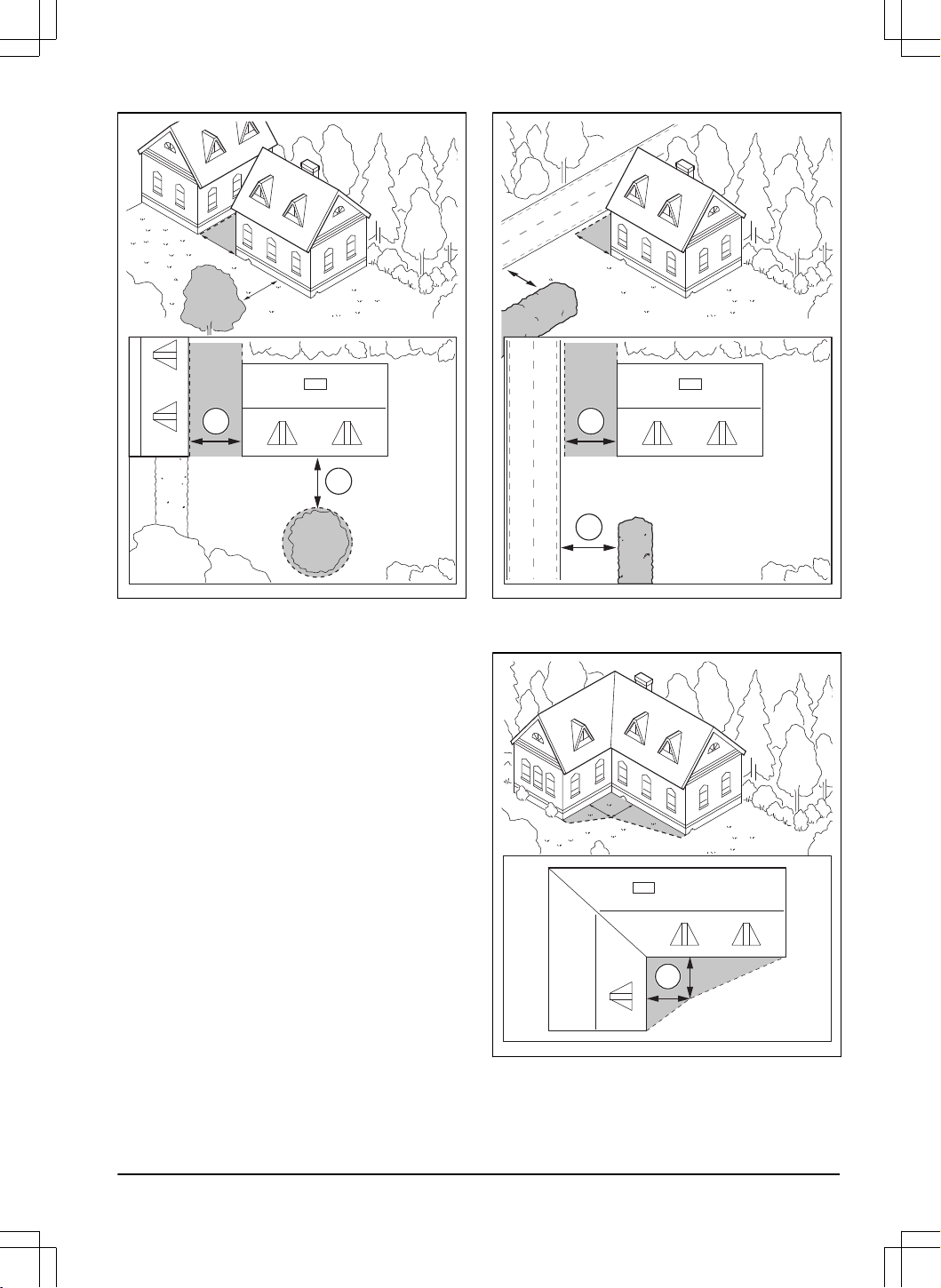

• Sørg for at områdene mellom bygninger eller trær
har en avstand (C) på minst 4m/ 13.1fot.
16
- Installasjon 1691 - 007 - 22.12.2023
C
C
• Sørg for at en passasje mellom to lave objekter
eller mellom ett lavt objekt og ett høyt objekt har en
minimumsbredde (D) på 3m / 9,8fot.
D
D
• For L-formede bygninger installerer du den virtuelle
grensen med en minimumsavstand (E) på 1.5m /
5fot fra bygningen.
E

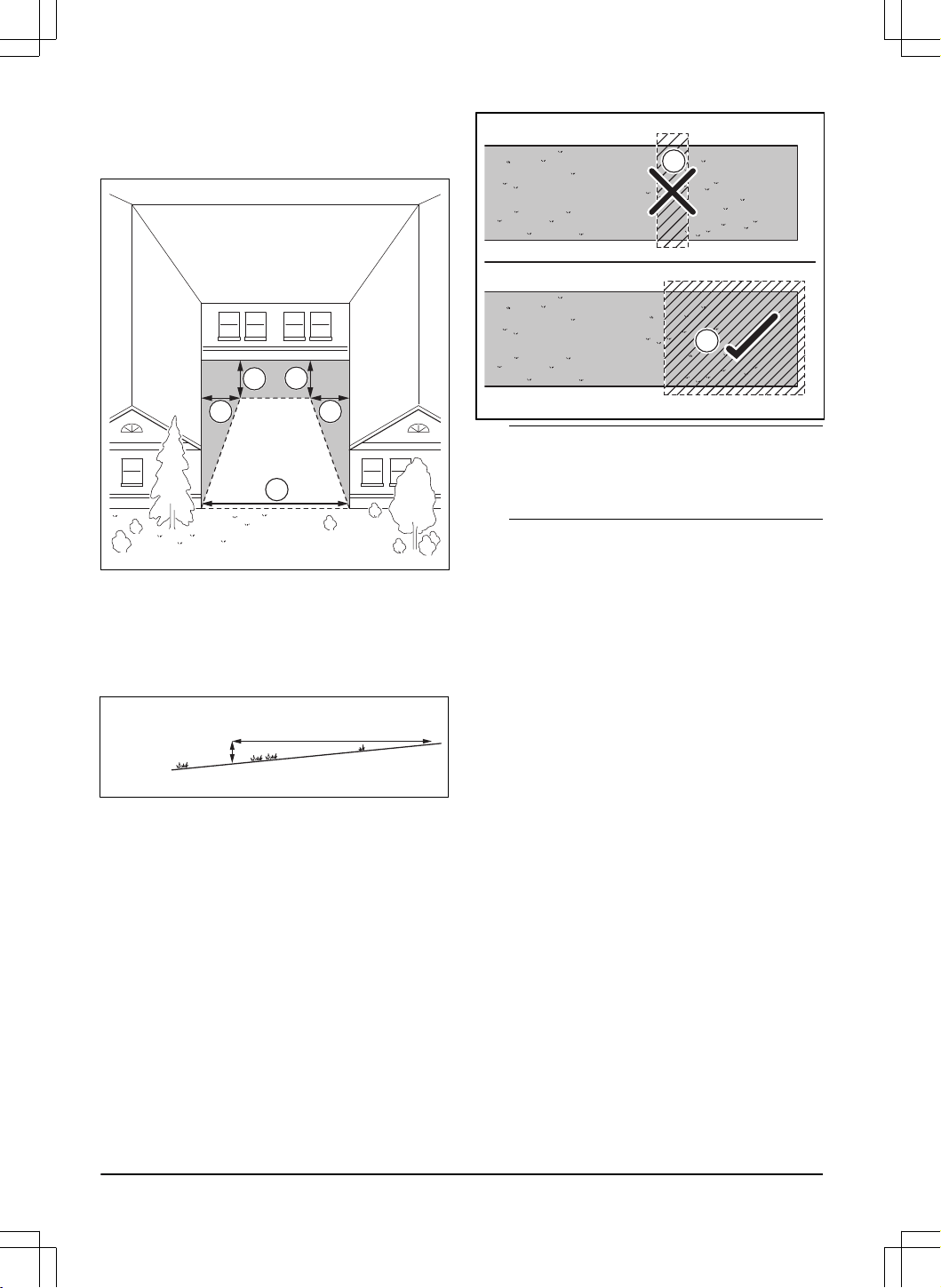

• Hvis du vil installere virtuelle grenser i et område
med en U-formet bygning, må du kontrollere
at avstanden (G) er minst 6m/ 20fot. Hvis
bygningen er høyere enn 3m/ 10fot, må du
1691 - 007 - 22.12.2023
Installasjon - 17
kontrollere at avstanden (G) er det dobbelte av
høyden på den høyeste bygningen. Installer den
virtuelle grensen med en minimumsavstand (F) på
1.5m/ 5fot fra bygningen.
F
F
F
F
G
3.6.2 Hvordan du installerer kartobjekter i
skråninger
Produktet kan brukes i hellinger på 20%. Virtuelle
grenser kan installeres i skråninger med maksimalt 15%
helling. Hellingen i % beregnes som økning i høyde for
hver m. F.eks.: 10cm / 100cm = 10%.
10 cm/ 4"
100 cm/ 40"
10%
• Definer skråninger som er brattere enn 20%, som
områder som ikke skal klippes.
• For skråninger like ved en offentlig vei må
du plassere et gjerde eller en minst 15cm /
6tommer tykk beskyttelsesvegg langs ytterkanten
av skråningen.
• Husqvarna anbefaler å angi retningen for det
systematiske mønsteret rett opp bakken for å
unngå slitasje på gresset.
• Installer de virtuelle grensene i skråninger som har
maksimalt 15% helling.
3.6.3 Slik undersøker du hvor du skal lage
soner som ikke skal klippes
• Lag soner som ikke skal klippes rundt objekter som
er større enn 2x2m/ 6,6x6,6fot.
• Sørg for at sonen som ikke skal klippes, inkluderer
hele området der produktet ikke skal brukes (B).
B
A
Merk:
Ikke opprett en sone som ikke skal
klippes, på tvers av arbeidsområdet. Dette er for
å forhindre at produktet kommer inn i deler av
arbeidsområdet (A).
• Sørg for at sonen som ikke skal klippes, er på
minst 30x30cm/ 1x1fot.
3.7 Produktinstallasjon
3.7.1 Hvordan robotklipperen installeres
Følg de generelle trinnene nedenfor for å installere
robotklipperen:
1. Fest klippeaggregatet til drivenheten. Se
Slik
monterer du klippeaggregatet på side 19
.
2. Installer ladestasjonen. Se
Hvordan ladestasjonen
installeres på side 20
.
3. Installer referansestasjonen. Se bruksanvisningen
for referansestasjonen.
4. Installer Husqvarna Fleet Services
™
-appen og
Automower
®
Connect-appen på mobilenheten din.
Se
Husqvarna Fleet Services
™
på side 21
.
5. Parkoble robotklipperen med Husqvarna Fleet
Services
™
. Sett opp de grunnleggende
innstillingene i oppstartssekvensen i appen. Se
Husqvarna Fleet Services
™
på side 21
.
6. Lag et kart over arbeidsområder, soner som ikke
skal klippes, transportveier og vedlikeholdspunkt.
Se
Installering av kartobjekter på side 21
.
7. Du velger innstillingene for robotklipperen i
Husqvarna Fleet Services
™
-appen. Se
Innstillinger
på side 27
.
3.7.2 Installasjonsverktøy
• 19mm pipenøkkel med åpen ende.
• Sekskantnøkkel, 8mm. Følger med ladestasjonen.
• Kombiverktøy. Følger med klippeaggregatet.
18
- Installasjon 1691 - 007 - 22.12.2023
• 10mm pipenøkkel.
• Boremaskin, 6mm bor.
• Skrallenøkkel eller momentnøkkel, 10mm.

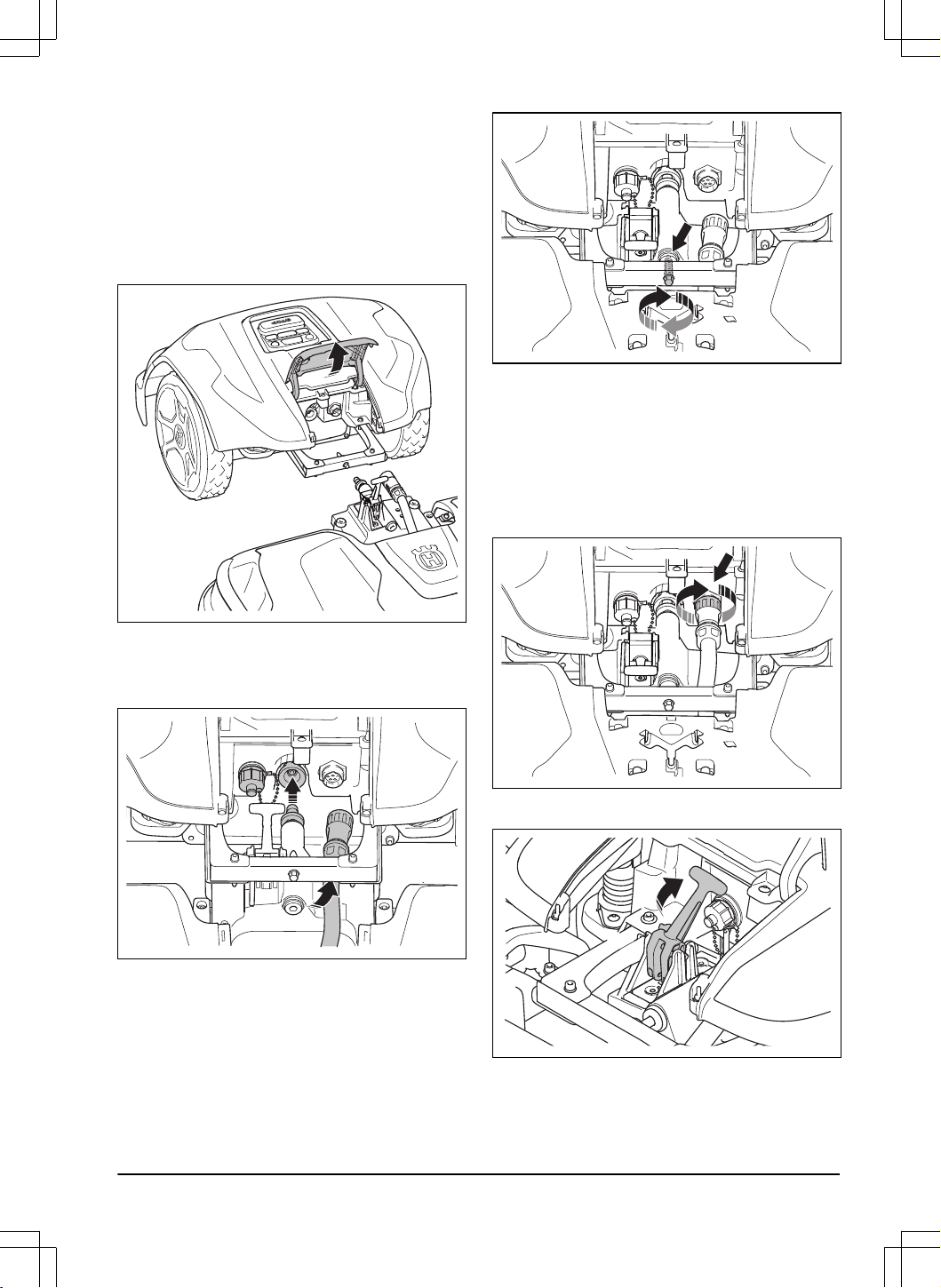

3.7.3 Slik monterer du klippeaggregatet
1. Slå av drivenheten. Se
Slik slår du av produktet på
side 31
.
2. Sett klippeaggregatet foran drivenheten.
3. Åpne luka på drivenheten.
4. Ta av det midtre toppdekselet på klippeaggregatet.
5. Plasser rammen på drivenheten over
klippeaggregatet og kabelen.
6. Rett inn akselen etter hullet i drivenheten.
7. Rett inn akselen (A) etter hullet i rammen.
8. Monter skruen med skrallenøkkelen eller
momentnøkkelen, 10mm. Tiltrekkingsmoment
5Nm.
9. Trekk til mutteren på den andre siden med
en 19mm pipenøkkel med åpen ende.
Tiltrekkingsmoment 9Nm.
10. Koble kabelen til drivenheten. Pass på at
koblingen er innrettet riktig.
11. Trekk til den indre delen av kontakten med klokka.
12. Løft den bakre delen av klippeaggregatet, og vipp
spaken.
13. Monter det midtre toppdekselet på
klippeaggregatet.
14. Lukk dekselet.
1691 - 007 - 22.12.2023
Installasjon - 19
3.7.4 Slik fjerner du klippeaggregatet
1. Slå av drivenheten. Se
Slik slår du av produktet på
side 31
.
2. Åpne luka på drivenheten.
3. Ta av det midtre toppdekselet på klippeaggregatet.
4. Løsne den indre delen av kontakten mot klokka, og
koble fra kabelen.
5. Vipp spaken.
6. Løsne mutteren med den 19mm pipenøkkelen
med åpen ende, og fjern skruen med
kombiverktøyet.
7. Fjern klippeaggregatet fra drivenheten. Sett
dekslene på de to kontaktene.
3.7.5 Hvordan ladestasjonen installeres
Pass på at du leser og forstår instruksjonene om
ladestasjonen. Se
Slik finner du ut hvor du skal plassere
ladestasjonen på side 14
.
ADVARSEL: Les og forstå
sikkerhetsinstruksjonene for installasjon. Se
Sikkerhet på side 4
.
OBS: Ikke lag nye hull i
ladestasjonsplaten.
OBS: Ikke stå på bunnplaten på
ladestasjonen.

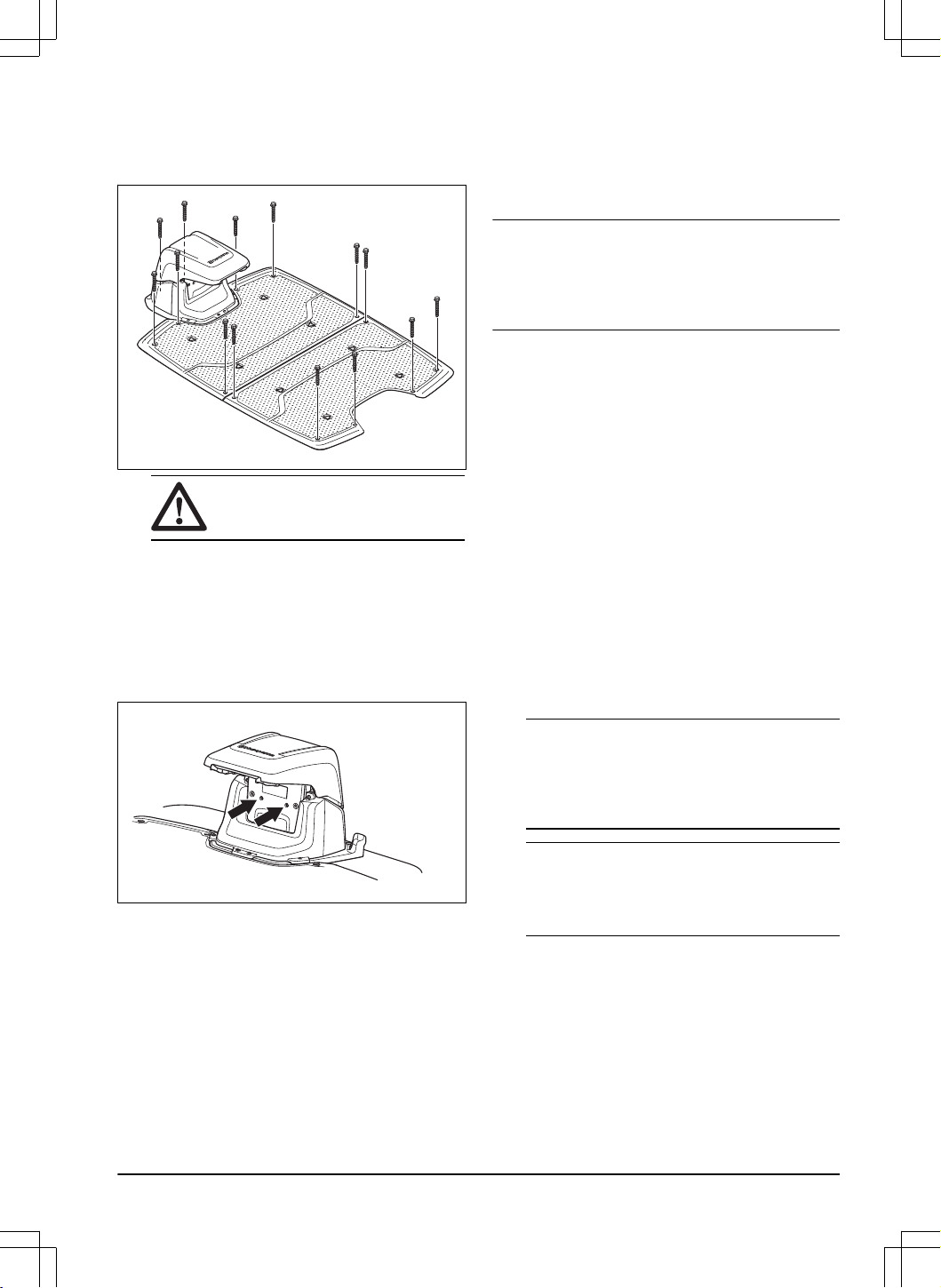

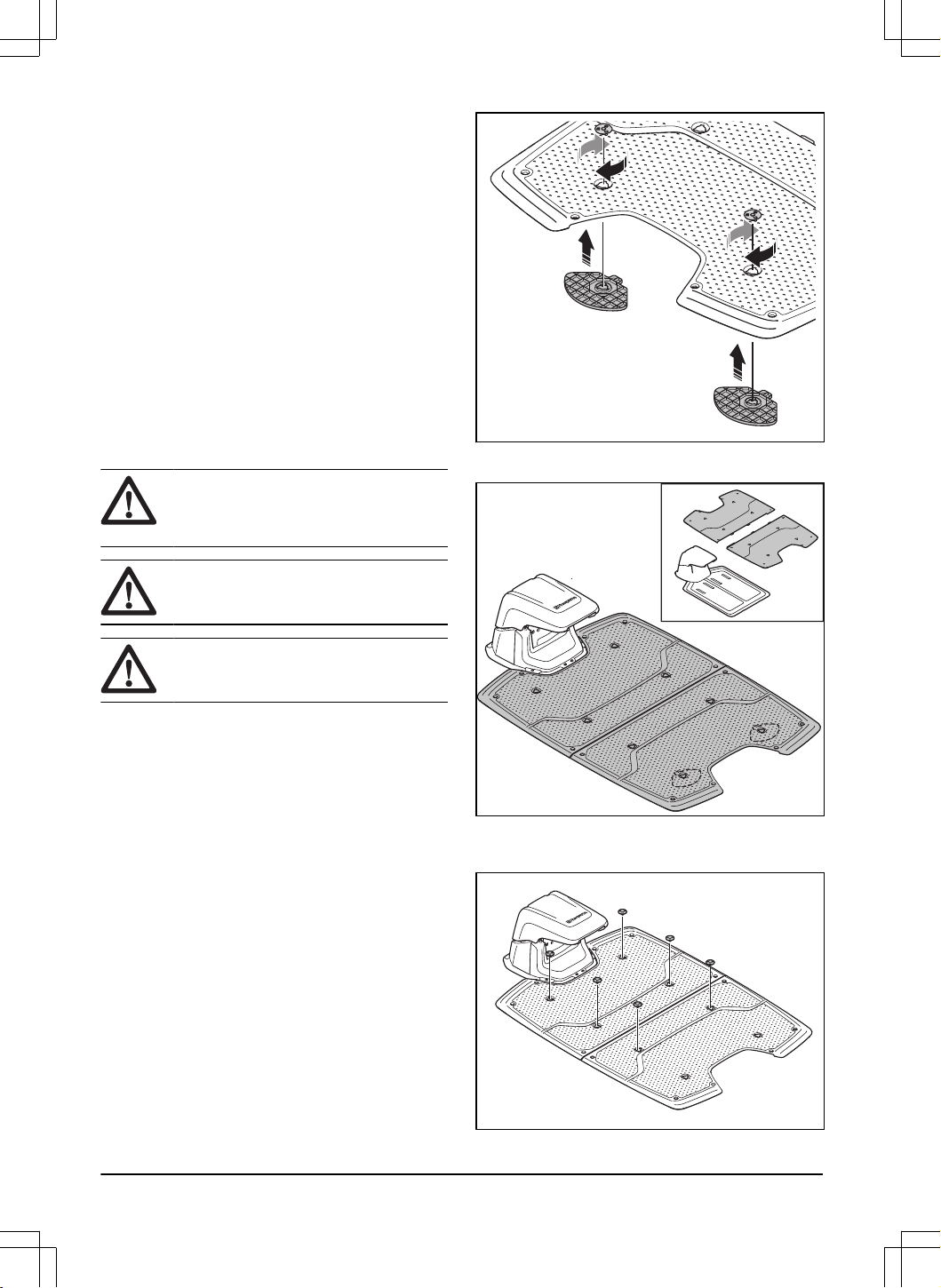

3.7.5.1 Slik installerer du ladestasjonen
1. Plasser ladestasjonen i det valgte området.
2. Sett de to støtteplatene på baksiden av den øvre
bunnplaten. Bruk en 8mm unbrakonøkkel til å
feste støtteplatene fra forsiden med to koblinger.
3. Plasser de to øverste bunnplatene på toppen av
den nedre bunnplaten.
4. Fest de øvre bunnplatene til den nedre bunnplaten
med seks koblinger. Bruk en 8mm unbrakonøkkel
til å feste koblingene.
20
- Installasjon 1691 - 007 - 22.12.2023
5. Bor 14hull i bakken med et 6mm bor.
6. Fest ladestasjonen til bakken med de
14medfølgende skruene. Bruk en 10mm
pipenøkkel til å feste skruene.
OBS: Ikke stram skruene for mye.
7. Koble strømkabelen til et strømuttak på 100–
240V.
8. Sett produktet i ladestasjonen. Hold inne på/av-
knappen på produktet i tre sekunder for å lade det.
Se
Slik lader du batteriet på side 31
.
3.7.5.2 Slik kontrollerer du ladestasjonen visuelt
1. Kontroller at indikatorlampene på ladestasjonen
lyser grønt.
2. Hvis indikatorlampene ikke lyser grønt, utfører du
en kontroll av installasjonen. Se
Indikatorlamper
på ladestasjon på side 47
og
Slik installerer du
ladestasjonen på side 20
.
3.7.6 Installasjon av referansestasjonen
Installer referansestasjonen i henhold til instruksjonene i
bruksanvisningen for referansestasjonen.
3.7.7 Husqvarna Fleet Services
™
Husqvarna Fleet Services
™
er en skyløsning som gir
den kommersielle flåtelederen en oversikt over alle
produktene. Den gir også flåtelederen muligheten til å
kontrollere alle produktene eksternt. Husqvarna Fleet
Services
™
er tilgjengelig som en nettjeneste og som
en app. Når du bruker Husqvarna Fleet Services
™
-
appen, blir du omdirigert til Automower
®
Connect-
appen. Hvis du vil ha mer informasjon om Husqvarna
Fleet Services
™
, kan du se www.husqvarna.com.
Merk: Mobiltilkobling støttes ikke i alle land
på grunn av regionspesifikke mobilantennesystemer.
Den inkluderte livstidstjenesten gjelder bare hvis det
finnes en tredjeparts underleverandør av 2G/4G i
driftsområdet.
3.7.8 Automower
®
Connect
Automower
®
Connect er en kostnadsfri app for
mobilenheten din. Bruk appen til installering, innstillinger
og bruk av produktet. Du kan også finne mer
informasjon, for eksempel om alarm og statistikk, i
Automower
®
Connect-appen.
Appen har to tilkoblingsmodi: Mobil tilkobling med
lang rekkevidde og Bluetooth
®
-tilkobling med kort
rekkevidde.
3.7.9 Slik angir du grunnleggende
innstillinger
Når du slår ladestasjonen på for første gang, må du angi
noen grunninnstillinger før du kan bruke den.
1. Last ned Husqvarna Fleet Services
™
-appen og
Automower
®
Connect-appen til mobilenheten din.
2. Logg på Husqvarna Fleet Services
™
-appen.
3. Slå på ladestasjonen.
4. Start Bluetooth
®
på mobilenheten.
Merk:
Parkobling med Bluetooth
®
er aktivert i 3
minutter. Hvis sammenkoblingen mellom produktet
og mobilenheten ikke fullføres riktig, trykker du
på Bluetooth
®
-knappen på produktet for å aktivere
Bluetooth
®
igjen.
Merk: Andre enheter med Bluetooth
®
aktivert
kan forårsake interferens med paringen. Deaktiver
Bluetooth
®
på de andre enhetene hvis de
forårsaker interferens med paringen.
5. Velg
Legg til robotgressklipper
i appen for å legge
til produktet ditt, og følg instruksjonene i appen.
6. Parkoble robotklipperen med referansestasjonen.
7. Parkoble robotklipperen med ladestasjonen. Velg
å aktivere GeoFence eller ikke, og still inn
ryggestrekningen.

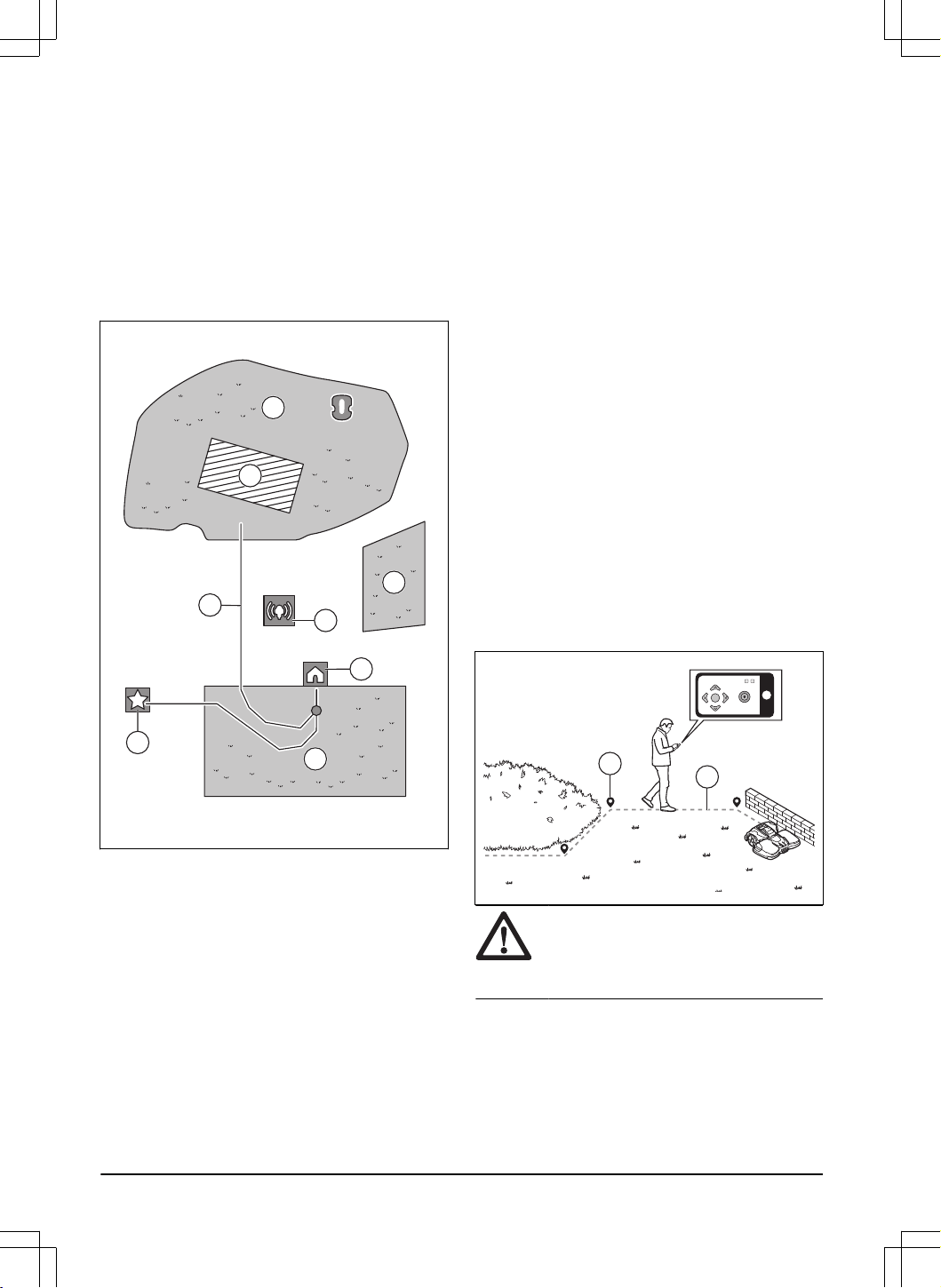

3.7.10 Installering av kartobjekter
Pass på at du leser og forstår instruksjonene om
hvor kartobjektene skal installeres. Se
Hvordan du
1691 - 007 - 22.12.2023
Installasjon - 21
undersøker hvor objektene skal installeres på kartet på
side 16
.
På kartet kan du installere følgende objekter i appen:
•
arbeidsområder
(A)
•
soner som ikke skal klippes
(B)
•
transportbane
(C)
•
ladestasjon
(D)
•
vedlikeholdspunkt
(E)
•
referansestasjon
(F)
•
arbeidsområde (sekundært område)
(G)
A
G
B
A
D
E
C
F
Hvis du vil ha en fullstendig kartinstallasjon, må du
installere et arbeidsområde og en ladestasjon på kartet.
Et arbeidsområde angis med virtuelle grenser.
Maksimalt 20 arbeidsområder og sekundære områder
kan installeres på et kart.
Det er to typer av arbeidsområder:
• et arbeidsområde som omfatter en ladestasjon,
eller som er koblet til det med en transportbane
der robotklipperen kjører automatisk
• et sekundært område, dvs. et arbeidsområde
uten ladestasjon eller transportbane, slik at
robotklipperen må flyttes manuelt til og fra området
En transportvei er en spesifisert vei mellom
dokkingpunktet foran ladestasjonen og et
arbeidsområde. Robotklipperen kan kjøre automatisk
på denne veien, men den klipper ikke gress. En
transportvei kan aktiveres og deaktiveres midlertidig i
appen.
Områder der robotklipperen ikke må kjøre, kan defineres
som soner som ikke skal klippes. En sone som ikke
skal klippes, angis med virtuelle grenser. Slike soner
kan aktiveres og deaktiveres midlertidig i appen.
Et vedlikeholdspunkt er en angitt posisjon der produktet
kan parkeres. Punktet kan f.eks. brukes som et
servicepunkt der robotklipperen skal vedlikeholdes.
Vedlikeholdspunktet er koblet til dokkingspunktet med
en vei.
Du installerer objekter på kartet ved å kjøre
robotklipperen med appDrive for å legge til veipunkter
på kartet. Se
Hvordan du installerer objekter på kartet
på side 22
.

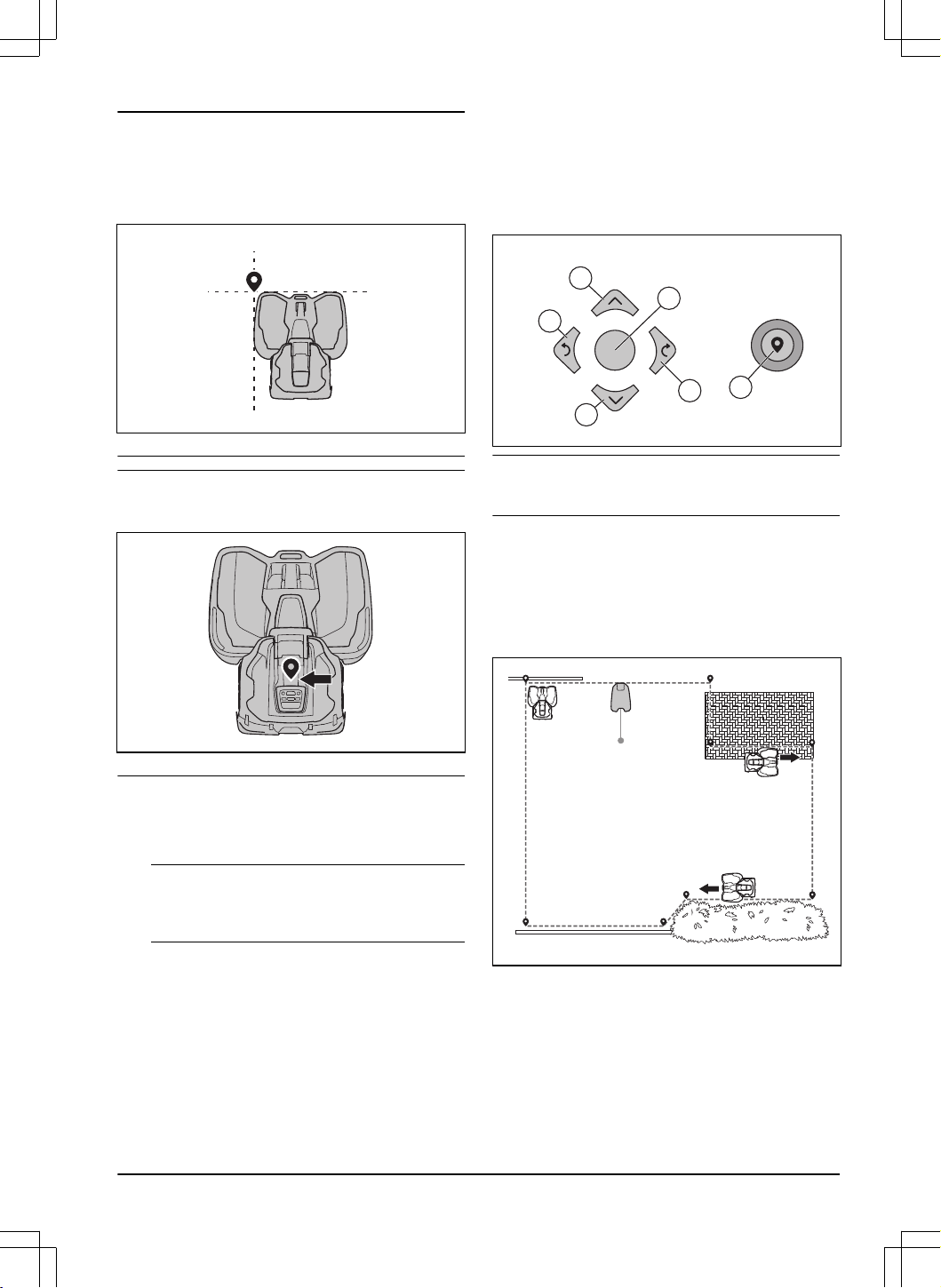

3.7.10.1 Hvordan du installerer objekter på kartet
Veipunktene (A) er posisjoner som danner de virtuelle
grensene og veiene (B). Linjene mellom veipunktene
er rette. Det anbefales å bruke så få veipunkter
som mulig. For hvert arbeidsområde og tilhørende
soner som ikke klippes og transportvei, er det totale
maksimale antallet veipunkter 800. Husqvarna anbefaler
at du legger til maksimalt 1000 veipunkter for den
fullstendige kartinstallasjonen. Bruk flere veipunkter for
å lage jevne kurver. Husqvarna anbefaler at du angir en
minimumsavstand på 30cm/ 1fot mellom veipunktene.
Du kan justere posisjonen til veipunktene i appen etter
at kartet er installert.
B
A
OBS:
Ikke løft eller flytt robotklipperen
mellom veipunktene når du installerer
kartobjektene. Bruk appDrive for å sikre at
installasjonen blir riktig.
22 - Installasjon 1691 - 007 - 22.12.2023
Merk: Når du installerer et arbeidsområde eller en
sone som ikke skal klippes, er posisjonen til veipunktet
i fremre venstre hjørne av robotklipperen. Den virtuelle
grensen angir arbeidsområdet der produktet kan brukes.
På grunn av posisjonen til klippeskiven klipper ikke
produktet gresset ved siden av den virtuelle grensen.
Merk: Når du installerer en transportvei eller en vei til
et vedlikeholdspunkt, er posisjonen til veipunktet midt på
robotklipperen.
• Pass på at du er i nærheten av produktet og koblet
til produktet med appen med Bluetooth
®
.
• Kontroller at statusen er
EPOS bekreftet
i
appDrive.
Merk:
En spillkontroller med Bluetooth
®
kan
brukes sammen med appDrive for å betjene
produktet.
• Kontroller at radiosignalstyrken fra
referansestasjonen er god. Symbolet for styrken på
radiosignalet må være fylt helt opp.

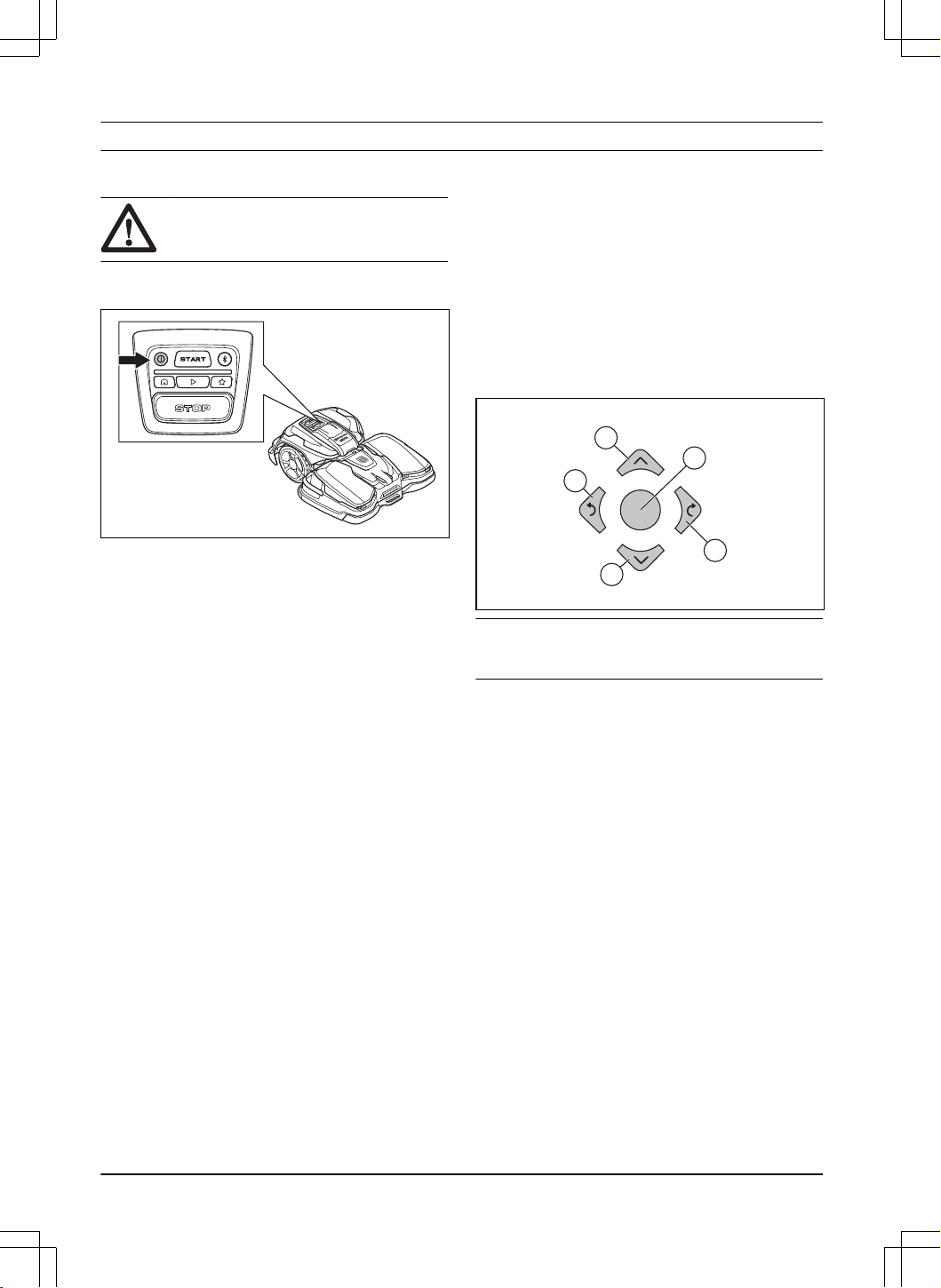

• Velg objektet du vil installere, og betjen
robotklipperen med knappene i appDrive-
installasjonen.
• Opp-knappen (A) flytter robotklipperen fremover.
• Ned-knappen (B) flytter robotklipperen bakover.
• Venstre pilknapp (C) dreier robotklipperen mot
venstre.
• Høyre
pilknapp (D) dreier robotklipperen mot
høyre.
• Du kan bruke den midtre knappen (E) som
styrepinne for å flytte og dreie robotklipperen i alle
retninger.
• Du legger til et veipunkt på kartet med veipunkt-
knappen (F).
A
D
F
B
C
E
Merk: Gå 2-3 m / 6.5-9.8 fot bak robotklipperen når du
betjener den med appDrive.

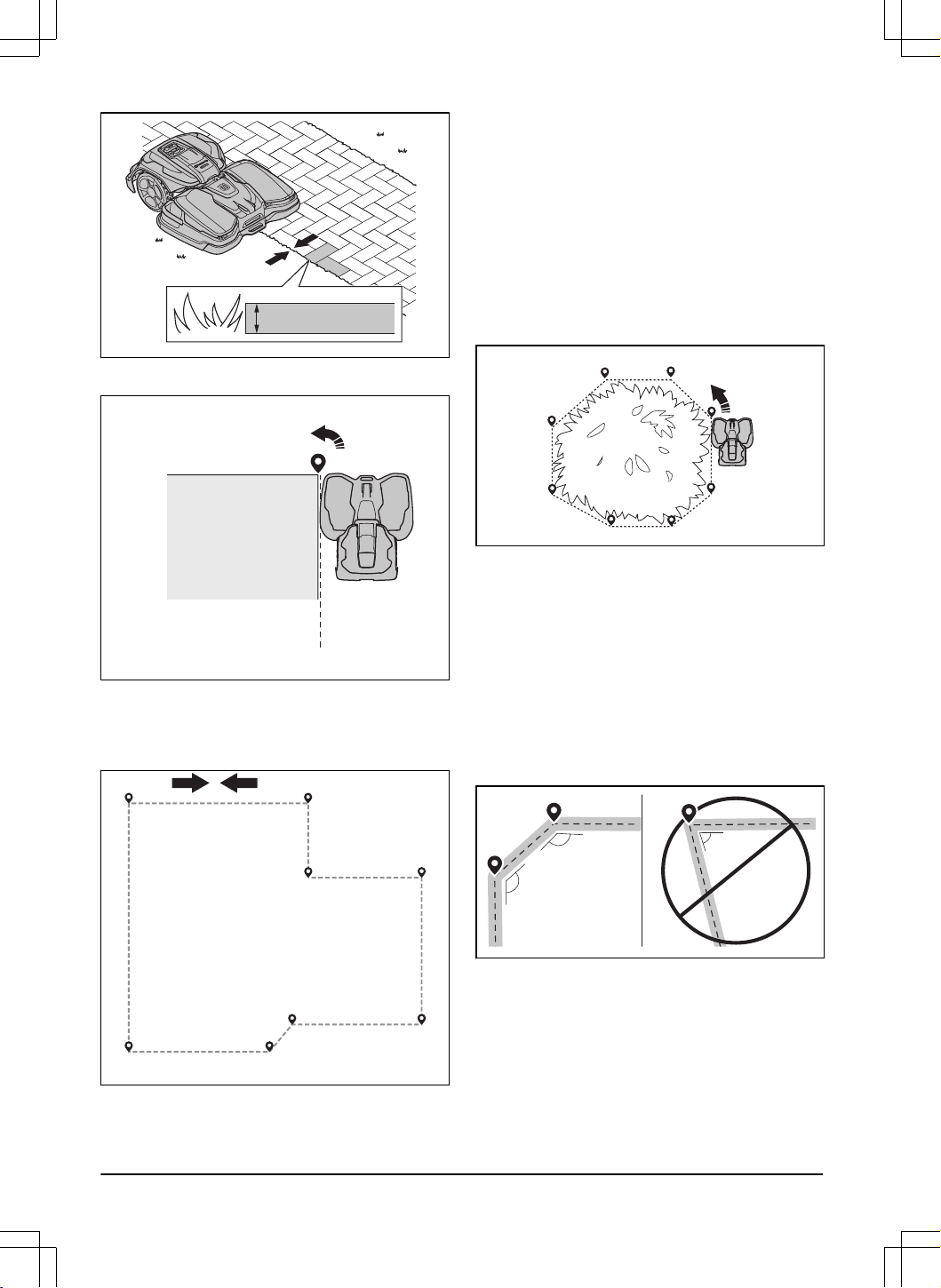

Hvordan du oppretter et arbeidsområde
Du trenger minst tre veipunkter for å opprette et
arbeidsområde.
• Kjør produktet med klokken rundt grensen for
arbeidsområdet.
• Legg til veipunkter på kartet. Legg til veipunktene
minst 3cm / 1tommer fra hindringer.
• Legg til et veipunkt for å få produktet til å klippe
gresset i kanten mellom plenen og steinstien. Pass
på at både steinstien og kanten av plenen er
dekket når du legger til et veipunkt. Produktet kan
dekke et felt på begge sider av kanten hvis høyden
på steinstien er maksimalt 1cm / 0.4tommer i
forhold til plenen.
1691 - 007 - 22.12.2023
Installasjon - 23
•
max 1 cm / 0.4”
• Legg til veipunktet ved det ytre hjørnet for å
installere den virtuelle grensen rundt et hjørne.
• Ikke angi veipunkter som gjør at en virtuell grense
krysser seg selv i samme arbeidsområde.
• Lagre arbeidsområdet slik at det første og siste
veipunktet automatisk kobles sammen med en
virtuell grense.
1
2
3
4
5
6
7
8
Hvordan du oppretter en sone som ikke skal klippes
Du trenger minst tre veipunkter for å opprette en sone
som ikke skal klippes.
• Kjør produktet mot klokken rundt grensen til sonen
som ikke skal klippes.
• Legg til veipunkter på kartet. Legg til veipunktene
minst 3cm / 1tommer fra hindringer.
• Ikke angi veipunkter som gjør at en virtuell grense
krysser seg selv i samme sone som ikke skal
klippes.
• Lagre sonen som ikke klippes, slik at det første og
siste veipunktet automatisk kobles sammen med
en virtuell grense.

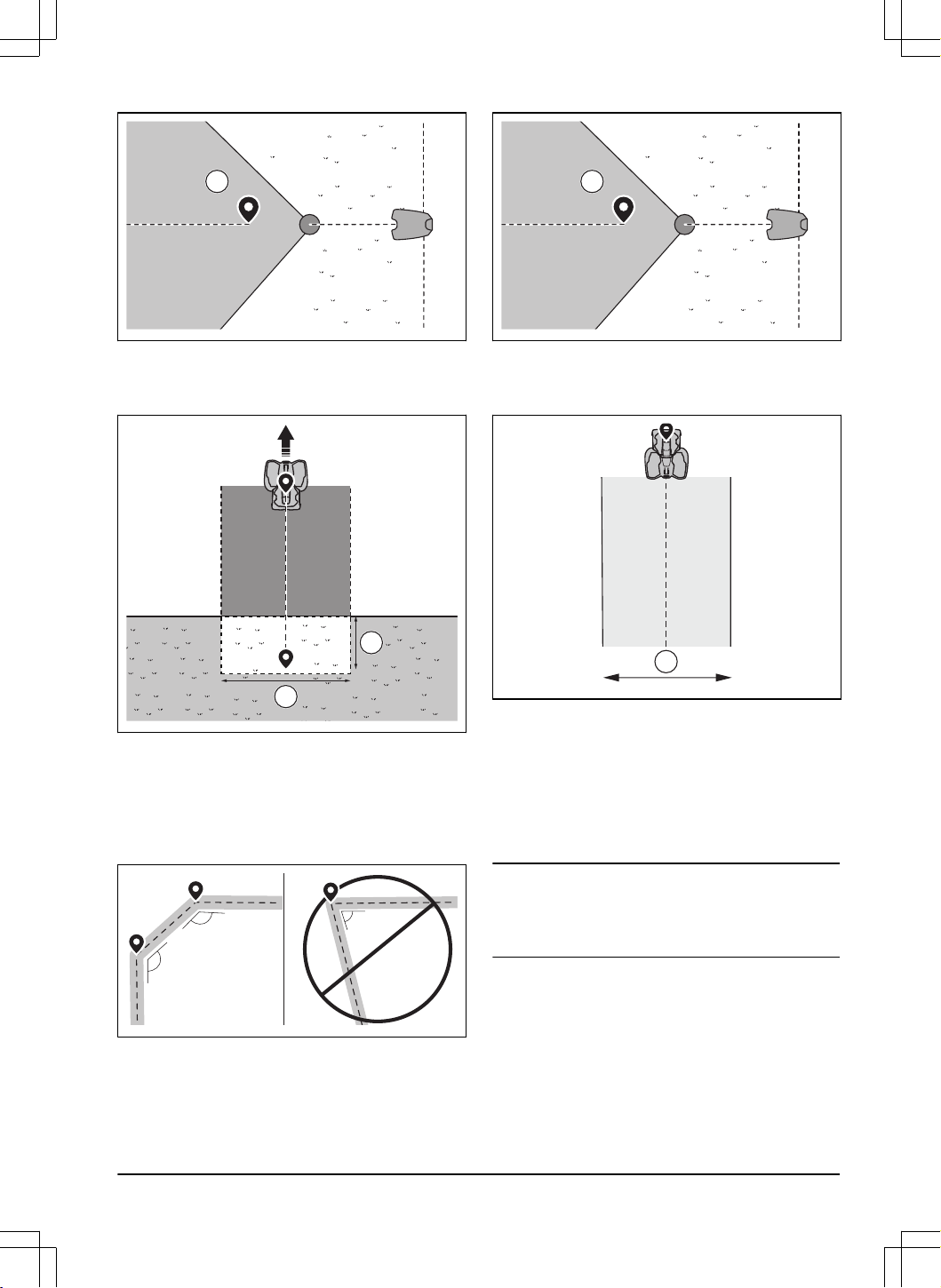

Hvordan du oppretter en transportvei
• Kjør robotklipperen og legg til veipunkter på
kartet for å installere en transportvei. Start i et
arbeidsområde, minst 1 m / 3.3 fot fra den virtuelle
grensen.
• Installer transportveien vinkelrett på den virtuelle
grensen til arbeidsområdet.
• Ikke installer en transportvei over en sone som
ikke skal klippes.
• Ikke angi veipunkter som fører til at transportbanen
krysser seg selv.
• Unngå krappe svinger når du installerer
transportveien.
135º
135º
<90º
• Kjør robotklipperen, og legg til veipunkter for å
koble transportveien til dokkingspunktet.
• Plasser det siste veipunktet på en transportvei (A) i
en vinkel på ±45grader sett fra dokkingpunktet.
24
- Installasjon 1691 - 007 - 22.12.2023
A
• Lagre transportbanen for å koble det siste
veipunktet automatisk til dokkingpunktet.
• Angi bredden (A) på transportveien. Bredden kan
settes til 3-5 m / 9.8-16.4 fot.
B
A
Hvordan du oppretter et vedlikeholdspunkt
• Kjør robotklipperen, og legg til veipunkter på kartet.
Begynn med å legge til veipunkter i posisjonen
der du installerer vedlikeholdspunktet. Det første
veipunktet er ved vedlikeholdspunktet.
• Unngå krappe svinger når du installerer en
transportvei.
135º
135º
<90º
• Kjør robotklipperen, og legg til veipunkter for å lage
en bane til ladestasjonen.
• Plasser det siste veipunktet på en transportvei (A) i
en vinkel på ±45grader sett fra dokkingpunktet.
A
• Lagre vedlikeholdspunktet for å koble det siste
veipunktet automatisk til dokkingpunktet.
• Angi bredden (A) for vedlikeholdspunktet. Bredden
kan settes til 3-5 m / 9.8-16.4 fot.
A
Slik installerer du ladestasjonen på nytt på kartet
Installer ladestasjonen på nytt på kartet hvis du flytter
eller bytter ladestasjonen. Du kan også installere den på
nytt hvis robotgressklipperen ikke kan dokke eller kobles
til ladestasjonen.
1. Velg
kartobjekter > ladestasjon
i appen.
2. Velg
Installer ladestasjon på nytt
, og følg
instruksjonene.
Merk:
Andre enheter med Bluetooth
®
aktivert
kan forårsake interferens med paringen. Deaktiver
Bluetooth
®
på de andre enhetene hvis de forårsaker
interferens med paringen.
Slik installerer du referansestasjonen på nytt på kartet
Installer referansestasjonen på nytt på kartet hvis du
flytter eller bytter referansestasjonen.
1. Velg
Kartobjekter > Referansestasjon
i appen.
2. Velg
Installer referansestasjon på nytt
, og følg
instruksjonene.
1691 - 007 - 22.12.2023
Installasjon - 25
Merk: Hvis du flytter referansestasjonen, må du
tilbakestille til fabrikkinnstillingene og installere alle
kartene på nytt.
26 - Installasjon 1691 - 007 - 22.12.2023
4 Innstillinger
Produktet har fabrikkinnstillinger, men innstillingene kan
tilpasses til hvert arbeidsområde.
4.1 Tidsplan
I menyen
Tidsplan
kan du endre tidsplaninnstillingene
for produktet. Du kan angi egne tidsplaninnstillinger
for hvert arbeidsområde.
Sekundære områder
kan
ikke legges inn i noen tidsplan. Tidsplanen styrer
tidspunktene for når robotklipperen skal kjøres. Når
robotklipperen ikke er i drift, står den parkert i
ladestasjonen.
Formen på arbeidsområdet og antallet hindringer og
skråninger reduserer klippekapasiteten.
Systematisk klipping
Områdekapasitet – Sport
24
Klipper hver dag
Områdekapasitet – Stan-
dard 48
Klipper annenhver dag
Områdekapasitet – Maks
72
Klipper hver tredje dag
Den maksimale områdekapasiteten for produktet
varierer med bruksområdet og kvaliteten på gresset.
• Områdekapasitet – Sport 24: Dette er den
maksimale områdekapasiteten for idrettsbaner og
fairwayer på golfbaner som må klippes hver dag
(24 timer). Passer til velstelt, frodig og tett plen
klippet ved lav klippehøyde.
• Områdekapasitet – Standard 48: Dette er den
maksimale områdekapasiteten for de fleste
gressområder, for eksempel anleggsområder og
rough på golfbaner som må klippes systematisk
annenhver dag (48 timer). Med uregelmessig
klipping er det nødvendig å klippe hver dag.
Gjelder for gressplener av standard kvalitet som
klippes med middels klippehøyde.
• Områdekapasitet – Maks 72: Dette er den
maksimale områdekapasiteten for anleggsområder
som kan klippes systematisk hver tredje dag
(72 timer). Med uregelmessig klipping er det
nødvendig å klippe hver dag. Gjelder for gress
med tregere gressvekst som klippes med høy
klippehøyde.
4.2 Slik bruker du systematisk klipping
• Still inn tidsplanen slik at produktet er i drift så
lenge som mulig.
Merk:
Når produktet har klippet arbeidsområdet,
går det til ladestasjonen. Produktet er parkert
i ladestasjonen til neste tidsplaninnstilling. Hvis
arbeidsområdet ikke er fullstendig klippet, fortsetter
produktet å klippe arbeidsområdet med neste
tidsplan.
• Hvis du vil klippe et arbeidsområde to ganger om
dagen, kan du angi to forskjellige tidsplaner. Still
inn tidsplanen for at produktet skal ha tilstrekkelig
tid til å klippe hele arbeidsområdet.
• Med to eller flere parallelle tidsplaner begynner
produktet å klippe der det har gått lengst tid siden
forrige klipping.
4.3 Klippehøyde
Merk: Jordtype, gresstype og overflatetype kan føre
til forskjellige klippehøyder. På konvekse overflater
blir klippehøyden lavere enn den gjennomsnittlige
klippehøyden. For konkave overflater blir klippehøyden
høyere enn den gjennomsnittlige klippehøyden. Det er
fare for skalpering på konvekse overflater.
Klippehøyden stilles inn atskilt for hvert arbeidsområde.
4.4 Mønster
Innstillingene for systematisk klipping er angitt for hvert
arbeidsområde. Du kan gjøre disse innstillingene:
• Angi mønsteret for hvordan produktet klipper.
• For noen mønstre kan du angi retningen på
mønsteret.
• For noen mønstre kan du angi typen av
grenseklipping
. Med
fast grenseklipping
klipper
produktet alltid på samme måte for å opprettholde
en skarp kant rundt arbeidsområdet. Med
variabel
grenseklipping
klipper produktet på forskjellige
måter for å redusere risikoen for hjulspor langs den
virtuelle grensen.
• Angi et mønster som inneholder en rekke
kjøreretninger i arbeidsområder som omfatter
mange hindringer og soner som ikke klippes.
1691 - 007 - 22.12.2023
Innstillinger - 27
4.5 Drift
I menyen
Drift
kan du endre innstillingene for
Unngå
objekter
og
ECO-modus
.
4.5.1 Unngå objekter
Funksjonen
Unngå objekter
gjør at produktet reduserer
hastigheten når det nærmer seg en hindring, for å unngå
å kollidere med den.
Merk: Dette kan føre til at gresset ikke klippes rundt
hindringen. Denne funksjonen kan føre til at produktet
ikke klipper høyt gress på en tilfredsstillende måte.
Merk:
Objektunngåelse
er bare aktivert når produktet
brukes i arbeidsområder, ikke når det er på en
transportvei.
4.5.2 ECO-modus
ECO-modus
slår av signalet i ladestasjonen når
produktet er parkert eller lades. LED-indikatorlampen
på ladestasjonen blinker grønt når sløyfesignalet er
deaktivert.
Merk: Bruk
ECO-modus
for å spare energi og
forebygge interferens med annet utstyr, for eksempel
teleslynger eller garasjedører.
Merk: Hvis du vil starte produktet manuelt i
arbeidsområdet, må du først aktivere sløyfesignalet.
4.5.2.1 Aktivere sløyfesignalet
1. Slå på ladestasjonen.
2. Sett produktet i ladestasjonen.
3. Trykk på STOP-knappen.
4. Vent i to sekunder, og ta deretter produktet ut av
ladestasjonen.
5. Kontroller at LED-indikatorlampen på
ladestasjonen lyser grønt.
6. Plasser produktet der du vil at det skal begynne å
klippe.
4.6 Tilbehør
4.6.1 Frontlykter
Frontlyktene har fire innstillinger:
•
Alltid på
•
Bare om kvelden (19:00-00:00)
•
Om kvelden og natten (19:00-07:00)
•
Alltid av
Frontlykten kan stilles inn på å blinke eller på å lyse med
fast stråle. De kan også stilles inn på å blinke hvis det
oppstår en feil.
Merk: Husqvarna anbefaler at de brukes om natten.
4.6.2 Slik unngår du kollisjoner med
klipperhuset
Slitasjen på ladestasjonens bunnplate reduseres når du
bruker
Unngå huskollisjoner
. Bruk
Unngå huskollisjoner
hvis klippehøyden til produktet er satt til 30mm eller
mindre. Hvis du velger
Unngå huskollisjoner
, kan det
hende at gress rundt ladestasjonen ikke blir klippet.
4.7 Generelt (kun Bluetooth
®
)
Denne funksjonen brukes for å angi klokkeslett og dato,
eller for å tilbakestille til standardinnstillingene.
4.7.1 Tid og dato
Klokkeslett og dato kan endres manuelt, eller ved hjelp
av klokkeslett og dato fra mobilenheten.
4.7.2 Hvordan robotklipperen tilbakestilles
til fabrikkinnstillingene
Brukerinnstillingene kan tilbakestilles til
fabrikkinnstillingene. Alle kartobjekter og tidsplaner blir
i tilfelle slettet.
Merk:
PIN-kode, Sløyfesignal, Meldinger
og
Dato og
klokkeslett
tilbakestilles ikke.
4.8 Sikkerhet
Sikkerhetsinnstillingene kontrollerer PIN-koden,
GeoFence og andre sikkerhetsfunksjoner. Du må taste
inn riktig PIN-kode for å få tilgang til
Sikkerhet
-menyen.
Denne menyen er bare tilgjengelig når mobilenheten er
koblet til produktet med Bluetooth
®
.
28
- Innstillinger 1691 - 007 - 22.12.2023
4.8.1 Bytt PIN-kode
Du kan endre PIN-koden. Noter den nye PIN-koden i
Notat. Se
Innledning på side 7
.
4.8.2 Tyverisikring
I menyen
Tyverisikring
er det mulig å stille inn
alarmvarighet og også hvilke hendelser som skal utløse
alarmen. Fabrikkinnstillingen er å kreve PIN-kode og at
alarmvarigheten er ett minutt.
4.8.2.1 Alarmvarighet
Det er mulig å angi hvor lenge alarmsignalet skal vare.
Du kan velge en innstilling mellom 1 og 10 minutter.
4.8.2.2 STOPP-knappen trykket inn
Hvis alarmen
STOPP-knappen trykket inn
er aktivert,
utløses alarmen hvis noen trykker på STOP-knappen og
PIN-koden ikke tastes inn innen 30sekunder.
4.8.2.3 Båret bort
Hvis alarmen
Båret bort
er aktivert, registrerer produktet
uventede bevegelser og utløser alarmen.
4.8.3 GeoFence
GeoFence er en GPS-basert tyverisikring som lager
et virtuelt gjerde for produktet. Hvis produktet er mer
enn angitt avstand unna midtposisjonen, deaktiveres
produktet og en alarm aktiveres. Midtstillingen vil bli
satt til produktets nåværende posisjon når GeoFence
aktiveres. PIN-koden må tastes inn for å deaktivere
alarmen og starte produktet på nytt. GeoFence er bare
aktivert når produktet er slått PÅ.
4.9 Automower
®
Connect (bare
Bluetooth
®
)
I
Automower
®
Connect
kan du aktivere eller deaktivere
Automower
®
Connect-modulen. Du kan også se
signalstyrken og tilkoblingsstatusen, starte ny paring og
fjerne produktet fra parede kontoer.
4.10 Meldinger
I denne menyen finner du tidligere feil- og infomeldinger.
For noen av meldingene får du tips og råd som gir hjelp
med å rette opp feilen.
Hvis produktet forstyrres på noen måte, for eksempel
at det kommer i klem eller batterinivået er lavt, lagres
en melding relatert til forstyrrelsen og tidspunktet det
skjedde på.
Hvis den samme meldingen vises flere ganger, kan
dette indikere at du må justere installasjonen eller
produktet. Se
Installasjon på side 14
.
4.11 Klippeprofiler
Du kan lagre forskjellige sett med innstillinger i
Klippeprofiler
. Bruk denne funksjonen når du bruker
ett produkt på mer enn ett sted, eller hvis du vil ha
forskjellige innstillinger på samme sted. I
Klippeprofiler
lagres produktinnstillingene, kartobjektene og tilhørende
innstillinger.
4.12 Last ned fastvare over luften
(Firmware over the air FOTA)
Produktet har en funksjon for automatisk nedlasting av
ny fastvare. Når en ny fastvare er tilgjengelig, vises et
varsel i appen der du kan velge å installere den nye
fastvaren. I fabrikkinnstillingene er denne funksjonen
aktivert. Husqvarna anbefaler at du oppdaterer fastvaren
når ny fastvare er tilgjengelig.
1691 - 007 - 22.12.2023 Innstillinger - 29
5 Drift
5.1 Slik slår du på produktet
ADVARSEL: Les og forstå kapittelet
om sikkerhet før du bruker produktet.
• Hold inne på/av-knappen i tre sekunder for å slå
på produktet. Kontroller at indikatorlampen tennes.
5.2 Hvordan robotklipperen startes
1. Hold inne ON/OFF-knappen i tre sekunder for å slå
på produktet.
2. Åpne appen Husqvarna Fleet Services
™
.
3. Tast PIN-koden.
4. Trykk på START-knappen på robotklipperen.
5.3 Slik velger du driftsmodus
5.3.1 Planlagt operasjon
Produktet kjører etter den angitte tidsplanen i
arbeidsområdet der den klipper gresset og lades
automatisk.
5.3.1.1 Slik velger du planlagt operasjon i appen
1. Åpne appen på mobilenheten din.
2. Velg
Start
>
Fortsett planlegging
.
5.3.1.2 Slik velger du planlagt operasjon i kontrollpanelet
1. Trykk på STOP-knappen.
2. Trykk på Play-knappen.
3. Trykk på START-knappen.
5.4 appDrive
Bruk appDrive til å betjene produktet manuelt.
5.4.1 Slik bruker du appDrive
1. Åpne appen på mobilenheten din.
2. Velg
Start
>
appDrive
.
5.4.2 For å bruke produktet med appDrive
Bruk knappene til å betjene produktet:
• Bruk opp-knappen (A) for å flytte produktet
fremover.
• Bruk ned-knappen (B) for å flytte produktet
bakover.
• Bruk venstre pilknapp (C) til å rotere produktet mot
venstre.
• Bruk høyre pilknapp (D) til å rotere produktet mot
høyre.
• Bruk den midtre knappen (E) som joystick for å
flytte og rotere produktet i alle retninger.
A
D
B
C
E
Merk: Gå 2-3 m / 6.5-9.8 fot bak produktet når du
betjener produktet med appDrive.
5.5 Valg av arbeidsområde
Med denne funksjonen kan robotklipperen brukes
midlertidig i et valgt arbeidsområde. Når det valgte
arbeidsområdet er klippet, fortsetter produktet å kjøre i
henhold til den angitte tidsplanen.
Hvis produktet skal fungere i et sekundært område, må
du flytte robotklipperen manuelt til og fra det sekundære
området. Produktet kjører frem til arbeidsområdet er
klippet eller batteriet er tomt.
5.5.1 Slik velger du arbeidsområdet i appen
1. Åpne appen på mobilenheten din.
2. Velg
Start
.
3. Velg arbeidsområdet.
5.6 Driftsmodusen Parker
Driftsmodusen
Parker
betyr at produktet går tilbake til
ladestasjonen. Produktet blir stående i ladestasjonen
i en valgt tidsperiode eller frem til du velger en ny
driftsmodus.
30
- Drift 1691 - 007 - 22.12.2023
5.6.1 Slik velger du driftsmodusen Parker i
appen
1. Åpne appen på mobilenheten din.
2. Velg
Parker
.
3. Velg hvor lenge produktet skal være i
ladestasjonen.
5.6.2 Slik velger du driftsmodusen Parker
på kontrollpanelet
1. Trykk på STOP-knappen.
2. Trykk på Parker-knappen.
3. Trykk på START-knappen.
Produktet blir stående i ladestasjonen i tre timer og
kjører deretter i henhold til den angitte tidsplanen.
5.7 Driftsmodusen Parker på
vedlikeholdspunktet
Du kan parkere produktet på vedlikeholdspunktet for å
vedlikeholde produktet.
5.7.1 Slik parkerer du produktet på
vedlikeholdspunktet ved hjelp av appen
1. Åpne appen på mobilenheten din.
2. Velg
Parker
>
Vedlikeholdspunkt
.
Produktet parkeres på vedlikeholdspunktet frem til du
velger en ny driftsmodus.
5.7.2 Slik parkerer du produktet
på vedlikeholdspunktet ved hjelp av
kontrollpanelet
1. Trykk på STOP-knappen.
2. Trykk på Vedlikeholdspunkt-knappen.
3. Trykk på START-knappen.
Produktet parkeres på vedlikeholdspunktet frem til du
velger en ny driftsmodus.
5.8 Hvordan robotklipperen stoppes
1. Trykk på STOPP-knappen på toppen av
robotklipperen.
Robotklipperen og knivmotoren stopper.
Merk:
Når du trykker på Play og START-knappen
igjen, fortsetter produktet å kjøre i driftsmodusen
Fortsett tidsplan
.
5.9 Slik slår du av produktet

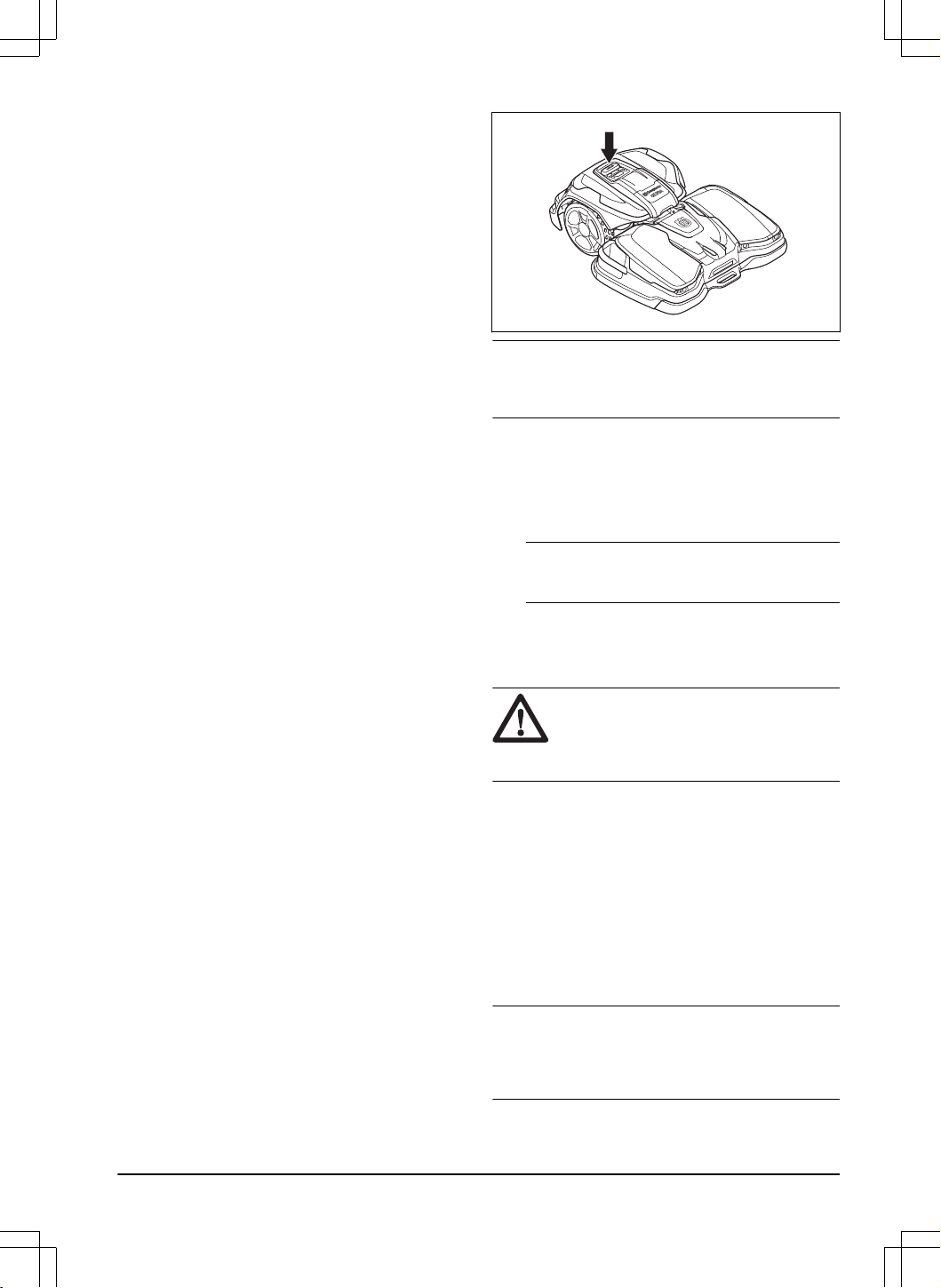

1. Trykk på STOPP-knappen på toppen av
robotklipperen.
2. Koble produktet til Bluetooth
®
med kort rekkevidde
i appen.
Merk: Produktet kan ikke slås av hvis det ikke er
koblet til appen med Bluetooth
®
.
3. Hold inne på/av-knappen i tre sekunder for å slå av
produktet. Kontroller at indikatorlampen slukkes.
5.10 Slik lader du batteriet
ADVARSEL:
Les og forstå
sikkerhetsinstruksjonene for batteriet før du
bruker produktet. Se
Batterisikkerhet på side
5
.
Batteriet kan være tomt når produktet er nytt eller
etter langtidsoppbevaring. Lad batteriet før du starter
produktet.
1. Hold inne ON/OFF-knappen i tre sekunder for å slå
på produktet.
2. Sett produktet inn i ladestasjonen til ladeplatene
berører kontaktflatene. Se informasjonen om
ladeplater og kontaktflater i
Produktoversikt –
ladestasjon, CEORA
™
CS4 på side 10
.
3. Kontroller at ladingen pågår i Husqvarna Fleet
Services
™
-appen eller at indikatoren pulserer blått.
Merk:
Hvis ladingen ikke starter automatisk, kobler du
strømkabelen fra ladestasjonen og til igjen for å starte
den på nytt. Ladingen starter automatisk når du starter
den på nytt.
1691 - 007 - 22.12.2023 Drift - 31
5.11 Slik løsner du hjulbremsene og
flytter robotklipperen
Du kan løsne hjulbremsene og skyve robotklipperen
forover for å flytte den manuelt i stedet for å løfte den.
1. Trykk og hold inne STOP-knappen. Hjulbremsene
kobles ut etter tre sekunder.
Merk: Hjulbremsene kobles inn igjen når du
slipper STOP-knappen.
2. Fortsett å holde inne STOP-knappen og skyv
robotklipperen forover for å flytte den.
32 - Drift 1691 - 007 - 22.12.2023
6 Vedlikehold
6.1 Innføring i vedlikehold
ADVARSEL: Slå av produktet før du
utfører vedlikehold på produktet.
ADVARSEL: Bruk vernehansker.
For å få bedre drift og lengre levetid for robotklipperen
bør du kontrollere og rengjøre den regelmessig og
skifte ut slitte deler ved behov. Følg instruksjonene i
Vedlikeholdsplan på side 33
.
Når produktet er nytt, må du undersøke knivskivene
og knivene ukentlig. Hvis slitasjen er lav, kan du øke
intervallet for neste gang du undersøker knivskivene
og knivene. Hvis det er mye slitasje, kan du redusere
intervallet.
Det er viktig at knivskiva roterer lett, og at kantene på
knivene ikke er skadet. Den vanlige levetiden til knivene
er mellom 1 og 4 uker. Følgende forhold kan øke eller
redusere levetiden til knivene:
• Driftstid og målene til arbeidsområdet.
• Lengden og tykkelsen på gresset.
• Jord, sand og bruk av gjødsel.
• Gjenstander som kjegler, verktøy, steiner og røtter
i arbeidsområdet.
Merk: Resultatet kan bli dårlig hvis knivene er sløve.
Se
Utskifting av kniver og knivskiver på side 36
for å
finne ut hvordan du skifter knivene.
6.2 Vedlikeholdsplan
Vedlikeholdsplanen viser hvordan du utfører service og
vedlikehold på produktet. Følg vedlikeholdsplanen for å
få bedre drift og øke levetiden til produktet.
X = vedlikehold som kan utføres av brukeren.
O = Du finner ikke instruksjonene i denne
bruksanvisningen. Ta kontakt med en godkjent
serviceforhandler.
Klargjøring
Ukentlig Hvert år
Hvert
tredje år
Rengjør produktet. Se
Hvordan robotklipperen rengjøres på side 36
. X
Undersøk robotklipperen for skader og slitasje. X
Oppdater fastvaren for drivenheten og klippeaggregatet. Se
Last ned fastvare
over luften (Firmware over the air FOTA) på side 29
.
X
Oppdater fastvaren for ladestasjonen. O
Kontroller servicemeldingene for anbefalte oppgraderinger. O
1691 - 007 - 22.12.2023 Vedlikehold - 33
Service
Ukentlig Hvert år
Hvert
tredje år
Drivenhet
Ta av hjuldekslene og rengjør hjulene. Se
Slik rengjør du drivenheten på side
36
.
X
Undersøk om hetten til USB-uttaket er riktig festet. X
Lad batteriet helt opp før du setter bort robotklipperen. Se
Slik lader du batteriet
på side 31
.
X
Juster stillingen til hjulbørstene ved behov, eller skift dem ut hvis de er slitte. Se
Justering av hjulbørstene på side 37
.
X
Inspiser gummipakningene på chassiset for å sikre at de er riktig forseglet. O
Undersøk og rengjør kollisjonsstolpene. O
Kontroller momentet til chassisets skruer. Inspiser gjengeinnsatsene. O
Åpne motorlokket og kontroller om det finnes lekkasjer. O
Kontroller og rengjør luftfilteret. O
Skift luftfilteret. O
Åpne chassiset og skift tetningslisten. O
Åpne motorlokket, og sett inn pakningen. O
Klippeaggregat
Inspiser knivene, og skift knivene og knivskruene om nødvendig. Se
Utskifting av
kniver og knivskiver på side 36
.
X
Inspiser og poler ladeplatene. X
Kontroller belgene for klippskivene og forhjulene. X
Inspiser de ultrasoniske sensorene, og trekk til skruene. O
Inspiser gummitetningene i elektronikkboksene. O
Undersøk og rengjør kollisjonsstolpene. O
Ta av beskyttelsesplaten og rengjør innsiden. O
Inspiser glideplaten og glideplatelageret. O
Smør motorene for regulering av klippehøyde O
Inspiser hjulene for slitasje. O
Kontroller lagrene i forhjulene og hjulholderne. O
Smør grensesnittet mellom drivenheten og klippeaggregatet, og inspiser dem for
slitasje.
O
Kalibrer klippehøyden. O
Kontroller og rengjør luftfilteret. O
Skift luftfilteret. O
Inspiser ladekabelen og kontakten. O
34 - Vedlikehold 1691 - 007 - 22.12.2023
Service
Ukentlig Hvert år
Hvert
tredje år
Ladestasjon
Inspiser og poler kontaktflatene på ladestasjon. X
Undersøk strømkabelen, strømforsyningsenheten, ladekabelen og kontaktene. O
Åpne ladestasjonen og skift pakningen. O
Siste trinn Ukentlig Hvert år Hvert
tredje år
Bruk et serviceverktøy til å kjøre en funksjonstest av produktets funksjoner. O
6.3 Slik setter du klippeaggregatet i
serviceposisjon
1. Slå av produktet. Se
Slik slår du av produktet på
side 31
.
2. Åpne luka på drivenheten.
3. Vipp spaken.
4. Skyv ned spaken og løft opp fronten av
klippeaggregatet med håndtaket. Kontroller at
klippeaggregatet er i vertikal stilling.
6.4 Slik setter du klippeaggregatet i
servicestillingen
1. Bruk håndtaket foran på klippeaggregatet til å felle
ned klippeaggregatet.
2. Løft den bakre delen av klippeaggregatet, og vipp
spaken.
3. Lukk dekselet.
1691 - 007 - 22.12.2023
Vedlikehold - 35
6.5 Hvordan robotklipperen rengjøres
Husqvarna Anbefaler at du bruker et eget rengjørings-
og vedlikeholdssett, som er tilgjengelig som tilbehør. Din
Husqvarna-representant har mer informasjon.
OBS: Robotklipperen og ladestasjonen
må ikke rengjøres med høytrykksspyler. Ikke
bruk løsemidler til rengjøringen.
6.5.1 Slik rengjør du drivenheten
Produktet fungerer ikke tilfredsstillende i hellinger hvis
hjulene er blokkert av gress.
1. Løsne klemmene med den flate skrutrekkeren på
kombiverktøyet, og ta av den bakre støtfangeren.
2. Fjern hjuldekselet med den flate skrutrekkeren på
kombiverktøyet.
3. Rengjør produktet, hjulene og chassiset med en
børste, trykkluft eller rennende vann.
4. Kontroller og rengjør hjulbørstene. Hvis det er
nødvendig, fjerner du skruen og fjerner hjulbørsten
for å rengjøre akselen helt.
T20
6.5.2 Slik rengjør du klippeaggregatet og
knivskivene
Undersøk knivskivene og knivene ukentlig.
1. Sett produktet i serviceposisjon. Se
Slik setter du
klippeaggregatet i serviceposisjon på side 35
.
2. Rengjør knivskivene, beskyttelsesplaten og hjulene
med en børste, trykkluft og rennende vann.
3. Kontroller at knivene ikke er skadet, og at knivene
og knivskivene kan rotere fritt.
6.5.3 Slik rengjør du ladestasjonen
ADVARSEL: Koble strømkabelen fra
strømuttaket før vedlikehold eller når du
rengjør ladestasjonen.
Merk: Produktet kan ikke gå inn i ladestasjonen hvis
det er gjenstander i ladestasjonen.
• Rengjør ladestasjonen regelmessig for gress,
kvister og andre gjenstander.
6.6 Utskifting av kniver og knivskiver
ADVARSEL: Husqvarna kan bare
garantere sikkerhet med de spesifiserte
Husqvarna-originalknivene. Se
Tekniske
data på side 53
.
ADVARSEL: Du må skifte ut
skruesettet samtidig med knivene. De brukte
skruene kan slites raskt og få kniven
til å løsne. Dette kan føre til alvorlig
personskade.
Skift ut slitte og skadde kniver for å sikre trygg
drift. Skift ut knivene regelmessig for å sikre god
klipping og lavt energiforbruk. Alle de fem knivene
og skruene må skiftes samtidig for å sikre balanse i
klippesystemet. Etter halv levetid for knivene må venstre
og høyre klippeskive bytte stilling, slik at de slites likt.
Knivene kan skiftes ut mens knivskivene er montert
på robotklipperen. Du kan også fjerne knivskivene og
deretter skifte knivene.
36
- Vedlikehold 1691 - 007 - 22.12.2023
6.6.1 Slik bytter du knivskivene
1. Trykk på STOP-knappen.
2. Slå av produktet.
3. Sett klippeaggregatet i servicestillingen. Se
Slik
setter du klippeaggregatet i serviceposisjon på
side 35
.
4. Fjern koblingen på knivskiva med kombiverktøyet.
5. Løsne skruen med kombiverktøyet.
6. Fjern knivskiva.
7. Rengjør akselen og navet, hvis det er skittent.
8. Monter knivskiva i motsatt rekkefølge.
6.6.2 Slik bytter du knivene på knivskiva
1. Hvis det ikke er hull i glideplaten, fjerner du
glideplaten:
a) Løft opp glideplaten og fjern skruen med
kombiverktøyet for å fjerne glideplaten.
2. Ta ut de fem skruene.
3. Fjern de fem knivene.
4. Monter 5 nye kniver og skruer.
5. Pass på at knivene kan dreie fritt.
6. Hvis glideplaten ble fjernet, monterer du
glideplaten og skruen. Tiltrekkingsmoment 8Nm.
6.7 Justering av hjulbørstene
Hjulbørstene må justeres hvis de er slitte.
6.7.1 Slik regulerer du hjulbørstene
1. Trykk på STOP-knappen.
2. Slå av produktet.
3. Løsne klemmene med den flate skrutrekkeren på
kombiverktøyet, og ta av den bakre støtfangeren.
4. Løsne skruen med en T27-skrutrekker for å
regulere hjulbørstene. Kontroller at børstene
berører bunnen av hjulmønstrene.
1691 - 007 - 22.12.2023
Vedlikehold - 37

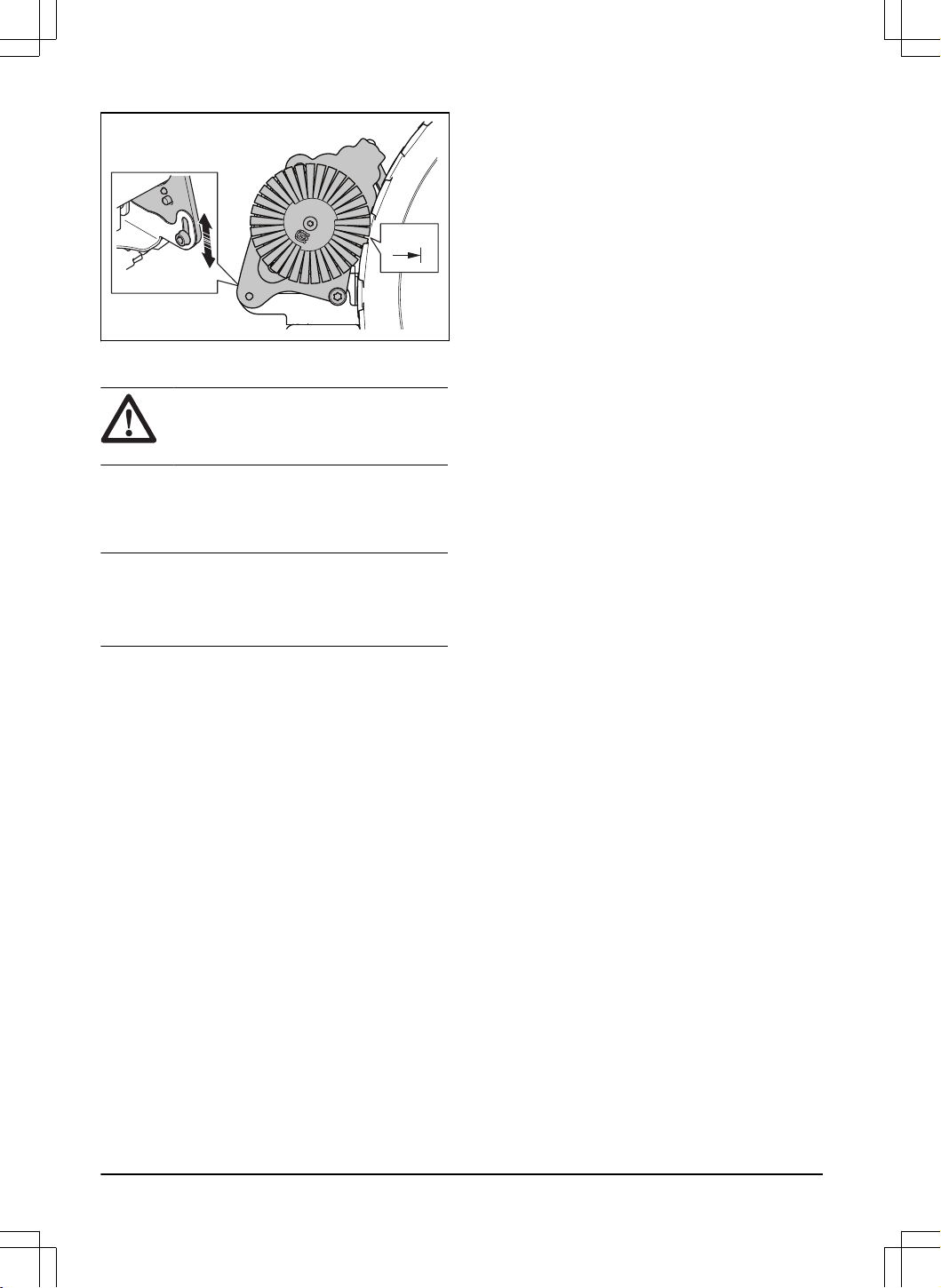

0mm
6.8 Batteri
OBS: Lad batteriet helt opp før du setter
bort robotklipperen. Hvis det ikke er fulladet,
kan det ta skade.
Hvis robotklipperens driftstid er kortere enn vanlig
mellom hver lading, betyr dette at batteriet nærmer seg
slutten av levetiden. Skift ut batteriet for å få lengre
driftstid.
Merk: Batteriets levetid avhenger av lengden på
sesongen og hvor mange timer robotklipperen brukes
hver dag. Lang sesong og mange timers bruk hver dag
fører til at batteriet må skiftes oftere.
38 - Vedlikehold 1691 - 007 - 22.12.2023
7 Feilsøking
7.1 Innføring i feilsøking
Du finner alle feilsøkingsmeldingene på menyen
Meldinger
i Husqvarna Fleet Services
™
. Du kan lese mer om dette
på www.husqvarna.com.
7.2 Feilmeldinger
Feilmeldingene i tabellen nedenfor vises i appen Husqvarna Fleet Services
™
. Kontakt det godkjente
serviceverkstedet ditt hvis den samme meldingen vises ofte.
Melding Årsak Tiltak
Klippesystem blokkert
Klippemotoren er blokkert av gress eller
andre gjenstander.
Kontroller klippemotoren og fjern gress
eller andre gjenstander.
Knivskiva står i vann. Flytt produktet, og forhindre at det samler
seg vann i arbeidsområdet.
Gresset er for høyt. Juster klippehøyden etter høyden på
gresset.
Juster tidsplanen for å øke driftstiden.
Innestengt
Produktet befinner seg bak en rekke hin-
dringer i et lite område.
Undersøk området, og fjern hindringer
som gjør det vanskelig for robotklipperen
å flytte seg videre fra dette stedet.
1691 - 007 - 22.12.2023 Feilsøking - 39
Melding Årsak Tiltak
Intet sløyfesignal
Strømkabelen er ikke tilkoblet. Hvis lampen på ladestasjonen ikke lyser,
betyr det at ladestasjonen ikke er kob-
let til strøm. Undersøk strømuttaket og
reststrømenheten. Kontroller at strømka-
belen er koblet til ladestasjonen.
Strømkabelen er skadet. Koble fra strømkabelen.
ØKO-modus
er aktivert, og lampen på
ladestasjonen blinker grønt. Robotklippe-
ren ble startet manuelt i arbeidsområdet,
men STOPP-knappen ble ikke trykt inn
før robotklipperen ble flyttet fra ladesta-
sjonen. Signalet fra ladestasjonen er de-
aktivert, og robotklipperen kan ikke gå
inn i ladestasjonen. Se
ECO-modus på
side 28
.
Sett produktet i ladestasjonen. Start pro-
duktet. Se
Hvordan robotklipperen star-
tes på side 30
.
Produktet finner ikke sløyfesignalet fra la-
destasjonen.
Plasser produktet i ladestasjonen, og ge-
nerer et nytt sløyfesignal. Se
Slik installe-
rer du ladestasjonen på nytt på kartet på
side 25
.
Ladestasjonen er ikke installert riktig. Installer ladestasjonen på riktig måte. Se
Hvordan ladestasjonen installeres på si-
de 20
.
Forstyrrelser fra metallgjenstander som
gjerder, armeringsjern eller nedgravde
kabler i nærheten av ladestasjonen.
Flytt ladestasjonen til et annet sted.
Utenfor arbeidsområdet
Arbeidsområdet skråner for mye ved den
virtuelle grensen.
Kontroller at den virtuelle grensen er in-
stallert riktig. Se
Slik installerer du karto-
bjekter i nærheten av bygninger og trær
på side 16
.
Transportbanen eller banen til vedlike-
holdspunktet skråner for mye.
Kontroller at transportbanen er installert
riktig. Se
Slik installerer du kartobjekter i
nærheten av bygninger og trær på side
16
.
Robotklipperen finner ikke det riktige
sløyfesignalet på grunn av forstyrrelser
fra et sløyfesignal fra en annen installert
robotklipper i nærheten.
Plasser produktet i ladestasjonen, og ge-
nerer et nytt sløyfesignal. Se
Slik installe-
rer du ladestasjonen på nytt på kartet på
side 25
.
Forstyrrelser fra metallgjenstander som
gjerder, armeringsjern eller nedgravde
kabler i nærheten av ladestasjonen.
Flytt ladestasjonen til et annet sted.
40 - Feilsøking 1691 - 007 - 22.12.2023
Melding Årsak Tiltak
Tomt batteri
Produktet finner ikke ladestasjonen. Robotklipperen har ingen nøyaktig posi-
sjon og finner ikke ladestasjonen.
Noe hindrer robotklipperen i å finne lade-
stasjonen.
Batteriet er på slutten av levetiden. Skift batteriet. Se
Batteri på side 38
.
Produktet kan ikke settes i ladestasjonen
fordi antennen i bunnplaten på ladesta-
sjonen er skadet.
Hvis indikatorlampen på ladestasjonen
blinker rødt, er antennen på ladestasjo-
nen skadet. Ta kontakt med et autorisert
servicesenter.
Sluring
Produktet traff en hindring og stoppet, el-
ler hjulene får ikke grep på det våte gres-
set.
Flytt på robotklipperen, og rett opp årsa-
ken til problemet. Hvis det er på grunn av
vått gress, må du vente til plenen er tørr
før du bruker produktet.
Det finnes en bratt skråning i arbeidsom-
rådet.
Maksimal skråning er 45%. Isoler brat-
te skråninger. Se
Hvordan du installerer
kartobjekter i skråninger på side 18
.
Ladestasjonen blokkert
Det er dårlig kontakt mellom ladeplatene
på robotklipperen og kontaktplatene på
ladestasjonen. Robotklipperen har gjort
flere forsøk på å lade.
Sett produktet i ladestasjonen, og kon-
troller at ladeplatene og kontaktplatene
er koblet sammen.
Rengjør kontaktplatene på ladestasjonen
og ladeplatene på produktet.
Et objekt forhindrer produktet fra å kom-
me inn i ladestasjonen.
Fjern gjenstanden.
Ladestasjonen vipper eller er bøyd. Sett bunnplaten på et flatt underlag. Hvis
du installerer ladestasjonen på et mykt
underlag, må du bruke støtteplater (tilbe-
hør).
Sitter fast i ladestasjonen
Produktet kan ikke bevege seg ut av la-
destasjonen fordi det er blokkert. Bunn-
platen er våt eller skitten og hindrer der-
for robotklipperen i å kjøre ut fra ladesta-
sjonen.
Undersøk hvorfor produktet ikke kan be-
vege seg ut av ladestasjonen. Fjern gjen-
stander og rengjør bunnplaten på lade-
stasjonen.
Kommunikasjonsproblem
med ladestasjon
Lag et nytt ladestasjonssignal flere gan-
ger. Hvis problemet vedvarer, må du ta
kontakt med et autorisert servicesenter.
Signalene til ladestasjonen ble ikke en-
dret.
Parkoble robotklipperen med ladestasjo-
nen. Hvis problemet vedvarer, må du ta
kontakt med et autorisert servicesenter.
Robotklipperen er ikke koblet til ladesta-
sjonen.
Strømbrudd. Undersøk og korriger årsaken til strøm-
bruddet.
Opp-ned
Produktet vipper eller karosseriet på pro-
duktet er snudd opp ned.
Sett produktet i riktig posisjon.
Gressklipperen er vippet
Robotklipperen heller mer enn maksi-
mumsvinkelen.
Flytt robotklipperen til et område med
jevnt underlag.
1691 - 007 - 22.12.2023 Feilsøking - 41
Melding Årsak Tiltak
Løftet
Løftesensoren er aktivert fordi robotklip-
peren har blitt løftet.
Kontroller at understellet på robotklippe-
ren kan bevege seg fritt rundt chassiset.
Fjern eller lag områder som ikke skal
klippes rundt gjenstander som kan føre til
at produktet løftes. Hvis problemet ved-
varer, må du ta kontakt med et autorisert
servicesenter.
Kollisjon
Understellet på robotklipperen kan ikke
bevege seg fritt rundt chassiset.
Fjern smuss og gjenstander som befin-
ner seg mellom chassiset og understel-
let på robotklipperen. Kontroller at under-
stellet på robotklipperen kan bevege seg
fritt rundt chassiset.
Robotklipperen kan ikke bevege seg for-
over eller bakover.
Fjern gjenstanden som hindrer robotklip-
peren i å fungere.
Hjulmotor blokkert, høy-
re/venstre
Hjulet er blokkert av gress eller andre
hindringer.
Kontroller hjulet, og fjern gress og andre
hindringer.
Alarm! Gressklipperen er
stoppet
Alarmen ble aktivert fordi robotklipperen
ble stoppet.
Juster sikkerhetsinnstillingene i menyen
Sikkerhet
. Se
Sikkerhet på side 28
.
Alarm! Gressklipperen er
utenfor GeoFence-området
Alarmen ble startet fordi robotklipperen
ble flyttet ut av GeoFence-område.
Alarm! Gressklipperen har
blitt flyttet
Alarmen ble aktivert fordi robotklipperen
ble flyttet.
42 - Feilsøking 1691 - 007 - 22.12.2023
Melding Årsak Tiltak
Elektronikkproblem
Midlertidige elektroniske eller fastvarere-
laterte problemer med robotklipperen.
Start produktet på nytt. Hvis problemet
vedvarer, må du ta kontakt med den god-
kjente serviceforhandleren.
Sløyfesensorproblem
Problem med ladesystemet
Steilesensorproblem
Midlertidig problem
Ugyldig kombinasjon av un-
derenheter
Problem med kollisjonssen-
soren
Problem med løftesensoren
Ugyldig systemkonfigurasjon
Feil med sikkerhetsfunksjo-
nen
Problem med dokkingsenso-
ren
Problem med klippemotor
Problem med sensoren
for sammenleggbart klip-
peaggregat
Internt spenningsproblem
Internt kommunikasjonspro-
blem
Batteriproblem
Midlertidige problemer med batteriet eller
fastvaren i robotklipperen.
Start produktet på nytt. Hvis problemet
vedvarer, må du ta kontakt med den god-
kjente serviceforhandleren.
Feil type batteri. Bruk originale batterier som er anbefalt
av produsenten.
Batteriet er skadet eller fungerer ikke
som det skal.
Skift ut batteriet. Ta kontakt med et auto-
risert servicesenter.
Batteritemperatur utenfor
grensene
Robotklipperen kan ikke starte fordi tem-
peraturen i batteriet er for høy eller for
lav.
Robotklipperen starter når temperaturen
er innenfor riktig temperaturområde. På-
se at ladestasjonen er plassert i et områ-
de som er beskyttet mot sola.
Ladestrøm for høy
Feil eller skadet strømforsyningsenhet. Kontroller at strømforsyningsenheten og
ladestasjonen ikke er skadet. Kontroller
at du bruker riktig strømforsyning og la-
destasjon. Start produktet på nytt. Hvis
problemet vedvarer, må du ta kontakt
med et autorisert servicesenter.
1691 - 007 - 22.12.2023 Feilsøking - 43
Melding Årsak Tiltak
Kartproblem
Det er ikke definert noe arbeidsområde. Lag et arbeidsområde i Husqvarna Fleet
Services
™
-appen . Se
Hvordan du opp-
retter et arbeidsområde på side 23
.
Kartobjektfilen er feil. Kontroller kartet i appen. Juster kartet, og
lagre det.
Slett kartet, og utfør en ny installasjon.
Arbeidsområdet er manipulert
Ladestasjonen eller referansestasjonen
er flyttet.
Flytt ladestasjonen eller referansestasjo-
nen til dens opprinnelige posisjon.
Utfør en ny installasjon av kartet.
Hjuldriftsproblem, høyre/ven-
stre
Hjulet er blokkert av gress eller andre
hindringer.
Kontroller drivhjulet og fjern gress eller
annet.
Ingen strøm i ladestasjonen
Strømforsyningsenheten er feil eller ska-
det.
Inspiser strømforsyningsenheten. Bytt
den ved behov.
Strømbrudd. Undersøk og korriger årsaken til strøm-
bruddet.
Produktet kan ikke lades fordi kontaktfla-
tene og ladeplatene ikke er tilkoblet.
Påse at ladeplatene og kontaktplatene er
tilkoblet. Rengjør kontaktplatene og lade-
platene.
Søker etter satellitter
Svakt satellittsignal til referansestasjo-
nen.
Satellittsignalet er midlertidig svakt. Ro-
botklipperen vil begynne å fungere når
satellittsignalene er i orden.
Kontroller installasjonen av referansesta-
sjonen. Se bruksanvisningen for referan-
sestasjonen.
Svakt satellittsignal til robotklipperen. Satellittsignalet er midlertidig svakt. Ro-
botklipperen vil begynne å fungere når
satellittsignalet er i orden.
Undersøk om det er noe mellom robot-
klipperen og himmelen som forårsaker
interferens med satellittsignalet. Fjern
hindringene eller foreta en ny installasjon
for ikke å inkludere hindringene i arbeid-
sområdet. Se
Hvordan du oppretter et ar-
beidsområde på side 23
Mangler nøyaktig posisjon fra
satellittene
Svakt satellittsignal til referansestasjo-
nen.
Kontroller installasjonen av referansesta-
sjonen. Se bruksanvisningen for referan-
sestasjonen.
Svakt satellittsignal til robotklipperen. Undersøk om det er noe mellom robot-
klipperen og himmelen som forårsaker
interferens med satellittsignalet. Fjern
hindringene eller foreta en ny installasjon
for ikke å inkludere hindringene i arbeid-
sområdet. Se
Hvordan du oppretter et ar-
beidsområde på side 23
44 - Feilsøking 1691 - 007 - 22.12.2023
Melding Årsak Tiltak
Problemer med kommunika-
sjonen med referansestasjon
Det finnes ikke noe radiosignal mellom
robotklipperen og referansestasjonen.
Parkoble robotklipperen med referanse-
stasjonen.
Referansestasjonen er ikke riktig instal-
lert.
Kontroller installasjonen av referansesta-
sjonen. Se bruksanvisningen for referan-
sestasjonen.
Robotklipperen mottar ikke radiosignaler
fra referansestasjonen i hele arbeidsom-
rådet.
Undersøk om produktet har radiosignal
fra referansestasjonen i hele arbeidsom-
rådet. Hvis ikke må referansestasjonen
eller området installeres på nytt. Se
In-
stallering av kartobjekter på side 21
.
Installer en ekstra referansestasjon for å
fungere som en signalforsterker. Kontrol-
ler at produktet kan motta radiosignalet.
Din Husqvarna-representant har mer in-
formasjon.
Strømbrudd. Undersøk og utbedre eventuelle årsaker
til strømbruddet på referansestasjonen.
Installer en ekstra referansestasjon for
å fungere som en signalforsterker. Din
Husqvarna-representant har mer infor-
masjon.
Det er en feil i referansestasjonen, og
lampen blinker rødt.
Koble strømmen fra referansestasjonen,
og koble den til igjen for å starte refe-
ransestasjonen på nytt. Hvis problemet
vedvarer, må du ta kontakt med den god-
kjente serviceforhandleren.
Uventet justering av klippe-
høyde
Motoren for justering av klippehøyden
kan ikke bevege seg.
Undersøk klippehøydejusteringen og
fjern gress eller annet. Hvis problemet
vedvarer, må du ta kontakt med den god-
kjente serviceforhandleren.
Begrenset klippehøydeområ-
de
Klippehøydeproblem
Klippehøyde blokkert
Klippeaggregatet er ikke i rik-
tig posisjon
Klippeaggregatet er ikke riktig montert. Kontroller at klippeaggregatet er riktig
montert, og at spaken står i riktig stilling.
Hvis problemet vedvarer, må du ta kon-
takt med et autorisert servicesenter.
Klippeaggregatet er i servicestillingen. Kontroller at klippeaggregatet er i klippe-
posisjonen. Hvis problemet vedvarer, må
du ta kontakt med et autorisert service-
senter.
Bestemmelsesstedet kan ik-
ke nås
Det er ingen transportbane mellom lade-
stasjonen og arbeidsområdet eller vedli-
keholdspunktet.
Lag en transportbane mellom ladesta-
sjonen og arbeidsområdet eller vedlike-
holdspunktet.
Transportbanen er blokkert, og robotklip-
peren kan ikke gå til arbeidsområdet, la-
destasjonen eller vedlikeholdspunktet.
Kontroller at transportbanen ikke er blok-
kert, eller slett den og lag en ny trans-
portbane.
1691 - 007 - 22.12.2023 Feilsøking - 45
Melding Årsak Tiltak
For mange veipunkter
Det er for mange veipunkter i det gjel-
dende arbeidsområdet.
Lag et nytt arbeidsområde, soner som ik-
ke klippes og transportbaner på nytt, og
bruk færre veipunkter. Del det aktuelle
arbeidsområdet inn i flere arbeidsområ-
der.
For høy batterispenning
Produktet har stoppet fordi det har vært
brukt på for høyt eller tykt gress, eller i en
for bratt helling.
Parker produktet på et jevnt underlag
med kort gress, og start produktet. Hvis
problemet vedvarer, må du ta kontakt
med et autorisert servicesenter.
For høy intern spenning
Høyt internt effekttap
Høyt effekttap ved lading
Kontakten mellom ladeplatene på klip-
peaggregatet og kontaktplatene på lade-
stasjonen er ikke god.
Poler ladeplatene på klippeaggregatet og
kontaktplatene på ladestasjonen.
Midlertidige elektroniske eller fastvarere-
laterte problemer med robotklipperen.
Start produktet. Hvis problemet vedvarer,
må du ta kontakt med et autorisert servi-
cesenter.
Høy intern temperatur
Produktet har vært brukt med for høy
temperatur, i for høyt eller tykt gress eller
i for bratte hellinger.
Plasser produktet i et område som er be-
skyttet mot sola, og vent. Parker produk-
tet på et jevnt underlag med kort gress,
og start produktet. Hvis problemet vedva-
rer, må du ta kontakt med et autorisert
servicesenter.
Høy temperatur i klippemotor,
høyre/midtre/venstre
Flere referansestasjoner
Det er mer enn én referansestasjon i
nærheten av arbeidsområdet. Dette kan
forårsake interferens for produktet fra en
annen referansestasjon.
Kontakt det godkjente serviceverkstedet
ditt hvis det samme problemet oppstår
ofte.
Ugyldig fastvarekonfigurasjon
Fastvaren i produktet er ikke oppdatert. Sett produktet i ladestasjonen, og oppda-
ter fastvaren. Hvis problemet vedvarer,
må du ta kontakt med forhandleren.
46 - Feilsøking 1691 - 007 - 22.12.2023
7.3 Informasjons- og advarselsmeldinger
Informasjonsmeldingene i tabellen nedenfor vises i menyen
Meldinger
i appen Husqvarna Fleet Services
™
. Kontakt
det godkjente serviceverkstedet ditt hvis den samme meldingen vises ofte.
Melding Årsak Tiltak
Ubalanse i klippesystemet
Robotklipperen har oppdaget vibrasjoner
i klippeskiva.
Se etter skade og slitasje på bladet og
skruene. Kontroller at alle knivene er rik-
tig montert, og at bare ett blad er festet i
hver posisjon på knivskiva.
Problem med tilkoblingen
Problem med modulen Automower
®
Connect
Start produktet på nytt. Deaktiver Auto-
mower
®
Connect i appen, og aktiver
på nytt. Vent 1time, og prøv på nytt.
Hvis problemet vedvarer, må du ta kon-
takt med den lokale godkjente servicefor-
handleren.
Feil PIN-kode
Feil PIN-kode ble tastet inn. Fem forsøk
er tillatt, og så blir produktet blokkert i en
tidsperiode.
Tast riktig PIN-kode. Hvis PIN-koden er
feil, bruker du nettadressen i appen for å
få sendt riktig PIN-kode til den registrer-
te e-postadressen. Hvis du ikke har regi-
strert en e-postadresse, kan du snakke
med et autorisert servicesenter.
GPS-navigasjonsproblem
Midlertidig elektronisk eller fastvarerela-
tert problem med produktet.
Start produktet på nytt. Hvis problemet
vedvarer, må du ta kontakt med den god-
kjente serviceforhandleren.
Ultrasonisk problem
Ultralydsensoren er skitten eller blokkert. Rengjør ultralydsensoren.
Midlertidig elektronisk eller fastvarerela-
tert problem med produktet.
Start produktet på nytt. Hvis problemet
vedvarer, må du ta kontakt med den god-
kjente serviceforhandleren.
7.4 Indikatorlamper på ladestasjon
Hvis installasjonen er fullt funksjonell, lyser indikatorlampene på ladestasjonen konstant eller blinker grønt. Hvis det
vises en annen farge, følger du feilsøkingsveiledningen nedenfor.
Du finner mer hjelp på www.husqvarna.com. Hvis du fortsatt trenger hjelp, kontakter du den lokale
serviceforhandleren.
Lys
Status
Konstant grønt lys Gode signaler
Grønt blinkende lys Signalene er gode, og
ECO-modus
er aktivert. Se
ECO-modus på side 28
.
Rødt blinkende lys Forstyrrelse i antennen i ladestasjonen Ta kontakt med en godkjent serviceforhand-
ler.
Konstant rødt lys Feil i kretskortet eller feil strømforsyning i ladestasjonen. Feilen må rettes opp av en
autorisert servicetekniker. Ta kontakt med en godkjent serviceforhandler.
1691 - 007 - 22.12.2023 Feilsøking - 47
7.5 Symptomer
Hvis produktet ikke fungerer som det skal, følger du symptomtabellen nedenfor.
Symptomer Årsak Tiltak
Produktet kan ikke gå inn i
ladestasjonen.
Ladestasjonen står ikke på et flatt under-
lag.
Plasser den på et jevnt underlag. Se
Slik
finner du ut hvor du skal plassere lade-
stasjonen på side 14
.
Ladestasjonen er plassert for langt unna
arbeidsområdet.
Lag et nytt arbeidsområde eller flytt lade-
stasjonen.
Produktet aktiveres på feil
tidspunkt.
Klokkeslettet og datoen for produktet må
angis.
Angi klokkeslettet og datoen. Se
Tid og
dato på side 28
.
Klokkeslettet og datoen for produktet er
ikke angitt korrekt.
Feil start- og stopptid for drift. Endre tidsplaninnstillingene. Se
Tidsplan
på side 27
.
Det er vibrasjon i produktet. Klippesystemet er ikke i balanse på
grunn av ødelagte kniver.
Inspiser knivene og skruene, og bytt dem
om nødvendig. Se
Utskifting av kniver og
knivskiver på side 36
.
Klippesystemet er ikke i balanse på
grunn av for mange kniver i samme posi-
sjon.
Kontroller at kun ett blad er festet til hver
skrue.
Det er montert kniver med ulik tykkelse
på produktet.
Kontroller hvorvidt knivene har ulik tyk-
kelse, og skift dem ut om nødvendig.
Produktet kjører, men kniv-
skiva roterer ikke.
Robotklipperen går til ladestasjonen. Vanlig drift for produktet. Knivskiva rote-
rer ikke når produktet går til ladestasjo-
nen.
Produktet klipper i kortere pe-
rioder enn vanlig mellom la-
dinger.
Gress eller andre gjenstander fører til
blokkering av knivskiva.
Fjern og rengjør knivskiven. Se
Slik ren-
gjør du klippeaggregatet og knivskivene
på side 36
.
Batteriet er på slutten av levetiden. Skift batteriet. Se
Batteri på side 38
.
Gresset er høyt og tykt. Øk klippehøyden, og senk den når gres-
set er kortere.
Drifts- og ladetider er kortere
enn vanlig.
Batteriet er på slutten av levetiden. Skift batteriet. Se
Batteri på side 38
.
Produktet står parkert i lade-
stasjonen i flere timer av gan-
gen.
Produktet er parkert på grunn av den an-
gitte tidsplaninnstillingen, eller fordi
Par-
ker inntil videre
er valgt.
Endre tidsplaninnstillingene eller start
produktet.
Produktet kjører ikke hvis batteritempera-
turen er for høy eller for lav.
Produktet begynner å kjøre igjen når
temperaturen er innenfor de angitte gren-
sene og tidsplaninnstillingene angir at
produktet skal kjøre. Påse at ladestasjo-
nen er plassert i et område som er be-
skyttet mot sola.
48 - Feilsøking 1691 - 007 - 22.12.2023
Symptomer Årsak Tiltak
Klipperesultatet er ikke godt. Produktet er i drift en kort stund. Øk driftstiden. Se
Tidsplan på side 27
.
Arbeidsområdet er for stort. Sett opp en grense arbeidsområdet eller
forleng klippetiden. Se
Tidsplan på side
27
.
Sløve kniver. Skift ut alle knivene. Se
Slik bytter du
knivene på knivskiva på side 37
.
Høyt gress i forhold til den innstilte klip-
pehøyden.
Øk klippehøyden, og senk den når gres-
set er kortere.
Oppsamling av gress ved knivskiva eller
rundt motorakselen.
Fjern oppsamling av gress og rengjør
produktet. Se
Slik rengjør du klippeag-
gregatet og knivskivene på side 36
.
Klippeaggregatet er ikke kalibrert. Ta kontakt med et autorisert servicesen-
ter.
Produktet er i ladestasjonen,
men batteriet lades ikke.
Robotklipperen er ikke koblet til ladesta-
sjonen.
Parkoble ladestasjonen og produktet.
Ladestasjonen lades ikke. Koble strømkabelen fra ladestasjonen,
og koble den til igjen for å starte den på
nytt og starte ladingen automatisk. Hvis
problemet vedvarer, må du ta kontakt
med forhandleren.
Du kan ikke koble produktet
til en ekstra mobilenhet.
Bare én mobilenhet kan være koblet
sammen med produktet via Bluetooth
®
om gangen.
Lukk Automower
®
Connect-appen på al-
le andre tilkoblede enheter. Hvis proble-
met vedvarer, slår du den tilkoblede mo-
bilenheten av og starter den på nytt. Hvis
problemet vedvarer, må du ta kontakt
med forhandleren.
Det var mobiltilkobling tidlige-
re, men det er ingen mobiltil-
kobling for øyeblikket.
Det har oppstått et problem med mobiltil-
koblingen.
• Kontroller at du har mobildekning i
området.
• Deaktiver Automower
®
Connect i
appen, og aktiver på nytt. Vent 1ti-
me, og prøv på nytt.
• Start produktet på nytt.
• Hvis en ny fastvare er tilgjengelig i
appen, installerer du den for å være
sikker på at du har den nyeste fast-
varen.
• Kontroller at du har den nyeste ver-
sjonen av Husqvarna Fleet Servi-
ces
™
-appen og Automower
®
Con-
nect-appen installert.
• Hvis problemet vedvarer, må du ta
kontakt med forhandleren.
1691 - 007 - 22.12.2023 Feilsøking - 49
8 Transport, oppbevaring og avhending
8.1 Sikkerhetsinstruksjoner for
transport
• Bruk et godkjent transportkjøretøy til å transportere
produktet.
• Nasjonal eller lokal lovgivning kan sette grenser for
transport av produktet.
• Brukeren av transportkjøretøyet er ansvarlig for å
feste produktet sikkert ved transport. Se
Slik fester
du produktet på en trygg måte for transport på side
50
.

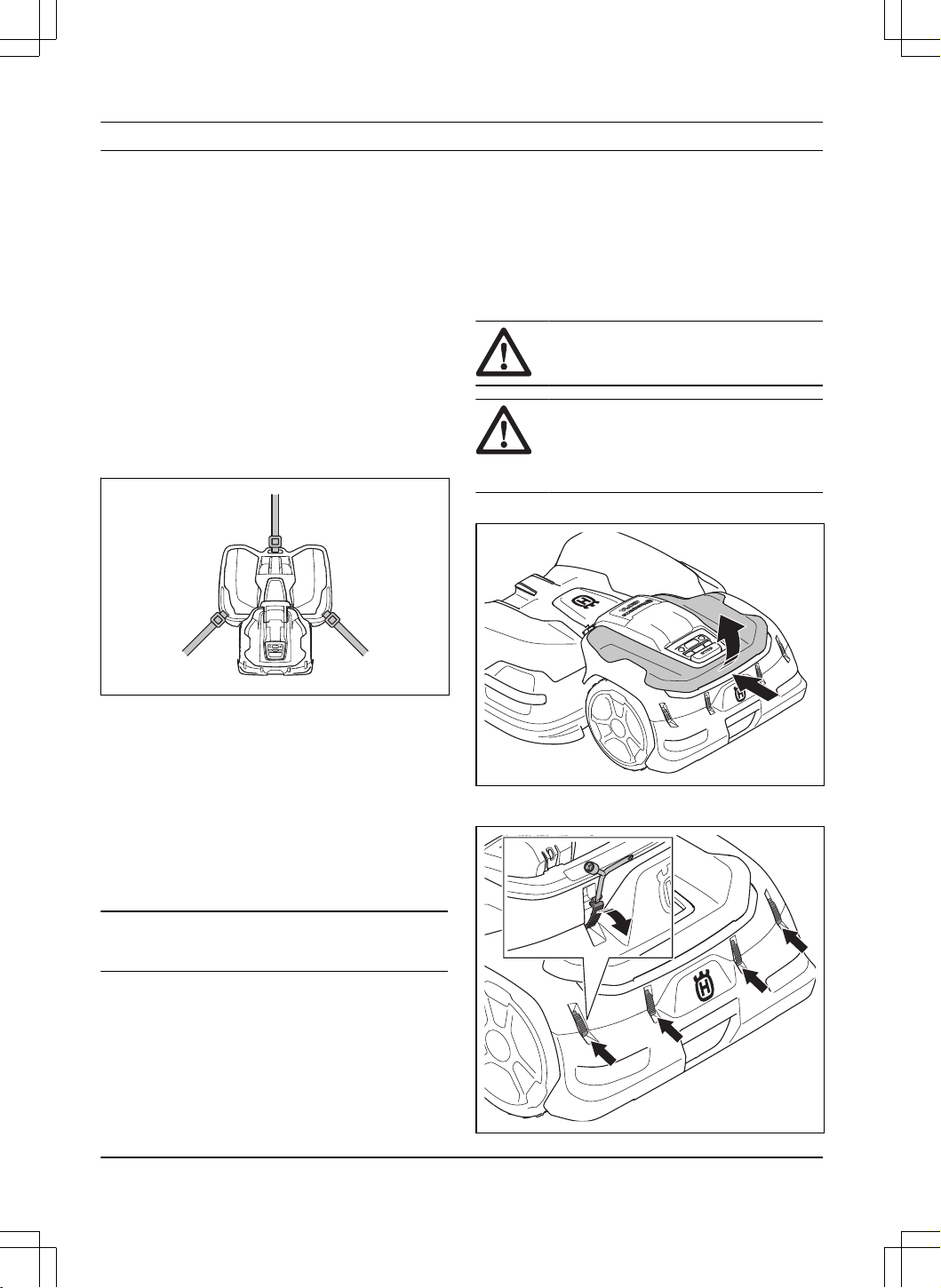

8.1.1 Slik fester du produktet på en trygg
måte for transport
• Fest produktet med tre stropper, én på håndtaket
foran og én på hvert sidehåndtak på produktet.
Maksimal kraft er 300N for hver stropp.
8.2 Slik setter du produktet på lager
• Lad produktet helt opp. Se
Slik lader du batteriet
på side 31
.
• Slå av produktet. Se
Slik slår du av produktet på
side 31
.
• Rengjør produktet. Se
Hvordan robotklipperen
rengjøres på side 36
.
• Oppbevar produktet på et tørt, frostfritt sted.
• Plasser produktet med alle hjulene på et jevnt
underlag.
Merk:
Hvis du oppbevarer ladestasjonen utendørs,
må du ikke koble fra kabelen.
8.3 Transport av batterier
De medfølgende litiumionbatteriene samsvarer med
kravene i loven om farlige varer.
• Følg alle gjeldende nasjonale forskrifter.
• Følg de spesifikke kravene på emballasje og
etiketter for kommersiell transport, inkludert av
tredjeparter og fraktleverandører.
8.4 Kassering
• Følg lokale gjenvinningsbestemmelser og
gjeldende regelverk.
• Hvis du har spørsmål om hvordan du tar ut
batteriet, kan du se
Slik fjerner du batteriet på side
50
.
8.4.1 Slik fjerner du batteriet
ADVARSEL: Bruk vernehansker og
vernesko.
OBS: Batteriene må bare fjernes
når du kaster produktet. Husqvarna-
garantien gjelder ikke hvis du fjerner
garantiforseglingen.
1. Ta av toppdekselet.
2. Løsne klemmene med den flate skrutrekkeren på
kombiverktøyet, og ta av den bakre støtfangeren.
50
- Transport, oppbevaring og
avhending
1691 - 007 - 22.12.2023

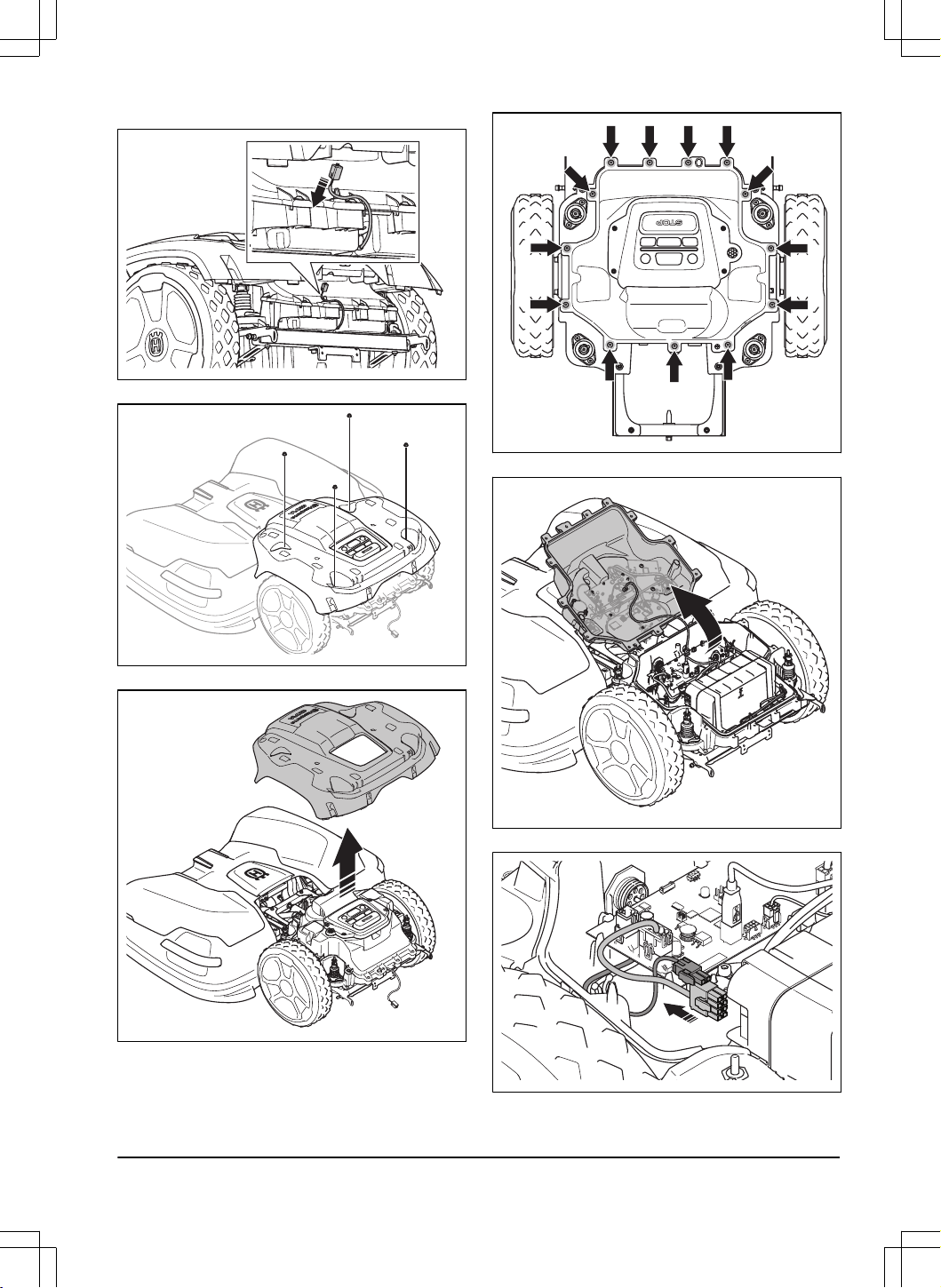

3. Koble fra kabelen.
4. Ta ut de fire mutrene.
5. Fjern karosseriet til produktet.
6. Ta ut de 13skruene.
7. Fell ned toppen av chassiset forsiktig.
8. Koble de to kablene fra batteriet.
9. Ta av de fire skruene for batteribraketten.
1691 - 007 - 22.12.2023
Transport, oppbevaring og
avhending - 51

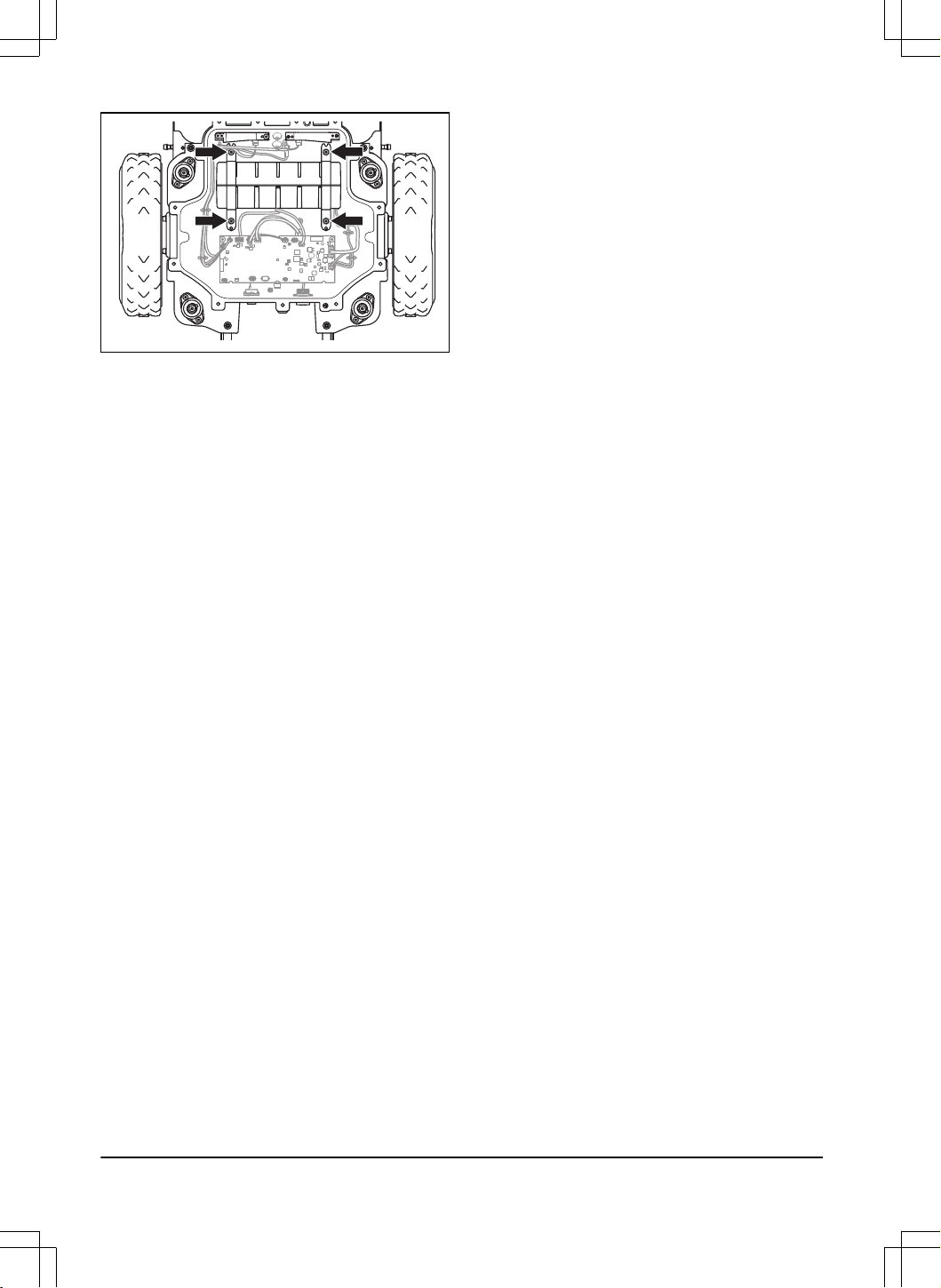

10. Fjern batteriet fra produktet.
52 - Transport, oppbevaring og
avhending
1691 - 007 - 22.12.2023
9 Tekniske data
9.1 Tekniske data
System CEORA
™
544 EPOS CEORA
™
546 EPOS
CEORA
™
CS4 CEORA
™
CS4
CEORA
™
RZ 43L CEORA
™
RZ 43M CEORA
™
RZ 43L CEORA
™
RZ 43M
Mål for drivenhet og klippeaggregat
Lengde, cm/tommer. 124/48,8 124/48,8 124/48,8 124/48,8
Bredde, cm/tommer. 108/42,5 108/42,5 108/42,5 108/42,5
Høyde, cm/tommer. 44/17,3 44/17,3 44/17,3 44/17,3
Vekt
10
, kg/lb 73/161 72/160 73/161 72/160
Klipping
11
Områdekapasitet – Maks. 72,
m
2
/acre, vanlig kvalitet
57000/14,1 60000/14,8 72000/17,8 75000/18,5
Områdekapasitet – Standard
48,, m
2
/acre, profesjonell
kvalitet
38000/9,4 40000/9,9 48000/11,9 50000/12,4
Områdekapasitet – Sport 24,,
m
2
/acre, profesjonell sportsk-
valitet
19000/4,7 20000/4,9 24000/5,9 25000/6,2
Område per time, ingen la-
ding, m
2
/acre
1350/0,33 1350/0,33 1800/0,44 1800/0,44
Strømforbruk under klipping,
gjennomsnitt, W
270 210 310 250
Maksimal klippemotorhastig-
het, o/min
2800 2800 3000 3000
Gjennomsnittlig energiforbruk
ved maksimal bruk, kWh/må-
ned
140 115 150 130
Klippetid, gjennomsnitt, min. 225 300 200 250
Ladetid, gjennomsnitt, min. 150 150 150 150
Smaleste mulige passasje,
m/fot.
3/9,8 3/9,8 3/9,8 3/9,8
Maksimal skråning i installa-
sjonen, %
20 20 20 20
Maksimal skråning for virtuell
grense, %
15 15 15 15
10
Noen produkter har hjulbørster som veier 2kg / 4,4pund.
11
Type og tilstand på knivene samt gressets vekst og fuktighetsnivå kan ha en innvirkning på arealkapasiteten.
Hvis klippehøyden er lavere enn 25mm, reduseres arealkapasiteten med ca. 10%.
1691 - 007 - 22.12.2023 Tekniske data - 53
System CEORA
™
544 EPOS CEORA
™
546 EPOS
CEORA
™
CS4 CEORA
™
CS4
CEORA
™
RZ 43L CEORA
™
RZ 43M CEORA
™
RZ 43L CEORA
™
RZ 43M
Lyddata
12
Lydnivå, oppfattet, dB (A) 72 69 72 72
Målt lydnivå, dB (A) 70 68 70 69
Usikkerhetsfaktorer ved
støyutslipp K
WA
, dB (A)
2 1 5 1
Lydtrykknivå i nærheten av
førerens øre
13
, dB (A)
62 60 62 61
Drivenhet CEORA
™
544 EPOS CEORA
™
546 EPOS
Dimensjoner
Lengde, cm/tommer. 67/26,4 67/26,4
Bredde, cm/tommer. 72/28,3 72/28,3
Høyde, cm/tommer. 44/17,3 44/17,3
Vekt
14
, kg/lb 38/84 38/84
Batteri
Batteri, litium-ion 36,3V, 49Ah art.nr. 593 78 54-01 593 78 54-01
Batteri, litium-ion 36,9V, 48Ah art.nr. 593 78 54-02, 593 78 54-03 593 78 54-02, 593 78 54-03
Produktinformasjon
Hastighet, km/t/mph 2,7/1,7 3,6/2,2
IP-kode IPX5 IPX5
Klippeaggregat CEORA
™
RZ 43L CEORA
™
RZ 43M
Dimensjoner
Lengde, cm/tommer. 78/30,7 78/30,7
Bredde, cm/tommer. 108/42,5 108/42,5
Høyde, cm/tommer. 34/13,4 34/13,4
Vekt, kg/pund 35/77 34/75
Klippesystem
Klippesystem Tre skiver med fem dreibare
kniver
Tre skiver med fem dreibare
kniver
Klippehøyde
15
, mm/tommer 10–60/0,4–2,4 20–70/0,8–2,8
12
Bestemt i henhold til direktiv 2006/42/EF og Standard EN 50636-2-107. Unntatt lydnivå, oppfattet som målt i
henhold til ISO 11094:1991.
13
Usikkerhetsfaktorer ved lydtrykknivå K
pA
, 2–4dB (A).
14
Noen produkter har hjulbørster som veier 2kg / 4,4pund.
15
Jordtype, gresstype og overflatetype kan føre til forskjellige klippehøyder.
54 - Tekniske data 1691 - 007 - 22.12.2023
Klippeaggregat CEORA
™
RZ 43L CEORA
™
RZ 43M
Klippebredde, cm/tommer. 68/26,8 68/26,8
IP-kode IPX5 IPX5
Kniver Automower
®
standardkniver,
Automower
®
Enhance HSSkni-
ver
Automower
®
standardkniver,
Automower
®
Enhance HSSkni-
ver
Ladestasjon CEORA
™
CS4
Dimensjoner
Lengde, cm/tommer. 151/59,4
Bredde, cm/tommer. 98/38,6
Høyde, cm/tommer. 33/13,0
Vekt, kg/pund 15,5/34,2
Elektrisk system
Strømforsyning (36V likestrøm), V vekselstrøm 100–240
Strømkabel for ladestasjon, lengde i m/fot. 3/9,8
Ladestrøm, A likestrøm 12.
Strømforsyningstype for ladestasjonen
16
ADP-500BR XX
IP-kode, ladestasjon IPX4
IP-kode, strømforsyningsenhet IPX44
Ledningsantenne for ladestasjonen
Frekvensbånd for drift, Hz 100-80000
Maksimalt magnetisk felt, dBuA/m 82
Maksimal radiofrekvenseffekt
17
, mW ved 60m <25 mW ved 60m
Frekvensbåndstøtte
Bluetooth
®
Frekvensområde 2400,0–2483,5MHz
Automower
®
Connect 2G GSM 850MHz, E-GSM 900MHz, DCS 1800MHz, PCS 1900MHz
Automower
®
Connect 4G Bånd 12 (700 MHz), Bånd 17 (700 MHz), Bånd 13 (700 MHz), Bånd 20 (800 MHz),
Bånd 26 (850 MHz), Bånd 5 (850 MHz), Bånd 19 (850 MHz), Bånd 8 (900 MHz),
Bånd 4 (1700 MHz), Bånd 3 (1800 MHz), Bånd 2 (1900 MHz)
SRD868 (Europa) 863–870 MHz
SRD915 (Nord-Amerika) 902–928 MHz
SRD915 (Australia) 915–928 MHz
SRD915 (New Zealand) 915–928 MHz
16
XX, YY kan være et hvilket som helst alfanumerisk tegn eller beholdes blankt for markedsføringsformål. Det
er ingen tekniske forskjeller.
17
Maksimum aktiv utgangseffekt til antenner i frekvensområdet der radioutstyret fungerer.
1691 - 007 - 22.12.2023 Tekniske data - 55
Energiklasse
Bluetooth
®
Utgangseffekt 8dBm
Automower
®
Connect 2G Energiklasse 4 (for GSM/E-GSM) 33dBm
Energiklasse 1 (for DCS/PCS) 30dBm
Energiklasse E2 (GSM/E-GSM) 27dBm
Energiklasse E2 (DCS/PCS) 26dBm
Automower
®
Connect 4G Energiklasse 3 23dBm
SRD868 (Europa) 13dBm
SRD915 (Nord-Amerika) 13dBm
SRD915 (Australia) 13dBm
SRD915 (New Zealand) 13dBm
Det kan ikke garanteres at produktet er fullt kompatibelt med andre typer trådløse systemer, som fjernkontroller,
radiosendere, teleslynger, nedgravde elektriske dyregjerder og lignende.
Produktene er produsert i England eller Tsjekkia. Se informasjon på typeskiltet. Se
Innledning på side 7
.
9.2 Registrerte varemerker
Bluetooth
®
ordmerket og logoene er registrerte varemerker for
Bluetooth SIG, inc.
, og bruk av slike merker fra
Husqvarna skjer under lisens.
56 - Tekniske data 1691 - 007 - 22.12.2023
10 Samsvarserklæring

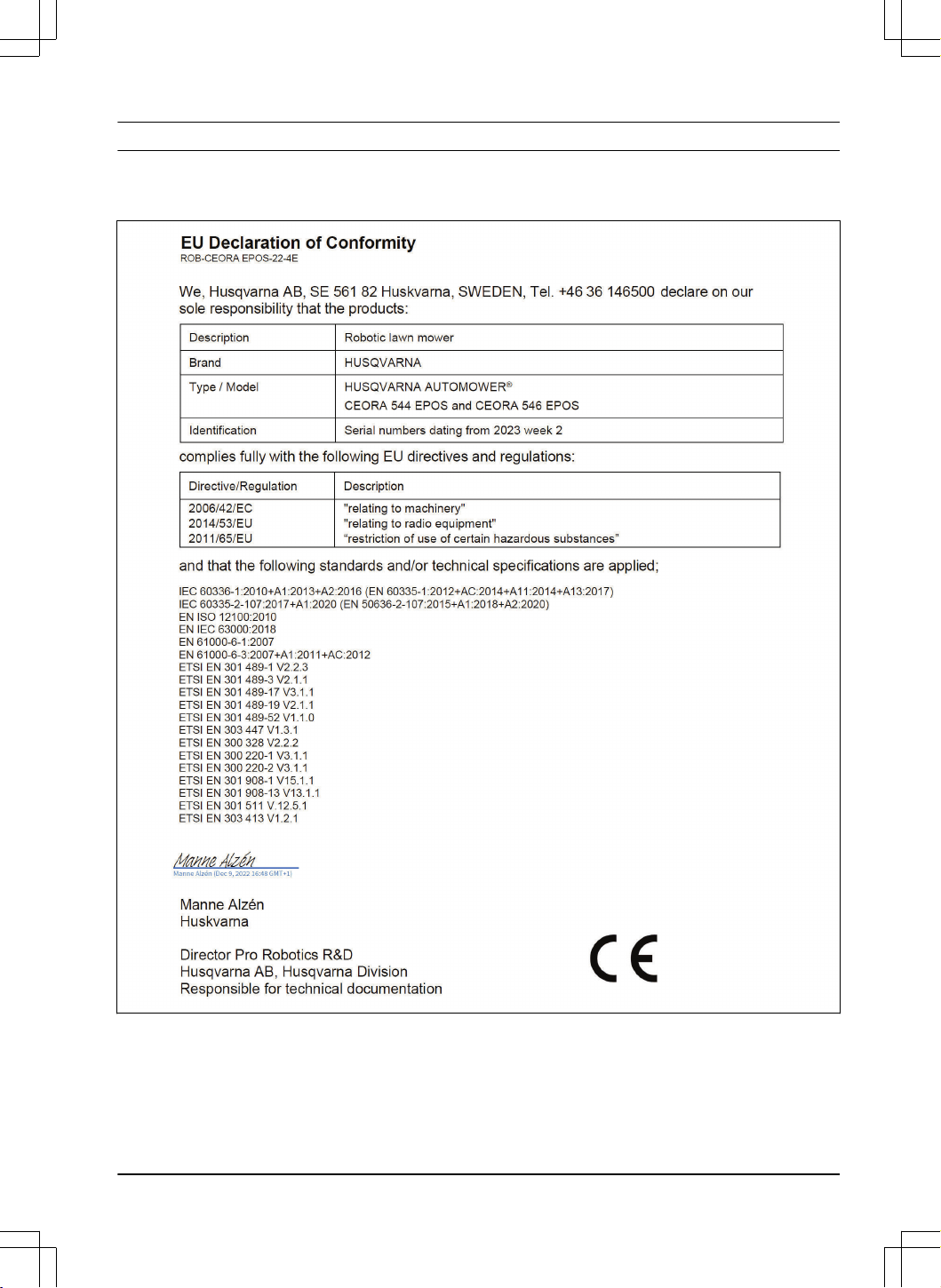

10.1 EU-samsvarserklæring (original)
1691 - 007 - 22.12.2023 Samsvarserklæring - 57
10.2 EU-samsvarserklæring (oversettelse)
Vi, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN,
Tel. +46 36 146500, erklærer på eget ansvar at
produktet:
Beskrivelse Robotgressklipper
Merke Husqvarna
Type/modell HUSQVARNA CEORA
™
544/546 EPOS
ID Serienumre datert fra 2023 uke 2
fullstendig overholder følgende EU-direktiver og
-forskrifter:
Direktiv/regulering Beskrivelse
2006/42/EC «om maskiner»
2014/53/EU «om radioutstyr»
2011/65/EU «om begrensning av bruken av visse farlige stoffer»
og at følgende standarder og/eller tekniske
spesifikasjoner er anvendt:
• IEC 60336-1:2010+A1:2013+A2:2016 (EN
60335-1:2012+AC:2014+A11:2014+A13:2017)
• IEC 60335-2-107:2017+A1:2020 (EN
50636-2-107:2015+A1:2018+A2:2020)
• EN ISO 12100:2010
• EN IEC 63000:2018
• EN 61000-6-1:2007
• EN 61000-6-3:2007+A1:2011+AC:2012
• ETSI EN 301 489-1 V2.2.3
• ETSI EN 301 489-3 V2.1.1
• ETSI EN 301 489-17 V3.1.1
• ETSI EN 301 489-19 V2.1.1
• ETSI EN 301 489-52 V1.1.0
• ETSI EN 303 447 V1.3.1
• ETSI EN 300 328 V2.2.2
• ETSI EN 300 220-1 V3.1.1
• ETSI EN 300 220-2 V3.1.1
• ETSI EN 301 908-1 V15.1.1
• ETSI EN 301 908-13 V13.1.1
• ETSI EN 301 511 V.12.5.1
• ETSI EN 303 413 V1.2.1
Manne Alzén
Huskvarna
Direktør for Pro Robotics R&D Husqvarna
AB. Husqvarna Division. Ansvarlig for teknisk
dokumentasjon
58
- Samsvarserklæring 1691 - 007 - 22.12.2023
1691 - 007 - 22.12.2023 Samsvarserklæring - 59
Copyright © 2024 Husqvarna AB (publ.) Med enerett.
Husqvarna og andre produkt- og funksjonsmerker er varemerker som tilhører Husqvarna Group.
www.husqvarna.com
Originale instruksjoner
1143611-21
2024-01-11
