Medela FREESTYLE HANDS-FREE Breast Pump User Manual

EN Fold these pages out.

ES Doble estas páginas.

FR Ouvrez ce dépliant.

EN Illustrated items or instruction steps are marked with the figure

and detail number (e.g. ¢2-01).

ES Los elementos ilustrados o los pasos de las instrucciones están

marcados con la figura y el número de detalle (por ejemplo, ¢2-01).

FR Une référence accompagne les articles ou les étapes du mode

d’emploi qui sont illustrés (par ex. ¢2-01).

Medela AG

Lättichstrasse 4b

6340 Baar, Switzerland

www.medela.com

United States

Medela LLC

1101 Corporate Drive

McHenry, IL 60050

Phone (800) 435-8316 or (815) 363-1166

customer.service@medela.com

www.medelabreastfeedingus.com

Canada

Medela Canada Inc.

4160 Sladeview Crescent, # 8

Mississauga, ON, L5L 0A1

Canada

Phone (905) 608-7272

info@medela.ca

www.medela.ca

101044530/2022-04/A

Subject to modifications

Freestyle

™

Hands-free

Freestyle

™

Mains-libres

Content appearance may vary from pictures

FRANÇAIS

81-119

Tire-lait électrique

Mode d’emploi

ESPAÑOL

42-80

Extractor de leche eléctrico

Instrucciones de uso

ENGLISH

3-41

Electric breast pump

Instructions for use

7-01

4. Dry

Allow to air-dry on a clean, unused dish

towel or paper towel. Store the dry parts

in a clean environment.

Do not store parts in an airtight

container/bag if moist. It is important that

all residual moisture dries.

Air-dry

4. Dry

Allow to air-dry on a clean, unused dish

towel or paper towel. Store the dry parts

in a clean environment.

Do not store parts in an airtight

container/bag if moist. It is important that

all residual moisture dries.

Air-dry

10 min

⌀

[mm]

⌀17 mm⌀20 mm⌀23 mm

21 27

6-02

8-028-01

11D-3

11-5

11-4A 11-4B

...16 ... ... 11D-3

...... ... ... 11D-3

freestyle

freestyle freestyle freestyle freestyle

freestyle freestyle freestyle freestyle freestyle

11-01-3

11-01-1

11-01-4

11-01-5

11-01-2

11-01

11D-3

11-5

11-4A 11-4B

...16 ... ... 11D-3

...... ... ... 11D-3

freestyle freestyle freestyle freestyle freestyle

11-02-3

11-02-5

11-02- 4

11-02-1

11-02-2

11-02-7

11-02- 6

11-02

freestyle

12-01 12-02

12-04 12-05

12-03

9-01

freestyle

1-03

1-02-1

1-02-2

1-04

1-01-1

1-01

1-01-5

1-01-3

1-01-2

1-01-6

1-01-7

1-01-8

1-01-4

freestyle

2-022-01 2-03

1-02

6-01

3-023-01

13-04 13-05

13-0313-01 13-02

7-07

7-04

7-03

7-02

3. Placing Orioles within your Bra

1. The Orioles pumpset can be worn in a regular

nursing bra. If you ﬁnd it uncomfortable or painful

during use, try switching to a loser, more stretchy

nursing bra.

2. The Orioles can be used in an vertical or slightly

tilted position for better nipple visibility and milk

ejection. Please note that when the Orioles is worn

at an angle you may ﬁne that the scale is

inaccurate. Your bra will hold the collection cup in

place. Ensure that the tubing is placed outside your

bra so that it is not pinched or bent during use.

3. Make sure you achieve a good seal between

Orioles and your skin.

Ensure that the nipple is centered in the tunnel of

the breast shield.

10-01

10-03 10-04

mm mm mm

10-02

7-05 7-06

freestyle

1. Important safety information

Please read all instructions before using this product.

Keep these instructions for future reference.

Warnings identify all instructions that are important for safety. Failure to observe

these instructions can lead to personal injury or damage to the product.

The following symbols and signal words show the significance of the warnings:

Can lead to serious injury or death.

WARNING

Can lead to minor injury.

CAUTION

Can lead to material damage

(not related to personal injury).

NOTICE

Useful or important information

that is not related to safety.

Information

When using electrical products, especially when children are present, basic safety precautions

must always be followed.

WARNING

To avoid fire, electric shock, or serious burns:

• The breast pump should never be left unattended when plugged into a power source.

• Never operate an electrical device if it has a damaged cord or plug, if it is not working

properly, if it has been dropped or damaged, or dropped into water. If damage is found,

immediately discontinue use of power adaptor and call Medela Customer Service.

• Do not use an electrical product that has been exposed to water or other liquids including:

– Do not use while bathing or showering.

– Never place or drop into water or other liquids.

– Do not run water over the breast pump.

– If an electrical product has been exposed to water or other liquids, do not touch and, if

possible, unplug the device from electrical outlet, turn off and contact the manufacturer.

WARNING

To avoid health risks and reduce the risk of severe injury:

• This is a single-user product. Use by more than one person may present a health risk and

voids the warranty.

• Do not use the breast pump while operating a moving vehicle.

• Pumping may induce labor. Do not pump until after giving birth. If you become pregnant

while breastfeeding or breast pumping, consult with a licensed healthcare professional

before continuing.

• If infected with Hepatitis B, Hepatitis C, or Human Immunodeficiency Virus (HIV), pumping

breast milk will not reduce or remove the risk of transmitting the virus to your baby through

your breast milk.

• Wash all parts that come into contact with your breast and breast milk after every use.

• The tubing poses a risk of strangulation when being played with and small parts may be

swallowed by toddlers.

Close supervision is necessary when the breast pump or accessories are used in the vicinity

of children.

CAUTION

To avoid fire or burns:

• Make sure the voltage of the power adaptor is compatible with the power source.

See chapter 18 for technical specifications.

• Always unplug electrical products immediately after use except for when charging.

• Do not place or store the product where it can fall into water.

• The breast pump and accessories are not heat-resistant. Keep away from heated

surfaces or open flames.

• Do not use near flammable materials.

CAUTION

To avoid health risks and reduce the risk of injury:

• Before each use visually inspect the individual components for cracks, chips, tears,

discoloration or deterioration. In the event that damage to the device is observed,

please discontinue use until the parts have been replaced.

• This product cannot be serviced or repaired. Do not repair it yourself. Do not modify

the device.

• Never use a damaged device. Replace defective or worn parts.

• Use the breast pump only for its intended purpose as described in these instructions

for use.

• Do not use the breast pump while sleeping or overly drowsy.

• If tubing becomes moldy, discontinue use and replace tubing.

• Do not microwave or boil breast milk. Microwaving can cause severe burns to baby’s

mouth from hot spots that develop in the milk during microwaving (microwaving or

boiling can also change the composition of breast milk).

• Clean and sanitize all parts that come into contact with your breast and breast milk

prior to first use.

• Only use Medela recommended parts with your breast pump.

• If pumping is uncomfortable or causing pain, turn the unit off, break the seal between

the breast and the breast shield with your finger and remove the breast shield from

your breast.

• While some discomfort may be felt when first using a breast pump, using a breast pump

should not cause pain. If you are unsure about correct breast shield sizing please visit

www.medela.com or see a lactation consultant/breastfeeding specialist who can help

you get a proper fit.

• Contact your healthcare professional or breastfeeding specialist if you can express

only minimal or no milk or if expression is painful. See chapter7.1 for more information.

NOTICE

Take appropriate care in handling bottles and components:

• Plastic bottles and parts become brittle when frozen and may break when dropped.

• Bottles and parts may become damaged if mishandled (e.g., dropped, over-tightened,

or knocked over).

• Do not use the breast milk from bottles or components that show signs of damage.

Contents

1. Important safety information 3

2. Intended purpose 8

2.1 Indications for use 8

2.2 Contraindications 8

3. Product description 8

3.1 Description of the device 8

3.2 Your breast pump system features 8

4. Getting started 9

4.1 First steps 9

4.2 Powering your breast pump 9

4.3 Charging the battery 10

5. Disassembling your collection cups 10

6. Cleaning 11

6.1 Cleaning overview 12

6.2 Washing 13

6.3 Sanitizing 14

6.4 Cleaning the motor unit 15

6.5 Cleaning the tubing 16

7. Assembling your breast pump 17

7.1 Selecting the correct breast shield size 17

7.2 Assembling the collection cups 17

7.3 Preparing for single pumping 18

7.4 Preparing for double pumping 18

7.5 Placing collection cups within your bra 18

8. Operating your breast pump 19

8.1 Terms and designations 19

8.2 Operating and display elements 19

8.3 Power and battery status display 20

8.4 Bluetooth

connectivity 20

8.5 Delayed start 21

9. Expressing your breast milk 22

10. Handling of breast milk 23

10.1 Removing the collection cups from your bra 23

10.2 Pouring milk from collection cups 23

10.3 General storage guidelines 24

10.4 Freezing 24

10.5 Thawing 25

10.6 Feeding breast milk 25

11. Maintenance and care 26

11.1 Power adaptor care 26

11.2 Battery maintenance 26

11.3 Long-term storage 27

12. Troubleshooting 28

13. Ordering information 30

14. Warranty 31

15. Disposal 32

16. Meaning of symbols 33

17. International regulations 36

17.1 Electromagnetic compatibility (EMC) 36

17.2 Radio transmission 40

18. Technical specifications 41

2. Intended purpose

2.1 Indications for use

The Freestyle™ Hands-free breast pump is a powered breast pump to be used by lactating

women to express and collect milk from their breasts. The Freestyle Hands-free breast pump

is intended for a single user. The breast pump is intended to be used in a home environment.

2.2 Contraindications

There are no known contraindications for the Freestyle Hands-free breast pump.

3. Product description

3.1 Description of the device

The Freestyle Hands-free breast pump is a personal-use electric breast pump that includes

2-Phase Expression technology and is capable of single and double pumping.

Mode of operation: Continuous.

The operating life of the breast pump is 250 hours.

3.2 Your breast pump system features

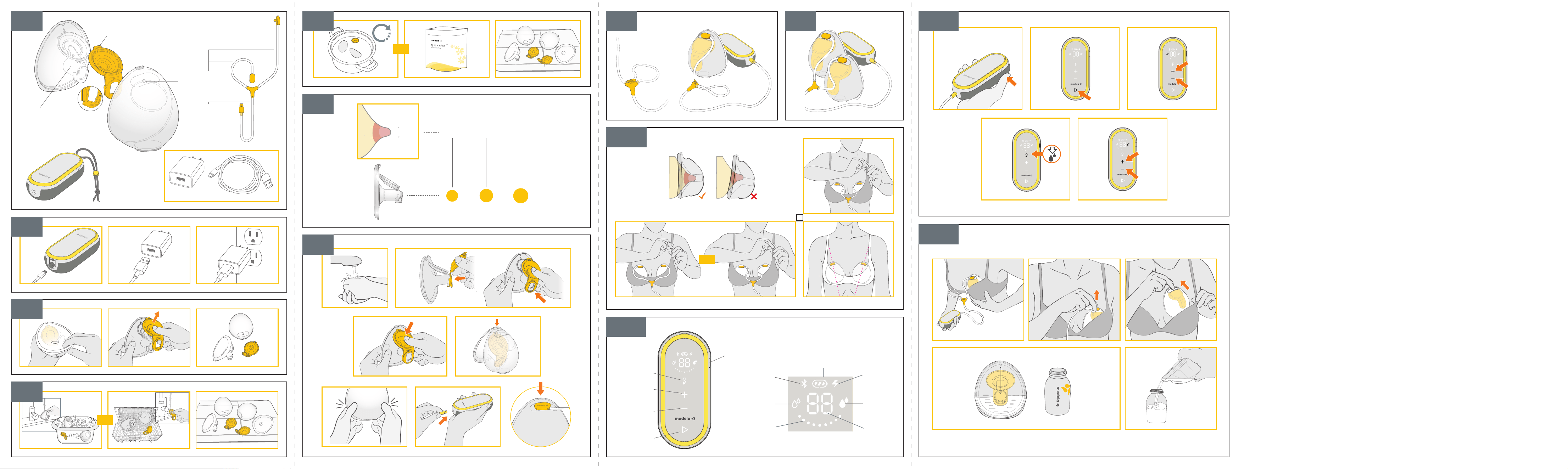

Refer to figure ¢1 on the foldout pages.

¢1-01 Hands-free In-bra Collection Cups

¢1-01-1 Breast shield 21 mm (2pcs) (Applied part)

¢1-01-1 Breast shield 24 mm (2pcs) (Applied part)

¢1-01-2 Nipple Tunnel

¢1-01-3 Yellow membrane (2pcs)

¢1-01-4 Alignment tab

¢1-01-5 Valve

¢1-01-6 Outer shell (2pcs)

¢1-01-7 Pouring spout

¢1-01-8 Tubing connection port

¢1-02 Tubing

¢1-02-1 Short ends of tubing (connects to collection cups)

¢1-02-2 Long end of tubing (connects to motor unit)

¢1-03 Motor unit (Applied part)

¢1-04 Power adaptor with cable

For ordering information about accessories see chapter 13.

All pictures shown in these instructions are for illustration purpose only. The actual product

may vary due to local differences or product enhancement. Medela reserves the right to

substitute any component or accessory with a replacement of equivalent performance.

4. Getting started

4.1 First steps

To be ready for expressing milk, do the following before using your breast pump for the first time:

1. Charge the battery of your Freestyle Hands-free breast pump for two hours –

see chapter 4.3.

2. Separate all parts that are exposed to the breast or breast milk prior to cleaning –

see chapter 5.

3. Wash and sanitize the parts – see chapter 6.2 and 6.3.

4.2 Powering your breast pump

There are two ways to power your breast pump for your pumping session:

By the rechargeable battery By the power adaptor/cable

freestyle

Supply

socket

Before first time use, charge the breast

pump battery for two hours with the

power adaptor.

Æ The battery display shows all three

bars when charging is complete.

For details on the battery display

see chapter8.3.

Plug the power cable into the supply

socket on top of the motor unit.

For details on powering your breast pump/

charging the battery see chapter 4.3.

4.3 Charging the battery

WARNING

Only use the power adaptor and cable that came with the breast pump. An inadequate

power source or cable may result in a fire hazard, electric shock or malfunction equipment.

Refer to figure ¢2 on the foldout pages.

Charge the battery for two hours before using the breast pump for the first time.

1. ¢2-01 Connect the power cable to the motor unit.

2. ¢2-02 Connect the power cable to the power adaptor.

3. ¢2-03 Plug the power adaptor into a wall outlet.

Æ The battery display shows all three bars when charging is complete.

For details on the battery display see chapter8.3.

Information

You can use the breast pump while charging the battery. However, it will charge in a slower

mode when the pump is running.

5. Disassembling your collection cups

Refer to figure ¢3 on the foldout pages.

1. ¢3-01 Open the collection cup using the tabs at the bottom.

2. ¢3-02 Remove the yellow membrane from the breast shield.

6. Cleaning

It is important you do the following before using your breast pump for the first time:

Disassemble all parts & clean following your breast pump cleaning instructions.

For additional cleaning guidelines see the Center for Disease Control website:

https://www.cdc.gov/healthywater/hygiene/healthychildcare/infantfeeding/breastpump.html

(U.S).

Supplies needed:

• Dish soap

• Clean soft brush

• Clean wash basin or dishwasher

• Drinking-quality water

• Clean pot for boiling water

Parts to wash and sanitize:

• Breast shields

• Outer shells

• Yellow membranes

CAUTION

Separate and wash all parts that are exposed to breast milk immediately after use.

This will help to remove breast milk residue and prevent growth of bacteria.

• Wash hands thoroughly with soap and water.

• Only use drinking-quality tap water or bottled water for cleaning.

• Do not place collection cup parts directly in the sink to rinse or wash. Use a clean

wash basin used only for infant items.

• Do not use a dish towel to rub or pat items dry.

• Do not use disinfectants for cleaning.

NOTICE

To prevent damage to the tubing.

• Only clean the tubing as described in chapter 6.5. Do not clean the tubing as described

below or with the Quick Clean Micro-Steam bags in the microwave.

NOTICE

Pay attention to the following:

• Take care not to damage parts of the collection cups during cleaning.

• Store the dry collection cups in a clean bag/container until next use.

• Do not store wet or damp parts as mold may develop.

• If you notice a white residue on your collection cup parts after boiling, your water

may have a high mineral content. Remove residue by wiping parts with a clean

towel and allow to air dry.

• Distilled water is recommended when boiling parts to prevent substantial mineral

build-up over time, which may compromise the parts.

6.1 Cleaning overview

Washing and sanitizing are two different activities. They must be done separately to protect

you and your baby, and to maintain the performance of your breast pump.

Wash – To clean the surfaces of the parts by physically removing milk residues and other

possible contaminants.

Sanitize – To efficiently lower the number of germs that may be present on the surfaces

of the washed parts.

When to clean

Breast shield Outer shell Yellow membrane

Before first use

Disassemble the parts according to chapter 5

Wash the parts according to chapter 6.2

Sanitize the parts according to chapter 6.3

After each use

Disassemble the parts according to chapter 5

Wash the parts according to chapter 6.2

Once per day

after use

Disassemble the parts according to chapter 5

Wash the parts according to chapter 6.2

Sanitize the parts according to chapter 6.3

When to clean

Tubing Motor unit

As needed

Normally, cleaning of the

tubing is not necessary.

Refer to chapter 6.5.

Wipe with clean, damp towel.

Refer to chapter 6.4.

freestyle

6.2 Washing

Refer to figure ¢4 on the foldout pages.

Rinse and wash by hand

(before first use and after each use)

Wash in dishwasher

(maximum once per day)

Do not place the parts directly in the

kitchen sink for rinsing and washing. Use

a dedicated wash basin for infant items.

1. Rinse the disassembled parts,

except for the tubing, with cold

clear drinking-quality water

(approx. 68°F/20°C).

2. Clean these parts with plenty

of warm, soapy water (approx.

86°F/30°C). Use a commercially

available dish soap and clean

soft brush.

3. Rinse the parts with cold clear

drinking-quality water for 10 to

15 seconds (approx. 68°F/20°C).

4. Allow to completely dry after washing.

1. Place the disassembled parts, except

for the tubing, on the top rack or in the

cutlery section. Use a commercially

available dishwashing detergent.

2. Rinse the yellow membrane under

running water after dishwashing.

3. Allow to completely dry after washing.

i Information

If using the dishwasher, parts may

become discolored. This will not

impact the functioning of the parts.

Do not routinely wash the tubing.

See chapter 6.5 for more details.

Drying

1. Allow to air-dry on a clean, unused dish towel or paper towel.

4. Dry

Allow to air-dry on a clean, unused dish

towel or paper towel. Store the dry parts

in a clean environment.

Do not store parts in an airtight

container/bag if moist. It is important that

all residual moisture dries.

Air-dry

6.3 Sanitizing

Refer to figure ¢5 on the foldout pages.

Sanitize on stovetop

(before first use and once

per day after use)

Sanitize in microwave

(before first use and once

per day after use)

10 min

1. Cover the disassembled, washed

parts, except for the tubing, with

plenty of water and boil at least

for 10minutes. Ensure that the

parts are not in direct contact

with the bottom of the pot.

2. Allow to dry after sanitizing.

1. Use Quick Clean Micro-Steam bags*

in the microwave in accordance

with the instructions on the bags.

2. Allow to dry after sanitizing.

* Refer to local website/shops for

availability in your country.

Drying

1. Allow to air-dry on a clean, unused dish towel or paper towel.

2. Put the clean and dry parts in a clean storage bag or a clean environment.

Do not store parts in an airtight container/bag if moist. It is important that

all residual moisture dries.

4. Dry

Allow to air-dry on a clean, unused dish

towel or paper towel. Store the dry parts

in a clean environment.

Do not store parts in an airtight

container/bag if moist. It is important that

all residual moisture dries.

Air-dry

6.4 Cleaning the motor unit

Supplies needed:

• Drinking-quality water

• Dish soap

• Clean dish towel or paper towel

Parts needed:

• Motor unit

CAUTION

To prevent electric shock and damage to the material:

• Unplug the breast pump before cleaning the motor unit.

• Do not immerse the motor unit in water; do not run water

over the motor unit.

NOTICE

• Do not spray or pour liquid directly onto the pump.

• When cleaning the motor unit display, only use a damp, soft towel with mild washing-up

liquid. Other cleaners or abrasive cloths may degrade the display performance.

freestyle

1. Switch the breast pump off.

2. Unplug the breast pump from the power source.

freestyle

3. Wipe the motor unit with a clean towel moistened

with drinking-quality water.

4. Wipe the motor unit dry with a clean, dry towel.

6.5 Cleaning the tubing

Normally, cleaning of the tubing is not necessary.

Information

Inspect the tubing. If you find condensation in the tubing, wash and dry it immediately or

replace the tubing. If you see breast milk inside the tubing or tubing connector do not attempt

to wash, clean or sanitize the tubing or tubing connector. Instead contact the manufacturer.

Supplies needed:

• Drinking-quality water

• Dish soap

Parts needed:

• Tubing

Washing the tubing

1. Switch the breast pump off.

2. Remove the tubing from the motor unit.

3. Unplug the tubing from the collection cups.

4. Rinse the tubing by pouring cool water into both short

tubing ends until it flows out of the long tubing end.

5. Wash the tubing in warm, soapy water.

6. Rinse the tubing with clear water.

Drying the tubing

1. Shake out any water droplets.

2. Hang the tubing to air dry.

3. Make sure that the tubing is completely dry before using it.

NOTICE

• If the tubing becomes moldy,

discontinue use and replace tubing.

Refer to chapter 13 for ordering

information.

• Do not run the breast pump with

wet tubing; doing so will cause

damage to your breast pump.

7. Assembling your breast pump

Only use clean and dry parts for assembly. Refer to chapter 6 for cleaning.

7.1 Selecting the correct breast shield size

Make sure to use the correct breast shield size. It is an essential component of effective

pumping, helping to optimize milk flow.

Refer to figure ¢6 on the foldout pages.

1. Select the breast shield size by measuring the diameter of your nipple ( ¢6-01).

2. Select the breast shield size that is slightly larger than your nipple ( ¢6-02).

21 mm and 24 mm size shields are included in the pack.

For more information on breast shield sizing and other available sizes, visit www.medela.com

or see chapter 13 for ordering information.

7.2 Assembling the collection cups

Only use clean and dry parts for assembly. Refer to chapter 6 for cleaning.

Parts needed:

• Tubing

• Breast shield

• Motor unit

• Yellow membrane

• Outer shell

CAUTION

To prevent contamination of your milk:

• Wash hands thoroughly with soap and water before touching the motor unit, parts of the

collection cups and breasts.

• Dry your hands with a fresh towel or a single-use paper towel.

• Avoid touching the inside of the collection cup components.

To make sure that your breast pump works properly and safely:

• Check collection cup components for wear or damage before use. Replace if necessary.

• Always inspect all parts prior to use for cleanliness. If dirty, clean according to chapter 6.

• Only use genuine Medela parts. See chapter 13 for details.

NOTICE

To prevent damage to the breast pump, all components must be completely dry

before use.

Refer to figure ¢7 on the foldout pages.

1. ¢7-01 Wash hands thoroughly with soap and water before touching the motor unit,

parts of the collection cups and breasts. Dry your hands with a clean towel.

2. ¢7-02 First assemble the valve of the yellow membrane on the front of the breast shield.

3. ¢7-03 Align the disc of the yellow membrane on the designated circular slot using the

alignment tab at the top to ensure that it is at the right place. Press around the edges to

make sure it is fully assembled.

4. ¢7-04 Insert the pouring spout into the opening on the shield.

5. ¢7-05 Push the outer shell and breast shield together tightly, ensuring it is fully sealed

all the way around until you hear a snapping sound.

6. ¢7-06 Connect the long end of the tubing to the motor unit as far as it will go.

7. ¢7-07 Connect the short end of the tubing into the tubing connection port on the

collection cup.

7.3 Preparing for single pumping

Refer to figure ¢8 on the foldout pages.

1. Assemble one collection cup as described in chapter 7.2.

¢8-01 Insert the unused tubing end into the Y-shaped tubing holder.

¢8-02 Correctly assembled system (for single pumping).

2. ¢8-03 Place the collection cup in your bra according to chapter 7.5.

Start pumping as described in chapter 9.

7.4 Preparing for double pumping

Information

• Double pumping saves time and increases the nutritional value of the milk.

• For the delayed start function see chapter 8.5.

Refer to figure ¢9 on the foldout pages.

1. Assemble the two collection cups as described in chapter 7.2.

¢9-01 Correctly assembled system (for double pumping).

2. ¢9-02 Place the collection cups in your bra according to chapter 7.5.

Start pumping as described in chapter 9.

7.5 Placing collection cups within your bra

Refer to figure ¢10 on the foldout pages.

1. ¢10-01 Ensure that the nipple is centered in the tunnel of the breast shield.

2. ¢10-02 The hands-free collection cups can be worn under your regular nursing bra.

Your bra will hold the collection cup in place. If you find it uncomfortable or painful

during use, try switching to a looser, more stretchy nursing bra.

3. ¢10-03 The tubing can be connected facing inwards (towards the breasts) or outwards

(towards the arms) based on personal preference. Ensure that the tubing is placed outside

your bra so that it is not pinched or bent during use.

4. ¢10-04 The hands-free collection cups can be used in a vertical or slightly tilted position

for better visibility of the nipple and milk ejection. The scale on the collection cup gives you

an approximate indication of the volume during pumping.

8. Operating your breast pump

8.1 Terms and designations

2-Phase

Expression

Through research, Medela found that babies nurse in

2 phases – Stimulation and Expression. This research is

the basis for the technology in all Medela breast pumps.

Stimulation phase

Fast sucking/pumping mode to stimulate milk flow.

Expression phase

Slower sucking/pumping mode for gentle and efficient

milk removal after milk has started flowing.

Maximum comfort

vacuum

Highest vacuum setting where pumping still feels comfortable.

Different for every mother.

Let-down

The reflex that makes the milk begin to flow from the breast.

8.2 Operating and display elements

Refer to figure ¢11 on the foldout pages.

¢11- 01 Control elements ¢11- 02 Display elements

¢11-01-1 Let-down button

¢11-01-2 Increase vacuum button

¢11-01-3 Decrease vacuum button

¢11-01-4 Start/Pause button

¢11-01-5 On/Off button

User guidance:

The control and display elements are

not visible at all times.

When the breast pump is switched on,

the active elements light up.

¢11-02-1 Bluetooth indicator

¢11-02-2 Stimulation phase indicator

¢11-02-3 Vacuum level display

¢11-02-4 Battery display

¢11-02-5 Power indicator

¢11-02-6 Expression phase indicator

¢11-02-7 Multifunction display

The multifunction display shows,

depending on the device state,

the following information:

• Session time in seconds (first minute

of pumping), then in minutes

• L1 to L9 for the vacuum level

(along with the vacuum level display)

• Pairing code (during Bluetooth connection)

• Start delay in seconds

8.3 Power and battery status display

The power indicator (lightning symbol) indicates if the power adaptor

is connected.

Æ If it lights up, the power adaptor is connected.

The battery display shows the state of the battery and its charging level.

Æ The display of all three bars indicates that the battery is full.

With decreasing battery capacity, fewer bars appear.

Æ Two bars: approx. 75% of the capacity is remaining.

Æ One bar: approx. 40% of the capacity is remaining.

(flashing)

Æ When the breast pump emits an audio signal and the last single bar

is flashing, the battery is almost empty.

(flashing)

Æ After emitting a second audio signal while the outline of the battery

display is flashing, the breast pump will stop operation and switches

off completely after five seconds.

(flashing)

If all three bars and the outline of the battery display are flashing at the

same time, this indicates that the battery is overheated or defective.

See Troubleshooting (chapter 12) or call Medela Customer Service.

8.4 Bluetooth

connectivity

Bluetooth is a wireless technology for exchanging data over short distances. This can be used

to connect your Freestyle Hands-free breast pump to the Medela Family smartphone app.

By connecting your breast pump to the Medela Family app you can automatically transfer

your pumping data (session length, phases & levels) and manually input the amount of milk

expressed.

To benefit from the features of the app you need to create an account in the Medela Family app.

Installing the Medela Family™ app

1. Download and install the Medela Family app to your mobile device. The app is available

free of charge for Apple

iOS and Android™ operating systems.

2. Open the Medela Family app on your mobile device and register by means of the app.

Connecting (pairing) your Freestyle Hands-free breast pump

1. Make sure that Bluetooth is enabled on your mobile device. When asked, please make

sure to give the app permission to use Bluetooth.

Android only: When you start Medela Family you get asked if you want to give the app

permission to use your Location. We don’t track the position of your phone, but this is

a requirement of the smartphone’s operating system to connect to a Bluetooth device.

2. In the Medela Family app, click on “Connect pump” > “Set up a new breast pump”

and follow the set-up and pairing instructions on the screen.

Saving your pumping session into the app

After you finished a session, press the power button of the breast pump to transmit the data

to the Medela Family app.

Information

• By tracking your pumping sessions on the Medela Family app, you can stay up to date

with daily highlights and custom content.

• Having visibility of your pumping history gives you the opportunity to plan efficiently

each day and track changes in your body like an increase or decrease in milk output.

• After initial set-up, the Bluetooth indicator will automatically appear on your breast

pump, when powered on, if your paired device is near and the Medela Family app is open.

• You can pair multiple mobile devices with your Freestyle Hands-free breast pump.

• Only one mobile device at a time can interact with the Freestyle Hands-free breast pump.

• The breast pump has the ability to store your last 30 pumping sessions in its memory.

If the pump is not connected prior to session 31, your history will be overwritten with

new session data.

• When connected to the pump, your Medela Family app account will log an infinite

number of historical sessions.

• After you finished a session, press the power button on the breast pump to transmit

the data to the Medela Family app.

Removing your Freestyle Hands-free breast pump from your smartphone

1. Inside the Medela Family app go to ‘more’ and then to pump settings.

2. Tap on the pump you want to remove and then tap on ‘remove this pump’ button.

Information

• Removing the Freestyle Hands-free breast pump from your mobile device will not delete

pumping information stored in the Medela Family app.

• If you reconnect your breast pump and mobile device, the last 30 records stored within

your pump will be transferred.

To learn more, please visit www.medela.com/app.

Trademark recognition: The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc., and any use of such marks by Medela

AG is under license. Apple is a trademark of Apple Inc., registered in the U.S. and other countries. Android is a trademark of Google LLC.

8.5 Delayed start

The Freestyle Hands-free breast pump features a delayed start function. With this,

the pump only starts after a delay of ten seconds.

This is useful in case you want to multitask and prepare yourself before pumping starts.

1. To activate the delay, press and hold the Start/Pause button for two seconds

in either standby or pause mode.

Æ The breast pump emits an audio signal to indicate that the delay has started.

Æ During the delay time the Start/Pause button is flashing and the multifunction

display shows the remaining time in seconds.

2. After the delay time has elapsed the breast pump starts operating.

To skip the delay, press the Start/Pause button .

Æ The breast pump starts operating immediately.

9. Expressing your breast milk

CAUTION

• Do not try to express with vacuum that is too high and uncomfortable (painful). The pain,

along with potential breast and nipple trauma, may decrease milk output.

• Contact your healthcare professional or breastfeeding specialist if you can express only

minimal or no milk or if expression is painful.

NOTICE

Make sure that the tubing is not kinked or pinched while pumping.

Refer to figure ¢12 on the foldout pages.

1. Make sure that the collection cups are connected and positioned properly.

2. ¢12-01 Press the On/Off button on the side until the breast pump emits an audio

signal, then release the button.

Æ The breast pump is now in standby mode.

3. ¢12-02 Press the Start/Pause button to start the pumping operation.

Æ The breast pump begins in the stimulation phase.

4. ¢12-03 Adjust the vacuum with the Increase vacuum ( ) and Decrease vacuum ( )

buttons to find a comfortable level.

5. ¢12-04 As soon as your milk begins to flow, press the Let-down button to go to the

expression phase.

Æ The breast pump proceeds with the expression phase.

Æ If the Let-down button is not pressed within two minutes, your breast pump will

automatically go to expression phase.

6. ¢12-05 Adjust the vacuum with the Increase vacuum ( ) and Decrease vacuum ( )

buttons to find your maximum comfort vacuum.

Once you are pumping in the Expression phase , increase the vacuum level until

pumping feels slightly uncomfortable (not painful), then decrease the vacuum by 1 level

with the Decrease vacuum ( ) button.

Information

• Maximum comfort vacuum is the highest vacuum setting where pumping still feels

comfortable. This is different for every mother.

• Stimulation should be at a comfortable vacuum level, striving for a maximum level

is not necessary.

• Reassess your maximum comfort vacuum throughout your pumping experience.

It may change throughout each stage of lactation.

7. When your pumping session is over, press the Start/Pause button to stop the pumping

operation.

Æ The breast pump stops automatically after 30 minutes if there is no user interaction

with the pump.

8. Press the On/Off button on the side to switch the breast pump off.

Pausing

In both stimulation and expression phase the breast pump can be paused.

This allows you to readjust yourself or your collection cups, or attend to your surroundings.

1. For pausing, press the Start/Pause button while the breast pump is running.

Æ The pumping operation stops and the Start/Pause button and the time display

are flashing.

2. To resume pumping, press the Start/Pause button again.

If you want to start a completely new pumping session, switch the breast pump off and

on again by pressing the On/Off button twice.

Information

• If pumping is not resumed within two minutes, the breast pump switches off automatically.

• To resume pumping, you will need to start a new session.

• If you need to pause for more than two minutes, we recommend restarting with stimulation

phase.

• Do not forget to record milk output in the Medela Family app.

10. Handling of breast milk

10.1 Removing the collection cups from your bra

Refer to figure ¢13 on the foldout pages.

1. ¢13-01 While the pump is still running, slightly lean forward and ensure all milk from the

nipple tunnel enters the collection container. Turn off pump.

2. ¢13-02 Detach the tubing from the collection cups.

3. ¢13-03 Carefully remove the collection cups from your bra.

10.2 Pouring milk from collection cups

Refer to figure ¢13 on the foldout pages.

1. ¢13-04 Place the collection cups in an upright position on a surface where they will not

be easily knocked over. You can use the volume scale markings on the shield to read the

collected milk volume. The scale on the outer shell gives you an approximate indication

of the volume during pumping.

2. ¢13-05 With the rounded outer shell facing down, pour breast milk through the

pouring spout into a bottle or container for storage. Do not use collection cups to

store milk. Do not store assembled cups in the refrigerator.

3. Fully disassemble and clean after each use and sanitize once per day as described

in chapter 5 and chapter 6.

10.3 General storage guidelines

Refer to www.medela.com for a recommendation on storing and thawing of breast milk.

Storage guidelines for freshly expressed breast milk (for healthy term babies)

Room temperature

60 to 77 °F

(16 to 25 °C)

Refrigerator

39 °F (4 °C)

or colder

Freezer

0 °F (–18 °C)

or colder

Breast milk thawed

in the refrigerator

Up to 4 hours is best

*Up to 6 hours for milk

expressed under very

clean conditions

Up to 3 days is best

*Up to 5 days for milk

expressed under very

clean conditions

Up to 6 months is best

*Up to 9 months for milk

expressed under very

clean conditions

At room temperature:

Up to 2hours

Refrigerator:

Up to 24 hours

Do not refreeze!

*Guidelines for expressing milk under very clean conditions:

Before expressing breast milk, mothers should wash their hands with soap and water

or an alcohol-based hand sanitizer. The pump parts and pumping area must be clean.

Breasts and nipples do not need to be washed before pumping.

• These guidelines for storage and thawing of breast milk are a recommendation.

Contact your lactation consultant or breastfeeding specialist for further information.

• Store breast milk in the coldest spot of the refrigerator (at the back of the glass shelf

above the vegetable compartment).

• For information on storing your breast milk, visit www.medela.com.

For information on storing your breast milk, visit BreastMilkGuidelines.com (U.S.) or

https://www.womenshealth.gov/breastfeeding/pumping-and-storing-breastmilk (U.S) or

Medela.ca/Breastfeeding/Moms-Journey/Storing-and-Thawing-Breast-Milk (Canada).

10.4 Freezing

NOTICE

• Repeated freeze/thaw cycles destroy the structure of the milk. Therefore, never refreeze

breast milk.

• Freeze expressed breast milk in plastic food-grade bottles or milk storage bags.

Do not fill the bottles or bags more than 3/4 full to allow space for possible expansion.

• Label the bottles or bags with the date and volume of expression.

• Plastic bottles and parts become brittle when frozen and may break when dropped.

• Do not use the breast milk from bottles or components that show signs of damage.

10.5 Thawing

CAUTION

Do not thaw or warm breast milk in a microwave or a pan of boiling water. This helps

preserve important components and prevents burns.

• To preserve breast milk components, thaw the milk overnight in the refrigerator.

• Alternatively, hold the bottle or bag under warm water (max.98.6°F/37°C) and use

immediately, as soon as it has been thawed.

NOTICE

Gently swirl the bottle or bag to mix any fat that has separated. Avoid shaking or stirring

the milk.

10.6 Feeding breast milk

It is recommended that breastfeeding is well established prior to bottle feeding your baby.

• Always inspect the bottle, the teat and other components immediately before and after

each use. If the teat appears cracked or torn, discontinue use immediately.

• To prevent a possible choking hazard, test the strength of the teat by pulling on the end

of the teat.

• Do not attempt to enlarge the teat hole.

• Infants must not be bottle fed without adult supervision.

• Do not use the teat as a pacifier.

For additional breast milk collection & storage information, please visit www.medela.com,

BreastMilkGuidelines.com (U.S.) or

Medela.ca/Breastfeeding/Moms-Journey/Storing-and-Thawing-Breast-Milk (Canada).

11. Maintenance and care

11.1 Power adaptor care

WARNING

If the power adaptor outer casings become loose or are separating, stop use and contact

Medela immediately. Separation of the casing can result in electric shock.

NOTICE

To keep your power adaptor and cable in good working

condition, pay attention to the following:

Do not unplug the cable or the power adaptor by pulling

on the cord, but hold it by the connector housing and

adaptor body.

Traveling internationally

Information

Hints on traveling with your breast pump.

When traveling internationally, we recommend purchasing a travel adaptor (not included)

to match the corresponding wall outlet. Please consult with the country you are visiting

to find out what type of adaptor will work best. The power adaptor of the breast pump

is two-pronged and does not require a grounded outlet.

11.2 Battery maintenance

Your breast pump contains a built-in (not replaceable) lithium-ion rechargeable battery.

NOTICE

In case of a completely discharged battery, the breast pump cannot be used instantly after

connecting it to the power adaptor. Allow the battery to be charged for at least 15 minutes

before attempting to switch the pump on.

NOTICE

• For optimum pump and battery performance, use the power adaptor that comes with

the breast pump.

• Make sure that the voltage of the power adaptor is compatible with the power source.

Information

To preserve the battery life cycle:

• Keep your breast pump in a cool place.

• Recharge the battery before it completely drains. This is better for the life cycle of the battery.

• Fully charge the battery before storing your breast pump.

Refer to chapter 8.3 for information on the battery charging state.

• If your breast pump has been stored in a hot location, it may not run on battery power

right away. To resume normal battery function, allow the breast pump to cool down for

one hour. During this time, you can power your breast pump with the power adaptor

plugged into a wall outlet.

Traveling internationally

Information

This breast pump has a lithium-ion battery. Carrying such batteries on airplanes may be

restricted by the country you are visiting. Please consult with the country you are visiting

to find out if there are any restrictions that pertain to traveling with lithium-ion batteries.

11.3 Long-term storage

Your breast pump contains a rechargeable battery. To preserve your breast pump, when

not in use for an extended amount of time, it will automatically transition into storage mode.

To remove from storage mode, plug your breast pump into an external power source and

charge the battery for two hours. Do not store collection cups in assembled state over an

extended period of time.

Before storing your breast pump for an extended amount of time remember to:

frees tyle

freestyle

Clean the collection cup

(refer to chapter 6)

Clean the motor unit

(refer to chapter 6.4)

Make sure that the

battery is charged

(see below)

It is best to fully charge the battery before storing your breast pump for an extended period

of time. Refer to chapter 8.3 for information on the battery charging state.

12. Troubleshooting

In case of an unexpected behavior of your breast pump, check with the troubleshooting table

if you find the issue in the column “Problem” and follow the instructions in the column “Solution”.

Troubleshooting table

Problem Solution

The breast pump does

not enter the standby

mode after you pressed

the On/Off button

• You pressed the On/Off button for too short or too long

a time.

• Press the On/Off button until you hear an audio signal,

then release it. If the pump is in storage mode, it will take

somewhat longer (approx. one second) until the audio

signal is emitted.

The display does not light

up after you pressed the

On/Off button

• To reset your breast pump, press and hold the On/Off

button (on the side) for seven to ten seconds.

• If there is no change, make sure that the breast pump

is connected to a properly working power supply.

• If there is still no change, contact the Medela Customer

Service.

The timer does not count

up after you pressed the

Start/Pause button

• Contact the Medela Customer Service.

The breast pump

generates no vacuum

(motor not working)

after you pressed the

Start/Pause button

• Make sure that the breast pump is switched on.

• Contact the Medela Customer Service.

The breast pump

generates only constant

vacuum instead of

sucking cycles

• Contact the Medela Customer Service.

The breast pump stops

operation or cannot be

turned on (emits an audio

signal and all elements

of the battery display

are flashing)

• The breast pump refuses operation due to battery

over-heating. Allow the motor unit to cool down,

then restart the breast pump.

All elements of the battery

display are flashing when

you are trying to charge

your breast pump

• Charging is not possible when the battery temperature

is too high. Allow the motor unit to cool down, then resume

charging.

There is low or no suction

• Make sure that all collection cup components are clean and

dry and that connections are secure.

• While pumping, make sure the breast shields form a complete

seal around the breast.

• When single pumping, make sure that the unused tubing end

is correctly plugged into the tubing holder.

• If suction does not improve after having followed these steps,

contact Medela Customer Service.

The breast pump is not

responding as expected

• To reset your breast pump, press and hold the On/Off button

(on the side) for seven seconds.

• If there is no change, contact the Medela Customer Service.

The breast pump

exterior got wet

• Unplug the breast pump from the power source and switch

it off.

• Dry off the exterior of the breast pump.

The breast pump has

been submerged in water

• Unplug the breast pump from the power source and switch

it off.

• Contact Medela Customer Service.

Data cannot be sent

• The Bluetooth function on the mobile device is turned off.

Turn the Bluetooth function on and try to send the data again.

• Pairing between the two devices has not been completed.

Perform pairing instructions again. Refer to chapter8.4.

• The mobile device is too far away from the breast pump.

Move the device and breast pump closer together.

• The application on the mobile device is not ready.

Check the application.

If you have not resolved the problem with your breast pump or you have further questions,

please contact Medela Customer Service. For contact details visit www.medela.com.

Under “Contact” choose your country.

13. Ordering information

Accessories

Article number Product

Depending

on your region,

check local

website/shops

for availability.

21 mm Breast shields compatible with Medela Hands-free collection cups*

24 mm Breast shields compatible with Medela Hands-free collection cups*

27 mm Breast shields compatible with Medela Hands-free collection cups*

Y-shaped tubing compatible with Medela Freestyle Hands-free

* If the result of expression is unsatisfactory or expression is painful, contact your lactation consultant

or breastfeeding specialist. A different size of breast shield may help make expression more comfortable

and effective.

In case of difficulties in finding your desired accessory, please contact Medela Customer Service.

For contact details visit www.medela.com. Under “Contact” choose your country.

For replacement of lost or defective parts please contact Medela Customer Service.

Other Medela products are available at www.medela.com.

14. Warranty

This product is warranted by Medela, LLC to the original retail purchaser to be free from

defects in material and workmanship for the period of 1 year for pump mechanism from

the date of purchase. Warranty can only be claimed in the country of purchase. In the

event of defect, at Medela’s option, Medela will replace this product, without charge for

such replacement parts. Purchaser shall bear all expense for returning this product to Medela.

This warranty does not apply to any product used commercially or which has been subjected

to misuse, abuse or alteration.

ANY AND ALL IMPLIED WARRANTIES, INCLUDING THE WARRANTY OF MERCHANTABILITY,

ARE LIMITED TO A DURATION OF 1 YEAR FROM DATE OF PURCHASE. SOME AREAS DO

NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE

ABOVE LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC

LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE

TO STATE OR IN YOUR COUNTRY.

Before you make a claim under this warranty, it may save time and expense to call

Medela Customer Service (see contacts below). You may also call this number for additional

information concerning this warranty. If you wish to make a claim under this warranty, you

must return this product to Medela with a return authorization number received from Medela

Customer Service, prepaid, together with your dated bill of sale or other proof of purchase

and a brief statement of the problem to the following address:

USA

Medela LLC – Returns, Door 4501

1101 Corporate Dr.

McHenry, IL 60050

ATTENTION: RETURNS

Medela Customer Service (toll free): 1-800-435-8316

Medela Canada

4160 Sladeview Crescent Unit #8

Mississauga, ON L5L 0A1

ATTENTION: RETURNS

info@medela.ca

Contact Customer Service for a return authorization number. Returns are not accepted without

an authorization number.

15. Disposal

Disposal of your breast pump

At the end of its operating life, separate the parts of your breast pump and dispose

of according to the following instructions.

Breast shields, outer shells, tubing and membranes

The parts are made of plastics that are not harmful to the environment when disposed

of as household waste. Recycle or dispose of according to local regulations.

Motor unit and power adaptor

Do not dispose of electric or electronic equipment together with unsorted municipal waste,

but collect it separately.

In the European Union the manufacturer or its vendor must take back waste equipment.

Other countries may have similar collection and recycling systems. Dispose of the waste

equipment according to local regulations.

Inquire at the point of sale or contact your local authority for appropriate collection points

for waste equipment.

The separate collection and recycling of your waste equipment at the time of disposal will

help conserve natural resources and ensure that it is recycled in a manner that protects

human health and the environment.

CAUTION

Hazardous materials present in electric/electronic equipment may harm human health

and the environment if the waste equipment is not disposed of properly.

16. Meaning of symbols

The following tables explain the meaning of the symbols found on the product parts and

its packaging.

Symbols used in these instructions

General safety alert symbol, points

to information related to safety.

Defines a relative humidity range (e.g.

for operation, transport, or storage).

Defines a temperature range (e.g.

for operation, transport, or storage).

Defines an atmospheric pressure

range (e.g. for operation, transport,

or storage).

Indicates that this device contains Bluetooth wireless technology.

(Trademarks of Bluetooth Special Interest Group (SIG))

Symbols on the motor unit

Indicates the location of the

On/Off button.

Identifies the manufacturer.

Indicates the date of manufacturing.

Indicates the part number

of the device.

Indicates the serial number

of the device.

Indicates the degree of protection

against ingress of foreign objects

and moisture.

Indicates compliance with

international requirements for

protection from electric shock

(Type BF applied parts).

Do not dispose of electric/electronic

devices together with unsorted

municipal waste (dispose of the

device in accordance with local

regulations).

Indicates the compliance with

additional USA and Canada

safety requirements for medical

electrical equipment.

Indicates that this device contains

Bluetooth wireless technology.

(Trademarks of Bluetooth

Special Interest Group (SIG))

Read and follow the instructions

for use.

Indicates direct current.

Indicates the compliance with

the requirements of the Federal

Communications Commission.

The CE mark indicates

conformity with the European

applicable directive.*

The Regulatory Compliance Mark indicates the compliance with Australian EMC and radio

transmission requirements.*

Symbols on the power adaptor

Indicates alternating current.

Indicates direct current.

Indicates the polarity of the

USB power output.

Indicates that the device is

a Class II electrical appliance

(double insulated).

Indicates that the device

is for indoor use only.

Indicates the efficiency level

for external power supplies.

Indicates the compliance with

the requirements of the Federal

Communications Commission.

The NOM (Norma Oficial Mexicana)

mark indicates that the product is

found to be in compliance with the

applicable Mexican requirements.

The UL LISTED mark indicates that the product is manufactured in compliance with UL safety

requirements for USA and Canada (USA: UL60950-1, CAN: CSA C22.2 NO. 60950-1).

Symbols on the packaging

Identifies the manufacturer.

Keep away from sunlight.

Indicates the part number

of the product.

Contains fragile goods.

Handle with care.

Defines the temperature range

for transport or storage.

Defines the relative humidity

range for transport or storage.

Defines the atmospheric pressure

range for transport or storage.

Keep away from rain.

Keep in dry conditions.

The packaging contains products

intended to come in contact with

food according to Regulation (EC)

No 1935/2004.*

Do not dispose of electric/electronic

devices together with unsorted

municipal waste (dispose of the

device in accordance with local

regulations).

The CE mark indicates

conformity with the European

applicable directive.*

Indicates the compliance with the

requirements of the Federal

Communications Commission.

Read and follow the instructions

for use.

Indicates that the package

is capable of being recycled.

Indicates the lot/batch number.

Indicates the date of manufacturing.

Indicates the serial number

of the device.

PAP

Indicates the material from

which an item is made.

References

1 IEC 60601-1, Medical electrical equipment – Part 1: General Requirements for basic safety and essential performance,

Table D.2 Symbol 2 General warning sign.

2 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.3.7 Temperature Limit / ISO 7000-0632, Graphical symbols for use on equipment, Temperature Limit.

3 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.3.8 Humidity Limit / ISO 7000-2620, Graphical symbols for use on equipment, Humidity Limit.

4 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.3.9 Pressure Limit / ISO 7000-2621, Graphical symbols for use on equipment, Pressure Limit.

5 IEC 60601-1, Medical electrical equipment – Part 1: General Requirements for basic safety and essential performance, Table D.1 Symbol 29 Stand-by.

6 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.1.1 Manufacturer.

7 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.1.3 Manufacturing Date / ISO 7000-2497, Graphical symbols for use on equipment, Date of manufacture.

8 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.1.6 Article number / ISO 7000- 2493, Graphical symbols for use on equipment, Catalogue number.

9 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.1.7 Serial number / ISO 7000-2498, Graphical symbols for use on equipment, Serial number.

10 IEC 60601-1, Medical electrical equipment – Part 1: General Requirements for basic safety and essential performance,

Table D.3 Symbol 2 IP Code IEC 60529: Degrees of protection provided by enclosures (IP Code).

11 IEC 60601-1, Medical electrical equipment – Part 1: General Requirements for basic safety and essential performance,

Table D.1 Symbol 20 Type BF applied parts.

12 EN 50419, Marking of Electrical and Electronic Equipment in accordance with Article 11(2) of Directive 2002/96/EC (WEEE).

13 TÜV (Technical Inspection Association) mark indicates that the product is manufactured in compliance with UL safety requirements for USA

and Canada (USA: UL60950-1, CAN: CSA C22.2 NO. 60950-1).

14 IEC 60601-1, Medical electrical equipment – Part 1: General requirements for basic safety and essential performance,

Table D.2 Symbol 10 Refer to instruction manual/booklet.

15 Code of Federal Regulations, Title 47, Part 15b / 15 c.

16 IEC 60601-1, Medical electrical equipment – Part 1: General Requirements for basic safety and essential performance,

Table D.1 Symbol 1 Direct current.

17 IEC 60601-1, Medical electrical equipment – Part 1: General Requirements for basic safety and essential performance,

Table D.1 Symbol 4 Alternating current.

18 IEC 60950-1 Information technology equipment - Safety - Part 1: General requirements, Clause 1.7.1 / IEC 60417 Graphical symbols for use

on equipment

19 IEC 60601-1, Medical electrical equipment – Part 1: General Requirements for basic safety and essential performance,

Table D.1 Symbol 9 Class II equipment.

20 IEC 60417-5957, Graphical symbols for use on equipment, For Indoor use only.

21 US Department of Energy Requirement, 10 CFR Part 430.

22 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.3.1, Fragile, handle with care / ISO 7000-0621, Graphical symbols for use on equipment, Fragile, handle with care.

23 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.3.2 Keep away from sunlight / ISO 7000-0624, Graphical symbols for use on equipment, Keep away from sunlight.

24 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.3.4, Keep away from rain / ISO 7000-0626, Graphical symbols for use on equipment, Keep away from rain.

25 ISO 7000-1135, Graphical symbols for use on equipment, General symbol for recovery/recyclable.

26 97/129/EC, Commission Decision establishing the identification system for packaging materials.

27 ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer — Part 1: General requirements,

Clause 5.1.5 Batch code / ISO 7000-2492, Graphical symbols for use on equipment, Batch code.

* These symbols are not applicable for the US, Canada, Mexico market.

17. International regulations

17.1 Electromagnetic compatibility (EMC)

The Freestyle Hands-free breast pump is intended to be used in a home environment and

is EMC-tested in conformity with the requirements of the standard IEC 60601-1-2:2014 4th

Edition according to clause 7 and 8.9.

The breast pump needs special precautions regarding EMC and needs to be installed and

put into service according to the EMC information provided in these instructions for use.

Portable and mobile RF communications can affect the breast pump.

WARNING

To prevent malfunction resulting from electromagnetic interference:

• The electric breast pump Freestyle Hands-free should not be used adjacent to or stacked

with other equipment. If adjacent or stacked use is necessary, the electric breast pump

Freestyle Hands-free should be observed to verify normal operation in the configuration

in which it will be used.

• Wireless communications equipment such as wireless home network devices, mobile

phones, cordless telephones and their base stations, walkie-talkies, RFID can affect

the electric breast pump and should be kept at a distance of at least 30 cm (12 inches)

away from the device.

• Use of accessories or cables other than those provided by the manufacturer of this device

could result in increased electromagnetic emissions or decreased electromagnetic immunity

of this equipment and result in improper operation.

NOTICE

This equipment has been tested and found to comply with the limits for a Class B digital device,

pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation. This equipment generates,

uses and can radiate radio frequency energy and, if not installed and used in accordance

with the instructions, may cause harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a particular installation. If this

equipment does cause harmful interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is encouraged to try to correct

the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver

is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Guidance and manufacturer’s declaration – electromagnetic emissions

This breast pump is intended for use in the electromagnetic environment specified below. The

customer or the user of the breast pump should assure that it is used in such an environment.

Emission tests Compliance Electromagnetic environment – guidance

RF Emissions

CISPR 11

Group 1

The breast pump uses RF energy only for its

internal function. Therefore, its RF emissions

are very low and are not likely to cause any

interference in nearby electronic equipment.

RF emissions

Class B

The breast pump is suitable for use in

all establishments, including domestic

establishments and those directly connected

to the public low-voltage power supply

network that supplies buildings used for

domestic purposes.

Harmonic emissions

IEC61000-3-2

Not applicable

Voltage fluctuations/

flicker emissions

IEC 61000-3-3

Not applicable

Guidance and manufacturer’s declaration – electromagnetic immunity

This breast pump is intended for use in the electromagnetic environment specified below.

The customer or the user of the breast pump should assure that it is used in such an

environment. The Freestyle Hands-free breast pump has no essential performance but was

tested for immunity to electromagnetic disturbances and passed using the following criteria:

1. No change in mode and operation of the breast pump.

2. The pump can be controlled by changing the vacuum level and/or pressing the

On/Off button.

3. The Bluetooth communication may be impaired temporarily but may never be

completely interrupted in such a way that a new pairing is necessary.

Reset (The following sequence can be used to reset the device in the event of an

EM Disturbance)

1. Unplug the power cable from the motor unit.

2. Unplug the power adaptor from the wall outlet.

3. Attach a breast pump set to the tubing port (if none is attached).

4. Press and hold the On/Off button for seven to ten seconds.

5. Plug the power adaptor back into the wall outlet.

6. Plug the power cable into the supply socket of the motor unit.

7. Press the On/Off button to switch the breast pump on.

8. Press the Start/Pause button to begin pumping.

Immunity test IEC 60601 test level Compliance level

Electromagnetic

environment –

guidance

Electrostatic

discharge (ESD)

IEC 61000-4-2

+/- 8 kV

contact discharge

+/- 15 kV

air discharge

+/- 8 kV

contact discharge

+/- 15 kV

air discharge

Floors should be wood,

concrete or ceramic

tile. If floors are

covered with synthetic

material, the relative

humidity should be

at least 5%.

Electrical fast

transient/burst

IEC 61000-4-4

± 2 kV

for power

supply lines

± 2 kV

for power

supply lines

Mains power quality

should be that of a

typical commercial or

hospital environment.

Surge

IEC 61000-4-5

± 0.5 kV, ± 1 kV

Line-to-line

± 0.5 kV, ± 1 kV

Line-to-line

Mains power quality

should be that of a

typical commercial or

hospital environment.

Voltage dips, short

interruptions and

voltage variations on

power supply input

lines

IEC 61000-4-11

0 % U

for 0.5 cycle

at 0°, 45°, 90°, 135°,

180°, 225°, 270°,

and 315°

0 % U

for 1 cycle

at 0°

70 % U

for 25

cycles at 50 Hz

at 0° for 30 cycles

at 60 Hz at 0°

0 % U

for 250

cycles at 50Hz at

0° for 300 cycles

at 60Hz at 0°

0 % U

for 0.5 cycle

at 0°, 45°, 90°, 135°,

180°, 225°, 270°,

and 315°

0 % U

for 1 cycle

at 0°

70 % U

for 25

cycles at 50 Hz

at 0° for 30 cycles

at 60 Hz at 0°

0 % U

for 250

cycles at 50Hz at

0° for 300 cycles

at 60Hz at 0°

Mains power quality

should be that of a

typical commercial or

hospital environment.

If the user of the

breast pump requires

continued operation

during power mains

interruptions, it is

recommended that

the breast pump be

powered from an

uninterruptible power

supply or a battery.

Power frequency

(50/60 Hz)

magnetic field

IEC 61000-4-8

30 A/m 30 A/m

It may be necessary

to position the breast

pump further from

sources of power

frequency magnetic

fields or to install

magnetic shielding.

The power frequency

magnetic field should

be measured in the

intended installation

location to assure that

it is sufficiently low.

NOTE: U

is the a.c. mains voltage prior to application of the test level.

Table of frequencies of portable and mobile transmitters for which the recommended

separation distance is 30 cm (12 inches):

Band (MHz) Service

380 - 390 TETRA 400

430 - 470 GMRS 460, FRS 460

704 - 787 LTE Band 13, 17

800 - 960 GSM 800/900, TETRA 800, iDEN 820, CDMA 850, LTE Band 5

1 700 - 1 990 GSM 1800; CDMA 1900; GSM 1900; DECT; LTE Band 1, 3, 4, 25; UMTS

2 400 - 2 570 Bluetooth, WLAN, 802.11 b/g/n, RFID 2450, LTE Band 7

5 100 - 5 800 WLAN 802.11 a/n

WARNING: Portable RF communications equipment (including peripherals such as antenna

cables and external antennas) should be used no closer than 30 cm (12 inches) to any part of

the Freestyle Hands-free breast pump including cables specified. Otherwise, degradation

of the performance of this equipment could result.

17.2 Radio transmission

FCC (USA) statement

Changes or modifications not expressly approved by the party responsible for compliance

could void the user’s authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may

cause undesired operation.

ISED (Canada) statement

This device complies with Industry Canada’s licence-exempt RSSs. Operation is subject

to the following two conditions:

(1) this device may not cause interference; and

(2) this device must accept any interference, including interference that may cause undesired

operation of the device.

18. Technical specifications

Summary of important technical specifications

Vacuum performance (at 500 m above

sea level [954.62 hPa ambient pressure])

-45 to -245 mmHg (-60 to -327 hPa)

45 to 111 cpm

Power adaptor (S010W*0500200)

*country code

Input 100 to 240V~

50/60 Hz max. 0.4 A

Output 5V 2A 10 W

Average

efficiency

79%

No-load power

consumption

Lower than 0.1 W

Motor unit

Battery capacity

and type

Min. 2750mAh

Li-ion, Size 18650

Size 148 x 66 x 46.5 mm

Weight 273 g

Ingress protection level: IP22

Transmission standard: Bluetooth version 4.0 LE

Frequency range: 2402-2480 MHz

Max. power output: +4 dBm (class 2)

Materials touching skin or coming in contact with milk

• Breast shield: Polypropylene

• Outer shell: Polypropylene, Thermoplastic Elastomer

• Membrane: Silicone

Not intentionally made of BPA.

Enter “End of document” in a paragraph with the format Pagination

End of document

+5°C

+35°C

Operating temperature range

41 to 95 °F (5 to 35 °C)

15%

93%

Operating humidity range

(15% to 93% relative humidity)

70 kPa

106 kPa

Ambient pressure range

(70 kPa to 106 kPa)

-20°C

+50°C

Transport/storage temperature

-4 to 122 °F (-20 to 50 °C)

15%

93%

Transport/storage humidity range

(15% to 93% relative humidity)

1. Información de seguridad importante

Lea todas las instrucciones antes de utilizar este producto.

Conserve estas instrucciones para futuras consultas.

Las advertencias señalan todas las instrucciones que son importantes para la seguridad.

No seguir estas instrucciones puede provocar lesiones personales o daños en el producto.

Los símbolos y palabras a continuación muestran el significado de las advertencias:

Puede provocar lesiones graves o la muerte.

ADVERTENCIA

Puede provocar lesiones leves.

PRECAUCIÓN

Puede provocar daños materiales

(no relacionados con lesiones personales).

AVISO

Información útil o importante que no

está relacionada con la seguridad.

Información

Al usar productos eléctricos, especialmente cuando hay niños presentes, siempre se deben

seguir las precauciones básicas de seguridad.

ADVERTENCIA

Para evitar incendios, descargas eléctricas o quemaduras graves:

• El extractor de leche nunca se debe dejar sin supervisión al estar enchufado a una fuente

de alimentación.

• Nunca opere un dispositivo eléctrico si tiene un cable o enchufe dañado, si no funciona

correctamente, si se ha caído o dañado, o si se ha caído al agua. Si detecta daños, deje

de usar el adaptador de corriente inmediatamente y llame al Servicio al cliente de Medela.

• No utilice un producto eléctrico que haya estado expuesto al agua u otros líquidos,

esto incluye:

– No lo use mientras se baña o se ducha.

– Nunca lo sumerja ni deje que le caiga agua u otros líquidos.

– No vierta agua sobre el extractor de leche.

– Si un producto eléctrico ha estado expuesto al agua u otros líquidos, no lo toque y,

si es posible, desenchufe el dispositivo de la toma de corriente, apáguelo y póngase

en contacto con el fabricante.

ADVERTENCIA

Para evitar riesgos para la salud y reducir el riesgo de lesiones graves:

• Este es un producto de un solo usuario. Si se usa por más de una persona puede

representar un riesgo para la salud e invalida la garantía.

• No use el extractor de leche mientras conduce un vehículo en movimiento.

• La extracción de leche podría inducir el parto. No bombee hasta después del parto.

Si queda embarazada durante la lactancia o el bombeo, consulte a un profesional

de la salud con licencia antes de continuar.

• Si padece de hepatitis B, hepatitis C o virus de inmunodeficiencia humana (VIH),

la extracción de leche materna no reducirá ni eliminará el riesgo de transmitir

el virus a su bebé a través de la leche materna.

• Lave todas las piezas que entran en contacto con sus pechos y la leche materna

después de cada uso.

• La manguera representa riesgo de estrangulamiento si se usa para jugar y los niños

pequeños pueden tragarse las piezas pequeñas.

Es necesaria una supervisión de cerca cuando se utilizan el extractor de leche o los

accesorios cerca de los niños.

PRECAUCIÓN

Para evitar incendios o quemaduras:

• Asegúrese de que la tensión del adaptador de corriente sea compatible con la

fuente de alimentación. Consulte el capítulo 18 para las especificaciones técnicas.

• Desenchufe siempre los productos eléctricos inmediatamente después del uso,

excepto al cargar.

• No coloque ni guarde el producto en un lugar donde pueda caer en el agua.

• El extractor de leche y los accesorios no son resistentes al calor. Manténgalo alejado

de superficies calientes o llamas expuestas.

• No lo use cerca de materiales inflamables.

PRECAUCIÓN

Para evitar riesgos para la salud y reducir el riesgo de lesiones:

• Antes de cada uso, realice una inspección visual a cada componente para detectar

grietas, astillas, rasgaduras, decoloración o deterioro. En caso de detectar daños

en el dispositivo, deje de usar hasta que se hayan reemplazado las piezas.

• Este producto no se puede reparar ni arreglar. No lo repare por su cuenta.

No modifique el dispositivo.

• Nunca utilice un dispositivo dañado. Reemplace las piezas defectuosas o desgastadas.

• Use el extractor de leche solo para el propósito previsto que se indica en estas instrucciones

de uso.

• No use el extractor de leche mientras duerme o si tiene mucho sueño.

• Si la manguera se llena de moho, deje de usarla y reemplácela.

• No ponga en el microondas ni hierva la leche materna. El calentar en el microondas

puede causar quemaduras graves en la boca del bebé debido a zonas calientes que

se forman en la leche mientras está en el microondas (el microondas o hervir también

puede cambiar la composición de la leche materna).

• Limpie y esterilice todas las piezas que entren en contacto con sus pechos y la leche

materna antes del primer uso.

• Utilice únicamente las piezas recomendadas por Medela con su extractor de leche.

• Si la extracción es incómoda o causa dolor, apague la unidad, rompa el vacío entre

el pecho y el embudo con su dedo y retire el embudo de su pecho.

• Si bien puede sentir algo de molestia cuando usa el extractor de leche por primera vez,

usar el extractor de leche no debe causar dolor. Si no está segura del tamaño correcto

del embudo, visite www.medela.com o consulte a un especialista/consultor en lactancia

que pueda ayudarle a obtener un ajuste adecuado.

• Comuníquese con su profesional de salud o con un especialista en lactancia si puede

extraer solo un mínimo de leche o si la extracción es dolorosa. Consulte el capítulo7.1

para más información.

AVISO

Tenga cuidado al manipular botellas y componentes:

• Las botellas y las piezas de plástico se vuelven quebradizas cuando se congelan

y pueden romperse al caer.

• Las botellas y las piezas pueden dañarse si se manipulan mal (por ejemplo, si se caen,

se aprietan demasiado o se golpean).

• No use la leche materna de botellas o componentes que presenten señales de daño.

Contenido

1. Información de seguridad importante 43

2. Propósito previsto 48

2.1 Indicaciones de uso 48

2.2 Contraindicaciones 48

3. Descripción del producto 48

3.1 Descripción del dispositivo 48

3.2 Su sistema de extracción de leche incluye 48

4. Inicio 49

4.1 Primeros pasos 49

4.2 Alimentación de corriente de su extractor de leche 49

4.3 Carga de la batería 50

5. Desarmado de las copas de recolección 50

6. Limpieza 51

6.1 Generalidades de limpieza 52

6.2 Lavado 53

6.3 Esterilizado 54

6.4 Limpieza de la unidad del motor 55

6.5 Limpieza de la manguera 56

7. Armado del extractor de leche 57

7.1 Selección del tamaño correcto del embudo 57

7.2 Armado de las copas de recolección 57

7.3 Preparación para bombeo simple 58

7.4 Preparación para bombeo doble 58

7.5 Colocación de las copas de recolección dentro del brasier 58

8. Funcionamiento de su extractor de leche 59

8.1 Términos y designaciones 59

8.2 Elementos de funcionamiento y visualización 59

8.3 Pantalla de estado de energía y batería 60

8.4 Conectividad Bluetooth

8.5 Inicio retrasado 61

9. Extracción de la leche materna 62

10. Manejo de la leche materna 63

10.1 Retirada de las copas de recolección de su brasier 63

10.2 Vertido de leche en las copas de recolección 63

10.3 Pautas generales de almacenamiento 64

10.4 Congelamiento 64

10.5 Descongelamiento 65

10.6 Alimentación con leche materna 65

11. Mantenimiento y cuidado 66

11.1 Cuidado del adaptador de corriente 66

11.2 Mantenimiento de la batería 66

11.3 Almacenamiento a largo plazo 67

12. Solución de problemas 68

13. Información para pedidos 70

14. Garantía 71

15. Desecho 72

16. Significado de los símbolos 73

17. Reglamentos internacionales 76

17.1 Compatibilidad electromagnética (CEM) 76

17.2 Transmisión de radio 80

18. Especificaciones técnicas 81

2. Propósito previsto

2.1 Indicaciones de uso

El extractor de leche Freestyle™ Hands-free es un extractor de leche eléctrico y lo utilizan

mujeres en período de lactancia para extraer la leche de sus pechos. El extractor de leche

Freestyle Hands-free está diseñado para solo una usuaria. El extractor de leche está destinado

a ser utilizado en un entorno doméstico.

2.2 Contraindicaciones

No se conocen contraindicaciones para el extractor de leche Freestyle Hands-free.

3. Descripción del producto

3.1 Descripción del dispositivo

Este extractor de leche Freestyle Hands-free es eléctrico y de uso personal que incluye

la tecnología 2-Phase Expression, con capacidad de extracción simple y doble.

Modo de operación: Continuo.

La vida útil del extractor de leche es de 250 horas.

3.2 Su sistema de extracción de leche incluye

Consulte la figura ¢1 en las páginas desplegables.

¢1-01 Copas Hands-free In-bra Collection

¢1-01-1 Embudo de 21 mm (2 pzas.) (pieza aplicada)

¢1-01-1 Embudo de 24 mm (2 pzas.) (pieza aplicada)

¢1-01-2 Túnel para pezón

¢1-01-3 Membrana amarilla (2 pzas.)

¢1-01-4 Lengüeta de alineación

¢1-01-5 Válvula

¢1-01-6 Cubierta exterior (2 pzas.)

¢1-01-7 Boquilla de vertido

¢1-01-8 Puerto de conexión de manguera

¢1-02 Manguera

¢1-02-1 Extremos cortos de manguera (se conecta a las copas de recolección)

¢1-02-2 Extremo largo de manguera (se conecta a la unidad del motor)

¢1-03 Unidad del motor (pieza aplicada)

¢1-04 Adaptador de corriente con cable

Para obtener información sobre pedidos de accesorios, consulte el capítulo 13.

Todas las imágenes que se muestran en estas instrucciones son solo con fines ilustrativos.

El producto real puede variar debido a las diferencias locales o la mejora del producto.

Medela se reserva el derecho de sustituir cualquier componente o accesorio con un reemplazo

de rendimiento equivalente.

4. Inicio

4.1 Primeros pasos

Para preparar la extracción de leche, haga lo siguiente antes de usar su extractor de leche

por primera vez:

1. Cargue la batería de su extractor de leche Freestyle Hands-free durante dos horas:

consulte el capítulo 4.3.

2. Separe todas las piezas expuestas al pecho o a la leche materna antes de limpiarlas,

consulte el capítulo 5.

3. Lave y desinfecte las piezas, consulte el capítulo 6.2 y 6.3.

4.2 Alimentación de corriente de su extractor de leche

Hay dos formas de alimentar con corriente su extractor de leche para su sesión de bombeo:

Con batería recargable Con adaptador/cable de alimentación

freestyle

Fuente de

alimentación

Antes del primer uso, cargue la batería

del extractor de leche durante dos

horas con el adaptador de corriente.

Æ La pantalla de la batería muestra

las tres barras cuando se completa

la carga.

Para obtener detalles sobre la pantalla

de la batería, consulte el capítulo8.3.

Conecte el cable de alimentación

a la toma de alimentación en la parte

superior de la unidad del motor.

Para obtener detalles sobre cómo

conectar su extractor de leche/cargar

la batería, consulte el capítulo 4.3.

4.3 Carga de la batería

ADVERTENCIA

Solo utilice el adaptador de corriente y el cable que viene con el extractor de leche.

Una fuente de alimentación o un cable inadecuados pueden provocar un incendio,

una descarga eléctrica o el mal funcionamiento del equipo.

Consulte la figura ¢2 en las páginas desplegables.

Cargue la batería durante dos horas antes de utilizar el extractor de leche por primera vez.

1. ¢2-01 Conecte el cable de alimentación a la unidad del motor.

2. ¢2-02 Conecte el cable de alimentación al adaptador de corriente.

3. ¢2-03 Conecte el adaptador de corriente a un tomacorriente.

Æ La pantalla de la batería muestra las tres barras cuando se completa la carga.

Para obtener detalles sobre la pantalla de la batería, consulte el capítulo8.3.

Información

Puede usar el extractor de leche mientras carga la batería. Sin embargo, se cargará en un

modo más lento si el extractor está funcionando.

5. Desarmado de las copas de recolección

Consulte la figura ¢3 en las páginas desplegables.

1. ¢3-01 Abra la copa de recolección usando las lengüetas en la parte inferior.

2. ¢3-02 Retire la membrana amarilla del embudo.

6. Limpieza

Es importante que haga lo siguiente antes de usar su extractor de leche por primera vez:

Desmonte todas las piezas y límpielas siguiendo las instrucciones de limpieza de su extractor

de leche.

Para obtener instrucciones de limpieza adicionales, consulte el sitio web del Centro para

el control de enfermedades:

https://www.cdc.gov/healthywater/hygiene/healthychildcare/infantfeeding/breastpump.html

(EE.UU.).

Recursos necesarios:

• Detergente

• Cepillo suave y limpio

• Vasija limpia o lavavajillas

• Agua potable

• Olla limpia para agua hirviendo

Piezas a lavar y desinfectar:

• Embudos

• Cubiertas exteriores

• Membranas amarillas

PRECAUCIÓN

Separe y lave todas las piezas expuestas a la leche materna inmediatamente después

de usarlas. Esto ayudará a eliminar los residuos de leche materna y evitar el crecimiento

de bacterias.

• Lávese bien las manos con agua y jabón.

• Use solo agua de la llave de calidad potable o agua embotellada para su limpieza.

• No coloque las copas de recolección directamente en el fregadero para enjuagar o lavar.

Use una vasija limpia dedicada para los artículos del bebé.

• No use un paño de cocina para frotar o secar los artículos.

• No utilice desinfectantes para la limpieza.

AVISO

Para evitar daños en la manguera.

• Solo limpie la manguera como se describe en el capítulo 6.5. No limpie la manguera como

se describe a continuación o con bolsas Quick Clean Micro-Steam en el microondas.

AVISO

Preste atención a lo siguiente:

• Tenga cuidado de no dañar las piezas de las copas de recolección durante la limpieza.

• Guarde las copas de recolección ya secas en una bolsa/recipiente limpio hasta el

próximo uso.

• No almacene piezas húmedas o mojadas, se puede formar moho.

• Si observa un residuo blanco en las piezas de la copa de recolección después de hervir,

su agua puede tener un alto contenido de minerales. Elimine los residuos limpiando las

piezas con una toalla limpia y deje secar al aire.

• Se recomienda el uso de agua destilada al hervir las piezas para evitar la acumulación

sustancial de minerales con el tiempo, lo que puede comprometer sus piezas.

6.1 Generalidades de limpieza

Lavar y esterilizar son dos actividades diferentes. Deben hacerse por separado para

protegerle a usted y a su bebé, y para mantener el rendimiento de su extractor de leche.

Lavado – Limpiar las superficies de las piezas eliminando físicamente los residuos de leche

y otros posibles contaminantes.

Desinfección – Para reducir de manera eficiente la cantidad de gérmenes que puedan estar

presentes en las superficies de las piezas lavadas.

Cuándo limpiar

Embudo Cubierta exterior Membrana

amarilla

Antes del

primer uso

Desmonte las piezas según el capítulo 5

Lave las piezas según el capítulo 6.2

Desinfecte las piezas según el capítulo 6.3

Después de

cada uso

Desmonte las piezas según el capítulo 5

Lave las piezas según el capítulo 6.2

Una vez al día

después de su uso

Desmonte las piezas según el capítulo 5

Lave las piezas según el capítulo 6.2

Desinfecte las piezas según el capítulo 6.3

Cuándo limpiar

Manguera Unidad del motor

Según sea

necesario

Normalmente, la limpieza de

la manguera no es necesaria.

Consulte el capítulo 6.5.

Limpiar con una toalla

limpia y húmeda.

Consulte el capítulo 6.4.

freestyle

6.2 Lavado

Consulte la figura ¢4 en las páginas desplegables.

Enjuague y lave a mano

(antes del primer uso

y después de cada uso)

Lavar en lavavajillas

(máximo una vez al día)

No coloque las piezas directamente en

el fregadero de la cocina para enjuagar

y lavar. Use una vasija especial para

los artículos del bebé.

1. Enjuague las piezas individuales,

excepto la manguera, con agua

fría y potable (aprox. 68°F/20°C).

2. Limpie estas piezas con abundante

agua tibia y jabón (aprox. 86°F/30°C).

Use detergente para platos común

y limpie con un cepillo suave.

3. Enjuague las piezas con agua fría

y potable de 10 a 15 segundos

(aprox. 68°F/20°C).

4. Deje secar por completo después

de lavar.

1. Coloque las piezas individuales,

excepto la manguera, en la rejilla

superior o en la sección de cubiertos.

Use un detergente comercial para

lavavajillas.

2. Enjuague la membrana amarilla

con agua corriente después de

lavar los platos.

3. Deje secar por completo después

de lavar.

i Información

Si utiliza el lavavajillas, las piezas

pueden decolorarse. Esto no afectará

el funcionamiento de las piezas.

No lave la manguera de forma rutinaria.

Consulte el capítulo 6.5 para más

detalles.

Secado

1. Deje que se seque al aire libre sobre un paño de cocina limpio o nuevo o en papel

absorbente.

4. Dry

Allow to air-dry on a clean, unused dish

towel or paper towel. Store the dry parts

in a clean environment.

Do not store parts in an airtight

container/bag if moist. It is important that

all residual moisture dries.

Air-dry

6.3 Esterilizado

Consulte la figura ¢5 en las páginas desplegables.

Desinfección en la estufa

(antes del primer uso y una vez

al día después de cada uso)

Desinfección en microondas

(antes del primer uso y una vez

al día después de cada uso)

10 min

1. Cubra las piezas sin armar, las piezas

enjuagadas, excepto la manguera,

con suficiente agua y hiérvalas

al menos durante 10 minutos.

Asegúrese de que las piezas no

estén en contacto directo con el

fondo de la olla.

2. Deje secar después de esterilizar.

1. Use las bolsas Quick Clean

Micro-Steam bags* en el microondas

según las instrucciones de las bolsas.

2. Deje secar después de esterilizar.

* Consulte el sitio web/tiendas locales

para saber si se vende en su país.

Secado

1. Deje que se seque al aire libre sobre un paño de cocina limpio o nuevo

o en papel absorbente.

2. Coloque las piezas limpias y secas en una bolsa de almacenamiento limpia

o en un entorno limpio.

No almacene las piezas en recipientes/bolsas herméticas si están húmedas.

Es importante que se seque todo residuo de humedad.

4. Dry

Allow to air-dry on a clean, unused dish

towel or paper towel. Store the dry parts

in a clean environment.

Do not store parts in an airtight

container/bag if moist. It is important that

all residual moisture dries.

Air-dry

6.4 Limpieza de la unidad del motor

Recursos necesarios:

• Agua potable

• Detergente

• Toalla para limpiar platos o papel absorbente

Piezas necesarias:

• Unidad del motor

PRECAUCIÓN

Para evitar descargas eléctricas y daños al material:

• Desconecte el extractor de leche antes de limpiar la unidad del motor.

• No sumerja la unidad del motor en agua, no deje correr agua sobre

la unidad del motor.

AVISO

• No rocíe ni vierta líquido directamente sobre la bomba.

• Cuando limpie la pantalla de la unidad del motor, use solo una toalla suave con líquido

para lavavajillas suave. Otros limpiadores o paños abrasivos pueden degradar el

rendimiento de la pantalla.

freestyle

1. Apague el extractor de leche.

2. Desconecte el extractor de leche de la fuente

de alimentación.

freestyle

3. Limpie la unidad del motor con una toalla limpia

humedecida con agua potable.

4. Seque la unidad del motor con una toalla limpia

y seca.

6.5 Limpieza de la manguera

Normalmente, la limpieza de la manguera no es necesaria.

Información

Inspeccione la manguera. Si encuentra condensación en la manguera, lávela y séquela

inmediatamente o reemplace la manguera. Si ve leche materna dentro de la manguera

o su conector, no intente lavar, limpiar o desinfectar la manguera o su conexión. Mejor

comuníquese con el fabricante.

Recursos necesarios:

• Agua potable

• Detergente

Piezas necesarias:

• Manguera

Lavado de la manguera

1. Apague el extractor de leche.

2. Retire la manguera de la unidad del motor.

3. Desconecte la manguera de las copas de recolección.

4. Enjuague la manguera vertiendo agua fría en ambos

extremos cortos de la manguera hasta que salga

por el extremo largo.

5. Lave la manguera con agua tibia y jabón.

6. Enjuague la manguera con agua limpia.

Secado de la manguera

1. Sacuda las gotas de agua.

2. Cuelgue la manguera para que seque al aire.

3. Asegúrese de que la manguera esté completamente seca antes de usarla.

AVISO

• Si la manguera se llena de moho,

deje de usarla y reemplácela.

Consulte el capítulo 13 para

solicitar información.

• No haga funcionar el extractor

de leche con un manguera mojada,

ya que esto podría dañar su extractor

de leche.

7. Armado del extractor de leche

Utilice únicamente piezas limpias y secas para el armado. Consulte el capítulo 6 sobre limpieza.

7.1 Selección del tamaño correcto del embudo

Asegúrese de usar el tamaño de embudo correcto. Es un componente esencial del bombeo

eficaz, que ayuda a optimizar el flujo de leche.

Consulte la figura ¢6 en las páginas desplegables.

1. Seleccione el tamaño correcto del embudo midiendo el diámetro de su pezón ( ¢6-01).

2. Seleccione el tamaño del embudo que sea un poco más grande que su pezón ( ¢6-02).

Se incluyen embudos de 21 mm y 24 mm en el paquete.

Para obtener más información sobre el tamaño del embudo y otros tamaños disponibles,

visite www.medela.com o consulte el capítulo 13 para información sobre pedidos.

7.2 Armado de las copas de recolección

Utilice únicamente piezas limpias y secas para el armado. Consulte el capítulo 6 sobre limpieza.

Piezas necesarias:

• Manguera

• Embudo

• Unidad del motor

• Membrana amarilla

• Cubierta exterior

PRECAUCIÓN

Para prevenir la contaminación de su leche:

• Lávese bien las manos con agua y jabón antes de tocar la unidad del motor,

las piezas de las copas de recolección y los pechos.

• Seque sus manos con una toalla limpia o una toalla de papel de un solo uso.

• Evite tocar el interior de los componentes de las copas de recolección.

Para asegurarse de que su extractor de leche funcione correctamente y con seguridad:

• Verifique que los componentes de las copas de recolección no estén desgastados

o dañados antes de usarlos. Sustituya si es necesario.

• Siempre inspeccione que todas las piezas estén limpias antes de usarlas. Si están sucias,

limpie según el capítulo 6.

• Solo use piezas originales de Medela. Vea el capítulo 13 para más detalles.

AVISO

Para evitar daños en el extractor de leche, todos los componentes deben estar

completamente secos antes de usar.

Consulte la figura ¢7 en las páginas desplegables.

1. ¢7-01 Lávese bien las manos con agua y jabón antes de tocar la unidad del motor, las

piezas de las copas de recolección y los pechos. Seque sus manos con una toalla limpia.

2. ¢7-02 Primero coloque la válvula de la membrana amarilla en la parte delantera

del embudo.

3. ¢7-03 Alinee el disco de la membrana amarilla en la ranura circular designada

usando la lengüeta de alineación en la parte superior para asegurarse de que esté

en el lugar correcto. Presione alrededor de los bordes para asegurarse que esté

completamente ensamblado.

4. ¢7-04 Inserte la boquilla de vertido en la abertura del embudo.

5. ¢7-05 Empuje la cubierta exterior y el embudo con fuerza, asegurándose de que esté

completamente sellado hasta que escuche un chasquido.

6. ¢7-06 Conecte el extremo largo de la manguera en la unidad del motor lo más profundo

que pueda.

7. ¢7-07 Conecte el extremo corto de la manguera en el puerto de conexión de la manguera

en la copa de recolección.

7.3 Preparación para bombeo simple

Consulte la figura ¢8 en las páginas desplegables.

1. Coloque una copa de recolección como se describe en el capítulo 7.2.

¢8-01 Inserte el extremo de la manguera sin usar en el soporte de manguera en forma de Y.

¢8-02 Sistema correctamente armado (para extracción simple).

2. ¢8-03 Coloque la copa de recolección en su brasier de acuerdo con el capítulo 7.5.

Inicie el bombeo como se describe en el capítulo 9.

7.4 Preparación para bombeo doble

Información

• El bombeo doble ahorra tiempo y aumenta el valor nutricional de la leche.

• Para la función de inicio retrasado, consulte el capítulo 8.5.

Consulte la figura ¢9 en las páginas desplegables.

1. Arme las dos copas de recolección como se describe en el capítulo 7.2.

¢9-01 Sistema armado correctamente (para extracción doble).

2. ¢9-02 Coloque las copas de recolección en su brasier de acuerdo con el capítulo 7.5.

Inicie el bombeo como se describe en el capítulo 9.

7.5 Colocación de las copas de recolección dentro del brasier

Consulte la figura ¢10 en las páginas desplegables.

1. ¢10-01 Asegúrese de que el pezón esté centrado en el túnel del embudo.

2. ¢10-02 Las copas de recolección de manos libres se pueden usar debajo de su

brasier de lactancia habitual. Su brasier mantendrá la copa de recolección en su lugar.

Si lo encuentra incómodo o doloroso durante el uso, intente cambiar a un brasier de

lactancia más holgado y elástico.

3. ¢10-03 La manguera se puede conectar orientada hacia adentro (hacia el pecho) o hacia

afuera (hacia los brazos) según las preferencias personales. Asegúrese de que la manguera

esté colocada fuera de su brasier para que no se pellizque ni se doble durante el uso.

4. ¢10-04 Las copas de recolección de manos libres se pueden usar en posición vertical o

ligeramente inclinadas para una mejor visibilidad del pezón y la eyección de leche. La escala

en la copa de recolección le da una indicación aproximada del volumen durante el bombeo.

8. Funcionamiento de su extractor de leche

8.1 Términos y designaciones

Extracción

de 2 fases

A través de la investigación, Medela descubrió que los

bebés se amamantan en 2 fases: estimulación y extracción.

Esta investigación es la base de la tecnología en todos

los extractores de leche de Medela.

Fase de estimulación

Modo de succión/bombeo rápido para estimular el flujo

de leche.

Fase de extracción

Modo de succión/bombeo más lento para una extracción

suave y eficiente de la leche después de que la leche haya

comenzado a fluir.

Máximo confort de vacío

Ajuste de vacío mayor donde el bombeo aún se siente cómodo.

Diferente para cada madre.

Bajada

El reflejo que hace que la leche comience a fluir del pecho.

8.2 Elementos de funcionamiento y visualización

Consulte la figura ¢11 en las páginas desplegables.

¢11- 01 Elementos de control ¢11- 02 Elementos de visualización

¢11-01-1 Botón de bajada

¢11-01-2 Botón para aumentar el vacío

¢11-01-3 Botón para reducir el vacío

¢11-01-4 Botón Inicio/pausa

¢11-01-5 Botón Encendido/apagado

Guía del usuario:

Los elementos de control y visualización

no están visibles en todo momento.

Cuando se enciende el extractor de leche,

se encienden los elementos activos.

¢11-02-1 Indicador Bluetooth

¢11-02-2 Indicador de fase de estimulación

¢11-02-3 Indicador de nivel de vacío

¢11-02-4 Indicador de batería

¢11-02-5 Indicador de encendido

¢11-02-6 Indicador de fase de extracción

¢11-02-7 Pantalla multifunción

La pantalla multifunción muestra,

dependiendo del estado del dispositivo,

la siguiente información:

• Tiempo de sesión en segundos (primer

minuto de bombeo), luego en minutos

• L1 a L9 para el nivel de vacío (junto

con la visualización del nivel de vacío)

• Código de sincronización

(durante la conexión Bluetooth)

• Retraso de inicio en segundos

8.3 Pantalla de estado de energía y batería

El indicador de alimentación (símbolo de rayo) indica si el adaptador

de corriente está conectado.

Æ Si se enciende el adaptador de corriente es que está conectado.

El indicador de la batería muestra el estado de la batería y su nivel de carga.

Æ El indicador con tres barras indica que la batería tiene carga completa.

Al disminuir la capacidad de la batería, aparecen menos barras.

Æ Dos barras: queda aprox. el 75% de capacidad.

Æ Una barra: queda aprox. el 40% de capacidad.

(parpadeando)

Æ Cuando el extractor de leche emite una señal de audio y la última barra

parpadea, la batería está casi vacía.

(parpadeando)

Æ Después de emitir una segunda señal de audio mientras el indicador de

la batería está parpadeando, el extractor de leche dejará de funcionar

y después de cinco segundos se apagará completamente.

(parpadeando)

Si las tres barras y el contorno de la pantalla de la batería parpadean al

mismo tiempo, esto indica que la batería está sobrecalentada o defectuosa.

Consulte la Solución de problemas en el (capítulo 12) o llame al Servicio

al cliente de Medela.

8.4 Conectividad Bluetooth

Bluetooth es una tecnología inalámbrica para intercambiar datos en distancias cortas.

Se puede usar para conectar su extractor de leche Freestyle Hands-free a la aplicación

para celulares Medela Family.

Al conectar su extractor de leche a la aplicación Medela Family, puede transferir

automáticamente sus datos de bombeo (duración de la sesión, fases y niveles)

e ingresar manualmente la cantidad de leche extraída.

Para beneficiarse de las características de la aplicación, debe crear una cuenta

en la aplicación Medela Family.

Instalación de la aplicación Medela Family™

1. Descargue e instale la aplicación Medela Family en su dispositivo móvil. La aplicación

está disponible de forma gratuita para los sistemas operativos Apple

iOS y Android™.

2. Abra la aplicación Medela Family en su dispositivo móvil y regístrese a través de

la aplicación.

Conexión (sincronización) a su extractor de leche Freestyle Hands-free

1. Asegúrese de tener habilitado el Bluetooth en su dispositivo móvil. Cuando se le solicite,

asegúrese de dar permiso a la aplicación para usar Bluetooth.

Solo Android: Cuando inicia Medela Family, se le pregunta si desea dar permiso

a la aplicación para usar su ubicación. No rastreamos la posición de su teléfono,

pero este es un requisito del sistema operativo del teléfono inteligente para conectarse

a un dispositivo Bluetooth.

2. En la aplicación Medela Family, haga clic en «Conectar extractor» > «Configurar una bomba

de lactancia nueva» y siga las instrucciones de configuración y sincronización en la pantalla.

Cómo guardar su sesión de extracción en la aplicación

Después de finalizar una sesión, presione el botón de encendido del extractor de leche para

transmitir los datos a la aplicación Medela Family.

Información

• Al realizar un seguimiento de sus sesiones en la aplicación Medela Family, puede

tener la actualización sobre información destacada y contenido personalizado.

• Tener visibilidad de su historial de extracción le brinda la oportunidad de planificar

eficientemente cada día y realizar un seguimiento de los cambios en su cuerpo como

un aumento o disminución en la producción de leche.

• Después de la configuración inicial, el indicador de Bluetooth aparecerá

automáticamente en su extractor de leche cuando esté encendido, si su dispositivo

sincronizado está cerca y la aplicación Medela Family está abierta.

• Puede conectar múltiples dispositivos móviles con su extractor de leche Freestyle Hands-free.

• Solo un dispositivo móvil a la vez puede interactuar con el extractor de leche Freestyle

Hands-free.

• El extractor de leche Freestyle Hands-free tiene la capacidad de almacenar sus

últimas 30 sesiones de bombeo en su memoria. Si el extractor no está conectado

antes de la sesión 31, su historial se sobrescribirá con los nuevos datos de la sesión.

• Cuando esté conectada al extractor, su cuenta de la aplicación Medela Family

registrará un número infinito de sesiones en el historial.

• Después de finalizar una sesión, presione el botón de encendido del extractor

de leche para transmitir los datos a la aplicación Medela Family.

Desvincular su extractor de leche Freestyle Hands-free de su teléfono inteligente

1. Dentro de la aplicación Medela Family, vaya a «más» y luego a la configuración

del extractor.

2. Toque el extractor que desea eliminar y luego toque el botón «eliminar este extractor».

Información

• Al desvincular el extractor de leche Freestyle Hands-free de su dispositivo móvil no

se borrará la información de bombeo almacenada en la aplicación Medela Family.

• Si vuelve a conectar el extractor de leche y el dispositivo móvil, se transferirán los últimos

30 registros almacenados dentro del extractor.

Para obtener más información, visite www.medela.com/app.

Reconocimiento de marca: La marca y los logotipos de Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de

dichas marcas por parte de Medela está bajo licencia. Apple es una marca comercial de Apple Inc., registrada en los EE.UU. y otros países. Android es una

marca registrada de Google LLC.

8.5 Inicio retrasado

El extractor de leche Freestyle Hands-free cuenta con una función de inicio retrasado.

Con esto, la bomba solo arranca después de un retraso de diez segundos.

Esto es útil en caso de que desee realizar múltiples tareas y prepararse antes de que comience

el bombeo.

1. Para activar el retraso, mantenga presionado el botón Inicio/Pausa durante dos

segundos en modo de espera o pausa.

Æ El extractor de leche emite una señal de audio para indicar que se inició el retraso.

Æ Durante el tiempo de retraso, el botón de Inicio/Pausa parpadea y la pantalla

multifunción muestra el tiempo restante en segundos.

2. Una vez transcurrido el tiempo de retraso, el extractor de leche comienza a funcionar.

Para omitir el retraso, presione el botón Inicio/Pausa .

Æ El extractor de leche comienza a funcionar inmediatamente.

9. Extracción de la leche materna

PRECAUCIÓN

• No intente extraer con un vacío que sea demasiado alto e incómodo (doloroso). El dolor,

junto con un posible traumatismo en los pechos y los pezones, puede disminuir el volumen

de extracción de leche.

• Comuníquese con su profesional de salud o con un especialista en lactancia si puede

extraer solo un mínimo de leche o si la extracción es dolorosa.

AVISO

Asegúrese de que la manguera no esté torcida o pellizcada mientras bombea.

Consulte la figura ¢12 en las páginas desplegables.

1. Asegúrese de que las copas de recolección estén conectadas y colocadas correctamente.

2. ¢12-01 Pulse el botón de encendido/apagado en el costado hasta que el extractor

de leche emita una señal de audio, luego suelte el botón.

Æ El extractor de leche está ahora en modo de espera.

3. ¢12-02 Presione el botón de Inicio/Pausa para iniciar la operación de bombeo.

Æ El extractor de leche comienza la fase de estimulación.

4. ¢12-03 Ajuste el vacío con los botones Aumentar vacío ( ) y Disminuir vacío ( )

para encontrar un nivel cómodo.

5. ¢12-04 Tan pronto como su leche comience a fluir, presione el botón Bajar para

ir a la fase de extracción.

Æ El extractor de leche procede con la fase de extracción.

Æ Si no se presiona el botón Bajar en dos minutos, su extractor de leche pasará

automáticamente a la fase de extracción.

6. ¢12-05 Ajuste el vacío con los botones Aumentar vacío ( ) y Disminuir vacío ( )

para encontrar el máximo confort de vacío.

Una vez que esté bombeando en la fase de extracción , aumente el nivel de vacío

hasta que el bombeo se sienta un poco incómodo (no doloroso), luego disminuya el vacío

en 1 nivel con el botón Disminuir ( ) vacío.

Información

• El máximo confort de vacío es el mayor ajuste de vacío donde el bombeo

aún se siente cómodo. Esto es diferente en cada madre.

• La estimulación debe estar en un nivel de vacío cómodo, no es necesario

esforzarse por alcanzar un nivel máximo.

• Vuelva a evaluar su vacío de confort máximo mientras experimenta el bombeo.

Esto puede cambiar a lo largo de cada etapa de la lactancia.

7. Cuando termine su sesión de bombeo, presione el botón Inicio/Pausa para detener

la operación de bombeo.

Æ El extractor de leche se detiene automáticamente después de 30 minutos si no hay

interacción del usuario con el extractor.

8. Pulse el botón Encendido/Apagado en el costado para apagar el extractor de leche.

Hacer una pausa

El extractor de leche se puede detener en la fase de estimulación y en la de extracción.

Esto le permite reajustar su extractor de leche, las copas de recolección o prestar atención

a su entorno.

1. Para hacer una pausa, presione el botón de Inicio/Pausa mientras el extractor de

leche está funcionando.

Æ La operación de bombeo se detiene y el botón Inicio/Pausa y la pantalla de tiempo

parpadean.

2. Para seguir bombeando, presione de nuevo el botón Inicio/Pausa .

Si desea iniciar una sesión de bombeo completamente nueva, apague y vuelva a encender

la bomba de extracción pulsando dos veces el botón de encendido/apagado .

Información

• Si no se reanuda el bombeo en dos minutos, el extractor de leche se apaga

automáticamente.

• Para reanudar el bombeo, deberá iniciar una nueva sesión.

• Si necesita hacer una pausa de más de dos minutos, le recomendamos reiniciar

con la fase de estimulación.

• No olvide registrar la extracción de leche en la aplicación Medela Family.

10. Manejo de la leche materna

10.1 Retirada de las copas de recolección de su brasier

Consulte la figura ¢13 en las páginas desplegables.

1. ¢13-01 Mientras el extractor aún está funcionando, inclínese levemente hacia adelante

y asegúrese de que toda la leche del túnel del pezón ingrese al recipiente de recolección.

Apague el extractor.

2. ¢13-02 Desconecte la manguera de las copas de recolección.

3. ¢13-03 Retire cuidadosamente las copas de recolección de su brasier.

10.2 Vertido de leche en las copas de recolección

Consulte la figura ¢13 en las páginas desplegables.

1. ¢13-04 Coloque las copas de recolección en posición vertical sobre una superficie

donde no puedan volcarse fácilmente. Puede usar las marcas de la escala de volumen

en el embudo para leer el volumen de leche recolectada. La escala en la cubierta

exterior le da una indicación aproximada del volumen durante el bombeo.

2. ¢13-05 Con la cubierta exterior redondeada hacia abajo, vierta la leche materna

a través de la boquilla de vertido en una botella o contenedor para almacenarla.

No use las copas de recolección para almacenar leche. No guarde las copas armadas

en el refrigerador.

3. Desarme y limpie completamente después de cada uso y desinfecte una vez al día como

se describe en el capítulo 5 y el capítulo 6.

10.3 Pautas generales de almacenamiento

Consulte www.medela.com para ver recomendaciones de almacenamiento

y descongelamiento de la leche materna.

Pautas de almacenamiento para la leche materna recién extraída (para bebés sanos)

Temperatura ambiente

de 60 a 77 °F

(de 16 a 25°C)

Refrigerador

39°F (4°C)

o más frío

Congelador

0°F (–18°C)

o más frío

Leche materna

descongelada

en el refrigerador

Hasta 4 horas es mejor

*Hasta 6 horas para

leche extraída en

condiciones muy limpias

Hasta 3 días es mejor

*Hasta 5 días para

leche extraída en

condiciones muy limpias

Hasta 6 meses es mejor

*Hasta 9 meses para

leche extraída en

condiciones muy limpias

A temperatura ambiente:

Hasta 2horas

Refrigerador:

Hasta 24horas

¡No volver a congelar!

*Pautas para la extracción de leche en condiciones muy limpias:

Antes de extraer la leche materna, las madres deben lavarse las manos con agua y jabón

o con un desinfectante para manos a base de alcohol. Las piezas del extractor y el área

de extracción deben estar limpias. Los pechos y los pezones no necesitan lavarse antes

de bombear.

• Estas pautas para el almacenamiento y descongelamiento de la leche materna son una

recomendación. Comuníquese con su consultor o especialista de lactancia para obtener

más información.

• Guarde la leche materna en el lugar más frío del refrigerador (en la parte posterior

del estante de vidrio que se encuentra sobre el compartimiento de vegetales).

• Para obtener información sobre cómo almacenar su leche materna, visite www.medela.com.

Para obtener información sobre cómo almacenar su leche, visite BreastMilkGuidelines.com

(EE.UU.) o https://www.womenshealth.gov/breastfeeding/pumping-and-storing-breastmilk

(EE.UU.) o Medela.ca/Breastfeeding/Moms-Journey/Storing-and-Thawing-Breast-Milk

(Canadá).

10.4 Congelamiento

AVISO

• Los ciclos repetidos de congelamiento/descongelamiento destruyen la estructura

de la leche. Por lo tanto, nunca vuelva a congelar la leche materna.

• Congele la leche materna extraída en botellas de plástico de grado alimenticio

o bolsas para almacenar leche.

No llene las botellas o las bolsas más de 3/4 para dejar espacio para una posible

expansión.

• Etiquete las botellas o las bolsas con la fecha y el volumen de extracción.

• Las botellas y las piezas de plástico se vuelven quebradizas cuando se congelan

y pueden romperse al caer.

• No use la leche materna de botellas o componentes que presenten señales de daño.

10.5 Descongelamiento

PRECAUCIÓN

No descongele ni caliente la leche materna en un microondas o en una cacerola con

agua hirviendo. Esto ayuda a preservar componentes importantes y previene quemaduras.

• Para conservar los componentes de la leche materna, descongele la leche durante

la noche en el refrigerador.

• Alternativamente, deje la botella o la bolsa sumergida en agua tibia (máx. 98.6°F/37°C)

y use de inmediato, tan pronto como se haya descongelado.

AVISO

Dé vueltas suavemente la botella o la bolsa para mezclar la grasa que se haya separado.

Evite agitar o batir la leche.

10.6 Alimentación con leche materna

Se recomienda que al alimentar esté bien preparada antes de darle el biberón a su bebé.

• Siempre inspeccione el biberón, la tetina y el resto de los componentes justo antes y

después de cada uso. Si la tetina tiene grietas o está rota, deje de usarla inmediatamente.

• Para evitar un posible peligro de asfixia, pruebe la resistencia de la tetina tirando

del extremo de la misma.

• No intente agrandar el orificio de la tetina.

• Los bebés no deben ser alimentados con biberón sin la supervisión de un adulto.

• No utilice la tetina como chupete.

Para obtener más información sobre la recolección y almacenamiento de la leche materna,

visite www.medela.com, BreastMilkGuidelines.com (EE.UU.) o

Medela.ca/Breastfeeding/Moms-Journey/Storing-and-Thawing-Breast-Milk (Canadá).

11. Mantenimiento y cuidado

11.1 Cuidado del adaptador de corriente

ADVERTENCIA

Si los armazones externos del adaptador de corriente se aflojan o se separan, deje de

usarlo y comuníquese con Medela de inmediato. Si el armazón se abre, puede provocar

descargas eléctricas.

AVISO

Para mantener su adaptador de corriente y el cable en

buenas condiciones de funcionamiento, preste atención

a lo siguiente:

No desenchufe el cable ni el adaptador de corriente

tirando del cable, sosténgalo por la carcasa del conector

y el cuerpo del adaptador.

Al viajar al extranjero

Información

Consejos para viajar con su extractor de leche.

Cuando viaje al extranjero, le recomendamos que compre un adaptador de viaje

(no incluido) para que coincida con la toma de pared correspondiente. Consulte en el país

que está visitando para averiguar qué tipo de adaptador funcionará mejor. El adaptador de

corriente del extractor de leche es doble y no requiere un tomacorriente conectado a tierra.

11.2 Mantenimiento de la batería

Su extractor de leche tiene una batería recargable de iones de litio incorporada

(no reemplazable).

AVISO

En caso de que se descargue por completo la batería, el extractor de leche no se puede

usar instantáneamente después de conectarlo al adaptador de corriente. Deje que la

batería se cargue durante al menos 15 minutos antes de intentar encender la bomba.

AVISO

• Para un rendimiento óptimo de la bomba y la batería, utilice el adaptador de corriente

que viene con el extractor de leche

• Asegúrese de que el voltaje del adaptador de corriente sea compatible con la fuente

de alimentación.

Información

Para preservar el ciclo de vida de la batería:

• Mantenga el extractor de leche en un lugar fresco.

• Recargue la batería antes de que se agote por completo. Esto es mejor para el ciclo de

vida de la batería.

• Cargue completamente la batería antes de guardar su extractor de leche.

Consulte el capítulo 8.3 para obtener información sobre el estado de carga de la batería.

• Si su extractor de leche se almacena en un lugar caliente, es posible que no funcione

con la energía de la batería de inmediato. Para reanudar el funcionamiento normal

de la batería, deje enfriar el extractor de leche durante una hora. Durante este tiempo,

puede alimentar su extractor de leche con el adaptador de corriente enchufado

a un tomacorriente.

Al viajar al extranjero

Información

Este extractor de leche tiene una batería de iones de litio. El transporte de estas baterías en

aviones puede estar restringido en el país que visita. Consulte en el país que está visitando

para averiguar si existen restricciones relacionadas con viajar con baterías de iones de litio.

11.3 Almacenamiento a largo plazo

Su extractor de leche contiene una batería recargable. Para preservar su extractor de leche,

cuando no esté en uso por un período prolongado, pasará automáticamente al modo de

almacenamiento. Para quitarlo del modo de almacenamiento, enchufe su extractor de leche

a una fuente de alimentación externa y cargue la batería durante dos horas. No guarde las

copas de recolección ensambladas durante un lapso de tiempo prolongado.

Antes de guardar el extractor de leche durante un período prolongado, recuerde:

frees tyle

freestyle

Limpie la copa

de recolección

(consulte el capítulo 6)

Limpie la unidad

del motor

(consulte el capítulo 6.4)

Asegúrese de que la

batería esté cargada

(ver más abajo)

Es mejor cargar la batería por completo antes de guardar el extractor de leche durante un

período prolongado. Consulte el capítulo 8.3 para obtener más información sobre el estado

de carga de la batería.

12. Solución de problemas

En caso de un comportamiento inesperado de su extractor de leche, consulte la tabla de

solución de problemas, busque el problema en la columna «Problema» y siga las instrucciones

en la columna «Solución».

Tabla de solución de problemas

Problema Solución

El extractor de leche

no entra en el modo

de espera después de

presionar el botón de

encendido/apagado

• Presionó el botón de encendido/apagado por un tiempo

demasiado corto o demasiado largo.

• Presione el botón de encendido/apagado hasta que

escuche una señal de audio, luego suéltelo. Si el extractor

está en modo de almacenamiento, tomará algo más de

tiempo (aproximadamente un segundo) hasta que se emita

la señal de audio.

La pantalla no se ilumina

después de presionar

el botón de encendido/

apagado

• Para reiniciar su extractor de leche, mantenga presionado

el botón de encendido/apagado (en el costado) por siete

a diez segundos.

• Si no hay cambios, asegúrese de que el extractor de leche

esté conectado a una fuente de alimentación que funcione

correctamente.

• Si aun así no hay cambios, comuníquese con el Servicio al

cliente de Medela.

El temporizador

no cuenta hasta que

presiona el botón

de Inicio/Pausa

• Comuníquese con el Servicio al cliente de Medela.

El extractor de leche

no genera vacío

(el motor no funciona)

después de presionar

el botón de Inicio/Pausa

• Asegúrese de que el extractor de leche esté encendido.

• Comuníquese con el Servicio al cliente de Medela.

El extractor de leche

solo genera un vacío

constante en lugar

de ciclos de succión

• Comuníquese con el Servicio al cliente de Medela.

El extractor de leche

deja de funcionar

o no se puede encender

(emite una señal de audio

y todos los elementos de

la pantalla de la batería

están parpadeando)

• El extractor de leche no funciona debido al

sobrecalentamiento de la batería. Deje que la unidad

del motor se enfríe, luego vuelva a encender el extractor

de leche.

Todos los elementos de

la pantalla de la batería

parpadean cuando

intenta cargar el

extractor de leche

• La carga no es posible cuando la temperatura de la batería

es demasiado alta. Deje que la unidad del motor se enfríe,

luego reanude la carga.

La succión es poca

o inexistente

• Asegúrese de que todos los componentes de las copas

de recolección estén limpios y secos y que las conexiones

sean seguras.

• Mientras extrae leche, asegúrese de que los embudos

formen un sello completo alrededor del pecho.

• Cuando realice la extracción simple, asegúrese de que el

extremo de la manguera que no se utiliza esté enchufado

correctamente en su soporte.

• Si la succión no mejora después de seguir estos pasos,

comuníquese con el Servicio al cliente de Medela.

El extractor de leche

no responde como

se espera

• Para reiniciar su extractor de leche, mantenga presionado

el botón de encendido/apagado (en el costado) por siete

segundos.

• Si no hay cambios, comuníquese con el Servicio al cliente

de Medela.

El exterior del extractor

de leche se mojó

• Desenchufe el extractor de leche de la fuente

de alimentación y apáguelo.

• Seque el exterior del extractor de leche.

El extractor de leche ha

sido sumergido en agua

• Desenchufe el extractor de leche de la fuente

de alimentación y apáguelo.

• Comuníquese con el Servicio al cliente de Medela.

Los datos no se pueden

enviar

• La función Bluetooth en el dispositivo móvil está

desactivada. Encienda la función Bluetooth e intente

enviar los datos nuevamente.

• No se ha completado la sincronización entre los

dos dispositivos. Vuelva a realizar las instrucciones

de sincronización. Consulte el capítulo 8.4.

• El dispositivo móvil está demasiado lejos del extractor

de leche. Mueva el dispositivo y el extractor de leche

para acercarlos.

• La aplicación en el dispositivo móvil no está lista.

Revise la aplicación.

Si no ha resuelto el problema con su extractor de leche o si tiene más preguntas,

comuníquese con el Servicio al cliente de Medela. Para los datos de contacto visite

www.medela.com. En «Contacto» elija su país.

13. Información para pedidos

Accesorios

Número

de artículo

Producto

Dependiendo de

su región, consulte

el sitio web local/

tiendas para ver

la disponibilidad.

Embudos de 21 mm compatibles con las copas de recolección

Hands-free de Medela*

Embudos de 24mm compatibles con las copas de recolección

Hands-free de Medela*

Embudos de 27mm compatibles con las copas de recolección

Hands-free de Medela*

Manguera en forma de Y compatible con Medela Freestyle Hands-free

* Si el resultado de la extracción no es satisfactorio o la extracción es dolorosa, comuníquese con su

consultora o especialista en lactancia. Un tamaño diferente de embudo puede ayudar a que la extracción

sea más cómoda y eficaz.

En caso de dificultades para encontrar el accesorio deseado, comuníquese con el Servicio

al cliente de Medela.

Para los datos de contacto visite www.medela.com. En «Contacto» elija su país.

Para reemplazar piezas perdidas o defectuosas, comuníquese con el Servicio al cliente

de Medela.

Hay otros productos de Medela disponibles en www.medela.com.

14. Garantía

Este producto tiene la garantía de Medela, LLC para el comprador minorista original

de estar libre de defectos en el material y la mano de obra por el período de 1 año para

el mecanismo de la bomba a partir de la fecha de compra. La garantía solo puede ser

reclamada en el país de compra. En caso de defecto, a consideración de Medela, Medela

reemplazará este producto, sin cargo por dichas piezas de repuesto. El comprador deberá

asumir todos los gastos para devolver este producto a Medela. Esta garantía no se aplica

a ningún producto utilizado de forma comercial o que haya sido objeto de mal uso,

abuso o alteración.

CUALQUIER Y TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LA GARANTÍA DE

COMERCIABILIDAD, ESTÁN LIMITADAS A UNA DURACIÓN DE 1 AÑO A PARTIR DE

LA FECHA DE COMPRA. ALGUNAS ÁREAS NO PERMITEN LIMITACIONES SOBRE EL

PLAZO DE LA GARANTÍA IMPLÍCITA, POR LO QUE LAS LIMITACIONES ANTERIORES

PUEDEN NO APLICARSE A USTED. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES

ESPECÍFICOS Y USTED TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN

DE ESTADO A ESTADO O EN SU PAÍS.

Antes de realizar una reclamación por esta garantía, puede ahorrar tiempo y gastos

llamando al Servicio al cliente de Medela (consulte los contactos a continuación).

También puede llamar a este número para obtener información adicional sobre esta

garantía. Si desea presentar una reclamación por esta garantía, debe devolver este

producto a Medela con un número de autorización de devolución recibido del Servicio al

cliente de Medela, pagado previamente, junto con su factura de compra con fecha u otro

comprobante de compra y una breve descripción del problema a la siguiente dirección:

EE.UU.

Medela LLC – Devoluciones, puerta 4501

1101 Corporate Dr.

McHenry, IL 60050

ATENCIÓN: DEVOLUCIONES

Servicio al cliente de Medela (llamada gratuita):

1-800-435-8316

Medela Canadá

4160 Sladeview Crescent Unidad #8

Mississauga, ON L5L 0A1

ATENCIÓN: DEVOLUCIONES

info@medela.ca

Comuníquese con el Servicio al cliente para obtener el número de autorización de devolución.

No se aceptan devoluciones sin un número de autorización.

15. Desecho

Cómo desechar su extractor de leche

Al final de su vida útil, separe las piezas de su extractor de leche y deséchelas de acuerdo

con las siguientes instrucciones.

Embudos, cubiertas exteriores, manguera y membranas

Las piezas están hechas de plásticos que no son dañinos para el medio ambiente si se

desechan como basura doméstica. Recicle o deseche de acuerdo con los reglamentos locales.

Unidad de motor y adaptador de corriente

No deseche el equipo eléctrico o electrónico junto con los residuos municipales

sin clasificar, recójalos por separado.

En la Unión Europea, el fabricante o su vendedor debe retirar el equipo a desechar.

Otros países pueden tener sistemas similares de recolección y reciclaje. Deseche el

equipo a eliminar de acuerdo con los reglamentos locales.

Pregunte en el punto de venta o comuníquese con la autoridad local para obtener

los puntos de recolección apropiados para el equipo a desechar.

La recolección y el reciclaje por separado de su equipo a desechar en el momento

de disponerlo ayudará a conservar los recursos naturales y garantizará que se recicle

de una manera que proteja la salud humana y el medio ambiente.

PRECAUCIÓN

Los materiales peligrosos en los equipos eléctricos/electrónicos pueden dañar la salud

humana y el medio ambiente si el equipo a desechar no se elimina adecuadamente.

16. Significado de los símbolos

Las tablas a continuación explican el significado de los símbolos de las piezas del producto

y su embalaje.

Símbolos utilizados en estas instrucciones

El símbolo de alerta de seguridad

general, señala información

relacionada con la seguridad.

Define un rango de humedad relativa

(por ejemplo, para operación,

transporte o almacenamiento).

Define un rango de temperatura

(por ejemplo, para operación,

transporte o almacenamiento).

Define un rango de presión

atmosférica (por ejemplo,

para operación, transporte

o almacenamiento).

Indica que este dispositivo contiene tecnología inalámbrica Bluetooth.

(Marcas registradas del grupo de interés especial de Bluetooth (SIG))

Símbolos en la unidad del motor

Indica la ubicación del botón

de encendido/apagado.

Identifica al fabricante.

Indica la fecha de fabricación.

Indica el número de pieza

del dispositivo.

Indica el número de serie

del dispositivo.

Indica el grado de protección

contra la entrada de objetos

extraños y humedad.

Indica el cumplimiento de los

requisitos internacionales para

la protección contra descargas

eléctricas (piezas aplicadas Tipo BF).

No deseche los dispositivos

eléctricos/electrónicos junto con

la basura municipal sin clasificar

(deseche el dispositivo de acuerdo

con los reglamentos locales).

Indica el cumplimiento con los

requisitos de seguridad adicionales

de EE.UU. y Canadá para equipos

médicos eléctricos.

Indica que este dispositivo contiene

tecnología inalámbrica Bluetooth.

(Marcas registradas del grupo de

interés especial de Bluetooth (SIG))

Lea y siga las instrucciones de uso.

Indica corriente directa.

Indica el cumplimiento de

los requisitos de la Comisión

Federal de Comunicaciones.

La marca CE indica la conformidad

con la directiva europea aplicable.*

La Marca de Cumplimiento Normativo indica el cumplimiento con los requisitos

de transmisión de radio y EMC de Australia.*

Símbolos en el adaptador de corriente

Indica corriente alterna.

Indica corriente directa.

Indica la polaridad de la

salida de alimentación USB.

Indica que el dispositivo es un

aparato eléctrico de Clase II

(doble aislamiento).

Indica que el dispositivo es

solo para uso en interiores.

Indica el nivel de eficiencia de las

fuentes de alimentación externas.

Indica el cumplimiento de

los requisitos de la Comisión

Federal de Comunicaciones.

La marca NOM (Norma Oficial

Mexicana) indica que el producto

cumple con los requisitos mexicanos

aplicables.

La marca UL LISTED indica que el producto se fabrica de acuerdo con los requisitos de

seguridad de UL para EE.UU. y Canadá (EE.UU.: UL60950-1, CAN: CSA C22.2 NO. 60950-1).

Símbolos en el embalaje

Identifica al fabricante.

Mantener alejado de la luz solar.

Indica el número de pieza

del producto.

Contiene productos frágiles.

Manipular con cuidado.

Define el rango de temperatura para

transporte o almacenamiento.

Define el rango de humedad relativa

para transporte o almacenamiento.

Define un rango de presión

atmosférica para transporte

o almacenamiento.

Mantener alejado de la lluvia.

Conservar en condiciones secas.

El embalaje contiene productos

destinados a entrar en contacto

con alimentos de acuerdo con el

reglamento EC No. 1935/2004.*

No deseche los dispositivos

eléctricos/electrónicos junto con

la basura municipal sin clasificar

(deseche el dispositivo de acuerdo

con los reglamentos locales).

La marca CE indica la conformidad

con la directiva europea aplicable.*

Indica el cumplimiento de

los requisitos de la Comisión

Federal de Comunicaciones.

Lea y siga las instrucciones de uso.

Indica que el paquete

se puede reciclar.

Indica el número de lote/grupo.

Indica la fecha de fabricación.

Indica el número de serie

del dispositivo.

PAP

Indica el material del que

está hecho un artículo.

Referencias

1 IEC 60601-1, Equipos electromédicos. Parte 1: Requisitos generales para la seguridad básica y el rendimiento esencial,

Tabla D.2 Símbolo 2 Señal de advertencia general.

2 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, Cláusula 5.3.7 Límite de temperatura / ISO 7000-0632, Símbolos gráficos para uso en equipos, Límite de temperatura.

3 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, Cláusula 5.3.8 Límite de humedad / ISO 7000-2620, Símbolos gráficos para uso en equipos, Límite de humedad.

4 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, Cláusula 5.3.9 Límite de presión / ISO 7000-2621, Símbolos gráficos para uso en equipos, Límite de presión.

5 IEC 60601-1, Equipos electromédicos. Parte 1: Requisitos generales para seguridad básica y rendimiento esencial, Tabla D.1 Símbolo 29 En espera.

6 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, cláusula 5.1.1 Fabricante.

7 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, Cláusula 5.1.3 Fecha de fabricación / ISO 7000-2497, Símbolos gráficos para uso en equipos, Fecha de fabricación.

8 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, Cláusula 5.1.6 Número de artículo / ISO 7000-2493, Símbolos gráficos para uso en equipos, Número de catálogo.

9 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, Cláusula 5.1.7 Número de serie / ISO 7000-2498, Símbolos gráficos para uso en equipos, Número de serie.

10 IEC 60601-1, Equipos electromédicos. Parte 1: Requisitos generales para la seguridad básica y el rendimiento esencial,

Tabla D.3 Símbolo 2 Código IP IEC 60529: 1989: Grados de protección proporcionados por las carcasas (Código IP).

11 IEC 60601-1, Equipos electromédicos. Parte 1: Requisitos generales para seguridad básica y rendimiento esencial,

Tabla D.1 Símbolo 20 Partes aplicadas tipo BF.

12 EN 50419, Marcado de equipos eléctricos y electrónicos de acuerdo con el artículo 11(2) de la Directiva 2002/96/CE (RAEE).

13 La marca TÜV (Asociación de Inspección Técnica) indica que el producto se fabrica de acuerdo con los requisitos de seguridad de UL

para EE. UU. y Canadá (EE. UU.: UL60950-1, CAN: CSA C22.2 NO. 60950-1).

14 IEC 60601-1, Equipos electromédicos. Parte 1: Requisitos generales para la seguridad básica y el rendimiento esencial,

Tabla D.2 Símbolo 10 Consulte el manual / folleto de instrucciones.

15 Código de Reglamentos Federales, Título 47, Parte 15b / 15c

16 IEC 60601-1, Equipos electromédicos. Parte 1: Requisitos generales para la seguridad básica y el rendimiento esencial,

Tabla D.1 Símbolo 1 Corriente continua.

17 IEC 60601-1, Equipos electromédicos. Parte 1: Requisitos generales para la seguridad básica y el rendimiento esencial,

Tabla D.1 Símbolo 4 Corriente alterna.

18 IEC 60950-1 Equipos de tecnología de la información - Seguridad - Parte 1: Requisitos generales, Cláusula 1.7.1 / IEC 60417 Símbolos gráficos

para uso en equipos

19 IEC 60601-1, Equipos electromédicos. Parte 1: Requisitos generales para la seguridad básica y el rendimiento esencial,

Tabla D.1 Símbolo 9 Equipo de clase II.

20 IEC 60417-5957, Símbolos gráficos para uso en equipo, solo para uso en interiores

21 Requisitos del Departamento de Energía de EE. UU., Título 10 del Código de Reglamentaciones Federales, Parte 430.

22 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, Cláusula 5.3.1, Frágil, manipular con cuidado / ISO 7000-0621, Símbolos gráficos para uso en equipos, Frágil,

manipular con cuidado.

23 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, Cláusula 5.3.2 Mantener alejado de la luz solar / ISO 7000-0624, Símbolos gráficos para uso en equipos,

Mantener alejado de la luz solar.

24 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, Cláusula 5.3.4, Mantener alejado de la lluvia / ISO 7000-0626, Símbolos gráficos para uso en equipos,

Mantener alejado de la lluvia.

25 ISO 7000-1135, Símbolos gráficos para uso en equipos, Símbolo general para recuperación/reciclable.

26 97/129/EC, Decisión de la Comisión por la que se establece el sistema de identificación de los materiales de empaque.

27 ISO 15223-1, Dispositivos médicos - Símbolos que se utilizarán con información de los dispositivos médicos a suministrar por el fabricante,

Parte 1: Requisitos generales, Cláusula 5.1.5 Código de lote / ISO 7000-2492, Símbolos gráficos para uso en equipos, Código de lote.

* Estos símbolos no se aplican al mercado estadounidense, canadiense ni mexicano.

17. Reglamentos internacionales

17.1 Compatibilidad electromagnética (CEM)

El extractor de leche Freestyle Hands-free está diseñado para usarse en un entorno

doméstico y se ha probado para EMC de conformidad con los requisitos de la norma

IEC 60601-1-2: 2014 4a edición según las cláusulas 7 y 8.9.

El extractor de leche requiere de precauciones especiales con respecto a EMC y debe

instalarse y ponerse a funcionar según la información de EMC proporcionada en estas

instrucciones de uso. Las comunicaciones de RF portátiles y teléfonos móviles pueden

afectar el extractor de leche.

ADVERTENCIA

Para evitar el mal funcionamiento por interferencia electromagnética:

• El extractor de leche eléctrico Freestyle Hands-free no debe utilizarse ni debe apilarse

con otro equipo. Si es necesario el uso adyacente o apilado, debe observarse el extractor

de leche eléctrico Freestyle Hands-free para verificar el funcionamiento normal en la

configuración con la que se lo utilizará.

• Los equipos inalámbricos de comunicaciones, como dispositivos inalámbricos de red

doméstica, teléfonos móviles, teléfonos inalámbricos y sus estaciones base, walkie-talkies,

RFID pueden afectar el extractor de leche eléctrico y deben mantenerse a una distancia

de al menos 30 cm del dispositivo.

• El uso de accesorios o cables que no sean los proporcionados por el fabricante de este

dispositivo podría aumentar las emisiones electromagnéticas o disminuir la inmunidad

electromagnética de este equipo y provocar mal funcionamiento.

AVISO

Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B,

de conformidad con la parte 15 de las Reglas de la FCC. Estos límites están diseñados para

proporcionar una protección razonable contra interferencias perjudiciales en una instalación

residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y,

si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias

perjudiciales en las comunicaciones de radio. Sin embargo, no hay garantía de que

no se produzcan interferencias en una instalación en particular. Si este equipo causa

interferencias perjudiciales en la recepción de radio o televisión, lo que se puede

determinar apagando y encendiendo el equipo, se recomienda que intente corregir

la interferencia mediante una o más de las medidas siguientes:

• Reoriente o reubique la antena receptora.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma de corriente en un circuito diferente al que está conectado

el receptor.

• Consulte a su distribuidor o a un técnico experimentado de radio/TV para obtener ayuda.

Guía y declaración del fabricante: emisiones electromagnéticas

Este extractor de leche está diseñado para usarse en el entorno electromagnético

especificado a continuación. El cliente o quien usa el extractor de leche deben asegurarse

de que se use en dicho entorno.

Pruebas de emisiones Cumplimiento Entorno electromagnético: guía

Emisiones de RF

CISPR 11

Grupo 1

El extractor de leche utiliza energía de RF

solo para su función interna. Por lo tanto,

sus emisiones de RF son muy bajas y no hay

probabilidad de que causen interferencias

en los equipos electrónicos cercanos.

Emisiones de RF

Clase B

El extractor de leche es adecuado para

usarse en todo tipo de establecimiento,

incluidos los establecimientos domésticos

y aquellos directamente conectados a la

red pública de suministro de energía de

bajo voltaje que abastece a los edificios

utilizados para fines domésticos.

Emisiones armónicas

IEC 61000-3-2

No aplica

Fluctuaciones de

voltaje/emisiones

de parpadeo

IEC 61000-3-3

No aplica

Guía y declaración del fabricante: inmunidad electromagnética

Este extractor de leche está diseñado para usarse en el entorno electromagnético

especificado a continuación. El cliente o quien usa el extractor de leche deben asegurarse

de que se use en dicho entorno. El extractor de leche Freestyle Hands-free no tiene

un rendimiento esencial, pero su inmunidad está probada ante las perturbaciones

electromagnéticas y se aprobó con los siguientes criterios:

1. No hay cambios en el modo ni en el funcionamiento del extractor de leche.

2. La bomba se puede controlar cambiando el nivel de vacío y/o presionando el botón

de Encendido/Apagado.

3. La comunicación Bluetooth puede verse afectada temporalmente pero nunca debe

interrumpirse por completo como para que necesite conectarse de nuevo.

Reinicio (La siguiente secuencia se puede utilizar para reiniciar el dispositivo en caso

de una perturbación EM)

1. Desconecte el cable de alimentación de la unidad del motor.

2. Desconecte el adaptador de corriente del tomacorriente.

3. Conecte un extractor de leche al puerto de la manguera (si no hay ninguna conectada).

4. Mantenga presionado el botón de Encendido/Apagado durante siete a diez segundos.

5. Conecte el adaptador de corriente de nuevo al tomacorriente.

6. Conecte el cable de alimentación a la toma de alimentación de la unidad del motor.

7. Pulse el botón de Encendido/Apagado para encender el extractor de leche.

8. Presione el botón Iniciar/Pausar para comenzar a bombear.

Prueba de

inmunidad

Nivel de prueba

IEC 60601

Nivel de

cumplimiento

Entorno

electromagnético: guía

Descarga

electrostática (ESD)

IEC 61000-4-2

Descarga de

contacto de

+/- 8 kV

Descarga de aire

de +/- 15kV

Descarga de

contacto de

+/- 8 kV

Descarga de aire

de +/- 15kV

Los pisos deben ser

de madera, concreto

o de cerámica. Si los

pisos están cubiertos

con material sintético, la

humedad relativa debe

ser de al menos 5%.

Transitorios

eléctricos rápidos/

ráfagas

IEC 61000-4-4

± 2 kV

para líneas de

suministro eléctrico

± 2 kV

para líneas de

suministro eléctrico

La calidad de la red

eléctrica debe ser la

de un entorno comercial

u hospitalario normal.

Sobrecarga

IEC 61000-4-5

± 0,5 kV, ± 1 kV

Línea a línea

± 0,5 kV, ± 1 kV

Línea a línea

La calidad de la red

eléctrica debe ser la

de un entorno comercial

u hospitalario normal.

Caídas de voltaje,

interrupciones breves

y variaciones de

tensión en las líneas

de entrada de la

fuente de alimentación

IEC 61000-4-11

0 % U

para 0.5

ciclos a 0°, 45°,

90°, 135°, 180°,

225°, 270°, y 315°

0 % U

para 1

ciclo a 0°

70 % U

para 25

ciclos a 50 Hz a

0° para 30 ciclos

a 60 Hz a 0°

0 % U

para 250

ciclos a 50°Hz a

0° para 300 ciclos

a 60°Hz a 0°

0 % U

para 0.5

ciclos a 0°, 45°,

90°, 135°, 180°,

225°, 270°, y 315°

0 % U

para 1

ciclo a 0°

70 % U

para 25

ciclos a 50 Hz a

0° para 30 ciclos

a 60 Hz a 0°

0 % U

para 250

ciclos a 50°Hz a

0° para 300 ciclos

a 60°Hz a 0°

La calidad de la

red eléctrica debe

ser la de un entorno

comercial u

hospitalario normal.

Si el usuario necesita

que el extractor de

leche funcione de

forma constante

durante las

interrupciones

de la red eléctrica,

se recomienda

conectarlo a una

fuente de alimentación

ininterrumpida

o una batería.

Frecuencia de

corriente (50/60 Hz)

campo magnético

IEC 61000-4-8

30 A/m 30 A/m

Podría ser necesario

colocar el extractor

de leche más lejos

de las fuentes de

campos magnéticos

de frecuencia de

corriente o instalar un

blindaje magnético.

El campo magnético

de frecuencia de

corriente se debe

medir en la ubicación

de instalación

prevista para

asegurar que sea lo

suficientemente bajo.

NOTA: U

es la corriente alterna para la tensión de red antes de la aplicación del nivel

de prueba.

Tabla de frecuencias de transmisores portátiles y móviles para los cuales la distancia

de separación recomendada es de 30cm (12 pulgadas):

Banda (MHz) Servicio

380 - 390 TETRA 400

430 - 470 GMRS 460, FRS 460

704 - 787 LTE Banda 13, 17

800 - 960 GSM 800/900, TETRA 800, iDEN 820, CDMA 850, LTE Banda 5

1 700 - 1 990 GSM 1800; CDMA 1900; GSM 1900; DECT; LTE Banda 1, 3, 4, 25; UMTS

2 400 - 2 570 Bluetooth, WLAN, 802.11 b/g/n, RFID 2450, LTE Banda 7

5 100 - 5 800 WLAN 802.11 a/n

ADVERTENCIA: Los equipos de comunicaciones de RF portátiles (incluidos los periféricos,

como los cables de antena y las antenas externas) no deben usarse a menos de 30cm

(12 pulgadas) de cualquier pieza del extractor de leche Freestyle Hands-free, incluidos los

cables especificados. De lo contrario, podría producirse una degradación del rendimiento

de este equipo.

17.2 Transmisión de radio

Declaración de la FCC (EE. UU.)

Los cambios o modificaciones que la parte responsable del cumplimiento no apruebe

expresamente podrían anular la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la parte 15 de las Reglas de la FCC. El funcionamiento está

sujeto a las dos condiciones siguientes:

(1) este dispositivo no puede causar interferencias perjudiciales, y

(2) este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia

que puede provocar un funcionamiento no deseado.

Declaración del ISED (Canadá)

Este dispositivo cumple con las RSS exentas de licencia de Industry Canada. El funcionamiento

está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias; y

(2) Este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que puede

provocar un funcionamiento no deseado del dispositivo.

18. Especificaciones técnicas

Resumen de especificaciones técnicas importantes

Rendimiento de vacío (a 500m sobre el nivel

del mar [954.62hPa presión ambiente])

-45 a -245mmHg (-60 a -327hPa)

45 a 111cpm

Adaptador de corriente (S010W*0500200)

*código de país

Entrada 100 a 240V~

50/60 Hz máx. 0.4 A

Salida 5V 2A 10 W

Eficiencia

promedio

79 %

Consumo de

energía sin carga

Menos de 0.1 W

Unidad del motor

Capacidad y tipo

de la batería

Mín. 2750mAh

Li-ion, tamaño 18650

Tamaño 148 x 66x 46.5mm

Peso 273g

Nivel de protección de entrada: IP22

Estándar de transmisión: Bluetooth versión 4.0 LE

Rango de frecuencia: 2402-2480 MHz

Máx. potencia de salida: +4 dBm (clase 2)

Materiales que tocan la piel o entran en contacto con la leche

• Embudo: Polipropileno

• Cubierta exterior: Polipropileno, elastómero termoplástico

• Membrana: Silicona

No está intencionalmente hecha de BPA.

Ingrese “Fin de documento” en un párrafo con el formato Paginación

Fin del documento

+5°C

+35°C

Rango de temperatura

para funcionamiento

41 a 95°F (5 a 35 °C)

15 %

93 %

Rango de humedad para

funcionamiento

(de 15% a 93% de humedad

relativa)

70kPa

106kPa

Rango de presión en el ambiente

(70 kPa a 106 kPa)

-20°C

+50°C

Temperatura de transporte/

almacenamiento

-4 a 122°F (-20 a 50 °C)

15 %

93 %

Rango de humedad de

transporte/almacenamiento

(de 15% a 93% de humedad

relativa)

1. Recommandations importantes en matière

desécurité

Lisez toutes les instructions avant d’utiliser ce produit.

Conservez ces instructions pour les consulter ultérieurement.

Les avertissements renvoient à des instructions importantes en matière de sécurité.

Le non-respect de ces instructions peut provoquer des blessures corporelles ou

endommager l’appareil.

Les symboles et mots suivants indiquent la nature des avertissements:

Peut provoquer des blessures graves ou la mort.

AVERTISSEMENT

Peut provoquer des blessures légères.

ATTENTION

Peut endommager le matériel

(pas de blessures corporelles).

REMARQUES

Informations utiles ou importantes

non relatives à la sécurité.

Informations

Respectez toujours les mesures de sécurité de base lors de l’utilisation d’un appareil électrique,

en particulier en présence d’enfants.

AVERTISSEMENT

Pour éviter les risques d’incendie, d’électrocution ou de brûlures graves:

• Ne laissez jamais le tire-lait sans surveillance lorsqu’il est branché à une prise électrique.

• Ne faites jamais fonctionner un appareil électrique dont le cordon ou la prise est

endommagé, s’il ne fonctionne pas correctement, a subi un choc, est endommagé

ou est tombé dans l’eau. Si vous constatez des dommages, cessez immédiatement

d’utiliser l’adaptateur secteur et appelez le service à la clientèle de Medela.

• N’utilisez pas un appareil électrique qui a été exposé à de l’eau ou à d’autres liquides,

c’est-à-dire :

– Ne l’utilisez pas lorsque vous êtes dans le bain ou sous la douche.

– Ne l’immergez jamais et ne le laissez jamais tomber dans l’eau ou dans d’autres liquides.

– Ne faites pas couler d’eau sur le tire-lait.

– Ne touchez pas un appareil électrique qui a été exposé à de l’eau ou à d’autres liquides

et, si possible, débranchez l’appareil, éteignez-le et contactez le fabricant.

AVERTISSEMENT

Pour éviter les risques pour la santé et réduire les risques de blessures graves:

• Cet appareil est à usage personnel. L’utilisation du même appareil par plusieurs

personnes présente des risques pour la santé et entraîne l’annulation de la garantie.

• N’utilisez pas le tire-lait en conduisant un véhicule.

• L’utilisation d’un tire-lait peut provoquer l’accouchement. N’exprimez pas votre lait avant

d’avoir accouché. Si vous tombez enceinte et que vous allaitez ou exprimez toujours votre

lait, consultez un professionnel de santé avant de continuer l’utilisation de votre tire-lait.

• En cas d’infection de type hépatiteB, hépatiteC ou virus de l’immunodéficience humaine

(VIH), l’expression du lait maternel ne réduit ou n’élimine pas le risque de transmission

du virus au bébé par le lait maternel.

• Lavez toutes les pièces qui entrent en contact avec le sein et le lait maternel après

chaque utilisation.

• La tubulure présente un risque d’étranglement pour les tout-petits qui risquent aussi

d’avaler les petites pièces.

Une étroite surveillance est nécessaire lorsque le tire-lait ou ses accessoires sont utilisés

à proximité d’enfants.

ATTENTION

Pour éviter les risques d’incendie ou de brûlures graves:

• Assurez-vous que la tension du câble d’alimentation est compatible avec celle de

l’alimentation électrique. Consultez le chapitre 18 pour connaître les caractéristiques

techniques.

• Débranchez toujours les appareils électriques immédiatement après utilisation,

sauf si la batterie est en train de recharger.

• Ne placez pas et ne rangez pas cet appareil à un endroit où il risque de tomber dans l’eau.

• Le tire-lait et les accessoires ne sont pas thermorésistants. Maintenez-le à distance des

surfaces chaudes et des flammes nues.

• Ne pas utiliser près de matériaux inflammables.

ATTENTION

Pour éviter les risques pour la santé et réduire les risques de blessures graves:

• Avant chaque utilisation, inspectez visuellement les différents composants pour

détecter les fissures, les éclats, les déchirures, la décoloration ou la détérioration.

En cas d’endommagement de l’appareil, veuillez cesser de l’utiliser jusqu’à ce que

les pièces aient été remplacées.

• Cet appareil ne peut être ni entretenu ni réparé. Ne réparez pas l’appareil vous-même.

Ne modifiez pas l’appareil.

• N’utilisez jamais un appareil endommagé. Remplacez les pièces défectueuses ou usées.

• Utilisez le tire-lait uniquement pour l’usage prévu tel que décrit dans ce mode d’emploi.

• N’utilisez pas le tire-lait pendant votre sommeil ou lorsque vous êtes très somnolente.

• Si la tubulure présente de la moisissure, cessez d’utiliser l’appareil et remplacez la tubulure.

• Ne réchauffez pas le lait maternel au four à micro-ondes et ne le faites pas bouillir.

L’utilisation d’un four à micro-ondes génère des zones brûlantes dans le lait qui risquent

de provoquer de graves brûlures dans la bouche du bébé (passer le lait maternel

au micro-ondes ou le porter à ébullition modifie également sa composition).

• Nettoyez et désinfectez toutes les pièces qui entrent en contact avec le sein et le lait maternel

avant la première utilisation.

• Utilisez seulement les pièces recommandées par Medela avec votre tire-lait.

• Si l’expression est désagréable ou douloureuse, arrêtez l’appareil et insérez un doigt

entre le sein et la téterelle pour les séparer. Retirez ensuite la téterelle du sein.

• Bien qu’un certain inconfort puisse être ressenti lors de votre première utilisation

d’un tire-lait, l’utilisation du tire-lait ne doit pas provoquer de douleur. Si vous n’êtes

pas certaine de la taille de téterelle adéquate, consultez le site www.medela.fr ou

contactez une consultante en lactation ou une spécialiste en allaitement qui vous

aidera à identifier la taille idéale.

• Contactez votre médecin traitant ou une spécialiste en allaitement si vous n’exprimez que

très peu de lait, voire pas du tout, ou si l’expression se révèle douloureuse. Consultez le

chapitre7.1 pour plus d’informations.

REMARQUES

Manipulez les biberons et les pièces avec prudence:

• Les bouteilles et les pièces en plastique peuvent être fragilisées par la congélation

et risquent de casser en cas de chute.

• Les bouteilles et les pièces peuvent être endommagées à la suite d’une mauvaise

manipulation (ex.: chute, serrage excessif ou renversement).

• N’utilisez pas le lait maternel si les bouteilles ou les pièces semblent endommagées.

Table des matières

1. Recommandations importantes en matière desécurité 83

2. Usage prévu 88

2.1 Indications d’utilisation 88

2.2 Contre-indications 88

3. Description de l’appareil 88

3.1 Description de l’appareil 88

3.2 Le système du tire-lait se compose de: 88

4. Comment débuter 89

4.1 Premières étapes 89

4.2 Alimentation électrique de votre tire-lait 89

4.3 Chargement de la batterie 90

5. Désassemblage de vos collecteurs 90

6. Nettoyage 91

6.1 Aperçu du processus de nettoyage 92

6.2 Nettoyage 93

6.3 Désinfection 94

6.4 Nettoyage du bloc-moteur 95

6.5 Nettoyage de la tubulure 96

7. Assemblage de votre tire-lait 97

7.1 Choix de la taille de téterelle 97

7.2 Assemblage des collecteurs 97

7.3 Préparation pour une séance d’expression simple 98

7.4 Préparation pour une séance d’expression double 98

7.5 Placez les collecteurs dans votre soutien-gorge 98

8. Fonctionnement de votre tire-lait 99

8.1 Vocabulaire et description 99

8.2 Fonctionnement et affichage 99

8.3 Affichage du fonctionnement et du niveau de charge delabatterie 100

8.4 Connexion Bluetooth

100

8.5 Démarrage différé 101

9. Expression du lait maternel 102

10. Manipulation du lait maternel 103

10.1 Retirer les collecteurs de votre soutien-gorge 103

10.2 Verser le lait depuis les collecteurs 103

10.3 Instructions de conservation 104

10.4 Congélation 104

10.5 Décongélation 105

10.6 Allaiter au lait maternel 105

11. Maintenance et entretien 106

11.1 Entretien de l’adaptateur secteur 106

11.2 Entretien de la batterie 106

11.3 Rangement de longue durée 107

12. Dépannage 108

13. Pour passer une commande 110

14. Garantie 111

15. Mise au rebut 112

16. Signification des symboles 113

17. Réglementation internationale 116

17.1 Compatibilité électromagnétique (CEM) 116

17.2 Émissions radio 120

18. Caractéristiques techniques 121

2. Usage prévu

2.1 Indications d’utilisation

Le tire-lait mains libres Freestyle™ est destiné aux femmes qui allaitent, et qui souhaitent

exprimer et recueillir leur lait. Le tire-lait mains libres Freestyle™ est destiné à être utilisé

par une seule et même personne. Le tire-lait est destiné à être utilisé dans un environnement

domestique.

2.2 Contre-indications

Il n’existe aucune contre-indication connue liée à l’utilisation du tire-lait mains libres Freestyle™.

3. Description de l’appareil

3.1 Description de l’appareil

Le tire-lait mains libres Freestyle™ à usage personnel est équipé de la technologie

«2-Phase Expression» et offre la possibilité d’une expression simple ou double.

Mode de fonctionnement: continu.

La durée de vie du tire-lait est de 250heures.

3.2 Le système du tire-lait se compose de:

Voir la figure ¢1 sur le dépliant.

¢1-01 Collecteur mains libres à placer dans le soutien-gorge

¢1-01-1 Téterelles 21mm (2pièces) (Pièce appliquée)

¢1-01-1 Téterelles 24mm (2pièces) (Pièce appliquée)

¢1-01-2 Entonnoir

¢1-01-3 Membranes jaunes (2pièces)

¢1-01-4 Languette d’alignement

¢1-01-5 Valve

¢1-01-6 Coques externes (2pièces)

¢1-01-7 Bec verseur

¢1-01-8 Connecteur de la tubulure

¢1-02 Tubulure

¢1-02-1 Extrémités courtes de la tubulure (raccordées aux collecteurs)

¢1-02-2 Extrémité longue de la tubulure (raccordée au bloc-moteur)

¢1-03 Bloc-moteur (partie appliquée)

¢1-04 Adaptateur secteur avec câble

Pour en savoir davantage sur la commande d’accessoires, consultez le chapitre 13.

Tous les schémas de ce mode d’emploi sont présentés à titre d’illustration uniquement.

L’appareil peut varier en raison de différences locales ou d’amélioration du produit.

Medela se réserve le droit de substituer n’importe quel composant ou accessoire

par un autre élément de performance équivalente.

4. Comment débuter

4.1 Premières étapes

Avant d’utiliser votre tire-lait pour la première fois et pour bien exprimer votre lait,

il est important de:

1. Charger la batterie de votre tire-lait mains libres Freestyle™ pendant deux heures:

voir chapitre 4.3.

2. Démonter toutes les pièces qui entrent en contact avec les seins ou le lait maternel

avant de les nettoyer: voir chapitre 5.

3. Laver et désinfecter les pièces – voir chapitre 6.2 et 6.3.

4.2 Alimentation électrique de votre tire-lait

Il y a deux façons de faire fonctionner votre tire-lait pendant une séance d’expression:

Sur batterie rechargeable Sur l’adaptateur secteur

freestyle

Prise électrique

Avant la première utilisation, chargez

la batterie du tire-lait pendant deux

heures avec l’adaptateur secteur.

Æ L’affichage du niveau de batterie

présente trois barres lorsqu’elle

est chargée.

Pour plus de détails sur l’affichage du

niveau de batterie, voir chapitre8.3.

Branchez le câble d’alimentation dans

la prise située sur le bloc-moteur.

Pour plus de détails sur l’alimentation

électrique de votre tire-lait et sur

le chargement de la batterie, voir

chapitre 4.3.

4.3 Chargement de la batterie

AVERTISSEMENT

Utilisez exclusivement le câble d’alimentation et l’adaptateur fournis avec le tire-lait.

Une source ou un câble d’alimentation inadéquats peuvent entraîner un risque

d’incendie, d’électrocution ou de mauvais fonctionnement de l’équipement.

Voir la figure ¢2 sur le dépliant.

Avant d’utiliser votre tire-lait pour la première fois, chargez la batterie pendant deux heures.

1. ¢2-01 Branchez le câble d’alimentation au bloc-moteur.

2. ¢2-02 Branchez le câble d’alimentation sur l’adaptateur secteur.

3. ¢2-03 Branchez l’adaptateur secteur à une prise électrique murale.

Æ L’affichage du niveau de batterie présente trois barres lorsqu’elle est chargée.

Pour plus de détails sur l’affichage du niveau de batterie, voir chapitre8.3.

Informations

Vous pouvez utiliser le tire-lait pendant la charge de la batterie. Cependant, elle chargera

moins vite si le tire-lait fonctionne en même temps.

5. Désassemblage de vos collecteurs

Voir la figure ¢3 sur le dépliant.

1. ¢3-01 Ouvrez le collecteur à l’aide des languettes situées à sa base.

2. ¢3-02 Retirez la membrane jaune de la téterelle.

6. Nettoyage

Avant d’utiliser votre tire-lait pour la première fois, il est important de: Démonter toutes

les pièces et les nettoyer en suivant les instructions de nettoyage de votre tire-lait.

Pour des directives de nettoyage supplémentaires, consultez le site Internet des Centres

pour le contrôle et la prévention des maladies aux États-Unis (contenu multilingue):

https://www.cdc.gov/healthywater/hygiene/healthychildcare/infantfeeding/breastpump.html

(É.-U.).

Produits nécessaires:

• Liquide vaisselle

• Brosse souple et propre

• Bassine propre ou lave-vaisselle

• Eau potable

• Casserole propre pour faire bouillir de l’eau

Pièces à laver ou à désinfecter:

• Téterelles

• Coques externes

• Membranes jaunes

ATTENTION

Démontez et lavez toutes les pièces en contact avec le lait maternel immédiatement après

usage. Ce procédé aidera à enlever les résidus de lait maternel et évitera la prolifération

de bactéries.

• Lavez-vous soigneusement les mains au savon et à l’eau.

• Utilisez uniquement de l’eau du robinet potable ou en bouteille pour le nettoyage.

• Ne placez pas les collecteurs directement dans l’évier pour les rincer ou les laver.

Utilisez une bassine propre destinée uniquement aux produits de bébé.

• N’utilisez pas un linge à vaisselle pour essuyer les pièces du tire-lait.

• N’utilisez pas de désinfectants pour nettoyer.

REMARQUES

Pour éviter d’endommager la tubulure.

• Nettoyez la tubulure en suivant scrupuleusement les instructions figurant au chapitre 6.5.

Ne nettoyez pas la tubulure comme décrit ci-dessous ou avec des sachets Quick Clean

pour micro-ondes.

REMARQUES

Portez attention aux points suivants:

• Veillez à ne pas endommager les collecteurs lors du nettoyage.

• Rangez les collecteurs une fois secs dans un sac/boite propre jusqu’à l’utilisation suivante.

• Ne rangez pas les pièces lorsqu’elles sont mouillées ou humides, car cela favorise

le développement de moisissures.

• Si vous remarquez un résidu blanc sur les collecteurs après les avoir désinfectés

à la casserole, il se peut que votre eau ait une forte teneur en calcaire. Enlevez les

résidus en essuyant les pièces avec un linge propre et laissez-les sécher à l’air libre.

• Il est recommandé d’utiliser de l’eau déminéralisée pour désinfecter à la casserole les

pièces afin d’empêcher l’accumulation de calcaire au fil du temps, ce qui peut les abîmer.

6.1 Aperçu du processus de nettoyage

Le nettoyage et la désinfection sont deux procédés différents. Ils doivent être réalisés

séparément pour vous protéger ainsi que votre bébé, et pour assurer l’efficacité de

votre tire-lait.

Nettoyer – Laver les pièces en éliminant physiquement les résidus de lait et autres

contaminants éventuels.

Désinfecter – Réduire efficacement le nombre de germes qui peuvent être présents

sur les pièces lavées.

Quand nettoyer

Téterelle Coque externe Membrane jaune

Avant une

première

utilisation

Démontez les pièces comme présenté au chapitre 5

Lavez les pièces comme présenté au chapitre 6.2

Désinfectez les pièces comme présenté au chapitre 6.3

Après chaque

utilisation

Démontez les pièces comme présenté au chapitre 5

Lavez les pièces comme présenté au chapitre 6.2

Une fois par jour

après utilisation

Démontez les pièces comme présenté au chapitre 5

Lavez les pièces comme présenté au chapitre 6.2

Désinfectez les pièces comme présenté au chapitre 6.3

Quand nettoyer

Tubulure Bloc-moteur

Au besoin

Normalement, le nettoyage de

la tubulure n’est pas nécessaire.

Reportez-vous au chapitre 6.5.

Essuyez avec un linge propre

et humide.

Reportez-vous au chapitre 6.4.

freestyle

6.2 Nettoyage

Voir la figure ¢4 sur le dépliant.

Nettoyage et rinçage à la main

(avant la première utilisation et

après chaque utilisation)

Nettoyage au lave-vaisselle

(une fois maximum par jour)

Ne placez pas les pièces directement

dans l’évier de la cuisine pour les laver

ou les rincer. Utilisez une bassine dédiée

au nettoyage des produits de bébé.

1. Rincez les pièces démontées, sauf

la tubulure, à l’eau claire, potable

et froide (env. 20°C).

2. Nettoyez abondamment ces pièces

à l’eau savonneuse et chaude

(environ 30°C). Utilisez un liquide

vaisselle disponible dans le commerce

et une brosse douce et propre.

3. Rincez les pièces à l’eau claire,

potable et froide pendant

10à 15secondes (env. 20°C).

4. Laissez sécher complètement

après le nettoyage.

1. Placez les pièces démontées,

à l’exception de la tubulure, dans

le tiroir supérieur ou dans le bac

à couverts. Utilisez un produit

pour lave-vaisselle du commerce.

2. Rincez la membrane jaune

à l’eau après le nettoyage.

3. Laissez sécher complètement

après le nettoyage.

i Informations

Si vous utilisez un lave-vaisselle,

les pièces peuvent se décolorer. Ce

phénomène n’a aucune conséquence

sur le fonctionnement des pièces.

Ne lavez pas systématiquement

la tubulure.

Consultez le chapitre6.5 pour plus

de détails.

Séchage

1. Laissez sécher à l’air sur un linge propre ou sur un essuie-tout.

4. Dry

Allow to air-dry on a clean, unused dish

towel or paper towel. Store the dry parts

in a clean environment.

Do not store parts in an airtight

container/bag if moist. It is important that

all residual moisture dries.

Air-dry

6.3 Désinfection

Voir la figure ¢5 sur le dépliant.

Désinfectez à la casserole

(avant la première utilisation, puis

une fois par jour après utilisation)

Désinfectez au micro-ondes

(avant la première utilisation, puis

une fois par jour après utilisation)

10min

1. Recouvrez d’eau toutes les pièces

démontées et lavées, à l’exception

de la tubulure, et portez à ébullition

pendant au moins 10minutes.

Veillez à ce que les pièces ne

soient pas en contact direct

avec le fond de la casserole.

2. Laissez sécher après la désinfection.

1. Utilisez les sachets Quick Clean

Micro-Steam conformément aux

instructions présentes sur les sachets.

2. Laissez sécher après la désinfection.

* Consultez le site web ou les boutiques

près de chez vous pour connaître

la disponibilité dans votre pays.

Séchage

1. Laissez sécher à l’air sur un linge propre ou sur un essuie-tout.

2. Placez les pièces propres et sèches dans un sac de rangement propre ou dans un

environnement propre.

Ne conservez pas les pièces dans un récipient/boite hermétique si elles sont humides.

Il est important qu’il n’y ait plus aucune humidité résiduelle.

4. Dry

Allow to air-dry on a clean, unused dish

towel or paper towel. Store the dry parts

in a clean environment.

Do not store parts in an airtight

container/bag if moist. It is important that

all residual moisture dries.

Air-dry

6.4 Nettoyage du bloc-moteur

Produits nécessaires:

• Eau potable

• Liquide vaisselle

• Essuie-tout ou linge à vaisselle propre

Produits nécessaires:

• Bloc-moteur

ATTENTION

Pour éviter d’endommager le matériel ou pour éviter une électrocution:

• Débranchez le tire-lait avant de nettoyer le bloc-moteur.

• N’immergez pas le bloc-moteur dans l’eau;

ne placez pas le bloc-moteur sous l’eau courante.

REMARQUES

• Ne vaporisez pas et ne versez pas de liquide directement sur le tire-lait.

• Lorsque vous nettoyez le bloc-moteur, utilisez uniquement un linge doux et humide avec un

liquide vaisselle doux. Les autres produits nettoyants ou les linges abrasifs peuvent affecter

le fonctionnement de l’écran.

freestyle

1. Arrêtez le tire-lait.

2. Débranchez le tire-lait.

freestyle

3. Essuyez le bloc-moteur avec un linge propre humidifié

à l’eau potable.

4. Essuyez le bloc-moteur avec un linge propre sec.

6.5 Nettoyage de la tubulure

Normalement, le nettoyage de la tubulure n’est pas nécessaire.

Informations

Inspectez la tubulure. Si vous trouvez de la condensation dans la tubulure, lavez et

séchez-la immédiatement, ou remplacez-la. Si vous voyez du lait maternel à l’intérieur

de la tubulure ou dans le connecteur de la tubulure, n’essayez pas de laver, nettoyer

ou désinfecter la tubulure ou le connecteur. Contactez plutôt le fabricant.

Produits nécessaires:

• Eau potable

• Liquide vaisselle

Produits nécessaires:

• Tubulure

Nettoyage de la tubulure

1. Arrêtez le tire-lait.

2. Retirez la tubulure du bloc-moteur.

3. Débranchez la tubulure des collecteurs.

4. Rincez la tubulure en versant de l’eau froide dans une

extrémité jusqu’à ce qu’elle sorte par l’autre extrémité.

5. Lavez la tubulure dans de l’eau chaude et savonneuse.

6. Rincez la tubulure à l’eau claire.

Séchage de la tubulure

1. Secouez-la afin d’éliminer les gouttes d’eau.

2. Suspendez la tubulure pour la laisser sécher à l’air libre.

3. Assurez-vous que de la tubulure est parfaitement sèche avant de l’utiliser.

REMARQUES

• Si la tubulure présente de la moisissure,

cessez de l’utiliser et remplacez-la.

Consultez le chapitre 13 pour obtenir

les informations relatives aux accessoires.

• N’utilisez pas le tire-lait lorsque

la tubulure est mouillée au risque

de l’endommager.

7. Assemblage de votre tire-lait

Utilisez uniquement des pièces propres et sèches pour l’assemblage. Consultez le chapitre6

pour en savoir plus sur le nettoyage.

7.1 Choix de la taille de téterelle

Veillez à utiliser la bonne taille de téterelle. Cet élément est primordial pour l’efficacité

de l’expression, car il aide à optimiser l’écoulement de lait.

Voir la figure ¢6 sur le dépliant.

1. Pour sélectionner la taille de la téterelle, mesurez le diamètre de vos mamelons ( ¢6-01).

2. Choisissez la taille de téterelle légèrement supérieure au diamètre de vos mamelons

( ¢6-02). Des téterelles de 21mm et 24mm sont incluses dans la boîte.

Pour plus d’informations sur les tailles des téterelles et les autres tailles disponibles,

consultez le site www.medela.com ou le chapitre 13 pour obtenir les informations

relatives aux accessoires.

7.2 Assemblage des collecteurs

Utilisez uniquement des pièces propres et sèches pour l’assemblage. Consultez le chapitre6

pour en savoir plus sur le nettoyage.

Produits nécessaires:

• Tubulure

• Téterelle

• Bloc-moteur

• Membrane jaune

• Coque externe

ATTENTION

Pour éviter toute contamination de votre lait:

• Lavez-vous soigneusement les mains avec de l’eau et du savon avant de toucher vos

seins, le bloc-moteur et les pièces des collecteurs.

• Séchez-vous les mains à l’aide d’une serviette parfaitement propre ou d’un essuie-tout

à usage unique.

• Évitez de toucher l’intérieur des bonnets collecteurs.

Pour vous assurer que votre tire-lait fonctionne correctement en toute sécurité:

• Avant utilisation, vérifiez que les composants des collecteurs ne présentent aucun

signe d’usure ou d’endommagement. Remplacez-les si nécessaire.

• Vérifiez toujours la propreté de toutes les pièces avant usage. Si elles sont sales,

nettoyez-les conformément aux instructions du chapitre6.

• Utilisez uniquement les pièces d’origine de Medela. Consultez le chapitre 13 pour

plus de détails.

REMARQUES

Pour éviter d’endommager le tire-lait, tous les composants doivent être complètement

secs avant l’utilisation.

Voir la figure ¢7 sur le dépliant.

1. ¢7-01 Lavez-vous soigneusement les mains avec de l’eau et du savon avant de

toucher vos seins, le bloc-moteur et les pièces des collecteurs. Sécher vos mains

avec une serviette propre.

2. ¢7-02 Assemblez d’abord la valve de la membrane jaune sur la face avant de la téterelle.

3. ¢7-03 Alignez le disque de la membrane jaune sur la fente circulaire prévue à cet

effet en utilisant la languette d’alignement située en haut pour vous assurer qu’il est

au bon endroit. Pressez sur les bords pour vous assurer qu’il est parfaitement ajusté.

4. ¢7-04 Insérez le bec verseur dans l’ouverture de la téterelle.

5. ¢7-05 Poussez fermement la coque externe et la téterelle l’une contre l’autre jusqu’à ce que

vous entendiez un clic, en veillant à ce qu’elles soient parfaitement hermétiques tout autour.

6. ¢7-06 Branchez l’extrémité longue de la tubulure dans le bloc-moteur, aussi loin

que possible.

7. ¢7-07 Branchez l’extrémité courte de la tubulure dans le connecteur sur le collecteur.

7.3 Préparation pour une séance d’expression simple

Voir la figure ¢8 sur le dépliant.

1. Assemblez un collecteur comme décrit dans le chapitre 7.2.

¢8-01 Insérez l’extrémité non utilisée de la tubulure dans son support en forme de Y.

¢8-02 Système correctement assemblé (pour une expression simple).

2. ¢8-03 Placez le collecteur dans votre soutien-gorge en suivant les indications

du chapitre 7.5. Commencez à exprimer votre lait comme indiqué au chapitre 9.

7.4 Préparation pour une séance d’expression double

Informations

• Une double expression permet de gagner du temps et accroît la valeur nutritionnelle du lait.

• Pour en savoir davantage sur la fonction de démarrage différé, consultez le chapitre 8.5.

Voir la figure ¢9 sur le dépliant.

1. Assemblez les deux collecteurs comme décrit dans le chapitre 7.2.

¢9-01 Système correctement assemblé (pour la double expression).

2. ¢9-02 Placez le collecteur dans votre soutien-gorge en suivant les indications

du chapitre 7.5. Commencez à exprimer votre lait comme indiqué au chapitre 9.

7.5 Placez les collecteurs dans votre soutien-gorge

Voir la figure ¢10 sur le dépliant.

1. ¢10-01 Assurez-vous que le mamelon est centré dans l’embout de la téterelle.

2. ¢10-02 Les collecteurs mains libres peuvent être placés dans votre soutien-gorge

d’allaitement habituel. Votre soutien-gorge maintiendra le collecteur bien en place.

Si vous éprouvez de l’inconfort ou de la douleur pendant l’utilisation, essayez avec

un soutien-gorge d’allaitement plus ample et plus extensible

3. ¢10-03 La tubulure peut être branchée vers l’intérieur (vers les seins) ou vers l’extérieur

(vers les bras) selon votre préférence. Veillez à ce que la tubulure soit placée à l’extérieur

de votre soutien-gorge afin qu’elle ne soit ni pincée ni pliée pendant l’utilisation

4. ¢10-04 Les collecteurs mains libres peuvent être utilisés en position verticale ou

légèrement inclinée en arrière pour une meilleure visibilité du mamelon et de l’éjection

du lait. La graduation sur le collecteur vous donne une indication approximative du

volume pendant l’expression.

8. Fonctionnement de votre tire-lait

8.1 Vocabulaire et description

«2-Phase

Expression»

Grâce aux recherches, Medela a constaté que les bébés

tètent en 2phases: stimulation et expression. Ces recherches

sont la base sur laquelle s’appuie la technologie de tous les

tire-lait Medela.

Phase de stimulation

Phase rapide afin de stimuler l’écoulement de lait.

Phase d’expression

Phase plus lente pour une expression efficace et en douceur

lorsque le lait commence à s’écouler.

Niveau maximal

de confort

Une puissance d’aspiration qui reste confortable.

Différente pour chaque mère.

Éjection

Le réflexe qui lance le début de l’écoulement du lait.

8.2 Fonctionnement et affichage

Voir la figure ¢11 sur le dépliant.

¢11- 01 Commandes ¢11- 02 Affichage

¢11-01-1 Bouton Réflexe d’éjection

¢11-01-2 Bouton Augmenter l’aspiration

¢11-01-3 Bouton Diminuer l’aspiration

¢11-01-4 Bouton Démarrer/Pause

¢11-01-5 Bouton Marche/Arrêt

Guide d’utilisation:

Les éléments de commande et d’affichage

ne sont pas toujours visibles.

Lorsque le tire-lait est en marche,

les éléments actifs s’allument.

¢11-02-1 Témoin Bluetooth

¢11-02-2 Témoin de phase de stimulation

¢11-02-3 Affichage du niveau d’aspiration

¢11-02-4 Charge de la batterie

¢11-02-5 Témoin de mise en marche

¢11-02-6 Témoin phase d’expression

¢11-02-7 Affichage multifonction

Selon l’état de l’appareil, l’affichage

multifonction affiche les informations

suivantes:

• Durée de la séance en secondes

(pendant la première minute d’expression),

puis en minutes

• Niveau d’aspiration L1àL9 (ainsi que

l’affichage du niveau d’aspiration)

• Code d’appairage

(pendant la connexion Bluetooth)

• Démarrage différé exprimé en secondes

8.3 Affichage du fonctionnement et du niveau de charge

delabatterie

Le témoin d’alimentation (symbolisé par un éclair) indique si l’adaptateur secteur

est branché.

Æ S’il est allumé, l’adaptateur secteurest branché.

L’affichage de la batterie indique son état et son niveau de charge.

Æ L’affichage des trois barres indique que la pile est complètement chargée.

Les barres disparaissent au fur et à mesure de la diminution de la capacité

de la batterie.

Æ Deux barres correspondent à environ 75% de la capacité de la batterie

restante.

Æ Une barre correspond à environ 40% de la capacité de la batterie restante.

(clignotant)

Æ Lorsque le tire-lait émet un signal sonore et que la dernière barre

clignote, la batterie est presque vide.

(clignotant)

Æ Après l’émission d’un deuxième signal sonore, lorsque le contour

de l’affichage de la pile clignote, le tire-lait est sur le point d’arrêter

de fonctionner; il s’arrête totalement après cinq secondes.

(clignotant)

Si les trois barres et le contour de l’affichage de la pile clignotent

simultanément, la batterie est en surchauffe ou défectueuse.

Consultez le chapitre 12 ou appelez le service à la clientèle de Medela.

8.4 Connexion Bluetooth

Bluetooth désigne une technologie sans fil d’échange de données sur de courtes distances.

Il peut être utilisé pour connecter votre tire-lait mains libres Freestyle™ à l’application Medela

Family pour téléphone intelligent.

En connectant votre tire-lait à l’application Medela Family, vous pouvez transférer

automatiquement vos données d’expression (durée de la séance, phases et niveaux)

et saisir manuellement la quantité de lait recueillie.

Pour profiter de ses avantages, vous devez créer un compte dans l’application Medela Family.

Installation de l’application Medela Family™

1. Téléchargez et utilisez l’application Medela Family sur votre téléphone portable.

L’application est gratuite pour les systèmes d’exploitation Apple

iOS et Android™.

2. Ouvrez l’application Medela Family sur votre téléphone portable et inscrivez-vous.

Connexion (appairage) Bluetooth de votre tire-lait mains libres Freestyle™

1. Vérifiez que la fonction Bluetooth est activée sur votre téléphone portable. Lorsque

la requête apparaît, assurez-vous de donner à l’application la permission d’utiliser

la connexion Bluetooth.

Android uniquement: Lorsque vous lancez Medela Family, il vous est demandé si

vous souhaitez autoriser l’application à utiliser votre localisation. Nous ne suivons

pas la position géographique de votre téléphone, mais c’est une exigence du système

d’exploitation du téléphone pour se connecter à un appareil avec Bluetooth.

2. Dans l’application Medela Family, cliquez sur «Connecter tire-lait» > «Configurer nouveau

tire-lait» et suivez les instructions de configuration et d’appairage à l’écran.

Enregistrement de votre séance d’expression dans l’application

Une fois la séance terminée, appuyez sur le bouton de mise en marche du tire-lait pour

transmettre les données à l’application Medela Family.

Informations

• En effectuant le suivi de vos séances sur l’application Medela Family, vous pouvez atteindre

vos objectifs grâce à des informations clés quotidiennes et un contenu personnalisé.

• Voir l’historique de vos séances vous permet de planifier chaque journée efficacement

et de suivre les changements de votre corps comme l’augmentation ou la diminution

de votre lactation.

• Après la configuration initiale, le témoin Bluetooth apparaîtra automatiquement sur

votre tire-lait s’il est en marche et si le téléphone appairé est à proximité avec l’application

Medela Family ouverte.

• Vous pouvez appairer plusieurs téléphones portables à votre tire-lait mains libres Freestyle™.

• Un seul téléphone portable peut interagir simultanément avec le tire-lait mains

libres Freestyle™.

• Le tire-lait peut enregistrer vos 30dernières séances d’expression. Si le tire-lait n’est pas

connecté avant la 31e séance, votre historique sera remplacé par de nouvelles données

de séance.

• Lorsque le tire-lait est connecté, votre compte Medela Family enregistrera un nombre

infini de séances.

• Une fois la séance terminée, appuyez sur le bouton de mise en marche du tire-lait pour

transmettre les données à l’application Medela Family.

Suppression de votre tire-lait mains libres Freestyle™ de votre téléphone

1. Dans l’application Medela Family, allez à «plus», puis aux paramètres du tire-lait.

2. Appuyez sur le tire-lait que vous souhaitez supprimer, puis sur le bouton «Supprimer

ce tire-lait».

Informations

• Supprimer le tire-lait mains libres Freestyle™ de votre téléphone portable n’effacera

pas les informations enregistrées dans l’application Medela Family.

• Si vous reconnectez votre tire-lait à votre téléphone portable, les 30dernières séances

enregistrées dans votre tire-lait seront transférées.

Pour plus de détails, consultez www.medela.fr.

Reconnaissance de marque commerciale: La marque et les logos Bluetooth® sont des marques de commerce appartenant à Bluetooth SIG, Inc.,

et toute utilisation de ces marques par Medela AG s’effectue sous licence. Apple est une marque commerciale d’Apple Inc. enregistrée aux États-Unis

et dans d’autres pays. Android est la marque commerciale de Google LLC.

8.5 Démarrage différé

Le tire-lait mains libres Freestyle™ comprend une fonction de démarrage différé.

Cette fonction permet au tire-lait de ne démarrer qu’après dix secondes.

Elle est utile dans le cas où vous souhaitez faire du multitâche et vous préparer avant

le début de l’expression.

1. Pour activer le départ différé, appuyez sur le bouton Démarrer/Pause et maintenez-le

appuyé deux secondes, en mode veille ou pause.

Æ Le tire-lait émet un signal sonore pour indiquer que le compte à rebours a commencé.

Æ Pendant ce délai, le bouton Démarrer/Pause clignote, et l’affichage multifonction

affiche les secondes restantes.

2. Une fois le délai écoulé, le tire-lait commence à fonctionner.

Pour ignorer le délai, appuyez sur la touche Démarrer/Pause .

Æ Le tire-lait se met immédiatement en marche.

100

9. Expression du lait maternel

ATTENTION

• N’essayez pas d’exprimer votre lait avec un niveau de succion excessif ou désagréable

(douloureux). La douleur et les éventuelles blessures au mamelon ou au sein risquent

de diminuer la production de lait.

• Contactez votre médecin traitant ou une spécialiste en allaitement si vous n’exprimez

que très peu de lait, voire pas du tout, ou si l’expression se révèle douloureuse.

REMARQUES

Veillez à ne pas plier ou pincer la tubulure pendant l’expression.

Voir la figure ¢12 sur le dépliant.

1. Assurez-vous que les collecteurs sont branchés et correctement positionnés.

2. ¢12-01 Appuyez sur le bouton Marche/Arrêt latéral jusqu’à ce que le tire-lait

émette un signal sonore, puis relâchez le bouton.

Æ Le tire-lait est maintenant en mode veille.

3. ¢12-02 Appuyez sur le bouton Démarrer/Pause pour commencer à exprimer votre lait.

Æ Le tire-lait commence en phase de stimulation.

4. ¢12-03 Réglez le niveau d’aspiration à l’aide des boutons Augmenter l’aspiration ( )

et Diminuer l’aspiration ( ) jusqu’à trouver le niveau confortable.

5. ¢12-04 Dès que le lait commence à s’écouler, appuyez sur le bouton Réflexe d’éjection

pour passer en phase d’expression.

Æ Le tire-lait passe ensuite à la phase d’expression.

Æ Si vous n’appuyez pas sur le bouton Réflexe d’éjection dans les deux minutes,

votre tire-lait passe automatiquement en phase d’expression.

6. ¢12-05 Réglez le niveau de succion à l’aide des boutons Augmenter l’aspiration ( )

et Diminuer l’aspiration ( ) jusqu’à trouver votre niveau maximal de confort.

Lorsque vous êtes en phase d’expression , augmentez le niveau d’aspiration jusqu’a

ressentir une légère gêne (sans que ce soit douloureux), puis diminuez le niveau d’aspiration

d’un cran à l’aide du bouton Diminuer ( )

Informations

• Le niveau maximal de confort désigne le réglage d’aspiration le plus élevé permettant

une expression confortable. Il est différent pour chaque mère.

• La stimulation doit rester à un niveau d’aspiration confortable, car utiliser le niveau

maximum est inutile.

• Réévaluez votre niveau maximal de confort tout au long de votre expérience d’expression.

Il peut évoluer en fonction des différentes phases de votre lactation.

101

7. À la fin de votre séance d’expression, appuyez sur le bouton Démarrer/Pause pour

arrêter la séance.

Æ Sans intervention de l’utilisatrice, le tire-lait s’arrête automatiquement après 30minutes.

8. Appuyez sur le bouton Marche/Arrêt latéral pour arrêter le tire-lait.

Mise en pause

Le tire-lait peut être mis en pause pendant les phases de stimulation et d’expression.

Cette pause vous permet de vous réinstaller correctement, de réajuster vos collecteurs

ou de vous occuper d’autre chose.

1. Pour marquer une pause, appuyez sur le bouton Démarrer/Pause pendant

le fonctionnement du tire-lait.

Æ L’expression s’arrête et le bouton Démarrer/Pause ainsi que l’affichage de l’heure

clignotent.

2. Pour reprendre l’expression, appuyez à nouveau sur le bouton Démarrer/Pause .

Si vous souhaitez démarrer une nouvelle séance d’expression, appuyez sur le bouton

Marche/Arrêt deux fois pour arrêter puis redémarrer le tire-lait.

Informations

• Si l’expression n’a pas repris au bout de deux minutes, le tire-lait s’arrête automatiquement.

• Pour poursuivre l’expression, vous aurez besoin de recommencer une nouvelle séance.

• Si vous devez marquer une pause supérieure à deux minutes, nous vous recommandons

de reprendre en phase de stimulation.

• N’oubliez pas d’enregistrer la quantité de lait dans votre application Medela Family.

10. Manipulation du lait maternel

10.1 Retirer les collecteurs de votre soutien-gorge

Voir la figure ¢13 sur le dépliant.

1. ¢13-01 Lorsque le tire-lait fonctionne toujours, penchez-vous légèrement en avant et

assurez-vous que tout le lait de l’entonnoir pénètre dans le collecteur. Éteignez le tire-lait.

2. ¢13-02 Débranchez la tubulure des collecteurs.

3. ¢13-03 Retirez soigneusement les collecteurs de votre soutien-gorge

10.2 Verser le lait depuis les collecteurs

Voir la figure ¢13 sur le dépliant.

1. ¢13-04 Placez les collecteurs en position verticale sur une surface où ils ne seront

pas facilement renversés. Vous pouvez utiliser la graduation sur la téterelle pour lire le

volume de lait recueilli. La graduation sur la coque externe vous donne une indication

approximative de la quantité pendant l’expression.

2. ¢13-05 La coque externe arrondie tournée vers le bas, versez le lait maternel par

le bec verseur dans une bouteille ou un récipient pour le conserver. N’utilisez pas les

collecteurs pour conserver le lait maternel. Ne conservez pas les collecteurs assemblés

dans le réfrigérateur.

3. Désassemblez-les complètement et nettoyez-les après chaque utilisation et désinfectez-les

une fois par jour comme décrit dans le chapitre 5 et le chapitre 6.

102

10.3 Instructions de conservation

Consultez le site www.medela.com pour toute recommandation relative à la conservation

et à la décongélation du lait maternel.

Instructions de conservation pour le lait maternel fraîchement exprimé

(pour les bébés en bonne santé nés à terme)

Température ambiante

16 à 25°C

(60 à 77°F)

Réfrigérateur

4°C (39°F)

ou plus froid

Congélateur

-18°C (0°F)

ou plus froid

Lait maternel décongelé

dans le réfrigérateur

Jusqu’à 4heures

*Jusqu’à 6heures pour

du lait exprimé dans

des conditions

hygiéniques optimales

Jusqu’à 3jours

*Jusqu’à 5jours pour

du lait exprimé dans

des conditions

hygiéniques optimales

Jusqu’à 6mois

*Jusqu’à 9mois pour

du lait exprimé dans

des conditions

hygiéniques optimales

À température ambiante:

Jusqu’à 2heures

Réfrigérateur:

pendant max. 24heures

Ne jamais recongeler!

* Instructions pour exprimer le lait maternel dans des conditions hygiéniques optimales:

Avant d’exprimer leur lait maternel, les mères doivent se laver les mains avec du savon

et de l’eau ou un désinfectant pour les mains à base d’alcool. Les pièces du tire-lait,

ainsi que l’endroit où vous exprimez doivent être propres. Les seins et mamelons n’ont

pas besoin d’être lavés avant la séance.

• Ces règles de conservation et de décongélation du lait maternel sont des recommandations.

Contactez votre consultante en lactation ou spécialiste en allaitement pour obtenir plus

d’informations.

• Conservez le lait maternel dans la partie la plus froide du réfrigérateur (idéalement au

fond du frigo au-dessus du bac à légumes).

• Pour obtenir des informations sur la conservation de votre lait maternel, consultez le site

www.medela.com.

Pour obtenir des informations sur la conservation de votre lait maternel, consultez les sites

(en anglais) BreastMilkGuidelines.com (États-Unis) ou

https://www.womenshealth.gov/breastfeeding/pumping-and-storing-breastmilk (États-Unis)

ou Medela.ca/Breastfeeding/Moms-Journey/Storing-and-Thawing-Breast-Milk (Canada).

10.4 Congélation

REMARQUES

• La répétition de cycles de congélation/décongélation détruit la composition du lait.

Ne recongelez donc jamais votre lait maternel.

• Congelez le lait maternel recueilli dans des bouteilles en plastique de qualité alimentaire

ou des sachets de conservation pour le lait maternel.

Ne remplissez pas les bouteilles ou sachets à plus de 3/4 de leur capacité de façon

à laisser de l’espace pour l’expansion éventuelle du lait.

• Inscrivez la date de l’expression et le volume de lait recueilli sur les biberons ou sachets.

• Les bouteilles et les pièces en plastique peuvent être fragilisées par la congélation

et risquent de casser en cas de chute.

• N’utilisez pas le lait maternel si les bouteilles ou les pièces semblent endommagées.

103

10.5 Décongélation

ATTENTION

Ne décongelez pas et ne réchauffez pas le lait maternel au micro-ondes ou dans

une casserole d’eau bouillante. Cela aide à préserver les composants importants

et à prévenir les brûlures.

• Pour préserver les composants du lait maternel, laissez-le décongeler dans le réfrigérateur

toute la nuit.

• L’autre option est de maintenir le biberon ou le sac sous l’eau chaude (max. 37°C/98,6°F)

et de l’utiliser immédiatement, dès qu’il a été décongelé.

REMARQUES

Secouez délicatement le biberon ou le sachet afin d’homogénéiser les corps gras.

Évitez de secouer vigoureusement ou d’agiter le lait.

10.6 Allaiter au lait maternel

Il est recommandé que l’allaitement maternel soit bien établi avant d’introduire l’alimentation

au biberon.

• Inspectez toujours le biberon, la tétine et les autres composants immédiatement avant et après

chaque usage. Si la tétine semble crevassée ou déchirée, cessez de l’utiliser immédiatement.

• Pour prévenir le risque d’étouffement, testez la solidité de la tétine en tirant sur son extrémité.

• N’essayez pas d’agrandir le trou de la tétine.

• Les nourrissons ne doivent pas être nourris au biberon sans la surveillance d’un adulte.

• N’utilisez pas la tétine comme une sucette pour calmer votre bébé.

Pour de plus amples informations sur l’expression et la conservation du lait maternel, veuillez

consulter les sites (en anglais) www.medela.com, BreastMilkGuidelines.com (États-Unis) ou

Medela.ca/Breastfeeding/Moms-Journey/Storing-and-Thawing-Breast-Milk (Canada).

104

11. Maintenance et entretien

11.1 Entretien de l’adaptateur secteur

AVERTISSEMENT

Si le boîtier extérieur de l’adaptateur secteur devient lâche ou se désassemble,

arrêtez l’utilisation et contactez immédiatement Medela. Si le boîtier se défait,

il y a risque de décharge électrique.

REMARQUES

Pour conserver votre adaptateur secteur et votre câble

en bon état, respectez la consigne suivante:

ne débranchez pas le câble ou l’adaptateur secteur en

tirant sur le cordon, mais tenez le boîtier du connecteur

et de l’adaptateur.

Voyager à l’étranger

Informations

Astuces pour voyager avec votre tire-lait.

Lors de voyages à l’étranger, nous vous recommandons d’acheter un adaptateur de voyage

(non inclus) pour correspondre aux prises murales locales. Veuillez consulter le pays que vous

visitez pour savoir quel type d’adaptateur convient le mieux. L’adaptateur secteur du tire-lait

présente deux fiches et n’a pas besoin d’une mise à la terre.

11.2 Entretien de la batterie

Votre tire-lait contient une batterie rechargeable intégrée (non remplaçable) aux ions de lithium.

REMARQUES

Si la batterie est totalement déchargée, le tire-lait ne peut pas fonctionner instantanément en

le branchant à l’adaptateur d’alimentation. Laissez la batterie se charger au moins 15minutes

avant d’essayer de mettre le tire-lait en marche.

REMARQUES

• Pour une performance optimale du tire-lait et de la batterie, utilisez l’adaptateur secteur

fourni avec le tire-lait.

• Assurez-vous que la tension de l’adaptateur secteur est compatible avec celle de la source

d’alimentation.

105

Informations

Pour préserver la durée de vie de la batterie:

• Rangez votre tire-lait dans un endroit frais.

• Rechargez la batterie avant qu’elle ne soit complètement déchargée. Cela augmente

la durée de vie de la batterie.

• Chargez complètement la batterie avant de ranger votre tire-lait.

Reportez-vous au chapitre 8.3 pour des informations sur le niveau de charge

de la batterie.

• Si votre tire-lait a été rangé dans un endroit chaud, il se peut que la batterie ne

fonctionne pas tout de suite. Pour que la batterie fonctionne à nouveau normalement,

laissez le tire-lait refroidir pendant une heure. Pendant ce temps, vous pouvez utiliser

votre tire-lait en branchant l’adaptateur secteur à une prise murale.

Voyager à l’étranger

Informations

Ce tire-lait est équipé d’une batterie aux ions de lithium. Sachez que certains pays peuvent

limiter le transport de ce type de batterie en avion. Renseignez-vous sur le pays que vous

visitez pour savoir s’il existe des restrictions de voyage liées aux batteries aux ions de lithium.

11.3 Rangement de longue durée

Votre tire-lait contient une batterie rechargeable. Afin de préserver votre tire-lait lorsqu’il

n’est pas utilisé pendant une période prolongée, il se mettra automatiquement en mode

rangement. Pour désactiver le mode rangement, branchez votre tire-lait à une source

d’alimentation externe et chargez la batterie pendant deux heures. Ne rangez pas les

collecteurs assemblés pendant une période prolongée.

Avant de ranger votre tire-lait pendant une période prolongée, pensez à:

frees tyle

freestyle

Nettoyer le collecteur

(voir le chapitre 6)

Nettoyer le bloc-moteur

(voir le chapitre 6.4)

Vérifier que la

batterie est chargée

(voir ci-dessous)

Chargez complètement la batterie avant de ranger votre tire-lait pour une période prolongée.

Consultez le chapitre 8.3 pour en savoir plus sur le niveau de charge de la batterie.

106

12. Dépannage

En cas de comportement inhabituel de votre tire-lait, vérifiez dans le tableau de dépannage

si vous trouvez votre cas dans la colonne «Problème», puis suivez les instructions figurant

dans la colonne «Solution».

Tableau de dépannage

Problème Solution

Le tire-lait ne passe pas

en mode veille après

avoir appuyé sur le

bouton Marche/Arrêt

• Vous avez appuyé sur le bouton Marche/Arrêt trop

brièvement ou trop longtemps.

• Appuyez sur le bouton Marche/Arrêt jusqu’au signal sonore,

puis relâchez le bouton. Si le tire-lait est en mode rangement,

il faut attendre un peu plus longtemps l’émission du signal

sonore (env. une seconde).

L’affichage ne s’allume

pas après que j’ai

appuyé sur le bouton

Marche/Arrêt

• Pour réinitialiser votre tire-lait, appuyez sur le bouton

Marche/Arrêt (latéral) et maintenez-le appuyé sept

à dix secondes.

• Si le problème persiste, vérifiez que le tire-lait est branché

sur une alimentation en bon état de fonctionnement.

• Si le problème persiste encore, contactez le service

à la clientèle de Medela.

Le décompte de la

minuterie ne se lance

pas après que j’ai

appuyé sur le bouton

Démarrer/Pause

• Contactez le service à la clientèle de Medela.

Le tire-lait ne génère

plus de vide (le moteur

ne fonctionne pas) après

avoir appuyé sur le

bouton Démarrer/Pause

• Vérifiez que le tire-lait est en marche.

• Contactez le service à la clientèle de Medela.

Le tire-lait génère

uniquement un vide

constant au lieu de

cycles de vide

• Contactez le service à la clientèle de Medela.

Le tire-lait cesse de

fonctionner ou ne peut

pas être mis en marche

(il émet un signal sonore

et tous les éléments de

l’affichage de la batterie

clignotent)

• Le tire-lait refuse de fonctionner, car la batterie

est en surchauffe. Laissez le bloc-moteur refroidir,

puis redémarrez le tire-lait.

107

Tous les éléments de

l’affichage de la batterie

clignotent lorsque j’essaie

de charger le tire-lait

• Il est impossible de charger la batterie lorsque sa

température est trop élevée. Laissez le bloc-moteur

refroidir, puis mettez l’appareil en charge.

L’aspiration est faible

ou inexistante

• Vérifiez que tous les composants des collecteurs sont propres,

secs et correctement branchés.

• Lorsque vous exprimez votre lait, assurez-vous que la téterelle

est positionnée de façon hermétique sur le sein.

• Lors d’une expression simple, vérifiez que l’extrémité inutilisée

de la tubulure est branchée correctement sur son support.

• Si le problème d’aspiration persiste, contactez le service

à la clientèle de Medela.

Le tire-lait ne fonctionne

pas comme d’habitude

• Pour réinitialiser votre tire-lait, appuyez sur le bouton

Marche/Arrêt (latéral) et maintenez-le appuyé sept secondes.

• Si le problème persiste, contactez le service à la clientèle

de Medela.

L’extérieur du tire-lait

a été mouillé

• Débranchez la prise électrique du tire-lait et arrêtez-le.

• Séchez l’extérieur du tire-lait.

Le tire-lait a été immergé

dans l’eau

• Débranchez la prise électrique du tire-lait et arrêtez-le.

• Contactez le service à la clientèle de Medela.

Impossible d’envoyer

les données

• La fonction Bluetooth sur le téléphone portable

est désactivée.

Activez la fonction Bluetooth et tentez d’envoyer les

données à nouveau.

• L’appairage des deux appareils a échoué. Répétez les

instructions d’appairage. Reportez-vous au chapitre8.4.

• Le téléphone portable est trop loin du tire-lait.

Rapprochez le téléphone portable du tire-lait.

• L’application sur le téléphone portable n’est pas prête.

Vérifiez l’application.

Si le problème de votre tire-lait persiste ou si vous avez d’autres questions, contactez

le service à la clientèle de Medela. Pour en savoir plus, consultez le site www.medela.fr.

Choisissez votre pays dans l’onglet «Contact».

108

13. Pour passer une commande

Accessoires

Référence de l’article Produit

Selon votre région,

consultez les points

de vente proches de

chez vous ou les sites

internet pour connaître

la disponibilité des

articles.

Téterelles 21mm compatibles avec les collecteurs mains libres

Medela*

Téterelles 24mm compatibles avec les collecteurs mains libres

Medela*

Téterelles 27mm compatibles avec les collecteurs mains libres

Medela*

Tubulure en Y compatible avec le tire-lait mains-libres

Medela Freestyle

* Si l’expression s’avère douloureuse ou insatisfaisante, contactez votre consultante en lactation ou votre

spécialiste de l’allaitement. Une téterelle de taille différente peut contribuer à rendre l’expression plus

confortable et plus efficace.

En cas de difficultés pour trouver l’accessoire souhaité, contactez le service à la clientèle

de Medela.

Pour en savoir plus, consultez le site www.medela.fr. Choisissez votre pays dans l’onglet

«Contact».

Pour remplacer des pièces perdues ou défectueuses, contactez le service à la clientèle

de Medela.

D’autres produits Medela sont disponibles sur www.medela.com.

109

14. Garantie

Cet appareil est assorti pendant un an d’une garantie pièces et main d’œuvre de Medela,

LLC pour le mécanisme du tire-lait à partir de la date d’achat, qui protège l’acheteuse au

détail initiale. La garantie est uniquement valide dans le pays d’achat. En cas de défectuosité,

Medela décidera à son gré de remplacer cet appareil ou lesdites pièces de rechange sans

frais. L’acheteuse assume tous les frais de retour de cet appareil à Medela. Cette garantie ne

s’applique pas aux appareils utilisés commercialement, de manière inadéquate ou abusive

ou qui ont subi une modification.

TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LA GARANTIE DE QUALITÉ

MARCHANDE, SONT LIMITÉES À UNE DURÉE DE 1AN À COMPTER DE LA DATE

D’ACHAT. CERTAINES RÉGIONS NE PERMETTENT PAS DE LIMITER LA DURÉE D’UNE

GARANTIE IMPLICITE, DE SORTE QUE LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

S’APPLIQUER À VOUS. CETTE GARANTIE VOUS DONNE DES DROITS SPÉCIFIQUES, ET

VOUS POURRIEZ ÉGALEMENT AVOIR D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE

À L’AUTRE OU DANS VOTRE PAYS.

Avant de faire une réclamation quelconque au titre de cette garantie, il se peut que vous

économisiez du temps et de l’argent en appelant le service à la client de Medela (voir les

coordonnées ci-dessous). Vous pouvez également appeler ce numéro pour obtenir des

informations supplémentaires concernant cette garantie. Si vous souhaitez faire une

réclamation au titre de cette garantie, vous devez retourner cet appareil à Medela avec un

numéro d’autorisation de retour que donne le service à la clientèle de Medela, port prépayé,

en incluant votre reçu avec date d’achat ou autre preuve d’achat et une brève description

du problème à l’adresse suivante:

Canada

MEDELA CANADA – RETOURS

8-4160 SLADEVIEW CRESCENT,

MISSISSAUGA, ONTARIO, L5L 0A1

ATTENTION: RETOURS

Service à la clientèle Medela (sans frais): 1-800-435-8316

Medela Canada

4160 Sladeview Crescent, unité8

Mississauga, ON L5L 0A1

ATTENTION: RETOURS

info@medela.ca

Appelez le service à la clientèle pour obtenir un numéro d’autorisation de retour.

Les retours ne sont pas acceptés sans numéro d’autorisation.

110

15. Mise au rebut

Mise au rebut de votre tire-lait

À la fin de sa vie utile, séparez les pièces de votre tire-lait et jetez-les selon les instructions

suivantes.

Téterelles, coques externes, tubulure et membranes

Les pièces sont en plastique respectueux de l’environnement que vous pouvez jeter avec

les déchets ménagers. Recyclez-les ou jetez-les conformément à la réglementation locale.

Bloc-moteur et adaptateur d’alimentation

Ne jetez pas l’équipement électrique ou électronique avec les déchets ménagers non triés;

placez-les en tri sélectif.

Dans l’Union européenne, le fabricant ou son distributeur doit reprendre l’équipement

usagé. D’autres pays ont peut-être des systèmes de collecte et de recyclage similaires.

Jetez l’équipement usagé conformément à la réglementation locale.

Interrogez le point de vente ou les instances locales pour connaître les centres de collecte

appropriés des équipements usagés.

La collecte en tri sélectif et le recyclage de votre équipement usagé préservent les ressources

naturelles et garantissent son recyclage respectueux de la santé et de l’environnement.

ATTENTION

Les matériaux dangereux présents dans les équipements électriques et électroniques

sont nocifs pour la santé et l’environnement s’ils ne sont pas mis au rebut correctement.

111

16. Signification des symboles

Les tableaux suivants expliquent les symboles figurant sur les pièces des appareils

et leur emballage.

Symboles utilisés dans ce mode d’emploi

Symbole d’alerte générale de

sécurité, souligne des informations

relatives à la sécurité.

Définit une plage d’humidité

relative (par ex. pour l’utilisation,

le transport ou le rangement).

Définit une plage de température

(par ex. pour l’utilisation,

le transport ou le rangement).

Définit une plage de pression

atmosphérique (p. ex. pour l’utilisation,

le transport ou le rangement).

Indique que ce dispositif est doté de la technologie sans fil Bluetooth.

(marques déposées du groupe d’intérêt spécial (SIG) Bluetooth)

Symboles sur le bloc-moteur

Indique l’emplacement

du bouton Marche/Arrêt.

Identifie le fabricant.

Indique la date de fabrication.

Indique le numéro de pièce

de l’appareil.

Indique le numéro de série

de l’appareil.

Indique le degré de protection

contre la pénétration de corps

étrangers et l’humidité.

Indique la conformité aux exigences

internationales pour une protection

contre l’électrocution (parties en

contact avec la peau de typeBF).

Indique que les dispositifs

électriques/électroniques ne peuvent

pas être mis au rebut avec des

déchets ménagers non triés (mise

au rebut de l’appareil conformément

aux réglementations locales).

Indique la conformité aux exigences

de sécurité supplémentaires des

États-Unis et du Canada, en ce qui

concerne les dispositifs médicaux

électriques.

Indique que ce dispositif est doté

de la technologie sans fil Bluetooth.

(marques déposées du groupe

d’intérêt spécial (SIG) Bluetooth)

Lire et respecter le mode d’emploi.

Indique un courant continu.

Indique la conformité aux exigences

de la Federal Communications

Commission états-unienne.

Le marquageCE indique la

conformité avec les directives

européennes qui s’appliquent.

Le marquage Regulatory Compliance Mark indique la conformité aux exigences

australiennes relatives à la CEM et aux émissions radio.*

112

Symboles sur l’adaptateur d’alimentation

Indique un courant alternatif.

Indique un courant continu.

Indique la polarité de

l’alimentation USB.

Indique que l’appareil est un

appareil électrique de classeII

(double isolation).

Indique que l’appareil est réservé

à un usage en intérieur.

Indique le degré d’efficacité

pour l’alimentation externe.

Indique la conformité aux exigences

de la Federal Communications

Commission états-unienne.

Le marquage NOM (Norma Oficial

Mexicana) indique que le dispositif

est conforme aux exigences

mexicaines en vigueur.

Le marquage UL LISTED indique que l’appareil est fabriqué conformément aux exigences de

sécurité UL des États-Unis et du Canada (États-Unis: UL60950-1, CAN: CSA C22.2 NO. 60950-1).

Symboles présents sur l’emballage

Identifie le fabricant.

Conserver à l’abri de la lumière

directe du soleil.

Indique la référence du dispositif.

Contient des articles fragiles.

Manipuler avec soin.

Définit la plage de température

pour le transport ou le rangement.

Définit la plage d’humidité relative

pour le transport ou le rangement.

Définit la plage de pression

atmosphérique pour le

transport ou le rangement.

Conserver à l’abri de la pluie.

Conserver au sec.

L’emballage contient des produits

destinés à entrer en contact avec des

denrées alimentaires conformément

au règlement CE N°1935/2004.

Indique que les dispositifs

électriques/électroniques ne peuvent

pas être mis au rebut avec des

déchets ménagers non triés (mise

au rebut de l’appareil conformément

aux réglementations locales).

Le marquageCE indique la

conformité avec les directives

européennes qui s’appliquent.

Indique la conformité aux exigences

de la Federal Communications

Commission états-unienne.

Lire et respecter le mode d’emploi.

Indique que l’emballage

est recyclable.

Indique le numéro de lot/paquet.

Indique la date de fabrication.

Indique le numéro de série

de l’appareil.

PAP

Indique le matériau à partir

duquel un article est fabriqué.

113

Références

1 CEI 60601-1, Appareils électromédicaux – Partie 1: Exigences générales pour la sécurité de base et les performances essentielles,

Tableau D.2 Symbole 2 Signe d’avertissement général.

2 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.3.7 Limite de température / ISO 7000-0632, Symboles graphiques à utiliser sur les équipements, Limite de température.

3 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.3.8 Limite d’humidité / ISO 7000-2620, Symboles graphiques à utiliser sur les équipements, Limite d’humidité.

4 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.3.9 Limite de pression atmosphérique / ISO 7000-2621, Symboles graphiques à utiliser sur les équipements, Limite de pression atmosphérique.

5 CEI 60601-1, Appareils électromédicaux – Partie 1: Exigences générales pour la sécurité de base et les performances essentielles,

Tableau D.1 Symbole 29 Veille

6 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.1.1 Fabricant.

7 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.1.3 Date de fabrication / ISO 7000-2497, Symboles graphiques à utiliser sur les équipements, Date de fabrication.

8 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.1.6 Numéro d’article / ISO 7000-2493, Symboles graphiques à utiliser sur les équipements, Numéro de catalogue.

9 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.1.7 Numéro de série / ISO 7000-2498, Symboles graphiques à utiliser sur l’équipement, Numéro de série.

10 CEI 60601-1, Appareils électromédicaux – Partie 1: Exigences générales relatives à la sécurité de base et aux performances essentielles,

Tableau D.3 Symbole 2 Code IP CEI 60529: Degrés de protection fournis par les boîtiers (code IP).

11 CEI 60601-1, Appareils électromédicaux – Partie 1: Exigences générales pour la sécurité de base et les performances essentielles,

Tableau D.1 Symbole 20 Type BF parties appliquées.

12 EN 50419, Marquage des équipements électriques et électroniques conformément à l’article 11(2) de la directive 2002/96/CE (DEEE).

13 Le marquage TÜV (Technical Inspection Association) indique que le dispositif est fabriqué conformément aux exigences de sécurité UL

pour les États-Unis et le Canada (États-Unis: UL60950-1, CAN: CSA C22.2 NO. 60950-1).

14 CEI 60601-1, Appareils électromédicaux – Partie 1: Exigences générales pour la sécurité de base et les performances essentielles,

Tableau D.2 Symbole 10 Se référer au livret/manuel d’instructions.

15 Code des règlements fédéraux, titre 47, partie 15b / 15 c.

16 CEI 60601-1, Appareils électromédicaux – Partie 1: Exigences générales pour la sécurité de base et les performances essentielles,

Tableau D.1 Symbole 1 Courant continu.

17 CEI 60601-1, Appareils électromédicaux – Partie 1: Exigences générales pour la sécurité de base et les performances essentielles,

Tableau D.1 Symbole 4 Courant alternatif.

18 CEI 60950-1 Matériel de traitement de l’information – Sécurité – Partie 1: Exigences générales, Article 1.7.1 / IEC 60417 Symboles graphiques

à utiliser sur les équipements

19 CEI 60601-1, Appareils électromédicaux – Partie 1: Exigences générales pour la sécurité de base et les performances essentielles,

Tableau D.1 Symbole 9 Équipement de classe II.

20 CEI 60417-5957, Symboles graphiques à utiliser sur les équipements, pour usage en intérieur uniquement.

21 Exigence du US Department of Energy (ministère états-unien de l’Énergie), 10 CFR Partie 430.

22 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.3.1, Fragile, manipuler avec précaution / ISO 7000-0621, Symboles graphiques à utiliser sur le matériel, Fragile, manipuler avec précaution.

23 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.3.2 Tenir à l’écart de la lumière du soleil / ISO 7000-0624, Symboles graphiques à utiliser sur les équipements, Tenir à l’écart de la lumière du soleil.

24 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.3.4, Tenir à l’écart de la pluie / ISO 7000-0626, Symboles graphiques à utiliser sur l’équipement, Tenir à l’écart de la pluie.

25 ISO 7000-1135, Symboles graphiques à utiliser sur les équipements, Symbole général de récupération/recyclable.

26 97/129/CE, Décision de la Commission établissant le système d’identification des matériaux d’emballage.

27 ISO 15223-1, Dispositifs médicaux – Symboles à utiliser avec les informations à fournir par le fabricant – Partie 1: Exigences générales,

Clause 5.1.5 Code de lot / ISO 7000-2492, Symboles graphiques à utiliser sur les équipements, Code de lot.

* Ces symboles ne sont pas applicables au marché des États-Unis, du Canada et du Mexique.

114

17. Réglementation internationale

17.1 Compatibilité électromagnétique (CEM)

Le tire-lait mains libres Freestyle™ est destiné à être utilisé dans un environnement domestique

et a fait l’objet d’une évaluation de la compatibilité électromagnétique selon les exigences

de la norme CEI 60601-1-2:2014 4e édition, conformément aux clauses7 et 8.9.

Le tire-lait nécessite des précautions spéciales en ce qui concerne la compatibilité

électromagnétique, et doit être installé et mis en service conformément aux directives sur

la compatibilité électromagnétique indiquées dans ce mode d’emploi. Les appareils de

communication portables et mobiles RF peuvent influer sur le fonctionnement du tire-lait.

AVERTISSEMENT

Pour éviter les dysfonctionnements dus aux interférences électromagnétiques:

• Le tire-lait électrique mains libres Freestyle™ ne doit pas être utilisé à côté ou sur un autre

équipement. S’il est placé à côté ou sur un autre équipement, le tire-lait électrique mains

libres Freestyle™ doit être observé afin de vérifier qu’il fonctionne normalement dans la

configuration d’utilisation.

• Les appareils de communication sans fil, tels que les boîtiers de réseau sans fil

domestiques, les téléphones portables, les téléphones sans fil et leur base, ainsi que

les talkies-walkies, le RFID peuvent influer sur le fonctionnement du tire-lait électrique

et doivent être placés à au moins 30cm de l’appareil.

• N’utilisez pas d’accessoires ou de câbles autres que ceux fournis par le fabricant de cet

appareil, car cela pourrait entraîner une augmentation des émissions électromagnétiques

ou une diminution de l’immunité électromagnétique de cet équipement et entraîner un

mauvais fonctionnement.

REMARQUES

Cet équipement a été testé et trouvé conforme aux limites pour un appareil numérique

de Classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues

pour prévoir une protection raisonnable contre l’interférence nocive dans une installation

résidentielle. Cet équipement génère, utilise et peut émettre une énergie de fréquence

radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des

interférences nuisibles aux communications radio. Il n’y a cependant aucune garantie

que l’interférence n’aura pas lieu dans une installation particulière. Si cet équipement

provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut

être déterminé en éteignant et en rallumant l’équipement; l’utilisatrice est encouragée à

essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l’antenne de réception.

• Augmentez la distance entre l’équipement et l’antenne.

• Connectez l’équipement à une prise sur un circuit différent de celui auquel le récepteur

est connecté.

• Consultez le marchand ou un technicien radio/TV expérimenté pour de l’aide.

115

Guide et déclaration du fabricant – émissions électromagnétiques

Ce tire-lait est conçu pour être utilisé dans l’environnement électromagnétique spécifié

ci-dessous. La cliente ou l’utilisatrice du tire-lait doit s’assurer qu’il est utilisé dans un

environnement de ce type.

Essai de contrôle

des émissions

Conformité Environnement électromagnétique – guide

Émissions RF

CISPR 11

Groupe 1

Le tire-lait utilise l’énergie RF uniquement pour

son fonctionnement interne. Pour cette raison,

ses émissions RF sont très faibles et ne sont pas

susceptibles de causer des interférences avec

les appareils électroniques situés à proximité.

Émissions RF

Classe B

Le tire-lait est conçu pour être utilisé dans tous

les établissements, y compris les domiciles et

ceux directement reliés au réseau d’alimentation

public à basse tension qui alimente les

bâtiments utilisés à des fins domestiques.

Émissions harmoniques

IEC 61000-3-2

Sans objet

Fluctuations de

tension / émissions

de scintillement

CEI 61000-3-3

Sans objet

116

Guide et déclaration du fabricant – immunité électromagnétique

Ce tire-lait est conçu pour être utilisé dans l’environnement électromagnétique spécifié

ci-dessous. La cliente ou l’utilisatrice du tire-lait doit s’assurer qu’il est utilisé dans un

environnement de ce type. Le tire-lait mains libres Freestyle™ n’a pas d’indicateurs

de performance essentiels, mais a été testé pour l’immunité aux perturbations

électromagnétiques et a réussi en utilisant les critères suivants:

1. Pas de changement dans le mode et le fonctionnement du tire-lait.

2. Le tire-lait peut être contrôlé en modifiant le niveau d’aspiration et/ou en appuyant

sur le bouton Marche/Arrêt.

3. La communication Bluetooth peut être temporairement interrompue, mais ne doit

jamais être coupée complètement, ou vous devrez effectuer un nouvel apppairage.

Réinitialiser (La séquence suivante peut être utilisée pour réinitialiser l’appareil en cas

de perturbation EM)

1. Débranchez le câble d’alimentation du bloc-moteur.

2. Débranchez l’adaptateur secteur de la prise murale.

3. Branchez l’ensemble-accessoires tire-lait grâce à la tubulure (si ce n’est pas déjà le cas).

4. Appuyez sur le bouton Marche/Arrêt et maintenez-le enfoncé pendant sept à dix secondes.

5. Rebranchez l’adaptateur d’alimentation dans la prise électrique murale.

6. Branchez le câble d’alimentation sur le bloc-moteur.

7. Appuyez sur le bouton Marche/Arrêt pour allumer le tire-lait.

8. Appuyez sur le bouton Démarrer/Pause pour commencer l’expression.

Test d’immunité

Niveau d’essai

CEI 60601

Niveau de

conformité

Environnement

électromagnétique – guide

Décharge

électrostatique (ESD)

CEI 61000-4-2

+/- 8kV de

décharge

au contact

+/- 15kV

de décharge

dans l’air

+/- 8kV

de décharge

au contact

+/- 15kV

de décharge

dans l’air

Les planchers doivent être

en bois, en béton ou en

céramique. Si les planchers

sont couverts avec un

matériau synthétique,

l’humidité relative devrait

être d’au moins 5%.

Coupure/sursaut

électrique rapide

CEI 61000-4-4

± 2kV

pour les lignes

d’alimentation

électrique

± 2kV

pour les lignes

d’alimentation

électrique

La qualité de l’alimentation

principale devrait être

équivalente à celle

disponible dans un

environnement hospitalier

ou commercial normal.

Surtension

CEI 61000-4-5

± 0,5kV, ± 1kV

Ligne à ligne

± 0,5kV, ± 1kV

Ligne à ligne

La qualité de l’alimentation

principale devrait être

équivalente à celle

disponible dans un

environnement hospitalier

ou commercial normal.

117

Chutes de tension,

interruptions de courte

durée, variations

de tensions sur les

conduites d’entrée

en alimentation

CEI 61000-4-11

0% U

pour

0,5cycle à 0°, 45°,

90°, 135°, 180°,

225°, 270° et 315°.

0% U

pour un

cycle à 0°

70% U

pour

25cycles à 50Hz

à 0° pour 30cycles

à 60Hz à 0°

0% U

pour

250cycles à 50Hz

à 0° pour

300cycles à 60Hz

à 0°

0% U

pour

0,5cycle à 0°, 45°,

90°, 135°, 180°,

225°, 270° et 315°.

0% U

pour un

cycle à 0°

70% U

pour

25cycles à 50Hz

à 0° pour 30cycles

à 60Hz à 0°

0% U

pour

250cycles à 50Hz

à 0° pour

300cycles à 60Hz

à 0°

La qualité de

l’alimentation

principale devrait

être équivalente à

celle disponible dans

un environnement

hospitalier ou

commercial normal.

Si l’utilisatrice du

tire-lait requiert un

fonctionnement

ininterrompu en cas

de panne électrique,

il est recommandé

de relier le tire-lait

à un système

d’alimentation

sans coupure ou

à une batterie.

Champ magnétique

à la fréquence du

réseau d’alimentation

(50/60Hz)

CEI 61000-4-8

30A/m 30A/m

Il peut être nécessaire

de positionner le

tire-lait plus loin des

sources de champs

magnétiques à

fréquence industrielle

ou d’installer un

blindage magnétique.

Le champ magnétique

à fréquence

industrielle devrait

être mesuré afin de

s’assurer qu’il est

suffisamment bas.

REMARQUE: U

est la tension alternative de secteur avant l’application du niveau du test.

118

Tableau des fréquences des émetteurs portables et mobiles pour lesquels la distance

de séparation recommandée est de 30cm:

Bande (MHz) Service

380 - 390 TETRA 400

430 - 470 GMRS 460, FRS 460

704 - 787 LTE Band 13, 17

800 - 960 GSM 800/900, TETRA 800, iDEN 820, CDMA 850, LTE Band 5

1700 - 1990 GSM 1800; CDMA 1900; GSM 1900; DECT; LTE Bande 1, 3, 4, 25; UMTS

2400 - 2570 Bluetooth, WLAN, 802.11 b/g/n, RFID 2450, LTE Band 7

5 100 - 5 800 WLAN 802.11 a/n

AVERTISSEMENT: Les équipements de communication RF portables (y compris les

périphériques tels que les câbles d’antenne et les antennes externes) ne doivent pas être

utilisés à moins de 30cm de toute pièce du tire-lait mains libres Freestyle™, y compris

les câbles spécifiés. Sans quoi, le fonctionnement de cet équipement serait dégradé.

17.2 Émissions radio

Déclaration FCC (États-Unis)

Les changements ou modifications non expressément autorisés par la partie responsable

de la conformité peuvent annuler le droit de l’utilisatrice à utiliser l’appareil.

Ce dispositif médical satisfait aux exigences de la section15 de la réglementation FCC

(Commission fédérale des communications). Son fonctionnement est soumis aux deux

exigences suivantes:

(1) l’appareil ne doit pas causer d’interférences nocives, et

(2) l’appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner

un fonctionnement indésirable.

Déclaration de l’ISED (Canada)

Cet appareil est conforme aux RSS exemptés de licence d’Industry Canada. Son fonctionnement

est soumis aux deux exigences suivantes:

(1) cet appareil ne doit pas causer d’interférences; et

(2) cet appareil doit accepter toutes les interférences, y compris celles pouvant entraîner

un fonctionnement indésirable.

119

18. Caractéristiques techniques

Résumé des spécifications techniques importantes

Performance d’aspiration

(à 500m au-dessus du niveau de la mer

[pression atmosphérique de 954,62hPa])

-45 à -245mmHg (-60 à -327hPa)

45à111cpm

Adaptateur secteur (S010W*0500200)

*code pays

Entrée 100 à 240V~

50/60Hz max. de 0,4A

Sortie 5V 2A 10W

Efficacité

moyenne

79%

Consommation

électrique hors

charge

Inférieure à 0,1W

Bloc-moteur

Autonomie et

type de batterie

Min. 2750mAh

Li-ion, taille 18650

Taille 148 x 66 x 46,5mm

Poids 273g

Niveau de protection Ingress: IP22

Norme de transmission: Bluetooth version 4.0 LE

Bande de fréquence: 2402-2480MHz

Puissance de sortie maximale: +4dBm (classe 2)

Matériaux en contact avec la peau ou le lait

• Téterelle: polypropylène

• Coque externe: polypropylène, élastomère thermoplastique

• Membrane: silicone

Pas de BPA intentionnel.

Renseigner «Fin de document» dans un paragraphe au format Pagination

Fin de document

+5°C

+35°C

Plage de température

de fonctionnement

entre 5 et 35°C (41 à 95°F)

15%

93%

Plage d’humidité

de fonctionnement

(15% à 93% d’humidité relative)

70kPa

106kPa

Plage de pression atmosphérique

(70kPa à 106kPa)

-20°C

+50°C

Température de

transport/rangement

entre -20 et 50°C ( -4 à 122°F)

15%

93%

Plage d’humidité pour

le transport/rangement

(15% à 93% d’humidité relative)

Medela FREESTYLE HANDS-FREE Breast Pump

Product's Documents

User Manual

Specifications

Medela FREESTYLE HANDS-FREE Questions and Answers
