Truck Air Horn

PARAMETER LIST
Model
HS-660
HS-550
HS-661
HS-551
Voltage
12
12
12
12
Power(w)
190
170
190
170
Working pressure
range (psi)
ON: 90
OFF: 120
ON: 90
OFF: 120
ON: 90
OFF: 120
ON: 90
OFF: 120
Storage tank
Capacity (gal)
1.6
0.8
1.6
0.8
Output sound
maximum(dB)
150
150
150
150
Net weight(kg)
6.1
5.45
4.65
4.5
PART LIST
NO.
Name
HS-660
HS-550
HS-661
HS-551
1
compressor
1
1
1
1
2
horn
2
1
0
0
3
Air tube
1
1
1
1
4
Horn connection
1
0
0
0
5
Horn mount
1
1
0
0
6
Teflon tape
1
1
1
1
7
Rubber pad
4
4
4
4
8
Safety mounting seat
1
1
1
1
9
Fuse
1
1
1
1
10
M6 bolt
12
8
4
4
11
M6 nut
12
8
4
4
12
M6 washer
12
4
4
4
13
Air pipe joint
0
0
1
1

SECURITY & WARNINGS
WARNING: Read the instructions before using this product. Failure to do
so can result in serious injury. Always observe the rules of safe operation.
1. The temperature of the compressor may be very high during operation
or after it has stopped, so do not touch it with bare skin.
2. Install the system in a level, cool, dry place. Avoid hot and humid areas
and do not wet the compressor motor.
3. The speaker is very loud, so keep your ears away from the speaker to
prevent damage to your ears.
4. This product is not a toy. Do not allow children to play with or near this
item.
ASSEMBLY PRECAUTIONS:
1. Assemble only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
3. Keep the assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6. Product capabilities apply to properly and completely assembled
products only.
7. Assemble on a flat, level, hard and smooth surface capable of safely
supporting a fully loaded truck air horn.
SAVE THESE INSTRUCTIONS

OPERATION

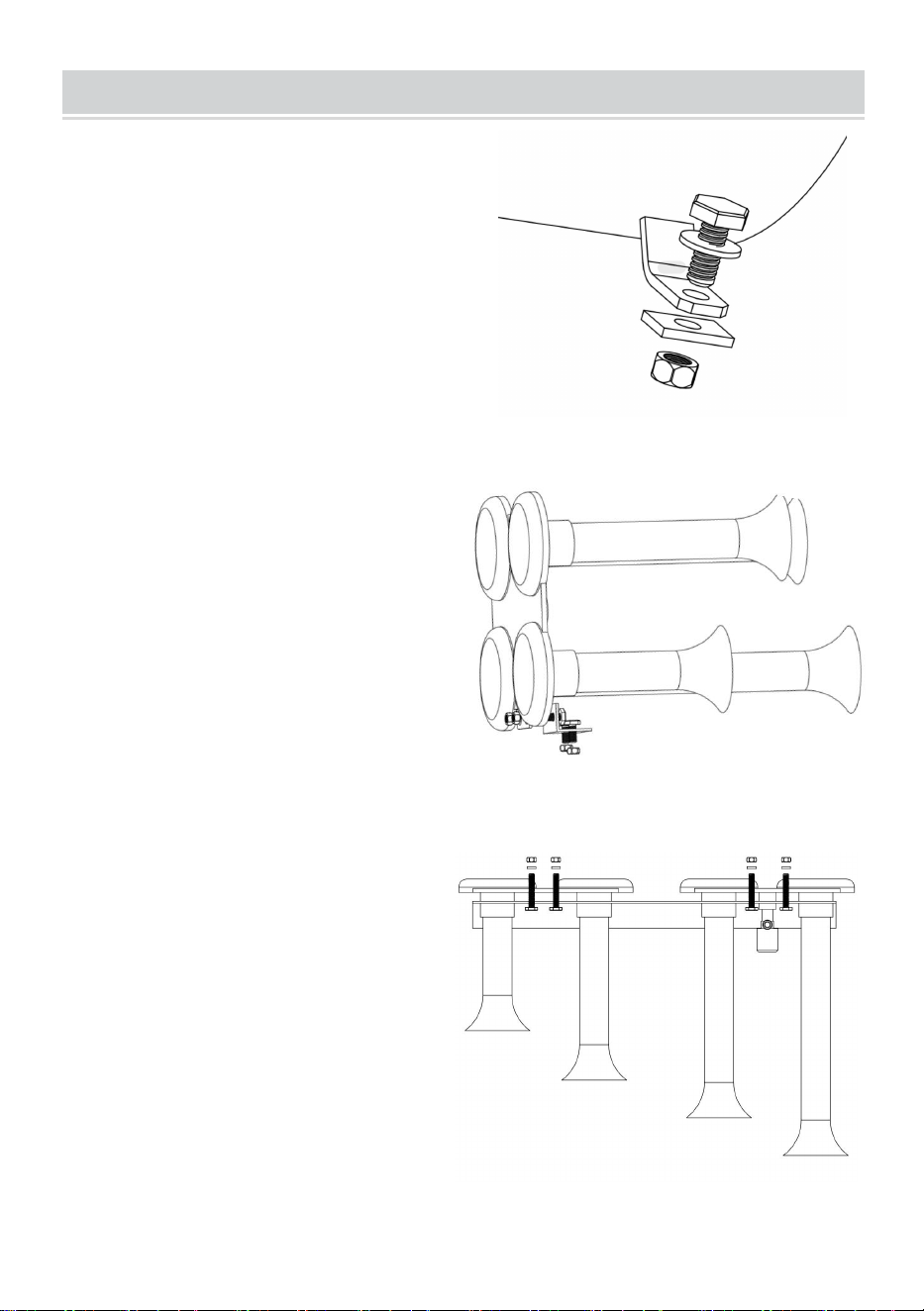

Step 1: Use a 10 mm open wrench or
a 10 mm socket wrench to fix the
compressor to the car using M6 bolts,
four nuts, four flat washers, and four
rubber cushion pads. Install the bolts
through the gasket, compressor
support, rubber washers, car frame,
and nuts.
Step 2: Use a 10 mm open wrench
or a 10 mm socket wrench to fix the
horn support to the horn and the car
using four M6 bolts, four M6 nuts,
and one tripod. Install the bolts
through the tripod - one end through
the horn lock nut, and the other end
through the car lock nut.
2.1 Model HS-660 Horn assembly
Step 1:Use a 10mm open wrench
or a 10mm socket wrench to fix the
two horns to the support using four
M6 bolts, four M6 nuts, four M6
gaskets, and one tripod. Install the
bolts through the tripod - through
the horn, through the gasket, and
lock the nuts.

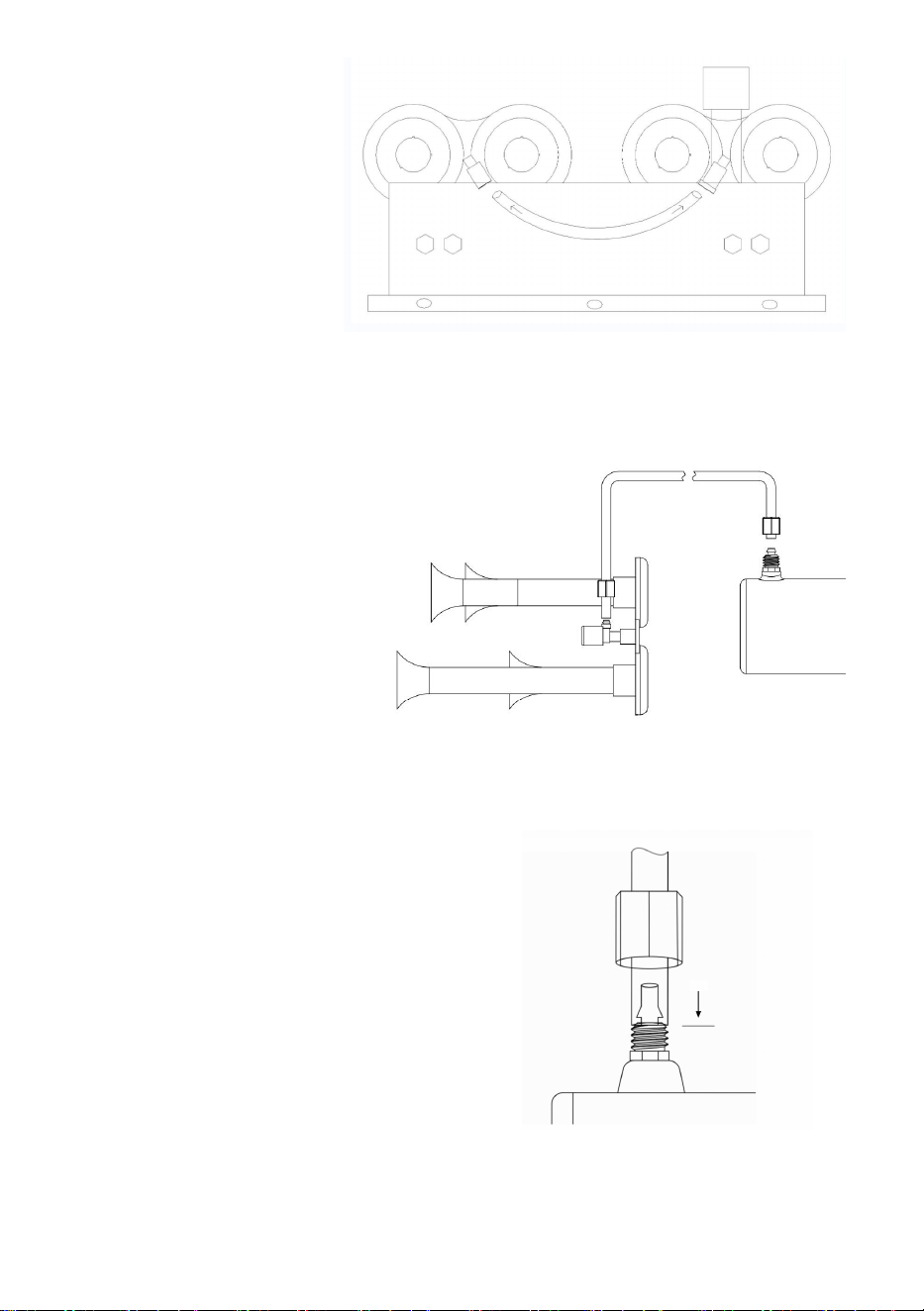

2.2 Model HS-660 Horn
Assembly Step 2:Insert
the connectors of the
two horns using the
fitting hose butt.
Step 3: Attach the coupling
nut to both ends of the hose.
Step 4: Plug the hose into the connector
(hose will be easier to install after
heating)

Step 5: Use a 12 mm open-end wrench to
tighten the air pipe nut.

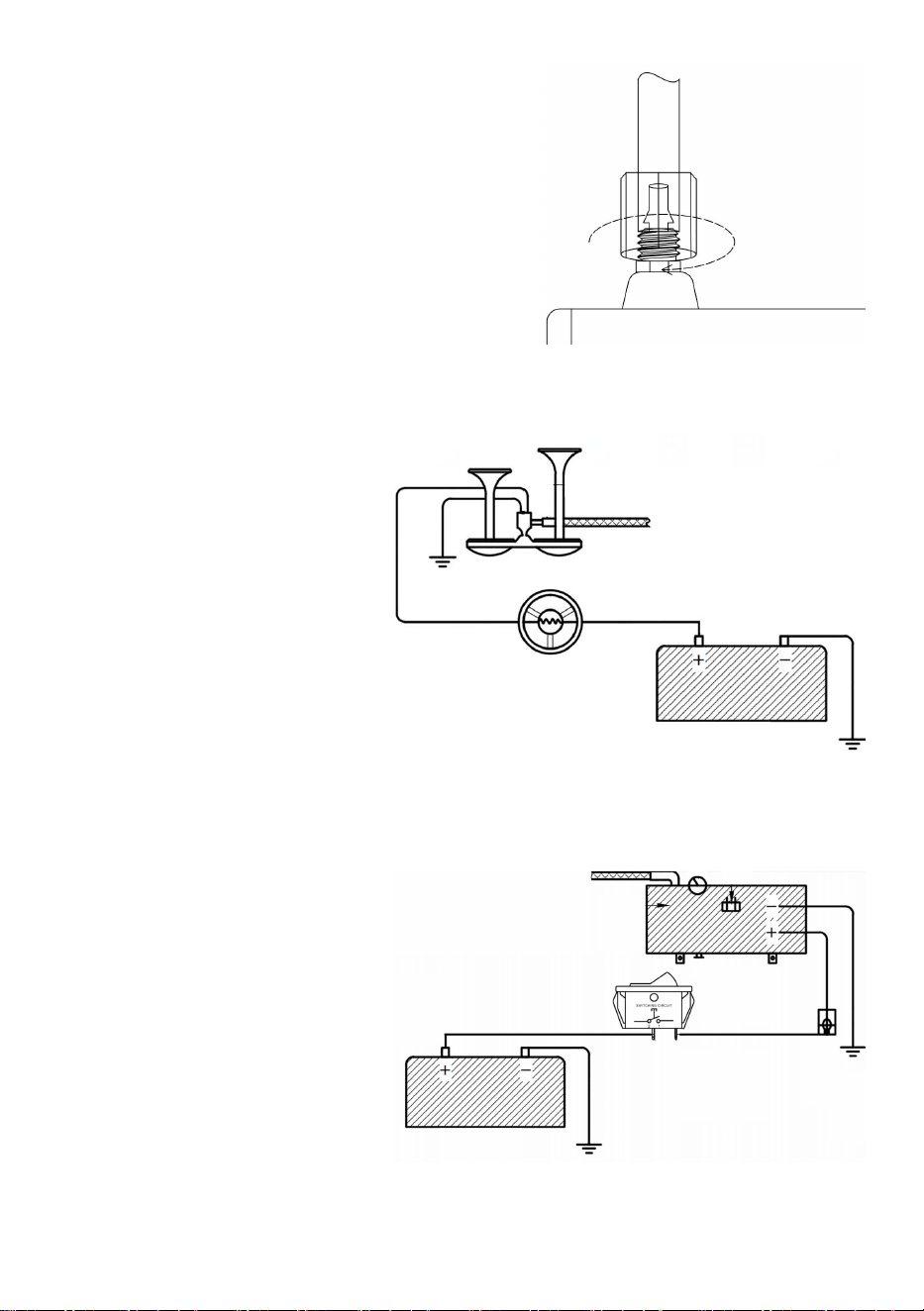

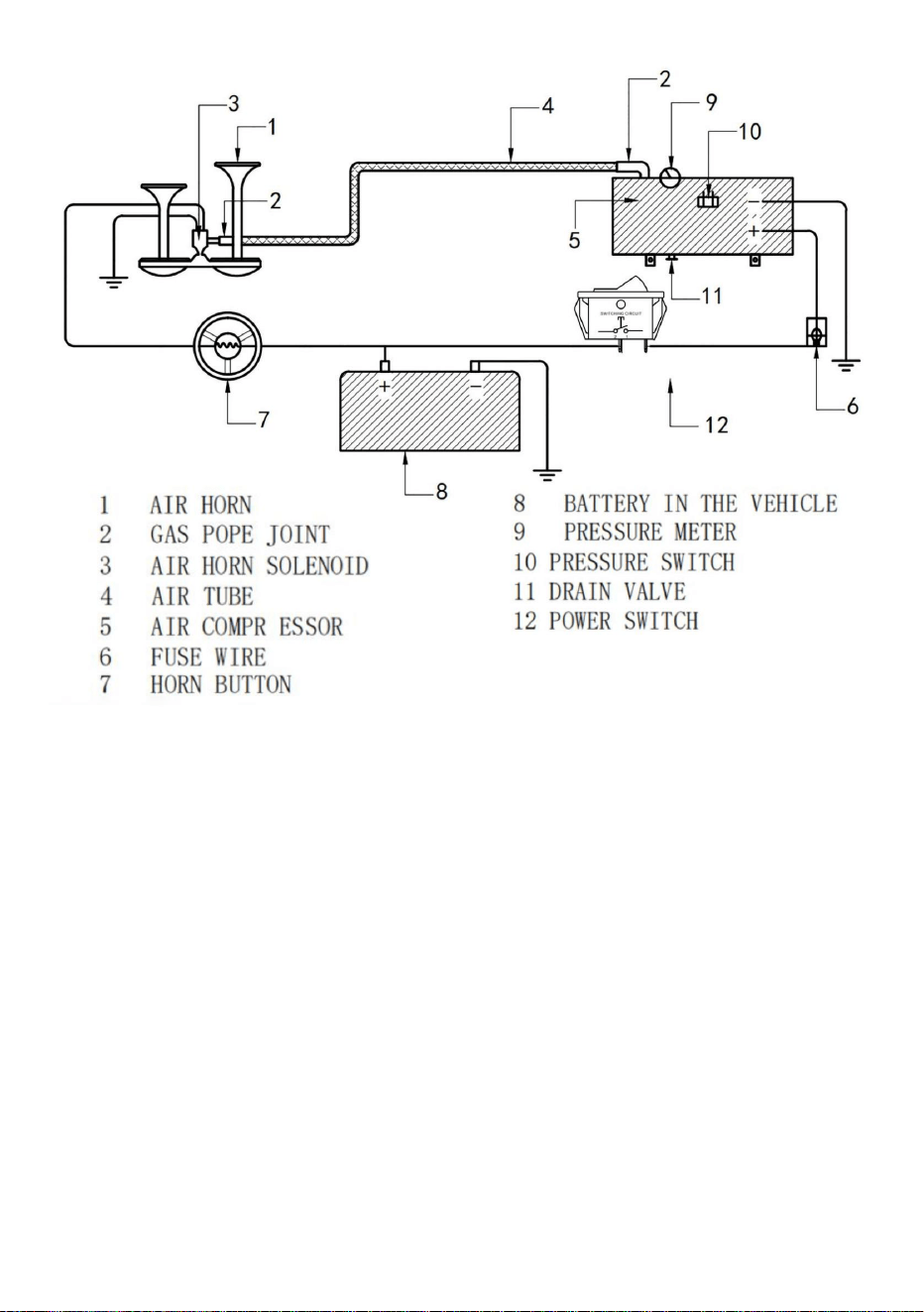

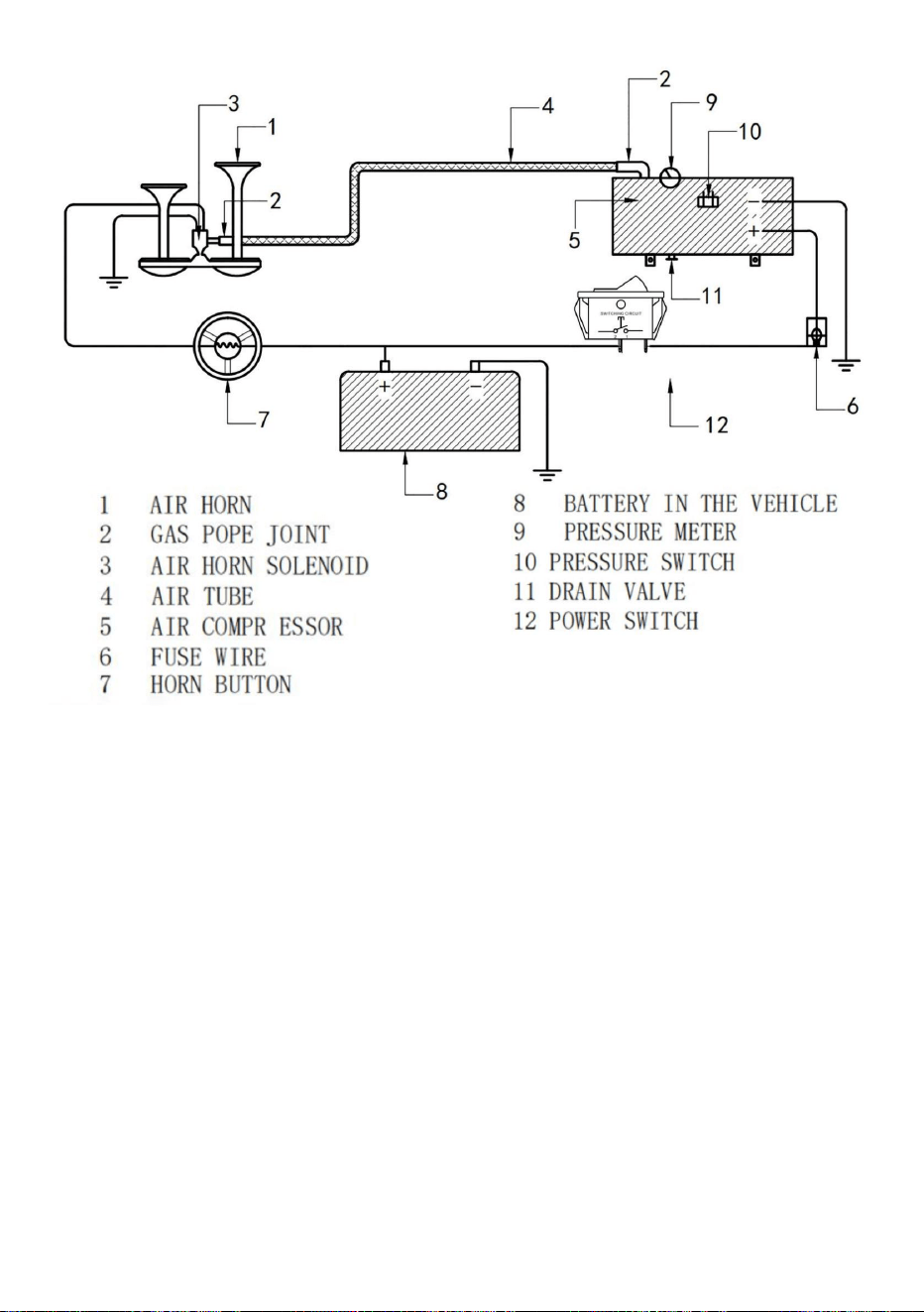

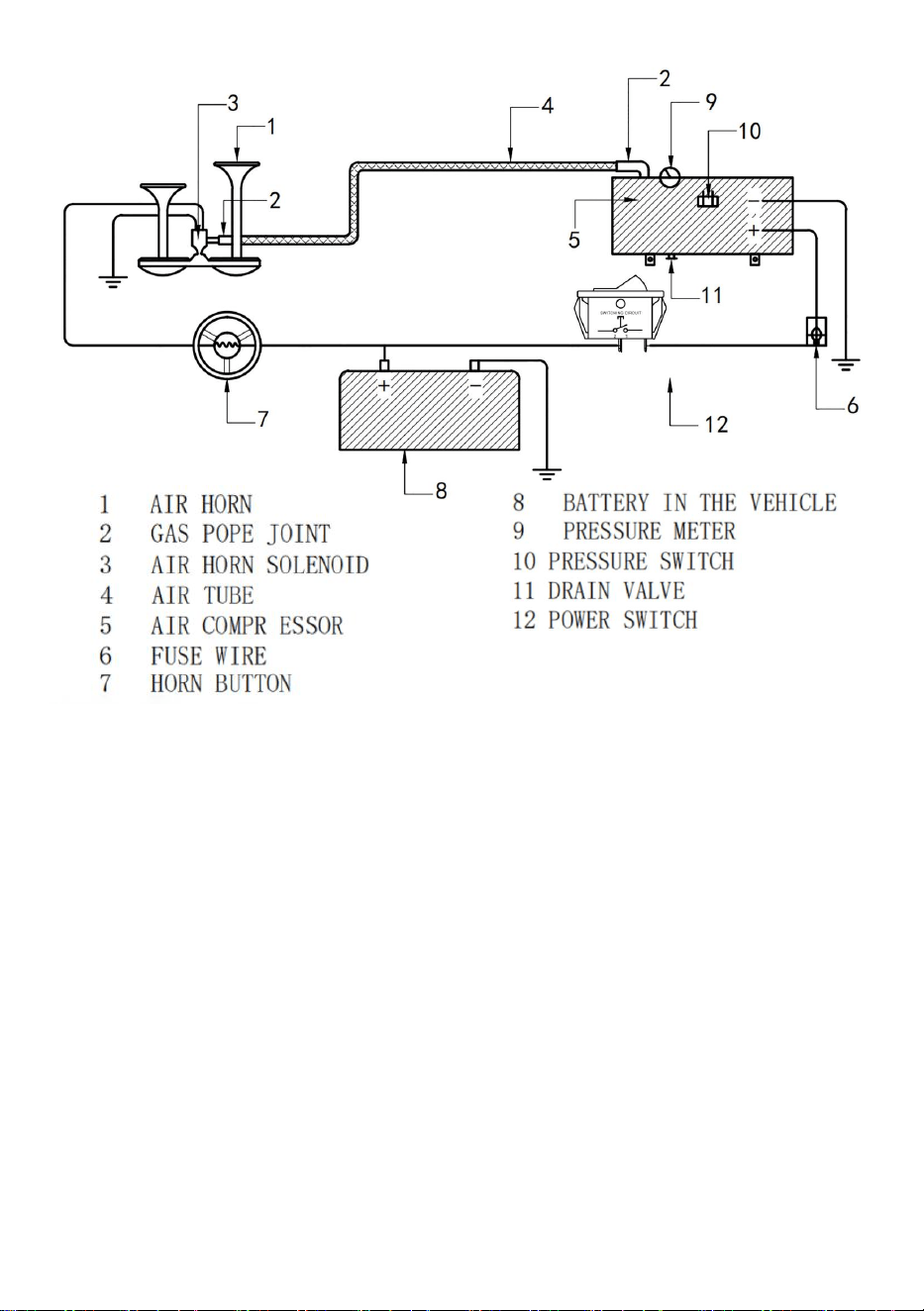

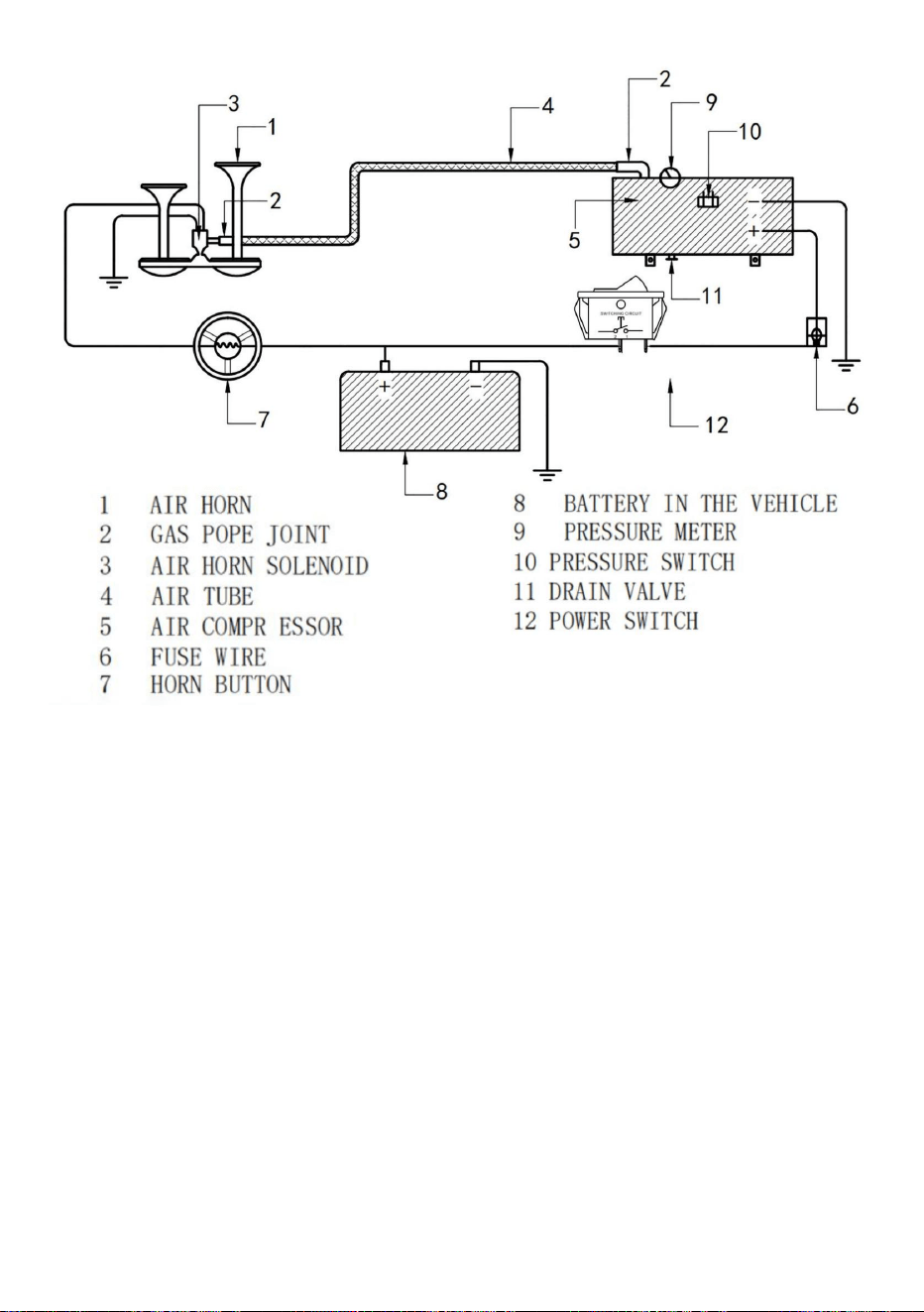

Step 6: Use 16AWG and
above copper wire to
connect the horn line, the
horn has two power lines
(regardless of positive and
negative terminals), one
base iron (negative
terminal), and the other one
is connected to the positive
terminal power supply after
the horn switch.
Step 7: Use copper wire
14AWG, 20A power switch,
20A insurance, connect the
compressor line, the black
line of the compressor to the
iron (negative electrode), the
red line is connected to the
positive electrode of the
battery through the power
switch.

Installation Instructions Added the method of using the drain plug
1. Regular inspection (generally 5 months), should be adjusted according
to the use of dry and wet
(Climate) The container for discharging condensed gas, the air pressure
must be less than
Discharge water at 0.1jmpa to avoid danger
(During installation, rotate the sealing tape clockwise and tightly wrap it
around the thread. After about 5-10 turns, seal and tighten the drainage
screw.)

Troubleshooting
Automatic Thermal Overload Protection
Your air compressor is equipped with an Automatic thermal overload
protector. This feature is designed to protect the air compressor from
overheating and causing permanent damage to your air compressor. The
thermal overload protector will automatically cut power to your air
compressor should the internal operating temperature of the air
compressor rise above safe levels during excessive use.
Should at any time during use, your air compressor automatically shut off;
do not attempt to restart the air compressor. Turn off power and allow unit
to cool for about 20 minutes. This will allow the Thermal Overload Protector
to reset so you can safely resume use of the air compressor.
lank pressure
drops when
compressors)
shut off
1. Loose drain cock
2. Loose connections
1. Wrap the thread with sealing tape
and tighten it
2. Check all connections with soap
and water solution and tighten
Compressor
runs
continuously
and air flow
lower than
normal
1. Excessive air
usage
2. Loose connections
3. Worn piston ring or
inlet valve.
1. Decrease air usage
2. Check all connections with soap
and water solution and tighten.
Wrap the leaked joint threads with
sealing tape and tighten the Leakage
joint Thread wrapped with sealing
tape and sealed tighten
3. Replacement piston or inlet valve.

Excessive
moisture in
discharge
1. Excessive water in
air tank
2. High humidity
1. Drain tank, tilt tank to drain. Drain
tank more frequently
2. Move compressor to area with
less humidity, or use air ine filter
Compressor
will not run
1. No power, or
power switch in OFF
position
2. Blown fuse
3. Motor overheats
4. Faulty pressure
switch (if hooked up
to a pressure
switch).
1. Make sure compressor switch is
ON
2. Disconnect compressor from
power source, replace fuse. (Refer
to Specifications section for connect
fuse amperage)
3. Let compressor cool off for about
30 minutes to allow thermal overload
switch to reset
4. Replace pressure switch
Thermal
overload
protector cuts
ort repeatedly
1. Lack of proper
ventilation or
ambient
temperature is too
1. Move compressor to well
ventilated area, or area with lower
ambient temperature
1. Replacement of inlet valve.
Compressor
Abnormal
sound
excessive
knocking or
rattling
1. Loose mounting
bolts
2. Cylinder or piston
ring is worn
1. Tighten bolts
2. Replacement piston or inlet valve.

Horn does not
work
1. The power supply
is not powered on
2. No compressed air
3. Insufficient voltage
or current
4. Solenoid valve
failure
1. Connect the circuit correctly and
turn on the power supply
2. Connect the air tube correctly and
ensure that the air tube is unblocked
3. Shorten or thicken the horn power
cord until the fault disappears, and
connect the horn power cord directly
to the automobile battery test
4. Replace solenoid valve
CORRECT DISPOSAL
This product is subject to the provision of European Directive
2012/19/EU. The symbol showing a wheelie bin crossed
through indicates that the product requires separate refuse
collection in the European Union. This applies to the product
and all accessories marked with this symbol. Products marked
as such may not be discarded with normal domestic waste but
must be taken to a collection point for recycling electrical and electronic
devices.
Made In China
