21-IN Stainless Steel
Surface Cleaner
INSTRUCTION SHEET
MODEL #SMX-PWA102
HEAVY DUTY STAINLESS STEEL CONSTRUCTION
ATTACH YOUR RECEIPT HERE
Purchase Date
www.surfacemaxx.com
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at +1 (866) 870-9930, 9 a.m. - 5 p.m., EST, Monday - Friday.
TABLE OF CONTENTS
PACKAGE CONTENTS
Product Specifications ...............................................................................................................
2
Safety Instructions ..................................................................................................................... 3
Intended Use ............................................................................................................................. 3
Recommendation ...................................................................................................................... 3
Assembly ......................................................... .......................................................................... 3
Operation ......................................................... ......................................................................... 4
Maintenance ..........................................................................................................
.....................
4
Replacement Parts List .........................................................................................
.....................
6

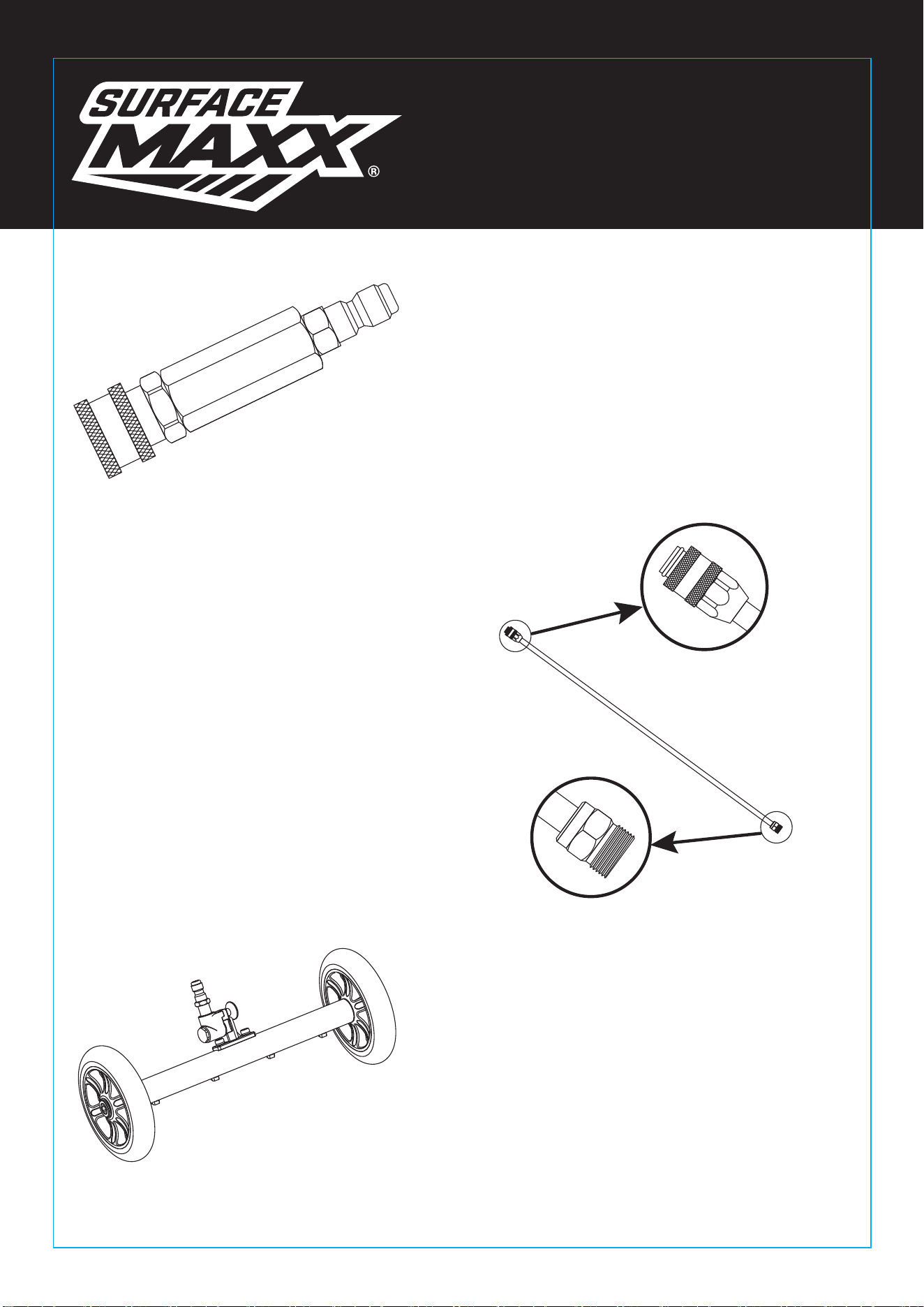

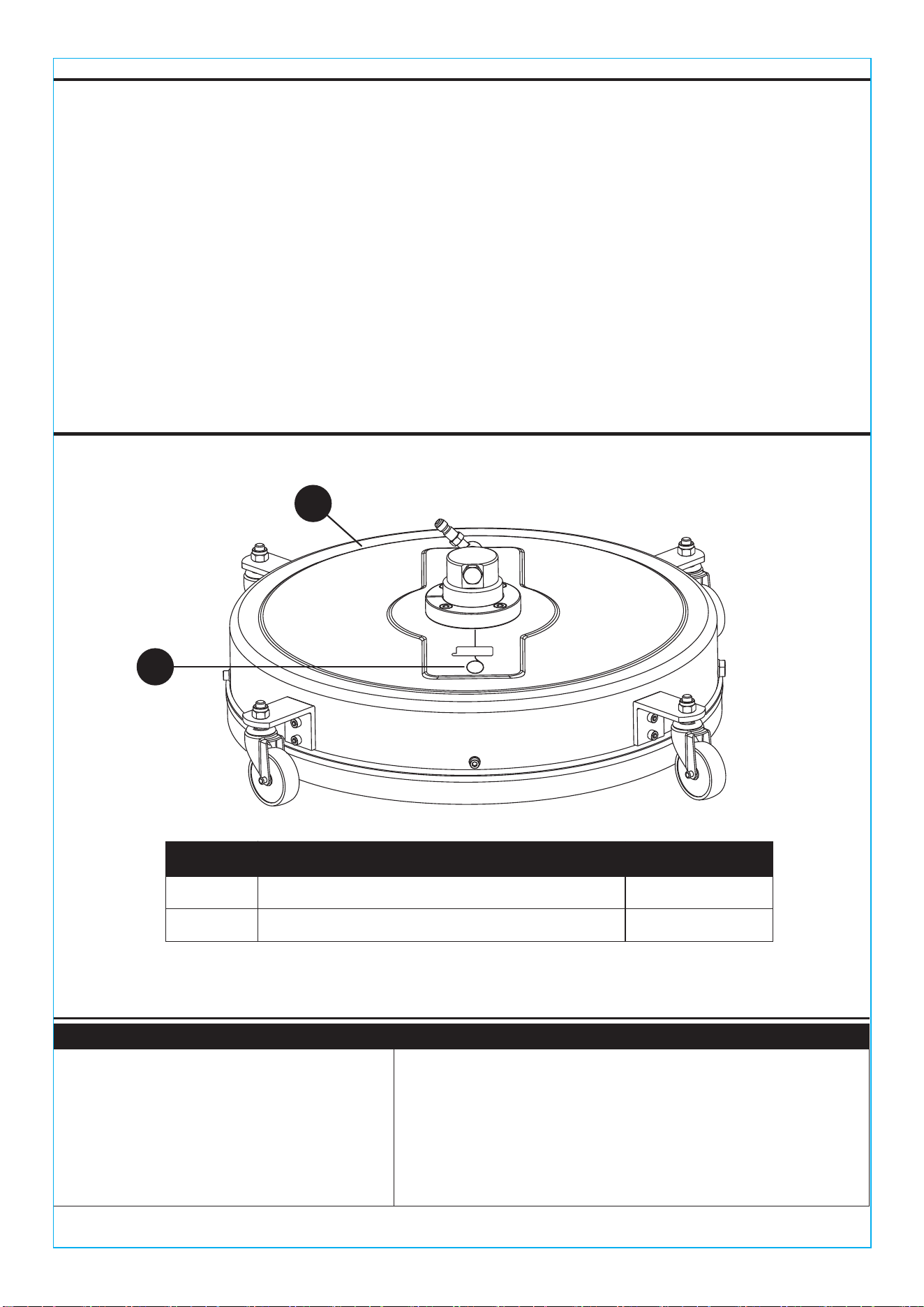

QUANTITYDESCRIPTIONPART
A
21-in Surface Cleaner
1
B
Nozzle Cleaning Tool
1
2
A

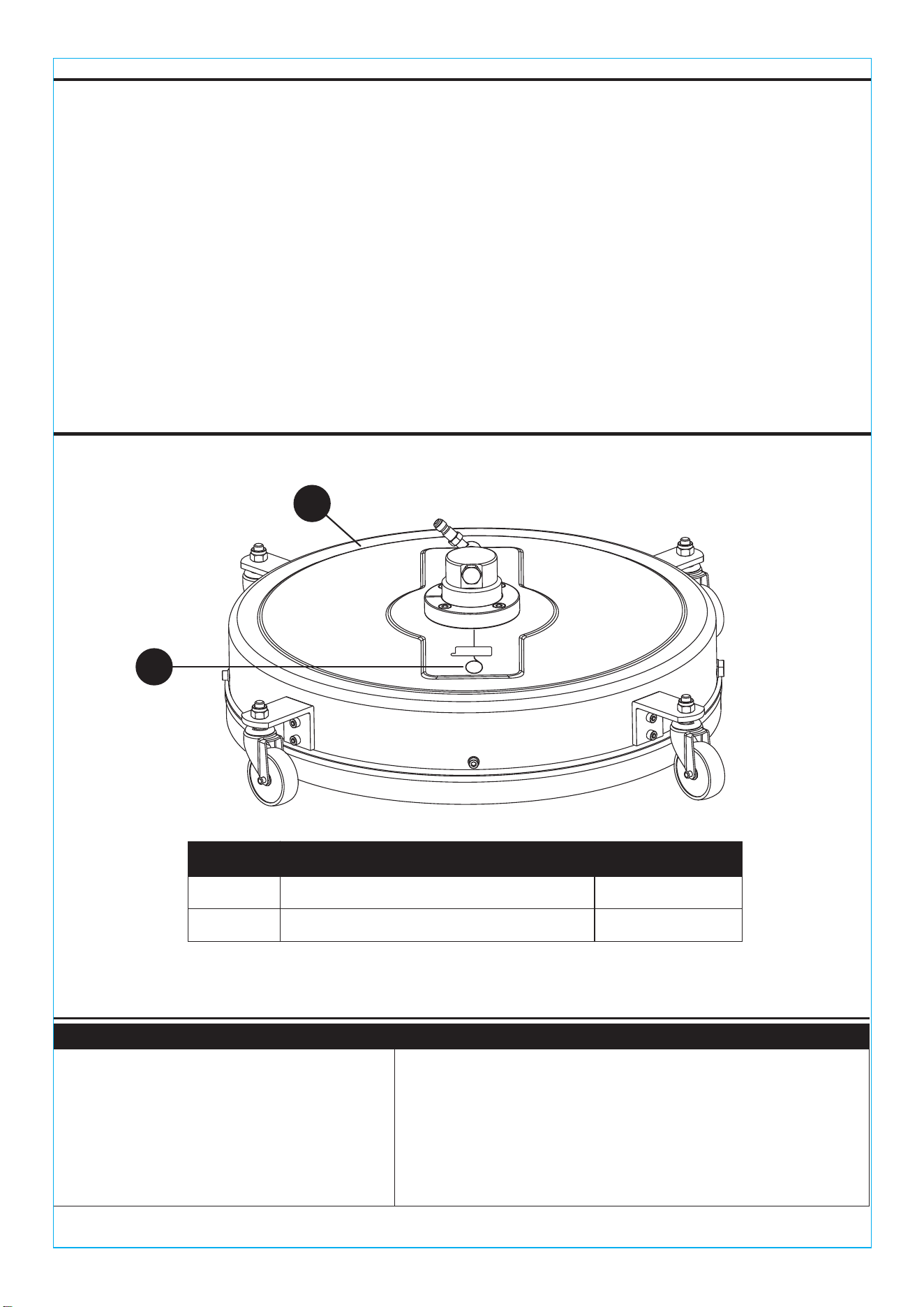

SPECIFICATIONS
COMPONENT
Connections
Deck Width
Maximum Pressure
Maximum Water Temperature
Maximum Water Flow
Weight
1/4-in Quick Connect Plug
21-in
4500 PSI
Minimum Pressure 3600 PSI
212 °F/ 100 °C
4.2 GPM
14.9 lbs.
PRODUCT SPECIFICATIONS
www.surfacemaxx.com
B
1. The surface cleaner comes completely assembled and
ready for use.
SAFETY INSTRUCTIONS
3
ASSEMBLY
WARNING:
CAUTION:
When using this product basic precautions should always be followed, including but not limited to
the following:
1. Observe the safety instructions of your pressure washer.
2. The surface cleaner must not be used by children.
3. Only pull spray gun trigger if the surface cleaner is on the surface to be cleaned.
4. Keep all persons/animals clear of the immediate vicinity of the cleaning head.
5. To avoid serious injury, NEVER place hands near or under the surface cleaner.
6. Turn off the pressure washer and relieve the pressure when examining or changing the surface
cleaner and after the completion of the cleaning operation.
7. Maximum water temperature allowed is 212 °F/ 100 °C. Follow the instructions for your pressure
washer.
1. The surface cleaner is not suited for scouring or scrubbing.
2. Do not run over freestanding corners.
3. Test the surface cleaner in an inconspicuous area.
4. Not to be used on vertical surfaces.
CAUTION:
2. Pull the surface cleaner to make sure it is seated properly before operating your unit.
1. Risk of injury can occur if the surface cleaner 1/4-in quick connect plug is not properly inserted
into the quick connect coupler. Make sure you hear a "click" sound when attaching the 1/4-in
quick connect plug to the quick connect coupler.
1. The surface cleaner can be used with gas pressure washers from 3600 to 4500 PSI.
2. Use on flat surfaces like concrete driveways, patios, sidewalks, etc.
INTENDED USE
1. It is recommended that a high pressure filter be used to prevent the nozzles from getting clogged.
RECOMMENDATION
3. Connect hose to the pressure washer and start
pressure washer as described in its owner’s manual.

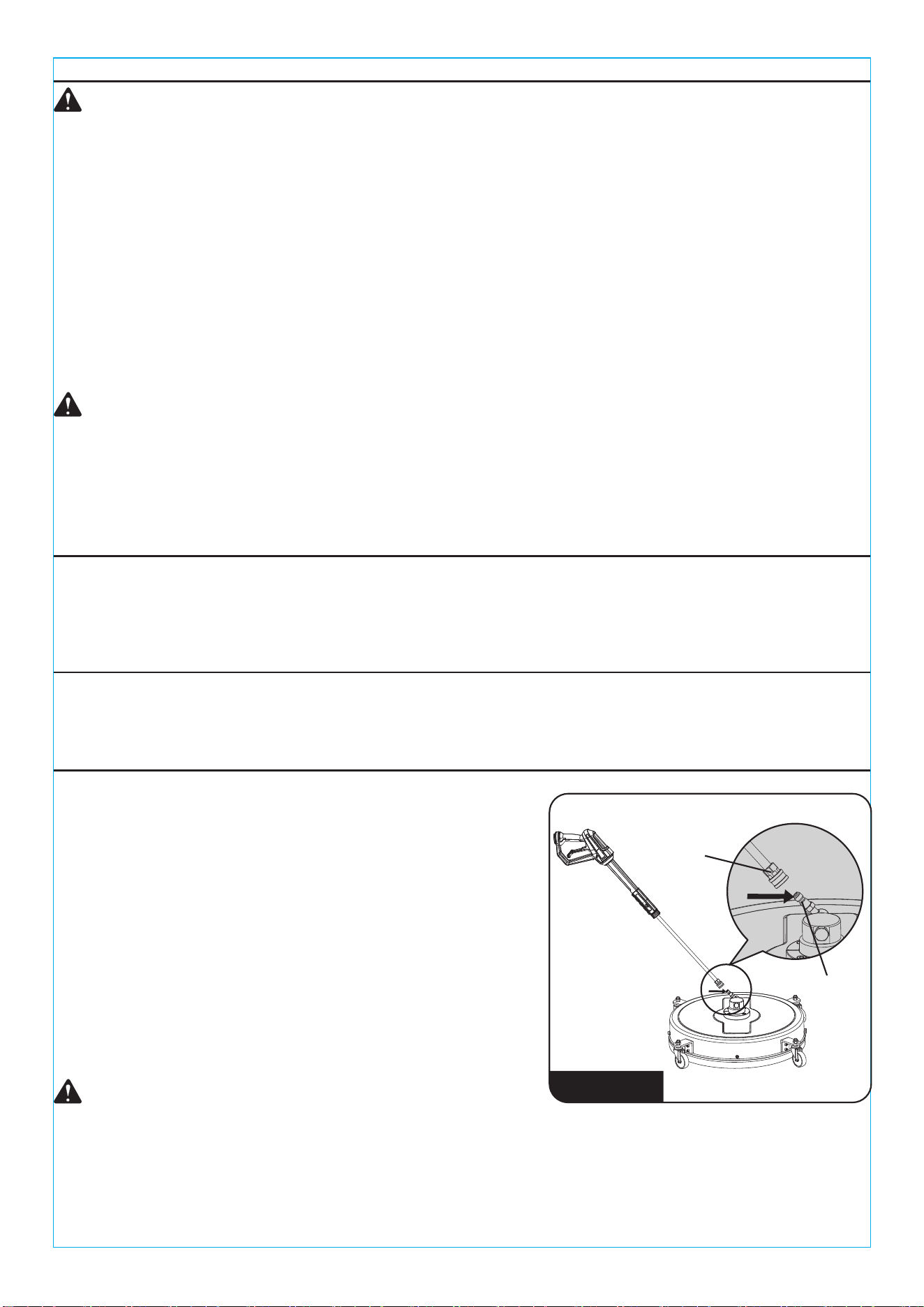

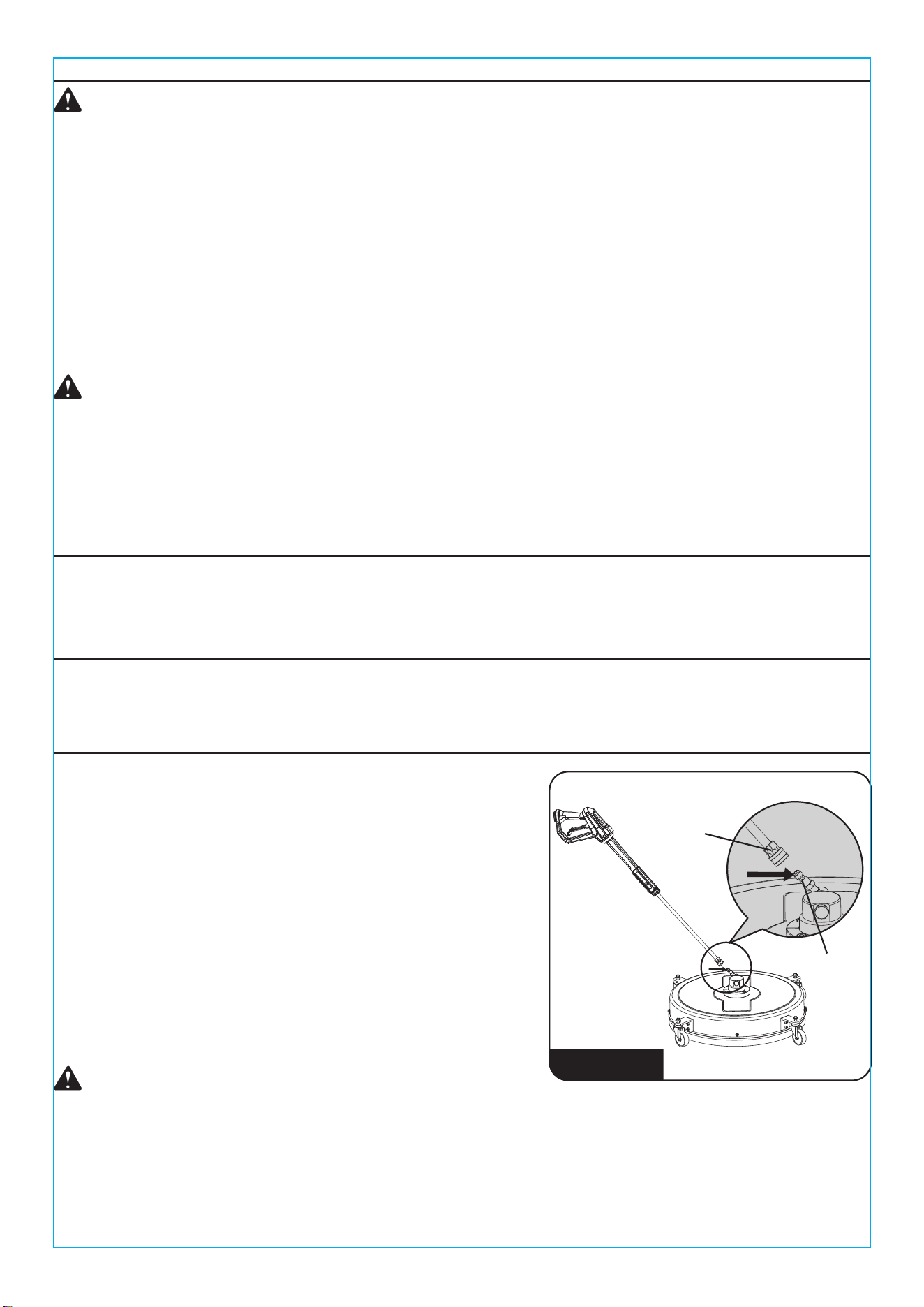

2. Attach the surface cleaner’s 1/4-in quick connect plug
into the end of the pressure washer wand
(See Figure 1).
Quick Connect
Coupler
1/4-in Quick
Connect Plug
Figure 1
www.surfacemaxx.com
Figure 2
4. Using the nozzle cleaning tool, free any foreign
material clogging or restricting nozzle openings.
(See Figure 4)
5. Flush debris out of the nozzle. Direct the flow of water
through the nozzle backwards from the outside to the
inside.
6. Reattach the wand to the surface cleaner and set
surface cleaner on a flat surface. Turn on the water
supply (DO NOT START THE PRESSURE WASHER)
and squeeze the trigger on the gun. Allow water to run
through the spray bar for approximately 30 seconds.
A clogged or dirty nozzle will result in excessive pump
pressure causing a pulsing sensation and/or excessive
vibration.
1. Turn off the pressure washer and turn off the water
supply. Release the residual pressure by squeezing
the gun’s trigger.
2. Disconnect the pressure washer wand from the
surface cleaner.

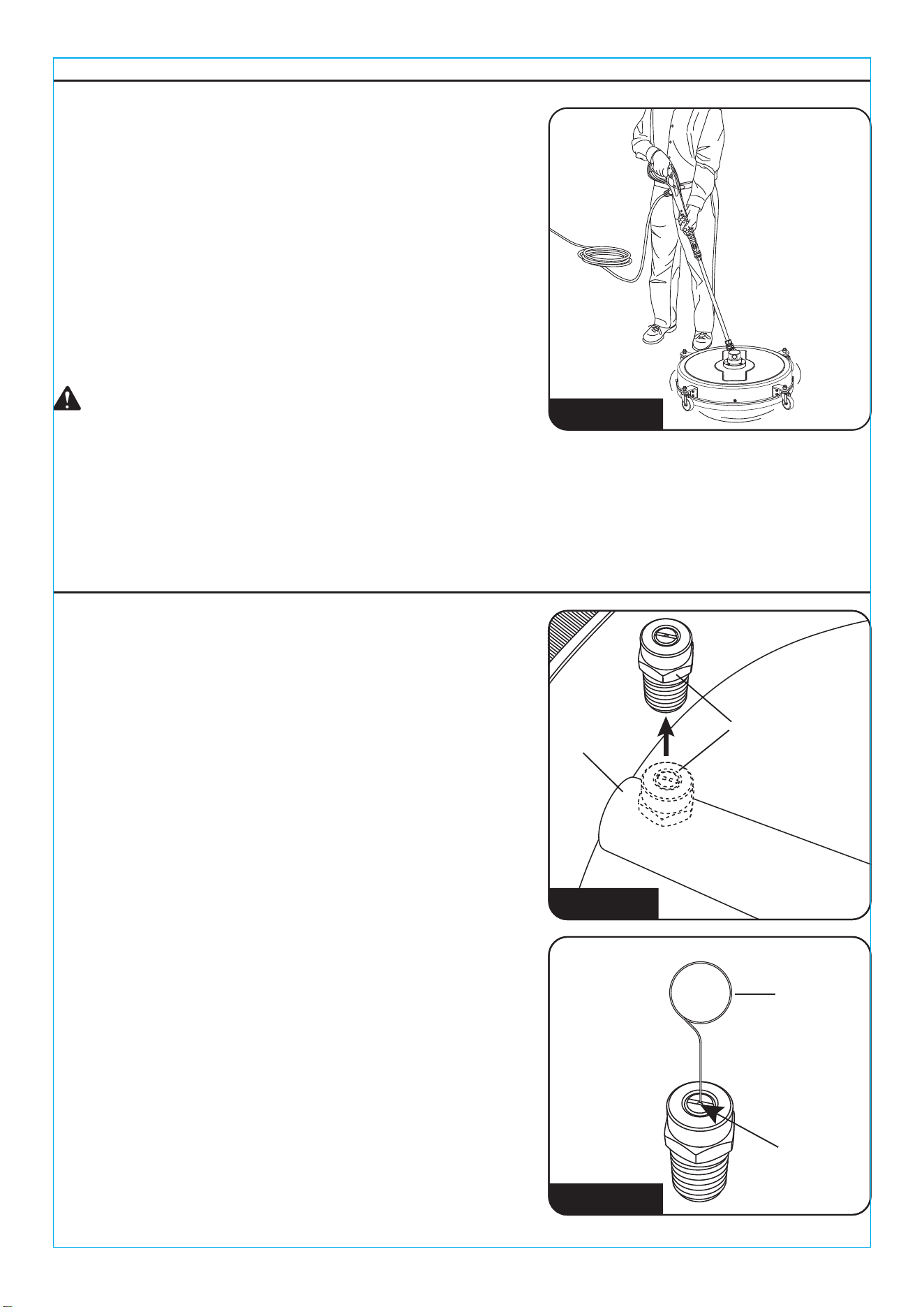

3. Using a 14mm wrench (not provided) remove both
nozzles from the spray bar. (See Figure 3)
Spray Bar
Nozzle
Nozzle
Opening
Figure 4
Figure 3
Nozzle
Cleaning
Tool
4
OPERATION
MAINTENANCE
CAUTION:
1. Squeeze the trigger and move the surface cleaner
back and forth and/or side to side to begin cleaning.
2. Never operate in the same area for more than
2 seconds as damage may occur.
NOTE: If striping or swirling occurs:
1. Slow your pace and try cleaning the area by going
back and forth and side to side.
2. Try overlapping the area to ensure complete cleaning.
3. Check to see if one or both of your nozzles are
clogged. Follow the maintenance instructions below.
NOTE: Always squeeze the gun’s trigger to release any
residual pressure immediately after use. Engage the
trigger lock when not in use.
Striking any raised obstacle while using the surface
cleaner could damage the unit. If contact does occur and
causes vibration when operating the surface cleaner,
stop use immediately. Continuing to operate the unit
could result in serious injury.
www.surfacemaxx.com

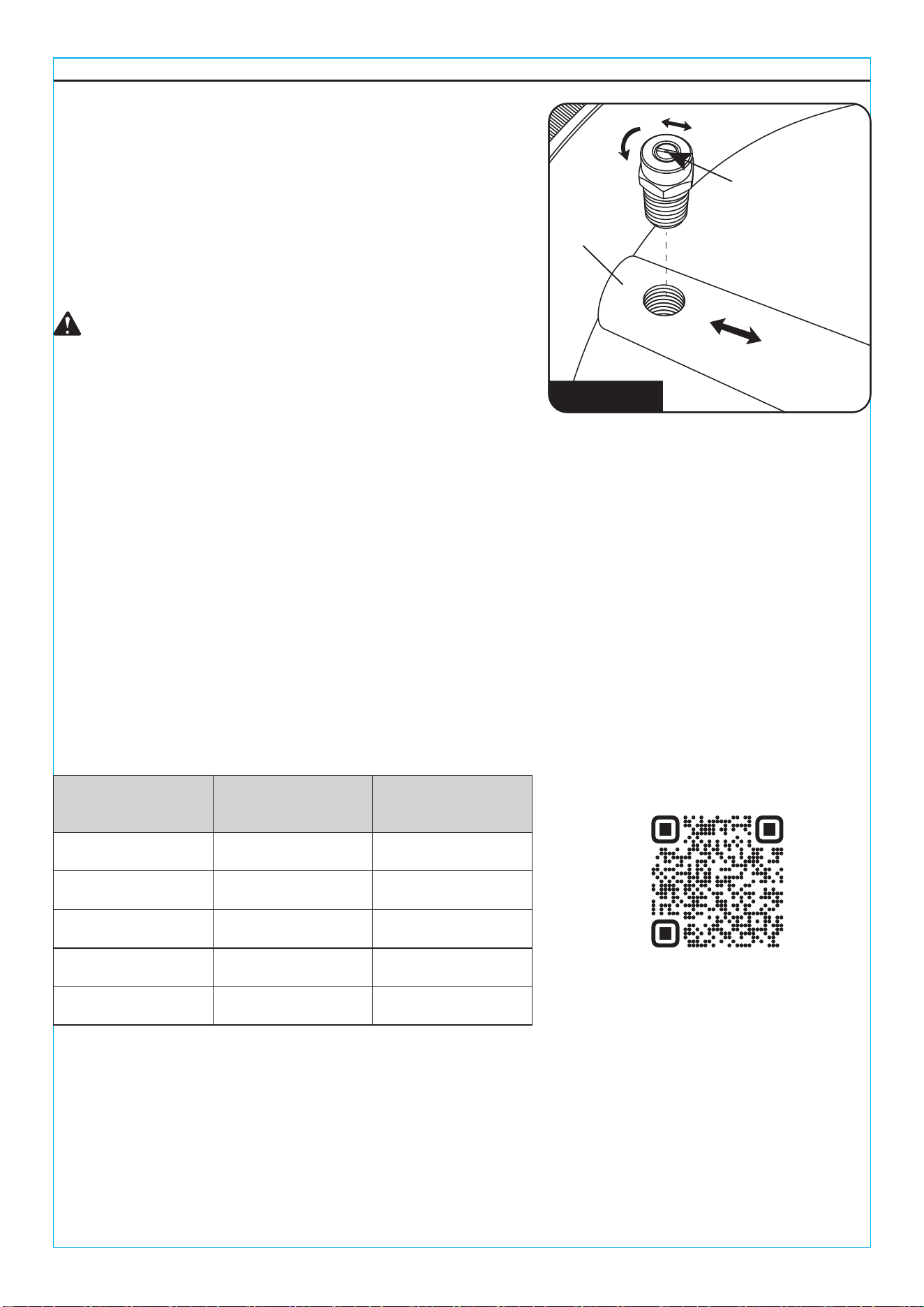

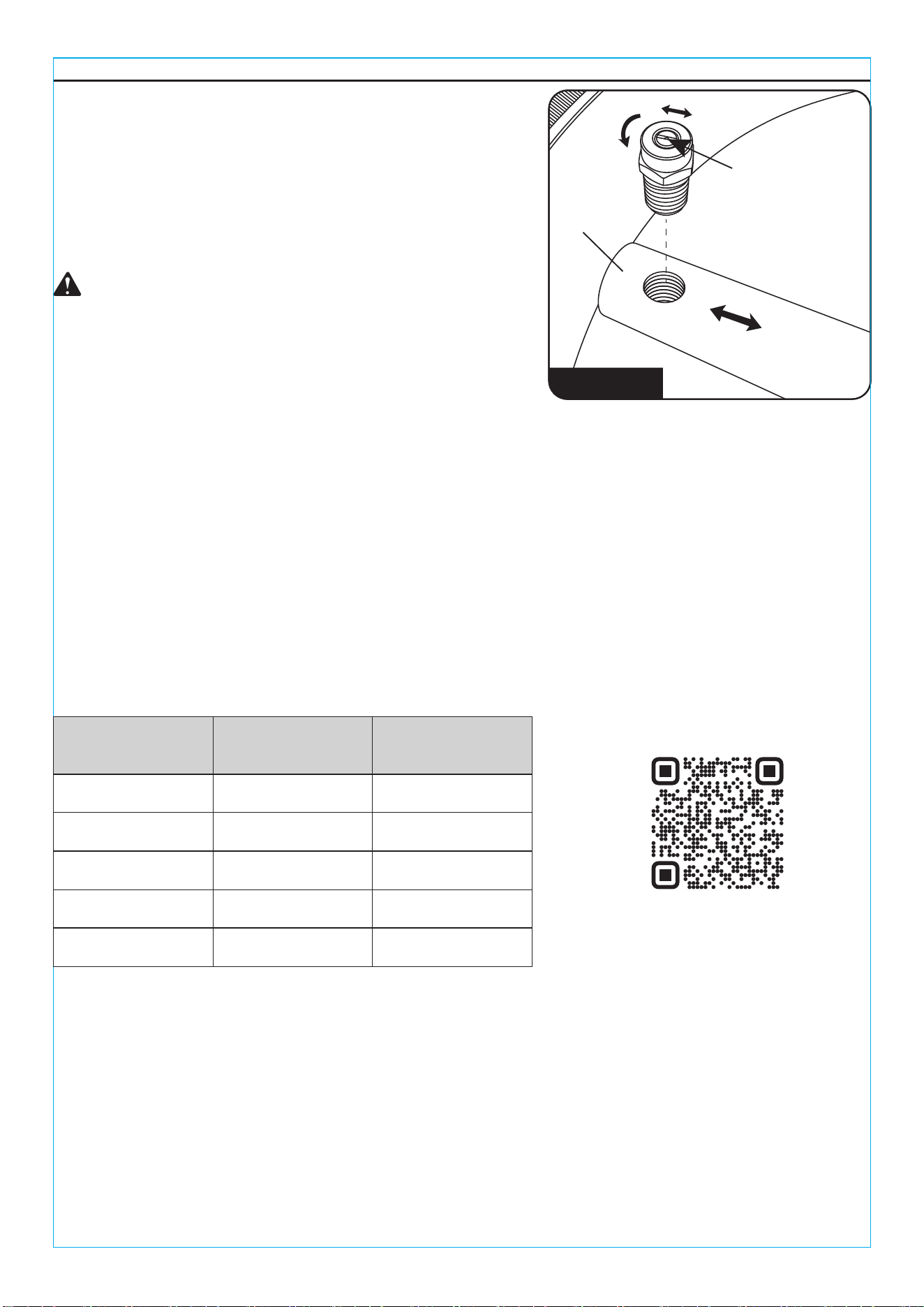

7. Reinstall the nozzles on the spray bar. Tighten securely.
Align the nozzle opening as shown in Figure 5.
This surface cleaner comes with two sets of nozzles. The unit is equipped with 2.0 sized nozzles.
An extra set of 1.5 sized nozzles are also included. If you want to change out the nozzles, follow
the nozzle removal steps found in the “Maintenance” section of this manual.
If the surface cleaner experiences severe vibration,
STOP using immediately. Continuing to use the surface
cleaner may damage the shroud and result in serious
injury.
NOTE: Make sure the groove on the face of the nozzle is
parallel to the spray bar.
NOTE: If the nozzles are not cleaned or aligned correctly,
the spray bar will not rotate properly, and it will not clean
as intended and may have a severe vibration.
NOTE: If your spray pattern begins to change, it could
mean that the nozzles are worn and they need to be replaced.
NOTE: If the nozzles continue to get clogged, you may want to consider adding an in-line filter. You
can contact us at +1 (866) 870-9930 or email us at [email protected] for more details.
*All nozzles are 25-degrees.
Note: Pressure washer PSI and GPM can vary by
manufacturer.
Surface Cleaner Nozzle Sizes

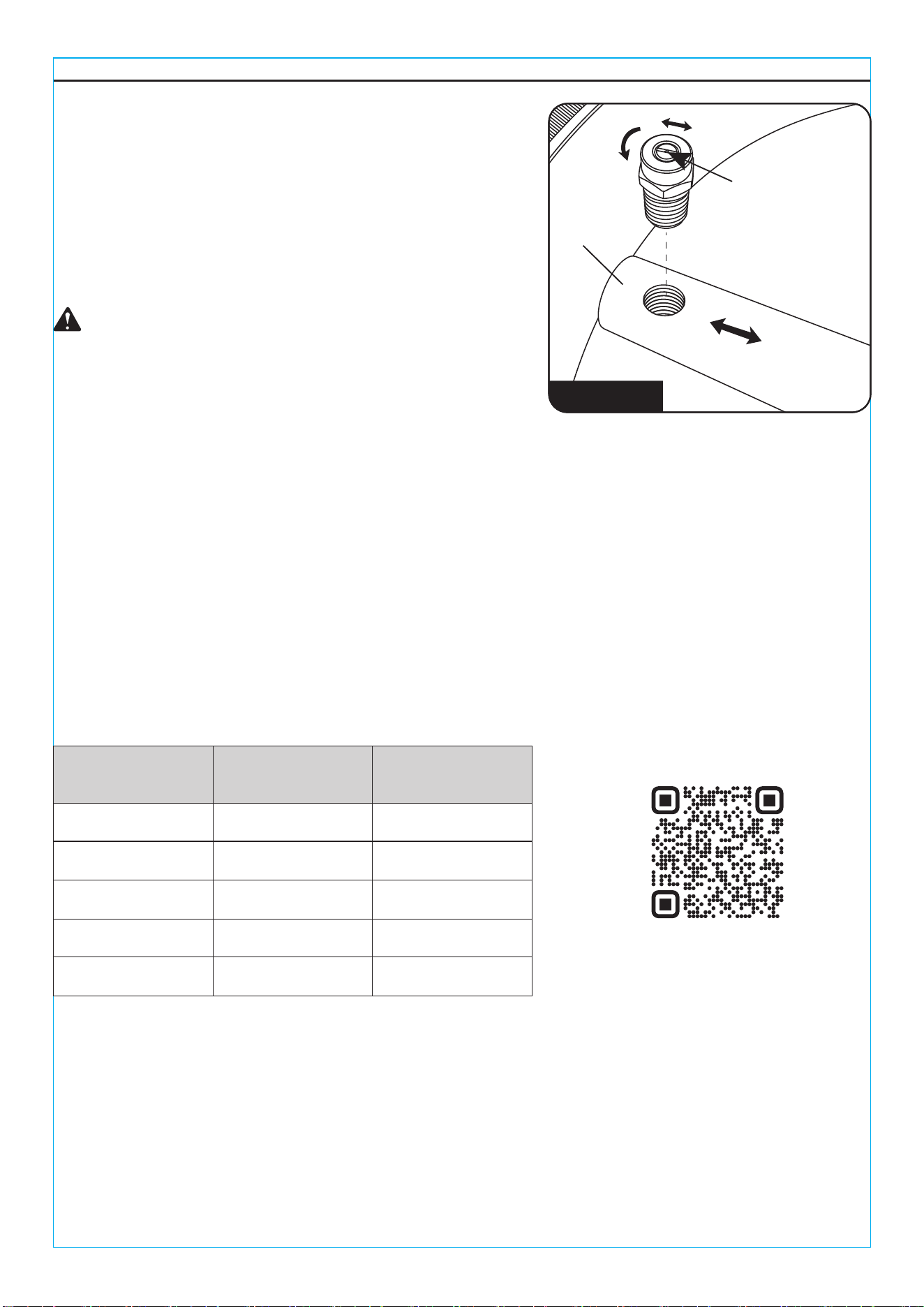

HOW TO CHANGE NOZZLES
Nozzle Opening
After tightening securely,
nozzle opening should be
pointed in same direction
as spray bar
Figure 5
Spray Bar
WARNING:
5
MAINTENANCE
www.surfacemaxx.com
Pressure Washer
PSI
Pressure Washer
GPM
Recommended
Nozzle Size
3000
2.3 25013*
3600
2.5 25013*
4000
3.0 25015*
4000
3.5
25020*
4500
4.2
25020*
Scan to find your
perfect nozzle size:
*Don’t forget to
divide the nozzle
number by 2 for
surface cleaners!
6

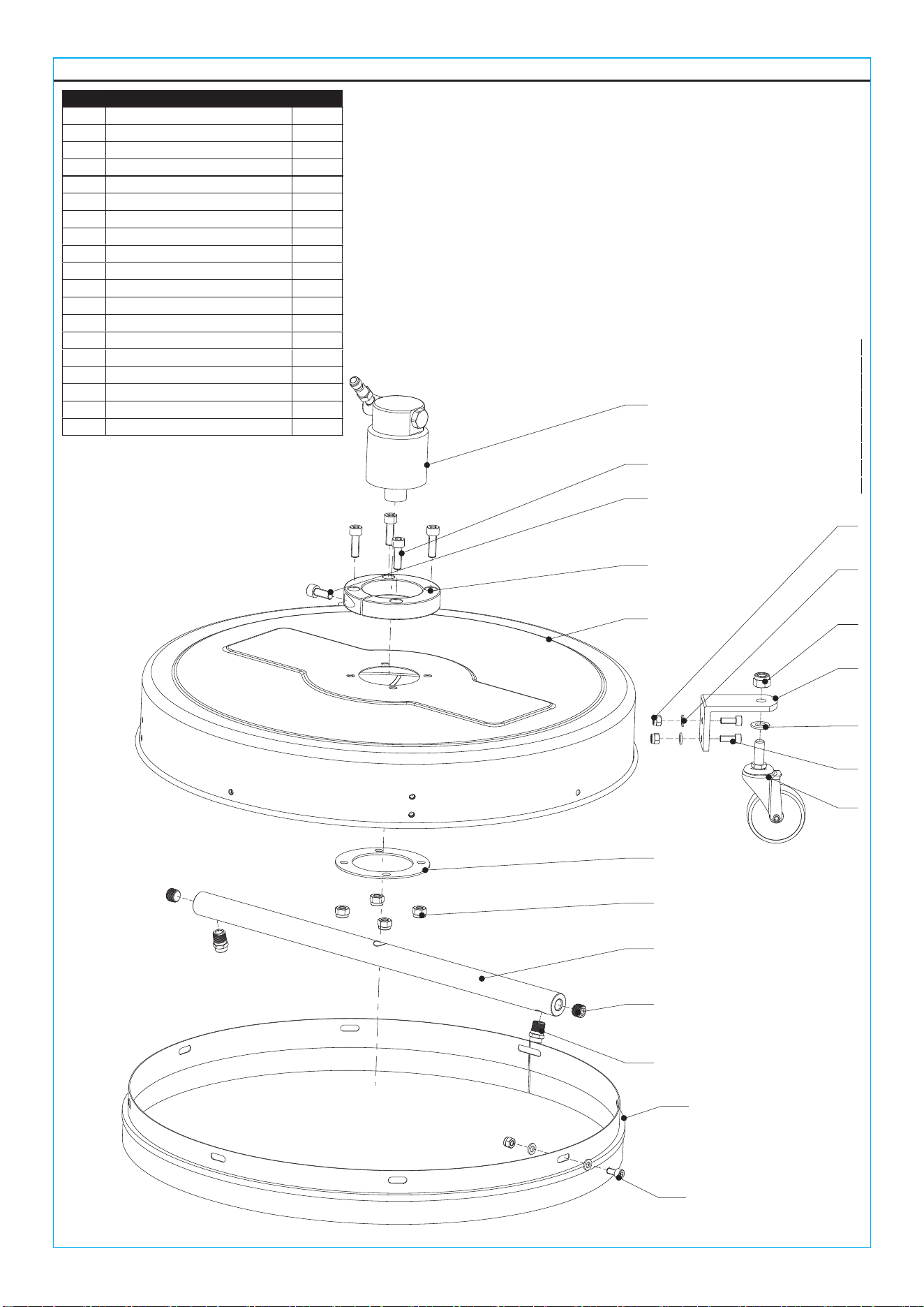

REPLACEMENT PARTS LIST
www.surfacemaxx.com
PART DESCRIPTION QTY
1 1
4
1
1
18
4
4
1
4
1
2
2
1
5
8
13
4
4
1
Head Assembly
Bolt
Bolt
Locating Ring
Stainless Steel Shroud
Nut
Washer
Nut
Wheel Bracket
Washer
Bolt
Wheel
Bottom Plate
Nut
Spray Bar
End Plug
1/4-in Nozzle
Brush Skirt
Bolt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
