18-IN Stainless Steel
Surface Cleaner
INSTRUCTION SHEET
MODEL #SGY-PWA101
HEAVY DUTY STAINLESS STEEL CONSTRUCTION
ATTACH YOUR RECEIPT HERE
Purchase Date
www.surfacemaxx.com
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at +1 (866) 870-9930, 9 a.m. - 5 p.m., EST, Monday - Friday.
TABLE OF CONTENTS
PACKAGE CONTENTS
Product Specifications ...............................................................................................................
2
Safety Instructions ..................................................................................................................... 3
Intended Use ............................................................................................................................. 3
Recommendation ...................................................................................................................... 3
Assembly ......................................................... .......................................................................... 3
Operation ......................................................... ......................................................................... 4
Maintenance ..........................................................................................................
.....................
4
Replacement Parts List .........................................................................................
.....................
6

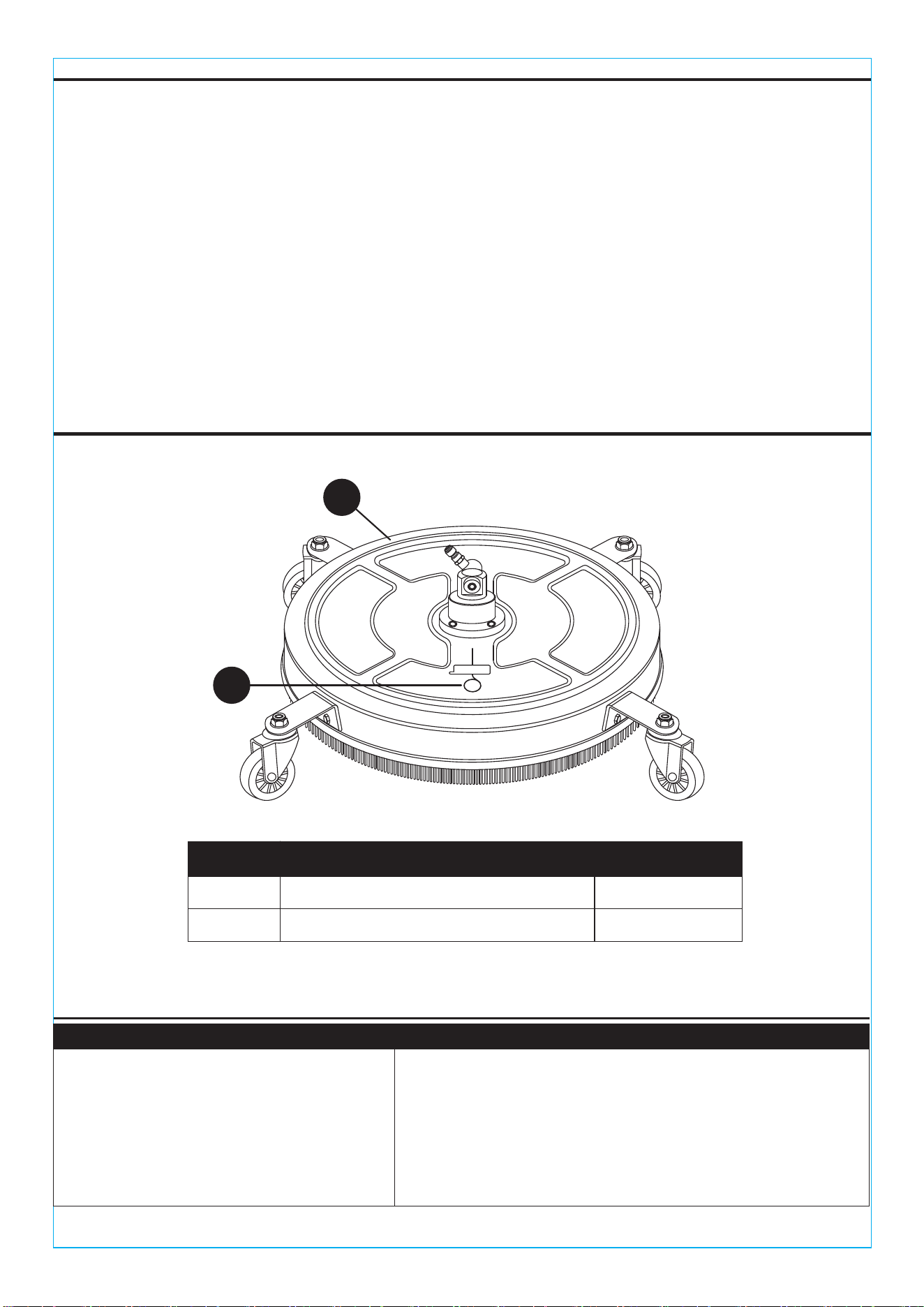

QUANTITYDESCRIPTIONPART
A
18-IN Surface Cleaner
1
B
Nozzle Cleaning Tool
1
2
A
B
SPECIFICATIONS
COMPONENT
Connections
Deck Width
Maximum Pressure
Maximum Water Temperature
Maximum Water Flow
Weight
1/4-in. Quick Connect Plug
18-in.
4500 PSI
Minimum Pressure 2800 PSI
212 °F/ 100 °C
4.2 GPM
9.9 lbs.
PRODUCT SPECIFICATIONS
www.surfacemaxx.com
SAFETY INSTRUCTIONS
3
ASSEMBLY
WARNING:
CAUTION:
When using this product basic precautions should always be followed, including but not limited to
the following:
1. Observe the safety instructions of your pressure washer.
2. The surface cleaner must not be used by children.
3. Only trigger the gun of the pressure washer if the surface cleaner is on the surface to be cleaned.
4. Keep all persons/animals clear of the immediate vicinity of the cleaning head.
5. To avoid serious injury, NEVER place hands near or under the surface cleaner.
6. Turn off the pressure washer and relieve the pressure when examining or changing the surface
cleaner and after the completion of the cleaning operation.
7. Maximum water temperature allowed is 212 °F/ 100 °C. Follow the instructions for your pressure
washer.
1. The surface cleaner is not suited for scouring or scrubbing.
2. Do not run over freestanding corners.
3. Test the surface cleaner in an inconspicuous area.
4. Not to be used on vertical surfaces.
CAUTION:
1. Risk of injury can occur if the surface cleaner 1/4-in. quick connect plug is not properly inserted
into the quick connect coupler. Make sure you hear a "click" sound when attaching the 1/4-in.
quick connect plug to the quick connect coupler.
2. Pull the surface cleaner to make sure it is seated properly before operating your unit.
1. The surface cleaner can be used with most gas pressure washers up to 4500 PSI.
2. Use on surfaces like concrete driveways, patios, sidewalks, etc.
INTENDED USE
1. It is recommended that a high pressure filter be purchased to prevent the nozzles from getting
clogged.
RECOMMENDATION

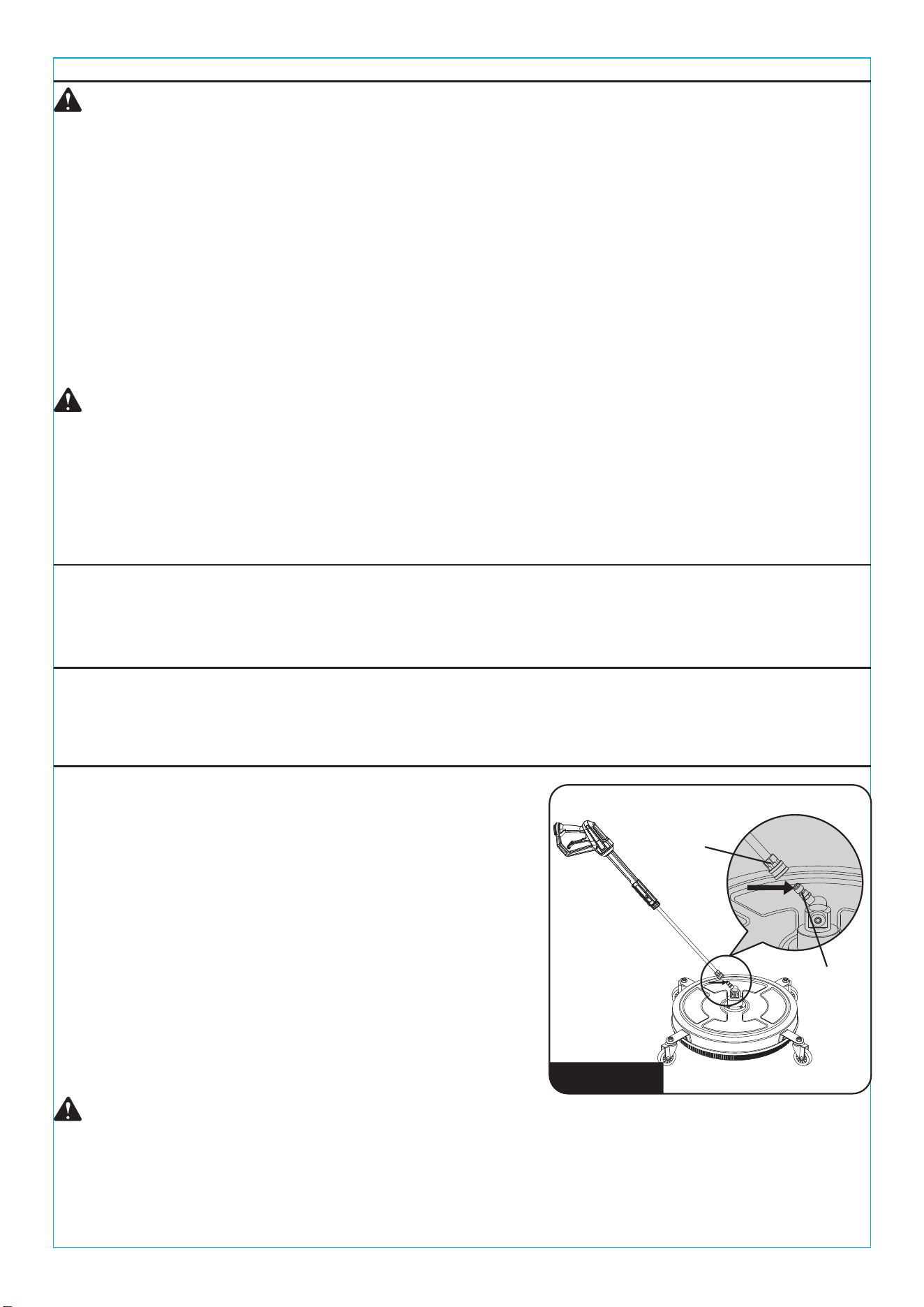

2. Attach the surface cleaner’s 1/4-in. quick connect plug
into the end of the pressure washer wand (See
Figure 1).
1. The surface cleaner comes completely assembled and
ready for use.
Quick Connect
Coupler
1/4-in.
Quick
Connect
Plug
Figure 1
3. Connect hose to the pressure washer and start
pressure washer as described in its Owner’s Manual.
www.surfacemaxx.com
4
OPERATION
MAINTENANCE
CAUTION:

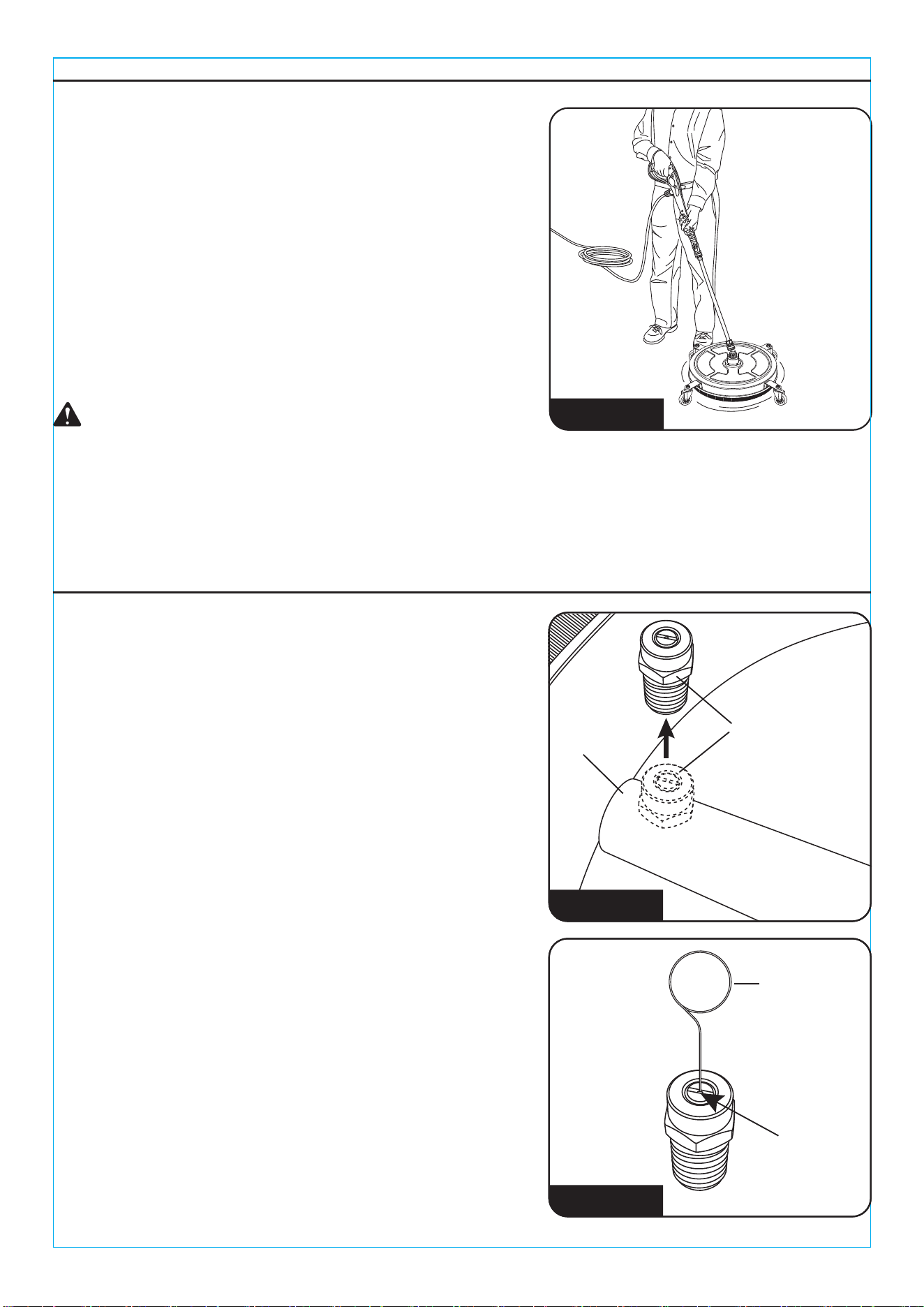

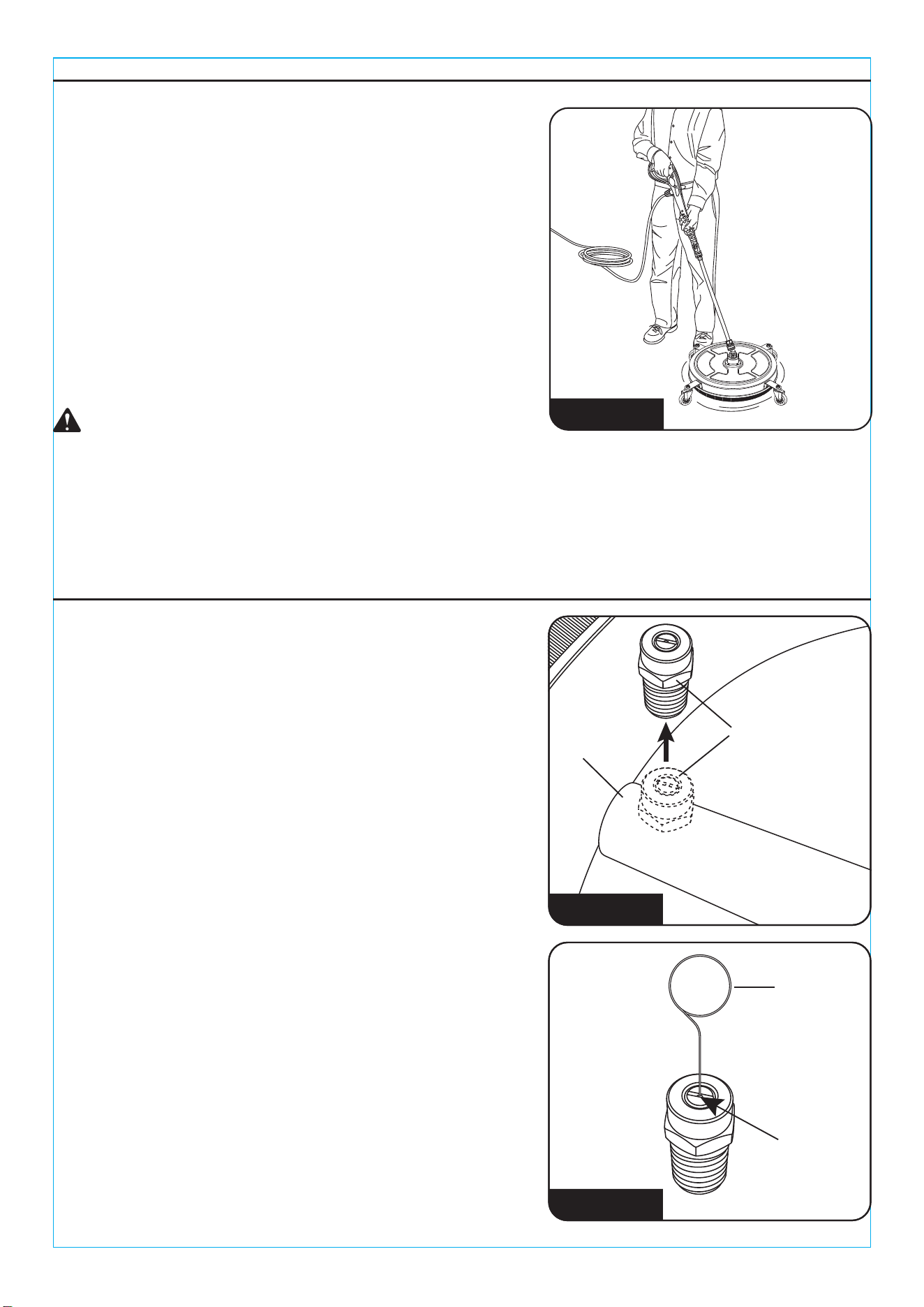

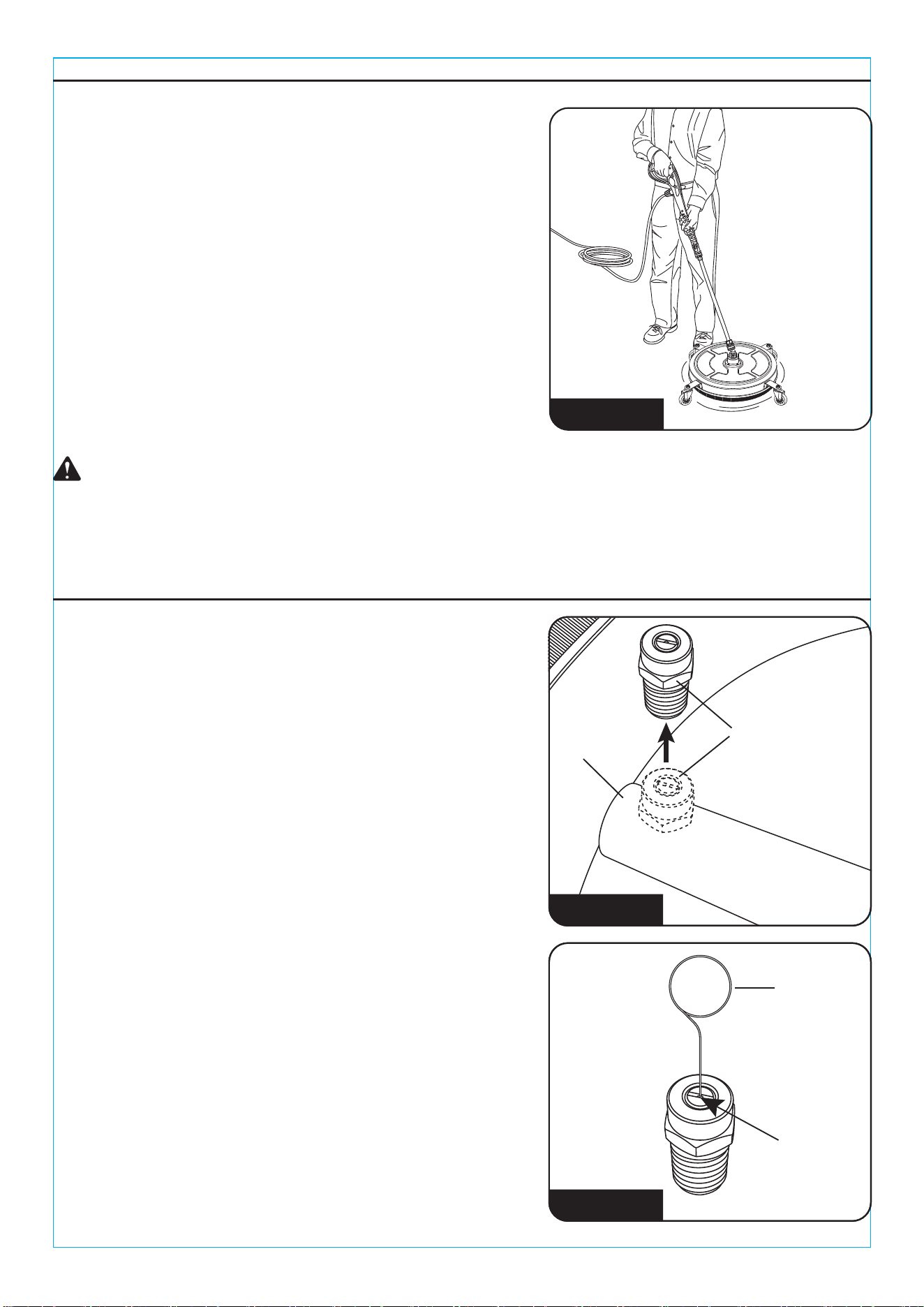

1. Squeeze the trigger and move the surface cleaner
back and forth and/or side to side to begin cleaning
(See Figure 2).
2. Never operate in the same area for more than 2
seconds, damage may occur.
NOTE: If striping or swirling occurs:
1. Slow your pace and try cleaning the area by going
back and forth and side to side.
2. Try overlapping when cleaning by 50%.
3. Check to see if one or both of your nozzles are
clogged. Follow the maintenance instructions below.
NOTE: Always squeeze the gun’s trigger to release any
residual pressure immediately after use. Engage the
trigger lock when not in use.
Striking any raised obstacle while using the surface cleaner could damage the unit. If contact does
occur and causes vibration when operating the surface cleaner, stop use immediately. Continuing
to operate the unit could result in serious injury.
Figure 2
www.surfacemaxx.com
A clogged or dirty nozzle will result in excessive pump
pressure causing a pulsing sensation and/or excessive
vibration.
1. Turn off the pressure washer and turn off the water
supply. Release the residual pressure by squeezing
the gun’s trigger.
2. Disconnect the pressure washer wand from the
surface cleaner.
3. Using a 14mm wrench (not provided) remove both
nozzles from the spray bar (See Figure 3).
4. Using the nozzle cleaning tool, free any foreign
material clogging or restricting nozzle openings (See
Figure 4).
5. Flush debris out of the nozzle. Direct the flow of water
through the nozzle backwards from the outside to the
inside.
6. Attach the wand back to the surface cleaner, set the
surface cleaner on a flat surface. Turn on the water
(DO NOT START THE PRESSURE WASHER) and
squeeze the trigger on the gun. Allow water to run
through the spray bar for approximately 30 seconds.
Spray Bar
Nozzle
Nozzle
Opening
Figure 4
Nozzle
Cleaning
Tool
Figure 3
5
MAINTENANCE
HOW TO CHANGE NOZZLES
www.surfacemaxx.com

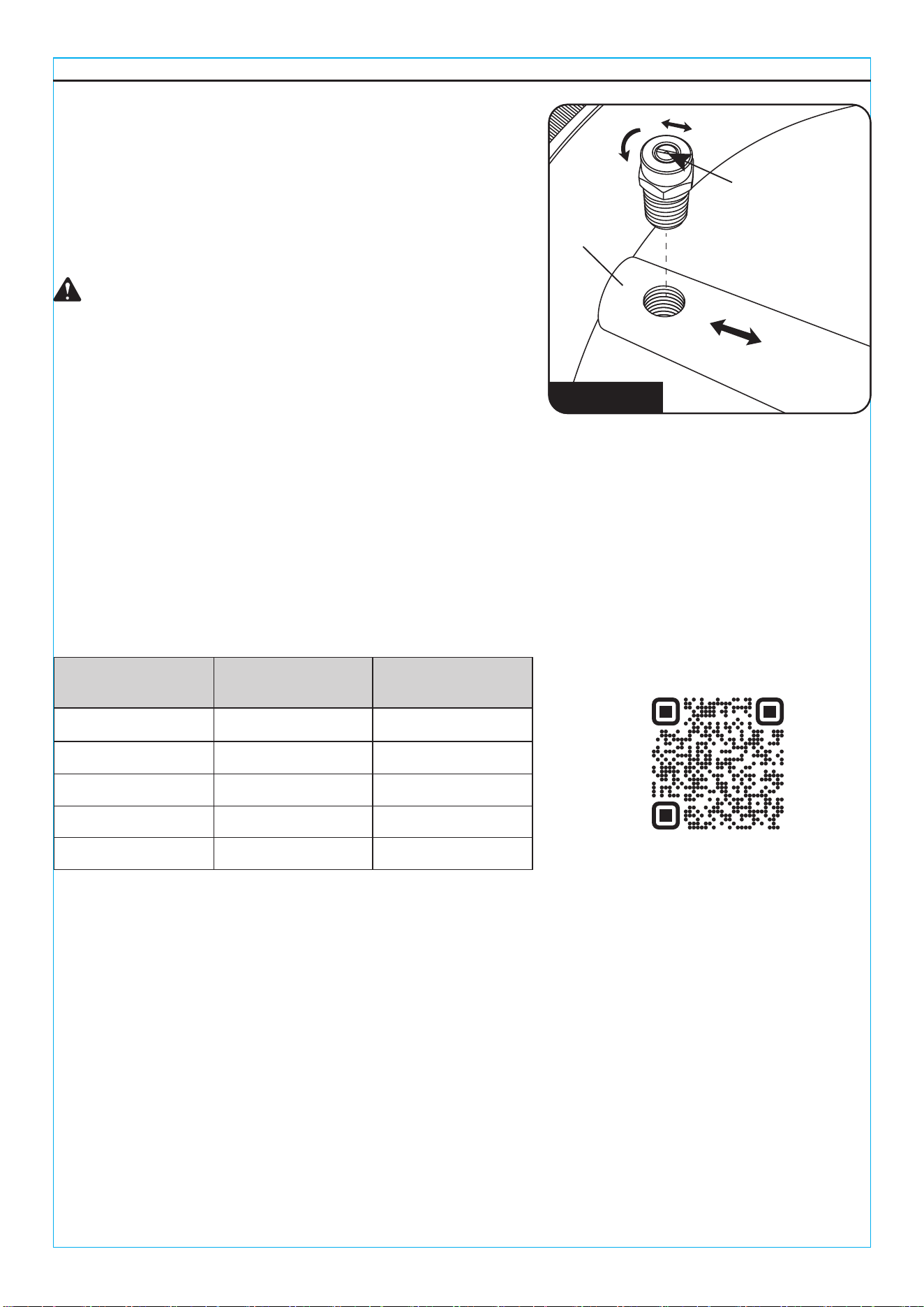

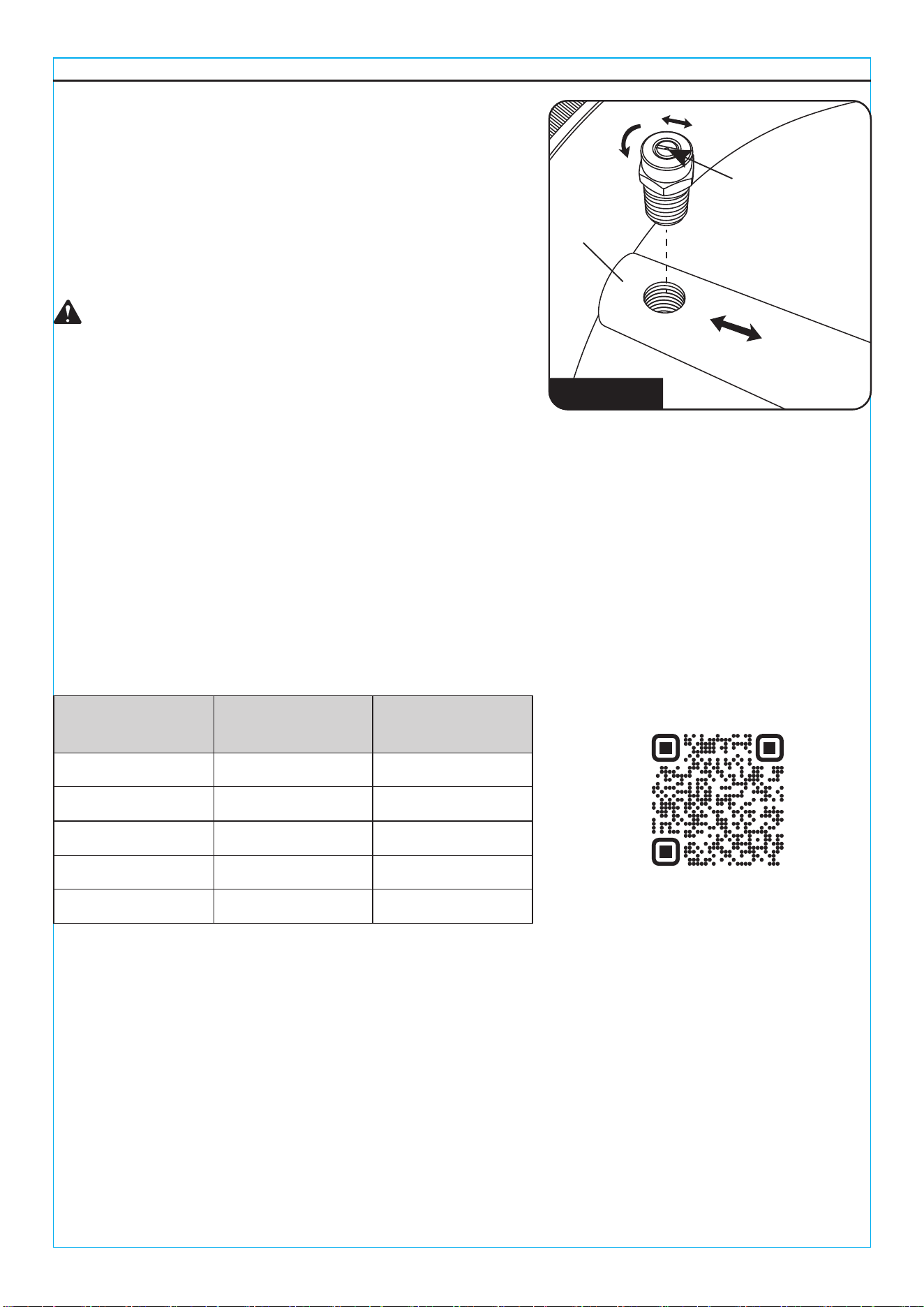

7. Reinstall the nozzles to the spray bar. Tighten securely.
Align the nozzle opening as shown in Figure 5.
If the surface cleaner experiences severe vibration,
STOP using immediately. Continuing to use the surface
cleaner may damage the shroud and result in serious
injury.
This surface cleaner is equipped with 2.0 sized nozzles. If you want to change out the nozzles,
follow the nozzle removal steps found in the “Maintenance” section of this manual.
NOTE: Make sure the groove on the face of the nozzle is
parallel to the spray bar.
NOTE: If the nozzles are not cleaned or aligned correctly
the spray bar will not rotate properly and it will not clean
as intended and may have a severe vibration.
NOTE: If your spray pattern begins to change, it could
mean that the nozzles are worn and they will need to be replaced.
NOTE: If the nozzles continue to get clogged, you may want to consider adding an in-line filter. You
can contact us at +1 (866) 870-9930 or email us at [email protected] for more details.
Nozzle Opening
After tightening securely,
nozzle opening should be
pointed in same direction
as spray bar
Figure 5
Spray Bar
WARNING:
*All nozzles are 25-degrees.
Note: Pressure washer PSI and GPM can vary by
manufacturer.
Surface Cleaner Nozzle Sizes
Pressure Washer
PSI
Pressure Washer
GPM
Recommended
Nozzle Size
3000
2.3 25013*
3600
2.5 25013*
4000
3.0 25015*
4000
3.5
25020*
4500
4.2
25020*
Scan to find your
perfect nozzle size:
*Don’t forget to
divide the nozzle
number by 2 for
surface cleaners!
6

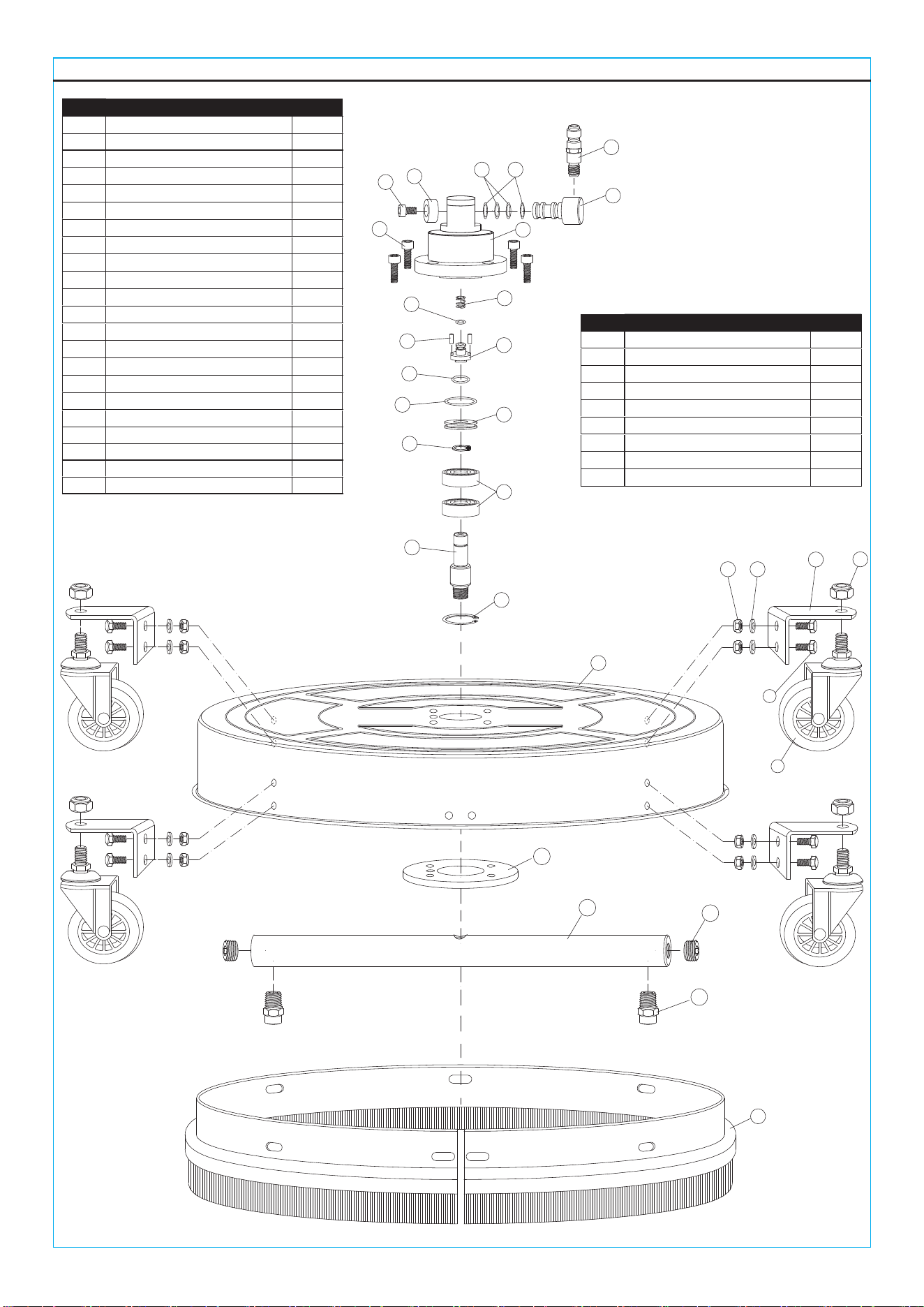

REPLACEMENT PARTS LIST
www.surfacemaxx.com
PART DESCRIPTION QTY
1 1
1
1
1
2
1
1
1
1
1
2
1
1
1
2
4
1
1
1
1
Inlet Plug
2 Swivel Valve
3 Spring
4 Fixed Seal
5 Protection Ring
6 Manifold Body
7 Bearing
8 Snap Ring
9 Bottom Plate
10 Brush
11 Screw
12 Shaft
13 Snap Ring
14 O-ring
15 O-ring
16 Locking Pin
17 O-ring
18 Screw
19 Washer
20 O-ring
2
1
21 O-ring
22 Spray Bar
PART DESCRIPTION QTY
24 2
1
8
10
4
4
4
14
Nozzle
23 2End Plug
25 SS Shroud
26 Nut
27 Washer
28 Screw
29 Wheel Support Bracket
30 Nut
31 Wheel
1
2
6
3
4
5
7
8
25
20
19
18
21
12
11
13
14
16
15
17
31
28
26 27
29
30
10
22
23
24
9

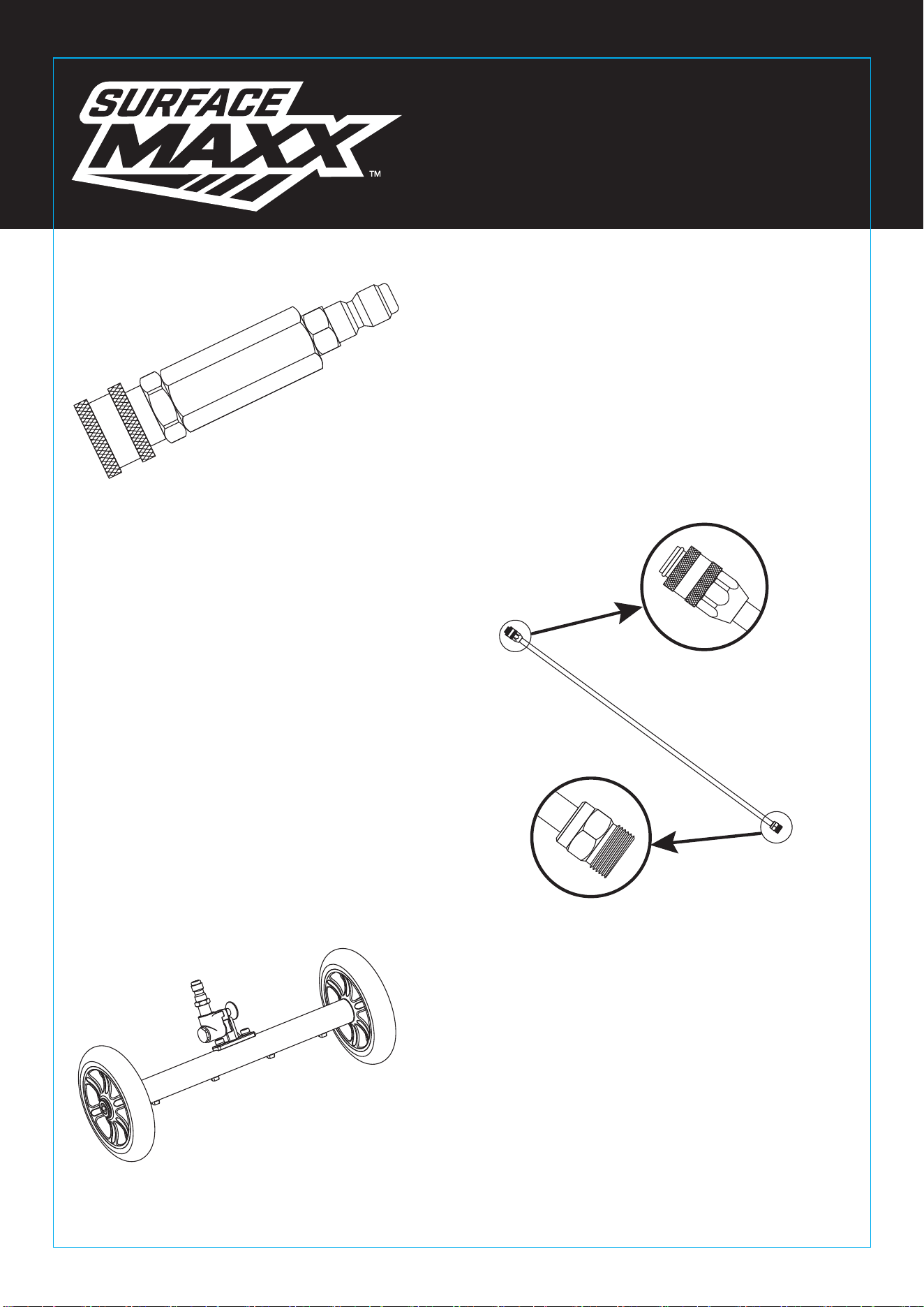

ACCESSORIES SOLD SEPERATELY
THAT MAKE YOUR SURFACE
CLEANER EVEN BETTER
WATER BROOM
#SGY-PWA97
Sweeps away dirt and grime with a
time-saving 14-in wide cleaning path.
visit www.surfacemaxx.com for even more
36-IN SPRAY WAND
#SGY-PWA89
Greater comfort that extends reach
while using surface cleaners and
other accessories.
HIGH PRESSURE FILTER
#SGY-PWA99
Screens out small particles that clog
spray nozzles on surface cleaners,
water brooms and turbo nozzles.
7
8
Nettoyeur de surface en
acier inoxydable de 45,72 cm
FEUILLE D’INSTRUCTIONS
MODÈLE #SGY-PWA101
FABRICATION EN ACIER INOXYDABLE ROBUSTE
JOIGNEZ VOTRE REÇU ICI
Date d’achat
www.surfacemaxx.com
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, communiquez avec notre service à la clientèle au 1 866 870-9930, entre 9 h et
17 h (HNE), du lundi au vendredi.
TABLE DES MATIÈRES
CONTENU DE L’EMBALLAGE
Caractéristiques de l’article ...............................................................................................................
Consignes de sécurité ....................................................................................................................
Assemblage ..............................................................................................................................
Fonctionnement ........................................................................................................................
Entretien ................................................................................................................
....................
9
10
Emploi adéquat .........................................................................................................................10
Recommandation .....................................................................................................................10
10
11
11
Liste des pièces de rechange ................................................................................
....................
13

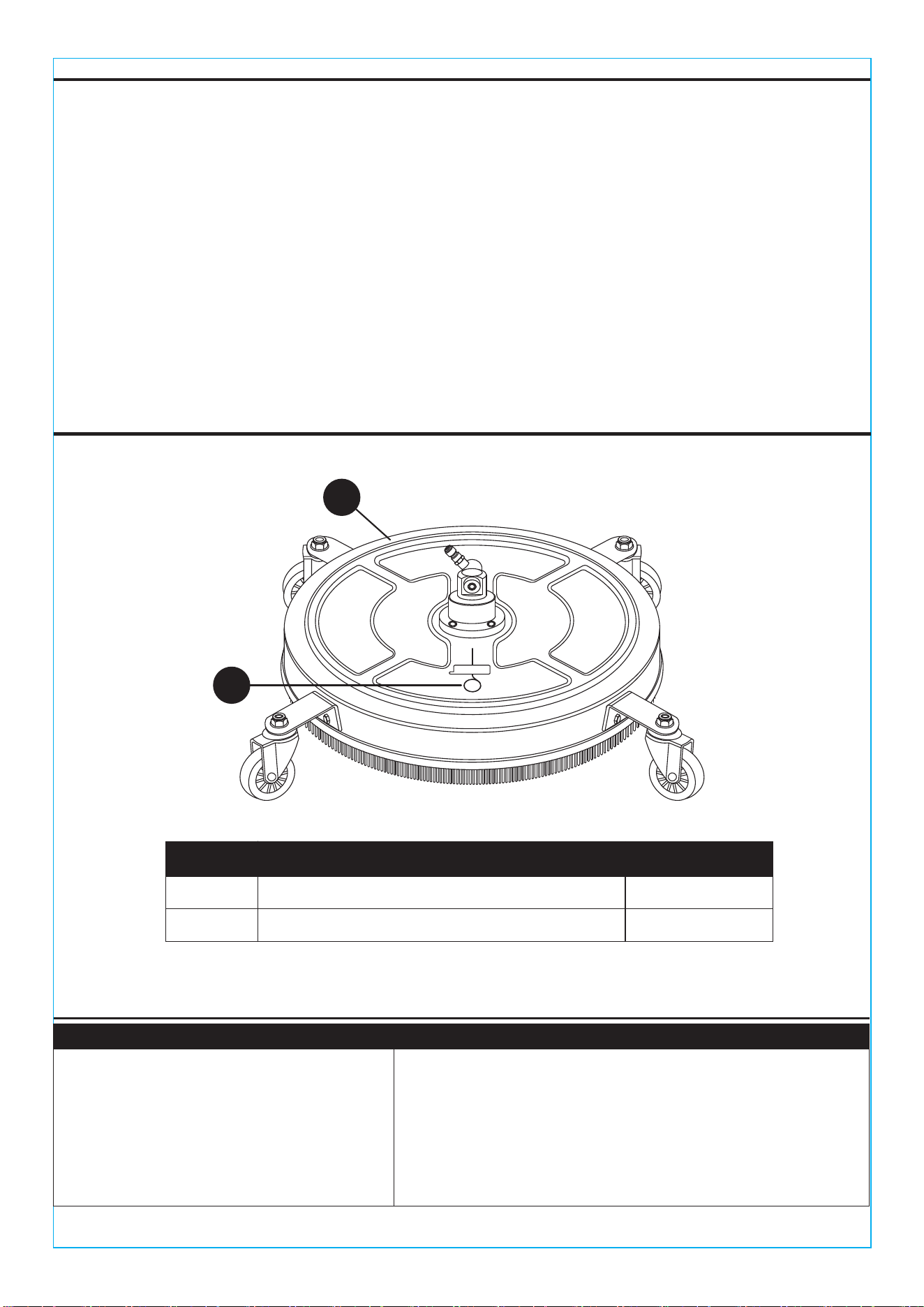

QUANTITÉDESCRIPTIONPIÈCE
A
Nettoyeur de surface de 45,72 cm
1
B
Outil de nettoyage de la buse
1
9
A
B
CARACTÉRISTIQUES TECHNIQUES
COMPOSANT
Raccords
Largeur du boîtier
Pression maximale
Pression minimale
Débit d’eau maximal
Température maximale de l’eau
Poids
Raccord à branchement rapide de 6,35 mm
45,72 cm
4500 lb/po²
2800 lb/po
2
15,89 L/min
100 °C (212 °F)
4,49 kg
CARACTÉRISTIQUES DE L’ARTICLE
www.surfacemaxx.com
CONSIGNES DE SÉCURITÉ
10
ASSEMBLAGE
AVERTISSEMENT :
ATTENTION :
Lorsque vous utilisez cet appareil, observez toujours les consignes de sécurité de base suivantes,
qui ne sont pas exhaustives :
1. Suivez les consignes de sécurité de votre laveuse à pression.
2. Le nettoyeur de surface ne doit pas être utilisé par des enfants.
3. Appuyez sur la gâchette de la laveuse à pression seulement si le nettoyeur de surface se trouve
sur la surface à nettoyer.
4. Gardez la tête de nettoyage éloignée de toute personne ou de tout animal.
5. Pour éviter des blessures graves, ne placez JAMAIS les mains près du nettoyeur de surface ou
sous celui-ci.
6. Éteignez la laveuse à pression et réduisez la pression lorsque vous inspectez ou retirez le
nettoyeur de surface. Faites de même lorsque vous avez terminé l’activité de nettoyage.
7. La température maximale permise de l’eau est de 100 °C (212 °F). Suivez les instructions de
votre laveuse à pression.
1. Le nettoyeur de surface ne convient pas au récurage.
2. Évitez de passer l’appareil sur les coins autoportants.
3. Testez le nettoyeur de surface sur une partie non apparente.
4. N’utilisez pas cet appareil sur des surfaces verticales.
ATTENTION :
1. Une mauvaise insertion du raccord à branchement rapide de 1/4 po du nettoyeur de surface
dans le raccord à branchement rapide peut entraîner des risques de blessure. Assurez-vous
d’entendre un déclic lorsque vous fixez le raccord à branchement rapide de 1/4 po au coupleur à
branchement rapide.
2. Tirez sur le nettoyeur de surface pour vous assurer qu’il est bien en place avant d’utiliser votre
appareil.

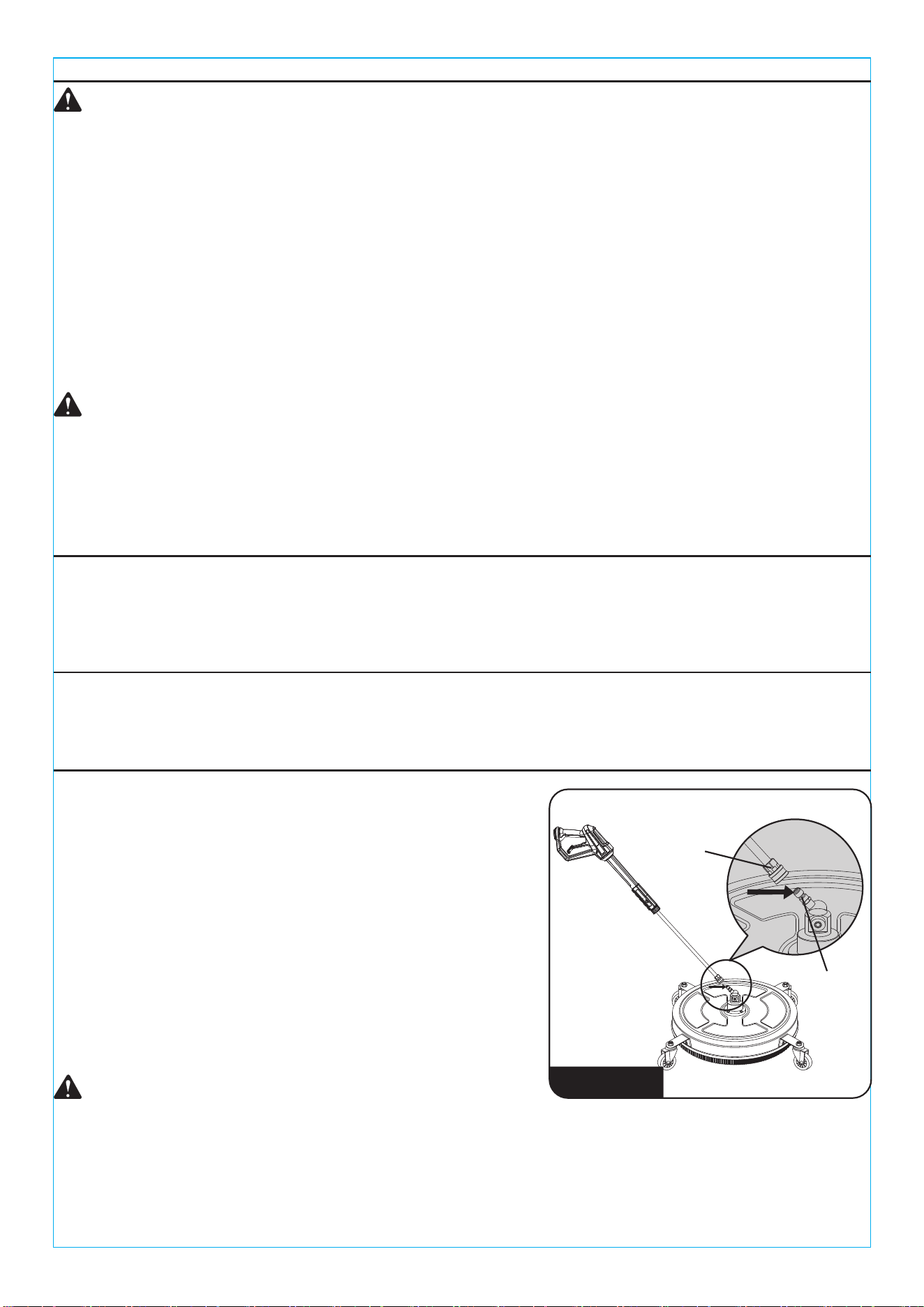

1. Le nettoyeur de surface convient à la plupart des laveuses à pression à essence allant jusqu’à
4500 lb/po².
2. Utilisez cet appareil sur des surfaces comme les allées, les terrasses et les trottoirs en béton.
EMPLOI ADÉQUAT
1. Il est recommandé d’acheter un filtre à haute pression afin d’empêcher le blocage des buses de
pulvérisation.
RECOMMANDATION
1. Le nettoyeur de surface est entièrement assemblé et
prêt à être utilisé.
2. Fixez le raccord à branchement rapide de 1/4 po à
l’extrémité de la lance de laveuse à pression
(consultez la figure 1).
Coupleur à
branchement
rapide
Raccord à
branchement
rapide de
1/4 po
Figure 1
3. Branchez le tuyau sur la laveuse à pression et mettez
la laveuse à pression en marche conformément à son
guide d’utilisation.
www.surfacemaxx.com
11
FONCTIONNEMENT
ENTRETIEN
ATTENTION :
1. Pour commencer le nettoyage, appuyez sur la gâchette
et déplacez le nettoyeur de surface de l’avant vers
l’arrière ou d’un côté à l’autre (consultez la figure 2).
2. Ne restez pas au même endroit pendant plus de
2-secondes, car cela pourrait entraîner des dommages.
REMARQUE : Si des rayures ou des marques circulaires
surviennent :
1. Ralentissez et essayez de nettoyer la surface dans un
mouvement de va-et-vient et d’un côté à l’autre.
2. Lors du nettoyage, essayez de créer un
chevauchement de 50 % sur la surface nettoyée.
3. Vérifiez si l’une des deux buses, ou les deux, sont
bouchées. Suivez les instructions d’entretien ci-dessous.
REMARQUE : Appuyez toujours sur la gâchette du
pistolet immédiatement après l’utilisation afin d’évacuer
la pression restante. Verrouillez la gâchette lorsque le
pistolet n’est pas utilisé.
Le nettoyeur de surface risque de subir des dommages s’il frappe tout obstacle surélevé pendant
son utilisation. Si un contact entraîne des vibrations lors de l’utilisation du nettoyeur de surface,
cessez immédiatement de l’utiliser. Sinon, vous risquez de subir de graves blessures.
Figure 2
www.surfacemaxx.com
Une buse sale ou obstruée entraînera une pression
excessive de la pompe, provoquant une sensation de
pulsation ou des vibrations excessives.
1. Éteignez la laveuse à pression et coupez l’alimentation
en eau. Évacuez la pression restante en appuyant sur
la gâchette du pistolet.
2. Retirez la lance de la laveuse à pression du nettoyeur
de surface.
3. À l’aide d’une clé de 14 mm (non incluse), retirez les
deux buses de la barre de pulvérisation (Consultez la
figure 3).
4. À l’aide de l’outil de nettoyage de buse, dégagez tout
corps étranger qui bouche ou qui obstrue les
ouvertures de la buse (consultez la figure 4).
5. Évacuez les débris hors de la buse. Faites passer
l’eau à travers la buse dans la direction opposée, soit
de l’extérieur vers l’intérieur.
6. Fixez de nouveau la lance au nettoyeur de surface,
puis placez celui-ci sur une surface plane. Ouvrez
l’alimentation en eau (NE DÉMARREZ PAS LA
LAVEUSE À PRESSION) et appuyez sur la gâchette
du pistolet. Laissez couler l’eau dans la barre de
pulvérisation pendant environ 30 secondes.
Barre de
pulvérisation
Buse
Ouverture
de la buse
Figure 4
Outil de
nettoyage
de la buse
Figure 3
12
ENTRETIEN
www.surfacemaxx.com
7. Réinstallez les buses sur la barre de pulvérisation.
Serrez fermement. Alignez l’ouverture de la buse tel
que l’illustre la figure 5.
Si le nettoyeur de surface vibre fortement, CESSEZ de
l’utiliser immédiatement. Continuer à utiliser le nettoyeur
de surface peut endommager le carénage et causer de
graves blessures.
REMARQUE : Assurez-vous que la rainure sur la face de
la buse est parallèle à la barre de pulvérisation.
REMARQUE : Si les buses ne sont pas nettoyées ou
alignées correctement, la barre de pulvérisation ne
tournera pas correctement. Elle ne nettoiera pas comme
elle le devrait et risque de vibrer fortement.
REMARQUE : Si la forme du jet commence à changer, il
se pourrait que les buses soient usées et doivent être remplacées.
REMARQUE : Si les buses continuent à se boucher, vous pouvez envisager d’ajouter un filtre en
ligne. Vous pouvez communiquer avec nous au 1 866 870-9930 ou nous envoyer un courriel à
l’adresse [email protected] pour en savoir plus.
Ouverture
de la buse
Après un serrage ferme,
l’ouverture de la buse
devrait pointer dans la
même direction que la
barre de pulvérisation.
Figure 5
Barre de
pulvérisation
AVERTISSEMENT :
CHANGEMENT DES BUSES
Ce nettoyeur de surface est équipé de buses de taille 2,0. Si vous souhaitez changer les buses,
suivez les étapes de retrait des buses de la section « Entretien » du présent manuel.
* Toutes les buses sont de 25 degrés.
Remarque : La pression en lb/po² et le débit en L/min de
la laveuse à pression peuvent varier selon le fabricant.
Tailles des buses du nettoyeur de surface
Pression en lb/po²
de la laveuse à
pression
Débit en L/min de
la laveuse à
pression
Taille recommandée
pour la buse
3000
8,7
9,46
11,35
13,24
15,89
25013*
3600
25013*
4000
25015*
4000
25020*
4500
25020*
Faites une recherche
pour trouver la bonne
taille de buse :
* N’oubliez pas de
diviser le numéro
de la buse par 2
pour les nettoyeurs
de surface!
13
LISTE DES PIÈCES DE RECHANGE
www.surfacemaxx.com
PIÈCE DESCRIPTION QTÉ
1 1
1
1
1
2
1
1
1
1
1
2
1
1
1
2
4
1
1
1
1
Raccord d’entrée
2 Soupape pivotante
3 Ressort
4 Joint d’étanchéité fixe
5 Anneau de protection
6 Corps du collecteur
7 Palier
8 Bague élastique
9 Plaque inférieure
10 Brosse
11 Vis
12 Arbre
13 Bague élastique
14 Joint torique
15 Joint torique
16 Goupille d’arrêt
17 Joint torique
18 Vis
19 Rondelle
20 Joint torique
2
1
21 Joint torique
22 Barre de pulvérisation
PIÈCE DESCRIPTION QTÉ
24 2
1
8
10
4
4
4
14
Buse
23 2Bouchon terminal
25 Boîtier en acier inoxydable
26 Écrou
27 Rondelle
28 Vis
29 Support de fixation de roue
30 Écrou
31 Roue
1
2
6
3
4
5
7
8
25
20
19
18
21
12
11
13
14
16
15
17
31
28
26 27
29
30
10
22
23
24
9
ACCESSOIRES VENDUS
SÉPARÉMENT POUR AMÉLIORER
VOTRE NETTOYEUR DE SURFACE
BALAI À EAU
#SGY-PWA97
Balaye rapidement la saleté à l’aide
d’un jet de nettoyage de 35,56 cm de
largeur.
Pour en connaître davantage, visitez le www.surfacemaxx.com
LANCE DE PULVÉRISATION DE
91,44 CM
#SGY-PWA89
Plus de confort qui améliore la
portée lors de l’utilisation des
nettoyeurs de surface et
d’autres accessoires.
FILTRE À HAUTE PRESSION
#SGY-PWA99
Élimine les petites particules qui
obstruent les buses de pulvérisation
des nettoyeurs de surface, des balais
à eau et des buses turbo.
14
15
Limpiadora de superficies de
acero inoxidable de 45.72 cm
HOJA DE INSTRUCCIONES
MODELO #SGY-PWA101
www.surfacemaxx.com
ADJUNTE SU RECIBO AQUÍ
Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al +1 (866) 870-9930, de lunes a viernes de 9 a.m. a
5 p.m., hora estándar del Este.
FABRICACIÓN EN ACERO INOXIDABLE PARA TRABAJO PESADO
ÍNDICE
CONTENIDO DEL PAQUETE
Especificaciones del producto ...................................................................................................
Instrucciones de seguridad .............................. ........................................................................
Ensamblaje ...............................................................................................................................
Funcionamiento ............................................... ........................................................................
Mantenimiento .......................................................................................................
....................
16
17
Uso especificado ......................................................................................................................17
Recomendación ............................................... ........................................................................17
17
18
18
Lista de piezas de repuesto ...................................................................................
....................
20
CANTIDADDESCRIPCIÓNPIEZA
A
Limpiadora de superficies de 45.72 cm
1
16
ESPECIFICACIONES
COMPONENTE
Conexiones
Ancho de la plataforma
Presión máxima
Temperatura de agua máxima
Flujo de agua máximo
Peso
Enchufe de conexión rápida de 6.35 mm
45.72 cm
4500 PSI
Presión mínima 2800 PSI
100 °C/212 °F
15.89 LPM
4.49 kg
Especificaciones del producto
www.surfacemaxx.com
A
B
B
Accesorio de limpieza de la boquilla
1
1. Se recomienda la compra de un filtro de alta presión para evitar que las boquillas se obstruyan.
RECOMENDACIÓN
Acoplador de
conexión
rápida
Enchufe de
conexión
rápida de
6.35 mm
Figura 1
INSTRUCCIONES DE SEGURIDAD
17
ENSAMBLAJE
ADVERTENCIA:
PRECAUCIÓN:
Cuando utilice este producto, siempre tome medidas de precaución básicas, incluidas, entre otras:
1. Tenga en cuenta las instrucciones de seguridad del equipo de lavado con agua a presión.
2. Los niños no deben utilizar el limpiador de superficies.
3. Solo presione el gatillo de la pistola del equipo de lavado con agua a presión si el limpiador de
superficies está en la superficie que desea limpiar.
4. Mantenga los alrededores inmediatos del cabezal de limpieza libre de personas/animales.
5. Para evitar lesiones graves, NUNCA coloque las manos cerca o debajo de la limpiadora de
superficies.
6. Apague el equipo de lavado con agua a presión y libere la presión cuando examine o cambie el
limpiador de superficies y luego de finalizar la operación de limpieza.
7. La temperatura de agua máxima permitida es 100 °C/212 °F. Siga las instrucciones del equipo de
lavado con agua a presión.
1. El limpiador de superficies no está diseñado para fregar o restregar.
2. No lo utilice sobre esquinas independientes.
3. Pruebe el limpiador de superficies en un área poco visible.
4. No debe usarse en superficies verticales.
PRECAUCIÓN:
1. Se puede producir un riesgo de lesiones si el enchufe de conexión rápida de 6.35 mm del
limpiador de superficies no está insertado correctamente en el acoplador de conexión rápida.
Asegúrese de escuchar un sonido de “clic” cuando fije el enchufe de conexión rápida de
6.35 mm al acoplador de conexión rápida.
2. Jale el limpiador de superficies para asegurarse de que está asentado correctamente antes de
operar la unidad.
1. El limpiador de superficies se puede utilizar con la mayoría de los equipos de lavado con agua a
presión de hasta 4500 PSI.
2. Use el equipo en superficies como entradas de garaje de concreto, patios, senderos, etc.
USO ESPECIFICADO
1. El limpiador de superficies viene completamente
ensamblado y listo para usar.
2. Fije el enchufe de conexión rápida de 6.35 mm del
limpiador de superficies al extremo de la vara del
equipo de lavado con agua a presión (consulte la
Figura 1).
3. Conecte la manguera al equipo de lavado con agua a
presión y arránquelo como se describe en su manual
del propietario.
www.surfacemaxx.com
Figura 2
18
FUNCIONAMIENTO
MANTENIMIENTO
PRECAUCIÓN:
1. Apriete el gatillo y mueva la limpiadora de superficies
hacia delante y hacia atrás o de lado a lado para
empezar a limpiar (consulte la Figura 2).
2. Nunca opere en la misma área durante más de 2
segundos, ya que se pueden producir daños.
NOTA: si se forman rayas o remolinos:
1.Reduzca el paso e intente limpiar el área yendo hacia
delante y hacia atrás y de lado a lado.
2.Intente superponer en un 50% cuando limpie.
3. Verifique si una o ambas boquillas están obstruidas.
Siga las instrucciones de mantenimiento a continuación.
NOTA: siempre apriete el gatillo de la pistola para liberar
cualquier presión residual inmediatamente después
del uso. Bloquee el gatillo cuando no lo use.
Golpear cualquier obstáculo levantado cuando utilice la limpiadora de superficies podría dañar la
unidad. Si se produce contacto y causa vibraciones al operar la limpiadora de superficies, detenga
el uso inmediatamente. Si continúa operando la unidad se podrían producir lesiones graves.
www.surfacemaxx.com
Una boquilla obstruida o sucia producirá una presión
excesiva de la bomba, lo que causa una sensación
pulsante o vibración excesiva.
1. Apague el equipo de lavado con agua a presión y corte
el suministro de agua. Libere la presión residual
apretando el gatillo de la pistola.
2. Desconecte la vara del equipo de lavado con agua a
presión del limpiador de superficies.
3. Con una llave inglesa de 14 mm (no se proporciona),
retire las boquillas de la barra de rociado (Consulte
la figura 3).
4. Con el accesorio de limpieza de la boquilla, libere
cualquier material que obstruya o restrinja las
aberturas de la boquilla (Consulte la figura 4).
5. Lave la boquilla para eliminar los desechos. Dirija el
flujo de agua a través de la boquilla al revés, desde el
exterior hacia el interior.
6. Vuelva a colocar la vara en la limpiadora de superficies,
coloque la limpiadora de superficies sobre una
superficie plana. Abra el agua (NO INICIE EL EQUIPO
DE LAVADO CON AGUA A PRESIÓN) y apriete el
gatillo de la pistola. Deje que el agua corra a través de
la barra de rociado durante aproximadamente 30
segundos.
Barra de
rociado
Boquilla
Abertura de
la boquilla
Figura 4
Accesorio de
limpieza de
la boquilla
Figura 3
19
MANTENIMIENTO
www.surfacemaxx.com
7. Vuelva a instalar las boquillas de la barra de rociado.
Apriete firmemente. Alinee la abertura de la boquilla,
como se muestra en la figura 5.
Si la limpiadora de superficies experimenta vibraciones
graves, DEJE de usarla inmediatamente. Si continúa
usando la limpiadora de superficies, puede dañar la
cubierta y provocar lesiones graves.
NOTA: asegúrese de que la ranura en la parte delantera
de la boquilla esté paralela a la barra de rociado.
NOTA: si las boquillas no se limpian o alinean
correctamente, la barra de rociado no girará
correctamente y no se limpiará como se esperaba, y
puede presentar una vibración severa.
NOTA: si el patrón de rociado comienza a cambiar, podría significar que las boquillas están
desgastadas y que es necesario reemplazarlas.
NOTA: si las boquillas continúan obstruyéndose, es posible que deba agregar un filtro en línea.
Puede llamarnos al +1 (866) 870-9930 o enviarnos un correo electrónico a
[email protected] para obtener más detalles.
Abertura de la
boquilla
Luego de apretarla
firmemente, la abertura de
la boquilla debe apuntar
hacia la misma dirección
que la barra de rociado
Figura 5
Barra de
rociado
ADVERTENCIA:
CAMBIO DE LAS BOQUILLAS
Esta limpiadora de superficies está equipada con boquillas de 2.0 de tamaño. Si desea cambiar
las boquillas, siga los pasos que se encuentran en la sección "Mantenimiento" de este manual.
*Todas las boquillas son de 25 grados.
Nota: los PSI y LPM del equipo de lavado con agua a
presión pueden variar según el fabricante.
Tamaños de boquillas para limpiadora de superficies
Equipo de lavado
con agua a
presión PSI
Equipo de lavado
con agua a
presión LPM
Tamaño de
boquilla
recomendado
3000
8.7 25013*
3600
9.46 25013*
4000
11.35 25015*
4000
13.24
25020*
4500
15.89
25020*
Escanee para
encontrar el tamaño
de boquilla perfecto:
*No olvide dividir el
número de boquillas
por 2 para limpiadoras
de superficies.
20
LISTA DE PIEZAS DE REPUESTO
www.surfacemaxx.com
PIEZA DESCRIPCIÓN CANT.
1 1
1
1
1
2
1
1
1
1
1
2
1
1
1
2
4
1
1
1
1
Tapón de entrada
2 Válvula giratoria
3 Resorte
4 Sello fijo
5 Anillo de protección
6 Cuerpo del tubo múltiple
7 Rodamiento
8 Anillo sujetador
9 Placa inferior
10 Cepillo
11 Tornillo
12 Eje
13 Anillo sujetador
14 Junta tórica
15 Junta tórica
16 Clavija de bloqueo:
17 Junta tórica
18 Tornillo
19 Arandela
20 Junta tórica
2
1
21 Junta tórica
22 Barra de rociado
PIEZA DESCRIPCIÓN CANT.
24 2
1
8
10
4
4
4
14
Boquilla
23 2Tapón terminal
25 Cubierta de acero inoxidable
26 Tuerca
27 Arandela
28 Tornillo
29
Abrazadera de soporte de la rueda
30 Tuerca
31 Rueda
1
2
6
3
4
5
7
8
25
20
19
18
21
12
11
13
14
16
15
17
31
28
26 27
29
30
10
22
23
24
9
21
FUNCIONAMIENTO
LOS ACCESORIOS QUE HACEN
QUE SU LIMPIADOR DE
SUPERFICIES SEA AÚN MEJOR
SE VENDEN POR SEPARADO
ESCOBA HIDRÁULICA
#SGY-PWA97
Elimina la suciedad y la mugre con un
recorrido de limpieza de 35.56 cm de
ancho que ahorra tiempo.
visite www.surfacemaxx.com para obtener más detalles
VARA DEL ROCIADOR DE 91.44 CM
#SGY-PWA89
Mayor comodidad que extiende
el alcance al utilizar limpiadores
de superficies y otros accesorios.
FILTRO DE ALTA PRESIÓN
#SGY-PWA99
Elimina las partículas pequeñas que
obstruyen las boquillas de rociado de
limpiadores de superficies, escobas
hidráulicas y boquillas turbo.
