Enventor SGCS1400 Circular Saw, 1400W 6000RPM Electric User Manual

Shenzhen Shangu Trading Co., Ltd.

Address: 0503-1, Jinhua (Shenzhen) Talent Science and

Technology Innovation Building, Building 10,

Qidi Xiexin, Huanggekeng Community, Longcheng

Street, Longgang District, Shenzhen

Email:[email protected]

Read this material before using this product. Failure to do so can

result in serious injury. Save this manual

OWNER'S MANUAL

SAFETY

INSTRUCTIONS

CIRCULAR SAW

ModelSGCS1400

OWNER'S MANUAL & SAFETY

INSTRUCTIONS

GSG CONSULTING GROUP LIMITED

Montague houses unit 3 Matthew street

Manchester m12 5bb

[email protected]

+44 7850 387628

TB EC REP EUROPEAN SL

Calle Marcelo Usera 60, LC.

Madrid 28026

Spain

[email protected]

+34682797075

INSTRUCTIONS MANUAL

English

Deutsch

Français

Italiano

Español

Türkçe

Svenska

Nederlands

olski

1-18

19-36

37-54

55-72

73-90

91-108

109-126

127-144

145-162

Enventor CIRCULAR SAW

Model

SGCS1400

1 2

Enventor CIRCULAR SAW INSTRUCTIONS MANUAL

WARNING

NOTE

GENERAL POWER TOOL SAFETY WARNINGS

Read all safety warnings and instructions. Failure to follow the warnings and instructions

may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference

The term “power tool” in the warnings refers to your mains-operated (corded) power tools

or battery-operated (cordless) power tools

Keep work area clean and well lit. Cluttered or dark areas invite accidents

Do not operate power tools in explosive atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or

fumes.

Keep children and bystanders away while operating a power tool Distractions can

cause you to lose control

1. Work Area Safety

Power tool plugs must match the outlet. Never modify the plug in any way. Do not use

any adapter plugs with grounded power tools. Unmodified plugs and matching outlets

will reduce risk of electric shock.

Avoid body contact with grounded surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your body is grounded.

Do not expose power tools to rain or wet conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

When operating a power tool outdoors, use an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

If operating a power tool in a damp location is unavoidable, use a residual current device

(RCD) protected supply.Use of a RCD reduces the risk of electric shock.

2. Electrical Safety

Stay alert, watch what you are doing and use common sense when operating a power

tool.Do not use a power tool while you are tired or under the influence of drugs, alcohol

or medication.A moment of inattention while operating power tools may result in serious

personal injury.

Use personal protective equipment.Always wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal injuries.

Prevent unintentional starting.Ensure the switch is in the off-position before connecting

to power source and/or battery pack, picking up or carrying the tool. Carrying power

tools with your finger on the switch or energising power tools that have the switch on

invites accidents.

Remove any adjusting key or wrench before turning the power tool on. A wrench or a key

left attached to a rotating part of the power tool may result in personal injury.

Do not overreach.Keep proper footing and balance at all times.This enables better

control of the power tool in unexpected situations.

Dress properly.Do not wear loose clothing or jewellery.Keep your hair,clothing and

gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in

moving parts.

If devices are provided for the connection of dust extraction and collection

facili- ties,ensure these are connected and properly used.Use of dust collection can

reduce dust-related hazards.

The term residual current device (RCD) may be replaced by the term

ground fault circuit interrupter (GFCI) or earth leakage circuit breaker

(ELCB)

3. Personal Safety

Do not force the power tool. Use the correct power tool for your application.The correct

power tool will do the job better and safer at the rate for which it was designed.

Do not use the power tool if the switch does not turn it on and off. Any power tool that

cannot be controlled with the switch is dangerous and must be repaired.

Disconnect the plug from the power source and/or the battery pack from the power tool

before making any adjustments, changing accessories,or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

4. Power Tool Use and Care

DANGER: Keep hands away from cutting area and blade. Keep your second hand on

auxiliary handle or motor housing. If both hands are holding the saw, they cannot be cut

by the Original instructions blade.

Do not reach underneath the work-piece. The guard cannot protect you from the blade

below the work-piece.

Adjust the cutting depth to the thickness of the work-piece. Less than a full tooth of the

blade teeth should be visible below the work-piece.

Never hold piece being cut in your hands or across your leg. Secure the work- piece to a

stable platform. It is important to support the work properly to minimize body exposure,

blade binding, or loss of control.

Hold power tool by insulated gripping surfaces when performing an operation where the

cutting tool may contact hidden wiring or its own cord. Contact with a “live” wire will

also make exposed metal parts of the power tool “live” and shock the operator.

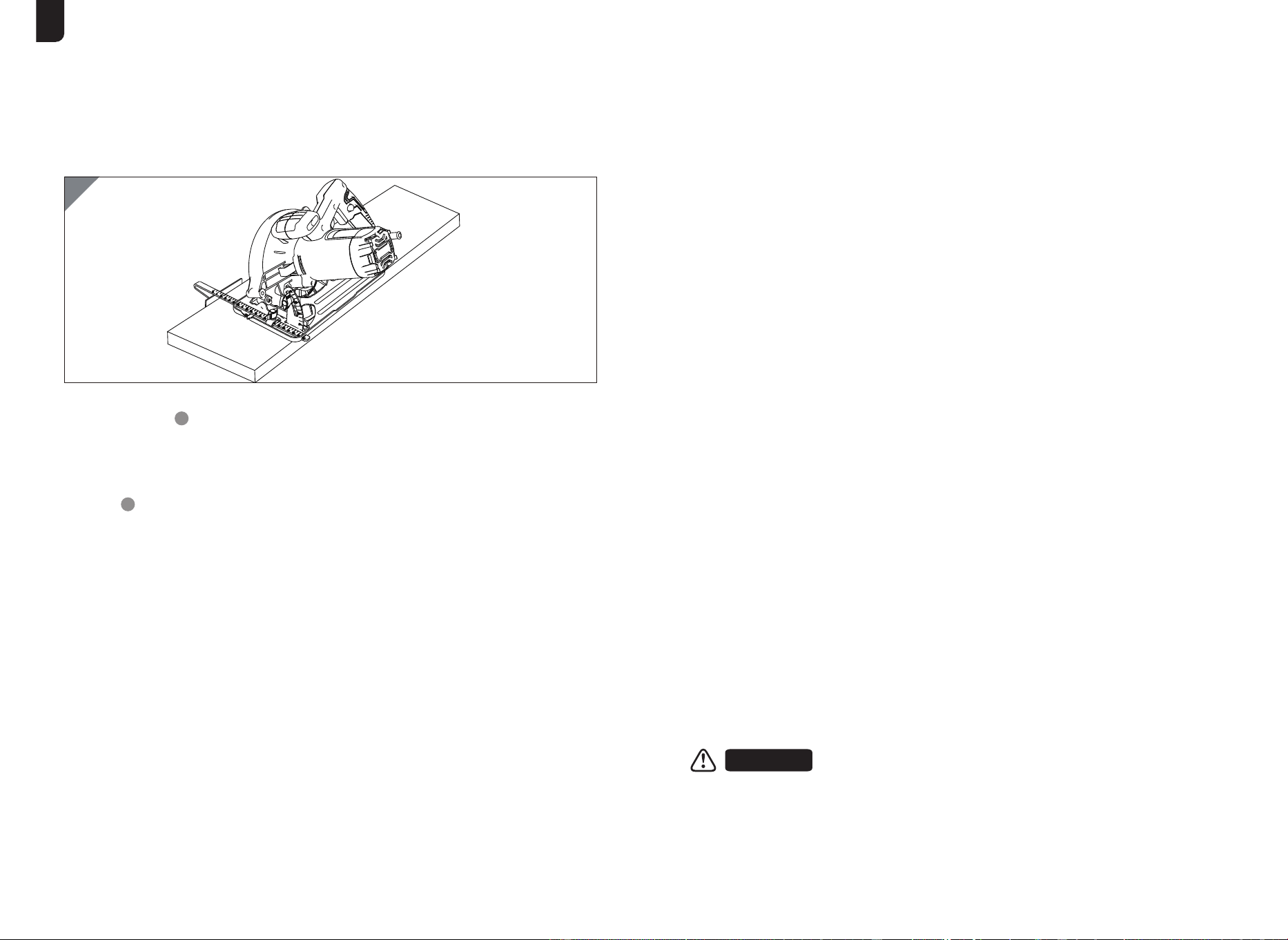

When ripping always use a rip fence or straight edge guide. This improves the accuracy

of cut and reduces the chance of blade binding.

Always use blades with correct size and shape (diamond versus round) of arbor holes.

Blades that do not match the mounting hardware of the saw will run eccentrically,

causing loss of control.

Never use damaged or incorrect blade washers or bolt. The blade washers and bolt

were specially designed for your saw, for optimum performance and safety of operation

5. Specific Safety Rules

Enventor CIRCULAR SAW INSTRUCTIONS MANUAL

3 4

Store idle power tools out of the reach of children and do not allow persons unfamiliar

with the power tool or these instructions to operate the power tool. Power tools are

dangerous in the hands of untrained users.

Maintain power tools.Check for misalignment or binding of moving parts, break- age of

parts and any other condition that may affect the power tools operation.If

damaged,have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

Keep cutting tools sharp and clean.Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

Use the power tool, accessories and tool bits etc.in accordance with these instructions,

taking into account the working conditions and the work to be performed.Use of the

power tool for operations different from those intended could result in a hazardous

situation.

(1) Kickback

Causes and operator prevention of kickback:

Kickback is the result of incorrect or faulty use of the power tool. It

can be prevented by taking suitable precautions as described below.

Kickback is a sudden reaction to a pinched, jammed or misaligned saw blade, causing

an uncontrolled saw to lift up and out of the workpiece toward the operator；

When the blade is pinched or jammed tightly by the kerf closing down, the blade stalls

and the motor reaction drives the unit rapidly back toward the operator;

If the blade becomes twisted or misaligned in the cut, the teeth at the back edge of the

blade can dig into the top surface of the wood causing the blade to climb out of the kerf

and jump back toward the operator.

(2) Blockage

If the machine is blocked, immediately turn off the whole machine, cut off the power

supply, wait for the machine to stop completely and then check if there is any blockage

such as wood shavings or pieces of wood blocking the saw blade, use other tools (vise,

screwdriver, etc.) to clean up the blockage.

6. Common accidents or malfunctions and countermeasures

Maintain a firm grip with both hands on the saw and position your arms to resist

kickback forces. Position your body to either side of the blade, but not in line with the

blade. Kickback could cause the saw to jump backwards, but kickback forces can be

controlled by the operator, if proper precautions are taken.

When blade is binding, or when interrupting a cut for any reason, release the trigger and

hold the saw motionless in the material until the blade comes to a complete stop. Never

attempt to remove the saw from the work or pull the saw backward while the blade is in

motion or kickback may occur.

When restarting a saw in the workpiece, centre the saw blade in the kerf so that the saw

teeth are not engaged into the material. If saw blade binds, it may walk up or kickback

from the workpiece as the saw is restarted.

Support large panels to minimise the risk of blade pinching and kickback. Large panels

tend to sag under their own weight. Supports must be placed under the panel on both

sides, near the line of cut and near the edge of the panel.

Do not use dull or damaged blades. Unsharpened or improperly set blades produce

narrow kerf causing excessive friction, blade binding and kickback.

Blade depth and bevel adjusting locking levers must be tight and secure before making

the cut. If blade adjustment shifts while cutting, it may cause binding and kickback.

Use extra caution when sawing into existing walls or other blind areas. The protruding

blade may cut objects that can cause kickback.

5 6

If the saw teeth are stuck in the cutting body, you should immediately turn off the

machine and cut off the power. After the machine has come to a complete stop, move

the machine to try to remove the saw blade from the cutting body.

(3) Serrated teeth stuck

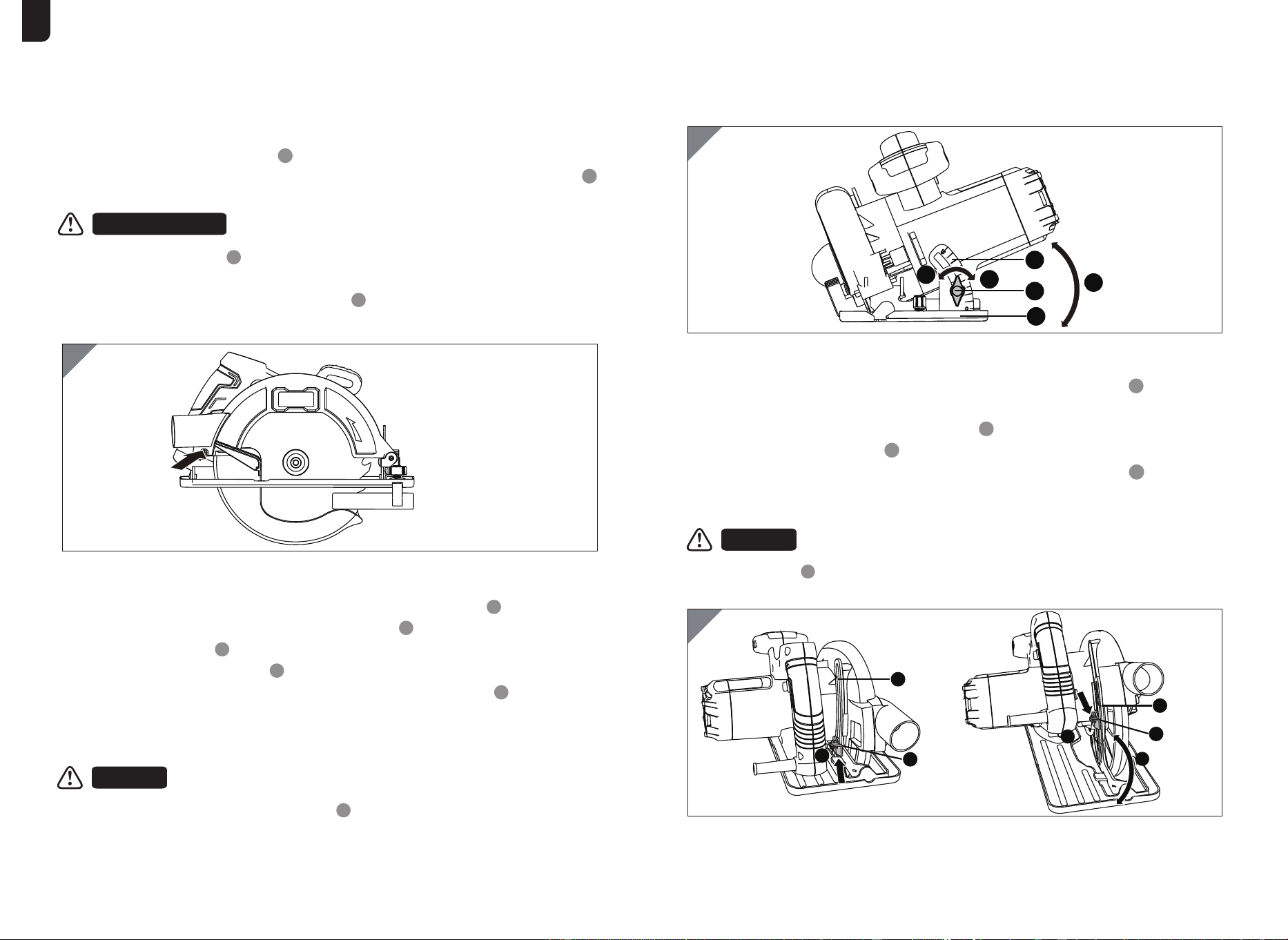

Check lower guard for proper closing before each use. Do not operate the saw if lower

guard does not move freely and close instantly. Never clamp or tie the lower guard into

the open position. If saw is accidentally dropped, lower guard may be bent. Raise the

lower guard with the retracting handle and make sure it moves freely and does not

touch the blade or any other part, in all angles and depths of cut.

Check the operation of the lower guard spring. If the guard and the spring are not

operating properly, they must be serviced before use. Lower guard may operate

sluggishly due to damaged parts, gummy deposits, or a build-up of debris.

The lower guard may be retracted manually only for special cuts such as “plunge cuts

and compound cuts”. Raise the lower guard by retracting the handle and as soon as the

blade enters the material, release the lower guard. For all other sawing operations, the

lower guard should operate automatically.

Always observe that the lower guard is covering the blade before placing saw down on

bench or floor. An unprotected, coasting blade will cause the saw to walk backwards,

cutting whatever is in its path. Be aware of the time it takes for the blade to stop after

switch is released.

7. Lower guard function

The laser shall be used and maintained in accordance with the manufacturer's

instructions.

Never aim the beam at any person or an object other than the workpiece.

The laser beam shall not be deliberately aimed at personnel and shall be prevented

from being directed towards the eye of a person for longer than 0.25s.

The laser light/laser radiation used in the system is Class 2 with maximum 1 mW and 650nm

wavelengths. These lasers do not normally present an optical hazard, although staring at

the beam may cause flash blindness.

Do not stare directly at the laser beam. A hazard may exist if you deliberately stare into the

beam, please observe all safety rules as follows;

Use of controls or adjustments or penormance of procedure other than those specified

herhin may result in hazardous radiation exposure.

Have your power tool serviced by a qualified repair person using only identical

replacement parts. This will ensure that the safety of the power tool is maintained.

Service

Study these symbols and learn their meanings. Proper interpretation of these symbols will

allow for more efficient and safer operation of this product.

9. SYMBOLS

Some of the following symbols may appear on this product.

8. Safety Rules for Laser Lights

WARNING

CAUTION

Always ensure the laser beam is aimed at a sturdy workpiece without reflective

surfaces. I.e. wood or rough coated surfaces are acceptable. Bright shiny reflective

sheet steel or the like is not suitable for laser use as the reflective surface could direct

the beam back at the operator.

Do not change the laser light assembly with a different type. Repairs must be carried out

by the laser manufacturer or an authorized agent.

SYMBOL DESCRIPTION

Read the manual before set-up and/or use.

Class II construction Double Insulated construction

Wear safety glasses, ear protection and respiratory protection.

Do not dispose with house-hold waste

In accordance with essential applicable safety standards of

European directives.

In accordance with essential applicable safety standards of

UK directives.

This product is recyclable. If it cannot be used anymore,

please take it to waste recycling centre.

Enventor CIRCULAR SAW INSTRUCTIONS MANUAL

e. Function Description

7 8

a. Specification

Work mode

Vibration emission value a(m/s ²) ＜2,5 m/s ²

Uncertainty K = 1.5 m/s ²"

c. Vibration

10. Product Parameters

b. Information on airborne noise emissions

Sound pressure level LpA:

Uncertainty KpA:

Sound power level LWA :

Uncertainty KWA :

PA=96,4dB(A)

K=3 dB(A)

WA=104,4dB(A)

K=3 dB(A)

ATTENTION

The specified vibration emission was determined using a standardized measuring

method and is used to compare the tool with others.

The specified vibration emission can also be used to estimate the hazard in advance.

The actual vibration emission during use of the tool may deviate from the specified

vibration emission, depending on how the tool is used.

Try to keep exposure to vibrations as low as possible. Examples of measures to reduce

vibration exposure are wearing gloves when using the tool and limiting the working time.

All parts of the operating cycle must be taken into account (e.g. times when the power

tool is switched off and times when it is switched on but not under load).

—

d. Keep noise and vibration to a minimum!

Only use power tools that are in perfect condition.

Maintain and clean the power tool regularly.

Adapt your working method to the power tool.

Do not overload the power tool.

Have the power tool checked if necessary.

Switch off the power tool when it is not in use.

Wear protective gloves and ear muffs to minimize the effects of noise and vibration on

the operator.

—

Enventor CIRCULAR SAW INSTRUCTIONS MANUAL

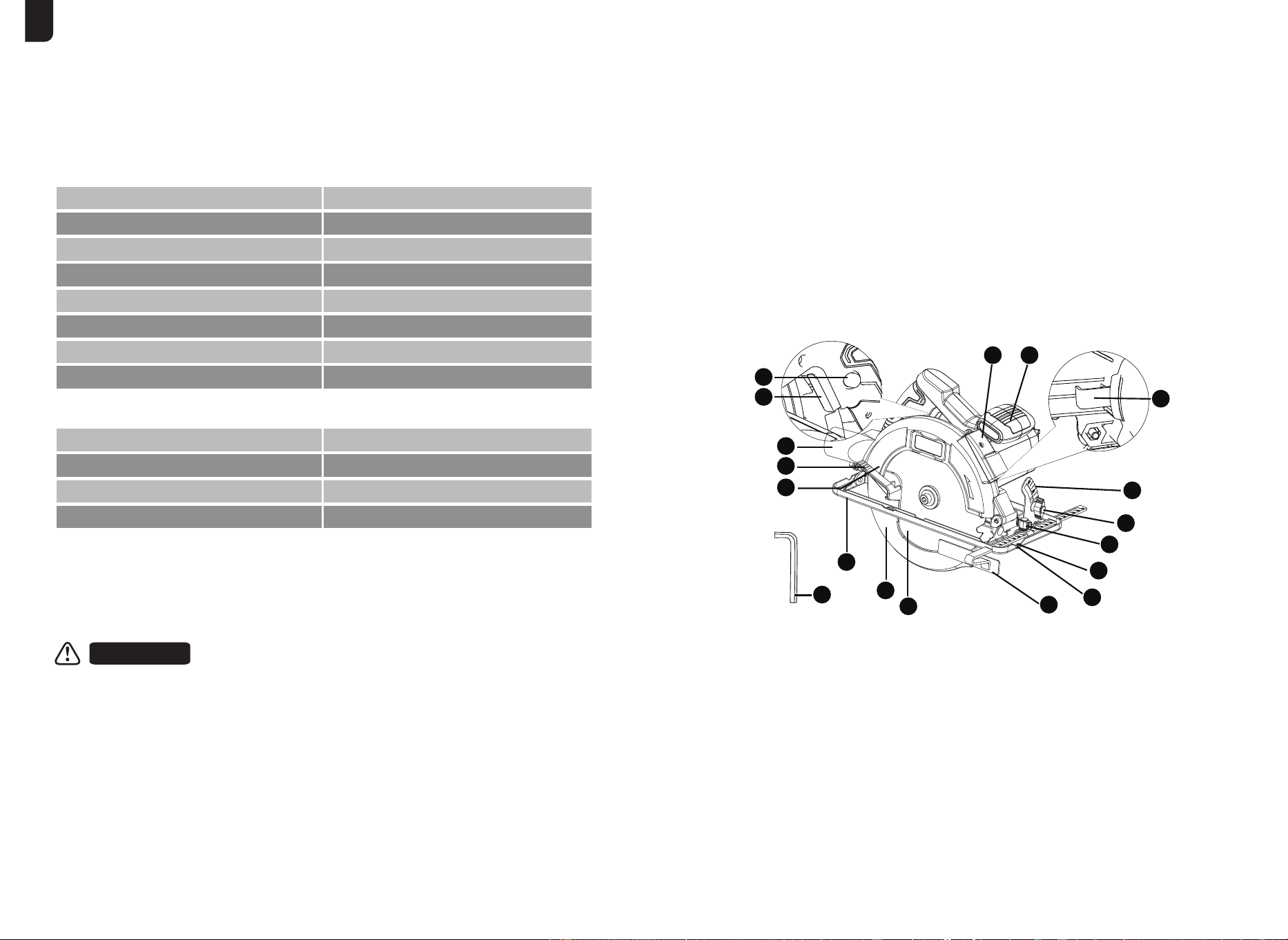

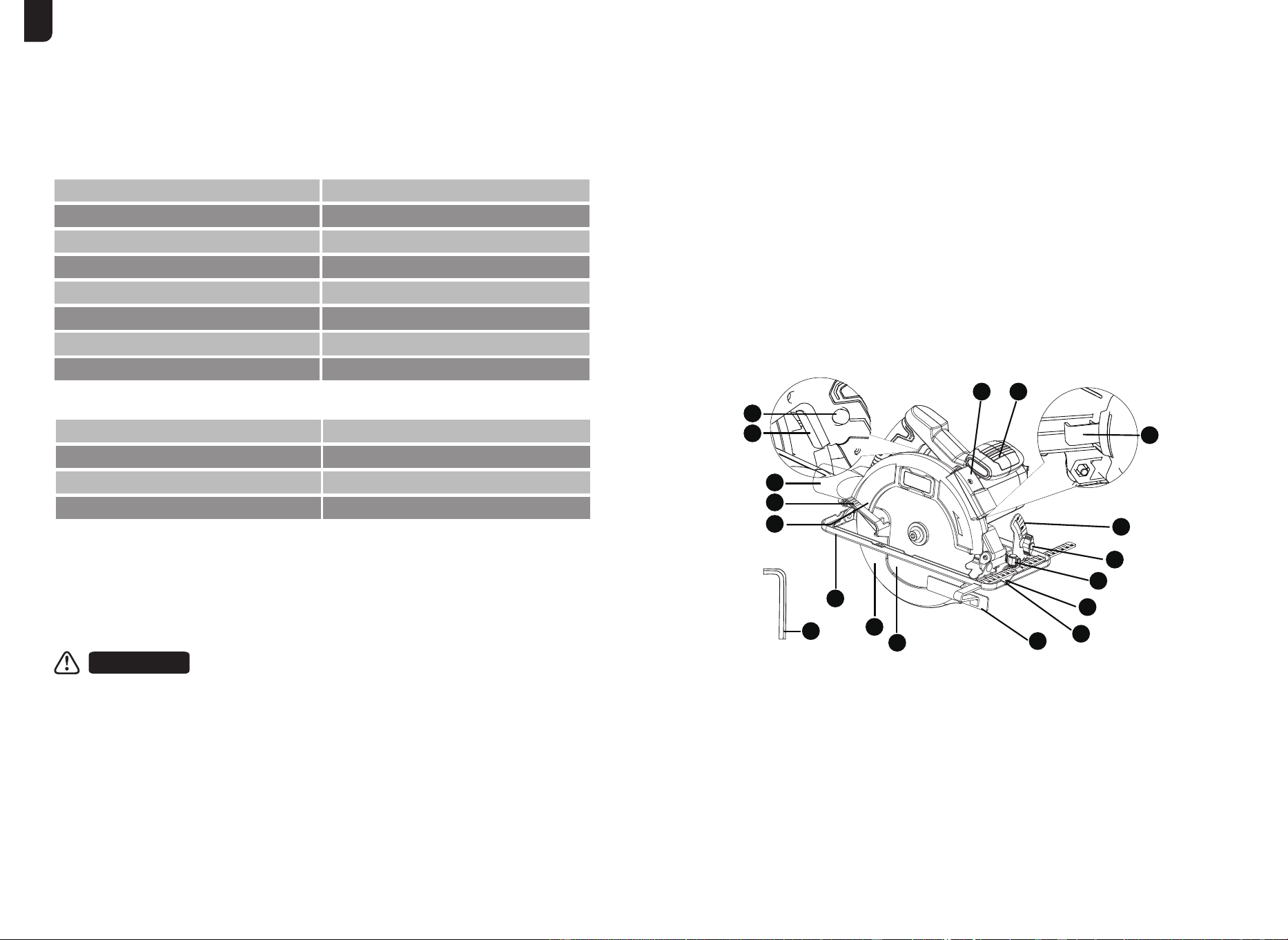

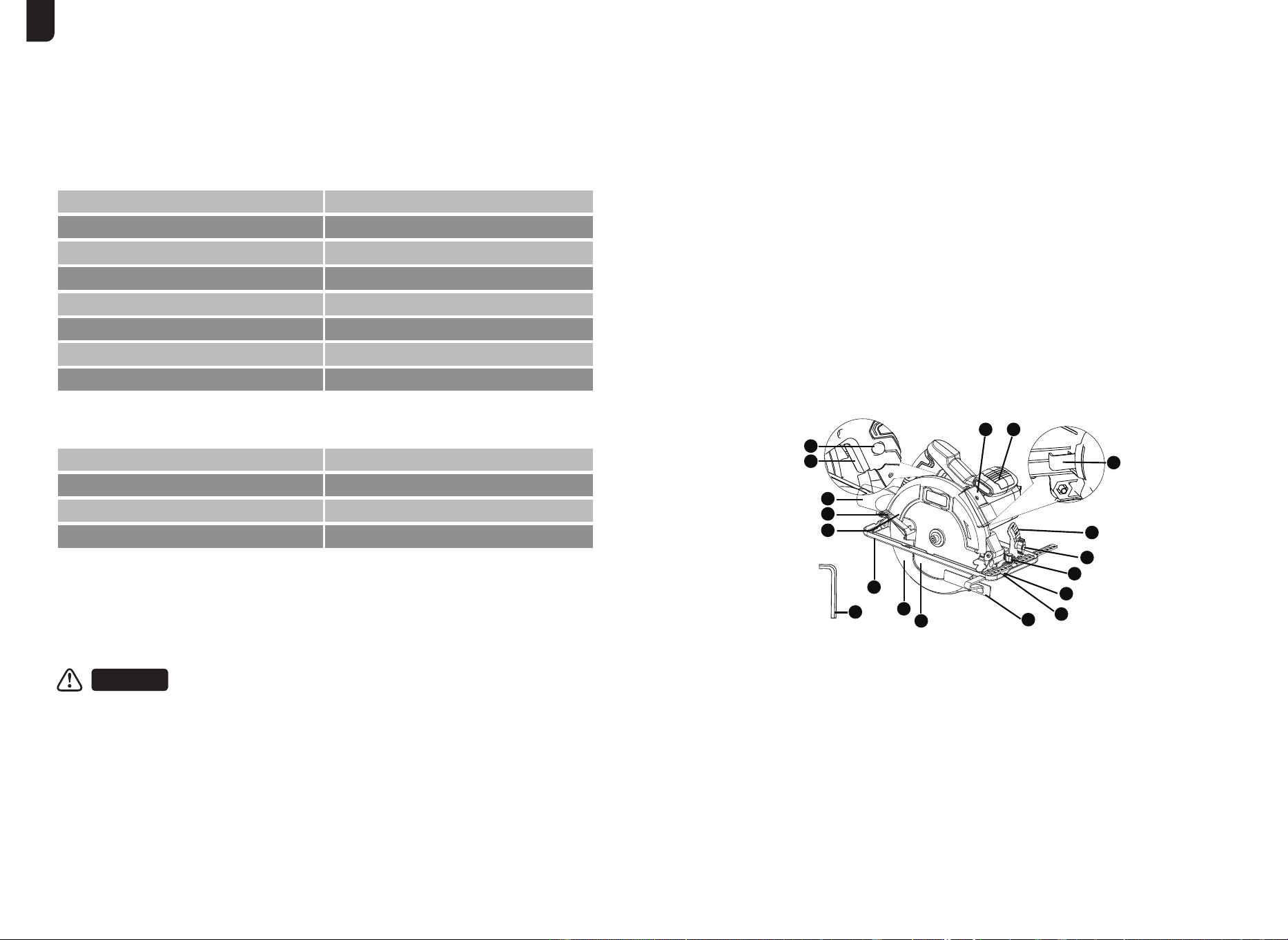

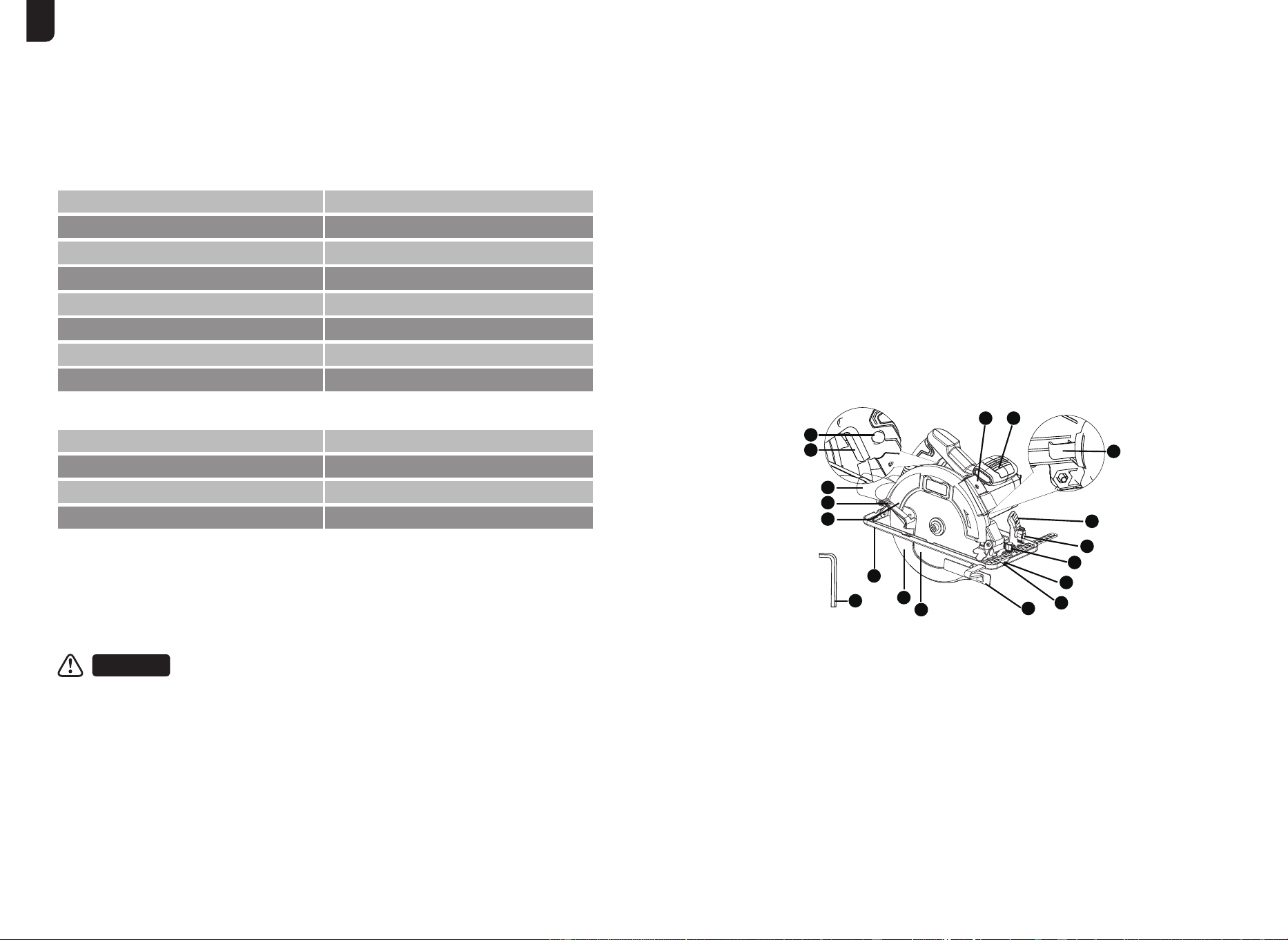

Voltage & Frequency(EU/UK):

Voltage & Frequency(US):

Input power:

No Load Speed:

Blade Size(EU/UK):

220-240V ~ 50Hz

1400W/11A

6000rpm

7-1/4"

120V ~ 60Hz

Blade Size(US):

Max.cutting depth: 90°：62mm

45°：48mm

185mm

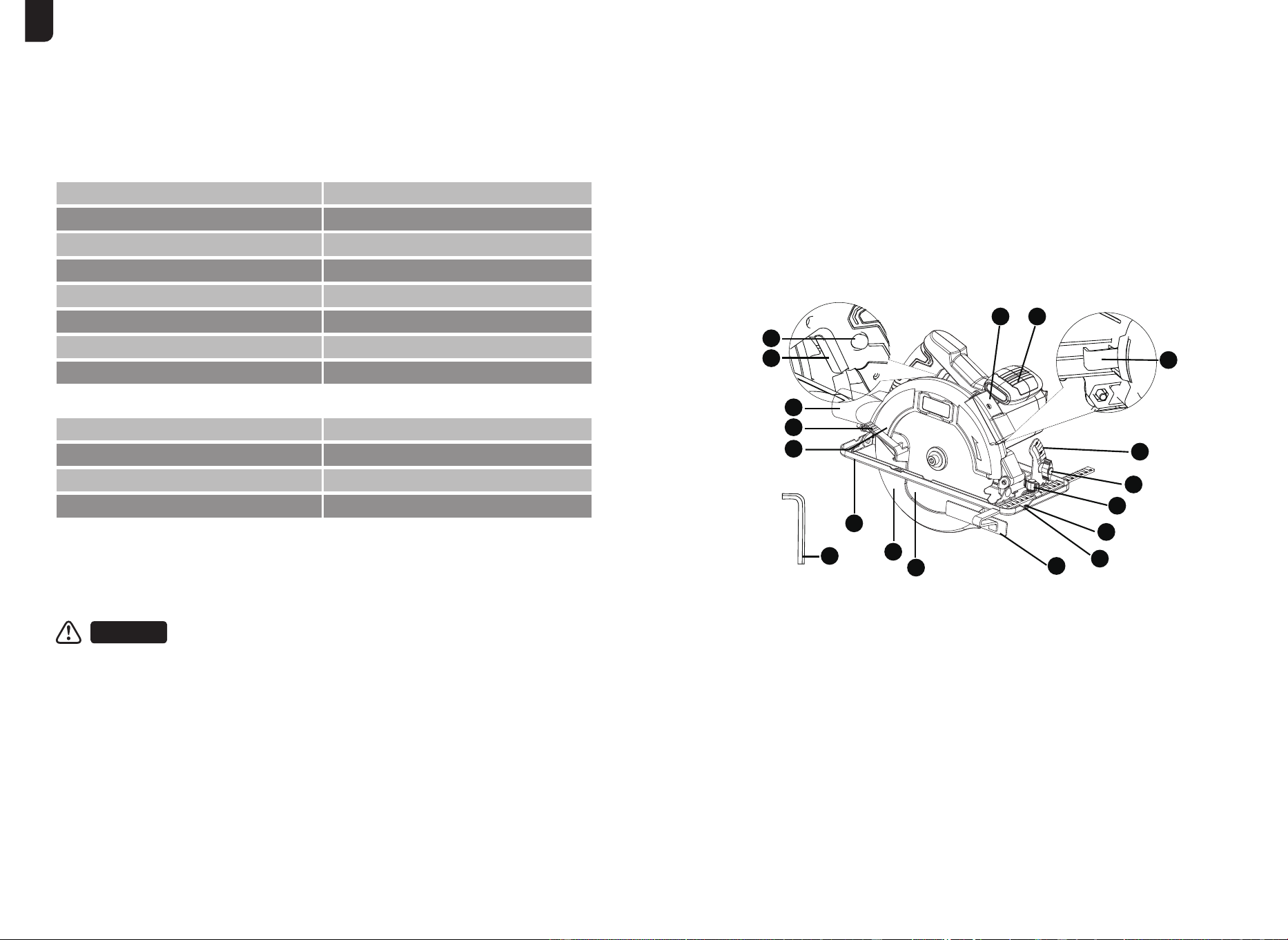

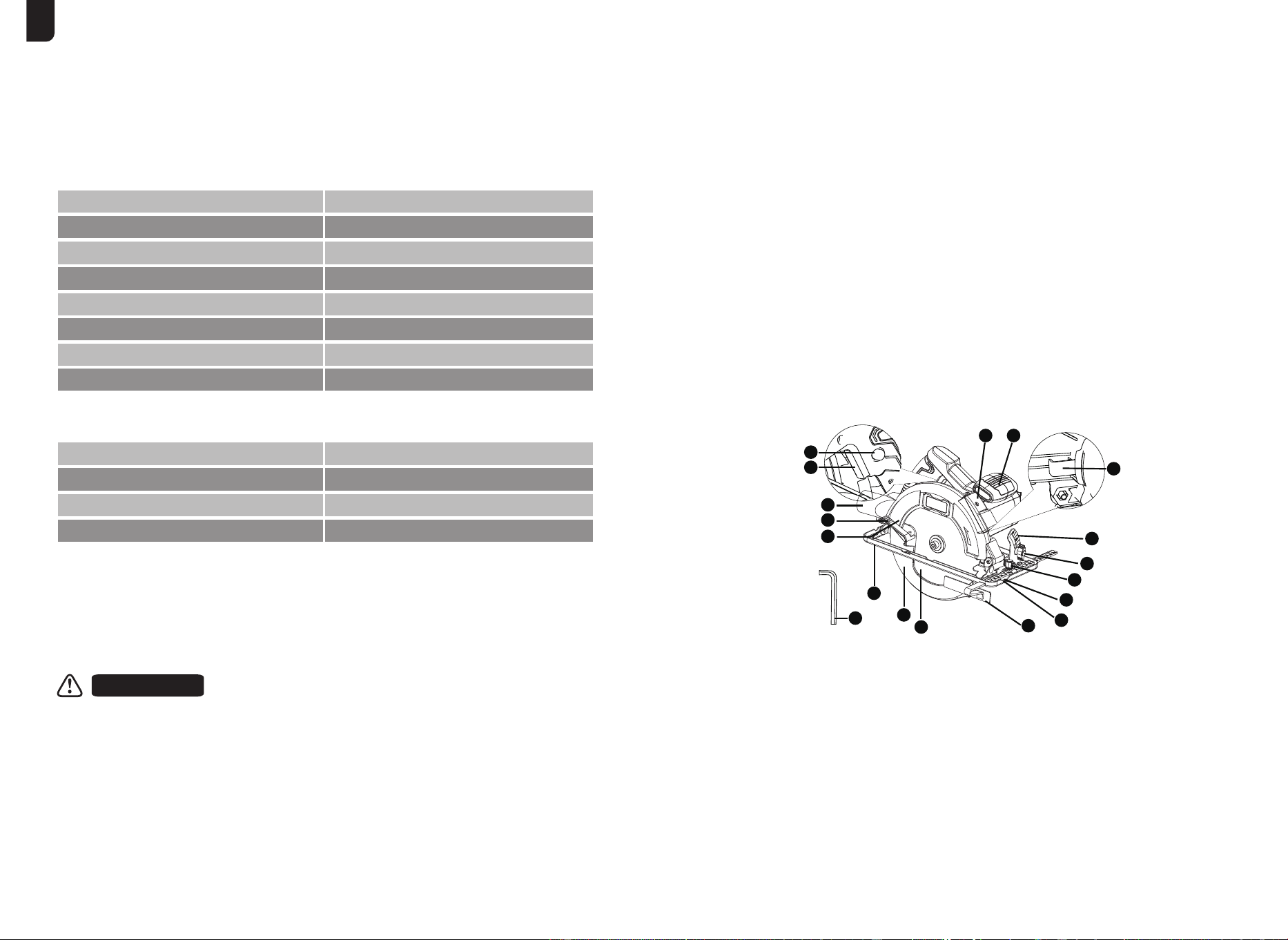

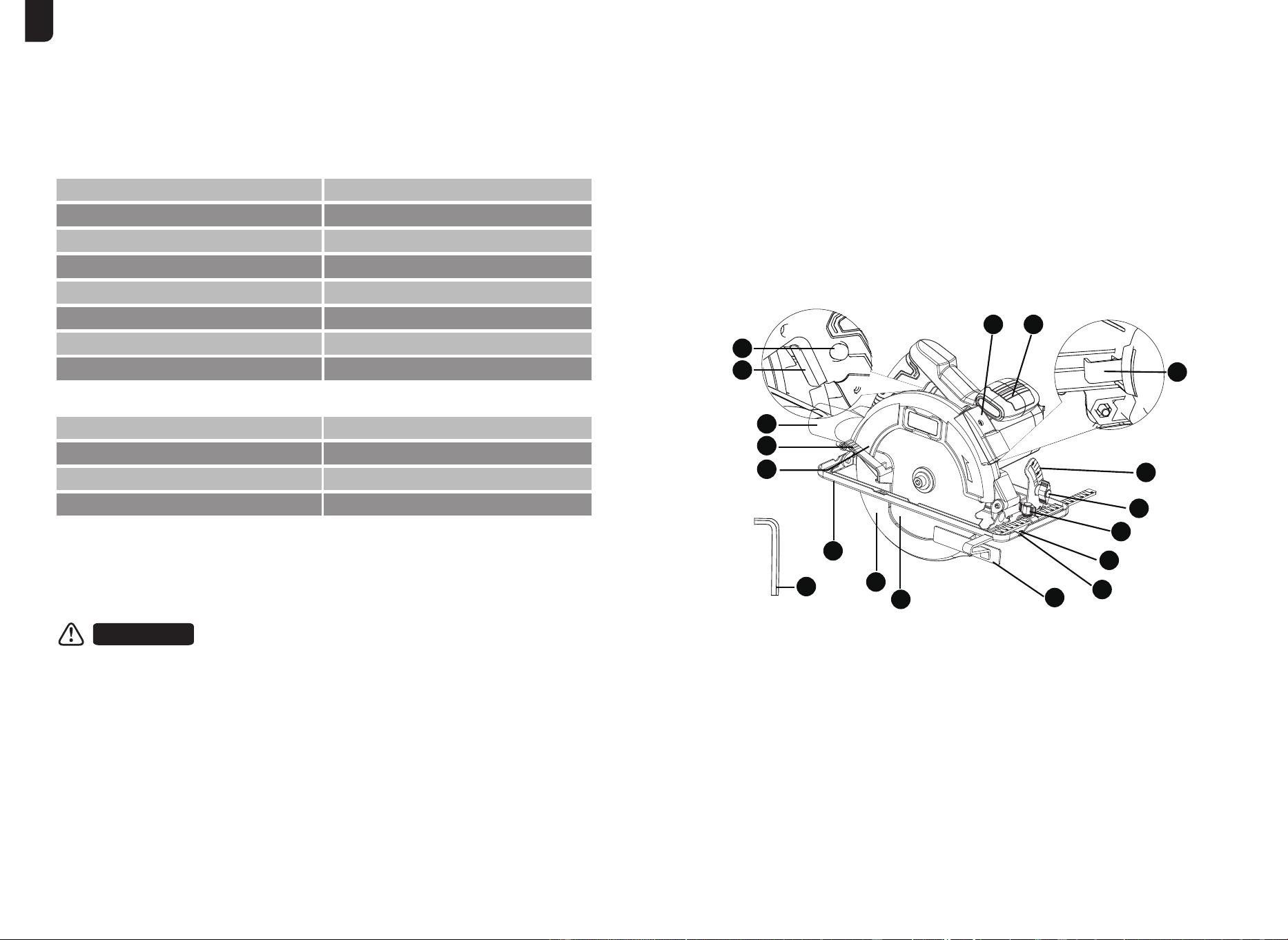

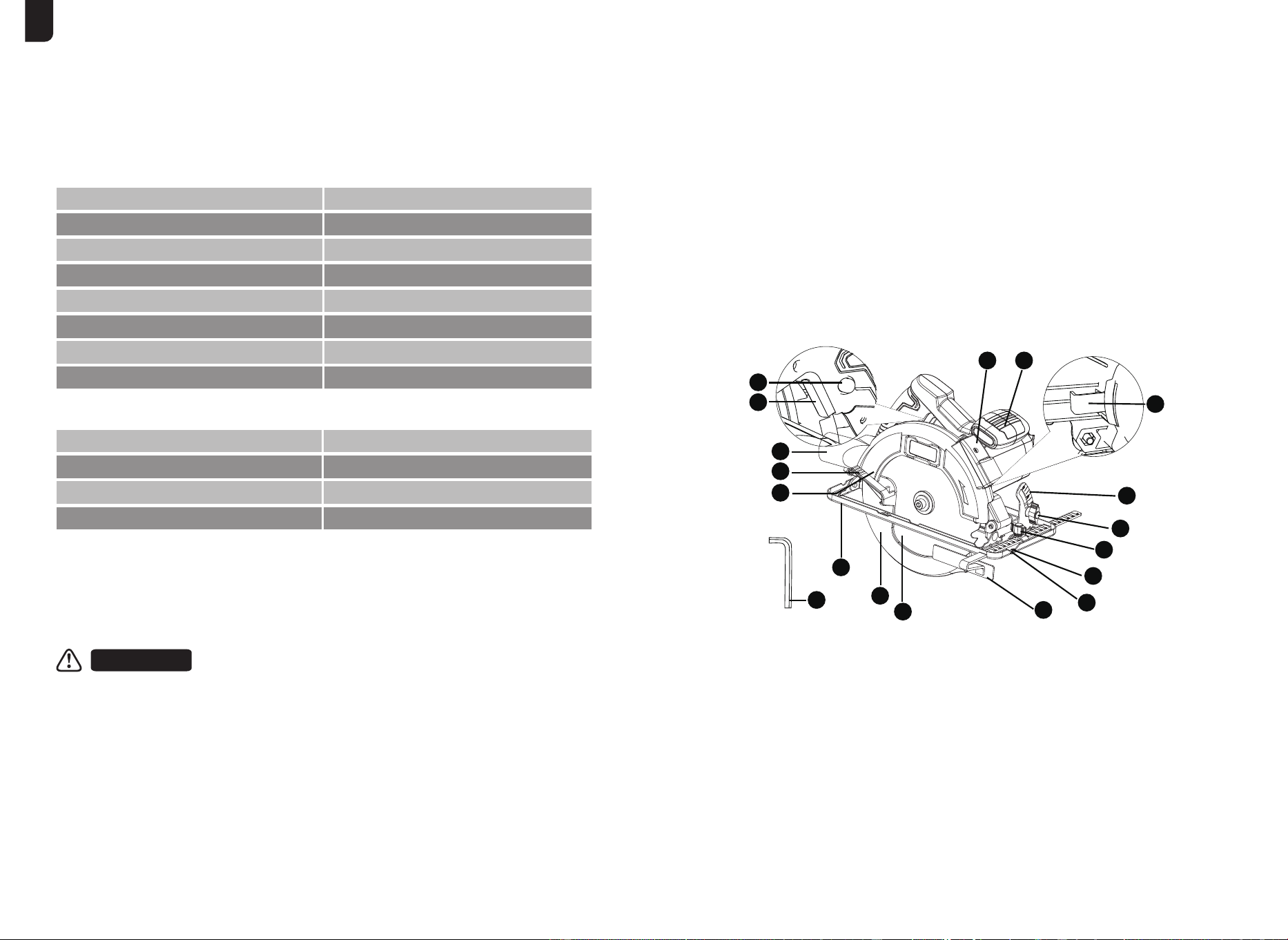

1.Lock-off button

2.On/off switch(Only

EU/UK)

3.Vacuum adapter

4.Lower guard lever

5.Fixed guard

6.Base plate

7.Lower blade guard

8.Saw blade

9.Parallel guide

10.Cutting mark, 90°

11.Cutting mark, 45°

12.Parallel guide lock knob

13.Base plate bevel lock knob

14.Base plate angle scale

15.pindle lock button

16.Front handle

17.Hex key

18.Outer flange (See Fig. 1)

19.Blade bolt (See Fig. 1)

20.Inner flange (See Fig. 2)

21.Cutting depth scale (See Fig.

22.Cutting depth lock knob

(See Fig. 5)

23.Laser

9 10

Enventor CIRCULAR SAW INSTRUCTIONS MANUAL

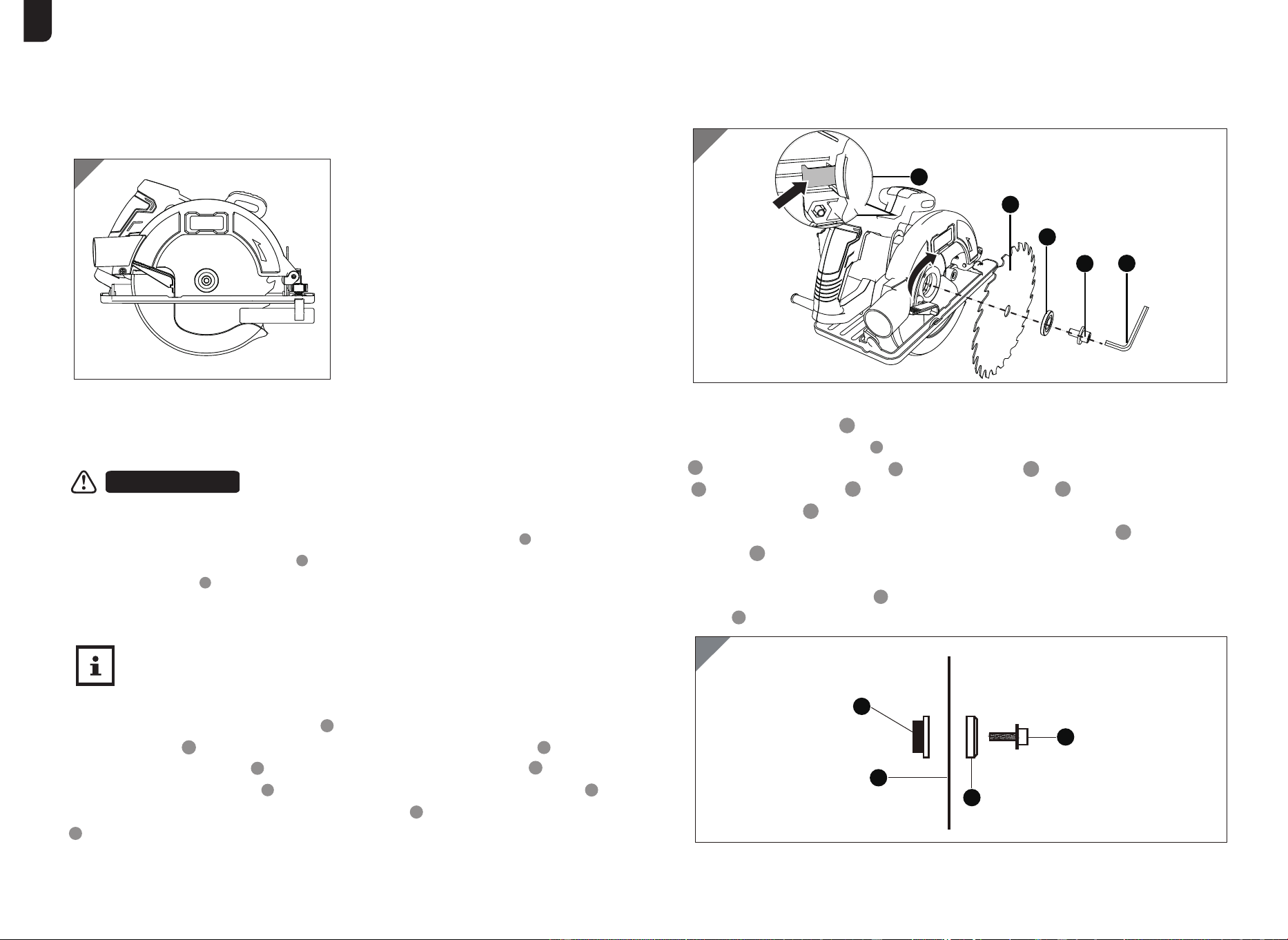

13. Mounting

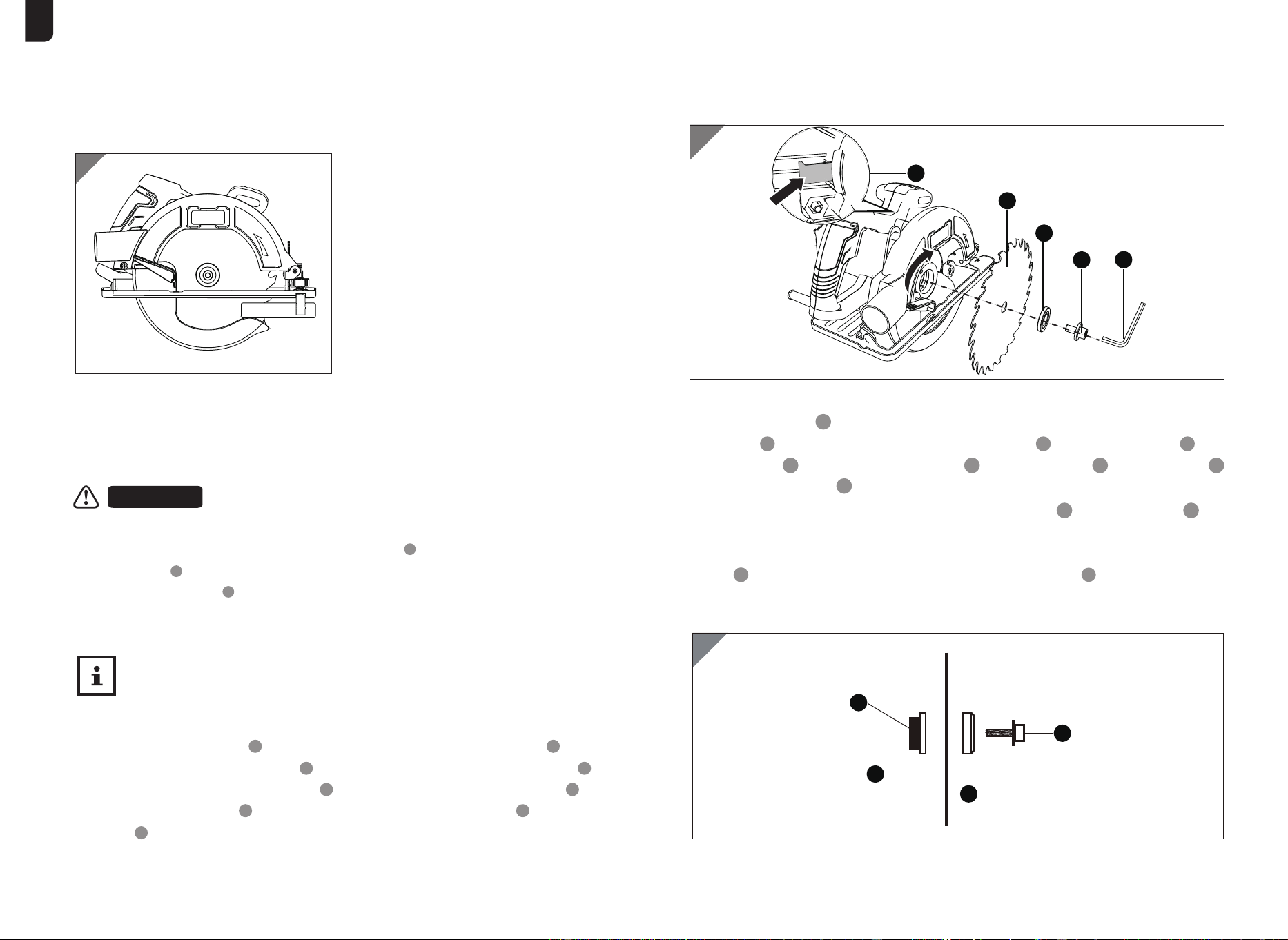

Clean the saw blade 8 and all the clamping parts to be assembled. Tilt back the lower

blade guard 7 and hold it firmly with the lower guard lever 4 . Place the saw blade 8 onto

the inner flange 20 . Assemble the outer flange 18 and the blade bolt 19 . Use the hex key 17

to tighten the blade bolt 19 in clockwise direction firmly. (See Fig. 2)

WARNING!

11. Product description

12. Assembly

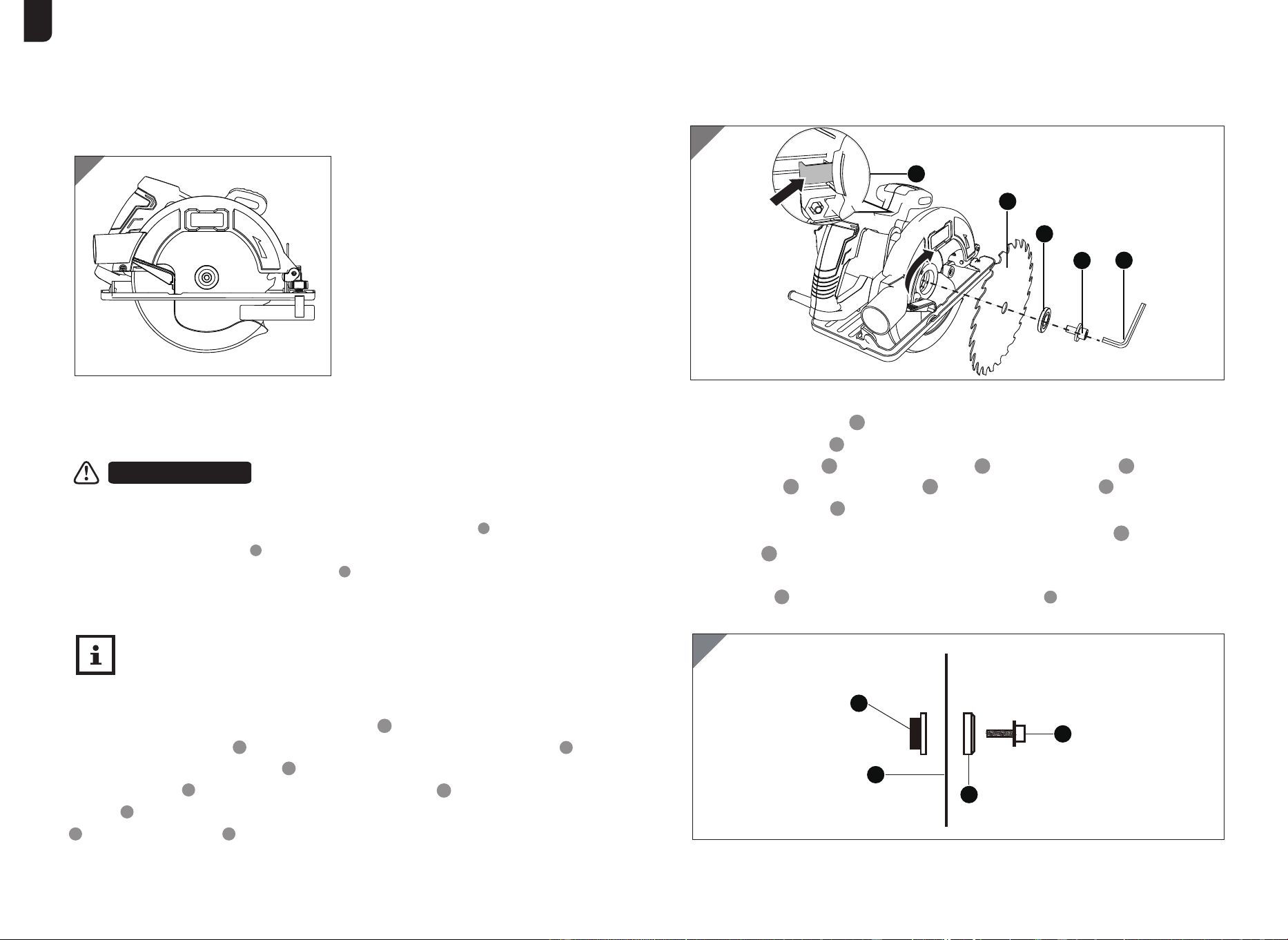

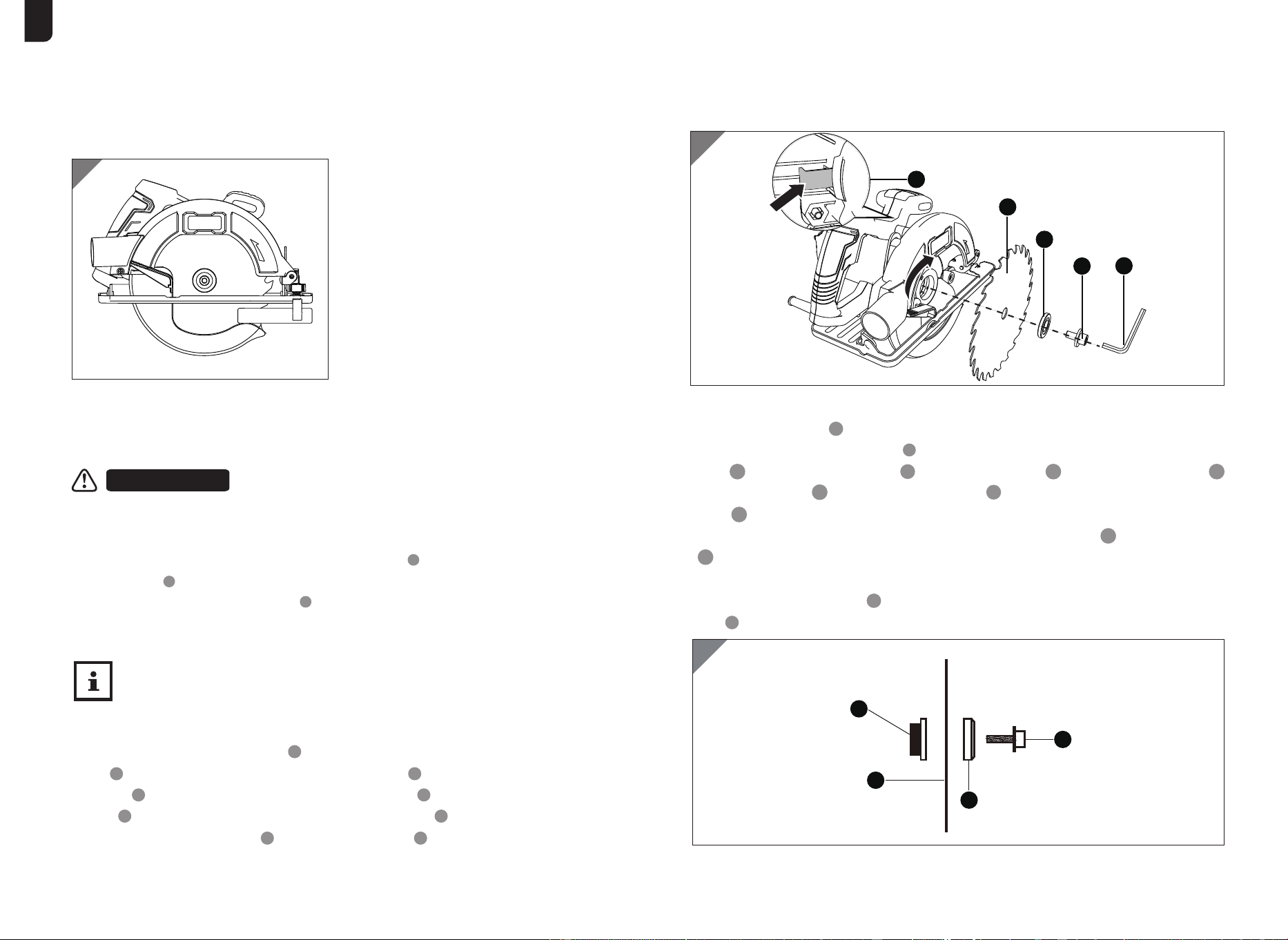

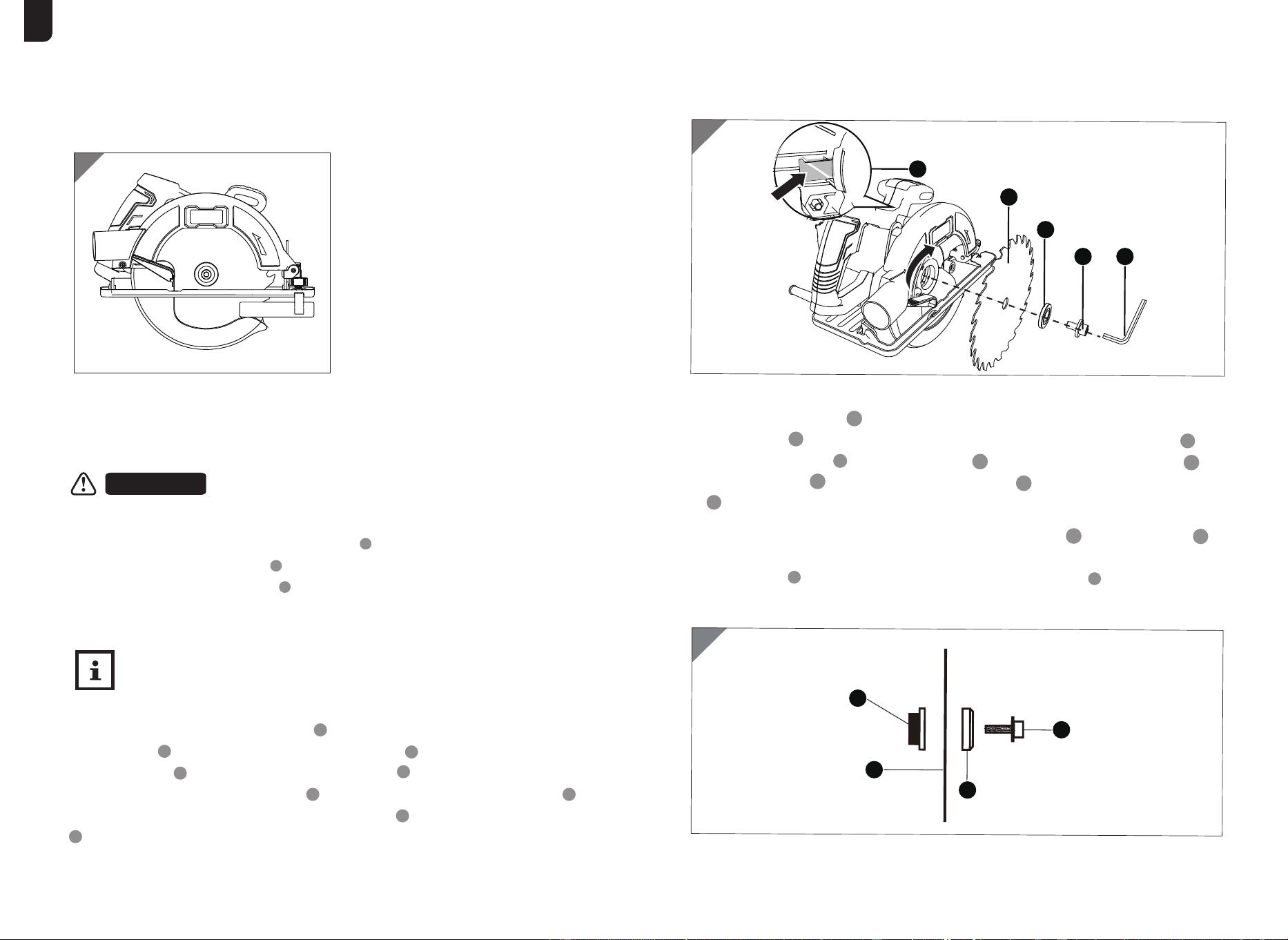

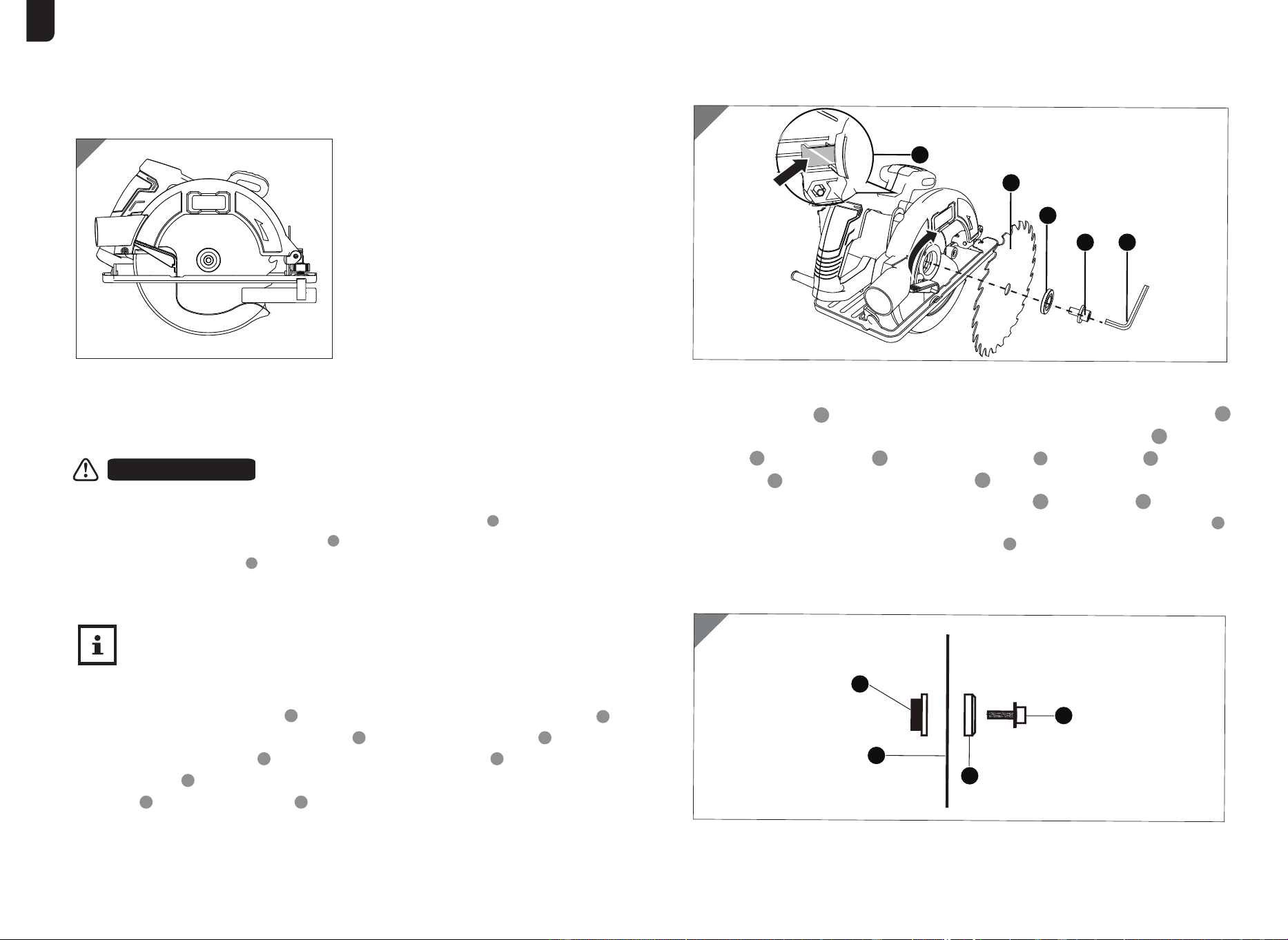

Changing the saw blade

Removing

This circular saw is intended for lengthways

and crossways cutting of wood with

straight cutting lines as well as bevel angles

to 45° while resting firmly on the work piece.

Before any work on the machine itself, remove the plug from the socket.

Wear protective gloves when mounting the saw blade 8 . Danger of injury when touching

the saw blade 8 .

Only use saw blades 8 that correspond with the characteristic data given in the

operating instructions.

Do not under any circumstances use grinding discs as the cutting tool.

Press the spindle lock button 15 and keep it depressed. The spindle lock button 15 may be

actuated only when the saw blade 8 is at a standstill. Loosen the blade bolt 19 in

anti-clockwise direction with the hex key 17 . (See Fig. 1). Remove t

he outer flange 18 . Tilt

back the lower blade guard 7 and hold it firmly with the lower guard lever 4 . Remove the

saw blade 8 . (See Fig. 1)

For changing the cutting tool, it is best to place the machine on the face side of

the motor housing.

Take care that the mounting positions of the inner flange 20 and outer flange 18 are

correct.

When mounting: Ensure that the cutting direction of the teeth (direction of arrow on saw

blade 8 ) and the direction-of-rotation arrow on the blade guard 7 match.

WARNING!

NOTICE!

Enventor CIRCULAR SAW INSTRUCTIONS MANUAL

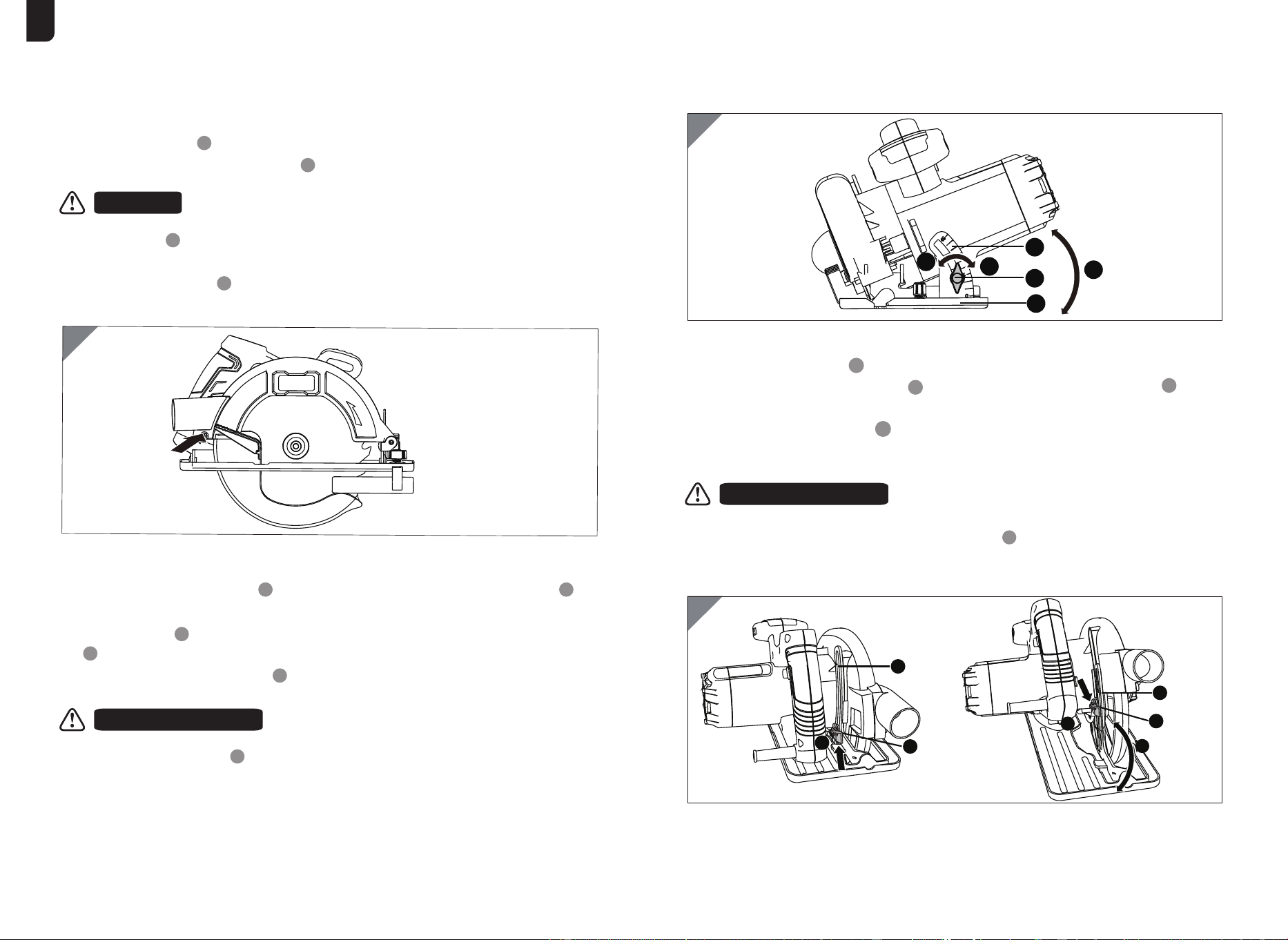

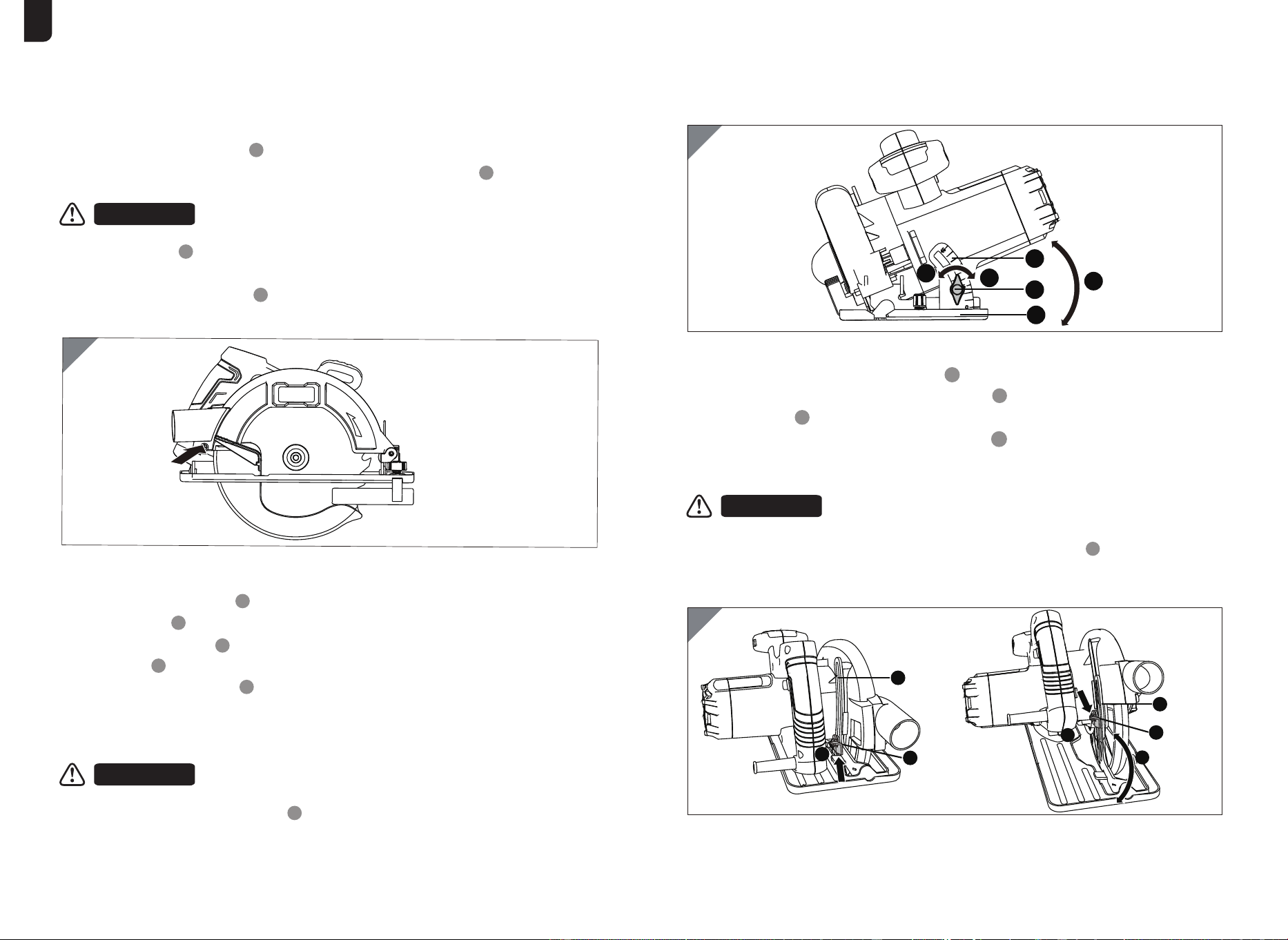

Fasten the vacuum adapter 3 onto the dust extraction outlet until it latches. (See Fig. 3)

Directly connect a suitable vacuum hose to the adapter 3 .

The vacuum adapter 3 must not be mounted when no external dust extraction is connected.

Otherwise there is danger of the extraction system becoming clogged.

Clean the vacuum adapter 3 regularly to ensure optimum dust extraction. The vacuum

cleaner must be suitable for the material to be worked.

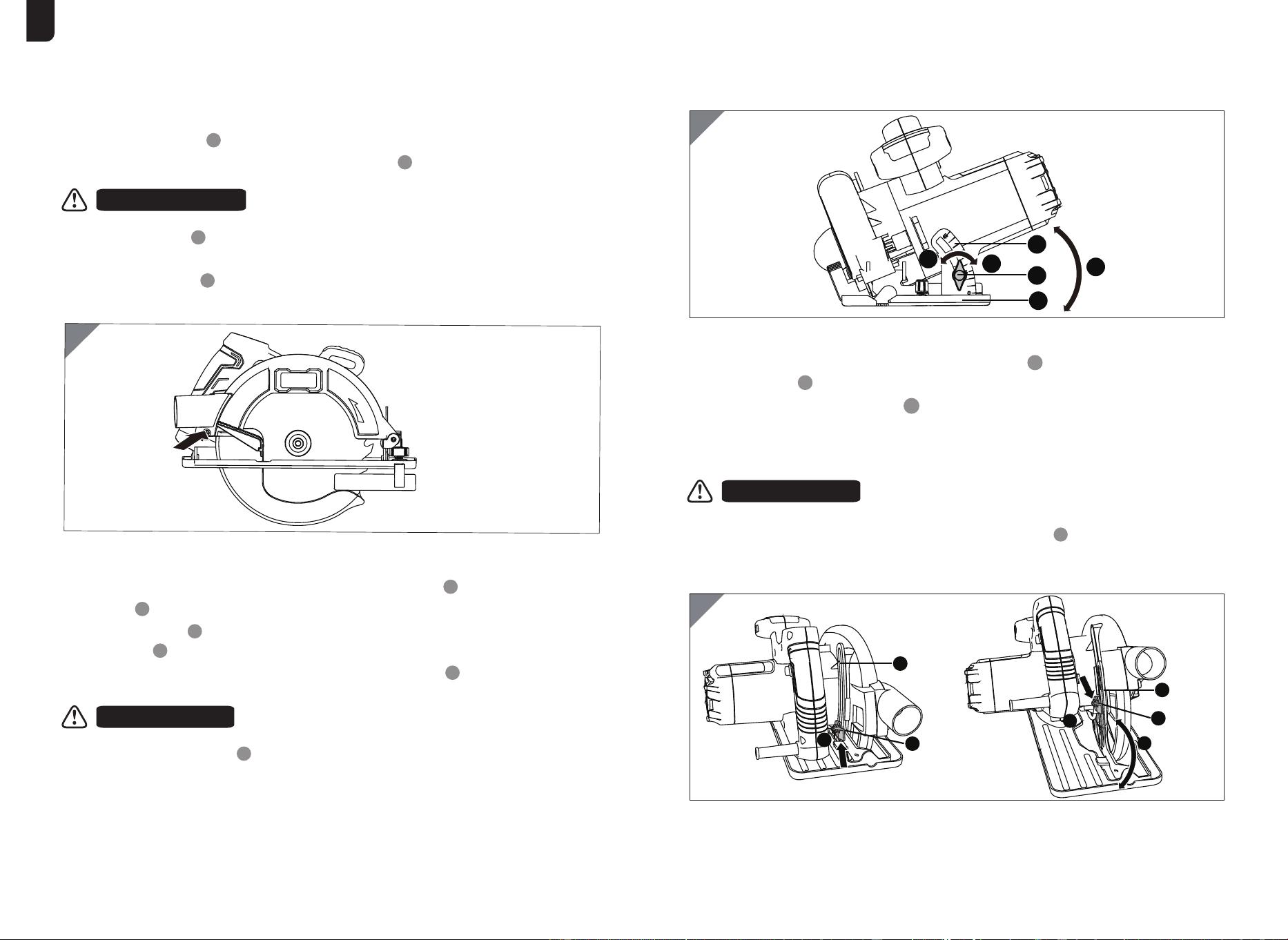

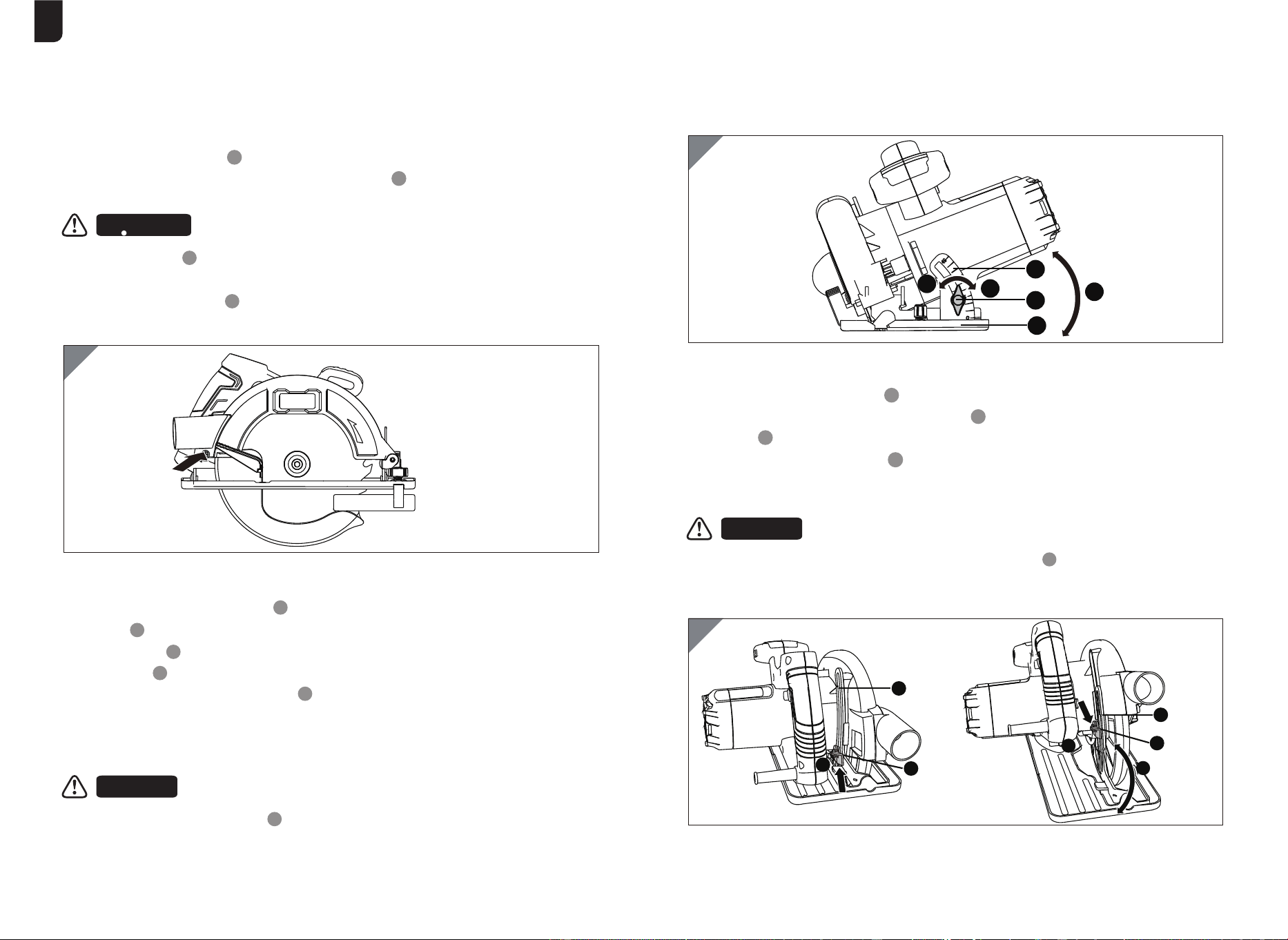

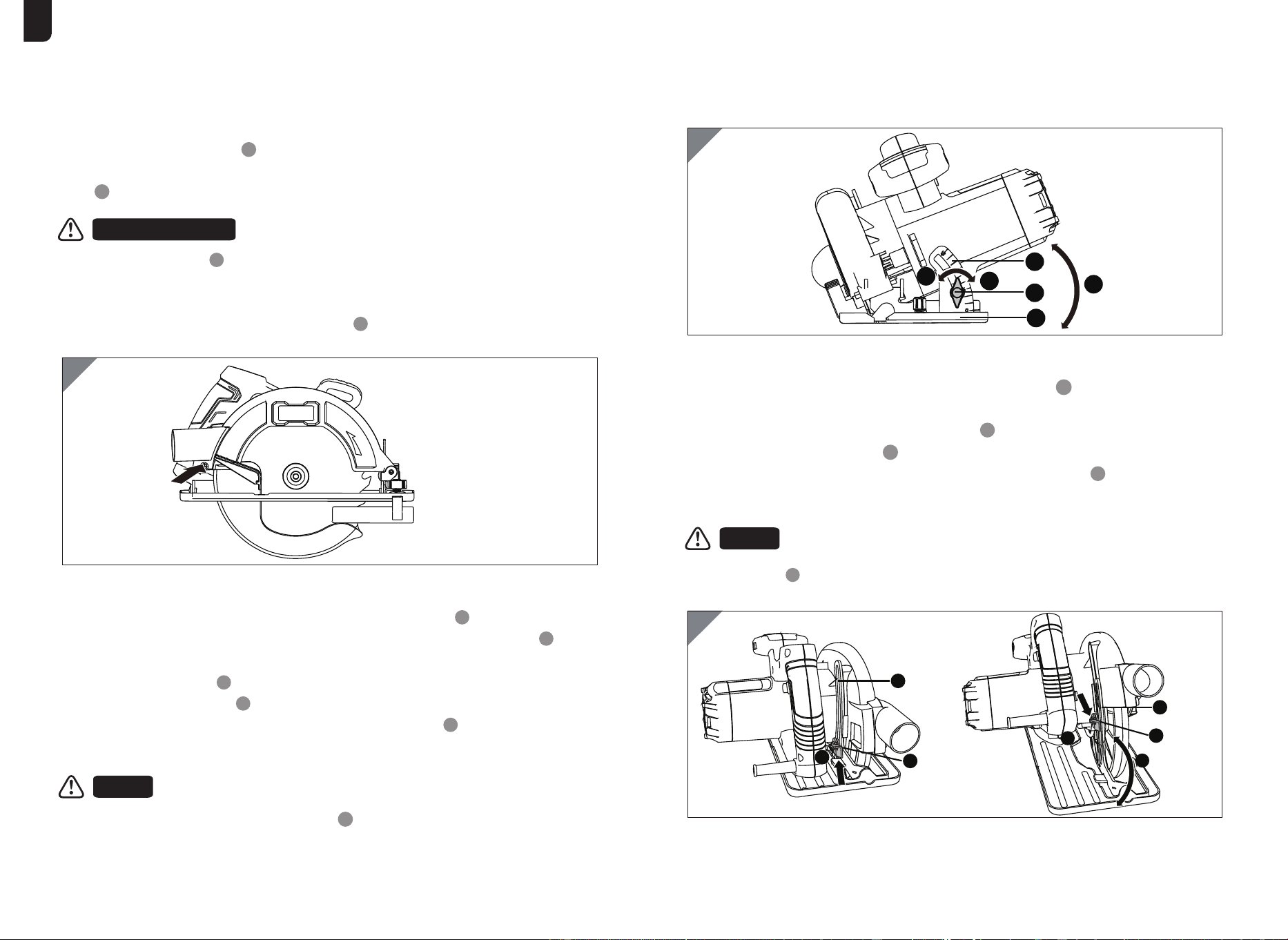

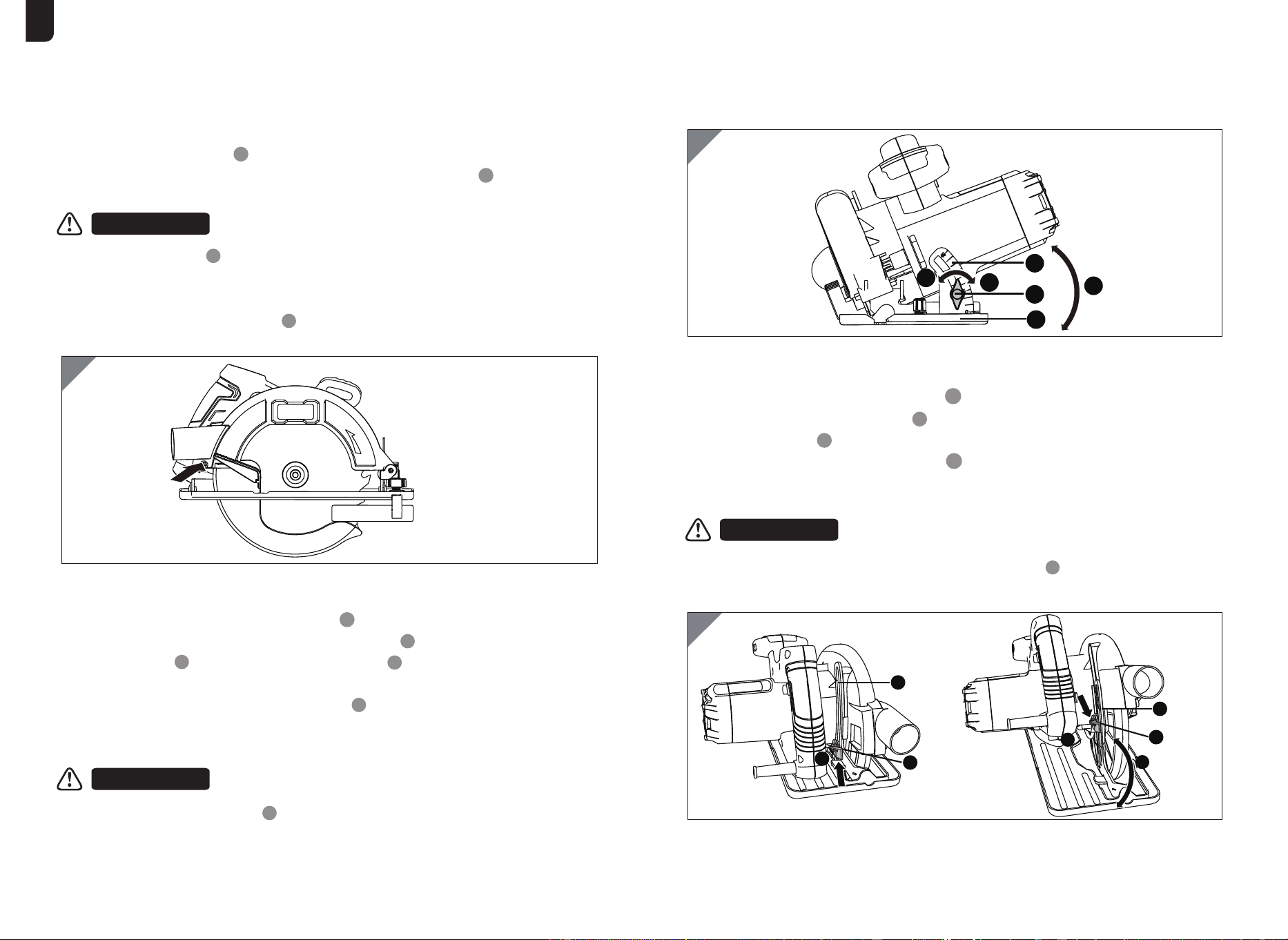

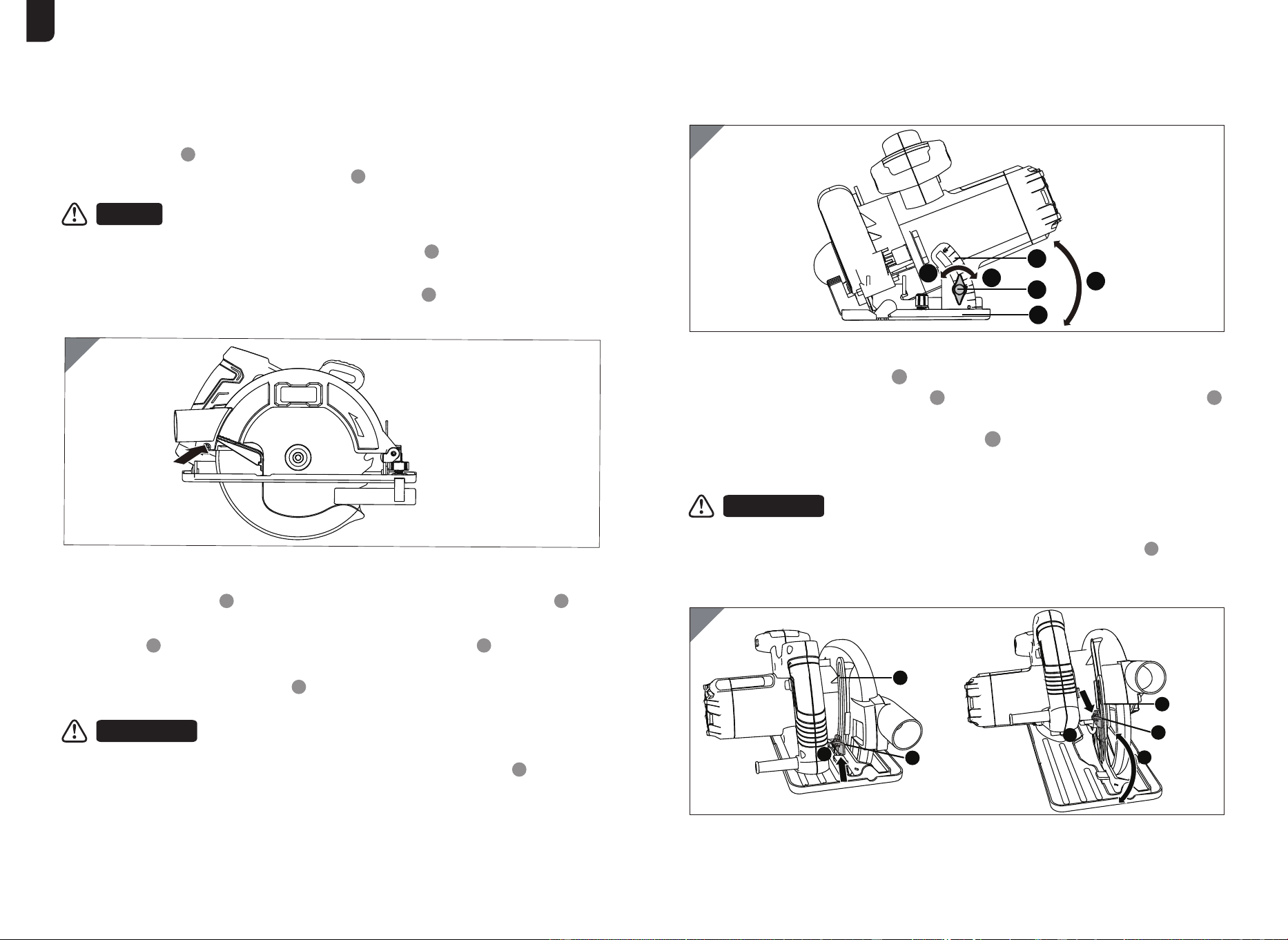

Push the cutting depth lock knob 22 up. (See Fig. 5, Step 1)

Raise the saw body away from the base plate 6 . Set the depth of cut with the cutting

depth scale 21 . (See Fig. 5, Step 2)

Press the cutting depth lock knob 22 down to lock. (See Fig. 5, Step 3)

Always add 3mm to your depth of cut so that the saw blade 8 can cut through the material.

Turn the base plate bevel lock knob 13 in anti-clockwise direction to loosen the base plate

angle scale 14 . (See Fig. 4, Step 1)

Tilt the base plate 6 away from the machine until the required cutting angle is adjusted on

the angle scale 14 . (See Fig. 4, Step 2)

Tighten the base plate bevel lock knob 13 by turning it in clockwise direction. (See Fig. 4,

Step 3)

Do not use the cutting depth scale 21 when making bevel cuts due to possible inaccuracy.

14. Dust extraction

16. Adjusting the cutting depth

15. Adjustment

Adjusting the base plate angle

WARNING!

Enventor CIRCULAR SAW INSTRUCTIONS MANUAL

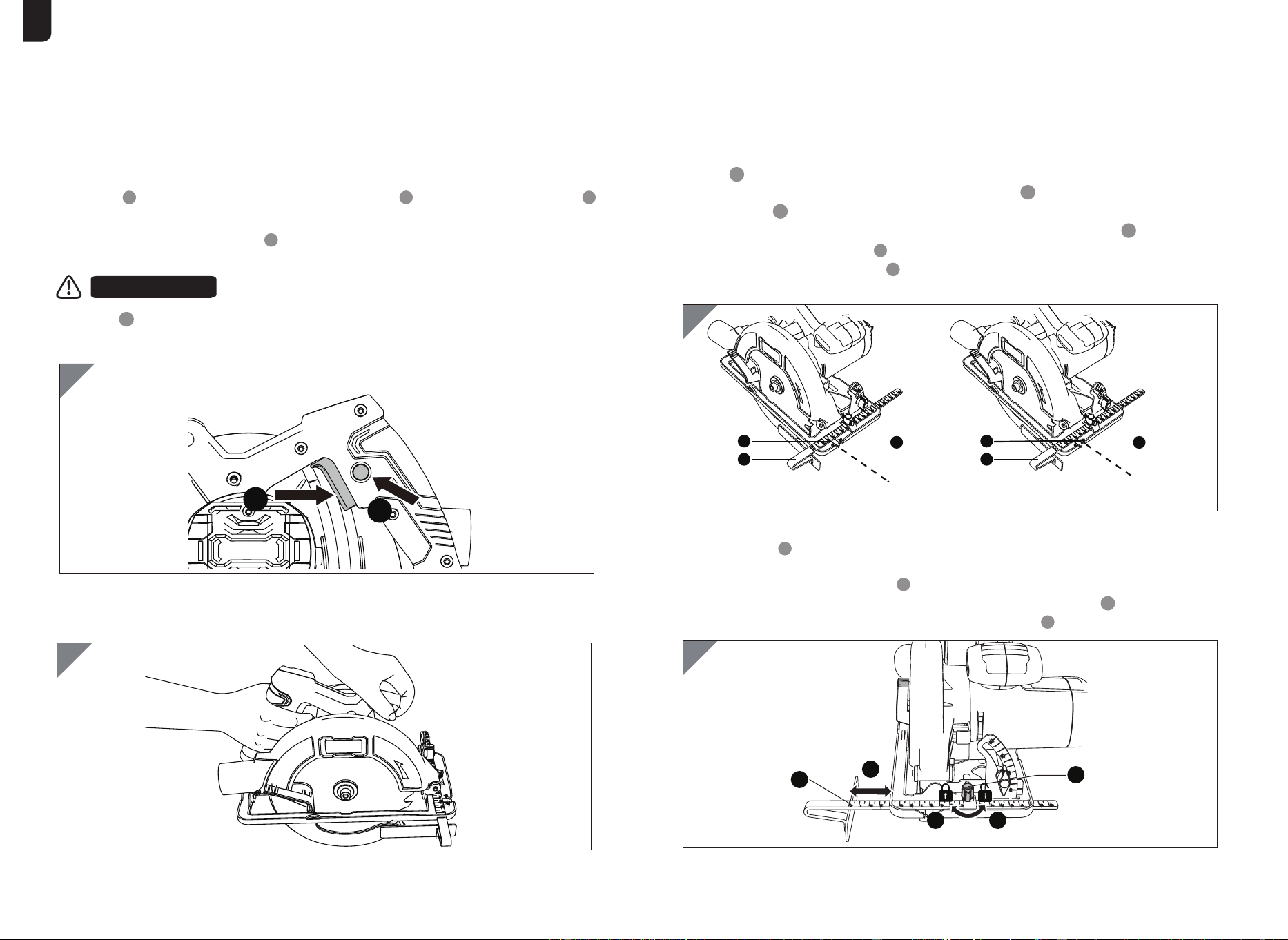

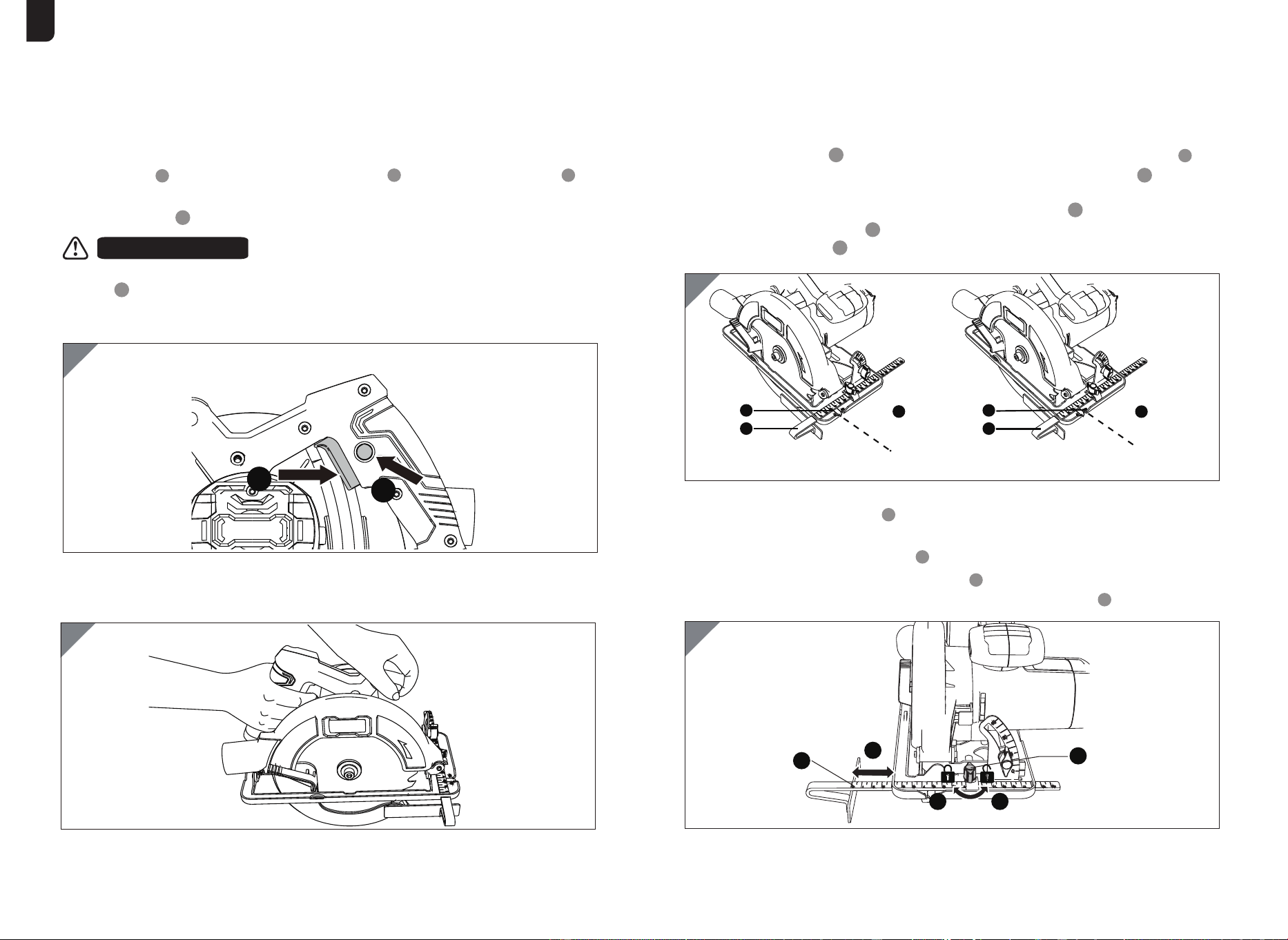

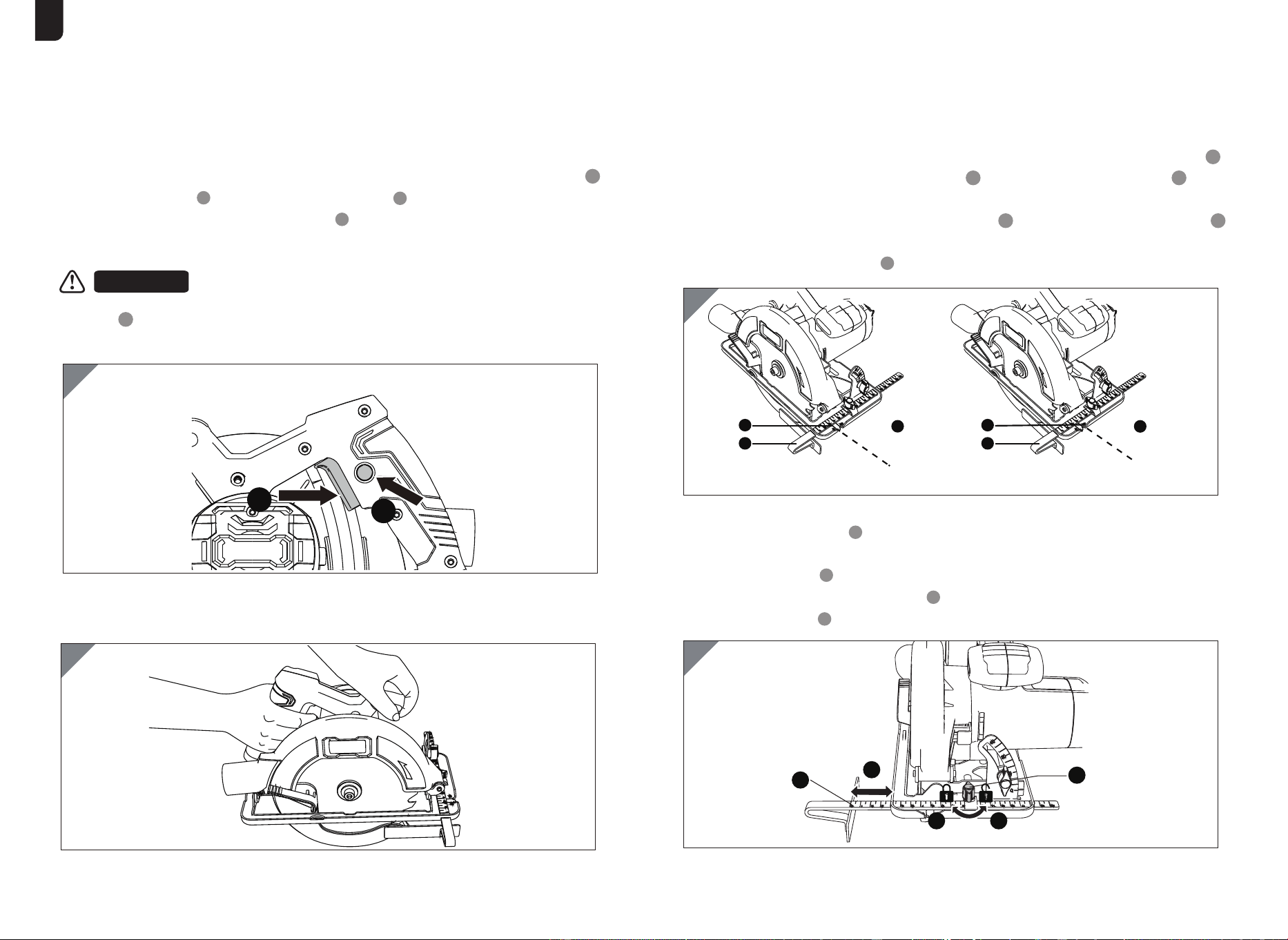

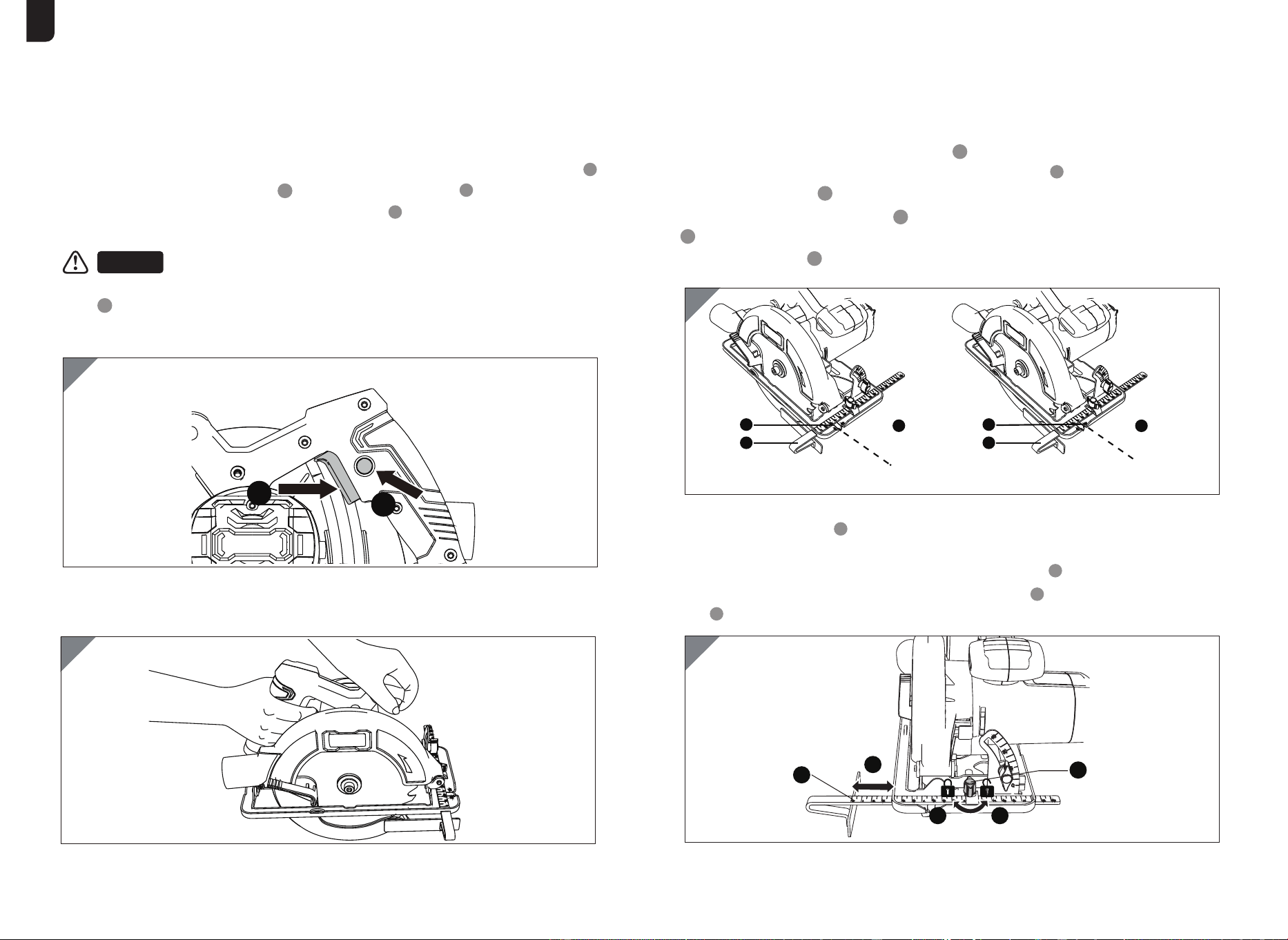

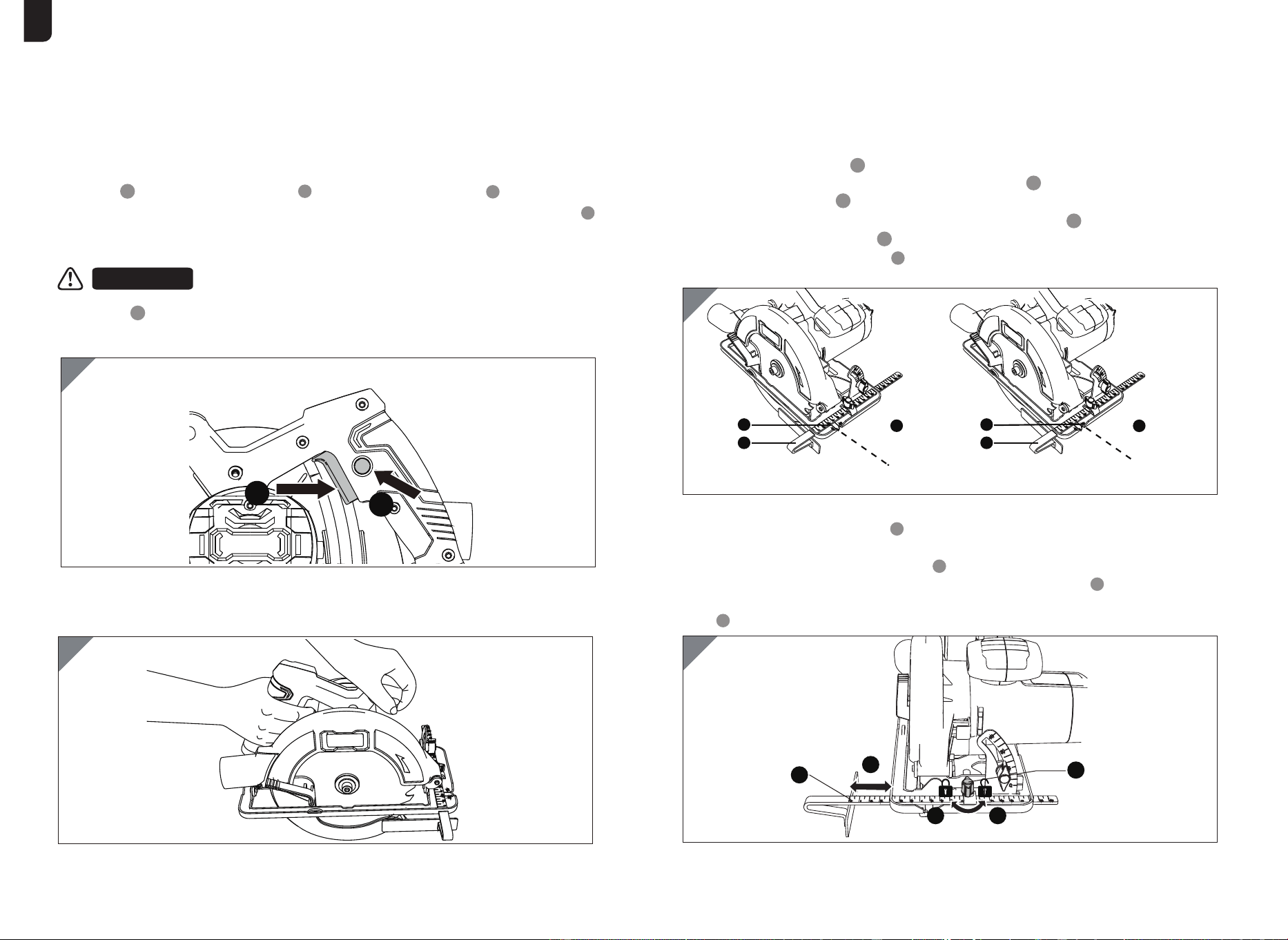

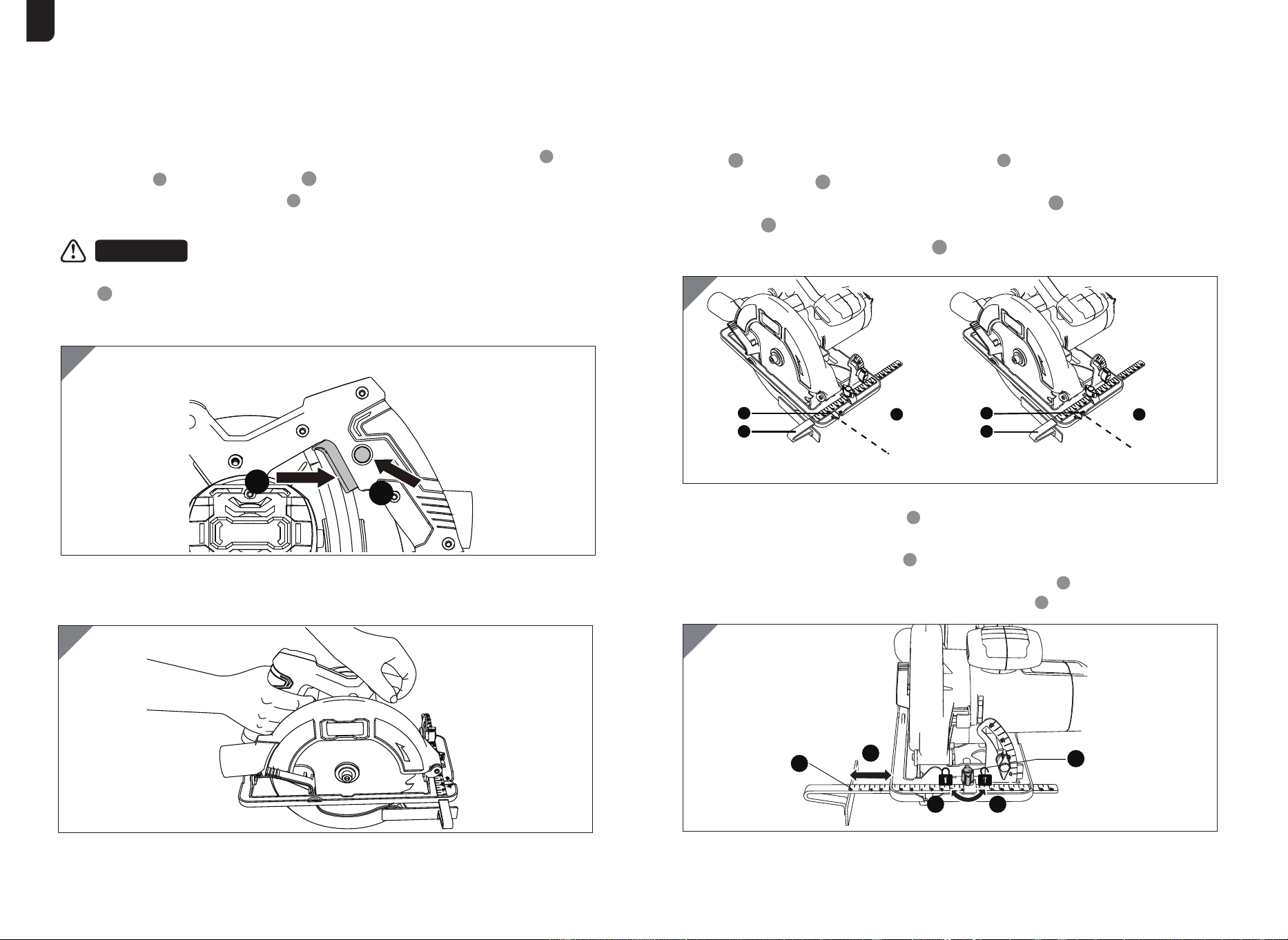

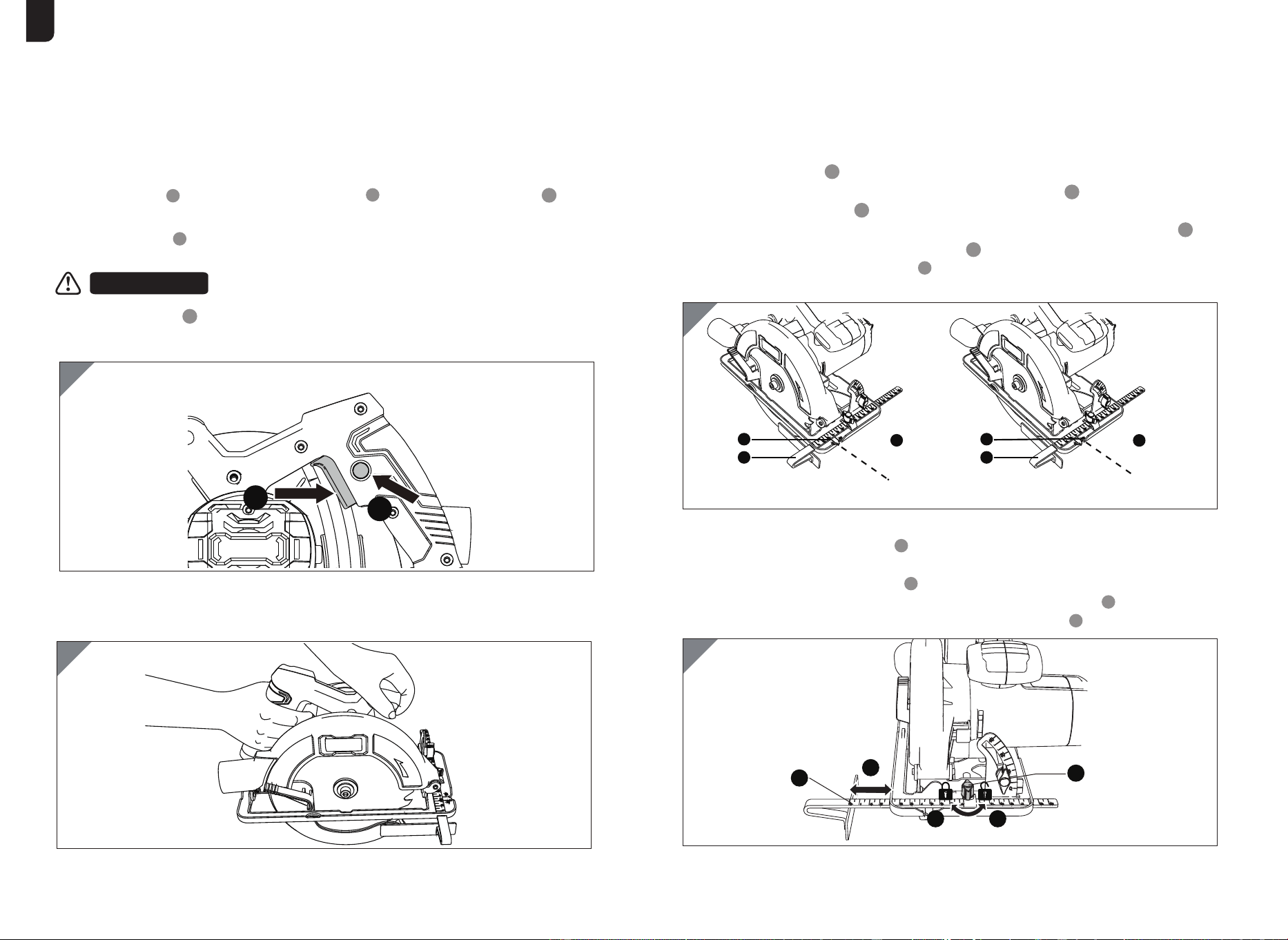

17. Operation

Switching on and off

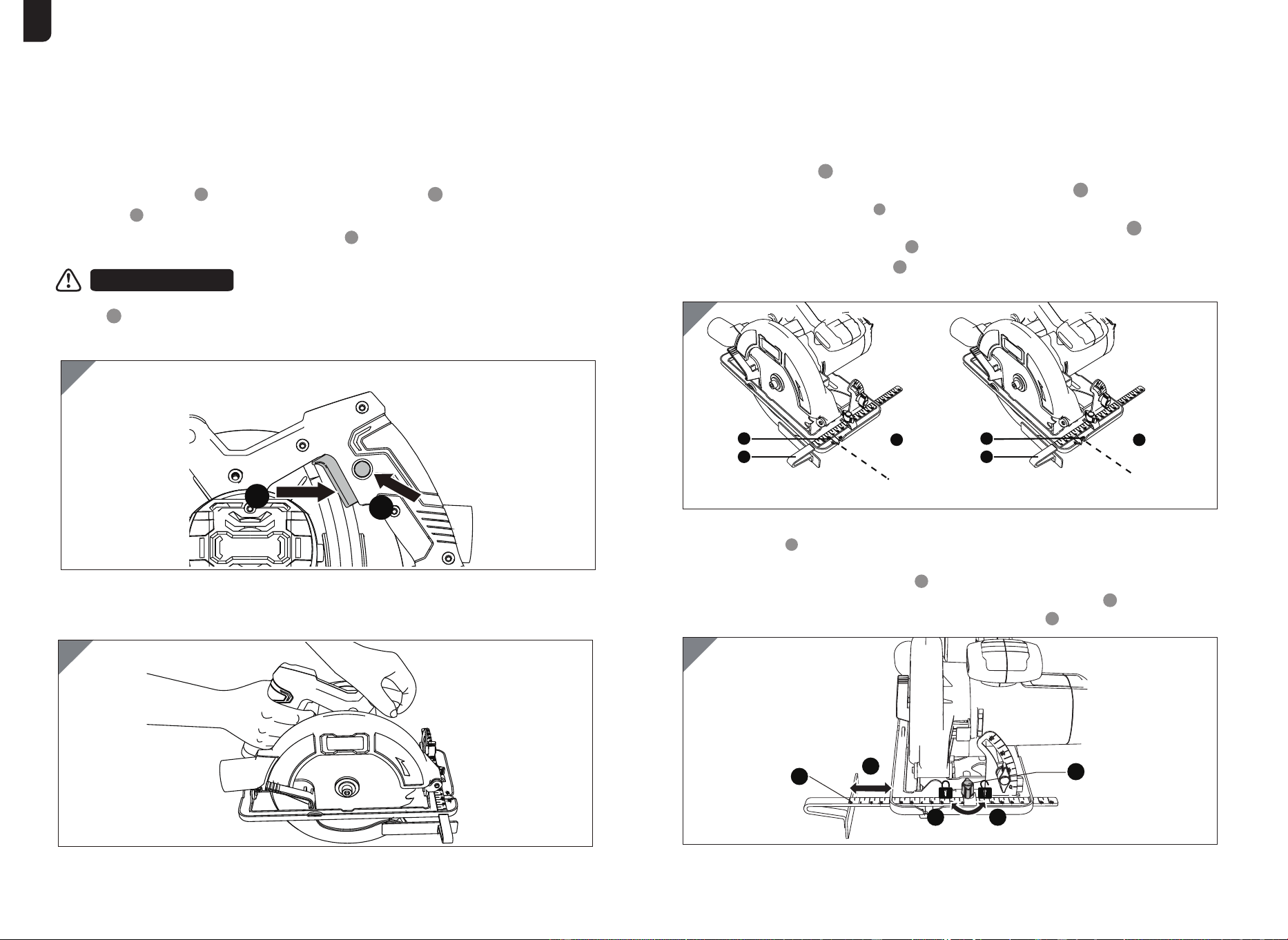

This circular saw is locked off to prevent accidental starting. Depress the lock-off button 1

, then the on/off switch 2 and release the lock-off button 1 . Your switch is now on. (See Fig.

6) To switch off, just release the on/off switch 2 .

There is a cutting guide notch on the front of the base plate for use with a parallel guide 9 .

For straight cuts, use the 0º guide cutting mark 10 to align with your parallel guide 9 scale.

(See Fig. 8 Step 1)

For a 45º bevel cut, use the 45º guide cutting mark 11 to align with your parallel guide 9

scale. (See Fig. 8 Step 2)

Securely clamp the parallel guide 9 . Always make a trial cut to check the setting.

Hand grip position

Always hold your saw firmly with both hands when operating. (See Fig. 7)

The blade 8 may continue to rotate after switching off. Wait until the machine comes t

o a

complete stop before setting down.

18. Cutting guide

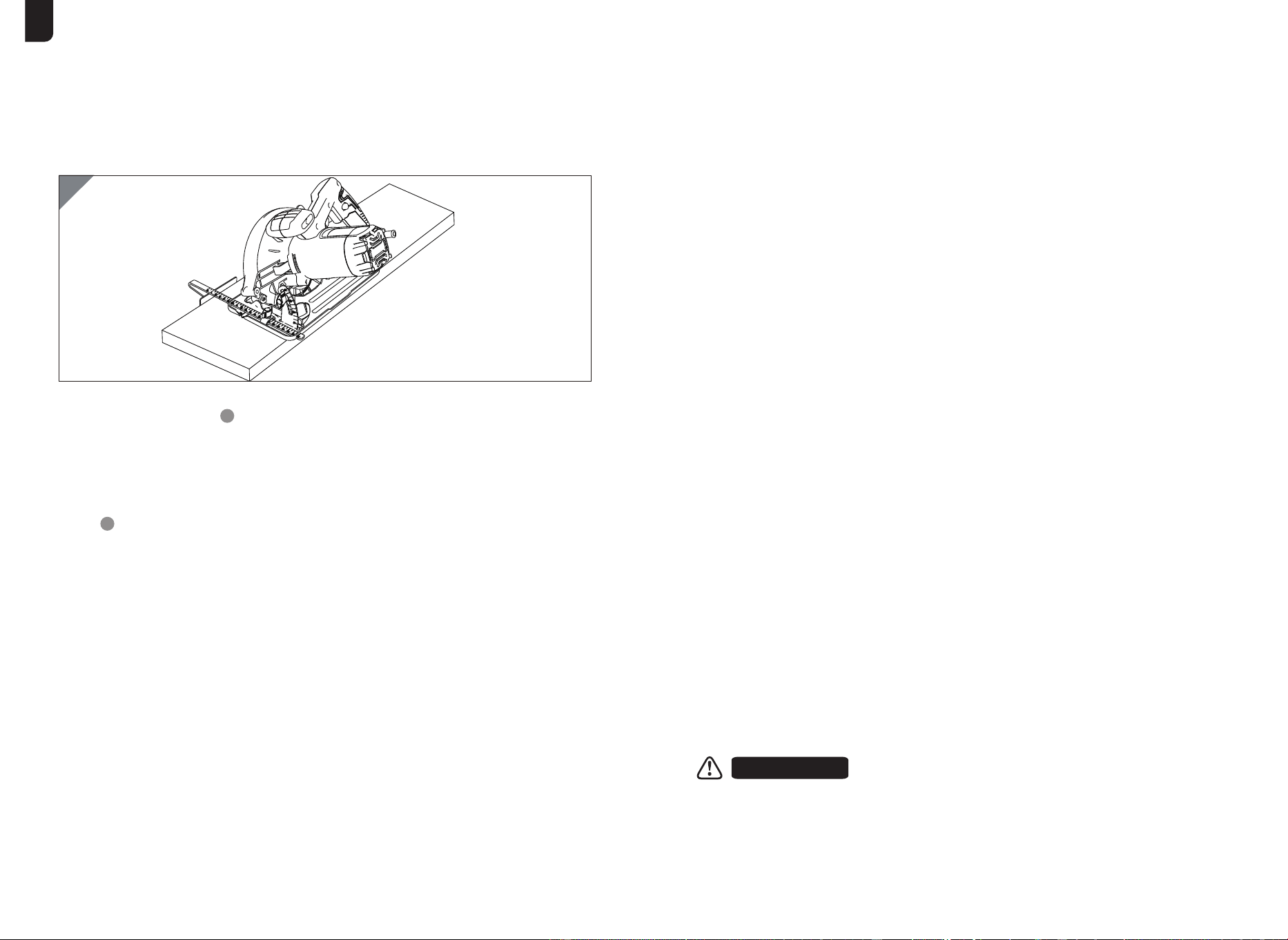

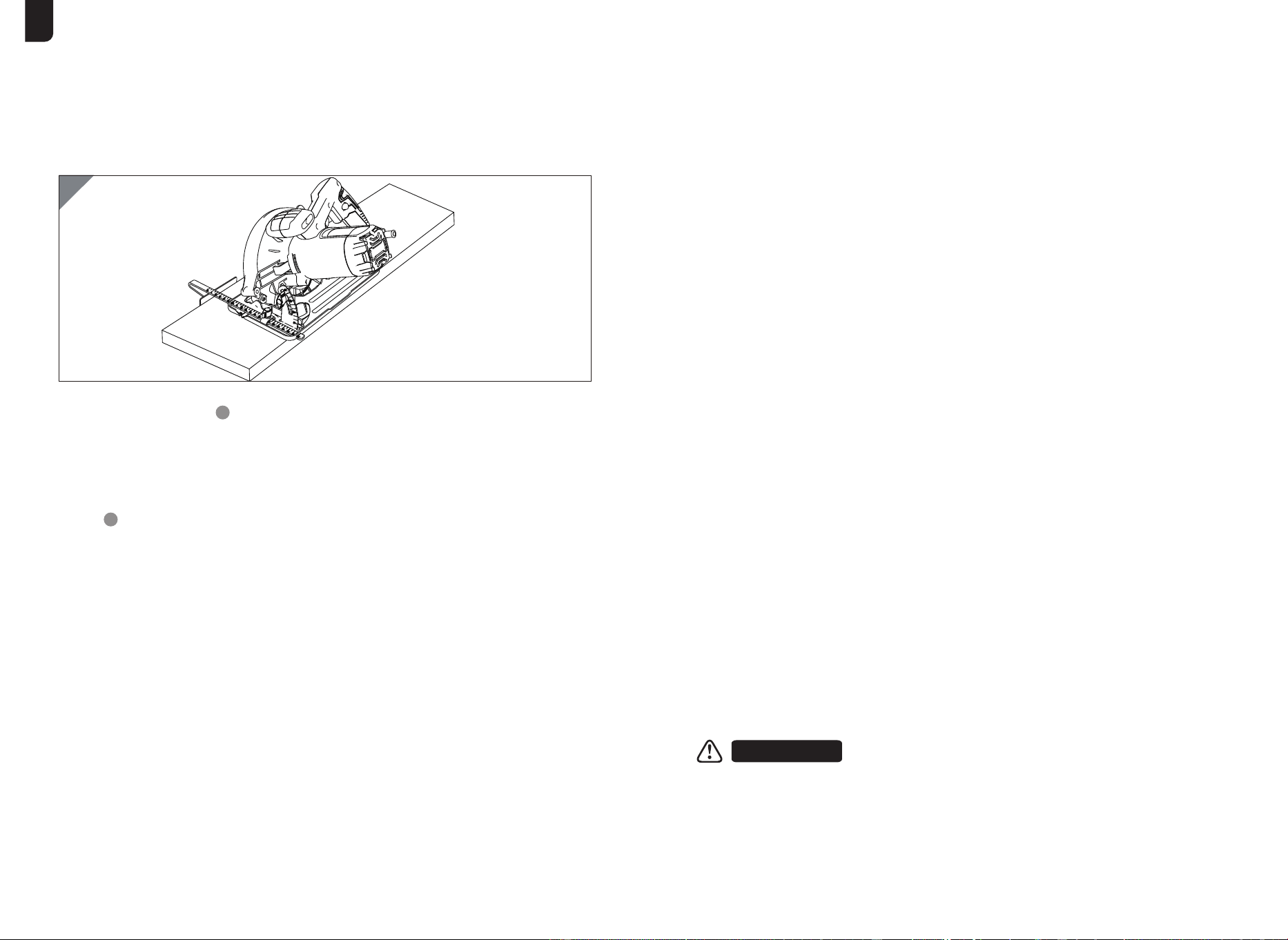

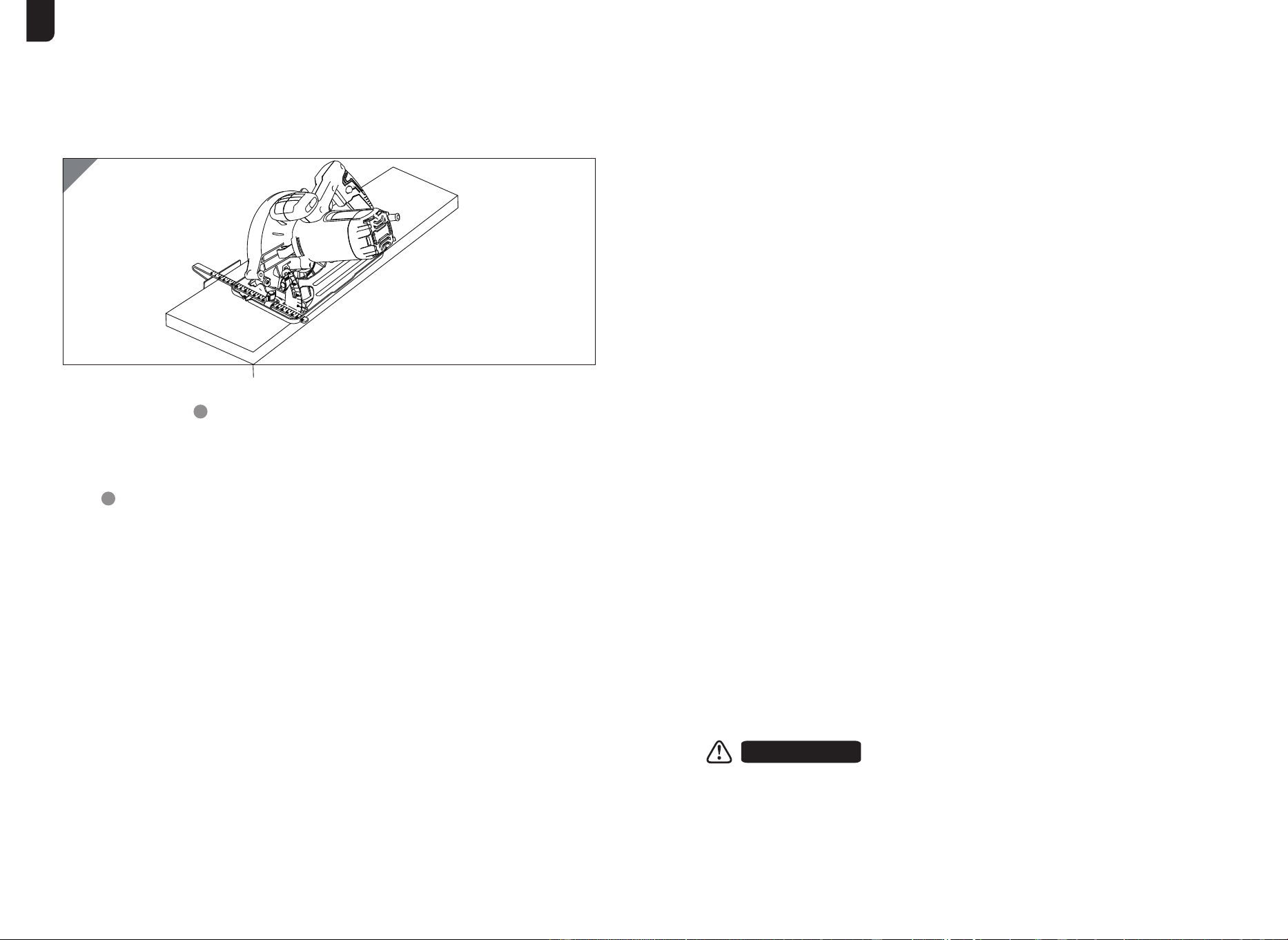

The provided parallel guide 9 is used for making cuts parallel to a workpiece edge at a

chosen distance.

Slide the parallel guide 9 arm through the fixture to achieve the required cutting distance

then tighten the parallel guide lock knob 12 to clamp. (See Fig. 9) It can be used from both

sides of the base plate 6

19. Using the parallel guide

3 1

22. Extraction of dust and chips

Caution! Harmful/toxic dusts can be produced when working with lead-based paint and

some types of wood, for example. These pose a risk to both the user and people in

thevicinity. Protect yourself with suitable personal protective equipment and keep

otherpeople away from the work area.

Connect an extraction system or a vacuum cleaner to the power tool. This ensures

optimum extraction of dust and chips from the workpiece.

The advantages: You protect both the power tool and your own health. Your work area

also remains clean and safe.

Connect the suction hose to the dust extraction connection.

Ensure that the arrow on the smaller end of the suction hose is aligned with the cut- out

in the dust extraction connection.

turn the suction hose to the right until it engages.

Connect a suitable dust extraction device.

—

To prevent accidents, always switch off the tool before cleaning or performing any

maintenance the tool may be cleaned most effectively using compressed air. Always

wear safety goggles when using compressed air. If compressed air is not available, use

a brush to remove dust and chips from the tool.

Motor ventilation vents and switch levers must be kept clean and free of foreign matter.

Do not attempt to clean by inserting pointed objects through openings.

Never use any caustic agents to clean plastic parts. Such as: gasoline, carbon

tetrachloride, chlorinated cleaning solvents, ammonia and household cleaners

containing ammonia.Do not use any of these to clean the tool.

Have an authorized service center examine and/or replace the worn carbon brushes in

the event of excessive parking.

Keep the machine clean all the time.

If you discover any damage, consult the exploded drawing and parts list to determine

exactly which replacement part you need to order from our customer service

department.

Clean the housing only with a damp cloth. Do not use any solvents! Dry thoroughly

afterwards.

If the supply cord of this power tool(or battery) is damaged, it must be replaced by a

similar cord(battery) available through the service organization or a qualified autho

ritative technician.

23. Maintenance

CAUTION

Do not use cleaning agents to clean the plastic parts of the tool. A mild

detergent on a damp cloth is recommended. Water must never come into

contact with the tool.

Notes

Make sure that the vacuum cleaner is suitable for use with a power tool. Most dry

vacuum cleaners for domestic use are well suited for this purpose.

Dust extraction is particularly useful when a large number of cuts are carried out in

succession. It is then less necessary to take breaks to clean the power tool and

workplace.

—

Always use a dust extractor when cutting materials that produce potentially hazardous

dust. This also applies to hardwoods, MDF boards and ceramics.

—

Enventor CIRCULAR SAW INSTRUCTIONS MANUAL

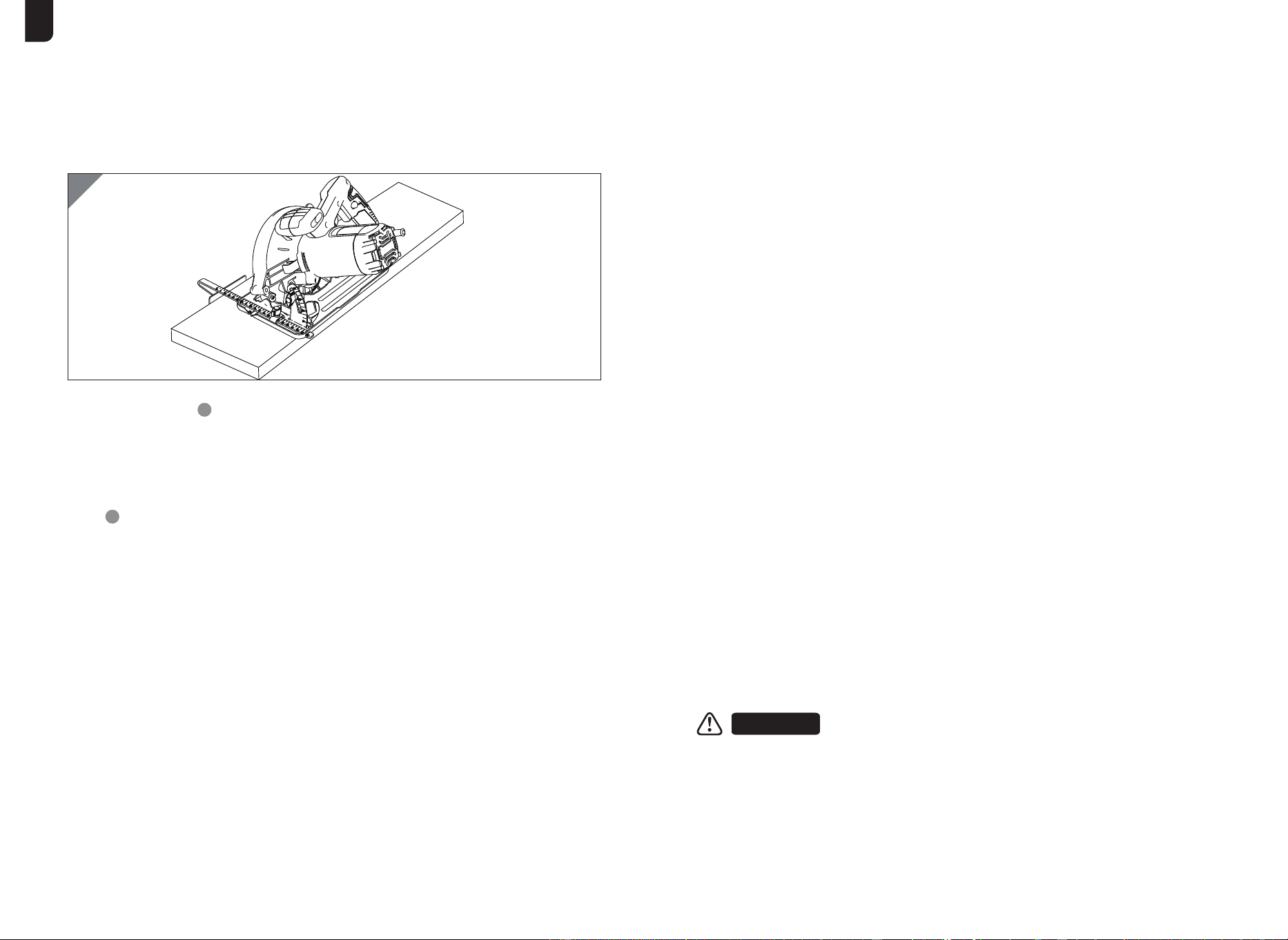

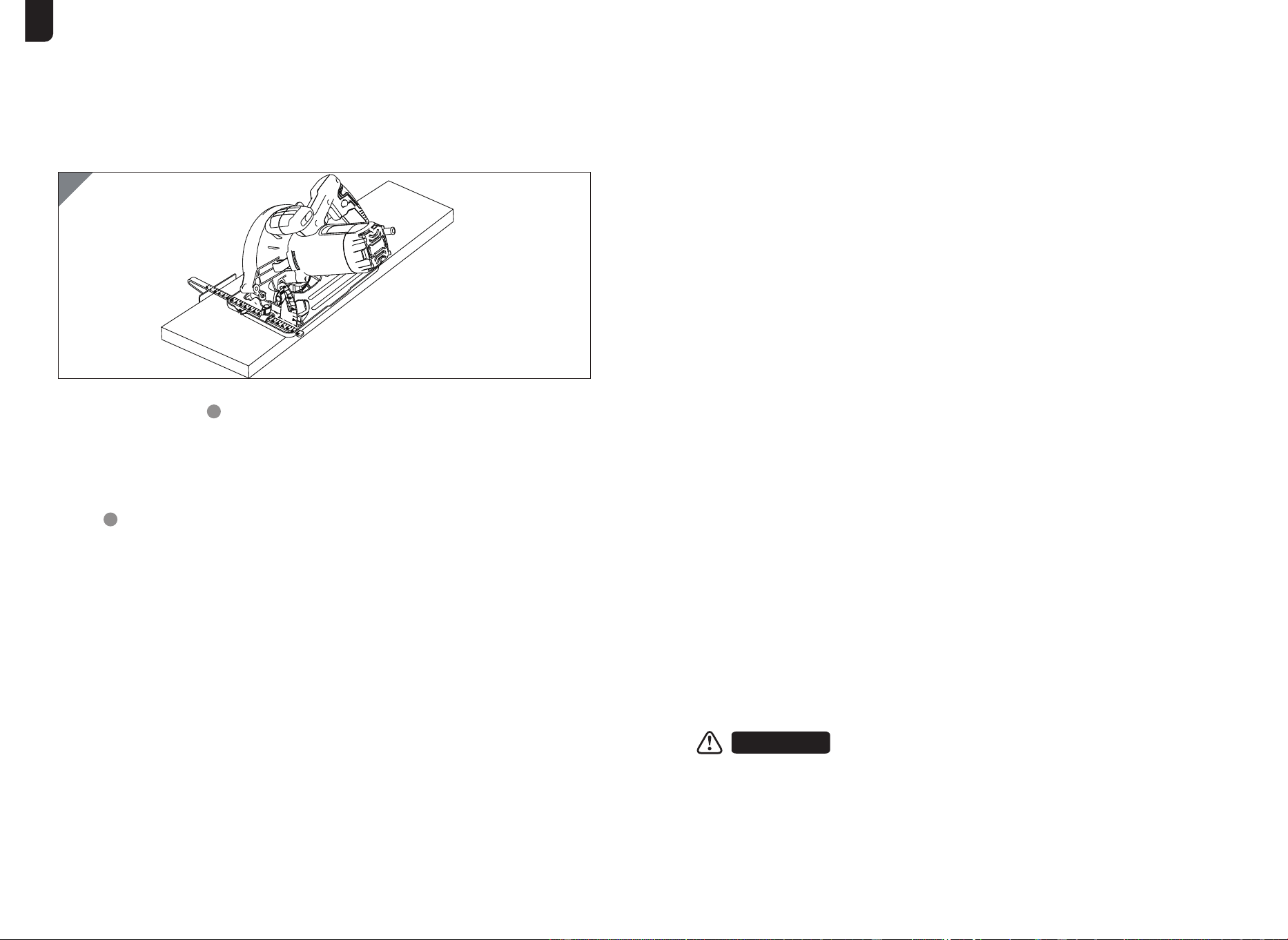

20. Bevel cuts

21. Working hints for your circular saw

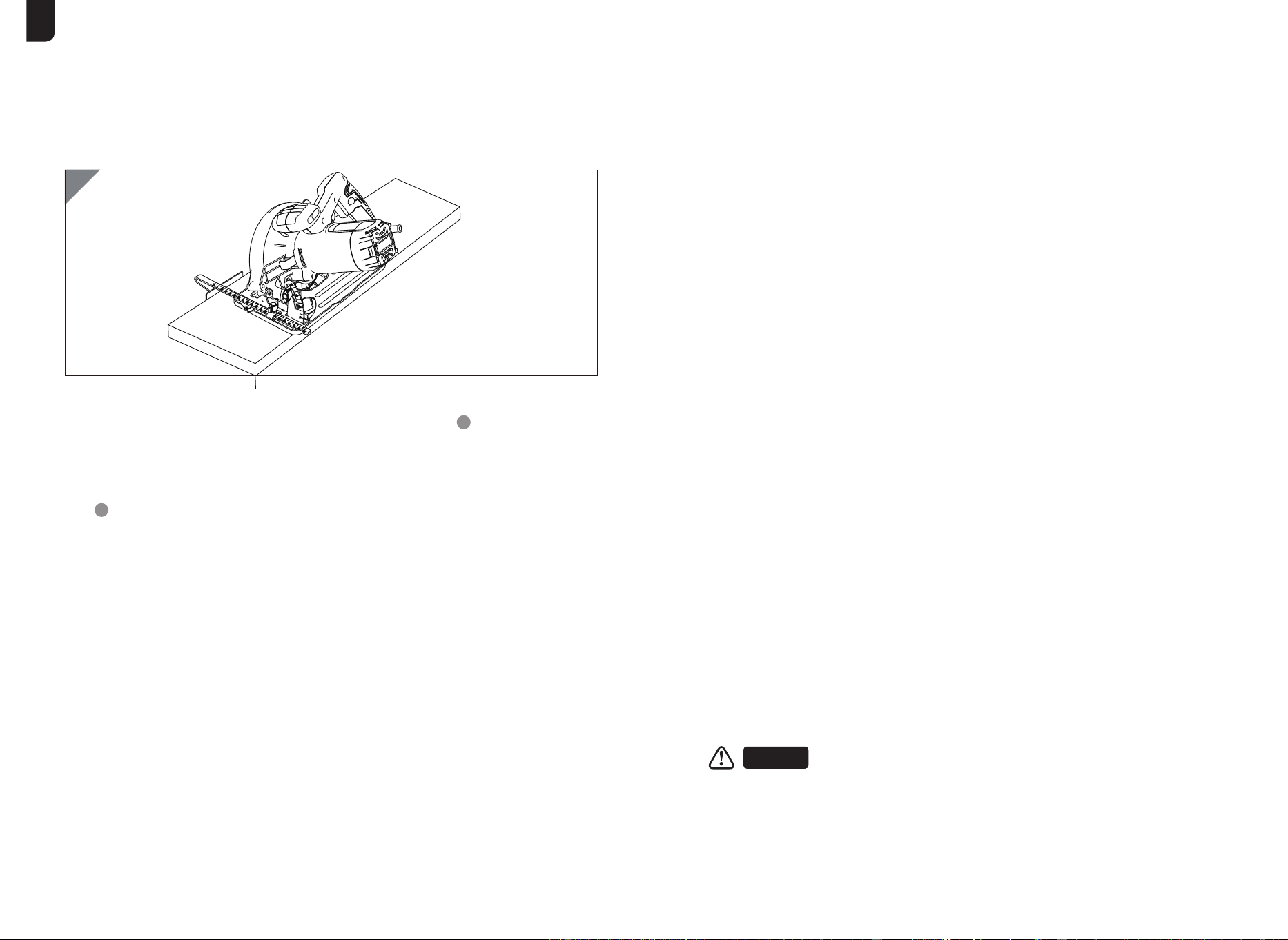

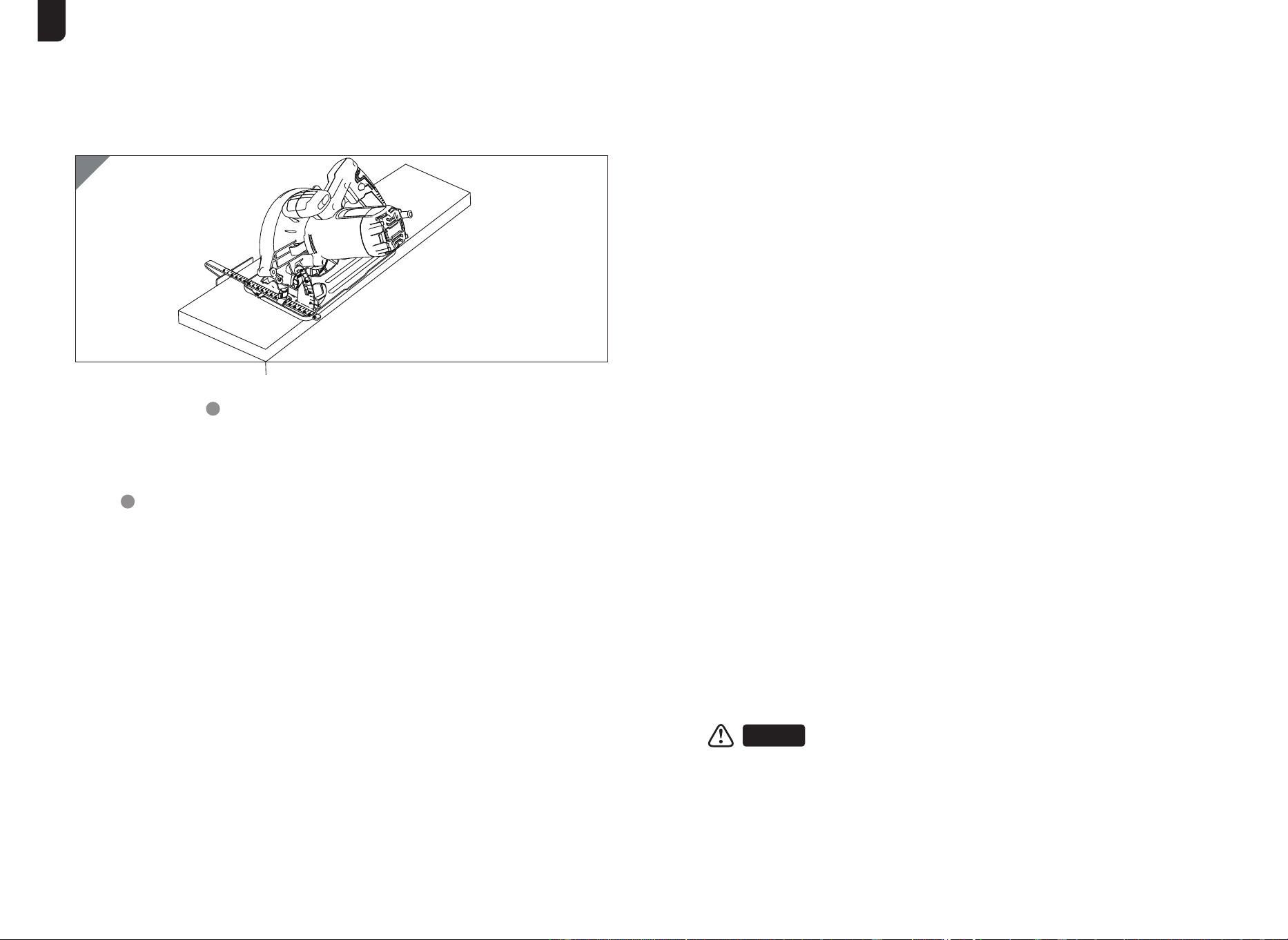

Set required bevel angle between 0° and 45°. (See Fig. 10)

Always use a blade 8 suited to the material and material thickness to be cut. The quality of

cut will improve as the number of blade teeth increase. Always ensure the work-piece is

firmly held or clamped to prevent movement. Support large panels close to the cut line.

Any movement of the material may affect the quality of the cut.

The blade 8 cuts on the upward stroke and may chip the uppermost surface or edges of

your work piece when cutting, ensure your uppermost surface is a non visible surface when

your work is finished.

Enventor CIRCULAR SAW INSTRUCTIONS MANUAL

17 18

Do not dispose of electrical appliances as unsorted municipal waste, use separate

collection facilities. Contact your local government for information regarding the

collection systems available. If electrical appliances are disposed of in landfills or dumps,

hazardous substances can leak into the groundwater and get into the food chain,

damaging your health and well-being

25. Meaning of crossed – out wheeled dustbin:

For questions about this or any other products, please email us:

[email protected].

26. After-Sales Service Email

Dear Valued Customer:

Thank you for your order. Hope you had happy shopping experience from our store.

We hope this product is working well for you.

Many Thanks and hope you enjoying shopping with us.Your Sincerely

Thank you for buying our item!

Turn the motor off and disconnect the mains plug(remove the battery). While transporting,

be careful not to drop, or shock the machine. For transport, the machine has to be fixed

against slipping and tipping over. Do not place objects on the machine.

24. Transport

EU DECLARATION OF CONFORMITY

We, Shenzhen Shangu Trading Co., Ltd, hereby declare that the

essential requirements set out in the EMC directive 2014/30/EU and the

Machinery Directive 2006/42/EC and ROHS directive 2011/65/EU. have

been fully fulfilled on our product with indication as below:

Manufacturer: KEYSTONE ELECTRICAL(ZHEJIANG ) CO.,LTD.

Address: No.1158 South Longqian Street,Jinhua,Zhejiang,China

Object(s) of the declaration；

Product: Circular Saw;

Model Number: SGCS1400;

Type: Electric

Applied Standard:

the EMC Directive 2014/30/EU

EN55014-1：2016+A1+A2

EN55014-2：2015

EN61000-3-2：2014

EN61000-3-3：2013

Machinery Directive 2006/42/EC

EN62841-1：2015

EN62841-2-5：2014

ROHS directive 2011/65/EU:

EN 62321-1 :2013,EN 62321-2 :2014 ;EN 62321-3-1 :2014 ;EN 62321-4 :2014

EN 62321-5 :2014 ;EN 62321-6 :2015,EN62321-7 :2015 ;EN62321-7-1 : 2015

EN 62321-7-2 :2017, ;EN 62321-8 :2017

Business name: TB EC REP EUROPEAN SL

Business address: Calle Marcelo Usera 60, LC. Madrid 28026 Spain

[email protected], +34682797075

place and date of the declaration: jinhua , 02.04.2021

signature of the person: Tyler.chen

Signature title: Quality Manager

19 20

Enventor KREISSÄGE BEDIENUNGSANLEITUNG

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

Speichern Sie alle Warnungen und Anweisungen für zukünftige Referenz.

WARNUNG

HINWEIS

1. Sicherheit im Arbeitsbereich

2. Elektrische Sicherheit

Der Begriff Fehlerstrom-Schutzschalter kann durch den Begriff FI-Schutzschalter oder

Fehlerspannungsschutzschalter ersetzt werden.

3. Persönliche Sicherheit

4. Verwendung und Pflege von Elektrowerkzeugen

Lesen Sie alle Sicherheitswarnungen und alle Anweisungen. Die Nichtbeachtung der

Warnungen und Anweisungen kann zu Stromschlägen, Feuer und / oder schweren

Verletzungen führen.

Der Begriff “Elektrowerkzeug” in den Warnhinweisen bezieht sich auf Ihre

netzbetriebenen (kabelgebundenen) Elektrowerkzeuge oder akkubetriebenen

(schnurlosen) Elektrowerkzeuge.

Halten Sie den Arbeitsbereich sauber und gut beleuchtet. In unaufgeräumten oder

dunklen Bereichen entstehen leicht Unfälle.

Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeter Atmosphäre, z. B. bei

Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und Unbeteiligte fern, während Sie ein Elektrowerkzeug bedienen.

Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

Die Stecker der Elektrowerkzeuge müssen zur Steckdose passen. Verändern Sie

niemals den Stecker in irgendeiner Weise. Verwenden Sie keine Adapterstecker mit

geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines Stromschlags.

Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie z. B. Rohren,

Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines

elektrischen Schlages, wenn Ihr Körper geerdet ist.

Setzen Sie Elektrowerkzeuge nicht dem Regen oder Nässe aus. Wenn Wasser in ein

Elektrowerkzeug eindringt, erhöht sich das Risiko eines elektrischen Schlags.

Missbrauchen Sie das Kabel nicht. Benutzen Sie das Kabel niemals zum Tragen, Ziehen

oder Ausstecken des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen

Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlags.

Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für die

Außenanwendung geeignetes Verlängerungskabel. Die Verwendung eines für den

Außenbereich geeigneten Kabels verringert das Risiko eines Stromschlags.

Wenn der Betrieb eines Elektrowerkzeugs in feuchten Räumen unvermeidlich ist,

verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter) geschützte

Stromversorgung. Die Verwendung eines FI-Schalters verringert die Gefahr eines

elektrischen Schlags.

Bleiben Sie wachsam, beobachten Sie, was Sie tun, und nutzen Sie Ihren gesunden

Menschenverstand, wenn Sie ein Elektrowerkzeug bedienen. Verwenden Sie ein

Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen,

Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit bei der

Bedienung von Elektrowerkzeugen kann zu schweren Verletzungen führen.

Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstungen wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm

oder Gehörschutz, die unter geeigneten Bedingungen verwendet werden, reduzieren

Personenschäden.

Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in

der AUS-Position steht, bevor Sie das Werkzeug an eine Stromquelle und/oder einen

Akkupack anschließen, es in die Hand nehmen oder tragen. Das Tragen von

Elektrowerkzeugen mit dem Finger auf dem Schalter oder das Anschließen von

Elektrowerkzeugen ans Stromnetz, bei denen der Schalter eingeschaltet ist, kann zu

Unfällen führen.

Ziehen Sie jeden Einstellschlüssel oder Schraubenschlüssel ab, bevor Sie das

Elektrowerkzeug einschalten. Ein Einstellschlüssel oder Schraubenschlüssel, der an

einem rotierenden Teil des Elektrowerkzeugs verbleibt, kann zu Verletzungen führen.

Verlieren Sie nicht Ihren Schwerpunkt. Halten Sie stets einen sicheren Stand und das

Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in

unerwarteten Situationen.

Ziehen Sie sich richtig an. Tragen Sie keine losen Kleidungsstücke oder Schmuck.

Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose

Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

Wenn Vorrichtungen für den Anschluss von Staubabsaug- und -sammeleinrichtungen

vorhanden sind, stellen Sie sicher, dass diese angeschlossen sind und ordnungsgemäß

verwendet werden. Der Einsatz einer Staubabsaugungeinrichtung kann staubbedingte

Gefahren reduzieren.

Setzen Sie das Elektrowerkzeug nicht mit Gewalt ein. Verwenden Sie das richtige

Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit

besser und sicherer mit der Geschwindigkeit, für die es ausgelegt ist.

Verwenden Sie das Elektrowerkzeug nicht, wenn der Schalter nicht an- und

ausgemacht wird. Jedes Elektrowerkzeug, das sich nicht mit dem Schalter steuern

lässt, ist gefährlich und muss repariert werden.

Trennen Sie den Stecker von der Stromquelle und/oder den Akkupack vom

Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das

Elektrowerkzeug lagern. Solche vorbeugenden Sicherheitsmaßnahmen verringern das

Risiko eines unbeabsichtigten Starts des Elektrowerkzeugs.

21 22

Enventor KREISSÄGE BEDIENUNGSANLEITUNG

5. SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

Bewahren Sie stillgelegte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf.

Lassen Sie Personen, die mit dem Elektrowerkzeug oder mit dieser Anleitung nicht

vertraut sind, dieses nicht bedienen. Elektrowerkzeuge sind in den Händen von

ungeschulten Benutzern gefährlich.

Warten Sie Elektrowerkzeuge. Prüfen Sie, ob bewegliche Teile falsch ausgerichtet sind

oder klemmen, ob Teile gebrochen sind und ob andere Bedingungen vorliegen, die den

Betrieb des Elektrowerkzeugs beeinträchtigen können. Wenn das Elektrowerkzeug

beschädigt ist, lassen Sie es vor der Verwendung reparieren. Viele Unfälle werden

durch schlecht gewartete Elektrowerkzeuge verursacht.

Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete

Schneidwerkzeuge mit scharfen Schneiden verklemmen sich seltener und sind leichter

zu kontrollieren.

Verwenden Sie das Elektrowerkzeug, das Zubehör und die Werkzeugköpfe usw. gemäß

dieser Anleitung unter Berücksichtigung der Arbeitsbedingungen und der

auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für andere als die

vorgesehenen Bedienungen kann zu einer gefährlichen Situation führen.

GEFAHR: Halten Sie die Hände von Schneidbereich und Messer fern. Halten Sie Ihre

zweite Hand am Hilfsgriff oder am Motorgehäuse. Wenn beide Hände die Säge halten,

können sie nicht mit der Klinge geschnitten werden.

Greifen Sie nicht unter das Werkstück. Der Schutz kann Sie nicht vor der Klinge unter

dem Werkstück schützen.

Stellen Sie die Schnitttiefe auf die Dicke des Werkstücks ein. Weniger als ein voller

Zahn der Schneidezähne sollte unterhalb des Werkstücks sichtbar sein.

Halten Sie das Stück niemals in Ihren Händen oder über Ihr Bein. Sichern Sie das

Werkstück auf einer stabilen Plattform. Es ist wichtig, die Arbeit angemessen zu

unterstützen, um die Exposi- tion des Körpers, die Bindung der Klinge oder den Verlust

der Kontrolle zu minimieren.

Halten Sie das Elektrowerkzeug an isolierten Griffflächen fest, wenn Sie Arbeiten

ausführen, bei denen das Schneidwerkzeug mit versteckten Kabeln oder einem

eigenen Kabel in Kontakt kommen kann. Der Kontakt mit einem "Live" -Draht macht

auch exponierte Metallteile des Elektrowerkzeugs "Live" und schockiert den Bediener.

Verwenden Sie beim Aufreißen immer einen Parallelanschlag oder eine gerade

Kantenführung. Dies verbessert die Genauigkeit des Schnittes und verringert die

Wahrscheinlichkeit einer Klingenbindung.

Verwenden Sie immer Klingen mit der richtigen Größe und Form (Diamant versus rund)

von Wellenbohrungen. Klingen, die nicht zu den Befestigungselementen der Säge

passen, laufen exzentrisch, wodurch die Kontrolle verloren geht.

Verwenden Sie niemals beschädigte oder falsche Klingenscheiben oder Schrauben.

Die Blattscheiben und der Bolzen wurden speziell für Ihre Säge entwickelt, um

optimale Leistung und Betriebssicherheit zu gewährleisten.

(1) Rückvergütung

Ursachen und Vermeidung von Rückschlag durch den Bediener:

Ein Rückschlag ist die Folge einer falschen oder fehlerhaften Verwendung des

Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie unten

beschrieben, verhindert werden.

Rückschlag ist eine plötzliche Reaktion auf ein eingeklemmtes, verklemmtes oder

falsch ausgerichtetes Sägeblatt, wodurch sich die Säge unkontrolliert vom Werkstück

abhebt und auf den Bediener zubewegt；

Wenn das Messer durch die sich schließende Schnittfuge eingeklemmt oder

verklemmt wird, wird das Messer abgewürgt und die Motorreaktion treibt das Gerät

schnell zum Bediener zurück;

Wenn das Sägeblatt beim Schnitt verdreht oder falsch ausgerichtet wird, können sich

die Zähne an der hinteren Kante des Sägeblatts in die Oberseite des Holzes

eingraben, wodurch das Sägeblatt aus der Schnittfuge steigt und zum Bediener

zurückspringt.

6. Häufige Unfälle oder Fehlfunktionen und Gegenmaßnahmen

Halten Sie die Säge mit beiden Händen fest im Griff und positionieren Sie Ihre Arme so,

dass sie den Rückstoßkräften widerstehen. Positionieren Sie Ihren Körper seitlich vom

Sägeblatt, aber nicht in einer Linie mit dem Sägeblatt. Ein Rückschlag kann dazu führen,

dass die Säge nach hinten springt, aber die Rückschlagkräfte können vom Bediener

kontrolliert werden, wenn die richtigen Vorsichtsmaßnahmen getroffen werden.

Wenn das Sägeblatt klemmt oder wenn Sie einen Schnitt aus irgendeinem Grund

unterbrechen, lassen Sie den Auslöser los und halten Sie die Säge unbeweglich im

Material, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie niemals, die

Säge vom Werkstück zu entfernen oder die Säge rückwärts zu ziehen, während das

Sägeblatt in Bewegung ist, da sonst ein Rückschlag auftreten kann.

Wenn Sie eine Säge im Werkstück neu starten, zentrieren Sie das Sägeblatt in der

Schnittfuge, damit die Sägezähne nicht in das Material eingreifen. Wenn das Sägeblatt

klemmt, kann es beim erneuten Starten der Säge am Werkstück hochlaufen oder

zurückschlagen.

Stützen Sie große Platten ab, um das Risiko des Einklemmens der Klinge und des

Rückschlags zu minimieren. Große Platten neigen dazu, unter ihrem eigenen Gewicht

durchzusacken. Unterstützen Sie die Platte auf beiden Seiten, in der Nähe der Schnittlinie

und in der Nähe der Kante der Platte.

Verwenden Sie keine stumpfen oder beschädigten Klingen. Ungeschliffene oder falsch

eingestellte Klingen erzeugen einen schmalen Schnittspalt, der zu übermäßiger Reibung,

Klingenbindung und Rückschlag führt.

Die Verriegelungshebel zum Einstellen der Klingentiefe und der Fase müssen fest

angezogen und gesichert sein, bevor der Schnitt ausgeführt wird. Wenn sich die

Einstellung des Sägeblatts während des Schnitts verschiebt, kann dies zu Bindung und

Rückschlag führen.

Seien Sie besonders vorsichtig, wenn Sie in bestehende Wände oder andere blinde

Bereiche sägen. Das hervorstehende Sägeblatt kann Gegenstände schneiden, die einen

Rückschlag verursachen können.

23 24

Enventor KREISSÄGE BEDIENUNGSANLEITUNG

Der Laser muss gemäß den Anweisungen des Herstellers verwendet und gewartet

werden.

Richten Sie den Strahl niemals auf eine Person oder ein anderes Objekt als das

Werkstück.

Der Laserstrahl darf nicht absichtlich auf Personen gerichtet werden, und es muss

verhindert werden, dass er länger als 0,25 Sekunden auf das Auge einer Person gerichtet

wird.

Das im System verwendete Laserlicht/Laserstrahlung ist Klasse 2 mit maximal 1 mW und

650nm Wellenlängen. Diese Laser stellen normalerweise keine optische Gefahr dar,

allerdings kann das Anstarren Blick auf den Strahl kann zu Blitzblindheit führen.

Blicken Sie nicht direkt in den Laserstrahl. Wenn Sie absichtlich in den Strahl blicken, kann

eine Gefahr bestehen. Strahl blicken, beachten Sie bitte alle Sicherheitsregeln wie folgt;

Die Verwendung von Bedienelementen oder Einstellungen oder die Durchführung von

Verfahren, die von den hier angegebenen abweichen, kann zu einer gefährlichen

Strahlenbelastung führen.

Lassen Sie Ihr Elektrowerkzeug von einem qualifizierten Reparateur warten, der nur

identische Ersatzteile verwendet. Dadurch wird sichergestellt, dass die Sicherheit des

Elektrowerkzeugs erhalten bleibt.

Dienst

Studieren Sie diese Symbole und lernen Sie ihre Bedeutung kennen. Die korrekte Interpretation

dieser Symbole ermöglicht einen effizienteren und sichereren Betrieb dieses Produkts.Studieren

Sie diese Symbole und lernen Sie ihre Bedeutung kennen. Die korrekte Interpretation dieser

Symbole ermöglicht einen effizienteren und sichereren Betrieb dieses Produkts.

9. SYMBOLE

Einige der folgenden Symbole können auf diesem Produkt erscheinen.

8. Sicherheitsregeln für Laserlichter

WARNUNG

VORSICHT

Achten Sie immer darauf, dass der Laserstrahl auf ein stabiles Werkstück ohne

reflektierende Oberflächen gerichtet ist. D.h. Holz oder raue beschichtete Oberflächen

sind akzeptabel. Hell glänzendes, reflektierendes Stahlblech oder ähnliches ist für den

Lasereinsatz nicht geeignet, da die reflektierende Oberfläche den Strahl auf den

Bediener zurückwerfen könnte.

Tauschen Sie die Laserlichtanlage nicht gegen einen anderen Typ aus. Reparaturen

müssen durchgeführt werden durch den Laserhersteller oder einen autorisierten

Vertreter durchgeführt werden.

SYMBOL BESCHREIBUNG

Lesen Sie das Handbuch bevor der

Einrichtung und / oder Verwendung.

Klasse II Konstruktion Doppelisolierte Konstruktion

Tragen Sie eine Schutzbrille, einen Gehörschutz und einen Atemschutz

Entsorgen nicht mit dem Hausmüll.

Entspricht den geltenden grundlegenden Sicherheitsnormen der

europäischen Richtlinie Europäische Richtlinie.

Entspricht den geltenden grundlegenden Sicherheitsnormen

der britischen Richtlinie UK-Richtlinie.

Dieses Produkt ist recycelbar. Wenn es nicht mehr verwendet

werden kann, bitte bringen Sie es zum Recyclinghof.

Wenn die Sägezähne im Schnittkörper stecken bleiben, sollten Sie die Maschine sofort

ausschalten und die Stromzufuhr unterbrechen. Nachdem die Maschine vollständig zum

Stillstand gekommen ist, bewegen Sie die Maschine und versuchen Sie, das Sägeblatt

aus dem Sägegehäuse zu entfernen.

(3) Gezackte Zähne stecken

Prüfen Sie vor jedem Gebrauch, ob die untere Schutzvorrichtung richtig geschlossen ist.

Setzen Sie die Säge nicht ein, wenn sich die untere Schutzvorrichtung nicht frei bewegen

und sofort schließen lässt. Klemmen oder binden Sie die untere Schutzvorrichtung

niemals in der offenen Position fest. Wenn die Säge versehentlich fallen gelassen wird,

kann die untere Schutzvorrichtung verbogen werden. Heben Sie die untere Schutzhaube

mit dem Rückzugsgriff an und vergewissern Sie sich, dass sie sich in allen Winkeln und

Schnitttiefen frei bewegen lässt und weder das Sägeblatt noch ein anderes Teil berührt.

Überprüfen Sie die Funktion der Feder des unteren Schutzes. Wenn der Schutz und die

Feder nicht richtig funktionieren, müssen sie vor dem Einsatz gewartet werden. Die

untere Schutzvorrichtung kann aufgrund von beschädigten Teilen, verharzten

Ablagerungen oder einer Ansammlung von Schmutz schwerfällig arbeiten.

Die untere Schutzvorrichtung darf nur für spezielle Schnitte, wie z. B. „Einstech- und

Verbundschnitte“, manuell eingezogen werden. Heben Sie den unteren Schutz durch

Zurückziehen des Griffs an und lassen Sie den unteren Schutz los, sobald das Sägeblatt

in das Material eindringt. Bei allen anderen Sägevorgängen sollte die untere

Schutzvorrichtung automatisch funktionieren.

Vergewissern Sie sich immer, dass die untere Schutzvorrichtung das Sägeblatt abdeckt,

bevor Sie die Säge auf der Werkbank oder dem Boden absetzen. Ein ungeschütztes,

nachlaufendes Sägeblatt führt dazu, dass die Säge rückwärts läuft und alles schneidet,

was sich ihr in den Weg stellt. Achten Sie auf die Zeit, die das Sägeblatt benötigt, um

nach dem Loslassen des Schalters anzuhalten.

7. Untere Schutzfunktion

(2) Blockierung

Wenn die Maschine blockiert ist, schalten Sie sofort die gesamte Maschine aus,

unterbrechen Sie die Stromzufuhr, warten Sie, bis die Maschine vollständig zum

Stillstand gekommen ist, und prüfen Sie dann, ob das Sägeblatt durch Späne oder

Holzstücke blockiert ist.

Spannung&Frequenz(EU/UK):

Spannung&Frequenz:(US):

Eingangsleistung:

Leerlaufdrehzahl:

Sägeblattmaße:(EU/UK):

220-240V ~ 50Hz

1400W/11A

6000rpm

7-1/4"

120V ~ 60Hz

Sägeblattmaße:(US):

Max. Schnitttiefe: 90°：62mm

45°：48mm

185mm

e. Function Description

25 26

Enventor KREISSÄGE BEDIENUNGSANLEITUNG

Arbeitsmodus

Schwingungsemissionswert a(m/s ²) ＜2,5 m/s ²

Messunsicherheit K = 1,5 m/s ²"

c. Vibration

a. Spezifikation

LPA=96,4dB(A)

K=3 dB(A)

WA=104,4dB(A)

K=3 dB(A)

Schalldruckpegel LpA:

Ungewissheit KpA:

Schallleistungspegel LWA:

Ungewissheit KWA:

b. Informationen über Luftschallemissionen

10. Produkt-Parameter

d. Halten Sie Lärm und Vibrationen so gering wie möglich!t

ACHTUNG

Die angegebene Schwingungsemission wurde mit einem genormten Messverfahren

ermittelt und dient dem Vergleich des Werkzeugs mit anderen.

Die angegebene Schwingungsemission kann auch verwendet werden, um die Gefahr im

Voraus abzuschätzen.

Die tatsächliche Schwingungsemission beim Einsatz des Werkzeugs kann je nach Einsatz

des Werkzeugs von der angegebenen Schwingungsemission abweichen.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten.

Beispiele für Maßnahmen zur Verringerung der Vibrationsexposition sind das Tragen von

Handschuhen bei der Verwendung des Werkzeugs und die Begrenzung der Arbeitszeit.

—

Alle Teile des Betriebszyklus müssen berücksichtigt werden (z. B. Zeiten, in denen das

Elektrowerkzeug ausgeschaltet ist und Zeiten, in denen es eingeschaltet ist, aber nicht

unter Last steht).

—

Verwenden Sie nur Elektrowerkzeuge, die in einwandfreiem Zustand sind.

Warten und reinigen Sie das Elektrowerkzeug regelmäßig.

Passen Sie Ihre Arbeitsweise an das Elektrowerkzeug an.

Überlasten Sie das Elektrowerkzeug nicht.

Lassen Sie das Elektrowerkzeug bei Bedarf überprüfen.

Schalten Sie das Elektrowerkzeug aus, wenn es nicht benutzt wird.

Schutzhandschuhe und Ohrenschützer tragen, um die Auswirkungen von Lärm und

Vibrationen auf den Bediener zu minimieren.

—

1.Sperrtaste

2.Ein-/Ausschalter

3.Vacuum Adapter(only

eu/uk)

4.Unterer Schutzhebel

5.Fester Schutz

6.Bodenplatte

7.Lower Klingenschutz

8.Sägeblatt

9.Parallele Anleitung

10.Schnittmarke 90°

11.Schnittmarke, 45°

12.Parallel Guide Lock Knopf

13.Base Platte Kegel Lock Knopf

14.Base Platte Winkelskala

15.pindle Lock Taste

16.Griff vorne

17.Hexschlüssel

18.Außenflansch (siehe Abb. 1)

19.Messerbolzen (siehe Abb. 1)

20.Innenflansch (siehe Abb. 2)

21.Schnitttiefenskala (siehe

Abb. 5)

22.Schnitttiefen-Arretierknopf

(siehe Abb. 5)

23.Laser

WARNUNG!

27 28

Enventor KREISSÄGE BEDIENUNGSANLEITUNG

11. Produktbeschreibung

12. Montage

Sägeblattwechsel

Entfernen

Diese Kreissäge ist zum Längs- und

Querschneiden von Holz mit geraden

Schnittlinien sowie Fasenwinkeln bis 45° bei

fester Auflage auf dem Werkstück bestim-

mt.

Ziehen Sie vor allen Arbeiten an der Maschine den Stecker aus der Steckdose.

Tragen Sie bei der Montage des Sägeblattes 8 Schutzhandschuhe. Verletzungsgefahr

beim Berühren des Sägeblattes 8 .

Verwenden Sie nur Sägeblätter 8, die den in der Bedienungsanleitung angegebenen

Kenndaten entsprechen.

Benutzen Sie auf keinen Fall Schleifscheiben als Schneidwerkzeug.

Drücken Sie die Spindelarretierungstaste 15 und halten Sie diese gedrückt. Der Spindelarre-

tierungsknopf 15 darf nur bei stillstehendem Sägeblatt 8 betätigt werden. Lösen Sie die

Messerschraube 19 mit dem Innensechskantschlüssel 17 gegen den Uhrzeigersinn. (Siehe

Abb. 1). Entfernen Sie den Außenflansch 18 . Kippen Sie den unteren Sägeblattschutz 7 nac

hinten und halten Sie ihn mit dem unteren Schutzhebel 4 fest. Entfernen Sie das Sägeblatt

8 . (Siehe Abb. 1)

Zum Wechseln des Schneidwerkzeugs stellen Sie die Maschine am besten auf die

Stirnseite des Motorgehäuses.

13.Montage

Reinigen Sie das Sägeblatt 8 und alle zu montierenden Spannteile. Kippen Sie den unteren

Sägeblattschutz 7 nach hinten und halten Sie ihn mit dem unteren Schutzhebel 4 fest.

Setzen Sie das Sägeblatt 8 auf den Innenflansch 20. Montieren Sie den Außenflansch 18 und

die Messerschraube 19. Ziehen Sie die Messerschraube 19 mit dem Innensechskantschlüs-

sel 17 im Uhrzeigersinn fest an. (Siehe Abb. 2)

Achten Sie auf die richtige Montageposition von Innenflansch 20 und Außenflansch 18.

Bei der Montage: Achten Sie darauf, dass die Schnittrichtung der Zähne (Pfeilrichtung auf

dem Sägeblatt 8) und der Drehrichtungspfeil auf dem Blattschutz 7 übereinstimmen.

WARNUNG!

BEACHTEN!

29 30

Enventor KREISSÄGE BEDIENUNGSANLEITUNG

Befestigen Sie den Saugadapter 3 am Staubabsaugstutzen, bis er einrastet. (Siehe Abb. 3)

Schließen Sie einen geeigneten Vakuumschlauch direkt an den Adapter 3 an.

Der Absaugadapter 3 darf nicht montiert werden, wenn keine externe Staubabsaugung

angeschlossen ist. Ansonsten besteht die Gefahr einer Verstopfung der Absauganlage.

Reinigen Sie den Saugadapter 3 regelmäßig, um eine optimale Staubabsaugung zu

gewährleisten. Der Staubsauger muss für das zu bearbeitende Material geeignet sein.

Drehen Sie den Feststellknopf 13 für die Neigung der Grundplatte gegen den Uhrzeigersinn,

um die Winkelskala 14 der Grundplatte zu lösen. (Siehe Abb. 4, Schritt 1)

Kippen Sie die Grundplatte 6 von der Maschine weg, bis der gewünschte Schnittwinkel auf

der Winkelskala 14 eingestellt ist. (Siehe Abb. 4, Schritt 2)

Ziehen Sie den Feststellknopf 13 für die Neigung der Grundplatte fest, indem Sie ihn im

Uhrzeigersinn drehen. (Siehe Abb. 4, Schritt 3)

Benutzen Sie die Schnittt

iefenskala 21 wegen möglicher Ungenauigkeiten nicht bei

Schrägschnitten.

14 Staubabsaugung

15. Einstellung

Einstellen des Grundplattenwinkels

Drücken Sie den Schnitttiefen-Arretierknopf 22 nach oben. (Siehe Abb. 5, Schritt 1)

Heben Sie den Sägekörper von der Grundplatte ab 6 . Stellen Sie die Schnitttiefe mit der

Schnitttiefenskala 21 ein. (Siehe Abb. 5, Schritt 2)

Drücken Sie den Schnitttiefen-Verriegelungsknopf 22 nach unten, um ihn zu verriegeln.

(Siehe Abb. 5, Schritt 3)

Erhöhen Sie die Schnitttiefe immer um 3 mm, damit das Sägeblatt 8 das Material durch-

schneiden kann.

16. Schnitttiefe einstellen

WARNUNG!

31 32

Enventor KREISSÄGE BEDIENUNGSANLEITUNG

17. Betrieb

Ein- und Ausschalten

Diese Kreissäge ist gesperrt, um ein versehentliches Starten zu verhindern. Drücken Sie die

Sperrtaste 1 , dann den Ein-/Ausschalter 2 und lassen Sie die Sperrtaste 1 los. Ihr Schalter

ist jetzt eingeschaltet. (Siehe Abb. 6) Zum Ausschalten genügt es, den Ein-/Ausschalter 2

loszulassen.

Handgriffposition

Halten Sie Ihre Säge beim Arbeiten immer mit beiden Händen fest. (Siehe Abb. 7)

Das Messer 8 darf nach dem Ausschalten weiterdrehen. Warten Sie, bis die Maschine

vollständig zum Stillstand gekommen ist, bevor Sie sie absetzen.

An der Vorderseite der Grundplatte befindet sich eine Schnittführungskerbe zur Verwend-

ung mit einer Parallelführung 9 .

Für gerade Schnitte verwenden Sie die Schnittmarkierung 10 der 0°-Führung, um sie an der

Skala Ihrer Parallelführung 9 auszurichten. (Siehe Abb. 8 Schritt 1)

Für einen 45°-Schrägschnitt verwenden Sie die Schnittmarkierung 11 der 45°-Führung, um sie

an der Skala Ihrer Parallelführung 9 auszurichten. (Siehe Abb. 8 Schritt 2)

Klemmen Sie den Parallelanschlag 9 fest. Machen Sie immer einen Probeschnitt, um die

Einstellung zu überprüfen.

18. Schnittanleitung

Der mitgelieferte Parallelanschlag 9 dient dazu, Schnitte parallel zur Werkstückkante in

einem gewählten Abstand auszuführen.

Schieben Sie den Arm der Parallelführung 9 durch die Vorrichtung, um den erforderlichen

Schnittabstand zu erreichen, und ziehen Sie dann den Feststellknopf 12 der Parallelführung

fest, um ihn festzuklemmen. (Siehe Abb. 9) Die Nutzung ist von beiden Seiten der Grund-

platte 6 möglich.

19. Verwendung der Parallelführung

3 1

33 34

Enventor KREISSÄGE BEDIENUNGSANLEITUNG

22. Absaugung von Staub und Spänen

Vorsicht! Bei der Arbeit mit bleihaltiger Farbe und einigen Holzarten können schädliche/-

toxische Stäube entstehen. Diese stellen eine Gefahr für den Benutzer und die Menschen

in der Umgebung dar. Schützen Sie sich mit geeigneter persönlicher Schutzausrüstung

und halten Sie andere Personen vom Arbeitsbereich fern.

Schließen Sie eine Absauganlage oder einen Staubsauger an das Elektrowerkzeug an.

Dies gewährleistet eine optimale Absaugung von Staub und Spänen vom Werkstück.

Die Vorteile: Sie schützen sowohl das Elektrowerkzeug als auch Ihre eigene Gesundheit.

Außerdem bleibt Ihr Arbeitsbereich sauber und sicher.

Schließen Sie den Saugschlauch an den Absauganschluss an.

Achten Sie darauf, dass der Pfeil am kleineren Ende des Saugschlauchs mit der

Aussparung im Staubabsauganschluss übereinstimmt.

Drehen Sie den Saugschlauch nach rechts, bis er einrastet.

Schließen Sie eine geeignete Absaugvorrichtung an.

—

Notizen

Achten Sie darauf, dass der Staubsauger für die Verwendung mit einem Elektrowerkzeug

geeignet ist. Die meisten Trockensauger für den Hausgebrauch sind für diesen Zweck gut

geeignet.

Die Staubabsaugung ist besonders nützlich, wenn eine große Anzahl von Schnitten

hintereinander ausgeführt wird. Dann sind weniger Pausen zur Reinigung des Elektrow-

erkzeugs und des Arbeitsplatzes erforderlich.

—

Verwenden Sie beim Schneiden von Materialien, die potenziell gefährliche Stäube

erzeugen, immer eine Staubabsaugung. Dies gilt auch für Harthölzer, MDF-Platten und

Keramiken.

—

Um Unfälle zu vermeiden, schalten Sie das Gerät immer aus, bevor Sie es reinigen oder

Wartungsarbeiten durchführen. Das Gerät lässt sich am effektivsten mit Druckluft

reinigen. Tragen Sie bei der Verwendung von Druckluft immer eine Schutzbrille. Wenn

keine Druckluft zur Verfügung steht, verwenden Sie eine Bürste, um Staub und Späne vom

Gerät zu entfernen.

Die Lüftungsöffnungen des Motors und die Schalthebel müssen sauber und frei von

Fremdkörpern gehalten werden. Versuchen Sie nicht, spitze Gegenstände in die

Öffnungen einzuführen, um sie zu reinigen.

Verwenden Sie niemals ätzende Mittel zur Reinigung von Kunststoffteilen. Dazu gehören:

Benzin, Tetrachlorkohlenstoff, chlorhaltige Reinigungsmittel, Ammoniak und

ammoniakhaltige Haushaltsreiniger.

Verwenden Sie keine dieser Mittel zur Reinigung des Geräts.

Lassen Sie die abgenutzten Kohlebürsten von einem autorisierten Kundendienst

überprüfen und/oder austauschen, wenn das Gerät übermäßig abgestellt wird.

Halten Sie die Maschine stets sauber.

Wenn Sie einen Schaden entdecken, konsultieren Sie die Explosionszeichnung und die

Teileliste, um genau festzustellen, welches Ersatzteil Sie bei unserem Kundendienst

bestellen müssen.

Reinigen Sie das Gehäuse nur mit einem feuchten Tuch. Verwenden Sie keine

Lösungsmittel! Trocknen Sie es anschließend gründlich ab.

Wenn das Netzkabel dieses Elektrowerkzeugs (oder der Akku) beschädigt ist, muss es

durch ein ähnliches Kabel (oder einen ähnlichen Akku) ersetzt werden, das über die

Kundendienstorganisation oder einen qualifizierten Techniker erhältlich ist.

23. Wartung

Bei der Reinigung der Kunststoffteile des Werkzeugs verwenden Sie kein Reini

gungsmittel. Es wird empfohlen, mildes Reinigungsmittel am feuchten Tuch zu

verwenden. Lassen Sie sich kein Wasser mit dem Werkzeug berühren.

VORSICHT

20. Schrägschnitte

21. Arbeitshinweise für Ihre Kreissäge

Stellen Sie den gewünschten Fasenwinkel zwischen 0° und 45° ein.

(Siehe Abb. 10)

Verwenden Sie immer ein für das zu schneidende Material und die Materialstärke geeigne-

tes Sägeblatt 8 . Die Schnittqualität verbessert sich mit der Anzahl der Sägeblattzähne.

Stellen Sie immer sicher, dass das Werkstück fest gehalten oder festgeklemmt wird, um

Bewegungen zu verhindern. Stützen Sie große Platten nahe der Schnittlinie ab. Jede Bewe-

gung des Materials kann die Schnittqualität beeinträchtigen.

Die Klinge 8 schneidet beim Aufwärtshub und kann beim Schneiden die oberste Oberfläche

oder Kanten Ihres Werkstücks absplittern. Stellen Sie sicher, dass Ihre oberste Oberfläche

nach Abschluss Ihrer Arbeit nicht sichtbar ist.

Schalten Sie den Motor aus und ziehen Sie den Netzstecker (entfernen Sie die Batterie).

Achten Sie beim Transport darauf, die Maschine nicht fallen zu lassen oder zu stoßen. Für

den Transport muss die Maschine gegen Verrutschen und Umkippen gesichert werden.

Stellen Sie keine Gegenstände auf die Maschine.

24. Transport

35 36

Enventor KREISSÄGE BEDIENUNGSANLEITUNG

Entsorgen Sie elektrische Geräte nicht als unsortierten Siedlungsabfall, sondern

verwenden Sie separate Sammeleinrichtungen. Bitte haben Sie Kontakt mit lokaler

Regierung, um Informationen über verfügbares Sammelsystem zu erhalten. Wenn Sie

elektrische Geräte auf Mülldeponie entsorgen, können gefährliche Materialien in das

Grundwasser lecken und in die Nahrungskette geraten, was Ihre Gesundheit schadet.

25. Bedeutung der durchgestrichenen Mülltonne auf Rädern

Wenn Sie Fragen zu diesem oder anderen Produkten haben, schicken Sie uns bitte eine

E-Mail:

[email protected].

26. Kundendienst E-Mail

Lieber geschätzter Kunde:

Vielen Dank für Ihre Bestellung. Wir hoffen, Sie hatten ein gutes Einkaufserlebnis in unser-

em Shop.

Wir hoffen, dass dieses Produkt gut für Sie arbeitet.

Vielen Dank und wir hoffen, dass Sie Ihren Einkauf bei uns genießen.

Vielen Dank, dass Sie unseren Artikel gekauft haben!

EU-KONFORMITÄTSERKLÄRUNG

Wir, die Shenzhen Shangu Trading Co. Ltd, erklären hiermit, dass die

grundlegenden Anforderungen der EMV-Richtlinie 2014/30/EU, der

Maschinenrichtlinie 2006/42/EG und der ROHS-Richtlinie 2011/65/EU für

unser Produkt mit den unten aufgeführten Angaben vollständig erfüllt sind:

Hersteller: KEYSTONE ELECTRICAL(ZHEJIANG ) CO.,LTD.

Adresse: No.1158 South Longqian Street,Jinhua,Zhejiang,China

Gegenstand (..e) der Erklärung ；

Produkt: Kreissäge ;

Modellnummer: SGCS1400;

Typ: Elektrisch

Angewandter Standard:

EMC-Richtlinie 2014/30/EU

EN55014-1：2016+A1+A2

EN55014-2：2015

EN61000-3-2：2014

EN61000-3-3：2013

Maschinenrichtlinie 2006/42/EC

EN62841-1：2015

EN62841-2-5：2014

ROHS-Richtlinie 2011/65/EU:

EN 62321-1 :2013,EN 62321-2 :2014 ;EN 62321-3-1 :2014 ;EN 62321-4 :2014

EN 62321-5 :2014 ;EN 62321-6 :2015,EN62321-7 :2015 ;EN62321-7-1 : 2015

EN 62321-7-2 :2017, ;EN 62321-8 :2017

Firmenname: TB EC REP EUROPEAN SL

Geschäftsadresse: Calle Marcelo Usera 60, LC. Madrid 28026 Spanien

[email protected], +34682797075

Ort und Datum der Erklärung: Jinhua, 04.02.2021

Unterschrift der Person: Tyler.chen

Titel der Unterschrift: Qualitätsmanager

37 38

Enventor SCIE CIRCULAIRE ÉLECTRIQUE INSTRUCTIONS MANUAL

Les avertissements de sécurité généraux pour les outils électriques

Gardez tous les avertissements et instructions pour la référence à l’avenir.

AVERTISSEMENT

REMARQUE

1. Sécurité de la zone de travail

2. Sécurité électrique

Le terme disjoncteur différentiel résiduel (DDR) peut être remplacé par le terme le

disjoncteur différentiel de fuite à la terre (DDFT) ou le dispositif de protection contre

les courants résiduels (DPCR).

3. Sécurité personnelle

Lisez tous les avertissements et instructions de sécurité. Le non-respect des

avertissements et des instructions peut entraîner un choc électrique, un incendie et / ou

des blessures graves.

Le terme « outil électrique » dans les avertissements se réfère à vos outils électriques

alimentés par câble (filaire) ou par piles (sans fil).

Rendre la zone de travail propre et bien éclairée. Les zones encombrées ou sombres

peuvent causer les accidents.

N'utilisez pas d'outils électriques dans des environnements explosifs, par exemple des

liquides, gaz ou poussières inflammables. L’ outil électrique génère des étincelles et

peuvent enflammer la poussière ou la fumée.

Laissez éloigner les enfants et d’ autres personnes sur scène, les distractions peuvent

vous faire perdre le contrôle..

La prise des outils électriques doivent correspondre à la prise de courant. Ne modifiez

pas la prise en aucun cas. N'utilisez aucune adaptateur de prise avec des outils

électriques mis à la terre. Des prises non modifiées et des prises de courant

correspondantes réduiront le risque de choc électrique.

Évitez le contact corporel avec des surfaces mises à la terre telles que des tuyaux,

des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique

augmentera si vous êtes mis à la terre.

N'exposez pas les outils électriques à la pluie ou à des conditions humides. Laissez

entrer l'eau dans l’ outil électrique augmentera le risque de choc électrique.

N'abusez pas le câble d'alimentation. N'utilisez jamais le câble pour transporter, tirer

ou débrancher l'outil électrique. Mettez le câble éloigné de la chaleur, de l'huile, des

objets tranchants ou des pièces mobiles. Les câbles endommagés ou emmêlés

augmentent le risque de choc électrique.

Lorsque vous opérez un outil électrique à l'extérieur, utilisez une rallonge électrique

adaptée à une utilisation en plein air. L'utilisation d'un câble adapté à une utilisation

en extérieur réduira le risque de choc électrique.

Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une

alimentation protégée par un disjoncteur différentiel résiduel (DDR). L'utilisation d'un

disjoncteur différentiel résiduel réduira le risque de choc électrique

Restez vigilant, faites attention à ce que vous êtes en train de faire et faites preuve de

bon sens lorsque vous utilisez un outil électrique. N'utilisez pas un outil électrique

lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.

Un moment d'inattention lors de l'utilisation d'outils électriques peut entraîner des

blessures graves de la personne.

Utilisez un équipement de protection individuelle. Portez toujours des lunettes de

protection. Un équipement de protection tel qu'un masque anti-poussière, des

chaussures de sécurité antidérapantes, un casque ou une protection auditive utilisé

dans des conditions appropriées réduira les blessures corporelles.

Évitez tout démarrage involontaire. Assurez-vous que l'interrupteur est en position

d'arrêt avant de le connecter à la source d'alimentation et / ou à la batterie, de

prendre ou de transporter l'outil. Prenez des outils électriques avec vos doigt sur

l'interrupteur ou des outils électriques allumés peuvent provoquer des accidents.

Retirez les clé de réglage ou serre-écrou avant d'allumer l'outil électrique. Un

serre-écrou ou une clé laissée attaché à une partie rotative de l'outil électrique peut

entraîner des blessures corporelles.

N'en faites pas trop. Restez à une bonne assise et un bon équilibre à tout moment.

Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.

Habillez-vous correctement. Ne portez pas de vêtements amples ainsi que les bijoux.

Mettez vos cheveux, vos vêtements et vos gants loin des pièces mobiles. Les

vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces

en mouvement.

Si des appareils sont fournis pour la connection des équipements d'extraction et de

collecte des poussières, assurez-vous qu'elles sont connectées et utilisées correcte-

ment. L'utilisation d'un dépoussiéreur peut réduire les risques liés à la poussière.

Ne forcez pas l'outil électrique. Utilisez l'outil électrique conformément à votre

application. L'outil électrique adapté fera le travail de manière plus efficace et plus

sûre à la vitesse pour laquelle il a été conçu.

N'utilisez pas l'outil électrique si l'interrupteur ne peut pas être allumé et fermé. Tout

outil électrique qui ne peut pas être contrôlé par un interrupteur est dangereux et doit

être réparé.

4. L’utilisation et l’entretien de l’outil électrique

39 40

Enventor SCIE CIRCULAIRE ÉLECTRIQUE INSTRUCTIONS MANUAL

(1) Rétrocession

Causes et prévention du rebond par l'opérateur :

Le rebond est le résultat d'une utilisation incorrecte ou défectueuse de l'outil

électrique. Il peut être évité en prenant les précautions appropriées décrites

ci-dessous.

Le rebond est une réaction soudaine à une lame de scie pincée, coincée ou mal

alignée, provoquant le soulèvement incontrôlé de la scie et sa sortie de la pièce en

direction de l'opérateur；

Lorsque la lame est pincée ou coincée par la fermeture du trait de scie, la lame se

bloque et la réaction du moteur fait reculer rapidement l'appareil vers l'opérateur ;

Si la lame est tordue ou mal alignée dans la coupe, les dents du bord arrière de la

lame peuvent s'enfoncer dans la surface supérieure du bois, ce qui fait que la lame

sort du trait de scie et saute en arrière vers l'opérateur.

(2) Blocage

Si la machine est bloquée, éteignez immédiatement l'ensemble de la machine, coupez

l'alimentation électrique, attendez que la machine s'arrête complètement et vérifiez

ensuite s'il y a un blocage tel que des copeaux ou des morceaux de bois bloquant la

lame de scie, utilisez d'autres outils (étau, tournevis, etc.) pour nettoyer le blocage.

6. Accidents ou dysfonctionnements courants et contre-mesures

Maintenez une prise ferme avec les deux mains sur la scie et positionnez vos bras de

manière à résister aux forces de rebond. Placez votre corps de part et d'autre de la

lame, mais pas dans l'axe de celle-ci. Le rebond peut faire sauter la scie en arrière, mais

les forces de rebond peuvent être contrôlées par l'opérateur s'il prend les précautions

nécessaires.

Lorsque la lame se bloque, ou lorsque vous interrompez une coupe pour quelque raison

que ce soit, relâchez la gâchette et maintenez la scie immobile dans le matériau jusqu'à

ce que la lame s'arrête complètement. N'essayez jamais de retirer la scie de l'ouvrage

ou de tirer la scie vers l'arrière lorsque la lame est en mouvement, sous peine de

provoquer un rebond.

Lors du redémarrage d'une scie dans la pièce, centrer la lame de scie dans le trait de

scie de manière à ce que les dents de la scie ne soient pas engagées dans le matériau.

Si la lame de scie se bloque, elle risque de remonter ou de rebondir sur la pièce lors du

redémarrage de la scie.

Soutenir les grands panneaux pour minimiser le risque de pincement de la lame et de

rebond. Les grands panneaux ont tendance à s'affaisser sous leur propre poids. Des

supports doivent être placés sous le panneau des deux côtés, près de la ligne de coupe

et près du bord du panneau.

N'utilisez pas de lames émoussées ou endommagées. Les lames non affûtées ou mal

réglées produisent un trait de scie étroit qui entraîne une friction excessive, un grippage

de la lame et un rebond.

Les leviers de verrouillage du réglage de la profondeur de la lame et du biseau doivent

être serrés et bloqués avant d'effectuer la coupe. Si le réglage de la lame se déplace

pendant la coupe, cela peut entraîner un grippage et un rebond.

Soyez très prudent lorsque vous sciez dans des murs existants ou d'autres zones

aveugles. La lame en saillie peut couper des objets susceptibles de provoquer un

rebond.

5. RÈGLES DE SÉCURITÉ PARTICULIÈRES

DANGER:Gardez les mains éloignées de la zone de coupe et de la lame. Gardez votre

seconde main sur la poignée auxiliaire ou le carter du moteur. Si les deux mains

tiennent la scie, elles ne peuvent pas Instructions d'origine être coupées par la lame.

Avant d'effectuer des réglages, des changements d'accessoires ou du stockage de

l’ outil électrique, veuillez débrancher la prise de la source d'alimentation et / ou

retirer la batterie de l'outil électrique. Cette mesure de sécurité préventive réduit le

risque de démarrage accidentel concernant l'outil électrique.

Mettez l’ outil électrique hors de portée des enfants et ne laissez pas des personnes

qui ne sont pas familiarisées avec l’ outil électrique ou avec ce manuel utiliser l'outil

électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non

formés.

Maintenez les outils électriques. Vérifiez si les pièces mobiles sont alignées ou

bloquées, si les pièces sont cassées et s'il y a d'autres conditions qui peuvent affecter

le fonctionnement de l'outil électrique. S'il est endommagé, réparez l'outil électrique

avant utilisation. De nombreux accidents sont causés par des outils électriques mal

entretenus.

Maintenez vos outils affûtés et propres. Les outils de coupe correctement entretenus

ont des arêtes de coupe tranchantes. Ceci est moins susceptible d'être restreint et

plus facile à contrôler.

Utilisez l'outil électrique, les accessoires et les morceaux, etc. conformément au

mode d'emploi, en tenant compte des conditions de travail et des travaux à

effectuer. L'utilisation de l'outil électrique pour des opérations différentes de l’ usage

prévu peut provoquer une situation dangereuse.

Ne pas atteindre sous la pièce. Le protecteur ne peut pas vous protéger de la lame

au-dessous de la pièce.

Ajustez la profondeur de coupe à l'épaisseur de la pièce. Moins d'une dent complète

des dents de la lame doit être visible sous la pièce.

Ne tenez jamais la pièce à couper dans vos mains ou sur votre jambe. Fixez la pièce

sur une plate-forme stable. Il est important de soutenir correctement le travail afin de

minimiser l'exposi- tion du corps, la fixation de la lame ou la perte de contrôle.

Tenez l'outil électrique par des surfaces de prise isolées lorsque vous effectuez une

opération au cours de laquelle l'outil de coupe peut entrer en contact avec un

câblage caché ou son propre cordon. Le contact avec un fil "sous tension" rendra

également les parties métalliques exposées de l'outil électrique "sous tension" et

choquera l'opérateur.

Lors de l'extraction, utilisez toujours un guide de refente ou un guide droit. Cela

améliore la précision de la coupe et réduit le risque de lier la lame.

Toujours utiliser des lames ayant la bonne taille et la bonne forme (losange ou rond)

des trous de l'arbre. Les lames qui ne correspondent pas au matériel de montage de

la scie fonctionneront de façon excentrique, entraînant une perte de contrôle control.

N'utilisez jamais de rondelles ou de boulons de lame endommagés ou incorrects. Les

rondelles de lame et le boulon étaient spécialement conçu pour votre scie, pour une

performance optimale et la sécurité de fonctionnement.

41 42

Enventor SCIE CIRCULAIRE ÉLECTRIQUE INSTRUCTIONS MANUAL

Si les dents de la scie sont coincées dans le corps de coupe, vous devez immédiatement

arrêter la machine et couper le courant. Une fois la machine complètement arrêtée,

déplacez-la pour essayer de retirer la lame de scie du corps de coupe.

(3) Serrated teeth stuck

Avant chaque utilisation, vérifiez que la protection inférieure se ferme correctement. Ne

pas utiliser la scie si le protecteur inférieur ne se déplace pas librement et ne se ferme

pas instantanément. Ne jamais serrer ou attacher le protecteur inférieur en position

ouverte. Si la scie tombe accidentellement, le protecteur inférieur risque d'être plié.

Soulevez le protecteur inférieur à l'aide de la poignée d'escamotage et assurez-vous

qu'il se déplace librement et qu'il ne touche pas la lame ou toute autre pièce, sous tous

les angles et à toutes les profondeurs de coupe.

Vérifiez le fonctionnement du ressort de la protection inférieure. Si la protection et le

ressort ne fonctionnent pas correctement, ils doivent être réparés avant d'être utilisés.

La garde inférieure peut fonctionner lentement en raison de pièces endommagées, de

dépôts gommeux ou d'une accumulation de débris.

Le protecteur inférieur ne peut être rétracté manuellement que pour les coupes

spéciales telles que les coupes en plongée et les coupes composées. Relevez le

protecteur inférieur en rétractant la poignée et dès que la lame pénètre dans le

matériau, relâchez le protecteur inférieur. Pour toutes les autres opérations de sciage, le

protecteur inférieur doit fonctionner automatiquement.

Vérifiez toujours que le protecteur inférieur recouvre la lame avant de poser la scie sur

un établi ou sur le sol. Une lame en roue libre non protégée fera reculer la scie, qui

coupera tout ce qui se trouve sur son chemin. Soyez attentif au temps nécessaire pour

que la lame s'arrête après que l'interrupteur a été relâché.

7. Fonction de protection inférieure

Le laser doit être utilisé et entretenu conformément aux instructions du fabricant.

Le faisceau ne doit jamais être dirigé vers une personne ou un objet autre que la pièce à

travailler.

Le faisceau laser ne doit pas être délibérément dirigé vers le personnel et ne doit pas

être dirigé vers l'œil d'une personne pendant plus de 0,25 seconde.

La lumière/l'irradiation laser utilisée dans le système est de classe 2, avec un maximum de

1 mW et des longueurs d'onde de 650 nm. Ces lasers ne présentent normalement pas de

risque optique, bien que le fait de fixer le faisceau puisse provoquer une cécité flash.

Ne fixez pas directement le faisceau laser. Il peut y avoir un risque si vous fixez

délibérément le faisceau, veuillez respecter toutes les règles de sécurité suivantes;

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que celles

spécifiées ici peut entraîner une exposition dangereuse aux rayonnements.

Faites réparer votre outil électrique par un réparateur qualifié qui n'utilisera que des pièces

de rechange identiques. Cela permettra de garantir la sécurité de l'outil électrique.

Service

Étudiez ces symboles et apprenez leur signification. Une interprétation correcte de ces

symboles

permettra une utilisation plus efficace et plus sûre de ce produit.

9. SYMBOLES

Certains des symboles suivants peuvent apparaître sur ce produit.

8. Règles de sécurité pour les lampes laser

AVERTISSEMENT

ATTENTION

Veillez toujours à ce que le faisceau laser soit dirigé vers une pièce solide sans surface

réfléchissante. Par exemple, le bois ou les surfaces à revêtement rugueux sont

acceptables. Les tôles d'acier brillantes et réfléchissantes ne conviennent pas à

l'utilisation du laser, car la surface réfléchissante pourrait renvoyer le faisceau vers

l'opérateur.

Ne remplacez pas l'ensemble de la lumière laser par un autre type. Les réparations

doivent être effectuées par le fabricant du laser ou un agent agréé.

SYMBOL DESCRIPTION

Lire le manuel avant l'installation et/ou l'utilisation.

Construction de classe II Construction à double isolation.

Porter des lunettes de sécurité, des protections

auditives et respiratoires.

Ne pas jeter avec les ordures ménagères

Conformément aux normes de sécurité essentielles applicables

des directives européennes.

Conformément aux normes de sécurité essentielles applicables

des directives britanniques.

Ce produit est recyclable. S'il ne peut plus être utilisé,

veuillez le déposer dans un centre de recyclage des déchets.

Tension & Fréquence(EU/UK):

Tension & Fréquence(US):

Puissance d’entrée:

Vitesse de non-chargement:

Taille de la lame(EU/UK):

220-240V ~ 50Hz

1400W/11A

6000rpm

7-1/4"

120V ~ 60Hz

Taille de la lame(US):

Profondeur de coupe maximale: 90°：62mm

45°：48mm

185mm

e. Function Description

43 44

Mode de travail

Valeur d'émission de vibrations a(m/s ²) ＜2,5 m/s ²

Incertitude K = 1,5 m/s ²"

c. Vibration

LPA=96,4dB(A)

K=3 dB(A)

WA=104,4dB(A

K=3 dB(A)

Niveau de pression acoustique LpA :

Incertitude KpA :

Niveau de puissance acoustique LWA :

Incertitude KWA :

Enventor SCIE CIRCULAIRE ÉLECTRIQUE INSTRUCTIONS MANUAL

a. Spécification

b. Informations sur les émissions de bruit aérien

10. Paramètres du produit

d. Réduire au minimum le bruit et les vibrations !

ATTENTION

L'émission de vibrations spécifiée a été déterminée à l'aide d'une méthode de mesure

normalisée et sert à comparer l'outil à d'autres.

L'émission de vibrations spécifiée peut également être utilisée pour estimer le danger à

l'avance.

L'émission réelle de vibrations pendant l'utilisation de l'outil peut s'écarter de l'émission

de vibrations spécifiée, en fonction de la façon dont l'outil est utilisé.

Essayez de réduire au maximum l'exposition aux vibrations. Le port de gants lors de

l'utilisation de l'outil et la limitation du temps de travail sont des exemples de mesures

visant à réduire l'exposition aux vibrations.

—

N'utilisez que des outils électriques en parfait état.

Entretenez et nettoyez régulièrement l'outil électrique.

Adapter sa méthode de travail à l'outil électrique.

Ne pas surcharger l'outil électrique.

Faire vérifier l'outil électrique si nécessaire.

Éteindre l'outil électrique lorsqu'il n'est pas utilisé.

Porter des gants de protection et des casques antibruit pour minimiser les effets du bruit

et des vibrations sur l'opérateur.

—

Toutes les parties du cycle de fonctionnement doivent être prises en compte (par

exemple, les moments où l'outil électrique est éteint et les moments où il est allumé mais

pas sous charge).

—

1. Verrouiller le bouton de

fermeture

2. Commutateur

3. Adaptateur de vide(only

eu/uk)

4. Barre de protection

inférieure

5. Protections fixes

6. Substrat

7. Protection de lame

inférieure

8. Lame de scie

9. Guides parallèles

10. Marque de coupe, 90°

11. Marque de coupe, 45°

12. Bouton de verrouillage de

guidage parallèle

13. Bouton de verrouillage biseauté

de la

plaque de base

14. Règle d'angle de plaque de base

15. Bouton de verrouillage de

goupille

16. Poignée avant

17. Clé hexagonale

18.Bride extérieure (voir Fig. 1)

19.Boulon de lame (voir Fig. 1)

20.Bride intérieure (voir Fig. 2)

21.Échelle de profondeur de

coupe (voir Fig. 5)

22.Bouton de verrouillage de

profondeur de coupe (voir Fig. 5)

23.Laser

AVERTISSEMENT!

11. Description du produit

12. Assemblée

Changer la lame de scie

Suppression

Cette scie circulaire est destinée à la coupe

longitudinale et transversale du bois avec

des lignes de coupe droites ainsi que des

angles de biseau jusqu'à 45° tout en

reposant fermement sur la pièce à travaill-

er.

Avant tout travail sur la machine elle-même, retirez la fiche de la prise.

Portez des gants de protection lors du montage de la lame de scie 8 . Risque de blessure

en touchant la lame de scie 8 .

Utilisez uniquement des lames de scie 8 qui correspondent aux caractéristiques

indiquées dans le mode d'emploi.

N'utilisez en aucun cas des disques abrasifs comme outil de coupe.

Appuyez sur le bouton de verrouillage de la broche 15 et maintenez-le enfoncé. Le bouton

de verrouillage de broche 15 ne peut être actionné que lorsque la lame de scie 8 est à

l'arrêt. Desserrez le boulon de lame 19 dans le sens inverse des aiguilles d'u

ne montre avec

la clé hexagonale 17 . (Voir Fig. 1). Retirez la bride extérieure 18 . Inclinez le protège-lame

inférieur 7 vers l'arrière et maintenez-le fermement avec le levier du protège-lame inférieur

4 . Retirez la lame de scie 8 . (Voir Fig.1)

Pour changer l'outil de coupe, il est préférable de placer la machine du côté face

du carter du moteur.

45 46

Enventor SCIE CIRCULAIRE ÉLECTRIQUE INSTRUCTIONS MANUAL

13. Montage

Nettoyer la lame de scie 8 et toutes les pièces de serrage à assembler. Inclinez le

protège-lame inférieur 7 vers l'arrière et maintenez-le fermement avec le levier du

protège-lame inférieur 4 . Placez la lame de scie 8 sur la bride intérieure 20 . Assemblez la

bride extérieure 18 et le boulon de lame 19 . Utilisez la clé hexagonale 17 pour serrer ferme-

ment le boulon de lame 19 dans le sens des aiguilles d'une montre. (Voir Fig.2)

Assurez-vous que les positions de montage de la bride intérieure 20 et de la bride

extérieure 18 sont correctes.

Lors du montage : veillez à ce que le sens de coupe des dents (sens de la flèche sur la

lame de scie 8 ) et le sens de rotation sur le protège-lame 7 correspondent.

47 48

Enventor SCIE CIRCULAIRE ÉLECTRIQUE INSTRUCTIONS MANUAL

AVIS!

AVERTISSEMENT!

Fixez l'adaptateur d'aspiration 3 sur la sortie d'aspiration des poussières jusqu'à ce qu'il

s'enclenche. (Voir Fig. 3) Connectez directement un tuyau d'aspiration approprié à l'adap-

tateur 3 .

L'adaptateur d'aspiration 3 ne doit pas être monté lorsqu'aucune aspiration externe de la

poussière n'est connectée. Dans le cas contraire, le système d'aspiration risque de se

boucher.

Nettoyez régulièrement l'adaptateur d'aspiration 3 pour assurer une aspiration optimale

de la poussière. L'aspirateur doit être adapté au matériau à travailler.

Tournez le bouton de verrouillage de biseau de la plaque de base 13 dans le sens inverse

des aiguilles d'une montre pour desserrer l'échelle d'angle de la plaque de base 14 . (Voir

Fig. 4, étape 1)

Inclinez la plaque de base 6 loin de la machine jusqu'à ce que l'angle de coupe souhai

té

soit réglé sur l'échelle d'angle 14 . (Voir Fig. 4, étape 2)

Serrez le bouton de verrouillage de biseau de la plaque de base 13 en le tournant dans le

sens des aiguilles d'une montre. (Voir Fig. 4, étape 3)

N'utilisez pas l'échelle de profondeur de coupe 21 pour effectuer des coupes en biseau en

raison d'une éventuelle imprécision.

14. Extraction de poussière

15. Ajustement

Réglage de l'angle de la plaque de base

AVIS!

Poussez le bouton de verrouillage de la profondeur de coupe 22 vers le haut. (Voir Fig. 5,

étape 1)

Éloignez le corps de la scie de la plaque de base 6 . Réglez la profondeur de coupe avec

l'échelle de profondeur de coupe 21 . (Voir Fig. 5, étape 2)

Appuyez sur le bouton de verrouillage de la profondeur de coupe 22 pour le verrouiller.

(Voir Fig. 5, étape 3)

Ajoutez toujours 3 mm à votre profondeur de coupe pour que la lame de scie 8 puisse

couper à travers le matériau.

16. Réglage de la profondeur de coupe

49 50

Enventor SCIE CIRCULAIRE ÉLECTRIQUE INSTRUCTIONS MANUAL

AVERTISSEMENT!

17. Opération

Allumer et éteindre

Cette scie circulaire est verrouillée pour éviter tout démarrage accidentel. Appuyez sur le

bouton de verrouillage 1 , puis sur l'interrupteur marche/arrêt 2 et relâchez le bouton de

verrouillage 1 . Votre interrupteur est maintenant allumé. (Voir Fig. 6) Pour éteindre,

relâchez simplement l'interrupteur marche/arrêt 2 .

Position de la poignée

Tenez toujours fermement votre scie à deux mains lorsque vous l'utilisez. (Voir Fig. 7)

La lame 8 peut continuer à tourner après l'arrêt. Attendez l'arrêt complet de la machine

avant de la poser.

18. Guide de coupe

Il y a une encoche de guide de coupe sur le devant de la plaque de base pour une utilisation

avec un guide parallèle 9 .

Pour les coupes droites, utilisez le repère de coupe du guide 0º 10 pour vous aligner sur

l'échelle de votre guide parallèle 9. (Voir Fig. 8, étape 1)

Pour une coupe en biseau à 45º, utilisez le repère de coupe du guide à 45º 11 pour l'aligner

avec l'échelle de votre guide parallèle 9. (Voir Fig. 8, étape 2)

Serrez solidement le guide parallèle 9 . Effectuez toujours un essai de coupe pour vérifier le

réglage.

Le guide parallèle 9 fourni est utilisé pour réaliser des coupes parallèles au bord d'une pièce

à une distance choisie.

Faites glisser le bras du guide parallèle 9 à travers le dispositif pour obtenir la distance de

coupe requise, puis se

rrez le bouton de verrouillage du guide parallèle 12 pour serrer. (Voir

Fig. 9) Il peut être utilisé des deux côtés de la plaque de base 6 .

19. Utiliser le guide parallèle

3 1

51 52

22. Extraction de la poussière et des copeauxt

Attention ! Des poussières nocives/toxiques peuvent être produites lors du travail avec

de la peinture à base de plomb et certains types de bois, par exemple. Ces poussières

présentent un risque pour l'utilisateur et les personnes se trouvant à proximité.

Protégez-vous à l'aide d'un équipement de protection individuelle approprié et tenez les

autres personnes à l'écart de la zone de travail.

Raccordez un système d'extraction ou un aspirateur à l'outil électrique. Cela permet

d'assurer une extraction optimale de la poussière et des copeaux de la pièce à usiner.

Les avantages : Vous protégez à la fois l'outil électrique et votre propre santé. Votre

zone de travail reste également propre et sûre.

Raccordez le tuyau d'aspiration au raccord de dépoussiérage.

Veillez à ce que la flèche située sur la plus petite extrémité du tuyau d'aspiration soit

alignée sur la découpe du raccord d'extraction des poussières.

tourner le tuyau d'aspiration vers la droite jusqu'à ce qu'il s'enclenche.

Connect a suitable dust extraction device.

—

Notes

Assurez-vous que l'aspirateur peut être utilisé avec un outil électrique. La plupart des

aspirateurs à sec à usage domestique conviennent parfaitement à cet usage.

L'extraction des poussières est particulièrement utile lorsqu'un grand nombre de coupes

sont effectuées à la suite les unes des autres. Il est alors moins nécessaire de faire des

pauses pour nettoyer l'outil électrique et le lieu de travail.

—

Utilisez toujours un aspirateur de poussière lorsque vous coupez des matériaux qui

produisent des poussières potentiellement dangereuses. Ceci s'applique également aux

bois durs, aux panneaux MDF et aux céramiques.

—

N'utilisez pas des produits de nettoyage pour nettoyer les pièces en plastique

de l'outil. Un détergent doux sur un chiffon humide est recommandé. L'eau ne

doit jamais entrer et contacter avec l'outil.

ATTENTION

Enventor SCIE CIRCULAIRE ÉLECTRIQUE INSTRUCTIONS MANUAL

Pour éviter les accidents, éteignez toujours l'outil avant de le nettoyer ou d'effectuer

toute opération d'entretien. L'air comprimé est le meilleur moyen de nettoyer l'outil.

Portez toujours des lunettes de protection lorsque vous utilisez de l'air comprimé. Si l'air

comprimé n'est pas disponible, utilisez une brosse pour enlever la poussière et les

copeaux de l'outil.

Les orifices de ventilation du moteur et les leviers de commande doivent être maintenus

propres et exempts de tout corps étranger. N'essayez pas de les nettoyer en

introduisant des objets pointus dans les ouvertures.

N'utilisez jamais d'agents caustiques pour nettoyer les pièces en plastique. Tels que :

l'essence, le tétrachlorure de carbone, les solvants de nettoyage chlorés, l'ammoniaque

et les nettoyants ménagers contenant de l'ammoniaque.

N'utilisez aucun de ces produits pour nettoyer l'outil.

Demandez à un centre de service agréé d'examiner et/ou de remplacer les balais de

carbone usés en cas de stationnement excessif.

Gardez la machine propre en permanence.

Si vous découvrez des dommages, consultez le dessin éclaté et la liste des pièces pour

déterminer exactement quelle pièce de rechange vous devez commander auprès de

notre service clientèle.

Nettoyez le boîtier uniquement avec un chiffon humide. N'utilisez pas de solvants !

Séchez-le ensuite soigneusement.

Si le cordon d'alimentation de cet outil électrique (ou la batterie) est endommagé, il doit

être remplacé par un cordon similaire (batterie) disponible auprès de l'organisme de

service ou d'un technicien autho ritaire qualifié.

23. Maintenance

20. Coupes en biseau

21. Conseils de travail pour votre scie circulaire

Réglez l'angle de biseau requis entre 0° et 45°. (Voir Fig. 10)

Utilisez toujours une lame 8 adaptée au matériau et à l'épaisseur du matériau à couper. La

qualité de coupe s’améliorera à mesure que le nombre de dents de la lame augmentera.

Assurez-vous toujours que la pièce à travailler est fermement maintenue ou serrée pour

empêcher tout mouvement. Soutenez les grands panneaux près de la ligne de coupe. Tout

mouvement du matériau peut affecter la qualité de la coupe.

La lame 8 coupe sur la course ascendante et peut ébrécher la surface supérieure ou les

bords de votre pièce à travailler lors de la coupe. Assurez-vous que votre surface

supérieure est une surface non visible lorsque votre travail est terminé.

Éteignez le moteur et débranchez la prise de courant (retirez la batterie). Pendant le trans-

port, veillez à ne pas faire tomber l'appareil ou à ne pas lui faire subir de chocs. Pour le

transport, la machine doit être fixée de manière à ne pas glisser ou basculer. Ne placez pas

d'objets sur la machine.

24. Transport

53 54

DÉCLARATION DE CONFORMITÉ UE

Nous, Shenzhen Shangu Trading Co., Ltd, déclarons par la présente que

les exigences essentielles énoncées dans la directive EMC 2014/30/EU,

la directive Machines 2006/42/EC et la directive ROHS 2011/65/EU ont été

entièrement respectées sur notre produit avec les indications ci-dessous :

Fabricant: KEYSTONE ELECTRICAL(ZHEJIANG ) CO.,LTD .

Adresse : No.1158 South Longqian Street,Jinhua,Zhejiang,China

Objet (s) de la déclaration ；

Produit : Scie circulaire électrique;

Numéro du modèle: SGCS1400;

Type : Électrique

Norme appliquée :

La directive CEM 2014/30/UE

EN55014-1：2016+A1+A2

EN55014-2：2015

EN61000-3-2：2014

EN61000-3-3：2013

Directive Machines 2006/42/CE

EN62841-1：2015

EN62841-2-5：2014

Directive ROHS 2011/65/UE:

EN 62321-1: 2013, EN 62321-2: 2014; EN 62321-3-1: 2014; EN 62321-4: 2014

EN 62321-5: 2014; EN 62321-6: 2015, EN62321-7: 2015; EN62321-7-1: 2015

EN 62321-7-2: 2017; EN 62321-8: 2017

Nom commercial : TB EC REP EUROPEAN SL

Adresse professionnelle : Calle Marcelo Usera 60, LC. Madrid 28026 Espagne

[email protected], +34682797075

Lieu et date de la déclaration : Jinhua, 02.04.2021

Signature de la personne : Tyler.chen

Titre de la signature: Responsable qualité

Enventor SCIE CIRCULAIRE ÉLECTRIQUE INSTRUCTIONS MANUAL

Ne pas jeter les appareils électriques avec les déchets municipaux non triés, mais utiliser

des installations de collecte séparée. Contactez votre administration locale pour obtenir

des informations sur les systèmes de collecte disponibles. Si les appareils électriques sont

jetés dans des décharges ou des dépotoirs, des substances dangereuses peuvent

s'infiltrer dans la nappe phréatique et dans la chaîne alimentaire, nuisant ainsi à votre

santé et à votre bien-être.

25. Signification de poubelle à roulettes croisée :

Pour toute question concernant ce produit ou tout autre produit, veuillez nous envoyer un

courriel :

[email protected].

26. Service après-vente Courriel

Cher client :

Nous vous remercions pour votre commande. Nous espérons que vous avez eu une

bonne expérience d'achat dans notre magasin.

Nous espérons que ce produit fonctionne bien pour vous.

Nous vous remercions et espérons que vous appréciez vos achats chez nous.

Merci d'avoir acheté notre article !

55 56

Enventor SEGA CIRCOLARE ELETTRICA MANUALE DI ISTRUZIONI

Avvertimenti di Sicurezza per Strumento Elettrico generale

Conservare tutti gli avvertimenti e indicazioni per riferimento futuro.

Avvertimento

NOTA

1. Sicurezza d’area di lavoro

2. Sicurezza elettrica

Il termine interruttore differenziale (RCD) potrebbe essere sostituito dal

termine d’interruttore di circuiti per guasto a terra (GFCI) o interruttori di

circuito di dispersione (ELCB)

3. Sicurezza personale

Leggere tutti gli avvertimenti e indicazioni di sicurezza. Usare senza seguire bene gli

avvertimenti e le indicazioni causerebbe elettrocuzione, incendio e/o pregiudizio seria.

Il termine " strumento elettrico" negli avvertimenti riguarda al tuo operazione ad

alimentazione elettrica (con il cavo) sugli strumenti elettrici o operazione a batteria

(senza il cavo) sugli strumenti elettrici.

Fare l’ area di lavoro stare pulita e ben illuminato. Aree caotiche o buie prendono

incidenti.

Non usare gli strumenti elettrici nell’ atmosfera esplosivo, come dove ci sono i liquidi,

gas o polvere infiammabili. Strumenti elettrici creano scintilla la quale accende

polvere o fumo.

Fare i bambini e i passeggeri stano lontano quando lo strumento elettrico sta

essendo usato. Distrazione può farti perdere il controllo.

Le spine di strumento elettrico deve adatta alla presa. Non nidificare mai la spina in

qualsiasi modo. Non usare le spine di adattatore sugli strumenti elettrici a terra. Le

spine non modificate e le prese adatte ridurrà il rischio di elettrocuzione.

Evitare il corpo contatta con la superficie di terra come tubi, radiatori e frigoriferi. La

possibilità dell’ elettrocuzione sarà incrementa se il tuo corpo contatta la terra.

Non esporre gli strumenti elettrici sotto condizioni umidi e di pioggia. L’ acqua entrare

in un strumento elettrico incrementerà il rischio di elettrocuzione.

Non abusare il cavo. Non usare mai il cavo per tirare, ritirare o staccare lo strumento

elettrico. Fare il cavo sta lontano da caldo, olio, fianchi taglienti o parti mosse. I cavi

distrutti o serpeggiante incrementano il rischio di elettrocuzione.

Quando usare lo strumento elettrico a fuori, usare un cavo allungato adatta l’ uso di

fuori. Usare un cavo adeguato all’ aperto riduce il rischio di elettrocuzione.

Se usare lo strumento elettrico in un luogo umido è inevitabile, usare in alimentazione

elettrica protetta da interruttori differenziali (RCD). L’ uso di un RCD riduce il rischio di

elettrocuzione.

Stare attenzione, guardare cosa stai facendo e lavorare lo strumento elettrico con la

conoscenza generale. Non usare lo strumento elettronico quando sei stanco o sotto

la influenza di droga, alcolico o medicina. Quando lavorare con lo strumento elettrico,

un solo momento distratto causerebbe serio pregiudizio personale.

Usare apparecchio di protezione personale. Vestirsi sempre protettore degli occhi.

Apparecchio di protezione come mascherina antipolvere, scarpe di sicurezza,

elmetto, o protettore per ascolto sono usati per le condizioni adatte ridurrà pregiudizi

personali.

Evitare l’ inizio preterintenzionale. Assicurare che l’ interruttore sta alla posizione di

spento prima di collegare all’ alimentazione elettrica e/o batteria d’ accumulatore,

tenere o prendere lo strumento. Tenere lo strumento elettrico con le tue dita

sull’ interruttore o infondere energia lo strumento elettrico che è accesso prende

incidenti.

Rimuovere qualsiasi chiave o strappo per aggiustare prima di accendere lo strumento

elettrico. Uno strappo o una chiave che è lasciato a una parte rotante dello

strumento elettrico causerebbe pregiudizio personale.

Non sporgersi. Tenere l’ appiglio adatto per i piedi e bilancia a qualsiasi momento.

Può assicurare meglio controllo sullo strumento in situazioni inaspettate.

Vestirsi in abbigliamenti adeguati. Non vestirsi in abiti sciolti o accessori. Fare i tuoi

capelli, abiti e guanti stanno lontano dalle parti muovendo. Abiti sciolti, accessori o

capelli lunghi potrebbero essere catturati nelle parti muovendo.

Se le attrezzature sono offerti per gli utensili d’ aspirazione polveri e le attrezzature di

collezione, assicurare che questi sono collegati e usati appropriatamente. L’ uso di

collezione per polvere può ridurre il pericolo preso da polvere.

Non sforzare lo strumento elettrico. Usare lo strumento elettrico giusto per la tua

applicazione. Lo strumento giusto farà il lavoro meglio e più sicuro sul tasso che è

disegnato.

Non usare lo strumento elettrico se l’ interruttore non può accenderlo o spegnerlo.

Qualsiasi strumento che non può controllare con l’ interruttore rotto deve essere

aggiustato.

4. L’uso e Manutenzione dello Strumento elettrico

57 58

Enventor SEGA CIRCOLARE ELETTRICA MANUALE DI ISTRUZIONI

5. NORME SPECIFICHE DI SICUREZZA

Attaccare la spina dall’ alimentazione elettrica e/o la batteria d’ accumulatore dallo

strumento elettrico prima di fare qualsiasi aggiustatura, cambiamento di accessori o

stoccarlo. I mezzi di prevenzioni riducono il rischio di accendere lo strumento elettrico

accidentale.

Stoccare lo strumento elettrico al posto dove i bambini non possono toccarlo e non

fare chi non famigliare con lo strumento o questi indicazioni usare questo strumento.

Gli strumenti elettrici sono pericolosi nella mano di un utente senza disciplina.

Mantenere lo strumento elettrico. Controllare i disallineamenti o grippaggio delle

parti muovendo, rotture delle parti e qualsiasi altre condizioni influenzerebbe

l’ operazione degli strumenti elettrici. Se lo strumento elettrico è distrutto,

aggiustarlo prima di usarlo. Molti accidenti sono causati da poche manutenzioni sullo

strumento elettrico.

Fare lo strumento per tagliare stare tagliante e pulito. Mantenere gli strumenti per

tagliare appropriatamente e fare i suoi fianchi stare tagliante può ridurre

l’ opportunità di legare e diventerà più facile per controllare.

Usare lo strumento elettrico, accessori e utensili ecc. che sono accomandati dalle

indicazioni, tenere in conto le condizioni di lavoro e il lavoro che è fatto. Usare lo

strumento per lavori i quali sono differenti da questi intenti causerebbero la

situazione pericolosa.

PERICOLO: tenere le mani lontane dall'area di taglio e dalla lama. Mantieni la tua

seconda mano maniglia ausiliaria o alloggiamento del motore. Se entrambe le mani

tengono la sega, non possono essere tagliate dalla lama.

Non raggiungere sotto il pezzo. La guardia non può proteggerti dalla lama sotto il

pezzo.

AdRegolare la profondità di taglio sullo spessore del pezzo. Meno di un dente pieno

della lama i denti dovrebbero essere visibili sotto il pezzo.

Non tenere mai il pezzo tagliato nelle mani o sulla gamba. Fissare il pezzo in

lavorazione a una stalla piattaforma. È importante supportare il lavoro in modo

corretto per ridurre al minimo l'esposizione del corpo, il legame della lama o perdita

di controllo.

Tenere l'utensile elettrico da superfici di presa isolate durante l'esecuzione di

un'operazione in cui l'utensile da taglio può contattare il cablaggio nascosto o il

proprio cavo. Anche il contatto con un filo "live" farà parti metalliche esposte

dell'attrezzo elettrico "in diretta" e scuotono l'operatore.

Quando si esegue lo strappo utilizzare sempre una guida parallela o una guida

parallela. Questo migliora la precisione del taglio e riduce la possibilità di legare la

lama.

Utilizzare sempre lame con dimensioni e forma corrette (diamantate o rotonde) di fori

per albero. Le lame che non corrispondono all'hardware di montaggio della sega

funzioneranno in modo eccentrico, causando la perdita di controllo.

Non utilizzare mai rondelle o bulloni danneggiati o scorretti. Erano rondelle e bulloni

apposita- mente progettato per la tua sega, per prestazioni ottimali e sicurezza di

funzionamento.

. c

. d

. e

. f

. g

Il contraccolpo è il risultato di un uso errato o difettoso

dell'elettroutensile. Può essere evitato adottando le opportune

precauzioni descritte di seguito.

Il contraccolpo è una reazione improvvisa a una lama pizzicata, inceppata o

disallineata, che provoca un sollevamento incontrollato della sega dal pezzo in

lavorazione verso l'operatore；

Quando la lama viene schiacciata o bloccata dalla chiusura del taglio, la lama si

blocca e la reazione del motore spinge l'unità rapidamente indietro verso l'operatore;

Se la lama si torce o si disallinea durante il taglio, i denti sul bordo posteriore della

lama possono scavare nella superficie superiore del legno, facendo sì che la lama

esca dal taglio e salti indietro verso l'operatore.

(2) Bloccaggio

Se la macchina è bloccata, spegnere immediatamente l'intera macchina,

interrompere l'alimentazione, attendere che la macchina si arresti completamente e

quindi controllare se c'è un blocco, come trucioli o pezzi di legno che bloccano la

lama della sega; utilizzare altri strumenti (morsa, cacciavite, ecc.) per eliminare il

blocco.

6. Incidenti comuni o malfunzionamenti e contromisure

(1) Contraccolpo

Cause e prevenzione del contraccolpo da parte dell'operatore:

Mantenere una presa salda con entrambe le mani sulla sega e posizionare le braccia

per resistere alle forze di contraccolpo. Posizionare il corpo ai lati della lama, ma non

in linea con essa. Il contraccolpo potrebbe far saltare la sega all'indietro, ma le forze

di contraccolpo possono essere controllate dall'operatore, se si prendono le dovute

precauzioni.

Quando la lama si blocca o quando si interrompe un taglio per qualsiasi motivo,

rilasciare il grilletto e tenere la sega immobile nel materiale finché la lama non si

arresta completamente. Non tentare mai di rimuovere la sega dal lavoro o di tirarla

all'indietro mentre la lama è in movimento, altrimenti si potrebbe verificare un

contraccolpo.

Quando si riavvia una sega nel pezzo in lavorazione, centrare la lama nel taglio in

modo che i denti della sega non siano impegnati nel materiale. Se la lama si blocca,

può camminare verso l'alto o rimbalzare dal pezzo in lavorazione quando la sega

viene riavviata.

Sostenere i pannelli di grandi dimensioni per ridurre al minimo il rischio di

schiacciamento e contraccolpo della lama. I pannelli di grandi dimensioni tendono

ad abbassarsi sotto il loro stesso peso. I supporti devono essere posizionati sotto il

pannello su entrambi i lati, vicino alla linea di taglio e al bordo del pannello.

Non utilizzare lame opache o danneggiate. Le lame non affilate o non correttamente

regolate producono un taglio stretto che causa un attrito eccessivo, l'inceppamento

della lama e il contraccolpo.

Le leve di bloccaggio per la regolazione della profondità e dello smusso della lama

devono essere strette e sicure prima di eseguire il taglio. Se la regolazione della lama

si sposta durante il taglio, può provocare attacchi e contraccolpi.

Prestare particolare attenzione quando si segano pareti esistenti o altre aree cieche.

La lama sporgente può tagliare oggetti che possono causare contraccolpi.

59 60

Enventor SEGA CIRCOLARE ELETTRICA MANUALE DI ISTRUZIONI

Il laser deve essere utilizzato e mantenuto in conformità alle istruzioni del produttore.

Non puntare mai il raggio verso persone o oggetti diversi dal pezzo in lavorazione.

Il raggio laser non deve essere puntato deliberatamente verso il personale e si deve

evitare che sia diretto verso l'occhio di una persona per un tempo superiore a 0.25s.

La luce laser/radiazione laser utilizzata nel sistema è di Classe 2 con lunghezza d'onda

massima di 1 mW e 650 nm. Questi laser non presentano normalmente un pericolo

ottico, anche se fissare il fascio può causare cecità fulminante.

Non fissare direttamente il raggio laser. Se si fissa deliberatamente il fascio di luce, si

può correre il rischio di incorrere in un pericolo; osservare le regole di sicurezza

riportate di seguito;

L'uso di controlli o regolazioni o l'esecuzione di procedure diverse da quelle specificate

possono comportare un'esposizione pericolosa alle radiazioni.

Affidare la manutenzione dell'elettroutensile a un tecnico qualificato che utilizzi

esclusivamente parti di ricambio identiche. In questo modo si garantisce la sicurezza

dell'elettroutensile.

Servizio

Studiate questi simboli e imparate il loro significato. La corretta interpretazione di questi

simboli consente un funzionamento più efficiente e sicuro di questo prodotto.

9. SIMBOLI

Su questo prodotto possono essere presenti alcuni dei seguenti simboli.

8. Regole di sicurezza per le luci laser

AVVERTIMENT

ATTENZIONE

Assicurarsi sempre che il raggio laser sia puntato su un pezzo robusto e privo di superfici

riflettenti. Ad esempio, legno o superfici rivestite in modo ruvido sono accettabili.

Lamiere d'acciaio lucide e riflettenti o simili non sono adatte all'uso del laser, poiché la

superficie riflettente potrebbe dirigere il raggio verso l'operatore.

Non sostituire il gruppo ottico laser con uno di tipo diverso. Le riparazioni devono essere

effettuate dal produttore del laser o da un agente autorizzato.

SIMBOLO DESCRIZIONE

Leggere il manuale prima dell'installazione e/o dell'uso.

Costruzione di classe II Costruzione a doppio isolamento

Indossare occhiali di sicurezza, protezioni per le orecchie e

protezioni per le vie respiratorie.

Non smaltire con i rifiuti domestici

In conformità alle norme di sicurezza essenziali applicabili delle

Direttive europee.

In conformità alle norme di sicurezza essenziali applicabili delle

direttive del Regno Unito.

Questo prodotto è riciclabile. Se non può più essere utilizzato,

si prega di portarlo al centro di riciclaggio dei rifiuti.

Se i denti della sega sono incastrati nel corpo di taglio, spegnere immediatamente la

macchina e togliere l'alimentazione. Dopo l'arresto completo della macchina,

spostarla per cercare di rimuovere la lama dal corpo di taglio.

(3) Denti seghettati bloccati

Controllare che la protezione inferiore si chiuda correttamente prima di ogni utilizzo.

Non utilizzare la sega se la protezione inferiore non si muove liberamente e non si

chiude immediatamente. Non bloccare o legare mai la protezione inferiore in

posizione aperta. In caso di caduta accidentale della sega, la protezione inferiore

potrebbe piegarsi. Sollevare la protezione inferiore con la maniglia di ritrazione e

verificare che si muova liberamente e non tocchi la lama o qualsiasi altra parte, in

tutte le angolazioni e profondità di taglio.

Controllare il funzionamento della molla della protezione inferiore. Se la protezione e

la molla non funzionano correttamente, devono essere sottoposte a manutenzione

prima dell'uso. La protezione inferiore può funzionare in modo lento a causa di parti

danneggiate, depositi gommosi o accumuli di detriti.

La protezione inferiore può essere retratta manualmente solo per tagli speciali come

“tagli a tuffo e tagli composti” . Sollevare la protezione inferiore ritirando

l'impugnatura e, non appena la lama entra nel materiale, rilasciare la protezione

inferiore. Per tutte le altre operazioni di taglio, la protezione inferiore deve funzionare

automaticamente.

Verificare sempre che la protezione inferiore copra la lama prima di appoggiare la

sega sul banco o sul pavimento. Una lama non protetta e in movimento causerà

l'avanzamento della sega all'indietro, tagliando qualsiasi cosa si trovi sul suo

percorso. Prestare attenzione al tempo necessario per l'arresto della lama dopo il

rilascio dell'interruttore.

7. Funzione di protezione inferiore

61 62

Modalità di lavoro

Valore di emissione delle vibrazioni a(m/s ²) ＜2,5 m/s ²

Incertezza K = 1,5 m/s ²"

c. Vibrazioni

Enventor SEGA CIRCOLARE ELETTRICA MANUALE DI ISTRUZIONI

a. Specifiche

LPA=96,4dB(A)

K=3 dB(A)

WA=104,4dB(A)

K=3 dB(A)

Livello di pressione sonora LpA:

Incertezza KpA:

Livello di potenza sonora LWA :

Incertezza KWA :

b. Informazioni sulle emissioni di rumore aereo

10. Parametri del prodotto

ATTENZIONE

L'emissione di vibrazioni specificata è stata determinata con un metodo di misurazione

standardizzato e viene utilizzata per confrontare l'utensile con altri.

L'emissione di vibrazioni specificata può essere utilizzata anche per stimare in anticipo il

pericolo.

L'emissione effettiva di vibrazioni durante l'uso dell'utensile può discostarsi

dall'emissione di vibrazioni specificata, a seconda delle modalità di utilizzo dell'utensile.

Cercare di ridurre il più possibile l'esposizione alle vibrazioni. Esempi di misure per ridurre

l'esposizione alle vibrazioni sono l'uso di guanti quando si utilizza l'utensile e la

limitazione del tempo di lavoro.

Si devono prendere in considerazione tutte le parti del ciclo operativo (ad esempio, i

momenti in cui l'elettroutensile è spento e quelli in cui è acceso ma non sotto carico).

—

e. Descrizione della funzione

d. Ridurre al minimo il rumore e le vibrazioni!

Utilizzare solo utensili elettrici in perfette condizioni.

Manutenzione e pulizia regolare dell'elettroutensile.

Adattare il proprio metodo di lavoro all'elettroutensile.

Non sovraccaricare l'elettroutensile.

Se necessario, far controllare l'utensile elettrico.

Spegnere l'elettroutensile quando non viene utilizzato.

Indossare guanti e cuffie protettive per ridurre al minimo gli effetti del rumore e delle

vibrazioni sull'operatore.

—

Tensione & Frequenza(EU/UK):

Tensione & Frequenza(US):

Potenza Ingresso:

Velocità Nessun Caricamento:

Dimensione lLama(EU/UK):

220-240V ~ 50Hz

1400W/11A

6000rpm

7-1/4"

120V ~ 60Hz

Dimensione lLama(US):

Profondità di Taglio Massima: 90°：62mm

45°：48mm

185mm

1. bloquear el botón de cierre

2. interruptor

3. adaptadores de vacío(only

eu/uk)

4. barra de protección inferior

5. dispositivos de protección

fijos

6. sustrato

7. cubierta protectora de la

cuchilla

inferior

8. hojas de Sierra

9. guía paralela

10. marcas de corte, 90°

11. marcas de corte, 45 °

12. Perilla de bloqueo de guía

paralela

13. botón de bloqueo inclinado de la

placa

inferior

14. regla de ángulo de la placa

inferior

15. botón de bloqueo de enchufe

16. manija delantera

17. llave hexagonal

18.Flangia esterna (Vedi Fig. 1)

19.Bullone della lama (vedere Fig.

20.Flangia interna (Vedi Fig. 2)

21.Scala della profondità di taglio

(vedere Fig. 5)

22.Manopola di blocco della

profondità di taglio (vedere Fig.

23.Laser

AVVERTIMENTO!

63 64

Enventor SEGA CIRCOLARE ELETTRICA MANUALE DI ISTRUZIONI

11. Descrizione del prodotto

12. Assemblea

Sostituzione della lama della sega

Rimozione

Questa sega circolare è destinata al taglio

longitudinale e trasversale del legno con

linee di taglio diritte e angoli smussati fino a

45° rimanendo saldamente sul pezzo da

lavorare.

Prima di qualsiasi intervento sulla macchina stessa, staccare la spina dalla presa.

Indossare guanti protettivi durante il montaggio della lama della sega 8 . Pericolo di

lesioni toccando la lama della sega 8 .

Utilizzare solo lame 8 che corrispondono ai dati caratteristici riportati nelle istruzioni per

l'uso.

Non utilizzare in nessun caso dischi abrasivi come utensile da taglio.

Premere il pulsante di blocco dell'alberino 15 e mantenerlo premuto. Il pulsante di bloccag-

gio del mandrino 15 può essere azionato solo quando la lama della sega 8 è ferma.

Allentare il bullone della lama 19 in senso antiorario con la chiave esagonale 17 . (Vedi Fig.

1). Rimuovere la flangia esterna 18 . Inclinare indietro la protezione inferiore della lama 7 e

tenerla saldamente con la leva della protezione inferiore 4 . Rimuovere la lama della sega

8 . (Vedi Fig. 1)

Per cambiare l'utensile da taglio, è meglio posizionare la macchina sul lato

frontale dell'alloggiamento del motore.

13. Montaggio

Pulire la lama della sega 8 e tutte le parti di bloccaggio da montare. Inclinare indietro la

protezione inferiore della lama 7 e tenerla saldamente con la leva della protezione inferiore

4 . Posizionare la lama della sega 8 sulla flangia interna 20 . Assemblare la flangia esterna

18 e il bullone della lama 19 . Utilizzare la chiave esagonale 17 per serrare saldamente il

bullone della lama 19 in senso orario. (Vedi Fig. 2)

Fare attenzione che le posizioni di montaggio della flangia interna 20 e della flangia

esterna 18 siano corrette.

Durante il montaggio: accertarsi che la direzione di taglio dei denti (direzione della

freccia sulla lama della sega 8 ) e la freccia del senso di rotazione sulla protezione della

lama 7 coincidano

65 66

Enventor SEGA CIRCOLARE ELETTRICA MANUALE DI ISTRUZIONI

AVVERTIMENTO!

AVVISO!

Fissare l'adattatore per aspirazione 3 sull'apertura di aspirazione della polvere fino allo

scatto. (Vedi Fig. 3) Collegare direttamente un tubo di aspirazione adatto all'adattatore 3 .

L'adattatore per aspirazione 3 non deve essere montato se non è collegata un'aspirazione

polvere esterna. In caso contrario sussiste il pericolo che il sistema di aspirazione si intasi.

Pulire regolarmente l'adattatore per aspirazione 3 per garantire un'aspirazione ottimale

della polvere. L'aspiratore deve essere adatto al materiale da lavorare.

Ruotare la manopola di bloccaggio dello smusso della piastra di base 13 in senso antio-

rario per allentare la scala angolare della piastra di base 14 . (Vedi Fig. 4, Passaggio 1)

Inclinare la piastra di base 6 lontano dalla macchina finché l'angolo di taglio richiesto non

viene regolato sulla scala angolare 14 . (Vedi Fig. 4, Passaggio 2)

Stringere la manopola di bloccaggio dello smusso della piastra di base 13 ruotandola in

senso orario

. (Vedi Fig. 4, Passaggio 3)

Non utilizzare la scala della profondità di taglio 21 quando si eseguono tagli obliqui a causa

della possibile imprecisione.

14. Aspirazione della polvere

15. Regolazione

Regolazione dell'angolazione della piastra di base

AVVISO!

Spingere verso l'alto la manopola di bloccaggio della profondità di taglio 22. (Vedi Fig. 5,

Passaggio 1)

Sollevare il corpo della sega dalla piastra di base 6 . Impostare la profondità di taglio con

la scala della profondità di taglio 21 . (Vedi Fig. 5, Passaggio 2)

Premere verso il basso la manopola di bloccaggio della profondità di taglio 22 per bloccar-

la. (Vedi Fig. 5, Passaggio 3)

Aggiungere sempre 3 mm alla profondità di taglio in modo che la lama della sega 8 possa

tagliare il materiale.

16. Regolazione della profondità di taglio

AVVERTIMENTO!

67 68

Enventor SEGA CIRCOLARE ELETTRICA MANUALE DI ISTRUZIONI

17. Operazione

Accensione e spegnimento

Questa sega circolare è bloccata per evitare avviamenti accidentali. Premere il pulsante di

blocco 1 , quindi l'interruttore di accensione/spegnimento 2 e rilasciare il pulsante di

blocco 1 . Il tuo interruttore è ora acceso. (Vedi Fig. 6) Per spegnere è sufficiente rilasciare

l'interruttore di accensione/spegnimento 2 .

Posizione dell'impugnatura

Tenere sempre saldamente la sega con entrambe le mani durante il funzionamento. (Vedi

Fig. 7)

La lama 8 può continuare a ruotare dopo lo spegnimento. Attendere fino all'arresto

completo della macchina prima di posarla.

18. Guida al taglio

Sulla parte anteriore della piastra di base è presente una tacca per la guida di taglio da

utilizzare con una guida parallela 9 .

Per tagli diritti, utilizzare il contrassegno di taglio della guida da 0° 10 per allinearlo con la

scala della guida parallela 9. (Vedi Fig. 8 Passaggio 1)

Per un taglio inclinato a 45º, utilizzare il segno di taglio della guida a 45º 11 per allinearlo con

la scala della guida parallela 9. (Vedi Fig. 8 Passaggio 2)

Bloccare saldamente la guida parallela 9 . Effettuare sempre un taglio di prova per

verificare l'impostazione.

La guida parallela 9 fornita viene utilizzata per eseguire tagli paralleli al bordo del pezzo ad

una distanza scelta.

Far scorrere il braccio della guida parallela 9 attraverso l'attrezzatura per ottenere la

distanza di taglio ric

hiesta, quindi serrare la manopola di bloccaggio della guida parallela

12 per fissarla. (Vedi Fig. 9) Può essere utilizzato da entrambi i lati della piastra di base 6 .

19. Utilizzando la guida parallela

3 1

69 70

22. .Estrazione di polvere e trucioli

Attenzione! Quando si lavora con vernici a base di piombo e con alcuni tipi di legno, ad

esempio, si possono produrre polveri nocive/tossiche. Queste polveri rappresentano un

rischio sia per l'utente che per le persone vicine. Proteggersi con un adeguato

equipaggiamento di protezione personale e tenere le altre persone lontane dall'area di

lavoro.

Collegare un sistema di aspirazione o un aspirapolvere all'elettroutensile. In questo

modo si garantisce un'estrazione ottimale di polvere e trucioli dal pezzo in lavorazione.

I vantaggi: Proteggete sia l'elettroutensile che la vostra salute. Inoltre, l'area di lavoro

rimane pulita e sicura.

Collegare il tubo di aspirazione al raccordo di aspirazione della polvere.

Assicurarsi che la freccia sull'estremità più piccola del tubo di aspirazione sia allineata

con l'apertura del raccordo di aspirazione.

ruotare il tubo di aspirazione verso destra finché non si innesta.

Collegare un dispositivo di aspirazione della polvere adeguato.

—

Note

Assicuratevi che l'aspirapolvere sia adatto all'uso con un elettroutensile. La maggior

parte degli aspirapolvere a secco per uso domestico sono adatti a questo scopo.

L'aspirazione della polvere è particolarmente utile quando si esegue un gran numero di

tagli in successione. In questo caso è meno necessario fare delle pause per pulire

l'elettroutensile e il posto di lavoro.

—

Utilizzare sempre un aspiratore di polveri quando si tagliano materiali che producono

polveri potenzialmente pericolose. Questo vale anche per legni duri, pannelli MDF e

ceramica.

—

Non utilizzare detergenti per pulire le parti in plastica dell'utensile. Si

consiglia di utilizzare un detergente delicato su un panno umido.

L'acqua non deve mai entrare in contatto con l'utensile.

ATTENZIONE

Enventor SEGA CIRCOLARE ELETTRICA MANUALE DI ISTRUZIONI

Per evitare incidenti, spegnere sempre l'utensile prima di pulirlo o di eseguire qualsiasi

manutenzione. Indossare sempre gli occhiali di sicurezza quando si usa l'aria

compressa. Se l'aria compressa non è disponibile, utilizzare una spazzola per rimuovere

polvere e trucioli dall'utensile.

Le bocchette di ventilazione del motore e le leve degli interruttori devono essere

mantenute pulite e prive di corpi estranei. Non tentare di pulire inserendo oggetti

appuntiti nelle aperture.

Non utilizzare mai agenti caustici per pulire le parti in plastica. Ad esempio: benzina,

tetracloruro di carbonio, solventi di pulizia clorurati, ammoniaca e detergenti domestici

contenenti ammoniaca.

Non utilizzare alcuno di questi agenti per pulire l'utensile.

Rivolgersi a un centro di assistenza autorizzato per esaminare e/o sostituire le spazzole

di carbone usurate in caso di parcheggio eccessivo.

Mantenere sempre pulita la macchina.

Se si riscontrano danni, consultare il disegno esploso e l'elenco delle parti per

determinare esattamente il pezzo di ricambio da ordinare al nostro servizio clienti.

Pulire l'alloggiamento solo con un panno umido. Non utilizzare solventi! Asciugare poi

accuratamente.

Se il cavo di alimentazione di questo elettroutensile (o la batteria) è danneggiato, deve

essere sostituito con un cavo simile (batteria) disponibile presso l'organizzazione di

assistenza o un tecnico qualificato.

23. Manutenzione

20. Tagli smussati

21. Suggerimenti di lavoro per la sega circolare

Impostare l'angolo di smusso richiesto tra 0° e 45°. (Vedi Fig. 10)

Utilizzare sempre una lama 8 adatta al materiale e allo spessore del materiale da tagliare.

La qualità del taglio migliorerà con l’aumentare del numero dei denti della lama. Assicurar-

si sempre che il pezzo da lavorare sia tenuto o bloccato saldamente per impedirne il

movimento. Sostenere i pannelli di grandi dimensioni vicino alla linea di taglio. Qualsiasi

movimento del materiale può compromettere la qualità del taglio.

La lama 8 taglia durante la corsa verso l'alto e potrebbe scheggiare la superficie più alta

o i bordi del pezzo da lavorare durante il taglio, assicurarsi che la superficie più alta sia una

superficie non visibile una volta terminato il lavoro.

Spegnere il motore e scollegare la spina di alimentazione (rimuovere la batteria). Durante

il trasporto, fare attenzione a non far cadere o urtare la macchina. Per il trasporto, la

macchina deve essere fissata contro lo scivolamento e il ribaltamento. Non collocare

oggetti sulla macchina.

24.Trasporto

71 72

EU DICHIARAZIONE DI CONFORMITÀ

Con la presente, la Shenzhen Shangu Trading Co. Ltd dichiara che i

requisiti essenziali stabiliti dalla direttiva EMC 2014/30/UE, dalla direttiva

macchine 2006/42/CE e dalla direttiva ROHS 2011/65/UE sono stati

pienamente soddisfatti sul nostro prodotto con le indicazioni riportate

di seguito:

Fabbricante: KEYSTONE ELECTRICAL(ZHEJIANG ) CO.,LTD .

Indirizzo: No.1158 South Longqian Street,Jinhua,Zhejiang,China

Oggetto(i) della dichiarazione;

Prodotto: Sega circolare elettrica;

Numero di Modello: SGCS1400;

Tipo: Elettrico

Standard Applicato:

direttiva di CEM(compatibilità elettromagnetica) 2014/30/EU

EN55014-1：2016+A1+A2

EN55014-2：2015

EN61000-3-2：2014

EN61000-3-3：2013

Direttiva di Macchina 2006/42/EC

EN62841-1：2015

EN62841-2-5：2014

direttiva di ROHS 2011/65/EU

EN 62321-1 :2013,EN 62321-2 :2014 ;EN 62321-3-1 :2014 ;EN 62321-4 :2014

EN 62321-5 :2014 ;EN 62321-6 :2015,EN62321-7 :2015 ;EN62321-7-1 : 2015

EN 62321-7-2 :2017, ;EN 62321-8 :2017

Ragione sociale: TB EC REP EUROPEAN SL

Indirizzo dell'azienda: Calle Marcelo Usera 60, LC. Madrid 28026 Spagna

[email protected], +34682797075

Luogo e data della dichiarazione: jinhua, 02.04.2021

La firma della persona: Tyler.chen

Titolo della firma: Responsabile della qualità

Enventor SEGA CIRCOLARE ELETTRICA MANUALE DI ISTRUZIONI

Non smaltire gli apparecchi elettrici come rifiuti urbani indifferenziati, ma utilizzare i centri

di raccolta differenziata. Per informazioni sui sistemi di raccolta disponibili, contattare

l'amministrazione locale. Se gli apparecchi elettrici vengono smaltiti in discariche o discar-

iche, le sostanze pericolose possono fuoriuscire nelle acque sotterranee e finire nella

catena alimentare, danneggiando la salute e il benessere dei cittadini.

25. Significato della pattumiera a ruote incrociate:

Per domande su questo o altri prodotti, inviateci un'e-mail:

[email protected].

26. Email di assistenza post-vendita

Gentile cliente:

Grazie per il suo ordine. Spero che abbia avuto una felice esperienza di acquisto presso

il nostro negozio.

Speriamo che questo prodotto funzioni bene per voi.

Molte grazie e spero che vi divertiate a fare acquisti con noi.

Grazie per aver acquistato il nostro articolo!

73 74

Enventor SIERRA DE INMERSIÓN MANUAL DE INSTRUCCIONES

Advertencies

NOTE

Advertencias generales de seguridad de herramientas eléctricas

Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las

advertencias e instrucciones puede provocar descargas eléctricas, incendios y/o lesiones

graves.

Guarde todas las advertencias e instrucciones para futuras referencias

El término "herramienta eléctrica" en las advertencias se refiere a sus herramientas

eléctricas (cableadas) operadas por red eléctrica o herramientas eléctricas operadas por

batería (inalámbricas)

Mantenga el área de trabajo limpia y bien iluminada. Zonas desordenadas u oscuras

pueden desembocar a accidentes.

No opere con herramientas eléctricas en ambientes explosivas, como en presencia de

líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que

pueden encender el polvo o los humos.

Mantenga alejados a los niños y transeúntes mientras opera una herramienta eléctrica.

Las distracciones pueden hacer que pierda el control.

1. Seguridad del área de trabajo

Los enchufes de las herramientas eléctricas deben coincidir con la toma de corriente.

No modifique nunca el enchufe. No utilice enchufes adaptadores con herramientas

eléctricas conectadas a tierra. Los enchufes no modificados y las tomas de corriente

adecuadas reducen el riesgo de descarga eléctrica.

Evite el contacto del cuerpo con superficies conectadas a tierra, como tuberías,

radiadores, cocinas y frigoríficos. Existe un mayor riesgo de descarga eléctrica si su

cuerpo está conectado a tierra.

No exponga las herramientas eléctricas a la lluvia o a condiciones húmedas. La entrada

de agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

No maltrate el cable. No utilice nunca el cable para transportar, tirar o desenchufar la

herramienta eléctrica. Mantenga el cable alejado del calor, aceite, bordes afilados o

piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga

eléctrica.

Cuando utilice una herramienta eléctrica al aire libre, utilice un cable alargador

adecuado para uso en exteriores.El uso de un cable adecuado para exteriores reduce el

riesgo de descarga eléctrica.

Si no puede evitar utilizar la herramienta eléctrica en un lugar húmedo, utilice una fuente

de alimentación protegida por un dispositivo de corriente residual (RCD).

2. Seguridad eléctrica

Manténgase alerta, esté atento a lo que hace y utilice el sentido común cuando maneje

una herramienta eléctrica.No utilice una herramienta eléctrica cuando esté cansado o

bajo los efectos de drogas, alcohol o medicamentos.Un momento de falta de atención

mientras maneja herramientas eléctricas puede provocar lesiones personales graves.

Utilice siempre protección ocular. Los equipos de protección, como mascarilla

antipolvo, calzado de seguridad antideslizante, casco o protección auditiva, utilizados

en condiciones adecuadas, reducirán las lesiones personales.

Asegúrese de que el interruptor está en la posición de apagado antes de conectar la

herramienta a la fuente de alimentación y/o a la batería, o antes de coger o transportar

la herramienta. El transporte de herramientas eléctricas con el dedo en el interruptor o

la puesta en tensión de herramientas eléctricas que tienen el interruptor encendido

invita a sufrir accidentes.

Retire cualquier llave de ajuste o llave inglesa antes de encender la herramienta

eléctrica. Si se deja una llave inglesa o una llave fija en una pieza giratoria de la

herramienta eléctrica, pueden producirse lesiones personales.

Mantenga el equilibrio y la estabilidad en todo momento, para poder controlar mejor la

herramienta eléctrica en situaciones imprevistas.

Vístase adecuadamente.No lleve ropa suelta ni joyas.Mantenga el pelo, la ropa y los

guantes alejados de las piezas en movimiento. La ropa suelta, las joyas o el pelo largo

pueden quedar atrapados en las piezas móviles.

Si se han previsto dispositivos para la conexión de instalaciones de aspiración y

captación de polvo, asegúrese de que están conectados y de que se utilizan

correctamente.

El término dispositivo de corriente residual (RCD) puede sustituirse

por el término interruptor de circuito de fuga a tierra (GFCI) o

interruptor de circuito de fuga a tierra (ELCB).

3. Seguridad personal

No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su

aplicación. La herramienta eléctrica adecuada realizará el trabajo mejor y de forma

más segura, a la velocidad para la que ha sido diseñada.`

No utilice la herramienta eléctrica si el interruptor no permite encenderla y apagarla.

Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y

debe repararse.

Desconecte el enchufe de la toma de corriente y/o el acumulador de la herramienta

eléctrica antes de realizar cualquier ajuste, cambiar accesorios o guardar la

herramienta eléctrica. Estas medidas preventivas de seguridad reducen el riesgo de

puesta en marcha accidental de la herramienta eléctrica.

4. Uso y cuidado de las herramientas eléctricas

75 76

PELIGRO: Mantenga las manos alejadas de la zona de corte y de la cuchilla. Mantenga

la segunda mano en la empuñadura auxiliar o en la carcasa del motor. Si ambas manos

sujetan la sierra, no podrán ser cortadas por la hoja de instrucciones originales.

No meta la mano por debajo de la pieza de trabajo. El protector no puede protegerle de

la hoja por debajo de la pieza de trabajo.

Ajuste la profundidad de corte al grosor de la pieza de trabajo. Por debajo de la pieza

de trabajo debe verse menos de un diente completo de los dientes de la cuchilla.

No sujete nunca la pieza a cortar con las manos o la pierna. Fije la pieza de trabajo a

una plataforma estable. Es importante apoyar la pieza de trabajo adecuadamente para

minimizar la exposición del cuerpo, el atascamiento de la hoja o la pérdida de control.

Sujete la herramienta eléctrica por las superficies de agarre aisladas cuando realice

una operación en la que la herramienta de corte pueda entrar en contacto con cables

ocultos o con su propio cable. El contacto con un cable «vivo» también hará que las

partes metálicas expuestas de la herramienta eléctrica estén «vivas» y provoquen una

descarga eléctrica al operador.

Al cortar al hilo, utilice siempre un tope paralelo o una guía de corte recto. Esto mejora

la precisión del corte y reduce la posibilidad de que la hoja se atasque.

Utilice siempre hojas con el tamaño y la forma correctos (diamante frente a redondo)

de los orificios del eje. Las cuchillas que no coincidan con los herrajes de montaje de la

sierra funcionarán excéntricamente, causando pérdida de control.

Nunca utilice arandelas o pernos dañados o incorrectos. Las arandelas y los pernos de

las cuchillas han sido especialmente diseñados para su sierra, para un funcionamiento

óptimo y seguro.

5. Normas específicas de seguridad

Guarde las herramientas eléctricas inactivas fuera del alcance de los niños y no permita

que las utilicen personas que no estén familiarizadas con la herramienta eléctrica o con

estas instrucciones. Las herramientas eléctricas son peligrosas en manos de usuarios

inexpertos.

Compruebe que las piezas móviles no estén desalineadas o atascadas, que no haya

piezas rotas o cualquier otra condición que pueda afectar al funcionamiento de la

herramienta eléctrica. Si la herramienta eléctrica está dañada, hágala reparar antes de

utilizarla. Muchos accidentes son causados por herramientas eléctricas mal

mantenidas.

Mantenga afiladas y limpias las herramientas de corte, ya que si están bien cuidadas y

tienen los filos afilados, es menos probable que se atasquen y son más fáciles de

controlar.

Utilice la herramienta eléctrica, los accesorios y las brocas, etc., de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que se va a

realizar.

(1) Contragolpe

Causas y prevención del retroceso por parte del operador:

El contragolpe es el resultado de un uso incorrecto o defectuoso de la

herramienta eléctrica. Puede evitarse tomando las precauciones adecuadas

que se describen a continuación.

El contragolpe es una reacción repentina a una hoja de sierra pellizcada, atascada o

desalineada, que provoca una elevación incontrolada de la sierra hacia arriba y fuera de

la pieza de trabajo en dirección al operario；

Cuando la cuchilla se pellizca o atasca fuertemente por el cierre de la sangría, la cuchil-

la se cala y la reacción del motor hace retroceder rápidamente la unidad hacia el

operador;

Si la cuchilla se tuerce o se desalinea en el corte, los dientes del borde posterior de la

cuchilla pueden clavarse en la superficie superior de la madera haciendo que la cuchilla

se salga de la ranura y salte hacia el operador.

(2) Bloqueo

Si la máquina se bloquea, apague inmediatamente toda la máquina, corte la

alimentación eléctrica, espere a que la máquina se detenga completamente y luego

compruebe si hay alguna obstrucción como virutas o trozos de madera bloqueando la

hoja de sierra, utilice otras herramientas (tornillo de banco, destornillador, etc.) para

limpiar la obstrucción.

6. Accidentes o fallos de funcionamiento comunes y contramedidas

Mantenga un agarre firme con ambas manos en la sierra y coloque los brazos para

resistir las fuerzas de retroceso. Coloque su cuerpo a ambos lados de la hoja, pero no

en línea con la hoja. El contragolpe puede hacer que la sierra salte hacia atrás, pero las

fuerzas de contragolpe pueden ser controladas por el operador, si se toman las

precauciones adecuadas.

Cuando la hoja se atasque, o cuando interrumpa un corte por cualquier motivo, suelte

el gatillo y mantenga la sierra inmóvil en el material hasta que la hoja se detenga por

completo. Nunca intente retirar la sierra del trabajo o tirar de ella hacia atrás mientras

la hoja esté en movimiento, ya que podría producirse un contragolpe.

Cuando vuelva a arrancar una sierra en la pieza de trabajo, centre la hoja de sierra en

la ranura para que los dientes de la sierra no se enganchen en el material. Si la hoja de

sierra se atasca, puede subir o retroceder de la pieza de trabajo al volver a arrancar la

sierra.

Sujete los paneles grandes para minimizar el riesgo de pellizco y contragolpe de la hoja.

Los paneles grandes tienden a combarse por su propio peso. Deben colocarse soportes

debajo del panel a ambos lados, cerca de la línea de corte y cerca del borde del panel.

No utilice cuchillas desafiladas o dañadas. Las cuchillas sin afilar o mal ajustadas

producen un corte estrecho que causa fricción excesiva, atascamiento de la cuchilla y

contragolpe.

Las palancas de bloqueo de ajuste de la profundidad de la hoja y del bisel deben estar

apretadas y fijas antes de efectuar el corte. Si el ajuste de la cuchilla se desplaza

durante el corte, puede provocar atascos y contragolpes.

Extreme las precauciones al serrar en paredes existentes u otras zonas ciegas. La hoja

que sobresale puede cortar objetos que pueden causar un contragolpe.

Enventor SIERRA DE INMERSIÓN MANUAL DE INSTRUCCIONES

77 78

Si los dientes de la sierra se atascan en el cuerpo de corte, debe apagar inmediata-

mente la máquina y cortar la corriente. Después de que la máquina se haya detenido

por completo, muévala para intentar retirar la hoja de sierra del cuerpo de corte.

(3) Dientes dentados atascados

Compruebe que el protector inferior se cierra correctamente antes de cada uso. No

utilice la sierra si el protector inferior no se mueve libremente y se cierra al instante.

Nunca sujete o amarre el protector inferior en la posición abierta. Si la sierra se cae

accidentalmente, el protector inferior puede doblarse. Levante el protector inferior con

la palanca de retracción y asegúrese de que se mueve libremente y no toca la hoja ni

ninguna otra parte, en todos los ángulos y profundidades de corte.

Compruebe el funcionamiento del muelle del protector inferior. Si el protector y el

muelle no funcionan correctamente, deben ser revisados antes de su uso. El protector

inferior puede funcionar con lentitud debido a piezas dañadas, depósitos gomosos o

acumulación de residuos.

El protector inferior puede retraerse manualmente sólo para cortes especiales como

«cortes de inmersión y cortes compuestos». Levante la protección inferior retrayendo la

empuñadura y, en cuanto la hoja entre en el material, suelte la protección inferior. Para

todas las demás operaciones de aserrado, el protector inferior debe funcionar

automáticamente.

Compruebe siempre que el protector inferior cubre la hoja antes de depositar la sierra

sobre el banco o el suelo. Una hoja de sierra desprotegida y en reposo hará que la sierra

retroceda, cortando todo lo que encuentre a su paso. Tenga en cuenta el tiempo que

tarda la hoja en detenerse después de soltar el interruptor.

7. Función de protección inferior

El láser se utilizará y mantendrá de acuerdo con las instrucciones del fabricante.

No dirija nunca el haz hacia una persona o un objeto que no sea la pieza de trabajo.

El haz láser no se dirigirá deliberadamente al personal y se evitará que se dirija al ojo de

una persona durante más de 0,25 s.

La luz láser/radiación láser utilizada en el sistema es de Clase 2 con un máximo de 1 mW y

longitudes de onda de 650 nm. Estos láseres no presentan normalmente un peligro óptico,

aunque mirar fijamente al haz puede causar ceguera fulgurante.

No mire directamente al rayo láser. Puede existir peligro si mira deliberadamente al rayo;

observe todas las normas de seguridad que se indican a continuación;

El uso de controles o ajustes o la realización de procedimientos distintos de los

especificados aquí pueden provocar una exposición peligrosa a la radiación.

Encargue el mantenimiento de su herramienta eléctrica a un técnico cualificado que utilice

únicamente piezas de repuesto idénticas. Esto garantizará que se mantenga la seguridad

de la herramienta eléctrica.

Servicio

Estudia estos símbolos y aprende su significado. La correcta interpretación de estos

símbolos permitirá un funcionamiento más eficiente y seguro de este producto.

9. SÍMBOLOS

Algunos de los siguientes símbolos pueden aparecer en este producto.

8. Normas de seguridad para las luces láser

ADVERTENCIA

PRECAUCIÓN

Asegúrese siempre de que el rayo láser apunta a una pieza de trabajo resistente sin

superficies reflectantes. Por ejemplo, la madera o las superficies con revestimiento

rugoso son aceptables. Las chapas de acero reflectantes brillantes o similares no son

adecuadas para el uso del láser, ya que la superficie reflectante podría dirigir el haz de

vuelta hacia el operario.

No cambie el conjunto de la luz láser por otro tipo. Las reparaciones deben ser

realizadas por el fabricante del láser o un agente autorizado.

SÍMBOLO DESCRIPCIÓN

Lea el manual antes de la instalación y/o el uso.

Construcción de Clase II Construcción de doble aislamiento.

Utilice gafas de seguridad, protección auditiva y

protección respiratoria.

No tirar con los residuos domésticos.

De conformidad con las normas de seguridad aplicables

esenciales de directivas europeas.

De conformidad con las normas de seguridad aplicables de

las directivas directivas británicas.

Este producto es reciclable. Si ya no se puede utilizar,

llévelo a un centro de reciclaje de residuos.

Enventor SIERRA DE INMERSIÓN MANUAL DE INSTRUCCIONES

e. Descripción de la función

79 80

Modo de trabajo

Valor de emisión de vibraciones a(m/s ²) ＜2,5 m/s ²

Incertidumbre K = 1,5 m/s ²"

c. Vibración

Enventor SIERRA DE INMERSIÓN MANUAL DE INSTRUCCIONES

a. Especificación

10. Parámetros del producto

d. Reduzca al mínimo el ruido y las vibraciones.

ATENCIÓN

La emisión de vibraciones especificada se determinó utilizando un método de medición

normalizado y se utiliza para comparar la herramienta con otras.

La emisión de vibraciones especificada también puede utilizarse para estimar el peligro

de antemano.

La emisión real de vibraciones durante el uso de la herramienta puede desviarse de la

emisión de vibraciones especificada, dependiendo de cómo se utilice la herramienta.

Trate de mantener la exposición a las vibraciones lo más baja posible. Ejemplos de

medidas para reducir la exposición a las vibraciones son el uso de guantes al utilizar la

herramienta y la limitación del tiempo de trabajo.

Deben tenerse en cuenta todas las partes del ciclo de funcionamiento (por ejemplo, los

momentos en los que la herramienta eléctrica está apagada y los momentos en los que

está encendida pero sin carga).

—

Utilice únicamente herramientas eléctricas que estén en perfecto estado.

Mantenga y limpie la herramienta eléctrica con regularidad.

Adapte su método de trabajo a la herramienta eléctrica.

No sobrecargue la herramienta eléctrica.

Haga revisar la herramienta eléctrica si es necesario.

Apague la herramienta eléctrica cuando no la utilice.

Utilizar guantes de protección y orejeras para minimizar los efectos del ruido y las

vibraciones sobre el operario.

—

LPA=96,4dB(A)

K=3 dB(A)

WA=104,4dB(A)

K=3 dB(A)

Nivel de presión sonora LpA:

Incertidumbre KpA:

Nivel de potencia acústica LWA :

Incertidumbre KWA :

b. Información sobre las emisiones de ruido aéreo

Voltaje y frecuencia(EU/UK):

Voltaje y frecuencia(US):

Potencia de entrada:

Sin velocidad de carga:

Tamaño de la hoja(EU/UK):

220-240V ~ 50Hz

1400W/11A

6000rpm

7-1/4"

120V ~ 60Hz

Tamaño de la hoja(US):

Profundidad Max.de corte: 90°：62mm

45°：48mm

185mm

1.Pulsante di blocco

2. Interruttore on/off

3. Adattatore di vuoto(only

eu/uk)

4. Leva di protezione

inferiore

5. Protezione fissa

6.Base plate

7. Protezione della lama

inferiore

8.Saw blade

9.Guida parallela

10.Taglio segno, 90°

11.Taglio segno, 45°

12.Manopola di bloccaggio

della guida

parallela

13.Base plate bevel lock

manopola

14.Scala angolare della piastra

di base

15.pulsante di blocco pindle

16.Maniglia anteriore

17.Chiave esagonale

18.Brida exterior (Ver Fig. 1)

19.Perno de la hoja (Ver Fig.

20.Brida interior (Ver Fig. 2)

21.Escala de profundidad de

corte (Ver Fig. 5)

22.Perilla de bloqueo de

profundidad de corte (Ver

Fig. 5)

23.Láser

8. Descripción del Producto

9. Asamblea

Cambiar la hoja de sierra

Eliminando

Esta sierra circular está diseñada para

cortar madera a lo largo y transversal con

líneas de corte rectas y ángulos de bisel de

hasta 45° mientras se apoya firmemente

sobre la pieza de trabajo.

Antes de realizar cualquier trabajo en la máquina, retire el enchufe de la toma de

corriente.

Utilice guantes protectores al montar la hoja de sierra 8 . Peligro de lesiones al tocar la

hoja de sierra 8 .

Utilice únicamente hojas de sierra 8 que correspondan a los datos característicos

indicados en las instrucciones de funcionamiento.

Bajo ninguna circunstancia utilice discos abrasivos como herramienta de corte.

Presione el botón de bloqueo del eje 15 y manténgalo presionado. El botón de bloqueo del

husillo 15 sólo se puede accionar cuando la hoja de sierra 8 está parada. Afloje el perno de

la cuchilla 19 en sentido antihorario con la llave hexagonal 17 . (Ver Figura 1). Retire la brida

exterior 18 . Incline hacia atrás el protector de la hoja inferior 7 y sujételo firmemente con

la palanca del protector inferior 4 . Retire la hoja de sierra 8 . (Ver figura 1)

Para cambiar la herramienta de corte, es mejor colocar la máquina en el lado

frontal de la carcasa del motor.

10. Montaje

Limpiar la hoja de sierra 8 y todas las piezas de sujeción que se van a montar. Incline hacia

atrás el protector de la hoja inferior 7 y sujételo firmemente con la palanca del protector

inferior 4 . Coloque la hoja de sierra 8 sobre la brida interior 20 . Monte la brida exterior 18

y el perno de la hoja 19 . Utilice la llave hexagonal 17 para apretar firmemente el perno de

la hoja 19 en el sentido de las agujas del reloj. (Ver figura 2)

Tenga cuidado de que las posiciones de montaje de la brida interior 20 y la brida exterior

18 sean correctas.

Durante el montaje: Asegúrese de que la dirección de corte de los dientes (dirección de

la flecha en la hoja de sierra 8 ) y la flecha de dirección de rotación en el protector de la

hoja 7 coincidan.

¡ADVERTENCIA!

81 82

Enventor SIERRA DE INMERSIÓN MANUAL DE INSTRUCCIONES

Fije el adaptador de aspiradora 3 en la salida de extracción de polvo hasta que encaje.

(Ver Fig. 3) Conecte directamente una manguera de vacío adecuada al adaptador 3 .

El adaptador de aspiración 3 no debe montarse si no está conectada una aspiración de

polvo externa. De lo contrario existe peligro de que el sistema de extracción se obstruya.

Limpie periódicamente el adaptador de aspiración 3 para garantizar una aspiración

óptima del polvo. El aspirador debe ser adecuado al material a trabajar.

Gire la perilla de bloqueo de bisel de la placa base 13 en sentido antihorario para aflojar la

escala de ángulo de la placa base 14. (Ver Fig. 4, Paso 1)

Incline la placa base 6 alejándola de la máquina hasta que se ajuste el ángulo de corte

requerido en la escala de ángulo 14 . (Ver Fig. 4, Paso 2)

Apriete la perilla de bloqueo de bisel de la placa base 13 girándola en el sentido de las

agujas del reloj. (Ver Fig. 4, Paso 3)

No utilice la escala de pr

ofundidad de corte 21 al realizar cortes en bisel debido a una

posible imprecisión.

11. Extracción de polvo

12. Ajustamiento

Ajuste del ángulo de la placa base

Empuje hacia arriba la perilla de bloqueo de la profundidad de corte 22. (Ver Fig. 5, Paso 1)

Levante el cuerpo de la sierra para separarlo de la placa base 6 . Establezca la profundi-

dad de corte con la escala de profundidad de corte 21 . (Ver Fig. 5, Paso 2)

Presione la perilla de bloqueo de la profundidad de corte 22 hacia abajo para bloquearlo.

(Ver Fig. 5, Paso 3)

Agregue siempre 3 mm a la profundidad de corte para que la hoja de sierra 8 pueda cortar

el material.

13. Ajuste de la profundidad de corte

¡AVISO!

¡ADVERTENCIA!

83 84

Enventor SIERRA DE INMERSIÓN MANUAL DE INSTRUCCIONES

14. Operación

Encendido y apagado

Esta sierra circular está bloqueada para evitar un arranque accidental. Presione el botón

de bloqueo 1 , luego el interruptor de encendido/apagado 2 y suelte el botón de bloqueo 1

. Tu interruptor ahora está encendido. (Ver Fig. 6) Para apagar, simplemente suelte el

interruptor de encendido/apagado 2 .

Posición de agarre de la mano

Siempre sostenga su sierra firmemente con ambas manos cuando la opere. (Ver figura 7)

La cuchilla 8 puede seguir girando después de desconectarse. Espere hasta que la máqui-

na se detenga por completo antes de sentarse.

15. Guía de corte

Hay una muesca de guía de corte en el frente de la placa base para usar con una guía

paralela 9 .

Para cortes rectos, utilice la marca de corte de la guía 0º 10 para alinearla con la escala de

la guía paralela 9 . (Ver Fig. 8 Paso 1)

Para un corte en bisel de 45º, utilice la marca de corte de la guía de 45º 11 para alinearla

con la escala de la guía paralela 9. (Ver Fig. 8 Paso 2)

Sujete firmemente la guía paralela 9 . Realice siempre un corte de prueba para comprobar

el ajuste.

La guía paralela 9 proporcionada se utiliza para realizar cortes paralelos al borde de una

pieza de trabajo a una distancia elegida.

Deslice el brazo de la guía paralela 9 a través del dispositivo para lograr la distancia de

corte requerida y luego apriete la perilla de bloqueo de la guía paralela 12

para sujetar. (Ver

Fig. 9) Se puede utilizar desde ambos lados de la placa base 6 .

16. Usando la guía paralela

3 1

¡ADVERTENCIA!

85 86

Enventor SIERRA DE INMERSIÓN MANUAL DE INSTRUCCIONES

17. Cortes en bisel

18.Consejos de trabajo para su sierra circular

Establezca el ángulo de bisel requerido entre 0° y 45°. (Ver figura 10)

Utilice siempre una cuchilla 8 adecuada al material y al espesor del material a cortar. La

calidad del corte mejorará a medida que aumente el número de dientes de la hoja.

Asegúrese siempre de que la pieza de trabajo esté firmemente sujeta o sujeta para evitar

su movimiento. Apoye los paneles grandes cerca de la línea de corte. Cualquier movimien-

to del material puede afectar la calidad del corte.

La hoja 8 corta en el movimiento ascendente y puede astillar la superficie superior o los

bordes de la pieza de trabajo al cortar; asegúrese de que la superficie superior sea una

superficie no visible cuando termine el trabajo.

87 88

13. .Extracción de polvo y virutas

Atención Al trabajar con pintura a base de plomo y algunos tipos de madera, por

ejemplo, pueden producirse polvos nocivos/tóxicos. Esto supone un riesgo tanto para el

usuario como para las personas que se encuentren cerca. Protéjase con un equipo de

protección personal adecuado y mantenga a otras personas alejadas de la zona de

trabajo.

Conecte un sistema de aspiración o un aspirador a la herramienta eléctrica. Así se

garantiza una extracción óptima del polvo y las virutas de la pieza de trabajo.

Las ventajas: Proteges tanto la herramienta eléctrica como tu propia salud. Su área de

trabajo también permanece limpia y segura.

a. Conecte la manguera de aspiración a la conexión de extracción de polvo.

b. Asegúrese de que la flecha del extremo más pequeño de la manguera de aspiración

está alineada con la ranura de la conexión de aspiración.

c. gire la manguera de aspiración hacia la derecha hasta que encaje.

d. Conecte un dispositivo de extracción de polvo adecuado.

—

Enventor SIERRA DE INMERSIÓN MANUAL DE INSTRUCCIONES

Notas

Asegúrese de que el aspirador es adecuado para su uso con una herramienta eléctrica.

La mayoría de los aspiradores en seco de uso doméstico son muy adecuados para este

fin.

La aspiración de polvo es especialmente útil cuando se realizan muchos cortes

seguidos. Así es menos necesario hacer pausas para limpiar la herramienta eléctrica y

el lugar de trabajo.

—

Utilice siempre un aspirador de polvo cuando corte materiales que produzcan polvo

potencialmente peligroso. Esto también se aplica a maderas duras, tableros MDF y

cerámica.

—

Para evitar accidentes, apague siempre la herramienta antes de limpiarla o realizar

cualquier tarea de mantenimiento la herramienta puede limpiarse de forma más eficaz

utilizando aire comprimido. Lleve siempre gafas de seguridad cuando utilice aire

comprimido. Si no dispone de aire comprimido, utilice un cepillo para eliminar el polvo y

las virutas de la herramienta.

Las rejillas de ventilación del motor y las palancas de los interruptores deben

mantenerse limpias y libres de cuerpos extraños. No intente limpiarlos introduciendo

objetos puntiagudos por las aberturas.

No utilice nunca agentes cáusticos para limpiar las piezas de plástico. Tales como:

gasolina, tetracloruro de carbono, disolventes de limpieza clorados, amoníaco y

limpiadores domésticos que contengan amoníaco.

No utilice ninguno de estos productos para limpiar la herramienta.

Haga que un centro de servicio autorizado examine y/o sustituya las escobillas de

carbón desgastadas en caso de estacionamiento excesivo.

Mantenga la máquina siempre limpia.

Si descubre algún daño, consulte el despiece y la lista de piezas para determinar

exactamente qué pieza de recambio debe pedir a nuestro servicio de atención al

cliente.

Limpie la carcasa únicamente con un paño húmedo. No utilice disolventes. Séquela

después a fondo.

Si el cable de alimentación de esta herramienta eléctrica (o batería) está dañado, debe

ser sustituido por un cable similar (batería) disponible a través de la organización de

servicio o un técnico cualificado autho ritative.

14. Mantenimiento

No utilice productos de limpieza para limpiar las piezas de plástico de la

herramienta. Se recomienda utilizar un detergente suave sobre un paño

húmedo. El agua nunca debe entrar en contacto con la herramienta.

PRECAUCIÓN

Apague el motor y desconecte el enchufe de la red (retire la batería). Durante el

transporte, tenga cuidado de no dejar caer ni golpear la máquina. Para el transporte, la

máquina debe fijarse para que no resbale ni vuelque. No coloque objetos sobre la

máquina.

15. Transporte

89 90

Declaración de conformidad de la UE

Nosotros, Shenzhen Shangu Trading Co., Ltd, por la presente declaramos

que los requisitos esenciales establecidos en la Directiva CEM 2014/30/UE

y la Directiva de Máquinas 2006/42/CE y la Directiva ROHS 2011/65/UE.

se han cumplido plenamente en nuestro producto con la indicación de abajo:

Fabricante: KEYSTONE ELECTRICAL(ZHEJIANG ) CO.,LTD .

Dirección: No.1158 South Longqian Street,Jinhua,Zhejiang,China

Objeto(s) de la declaración:

Producto: Sierra circular;

Model Number:SGCS1400;

Tipo: eléctrico

Estándar aplicado:

Directiva de maquinaria 2006/42/EC

EN55014-1：2016+A1+A2

EN55014-2：2015

EN61000-3-2：2014

EN61000-3-3：2013

Directiva de maquinaria 2006/42/EC

EN62841-1：2015

EN62841-2-5：2014

Directiva ROHS 2011/65 / UE:

EN 62321-1 :2013,EN 62321-2 :2014 ;EN 62321-3-1 :2014 ;EN 62321-4 :2014

EN 62321-5 :2014 ;EN 62321-6 :2015,EN62321-7 :2015 ;EN62321-7-1 : 2015

EN 62321-7-2 :2017, ;EN 62321-8 :2017

Nombre comercial: TB EC REP EUROPEAN SL

Dirección comercial: Calle Marcelo Usera 60, LC. Madrid 28026 España

[email protected], +34682797075

Lugar y fecha de declaración: Jinhua, 04.02.2021

Firma de la persona: Tyler.Chen

Título de la firma: Responsable de calidad

Enventor SIERRA DE INMERSIÓN MANUAL DE INSTRUCCIONES

No elimine los aparatos eléctricos como residuos urbanos sin clasificar, utilice

instalaciones de recogida selectiva. Póngase en contacto con la administración local para

obtener información sobre los sistemas de recogida disponibles. Si los aparatos eléctricos

se eliminan en vertederos, las sustancias peligrosas pueden filtrarse a las aguas

subterráneas e introducirse en la cadena alimentaria, perjudicando su salud y bienestar.

16. Significado de cubo de basura con ruedas tachado:

Si tiene preguntas sobre este u otros productos, envíenos un correo electrónico:

[email protected].

17. Correo electrónico de servicio postventa

Estimado cliente:

Gracias por su pedido. Esperamos que haya tenido una feliz experiencia de compra en

nuestra tienda.

Esperamos que este producto funcione bien para usted.

Muchas gracias y esperamos que disfrute comprando con nosotros.

Gracias por comprar nuestro artículo.

91 92

Enventor PIŁA WGŁĘBNA INSTRUKCJA OBSŁUGI

OSTRZEŻENIE

UWAGA

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ELEKTRONARZĘDZI

Należy przeczytać wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa.

Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar

i/lub poważne obrażenia.

Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości

Termin "elektronarzędzie" w ostrzeżeniach odnosi się do elektronarzędzi zasilanych

sieciowo (przewodowych) lub akumulatorowo (bezprzewodowych)

Obszar roboczy powinien być czysty i dobrze oświetlony. Zagracone lub ciemne miejsca

sprzyjają wypadkom

Nie używaj elektronarzędzi w atmosferze wybuchowej, np. w obecności łatwopalnych

cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować

zapłon pyłu lub oparów.

Podczas pracy z elektronarzędziem dzieci i osoby postronne powinny znajdować się z

dala od urządzenia.

1. Bezpieczeństwo w miejscu pracy

Wtyczka elektronarzędzia musi pasować do gniazdka. Nie wolno w żaden sposób

modyfikować wtyczki. Nie używaj żadnych przejściówek z uziemionymi

elektronarzędziami. Niezmodyfikowane wtyczki i dopasowane gniazda zmniejszają

ryzyko porażenia prądem elektrycznym.

Należy unikać kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki,

piece i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Przedostanie się wody

do elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie wolno nadużywać przewodu. Nigdy nie używaj przewodu do przenoszenia,

ciągnięcia lub odłączania elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła,

oleju, ostrych krawędzi lub ruchomych części. Uszkodzony lub splątany przewód

zwiększa ryzyko porażenia prądem elektrycznym.

Podczas korzystania z elektronarzędzia na zewnątrz należy używać przedłużacza

przystosowanego do użytku na zewnątrz.

Użycie przewodu przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia

prądem elektrycznym.

Jeśli korzystanie z elektronarzędzia w wilgotnym miejscu jest nieuniknione, należy użyć

wyłącznika różnicowoprądowego (RCD). Użycie wyłącznika różnicowoprądowego

zmniejsza ryzyko porażenia prądem elektrycznym.

2. Bezpieczeństwo elektryczne

Zachowaj czujność, uważaj na to, co robisz i kieruj się zdrowym rozsądkiem podczas

obsługi elektronarzędzia.Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod

wpływem narkotyków, alkoholu lub leków.Chwila nieuwagi podczas obsługi

elektronarzędzi może spowodować poważne obrażenia ciała.

Należy zawsze nosić okulary ochronne. Sprzęt ochronny, taki jak maska przeciwpyłowa,

antypoślizgowe obuwie ochronne, kask ochronny lub ochrona słuchu, używany w

odpowiednich warunkach, zmniejszy liczbę obrażeń ciała.

Przed podłączeniem do źródła zasilania i/lub akumulatora, podniesieniem lub

przeniesieniem narzędzia należy upewnić się, że przełącznik znajduje się w pozycji

wyłączonej. Przenoszenie elektronarzędzi z palcem na wyłączniku lub włączanie

elektronarzędzi z włączonym wyłącznikiem może prowadzić do wypadków.

Przed włączeniem elektronarzędzia należy wyjąć klucz nastawczy lub klucz płaski. Klucz

lub klucz pozostawiony na obracającej się części elektronarzędzia może spowodować

obrażenia ciała.

Nie wychylaj się nadmiernie, utrzymuj prawidłową postawę i równowagę przez cały

czas, co umożliwia lepszą kontrolę nad elektronarzędziem w nieoczekiwanych

sytuacjach.

Nie nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice należy trzymać z dala od

ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte

przez ruchome części.

Jeśli w zestawie znajdują się urządzenia do odsysania i zbierania pyłu, należy upewnić

się, że są one podłączone i prawidłowo używane.

Termin wyłącznik różnicowoprądowy (RCD) można zastąpić terminem

wyłącznik różnicowoprądowy (GFCI) lub wyłącznik

różnicowoprądowy (ELCB).

3. Bezpieczeństwo osobiste

Nie używaj elektronarzędzia na siłę. Właściwe elektronarzędzie wykona pracę lepiej i

bezpieczniej w tempie, do którego zostało zaprojektowane.

Nie używaj elektronarzędzia, jeśli przełącznik nie włącza i nie wyłącza go. Każde

elektronarzędzie, którego nie można kontrolować za pomocą przełącznika, jest

niebezpieczne i musi zostać naprawione.

Przed przystąpieniem do regulacji, wymiany akcesoriów lub przechowywania

elektronarzędzia należy odłączyć wtyczkę od źródła zasilania i/lub akumulator od

elektronarzędzia. Takie zapobiegawcze środki bezpieczeństwa zmniejszają ryzyko

przypadkowego uruchomienia elektronarzędzia.

4. Użytkowanie i konserwacja elektronarzędzi

93 94

Enventor PIŁA WGŁĘBNA INSTRUKCJA OBSŁUGI

NIEBEZPIECZEŃSTWO: Trzymaj ręce z dala od obszaru cięcia i ostrza. Drugą rękę należy

trzymać na uchwycie pomocniczym lub obudowie silnika. Jeśli obie ręce trzymają piłę,

nie mogą zostać przecięte przez ostrze Original Instructions.

Nie sięgaj pod obrabiany przedmiot. Osłona nie chroni przed ostrzem pod obrabianym

elementem.

Dostosuj głębokość cięcia do grubości obrabianego elementu. Mniej niż pełny ząb

ostrza ząb ostrza powinien być widoczny poniżej obrabianego elementu.

Nigdy nie trzymaj ciętego elementu w rękach lub na nodze. Przymocować obrabiany

przedmiot do stabilnej platformie. Ważne jest, aby odpowiednio podeprzeć obrabiany

element, aby zminimalizować narażenie ciała, ciała, zakleszczenie ostrza lub utratę

kontroli.

Podczas wykonywania czynności, w trakcie których narzędzie tnące może zetknąć się z

ukrytymi przewodami lub własnym kablem, należy trzymać elektronarzędzie za

izolowane powierzchnie chwytające. Kontakt z przewodem pod napięciem spowoduje

również, że odsłonięte metalowe części elektronarzędzia znajdą się pod napięciem i

porażą operatora.

Podczas cięcia wzdłużnego należy zawsze używać prowadnicy wzdłużnej lub

prowadnicy z prostą krawędzią. Zwiększa to dokładność cięcia i zmniejsza ryzyko

zakleszczenia się ostrza.

Zawsze używaj brzeszczotów z otworami o prawidłowym rozmiarze i kształcie

(diamentowe lub okrągłe). Brzeszczoty, które nie pasują do osprzętu montażowego

pilarki, będą pracować mimośrodowo, powodując utratę kontroli.

Nigdy nie używaj uszkodzonych lub nieprawidłowych podkładek tarczy lub śrub.

Podkładki pod tarcze i śruby zostały zaprojektowane specjalnie dla Twojej pilarki, aby

zapewnić optymalną wydajność i bezpieczeństwo pracy

5. Szczegółowe zasady bezpieczeństwa

Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci

i nie zezwalać na ich obsługę przez osoby niezaznajomione z elektronarzędziem lub

niniejszymi instrukcjami. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych

użytkowników.

Należy konserwować elektronarzędzia, sprawdzając, czy ruchome części nie są

przesunięte lub zablokowane, czy nie uległy uszkodzeniu oraz czy nie występują inne

warunki, które mogą mieć wpływ na działanie elektronarzędzia. Wiele wypadków

powodowanych jest przez źle konserwowane elektronarzędzia.

Prawidłowo konserwowane narzędzia tnące z ostrymi krawędziami tnącymi są mniej

podatne na zakleszczenie i łatwiejsze do kontrolowania.

Elektronarzędzia, akcesoriów, końcówek itp. należy używać zgodnie z niniejszymi

instrukcjami, biorąc pod uwagę warunki pracy i rodzaj wykonywanej pracy. Używanie

elektronarzędzia do czynności innych niż zamierzone może prowadzić do

niebezpiecznych sytuacji.

(1) Kickback

Przyczyny i zapobieganie odrzutom przez operatora:

Odrzut jest wynikiem nieprawidłowego lub błędnego użytkowania

elektronarzędzia. Można temu zapobiec, podejmując odpowiednie

środki ostrożności opisane poniżej.

Odrzut to nagła reakcja na zakleszczone, zablokowane lub źle ustawione ostrze piły,

powodująca niekontrolowane unoszenie się piły w kierunku operatora.

Gdy ostrze zostanie mocno ściśnięte lub zakleszczone przez zamknięcie szczeliny,

ostrze zatrzyma się, a reakcja silnika spowoduje gwałtowny powrót urządzenia do

operatora;

Jeśli ostrze zostanie skręcone lub źle ustawione podczas cięcia, zęby na tylnej krawędzi

ostrza mogą wbić się w górną powierzchnię drewna, powodując wyskoczenie ostrza ze

szczeliny cięcia i odskoczenie w kierunku operatora.

(2) Blokada

Jeśli maszyna jest zablokowana, natychmiast wyłącz całą maszynę, odetnij zasilanie,

poczekaj, aż maszyna całkowicie się zatrzyma, a następnie sprawdź, czy nie ma

żadnych blokad, takich jak wióry lub kawałki drewna blokujące brzeszczot, użyj innych

narzędzi (imadło, śrubokręt itp.), aby usunąć blokadę.

6. Typowe wypadki lub usterki i środki zaradcze

Trzymaj pilarkę mocno obiema rękami i ułóż ramiona w taki sposób, aby przeciwdziałać

siłom odrzutu. Ustaw ciało po obu stronach tarczy tnącej, ale nie w jednej linii z tarczą.

Odrzut może spowodować odskoczenie pilarki do tyłu, ale siły odrzutu mogą być

kontrolowane przez operatora, jeśli zostaną podjęte odpowiednie środki ostrożności.

W przypadku zablokowania tarczy tnącej lub przerwania cięcia z jakiegokolwiek

powodu należy zwolnić spust i przytrzymać piłę w materiale do momentu jej

całkowitego zatrzymania. Nigdy nie próbuj zdejmować piły z obrabianego materiału ani

ciągnąć jej do tyłu, gdy ostrze jest w ruchu, gdyż może to spowodować odrzut.

Podczas ponownego uruchamiania piły w obrabianym elemencie należy wyśrodkować

tarczę tnącą w rzazie, tak aby zęby piły nie wbiły się w materiał. Jeśli tarcza tnąca

zablokuje się, podczas ponownego uruchamiania pilarki może się podnosić lub odbijać

od obrabianego elementu.

Podeprzyj duże panele, aby zminimalizować ryzyko przytrzaśnięcia ostrza i odbicia.

Duże panele mają tendencję do uginania się pod własnym ciężarem. Podpory muszą

być umieszczone pod panelem po obu stronach, blisko linii cięcia i blisko krawędzi

panelu.

Nie używaj tępych lub uszkodzonych ostrzy. Nienaostrzone lub nieprawidłowo

ustawione ostrza wytwarzają wąski rzaz, powodując nadmierne tarcie, zakleszczenie

ostrza i odrzut.

Dźwignie blokujące regulacji głębokości i skosu ostrza muszą być dokręcone i

zabezpieczone przed rozpoczęciem cięcia. Jeśli regulacja ostrza przesunie się podczas

cięcia, może to spowodować zakleszczenie i odrzut.

Zachowaj szczególną ostrożność podczas cięcia w istniejących ścianach lub innych

ślepych obszarach. Wystające ostrze może przeciąć przedmioty, które mogą

spowodować odrzut.

95 96

Enventor PIŁA WGŁĘBNA INSTRUKCJA OBSŁUGI

Jeśli zęby piły utknęły w korpusie tnącym, należy natychmiast wyłączyć maszynę i

odciąć zasilanie. Po całkowitym zatrzymaniu maszyny należy przesunąć maszynę, aby

spróbować wyjąć brzeszczot z korpusu tnącego.

(3) Ząbkowane zęby utknęły

Przed każdym użyciem należy sprawdzić, czy dolna osłona zamyka się prawidłowo. Nie

używaj pilarki, jeśli dolna osłona nie porusza się swobodnie i nie zamyka się natychmiast.

Nigdy nie zaciskaj ani nie przywiązuj dolnej osłony do pozycji otwartej. Przypadkowe

upuszczenie pilarki może spowodować wygięcie osłony dolnej. Podnieś dolną osłonę za

pomocą uchwytu wsuwania i upewnij się, że porusza się ona swobodnie i nie dotyka

tarczy tnącej ani żadnej innej części, pod każdym kątem i na każdej głębokości cięcia.

Sprawdź działanie sprężyny osłony dolnej. Jeśli osłona i sprężyna nie działają

prawidłowo, należy je naprawić przed użyciem. Dolna osłona może działać wolno z

powodu uszkodzonych części, gumowatych osadów lub nagromadzenia

zanieczyszczeń.

Dolna osłona może być wysuwana ręcznie tylko w przypadku cięć specjalnych, takich

jak "cięcia wgłębne i złożone". Podnieś dolną osłonę, cofając uchwyt, a gdy tylko ostrze

wejdzie w materiał, zwolnij dolną osłonę. W przypadku wszystkich innych cięć dolna

osłona powinna działać automatycznie.

Przed odłożeniem pilarki na stół lub podłogę należy zawsze upewnić się, że dolna

osłona zakrywa ostrze. Niezabezpieczony, pracujący na biegu jałowym brzeszczot

spowoduje, że pilarka będzie poruszać się do tyłu, tnąc wszystko, co znajdzie się na jej

drodze. Należy zwrócić uwagę na czas potrzebny do zatrzymania tarczy po zwolnieniu

włącznika.

7. Funkcja dolnej osłony

Laser powinien być używany i konserwowany zgodnie z instrukcjami producenta.

Nigdy nie należy kierować wiązki lasera na osoby lub przedmioty obce.

Wiązka lasera nie może być celowo skierowana w stronę personelu i nie może być

skierowana w stronę oka osoby przez czas dłuższy niż 0,25 s.

Światło laserowe/promieniowanie laserowe używane w systemie jest klasy 2 o

maksymalnej mocy 1 mW i długości fali 650 nm. Lasery te zwykle nie stanowią zagrożenia

optycznego, chociaż patrzenie na wiązkę może powodować ślepotę.

Nie wolno patrzeć bezpośrednio na wiązkę lasera. Celowe patrzenie w wiązkę może

stanowić zagrożenie, dlatego należy przestrzegać wszystkich poniższych zasad

bezpieczeństwa;

Użycie elementów sterujących, regulacji lub wykonanie procedury w sposób inny niż

określony w niniejszym dokumencie może spowodować niebezpieczne narażenie na

promieniowanie.

Serwisowanie elektronarzędzia należy zlecać wykwalifikowanemu serwisantowi przy

użyciu wyłącznie identycznych części zamiennych. Zapewni to zachowanie

bezpieczeństwa elektronarzędzia.

Usługa

9. SYMBOLE

Na produkcie mogą pojawić się niektóre z poniższych symboli.

8. Zasady bezpieczeństwa dla świateł laserowych

OSTRZEŻENIE

UWAGA

Należy zawsze upewnić się, że wiązka lasera jest skierowana na stabilny przedmiot

obrabiany bez powierzchni odbijających światło. Dopuszczalne są np. drewno lub

szorstkie powierzchnie powlekane. Jasna, błyszcząca, odbijająca światło blacha

stalowa itp. nie nadaje się do użytku z laserem, ponieważ powierzchnia odbijająca może

skierować wiązkę z powrotem na operatora.

Nie wolno wymieniać zespołu światła lasera na inny typ. Naprawy muszą być

wykonywane przez producenta lasera lub autoryzowanego przedstawiciela.

SYMBOL OPIS

Przed przystąpieniem do konfiguracji i/lub użytkowania należy

zapoznać się z instrukcją obsługi.

Konstrukcja klasy II Konstrukcja podwójnie izolowana

Nosić okulary ochronne, ochronę uszu i dróg oddechowych.

Nie wyrzucać razem z odpadami domowymi

Zgodnie z podstawowymi obowiązującymi normami

bezpieczeństwa dyrektyw europejskich.

Zgodnie z podstawowymi obowiązującymi normami

bezpieczeństwa brytyjskich dyrektyw.

Ten produkt nadaje się do recyklingu. Jeśli nie można go

już używać, należy go oddać do centrum recyklingu odpadów.

e. Function Description

97 98

Tryb pracy

Wartość emisji drgań a(m/s ²) ＜2,5 m/s ²

Niepewność K = 1,5 m/s ²"

c. Wibracje

Enventor PIŁA WGŁĘBNA INSTRUKCJA OBSŁUGI

a. Specyfikacja

LPA=96,4dB(A)

K=3 dB(A)

WA=104,4dB(A)

K=3 dB(A)

Poziom ciśnienia akustycznego LpA:

Niepewność KpA:

Poziom mocy akustycznej LWA :

Niepewność KWA :

b. Informacje na temat emisji hałasu do atmosfery

10. Parametry produktu

d. Hałas i wibracje należy ograniczyć do minimum!

UWAGA

Określona emisja drgań została ustalona przy użyciu znormalizowanej metody

pomiarowej i służy do porównania narzędzia z innymi.

Określona emisja drgań może być również wykorzystana do oszacowania zagrożenia z

wyprzedzeniem.

Rzeczywista emisja drgań podczas użytkowania narzędzia może odbiegać od podanej

emisji drgań, w zależności od sposobu użytkowania narzędzia.

Staraj się utrzymywać narażenie na wibracje na jak najniższym poziomie. Przykładowe

środki zmniejszające narażenie na wibracje to noszenie rękawic podczas korzystania z

narzędzia i ograniczenie czasu pracy.

Należy wziąć pod uwagę wszystkie części cyklu pracy (np. czasy, w których

elektronarzędzie jest wyłączone i czasy, w których jest włączone, ale nie jest

obciążone).

—

Używaj tylko elektronarzędzi, które są w idealnym stanie.

Regularna konserwacja i czyszczenie elektronarzędzia.

Dostosowanie metody pracy do elektronarzędzia.

Nie przeciążać elektronarzędzia.

W razie potrzeby zlecić sprawdzenie elektronarzędzia.

Wyłączać elektronarzędzie, gdy nie jest używane.

Nosić rękawice ochronne i nauszniki, aby zminimalizować wpływ hałasu i wibracji na

operatora.

—

Napięcie i częstotliwość(EU/UK):

Napięcie i częstotliwość(US):

Moc wejściowa:

Prędkość bez obciążenia:

Rozmiar(EU/UK):

220-240V ~ 50Hz

1400W/11A

6000rpm

7-1/4"

120V ~ 60Hz

Rozmiar(US):

Maksymalna głębokość cięcia: 90°：62mm

45°：48mm

185mm

1.Przycisk blokady

2.Włącznik/wyłącznik

3.Adapter próżniowy(only

eu/uk)

4.Dolna dźwignia ochronna

5.Stała ochrona

6.Płyta podstawowa

7.Osłona ostrza dolna

8.Ostrze piły

9.Przewodnik równoległy

10.Ślad cięcia 90°

11.Ślad cięcia 45°

12.Równoległe pokrętło blokady

prowadzącej

13.Pokrętło blokady stożkowej

płyty

podstawowej

14.Skala kąta płyty podstawowej

Przycisk blokady 15.pindle

16.Przedni uchwyt

17.Hex klucz

18.Kołnierz zewnętrzny (patrz rys.

19.Śruba ostrza (patrz rys. 1)

20.Kołnierz wewnętrzny (patrz rys.

21.Skala głębokości cięcia (patrz

rys. 5)

22.Pokrętło blokady głębokości

cięcia (patrz rys. 5)

23.Laser

OSTRZEŻENIE!

8. Opis produktu

9. Montaż

Wymiana brzeszczotu

Usuwanie

Ta piła tarczowa przeznaczona jest do

wzdłużnego i poprzecznego cięcia drewna

przy prostych liniach cięcia oraz pod kątem

do 45°, przy mocnym oparciu o obrabiany

przedmiot.

Przed przystąpieniem do jakichkolwiek prac przy maszynie należy wyjąć wtyczkę z

gniazdka.

Podczas montażu brzeszczotu 8 noś rękawice ochronne. Niebezpieczeństwo obrażeń

podczas dotykania brzeszczotu 8 .

Używaj wyłącznie brzeszczotów 8 zgodnych z danymi charakterystycznymi podanymi w

instrukcji obsługi.

W żadnym wypadku nie używaj tarcz szlifierskich jako narzędzia tnącego.

Naciśnij przycisk blokady wrzeciona 15 i przytrzymaj go. Przycisk blokady wrzeciona 15

można uruchomić tylko wtedy, gdy tarcza piły 8 jest zatrzymana. Poluzuj śrubę ostrza 19 w

kierunku przeciwnym do ruchu wskazówek zegara za pomocą klucza imbusowego 17 .

(Patrz rys. 1). Zdjąć kołnierz zewnętrzny 18 . Odchyl do tyłu dolną osłonę ostrza 7 i mocno

ją przytrzymaj dźwignią dolnej osłony 4 . Zdjąć brzeszczot 8 . (Patrz rys. 1)

W celu wymiany narzędzia tnącego najlepiej jest umieścić maszynę po przedniej

stronie obudowy silnika.

10. Montowanie

Oczyść brzeszczot 8 i wszystkie elementy mocujące, które mają zostać zmontowane.

Odchyl do tyłu dolną osłonę ostrza 7 i mocno ją przytrzymaj dźwignią dolnej osłony 4 .

Nałóż brzeszczot 8 na kołnierz wewnętrzny 20 . Zamontuj kołnierz zewnętrzny 18 i śrubę

ostrza 19 . Za pomocą klucza sześciokątnego 17 mocno dokręć śrubę ostrza 19 w kierunku

zgodnym z ruchem wskazówek zegara. (Patrz rys. 2)

Należy zwrócić uwagę, aby pozycje montażowe kołnierza wewnętrznego 20 i kołnierza

zewnętrznego 18 były prawidłowe.

Podczas montażu: Upewnić się, że kierunek cięcia zębów (kierunek strzałki na brzeszczo-

tie 8 ) i strzałka kierunku obrotu na osłonie brzeszczotu 7 są zgodne.

99 100

Enventor PIŁA WGŁĘBNA INSTRUKCJA OBSŁUGI

OSTRZEŻENIE!

OGŁOSZENIE!

Zamocuj adapter odkurzacza 3 na króćcu odsysania pyłu, aż do zatrzaśnięcia. (Patrz rys.

3) Podłącz bezpośrednio odpowiedni wąż podciśnieniowy do adaptera 3 .

Adaptera odsysającego 3 nie wolno montować, jeśli nie jest podłączony zewnętrzny

system odsysania pyłu. W przeciwnym razie istnieje niebezpieczeństwo zatkania systemu

odsysania.

Regularnie czyść adapter odkurzacza 3 , aby zapewnić optymalne odsysanie pyłu. Odkur-

zacz musi być odpowiedni do obrabianego materiału.

Obróć pokrętło blokady skosu płyty podstawy 13 w kierunku przeciwnym do ruchu wska-

zówek zegara, aby poluzować skalę kąta płyty podstawy 14 . (Patrz rys. 4, krok 1)

Odchylić podstawę 6 od maszyny, aż na skali kątowej 14 zostanie ustawiony żądany kąt

cięcia. (Patrz rys. 4, krok 2)

Dokręć pokrętło blokady skosu płyty podstawy 13, obracając je w kierunku zgodnym z

ruchem wskazówek zegara. (Patrz rys. 4, krok 3)

Nie używaj skali głębokości cięcia 21 podczas wykonywania cięć ukośnych ze względu na

możliwą niedokładność.

11. Odpylanie

12. Modyfikacja

Regulacja kąta płyty podstawy

Przesuń pokrętło blokady głębokości cięcia 22 do góry. (Patrz rys. 5, krok 1)

Podnieś korpus piły z płyty podstawy 6 . Ustawić głębokość skrawania za pomocą skali

głębokości skrawania 21 . (Patrz rys. 5, krok 2)

Naciśnij pokrętło blokady głębokości cięcia 22 w dół, aby zablokować. (Patrz rys. 5, krok 3)

Zawsze dodawaj 3 mm do głębokości cięcia, aby brzeszczot 8 mógł przeciąć materiał.

13. Regulacja głębokości cięcia

101 102

Enventor PIŁA WGŁĘBNA INSTRUKCJA OBSŁUGI

OSTRZEŻENIE!

14. Operacja

Włączanie i wyłączanie

Ta pilarka tarczowa jest zabezpieczona przed przypadkowym uruchomieniem. Naciśnij

przycisk blokujący 1 , następnie włącznik/wyłącznik 2 i zwolnij przycisk blokujący 1 . Twój

przełącznik jest teraz włączony. (Patrz rys. 6) Aby wyłączyć, wystarczy zwolnić

włącznik/wyłącznik 2 .

Pozycja uchwytu dłoni

Podczas pracy zawsze trzymaj pilarkę mocno obiema rękami. (Patrz rys. 7)

Po wyłączeniu ostrze 8 może się nadal obracać. Przed odłożeniem poczekaj, aż maszyna

całkowicie się zatrzyma.

15. Przewodnik cięcia

Dołączona prowadnica równoległa 9 służy do wykonywania cięć równolegle do krawędzi

przedmiotu obrabianego w wybranej odległości.

Wsuń ramię prowadnicy równoległej 9 przez uchwyt, aby uzyskać wymaganą odległość

cięcia, a następnie dokręć pokrętło blokady prowadnicy równoległej 12, aby je zacisnąć.

(Patrz rys. 9) Można go stosować z obu stron płyty podstawowej 6 .

16. Korzystanie z prowadnicy równoległej

3 1

Z przodu płyty podstawy znajduje się wycięcie na prowadnicę cięcia, umożliwiające użycie

prowadnicy równoległej 9 .

W przypadku prostych cięć użyj znacznika cięcia prowadnicy 0° 10, aby dopasować go do

skali prowadnicy równoległej 9 . (Patrz rys. 8, krok 1)

W przypadku cięcia ukośnego pod kątem 45° użyj znacznika cięcia prowadnicy 45° 11, aby

dopasować go do skali prowadnicy równoległej 9 . (Patrz rys. 8, krok 2)

Mocno zaciśnij prowadnicę równoległą 9 . Zawsze wykonuj próbne cięcie, aby sprawdzić

ustawienie.

103 104

Enventor PIŁA WGŁĘBNA INSTRUKCJA OBSŁUGI

105 106

13. Odsysanie pyłu i wiórów

Uwaga! Podczas pracy z farbami na bazie ołowiu i niektórymi rodzajami drewna mogą

powstawać szkodliwe/toksyczne pyły. Stanowią one zagrożenie zarówno dla

użytkownika, jak i osób znajdujących się w pobliżu. Należy chronić się za pomocą

odpowiedniego sprzętu ochrony osobistej i trzymać inne osoby z dala od miejsca pracy.

Do elektronarzędzia należy podłączyć system odsysania lub odkurzacz. Zapewni to

optymalne odsysanie pyłu i wiórów z obrabianego przedmiotu.

Zalety: Chronisz zarówno elektronarzędzie, jak i własne zdrowie. Miejsce pracy

pozostaje czyste i bezpieczne.

Podłącz wąż ssący do złącza odsysania pyłu.

Upewnij się, że strzałka na mniejszym końcu węża ssącego jest wyrównana z wycięciem

w przyłączu odsysania pyłu.

turn the suction hose to the right until it engages.

obrócić wąż ssący w prawo, aż do zatrzaśnięcia.

—

Uwagi

Upewnij się, że odkurzacz nadaje się do użytku z elektronarzędziem. Większość

odkurzaczy na sucho do użytku domowego dobrze nadaje się do tego celu.

Odsysanie pyłu jest szczególnie przydatne w przypadku wykonywania dużej liczby cięć

po sobie. Nie ma wówczas potrzeby robienia przerw na czyszczenie elektronarzędzia i

miejsca pracy.

—

Enventor PIŁA WGŁĘBNA INSTRUKCJA OBSŁUGI

Podczas cięcia materiałów wytwarzających potencjalnie niebezpieczny pył należy

zawsze używać odkurzacza. Dotyczy to również twardego drewna, płyt MDF i ceramiki.

—

Aby zapobiec wypadkom, należy zawsze wyłączać narzędzie przed czyszczeniem lub

konserwacją. Narzędzie może być czyszczone najskuteczniej przy użyciu sprężonego

powietrza. Podczas korzystania ze sprężonego powietrza należy zawsze nosić okulary

ochronne. Jeśli sprężone powietrze nie jest dostępne, należy użyć szczotki do usunięcia

pyłu i wiórów z narzędzia.

Otwory wentylacyjne silnika i dźwignie przełączników muszą być utrzymywane w

czystości i wolne od ciał obcych. Nie próbuj czyścić otworów za pomocą ostro

zakończonych przedmiotów.

Do czyszczenia części plastikowych nie wolno używać środków żrących. Takich jak:

benzyna, czterochlorek węgla, chlorowane rozpuszczalniki czyszczące, amoniak i

domowe środki czyszczące zawierające amoniak.

Nie używaj żadnego z tych środków do czyszczenia narzędzia.

Zlecić autoryzowanemu centrum serwisowemu sprawdzenie i/lub wymianę zużytych

szczotek węglowych w przypadku ich nadmiernego zaparkowania.

Utrzymuj urządzenie w czystości przez cały czas.

W przypadku wykrycia jakichkolwiek uszkodzeń należy zapoznać się z rysunkiem

złożonym i listą części, aby dokładnie określić, którą część zamienną należy zamówić w

naszym dziale obsługi klienta.

Obudowę należy czyścić wyłącznie wilgotną szmatką. Nie używaj żadnych

rozpuszczalników! Następnie dokładnie wysuszyć.

Jeśli przewód zasilający elektronarzędzia (lub akumulator) jest uszkodzony, należy go

wymienić na podobny przewód (akumulator) dostępny w serwisie lub u

wykwalifikowanego technika.

14. Konserwacja

Do czyszczenia plastikowych części narzędzia nie należy używać

środków czyszczących. Zaleca się stosowanie łagodnego detergentu

na wilgotnej szmatce. Woda nigdy nie może wejść w kontakt z

narzędziem.

UWAGA

17. Cięcia skośne

18.Wskazówki dotyczące pracy piły tarczowej

Ustaw wymagany kąt ukosu w zakresie od 0° do 45°. (Patrz rys. 10)

Zawsze używaj ostrza 8 dostosowanego do rodzaju i grubości ciętego materiału. Jakość

cięcia będzie się poprawiać wraz ze wzrostem liczby zębów ostrza. Zawsze upewnij się, że

obrabiany przedmiot jest mocno przytrzymany lub zaciśnięty, aby zapobiec przesuwaniu

się. Podpieraj duże panele blisko linii cięcia. Jakikolwiek ruch materiału może mieć wpływ

na jakość cięcia.

Ostrze 8 tnie ruchem w górę i może wyszczerbić najwyższą powierzchnię lub krawędzie

obrabianego przedmiotu podczas cięcia. Upewnij się, że najwyższa powierzchnia jest

niewidoczna po zakończeniu pracy.

107 108

DEKLARACJA ZGODNOŚCI UE

My, Shenzhen Shangu Trading Co., Ltd, niniejszym oświadczamy, że zasadnicze

wymagania określone w dyrektywie EMC 2014/30/UE i dyrektywie maszynowej

2006/42/WE oraz dyrektywie ROHS 2011/65/UE zostały w pełni spełnione w

odniesieniu do naszego produktu ze wskazaniem jak poniżej:

Producent: KEYSTONE ELECTRICAL(ZHEJIANG) CO.,LTD.

Adres: No.1158 South Longqian Street, Jinhua, Zhejiang, Chiny

Przedmiot(y) zgłoszenia；

Produkt: Pilarka tarczowa;

Numer modelu: SGCS1400;

Typ: Elektryczny

Zastosowana norma:

Dyrektywa EMC 2014/30/UE

EN55014-1：2016+A1+A2

EN55014-2：2015

EN61000-3-2：2014

EN61000-3-3：2013

Dyrektywa maszynowa 2006/42/WE

EN62841-1：2015

EN62841-2-5：2014

Dyrektywa ROHS 2011/65/UE:

EN 62321-1 :2013,EN 62321-2 :2014 ;EN 62321-3-1 :2014 ;EN 62321-4 :2014

EN 62321-5 :2014 ;EN 62321-6 :2015,EN62321-7 :2015 ;EN62321-7-1 : 2015

EN 62321-7-2 :2017, ;EN 62321-8 :2017

Nazwa przedsiębiorstwa: TB EC REP EUROPEAN SL

Adres siedziby: Calle Marcelo Usera 60, LC. Madryt 28026 Hiszpania

[email protected], +34682797075

miejsce i data złożenia oświadczenia: jinhua, 02.04.2021 r.

podpis osoby: Tyler.chen

Tytuł podpisu: Kierownik ds. Jakości

Enventor PIŁA WGŁĘBNA INSTRUKCJA OBSŁUGI

Nie wyrzucaj urządzeń elektrycznych jako niesegregowanych odpadów komunalnych,

korzystaj z oddzielnych punktów zbiórki. Aby uzyskać informacje na temat dostępnych

systemów zbiórki, należy skontaktować się z lokalnymi władzami. Jeśli urządzenia

elektryczne są wyrzucane na wysypiska śmieci lub wysypiska, niebezpieczne substancje

mogą przedostać się do wód gruntowych i do łańcucha pokarmowego, szkodząc zdrowiu

i dobremu samopoczuciu.

16. Znaczenie przekreślonego kosza na śmieci na kółkach:

W przypadku pytań dotyczących tego lub innych produktów, prosimy o kontakt mailowy:

[email protected].

17. E-mail obsługi posprzedażnej

Drogi Kliencie:

Dziękujemy za zamówienie. Mamy nadzieję, że byłeś zadowolony z zakupów w naszym

sklepie.

Mamy nadzieję, że ten produkt działa dobrze dla Ciebie.

Wielkie dzięki i mam nadzieję, że cieszysz się zakupami z nami. Z poważaniem

Dziękujemy za zakup naszego produktu!

Wyłącz silnik i odłącz wtyczkę zasilania (wyjmij akumulator). Podczas transportu należy

uważać, aby nie upuścić ani nie uderzyć urządzenia. Na czas transportu urządzenie musi

być zabezpieczone przed ześlizgnięciem się i przewróceniem. Na urządzeniu nie należy

umieszczać żadnych przedmiotów.

15. Transport

109 110

Enventor CIRKELZAAG HANDLEIDING

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik

WAARSCHUWING

OPMERKING

1. Veiligheid op de werkplek

2. Elektrische veiligheid

De term aardlekschakelaar (RCD) mag worden vervangen door de term

aardlekschakelaar (GFCI) of aardlekschakelaar (ELCB).

3. Persoonlijke veiligheid

4. Gebruik en onderhoud van elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de

waarschuwingen en instructies kan leiden tot elektrische schokken, brand en ernstig

letsel.

De term “elektrisch apparaat” in de waarschuwingen verwijst naar uw elektrisch

gereedschap met netvoeding (snoer) of batterij-aangedreven (snoerloos) elektrisch

gereedschap

Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit

tot ongelukken

Gebruik geen elektrisch gereedschap in een explosieve omgeving, zoals in de

aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap

veroorzaakt vonken die stof of dampen kunnen doen ontbranden.

Houd kinderen en omstanders uit de buurt als u een elektrisch apparaat bedient. Door

afleiding kunt u de controle verliezen.

Stekkers van elektrisch gereedschap moeten bij het stopcontact passen. Breng nooit

wijzigingen aan in de stekker. Gebruik geen verloopstekkers voor geaard elektrisch

gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het

risico op elektrische schokken.

Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren,

fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw

lichaam geaard is.

Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er

water in een elektrisch apparaat komt, neemt het risico op elektrische schokken toe.

Misbruik het snoer niet. Gebruik het snoer nooit om het elektrische apparaat te

dragen, eraan te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie,

scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren ver-

hogen het risico op elektrische schokken.

Als u een elektrisch apparaat buitenshuis gebruikt, gebruik dan een verlengsnoer dat

geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor

gebruik buitenshuis vermindert het risico op elektrische schokken.

Als het gebruik van een elektrisch apparaat in een vochtige omgeving onvermijdelijk

is, gebruik dan een met aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van

een RCD verkleint het risico op elektrische schokken.

Blijf alert wanneer u een elektrisch apparaat bedient. Gebruik een elektrisch apparaat

niet als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment

van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot

ernstig persoonlijk letsel.

Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipzool,

een veiligheidshelm of gehoorbescherming die onder de juiste omstandigheden

worden gebruikt, verminderen persoonlijk letsel.

Voorkom onbedoeld starten. Zorg dat de schakelaar in de uit-stand staat voordat u

het apparaat op de stroombron en/of accu aansluit, oppakt of draagt. Het dragen

van elektrisch gereedschap met uw vinger op de schakelaar of het onder spanning

zetten van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.

Verwijder een stelsleutel of moersleutel voordat u het elektrische apparaat aanzet.

Een sleutel die aan een draaiend deel van het elektrische apparaat blijft zitten, kan

persoonlijk letsel veroorzaken.

Niet te ver reiken. Zorg dat u altijd goed staat en in evenwicht bent, zodat u het

elektrische apparaat in onverwachte situaties beter onder controle kunt houden.

Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en

handschoenen uit de buurt van bewegende delen. Loszittende kleding, sieraden of

lang haar kunnen in bewegende delen verstrikt raken.

Als er voorzieningen zijn voor het aansluiten van stofafzuiging en -opvang, zorg er dan

voor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik

van stofopvang kan stofgerelateerde gevaren verminderen.

Forceer het elektrische apparaat niet. Kies het juiste elektrische apparaat voor uw

klus. Het juiste elektrische apparaat zal de klus beter en veiliger klaren.

Gebruik het elektrische apparaat niet als de schakelaar het apparaat niet aan en uit

zet. Elk elektrisch apparaat dat niet met de schakelaar kan worden bediend, is

gevaarlijk en moet worden gerepareerd.

Haal de stekker uit het stopcontact en/of verwijder de accu uit het elektrische

apparaat voordat u het apparaat afstelt, accessoires verwisselt of het apparaat

opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het

elektrische apparaat per ongeluk wordt gestart.

111 112

Enventor CIRKELZAAG HANDLEIDING

5. Specifieke veiligheidsregels

Bewaar elektrisch gereedschap dat niet wordt gebruikt buiten het bereik van kinderen

en laat het niet bedienen door personen die niet bekend zijn met het elektrische

apparaat of deze instructies. Elektrisch gereedschap is gevaarlijk in de handen van

ongetrainde gebruikers.

Onderhoud elektrisch gereedschap. Controleer of bewegende delen niet verkeerd zijn

uitgelijnd of vastzitten, of er onderdelen kapot zijn en in elke andere omstandigheid

die van invloed kan zijn op de werking van het elektrische apparaat. Als het

gereedschap beschadigd is, laat het dan repareren voordat u het gebruikt. Veel

ongelukken worden veroorzaakt door slecht onderhouden elektrische

gereedschappen.

Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met

scherpe snijkanten zal minder snel vastlopen en is gemakkelijker onder controle te

houden.

Gebruik het elektrische gereedschap, de accessoires en de bits enz. in

overeenstemming met deze instructies, rekening houdend met de

werkomstandigheden en het uit te voeren werk. Gebruik van het elektrische

gereedschap voor andere dan de bedoelde werkzaamheden kan leiden tot een

gevaarlijke situatie.

GEVAAR: Houd uw handen uit de buurt van het snijgedeelte en het mes. Houd uw

tweede hand op de extra handgreep of de motorbehuizing. Als beide handen de zaag

vasthouden, kunnen ze niet door het originele instructieblad worden gesneden.

Grijp niet onder het werkstuk. De beschermkap kan u niet beschermen tegen het

zaagblad onder het werkstuk.

Pas de zaagdiepte aan de dikte van het werkstuk aan. Er mag minder dan een

volledige tand van het blad zichtbaar zijn onder het werkstuk.

Houd het te zagen werkstuk nooit in uw handen of over uw been. Zet het werkstuk

vast op een stabiel platform. Het is belangrijk om het werkstuk goed te ondersteunen

om blootstelling van het lichaam, blokkeren van het blad of verlies van controle te

minimaliseren.

Houd elektrisch gereedschap vast bij geïsoleerde grijpvlakken wanneer u een

bewerking uitvoert waarbij het snijgereedschap in contact kan komen met verborgen

bedrading of zijn eigen snoer. Contact met een “stroomvoerende” draad zal ook

blootliggende metalen delen van het elektrische gereedschap “stroomvoerend”

maken en de bediener een schok geven.

Gebruik bij het rippen altijd een schulpgeleider of rechtgeleider. Dit verbetert de

nauwkeurigheid van de snede en vermindert de kans op vastlopen van het blad.

Gebruik altijd bladen met de juiste grootte en vorm (ruitvormig versus rond) van de

asgaten. Zaagbladen die niet overeenkomen met de montagehardware van de zaag

zullen excentrisch lopen, waardoor de controle verloren gaat.

Gebruik nooit beschadigde of onjuiste bladringen of bouten. De bladringen en bouten

zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en een veilige

werking.

(1) Terugslag

Oorzaken en voorkomen van terugslag door de operator:

Terugslag is het resultaat van onjuist of verkeerd gebruik van het elektrische

gereedschap. Terugslag kan worden voorkomen door de juiste

voorzorgsmaatregelen te nemen zoals hieronder beschreven.

Terugslag is een plotselinge reactie op een geknepen, vastgelopen of verkeerd

uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het

werkstuk in de richting van de bediener wordt getild；

Wanneer het zaagblad vastgeklemd zit doordat de zaagsnede dichtgaat, slaat het

blad af en drijft de motorreactie het apparaat snel terug in de richting van de

bediener;

Als het blad tijdens de zaagsnede gedraaid of verkeerd uitgelijnd raakt, kunnen de

tanden aan de achterkant van het blad in de bovenkant van het hout graven,

waardoor het blad uit de valkerf klimt en terugspringt in de richting van de bediener.

6. Vaak voorkomende ongevallen of storingen en tegenmaatregelen

Houd de zaag met beide handen stevig vast en plaats uw armen zodanig dat de

terugslagkrachten worden tegengehouden. Plaats uw lichaam aan weerszijden van het

zaagblad, maar niet in lijn met het zaagblad. Terugslag kan ertoe leiden dat de zaag

naar achteren springt, maar terugslagkrachten kunnen door de gebruiker onder

controle worden gehouden als de juiste voorzorgsmaatregelen worden genomen.

Als het zaagblad blokkeert of als u een zaagsnede om welke reden dan ook onderbreekt,

laat u de trekker los en houdt u de zaag onbeweeglijk in het materiaal totdat het

zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag van het werk te

verwijderen of de zaag achteruit te trekken terwijl het blad in beweging is, anders kan er

terugslag ontstaan.

Wanneer u een zaag opnieuw in het werkstuk start, centreert u het zaagblad in de

zaagsnede zodat de zaagtanden niet in het materiaal grijpen. Als het zaagblad

blokkeert, kan het bij het herstarten van de zaag uit het werkstuk omhoog lopen of

terugslaan.

Ondersteun grote panelen om het risico op vastklemmen van het zaagblad en terugslag

te minimaliseren. Grote panelen hebben de neiging door te zakken onder hun eigen

gewicht. Ondersteuningen moeten aan beide kanten onder het paneel worden

geplaatst, dicht bij de zaaglijn en dicht bij de rand van het paneel.

Gebruik geen botte of beschadigde messen. Ongeslepen of onjuist ingestelde bladen

produceren een smalle kerf, wat leidt tot overmatige wrijving, vastlopen van het blad en

terugslag.

Vergrendelingshendels voor bladdiepte en afschuining moeten goed vastzitten voordat

u gaat zagen. Als de mesafstelling tijdens het zagen verschuift, kan dit leiden tot

vastlopen en terugslag.

Wees extra voorzichtig bij het zagen in bestaande muren of andere blinde zones. Het

uitstekende zaagblad kan voorwerpen doorsnijden die terugslag kunnen veroorzaken.

113 114

Enventor CIRKELZAAG HANDLEIDING

De laser moet worden gebruikt en onderhouden volgens de instructies van de fabrikant.

Richt de straal nooit op een persoon of object anders dan het werkstuk.

De laserstraal mag niet opzettelijk op personeel worden gericht en mag niet langer dan

0,25s op het oog van een persoon worden gericht.

Het laserlicht/de laserstraling die in het systeem wordt gebruikt, is klasse 2 met maximaal

1 mW en een golflengte van 650 nm. Deze lasers vormen normaal gesproken geen optisch

gevaar, hoewel staren naar de straal flitsblindheid kan veroorzaken.

Kijk niet rechtstreeks in de laserstraal. Er kan gevaar ontstaan als u opzettelijk in de

laserstraal staart;

Gebruik van bedieningselementen, aanpassingen of uitvoering van de procedure anders

dan aangegeven in deze handleiding kan leiden tot blootstelling aan gevaarlijke straling.

Laat het elektrische apparaat onderhouden door een gekwalificeerde reparateur die

alleen identieke vervangingsonderdelen gebruikt. Zo blijft de veiligheid van het elektrische

apparaat gegarandeerd.

Service

Bestudeer deze symbolen en leer hun betekenis. Een juiste interpretatie van deze symbolen

zorgen voor een efficiëntere en veiligere bediening van dit product.

9. SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product voorkomen.

8. Veiligheidsregels voor laserlicht

WAARSCHUWING

LET OP

Zorg altijd dat de laserstraal gericht is op een stevig werkstuk zonder reflecterende

oppervlakken. D.w.z. hout of ruw gecoate oppervlakken zijn acceptabel. Fel glanzend

reflecterend plaatstaal of iets dergelijks is niet geschikt voor lasergebruik, omdat het

reflecterende oppervlak de straal terug kan richten op de bediener.

Vervang de laserlichtmodule niet door een ander type. Reparaties moeten worden

uitgevoerd door de laserfabrikant of een geautoriseerde agent.

SYMBOL BESCHRIJVING

Lees de handleiding voor installatie of gebruik.

Klasse II-constructie Dubbel geïsoleerde constructie.

Draag een veiligheidsbril, gehoorbescherming en

ademhalingsbescherming.

Niet weggooien met huishoudelijk afval.

In overeenstemming met essentiële toepasselijke

veiligheidsnormen van Europese richtlijnen.

In overeenstemming met de essentiële

veiligheidsnormen van de Britse richtlijnen.

Dit product is recyclebaar. Als het niet meer gebruikt kan worden,

breng het dan naar een recyclingcentrum.

Als de zaagtanden vastzitten in het zaaglichaam, moet u de machine onmiddellijk

uitschakelen en de stroomtoevoer onderbreken. Nadat de machine volledig tot stilstand

is gekomen, beweegt u de machine om te proberen het zaagblad uit het zaaglichaam te

verwijderen.

(3) Vertanding zit vast

Voor elk gebruik controleren of de onderste beschermkap goed sluit. De zaag niet

gebruiken als de onderste beschermkap niet vrij beweegt en onmiddellijk sluit. De

onderste beschermkap nooit in de open stand vastklemmen of vastbinden. Als de zaag

per ongeluk valt, kan de onderste beschermkap worden verbogen. Breng de onderste

beschermkap omhoog met de intrekhandgreep en controleer of hij vrij beweegt en het

zaagblad of andere onderdelen niet raakt, in alle hoeken en op alle zaagdieptes.

Controleer de werking van de veer van de onderste beschermkap. Als de beschermkap

en de veer niet goed werken, moeten ze voor gebruik worden onderhouden. De onderste

beschermkap kan traag werken door beschadigde onderdelen, kleverige afzettingen of

een opeenhoping van vuil.

De onderste beschermkap mag alleen handmatig ingetrokken worden voor speciale

zaagsnedes zoals “invalzaagsnedes en samengestelde zaagsnedes”. Breng de onderste

beschermkap omhoog door de handgreep in te trekken en laat de onderste

beschermkap los zodra het zaagblad het materiaal raakt. Voor alle andere

zaagwerkzaamheden moet de onderste beschermkap automatisch werken.

Controleer altijd of de onderste beschermkap het zaagblad bedekt voordat u de zaag

op de werkbank of de vloer legt. Een onbeschermd, nalopend zaagblad zorgt ervoor dat

de zaag achteruit loopt en alles zaagt wat op zijn pad komt. Houd rekening met de tijd

die het zaagblad nodig heeft om te stoppen nadat de schakelaar is losgelaten.

7. Functie voor onderste beveiliging

(2) Verstopping

Als de machine geblokkeerd is, schakel dan onmiddellijk de hele machine uit, onderbreek

de stroomtoevoer, wacht tot de machine volledig stilstaat en controleer dan of er een

blokkering is zoals houtkrullen of stukken hout die het zaagblad blokkeren, gebruik ander

gereedschap (bankschroef, schroevendraaier, enz.) om de blokkering op te ruimen.

1. Vergrendelingsknop

2. Aan/uit-schakelaar (alleen

EU/UK)

3. Vacuümadapter

4. Onderste beschermhendel

5. Vaste bewaker

6. Basisplaat

7. Onderste beschermkap

8. Zaagblad

9. Parallelle gids

10. Snijmarkering , 90°

11. Snijmarkering, 45°

12. Vergrendelknop voor

parallelle geleiding

13. Afschuiningsknop van de

grondplaat

14. Hoekschaal van de

basisplaat

15. Asvergrendelknop

16. Voorste handgreep

17. Inbussleutel

18. Buitenflens (zie afb. 1)

19. Mesbout (zie afb. 1)

20. Binnenflens (zie afb. 2)

21. Zaagdiepteschaal (zie

afb. 5)

22. Vergrendelknop voor de

zaagdiepte (zie afb. 5)

23. Laser

e. Functiebeschrijving

115 116

Werkmodus

Trillingsemissiewaarde a(m/s ²) ＜2,5 m/s ²

Onzekerheid K = 1,5 m/s ²

c. Trillingen

220-240V~ 50Hz

1400W/11A

6000rpm

7-1/4”

Spanning & Frequentie(EU/UK):

120V~ 60HzSpanning & Frequentie(US):

Ingangsvermogen:

Geen ladingssnelheid:

Bladgrootte(US):

185mm

Bladgrootte(EU/UK):

90°：62mm

45°：42mm

Max.zaagdiepte:

LPA=96.4dB(A)

K=3 dB(A)

WA=104.4dB(A)

K=3 dB(A)

Geluidsdrukniveau LpA:

Onzekerheid KpA:

Geluidsvermogensniveau LWA:

Onzekerheid KWA:

a. Specificatie

b. Informatie over geluidsemissies via de lucht

10. Productparameters

Enventor CIRKELZAAG HANDLEIDING

d. Beperk lawaai en trillingen tot een minimum!

Probeer de blootstelling aan trillingen zo laag mogelijk te houden. Voorbeelden van

maatregelen om de blootstelling aan trillingen te verminderen zijn het dragen van

handschoenen tijdens het gebruik van het gereedschap en het beperken van de

werktijd.

Er moet rekening worden gehouden met alle delen van de gebruikscyclus (bijv. tijden dat

het elektrische gereedschap is uitgeschakeld en tijden dat het is ingeschakeld maar niet

belast wordt).

—

LET OP

De opgegeven trillingsemissie is bepaald met een gestandaardiseerde meetmethode en

wordt gebruikt om het gereedschap met andere te vergelijken.

De opgegeven trillingsemissie kan ook worden gebruikt om het gevaar vooraf in te

schatten.

De werkelijke trillingsemissie tijdens het gebruik van het apparaat kan afwijken van de

opgegeven trillingsemissie, afhankelijk van hoe het apparaat wordt gebruikt.

—

Gebruik alleen elektrisch gereedschap dat in perfecte staat verkeert.

Onderhoud en reinig het elektrische gereedschap regelmatig.

Pas uw werkwijze aan het elektrische gereedschap aan.

Overbelast het elektrische gereedschap niet.

Laat het elektrische apparaat controleren indien nodig.

Schakel het elektrische apparaat uit als het niet wordt gebruikt.

Draag beschermende handschoenen en gehoorkappen om de effecten van lawaai en

trillingen op de gebruiker te minimaliseren.

—

WAARSCHUWING

11. Product beschrijving

12. Montage

Het zaagblad vervangen

Verwijderen

13.Montage

Deze cirkelzaag is bedoeld voor het in de

lengte en dwars zagen van hout met rechte

zaagsneden snijden lijnen als Goed als

schuine kant hoeken tot 45° terwijl hij stevig

op het werkstuk rust.

Haal vóór alle werkzaamheden aan de machine zelf de stekker uit het stopcontact.

Draag veiligheidshandschoenen bij het monteren van het zaagblad 8. Gevaar voor

letsel bij het aanraken van het zaagblad 8.

Gebruik alleen zaagbladen 8 die overeenkomen met de karakteristieke gegevens in de

gebruiksaanwijzing.

Gebruik in geen geval slijpschijven als snijgereedschap.

Druk op de asvergrendelingsknop 15 en houd deze ingedrukt. De spilvergrendelknop 15

mag alleen worden bediend als het zaagblad 8 stilstaat. Draai de mesbout 19 tegen de

klok in los met de inbussleutel 17 (zie afb. 1). Verwijder de buitenflens 18. Kantel de onder-

ste beschermkap 7 naar achteren en houd deze stevig vast met de onderste bescherm-

kaphendel 4. Verwijder het zaagblad 8 (Zie Afb. 1) .

Reinig het zaagblad 8 en alle te monteren klemdelen. Kantel de onderste beschermkap 7

naar achteren en houd deze stevig vast met de onderste beschermkaphendel 4. Plaats het

zaagblad 8 op de binnenflens 20. Monteer de buitenflens 18 en de bladbout 19. Gebruik de

inbussleutel 17 om de bladbout vast te draaien 19 stevig met de klok mee (zie afb. 2) .

-Zorg ervoor dat de montageposities van de binnenflens 20 en buitenflens 18 correct zijn.

-Bij montage: Zorg ervoor dat de zaagrichting van de tanden (pijlrichting op zaagblad 8)

en de draairichtingpijl op de zaagbladbeschermkap 7 overeenkomen.

Voor het verwisselen van het snijgereedschap kunt u de machine het beste op

de voorkant van het motorhuis plaatsen.

117 118

Enventor CIRKELZAAG HANDLEIDING

WAARSCHUWING

KENNISGEVING!

Gebruik de zaagdiepteschaal 21 niet bij het maken van schuine sneden vanwege mogelijke

onnauwkeurigheid.

14. Stofafzuiging

15. Aanpassing

De hoek van de basisplaat aanpassen

Voeg altijd 3 mm toe aan uw zaagdiepte, zodat het zaagblad 8 door het materiaal kan zagen.

16. Instellen van de zaagdiepte

Bevestig de zuigadapter 3 op de stofafzuigopening tot deze vastklikt (Zie Afb. 3) . Sluit een

geschikte vacuümslang rechtstreeks aan op de adapter 3.

De stofzuigeradapter 3 mag niet worden gemonteerd als er geen externe stofafzuiging is

aangesloten. Anders bestaat het gevaar dat het afzuigsysteem verstopt raakt.

Reinig de zuigadapter 3 regelmatig om een optimale stofafzuiging te garanderen. De

stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Draai de vergrendelknop voor de afschuining van de voetplaat 13 tegen de klok in om de

hoekschaal 14 van de voetplaat los te maken (zie afb. 4, stap 1) .

Kantel de basisplaat 6 weg van de machine totdat de gewenste zaaghoek is ingesteld op

de hoekschaal 14 (zie afb. 4, stap 2) .

Draai de vergrendelknop voor de afschuining van de basisplaat 13 vast door deze met de

klok mee te draaien (Zie Afb. 4, Stap 3) .

Breng het zaaglichaam omhoog, weg van de basisplaat 6. Stel de zaagdiepte in met de

zaagdiepteschaal 21 (zie Afb. 5, Stap 2) .

Druk de zaagdiepte-vergrendelknop 22 naar beneden om te vergrendelen (zie afb. 5, stap

3) .

119 120

Enventor CIRKELZAAG HANDLEIDING

WAARSCHUWING

17. Bediening

Aan- en uitschakelen

Handgreep positie

Houd uw zaag altijd stevig met beide handen vast tijdens het gebruik (zie afb. 7) .

18. Snijgeleider

19. Gebruik van de parallelgeleider

3 1

Deze cirkelzaag is vergrendeld om onbedoeld starten te voorkomen. Druk de

vergrendelknop 1 in, vervolgens de aan/uit-schakelaar 2 en laat de vergrendelknop 1 los.

Uw schakelaar staat nu aan (Zie Afb. 6) . Om uit te schakelen laat u gewoon de

aan/uit-schakelaar 2 los.

Het mes 8 kan na het uitschakelen blijven draaien. Wacht tot de machine volledig tot

stilstand is gekomen voordat u neerlegt.

Aan de voorzijde van de basisplaat bevindt zich een zaaggeleiderinkeping voor gebruik

met een parallelgeleider 9. Voor rechte zaagsneden gebruikt u de 0 ° snijmarkering 10 van

de geleider zodat deze op één lijn ligt met de schaal van uw parallelgeleider 9 (zie Afb. 8,

stap 1) .

Voor een schuine snede van 45 ° gebruikt u de 45 ° snijmarkering 11 om uit te lijnen met de

schaal van uw parallelgeleider 9 (zie Afb. 8, Stap 2) .

Klem de parallelgeleider 9 stevig vast. Maak altijd een proefsnede om de instelling te

controleren.

De meegeleverde parallelgeleider 9 wordt gebruikt voor het maken van sneden evenwijdig

aan een werkstukrand op een gekozen afstand.

Schuif de arm van de parallelle geleider 9 door het armatuur om de vereiste snijafstand te

bereiken en draai vervolgens de vergrendelknop 12 van de parallelle geleider vast om vast

te klemmen (zie afb. 9) . Het kan vanaf beide zijden van de basisplaat 6 worden gebruikt .

121 122

Enventor CIRKELZAAG HANDLEIDING

20. Schuine sneden

21. Werktips voor uw cirkelzaag

Stel de gewenste afschuiningshoek in tussen 0° en 45° (zie afb. 10) .

Gebruik altijd een mes 8 dat geschikt is voor het materiaal en de materiaaldikte die u wilt

zagen. De maaikwaliteit zal verbeteren naarmate het aantal mestanden toeneemt. Zorg

er altijd voor dat het werkstuk stevig wordt vastgehouden of vastgeklemd om beweging

te voorkomen. Ondersteun grote panelen dicht bij de snijlijn. Elke beweging van het mate-

riaal kan de kwaliteit van de snede beïnvloeden.

Het mes 8 snijdt bij de opwaartse slag en kan het bovenste oppervlak of de randen van uw

apparaat beschadigen werkstuk wanneer snijden, ervoor zorgen jouw bovenste meest

oppervlak is A niet zichtbaar oppervlak als je werk klaar is.

123 124

Opmerkingen

Zorg ervoor dat de stofzuiger geschikt is voor gebruik met een elektrisch gereedschap.

De meeste droge stofzuigers voor huishoudelijk gebruik zijn goed geschikt voor dit doel.

Stofafzuiging is vooral nuttig wanneer een groot aantal zaagsneden na elkaar worden

uitgevoerd. Het is dan minder nodig om pauzes te nemen om het elektrische

gereedschap en de werkplek schoon te maken.

—

Gebruik altijd een stofafzuiging bij het zagen van materialen die potentieel gevaarlijk

stof produceren. Dit geldt ook voor hardhout, MDF-platen en keramiek.

—

Enventor CIRKELZAAG HANDLEIDING

Gebruik geen schoonmaakmiddelen om de plastic onderdelen van het apparaat schoon

te maken. Een mild schoonmaakmiddel op een vochtige doek wordt aanbevolen. Water

mag nooit in contact komen met het apparaat.

Om ongelukken te voorkomen moet u het apparaat altijd uitschakelen voordat u het

reinigt of onderhoud uitvoert. Het apparaat kan het best worden gereinigd met

perslucht. Draag altijd een veiligheidsbril bij het gebruik van perslucht. Als er geen

perslucht beschikbaar is, gebruik dan een borstel om stof en spanen van het

gereedschap te verwijderen.

Ventilatieopeningen en schakelaarhendels van de motor moeten schoon en vrij van

vreemde voorwerpen worden gehouden. Probeer ze niet schoon te maken door puntige

voorwerpen door de openingen te steken.

Gebruik nooit bijtende middelen om plastic onderdelen schoon te maken. Zoals: benzine,

tetrachloorkoolstof, gechloreerde schoonmaakmiddelen, ammoniak en huishoudelijke

schoonmaakmiddelen die ammoniak bevatten. Gebruik geen van deze middelen om het

apparaat schoon te maken.

Laat een erkend servicecentrum de versleten koolborstels onderzoeken en vervangen in

geval van overmatige vonken.

Houd het apparaat altijd schoon.

Als u schade ontdekt, raadpleeg dan de opengewerkte tekening en de onderdelenlijst

om precies te bepalen welk vervangingsonderdeel u moet bestellen bij onze

klantenservice.

Reinig de behuizing alleen met een vochtige doek. Gebruik geen oplosmiddelen! Droog

daarna goed af.

Als het netsnoer van dit elektrische gereedschap (of de batterij) beschadigd is, moet

het worden vervangen door een soortgelijk snoer (batterij) dat verkrijgbaar is via de

serviceorganisatie of een gekwalificeerde bevoegde technicus.

23. Onderhoud

LET OP

22. Afzuiging van stof en spaanders

Let op! Bij het werken met loodhoudende verf en sommige houtsoorten kan

schadelijk/toxisch stof vrijkomen. Deze vormen een risico voor zowel de gebruiker als

mensen in de omgeving. Bescherm jezelf met geschikte persoonlijke

beschermingsmiddelen en houd andere mensen uit de buurt van het werkgebied.

Sluit een afzuigsysteem of een stofzuiger aan op het elektrische gereedschap. Dit zorgt

voor een optimale afzuiging van stof en spanen van het werkstuk.

De voordelen: Je beschermt zowel het elektrische gereedschap als je eigen gezondheid.

Je werkgebied blijft ook schoon en veilig.

Sluit de afzuigslang aan op de stofafzuigaansluiting.

Zorg ervoor dat de pijl op het kleinere uiteinde van de afzuigslang is uitgelijnd met de

uitsparing in de stofafzuigaansluiting.

draai de zuigslang naar rechts tot hij vastklikt.

Sluit een geschikt stofafzuigapparaat aan.

—

125 126

EU-CONFORMITEITSVERKLARING

Wij, Shenzhen Shangu Trading Co, Ltd, verklaren hierbij dat aan de essentiële

eisen zoals uiteengezet in de EMC-richtlijn 2014/30/EU en de Machinerichtlijn

2006/42/EG en ROHS-richtlijn 2011/65/EU. volledig is voldaan op ons product

met onderstaande indicatie:

Fabrikant: KEYSTONE ELECTRICAL(ZHEJIANG) CO, LTD.

Adres: No.1158 South Longqian Street,Jinhua,Zhejiang,China

Voorwerp(en) van de aangifte；

Product: Cirkelzaag;

Modelnummer: SGCS1400;

Type: Elektrisch

Toegepaste norm:

de EMC-richtlijn 2014/30/EU

EN55014-1：2016+A1+A2

EN55014-2：2015

EN61000-3-2：2014

EN61000-3-3：2013

Machinerichtlijn 2006/42/EG

EN62841-1：2015

EN62841-2-5：2014

ROHS-richtlijn 2011/65/EU:

EN 62321-1 :2013,EN 62321-2 :2014 ;EN 62321-3-1 :2014 ;EN 62321-4 :2014

EN 62321-5 :2014 ;EN 62321-6 :2015,EN62321-7 :2015 ;EN62321-7-1 : 2015

EN 62321-7-2 :2017, ;EN 62321-8 :2017

Bedrijfsnaam: TB EC REP EUROPEAN SL

Adres bedrijf: Calle Marcelo Usera 60, LC. Madrid 28026 Spanje

[email protected], +34682797075

plaats en datum van de verklaring: jinhua , 02.04.2021

handtekening van de persoon: Tyler.chen

Titel ondertekening: Kwaliteitsmanager

Enventor CIRKELZAAG HANDLEIDING

Gooi elektrische apparaten niet weg als ongesorteerd huishoudelijk afval, gebruik

gescheiden inzamelingsvoorzieningen. Neem contact op met uw gemeente voor

informatie over de beschikbare inzamelingssystemen. Als elektrische apparaten op

vuilnisbelten of stortplaatsen terechtkomen, kunnen gevaarlijke stoffen in het grondwater

lekken en in de voedselketen terechtkomen, wat schadelijk is voor uw gezondheid en

welzijn.

25. Betekenis van doorkruiste vuilnisbak op wielen:

Voor vragen over deze of andere producten kunt u ons e-mailen:

[email protected].

26. Klantenservice Hot-mail

Beste gewaardeerde klant:

Hartelijk dank voor uw bestelling. Ik hoop dat u een prettige winkelervaring heeft gehad

in onze winkel.

We hopen dat dit product goed werkt voor jou.

Veel dank en hoop dat u genieten van winkelen met ons.Your Oprechte

Bedankt voor het kopen van ons product!

Schakel de motor uit en trek de stekker uit het stopcontact (verwijder de accu). Zorg

ervoor dat u de machine tijdens het transport niet laat vallen of schokken toebrengt. Voor

transport moet de machine worden vastgezet tegen wegglijden en omvallen. Plaats geen

voorwerpen op het apparaat.

24. Transport

127 128

Enventor CIRKELSÅG BRUKSANVISNING

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELVERKTYG

Spara alla varningar och anvisningar för framtida bruk

VARNING

ANMÄRKNING

1. Säkerhet på arbetsområdet

2. Elektrisk säkerhet

Termen jordfelsbrytare (RCD) kan ersättas av termerna jordfelsbrytare (GFCI) eller

jordfelsbrytare (ELCB).

3. Personlig säkerhet

4. Användning och skötsel av elverktyg

Läs alla säkerhetsvarningar och anvisningar. Om du inte följer varningarna och

anvisningarna kan det leda till elektriska stötar, brand och allvarliga personskador.

Termen ” elverktyg” i varningarna avser dina nätdrivna (sladdanslutna) elverktyg eller

batteridrivna (sladdlösa) elverktyg

Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden inbjuder till

olyckor

Använd inte elverktyg i explosiva miljöer, t.ex. i närheten av brandfarliga vätskor,

gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.

Håll barn och andra åskådare på avstånd när du använder ett elverktyg. Om du

distraheras kan du tappa kontrollen.

Elverktygets stickpropp måste passa till vägguttaget. Modifiera aldrig stickkontakten

på något sätt. Använd inte några adapterkontakter med jordade elverktyg.

Omodifierade stickkontakter och matchande uttag minskar risken för elektriska

stötar.

Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Det

finns en ökad risk för elstötar om din kropp är jordad.

Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som tränger in i ett

elverktyg ökar risken för elstötar.

Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller koppla ur

elverktyget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar.

Skadade eller trassliga sladdar ökar risken för elstötar.

När du använder ett elverktyg utomhus ska du använda en förlängningssladd som är

lämplig för utomhusbruk. Användning av en sladd som är lämplig för utomhusbruk

minskar risken för elstötar.

Om det är oundvikligt att använda ett elverktyg i fuktiga utrymmen, ska du använda

en jordfelsbrytare (RCD). Användning av en jordfelsbrytare minskar risken för

elektriska stötar.

Var uppmärksam när du använder ett elverktyg. Använd inte ett elverktyg om du är

trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblick av

ouppmärksamhet vid användning av elverktyg kan leda till allvarliga personskador.

Använd personlig skyddsutrustning. Använd alltid ögonskydd. Skyddsutrustning som

dammask, halkfria skyddsskor, skyddshjälm eller hörselskydd som används under

lämpliga förhållanden minskar risken för personskador.

Förhindra oavsiktlig start. Se till att strömbrytaren är i läge off innan du ansluter till

strömkällan och/eller batteriet, lyfter upp eller bär verktyget. Att bära elverktyg med

fingret på strömbrytaren eller att sätta igång elverktyg som har strömbrytaren

påslagen inbjuder till olyckor.

Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på elverktyget. En

skiftnyckel eller nyckel som sitter kvar på en roterande del av elverktyget kan leda till

personskador.

Sträck dig inte för långt. Håll hela tiden balansen, så att du kan kontrollera

elverktyget bättre i oväntade situationer.

Klä dig korrekt. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och

handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i

rörliga delar.

Om det finns anordningar för anslutning av dammutsug och dammuppsamling ska du

se till att dessa är anslutna och används på rätt sätt. Användning av

dammuppsamling kan minska dammrelaterade faror.

Använd inte våld på elverktyget. Välj rätt elverktyg för ditt jobb. Med rätt elverktyg

blir arbetet bättre och säkrare.

Använd inte elverktyget om det inte går att slå på och av med strömbrytaren. Ett

elverktyg som inte kan styras med strömbrytaren är farligt och måste repareras.

Koppla bort stickkontakten från strömkällan och/eller batteripaketet från elverktyget

innan du gör några justeringar, byter tillbehör eller förvarar elverktyget. Sådana

förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.

129 130

Enventor CIRKELSÅG BRUKSANVISNING

5. Särskilda säkerhetsregler

Förvara oanvända elverktyg utom räckhåll för barn och låt inte personer som inte är

bekanta med elverktyget eller denna bruksanvisning använda elverktyget. Elverktyg är

farliga i händerna på otränade användare.

Underhåll elverktygen. Kontrollera att rörliga delar inte är feljusterade eller sitter fast,

att delar inte är trasiga och att inget annat kan påverka elverktygets funktion. Låt

reparera elverktyget före användning om det är skadat. Många olyckor orsakas av

dåligt underhållna elverktyg.

Håll skärverktygen vassa och rena. Korrekt underhållna skärverktyg med vassa

skärkanter löper mindre risk att fastna och är lättare att kontrollera.

Använd elverktyget, tillbehör och verktygsbitar etc. i enlighet med dessa instruktioner,

med hänsyn till arbetsförhållandena och det arbete som ska utföras. Om elverktyget

används för andra arbetsuppgifter än de avsedda kan det leda till farliga situationer.

FARA: Håll händerna borta från skärområdet och bladet. Håll den andra handen på

hjälphandtaget eller motorhuset. Om båda händerna håller i sågen kan de inte skäras

av Original-instruktionernas klinga.

Sträck dig inte in under arbetsstycket. Skyddet kan inte skydda dig från klingan under

arbetsstycket.

Justera kapdjupet efter arbetsstyckets tjocklek. Mindre än en hel tand av klingans

tänder ska vara synlig under arbetsstycket.

Håll aldrig arbetsstycket som ska kapas i händerna eller över benet. Fäst

arbetsstycket på en stabil plattform. Det är viktigt att stödja arbetet ordentligt för

att minimera kroppsexponering, att klingan fastnar eller att du förlorar kontrollen.

Håll elverktyget i isolerade greppytor när du utför ett arbete där skärverktyget kan

komma i kontakt med dolda ledningar eller sin egen sladd. Kontakt med

en ” strömförande” ledning gör även elverktygets exponerade

metalldelar ” strömförande” och ger operatören en stöt.

Använd alltid ett parallellanslag eller en rak kantstyrning vid rippning. Detta

förbättrar skärprecisionen och minskar risken för att klingan fastnar.

Använd alltid klingor med rätt storlek och form (diamantformade eller runda) på

axelhålen. Klingor som inte passar ihop med sågens monteringsdetaljer kommer att

löpa excentriskt, vilket leder till att du förlorar kontrollen.

Använd aldrig skadade eller felaktiga bladbrickor eller bultar. Bladbrickorna och

skruven är speciellt utformade för din såg, för optimal prestanda och driftsäkerhet.

(1)Kickback

Orsaker till och operatörens förebyggande av bakslag:

Ett bakslag är en följd av felaktig användning av elverktyget. Det kan

förebyggas genom att vidta lämpliga försiktighetsåtgärder enligt

beskrivningen nedan.

Kickback är en plötslig reaktion på ett klämt, fastnat eller feljusterat sågblad, vilket

gör att en okontrollerad såg lyfter upp och ut ur arbetsstycket mot operatören ；

När klingan kläms eller fastnar hårt på grund av att sågsnittet stängs, stannar

klingan och motorreaktionen driver enheten snabbt tillbaka mot operatören;

Om klingan vrids eller snedställs i snittet kan tänderna i klingans bakkant gräva sig in

i träets ovansida, vilket gör att klingan klättrar ut ur spåret och hoppar tillbaka mot

operatören.

6. Vanliga olyckor eller funktionsstörningar och motåtgärder

Håll ett stadigt grepp med båda händerna om sågen och placera armarna så att de

motstår kraften från bakslaget. Placera kroppen på båda sidor om klingan, men inte i

linje med klingan. Ett bakslag kan leda till att sågen hoppar bakåt, men

bakslagskrafterna kan kontrolleras av operatören om lämpliga försiktighetsåtgärder

vidtas.

När klingan binder, eller när du avbryter ett snitt av någon anledning, släpp avtryckaren

och håll sågen stilla i materialet tills klingan stannar helt. Försök aldrig att ta bort sågen

från arbetsstycket eller dra sågen bakåt medan klingan är i rörelse, eftersom det då kan

uppstå en rekyl.

När du startar om en såg i arbetsstycket ska du centrera sågbladet i sågspåret så att

sågtänderna inte är i ingrepp i materialet. Om sågklingan fastnar kan den gå upp eller

sparka tillbaka från arbetsstycket när sågen startas om.

Stöd stora paneler för att minimera risken för att klingan kläms och slår tillbaka. Stora

paneler tenderar att sjunka under sin egen vikt. Stöd måste placeras under skivan på

båda sidor, nära såglinjen och nära skivans kant.

Använd inte slöa eller skadade blad. Oslipade eller felaktigt inställda klingor ger ett

smalt snitt som orsakar överdriven friktion, klingbindning och bakslag.

Låsspakarna för justering av bladdjup och fasning måste vara åtdragna och säkrade

innan kapningen påbörjas. Om bladjusteringen förskjuts under kapningen kan det

orsaka bindning och bakslag.

Var extra försiktig när du sågar i befintliga väggar eller andra blinda områden. Det

utskjutande bladet kan skära föremål som kan orsaka bakslag.

131 132

Lasern ska användas och underhållas i enlighet med tillverkarens anvisningar.

Rikta aldrig strålen mot någon person eller något annat föremål än arbetsstycket.

Laserstrålen får inte avsiktligt riktas mot personal och får inte riktas mot en persons öga

under längre tid än 0,25 sekunder.

Det laserljus/den laserstrålning som används i systemet är av klass 2 med maximalt 1 mW

och 650 nm våglängd. Dessa lasrar utgör normalt ingen optisk fara, men om man stirrar in

i strålen kan man bli blixtblind.

Stirra inte direkt på laserstrålen. En fara kan uppstå om du avsiktligt stirrar in i strålen, följ

därför alla säkerhetsregler enligt följande;

Användning av andra reglage eller justeringar eller utförande av andra procedurer än de

som anges här kan leda till farlig strålningsexponering.

Låt en behörig fackman utföra service på elverktyget och använd endast identiska

reservdelar. På så sätt säkerställs att elverktygets säkerhet upprätthålls.

Service

Studera dessa symboler och lär dig deras innebörd. Korrekt tolkning av dessa symboler

kommer att

en effektivare och säkrare användning av denna produkt.

9. SYMBOLER

Några av följande symboler kan förekomma på denna produkt.

8. Säkerhetsregler för laserljus

VARNING

FÖRSIKTIGHET

Se alltid till att laserstrålen riktas mot ett robust arbetsstycke utan reflekterande ytor.

Dvs. trä eller grovt belagda ytor är acceptabla. Blankt skinande reflekterande stålplåt

eller liknande är inte lämpligt för laseranvändning eftersom den reflekterande ytan kan

rikta strålen tillbaka mot operatören.

Byt inte ut laserljusenheten mot en annan typ. Reparationer måste utföras av

lasertillverkaren eller en auktoriserad agent.

SYMBOL BESKRIVNING

Läs bruksanvisningen före installation eller användning.

Klass II-konstruktion Dubbelisolerad konstruktion.

Använd skyddsglasögon, hörselskydd och andningsskydd.

Får inte kastas tillsammans med hushållsavfall.

I enlighet med väsentliga tillämpliga

säkerhetsstandarder i europeiska direktiv.

I enlighet med väsentliga tillämpliga

säkerhetsstandarder i brittiska direktiv.

Denna produkt är återvinningsbar. Om den inte längre kan

användas ska du lämna den till en återvinningscentral.

Om sågtänderna sitter fast i skärkroppen bör du omedelbart stänga av maskinen och

stänga av strömmen. När maskinen har stannat helt ska du flytta maskinen för att

försöka ta bort sågbladet från skärkroppen.

(3)Tandade tänder fastnade

Kontrollera att det nedre skyddet stängs ordentligt före varje användning. Använd inte

sågen om det nedre skyddet inte rör sig fritt och stängs omedelbart. Kläm eller bind

aldrig fast det nedre skyddet i öppet läge. Om sågen tappas av misstag kan det nedre

skyddet böjas. Lyft upp det nedre skyddet med handtaget och kontrollera att det rör sig

fritt och inte vidrör klingan eller någon annan del, i alla vinklar och på alla skärdjup.

Kontrollera funktionen hos det nedre skyddets fjäder. Om skyddet och fjädern inte

fungerar som de ska måste de servas före användning. Det nedre skyddet kan fungera

trögt på grund av skadade delar, kladdiga avlagringar eller ansamling av skräp.

Det nedre skyddet kan endast dras tillbaka manuellt för speciella snitt, t.ex. ”instickssnitt

och sammansatta snitt”. Höj det nedre skyddet genom att dra tillbaka handtaget och

släpp det så snart klingan kommer in i materialet. Vid alla andra sågningar ska det nedre

skyddet fungera automatiskt.

Kontrollera alltid att det nedre skyddet täcker klingan innan du lägger ner sågen på

bänken eller golvet. En oskyddad klinga som går mot rälsen får sågen att gå baklänges

och kapa allt som finns i dess väg. Var uppmärksam på den tid det tar för klingan att

stanna efter att strömbrytaren släppts.

7. Nedre skyddsfunktion

(2)Blockering

Om maskinen är blockerad, stäng omedelbart av hela maskinen, stäng av

strömförsörjningen, vänta tills maskinen stannar helt och kontrollera sedan om det finns

någon blockering som träspån eller träbitar som blockerar sågbladet, använd andra

verktyg (skruvstäd, skruvmejsel etc.) för att rensa upp blockeringen.

Enventor CIRKELSÅG BRUKSANVISNING

c. Funktionsbeskrivning

1. Låsknapp

2. På/av-knapp (endast

EU/UK)

3. Vakuumadapter

4. Sänk skyddsspaken

5. Fast vakt

6. Basplatta

7. Nedre bladskydd

8. Sågblad

9. Parallell guide

10. Skärmärke , 90°

11. Skärmärke, 45°

12. Parallell styrlåsknopp

13. Låsvred för bottenplat-

tans fas

14. Basplattans vinkelskala

15. S pindellåsknapp

16. Främre handtag

17. Insexnyckel

18. Ytterfläns (se fig. 1)

19. Bladbult (se fig. 1)

20. Inre fläns (se fig. 2)

21. Skala för skärdjup (se

fig. 5)

22. Låsvred för skärdjup (se

fig. 5)

23. Laser

e. Funktionsbeskrivning

133 134

Arbetsläge

Emissionsvärde för vibrationer a(m/s ²) ＜2,5 m/s ²

Osäkerhet K = 1,5 m/s

c. Vibrationer

220-240V~ 50Hz

1400W/11A

6000rpm

185mm

Spänning och frekvens(EU/UK):

120V~ 60HzSpänning och frekvens(ES):

Inmatad effekt:

Hastighet utan belastning:

Bladstorlek(EU/UK):

7-1/4”

Bladstorlek(US):

90°：62mm

45°：48mm

Max.skärdjup:

LPA=96.4dB(A)

K=3 dB(A)

WA=104.4dB(A)

K=3 dB(A)

Ljudtrycksnivå LpA:

Osäkerhet KpA:

Ljudeffektnivå LWA:

Osäkerhet KWA:

a. Specifikation

b. Information om utsläpp av luftburet buller

10. Produktparametrar

d. Begränsa buller och vibrationer till ett minimum!

Försök att hålla exponeringen för vibrationer så låg som möjligt. Exempel på åtgärder

för att minska vibrationsexponeringen är att använda handskar vid användning av

verktyget och att begränsa arbetstiden.

Alla delar av arbetscykeln måste beaktas (t.ex. tider då verktyget är avstängt och tider

då det är påslaget men inte belastat).

—

OBSERVERA

Den angivna vibrationsemissionen har fastställts med en standardiserad mätmetod och

används för att jämföra verktyget med andra.

Den specificerade vibrationsemissionen kan också användas för att uppskatta faran i

förväg.

Den faktiska vibrationsemissionen vid användning av verktyget kan avvika från den

specificerade vibrationsemissionen beroende på hur verktyget används.

—

Använd endast elverktyg som är i perfekt skick.

Underhåll och rengör elverktyget regelbundet.

Anpassa din arbetsmetod till elverktyget.

Överbelasta inte elverktyget.

Låt kontrollera elverktyget vid behov.

Sluta använda elverktyget när det inte används.

Använd skyddshandskar och hörselskydd för att minimera effekterna av buller och

vibrationer på användaren.

—

Enventor CIRKELSÅG BRUKSANVISNING

VARNING

11. Produktbeskrivning

12. Montering

Byte av sågklinga

Ta bort

13.Montering

Denna cirkelsåg är avsedd för längd- och

tvärsågning av trä med rak skärande rader

som väl som fasa vinklar till 45° medan den

vilar stadigt på arbetsstycket.

Innan något arbete på själva maskinen drar du ur kontakten ur uttaget.

Bär skyddshandskar vid montering av sågbladet 8. Risk för skador vid beröring av

sågbladet 8.

Använd endast sågklingor 8 som överensstämmer med de karakteristiska uppgifterna i

bruksanvisningen.

Använd under inga omständigheter slipskivor som skärverktyg.

Tryck på spindellåsknappen 15 och håll den intryckt. Spindellåsknappen 15 kan endast

påverkas när sågbladet 8 står stilla. Lossa bladbulten 19 moturs med insexnyckeln 17 (se

fig. 1). Ta bort den yttre flänsen 18. Luta tillbaka det nedre bladskyddet 7 och håll det

stadigt med den nedre skyddsspaken 4. Ta bort sågbladet 8 (Se fig. 1) .

Rengör sågbladet 8 och alla spänndelar som ska monteras. Luta tillbaka det nedre

bladskyddet 7 och håll det stadigt med den nedre skyddsspaken 4. Placera sågbladet 8 på

den inre flänsen 20. Montera den yttre flänsen 18 och bladbulten 19. Använd insexnyckeln

17 för att dra åt bladbulten 19 i medurs riktning ordentligt (se fig. 2) .

-Se till att monteringspositionerna för den inre flänsen 20 och den yttre flänsen 18 är

korrekta.

-Vid montering: Se till att skärriktningen på tänderna (pilens riktning på sågbladet 8 ) och

rotationsriktningspilen på bladskyddet 7 matchar.

För att byta skärverktyg är det bäst att placera maskinen på framsidan av

motorhuset.

135 136

Enventor CIRKELSÅG BRUKSANVISNING

VARNING

LÄGGA MÄRKE TILL!

Använd inte skärdjupsskalan 21 när du gör avfasade snitt på grund av eventuell felaktighet.

14. Dammutsug

15. Justering

Justering av bottenplattans vinkel

Lägg alltid till 3 mm till ditt skärdjup så att sågbladet 8 kan skära igenom materialet.

16. Justering av skärdjupet

Fäst vakuumadaptern 3 på dammutsugsutloppet tills det låser (Se fig. 3) . Anslut en

lämplig vakuumslang direkt till adaptern 3.

Vakuumadaptern 3 får inte monteras när ingen extern dammsugning är ansluten. Annars

finns det risk för att utsugssystemet blir igensatt.

Rengör vakuumadaptern 3 regelbundet för att säkerställa optimal dammutsugning.

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Vrid bottenplattans faslåsknapp 13 moturs för att lossa bottenplattans vinkelskala 14 (se

fig. 4, steg 1) .

Luta bottenplattan 6 bort från maskinen tills önskad skärvinkel har justerats på vinkelska-

lan 14 (se fig. 4, steg 2) .

Dra åt bottenplattans faslåsknapp 13 genom att vrida den medurs (Se fig. 4, steg 3) .

Skjut skärdjupslåsknappen 22 uppåt (se fig. 5, steg 1) .

Lyft bort sågkroppen från basplattan 6. Ställ in skärdjupet med skärdjupsskalan 21 (se fig.

5, steg 2) .

Tryck ned skärdjupslåsknappen 22 för att låsa (se fig. 5, steg 3) .

137 138

Enventor CIRKELSÅG BRUKSANVISNING

VARNING

17. Drift

Slår på och av

Handgreppsposition

Håll alltid sågen stadigt med båda händerna när du använder den (se fig. 7) .

18. Skärguide

19. Använda parallellguiden

3 1

Denna cirkelsåg är låst för att förhindra oavsiktlig start. Tryck på låsknappen 1, sedan

på/av-knappen 2 och släpp låsknappen 1. Din strömbrytare är nu på (Se fig. 6) . För att

stänga av, släpp bara på/av-knappen 2.

Det finns en skärstyrning på framsidan av basplattan för användning med en parallell-

styrning 9. För raka snitt, använd 0 ° styr skärmärket 10 för att passa in med din parallell-

guide 9-skala (se fig. 8 steg 1) .

För en 45 ° fasad skärning, använd 45 ° styrskärmarkeringen 11 för att passa in med din

parallellguide 9 skala (se fig. 8 steg 2) .

Spänn fast parallellstyrningen ordentligt 9. Gör alltid ett provsnitt för att kontrollera

inställningen.

Den medföljande parallellstyrningen 9 används för att göra snitt parallellt med en

arbetsstyckeskant på ett valt avstånd.

Skjut armen för parallellstyrningen 9 genom fixturen för att uppnå det erforderliga

klippavståndet och dra sedan åt parallellstyrningslåsknappen 12 för att klämma fast (se

fig. 9) . Den kan användas från båda sidor av bottenplattan 6 .

Bladet 8 kan fortsätta att rotera efter avstängning. Vänta tills maskinen stannar helt innan

du sätter ner den.

139 140

Enventor CIRKELSÅG BRUKSANVISNING

20. Fasskärningar

21. Arbetstips för din cirkelsåg

Ställ in önskad avfasningsvinkel mellan 0° och 45° (se fig. 10) .

Använd alltid ett blad 8 som är anpassat till materialet och materialtjockleken som ska

skäras. Skärkvaliteten kommer att förbättras när antalet bladtänder ökar. Se alltid till att

arbetsstycket hålls stadigt eller fastklämt för att förhindra rörelse. Stöd stora paneler

nära skärlinjen. Varje rörelse av materialet kan påverka snittets kvalitet.

Bladet 8 skär vid det uppåtgående slaget och kan sönderdela den översta ytan eller

kanterna på din arbetsstycke när skärande, säkerställa din övre mest yta är a ej synlig yta

när ditt arbete är klart.

Anmärkningar

Kontrollera att dammsugaren är lämplig för användning med ett elverktyg. De flesta

torrdammsugare för hushållsbruk är väl lämpade för detta ändamål.

Dammutsugning är särskilt användbart när ett stort antal kapningar utförs i följd. Då

behöver man inte ta lika många pauser för att rengöra verktyget och arbetsplatsen.

—

Använd alltid en stoftavskiljare vid kapning av material som ger upphov till potentiellt

farligt damm. Detta gäller även hårda träslag, MDF-skivor och keramik.

—

141 142

22. Utsugning av damm och spån

Varning för farligt damm! Vid arbete med t.ex. blybaserad färg och vissa träslag kan

skadligt/giftigt damm bildas. Detta utgör en risk för både användaren och personer i

omgivningen. Skydda dig med lämplig personlig skyddsutrustning och håll andra

personer borta från arbetsområdet.

Anslut ett utsugssystem eller en dammsugare till elverktyget. Detta säkerställer optimal

utsugning av damm och spån från arbetsstycket.

Fördelarna med detta: Du skyddar både elverktyget och din egen hälsa. Ditt

arbetsområde förblir dessutom rent och säkert.

Anslut sugslangen till dammutsugningsanslutningen.

Se till att pilen på den mindre änden av sugslangen är i linje med utskärningen i

dammutsugningsanslutningen.

Vrid sugslangen åt höger tills den går i ingrepp.

Anslut en lämplig dammutsugningsanordning.

—

Använd inte rengöringsmedel för att rengöra verktygets plastdelar. Ett milt

rengöringsmedel på en fuktig trasa rekommenderas. Vatten får aldrig komma i kontakt

med verktyget.

För att förhindra olyckor ska du alltid stänga av verktyget innan du rengör det eller utför

något underhåll. verktyget rengörs effektivast med tryckluft. Bär alltid skyddsglasögon

när du använder tryckluft. Om du inte har tillgång till tryckluft kan du använda en borste

för att avlägsna damm och spån från verktyget.

Motorns ventilationsöppningar och brytarspakar måste hållas rena och fria från

främmande föremål. Försök inte rengöra genom att föra in spetsiga föremål genom

öppningarna.

Använd aldrig frätande medel för att rengöra plastdelar. Exempel: bensin, koltetraklorid,

klorerade lösningsmedel, ammoniak och hushållsrengöringsmedel som innehåller

ammoniak. Använd inte något av dessa medel för att rengöra verktyget.

Låt en auktoriserad serviceverkstad undersöka och byta ut de slitna kolborstarna om

det uppstår för många gnistor.

Håll maskinen ren hela tiden.

Om du upptäcker en skada ska du titta på sprängskissen och reservdelslistan för att få

reda på exakt vilken reservdel du behöver beställa från vår kundtjänst.

Rengör endast höljet med en fuktig trasa. Använd inga lösningsmedel! Torka noga

efteråt.

Om nätkabeln (eller batteriet) till detta elverktyg skadas måste den bytas ut mot en

liknande kabel (batteri) som finns tillgänglig via serviceorganisationen eller en behörig

tekniker.

23. Underhåll

FÖRSIKTIGHET

Enventor CIRKELSÅG BRUKSANVISNING

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi, Shenzhen Shangu Trading Co, Ltd, förklarar härmed att de väsentliga

kraven som anges i EMC-direktivet 2014/30/EU och maskindirektivet

2006/42/EG och ROHS-direktivet 2011/65/EU. har uppfyllts helt på vår

produkt med indikering enligt nedan:

Tillverkare: KEYSTONE ELECTRICAL(ZHEJIANG ) CO.,LTD.

adress: No.1158 South Longqian Street,Jinhua,Zhejiang,Kina

Föremål för deklarationen ； Produkt

Produkt: Cirkelsåg Cirkelsåg;

Modellnummer: SGCS1400;

typ: Elektrisk

Tillämpad standard:

EMC-direktivet 2014/30/EU

EN55014-1 ： 2016+A1+A2

EN55014-2：2015

EN61000-3-2：2014

EN61000-3-3：2013

Maskindirektivet 2006/42/EG

EN62841-1 ：2015

EN62841-2-5：2014

ROHS-direktivet 2011/65/EU:

EN 62321-1 :2013,EN 62321-2 :2014 ;EN 62321-3-1 :2014 ;EN 62321-4 :2014

EN 62321-5 :2014 ;EN 62321-6 :2015,EN62321-7 :2015 ;EN62321-7-1 : 2015

EN 62321-7-2 :2017, ;EN 62321-8 :2017

Företagets namn: TB EC REP EUROPEAN SL

Företagets adress: Calle Marcelo Usera 60, LC. Madrid 28026 Spanien

[email protected], +34682797075

plats och datum för försäkran: jinhua , 02.04.2021

personens underskrift: Tyler.chen

Underskrift titel: Kvalitetschef

143 144

Stäng av motorn och dra ut nätkontakten (ta ut batteriet). Var försiktig så att du inte

tappar eller stöter till maskinen under transport. Vid transport måste maskinen säkras så

att den inte kan glida eller välta. Placera inga föremål på maskinen.

24. Transport

Kasta inte elektriska apparater som osorterat hushållsavfall, utan använd separata

insamlingsanläggningar. Kontakta din lokala myndighet för information om vilka

insamlingssystem som finns tillgängliga. Om elektriska apparater kasseras i deponier eller

på soptippar kan farliga ämnen läcka ut i grundvattnet och komma in i näringskedjan,

vilket kan skada din hälsa och ditt välbefinnande.

25. Betydelse av överkorsad sopbehållare med utskjutande hjul:

För frågor om denna eller någon annan produkt, vänligen skicka e-post till oss:

[email protected].

26. Service efter försäljning Hot-mail

Kära värdefulla kund:

Tack för din beställning. Hoppas att du hade en lycklig shoppingupplevelse från vår

butik.

Vi hoppas att den här produkten fungerar bra för dig.

Många tack och hoppas att du tycker om att shoppa med oss. din uppriktiga hälsning

Tack för att du köpte vår vara!

Enventor CIRKELSÅG BRUKSANVISNING

145 146

Enventor DAİRESEL TESTERE TALIMAT KILAVUZU

GENEL ELEKTRİKLİ EL ALETİ GÜVENLİK UYARILARI

Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın

UYARI

NOT

1. Çalışma Alanı Güvenliği

2. Elektriksel Güvenlik

Artık akım cihazı (RCD) terimi, topraklama hatası devre kesicisi (GFCI) veya toprak

kaçağı devre kesicisi (ELCB) terimi ile değiştirilebilir.

3. Kişisel Güvenlik

4. Elektrikli Alet Kullanımı ve Bakımı

Tüm güvenlik uyarılarını ve talimatlarını okuyun. Uyarılara ve talimatlara uyulmaması

elektrik çarpmasına, yangına ve ciddi yaralanmalara neden olabilir.

Uyarılarda geçen “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) elektrikli

aletlerinizi ifade eder veya pille çalışan (akülü) elektrikli aletler

Çalışma alanını temiz ve iyi aydınlatılmış tutun. Dağınık veya karanlık alanlar kazalara

davetiye çıkarır

Elektrikli aletleri yanıcı sıvılar, gazlar veya toz gibi patlayıcı ortamlarda çalıştırmayın.

Elektrikli aletler, tozu veya dumanı tutuşturabilecek kıvılcımlar oluşturur.

Elektrikli bir aleti kullanırken çocukları ve çevredekileri uzak tutun. Dikkatinizin

dağılması kontrolü kaybetmenize neden olabilir.

Elektrikli alet fişleri prize uygun olmalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklanmış

elektrikli aletlerle herhangi bir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve

eşleşen prizler elektrik çarpması riskini azaltacaktır.

Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmış yüzeylerle vücut

temasından kaçının. Vücudunuz topraklanırsa elektrik çarpması riski artar.

Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli bir alete su

girmesi elektrik çarpması riskini artıracaktır.

Kabloyu kötüye kullanmayın. Kabloyu asla elektrikli aleti taşımak, çekmek veya fişten

çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli

parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırır.

Elektrikli bir aleti açık havada kullanırken, açık havada kullanıma uygun bir uzatma

kablosu kullanın. Dış mekanda kullanıma uygun bir kablonun kullanılması elektrik

çarpması riskini azaltır.

Elektrikli bir aletin nemli bir yerde çalıştırılması kaçınılmazsa, artık akım koruma cihazı

(RCD) korumalı bir besleme kullanın. RCD kullanımı elektrik çarpması riskini azaltır

Elektrikli bir aleti kullanırken tetikte olun. Yorgunken veya uyuşturucu, alkol veya ilaç

etkisi altındayken elektrikli alet kullanmayın. Elektrikli aletleri kullanırken bir anlık

dikkatsizlik ciddi yaralanmalara neden olabilir.

Kişisel koruyucu ekipman kullanın. Daima göz koruması kullanın. Toz maskesi,

kaymayan güvenlik ayakkabıları, baret veya uygun koşullar için kullanılan işitme

koruması gibi koruyucu ekipmanlar kişisel yaralanmaları azaltacaktır.

İstem dışı çalıştırmayı önleyin. Güç kaynağına ve/veya akü paketine bağlamadan, aleti

kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun.

Elektrikli aletleri parmağınız düğmenin üzerindeyken taşımak veya düğmesi açık olan

elektrikli aletlere enerji vermek kazalara davetiye çıkarır.

Elektrikli aleti çalıştırmadan önce herhangi bir ayar anahtarını veya anahtarı çıkarın.

Elektrikli aletin dönen bir parçasına takılı bırakılan bir anahtar veya anahtar

yaralanmalara neden olabilir.

Aşırı uzanmayın. Her zaman düzgün basmaya ve dengede durmaya dikkat edin. Bu,

beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesini sağlar.

Düzgün giyinin. Bol giysiler giymeyin veya takı takmayın. Saçınızı, giysilerinizi ve

eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar

hareketli parçalara takılabilir.

Toz emme ve toplama tesislerinin bağlanması için cihazlar sağlanmışsa, bunların

bağlandığından ve uygun şekilde kullanıldığından emin olun. Toz toplama kullanımı

tozla ilgili tehlikeleri azaltabilir.

Elektrikli aleti zorlamayın. İşiniz için doğru elektrikli aleti seçin. Doğru elektrikli alet işi

daha iyi ve daha güvenli yapacaktır.

Düğme elektrikli aleti açıp kapatmıyorsa elektrikli aleti kullanmayın. Düğme ile kontrol

edilemeyen elektrikli aletler tehlikelidir ve onarılmalıdır.

Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden veya elektrikli aletleri

depolamadan önce fişi güç kaynağından ve/veya akü paketini elektrikli aletten ayırın.

Bu tür önleyici güvenlik önlemleri elektrikli aletin yanlışlıkla çalıştırılma riskini azaltır

147 148

Enventor DAİRESEL TESTERE TALIMAT KILAVUZU

5. Özel Güvenlik Kuralları

Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerlerde saklayın ve elektrikli

aleti veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin.

Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.

Elektrikli aletlerin bakımını yapın. Hareketli parçaların yanlış hizalanmasını veya

sıkışmasını, parçaların kırılmasını ve elektrikli aletin çalışmasını etkileyebilecek diğer

durumları kontrol edin. Hasarlıysa, elektrikli aleti kullanmadan önce tamir ettirin.

Birçok kazaya bakımı iyi yapılmamış elektrikli aletler neden olmaktadır.

Kesici aletleri keskin ve temiz tutun. Kesici kenarları keskin olan ve uygun şekilde

bakımı yapılan kesici aletlerin takılma olasılığı daha düşüktür ve kontrol edilmeleri

daha kolaydır.

Elektrikli aleti, aksesuarları ve alet uçlarını vs. bu talimatlara uygun olarak, çalışma

koşullarını ve yapılacak işi dikkate alarak kullanınız. Elektrikli el aletinin öngörülenden

farklı işlemler için kullanılması tehlikeli durumlara yol açabilir.

TEHLİKE: Ellerinizi kesme alanından ve bıçaktan uzak tutun. İkinci elinizi yardımcı

tutamak veya motor muhafazası üzerinde tutun. Her iki eliniz de testereyi tutuyorsa,

Orijinal talimatlar bıçağı tarafından kesilemezler.

İş parçasının altına uzanmayın. Koruyucu, sizi iş parçasının altındaki bıçaktan

koruyamaz.

Kesme derinliğini iş parçasının kalınlığına göre ayarlayın. Bıçak dişlerinin tam bir

dişinden daha azı iş parçasının altında görünmelidir.

Kesilen parçayı asla elinizde veya bacağınızın üzerinde tutmayın. İş parçasını sabit bir

platforma sabitleyin. Vücudun maruz kalmasını, bıçağın sıkışmasını veya kontrol

kaybını en aza indirmek için işi uygun şekilde desteklemek önemlidir.

Kesici aletin gizli kablolara veya kendi kablosuna temas edebileceği bir işlem

yaparken elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. “Akım ileten” bir kablo

ile temas, elektrikli aletin açıkta kalan metal parçalarını da “akım ileten” hale getirecek

ve operatörü çarpacaktır.

Yırtma işlemi yaparken her zaman bir yırtma çiti veya düz kenar kılavuzu kullanın. Bu,

kesim doğruluğunu artırır ve bıçağın bağlanma olasılığını azaltır.

Her zaman doğru boyutta ve şekilde (elmasa karşı yuvarlak) mil deliklerine sahip

bıçaklar kullanın. Testerenin montaj donanımına uymayan bıçaklar eksantrik olarak

çalışacak ve kontrol kaybına neden olacaktır.

Asla hasarlı veya yanlış bıçak pulları veya cıvatası kullanmayın. Bıçak rondelaları ve

cıvatası, optimum performans ve çalışma güvenliği için testereniz için özel olarak

tasarlanmıştır.

(1)Geri tepme

Geri tepmenin nedenleri ve operatör tarafından önlenmesi:

Geri tepme, elektrikli el aletinin yanlış veya hatalı kullanımından kaynaklanır.

Aşağıda açıklandığı gibi uygun önlemler alınarak önlenebilir.

Geri tepme, sıkışmış, sıkışmış veya yanlış hizalanmış bir testere bıçağına ani bir

tepkidir ve kontrolsüz bir testerenin iş parçasından yukarı ve operatöre doğru

kalkmasına neden olur

Bıçak, çentik kapanması nedeniyle sıkıştığında veya sıkıldığında bıçak durur ve motor

reaksiyonu üniteyi hızla operatöre doğru geri iter;

Bıçak kesim sırasında bükülür veya yanlış hizalanırsa, bıçağın arka kenarındaki dişler

ahşabın üst yüzeyine girerek bıçağın çentikten çıkmasına ve operatöre doğru geri

sıçramasına neden olabilir.

6. Yaygın kazalar veya arızalar ve karşı önlemler

Her iki elinizle testereyi sıkıca kavrayınız ve kollarınızı geri tepme kuvvetlerine karşı

koyacak şekilde konumlandırınız. Vücudunuzu bıçağın her iki yanına yerleştirin, ancak

bıçakla aynı hizaya getirmeyin. Geri tepme testerenin geriye doğru sıçramasına neden

olabilir, ancak uygun önlemler alınırsa geri tepme kuvvetleri operatör tarafından kontrol

edilebilir.

Bıçak sıkıştığında veya herhangi bir nedenle kesime ara verdiğinizde tetiği bırakın ve

bıçak tamamen durana kadar testereyi malzeme içinde hareketsiz tutun. Bıçak hareket

halindeyken asla testereyi işten çıkarmaya çalışmayın veya testereyi geriye doğru

çekmeyin; aksi takdirde geri tepme meydana gelebilir.

Testereyi iş parçasında yeniden çalıştırırken, testere dişleri malzemeye takılmayacak

şekilde testere bıçağını çentikte ortalayın. Testere bıçağı sıkışırsa, testere yeniden

başlatılırken yukarı çıkabilir veya iş parçasından geri tepebilir.

Bıçak sıkışması ve geri tepme riskini en aza indirmek için büyük panelleri destekleyin.

Büyük paneller kendi ağırlıkları altında sarkma eğilimindedir. Destekler, panelin altına her

iki taraftan, kesim çizgisinin yakınına ve panelin kenarına yakın yerleştirilmelidir.

Kör veya hasarlı bıçaklar kullanmayın. Bileylenmemiş veya yanlış ayarlanmış bıçaklar,

aşırı sürtünmeye, bıçak bağlanmasına ve geri tepmeye neden olan dar çentik oluşturur.

Bıçak derinliği ve eğim ayarlama kilitleme kolları kesim yapmadan önce sıkı ve sağlam

olmalıdır. Kesim sırasında bıçak ayarının kayması, sıkışmaya ve geri tepmeye neden

olabilir.

Mevcut duvarları veya diğer kör alanları keserken çok dikkatli olun. Çıkıntılı bıçak, geri

tepmeye neden olabilecek nesneleri kesebilir.

149 150

Lazer, üreticinin talimatlarına uygun olarak kullanılmalı ve bakımı yapılmalıdır.

Işını asla herhangi bir kişiye veya iş parçası dışında bir nesneye doğrultmayın.

Lazer ışını kasıtlı olarak personele doğrultulmamalı ve bir kişinin gözüne 0,25 saniyeden

daha uzun süre doğrultulması engellenmelidir.

Sistemde kullanılan lazer ışığı/lazer radyasyonu maksimum 1 mW ve 650nm dalga boyuna

sahip Sınıf 2'dir. Bu lazerler normalde optik bir tehlike oluşturmaz, ancak ışına bakmak ani

körlüğe neden olabilir.

Doğrudan lazer ışınına bakmayın. Işına kasıtlı olarak bakarsanız bir tehlike oluşabilir, lütfen

aşağıdaki tüm güvenlik kurallarına uyun;

Kontrollerin veya ayarların kullanılması ya da prosedürün burada belirtilenler dışında

uygulanması tehlikeli radyasyona maruz kalınmasına neden olabilir.

Elektrikli aletinizin bakımını sadece aynı yedek parçaları kullanarak kalifiye bir onarım

personeline yaptırın. Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır.

Servis

Bu sembolleri inceleyin ve anlamlarını öğrenin. Bu sembollerin doğru yorumlanması şunları

sağlayacaktır

bu ürünün daha verimli ve daha güvenli çalışmasını sağlar.

9. SEMBOLLER

Aşağıdaki sembollerden bazıları bu ürün üzerinde görünebilir.

8. Lazer Işıkları için Güvenlik Kuralları

UYARI

DİKKAT

Lazer ışınının her zaman yansıtıcı yüzeyleri olmayan sağlam bir iş parçasına

doğrultulduğundan emin olun. Örneğin ahşap veya pürüzlü kaplamalı yüzeyler kabul

edilebilir. Parlak yansıtıcı çelik sac veya benzerleri, yansıtıcı yüzey ışını operatöre geri

yönlendirebileceğinden lazer kullanımı için uygun değildir.

Lazer ışığı tertibatını farklı bir tiple değiştirmeyin. Onarımlar lazer üreticisi veya yetkili bir

temsilci tarafından yapılmalıdır.

SEMBOL AÇIKLAMA

Kurulum veya kullanımdan önce kılavuzu okuyun.

Sınıf II yapı Çift Yalıtımlı yapı.

Güvenlik gözlükleri, kulak koruyucuları ve solunum koruyucuları kullanın.

Evsel atıklarla birlikte atmayın.

Avrupa direktiflerinin temel uygulanabilir güvenlik

standartlarına uygun olarak.

Birleşik Krallık direktiflerinin temel uygulanabilir güvenlik

standartlarına uygundur.

Bu ürün geri dönüştürülebilir. Artık kullanılamayacaksa, lütfen

atık geri dönüşüm merkezine götürün.

Testere dişleri kesme gövdesine sıkışmışsa, makineyi derhal kapatmalı ve gücü

kesmelisiniz. Makine tamamen durduktan sonra, testere bıçağını kesme gövdesinden

çıkarmaya çalışmak için makineyi hareket ettirin.

(3)Tırtıklı dişler sıkışmış

Her kullanımdan önce alt korumanın düzgün kapandığını kontrol edin. Alt koruma

serbestçe hareket etmiyor ve anında kapanmıyorsa testereyi çalıştırmayın. Alt korumayı

asla açık konuma kelepçelemeyin veya bağlamayın. Testere yanlışlıkla düşürülürse alt

koruma bükülebilir. Alt korumayı geri çekme kolu ile kaldırın ve tüm açılarda ve kesme

derinliklerinde serbestçe hareket ettiğinden ve bıçağa veya başka bir parçaya temas

etmediğinden emin olun.

Alt koruma yayının çalışmasını kontrol edin. Koruma ve yay düzgün çalışmıyorsa,

kullanmadan önce bakımları yapılmalıdır. Alt koruma, hasarlı parçalar, yapışkan tortular

veya biriken döküntüler nedeniyle yavaş çalışabilir.

Alt koruma sadece “daldırmalı kesimler ve bileşik kesimler” gibi özel kesimler için manuel

olarak geri çekilebilir. Kolu geri çekerek alt korumayı kaldırın ve bıçak malzemeye girer

girmez alt korumayı serbest bırakın. Diğer tüm kesme işlemleri için alt koruma otomatik

olarak çalışmalıdır.

Testereyi tezgaha veya zemine koymadan önce daima alt korumanın bıçağı kapladığını

gözlemleyin. Korumasız, boşta çalışan bir bıçak, testerenin geriye doğru yürümesine ve

yoluna çıkan her şeyi kesmesine neden olacaktır. Anahtar bırakıldıktan sonra bıçağın

durması için geçen süreye dikkat edin.

7. Alt koruma fonksiyonu

(2)Blokaj

Makine tıkanırsa, derhal tüm makineyi kapatın, güç kaynağını kesin, makinenin tamamen

durmasını bekleyin ve ardından testere bıçağını tıkayan ağaç talaşı veya tahta parçaları

gibi herhangi bir tıkanıklık olup olmadığını kontrol edin, tıkanıklığı temizlemek için diğer

aletleri (mengene, tornavida vb.) kullanın.

Enventor DAİRESEL TESTERE TALIMAT KILAVUZU

151 152

Çalışma modu

Titreşim emisyon değeri a (m/s ²) ＜ 2,5 m/s ²

Belirsizlik K = 1,5 m/s ²

c. Titreşim

220-240V~ 50Hz

1400W/11A

6000rpm

90°：62mm

185mm

45°：48mm

Gerilim ve Frekans(EU/UK):

Giriş gücü:

120V~60Hz

Gerilim ve Frekans(ES):

Yüksüz Hız:

Bıçak Boyutu(EU/UK):

7-1/4”

Bıçak Boyutu(US):

Maksimum kesme derinliği:

LPA=96.4dB(A)

K=3 dB(A)

WA=104.4dB(A)

K=3 dB(A)

Ses basınç seviyesi LpA:

Belirsizlik KpA:

Ses gücü seviyesi LWA:

Belirsizlik KWA:

a. Şartname

b. Hava kaynaklı gürültü emisyonları hakkında bilgi

10. Ürün Parametreleri

d. Gürültü ve titreşimi en aza indiriniz!

Çalışma döngüsünün tüm bölümleri dikkate alınmalıdır (örn. elektrikli el aletinin kapalı

olduğu zamanlar ve açık olduğu ancak yük altında olmadığı zamanlar).

—

DİKKAT

Belirtilen titreşim emisyonu standartlaştırılmış bir ölçüm yöntemi kullanılarak

belirlenmiştir ve aleti diğerleriyle karşılaştırmak için kullanılır.

Belirtilen titreşim emisyonu, tehlikeyi önceden tahmin etmek için de kullanılabilir.

Aletin kullanımı sırasındaki gerçek titreşim emisyonu, aletin nasıl kullanıldığına bağlı

olarak belirtilen titreşim emisyonundan farklı olabilir.

Titreşime maruz kalma oranını mümkün olduğunca düşük tutmaya çalışın. Aleti

kullanırken eldiven giymek ve çalışma süresini sınırlamak, titreşime maruz kalmayı

azaltacak önlemlere örnek olarak verilebilir.

—

Sadece mükemmel durumda olan elektrikli el aletleri kullanınız.

Elektrikli aletin bakımını ve temizliğini düzenli olarak yapınız.

Çalışma yönteminizi elektrikli el aletine uyarlayınız.

Elektrikli el aletine aşırı yüklenmeyiniz.

Gerekirse elektrikli aleti kontrol ettiriniz.

Kullanmadığınız zamanlarda elektrikli el aletini kapatınız.

Gürültü ve titreşimin operatör üzerindeki etkilerini en aza indirmek için koruyucu eldiven

ve kulaklık takınız.

—

1. Kilitleme düğmesi

2. Açma/kapama düğmesi

(Yalnızca EU/UK)

3. Vakum adaptörü

4. Alt koruma kolu

5. Sabit koruma

6. Taban plakası

7. Alt bıçak korumas

8. Testere bıçağıı

9. Paralel kılavuz

10. Kesme işareti , 90°

11. Kesme işareti, 45°

12. Paralel kılavuz kilitleme

düğmesi

13. Taban plakası eğim

kilitleme düğmesi

14. Taban plakası açı ölçeği

15. S mili kilitleme düğmesi

16. Ön kol

17. Altıgen anahtarı

18. Dış flanş (Bkz. Şekil 1)

19. Bıçak cıvatası (Bkz. Şekil

20. İç flanş (Bkz. Şekil 2)

21. Kesme derinliği ölçeği

(Bkz. Şekil 5)

22. Kesme derinliği kilitleme

düğmesi (Bkz. Şekil 5)

23. Lazer

e. Fonksiyon Açıklaması

Enventor DAİRESEL TESTERE TALIMAT KILAVUZU

153 154

UYARI

11. Ürün Açıklaması

12. Montaj

Testere bıçağının değiştirilmesi

Kaldırılıyor

13.Montaj

Bu daire testere, ahşabın düz ve uzunlaması-

na kesilmesi için tasarlanmıştır. kesme

çizgiler gibi Peki gibi eğim İş parçası

üzerinde sıkıca dururken 45°'ye kadar açılar.

Makine üzerinde herhangi bir çalışma yapmadan önce fişi prizden çekiniz.

Testere bıçağını 8 monte ederken koruyucu eldiven kullanın. Testere bıçağına 8

dokunulduğunda yaralanma tehlikesi.

Sadece kullanma kılavuzunda belirtilen karakteristik verilere uygun testere bıçaklarını 8

kullanın.

Hiçbir durumda kesici alet olarak taşlama disklerini kullanmayın.

Mil kilitleme düğmesine 15 basın ve basılı tutun. Mil kilitleme düğmesi 15 yalnızca testere

bıçağı 8 hareketsiz durumdayken çalıştırılabilir. Bıçak cıvatasını 19 altıgen anahtarla 17

saat yönünün tersine gevşetin (Bkz. Şekil 1). Dış flanşı 18 çıkarın. Alt bıçak korumasını 7

geriye doğru eğin ve alt koruma koluyla 4 sıkıca tutun. Testere bıçağını 8 çıkarın (Bkz. Şekil

1) .

Testere bıçağını 8 ve birleştirilecek tüm sıkıştırma parçalarını temizleyin. Alt bıçak

korumasını 7 geriye doğru eğin ve alt koruma koluyla 4 sıkıca tutun. Testere bıçağını 8 iç

flanşın 20 üzerine yerleştirin. Dış flanşı 18 ve bıçak cıvatasını 19 birleştirin. Bıçak cıvatasını

sıkmak için altıgen anahtarı 17 kullanın. 19 saat yönünde sıkıca çevirin (Bkz. Şekil 2) .

-İç flanşın 20 ve dış flanşın 18 montaj konumlarının doğru olduğundan emin olun.

-Montaj sırasında: Dişlerin kesme yönünün (testere bıçağı üzerindeki ok yönü 8 ) ve bıçak

koruyucusu 7 üzerindeki dönme yönü okunun eşleştiğinden emin olun.

Kesici takımı değiştirmek için makineyi motor gövdesinin ön tarafına

yerleştirmek en iyisidir.

Enventor DAİRESEL TESTERE TALIMAT KILAVUZU

155 156

UYARI

FARK ETME!

Olası yanlışlıklar nedeniyle eğimli kesimler yaparken kesme derinliği ölçeğini 21 kullanmayın.

14. Toz giderme

15. Ayarlama

Taban plakası açısının ayarlanması

Testere bıçağının 8 malzemeyi kesebilmesi için kesme derinliğinize her zaman 3 mm ekleyin.

16. Kesme derinliğinin ayarlanması

Vakum adaptörünü 3 mandallanana kadar toz emme çıkışına sabitleyin (Bkz. Şekil 3) .

Uygun bir vakum hortumunu doğrudan adaptöre 3 bağlayın.

Harici toz emme cihazı bağlı olmadığında vakum adaptörü 3 monte edilmemelidir. Aksi

takdirde ekstraksiyon sisteminin tıkanma tehlikesi vardır.

Optimum toz tahliyesi sağlamak için vakum adaptörünü 3 düzenli olarak temizleyin.

Elektrikli süpürgenin çalışılacak malzemeye uygun olması gerekir.

Taban plakası açı ölçeğini 14 gevşetmek için taban plakası eğim kilitleme topuzunu 13 saat

yönünün tersine çevirin (Bkz. Şekil 4, Adım 1) .

Açı ölçeğinde 14 gerekli kesme açısı ayarlanana kadar taban plakasını 6 makineden uzağa

doğru eğin (Bkz. Şekil 4, Adım 2) .

Taban plakası eğim kilitleme topuzunu 13 saat yönünde çevirerek sıkın (Bkz. Şekil 4, Adım 3)

Kesme derinliği kilitleme topuzunu 22 yukarıya doğru itin (Bkz. Şekil 5, Adım 1) .

Testere gövdesini taban plakasından 6 uzağa kaldırın. Kesme derinliği ölçeğini 21

kullanarak kesme derinliğini ayarlayın (Bkz. Şekil 5, Adım 2) .

Kilitlemek için kesme derinliği kilitleme topuzunu 22 aşağıya doğru bastırın (Bkz. Şekil 5,

Adım 3) .

Enventor DAİRESEL TESTERE TALIMAT KILAVUZU

157 158

UYARI

17. Çalıştırma

Açma ve kapatma

El kavrama konumu

Çalıştırırken testerenizi her zaman iki elinizle sıkıca tutun (Bkz. Şekil 7) .

18. Kesme kılavuzu

19. Paralel kılavuzun kullanılması

3 1

Bu daire testere kazara çalıştırılmasını önlemek için kilitlenmiştir. Kilitleme düğmesine 1,

ardından açma/kapama düğmesine 2 basın ve kilitleme düğmesini 1 bırakın. şu anda açık

(Bkz. Şekil 6) . Kapatmak için açma/kapama düğmesini 2 bırakmanız yeterlidir.

Taban plakasının ön tarafında paralel kılavuz 9 ile kullanım için bir kesme kılavuzu çentiği

bulunmaktadır. Düz kesimler için 0 °' yi kullanın. paralel kılavuz 9 ölçeğinizle hizalamak için

kılavuz kesme işaretini 10 (Bkz. Şekil 8 Adım 1) .

45 ° eğimli kesim için, paralel kılavuz 9 ölçeğinizle hizalamak için 45 ° kılavuz kesme işaretini

11 kullanın (Bkz. Şekil 8 Adım 2) .

Paralellik kılavuzunu 9 güvenli bir şekilde sıkıştırın. Ayarı kontrol etmek için daima bir

deneme kesimi yapın.

Sağlanan paralel kılavuz 9, seçilen bir mesafede iş parçasının kenarına paralel kesimler

yapmak için kullanılır.

Gereken kesme mesafesini elde etmek için paralel kılavuz 9 kolunu bağlantı elemanı

boyunca kaydırın, ardından paralel kılavuz kilit düğmesini 12 kelepçelemek için sıkın (Bkz.

Şekil 9 . Taban plakasının 6 her iki tarafından da kullanılabilir .

Bıçak 8 kapatıldıktan sonra dönmeye devam edebilir. Aşağı inmeden önce makinenin

tamamen durmasını bekleyin.

Enventor DAİRESEL TESTERE TALIMAT KILAVUZU

159 160

Notlar

Elektrikli süpürgenin elektrikli bir aletle kullanım için uygun olduğundan emin olun. Ev tipi

kuru elektrikli süpürgelerin çoğu bu amaç için çok uygundur.

Toz emme özellikle çok sayıda kesimin arka arkaya yapıldığı durumlarda faydalıdır.

Böylece elektrikli aleti ve çalışma alanını temizlemek için ara vermek daha az gerekli olur.

—

Potansiyel olarak tehlikeli toz üreten malzemeleri keserken her zaman bir toz emici

kullanın. Bu durum sert ağaçlar, MDF levhalar ve seramikler için de geçerlidir.

—

22. Toz ve talaşların çıkarılması

Dikkat! Örneğin kurşun bazlı boya ve bazı ahşap türleri ile çalışırken zararlı/zehirli tozlar

oluşabilir. Bunlar hem kullanıcı hem de çevredeki insanlar için risk oluşturur. Kendinizi

uygun kişisel koruyucu ekipmanla koruyun ve diğer insanları çalışma alanından uzak

tutun.

Elektrikli el aletine bir emme sistemi veya elektrikli süpürge bağlayınız. Bu, iş parçasındaki

toz ve talaşların optimum şekilde emilmesini sağlar.

Avantajlar: Hem elektrikli aleti hem de kendi sağlığınızı korursunuz. Çalışma alanınız da

temiz ve güvenli kalır.

Emme hortumunu toz emme bağlantısına bağlayınız.

Emme hortumunun küçük ucundaki okun toz emme bağlantısındaki kesikle aynı hizada

olduğundan emin olunuz.

yerine oturana kadar emme hortumunu sağa doğru çevirin.

Uygun bir toz emme cihazı bağlayın.

—

Aletin plastik parçalarını temizlemek için temizlik maddeleri kullanmayın. Nemli bir bez

üzerinde hafif bir deterjan kullanılması önerilir. Alet asla su ile temas etmemelidir.

Kazaları önlemek için, aleti temizlemeden veya herhangi bir bakım yapmadan önce

daima kapatın Alet en etkili şekilde basınçlı hava kullanılarak temizlenebilir. Basınçlı hava

kullanırken daima koruyucu gözlük takın. Basınçlı hava mevcut değilse, aletteki toz ve

talaşları temizlemek için bir fırça kullanın.

Motor havalandırma delikleri ve şalter kolları temiz tutulmalı ve yabancı maddelerden

arındırılmalıdır. Açıklıklardan sivri nesneler sokarak temizlemeye çalışmayın.

Plastik parçaları temizlemek için asla yakıcı maddeler kullanmayın. Örneğin: benzin,

karbon tetraklorür, klorlu temizlik solventleri, amonyak ve amonyak içeren ev

temizleyicileri. Aleti temizlemek için bunlardan herhangi birini kullanmayın.

Aşırı kıvılcımlanma durumunda aşınmış karbon fırçaları yetkili bir servis merkezine

incelettirin ve değiştirin.

Makineyi her zaman temiz tutun.

Herhangi bir hasar tespit ederseniz, müşteri hizmetleri departmanımızdan tam olarak

hangi yedek parçayı sipariş etmeniz gerektiğini belirlemek için patlatılmış çizime ve

parça listesine bakın.

Muhafazayı sadece nemli bir bezle temizleyin. Herhangi bir çözücü madde kullanmayın!

Sonrasında iyice kurulayın.

Bu elektrikli aletin (veya akünün) besleme kablosu hasar görürse, servis organizasyonu

veya kalifiye bir yetkili teknisyen tarafından temin edilebilen benzer bir kablo (akü) ile

değiştirilmelidir.hv

23. Bakım

DİKKAT

20. Eğimli kesimler

21. Daire testereniz için çalışma ipuçları

Gerekli eğim açısını 0° ile 45° arasında ayarlayın (Bkz. Şekil 10) .

Daima kesilecek malzemeye ve malzeme kalınlığına uygun bir bıçak 8 kullanın. Bıçak dişleri-

nin sayısı arttıkça kesim kalitesi de artacaktır. Hareketi önlemek için daima iş parçasının

sıkıca tutulduğundan veya sıkıştırıldığından emin olun. Kesim çizgisine yakın büyük panelleri

destekleyin. Malzemenin herhangi bir hareketi kesimin kalitesini etkileyebilir.

Bıçak 8 yukarı doğru hareketle keser ve aletinizin en üst yüzeyini veya kenarlarını kırabilir. iş

parçası Ne zaman kesme, emin olmak senin üst en yüzey dır-dir A olmayan görünür yüzey

işin bittiğinde.

Enventor DAİRESEL TESTERE TALIMAT KILAVUZU

161 162

AB UYGUNLUK BEYANI

Shenzhen Shangu Trading Co, Ltd olarak, 2014/30/EU sayılı EMC direktifinde

ve 2006/42/EC sayılı Makine Direktifinde ve 2011/65/EU sayılı ROHS direktifinde

belirtilen temel gerekliliklerin ürünümüzde aşağıda belirtildiği şekilde tamamen

yerine getirildiğini beyan ederiz:

Üretici firma: KEYSTONE ELEKTRİK (ZHEJIANG) CO, LTD.

Adres No.1158 Güney Longqian Caddesi, Jinhua, Zhejiang, Çin

Bildirimin nesne(ler)i

Ürün Daire Testere;

Model Numarası: SGCS1400;

Tip Elektrikli

Uygulanan Standart:

2014/30/EU sayılı EMC Direktifi

EN55014-1：2016+A1+A2

EN55014-2：2015

EN61000-3-2：2014

EN61000-3-3：2013

Makine Direktifi 2006/42/EC

EN62841-1：2015

EN62841-2-5：2014

ROHS direktifi 2011/65/EU:

EN 62321-1 :2013,EN 62321-2 :2014 ;EN 62321-3-1 :2014 ;EN 62321-4 :2014

EN 62321-5 :2014 ;EN 62321-6 :2015,EN62321-7 :2015 ;EN62321-7-1 : 2015

EN 62321-7-2 :2017, ;EN 62321-8 :2017

İşletme adı: TB EC REP EUROPEAN SL

İş adresi: Calle Marcelo Usera 60, LC. Madrid 28026 İspanya

[email protected], +34682797075

beyanin yeri ve tarihi: jinhua , 02.04.2021

Kişinin imzası: Tyler.chen

İmza unvanı: Kalite Müdürü

Motoru kapatın ve elektrik fişini çekin (aküyü çıkarın). Taşıma sırasında makineyi

düşürmemeye veya çarpmamaya dikkat edin. Taşıma için, makine kaymaya ve devrilmeye

karşı sabitlenmelidir. Makinenin üzerine nesneler koymayın.

24. Taşıma

Elektrikli aletleri ayrıştırılmamış belediye atığı olarak atmayın, ayrı toplama tesisleri kullanın.

Mevcut toplama sistemleri hakkında bilgi almak için yerel yönetiminize başvurun. Elektrikli

aletler çöp sahalarına veya çöplüklere atılırsa, tehlikeli maddeler yeraltı sularına sızabilir ve

besin zincirine karışarak sağlığınıza ve refahınıza zarar verebilir.

25 . Çapraz tekerlekli çöp kovasının anlamı:

Bu veya diğer Ürünlerle ilgili sorularınız için lütfen bize e-posta gönderin:

[email protected].

26. Satış Sonrası Hizmet Hot-mail

Değerli Müşterimiz:

Siparişiniz için teşekkür ederiz. Mağazamızdan mutlu bir alışveriş deneyimi yaşadığınızı

umuyoruz.

Umarız bu ürün sizin için iyi çalışıyordur.

Çok teşekkürler ve bizimle alışveriş yapmaktan keyif alacağınızı umuyoruz.

Ürünümüzü satın aldığınız için teşekkür ederiz!

Enventor DAİRESEL TESTERE TALIMAT KILAVUZU

Enventor SGCS1400 Circular Saw, 1400W 6000RPM Electric Circular Saws

Product's Documents

User Manual

Specifications

Enventor SGCS1400 Questions and Answers
