KOKIDO MAGNA X RC25 Intelligent Universal Cordless User Manual

UTONOMOUS POOL ROBOT

USER MANUAL

ROBOT DE PISCINE AUTONOME

MANUEL D’UTILISATION

ROBOT DE PISCINA AUTOMÁTICO

MANUAL DE USUARIO

AUTOMATISCHE ZWEMBADREINIGER

HANDLEIDING

ROBOT DA PISCINA AUTOMATICO

MANUALE DELL'UTENTE

AUTONOMER POOL-ROBOTER

BEDIENUNGSANLEITUNG

able Of Contents

SAFETY WARNINGS & INSTRUCTIONS

P.7

HOW THE ROBOT WORKS

P.10

GETTING STARTED

P.11

Charging The Battery

P.11

Set-Up Before Use

P.12

Adjustment of Trajectory

P.12

Locking Pin setting (Default position) P.12

wivel Fin setting P.12

Pool Preparation

P.13

OPERATION

P.13

EMPTYING THE DEBRIS COMPARTMENT

P.15

MAINTENANCE & STORAGE

P.15

BATTERY DISPOSAL

P.16

How to remove the battery pack

P.17

TROUBLESHOOTING

P.18

Remark: Product/parts photos/drawings in this manual are for demonstration only.

Product/parts in photos/drawings may vary with the model purchased.

Table des matières

AVERTISSEMENTS ET INSTRUCTIONS

P.20

FONCTIONNEMENT DU ROBOT

P.23

POUR COMMENCER

P.24

Chargement de la batterie

P.24

Assemblage avant utilisation

P.25

Ajustement de la trajectoire

P.25

Réglage de la goupille de verrouillage

(Position par défaut)

P.25

Réglage de l’aileron pivotant P.25

Préparation de la piscine

P.26

FONCTIONNEMENT

P.26

VIDER LE COMPARTIMENT A DEBRIS

P.28

ENTRETIEN & STOCKAGE

P.29

RECYCLAGE DE LA BATTERIE

P.29

Comment retirer la batterie

P.30

DEPANNAGE

P.32

Remarque: Les photos / dessins de produits / pièces de ce manuel sont uniquement

à titre de démonstration. Le produit / les pièces dans les photos / dessins peuvent

varier en fonction du modèle acheté

Índice de contenidos

AVISOS E INSTRUCCIONES DE

SEGURIDAD

P.34

FUNCIONAMIENTO DEL LIMPIAFONDOS

P.37

PRIMEROS PASOS

P.38

Carga de la batería

P.38

Montaje previo al uso

P.39

Ajuste de la trayectoria

P.39

Colocación del pasador de seguridad

(posición por defecto)

P.39

Colocación de la aleta pivotante P.40

Preparación de la piscina

P.40

FUNCIONAMIENTO

P.41

VACIADO DEL COMPARTIMENTO DEL

FILTRO

P.42

MANTENIMIENTO Y ALMACENAMIENTO

P.43

ELIMINACIÓN DE LA BATERÍA

P.44

Cómo retirar el paquete de baterías

P.44

RESOLUCIÓN DE PROBLEMAS

P.46

Observación: Las fotografías/ilustraciones del producto o de sus piezas que

aparecen en este manual solo se incluyen a modo de muestra. El producto o las

piezas que aparecen en las fotografías/ilustraciones pueden variar respecto al

modelo adquirido.

Inhoudsopgave

WAARSCHUWINGEN EN

VEILIGHEIDSAANWIJZINGEN

P.48

HOE WERKT DE ROBOT

P.51

AAN DE SLAG

P.52

De batterij laden

P.52

Voorbereiding

P.53

Afstelling van Traject

P.53

Instelling Borgpen (Standaardpositie)

P.53

Instelling van de zwenkvin P.54

Voorbereiding van het Zwembad

P.54

WERKING

P.55

DE FILTERBAK LEEGMAKEN

P.56

ONDERHOUD EN OPSLAG

P.57

DE BATTERIJ WEGWERPEN

P.58

De accu verwijderen

P.58

PROBLEMEN OPLOSSEN

P.60

Opmerking: Foto's/tekeningen van (onderdelen van) het product in deze handleiding

dienen alleen ter illustratie. Foto's/tekeningen van (onderdelen van) het product

kunnen verschillen van het model dat u hebt aangeschaft.

Indice

AVVERTENZE DI SICUREZZA & ISTRUZIONI

P.62

COME FUNZIONA IL ROBOT

P.65

GUIDA INTRODUTTIVA

P.66

Ricarica della batteria

P.66

Configurazione prima dell'uso

P.67

Regolazione della traiettoria

P.67

Impostazione del Perno di bloccaggio

(posizione predefinita)

P.67

Impostazione della lancetta orientabile

P.67

Preparazione della piscina

P.68

FUNZIONAMENTO

P.68

SVUOTAMENTO DEL FILTRO

P.70

MANUTENZIONE E STOCCAGGIO

P.71

SMALTIMENTO DELLA BATTERIA

P.72

Come rimuovere la batteria

P.72

RISOLUZIONE DEI PROBLEMI

P.74

Precisazione: I prodotti/foto dei pezzi/bozzetti nel presente manuale sono solo a

scopo dimostrativo. I prodotti/pezzi nelle foto/bozzetti possono variare rispetto al

modello acquistato.

Inhaltsverzeichnis

SICHERHEITSWARNUNGEN UND

-HINWEISE

S.76

BETRIEB DES ROBOTERS

S.79

VOR DER INBETRIEBNAHME

S.80

Aufladen des Akkus

S.80

Zusammenbau vor Verwendung

S.81

Einstellung der Reinigungsstrecke

S.81

Einstellung Verriegelungsstift

(voreingestellte Position)

S.81

Einstellung Finne S.82

Vorbereitung des Beckens

S.82

BEDIENUNG

S.83

LEEREN DES SCHMUTZFACHS

S.84

WARTUNG UND LAGERUNG

S.85

ENTSORGUNG DES AKKUS

S.86

Herausnehmen des Akkus

S.87

STÖRUNGSBESEITIGUNG

S.88

Kommentare Produkte/Teile auf den Fotos/Zeichnungen in dieser Anleitung dienen

nur zur Veranschaulichung. Produkte/Teile auf den Fotos/Zeichnungen können beim

gekauften Artikel variieren.

SAFETY WARNINGS & INSTRUCTIONS

Read and follow all instructions in this manual and on the equipment. Failure to do so

could result in severe or fatal injuries.

SAVE THESE INSTRUCTIONS

WARNING!

- This is not a TOY. Children should be kept out of reach from this robot

and its accessories.

- Never allow children to operate this product.

- You should not operate this electric vacuum when people/pets are

present in the water.

- This robot is not intended for use by someone with reduced physical,

sensory or mental capabilities or a lack of experience and knowledge

unless they have been given instructions concerning the appliance and

are under supervision of the person responsible for their safety.

- Make sure the robot is fully immersed in the water before operation. The

minimum water level required to operate the robot must reach above the

swivel head of the robot. Operating the robot when it is not immersed in

the water correctly could damage the unit and void the warranty as a

result.

- Maximum operating depth in water is 3 meters (10 ft).

- Maximum water temperature: 5˚C (41˚F) –35˚C (95˚F)

- Only use the detachable supply unit (external adaptor) provided with this

robot to charge the battery.

- Detachable supply unit (external adaptor)

- Connect the external adaptor to a power source through a residential

current device (RCD) / a ground fault circuit interrupter (GFCI). If in doubt,

consult a qualified professional electrician.

- Do not use this robot if any damage is detected.

- Replace damaged parts as soon as possible. Only use parts certified by

the distributor or manufacturer.

- Turn off the robot, disconnect the external adaptor from the power source,

and unplug the external adaptor from the charging cable, before

detaching the robot from the charging cable.

- Disconnect the robot from the supply mains and make sure the robot is

power OFF prior to servicing it such as cleaning the filter and swivel

smoothing-ring.

- The battery installed is a rechargeable Li-ion battery pack. Never attempt

to replace it.

- The robot is only to be recharged with external adaptor and charging

cable delivered with this product.

- DO NOT handle the robot, external adaptor and charging cable while it is

charging with wet limbs and without shoes.

- You should not operate this robot when people/pets are present in the

water.

- DO NOT use this robot without an intact filter in place, otherwise your

warranty will be voided as a result.

- Suction entrapment hazard: This robot generates suction. Do not allow

hair, body, or any loose parts of your clothing to make contact with the

suction hole of the robot during its operation.

- Never insert body parts, clothing or other objects into the openings and

moving parts of the robot.

- DO NOT use this robot to pick up any toxic substance, flammable or

combustible liquids such as gasoline, or in the presence of explosive or

flammable fumes.

- Under no circumstances should you attempt to disassemble the robot

and replace the impeller, motor, and battery by yourself.

- Never insert fingers and any object to touch the impeller.

- This robot shall not be used by children.

- The battery must be removed from the robot before it is scrapped.

- This robot contains a battery that are only to be removed by skilled

persons.

- The robot must be disconnected from the supply mains as the battery is

removed.

- For detail regarding battery dsiposal, refer to the section "Battery

Disposal” in this manual

- The battery must be disposed safely in accordance with local ordinances

or regulations.

- The robot contains a maintenance-free, rechargeable lithium-ion battery

pack, which must be disposed properly. Recycling is required; please

contact your local authorities for more information.

- External adaptor and charging cable:

 Never use the external adaptor and charging cable for anything

other than charging the battery of the robot that is supplied in the

same pack.

 The external adaptor and charging cable should not be used

outdoors, nor exposed to rain, humidity, any liquid or heat.

 The transformer ( or external adaptor) is to be located outside zone

 Keep the external adaptor and charging cable out of reach of

children.

 Never use the external adaptor and charging cable if any damage is

detected.

 DO NOT handle the external adaptor and charging cable with wet

hands.

 Keep the external adaptor disconnected from power when it is not in

use.

 Never attempt to open the external adaptor.

 If the supply cord is damaged, it must be replaced by the

manufacturer, its service agent or an equally-qualified person in

order to prevent hazards of any kind.

 Make sure the robot is completely dry before charging.

CAUTION!

- This robot is designed for underwater use only; it is not an all-purpose vacuum

cleaner. DO NOT attempt to use it to clean anything other than your pool.

- Use only original accessories delivered with this product.

- DO NOT use this robot right after pool-shocking. It is recommended to first leave

the pool circulating for at least 24-48 hours.

- If you are planning on using the robot in a saltwater pool, make sure all salt are

dissolved before placing it into the water.

- It is not recommended to use this robot with another automatic cleaner/cleaner

simultaneously.

- Avoid picking up hard, sharp objects with this product which may damage the

robot and filter.

- To avoid damaging the external adaptor and charging cable, do not attempt to

carry the robot by the cord of external adaptor / charging cable or pull the cord to

disconnect it from the power source and charging cable.

- Charge the robot indoors in a clean, dry area with good ventilation and away from

sunlight.

- DO NOT leave the robot charged for over 10 hours.

- If the robot will not be used for an extended period, detach it from the charging

cable and use a damp cloth to clean and dry the robot and its accessories. Make

sure to charge the robot to about 30% to 50% of the battery capacity before it is

stored. Store in a well-ventilated area away from sunlight, heat, ignition sources,

pool chemicals, and children. Recharge the robot every three months.

- All actions concerning the disassembly of the swivel head (ie. battery disposal)

can only be carried by an authorized technician.

Above warnings and cautions are not intended to incorporate all possible

instances for risks and / or severe injuries. Pool / spa owners should always

exercise extra caution and common sense when utilizing the product.

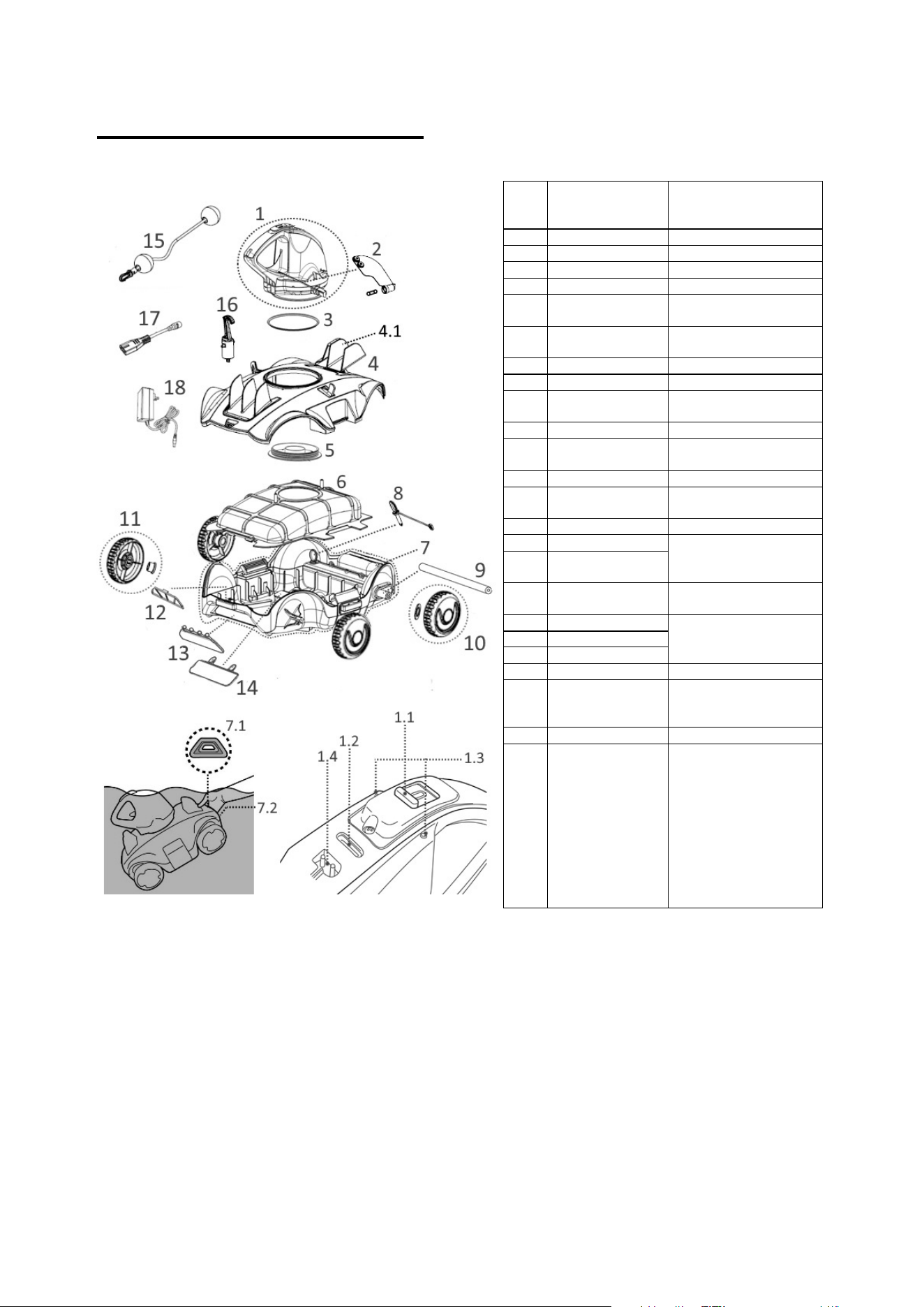

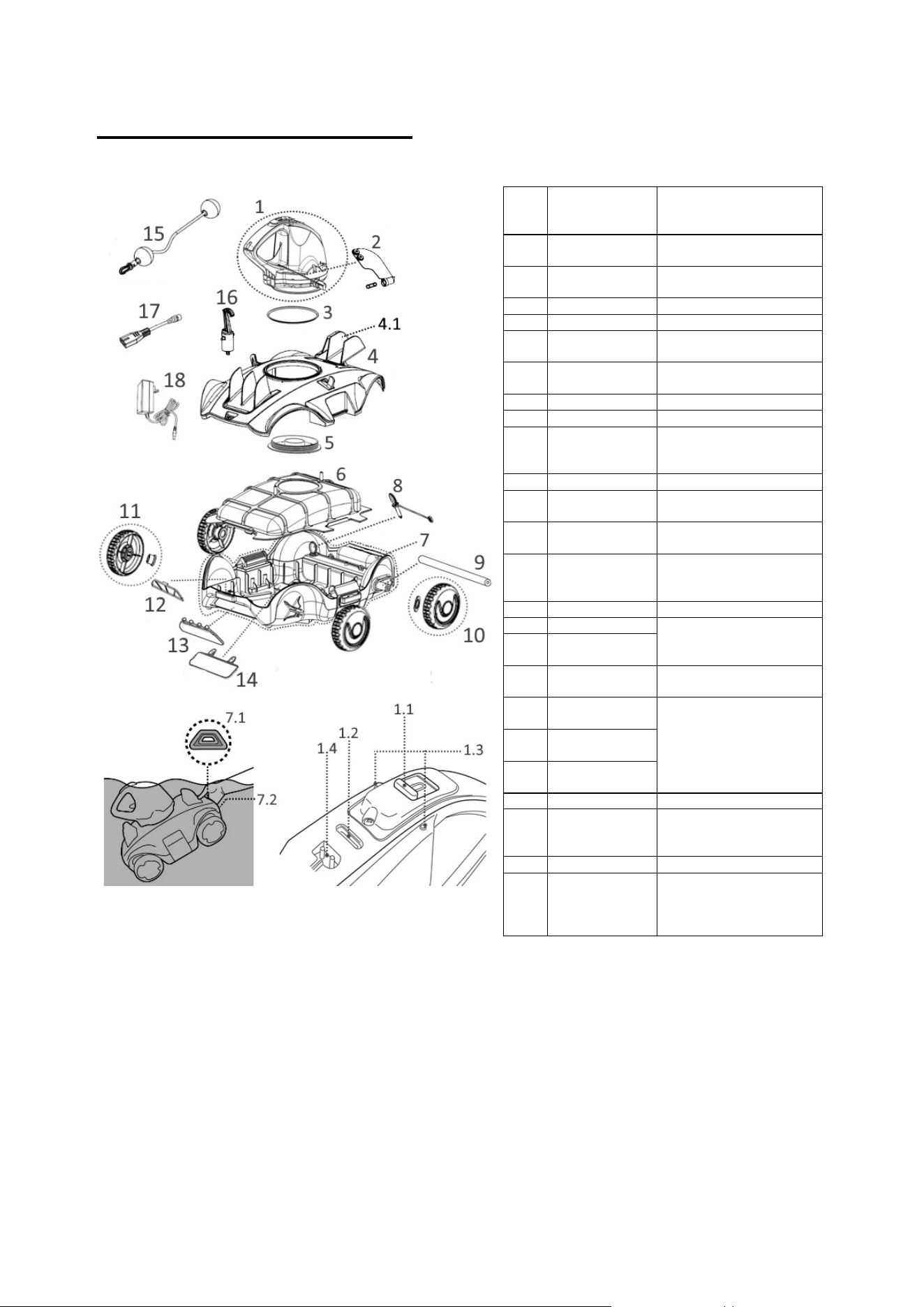

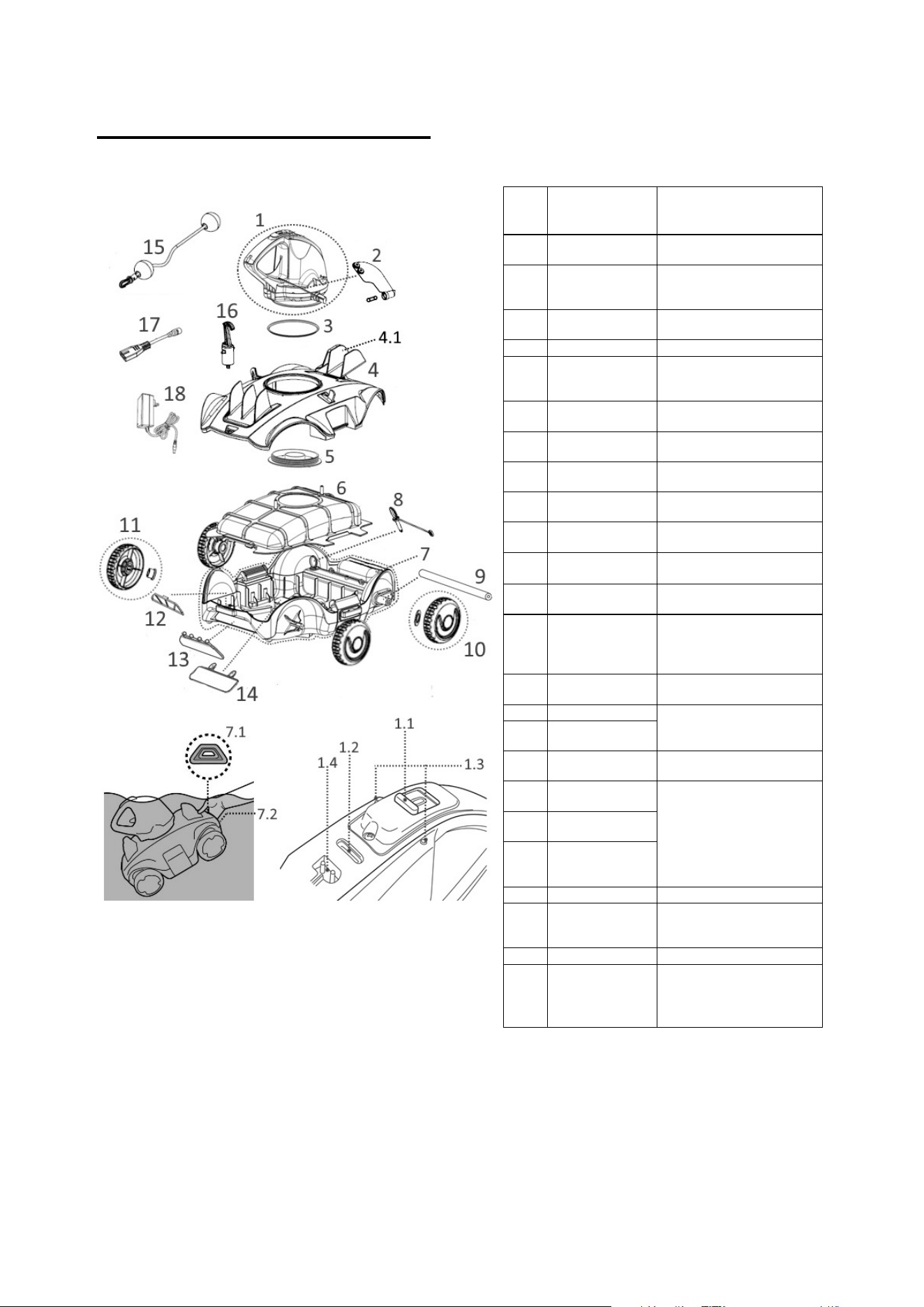

HOW THE ROBOT WORKS

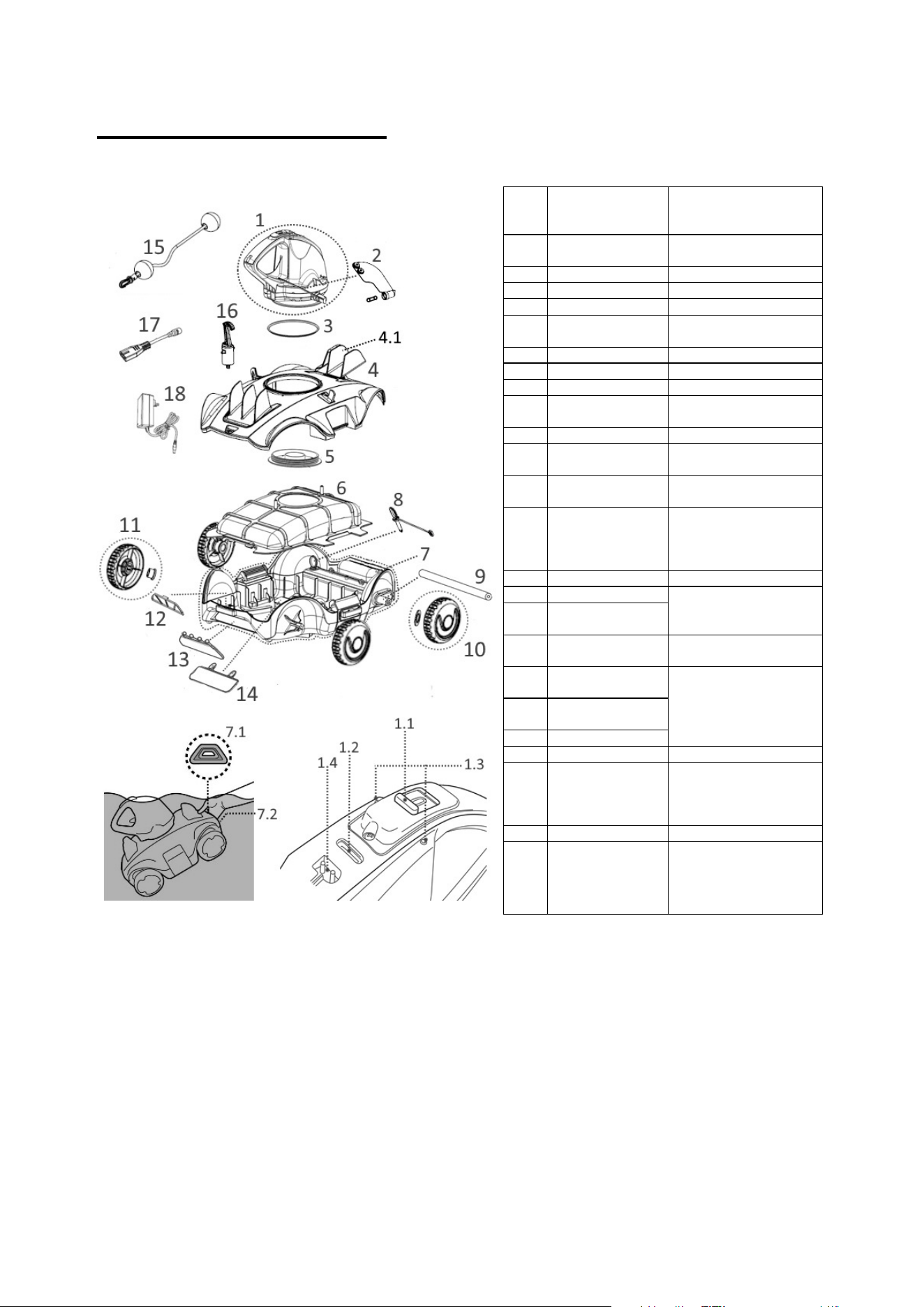

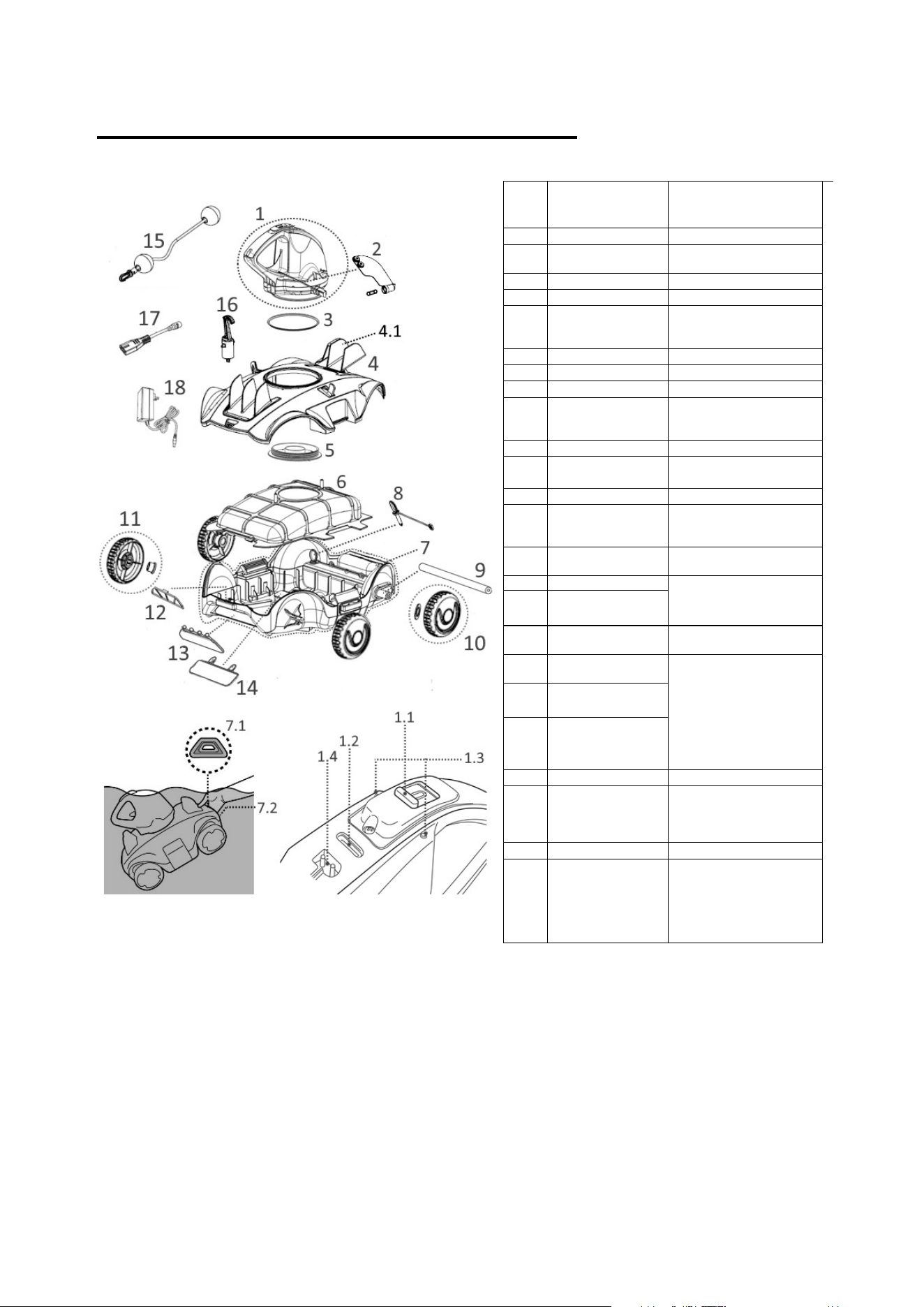

Replacement Parts

Number

Swivel head

RC30ASM07/LGRY

RC30ASM07LGRY//US

(USA)

1.1.

Sliding switch ---------

1.2.

Power indicating

light

---------

1.3.

Water sensors ---------

1.4.

Charging port ---------

Side flap (with

side pin)

RC30-07/LGRY

Swivel

smoothing-ring

RC30-08-004

Top cover RC25ASM03

4.1

Swivel fin ---------

Swivel head

bottom screw

plate

RC30-05-005/LGRY

Filter cover RC25-09

Base

RC25ASM04

RC25ASM04/US (USA)

7.1.

Yellow triangle

pattern

---------

7.2.

Grip (under

Yellow triangle

pattern)

---------

Locking pin RC30-10-014

Wheel axle

RC25ASM08

10.

Rear wheel (with

washer)

11.

Front wheel

(with washer)

RC25-12

Draining filter

plate

RC30ASM09/LGRY 13

Drainage outlet

flap

14.

Suction mouth

flap

Float RC25ASM06

Hook (with

V-clip) for

Telescopic pole

RC30-16/LGRY

Charging cable RC30-17-001

Adaptor

RC30-17-002 (EU)

RC30-17-

002/US (USA)

RC30-17-002/AU

(Australia/New Zealand)

The robot has a water-propelling nozzle at the bottom of the swivel head. Water is first

sucked in through the suction mouth at the bottom of the robot, which then goes through

the filter and is discharged via the propelling nozzle. Water jetting from the nozzle propels

the robot forward. Once the robot stops against an obstacle such as the pool wall, its side

flap sways and its swivel head turns 180

, allowing the robot to move in the opposite

direction. The robot moves in a generally straight pattern in one direction and in an arc

pattern in the other direction. The robot vacuums the pool bottom as it moves, collecting

debris in its compartment.

GETTING STARTED

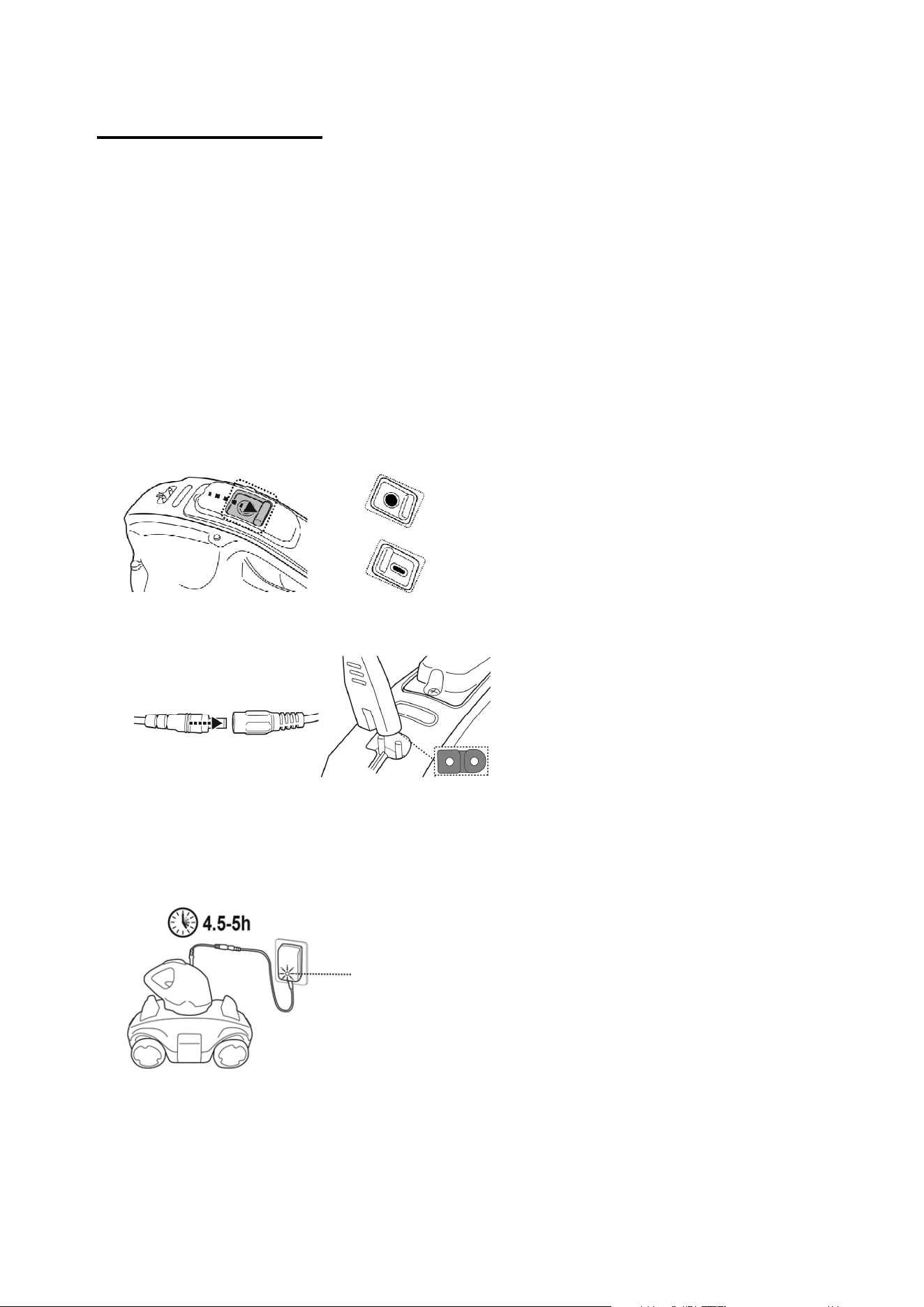

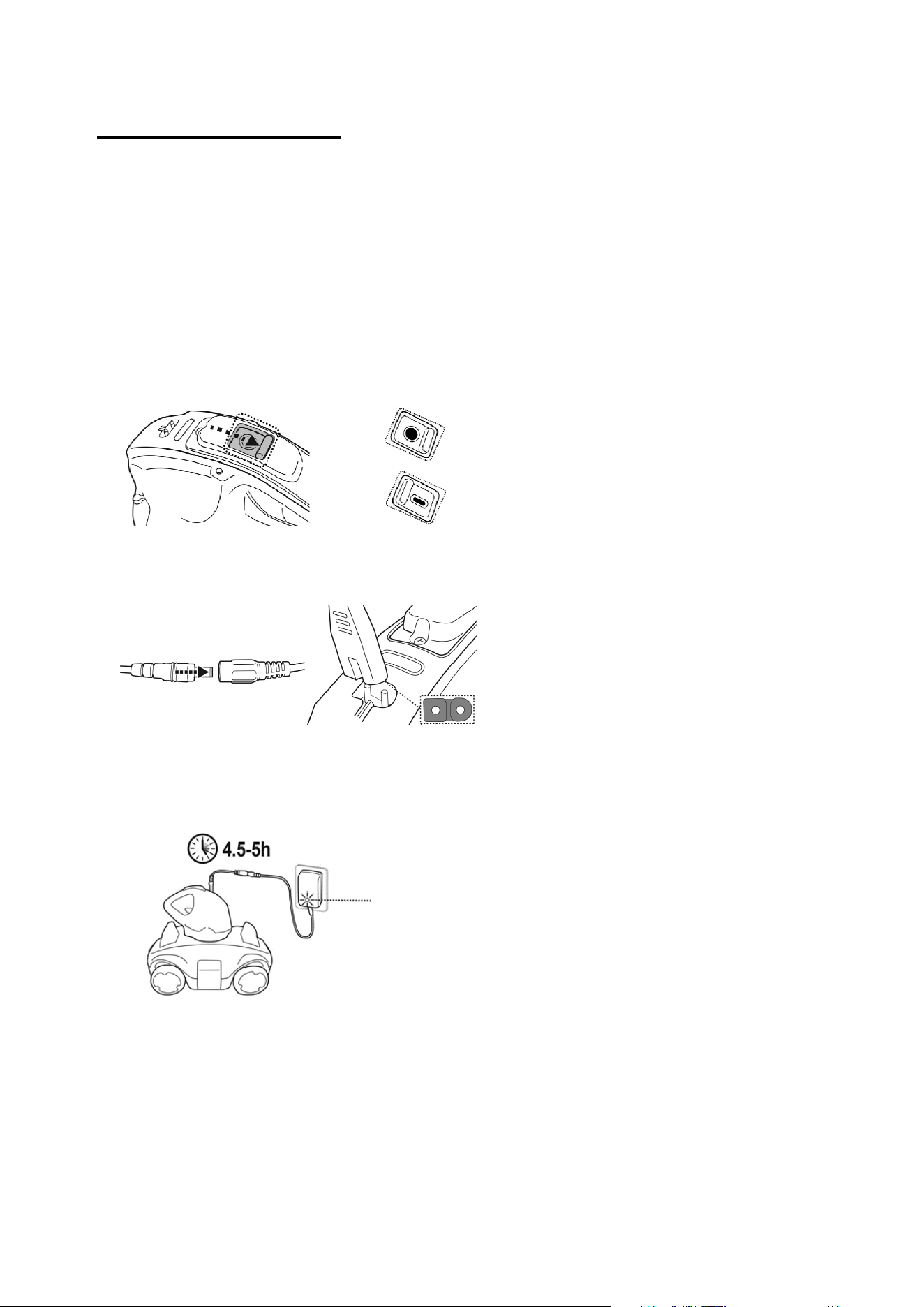

Charging The Battery

IMPORTANT NOTE: Fully charge the robot (about 5-6 hrs) before using it for the first

time.

WARNING!

 Use only the original external adaptor and charging cable provided.

 Make sure the robot and the charging port are clean and dry before set-up.

 Make sure the robot is off by sliding the switch to the OFF position prior to charging.

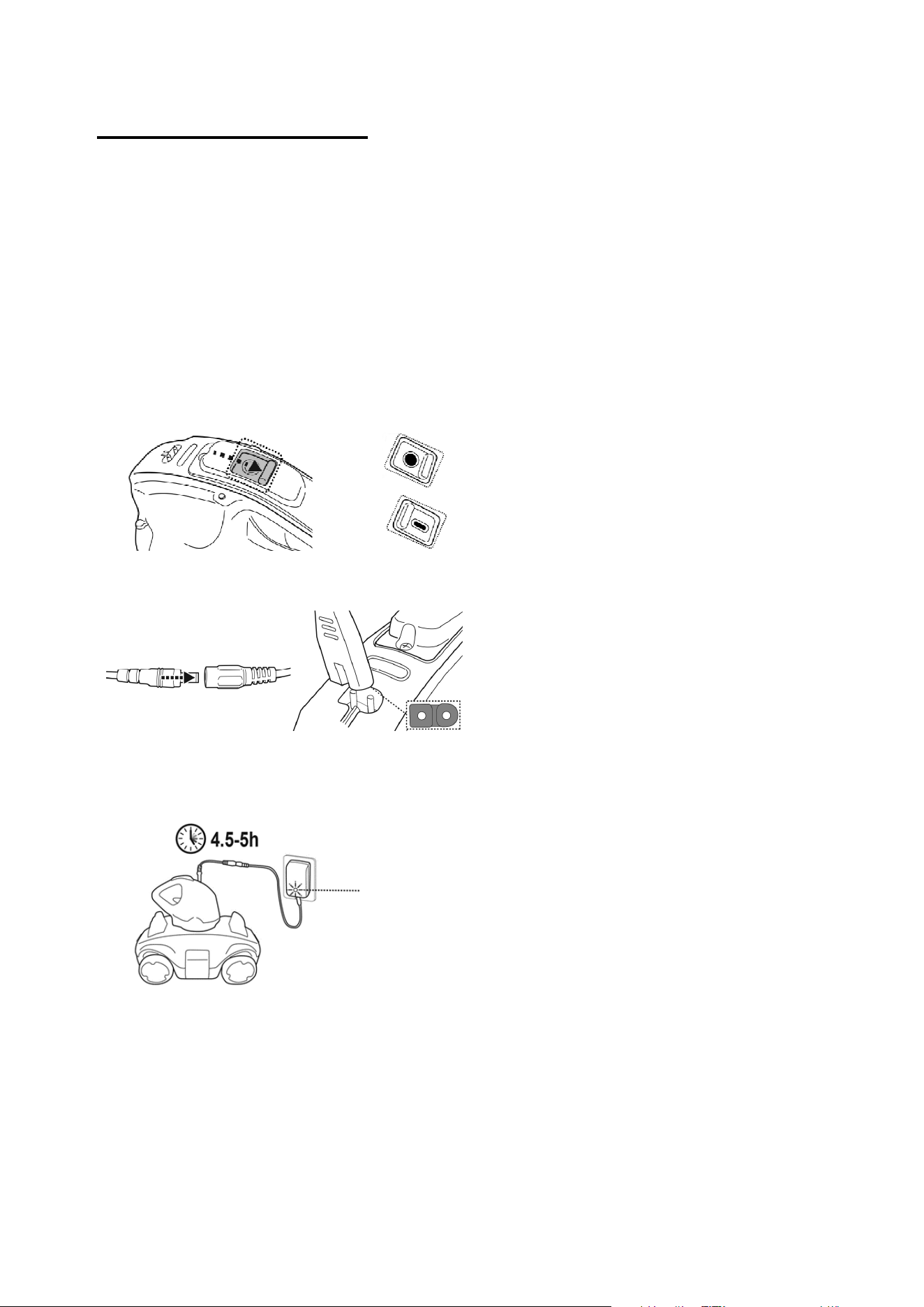

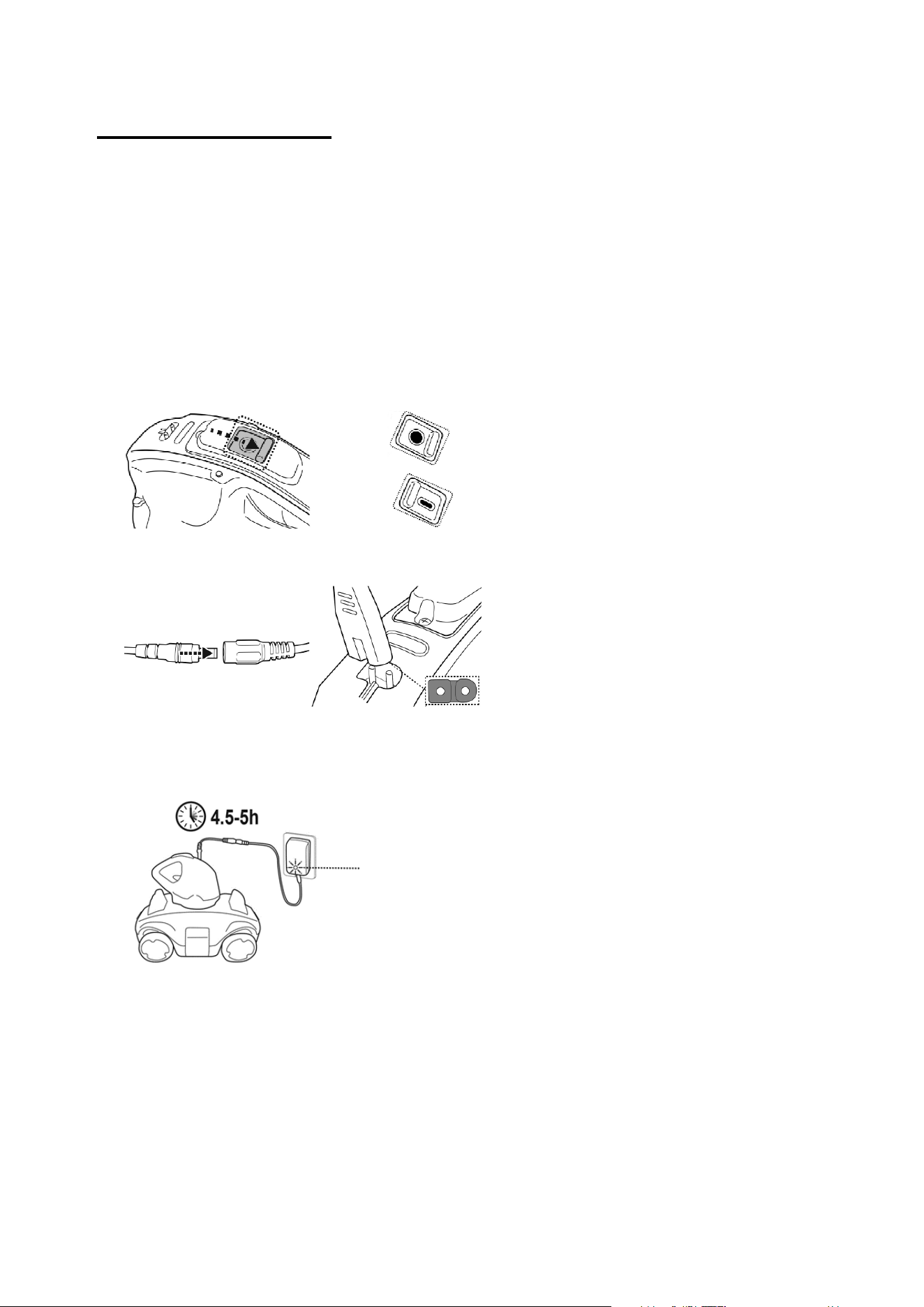

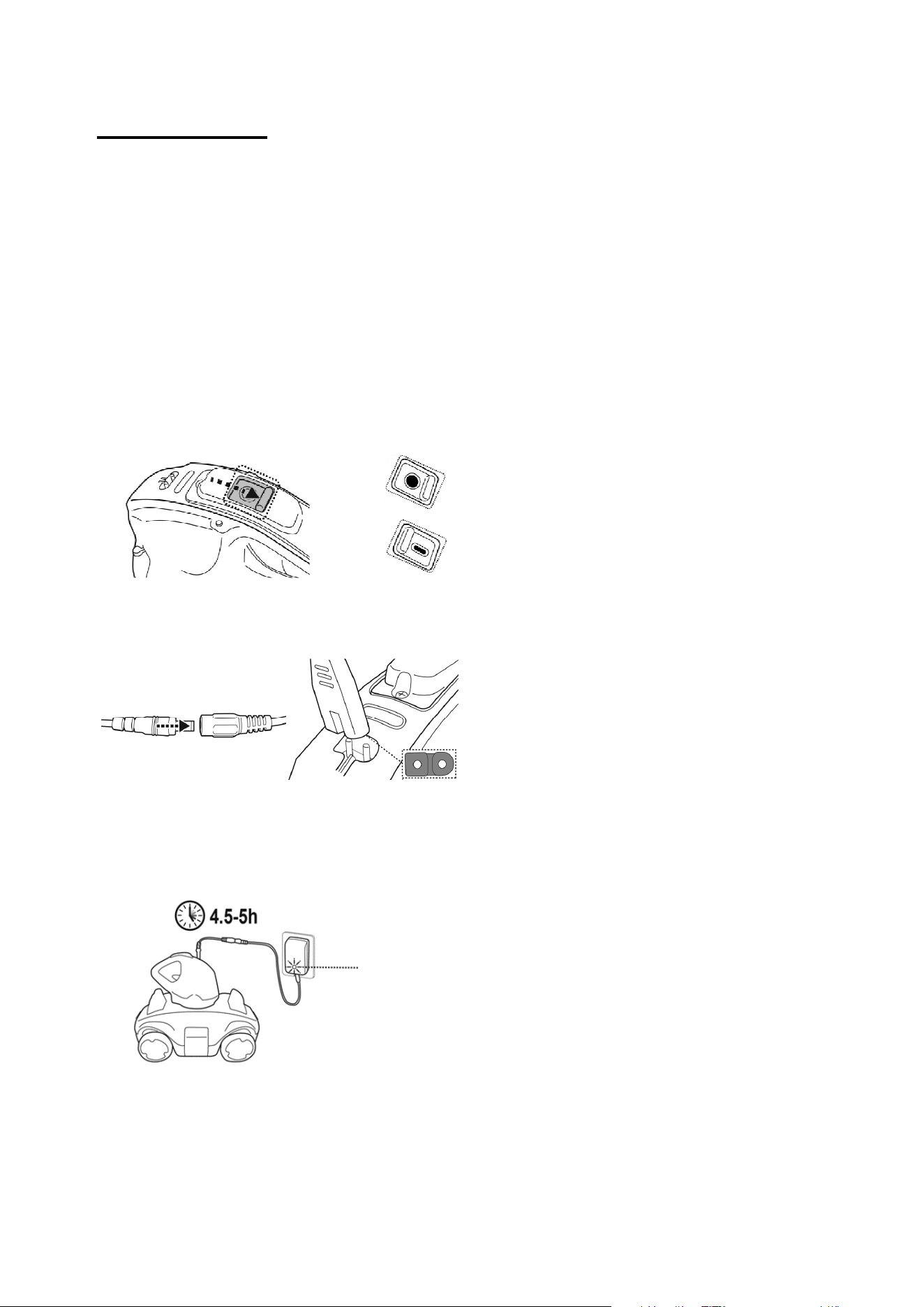

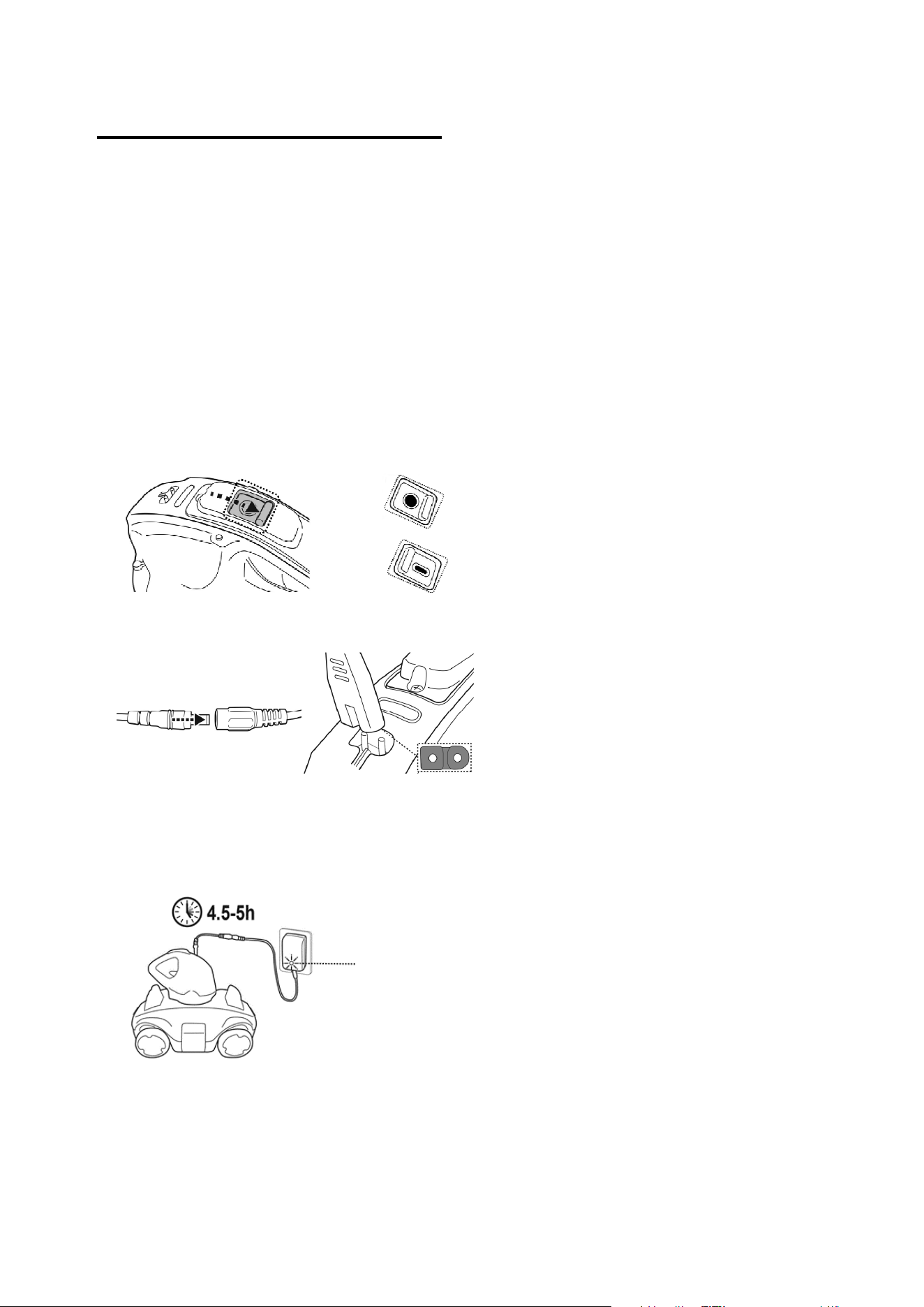

1. Place the unit on a flat surface. Slide the switch to the OFF position.

2. Connect the adaptor cable to the charging cable. Align and insert the plug of the

charging cable into the charging port at the top of the unit.

3. Connect the external adaptor to the power source. Once the robot begins charging,

the indicator light on the external adaptor will turn red.

Normally, it takes about 4.5-5 hours to reach a full charge. The indicator light on the

external adaptor will turn green when the robot is charged.

RED light - Charging

GREEN light - Charged

 Immediately disconnect the external adaptor from the power source if you detect any

of the following:

- Offensive or unusual odor

- Excessive heat

- Deformation, cracks, leaks

- Smoke

4. When charging is complete, disconnect the external adaptor from the power source

and unplug the charging cable from the unit and external adaptor.

Normally the robot can operate up to 90 minutes on a full charge.

OFF

Note: Clean the debris compartment regularly. Excessive debris inside the debris

compartment increases the burden to the motor operation and shortens the operating

duration as a result.

NOTE: Rechargeable lithium-ion battery is classified as a consumable item. It has a

limited life and will gradually lose its capacity to hold a charge. Therefore, the running

time of the robot will gradually reduce after repeated charging and discharging

throughout its product life.

Replace the battery by swapping for a new swivel head. Follow step 1 in “How to

remove battery pack” section to detach the swivel head and reverse the steps to

install a new one.

NOTE: Let the robot rest for around 30 to 40 minutes before charging it again.

Set-Up Before Use

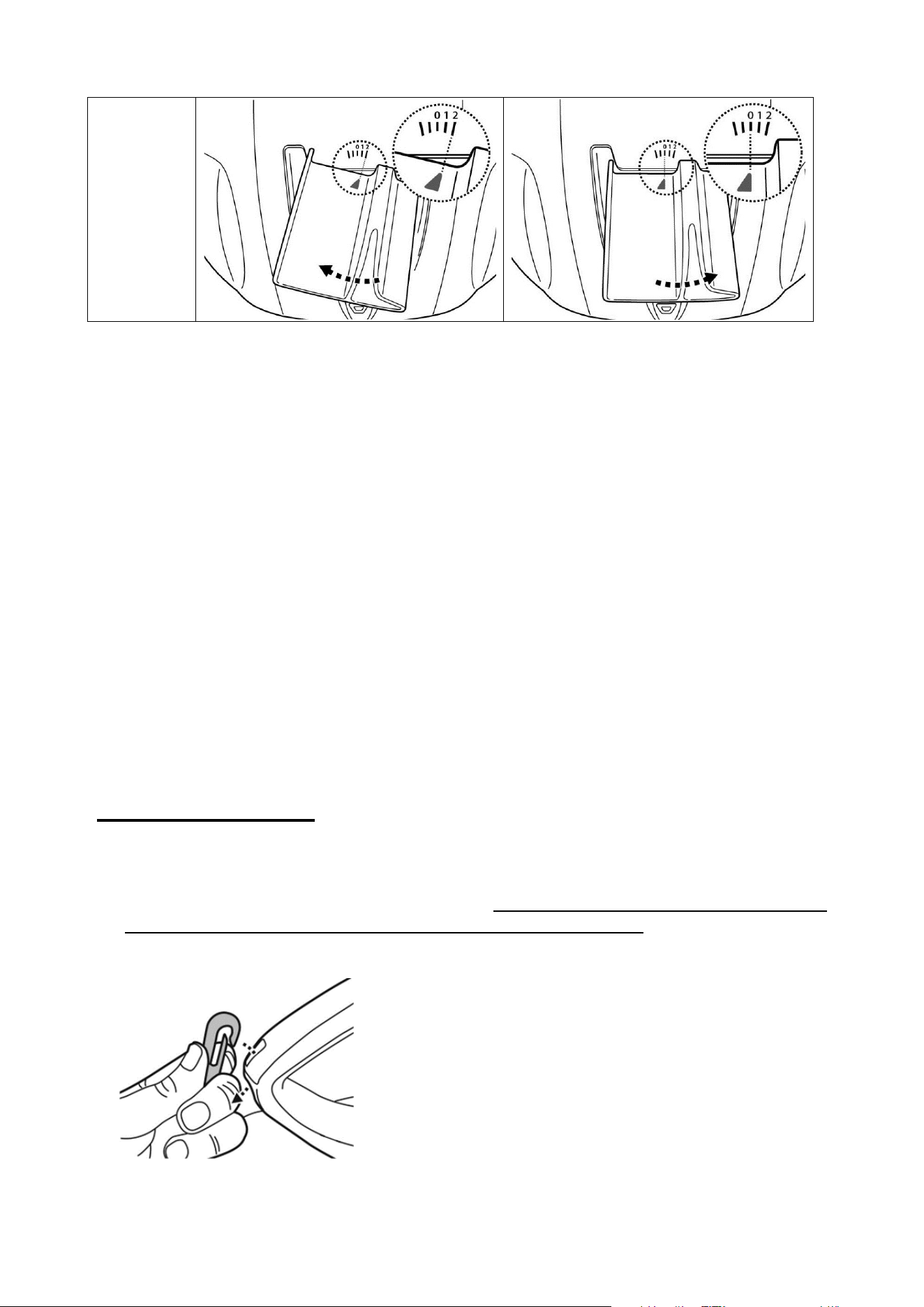

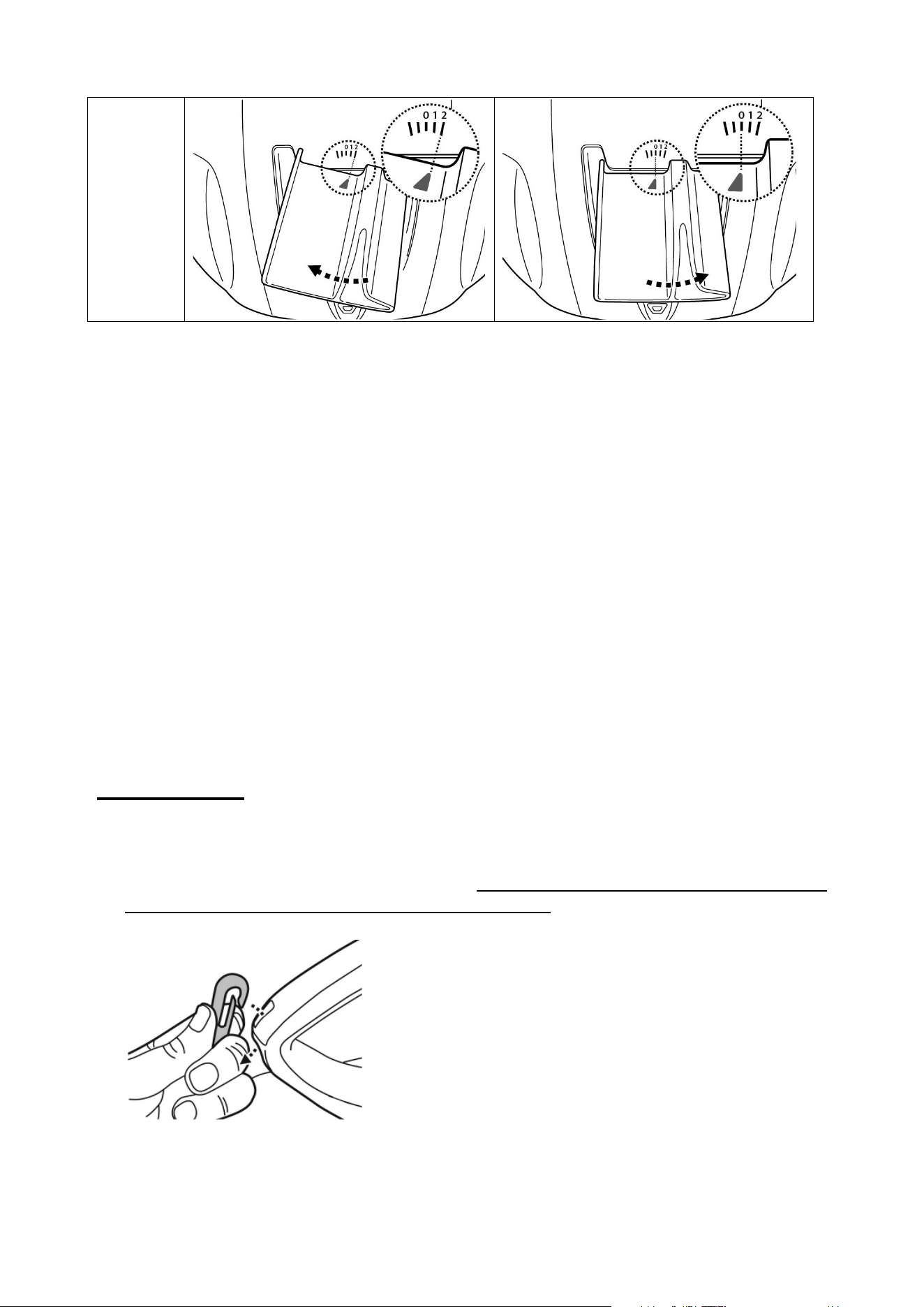

Adjustment of Trajectory

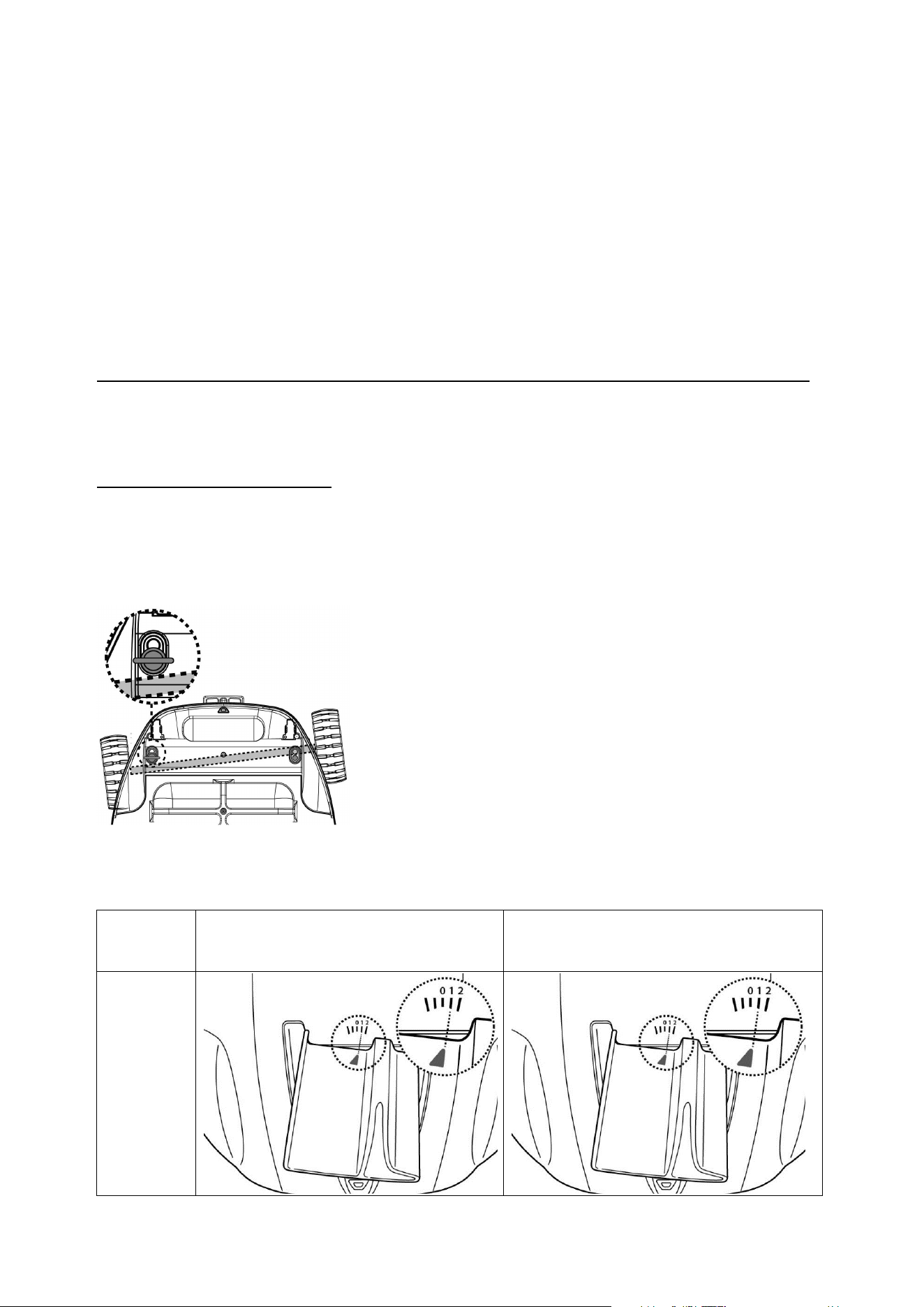

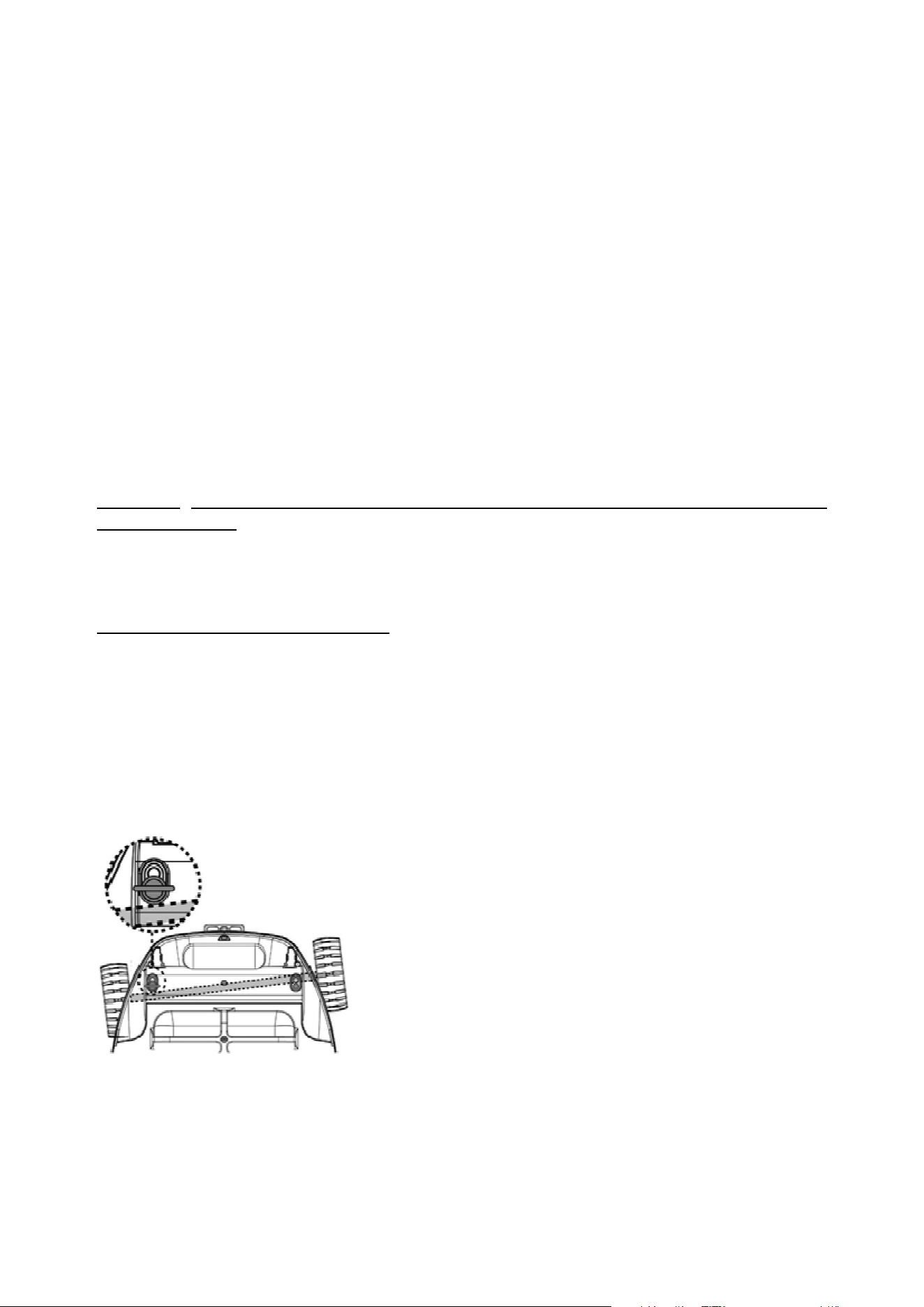

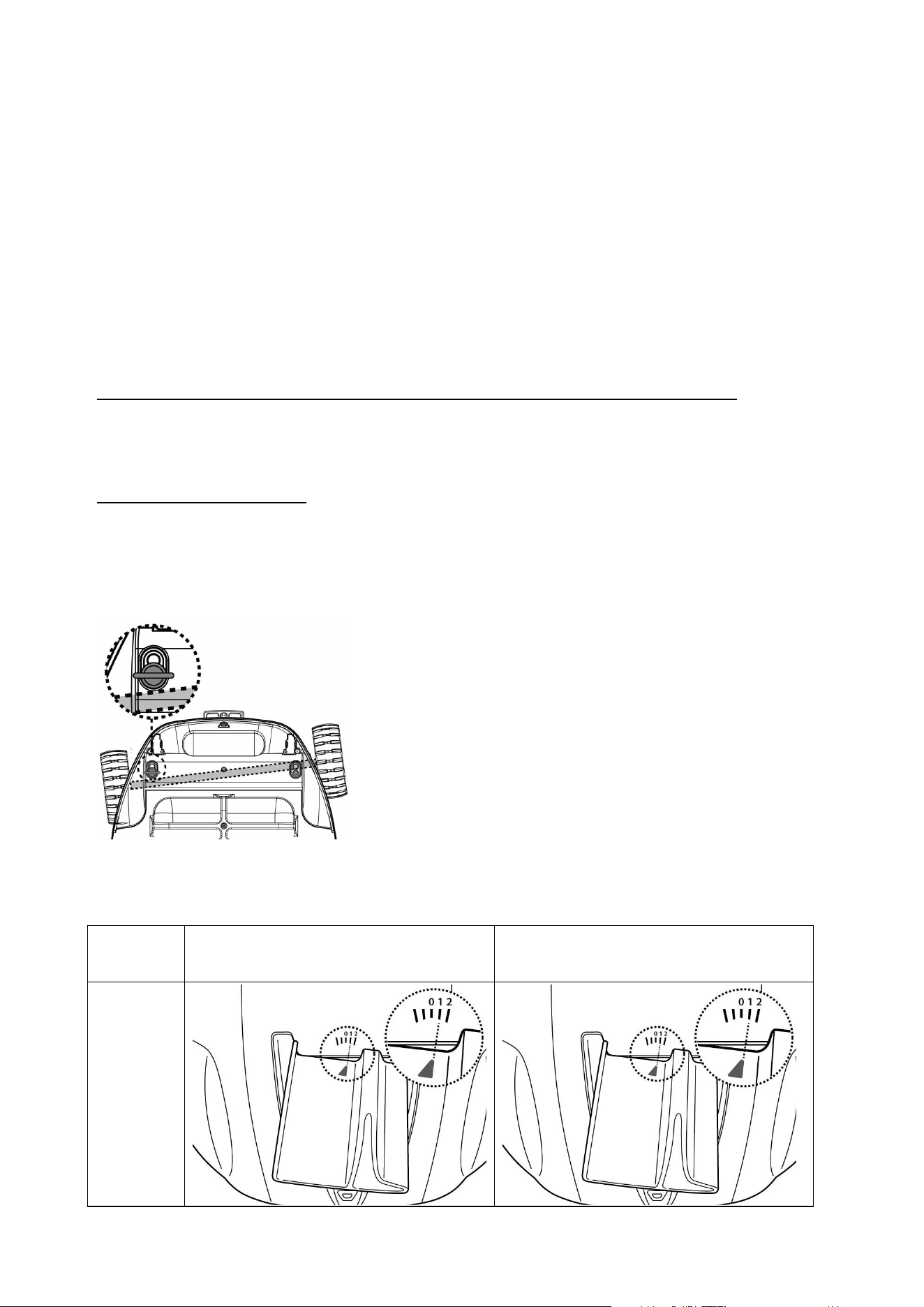

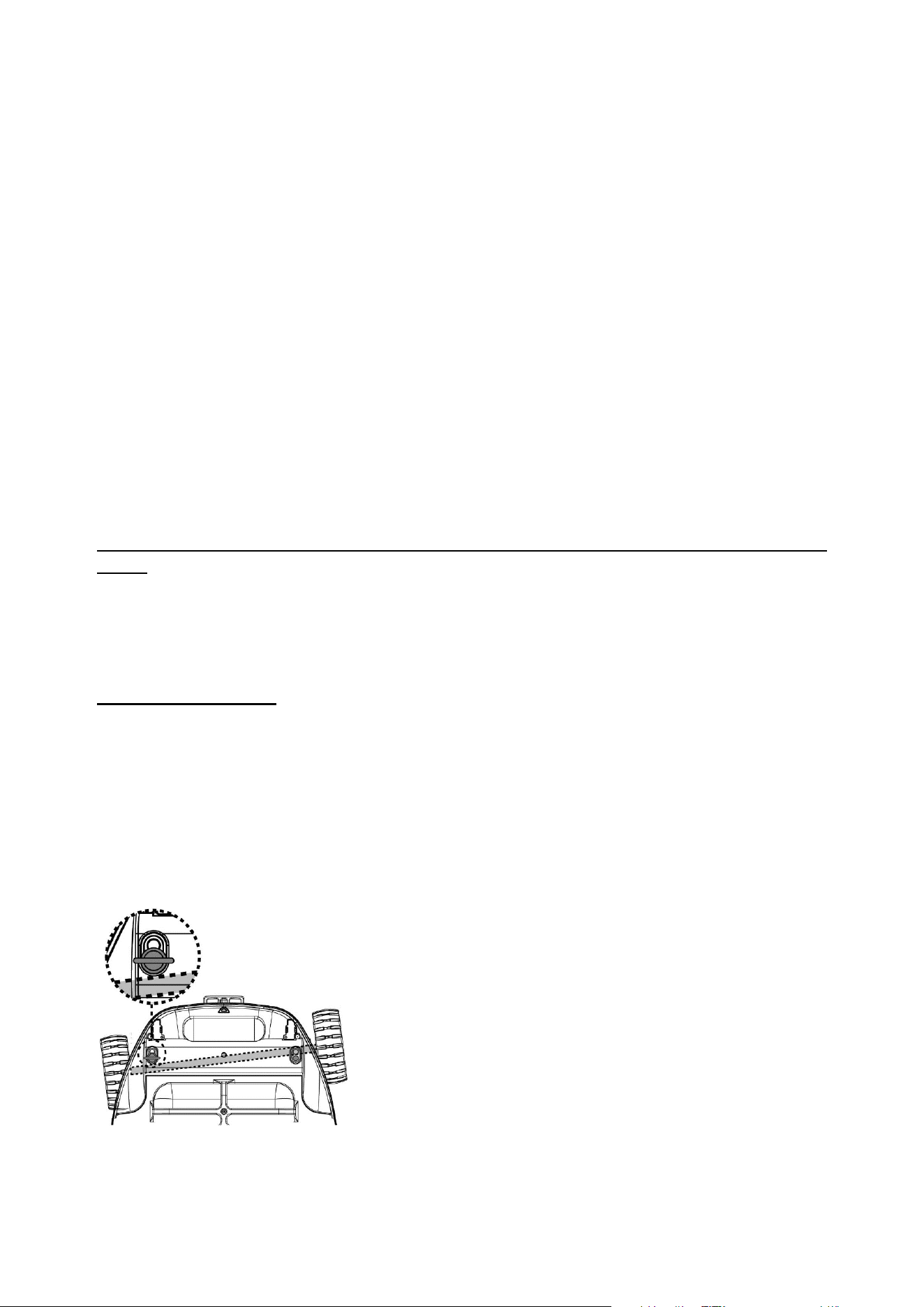

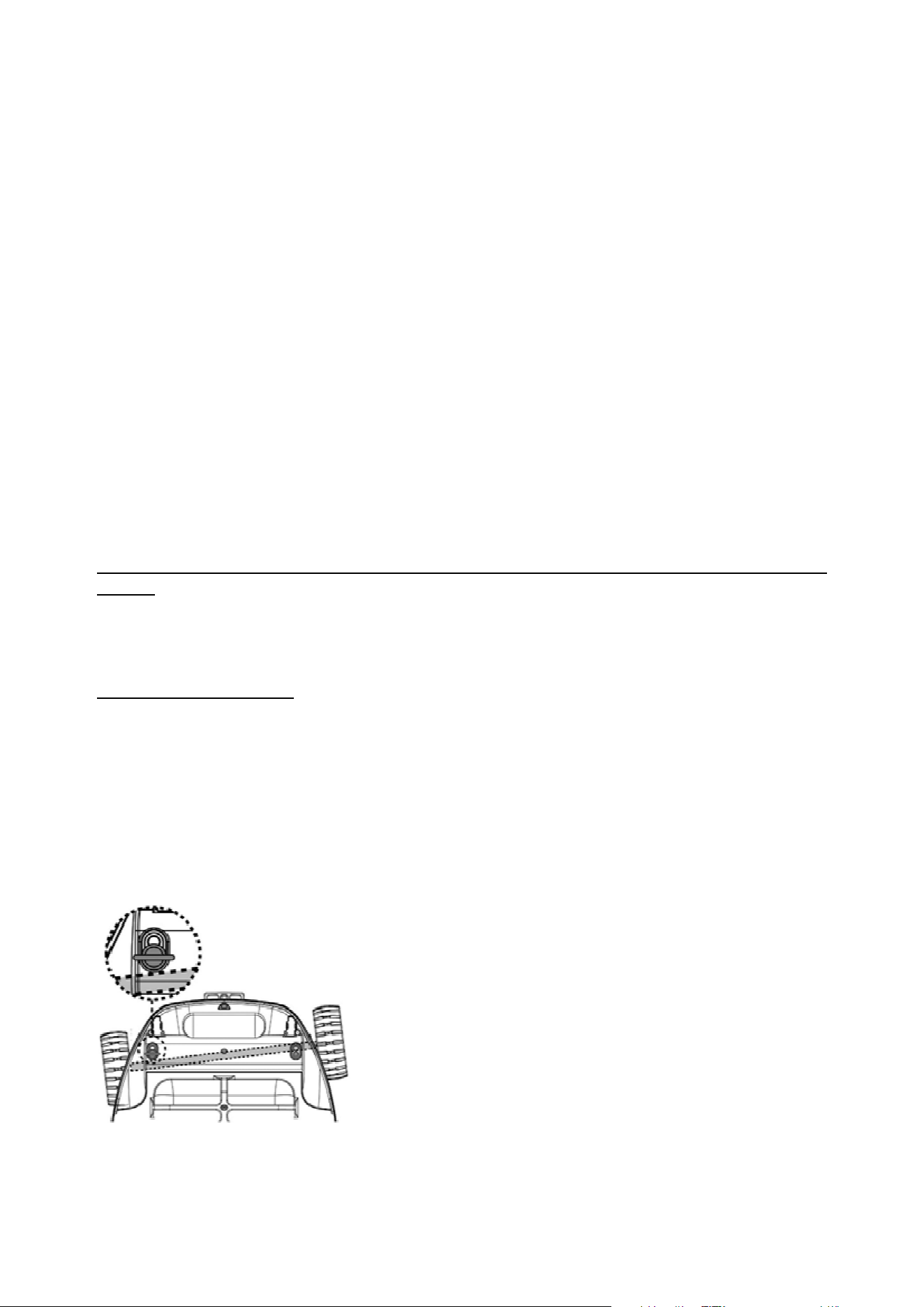

The trajectory of the robot is dependent on the default position of the locking pin and

turning angle of the swivel fin as instructed. Alter only the turning angle of swivel fin.

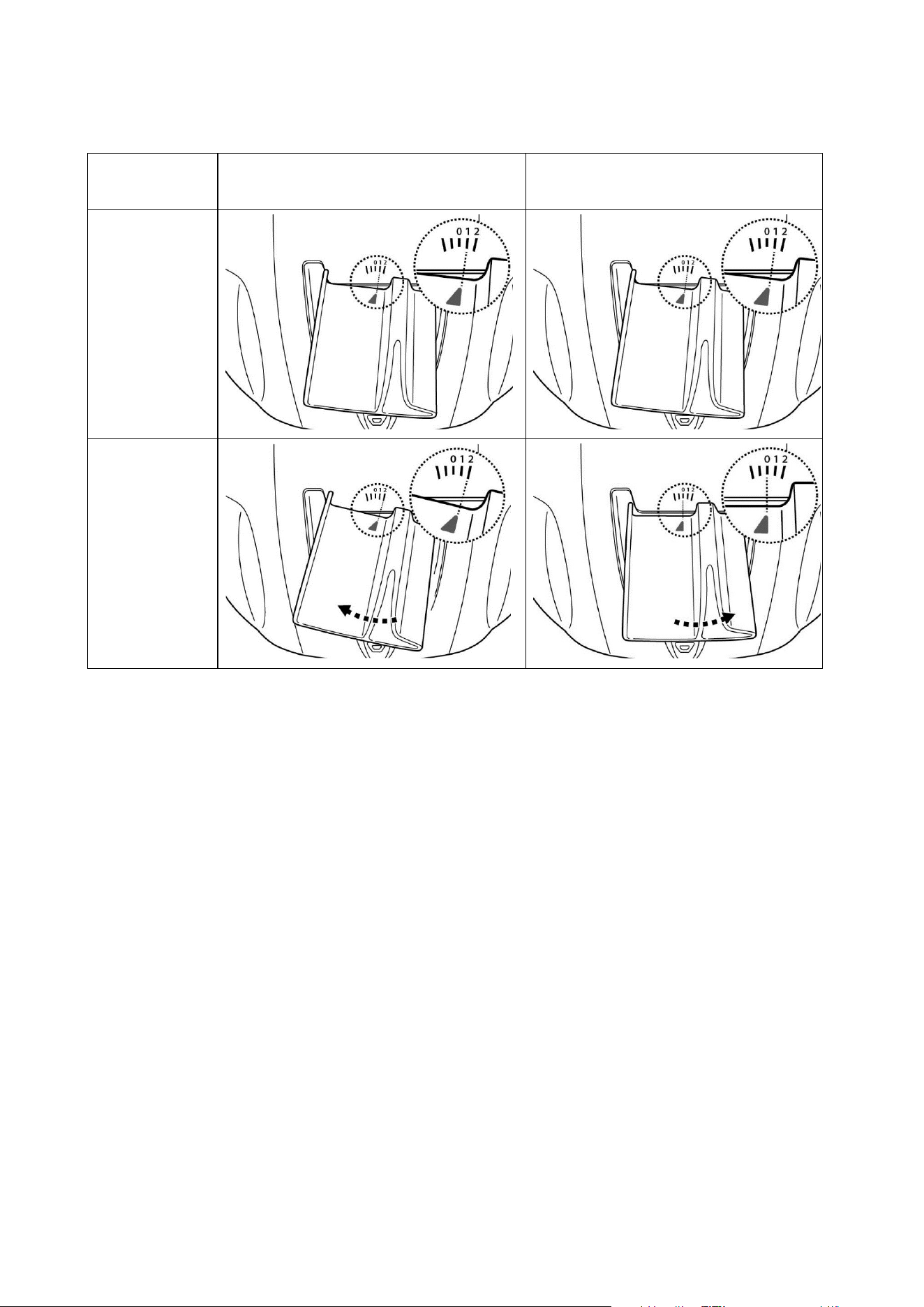

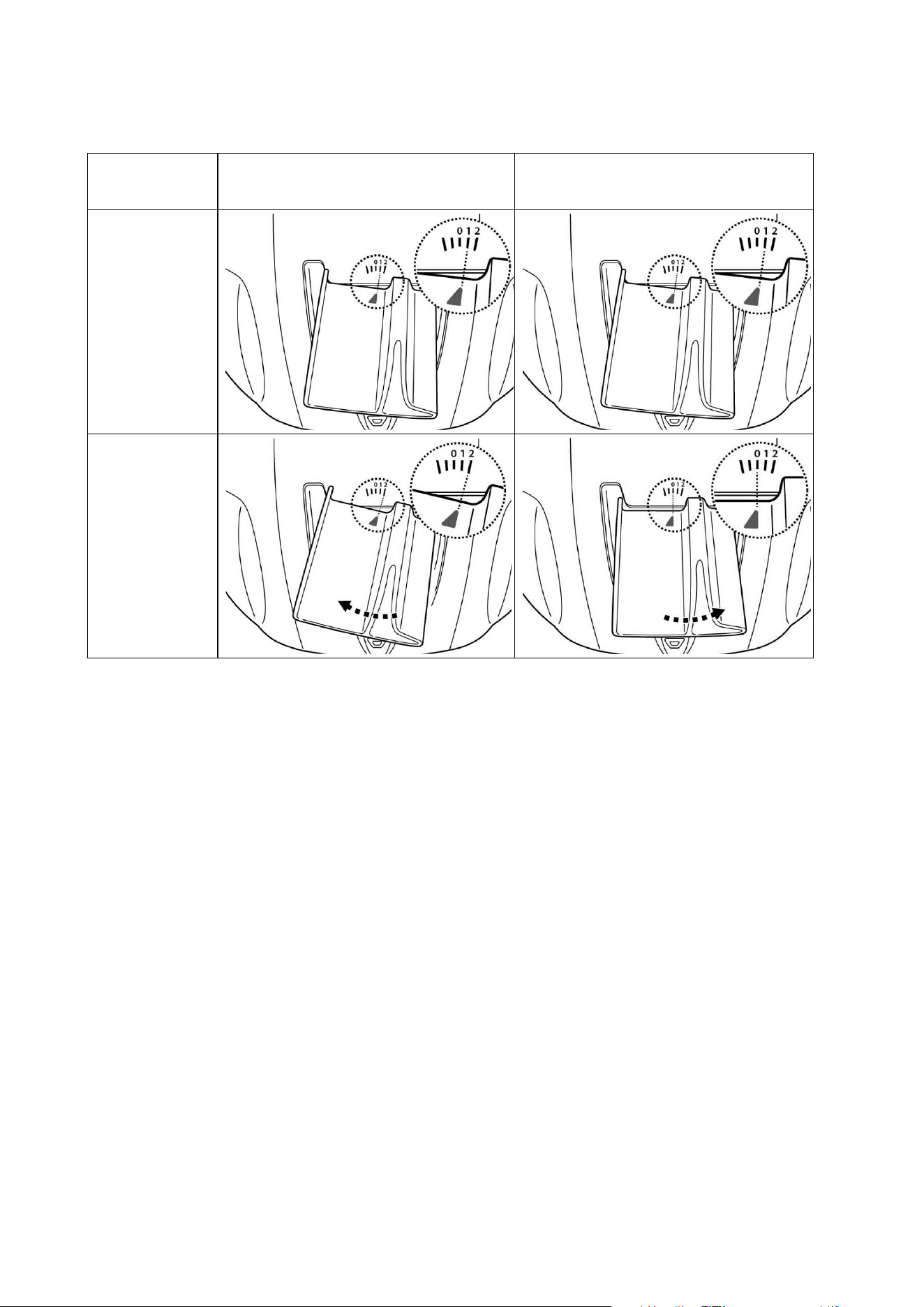

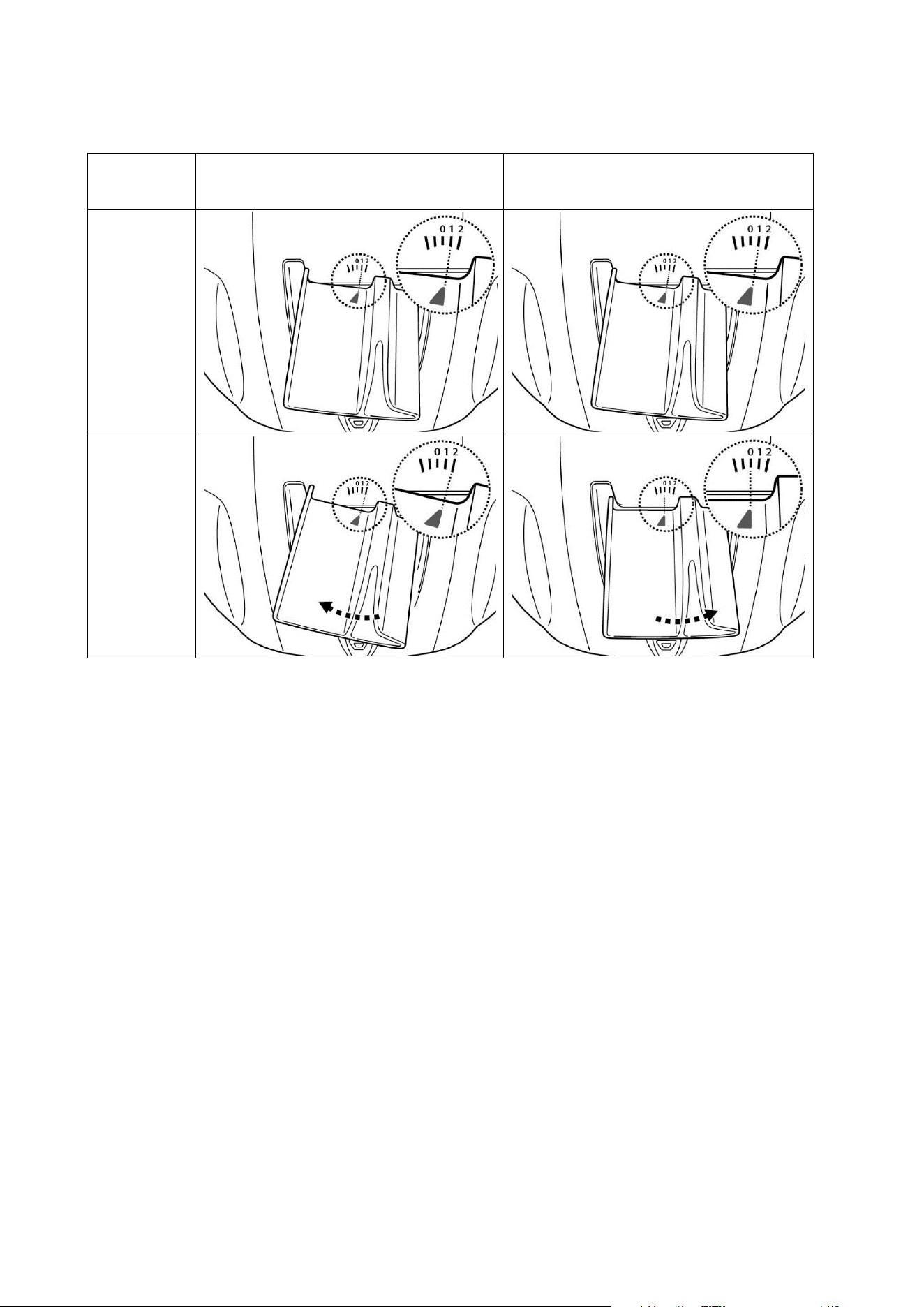

Locking Pin setting (Default position)

Swivel Fin setting

For pools where the shortest length

is 3 meters or below.

For pools where the shortest length

is 3 meters or above

Default

angle

Alternate

angle

Note: When turning the fin, you will hear “click” sound

Pool Preparation

- If there are stones, roots or metal corrosion in contact with the underside of the liner,

discard them prior to using the robot. If necessary, seek assistance from a qualified

professional.

- If the liner is brittle, damaged or wrinkled, contact a qualified professional to perform

the necessary repairs or perform a liner replacement prior to using the robot.

- It may be advisable to turn off the filtration system as water circulation in the pool

may affect the movement pattern of the robot.

- Remove any pool ladder, surface skimmer, and other floating objects from the pool

as they may obstruct the movement of the robot’s float and, consequently, the

movement of the robot also.

- If you are using a saltwater pool, make sure all salt are dissolved before placing the

robot into the water.

OPERATION

WARNING! Make sure the robot is off.

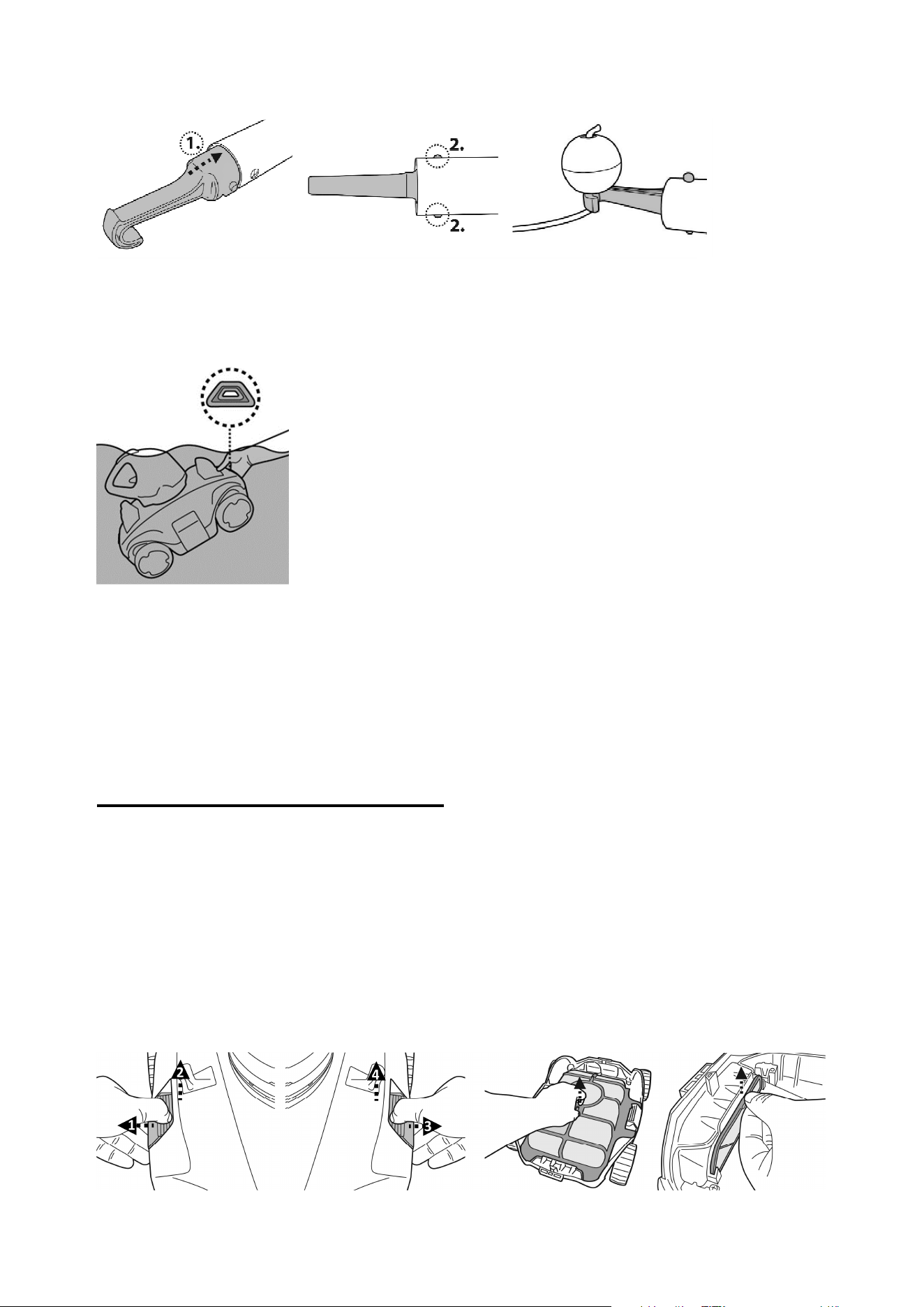

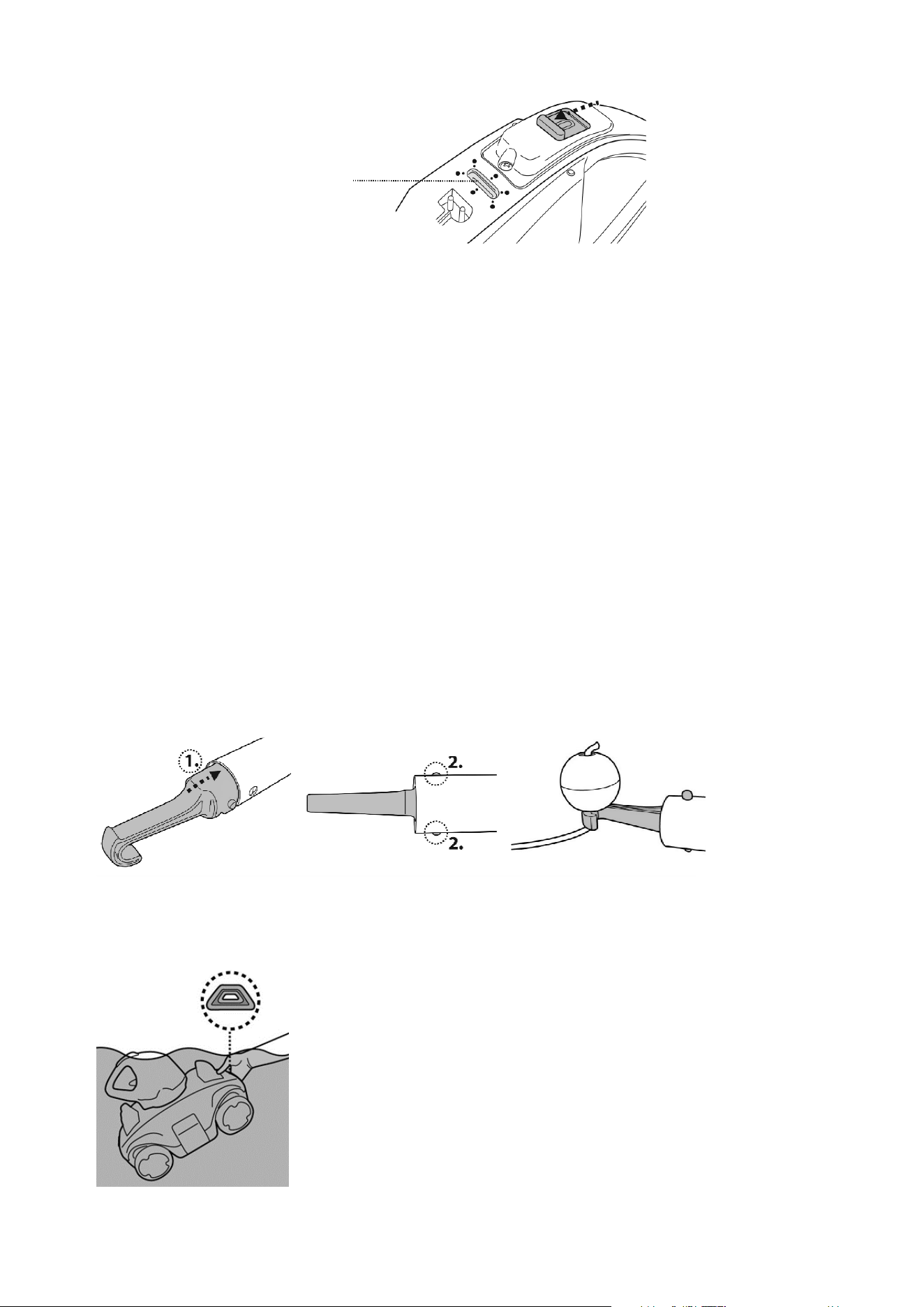

1. Bring your robot to the side of your pool. NOTE: Do not place the robot in the pool

corner and against the pool wall as starting location. Attach the hook of the float to the

handle of the swivel head.

2. Slide the power switch to the ON position and the power indicator light will turn on.

ATTENTION: Motor activates only when the robot is submerged in water completely

Power indicator light

(Green)

3. Immerse the robot into the water and operation will automatically begin as water level

covers the sensors at the top of the swivel head. Let the robot sink to the pool floor and

observe the cleaner's first forward and reversed movements across the pool bottom. If

the robot runs along the pool wall instead of perpendicular to it, reposition it to make sure

that its front/back faces the pool wall.

Power indicator light starts to blink when 10 minutes of usage remains.

Power indicator light :

No light -

Power off / no power

Light -

Power on

Blinking light -

Battery power will be exhausted within 10 minutes.

NOTE:

- Refrain from making any physical contact with both water sensors.

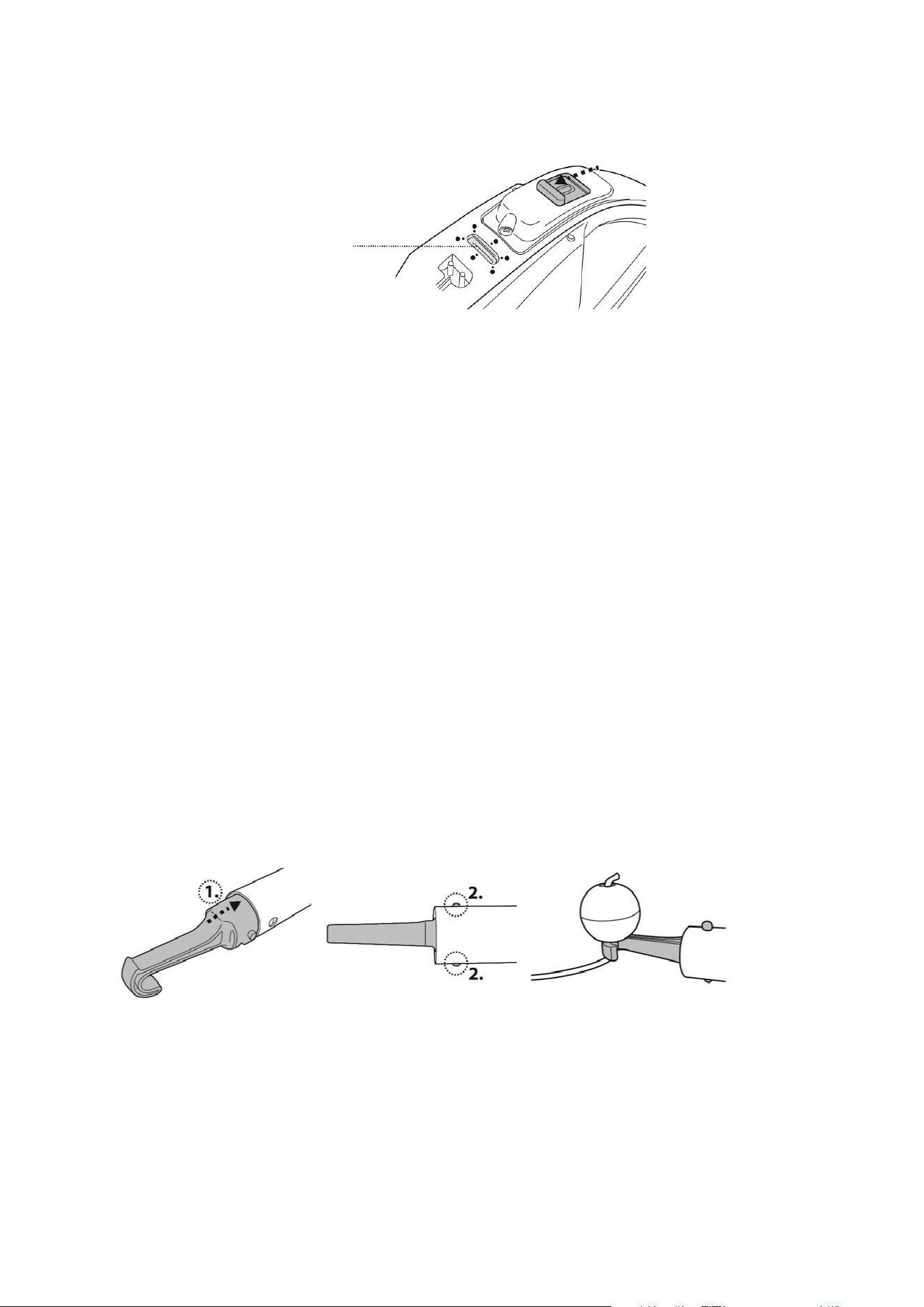

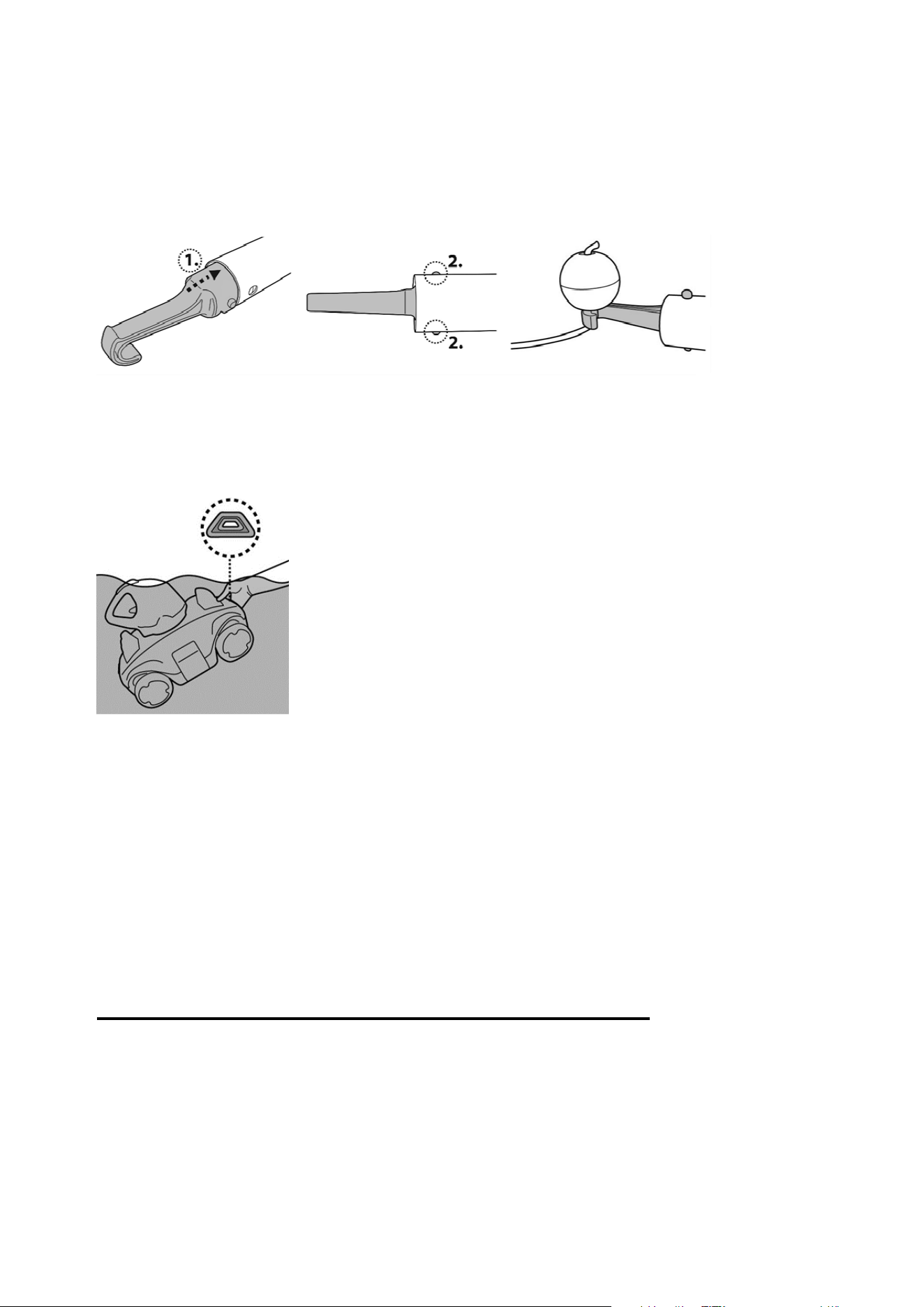

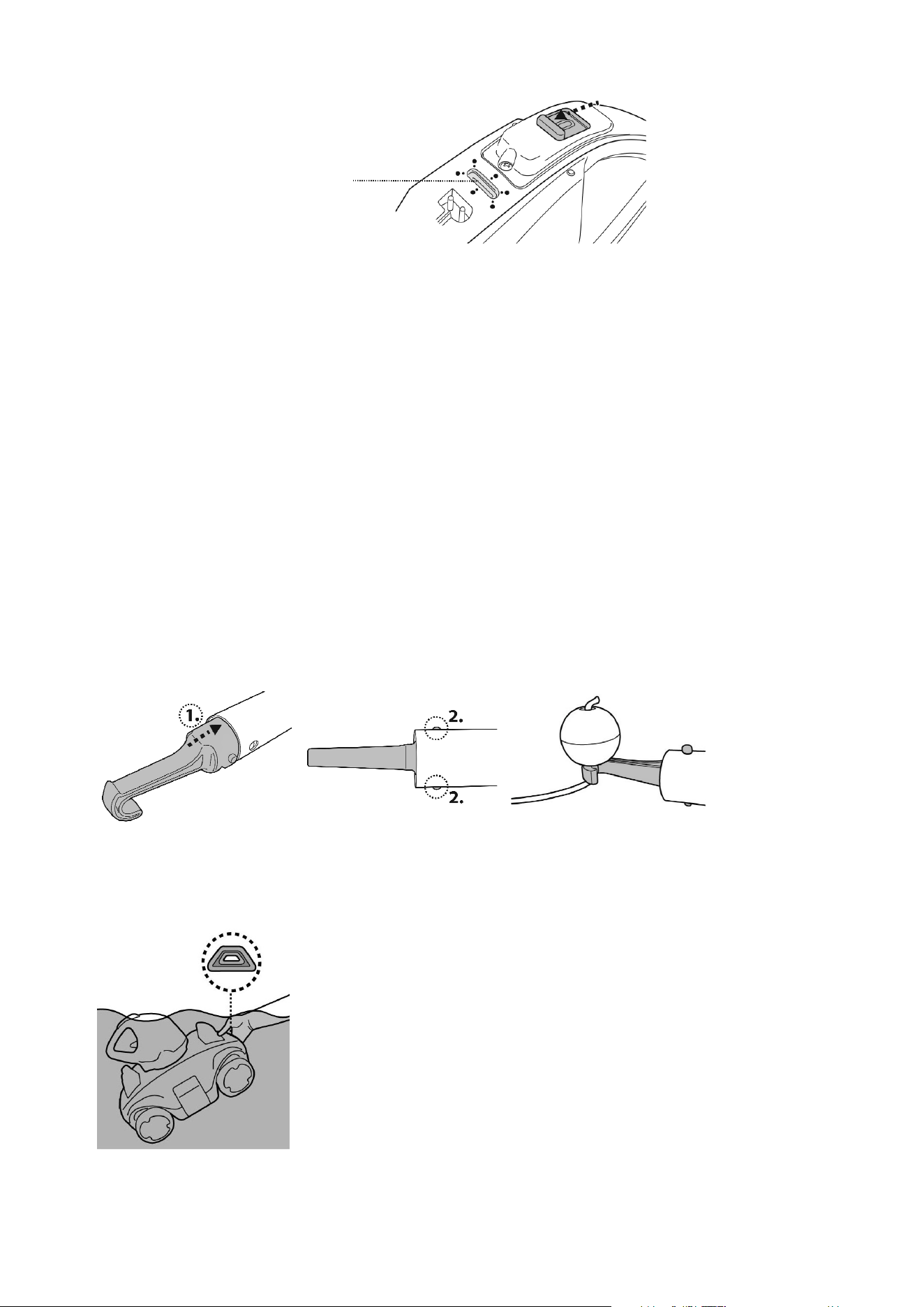

 To retrieve the robot from the pool, if you cannot catch it by hand use the hook

provided. Attach the hook to a telescopic pole (not provided) and use it to retrieve the

float

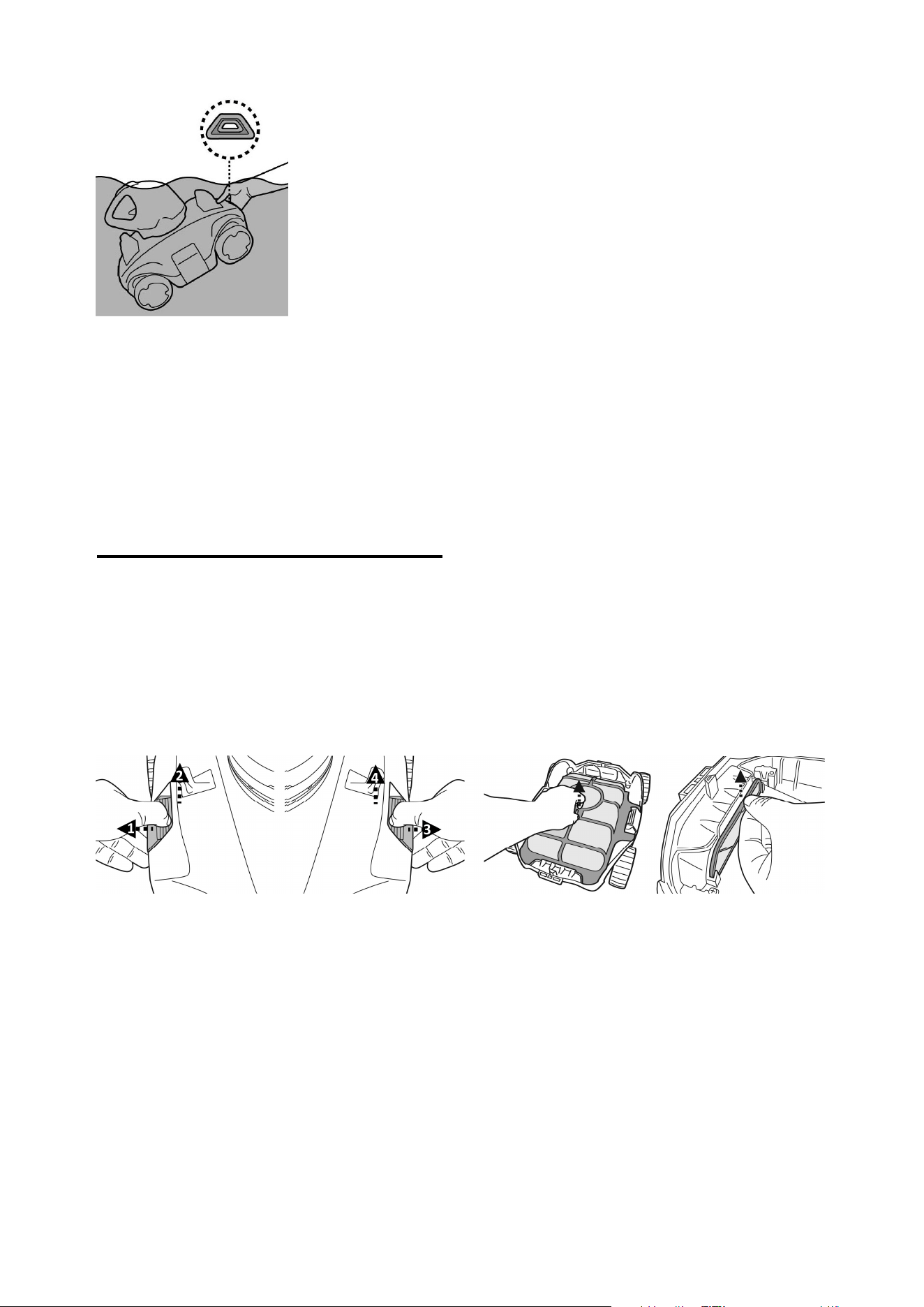

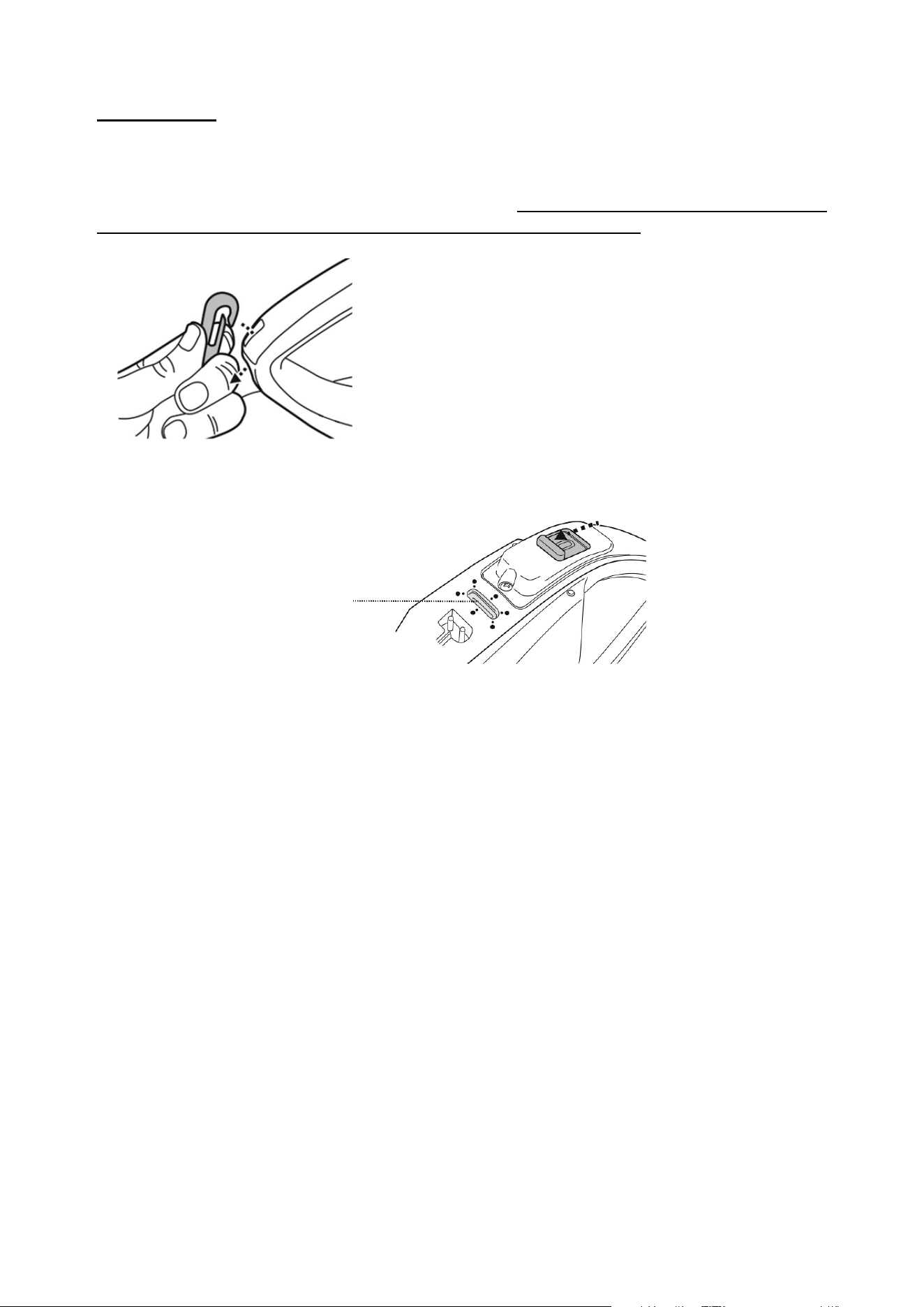

As the robot reaches the water surface, locate the end with yellow triangle (as shown in

the image below) and grab onto the robot via the grip (Note: holding the other end of the

robot will lead to escape of debris through the drainage outlet) to lift the cleaner to drain

the water out of the robot.

5. Slide the power switch OFF. Rinse the robot with fresh water after every use. DO NOT

use any detergent.

NOTE: To ensure the most efficient cleaning, when your pool is quite dirty, it is

recommended to empty the debris compartment after the first 30min of operation,

or whenever the robot’s movement has slowed down noticeably. Then return the robot

(with an emptied debris compartment) to the pool, and let it run through the remaining of

its cycle.

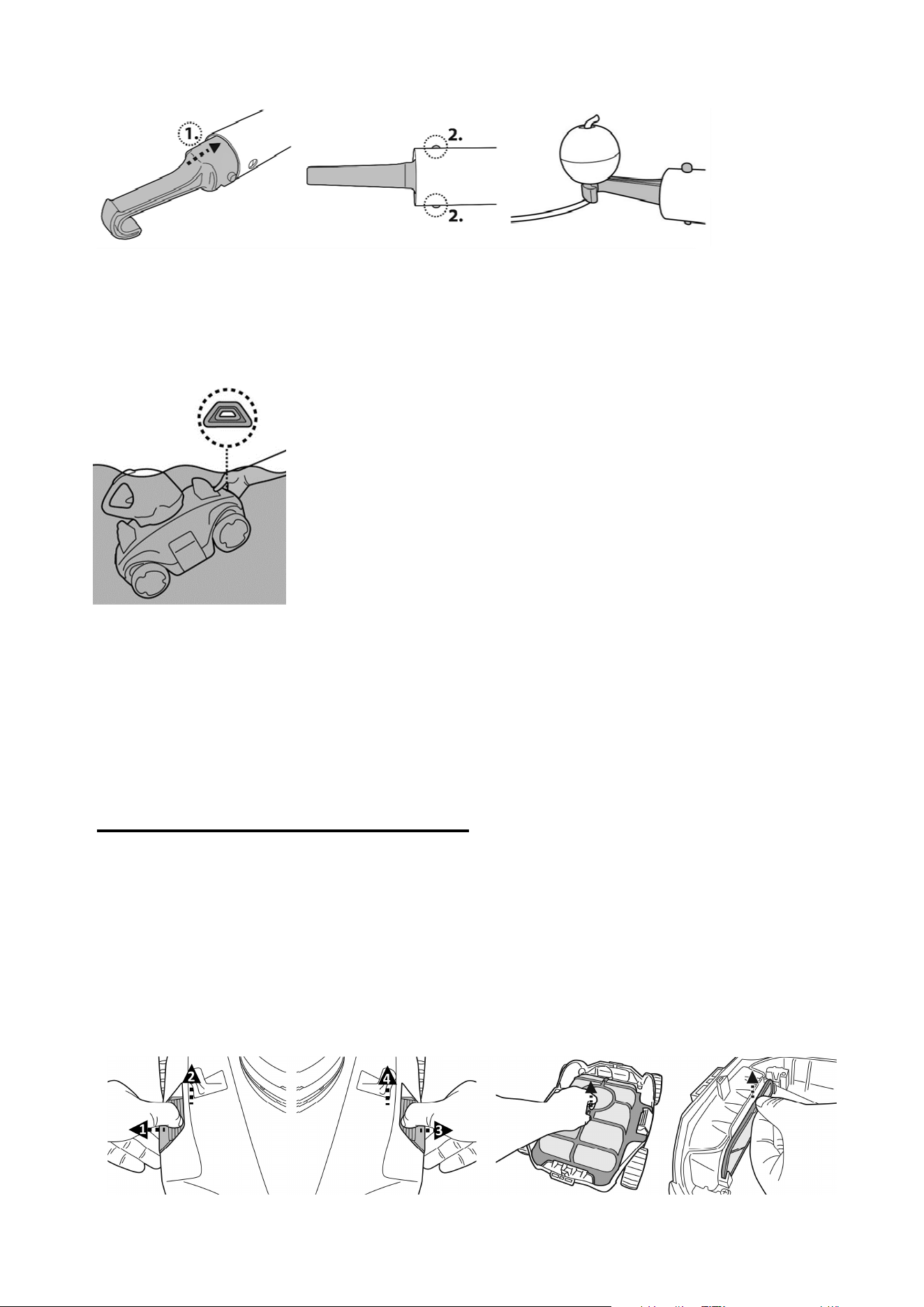

EMPTYING THE DEBRIS COMPARTMENT

WARNING! Using the robot without its filter cover in place will VOID your

warranty.

In order to maximize the cleaning efficiency, clean the debris compartment and the filter

cover before and after each use.

CAUTION! Before cleaning the debris compartment, make sure the robot is OFF.

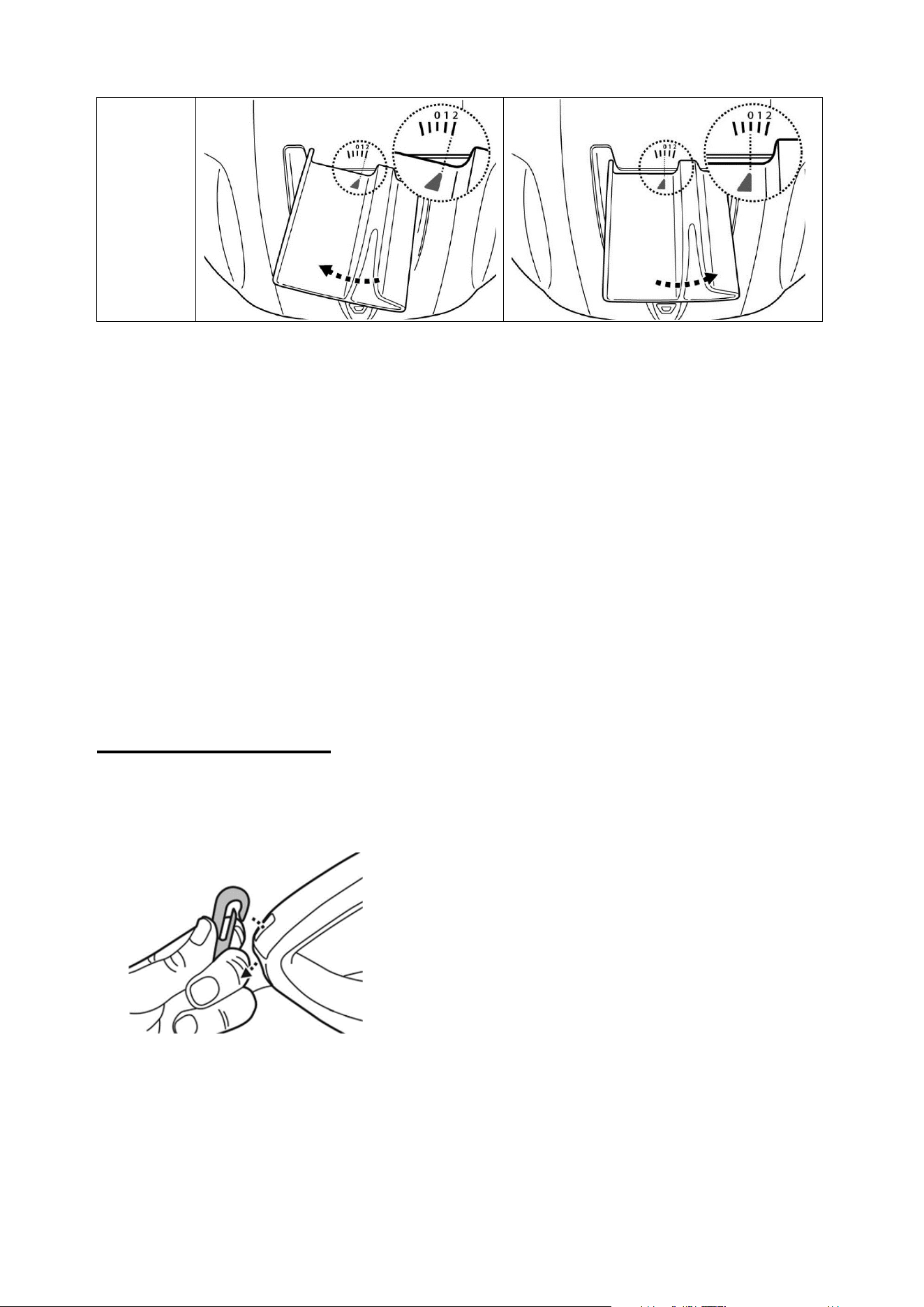

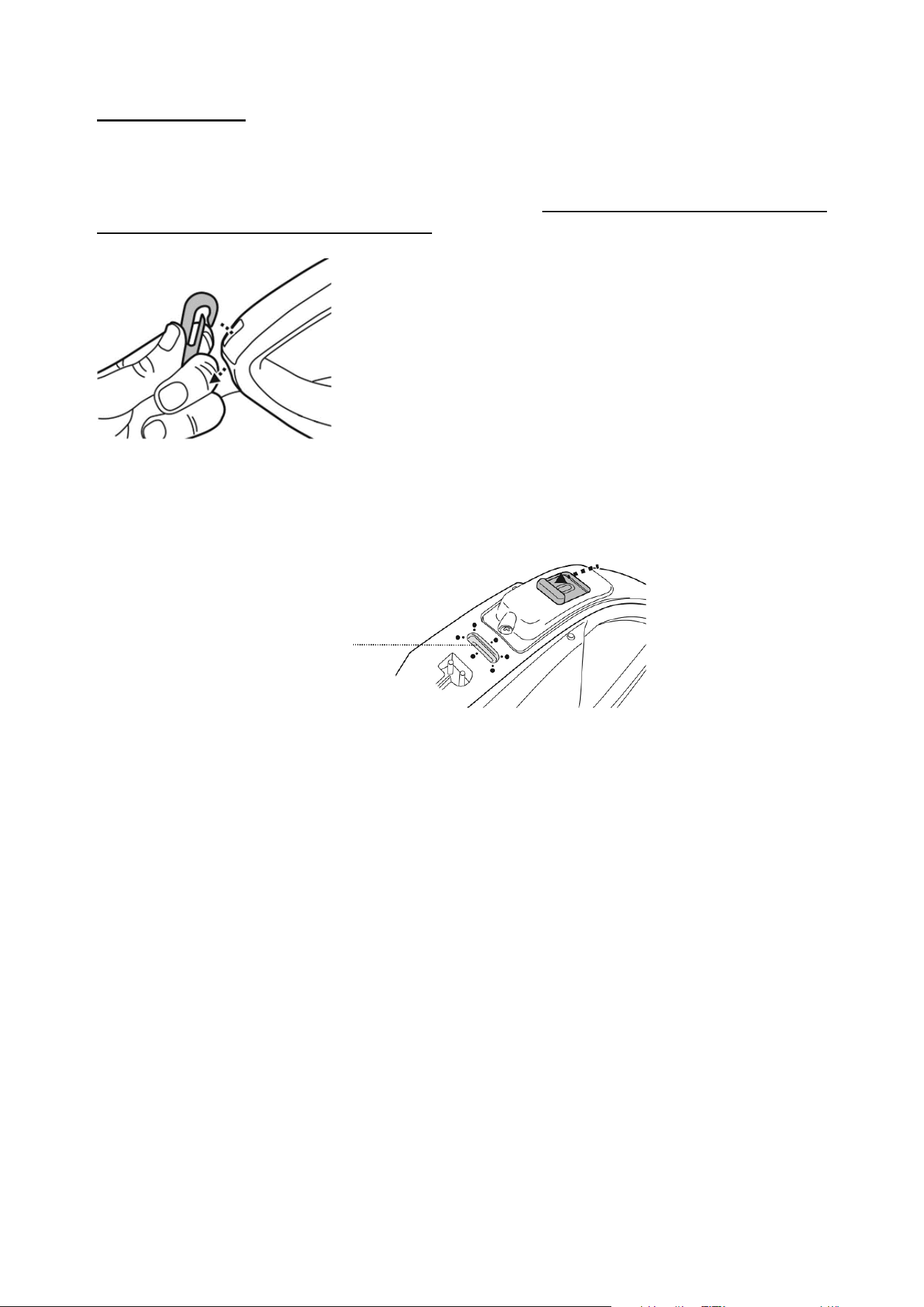

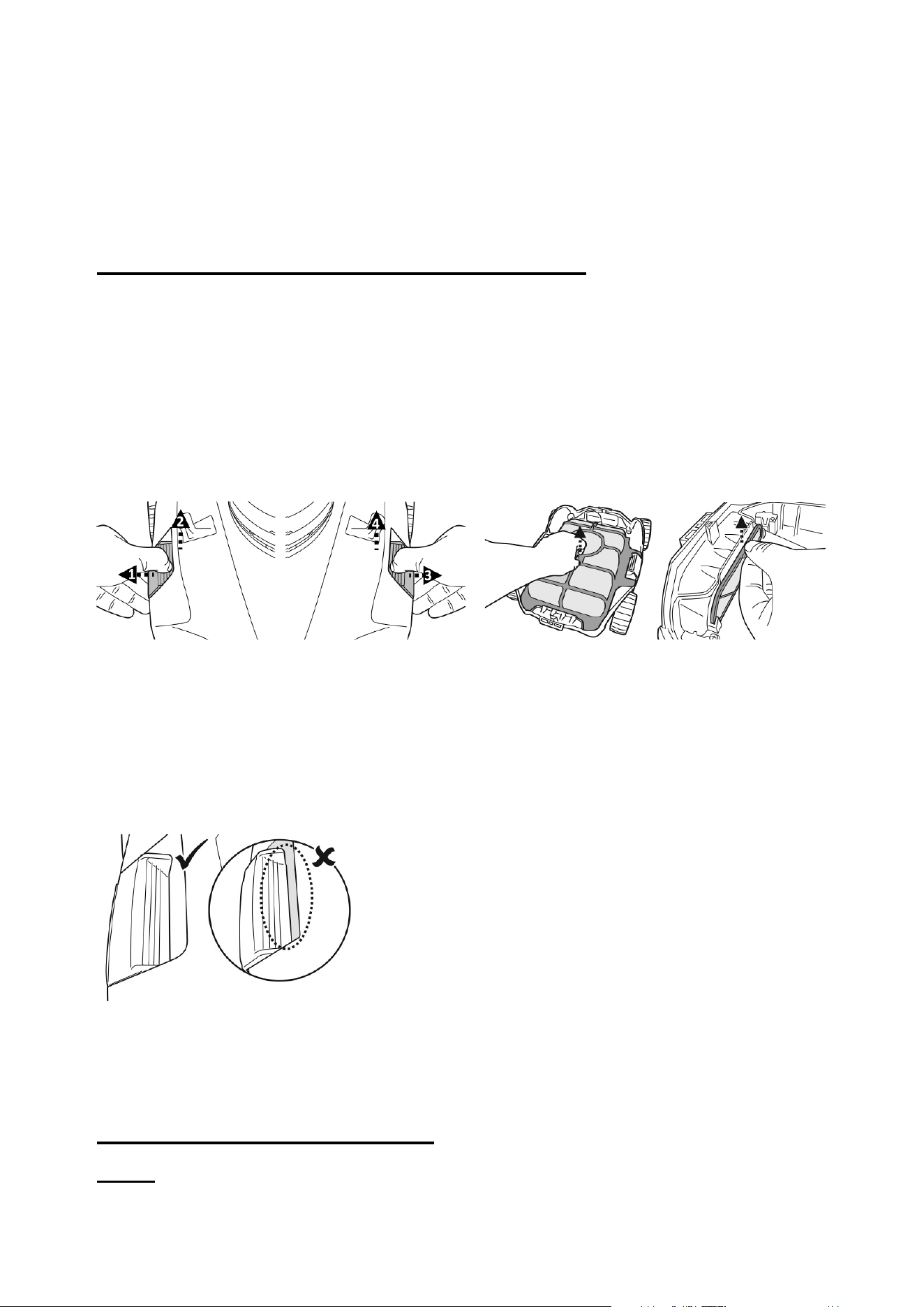

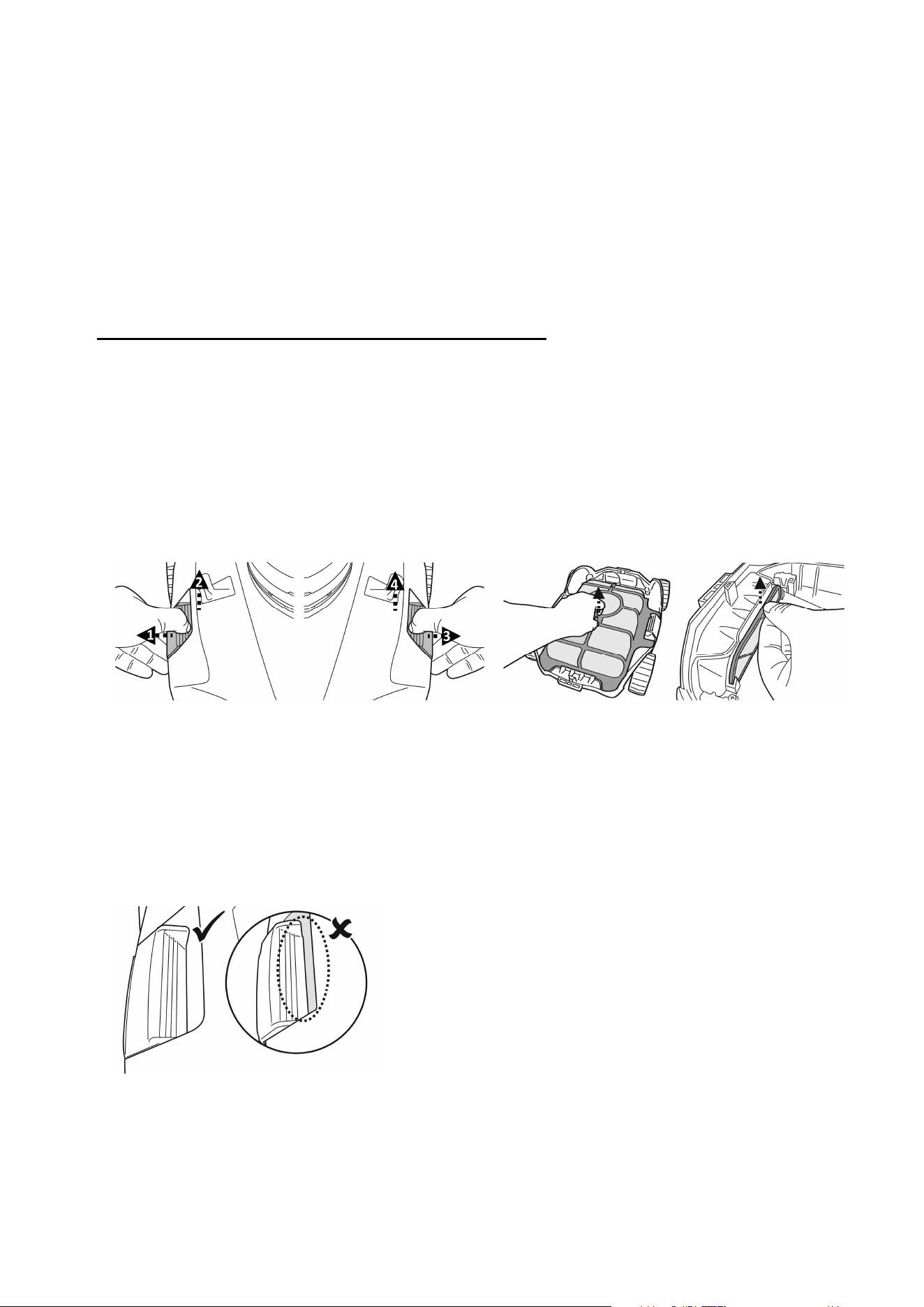

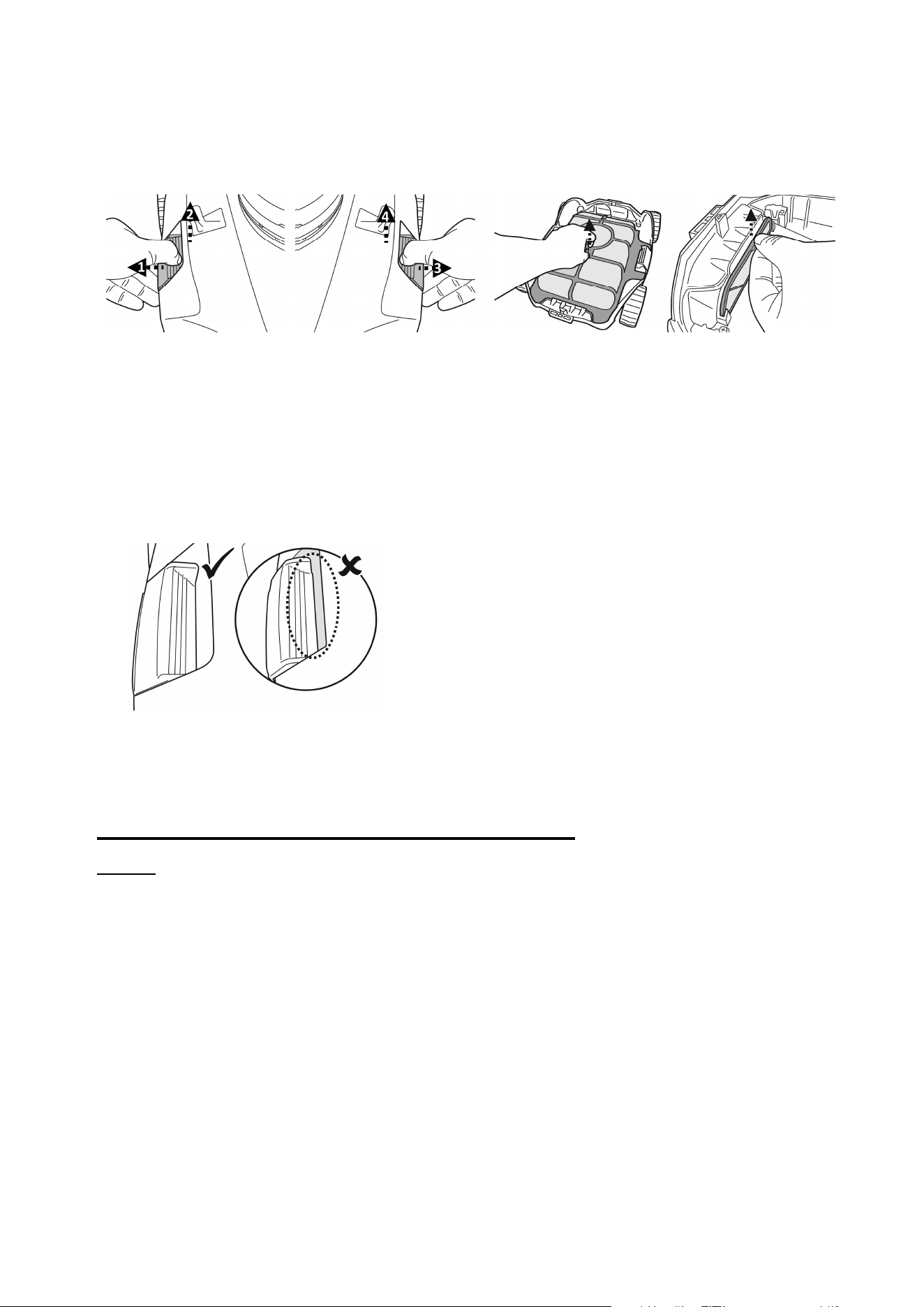

1. Place the cleaner on a flat surface. Pull one side clip outwards to lift one side of the

cover and repeat the steps on the other side to lift the entire top cover to expose the

filter cover and filter plate.

2. Detach the filter cover and filter plate and remove the debris from the compartment. It

is recommended to clean the filter cover net and draining filter plate with splashing water.

If brushing is deemed necessary, use only a soft brush to clean it carefully and gently to

avoid damaging it.

3. After cleaning, make sure that both draining filter plate and filter cover are in place and

the body top cover is correctly installed and secured by the side clips.

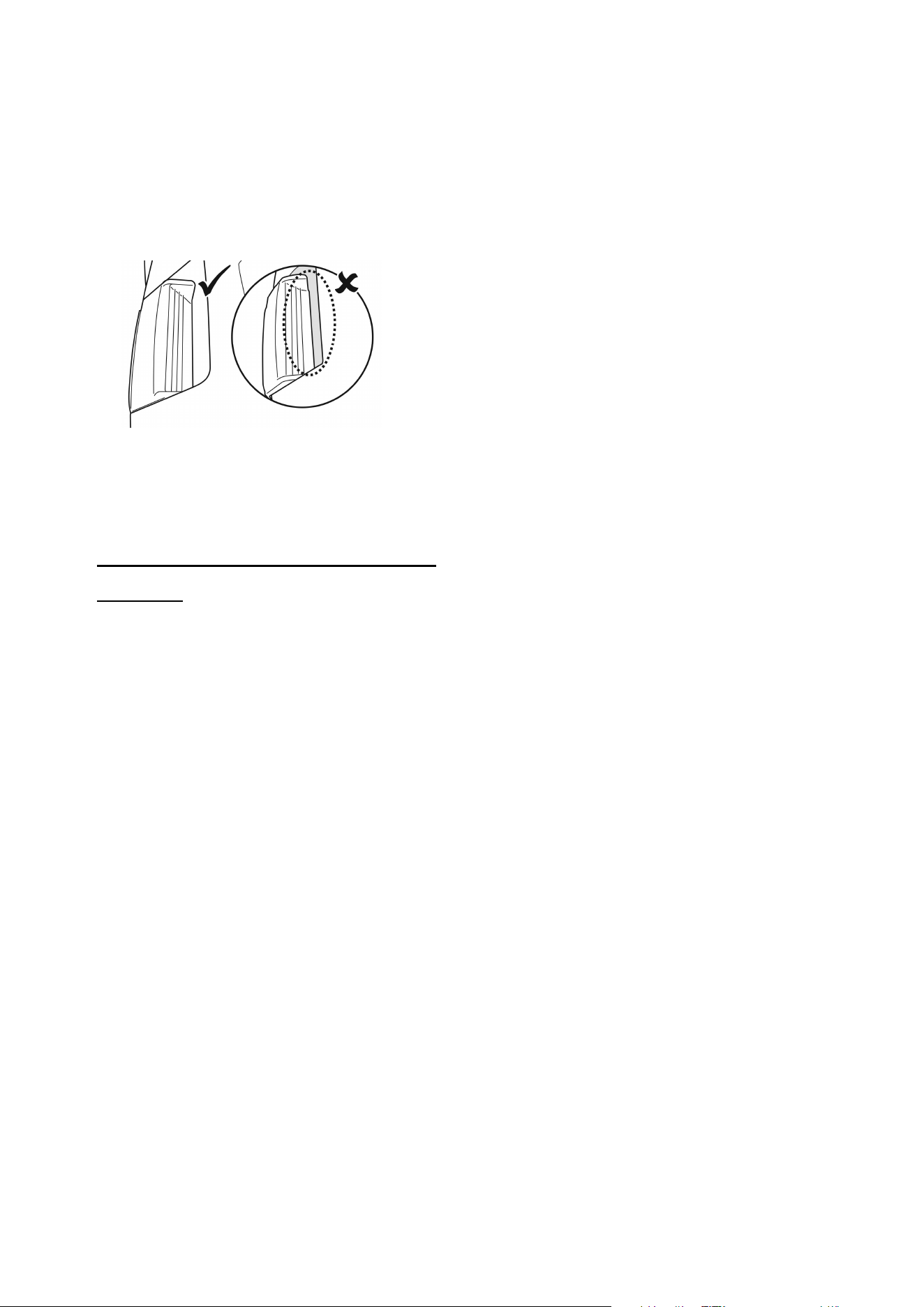

CAUTION! Replace a damaged filter cover immediately with a new one before the next

operation.

MAINTENANCE & STORAGE

NOTE:

1. Battery discharges on its own during storage. Make sure to fully charge the robot

before storage.

2. You must re-charge the battery at least once every three months when it is not in use.

 Unplug the external adaptor from the socket and then unplug the charging cable from

the external adaptor and robot.

 Detach accessories from the robot. If necessary, rinse the robot and accessories with

fresh water. DO NOT use detergent.

 Be sure to drain the water from the robot before storing it.

 Use a damp cloth to clean and dry the robot and its accessories.

 Store them in a well-ventilated area away from sunlight, heat, ignition sources, pool

chemicals and from children. Ambient temperature for storage should be 10˚C – 25˚C

(50˚F – 77˚F). NOTE: A higher storage temperature may reduce the battery life.

WARNING!

- Under no circumstances should you attempt to disassemble the swivel head and

replace the impeller, motor and battery by yourself.

- To replace a damaged squeegee, push it out of the cavity and replace with a new

one.

CAUTION!

 Excessive heat can damage the battery and reduce the lifespan of your robot as a

result.

 Consult your dealer regarding battery replacement if the following happens:

- Battery does not charge fully.

- Battery operation time is noticeably reduced. Observe and record the run times

of the first few operations (on a full charge). Use these run times as a reference

point to compare with run times of older batteries.

 The battery must be removed from the robot before it is scrapped.

 The robot must be disconnected from the supply mains when the battery is being

removed.

 The battery is to be disposed safely in accordance with local ordinances or regulations.

NOTE: Incorrect maintenance may reduce the battery life and affect its capacity as a

result.

BATTERY DISPOSAL

Your robot is equipped with a maintenance-free rechargeable lithium-ion battery pack,

which must be disposed of properly. Recycling is required; please contact your local

authority for more information.

WARNING! Never attempt to disassemble a battery pack

 Remove all personal items such as rings, bracelets, necklaces and watches when the

battery pack is unwired from the robot.

 A battery can produce a short circuit current high enough to weld a ring (or similar item)

to metal, causing a severe burn in the process.

 Wear complete eye protection, gloves and protective clothing when the battery pack is

being removed.

 Avoid touching the wires altogether and avoid contact between them and any metal

items, which could cause sparking and/or short circuit the battery.

 Never smoke or allow a spark or flame in the vicinity of the battery or the robot.

 Do not expose the battery to fire or intense heat as this may result in an explosion.

CAUTION!

If a battery leak occurs, avoid any contact with the leaking fluids and place the damaged

battery in a plastic bag.

- If leaking fluids come in contact with skin and clothing, wash immediately with plenty

of soap and water.

- If leaking fluids come in contact with eyes, do not rub eyes, immediately flush eyes

with cool running water for at least 15 minutes and do not rub them. Seek medical

attention as soon as possible.

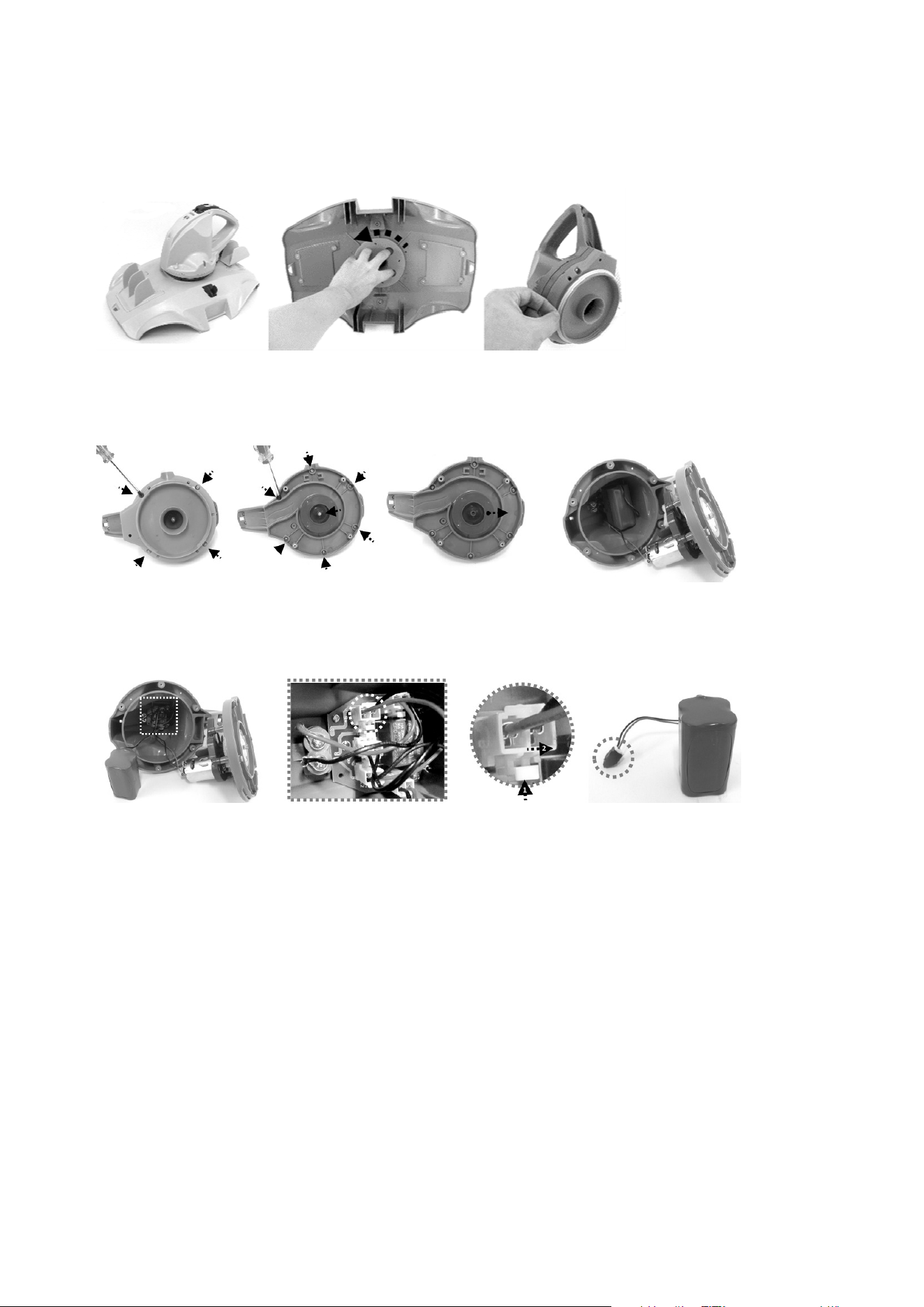

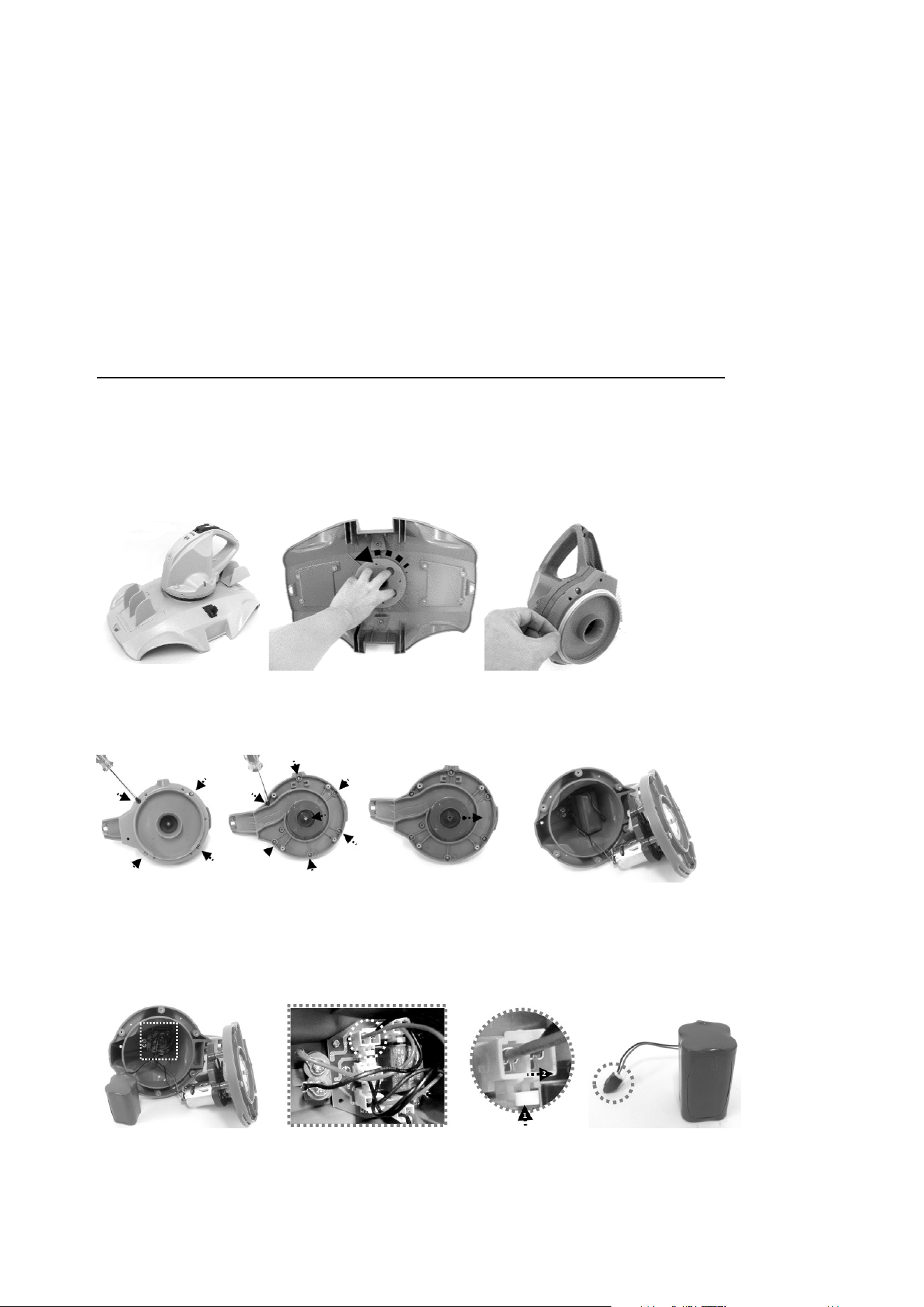

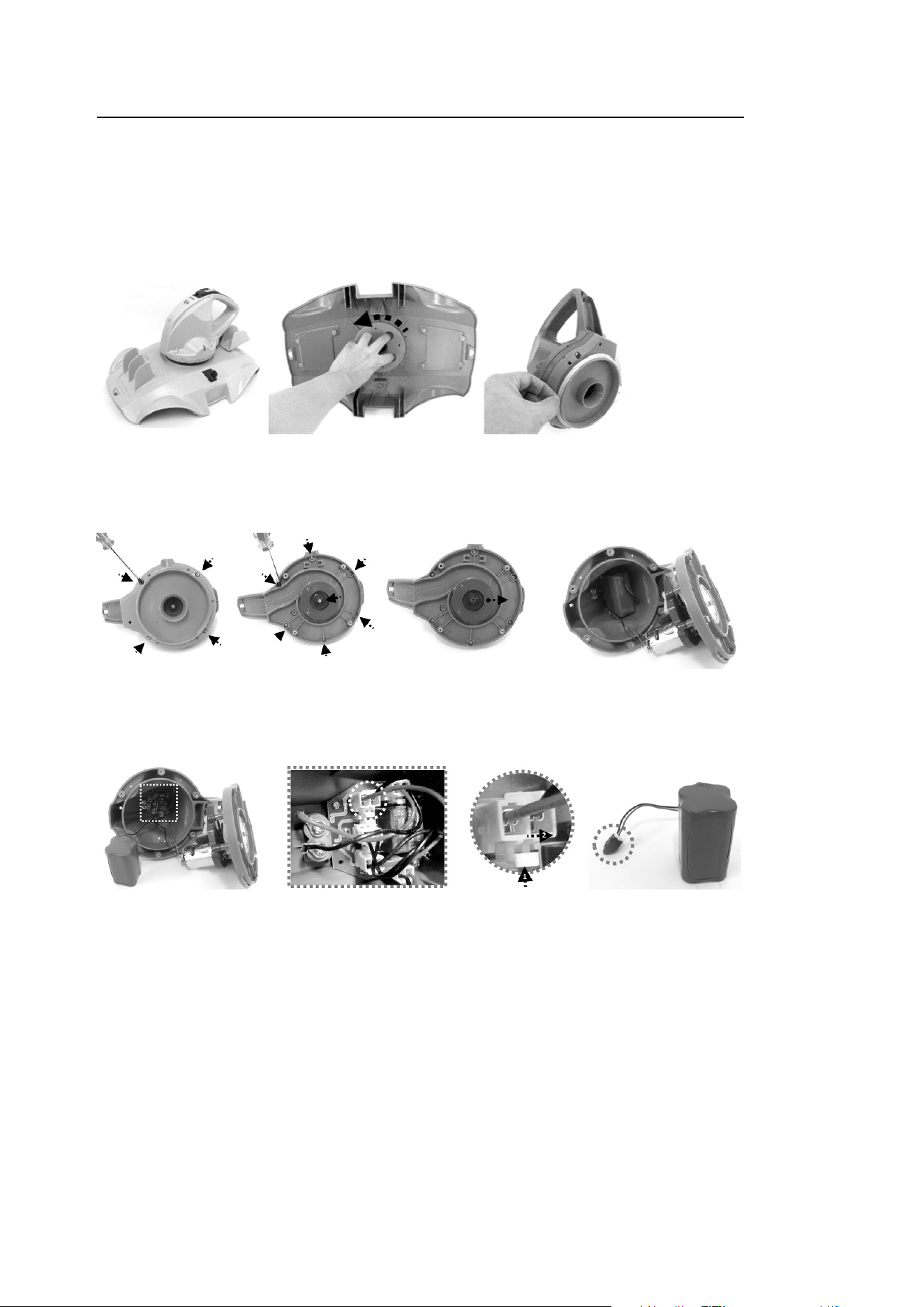

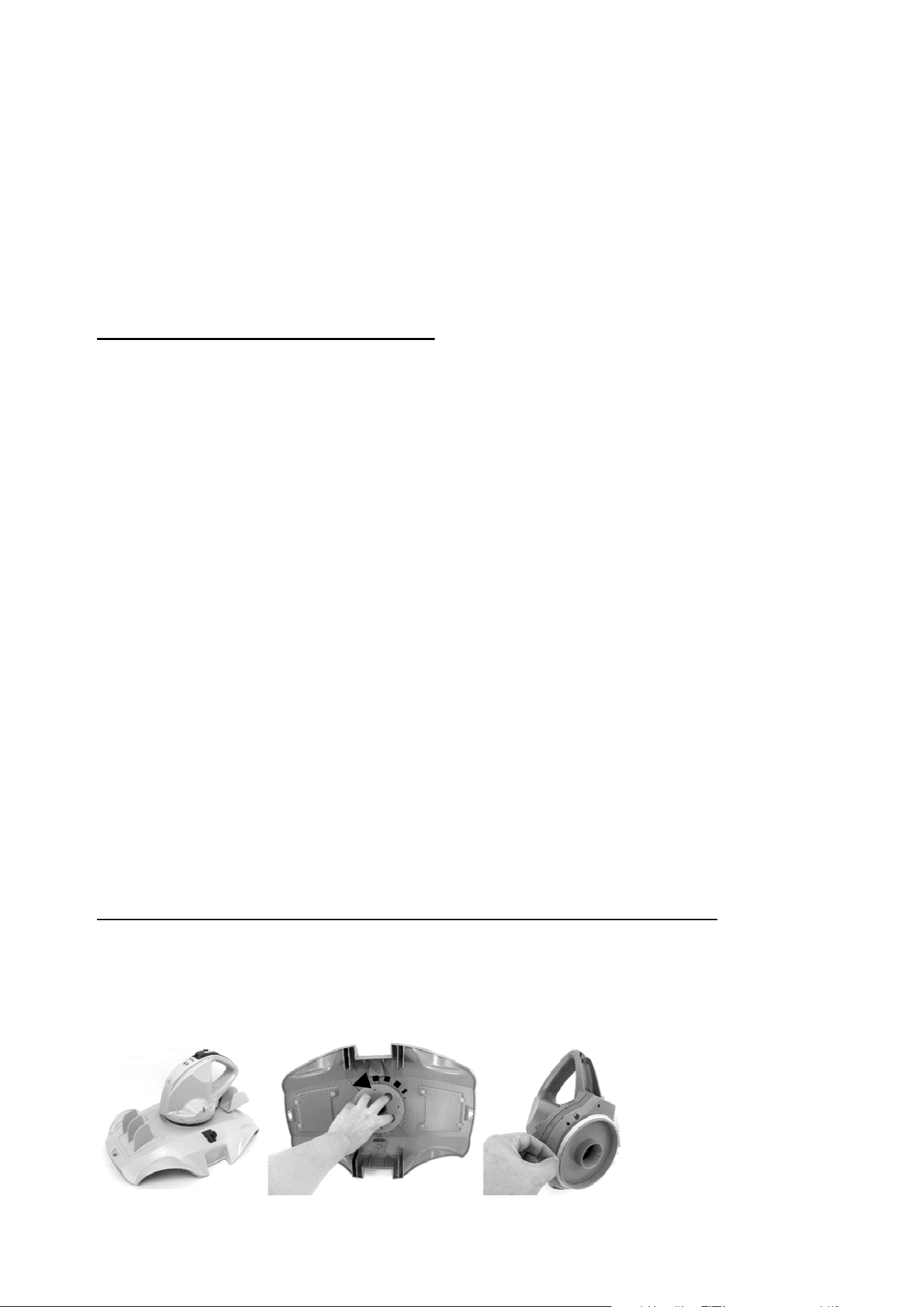

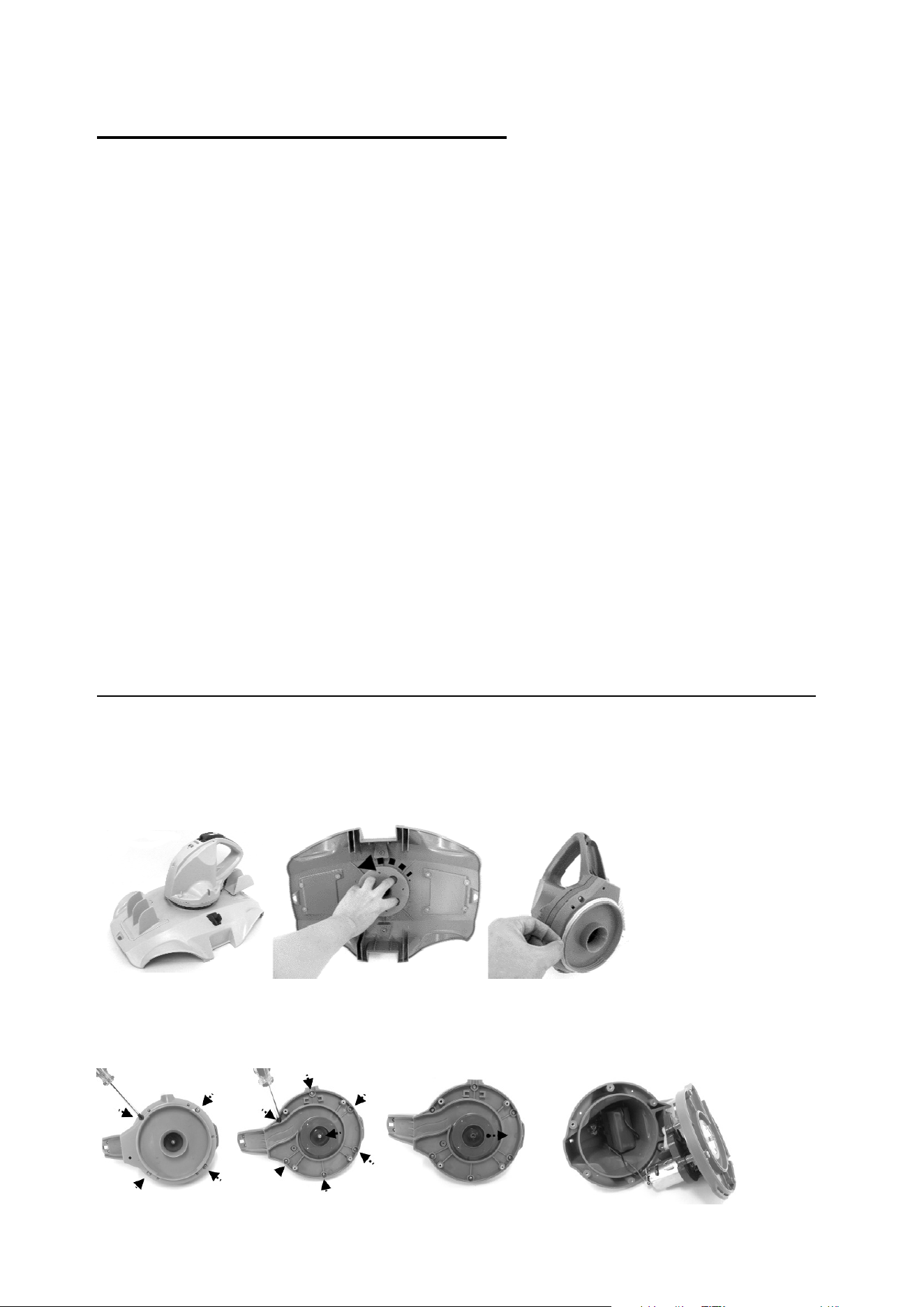

How to remove the battery pack (To be done by authorized technician)

Recommended tools (not included): Screwdriver.

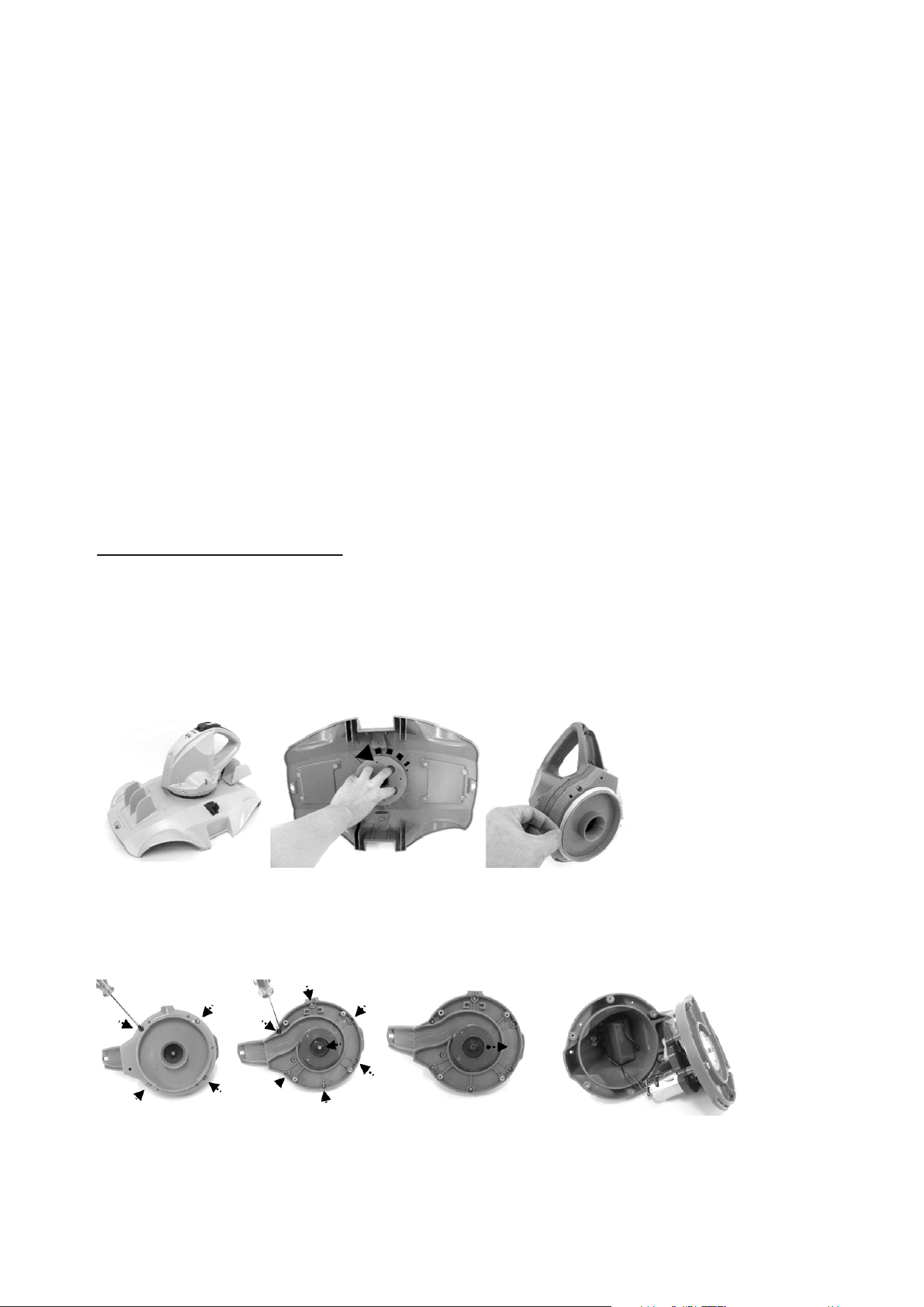

1. Follow section “EMPTYING THE DEBRIS COMPARTMENT” to release the

top cover (preassembled with the swivel head). Place the cover upside down and

release the swivel head by turning its bottom locking plate anticlockwise. Remove

the swivel smoothing-ring.

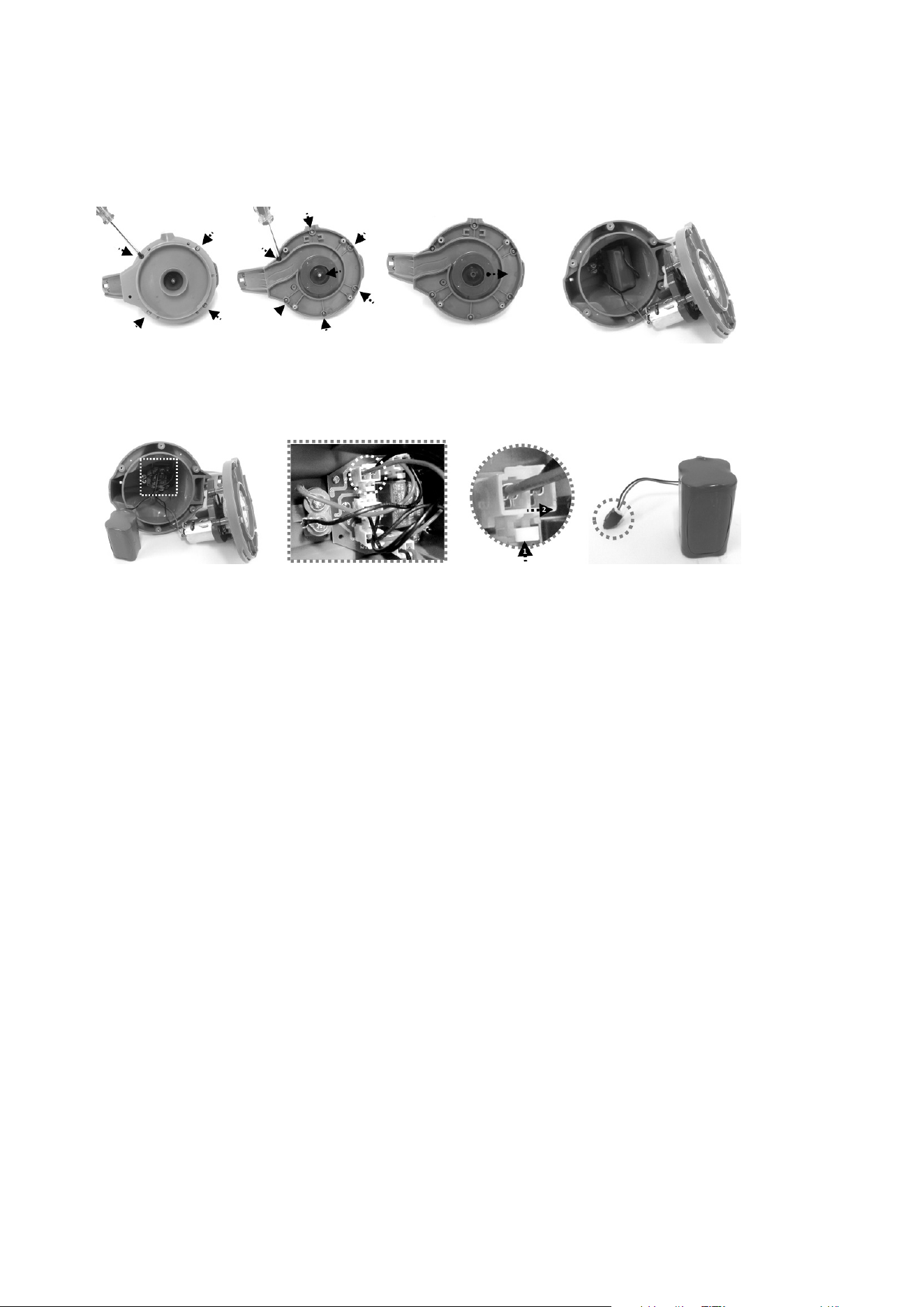

2. Use the screwdriver to unscrew the 4 screws located at the bottom of the head

to release the bottom plate first. Then unscrew all the screws at the base as

shown. Remove the impeller and pry open the base to expose head inside.

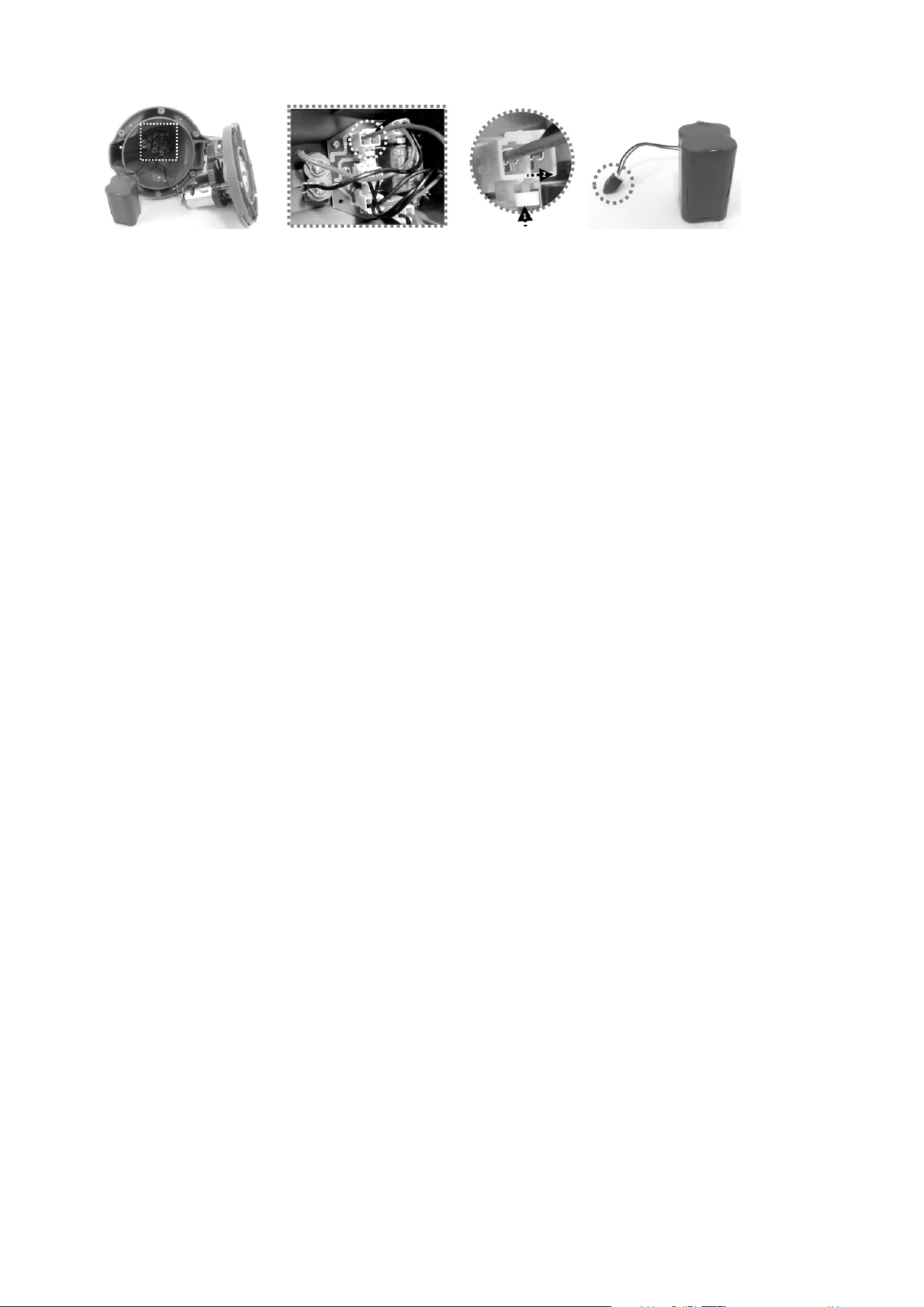

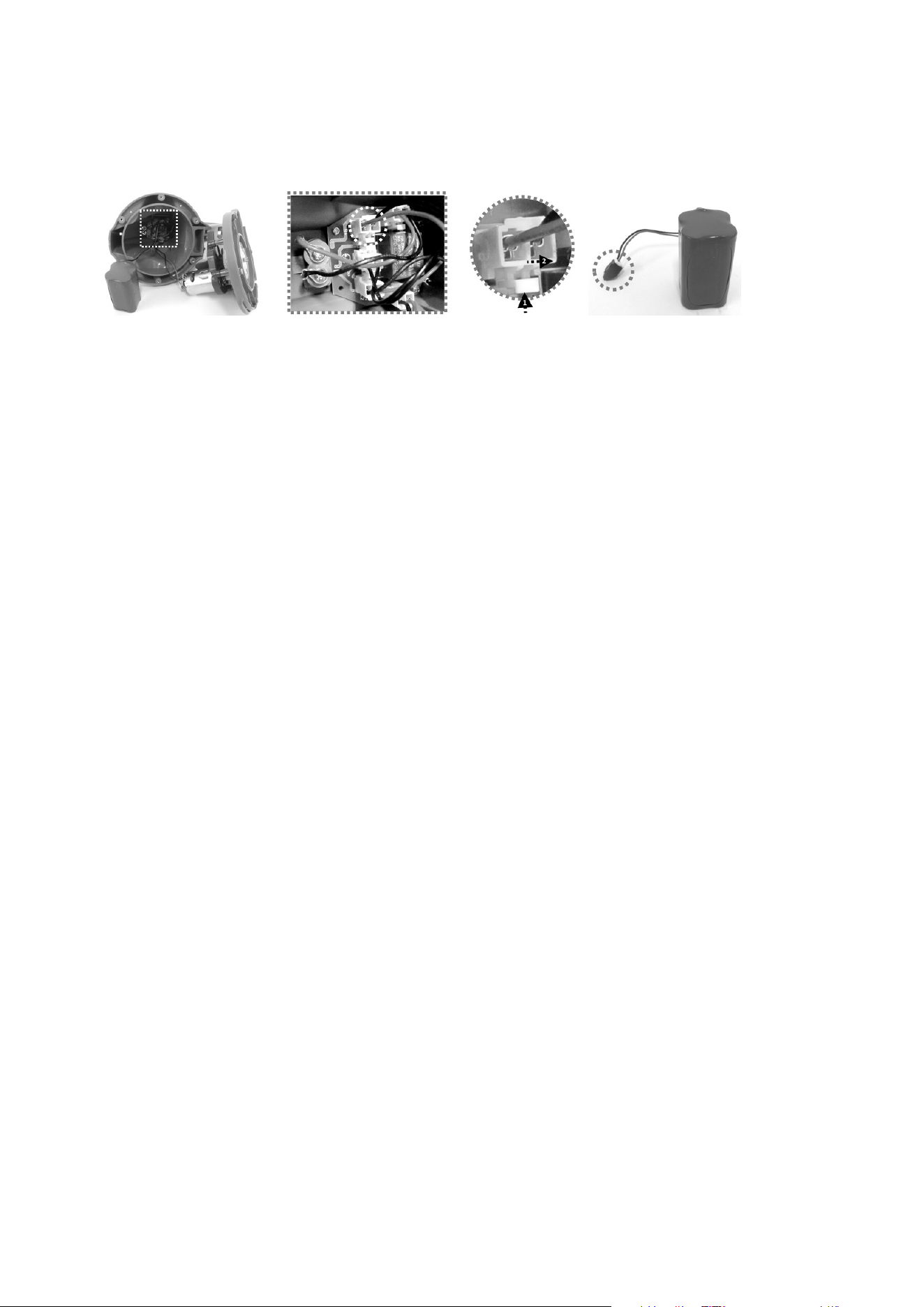

3. Remove out the battery pack to expose the PCBA. To detach the battery

connection wire, press on the clip of the connector to pull it out. NOTE: Wrap the

connector immediately with insulating tape in order to avoid any short circuit

caused by the contact of both wire terminals.

TROUBLESHOOTING

Problem Possible Cause Solution

Robot does not capture the debris Battery is running out Charge the robot again.

Impeller is jammed

Power off the robot and inspect the hole under the swivel

head to see if the impeller is jammed by large debris. If

necessary, contact your dealer for further instructions.

WARNING! Make sure the robot is off before

the unit is serviced.

Suction mouth is clogged Remove clogged objects from the suction mouth.

Impeller is broken Contact your dealer for replacement.

Debris compartment is full Clean both debris compartment and filter cover.

Robot stopped moving in the middle of

pool but swivel head is still turning

Robot stopped by obstacle or

large creases in the pool liner.

Check to see that if there is anything obstructing the

cleaner. Remove the obstacle.

Robot is stopped by suction

from the main drain of pool

floor

Turn off the filtration system as instructed in manual.

Robot does not cover the entire poo Debris compartment is full Clean the debris compartment

Operation time is shorter as

expected

Clean the filter compartment and recharge the robot for

4.5- 5 hrs

Moving direction is interrupted

by water circulation generated

by filtration system

Turn off the filtration system as instructed in manual.

Wheel is jammed Check and remove debris from the wheel.

Robot moves slowly or does not move

at all.

Debris compartment is full Clean both debris compartment and filter cover.

Suction mouth is clogged Remove clogged objects from the suction mouth

Filter cover screen is clogged Flush the screen with water to remove small particles. If

brush is deem necessary, use a soft brush to clean the

screen gently.

Impeller is jammed

Power off the robot and inspect the hole under the swivel

head to see if the impeller is jammed by large debris. If

necessary, contact your dealer for further instructions.

WARNING! Make sure the robot is off before

the unit is serviced.

Swivel head does not turn or turn

noticeably slowly

Swivel head bottom is jammed

Check and remove any debris that may be trapped under

the swivel head.

Side flap does not come up.

Check and remove any debris that hinders the

movement of the flap.

Check that the two floats are on the flap.

Swivel smoothing- ring is

broken

Replace with a new swivel smoothing-ring. Contact your

dealer for replacement parts.

Swivel head bottom plate fitting

on the head is stripping

threaded

Unfasten the plate completely and fasten again. (Avoid

stripping threaded fitting.)

Debris escapes from the robot

Suction mouth’s flap ( at

cleaner bottom) is damaged

Suction mouth’s flap works like a door to prevent the

debris from escaping from the debris compartment.

Contact dealer for replacement parts and instruction.

Debris clogged at suction

mouth and prevents the flap to

close.

Remove clogged debris from the suction mouth.

Draining filter plate is broken or

not in place

Make sure the draining filter plate is in place and replace

with a new one if necessary before next use.

Debris leaks outside at the filter cover

Filter cover net is damaged

Replace with a new filter cover. Contact your dealer for

replacement parts.

Float sinks Float is broken and water leaks

Replace with a new float. Contact your dealer for

replacement parts.

Robot cannot be charged / recharged

Battery is damaged Contact dealer for battery replacement.

WARNING! DO NOT replace the battery by

yourself. This could result in severe or fatal injuries and

the warranty will be voided as a result.

Charging cable is not

completely connected with

external adaptor and robot.

Make sure that the charger cable is connected with

external adaptor and robot properly and completely.

Refer to instruction manual.

External adaptor is out of order

Contact dealer for replacement.

WARNING! Using the wrong external adaptor

will result in damaging the robot / battery and voiding the

warranty as a result.

Environmental Programmes, WEEE European Directive

Please respect the European Union regulations and help to protect the environment.

Return non-working electrical equipment to a facility appointed by your municipality that

properly recycles electrical and electronic equipment. Do not dispose them in unsorted waste

bins. For items containing removable batteries, remove batteries before disposing of the

product.

by any means, electronic, mechanical, photocopying, recording, or otherwise, without prior

written permission of Kokido Development Ltd. (V1)

If soft copy of this instruction manual is required, please contact our customer service by email:

customerservice@kokido.com

SAVE THESE INSTRUCTIONS

Manufacturer: Kokido Development Limited.Unit 1319, Sunbeam Centre, 27 Shing Yip Street, Kwun Tong, Kowloon, HK

AVERTISSEMENT & INSTRUCTIONS

Lire et respecter toutes les instructions de ce manuel. Ne pas le faire pourrait

entraîner des blessures graves ou mortelles.

CONSERVER CE MANUEL

AVERTISSEMENT!

- Ce produit n'est pas un jouet. Les enfants doivent être gardés hors de

portée de ce robot et de ses accessoires.

- Ne jamais laisser les enfants utiliser ce produit.

- Ne pas utiliser ce produit lorsque des personnes/animaux sont dans

l’eau.

- This robot is not intended for use by someone with reduced physical,

sensory or mental capabilities or a lack of experience and knowledge

unless they have been given instructions concerning the appliance and

are under supervision of the person responsible for their safety.

- Ce robot n'est pas destiné à être utilisé par une personne ayant des

capacités physiques, sensorielles ou mentales réduites, ou ayant un

manque d'expérience et de connaissances, à moins d'avoir reçu des

instructions concernant l'appareil et d’être sous la surveillance d’une

personne responsable de leur sécurité.

- Assurez-vous que l’aspirateur électrique est complètement immergé

dans l'eau avant de commencer l'opération. Le niveau d'eau minimum

requis pour faire fonctionner l'appareil doit être au-dessus de la tête

rotative du robot. Le produit est uniquement destiné à être utilisé sous

l'eau dans une piscine; Toute autre utilisation annulera la garantie.

- Profondeur maximale d’utilisation : 3 mètres (10 ft).

- Température de l’eau maximum: 5˚C (41˚F) –35˚C (95˚F)

- Pour recharger la batterie, utiliser uniquement l'unité d'alimentation

détachable (transformateur) fournie avec ce robot.

- Unité d'alimentation détachable (transformateur).

- Connecter le transformateur à une source d'alimentation par

l'intermédiaire d'un dispositif de courant résidentiel (RCD) ou d'un

disjoncteur de fuite à la terre (GFCI). En cas de doute, consultez un

électricien professionnel qualifié.

Ne pas utiliser cet aspirateur électrique si des dommages sont détectés.

- Remplacer les pièces endommagées dès que possible. N'utiliser que des

pièces certifiées par le distributeur ou le fabricant.

- Mettre l'appareil hors tension, débrancher d’abord le transformateur de la

source d'alimentation, puis du câble d’alimentation et ensuite

déconnecter le robot du câble d’alimentation.

- Débrancher le robot du réseau d'alimentation et s’assurer qu’il est en

position éteinte avant d'effectuer tout entretien, tel que le nettoyage du

filtre ou de l’anneau de lissage pivotant.

- La batterie installée est une batterie rechargeable Li-ion. Ne jamais

essayer de la remplacer.

- Recharger ce robot uniquement à l’aide du transformateur et du câble de

d’alimentation livré avec ce produit.

- Durant la charge, NE PAS manipuler le robot, le transformateur ou le

câble d’alimentation en condition d’humidité ou sans chaussures.

- NE PAS utiliser ce robot sans un filtre en bon état, la garantie serait

annulée.

- Risque d'entrave par aspiration: ce robot génère de l'aspiration. Ne pas

laisser les cheveux, le corps ou les parties flottantes de vos vêtements

dans la plage d'aspiration du produit pendant son fonctionnement.

- Ne jamais introduire une partie du corps, vêtements ou autres objets

dans les ouvertures ou les parties mobiles du robot.

- NE PAS utiliser ce robot pour ramasser des substances toxiques,

inflammables ou combustibles comme l'essence, ni en présence de

vapeurs explosives ou inflammables.

- Ne jamais tenter de démanteler les pièces de ce robot, remplacer la

turbine, le moteur ou la batterie par vous-même.

- Ne jamais insérer les doigts ou quelconque objet dans la turbine.

- Ce robot ne doit pas être utilisé par des enfants.

- La batterie doit être retirée du robot avant qu’il soit mis au rebut.

- Ce robot contient une batterie qui ne peut être retirée que par des

personnes qualifiées.

- Le robot doit être déconnecté du réseau d'alimentation lors du retrait de

la batterie.

- Pour plus de détails sur la mise au rebut de la batterie, se reporter à la

section "Mise au rebut de la batterie" de ce manuel.

- La batterie doit être détruite en toute sécurité conformément aux

réglementations locales.

- Ce robot inclus une batterie rechargeable au lithium-ion qui ne nécessite

pas d’entretien, et qui doit être détruite correctement. Le recyclage est

obligatoire, veuillez contacter les autorités locales pour plus

d'informations.

- Transformateur et câble d’alimentation:

 Utiliser le transformateur et le câble d’alimentation uniquement pour

recharger la batterie du robot fourni dans le même pack.

 Le transformateur et le câble d’alimentation ne doivent pas être

utilisés à l'extérieur, ni exposés à la pluie, à l'humidité, à des liquides

ou à la chaleur.

 Le transformateur (ou le transformateur) doit être situé à l'extérieur

de la zone 1

 Garder le transformateur et le câble d’alimentation hors de portée

des enfants.

 Ne jamais utiliser le transformateur ou le câble d’alimentation s’ils

sont endommagés.

 NE PAS manipuler le transformateur ou le câble d’alimentation avec

les mains humides.

 Conserver le transformateur hors tension lorsqu'il n'est pas en

usage.

 Ne jamais essayer d'ouvrir le transformateur.

 Si le cordon d'alimentation est endommagé, il doit être remplacé par

le fabricant, son agent de service ou une personne également

qualifiée afin d'éviter tout danger.

 S’assurer que le robot est complètement sec avant de le recharger.

MISE EN GARDE!

- Ce robot est conçu pour une utilisation sous l'eau uniquement; ce n'est pas un

aspirateur tout usage. NE PAS essayer d'utiliser l’aspirateur électrique pour nettoyer

autre chose que votre piscine.

- N'utilisez que des accessoires d'origine fournis avec ce produit.

- NE PAS utiliser ce robot juste après la mise en service de la piscine. Il est

recommandé de laisser d'abord la piscine fonctionner pendant au moins 24 à 48

heures.

- Ne pas utiliser cet aspirateur électrique avec un autre aspirateur / nettoyeur

électrique simultanément.

- NE PAS utiliser cet aspirateur électrique juste après la mise en service de la piscine.

Il est recommandé de laisser d'abord la piscine fonctionner pendant au moins 24 à 48

heures.

- Pour les piscines d'eau salée, s’assurer que tout le sel est dissous avant de placer

le robot dans l'eau.

- Il n'est pas recommandé d'utiliser ce robot simultanément avec un autre aspirateur

électrique.

- Éviter de ramasser des objets durs et tranchants avec ce produit. Cela peut

endommager le robot et le filtre.

- Ne pas porter le robot par le cordon du transformateur ou par le câble d’alimentation

afin de ne pas les endommager, ne pas tirer sur le câble pour le débrancher de la

source d'alimentation.

- Charger le robot à l'intérieur, dans un endroit propre et sec, avec une bonne

ventilation et à l'abri du soleil.

- NE PAS laisser l’aspirateur électrique branché sur le secteur pendant plus de 10

heures.

- Si le robot n'est pas utilisé pendant une période prolongée, s’assurer que le cable

d’alimentation est débranché et utiliser un chiffon humide pour le nettoyer puis le

sécher, faire de même pour les accessoires. S’assurer de recharger l’aspirateur

électrique à 30%- 50% avant de le stocker. L’entreposer dans un endroit bien ventilé,

à l'abri de la lumière du soleil, de la chaleur, des sources d'ignitions, des produits

chimiques de la piscine et des enfants. Recharger l’aspirateur électrique tous les trois

mois.

- Toute intervention qui demande l’ouverture de la tête pivotante (i.e.: recyclage de la

batterie) doit être effectuée uniquement par le personnel habilité.

Les avertissements et mises en garde ci-dessus ne sont pas destinés à lister

tous les cas possibles de risques et / ou de blessures graves. Les Propriétaires

de piscine doivent toujours faire preuve de prudence et de bon sens lors de

l'utilisation du produit.

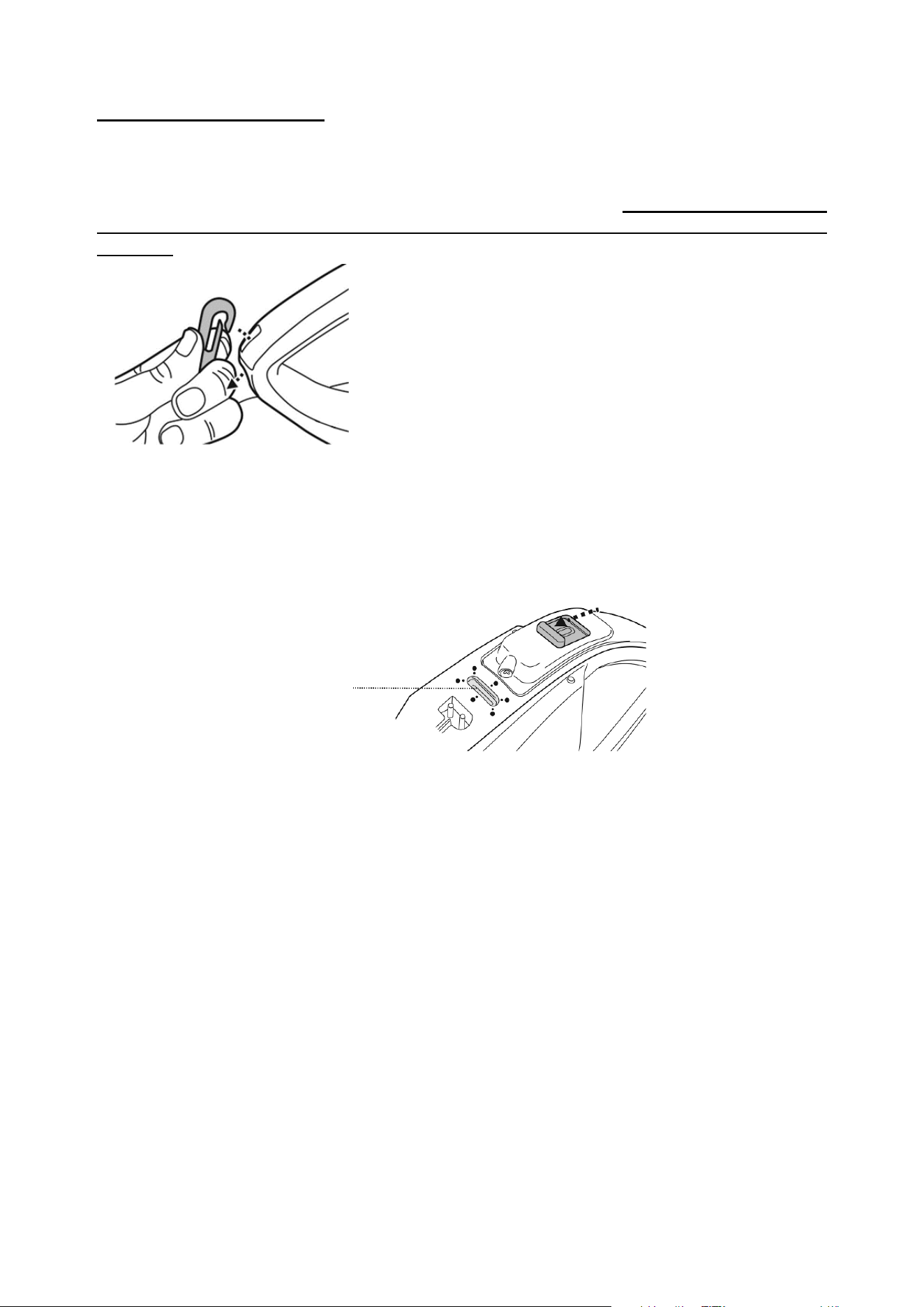

SCHEMA DU ROBOT

Numéro de pièce

detachee

Tête pivotante

RC30ASM07/LGRY

RC30ASM07LGRY//US

(USA)

1.1.

Interrupteur

coulissant

---------

1.2.

Voyant d’utilisation

---------

1.3.

Capteurs d'eau ---------

1.4.

Port d’alimentation

---------

Volet latéral (à

broche)

RC30-07/LGRY

Anneau de lissage

pivotant

RC30-08-004

Capot RC25ASM03

4.1

Aileron pivotant ---------

Plaque pivotante RC30-05-005/LGRY

Couvercle filtrant RC25-09

Base

RC25ASM04

RC25ASM04/US (USA)

7.1.

Motif triangulaire

jaune

---------

7.2.

Poignée (sous le

motif triangulaire

jaune)

---------

Goupille de

verrouillage

RC30-10-014

Essieu de roue

RC25ASM08

10.

Roue arrière (avec

rondelle)

11.

Roue avant (avec

rondelle)

RC25-12

12.

Plaque filtrante du

drain

RC30ASM09/LGRY

13.

Trappe de vidange

14.

Rabat de la

bouche

d'aspiration

15.

Flotteur RC25ASM06

16.

Crochet (avec

système V-clip)

pour manche

télescopique

RC30-16/LGRY

17.

Câble

d’alimentation

RC30-17-001

18.

Transformateur

RC30-17-002 (EU)

RC30-17-

002/US (USA)

RC30-17-002/AU

(Australia/New Zealand)

Ce robot inclus une buse de d’évacuation de l'eau située en bas de la tête pivotante.

L'eau est d'abord happée par la bouche d'aspiration située en dessous du robot, passe à

travers le filtre puis est rejetée par la buse d’évacuation. Le jet d'eau de la buse propulse

le robot vers l'avant. Une fois que le robot s'arrête contre un obstacle, comme la paroi de

la piscine, son volet latéral et sa tête pivotante tournent de 180 degrés. Le robot se dirige

alors dans la direction opposée. Le robot se déplace en ligne droite dans une direction,

puis courbe sa trajectoire dans le sens inverse. Tout en se déplaçant, le robot aspire le

fond de la piscine capturant ainsi les débris à l'intérieur du compartiment prévu à cet

effet.

POUR COMMENCER

Chargement de la batterie

REMARQUE IMPORTANTE: Charger complètement le robot (environ 5-6 heures) avant

la première utilisation.

AVERTISSEMENT!

 Utiliser uniquement le transformateur et le câble d’alimentation fournis.

 S’assurer que le robot et le port de charge sont propres et secs avant de les

charger.

 S’assurer que le robot est éteint en mettant l'interrupteur sur position OFF avant la

mise en charge.

1. Placer l'appareil sur une surface plane. Mettre l'interrupteur en position OFF.

2. Connecter le câble le transformateur au câble d’alimentation. Aligner et insérer la

fiche du câble de chargement dans le port de chargement situé sur le dessus de

l'appareil.

3. Connecter le transformateur à la source d'alimentation. Une fois que le robot

commence à charger, le voyant du transformateur devient rouge.

En temps normal, il faut environ 4,5 à 5 heures pour une charge complète. Le voyant

de l'transformateur devient vert lorsque le robot est chargé.

Voyant rouge – En charge

Voyant vert - Chargé

 Déconnecter immédiatement le transformateur de la source d’alimentation en cas de:

 Odeur forte ou inhabituelle

 Chaleur excessive

 Déformation, fissure ou fuite

 Fumée

4. Lorsque la charge est terminée, déconnecter l'transformateur de la source

d'alimentation et débrancher le câble d’alimentation du transformateur.

A pleine charge et en condition d’utilisation normale, l’aspirateur électrique peut

fonctionner jusqu'à 90 minutes.

ETEINT

ALLUME

Remarques:

 Nettoyez régulièrement le compartiment à débris. Des débris excessifs à

l'intérieur de ce dernier augmentent l’effort de fonctionnement du moteur et

raccourcissent ainsi la durée de fonctionnement.

 La batterie rechargeable au lithium-ion est classée comme consommable. Elle a

une durée de vie limitée et perdra graduellement sa capacité de tenir la charge.

Par conséquent, le temps de fonctionnement du robot diminue progressivement

après rechargement et déchargement répétés tout au long de sa durée de vie.

 Le remplacement de la batterie se fait par l’instalation d’une nouvelle tête

pivotante. Suivre l'étape 1 de la section «Comment retirer la batterie» pour

détacher la tête pivotante et inverser les étapes pour en installer une

nouvelle.

REMARQUE: Laissez le robot reposer pendant 30 à 40 minutes avant de le recharger.

Assemblage avant utilisation

Ajustement de la trajectoire

La trajectoire du robot dépend du réglage de la goupille de verrouillage et de l'angle

de l'aileron pivotant, comme indiqué. Modifier uniquement l'angle de l'aileron pivotant.

Réglage de la goupille de verrouillage (Position par défaut)

Réglage de l’aileron pivotant

Pour les piscines où la longueur la

plus courte est de 3 mètres ou

moins.

Pour les piscines dont la longueur la

plus courte est de 3 mètres ou plus

Angle

par

défaut

Angle

alternatif

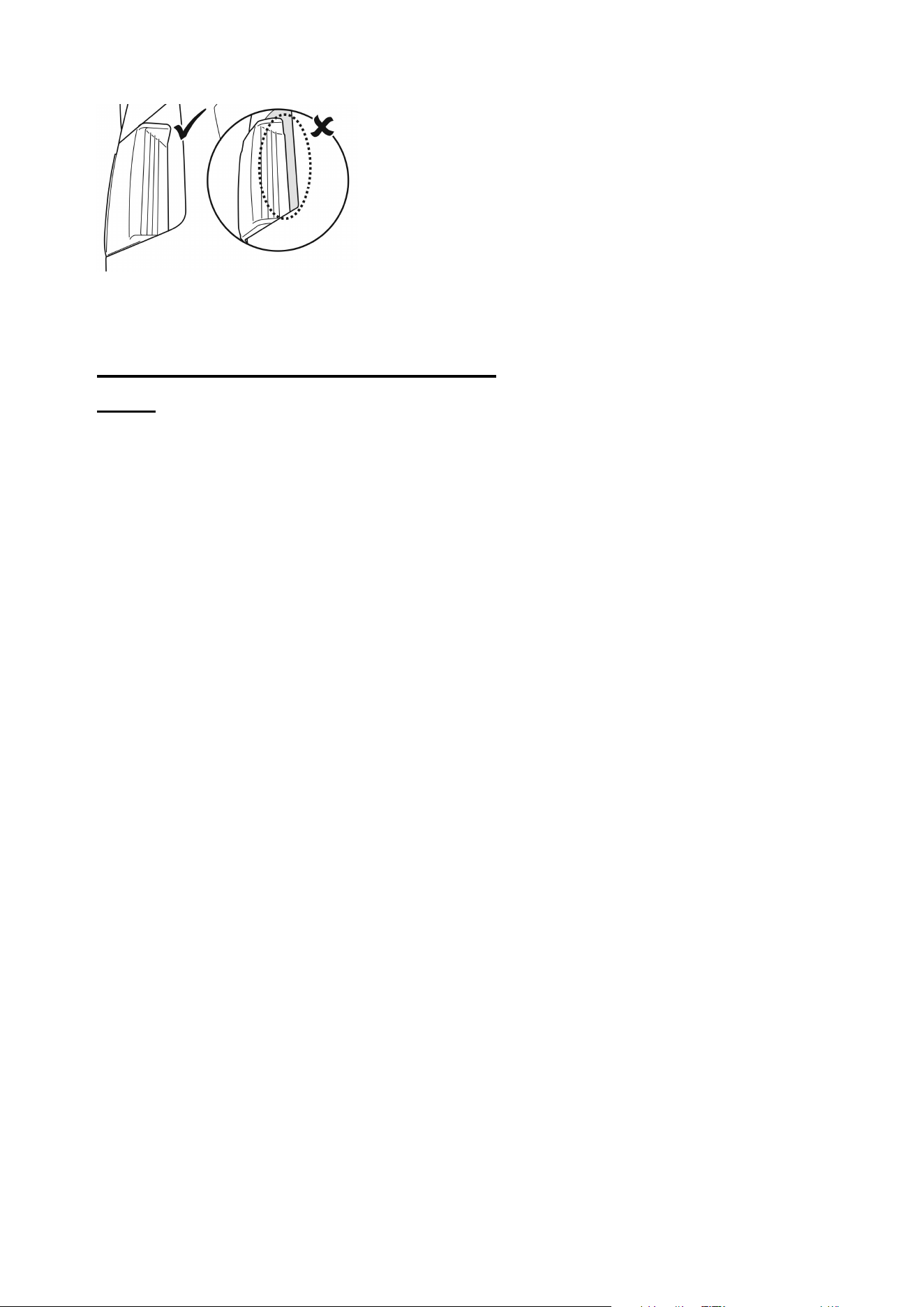

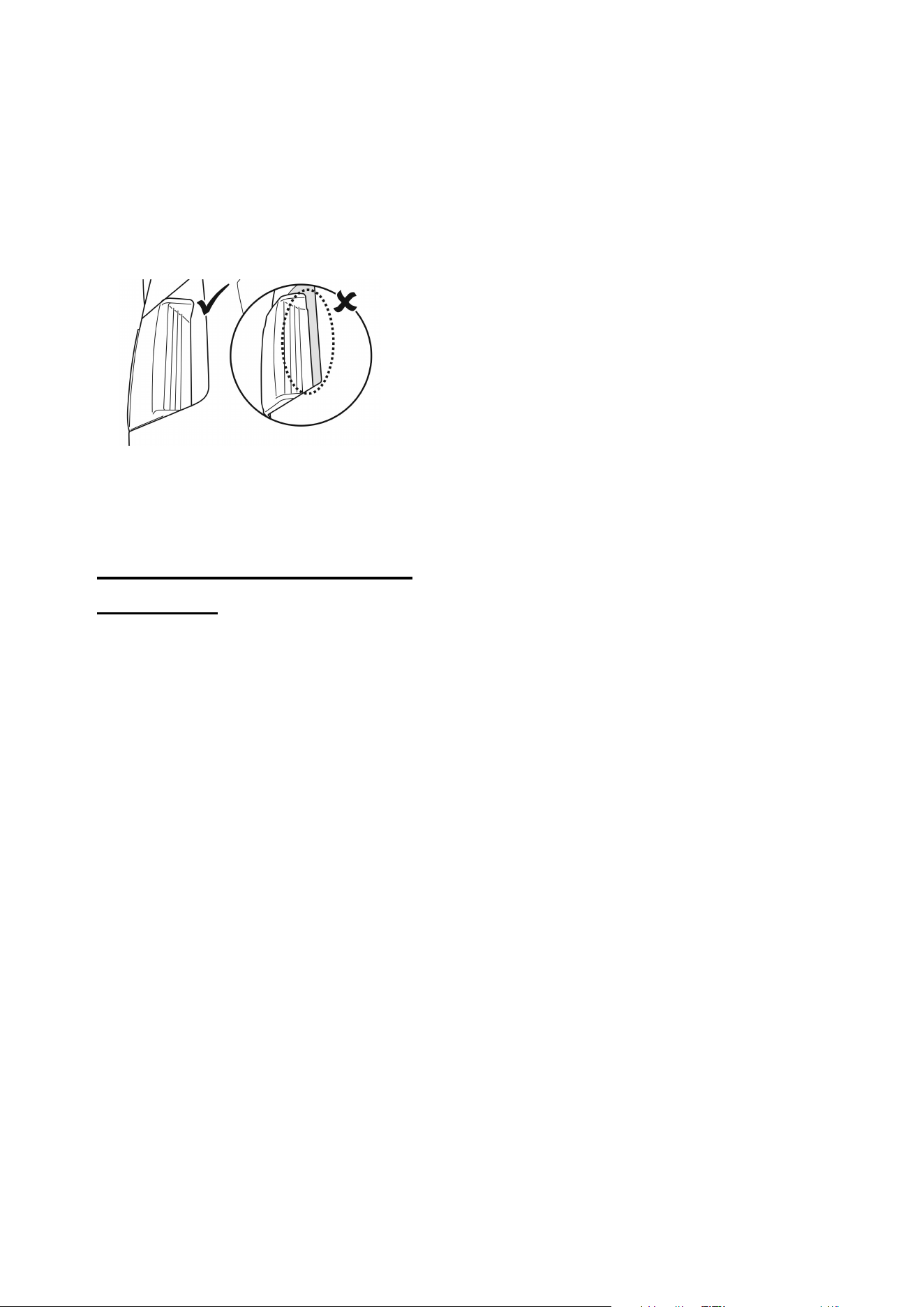

Remarque: lors de la rotation de l’aileron, un “clic” sonore se fait entendre

Préparation de la piscine

- S'il y a des cailloux, des racines ou de déchets métalliques sur le liner, les retirer avant

utilisation du robot. Si nécessaire, demander l'aide d'un professionnel qualifié.

- Si le liner est friable, endommagé ou froissé, contacter un professionnel qualifié pour

effectuer les réparations nécessaires ou effectuer un remplacement du liner avant

utilisation du robot.

- Il est conseillé d'éteindre le système de filtration pour éviter la circulation de l'eau dans

la piscine ce qui peut affecter le mouvement du robot.

- Retirer l'échelle, le skimmer de surface et autres objets flottants de la piscine, cela peut

gêner le mouvement du flotteur et, par conséquent, le mouvement du robot.

- Pour les piscines d'eau salée, s’assurer que tout le sel est dissous avant de placer le

robot dans l'eau.

FONCTIONNEMENT

AVERTISSEMENT! S’assurer d'éteindre le robot avant de commencer.

1. Avant d’utiliser ce robot, fixer le crochet du flotteur à la poignée de la tête pivotante.

2. Mettre l'interrupteur en position ON, le témoin d'alimentation s'allume.

ATTENTION: le moteur ne s'active que lorsque le robot est complètement immergé

dans l'eau

Voyant

d'alimentation (vert)

3. Plonger le robot dans l'eau, le moteur se met en marche automatiquement lorsque le

niveau d'eau recouvre les capteurs situés en haut de la tête pivotante. Laisser le

robot s'enfoncer au fond de la piscine puis observer ses mouvements avant et arrière.

Si le robot se déplace le long de la paroi de la piscine plutôt que perpendiculairement,

le repositionner en s’assurant que l’avant/arrière fait face à la paroi de la piscine.

Le voyant d’utilisation commence à clignoter lorsque l'autonomie est réduite à 10

minutes.

Voyant d’utilisation:

Pas de lumière - Hors tension / pas d'alimentation

Lumière - Sous tension

Voyant clignotant - La batterie sera épuisée dans les 10 minutes.

REMARQUE:

- Ne pas volontairement créer de contact physique avec les capteurs d'eau.

4. Pour récupérer le robot de la piscine, attraper le flotteur et tirer sur la corde. Si le

flotteur n’est pas à portée de main, utiliser le crochet fourni. Placer le crochet sur un

manche télescopique (non fourni), puis utiliser le crochet pour attraper le flotteur.

Lorsque le robot atteint la surface de l'eau, repérer l'extrémité avec un triangle jaune

(comme illustré ci-dessous) puis saisir le robot par la poignée pour soulever le nettoyeur

afin d’évacuer l’eau du robot (Remarque: saisir par l'autre extrémité du robot entraîne

une fuite de débris par la sortie de drainage).

5. Positionner l'interrupteur sur la position OFF. Rincer le robot avec de l'eau fraîche

après chaque utilisation. Ne PAS utiliser de détergent.

REMARQUE: Dans le cas d’une piscine très sale, il est recommandé, pour assurer un

nettoyage efficace, de vider le compartiment à débris après les 30 premières minutes de

fonctionnement ou quand le mouvement du robot ralenti sensiblement. Replacer ensuite

le robot (compartiment à débris vidé) dans la piscine et le laisser finir le reste de son

cycle.

VIDER LE COMPARTIMENT A DEBRIS

AVERTISSEMENT! L'utilisation du robot sans son filtre annule la garantie.

Afin de maximiser l'efficacité du nettoyage, nettoyer le compartiment à débris et le filtre

avant et après chaque utilisation.

MISE EN GARDE! Avant de nettoyer le compartiment à débris, s’assurer que le robot est

éteint.

1. Placer le nettoyeur sur une surface plane. Tirer un clip latéral vers l’extérieur pour

soulever un côté du capot puis faire de même de l’autre côté pour soulever tout le

capot supérieur afin d’exposer le couvercle filtrant.

2. Retirer le couvercle filtrant ainsi que la plaque filtrante, puis nettoyer le compartiment à

débris. Il est recommandé de nettoyer le couvercle filtrant et la plaque filtrante à l’aide

d’un jet d'eau. Si un brossage est jugé nécessaire, utiliser seulement une brosse

douce pour nettoyer soigneusement et délicatement. N’appliquer aucune pression sur

le filtre.

3. Après le nettoyage, s’assurer que la plaque de filtrage et le couvercle filtrant sont en

place, et que le capot est fixé par les clips latéraux. Les clips latéraux doivent être

complètement engagés sur le robot en les poussant vers l'intérieur.

MISE EN GARDE! Remplacer un couvercle filtrant endommagé par un neuf avant

utilisation.

ENTRETIEN & STOCKAGE

REMARQUE:

1. La batterie se décharge toute seule pendant le stockage. S’assurer de charger

complètement le robot avant de l’entreposer.

2. Recharger la batterie au minimum une fois tous les trois mois lorsqu’elle n’est pas

fréquemment utilisée.

 Débrancher le transformateur de la prise, puis débrancher le câble de charge du

transformateur et du robot.

 Retirer les accessoires du robot. Si nécessaire, rincer le robot et les accessoires avec

de l'eau fraîche. Ne PAS utiliser de détergent.

 Veiller à vider l'eau du robot avant de l'entreposer.

 Utiliser un chiffon humide pour nettoyer le robot et ses accessoires, puis sécher.

 A stocker dans un endroit bien ventilé, à l'écart des rayons du soleil, de la chaleur, des

sources d’ignitions, des produits chimiques et des enfants. La température ambiante

de stockage doit être comprise entre 10˚C et 25˚C (50˚F - 77˚F). REMARQUE: Une

température de stockage plus élevée peut réduire la durée de vide de la batterie.

AVERTISSEMENT!

- Ne tenter en aucun cas de démonter la tête pivotante, de remplacer la turbine, le

moteur ou la batterie par vous-même.

- Pour remplacer une nervure de capture endommagée, la pousser hors de la

cavité et en insérer une nouvelle.

MISE EN GARDE!

 Une chaleur excessive peut endommager la batterie et réduire la durée de vie du

robot.

 Consulter un revendeur concernant le remplacement de la batterie dans les cas

suivants:

- La batterie ne se charge pas complètement.

- La durée d’utilisation est sensiblement réduite. Observer et enregistrer les

temps d'exécution des premières utilisations (sur une pleine charge). Utiliser ces

temps d'exécution comme point de référence pour comparer avec les temps

d'exécution des batteries plus anciennes.

 La batterie doit être retirée du robot avant de le mettre au rebut.

 Le robot doit être déconnecté du réseau d'alimentation lors du retrait de la batterie.

 La batterie doit être recyclée conformément aux réglementations locales.

REMARQUE: Une maintenance incorrecte peut réduire la durée de vie de la batterie et

ainsi affecter son usage.

RECYCLAGE DE LA BATTERIE

La batterie du robot est une batterie rechargeable au lithium-ion qui ne nécessite pas

d’entretien et qui doit être recyclé correctement. Le recyclage est nécessaire; contacter

les autorités locales pour plus d'informations.

AVERTISSMENT ! Ne jamais essayer de démonter la batterie.

 Retirer tous objets personnels tels que bagues, bracelets, colliers et montres avant de

retirer la batterie du robot.

 La batterie peut produire une charge électrique suffisamment élevé pour fondre une

bague (ou un objet similaire) en métal, provoquant de graves brûlures.

 Porter des lunettes de protection, des gants et des vêtements adaptés avant de retirer

la batterie.

 Éviter de toucher les câbles électriques et éviter de les laisser entrer en contact avec

des objets métalliques, ce qui pourrait provoquer des étincelles et / ou court-circuiter la

batterie.

 Ne jamais fumer, laisser une étincelle ou une flamme à proximité de la batterie ou du

robot.

 Ne pas exposer pas la batterie au feu ou à une chaleur intense car cela pourrait

provoquer une explosion.

MISE EN GARDE!

En cas de fuite de la batterie, éviter tout contact avec les fluides qui fuient et placer la

batterie endommagée dans un sac en plastique.

- En cas de contact avec la peau et les vêtements des liquides de la batterie, laver

immédiatement et abondamment avec de l'eau et du savon.

- En cas de contact avec les yeux des liquides de la batterie, ne pas frotter les yeux,

rincer immédiatement les yeux avec de l'eau froide pendant au moins 15 minutes.

Consulter un médecin dès que possible.

Comment retirer la batterie (À faire par un technicien autorisé)

Outils recommandés (non inclus): tournevis.

1. Suivre la section "VIDER LE COMPARTIMENT A DEBRIS" pour libérer le

capot (préassemblé avec la tête pivotante). Positionner le couvercle vers le haut

puis retirer la tête pivotante en tournant la plaque de verrouillage inférieure dans le

sens inverse des aiguilles d'une montre. Retirer l’anneau de lissage.

2. Utiliser le tournevis pour dévisser les 4 vis situées en dessous de la tête

pivotante pour retirer la plaque inférieure. Utiliser le tournevis pour dévisser toutes

les vis de la base comme indiqué. Retirer la turbine, puis soulever la base et la

retirer pour exposer la partie intérieure.

3. Sortir la batterie pour exposer la PCBA. Pour détacher le fil de connexion de

la batterie, appuyer sur le clip du connecteur, puis le retirer. REMARQUE:

Envelopper le connecteur immédiatement avec du ruban isolant afin d'éviter les

court-circuits causés par le contact des deux bornes.

DEPANNAGE

Problème Cause possible Solution

Le robot ne capture pas les

débris

La batterie est épuisée Recharger le robot.

La turbine est bouchée

Éteindre le robot et vérifier visuellement le trou sous la

tête pivotante pour voir si la turbine est bouchée par de

gros débris. Si nécessaire, contacter votre revendeur

pour plus d'instructions.

AVERTISSEMENT! S’assurer que le robot est

éteint avant que l'unité ne soit entretenue.

La bouche d'aspiration est bouchée Enlever les objets qui encombrent la bouche d'aspiration.

La turbine est cassée Contacter votre revendeur pour un remplacement.

Le compartiment à débris est plein

Nettoyer le compartiment à débris et le couvercle filtrant

Le robot s’arrête au milieu de la

piscine mais la tête pivotante

continue sa rotation.

Le robot est arrêté par un obstacle ou

de gros plis dans le liner de la

piscine.

Vérifier ce qui obstrue le nettoyeur. Retirer l'obstacle.

Le robot est arrêté par l’aspiration de

la bonde de fond de la piscine

Eteindre le système de filtration comme indiqué dans la

notice.

Le robot ne couvre pas toute la

surface de piscine

Le compartiment à débris est plein

Nettoyer le compartiment à débris.

Le temps de fonctionnement est plus

court que prévu

Nettoyer le compartiment à débris et le filtre, puis

recharger le robot pendant 4,5 à 5 heures

Le mouvement du robot est perturbé

par la circulation de l’eau générée par

le système de filtration

Éteindre le système de filtration comme indiqué dans ce

manuel.

Les roues sont bloquées Vérifier et nettoyer les débris présent au niveau des

roues.

Le robot se déplace lentement

ou ne bouge pas du tout.

Le compartiment à débris est plein Nettoyer le compartiment à débris et le couvercle filtrant

La bouche d'aspiration est bouchée Enlever les objets qui encombrent la bouche d'aspiration.

Le couvercle filtrant est bouché Rincer l'écran avec de l'eau pour éliminer les petites

particules. Si un brossage est jugée nécessaire, utiliser

une brosse douce pour nettoyer le filtre délicatement.

La turbine est bloquée. Éteindre le robot puis inspecter le trou sous la tête

pivotante pour voir si la turbine est bloquée par de gros

débris. Si nécessaire, contacter votre revendeur pour

plus d'instructions.

ATTENTION! S’assurer que le robot est éteint avant que

l'unité ne soit entrenue.

La tête pivotante ne tourne pas

ou à une rotation anormalement

lente

La base de la tête pivotante est

bloquée

Vérifier et retirer tous les débris qui sont coincés sous la

tête pivotante.

Le volet latéral ne se soulève pas. Vérifier et retirer tous les débris qui gênent le

mouvement du volet.

Vérifiez que les deux flotteurs sont toujours fixés sur le

volet.

L’anneau de lissage pivotant est

cassé

Remplacer l’anneau de lissage pivotant. Contacter le

revendeur pour les pièces de rechanges.

La plaque pivotante sous la tête

d’aspiration est mal fixée.

Dévisser complètement la plaque puis la fixer à nouveau.

Des débris s'échappent du robot

Le rabat de la bouche d’aspiration

(en dessous du robot) est

endommagé

Le clapet de la bouche d'aspiration agit comme une porte

pour empêcher les débris de s'échapper du

compartiment à débris. Contactez votre revendeur pour

les pièces de rechanges et les instructions.

Des débris sont obstrués au niveau la

bouche d'aspiration et empêchent la

fermeture du volet.

Retirer les débris obstrués de la bouche d'aspiration.

La plaque filtrante du drain est S’assurer que la plaque filtrante du drain est en place et

cassée ou non installée la remplacer par une neuve si nécessaire avant la

prochaine utilisation.

Les débris s’échappent du

couvercle filtrant

Le couvercle filtrant est endommagé

Remplacer par un nouveau couvercle filtrant. Contacter

le revendeur pour les pièces de rechanges.

Le flotteur coule Le flotteur est cassé et l’eau s’infiltre

Remplacer par un nouveau flotteur. Contacter le

revendeur pour les pièces de rechanges.

Le robot ne peut pas être chargé

/ rechargé

La batterie est endommagée Contacter le revendeur pour les pièces de rechanges.

AVERTISSEMENT!

Ne PAS ouvrir le robot et remplacer la batterie par

vous-même. Cela peut entraîner des blessures graves

ou mortelles et annule la garantie.

Le câble d’alimentation n'est pas

complètement connecté avec le

transformateur et le robot.

S’assurer que le câble d’alimentation est correctement et

complètement connecté le transformateur et au robot. Se

reporter au manuel d'instructions.

Le transformateur est hors service Contacter le revendeur pour les pièces de rechanges.

AVERTISSEMENT!

L'utilisation d'un le transformateur non conforme peut

endommager le robot / la batterie et annule la garantie.

Programmes environnementaux, directive européenne WEEE

Veuillez respecter les réglementations de l’Union européenne et aider à protéger

l’environnement. Envoyez les équipements électriques qui ne fonctionnent plus à une

installation désignée par votre municipalité pour un recyclage conforme des équipements

électriques et électroniques. Ne les jetez pas dans des poubelles sans tri sélectif. Pour les

articles contenant des batteries amovibles, retirer les batteries avant de jeter le produit.

quelque forme ou par quelque moyen que ce soit, électroniques, mécaniques, photocopies,

enregistrement ou de toute autre façon, sans l’autorisation écrite préalable de Kokido

Development Ltd. (V1)

Si une copie électronique de ce manuel d'instructions est requise, veuillez contacter notre service

client par email: customerservice@kokido.com

CONSERVER CES INSTRUCTIONS

Fabricant: Kokido Development Limited.Unit 1319, Sunbeam Centre, 27 Shing Yip Street, Kwun Tong, Kowloon, HK

AVISOS E INSTRUCCIONES DE SEGURIDAD

Lea y siga todas las instrucciones contenidas en este manual y en el equipo. En caso

contrario, podría sufrir lesiones graves o mortales.

GUARDE ESTAS INSTRUCCIONES

¡ATENCIÓN!

- Este dispositivo n NO ES UN JUGUETE. Mantenga a los niños lejos de

este limpiafondos y de sus accesorios.

- Los niños no deben usar este producto.

- No debe usar este limpiafondos cuando haya personas/mascotas en el

agua.

- Este limpiafondos no está diseñado para ser usado por personas con

discapacidad física, sensorial o mental, ni por personas con falta de

experiencia y conocimiento, a menos que hayan recibido instrucciones

sobre el dispositivo y sean supervisadas por la persona responsable de

su seguridad.

- Asegúrese de que el limpiafondos está totalmente sumergido en el agua

antes de usarlo. El nivel mínimo de agua necesario para usar el

dispositivo debe estar por encima del cabezal del limpiafondos. Si el

limpiafondos no está sumergido correctamente en el agua, la unidad

podría dañarse y la garantía quedará anulada.

- La profundidad máxima a la que se puede usar este limpiafondos es de 3

metros.

- Temperatura máxima del agua: 5˚ C – 35˚ C

- Para recargar la batería solo debe usarse la unidad de alimentación

desmontable (adaptador externo) que se incluye con este limpiafondos.

- Unidad de alimentación desmontable (adaptador externo)

- Conecte el adaptador externo a una fuente de alimentación mediante un

dispositivo diferencial residual ((RCD, por sus siglas en inglés) / un

interruptor de circuito por defecto a tierra (GFCI, por sus siglas en inglés).

En caso de duda, consulte a un electricista profesional cualificado.

- No use este limpiafondos si detecta cualquier daño.

- Sustituya las piezas dañadas lo antes posible. Sólo debe usar piezas

certificadas por el distribuidor o el fabricante.

- Apague el dispositivo, desconecte el adaptador externo de la fuente de

alimentación y desenchufe el adaptador externo del cable de carga antes

de separar el limpiafondos del cable de carga.

- Desconecte el limpiafondos de la alimentación eléctrica y asegúrese de

que el equipo está apagado antes de realizar tareas de mantenimiento

del producto, como pueden ser la limpieza del filtro y de la anilla

pivotante.

- La batería instalada es un paquete de baterías de litio-ion recargable..

Nunca debe intentar sustituir el paquete de baterías.

- Este limpiafondos solo debe cargarse con el adaptador externo y el cable

de carga provisto junto con este producto.

- Mientras el limpiafondos se esté cargando, NO manipule el dispositivo, el

adaptador externo ni el cable de carga con las manos o los pies mojados

y sin zapatos.

- No debe utilizar este limpiafondos mientras haya personas/mascotas en

el agua.

- NO use el limpiafondos sin un filtro intacto instalado, ya que de lo

contrario la garantía quedará anulada.

- Peligro de atrapamiento por succión: Este limpiafondos genera succión.

No permita que su pelo, cuerpo o prendas sueltas entren en contacto con

el orificio de succión del limpiafondos cuando esté en funcionamiento.

- No introduzca nunca partes del cuerpo, ropa u otros objetos en las

aberturas y piezas móviles del limpiafondos.

- NO use este limpiafondos para recoger sustancias tóxicas, inflamables o

líquidos combustibles como gasolina, ni tampoco cerca de gases

explosivos o inflamables.

- No intente, bajo ninguna circunstancia, desmontar el limpiafondos y

sustituir el propulsor, el motor y la batería por sí mismo.

- Nunca debe introducir los dedos ni ningún objeto para tocar el propulsor.

- Los niños no deben usar este limpiafondos.

- Debe sacar la batería del limpiafondos antes de ser desechado.

- Este limpiafondos incluye una batería que solo puede ser desmontada

por personal formado.

- Debe desconectar el limpiafondos de la alimentación eléctrica al retirar la

batería.

- Para conocer los detalles de la eliminacion de la batería, consulte el

apartado «Eliminación de la batería» de este manual

- La batería debe desecharse de manera segura y de acuerdo con las

ordenanzas o regulaciones locales.

- Su limpiafondos está equipado con un paquete de baterías de litio-ion

recargable que no requiere mantenimiento y que debe ser desechado

correctamente. Su reciclaje es obligatorio; contacte con su autoridad

local para obtener más información.

- Adaptador externo y cable de carga:

 No use el adaptador externo y el cable de carga para otra tarea que

no sea recargar la batería del limpiafondos, que está incluida en el

mismo paquete.

 El adaptador externo y el cable de carga no deben usarse en el

exterior, ni deben exponerse a la lluvia, la humedad, líquidos o

fuentes de calor.

 El transformador (o adaptador externo) debe estar situado fuera de

la zona 1

 Mantenga el adaptador externo y el cable de carga fuera del alcance

de los niños.

 No use el adaptador externo ni el cable de carga si detecta cualquier

daño en ellos.

 NO manipule el adaptador externo ni el cable de carga con las

manos mojadas.

 Mantenga el adaptador externo desconectado de la corriente

eléctrica cuando no lo esté usando.

 No intente abrir el adaptador externo.

 Si el cable eléctrico está dañado, debe ser sustituido por el

fabricante, por su representante de servicio o por un profesional

cualificado, con el objetivo de evitar cualquier peligro.

 Asegúrese de que el limpiafondos está totalmente seco antes de

recargarlo.

¡PRECAUCIÓN!

- Este limpiafondos ha sido diseñado para su uso bajo el agua; no se trata de una

aspiradora multi-función. SOLO debe usarlo para limpiar su piscina.

- Sólo debe usar accesorios originales provistos junto con este producto.

- NO use este limpiafondos justo después de aplicar el tratamiento de choque a la

piscina. Se recomienda dejar circular el agua de la piscina durante al menos

24-48 horas.

- Si tiene una piscina de agua salada, asegúrese de que toda la sal esté disuelta

antes de introducir el limpiafondos en el agua.

- No se recomienda usar este limpiafondos simultáneamente con otro limpiafondos

o limpiador de piscina.

- Evite recoger objetos duros y afilados con este dispositivo. Podrían dañar el

limpiafondos y el filtro.

- Para evitar dañar el adaptador externo y el cable de carga, no transporte el

limpiafondos por el cable del adaptador externo ni por el cable de carga, ni tire del

cable para desconectarlo de la fuente de alimentación y del cable de carga.

- Recargue el limpiafondos en una zona interior, con buena ventilación y lejos de la

luz solar directa.

- NO deje el limpiafondos cargando durante más de 10 horas.

- Si no va a usar el limpiafondos durante un periodo de tiempo prolongado, sepárelo

del cable de carga y use un paño húmedo para limpiar y secar el limpiafondos y

sus accesorios. Asegúrese de cargar el limpiafondos entre el 30 % y el 50 % de

la capacidad de su batería antes de guardarlo. Guárdelo en una zona bien

ventilada y libre de luz solar, calor, fuentes de ignición y productos químicos para

piscina, fuera del alcance de los niños. Recargue el limpiafondos cada tres meses.

- Solo un técnico autorizado puede llevar a cabo acciones relacionadas con el

desmontaje del cabezal pivotante (por ejemplo, eliminación de la batería).

Los avisos y precauciones anteriores pueden no incluir todas posibles

situaciones de riesgo y/o lesiones graves. Los propietarios de piscina/spa deben

tener siempre mucho cuidado y sentido común al utilizar el producto.

FUNCIONAMIENTO DEL LIMPIAFONDOS

Número de piezas de

repuesto

Cabezal pivotante

RC30ASM07/LGRY

RC30ASM07LGRY//US

(USA)

1.1.

Interruptor

---------

1.2.

Piloto indicador de

encendido

---------

1.3.

Sensores de agua

---------

1.4.

Toma de carga

---------

Pestaña lateral

(con pasador

lateral)

RC30-07/LGRY

Junta del cabezal

RC30-08-004

Cubierta superior

RC25ASM03

4.1

Aleta pivotante ---------

Placa de tornillo

inferior del cabezal

pivotante

RC30-05-005/LGRY

Cubierta del filtro

RC25-09

Base

RC25ASM04

RC25ASM04/US (USA)

7.1.

Triángulo amarillo

---------

7.2.

Agarradera

(debajo del

triángulo amarillo)

---------

Pasador de

seguridad

RC30-10-014

Eje de las ru

edas

RC25ASM08

10.

Rueda trasera

(con arandela)

11.

Rueda delantera

(con arandela)

RC25-12

12.

Placa del filtro de

drenaje

RC30ASM09/LGRY

13.

Pestaña de

drenaje

14.

Pestaña de la

entrada de

aspiración

15.

Flotador

RC25ASM06

16.

Gancho (con

gancho en V) para

pértiga

telescópica)

RC30-16/LGRY

17.

Cable de carga

RC30-17-001

18.

Adaptador

RC30-17-002 (EU)

RC30-17-

002/US (USA)

RC30-17-002/AU

(Australia/New Zealand)

El limpiafondos dispone de una boquilla de propulsión situado en la parte inferior del

cabezal pivotante superior. El agua se succiona a través de la entrada de aspiración

situada en la parte inferior del limpiafondos, pasa por el fitro y sale por la boquilla de

propulsión. El chorro de agua de la boquilla impulsa el limpiafondos hacia adelante.

Cuando el limpiafondos se detiene contra un obstáculo como la pared de la piscina, su

solapa lateral gira y el cabezal pivotante gira 180

. El limpiafondos empezará a moverse

en dirección opuesta. El limpiafondos se suele desplazar con un patrón en línea recta en

una dirección, y en arco en la otra dirección. Mientras se mueve, el limpiafondos aspira el

fondo de la piscina y captura la suciedad dentro del compartimento del filtro.

PRIMEROS PASOS

Carga de la batería

AVISO IMPORTANTE: Recargue completamente el limpiafondos (unas 5-6 horas) antes

de usarlo por primera vez.

¡ATENCIÓN!

 Solo debe usar el adaptador externo y el cable de carga originales incluidos en el

producto.

 Asegúrese de que el limpiafondos y la toma de carga están limpios y secos antes

de la instalación.

 Asegúrese de que el limpiafondos está apagado deslizando el interruptor hasta la

posición OFF antes de cargar el aparato.

1. Coloque la unidad sobre una superficie estable. Coloque el interruptor en posición

OFF.

2. Conecte el cable del adaptador al cable de carga. Alinee e inserte el enchufe del

cable de carga en la toma de carga situada en la parte superior de la unidad.

3. Conecte el adaptador externo a la fuente de alimentación. Cuando el limpiafondos

empiece a cargarse, el piloto indicador de carga del adaptador externo se pondrá rojo.

En condiciones normales, el aparato tarda unas 4,5-5 horas en alcanzar una carga

completa. El piloto indicador del adaptador externo se pone verde cuando el

limpiafondos está cargado.

Piloto ROJO - Cargando

Piloto VERDE - Cargado

 Desconecte inmediatamente el adaptador externo de la fuente de alimentación si

detecta cualquiera de las siguientes condiciones:

 Olor extraño o inusual

 Calor excesivo

APAGADO

ENCENDIDO

 Deformación, grietas o fugas

 Humo

4. Cuando la carga haya terminado, desconecte el adaptador exterior de la fuente de

alimentación y desenchufe el cable de carga de la unidad y del adaptador externo.

En condiciones normales, el limpiafondos se puede usar hasta 90 minutos si tiene carga

completa.

Nota: Limpie el compartimento del filtro regularmente. El exceso de suciedad en el

compartimento del filtro aumenta el trabajo del motor y, como consecuencia, disminuye

el tiempo de funcionamiento.

NOTA: La batería recargable de iones litio-ion está clasificada como un producto

consumible. Tiene una vida útil limitada y perderá gradualmente su capacidad de retener

la carga. Así pues, el tiempo de funcionamiento del limpiafondos se reducirá

gradualmente a medida que se cargue y se descargue por su uso.

Sustituya la batería instalando un nuevo cabezal pivotante. Siga el paso 1 del

apartado “Cómo retirar el paquete de baterías” para desinstalar el cabezal pivotante y

siga los mismos pasos a la inversa para instalar un cabezal nuevo.

NOTA: Deje reposar el limpiafondos durante unos 30 o 40 minutos antes de volverlo a

cargar.

Montaje previo al uso

Ajuste de la trayectoria

La trayectoria del limpiafondos depende de la posición por defecto del pasador de

seguridad y del ángulo de giro de la aleta pivotante. Solo se debe modificar el ángulo

de giro de la aleta pivotante.

Colocación del pasador de seguridad (posición por defecto)

Colocación de la aleta pivotante

Para piscinas en las que la longitud

más corta es de 3 metros o menos.

Para piscinas en las que la longitud

más corta es de 3 metros o más.

Ángulo

por

defecto

Ángulo

alternativo

Nota: Al girar la aleta pivotante, oirá un “clic”

Preparación de la piscina

- Si hay piedras, raíces o corrosión metálica en contacto con la parte inferior del

revestimiento, retírelas antes de usar el limpiafondos. Pida la ayuda de un profesional

cualificado si fuera necesario.

- Si el revestimiento está resquebrajado, dañado o arrugado, contacte con un

profesional cualificado para que realice las reparaciones necesarias o sustituya el

revestimiento antes de usar el limpiafondos.

- Es recomendable apagar el sistema de filtros, ya que la circulación de agua en la

piscina podría afectar al patrón de desplazamiento del limpiafondos.

- Retire la escalerilla de la piscina, el recogehojas y otros objetos flotantes de la

piscina, ya que podrían obstruir el movimiento del flotador del limpiafondos y, en

consecuencia, el movimiento del propio limpiafondos.

- Si tiene una piscina de agua salada, asegúrese de que toda la sal esté disuelta

antes de introducir el limpiafondos en el agua.

FUNCIONAMIENTO

¡ATENCIÓN! Asegúrese de apagar el limpiafondos.

1. Coloque el limpiafondos en el lateral de la piscina. NOTA: No coloque el

limpiafondos en la esquina de la piscina ni contra la pared de la misma como punto

de inicio. Conecte el gancho del flotador a la agarradera del cabezal.

2. Deslice el interruptor hasta la posición ENCENDIDO y el piloto indicador se

encenderá.

ATENCIÓN: El motor solo se activa cuando el limpiafondos está totalmente sumergido

en agua

Piloto indicador

(Verde

)

3. Sumerja el limpiafondos en el agua y éste empezará a funcionar automáticamente

cuando el nivel del agua cubra los sensores situados en la parte superior del cabezal

pivotante. Deje que el limpiafondos se hunda hasta el fondo de la piscina y observe los

primeros movimientos hacia adelante y hacia atrás del aparato por el fondo de la piscina.

Si el limpiafondos se desplaza a lo largo de la pared de la piscina, en lugar de hacerlo en

perpendicular, vuelva a colocar el aparato para garantizar que su parte

delantera/posterior miran hacia la pared de la piscina.

El piloto de alimentación empieza a parpadear cuando la energía restante es inferior

a 10 minutos.

Piloto indicador de encendido:

Piloto apagado

Apagado / sin alimentación

Piloto encendido

Encendido

Piloto parpadeante

La batería se agotará en 10 minutos.

NOTA:

- No permita que ambos sensores de agua entren en contacto con otra sustancia que

no sea agua.

4. Para recuperar el limpiafondos de la piscina, coja el flotador y tire de la cuerda. Si

el flotador se encuentra demasiado lejos para cogerlo con la mano, use el gancho

que se incluye con el producto. Coloque el gancho en la pértiga telescópica

Cuando el limpiafondos alcance la superficie del agua, localice el extremo con un

triángulo amarillo (tal como aparece en la siguiente imagen) y agarre el limpiafondos

mediante la agarradera (Nota: si coge el otro extremo del limpiafondos, los restos

recogidos saldrán por el orificio de drenaje).

5. Coloque el interruptor en posición OFF. Enjuague el limpiafondos con agua limpia

tras cada uso. NO use detergentes.

NOTA: Para garantizar una limpieza eficiente, en caso de que la piscina esté

bastante sucia, se recomienda vaciar el compartimento del filtro (dentro del

limpiafondos) una vez transcurridos los primeros 30 minutos de funcionamiento, o

siempre que el movimiento del aparato se ralentice notablemente. A continuación,

vuelva a colocar el limpiafondos (con el compartimento del filtro ya vacío) en la

piscina y deje que complete su ciclo.

VACIADO DEL COMPARTIMENTO DEL FILTRO

¡ATENCIÓN! El uso del limpiafondos sin una cubierta de filtro instalada

ANULARÁ su garantía.

Para maximizar la eficiencia del lavado, asegúrese de limpiar el compartimento y la

cubierta del filtro antes y después de cada uso.

¡PRECAUCIÓN! Asegúrese de que el limpiafondos está APAGADO antes de limpiar el

compartimento de restos.

1. Coloque el limpiafondos sobre una superficie plana. Tire de un gancho lateral hacia

afuera para levantar un lado de la cubierta y repita los mismos pasos en el otro lado

para levantar toda la cubierta superior y dejar al descubierto la cubierta del filtro y la

placa del filtro.

2. Vacíe los restos del compartimento del filtro. Se recomienda limpiar la red del filtro y

la placa de drenaje del filtro con un chorro de agua. Si cree necesario cepillarla, use

un cepillo suave para limpiarla con cuidado. NO aplique presión a la red.

3. Tras la limpieza, asegúrese de que tanto la placa de drenaje como la cubierta del

filtro están en su lugar y que la cubierta superior del aparato está asegurada

mediante los ganchos laterales. Debe introducir completamente los ganchos

laterales en el limpiafondos aplicando presión sobre ellos.

¡PRECAUCIÓN! Sustituya la cubierta del filtro dañado inmediatamente antes del uso

siguiente.

MANTENIMIENTO Y ALMACENAMIENTO

NOTA:

1. La batería se descarga durante los periodos de almacenamiento. Asegúrese de

cargar completamente el limpiafondos antes de guardarlo.

2. Debe recargar la batería al menos una vez cada tres meses si no la va a usar.

 Desenchufe el adaptador externo del enchufe y luego desconecte el cable de carga

del adaptador externo y del limpiafondos.

 Desmonte todos los accesorios del limpiafondos. Si fuera necesario, enjuague el

limpiafondos y sus accesorios con agua limpia. NO use detergente.

 Asegúrese de drenar el agua del limpiafondos antes de guardarlo.

 Use un paño húmedo para limpiar y secar el limpiafondos y sus accesorios.

 Guárdelos en una zona bien ventilada y libre de luz solar, calor, fuentes de ignición y

productos químicos para piscina, fuera del alcance de los niños. La temperatura

ambiente de almacenamiento debe ser de 10º C - 25º C. NOTA: Una temperatura de

almacenamiento superior podría reducir la vida útil de la batería.

¡ATENCIÓN!

- No intente, bajo ninguna circunstancia, desmontar el Cabezal pivotante y sustituir

el propulsor, el motor y la batería por sí mismo.

- Para sustituir una escobilla dañada, sáquela de la cavidad y coloque una nueva.

¡PRECAUCIÓN!

 El calor excesivo puede dañar la batería y reducir la vida útil del limpiafondos.

 Consulte con su distribuidor para la sustitución de la batería si ocurre lo siguiente:

- La batería parece dañada o no se carga completamente.

- El tiempo de funcionamiento de la batería se ha reducido considerablemente.

Observe y anote el tiempo de funcionamiento durante los primeros usos (con

una carga completa). Use esta información como referencia para comparar el

tiempo de funcionamiento de las baterías más antiguas.

 Debe sacar la batería del limpiafondos antes de ser desechado.

 Debe desconectar el limpiafondos de la alimentación eléctrica al retirar la batería.

 La batería debe desecharse de manera segura y de acuerdo con las ordenanzas o

regulaciones locales.

NOTA: Un mantenimiento incorrecto puede reducir la vida útil de la batería y afectar a su

capacidad.

ELIMINACIÓN DE LA BATERÍA

Su limpiafondos está equipado con un paquete de baterías de litio-ion recargable que no

requiere mantenimiento y que debe ser desechado correctamente. Su reciclaje es

obligatorio; contacte con su autoridad local para obtener más información.

¡ATENCIÓN! Nunca debe intentar desmontar un paquete de baterías.

 Quítese todos los objetos personales, como anillos, pulseras, collares y relojes, antes

de desconectar el paquete de baterías del limpiafondos.

 Una batería puede generar una corriente de cortocircuito lo suficientemente elevada

como para soldar un anillo (u objeto similar) al metal, causando graves quemaduras.

 Al retirar el paquete de baterías debe llevar gafas protectoras, guantes y ropa

protectora.

 Evite tocar los cables y que éstos entren en contacto con cualquier objeto metálico, lo

cual podría causar chispas y/o un cortocircuito en la batería.

 No fume ni permita la presencia de chispas o llamas cerca de la batería ni del

limpiafondos.

 No exponga la batería al fuego o a calor intenso, ya que se podría producir una

explosión.

¡PRECAUCIÓN!

Si se produce una fuga, evite entrar en contacto con los líquidos y coloque la batería

dañada en una bolsa de plástico.

- Si los líquidos de la fuga entran en contacto con piel o ropa, lávese inmediatamente

con mucha agua y jabón.

- Si los líquidos de la fuga entran en contacto con sus ojos, no los frote; láveselos

inmediatamente con agua fresca durante un mínimo de 15 minutos sin frotar. Busque

atención médica lo antes posible.

Cómo retirar el paquete de baterías (Debe hacerlo un técnico autorizado)

Herramientas recomendadas (no incluidas): Destornillador.

1. Siga las instrucciones del apartado «VACIADO DEL COMPARTIMENTO DEL

FILTRO» para quitar la tapa superior (unida al cabezal de aspiración). Gire la tapa

y saque el cabezal de aspiración girando la placa de fijación inferior en sentido

contrario a las agujas del reloj. Retire la junta del cabezal.

2. Use el destornillador para desatornillar los 4 pernos situados en la parte

inferior del cabezal para liberar la placa inferior. Desatornille todos los pernos de

la base, tal como aparece en la imagen. Retire el propulsor, tire de la base y

sáquela para dejar el cabezal al descubierto.

3. Saque el paquete de baterías para dejar el PCBA al descubierto. Para

desconectar el cable de la batería, presione el clip del conector y tire de él. NOTA:

Envuelva inmediatamente el conector con cinta aislante para evitar cortocircuitos

causados por el contacto de ambos terminales.

RESOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

El limpiafondos no captura la suciedad

La batería se está acabando

Vuelva a cargar la batería.

El propulsor está atascado

Apague el limpiafondos y compruebe visualmente el

orificio situado debajo del cabezal de aspiración para ver

si el propulsor está atascado a causa de detritos

grandes. Si es necesario, contacte con su distribuidor

para obtener más instrucciones.

¡ATENCIÓN! Asegúrese de que el

limpiafondos está apagado antes de realizar cualquier

operación de mantenimiento.

La entrada de aspiración está

atascada

Retire los objetos atascados de la entrada de aspiración

El filtro está lleno

Limpie el compartimento y la cubierta del filtro.

El limpiafondos se ha parado en

medio de la piscina, pero el cabezal

de aspiración sigue girando

El limpiafondos se ha detenido

debido a un obstáculo o a un

gran desnivel en el

revestimiento de la piscina.

Compruebe si hay algo que obstruya el limpiafondos.

Retire el obstáculo.

El limpiafondos se ha detenido

debido a la succión del

desagüe principal del suelo de

la piscina

Apague el sistema del filtro según se indica en el

manual.

El limpiafondos no cubre toda la

piscina

El filtro está lleno

Limpie el filtro

El tiempo de funcionamiento es

más corto de lo esperado

Limpie el compartimento del filtro y vuelva a cargar el

limpiafondos durante 4 1/2-5 horas

La dirección del

desplazamiento se ve

interrumpida por la corriente de

agua generada por el sistema

de filtros

Apague el sistema del filtro según se indica en el

manual.

La rueda está atascada

Limpie los restos de la rueda.

El limpiafondos se mueve lentamente,

se detiene o no se mueve en absoluto.

El filtro está lleno

Limpie el compartimento y la cubierta del filtro.

La entrada de aspiración está

atascada

Retire los objetos atascados de la entrada de aspiración

La pantalla del filtro está

atascada

Limpie la pantalla con agua para eliminar partículas

pequeñas. Si cree necesario usar un cepillo, use uno

suave para limpiar con cuidado la pantalla.

El propulsor está atascado

Apague el limpiafondos e inspeccione el orificio que hay

debajo del cabezal pivotante para ver si el propulsor está

atascado debido a restos grandes. Si fuera necesario,

contacte con su proveedor para recibir más

instrucciones.

¡AVISO! Asegúrese de que el limpiafondos está

apagado antes de manipular la unidad.

El cabezal de aspiración no gira o gira

lentamente

La parte inferior del cabezal

está atascada

Retire cualquier resto que pueda haber quedado

atrapado debajo del cabezal de aspiración.

La pestaña lateral no se

levanta.

Retire cualquier resto que limite el movimiento de la

pestaña.

Compruebe que los dos flotadores están sobre la

pestaña.

La junta del cabezal está rota Sustitúyala por una nueva junta. Contacte con su

distribuidor para obtener las piezas de repuesto.

La placa inferior del cabezal

pivotante está deshilachada

Desmonte completamente la placa y vuélvala a montar.

(Evite tirar de los hilos de la placa.)

La suciedad se sale del limpiafondos

La pestaña de la entrada de

aspiración ( en la parte inferior

del limpiafondos está dañada

La pestaña de la boquilla de aspiración funciona como

una compuerta y evita que los restos salgan de su

compartimento. Contacte con su proveedor para sustituir

piezas y recibir instrucciones.

Hay restos atascados en la

entrada de aspiración que no

permiten que la pestaña se

cierre.

Retire los restos atascados de la entrada de aspiración.

La placa de drenaje del filtro

está rota o no está en su sitio

Asegúrese de que la placa de drenaje del filtro está en

su sitio y sustitúyala si fuera necesario antes de usar el

aparato de nuevo.

Los restos se salen del filtro

La red del filtro está dañada Sustitúyala por una nueva unidad. Contacte con su

distribuidor para obtener las piezas de repuesto.

El flotador se hunde

El flotador está roto y el agua

entra en él

Sustitúyalo por un nuevo flotador. Contacte con su

distribuidor para obtener las piezas de repuesto.

El limpiafondos no se carga / recarga

La batería está dañada

Contacte con su proveedor para sustituir la batería.

¡ATENCIÓN! NO abra el limpiafondos ni

sustituya la batería por sí mismo. Podría sufrir heridas

graves o fatales y la garantía quedaría anulada.

El cable de carga no está

totalmente conectado al

adaptador externo y al

limpiafondos.

Asegúrese de que el cable de carga está correctamente

conectado al adaptador externo y al limpiafondos.

Consulte el manual de instrucciones.

El adaptador externo no

funciona

Contacte con su proveedor para la sustitución.

¡ATENCIÓN! El uso de un adaptador externo

inadecuado dañará el limpiafondos/batería e invalidará

la garantía.

Programas medioambientales, Directiva Europea WEEE

Respete las regulaciones de la Unión Europea y ayúdenos a proteger el medio ambiente.

Devuelva los equipos eléctricos desechados al punto indicado por su municipio, en el que se

recicle correctamente el equipo eléctrico y electrónico. No lo deposite en contenedores de

basura sin separar. En el caso de objetos que incluyan pilas, sáquelas antes de depositar el

producto.

documento, por cualquier forma o medio, ya sea electrónico, mecánico, fotocopias,

grabaciones u otros medios, sin el consentimiento previo por escrito de Kokido Development

Ltd. (V1)

Si necesita una copia digital de este manual de instrucciones, contacte con nuestro servicio de

Atención al Cliente por correo electrónico: customerservice@kokido.com

GUARDE ESTAS INSTRUCCIONES

Fabricante: Kokido Development Limited.Unit 1319, Sunbeam Centre, 27 Shing Yip Street, Kwun Tong, Kowloon, HK

WAARSCHUWINGEN EN VEILIGHEIDSAANWIJZINGEN

Lees en volg alle aanwijzingen die in deze handleiding en op het toestel staan, om

ernstige of dodelijke verwondingen te voorkomen.

BEWAAR DEZE HANDLEIDING

WAARSCHUWING!

- Dit is geen SPEELGOED. Zorg ervoor dat kinderen uit de buurt blijven

van deze robot en zijn toebehoren.

- Laat kinderen nooit dit toestel bedienen.

- Bedien deze elektrische bodemzuiger nooit als er mensen/huisdieren in

het water aanwezig zijn.

- Deze robot mag niet worden gebruikt door personen met beperkte

fysieke, sensorische of mentale capaciteiten of met gebrek aan ervaring

en kennis, tenzij zij de nodige opleiding hebben genoten over het gebruik

van het toestel en onder toezicht staan van een persoon die

verantwoordelijk is voor hun veiligheid.

- Zorg ervoor dat de robot volledig ondergedompeld is voor u hem

inschakelt Het minimale waterpeil dat nodig is om de robot te bedienen

moet boven de zwenkkop van de robot liggen. Het bedienen van de robot

terwijl hij niet volledig in het water gedompeld is kan de eenheid

beschadigen en de garantie tenietdoen.

- De zuiger is geschikt voor zwembaden tot 3 meter diep.

- Maximale watertemperatuur: 5˚C (41˚F) –35˚C (95˚F)

- Gebruik voor het heropladen van de batterij uitsluitend het verwijderbare

voedingsapparaat (externe adapter) dat meegeleverd wordt met deze

robot.

- Verwijderbaar voedingsapparaat (externe adapter)

- Sluit de externe adapter aan op een stroombron via een

aardlekschakelaar (RCD) / een verliesstroomschakelaar (GFCI).

Raadpleeg een professionele elektricien als u vragen hebt.

- Gebruik deze robot niet indien schade is vastgesteld.

- Vervang de beschadigde onderdelen zo snel mogelijk. Gebruik enkel

onderdelen die zijn goedgekeurd door de verdeler of fabrikant.

- Schakel het toestel uit, verwijder de externe adapter van de stroombron,

en ontkoppel de externe adapter van de oplaadkabel voordat u de robot

van de oplaadkabel losmaakt.

- Ontkoppel de robot van de netvoeding en zorg ervoor dat de robot

uitgeschakeld is voordat u enig onderhoud uitvoert, zoals het

schoonmaken van de filter en de zwenkring.

- De batterij is een herlaadbare lithium-ionaccu. Probeer nooit de accu te

vervangen.

- De robot mag uitsluitend opgeladen worden met de meegeleverde

externe adapter en oplaadkabel.

- Manipuleer de robot, de externe adapter en oplaadkabel NIET tijdens het

laden met natte ledematen en zonder schoenen.

- Gebruik deze robot niet als er personen/huisdieren in het water aanwezig

zijn.

- Het gebruik van deze robot ZONDER een intacte filter leidt tot het

vervallen van de garantie.

- Gevaar voor beknelling door zuigkracht: Deze robot genereert zuigkracht.

Zorg ervoor dat haar, lichaamsdelen of losse kledingstukken niet in

contact komen met de zuigmond van de robot wanneer deze

ingeschakeld is.

- Steek geen lichaamsdelen, kleding of andere voorwerpen in de

openingen en bewegende delen van de robot.

- Gebruik deze robot NOOIT om giftige, ontvlambare of brandbare

vloeistoffen, zoals benzine, op te zuigen. Gebruik de zuiger ook niet in de

nabijheid van ontplofbare of ontvlambare dampen.

- Probeer in geen geval de robot te demonteren om zelf de rotor, de motor

of de batterij te vervangen.

- Steek nooit je vingers of een ander voorwerp in het toestel om de rotor

aan te raken.

- Deze elektrische bodemzuiger mag niet gebruikt worden door kinderen.

- Verwijder de batterij uit de elektrische bodemzuiger alvorens hem af te

voeren.

- Deze elektrische bodemzuiger bevat een batterij die enkel mag worden

verwijderd door vakkundig personeel.

- De elektrische bodemzuiger moet van het stroomnet worden

losgekoppeld wanneer de batterij verwijderd wordt.

- Raadpleeg de rubriek “De Batterij Wegwerpen” in deze handleiding voor

meer informatie over het afvoeren van batterijen.

- De batterij moet veilig worden weggegooid in overeenstemming met de

plaatselijke verordeningen of voorschriften.

- De robot is uitgerust met een onderhoudsvrije, oplaadbare

lithium-ionaccu, die u correct moet afvoeren. Recycling is vereist; neem

contact op met de plaatselijke overheid voor meer informatie.

- Externe adapter en oplaadkabel:

 Gebruik de externe adapter en oplaadkabel nooit voor iets anders dan

voor het opladen van de batterij van de robot die in hetzelfde pak wordt

meegeleverd.

 Gebruik de externe adapter en oplaadkabel niet buitenshuis en stel ze niet

bloot aan regen, vocht, vloeistoffen of hitte.

 De transformator (of externe adapter) moet buiten zone 1 geplaatst worden

 Houd de externe adapter en oplaadkabel buiten het bereik van kinderen.

 Gebruik de externe adapter en oplaadkabel nooit als enige schade wordt

vastgesteld.

 Raak de externe adapter en oplaadkabel NIET aan met natte handen.

 Haal de externe adapter uit het stopcontact wanneer hij niet in gebruik is.

 Probeer de externe adapter nooit te openen.

 Als de voedingskabel beschadigd is, moet u hem laten vervangen door de

fabrikant, zijn onderhoudsdienst of een andere bevoegde persoon, om elk

risico te voorkomen.

 Zorg ervoor dat de robot volledig droog is voor u hem oplaadt.

OPGELET!

- Deze robot is enkel bestemd voor gebruik onder water; het is geen universele

bodemzuiger. Gebruik hem NOOIT om iets anders schoon te maken dan uw

zwembad.

- Gebruik enkel de originele toebehoren die bij dit toestel worden geleverd.

- Gebruik deze robot NIET vlak na een chloorshock. Het is raadzaam om de pomp

eerst 24-48 uren te laten draaien.

- Als u een zwembad met zout water gebruikt, zorg er dan voor dat al het zout

opgelost is voordat u de robot in het water plaatst.

- Het is niet raadzaam deze robot tegelijkertijd te gebruiken met een andere

automatische reiniger/reiniger.

- Zuig geen harde, scherpe voorwerpen op met dit toestel. Ze kunnen de robot en

filter beschadigen.

- Draag de robot niet met het snoer van de externe adapter / oplaadkabel of trek

niet aan het snoer om hem van de stroombron en de oplaadkabel los te koppelen

om schade aan de externe adapter en de oplaadkabel te vermijden.

- Laad de robot binnenshuis op in een schone, droge en goed verluchte ruimte uit

het zonlicht.

- Laat de robot NOOIT langer dan 10 uur opladen.

- Als u de robot langere tijd niet gaat gebruiken, ontkoppel hem dan van de

oplaadkabel en gebruik een vochtige doek om de robot en toebehoren schoon te

maken en af te drogen. Laad de robot tot ongeveer 30% - 50% van de

laadcapaciteit op voordat u hem opbergt. Bewaar hem in een goed verluchte

ruimte, beschermd tegen zonlicht, hitte, ontstekingsbronnen en

zwembadchemicaliën en buiten het bereik van kinderen. Laad de robot om de drie

maanden op.

- Alle handelingen met betrekking tot de demontage van de zwenkkop (d.w.z. het

afvoeren van de batterij) mogen alleen door een geautoriseerde technicus worden

uitgevoerd.

Bovenstaande waarschuwingen en veiligheidsaanwijzingen vormen geen

uitsluitende lijst van alle mogelijke risico’s en/of verwondingen. Elke zwembad-

of spa-eigenaar moet het toestel voorzichtig en met gezond verstand gebruiken.

HOE WERKT DE ROBOT

Vervangende

onderdelen nummer

Zwenkkop

RC30ASM07/LGRY

RC30ASM07LGRY//US

(USA)

1.1.

Schuifschakelaa

---------

1.2.

Controlelampje

---------

1.3.

Watersensoren

---------

1.4.

Laadpoort

---------

Zijklep (met

zijpin)

RC30-07/LGRY

Zwenkring

RC30-08-004

Bovenkap

RC25ASM03

4.1

Zwenkvin

---------

Zwenkkop

bodemplaat

RC30-05-005/LGRY

Filterdeksel

RC25-09

Basis

RC25ASM04

RC25ASM04/US (USA)

7.1.

Geel driehoekig

patroon

---------

7.2.

Handgreep

(onder Geel

driehoekig

patroon)

---------

Borgpen

RC30-10-014

Wielas

RC25ASM08

10.

Achterw

iel (met

ring)

11.

Voorwiel (met

ring)

RC25-12

12.

Drainage

filterplaat

RC30ASM09/LGRY

13.

Afvoeropening

klep

14.

Zuigmond klep

15.

Vlotter

RC25ASM06

16.

Haak (met

V-clip) voor

uitschuifbare

steel

RC30-16/LGRY

17.

Oplaadkabel

RC30-17-001

18.

Adaptor

RC30-17-002 (EU)

RC30-17-

002/US (USA)

RC30-17-002/AU

(Australia/New Zealand)

De robot heeft een water-aandrijfmondstuk aan de onderkant van de bovenste zwenkkop.

Het water wordt eerst door de zuigmond aan de onderkant van de robot opgezogen,

stroomt door de filter en verlaat het toestel vervolgens via het aandrijfmondstuk. Het

water dat uit het mondstuk stroomt stuwt de robot voorwaarts. Zodra de robot tegen een

obstakel zoals een zwembadwand stopt, roteert de zijklep en draait de zwenkkop 180

De robot begint in de omgekeerde richting te bewegen. De robot beweegt doorgaans

volgens een recht patroon in één richting en volgens een boogpatroon in de andere

richting. Terwijl de robot beweegt, zuigt hij het vuil van de bodem van het zwembad op

en slaat het op in het filterbak.

AAN DE SLAG

De batterij laden

BELANGRIJK: Laad de robot volledig op (ongeveer 5-6 uur) voor u hem voor het eerst

gebruikt.

WAARSCHUWING!

 Gebruik alleen de originele externe adapter en meegeleverde oplaadkabel.

 Zorg ervoor dat de robot en de laadpoort schoon en droog zijn vóór het opladen.

 Zorg ervoor dat de robot uitgeschakeld is door de schakelaar vóór het laden in de

UIT-positie te schuiven.

1. Leg de eenheid op een vlakke ondergrond. Schuif de schakelaar in de UIT-positie.

2. Sluit de adapterkabel aan op de oplaadkabel. Steek de stekker van de oplaadkabel in

de laadpoort aan de bovenkant van het toestel.

3 Steek de externe adapter in een stopcontact. Zodra de robot begint te laden, wordt

het controlelampje op de externe adapter rood. Normaal gesproken duurt het

ongeveer 4,5-5 uur om een volledige lading te bereiken. Het indicatielampje op de

externe adapter wordt groen wanneer de robot is opgeladen.

ROOD lampje – Bezig met opladen

GROEN lampje - Opgeladen

 Koppel de externe adapter onmiddellijk los van de voedingsbron als u een van de

volgende omstandigheden opmerkt:

- Onaangename of ongewone geur

- Oververhitting

UIT

AAN

- Vervorming, barsten, lekken

- Rook

4. Zodra het laden voltooid is, koppelt u de externe adapter los van de voedingsbron en

verwijdert u de oplaadkabel uit het toestel en de externe adapter.

Normaal kan de robot tot 90 minuten gebruikt worden indien hij volledig opgeladen is.

Opmerking: Maak de filterbak regelmatig schoon. Opgehoopt vuil in de filterbak zal de

werking van de motor overbelasten en de werkingstijd bijgevolg verkorten.

OPMERKING: De herlaadbare lithium-ionbatterij wordt beschouwd als een

verbruiksgoed. Ze heeft een beperkte levensduur en zal na verloop van tijd geleidelijk

aan oplaadcapaciteit verliezen. De werkingsduur van de robot vermindert daarom

geleidelijk na het herhaaldelijk opladen en ontladen tijdens de levensduur van het

product.

Vervang de batterij door te ruilen voor een nieuwe zwenkkop. Volg stap 1 in het

hoofdstuk "Hoe verwijder ik de accu" om de zwenkkop los te maken en keer de

stappen om een nieuwe te installeren om.

OPMERKING: Laat de robot ongeveer 30 tot 40 minuten rusten alvorens hem opnieuw te

laden.

Voorbereiding

Afstelling van Traject

Het traject van de robot is afhankelijk van de standaard positie van de borgpen en

draaihoek van de zwenkvin zoals aangegeven. Wijzig alleen de draaihoek van de

zwenkvin.

Instelling Borgpen (Standaardpositie)

Instelling van de zwenkvin

Voor zwembaden waar de kortste

lengte 3 meter of minder is.

Voor zwembaden waar de kortste

lengte 3 meter of meer is

Standaard

hoek

Alternatieve

hoek

Opmerking: Wanneer u aan de zwenkvin draait, hoort u een "klikgeluid".

Voorbereiding van het Zwembad

- Verwijder stenen, wortels of metaal corrosie in contact met de onderkant van de liner

voordat u de robot gebruikt. Laat u indien nodig bijstaan door een gekwalificeerde

professional.

- Als de liner broos, beschadigd of gekreukt is, neem dan contact op met een

gekwalificeerde professional om de nodige reparatie uit te voeren of om de liner te

vervangen voordat u de robot gebruikt.

- Het kan raadzaam zijn de filterinstallatie uit te schakelen daar de watercirculatie in het

zwembad het patroon van de robotbeweging kan beïnvloeden.

- Verwijder de zwembadladder, oppervlakte skimmer en andere drijvende voorwerpen uit

het zwembad aangezien ze de beweging van de vlotter van de robot en bijgevolg ook de

beweging van de robot kunnen belemmeren.

- Als u een zwembad met zout water gebruikt, zorg er dan voor dat al het zout opgelost is

voordat u de robot in het water plaatst.

WERKING

WAARSCHUWING! Zorg ervoor dat de robot eerst uitgeschakeld is.

1. Breng de robot naar de rand van het zwembad. Opmerking: Plaats de robot niet in de

hoek van het zwembad en tegen de zwembadwand als startpunt. Bevestig de haak van

de vlotter aan de handgreep van de zwenkkop.

2. Schuif de aan/uit-schakelaar in de stand AAN en het aan/uit-lampje gaat branden.

LET OP: De motor wordt alleen geactiveerd wanneer de robot volledig in water is

ondergedompeld.

Aan/uit-

schakelaar

(Groen)

3. Dompel de robot onder in het water en de werking begint automatisch als het

waterniveau de sensoren aan de bovenkant van de zwenkkop afdekt. Laat de robot naar

de bodem van het zwembad zinken en observeer de eerste voorwaartse en omgekeerde

bewegingen van de reiniger over de bodem van het zwembad. Als de robot langs de

zwembadwand loopt in plaats van loodrecht op de wand van het zwembad, verplaats de

robot dan om er zeker van te zijn dat de voor- en achterkant van de robot naar de wand

van het zwembad gericht is.

Het controlelampje begint te knipperen wanneer het resterende batterijniveau minder dan

10 minuten bedraagt.

Controlelampje:

Geen licht -

Uitgeschakeld / geen stroom

Licht -

Ingeschakeld

Knipperend lampje -

De batterijstroom is binnen 10 minuten op.

OPMERKING:

- Probeer nooit contact te maken met beide watersensoren met iets anders dan water.

4. Grijp de vlotter en trek aan het touw om de robot uit het water te halen. Gebruik de

meegeleverde haak als de vlotter te ver verwijderd is om met de hand te kunnen

vastgrijpen. Plaats de haak op de uitschuifbare steel (niet meegeleverd) en gebruik

vervolgens de haak om de vlotter te grijpen.

Als de robot het wateroppervlak bereikt, zoek het uiteinde met de gele driehoek (zoals in

de afbeelding hieronder) en pak de robot vast via de handgreep (Opmerking: als u het

andere uiteinde van de robot vasthoudt, ontsnapt het vuil via de afvoeropening) om de

reiniger op te tillen en het water uit de robot te laten weglopen.

5. Schuif de schakelaar in de UIT-positie. Spoel de robot na elk gebruik met schoon

water. Gebruik GEEN schoonmaakmiddelen.

Opmerking: Als uw zwembad zeer vuil is, is het voor de efficiëntste reiniging raadzaam

de filterbak (in de robot) na een eerste werking van 30 minuten of telkens als de

beweging van de robot merkbaar vertraagt, leeg te maken. Plaats de robot (met de

leeggemaakte filterbak) dan terug in het zwembad en laat hem de overblijvende cyclus

afwerken.

DE FILTERBAK LEEGMAKEN

WAARSCHUWING! Als u de robot zonder een filterdeksel gebruikt, VERVALT

de garantie.

Om de reinigingsefficiëntie te maximaliseren, dient u de filterbak en het filterdeksel voor

en na elk gebruik schoon te maken.

OPGELET! Voordat u de filterbak reinigt, moet u zich ervan vergewissen dat de robot

UIT staat.

1. Plaats de reiniger op een vlakke ondergrond. Trek de ene zijclip naar buiten om de

ene kant van het deksel op te tillen en herhaal de stappen aan de andere kant om het

volledige deksel op te tillen om het filterdeksel en de filterplaat bloot te leggen.

2. Verwijder het vuil uit de bak. Het is raadzaam het gaas van het filterdeksel en de

drainage filterplaat met spatwater schoon te maken. Als dat niet volstaat, kunt u een

zachte borstel gebruiken om het vuil voorzichtig te verwijderen. Oefen GEEN druk uit

op het gaas.

3. Zorg ervoor dat na het schoonmaken zowel de drainage filterplaat als het filterdeksel

terug worden aangebracht en de bovenkap van de behuizing met de zijklemmen

bevestigd wordt . De zijklemmen moeten volledig in de reiniger klemmen door ze naar

binnen te drukken.

OPGELET! Vervang een beschadigd filterdeksel onmiddellijk door een nieuw voor u de

bodemzuiger weer gebruikt.

ONDERHOUD EN OPSLAG

OPMERKING:

1. De batterij zal ontladen tijdens de opslag. Zorg ervoor dat de robot volledig opgeladen

is voordat u hem opbergt.

2. Herlaad de batterij minstens om de drie maanden wanneer hij niet in gebruik is.

 Haal de externe adapter uit het stopcontact en koppel vervolgens de oplaadkabel los

van de externe adapter en de robot.

 Verwijder alle toebehoren van de robot. Spoel indien nodig de robot en toebehoren met

zuiver water. Gebruik GEEN schoonmaakmiddelen.

 Laat het water uit de robot lopen alvorens hem te bewaren.

 Gebruik een vochtige doek om de robot en toebehoren schoon te maken en af te

drogen.

 Bewaar ze in een goed verluchte ruimte, beschermd tegen zonlicht, hitte,

ontstekingsbronnen en zwembadchemicaliën en buiten het bereik van kinderen. De

omgevingstemperatuur moet 10˚C – 25˚C bedragen. NB: Bij een hogere temperatuur

is het mogelijk dat de batterij minder lang meegaat.

WAARSCHUWING!

- Probeer de robot in geen geval zelf te demonteren om de rotor, motor en batterij te

vervangen.

- Om een beschadigde wisser te vervangen, duwt u hem uit de uitsparing en

vervangt u hem door een nieuwe.

OPGELET!

 Overdreven hitte kan schadelijk zijn voor de batterij en de levensduur van uw robot

verkorten.

 Raadpleeg uw handelaar voor het vervangen van de batterij als het volgende gebeurt:

- De batterij lijkt beschadigd of laadt niet volledig op.

- De werkingstijd van de batterij is aanzienlijk korter. Noteer hoelang de batterij

meegaat de eerste keren dat u het toestel gebruikt (na een volledige

oplaadbeurt). Die duur kan dienen als referentie voor de werkingstijd van oudere

batterijen.

 Verwijder de batterij uit de robot voor u deze wegwerpt.

 Koppel de robot los van het elektriciteitsnet wanneer u de batterij verwijdert.

 Voer de batterij veilig af, in overeenstemming met de plaatselijke voorschriften of

reglementen.

NB: wanneer de batterij niet correct wordt onderhouden, is het mogelijk dat zij minder

lang meegaat en minder goed werkt.

DE BATTERIJ WEGWERPEN

Uw robot is uitgerust met een onderhoudsvrije oplaadbare lithium-ionaccu, die correct

moet worden afgevoerd. Recycling is verplicht; neem contact op met de plaatselijke

overheid voor meer informatie.

WAARSCHUWING! Probeer nooit een accu te demonteren.

 Verwijder alle persoonlijke voorwerpen zoals ringen, armbanden, halskettingen en

horloges voordat u de accu van de robot loskoppelt.

 Een batterij kan voldoende kortsluitstroom veroorzaken om een ring of dergelijke te

versmelten met het metaal, met ernstige brandwonden als gevolg.

 Draag volledige oogbescherming, handschoenen en beschermende kleding wanneer u

de accu verwijdert.

 Raak de kabels niet aan en zorg ervoor dat ze geen metalen voorwerpen raken, want

dat kan vonken veroorzaken en/of kortsluiting in de batterij.

 Rook niet en vermijd vonken of vlammen in de nabijheid van de batterij of de robot.

 Stel de batterij niet bloot aan vuur of hitte, anders kan hij ontploffen.

OPGELET!

Wanneer er vloeistof uit de batterij lekt, is deze beschadigd. Raak de vloeistof niet aan en

steek de beschadigde batterij in een plastic zak.

- Als de gelekte vloeistof toch in contact komt met huid of kleding, moet u deze

onmiddellijk afwassen met zeep en water.

- Als de gelekte vloeistof in contact komt met de ogen: de ogen onmiddellijk spoelen

met stromend water gedurende minstens 15 minuten, zonder te wrijven. Raadpleeg

indien nodig een arts.

De accu verwijderen (Uit te voeren door een geautoriseerd technicus)

Aanbevolen werktuigen (niet bijgeleverd): Schroevendraaier.

1. Volg de instructies van de handleiding in de rubriek “DE FILTERBAK

LEEGMAKEN” om de bovenkap (voorgemonteerd met de zwenkkop) los te maken.

Houd de kap ondersteboven en maak de zwenkkop los door de onderste sluitplaat

linksom te draaien. Verwijder de zwenkring.

2. Gebruik de schroevendraaier om de 4 schroeven aan de onderkant van de

kop los te schroeven om eerst de bodemplaat te verwijderen. Gebruik de

schroevendraaier om alle schroeven op de basis los te draaien, zoals getoond

wordt in de afbeelding. Verwijder de rotor, wrik de basis los en verwijder ze om tot

de kop aan de binnenkant vrijkomt.

3. Verwijder de accu om bij de PCBA te kunnen. Druk op de clip van de

connector en trek de connector weg om de voedingskabel van de batterij los te

koppelen. NB: Wikkel onmiddellijk isolatieband rond de connector om kortsluiting

tussen beide kabeluiteinden te voorkomen.

PROBLEMEN OPLOSSEN

Probleem Mogelijke oorzaken Oplossing

De robot zuigt geen vuil op

De batterij is bijna leeg.

Laad de robot opnieuw op.

De rotor is geblokkeerd. Schakel de robot uit en kijk in de opening onder de

zwenkkop of er een groot stuk vuil in de rotor steekt.

Neem indien nodig contact op met uw handelaar voor

verdere instructies.

WAARSCHUWING! Zorg ervoor dat de

robot uitgeschakeld is wanneer het toestel wordt

onderhouden.

De zuigmond is verstopt Verwijder verstopte voorwerpen uit de zuigmond.

De rotor is defect. Neem contact op met je handelaar voor vervanging.

De filterbak is vol Maak zowel de filterbak als het filterdeksel schoon.

De robot is in het midden van het

zwembad gestopt maar de

zwenkkop draait nog

De robot is gestopt door een

obstakel of grote plooien in de

liner van het zwembad.

Controleer of er iets is dat de reiniger belemmert.

Verwijder het obstakel.

De robot is gestopt door

aanzuiging van de hoofdafvoer

van de zwembadbodem

Schakel de filterinstallatie uit zoals wordt aangegeven in

de handleiding.

De robot dekt niet het hele zwembad

De filterbak is vol Maak de reiniger schoon

De werkingstijd is korter dan

verwacht

Maak de filterbak schoon en laad de robot opnieuw op

gedurende 4,5- 5 uur.

De bewegingsrichting is

onderbroken door de

watercirculatie gegenereerd

door de filterinstallatie

Schakel de filterinstallatie uit zoals wordt aangegeven in

de handleiding.

Het wiel zit vast Verwijder het vuil van het wiel.

De robot beweegt traag

De filterbak is vol Maak zowel de filterbak als het filterdeksel schoon.

De zuigmond is verstopt Verwijder verstopte voorwerpen uit de zuigmond

Het filterdekscherm is verstopt Spoel het scherm met water om kleine deeltjes te

verwijderen. Als een borstel nodig is, gebruik dan een

zachte borstel om het scherm voorzichtig te reinigen.

De rotor is vastgelopen Schakel de robot uit en controleer het gat onder de

zwenkkop om te zien of de rotor vastzit door groot vuil.

Neem indien nodig contact op met uw dealer voor

verdere instructies.

WAARSCHUWING! Zorg ervoor dat de robot

uitgeschakeld is voordat het apparaat wordt

onderhouden.

De robot beweegt traag

De filterbak is vol

Maak zowel de filterbak als het filterdeksel schoon.

De zwenkkop draait niet of draait

merkbaar trager

De onderkant van de zwenkkop

is geblokkeerd

Controleer en verwijder het vuil dat eventueel onder de

zwenkkop gevangen zit.

De zijklep komt niet omhoog. Controleer en verwijder het vuil dat eventueel de

beweging van de klep belemmert.

Controleer of de twee vlotters zich op de klep bevinden.

De zwenkring is beschadigd Vervang de ring door een nieuwe zwenkring. Neem

contact op met uw handelaar voor

vervangingsonderdelen.

De bodemplaat van de

zwenkkop die op de kop

gemonteerd is, stript de

schroefdraad.

Maak de plaat volledig los en zet hem weer vast.

(Vermijd het strippen van de schroefdraadverbinding.)

Er komt vuil uit de robot

De klep van de zuigmond (aan

de onderkant van de reiniger) is

beschadigd

De klep van de zuigmond werkt als een deur om te

vermijden dat het vuil uit de filterbak ontsnapt. Neem

contact op met uw handelaar voor reserveonderdelen en

instructies.

Verwijder verstopt vuil uit de

zuigmond.

Het vuil zit verstopt bij de zuigmond en voorkomt dat de

klep zich sluit.

De drainage filterplaat is

beschadigd of is niet op haar

plaats

Zorg ervoor dat de drainage filterplaat op haar plaats is

en vervang ze indien nodig door een nieuwe voordat u

de robot opnieuw gebruikt.

Het vuil ontsnapt via het filterdeksel

Het gaas van het filterdeksel is

beschadigd

Vervang het door een nieuw filterdeksel. Neem contact

op met uw handelaar voor vervangingsonderdelen.

De vlotter zinkt

De vlotter is beschadigd en er

komt water in

Vervang hem door een nieuwe vlotter. Neem contact op

met uw handelaar voor vervangingsonderdelen.

De robot kan niet worden opgeladen /

heropgeladen

De batterij is beschadigd.

Neem contact op met uw handelaar om de batterij te

laten vervangen.

WAARSCHUWING! Open de robot NIET

om de batterij zelf te vervangen. Dat kan ernstige of

dodelijke verwondingen veroorzaken en annuleert de

garantie.

De oplaadkabel is niet goed

aangesloten op de externe

adapter en robot.

Zorg ervoor dat de oplaadkabel goed en volledig

aangesloten is op de externe adapter en robot.

Raadpleeg de handleiding.

De externe adapter is defect.

Neem contact op met uw handelaar om de adapter te

laten vervangen.

WAARSCHUWING! Het gebruik van de

verkeerde externe adapter kan leiden tot beschadiging

van de robot / batterij en het vervallen van de garantie.

Milieuprogramma's, Europese AEEA-richtlijn

Gelieve de regelgeving van de Europese Unie na te leven en zo het milieu te beschermen.

Voer afgedankte elektrische apparatuur af naar een speciaal gemeentelijk inzamelpunt dat

elektrische en elektronische apparatuur correct recyclet. Werp het niet weg bij ongesorteerd

afval. Haal eventuele verwijderbare batterijen uit de afgedankte apparatuur.

doorgegeven in welke vorm of op welke wijze dan ook, zij het elektronisch, mechanisch, op

fotokopie, opgenomen of op enige andere wijze, zonder de voorafgaande schriftelijke

toestemming van Kokido Development Ltd. (V1)

Neem contact op met onze klantenservice als u een digitale kopie van deze handleiding wenst:

customerservice@kokido.com

BEWAAR DEZE HANDLEIDING

Fabrikant: Kokido Development Limited.Unit 1319, Sunbeam Centre, 27 Shing Yip Street, Kwun Tong, Kowloon, HK

AVVERTENZE DI SICUREZZA & ISTRUZIONI

Leggere e seguire tutte le istruzioni di cui al presente manuale e presenti sul

dispositivo. In caso contrario, potrebbero provocarsi lesioni gravi o fatali.

CONSERVARE LE PRESENTI ISTRUZIONI

AVVERTENZA!

- Questo non è un GIOCATTOLO. Tenere lontano dalla portata dei

bambini questo robot e i suoi accessori.

- Non permettere mai ai bambini di mettere in funzionamento il prodotto.

- Non usare il pulitore elettrico quando ci sono persone/animali in acqua.

- Questo robot non è destinato all'uso da parte di soggetti con capacità

fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenza in

materia, a meno che non abbiano ricevuto istruzioni relative al dispositivo

e sotto la supervisione dei soggetti responsabili della loro sicurezza.

- Accertarsi che il robot sia completamente immerso nell'acqua prima di

metterlo in funzione. Il livello di acqua minimo richiesto per il

funzionamento del robot deve superare la sua testina girevole del robot.

L'uso del robot quando non è immerso nell'acqua correttamente potrebbe

danneggiare l'unità e rendere nulla la garanzia.

- La profondità massima di funzionamento in acqua è di 3 metri (10 piedi).

- Temperatura massima dell'acqua: da 5˚C (41˚F) a 35˚C (95˚F)

- Per la ricarica della batteria, usare soltanto l'unità di alimentazione

rimovibile (adattatore esterno) fornita con questo robot.

- Unità di alimentazione rimovibile (adattatore esterno)

- Collegare l'adattatore esterno a una presa elettrica tramite il dispositivo di

alimentazione domestica (RCD)/ un interruttore di messa a terra (GFCI).

In caso di dubbi, consultare un elettricista professionista qualificato.

- Non usare il robot se si rileva qualche danno.

- Sostituire i pezzi danneggiati prima possibile. Utilizzare soltanto pezzi

certificati dal distributore o fabbricante.

- Spegnere l'alimentazione, disconnettere l'adattatore esterno dalla fonte di

potenza e scollegare l'adattatore esterno dal cavo di ricarica prima di

scollegare il robot dal cavo di ricarica.

- Disconnettere il robot dalla rete di alimentazione principale e accertarsi

che il robot sia spento prima di procedere ad operazioni sul prodotto

come la pulizia del filtro e dell’anello girevole.

- La batteria installata è una batteria agli ioni di litio ricaricabile. Non

cercare mai di sostituire la batteria.

- Il robot dev'essere ricaricato soltanto con l'adattatore esterno e il cavo di

ricarica consegnati con il prodotto.

- NON usare il robot, l'adattatore esterno e il cavo di ricarica, durante la

ricarica, con le mani bagnate e senza scarpe.

- Non usare questo robot quando ci sono persone/animali in acqua.

- NON usare il robot in assenza di filtro installato, in quanto la garanzia si

annullerebbe.

- Pericolo di intrappolamento da aspirazione: Questo robot genera

aspirazione. Impedire che i capelli, il corpo o qualsiasi lembo dei vostri

indumenti possa trovarsi a contatto con il foro di aspirazione del robot

durante il suo funzionamento.

- Non introdurre mai parti del corpo, indumenti o altri oggetti nelle aperture

e nelle parti mobili del robot.

- NON usare questo robot per raccogliere sostanze tossiche, infiammabili

o liquidi combustibili come benzina o in presenza di esplosivo o gas

infiammabili.

- Non provare in nessun caso a smontare il robot né a sostituire la ventola,

il motore e la batteria senza l'aiuto di un esperto.

- Non inserire mai le dita né altri oggetti per toccare la ventola.

- Quest' robot non dev'essere usato dai bambini.

- La batteria dev'essere rimossa dall' robot prima della sua rottamazione.

- Quest' robot contiene una batteria che dev'essere rimossa soltanto da

personale qualificato.

- L' robot deve essere disconnesso dall'alimentazione principale quando la

batteria viene rimossa.

- Per maggiori informazioni sullo smaltimento della batteria, fare

riferimento alla sezione "Smaltimento della Batteria" nel presente

manuale

- La batteria dev'essere smaltita in modo sicuro, secondo quanto stabilito

dalle ordinanze e i regolamenti locali.

- La batteria del tuo robot è priva di manutenzione, è una batteria agli ioni

di litio ricaricabile e dev'essere adeguatamente smaltita. È necessario

riciclarla; contattare le proprie autorità locali per maggiori informazioni.

- Adattatore esterno e cavo di ricarica:

 Non usare mai l'adattatore esterno e il cavo di ricarica per uso

diverso dalla ricarica della batteria del robot fornita nella stessa

confezione.

 L'adattatore esterno e il cavo di ricarica non devono essere usati

all'aperto né esposti a pioggia, umidità, qualsiasi tipo di liquido o

calore.

 Il trasformatore (o adattatore esterno) dev'essere collocato fuori

dalla zona 1

 Mantenere l'adattatore esterno e il cavo di ricarica fuori dalla portata

dei bambini.

 Non usare mai l'adattatore esterno e il cavo di ricarica se si rileva

qualsiasi tipo di danno.

 NON manipolare l'adattatore esterno e il cavo di ricarica con le mani

bagnate.

 Mantenere l'adattatore esterno scollegato dall'alimentazione

quando non è in uso.

 Non cercare mai di sostituire l'adattatore esterno.

 Se il cavo di alimentazione è danneggiato, dev'essere sostituito dal

fabbricante, dal suo distributore o da un soggetto ugualmente

qualificato, allo scopo di prevenire pericoli di qualsiasi tipo.

 Accertarsi che il robot sia completamente asciutto prima della

ricarica.

PRECAUZIONE!

- Questo robot è disegnato solo per l'uso sott'acqua; non è un aspirapolvere adatto

a tutti gli usi. NON cercare di usarlo per pulire elementi diversi dalla piscina.

- Usare gli accessori originali consegnati con questo prodotto.

- NON usare il robot subito dopo un trattamento shock in piscina. Si raccomanda di

lasciare la piscina in circolazione per almeno 24-48 ore.

- Se usi una piscina con acqua salata, accertati che tutto il sale si sia dissolto prima

di collocare il robot nell'acqua.

- Non è raccomandato l'uso del robot contemporaneamente a un altro pulitore

automatico/pulitore.

- Evitare di aspirare oggetti taglienti con questo prodotto. Essi possono

danneggiare il robot e il filtro.

- Per evitare danni all'adattatore esterno e al cavo di ricarica, non trasportare il

robot dal cavo dell'adattatore esterno/cavo di ricarica né tirare la corda per

disconnetterlo dalla fonte di alimentazione e dal cavo di ricarica.

- Caricare il robot all'interno in una zona pulita, asciutta con buona ventilazione e

lontana dalla luce del sole.

- NON lasciare il robot in carica per oltre 10 ore.

- Se il robot non viene usato per un lungo periodo, disconnetterlo dal cavo di

ricarica e usare un panno umido per pulirlo e asciugarlo, così come i suoi

accessori. Accertarsi di portare la capacità della batteria del robot tra il 30% e il

50% prima di conservarlo. Conservarlo in un luogo ben ventilato lontano dalla luce

del sole, dal calore, da fonti di calore, prodotti chimici per piscina e bambini.

Ricaricare il robot ogni tre mesi.

- Tutte le azioni relative allo smontaggio del gruppo rotante (ad es., smaltimento

della batteria) possono essere eseguite soltanto da un tecnico autorizzato.

Le avvertenze e precauzioni che precedono non sono intese a comprendere

tutti i possibili rischi e/o lesioni. I proprietari di piscine/spa dovranno avere una

speciale attenzione e usare il buon senso comune durante l'uso del prodotto.

COME FUNZIONA IL ROBOT

Numero di parti di

ricambio

Testina

orientabile

RC30ASM07/LGRY

RC30ASM07LGRY//US

(USA)

1.1.

Interruttore a

cursore

---------

1.2.

Luce di

indicazione di

potenza

---------

1.3.

Sensori

dell'acqua

---------

1.4.

Presa di ricarica

---------

Linguetta

laterale (con

perno girevole)

RC30-07/LGRY

Anello levigante

girevole

RC30-08-004

Coperchio

superiore

RC25ASM03

4.1

Lancetta

orientabile

---------

Pulsante testina

girevole-piatto

RC30-05-005/LGRY

Coperchio del

filtro

RC25-09

Base

RC25ASM04

RC25ASM04/US (USA)

7.1.

Modello

triangolare giallo

---------

7.2.

Impugnatura

(sotto il modello

triangolare

giallo)

---------

Perno di

bloccaggio

RC30-10-014

Asse della ruota

RC25ASM08

10.

Ruota posteriore

(con rondella)

11.

Ruota anteriore

(con rondella)

RC25-12

12.

Piatto del filtro di

drenaggio

RC30ASM09/LGRY

13.

Patta esterna

per drenaggio

14.

Patta della

bocca di

aspirazione

15.

Galleggiante

RC25ASM06

16.

Gancio (con clip

a V) per manico

telescopico

RC30-16/LGRY

17.

Cavo di ricarica

RC30-17-001

18.

Adattatore

RC30-17-002 (EU)

RC30-17-

002/US (USA)

RC30-17-002/AU

(Australia/New Zealand)

Il robot è dotato di un ugello di propulsione dell'acqua sulla parte inferiore della testina

girevole. L'acqua viene prima aspirata verso l'interno dalla bocca di aspirazione collocata

sulla parte inferiore del robot, passa attraverso il filtro e viene quindi scaricata dall'ugello

di propulsione. Il getto d'acqua spinge il robot in avanti. Quando il robot si ferma contro

un ostacolo come la parete delle piscina, la linguetta laterale ruota e la testina girevole

ruota di 180o. Il robot inizierà a muoversi nella direzione opposta. Il robot si muove in uno

schema generale rettilineo e curvilineo nell'altra direzione. Durante il movimento, la parte

inferiore del robot di aspirazione cattura i detriti nel filtro.

GUIDA INTRODUTTIVA

Ricarica della batteria

NOTA IMPORTANTE: Caricare completamente il robot (circa 5-6 ore) prima di usarlo per

la prima volta.

AVVERTENZA!

 Usare soltanto l'adattatore esterno originale e il cavo di ricarica fornito.

 Accertarsi che sia il robot che la presa di ricarica siano puliti e asciutti.

 Accertarsi che il robot sia spento scorrendo l'interruttore verso la posizione OFF

prima della ricarica.

1. Collocare l'unità su una superficie piana. Scorrere l'interruttore sulla posizione OFF.

2. Collegare il cavo dell'adattatore al cavo di ricarica. Allineare e inserire la presa del

cavo di ricarica nella presa sulla parte superiore dell'unità.

3. Collegare l'adattatore esterno alla fonte di alimentazione. Quando il robot inizia la

ricarica, la luce posta sull'estremità dell'aspiratore diventerà rossa. Normalmente,

impiega circa 4,5-5 ore per una ricarica complete. La luce dell'indicatore

dell'adattatore esterno diventerà verde quando il robot è carico.

Luce ROSSA - Caricando

Luce VERDE - Caricato

 Spegnere e disconnettere immediatamente l'adattatore esterno dalla fonte di

alimentazione se si verifica una delle seguenti condizioni:

- Odore sgradevole o insolito

- Calore eccessivo

- Deformazione, rotture, fughe

- Fumo

4. Quando la ricarica è completa, disconnettere l'adattatore esterno dalla fonte di

alimentazione e scollegare il cavo di ricarica dall'adattatore esterno e dall'unità.

Normalmente, il robot può funzionare fino a 90 minuti con una ricarica completa.

OFF

Nota: Togliere i detriti dal filtro con regolarità. Un eccesso di detriti all'interno del filtro

renderà più gravoso il funzionamento del motore e ne ridurrà la durata.

NOTA: La batteria ricaricabile agli ioni di litio è classificata come un materiale di consumo.

Ha una vita limitata e perde gradualmente la propria capacità di ricarica. Per questo

motivo, il tempo di funzionamento del robot si ridurrà gradualmente dopo una serie di

processi di carica-scarica nel corso della vita del prodotto.

Sostituire la batteria cambiando con un gruppo rotante.

Seguire il passo 1 nella sezione “Come rimuovere il pack batteria” per rimuovere il

gruppo rotante e invertire i passi per installarne uno nuovo.

NOTA: Lasciare riposare il robot per 30-40 minuti prima di ricaricarlo nuovamente.

Configurazione prima dell'uso

Regolazione della traiettoria

La traiettoria del robot dipende dalla posizione predefinita del perno di bloccaggio e

dell’angolo di rotazione della lancetta orientabile, secondo istruzioni. Modificare

soltanto l’angolo di rotazione della lancetta.

Impostazione del Perno di bloccaggio (posizione predefinita)

Impostazione della lancetta orientabile

Per piscine di lunghezza pari o

superiori a 3 metri

Per piscine di lunghezza pari o

inferiore a tre metri

Angolo

predefinito

Angolo

alterno

Nota: Quando si ruota la lancetta orientabile viene emesso un “click”

Preparazione della piscina

- Se ci sono pietre, radici o materiali soggetti a corrosione metallica a contatto con il

fondo della piscina, eliminarli prima di usare il robot. Se necessario, richiedere l'aiuto di

un professionista qualificato.

- Se il rivestimento è usurato, danneggiato o grinzoso, contattare un professionista

qualificato per l'esecuzione delle riparazioni necessarie o procedere alla sostituzione del

rivestimento prima di usare il robot.

- Si consiglia di spegnere il sistema di filtraggio in quanto la circolazione dell'acqua nella

piscina può influenzare lo schema di movimento del robot.

- Spostare la scaletta della piscina, lo skimmer di superficie e altri oggetti galleggianti, in

quanto possono ostruire il movimento di galleggiamento del robot e quindi anche i suoi

robot.

- Se usi una piscina con acqua salata, accertati che tutto il sale si sia dissolto prima di

collocare il robot nell'acqua.

FUNZIONAMENTO

AVVERTENZA! Accertarsi previamente che il robot sia spento.

1. Portare il robot fino al bordo della piscina. NOTA: Non collocare il robot all'angolo

della piscina o contro una parete come posizione di partenza. Agganciare il gancio

del galleggiante al manico della testina girevole.

2. Collocare l'interruttore sulla posizione ON e si accenderà la luce dell'indicatore di

potenza. ATTENZIONE:Il motore si attiva soltanto quando il robot è completamente

sommerso nell'acqua.

Luce indicazione di

potenza

(Verde)

3. Immergere il robot nell'acqua; si metterà automaticamente in funzionamento quando il

livello dell'acqua coprirà il sensore in cima al gruppo rotante.Lasciare affondare il

robot fino al fondo della piscina e osservare i movimenti i primi movimenti di pulizia in

avanti e all'indietro lungo il fondo della piscina.Se il robot avanza lungo la parete della

piscina piuttosto che perpendicolarmente ad essa, ricollocarlo per accertarsi che la

parte anteriore/posteriore sia di fronte alla parete della piscina.

L'indicatore di potenza inizierà a lampeggiare quando il tempo residuo è inferiore a 10

minuti.

Luce di indicazione di potenza:

Nessuna luce -

Alimentazione spenta/ nessuna potenza

Luce -

Alimentazione accesa

Luce lampeggiante -

La carica della batteria sarà esaurita tra 10 minuti.

NOTA:

- Non cercare mai di far entrare in contatto i sensori dell'acqua con qualcosa che non sia

acqua pulita.

4. Per estrarre il robot dalla piscina, afferrare il galleggiante e tirare la corda per

recuperare il robot. Se galleggia troppo lontano per essere recuperato con le mani,

usare il gancio fornito. Collocare il gancio sul manico telescopico (non fornito) e

afferrare il galleggiante.

Quando il robot raggiunge la superficie dell'acqua, collocare la parte finale con un

triangolo giallo (come mostrato nell'immagine di sotto) e afferrare il robot dal manico

(Nota: sostenendo l'altra estremità del robot, si provocherà la fuoriuscita di detriti

dall'uscita di drenaggio) per sollevare il dispositivo di pulizia al fine di drenare l'acqua

fuori dal robot.

5. Scorrere l'interruttore sulla posizione OFF. Risciacquare il robot con acqua fresca

dopo ogni uso. NON usare detergenti.

NOTA: Per garantire una pulizia più efficiente, laddove la piscina sia molto sporca, si

raccomanda di svuotare il filtro (all'interno del robot) dopo i primi 30 minuti di

funzionamento o quando i movimenti del robot sono visibilmente rallentati. Quindi,

collocare il robot (con il filtro già svuotato) di nuovo nella piscina e lasciarlo funzionare

per il tempo residuo del ciclo.

SVUOTAMENTO DEL FILTRO

AVVERTENZA! L'uso del robot senza il filtro renderà NULLA la garanzia.

Per migliorare l'efficienza della pulizia, pulire il filtro e il coperchio prima e dopo ogni uso.

PRECAUZIONE! Prima di pulire il compartimento dei detriti, accertarsi che il robot sia

SPENTO.

1. Collocare il dispositivo di pulizia su una superficie piatta.Premere un gancio laterale

verso l'esterno per sollevare un lato del coperchio e ripeter i passi sull'altro lato per

sollevare l'intero coperchio superiore ed esporre il coperchio del filtro e il piatto del filtro.

2. Pulire i detriti presenti nel filtro. Si raccomanda di pulire il coperchio del filtro e il

piatto del filtro di drenaggio con acqua corrente. Se si ritiene necessario spazzolare,

usare soltanto una spazzola morbida per pulirlo delicatamente e meticolosamente.

NON applicare nessuna pressione sulla rete.

3. Dopo la pulizia, accertarsi che sia il piatto del filtro di drenaggio e il coperchio del filtro

siano ben collocati e che il coperchio superiore dell'apparecchio sia assicurato dai

ganci laterali. I ganci laterali devono agganciarsi completamente nel pulitore

premendoli verso l'interno.

PRECAUZIONE! Sostituire il coperchio del filtro danneggiato con uno nuovo prima di

iniziare l'operazione successiva.

MANUTENZIONE E STOCCAGGIO

NOTA:

1. La batteria si scarica da sola durante lo stoccaggio. Accertarsi di caricare

completamente il robot prima di conservarlo.

2. È necessario ricaricare la batteria almeno una volta ogni tre mesi se non viene usata.

 Scollegare l'adattatore esterno dalla presa e, quindi, scollegare il cavo di ricarica

dall'adattatore esterno e dal robot.

 Scollegare gli accessori dal robot. Se necessario, risciacquare il robot e gli accessori

con acqua fresca. NON usare detergenti.

 Accertarsi di drenare l'acqua dal robot prima di conservarlo.

 Usare un panno umido per pulire e asciugare il robot e i suoi accessori.

 Conservarlo in un luogo ben ventilato lontano dalla luce del sole, dal calore, da fonti di

calore, prodotti chimici per piscina e bambini. La temperatura ambiente per la

conservazione dev'essere compresa tra 10˚C e 25˚C (50˚F – 77˚F). NOTA: Una

temperatura più alta di conservazione può ridurre la vita della batteria.

AVVERTENZA!

- Non provare in nessun caso a smontare il robot né a sostituire la ventola, il motore

e la batteria senza l'aiuto di un esperto.

- Per sostituire una spatola danneggiata, spingerla fuori dalla cavità e sostituirla con

una nuova.

PRECAUZIONE!

 Un calore eccessivo può danneggiare la batteria e ridurre, quindi, la vita utile del vostro

robot.

 Consultare il proprio rivenditore per la sostituzione della batteria se si verifica una delle

seguenti condizioni:

- La batteria appare danneggiata o non si ricarica completamente.

- Il tempo di funzionamento della batteria è notevolmente ridotto. Osservare e

registrare i tempi di funzionamento delle prime attività (a ricarica completa).

Usare questi tempi come punto di riferimento per compararli con i tempi di

funzionamento di batterie più vecchie.

 La batteria dev'essere rimossa dal robot prima della sua rottamazione.

 Il robot dev'essere scollegato dall'alimentazione principale quando la batteria viene

rimossa.

 La batteria dev'essere smaltita in modo sicuro, secondo quanto stabilito dalle

ordinanze e dai regolamenti locali.

NOTA: Una manutenzione non corretta può ridurre la vita della batteria e incidere sulla

sua capacità.

SMALTIMENTO DELLA BATTERIA.

La batteria del tuo robot è priva di manutenzione, è una batteria agli ioni di litio

ricaricabile e dev'essere adeguatamente smaltita. È necessario riciclarla; contattare le

proprie autorità locali per maggiori informazioni.

AVVERTENZA! Non cercare mai di smontare una batteria.

 Rimuovere tutti gli oggetti personali come anelli, braccialetti, collane e orologi quando

la batteria non è collegata al robot.

 Una batteria può provocare un corto circuito abbastanza potente da saldare un anello

(o oggetti simili) al metallo provocando ustioni gravi durante il processo.

 Indossare occhiali di protezione completi, guanti e indumenti di protezione quando si

procede all'estrazione della batteria.

 Evitare di toccare tutto l'insieme dei cavi ed evitare di far sì che i medesimi facciano

contatto con qualsiasi oggetto in metallo, in quanto ciò potrebbe provocare scintille e/o

corto circuito della batteria.

 Non fumare ed evitare scintille o fiamme in prossimità della batteria o del robot.

 Non esporre la batteria al fuoco o a calore intenso in quanto ciò potrebbe provocare

un'esplosione.

PRECAUZIONE!

Se si verifica una fuga dalla batteria, evitare il contatto con i fluidi di fuga e collocare la

batteria danneggiata in una busta di plastica.

- Se i fluidi entrano in contatto con la pelle o gli indumenti, lavare immediatamente con

sapone e acqua abbondanti.

- Se i fluidi entrano in contatto con gli occhi, non sfregarli, sciacquarli immediatamente

con acqua fredda corrente per almeno 15 minuti e non strofinarli. Rivolgersi a un

medico il prima possibile.

Come rimuovere la batteria (Da eseguirsi solo da parte di un tecnico autorizzato)

Strumenti raccomandati (non inclusi): Cacciavite.

1. Seguire la sezione "SVUOTAMENTO DEL FILTRO" per liberare il coperchio

superiore (pre-assemblato con la testina girevole). Rovesciare il coperchio e

rilasciare la testina girevole girando il suo piatto di bloccaggio inferiore in direzione

anti-oraria. Rimuovere l'anello levigante girevole.

2. Usare il cacciavite per svitare le 4 viti collocate nella parte inferiore della testina

per rilasciare il piatto inferiore. Usare il cacciavite per svitare tutte le viti presenti

sulla base, come illustrato. Rimuovere la ventola e sollevare la base e rimuoverla

per esporre la testina all'interno.

3. Estrarre la batteria per esporre il PCBA. Per estrarre il cavo di connessione

della batteria, premere il gancio sul connettore ed estrarlo. NOTA: Avvolgere

immediatamente il connettore con nastro isolante per evitare corto circuiti

provocati dal contatto di entrami i terminali dei cavi.

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione

Il robot non cattura i detriti

La batteria è esaurita

Ricaricare di nuovo il robot.

La ventola è bloccata Spegnere il robot ed esaminare dal foro intermedio

dell'aspiratore elettrico per vedere se la ventola è

bloccata da detriti più grandi. Se necessario, contattare il

proprio rivenditore per ulteriori istruzioni.

AVVERTENZA! Make sure the robot is off

before the unit is serviced.

Rimuovere gli oggetti ostruiti

dalla bocca di aspirazione.

La bocca di aspirazione è ostruita

La ventola è rotta Contattare il proprio rivenditore per i pezzi di ricambio.

Il filtro dei detriti è pieno Pulire il filtro dei detriti e il coperchio del filtro.

Robot bloccato in mezzo alla piscina

ma la testina girevole sta ancora

girando

Il robot è bloccato da un

ostacolo o da lunghe pieghe sul

rivestimento della piscina.

Controllare la presenza di eventuali ostacoli che possano

ostruire l'aspiratore. Rimuovere l'ostacolo.

Il robot è bloccato dalla forza di

aspirazione del drenaggio

principale del pavimento della

piscina

Spegnere il sistema di filtraggio come indicato nel

manuale.

Il robot non copre tutta la piscina

Il filtro dei detriti è pieno Pulire il filtro.

Il tempo di funzionamento è più

breve di quanto ci si

aspettasse.

Pulire il compartimento del filtro e ricaricare nuovamente

il robot per 4,5-5 ore

La direzione di movimento è

interrotta dalla circolazione

dell'acqua generata dal

sistema di filtraggio

Spegnere il sistema di filtraggio come indicato nel

manuale.

La rotella è bloccata Controllare e pulire i detriti dalla ruota.

Il robot si muove lentamente o non si

muove affatto.

Il filtro è pieno Pulire il filtro e il coperchio.

La bocca di aspirazione è

ostruita

Rimuovere gli oggetti otturati dalla bocca di aspirazione

Lo schermo del coperchio del

filtro è otturato

Sciacquare lo schermo con acqua per rimuovere piccole

particelle.

Se si ritiene necessaria una spazzola, usare una

spazzola leggera per pulire delicatamente lo schermo.

Ventola bloccata Spegnere il robot e ispezionare il foto sotto il gruppo

rotante per vedere se la ventola per bloccata da detriti.

Se necessario, contattare il proprio rivenditore per

maggiori istruzioni. ATTENZIONE!

Accertarsi che il robot sia spento prima mettere in

servizio l'unità.

La testina girevole non gira o gira

molto lentamente

La testina girevole inferiore è

inceppata

Controllare e rimuovere gli eventuali detriti rimasti

intrappolati sotto la testina girevole.

La linguetta laterale non

fuoriesce.

Controllare e rimuovere qualsiasi detrito che impedisca il

movimento della linguetta.

Controllare la presenza dei due galleggianti sulla

linguetta.

L'anello levigante girevole è

rotto

Sostituirlo con un nuovo caricatore anello levigante

girevole. Contattare il proprio rivenditore per i pezzi di

ricambio.

La base della testina girevole

presente sulla testina ha la

filettatura senza rivestimento

Sbloccare il piatto completamente e bloccare

nuovamente.

Evitare una giunzione della filettatura non rivestita.)

I detriti fuoriescono dal robot

La linguetta della bocca di

aspirazione (sulla parte

La linguetta della bocca di aspirazione funziona come

una porta per evitare che i detriti fuoriescano dal

inferiore del dispositivo) è

danneggiata

compartimento. Contattare il proprio rivenditore per i

pezzi di ricambio e le istruzioni.

I detriti intasati sulla bocca di

aspirazione impediscono alla

linguetta di chiudersi.

Rimuovere i detriti intasato dalla bocca di aspirazione.

Il piatto del filtro di drenaggio è

rotto o non al suo posto

Accertarsi che il piatto del filtro di drenaggio sia ben

collocato e sostituirlo con uno nuovo, se necessario,

prima dell'uso

I detriti fuoriescono dal coperchio del

filtro

Il coperchio del filtro è

danneggiato.

Sostituirlo con un nuovo coperchio del filtro. Contattare il

proprio rivenditore per i pezzi di ricambio.

Galleggianti

Il galleggiante è rotto ed entra

l'acqua

Sostituirlo con un nuovo galleggiante. Contattare il

proprio rivenditore per i pezzi di ricambio.

Il robot non si carica/ricarica

La batteria è danneggiata

Contattare il proprio rivenditore per sostituire la batteria.

AVVERTENZA! NON aprire il robot né

sostituire la batteria senza l'aiuto di un esperto. Ciò

potrebbe causare lesioni gravi o mortali e, di

conseguenza, rendere nulla la garanzia.

Il cavo di ricarica non è

completamente connesso

all'adattatore esterno e al robot.

Accertarsi che il cavo di ricarica sia connesso

all'adattatore esterno e al robot in modo completo e

adeguato. Consultare il manuale di istruzioni.

L'adattatore esterno è fuori uso

Contattare il proprio rivenditore per sostituirlo.

AVVERTENZA! L'uso di un adattatore

esterno erroneo comporterà il danneggiamento del

robot/batteria e renderà nulla la garanzia.

Programmi ambientali, Direttiva Europea RAEE

Invitiamo al rispetto delle normative europee e a collaborare nella protezione dell'ambiente.

Restituire i dispositivi elettrici non funzionanti presso un centro autorizzato del proprio

municipio, che si dedichi al corretto smaltimento di dispositivi elettrici ed elettronici. Non

smaltirli nei rifiuti indifferenziati. Per gli articoli contenenti batterie estraibili, estrarre le batterie

prima di smaltire il prodotto.

trasmessa in alcuna forma o mezzo, elettronico, meccanico, fotocopia, registrazione o altro

senza il previo consenso scritto di Kokido Development Ltd. (V1)

Laddove sia richiesta una copia elettronica del presente manuale di istruzioni, contattare il nostro

servizio clienti via email: customerservic[email protected]

CONSERVARE LE PRESENTI ISTRUZIONI

Produttore: Kokido Development Limited.Unit 1319, Sunbeam Centre, 27 Shing Yip Street, Kwun Tong, Kowloon, HK

SICHERHEITSWARNUNGEN UND -HINWEISE

Bitte lesen und befolgen Sie alle Hinweise in dieser Anleitung und auf dem Gerät. Bei

Nichtbefolgung können schwere oder tödliche Verletzungen eintreten.

BEDIENUNGSANLEITUNG GUT AUFBEWAHREN

WARNUNG!

- Dies ist kein SPIELZEUG. Halten Sie Kinder von diesem Poolroboter und

seinem Zubehör fern.

- Lassen Sie keinesfalls zu, dass Kinder das Produkt bedienen.

- Betreiben Sie den mit Unterdruck arbeitenden Poolroboter nicht, wenn

sich Personen oder Tiere im Wasser befinden.

- Dieser Poolroboter darf nicht von Personen mit reduzierten körperlichen,

sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen

bzw. Kenntnissen verwendet werden, es sei denn, sie wurden in die

Handhabung des Gerätes eingewiesen und benutzen es unter Aufsicht

einer Person, die für ihre Sicherheit verantwortlich ist.

- Achten Sie darauf, dass sich der Poolroboter vollständig unter Wasser

befindet, bevor er eingeschaltet wird. Der für den Betrieb des Gerätes

erforderliche Mindestwasserstand muss oberhalb des Einschaltknopfs

des Geräts liegen, wenn dieses in vertikaler Position gehalten wird. Wird

der Roboter betrieben, obwohl er sich nicht korrekt unter Wasser befindet,

kann ein Schaden an dem Gerät eintreten, was zum Erlöschen der

Gewährleistung führt.

- Die maximale Betriebstiefe beträgt 3 m (10 ft.) unter Wasser.

- Maximal zulässige Wassertemperatur: 5˚C (41˚F) –35˚C (95˚F)

- Verwenden Sie zum Aufladen des Akkus nur das mitgelieferte

abnehmbare Ladegerät (externer Adapter).

- Abnehmbares Ladegerät (externer Adapter)

- Verbinden Sie den externen Netzadapter über eine

Fehlerstromeinrichtung (RCD) / einen Fehlerstrom-Schutzschalter

(RCCB) mit dem Netz. Ziehen Sie in Zweifelsfällen einen qualifizierten

Elektriker zu Rate.

- Betreiben Sie den Poolroboter nicht, wenn ein Schaden daran festgestellt

wurde.

- Ersetzen Sie beschädigte Teile so bald wie möglich. Verwenden Sie nur

Teile, die vom Händler oder Hersteller zertifiziert sind,

- Schalten Sie den Strom aus, trennen Sie den externen Netzadapter vom

Netz und ziehen Sie den Stecker des externen Netzadapters von der

Ladestation, bevor Sie den Poolroboter von der Ladestation nehmen.

- Trennen Sie den Poolroboter von der Stromversorgung, bevor Sie

Wartungsarbeiten wie eine Reinigung des Filters oder des

Schwenkkopfrings durchführen

- Der Akku ist eine Lithium-Ionen-Batterie. Versuchen Sie nicht, den Akku

auszuwechseln.

- Der Poolroboter darf nur mit dem mitgelieferten Kabel und dem

mitgelieferten externen Netzadapter geladen werden.

- Den Roboter, den externen Adapter und das Ladekabel NIE mit nassen

Gliedmaßen oder barfuß handhaben.

- Betreiben Sie den Poolroboter NICHT, wenn sich Personen oder Tiere im

Wasser befinden.

- Betreiben Sie den Poolroboter NICHT ohne intakten Filtereinsatz, da

andernfalls die Gewährleistung erlischt

- Gefahr durch Ansaugen: Dieser Poolroboter erzeugt eine Saugwirkung.

Achten Sie darauf, dass Ihr Körper, Ihre Haare oder Teile Ihrer Kleidung

nicht zu nahe an die Saugöffnung geraten, während der Poolroboter

betrieben wird.

- Achten Sie darauf, dass nie Körperteile, Kleidung oder andere Objekte in

die Öffnungen und beweglichen Teile des Poolroboters gelangen.

- Verwenden Sie den Poolroboter NICHT zum Aufsaugen toxischer Stoffe,

brennbarer oder explosiver Flüssigkeiten wie Benzin oder in Gegenwart

explosiver oder entzündlicher Dämpfe.

- Versuchen Sie nicht, den Poolroboter auseinanderzunehmen und

Impeller, Motor, und Akku selbst auszutauschen.

- Stecken Sie keine Teile in das Gerät, die den Impeller berühren können

- Dieses Poolroboter darf nicht von Kindern verwendet werden.

- Der Akku muss vor dem Entsorgen entfernt werden.

- Dieses mit Poolroboter arbeitende Gerät enthält einen Akku, der nur von

Fachpersonal entfernt werden darf.

- Bevor der Akku entfernt wird, muss das Poolroboter von der

Stromversorgung getrennt werden.

- Einzelheiten zur Entsorgung des Akkus siehe Kapital „Akku

Entsorgung“ dieser Anleitung.

- Der Akku muss im Einklang mit den im Verwendungsland geltenden

Vorschriften entsorgt werden.

- Der Akku ist eine wartungsfreie Lithium-Ionen-Batterie, die

ordnungsgemäß entsorgt werden muss. Recycling ist vorgeschrieben;

wenden Sie sich diesbezüglich bitte an Ihre lokale Behörden.

- Externer Adapter und Ladekabel:

 Verwenden Sie den externen Netzadapter und das Ladekabel nicht

für andere Zwecke als zum Aufladen des Akkus des Poolroboters,

der zusammen mit diesen Teilen geliefert wurde.

 Der externe Netzadapter und das Ladekabel dürfen weder im

Freien benutzt werden und dürfen weder Regen, Feuchtigkeit,

Flüssigkeiten noch Hitze ausgesetzt werden.

 Der Transformator (bzw. der externe Adapter) muss außerhalb von

Zone 1 aufgestellt werden.

 Externen Adapter und Ladekabel außerhalb der Reichweite von

Kindern aufbewahren.

 Benutzen Sie den externen Netzadapter und das Ladekabel nicht,

wenn daran Schäden festgestellt wurden.

 Bedienen Sie den externen Netzadapter und das Ladekabel NICHT

mit nassen Händen.

 Trennen Sie den externen Netzadapter vom Netz, wenn Sie ihn

nicht verwenden.

 Versuchen Sie nie den externen Adapter zu öffnen.

 Ist das Anschlusskabel beschädigt, muss es vom Hersteller, dessen

Kundendienstabteilung oder einer gleichwertig qualifizierten Person

ersetzt werden, um Gefahren aller Art zu vermeiden.

 Vergewissern Sie sich vor dem Aufladen, dass der Roboter

vollkommen trocken ist.

VORSICHT!

- Dieser Roboter ist nur für die Verwendung unter Wasser ausgelegt, es ist kein

Mehrzweck-Sauger. Versuchen Sie NICHT, damit etwas anderes zu reinigen als

ein Schwimmbecken.

- Verwenden Sie nur Original-Zubehörteile, die mit dem Produkt geliefert wurden.

- Verwenden Sie diesen Poolroboter NICHT unmittelbar nach einer

Chlorbehandlung. Es wird empfohlen, erst 24 bis 48 Stunden abzuwarten, damit

das Wasser im Becken zirkulieren kann.

- Bei einen Salzwasserpool müssen Sie sich vergewissern, dass das Salz komplett

gelöst ist, bevor Sie den Roboter ins Wasser setzen.

- Es ist nicht angeraten, diesen Poolroboter gleichzeitig mit einem anderen

Poolroboter oder -reinigungsgerät einzusetzen.

- Saugen Sie mit dem Gerät keine harten oder scharfen Objekte auf. Das kann den

Poolroboter und den Filter beschädigen.

- Um Schäden am externen Netzadapter und am Kabel zu vermeiden, den

Poolroboter nicht am Kabel tragen und nicht Stecker nicht am Kabel aus der

Steckdose ziehen.

- Laden Sie den Poolroboter im Haus und in einem trockenen, sauberen Bereich mit

guter Belüftung und nicht in direktem Sonnenlicht.

- Lassen Sie den Poolroboter NICHT mehr als 10 Stunden laden.

- Wird der Poolroboter längere Zeit nicht benutzt, trennen Sie ihn von der

Ladestation ab und reinigen Sie Poolroboter und Zubehör mit einem feuchten

Tuch. Achten Sie darauf, den Poolroboter auf 30 - 50 % Akkukapazität aufzuladen,

bevor er weggelegt wird. Lagern Sie das Gerät in einem gut belüfteten Raum

geschützt vor Sonneneinstrahlung, Hitze- oder Feuerquellen und

Schwimmbadchemikalien und außerhalb der Reichweite von Kindern. Laden Sie

den Poolroboter mindestens alle drei Monate auf.

- Alle Tätigkeiten hinsichtlich der Demontage des Schwenkkopfs (z. B. Entsorgung

der Batterie) dürfen nur von einer befugten Fachkraft durchgeführt werden.

Die vorstehenden Warnungen und Hinweise sind keine abschließende

Aufzählung aller möglichen Fälle von Gefahren und /oder schweren

Verletzungen. Jeder Eigentümer / Betreiber eines Pools muss bei Verwendung des

Geräts stets die angemessene Vorsicht und gesunden Menschenverstand walten

lassen.

BETRIEB DES ROBOTERS

Ersatzteilnummer

Schwenkkopf

RC30ASM07/LGRY

RC30ASM07LGRY//US

(USA)

1.1.

Schiebeschalter ---------

1.2.

Ein-/Aus-Anzeige ---------

1.3.

Wassersensoren ---------

1.4.

Ladebuchse ---------

Seitenklappe (mit

seitlichem Stift)

RC30-07/LGRY

U-Ring

Schwenkkopf

RC30-08-004

Obere Abdeckung

RC25ASM03

4.1.

Finne ---------

Grundplatte

Schwenkkopf

RC30-05-005/LGRY

Filterabdeckung RC25-09

Grundgestell

RC25ASM04

RC25ASM04/US (USA)

7.1.

Gelbes Dreieck ---------

7.2.

Griff (unter dem

gelben Dreieck)

---------

Sperrstift RC30-10-014

Radachse

RC25ASM08

10.

Hinterrad (mit

Scheibe)

11.

Vorderrad (mit

Scheibe)

RC25-12

12.

Ablauffilterteller

RC30ASM09/LGRY 13.

Ablaufklappe

14.

Saugdüsenklappe

15.

Schwimmer RC25ASM06

16.

Haken (mit

V-Klipp) für

Teleskopstange

RC30-16/LGRY

17.

Ladekabel RC30-17-001

18.

Adapter

RC30-17-002 (EU)

RC30-17-

002/US (USA)

RC30-17-002/AU

(Australia/New Zealand)

An der Unterseite des Schwenkkopfs befindet sich eine Spritzdüse. Das Wasser wird

von der Saugdüse an der Unterseite des Roboters angesaugt, durch den Filter

geleitet und und anschließend durch die Spritzdüse wieder abgegeben. Das aus der

Düse spritzende Wasse bewegt den Roboter vorwärts. Fährt der Roboter gegen ein

Hindernis wie die Beckenwand, dreht sich die Seitenklappe und der Schwenkkopf

dreht sich um 180 Grad. Der Roboter fährt dann in entgegengesetzte Richtung weiter.

Der Roboter bewegt sich allgemein in gerader Linie in eine Richtung und bogenförmig

in die andere Richtung. Während der Fahrt saugt der Schrubber den Schmutz vom

Beckenboden ins Schmutzfach (Filter).

VOR DER INBETRIEBNAHME

Aufladen des Akkus

WICHTIGER HINWEIS: Laden Sie den Poolroboter 5-6 Stunden auf, bevor Sie ihn zum

ersten Mal benutzen.

WARNUNG!

 Verwenden Sie nur den mitgelieferten Original-Netzadapter und das mitgelieferte

Ladekabel.

 Achten Sie darauf, dass der Poolroboter und Ladeanschluss sauber und trocken

sind, wenn sie in Betrieb genommen werden.

 Vergewissern Sie sich vor dem Laden des Akkus, dass der Roboter ausgeschaltet

ist, indem Sie den Schalter auf OFF stellen.

1. Stellen Sie das Gerät auf eine ebene Fläche Der Schalter muss auf OFF stehen.

2. Verbinden Sie das Adapterkabel mit dem Ladekabel. Stecken Sie den Stecker des

Ladekabels in die Ladebuchse an der Oberseite des Geräts.

3. Verbinden Sie den externen Adapter mit der Stromquelle. Sobald der Poolroboter mit

dem Aufladen beginnt, leuchtet die LED auf dem externen Netzadapter rot auf.

Normalerweise dauert der vollständige Ladevorgang 4,5-5 Stunden. Die

Leuchtanzeige am externen Adapter leuchtet grün, sobald der Roboter aufgeladen

ist.

ROTES Licht – Ladevorgang aktiv

GRÜNES Licht - Aufgeladen

 Sollten Sie eine der folgenden Störungen bemerken, trennen Sie den externen

Netzadapter sofort von der Stromversorgung:

- Starker oder ungewöhnlicher Geruch

- Übermäßige Wärmeentwicklung

- Verformung, Risse, Auslaufen

- Rauch

AUS

EIN

4. Ist der Ladevorgang beendet, trennen Sie den externen Netzadapter vom Netz und

ziehen Sie den Stecker aus der Ladebuchse.

Normalerweise kann der Poolroboter nach einer vollständigen Ladung bis zu 90 Minuten

benutzt werden

Hinweis: Reinigen Sie das Schmutzfach regelmäßig. Übermäßiger Schmutz in den Fach

belasten den Motor und verkürzen die Akkudauer.

HINWEIS: Die aufladbare Lithium-Ionen-Batterie ist ein Verbrauchsmaterial. Sie hat eine

begrenzte Lebensdauer und verliert nach und nach an Ladefähigkeit. Daher sinkt nach

und nach die Akkudauer des Poolroboters, je öfter der Akku geladen und im Betrieb

wieder entladen wird.

Tauschen Sie den Akku aus, indem Sie den Schwenkkopf durch einen neuen

ersetzen. Befolgen Sie den Schritt 1 im Abschnitt „Akku-Paket austauschen“, um den

Schwenkkopf auszubauen, und bauen Sie den neuen Schwenkkopf in umgekehrter

Reihenfolge ein

HINWEIS: Lassen Sie den Poolroboter etwa 30 bis 40 Minuten ruhen, bevor Sie ihn

erneut aufladen.

Zusammenbau vor Verwendung

Einstellung der Reinigungsstrecke

Der Verfahrweg des Roboters hängt von der eingestellten Position des

Verriegelungsstiftes und des Anstellwinkels der Finne ab, wie angegeben. Verändern

Sie nur den Anstellwinkel der Finne.

Einstellung Verriegelungsstift (voreingestellte Position)

Einstellung Finne

Für Pools, deren kürzeste Seite

höchstens 3 Meter beträgt.

Für Pools, deren kürzeste Seite

über 3 Meter beträgt.

Voreinge-

stellter

Winkel

Alternativer

Winkel

Hinweis: Wenn der Winkel der Finne verändert wird, ertönt ein Klicken.

Vorbereitung des Beckens

- Steine, Gras oder Pflanzen oder Rost vor Verwendung des Geräts vom Beckenboden

entfernen. Ziehen Sie in Zweifelsfällen Fachpersonal zu Rate.

- Beschädigte, verschlissene oder rissige Beckenböden vor Verwendung des Geräts

durch Fachpersonal instandsetzen oder auswechseln lassen.

- Es kann angeraten sein, die Filteranlage des Pools abzuschalten, da die dadurch

ausgelöste Wasserbewegung den Fahrweg des Poolroboters beeinflussen kann.

- Leitern, Schwimmer und andere Objekte aus dem Pool entfernen, da sie mit dem

Schwimmer des Roboters kollidieren und dadurch den Fahrweg des Poolroboters

beeinflussen könnten.

- Bei einen Salzwasserpool müssen Sie sich vergewissern, dass das Salz komplett

gelöst ist, bevor Sie den Roboter ins Wasser setzen.

BEDIENUNG

WARNUNG! Vergewissern Sie sich, dass das Gerät ausgeschaltet ist.

1. Den Roboter am Beckenrand aufstellen. HINWEIS: Den Poolroboter nicht in eine Ecke

und nicht an die Beckenwand stellen. Den Haken des Schwimmers am Griff vom

Schwenkkopf befestigen.

2. Schieben Sie den Einschaltknopf in die Position EIN. Die Netz-Leuchtanzeige leuchtet

auf. ACHTUNG: Der Motor startet erst, wenn der Roboter komplett in das Wasser

eingetaucht ist

Netz-Leuchtanzeige

(Grün)

3. Tauchen Sie den Roboter in das Wasser ein. Der Betrieb beginnt automatisch, sobald

der Sensor auf der Oberseite des Schwenkkopfes von Wasser umgeben ist. Lassen Sie

den Roboter auf den Beckenboden sinken und beobachten Sie die ersten Vorwärts- und

Rückwärtsbewegungen auf dem Beckenboden. Bewegt sich der Roboter nicht im

rechten Winkel sondern parallel zu den Beckenseiten, richten Sie den Roboter neu aus,

sodass dessen Vorder-/Rückseite zur Beckenwand gerichtet ist.

Die LED beginnt zu blinken, wenn die Akkuladung unter 10 Minuten ist.

LED Betriebsanzeige:

Keine Licht -

Ausgeschaltet / kein Akku

Licht -

Eingeschaltet

Blinkendes Licht -

Akku hält nur noch max. 10 Minuten.

HINWEIS:

- Versuch Sie nie, beide Wassersensoren mit etwas anderem als Wasser in Kontakt zi

bringen.

4. Um den Roboter aus dem Pool zu nehmen, den Schwimmer an den Beckenrand

ziehen und den Roboter am Seil hochziehen. Wenn der Schwimmer zu weit weg ist,

zum Einholen den mitgelieferten Haken verwenden. Haken an der Teleskopstange

(nicht mitgeliefert) befestigen und den Schwimmer damit an den Beckenrand ziehen.

Sobald der Roboter die Wasseroberfläche erreicht, lokalisieren Sie das Ende mit dem

gelben Dreieck (siehe nachstehende Abbildung) und greifen Sie den Roboter am Griff

(Hinweis: wenn Sie das andere Ende des Roboters greifen, wird der Schmutz aus dem

Wasserablauf austreten), um den Roboter aus dem Wasser zu heben, damit das Wasser

aus dem Roboter fließt.

5. Schieben Sie den Schalter auf OFF. Spülen Sie den Poolroboter nach jedem Einsatz

mit sauberem Wasser ab. Verwenden Sie dazu KEINE Reinigungsmittel.

HINWEIS: Für eine effiziente Reinigung eines sehr verschmutzten Beckens wird

empfohle, das Schmutzfach (im Inneren des Roboters) nach den ersten 30 Minuten bzw.

wenn der Roboter langsamer zu werden beginnt zu leeren. Danach den Roboter (mit dem

ausgeleerten Schmutzfach) wieder ins Becken setzen, damit der Rest gereinigt werden

kann.

LEEREN DES SCHMUTZFACHS

WARNUNG! Ein Betrieb des Poolroboters ohne Filterabdeckung führt zum

ERLÖSCHEN der Garantie.

Um eine optimale Reinigungsleistung zu erzielen, Schmutzfach und Filterabdeckung

nach jeder Verwendung reinigen.

VORSICHT! Bevor Sie das Schmutzfach reinigen, vergewissern Sie sich, dass der

Roboter AUSGESCHALTET ist.

1. Stellen Sie das Reinigungsgerät auf eine ebene Fläche. Drücken Sie eine

Seitenklammer nach außen, um eine Seite der Abdeckung anzuheben, und

wiederholen Sie die gleichen Schritte auf der anderen Seite, um die Abdeckung

komplett abnehmen und die Filterabdeckung und Filterplatte freilegen zu können.

2. Reinigen Sie das Schmutzfach. Es wird empfohlen, das Netz der Filterabdeckung und

den Ablauffilterteller unter laufendem Wasser zu reinigen. Ist der Einsatz einer Bürste

notwendig, verwenden Sie nur eine weiche Bürste und reinigen Sie damit vorsichtig.

Üben Sie dabei KEINEN Druck auf das Netz aus.

3. Vergewissern Sie sich nach der Reinigung, dass Ablauffilterteller und

Filterabdeckung wieder korrekt sitzen und die obere Abdeckung sicher mit den

Klammern befestigt wurde. Beide Klammer müssen so hineingedrückt werden, dass

sie komplett im Gehäuse einrasten.

VORSICHT! Ersetzen Sie eine beschädigte Filterabdeckung sofort durch eine neue,

bevor das Gerät erneut verwendet wird.

WARTUNG UND LAGERUNG

HINWEIS:

1. Während der Lagerung entlädt sich der Akku von selbst. Vergewissern Sie sich, dass

der Akku vor Lagerung voll geladen ist.

2. Sie müssen den Akku mindestens alle drei Monate aufladen, auch. wenn das Gerät

nicht benutzt wird

 Trennen Sie den externen Netzadapter vom Netz und ziehen Sie dann das Ladekabel

aus Adapter und Roboter.

 Entfernen Sie etwaige Zubehörteile von dem Poolroboter. Falls nötig, spülen

Poolroboter und Zubehörteile mit sauberem Wasser abspülen. Verwenden Sie dazu

KEINE Reinigungsmittel.

 Achten Sie darauf, dass Wasser aus dem Roboter ablaufen kann.

 Reinigen Sie den Poolroboter und das Zubehör mit einem feuchten Tuch.

 Lagern Sie die Teile in einem gut belüfteten Raum geschützt vor

Sonneneinstrahlung, Hitze- oder Feuerquellen und Poolchemikalien und außerhalb

der Reichweite von Kindern. Die Raumtemperatur während der Lagerung sollte

zwischen 10˚C – 25˚C liegen (50˚F – 77˚F). HINWEIS: Eine höhere Lagertemperatur

kann die Lebensdauer des Akku verkürzen.

WARNUNG!

- Versuchen Sie auf keinen Fall, den Poolroboter auseinanderzunehmen und

Impeller, Motor, und Akku selbst auszutauschen.

- Um einen beschädigten Bodenschrubber auszuwechseln, drücken Sie ihn aus

seiner Halterung und setzen einen neuen ein.

VORSICHT!

 Zu starke Hitze kann den Akku beschädigen und die Lebensdauer des Roboters

verkürzen.

 Wenden Sie sich an den Händler, um den Akku auszutauschen, wenn Sie Folgendes

feststellen:

- Akku erscheint beschädigt oder lädt nicht vollständig auf.

- Die Betriebsdauer mit einer Batterieladung ist wesentlich verkürzt. Beobachten

und notieren Sie die Betriebsdauer, wenn das Gerät die ersten Male benutzt wird

(nach vollständigem Aufladen). Verwenden Sie diese Aufzeichnungen als

Referenz zum Vergleich der Betriebsdauer bei älteren Akkus.

 Der Akku muss vor dem Entsorgen des Roboters entfernt werden.

 Bevor der Akku entfernt wird, muss das Gerät von der Stromversorgung getrennt

werden.

 Der Akku muss im Einklang mit den im Verwendungsland geltenden Vorschriften

entsorgt werden.

HINWEIS: Eine fehlerhafte Wartung kann die Lebensdauer des Akkus verkürzen und zur

Verringerung der Akkudauer führen.

ENTSORGUNG DES AKKUS

Ihr Poolsauger ist mit einem wartungsfreien, wiederaufladbaren Lithium-Ion-Akku

ausgerüstet, der ordnungsgemäß entsorgt werden muss. Das Recycling ist

vorgeschrieben; bitte fragen Sie Ihre lokale Behörde nach weiteren Informationen.

WARNUNG! Versuchen Sie nie, einen Akku auseinanderzunehmen.

 Entfernen Sie alle persönlichen Gegenstände wie Ringe, Armbänder, Ketten und

Uhren, bevor Sie den Akku aus dem Poolroboter herausnehmen.

 Ein Akku kann einen Kurzschlussstrom auslösen, der hoch genug ist, um einen Ring

(oder ähnliche Gegenstände) schmelzen zu lassen, was zu schweren Verbrennungen

führen kann.

 Tragen Sie beim Entfernen des Akkus vollständigen Augenschutz, Handschuhe und

Schutzkleidung.

 Vermeiden Sie eine Berührung aller Drähte gleichzeitig, und vermeiden Sie einen

Kontakt zwischen den Drähten und anderen Metallgegenständen, weil dies zu Funken

oder zu einem Kurzschluss des Akkus führen kann.

 Rauchen Sie in der Nähe des Akkus nicht und achten Sie darauf, dass es in der Nähe

des Akkus oder des Poolroboters nicht zu Feuer oder Funkenflug kommt.

 Setzen Sie den Akku weder Feuer noch starker Hitze aus, da dies zu einer Explosion

führen kann

VORSICHT!

Sollte der Akku tropfen oder auslaufen, vermeiden Sie den Kontakt mit der austretenden

Flüssigkeit und stecken Sie den Akku in einen Plastikbeutel.

- Kommt die austretende Flüssigkeit in Kontakt mit Haut oder Kleidung, waschen Sie

sie sofort mit viel Seife und Wasser ab.

- Kommt die austretende Flüssigkeit in Kontakt mit den Augen, reiben Sie die Augen

nicht, sondern spülen Sie sie sofort mindestens 15 Minuten lang mit fließend kaltem

Wasser aus, ohne die Augen zu reiben. Suchen Sie so schnell wie möglich einen Arzt

auf.

Herausnehmen des Akkus (von einer befugten Fachkraft durchzuführen)

Empfohlene Werkzeuge (nicht mitgeliefert): Schraubenzieher.

1. Befolgen Sie die Anweisungen im Abschnitt „Leeren des Schmutzfachs” zum

Entfernen der oberen Abdeckung (werkseitig mit Schwenkkopf verbunden).

Drehen Sie die Abdeckung um und lösen Sie den Schwenkkopf, indem Sie

dessen Unterseite entgegen den Uhrzeigersinn drehen. Entfernen Sie den U-Ring

des Schwenkkopfs.

2. Lösen Sie mit dem Schraubenzieher die 4 Schrauben an der Unterseite des

Schwenkkopfs, um die Platte zu entfernen. Mit dem Schraubenzieher alle

Schrauben wie gezeigt lösen. Den Impeller entfernen und anschließend nach

oben ziehen und entfernen, so dass der Kopf zugänglich ist.

3. Akku herausnehmen, so dass PCBA zugänglich ist. Um die Anschlussdrähte

vom Akku zu lösen, auf den Clip am Stecker drücken und dann herausziehen.

HINWEIS: Umwickeln Sie den Stecker sofort mit Isolierband, um einen

Kurzschluss durch einen Kontakt der beiden Drahtenden zu vermeiden

STÖRUNGSBESEITIGUNG

Störung Mögliche Ursache Lösung

Der Poolroboter saugt den Schmutz

nicht auf.

Akku ist zu schwach. Roboter aufladen.

Impeller ist blockiert

Schalten Sie den Poolroboter aus und prüfen Sie visuell

an der Öffnung unter dem Schwenkkopf, ob der Impeller

durch größere Schmutzteile blockiert ist. Falls notwendig

fragen Sie Ihren Händler um Rat.

WARNUNG! Bitte achten Sie darauf, dass

der Poolroboter ausgeschaltet ist, wenn

Wartungsarbeiten an dem Gerät durchgeführt

werden.

Saugdüse ist verstopft Entfernen Sie die Fremdkörper aus der Saugdüse.

Impeller ist kaputt Bitte wenden Sie sich zum Austausch an Ihren Händler.

Schmutzfach ist voll Reinigen Sie Schmutzfach und Filterabdeckung.

Roboter stoppt in der Mitte des

Beckens, aber der Schwenkkopf dreht

sich weiter

Roboter wird von einem

Hindernis oder großen Falten

in der Poolfolie gestoppt.

Sicherstellen, dass der Reiniger nicht verstopft ist.

Hindernis entfernen.

Roboter wird durch das

Ansaugen vom Hauptabfluss

im Beckenboden gestoppt.

Schalten Sie die Filteranlage aus wie in der Anleitung

beschrieben.

Roboter reinigt nicht den ganzen

Beckenboden

Schmutzfach ist voll Schmutzfach reinigen

Akkudauer kürzer als erwartet Schmutzfach/Filter reinigen und den Roboter erneut für

4,5- 5 Std. aufladen

Bewegungsrichtung wird durch

die von der Filteranlage

verursachte Wasserzirkulation

unterbrochen

Schalten Sie die Filteranlage aus wie in der Anleitung

beschrieben.

Rad ist blockiert Rad auf Schmutz überprüfen und bei Bedarf reinigen.

Roboter bewegt sich langsam oder

überhaupt nicht.

Schmutzfach ist voll Reinigen Sie Schmutzfach und Filterabdeckung.

Saugdüse ist verstopft. Entfernen Sie die Fremdkörper aus der Saugdüse.

Filtersieb ist verstopft. Spülen Sie das Filtersieb mit Wasser, um kleine Partikel

zu entfernen. Muss das Filtersieb gebürstet werden,

verwenden Sie eine weiche Bürste und reinigen Sie das

Sieb vorsichtig.

Impeller ist verklemmt.

Schalten Sie den Roboter aus und prüfen Sie über das

Loch unter dem Schwenkkopf, ob der Impeller von

großen Fremdkörpern blockiert wird. Wenden Sie sich

erforderlichenfalls an Ihren Händler, um weitere

Anweisungen zu erhalten.

WARNUNG! Vergewissern Sie sich, dass der

Roboter ausgeschaltet ist, bevor Wartungstätigkeiten

durchgeführt werden.

Der Schwenkkopf dreht sich nicht oder

nur sehr langsam.

Unterseite von Schwenkkopf ist

blockiert.

Entfernen Sie im Schwenkkopf eingeklemmte

Fremdkörper/Schmutz.

Seitenklappe klappt nicht nach

oben.

Entfernen Sie Fremdkörper/Schmutz an der Klappe.

Prüfen Sie, dass sich beide Schwimmer an der Klappe

befinden.

Der U-Ring des Schwenkkopfs

ist kaputt.

Setzen Sie einen neuen U-Ring ein. Wenden Sie sich

wegen der entsprechenden Ersatzteile an Ihren Händler

Grundplatte des

Schwenkkopfes ist im Gewinde

verkantet.

Lösen Sie die Platte vollständig und befestigen Sie sie

wieder (nicht im Gewinde verkanten).

Schmutz fällt aus dem Roboter Saugdüsenklappe (am Boden

des Reinigers) ist beschädigt.

Die Saugdüsenklappe wirkt wie eine Tür, die verhindert,

dass der Schmutz aus dem Filter herausfällt. Wenden

Sie sich wegen der entsprechenden Ersatzteile und

Anweisungen an Ihren Händler.

Saugdüse durch Schmutz

verstopft, sodass die Klappe

nicht schließt.

Schmutz von der Saugdüse entfernen.

Ablauffilterteller ist kaputt oder

verrutscht

Vergewissern Sie sich, dass der Ablauffilterteller

einwandfrei montiert ist und tauschen Sie ihn bei Bedarf

aus.

Schmutz befindet sich außerhalb der

Filterabdeckung

Sieb der Filterabdeckung ist

beschädigt

Neue Filterabdeckung montieren. Wenden Sie sich

wegen der entsprechenden Ersatzteile an Ihren Händler

Schwimmer sinkt Schwimmer ist kaputt und es

dringt Wasser ein

Neuen Schwimmer montieren. Wenden Sie sich wegen

der entsprechenden Ersatzteile an Ihren Händler

Poolroboter kann nicht geladen

bzw. erneut geladen werden

Akku ist beschädigt

Wenden Sie sich wegen einer neuen

Akku-Batterie an Ihren Händler.

WARNUNG! Roboter NIE selbst öffnen

und Akku NICHT selbst auswechseln. Dies kann

schwere bis tödliche Verletzungen zur Folge

haben, und die Garantie für das Gerät erlischt in

einem solchen Fall.

Das Ladekabel ist nicht

korrekt mit Adapter und

Roboter verbunden.

Vergewissern Sie sich, dass das Ladekabel

korrekt mit den Adapter und dem Roboter

verbunden ist. Siehe Betriebsanleitung.

Der externe Adapter ist

kaputt.

Wenden Sie sich wegen eines neuen Teils an

Ihren Händler.

WARNUNG! Wird ein falscher

Netzadapter verwendet, kann das zu Schäden an

dem Poolsauger und/oder der Batterie führen und

lässt die Gewährleistung erlöschen.

Umweltprogramme, WEEE-Richtlinie der EU

Bitte respektieren Sie die geltenden EU-Vorschriften und helfen Sie beim Umweltschutz mit.

Bringen Sie nicht mehr funktionierende Elektrogeräte zu einer Stelle, die von Ihrer Gemeinde

für die Rücknahme solcher Geräte vorgesehen ist und die elektrische und elektronische

Geräte ordnungsgemäß recycelt. Entsorgen Sie diese Geräte nicht mit dem Restabfall. Bei

Geräten, die herausnehmbare Batterien / Akkus enthalten, entfernen Sie vor der Entsorgung

bitte erst die Batterien.

Development Ltd. darf dieses Dokument weder ganz noch in Teilen vervielfältigt oder in

anderer Weise übertragen werden, gleich ob durch elektronische oder mechanische Verfahren

oder durch Photokopie, Tonaufnahmen oder andere Verfahren. (V1)

Wird eine Kopie dieser Anleitung benötigt, wenden Sie sich bitte an unseren Kundendienst unter

folgender E-Mail-Adresse: customerservic[email protected]

BEDIENUNGSANLEITUNG GUT AUFBEWAHREN

Hersteller: Kokido Development Limited.Unit 1319, Sunbeam Centre, 27 Shing Yip Street, Kwun Tong, Kowloon, HK

NOTE/NOTA/ NOTITIE/NOTIZEN

anufacturer/Fabricant/Fabricante/Fabrikant/Fabbricante/Hersteller:

Kokido Development Limited.

Unit 1319, Sunbeam Centre, 27 Shing Yip Street, Kwun Tong, Kowloon, HK

KOKIDO MAGNA X RC25 Intelligent Universal Cordless Rechargeable Robotic Pool Cleaner

Product's Documents

User Manual

Specifications

KOKIDO MAGNA X Questions and Answers
