Westinghouse WGEN14500D WGen14500 Generator User Manual

DO NOT RETURN THIS PRODUCT TO THE STORE

If you have questions or need assistance, please call customer service at 855-944-3571.

User

Manual

WGen14500

Portable Generator

INTRODUCTION

WARNING: Operating, servicing, and maintaining

this equipment can expose you to chemicals including

engine exhaust, carbon monoxide, phthalates, and lead,

which are known to the State of California to cause

cancer and birth defects or other reproductive harm. To

minimize exposure, avoid breathing exhaust, and wear

gloves or wash your hands frequently when servicing

this equipment. For more information go to www.

P65warnings.ca.gov.

DISCLAIMERS

All information, illustrations, and specications in

this manual were in effect at the time of publishing.

The illustrations used in this manual are intended as

representative reference views only. We reserve the right

to make any specification or design change without

notice.

2 |

without written permission from Westinghouse

Outdoor Power Equipment.

Read this manual before using or performing

maintenance on this product. Failure to follow

the instructions and safety precautions in this

manual can result in serious injury or death.

SAVE THESE INSTRUCTIONS

INTRODUCTION

TABLE OF CONTENTS

INTRODUCTION

DISCLAIMERS .........................................................................2

........................................................2

SPECIFICATIONS

....................................................................3

SAFETY

SAFETY DEFINITIONS............................................................4

SAFETY SYMBOLS

.................................................................4

SAFETY INSTRUCTIONS

.......................................................5

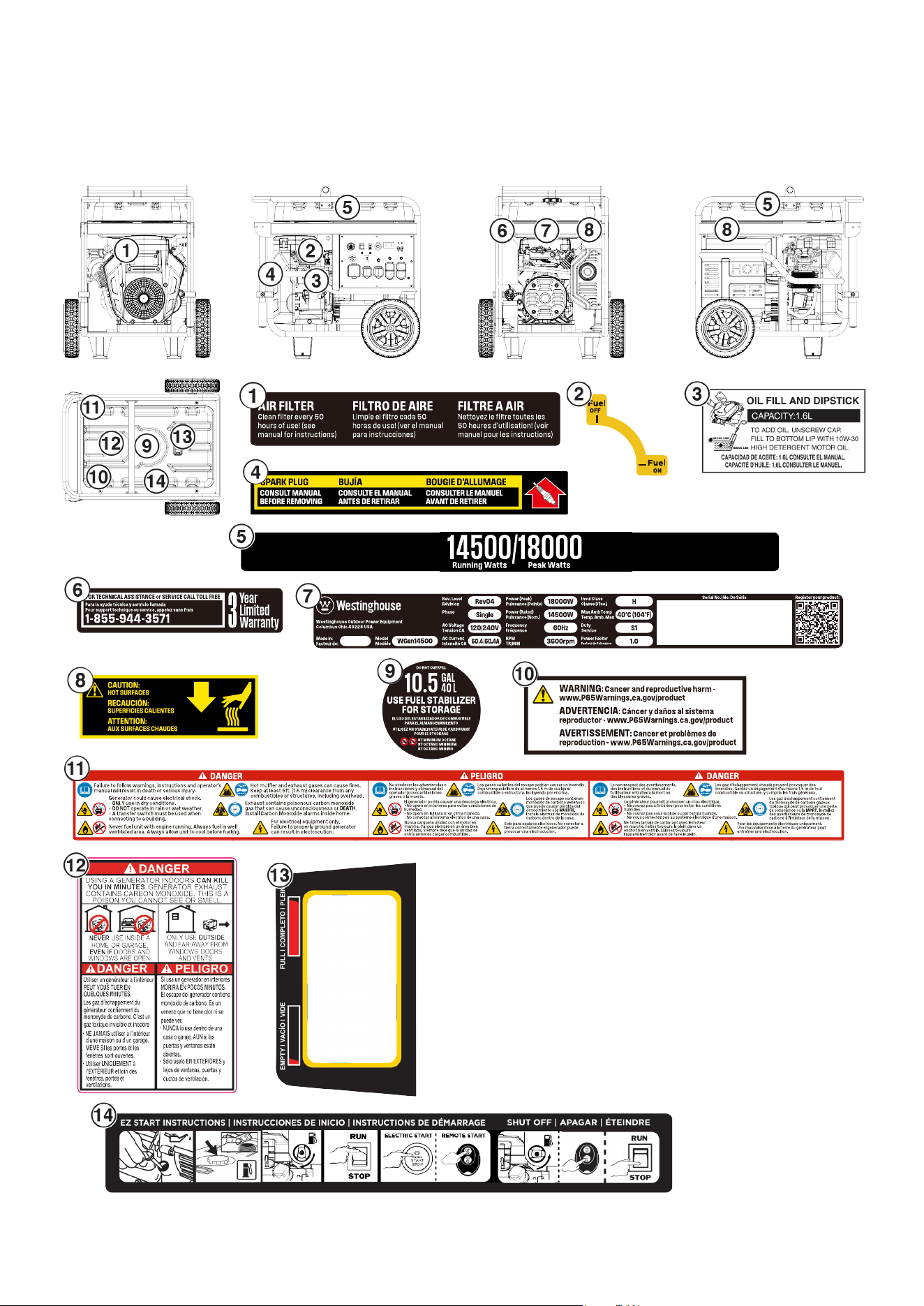

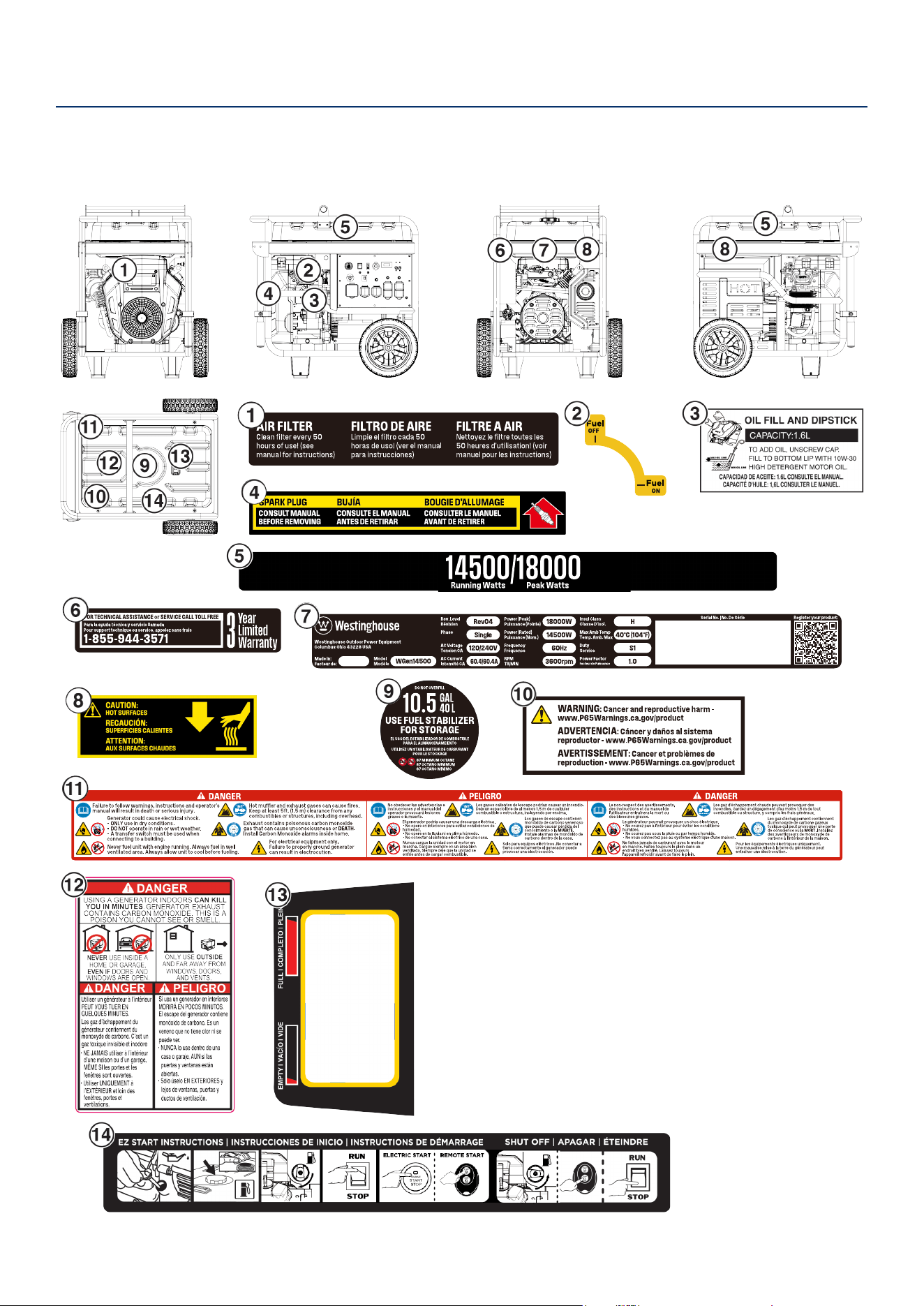

SAFETY LABELS AND DECALS

.............................................7

COMPONENTS

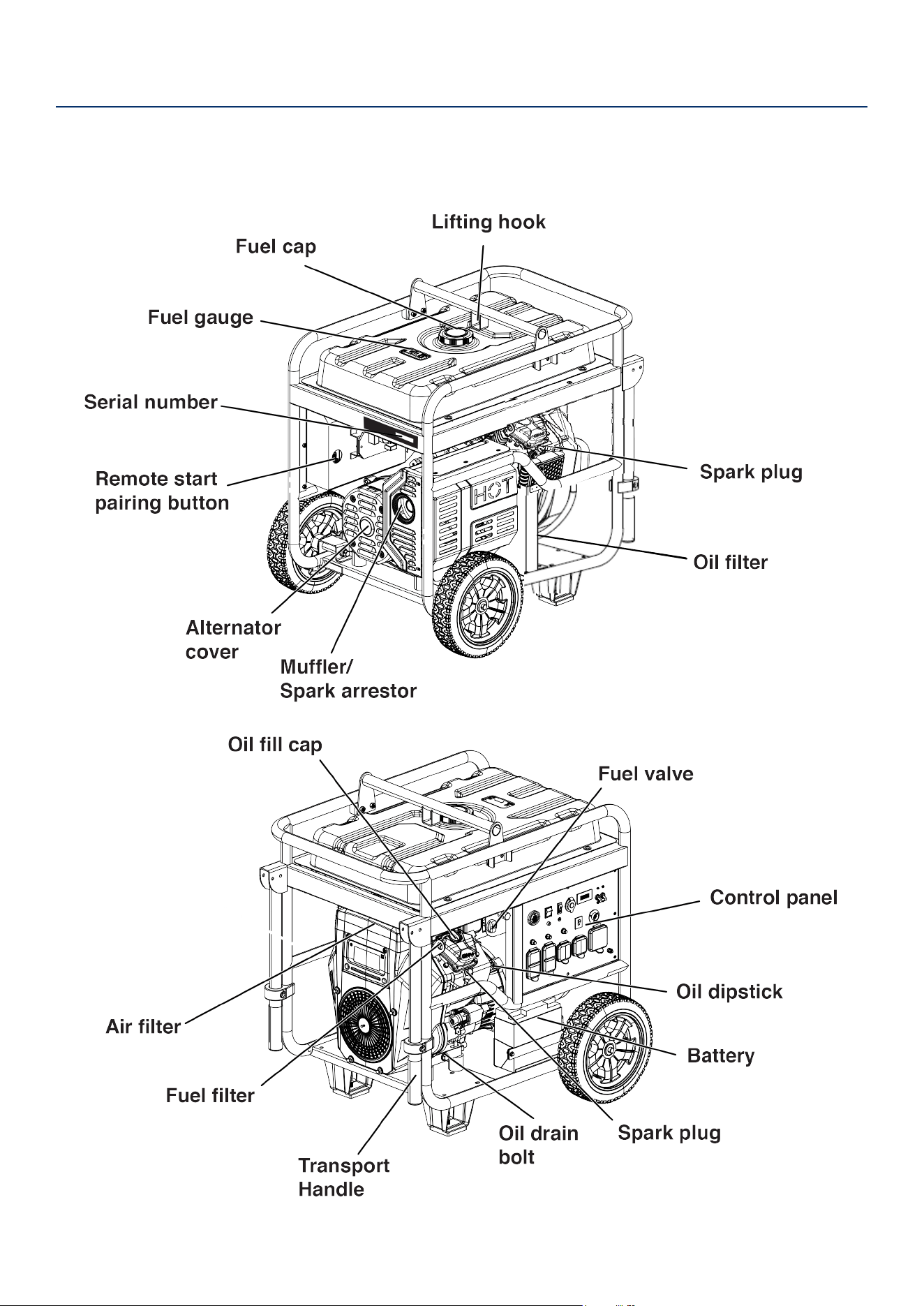

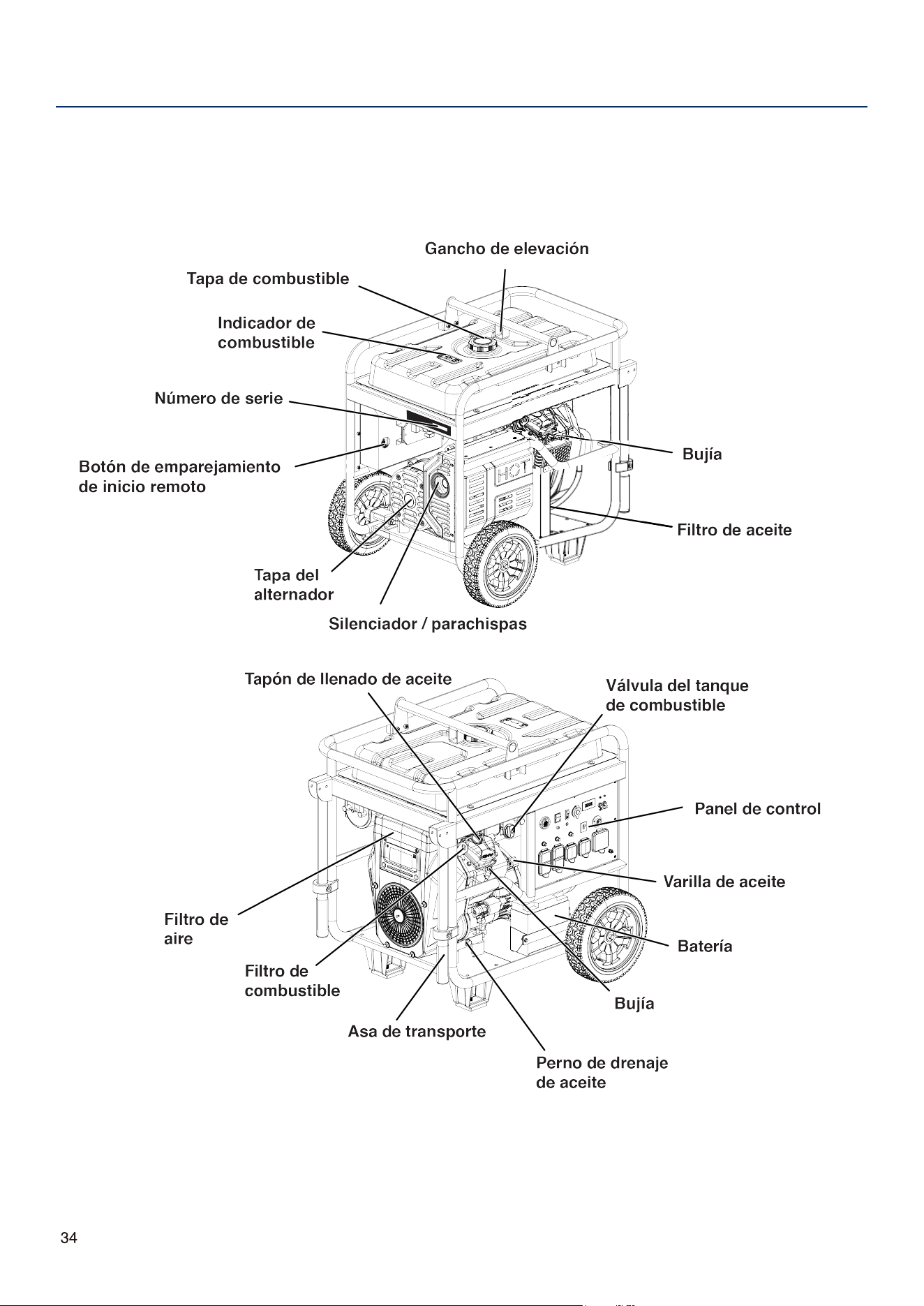

GENERATOR COMPONENTS ................................................8

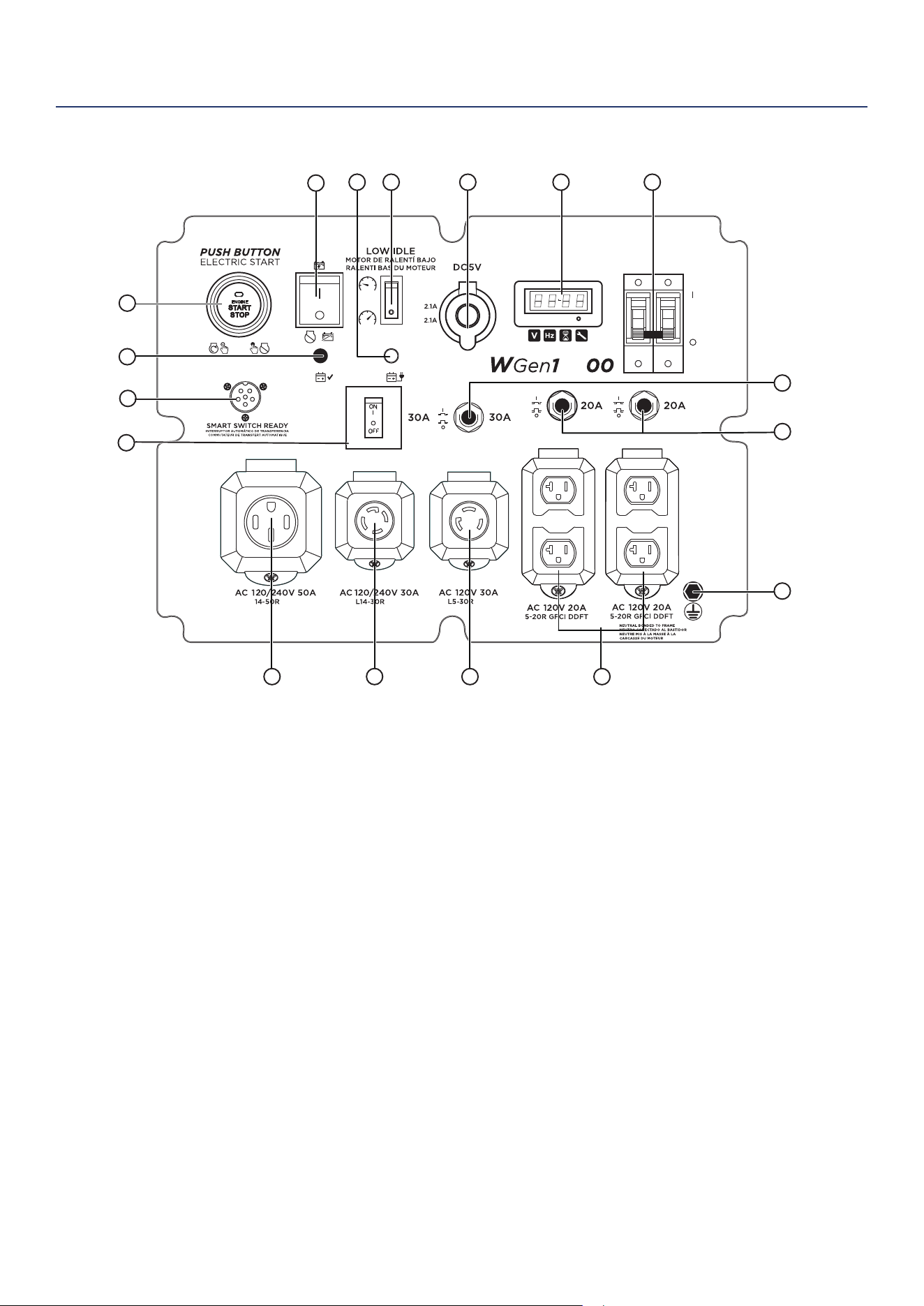

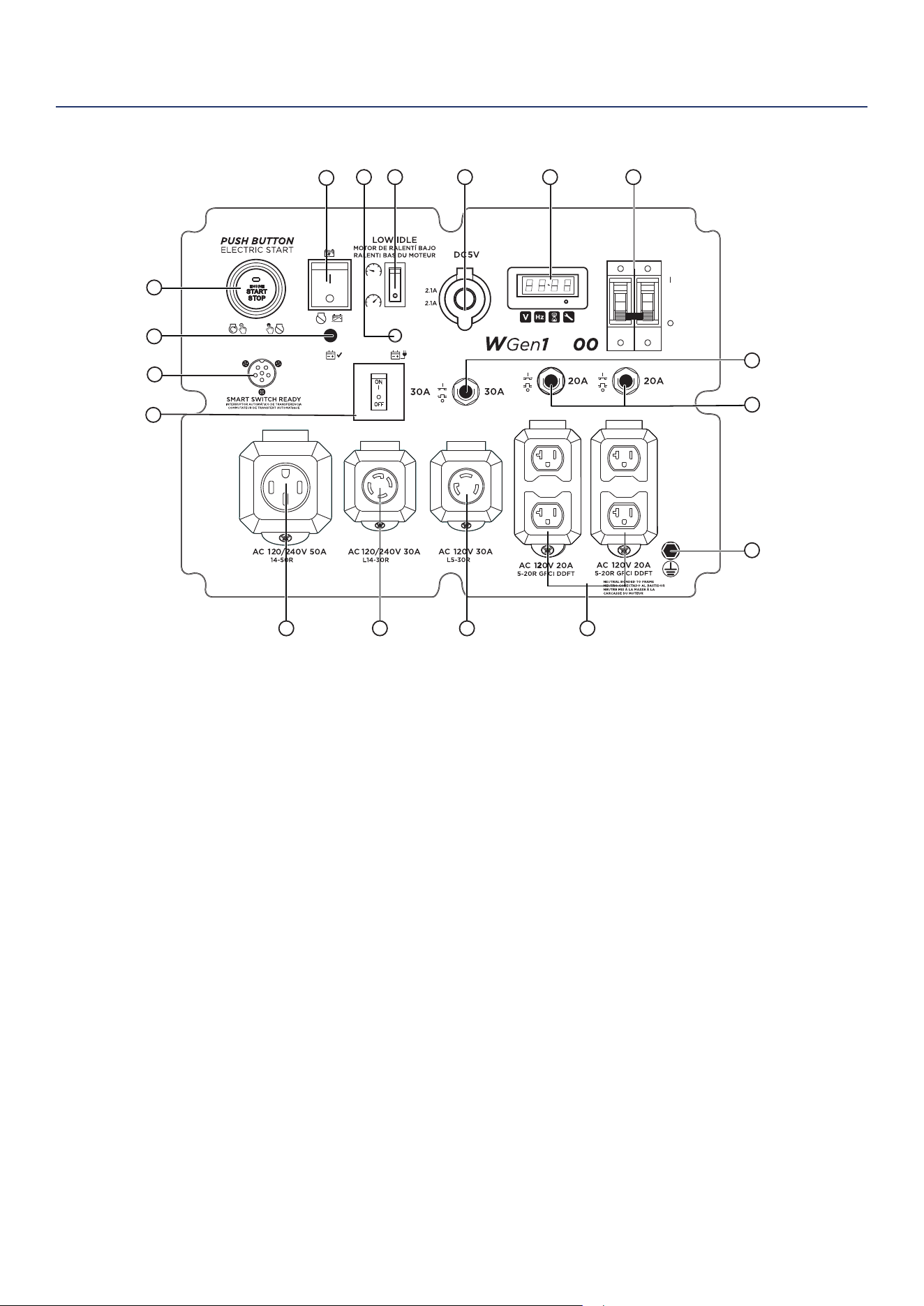

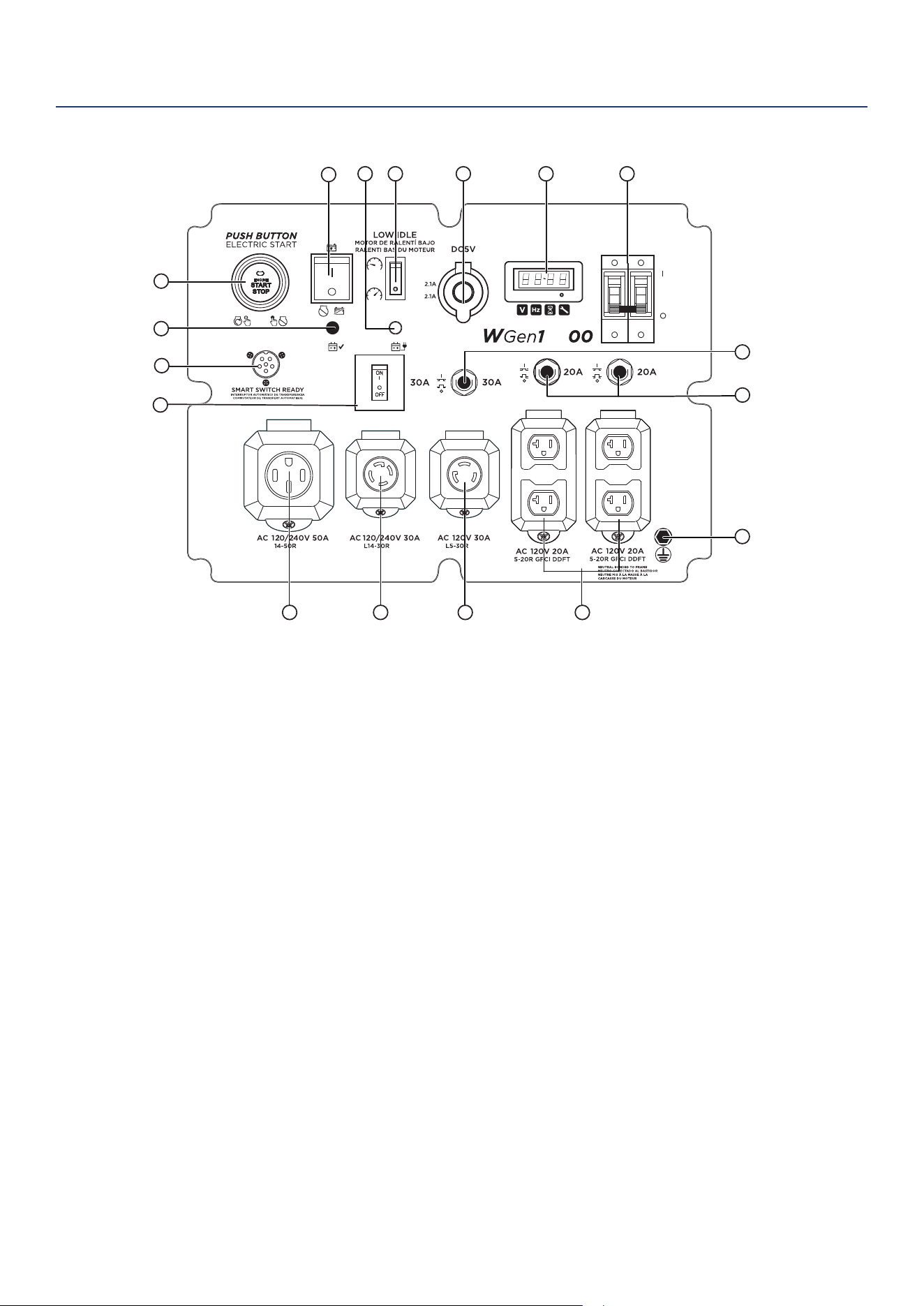

CONTROL PANEL COMPONENTS

.........................................9

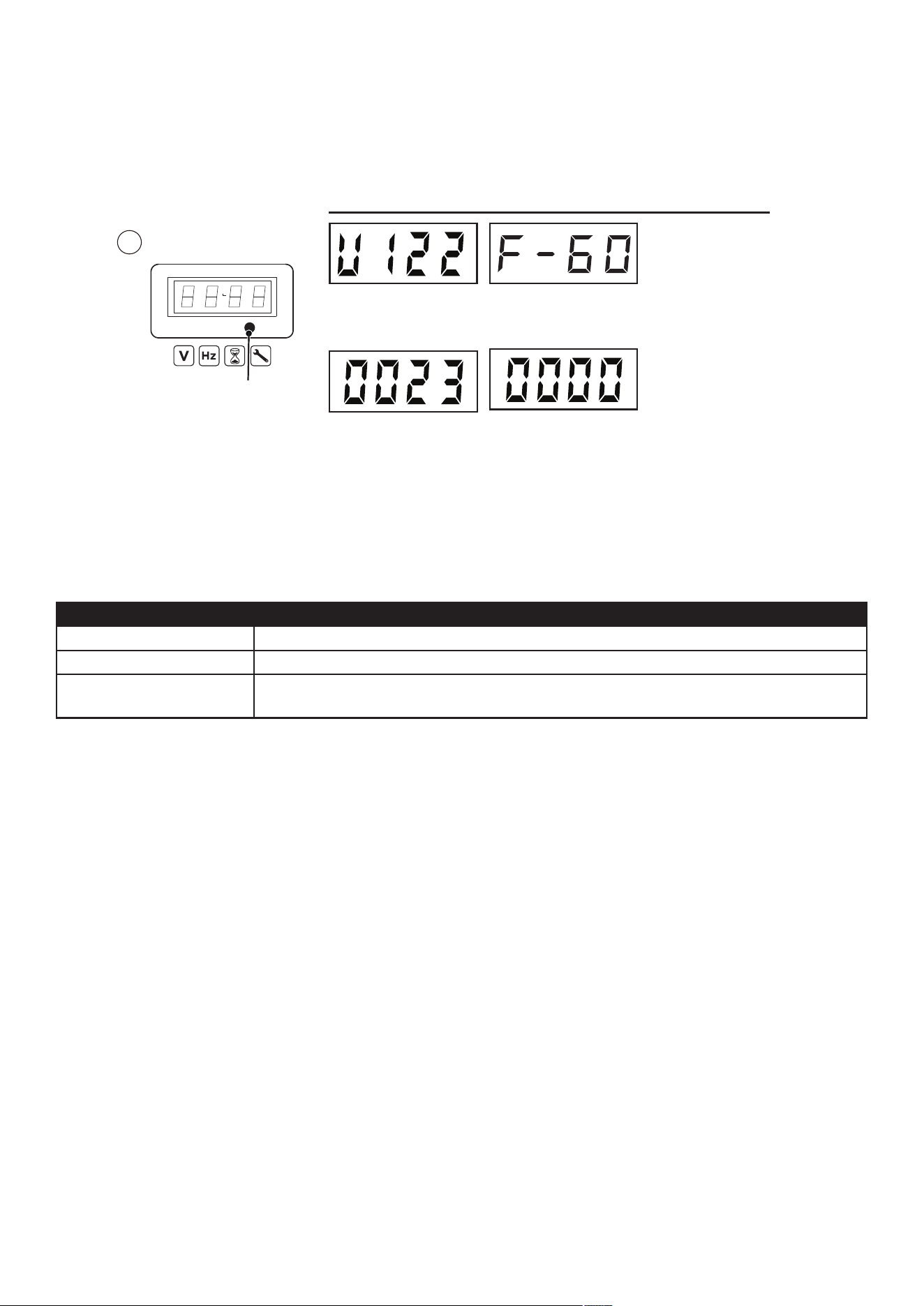

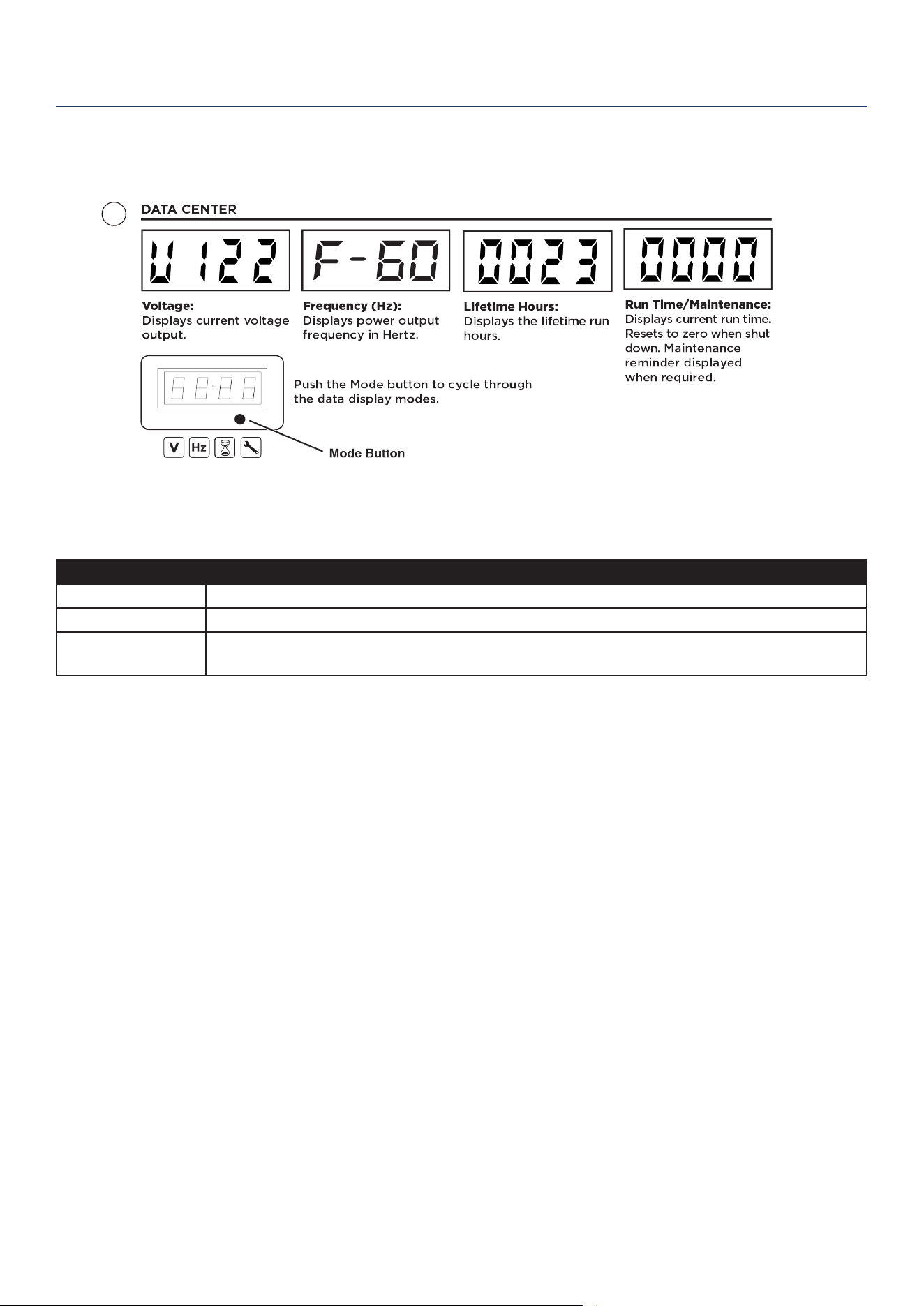

DATA CENTER

.......................................................................10

MAINTENANCE REMINDERS

..............................................10

ASSEMBLY

CARTON CONTENTS ........................................................... 11

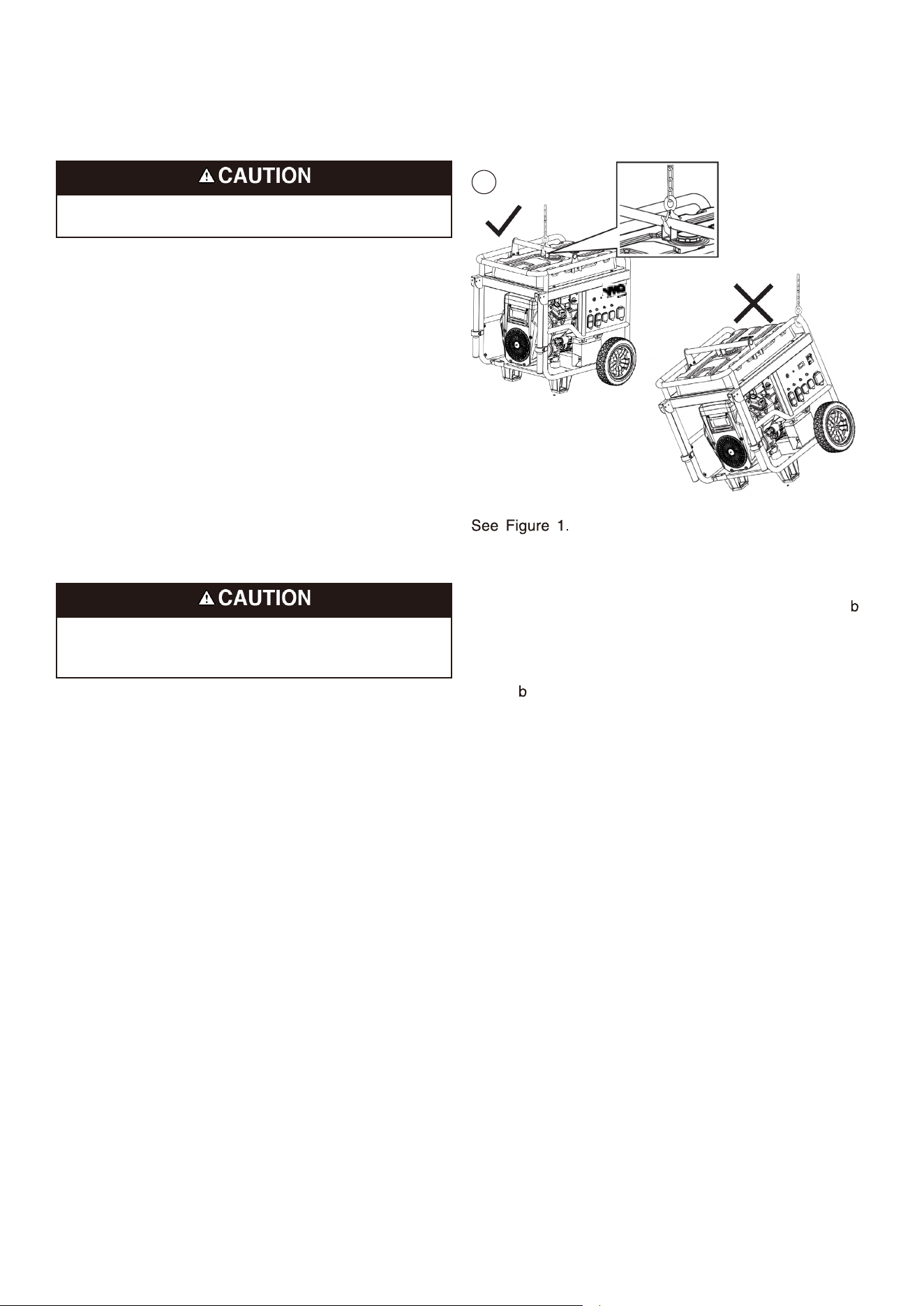

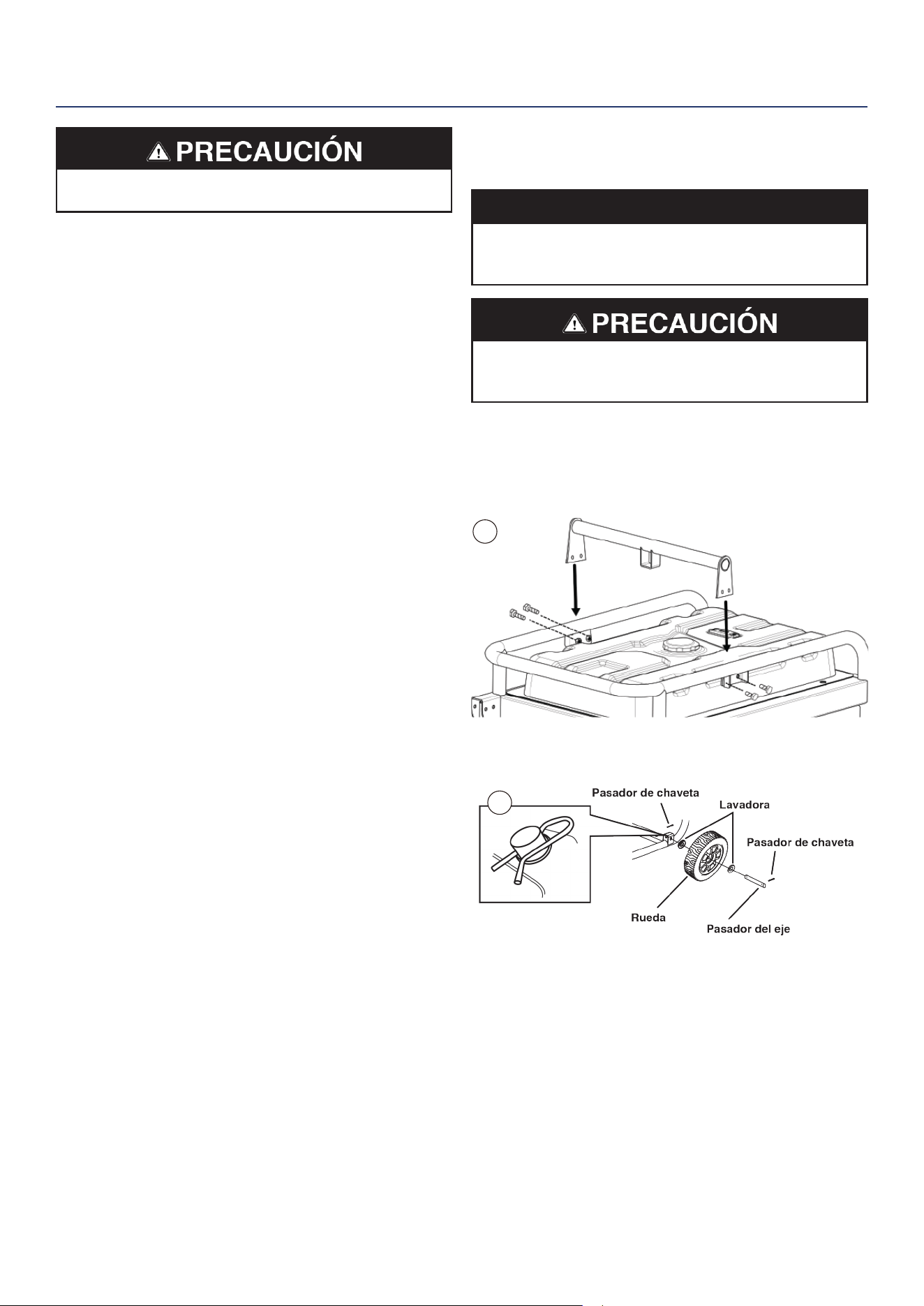

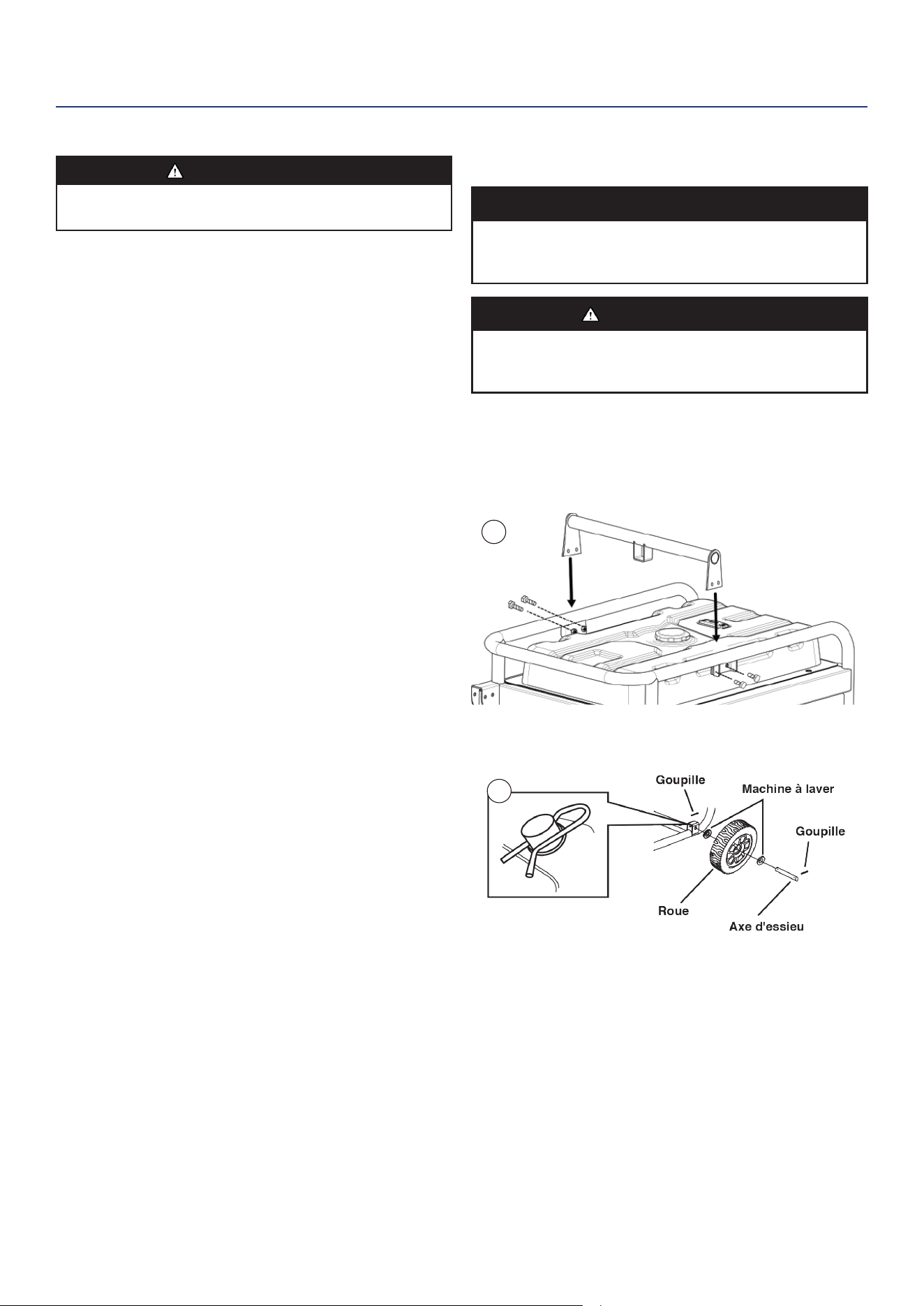

INSTALL WHEELS AND LIFTING BRACKET

........................11

INITIAL OIL FILL

....................................................................12

BATTERY INSTALLATION

.....................................................12

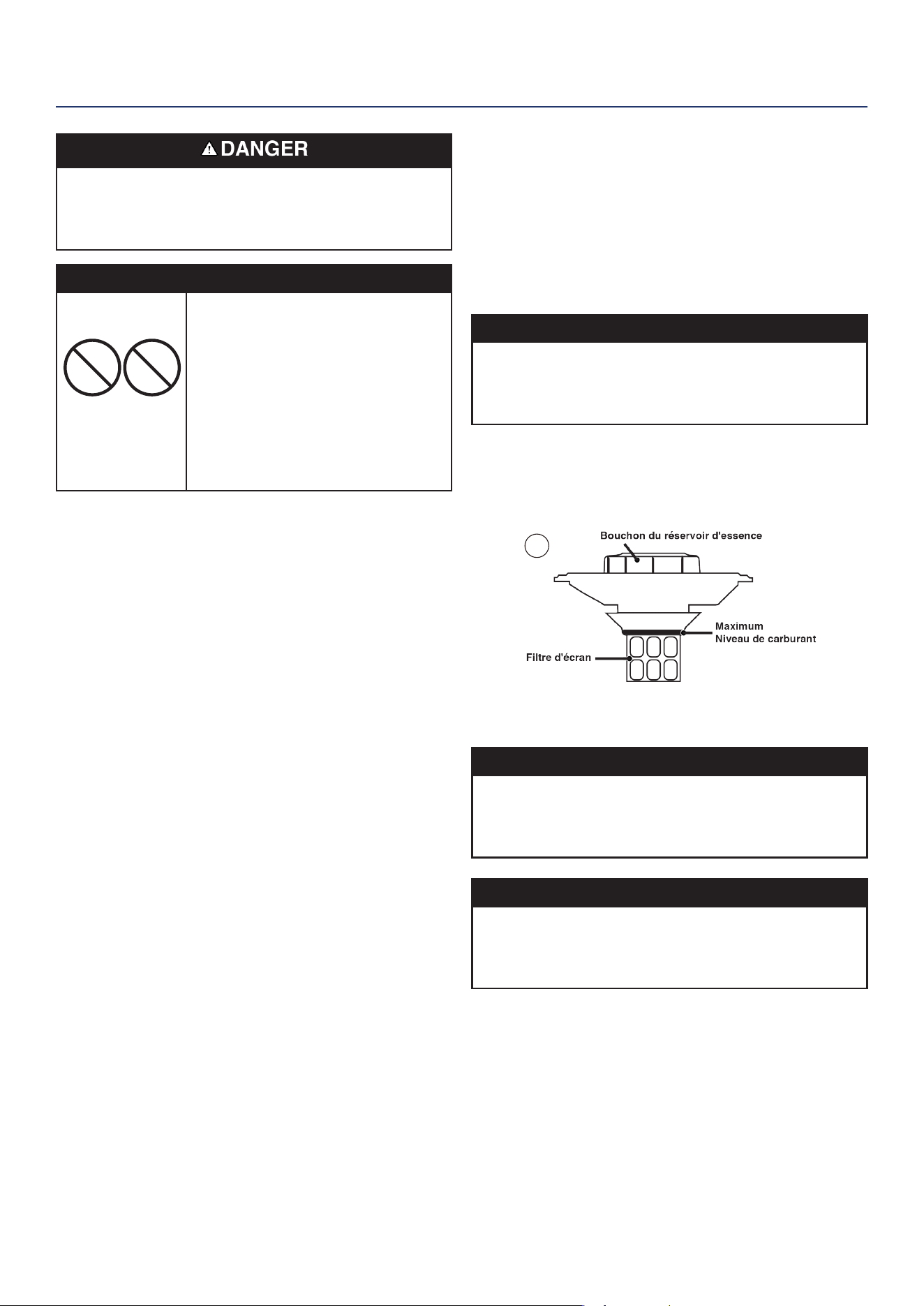

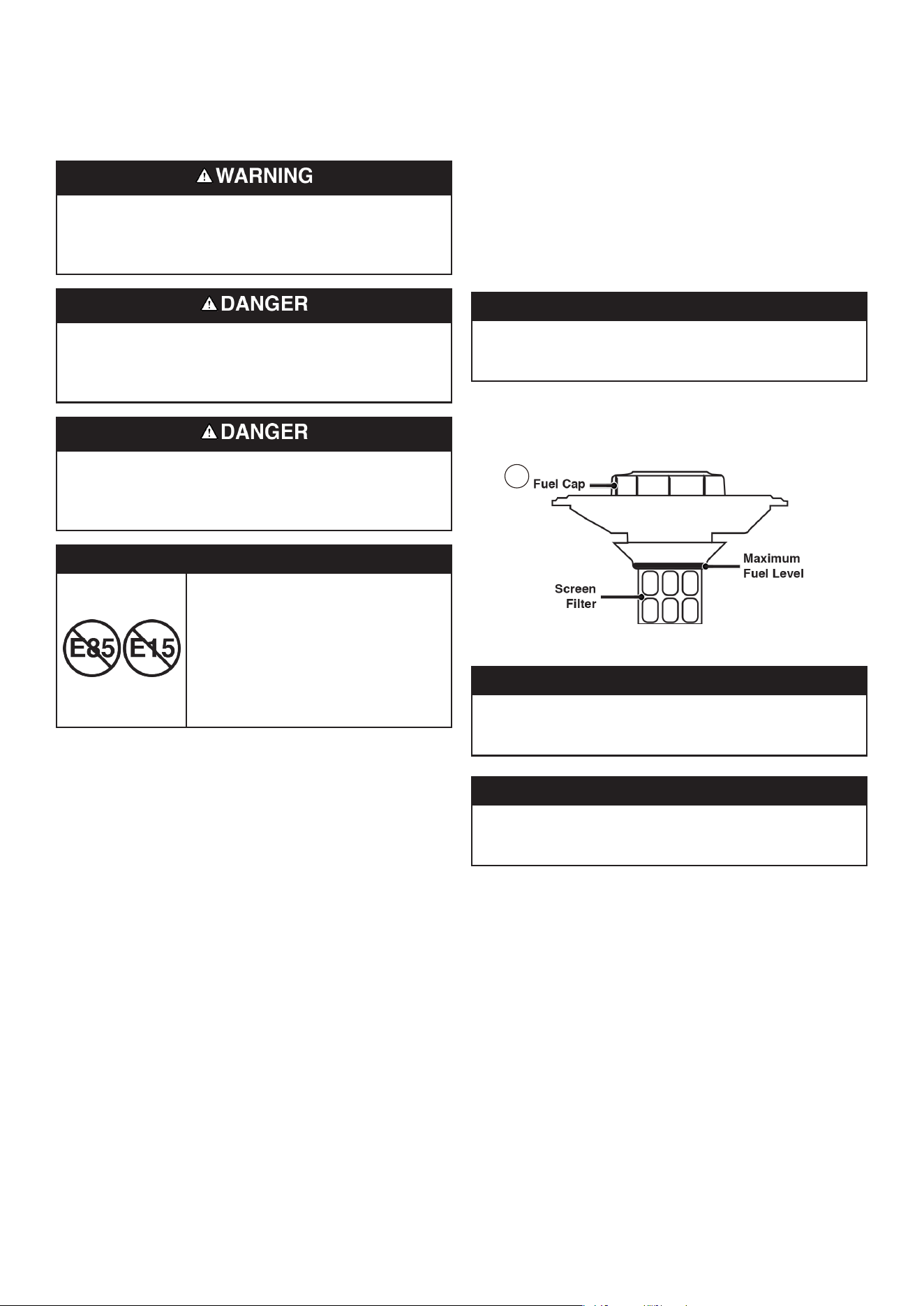

FUEL

......................................................................................13

OPERATION

GENERATOR LOCATION ......................................................14

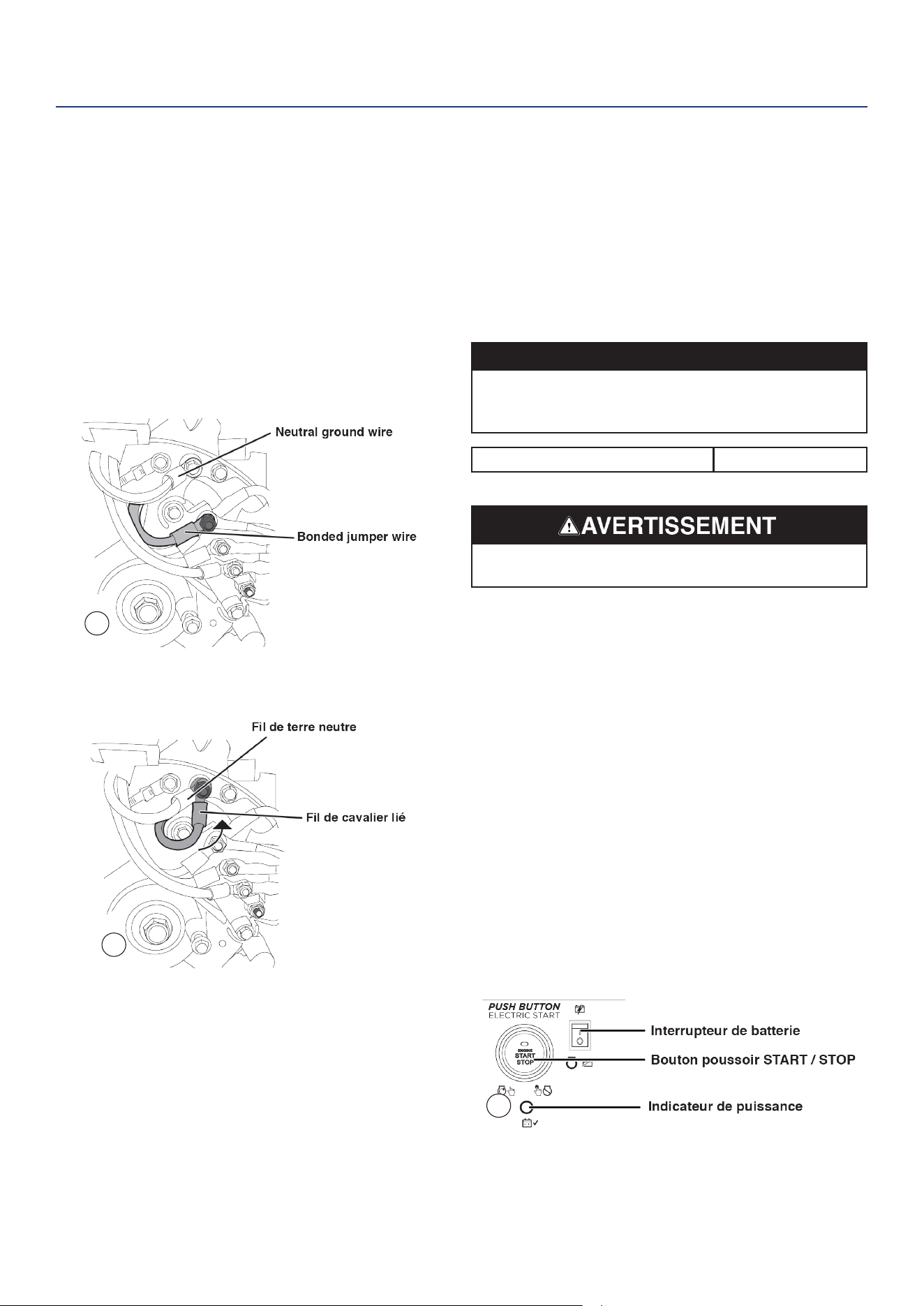

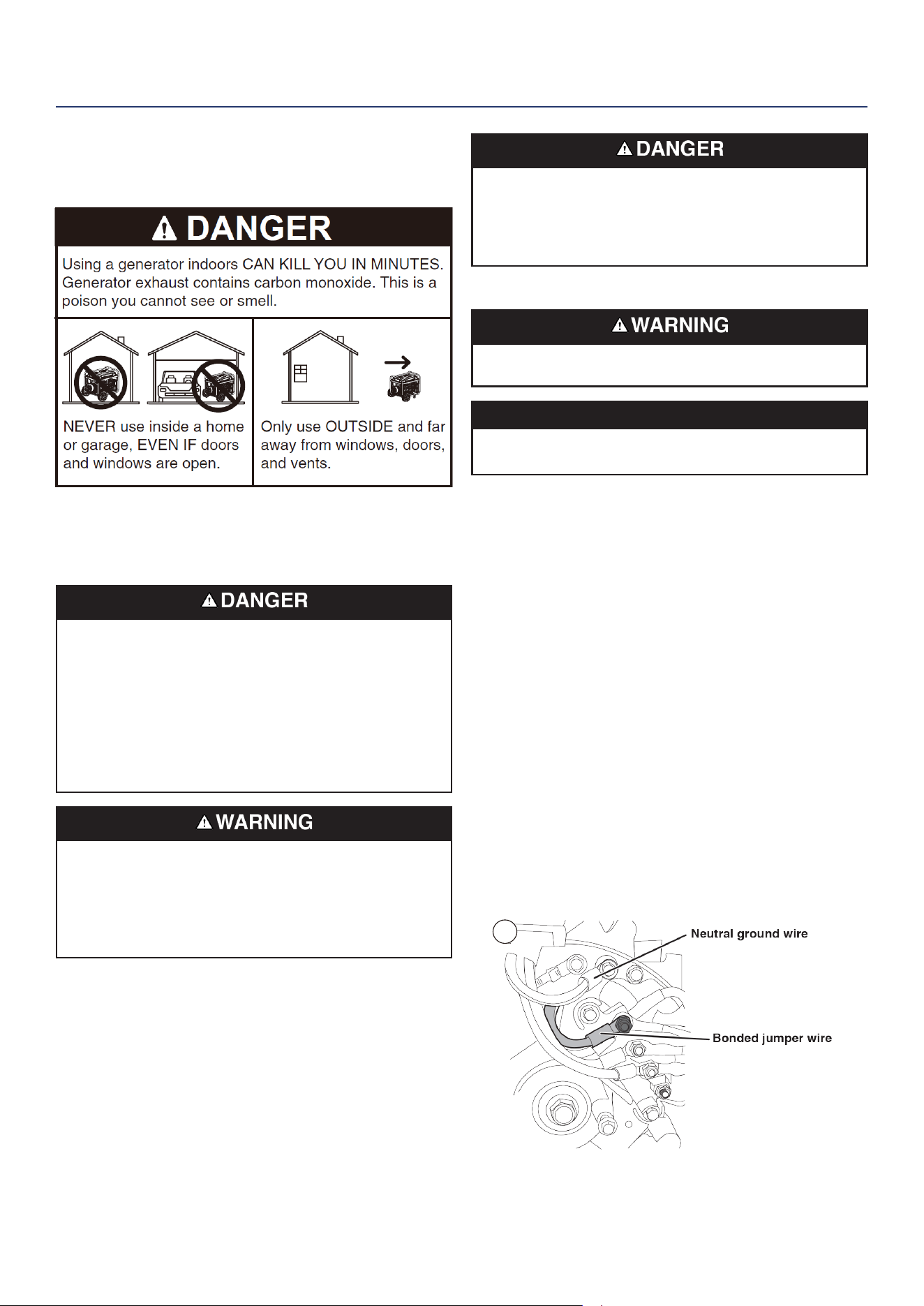

GROUNDING

.........................................................................14

HIGH ALTITUDE OPERATION

..............................................15

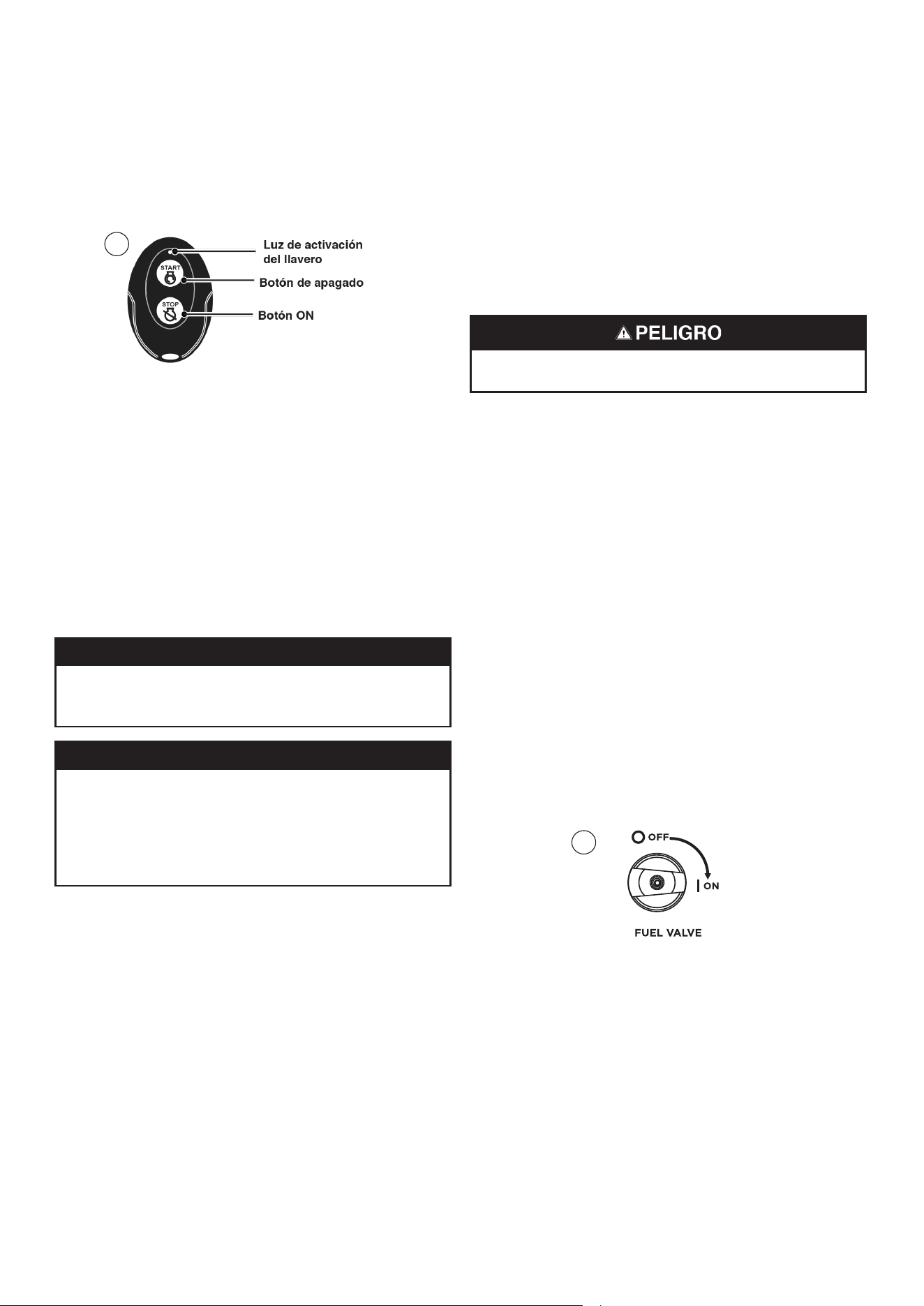

REMOTE START

...................................................................15

BREAK-IN PERIOD

...............................................................16

LOW IDLE

..............................................................................16

BEFORE STARTING THE GENERATOR

..............................16

STARTING THE ENGINE

......................................................16

STOPPING THE ENGINE

...................................................... 16

FREQUENCY OF USE

..........................................................16

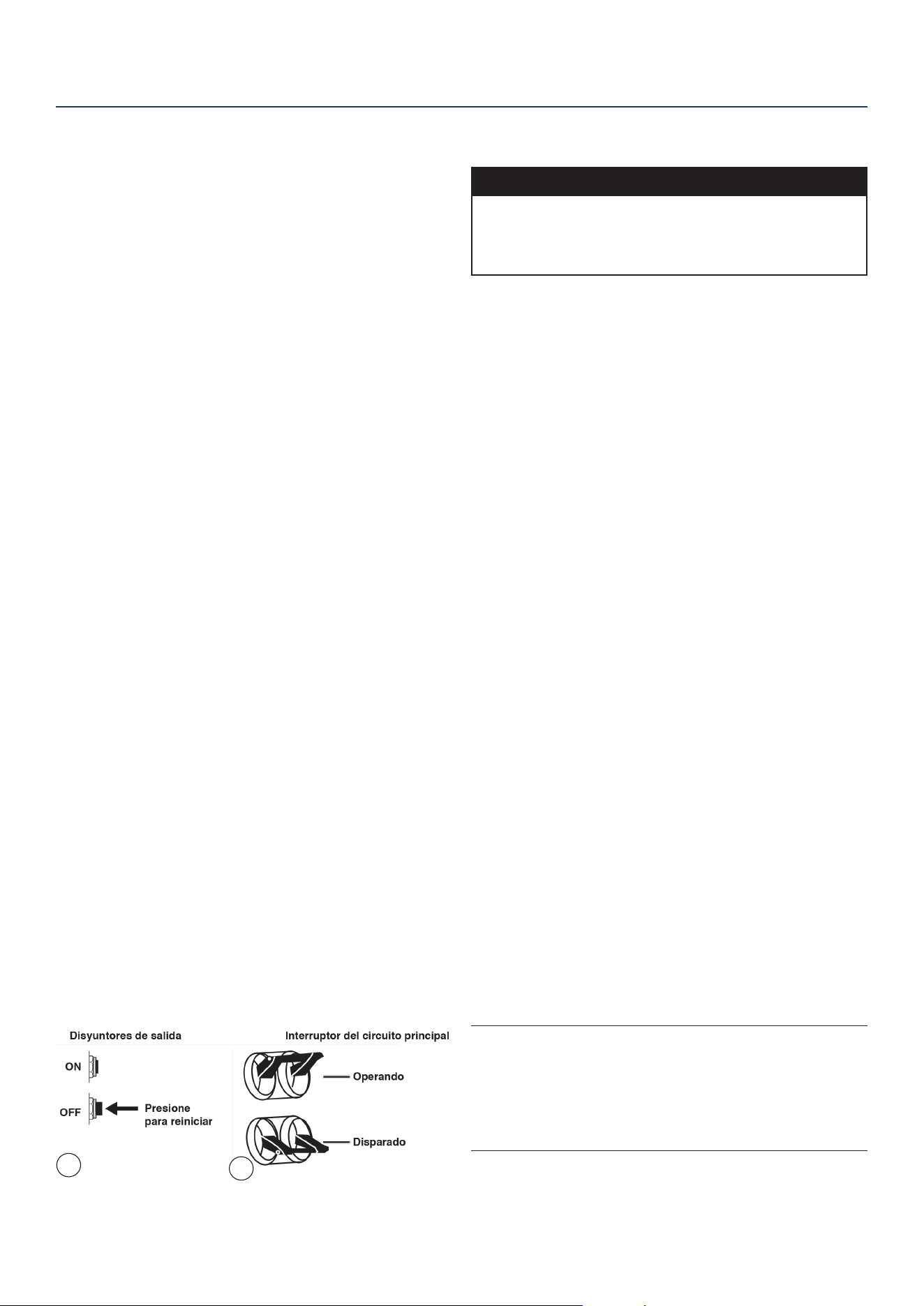

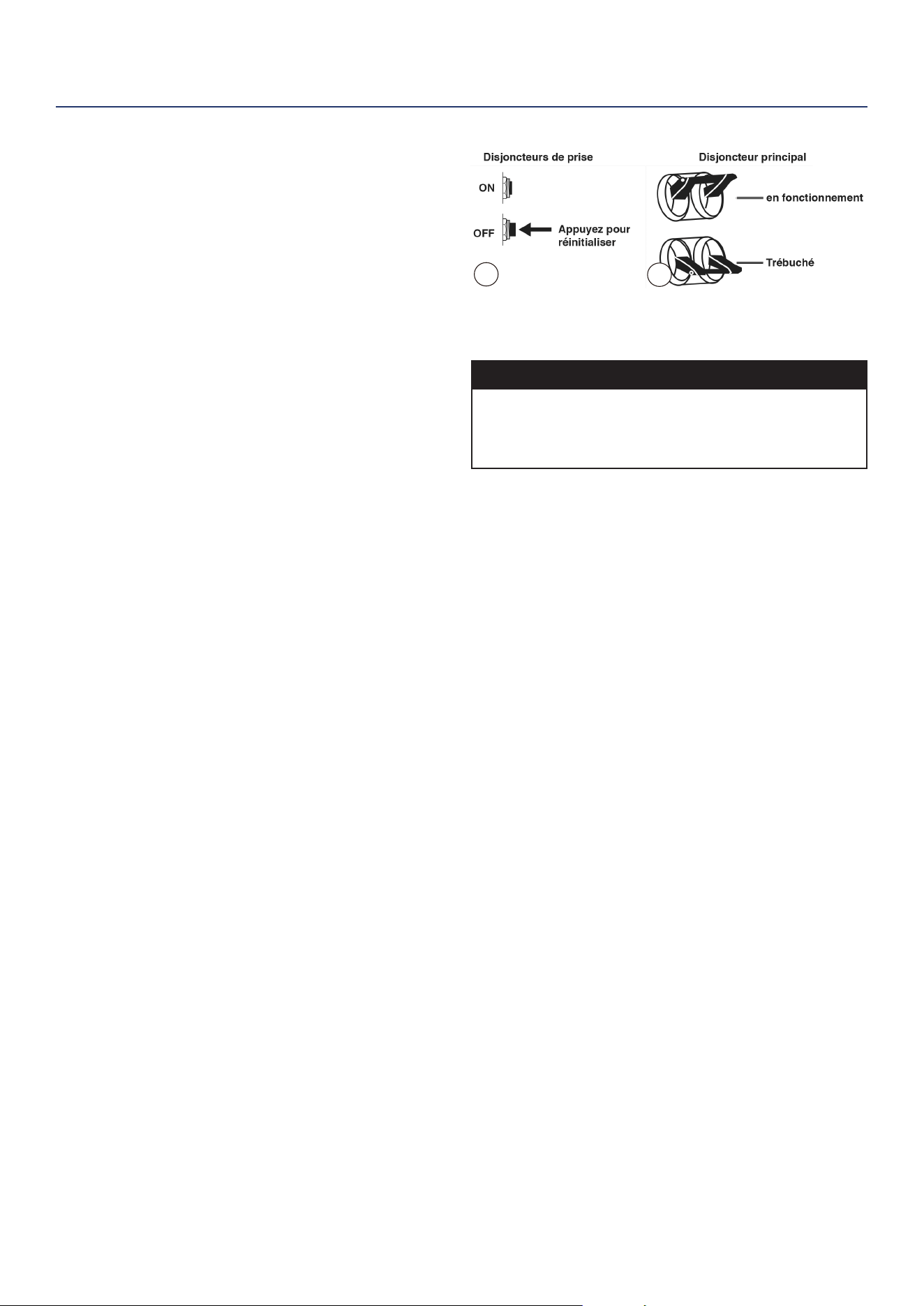

AC CIRCUIT BREAKERS

......................................................17

POWER MANAGEMENT

.......................................................17

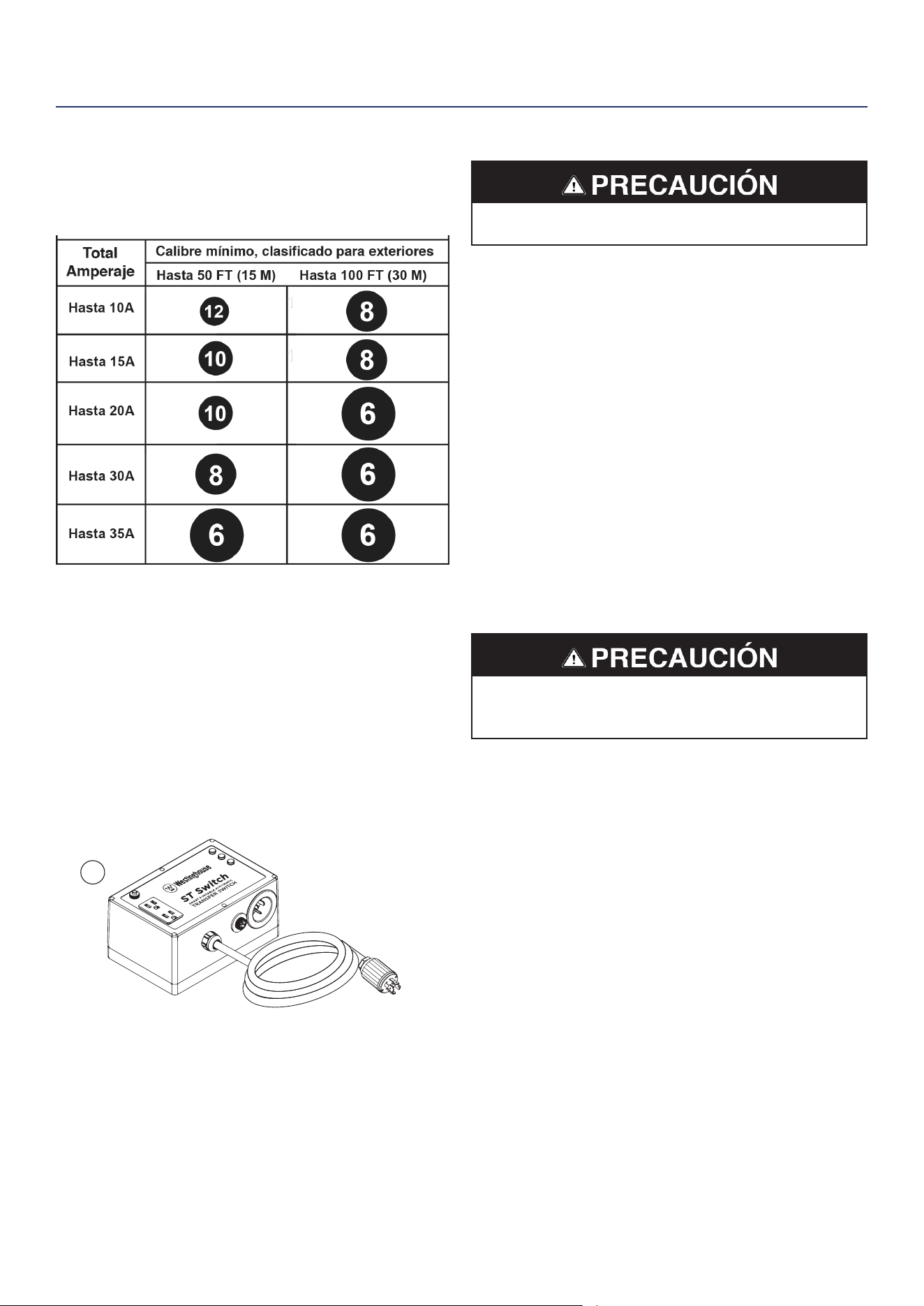

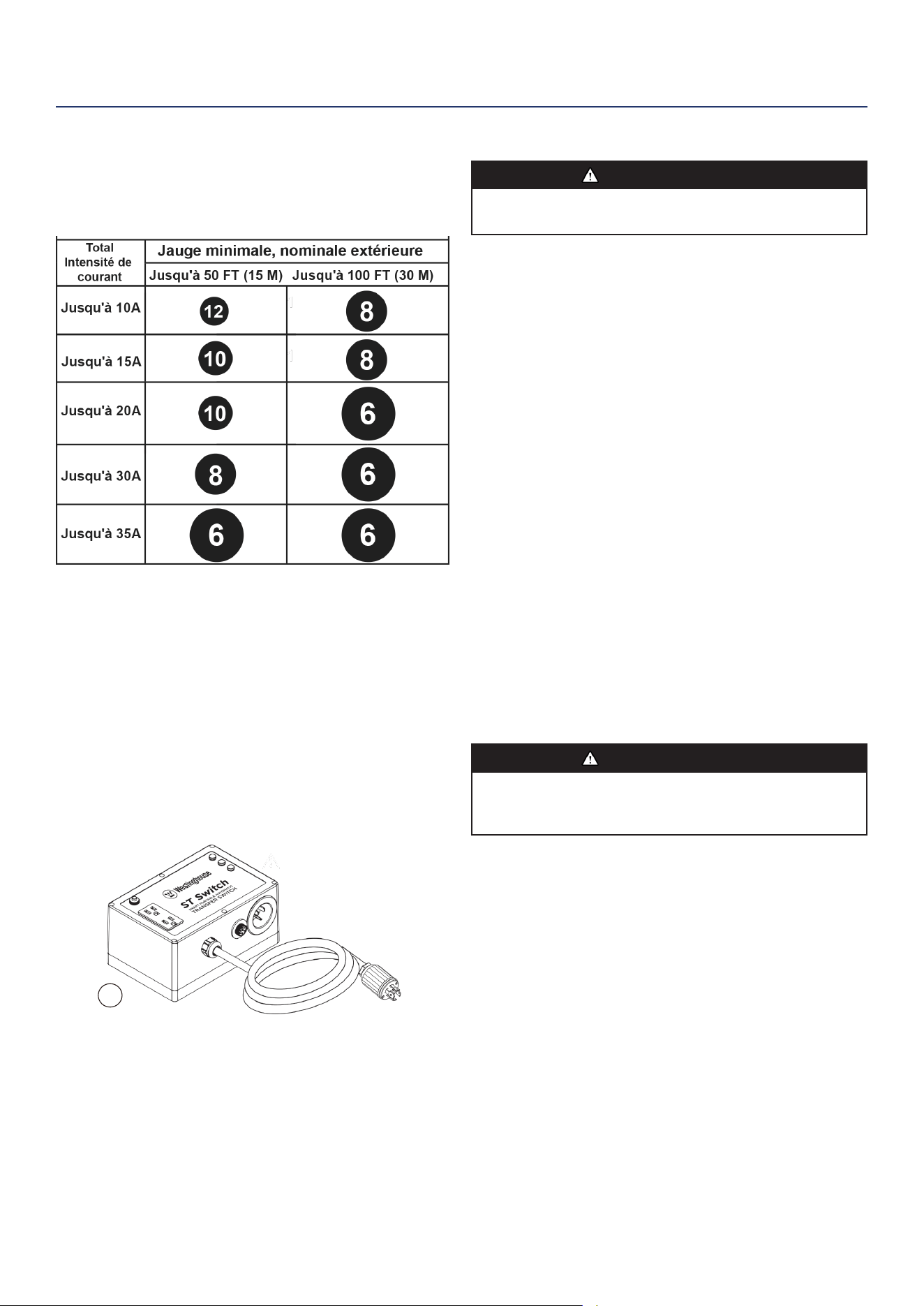

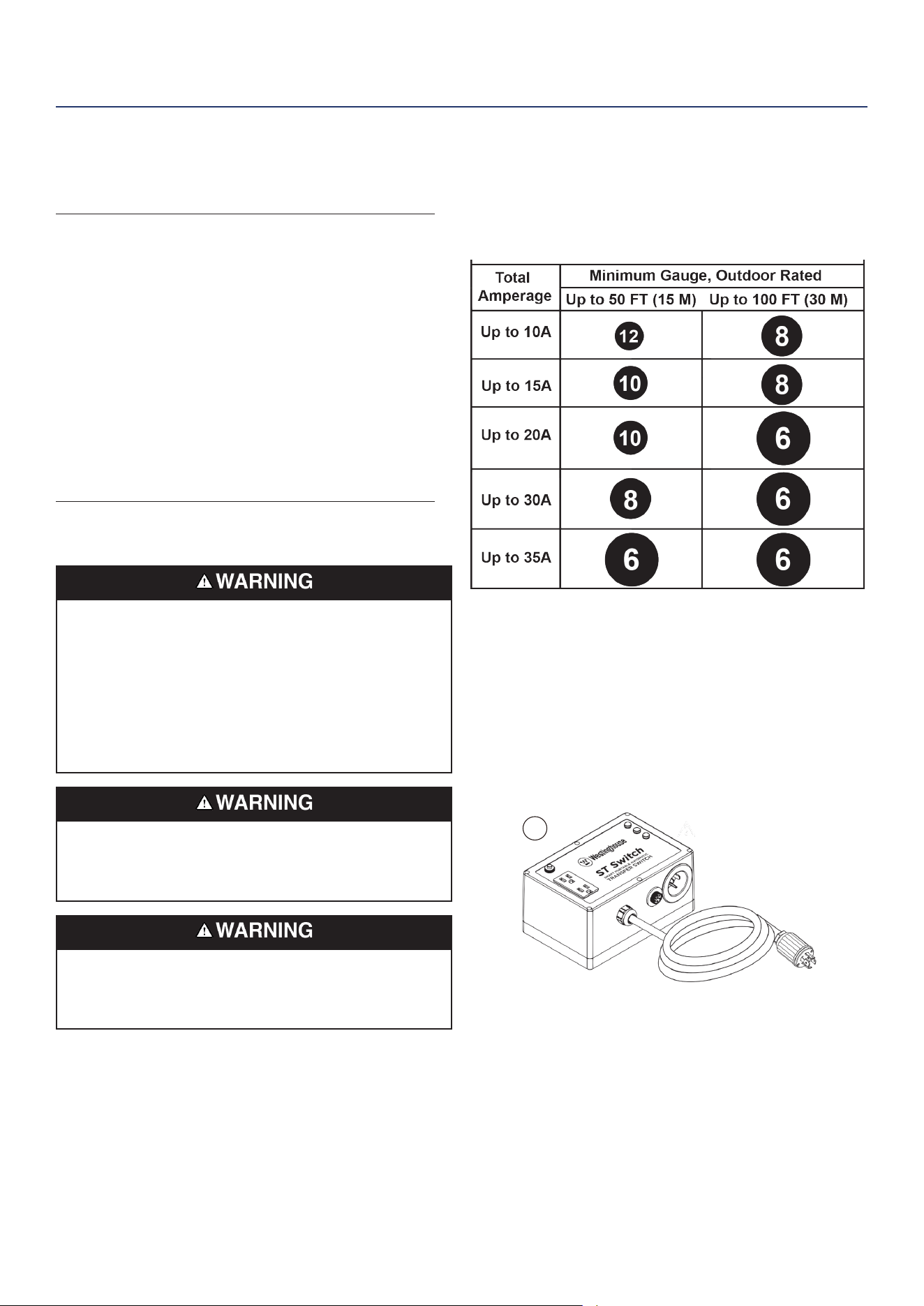

EXTENSION CORDS

............................................................18

ST SWITCH

............................................................................18

TRANSPORTING

................................................................... 19

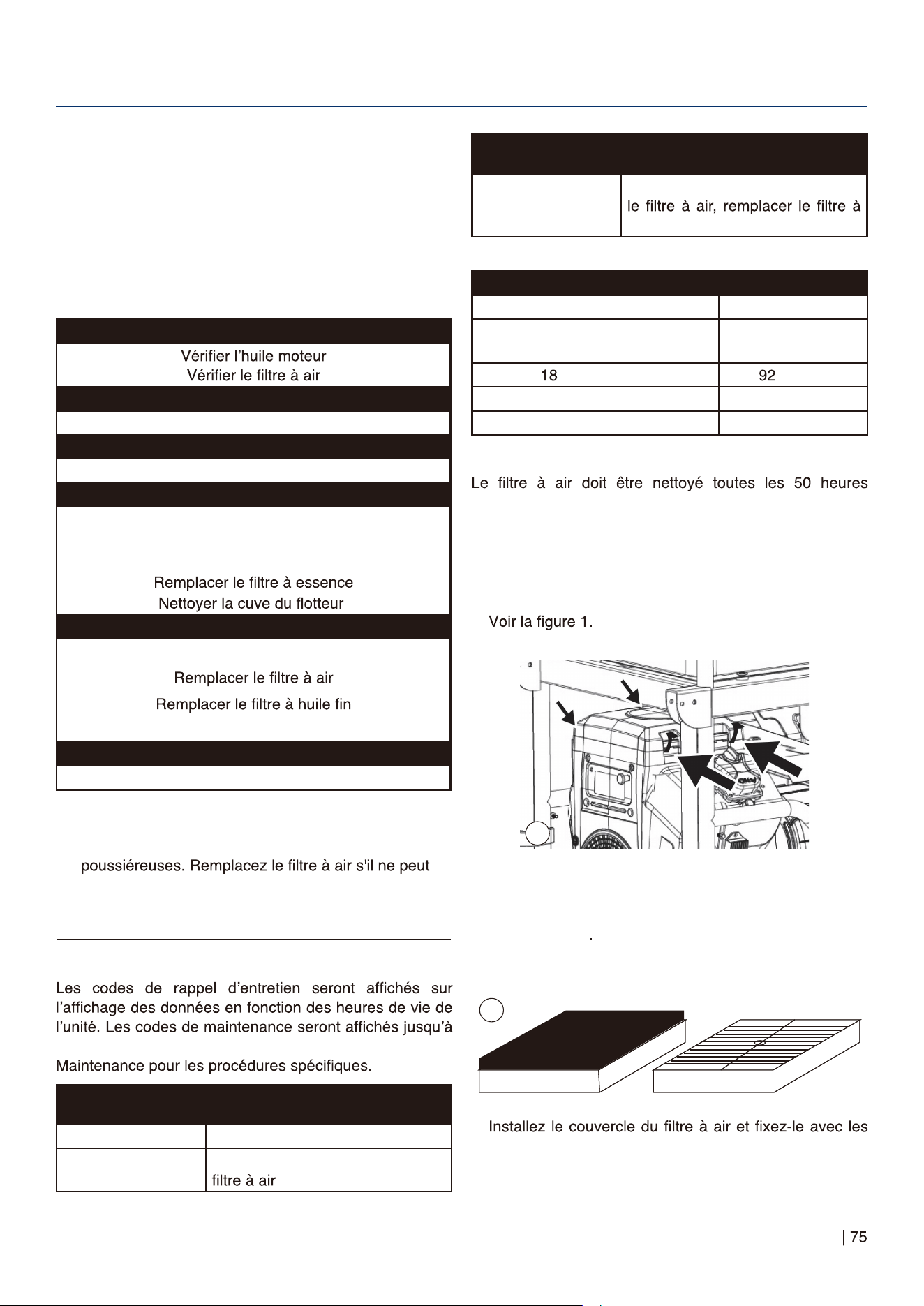

MAINTENANCE SCHEDULE

................................................20

MAINTENANCE REPLACEMENT PARTS

............................20

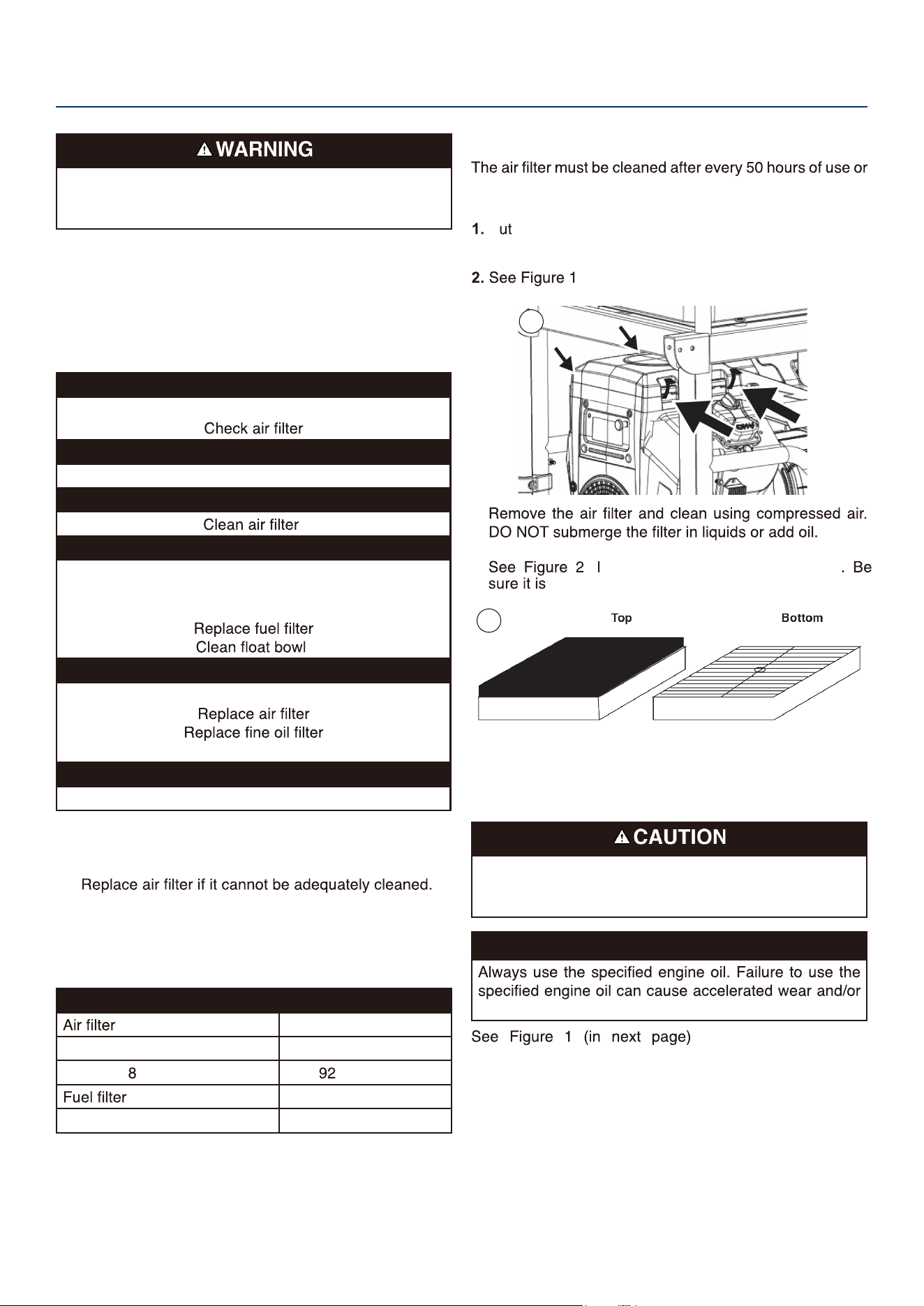

AIR FILTER MAINTENANCE

.................................................20

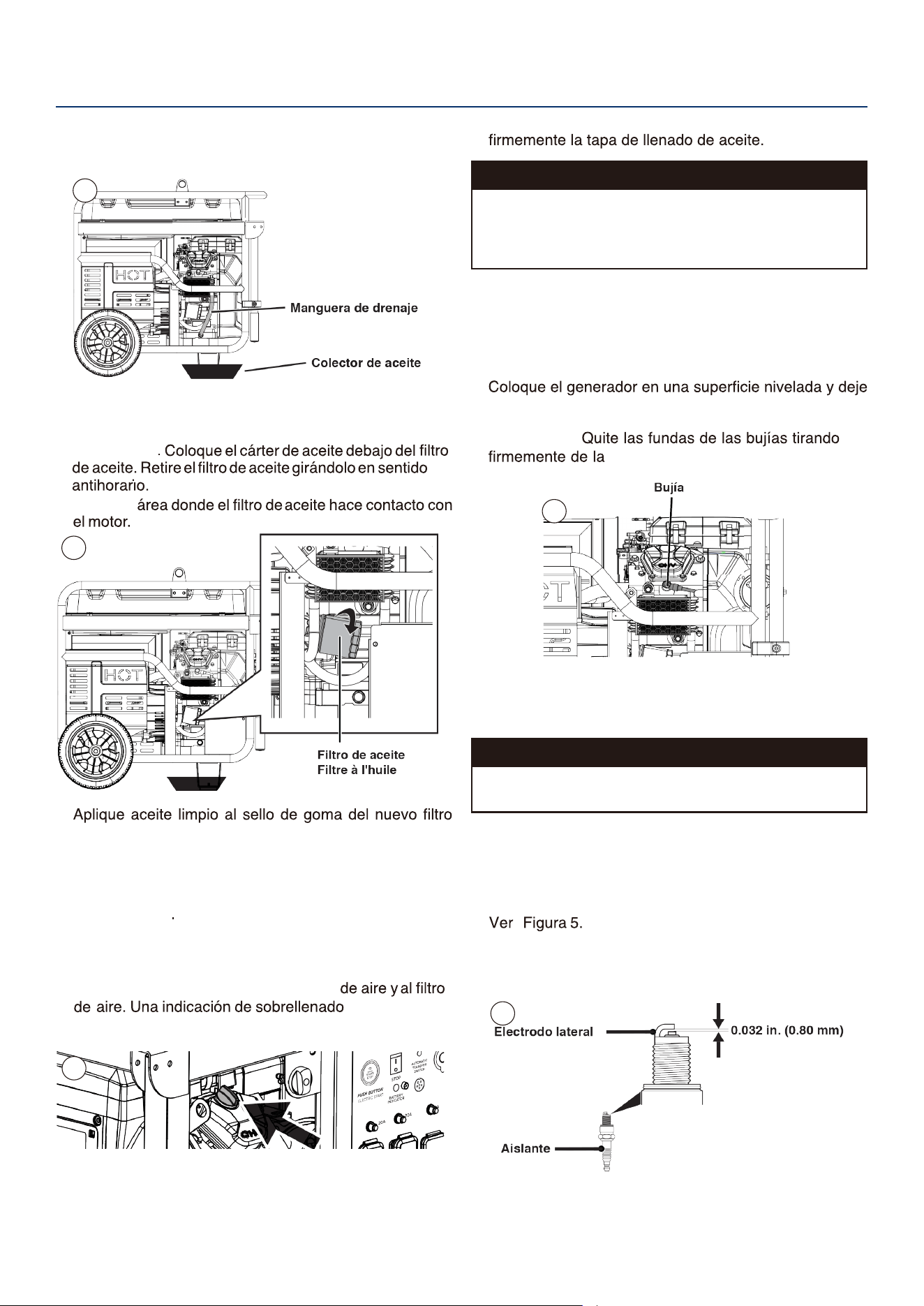

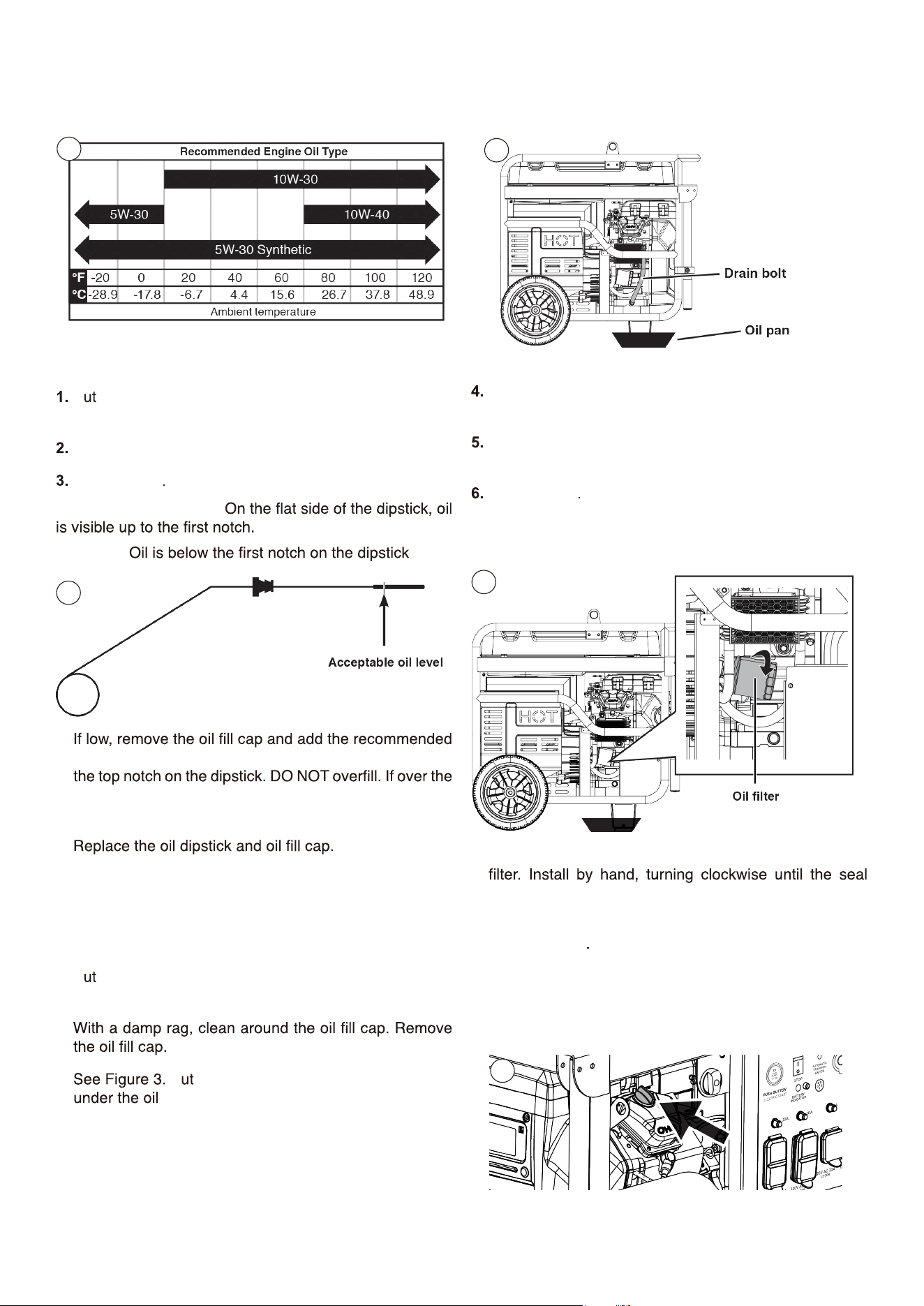

ENGINE OIL CHANGE

..........................................................21

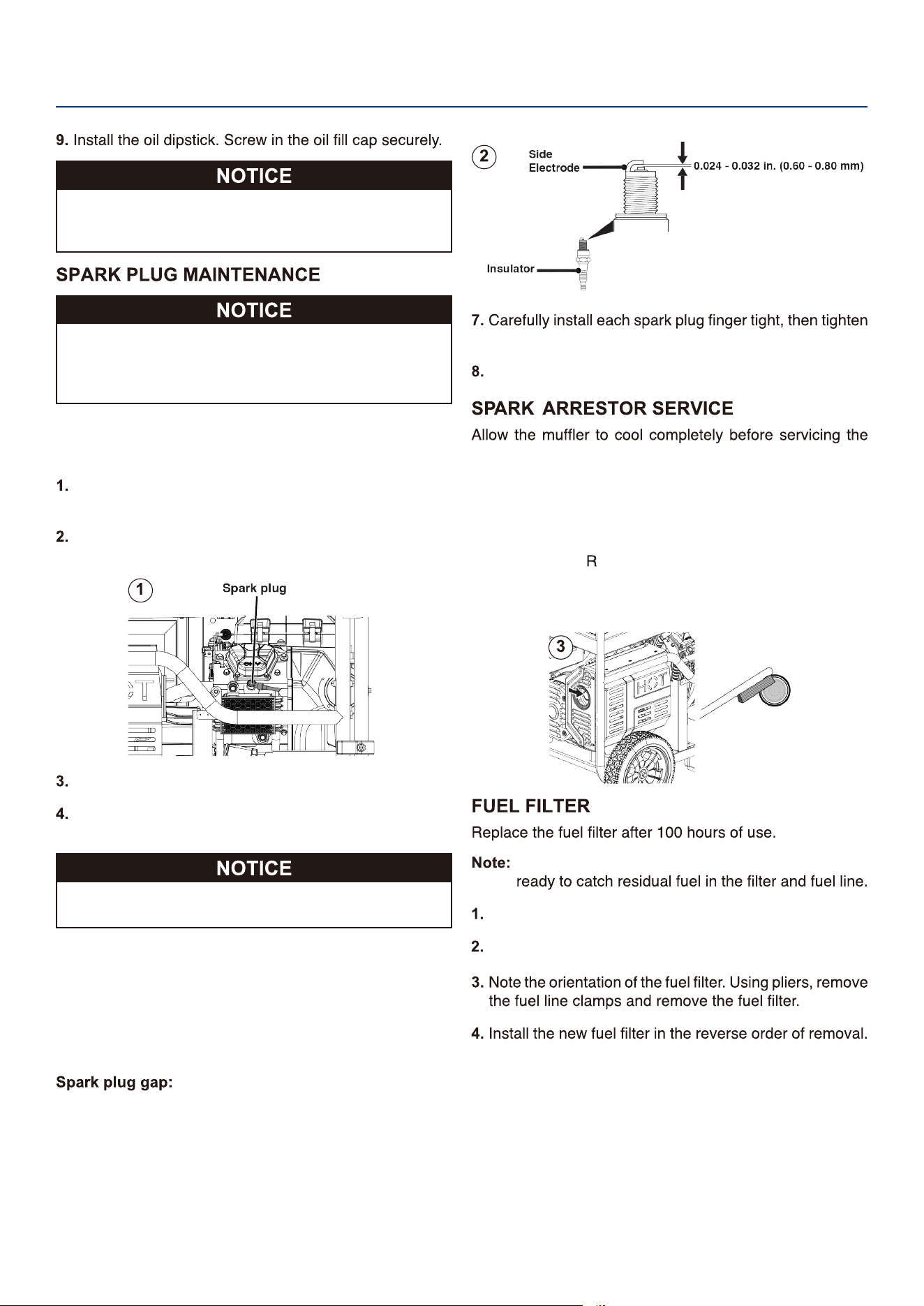

SPARK PLUG MAINTENANCE

.............................................22

SPARK ARRESTOR SERVICE

.............................................. 22

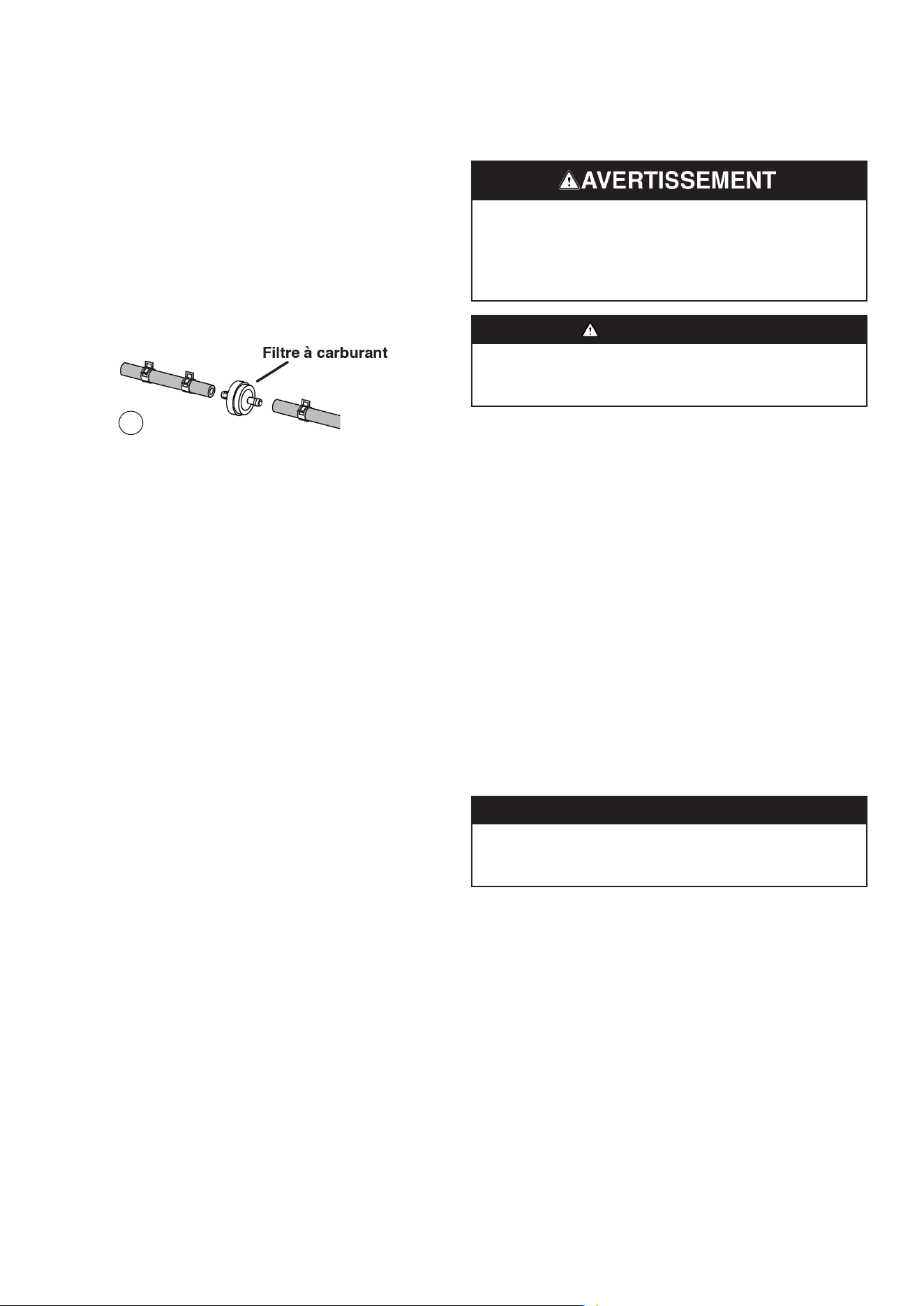

FUEL FILTER

.........................................................................22

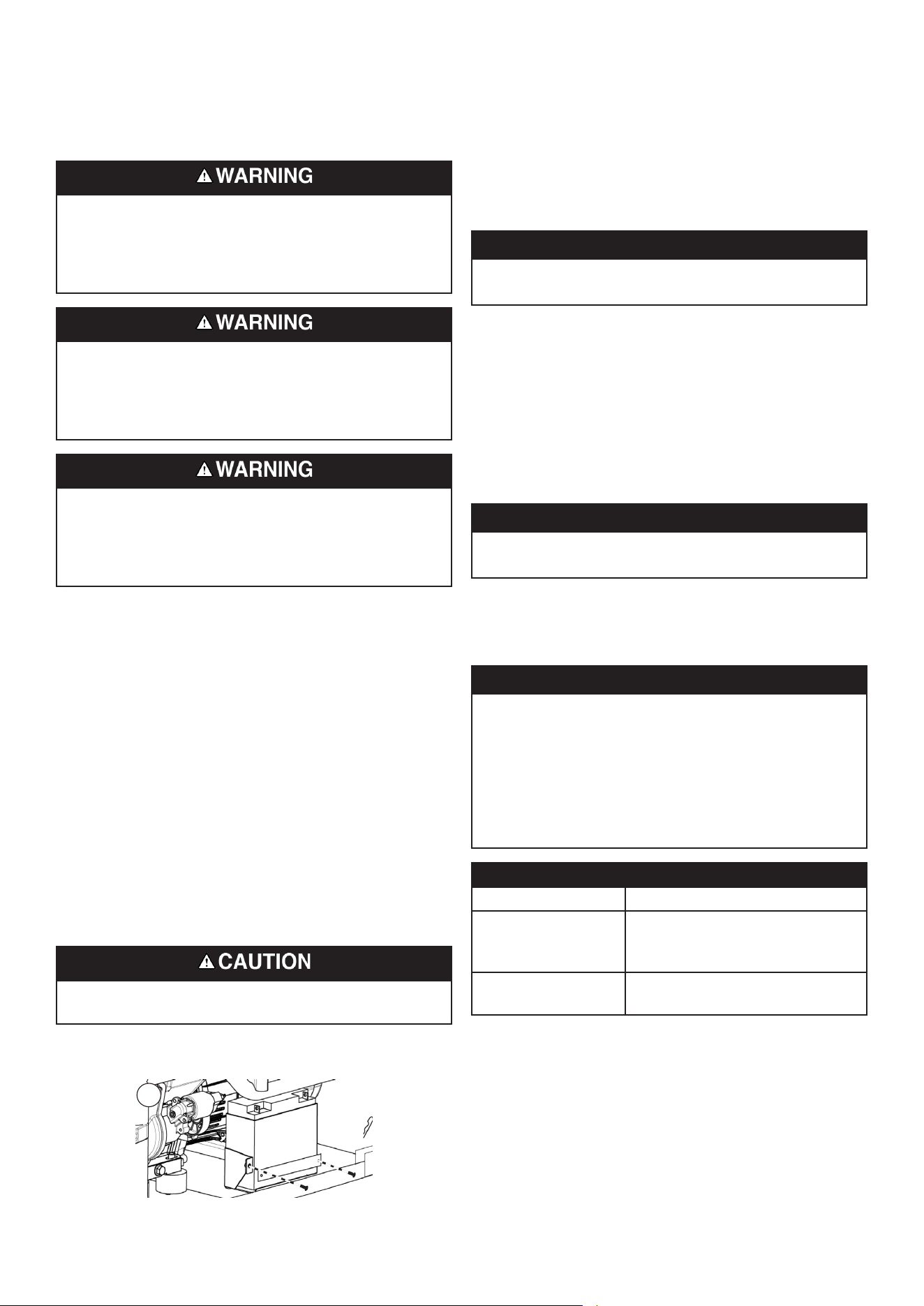

BATTERY MAINTENANCE

.................................................... 23

BATTERY REPLACEMENT

...................................................23

STORAGE

.............................................................................. 23

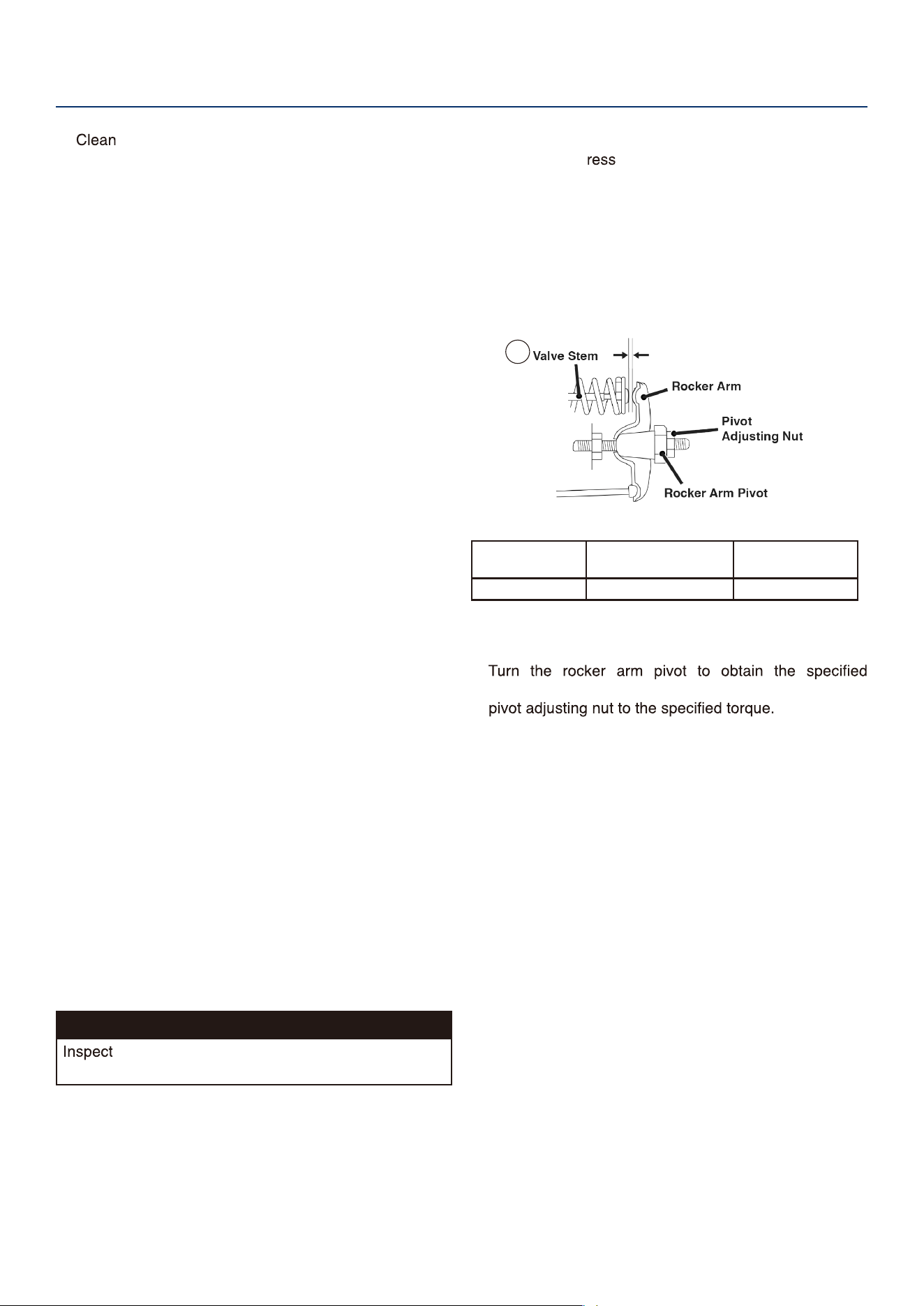

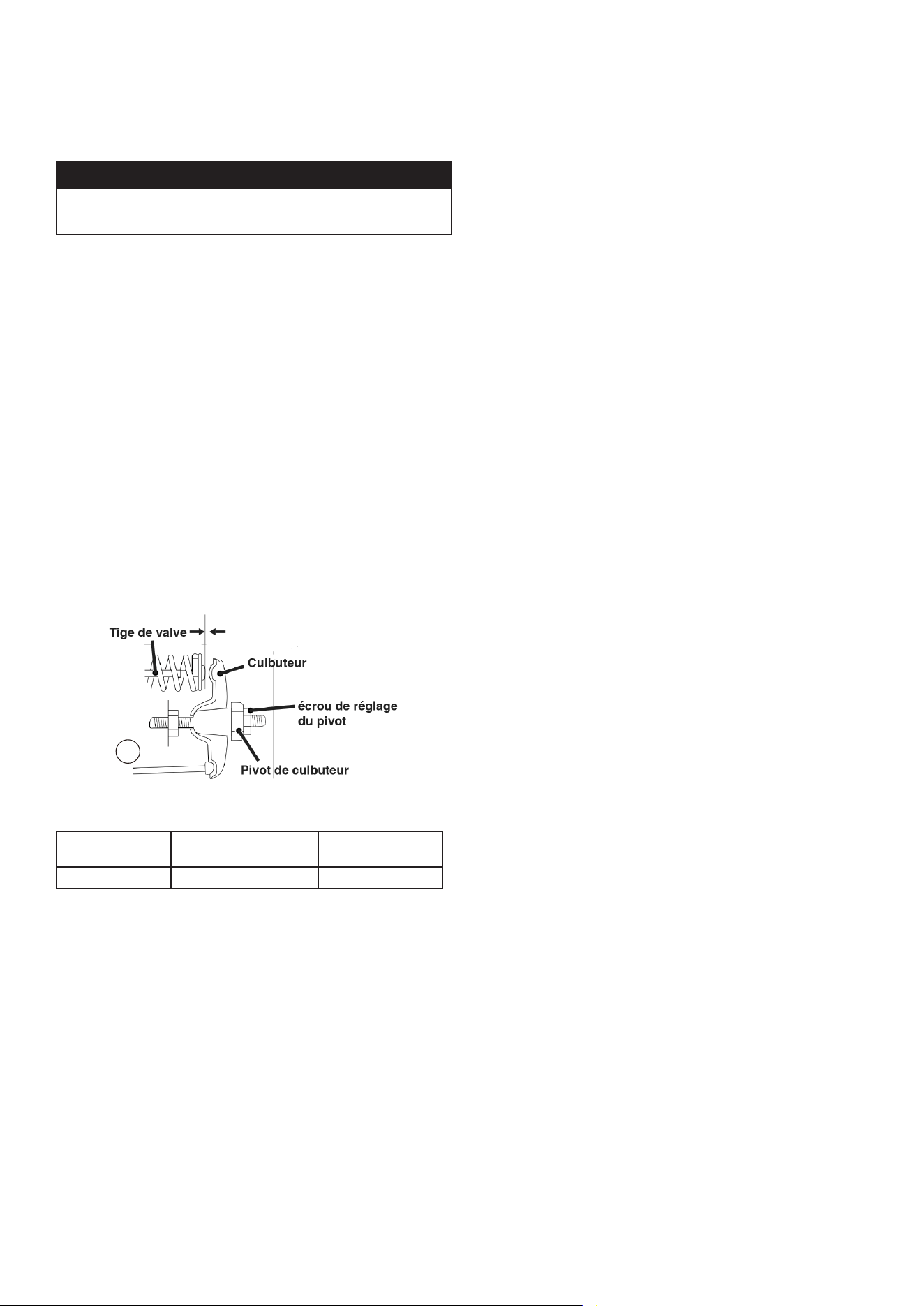

VALVE CLEARANCE

.............................................................24

TROUBLESHOOTING

...........................................................25

SCHEMATICS

SCHEMATICS ........................................................................

ESPAÑOL .............................................................................

FRANÇAIS ...........................................................................

| 3

INTRODUCTION

Specification

Running Watts: 14,500

Peak Watts: 18,000

Rated Voltage: 120 / 240V

Rated frequency: 60 Hz @ 3600 RPM

Phase: Single phase

Total Harmonic

Distortion:

≤ 5%

Engine Displacement: 713 cc

Starting Type:

Recoil, Electric Start,

Remote

Fuel Capacity: 10.5 Gallons (40 Liter)

Fuel Type:

Unleaded gasoline

87–93 octane*

Oil Capacity: 1.7 US Quart (1.6 Liter)

Oil Type: SAE 10W-30

Spark Plug: 97108 (F7TC)

Spark Plug Gap:

0.024 – 0.032 in.

(0.60 – 0.80 mm)

Valve Intake

Clearance:

0.0031 – 0.0047 in.

(0.08 – 0.12 mm)

Valve Exhaust

Clearance:

0.0051 – 0.0067 in.

(0.13 – 0.17 mm)

AC Grounding System: Bonded to frame

Voltage Regulator: AVR

Alternator Type: Brushed

Maximum Ambient

Temperature:

104°F (40°C)

Certifications

• EPA

*Ethanol content of 10% or less. DO NOT use E15 or E85.

UPDATES

The latest User Manual for the Westinghouse

generator can be found under our support tab.

https://westinghouseoutdoorpower.com/pages/

manuals

Or scan the following QR code with a smartphone

camera to be directed to the link.

NOTICE

This product is designed and rated for continuous

operation at ambient temperatures up to 104°F (40°C).

If needed, this product can be operated at temperatures

ranging from 5°F (15°C)–122°F (50°C) for short periods.

If the product is exposed to temperatures outside of this

range during storage, it should be brought back within

this range before operation. This product must always

be operated outdoors in a well-ventilated area and far

away from doors, windows, and other vents.

Maximum wattage and current are subject to and

limited by such factors as fuel BTU content, ambient

temperature, altitude, engine conditions, etc. Maximum

power decreases about 3.5% for each 1,000 feet above

sea level, and will also decrease about 1% for each 10°F

(6°C) above 60°F (16°C) ambient temperature.

PRODUCT REGISTRATION

For trouble-free warranty coverage, it is important

to register the Westinghouse generator.

• Completing and mailing the product registration card

included in the carton.

• Registering the product online at:

https://westinghouseoutdoorpower.com/pages/

warranty-registration

• Scan the following QR code with a smartphone

camera to be directed to the mobile registration link.

• Sending the following product information to:

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

For Your Records

Date of Purchase:

Model Number:

Serial Number:

Place of Purchase:

IMPORTANT: Keep the purchase receipt for trouble-free

warranty coverage.

4 |

SAFETY

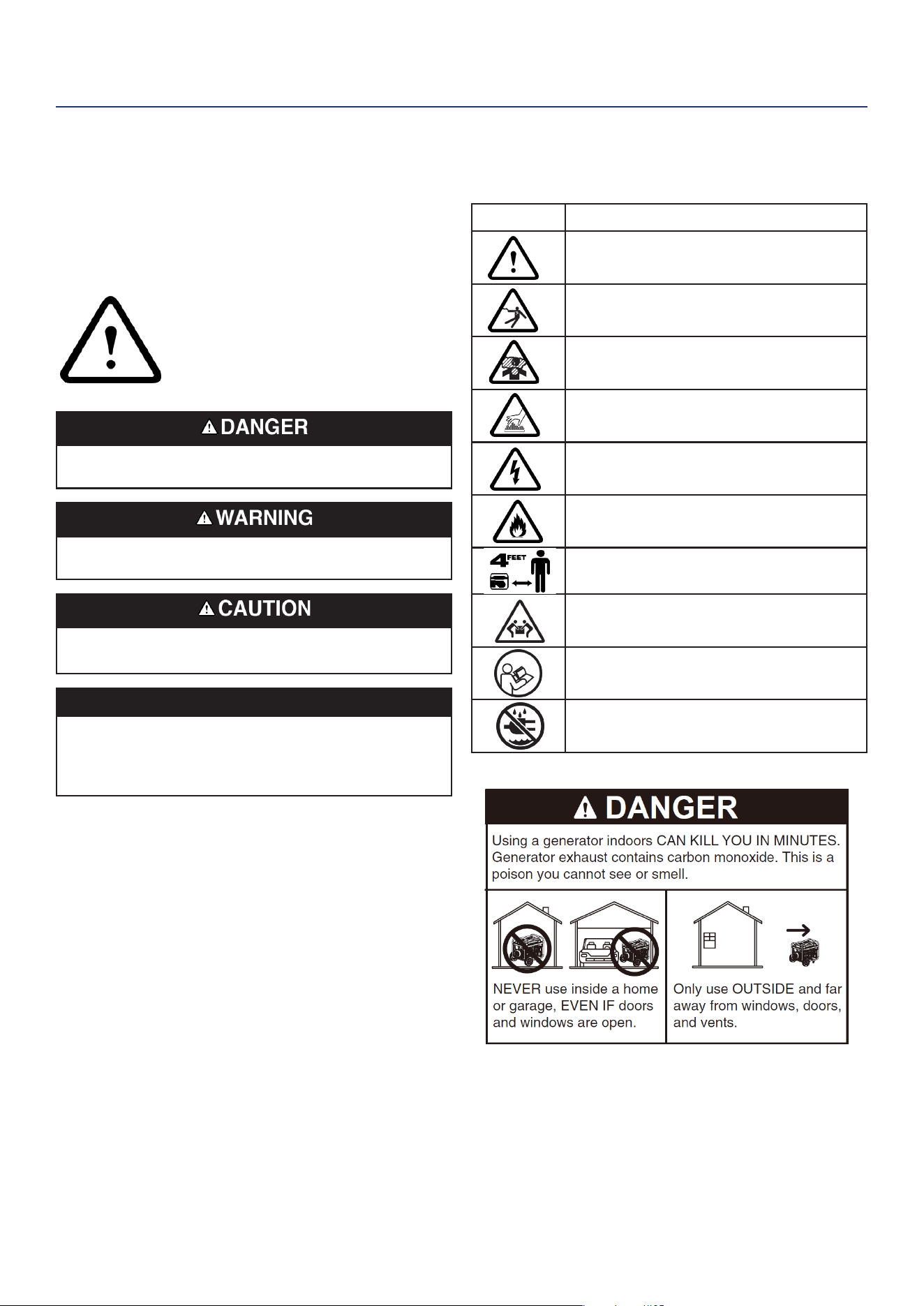

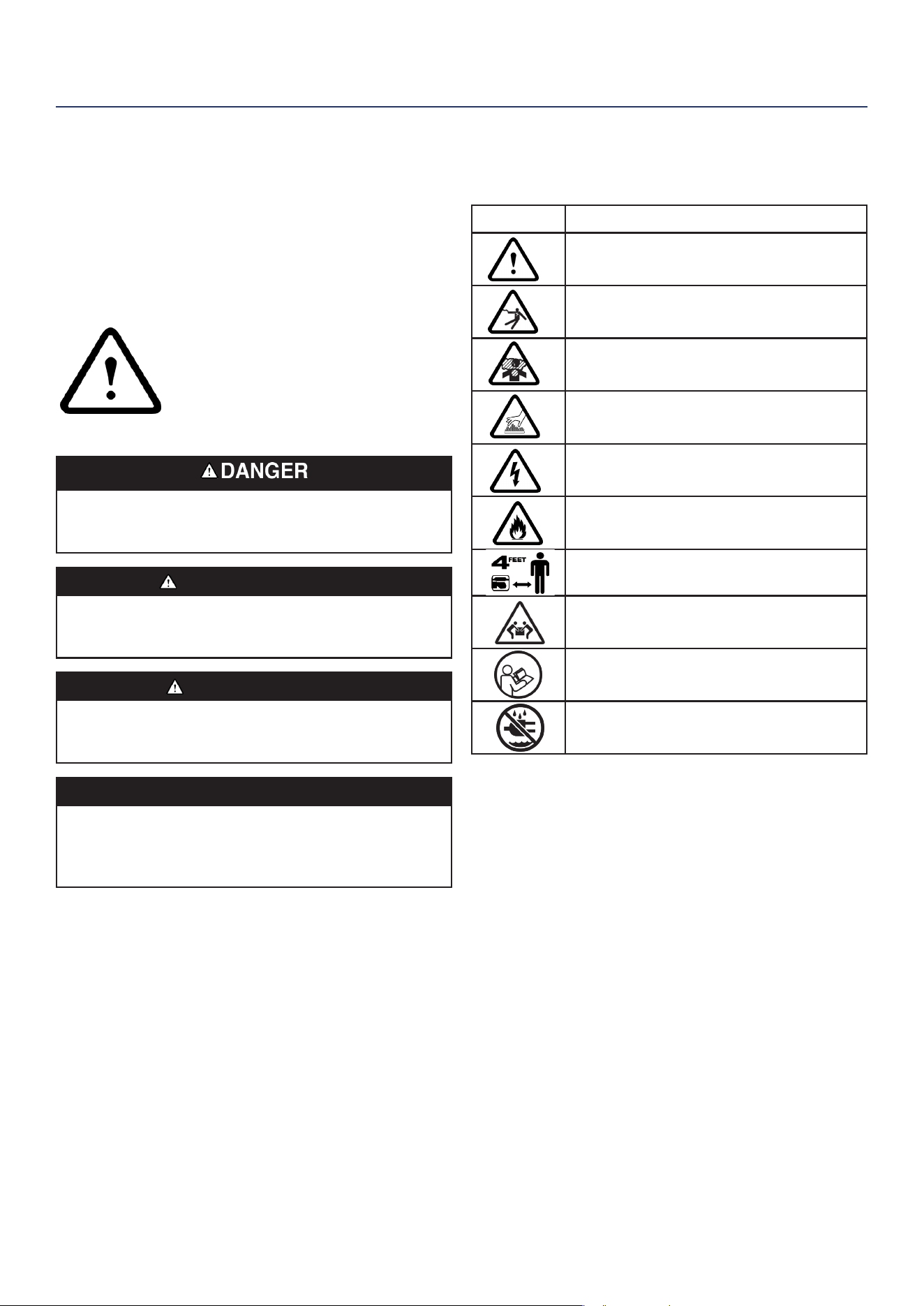

SAFETY DEFINITIONS

The words DANGER, WARNING, CAUTION,

and NOTICE are used throughout this manual to

highlight important information. Be sure that the

meanings of this safety information is known to all who

operate, perform maintenance on, or are near the

generator.

This safety alert symbol appears with

most safety statements. It means

attention, be alert, your safety is

involved! Please read and abide by

the message that follows the safety

alert symbol.

Indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

NOTICE

Indicates a situation which can cause damage

to the generator, personal property, and/or the

environment, or cause the equipment to operate

improperly.

Note: Indicates a procedure, practice or condition

that should be followed for the generator to function

in the manner intended.

SAFETY SYMBOLS

Follow all safety information contained in this manual

and on the generator.

Symbol Description

Safety Alert Symbol

Electrocution Hazard

Asphyxiation Hazard

Burn Hazard. Do not touch hot surfaces.

Electrical Shock Hazard

Fire Hazard

Maintain Safe Distance

Lifting Hazard

Read the user manual

Do Not Operate in Wet Conditions

| 5

SAFETY

SAFETY INSTRUCTIONS

NOTICE

Install battery-powered carbon monoxide detectors or

plug-in carbon monoxide detectors with battery back-up

in living areas.

Fire and electrocution hazard. Do not connect to

a building’s electrical system unless the generator

and transfer switch have been properly installed and

the electrical output has been veried by a qualied

electrician. The connection must isolate the generator

power from utility power and must comply with all

applicable laws and electrical codes.

Electrocution hazard. Never use the generator in a

location that is wet or damp. Never expose the generator

to rain, snow, water spray, or standing water while in

use. Protect the generator from all hazardous weather

conditions. Moisture or ice can cause a short circuit or

other malfunction in the electrical circuit.

6 |

SAFETY

GENERAL SAFETY PRECAUTIONS

• Never use the generator to power medical support

equipment.

• Do not operate the generator when tired or under

the influence of drugs, alcohol, or medication.

• Do not use the generator with electrical cords that

are worn, frayed, bare, or otherwise damaged.

• All electrical tools and appliances operated from this

generator must be properly grounded by use of a third

wire or be double-insulated.

• When this generator is used to supply a building wiring

system, the generator must be installed by a qualified

electrician and connected to a transfer switch as a

separately derived system in accordance with NFPA 70,

National Electrical Code.

• If feeling sick, dizzy, or weak while using the

generator, move to fresh air IMMEDIATELY. See a

doctor. This may be carbon monoxide poisoning.

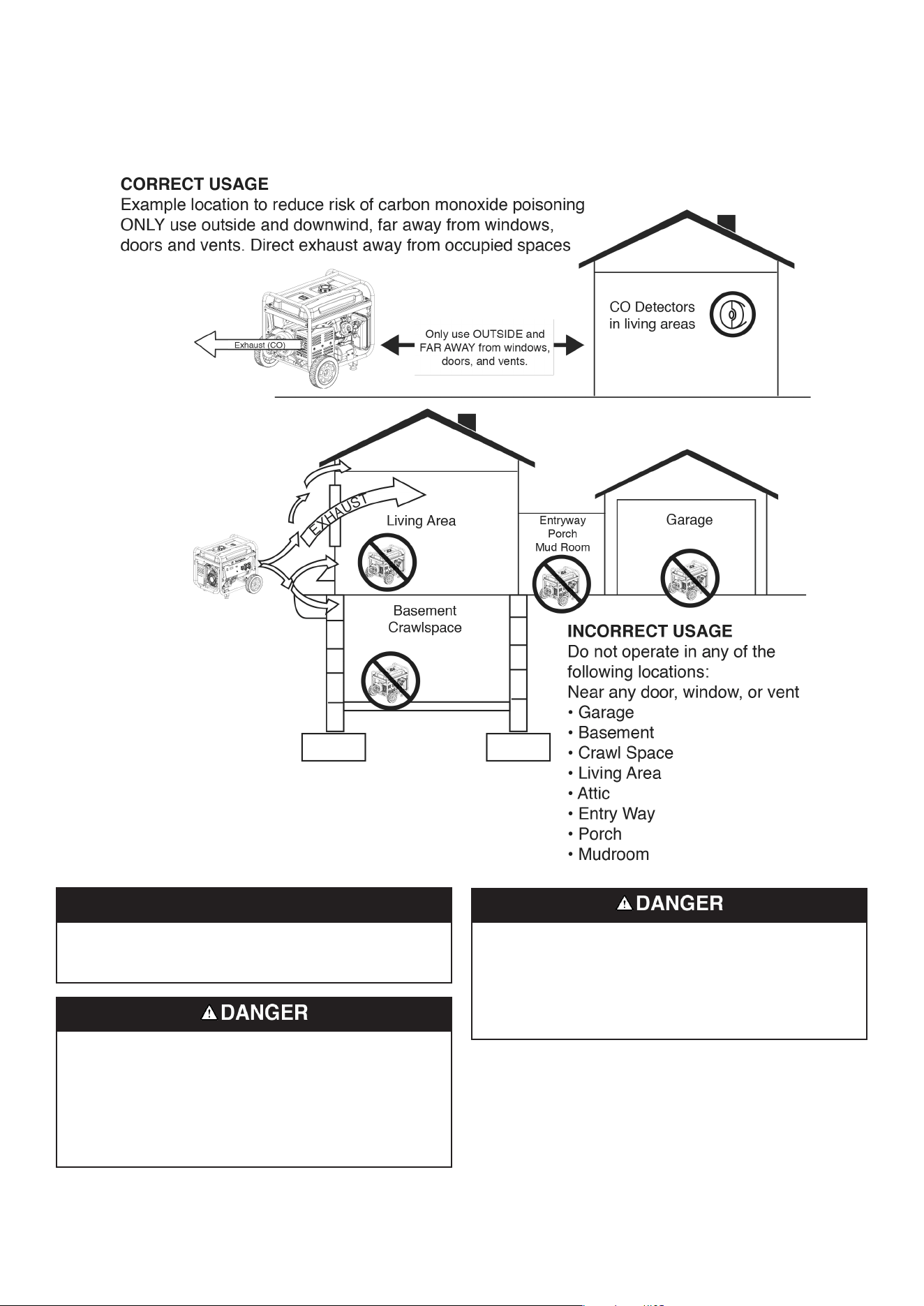

• Only use the generator OUTSIDE and far away from

windows, doors, and vents as recommended by the

US Department of Health and Human Services

Centers for Disease Control and Prevention. Specific

homes and/or wind conditions may require additional

distance.

• While operating and storing, keep at least five feet

of clearance on all sides of the generator, including

overhead. Allow the generator to cool a minimum of 30

minutes before storage. Heat created by the muffler and

exhaust gases could be hot enough to cause serious

burns and/or ignite combustible objects.

•

Do not touch the muffler or engine. They are very HOT

and will cause severe burns. Do not put body parts or

any flammable or combustible materials in the direct

path of the exhaust.

Always remove any tools, or other service equipment

used during maintenance, away from the generator

before operating.

• Avoid skin contact with engine oil or gasoline. Wear

protective clothing and equipment. Wash all exposed

skin with soap and water.

FUEL SAFETY

• Store fuel in a container approved for gasoline.

• Do not smoke when filling the generator with gasoline.

• Do not allow the gas tank to overflow when filling.

• Turn off the engine and allow it to cool for two

minutes before adding gasoline or oil to the generator.

• Never remove the fuel cap when the generator is

running. Turn off the engine and allow the unit to cool

for at least two minutes. Remove the fuel cap slowly

to release pressure, keep fuel from escaping around

the cap, and to avoid the heat from the muffler igniting

fuel vapors. Tighten the fuel cap securely after

refueling.

• Clean any spilled fuel from the unit.

• Never attempt to burn off spilled fuel.

• Never overfill the fuel tank. Leave room for fuel to

expand. Overfilling the fuel tank can result in a sudden

overflow of gasoline and result in spilled gasoline

coming in contact with HOT surfaces.

• Spilled fuel can ignite. If fuel is spilled on the generator,

clean any spills immediately. Dispose of rag properly.

Allow the area of spilled fuel to dry before operating

the generator.

• Wear eye protection while refueling.

• Never use gasoline as a cleaning agent.

• Store any containers containing gasoline in a well-

ventilated area, away from any combustibles or source

of ignition.

GASOLINE AND GASOLINE VAPOR (GAS)

Fire and explosion hazard. Gasoline and LPG/propane

are highly explosive and ammable and can cause

severe burns or death.

• In case of a gas re, do not attempt to extinguish

the ame if the fuel tank valve is in the ON position.

Introducing an extinguisher to a generator with an open

fuel valve could create an explosion hazard.

• Gas has a distinctive odor, this will help detect potential

leaks quickly.

• Gas vapors can cause a re if ignited.

• Gasoline is a skin irritant and needs to be cleaned up

immediately if it comes in contact with the skin.

| 7

SAFETY

SAFETY LABELS AND DECALS

8 |

COMPONENTS

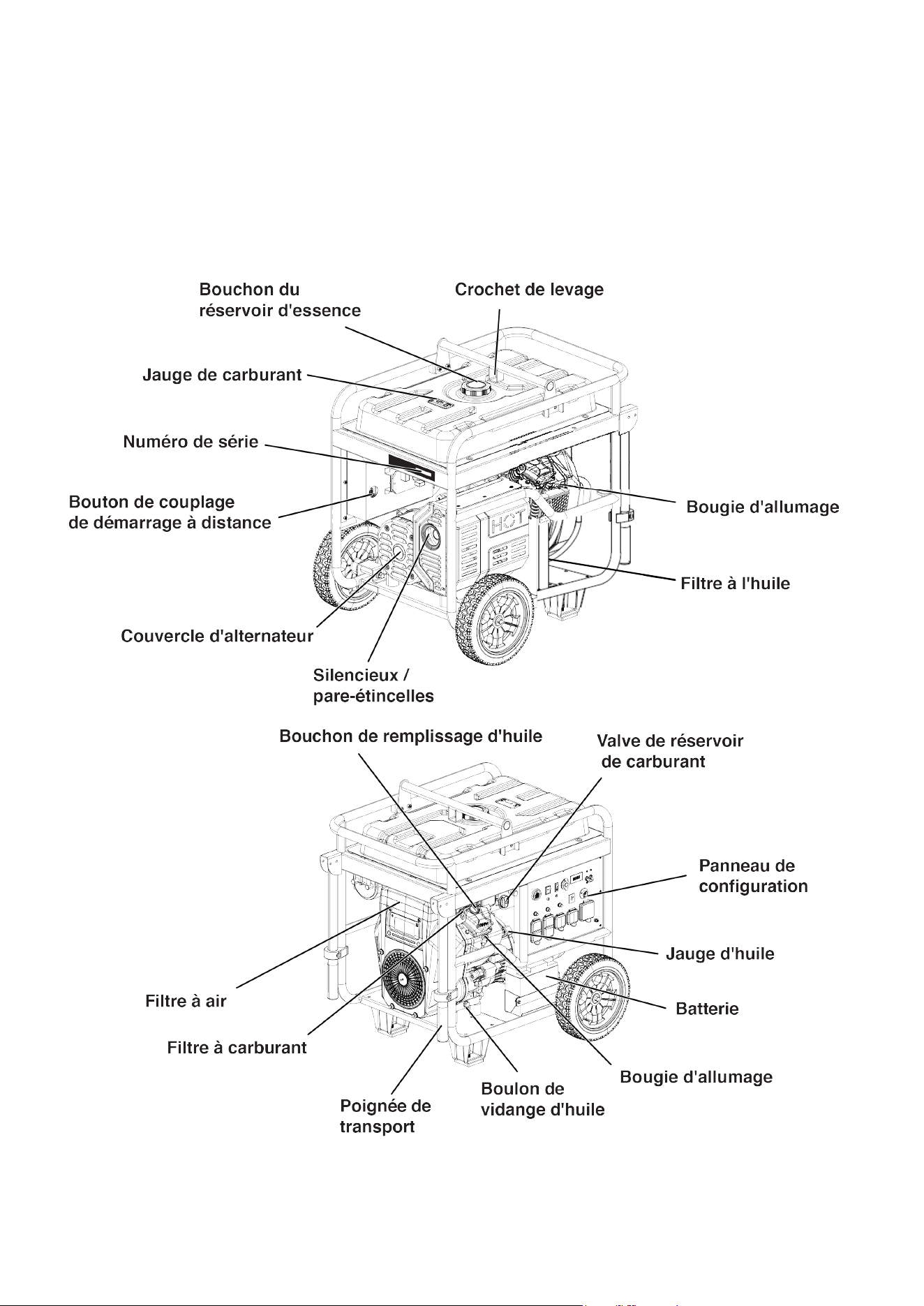

GENERATOR COMPONENTS

COMPONENTS

CONTROL PANEL COMPONENTS

| 9

1. Push-Button START/STOP: Press once to

automatically start the engine. Press again to stop

the engine.

2. Battery Switch: Turns the battery ON and OFF. Must

be ON before electric or remote start.

3. Battery Charging Port: Used to charge the battery

with the included battery charger.

4. Low Idle Switch: Low Idle minimizes fuel

consumption, noise, and engine wear by lowering

the engine RPM during intermittent use. See LOW

IDLE section for important use considerations.

5. USB Ports: Two-port 5V/2.1A USB outlet. Accepts

Type A USB plugs.

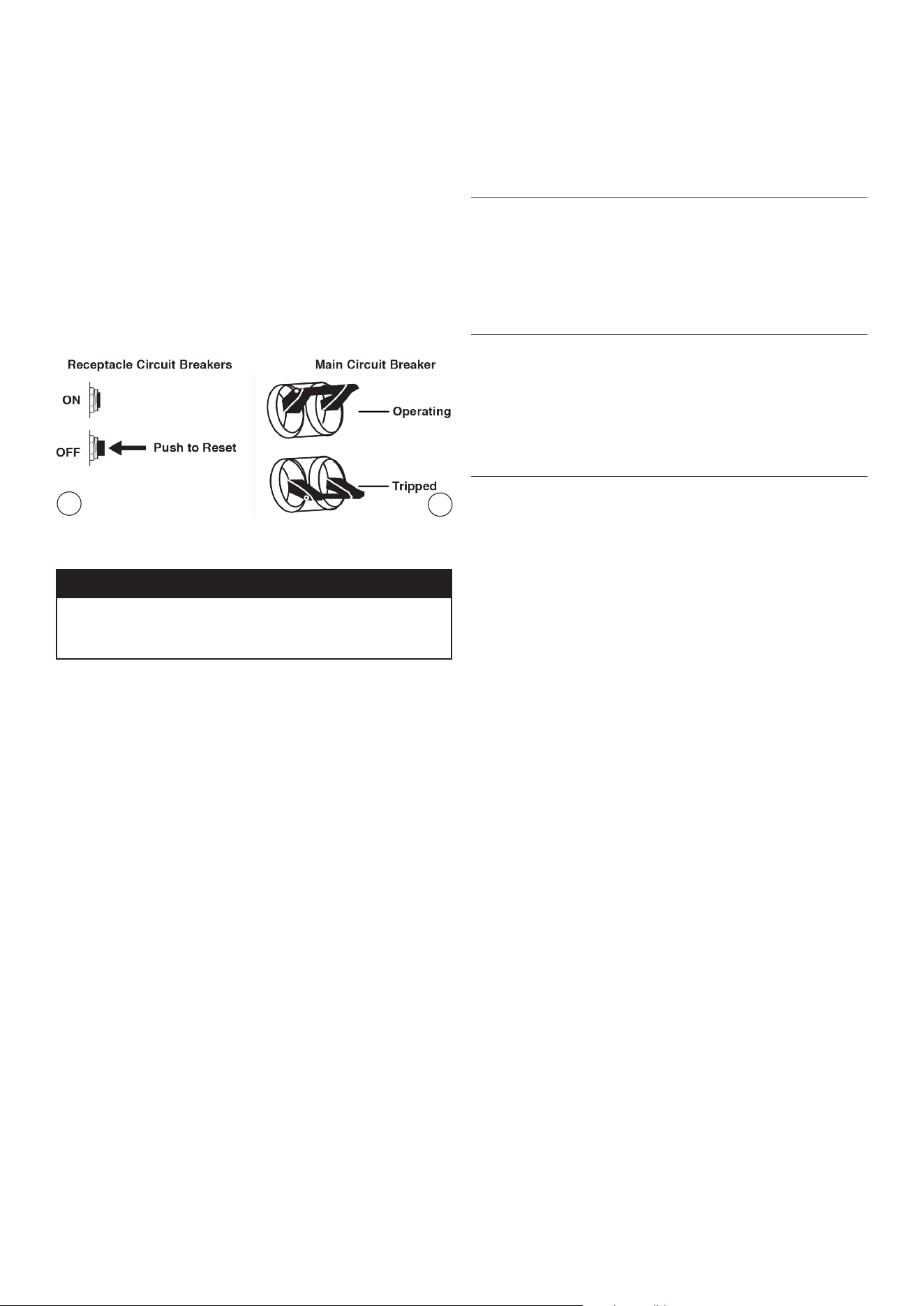

6. 30 Amp AC Circuit Breaker: Circuit breaker limits

the current that can be delivered through the NEMA

L14-30R receptacle to 30 amps.

7. Data Center: Displays voltage, frequency, total

hour meter, and run/maintenance timer.

8. Main Circuit Breaker: The main circuit breaker

controls total output of all outlets to protect the

generator from overload or short circuit.

9. Smart Switch Outlet: Connects the Westinghouse

ST Switch (sold separately) to the control panel.

10. Ground Terminal: The ground terminal is used to

externally ground

the generator.

11. 120/240-Volt AC, 50-Amp NEMA 14-50R

Receptacle: Receptacle can supply either 120V or

240V up to 50 amps.

12. 120/240-Volt AC, 30-Amp NEMA L14-30R

Receptacle: Receptacle can supply either 120V or

240V up to 30 amps.

13. 120-Volt AC, 30-Amp NEMA L5-30R Receptacle:

Receptacle can supply a maximum of 30 Amps.

14. 20 Amp AC Circuit Breakers: Circuit breakers

limit the current that can be delivered through

each NEMA 5-20R receptacle to 20 Amps.

15. 120-Volt AC, 20-Amp NEMA 5-20R GFCI

Receptacles: Each receptacle is capable of

carrying a maximum of 20 amps on a single

receptacle or a combination of both receptacles.

16. 30 Amp AC Circuit Breaker: Circuit breaker limits

the current that can be delivered through the NEMA

L5-30R receptacle to 30 amps.

17. Battery Indicator: Indicates that power is ON. Light

will remain illuminated while the unit is ON.

2 3 4 5 7 8

13 15

10 |

COMPONENTS

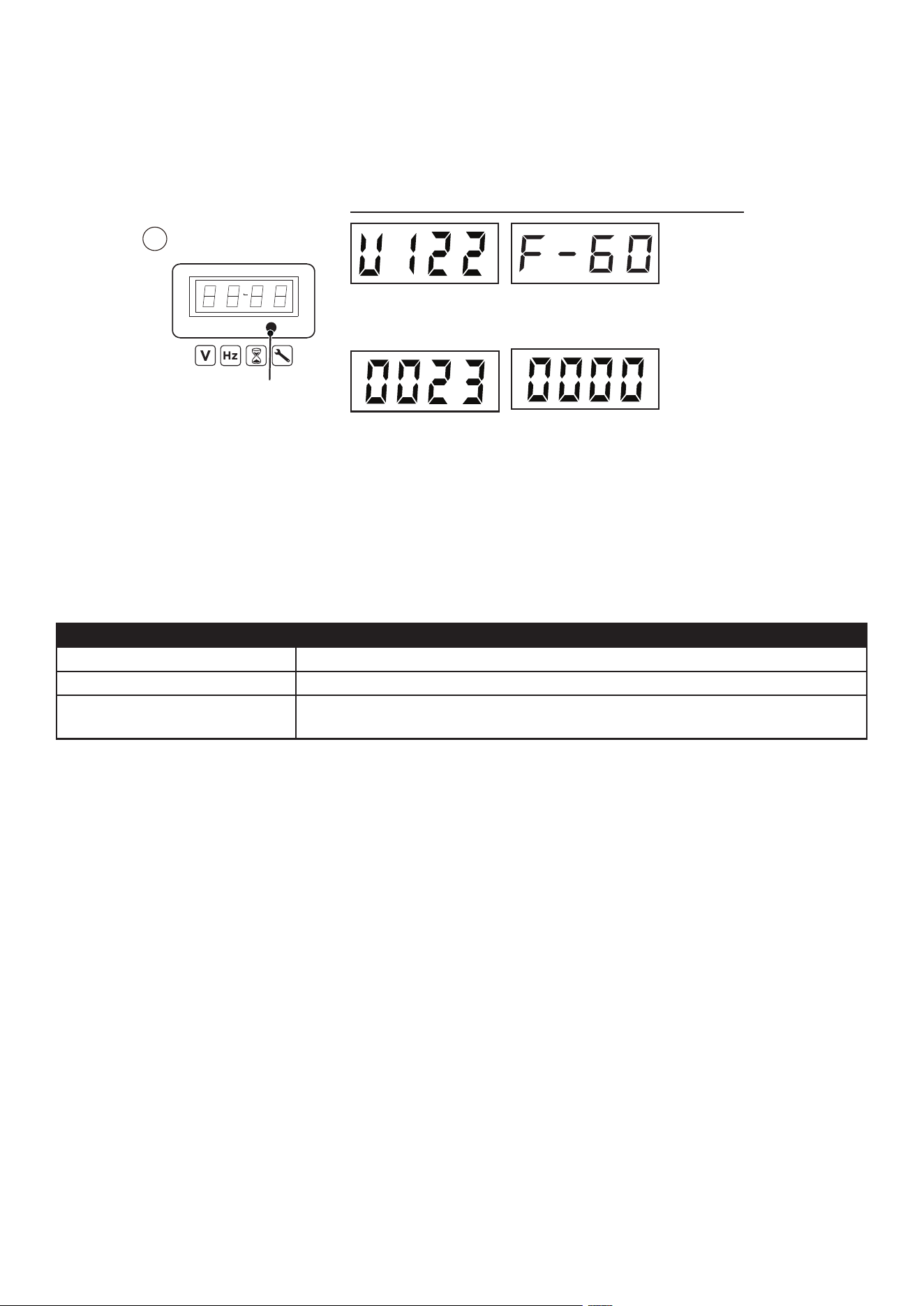

DATA CENTER

See Figure 1. Use the Mode button on the Data Center to switch between displays.

MAINTENANCE REMINDERS

Maintenance reminder codes will be shown on the Data Display based on unit lifetime hours. The maintenance codes

will be displayed until the unit is turned off. Refer to the Maintenance section for specic procedures.

Maintenance Code Required Maintenance

P25 Change engine oil/replace oil lter

P50 Change engine oil/replace oil lter, clean air lter

P100 Change engine oil/replace oil lter, clean air lter, replace fuel lter

| 11

ASSEMBLY

CARTON CONTENTS

Weight hazard. Always have assistance when lifting the

generator.

1. Carefully open the carton.

2. Remove and save the carton contents.

3. Remove and discard the packing tray.

4. Unfold the top of the plastic bag enclosing the generator.

5. Carefully cut the vertical corners of the carton to access

the generator.

6. Recycle or dispose of the packaging materials properly.

CARTON CONTENTS

• User manual

• Quick Start Guide/Maintenance Schedule

• Remote start key fob

• Bottle of SAE 10W-30 Oil

• Battery charger

• Spark plug socket wrench

• Oil funnel

• Assembly wrench

Wheel and lifting hook components

• Lifting hook (1)

• Flange bolt, M8 (4)

• Wheel (2)

• Axle pin (2)

• Washer(4)

• Cotter pin (4)

If any parts are missing, contact our service team at

[email protected] or call 1-855-944-3571.

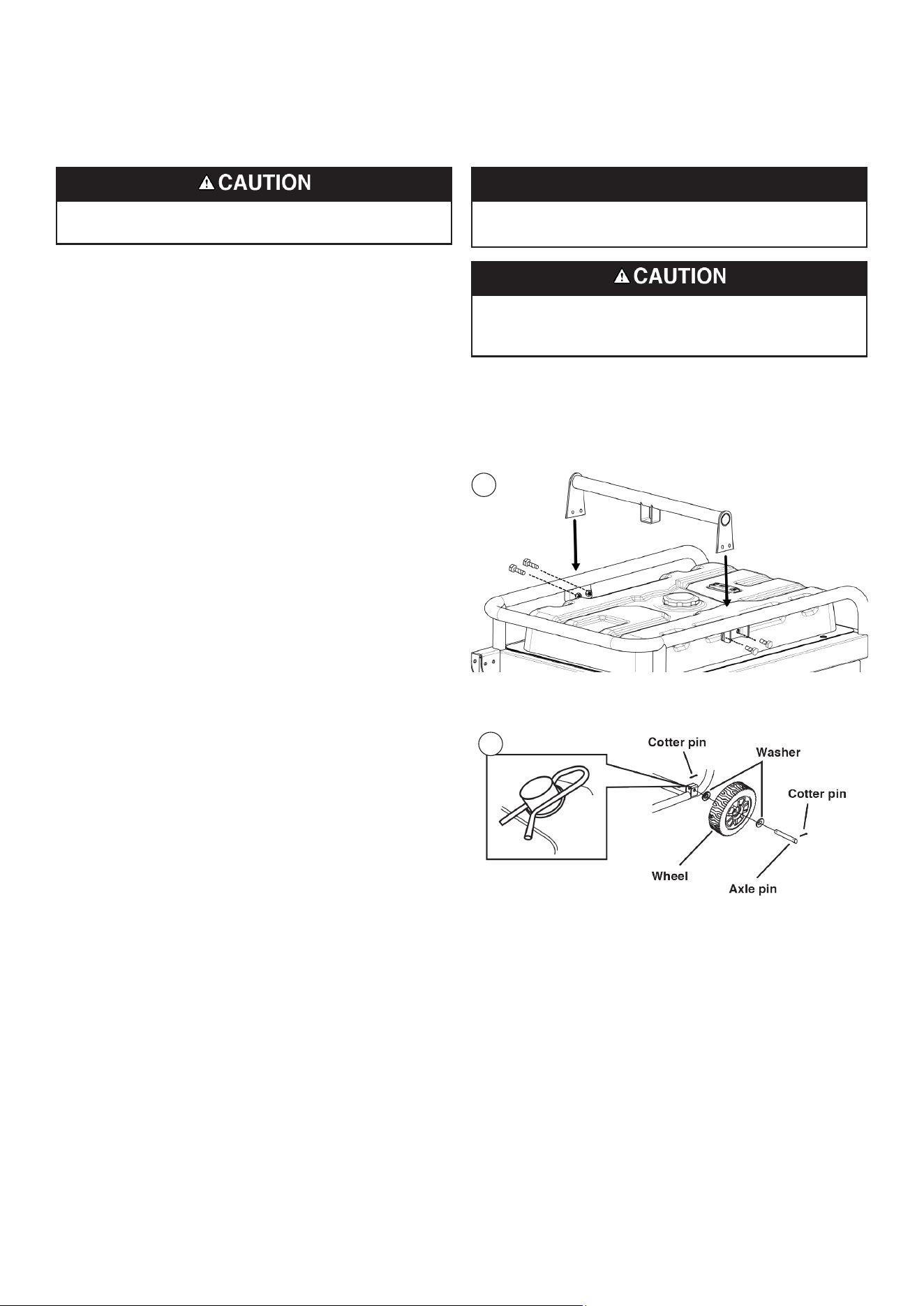

INSTALL WHEELS AND LIFTING BRACKET

NOTICE

Assembling the generator will require lifting the unit on

one side. Install the wheels before adding fuel or oil.

Lifting hazard. Use two people when installing the

wheels. Refer to LIFTING HOOK in the OPERATION

section.

1. Put the generator on a flat surface.

2. See Figure 1. Align the lifting hook bracket with the

mounting brackets on the top of the fuel tank. Secure

the lifting hook bracket with four M8 flange bolts.

3. See Figure 2. Use the lifting hook to raise the unit enough

Note: The wheels are only intended for hand transport.

The wheels are not suitable for towing the generator

on or off-road.

to install the wheels.

12 |

ASSEMBLY

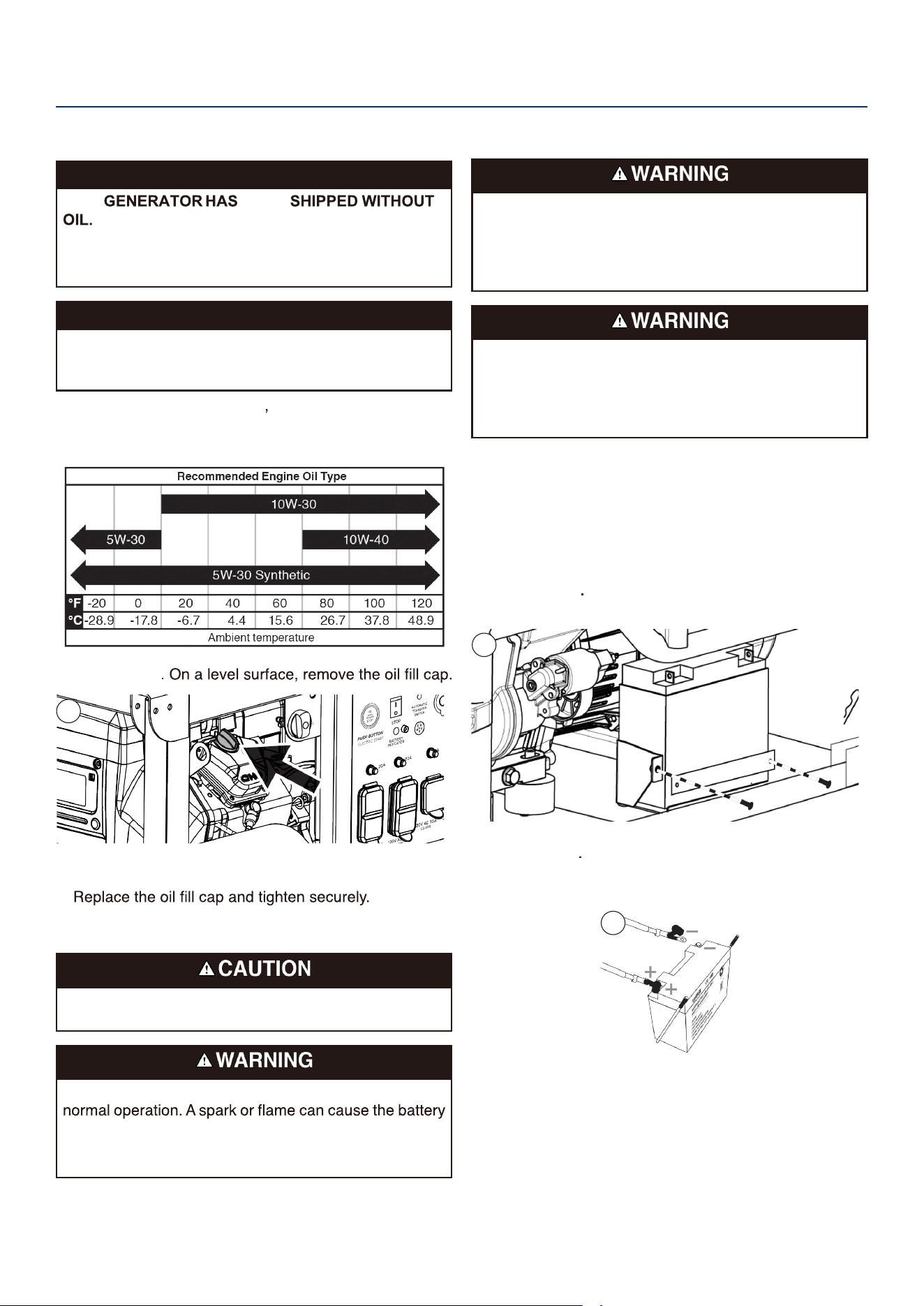

INITIAL OIL FILL

NOTICE

THIS BEEN

Do not attempt to crank or start engine before it has

been properly serviced with recommended oil. Failure to

add engine oil before starting the generator will result in

serious engine damage.

NOTICE

Use of 2-stroke/cycle oil or other unapproved oil types

can cause severe engine damage that is not covered

under warranty.

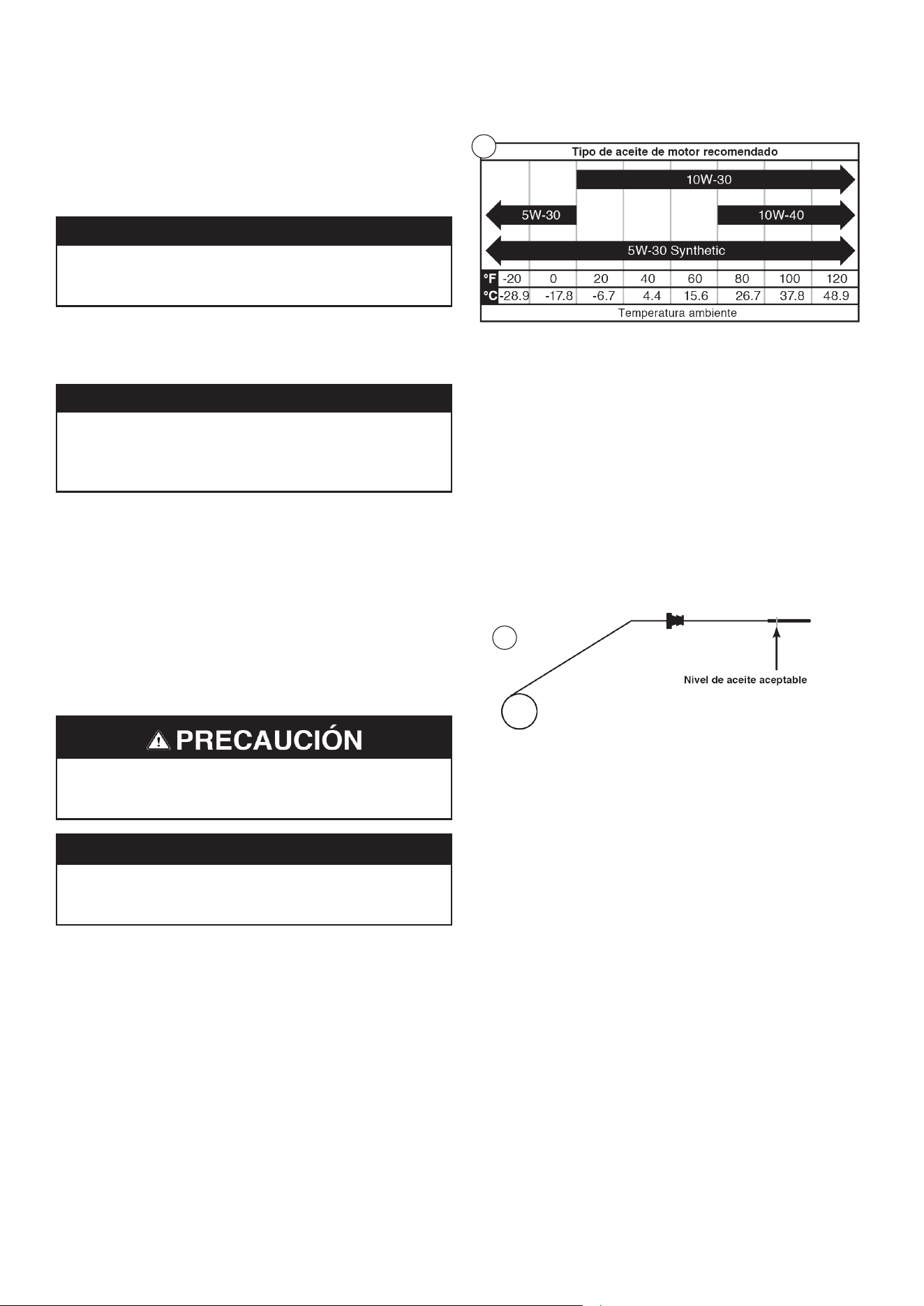

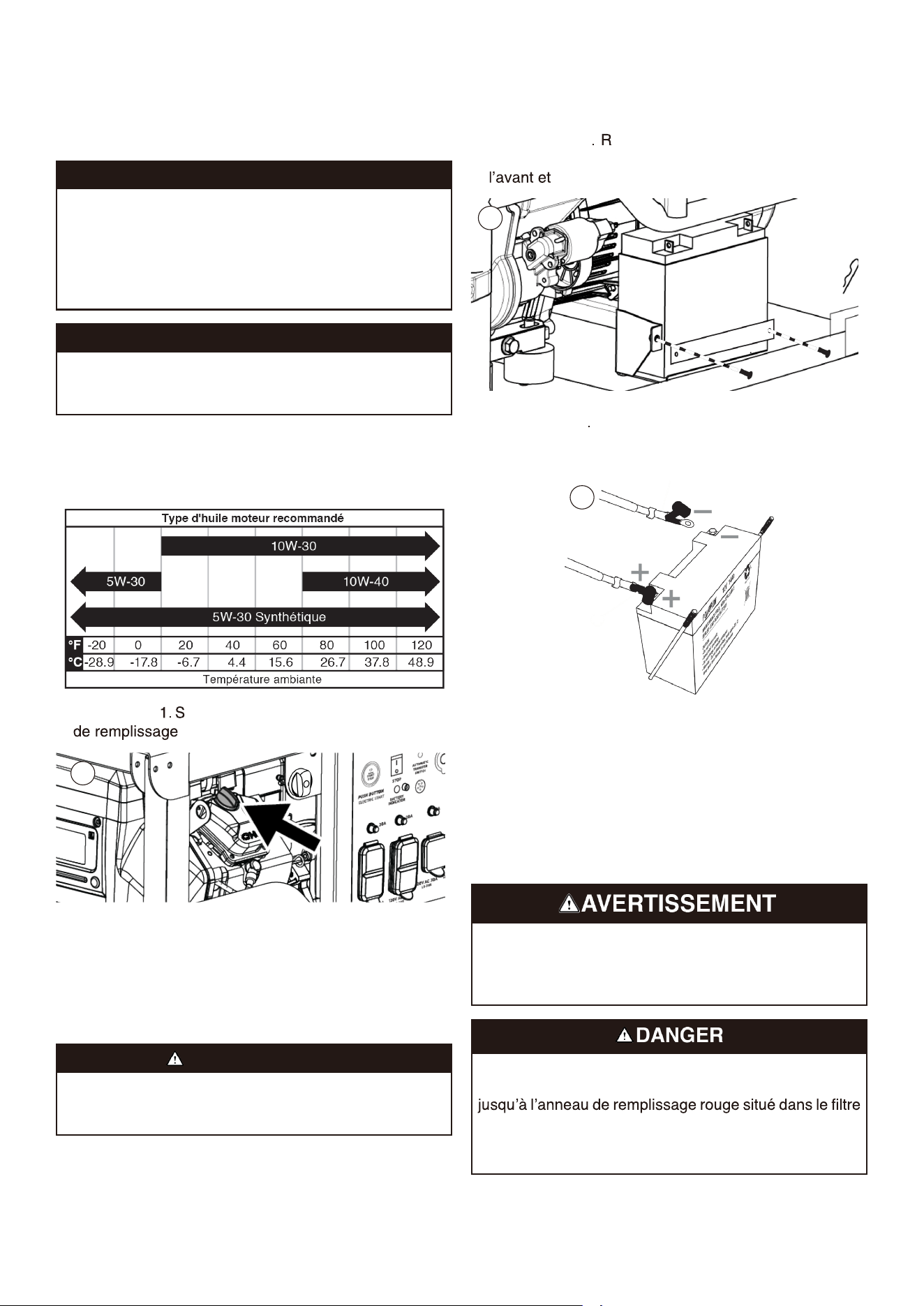

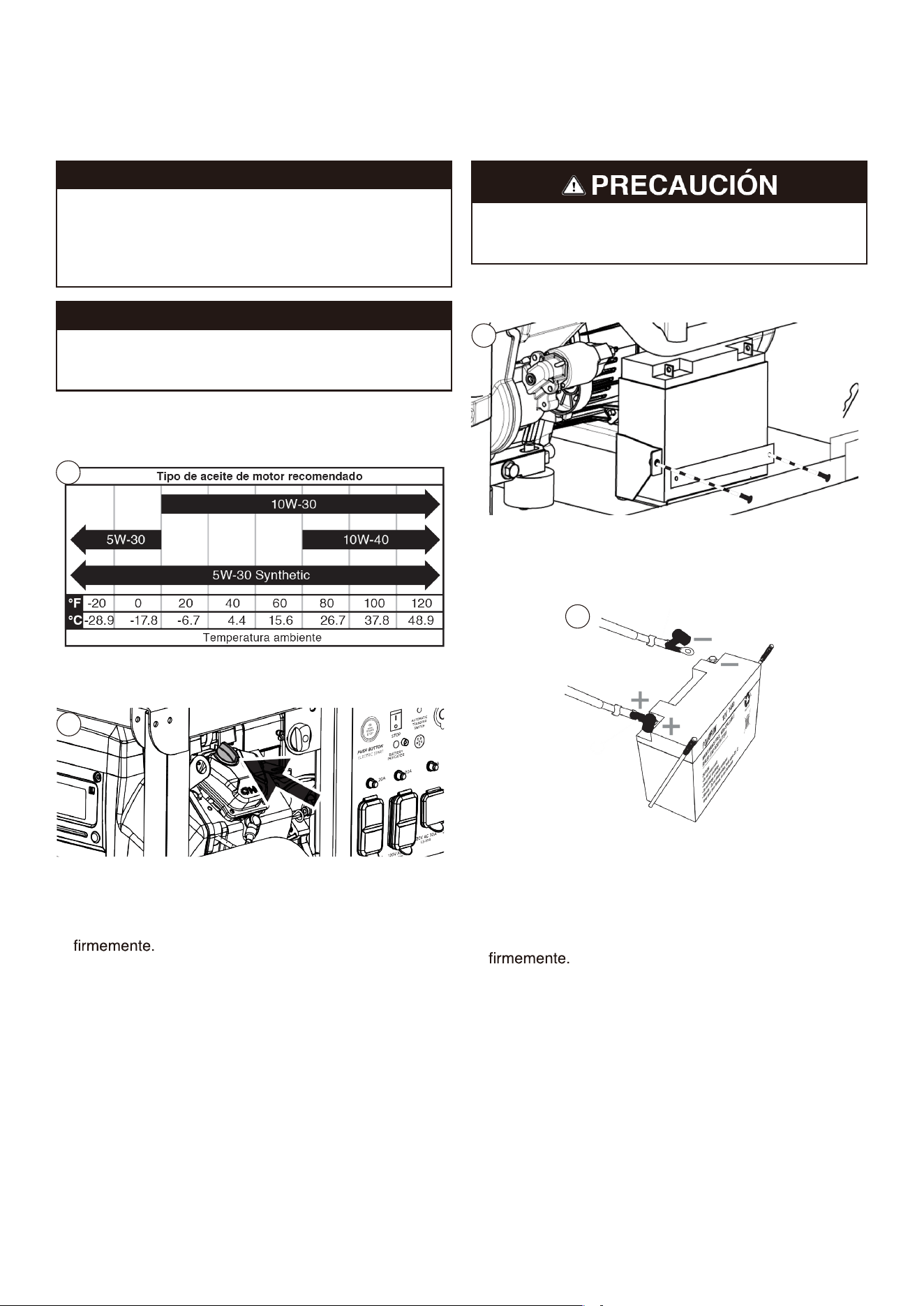

The included, recommended oil type for typical use

is 10W-30 engine oil. If running the generator in

extreme temperatures, refer to the following chart.

1. See Figure 1

2. Using the funnel and oil, add the oil into the engine.

BATTERY INSTALLATION

Battery posts, terminals contain lead and lead

compounds. Wash hands after handling.

The battery gives off explosive hydrogen gas during

to explode with enough force to kill or seriously injure.

Wear protective clothing and a face shield, or have

a skilled technician perform battery maintenance.

Burn hazard. The battery contains sulfuric acid

(electrolyte) which is highly corrosive and poisonous.

Wear protective clothing and eye protection when

working near the battery. Keep children away from the

battery.

NEVER smoke or work near sparks or other sources

of ignition. NEVER touch both battery terminals at the

same time with any body parts or any non-insulated

tools. If battery acid contacts skin or clothing, fiush

immediately with water and neutralize with baking soda.

The battery shipped with the generator has been fully

charged. A battery may lose some charge when not in use.

See the BATTERY MAINTENANCE section for battery

charging procedure.

Note: Once started, the generator will charge the battery

after 30–60 minutes of use.

1. See Figure 2

Remove the two battery plate bolts and

tbattery plate. Tilt he battery forward and remove.

2. See Figure 3 Connect the positive (+) battery cable

(red boot) to the positive (+) battery post. Secure the

boot over the battery post.

3. Connect the negative (-) cable (black boot) to the

negative (-) battery post. Secure the boot over the

battery post.

4. Install the battery in the battery tray. Install the battery

plate and bolts. Tighten the bolts securely.

| 13

ASSEMBLY

FUEL

Fire and explosion hazard. Never use a gasoline

container, gasoline tank, propane connector hose,

propane tanks, or any other fuel item that is broken, cut,

torn or damaged.

Fire and explosion hazard. Do not overfill the fuel tank.

Fill only to the red fill ring located in the in-tank fuel

screen filter. Overfilling may cause fuel to spill onto

engine causing a fire or explosion hazard.

Fire and explosion hazard. Never refuel the

generator while the engine is running. Always turn cff

the engine and allow the generator to cool for two

minutes before refueling.

NOTICE

Do not use E15 or E85 fuel in this

product. Engine or equipment

damage caused by stale fuel or

the use of unapproved fuels (such

as E15 or E85 ethanol blends) is

not covered by warranty. Only use

unleaded gasoline containing up to

10% ethanol.

FUEL REQUIREMENTS

• CLEAN, FRESH, unleaded gasoline, 87–93 octane.

• Up to 10% ethanol (gasohol) is acceptable (where

available; non-ethanol fuel is recommended).

• DO NOT use E85 or E15.

• DO NOT use a gas oil mix.

• DO NOT modify the engine to run on alternate fuels.

• DO NOT fuel indoors.

• DO NOT create a spark or ame while fueling.

USING FUEL STABILIZER

Adding a fuel stabilizer (not included) extends the usable

life of fuel and helps prevent deposits from forming that

can clog the fuel system. Follow the manufacturer’s

instructions for use.

Always mix the correct amount of fuel stabilizer to gasoline

in an approved gasoline container before fueling the

generator. Run the generator for ve minutes to allow the

stabilizer to treat the entire fuel system.

FILLING THE FUEL TANK

1. Turn off the generator and allow the generator to cool for a

minimum of two minutes before fueling.

2. Put the generator on a level surface in a well ventilated

area.

3. Clean the area around fuel cap and remove the cap slowly.

NOTICE

Only fill the tank from an approved gasoline container.

Be sure the gasoline container is internally clean and in

good condition to prevent fuel system contamination.

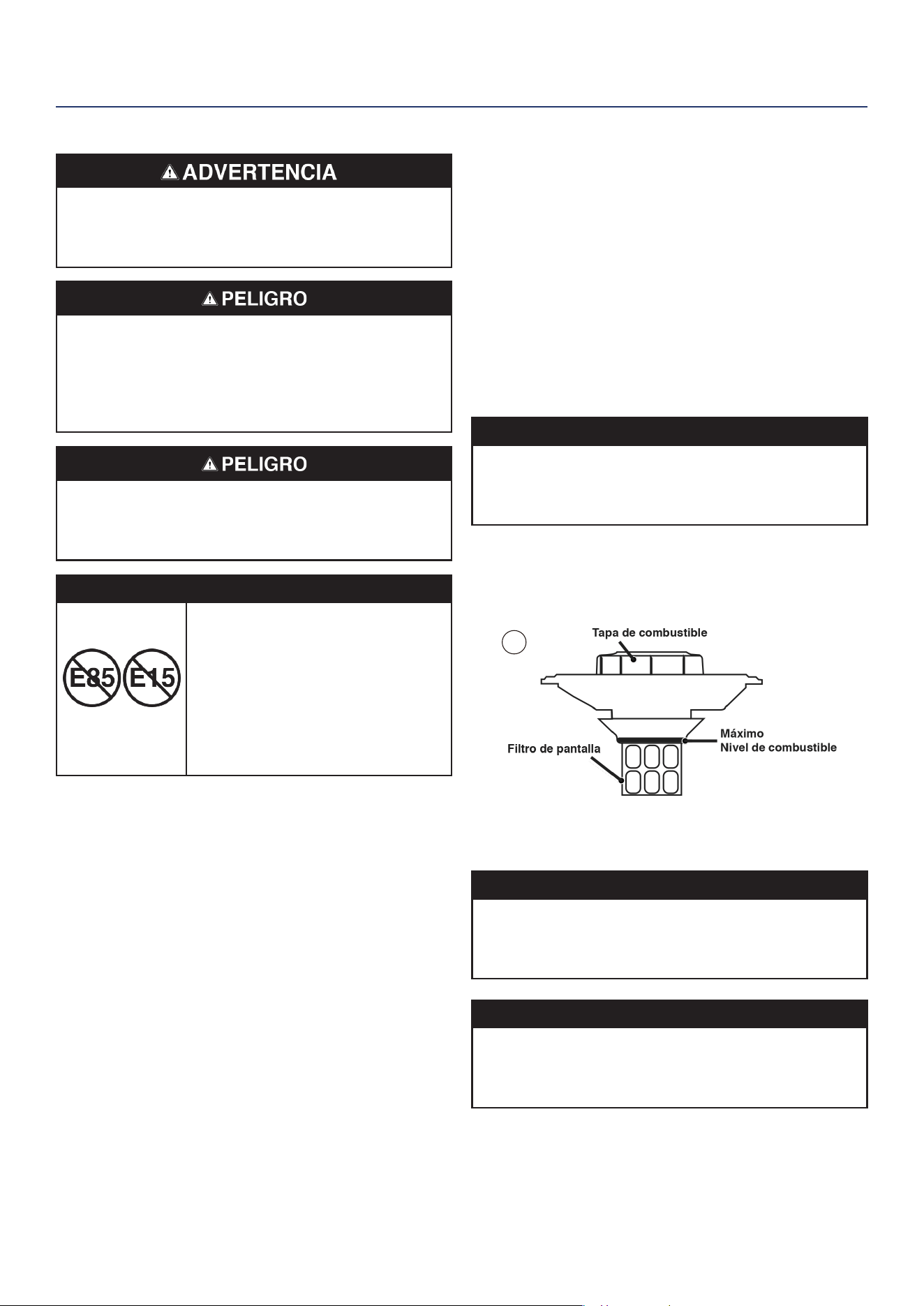

4. See Figure 1. Slowly add CLEAN, FRESH, unleaded

gasoline, 87–93 octane. Do not overfill. Fill only to the

red maximum fill ring on the fuel screen filter, visible in

the filler neck.

5. Install the fuel cap.

NOTICE

Fuel can damage paint and plastic. Use caution when

lling the fuel tank. Damage caused by spilled fuel is not

covered under warranty.

NOTICE

Clean the fuel tank screen lter of debris before and after

each fueling. Remove the fuel screen lter by slightly

compressing it while removing it from the fuel tank.

OPERATION

GENERATOR LOCATION

Read and understand all safety information before

starting the generator.

NEVER operate the generator inside any building, including

garages, basements, crawlspaces, sheds, enclosure, or

compartment, including the generator compartment of a

recreational vehicle.

Electrocution hazard. Never use the generator in a

location that is wet or damp. Never expose the generator

to rain, snow, water spray, or standing water while

use. Protect the generator from all hazardous weather

conditions. Moisture or ice can cause a short circuit

or other malfunction in the electrical circuit. Using a

generator or electrical appliance in wet conditions, such

as rain or snow, or near a pool or sprinkler system,

or when hands are wet, could result in electrocution

Fire hazard. Only operate the generator on a solid, level

surface. Operating the generator on a surface with loose

material such as sand or grass clippings can cause debris to

be ingested by the generator that could block the cooling

vents or the air intake system. Allow the generator to

cool for 30 minutes before transport or storage.

The generator should be on a flat, level surface at all

times (even while not in operation). The generator must

have at least 5 ft. (1.5 m) of clearance from all

combustible material.

Do not operate the generator in the back of a SUV,

camper, trailer, truck bed (regular, flat, or otherwise),

under stairs, next to walls or buildings, or in any other

location that will not allow for adequate cooling of the

generator and/or the muffler. DO NOT contain generators

during operation.

14 |

Asphyxiation hazard. Put the generator in a well-

ventilated area. DO NOT put the generator near vents

or intakes where exhaust fumes could be drawn

into occupied or confined spaces. Carefully consider

wind and air currents when positioning the generator.

GROUNDING

Shock hazard. Failure to properly ground the generator

can result in electric shock.

NOTICE

Only use grounded 3-prong extension cords, tools, and

appliances, or double-insulated tools and appliances.

The generator neutral is bonded to the frame. There is a

permanent conductor between the generator (stator wire)

and the frame. If this generator will be used only with cord

and plug equipment connected to the receptacles mounted

on the

generator, National Electric Code does not require

that the unit be grounded. However, other methods of

using the generator

may require

grounding

reduce the

risk of shock or electrocution.

Before using the ground terminal, consult a qualied

electrician, electrical inspector, or local agency having

jurisdiction for local codes or ordinances that apply to the

intended use of the generator.

DISCONNECTING THE BONDED NEUTRAL

Removing the bonded neutral disables the GFCI protection

from the 5-20R receptacles. The bonded neutral should

only be removed under specific circumstances. Consult a

qualified electrician to determine if the situation requires

disconnecting the bonded neutral.

1. Remove the alternator cover.

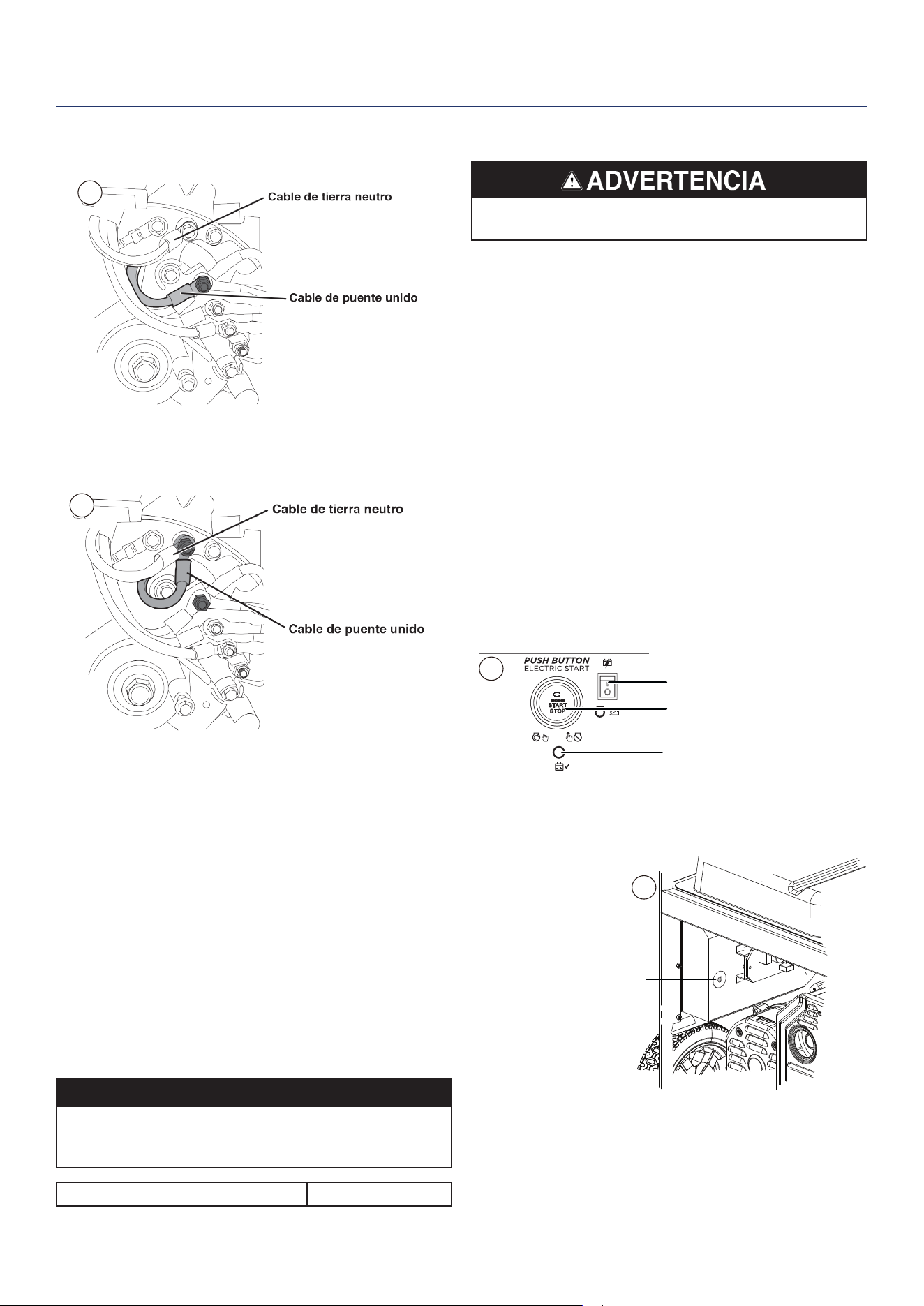

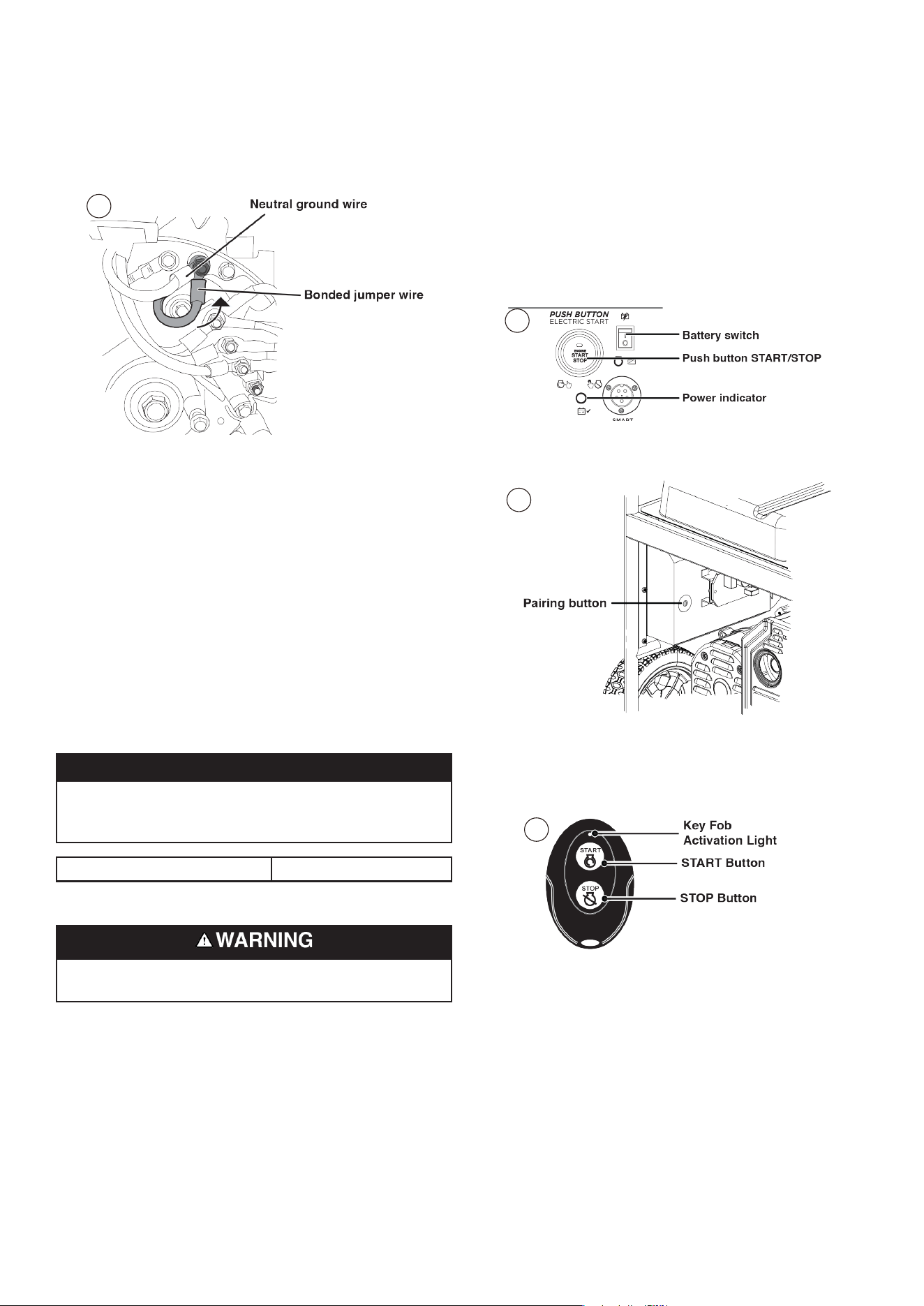

See Figure 1. Remove the bonded jumper wire and reinstall

the nut.

| 15

OPERATION

3. See Figure 1. Remove the nut securing the neutral

ground wire andattach the bonded jumper wire. install

the nut.

4. install the alternator cover.

IMPORTANT: Apply a new “NEUTRAL UNBONDED”

Label over the “NEUTRAL BONDED TO

FRAME” label on the front of the control

panel.

HIGH ALTITUDE OPERATION

ngine power is reduced the higher it is operated above

ea level.

Output

will

reduced

approximately

3.5%

for

every

1000 feet of increased altitude from sea level.

High

altitude

adjustment

is required

for operation

altitudes over 2000 ft.

(762 m).

Operation without this

adjustment

will cause

decreased performance, increased

fuel consumption, and increased emissions.

NOTICE

Do not operate the generator at altitudes below 2,000

ft. (762 m) with the high altitude kit installed. Engine

damage may occur.

High Altitude Carburetor Kit Part# 518904

REMOTE START

Confirm that the area around the generator is clear

before remote starting the generator.

The remote start key fob included with the generator

should be attached to the recoil handle or control

panel. If the unit was shipped without a key fob, contact

customer service.

The generator can be started remotely from up to 99 feet

(30 meter) using the remote start key fob.

Note: As the batteries in the remote start key fob drain,

operational distance will decrease.

PAIRING THE REMOTE START

Remote replacement batteries: (2) CR2016

Remote replacement: Part# 100714A

If the remote start key fob is replaced or needs re-paired to

the generator, follow this procedure:

1. See Figure 2. Turn the generator battery switch to the

ON position.

The power indicator light will illuminate.

2. See Figure 3. Press and hold the red pairing button on

the back of the control panel until the START/STOP button

illuminates.

3. See Figure 4. Press and hold the STOP button on the

key fob until the START/STOP button illumination

turns OFF. Release the button. The START/STOP

button will illuminate after the button is released.

4. Press and hold the START button on the key fob until the

START/STOP button illumination turns OFF. Release

the button. The START/STOP button will illuminate after

the button is released.

5. Press the pairing button on the side of the control panel

until the START/STOP button illumination turns OFF.

Release the button.

6. Turn the generator battery switch to the OFF position.

The remote is now paired.

OPERATION

BREAK-IN PERIOD

For proper break-in, do not exceed 50% of the rated

running watts (6000 watts) during the rst ve hours of

operation.

Vary the load occasionally to allow stator windings to heat

and cool and help seat the piston rings.

LOW IDLE

NOTICE

Always start the generator with the Low Idle switch

OFF. Allow the engine speed to stabilize before

switching Low Idle ON.

NOTICE

Frequency output of the generator is dependent on

engine speed. DO NOT use Low Idle when powering

sensitive electronics or large surge loads such as an

air conditioner, electric pump, refrigerator, or when

connected to a home transfer switch.

Low Idle minimizes fuel consumption, noise, and engine

wear by lowering the engine RPM to idle (2400 RPM) when

electrical loads have been turned off and automatically

returns to rated speed when loads are turned back on.

Turn Low Idle ON when powering intermittent, non-

electronic loads, such as power tools at a work site.

BEFORE STARTING THE GENERATOR

Confirm that:

• The generator is placed in an safe, appropriate location.

• The generator is on a dry, at, and level surface.

• The engine is lled with oil.

• All loads are disconnected.

Fire and explosion hazard. DO NOT move or tip the

generator during operation.

STARTING THE ENGINE

Fire and explosion hazard. DO NOT add gasoline to the

fuel tank while the generator is in operation.

During Push-Button or Remote Start, the engine

will automatically set the choke and begin the start

sequence. If the engine fails to start, the generator will

attempt to start the engine two more times. The battery

switch can be turned off at any time during the automatic

start sequence to abort the engine start attempt.

16 |

If the cranking speed drops after each unsuccessful

attempt, the battery may not be adequately charged. See

the BATTERY MAINTENANCE section.

1. Confirm that fuel is in the gas tank.

2. Turn the fuel selector switch to gasoline operation.

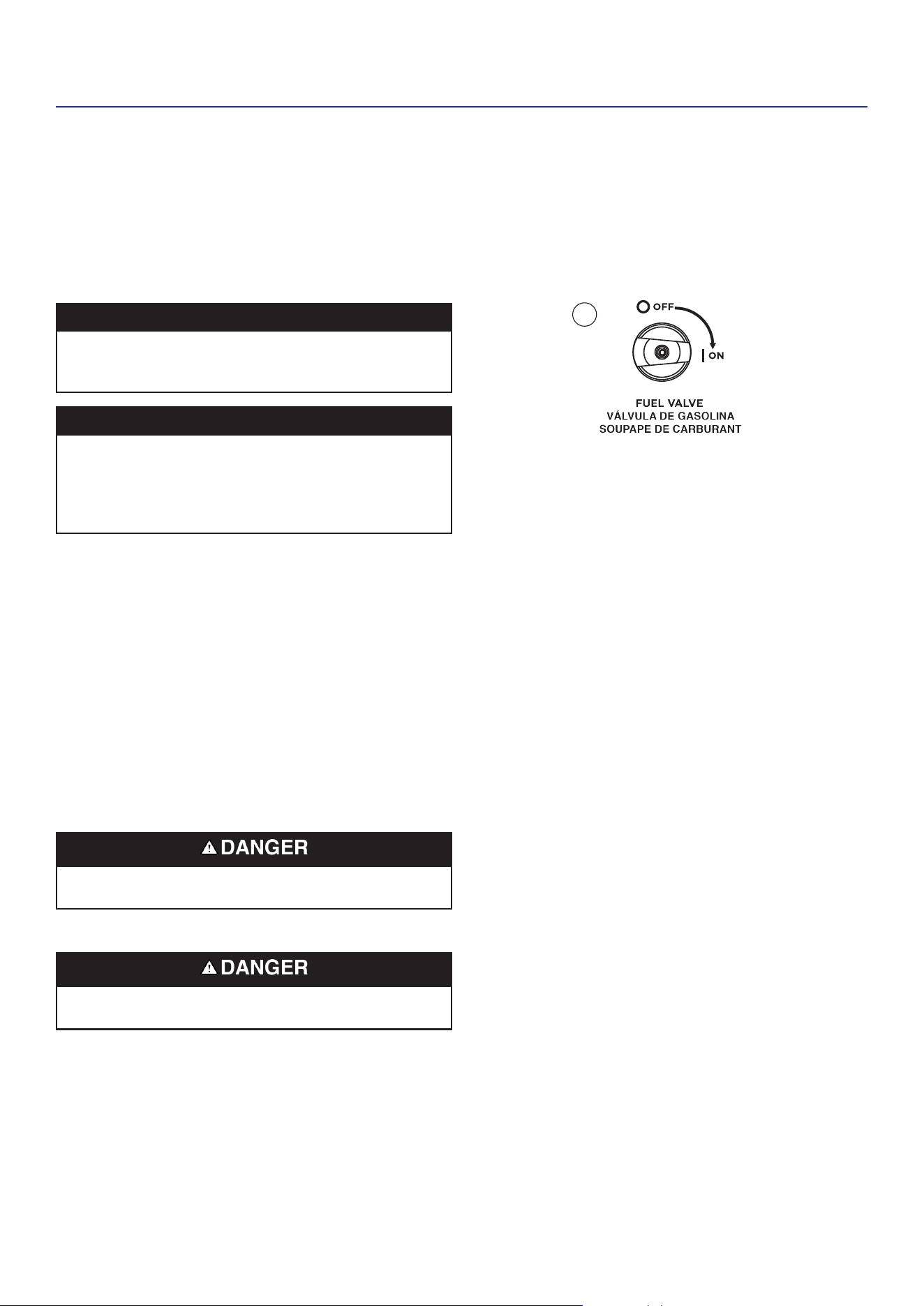

See Figure 1. Turn the fuel valve to the ON position.

4. Push the battery switch to the ON position.

5. Choose the starting method:

a. Remote Start: Press and hold the START button

on the remote start key fob for one second.

b. Push-Button Start: Press and hold the engine

START/STOP button for two seconds.

STOPPING THE ENGINE

1. Turn off and unplug all connected electrical loads.

IMPORTANT: Never start or stop the generator with

electrical devices connected.

2. Let the generator run with no load for several minutes to

stabilize internal temperatures of the engine.

3. Press and hold the START/STOP button for one

second or press STOP on the remote start key fob

for one second.

Note: If the generator is used infrequently, turn the fuel tank

valve to the OFF position to limit the residual fuel

remaining in the system. The engine will stop

when fuel in the carburetor and fuel line is

exhausted.

4. Press the battery switch to the OFF position.

FREQUENCY OF USE

If the generator will be used on an infrequent or intermittent

basis (more than one month before next use), see

the Battery Maintenance and Storage sections of this

manual for information regarding battery charging and fuel

deterioration.

| 17

OPERATION

AC CIRCUIT BREAKERS

The circuit breakers will automatically switch OFF if there

is a short circuit or a signicant overload of the generator

at each receptacle.

See Figure 1a. If an AC circuit breaker switches OFF

automatically, be sure that the appliance is working

correctly and it does not exceed the rated load capacity of

the circuit before resetting the AC circuit breaker ON.

See Figure 1b. The main circuit breaker controls the total

output of all outlets to protect the generator from overload or

short circuit.

GENERATOR CAPACITY

NOTICE

Do not overload the capacity. Exceeding the wattage/

amperage capacity can damage the generator and/

or electrical devices connected to it.

Be sure the generator can supply enough continuous

(running) and surge (starting) watts for the items to be

powered at the same time.

The total power requirements (Volts x Amps = Watts) of all

appliances connected must be considered. Appliance and

power tool manufacturers usually list rating information

near the model or serial number.

To determine power requirements:

1. Select the items to be powered at the same time.

2. Total the continuous (running) watts of these items. This

is the amount of power the generator must produce

to keep the items running. See the wattage reference

chart on the next page.

3. Estimate how many surge (starting) watts that will be

needed. Surge wattage is the short burst of power

needed to start electric motor-driven tools or

appliances such as a circular saw or refrigerator.

Because not all motors start at the same time, total

surge watts can be estimated by adding only the item(s)

with the highest additional surge watts to the total rated

watts from step 2.

Example:

Tool or Appliance

Running

Watts*

Starting

Watts*

RV Air Conditioner (11,000 BTU) 1010 1600

TV (Tube Type) 300 0

RV Refrigerator 180 600

Radio 200 0

Light (75 Watts) 300 0

Coffee Maker 600 0

2590 Total

Running

Watts*

1600

Highest

Starting

Watts*

Total Running Watts 2590

Highest Starting Watts + 1600

Total Starting Watts Needed 4190

*Wattages listed are approximate. Verify actual wattage.

POWER MANAGEMENT

To prolong the life of the generator and attached

devices, be careful when adding electrical loads to the

generator. Should not be any connections to the

generator outlets before starting the engine. The

correct and safe way to manage generator power is

to sequentially add loads as follows:

1. Without any connections to the generator, start the

engine.

2. Plug in and turn on the first load, preferably the largest

load.

3. Allow the generator output to stabilize (engine runs

smoothly and attached device operates properly).

4. Plug in and turn on the next load.

5. Allow the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

18 |

OPERATION

Wattage Reference

Tool or Appliance

Estimated

Running

Watts*

Estimated

Starting

Watts*

Incandescent Lights

(4 Quantity x 75 Watts)

300 0

TV (Tube Type) 300 0

Sump Pump (1/3 hp) 800 1300

Refrigerator or Freezer 700 2200

Well Pump (1/3 hp) 1000 2000

Furnace (1/2 hp) 800 2350

Radio 200 0

Drill (3/8”, 4 amps) 440 600

Circular Saw

(Heavy Duty, 7-1/4”)

1400 2300

Miter Saw (10”)

1800 1800

Table Saw (10”)

2000 2000

*Wattages listed are approximate. Verify actual wattage.

EXTENSION CORDS

Asphyxiation hazard. Extension cords running directly

into the home increase the risk of carbon monoxide

poisoning through any openings. If an extension cord

running directly into the home is used to power indoor

items, there is a risk of carbon monoxide poisoning to

people inside the home. Always use battery-powered

carbon monoxide detector (s) that meet current UL 2034

safety standards when running the generator. Regularly

check the detector (s) battery.

Asphyxiation hazard. When operating the generator with

extension cords, b

e sure the generator is located in

an open, outdoor area, far away from occupied

spaces

with exhaust pointed away

Fire and electrocution hazard. Never use worn or

damaged extension cords. Damaged or overloaded

extension cords could overheat, arc, and burn resulting

in death or serious injury.

Before connecting an AC appliance or power cord to the

generator:

• Use grounded 3-prong extension cords, tools, and

appliances, or double-insulated tools and appliances.

• Be sure the tool or appliance is in good working

order. Faulty appliances or power cords can create a

potential for electric shock.

• Be sure the electrical rating of the tool or appliance

does not exceed the rated power of the generator or the

receptacle being used.

EXTENSION CORD SIZING

Only use grounded 3-prong extension cords marked for

outdoor use that are rated for the electrical load.

ST SWITCH

See Figure 1. The generator is compatible with the ST

Switch, purchased separately. When utility power is on, it will

provide power (up to 120V @ 20A) to the appliances

plugged into the 5-20R receptacle on the ST Switch. When

utility power is lost, the ST Switch automatically transfers

input power from utility to generator power. When utility

power is restored, the ST Switch transfers input power

back to utility. Visit www. westinghouseoutdoorpower.com

for more information.

| 19

TRANSPORTING

Weight hazard. Always have assistance when lifting the

generator.

• Allow the generator to cool a minimum of 30 minutes

before transporting.

• Replace all protective covers on the generator control

panel.

• Keep the unit level during transport to minimize the

possibility of fuel leakage or, if possible, drain the fuel

or run the engine until the fuel tank is empty before

transport.

• The generator wheels are only intended for hand

transport. The wheels are not suitable for towing the

generator on or off-road.

• Use the extendable handle for hand transport. Only use

the handle while the generator is OFF, stationary, and

resting on a horizontal surface. Do not use the handle

to lift the generator entirely off the ground, tow it, or

up-end it.

Fire hazard. Do not up-end the generator or place it on

its side. Fuel or oil can leak and damage to the generator

may occur.

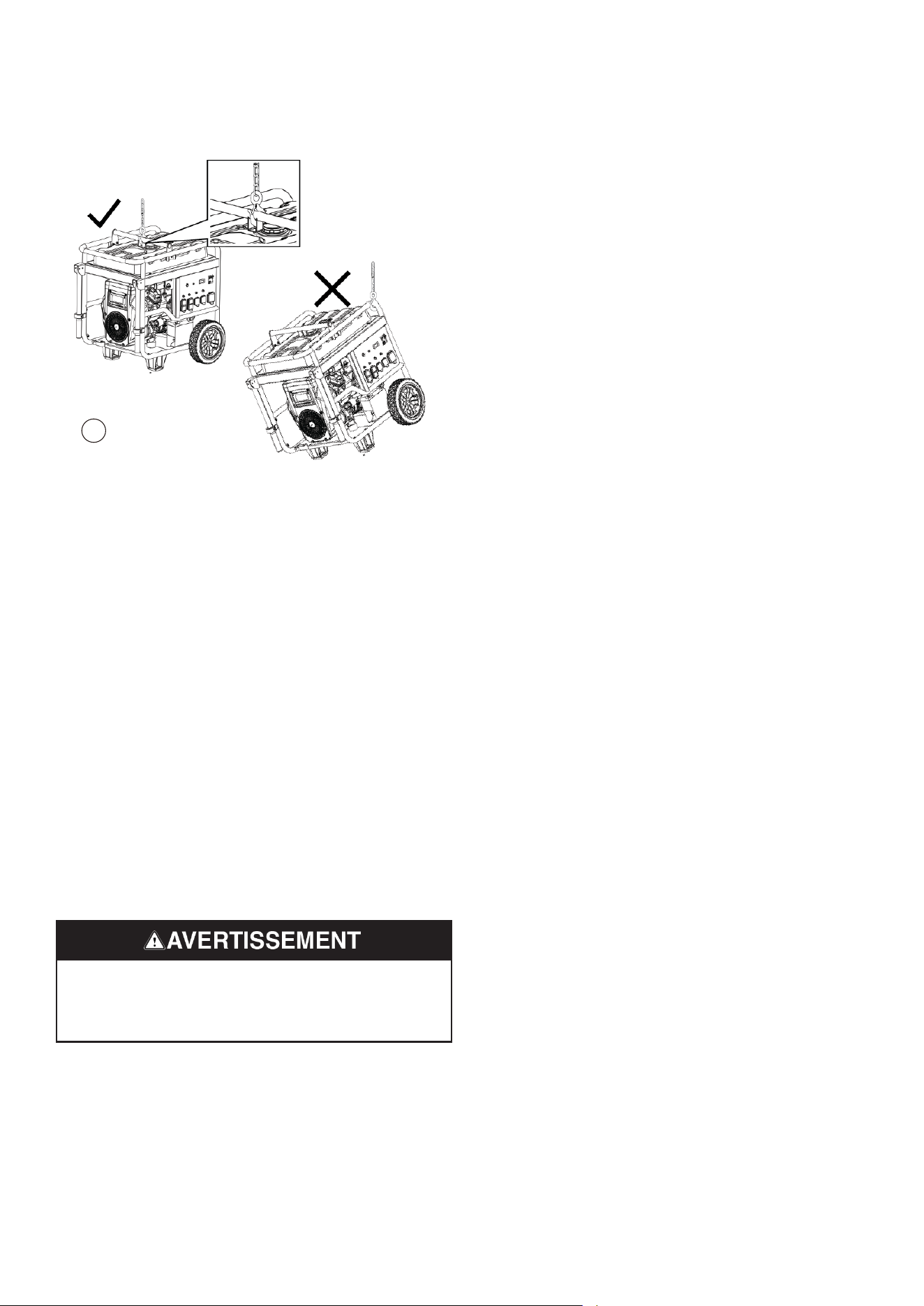

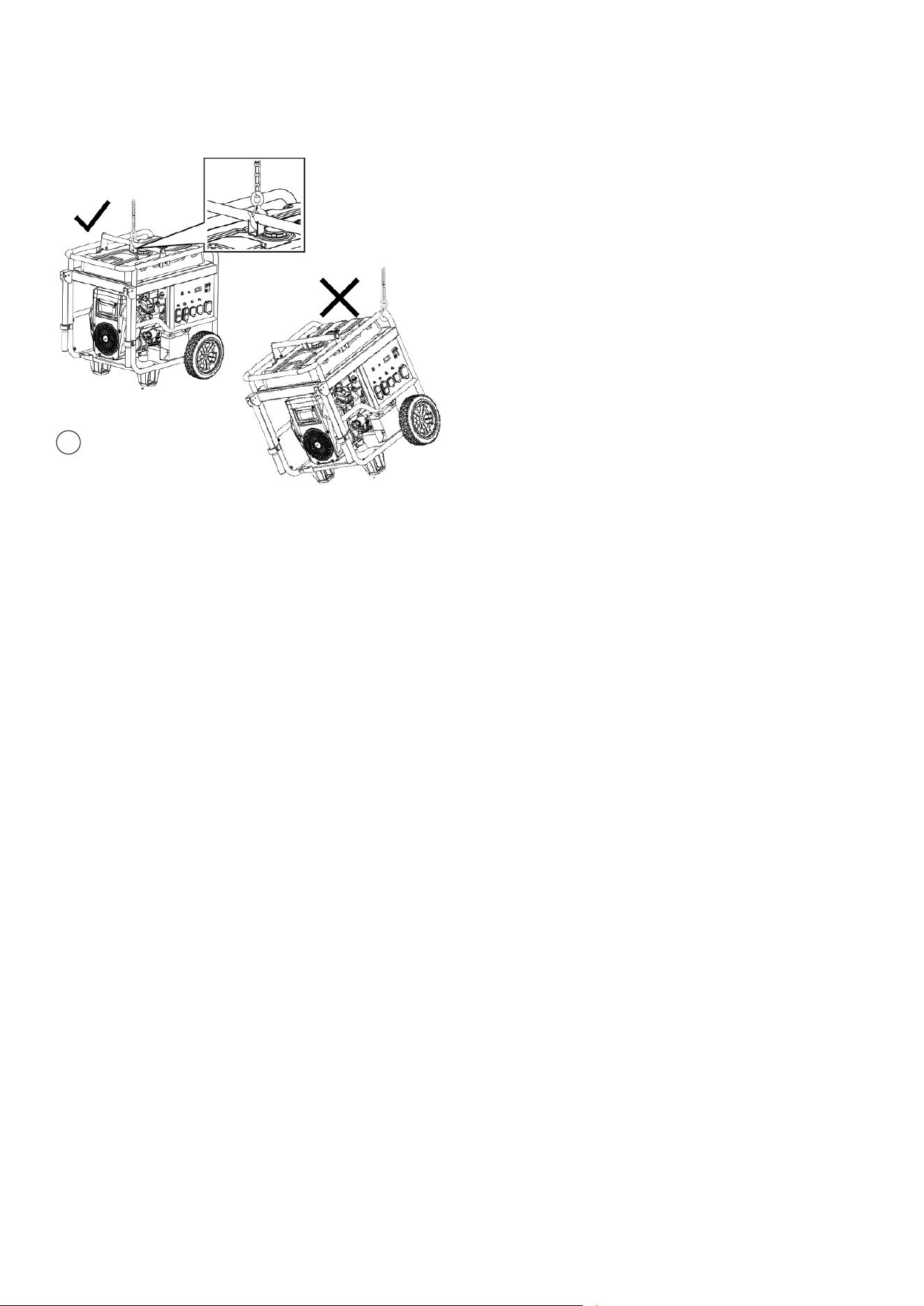

LIFTING HOOK

Only use the lifting hook to lift the unit or

attach any load restraints such as ropes or tie-down

straps. Do not attempt to lift or secure the generator by

holding onto any of its other components.

Before lifting the generator, inspect the bracket and

sure it is securely fastened to the generator. Do not lift the

generator unless the lifting bracket is securely fastened.

1. Hook a chain or strap through the eye on the lifting hook

and

e sure it is securely fastened.

2. Connect a suitable lifting device to the chain or strap.

Inspect the chain and hook for any damaged links or

any defects that could cause failure. It is

recommended to use hooks with safety latches

installed.

3. Lift the generator slightly to ensure it is lifting straight

and level.

OPERATION

20 |

MAINTENANCE

Accidental start-up. Disconnect the spark plug boot from

the spark plugs when performing maintenance on the

generator.

MAINTENANCE SCHEDULE

Regular maintenance will improve performance and

extend the service life of the generator. Follow the hourly

or calendar intervals, whichever occurs first. More frequent

service is required when operating in adverse conditions.

Before Each Use

Check engine oil

After First 20 Hours or First Month

Change engine oil

After 50 Hours or Every 3 Months

After 100 Hours or Every 6 Months

Change engine oil

Inspect/clean spark arrestor

Inspect/clean spark plug

After 300 Hours or Every Year

Replace spark plug

Inspect/adjust valve clearance

Every 2 years

Replace fuel pipe

Change oil every month when operating under heavy

load or in high temperatures.

Clean more often under dirty or dusty conditions.

Recommend service to be performed by authorized

Westinghouse service dealer.

MAINTENANCE REPLACEMENT PARTS

Description Part Number

5061

Oil drain bolt crush washer 94242

Battery, 1 AH 5110

516401

Spark plug 97108 (F7TC)

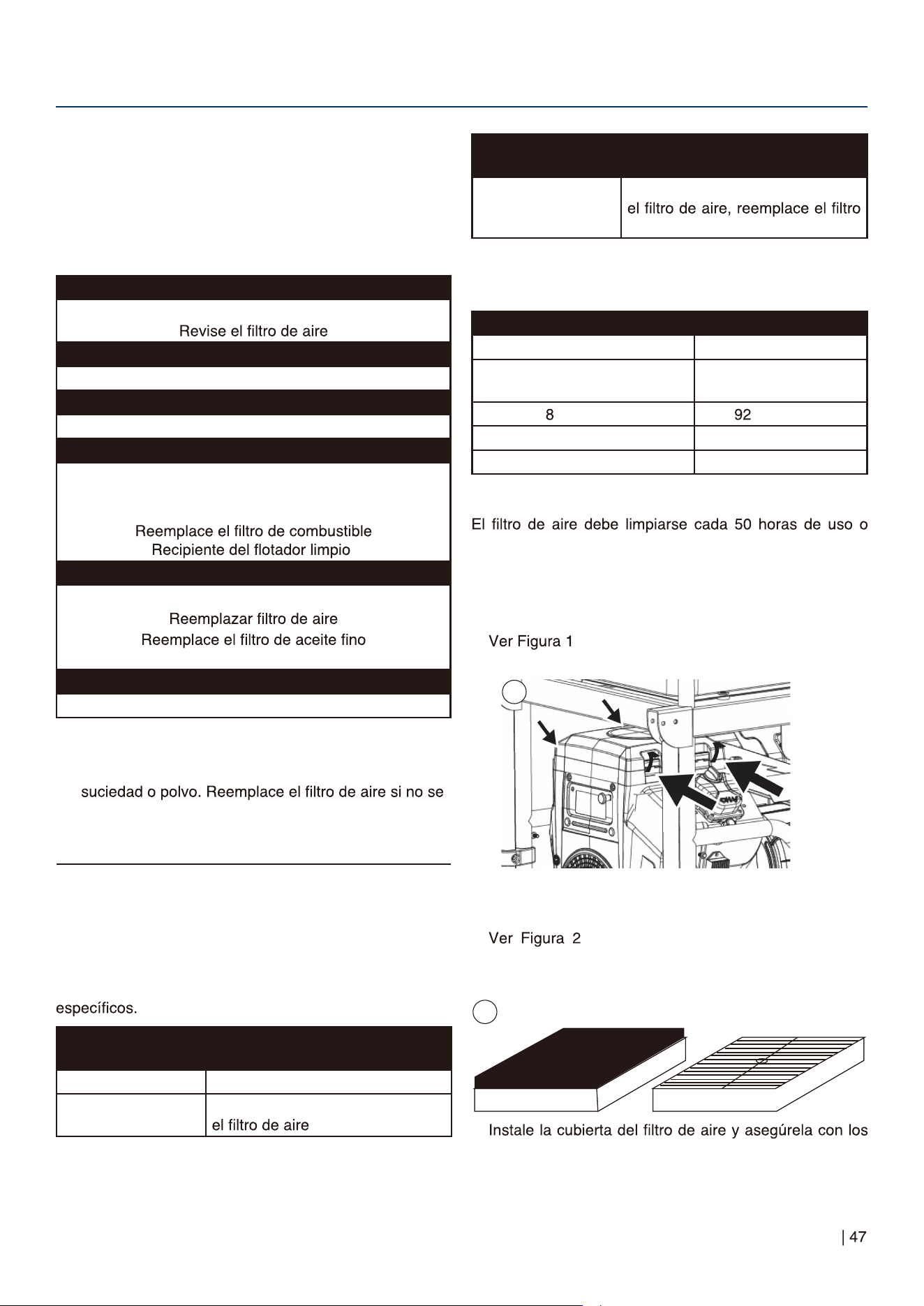

AIR FILTER MAINTENANCE

six months (frequency should be increased if the generator

is operated in a dusty environment).

P the generator on a level surface and allow the

engine to cool for several minutes.

. Release the four clips then remove the

air filter cover.

4. . nstall the air filter in the housing

5. Install the air cleaner cover and secure with the cover

clips.

ENGINE OIL LEVEL CHECK

Avoid skin contact with engine oil. Wear protective

clothing and equipment. Wash all exposed skin with

soap and water.

NOTICE

shorten the life of the engine.

. When using the

generator in dusty conditions or in extremely hot

weather, change the oil more frequently.

Ambient air temperature will affect engine oil

performance. Change the type of engine oil used

based on weather conditions.

correctly oriented and seated in the housing.

| 21

MAINTENANCE

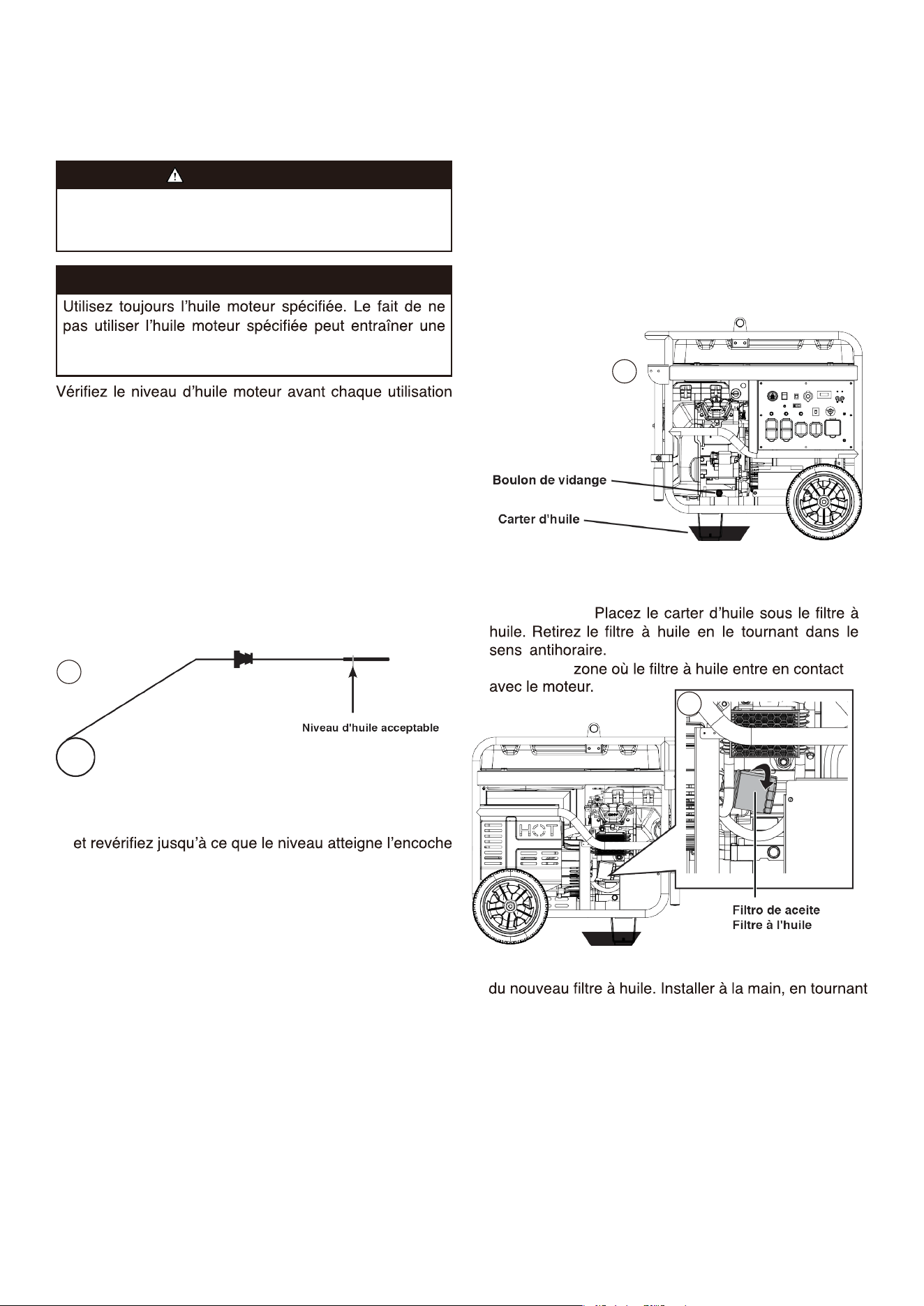

Check the engine oil level before each use or every 8

hours of operation.

P the generator on a level surface and allow the

engine to cool for several minutes.

Remove the oil dipstick and wipe the dipstick clean.

See Figure 2 Insert, then remove the oil dipstick.

Acceptable Oil Level –

Low Oil –

engine oil incrementally and check until the level is at

top notch on the dipstick, drain the oil to reduce the oil

level to the full mark.

When using the generator in dusty conditions or

extremely hot weather, change the oil more frequently.

Change the oil while the engine is still warm from

operation.

1. P

the generator on a level surface and allow the

engine to cool for several minutes.

3. P an oil pan (or suitable container)

drain hose.

Unclip the oil drain hose and twist the cap

counterclockwise to allow the oil the to drain.

Twist the cap clockwise to close. Secure the hose in the

hose clip.

See Figure 4 Place the oil pan uder the oil filter. Remove

the oil filter by rotating it counterclockwise. Allow the oil

to drain completely. Clean the area where the oil filter

contacts the engine.

7. Apply clean oil to the rubber seal on the new oil

contacts the engine then turn another 3/4 turn. DO NOT

overtighten.

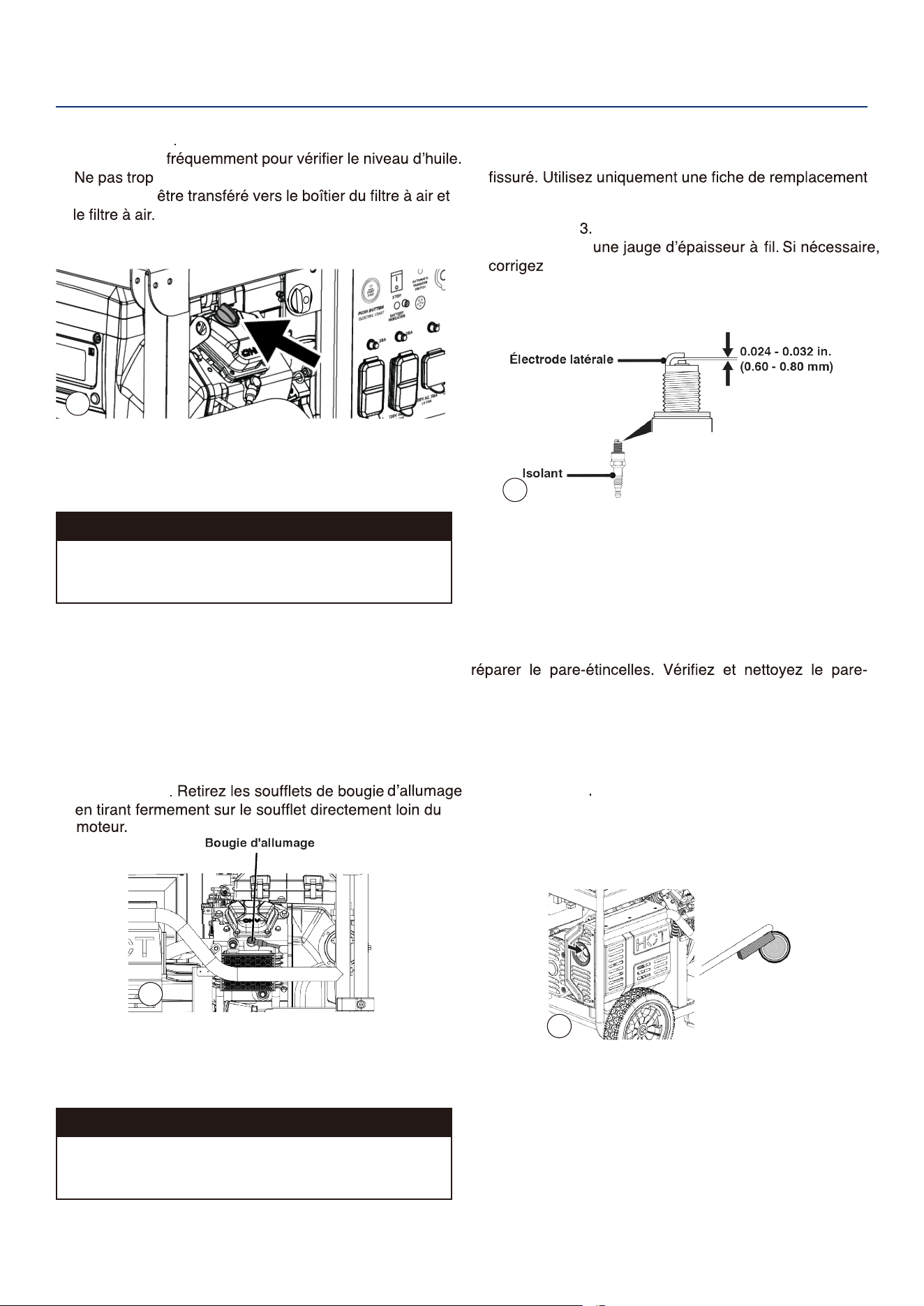

8. See Figure 5 Fill with the recommended oil. Stop

frequently to check the oil level. Do not overfill. If the

engine is overfilled, the excess oil may get transferred

to the air cleaner housing and air filter. An indication of

overfilling is white or blue smoke coming from the

muffler when the engine is running.

Maximum oil capacity: 1.7 Quart (1.6 Liter)

ENGINE OIL CHANGE

22 |

MAINTENANCE

Do not pollute. Follow the guidelines of the EPA or other

governmental agencies for proper disposal of hazardous

materials. Consult local authorities or reclamation facility.

Always use compatible or Westinghouse OEM spark

plugs. Use of resistor-type spark plug can result in

rough idling, misfire, or may prevent the engine from

starting.

Inspect and clean the spark plugs after every 100 hours of

use or six months. Replace the spark plugs after 300 hours

of use or every year.

Put the generator on a level surface and allow the

engine to cool.

See Figure 1. Remove the spark plug boots by firmly

pulling the boot directly away from the engine.

Clean the area around the spark plugs.

Remove the spark plugs with the included spark plug

socket wrench.

Never apply any side load or move the spark plug

laterally when removing the spark plug.

5. Inspect the spark plugs. Replace the spark plug if

the electrodes are pitted, burned, or the insulator is

cracked. Only use a recommended replacement plug.

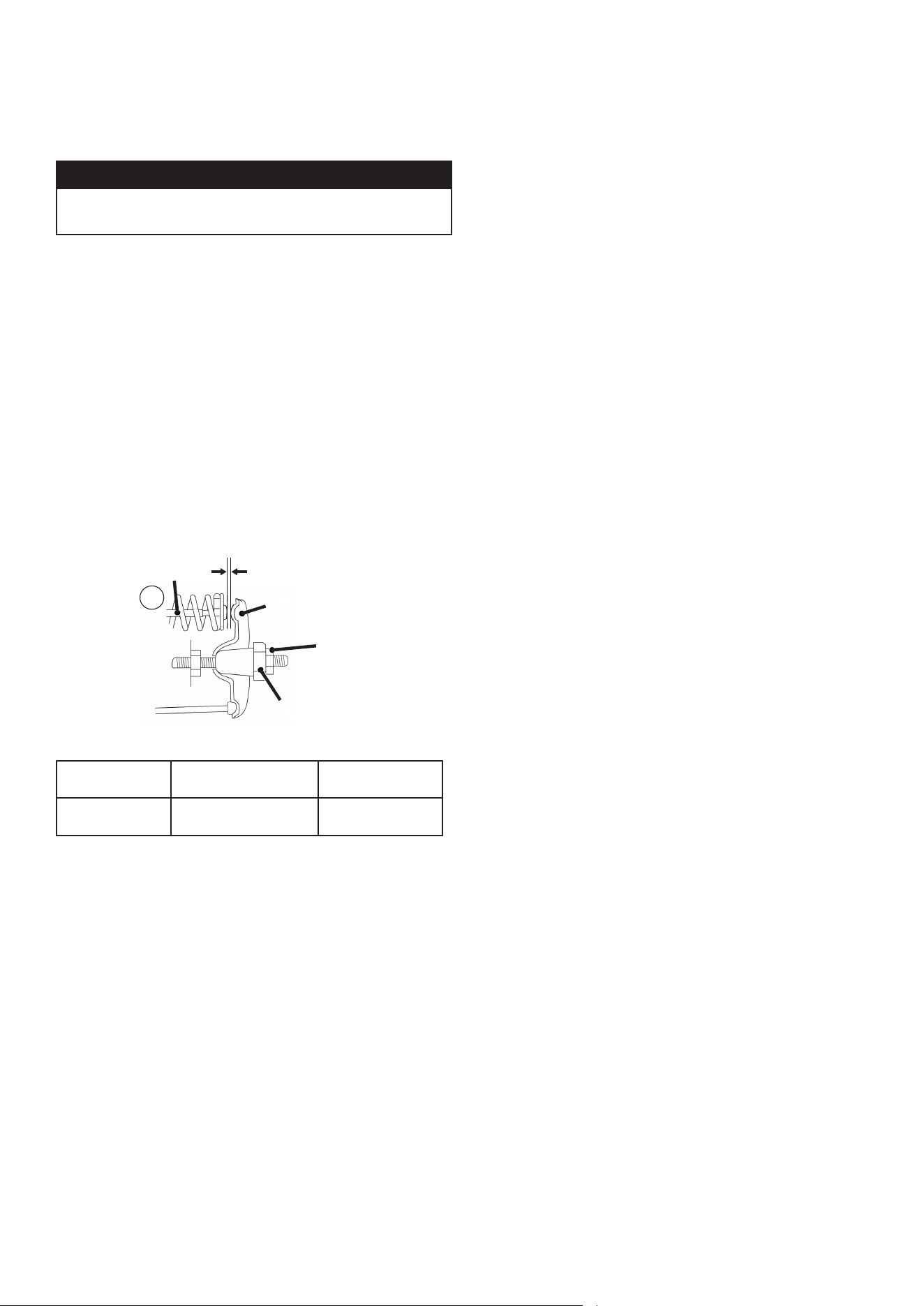

6. See Figure 2. Measure the spark plug electrode gap

with a wire-type feeler gauge. If necessary, correct the

gap by carefully bending the side electrode.

0.024 – 0.032 in. (0.60 – 0.80 mm)

an additional 3/8 to 1/2 turn with the spark plug wrench.

Attach the spark plug boots.

spark arrestor. Inspect and clean the spark arrestor

after every 100 hours of use or six months. Failure to

clean the spark arrestor will result in degraded engine

performance.

1. Put the generator on a level surface.

2. See Figure 3. emove the carbon deposits from the

spark arrestor screen with a wire brush. The spark

arrestor must be without breaks and tears. Use

compressed air to clear removed deposits.

Have an appropriate gasoline container and rags

Allow the generator to cool completely.

Turn the fuel valve to the OFF position.

| 23

MAINTENANCE

BATTERY MAINTENANCE

The battery gives off explosive hydrogen gas during

normal operation. A spark or ame can cause the battery

to explode with enough force to kill or seriously hurt you.

Wear protective clothing and a face shield, or have a

skilled technician perform battery maintenance.

Burn hazard. The battery contains sulfuric acid

(electrolyte) which is highly corrosive and poisonous.

Wear protective clothing and eye protection when

working near the battery. Keep children away from the

battery.

NEVER smoke or work near sparks or other sources

of ignition. NEVER touch both battery terminals at the

same time

with any body parts or any non-insulated

tools. If battery acid contacts skin or clothing, flush

immediately with water and neutralize with baking soda.

The battery, shipped with the generator, has been

fully charged. A battery may

lose some charge when not

in use for prolonged periods of time.

Note: Once started, the generator will charge the battery

after 30–60 minutes of use.

When the generator is not running, the included trickle

charger can remain connected and will maintain the battery

for an indenite period of time. A red light on the charger

indicates charging in progress. A green light indicates

charging complete. Charge in a dry location.

1. Plug the charger into the battery charging port on the

control panel.

2. Plug the wall receptacle end of the battery charger into

a 120 Volt AC wall outlet.

BATTERY REPLACEMENT

Battery posts, terminals contain lead and lead

compounds. Wash hands after handling.

1. See Figure 1. Remove the two battery plate bolts and

battery plate.

Tilt the battery forward and remove.

2. Disconnect the negative (-) cable (black boot) from the

negative (-) battery post.

3. Disconnect the positive (+) battery cable (red boot) from

the positive (+) battery post.

NOTICE

Always connect the cables in the following sequence to

avoid possible shock.

4. On the replacement battery, connect the positive

(+) battery cable (red boot) to the battery positive (+)

terminal. Secure the boot over the battery post.

5. Connect the negative (-) battery cable (black boot) to

the negative (-) positive terminal. Secure the boot over

the battery post.

6. Install the battery in the battery tray. Install the battery

plate and bolts. Tighten the bolts securely.

NOTICE

Dispose of the used battery properly according to the

guidelines established by your local or state government.

STORAGE

Proper storage preparation is required for trouble-free

operation and generator longevity.

NOTICE

Gasoline stored for as little as 30 days can deteriorate,

causing gum, varnish, and corrosive buildup in fuel lines,

fuel passages, and the engine. This corrosive buildup

restricts the ow of fuel, which can prevent the engine

from starting after a prolonged storage period. The use

of fuel stabilizer signicantly increases the storage life of

gasoline. Full-time use of fuel stabilizer is recommended.

Follow the manufacturer’s instructions for use.

STORAGE TIME RECOMMENDED PROCEDURE

Less than 1 month No service required.

2 to 6 months

Fill with fresh gasoline and add

gasoline stabilizer. Drain the

carburetor oat bowl.

6 months or longer

Drain the fuel tank and carburetor

oat bowl.

SHORT TERM STORAGE

• Allow the generator to cool a minimum of 30 minutes

before storage.

• If operating on propane, turn the propane tank valve

to the fully closed position and disconnect the LPG/

propane hose from the generator and propane tank.

• Replace all protective covers on the generator control

panel.

24 |

MAINTENANCE

• the generator with a moist cloth. Clean any

debris from the muffler cooling vents.

• Store the generator in a well-ventilated, dry location

away from sparks, open flames, pilot lights, heat, and

other sources of ignition such as areas with a spark-

producing electric motor or where power tools are

operated.

• Do not store the generator, gasoline, or propane tanks

near furnaces, water heaters, or any other appliances

that produce heat or have automatic ignitions.

• With the engine and exhaust system cool and all

surfaces dry, cover the generator to keep out dust. Do

not use a plastic sheet as a dust cover. Non-porous

materials trap moisture and promote rust and corrosion.

LONG TERM STORAGE

Even properly stabilized fuel can leave residue and cause

corrosion if left long term. If storing the generator for over

six months, drain the fuel tank.

DRAINING THE

FUEL TANK

If storing the generator for longer than six months, drain

the fuel tank to prevent fuel separation, deterioration, and

deposits in the fuel system.

1. Unscrew the fuel tank cap. Remove the fuel screen filter

by slightly compressing it while removing it from the

tank.

2. Using a commercially available gasoline hand pump

(not included), siphon the gasoline from the fuel tank into

an approved gasoline container. DO NOT use an electric

pump.

Disconnect the fuel line from the bottom of the fuel tank

and allow the fuel to drain into an approved gasoline

container. Reinstall the fuel line.

3. Reinstall the fuel screen filter and the fuel tank cap.

4. Start the generator and allow it to run until the generator

engine stops.

5. Press

the battery switch to the OFF position.

6. Disconnect the battery.

VALVE CLEARANCE

NOTICE

ing and adjusting valve clearance must be

done when the engine is cold.

Perform this procedure on both cylinders.

1. Remove the rocker arm cover and carefully remove

the gasket. If the gasket is torn or damaged, it must be

replaced.

2. Remove the spark plug so the engine can be rotated.

3. Rotate the engine to Top Dead Center (TDC) by

momentarily p

ing the Start button. Looking through

the spark plug hole, the piston should be at the top (both

valves are closed).

4. Both the rocker arms should be loose at TDC on the

compression stroke. If they are not, rotate the engine

360°.

See Figure 1. Insert a feeler gauge between the rocker

arm and the valve stem to measure valve clearance.

Intake Valve Exhaust Valve

Valve Clearance

0.0031 – 0.0047 in

(0.08 – 0.12 mm)

0.0051 – 0.0067 in

(0.13 – 0.17 mm)

Torque 8-12 N•m 8-12 N•m

6. If an adjustment is necessary, hold the rocker arm pivot

and loosen the pivot adjusting nut.

clearance. Hold the rocker arm pivot and re-tighten the

Torque: 106 inch-pound (12 N·m)

8. Perform this procedure for the other valve.

9. Install the gasket, rocker arm cover, and spark plug.

| 25

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTION

Engine will not start

Battery switch in the OFF position. Turn battery switch to the ON position.

Out of fuel. Refuel.

Bad fuel, generator stored without treating

or draining gasoline, or refueled with bad

gasoline.

Drain the fuel tank. Refuel with fresh gasoline.

Dirty air lter. Clean the air lter.

Low engine oil level stopped generator.

If low oil LED illuminated, turn battery switch

to the OFF position. Add engine oil.

Spark plug wet with fuel (ooded engine).

Wait ve minutes. Turn battery switch to

the OFF position. Pull recoil handle rapidly

several times. If the generator does not start,

remove spark plug and dry.

Spark plug faulty, fouled, or improperly gapped. Gap or replace the spark plug. Reinstall.

Fuel filter restricted, fuel system malfunction,

fuel pump failure, ignition malfunction, or

valves stuck.

Contact customer service at 1 (855)

944-3571.

Battery drained.

Use the recoil handle to start the generator.

Charge the battery.

Choke partially open or closed due to weak or

disconnected battery.

Manually set the choke. See Maintenance

section.

Engine starts, then shuts down

Out of fuel. Refuel.

Incorrect engine oil level. Check engine oil level.

Dirty air lter. Clean the air lter.

Contaminated fuel. Drain the fuel tank. Refuel with fresh gasoline.

Defective low oil level switch.

Contact customer service at 1 (855)

944-3571.

Engine lacks power

Air lter restricted. Clean or replace air lter.

Bad fuel, generator stored without treating

or draining gasoline, or refueled with bad

gasoline.

Drain the fuel tank. Refuel with fresh gasoline.

Fuel filter restricted, fuel system malfunction,

fuel pump failure, ignition malfunction, or

valves stuck.

Contact customer service at 1 (855)

944-3571.

Engine runs rough or bogs when load applied

Dirty air lter. Clean the air lter.

Generator overloaded. Unplug some devices.

Faulty power tool or appliance.

Replace or repair tool or appliance. Stop and

restart the engine.

Fuel filter restricted, fuel system malfunction,

fuel pump failure, ignition malfunction, or

valves stuck.

Contact customer service at 1 (855)

944-3571.

No power at AC receptacles

OUTPUT READY LED is OFF and

OVERLOAD LED is ON.

Check AC load. Stop and restart engine.

Check the air inlet. Stop and restart the

engine.

AC circuit breaker/s tripped. Check AC loads and reset circuit breaker/s.

Faulty power tool or appliance.

Replace or repair tool or appliance. Stop and

restart the engine.

Faulty generator.

Contact customer service at 1 (855)

944-3571.

26 |

SCHEMATICS

| 27

ESPAÑOL

WGen14500

Generador Portátil

Gasolina: 14,500 Vatios en Funcionamiento | 18,000 Vatios de arranque

MANUAL DE USUARIO

NO DEVUELVA ESTE PRODUCTO A LA TIENDA

Si tiene preguntas o necesita ayuda, llame al servicio al

cliente al 855-944-3571.

TABLA DE CONTENIDO

INTRODUCCIÓN

DESCARGOS DE RESPONSABILIDAD ...............................

...........................

GUARDA ESTAS INSTRUCCIONES

.....................................

ESPECIFICACIONES

ESPECIFICACIONES ............................................................

LA SEGURIDAD

DEFINICIONES DE SEGURIDAD .........................................

SÍMBOLOS DE SEGURIDAD Y SIGNIFICADO

....................

LAS INSTRUCCIONES DE SEGURIDAD

.............................

PRECAUCIONES GENERALES DE SEGURIDAD

...............

GASOLINA Y VAPOR DE GASOLINA (GAS)

........................

ETIQUETAS Y CALCOMANÍAS DE SEGURIDAD

................

COMPONENTES

COMPONENTES DEL GENERADOR ...................................

COMPONENTES DEL PANEL DE CONTROL

......................

CENTRO DE DATOS

.............................................................

RECORDATORIOS DE MANTENIMIENTO

...........................

MONTAJE

CONTENIDO DE LA CAJA ....................................................37

INSTALE LAS RUEDAS Y EL SOPORTE DE ELEVACIÓN ..37

LLENADO DE ACEITE INICIAL

.............................................

INSTALACIÓN DE LA BATERÍA

............................................

COMBUSTIBLE

.....................................................................

OPERACIÓN

UBICACIÓN DEL GENERADOR ...........................................

TOMA DE TIERRA

.................................................................

OPERACIÓN A GRAN ALTITUD

............................................

INICIO REMOTO

....................................................................

INACTIVO BAJO

....................................................................

PERÍODO DE RODAJE

.........................................................

ANTES DE ARRANCAR EL GENERADOR

...........................

ARRANCAR EL MOTOR

.......................................................

PARAR EL MOTOR

................................................................

FRECUENCIA DE USO

.........................................................

DISYUNTORES DE CA

..........................................................

CAPACIDAD DEL GENERADOR

..........................................

GESTIÓN DE ENERGÍA

........................................................

CABLES DE EXTENSIÓN

.....................................................

TAMAÑO DEL CABLE DE EXTENSIÓN

................................

INTERRUPTOR ST

................................................................

TRANSPORTE

.......................................................................

MANTENIMIENTO

PROGRAMA DE MANTENIMIENTO .....................................

RECORDATORIOS DE MANTENIMIENTO

...........................

PIEZAS DE REPUESTO PARA MANTENIMIENTO

..............

MANTENIMIENTO DEL FILTRO DE AIRE

.............................

COMPROBACIÓN DEL NIVEL DE ACEITE DEL MOTOR ....47

CAMBIO DE ACEITE DEL MOTOR

.......................................

MANTENIMIENTO DE BUJÍAS

..............................................

SERVICIO DE APAGACHISPAS

............................................

FILTRO DE COMBUSTIBLE

..................................................

MANTENIMIENTO DE LA BATERÍA

......................................

CAMBIO DE BATERÍA

...........................................................

ALMACENAMIENTO

..............................................................

JUEGO DE VÁLVULAS

..........................................................

SOLUCIÓN DE PROBLEMAS

SOLUCIÓN DE PROBLEMAS ...............................................

28 |

INTRODUCCIÓN

ADVERTENCIA: La operación, el servicio y el mantenimiento de este equipo pueden exponerlo a sustancias

químicas que incluyen gases de escape del motor, monóxido de carbono, ftalatos y plomo, que el estado de California

reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para minimizar la

exposición, evite respirar los gases de escape y use guantes o lávese las manos con frecuencia cuando realice el

mantenimiento de este equipo. Para obtener más información, visite www.P65warnings.ca.gov.

DESCARGOS DE RESPONSABILIDAD

Toda la información, ilustraciones y especicaciones de este manual estaban vigentes en el momento de su publicación.

Las ilustraciones utilizadas en este manual están destinadas a ser vistas de referencia representativas únicamente.

Nos reservamos el derecho de realizar cualquier cambio de especicación o diseño sin previo aviso.

Westinghouse Outdoor Power Equipment.

Lea este manual antes de usar o realizar

el mantenimiento de este producto. El

incumplimiento de las instrucciones y

precauciones de seguridad de este manual

puede provocar lesiones graves o la muerte.

GUARDA ESTAS INSTRUCCIONES

REGISTRACIÓN DEL PRODUCTO

Para una cobertura de garantía sin problemas, es importante registrar su generador Westinghouse.

Puede registrarse por:

• Completar y enviar por correo la tarjeta de registro del producto incluida en la caja.

• Registrando su producto en línea en: https://westinghouseoutdoorpower.com/pages/warranty-registration

• Escaneando el siguiente código QR con la cámara de su teléfono inteligente. Se le dirigirá al enlace de registro móvil.

• Envío de la siguiente información del producto a:

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

Para su archivo

Fecha de compra:

Número de modelo:

Número de serie:

Lugar de compra:

IMPORTANTE: Conserve su recibo de compra

para una cobertura de garantía sin

problemas.

ESPECIFICACIONES

Watts en funcionamiento: 14,500

Vatios pico: 18,000

Voltaje nominal: 120 / 240 V

Frecuencia nominal: 60 Hz @ 3600 RPM

Fase: Fase única

Distorsión armónica

total:

≤ 5%

Desplazamiento del

motor:

713 cc

Tipo de inicio:

Retroceso, arranque

eléctrico, control remoto

Capacidad de

combustible:

10.5 Gallons (40 Liters)

Tipo de combustible: 87–93 octane*

Capacidad de aceite: 1.16 Quart (1.1 Liter)

Tipo de aceite: SAE 10W-30

Bujía: 97108 (F7TC)

Espacio de la bujía:

0.024 – 0.032 in.

(0.60 – 0.80 mm)

Válvula de admisión

Despeje:

0.0031 – 0.0047 in.

(0.08 – 0.12 mm)

Válvula de escape

Despeje:

0.0051 – 0.0067 in.

(0.13 – 0.17 mm)

Sistema de puesta a

tierra de CA:

Unido al marco

Regulador de voltaje: AVR

Tipo de alternador: Cepillado

Temperatura ambiente

máxima:

104°F (40°C)

Certificaciones

• EPA

* Contenido de etanol del 10% o menos. NO use

E15 o E85.

ACTUALIZACIONES

El último manual de usuario para su generador

Westinghouse se puede encontrar en nuestra pestaña de

soporte.

https://westinghouseoutdoorpower.com/pages/

manuals

O escanee el siguiente código QR con la cámara de su

teléfono inteligente para dirigirse al enlace.

AVISO

Este producto está diseñado y clasicado para un

funcionamiento continuo a temperaturas ambiente de

hasta 104 ° F (40 ° C). Si es necesario, este producto

se puede utilizar a temperaturas que oscilan entre 5 ° F

(15 ° C) y 122 ° F (50 ° C) durante períodos cortos. Si el

producto se expone a temperaturas fuera de este rango

durante el almacenamiento, debe volver a colocarse

dentro de este rango antes de su funcionamiento. Este

producto siempre debe utilizarse al aire libre en un

área bien ventilada y lejos de puertas, ventanas y otros

conductos de ventilación.

El vataje y la corriente máximos están sujetos y limitados

por factores como el contenido de BTU de combustible,

la temperatura ambiente, la altitud, las condiciones

del motor, etc. La potencia máxima disminuye

aproximadamente un 3.5% por cada 1,000 pies sobre

el nivel del mar, y también disminuirá aproximadamente

un 1% por cada 10 ° F (6 ° C) por encima de 60 ° F (16

° C) de temperatura ambiente.

| 29

30 |

LA SEGURIDAD

DEFINICIONES DE SEGURIDAD

Las palabras PELIGRO, ADVERTENCIA,

PRECAUCIÓN y AVISO se utilizan en este

manual para resaltar información importante.

Asegúrese de que todos los que operan, realizan

mantenimiento o se encuentran cerca del generador

conozcan el significado de esta información de

seguridad.

Este símbolo de alerta de seguridad

aparece con la mayoría de las

declaraciones de seguridad.

Significa atención, esté alerta, ¡su

seguridad está involucrada! Lea

y respete el mensaje que sigue al

símbolo de alerta de seguridad.

Indica una situación peligrosa que, si no se evita,

provocará la muerte o lesiones graves.

Indica una situación peligrosa que, si no se evita,

podría provocar la muerte o lesiones graves.

Indica una situación peligrosa que, si no se evita,

podría provocar lesiones leves o moderadas.

AVISO

Indica una situación que puede causar daños al

generador, a la propiedad personal y / o al medio

ambiente, o hacer que el equipo no funcione

correctamente.

Nota: Indica un procedimiento, práctica o condición que

se debe seguir para que el generador funcione de

la manera prevista.

SÍMBOLOS DE SEGURIDAD Y

SIGNIFICADO

Siga toda la información de seguridad contenida en este

manual y en el generador.

Símbolo Descripción

Símbolo de alerta de seguridad

Riesgo de electrocución

Peligro de asxia

Peligro de quemaduras. No toque

supercies calientes.

Peligro de descarga eléctrica

Peligro de incendio

Mantenga una distancia segura

Peligro de levantamiento

Leer las instrucciones del fabricante

No operar en condiciones de humedad

Riesgo de incendio y electrocución. No lo conecte

al sistema eléctrico de un edicio a menos que el

generador y el interruptor de transferencia se hayan

instalado correctamente y la salida eléctrica haya sido

vericada por un electricista calicado. La conexión

debe aislar la energía del generador de la energía de la

red pública y debe cumplir con todas las leyes y códigos

eléctricos aplicables.

Riesgo de electrocución. Nunca use el generador en un

lugar mojado o húmedo. Nunca exponga el generador

a la lluvia, nieve, rocío de agua o agua estancada

mientras esté en uso. Proteja el generador de todas

las condiciones climáticas peligrosas. La humedad

o el hielo pueden provocar un cortocircuito u otro mal

funcionamiento en el circuito eléctrico.

| 31

LA SEGURIDAD

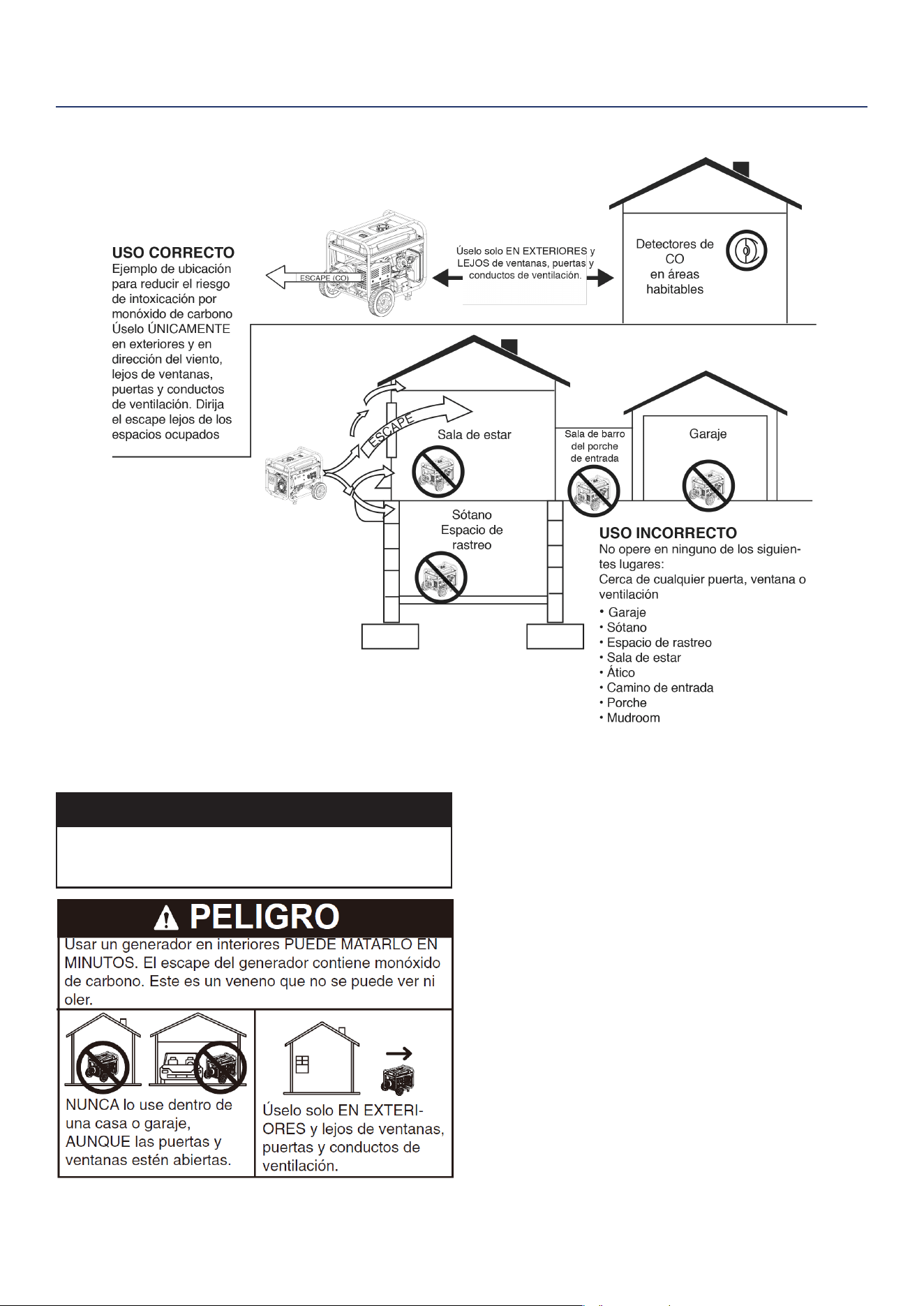

LAS INSTRUCCIONES DE SEGURIDAD

AVISO

Instale detectores de monóxido de carbono a batería o

detectores de monóxido de carbono enchufables con

respaldo de batería en las áreas habitables.

PRECAUCIONES GENERALES DE

SEGURIDAD

• Nunca use el generador para alimentar equipos de

apoyo médico.

• No opere el generador cuando esté cansado o bajo la

inuencia de drogas, alcohol o medicamentos.

• No use el generador con cables eléctricos gastados,

deshilachados, desnudos o dañados.

• Todas las herramientas y artefactos eléctricos

operados con este generador deben estar debidamente

conectados a tierra mediante el uso de un tercer cable

o tener doble aislamiento.

• Cuando este generador se utiliza para suministrar

un sistema de cableado de un edicio, un electricista

calicado debe instalar el generador y conectarlo a un

interruptor de transferencia como un sistema derivado

por separado de acuerdo con NFPA 70, Código

Eléctrico Nacional.

• Si comienza a sentirse enfermo, mareado o débil

mientras usa el generador, muévase al aire fresco

INMEDIATAMENTE. Consulte a un médico, ya que

32 |

LA SEGURIDAD

puede sufrir una intoxicación por monóxido de carbono.

• Úselo solo EN EXTERIORES y lejos de ventanas,

puertas y conductos de ventilación según lo

recomendado por los Centros para el Control y la

Prevención de Enfermedades del Departamento

de Salud y Servicios Humanos de EE. UU. Su casa

especíca y / o las condiciones del viento pueden

requerir una distancia adicional.

• Durante la operación y almacenamiento, mantenga al

menos 5 pies de espacio libre en todos los lados del

generador, incluido el techo. Deje que el generador se

enfríe un mínimo de 30 minutos antes de almacenarlo.

El calor creado por el silenciador y los gases de escape

puede ser lo sucientemente caliente como para

causar quemaduras graves y / o encender objetos

combustibles.

• No toque el silenciador ni el motor. Están muy

CALIENTES y causarán quemaduras graves. No

coloque partes del cuerpo ni ningún material inamable

o combustible en el camino directo del escape.

• Siempre retire cualquier herramienta u otro equipo de

servicio utilizado durante el mantenimiento lejos del

generador antes de operar.

• Evite el contacto de la piel con aceite de motor o

gasolina. Use ropa y equipo de protección. Lave toda

la piel expuesta con agua y jabón.

SEGURIDAD DEL COMBUSTIBLE

• Almacene el combustible en un recipiente aprobado

para gasolina.

• No fume al llenar el generador con gasolina.

• No permita que el tanque de gasolina del generador se

desborde al llenarlo.

• Apague el motor y déjelo enfriar durante cinco minutos

antes de agregar gasolina o aceite al generador.

• Nunca quite la tapa de combustible cuando el

generador esté funcionando. Apague el motor y deje

que la unidad se enfríe por lo menos cinco minutos.

Retire la tapa de combustible lentamente para liberar

la presión, evitar que el combustible se escape por

la tapa y evitar que el calor del silenciador encienda

los vapores de combustible. Apriete bien la tapa de

combustible después de repostar.

• Limpie el combustible derramado de la unidad.

• Nunca intente quemar el combustible derramado.

• Nunca llene demasiado el tanque de combustible.

Deje espacio para que el combustible se expanda.

El llenado excesivo del tanque de combustible puede

provocar un desbordamiento repentino de gasolina y

provocar que la gasolina derramada entre en contacto

con supercies CALIENTES.

• El combustible derramado puede arder. Si se

derrama combustible sobre el generador, limpie

cualquier derrame inmediatamente. Deseche el trapo

correctamente. Deje que el área de combustible

derramado se seque antes de operar el generador.

• Use protección para los ojos mientras reposta.

• Nunca use gasolina como agente de limpieza.

• Almacene cualquier recipiente que contenga gasolina

en un área bien ventilada, lejos de cualquier combustible

o fuente de ignición.

GASOLINA Y VAPOR DE GASOLINA (GAS)

Riesgo de incendio y explosión. La gasolina es altamente

explosiva e inamable y puede causar quemaduras

graves o la muerte.

• En caso de un incendio de gas, no intente apagar la

llama si la válvula de combustible está en la posición

de gas. La introducción de un extintor en un generador

con una válvula de combustible abierta podría crear un

peligro de explosión. El gas tiene un olor distintivo, esto

ayudará a detectar posibles fugas rápidamente.

• Los vapores de gas pueden provocar un incendio si se

encienden.

• La gasolina irrita la piel y debe limpiarse inmediatamente

si entra en contacto con la piel.

Al arrancar el generador:

• Asegúrese de que la tapa de combustible, el ltro de

aire, la bujía, las líneas de combustible y el sistema de

escape estén colocados correctamente.

• Si derrama gasolina en el tanque, deje que se evapore

completamente antes de operar.

• Asegúrese de que el generador esté sobre una

supercie plana antes de operar.

Al transportar o reparar el generador:

• Desconecte el cable de la bujía para evitar un arranque

accidental.

Al almacenar el generador:

• Almacene lejos de chispas, llamas abiertas, luces

piloto, calor y otras fuentes de ignición.

• No almacene gas cerca de hornos, calentadores de

agua o cualquier otro aparato que produzca calor o

tenga encendido automático.

| 33

LA SEGURIDAD

ETIQUETAS Y CALCOMANÍAS DE SEGURIDAD

COMPONENTES

COMPONENTES DEL GENERADOR

| 35

COMPONENTES

COMPONENTES DEL PANEL DE CONTROL

1. Botón de ARRANQUE / PARO: presione una vez

para arrancar el motor automáticamente. Presione

nuevamente para detener el motor.

2. Interruptor de batería: Enciende y apaga la batería.

Debe estar ENCENDIDO antes del arranque eléctrico

o remoto.

3. Puerto de carga de la batería: Se utiliza para cargar

la batería con el cargador de batería incluido.

4. Interruptor de ralentí bajo: El ralentí bajo minimiza

el consumo de combustible, el ruido y el desgaste del

motor al reducir las RPM del motor durante el uso

intermitente. Consulte la sección BAJA RALENTÍ para

conocer las consideraciones de uso importantes.

5. Puertos USB: Salida USB de dos puertos 5V / 2.1A.

Acepta enchufes USB tipo A.

6. Disyuntor de CA de 30 amperios: El disyuntor

limita la corriente que se puede suministrar a través

del receptáculo NEMA L14-30R a 30 amperios.

7. Centro de datos: Muestra voltaje, frecuencia,

contador de horas total y temporizador de

funcionamiento / mantenimiento.

8. Disyuntor principal: El disyuntor principal controla

la salida total de todas las salidas para proteger al

generador de sobrecargas o cortocircuitos.

9. Salida de interruptor inteligente: Conecta

el interruptor Westinghouse ST (se vende por

separado) al panel de control.

10. Terminal de tierra: El terminal de tierra se utiliza para

conectar a tierra externamente el generador.

11. Receptáculo NEMA 14-50R de 120/240

voltios CA, 50 amperios: El receptáculo puede

suministrar 120 V o 240 V hasta 50 amperios.

12. Receptáculo NEMA L14-30R de 120/240 voltios

CA, 30 amperios: El receptáculo puede suministrar

120 V o 240 V hasta 30 amperios.

13. Receptáculo NEMA L5-30R de 120 voltios CA,

30 amperios: El receptáculo puede suministrar un

máximo de 30 amperios.

14. Disyuntores de CA de 20 amperios: Los

disyuntores limitan la corriente que se puede

suministrar a través de cada receptáculo NEMA

5-20R a 20 amperios.

15. Receptáculos NEMA 5-20R GFCI de 120 voltios

CA, 20 amperios: Cada receptáculo es capaz

de transportar un máximo de 20 amperios en un

solo receptáculo o una combinación de ambos

receptáculos.

16. Disyuntor de CA de 30 amperios: El disyuntor

limita la corriente que se puede suministrar a través

del receptáculo NEMA L5-30R a 30 amperios.

17. Indicador de batería: Indica que la energía está

encendida. La luz permanecerá encendida mientras

la unidad esté encendida.

2 3 4 5 7 8

13 15

36 |

COMPONENTES

CENTRO DE DATOS

Ver Figura 1. Utilice el botón Modo en el centro de datos para cambiar entre pantallas.

Visualización de datos

Tiempo de ejecución /

mantenimiento:

Muestra el tiempo de ejecución

actual. Se restablece a cero cuando

se apaga. Se muestra un recordatorio

de mantenimiento cuando es necesario.

Frecuencia (Hz):

Muestra la frecuencia de

salida de potencia en hercios

Voltaje:

Muestra la salida de

voltaje actual

Horas de vida:

Muestra las horas de

funcionamiento de la

vida útil

Modo de botón

METER V-F-T

RECORDATORIOS DE MANTENIMIENTO

Los códigos de recordatorio de mantenimiento se mostrarán en la pantalla de datos según las horas de vida útil de la

unidad. Los códigos de mantenimiento se mostrarán hasta que se apague la unidad. Consulte la sección Mantenimiento

para conocer los procedimientos especícos.

Código de mantenimiento Mantenimiento requerido

P25 Cambie el aceite del motor / reemplace el ltro de aceite

P50 Cambie el aceite del motor / reemplace el ltro de aceite, limpie el ltro de aire

P100

Cambie el aceite del motor / reemplace el ltro de aceite, limpie el ltro de aire,

reemplace el ltro de combustible

| 37

MONTAJE

Peligro de peso. Siempre tenga ayuda cuando levante

el generador.

1. Abra la caja con cuidado.

2. Retire y guarde el manual de instrucciones, la botella

de aceite, el embudo de aceite, la manguera de GLP/

propano, la llave de tubo de bujía y el cargador de

batería.

3. Retire y deseche los materiales de embalaje.

4. Despliegue la parte superior de la bolsa de plástico que

encierra el generador.

5. Corte con cuidado las esquinas verticales de la caja

para acceder al generador.

6. Recicle o deseche los materiales de embalaje

correctamente.

CONTENIDO DE LA CAJA

• Manual de usuario

• Guía de inicio rápido / Programa de mantenimiento

• Llavero de arranque remoto

• Botella de aceite SAE 10W-30

• Cargador de batería

• Llave de tubo para bujías

• Embudo de aceite

• Llave de montaje

• Componentes de rueda y gancho de elevación

Articulo Cantidad

• Gancho de elevación 1

• Perno de brida, M8 4

• Rueda 2

• Pasador del eje 2

• Lavadora 4

• Pasador de chaveta 4

Si falta alguna pieza, comuníquese con nuestro

equipo de servicio en [email protected] o llame

al 1-855-944-3571.

INSTALE LAS RUEDAS Y EL SOPORTE DE

ELEVACIÓN

AVISO

El montaje del generador requerirá levantar la unidad por

un lado. Instale las ruedas antes de agregar combustible

o aceite.

Peligro de elevación. Utilice dos personas para instalar

las ruedas. Consulte GANCHO DE ELEVACIÓN en la

sección FUNCIONAMIENTO.

1. Coloque el generador sobre una super icie plana.

2. Ver Figura 1. Alinee el soporte del gancho de

elevación con los soportes de montaje en la parte

superior del tanque de combustible. Asegure con

cuatro pernos de brida M8.

3. Ver Figura 2. Utilice el gancho de elevación para

levantar la unidad lo su iciente para instalar las ruedas

como se muestra.

Nota: Las ruedas solo están diseñadas para el transporte

manual. Las ruedas no son adecuadas para

remolcar el generador dentro o fuera de la carretera.

38 |

MONTAJE

LLENADO DE ACEITE INICIAL

AVISO

ESTE GENERADOR HA SIDO ENVIADO SIN ACEITE.

No intente arrancar o arrancar el motor antes de que

haya recibido el servicio adecuado con el aceite

recomendado. Si no agrega aceite de motor antes de

arrancar, se producirán daños graves en el motor.

AVISO

El uso de aceite de 2 tiempos / ciclo u otros tipos de

aceite no aprobados puede causar daños graves al

motor que no están cubiertos por la garantía.

Ver Figura 1. El tipo de aceite recomendado incluido para uso

típico es aceite de motor 10W-30. Si hace funcionar el

generador en temperaturas extremas, consulte la siguiente tabla.

Ver Figura 2. En una superficie nivelada, retire

la tapa de llenado de aceite.

2. Usando el embudo y el aceite suministrados, agregue

el aceite en el motor.

3. Vuelva a colocar la tapa de llenado de aceite y apriétela

INSTALACIÓN DE LA BATERÍA

Los bornes y terminales de la batería contienen plomo

y compuestos de plomo Lávese las manos después de

manipularlos.

1. Ver Figura 3. Retire los dos pernos de la placa de la batería

y la placade la batería. Incline la batería hacia adelante y retire.

2. Ver Figura 4. Conecte el cable positivo (+) de la batería

(funda roja) al borne positivo (+) de la batería. Asegure

la funda sobre el borne de la batería.

3. Conecte el cable negativo (-) (funda negra) al borne

negativo (-) de la batería y asegure la funda sobre el

borne de la batería.

4. Instale la batería en la bandeja de la batería. Instale

la placa de la batería y los pernos. Apriete los pernos

MONTAJE

COMBUSTIBLE

Riesgo de incendio y explosión. Nunca use un

recipiente de gasolina, tanque de gasolina o cualquier

otro elemento de combustible que esté roto, cortado,

rasgado o dañado.

Riesgo de incendio y explosión. No llene demasiado

el tanque de combustible. Llene solo hasta el anillo de

llenado rojo ubicado en el ltro de malla de combustible

en el tanque. El sobrellenado puede hacer que el

combustible se derrame sobre el motor y cause un

riesgo de incendio o explosión.

Riesgo de incendio y explosión. Nunca reposte el

generador con el motor en marcha. Siempre apague

el motor y deje que el generador se enfríe durante dos

minutos antes de repostar.

AVISO

No utilice combustible E15 o E85

en este producto. La garantía no

cubre los daños al motor o al equipo

causados por combustible viejo o el

uso de combustibles no aprobados

(como mezclas de etanol E15 o

E85). Utilice únicamente gasolina sin

plomo que contenga hasta un 10%

de etanol.

REQUISITOS DE COMBUSTIBLE

• CGasolina sin plomo, fresca y magra, de 87 a 93

octanos.

• Se acepta hasta un 10% de etanol (gasohol) (cuando

esté disponible; se recomienda combustible sin etanol).

• NO use E85 o E15.

• NO use una mezcla de gasóleo.

• NO modique el motor para que funcione con

combustibles alternativos.

• NO cargue combustible en interiores.

• NO cree una chispa o llama mientras reposta.

USANDO ESTABILIZADOR DE COMBUSTIBLE

Agregar un estabilizador de combustible (no incluido)

extiende la vida útil del combustible y ayuda a prevenir la

formación de depósitos que pueden obstruir el sistema de

combustible. Siga las instrucciones de uso del fabricante.

Siempre mezcle la cantidad correcta de estabilizador de

combustible con gasolina en un recipiente de gasolina

aprobado antes de cargar combustible al generador. Haga

funcionar el generador durante cinco minutos para permitir

que el estabilizador trate todo el sistema de combustible.

LLENADO DEL TANQUE DE COMBUSTIBLE

1. Apague el generador y deje que se enfríe durante un

mínimo de dos minutos antes de cargar combustible.

2. Coloque el generador en un terreno nivelado en un área

bien ventilada.

3. Limpie el área alrededor de la tapa de combustible y

retire la tapa lentamente.

AVISO

Llene el tanque únicamente con un recipiente de

gasolina aprobado. Asegúrese de que el recipiente de

gasolina esté limpio por dentro y en buenas condiciones

para evitar la contaminación del sistema de combustible.

4. Ver Figura 1. Agregue lentamente el combustible

recomendado. No llene demasiado. Llene solo hasta

el anillo de llenado máximo rojo en el filtro de malla de

combustible visible en el cuello de llenado.

5. Instale la tapa de combustible. Apriete hasta que se

escuche un clic.

AVISO

El combustible puede dañar la pintura y el plástico.

Tenga cuidado al llenar el tanque de combustible. Los

daños causados por el combustible derramado no están

cubiertos por la garantía.

AVISO

Limpie los residuos del ltro de malla de combustible

antes y después de cada repostaje. Quite el ltro de

malla de combustible comprimiéndolo ligeramente

mientras lo saca del tanque de combustible.

| 39

OPERACIÓN

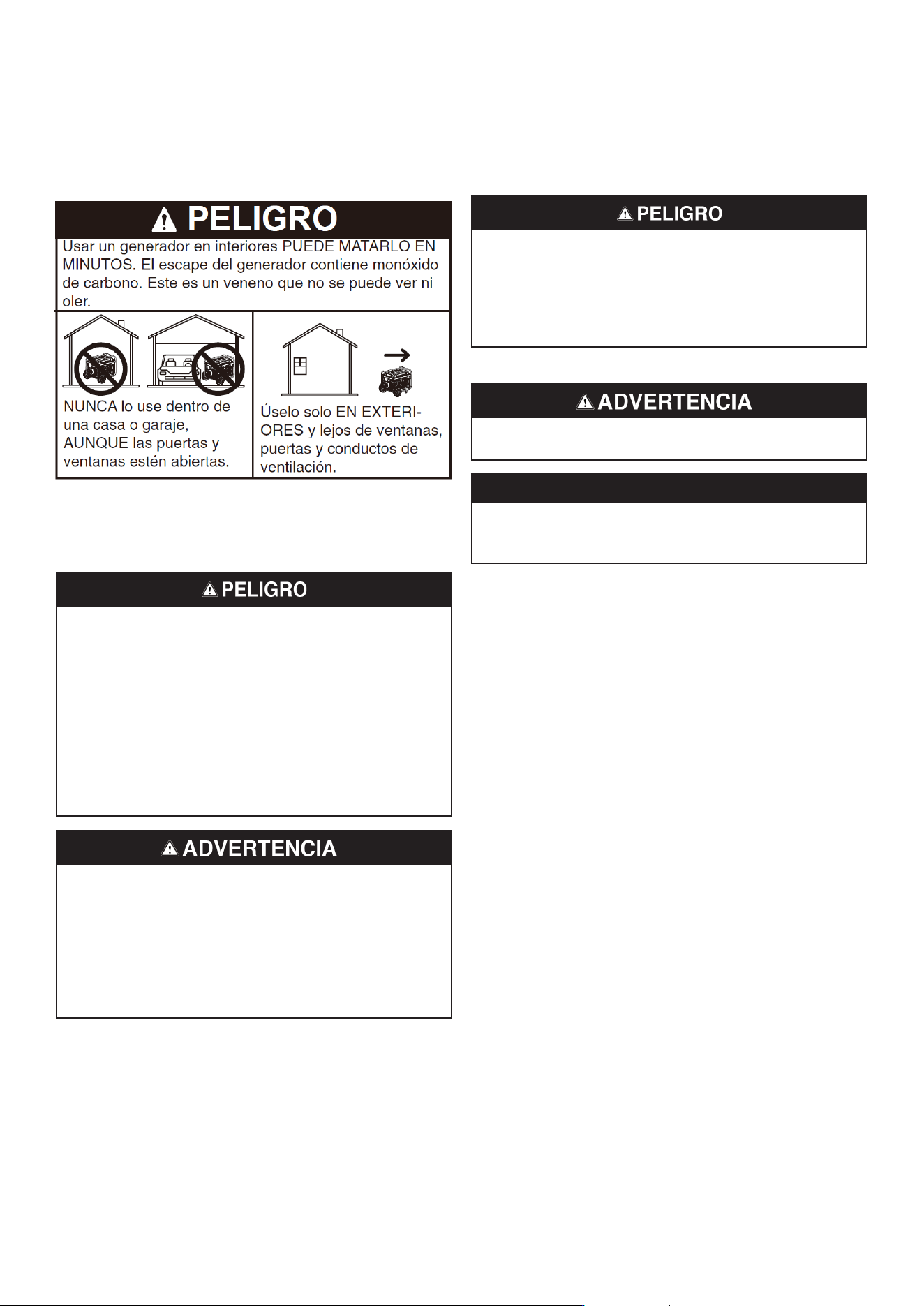

UBICACIÓN DEL GENERADOR

Lea y comprenda toda la información de seguridad

antes de encender el generador.

NUNCA opere el generador dentro de un edicio, incluidos

garajes, sótanos, espacios de acceso, cobertizos,

cerramientos o compartimentos, incluido el compartimiento

del generador de un vehículo recreativo.

Riesgo de electrocución. Nunca use el generador en un

lugar mojado o húmedo. Nunca exponga el generador

a la lluvia, nieve, rocío de agua o agua estancada

mientras esté en uso. Proteja el generador de todas

las condiciones climáticas peligrosas. La humedad

o el hielo pueden provocar un cortocircuito u otro

mal funcionamiento en el circuito eléctrico. El uso de

un generador o aparato eléctrico en condiciones de

humedad, como lluvia o nieve, o cerca de una piscina

o sistema de rociadores, o cuando sus manos están

mojadas, puede resultar en electrocución.

Peligro de incendio. Utilice el generador únicamente

sobre una supercie sólida y nivelada. Operar el

generador en una supercie con material suelto,

como arena o recortes de césped, puede hacer que el

generador ingiera desechos que podrían bloquear las

rejillas de ventilación o el sistema de admisión de aire.

Deje que el generador se enfríe durante 30 minutos

antes de transportarlo o almacenarlo.

TEl generador debe estar en una supercie plana y

nivelada en todo momento (incluso cuando no esté en

funcionamiento). El generador debe tener al menos 5 pies

(1,5 m) de espacio libre de todo material combustible.

No opere el generador en la parte trasera de un SUV,

caravana, remolque, caja de camión (regular, plana o

de otro tipo), debajo de escaleras, cerca de paredes

40 |

o edicios, o en cualquier otro lugar que no permita el

enfriamiento adecuado del generador y / o silenciador. NO

contenga generadores durante el funcionamiento.

Peligro de asxia. Coloque el generador en un área bien

ventilada. NO coloque el generador cerca de conductos

de ventilación o entradas donde los gases de escape

puedan entrar en espacios ocupados o connados.

Considere cuidadosamente las corrientes de aire y

viento cuando coloque el generador.

TOMA DE TIERRA

Peligro de choque. No conectar a tierra correctamente

el generador puede provocar una descarga eléctrica.

AVISO

Utilice únicamente cables de extensión, herramientas y

electrodomésticos de 3 clavijas con conexión a tierra, o

herramientas y electrodomésticos con doble aislamiento.

El neutro del generador está vinculado al chasis. Hay

un conductor permanente entre el generador (cable del

estator) y el marco. Si este generador se va a usar solo con

cables y enchufes conectados a receptáculos montados

en el generador, el Código Eléctrico Nacional no requiere

que la unidad esté conectada a tierra. Sin embargo, otros

métodos de uso del generador pueden requerir conexión

a tierra para reducir el riesgo de descarga eléctrica.

Antes de usar la terminal de tierra, consulte a un electricista

calicado, inspector eléctrico o agencia local que tenga

jurisdicción sobre los códigos u ordenanzas locales que

se aplican al uso previsto del generador.

DESCONEXIÓN DEL NEUTRO VINCULADO

Quitar el neutro atado desactiva la protección GFCI de las

salidas 5-20R. El neutro empatado solo debe eliminarse

en circunstancias especícas. Consulte a un electricista

calicado para determinar si su situación requiere

desconectar el neutro conectado.

1. Retire la tapa del alternador.

| 41

OPERACIÓN

2. Ver Figura 1. Retire el cable de puente unido y vuelva

a instalar la tuerca.

3. Ver Figura 2. Retire la tuerca que sujeta el cable de

4. Vuelva a instalar la tapa del alternador.

IMPORTANTE: Aplique una nueva etiqueta “NEUTRO

SIN PEGAR” sobre la etiqueta “NEUTRO

PEGADO AL MARCO” en la parte frontal

del panel de control.

OPERACIÓN A GRAN ALTITUD

La potencia del motor se reduce cuanto más alto se

opera sobre el nivel del mar. La producción se reducirá

aproximadamente un 3,5% por cada 1000 pies de aumento

de altitud desde el nivel del mar.

Se requiere un ajuste de gran altitud para el funcionamiento

a altitudes superiores a los 2000 pies (762 m). El

funcionamiento sin este ajuste provocará una disminución

del rendimiento, un mayor consumo de combustible y un

aumento de las emisiones.

AVISO

No opere el generador en altitudes inferiores a 2.000

pies (762 m) con el kit de gran altitud instalado. Pueden

ocurrir daños al motor.

Kit de carburador de gran altitud Parte# 518904

INICIO REMOTO

Verique que el área alrededor del generador esté

despejada antes de arrancar el generador a distancia.

El llavero de arranque remoto incluido con el generador

debe estar conectado a la palanca de retroceso o al

panel de control. Si su unidad se envió sin un llavero,

comuníquese con el servicio al cliente de Westinghouse.

El generador se puede iniciar de forma remota desde hasta

99 pies (30 metros) utilizando el llavero de encendido

remoto.

Nota: A medida que se agotan las baterías del llavero de

encendido remoto, la distancia operativa disminuirá.

EMPAREJANDO EL INICIO REMOTO

Baterías de repuesto remotas: (2) CR2016

Si se reemplaza el llavero de arranque remoto o necesita

volver a emparejarse con el generador, siga este

procedimiento.

1. Ver Figura 3. Gire el interruptor de la batería del

generador a la posición ON. La luz indicadora

de encendido se iluminará.

Interruptor de batería

Pulsar el botón START / STOP

Indicateur de puissance

Ver Figura 4

. Mantenga presionado el botón de

emparejamiento rojo en la parte posterior del panel de

control hasta que se ilumine el botón START / STOP.

Botón de emparejamiento

tierra neutral y conecte el cable de puente unido.

Reinstale la tuerca.

OPERACIÓN

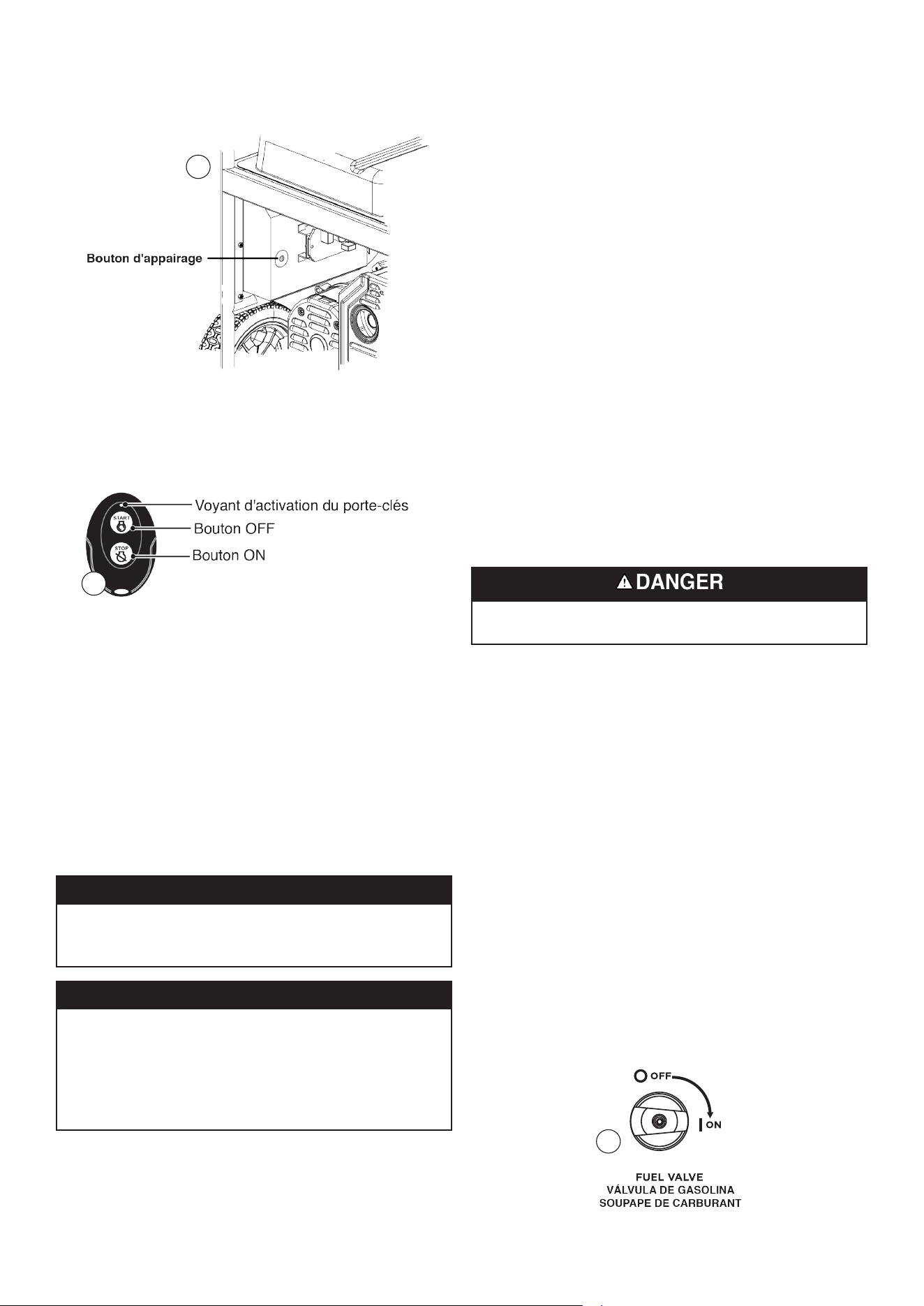

3. Ver Figura 1. Appuyez sur le bouton STOP de la

télécommande et maintenez-le enfoncé jusqu’à ce

que l’éclairage du bouton START / STOP s’éteigne.

Relâchez le bouton. Le bouton START / STOP

s’allume une fois le bouton relâché.

4. Appuyez sur le bouton START de la télécommande

et maintenez-le enfoncé jusqu’à ce que l’éclairage du

bouton START / STOP s’éteigne. Relâchez le bouton.

Le bouton START / STOP s’allumera une fois le bouton

relâché.

5. Appuyez sur le bouton d’appairage sur le côté du

panneau de commande jusqu’à ce que l’éclairage du

bouton START / STOP s’éteigne. Relâchez le bouton.

6. Mettez l’interrupteur de la batterie du générateur en

position OFF. La télécommande est maintenant couplée.

INACTIVO BAJO

AVISO

Siempre encienda el generador con el interruptor de

ralentí bajo en OFF. Deje que la velocidad del motor se

estabilice antes de encender el ralentí bajo.

AVISO

La salida de frecuencia del generador depende de la

velocidad del motor. NO use el ralentí bajo cuando

alimente dispositivos electrónicos sensibles o grandes

cargas de sobretensión, como un aire acondicionado,

una bomba eléctrica, un refrigerador o cuando esté

conectado a un interruptor de transferencia doméstico.

El ralentí bajo minimiza el consumo de combustible, el

ruido y el desgaste del motor al reducir las RPM del motor

a ralentí (2400 RPM) cuando las cargas eléctricas se han

apagado y vuelve automáticamente a la velocidad nominal

cuando las cargas se vuelven a encender.

Encienda el ralentí bajo cuando encienda cargas

intermitentes

no electrónicas, como herramientas

eléctricas en un lugar de trabajo.

PERÍODO DE RODAJE

Para un rodaje adecuado, no exceda el 50% de los vatios

de funcionamiento nominales (6000 vatios) durante las

primeras cinco horas de funcionamiento.

Varíe la carga ocasionalmente para permitir que los

devanados del estator se calienten y enfríen y ayuden a

asentar los anillos del pistón.

42 |

ANTES DE ARRANCAR EL GENERADOR

Comprueba eso:

• El generador se coloca en un lugar seguro y apropiado.

• El generador está sobre una supercie seca, plana y

nivelada.

• El motor está lleno de aceite.

• Todas las cargas están desconectadas.

Riesgo de incendio y explosión. NO mueva ni incline el

generador durante el funcionamiento.

ARRANCAR EL MOTOR

Durante el encendido con botón o remoto, el motor

congurará automáticamente el estrangulador y

comenzará la secuencia de arranque. Si el motor no

arranca, el generador intentará arrancar el motor dos

veces más. El interruptor de la batería se puede apagar

en cualquier momento durante la secuencia de arranque

automático para abortar el intento de arranque del motor.

Si la velocidad de arranque disminuye después de cada

intento fallido, es posible que la batería no se cargue

adecuadamente. Puede usar el cargador provisto para

cargar la batería enchufándolo al puerto de carga de la

batería en el panel de control.

1. Verique que haya combustible en el tanque de

gasolina.

2. Gire el interruptor selector de combustible en el panel

de control a funcionamiento con gasolina.

3. Ver Figura 2. Gire la válvula del tanque de combustible

a la posición

ON.

VÁLVULA DE GASOLINA

SOUPAPE DE CARBURANT

4. Empuje el interruptor de la batería a la posición ON.

5. Elija el método de inicio:

a. Arranque remoto: mantenga presionado el botón

START en el llavero de arranque remoto durante un

segundo.

b. Arranque con botón pulsador: Mantenga pulsado

el botón ARRANQUE / PARO del motor durante dos

segundos.

| 43

OPERACIÓN

PARAR EL MOTOR

1. Apague y desenchufe todas las cargas eléctricas

conectadas.

IMPORTANTE: Nunca arranque ni detenga el generador

con dispositivos eléctricos conectados.

2. Deje que el generador funcione sin carga durante varios

minutos para estabilizar las temperaturas internas del

motor.

3. Mantenga presionado el botón START / STOP durante

un segundo o presione STOP en el llavero de inicio

remoto durante un segundo.

Nota: Alternativamente, si el generador se usa con

poca frecuencia, gire la válvula del tanque de

combustible a la posición de APAGADO para limitar

el combustible residual que queda en la taza del

otador del carburador. El motor se detendrá

cuando se agote el combustible en el carburador y

la línea de combustible..

4. Empuje el interruptor de la batería a la posición de

APAGADO.

5. Si funciona con GLP, gire la válvula del tanque de

propano a la posición completamente cerrada.

FRECUENCIA DE USO

Si el generador se utilizará de forma poco frecuente

o intermitente (más de un mes antes del próximo uso),

consulte las secciones de mantenimiento y almacenamiento

de la batería de este manual para obtener información

sobre la carga de la batería y el deterioro del combustible.

DISYUNTORES DE CA

Los disyuntores se apagarán automáticamente si hay un

cortocircuito o una sobrecarga signicativa del generador en

cada receptáculo.

Ver Figura 1a. Si un disyuntor de CA se APAGA

automáticamente, verifique que el aparato esté funcionando

correctamente y que no exceda la capacidad de carga

nominal del circuito antes de reiniciar el disyuntor de CA en ON.

Ver Figura 1b. El disyuntor principal controla la salida total

de todas las salidas para proteger al generador de

sobrecargas o cortocircuitos.

CAPACIDAD DEL GENERADOR

AVISO

No sobrecargue la capacidad del generador. Exceder

la capacidad de vataje / amperaje del generador puede

dañar el generador y / o los dispositivos eléctricos

conectados a él.

Asegúrese de que el generador pueda suministrar

sucientes vatios continuos (en funcionamiento) y

de sobretensión (arranque) para los elementos que

alimentará al mismo tiempo.

Se deben considerar los requisitos de potencia total (voltios

x amperios = vatios) de todos los aparatos conectados.

Los fabricantes de electrodomésticos y herramientas

eléctricas suelen incluir información de clasicación cerca

del modelo o número de serie.

Para determinar los requisitos de energía:

1. Seleccione los elementos que alimentará al mismo

tiempo.

2. Sume los vatios continuos (en funcionamiento) de estos

artículos. Esta es la cantidad de energía que debe

producir el generador para mantener los elementos

en funcionamiento. Consulte la tabla de referencia de

potencia en la página siguiente.

3. Calcule cuántos vatios de sobretensión (arranque)

necesitará. El vataje de sobretensión es la breve ráfaga

de energía necesaria para arrancar herramientas o

aparatos accionados por motor eléctrico, como una

sierra circular o un refrigerador. Debido a que no todos

los motores arrancan al mismo tiempo, los vatios de

sobretensión totales se pueden estimar agregando

solo los elementos con los vatios de sobretensión

adicionales más altos al total de vatios nominales del

paso 2.

Ejemplo:

Herramienta o aparato

Ejecución de

Watts *

Watts de

arranque*

TV (tipo de tubo) 300 0

Refrigerador RV 180 600

Radio 200 0

Ligera (75 vatios) 300 0

Cafetera 600 0

Total 1580 600

Watts iniciales

más altos *

Vatios totales en funcionamiento 1580

Watts iniciales más altos + 600

Total de vatios iniciales necesarios 2180

* Las potencias indicadas son aproximadas. Verique la potencia real.

44 |

OPERACIÓN

GESTIÓN DE ENERGÍA

Para prolongar la vida útil del generador y los dispositivos

conectados, tenga cuidado al agregar cargas eléctricas al

generador. No debe haber nada conectado a las salidas del

generador antes de arrancar el motor. La forma correcta y

segura de administrar la energía del generador es agregar

cargas secuencialmente de la siguiente manera:

1. Sin nada conectado al generador, arranque el motor

como se describe en este manual.

2. Enchufe y encienda la primera carga, preferiblemente

la carga más grande que tenga.

3. Permita que la salida del generador se estabilice

(el motor funciona sin problemas y el dispositivo

conectado funciona correctamente).

4. Enchufe y encienda la siguiente carga.

5. Nuevamente, permita que el generador se estabilice.

6. Repita los pasos 4 y 5 para cada carga adicional.

Referencia de potencia

Herramienta o aparato

Watts de

funcionamiento

estimados *

Watts

iniciales

estimados *

Luces incandescentes (4

cantidades x 75 vatios)

300 0

TV (tipo de tubo) 300 0

Bomba de sumidero

(1/3 hp)

800 1300

Refrigerador o congelador 700 2200

Bomba de pozo (1/3 hp) 1000 2000

Radio 200 0

Taladro (3/8 “, 4 amperios) 440 600

Sierra circular

(Servicio pesado, 7-1 / 4 “)

1400 2300

Sierra de inglete (10 “) 1800 1800

Sierra de mesa (10 “) 2000 2000

* Las potencias indicadas son aproximadas. Verique la potencia real.

CABLES DE EXTENSIÓN

Peligro de asxia. Los cables de extensión que llegan

directamente a la casa aumentan el riesgo de intoxicación

por monóxido de carbono a través de las aberturas. Si

se utiliza un cable de extensión que llega directamente

a su casa para alimentar elementos de interior, existe el

riesgo de intoxicación por monóxido de carbono para las

personas dentro de la casa. Utilice siempre detectores

de monóxido de carbono a batería que cumplan con los

estándares de seguridad UL 2034 actuales cuando haga

funcionar el generador. Compruebe periódicamente la

batería de los detectores.

Peligro de asxia. Cuando opere el generador con

cables de extensión, asegúrese de que el generador

esté ubicado en un área abierta al aire libre, al menos a

20 pies (6 m) de los espacios ocupados con el escape

apuntando hacia afuera.

Riesgo de incendio y electrocución. Nunca use cables de

extensión gastados o dañados. Los cables de extensión

dañados o sobrecargados podrían sobrecalentarse,

formarse un arco y quemarse y provocar la muerte o

lesiones graves.

Antes de conectar un aparato de CA o un cable de

alimentación al generador:

• Use cables de extensión, herramientas y

electrodomésticos de tres clavijas con conexión a

tierra, o herramientas y electrodomésticos con doble

aislamiento.

• Asegúrese de que la herramienta o el aparato estén

en buenas condiciones de funcionamiento. Los

electrodomésticos o cables de alimentación defectuosos

pueden crear una posible descarga eléctrica.

• Asegúrese de que la clasicación eléctrica de la

herramienta o aparato no exceda la potencia nominal

del generador o del receptáculo que se está utilizando.

| 45

OPERACIÓN

TAMAÑO DEL CABLE DE EXTENSIÓN

Utilice únicamente cables de extensión de 3 clavijas con

conexión a tierra marcados para uso en exteriores que

estén clasicados para la carga eléctrica.

INTERRUPTOR ST

Ver Figura 1. El generador es compatible con el ST

Switch, que se compra por separado. Cuando la

energía de la red pública está encendida,

proporcionará energía (hasta 120 V a 20 A) a los

aparatos conectados al receptáculo 5-20R del interruptor

ST. Cuando se pierde la energía de la red, el interruptor

ST transfiere automáticamente la energía de entrada de la

red a la del generador. Cuando se restablece la energía

de la red pública, el interruptor ST transfiere la energía

de entrada a la red pública. Visite

www.westinghouseoutdoorpower.com para obtener más

información.

TRANSPORTE

Peligro de peso. Siempre tenga ayuda cuando levante

el generador.

• Deje que el generador se enfríe un mínimo de 30

minutos antes de transportarlo.

• Reemplace todas las cubiertas protectoras en el panel

de control del generador.

• Mantenga la unidad nivelada durante el transporte para

minimizar la posibilidad de fugas de combustible o, si

es posible, drene el combustible o haga funcionar el

motor hasta que el tanque de combustible esté vacío

antes del transporte.

• Las ruedas del generador solo están diseñadas para el

transporte manual. Las ruedas no son adecuadas para

remolcar el generador dentro o fuera de la carretera.

• Utilice el asa extensible para el transporte manual de

una sola persona. Utilice la manija únicamente cuando

el generador esté APAGADO, parado y apoyado sobre

una supercie horizontal. No use la manija para levantar

el generador completamente del suelo, remolcarlo o

ponerlo.

Peligro de incendio. No apague completamente el

generador. Se pueden producir fugas de combustible o

aceite y se pueden producir daños en el generador.

46 |

OPERACIÓN

SOPORTE DE ELEVACIÓN

Ver Figura 1 . Utilice únicamente el gancho de elevación

para levantar la unidad o sujetar cualquier restricción de

carga, como cuerdas o correas de sujeción. No intente

levantar o asegurar el generador sujetándose a ninguno de

sus otros componentes.

Antes de levantar el generador, inspeccione el soporte y

asegúrese de que esté bien sujeto al generador. No

levante el generador a menos que el soporte de elevación

esté bien sujeto.

1. Enganche una cadena o correa a través del ojo del

soporte de elevación y asegúrese de que esté bien

sujeto.

2. Conecte un dispositivo de elevación adecuado a la

cadena o correa. Inspeccione la cadena y el gancho en

busca de eslabones dañados o defectos que puedan

causar fallas. Se recomienda utilizar ganchos con

pestillos de seguridad instalados.

3. Levante el generador ligeramente para asegurarse de

que se eleva recto y nivelado.

MANTENIMIENTO

PROGRAMA DE MANTENIMIENTO

El mantenimiento regular mejorará el rendimiento

y extenderá la vida útil del generador. Siga los

intervalos horarios o de calendario, lo que ocurra

primero. Se requiere un servicio más frecuente

cuando se opera en condiciones adversas como se

indica a continuación.

Antes de cada uso

Revise el aceite del motor

Después de las primeras 20 horas o el primer mes

Cambiar el aceite del motor

Después de 50 horas o cada 6 meses

Filtro de aire limpio

Después de 100 horas o cada 6 meses

Cambiar el aceite del motor

Inspeccione / limpie el parachispas

Inspeccione / limpie la bujía

Después de 300 horas o cada año

Reemplace la bujía

Inspeccionar / ajustar la holgura de la válvula

Cada 2 años

Reemplace la tubería de combustible

Cambie el aceite cada mes cuando opere bajo carga

pesada o en altas temperaturas.

Limpie con más frecuencia en condiciones de

puede limpiar adecuadamente.

Recomiende que el servicio lo realice un distribuidor

de servicio autorizado de Westinghouse.

RECORDATORIOS DE MANTENIMIENTO

Los códigos de recordatorio de mantenimiento se

mostrarán en la pantalla de datos según las horas de

vida útil de la unidad. Los códigos de mantenimiento se

mostrarán hasta que se apague la unidad. Consulte la

sección Mantenimiento para conocer los procedimientos

Código de

mantenimiento

Mantenimiento requerido

P25 Cambia el aceite del motor

P50

Cambie el aceite del motor, limpie

Código de

mantenimiento

Mantenimiento requerido

P100

Cambie el aceite del motor, limpie

de combustible

PIEZAS DE REPUESTO

PARA MANTENIMIENTO

Descripción Part Number

Filtro de aire de espuma 5061

Arandela de presión del tapón

de drenaje de aceite

94004

Batería, 1 AH 5110

Filtro de combustible 516401

Bujía 97108 (F7TC)

MANTENIMIENTO DEL FILTRO DE AIRE

cada seis meses (la frecuencia debe aumentarse si el

generador se opera en un ambiente polvoriento).

1. Coloque el generador en una super icie nivelada y deje

que el motor se enfríe durante varios minutos.

. Suelte los cuatro clips y luego retire la

cubierta del iltro de aire.

3. Retire el iltro de aire y límpielo con aire comprimido.

NO sumerja el iltro en líquidos ni agregue aceite.

. Instale el iltro de aire en la carcasa,

asegurándose de que esté correctamente orientado y

asentado en la carcasa.

Arriba Abajo

clips de la cubierta.

48 |

MANTENIMIENTO

6. Retire el ltro de aire de espuma y lávelo sumergiendo

el elemento en una solución de jabón detergente

doméstico y agua tibia. Apriete lentamente la espuma

para limpiar completamente.

AVISO

NO retuerza ni rasgue el elemento del ltro de aire de

espuma durante la limpieza o el secado. Aplique solo

una acción de apriete lenta pero rme.

7. Enjuague el elemento del ltro de aire sumergiéndolo

en agua dulce y aplicando una acción de presión lenta.

Deje que el ltro se seque completamente.

AVISO

No contaminar. Siga las pautas de la EPA u otras

agencias gubernamentales para la eliminación adecuada

de materiales peligrosos. Consulte a las autoridades

locales o al centro de recuperación.

8. Sumerja el ltro de aire de espuma en aceite de motor

limpio y luego exprima todo el exceso de aceite. El

motor echará humo al arrancar si queda demasiado

aceite en el ltro.

9. Instale el ltro de aire de espuma en la carcasa, luego

el ltro de aire grueso. Instale la tapa del ltro de aire y

asegúrela con los clips de la tapa.

COMPROBACIÓN DEL NIVEL DE ACEITE

DEL MOTOR

Evite el contacto de la piel con el aceite del motor. Use

ropa y equipo de protección. Lave toda la piel expuesta

con agua y jabón.

AVISO

Utilice siempre el aceite de motor especicado. No

utilizar el aceite de motor especicado puede provocar

un desgaste acelerado y / o acortar la vida útil del motor.

Ver Figura 1. Cuando utilice el generador

en condiciones extremas, sucias, polvorientas o en

un clima extremadamente caluroso, cambie el aceite

con más frecuencia.

La temperatura ambiente del aire afectará el

rendimiento del aceite del motor. Cambie el tipo de

aceite de motor utilizado según las condiciones

climáticas.

Compruebe el nivel de aceite del motor antes de cada uso

o cada 8 horas de funcionamiento.

1. Coloque el generador en una supercie nivelada y deje

que el motor se enfríe durante varios minutos.

2. Retire la varilla de nivel de aceite y límpiela.

3. Ver Figura 2. Insertar, quitar la varilla de nivel de aceite.

Nivel de aceite aceptable: en el lado plano de la varilla

de nivel, el aceite es visible hasta la primera muesca.

Bajo nivel de aceite: el aceite está por debajo de la

primera muesca de la varilla de nivel.

4. Si está bajo, retire la tapa de llenado de aceite y agregue

el aceite de motor recomendado gradualmente y vuelva

a vericar hasta que el nivel esté en la muesca superior

de la varilla de medición. No llene demasiado. Si está

sobre la muesca superior en la varilla, drene el aceite

para reducir el nivel de aceite a la marca de lleno.

5. Reemplace la varilla medidora de aceite y la tapa de

llenado de aceite.

CAMBIO DE ACEITE DEL MOTOR

Cuando utilice el generador en condiciones de mucho

polvo o clima extremadamente caluroso, cambie el aceite

con más frecuencia. Cambie el aceite mientras el motor

aún está caliente por la operación.

1. Coloque el generador en una super icie nivelada y deje

que el motor se enfríe durante varios minutos.

2. Con un trapo húmedo, limpie alrededor de la tapa de

llenado de aceite. Retire la tapa de llenado de aceite.

3. Ver Figura 1(in next page): Coloque un cárter de

aceite (o recipiente adecuado) debajo de la

manguera de drenaje de aceite.

4. Suelte la manguera de drenaje de aceite y gire la tapa

MANTENIMIENTO

en sentido antihorario para permitir que el aceite se

drene.

Deje

que

aceite

drene completamente.

Limpie el

Gire la tapa en sentido horario para cerrar. Asegure la

manguera en el clip de la manguera.

Ver Figura 2

de aceite. Instálelo a mano, girando en el sentido de

las agujas del reloj hasta que el sello haga contacto

con el motor y luego gire otro 3/4 de vuelta. NO apriete

demasiado.

8. Ver

Figura 3

Llene

con

aceite recomendado.

frecuencia para

demasiado. Si

aceite puede

transferirse la carcasa del limpiador

es humo blanco

el motor está

Capacidad máxima de aceite: 1.7 Quart (1.6 Liter)

9. Instale la varilla medidora de aceite. Enrosque

AVISO

No contaminar. Siga las pautas de la EPA u otras

agencias gubernamentales para la eliminación adecuada

de materiales peligrosos. Consulte a las autoridades

locales o al centro de recuperación.

MANTENIMIENTO DE BUJÍAS

Inspeccione y limpie la bujía cada 100 horas de uso o cada

seis meses. Reemplace la bujía después de 300 horas de

uso o cada año.

funda directamente lejos del motor.

3. Limpia el área alrededor de las bujías.

4. Retire las bujías con la llave de tubo de bujía incluida.

AVISO

Nunca aplique ninguna carga lateral ni mueva la bujía

lateralmente al retirar la bujía.

DetéMida la separación

del electrodo

Inspeccione las bujías. Reemplácelos si los electrodos

están picados, quemados o si el aislante está

agrietado. Utilice únicamente un enchufe de repuesto

recomendado.

ngase

con

de la bujía con una

galga

de espesores de alambre. Si es necesario, corrija el

espacio doblando con cuidado el electrodo lateral.

Espacio de la bujía: 0.024 – 0.032 in. (0.60 – 0.80 mm)

| 49

que el motor se enfríe.

Ver Figura 4.

azul que sale del silenciador cuando

funcionando.

comprobar el nivel de aceite. No llene

el motor está demasiado lleno, el exceso

50 |

MANTENIMIENTO

7. Instale con cuidado cada bujía y apriétela con los dedos,

luego apriete entre 3/8 y 1/2 vuelta adicionales con la

llave para bujías.

8. Coloque las fundas de las bujías.

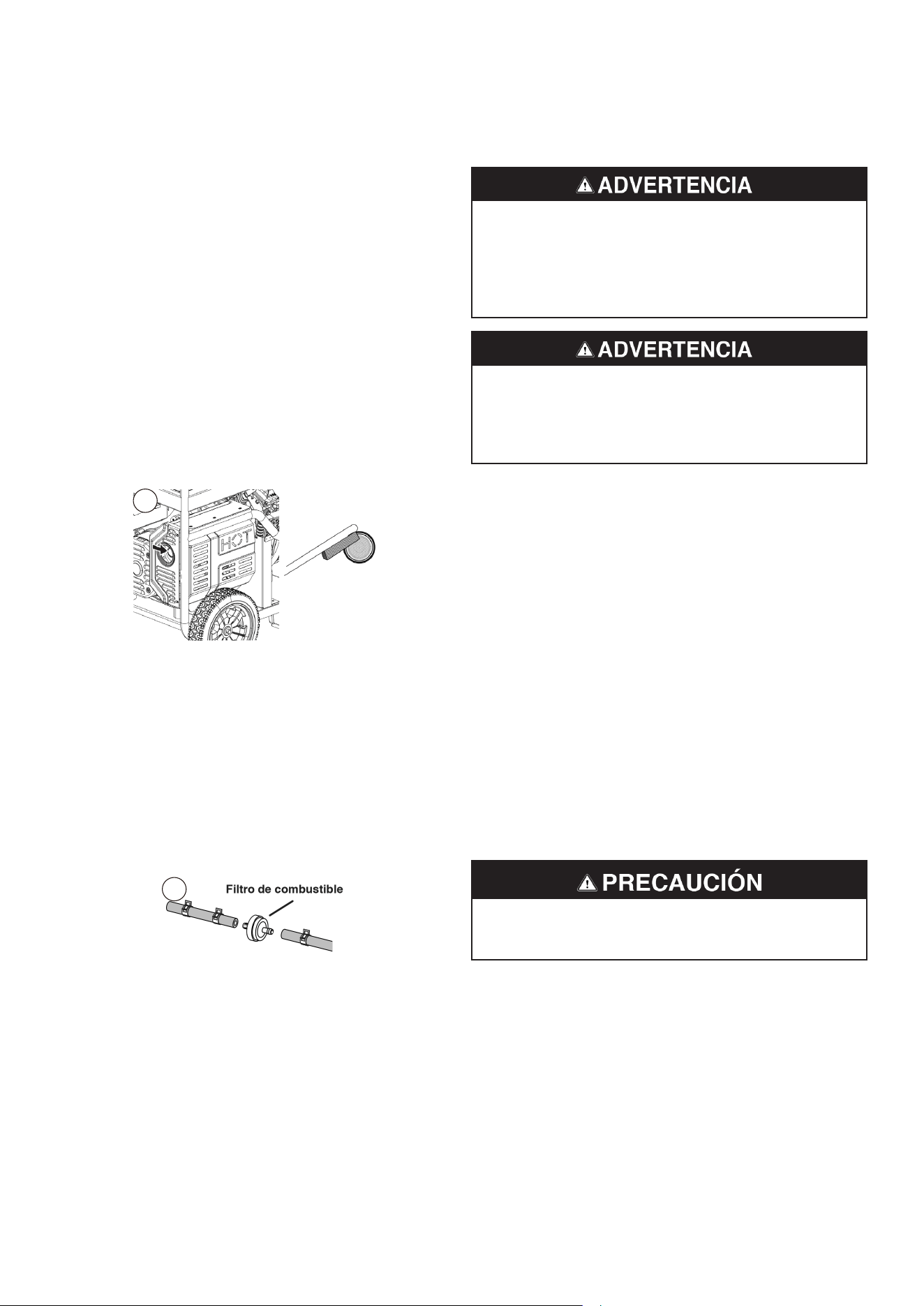

SERVICIO DE APAGACHISPAS

Deje que el silenciador se enfríe completamente antes de

dar servicio al parachispas. Revise y limpie el parachispas

después de cada 100 horas de uso o cada seis meses. Si

no se limpia el parachispas, se degradará el rendimiento

del motor.

1. Coloque el generador en una superficie nivelada.

2. Ver Figura 1. Retire con cuidado los depósitos

de carbón de la pantalla del parachispas con un

cepillo de alambre. El parachispas debe estar libre de

roturas y roturas. Utilice aire comprimido para limpiar

los depósitos eliminados.

FILTRO DE COMBUSTIBLE

Reemplace el ltro de combustible después de 100 horas

de uso.

Nota: Tenga un recipiente de gasolina apropiado y trapos

listos para recoger el combustible residual en el

ltro y la línea de combustible.

1. Deje que el generador se enfríe completamente.

2. Gire la válvula de combustible a la posición de

APAGADO.

3. Ver Figura 2. Tenga en cuenta la orientación del filtro de

combustible. Con unos alicates, retire las abrazaderas

de la línea de combustible y retire el filtro de

combustible.

4. Instale el nuevo filtro de combustible en el orden inverso

al de desmontaje.

MANTENIMIENTO DE LA BATERÍA

La batería emite gas hidrógeno explosivo durante el

funcionamiento normal. Una chispa o una llama pueden

hacer que la batería explote con suciente fuerza como

para causarle la muerte o lesiones graves. Use ropa

protectora y una pantalla facial, o haga que un técnico

calicado realice el mantenimiento de la batería.

Peligro de quemaduras. La batería contiene ácido

sulfúrico (electrolito) que es altamente corrosivo y

venenoso. Use ropa protectora y protección para los

ojos cuando trabaje cerca de la batería. Mantenga a los

niños alejados de la batería.

La batería enviada con el generador está completamente

cargada. Una batería puede perder algo de carga cuando

no se usa durante períodos prolongados de tiempo.

Nota: Una vez encendido, el generador cargará la batería

después de 30 a 60 minutos de uso.

Cuando el generador no está funcionando, el cargador

lento incluido puede permanecer conectado y mantendrá

la batería por un período de tiempo indenido. Una luz

roja en el cargador indica que se está cargando. Una luz

verde indica que se ha completado la carga. Cargue en un

lugar seco.

1. Enchufe el cargador en el puerto de carga de la batería

en el panel de control.

2. Enchufe el extremo del receptáculo de pared del

cargador de batería en un tomacorriente de pared de

120 voltios CA.

CAMBIO DE BATERÍA

Los bornes y bornes de la batería contienen plomo y

compuestos de plomo. Lávese las manos después de

manipular.

1. Quite los dos pernos de la placa de la batería y la placa

de la batería. Incline la batería hacia adelante y retire.

2. Desconecte el cable negativo (-) (funda negra) del

borne negativo (-) de la batería.

3. Desconecte el cable positivo (+) de la batería (funda

roja) del borne positivo (+) de la batería.

| 51

MANTENIMIENTO

4. En la batería de reemplazo, conecte el cable positivo

(+) de la batería (funda roja) al terminal positivo (+) de

la batería. Asegure el maletero sobre el poste de la

batería.

5. conecte el cable negativo (-) de la batería (funda negra)

al terminal negativo (-) positivo. Asegure el maletero

sobre el poste de la batería.

6. Instale la batería en la bandeja de la batería. Instale la

placa de la batería y los pernos. Apriete los tornillos de

forma segura.

AVISO

Deseche la batería usada correctamente de acuerdo con

las pautas establecidas por su gobierno local o estatal.

ALMACENAMIENTO

Se requiere una preparación de almacenamiento adecuada

para un funcionamiento sin problemas y la longevidad del

generador.

AVISO

La gasolina almacenada por tan solo 30 días puede

deteriorarse, causando goma, barniz y acumulación de

corrosivo en las líneas de combustible, los conductos

de combustible y el motor. Esta acumulación corrosiva

restringe el ujo de combustible, lo que puede evitar

que el motor arranque después de un período de

almacenamiento prolongado. El uso de estabilizador de

combustible aumenta signicativamente la vida útil de

la gasolina. Se recomienda el uso de estabilizador de

combustible a tiempo completo. Siga las instrucciones

de uso del fabricante.

TIEMPO DE

ALMACENAMIENTO

RECOMENDADO

PROCEDIMIENTO

Menos de 1 mes No requiere servicio.

2 a 6 meses

Llene con gasolina nueva

y agregue estabilizador de

gasolina. Drene el recipiente

del otador del carburador.

6 meses o más

Drene el tanque de

combustible y el recipiente del

otador del carburador.

ALMACENAMIENTO A CORTO PLAZO

• Deje que el generador se enfríe un mínimo de 30

minutos antes de almacenarlo.

• Si funciona con GLP, gire la válvula del tanque

de propano a la posición completamente cerrada

y desconecte la manguera de GLP/propano del

generador y del tanque de propano.

• Reemplace todas las cubiertas protectoras en el panel

de control del generador.

• Limpie el generador con un paño húmedo. Limpie

cualquier residuo de las rejillas de ventilación del

silenciador.

• Almacene el generador en un lugar seco y bien

ventilado, lejos de chispas, llamas abiertas, luces

piloto, calor y otras fuentes de ignición, como áreas con

motores eléctricos que producen chispas o donde se

operan herramientas eléctricas.

• No almacene el generador, los tanques de gasolina

o propano cerca de hornos, calentadores de agua

o cualquier otro aparato que produzca calor o tenga

encendido automático..

• With the engine and exhaust system cool and all

surfaces dry, cover the generator to keep out dust. Do

not use a plastic sheet as a dust cover. Non-porous

materials trap moisture and promote rust and corrosion.

ALMACENAMIENTO A LARGO PLAZO

Incluso el combustible debidamente estabilizado puede

dejar residuos y provocar corrosión si se deja por un

tiempo prolongado. Si almacena el generador por más de

seis meses, drene el tanque de combustible.

DRENAJE DEL TANQUE DE COMBUSTIBLE

Si almacena el generador por más de seis meses, drene

el tanque de combustible para evitar la separación del

combustible, el deterioro y los depósitos en el sistema de

combustible.

1. Desatornille la tapa del tanque de combustible. Retire

el ltro de malla de combustible comprimiéndolo

ligeramente mientras lo saca del tanque.

2. Con una bomba manual de gasolina disponible

en el mercado (no incluida), extraiga la gasolina

del tanque de combustible a un recipiente de

gasolina aprobado. NO use una bomba eléctrica.

Desconecte la línea de combustible de la parte inferior

del tanque de combustible y deje que el combustible se

drene en un recipiente de gasolina aprobado. Vuelva a

instalar la línea de combustible.

3. Vuelva a instalar el ltro de malla de combustible y la

tapa del tanque de combustible.

4. Encienda el generador y déjelo funcionar hasta que el

motor del generador se detenga.

5. Empuje el interruptor de la batería a la posición de

APAGADO.

6. Desconecta la batería.

52 |

MANTENIMIENTO

JUEGO DE VÁLVULAS

AVISO

La vericación y el ajuste de la holgura de las válvulas

deben realizarse con el motor frío.

Realice este procedimiento en ambos cilindros.

1. Retire la tapa del balancín y retire con cuidado la junta.

Si la junta está rota o dañada, debe reemplazarse.

2. Retire la bujía para que el motor se pueda girar más

fácilmente.

3. Gire el motor al punto muerto superior (TDC) presionando

momentáneamente el botón de arranque. Mirando a

través del orificio de la bujía, el pistón debe estar en la

parte superior (ambas válvulas están cerradas).

4. Ambos balancines deben estar sueltos en el PMS en la

carrera de compresión. Si no es así, gire el motor 360 °.

5. Ver Figura 1. Inserte una galga de espesores entre el

balancín y el vástago de la válvula para medir la holgura

de la válvula.

Tuerca de

ajuste de pivote

Vástago de válvula

Balancín

Pivote del balancín

Válvula de admisión Válvula de escape

Juego de

válvulas

0.0031 – 0.0047 in

(0.08 – 0.12 mm)

0.0051 – 0.0067 in

(0.13 – 0.17 mm)

Esfuerzo de

torsión

8-12 N•m 8-12 N•m

6. Si es necesario un ajuste, sostenga el pivote del

balancín y aoje la tuerca de ajuste del pivote.

7. Gire el pivote del balancín para obtener la holgura

especicada. Sostenga el pivote del balancín y vuelva a

apretar la tuerca de ajuste del pivote al par especicado.

Esfuerzo de torsión: 106 pulgada-libra (12 N•m)

8. Realice este procedimiento para la otra válvula.

9. Instale la junta, la tapa del balancín y la bujía.

| 53

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE CORRECCIÓN

El motor no arranca

Interruptor de batería en la posición OFF. Gire el interruptor de la batería a la posición ON.

Sin combustible. Repostar.

Combustible en mal estado, generador

almacenado sin tratar o drenar gasolina, o

repostado con gasolina en mal estado.

Vacíe el tanque de combustible. Reposte con gasolina nueva.

Filtro de aire sucio. Limpiar el ltro de aire.

El nivel de aceite del motor bajo detuvo el

generador.

Si el LED de aceite bajo se ilumina, gire el interruptor de la batería

a la posición de APAGADO. Agregue aceite de motor.

Bujía mojada con combustible (motor

ahogado).

Espere cinco minutos. Gire el interruptor de la batería a la

posición APAGADO. Tire de la manija de retroceso rápidamente

varias veces. Si el generador no arranca, retire la bujía y séquelo.

Bujía defectuosa, sucia o abierta

incorrectamente.

Separar o reemplazar la bujía. Reinstalar.

Filtro de combustible restringido, falla del

sistema de combustible, falla de la bomba

de combustible, falla de encendido, válvulas

atascadas, etc.

Comuníquese con el servicio al cliente de Westinghouse sin cargo

al 1 (855) 944-3571.

Batería drenada.

Utilice la palanca de retroceso para encender el generador.

Carga la batería.

Ahogador parcialmente abierto o cerrado

debido a batería débil o desconectada.

Congure manualmente el estrangulador. Vea la sección de

Mantenimiento.

El motor arranca y luego

se apaga

Sin combustible. Repostar.

Nivel de aceite de motor incorrecto. Revise el nivel de aceite del motor.

Filtro de aire sucio. Limpiar el ltro de aire.

Combustible contaminado. Vacíe el tanque de combustible. Reposte con gasolina nueva.

Interruptor de nivel de aceite bajo defectuoso.

Comuníquese con el servicio al cliente de Westinghouse sin cargo

al 1 (855) 944-3571.

El motor carece de

potencia

Filtro de aire restringido. Limpiar o reemplazar el ltro de aire.

Combustible en mal estado, generador

almacenado sin tratar o drenar gasolina, o

repostado con gasolina en mal estado.

Vacíe el tanque de combustible. Reposte con gasolina nueva.

Filtro de combustible restringido, falla del

sistema de combustible, falla de la bomba

de combustible, falla de encendido, válvulas

atascadas, etc.

Comuníquese con el servicio al cliente de Westinghouse sin cargo

al 1 (855) 944-3571.

El motor funciona con

dicultad o se atasca

cuando se aplica carga

Filtro de aire sucio. Limpiar el ltro de aire.

Generador sobrecargado. Desenchufe algunos dispositivos.

Herramienta o aparato eléctrico defectuoso.

Reemplace o repare la herramienta o el electrodoméstico. Detenga

y vuelva a arrancar el motor.

Filtro de combustible restringido, falla del

sistema de combustible, falla de la bomba

de combustible, falla de encendido, válvulas

atascadas, etc.

Comuníquese con el servicio al cliente de Westinghouse sin cargo

al 1 (855) 944-3571.

No hay energía en los

receptáculos de CA

El LED OUTPUT READY está APAGADO y el

LED DE SOBRECARGA está ENCENDIDO.

Verique la carga de CA. Detenga y reinicie el motor.

Verique la entrada de aire. Detenga y vuelva a arrancar el motor.

Se dispararon los disyuntores de CA. Verique las cargas de CA y restablezca los disyuntores.

Herramienta o aparato eléctrico defectuoso.

Reemplace o repare la herramienta o el electrodoméstico.

Detenga y vuelva a arrancar el motor.

Generador defectuoso.

Comuníquese con el servicio al cliente de Westinghouse sin cargo

al 1 (855) 944-3571.

54 |

NE PAS RETOURNER CE PRODUIT AU MAGASIN

Si vous avez des questions ou avez besoin d’aide,

veuillez appeler le service client au 855-944-3571.

FRANÇAIS

WGen

14500

Génératrice Portative

ESSENCE: Puissance d’opération 14500 Watts | Puissance de pointe 18000 Watts

MANUEL DE L’UTILISATEUR

TABLE DES MATIÈRES

INTRODUCTION

AVIS DE NON-RESPONSABILITÉ ........................................

CARACTÉRISTIQUES

CARACTÉRISTIQUES ...........................................................

MISES À JOUR

......................................................................

SÉCURITÉ

DÉFINITIONS DE SÉCURITÉ ...............................................

SYMBOLES DE SÉCURITÉ

.................................................

CONSIGNES DE SÉCURITÉ

................................................

PRÉCAUTIONS GÉNÉRALES DE SÉCURITÉ

.....................

ESSENCE ET VAPEUR D’ESSENCE (GAZ)

.........................

ÉTIQUETTES DE SÉCURITÉ

...............................................

COMPOSANTS

COMPOSANTS DU GÉNÉRATEUR ...................................... 62

COMPOSANTS DU PANNEAU DE COMMANDE

.................

CENTRE DE DONNÉES

........................................................

RAPPELS D’ENTRETIEN

......................................................

ASSEMBLÉ

INSTALLER LES ROUES ET LE SUPPORT DE LEVAGE ....65

REMPLISSAGE D’HUILE INITIAL

.........................................

INSTALLATION DE LA BATTERIE

.........................................

CARBURANT

.........................................................................

REMPLIR LE RÉSERVOIR DE CARBURANT

......................

OPÉRATION

EMPLACEMENT DU GÉNÉRATEUR ....................................

MISE À LA TERREMISE À LA TERRE

..................................

FONCTIONNEMENT À HAUTE ALTITUDE

...........................

DÉMARRAGE À DISTANCE

..................................................

RALENTI BAS

........................................................................

PÉRIODE DE RODAGE

........................................................

AVANT DE DÉMARRER LE GÉNÉRATEUR

.........................

DÉMARRAGE DU MOTEUR

.................................................

ARRÊT DU MOTEUR

............................................................

FRÉQUENCE D’UTILISATION

..............................................

DISJONCTEURS AC

.............................................................

CAPACITÉ DU GÉNÉRATEUR

..............................................

GESTION DE L’ALIMENTATION

...........................................

RALLONGES

.........................................................................

DIMENSIONS DU CORDON D’EXTENSION

........................

INTERRUPTEUR ST

..............................................................

TRANSPORT

.........................................................................

ENTRETIEN

CALENDRIER DE MAINTENANCE .......................................

RAPPELS D’ENTRETIEN

......................................................

PIÈCES DE RECHANGE D’ENTRETIEN

..............................

ENTRETIEN DU FILTRE À AIR

.............................................

CONTRÔLE DU NIVEAU D’HUILE MOTEUR

.......................

CHANGEMENT D’HUILE MOTEUR

......................................

MAINTENANCE DE LA BOUGIE

...........................................

SERVICE DE PARE-ÉTINCELLES

........................................

FILTRE À CARBURANT

........................................................

ENTRETIEN DE LA BATTERIE

.............................................

REMPLACEMENT DE LA BATTERIE

....................................

ESPACE DE RANGEMENT

...................................................

LE JEU DES SOUPAPES

......................................................

DÉPANNAGE

DÉPANNAGE .........................................................................

| 55

INTRODUCTION

MISE EN GARDE: L’utilisation, l’entretien et la maintenance de cet équipement peuvent vous exposer à des

produits chimiques, notamment les gaz d’échappement du moteur, le monoxyde de carbone, les phtalates et le

plomb, qui sont connus dans l’État de Californie pour provoquer le cancer et des anomalies congénitales ou d’autres

troubles de la reproduction. Pour minimiser l’exposition, évitez de respirer les gaz d’échappement et portez des gants

ou lavez-vous les mains fréquemment lors de l’entretien de cet équipement. Pour plus d’informations, visitez le site

www.P65warnings.ca.gov.

AVIS DE NON-RESPONSABILITÉ

Toutes les informations, illustrations et spécications de ce manuel étaient en vigueur au moment de sa publication. Les

illustrations utilisées dans ce manuel sont uniquement destinées à être des vues de référence représentatives. Nous

nous réservons le droit d’apporter toute spécication ou modication de conception sans préavis.

Tous les droits sont réservés. Aucune reproduction autorisée sous quelque forme que ce soit sans l’autorisation

écrite de Westinghouse Outdoor Power Equipment.

Lisez ce manuel avant d’utiliser ou d’effectuer

des opérations de maintenance sur ce

produit. Le non-respect des instructions et des

précautions de sécurité de ce manuel peut

entraîner des blessures graves ou la mort.

CONSERVEZ CES INSTRUCTIONS

ENREGISTREMENT DU PRODUIT

Pour une couverture de garantie sans problème, il est important d’enregistrer votre génératrice Westinghouse.

Vous pouvez vous inscrire par:

• Remplir et envoyer par la poste la carte d’enregistrement du produit incluse dans le carton.

• Enregistrement de votre produit en ligne sur: https://westinghouseoutdoorpower.com/pages/warranty-registration

• Scanner le code QR suivant avec l’appareil photo de votre smartphone. Vous serez dirigé vers le lien d’inscription

mobile.

• Envoi des informations produit suivantes à:

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

Pour vos dossiers

Date d’achat:

Numéro de modèle:

Numéro de série:

Lieu d’achat:

IMPORTANT: Conservez votre reçu d’achat pour une couverture de garantie sans problème.

CARACTÉRISTIQUES

Watts courants: 14,500 Gas

Watts de pointe: 18,000 Gas

Tension nominale: 120/240V

Fréquence nominale: 60 Hz @ 3600 RPM

Phase: Monophasé

Distorsion harmonique

totale:

≤ 5%

Déplacement du

moteur:

713 cc

Type de départ: Recul, démarrage

électrique, télécommande

Capacité de carburant: 10.5 Gallons (40 Liters)

Type de carburant:

• Essence sans plomb

87–93 octane*

• HD-5 Propane

Capacité d'huile: 1.7 US Quart (1.6 Liter)

Type d'huile: SAE 10W-30

Bougie d'allumage: 97108 (F7TC)

Ecartement électrode

bougie:

0.024 – 0.032 in.

(0.60 – 0.80 mm)

Admission de valve

Dégagement:

0.0031 – 0.0047 in.

(0.08 – 0.12 mm)

Échappement de

soupape Dégagement:

0.0051 – 0.0067 in.

(0.13 – 0.17 mm)

Système de mise à la

terre AC:

Collé au cadre

Régulateur de tension: AVR

Type d'alternateur: Brushed

Température ambiante

maximale:

104°F (40°C)

Certifications

• EPA

* Teneur en éthanol de 10% ou moins. N’utilisez PAS

E15 ou E85.

MISES À JOUR

Le dernier manuel d’utilisation de votre générateur

Westinghouse se trouve sous notre onglet d’assistance.

https://westinghouseoutdoorpower.com/pages/

manuals

Ou scannez le code QR suivant avec l’appareil photo de

votre smartphone pour être dirigé vers le lien.

56 |

AVIS

Ce produit est conçu et conçu pour un fonctionnement

continu à des températures ambiantes allant jusqu’à 40

° C (104 ° F). Si nécessaire, ce produit peut être utilisé

à des températures allant de 5 ° F (15 ° C) à 122 ° F

(50 ° C) pendant de courtes périodes. Si le produit est

exposé à des températures en dehors de cette plage

pendant le stockage, il doit être ramené dans cette plage

avant utilisation. Ce produit doit toujours être utilisé à

l’extérieur dans un endroit bien ventilé et loin des portes,

fenêtres et autres évents.

La puissance et le courant maximum sont soumis

et limités par des facteurs tels que la teneur en BTU

de carburant, la température ambiante, l’altitude, les

conditions du moteur, etc. La puissance maximale

diminue d’environ 3,5% pour chaque 1000 pieds au-

dessus du niveau de la mer, et diminuera également

d’environ 1% pour chaque 10 ° F (6 ° C) au-dessus de la

température ambiante de 60 ° F (16 ° C).

| 57

SÉCURITÉ

DÉFINITIONS DE SÉCURITÉ

Les mots DANGER, AVERTISSEMENT, ATTENTION

et AVIS sont utilisés tout au long de ce manuel pour

mettre en évidence des informations importantes.

Assurez-vous que la signification de ces informations

de sécurité est connue de tous ceux qui utilisent,

effectuent des travaux de maintenance ou se trouvent à

proximité du générateur.

Ce symbole d’alerte de sécurité

apparaît avec la plupart des

déclarations de sécurité. Cela signifie

attention, soyez vigilant, votre

sécurité est en jeu! Veuillez lire et

respecter le message qui suit le

symbole d’alerte de sécurité.

Indique une situation dangereuse qui, si elle n’est

pas évitée, entraînera la mort ou des blessures

graves.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait entraîner la mort ou des

blessures graves.

MISE EN GARDE

Indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des blessures

mineures ou modérées.

AVIS

Indique une situation qui peut endommager

le générateur, les biens personnels et / ou

l’environnement, ou entraîner un mauvais

fonctionnement de l’équipement.

Remarque: Indique une procédure, une pratique ou une

condition à suivre pour que le générateur

fonctionne de la manière prévue.

SYMBOLES DE SÉCURITÉ

Suivez toutes les informations de sécurité contenues

dans ce manuel et sur le générateur.

Symbole La description

Symbole d’alerte de sécurité

Risque d’électrocution

Risque d’asphyxie

Risque de brûlure. Ne touchez pas les

surfaces chaudes.

Risque d’électrocution

Risque d’incendie

Maintenez une distance de sécurité

Risque de levage

Lire les instructions du fabricant

Ne pas utiliser dans des conditions

humides

58 |

SÉCURITÉ

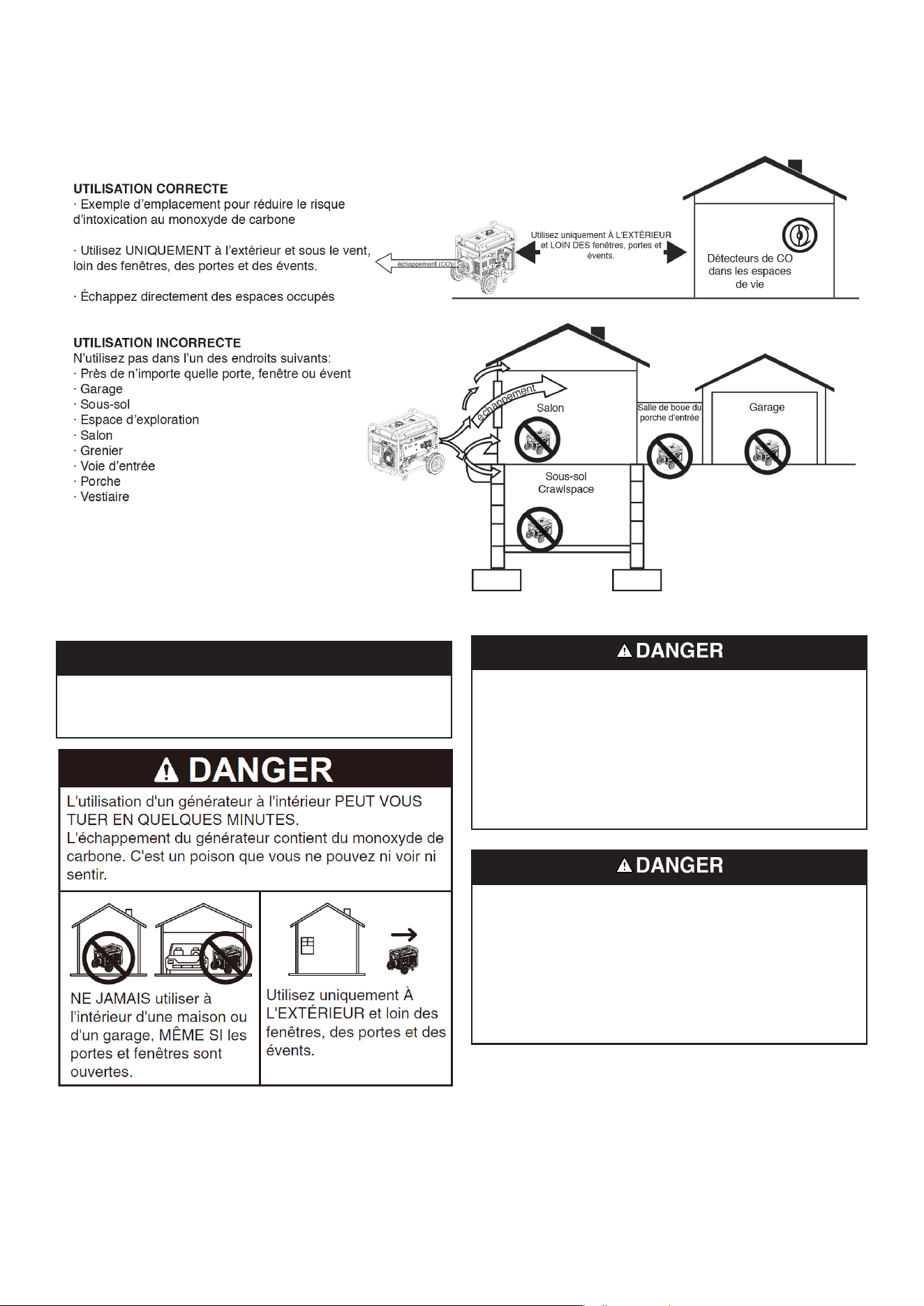

CONSIGNES DE SÉCURITÉ

AVIS

Installez des détecteurs de monoxyde de carbone à piles

ou des détecteurs de monoxyde de carbone enchables

avec pile de secours dans les pièces à vivre.

Risque d’incendie et d’électrocution. Ne pas connecter

au système électrique d’un bâtiment à moins que le

générateur et le commutateur de transfert n’aient été

correctement installés et que la sortie électrique ait été

vériée par un électricien qualié. La connexion doit

isoler l’alimentation du générateur de l’alimentation

secteur et doit être conforme à toutes les lois et codes

électriques applicables.

Risque d’électrocution. N’utilisez jamais le générateur

dans un endroit mouillé ou humide. N’exposez jamais le

générateur à la pluie, à la neige, aux projections d’eau

ou à l’eau stagnante pendant son utilisation. Protégez

le générateur de toutes les conditions météorologiques

dangereuses. L’humidité ou la glace peuvent provoquer

un court-circuit ou un autre dysfonctionnement dans le

circuit électrique.

| 59

SÉCURITÉ

PRÉCAUTIONS GÉNÉRALES DE SÉCURITÉ

• N’utilisez jamais le générateur pour alimenter du

matériel médical.

• N’utilisez pas le générateur lorsque vous êtes fatigué

ou sous l’inuence de drogues, d’alcool ou de

médicaments.

• N’utilisez pas le générateur avec des cordons

électriques usés, eflochés, dénudés ou autrement

endommagés.

• Tous les outils et appareils électriques alimentés par ce

générateur doivent être correctement mis à la terre à

l’aide d’un troisième l ou être à double isolation.

• Lorsque ce générateur est utilisé pour alimenter un

système de câblage de bâtiment, le générateur doit

être installé par un électricien qualié et connecté

à un commutateur de transfert en tant que système

dérivé séparément conformément à NFPA 70, National

Electrical Code.

• Si vous commencez à vous sentir malade,

étourdi ou faible en utilisant le générateur, passez

IMMÉDIATEMENT à l’air frais. Consultez un médecin,

car vous pouvez avoir une intoxication au monoxyde

de carbone.

• Utilisez uniquement À L’EXTÉRIEUR et loin des

fenêtres, des portes et des évents, comme recommandé

par le Département américain de la Santé et les Centres

des services sociaux pour le contrôle et la prévention

des maladies. Votre domicile et / ou vos conditions

de vent spéciques peuvent nécessiter une distance

supplémentaire.

• While operating and storing, keep at least 5 feet of

clearance on all sides of the generator, including

overhead. Allow the generator to cool a minimum of 30

minutes before storage. Heat created by the mufer and

exhaust gases could be hot enough to cause serious

burns and/or ignite combustible objects.

• Ne touchez ni le silencieux ni le moteur. Ils sont très

CHAUDS et provoqueront de graves brûlures. Ne placez

pas de parties du corps ou de matériaux inammables

ou combustibles sur le chemin direct de l’échappement.

• Retirez toujours tous les outils ou autres équipements

de service utilisés pendant la maintenance loin du

générateur avant de l’utiliser.

• Évitez tout contact cutané avec l’huile moteur ou

l’essence. Portez des vêtements et des équipements

de protection. Laver toute la peau exposée avec du

savon et de l’eau.

SÉCURITÉ DU CARBURANT

• Stockez le carburant dans un contenant approuvé pour

l’essence.

• Ne pas fumer lors du remplissage du générateur avec

de l’essence.

• Ne laissez pas le réservoir d’essence du générateur

déborder lors du remplissage.

• Arrêtez le moteur et laissez-le refroidir pendant cinq

minutes avant d’ajouter de l’essence ou de l’huile au

générateur.

• Ne retirez jamais le bouchon du réservoir lorsque

le générateur est en marche. Arrêtez le moteur et

laissez l’appareil refroidir pendant au moins cinq

minutes. Retirez lentement le bouchon du réservoir

pour relâcher la pression, empêcher le carburant de

s’échapper autour du bouchon et éviter que la chaleur

du silencieux ne déclenche les vapeurs de carburant.

Serrez fermement le bouchon du réservoir après avoir

fait le plein.

• Essuyez le carburant renversé de l’unité.

• N’essayez jamais de brûler du carburant renversé.

• Ne remplissez jamais trop le réservoir de carburant.

Laissez de la place pour que le carburant se dilate.

Un remplissage excessif du réservoir de carburant

peut entraîner un débordement soudain d’essence et

entraîner le déversement d’essence en contact avec

des surfaces CHAUDES.

• Le carburant renversé peut s’enammer. Si du carburant

est renversé sur le générateur, essuyez immédiatement

tout déversement. Jetez le chiffon correctement.

Laisser sécher la zone de carburant renversé avant de

faire fonctionner le générateur.

• Portez des lunettes de protection lors du ravitaillement.

• N’utilisez jamais d’essence comme agent de nettoyage.

• Entreposez tout contenant contenant de l’essence

dans un endroit bien ventilé, loin de tout combustible

ou source d’inammation.

60 |

SÉCURITÉ

ESSENCE ET VAPEUR D’ESSENCE (GAZ)

Risque d’incendie et d’explosion. L’essence est

hautement explosive et inammable et peut causer de

graves brûlures ou la mort.

• En cas d’incendie au gaz, n’essayez pas d’éteindre la

amme si le robinet de carburant est en position gaz.

L’introduction d’un extincteur dans une génératrice

avec un robinet de carburant ouvert pourrait créer un

risque d’explosion.

• Le gaz a une odeur distinctive, cela aidera à détecter

rapidement les fuites potentielles.

• Les vapeurs de gaz peuvent provoquer un incendie si

elles sont enammées.

• L’essence est un irritant pour la peau et doit être

nettoyée immédiatement si elle entre en contact avec

la peau.

Lors du démarrage du générateur:

• Assurez-vous que le bouchon de carburant, le ltre à

air, la bougie d’allumage, les conduites de carburant et

le système d’échappement sont correctement en place.

• Si vous renversez de l’essence sur le réservoir, laissez-

le s’évaporer complètement avant de l’utiliser.

• Assurez-vous que le générateur est sur une surface

plane avant de l’utiliser.

Lors du transport ou de l’entretien du générateur:

• Débranchez le l de la bougie pour éviter tout démarrage

accidentel.

Lors du stockage du générateur:

• Stocker à l’écart des étincelles, des ammes nues,

des veilleuses, de la chaleur et de toute autre source

d’inammation.

• Ne stockez pas de gaz à proximité de fournaises, de

chauffe-eau ou de tout autre appareil produisant de la

chaleur ou à allumage automatique.

| 61

SÉCURITÉ

ÉTIQUETTES DE SÉCURITÉ

62 |

COMPOSANTS

COMPOSANTS DU GÉNÉRATEUR

| 63

COMPOSANTS

COMPOSANTS DU PANNEAU DE COMMANDE

1. Bouton-poussoir START / STOP: Appuyez une fois

pour démarrer automatiquement le moteur. Appuyez

à nouveau pour arrêter le moteur.

2. Commutateur de batterie: allume et éteint la batterie.

Doit être allumé avant le démarrage électrique ou à

distance.

3. Port de chargement de la batterie: utilisé pour

charger la batterie avec le chargeur de batterie inclus.

4. Interrupteur de ralenti bas: Le ralenti bas minimise

la consommation de carburant, le bruit et l'usure du

moteur en abaissant le régime moteur pendant une

utilisation intermittente. Voir la section LOW IDLE

pour des considérations d'utilisation importantes.

5. Ports USB: prise USB à deux ports 5V / 2.1A.

Accepte les prises USB de type A.

6. Disjoncteur CA 30 A: Le disjoncteur limite le

courant qui peut être fourni à travers la prise NEMA

L14-30R à 30 A.

7. Centre de données: afche la tension, la

fréquence, le compteur horaire total et la minuterie

d'exécution / de maintenance.

8. Disjoncteur principal: Le disjoncteur principal

contrôle la sortie totale de toutes les prises pour

protéger le générateur contre les surcharges ou les

courts-circuits.

9. Prise d'interrupteur intelligent: connecte

l'interrupteur Westinghouse ST (vendu séparément)

au panneau de commande.

10. Borne de terre: La borne de terre est utilisée pour

mettre à la terre extérieurement le générateur.

11. Prise NEMA 14-50R 120/240 V CA, 50 A: La prise

peut fournir 120 V ou 240 V jusqu'à 50 ampères.

12. Prise NEMA L14-30R 120/240 volts CA, 30 A:

la prise peut fournir 120 V ou 240 V jusqu'à 30

ampères.

13. Prise NEMA L5-30R de 120 volts CA, 30 A: La

prise peut fournir un maximum de 30 ampères.

14. Disjoncteurs CA de 20 A: Les disjoncteurs limitent

le courant qui peut être fourni à travers chaque

prise NEMA 5-20R à 20 A.

15. Prises GFCI NEMA 5-20R 120 V CA, 20 Ampères:

Chaque prise est capable de transporter un

maximum de 20 ampères sur une seule prise ou

une combinaison des deux prises.

16. Disjoncteur CA 30 A: Le disjoncteur limite le

courant qui peut être fourni à travers la prise NEMA

L5-30R à 30 A.

17. Indicateur de batterie: indique que l'alimentation

est allumée. La lumière restera allumée pendant

que l'appareil est en marche.

2 3 4 5 7 8

13 15

64 |

COMPOSANTS

CENTRE DE DONNÉES

Voir la figure 1. Utilisez le bouton Mode du centre de données pour basculer entre les écrans.

Achage des données

Durée d'exécution /

maintenance:

ache le temps d'exécution actuel

Réinitialise à zéro lors de l'arrêt

Rappel de maintenance aché si nécessaire.

La fréquence (Hz):

Ache la fréquence de

sortie de puissance en Hertz

Tension:

Ache la sortie de

tension actuelle

Heures de vie:

ache les heures de

fonctionnement à vie

Bouton de mode

METER V-F-T

RAPPELS D’ENTRETIEN

Les codes de rappel d’entretien seront afchés sur l’afchage des données en fonction des heures de vie de l’unité.

Les codes de maintenance seront afchés jusqu’à ce que l’appareil soit éteint. Reportez-vous à la section Maintenance

pour les procédures spéciques.

Code de maintenance Entretien requis

P25 Changer l'huile moteur / remplacer le ltre à huile

P50 Changer l'huile moteur / remplacer le ltre à huile, nettoyer le ltre à air

P100

Changer l'huile moteur / remplacer le ltre à huile, nettoyer le ltre à air, remplacer le

ltre à carburant

| 65

ASSEMBLÉ

MISE EN GARDE

Risque de poids. Ayez toujours de l’aide pour soulever

le générateur.

1. Ouvrez soigneusement le carton.

2. Retirez et conservez le contenu du carton.

3. Retirez et jetez le plateau d’emballage.

4. Dépliez le haut du sac en plastique renfermant le

générateur.

5. Coupez soigneusement les coins verticaux du carton

pour accéder au générateur.

6. Recyclez ou éliminez correctement les matériaux

d’emballage.

CONTENU DU CARTON

• Manuel de l’Utilisateur

• Guide de démarrage rapide / Calendrier de maintenance

• Porte-clés de démarrage à distance

• Bouteille d’huile SAE 10W-30

• Chargeur de batterie

• Clé à douille pour bougie

• Entonnoir à huile

• Clé de montage

• Composants de la roue et du crochet de levage

Article Quantité

• Crochet de levage 1

• Boulon de bride, M8 4

• Roue 2

• Axe axe 2

• Machine à laver 4

• goupille 4

S’il manque des pièces, contactez notre équipe de

service à [email protected] ou appelez 1-855-

944-3571.

INSTALLER LES ROUES ET LE SUPPORT

DE LEVAGE

AVIS

L’assemblage du générateur nécessitera de soulever

l’unité d’un côté. Installez les roues avant d’ajouter du

carburant ou de l’huile.

MISE EN GARDE

Risque de levage. Utilisez deux personnes lors de

l’installation des roues. Reportez-vous à CROCHET DE

LEVAGE dans la section FONCTIONNEMENT.

Note: Les roues sont uniquement destinées au transport

manuel. Les roues ne sont pas adaptées au

remorquage du générateur sur route ou hors route.

1. Placer le générateur sur une surface plane.

2. Voir la figure 1. Alignez le support du crochet de

levage avec les supports de montage sur le

dessus du réservoir de carburant. Fixez avec quatre

boulons de bride M8.

Voir la figure 2. Utilisez le crochet de levage pour

soulever suffisamment

l’unité pour installer les roues

comme illustré.

66 |

ASSEMBLÉ

REMPLISSAGE D’HUILE INITIAL

AVIS

CE GÉNÉRATEUR A ÉTÉ EXPÉDIÉ SANS HUILE.

N’essayez pas de lancer ou de démarrer le moteur

avant qu’il n’ait été correctement entretenu avec l’huile

recommandée. Le fait de ne pas ajouter d’huile moteur

avant le démarrage entraînera de graves dommages au

moteur.

AVIS

L’utilisation d’huile 2 temps / cycle ou d’autres types

d’huile non approuvés peut causer de graves dommages

au moteur qui ne sont pas couverts par la garantie.

Le type d’huile recommandé pour une utilisation typique

est l’huile moteur 10W-30. Si vous utilisez le générateur

à des températures extrêmes, reportez-vous au tableau

suivant.

1. Voir la figure ur une surface plane, retirez le bouchon

d’huile.

2. À l’aide de l’entonnoir et de l’huile fournis, ajoutez l’huile

dans le moteur.

3. Remettez le bouchon de remplissage d’huile et serrez

fermement.

INSTALLATION DE LA BATTERIE

MISE EN GARDE

Les bornes et bornes de batterie contiennent du plomb

et des composés de plomb. Se laver les mains après

manipulation.

1. Voir la figure 2

etirez les deux boulons de la plaque de

batterie et laplaque de batterie. Inclinez la batterie vers

2. Voir la figure 3 Connectez le câble de batterie positif (+)

(botte rouge) à la borne positive (+) de la batterie.

Fixez le coffre sur la borne de batterie.

3. Connectez le câble négatif (-) (botte noire) à la borne

négative (-) de la batterie. Fixez le coffre sur la borne

de batterie.

4. Installez la batterie dans le plateau de batterie. Installez

la plaque de batterie et les boulons. Serrez fermement

les boulons.

CARBURANT

Risque d’incendie et d’explosion. N’utilisez jamais

de bidon d’essence, de réservoir d’essence ou tout

autre élément de carburant cassé, coupé, déchiré ou

endommagé.

Risque d’incendie et d’explosion. Ne remplissez pas

trop le réservoir de carburant. Remplissez uniquement

à carburant dans le réservoir. Un remplissage excessif

peut entraîner un déversement de carburant sur le

moteur et provoquer un incendie ou une explosion.

retirez.

ASSEMBLÉ

Risque d’incendie et d’explosion. Ne faites jamais le

plein de la génératrice lorsque le moteur tourne. Arrêtez

toujours le moteur et laissez le générateur refroidir

pendant deux minutes avant de faire le plein.

AVIS

E85 E15

N’utilisez pas de carburant E15 ou

E85 dans ce produit. Les dommages

au moteur ou à l’équipement

causés par du carburant périmé ou

par l’utilisation de carburants non

approuvés (tels que les mélanges

d’éthanol E15 ou E85) ne sont pas

couverts par la garantie. N’utilisez

que de l’essence sans plomb

contenant jusqu’à 10% d’éthanol.

BESOINS EN CARBURANT

• Essence sans plomb PROPRE, FRAÎCHE, 87–93

octane.

• Jusqu’à 10% d’éthanol (essence-alcool) est acceptable

(le cas échéant; un carburant sans éthanol est

recommandé).

• N’utilisez PAS E85 ou E15.

• NE PAS utiliser de mélange de gazole.

• NE PAS modier le moteur pour qu’il fonctionne avec

des carburants alternatifs.

• NE PAS faire le plein à l’intérieur.

• NE PAS créer d’étincelle ou de amme pendant le

ravitaillement.

UTILISATION DU STABILISATEUR DE

CARBURANT

L’ajout d’un stabilisateur de carburant (non inclus) prolonge

la durée de vie utile du carburant et aide à empêcher la

formation de dépôts qui peuvent obstruer le système de

carburant. Suivez les instructions d’utilisation du fabricant.

Mélangez toujours la bonne quantité de stabilisateur de

carburant à l’essence dans un bidon d’essence approuvé

avant de faire le plein de la génératrice. Faites fonctionner

le générateur pendant cinq minutes pour permettre au

stabilisateur de traiter tout le système d’alimentation en

carburant.

REMPLIR LE RÉSERVOIR DE CARBURANT

1. Éteignez le générateur et laissez-le refroidir pendant au

moins deux minutes avant de faire le plein.

2. Placez le générateur sur un sol plat dans un endroit bien

ventilé.

3. Nettoyez la zone autour du bouchon de carburant et

retirez lentement le bouchon.

AVIS

Ne remplissez le réservoir qu’à partir d’un bidon

d’essence approuvé. Assurez-vous que le réservoir

d’essence est propre et en bon état pour éviter la

contamination du système d’alimentation en carburant.

4. Voir la figure 1. Ajoutez lentement le carburant

recommandé. Ne pas trop remplir. Remplissez

uniquement jusqu’à l’anneau de remplissage maximum

rouge sur le filtre à carburant visible dans le goulot de

remplissage.

5. Instale la tapa de combustible. Apriete hasta que

escuche un clic.

AVIS

El combustible puede dañar la pintura y el plástico.

Tenga cuidado al llenar el tanque de combustible. Los

daños causados por el combustible derramado no están

cubiertos por la garantía.

AVIS

Limpie los residuos del ltro de malla de combustible

antes y después de cada repostaje. Quite el ltro de

malla de combustible comprimiéndolo ligeramente

mientras lo saca del tanque de combustible.

| 67

68 |

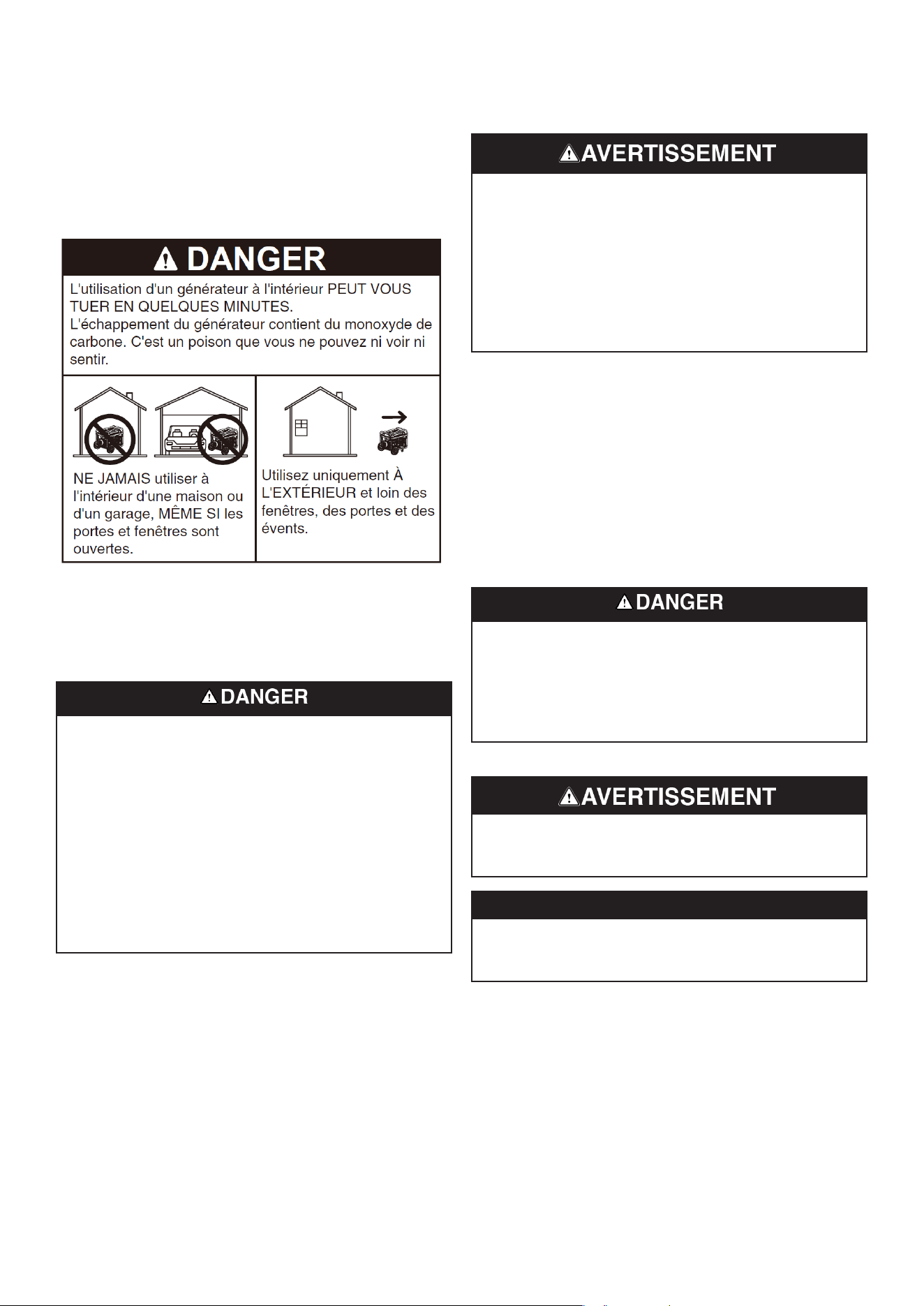

OPÉRATION

EMPLACEMENT DU GÉNÉRATEUR

Lisez et comprenez toutes les informations de sécurité

avant de démarrer le générateur.

NE JAMAIS faire fonctionner la génératrice à l’intérieur d’un

bâtiment, y compris les garages, les sous-sols, les vides

sanitaires, les remises, l’enceinte ou le compartiment, y

compris le compartiment de la génératrice d’un véhicule

récréatif.

Risque d’électrocution. N’utilisez jamais le générateur

dans un endroit mouillé ou humide. N’exposez jamais le

générateur à la pluie, à la neige, aux projections d’eau

ou à l’eau stagnante pendant son utilisation. Protégez

le générateur de toutes les conditions météorologiques

dangereuses. L’humidité ou la glace peuvent provoquer

un court-circuit ou un autre dysfonctionnement dans

le circuit électrique. L’utilisation d’un générateur ou

d’un appareil électrique dans des conditions humides,

telles que la pluie ou la neige, ou près d’une piscine ou

d’un système d’arrosage, ou lorsque vos mains sont

mouillées, peut entraîner une électrocution.

Risque d’incendie. Faites fonctionner le générateur

uniquement sur une surface solide et plane. Le

fonctionnement du générateur sur une surface avec

des matériaux meubles tels que du sable ou de

l’herbe coupée peut provoquer l’ingestion de débris

par le générateur qui pourraient bloquer les évents de

refroidissement ou le système d’admission d’air. Laisser

le générateur refroidir pendant 30 minutes avant le

transport ou le stockage.

Le générateur doit toujours être sur une surface plane et

de niveau (même lorsqu’il n’est pas en fonctionnement). Le

générateur doit avoir au moins 5 pi (1,5 m) de dégagement

de tout matériau combustible.

Ne faites pas fonctionner le générateur à l’arrière d’un VUS,

d’un camping-car, d’une remorque, d’une plate-forme de

camion (ordinaire, plate ou autre), sous des escaliers, près

de murs ou de bâtiments, ou à tout autre endroit qui ne

permettra pas un refroidissement adéquat du générateur

et /ou silencieux. NE PAS contenir de générateurs pendant

le fonctionnement.

Risque d’asphyxie. Placez le générateur dans un endroit

bien ventilé. NE PAS placer le générateur près des évents

ou des prises où les gaz d’échappement pourraient être

aspirés dans des espaces occupés ou connés. Tenez

soigneusement compte des courants d’air et de vent lors

du positionnement du générateur.

MISE À LA TERREMISE À LA TERRE

Risque d’électrocution. Le fait de ne pas mettre

correctement le générateur à la terre peut entraîner un

choc électrique.

AVIS

N’utilisez que des rallonges à 3 broches, des outils et

des appareils mis à la terre, ou des outils et appareils à

double isolation.

Le neutre du générateur est lié au châssis. Il y a un

conducteur permanent entre le générateur (l de stator)

et le châssis. Si ce générateur doit être utilisé uniquement

avec des cordons et des prises connectés aux prises

montées sur le générateur, le National Electric Code

n’exige pas que l’unité soit mise à la terre. Cependant,

d’autres méthodes d’utilisation du générateur peuvent

nécessiter une mise à la terre pour réduire le risque de

choc ou d’électrocution.

| 69

OPÉRATION

Avant d’utiliser la borne de terre, consultez un électricien

qualié, un inspecteur en électricité ou une agence locale

ayant juridiction pour les codes ou ordonnances locaux qui

s’appliquent à l’utilisation prévue du générateur.

DÉCONNEXION DU NEUTRE LIÉ

Le retrait du neutre lié désactive la protection GFCI des

prises 5-20R. Le neutre lié ne doit être retiré que dans

des circonstances spéciques. Consultez un électricien

qualié pour déterminer si votre situation nécessite de

déconnecter le neutre relié.

1. Retirer le couvercle de l’alternateur.

2. Voir la figure 1. Retirez le fil de liaison lié et réinstallez

l’écrou.

3. Voir la figure 2. Retirez l’écrou fixant le fil de terre neutre

et fixez le fil de liaison relié. Réinstaller l’écrou.

4. Réinstaller le couvercle de l’alternateur.

IMPORTANTE: Appliquez une nouvelle étiquette

«NEUTRAL UNBONDED» sur l’étiquette

«NEUTRAL BONDED TO FRAME» à

l’avant du panneau de commande.

FONCTIONNEMENT À HAUTE ALTITUDE

La puissance du moteur diminue à mesure que vous travaillez

au-dessus du niveau de la mer. La production sera réduite

d’environ 3,5% pour chaque tranche de 1000 pieds d’altitude

accrue par rapport au niveau de la mer.

Un réglage en haute altitude est nécessaire pour une

utilisation à des altitudes supérieures à 2000 pieds (762 m).

Le fonctionnement sans cet ajustement entraînera une baisse

des performances, une augmentation de la consommation

de carburant et une augmentation des émissions.

AVIS

Ne pas faire fonctionner le générateur à des altitudes

inférieures à 2 000 pieds (762 m) avec le kit haute altitude

installé. Des dommages au moteur peuvent survenir.

Kit de carburateur haute altitude Partie# 518904

DÉMARRAGE À DISTANCE

Vériez que la zone autour du générateur est dégagée

avant de démarrer le générateur à distance.

Le porte-clés de démarrage à distance inclus avec le

générateur doit être xé à la poignée de recul ou au panneau

de commande. Si votre appareil a été expédié sans porte-

clés, contactez le service clientèle de Westinghouse.

Le générateur peut être démarré à distance jusqu’à 99

pieds (30 mètres) à l’aide du porte-clés de démarrage à

distance.

Remarque: Lorsque les piles du porte-clés de démarrage à

distance s’épuisent, la distance opérationnelle

diminue.

APPAIRAGE DU DÉMARRAGE À DISTANCE

Piles de remplacement à distance: (2) CR2016

Si le porte-clés de démarrage à distance est remplacé ou

doit être ré-appairé au générateur, suivez cette procédure.

1. Voir la figure 3 . Mettez l’interrupteur de la batterie du

générateur en position ON. Le voyant d’alimentation

s’allume.

2. Voir la figure 1(sur la page suivante). Appuyez et

maintenez le bouton d’appairage rouge sur le côté du

panneau de commande jusqu’à ce que le bouton

START / STOP s’allume.

OPÉRATION

3. Voir la figure 2. Appuyez sur le bouton STOP du porte-clés

et maintenez- le enfoncé jusqu’à ce que l’éclairage du

bouton START /STOP s’éteigne. Relâchez le bouton. Le

bouton START

STOP s’allume une fois le bouton

relâché.

4. Appuyez sur le bouton START de la télécommande

et maintenez-le enfoncé jusqu’à ce que l’éclairage du

bouton START/STOP s’éteigne. Relâchez le bouton.

Le bouton START/STOP s’allumera une fois le bouton

relâché.

5. Appuyez sur le bouton d’appairage sur le côté du

panneau de commande jusqu’à ce que l’éclairage du

bouton START/STOP s’éteigne. Relâchez le bouton.

6. Mettez l’interrupteur de la batterie du générateur en

position OFF. La télécommande est maintenant couplée.

RALENTI BAS

AVIS

Démarrez toujours le générateur avec l’interrupteur de

ralenti bas sur OFF. Laisser le régime du moteur se

stabiliser avant d’activer le ralenti bas.

AVIS

La sortie de fréquence du générateur dépend du

régime du moteur. NE PAS utiliser le ralenti bas pour

alimenter des composants électroniques sensibles ou

des surtensions importantes telles qu’un climatiseur,

une pompe électrique, un réfrigérateur ou lorsqu’il est

connecté à un commutateur de transfert domestique.

Le ralenti réduit minimise la consommation de carburant,

le bruit et l’usure du moteur en abaissant le régime moteur

au ralenti (2400 tr / min) lorsque les charges électriques

ont été coupées et revient automatiquement au régime

70 |

nominal lorsque les charges sont réactivées.

Activez Low Idle lorsque vous alimentez des charges

intermittentes non électroniques, telles que des outils

électriques sur un chantier.

PÉRIODE DE RODAGE

Pour un bon rodage, ne dépassez pas 50% des watts de

fonctionnement nominaux (6000 watts) pendant les cinq

premières heures de fonctionnement.

Variez la charge de temps en temps pour permettre aux

enroulements du stator de chauffer et de refroidir et aider

à asseoir les segments de piston.

AVANT DE DÉMARRER LE GÉNÉRATEUR

Vérier que:

• Le générateur est placé dans un endroit sûr et approprié.

• Le générateur se trouve sur une surface sèche, plane

et de niveau.

• Le moteur est rempli d’huile.

• Toutes les charges sont déconnectées.

Risque d’incendie et d’explosion. NE PAS déplacer ni

basculer le générateur pendant son fonctionnement.

DÉMARRAGE DU MOTEUR

Pendant le démarrage par bouton-poussoir ou à distance,

le moteur règle automatiquement le starter et commence

la séquence de démarrage. Si le moteur ne démarre pas,

le générateur tentera de démarrer le moteur deux fois de

plus. Le coupe-batterie peut être désactivé à tout moment

pendant la séquence de démarrage automatique pour

interrompre la tentative de démarrage du moteur.

Si la vitesse de démarrage diminue après chaque

tentative infructueuse, il se peut que la batterie ne soit pas

sufsamment chargée. Vous pouvez utiliser le chargeur

fourni pour charger la batterie en la branchant dans le port

de charge de la batterie sur le panneau de commande.

1. Vériez que le carburant est dans le réservoir d’essence.

2. Tournez le sélecteur de carburant sur le panneau de

commande sur le fonctionnement à essence.

3. Voir la figure 3. Tournez le robinet du réservoir de

carburant en position ON.

OPÉRATION

4. Poussez l’interrupteur de batterie en position ON.

5. Choisissez la méthode de départ:

a. Démarrage à distance: Appuyez et maintenez le

bouton DÉMARRER sur le porte-clés de démarrage

à distance pendant une seconde.

b. Démarrage par bouton-poussoir: appuyez

sur le bouton de démarrage / arrêt du moteur et

maintenez-le enfoncé pendant deux secondes.

ARRÊT DU MOTEUR

1. Téteignez et débranchez toutes les charges électriques

connectées.

IMPORTANTE: Ne jamais démarrer ou arrêter le

générateur avec des appareils électriques

connectés.

2. Laisser le générateur fonctionner sans charge pendant

plusieurs minutes pour stabiliser les températures

internes du moteur.

3. Appuyez et maintenez le bouton START / STOP pendant

une seconde ou appuyez sur STOP sur le porte-clés de

démarrage à distance pendant une seconde.

Note: Sinon, si le générateur est rarement utilisé, tournez

le robinet du réservoir de carburant sur la position

OFF pour limiter le carburant résiduel restant dans

le système. Le moteur s’arrête lorsque le carburant

dans le carburateur et la conduite de carburant sont

épuisés.

4. Poussez le commutateur de batterie en position OFF.

5. Si vous utilisez du propane, tournez le robinet du

réservoir de propane en position complètement fermée.

FRÉQUENCE D’UTILISATION

Si le générateur est utilisé de manière peu fréquente ou

intermittente (plus d’un mois avant la prochaine utilisation),

reportez-vous aux sections Entretien et stockage de la

batterie de ce manuel pour obtenir des informations sur la

charge de la batterie et la détérioration du carburant.

DISJONCTEURS AC

Les disjoncteurs s’éteindront automatiquement s’il y a un

court-circuit ou une surcharge importante du générateur à

chaque prise.

Voir la figure 1a. Si un disjoncteur CA se coupe automatiquement,

vérifiez que l’appareil fonctionne correctement et qu’il ne dépasse

pas la capacité de charge nominale du circuit avant de remettre le

disjoncteur CA en MARCHE.

Voir la figure 1b. Le disjoncteur principal contrôle la sortie totale de

toutes les prises pour protéger le générateur contre les

surcharges ou les courts-circuits.

CAPACITÉ DU GÉNÉRATEUR

AVIS

Ne surchargez pas la capacité du générateur. Le

dépassement de la capacité en watts / ampérage du

générateur peut endommager le générateur et / ou les

appareils électriques qui y sont connectés.

Assurez-vous que le générateur peut fournir sufsamment

de watts continus (en fonctionnement) et de surtension (de

démarrage) pour les éléments que vous alimenterez en

même temps.

Les besoins de puissance totale (volts x ampères = watts)

de tous les appareils connectés doivent être pris en

compte. Les fabricants d’appareils et d’outils électriques

indiquent généralement les informations de classication

à côté du numéro de modèle ou de série.

Pour déterminer les besoins en énergie:

1. Sélectionnez les éléments que vous alimenterez en

même temps.

2. Additionnez les watts continus (courants) de ces

éléments. Il s’agit de la quantité d’énergie que le

générateur doit produire pour maintenir les éléments en

marche. Voir le tableau de référence de puissance à la

page suivante.

3. Estimez le nombre de watts de surtension (de démarrage)

dont vous aurez besoin. La puissance de surtension est

la courte rafale de puissance nécessaire pour démarrer

les outils ou appareils à moteur électrique tels qu’une

scie circulaire ou un réfrigérateur. Étant donné que

tous les moteurs ne démarrent pas en même temps,

les watts de surtension totaux peuvent être estimés en

ajoutant uniquement les éléments avec les watts de

surtension supplémentaires les plus élevés au total des

watts nominaux de l’étape 2.

Exemple:

Outil ou appareil

Watts

courants*

Watts de

départ*

Télévision (Type de tube) 300 0

Réfrigérateur RV 180 600

Radio 200 0

Lumière (75 watts) 300 0

| 71

72 |

OPÉRATION

Machine à café 600 0

Total 1580

Watts courants*

600 Watts de

démarrage les

plus élevés*

Total des watts de fonctionnement 1580

Watts de démarrage les plus élevés + 600

Nombre total de watts de démarrage

nécessaires

2180

* Les puissances indiquées sont approximatives. Vériez la puissance

réelle.

GESTION DE L’ALIMENTATION

Pour prolonger la durée de vie du générateur et des

appareils connectés, soyez prudent lorsque vous ajoutez

des charges électriques au générateur. Il ne devrait y

avoir rien de connecté aux sorties du générateur avant

de démarrer le moteur. La façon correcte et sûre de

gérer l’alimentation du générateur consiste à ajouter des

charges séquentiellement comme suit:

1. Sans rien connecté au générateur, démarrez le moteur

comme décrit dans ce manuel.

2. Branchez et allumez la première charge, de préférence

la plus grande charge dont vous disposez.

3. Permettre à la sortie du générateur de se stabiliser

(le moteur tourne sans à-coups et l’appareil attaché

fonctionne correctement).

4. Branchez et allumez la charge suivante.

5. Encore une fois, laissez le générateur se stabiliser.

6. Répétez les étapes 4 et 5 pour chaque charge

supplémentaire.

RÉFÉRENCE DE PUISSANCE

Outil ou appareil

Watts

courants

estimés*

Watts de

démarrage

estimés*

Lumières à incandescence

(4 quantités x 75 watts)

300 0

Télévision (Type de tube) 300 0

Pompe de puisard (1/3 hp) 800 1300

Réfrigérateur ou congélateur 700 2200

Pompe de puits(1/3 hp) 1000 2000

Radio 200 0

Percer (3/8”, 4 amps) 440 600

Scie circulaire

(Robuste, 7-1/4 “)

1400 2300

Scie à onglet (10 “) 1800 1800

Scie à table (10 “) 2000 2000

* Les puissances indiquées sont approximatives. Vériez la puissance

réelle.

RALLONGES

Risque d’asphyxie. Les rallonges fonctionnant

directement dans la maison augmentent le risque

d’intoxication au monoxyde de carbone par les

ouvertures. Si une rallonge qui entre directement dans

votre maison est utilisée pour alimenter des éléments

intérieurs, il existe un risque d’intoxication au monoxyde

de carbone pour les personnes à l’intérieur de la maison.

Utilisez toujours des détecteurs de monoxyde de

carbone alimentés par batterie et conformes aux normes

de sécurité UL 2034 en vigueur lors du fonctionnement

du générateur. Vériez régulièrement la batterie du (des)

détecteur (s).

Risque d’asphyxie. Lorsque vous utilisez le générateur

avec des rallonges, assurez-vous que le générateur est

situé dans un espace extérieur ouvert, loin des espaces

occupés avec l’évacuation dirigée vers l’extérieur.

Risque d’incendie et d’électrocution. N’utilisez jamais

de rallonges usées ou endommagées. Les rallonges

endommagées ou surchargées peuvent surchauffer,

présenter un arc et brûler, entraînant la mort ou des

blessures graves.

Avant de connecter un appareil CA ou un cordon

d’alimentation au générateur:

• Utilisez des rallonges à 3 broches, des outils et des

appareils mis à la terre, ou des outils et appareils à

double isolation.

• Assurez-vous que l’outil ou l’appareil est en bon état

de fonctionnement. Des appareils ou des cordons

d’alimentation défectueux peuvent créer un risque

d’électrocution.

• Assurez-vous que la puissance électrique de l’outil ou

de l’appareil ne dépasse pas la puissance nominale du

générateur ou de la prise utilisée.

| 73

OPÉRATION

DIMENSIONS DU CORDON D’EXTENSION

N’utilisez que des rallonges à 3 broches mises à la terre,

marquées pour une utilisation en extérieur et conçues

pour la charge électrique.

INTERRUPTEUR ST

Voir la figure 1. Le générateur est compatible avec

le commutateur ST, acheté séparément. Lorsque

l’alimentation secteur est activée, elle fournira de l’énergie

(jusqu’à 120 V @ 20 A) aux appareils branchés dans la

prise 5-20R du commutateur ST.

En cas de coupure de courant, le commutateur ST transfère

automatiquement la puissance d’entrée du secteur au

générateur. Lorsque l’alimentation secteur est rétablie,

le commutateur ST transfère la puissance d’entrée au

secteur. Visitez www.westinghouseoutdoorpower.com

pour plus d’informations.

TRANSPORT

MISE EN GARDE

Risque de poids. Ayez toujours de l’aide pour soulever

le générateur.

• Laisser le générateur refroidir au moins 30 minutes

avant le transport.

• Replacez tous les couvercles de protection sur le

panneau de commande du générateur.

• Utilisez uniquement le châssis xe de la génératrice

pour soulever l’unité ou attacher des dispositifs de

retenue de charge tels que des cordes ou des sangles

d’arrimage. N’essayez pas de soulever ou de xer

le générateur en le tenant par l’un de ses autres

composants.

• Maintenez l’appareil à niveau pendant le transport

pour minimiser les risques de fuite de carburant ou,

si possible, vidangez le carburant ou faites tourner le

moteur jusqu’à ce que le réservoir de carburant soit

vide avant le transport.

• Les roues du générateur sont uniquement destinées au

transport manuel. Les roues ne sont pas adaptées au

remorquage du générateur sur route ou hors route.

• Utilisez la poignée extensible pour le transport manuel

d’une seule personne. N’utilisez la poignée que

lorsque le générateur est éteint, stationnaire et posé

sur une surface horizontale. N’utilisez pas la poignée

pour soulever complètement le générateur du sol, le

remorquer ou le remonter.

MISE EN GARDE

Risque d’incendie. Ne mettez pas le générateur à

l’envers et ne le placez pas sur le côté. Le carburant ou

l’huile peuvent fuir et endommager le générateur.

74 |

OPÉRATION

CROCHET DE LEVAGE

Voir la figure 1 . N’utilisez le crochet de levage que pour

soulever l’unité ou attacher des dispositifs de retenue de

charge tels que des cordes ou des sangles d’arrimage.

N’essayez pas de soulever ou de fixer le générateur en le

tenant par l’un de ses autres composants.

Avant de soulever le générateur, inspectez le support et

assurez-vous qu’il est solidement fixé au générateur. Ne

soulevez pas le générateur tant que le support de levage

n’est pas solidement fixé.

1. Accrochez une chaîne ou une sangle à travers l’œillet du

crochet de levage et assurez-vous qu’il est solidement

xé.

2. Connectez un dispositif de levage approprié à la chaîne

ou à la sangle. Inspectez la chaîne et le crochet pour tout

lien endommagé ou tout défaut pouvant entraîner une

défaillance. Il est recommandé d’utiliser des crochets

avec des verrous de sécurité installés.

3. Soulevez légèrement le générateur pour vous assurer

qu’il se soulève droit et de niveau.

Démarrage accidentel. Débranchez le soufet de la

bougie d’allumage de la bougie d’allumage et débranchez

les bougies à connexion rapide de la batterie lors de

l’entretien du générateur.

ENTRETIEN

CALENDRIER DE MAINTENANCE

Un entretien régulier améliorera les performances et

prolongera la durée de vie du générateur. Suivez les

intervalles horaires ou calendaires, selon la première

éventualité. Un entretien plus fréquent est nécessaire

lors du fonctionnement dans des conditions défavorables,

comme indiqué ci-dessous.

Avant chaque utilisation

Après les 20 premières heures ou le premier mois

Changez l'huile du moteur

Après 50 heures ou tous les 6 mois

Filtre à air propre

Après 100 heures ou tous les 6 mois

Changer l’huile moteur

Inspecter/nettoyer le pare-étincelles

Inspecter/nettoyer la bougie

Après 300 heures ou chaque année

Remplacer la bougie

Inspecter/ajuster le jeu des soupapes

Tous les 2 ans

Remplacer le tuyau de carburant

Changez l'huile tous les mois en cas de fonctionnement

sous forte charge ou à des températures élevées.

Nettoyez plus souvent dans des conditions sales ou

pas être nettoyé correctement.

Il est recommandé que le service soit effectué par un

concessionnaire Westinghouse agréé.

RAPPELS D’ENTRETIEN

ce que l’appareil soit éteint. Reportez-vous à la section

Code de

maintenance

Maintenance requise

P25 Changez l'huile du moteur

P50

Changer l'huile moteur, nettoyer le

Code de

maintenance

Maintenance requise

P100

Changer l'huile moteur, nettoyer

carburant

PIÈCES DE RECHANGE D’ENTRETIEN

La description Numéro d’article

Filtre à air en mousse 5061

Bouchon de vidange d'huile

rondelle d'écrasement

94242

Batterie, AH 5110

Filtre à carburant 516401

Bougie d'allumage 97108 (F7TC)

ENTRETIEN DU FILTRE À AIR

d’utilisation ou six mois (la fréquence doit être augmentée

si le générateur fonctionne dans un environnement

poussiéreux).

Placer le générateur sur une surface plane et laisser

refroidir le moteur pendant plusieurs minutes.

Relâchez les quatre clips puis retirez

le couvercle du filtre à air.

Retirez le filtre à air et nettoyez-le à l’air comprimé. NE

PAS submerger le filtre dans des liquides ou ajouter de

l’huile.

Voir la figure 2

Installez le filtre à air dans le boîtier,

en vous assurant qu’il est correctement orienté et

installé dans le boîtier.

Haut Bas

clips du couvercle.

76 |

ENTRETIEN

CONTRÔLE DU NIVEAU D’HUILE MOTEUR

MISE EN GARDE

Évitez tout contact cutané avec l’huile moteur. Portez

des vêtements et des équipements de protection. Laver

toute la peau exposée avec du savon et de l’eau.

AVIS

usure accélérée et / ou raccourcir la durée de vie du

moteur.

ou toutes les 8 heures de fonctionnement.

1. Placer le générateur sur une surface plane et laisser

refroidir le moteur pendant plusieurs minutes.

2. Retirez la jauge d’huile et essuyez la jauge.

3. Voir la figure 1. Insérez, retirez la jauge d’huile.

Niveau d’huile acceptable - Sur le côté plat de la jauge,

l’huile est visible jusqu’au premier cran.

Bas niveau d’huile - L’huile est en dessous du premier

cran de la jauge.

4. S’il est bas, retirez le bouchon de remplissage d’huile et

ajoutez progressivement l’huile moteur recommandée

supérieure de la jauge. Ne pas trop remplir. En cas

de dépassement de l’encoche supérieure de la jauge,

vidangez l’huile pour réduire le niveau d’huile à la

marque maximale.

5. Remplacez la jauge d’huile et le bouchon de remplissage

d’huile.

CHANGEMENT D’HUILE MOTEUR

Lorsque vous utilisez le générateur dans des conditions

poussiéreuses ou par temps extrêmement chaud, changez

l’huile plus fréquemment. Changer l’huile pendant que le

moteur est encore chaud du fonctionnement.

1. Placer le générateur sur une surface plane et laisser

refroidir le moteur pendant plusieurs minutes.

Avec un chiffon humide, nettoyez autour du bouchon de

remplissage d’huile. Retirez le bouchon de remplissage

d’huile.

Voir la figure 2. Coloque un cárter de aceite (o

recipiente adecuado) debajo de la manguera de drenaje

de aceite.

Suelte la manguera de drenaje de aceite y gire la tapa en

sentido antihorario para permitir que el aceite se drene.

Laisser l’huile s’écouler complètement.

7. Appliquez de l’huile propre sur le joint en caoutchouc

dans le sens des aiguilles d’une montre jusqu’à ce que

le joint entre en contact avec le moteur, puis tourner

encore 3/4 de tour. Ne pas trop serrer.

Gire la tapa en sentido horario para cerrar. Asegure la

manguera en el clip de la manguera.

Voir la figure 3.

Nettoyez la

| 77

ENTRETIEN

8. Voir la figure 1 Remplissez avec l’huile recommandée.

remplir. Si le moteur est trop rempli, l’excès

Une indication de remplissage excessif est

une fumée blanche ou bleue provenant du silencieux

lorsque le moteur est en marche.

Capacité d’huile maximale: 1.7 Quart (1.6 Liter)

9. Installez la jauge d’huile. Visser fermement le bouchon

de remplissage d’huile.

AVIS

Do not pollute. Follow the guidelines of the EPA or other

governmental agencies for proper disposal of hazardous

materials. Consult local authorities or reclamation facility.

MAINTENANCE DE LA BOUGIE

Inspectez et nettoyez les bougies d’allumage toutes

les 100 heures d’utilisation ou six mois. Remplacez les

bougies d’allumage après 300 heures d’utilisation ou

chaque année.

3. Nettoyez la zone autour des bougies d’allumage.

4. Retirez les bougies d’allumage avec la clé à douille de

bougie incluse.

AVIS

N’appliquez jamais de charge latérale et ne déplacez

jamais la bougie d’allumage latéralement lors du retrait

de la bougie.

l’écart en pliant soigneusement l’électrode latérale.

Ecartement électrode bougie: 0.024 – 0.032 in. (0.60 –

0.80 mm)

7. Installez soigneusement chaque bougie à la main, puis

serrez de 3/8 à 1/2 tour supplémentaire avec la clé à

bougie.

8. Fixez les bougies d’allumage.

SERVICE DE PARE-ÉTINCELLES

Laisser le silencieux refroidir complètement avant de

étincelles toutes les 100 heures d’utilisation ou six mois.

Le fait de ne pas nettoyer le pare-étincelles entraînera

une dégradation des performances du moteur.

1. Placer le générateur sur une surface plane.

2. Voir la figure 4

Retirez soigneusement les dépôts

de carbone de l’écran pare-étincelles avec une

brosse métallique. Le pare-étincelles doit être

exempt de cassures et de déchirures. Utilisez de l’air

comprimé pour éliminer les dépôts.

Arrêtez-vous

Placer le générateur sur une surface plane et laisser

refroidir le moteur.

Voir la figure 2

d’huile peut

5. Inspectez les bougies d’allumage. Remplacez-les si

les électrodes sont piquées, brûlées ou si l’isolant est

recommandée.

6. Voir la figure Mesurez l’écartement des électrodes de

la bougie avec

78 |

ENTRETIEN

FILTRE À CARBURANT

Remplacez le ltre à carburant après 100 heures

d’utilisation.

Note: Ayez un réservoir d’essence approprié et des

chiffons prêts à attraper le carburant résiduel dans

le ltre et la conduite de carburant.

1. Laisser le générateur refroidir complètement.

2. Tournez le robinet de carburant en position OFF.

3. Voir la figure 1. Notez l’orientation du iltre à

carburant. À l’aide de pinces, retirez les colliers de la

conduite de carburant et retirez le iltre à carburant.

4. Installez le nouveau iltre à carburant dans l’ordre

inverse de la dépose.

ENTRETIEN DE LA BATTERIE

La batterie livrée avec le générateur a été complètement

chargée. Une batterie peut perdre une partie de sa charge

lorsqu’elle n’est pas utilisée pendant de longues périodes.

Remarque: Once started, the generator will charge the

battery after 30–60 minutes of use.

Le chargeur d’entretien inclus peut rester connecté et

conservera la batterie pendant une période indénie. Un

voyant rouge sur le chargeur indique que la charge est en

cours. Un voyant vert indique que la charge est terminée.

Charger dans un endroit sec.

1. Branchez le chargeur dans le port de charge de la

batterie sur le panneau de commande.

2. Branchez l’extrémité de la prise murale du chargeur de

batterie dans une prise murale de 120 volts CA.

REMPLACEMENT DE LA BATTERIE

Risque de brûlure. La batterie contient de l’acide

sulfurique (électrolyte) qui est très corrosif et toxique.

Portez des vêtements de protection et des lunettes

de protection lorsque vous travaillez à proximité de la

batterie. Tenez les enfants éloignés de la batterie.

MISE EN GARDE

Les bornes et bornes de batterie contiennent du plomb

et des composés de plomb. Se laver les mains après

manipulation.

1. Retirez les deux boulons de la plaque de batterie et la

plaque de batterie. Inclinez la batterie vers l’avant et

retirez.

2. Débranchez le câble négatif (-) (botte noire) de la borne

négative (-) de la batterie.

3. Débranchez le câble de batterie positif (+) (botte rouge)

de la borne positive (+) de la batterie.

4. Sur la batterie de remplacement, connectez le câble

positif (+) de la batterie (botte rouge) à la borne positive

(+) de la batterie. Fixez le coffre sur la borne de batterie.

5. connectez le câble de batterie négatif (-) (botte noire) à

la borne positive négative (-). Fixez le coffre sur la borne

de batterie.

6. Installez la batterie dans le plateau de batterie. Installez

la plaque de batterie et les boulons. Serrez fermement

les boulons.

AVIS

Débarrassez-vous de la batterie usagée conformément

aux directives établies par votre gouvernement local ou

régional.

| 79

ENTRETIEN

ESPACE DE RANGEMENT

Une préparation de stockage appropriée est nécessaire

pour un fonctionnement sans problème et la longévité du

générateur.

AVIS

L’essence stockée pendant aussi peu que 30 jours

peut se détériorer, provoquant une accumulation de

gomme, de vernis et de corrosion dans les conduites de

carburant, les passages de carburant et le moteur. Cette

accumulation corrosive restreint le débit de carburant,

ce qui peut empêcher le moteur de démarrer après

une période de stockage prolongée. L’utilisation d’un

stabilisateur de carburant augmente considérablement

la durée de stockage de l’essence. Il est recommandé

d’utiliser à plein temps le stabilisateur de carburant.

Suivez les instructions d’utilisation du fabricant.

TEMPS DE

STOCKAGE

PROCÉDURE RECOMMANDÉE

Moins de 1 mois Aucun service requis.

2 à 6 mois

Faites le plein d'essence fraîche

et ajoutez du stabilisateur

d'essence. Vidangez le bol du

otteur du carburateur.

6 mois ou plus

Vidanger le réservoir de

carburant et la cuve du otteur

du carburateur.

STOCKAGE À COURT TERME

• Laisser le générateur refroidir au moins 30 minutes

avant de le ranger.

• Si vous utilisez du GPL, tournez le robinet du réservoir

de propane en position complètement fermée et

débranchez le tuyau GPL / propane du générateur et

du réservoir de propane.

• Replacez tous les couvercles de protection sur le

panneau de commande du générateur.

• Essuyez le générateur avec un chiffon humide.

Nettoyez tous les débris des évents de refroidissement

du silencieux.

• Entreposez le générateur dans un endroit bien ventilé

et sec à l’écart des étincelles, des ammes nues,

des veilleuses, de la chaleur et d’autres sources

d’inammation telles que les zones avec un moteur

électrique produisant des étincelles ou là où des outils

électriques sont utilisés.

• Ne stockez pas le générateur, les réservoirs d’essence

ou de propane à proximité de fournaises, de chauffe-

eau ou de tout autre appareil produisant de la chaleur

ou à allumage automatique..

• Avec le moteur et le système d’échappement froids

et toutes les surfaces sèches, couvrez le générateur

pour empêcher la poussière d’entrer. N’utilisez pas de

feuille de plastique comme cache anti-poussière. Les

matériaux non poreux retiennent l’humidité et favorisent

la rouille et la corrosion.

STOCKAGE À LONG TERME

Même un carburant correctement stabilisé peut laisser des

résidus et provoquer de la corrosion s’il est laissé à long

terme. Si vous stockez le générateur pendant plus de six

mois, vidangez le réservoir de carburant.

VIDANGE DU RÉSERVOIR DE CARBURANT

Si vous entreposez le générateur pendant plus de six

mois, vidangez le réservoir de carburant pour éviter la

séparation du carburant, la détérioration et les dépôts

dans le système de carburant.

1. Dévissez le bouchon du réservoir de carburant. Retirez

le ltre à carburant en le comprimant légèrement tout en

le retirant du réservoir.

2. À l’aide d’une pompe à essence disponible dans le

commerce (non incluse), siphonnez l’essence du

réservoir de carburant dans un réservoir d’essence

approuvé. N’utilisez PAS de pompe électrique.

Débranchez la conduite de carburant du bas du

réservoir de carburant et laissez le carburant s’écouler

dans un réservoir d’essence approuvé. Réinstaller la

conduite de carburant.

3. Réinstaller le ltre à carburant et le bouchon du réservoir

de carburant.

4. Démarrez le générateur et laissez-le fonctionner jusqu’à

ce que le moteur du générateur s’arrête.

5. Poussez le commutateur de batterie en position OFF.

6. Déconnectez la batterie.

80 |

ENTRETIEN

LE JEU DES SOUPAPES

AVIS

Le contrôle et le réglage du jeu des soupapes doivent

être effectués lorsque le moteur est froid.

Exécutez cette procédure sur les deux cylindres.

1. Retirez le couvercle du culbuteur et retirez soigneusement

le joint. Si le joint est déchiré ou endommagé, il doit être

remplacé.

2. Retirez la bougie d’allumage a in que le moteur puisse

tourner plus facilement.

3. Faites tourner le moteur jusqu’au point mort haut

(PMH) en appuyant momentanément sur le bouton de

démarrage. En regardant à travers le trou de la bougie,

le piston doit être en haut (les deux soupapes sont

fermées).

4. Les deux culbuteurs doivent être desserrés au PMH sur

la course de compression. Si ce n’est pas le cas, faites

tourner le moteur à 360 °.

5. Voir la figure 1. Insert a feeler gauge between the

rocker arm and the valve stem to measure valve

clearance.

Soupape d’admission

La soupape

d’échappement

Le jeu des

soupapes

0.0031 – 0.0047 in

(0.08 – 0.12 mm)

0.0051 – 0.0067 in

(0.13 – 0.17 mm)

Couple 8-12 N•m 8-12 N•m

6. Si un réglage est nécessaire, maintenez le pivot du

culbuteur et desserrez l’écrou de réglage du pivot.

7. Tournez le pivot du culbuteur pour obtenir le jeu spécié.

Maintenez le pivot du culbuteur et resserrez l’écrou de

réglage du pivot au couple spécié.

Couple: 106 inch-pound (12 N•m)

8. Exécutez cette procédure pour l’autre vanne.

9. Installez le joint, le couvercle du culbuteur et la bougie

d’allumage.

| 81

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE CORRECTION

Le moteur ne

démarre pas

Interrupteur de batterie en position OFF. Mettez l'interrupteur de la batterie en position ON.

En panne d'essence. Ravitailler.

Mauvais carburant, générateur stocké sans traiter ni vidanger l'essence,

ou ravitaillé avec de l'essence défectueuse.

Videz le réservoir de carburant. Faites le plein

d'essence fraîche.

Filtre à air sale. Nettoyez le ltre à air.

Le niveau d'huile moteur bas a arrêté le générateur.

Si le voyant de niveau d'huile bas est allumé, tournez

le commutateur de batterie en position OFF. Ajoutez

de l'huile moteur.

Bougie d'allumage mouillée de carburant (moteur noyé).

Attendez cinq minutes. Mettez l'interrupteur de la

batterie en position OFF. Tirez la poignée de recul

rapidement plusieurs fois. Si le générateur ne

démarre pas, retirez la bougie et séchez.

Bougie d'allumage défectueuse, encrassée ou mal espacée. Écartez ou remplacez la bougie. Réinstaller.

Filtre à carburant obstrué, dysfonctionnement du système d'alimentation

en carburant, défaillance de la pompe à carburant, dysfonctionnement

d'allumage, vannes bloquées, etc.

Contactez le service à la clientèle de Westinghouse

sans frais au 1 (855) 944-3571.

Batterie déchargée.

Utilisez la poignée de recul pour démarrer le

générateur.

Charger la batterie.

Starter partiellement ouvert ou fermé en raison d'une batterie faible ou

déconnectée.

Réglez manuellement le starter. Voir la section

Maintenance.

Le moteur

démarre, puis

s'arrête

En panne d'essence. Ravitailler.

Niveau d'huile moteur incorrect. Vériez le niveau d'huile moteur.

Filtre à air sale. Nettoyez le ltre à air.

Carburant contaminé.

Videz le réservoir de carburant. Faites le plein

d'essence fraîche.

Interrupteur de bas niveau d'huile défectueux.

Contactez le service à la clientèle de Westinghouse

sans frais au 1 (855) 944-3571.

Le moteur

manque de

puissance

Filtre à air obstrué. Nettoyez ou remplacez le ltre à air.

Mauvais carburant, générateur stocké sans traiter ni vidanger l'essence,

ou ravitaillé avec de l'essence défectueuse.

Videz le réservoir de carburant. Faites le plein

d'essence fraîche.

Filtre à carburant obstrué, dysfonctionnement du système d'alimentation

en carburant, défaillance de la pompe à carburant, dysfonctionnement

d'allumage, vannes bloquées, etc.

Contactez le service à la clientèle de Westinghouse

sans frais au 1 (855) 944-3571.

Le moteur

tourne mal ou

tourbillonne

lors de

l'application de

la charge

Filtre à air sale. Nettoyez le ltre à air.

Générateur surchargé. Débranchez certains appareils.

Outil électrique ou appareil défectueux.

Remplacez ou réparez l'outil ou l'appareil. Arrêtez et

redémarrez le moteur.

Filtre à carburant obstrué, dysfonctionnement du système d'alimentation

en carburant, défaillance de la pompe à carburant, dysfonctionnement

d'allumage, vannes bloquées, etc.

Contactez le service à la clientèle de Westinghouse

sans frais au 1 (855) 944-3571.

Pas

d'alimentation

aux prises CA

La LED OUTPUT READY est éteinte et la LED OVERLOAD est

allumée.

Vériez la charge CA. Arrêtez et redémarrez le

moteur.

Vériez l'entrée d'air. Arrêtez et redémarrez le

moteur.

Disjoncteur / s CA déclenché.

Vériez les charges CA et réinitialisez le (s)

disjoncteur (s).

Outil électrique ou appareil défectueux.

Remplacez ou réparez l'outil ou l'appareil. Arrêtez et

redémarrez le moteur.

Générateur défectueux.

Contactez le service à la clientèle de Westinghouse

sans frais au 1 (855) 944-3571.

126675 Rev0

08/30/24 WGen14500

www.WestinghouseOutdoorPower.com

Service Hotline (855) 944-3571

777 Manor Park Drive, Columbus, OH 43228

and Westinghouse are trademarks of Westinghouse Electric Corporation.

Used under license by Westinghouse Outdoor Power Equipment.

Westinghouse WGEN14500D WGen14500 Generator

Product's Documents

Owners Manual

Specifications

Westinghouse WGEN14500D Questions and Answers
