This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

CEILING FAN

CONGRATULATIONS!

You have chosen the best, Your new ceiling fan will provide you with many

years of comfort and satisfaction.

THANK YOU FOR YOUR PURCHASE

To ensure correct function and safety, please read and save all instructions

before using the product

SAFETY TIPS

1. To avoid possible electric shock, turn off the electricity at the main fuse

box or circuit panel before you begin the fan installation or before servicing

the fan or installing accessories.

2. Read all instructions and safety information carefully before installing

your fan and save these instructions.

3. Make sure all electrical connections comply with local codes or

ordinances and the National Electrical code. lf you are unfamiliar with

electric wiring, please use a qualified and licensed electrician.

4. Make sure you have a location selected for your fan that allow clear

space for the blades to rotate, and at least seven (7) feet of clearance

between the floor and the fan blade tips. The fan should be mounted at

least thirty (30) inches from walls or other up right structures to moving

blade tips.

5. WARNING: The outlet box and ceiling support joist used must be

securely mounted, and capable of supporting at least 100 pounds, To

reduce the risk of fire, electric shock or personal injury, mount to the outlet

box marked acceptable for fan supported and use mounting screws

provided with the outlet box.The box must be supported directly by the

building structure.

6. WARNING: To reduce the risk of fire, electric shock or personal injury,

mount to outlet box marked"acceptable for fan support" and use mounting

screws provided with the outlet box. Most outlet boxes commonly used for

the support of lighting fixtures are not acceptable for fan support and may

need to be replaced. consult a qualified electrician if in doubt.

7. Electrical diagrams are for reference only.

8. After installation is complete, check that all connections are absolutely

secure.

9. After making electrical connections, spliced conductors should be

turned upward and pushed carefully up into outlet box. The wires should be

spread apart with the grounded conductor and the equipment-grounding

conductor on one side of the outlet box.

10. WARNING: To reduce the risk of electrical shock and fire, do not use

this fan with any solid-state fan speed control device, or rheostat.

11. Do not separate the reverse switch until the fan has come to a

complete stop (If fan with slide reverse switch).

12. Do not insert anything into the fan blades while they are rotating.

13. WARNING: To reduce the risk of personal injury, do not bend the blade

brackets (also referred to as"fang es")during assembly or after installation.

Do not insert objects in the path of the blades.

14. To avoid personal injury or damage to the fan and other items, be

cautious when working around or cleaning the fan.

15. Do not use water or detergent when cleaning the fan or fan blades.A

dry dust cloth or lightly dampened cloth will be suitable for most cleaning.

NOTE: The important safety precautions and instructions appearing in the

manual are not meant to coverall possible conditions and situations that

may occur. It must be understood that common sense and caution are

necessary factors in the installation and operation of this fan.

NOTE: This product is not intended for use by persons (including children)

with reduced physical, sensory or mental capabilities are different or are

impaired, or lack of experience or knowledge, unless such persons are

supervised or trained to operate the appliance by a person responsible for

their safety.

NOTE: Children should be supervised to ensure that they do not use

appliances as a toy.

NOTE: You must install a switch or circuit breaker that disconnects all

poles power of at least 3mm between each pole.

UNPACKING YOUR FAN

PREPARATION:

1. Unpack your ceiling fan carefully, then remove all parts and components,

and lay on a cloth or soft surface to avoid damage. DO NOT lay the motor

housing on its side, the housing may get damaged.

2. Before commencing installation, check that all parts are included.NB:

You may need to remove all foam packaging material to ensure there are

no missing components

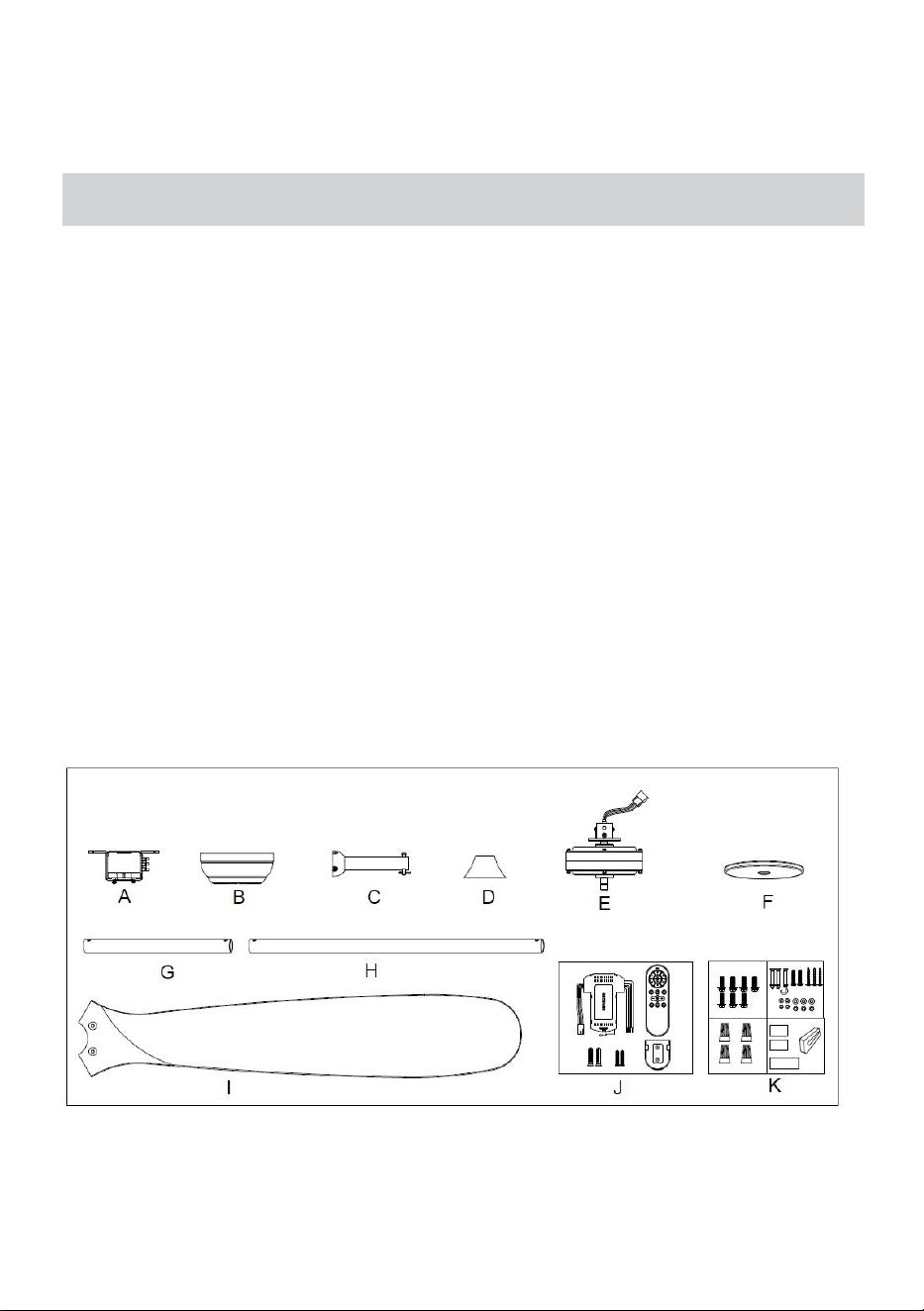

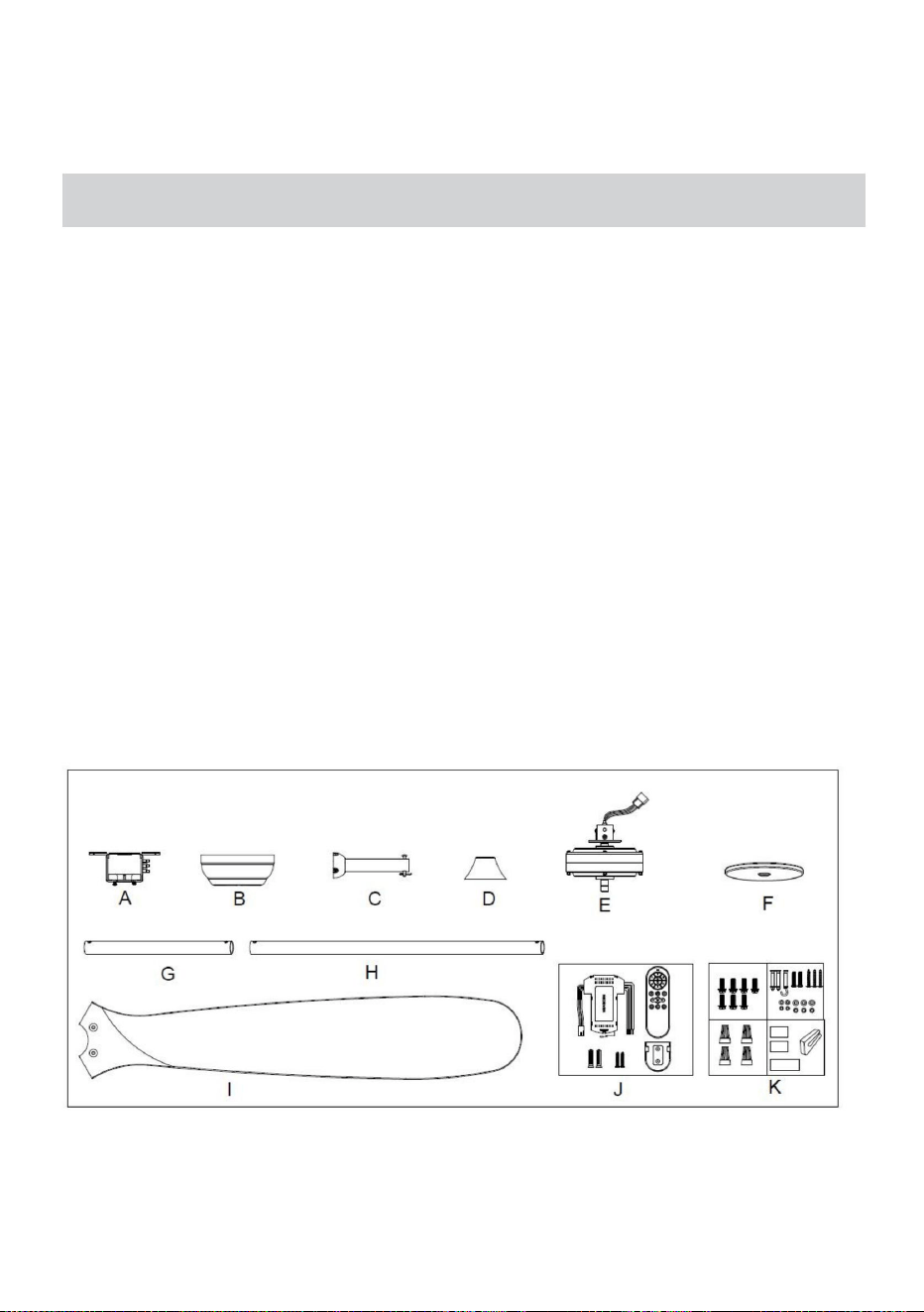

CONTENTS:

A. Mounting bracket*1 B.Canopy*1 C.6" Down rod*1

D.Coupling cover*1 E. Motor assembly*1 F.Decorative cover*1

G. 10" Down rod*1 H. 20" Down rod*1 l. Blade*3

J. Receiver and Remote control*1 (Includes screw package)

K. Screws bag*1

NOTE: The image is for reference only, please refer to the actual product

for details.

INSTALLATION AND ASSEMBLY

Tools Required: Philips screwdriver, Pair of pliers, straight slot screwdriver,

adjustable wrench, step ladder and wire cutters.

CAUTION: Before installing the fan make sure you have turned OFF the

electricity supply.

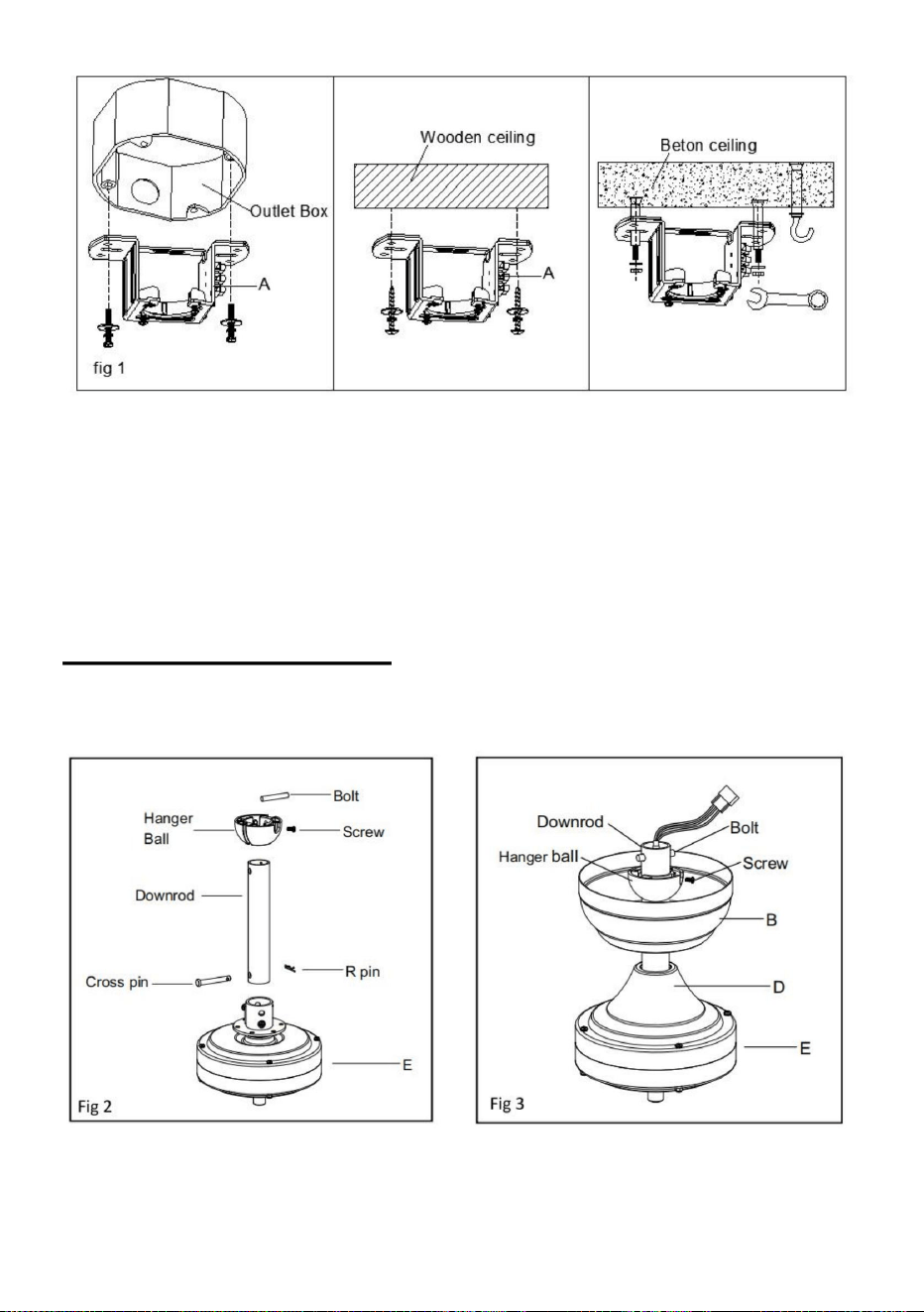

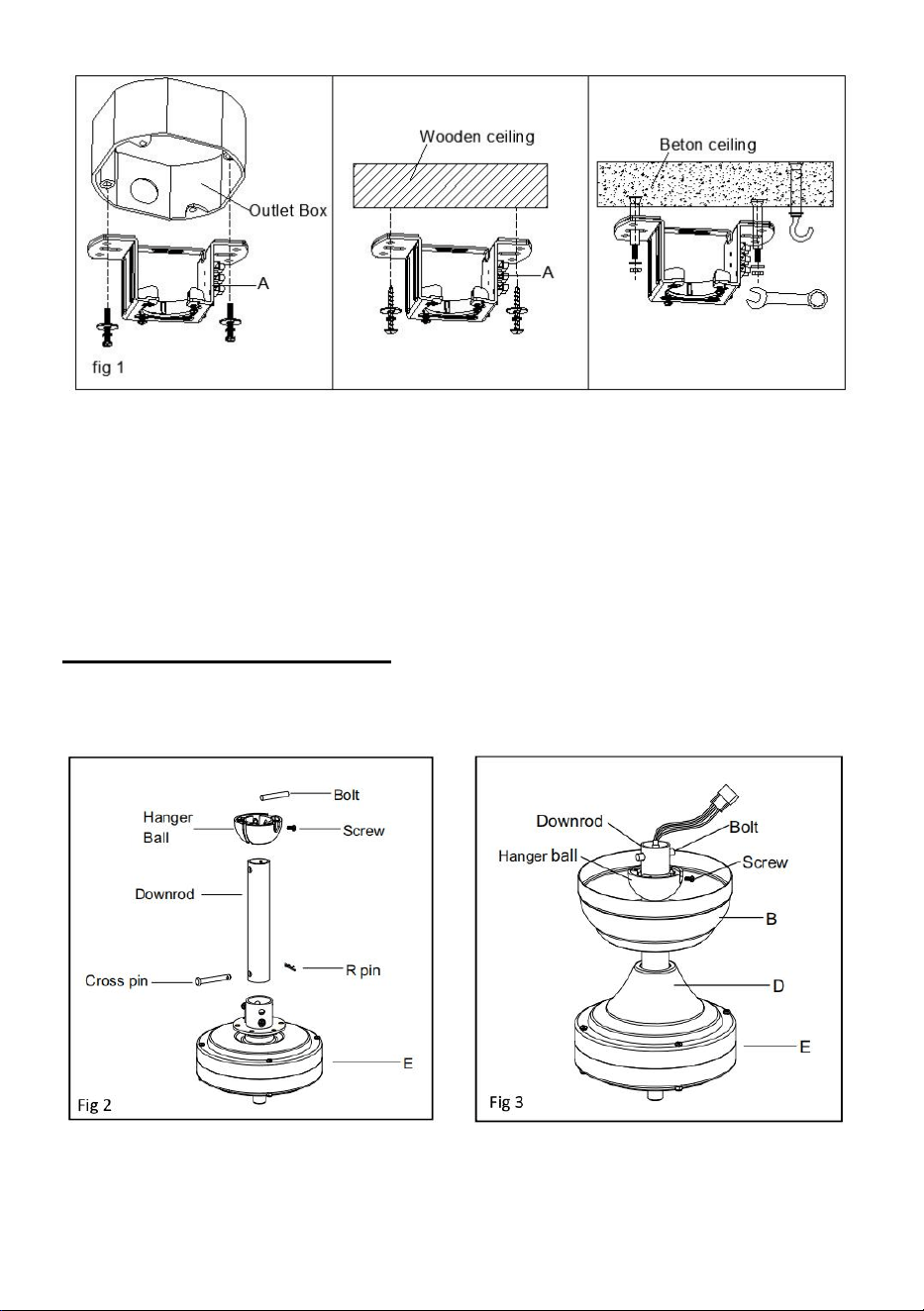

a: Install mounting bracket

The ceiling fan must be installed in a location so that the blades are 30

inches (762mm) spacing from the tip of the moving blade to the nearest

objects or walls. When hanging the Fan, REMEMBER to turn off the

power.Follow the instruction below to hang your fan properly:

1. Choose a location for mounting the fan where the blades will have at

least 2.1 meters of clearance from the floor.

2. Make sure that the installation site will not allow the rotating fan blades

to come into contact with any object and that there is a minimum clearance

of 30 inch from the blade tip to the wall or ceiling. Please note that the

bigger this clearance is the better the airflow from your fan will be.

3. DO NOT use outdoors. Installing the fan in a position where it could be

exposed to water or moisture is dangerous. Dry areas are acceptable.

4. If the location you have chosen does not have a suitable support beam

capable of supporting 1004.pounds, install a brace 2"x4" between the

ceiling joists as a support medium.

5. Secure the hanging bracket to the ceiling joist or suitable structure or

outlet box that is capable of carrying a load of at least 100 pounds, with the

two long fixing screws provided. Ensure that at least 30mm of the screw is

threaded into the support.

NB: The fixing screws included are designed for use when ceiling fan

is secured onto timber joists or UL approved outlet box for fan. For all

others surfaces, additional and suitable fixing screws for that surface

will need to be purchased.

WARNING: To reduce the risk of fire, electric shock or personal injury,

mount to outlet box marked "acceptable for fan support" and use mounting

screws provided with the outlet box, most outlet boxes commonly used for

the support of lighting fixtures are not acceptable for fan support and may

need to be replaced. Consult a qualified electrician if in doubt.

b: Installation of crane

See the installation drawing as shown in figure (2) before assembly, and

then assemble in steps.

1. Loosen the two fan motor assembly coupling set screws from the fan

motor assembly coupling.

2. Remove the Cross pin and R pin from the down rod .

3. Remove the hanger ball from the down rod by loosening the hanger ball

set screw, and removing the3Bolt, then sliding the hanger ball off the down

rod.

4. Carefully feed the fan wires from the fan motor assembly up through the

down rod.

5. Thread the down rod into the fan motor assembly coupling.

6. Align the holes and reattach the Cross pin and the R pin .Tighten the

setscrews.

7. Slip the coupling cover, canopy cover and canopy onto the down rod.

8. Carefully reinstall the hanger ball onto the down rod, and ensure that

the Bolt is in the correct position, the hanger ball set screws are tight, and

the wires are not twisted.

c: Hanging the fan

WARNING: To avoid possible electrical shock, be sure electricity is

turned off at the main fuse box before wiring.

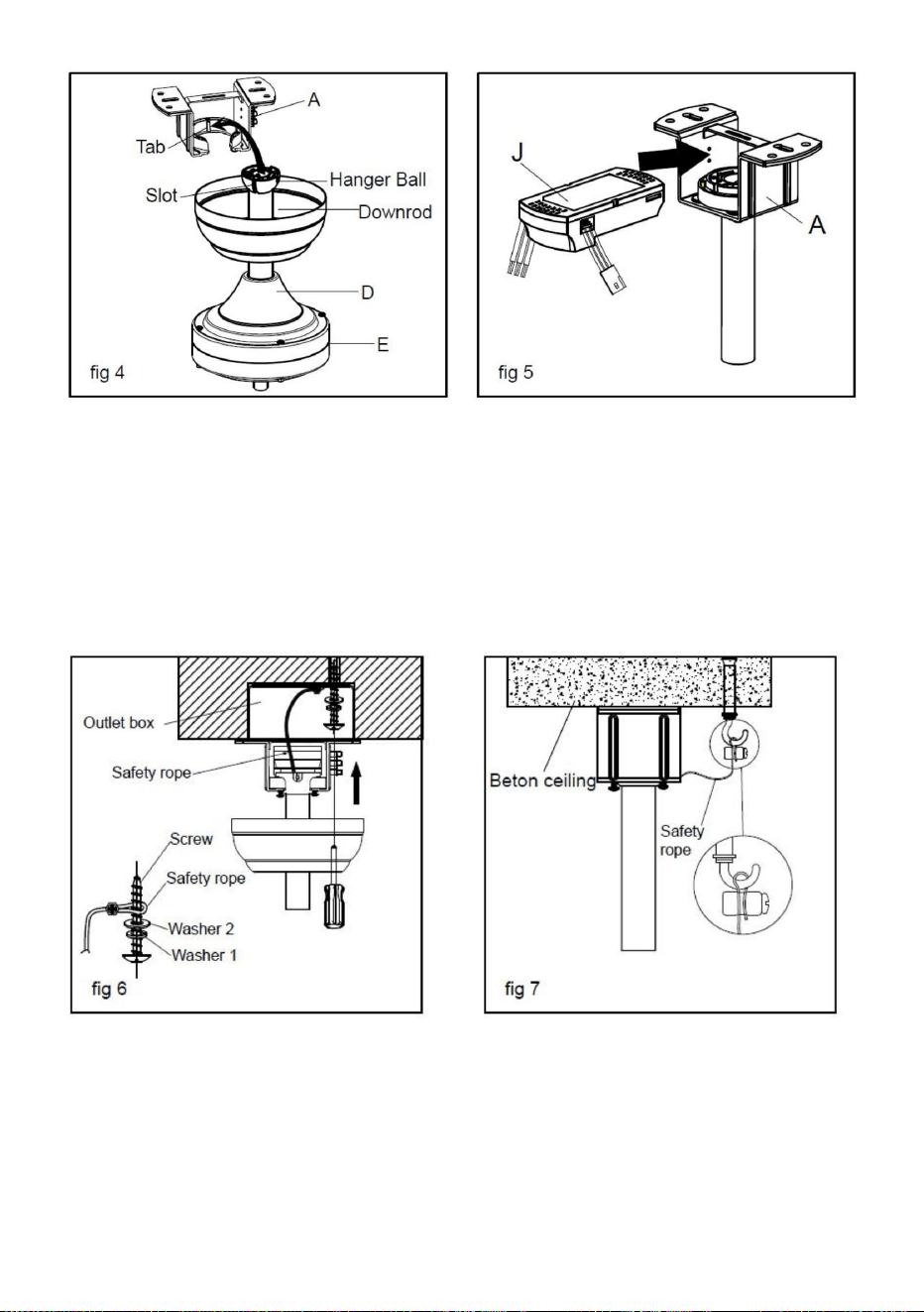

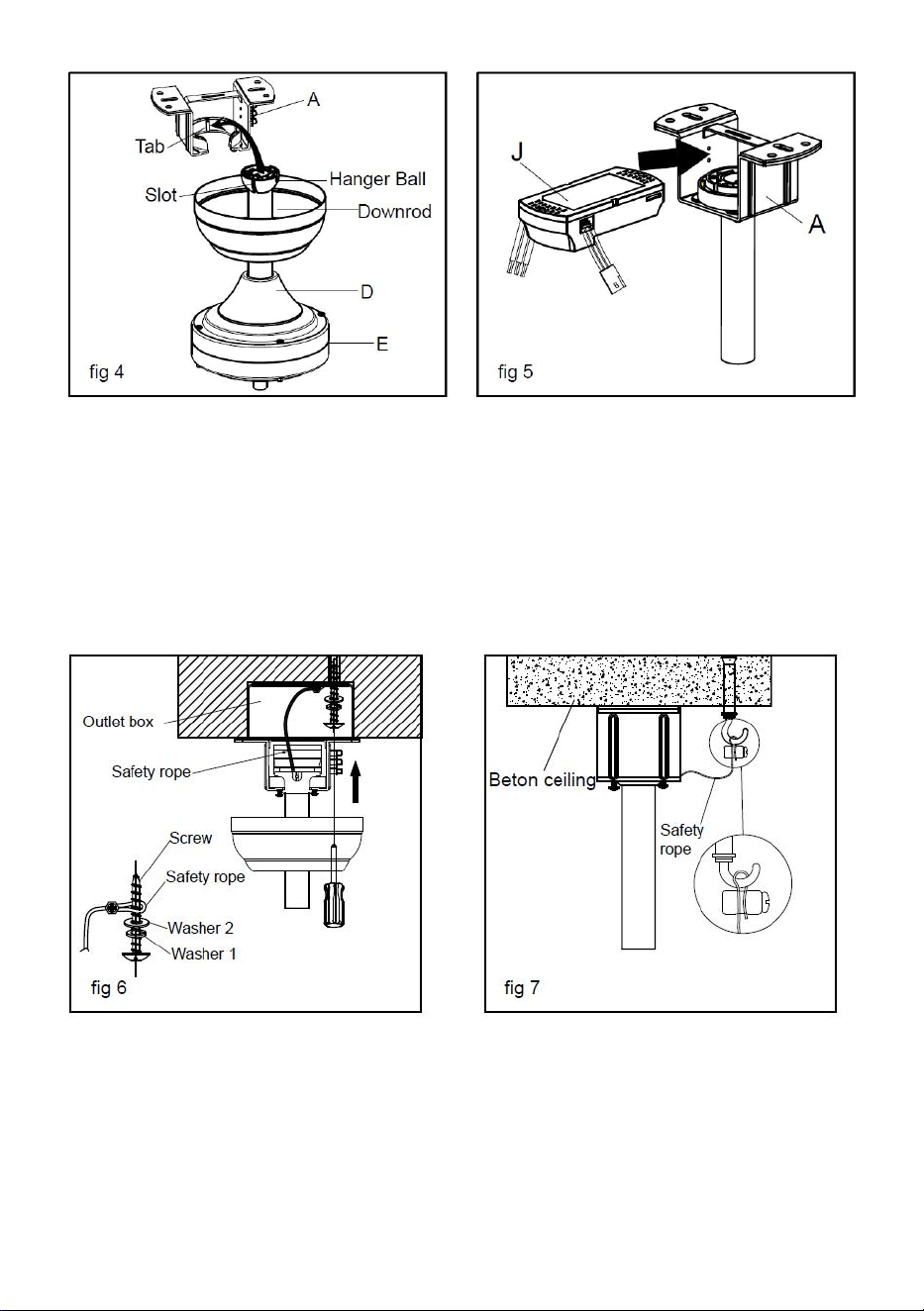

1. Install hanger ball at the end of downrod into mounting bracket opening.

Align (engage) slot on ball with tab on mounting bracket.

Warning: Failure to align slot on ball with tab may result in serious

injury.

2. Make wire connection between the Fan and power supply, (Please refer

to the section "WIRE CONNECTION')

3. install the safety rope:

1) Suitable for outlet box or wooden ceiling : Align a Screw through the

washer1,washer2 and safety rope and then fix the safety rope through

the outlet box on the ceiling(fig6 ),

2) Suitable for beton ceiling: attach the safety rope to the expansion ' j '

hook for safety purposes and tighten the nuts firmly.(fig7)

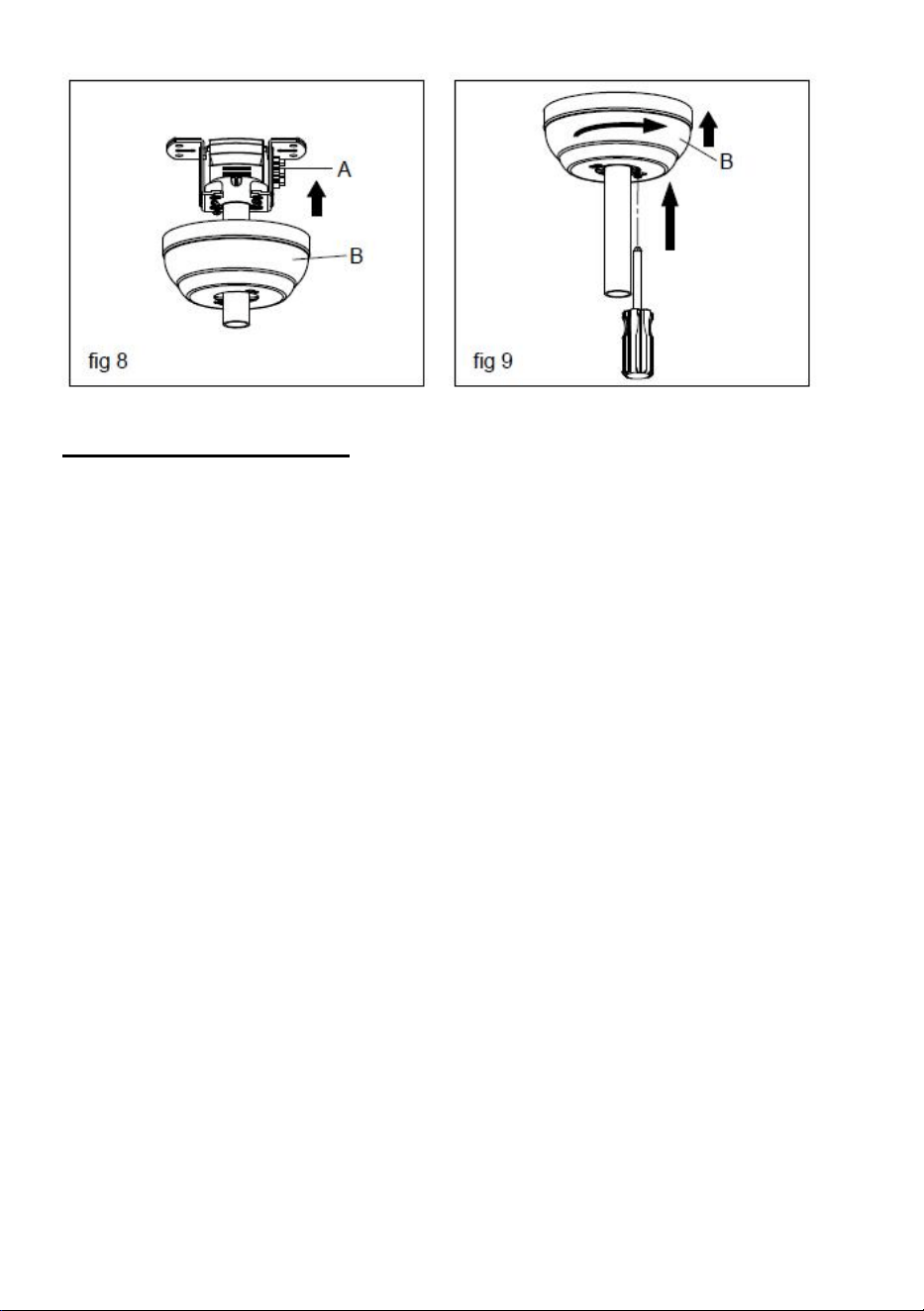

4. Slide the canopy up to ceiling and align the keyhole slots on the canopy

with the preassembled screws on the hanger bracket. Twist clockwise until

it locks, Tighten two screws to fix the canopy securely.

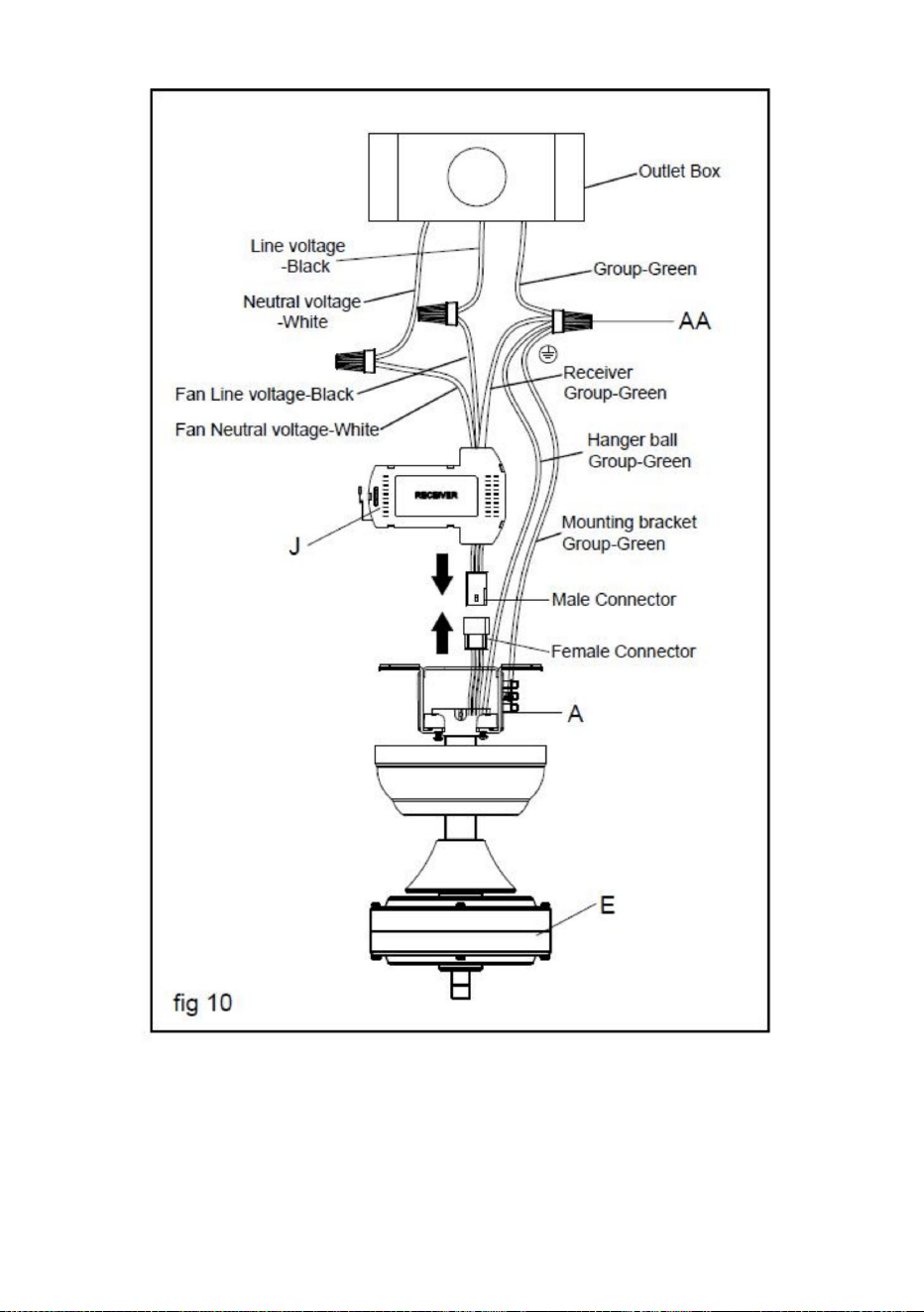

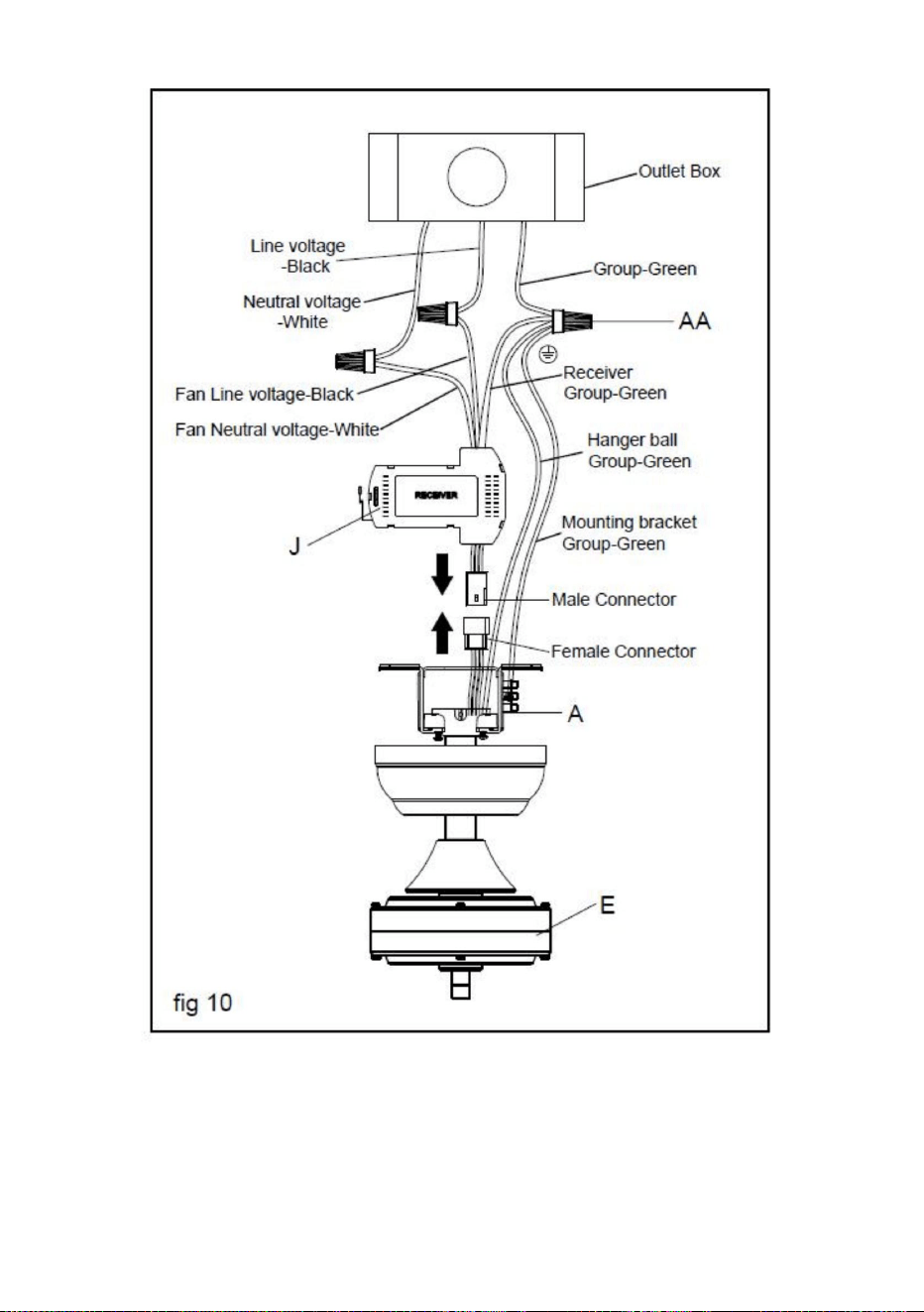

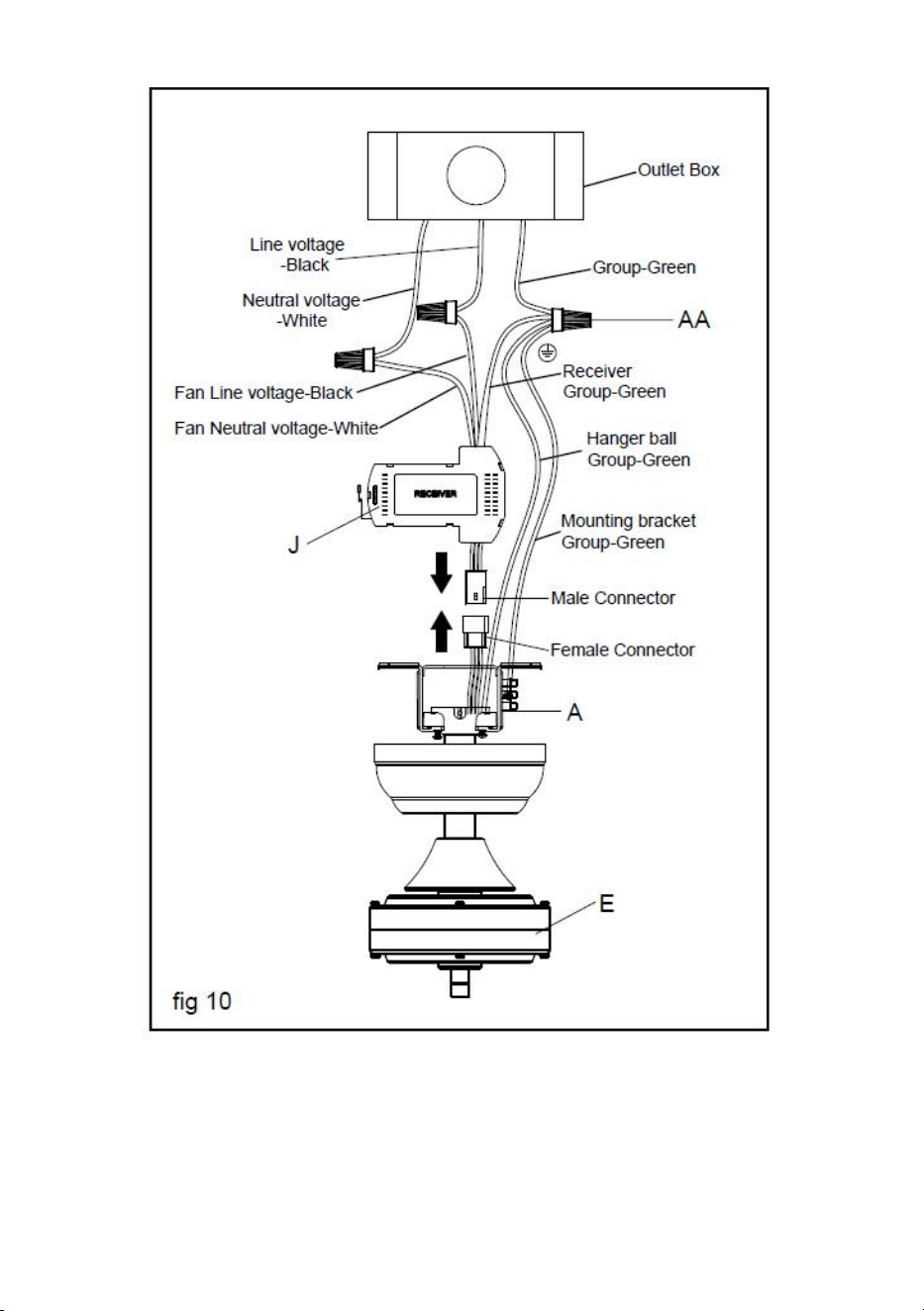

d: Wire connection:

WARNLNG: To avoid possible electrical shock, be sure electricity is turned

off at the main fuse box before wiring

1. Plug one lead wire of fan (with 3P female connector) to the

corresponding female connector on the receiver(J).

2. Connect the black (Line voltage) wire from the outlet box to the black

wire from the receiver(J).

3. Connect the white (Neutral voltage) wire from the outlet box to the white

wire from the receiver(J).

4. Connect the green (Ground) wire from the outlet box to the green wires

from the hanger ball. mounting bracket(A)and receiver(J).

5. Secure the wire connection with the wire nut(AA) provided with the

electrical hard were.

6. After connecting the wires, spread them apart so that the green and

white wires are on one side of the outlet box.

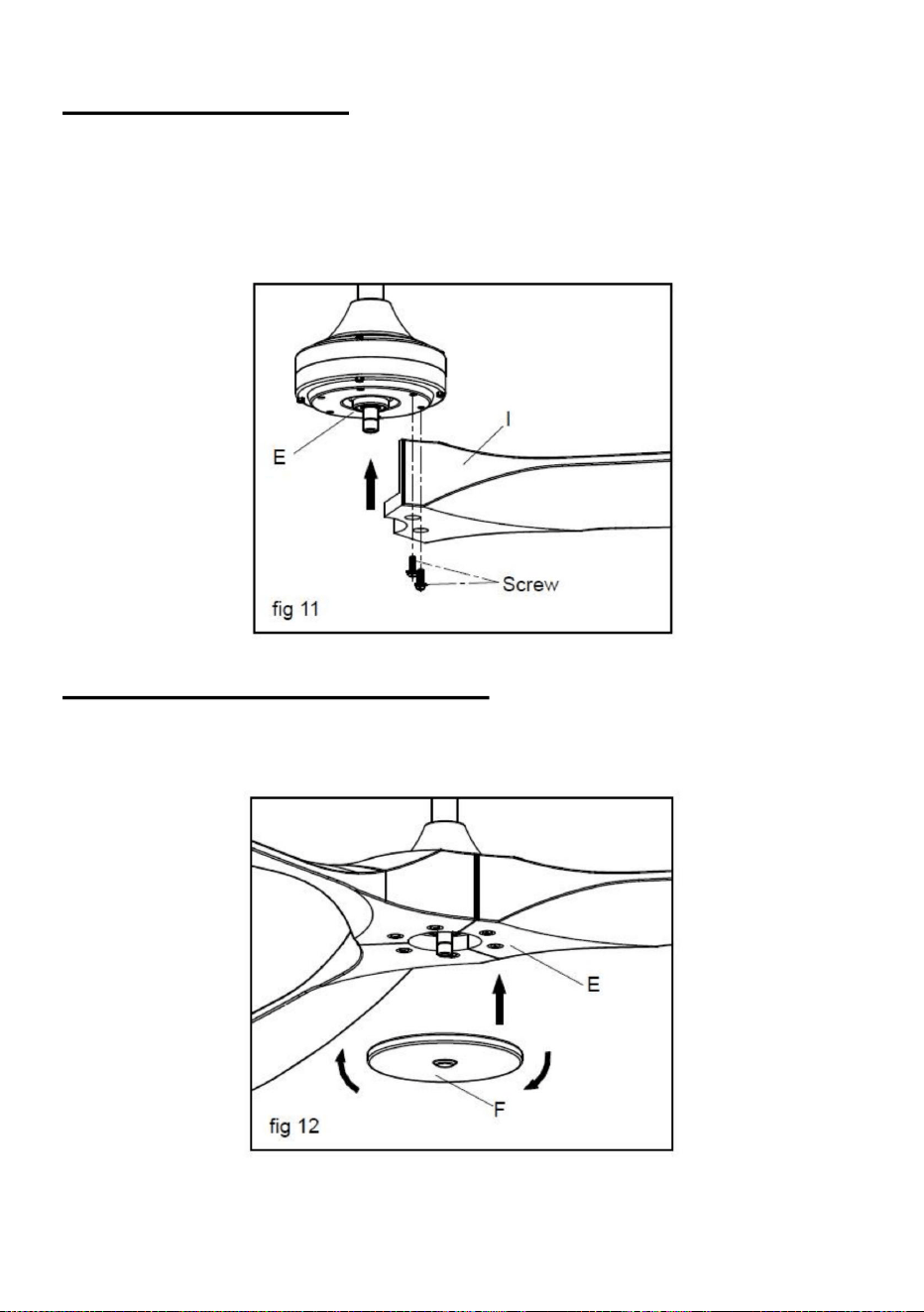

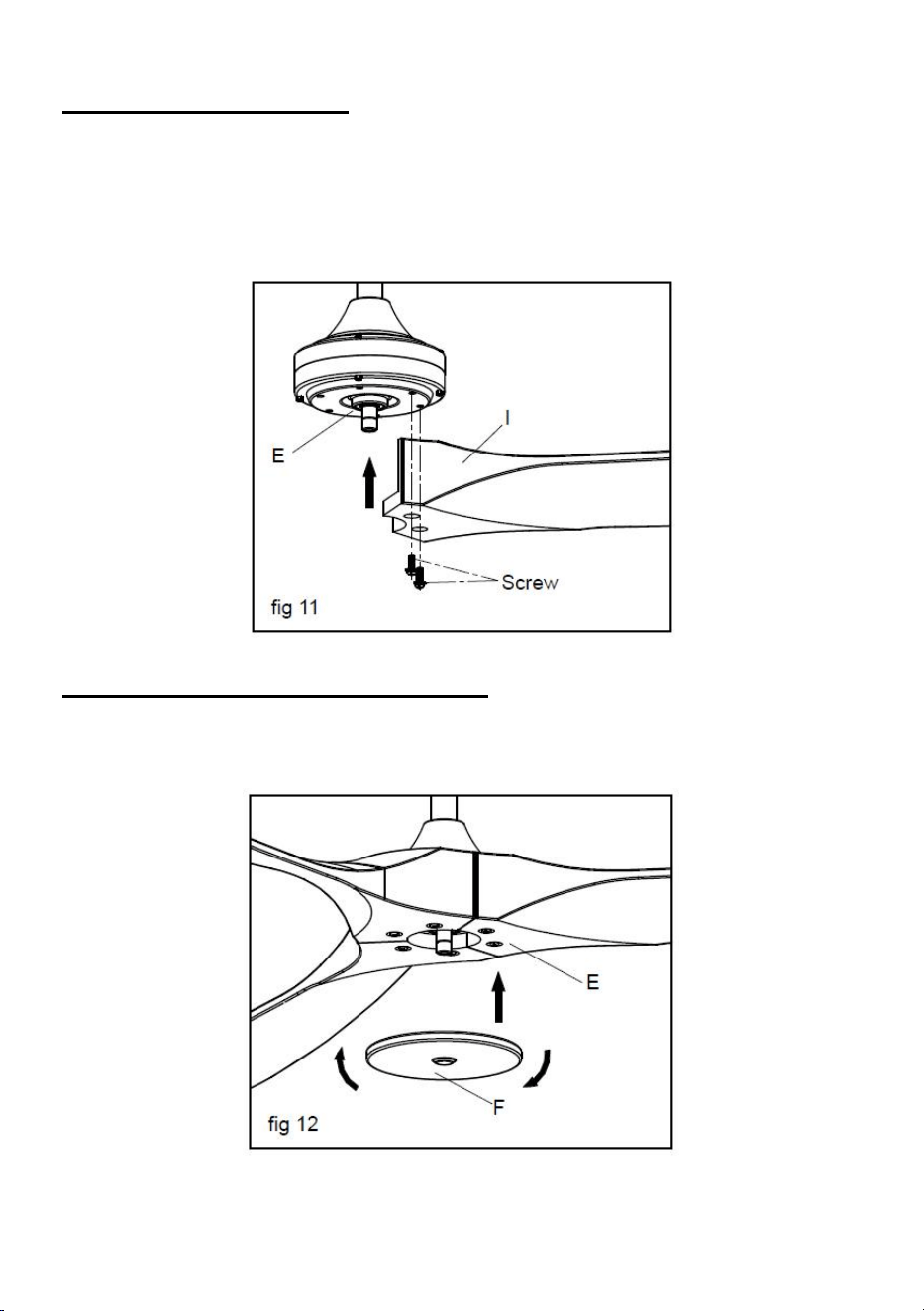

e: Install the blades

1. Attach the blade (l) to the Motor (E) , and tighten the two screws

firmly.(fig 11)

2. Repeat the steps 1 to install all the three blades and tighten all the

screws firmly.

f: install the decorative cover

1. Attach the Decorative cover to the motor shaft and twist clockwise until

its secured tightly(fig 12)

OPERATION:

1. Restore electrical to the outlet box by turning the electricity on at the

main fuse box.

2. Remove the battery cover from the remote control transmitter, install the

battery, and replace the cover. Note:

1).Use 2xAAA 1.5V batteries to replace battery.

2). if not using for long periods of time, remove the batteries to prevent

damage to the remote transmitter, and store the remote transmitter away

from excess heat or humidity.

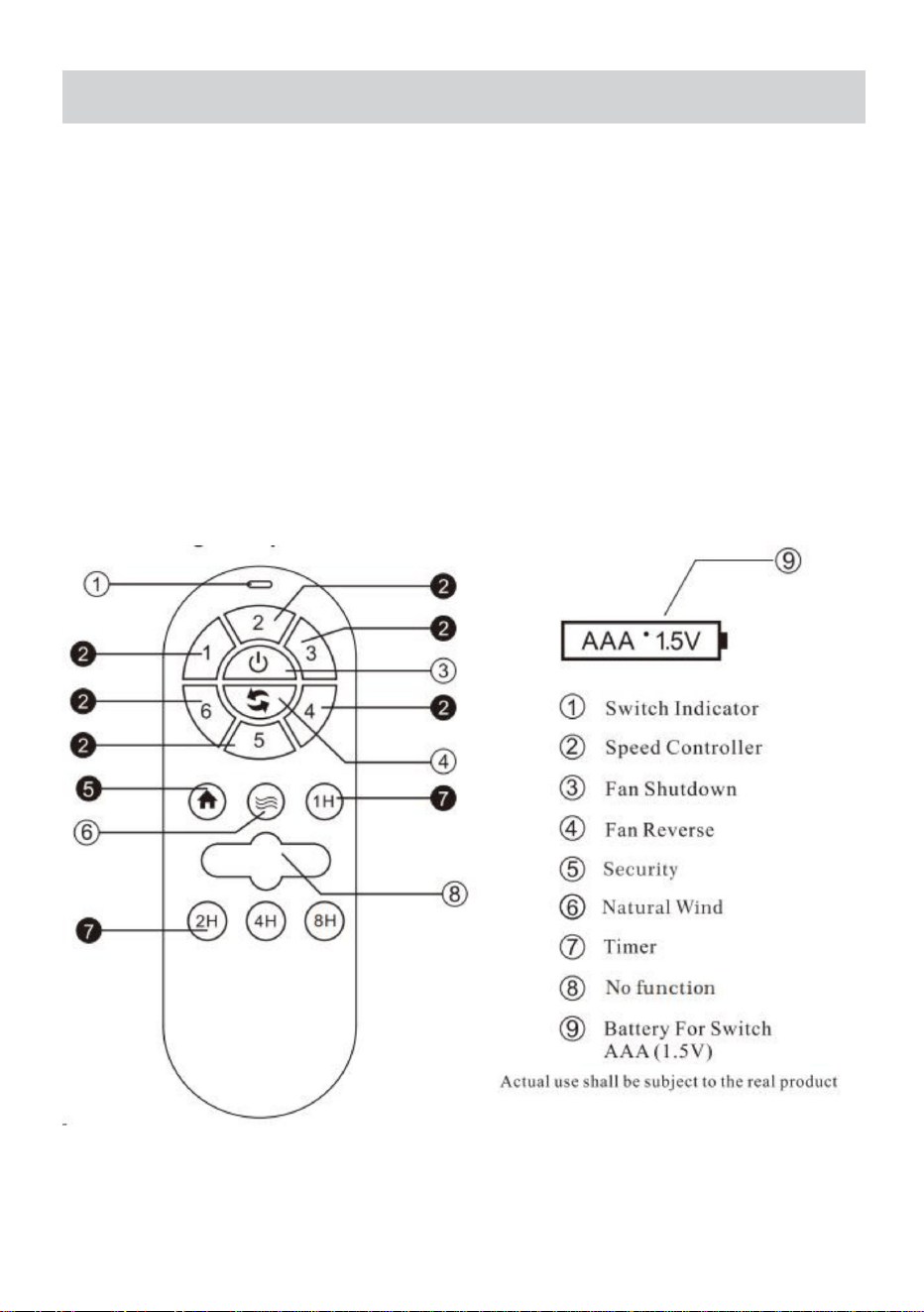

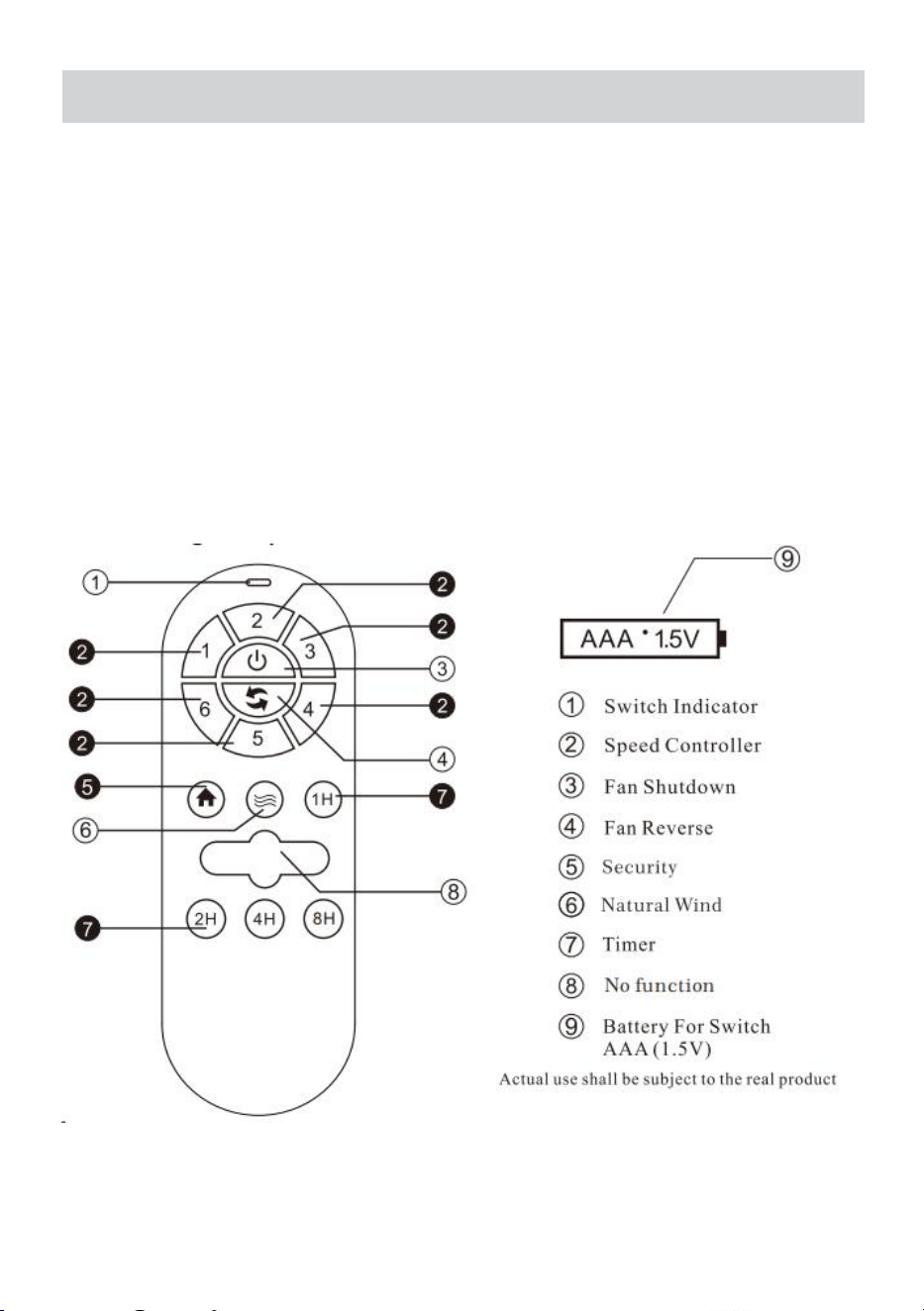

3. The buttons on the remote control transmitter control the fan speed and

light.

Remote Control Setting and Operation.

Matching:

Power on the receiver, press the key at the emitter at once. The

learning is succeed .when hear double beep ringing from the loudspeaker.

 RF wireless digital transmission technology is adopted to realize the

one-to-one control providing a rate of coincident code less than

1/50000, Same code number is attached to the back ofthe emitter and

the receiver. it is required to return a pair of the same code number of

emitter/receiver to the manufacturer for repair service in case of any

damage.

 In a sufficient space, you can use the receiver at any angle,no worry

about the direction.

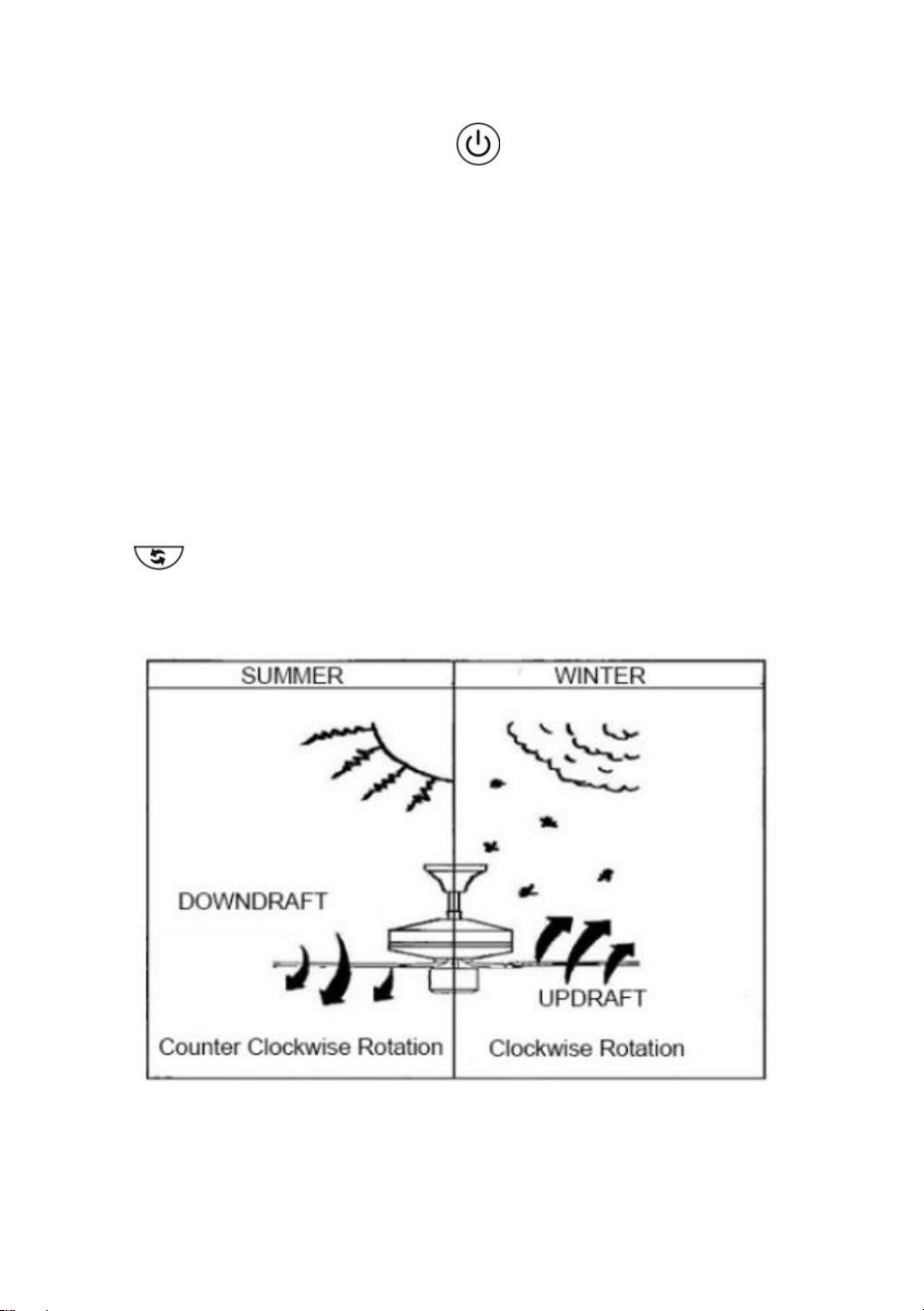

REVERSE FUNCTION

The " " reverse function is included in the remote control to make

the fan rotate in an anti-clockwise direction during summer. In winter, this

can be reversed, so that the blades now move in a clockwise direction.

TROUBLE SHOOTING:

FAN WILL NOT START:

1. Check all fuses or circuit breakers.Replace if missing.

2. Turn off electrical power and check all wire connections to fan and in

switch housing.

3. Battery was used up or incorrect polarity in remote control.

FAN IS NOISY:

1. Always allow a few days "break in" time for any new fan at medium or

high speed. Try to diagnose the exact location of the noise by listening

carefully from several sides (blades, motor, light kits, etc.). Fan noise can

come from a light kit.

2. Make sure all screws in the fan assembly and light kit are tight and

properly threaded. If not, back out and retighten. Tighten these screws at

least once a year because they may loosen slowly over time and cause a

clicking noise.

3. Make sure mounting bracket is installed snugly to junction box.

4. Make sure wire nuts in switch housing or canopy are not rattling against

each other or against wall of housing. Wrap with electrical tape if

necessary.

5. Make sure the canopy is not touching the ceiling.

6. Assure that the screws fastening blade arm to motor are tight and the

lock washers provided for that purpose have been used.

FAN TURNS BUT DOES NOT MOVE MUCH AIR:

1. The fan may be running in reverse, so air is directed upward

2. The room may contain items that obstruct the air flow.

3. The fan may be too small for size of the room.

FAN SHAKES OR WOBBLES:

A small amount of movement is considered acceptable and should not be

considered a defect.Make sure mounting bracket is tight at junction

box/ceiling with no movement at all. Tighten screws ifnecessary.

Make sure all screws holding the blades to the blade arm and blade arm to

motor are tight.

MAINTENANCE

1. The fan's natural movements may cause some connections to work

loose. A clicking or rattling noise is a certain sign of loosening screws,

Check the support connections, brackets and blade attachments twice a

year, and tighten all screws as necessary. make sure all screws attaching

the glass to the fitter on the light kit are finger tight. Do not use a screw

driver or pliers to tighten glass screws.

2. Clean your fan periodically. Use only a cloth dampened with a mild

detergent solution. Never use solvents. Dust with a soft cloth or brush.

Metal finishes are finished with a lacquer to prevent tarnishing.

3. You will never need to oil your fan. Its permanently sealed bearings will

provide silent, trouble free operation for many years.

4. Make sure the power is turned off at the main fuse or circuit panel

before you attempt any repairs.

TECHNICAL PARAMETER

Model Number

Voltage/Frequency

Power

Area

FR25048NL-72"MBK

AC120V/60Hz

50W

FR25048NL-72"DB

AC120V/60Hz

50W

FR25051NL-72"MBK

AC220-240V 50Hz

50W

FR25051NL-72"DB

AC220-240V 50Hz

50W

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support

VENTILATEURDEPLAFOND

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique

oulogicielledenotreproduit.

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

VENTILATEURDEPLAFOND

Machine Translated by Google

avantd'utiliserleproduit

câblageélectrique,veuillezfaireappelàunélectricienqualifiéetagréé.

boîtemarquéeacceptablepourleventilateurprisenchargeetutiliserdesvisdemontage

Pourgarantirunfonctionnementcorrectetunesécuritéoptimale,veuillezlireetconservertouteslesinstructions.

ordonnancesetlecodeélectriquenational.Sivousn'êtespasfamilieravec

réduirelerisqued'incendie,dechocélectriqueoudeblessurecorporelle,montersurlaprise

3.Assurezvousquetouteslesconnexionsélectriquessontconformesauxcodeslocauxou

solidementfixéetcapabledesupporteraumoins100livres,

desannéesdeconfortetdesatisfaction.

votreventilateuretconservezcesinstructions.

aumoinstrente(30)poucesdesmursouautresstructuresverticalespoursedéplacer

5.AVERTISSEMENT:Leboîtierdesortieetlasolivedesupportdeplafondutilisésdoiventêtre

2.Lisezattentivementtouteslesinstructionsetlesinformationsdesécuritéavantl'installation

boîtieroupanneaudecircuitavantdecommencerl'installationduventilateurouavantl'entretien

Vousavezchoisilemeilleur,votrenouveauventilateurdeplafondvousapporteradenombreux

entrelesoletlesextrémitésdespalesduventilateur.Leventilateurdoitêtremontéà

leventilateuroul'installationd'accessoires.

1.Pourévitertoutrisqued'électrocution,coupezl'électricitéauniveaudufusibleprincipal.

unespacepourqueleslamespuissenttourneretaumoinssept(7)piedsdedégagement

pointesdelame.

structuredubâtiment.

6.AVERTISSEMENT:Pourréduirelerisqued'incendie,dechocélectriqueoudeblessurecorporelle,montez

suruneboîtedesortiemarquée«acceptablepourlesupportdeventilateur»etutilisezdessupportsdemontage.

4.Assurezvousd'avoirsélectionnéunemplacementpourvotreventilateurquipermetunecirculationd'airlibre.

fourniavecleboîtierdesortie.Leboîtierdoitêtresupportédirectementparle

MERCIPOURVOTREACHAT

FÉLICITATIONS!

CONSEILSDESÉCURITÉ

Machine Translated by Google

peutseproduire.Ilfautcomprendrequelebonsensetlaprudencesont

manuelnesontpasdestinésàcouvrirtouteslesconditionsetsituationspossiblesqui

9.Aprèsavoireffectuélesconnexionsélectriques,lesconducteursépissésdoiventêtre

sécurisé.

12.N’insérezriendanslespalesduventilateurpendantqu’ellestournent.

13.AVERTISSEMENT:Pourréduirelerisquedeblessure,nepliezpaslalame

appareilsélectroménagerscommejouet.

7.Lesschémasélectriquessontfournisàtitreindicatifuniquement.

11.Neséparezpasl'interrupteurd'inversionjusqu'àcequeleventilateursoitàl'arrêt.

unchiffonsecoulégèrementhumideconviendraàlaplupartdesnettoyages.

leursécurité.

personneshandicapées,oumanquantd'expérienceoudeconnaissances,àmoinsquecespersonnesnesoient

14.Pourévitertouteblessurecorporelleoutoutdommageauventilateuretauxautreséléments,

ayantdescapacitésphysiques,sensoriellesoumentalesréduitessontdifférentesousont

visfourniesaveclaboîtedesortie.Laplupartdesboîtesdesortiecourammentutiliséespour

conducteursuruncôtédelaboîtedesortie.

tournéverslehautetpousséavecprécautiondanslaboîtedesortie.Lesfilsdoiventêtre

supports(égalementappelés«fanges»)lorsdumontageouaprèsl'installation.

facteursnécessairesàl'installationetaufonctionnementdeceventilateur.

arrêtcomplet(siventilateuravecinterrupteurd'inversionàglissière).

REMARQUE:Lesprécautionsetinstructionsdesécuritéimportantesfigurantdansle

REMARQUE:Lesenfantsdoiventêtresurveilléspours'assurerqu'ilsn'utilisentpas

8.Unefoisl'installationterminée,vérifiezquetouteslesconnexionssontabsolument

doitêtreremplacé.Consultezunélectricienqualifiéencasdedoute.

ceventilateuravecn'importequeldispositifdecontrôledevitessedeventilateuràsemiconducteursourhéostat.

15.N'utilisezpasd'eauoudedétergentpournettoyerleventilateuroulespalesduventilateur.

superviséouforméàl'utilisationdel'appareilparunepersonneresponsable

10.AVERTISSEMENT:Pourréduirelerisquedechocélectriqueetd'incendie,n'utilisezpas

lesupportdesluminairesn'estpasacceptablepourlesupportdesventilateursetpeut

Soyezprudentlorsquevoustravaillezautourduventilateurouquevouslenettoyez.

écartésavecleconducteurdeterreetlamiseàlaterredel'équipement

REMARQUE:Ceproduitn'estpasdestinéàêtreutilisépardespersonnes(ycomprisdesenfants)

N'insérezpasd'objetssurletrajetdeslames.

Machine Translated by Google

DÉBALLERVOTREVENTILATEUR

boîtiersurlecôté,leboîtierpeutêtreendommagé.

TigedescendanteC.6"*1

1.Déballezsoigneusementvotreventilateurdeplafond,puisretireztouteslespiècesetcomposantsetposezle

surunchiffonouunesurfacedoucepourévitertoutdommage.NEposezPASlemoteur

K.Sachetdevis*1

PRÉPARATION:

J.Récepteurettélécommande*1(comprendunensembledevis)

B.Auvent*1E.

Ensemblemoteur*1H.Tige

dedescentede20"*1

pourplusdedétails.

pôlesdepuissanced'aumoins3mmentrechaquepôle.

aucuncomposantmanquant

A.Supportdemontage*1D.

Couvercled'accouplement*1

G.Tigedescendantede10"*1

REMARQUE:L'imageestfournieàtitrederéférenceuniquement,veuillezvousréférerauproduitréel

REMARQUE:Vousdevezinstalleruninterrupteurouundisjoncteurquidéconnectetous

Vousdevrezpeutêtreretirertoutlematérield'emballageenmoussepourvousassurerqu'ilya

CONTENU:

l.Blade*3

2.Avantdecommencerl'installation,vérifiezquetouteslespiècessontincluses.NB:

F.Couverturedécorative*1

Machine Translated by Google

a:Installerlesupportdemontage

NB:Lesvisdefixationfourniessontconçuespourêtreutiliséeslorsqueleventilateurdeplafond

Leventilateurdeplafonddoitêtreinstallédansunendroitoùlespalessontà30

Pluscetespaceestgrand,meilleurseralefluxd'airdevotreventilateur.

enfilédanslesupport.

de30poucesdelapointedelalameaumurouauplafond.Veuilleznoterquele

deuxlonguesvisdefixationfournies.Assurezvousqu'aumoins30mmdelavisest

alimentationélectrique.

d'entrerencontactavecunobjetquelconqueetqu'ilyaunespacelibreminimum

boîtedesortiecapabledesupporterunecharged'aumoins100livres,avecle

ATTENTION:Avantd'installerleventilateur,assurezvousd'avoiréteintl'appareil.

2.Assurezvousquelesited'installationnepermettrapaslarotationdespalesduventilateur

capabledesupporter1004livres,installezunsupport2"x4"entreles

5.Fixezlesupportdesuspensionàlasoliveduplafondouàunestructureappropriéeou

devraêtreacheté.

Outilsrequis:Tourneviscruciforme,pairedepinces,tournevisplat,cléàmolette,escabeauetcoupe

fils.

puissance.Suivezlesinstructionscidessouspouraccrochercorrectementvotreventilateur:

aumoins2,1mètresdedistanceparrapportausol.

4.Sil'emplacementquevousavezchoisinedisposepasd'unepoutredesupportadaptée

1.Choisissezunemplacementpourlemontageduventilateuroùlespalesaurontaumoins

objetsoumurs.Lorsquevousaccrochezleventilateur,n'oubliezpasd'éteindre

L'expositionàl'eauouàl'humiditéestdangereuse.Leszonessèchessontacceptables.

solivesdeplafondcommesupport.

estfixésurdessolivesenboisousuruneboîtedesortiehomologuéeULpourleventilateur.Pourtous

autressurfaces,visdefixationsupplémentairesetadaptéesàcettesurface

espacementdepouces(762mm)delapointedelalamemobileauplusproche

3.NEPASutiliseràl'extérieur.Installerleventilateurdansunendroitoùilpourraitêtre

INSTALLATIONETMONTAGE

Machine Translated by Google

b:Installationdelagrue

Consultezleschémad'installationcommeindiquésurlafigure(2)avantl'assemblage,puis

assemblezparétapes.

AVERTISSEMENT:Pourréduirelerisqued'incendie,dedéchargeélectriqueoudeblessure,

installezl'appareilsurunboîtierdesortieportantlamention«convientpourlesupportde

ventilateur»etutilisezlesvisdemontagefourniesavecleboîtierdesortie.Laplupartdesboîtiers

desortiecourammentutiliséspourlesupportdesluminairesnesontpasadaptésausupportde

ventilateuretpeuventdevoirêtreremplacés.Consultezunélectricienqualifiéencasdedoute.

1.Desserrezlesdeuxvisdefixationdel'accouplementdel'ensemblemoteurduventilateur.

Machine Translated by Google

c:Accrocherleventilateur

tigedescendante.

AVERTISSEMENT:Pourévitertoutrisquedechocélectrique,assurezvousquel'électricitéest

4.Faitespassersoigneusementlesfilsduventilateurdel'ensemblemoteurduventilateuràtraversle

tige.

lesfilsnesontpastorsadés.

(àlasection«CONNEXIONDESFILS»)

visderéglageetenretirantles3boulons,puisenfaisantglisserlabouledesuspensionhorsdelapartieinférieure

leboulonestdanslabonneposition,lesvisderéglagedelabouledesuspensionsontserréeset

Avertissement:Lefaitdenepasalignerlafentedelabilleaveclalanguettepeutentraînerdegravesblessures.

2.Effectuezlaconnexionfilaireentreleventilateuretl'alimentationélectrique(veuillezvousréférerà

3.Retirezlabouledesuspensiondelatigedescendanteendesserrantlabouledesuspension

visderéglage.

8.Réinstallezsoigneusementlabouledesuspensionsurlatigedescendanteetassurezvousque

Alignez(engagez)lafentedelabouleaveclalanguettedusupportdemontage.

2.RetirezlagoupilletransversaleetlagoupilleenRdelatigedescendante.

6.AlignezlestrousetréattachezlagoupilletransversaleetlagoupilleenR.Serrezle

7.Faitesglisserlecouvercled'accouplement,lecouvercledel'auventetl'auventsurlatigedescendante.

1.Installezlabouledesuspensionàl’extrémitédelatigedesuspensiondansl’ouverturedusupportdemontage.

blessure.

5.Vissezlatigedescendantedanslecouplagedel'ensemblemoteurduventilateur.

coupéauniveauduboîtieràfusiblesprincipalavantlecâblage.

Machine Translated by Google

rondelle1,rondelle2etcordedesécurité,puisfixezlacordedesécuritéàtraverslaboîte

desortieauplafond(fig6),2)Convientau

plafondenbéton:fixezlacordedesécuritéaucrochetd'expansion«j»pourdesraisons

desécuritéetserrezfermementlesécrous.(fig7)

3.installerlacordedesécurité:

1)Adaptéauboîtierdesortieouauplafondenbois:Alignezunevisàtraversle

4.Faitesglisserletoitjusqu'auplafondetalignezlesfentesentroudeserruredutoitavecles

vispréassembléesdusupportdesuspension.Tournezdanslesensdesaiguillesd'unemontre

jusqu'àcequ'ilseverrouille.Serrezdeuxvispourfixersolidementletoit.

Machine Translated by Google

connecteurfemellecorrespondantsurlerécepteur(J).

fildurécepteur(J).

3.Connectezlefilblanc(tensionneutre)duboîtierdesortieaufilblanc

fildurécepteur(J).

1.Branchezunfilconducteurduventilateur(avecconnecteurfemelle3P)àla

2.Connectezlefilnoir(tensiondeligne)duboîtierdesortieaufilnoir

auniveaudelaboîteàfusiblesprincipaleavantlecâblage

AVERTISSEMENT:Pourévitertoutrisquedechocélectrique,assurezvousquel'électricitéestcoupée.

4.Connectezlefilvert(terre)duboîtierdesortieauxfilsverts

delabouledesuspension.supportdemontage(A)etrécepteur(J).

5.Fixezlaconnexiondufilavecl'écroudefil(AA)fourniavecle

lescâblesélectriquesétaientdurs.

6.Aprèsavoirconnectélesfils,écartezlesdemanièreàcequelesfilsvertet

lesfilsblancssetrouventsuruncôtédelaboîtedesortie.

d:Connexionfilaire:

Machine Translated by Google

1.Fixezlecouvercledécoratifsurl'arbredumoteurettournezdanslesensdesaiguillesd'unemontrejusqu'àceque

ilestsolidementfixé(fig12)

2.Répétezlesétapes1pourinstallerlestroislamesetserrezfermement

touteslesvis.

1.Fixezlalame(l)aumoteur(E)etserrezfermementlesdeuxvis.(fig11)

e:Installerleslames

f:installerlecouvercledécoratif

Machine Translated by Google

batterieetreplacezlecouvercle.Remarque:

endommagerl'émetteuràdistanceetrangerl'émetteuràdistance

d'unexcèsdechaleuroud'humidité.

2.Retirezlecouvercledelabatteriedel'émetteurdelatélécommande,installezle

1).Utilisez2pilesAAA1,5Vpourremplacerlabatterie.

2).Sivousnel'utilisezpaspendantdelonguespériodes,retirezlespilespouréviter

boîteàfusiblesprincipale.

1.Rétablissezl'alimentationélectriqueduboîtierdepriseenrétablissantl'électricitéàl'

lumière.

3.Lesboutonsdelatélécommandecontrôlentlavitesseduventilateuret

Réglageetfonctionnementdelatélécommande.

OPÉRATION:

Machine Translated by Google

1/50000,lemêmenumérodecodeestapposéàl'arrièredel'émetteuret

émetteur/récepteuraufabricantpourunservicederéparationencasdeproblème

dommage.

Dansunespacesuffisant,vouspouvezutiliserlerécepteursousn'importequelangle,sanssouci

contrôleunàunfournissantuntauxdecodecoïncidentinférieurà

lerécepteur.ilestnécessairederenvoyerunepairedumêmenumérodecodede

L'apprentissageestréussi.Lorsquevousentendezundoublebipsonoreprovenantduhautparleur.

LatechnologiedetransmissionnumériquesansfilRFestadoptéepourréaliserla

Allumezlerécepteur,appuyezimmédiatementsurlatouchedel'émetteur.

àproposdeladirection.

FONCTIONINVERSE

Le"

ventilateurtournedanslesensinversedesaiguillesd'unemontrependantl'été.Enhiver,cela

lafonctioninverseestinclusedanslatélécommandepourfaire

peutêtreinversé,desortequeleslamessedéplacentdésormaisdanslesensdesaiguillesd'unemontre.

Correspondance:

Machine Translated by Google

2.Lapiècepeutcontenirdesobjetsquiobstruentlacirculationdel’air.

3.Lapileestépuiséeoulapolaritédelatélécommandeestincorrecte.

bruitdecliquetis.

1.Leventilateurpeutfonctionnerensensinverse,desortequel'airestdirigéverslehaut

boîtierd'interrupteur.

aumoinsunefoisparancarilspeuventsedesserrerlentementaufildutempsetprovoquerune

LEVENTILATEURTOURNEMAISNEDÉPLACEPASBEAUCOUPD'AIR:

correctementfiletés.Sicen'estpaslecas,retirezlesetresserrezles.Serrezcesvisà

2.Coupezl'alimentationélectriqueetvérifieztouteslesconnexionsdescâblesauventilateuretàl'intérieur.

desrondellesfreinprévuesàceteffetontétéutilisées.

considérécommeundéfaut.Assurezvousquelesupportdemontageestserréàlajonction

1.Vérifieztouslesfusiblesoudisjoncteurs.Remplacezless'ilsmanquent.

2.Assurezvousquetouteslesvisduventilateuretdukitd'éclairagesontbienserréeset

nécessaire.

6.Assurezvousquelesvisfixantlebrasdelameaumoteursontbienserréesetque

Unepetitequantitédemouvementestconsidéréecommeacceptableetnedoitpasêtre

LEVENTILATEURNEDÉMARREPAS:

proviennentd'unkitléger.

grandevitesse.Essayezdediagnostiquerl'emplacementexactdubruitenécoutant

entreeuxoucontrelaparoidulogement.Enveloppezlesderubanisolantsi

soigneusementdeplusieurscôtés(pales,moteur,kitsd'éclairage,etc.).Lebruitduventilateurpeut

1.Prévoyeztoujoursquelquesjoursde«rodage»pourtoutnouveauventilateuràvitessemoyenneou

4.Assurezvousquelesécrousdefildansleboîtierdel'interrupteuroulecapotnes'entrechoquentpas.

5.Assurezvousquelaverrièrenetouchepasleplafond.

3.Leventilateurestpeutêtretroppetitpourlatailledelapièce.

LEVENTILATEURSECOUEOUVACILLE:

LEVENTILATEURESTBRUYANT:

3.Assurezvousquelesupportdemontageestbieninstallésurlaboîtedejonction.

DÉPANNAGE:

Machine Translated by Google

PARAMÈTRETECHNIQUE

ENTRETIEN

CA120V/60Hz

leverresurlesupportdukitd'éclairageestserréàlamain.N'utilisezpasdevis

50W

QUE

Pouvoir

50W

boîte/plafondsansaucunmouvement.Serrezlesvissinécessaire.

2.Nettoyezvotreventilateurrégulièrement.Utilisezuniquementunchiffonimbibéd'undétergentdoux.

3.Vousn'aurezjamaisbesoindelubrifiervotreventilateur.Sesroulementsscellésenpermanence

FR25048NL72"DB

Tension/Fréquence

Zone

lâche.Unbruitdecliquetisoudecliquetisestunsignecertaindedesserragedesvis.Vérifiezles

connexionsdesupport,lessupportsetlesfixationsdelamedeuxfoispar

4.Assurezvousquel'alimentationestcoupéeauniveaudufusibleprincipaloudupanneaudecircuit

50W

QUE

FR25051NL72"MBKAC220240V50Hz

annéeetserreztouteslesvissinécessaire.assurezvousquetouteslesvisdefixation

avantdetentertouteréparation.

Assurezvousquetouteslesvisquimaintiennentleslamesaubrasdelameetlebrasdelameà

tournevisoupincepourserrerlesvisàverre.

solutiondétergente.Nejamaisutiliserdesolvants.Dépoussiéreravecunchiffondouxouunebrosse.

Numérodemodèle

FR25048NL72"MBK

FR25051NL72"DBCA220240V50Hz

lesmoteurssontserrés.

CA120V/60Hz

Lesfinitionsmétalliquessontrecouvertesd'unelaquepouréviterleternissement.

50W

1.Lesmouvementsnaturelsduventilateurpeuvententraînerledysfonctionnementdecertainesconnexions

assurentunfonctionnementsilencieuxetsansproblèmependantdenombreusesannées.

Machine Translated by Google

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTDELACE

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

ECrossStuGmbH

MainzerLandstr.69,60329FrancfortsurleMain.

YHCONSULTINGLIMITÉE.

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai

200000CN.

2122Australie

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW

Fabricant:Shanghaimuxinmuyeyouxiangongsi

C/OYHConsultingLimitedBureau147,CenturionHouse,

RoutedeLondres,StainesuponThames,Surrey,TW184AX

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

DECKENVENTILATOR

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

DECKENVENTILATOR

Machine Translated by Google

zwischen dem Boden und den Ventilatorflügelspitzen. Der Ventilator sollte montiert werden bei

6. WARNUNG: Um das Risiko von Feuer, Stromschlag oder Verletzungen zu verringern, montieren Sie an einer

Anschlussdose mit der Aufschrift „Für Lüfter geeignet“ und verwenden Sie Montagehalterungen

sicher montiert und in der Lage, mindestens 100 Pfund zu tragen, Um

3. Stellen Sie sicher, dass alle elektrischen Anschlüsse den örtlichen Vorschriften entsprechen oder

Ihren Ventilator und bewahren Sie diese Anleitung auf.

Jahre des Komforts und der Zufriedenheit.

vor der Verwendung des Produkts

Für die elektrische Verkabelung beauftragen Sie bitte einen qualifizierten und zugelassenen Elektriker.

5. WARNUNG: Die verwendete Anschlussdose und der Deckenträger müssen

Kästchen mit der Aufschrift „Akzeptabel für Lüfterunterstützung“ und „Befestigungsschrauben verwenden“

Um die korrekte Funktion und Sicherheit zu gewährleisten, lesen und bewahren Sie bitte alle Anweisungen

Verordnungen und dem National Electrical Code. Wenn Sie nicht vertraut sind mit

Platz für die Rotorblätter zum Drehen und mindestens sieben (7) Fuß Freiraum

1. Um einen möglichen Stromschlag zu vermeiden, schalten Sie den Strom an der Hauptsicherung aus

Um das Risiko von Feuer, Stromschlag oder Verletzungen zu verringern, montieren Sie das

Gebäudestruktur.

4. Stellen Sie sicher, dass Sie einen Standort für Ihren Ventilator ausgewählt haben, der klare

mit der Anschlussdose geliefert. Die Dose muss direkt von der

mindestens dreißig (30 Zoll) von Wänden oder anderen aufrechten Strukturen entfernt, um sich zu bewegen

2. Lesen Sie vor der Installation alle Anweisungen und Sicherheitsinformationen sorgfältig durch

Sie haben sich für das Beste entschieden, Ihr neuer Deckenventilator bietet Ihnen viele

Klingenspitzen.

Schaltkasten oder Schalttafel, bevor Sie mit der Lüfterinstallation beginnen oder bevor Sie Wartungsarbeiten durchführen

des Ventilators oder der Installation von Zubehör.

DANKE FÜR IHREN KAUF

GLÜCKWUNSCH!

SICHERHEITSTIPPS

Machine Translated by Google

Dieser Lüfter ist mit einem beliebigen Halbleiter-Lüfterdrehzahlregler oder Rheostat ausgestattet.

muss ersetzt werden. Im Zweifelsfall wenden Sie sich an einen qualifizierten Elektriker.

15. Verwenden Sie zum Reinigen des Lüfters oder der Lüfterflügel kein Wasser oder Reinigungsmittel.

beaufsichtigt oder in die Bedienung des Gerätes eingewiesen werden.

HINWEIS: Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht verwenden

vollständiger Stopp (bei Ventilatoren mit Schiebeumkehrschalter).

8. Überprüfen Sie nach Abschluss der Installation, ob alle Verbindungen absolut

HINWEIS: Die wichtigen Sicherheitshinweise und Anweisungen in der

9. Nach dem Herstellen der elektrischen Verbindungen sollten die gespleißten Leiter

13. WARNUNG: Um das Risiko von Verletzungen zu verringern, biegen Sie das Messer nicht

auftreten können. Es muss klar sein, dass gesunder Menschenverstand und Vorsicht

Die Unterstützung von Beleuchtungskörpern ist für die Lüfterunterstützung nicht akzeptabel und kann

10. WARNUNG: Um das Risiko eines elektrischen Schlags und eines Brandes zu verringern, verwenden Sie

Seien Sie vorsichtig, wenn Sie in der Nähe des Lüfters arbeiten oder ihn reinigen.

HINWEIS: Dieses Produkt ist nicht für den Gebrauch durch Personen (einschließlich Kinder) bestimmt

Stecken Sie keine Gegenstände in den Weg der Klingen.

Für die meisten Reinigungsarbeiten sind ein trockenes Staubtuch oder ein leicht angefeuchtetes Tuch geeignet.

7. Elektrische Diagramme dienen nur zu Referenzzwecken.

11. Den Rückwärtsschalter erst abziehen, wenn der Lüfter zum Stillstand gekommen ist.

mit dem geerdeten Leiter und der Geräteerdung auseinander

ihre Sicherheit.

Beeinträchtigung oder Mangel an Erfahrung oder Wissen, es sei denn, diese Personen sind

Handbuch ist nicht dazu gedacht, mögliche Bedingungen und Situationen abzudecken, die

sicher.

12. Stecken Sie keine Gegenstände in die Lüfterblätter, während diese sich drehen.

Geräte als Spielzeug.

Halterungen (auch als „Fänge“ bezeichnet) während der Montage oder nach der Installation.

nach oben gedreht und vorsichtig in die Anschlussdose geschoben. Die Drähte sollten

notwendige Faktoren bei der Installation und dem Betrieb dieses Ventilators.

mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sind anders oder sind

Leiter auf einer Seite der Anschlussdose.

14. Um Verletzungen oder Schäden am Ventilator und anderen Gegenständen zu vermeiden,

Schrauben mit der Anschlussdose geliefert. Die meisten Anschlussdosen für

Machine Translated by Google

AUSPACKEN IHRES LÜFTERS

INHALT:

HINWEIS: Das Bild dient nur als Referenz. Bitte beziehen Sie sich auf das tatsächliche Produkt.

J. Empfänger und Fernbedienung*1 (einschließlich Schraubenpaket)

VORBEREITUNG:

B. Baldachin * 1

E. Motoreinheit * 1 H. 20"

Abwärtsstange * 1

Wenn Sie das Gehäuse auf die Seite legen, kann das Gehäuse beschädigt werden.

C.6" Abwärtsstange * 1

1. Packen Sie Ihren Deckenventilator vorsichtig aus, entfernen Sie dann alle Teile und Komponenten und legen

Sie ihn auf ein Tuch oder eine weiche Oberfläche, um Schäden zu vermeiden. Legen Sie den Motor NICHT

K. Schraubenbeutel * 1

L. Klinge*3

Möglicherweise müssen Sie sämtliches Schaumstoffverpackungsmaterial entfernen, um sicherzustellen, dass

2. Überprüfen Sie vor Beginn der Installation, ob alle Teile enthalten sind.Hinweis:

F.Dekorative Abdeckung * 1

für Details.

Polabstand von mindestens 3 mm zwischen den einzelnen Polen.

A. Montagehalterung*1 D.

Kupplungsabdeckung*1 G.

10" Abwärtsstange*1

keine fehlenden Komponenten

HINWEIS: Sie müssen einen Schalter oder Leistungsschalter installieren, der alle

Machine Translated by Google

a: Montagehalterung installieren

4. Wenn der von Ihnen gewählte Standort keinen geeigneten Stützbalken hat

andere Oberflächen, zusätzliche und geeignete Befestigungsschrauben für diese Oberfläche

Steckdosenkasten, der eine Last von mindestens 100 Pfund tragen kann, mit der

mit einem Gegenstand in Berührung kommen und dass ein Mindestabstand

Stromversorgung.

muss gekauft werden.

2. Stellen Sie sicher, dass der Installationsort die rotierenden Lüfterblätter nicht zulässt

ACHTUNG: Bevor Sie den Lüfter installieren, vergewissern Sie sich, dass Sie den

Der Deckenventilator muss an einem Ort installiert werden, an dem die Flügel 30

Je größer dieser Abstand, desto besser ist der Luftstrom Ihres Lüfters.

5. Befestigen Sie die Aufhängehalterung am Deckenbalken oder an einer geeigneten Struktur oder

in die Halterung eingeschraubt.

von 30 Zoll von der Blattspitze zur Wand oder Decke. Bitte beachten Sie, dass die

Wasser oder Feuchtigkeit ausgesetzt ist, ist gefährlich. Trockene Bereiche sind akzeptabel.

Gegenstände oder Wände. Denken Sie beim Aufhängen des Ventilators daran, den

zwei lange Befestigungsschrauben im Lieferumfang enthalten. Stellen Sie sicher, dass mindestens 30 mm der Schraube

wird an Holzbalken oder UL-zugelassenen Anschlussdosen für Ventilatoren befestigt. Für alle

Zoll (762 mm) Abstand von der Spitze der beweglichen Klinge bis zum nächsten

3. NICHT im Freien verwenden. Installieren Sie den Ventilator an einer Stelle, an der er

NB: Die mitgelieferten Befestigungsschrauben sind für den Einsatz bei Deckenventilatoren vorgesehen.

1004 Pfund tragen kann, installieren Sie eine Stütze 2"x4" zwischen den

Erforderliche Werkzeuge: Kreuzschlitzschraubendreher, Zange, Schlitzschraubendreher, verstellbarer

Schraubenschlüssel, Trittleiter und Seitenschneider.

Mindestens 2,1 Meter Abstand vom Boden.

Deckenbalken als Trägermedium.

Befolgen Sie die nachstehenden Anweisungen, um Ihren Ventilator richtig aufzuhängen:

1. Wählen Sie einen Ort für die Montage des Ventilators, an dem die Flügel mindestens

INSTALLATION UND MONTAGE

Machine Translated by Google

b: Installation des Krans

Sehen Sie sich vor der Montage die Installationszeichnung gemäß Abbildung (2) an und führen Sie die

Montage dann schrittweise durch.

WARNUNG: Um das Risiko von Feuer, Stromschlag oder Verletzungen zu verringern, montieren Sie

das Gerät an einer Anschlussdose mit der Aufschrift „Für Lüfter geeignet“ und verwenden Sie die mit der

Anschlussdose mitgelieferten Befestigungsschrauben. Die meisten Anschlussdosen, die üblicherweise zur

Halterung von Beleuchtungskörpern verwendet werden, sind für die Lüfterhalterung nicht geeignet und

müssen möglicherweise ersetzt werden. Wenden Sie sich im Zweifelsfall an einen qualifizierten Elektriker.

1. Die beiden Stellschrauben der Lüftermotor-Kupplung von der Lüftermotor-Kupplung lösen.

Machine Translated by Google

c: Aufhängen des Ventilators

7. Stecken Sie Kupplungsdeckel, Baldachin-Abdeckung und Baldachin auf die Abhängestange.

Richten Sie den Schlitz an der Kugel mit der Lasche an der Montagehalterung aus (rasten Sie ihn ein).

zum Abschnitt „KABELVERBINDUNG“)

Stange.

die Drähte sind nicht verdrillt.

der Bolzen in der richtigen Position ist, die Kugelkopfschrauben fest sitzen und

Stellschraube und Entfernen der 3 Bolzen, dann schieben Sie die Aufhängerkugel von unten

Abwärtsstange.

WARNUNG: Um einen möglichen Stromschlag zu vermeiden, stellen Sie sicher, dass die Stromversorgung

2. Stellen Sie eine Kabelverbindung zwischen dem Lüfter und der Stromversorgung her (siehe

4. Führen Sie die Lüfterkabel vorsichtig von der Lüftermotoreinheit nach oben durch

1. Installieren Sie die Aufhängekugel am Ende der Abwärtsstange in der Öffnung der Montagehalterung.

6. Richten Sie die Löcher aus und befestigen Sie den Querstift und den R-Stift wieder.

5. Schrauben Sie die Abwärtsstange in die Kupplung der Lüftermotorbaugruppe.

vor der Verkabelung am Hauptsicherungskasten ausgeschaltet werden.

Warnung: Wenn der Schlitz an der Kugel nicht mit der Lasche ausgerichtet wird, kann dies zu schweren

3. Entfernen Sie die Kugelstange von der Abwärtsstange, indem Sie die Kugelstange lösen

8. Montieren Sie die Kugel vorsichtig wieder auf der Abhängestange und achten Sie darauf, dass

Verletzung.

Stellschrauben.

2. Entfernen Sie den Querstift und den R-Stift von der Abwärtsstange.

Machine Translated by Google

Unterlegscheibe 1, Unterlegscheibe 2 und Sicherungsseil und befestigen Sie dann das

Sicherungsseil durch die Auslassdose an der

Decke (Abb. 6). 2) Geeignet für Betondecken: Befestigen Sie das Sicherungsseil aus

Sicherheitsgründen am Spreizhaken „J“ und ziehen Sie die Muttern fest an. (Abb. 7)

3. Installieren Sie das

Sicherheitsseil: 1) Geeignet für Steckdose oder Holzdecke: Richten Sie eine Schraube durch die

4. Schieben Sie den Baldachin zur Decke und richten Sie die Schlüssellochschlitze am Baldachin mit

den vormontierten Schrauben an der Aufhängehalterung aus. Drehen Sie im Uhrzeigersinn, bis es

einrastet. Ziehen Sie zwei Schrauben fest, um den Baldachin sicher zu befestigen.

Machine Translated by Google

3. Verbinden Sie das weiße Kabel (Neutralleiter) von der Anschlussdose mit dem weißen

entsprechende Buchse am Empfänger (J).

Kabel vom Empfänger (J).

1. Stecken Sie ein Anschlusskabel des Lüfters (mit 3P-Buchse) in den

2. Verbinden Sie das schwarze Kabel (Netzspannung) von der Anschlussdose mit dem schwarzen

vor der Verkabelung am Hauptsicherungskasten ausschalten

ACHTUNG: Um einen möglichen Stromschlag zu vermeiden, stellen Sie sicher, dass der Strom ausgeschaltet ist.

4. Verbinden Sie das grüne (Erdungs-)Kabel von der Anschlussdose mit den grünen Kabeln

von der Aufhängekugel, Montagehalterung (A) und Empfänger (J).

elektrische fest waren.

6. Nachdem Sie die Drähte angeschlossen haben, spreizen Sie sie so, dass die grünen und

Weiße Drähte befinden sich auf einer Seite der Anschlussdose.

5. Sichern Sie die Kabelverbindung mit der mitgelieferten Kabelmutter (AA).

d: Kabelverbindung:

Machine Translated by Google

2. Wiederholen Sie Schritt 1, um alle drei Klingen zu installieren und ziehen Sie alle

Schrauben fest an.

es ist fest gesichert (Abb. 12)

1. Die dekorative Abdeckung auf die Motorwelle aufstecken und im Uhrzeigersinn drehen, bis

1. Befestigen Sie die Klinge (l) am Motor (E) und ziehen Sie die beiden Schrauben

fest an. (Abb. 11)

e: Installieren Sie die Klingen

f: Installieren Sie die dekorative Abdeckung

Machine Translated by Google

vor übermäßiger Hitze oder Feuchtigkeit.

Batterie und bringen Sie die Abdeckung wieder an. Hinweis:

Beschädigung des Senders und bewahren Sie den Sender an einem

3. Die Tasten auf der Fernbedienung steuern die Lüftergeschwindigkeit und

Hauptsicherungskasten.

1). Verwenden Sie zum Ersetzen der Batterie 2xAAA 1,5 V Batterien.

2). Wenn Sie das Gerät längere Zeit nicht verwenden, entfernen Sie die Batterien, um zu verhindern

2. Entfernen Sie die Batterieabdeckung vom Fernbedienungssender, installieren Sie die

1. Stellen Sie die Stromversorgung der Steckdose wieder her, indem Sie den Strom an der

Licht.

Einstellung und Bedienung der Fernbedienung.

BETRIEB:

Machine Translated by Google

Schaden.

1/50000, Dieselbe Codenummer ist auf der Rückseite des Senders angebracht und

Sender/Empfänger an den Hersteller zur Reparatur im Falle eines

Die Fernbedienung verfügt über eine Rückwärtsfunktion, um

Eins-zu-eins-Kontrolle mit einer Koinzidenzrate von weniger als

der Empfänger. Es ist erforderlich, ein Paar gleicher Codenummern zurückzugeben

Das Lernen ist erfolgreich, wenn ein doppelter Piepton aus dem Lautsprecher ertönt. ÿ Die

drahtlose digitale HF-Übertragungstechnologie wird eingesetzt, um die

Schalten Sie den Empfänger ein und drücken Sie sofort die Taste am Sender.

RÜCKWÄRTSFUNKTION

kann umgekehrt werden, so dass sich die Klingen nun im Uhrzeigersinn bewegen.

Der

Ventilator dreht sich im Sommer gegen den Uhrzeigersinn. Im Winter

über die Richtung.

ÿ Bei ausreichendem Platz können Sie den Empfänger in jedem Winkel verwenden, keine Sorge

Dazu passend:

Machine Translated by Google

aneinander oder an der Wand des Gehäuses. Mit Isolierband umwickeln, wenn

LÜFTER Rüttelt oder Wackelt:

Es wurden die dafür vorgesehenen Federscheiben verwendet.

2. Schalten Sie den Strom ab und überprüfen Sie alle Kabelverbindungen zum Lüfter und in

richtig eingefädelt. Wenn nicht, drehen Sie die Schraube wieder um und ziehen Sie sie erneut fest. Ziehen Sie diese Schrauben

Eine geringe Bewegung wird als akzeptabel angesehen und sollte nicht

2. Stellen Sie sicher, dass alle Schrauben in der Lüftereinheit und im Beleuchtungssatz fest angezogen sind und

1. Überprüfen Sie alle Sicherungen und Schutzschalter. Ersetzen Sie sie, falls sie fehlen.

3. Batterie verbraucht oder falsche Polarität in der Fernbedienung.

Klickgeräusch.

6. Stellen Sie sicher, dass die Schrauben, die den Messerarm am Motor befestigen, fest angezogen sind und

1. Der Lüfter läuft möglicherweise rückwärts, sodass die Luft nach oben geleitet wird

Schaltergehäuse.

als Defekt betrachtet. Stellen Sie sicher, dass die Montagehalterung an der Verbindungsstelle fest sitzt

mindestens einmal jährlich, da sie sich mit der Zeit langsam lösen und eine

4. Stellen Sie sicher, dass die Drahtmuttern im Schaltergehäuse oder im Baldachin nicht gegen

1. Planen Sie bei jedem neuen Lüfter bei mittlerer oder hoher Leistung immer eine Einlaufzeit von einigen Tagen ein.

LÜFTER DREHT SICH, BEWEGT ABER NICHT VIEL LUFT:

3. Der Ventilator ist möglicherweise für die Raumgröße zu klein.

Lüfter ist laut:

3. Stellen Sie sicher, dass die Montagehalterung fest an der Anschlussdose angebracht ist.

2. Im Raum können sich Gegenstände befinden, die den Luftstrom behindern.

notwendig.

LÜFTER STARTET NICHT:

stammen aus einem Lichtbausatz.

5. Achten Sie darauf, dass der Baldachin die Decke nicht berührt.

hohe Geschwindigkeit. Versuchen Sie, den genauen Ort des Geräusches zu diagnostizieren, indem Sie zuhören

sorgfältig von mehreren Seiten (Flügel, Motor, Beleuchtungskörper usw.). Lüftergeräusche können

FEHLERBEHEBUNG:

Machine Translated by Google

TECHNISCHE PARAMETER

WARTUNG

Metalloberflächen werden mit einem Lack behandelt, um ein Anlaufen zu verhindern.

Motor sind fest.

50 WWechselstrom 120 V/60 Hz

DAS

sorgen für einen geräuschlosen, störungsfreien Betrieb über viele Jahre.

1. Die natürlichen Bewegungen des Lüfters können dazu führen, dass einige Verbindungen funktionieren

Wechselstrom 120 V/60 Hz

Jahr, und ziehen Sie alle Schrauben nach Bedarf fest. Stellen Sie sicher, dass alle Schrauben, die

bevor Sie Reparaturversuche unternehmen.

FR25051NL-72"MBK AC220-240V 50Hz

Stellen Sie sicher, dass alle Schrauben, die die Klingen am Klingenarm und am Klingenarm befestigen,

Reinigungsmittellösung. Verwenden Sie niemals Lösungsmittel. Verwenden Sie zum Abstauben ein weiches Tuch oder eine Bürste.

FR25048NL-72"MBK

FR25051NL-72"DB AC220-240V 50Hz

Modellnummer

FR25048NL-72"DB

3. Sie müssen Ihren Lüfter nie ölen. Seine dauerhaft abgedichteten Lager werden

Schraubendreher oder Zange zum Festziehen von Glasschrauben.

Bereich

Spannung/Frequenz

50 W

lose. Ein klickendes oder klapperndes Geräusch ist ein sicheres Zeichen für lockere Schrauben.

Überprüfen Sie die Stützverbindungen, Halterungen und Klingenbefestigungen zweimal im

4. Stellen Sie sicher, dass der Strom an der Hauptsicherung oder am Schaltkasten abgeschaltet ist

DAS

50 W

Das Glas an der Halterung des Lichtsets ist handfest angezogen. Verwenden Sie keine Schraube

EU50 W

2. Reinigen Sie Ihren Ventilator regelmäßig. Benutzen Sie dazu nur ein mit einem milden

Leistung

Kasten/Decke, ohne dass sich dies bewegt. Ziehen Sie die Schrauben bei Bedarf fest.

Machine Translated by Google

E-CrossStu GmbH

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

2122 Australien

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

Hersteller: Shanghaimuxinmuyeyouxiangongsi

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

UK REP

Vertreter der EG

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

VENTILATORE DA SOFFITTO

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Machine Translated by Google

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

HAI BISOGNO DI AIUTO? CONTATTACI!

VENTILATORE DA SOFFITTO

Machine Translated by Google

Per garantire il corretto funzionamento e la sicurezza, leggere e conservare tutte le istruzioni

ordinanze e il codice elettrico nazionale. Se non hai familiarità con

prima di utilizzare il prodotto

per i cablaggi elettrici, rivolgersi a un elettricista qualificato e autorizzato.

ridurre il rischio di incendio, scosse elettriche o lesioni personali, montare sulla presa

casella contrassegnata accettabile per ventola supportata e utilizzare viti di montaggio

il tuo ventilatore e conserva queste istruzioni.

anni di comfort e soddisfazione.

5. ATTENZIONE: La scatola di derivazione e la trave di supporto del soffitto utilizzate devono essere

montato in modo sicuro e in grado di supportare almeno 100 libbre,

3. Assicurarsi che tutti i collegamenti elettrici siano conformi ai codici locali o

6. AVVERTENZA: Per ridurre il rischio di incendi, scosse elettriche o lesioni personali, montare sulla scatola

di presa contrassegnata con "accettabile per supporto ventola" e utilizzare il montaggio

scatola o pannello di circuito prima di iniziare l'installazione della ventola o prima della manutenzione

il ventilatore o l'installazione degli accessori.

tra il pavimento e le punte delle pale del ventilatore. Il ventilatore deve essere montato a

almeno trenta (30) pollici da pareti o altre strutture verticali per lo spostamento

2. Leggere attentamente tutte le istruzioni e le informazioni di sicurezza prima dell'installazione

Hai scelto il meglio, il tuo nuovo ventilatore da soffitto ti offrirà molti

4. Assicurati di aver selezionato una posizione per il tuo ventilatore che consenta una libera circolazione dell'aria

punte delle lame.

fornito con la scatola di derivazione. La scatola deve essere sostenuta direttamente dalla

spazio per la rotazione delle lame e almeno sette (7) piedi di spazio libero

1. Per evitare possibili scosse elettriche, spegnere l'elettricità dal fusibile principale

struttura dell'edificio.

GRAZIE PER IL TUO ACQUISTO

CONGRATULAZIONI!

SUGGERIMENTI PER LA SICUREZZA

Machine Translated by Google

questa ventola con qualsiasi dispositivo di controllo della velocità della ventola a stato solido o reostato.

è necessario sostituirlo. In caso di dubbi, consultare un elettricista qualificato.

15. Non utilizzare acqua o detersivo per pulire il ventilatore o le pale del ventilatore.

supervisionato o formato per utilizzare l'apparecchio da una persona responsabile

NOTA: i bambini devono essere sorvegliati per assicurarsi che non utilizzino

arresto completo (se la ventola è dotata di interruttore di inversione a scorrimento).

8. Dopo aver completato l'installazione, verificare che tutti i collegamenti siano assolutamente

NOTA: Le importanti precauzioni di sicurezza e le istruzioni che compaiono nel

9. Dopo aver effettuato i collegamenti elettrici, i conduttori giuntati devono essere

13. ATTENZIONE: Per ridurre il rischio di lesioni personali, non piegare la lama

10. AVVERTENZA: Per ridurre il rischio di scosse elettriche e incendi, non utilizzare

il supporto degli apparecchi di illuminazione non è accettabile per il supporto dei ventilatori e può

prestare attenzione quando si lavora o si pulisce il ventilatore.

può verificarsi. Bisogna comprendere che il buon senso e la cautela sono

NOTA: Questo prodotto non è destinato all'uso da parte di persone (bambini compresi)

distanziati con il conduttore di terra e la messa a terra dell'apparecchiatura

Per la maggior parte delle pulizie è sufficiente un panno asciutto o leggermente inumidito.

7. Gli schemi elettrici sono solo di riferimento.

11. Non separare l'interruttore di inversione finché la ventola non è giunta a

Non inserire oggetti nel percorso delle lame.

la loro sicurezza.

compromessa, o mancanza di esperienza o conoscenza, a meno che tali persone non siano

Il manuale non intende coprire tutte le possibili condizioni e situazioni che

sicuro.

12. Non inserire nulla nelle pale del ventilatore mentre sono in rotazione.

elettrodomestici come se fossero giocattoli.

staffe (chiamate anche "zanne") durante il montaggio o dopo l'installazione.

rivolta verso l'alto e spinta con attenzione nella scatola di derivazione. I fili devono essere

fattori necessari nell'installazione e nel funzionamento di questo ventilatore.

con ridotte capacità fisiche, sensoriali o mentali sono diverse o sono

viti fornite con la scatola di derivazione. La maggior parte delle scatole di derivazione comunemente utilizzate per

conduttore su un lato della scatola di derivazione.

14. Per evitare lesioni personali o danni al ventilatore e ad altri oggetti,

Machine Translated by Google

DISIMBALLAGGIO DEL VENTILATORE

1. Disimballare con cura il ventilatore da soffitto, quindi rimuovere tutte le parti e i componenti e adagiarli su

un panno o una superficie morbida per evitare danni. NON appoggiare il motore

K. Sacchetto di viti*1

alloggiamento su un lato, l'alloggiamento potrebbe danneggiarsi.

C.6" Asta di discesa*1

B. Baldacchino*1

E. Gruppo motore*1 H. Asta

di discesa da 20"*1

PREPARAZIONE:

J. Ricevitore e telecomando*1 (include il pacchetto viti)

nessun componente mancante

NOTA: è necessario installare un interruttore o un disgiuntore che disconnetta tutti i

CONTENUTO:

NOTA: l'immagine è solo di riferimento, fare riferimento al prodotto reale

per maggiori dettagli.

poli potenza di almeno 3mm tra ogni polo.

A. Staffa di montaggio*1 D.

Copertura di accoppiamento*1

G. Asta di discesa da 10"*1

2. Prima di iniziare l'installazione, verificare che siano presenti tutti i pezzi. NB:

F.Copertina decorativa*1

l. Lama*3

Potrebbe essere necessario rimuovere tutto il materiale di imballaggio in schiuma per garantire che ci siano

Machine Translated by Google

a: Installare la staffa di montaggio

è fissato su travi di legno o su una scatola di derivazione approvata UL per il ventilatore. Per tutti

di 30 pollici dalla punta della lama alla parete o al soffitto. Si prega di notare che il

due viti di fissaggio lunghe fornite. Assicurarsi che almeno 30 mm della vite siano

Il ventilatore da soffitto deve essere installato in una posizione tale che le pale siano a 30

Maggiore è questa distanza, migliore sarà il flusso d'aria proveniente dal ventilatore.

avvitato al supporto.

ATTENZIONE: prima di installare la ventola assicurarsi di aver spento l'apparecchio.

2. Assicurarsi che il sito di installazione non consenta la rotazione delle pale del ventilatore

5. Fissare la staffa di sospensione alla trave del soffitto o a una struttura adatta oppure

fornitura di energia elettrica.

di entrare in contatto con qualsiasi oggetto e che ci sia una distanza minima

potenza. Seguire le istruzioni sottostanti per appendere correttamente il ventilatore:

4. Se la posizione scelta non dispone di una trave di supporto adatta

scatola di derivazione in grado di trasportare un carico di almeno 100 libbre, con

1. Scegliere una posizione per il montaggio del ventilatore in cui le pale avranno almeno

in grado di supportare 1004 libbre, installare un rinforzo 2"x4" tra il

altre superfici, viti di fissaggio aggiuntive e adatte per quella superficie

dovrà essere acquistato.

Attrezzi necessari: cacciavite a croce, pinze, cacciavite a taglio dritto, chiave inglese regolabile, scala

a pioli e tronchesi.

almeno 2,1 metri di spazio libero dal pavimento.

pollici (762 mm) di distanza dalla punta della lama mobile alla lama più vicina

3. NON utilizzare all'esterno. Installare il ventilatore in una posizione in cui potrebbe essere

travi del soffitto come mezzo di supporto.

oggetti o pareti. Quando appendi il ventilatore, RICORDATI di spegnere

esposto ad acqua o umidità è pericoloso. Le aree asciutte sono accettabili.

NB: Le viti di fissaggio incluse sono progettate per l'uso con ventilatore a soffitto

INSTALLAZIONE E MONTAGGIO

Machine Translated by Google

Prima del montaggio, vedere lo schema di installazione come mostrato nella figura (2), quindi

procedere al montaggio in più fasi.

ATTENZIONE: Per ridurre il rischio di incendio, scosse elettriche o lesioni personali, montare su

una scatola di derivazione contrassegnata con "accettabile per supporto ventola" e utilizzare le viti di

montaggio fornite con la scatola di derivazione; la maggior parte delle scatole di derivazione

comunemente utilizzate per il supporto di apparecchi di illuminazione non sono accettabili per il

supporto ventola e potrebbero dover essere sostituite. In caso di dubbi, consultare un elettricista qualificato.

1. Allentare le due viti di fissaggio del giunto del gruppo motore della ventola dal giunto del gruppo

motore della ventola.

b: Installazione della gru

Machine Translated by Google

4. Far passare con attenzione i cavi della ventola dal gruppo motore della ventola attraverso il

asta di discesa.

ATTENZIONE: Per evitare possibili scosse elettriche, assicurarsi che la corrente elettrica sia

il bullone è nella posizione corretta, le viti di fissaggio della sfera di sospensione sono strette e

vite di fissaggio e rimozione del bullone 3, quindi scorrimento della sfera di sospensione verso il basso

2. Effettuare il collegamento dei cavi tra la ventola e l'alimentatore (fare riferimento

alla sezione "COLLEGAMENTO DEI FILI")

asta.

i fili non sono attorcigliati.

viti di fissaggio.

2. Rimuovere il perno trasversale e il perno destro dall'asta di discesa.

7. Far scivolare il coperchio del giunto, il coperchio della calotta e la calotta sull'asta di discesa.

Allineare (agganciare) la fessura sulla sfera con la linguetta sulla staffa di montaggio.

Attenzione: il mancato allineamento della fessura sulla sfera con la linguetta può causare gravi

8. Reinstallare con attenzione la sfera di sospensione sulla barra di discesa e assicurarsi che

3. Rimuovere la sfera di sospensione dall'asta di discesa allentando la sfera di sospensione

5. Avvitare la barra di discesa nel giunto del gruppo motore della ventola.

spento dalla scatola dei fusibili principale prima del cablaggio.

infortunio.

1. Installare la sfera di sospensione all'estremità della barra di supporto nell'apertura della staffa di montaggio.

6. Allineare i fori e riattaccare il perno trasversale e il perno R. Serrare il

c: Appendere il ventilatore

Machine Translated by Google

rondella1, rondella2 e fune di sicurezza, quindi fissare la fune di sicurezza attraverso

la scatola di derivazione sul soffitto (fig.

6), 2) Adatto per soffitti in cemento: fissare la fune di sicurezza al gancio di espansione

"j" per motivi di sicurezza e serrare saldamente i dadi (fig. 7).

3. installare la fune di

sicurezza: 1) Adatto per scatola di derivazione o soffitto in legno: allineare una vite attraverso la

4. Fai scorrere la calotta fino al soffitto e allinea le fessure a forma di serratura sulla calotta

con le viti preassemblate sulla staffa di sospensione. Gira in senso orario finché non si

blocca, stringi due viti per fissare saldamente la calotta.

Machine Translated by Google

d: Collegamento dei cavi:

3. Collegare il filo bianco (tensione neutra) dalla scatola della presa al filo bianco

connettore femmina corrispondente sul ricevitore (J).

filo dal ricevitore (J).

5. Fissare il collegamento del filo con il dado per fili (AA) fornito con il

spegnere la scatola dei fusibili principale prima del cablaggio

2. Collegare il filo nero (tensione di linea) dalla scatola della presa al filo nero

1. Collegare un filo conduttore della ventola (con connettore femmina 3P) al

ATTENZIONE: Per evitare possibili scosse elettriche, assicurarsi che la corrente elettrica sia spenta

erano elettrici duri.

filo dal ricevitore (J).

4. Collegare il filo verde (terra) dalla scatola di presa ai fili verdi

6. Dopo aver collegato i fili, distanziarli in modo che il verde e

i fili bianchi si trovano su un lato della scatola della presa.

dalla sfera di sospensione, staffa di montaggio (A) e ricevitore (J).

Machine Translated by Google

1. Fissare la copertura decorativa all'albero motore e ruotare in senso orario fino a quando

è fissato saldamente (fig. 12)

2. Ripetere i passaggi 1 per installare tutte e tre le lame e serrare saldamente tutte le

viti.

1. Fissare la lama (l) al motore (E) e stringere saldamente le due viti. (fig. 11)

f: installare la copertura decorativa

e: Installare le lame

Machine Translated by Google

da calore o umidità eccessivi.

batteria e riposizionare il coperchio. Nota:

danni al trasmettitore remoto e riporre il trasmettitore remoto lontano

Impostazione e funzionamento del telecomando.

2. Rimuovere il coperchio della batteria dal trasmettitore del telecomando, installare il

1). Utilizzare 2 batterie AAA da 1,5 V per sostituire la

batteria. 2). Se non si utilizza per lunghi periodi di tempo, rimuovere le batterie per evitare

scatola dei fusibili principale.

1. Ripristinare l'alimentazione elettrica alla scatola della presa accendendo l'elettricità

3. I pulsanti sul trasmettitore del telecomando controllano la velocità della ventola e

leggero.

FUNZIONAMENTO:

Machine Translated by Google

danno.

1/50000, Lo stesso numero di codice è attaccato sul retro dell'emettitore e

emettitore/ricevitore al produttore per il servizio di riparazione in caso di qualsiasi

controllo uno a uno che fornisce un tasso di codice coincidente inferiore a

il ricevitore. è tenuto a restituire una coppia dello stesso numero di codice di

l'apprendimento è riuscito quando si sente un doppio segnale acustico proveniente

dall'altoparlante. ÿ La tecnologia di trasmissione digitale wireless RF è adottata per realizzare l'

Accendere il ricevitore, premere subito il tasto sull'emettitore.

sulla direzione.

la funzione inversa è inclusa nel telecomando per effettuareIl " il

ventilatore ruota in senso antiorario durante l'estate. In inverno, questo

ÿ In uno spazio sufficiente, puoi utilizzare il ricevitore da qualsiasi angolazione, senza preoccupazioni

FUNZIONE INVERSA

può essere invertito, in modo che le lame ora si muovano in senso orario.

Corrispondenza:

Machine Translated by Google

alloggiamento dell'interruttore.

Una piccola quantità di movimento è considerata accettabile e non dovrebbe essere

almeno una volta all'anno perché potrebbero allentarsi lentamente nel tempo e causare un

3. La batteria è scarica o la polarità del telecomando è errata.

rumore di clic.

LA VENTOLA GIRA MA NON MUOVE MOLTA ARIA:

1. La ventola potrebbe funzionare al contrario, quindi l'aria viene diretta verso l'alto

considerato un difetto. Assicurarsi che la staffa di montaggio sia stretta alla giunzione

2. Assicurarsi che tutte le viti nel gruppo ventola e nel kit luci siano serrate e

1. Controllare tutti i fusibili o gli interruttori automatici. Sostituirli se mancanti.

6. Assicurarsi che le viti che fissano il braccio della lama al motore siano ben strette e che

sono state utilizzate le rondelle elastiche previste a tale scopo.

2. Spegnere l'alimentazione elettrica e controllare tutti i collegamenti dei cavi alla ventola e all'interno

filettate correttamente. In caso contrario, svitare e serrare nuovamente. Serrare queste viti a

alta velocità. Prova a diagnosticare la posizione esatta del rumore ascoltando

attentamente da più lati (pale, motore, kit luci, ecc.). Il rumore della ventola può

l'uno contro l'altro o contro la parete dell'alloggiamento. Avvolgere con nastro isolante se

IL VENTILATORE OSCILLA O OSCILLA:

necessario.

LA VENTOLA NON SI AVVIA:

provengono da un kit leggero.

LA VENTOLA È RUMOROSA:

3. Assicurarsi che la staffa di montaggio sia installata saldamente alla scatola di giunzione.

5. Assicurarsi che la calotta non tocchi il soffitto.

2. Nella stanza potrebbero esserci oggetti che ostruiscono il flusso dell'aria.

4. Assicurarsi che i dadi dei cavi nell'alloggiamento dell'interruttore o nella calotta non sbattano contro

1. Lasciare sempre qualche giorno di "rodaggio" per qualsiasi nuovo ventilatore a media o

3. Il ventilatore potrebbe essere troppo piccolo per le dimensioni della stanza.

RISOLUZIONE DEI PROBLEMI:

Machine Translated by Google

PARAMETRO TECNICO

MANUTENZIONE

FR25048NL-72"MBK

Tensione/frequenza

FR25048NL-72"DB

3. Non avrai mai bisogno di oliare la ventola. I suoi cuscinetti sigillati in modo permanente

Zona

50W

allentato. Un rumore di clic o tintinnio è un segno certo di viti allentate. Controllare i collegamenti di

supporto, le staffe e gli attacchi della lama due volte a

4. Assicurarsi che l'alimentazione sia disattivata dal fusibile principale o dal pannello del circuito

QUELLO

50W

il vetro al raccordo sul kit luci sono serrati a mano. Non utilizzare una vite

scatola/soffitto senza alcun movimento. Stringere le viti se necessario.

2. Pulisci periodicamente il tuo ventilatore. Usa solo un panno inumidito con un detergente delicato.

Unione Europea

Energia

Le finiture in metallo sono rifinite con una lacca per evitarne l'ossidazione.

il motore è stretto.

50WCA 120 V/60 Hz

50W

QUELLO

garantiscono un funzionamento silenzioso e senza problemi per molti anni.

1. I movimenti naturali della ventola possono causare il funzionamento di alcune connessioni

CA 120 V/60 Hz

Unione Europea

anno e stringere tutte le viti se necessario. assicurarsi che tutte le viti di fissaggio

prima di tentare qualsiasi riparazione.

FR25051NL-72"MBK AC220-240V 50Hz

FR25051NL-72"DB AC220-240V 50Hz

cacciavite o pinze per stringere le viti di vetro.

Numero di modello

Assicurarsi che tutte le viti che fissano le lame al braccio della lama e al braccio della lama

soluzione detergente. Non usare mai solventi. Spolverare con un panno morbido o una spazzola.

Machine Translated by Google

Rappresentante della CE

RAPPRESENTANZA DEL REGNO UNITO

E-CrossStu GmbH

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Mainzer Landstr.69, 60329 Francoforte sul Meno.

C/O YH Consulting Limited Ufficio 147, Centurion House,

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Produttore: Shanghaimuxinmuyeyouxiangongsi

CONSULENZA YH LIMITATA.

Via Roma, 101, 00186 Roma, Italia

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

VENTILADORDETECHO

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Machine Translated by Google

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

¿NECESITAAYUDA?¡CONTÁCTENOS!

VENTILADORDETECHO

Machine Translated by Google

Antesdeusarelproducto

Paraelcableadoeléctrico,utiliceunelectricistacalificadoyautorizado.

Cajamarcadacomoaceptableparaventiladorcompatibleyusodetornillosdemontaje

Paragarantizarelcorrectofuncionamientoylaseguridad,leayguardetodaslasinstrucciones.

ordenanzasyelCódigoEléctricoNacional.Sinoestáfamiliarizadocon

reducirelriesgodeincendio,descargaeléctricaolesionespersonales,montarenlatomadecorriente

montadodeformaseguraycapazdesoportaralmenos100libras,

3.Asegúresedequetodaslasconexioneseléctricascumplanconloscódigoslocaleso

suventiladoryguardeestasinstrucciones.

Añosdecomodidadysatisfacción.

5.ADVERTENCIA:Lacajadesalidaylavigadesoportedeltechoutilizadasdeben

almenostreinta(30)pulgadasdelasparedesuotrasestructurasverticalesparamoverlas

2.Leaatentamentetodaslasinstruccionesylainformacióndeseguridadantesdeinstalar.

Haselegidolomejor,tunuevoventiladordetechoteproporcionarámuchas

Puntasdelacuchilla.

cajaopaneldecircuitosantesdecomenzarlainstalacióndelventiladoroantesderealizarelmantenimiento

elventiladoroinstalaraccesorios.

entreelsueloylaspuntasdelasaspasdelventilador.Elventiladordebemontarseen

espacioparaquelascuchillasgirenyalmenossiete(7)piesdeespaciolibre

1.Paraevitarposiblesdescargaseléctricas,apaguelaelectricidadenelfusibleprincipal.

Estructuradeledificio.

6.ADVERTENCIA:Parareducirelriesgodeincendio,descargaeléctricaolesionespersonales,móntelo

enunacajadesalidamarcadacomo"aceptableparasoportedeventilador"yuseunsoportedemontaje.

4.Asegúresedehaberseleccionadounaubicaciónparasuventiladorquepermitaunespaciolibre

provistoconlacajadesalida.Lacajadebeestarapoyadadirectamentesobreel

GRACIASPORSUCOMPRA

¡FELICIDADES!

CONSEJOSDESEGURIDAD

Machine Translated by Google

Elmanualnopretendecubrirtodaslasposiblescondicionesysituacionesque

9.Despuésderealizarlasconexioneseléctricas,losconductoresempalmadosdeben

13.ADVERTENCIA:Parareducirelriesgodelesionespersonales,nodoblelacuchilla.

seguro.

12.Noinsertenadaenlasaspasdelventiladormientrasesténgirando.

Puedeocurrir.Debeentendersequeelsentidocomúnylaprecauciónson

electrodomésticoscomojuguete.

7.Losdiagramaseléctricossonsóloparareferencia.

Unpañosecoparaelpolvoounpañoligeramentehumedecidoseránadecuadosparalamayoríadelaslimpiezas.

11.Nosepareelinterruptordemarchaatráshastaqueelventiladorhayallegadoasuposicióninicial.

suseguridad.

discapacitados,ofaltadeexperienciaoconocimiento,amenosquedichaspersonassean

concapacidadesfísicas,sensorialesomentalesreducidassondiferentesoson

14.Paraevitarlesionespersonalesodañosalventiladoryotroselementos,tengaencuentalosiguiente:

Tornillosincluidosconlacajadedistribución.Lamayoríadelascajasdedistribuciónseutilizancomúnmentepara

conductorenunladodelacajadesalida.

giradohaciaarribayempujadoconcuidadohacialacajadesalida.Loscablesdebenestar

soportes(tambiéndenominados"colmillos")duranteelmontajeodespuésdelainstalación.

Factoresnecesariosenlainstalaciónyfuncionamientodeesteventilador.

paradacompleta(sielventiladortieneinterruptordeinversióndeslizante).

NOTA:Lasprecaucioneseinstruccionesdeseguridadimportantesqueaparecenenel

NOTA:Losniñosdebensersupervisadosparaasegurarsedequenoutilicen

8.Unavezfinalizadalainstalación,verifiquequetodaslasconexionesesténcompletamente

Esnecesarioreemplazarlo.Consulteaunelectricistacalificadositienedudas.

Esteventiladorconcualquierdispositivodecontroldevelocidaddelventiladordeestadosólidooreóstato.

15.Noutiliceaguanidetergenteparalimpiarelventiladorolasaspasdelventilador.

supervisadoocapacitadoparaoperarelaparatoporunapersonaresponsable

10.ADVERTENCIA:Parareducirelriesgodedescargaeléctricaeincendio,noutilice

Elsoportedeluminariasnoesaceptableparaelsoportedelventiladorypuede

Tengacuidadoaltrabajarcercadelventiladoroallimpiarlo.

separadosconelconductorpuestoatierraylaconexiónatierradelequipo

NOTA:Esteproductonoestádiseñadoparaserutilizadoporpersonas(incluidosniños)

Noinserteobjetosenelcaminodelascuchillas.

Machine Translated by Google

Sicolocalacarcasadelado,podríadañarse.

C.6"Varilladebajada*1

1.Desembaleelventiladordetechoconcuidado,luegoretiretodaslaspiezasycomponentesy

colóquelosobreunpañoounasuperficiesuaveparaevitardañarlo.NOcoloqueelmotor

K.Bolsadetornillos*1

J.Receptorycontrolremoto*1(incluyepaquetedetornillos)

PREPARACIÓN:

B.Toldo*1E.

Conjuntodemotor*1H.

Varilladebajadade20"*1

Paramásdetalles.

Polosdepotenciadealmenos3mmentrecadapolo.

A.Soportedemontaje*1D.

Tapadeacoplamiento*1

G.Varilladebajadade10"*1

Nofaltancomponentes

NOTA:Debeinstalaruninterruptorodisyuntorquedesconectetodos

CONTENIDO:

l.Hoja*3

Esposiblequedebaquitartodoelmaterialdeembalajedeespumaparaasegurarsedequenohaya

NOTA:Laimagenessolodereferencia,consulteelproductoreal.

2.Antesdecomenzarlainstalación,verifiquequetodaslaspiezasesténincluidas.Nota:

F.Cubiertadecorativa*1

DESEMBALAJEDELVENTILADOR

Machine Translated by Google

Elventiladordetechodebeinstalarseenunlugarenelquelasaspasesténa30

Cuantomayorseaesteespaciolibre,mejorseráelflujodeairedelventilador.

Seránecesariocomprarlo.

roscadoenelsoporte.

de30pulgadasdesdelapuntadelacuchillahastalaparedoeltecho.Tengaencuentaque

Seincluyendostornillosdefijaciónlargos.Asegúresedequealmenos30mmdeltornilloestén

cajadesalidaqueseacapazdesoportarunacargadealmenos100libras,conla

suministrodeelectricidad.

paraentrarencontactoconcualquierobjetoyqueexistaunespaciolibremínimo

2.Asegúresedequeellugardeinstalaciónnopermitaquelasaspasgiratoriasdelventilador

PRECAUCIÓN:Antesdeinstalarelventilador,asegúresedehaberapagadoel

5.Fijeelsoportecolgantealavigadeltechooaunaestructuraadecuadao

capazdesoportar1004libras,instaleunsoportede2"x4"entreel

Herramientasnecesarias:destornilladorPhilips,alicates,destornilladordepuntarecta,llave

ajustable,escalerademanoycortadoresdealambre.

almenos2,1metrosdedistanciadelsuelo.

Vigasdeltechocomomediodesoporte.

Potencia.Sigalasinstruccionesacontinuaciónparacolgarsuventiladorcorrectamente:

1.Elijaunaubicaciónparamontarelventiladordondelasaspastenganalmenos

4.Silaubicaciónquehaelegidonotieneunavigadesoporteadecuada

Laexposiciónalaguaolahumedadespeligrosa.Seaceptanzonassecas.

objetosoparedes.Alcolgarelventilador,RECUERDEapagarel

SefijaavigasdemaderaoaunacajadesalidaaprobadaporULparaventilador.Paratodos

Otrassuperficies,tornillosdefijaciónadicionalesyadecuadosparaesasuperficie.

pulgadas(762mm)deespaciodesdelapuntadelacuchillamóvilhastala

3.NOlousealairelibre.Instalarelventiladorenunaposicióndondepueda

NB:Lostornillosdefijaciónincluidosestándiseñadosparasuusocuandoelventiladordetecho

a:Instalarelsoportedemontaje

INSTALACIÓNYMONTAJE

Machine Translated by Google

b:Instalacióndegrúa

Consulteeldibujodeinstalacióncomosemuestraenlafigura(2)antesdelmontajeyluegorealiceel

montajepasoapaso.

ADVERTENCIA:Parareducirelriesgodeincendio,descargaeléctricaolesionespersonales,

instaleelaparatoenunacajadesalidamarcadacomo"aptoparasoportedeventilador"yutilicelos

tornillosdemontajequeseincluyenconlacajadesalida.Lamayoríadelascajasdesalidaqueseusan

comúnmenteparaelsoportedeartefactosdeiluminaciónnosonaptasparaelsoportedeventiladoresy

esposiblequeseanecesarioreemplazarlas.Encasodeduda,consulteaunelectricistacalificado.

1.Aflojelosdostornillosdefijacióndelacoplamientodelconjuntodelmotordelventilador.

Machine Translated by Google

Varilladebajada.

ADVERTENCIA:Paraevitarposiblesdescargaseléctricas,asegúresedequelaelectricidadesté

4.Paseconcuidadoloscablesdelventiladordesdeelconjuntodelmotordelventiladorhaciaarribaatravésdel

alasección"CONEXIÓNDECABLES")

vara.

Loscablesnoestántorcidos.

Elpernoestáenlaposicióncorrecta,lostornillosdefijacióndelaboladesuspensiónestánapretadosy

tornillodefijaciónyquitarlos3pernos,luegodeslizarlaboladesuspensiónhaciaabajo

2.Realicelaconexióndelcableentreelventiladorylafuentedealimentación(consulte

Advertencia:Noalinearlaranuradelabolaconlapestañapuedeprovocarlesionesgraves.

3.Retirelaboladesuspensióndelavarillainferioraflojándola.

8.Vuelvaainstalarconcuidadolaboladesuspensiónenlavarilladescendenteyasegúresedeque

lesión.

tornillosprisioneros.

2.RetireelpasadortransversalyelpasadorRdelavarillainferior.

7.Deslicelacubiertadeacoplamiento,lacubiertadeldoselyeldoselsobrelavarillainferior.

1.Instalelaboladesuspensiónenelextremodelavarilladescendenteenlaaberturadelsoportedemontaje.

6.AlineelosorificiosyvuelvaacolocarelpasadortransversalyelpasadorR.Aprietelos

Alinee(encaje)laranuradelabolaconlapestañadelsoportedemontaje.

5.Enrosquelavarilladescendenteenelacoplamientodelconjuntodelmotordelventilador.

Apagadoenlacajadefusiblesprincipalantesderealizarelcableado.

c:Colgarelventilador

Machine Translated by Google

Arandela1,arandela2ycuerdadeseguridadyluegofijelacuerdadeseguridadatravésde

lacajadesalidaeneltecho(fig6),2)

Adecuadoparatechodehormigón:fijelacuerdadeseguridadalganchodeexpansión'j'por

motivosdeseguridadyaprietelastuercasfirmemente.(fig7)

3.Instalelacuerdadeseguridad:

1)Adecuadoparacajadesalidaotechodemadera:Alineeuntornilloatravésdela

4.Desliceeldoselhastaeltechoyalineelasranurasenformadecerraduradeldoselconlos

tornillospreensambladosenelsoportedesuspensión.Gíreloenelsentidodelasagujasdelreloj

hastaquesetrabe.Aprietedostornillosparafijareldoseldeformasegura.

Machine Translated by Google

Conectorhembracorrespondienteenelreceptor(J).

cabledelreceptor(J).

3.Conecteelcableblanco(voltajeneutro)delacajadesalidaalcableblanco

4.Conecteelcableverde(tierra)delacajadesalidaaloscablesverdes

1.Conecteuncableconductordelventilador(conconectorhembra3P)al

2.Conecteelcablenegro(voltajedelínea)delacajadesalidaalcablenegro

Apagadoenlacajadefusiblesprincipalantesderealizarelcableado

ADVERTENCIA:Paraevitarposiblesdescargaseléctricas,asegúresedequelaelectricidadestéapagada.

5.Asegurelaconexióndelcableconlatuercaparacable(AA)provistaconel

Losduroseléctricoseran.

Loscablesblancosestánenunladodelacajadesalida.

delaboladesuspensión.soportedemontaje(A)yreceptor(J).

cabledelreceptor(J).

6.Despuésdeconectarloscables,sepárelosdemodoqueelverdey

d:Conexióndecables:

Machine Translated by Google

1.Coloquelacubiertadecorativaenelejedelmotorygireenelsentidodelasagujasdelrelojhastaque

Estábienasegurado(fig.12)

2.Repitalospasos1parainstalarlastrescuchillasyaprietetodoslostornillosfirmemente.

1.Coloquelacuchilla(l)enelmotor(E)yaprietefirmementelosdostornillos(fig.11).

f:instalarlacubiertadecorativa

e:Instalarlascuchillas

Machine Translated by Google

bateríayvuelvaacolocarlatapa.Nota:

Dañoseneltransmisorremotoyguardeeltransmisorremotolejos

porexcesodecalorohumedad.

3.Losbotonesdeltransmisordecontrolremotocontrolanlavelocidaddelventiladory

2.Retirelatapadelabateríadeltransmisordelcontrolremoto,instalela

1)Utilice2pilasAAAde1,5Vparareemplazarlabatería.

2)Sinoloutilizaduranteperíodosprolongados,retirelaspilasparaevitardaños.

cajadefusiblesprincipal.

1.Restaurelaelectricidadalacajadetomacorrienteencendiendolaelectricidadenel

luz.

Configuraciónyfuncionamientodelcontrolremoto.

OPERACIÓN:

Machine Translated by Google

1/50000,elmismonúmerodecódigoestáadheridoalaparteposteriordelemisory

emisor/receptoralfabricanteparaelserviciodereparaciónencasodecualquierproblema.

daño.

Enunespaciosuficiente,puedeutilizarelreceptorencualquierángulo,sinpreocupaciones.

Elaprendizajeseharealizadocorrectamentecuandoseescuchaundoblepitidoenelaltavoz.

SeadoptalatecnologíadetransmisióndigitalinalámbricaRFpararealizarelaprendizaje.

elreceptor.serequieredevolverunpardelmismonúmerodecódigode

controlunoaunoqueproporcionaunatasadecódigocoincidentemenorque

Enciendaelreceptor,presionelateclaenelemisordeinmediato.

Sobreladirección.

FUNCIÓNINVERSA

El

ventiladorgiraensentidoantihorarioduranteelverano.Eninvierno,este

sepuedeinvertir,demodoquelascuchillasahorasemuevenenelsentidodelasagujasdelreloj.

Lafuncióninversaestáincluidaenelcontrolremotoparahacer

Pareo:

Machine Translated by Google

3.Labateríaseagotóolapolaridadenelcontrolremotoesincorrecta.

ruidodeclic.

Unapequeñacantidaddemovimientoseconsideraaceptableynodebeser

1.Elventiladorpuedeestarfuncionandoensentidoinverso,porloqueelairesedirigehaciaarriba.

carcasadelinterruptor

almenosunavezalañoporquepuedenaflojarselentamenteconeltiempoycausaruna

ELVENTILADORGIRAPERONOMUEVEMUCHOAIRE:

Sehanutilizadoarandelasdeseguridadprevistasparatalfin.

2.Apaguelaenergíaeléctricayverifiquetodaslasconexionesdecablesalventiladoryalinterior.

correctamenteenroscados.Sinoesasí,aflojeyvuelvaaapretar.Aprieteestostornillosa

Seconsideraundefecto.Asegúresedequeelsoportedemontajeestébienapretadoenlaunión.

2.Asegúresedequetodoslostornillosdelconjuntodelventiladoryelkitdeiluminaciónesténbienapretadosy

1.Verifiquetodoslosfusiblesodisyuntores.Reemplácelossifaltan.

6.Asegúresedequelostornillosquefijanelbrazodelacuchillaalmotoresténbienapretadosy

necesario.

ELVENTILADORNOARRANCA:

provienendeunkitdeluz.

5.Asegúresedequeeldoselnotoqueeltecho.

Altavelocidad.Intentadiagnosticarlaubicaciónexactadelruidoescuchando

concuidadodesdevarioslados(aspas,motor,kitsdeiluminación,etc.).Elruidodelventiladorpuede

entresíocontralapareddelacarcasa.Envuélvalosconcintaaisladorasiesnecesario.

4.Asegúresedequelastuercasparacablesenlacarcasadelinterruptoroenlacubiertanogolpeencontra

1.Siempredejepasaralgunosdíasparaquecualquierventiladornuevoseadapteasupotenciamediaoalta.

3.Elventiladorpuedeserdemasiadopequeñoparaeltamañodelahabitación.

ELVENTILADORSEBALANCEAOSETAMBLA:

ELVENTILADORHACERUIDO:

3.Asegúresedequeelsoportedemontajeestéinstaladocómodamenteenlacajadeconexiones.

2.Lahabitaciónpuedecontenerelementosqueobstruyanelflujodeaire.

SOLUCIÓNDEPROBLEMAS:

Machine Translated by Google

PARÁMETROTÉCNICO

MANTENIMIENTO

Númerodemodelo

FR25051NL72"DBCA220240V50Hz

3.Nuncanecesitarásengrasartuventilador.Suscojinetesselladospermanentemente

FR25048NL72"DB

Voltaje/Frecuencia

Área

Unruidodechasquidootraqueteoesunaseñalseguradequelostornillosseestánaflojando.Revise

lasconexionesdesoporte,lossoportesylosaccesoriosdelascuchillasdosvecesaldía.

4.Asegúresedequelaenergíaestéapagadaenelfusibleprincipaloenelpaneldecircuito.

50W

ESO

Elvidriodelsoportedelkitdelucesseajustaconlosdedos.Noutilicetornillos.

50W

UE50W

Fuerza

Caja/techosinmovimientoalguno.Aprietelostornillossiesnecesario.

2.Limpieperiódicamenteelventilador.Utiliceúnicamenteunpañohumedecidoconundetergentesuave.

Losmotoresestánapretados.

CA120V/60Hz

Losacabadosmetálicosestánrecubiertosconlacaparaevitarqueseempañen.

50W

1.Losmovimientosnaturalesdelventiladorpuedenhacerquealgunasconexionesfuncionen.

Proporcionarunfuncionamientosilenciosoysinproblemasdurantemuchosaños.

CA120V/60Hz

ESO

añoyaprietetodoslostornillossegúnseanecesario.asegúresedequetodoslostornillosesténfijados

antesdeintentarcualquierreparación.

FR25051NL72"MBKAC220240V50Hz UE

Asegúresedequetodoslostornillosquesujetanlascuchillasalbrazodelacuchillayelbrazodelacuchillaal

Solucióndedetergente.Nuncautilicedisolventes.Quiteelpolvoconunpañosuaveouncepillo.

FR25048NL72"MBK

destornilladoroalicatesparaapretarlostornillosdelvidrio.

Machine Translated by Google

REPRESENTANTEDELREINOUNIDO

REPRESENTANTECE

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

ECrossStuGmbH

MainzerLandstr.69,60329FráncfortdelMeno.

YHCONSULTINGLIMITADA.

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

200000CN.

2122Australia

ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW

Fabricante:Shanghaimuxinmuyeyouxiangongsi

C/OYHConsultingLimitedOficina147,CenturionHouse,

CarreteradeLondres,StainesuponThames,Surrey,TW184AX

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

WENTYLATOR SUFITOWY

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,

aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Machine Translated by Google

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

WENTYLATOR SUFITOWY

Machine Translated by Google

Jeśli chodzi o instalację elektryczną, prosimy o skorzystanie z usług wykwalifikowanego i licencjonowanego elektryka.

4. Upewnij się, że wybrałeś miejsce dla wentylatora, które zapewnia swobodny przepływ powietrza.

dostarczany wraz z puszką podtynkową.Puszka musi być podparta bezpośrednio przez

przestrzeń do obracania się łopatek i co najmniej siedem (7) stóp wolnej przestrzeni

1. Aby uniknąć porażenia prądem, wyłącz zasilanie za pomocą głównego bezpiecznika.

wentylatora lub montażu akcesoriów.

struktura budynku.

6. OSTRZEŻENIE: Aby zmniejszyć ryzyko pożaru, porażenia prądem lub obrażeń ciała, należy zamontować urządzenie w

puszce podłączeniowej oznaczonej jako „dopuszczalna do obsługi wentylatora” i użyć specjalnego uchwytu montażowego.

przed rozpoczęciem instalacji wentylatora lub przed rozpoczęciem serwisowania należy wyjąć skrzynkę lub panel obwodów

2. Przed instalacją należy uważnie przeczytać wszystkie instrukcje i informacje dotyczące bezpieczeństwa.

Wybrałeś to, co najlepsze. Twój nowy wentylator sufitowy zapewni Ci wiele

między podłogą a końcówkami łopatek wentylatora. Wentylator powinien być zamontowany na

co najmniej trzydzieści (30) cali od ścian lub innych pionowych konstrukcji w stosunku do ruchomych

wentylator i zachowaj niniejszą instrukcję.

lata komfortu i satysfakcji.

końcówki ostrzy.

5. OSTRZEŻENIE: Puszka odpływowa i belka nośna sufitu muszą być

bezpiecznie zamocowane i zdolne do utrzymania co najmniej 100 funtów,

3. Upewnij się, że wszystkie połączenia elektryczne są zgodne z lokalnymi przepisami lub

rozporządzenia i Krajowy Kodeks Elektryczny. Jeśli nie jesteś zaznajomiony z

Aby zapewnić prawidłowe działanie i bezpieczeństwo, przeczytaj i zachowaj wszystkie instrukcje

aby zmniejszyć ryzyko pożaru, porażenia prądem lub obrażeń ciała, należy zamontować urządzenie w gniazdku

pole oznaczone jako dopuszczalne dla wentylatora obsługiwanego i używającego śrub montażowych

przed użyciem produktu

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

GRATULACJE!

DZIĘKUJEMY ZA ZAKUP

Machine Translated by Google

12. Nie wkładaj żadnych przedmiotów do obracających się łopatek wentylatora.

bezpieczny.

9. Po wykonaniu połączeń elektrycznych należy wykonać połączenia przewodów.

13. OSTRZEŻENIE: Aby zmniejszyć ryzyko obrażeń ciała, nie wyginaj ostrza

może wystąpić. Należy zrozumieć, że zdrowy rozsądek i ostrożność są

rozłożyć z przewodem uziemiającym i uziemieniem urządzenia

Nie wkładaj żadnych przedmiotów na drogę ruchu ostrzy.

UWAGA: Produkt nie jest przeznaczony do użytku przez osoby (w tym dzieci):

10. OSTRZEŻENIE: Aby zmniejszyć ryzyko porażenia prądem elektrycznym i pożaru, nie należy używać

podpory opraw oświetleniowych nie są dopuszczalne do podparcia wentylatora i mogą

zachowaj ostrożność podczas pracy przy wentylatorze lub jego czyszczeniu.

Należy je wymienić. W razie wątpliwości należy skonsultować się z wykwalifikowanym elektrykiem.

ten wentylator z dowolnym urządzeniem do sterowania prędkością wentylatora w stanie stałym lub reostatem.

15. Do czyszczenia wentylatora lub łopatek wentylatora nie należy używać wody ani detergentu.

nadzorowany lub przeszkolony w zakresie obsługi urządzenia przez osobę odpowiedzialną za

całkowite zatrzymanie (jeśli wentylator posiada suwakowy przełącznik kierunku obrotów).

UWAGA: Ważne środki ostrożności i instrukcje dotyczące bezpieczeństwa podane w

UWAGA: Należy nadzorować dzieci, aby mieć pewność, że nie korzystają z

8. Po zakończeniu instalacji należy sprawdzić, czy wszystkie połączenia są prawidłowo wykonane.

obrócony do góry i ostrożnie wciśnięty do puszki. Przewody powinny być

wsporników (zwanych także „zębami”) w trakcie montażu lub po instalacji.

niezbędnych czynników przy instalacji i eksploatacji tego wentylatora.

śruby dostarczone z puszką gniazdową. Większość puszek gniazdowych powszechnie używanych do

przewodnik po jednej stronie puszki gniazdowej.

14. Aby uniknąć obrażeń ciała lub uszkodzenia wentylatora i innych przedmiotów, należy:

o obniżonych zdolnościach fizycznych, sensorycznych lub umysłowych są inne lub są

osoby niepełnosprawne lub pozbawione doświadczenia lub wiedzy, chyba że takie osoby są

7. Schematy elektryczne służą wyłącznie celom poglądowym.

Do większości czynności czyszczących odpowiednia będzie sucha ściereczka do kurzu lub lekko zwilżona szmatka.

11. Nie należy rozłączać przełącznika biegu wstecznego, dopóki wentylator nie osiągnie

ich bezpieczeństwo.

instrukcja nie ma na celu uwzględnienia wszystkich możliwych warunków i sytuacji,

urządzenia jako zabawka.

Machine Translated by Google

ROZPAKOWYWANIE WENTYLATORA

C.6" Pręt dolny*1

2. Przed rozpoczęciem instalacji sprawdź, czy w zestawie znajdują się wszystkie części. UWAGA:

F.Okładka dekoracyjna*1

L. Ostrze*3

Może być konieczne usunięcie całego materiału opakowaniowego z pianki, aby mieć pewność, że

UWAGA: Należy zainstalować wyłącznik lub wyłącznik automatyczny, który rozłączy wszystkie

ZAWARTOŚĆ:

brak brakujących elementów

odległość między biegunami powinna wynosić co najmniej 3 mm.

A. Uchwyt montażowy*1 D.

Osłona sprzęgła*1 G. Pręt

dolny 10"*1

UWAGA: Zdjęcie ma charakter poglądowy, należy zapoznać się z rzeczywistym produktem.

Więcej szczegółów.

B. Baldachim*1

E. Zespół silnika*1 H. Pręt

dolny 20"*1

PRZYGOTOWANIE:

J. Odbiornik i pilot zdalnego sterowania*1 (w tym zestaw śrub)

K. Worek na śruby*1

1. Ostrożnie rozpakuj wentylator sufitowy, a następnie wyjmij wszystkie części i komponenty i połóż

na szmatce lub miękkiej powierzchni, aby uniknąć uszkodzeń. NIE kładź silnika

obudowy na boku, obudowa może ulec uszkodzeniu.

Machine Translated by Google

a: Zainstaluj wspornik montażowy

przedmiotów lub ścian. Zawieszając wentylator, PAMIĘTAJ, aby wyłączyć

narażenie na działanie wody lub wilgoci jest niebezpieczne. Dopuszczalne są obszary suche.

dwie długie śruby mocujące są w zestawie. Upewnij się, że co najmniej 30 mm śruby jest

jest przymocowany do belek drewnianych lub zatwierdzonej przez UL skrzynki wylotowej dla wentylatora. Dla wszystkich

odległość w calach (762 mm) od czubka ruchomego ostrza do najbliższego

3. NIE używaj na zewnątrz. Instalowanie wentylatora w miejscu, w którym mógłby być

UWAGA: Dołączone śruby mocujące są przeznaczone do stosowania w przypadku wentylatorów sufitowych

o udźwigu 1004 funtów, zamontuj wspornik 2"x4" pomiędzy

trzeba będzie kupić.

Potrzebne narzędzia: śrubokręt krzyżakowy, szczypce, śrubokręt płaski, klucz nastawny, drabina i

przecinaki do drutu.

moc. Aby prawidłowo zawiesić wentylator, postępuj zgodnie z poniższą instrukcją:

co najmniej 2,1 metra odstępu od podłogi.

4. Jeżeli w wybranej lokalizacji nie ma odpowiedniej belki podporowej

1. Wybierz miejsce montażu wentylatora, w którym łopatki będą miały co najmniej

belki stropowe jako podłoże.

inne powierzchnie, dodatkowe i odpowiednie śruby mocujące do tej powierzchni

dostawa energii elektrycznej.

wchodzić w kontakt z jakimkolwiek przedmiotem i że jest zachowany minimalny odstęp

skrzynka zasilająca, która jest w stanie udźwignąć obciążenie o wadze co najmniej 100 funtów, z

UWAGA: Przed zainstalowaniem wentylatora upewnij się, że jest wyłączony.

2. Upewnij się, że miejsce instalacji nie będzie pozwalało na obracanie się łopatek wentylatora

5. Przymocuj wspornik do belki stropowej lub odpowiedniej konstrukcji lub

Wentylator sufitowy należy zamontować w miejscu, w którym łopatki będą oddalone od siebie o 30 stopni.

Im większy ten prześwit, tym lepszy będzie przepływ powietrza z wentylatora.

wkręcony w podporę.

30 cali od czubka ostrza do ściany lub sufitu. Należy pamiętać, że

INSTALACJA I MONTAŻ

Machine Translated by Google

b: Montaż dźwigu

1. Odkręć dwie śruby ustalające sprzęgła zespołu silnika wentylatora od sprzęgła zespołu silnika

wentylatora.

OSTRZEŻENIE: Aby zmniejszyć ryzyko pożaru, porażenia prądem elektrycznym lub obrażeń

ciała, zamontuj w puszce oznaczonej jako „dopuszczalna do podtrzymywania wentylatorów” i użyj

śrub montażowych dostarczonych wraz z puszką. Większość puszek powszechnie używanych do

podtrzymywania opraw oświetleniowych nie nadaje się do podtrzymywania wentylatorów i może

wymagać wymiany. W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.

Przed montażem zapoznaj się z rysunkiem instalacyjnym przedstawionym na rysunku (2), a

następnie złóż wniosek krok po kroku.

Machine Translated by Google

c: Zawieszanie wentylatora

6. Wyrównaj otwory i ponownie przymocuj sworzeń poprzeczny i sworzeń R. Dokręć

1. Zamontuj kulkę wieszakową na końcu drążka w otworze wspornika montażowego.

5. Włóż pręt opuszczany do sprzęgła zespołu silnika wentylatora.

wyłączony w głównej skrzynce bezpieczników przed podłączeniem przewodów.

Ostrzeżenie: Niedopasowanie szczeliny na kuli do zakładki może spowodować poważne obrażenia.

3. Zdejmij kulę wieszaka z drążka dolnego, luzując kulę wieszaka

śruby ustalające.

8. Ostrożnie zamontuj ponownie kulę wieszaka na pręcie dolnym i upewnij się, że

Wyrównaj (dopasuj) szczelinę na kuli do wypustki na wsporniku montażowym.

2. Wyjmij sworzeń poprzeczny i sworzeń R z drążka dolnego.

7. Nasuń osłonę sprzęgła, osłonę daszka i daszek na drążek opuszczany.

obrażenia.

pręt.

przewody nie są skręcone.

do sekcji "POŁĄCZENIE PRZEWODOWE")

śrubę ustalającą i wyjęcie 3 śrub, a następnie zsunięcie kulki wieszaka z dołu

śruba znajduje się we właściwej pozycji, śruby ustalające kulki wieszaka są dokręcone,

2. Wykonaj połączenie przewodowe pomiędzy wentylatorem a zasilaczem (patrz

pręt dolny.

OSTRZEŻENIE: Aby uniknąć porażenia prądem, upewnij się, że prąd jest

4. Ostrożnie przeprowadź przewody wentylatora od zespołu silnika wentylatora w górę przez

Machine Translated by Google

Podkładkę 1, podkładkę 2 i linę zabezpieczającą, a następnie zamocuj linę zabezpieczającą

przez puszkę wylotową na suficie (rys. 6),

2) W przypadku sufitu betonowego: zamocuj linę zabezpieczającą do haka rozporowego

„j” ze względów bezpieczeństwa i mocno dokręć nakrętki. (rys. 7)

3. Zainstaluj linę zabezpieczającą:

1) Odpowiednia do puszki gniazdowej lub sufitu drewnianego: Wyrównaj śrubę przez

4. Przesuń daszek do sufitu i wyrównaj otwory na dziurki od klucza na daszku ze wstępnie

zmontowanymi śrubami na uchwycie wieszaka. Przekręć zgodnie z ruchem wskazówek zegara,

aż się zablokuje. Dokręć dwie śruby, aby bezpiecznie zamocować daszek.

Machine Translated by Google

odpowiednie złącze żeńskie w odbiorniku (J).

przewód z odbiornika (J).

3. Podłącz biały przewód (napięcie neutralne) z puszki gniazdowej do białego przewodu

z kuli wieszakowej. uchwytu montażowego (A) i odbiornika (J).

przed podłączeniem przewodów wyłącz główną skrzynkę bezpieczników

2. Podłącz czarny przewód (napięcie sieciowe) z puszki gniazdowej do czarnego przewodu

1. Podłącz jeden przewód wentylatora (z żeńskim złączem 3P) do

OSTRZEŻENIE: Aby uniknąć porażenia prądem, upewnij się, że zasilanie jest wyłączone.

przewód z odbiornika (J).

5. Zabezpiecz połączenie przewodu za pomocą nakrętki zaciskowej (AA) dołączonej do zestawu.

były twarde elektryczne.

4. Podłącz zielony przewód (uziemienie) z puszki gniazdowej do zielonych przewodów

6. Po podłączeniu przewodów rozsuń je tak, aby zielony i

białe przewody znajdują się po jednej stronie puszki zasilającej.

d: Połączenie przewodowe:

Machine Translated by Google

1. Załóż osłonę dekoracyjną na wał silnika i przekręć zgodnie z ruchem wskazówek zegara, aż do

jest mocno zabezpieczony (rys. 12)

2. Powtórz krok 1, aby zamontować wszystkie trzy ostrza i mocno dokręcić wszystkie śruby.

1. Przymocuj ostrze (l) do silnika (E) i mocno dokręć dwie śruby. (rys. 11)

f: zamontuj osłonę dekoracyjną

e: Zainstaluj ostrza

Machine Translated by Google

baterię i załóż pokrywę. Uwaga:

uszkodzenia nadajnika zdalnego sterowania i przechowuj go w miejscu niedostępnym dla dzieci

z powodu nadmiaru ciepła i wilgoci.

3. Przyciski na pilocie zdalnego sterowania sterują prędkością wentylatora i

główna skrzynka bezpieczników.

1). Do wymiany baterii należy użyć 2 baterii AAA 1,5 V. 2). Jeśli

urządzenie nie będzie używane przez dłuższy czas, należy wyjąć baterie, aby zapobiec ich rozładowaniu.

2. Zdejmij pokrywę baterii z pilota zdalnego sterowania, zamontuj

1. Przywróć zasilanie elektryczne w skrzynce gniazdowej, włączając zasilanie.

światło.

Ustawienia i obsługa pilota zdalnego sterowania.

DZIAŁANIE:

Machine Translated by Google

1/50000, Ten sam numer kodu jest umieszczony z tyłu emitera i

nadajnik/odbiornik do producenta w celu wykonania naprawy w przypadku jakichkolwiek problemów

szkoda.

FUNKCJA ODWRÓCONA

nauka kończy się sukcesem, gdy z głośnika słychać podwójny sygnał dźwiękowy.  W celu

realizacji tego celu zastosowano technologię bezprzewodowej transmisji cyfrowej RF

Odbiorca musi zwrócić parę tych samych numerów kodowych.

sterowanie jeden do jednego zapewniające współczynnik zbieżności kodu mniejszy niż

Włącz odbiornik, naciśnij natychmiast przycisk na nadajniku.

 W wystarczającej przestrzeni możesz używać odbiornika pod dowolnym kątem, bez obaw

w pilocie znajduje się funkcja cofania, dzięki której można

o kierunku.

„Wentylator obraca się w kierunku przeciwnym do ruchu wskazówek zegara latem. Zimą ten

można odwrócić, tak aby ostrza poruszały się zgodnie z ruchem wskazówek zegara.

Dopasowanie:

Machine Translated by Google

dźwięk klikania.

WENTYLATOR JEST GŁOŚNY:

3. Upewnij się, że uchwyt montażowy jest ściśle zamontowany w puszce przyłączeniowej.

2. W pomieszczeniu mogą znajdować się przedmioty utrudniające przepływ powietrza.

4. Upewnij się, że nakrętki przewodów w obudowie przełącznika lub osłonie nie grzechoczą o siebie.

1. Zawsze dawaj nowemu wentylatorowi kilka dni na „dotarcie” do średniej lub

ostrożnie z kilku stron (łopatki, silnik, zestawy oświetleniowe itp.). Hałas wentylatora może

3. Wentylator może być za mały w stosunku do wielkości pomieszczenia.

WENTYLATOR SIĘ TRZĘSI LUB KOŁYSZE:

duża prędkość. Spróbuj zdiagnozować dokładną lokalizację hałasu poprzez słuchanie

pochodzą z lekkiego zestawu.

WENTYLATOR NIE URUCHAMIA SIĘ:

siebie lub przy ścianie budynku. Owinąć taśmą izolacyjną, jeśli

niezbędny.

2. Upewnij się, że wszystkie śruby w zespole wentylatora i zestawie oświetleniowym są dobrze dokręcone i

1. Sprawdź wszystkie bezpieczniki i wyłączniki. Wymień, jeśli czegoś brakuje.

5. Upewnij się, że daszek nie dotyka sufitu.

6. Upewnij się, że śruby mocujące ramię ostrza do silnika są dobrze dokręcone i

zastosowano podkładki zabezpieczające przeznaczone do tego celu.

2. Wyłącz zasilanie elektryczne i sprawdź wszystkie połączenia przewodów do wentylatora i w

prawidłowo gwintowane. Jeśli nie, wykręć i dokręć ponownie. Dokręć te śruby przy

Niewielka ilość ruchu jest uznawana za dopuszczalną i nie powinna być

uważane za wadę. Upewnij się, że uchwyt montażowy jest dobrze dokręcony w miejscu łączenia

przynajmniej raz w roku, ponieważ z czasem mogą się one powoli poluzować i spowodować

obudowa przełącznika.

WENTYLATOR SIĘ OBROTUJE, ALE NIE PRZEPUSTUJE DUŻO POWIETRZA:

1. Wentylator może pracować w odwrotnym kierunku, więc powietrze jest kierowane w górę

3. Bateria w pilocie zdalnego sterowania jest wyczerpana lub polaryzacja jest nieprawidłowa.

ROZWIĄZYWANIE PROBLEMÓW:

Machine Translated by Google

PARAMETRY TECHNICZNE

KONSERWACJA

1. Naturalne ruchy wentylatora mogą powodować działanie niektórych połączeń

szkło do montażu na zestawie oświetleniowym jest dokręcone palcami. Nie używaj śruby

50 W

Moc

50 W

pudełko/sufit bez żadnego ruchu. Dokręć śruby, jeśli to konieczne.

2. Czyść wentylator okresowo. Używaj wyłącznie ściereczki zwilżonej łagodnym płynem

3. Nigdy nie będziesz musiał smarować wentylatora. Jego trwale uszczelnione łożyska będą

FR25048NL-72"DB

Obszar

Napięcie/Częstotliwość

50 W

luźny. Klikanie lub grzechotanie to pewny znak poluzowania śrub. Sprawdź połączenia

podporowe, wsporniki i mocowania ostrza dwa razy dziennie.

4. Upewnij się, że zasilanie jest wyłączone na głównym bezpieczniku lub panelu obwodów.

rok i dokręć wszystkie śruby, jeśli to konieczne. Upewnij się, że wszystkie śruby są dobrze zamocowane.

zanim podejmiesz próbę jakichkolwiek napraw.

FR25051NL-72"MBK AC220-240V 50Hz

Upewnij się, że wszystkie śruby mocujące ostrza do ramienia ostrza i ramienia ostrza są dokręcone.

roztwór detergentu. Nigdy nie używaj rozpuszczalników. Kurz usuwaj miękką szmatką lub szczotką.

FR25048NL-72"MBK

śrubokręt lub szczypce do dokręcania śrub do szkła.

Numer modelu

FR25051NL-72"DB AC220-240V 50Hz

silnik jest szczelny.

Wykończenia metalowe pokrywane są lakierem, aby zapobiec matowieniu.

50 WPrąd zmienny 120 V/60 Hz

Prąd zmienny 120 V/60 Hz

zapewniają cichą i bezawaryjną pracę przez wiele lat.

Machine Translated by Google

Przedstawiciel UE

REP WIELKIEJ BRYTANII

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

YH CONSULTING LIMITED.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj

200000 CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

C/O YH Consulting Limited Biuro 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

PLAFONDVENTILATOR

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Machine Translated by Google

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding

voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates

voor ons product zijn.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

HULP NODIG? NEEM CONTACT MET ONS OP!

PLAFONDVENTILATOR

Machine Translated by Google

2. Lees alle instructies en veiligheidsinformatie zorgvuldig door voordat u het apparaat installeert.

U hebt de beste gekozen, uw nieuwe plafondventilator zal u veel voordelen bieden

minstens dertig (30) inch van muren of andere rechtopstaande structuren tot bewegende

bladpunten.

de ventilator of het installeren van accessoires.

schakelkast of schakelkast voordat u met de installatie van de ventilator begint of voordat u onderhoud uitvoert

tussen de vloer en de uiteinden van de ventilatorbladen. De ventilator moet worden gemonteerd op

6. WAARSCHUWING: Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, monteert u het

apparaat op een stopcontactdoos met de markering "acceptabel voor ventilatorondersteuning" en gebruikt u de montagehandleiding.

1. Om een mogelijke elektrische schok te voorkomen, schakelt u de elektriciteit uit bij de hoofdzekering

ruimte voor de bladen om te draaien, en minstens zeven (7) voet vrije ruimte

bouwstructuur.

4. Zorg ervoor dat u een locatie voor uw ventilator heeft geselecteerd die een vrije doorgang mogelijk maakt

vakje gemarkeerd met acceptabel voor ventilator ondersteund en gebruik montageschroeven

voorzien van de stopcontactdoos. De doos moet direct door de

voordat u het product gebruikt

verordeningen en de National Electrical Code. Als u niet bekend bent met

Voor elektrische bedrading kunt u het beste een gekwalificeerde en erkende elektricien inschakelen.

verminder het risico op brand, elektrische schokken of persoonlijk letsel, monteer op het stopcontact

Om een correcte werking en veiligheid te garanderen, lees en bewaar alle instructies.

3. Zorg ervoor dat alle elektrische aansluitingen voldoen aan de plaatselijke voorschriften of

stevig gemonteerd en in staat om ten minste 100 pond te dragen,

jaren van comfort en tevredenheid.

uw ventilator en bewaar deze instructies.

5. WAARSCHUWING: De gebruikte stopcontactdoos en plafondsteunbalk moeten

BEDANKT VOOR UW AANKOOP

GEFELICITEERD!

VEILIGHEIDSTIPS

Machine Translated by Google

deze ventilator met een solid-state ventilatorsnelheidsregelaar of reostaat.

moeten worden vervangen. Raadpleeg bij twijfel een gekwalificeerde elektricien.

15. Gebruik geen water of schoonmaakmiddel bij het schoonmaken van de ventilator of de ventilatorbladen.A

onder toezicht staan of getraind zijn om het apparaat te bedienen door een persoon die verantwoordelijk is voor

OPMERKING: Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze het apparaat niet gebruiken.

Volledige stop (indien ventilator met schuifschakelaar).

OPMERKING: De belangrijke veiligheidsmaatregelen en instructies die in de

8. Controleer na voltooiing van de installatie of alle verbindingen absoluut goed zijn aangesloten.

9. Nadat de elektrische verbindingen zijn gemaakt, moeten de gesplitste geleiders worden

13. WAARSCHUWING: Om het risico op persoonlijk letsel te verminderen, mag u het mes niet buigen

10. WAARSCHUWING: Om het risico op elektrische schokken en brand te verminderen, mag u dit apparaat niet gebruiken

de ondersteuning van verlichtingsarmaturen is niet acceptabel voor ventilatorondersteuning en kan

Wees voorzichtig bij het werken rondom de ventilator of bij het schoonmaken ervan.

kan voorkomen. Het moet duidelijk zijn dat gezond verstand en voorzichtigheid geboden zijn.

LET OP: Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen)

verspreid met de geaarde geleider en de apparatuur-aarding

Steek geen voorwerpen in de weg van de messen.

7. Elektrische schema's dienen uitsluitend ter referentie.

11. Haal de omkeerschakelaar er niet uit voordat de ventilator op nul staat.

Voor de meeste schoonmaakwerkzaamheden is een droge, stofvrije doek of een licht vochtige doek geschikt.

hun veiligheid.

beperkt zijn, of een gebrek aan ervaring of kennis hebben, tenzij deze personen

handleiding zijn niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die

zeker.

12. Steek niets in de ventilatorbladen terwijl deze draaien.

apparaten als speelgoed.

beugels (ook wel "hoektanden" genoemd) tijdens de montage of na de installatie.

omhoog gedraaid en voorzichtig omhoog geduwd in de stopcontactdoos. De draden moeten

noodzakelijke factoren bij de installatie en werking van deze ventilator.

14. Om persoonlijk letsel of schade aan de ventilator en andere items te voorkomen, moet u:

schroeven meegeleverd met de outlet box. De meeste outlet boxes worden vaak gebruikt voor

geleider aan één kant van de stopcontactdoos.

met verminderde fysieke, sensorische of mentale vermogens zijn anders of zijn

Machine Translated by Google

HET UITPAKKEN VAN UW VENTILATOR

polensterkte van minimaal 3 mm tussen elke pool.

A. Montagebeugel*1 D.

Koppelingsdeksel*1 G.

10" Neerwaartse stang*1

voor meer informatie.

OPMERKING: U moet een schakelaar of stroomonderbreker installeren die alle

geen ontbrekende componenten

INHOUD:

OPMERKING: De afbeelding is alleen ter referentie, raadpleeg het daadwerkelijke product

Mogelijk moet u al het schuimverpakkingsmateriaal verwijderen om er zeker van te zijn dat er

L. Mes*3

2. Controleer voor de installatie of alle onderdelen aanwezig zijn. NB:

F.Decoratieve hoes*1

Als u de behuizing op zijn kant legt, kan de behuizing beschadigd raken.

K. Schroevenzak*1

C.6" Neerwaartse stang*1

1. Pak uw plafondventilator voorzichtig uit, verwijder vervolgens alle onderdelen en componenten en leg

deze op een doek of zacht oppervlak om schade te voorkomen. Leg de motor NIET

VOORBEREIDING:

J. Ontvanger en afstandsbediening*1 (Inclusief schroevenpakket)

B. Luifel*1 E.

Motormontage*1 H. 20"

Neerwaartse stang*1

Machine Translated by Google

a: Montagebeugel monteren

4. Als de locatie die u hebt gekozen geen geschikte steunbalk heeft

andere oppervlakken, extra en geschikte bevestigingsschroeven voor dat oppervlak

stopcontactdoos die een last van ten minste 100 pond kan dragen, met de

elektriciteitsvoorziening.

in contact te komen met een object en dat er een minimale speling is

zal moeten worden aangeschaft.

2. Zorg ervoor dat de installatieplaats de draaiende ventilatorbladen niet toelaat

LET OP: Voordat u de ventilator installeert, moet u ervoor zorgen dat u de ventilator hebt UITGESCHAKELD.

De plafondventilator moet op een locatie worden geïnstalleerd waar de bladen 30 graden van elkaar verwijderd zijn.

Hoe groter deze speling, hoe beter de luchtstroom van uw ventilator zal zijn.

5. Bevestig de ophangbeugel aan de plafondbalk of een geschikte constructie of

in de steun geschroefd.

van 30 inch vanaf de punt van het blad tot aan de muur of het plafond. Let op dat de

blootgesteld aan water of vocht is gevaarlijk. Droge gebieden zijn acceptabel.

voorwerpen of muren. Wanneer u de ventilator ophangt, ONTHOUD dan dat u de ventilator uitschakelt

twee lange bevestigingsschroeven meegeleverd. Zorg ervoor dat er minstens 30 mm van de schroef is

wordt vastgezet op houten balken of UL-goedgekeurde stopcontactdoos voor ventilator. Voor alle

inch (762 mm) afstand van de punt van het bewegende blad tot de dichtstbijzijnde

3. NIET buiten gebruiken. De ventilator op een plek installeren waar hij kan

NB: De meegeleverde bevestigingsschroeven zijn ontworpen voor gebruik bij plafondventilatoren

die 1004 pond kan dragen, installeer een beugel van 2"x4" tussen de

Benodigd gereedschap: kruiskopschroevendraaier, tang, schroevendraaier met platte kop, Engelse

sleutel, trapladder en draadknipper.

minimaal 2,1 meter vrije ruimte vanaf de vloer.

plafondbalken als draagmiddel.

kracht. Volg de onderstaande instructies om uw ventilator op de juiste manier op te hangen:

1. Kies een locatie voor het monteren van de ventilator waar de bladen zich op één plek bevinden.

INSTALLATIE EN MONTAGE

Machine Translated by Google

b: Installatie van kraan

1. Draai de twee stelschroeven van de koppeling van de ventilatormotormontage los van de koppeling

van de ventilatormotormontage.

WAARSCHUWING: Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen,

monteert u de stekkerdoos met de markering "acceptabel voor ventilatorondersteuning" en gebruikt u de

bevestigingsschroeven die bij de stekkerdoos zijn geleverd. De meeste stekkerdozen die gewoonlijk worden

gebruikt voor de ondersteuning van verlichtingsarmaturen, zijn niet acceptabel voor ventilatorondersteuning

en moeten mogelijk worden vervangen. Raadpleeg bij twijfel een gekwalificeerde elektricien.

Bekijk de installatietekening zoals weergegeven in figuur (2) vóór de montage en monteer vervolgens

stapsgewijs.

Machine Translated by Google

7. Schuif de koppelingsafdekking, de kapafdekking en de kap over de neerwaartse stang.

Lijn de gleuf op de kogel uit met het lipje op de montagebeugel.

naar de sectie "DRAADVERBINDING"

hengel.

De draden zijn niet gedraaid.

de bout zit in de juiste positie, de stelschroeven van de ophangbal zitten goed vast en

stelschroef, en verwijder de 3 bout, en schuif vervolgens de hangerbal van de onderkant af

naar beneden stang.

WAARSCHUWING: Om mogelijke elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is aangesloten.

2. Maak een kabelverbinding tussen de ventilator en de voeding (zie

4. Leid de ventilatordraden voorzichtig van de ventilatormotorconstructie omhoog door de

1. Plaats de ophangbal aan het uiteinde van de stang in de opening van de montagebeugel.

6. Lijn de gaten uit en bevestig de dwarspen en de R-pen opnieuw. Draai de

5. Draai de neerwaartse stang in de koppeling van de ventilatormotor.

vóór het aansluiten de zekering in de hoofdzekeringkast uitzetten.

Waarschuwing: Als de gleuf op de bal niet op één lijn ligt met het lipje, kan dit leiden tot ernstige verwondingen.

3. Verwijder de ophangbal van de neerwaartse stang door de ophangbal los te maken

8. Plaats de ophangbal voorzichtig terug op de neerwaartse stang en zorg ervoor dat

blessure.

stelschroeven.

2. Verwijder de dwarspen en de R-pen van de neerwaartse stang.

c: De ventilator ophangen

Machine Translated by Google

ring 1, ring 2 en veiligheidskoord en bevestig vervolgens het veiligheidskoord door de

stopcontactdoos aan het plafond (fig. 6),

2) Geschikt voor betonnen plafonds: bevestig het veiligheidskoord aan de expansiehaak

'j' voor veiligheidsdoeleinden en draai de moeren stevig vast (fig. 7)

3. Installeer het

veiligheidskoord: 1) Geschikt voor stopcontactdoos of houten plafond: Lijn een schroef uit door de

4. Schuif de luifel omhoog naar het plafond en lijn de sleutelgatsleuven op de luifel uit met

de voorgemonteerde schroeven op de ophangbeugel. Draai met de klok mee totdat deze

vastklikt. Draai twee schroeven vast om de luifel stevig vast te zetten.

Machine Translated by Google

d: Draadverbinding:

3. Sluit de witte (neutrale spanning) draad van de contactdoos aan op de witte

overeenkomstige vrouwelijke connector op de ontvanger (J).

draad van de ontvanger (J).

uit bij de hoofdzekeringkast voordat u de bedrading aansluit

2. Sluit de zwarte (lijnspannings)draad van de stopcontactdoos aan op de zwarte

1. Sluit één draad van de ventilator (met 3P vrouwelijke connector) aan op de

WAARSCHUWING: Om mogelijke elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld.

4. Sluit de groene (aarde) draad van de stopcontactdoos aan op de groene draden

van de ophangbal. montagebeugel (A) en ontvanger (J).

5. Bevestig de draadverbinding met de meegeleverde draadmoer (AA).

elektrische harde waren.

6. Nadat u de draden hebt aangesloten, spreidt u ze uit elkaar zodat de groene en

Witte draden zitten aan één kant van de stopcontactdoos.

Machine Translated by Google

1. Bevestig de decoratieve afdekking op de motoras en draai deze met de klok mee totdat

het is stevig vastgemaakt (figuur 12)

2. Herhaal stap 1 om alle drie de bladen te installeren en draai alle schroeven stevig vast.

1. Bevestig het mes (l) aan de motor (E) en draai de twee schroeven stevig vast (fig. 11).

f: installeer de decoratieve afdekking

e: De messen installeren

Machine Translated by Google

door overmatige hitte of vochtigheid.

batterij en plaats het deksel terug. Let op:

schade aan de afstandsbediening en berg de afstandsbediening op

3. De knoppen op de afstandsbediening regelen de ventilatorsnelheid en

2. Verwijder het batterijdeksel van de afstandsbedieningszender, plaats de

1) Gebruik 2xAAA 1,5V batterijen om de batterij te vervangen. 2) Als u het

apparaat gedurende langere tijd niet gebruikt, verwijder dan de batterijen om te voorkomen dat het apparaat ontploft.

hoofdzekeringkast.

1. Herstel de elektriciteit naar de stopcontactdoos door de elektriciteit aan te zetten bij de

licht.

Instellen en bedienen van de afstandsbediening.

WERKING:

Machine Translated by Google

schade.

1/50000, Hetzelfde codenummer is bevestigd aan de achterkant van de zender en

zender/ontvanger naar de fabrikant voor reparatieservice in geval van een defect

OMGEKEERDE FUNCTIE

één-op-één-controle die een percentage van samenvallende code biedt van minder dan

de ontvanger. het is vereist om een paar van hetzelfde codenummer terug te sturen

leren is succesvol. Wanneer u een dubbele pieptoon hoort uit de luidspreker. ÿ RF draadloze

digitale transmissietechnologie wordt gebruikt om de

Schakel de ontvanger in, druk onmiddellijk op de toets op de zender. De

ÿ In een voldoende grote ruimte kunt u de ontvanger onder elke hoek gebruiken, zonder zorgen

De afstandsbediening heeft een omkeerfunctie om

over de richting.

De "

de ventilator draait in de zomer tegen de klok in. In de winter is dit

kan worden omgedraaid, zodat de bladen nu met de klok mee bewegen.

Passend bij:

Machine Translated by Google

elkaar of tegen de wand van de behuizing. Wikkel indien nodig isolatietape om

VENTILATOR SCHUDT OF WIEBELT:

Er zijn daarvoor meegeleverde borgringen gebruikt.

2. Schakel de elektrische stroom uit en controleer alle draadverbindingen naar de ventilator en in

goed geschroefd. Als dat niet zo is, draai hem dan terug en draai hem weer vast. Draai deze schroeven vast op

Een kleine hoeveelheid beweging wordt als acceptabel beschouwd en mag niet worden

2. Zorg ervoor dat alle schroeven in de ventilatorconstructie en de verlichtingsset goed vastzitten en

1. Controleer alle zekeringen of stroomonderbrekers. Vervang ze indien ze ontbreken.

3. De batterij is leeg of de polariteit in de afstandsbediening is verkeerd.

klikkend geluid.

6. Zorg ervoor dat de schroeven die de bladarm aan de motor bevestigen, goed vastzitten en dat de

1. De ventilator kan in omgekeerde richting draaien, zodat de lucht naar boven wordt geleid

schakelaarbehuizing.

wordt als een defect beschouwd. Zorg ervoor dat de montagebeugel goed vastzit bij de aansluiting

minstens een keer per jaar, omdat ze in de loop van de tijd langzaam los kunnen raken en een

4. Zorg ervoor dat de draadmoeren in de schakelaarbehuizing of kap niet tegen de schakelaar rammelen.

1. Zorg ervoor dat elke nieuwe ventilator een paar dagen inloopt op medium of

VENTILATOR DRAAIT MAAR VERPLAATST NIET VEEL LUCHT:

3. De ventilator is mogelijk te klein voor de grootte van de kamer.

VENTILATOR MAAKT LAWAAI:

3. Zorg ervoor dat de montagebeugel goed vastzit aan de aansluitdoos.

2. Er kunnen voorwerpen in de kamer staan die de luchtstroom belemmeren.

nodig.

VENTILATOR START NIET:

komen uit een lichtset.

5. Zorg ervoor dat de kap het plafond niet raakt.

hoge snelheid. Probeer de exacte locatie van het geluid te diagnosticeren door te luisteren

voorzichtig van verschillende kanten (bladen, motor, lichtsets, enz.). Ventilatorgeluid kan

PROBLEMEN OPLOSSEN:

Machine Translated by Google

TECHNISCHE PARAMETER

ONDERHOUD

Metalen afwerkingen worden afgewerkt met een lak om aantasting te voorkomen.

motor zijn strak.

50WAC120V/60Hz

DAT

zorgen voor een stille, probleemloze werking gedurende vele jaren.

1. De natuurlijke bewegingen van de ventilator kunnen ervoor zorgen dat sommige verbindingen niet werken

AC120V/60Hz

jaar en draai alle schroeven indien nodig vast. Zorg ervoor dat alle schroeven die vastzitten

voordat u met reparaties begint.

FR25051NL-72"MBK AC220-240V 50Hz

Zorg ervoor dat alle schroeven die de messen aan de mesarm en de mesarm bevestigen, goed vastzitten.

detergentoplossing. Gebruik nooit oplosmiddelen. Stof af met een zachte doek of borstel.

FR25048NL-72"MBK

FR25051NL-72"DB AC220-240V 50Hz

Modelnummer

FR25048NL-72"DB

3. U hoeft uw ventilator nooit te oliën. De permanent afgedichte lagers zullen

schroevendraaier of tang om glasschroeven vast te draaien.

Gebied

Spanning/Frequentie

50W

los. Een klikkend of ratelend geluid is een zeker teken van loszittende schroeven.

Controleer de steunverbindingen, beugels en bladbevestigingen twee keer per

4. Zorg ervoor dat de stroom is uitgeschakeld bij de hoofdzekering of het schakelpaneel

DAT

50W

het glas aan de monteur op de lichtset zijn vingervast. Gebruik geen schroef

EU50W

2. Maak uw ventilator regelmatig schoon. Gebruik alleen een doek die is bevochtigd met een mild

Stroom

doos/plafond zonder enige beweging. Draai de schroeven indien nodig vast.

Machine Translated by Google

E-CrossStu GmbH

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Mainzer Landstr.69, 60329 Frankfurt am Main.

Londen Road, Staines-upon-Thames, Surrey, TW18 4AX

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australië

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

YH CONSULTING LIMITED.

C/O YH Consulting Limited Kantoor 147, Centurion House,

VK REP

EC-REP

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

TAKFLÄKT

Teknisk support och e-garanticertifikat

www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

BEHÖVER HJÄLP? KONTAKTA OSS!

TAKFLÄKT

Machine Translated by Google

TACK FÖR DITT KÖP

GRATTIS!

SÄKERHETSTIPS

fläkten eller installera tillbehör.

box eller kretspanel innan du påbörjar fläktinstallationen eller före service

mellan golvet och fläktbladsspetsarna. Fläkten ska monteras kl

bladspetsar.

2. Läs alla instruktioner och säkerhetsinformation noggrant innan du installerar

Du har valt det bästa, din nya takfläkt kommer att ge dig många

minst trettio (30) tum från väggar eller andra upprätt strukturer till att flytta

6. VARNING: För att minska risken för brand, elektriska stötar eller personskada,

montera på uttagslådan märkt "acceptabelt för fläktstöd" och använd montering

levereras med uttagslådan. Boxen måste stödjas direkt av

4. Se till att du har valt en plats för din fläkt som tillåter rensning

1. Stäng av strömmen vid huvudsäkringen för att undvika eventuell elektrisk stöt

utrymme för bladen att rotera och minst sju (7) fots spelrum

förordningar och National Electrical Code. Om du inte är bekant med

minska risken för brand, elektriska stötar eller personskada, montera på uttaget

byggnadsstruktur.

För att säkerställa korrekt funktion och säkerhet, läs och spara alla instruktioner

låda märkt acceptabel för fläktstödd och använd monteringsskruvar

innan du använder produkten

år av komfort och tillfredsställelse.

din fläkt och spara dessa instruktioner.

elektriska ledningar, använd en kvalificerad och licensierad elektriker.

5. VARNING: Utloppslådan och takstödsbalken som används måste vara

3. Se till att alla elektriska anslutningar överensstämmer med lokala bestämmelser eller

säkert monterad och kan bära minst 100 pund, To

Machine Translated by Google

denna fläkt med någon solid-state fläkthastighetskontrollenhet, eller reostat.

behöver bytas ut. rådfråga en kvalificerad elektriker om du är osäker.

15. Använd inte vatten eller rengöringsmedel när du rengör fläkten eller fläktbladen.A

övervakas eller utbildas i att använda apparaten av en person som ansvarar för

OBS: De viktiga säkerhetsföreskrifterna och instruktionerna som finns i

helt stopp (om fläkt med skjutreglage omkopplare).

8. När installationen är klar, kontrollera att alla anslutningar är absolut

OBS: Barn bör övervakas för att säkerställa att de inte använder

9. Efter att ha gjort elektriska anslutningar bör skarvade ledare vara

kan förekomma. Det måste förstås att sunt förnuft och försiktighet är det

stödet av belysningsarmaturer är inte acceptabelt för fläktstöd och kan

10. VARNING: För att minska risken för elektriska stötar och brand, använd inte

var försiktig när du arbetar runt eller rengör fläkten.

13. VARNING: För att minska risken för personskador, böj inte bladet

För inte in föremål i banan för knivarna.

sprids isär med den jordade ledaren och utrustningens jordning

OBS: Denna produkt är inte avsedd att användas av personer (inklusive barn)

7. Elektriska diagram är endast för referens.

11. Separera inte backströmbrytaren förrän fläkten har kommit till a

torr dammduk eller lätt fuktad trasa är lämplig för de flesta rengöringar.

deras säkerhet.

nedsatt eller bristande erfarenhet eller kunskap, om inte sådana personer är det

manualen är inte avsedda att täcka alla möjliga förhållanden och situationer som

apparater som en leksak.

säkra.

12. Sätt inte in något i fläktbladen medan de roterar.

vände uppåt och trycktes försiktigt upp i utloppslådan. Ledningarna ska vara

fästen (även kallade "fang es") under montering eller efter installation.

nödvändiga faktorer vid installation och drift av denna fläkt.

14. För att undvika personskador eller skador på fläkten och andra föremål, var

med nedsatt fysisk, sensorisk eller mental förmåga är olika eller är

skruvar som medföljer utloppslådan. De flesta uttagslådor som vanligtvis används för

ledare på ena sidan av uttagslådan.

Machine Translated by Google

OBS: Du måste installera en strömbrytare eller strömbrytare som kopplar bort alla

inga saknade komponenter

INNEHÅLL:

OBS: Bilden är endast för referens, se den faktiska produkten

poleffekt på minst 3 mm mellan varje pol.

A. Monteringsfäste*1

D.Kopplingsskydd*1 G.

10" nedstång*1

för detaljer.

2. Innan du påbörjar installationen, kontrollera att alla delar ingår. OBS:

F. Dekorativt omslag*1

Du kan behöva ta bort allt skumförpackningsmaterial för att säkerställa att det finns

L. Blad*3

K. Skruvpåse*1

1. Packa upp din takfläkt försiktigt, ta sedan bort alla delar och komponenter och lägg på en trasa

eller mjuk yta för att undvika skador. Lägg INTE motorn

höljet på sidan kan höljet skadas.

C.6" Down stav*1

B.Canopy*1 E.

Motorenhet*1 H. 20" Down

rod*1

J. Mottagare och fjärrkontroll*1 (Inkluderar skruvpaket)

FÖRBEREDELSE:

UPPACKNING AV DIN FLÄKT

Machine Translated by Google

a: Installera monteringsfäste

elförsörjning.

power.Följ instruktionerna nedan för att hänga upp din fläkt ordentligt:

1. Välj en plats för montering av fläkten där bladen ska ha

att komma i kontakt med något föremål och att det finns ett minsta spelrum

4. Om platsen du har valt inte har en lämplig stödbalk

kan bära 1004.pounds, installera en stag 2"x4" mellan

Verktyg som krävs: Philips skruvmejsel, tång, skruvmejsel med rak spår, justerbar

skiftnyckel, stege och trådskärare.

minst 2,1 meter avstånd från golvet.

tum (762 mm) avstånd från spetsen på det rörliga bladet till närmaste

3. ANVÄND INTE utomhus. Installera fläkten i en position där den kan vara

takbjälkar som stödmedium.

uttagslåda som kan bära en last på minst 100 pund, med

OBS: De medföljande fästskruvarna är designade för användning vid takfläkt

föremål eller väggar. När du hänger upp fläkten, KOM IHÅG att stänga av

exponeras för vatten eller fukt är farligt. Torra områden är acceptabla.

fästs på träbjälkar eller UL-godkänd utloppsbox för fläkt. För alla

andra ytor, ytterligare och lämpliga fästskruvar för den ytan

kommer att behöva köpas.

två långa fästskruvar medföljer. Se till att minst 30 mm av skruven är

30 tum från bladspetsen till väggen eller taket. Observera att

Takfläkten måste installeras på en plats så att bladen är 30

större detta spel är desto bättre luftflödet från din fläkt blir.

gängas i stödet.

2. Se till att installationsplatsen inte tillåter de roterande fläktbladen

VARNING: Innan du installerar fläkten, se till att du har stängt AV

5. Fäst upphängningsfästet i takbjälken eller lämplig struktur eller

INSTALLATION OCH MONTERING

Machine Translated by Google

b: Installation av kran

1. Lossa de två ställskruvarna för fläktmotorkopplingen från fläktmotorns

koppling.

VARNING: För att minska risken för brand, elektriska stötar eller

personskada, montera på uttagslådan märkt "acceptabelt för fläktstöd" och

använd monteringsskruvar som medföljer utloppslådan, de flesta uttagslådor

som vanligtvis används för att stödja belysningsarmaturer är inte acceptabla

för fläktstöd och kan behöva bytas ut. Kontakta en behörig elektriker om du är osäker.

Se installationsritningen som visas i figur (2) före montering och montera

sedan i steg.

Machine Translated by Google

stång.

ställskruvar.

2. Ta bort tvärstiftet och R-stiftet från den nedre stången.

7. Sätt på kopplingskåpan, kapelllocket och kapellet på den nedre stången.

ledningarna är inte tvinnade.

Rikta in (koppla) spåret på kulan med fliken på monteringsfästet.

8. Sätt tillbaka upphängningskulan försiktigt på den nedre stången och se till att

3. Ta bort hängkulan från den nedre stången genom att lossa hängkulan

5. Trä in den nedre stången i fläktmotorns koppling.

stängd av vid huvudsäkringsboxen innan ledningar ansluts.

Varning: Underlåtenhet att rikta in spåret på kulan med fliken kan leda till allvarliga

skada.

till avsnittet "TRÅDANSLUTNING")

6. Rikta in hålen och sätt tillbaka tvärstiftet och R-stiftet. Dra åt

1. Montera upphängningskulan i änden av stången i monteringsfästets öppning.

4. För försiktigt fläkttrådarna från fläktmotorenheten upp genom

ner stång.

VARNING: För att undvika eventuell elektrisk stöt, se till att det finns elektricitet

bulten är i rätt läge, hängkulans ställskruvar är åtdragna, och

ställskruven och ta bort 3Bolten och skjut sedan hängkulan av nedåt

2. Gör en ledningsanslutning mellan fläkten och strömförsörjningen, (se

c: Hängning av fläkten

Machine Translated by Google

bricka1,bricka2 och säkerhetsrep och fäst sedan säkerhetslinan genom

utloppslådan i taket(fig6), 2)

Lämplig för betongtak: fäst säkerhetslinan på expansionslinan för

säkerhetsändamål och dra åt muttrarna ordentligt. (fig7)

3. installera säkerhetslinan:

1) Lämplig för utloppsbox eller trätak: Rikta in en skruv genom

4. Skjut upp kapellet till taket och rikta in nyckelhålsöppningarna på kapellet

med de förmonterade skruvarna på upphängningsfästet. Vrid medurs tills det

låser, Dra åt två skruvar för att fixera kapellet säkert.

Machine Translated by Google

d: Trådanslutning:

kabel från mottagaren(J).

2. Anslut den svarta (Linjespänning) ledningen från uttaget till den svarta

3. Anslut den vita (neutral spänning) ledningen från uttaget till den vita

kabel från mottagaren(J).

1. Anslut fläktens ena ledning (med 3P honkontakt) till

motsvarande honkontakt på mottagaren(J).

av vid huvudsäkringsboxen innan kabeldragning

VARNING: Se till att strömmen är påslagen för att undvika eventuell elektrisk stöt

4. Anslut den gröna (jord) kabeln från uttagslådan till de gröna ledningarna

från hängbollen. monteringsfäste(A) och mottagare(J).

5. Säkra trådanslutningen med trådmuttern (AA) som medföljer

6. Efter att ha anslutit ledningarna, sprid dem isär så att de gröna och

vita ledningar finns på ena sidan av uttagslådan.

elektriska hårda var.

Machine Translated by Google

f: installera det dekorativa locket

e: Installera bladen

1. Fäst det dekorativa locket på motoraxeln och vrid medurs tills

2. Upprepa steg 1 för att installera alla tre bladen och dra åt alla skruvar ordentligt.

1. Fäst bladet (l) på motorn (E) och dra åt de två skruvarna ordentligt.(fig 11)

den sitter ordentligt fast (fig 12)

Machine Translated by Google

DRIFT:

skada på fjärrsändaren och förvara fjärrsändaren borta

1). Använd 2xAAA 1,5V batterier för att byta batteri. 2).

om den inte används under långa perioder, ta ur batterierna för att förhindra

från överskottsvärme eller fuktighet.

3. Knapparna på fjärrkontrollens sändare styr fläkthastigheten och

2. Ta bort batterilocket från fjärrkontrollens sändare, installera

batteri och sätt tillbaka locket. Notera:

huvudsäkringsbox.

1. Återställ strömmen till uttaget genom att slå på strömmen vid

ljus.

Inställning och drift av fjärrkontrollen.

Machine Translated by Google

Motsvarande:

sändare/mottagare till tillverkaren för reparationsservice vid ev

mottagaren. det krävs att returnera ett par med samma kodnummer

skada.

inlärningen är lyckad .när du hör dubbla pip från högtalaren. ÿ RF trådlös digital

överföringsteknik antas för att förverkliga

1/50000, Samma kodnummer är fäst på baksidan av sändaren och

en-till-en-kontroll som ger en hastighet av sammanfallande kod mindre än

Slå på mottagaren, tryck på knappen vid sändaren på en gång. De

backfunktion ingår i fjärrkontrollen för att göra

ÿ På tillräckligt utrymme kan du använda mottagaren i vilken vinkel som helst, ingen oro

om riktningen.

Den "

roterar fläkten moturs under sommaren. På vintern är detta

kan vändas, så att bladen nu rör sig i medurs riktning.

REVERSE FUNKTION

Machine Translated by Google

FELSÖKNING:

2. Stäng av strömmen och kontrollera alla ledningsanslutningar till fläkt och in

hög hastighet. Försök att diagnostisera den exakta platsen för bruset genom att lyssna

försiktigt från flera sidor (blad, motor, ljussatser etc.). Fläktljud kan

ordentligt gängad. Om inte, backa ut och dra åt igen. Dra åt dessa skruvar vid

varandra eller mot husets vägg. Linda med eltejp om

nödvändig.

FLÄKTET STARTAR INTE:

kommer från ett lätt kit.

FLÄKTET STÖR:

3. Se till att monteringsfästet är ordentligt installerat i kopplingsdosan.

5. Se till att kapellet inte vidrör taket.

låsbrickor avsedda för detta ändamål har använts.

2. Rummet kan innehålla föremål som hindrar luftflödet.

1. Tillåt alltid några dagars "inbrytningstid" för alla nya fläktar på medium eller

4. Se till att trådmuttrarna i brytarhuset eller kapellet inte rasslar emot

3. Fläkten kan vara för liten för rummets storlek.

brytarhus.

FLÄKTSKAKNINGAR ELLER VOBBLAR:

FLÄKTET VÄNDER MEN RÖRAR INTE MYCKET LUFT:

minst en gång om året eftersom de kan lossna långsamt med tiden och orsaka en

3. Batteriet var förbrukat eller felaktig polaritet i fjärrkontrollen.

klickande ljud.

1. Fläkten kan gå baklänges, så luften riktas uppåt

En liten mängd rörelse anses vara acceptabel och bör inte vara det

anses vara en defekt. Se till att monteringsfästet är tätt vid korsningen

2. Se till att alla skruvar i fläktenheten och ljussatsen är åtdragna och

1. Kontrollera alla säkringar eller strömbrytare. Byt ut om de saknas.

6. Se till att skruvarna som fäster bladarmen till motorn är åtdragna och att

Machine Translated by Google

UNDERHÅLL

TEKNISK PARAMETER

Metallfinishen är avslutad med en lack för att förhindra matning.

motorerna är täta.

50WAC120V/60Hz

AC120V/60Hz

ger tyst och problemfri drift i många år.

1. Fläktens naturliga rörelser kan göra att vissa anslutningar fungerar

ATT

år och dra åt alla skruvar vid behov. se till att alla skruvar sitter fast

innan du försöker reparera.

Se till att alla skruvar som håller knivarna mot knivarmen och knivarmen

tvättmedelslösning. Använd aldrig lösningsmedel. Damma av med en mjuk trasa eller borste.

FR25048NL-72"MBK

FR25051NL-72"MBK AC220-240V 50Hz

Modellnummer

drivare eller tång för att dra åt glasskruvarna.

FR25051NL-72"DB AC220-240V 50Hz

3. Du behöver aldrig olja din fläkt. Dess permanent förseglade lager kommer

FR25048NL-72"DB

Område

Spänning/frekvens

50W

ATT

lösa. Ett klickande eller skramlande ljud är ett visst tecken på att skruvar lossnar.

Kontrollera stödanslutningarna, fästena och knivfästena två gånger per

4. Se till att strömmen är avstängd vid huvudsäkringen eller kretspanelen

glaset till montören på ljussatsen är fingertäta. Använd inte en skruv

50W

Driva

50W

låda/tak utan rörelse alls. Dra åt skruvarna om det behövs.

2. Rengör fläkten med jämna mellanrum. Använd endast en trasa fuktad med en mild

Machine Translated by Google

Mainzer Landstr.69, 60329 Frankfurt am Main.

E-CrossStu GmbH

2122 Australien

YH CONSULTING LIMITED.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

UK REP

EC REP

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor FR25048NL 72 Inch Ceiling Fan 6-Speed Remote, Reversible DC Motor, Modern Low Profile for Indoor/Outdoor Use FR25048NL-72"DB

Product's Documents

User Manual

Specifications

Vevor FR25048NL-72"DB Questions and Answers
