ABRASIVE BLASTER TANK

MODEL: FF-Q901

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODEL: FF-Q901

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www. vevor. com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again

if there are any technology or software updates on our product.

ABRASIVE BLASTER

TANK

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

Always wear ANSl approved safety goggles when working

with tools and equipment.

Wear eye protection.

Wear ear protection.

Wear protective gloves.

Compliance is a EC & UK security certification.

Safety Warnings and Precautions

Thank you for using this product. In order to make sure that you can

operate the machine correctly, read this instruction carefully before

operation and keep it properly for future reference. Please be sure to read

the precautions and safety rules in this page to ensure your safe use. This

manual will outline safety warnings and precautions, operating,

maintenance and cleaning. The warnings and instructions reviewed in this

manual cannot cover all possible conditions and situations that may occur.

Caution and common sense are not built into this product, since we believe

that the uses will comply with these codes.

Please read ALL the instructions before using your machine.

1. Keep work area clean. Cluttered areas invite injuries.

2. Observe work area conditions. Do not use machines in damp or wet

locations. Don’t expose to rain. Keep work area well lighted. Do not use

product in the presence of flammable gasses or liquids.

3. Keep children away. Children must never be allowed in the work area,

Do not let them handle machines, tools, or extension cords.

4. Store idle equipment. When not in use, tools must be stored in a dry

location to inhibit rust. Always lock up tools and keep out of reach of

children.

5. Use the right tool for the job. Do not attempt to force a small tool or

attachment to do the work of a larger industrial tool. There are certain

applications for which this tool was designed. It will do the job better and

more safely at the rate for which it was intended. Do not modify this tool

and do not use this tool for a purpose for which it was not intended.

6. Dress properly. Do not wear loose clothing or jewelry as they can be

caught in moving parts.

Protective, electrically non-conductive clothes and no-skid footwear are

recommended when working. Wear restrictive hair covering to contain long

hair.

7. Use eye and ear protection. Always wear ANSI approved impact safety

goggles.

8. Maintain tools with care. Inspect tool cords periodically and if

damaged, have them repaired by an authorized technician. The handles

must be kept clean, dry, and free from oil and grease at all times. Please

power off and unplug before maintenance and cleaning.

9. Avoid unintentional starting. Please turn off the air source when not in

use.

10. Stay alert. Watch what you are doing, use common sense. Do not

operate any tool when you are tired.

11. Check for damaged parts. Before using any tool, any part that

appears damaged should be carefully checked to determine that it will

operate properly and perform its intended function. Check for alignment

and binding of moving parts; any broken parts or mounting fixtures; and

any other condition that may affect proper operation. Any part that is

damaged should be properly repaired or replaced by a qualified technician.

Do not use the tool if any switch does not turn On and Off properly.

12. Replacement parts and accessories. When servicing, use only

identical replacement parts. Use of any other parts will void the warranty.

Only use accessories intended for use with tool.

13. Do not operate tool if under the influence of alcohol or drugs.

Read warning labels on prescriptions to determine if your judgment or

reflexes are impaired while taking drugs. If there is any doubt, do not

operate the tool.

14. Maintenance. For your safety, maintenance should be performed

regularly by a qualified technician.

15. Never use the machine around flammable materials.

16. Do NOT immerse the appliance in water or any other liquid.

17. This product cannot be used for other purposes. Not suitable for

commercial use. INDOOR USE ONLY.

18. Do not use alcohol, gasoline, etc. as coolant.

19. Keep bystanders a safe distance away from work area. Anyone

entering the work area must wear personal protective equipment.

Fragments of work piece or of a broken accessory may fly away and cause

injury beyond immediate area of operation.

20. This appliance is not intended for use by young or infirm persons

unless supervised by a responsible person to ensure that they can use the

appliance safely. Young children should be supervised to ensure that they

do not play with the appliance. Children and pets should stay away from

the product.

21. DO NOT CLEAN IT WITH ANY ABRASIVE MATERIAL.

22. Never leave it unattended while in use.

Warning: The warnings, cautions, and instructions discussed in

this instruction discussed in this instruction manual cannot cover all

possible conditions and situations that may occur. It must be

understood by the operator that common sense and caution are

factors which cannot be built into this product, but must be supplied

by the operator of the tool.

HEALTH RISK WARNING

WARNING!

Do not use an ALLSOURCE Pressure Blaster until you have read this

manual and you understand its contents and warnings. These warnings

are included for the health and safety of the operator and those in the

immediate vicinity.Keep this manual for future reference.

Dust created by power sanding,sawing,grinding,drilling,and other

construction activities may contain chemical known to cause cancer,birth

defects of other reproductive harm and respiratory illnesses.some

examples of the chemicals include:

● Lead from lead based paints

● Crystalline silica from bricks,cement and other masonry products Arsenic

and chromium from chemically-treated lumber

Your risk from these exposures varies,depending on how often you do this

type of work. To reduce your exposure to these chemicals:Work in a

ventilated area,and work with approved safety equipment,such as those

dust masks that are specially designed to filter out microscopic particles.

● Abrasive blasting produces harmful dust.Everyone in the blasting area

must wear a properly fitted and properly maintained NIOSH-approved

supplied-air respirator.

SILICOSIS AND OTHER DUSTWARNINGS:

Breathing dust from silica sand may cause silicosis,a fatal lung

disease.Breathing dust during blasting operations may also cause

asbestosis and/or other serious or fatal diseases. A NIOSH-approved,

well-maintained air-supplied abrasive blasting respirator must be used by

anyone blasting,anyone handling or using media containing toxic

substances or media with more than point point one percent crystalline

silica and anyone in the area of the dust. Harmful dust can remain

suspended in the air for long periods of time after blasting has

ceased,causing serious injury or death.

Before removing respirator, use an air monitoring instrument to determine if

atmosphere is safe to breathe.Contact local OHSA or NIOSH office to

determine the proper respirator for your particular application.

Supplied-Air respirators do not remove or protect against carbon monoxide

(CO) or any other toxic gas. Use a carbon monoxide removal device and

monitoring device with the respirator to ensure grade D quality air. Follow

all applicable OSHA standards and OSHA regulation 1910.134(d).

SAVE THESE INSTRUCTIONS

You will need these instructions for the safety instructions, the operating

procedures, the parts list and the warranty. Put them in a safe and dry

place for future reference.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using tools such as your air compressor,whether

should always be followed to reduce the risk of fire,electric shock,and

personal injury. You should review the safety instructions for your air

compressor before beginning abrasive blasting with this tool.

PRODUCT PARAMETERS

Tank Volume

5 gallon

Working Pressure

60-110 PSI

Air Consumption:

6-25cfm

Suggested abrasive capacity:

10.5 L

Attention:

1. Do not use accessories which are not specifically designed and

recommended by the tool manufacturer.

2. Drain the water from the air compressor before use to ensure the air is

dry and avoid abrasive (media) clumping, otherwise it will not work.

3. One of the ceramic nozzles has been installed on the product.

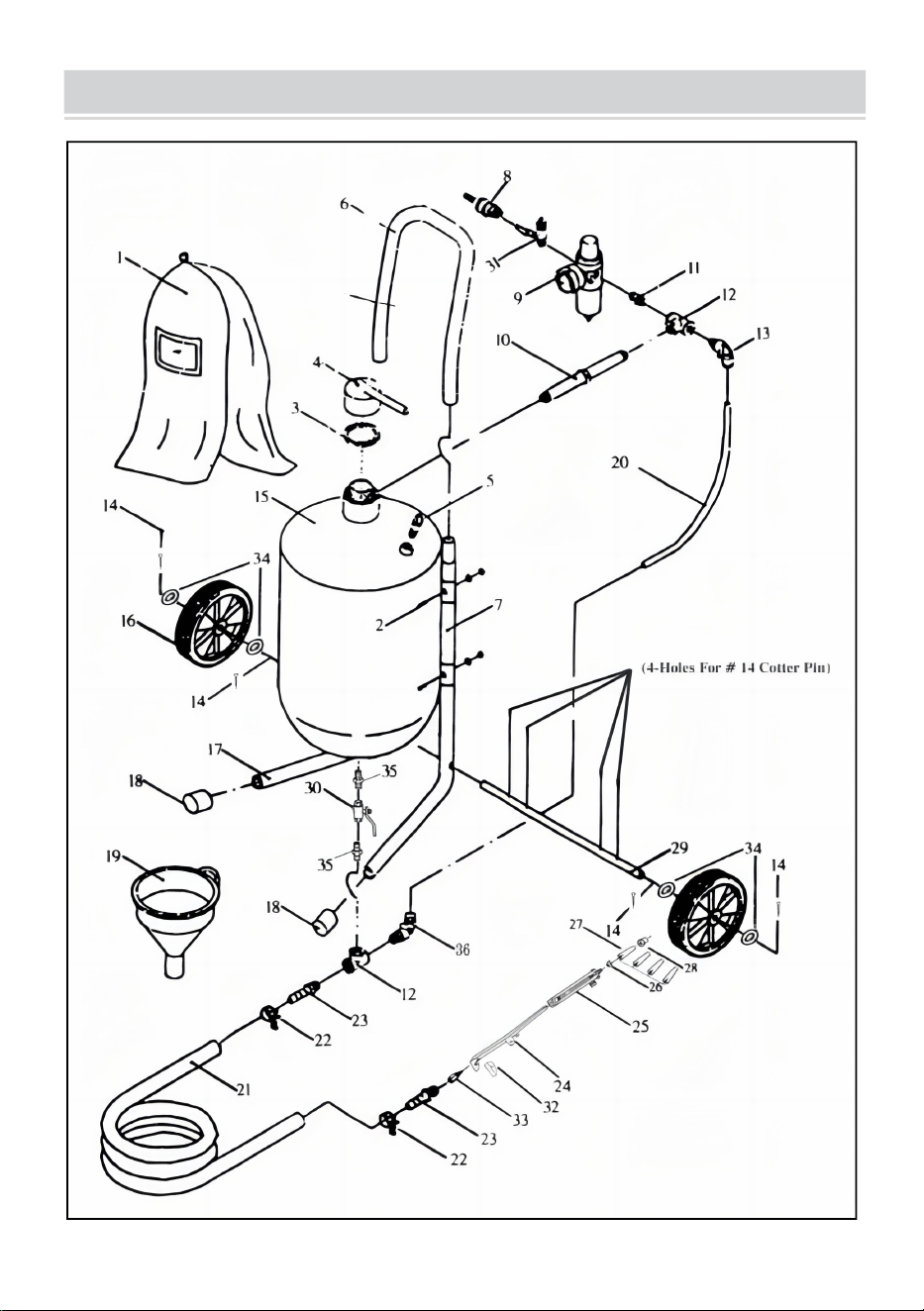

PARTS LIST

Part No

Description

Qty

Part No.

Description

Qty

Hood

Leg End Cap

Screw

Funnel

O-Ring

Air Hose

Tank Filler Cap

Abrasive Hose

Safety Valve

Hose Clamp

Handle Bar

Hose Adaptor

Left leg

Trigger Assy

Connector

Deadman

Handle

Air Pressure

Adjuster

Rubber Gasket

Joint Pipe

Ceramic Nozzle

Nipple Connector

Front Nut

Intake Manifold

Axle

EIbow Connector

Abrasive

Metering Valve

Cotter pin

Ball Valve

Tank

Sealing Block

Wheel

Deadman valve

adaptor

Right leg

Washer

NIPPLE

CONNECTOR

NOZZLES: A=9/64”D=3/32” B=1/8” C=7/64”

1.Pay particular attention to the ABRASIVE HOSE (#21), the DEADMAN

VALVE (#25), and the NOZZLE (#27) as they will wear out much more

quickly than the other pieces.

2. The ABRASIVE HOSE needs replacing when its sidewalls develop leaks

or show blisters in the surface. Do not use if any of these problems are

present.

INSTALLATION NOTES

1. Please dispose of all plastic bags carefully and keep them away from

children and pets.

2. Check all components provided according to the list in this

manual.Make sure you have all of the parts listed.

3. Although paying particular attention when manufacturing this product,

you must be careful during the assembly process to avoid being scratched

by sharp edges.

4. Wear eye-protective goggles and protective gloves during assembly and

use.

5. The product should be placed on a flat surface.

ASSEMBLY INSTRUCTIONS

1. Refer to the drawing for step 1, assembling the intake manifold(12),

First, attach the pressure gauge(9), to the top of the intake manifold,

turning the gauge so that is can be see across the top of the tank. Next,

attach the throttling valve (31) to the bottom of the manifold. Attach the

nipple connector, to the throttling valve. Attach the joint pipe(10), to the

manifold.

2. Refer to the drawing for step 2, to assemble the water trap filter (9)

nipple connector (11) is screwed into each side of the filter. On one side,

attach the air supply valve (31), to the nipple connector (10), and then

attach the male/female connector(8), to the other side of the air supply

valve. When you're ready to operate the abrasive blaster, the air hose from

the compressor will fasten to the male/female connector(8).

3. Place the tank (15) on a table with the four clips up. Refer to the drawing

for step 3. Screw the water trap filter (9) and its parts into the hole at the

side of the intake manifold. Then screw the open end of the joint pipe (10)

with intake manifold (12) and pressure gauge (9) attached into the

threaded hole on the side of the filler pipe on Top of the tank. Again, be

sure that the manifold and gauge are vertical.

4. Refer to the drawing for step 4, assembly of the abrasive outlet valve

into the hole at the bottom of the tank; Attach four parts, in order:Nipple

connector(11); abrasive metering valve(30); nipple Connector(11) and the

abrasive outlet pipe(12).

5. Refer to the drawing for step 5,assembly of the nozzle DEADMAN valve

(25). In this assembly process, you| ll select one of the four nozzles (27).

This is not a permanent selection, as you may change nozzles according to

the job being done. Screw the adapter (23), into the nozzle DEADMAN

valve (25). Screw the gasket (26) into the nipple connector, then add a

nozzle (27) and the nozzle cap-nut (28).

6. Refer to the drawing for step 6, for connecting the abrasive metering

valve assembly and the assembly.

Slide the two hose clamps (22), over each end of the abrasive hose(21)

press one end of the hose, over the nipple on the abrasive outlet pipe(12)

and the other end over the adapter (23). Both hose ends should be firmly

seated on the nipples. Slide the hose clamps along the hose to each nipple

and tighten the clamps very firmly.

7. Fasten the two handlebars (06) to the tank using four pan screws (02)

and four washers and four hex nuts. Note: keep the handle curve ends

upward.

8. Locate the axle(29), and slide it through the holes in the sides of the

handlebars (06). Place one wheel(16) at each end of the axle and fast en

then into place with cotter pins(14) and washer (34)

9. Insert the fixed foot (17) onto the fitting on the bottom of the tank near

the edge. Use your last cotter pin (14) to hold the foot to the tank.

10. Before beginning operations, go back over each connection, double

checking to ensure that all are tight and properly seated.

WARNING!

Disconnecting hose while Unit is under pressure could cause serious injury

or death. Use safety lock pins and safety cables in all coupling connections

to help prevent hose couplings from accidental disconnection.

If twist-on type air hose couplings are used, they must be secured by

safety lock pins or wires to prevent accidental disconnection while under

pressure. Hose disconnection while under pressure could cause serious

injury.

PRESSURE BLASTER SAFETY PROCEDURES

CAUTION: READ THESE SAFETY PROCEDURES IN THEIR

ENTIRETY-PARTS OF THE OPERATING INSTRUCTIONS ARE WITHIN

THESE WARNINGS.

These procedures are not intended to be exhaustive due to the many

variables in the abrasive blasting field. Therefore, we INSIST that the

hands, ears, mouth, nose and eyes be covered with appropriate safety

protection at all times.

1. Do not place fingers, any body parts or any components in the filler plug

seal area when the blast machine is being pressurized.Failure to keep

body parts from the filler plug area will result in serious injury.

2. Do not exceed maximum working pressure of 125 PSI. Failure to keep

maximum working pressure below 125 PSI can cause the blast machine to

burst,causing death or serious injury.

3. Everyone in the blast area including the equipment operator should

correctly use and maintain a NIOSH-approved air-supplied respirator, even

after blasting has ceased. Harmful dust can remain suspended in the air for

long periods of time after blasting has ceased causing injury or death.

4. Before using the pressure blaster: Put on safety glasses, gloves, and

NIOSH-approved. respirator. Always wear these protective items when

operating and while servicing your abrasive blaster. While a protective

hood is provided to help protect you from flying part as you use the

machine, the hood does not provide protection from air borne particles. A

well maintained air supplied blasting respirator must be used by anyone

blasting.

5. Use thick gloves with to protect your hands.

5. Use backboards to prevent over spray from hitting someone or

something else because the dust will travel a long distance. Blast in a large

open area to minimize abrasive accumulation in surrounding areas.

7. Do not pull media tank around by the abrasive hose or let tank fall over

as a fitting may break rendering the machine unsafe.Media and air under

125 PSI have a very high destructive force.Never leave a pressurized

machine unattended. If an emergency occurs,such as a burst blast

hose,shutdown the machine immediately.

8. Drain air out of tank through the inlet valve and disconnect power before

maintenance cleaning of any kind.When removing nozzle,caution must be

exercised as air pressure may still be in the hose if the nozzle is plugged.

9. For safe operation,perform recommended preventive maintenance on

blaster tank, remote unit and accessories.Replace all worn parts before

they fail. Immediate replacement of worn components is required.Failure to

replace worn components could result in exposing the operator or

bystanders to high speed media and compressed air, causing serious

injury.

10. Do not use corrosive materials of any type in unit. Use only clean, dry

media.

11. Do not splice abrasive hose.The splice will wear out quickly and may

violently spray media over the surrounding area. A worn blast hose could

suddenly fail by bursting, Couplings and nozzle holders may not

adequately grip worn hose,causing them to blow off under

pressure.Compressed air and abrasive escaping from a burst hose, or

disconnected coupling or nozzle holder,could cause severe injury.

12. Welding, grinding, or drilling on the blast machine could weaken the

vessel. Compressed air pressure could cause a weakened blast machine

to rupture, resulting in death or serious injury. Welding, grinding,or drilling

on the blast machine vessel,without a National Board R stamp voids the

ASME and National board certification if applicable.

13. Always place the machine so that the outlet is pointed away from any

objects or persons. Stand clear of the path of exiting abrasive. It may come

out at high velocity. Impact from exiting abrasive could cause severe injury.

14. Do not use electrical adaptors that eliminate the ground prong on 115

volt plugs.Failure to properly ground the machine can cause injury from

electric shock and equipment damage. To help reduce the possibility of

static electricity and its related hazards,always ground the Blast machine.

15. Do not use this equipment in any area that might be considered

hazardous or where flammable gases or liquids are present.Failure to do

so may cause an explosion resulting in serious injury.

16. Static electricity can be created by the use of this equipment.Do not

Use within fifty feet of any explosive,potentially explosive Substances, or

their vapors as an explosion can occur.

17. Do not overfill tank with media.Do not fill to within 6 inches from top of

the tank.

18. BEFORE OPENING THE TANK,release the air pressure on the

abrasive tank. To do this, turn off the air supply valve(19),and push down to

open the DEADMAN valve(1),to release pressure in the line.Ensure that

the tank pressure gauge reads zero,then open the tank.

19. MAINTAIN CORRECT AIR PRESSURE,maximum of 110PSl is

recommended, pressure must not exceed 125PSI. If pressure exceeds

125PSI, stop all work immediately, and disconnect the air compressor to

reduce the excess pressure. Do not investigate the blaster's pressure

problem until the pressure gauge, reads zero.

OPERATING INSTRUCTIONS

OPERATINGTECHNIQUE:

1. Connect air hose to air inlet valve. Manufacturer recommends using

minimum incoming air hose of 1/2" I.D. Using an air hose smaller than 1/2"

I.D. will restrict air volume and result in poor unit operation.Prior to injection

of air, be certain air inlet valve and nozzle valve are in the OFF position.

With Deadman Valve closed and filler plug tight, open air inlet valve

allowing air to pressurize. Operating range of unit is 40 to 110 PSI Note:

For proper nozzle selection, refer to nozzle selection chart on page 11.

After proper nozzle selection insert nozzle into retainer base. Set again

stwasher and slide retainer nut over nozzle and tighten by hand.

2. The Pressure Blaster is equipped with a unique semi-automatic pull-up

closure design. Manufacturer recommends a fine grade abrasive with

granular size similar to that of table salt. This assures proper flow and

reduces the possibility of nozzle obstruction. When ready to pressurize

container, pull up closure and turn on incoming air. The internal air

pressure will seal the closure.

3. With the blaster pressurized and abrasive flow regulator valve at base of

unit closed, open ball valve allowing air to flow through by-pass hose to

base of the unit. Then holding the abrasive hose by nozzle retainer housing

with nozzle directed away from unit and operator,quickly squeeze the

Deadman Valve fully open and adjust the regulator valve at base of tank to

bleed the abrasive into air flow.Slowly open regulator valve until abrasive

material is slightly visible. Once the regulator flow valve is adjusted to the

desired setting, further adjustment should only be required when changing

grade of abrasive material or when a nozzle with a different I.D.is used.

Opening regulator valve too far will result in a clogged hose or nozzle.

For best performance, the Deadman Valve should be opened and closed

quickly.

WARNING!

Disconnecting hose while Unit is under pressure could cause serious injury

or death.Use safety lock pins and safety cables in all coupling connections

to help prevent hose couplings from accidental disconnection.

If twist-on type air hose couplings are used, they must be secured by

safety lock pins or wires to prevent accidental disconnection while under

pressure. Hose disconnection while under pressure could cause serious

injury.

AIR ABRASIVE SUPPLY REQUIREMENTS

Abrasive blasting requires a large volume of air at high pressure. The

efficiency of your abrasive blaster can be adversely affected by the use of

too small an air supply hose,insufficient air pressure or an overly large

nozzle.

Hose ID

Hose Length

Nozzle ID

CFM (110 PSI)

Abrasive Use

Per Hour

3/8”

50ft

3/32”

60 Lbs

3/8”

25ft

7/64”

100 Lbs

1/2”

50ft

1/8”

150 Lbs

1/2”

25ft

9/64”

200 Lbs

We recommend that air pressure in the range of 60-110 PSI will provide the

best Results.

LOADING ABRASIVES INTO THE TANK

1. Check your abrasive to be sure it's dry, and won't clog the metering

valve (30), abrasive outlet pipe (12), hose (21), or other components.

2. Put on the protective clothing, full hood and MSHA/NICOSH approved

Respirator.

3. Turn the air supply valve (31) to the off (horizontal)position.

4. Push down to open the nozzle DEADMAN valve (25).

5. Watch the pressure gauge (9) and make sure it reads zero pressure.

6. Remove the filler cap (4) from the top of the tank. 6.

7. Insert the funnel (19), and pour the abrasive into the funnel. Be sure to

get enough into the tank to do the job at hand. But if this is a big job, fill the

tank only 3/4 full, and reload as needed to finish the work.

TIPS: if the humidity is 90/100%, the water trap (9) won't be able to trap all

of the moisture in a 3/4 tank.Better to reduce the amount of abrasive,load

more frequently, and empty the water trap more open.This will reduce the

possibility of clogging the bottom of the tank or the line.

8. with the correct amount of abrasive in the tank, close the filler cap (4).

9. Close the nozzle shut-off valve(30), and open the air supply valve(31).

10. Listen for air leaks at the filler cap as you begin to pressurize the tank

from the compressor.Fix any leaks before operating.

AIR COMPRESSOR RECOMMENDATION

To permit efficient operation of your air compressor, follow these guidelines:

Use a smaller size nozzle to control the demand of air.

1. Do not blast continuously. Stop blasting operation periodically to allow

the compressor to cool.

2. No compressor is designed to constantly run at full RPM. Use 70% of

the rated output. Use a minimum 1/2" air hose or metal piping from your air

compressor to the blaster. If your

3. compressor is creating an excessive amount of moisture, we

recommend using a water trap or a moisture separator.Open the bleeder

valve until water slowly flows out continuously.

4. The air compressor should be drained at the bottom of the supply tank

through a drain valve and should be blown down daily. It is not unusual to

drain three or four gallons of water from the supply tank on a high humidity

day. An additional supply tank will help.

5. Keep dust and media created by blasting away from the air compressor

unit. Observe maximum air pressure requirements for the blaster and

either set your compressor to run within these limits or use a pressure

regulator valve to reduce the air pressure to the appropriate range.

ABRASIVE (MEDIA) USAGE

1. If moisture is in the media it will eventually damage the blaster tank or

plug the system.Keep the media and compressor air dry to avoid this

problem.

2. If media is moist, screen it and dry it before using.

3. Do not leave media in the tank after blasting because it can absorb

moisture and impair blasting performance.

4. Store media in a dry place;keep media off the ground or concrete floors.

Put it on a wooden skid.

5. If the humidity is excessively high, it may not be advisable to blast at that

time.

6. Consider using different grades or different types of media to prevent

nozzle clogging due to high moisture content.

7. Do not use sand.

Warning!

Do not fill the pressure vessel to within six (6) inches of the top of the

vessel. If a hose is accidentally disconnected during use media spray may

occur.

See respiratory related WARNINGS at the beginning of the manual.

Black Beauty

Black Beauty is used when paint and rust has to be removed from

steel,such as Car bodies, tanks or heavy machinery. Black Beauty is

superior to silica because it only has 0.1% free silica, is faster cutting, can

be re-used, is moisture free, and will not pack or absorb moisture.

Steel Grit

Steel grit is extremely fast cutting on rusty metal and hard to remove paint.

Steel Grit is popular because it leaves a very smooth finish. It is also

comparable in Price to most other specialty abrasives. Steel Grit is

recommended in reclaim Systems or cabinets.

Glass Bead

Glass Bead is used in creating a satin or matte finish.Glass Bead is

recommended in reclaim systems or cabinets.

Aluminum Oxide

Aluminum Oxide is a high quality abrasive that is sharper than sand (not

recommended) and cuts twice as fast as sand. It leaves a smooth textured

finish with no pits. Aluminum Oxide is rougher than glass bead and can be

used over and over again. It is one of the most economical abrasives you

can use in any reclaim systems or cabinets.

Plastic Grit

Primarily used to strip aluminum and fiberglass.Great for stripping paint.

Light oxidation and surface rust.Recommended for use is blast cabinets

because it creates very little dust. Works quickly, last a long time and

increases visibility within the cabinet.

TROUBLE SHOOTING TIPS

PROBLEM/CAUSE

POSSIBLE SOLUTION

Surging of blast flow:

Air pressure too low

See "Lack of Air Pressure"

Too much media

Adjust media valve

Excessive media consumption:

Media valve open too far

Close slightly

Air pressure too low

Check pressure gauge

Clogging and plugging of blast flow:

Debris in media

Purge and screen

Media size too large

Use smaller grit size

Nozzle plugs

Use larger nozzle

Nozzle plugs

Adjust media valve

Wet media

Dry media,drain water from air

Moisture in abrasive media:

Wet media

Change or use dry media

Water in air

Drain water from airlines

Water in tank

Empty,dry out and refill

Humid weather:

Moderate humidity

Keep media as dry as possible

Moderate humidity

Use drier or moisture

separator

High humidity

Avoid that period of use if

possible

Overtaxed compressor:

Compressor too small

Restrict time used

Nozzle size too large

Use smaller size

Too many leaks in plumbing

Seal and tighten plumbing

Holes in abrasive hose

Replace hose

Air filter on compressor plugged

Clean

Lack of air pressure:

Compressor too small

Use smaller nozzle

Supply valves not on full position

Open valves

Nozzle size too large

Use smaller size

Leaks in plumbing

Seal and tighten plumbing

Holes in abrasive hose

Replace hose

Air filter on compressor plugged

Clean filter

Urethane gasket worn or dirty

Clean or replace gasket

Lack of abrasive flow:

Blaster tank empty

Fill tank

Moisture in media

Dry media

Not enough air pressure

Check system

Abrasive hose kinked

Straighten hose

Debris in media

Clean or screen media

MAINTENANCE

WARNING!

Failure to observe the following before performing any maintenance could

cause serious injury or death from the sudden release of compressed air:

● Depressurize the blast machine.

● Disconnect power supply.

● Lockout and tag out the compressed air supply.

● Bleed the air supply line to the blast gun.

Immediate replacement of worn components is required.Failure to replace

worn components could expose the operator or bystanders to high speed

media and compressed air could cause death or serious injury.

Leaks around couplings and nozzle holders indicate worn or loose fitting

parts. Nozzle holders and couplings that do not fit tightly on hose and

nozzles that do not fit tightly in nozzle holders could disconnect while under

pressure. Impact from nozzles, couplings, hoses, or abrasive, and parts

disconnected while under pressure could cause severe injury. To ensure a

long and efficient operational life of the Deadman Handle, it is highly

recommended that the following procedures be followed:

1. Periodically(after 5-6 months of moderate use or after 10-15 hours of

heavy industrial use) replace all hose adaptors that are for abrasive flow

use only.

2. Replace rubber sealing block on after 7-10 hours of use to maintain

proper shut-off.

3. Check abrasive hose when it begins tos often or leaks media or air

around the hose or handle area.

4. Replace the nozzle when it wears to the next larger size.

5. Check the urethane gasket in the pull-up closure when the air leaks

excessively from the opening (make sure the gasket is free from media).

OTHER MAINTENANCE ITEMS

1. You should make every effort to protect your air compressor from any

damage it may receive from your abrasive blasting work. Your best option

is to keep the compressor up wind from the abrasive blasting, and the

greater the distance between them, the better. Other than that, you should

continue standard maintenance procedures for the compressor.

Some parts of the abrasive blaster will wear much more rapidly than

2. others, the parts needing close attention carry the air/abrasive mixture,

starting with the abrasive hose (21)and going through the metal fillings, the

DEADMAN valve (25) and the ceramic nozzles (27).

3. If air leaks develop in any of these parts, you should stop all work , and

find what needs to be repaired or replaced. When it's new, the abrasive

hose (21) has 2 cord piles and the walls are 1/4" thick. As the interior

diameter is abraded,this wall becomes thinner and thinner.One way to

inspect the hose and other parts affected by the blasting is to put on your

protective clothing. Then pressurize the system and close the nozzle shut

off the valve(31).Listen for air leaks,fix any leaks before operating.You can

also spot places in the hose where the wall is getting very thin. These show

up as blisters in the hose;if you find such a blister,get a new hose

immediately. If that blister breaks, the abrasive will come out of the side of

the hose.

Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The Pavilions

Preston, United Kingdom

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

Made In China

Technical Support and E-Warranty Certificate

www. vevor. com/support

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

MODÈLE:FFQ901

RÉSERVOIRDESABLEUSEABRASIF

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.

Nousvousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Machine Translated by Google

MODÈLE:FFQ901

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?

N'hésitezpas

ànouscontacter:Supporttechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d’utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiques

oulogiciellessurnotreproduit.

SABLEUSEABRASIVE

RÉSERVOIR

BESOIND'AIDE?CONTACTEZNOUS!

Machine Translated by Google

lesprécautionsetlesrèglesdesécuritédecettepagepourgarantirvotreutilisationentoutesécurité.Ce

fonctionnementetconservezlecorrectementpourréférencefuture.S'ilvousplaîtassurezvousdelire

Porteztoujoursdeslunettesdesécuritéapprouvéesparl'ANSllorsquevoustravaillez

Emplacements.Nepasexposeràlapluie.Gardezlazonedetravailbienéclairée.Nepasutiliser

2.Observezlesconditionsdelazonedetravail.N'utilisezpaslesmachinesdansdesendroitshumidesoumouillés

attentivementlemanueld’instructions.

utiliserlamachinecorrectement,lisezattentivementcesinstructionsavant

Mercid'avoirutiliséceproduit.Afindevousassurerquevouspouvez

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire

1.Gardezlazonedetravailpropre.Leszonesencombréessontpropicesauxblessures.

VeuillezlireTOUTESlesinstructionsavantd'utiliservotremachine.

quelesutilisationsserontconformesàcescodes.

LaconformitéestunecertificationdesécuritéCEetRoyaumeUni.

emplacementpourempêcherlarouille.Verrouilleztoujourslesoutilsetgardezleshorsdeportéedes

Portezdesgantsdeprotection.

Laprudenceetlebonsensnesontpasinhérentsàceproduit,carnouspensons

Lemanuelnepeutpascouvrirtouteslesconditionsetsituationspossiblesquipeuventsurvenir.

Portezuneprotectionauditive.

4.Rangezlematérielinutilisé.Lorsqu'ilsnesontpasutilisés,lesoutilsdoiventêtrestockésdansunendroitsec

Portezdeslunettesdeprotection.

Lemanueldécriralesavertissementsetlesprécautionsdesécurité,lefonctionnement,l'entretienet

lenettoyage.Lesavertissementsetlesinstructionsexaminésdansce

3.Éloignezlesenfants.Lesenfantsnedoiventjamaisêtreautorisésdanslazonedetravail.Neleslaissezpas

manipulerdesmachines,desoutilsoudesrallonges.

produitenprésencedegazoudeliquidesinflammables.

avecdesoutilsetdumatériel.

Avertissementsetprécautionsdesécurité

Machine Translated by Google

accessoirepourfaireletravaild’unoutilindustrielplusgrand.Ilyacertains

piècesderechangeidentiques.L'utilisationdetouteautrepièceannuleralagarantie.

7.Utilisezuneprotectionpourlesyeuxetlesoreilles.Porteztoujoursdesvêtementsdesécuritécontreleschocsapprouvésparl'ANSI.

utilisezn’importequeloutillorsquevousêtesfatigué.

éteignezetdébranchezavantl’entretienetlenettoyage.

touteautreconditionpouvantaffecterlebonfonctionnement.Toutepartiequiest

recommandélorsquevoustravaillez.Portezuncouvrecheveuxrestrictifpourcontenirlescheveuxlongs

enfants.

utiliser.

N'utilisezpasl'outilsiuninterrupteurnes'allumepasetnes'éteintpascorrectement.

etlaliaisondespiècesmobiles;toutepièceoudispositifdemontagecassé;et

6.Habillezvouscorrectement.Neportezpasdevêtementsamplesnidebijouxcarilspeuventêtre

doitêtremaintenupropre,secetexemptd’huileetdegraisseàtoutmoment.S'ilteplaît

lesréflexessontaltéréslorsdelaprisededrogues.Encasdedoute,nelefaitespas

plussûraurythmepourlequelilétaitprévu.Nemodifiezpascetoutil

8.Entretenezlesoutilsavecsoin.Inspectezpériodiquementlescordonsdesoutilsetsi

sembleendommagédoitêtresoigneusementvérifiépourdéterminerqu'ilsera

13.N'utilisezpasl'outilsivousêtessousl'influencedel'alcooloudedrogues.

10.Restezvigilant.Regardezcequevousfaites,faitespreuvedebonsens.Nepas

5.Utilisezlebonoutilpourletravail.N'essayezpasdeforcerunpetitoutilou

cheveux.

12.Piècesderechangeetaccessoires.Lorsdel'entretien,utilisezuniquement

Desvêtementsdeprotectionnonconducteursetdeschaussuresantidérapantessont

9.Évitezlesdémarragesinvolontaires.Veuillezéteindrelasourced'airlorsquevousn'êtespasdedans

endommagédoitêtrecorrectementréparéouremplacéparuntechnicienqualifié.

endommagés,faiteslesréparerparuntechnicienagréé.Lespoignées

etn'utilisezpascetoutilàdesfinspourlesquellesiln'estpasdestiné.

fonctionnercorrectementetremplirlafonctionprévue.Vérifierl'alignement

Lisezlesétiquettesd'avertissementsurlesordonnancespourdéterminersivotrejugementou

coincédanslespiècesmobiles.

deslunettesdeprotection.

applicationspourlesquellescetoutilaétéconçu.Celaferamieuxletravailet

11.Vérifiezlespiècesendommagées.Avantd'utiliserunoutil,toutepiècequi

Utilisezuniquementdesaccessoiresdestinésàêtreutilisésavecl'outil.

Machine Translated by Google

régulièrementparuntechnicienqualifié.

sontincluspourlasantéetlasécuritédel'opérateuretdeceuxquisetrouventdansle

blessureaudelàdelazoned’opérationimmédiate.

cetteinstructiondiscutéedanscemanueld'instructionsnepeutpascouvrirtousles

leproduit.

entrerdanslazonedetravaildoitporterunéquipementdeprotectionindividuelle.

fairefonctionnerl'outil.

22.Nelelaissezjamaissanssurveillancependantsonutilisation.

N'utilisezpasdeBlasteràpressionALLSOURCEavantd'avoirluceci

parl'opérateurdel'outil.

unusagecommercial.UTILISATIONENINTÉRIEURUNIQUEMENT.

nejouezpasavecl’appareil.Lesenfantsetlesanimauxdomestiquesdoiventresteràl'écart

16.NeplongezPASl’appareildansl’eauoutoutautreliquide.

àmoinsd'êtresuperviséparunepersonneresponsablepours'assurerqu'ilspeuventutiliserle

comprisparl'opérateurquelebonsensetlaprudencesontdemise.

Poussièrecrééeparleponçageélectrique,lesciage,lemeulage,leperçageetautres

Avertissement:lesavertissements,misesengardeetinstructionsabordésdans

14.Entretien.Pourvotresécurité,l'entretiendoitêtreeffectué

Desfragmentsdepièceoud'unaccessoirecassépeuvents'envoleretprovoquer

manueletquevouscomprenezsoncontenuetsesavertissements.Cesavertissements

19.Gardezlesspectateursàunedistancesécuritairedelazonedetravail.N'importequi

21.NELENETTOYEZPASAVECUNMATÉRIAUABRASIF.

AVERTISSEMENT!

l'appareilentoutesécurité.Lesjeunesenfantsdoiventêtresurveilléspours'assurerqu'ils

17.Ceproduitnepeutpasêtreutiliséàd’autresfins.Pasadaptépour

facteursquinepeuventpasêtreintégrésàceproduit,maisdoiventêtrefournis

18.N'utilisezpasd'alcool,d'essence,etc.commeliquidederefroidissement.

20.Cetappareiln'estpasdestinéàêtreutilisépardespersonnesjeunesouinfirmes

15.N'utilisezjamaislamachineàproximitédematériauxinflammables.

conditionsetsituationspossiblesquipeuventsurvenir.Cedoitêtre

proximitéimmédiate.Conservezcemanuelpourréférencefuture.

AVERTISSEMENTDERISQUEPOURLASANTÉ

Machine Translated by Google

SILICOSEETAUTRESAVERTISSEMENTSSURLAPOUSSIÈRE:

L'inhalationdepoussièreprovenantdusablesiliceuxpeutprovoquerunesilicose,unemaladie

pulmonairemortelle.L'inhalationdepoussièrependantlesopérationsdedynamitagepeutégalement

provoquerl'amiantoseet/oud'autresmaladiesgravesoumortelles.Unrespirateurdesablageabrasifà

adductiond'airbienentretenuetapprouvéparleNIOSHdoitêtreutilisépartoutepersonneeffectuantdes

opérationsdesablage,toutepersonnemanipulantouutilisantdesmilieuxcontenantdes

substancestoxiquesoudesmilieuxcontenantplusd'unpointunpourcentdesilicecristallineettoute

personnesetrouvantàproximitédelapoussière.Despoussièresnocivespeuventresteren

suspensiondansl'airpendantdelonguespériodesaprèsl'arrêtdudynamitage,provoquant

desblessuresgraves,voirelamort.

Lesrespirateursàadductiond'airn'éliminentnineprotègentcontrelemonoxydedecarbone(CO)outoutautre

gaztoxique.Utilisezundispositifd'éliminationdumonoxydedecarboneetundispositifdesurveillanceavec

lerespirateurpourgarantirunairdequalitéD.SuiveztouteslesnormesOSHAapplicablesetlerèglement

OSHA1910.134(d).

Avantderetirerlerespirateur,utilisezuninstrumentdesurveillancedel'airpourdéterminersil'atmosphèreest

respirablesansdanger.Contactezlebureaulocaldel'OHSAouduNIOSHpourdéterminerlerespirateur

appropriépourvotreapplicationparticulière.

lesactivitésdeconstructionpeuventcontenirdesproduitschimiquesconnuspourcauserlecancer,des

malformationscongénitales,d'autrestroublesdelareproductionetdesmaladiesrespiratoires.

Quelquesexemplesdeproduitschimiques

comprennent:•Leplombprovenantdes

peinturesàbasedeplomb.•Lasilicecristallineprovenantdesbriques,ducimentetd'autresproduitsde

maçonnerie.L'arsenicetlechromeprovenantdeproduitschimiques.

boistraitéVotrerisqueliéàcesexpositionsvarieenfonctiondelafréquenceàlaquellevouseffectuezcetype

detravail.Pourréduirevotreexpositionàcesproduitschimiques:Travaillezdansunendroitaéréet

travaillezavecdeséquipementsdesécuritéapprouvés,telsquedesmasquesantipoussièrespécialement

conçuspourfiltrerlesparticulesmicroscopiques.•Lesablageabrasifproduitdespoussièresnocives.Toute

personnesetrouvantdanslazonedesablagedoitporterunrespirateuràadductiond'aircorrectementajusté

etcorrectemententretenu,approuvéparleNIOSH.

CONSERVEZCESINSTRUCTIONS

Vousaurezbesoindecesinstructionspourlesconsignesdesécurité,lesprocéduresd'utilisation,lalistedes

piècesetlagarantie.Mettezlesdansunendroitsûretsec

Machine Translated by Google

PARAMÈTRESDUPRODUIT

Volumeduréservoir

Capacitéabrasivesuggérée:10,5L

AVERTISSEMENT:lorsquevousutilisezdesoutilstelsquevotrecompresseurd'air,quecesoit

3.L'unedesbusesencéramiqueaétéinstalléesurleproduit.

Séchezetévitezl'agglutinationdesabrasifs(médias),sinoncelanefonctionnerapas.

CONSIGNESDESÉCURITÉIMPORTANTES

625cfm

60110livresparpoucecarré

lieupourréférencefuture.

2.Vidangezl'eauducompresseurd'airavantutilisationpourvousassurerquel'airest

5gallons

recommandéparlefabricantdel'outil.

1.N'utilisezpasd'accessoiresquinesontpasspécialementconçuset

compresseuravantdecommencerlesablageaveccetoutil.

Attention:

Consommationd'air:

blessurepersonnelle.Vousdevriezrevoirlesconsignesdesécuritépourvotreair

Pressiondetravail

doittoujoursêtresuivipourréduirelerisqued'incendie,dechocélectriqueet

alimentéparunmoteurélectriqueouunmoteuràessence,précautionsdesécuritédebase

Machine Translated by Google

LISTEDESPIECES

Machine Translated by Google

BUSES:A=9/64”D=3/32”B=1/8”C=7/64”

LISTEDESPIECES

Qté

Bouchonderemplissagederéservoir

Machineàlaver

Poignée

Essieu

Buseencéramique

Entonnoir

ConnecteurEIbow2

Jointtorique

adaptateur

Hommemort

Écrouavant

Emboutdejambe

Vis

Vannehommemort

Ensembledegâchette

Tuyauabrasif

Roue

Capot

Blocd'étanchéité

QtéNumérodepièce

Adaptateurdetuyau

dix

Collecteurd'admission

Robinetàtournantsphérique

Collierdeserrage

Jambedroite

Connecteurdemamelon1

Connecteur

Description

Jointencaoutchouc

Tuyaucommun

goupille

Lajambegauche

Description

Ajusteur

Guidon

CONNECTEUR

Numérodepièce

Vannededosage

Tuyaud'air

Réservoir

Pressiondel'air

Soupapedesécurité

MAMELON

Abrasif

Machine Translated by Google

NOTESD'INSTALLATION

INSTRUCTIONSDEMONTAGE

pardesarêtesvives.

3.Bienquevousaccordiezuneattentionparticulièrelorsdelafabricationdeceproduit,vous

devezêtreprudentlorsduprocessusd'assemblagepouréviterd'êtrerayé.

rapidementquelesautrespièces.

collecteur.

connecteurdemamelon,aupapillondesgaz.Fixezletuyaudejoint(10)au

VALVE(#25)etlaBUSE(#27)carilss'userontbeaucoupplus

manuel.Assurezvousd’avoirtouteslespiècesrépertoriées.

2.Vérifieztouslescomposantsfournisselonlalistedece

1.PortezuneattentionparticulièreauTUYAUABRASIF(#21),auDEADMAN

entournantlajaugepourqu'ellepuisseêtrevuesurledessusduréservoir.Ensuite,fixezla

vanned'étranglement(31)aubasducollecteur.Attachezle

lesenfantsetlesanimauxdomestiques.

1.Reportezvousaudessindel'étape1,assemblageducollecteurd'admission(12).Tout

d'abord,fixezlemanomètre(9)ausommetducollecteurd'admission.

lecompresseursefixerasurleconnecteurmâle/femelle(8).

1.Veuillezjetersoigneusementtouslessacsenplastiqueetlesconserveràl'écart.

soupape.Lorsquevousêtesprêtàutiliserlasableuseabrasive,letuyaud'airde

5.Leproduitdoitêtreplacésurunesurfaceplane.

utiliser.

présent.

fixerleconnecteurmâle/femelle(8),del'autrecôtédel'arrivéed'air

ouprésenterdescloquesàlasurface.Nepasutilisersil'undecesproblèmesest

4.Portezdeslunettesdeprotectionetdesgantsdeprotectionpendantlemontageet

Leraccordtétine(11)estvissédechaquecôtédufiltre.D'uncôté,fixezlavalved'alimentation

enair(31)auconnecteurdumamelon(10),puis

2.Reportezvousaudessindel'étape2pourassemblerlefiltredupiègeàeau(9).

2.LeTUYAUABRASIFdoitêtreremplacélorsquesesparoislatéralesprésententdesfuites.

Machine Translated by Google

dix

Ilnes'agitpasd'unesélectionpermanente,carvouspouvezchangerlesbusesenfonction

(25).Dansceprocessusd'assemblage,vous|Sélectionnezl'unedesquatrebuses(27).

etl'autreextrémitésurl'adaptateur(23).Lesdeuxextrémitésdutuyaudoiventêtrefermement

côtéducollecteurd'admission.Vissezensuitel'extrémitéouvertedutuyaudejonction(10)

aveccollecteurd'admission(12)etmanomètre(9)fixésdansle

9.Insérezlepiedfixe(17)surleraccordsituéaufondduréservoiràproximité

3.Placezleréservoir(15)surunetableaveclesquatreclipsverslehaut.Seréféreraudessin

tuyaudesortied'abrasif(12).

Faitesglisserlesdeuxcolliersdeserrage(22),surchaqueextrémitédutuyauabrasif(21).

guidon(06).Placezuneroue(16)àchaqueextrémitédel'essieuetfixezla

6.Reportezvousaudessindel'étape6pourconnecterledoseurd'abrasif.

verslehaut.

4.Reportezvousaudessinpourl'étape4,assemblagedelavannedesortied'abrasif

etquatrerondellesetquatreécroushexagonaux.Remarque:conservezlesextrémitéscourbesdelapoignée.

labuse(27)etl'écrouchapeaudelabuse(28).

10.Avantdecommencerlesopérations,revenezsurchaqueconnexion,doublez

troufiletésurlecôtédutuyauderemplissageenhautduréservoir.Encoreunefois,soyez

letravailétantfait.Visserl'adaptateur(23),danslabuseDEADMAN

etserrezlescollierstrèsfermement.

pourl'étape3.Vissezlefiltrepiègeàeau(9)etsespiècesdansletrousitué

appuyeruneextrémitédutuyausurleraccorddutuyaudesortiedel'abrasif(12)

5.Reportezvousaudessinpourl'étape5,assemblagedelavalveDEADMANdelabuse

puisenplaceavecdesgoupillesfendues(14)etunerondelle(34)

8.Localisezl'essieu(29)etfaitesleglisseràtraverslestroussurlescôtésdu

connecteur(11);vannededosaged'abrasif(30);connecteurdetétine(11)etle

l'ensembledevanneetl'ensemble.

dansletrouaufondduréservoir;Fixezquatreparties,dansl'ordre:Mamelon

assurezvousquelecollecteuretlajaugesontverticaux.

vanne(25).Visserlejoint(26)dansleraccordtétine,puisajouterun

7.Fixezlesdeuxguidons(06)auréservoiràl'aidedequatrevisàtêtecylindrique(02).

envérifiantquetoussontbienserrésetcorrectementinstallés.

assissurlesmamelons.Faitesglisserlescolliersdeserragelelongdutuyaujusqu'àchaquemamelon

lebord.Utilisezvotredernièregoupillefendue(14)pourmaintenirlepiedauréservoir.

Machine Translated by Google

PROCÉDURESDESÉCURITÉPOURLESSABLEUSESÀPRESSION

3.Toutepersonnesetrouvantdanslazonededynamitage,ycomprisl'opérateurdel'équipement,doit

utiliseretentretenircorrectementunrespirateuràadductiond'airapprouvéparleNIOSH,mêmeaprès

l'arrêtdudynamitage.Despoussièresnocivespeuventresterensuspensiondansl'airpendantde

longuespériodesaprèslafindudynamitage,causantdesblessures,voirelamort.

ATTENTION:LIRECESPROCÉDURESDESÉCURITÉDANSLEURS

AVERTISSEMENT!

2.Nedépassezpaslapressiondeservicemaximalede125PSI.Lefaitdenepasmaintenirla

pressiondeservicemaximaleendessousde125PSIpeutprovoquerl'éclatementdelagrenailleuse,

entraînantlamortoudesblessuresgraves.

1.Neplacezpaslesdoigts,aucunepartieducorpsouaucuncomposantdanslazoned'étanchéitédu

bouchonderemplissagelorsquelagrenailleuseestsouspression.Nepasgarderlespartiesducorps

àl'écartdelazonedubouchonderemplissageentraîneradesblessuresgraves.

CESAVERTISSEMENTS.

Sidesraccordsdetuyaud'airdetypeàvissersontutilisés,ilsdoiventêtresécuriséspardesbroches

oudesfilsdeverrouillagedesécuritépourévitertoutedéconnexionaccidentellesouspression.Le

débranchementdutuyausouspressionpeutprovoquerdesblessuresgraves.

4.Avantd'utiliserlepistoletàpression:mettezdeslunettesdesécurité,desgantsetdesgants

approuvésparNIOSH.respirateur.Porteztoujourscesarticlesdeprotectionlorsdel'utilisationetlors

del'entretiendevotresableuseabrasive.Bienqu'uncapotdeprotectionsoitfournipourvousprotéger

despiècesvolanteslorsquevousutilisezlamachine,lecapotn'offrepasdeprotectioncontreles

particulesensuspensiondansl'air.Unrespirateurdesablageàadductiond'airbienentretenudoitêtre

utilisépartoutepersonne

Cesprocéduresnevisentpasàêtreexhaustivesenraisondesnombreusesvariablesdansledomaine

dusablageabrasif.Parconséquent,nousINSISTONSquelesmains,lesoreilles,labouche,lenezet

lesyeuxsoientcouvertsàtoutmomentd’uneprotectiondesécuritéappropriée.

DESPARTIESENTIÈRESDUMODED'EMPLOISONTDANS

Débrancherletuyaualorsquel'unitéestsouspressionpeutprovoquerdesblessuresgraves,voirela

mort.Utilisezdesgoupillesdeverrouillagedesécuritéetdescâblesdesécuritédanstoutesles

connexionsdecouplagepourévitertoutedéconnexionaccidentelledesraccordsdetuyaux.

Machine Translated by Google

exercécarlapressiondel'airpeutencoreêtredansletuyausilabuseestbouchée.

nettoyaged'entretiendetoutenature.Lorsduretraitdelabuse,ilfautfairepreuvedeprudence

médias.

5.Utilisezdespanneauxarrièrepourempêcherlesprojectionsexcessivesdetoucherquelqu'unou

autrechosecarlapoussièreparcourraunelonguedistance.Explosezdansungrand

serompre,entraînantlamortoudesblessuresgraves.Soudage,meulageouperçage

dynamitage.

Tuyau,arrêtezimmédiatementlamachine.

blessure.

12.Lesoudage,lemeulageouleperçagesurlagrenailleusepourraientaffaiblirle

leremplacementdescomposantsuséspourraitentraînerl'expositiondel'opérateurou

pression.Del'aircompriméetdel'abrasifs'échappantd'untuyauéclaté,ou

carunraccordpeutsebriser,rendantlamachinedangereuse.Médiasetairsous

saisircorrectementlestuyauxusés,lesfaisantexplosersous

ilséchouent.Unremplacementimmédiatdescomposantsusésestrequis.

desobjetsoudespersonnes.Tenezvousàl’écartduchemindesortiedel’abrasif.Celapeutvenir

CertificationASMEetNationalBoard,lecaséchéant.

zoneouvertepourminimiserl’accumulationd’abrasifsdansleszonesenvironnantes.

9.Pourunfonctionnementsûr,effectuezlamaintenancepréventiverecommandéesur

pulvériserviolemmentleproduitsurlazoneenvironnante.Untuyaudesablageusépourrait

5.Utilisezdesgantsépaispourprotégervosmains.

10.N'utilisezpasdematériauxcorrosifsdequelquetypequecesoitdansl'unité.Utiliseruniquementdesproduitspropresetsecs

8.Vidangezl'airduréservoirparlasoupaped'admissionetdébranchezl'alimentationavant

navire.Lapressiondel'aircomprimépourraitaffaiblirlamachinedesablage

unaccouplementouunportebusedéconnectépourraitprovoquerdesblessuresgraves.

machinesanssurveillance.Encasd'urgence,commeuneexplosion

desspectateursauxfluidesàgrandevitesseetàl'aircomprimé,provoquantdegraves

125PSIontuneforcedestructricetrèsélevée.Nelaissezjamaisun

7.Netirezpasleréservoirdemédiaparletuyauabrasifetnelaissezpasleréservoirtomber.

RéservoirBlaster,unitédistanteetaccessoires.Remplaceztouteslespiècesuséesavant

échouentsoudainementenéclatant.Lesaccouplementsetlesportebusespeuventnepas

13.Placeztoujourslamachinedemanièreàcequelaprisesoitorientéeàl'opposédetout

11.Neraccordezpasdetuyauabrasif.L'épissures'userarapidementetpourrait

surlenaviredelamachinedesablage,sanscachetduNationalBoardR,celaannulele

Machine Translated by Google

MODED'EMPLOI

letank.

17.Neremplissezpastropleréservoiravecdumédia.Neremplissezpasàmoinsde6poucesduhautdu

réduirelasurpression.N'enquêtezpassurlapressiondublaster

prisesdecourant.Lefaitdenepasmettrecorrectementlamachineàlaterrepeutprovoquerdesblessuresduesà

chocélectriqueetdommagesmatériels.Pouraideràréduirelapossibilitéde

permettantàl'airdesemettresouspression.Laplagedefonctionnementdel'unitéestde40à110PSI.Remarque:

àgrandevitesse.L'impactdel'abrasifsortantpourraitprovoquerdesblessuresgraves.

Utiliseràmoinsdecinquantepiedsdetoutesubstanceexplosive,potentiellementexplosive,ou

recommandé,lapressionnedoitpasdépasser125PSI.Silapressiondépasse

d'air,assurezvousquelavanned'entréed'airetlavannedebusesontenpositionOFF.

lemanomètreduréservoirindiquezéro,puisouvrezleréservoir.

Tuyaud'airentrantminimumde1/2"IDUtilisationd'untuyaud'airinférieurà1/2"

dangereuxoulàoùdesgazoudesliquidesinflammablessontprésents.

1.Connectezletuyaud'airàlavalved'entréed'air.Lefabricantrecommanded'utiliser

ouvrezlavanneDEADMAN(1)pourrelâcherlapressiondanslaconduite.Assurezvousque

l'électricitéstatiqueetsesdangersassociés,metteztoujourslamachineBlastàlaterre.

18.AVANTD'OUVRIRLERÉSERVOIR,relâchezlapressiond'airsurle

14.N'utilisezpasd'adaptateursélectriquesquiéliminentlabrochedeterresurle115

125PSI,arrêtezimmédiatementtouttravailetdébranchezlecompresseurd'airpour

leursvapeurscaruneexplosionpeutseproduire.

Aveclavannehommemortferméeetlebouchonderemplissageserré,ouvrezlavanned'entréed'air.

L'IDlimiteralevolumed'airetentraîneraunmauvaisfonctionnementdel'unité.Avantl'injection

16.Del'électricitéstatiquepeutêtrecrééeparl'utilisationdecetéquipement.

19.MAINTENIRUNEPRESSIOND'AIRCORRECTE,unmaximumde110PSlest

celapourraitprovoqueruneexplosionentraînantdesblessuresgraves.

15.N'utilisezpascetéquipementdansunezonequipourraitêtreconsidérée

réservoirabrasif.Pourcefaire,fermezlavanned'alimentationenair(19)etpoussezlajusqu'à

TECHNIQUEDEFONCTIONNEMENT:

problèmejusqu'àcequelemanomètreindiquezéro.

Pourunesélectionappropriéedesbuses,reportezvousautableaudesélectiondesbusesàlapage11.

Machine Translated by Google

Sidesraccordsdetuyaud'airdetypeàvissersontutilisés,ilsdoiventêtresécuriséspardesbrochesoudes

filsdeverrouillagedesécuritépourévitertoutedéconnexionaccidentellesouspression.Ledébranchementdu

tuyausouspressionpeutprovoquerdesblessuresgraves.

Uneouverturetropimportantedelavannederégulationentraîneral’obstructiondutuyauoudelabuse.

Pourdemeilleuresperformances,lavanneDeadmandoitêtreouverteetferméerapidement.

Aprèsavoirsélectionnécorrectementlabuse,insérezlabusedanslabasederetenue.Remettezlarondelle

enplaceetfaitesglisserl'écrouderetenuesurlabuseetserrezàlamain.

Lesablageabrasifnécessiteungrandvolumed’airàhautepression.L'efficacitédevotresableuseabrasive

peutêtreaffectéeparl'utilisationd'untuyaud'alimentationenairtroppetit,d'unepressiond'airinsuffisanteou

d'untuyaud'alimentationenairtropgrand.

AVERTISSEMENT!

2.LePressureBlasterestéquipéd'uneconceptiondefermeturesemiautomatiqueunique.Lefabricant

recommandeunabrasiffinavecunetailledegranuléssimilaireàcelleduseldetable.Celagarantitundébit

adéquatetréduitlerisqued’obstructiondelabuse.Lorsquevousêtesprêtàpressuriserlerécipient,tirezsur

lafermetureetouvrezl'airentrant.Lapressiondel’airinternescelleralafermeture.

Débrancherletuyaualorsquel'unitéestsouspressionpeutprovoquerdesblessuresgraves,voirelamort.

Utilisezdesgoupillesdeverrouillagedesécuritéetdescâblesdesécuritédanstouteslesconnexionsde

couplagepourévitertoutedéconnexionaccidentelledesraccordsdetuyau.

3.Aveclavannederégulationdudébitd'abrasifetsouspressionàlabasedel'unitéfermée,ouvrezlerobinet

àtournantsphériquepermettantàl'airdecirculeràtraversletuyaudedérivationjusqu'àlabasedel'unité.

Ensuite,entenantletuyauabrasifparleboîtierderetenuedelabuseaveclabusedirigéeloindel'unitéetde

l'opérateur,appuyezrapidementsurlavannehommemortpourl'ouvrircomplètementetajustezlavannede

régulationàlabaseduréservoirpourpurgerl'abrasifdanslefluxd'air.Ouvrezlentementlavannederégulation

jusqu'àcequelematériauabrasifsoitlégèrementvisible.Unefoisquelavannededébitdurégulateurest

ajustéeauréglagesouhaité,unréglagesupplémentairenedevraitêtrenécessairequelorsd'unchangement

dequalitédematériauabrasifoulorsqu'unebuseavecunIDdifférentestutilisée.

EXIGENCESD'APPROVISIONNEMENTENABRASIFSPOURL'AIR

Machine Translated by Google

Parheure

1/2”

DIdutuyauLongueurdutuyauDIdelabuseCFM(110PSI)

50pieds

2.Mettezlesvêtementsdeprotection,lacagoulecomplèteetapprouvésMSHA/NICOSH.

mettezensuffisammentdansleréservoirpourfaireletravailàaccomplir.Maissic'estungrostravail,remplissezle

CONSEIL:sil'humiditéestde90/100%,lepiègeàeau(9)nepourrapastoutretenir

buse.

3/8"

1/8"

1.Vérifiezvotreabrasifpourvousassurerqu'ilestsecetqu'iln'obstruerapasledosage.

3/32”

meilleursrésultats.

6.Retirezlebouchonderemplissage(4)duhautduréservoir.6.

10.Écoutezlesfuitesd'airauniveaudubouchonderemplissagelorsquevouscommencezàpressuriserleréservoir

150livres

Nousrecommandonsqu'unepressiond'aircompriseentre60et110PSIfournissele

25pieds

5.Surveillezlemanomètre(9)etassurezvousqu'ilindiqueunepressionnulle.

9.Fermezlavanned'arrêtdelabuse(30)etouvrezlavanned'alimentationenair(31).

3.Tournezlavanned'alimentationenair(31)enpositiond'arrêt(horizontale).

plusfréquemmentetvidezlepiègeàeauplusouvert.Celaréduirale

60livres

25pieds

Utilisationd'abrasifs

9/64”

1/2”

vanne(30),tuyaudesortied'abrasif(12),tuyau(21)ouautrescomposants.

réservoirseulementaux3/4pleinetrechargezleaubesoinpourterminerletravail.

7.Insérezl'entonnoir(19)etversezl'abrasifdansl'entonnoir.Assurezvousde

ducompresseur.Répareztoutefuiteavantdel'utiliser.

3/8"

7/64”

200livres

possibilitédeboucherlefondduréservoiroulaconduite.8.aveclabonne

quantitéd'abrasifdansleréservoir,fermerlebouchonderemplissage(4).

100livres

50pieds

4.AppuyezverslebaspourouvrirlavalveDEADMANdelabuse(25).

Respirateur.

del'humiditédansunréservoir3/4.Mieuxvautréduirelaquantitéd'abrasif,charger

CHARGEMENTDESABRASIFSDANSLERÉSERVOIR

Machine Translated by Google

UTILISATIOND'ABRASIFS(MÉDIAS)

RECOMMANDATIONDUCOMPRESSEURD'AIR

viaunrobinetdevidangeetdoitêtrepurgéquotidiennement.Iln'estpasinhabituelde

4.Lecompresseurd'airdoitêtrevidéaufondduréservoird'alimentation

1.S'ilyadel'humiditédanslesupport,celafiniraparendommagerleréservoirdusableurou

Utilisezunebusedepluspetitetaillepourcontrôlerlademanded’air.

temps.

1.Nesoufflezpascontinuellement.Arrêtezpériodiquementlesopérationsdedynamitagepourpermettre

nousrecommandonsd'utiliserunpiègeàeauouunséparateurd'humidité.Ouvrezlepurgeur.

Vannederégulationpourréduirelapressiondel'airàlaplageappropriée.

Mettezlesurunepaletteenbois.

unité.Respectezlesexigencesdepressiond'airmaximalepourlesableuseet

l'humiditéetaltérerlesperformancesdesablage.

lapuissancenominale.Utilisezuntuyaud'aird'aumoins1/2"ouunetuyauteriemétalliquepourvotreair

3.Nelaissezpasdefluidedansleréservoiraprèslesablagecarilpeutabsorber

5.Gardezlapoussièreetlesmédiascréésparlejetloinducompresseurd'air.

lecompresseuràrefroidir.

vidangertroisouquatregallonsd'eauduréservoird'alimentationàunehumiditéélevée

problème.

Pourpermettreunfonctionnementefficacedevotrecompresseurd'air,suivezcesdirectives:

5.Sil'humiditéestexcessivementélevée,iln'estpeutêtrepasconseillédesouffleràceniveau.

valvejusqu'àcequel'eaus'écoulelentementetcontinuellement.

4.Stockezlesupportdansunendroitsec;gardezlesupporthorsdusoloudessolsenbéton.

3.Lecompresseurcréeunequantitéexcessived'humidité,nous

soitréglezvotrecompresseurpourqu'ilfonctionnedansceslimites,soitutilisezunrégulateurdepression

compresseuraublaster.Siton

2.Aucuncompresseurn’estconçupourfonctionnerconstammentàpleinrégime.Utiliser70%de

jour.Unréservoird'alimentationsupplémentaireserautile.

2.Silesupportesthumide,filtrezleetséchezleavantdel'utiliser.

Branchezlesystème.Gardezlesupportetl'airducompresseursecspourévitercela.

6.Envisagezd'utiliserdifférentesqualitésoudifférentstypesdesupportspouréviter

Machine Translated by Google

Neremplissezpaslerécipientsouspressionàmoinsdesix(6)poucesduhautdu

êtreréutilisé,estexemptd’humiditéetnetasserapasetn’absorberapasl’humidité.

Oxyded'aluminium

Avertissement!

Graind'acier

carcelacréetrèspeudepoussière.Fonctionnerapidement,durelongtempset

colmatagedesbusesenraisond'uneteneurélevéeenhumidité.

acier,commelescarrosseriesdevoitures,lesréservoirsoulesmachineslourdes.Labeauténoireest

Laperledeverreestutiliséepourcréerunefinitionsatinéeoumate.Laperledeverreest

Principalementutilisépourdécaperl'aluminiumetlafibredeverre.Idéalpourdécaperlapeinture.

recommandédanslessystèmesderécupérationoulesarmoires.

peutêtreutilisédansn’importequelsystèmeouarmoirederécupération.

VoirlesAVERTISSEMENTSrelatifsauxvoiesrespiratoiresaudébutdumanuel.

utilisémaintesetmaintesfois.C'estl'undesabrasifslespluséconomiquesquevouspuissiez

comparableenprixàlaplupartdesautresabrasifsspécialisés.Legraind'acierest

navire.Siuntuyauestaccidentellementdébranchépendantl'utilisation,leproduitpulvérisépeut

Lesgrainsd'aciercoupentextrêmementrapidementlemétalrouilléetlapeintureestdifficileàenlever.

recommandé)etcoupedeuxfoisplusvitequelesable.Illaisseunetexturelisse

7.N'utilisezpasdesable.

recommandédanslessystèmesderécupérationoulesarmoires.

supérieuràlasilicecarilnecontientque0,1%desilicelibre,coupeplusrapidement,peut

Oxydationlégèreetrouillesuperficielle.L'utilisationrecommandéeestcelledescabinesdesablage.

Graindeplastique

BlackBeautyestutilisélorsquelapeintureetlarouilledoiventêtreenlevées

Perledeverre

Beauténoire

seproduire.

LeSteelGritestpopulairecarillaisseunefinitiontrèslisse.C'estaussi

terminersanspiqûres.L'oxyded'aluminiumestplusrugueuxquelesbillesdeverreetpeutêtre

L'oxyded'aluminiumestunabrasifdehautequalitéquiestplustranchantquelesable(pas

augmentelavisibilitéauseinducabinet.

Machine Translated by Google

DESCONSEILSDEDÉPANNAGE

Débrisdanslesmédias

Colmatageetcolmatagedufluxdesouffle:

Médiahumide

PROBLÈME/CAUSE

Augmentationdufluxdesouffle:

Voir«Manquedepressiond'air»

oudel'humidité

Évitezcettepérioded'utilisationsi

Utiliserunetaillepluspetite

Pressionatmosphériquetropfaible

Bouchonsdebuse

Humiditémodérée

Bouchonsdebuse

Eaudansleréservoir

Gardezlesmédiasaussisecsquepossible

Tailledebusetropgrande

Consommationexcessivedemédias:

L'eaudansl'air

Utilisezdesgrainspluspetits

Vider,sécheretremplirànouveau

Compresseurtroppetit

Changerouutiliserunsupportsec

Humiditéélevée

Pressionatmosphériquetropfaible

Purgeetécran

Humiditédanslesmilieuxabrasifs:

SOLUTIONPOSSIBLE

Ajusterlavannedefluide

Vérifierlemanomètre

Humiditémodérée

séparateur

Tempshumide:

Utiliserunsèchelinge

Restreindreletempsutilisé

Fermezlégèrement

Utilisezunebuseplusgrande

Vannemédiatropouverte

Compresseursurchargé:

Tropdemédias

Tailledusupporttropgrande

Médiahumide

Vidangerl'eaudescompagniesaériennes

Médiassecs,drainerl'eaudel'air

Ajusterlavannedefluide

possible

Machine Translated by Google

•Dépressuriserlagrenailleuse.•Coupezl'alimentation

électrique.•Verrouillezetétiquetez

l'alimentationenaircomprimé.•Purgerlaconduited'alimentationenairdu

pistoletdesablage.

Filtreàairsurcompresseurbouché

Vérifierlesystème

Utilisezunebusepluspetite

Lenonrespectdespointssuivantsavantd'effectuerunentretienpourrait

Débrisdanslesmédias

Nettoyerlefiltre

Filtreàairsurcompresseurbouché

Tropdefuitesdanslaplomberie

Remplacerletuyau

Remplirleréservoir

Remplacerletuyau

Tailledebusetropgrande

Tuyauabrasifplié

AVERTISSEMENT!

Compresseurtroppetit

Humiditédanslesmédias

Utiliserunetaillepluspetite

Supportpropreoutamisé

Faireleménage

Trousdansletuyauabrasif

Jointenuréthaneuséousale

Médiasec

Unremplacementimmédiatdescomposantsusésestrequis.Échecduremplacement

Trousdansletuyauabrasif

Scelleretserrerlaplomberie

Nettoyerouremplacerlejoint

provoquerdesblessuresgraves,voirelamort,suiteàlalibérationsoudained'aircomprimé:

Pasassezdepressionatmosphérique

Lesvannesd'alimentationnesontpasenpositionmaximale

ScelleretserrerlaplomberieFuitesdanslaplomberie

RéservoirBlastervide

Manquedepressiond'air:

Ouvrirlesvannes

Redresserletuyau

Manquededébitabrasif:

ENTRETIEN

Machine Translated by Google

Lesfuitesautourdesraccordsetdesportebusesindiquentunraccorduséoudesserré

Letuyau(21)a2pieuxdecordeetlesparoisont1/4"d'épaisseur.Commel'intérieur

utiliserseulement.

1.Vousdeveztoutmettreenœuvrepourprotégervotrecompresseurd’airdetout

4.Remplacezlabuselorsqu'elleatteintlatailleimmédiatementsupérieure.

Certainespiècesdelasableuses'usentbeaucoupplusrapidementque

1.Périodiquement(après5à6moisd'utilisationmodéréeouaprès10à15heuresd'utilisation

lescomposantsuséspourraientexposerl'opérateuroulespersonnesprésentesàdesvitessesélevées

excessivementdel'ouverture(assurezvousquelejointestexemptdefluide).

VanneDEADMAN(25)etlesbusesencéramique(27).

poursuivrelesprocéduresdemaintenancestandardducompresseur.

déconnectéalorsqu'ilestsouspressionpeutprovoquerdesblessuresgraves.Pourassurerun

autourdutuyauoudelazonedelapoignée.

lesbusesquinesontpasbienajustéesdanslesportebusespourraientsedéconnecterlorsqu'ellessontsous

arrêtapproprié.

estdegarderlecompresseuràl'abriduventdudécapageabrasif,etle

3.Sidesfuitesd'airsedéveloppentdansl'unedecespièces,vousdevezarrêtertouttravail

pourtrouvercequidoitêtreréparéouremplacé.Quandc'estneuf,l'abrasif

lesfluidesetl'aircomprimépeuventprovoquerlamort,voiredesblessuresgraves.

usageindustrielintensif)remplaceztouslesadaptateursdetuyaudestinésaudébitabrasif

recommandéquelesprocéduressuivantessoientsuivies:

5.Vérifiezlejointenuréthanedanslafermeturepullupencasdefuited'air.

2.d'autres,lespiècesnécessitantuneattentionparticulièretransportentlemélangeair/abrasif,en

commençantparletuyauabrasif(21)etenpassantparlesremplissagesmétalliques,le

3.Vérifiezletuyauabrasiflorsqu'ilcommenceàfonctionnersouventouqu'ilfuitdufluideoudel'air.

pression.Impactdesbuses,raccords,tuyauxouabrasifsetpièces

plusladistanceentreeuxestgrande,mieuxc'est.Apartça,tudevrais

duréedevielongueetefficacedelapoignéeDeadman,elleesthautement

2.Remplacezleblocd'étanchéitéencaoutchoucaprès7à10heuresd'utilisationpourmaintenir

lespièces.Lesportebusesetlesraccordsquinesontpasbienajustésautuyauet

dommagesqu'ilpourraitsubirlorsdevostravauxdesablageabrasif.Votremeilleureoption

AUTRESARTICLESD'ENTRETIEN

Machine Translated by Google

Lediamètreestabrasé,cetteparoidevientdeplusenplusfine.Unefaçond'inspecter

letuyauetlesautrespiècesaffectéesparledynamitageestdemettrevosvêtements

deprotection.Ensuite,mettezlesystèmesouspressionetfermezlabuseetfermezla

vanne(31).Écoutezlesfuitesd'air,réparezlesfuitesavantdel'utiliser.Vouspouvez

égalementrepérerlesendroitsdansletuyauoùlaparoidevienttrèsfine.Cellesci

apparaissentsousformed'ampoulesdansletuyau;sivoustrouvezunetelleampoule,

procurezvousimmédiatementunnouveautuyau.Sicetteampoulesebrise,l'abrasif

sortiraducôtédutuyau.

Machine Translated by Google

GroupePooledasLtd

Adresse:BaoshanquShuangchenglu803long11hao1602A1609shi

ImportéauxÉtatsUnis:SanvenTechnologyLtd.,Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

Römeräcker9Z2021,76351

SHUNSHUNGmbH

FabriquéenChine

NSW2122Australie

Preston,RoyaumeUni

ImportéenAustralie:SIHAOPTYLTD,1ROKEVASTREETESTWOOD

Unité5MaisonAlbertEdward,LesPavillons

Shanghai

LinkenheimHochstetten,Allemagne

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTCE

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

ABRASIV-BLASTER-BEHÄLTER

MODELL: FF-Q901

Zertifikat für technischen Support und E-Garantie www. vevor. com/support

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich

eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den

großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien

abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-

Marken tatsächlich die Hälfte sparen.

Machine Translated by Google

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

SCHLEIFSTRAHLER

PANZER

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte

kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat

www. vevor. com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen

sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare

Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt

von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht

erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

MODELL: FF-Q901

Machine Translated by Google

Sicherheitswarnungen und Vorsichtsmaßnahmen

Tragen Sie bei der Arbeit immer eine von der ANSI zugelassene Schutzbrille

Produkt in der Nähe von brennbaren Gasen oder Flüssigkeiten.

Bedienung und bewahren Sie es zum späteren Nachschlagen ordnungsgemäß auf. Bitte unbedingt lesen

Standorte. Nicht dem Regen aussetzen. Halten Sie den Arbeitsbereich gut beleuchtet. Verwende nicht

2. Beachten Sie die Bedingungen im Arbeitsbereich. Benutzen Sie Maschinen nicht in feuchter oder nasser Umgebung

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Um die Maschine richtig zu bedienen, lesen Sie diese Anleitung vorher sorgfältig durch

Vielen Dank, dass Sie dieses Produkt verwenden. Um sicherzustellen, dass Sie es können

Warnung – Um das Verletzungsrisiko zu verringern, muss der Benutzer diese lesen

1. Halten Sie den Arbeitsbereich sauber. Unaufgeräumte Bereiche laden zu Verletzungen ein.

dass die Nutzungen diesen Kodizes entsprechen.

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwenden.

Ort, um Rost zu verhindern. Werkzeuge immer verschließen und außerhalb der Reichweite aufbewahren

Schutzhandschuhe tragen.

Compliance ist eine EG- und UK-Sicherheitszertifizierung.

Vorsicht und gesunder Menschenverstand sind in diesem Produkt unserer Meinung nach nicht eingebaut

Das Handbuch kann nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können.

Tragen Sie einen Gehörschutz.

4. Lagern Sie ungenutzte Geräte. Bei Nichtgebrauch müssen Werkzeuge trocken gelagert werden

Das Handbuch beschreibt Sicherheitswarnungen und Vorsichtsmaßnahmen sowie Bedienung, Wartung

und Reinigung. Die hier besprochenen Warnungen und Anweisungen

Tragen Sie einen Augenschutz.

3. Halten Sie Kinder fern. Kinder dürfen sich niemals im Arbeitsbereich aufhalten. Lassen Sie sie nicht mit Maschinen,

Werkzeugen oder Verlängerungskabeln hantieren.

mit Werkzeugen und Geräten.

Beachten Sie die Vorsichtsmaßnahmen und Sicherheitsregeln auf dieser Seite, um eine sichere Verwendung zu gewährleisten. Das

Machine Translated by Google

jede andere Bedingung, die den ordnungsgemäßen Betrieb beeinträchtigen könnte. Irgendein Teil, der ist

von beweglichen Teilen erfasst werden.

und verwenden Sie dieses Werkzeug nicht für einen Zweck, für den es nicht vorgesehen ist.

Wenn Schäden auftreten, lassen Sie sie von einem autorisierten Techniker reparieren. Die Griffe

ordnungsgemäß funktionieren und die vorgesehene Funktion erfüllen. Überprüfen Sie die Ausrichtung

Lesen Sie die Warnhinweise auf Rezepten, um festzustellen, ob Ihr Urteil bzw

11. Auf beschädigte Teile prüfen. Bevor Sie ein Werkzeug oder ein Teil davon verwenden

Verwenden Sie nur Zubehör, das für die Verwendung mit dem Werkzeug vorgesehen ist.

Anwendungen, für die dieses Tool entwickelt wurde. Es wird die Arbeit besser machen und

Brille.

5. Verwenden Sie das richtige Werkzeug für den Job. Versuchen Sie nicht, ein kleines Werkzeug oder ein kleines Werkzeug mit Gewalt zu benutzen

10. Bleiben Sie wachsam. Passen Sie auf, was Sie tun, nutzen Sie Ihren gesunden Menschenverstand. Nicht

Haar.

12. Ersatzteile und Zubehör. Bei Wartungsarbeiten nur verwenden

Beschädigte Geräte sollten von einem qualifizierten Techniker ordnungsgemäß repariert oder ersetzt werden.

Schützende, elektrisch nicht leitende Kleidung und rutschfestes Schuhwerk sind erforderlich

9. Vermeiden Sie unbeabsichtigtes Starten. Bitte schalten Sie die Luftquelle aus, wenn Sie nicht drin sind

6. Kleide dich richtig. Tragen Sie möglichst keine weite Kleidung oder Schmuck

und Bindung beweglicher Teile; alle defekten Teile oder Montagevorrichtungen; Und

müssen jederzeit sauber, trocken und frei von Öl und Fett gehalten werden. Bitte

Bei der Einnahme von Medikamenten sind die Reflexe beeinträchtigt. Wenn Sie irgendwelche Zweifel haben, tun Sie es nicht

13. Benutzen Sie das Werkzeug nicht, wenn Sie unter Alkohol- oder Drogeneinfluss stehen.

8. Behandeln Sie die Werkzeuge sorgfältig. Überprüfen Sie die Werkzeugkabel regelmäßig und ggf

sicherer mit der Geschwindigkeit, für die es vorgesehen war. Modifizieren Sie dieses Tool nicht

beschädigt erscheint, sollte sorgfältig überprüft werden, um festzustellen, ob dies der Fall ist

7. Tragen Sie Augen- und Gehörschutz. Tragen Sie immer einen ANSI-zugelassenen Aufprallschutz

Bedienen Sie kein Werkzeug, wenn Sie müde sind.

identische Ersatzteile. Bei Verwendung anderer Teile erlischt die Garantie.

Aufsatz, um die Arbeit eines größeren Industriewerkzeugs zu erledigen. Es gibt bestimmte

Kinder.

Empfohlen beim Arbeiten. Tragen Sie eine restriktive Haarbedeckung, um lange Haare einzudämmen

verwenden.

Benutzen Sie das Werkzeug nicht, wenn sich ein Schalter nicht richtig ein- und ausschalten lässt.

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie Wartungs- und Reinigungsarbeiten durchführen.

Machine Translated by Google

WARNUNG VOR GESUNDHEITSRISIKEN

18. Verwenden Sie keinen Alkohol, Benzin usw. als Kühlmittel.

17. Dieses Produkt darf nicht für andere Zwecke verwendet werden. Nicht geeignet für

Bewahren Sie das Gerät sicher auf. Kleine Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie

Faktoren, die nicht in dieses Produkt eingebaut werden können, sondern bereitgestellt werden müssen

mögliche Bedingungen und Situationen, die auftreten können. Es muss sein

unmittelbarer Nähe. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

15. Benutzen Sie die Maschine niemals in der Nähe von brennbaren Materialien.

20. Dieses Gerät ist nicht für die Verwendung durch junge oder gebrechliche Personen bestimmt

14. Wartung. Zu Ihrer Sicherheit sollten Wartungsarbeiten durchgeführt werden

Warnung: Die Warnungen, Vorsichtsmaßnahmen und Anweisungen, die in besprochen werden

Bruchstücke eines Werkstücks oder eines zerbrochenen Zubehörteils können wegfliegen und Schäden verursachen

Lesen Sie das Handbuch durch und verstehen Sie den Inhalt und die Warnhinweise. Diese Warnungen

WARNUNG!

19. Halten Sie umstehende Personen einen Sicherheitsabstand zum Arbeitsbereich ein. Irgendjemand

21. REINIGEN SIE ES NICHT MIT SCHEUERMITTELN.

Kommerzielle Benutzung. NUR INNEN BENUTZEN.

durch den Betreiber des Werkzeugs.

Spielen Sie nicht mit dem Gerät. Kinder und Haustiere sollten ferngehalten werden

Staub, der durch maschinelles Schleifen, Sägen, Schleifen, Bohren usw. entsteht

es sei denn, sie werden von einer verantwortlichen Person beaufsichtigt, um sicherzustellen, dass sie das Gerät nutzen können

16. Tauchen Sie das Gerät NICHT in Wasser oder andere Flüssigkeiten.

Der Bediener versteht, dass gesunder Menschenverstand und Vorsicht wichtig sind

Verletzung außerhalb des unmittelbaren Einsatzbereichs.

Die in dieser Bedienungsanleitung besprochenen Anweisungen können nicht alle Aspekte abdecken

sind für die Gesundheit und Sicherheit des Bedieners und derjenigen in der enthalten

regelmäßig durch einen qualifizierten Techniker.

Betreiben Sie das Werkzeug.

Beim Betreten des Arbeitsbereichs ist das Tragen persönlicher Schutzausrüstung erforderlich.

22. Lassen Sie es während des Gebrauchs niemals unbeaufsichtigt.

Benutzen Sie keinen ALLSOURCE-Druckstrahler, bevor Sie dies gelesen haben

das Produkt.

Machine Translated by Google

SILIKOSE UND ANDERE STAUBWARNUNGEN:

Das Einatmen von Staub aus Quarzsand kann Silikose, eine tödliche Lungenkrankheit,

verursachen. Das Einatmen von Staub während Sprengarbeiten kann auch Asbestose und/

oder andere schwere oder tödliche Krankheiten verursachen. Ein NIOSH-zugelassenes, gut

gewartetes Atemschutzgerät mit Luftzufuhr für Strahlmittel muss von allen Personen verwendet werden,

die strahlen, von Personen, die Medien mit toxischen Substanzen oder Medien mit mehr

als 1,1 Prozent kristalliner Kieselsäure enthalten, sowie von allen Personen, die sich im Staubbereich

aufhalten, handhaben oder verwenden. Schädlicher Staub kann nach Beendigung der

Sprengung noch längere Zeit in der Luft schweben und schwere oder tödliche

Verletzungen verursachen.

Umluft-Atemschutzgeräte entfernen oder schützen weder Kohlenmonoxid (CO) noch andere giftige Gase.

Verwenden Sie zusammen mit dem Atemschutzgerät ein Kohlenmonoxidentfernungsgerät und ein

Überwachungsgerät, um Luftqualität der Klasse D sicherzustellen. Befolgen Sie alle geltenden OSHA-

Standards und die OSHA-Verordnung 1910.134(d).

Bautätigkeiten können Chemikalien enthalten, die bekanntermaßen Krebs, Geburtsfehler oder andere

Fortpflanzungsschäden und Atemwegserkrankungen verursachen. Einige Beispiele für

Chemikalien sind: • Blei aus bleibasierten Farben

• Kristallines Siliziumdioxid aus Ziegeln,

Zement und anderen Mauerwerksprodukten Arsen und Chrom aus chemisch- Behandeltes Holz Ihr Risiko

durch diese Belastungen variiert, je nachdem, wie oft Sie diese

Art von Arbeiten ausführen. Um Ihre Exposition gegenüber diesen Chemikalien zu verringern: Arbeiten

Sie in einem belüfteten Bereich und mit zugelassener Sicherheitsausrüstung, wie z. B.

Staubmasken, die speziell zum Herausfiltern mikroskopischer Partikel entwickelt wurden. • Beim

Strahlen entsteht schädlicher Staub. Jeder im Strahlbereich muss ein ordnungsgemäß angepasstes

und ordnungsgemäß gewartetes, vom NIOSH zugelassenes Atemschutzgerät tragen.

Bevor Sie die Atemschutzmaske abnehmen, verwenden Sie ein Luftüberwachungsgerät, um festzustellen,

ob die Atmosphäre zum Atmen sicher ist. Wenden Sie sich an die örtliche OHSA- oder NIOSH-

Vertretung, um die richtige Atemschutzmaske für Ihre spezielle Anwendung zu ermitteln.

ANLEITUNG AUFBEWAHREN

Sie benötigen diese Anleitung für die Sicherheitshinweise, die Betriebsabläufe, die Teileliste und die

Garantie. Bewahren Sie sie an einem sicheren und trockenen Ort auf

Machine Translated by Google

PRODUKTPARAMETER

WARNUNG: Bei der Verwendung von Werkzeugen wie Ihrem Luftkompressor, egal ob

Empfohlene Schleifkapazität: 10,5 l

3. Eine der Keramikdüsen wurde am Produkt installiert.

Trocknen Sie und vermeiden Sie das Verklumpen von Schleifmitteln (Medien), da es sonst nicht funktioniert.

WICHTIGE SICHERHEITSANWEISUNGEN

6–25 cfm

60–110 PSI

Ort zum späteren Nachschlagen.

2. Lassen Sie vor dem Gebrauch das Wasser aus dem Luftkompressor ab, um sicherzustellen, dass die Luft sauber ist

1. Verwenden Sie kein Zubehör, das nicht speziell dafür entwickelt wurde

5 Gallonen

vom Werkzeughersteller empfohlen.

Kompressor aus, bevor Sie mit dem Strahlen mit diesem Gerät beginnen.

Aufmerksamkeit:

Luftverbrauch:

Personenschäden. Sie sollten die Sicherheitshinweise für Ihre Luft lesen

sollten immer befolgt werden, um die Gefahr von Bränden, Stromschlägen usw. zu verringern

Arbeitsdruck

angetrieben durch Elektromotor oder Benzinmotor, grundlegende Sicherheitsvorkehrungen

Tankvolumen

Machine Translated by Google

LISTE DER EINZELTEILE

Machine Translated by Google

Menge

Tankdeckel

Handhaben

Waschmaschine

Keramikdüse

Achse

EIbow-Anschluss 2

Trichter

Adapter

O-Ring

Vordere Mutter

Toter Mann

Schrauben

Beinendkappe

Abzugseinheit

Totmannventil

Schleifschlauch

Rad

Dichtungsblock

Haube

Menge Teile-Nr.

Schlauchadapter

Ansaugkrümmer

Kugelhahn

Schlauchklemme

Rechtes Bein

Nippelanschluss 1

Beschreibung

Verbinder

Gummidichtung

Splint

Verbindungsrohr

Beschreibung

Linkes Bein

Griffstange

Einsteller

Teile-Nr

Dosierventil

VERBINDER

Luftschlauch

Panzer

Luftdruck

NIPPEL

Sicherheitsventil

Schleifmittel

LISTE DER EINZELTEILE

DÜSEN: A=9/64 Zoll D=3/32 Zoll B=1/8 Zoll C=7/64 Zoll

Machine Translated by Google

INSTALLATIONSHINWEISE

MONTAGEANLEITUNGEN

schneller als die anderen Stücke.

2. Sehen Sie sich die Zeichnung für Schritt 2 an, um den Wasserfallenfilter (9) zusammenzubauen.

3. Obwohl Sie bei der Herstellung dieses Produkts besondere Sorgfalt walten lassen, müssen Sie beim

Zusammenbau vorsichtig sein, um Kratzer zu vermeiden

Mannigfaltigkeit.

Nippelverbinder zum Drosselventil. Befestigen Sie das Verbindungsrohr (10) am

VENTIL (Nr. 25) und DÜSE (Nr. 27) entfernen, da diese stärker verschleißen

Bedienungsanleitung. Stellen Sie sicher, dass Sie über alle aufgeführten Teile verfügen.

2. Überprüfen Sie alle mitgelieferten Komponenten gemäß der hierin enthaltenen Liste

1. Achten Sie besonders auf den SCHLEIFSCHLAUCH (Nr. 21) und den TOTMANN

Drehen Sie das Messgerät so, dass es über die Oberseite des Tanks sichtbar ist. Als nächstes befestigen Sie

das Drosselventil (31) an der Unterseite des Verteilers. Hänge an

Der Kompressor wird am Stecker/Buchse-Anschluss (8) befestigt.

Kinder und Haustiere.

1. Beachten Sie die Zeichnung für Schritt 1, Zusammenbau des Ansaugkrümmers (12). Befestigen Sie zunächst

das Manometer (9) oben am Ansaugkrümmer.

Ventil. Wenn Sie bereit sind, das Strahlgerät in Betrieb zu nehmen, ziehen Sie den Luftschlauch ab

5. Das Produkt sollte auf einer ebenen Fläche platziert werden.

1. Bitte entsorgen Sie alle Plastiktüten sorgfältig und halten Sie sie fern

verwenden.

gegenwärtig.

Befestigen Sie den Stecker/Buchse-Stecker (8) an der anderen Seite der Luftversorgung

oder Blasen in der Oberfläche zeigen. Nicht verwenden, wenn eines dieser Probleme auftritt

4. Tragen Sie bei der Montage und Montage eine Augenschutzbrille und Schutzhandschuhe

Der Nippelanschluss (11) wird in jede Seite des Filters eingeschraubt. Befestigen Sie auf einer Seite das

Luftzufuhrventil (31) am Nippelanschluss (10) und dann

2. Der SCHLEIFSCHLAUCH muss ausgetauscht werden, wenn an den Seitenwänden Undichtigkeiten auftreten

durch scharfe Kanten.

Machine Translated by Google

Dies ist keine dauerhafte Auswahl, da Sie die Düsen entsprechend wechseln können

(25). In diesem Montageprozess müssen Sie| Wählen Sie eine der vier Düsen (27).

Seite des Ansaugkrümmers. Schrauben Sie dann das offene Ende des Verbindungsrohrs (10) fest.

und das andere Ende über den Adapter (23). Beide Schlauchenden sollten fest sitzen

9. Stecken Sie den festen Fuß (17) auf die Armatur unten am Tank

die Kante. Befestigen Sie den Fuß mit Ihrem letzten Splint (14) am Tank.

Strahlmittelauslassrohr (12).

3. Stellen Sie den Tank (15) mit den vier Klammern nach oben auf einen Tisch. Siehe Zeichnung

Schieben Sie die beiden Schlauchklemmen (22) über jedes Ende des Schleifschlauchs (21).

Lenker (06). Platzieren Sie je ein Rad (16) an jedem Ende der Achse und befestigen Sie es

6. Beachten Sie die Zeichnung für Schritt 6, um die Strahlmitteldosierung anzuschließen

nach oben.

und vier Unterlegscheiben und vier Sechskantmuttern. Hinweis: Behalten Sie die Enden der Griffkurve bei

4. Sehen Sie sich die Zeichnung für Schritt 4, Montage des Strahlmittelauslassventils, an

Düse (27) und Düsenüberwurfmutter (28) befestigen.

10. Bevor Sie mit dem Betrieb beginnen, gehen Sie jede Verbindung doppelt durch

Gewindeloch an der Seite des Einfüllrohrs oben am Tank. Nochmals, sei

die Arbeit, die erledigt wird. Schrauben Sie den Adapter (23) in die Düse DEADMAN

und ziehen Sie die Klemmen sehr fest an.

Drücken Sie ein Ende des Schlauchs über den Nippel am Strahlmittelauslassrohr (12).

für Schritt 3. Schrauben Sie den Wasserfallenfilter (9) und seine Teile in das Loch am

5. Beachten Sie die Zeichnung für Schritt 5, Zusammenbau des TOTMANN-Ventils der Düse

dann mit Splinten (14) und Unterlegscheibe (34) befestigen

8. Suchen Sie die Achse (29) und schieben Sie sie durch die Löcher an den Seiten des

Stecker (11); Schleifmittel-Dosierventil (30); Nippelverbinder (11) und die

Ventilbaugruppe und die Baugruppe.

in das Loch am Boden des Tanks; Befestigen Sie vier Teile in der Reihenfolge: Brustwarze

Ventil (25). Schrauben Sie die Dichtung (26) in den Nippelanschluss und fügen Sie dann eine hinzu

Stellen Sie sicher, dass Verteiler und Manometer vertikal ausgerichtet sind.

7. Befestigen Sie die beiden Lenker (06) mit vier Flachkopfschrauben (02) am Tank.

Überprüfen Sie, ob alles fest sitzt und richtig sitzt.

sitzt auf den Brustwarzen. Schieben Sie die Schlauchklemmen entlang des Schlauchs zu jedem Nippel

mit Ansaugstutzen (12) und Manometer (9) im eingebauten Zustand

Machine Translated by Google

SICHERHEITSVERFAHREN FÜR DRUCKBLASTER

Aufgrund der vielen Variablen im Strahlmittelbereich erheben diese Verfahren keinen Anspruch auf

Vollständigkeit. Deshalb BESTEHEN wir darauf, dass Hände, Ohren, Mund, Nase und Augen

jederzeit mit angemessenem Sicherheitsschutz bedeckt sind.

1. Halten Sie keine Finger, Körperteile oder Komponenten in den Dichtungsbereich des

Einfüllstopfens, wenn das Strahlgerät unter Druck gesetzt wird. Wenn Körperteile nicht vom Bereich

des Einfüllstopfens ferngehalten werden, kann dies zu schweren Verletzungen führen.

ACHTUNG: LESEN SIE DIESE SICHERHEITSVERFAHREN IN IHREM

WARNUNG!

2. Der maximale Arbeitsdruck von 125 PSI darf nicht überschritten werden. Wenn der maximale

Arbeitsdruck nicht unter 125 PSI gehalten wird, kann die Strahlmaschine platzen, was zu schweren

oder tödlichen Verletzungen führen kann.

VOLLSTÄNDIGE TEILE DER BEDIENUNGSANLEITUNG SIND IN DER BEDIENUNGSANLEITUNG ENTHALTEN

Das Abtrennen des Schlauchs, während das Gerät unter Druck steht, kann zu schweren oder

tödlichen Verletzungen führen. Verwenden Sie an allen Kupplungsverbindungen Sicherungsstifte

und Sicherheitskabel, um ein versehentliches Lösen der Schlauchkupplungen zu verhindern.

3. Jeder im Sprengbereich, einschließlich des Gerätebedieners, sollte ein vom NIOSH zugelassenes

Atemschutzgerät mit Luftzufuhr korrekt verwenden und warten, auch nach Beendigung der

Sprengung. Schädlicher Staub kann nach Beendigung der Sprengung noch längere Zeit in der Luft

schweben und zu Verletzungen oder zum Tod führen.

DIESE WARNHINWEISE.

Wenn schraubbare Luftschlauchkupplungen verwendet werden, müssen diese mit Sicherungsstiften

oder -drähten gesichert werden, um ein versehentliches Lösen unter Druck zu verhindern. Das Lösen

des Schlauchs unter Druck kann zu schweren Verletzungen führen.

4. Bevor Sie den Druckstrahler verwenden: Setzen Sie eine Schutzbrille, Handschuhe und NIOSH-

zugelassene Handschuhe auf. Respirator. Tragen Sie beim Betrieb und bei der Wartung Ihres

Strahlgeräts immer diese Schutzausrüstung. Während eine Schutzhaube zum Schutz vor

umherfliegenden Teilen bei der Verwendung der Maschine vorhanden ist, bietet die Haube keinen

Schutz vor Partikeln in der Luft. Jeder muss ein gut gewartetes Atemschutzgerät mit Luftzufuhr

verwenden

Machine Translated by Google

ausgeübt werden, da möglicherweise noch Luftdruck im Schlauch vorhanden ist, wenn die Düse verstopft ist.

Unterhaltsreinigung jeglicher Art. Beim Entfernen der Düse ist Vorsicht geboten

5. Verwenden Sie Rückwände, um zu verhindern, dass Sprühnebel auf andere Personen trifft

Medien.

platzen, was zum Tod oder zu schweren Verletzungen führen kann. Schweißen, Schleifen oder Bohren

auf dem Strahlmaschinenschiff, ohne einen R-Stempel des National Board, erlischt das

Schlauch, Maschine sofort abschalten.

sprengen.

Verletzung.

12. Schweißen, Schleifen oder Bohren an der Strahlmaschine kann zu einer Schwächung des Strahlgeräts führen

Der Austausch verschlissener Komponenten kann zur Gefährdung des Bedieners führen

Druck.Druckluft und Strahlmittel treten aus einem geplatzten Schlauch aus, oder

Halten Sie abgenutzte Schläuche ausreichend fest, damit sie darunter wegblasen

da eine Armatur brechen und die Maschine unsicher machen kann. Medien und Luft darunter

Sie versagen. Ein sofortiger Austausch verschlissener Komponenten ist erforderlich

Gegenstände oder Personen. Halten Sie sich von austretendem Strahlmittel fern. Es könnte kommen

Gegebenenfalls ASME- und National Board-Zertifizierung.

Offener Bereich, um die Ansammlung von Schleifmittel in den umliegenden Bereichen zu minimieren.

9. Um einen sicheren Betrieb zu gewährleisten, führen Sie die empfohlene vorbeugende Wartung durch

Sprühen Sie das Medium heftig über die Umgebung. Ein verschlissener Strahlschlauch könnte es sein

10. Verwenden Sie im Gerät keine korrosiven Materialien jeglicher Art. Nur sauber und trocken verwenden

5. Tragen Sie dicke Handschuhe, um Ihre Hände zu schützen.

8. Lassen Sie die Luft durch das Einlassventil aus dem Tank ab und trennen Sie vorher die Stromversorgung

Schiff. Druckluftdruck könnte zu einer Schwächung der Strahlmaschine führen

Die Trennung der Kupplung oder des Düsenhalters kann zu schweren Verletzungen führen.

Maschine unbeaufsichtigt. Wenn ein Notfall eintritt, beispielsweise eine Explosion

Unbeteiligte werden durch Hochgeschwindigkeitsmedien und Druckluft in Mitleidenschaft gezogen, was zu schweren Verletzungen führen kann

125 PSI haben eine sehr hohe Zerstörungskraft. Lassen Sie niemals einen Druck stehen

Blastertank, Fernbedienungseinheit und Zubehör. Ersetzen Sie alle verschlissenen Teile vorher

7. Ziehen Sie den Medienbehälter nicht am Strahlmittelschlauch herum und lassen Sie ihn nicht umfallen

plötzlich durch Bersten versagen, Kupplungen und Düsenhalter möglicherweise nicht

13. Stellen Sie die Maschine immer so auf, dass der Auslass von jeglichem Gerät weg zeigt

11. Verbinden Sie keine abrasiven Schläuche. Die Verbindung verschleißt schnell und kann möglicherweise beschädigt werden

etwas anderes, denn der Staub wird eine weite Strecke zurücklegen. Explosion in einem großen

Machine Translated by Google

BEDIENUNGSANLEITUNG

17. Überfüllen Sie den Tank nicht mit Medien. Füllen Sie ihn nicht bis zu einer Tiefe von 6 Zoll unter der Oberkante

den Überdruck reduzieren. Untersuchen Sie nicht den Druck des Blasters

Stromschlag und Geräteschäden. Um die Möglichkeit von zu verringern

Volt-Stecker. Eine unsachgemäße Erdung der Maschine kann zu Verletzungen führen

der Panzer.

Luft unter Druck setzen. Der Betriebsbereich des Geräts beträgt 40 bis 110 PSI. Hinweis:

mit hoher Geschwindigkeit raus. Der Aufprall des austretenden Strahlmittels kann zu schweren Verletzungen führen.

Verwenden Sie es im Umkreis von 50 Fuß von explosiven, potenziell explosiven Substanzen oder

empfohlen, der Druck darf 125 PSI nicht überschreiten. Wenn der Druck übersteigt

Stellen Sie sicher, dass sich das Lufteinlassventil und das Düsenventil in der AUS-Position befinden.

Das Tankmanometer zeigt Null an, dann öffnen Sie den Tank.

Mindesteinlassluftschlauch mit einem Innendurchmesser von 1/2 Zoll. Verwendung eines Luftschlauchs, der kleiner als 1/2 Zoll ist.

gefährlich oder wo brennbare Gase oder Flüssigkeiten vorhanden sind. Nichtbeachtung

1. Luftschlauch an Lufteinlassventil anschließen. Der Hersteller empfiehlt die Verwendung

Öffnen Sie das TOTMANN-Ventil (1), um den Druck in der Leitung abzulassen. Stellen Sie sicher, dass

Um statische Elektrizität und die damit verbundenen Gefahren zu vermeiden, erden Sie das Strahlgerät stets.

18. Bevor Sie den Tank öffnen, lassen Sie den Luftdruck ab

14. Verwenden Sie keine elektrischen Adapter, die den Erdungsstift des 115 aufheben

125 PSI, stoppen Sie sofort alle Arbeiten und trennen Sie den Luftkompressor

ihre Dämpfe, da es zu einer Explosion kommen kann.

Öffnen Sie bei geschlossenem Totmannventil und dichtem Einfüllstopfen das Lufteinlassventil

ID verringert die Luftmenge und führt zu einem schlechten Gerätebetrieb. Vor der Einspritzung

16. Bei der Verwendung dieses Geräts kann statische Elektrizität entstehen. Tun Sie dies nicht

19. HALTEN SIE DEN RICHTIGEN LUFTDRUCK AUF, maximal 110 PSl

Dies kann zu einer Explosion und damit zu schweren Verletzungen führen.

15. Benutzen Sie dieses Gerät nicht in dafür vorgesehenen Bereichen

Strahlmitteltank. Dazu das Luftzufuhrventil (19) schließen und nach unten drücken

BETRIEBSTECHNIK:

Problem, bis das Manometer Null anzeigt.

Informationen zur richtigen Düsenauswahl finden Sie in der Düsenauswahltabelle auf Seite 11.

Machine Translated by Google

Das Abtrennen des Schlauchs, während das Gerät unter Druck steht, kann zu schweren oder

tödlichen Verletzungen führen. Verwenden Sie an allen Kupplungsanschlüssen Sicherungsstifte und

Sicherungskabel, um zu verhindern, dass sich die Schlauchkupplungen versehentlich lösen.

3. Öffnen Sie das Kugelventil, während das Strahlgerät unter Druck steht und das Regelventil für den

Strahlmittelfluss an der Basis der Einheit geschlossen ist, damit Luft durch den Bypass-Schlauch zur

Basis der Einheit strömen kann. Halten Sie dann den Strahlmittelschlauch am Düsenhalterungsgehäuse

fest, wobei die Düse vom Gerät und Bediener weg gerichtet ist, drücken Sie das Totmannventil

schnell vollständig auf und stellen Sie das Regelventil am Boden des Tanks ein, um das Strahlmittel

in den Luftstrom zu entlüften. Öffnen Sie das Regelventil langsam, bis das Strahlmittel austritt leicht

sichtbar. Sobald das Durchflussreglerventil auf die gewünschte Einstellung eingestellt ist, sollte eine

weitere Anpassung nur dann erforderlich sein, wenn die Qualität des Schleifmittels geändert wird

oder wenn eine Düse mit einem anderen ID verwendet wird.

Wenn schraubbare Luftschlauchkupplungen verwendet werden, müssen diese mit Sicherungsstiften

oder -drähten gesichert werden, um ein versehentliches Lösen unter Druck zu verhindern. Das Lösen

des Schlauchs unter Druck kann zu schweren Verletzungen führen.

WARNUNG!

2. Der Pressure Blaster ist mit einem einzigartigen halbautomatischen Pull-Up-Verschlussdesign

ausgestattet. Der Hersteller empfiehlt ein feines Schleifmittel mit einer Körnung ähnlich der von

Speisesalz. Dies stellt einen ordnungsgemäßen Durchfluss sicher und verringert die Möglichkeit einer

Düsenverstopfung. Wenn Sie bereit sind, den Behälter unter Druck zu setzen, ziehen Sie den

Verschluss hoch und schalten Sie die Luftzufuhr ein. Der innere Luftdruck dichtet den Verschluss ab.

Für eine optimale Leistung sollte das Totmannventil schnell geöffnet und geschlossen werden.

Nachdem Sie die Düse richtig ausgewählt haben, setzen Sie die Düse in den Halterungssockel ein. Setzen Sie die

Unterlegscheibe wieder ein, schieben Sie die Sicherungsmutter über die Düse und ziehen Sie sie von Hand fest.

Beim Sandstrahlen ist eine große Luftmenge unter hohem Druck erforderlich. Die Effizienz Ihres

Strahlgeräts kann durch die Verwendung eines zu kleinen Luftzufuhrschlauchs, eines unzureichenden

Luftdrucks oder eines zu großen Schlauchs beeinträchtigt werden

Wenn das Regelventil zu weit geöffnet wird, verstopft der Schlauch oder die Düse.

ANFORDERUNGEN AN DIE LUFT-SCHLEIFMITTELVERSORGUNG

Machine Translated by Google

1/2"

Pro Stunde

Schlauch-ID Schlauchlänge Düsen-ID CFM (110 PSI)

50 Fuß

2. Ziehen Sie die Schutzkleidung mit Vollhaube und MSHA/NICOSH-Zulassung an

Füllen Sie genug Wasser in den Tank, um die anstehende Arbeit zu erledigen. Aber wenn das eine große Aufgabe ist, füllen Sie die aus

TIPPS: Bei einer Luftfeuchtigkeit von 90/100 % kann der Wasserfalle (9) nicht alles auffangen

Düse.

3/8 Zoll

1/8 Zoll

1. Überprüfen Sie Ihr Schleifmittel, um sicherzustellen, dass es trocken ist und die Dosierung nicht verstopft

3/32 Zoll

Beste Ergebnisse.

6. Entfernen Sie den Einfülldeckel (4) von der Oberseite des Tanks. 6.

10. Achten Sie auf Luftlecks am Einfülldeckel, während Sie beginnen, den Tank unter Druck zu setzen

150 Pfund

Wir empfehlen einen Luftdruck im Bereich von 60–110 PSI

25 Fuß

5. Beobachten Sie das Manometer (9) und stellen Sie sicher, dass es keinen Druck anzeigt.

9. Schließen Sie das Düsenabsperrventil (30) und öffnen Sie das Luftzufuhrventil (31).

3. Drehen Sie das Luftzufuhrventil (31) in die Aus-Position (horizontal).

häufiger und entleeren Sie den Siphon bei geöffneter Öffnung

60 Pfund

25 Fuß

151/2"

9/64 Zoll

Schleifmittelverwendung

Ventil (30), Strahlmittelauslassrohr (12), Schlauch (21) oder andere Komponenten.

Der Tank ist nur zu 3/4 gefüllt und kann bei Bedarf nachgefüllt werden, um die Arbeit abzuschließen.

7. Setzen Sie den Trichter (19) ein und gießen Sie das Strahlmittel in den Trichter. Sicher sein zu

vom Kompressor. Beheben Sie etwaige Lecks vor dem Betrieb.

3/8 Zoll

7/64 Zoll

200 Pfund

Möglichkeit einer Verstopfung des Tankbodens oder der Leitung. 8. Wenn sich

die richtige Menge Strahlmittel im Tank befindet, schließen Sie den Einfülldeckel (4).

100 Pfund

50 Fuß

4. Drücken Sie nach unten, um das TOTMANN-Ventil (25) der Düse zu öffnen.

Respirator.

der Feuchtigkeit in einem 3/4-Tank. Besser ist es, die Menge an Schleifmittel zu reduzieren

SCHLEIFMITTEL IN DEN TANK LADEN

Machine Translated by Google

VERWENDUNG VON SCHLEIFMITTELN

EMPFEHLUNG FÜR LUFTKOMPRESSOREN

4. Der Luftkompressor sollte am Boden des Vorratstanks entleert werden

Zeit.

1. Wenn sich Feuchtigkeit im Medium befindet, kann dies letztendlich zu einer Beschädigung des Blaster-Tanks führen

Verwenden Sie eine Düse kleinerer Größe, um den Luftbedarf zu kontrollieren.

über ein Ablassventil abgelassen und täglich abgeblasen werden. Das ist nicht ungewöhnlich

1. Nicht kontinuierlich strahlen. Unterbrechen Sie den Strahlvorgang regelmäßig, um dies zu ermöglichen

Wir empfehlen die Verwendung einer Wasserfalle oder eines Feuchtigkeitsabscheiders. Öffnen Sie den Entlüfter

Regelventil, um den Luftdruck auf den entsprechenden Bereich zu reduzieren.

Legen Sie es auf eine Holzkufe.

Einheit. Beachten Sie die maximalen Luftdruckanforderungen für den Blaster und

Feuchtigkeit und beeinträchtigen die Strahlleistung.

die Nennleistung. Verwenden Sie für Ihre Luft einen Luftschlauch oder ein Metallrohr mit mindestens 1/2 Zoll

3. Lassen Sie das Strahlmittel nach dem Strahlen nicht im Tank, da es absorbieren kann

5. Halten Sie Staub und Medien, die beim Strahlen entstehen, vom Luftkompressor fern

Der Kompressor kühlt ab.

Lassen Sie bei hoher Luftfeuchtigkeit drei bis vier Gallonen Wasser aus dem Vorratstank ab

Problem.

Um einen effizienten Betrieb Ihres Luftkompressors zu ermöglichen, befolgen Sie diese Richtlinien:

5. Wenn die Luftfeuchtigkeit zu hoch ist, ist es möglicherweise nicht ratsam, dort zu strahlen

Ventil, bis Wasser langsam und kontinuierlich ausfließt.

4. Lagern Sie die Medien an einem trockenen Ort; halten Sie die Medien vom Boden oder Betonböden fern.

3. Der Kompressor erzeugt zu viel Feuchtigkeit

Stellen Sie entweder Ihren Kompressor so ein, dass er innerhalb dieser Grenzen läuft, oder verwenden Sie einen Druck

Kompressor zum Blaster. Wenn dein

2. Kein Kompressor ist darauf ausgelegt, ständig mit voller Drehzahl zu laufen. Verwenden Sie 70 % davon

Tag. Ein zusätzlicher Vorratstank hilft.

2. Wenn das Medium feucht ist, sieben Sie es ab und trocknen Sie es vor der Verwendung.

Schließen Sie das System an. Halten Sie das Medium und die Kompressorluft trocken, um dies zu vermeiden

6. Erwägen Sie die Verwendung unterschiedlicher Qualitäten oder unterschiedlicher Medientypen, um dies zu verhindern

Machine Translated by Google

kann wiederverwendet werden, ist feuchtigkeitsfrei und packt oder absorbiert keine Feuchtigkeit.

Aluminiumoxid

Füllen Sie den Druckbehälter nicht bis zu einer Tiefe von sechs (6) Zoll unter der Oberkante

Warnung!

Stahlkorn

weil es sehr wenig Staub erzeugt. Wirkt schnell, hält lange und

Düsenverstopfung durch hohen Feuchtigkeitsgehalt.

Stahl, wie z. B. Autokarosserien, Panzer oder schwere Maschinen. Black Beauty ist

Glasperlen werden verwendet, um ein satiniertes oder mattes Finish zu erzielen. Glasperlen sind es

Wird hauptsächlich zum Abbeizen von Aluminium und Glasfaser verwendet. Ideal zum Abbeizen von Farbe.

empfohlen in Rückgewinnungssystemen oder Schränken.

Kann in allen Rückgewinnungssystemen oder Schränken verwendet werden.

Siehe WARNHINWEISE zum Thema Atemwege am Anfang des Handbuchs.

immer wieder verwendet. Es ist eines der wirtschaftlichsten Schleifmittel überhaupt

Preislich vergleichbar mit den meisten anderen Spezialschleifmitteln. Stahlgrit ist

Schiff. Wenn ein Schlauch während des Gebrauchs versehentlich getrennt wird, kann es zu Medienspritzern kommen

Stahlsplitt schneidet extrem schnell auf rostigem Metall und schwer zu entfernender Farbe.

empfohlen) und schneidet doppelt so schnell wie Sand. Es hinterlässt eine glatte Textur

überlegen gegenüber Kieselsäure, da es nur 0,1 % freie Kieselsäure enthält, schneller schneidbar ist, kann

empfohlen in Rückgewinnungssystemen oder Schränken.

7. Verwenden Sie keinen Sand.

Leichte Oxidation und Oberflächenrost. Empfohlen für die Verwendung in Strahlkabinen

Kunststoffkorn

Black Beauty wird verwendet, wenn Farbe und Rost entfernt werden müssen

Glasperlen

Schwarze Schönheit

geschehen.

Steel Grit ist beliebt, weil es eine sehr glatte Oberfläche hinterlässt. Es ist auch

Schluss ohne Gruben. Aluminiumoxid ist rauer als Glasperlen und kann rauer sein

Aluminiumoxid ist ein hochwertiges Schleifmittel, das schärfer als Sand ist (nicht).

Erhöht die Sichtbarkeit im Schrank.

Machine Translated by Google

TIPPS ZUR FEHLERBEHEBUNG

Verstopfung und Verstopfung des Strahlstroms:

Nasse Medien

Trümmer in den Medien

PROBLEM/URSACHE

Ansteigender Strahlströmung:

Siehe „Mangelnder Luftdruck“

oder Feuchtigkeit

Vermeiden Sie diese Nutzungsdauer, wenn

Verwenden Sie eine kleinere Größe

Luftdruck zu niedrig

Düsenstopfen

Mäßige Luftfeuchtigkeit

Düsenstopfen

Wasser im Tank

Halten Sie die Medien so trocken wie möglich

Düsengröße zu groß

Übermäßiger Medienkonsum:

Wasser in der Luft

Verwenden Sie eine kleinere Körnung

Entleeren, trocknen und neu befüllen

Kompressor zu klein

Trockene Medien wechseln oder verwenden

Hohe Luftfeuchtigkeit

Luftdruck zu niedrig

Spülen und Screening

Feuchtigkeit in abrasiven Medien:

MÖGLICHE LÖSUNG

Medienventil einstellen

Manometer prüfen

Mäßige Luftfeuchtigkeit

Separator

Feuchtes Wetter:

Trockner verwenden

Beschränken Sie die verwendete Zeit

Leicht schließen

Größere Düse verwenden

Medienventil zu weit geöffnet

Überlasteter Kompressor:

Zu viel Medien

Mediengröße zu groß

Nasse Medien

Lassen Sie Wasser aus Fluggesellschaften ab

Trockene Medien, Wasser aus der Luft ablassen

Medienventil einstellen

möglich

Machine Translated by Google

Mangelnder Strahlmittelfluss:

WARTUNG

Verwenden Sie eine kleinere Düse

Mangel an Luftdruck:

Blastertank leer

Luftfilter am Kompressor verstopft

System prüfen

• Machen Sie die Strahlmaschine drucklos. •

Stromversorgung trennen. • Sperren und

kennzeichnen Sie die Druckluftversorgung. • Entlüften Sie die

Luftzufuhrleitung zur Strahlpistole.

Zu viele Lecks in den Rohrleitungen

Luftfilter am Kompressor verstopft

Schlauch ersetzen

Tank füllen

Trümmer in den Medien

Filter reinigen

Die Nichtbeachtung der folgenden Punkte vor der Durchführung von Wartungsarbeiten kann dazu führen, dass

Düsengröße zu groß

Schlauch austauschen

Schleifschlauch geknickt

WARNUNG!

Medien reinigen oder sieben

Kompressor zu klein

Feuchtigkeit im Medium

Verwenden Sie eine kleinere Größe

Urethandichtung verschlissen oder verschmutzt

Sauber

Löcher im Schleifschlauch

Trockene Medien

Ein sofortiger Austausch verschlissener Komponenten ist erforderlich. Der Austausch ist fehlgeschlagen

Dichtung reinigen oder ersetzen

kann schwere oder tödliche Verletzungen durch plötzliches Ausströmen von Druckluft verursachen:

Löcher im Schleifschlauch

Rohrleitungen abdichten und festziehen

Lecks in den Rohrleitungen

Versorgungsventile nicht in Vollstellung

Nicht genügend Luftdruck

Rohrleitungen abdichten und festziehen

Ventile öffnen

Schlauch begradigen

Machine Translated by Google

ANDERE WARTUNGSPOSITIONEN

empfohlen, die folgenden Verfahren zu befolgen:

5. Überprüfen Sie die Urethandichtung im Pull-Up-Verschluss, wenn Luft austritt

Wenn die Verbindung unter Druck unterbrochen wird, kann dies zu schweren Verletzungen führen. Um sicherzustellen, dass a

um den Schlauch- oder Griffbereich herum.

2. Andere, die Teile, die einer besonderen Aufmerksamkeit bedürfen, tragen das Luft-/Schleifmittelgemisch,

angefangen beim Schleifmittelschlauch (21) bis hin zu den Metallfüllungen

3. Wenn in einem dieser Teile Luftlecks auftreten, sollten Sie alle Arbeiten abbrechen und herausfinden,

was repariert oder ersetzt werden muss. Wenn es neu ist, das Schleifmittel

Medien und Druckluft können zum Tod oder zu schweren Verletzungen führen.

(schwerer industrieller Einsatz) ersetzen Sie alle Schlauchadapter, die für den abrasiven Durchfluss bestimmt sind

Schäden, die durch Ihre Strahlarbeiten entstehen könnten. Ihre beste Option

Teile. Düsenhalter und Kupplungen, die nicht fest auf Schlauch und Kupplungen passen

2. Ersetzen Sie den Gummidichtungsblock nach 7–10 Betriebsstunden wieder, um die Wartung zu gewährleisten

Und

3. Überprüfen Sie den Strahlmittelschlauch, wenn er häufig zu schwitzen beginnt oder Medien oder Luft austritt

Druck. Stöße durch Düsen, Kupplungen, Schläuche oder Schleifmittel und Teile

Er zeichnet sich durch eine lange und effiziente Lebensdauer des Totmanngriffs aus

Je größer der Abstand zwischen ihnen, desto besser. Ansonsten sollten Sie es tun

4. Ersetzen Sie die Düse, wenn sie auf die nächstgrößere Größe abgenutzt ist.

1. In regelmäßigen Abständen (nach 5–6 Monaten mäßiger Nutzung oder nach 10–15 Stunden).

Abgenutzte Komponenten könnten den Bediener oder umstehende Personen einer hohen Geschwindigkeit aussetzen

zu weit von der Öffnung entfernt (stellen Sie sicher, dass die Dichtung frei von Medien ist).

Einige Teile des Strahlgeräts nutzen sich viel schneller ab

TOTMANN-Ventil (25) und die Keramikdüsen (27).

Schlauch (21) hat 2 Kabelstapel und die Wände sind 1/4 Zoll dick. Wie der Innenraum

nur benutzen.

Undichtigkeiten an Kupplungen und Düsenhaltern weisen auf eine abgenutzte oder lockere Verbindung hin

1. Sie sollten alle Anstrengungen unternehmen, um Ihren Luftkompressor vor jeglichen Gefahren zu schützen

Düsen, die nicht fest in den Düsenhaltern sitzen, könnten sich unter der Düse lösen

ordnungsgemäße Abschaltung.

besteht darin, den Kompressor vom Strahlmittel fernzuhalten

Setzen Sie die Standardwartungsverfahren für den Kompressor fort.

Machine Translated by Google

Wenn der Durchmesser abgerieben wird, wird diese Wand immer dünner. Eine Möglichkeit, den

Schlauch und andere von der Sprengung betroffene Teile zu überprüfen, besteht darin,

Schutzkleidung anzuziehen. Setzen Sie dann das System unter Druck und schließen Sie die Düse,

schließen Sie das Ventil (31). Achten Sie auf Luftlecks und beheben Sie eventuelle Lecks, bevor

Sie den Schlauch in Betrieb nehmen. Sie können auch Stellen im Schlauch erkennen, an denen die

Wand sehr dünn wird. Diese zeigen sich als Blasen im Schlauch. Wenn Sie eine solche Blase

finden, besorgen Sie sich sofort einen neuen Schlauch. Wenn diese Blase platzt, tritt das Strahlmittel

seitlich aus dem Schlauch aus.

Machine Translated by Google

Preston, Vereinigtes Königreich

NSW 2122 Australien

SHUNSHUN GmbH

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Römeräcker 9 Z2021, 76351

Pooledas Group Ltd

In China hergestellt

Shanghai

Linkenheim-Hochstetten, Germany

Einheit 5 Albert Edward House, Die Pavillons

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

UK REP

EG-REP

Machine Translated by Google

Zertifikat für technischen Support und E-

Garantie www. vevor. com/support

Machine Translated by Google

Supporto tecnico e certificato di garanzia elettronico www. vevor. com/supporto

MODELLO: FF-Q901

SERBATOIO SABBIATRICE ABRASIVA

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti

da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Machine Translated by Google

SABBIATRICE ABRASIVA

CISTERNA

HO BISOGNO DI AIUTO? CONTATTACI!

MODELLO: FF-Q901

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a

contattarci:

Supporto tecnico e certificato di garanzia elettronica

www. vevor. com/supporto

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni

del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro

manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti

preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti

tecnologici o software sul nostro prodotto.

Machine Translated by Google

le precauzioni e le norme di sicurezza riportate in questa pagina per garantire un utilizzo sicuro. Questo

funzionamento e conservarlo adeguatamente per riferimento futuro. Per favore assicurati di leggere

Indossare sempre occhiali di sicurezza omologati ANSl durante il lavoro

posizioni. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non usare

2. Osservare le condizioni dell'area di lavoro. Non utilizzare le macchine in ambienti umidi o bagnati

attentamente il manuale di istruzioni.

utilizzare la macchina correttamente, leggere attentamente queste istruzioni prima

Grazie per aver utilizzato questo prodotto. Per essere sicuro che tu possa

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

che gli usi saranno conformi a questi codici.

La conformità è una certificazione di sicurezza CE e Regno Unito.

posizione per inibire la ruggine. Chiudere sempre gli strumenti e tenerli fuori dalla portata

Indossare guanti protettivi.

Cautela e buon senso non sono incorporati in questo prodotto, poiché crediamo

il manuale non può coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi.

Indossare protezioni per le orecchie.

4. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli strumenti devono essere conservati in un luogo asciutto

Indossare una protezione per gli occhi.

Il manuale descrive le avvertenze e le precauzioni di sicurezza, il funzionamento, la

manutenzione e la pulizia. Le avvertenze e le istruzioni esaminate in questo

3. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro, non

permettere loro di maneggiare macchine, utensili o prolunghe.

prodotto in presenza di gas o liquidi infiammabili.

con strumenti e attrezzature.

Avvertenze e precauzioni di sicurezza

Machine Translated by Google

11. Verificare la presenza di parti danneggiate. Prima di utilizzare qualsiasi strumento, qualsiasi parte

occhiali.

applicazioni per le quali questo strumento è stato progettato. Farà il lavoro meglio e

intrappolati nelle parti in movimento.

Utilizzare solo accessori destinati all'uso con l'utensile.

danneggiati, farli riparare da un tecnico autorizzato. Le maniglie

e non utilizzare questo strumento per uno scopo per il quale non è stato previsto.

funzionare correttamente ed eseguire la funzione prevista. Verificare l'allineamento

Leggi le etichette di avvertenza sulle prescrizioni per determinare se il tuo giudizio o

danneggiato deve essere adeguatamente riparato o sostituito da un tecnico qualificato.

Lo sono gli indumenti protettivi, elettricamente non conduttivi e le calzature antiscivolo

9. Evitare avviamenti involontari. Si prega di spegnere la fonte d'aria quando non è in uso

10. Stai attento. Guarda cosa stai facendo, usa il buon senso. Non

5. Utilizza lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o

capelli.

12. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo

13. Non utilizzare l'utensile sotto l'effetto di alcol o droghe.

in modo più sicuro alla velocità prevista. Non modificare questo strumento

8. Conservare gli strumenti con cura. Ispezionare periodicamente i cavi dell'utensile e se

appare danneggiato deve essere controllato attentamente per determinare che lo sia

e legatura di parti mobili; eventuali parti rotte o dispositivi di montaggio; E

6. Vestirsi adeguatamente. Non indossare abiti larghi o gioielli come potrebbero essere

devono essere mantenuti sempre puliti, asciutti e privi di olio e grasso. Per favore

i riflessi sono compromessi durante l'assunzione di farmaci. Se c'è qualche dubbio, non farlo

consigliato durante il lavoro. Indossare una copertura per capelli restrittiva per contenerli a lungo

bambini.

utilizzo.

Non utilizzare lo strumento se uno qualsiasi degli interruttori non si accende e spegne correttamente.

spegnere e scollegare prima della manutenzione e della pulizia.

qualsiasi altra condizione che possa compromettere il corretto funzionamento. Qualsiasi parte lo sia

7. Utilizzare protezioni per occhi e orecchie. Indossare sempre una protezione antiurto approvata ANSI

attaccamento a svolgere il lavoro di uno strumento industriale più grande. Ce ne sono alcuni

utilizzare qualsiasi strumento quando sei stanco.

pezzi di ricambio identici. L'uso di qualsiasi altra parte annullerà la garanzia.

Machine Translated by Google

possibili condizioni e situazioni che potrebbero verificarsi. Dev'essere

20. Questo apparecchio non è destinato all'uso da parte di persone giovani o inferme

15. Non utilizzare mai la macchina in prossimità di materiali infiammabili.

18. Non utilizzare alcool, benzina, ecc. come refrigerante.

immediate vicinanze. Conservare questo manuale per riferimento futuro.

apparecchio in modo sicuro. I bambini piccoli dovrebbero essere sorvegliati per assicurarsi che

17. Questo prodotto non può essere utilizzato per altri scopi. Non adatto a

fattori che non possono essere integrati in questo prodotto, ma devono essere forniti

AVVERTIMENTO!

19. Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque

21. NON PULIRLO CON NESSUN MATERIALE ABRASIVO.

Avvertenza: le avvertenze, le precauzioni e le istruzioni discusse in

14. Manutenzione. Per la vostra sicurezza, è necessario eseguire la manutenzione

Frammenti del pezzo in lavorazione o di un accessorio rotto potrebbero volare via e causare

manuale e di comprenderne il contenuto e le avvertenze. Questi avvertimenti

Polvere creata da levigatura, segatura, molatura, perforazione e altro

16. NON immergere l'apparecchio in acqua o altro liquido.

a meno che non siano supervisionati da una persona responsabile per garantire che possano utilizzare il

inteso dall'operatore che sono il buon senso e la cautela

dall'operatore dello strumento.

uso commerciale. SOLO PER USO INTERNO.

non giocare con l'apparecchio. I bambini e gli animali domestici dovrebbero stare lontani

entrando nell'area di lavoro è necessario indossare i dispositivi di protezione individuale.

utilizzare lo strumento.

22. Non lasciarlo mai incustodito durante l'uso.

Non utilizzare una pistola a pressione ALLSOURCE finché non hai letto questo

il prodotto.

sono inclusi per la salute e la sicurezza dell'operatore e di coloro che si trovano nella

lesioni oltre le immediate vicinanze dell’area operativa.

regolarmente da un tecnico qualificato.

le istruzioni discusse in questo manuale di istruzioni non possono coprire tutto

AVVERTENZA RISCHIO PER LA SALUTE

Machine Translated by Google

SILICOSI E ALTRE POLVERIAVVERTENZE:

Respirare la polvere della sabbia silicea può causare silicosi, una malattia

polmonare mortale. Respirare la polvere durante le operazioni di brillamento può

anche causare asbestosi e/o altre malattie gravi o mortali. Chiunque esegua operazioni di

sabbiatura, chiunque maneggi o utilizzi supporti contenenti sostanze tossiche o supporti con

più dell'1% di silice cristallina e chiunque si trovi nell'area della polvere deve

utilizzare un respiratore per sabbiatura abrasivo alimentato ad aria e ben mantenuto,

approvato dal NIOSH. La polvere nociva può rimanere sospesa nell'aria per lunghi

periodi di tempo dopo la cessazione dell'attività di sabbiatura, causando lesioni

gravi o mortali.

I respiratori ad adduzione d'aria non rimuovono né proteggono dal monossido di carbonio (CO)

o da qualsiasi altro gas tossico. Utilizzare un dispositivo per la rimozione del monossido di

carbonio e un dispositivo di monitoraggio con il respiratore per garantire una qualità dell'aria di

grado D. Seguire tutti gli standard OSHA applicabili e il regolamento OSHA 1910.134(d).

le attività di costruzione possono contenere sostanze chimiche note per causare cancro,

difetti congeniti o altri danni riproduttivi e malattie respiratorie. Alcuni esempi di

sostanze chimiche includono: • Piombo da

vernici a base di piombo • Silice

cristallina da mattoni, cemento e altri prodotti per muratura Arsenico e cromo da sostanze

chimiche legname trattato Il rischio derivante da queste

esposizioni varia a seconda della frequenza con cui si esegue questo tipo di lavoro. Per ridurre

l'esposizione a queste sostanze chimiche: Lavora in un'area ventilata e lavora con

attrezzature di sicurezza approvate, come le maschere antipolvere appositamente progettate

per filtrare le particelle microscopiche. • La sabbiatura abrasiva produce polvere nociva. Tutti

coloro che si trovano nell'area di sabbiatura devono indossare un respiratore ad adduzione

d'aria approvato dal NIOSH adeguatamente montato e sottoposto a corretta manutenzione.

Prima di rimuovere il respiratore, utilizzare uno strumento di monitoraggio dell'aria per determinare

se l'atmosfera è sicura da respirare. Contattare l'ufficio OHSA o NIOSH locale per

determinare il respiratore adatto alla propria applicazione particolare.

CONSERVA QUESTE ISTRUZIONI

Queste istruzioni saranno necessarie per le istruzioni di sicurezza, le procedure operative,

l'elenco delle parti e la garanzia. Metterli in un luogo sicuro e asciutto

Machine Translated by Google

Volume del serbatoio

Capacità abrasiva consigliata: 10,5 L

ATTENZIONE: quando si utilizzano strumenti come il compressore d'aria, se

3. Uno degli ugelli in ceramica è stato installato sul prodotto.

asciugare ed evitare grumi abrasivi (supporti), altrimenti non funzionerà.

IMPORTANTI ISTRUZIONI DI SICUREZZA

6-25 cm3

60-110PSI

luogo per riferimento futuro.

2. Scaricare l'acqua dal compressore d'aria prima dell'uso per garantire che l'aria sia

5 galloni

consigliato dal produttore dell'utensile.

1. Non utilizzare accessori che non siano specificatamente progettati e

compressore prima di iniziare la sabbiatura abrasiva con questo utensile.

Attenzione:

Consumo d'aria:

lesione personale. Dovresti rivedere le istruzioni di sicurezza per la tua aria

essere sempre seguite per ridurre il rischio di incendio, scossa elettrica e

Pressione lavorativa

alimentato da motore elettrico o motore a benzina, precauzioni di sicurezza di base

PARAMETRI DEL PRODOTTO

Machine Translated by Google

ELENCO DELLE PARTI

Machine Translated by Google

UGELLI: A=9/64”D=3/32” B=1/8” C=7/64”

ELENCO DELLE PARTI

Qtà

Tappo del serbatoio

Maniglia

Rondella

Ugello in ceramica

Asse

Connettore EIbow 2

Imbuto

adattatore

O-ring

Dado anteriore

Uomo morto

Vite

Tappo per l'estremità della gamba

Gruppo grilletto

Valvola uomo morto

Tubo abrasivo

Ruota

Blocco sigillante

Cappuccio

Adattatore per tubo

Qtà N. parte

Collettore di aspirazione

Valvola a sfera

Fascetta

Gamba destra

Connettore per capezzolo 1

Descrizione

Connettore

Guarnizione in gomma

Coppiglia

Tubo comune

Descrizione

Gamba sinistra

Manubrio

Regolatore

Parte n

Valvola dosatrice

CONNETTORE

Tubo dell'aria

Cisterna

Pressione dell'aria

CAPEZZOLO

Valvola di sicurezza

Abrasivo

Machine Translated by Google

da spigoli vivi.

3. Pur prestando particolare attenzione durante la fabbricazione di questo prodotto, è

necessario prestare attenzione durante il processo di assemblaggio per evitare di graffiarsi

velocemente rispetto agli altri pezzi.

collettore.

connettore del capezzolo, alla valvola di strozzamento. Collegare il tubo di giunzione(10) al

VALVOLA (#25) e UGELLO (#27) poiché si consumeranno molto di più

manuale.Assicurarsi di avere tutte le parti elencate.

2. Controllare tutti i componenti forniti in base all'elenco in questo

1.Prestare particolare attenzione al TUBO ABRASIVO (#21), l'UOMO MORTO

girando l'indicatore in modo che sia visibile dalla parte superiore del serbatoio.

Successivamente, collegare la valvola di strozzamento (31) alla parte inferiore del collettore. Allega il

bambini e animali domestici.

1. Fare riferimento al disegno per il passaggio 1, assemblaggio del collettore di aspirazione

(12). Innanzitutto, collegare il manometro (9) alla parte superiore del collettore di aspirazione.

il compressore si fisserà al connettore maschio/femmina(8).

1. Smaltire attentamente tutti i sacchetti di plastica e tenerli lontani

valvola. Quando sei pronto per utilizzare la sabbiatrice abrasiva, il tubo dell'aria da

5. Il prodotto deve essere posizionato su una superficie piana.

utilizzo.

presente.

collegare il connettore maschio/femmina (8) all'altro lato dell'alimentazione dell'aria

o mostrare vescicole sulla superficie. Non utilizzare se si verifica uno di questi problemi

4. Indossare occhiali protettivi e guanti protettivi durante il montaggio e

il connettore del capezzolo (11) è avvitato su ciascun lato del filtro. Da un lato, collegare la

valvola di alimentazione dell'aria (31), al connettore del capezzolo (10), quindi

2. Fare riferimento al disegno per il passaggio 2, per montare il filtro del sifone (9)

2. Il TUBO ABRASIVO deve essere sostituito quando le sue pareti laterali presentano perdite

NOTE DI INSTALLAZIONE

ISTRUZIONI DI MONTAGGIO

Machine Translated by Google

seduto sui capezzoli. Far scorrere le fascette stringitubo lungo il tubo fino a ciascun nipplo

Questa non è una selezione permanente, poiché è possibile modificare gli ugelli in base

con collettore di aspirazione (12) e manometro (9) fissati nel

nel foro sul fondo del serbatoio; Attacca quattro parti, in ordine: Capezzolo

il bordo. Usa l'ultima coppiglia (14) per tenere il piede sul serbatoio.

valvola (25). Avvitare la guarnizione (26) nel connettore del capezzolo, quindi aggiungere a

assicurarsi che il collettore e il manometro siano verticali.

7. Fissare i due manubri (06) al serbatoio utilizzando quattro viti a testa cilindrica (02)

controllando per assicurarsi che tutti siano serrati e posizionati correttamente.

8. Individuare l'asse (29) e farlo scorrere attraverso i fori ai lati del

connettore(11); valvola di dosaggio abrasivo(30); connettore del capezzolo (11) e il

gruppo valvola e l'assemblaggio.

premere un'estremità del tubo sopra il raccordo sul tubo di uscita dell'abrasivo(12)

per la fase 3. Avvitare il filtro del sifone (9) e le sue parti nel foro sul

5. Fare riferimento al disegno per il passaggio 5, montaggio della valvola UOMO PRESENTE dell'ugello

quindi in posizione con le coppiglie (14) e la rondella (34)

10. Prima di iniziare le operazioni ripercorrere ogni connessione, raddoppiandola

foro filettato sul lato del tubo di riempimento sulla parte superiore del serbatoio. Ancora una volta, sii

il lavoro che viene svolto. Avvitare l'adattatore (23) nell'ugello DEADMAN

e stringere i morsetti molto saldamente.

e quattro rondelle e quattro dadi esagonali. Nota: mantenere le estremità della curva della maniglia

4. Fare riferimento al disegno per la fase 4, montaggio della valvola di uscita dell'abrasivo

ugello (27) e il dado cieco dell'ugello (28).

tubo uscita abrasivo(12).

3. Posizionare il serbatoio (15) su un tavolo con i quattro fermagli verso l'alto. Fare riferimento al disegno

Far scorrere le due fascette stringitubo (22) su ciascuna estremità del tubo abrasivo (21)

manubrio (06). Posizionare una ruota (16) su ciascuna estremità dell'asse e fissarla

6. Fare riferimento al disegno del punto 6, per collegare il dosaggio dell'abrasivo

in su.

(25). In questo processo di assemblaggio, tu| Selezionerò uno dei quattro ugelli (27).

lato del collettore di aspirazione. Quindi avvitare l'estremità aperta del tubo di giunzione (10)

e l'altra estremità sopra l'adattatore (23). Entrambe le estremità del tubo devono essere saldamente

9. Inserire il piedino fisso (17) sul raccordo posto sul fondo della vasca vicino

Machine Translated by Google

4. Prima di utilizzare la pistola a pressione: indossare occhiali di sicurezza, guanti e prodotti

approvati NIOSH. respiratore. Indossare sempre questi indumenti protettivi durante il

funzionamento e la manutenzione della sabbiatrice abrasiva. Anche se viene fornito un

cappuccio protettivo per proteggersi dalle parti volanti mentre si utilizza la macchina, il

cappuccio non fornisce protezione dalle particelle sospese nell'aria. Chiunque deve utilizzare

un respiratore ad aria compressa ben mantenuto

Queste procedure non intendono essere esaustive a causa delle numerose variabili nel campo

della sabbiatura abrasiva. Pertanto, INSISTIAMO che le mani, le orecchie, la bocca, il naso e

gli occhi siano sempre coperti con un'adeguata protezione di sicurezza.

QUESTE AVVERTENZE.

Se si utilizzano raccordi per tubi dell'aria di tipo twist-on, questi devono essere fissati con perni

o fili di sicurezza per evitare la disconnessione accidentale mentre sono sotto pressione. Lo

scollegamento del tubo mentre è sotto pressione potrebbe causare gravi lesioni.

Scollegare il tubo mentre l'unità è sotto pressione potrebbe causare lesioni gravi o mortali.

Utilizzare perni di bloccaggio e cavi di sicurezza in tutti i collegamenti dei giunti per evitare che

i raccordi dei tubi si disconnettano accidentalmente.

3. Tutti coloro che si trovano nell'area dell'esplosione, compreso l'operatore dell'attrezzatura,

devono utilizzare e mantenere correttamente un respiratore ad aria approvato dal NIOSH,

anche dopo la cessazione dell'esplosione. La polvere nociva può rimanere sospesa nell'aria

per lunghi periodi di tempo dopo la cessazione dell'attività di sabbiatura, causando lesioni o morte.

TUTTE LE PARTI DELLE ISTRUZIONI PER L'USO SONO ALL'INTERNO

AVVERTIMENTO!

2. Non superare la pressione massima di esercizio di 125 PSI. Il mancato mantenimento della

pressione massima di esercizio al di sotto di 125 PSI può causare lo scoppio della granigliatrice,

causando morte o lesioni gravi.

ATTENZIONE: LEGGERE NELLA LORO PROCEDURE DI SICUREZZA

1. Non posizionare le dita, qualsiasi parte del corpo o qualsiasi componente nell'area della

guarnizione del tappo di riempimento quando la granigliatrice è pressurizzata. La mancata

tenuta delle parti del corpo dall'area del tappo di riempimento provocherà gravi lesioni.

PROCEDURE DI SICUREZZA PER GLI SABBIATORE A PRESSIONE

Machine Translated by Google

11. Non giuntare il tubo abrasivo. La giunzione si consumerà rapidamente e potrebbe

esercitato poiché la pressione dell'aria potrebbe essere ancora nel tubo se l'ugello è ostruito.

qualcos'altro perché la polvere viaggerà a lunga distanza. Fai esplodere in grande

125 PSI hanno una forza distruttiva molto elevata. Non lasciare mai una bombola sotto pressione

sulla nave della macchina esplosiva, senza un timbro R del National Board annulla il

serbatoio del blaster, unità remota e accessori. Sostituire prima tutte le parti usurate

7. Non trascinare il serbatoio del fluido afferrandolo per il tubo abrasivo e non lasciarlo cadere

rompersi improvvisamente scoppiando, i giunti e i portaugelli potrebbero non esserlo

13. Posizionare sempre la macchina in modo che la presa sia rivolta lontano da qualsiasi cosa

il raccordo o il portaugello scollegati potrebbero causare gravi lesioni.

macchina incustodita. Se si verifica un'emergenza, ad esempio un'esplosione

gli astanti ai mezzi ad alta velocità e all'aria compressa, causando gravi danni

10. Non utilizzare materiali corrosivi di alcun tipo nell'unità. Utilizzare solo pulito e asciutto

5. Utilizzare guanti spessi per proteggere le mani.

8. Scaricare l'aria dal serbatoio attraverso la valvola di ingresso e scollegare prima l'alimentazione

nave. La pressione dell'aria compressa potrebbe indebolire la granigliatrice

ASME e certificazione nazionale, se applicabile.

area aperta per ridurre al minimo l'accumulo di abrasivo nelle aree circostanti.

9. Per un funzionamento sicuro, eseguire la manutenzione preventiva consigliata

spruzzare violentemente il prodotto sull'area circostante. Un tubo di sabbiatura usurato potrebbe farlo

afferrare adeguatamente i tubi usurati, provocandone la fuoriuscita

poiché un raccordo potrebbe rompersi rendendo la macchina pericolosa. Mezzo e aria sotto

falliscono. È necessaria la sostituzione immediata dei componenti usurati. Guasto

oggetti o persone. Stare lontani dal percorso di uscita dell'abrasivo. Potrebbe venire

tubo,spegnere immediatamente la macchina.

sabbiatura.

infortunio.

12. Saldature, molature o perforazioni sulla granigliatrice potrebbero indebolirla

sostituire i componenti usurati potrebbe esporre l'operatore o

pressione. Aria compressa e abrasivo che fuoriescono da un tubo scoppiato, oppure

pulizia di manutenzione di qualsiasi tipo. Quando si rimuove l'ugello, prestare attenzione

5. Utilizzare i tabelloni per evitare che gli spruzzi eccessivi colpiscano qualcuno o

media.

rompersi, provocando morte o lesioni gravi. Saldatura, molatura o perforazione

Machine Translated by Google

problema finché il manometro non indica zero.

il serbatoio.

scosse elettriche e danni alle apparecchiature. Per contribuire a ridurre la possibilità di

pertanto potrebbe verificarsi un'esplosione con conseguenti lesioni gravi.

Per la corretta selezione degli ugelli, fare riferimento alla tabella di selezione degli ugelli a pagina 11.

serbatoio abrasivo. Per fare ciò, chiudere la valvola di alimentazione dell'aria (19) e spingerla verso il basso

15. Non utilizzare questa attrezzatura in nessuna area che potrebbe essere considerata

TECNICA OPERATIVA:

L'ID limiterà il volume dell'aria e comporterà un funzionamento inadeguato dell'unità. Prima dell'iniezione

16. L'uso di questa apparecchiatura può creare elettricità statica. Non farlo

19. MANTENERE LA PRESSIONE DELL'ARIA CORRETTA, massimo 110PSl

125PSI, interrompere immediatamente tutti i lavori e scollegare il compressore d'aria

14. Non utilizzare adattatori elettrici che eliminino il polo di terra sul 115

i loro vapori poiché potrebbe verificarsi un'esplosione.

Con valvola uomo morto chiusa e tappo di riempimento ermetico, valvola di ingresso aria aperta

elettricità statica e rischi correlati, mettere sempre a terra la granigliatrice.

18. PRIMA DI APRIRE IL SERBATOIO, rilasciare la pressione dell'aria sul

1. Collegare il tubo dell'aria alla valvola di ingresso dell'aria. Il produttore consiglia di utilizzare

pericoloso o in presenza di gas o liquidi infiammabili. Inosservanza di questa norma

aprire la valvola UOMO PRESENTE (1), per rilasciare la pressione nella linea. Assicurarsi che

Utilizzare entro cinquanta piedi da sostanze esplosive, potenzialmente esplosive o

fuori ad alta velocità. L'impatto dell'abrasivo in uscita potrebbe causare gravi lesioni.

consigliata, la pressione non deve superare i 125 PSI. Se la pressione supera

di aria, accertarsi che la valvola di ingresso dell'aria e la valvola dell'ugello siano in posizione OFF.

il manometro della bombola indica zero, quindi aprire la bombola.

tubo dell'aria in ingresso minimo con diametro interno di 1/2" Utilizzando un tubo dell'aria inferiore a 1/2"

17. Non riempire eccessivamente il serbatoio con il materiale. Non riempire fino a 6 pollici dalla parte superiore

spine di volt. La mancata messa a terra corretta della macchina può causare lesioni

ridurre la pressione in eccesso. Non indagare sulla pressione del blaster

consentendo all'aria di pressurizzare. Il range operativo dell'unità è compreso tra 40 e 110 PSI. Nota:

ISTRUZIONI PER L'USO

Machine Translated by Google

Dopo aver selezionato correttamente l'ugello, inserire l'ugello nella base del fermo. Posizionare

nuovamente la rondella e far scorrere il dado di fermo sull'ugello e serrare a mano.

AVVERTIMENTO!

2. Il Pressure Blaster è dotato di un esclusivo design con chiusura pull-up semiautomatica. Il

produttore consiglia un abrasivo di grana fine con granulometria simile a quella del sale da cucina.

Ciò garantisce un flusso adeguato e riduce la possibilità di ostruzione dell'ugello. Quando sei pronto

per pressurizzare il contenitore, alza la chiusura e attiva l'aria in entrata. La pressione dell'aria

interna sigillerà la chiusura.

3. Con la valvola di regolazione del flusso della sabbiatrice pressurizzata e abrasiva alla base

dell'unità chiusa, aprire la valvola a sfera consentendo all'aria di fluire attraverso il tubo di bypass

alla base dell'unità. Quindi, tenendo il tubo dell'abrasivo tramite l'alloggiamento del fermo dell'ugello

con l'ugello rivolto lontano dall'unità e dall'operatore, premere rapidamente la valvola Deadman

completamente aperta e regolare la valvola di regolazione alla base del serbatoio per spurgare

l'abrasivo nel flusso d'aria. Aprire lentamente la valvola di regolazione finché il materiale abrasivo

non viene eliminato. leggermente visibile. Una volta regolata la valvola di flusso del regolatore

sull'impostazione desiderata, un'ulteriore regolazione dovrebbe essere necessaria solo quando si

cambia il tipo di materiale abrasivo o quando si utilizza un ugello con un IDis diverso.

Lo scollegamento del tubo mentre l'unità è sotto pressione potrebbe causare lesioni gravi o mortali.

Utilizzare perni di bloccaggio e cavi di sicurezza in tutti i collegamenti dei giunti per evitare che i

raccordi dei tubi si disconnettano accidentalmente.

Se si utilizzano raccordi per tubi dell'aria di tipo twist-on, questi devono essere fissati con perni o fili

di sicurezza per evitare la disconnessione accidentale mentre sono sotto pressione. Lo scollegamento

del tubo mentre è sotto pressione potrebbe causare gravi lesioni.

L'apertura eccessiva della valvola del regolatore provocherà l'ostruzione del tubo o dell'ugello.

Per ottenere prestazioni ottimali, la valvola Deadman deve essere aperta e chiusa rapidamente.

La sabbiatura abrasiva richiede un grande volume di aria ad alta pressione. L'efficienza della

sabbiatrice abrasiva può essere influenzata negativamente dall'uso di un tubo di alimentazione

dell'aria troppo piccolo, da una pressione dell'aria insufficiente o da un tubo troppo grande

FABBISOGNO DI FORNITURA DI ARIA ABRASIVA

Machine Translated by Google

metterne abbastanza nel serbatoio per svolgere il lavoro da svolgere. Ma se questo è un grosso lavoro, riempi il file

dell'umidità in un serbatoio da 3/4. Meglio ridurre la quantità di abrasivo, carico

50 piedi

All'ora

200 libbre

Respiratore.

possibilità di intasamento del fondo del serbatoio o della linea. 8. con la

giusta quantità di abrasivo nel serbatoio, chiudere il tappo di riempimento (4).

50 piedi

100 libbre

4. Spingere verso il basso per aprire la valvola UOMO PRESENTE dell'ugello (25).

dal compressore. Riparare eventuali perdite prima dell'uso.

7. Inserire l'imbuto (19) e versare l'abrasivo nell'imbuto. Essere sicuri di

3/8”

7/64"

9/64"

Uso abrasivo

1/2"

valvola (30), tubo di uscita dell'abrasivo (12), tubo flessibile (21) o altri componenti.

serbatoio pieno solo per 3/4 e ricaricare se necessario per completare il lavoro.

3. Ruotare la valvola di alimentazione dell'aria (31) in posizione chiusa (orizzontale).

25 piedi

60 libbre

più frequentemente e svuotare il sifone più aperto. Ciò ridurrà il

Raccomandiamo che la pressione dell'aria nell'intervallo 60-110 PSI fornisca il

150 libbre

25 piedi

5. Osservare il manometro (9) e assicurarsi che indichi una pressione pari a zero.

9. Chiudere la valvola di intercettazione dell'ugello (30) e aprire la valvola di alimentazione dell'aria (31).

3/8”

ugello.

1/8"

1. Controlla l'abrasivo per assicurarti che sia asciutto e non ostruisca il dosaggio

6. Rimuovere il tappo di riempimento (4) dalla parte superiore del serbatoio. 6.

3/32”

migliori risultati.

1/2"

ID tubo Lunghezza tubo ID ugello CFM (110 PSI)

2. Indossare indumenti protettivi, cappuccio completo e approvati MSHA/NICOSH

CONSIGLI: se l'umidità è del 90/100%, il sifone (9) non sarà in grado di intrappolare tutti

10. Prestare attenzione alle perdite d'aria sul tappo del serbatoio mentre si inizia a pressurizzare il serbatoio

CARICAMENTO ABRASIVI IN SERBATOIO

Machine Translated by Google

RACCOMANDAZIONE COMPRESSORE D'ARIA

UTILIZZO DI ABRASIVI (MEDIA).

collegare il sistema. Per evitare ciò, mantenere il supporto e il compressore asciutti

attraverso una valvola di scarico e deve essere spurgato quotidianamente. Non è insolito farlo

1. Non sabbiare continuamente. Interrompere periodicamente l'operazione di sabbiatura per consentirla

compressore al blaster. Se tuo

6. Considerare l'utilizzo di gradi diversi o tipi diversi di media per prevenire

giorno. Un serbatoio di rifornimento aggiuntivo aiuterà.

2. Nessun compressore è progettato per funzionare costantemente al massimo numero di giri. Utilizzare il 70% di

2. Se il supporto è umido, schermarlo e asciugarlo prima dell'uso.

4. Conservare i supporti in un luogo asciutto; tenere i supporti lontani dal terreno o dai pavimenti in cemento.

3. Il compressore crea una quantità eccessiva di umidità, noi

impostare il compressore in modo che funzioni entro questi limiti oppure utilizzare una pressione

5. Se l'umidità è eccessivamente elevata, potrebbe non essere consigliabile spararla

valvola fino a quando l'acqua fuoriesce lentamente e in modo continuo.

Per consentire un funzionamento efficiente del compressore d'aria, seguire queste linee guida:

il compressore per raffreddarsi.

scaricare tre o quattro litri d'acqua dal serbatoio di alimentazione in condizioni di elevata umidità

problema.

3. Non lasciare il materiale nel serbatoio dopo la sabbiatura poiché potrebbe assorbirlo

la potenza nominale. Utilizzare un tubo dell'aria da almeno 1/2" o una tubazione metallica per l'aria

5. Tenere la polvere e i materiali creati dall'esplosione lontano dal compressore d'aria

si consiglia di utilizzare un sifone o un separatore di umidità. Aprire lo spurgo

valvola di regolazione per ridurre la pressione dell'aria all'intervallo appropriato.

Mettilo su un pattino di legno.

unità. Rispettare i requisiti massimi di pressione dell'aria per la sabbiatrice e

tempo.

4. Il compressore d'aria deve essere scaricato sul fondo del serbatoio di alimentazione

Utilizzare un ugello di dimensioni più piccole per controllare la richiesta d'aria.

1. Se è presente umidità nel mezzo, col tempo si danneggerà il serbatoio della sabbiatrice

umidità e compromettere le prestazioni di sabbiatura.

Machine Translated by Google

L'ossido di alluminio è un abrasivo di alta qualità più affilato della sabbia (non

Graniglia d'acciaio

Non riempire il recipiente a pressione entro sei (6) pollici dalla parte superiore del

Bellezza nera

aumenta la visibilità all'interno dell'armadio.

Steel Grit è popolare perché lascia una finitura molto liscia. È altresì

verificarsi.

finire senza buchi. L'ossido di alluminio è più ruvido delle perle di vetro e può esserlo

Graniglia di plastica

Black Beauty viene utilizzato quando è necessario rimuovere vernice e ruggine

Perle di vetro

consigliato nei sistemi di recupero o negli armadi.

7. Non utilizzare sabbia.

superiore alla silice perché contiene solo lo 0,1% di silice libera, taglia più velocemente e può

Leggera ossidazione e ruggine superficiale. Si consiglia l'uso di cabine di sabbiatura

La grana in acciaio taglia estremamente velocemente il metallo arrugginito e la vernice è difficile da rimuovere.

nave. Se un tubo viene accidentalmente scollegato durante l'uso, è possibile che si verifichino spruzzi di liquidi

consigliato) e taglia due volte più velocemente della sabbia. Lascia una struttura liscia

usato più e più volte. È uno degli abrasivi più economici che possiedi

Vedere le AVVERTENZE relative alle vie respiratorie all'inizio del manuale.

paragonabile nel prezzo alla maggior parte degli altri abrasivi speciali. La grinta d'acciaio lo è

acciaio, come carrozzerie, serbatoi o macchinari pesanti. La bellezza nera lo è

intasamento degli ugelli a causa dell'elevato contenuto di umidità.

La perla di vetro viene utilizzata per creare una finitura satinata o opaca. La perla di vetro lo è

Utilizzato principalmente per rimuovere la vernice dall'alluminio e dalla fibra di vetro. Ottimo per rimuovere la vernice.

consigliato nei sistemi di recupero o negli armadi.

può essere utilizzato in qualsiasi sistema o armadio di recupero.

essere riutilizzato, è privo di umidità e non si accumula né assorbe umidità.

Avvertimento!

Ossido di alluminio

perché crea pochissima polvere. Funziona rapidamente, dura a lungo e

Machine Translated by Google

SUGGERIMENTI PER LA RISOLUZIONE DEI PROBLEMI

o umidità

Usa una taglia più piccola

possibile

Asciugare il supporto, drenare l'acqua dall'aria

Detriti nei media

Aumento del flusso d'urto:

La valvola del fluido è troppo aperta

Regolare la valvola del fluido

Compressore sovraccarico:

Dimensioni del supporto troppo grandi

Troppi media

Supporti bagnati

Scaricare l'acqua dalle compagnie aeree

Limitare il tempo utilizzato

Tempo umido:

Chiudete leggermente

Utilizzare un ugello più grande

Utilizzare l'asciugatrice

Regolare la valvola del fluido

POSSIBILE SOLUZIONE

Controllare il manometro

Umidità moderata

separatore

Cambiare o utilizzare supporti asciutti

Pressione dell'aria troppo bassa

Spurgo e screening

Umidità nei mezzi abrasivi:

Alta umidità

Acqua nell'aria

Consumo eccessivo di media:

Utilizzare una grana più piccola

Svuotare, asciugare e riempire nuovamente

Compressore troppo piccolo

Pressione dell'aria troppo bassa

Tappi per ugelli

Umidità moderata Mantenere i supporti quanto più asciutti possibile

Tappi per ugelli

Acqua nel serbatoio

Intasamento e ostruzione del flusso di sabbiatura:

PROBLEMA/CAUSA

Supporti bagnati

Vedere "Mancanza di pressione dell'aria"

Evitare quel periodo di utilizzo se

Dimensione dell'ugello troppo grande

Machine Translated by Google

• Depressurizzare la granigliatrice. • Scollegare

l'alimentazione. • Bloccare ed etichettare

l'alimentazione dell'aria compressa. • Sfiatare la linea di alimentazione dell'aria

alla pistola di sabbiatura.

Aprire le valvole

Serbatoio del blaster vuoto

Mancanza di pressione dell'aria:

Perdite nell'impianto idraulico

Raddrizzare il tubo

Pressione dell'aria insufficiente

Valvole di alimentazione non in posizione completa

Sigillare e serrare l'impianto idraulico

Pulire o sostituire la guarnizione

Fori nel tubo abrasivo

Sigillare e serrare l'impianto idraulico

provocare lesioni gravi o mortali a causa del rilascio improvviso di aria compressa:

Pulito

Fori nel tubo abrasivo

Guarnizione in uretano usurata o sporca

Supporti secchi

È necessaria la sostituzione immediata dei componenti usurati. Mancata sostituzione

Pulire o schermare il supporto

Umidità nei media

Compressore troppo piccolo

Usa una taglia più piccola

Sostituire il tubo

Dimensione dell'ugello troppo grande

Il tubo dell'abrasivo è piegato

AVVERTIMENTO!

Filtro dell'aria sul compressore ostruito

Troppe perdite nell'impianto idraulico

Sostituire il tubo

Riempire il serbatoio

La mancata osservanza di quanto segue prima di eseguire qualsiasi intervento di manutenzione potrebbe

Detriti nei media

Pulire il filtro

Utilizzare un ugello più piccolo

Filtro dell'aria sul compressore ostruito

Controllare il sistema

Mancanza di flusso abrasivo:

MANUTENZIONE

Machine Translated by Google

danni che potrebbe ricevere dal lavoro di sabbiatura abrasiva. La tua migliore opzione

2. Sostituire il blocco di tenuta in gomma dopo 7-10 ore di utilizzo per la manutenzione

parti. Portaugelli e raccordi che non si adattano saldamente al tubo e

La vita operativa lunga ed efficiente del Deadman Handle è altamente

3. Controllare il tubo dell'abrasivo quando inizia a vibrare spesso o perde materiale o aria

pressione. Impatto da ugelli, giunti, tubi flessibili o abrasivi e parti

maggiore è la distanza tra loro, meglio è. A parte questo, dovresti

2. altre, le parti che necessitano di molta attenzione trasportano la miscela aria/abrasivo,

iniziando dal tubo abrasivo (21) e passando attraverso i riempimenti metallici, il

raccomanda di seguire le seguenti procedure:

5. Controllare la guarnizione in uretano nella chiusura pull-up in caso di perdite d'aria

3. Se si sviluppano perdite d'aria in una qualsiasi di queste parti, è necessario

interrompere tutti i lavori per trovare ciò che deve essere riparato o sostituito. Quando è nuovo, l'abrasivo

liquidi e l'aria compressa potrebbero causare morte o lesioni gravi.

uso industriale pesante) sostituire tutti gli adattatori per tubi adatti al flusso abrasivo

gli ugelli che non si adattano saldamente ai portaugelli potrebbero staccarsi mentre sono sotto

corretto spegnimento.

è quello di mantenere il compressore sopravento dalla sabbiatura abrasiva, e il

continuare le procedure di manutenzione standard per il compressore.

scollegato mentre è sotto pressione potrebbe causare gravi lesioni. Per garantire a

attorno al tubo o all'area della maniglia.

1. Periodicamente (dopo 5-6 mesi di uso moderato o dopo 10-15 ore di utilizzo

i componenti usurati potrebbero esporre l'operatore o gli astanti ad alta velocità

eccessivamente dall'apertura (assicurarsi che la guarnizione sia priva di fluidi).

Valvola UOMO PRESENTE (25) e gli ugelli in ceramica (27).

4. Sostituire l'ugello quando si usura e passa alla dimensione successiva più grande.

Alcune parti della sabbiatrice abrasiva si usureranno molto più rapidamente

Usare solo.

Perdite intorno ai raccordi e ai portaugelli indicano un raccordo usurato o allentato

1. Dovresti fare ogni sforzo per proteggere il tuo compressore d'aria da qualsiasi pericolo

il tubo flessibile (21) ha 2 pile di corde e le pareti sono spesse 1/4". Come l'interno

ALTRI ARTICOLI DI MANUTENZIONE

Machine Translated by Google

diametro viene abraso, questa parete diventa sempre più sottile. Un modo per ispezionare

il tubo e le altre parti interessate dall'esplosione è indossare indumenti protettivi. Quindi

pressurizzare il sistema e chiudere l'ugello e chiudere la valvola (31). Ascoltare eventuali

perdite d'aria, sistemare eventuali perdite prima dell'uso. È inoltre possibile individuare

punti nel tubo in cui la parete diventa molto sottile. Queste si presentano come vesciche

nel tubo; se trovi una vescica di questo tipo, procurati immediatamente un nuovo tubo.

Se la bolla si rompe, l'abrasivo uscirà dal lato del tubo.

Machine Translated by Google

Shangai

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

Römeräcker 9 Z2021, 76351

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

NSW 2122Australia

Linkenheim-Hochstetten, Germania

SHUNSHUN GmbH

Made in China

Importato in Australia: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

Unità 5 Casa Albert Edward, I Padiglioni

Preston, Regno Unito

Gruppo Pooledas Ltd

REP.CE

REP. DEL REGNO UNITO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronico www. vevor. com/supporto

Machine Translated by Google

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.es/soporte

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente

sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

MODELO:FFQ901

TANQUEABRASIVO

Machine Translated by Google

BLASTERABRASIVO

TANQUE

¿NECESITASAYUDA?¡CONTÁCTENOS!

MODELO:FFQ901

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodude

en

contactarnos:Soportetécnicoycertificadodegarantía

electrónicawww.vevor.es/soporte

Estassonlasinstruccionesoriginales;leaatentamentetodaslas

instruccionesdelmanualantesdeoperar.VEVORsereservaunainterpretación

claradenuestromanualdeusuario.Laaparienciadelproductoestará

sujetaalproductoquerecibió.Perdonequenoleinformaremosnuevamente

sihayactualizacionesdetecnologíaosoftwareennuestroproducto.

Machine Translated by Google

funcionamientoyguárdelocorrectamenteparafuturasconsultas.Porfavorasegúresedeleer

conherramientasyequipos.

Sigalasprecaucionesyreglasdeseguridaddeestapáginaparagarantizarsuusoseguro.Este

ubicaciones.Noexponeralalluvia.Mantengaeláreadetrabajobieniluminada.Noutilice

Elmanualdescribirálasadvertenciasyprecaucionesdeseguridad,operación,

mantenimientoylimpieza.Lasadvertenciaseinstruccionesrevisadaseneste

Useprotecciónparalosojos.

productoenpresenciadegasesolíquidosinflamables.

3.Mantengaalejadosalosniños.Nuncasedebepermitirquelosniñosesténeneláreadetrabajo.

Nolespermitamanipularmáquinas,herramientasocablesdeextensión.

Estemanualnopuedecubrirtodaslascondicionesysituacionesposiblesquepuedanocurrir.

Utiliceprotecciónparalosoídos.

4.Almacenarelequipoinactivo.Cuandonoesténenuso,lasherramientasdebenalmacenarseenunlugarseco.

ubicaciónparainhibirlaoxidación.Siempreguardelasherramientasbajollaveymanténgalasfueradelalcancede

Utiliceguantesprotectores.

ElcumplimientoesunacertificacióndeseguridaddelaCEyelReinoUnido.

Laprecauciónyelsentidocomúnnoestánincluidosenesteproducto,yaquecreemos

quelosusoscumpliránconestoscódigos.

LeaTODASlasinstruccionesantesdeutilizarsumáquina.

Graciasporusaresteproducto.Paraasegurartedequepuedas

Advertencia:parareducirelriesgodelesiones,elusuariodebeleer

1.Mantengalimpiaeláreadetrabajo.Lasáreasdesordenadasinvitanasufrirlesiones.

2.Observelascondicionesdeláreadetrabajo.Noutilicemáquinasenlugareshúmedosomojados.

manualdeinstruccionesconatención.

operarlamáquinacorrectamente,leaatentamenteestasinstruccionesantes

UtilicesiempregafasdeseguridadaprobadasporANSlcuandotrabaje.

Advertenciasyprecaucionesdeseguridad

Machine Translated by Google

ynoutiliceestaherramientaparaunpropósitoparaelcualnofuediseñada.

operarcorrectamenteyrealizarsufunciónprevista.Verifiquelaalineación

Recomendadoaltrabajar.Useunacoberturadecabellorestrictivaparacontener

niños.

usar.

Noutilicelaherramientasialgúninterruptornoseenciendeyapagacorrectamente.

Lealasetiquetasdeadvertenciadelasrecetasparadeterminarsisucriterioo

apagueydesenchufeantesderealizartareasdemantenimientoylimpieza.

cualquierotracondiciónquepuedaafectarelcorrectofuncionamiento.Cualquierpartequesea

7.Utiliceprotecciónparalosojosylosoídos.UtilicesiempreprotectorescontraimpactosaprobadosporANSI.

operecualquierherramientacuandoestécansado.

accesoriopararealizareltrabajodeunaherramientaindustrialmásgrande.Hayciertos

piezasderepuestoidénticas.Elusodecualquierotrapiezaanularálagarantía.

13.Nooperelaherramientasiestábajolainfluenciadealcoholodrogas.

8.Mantengalasherramientasconcuidado.Inspeccioneloscablesdelasherramientasperiódicamentey,si

deformamásseguraalritmoparaelquefuediseñado.Nomodifiqueestaherramienta

parecedañadodebeserrevisadocuidadosamenteparadeterminarsi

yunióndepiezasmóviles;cualquierpiezarotaoaccesoriosdemontaje;y

6.Vísteteapropiadamente.Nouseropaholgadanijoyas,yaquepueden

Debemantenerselimpio,secoylibredeaceiteygrasaentodomomento.Porfavor

Losreflejossealteranaltomardrogas.Sitienealgunaduda,no

dañadodebeserreparadooreemplazadoadecuadamenteporuntécnicocalificado.

Serecomiendautilizarropaprotectoranoconductoradeelectricidadycalzadoantideslizante.

9.Eviteelarranqueinvoluntario.Apaguelafuentedeairecuandonoestéen

10.Manténgasealerta.Vigilaloquehaces,usaelsentidocomún.No

5.Utilicelaherramientaadecuadaparaeltrabajo.Nointenteforzarunaherramientapequeñao

cabello.

12.Repuestosyaccesorios.Alrealizartareasdemantenimiento,utiliceúnicamente

11.Verifiquesihaypiezasdañadas.Antesdeutilizarcualquierherramienta,cualquierpiezaque

aplicacionesparalasquesediseñóestaherramienta.Haráeltrabajomejory

gafasdeprotección.

atrapadoenlaspiezasmóviles.

Utiliceúnicamenteaccesoriosdiseñadosparausarseconlaherramienta.

dañados,hagaquelosrepareuntécnicoautorizado.lasmanijas

Machine Translated by Google

lesionesmásalládeláreainmediatadeoperación.

15.Nuncautilicelamáquinacercadematerialesinflamables.

20.Esteaparatonoestádiseñadoparaqueloutilicenpersonasjóvenesoenfermas.

estainstruccióndiscutidaenestemanualdeinstruccionesnopuedecubrirtodos

periódicamenteporuntécnicocualificado.

estánincluidosparalasaludyseguridaddeloperadorydeaquellosenel

operarlaherramienta.

Alingresaraláreadetrabajosedebeusarequipodeprotecciónpersonal.

22.Nuncalodejesdesatendidomientrasestéenuso.

NoutiliceunlimpiadorapresiónALLSOURCEhastaquehayaleídoesto

elproducto.

usocomercial.SOLAMENTEPARAUSOENINTERIORES.

poreloperadordelaherramienta.

Nojuegueconelaparato.Losniñosylasmascotasdebenmantenersealejadosde

Polvocreadoporlijado,aserrado,esmerilado,taladradoyotros

amenosqueestésupervisadoporunapersonaresponsableparagarantizarquepuedanutilizarel

16.NOsumerjaelaparatoenaguanienningúnotrolíquido.

Eloperadorentiendequeelsentidocomúnylaprecauciónson

14.Mantenimiento.Porsuseguridad,sedeberealizarelmantenimiento

Advertencia:Lasadvertencias,precaucioneseinstruccionesanalizadasen

Losfragmentosdelapiezadetrabajoodeunaccesoriorotopuedensalirvolandoycausar

manualycomprendesucontenidoyadvertencias.Estasadvertencias

¡ADVERTENCIA!

19.Mantengaalaspersonaspresentesaunadistanciaseguradeláreadetrabajo.Alguien

21.NOLIMPIARLOCONNINGÚNMATERIALABRASIVO.

18.Noutilicealcohol,gasolina,etc.comorefrigerante.

17.Esteproductonosepuedeutilizarparaotrosfines.Noesadecuadopara

aparatodeformasegura.Losniñospequeñosdebensersupervisadosparagarantizarque

factoresquenopuedenincorporarseaesteproducto,peroquedebensuministrarse

posiblescondicionesysituacionesquepuedenocurrir.debeser

inmediaciones.Guardeestemanualparaconsultarloenelfuturo.

ADVERTENCIADERIESGOPARALASALUD

Machine Translated by Google

Respirarelpolvodelaarenadesílicepuedecausarsilicosis,unaenfermedad

pulmonarmortal.Respirarelpolvodurantelasoperacionesdevoladuratambiénpuede

causarasbestosisy/uotrasenfermedadesgravesomortales.Cualquierpersonaquerealice

explosiones,cualquierpersonaquemanipuleoutilicemediosquecontengansustanciastóxicaso

mediosconmásdepuntopuntounoporcientodesílicecristalinaycualquierpersona

queseencuentreeneláreadelpolvodebeutilizarunrespiradordechorroabrasivocon

suministrodeaireyenbuenmantenimiento,aprobadoporNIOSH.Elpolvonocivopuede

permanecersuspendidoenelairedurantelargosperíodosdetiempodespuésde

quehayacesadolavoladura,causandolesionesgravesolamuerte.

SILICOSISYOTROSPOLVOADVERTENCIAS:

Losrespiradoresconsuministrodeairenoeliminanniprotegencontraelmonóxidodecarbono(CO)

niningúnotrogastóxico.Utiliceundispositivodeeliminacióndemonóxidodecarbonoyun

dispositivodemonitoreoconelrespiradorparagarantizarunacalidaddeairedegradoD.Siga

todaslasnormasOSHAaplicablesylaregulación1910.134(d)deOSHA.

Lasactividadesdeconstrucciónpuedencontenersustanciasquímicasquesesabecausan

cáncer,defectosdenacimientouotrosdañosreproductivosyenfermedadesrespiratorias.

Algunosejemplosdesustanciasquímicas

incluyen:•Plomodepinturasabasede

plomo•Sílicecristalinadeladrillos,cementoyotrosproductosdemamposteríaArsénicoycromode

sustanciasquímicasmaderatratadaSuriesgodeestas

exposicionesvaría,dependiendodelafrecuenciaconlaquerealizaestetipodetrabajo.Para

reducirsuexposiciónaestosquímicos:Trabajeenunáreaventiladayconequipode

seguridadaprobado,comoaquellasmáscarasantipolvoqueestánespecialmentediseñadas

parafiltrarpartículasmicroscópicas.•Elchorreadoabrasivoproducepolvodañino.Todosenel

áreadechorreadodebenusarunrespiradorconsuministrodeaireaprobadoporNIOSH,

debidamenteajustadoymantenido.

Antesdequitarseelrespirador,useuninstrumentodemonitoreodeaireparadeterminarsila

atmósferaessegurapararespirar.ComuníqueseconlaoficinalocaldeOHSAoNIOSHpara

determinarelrespiradoradecuadoparasuaplicaciónparticular.

GUARDAESTASINSTRUCCIONES

Necesitaráestasinstruccionesparalasinstruccionesdeseguridad,losprocedimientosoperativos,

lalistadepiezasylagarantía.Ponlosenunlugarseguroyseco.

Machine Translated by Google

PARAMETROSDELPRODUCTO

Accionadopormotoreléctricoomotordegasolina,precaucionesbásicasdeseguridad

Volumendeltanque

Capacidadabrasivasugerida:10,5L

3.Sehainstaladounadelasboquillascerámicasenelproducto.

Siempresedebeseguirparareducirelriesgodeincendio,descargaeléctricay

Presiónlaboral

Consumodeaire:

lesionespersonales.Debesrevisarlasinstruccionesdeseguridaddetuaire.

compresorantesdecomenzarlalimpiezaabrasivaconestaherramienta.

Atención:

1.Noutiliceaccesoriosquenoesténespecíficamentediseñadosy

5galones

recomendadoporelfabricantedelaherramienta.

60110psi

lugarparareferenciafutura.

2.Dreneelaguadelcompresordeaireantesdeusarloparagarantizarqueelaireesté

séqueloyevitequeseaglomerenabrasivos(medios),delocontrarionofuncionará.

INSTRUCCIONESDESEGURIDADIMPORTANTES

625cfm

ADVERTENCIA:Cuandoutiliceherramientascomosucompresordeaire,yasea

Machine Translated by Google

LISTADEPARTES

Machine Translated by Google

BOQUILLAS:A=9/64”D=3/32”B=1/8”C=7/64”

LISTADEPARTES

Cantidad

Tapadellenadodeltanque

Manejar

Lavadora

Boquilladecerámica

Eje

ConectorEIbow2

Embudo

adaptador

Juntatórica

Tuercadelantera

Hombremuerto

Tornillo

Tapadelextremodelapierna

Conjuntodegatillo

válvuladehombremuerto

Mangueraabrasiva

Rueda

Bloquedesellado

Capucha

Adaptadordemanguera

Cant.N.ºdepieza

dieciséis

Colectordeadmisión

Válvuladebola

Abrazaderadelamanguera

Piernaderecha

Conectordepezón1

Descripción

Conector

Juntadegoma

pasadordechaveta

Tuberíaconjunta

Descripción

Piernaizquierda

Manillar

Ajustador

PartNo

Válvuladosificadora

CONECTOR

Mangueradeaire

Tanque

Presióndelaire

PEZÓN

Válvuladeseguridad

Abrasivo

Machine Translated by Google

3.Aunqueseprestaespecialatenciónalfabricaresteproducto,sedebetenercuidado

duranteelprocesodemontajeparaevitarrayarse.

2.EsnecesarioreemplazarlaMANGUERAABRASIVAcuandosusparedeslateralespresentanfugas.

porbordesafilados.

colector.

4.Utilicegafasprotectorasparalosojosyguantesprotectoresduranteelmontajey

omostrarampollasenlasuperficie.Nolousesialgunodeestosproblemases

2.Consulteeldibujoparaelpaso2,paraensamblarelfiltrotrampadeagua(9).

Elconectordeboquilla(11)seatornillaacadaladodelfiltro.Porunlado,conectelaválvula

desuministrodeaire(31)alconectordelatetina(10)yluego

usar.

presente.

conecteelconectormacho/hembra(8)alotroladodelsuministrodeaire

válvula.Cuandoestélistoparaoperarellimpiadorabrasivo,lamangueradeairede

5.Elproductodebecolocarsesobreunasuperficieplana.

1.Desechetodaslasbolsasdeplásticoconcuidadoymanténgalasalejadasde

elcompresorsefijaráalconectormacho/hembra(8).

niñosymascotas.

1.Consulteeldibujoparaelpaso1,montajedelcolectordeadmisión(12).Primero,conecte

elmanómetro(9)alapartesuperiordelcolectordeadmisión.

2.Verifiquetodosloscomponentesproporcionadosdeacuerdoconlalistadeeste

1.PresteespecialatenciónalaMANGUERAABRASIVA(#21),elDEADMAN

girandoelmedidorparaquesepuedaveratravésdelapartesuperiordeltanque.Luego,

conectelaválvulareguladora(31)alaparteinferiordelcolector.Adjunta

conectordeboquilla,alaválvuladeestrangulación.Conecteeltubodeunión(10)al

VÁLVULA(#25),ylaBOQUILLA(#27)yaquesedesgastaránmuchomás

manual.Asegúresedetenertodaslaspiezasenumeradas.

rápidamentequelasotraspiezas.

INSTRUCCIONESDEMONTAJE

NOTASDEINSTALACIÓN

Machine Translated by Google

Asegúresedequeelcolectoryelmanómetroesténverticales.

7.Fijarlosdosmanillares(06)aldepósitomediantecuatrotornilloscilíndricos(02)

tubodesalidadeabrasivo(12).

3.Coloqueeltanque(15)sobreunamesaconloscuatroclipshaciaarriba.Consulteeldibujo.

Deslicelasdosabrazaderasdemanguera(22)sobrecadaextremodelamangueraabrasiva(21).

manillar(06).Coloqueunarueda(16)encadaextremodelejeyapriete

comprobandoquetodosesténapretadosycorrectamenteasentados.

6.Consulteeldibujodelpaso6paraconectarelmedidordeabrasivo.

haciaarriba.

(25).Enesteprocesodemontaje,usted|Seleccionaremosunadelascuatroboquillas(27).

yelotroextremosobreeladaptador(23).Ambosextremosdelamangueradebenestarfirmemente

ladodelcolectordeadmisión.Luegoatornilleelextremoabiertodeltubodeunión(10)

9.Inserteelpiefijo(17)enelaccesorioenelfondodeltanquecerca

10.Antesdeiniciaroperaciones,revisecadaconexión,doble

Orificioroscadoenelcostadodeltubodellenadoenlapartesuperiordeltanque.Denuevo,sé

eltrabajoqueseestárealizando.Enrosqueeladaptador(23)enlaboquillaDEADMAN

yaprietelasabrazaderasmuyfirmemente.

ycuatroarandelasycuatrotuercashexagonales.Nota:mantengalosextremoscurvosdelmango

4.Consulteeldibujoparaelpaso4,montajedelaválvuladesalidadeabrasivo.

boquilla(27)ylatuercaciegadelaboquilla(28).

8.Ubiqueeleje(29)ydeslíceloatravésdelosorificiosenlosladosdel

conector(11);válvuladosificadoradeabrasivo(30);Conectordeboquilla(11)yel

conjuntodeválvulayelconjunto.

presioneunextremodelamanguerasobrelaboquillaeneltubodesalidadelabrasivo(12)

paraelpaso3.Atornilleelfiltrotrampadeagua(9)ysuspiezasenelorificioenla

5.Consulteeldibujoparaelpaso5,montajedelaválvulaDEADMANdelaboquilla.

luegoensulugarconchavetas(14)yarandela(34)

sentadosobrelospezones.Deslicelasabrazaderasdemangueraalolargodelamanguerahastacadapezón.

concolectordeadmisión(12)ymanómetro(9)conectadosal

Estanoesunaselecciónpermanente,yaquepuedecambiarlasboquillassegún

enelagujeroenelfondodeltanque;Coloquecuatropartes,enorden:Pezón

elborde.Utilicesuúltimachaveta(14)parasujetarelpiealtanque.

válvula(25).Atornillelajunta(26)enelconectordelaboquilla,luegoagregueuna

Machine Translated by Google

4.Antesdeusareldesintegradorapresión:póngasegafasyguantesdeseguridadyaprobadosporNIOSH.

respirador.Utilicesiempreestoselementosdeproteccióncuandoopereyrealiceelmantenimientodesu

desintegradorabrasivo.Sibienseproporcionaunacapotaprotectoraparaayudarleaprotegersedepiezas

voladorasmientrasutilizalamáquina,lacapotanobrindaproteccióncontrapartículastransportadasporel

aire.Cualquierpersonadebeutilizarunrespiradorexplosivoconsuministrodeaireenbuenestado.

Estosprocedimientosnopretendenserexhaustivosdebidoalasmuchasvariablesenelcampodelgranallado

abrasivo.Porello,INSISTEMOSenquelasmanos,oídos,boca,narizyojosesténcubiertosentodomomento

conlaproteccióndeseguridadadecuada.

ESTASADVERTENCIAS.

Siseutilizanacoplamientosdemangueradeairedetipogiratorio,debenasegurarseconpasadoresocables

deseguridadparaevitarunadesconexiónaccidentalmientrasestánbajopresión.Ladesconexióndela

mangueramientrasestábajopresiónpodríacausarlesionesgraves.

Desconectarlamangueramientraslaunidadestábajopresiónpodríacausarlesionesgravesolamuerte.

Utilicepasadoresdeseguridadycablesdeseguridadentodaslasconexionesdelosacoplamientospara

ayudaraevitarquelosacoplamientosdemanguerasedesconectenaccidentalmente.

3.Todaslaspersonaseneláreadeexplosión,incluidoeloperadordelequipo,debenusarymantener

correctamenteunrespiradorconsuministrodeaireaprobadoporNIOSH,inclusodespuésdequehaya

cesadolaexplosión.Elpolvonocivopuedepermanecersuspendidoenelairedurantelargosperíodosde

tiempodespuésdequehayancesadolasexplosiones,causandolesionesolamuerte.

TODASLASPARTESDELASINSTRUCCIONESDEFUNCIONAMIENTOSEENCUENTRANEN

¡ADVERTENCIA!

2.Noexcedalapresiónmáximadetrabajode125PSI.Nomantenerlapresiónmáximadetrabajopordebajo

de125PSIpuedecausarquelamáquinaexploteycauselamuerteolesionesgraves.

PRECAUCIÓN:LEAESTOSPROCEDIMIENTOSDESEGURIDADENSU

1.Nocoloquelosdedos,ningunapartedelcuerponiningúncomponenteeneláreadelsellodeltapónde

llenadocuandolamáquinadegranalladoestépresurizada.Sinomantienepartesdelcuerpoalejadasdel

áreadeltapóndellenado,seproduciránlesionesgraves.

PROCEDIMIENTOSDESEGURIDADDELBLANQUEADORAPRESIÓN

Machine Translated by Google

otracosaporqueelpolvoviajaráunagrandistancia.Explosiónengrande

Limpiezademantenimientodecualquiertipo.Alretirarlaboquilla,sedebetenerprecaución.

debeejercerseyaqueesposiblequetodavíahayapresióndeaireenlamanguerasilaboquillaestátapada.

mediosdecomunicación.

5.Utilicetablerosparaevitarqueelexcesoderociadogolpeeaalguieno

romperse,provocandolamuerteolesionesgraves.Soldar,esmerilaroperforar

voladura.

Manguera,apaguelamáquinainmediatamente.

lesión.

12.Soldar,esmerilaroperforarlamáquinagranalladorapodríadebilitarel

reemplazarcomponentesdesgastadospodríaresultarenlaexposicióndeloperadoro

presión.Airecomprimidoyabrasivoqueseescapandeunamanguerarota,o

yaqueunaccesoriopuederomperseyhacerquelamáquinaseainsegura.Losmediosyelairedebajo

Agarreadecuadamentelamangueradesgastada,loqueprovocaráquesesalganvolando.

Ellosfallan.Serequiereelreemplazoinmediatodeloscomponentesdesgastados.

objetosopersonas.Manténgasealejadodelcaminodelabrasivosaliente.puedevenir

CertificaciónASMEydelajuntanacionalsicorresponde.

áreaabiertaparaminimizarlaacumulacióndeabrasivoenlasáreascircundantes.

9.Paraunaoperaciónsegura,realiceelmantenimientopreventivorecomendadoen

Rocíeviolentamenteelmediosobreeláreacircundante.Unamangueradechorrodesgastadapodría

5.Utiliceguantesgruesosparaprotegersusmanos.

10.Noutilicematerialescorrosivosdeningúntipoenlaunidad.Utiliceúnicamenteproductoslimpiosysecos.

8.Dreneelairedeltanqueatravésdelaválvuladeentradaydesconectelaenergíaantes

buque.Lapresióndelairecomprimidopodríadebilitarlamáquinadegranallado

Elacoplamientodesconectadooelportaboquillaspodríancausarlesionesgraves.

máquinadesatendida.Siocurreunaemergencia,comounaexplosión

espectadoresamediosdealtavelocidadyairecomprimido,causandograves

125PSItienenunafuerzadestructivamuyalta.Nuncadejeunrecipientepresurizado.

7.Notiredeltanquedemedioporlamangueraabrasivanidejequeeltanquesecaiga.

tanqueblaster,unidadremotayaccesorios.Reemplacetodaslaspiezasdesgastadasantes

fallanrepentinamenteporestallido.Esposiblequelosacoplamientosylosportaboquillasno

13.Coloquesiemprelamáquinademodoquelasalidaapunteendirecciónopuestaacualquier

11.Noempalmemanguerasabrasivas.Elempalmesedesgastarárápidamenteypuede

enelrecipientedelamáquinadegranallado,sinunsellodelaJuntaNacionalRanulael

Machine Translated by Google

descargaseléctricasydañosalequipo.Paraayudarareducirlaposibilidadde

17.Nollenedemasiadoeltanqueconmedio.Nolollenehasta6pulgadasdesdelapartesuperiordel

eltanque.

reducirelexcesodepresión.Noinvestigueslapresióndelblaster.

enchufesdevoltios.Noconectaratierraadecuadamentelamáquinapuedecausarlesionespor

permitiendoqueelairesepresurice.Elrangooperativodelaunidadesde40a110PSINota:

saliragranvelocidad.Elimpactodelabrasivosalientepodríacausarlesionesgraves.

Usardentrodecincuentapiesdecualquiersustanciaexplosivaopotencialmenteexplosivao

Recomendado,lapresiónnodebeexcederlos125PSI.Silapresiónexcede

deaire,asegúresedequelaválvuladeentradadeaireylaválvuladelaboquillaesténenlaposiciónAPAGADO.

elmanómetrodeltanqueindicacero,luegoabraeltanque.

mangueradeaireentrantemínimade1/2"IDUsandounamangueradeairemáspequeñaque1/2"

peligrososodondehayagasesolíquidosinflamablespresentes.

1.Conectelamangueradeairealaválvuladeentradadeaire.Elfabricanterecomiendautilizar

AbralaválvulaDEADMAN(1)paraliberarlapresiónenlalínea.Asegúresedeque

Electricidadestáticaysuspeligrosrelacionados,siempreconecteatierralamáquinaBlast.

18.ANTESDEABRIRELTANQUE,liberelapresióndeaireenel

14.Noutiliceadaptadoreseléctricosqueeliminenlaclavijadetierraen115

125PSI,detengatodoeltrabajoinmediatamenteydesconecteelcompresordeairepara

susvaporesyaquepuedeproducirseunaexplosión.

ConlaválvulaDeadmancerradayeltapóndellenadoapretado,abralaválvuladeentradadeaire.

Laidentificaciónrestringiráelvolumendeaireyprovocaráunfuncionamientodeficientedelaunidad.Antesdelainyección

16.Sepuedegenerarelectricidadestáticaconelusodeesteequipo.No

19.MANTENGALAPRESIÓNDEAIRECORRECTA,unmáximode110PSles

hacerlopuedeprovocarunaexplosiónqueprovoquelesionesgraves.

15.Noutiliceesteequipoenningúnáreaquepuedaconsiderarse

tanqueabrasivo.Parahaceresto,cierrelaválvuladesuministrodeaire(19)yempujehaciaabajopara

TÉCNICADEOPERACIÓN:

problemahastaqueelmanómetroindiquecero.

Paraseleccionarlaboquillaadecuada,consultelatabladeseleccióndeboquillasenlapágina11.

INSTRUCCIONESDEOPERACIÓN

Machine Translated by Google

Abrirdemasiadolaválvulareguladoraprovocaráunaobstruccióndelamangueraoboquilla.

Siseutilizanacoplamientosdemangueradeairedetipogiratorio,debenasegurarseconpasadoresocables

deseguridadparaevitarunadesconexiónaccidentalmientrasestánbajopresión.Ladesconexióndela

mangueramientrasestábajopresiónpodríacausarlesionesgraves.

Desconectarlamangueramientraslaunidadestábajopresiónpodríacausarlesionesgravesolamuerte.

Utilicepasadoresdeseguridadycablesdeseguridadentodaslasconexionesdelosacoplamientospara

ayudaraevitarquelosacoplamientosdelasmanguerassedesconectenaccidentalmente.

3.Conlaválvulareguladoradeflujodeabrasivoypresurizadaenlabasedelaunidadcerrada,abralaválvula

debolapermitiendoqueelairefluyaatravésdelamangueradederivaciónhastalabasedelaunidad.Luego,

sosteniendolamangueraabrasivaporlacarcasaderetencióndelaboquillaconlaboquilladirigidaen

direcciónopuestaalaunidadyaloperador,aprieterápidamentelaválvuladehombremuertoparaabrirla

completamenteyajustelaválvulareguladoraenlabasedeltanqueparapurgarelabrasivoenelflujodeaire.

Abralentamentelaválvulareguladorahastaqueelmaterialabrasivoseligeramentevisible.Unavezquela

válvuladeflujodelreguladorseajustaalaconfiguracióndeseada,solosedebenrequerirajustesadicionales

alcambiarelgradodematerialabrasivoocuandoseutilizaunaboquillaconunIDisdiferente.

2.ElPressureBlasterestáequipadoconunexclusivodiseñodecierresemiautomático.Elfabricante

recomiendaunabrasivodecalidadfinaconuntamañogranularsimilaraldelasaldemesa.Estoaseguraun

flujoadecuadoyreducelaposibilidaddeobstruccióndelaboquilla.Cuandoestélistoparapresurizarel

recipiente,levanteelcierreyabraelaireentrante.Lapresióndeaireinternasellaráelcierre.

¡ADVERTENCIA!

Despuésdeseleccionarlaboquillaadecuada,insertelaboquillaenlabasederetención.Vuelvaacolocarla

arandelaydeslicelatuercaretenedorasobrelaboquillayapriételaconlamano.

Elgranalladoabrasivorequiereungranvolumendeaireaaltapresión.Laeficienciadesulimpiadorabrasivo

puedeverseafectadanegativamenteporelusodeunamangueradesuministrodeairedemasiadopequeña,

unapresióndeaireinsuficienteounamanguerademasiadogrande.

Paraobtenerelmejorrendimiento,laválvulaDeadmandebeabrirseycerrarserápidamente.

REQUISITOSDESUMINISTRODEABRASIVODEAIRE

Machine Translated by Google

1/2”

Porhora

50pies 6

DIdelamangueraLongituddelamangueraDIdelaboquillaCFM(110PSI)

2.Póngaseropaprotectora,capuchacompletayropaaprobadaporMSHA/NICOSH.

Introduzcalosuficienteeneltanqueparahacereltrabajoencuestión.Perosiesteesuntrabajogrande,lleneel

CONSEJOS:silahumedadesdel90/100%,latrampadeagua(9)nopodráatrapartodos

boquilla.

3/8”

1/8”

1.Revisesuabrasivoparaasegurarsedequeestésecoyquenoobstruyalamedición.

3/32”

Mejoresresultados.

6.Retireeltapóndellenado(4)delapartesuperiordeltanque.6.

10.Escuchesihayfugasdeaireenlatapadellenadocuandocomienceapresurizareltanque.

150libras

Recomendamosquelapresióndeaireenelrangode60110PSIproporcionela

25pies

5.Observeelmanómetro(9)yasegúresedequeindiquepresióncero.

9.Cierrelaválvuladecierredelaboquilla(30)yabralaválvuladesuministrodeaire(31).

3.Girelaválvuladesuministrodeaire(31)alaposicióndeapagado(horizontal).

conmásfrecuenciayvacíelatrampadeaguamásabiertamente.Estoreduciráel

25pies

60libras

Usoabrasivo

9/64”

1/2”

válvula(30),tubodesalidadeabrasivo(12),manguera(21)uotroscomponentes.

Tanquesolo3/4desucapacidadyrecárguelosegúnseanecesarioparaterminareltrabajo.

7.Inserteelembudo(19)yviertaelabrasivoenelembudo.Asegúratede

delcompresor.Reparecualquierfugaantesdeoperar.

3/8”

7/64”

200libras

Posibilidaddeobstruirelfondodeltanqueolalínea.8.conlacantidad

correctadeabrasivoeneldepósito,cerrareltapóndellenado(4).

100libras

50pies

4.EmpujehaciaabajoparaabrirlaválvulaDEADMANdelaboquilla(25).

Respirador.

delahumedadenuntanquede3/4.Esmejorreducirlacantidaddeabrasivo,carga

CARGARABRASIVOSENELTANQUE

Machine Translated by Google

USODEABRASIVO(MEDIA)

RECOMENDACIÓNDELCOMPRESORDEAIRE

4.Elcompresordeairedebedrenarseenelfondodeltanquedesuministro.

1.Noexplotecontinuamente.Detengalaoperacióndevoladuraperiódicamenteparapermitir

atravésdeunaválvuladedrenajeydebepurgarsediariamente.Noesraroque

1.Sihayhumedadenelmedio,eventualmentedañaráeltanquedelblastero

Utiliceunaboquillademenortamañoparacontrolarlademandadeaire.

tiempo.

Serecomiendautilizarunatrampadeaguaounseparadordehumedad.Abraelpurgador.

válvulareguladoraparareducirlapresióndelairealrangoapropiado.

Colóquelosobreunpatíndemadera.

unidad.Observelosrequisitosmáximosdepresióndeaireparaeldesintegradory

humedadyperjudicarelrendimientodelgranallado.

lasalidanominal.Utiliceunamangueradeaireotuberíametálicade1/2"comomínimodesdesu

3.Nodejemedioseneltanquedespuésdelavoladuraporquepuedeabsorber

5.Mantengaelpolvoylosmedioscreadosporlaexplosiónlejosdelcompresordeaire.

elcompresorseenfríe.

Drenetresocuatrogalonesdeaguadeltanquedesuministroencasodealtahumedad.

problema.

Parapermitirelfuncionamientoeficientedesucompresordeaire,sigaestaspautas:

5.Silahumedadesexcesivamentealta,puedequenoseaaconsejablerealizarexplosionesaesa

válvulahastaqueelaguafluyalentamenteycontinuamente.

4.Guardeelmedioenunlugarseco;manténgaloalejadodelsueloodepisosdeconcreto.

3.elcompresorestágenerandounacantidadexcesivadehumedad,

Configuresucompresorparaquefuncionedentrodeestoslímitesouseunapresión

compresoralblaster.Situ

2.NingúncompresorestádiseñadoparafuncionarconstantementeamáximasRPM.Utiliceel70%de

día.Untanquedesuministroadicionalayudará.

2.Sielmedioestáhúmedo,tamíceloyséqueloantesdeusarlo.

Conecteelsistema.Mantengaelmedioyelairedelcompresorsecosparaevitaresto.

6.Considereelusodediferentesgradosodiferentestiposdemediosparaevitar

dieciséis

Machine Translated by Google

serreutilizado,nocontienehumedadynosecompactaniabsorbehumedad.

Nolleneelrecipienteapresiónhastadentrodeseis(6)pulgadasdelapartesuperiordel

Granodeacero

Oxidodealuminio

¡Advertencia!

porquecreamuypocopolvo.Funcionarápidamente,duramuchotiempoy

Obstruccióndelaboquilladebidoalaltocontenidodehumedad.

Acero,comocarrocerías,tanquesomaquinariapesada.Labellezanegraes

GlassBeadseutilizaparacrearunacabadosatinadoomate.GlassBeades

Seutilizaprincipalmenteparaquitaraluminioyfibradevidrio.Excelenteparaquitarpintura.

Recomendadoensistemasderecuperaciónogabinetes.

Sepuedeutilizarencualquiersistemaogabinetederecuperación.

ConsultelasADVERTENCIASrelacionadasconlasvíasrespiratoriasalprincipiodelmanual.

usadounayotravez.Esunodelosabrasivosmáseconómicosque

comparableenprecioalamayoríadelosotrosabrasivosespeciales.Elgranodeaceroes

Laarenadeacerocortaextremadamenterápidometaloxidadoyesdifícilquitarpintura.

buque.Siunamanguerasedesconectaaccidentalmenteduranteeluso,elaerosoldelmediopuede

recomendado)ycortadosvecesmásrápidoquelaarena.Dejaunatexturasuave

7.Noutilicesarena.

recomendadoensistemasogabinetesderecuperación.

superioralasíliceporquesolotiene0,1%desílicelibre,esdecortemásrápido,puede

Oxidaciónligerayoxidaciónsuperficial.Serecomiendasuusoencabinasdegranallado.

Arenadeplástico

BlackBeautyseutilizacuandoesnecesarioeliminarpinturayóxidode

Cuentadevidrio

Bellezanegra

ocurrir.

SteelGritespopularporquedejaunacabadomuysuave.Tambienes

terminarsinhoyos.Elóxidodealuminioesmásásperoquelasperlasdevidrioypuede

Elóxidodealuminioesunabrasivodealtacalidadqueesmásafiladoquelaarena(no

aumentalavisibilidaddentrodelgabinete.

Machine Translated by Google

CONSEJOSPARASOLUCIONARPROBLEMAS

Aumentodelflujoexplosivo:

Obstrucciónytaponamientodelflujodegranallado:

Escombrosenlosmedios

Medioshúmedos

PROBLEMA/CAUSA

Ver"Faltadepresióndeaire"

ohumedad

Eviteeseperíododeusosi

Utiliceuntamañomáspequeño

Presióndeairedemasiadobaja

Taponesdeboquilla

Humedadmoderada

Taponesdeboquilla

aguaeneltanque

Mantengaelmediolomássecoposible

Tamañodeboquillademasiadogrande

Consumoexcesivodemedios:

aguaenelaire

Utiliceuntamañodegranomáspequeño

Vaciar,secaryrellenar

Compresordemasiadopequeño

Cambieousemediossecos

Altahumedad

Presióndeairedemasiadobaja

Purgaypantalla

Humedadenmediosabrasivos:

Comprobarmanómetro

Ajustarlaválvulademedios

SOLUCIÓNPOSIBLE

Humedadmoderada

separador

Climahúmedo:

usarsecadora

Restringireltiempoutilizado

Cerrarligeramente

Utiliceunaboquillamásgrande

Válvulademedioabiertademasiado

Compresorsobrecargado:

demasiadosmedios

Tamañodelmediodemasiadogrande

Medioshúmedos

Drenarelaguadelasaerolíneas

Mediossecos,drenarelaguadelaire.

Ajustarlaválvulademedios

posible

Machine Translated by Google

Faltadepresióndeaire:

TanqueBlastervacío

Utiliceunaboquillamáspequeña

Filtrodeaireenelcompresorobstruido

sistemadecontrol

•Despresurizarlamáquinadegranallado.•

Desconectelafuentedealimentación.•

Bloqueeyetiqueteelsuministrodeairecomprimido.•Purguelalíneade

suministrodeairealapistoladechorro.

Demasiadasfugasenplomería

Filtrodeaireenelcompresorobstruido

Reemplacelamanguera

Llenareltanque

Escombrosenlosmedios

Limpiarfiltro

Noobservarlosiguienteantesderealizarcualquiermantenimientopodría

Tamañodeboquillademasiadogrande

Reemplacelamanguera

Mangueraabrasivadoblada

¡ADVERTENCIA!

Medioslimpiosotamizados

Compresordemasiadopequeño

Humedadenlosmedios.

Utiliceuntamañomáspequeño

Agujerosenmangueraabrasiva

Limpio

Juntadeuretanodesgastadaosucia

Mediossecos

Serequiereelreemplazoinmediatodeloscomponentesdesgastados.Noreemplazar

Limpiaroreemplazarlajunta

causarlesionesgravesolamuerteporlaliberaciónrepentinadeairecomprimido:

Agujerosenmangueraabrasiva

Sellaryapretarlastuberías

Fugasenplomería

Lasválvulasdesuministronoestánenposicióncompleta

Nohaysuficientepresióndeaire

Sellaryapretarlastuberías

válvulasabiertas

Enderezarlamanguera

Faltadeflujoabrasivo:

MANTENIMIENTO

Machine Translated by Google

partes.Portaboquillasyacoplamientosquenoencajanbienenlamangueray

Usarunicamente.

2.Vuelvaacolocarelbloquedeselladodegomadespuésde7a10horasdeusoparamantener

1.Debehacertodoloposibleparaprotegersucompresordeairedecualquier

Lasfugasalrededordelosacoplamientosylosportaboquillasindicanunajustedesgastadooflojo

Lamanguera(21)tiene2pilasdecablesylasparedestienenunespesorde1/4".Comoelinterior

Loscomponentesdesgastadospodríanexponeraloperadoroaotraspersonasaaltavelocidad.

1.Periódicamente(despuésde56mesesdeusomoderadoodespuésde1015horasde

excesivamentedelaabertura(asegúresedequelajuntaestélibredemedios).

válvulaDEADMAN(25)ylasboquillascerámicas(27).

4.Reemplacelaboquillacuandosedesgastealsiguientetamañomásgrande.

Algunaspiezasdeldesintegradorabrasivosedesgastaránmuchomásrápidamenteque

desconectadomientrasestábajopresiónpodríacausarlesionesgraves.Paraaseguraruna

Continúeconlosprocedimientosdemantenimientoestándarparaelcompresor.

alrededordelamangueraoeláreadelmango.

Lasboquillasquenoencajanbienenlosportaboquillaspodríandesconectarsemientrasestánbajo

cierreadecuado.

esmantenerelcompresorcontraelvientodelchorroabrasivo,yel

mediosyairecomprimidopodríanprovocarlamuerteolesionesgraves.

3.Sisedesarrollanfugasdeaireencualquieradeestaspiezas,debedetenertodotrabajo

yencontrarloquenecesitaserreparadooreemplazado.Cuandoesnuevo,elabrasivo

usoindustrialpesado)reemplacetodoslosadaptadoresdemangueraquesonparaflujoabrasivo

2.otras,laspiezasquerequierenmuchaatenciónllevanlamezclaaire/abrasivo,comenzandopor

lamangueradeabrasivo(21)ypasandoporlosrellenosmetálicos,el

recomiendaquesesiganlossiguientesprocedimientos:

5.Compruebelajuntadeuretanoenelcierredesplegablecuandohayafugasdeaire.

largayeficientevidaoperativadelamanijadehombremuerto,esaltamente

presión.Impactodeboquillas,acoplamientos,manguerasoabrasivosypiezas.

3.Reviselamangueraabrasivacuandocomienceafuncionarconfrecuenciaotengafugasdemediooaire.

cuantomayorsealadistanciaentreellos,mejor.Apartedeeso,deberías

dañosquepuedarecibirdebidoasutrabajodegranalladoabrasivo.Tumejoropción

OTROSARTÍCULOSDEMANTENIMIENTO

Machine Translated by Google

Eldiámetrosedesgasta,estaparedsevuelvecadavezmásdelgada.Unaformade

inspeccionarlamanguerayotraspartesafectadasporlavoladuraesponerseropa

protectora.Luegopresuriceelsistemaycierrelaboquillaparacerrarlaválvula(31).

Escuchesihayfugasdeaire,reparecualquierfugaantesdeoperar.Tambiénpuede

detectarlugaresenlamangueradondelaparedseestávolviendomuydelgada.Estos

aparecencomoampollasenlamanguera;siencuentraunaampolladeestetipo,

obtengaunamangueranuevadeinmediato.Siesaampollaserompe,elabrasivosaldrá

porelcostadodelamanguera.

Machine Translated by Google

NuevaGalesdelSur2122Australia

Preston,ReinoUnido

Unidad5CasaAlbertEdward,LosPabellones

ImportadoaAUS:SIHAOPTYLTD,1ROKEVASTREETEASTWOOD

Llevaralafuerza

LinkenheimHochstetten,Alemania

GrupoPooledasLtd

Dirección:BaoshanquShuangchenglu803long11hao1602A1609shi

Römeräcker9Z2021,76351

ImportadoaEE.UU.:SanvenTechnologyLtd.,Suite250,9166Anaheim

Place,RanchoCucamonga,CA91730

Hechoenchina

SHUNSHUNGmbH

REPRESENTANTEDELREINOUNIDO

REPRESENTANTEDELACE

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.es/soporte

Machine Translated by Google

MODEL: FF-Q901

Wsparcie techniczne i certyfikat e-gwarancji www. wevor. com/wsparcie

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi

markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,

aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu

z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

ZBIORNIK ŚRUTNIKA ŚCIERNEGO

Machine Translated by Google

CZOŁG

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

BLASTERA ŚCIERNEGO

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o

dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną

interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który

otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa,

jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

MODEL: FF-Q901

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy

do kontaktu:

Wsparcie Techniczne i Certyfikat E-Gwarancji www. wevor.

com/wsparcie

Machine Translated by Google

Ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa

Nosić rękawice ochronne.

Ponieważ w to wierzymy, w ten produkt nie jest wpisana ostrożność ani zdrowy rozsądek

Przed użyciem urządzenia przeczytaj WSZYSTKIE instrukcje.

Zgodność to certyfikat bezpieczeństwa WE i Wielkiej Brytanii.

Nosić ochronę słuchu.

instrukcja nie może uwzględnić wszystkich możliwych warunków i sytuacji, które mogą wystąpić.

4. Przechowuj nieużywany sprzęt. Gdy narzędzia nie są używane, należy je przechowywać w suchym miejscu

miejsce, aby zapobiec rdzewieniu. Zawsze zamykaj narzędzia i trzymaj je poza zasięgiem

Nosić ochronę oczu.

instrukcja zawiera ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa, obsługi,

konserwacji i czyszczenia. Ostrzeżenia i instrukcje omówione w tym dokumencie

3. Trzymaj dzieci z daleka. Nigdy nie wolno pozwalać dzieciom na przebywanie w miejscu pracy. Nie

pozwalaj im obsługiwać maszyn, narzędzi ani przedłużaczy.

z narzędziami i sprzętem.

środki ostrożności i zasady bezpieczeństwa opisane na tej stronie, aby zapewnić bezpieczne użytkowanie. Ten

produktu w obecności łatwopalnych gazów lub cieczy.

Podczas pracy należy zawsze nosić okulary ochronne zatwierdzone przez ANSl

obsługi i zachowaj ją prawidłowo do wykorzystania w przyszłości. Koniecznie przeczytaj

lokalizacje. Nie wystawiaj na działanie deszczu. Utrzymuj dobrze oświetlone miejsce pracy. Nie używaj

instrukcję obsługi.

prawidłowo obsługiwać maszynę, przeczytaj wcześniej uważnie niniejszą instrukcję

2. Obserwuj warunki w miejscu pracy. Nie używaj maszyn w wilgotnym lub mokrym środowisku

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać

Dziękujemy za skorzystanie z tego produktu. Aby mieć pewność, że możesz

że zastosowania będą zgodne z tymi kodami.

1. Utrzymuj miejsce pracy w czystości. Zaśmiecone obszary sprzyjają kontuzjom.

Machine Translated by Google

wszelkie inne warunki, które mogą mieć wpływ na prawidłowe działanie. Jakakolwiek część

złapany przez ruchome części.

i nie używaj tego narzędzia do celów, do których nie jest przeznaczone.

uszkodzone, należy je naprawić przez autoryzowanego technika. Uchwyty

działać prawidłowo i spełniać swoją zamierzoną funkcję. Sprawdź wyrównanie

Przeczytaj etykiety ostrzegawcze na receptach, aby ustalić, czy Twoja ocena lub

11. Sprawdź, czy nie ma uszkodzonych części. Przed użyciem jakiegokolwiek narzędzia, jakiejkolwiek części

Używaj wyłącznie akcesoriów przeznaczonych do użytku z narzędziem.

aplikacji, dla których to narzędzie zostało zaprojektowane. Będzie lepiej wykonywać swoją pracę i

okulary ochronne.

5. Użyj odpowiedniego narzędzia do danego zadania. Nie próbuj na siłę używać małego narzędzia lub

włosy.

10. Zachowaj czujność. Uważaj, co robisz, kieruj się zdrowym rozsądkiem. Nie rób

12. Części zamienne i akcesoria. Podczas serwisowania używać wyłącznie

uszkodzony powinien zostać prawidłowo naprawiony lub wymieniony przez wykwalifikowanego technika.

Należy nosić odzież ochronną, nieprzewodzącą prądu elektrycznego i obuwie antypoślizgowe

9. Unikaj niezamierzonego uruchomienia. Wyłącz źródło powietrza, gdy nie jesteś w pomieszczeniu

6. Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii, jeśli to możliwe

muszą być zawsze czyste, suche i wolne od oleju i smaru. Proszę

i wiązanie ruchomych części; wszelkie uszkodzone części lub elementy montażowe; I

Odruchy są osłabione podczas zażywania narkotyków. Jeśli masz jakiekolwiek wątpliwości, nie rób tego

13. Nie obsługuj narzędzia będąc pod wpływem alkoholu lub narkotyków.

8. Ostrożnie konserwuj narzędzia. Okresowo i jeśli to możliwe, sprawdzaj przewody narzędzi

bezpieczniej w tempie, dla którego było przeznaczone. Nie modyfikuj tego narzędzia

wygląda na uszkodzone, należy dokładnie sprawdzić, aby ustalić, czy rzeczywiście tak jest

7. Stosuj ochronę oczu i uszu. Zawsze noś zabezpieczenie przeciwuderzeniowe zatwierdzone przez ANSI

obsługuj dowolne narzędzie, gdy jesteś zmęczony.

identyczne części zamienne. Użycie jakichkolwiek innych części spowoduje unieważnienie gwarancji.

przystawka do wykonywania pracy większego narzędzia przemysłowego. Są pewne

dzieci.

Nie używaj narzędzia, jeśli jakikolwiek przełącznik nie włącza się i nie wyłącza prawidłowo.

zalecane podczas pracy. Noś restrykcyjne nakrycie włosów, aby były długie

używać.

przed konserwacją i czyszczeniem wyłącz i odłącz zasilanie.

Machine Translated by Google

OSTRZEŻENIE O ZAGROŻENIU ZDROWIA

18. Nie używaj alkoholu, benzyny itp. jako płynu chłodzącego.

17. Tego produktu nie można używać do innych celów. Nieodpowiednie dla

urządzenie bezpiecznie. Małe dzieci należy nadzorować, aby mieć pewność, że tak się dzieje

czynniki, które nie mogą być wbudowane w ten produkt, ale muszą zostać dostarczone

możliwe warunki i sytuacje, które mogą wystąpić. To musi być

w bezpośrednim sąsiedztwie. Zachowaj tę instrukcję do wykorzystania w przyszłości.

15. Nigdy nie używaj maszyny w pobliżu materiałów łatwopalnych.

20. To urządzenie nie jest przeznaczone do użytku przez osoby młode lub niedołężne

14. Konserwacja. Dla własnego bezpieczeństwa należy przeprowadzić konserwację

instrukcji i rozumiesz jej treść oraz ostrzeżenia. Te ostrzeżenia

Fragmenty obrabianego przedmiotu lub uszkodzonego akcesorium mogą odlecieć i spowodować

Ostrzeżenie: Ostrzeżenia, przestrogi i instrukcje omówione w

OSTRZEŻENIE!

19. Trzymaj osoby postronne w bezpiecznej odległości od miejsca pracy. Ktokolwiek

21. NIE CZYŚCIĆ GO ŻADNYMI MATERIAŁAMI ŚCIERNYMI.

użytek komercyjny. DO UŻYTKU WEWNĄTRZ.

nie bawić się urządzeniem. Dzieci i zwierzęta powinny trzymać się z daleka

przez operatora narzędzia.

Pył powstający podczas szlifowania mechanicznego, piłowania, szlifowania, wiercenia i innych

chyba że będą nadzorowane przez osobę odpowiedzialną, aby upewnić się, że mogą korzystać z urządzenia

16. NIE zanurzaj urządzenia w wodzie lub innym płynie.

operator rozumie, że liczy się zdrowy rozsądek i ostrożność

obrażenia poza bezpośrednim obszarem działania.

instrukcje omówione w tej instrukcji obsługi nie mogą obejmować wszystkich

są uwzględnione ze względu na zdrowie i bezpieczeństwo operatora oraz osób znajdujących się w

regularnie przez wykwalifikowanego technika.

obsługiwać narzędzie.

wchodząc na obszar pracy należy nosić środki ochrony osobistej.

22. Nigdy nie zostawiaj go bez nadzoru podczas użytkowania.

Nie używaj pistoletu ciśnieniowego ALLSOURCE, dopóki nie przeczytasz tego

produkt.

Machine Translated by Google

Wdychanie pyłu z piasku krzemionkowego może powodować krzemicę,

śmiertelną chorobę płuc. Wdychanie pyłu podczas robót strzałowych może również

powodować azbestozę i/lub inne poważne lub śmiertelne choroby. Każda osoba

wykonująca obróbkę strumieniowo-ścierną, pracująca z mediami zawierającymi toksyczne

substancje lub media zawierające więcej niż jeden procent krzemionki krystalicznej

oraz każda osoba znajdująca się w obszarze zapylenia musi używać zatwierdzonego przez

NIOSH, dobrze utrzymanego respiratora do piaskowania zasilanego powietrzem.

Szkodliwy pył może pozostać zawieszony w powietrzu przez długi czas po

zakończeniu piaskowania, powodując poważne obrażenia lub śmierć.

KRZEMICA I INNE OSTRZEŻENIA:

Półmaski zasilane powietrzem nie usuwają ani nie chronią przed tlenkiem węgla (CO) ani

żadnym innym toksycznym gazem. W połączeniu z respiratorem należy używać urządzenia

do usuwania tlenku węgla i urządzenia monitorującego, aby zapewnić jakość powietrza D.

Postępuj zgodnie ze wszystkimi obowiązującymi normami OSHA i przepisami OSHA 1910.134(d).

Prace budowlane mogą zawierać substancje chemiczne, o których wiadomo, że powodują raka,

wady wrodzone, inne zaburzenia rozrodczości i choroby układu oddechowego.

Niektóre przykłady chemikaliów obejmują: •

Ołów z farb na bazie ołowiu • Krzemionka

krystaliczna z cegieł, cementu i innych wyrobów murarskich Arsen i chrom z substancji

chemicznych drewno poddane obróbce Ryzyko wynikające

z tego narażenia jest różne, w zależności od tego, jak często wykonujesz tego typu prace. Aby

zmniejszyć narażenie na te chemikalia: Pracuj w wentylowanym pomieszczeniu i korzystaj

z zatwierdzonego sprzętu ochronnego, takiego jak maski przeciwpyłowe, które zostały

specjalnie zaprojektowane do filtrowania mikroskopijnych cząstek. • Podczas obróbki

strumieniowo-ściernej powstają szkodliwe pyły. Każda osoba przebywająca w obszarze obróbki

strumieniowej musi nosić odpowiednio dopasowany i prawidłowo konserwowany aparat

oddechowy z dopływem powietrza zatwierdzony przez NIOSH.

Przed zdjęciem respiratora użyj przyrządu do monitorowania powietrza, aby określić, czy

atmosfera jest bezpieczna do oddychania. Skontaktuj się z lokalnym biurem OHSA lub

NIOSH, aby określić właściwy respirator do konkretnego zastosowania.

ZACHOWAJ TE INSTRUKCJE

Instrukcje te będą potrzebne do instrukcji bezpieczeństwa, procedur obsługi, listy części i

gwarancji. Umieść je w bezpiecznym i suchym miejscu

Machine Translated by Google

PARAMETRY PRODUKTU

5 galonów

kompresor przed rozpoczęciem obróbki strumieniowo-ściernej tym narzędziem.

Uwaga:

zalecane przez producenta narzędzia.

obrażenia ciała. Należy zapoznać się z instrukcjami bezpieczeństwa dotyczącymi powietrza

Zużycie powietrza:

należy zawsze przestrzegać, aby zmniejszyć ryzyko pożaru, porażenia prądem elektrycznym i

Ciśnienie robocze

napędzany silnikiem elektrycznym lub silnikiem benzynowym, podstawowe środki ostrożności

Objętość zbiornika

OSTRZEŻENIE: Podczas korzystania z narzędzi takich jak sprężarka powietrza, czy

Sugerowana pojemność ścierniwa: 10,5 L

3. Na produkcie zainstalowano jedną z dysz ceramicznych.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

6-25 cfm

wysuszyć i unikać zbrylania się ścierniwa (media), w przeciwnym razie nie będzie działać.

miejsce do wykorzystania w przyszłości.

60-110 psi

1. Nie używaj akcesoriów, które nie zostały specjalnie zaprojektowane

2. Przed użyciem spuść wodę ze sprężarki powietrza, aby upewnić się, że powietrze jest wolne

Machine Translated by Google

LISTA CZĘŚCI

Machine Translated by Google

DYSZE: A=9/64”D=3/32” B=1/8” C=7/64”

LISTA CZĘŚCI

Ilość

Korek wlewu zbiornika

Uchwyt

Pralka

Dysza ceramiczna

Oś

Złącze EIbow 2

Lejek

adapter

Pierścień uszczelniający

Przednia nakrętka

Martwy człowiek

Śruba

Zaślepka na nogę

Zespół spustu

Zawór czuwakowy

Wąż ścierny

Koło

Blok uszczelniający

Kaptur

Adapter węża

Ilość Nr części

Kolektor dolotowy

Zawór kulowy

Zacisk węża

Prawa noga

Złącze sutka 1

Opis

Złącze

Gumowa uszczelka

Zawleczka

Wspólna rura

Opis

Lewa noga

Kierownica

Nastawiacz

Nr części

Zawór dozujący

ZŁĄCZE

Wąż powietrza

Czołg

Ciśnienie powietrza

SUTEK

Zawór bezpieczeństwa

Ścierny

Machine Translated by Google

dzieci i zwierzęta.

5. Produkt należy umieścić na płaskiej powierzchni.

1. Zapoznaj się z rysunkiem przedstawiającym krok 1 montażu kolektora dolotowego (12).

Najpierw przymocuj manometr (9) do górnej części kolektora dolotowego,

1. Proszę ostrożnie wyrzucić wszystkie plastikowe torby i trzymać je z dala od nich

obecny.

używać.

podłącz złącze męskie/żeńskie (8) po drugiej stronie dopływu powietrza

zawór. Kiedy będziesz gotowy do obsługi urządzenia do czyszczenia strumieniowo-ściernego, wąż powietrza z

lub wykazują pęcherze na powierzchni. Nie stosować, jeśli występuje którykolwiek z tych problemów

4. Podczas montażu należy nosić okulary i rękawice ochronne

złączkę smoczkową (11) wkręca się z każdej strony filtra. Z jednej strony podłącz zawór dopływu

powietrza (31) do złącza nyplowego (10), a następnie

2. WĄŻ ŚCIERNY wymaga wymiany, gdy na jego bocznych ściankach pojawiają się nieszczelności

przez ostre krawędzie.

2. Zapoznaj się z rysunkiem przedstawiającym krok 2, aby zamontować filtr zatrzymujący wodę (9)

szybciej niż inne kawałki.

3. Chociaż przy wytwarzaniu tego produktu zwraca się szczególną uwagę, należy zachować

ostrożność podczas procesu montażu, aby uniknąć zarysowania

Kolektor.

ZAWÓR (#25) i DYSZA (#27), ponieważ zużywają się znacznie bardziej

instrukcji. Upewnij się, że posiadasz wszystkie wymienione części.

złącze nyplowe do zaworu dławiącego. Przymocuj rurę łączącą (10) do

1.Zwróć szczególną uwagę na WĄŻ ŚCIERNY (#21), CZŁOWIEK

2. Sprawdź wszystkie dostarczone komponenty zgodnie z poniższą listą

obróć wskaźnik tak, aby był widoczny w górnej części zbiornika. Następnie przymocuj zawór

dławiący (31) do dolnej części kolektora. Dołącz

sprężarka zostanie przymocowana do złącza męskiego/żeńskiego (8).

INSTRUKCJE SKŁADANIA

UWAGI INSTALACYJNE

Machine Translated by Google

z kolektorem dolotowym (12) i manometrem (9) przymocowanym do

Nie jest to wybór stały, ponieważ dysze można zmieniać w zależności od potrzeb

(25). W tym procesie montażu ty| Wybiorę jedną z czterech dysz (27).

stronie kolektora dolotowego. Następnie przykręcić otwarty koniec rury łączącej (10)

a drugi koniec nad adapterem (23). Oba końce węża powinny być mocno zamocowane

9. Włóż stałą stopkę (17) na złączkę na dnie zbiornika w pobliżu

3. Połóż zbiornik (15) na stole czterema zaciskami do góry. Patrz rysunek

kierownica (06). Umieść jedno koło (16) na każdym końcu osi i przymocuj je

rura wylotowa ścierniwa (12).

Nasuń dwie opaski zaciskowe (22) na oba końce węża ściernego (21)

6. Skorzystaj z rysunku w kroku 6, aby podłączyć dozownik ścierniwa

w górę.

4. Zapoznaj się z rysunkiem przedstawiającym krok 4, montaż zaworu wylotowego ścierniwa

dyszę (27) i nakrętkę kołpakową dyszy (28).

oraz cztery podkładki i cztery nakrętki sześciokątne. Uwaga: zachowaj końce krzywizny uchwytu

10. Przed rozpoczęciem operacji sprawdź dwukrotnie każde połączenie

gwintowany otwór z boku rury wlewowej na górze zbiornika. Znowu bądź

wykonywana praca. Wkręcić adapter (23) w dyszę DEADMAN

i bardzo mocno dokręć zaciski.

dla kroku 3. Wkręć filtr zatrzymujący wodę (9) i jego części do otworu znajdującego się na

5. Zapoznaj się z rysunkiem przedstawiającym krok 5, montaż zaworu DEADMAN dyszy

naciśnij jeden koniec węża nad złączką na rurze wylotowej ścierniwa (12)

następnie na miejsce za pomocą zawleczek (14) i podkładek (34)

8. Znajdź oś (29) i przesuń ją przez otwory po bokach

złącze(11); zawór dozujący ścierniwo (30); Złącze sutkowe (11) i

zespół zaworu i zespół.

do otworu w dnie zbiornika; Przymocuj cztery części w kolejności: Sutek

upewnij się, że kolektor i manometr są ustawione pionowo.

zawór (25). Wkręcić uszczelkę (26) w złącze wtykowe, następnie dodać a

7. Przymocuj dwie kierownice (06) do zbiornika za pomocą czterech śrub talerzowych (02)

sprawdzenie, czy wszystkie są dobrze dokręcone i prawidłowo osadzone.

osadzone na sutkach. Przesuń opaski zaciskowe wzdłuż węża do każdej złączki

krawędź. Użyj ostatniej zawleczki (14), aby przytrzymać stopę na zbiorniku.

Machine Translated by Google

Jeżeli używane są skręcane złącza węży powietrznych, należy je zabezpieczyć za pomocą

sworzni lub drutów zabezpieczających, aby zapobiec przypadkowemu rozłączeniu pod

ciśnieniem. Odłączenie węża pod ciśnieniem może spowodować poważne obrażenia.

TE OSTRZEŻENIA.

Procedury te nie są wyczerpujące ze względu na wiele zmiennych w dziedzinie obróbki

strumieniowo-ściernej. Dlatego NAlegamy, aby ręce, uszy, usta, nos i oczy były zawsze zakryte

odpowiednią ochroną.

4. Przed użyciem myjki ciśnieniowej: Załóż okulary ochronne, rękawice i atest NIOSH.

respirator. Zawsze noś te elementy ochronne podczas obsługi i serwisowania oczyszczarki

strumieniowo-ściernej. Chociaż kaptur ochronny pomaga chronić Cię przed latającymi

częściami podczas korzystania z maszyny, kaptur nie zapewnia ochrony przed cząsteczkami

unoszącymi się w powietrzu. Każdy musi używać dobrze utrzymanego aparatu oddechowego

zasilanego powietrzem

CAŁOŚĆ CZĘŚCI INSTRUKCJI OBSŁUGI ZNAJDUJE SIĘ W ZESTAWIE

Odłączenie węża, gdy urządzenie znajduje się pod ciśnieniem, może spowodować poważne

obrażenia lub śmierć. We wszystkich połączeniach złączy należy stosować kołki zabezpieczające

i linki zabezpieczające, aby zapobiec przypadkowemu rozłączeniu złączy węży.

UWAGA: PRZECZYTAJ TE PROCEDURY BEZPIECZEŃSTWA

3. Każda osoba znajdująca się w obszarze wybuchu, w tym operator urządzenia, powinna

prawidłowo używać i konserwować respirator zasilany powietrzem zatwierdzony przez NIOSH,

nawet po zakończeniu strzelania. Szkodliwy pył może pozostać zawieszony w powietrzu przez

długi czas po zakończeniu strzałów, powodując obrażenia lub śmierć.

2. Nie przekraczaj maksymalnego ciśnienia roboczego 125 PSI. Niezachowanie maksymalnego

ciśnienia roboczego poniżej 125 PSI może spowodować pęknięcie oczyszczarki, powodując

śmierć lub poważne obrażenia.

OSTRZEŻENIE!

1. Nie umieszczaj palców, żadnych części ciała ani żadnych elementów w obszarze uszczelki

korka wlewu, gdy oczyszczarka strumieniowa znajduje się pod ciśnieniem. Nietrzymanie części

ciała z dala od obszaru korka wlewu spowoduje poważne obrażenia.

PROCEDURY BEZPIECZEŃSTWA PRZY PRACY PRACY CIŚNIENIOWEJ

Machine Translated by Google

coś innego, ponieważ pył będzie przemieszczał się na duże odległości. Wybuch na dużą skalę

należy wykonać, ponieważ w wężu może nadal znajdować się ciśnienie powietrza, jeśli dysza jest zatkana.

wszelkiego rodzaju czyszczenie konserwacyjne. Podczas wyjmowania dyszy należy zachować ostrożność

5. Użyj tablic, aby zapobiec uderzeniu kogoś przez rozpryski wody

głoska bezdźwięczna.

pęknąć, powodując śmierć lub poważne obrażenia. Spawanie, szlifowanie lub wiercenie

strzałowy.

12. Spawanie, szlifowanie lub wiercenie na oczyszczarce strumieniowej może osłabić

węża, natychmiast wyłącz maszynę.

obrażenia.

wymiana zużytych elementów może spowodować narażenie operatora lub

ciśnienie.Sprężone powietrze i materiał ścierny wydostające się z pękniętego węża, lub

ponieważ złączka może pęknąć, czyniąc maszynę niebezpieczną. Media i powietrze pod

nie udaje im się. Wymagana jest natychmiastowa wymiana zużytych elementów. Niezastosowanie się do tego

odpowiednio chwycić zużyty wąż, powodując jego wydmuchnięcie pod spód

przedmiotów lub osób. Stań z dala od wydostającego się materiału ściernego. Może nadejść

Certyfikat ASME i National Board, jeśli dotyczy.

otwartą przestrzeń, aby zminimalizować gromadzenie się ścierniwa w otaczających obszarach.

9. Aby zapewnić bezpieczną pracę, wykonaj zalecaną konserwację zapobiegawczą

gwałtownie spryskać otoczenie otoczeniem. Zużyty wąż nadmuchowy może

5. Używaj grubych rękawiczek, aby chronić ręce.

8. Spuścić powietrze ze zbiornika przez zawór wlotowy i wcześniej odłączyć zasilanie

10. Nie używaj w urządzeniu żadnego rodzaju materiałów żrących. Używaj wyłącznie czystego i suchego

naczynie. Ciśnienie sprężonego powietrza może spowodować osłabienie oczyszczarki strumieniowej

odłączone złącze lub uchwyt dyszy może spowodować poważne obrażenia.

maszyna bez nadzoru. W przypadku wystąpienia sytuacji awaryjnej, takiej jak wybuch

osób postronnych na media o dużej prędkości i sprężone powietrze, powodując poważne obrażenia

125 PSI ma bardzo dużą siłę niszczącą. Nigdy nie pozostawiaj pod ciśnieniem

7. Nie ciągnij zbiornika na media za wąż ścierny i nie pozwól, aby zbiornik się przewrócił

zbiornik blastera, jednostka zdalna i akcesoria. Należy wcześniej wymienić wszystkie zużyte części

nagle zawiodą w wyniku pęknięcia. Złącza i uchwyty dysz nie mogą

13. Zawsze umieszczaj maszynę tak, aby wylot był skierowany w stronę przeciwną do dowolnego miejsca

11. Nie łącz węża ze materiałem ściernym. Złącze szybko się zużyje i może

na statku śrutownicy, bez stempla Zarządu Krajowego R, powoduje unieważnienie

Machine Translated by Google

porażenie prądem i uszkodzenie sprzętu. Aby pomóc zmniejszyć możliwość

czołg.

17. Nie przepełniaj zbiornika mediami. Nie napełniaj do wysokości 6 cali od góry

wtyczki V. Nieprawidłowe uziemienie maszyny może spowodować obrażenia

zmniejszyć nadciśnienie. Nie sprawdzaj ciśnienia blastera

pozwalając na sprężenie powietrza. Zakres roboczy urządzenia wynosi od 40 do 110 PSI. Uwaga:

wychodzić z dużą prędkością. Uderzenie wydobywającego się materiału ściernego może spowodować poważne obrażenia.

powietrza, upewnij się, że zawór wlotowy powietrza i zawór dyszy są w pozycji WYŁ.

Używaj w promieniu pięćdziesięciu stóp od wszelkich materiałów wybuchowych, potencjalnie wybuchowych lub

zalecane, ciśnienie nie może przekraczać 125PSI. Jeśli ciśnienie przekroczy

manometr zbiornika wskazuje zero, następnie otwórz zbiornik.

minimalny wąż powietrza dopływającego o średnicy wewnętrznej 1/2" Używanie węża powietrza o średnicy mniejszej niż 1/2"

niebezpieczne lub w których występują łatwopalne gazy lub ciecze. Niezastosowanie się do tego zalecenia

otwórz zawór DEADMAN (1), aby uwolnić ciśnienie w linii. Upewnij się, że

1. Podłącz wąż powietrza do zaworu wlotowego powietrza. Producent zaleca stosowanie

elektryczność statyczną i związane z nią zagrożenia, należy zawsze uziemić maszynę strzałową.

18. PRZED OTWARCIEM ZBIORNIKA zwolnij ciśnienie powietrza w zbiorniku

14. Nie używaj adapterów elektrycznych, które eliminują bolec uziemiający w modelu 115

Przy zamkniętym zaworze Deadman i dokręconym korku wlewowym otwórz zawór wlotowy powietrza

ich oparów, gdyż może nastąpić eksplozja.

125PSI, natychmiast przerwij wszelkie prace i odłącz sprężarkę powietrza

ID ograniczy objętość powietrza i spowoduje słabą pracę urządzenia. Przed wstrzyknięciem

16. Przy użyciu tego sprzętu może powstać elektryczność statyczna. Nie rób tego

19. UTRZYMAJ PRAWIDŁOWE CIŚNIENIE POWIETRZA, maksymalnie 110PSl

może to spowodować eksplozję i poważne obrażenia.

15. Nie używaj tego sprzętu w żadnym obszarze, który może być brany pod uwagę

zbiornik ścierny. W tym celu należy zakręcić zawór dopływu powietrza (19) i wcisnąć do

TECHNIKA OBSŁUGI:

problem, dopóki manometr nie wskaże zera.

Informacje na temat prawidłowego doboru dysz można znaleźć w tabeli doboru dysz na stronie 11.

INSTRUKCJA OBSŁUGI

Machine Translated by Google

OSTRZEŻENIE!

Po właściwym dobraniu dyszy włóż dyszę do podstawy ustalającej. Załóż ponownie podkładkę,

nasuń nakrętkę ustalającą na dyszę i dokręć ręcznie.

Aby uzyskać najlepszą wydajność, zawór czuwakowy należy szybko otwierać i zamykać.

Oczyszczanie strumieniowo-ścierne wymaga dużej ilości powietrza pod wysokim ciśnieniem. Na

wydajność oczyszczarki strumieniowo-ściernej może niekorzystnie wpływać użycie zbyt małego

węża doprowadzającego powietrze, niewystarczającego ciśnienia powietrza lub zbyt dużego

Zbyt duże otwarcie zaworu regulacyjnego spowoduje zatkanie węża lub dyszy.

Jeżeli używane są skręcane złącza węży powietrznych, należy je zabezpieczyć za pomocą sworzni

lub drutów zabezpieczających, aby zapobiec przypadkowemu rozłączeniu pod ciśnieniem.

Odłączenie węża pod ciśnieniem może spowodować poważne obrażenia.

3. Przy zamkniętym zaworze regulatora przepływu ścierniwa i strumienicy pod ciśnieniem u

podstawy urządzenia otwórz zawór kulowy, umożliwiając przepływ powietrza przez wąż

obejściowy do podstawy urządzenia. Następnie trzymając wąż ścierniwa za obudowę ustalacza

dyszy, z dyszą skierowaną od urządzenia i operatora, szybko ściśnij całkowicie zawór czuwaka i

wyreguluj zawór regulacyjny u podstawy zbiornika, aby wypuścić ścierniwo do strumienia

powietrza. Powoli otwieraj zawór regulacyjny, aż materiał ścierny się rozpuści. lekko widoczne.

Po ustawieniu zaworu przepływu regulatora na żądane ustawienie, dalsza regulacja powinna być

wymagana jedynie w przypadku zmiany gatunku materiału ściernego lub w przypadku użycia

dyszy o innym IDis.

Odłączanie węża, gdy urządzenie znajduje się pod ciśnieniem, może spowodować poważne

obrażenia lub śmierć. We wszystkich połączeniach złączy należy używać zawleczek

zabezpieczających i linek zabezpieczających, aby zapobiec przypadkowemu rozłączeniu złączy węży.

2. Ciśnieniowy Blaster jest wyposażony w unikalną, półautomatyczną konstrukcję zamykającą.

Producent zaleca drobnoziarnisty materiał ścierny o wielkości ziaren zbliżonej do soli kuchennej.

Zapewnia to prawidłowy przepływ i zmniejsza możliwość zatkania dyszy. Gdy będziesz gotowy

do zwiększenia ciśnienia w pojemniku, podnieś zamknięcie i włącz dopływ powietrza. Wewnętrzne

ciśnienie powietrza uszczelni zamknięcie.

WYMOGI DOTYCZĄCE DOPROWADZENIA POWIETRZA ŚCIERNEGO

Machine Translated by Google

Na godzinę

50 stóp

1/2”

ID węża Długość węża ID dyszy CFM (110 PSI)

2. Załóż odzież ochronną z pełnym kapturem i certyfikatem MSHA/NICOSH

wlej do zbiornika wystarczającą ilość, aby wykonać daną pracę. Ale jeśli to duża praca, wypełnij

WSKAZÓWKI: jeśli wilgotność wynosi 90/100%, syfon (9) nie będzie w stanie zatrzymać wszystkich

dysza.

1. Sprawdź materiał ścierny, aby upewnić się, że jest suchy i nie zatyka dozownika

3/8”

1/8”

3/32”

najlepsze wyniki.

6. Zdejmij korek wlewu (4) z górnej części zbiornika. 6.

10. Gdy zaczniesz zwiększać ciśnienie w zbiorniku, posłuchaj, czy nie ma wycieków powietrza na korku wlewu

150 funtów

25 stóp

Zalecamy, aby ciśnienie powietrza w zakresie 60-110 PSI zapewniało

5. Obserwuj manometr (9) i upewnij się, że wskazuje zero ciśnienia.

9. Zamknąć zawór odcinający dyszę (30) i otworzyć zawór zasilania powietrzem (31).

3. Przekręć zawór dopływu powietrza (31) do pozycji wyłączonej (poziomej).

częściej i opróżniaj syfon bardziej otwarty. Spowoduje to zmniejszenie

60 funtów

25 stóp

Zastosowanie ścierne

1/2”

9/64”

zawór (30), rura wylotowa ścierniwa (12), wąż (21) lub inne elementy.

zbiornik jest napełniony tylko w 3/4 i załaduj ponownie w razie potrzeby, aby zakończyć pracę.

7. Włóż lejek (19) i wsyp do lejka materiał ścierny. Upewnij się, że

ze sprężarki. Przed uruchomieniem napraw wszelkie nieszczelności.

3/8”

7/64”

200 funtów

możliwość zatkania dna zbiornika lub przewodu. 8. mając w zbiorniku

odpowiednią ilość ścierniwa, zakręcić korek wlewu (4).

100 funtów

50 stóp

4. Naciśnij w dół, aby otworzyć zawór DEADMAN dyszy (25).

Respirator.

wilgoci w zbiorniku 3/4. Lepiej zmniejszyć ilość materiału ściernego w ładunku

ŁADOWANIE MATERIAŁÓW ŚCIERNYCH DO ZBIORNIKA

Machine Translated by Google

ZASTOSOWANIE ŚCIERNEGO (MEDIA).

ZALECENIA DOTYCZĄCE SPRĘŻARKI POWIETRZA

przez zawór spustowy i należy go codziennie wydmuchiwać. Nie jest to niczym niezwykłym

1. Nie strzelaj w sposób ciągły. Aby to umożliwić, okresowo przerwij operację piaskowania

4. Sprężarkę powietrza należy opróżniać na dnie zbiornika zasilającego

Użyj dyszy o mniejszym rozmiarze, aby kontrolować zapotrzebowanie na powietrze.

1. Jeżeli w medium znajduje się wilgoć, może to ostatecznie spowodować uszkodzenie zbiornika blastera

czas.

Połóż go na drewnianej płozie.

zalecamy użycie syfonu lub separatora wilgoci. Otworzyć odpowietrznik

zawór regulacyjny, aby zmniejszyć ciśnienie powietrza do odpowiedniego zakresu.

jednostka. Należy przestrzegać maksymalnych wymagań dotyczących ciśnienia powietrza dla piaskarki i

wilgoć i pogarszają wydajność piaskowania.

moc znamionowa. Użyj węża powietrznego o średnicy co najmniej 1/2 cala lub metalowej rurki doprowadzającej powietrze

5. Trzymaj kurz i media powstałe podczas piaskowania z dala od sprężarki powietrza

3. Nie pozostawiaj mediów w zbiorniku po czyszczeniu, ponieważ mogą one zostać wchłonięte

sprężarkę do ochłodzenia.

spuścić trzy lub cztery galony wody ze zbiornika zasilającego w warunkach wysokiej wilgotności

problem.

Aby umożliwić wydajną pracę sprężarki powietrza, postępuj zgodnie z poniższymi wytycznymi:

zawór, aż woda zacznie powoli i w sposób ciągły wypływać.

5. Jeśli wilgotność jest zbyt wysoka, piaskowanie może nie być wskazane

4. Przechowuj media w suchym miejscu, trzymaj je z dala od ziemi lub betonowych podłóg.

3. sprężarka wytwarza nadmierną ilość wilgoci, my

albo ustaw sprężarkę tak, aby działała w tych granicach, albo użyj ciśnienia

kompresor do blastera. Jeżeli twój

2. Żadna sprężarka nie jest zaprojektowana do ciągłej pracy na pełnych obrotach. Wykorzystaj 70%.

dzień. Pomocny będzie dodatkowy zbiornik zasilający.

2. Jeśli nośnik jest wilgotny, przesiej go i osusz przed użyciem.

podłącz system. Aby tego uniknąć, utrzymuj media i powietrze w sprężarce w stanie suchym

6. Rozważ zastosowanie różnych gatunków lub różnych rodzajów mediów w celu zapobiegania

Machine Translated by Google

Nie napełniaj zbiornika ciśnieniowego do wysokości sześciu (6) cali od górnej krawędzi

Stalowy żwir

być ponownie użyte, jest wolne od wilgoci, nie gromadzi się ani nie wchłania wilgoci.

Ostrzeżenie!

Tlenek glinu

ponieważ wytwarza bardzo mało pyłu. Działa szybko, trwa długo i

zatkanie dyszy z powodu dużej zawartości wilgoci.

Stosowany głównie do usuwania aluminium i włókna szklanego. Doskonały do usuwania farby.

stal, taka jak karoserie samochodów, zbiorniki lub ciężkie maszyny. Czarna Piękność jest

Koralik szklany służy do tworzenia satynowego lub matowego wykończenia. Koralik szklany jest

zalecane w systemach odzyskiwania lub szafach.

można stosować w dowolnych systemach odzyskiwania lub szafach.

Zobacz OSTRZEŻENIA dotyczące dróg oddechowych na początku instrukcji.

porównywalne cenowo z większością innych specjalistycznych materiałów ściernych. Stalowy żwir jest

używany w kółko. Jest to jeden z najbardziej ekonomicznych materiałów ściernych

naczynie. Jeśli wąż zostanie przypadkowo odłączony podczas użytkowania, może nastąpić rozpryskiwanie się mediów

Grys stalowy niezwykle szybko tnie zardzewiały metal i trudną do usunięcia farbę.

zalecane) i tnie dwa razy szybciej niż piasek. Pozostawia gładką teksturę

7. Nie używaj piasku.

lepszy od krzemionki, ponieważ zawiera tylko 0,1% wolnej krzemionki, jest szybszy w cięciu, może

zalecane w systemach lub szafach odzysku.

Lekkie utlenianie i rdza powierzchniowa. Zalecane do stosowania w komorach śrutowniczych

Plastikowy żwir

Black Beauty stosuje się, gdy trzeba usunąć farbę i rdzę

Szklany koralik

Czarna piękność

zdarzać się.

Steel Grit jest popularny, ponieważ pozostawia bardzo gładkie wykończenie. To jest również

zakończyć bez pestek. Tlenek glinu jest bardziej szorstki niż kulka szklana i może być

Tlenek glinu to wysokiej jakości materiał ścierny, który jest ostrzejszy niż piasek (nie

zwiększa widoczność wewnątrz szafki.

Machine Translated by Google

WSKAZÓWKI dotyczące rozwiązywania problemów

Falowanie przepływu podmuchowego:

Śmieci w mediach

Zatykanie i zatykanie strumienia strumienia powietrza:

PROBLEM/PRZYCZYNA

Mokre media

Patrz „Brak ciśnienia powietrza”

lub wilgoć

Unikaj tego okresu użytkowania, jeśli

Użyj mniejszego rozmiaru

Umiarkowana wilgotność

Zbyt niskie ciśnienie powietrza

Zatyczki do dysz

Woda w zbiorniku

Utrzymuj media tak suche, jak to możliwe

Rozmiar dyszy jest zbyt duży

Nadmierne zużycie mediów:

Użyj mniejszego rozmiaru ziarna

Woda w powietrzu

Opróżnij, osusz i napełnij ponownie

Sprężarka za mała

Zmień lub użyj suchego podłoża

Wysoka wilgotność

Zbyt niskie ciśnienie powietrza

Oczyść i przeskanuj

Wilgoć w mediach ściernych:

MOŻLIWE ROZWIĄZANIE

Sprawdź manometr

Wyreguluj zawór mediów

Umiarkowana wilgotność

separator

Wilgotna pogoda:

Użyj suszarki

Ogranicz używany czas

Zamknij lekko

Użyj większej dyszy

Zawór mediów otwarty zbyt daleko

Przeciążona sprężarka:

Za dużo mediów

Rozmiar nośnika jest zbyt duży

Mokre media

Spuść wodę z linii lotniczych

Wysuszyć media, spuścić wodę z powietrza

Wyreguluj zawór mediów

możliwy

Machine Translated by Google

Brak ciśnienia powietrza:

Zbiornik blastera pusty

Użyj mniejszej dyszy

Zatkany filtr powietrza w sprężarce

Sprawdź system

• Rozhermetyzować oczyszczarkę strumieniową. •

Odłącz zasilanie. • Zablokuj i oznacz

dopływ sprężonego powietrza. • Odpowietrz przewód doprowadzający

powietrze do pistoletu.

Zbyt wiele nieszczelności instalacji wodno-kanalizacyjnej

Napełnij zbiornik

Zatkany filtr powietrza w sprężarce

Wymień wąż

Śmieci w mediach

Wyczyść filtr

Niezastosowanie się do poniższych zaleceń przed wykonaniem jakiejkolwiek konserwacji może spowodować

Rozmiar dyszy jest zbyt duży

Wąż ścierny zagięty

Wymień wąż

OSTRZEŻENIE!

Wyczyść lub przesiej nośnik

Sprężarka za mała

Wilgoć w mediach

Użyj mniejszego rozmiaru

Otwory w wężu ściernym

Suche media

Uszczelka uretanowa zużyta lub zabrudzona

Czysty

Wymagana jest natychmiastowa wymiana zużytych elementów. Brak wymiany

Oczyścić lub wymienić uszczelkę

spowodować poważne obrażenia lub śmierć w wyniku nagłego uwolnienia sprężonego powietrza:

Otwory w wężu ściernym

Uszczelnij i dokręć instalację wodną

Wycieki w instalacjach wodno-kanalizacyjnych

Zawory zasilające nie są w pełnym położeniu

Niewystarczające ciśnienie powietrza

Uszczelnij i dokręć instalację wodną

Otwórz zawory

Wyprostuj wąż

KONSERWACJA

Brak przepływu ścierniwa:

Machine Translated by Google

dysze, które nie pasują ściśle do uchwytów dysz, mogą odłączyć się pod spodem

właściwe wyłączenie.

jest utrzymanie sprężarki pod wiatrem przed obróbką strumieniowo-ścierną, oraz

kontynuować standardowe procedury konserwacji sprężarki.

odłączony pod ciśnieniem może spowodować poważne obrażenia. Aby zapewnić

wokół węża lub uchwytu.

4. Wymień dyszę, gdy zużyje się do następnego większego rozmiaru.

Niektóre części oczyszczacza ściernego zużywają się znacznie szybciej niż

Zawór DEADMAN (25) i dysze ceramiczne (27).

zużyte elementy mogą narazić operatora lub osoby postronne na działanie dużej prędkości

1. Okresowo (po 5-6 miesiącach umiarkowanego użytkowania lub po 10-15 godzinach

zbyt mocno od otworu (upewnij się, że uszczelka jest wolna od mediów).

Wycieki wokół złączy i uchwytów dysz wskazują na zużycie lub luźne dopasowanie

wąż (21) ma 2 sploty sznurków, a jego ścianki mają grubość 1/4 cala. Podobnie jak wnętrze

tylko do użytku.

Części. Uchwyty dysz i złączki, które nie przylegają ściśle do węża i

2. Wymień gumową uszczelkę po 7-10 godzinach użytkowania w celu konserwacji

1. Należy dołożyć wszelkich starań, aby chronić sprężarkę powietrza przed czynnikami

szkody, jakie może otrzymać w wyniku obróbki strumieniowo-ściernej. Twoja najlepsza opcja

3. Sprawdź wąż ścierny, gdy zaczyna często drgać lub wycieka medium lub powietrze

ciśnienie. Wpływ dysz, złączy, węży, materiału ściernego i części

im większa odległość między nimi, tym lepiej. Poza tym powinieneś

długa i wydajna żywotność uchwytu czuwaka, jest bardzo wysoka

zaleca się przestrzeganie następujących procedur:

5. Sprawdź uszczelkę uretanową w zamknięciu zaciąganym, gdy ulatnia się powietrze

2. inne części wymagające szczególnej uwagi przenoszą mieszaninę powietrza i

ścierniwa, zaczynając od węża ściernego (21) poprzez metalowe wypełnienia,

3. Jeśli w którejkolwiek z tych części wystąpią nieszczelności, należy przerwać

wszelkie prace i znaleźć to, co wymaga naprawy lub wymiany. Kiedy jest nowy, materiał ścierny

do zastosowań przemysłowych) należy wymienić wszystkie adaptery węży przeznaczone do przepływu ścierniwa

media i sprężone powietrze mogą spowodować śmierć lub poważne obrażenia.

INNE ELEMENTY KONSERWACJI

Machine Translated by Google

średnica ulega wytarciu, ścianka staje się coraz cieńsza. Jednym ze sposobów

sprawdzenia węża i innych części objętych piaskowaniem jest założenie odzieży

ochronnej. Następnie zwiększ ciśnienie w układzie i zamknij dyszę, zamknij zawór

(31). Posłuchaj, czy nie ma wycieków powietrza, usuń wszelkie nieszczelności przed

rozpoczęciem pracy. Możesz także zauważyć miejsca w wężu, gdzie ścianka staje

się bardzo cienka. Pojawiają się one w postaci pęcherzy na wężu; jeśli znajdziesz

taki pęcherz, natychmiast kup nowy wąż. Jeżeli pęcherz pęknie, materiał ścierny

wypłynie z boku węża.

Machine Translated by Google

Nowa Południowa Walia 2122 Australia

Linkenheim-Hochstetten, Niemcy

SHUNSHUN GmbH

Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Wyprodukowano w Chinach

Römeräcker 9 Z2021, 76351

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Pooledas Group Ltd

Szanghaj

Import do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

Jednostka 5 Albert Edward House, pawilony

Preston, Wielka Brytania

REPREZENT KE

REPUBLIKA Wielkiej Brytanii

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji www.

wevor. com/wsparcie

Machine Translated by Google

Technische ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning

MODEL: FF-Q901

SCHUURBLASTERTANK

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen

slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in

vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden

gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

Machine Translated by Google

SCHUURBLASTER

TANK

HULP NODIG? NEEM CONTACT MET ONS OP!

MODEL: FF-Q901

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met

ons op:

Technische ondersteuning en e-garantiecertificaat www.

vurig. com/ondersteuning

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig

door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk

van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw

zullen informeren als er technologie- of software-updates zijn voor ons product.

Machine Translated by Google

Veiligheidswaarschuwingen en voorzorgsmaatregelen

Draag gehoorbescherming.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen

Bedankt voor het gebruik van dit product. Om er zeker van te zijn dat het wel kan

1. Houd de werkplek schoon. Rommelige ruimtes nodigen uit tot blessures.

Lees ALLE instructies voordat u uw machine gebruikt.

4. Bewaar niet-gebruikte apparatuur. Wanneer het gereedschap niet wordt gebruikt, moet het op een droge plek worden bewaard

dat de toepassingen aan deze codes zullen voldoen.

gebruik en bewaar deze op de juiste manier voor toekomstig gebruik. Zorg ervoor dat u dit leest

Draag tijdens het werken altijd een ANSL-goedgekeurde veiligheidsbril

locaties. Niet blootstellen aan regen. Houd de werkplek goed verlicht. Gebruik niet

2. Houd rekening met de omstandigheden op de werkplek. Gebruik machines niet in vochtige of natte omstandigheden

gebruiksaanwijzing zorgvuldig.

Bedien de machine op de juiste manier; lees eerst deze instructie aandachtig door

Draag oogbescherming.

In de handleiding worden veiligheidswaarschuwingen en voorzorgsmaatregelen,

bediening, onderhoud en reiniging beschreven. De waarschuwingen en instructies die hierin worden besproken

3. Houd kinderen uit de buurt. Kinderen mogen nooit in het werkgebied worden toegelaten. Laat ze

niet omgaan met machines, gereedschap of verlengsnoeren.

product in de aanwezigheid van brandbare gassen of vloeistoffen.

met gereedschap en apparatuur.

de voorzorgsmaatregelen en veiligheidsregels op deze pagina om uw veilig gebruik te garanderen. Dit

Compliance is een EG- en VK-veiligheidscertificering.

locatie om roest tegen te gaan. Berg gereedschap altijd op en houd het buiten bereik

Draag beschermende handschoenen.

Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, zoals wij geloven

handleiding kan niet alle mogelijke omstandigheden en situaties beschrijven die zich kunnen voordoen.

Machine Translated by Google

en binden van bewegende delen; eventuele kapotte onderdelen of bevestigingsmiddelen; En

6. Kleed je goed. Draag geen losse kleding of sieraden, aangezien dit mogelijk is

moet te allen tijde schoon, droog en vrij van olie en vet worden gehouden. Alsjeblieft

reflexen zijn verminderd tijdens het gebruik van medicijnen. Als er enige twijfel bestaat, doe dat dan niet

veiliger op het tempo waarvoor het bedoeld was. Wijzig dit hulpmiddel niet

8. Onderhoud gereedschap zorgvuldig. Inspecteer de gereedschapssnoeren regelmatig en indien

beschadigd lijkt, moet zorgvuldig worden gecontroleerd om vast te stellen dat dit het geval is

13. Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs.

hulpstuk om het werk van een groter industrieel gereedschap te doen. Er zijn bepaalde

identieke vervangingsonderdelen. Bij gebruik van andere onderdelen vervalt de garantie.

7. Gebruik oog- en gehoorbescherming. Draag altijd ANSI-goedgekeurde impactveiligheid

bedien elk gereedschap als u moe bent.

Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u onderhoud en reiniging uitvoert.

elke andere omstandigheid die de juiste werking kan beïnvloeden. Welk onderdeel dan ook

aanbevolen tijdens het werken. Draag beperkende haarbedekking om lang haar vast te houden

kinderen.

gebruik.

en gebruik dit hulpmiddel niet voor een doel waarvoor het niet bedoeld is.

correct functioneert en de beoogde functie vervult. Controleer op uitlijning

Gebruik het gereedschap niet als een schakelaar niet goed in- en uitgeschakeld kan worden.

beschadigd zijn, laat ze dan repareren door een erkende technicus. De handvatten

Lees de waarschuwingslabels op recepten om te bepalen of uw oordeel wel of niet klopt

gevangen in bewegende delen.

toepassingen waarvoor deze tool is ontworpen. Het zal het werk beter doen en

stofbril.

11. Controleer op beschadigde onderdelen. Voordat u welk gereedschap dan ook gebruikt, welk onderdeel dan ook

Gebruik alleen accessoires die bedoeld zijn voor gebruik met gereedschap.

10. Blijf alert. Let op wat je doet, gebruik je gezond verstand. Niet doen

5. Gebruik het juiste gereedschap voor de klus. Probeer niet een klein gereedschap te forceren of

haar.

12. Vervangende onderdelen en accessoires. Alleen gebruiken bij onderhoud

Beschermende, elektrisch niet-geleidende kleding en antislipschoenen wel

9. Voorkom onbedoeld starten. Schakel de luchtbron uit als u er niet bent

beschadigd moet op de juiste manier worden gerepareerd of vervangen door een gekwalificeerde technicus.

Machine Translated by Google

GEZONDHEIDSRISICO WAARSCHUWING

door de operator van het gereedschap.

commercieel gebruik. ALLEEN BINNENSHUIS TE GEBRUIKEN.

speel niet met het apparaat. Kinderen en huisdieren moeten uit de buurt blijven

16. Dompel het apparaat NIET onder in water of een andere vloeistof.

tenzij onder toezicht van een verantwoordelijke persoon om ervoor te zorgen dat zij het apparaat kunnen gebruiken

de exploitant begrijpt dat gezond verstand en voorzichtigheid belangrijk zijn

Stof dat ontstaat door elektrisch schuren, zagen, slijpen, boren en andere

regelmatig door een gekwalificeerde technicus.

zijn opgenomen voor de gezondheid en veiligheid van de bediener en degenen die zich in de machine bevinden

letsel buiten het directe operatiegebied.

Deze instructie die in deze handleiding wordt besproken, kan niet alles omvatten

het product.

die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen.

het gereedschap bedienen.

22. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

17. Dit product kan niet voor andere doeleinden worden gebruikt. Niet geschikt voor

factoren die niet in dit product kunnen worden ingebouwd, maar wel moeten worden meegeleverd

Gebruik geen ALLSOURCE drukblaster voordat u dit hebt gelezen

apparaat veilig. Er moet toezicht worden gehouden op jonge kinderen om er zeker van te zijn dat ze

18. Gebruik geen alcohol, benzine, etc. als koelvloeistof.

15. Gebruik de machine nooit in de buurt van brandbare materialen.

20. Dit apparaat is niet bedoeld voor gebruik door jonge of zwakke personen

mogelijke omstandigheden en situaties die zich kunnen voordoen. Het moet zijn

directe omgeving. Bewaar deze handleiding voor toekomstig gebruik.

Waarschuwing: De waarschuwingen, waarschuwingen en instructies die worden besproken in

14. Onderhoud. Voor uw veiligheid moet er onderhoud worden uitgevoerd

Fragmenten van het werkstuk of van een kapot accessoire kunnen wegvliegen en schade veroorzaken

handleiding en u de inhoud en waarschuwingen ervan begrijpt. Deze waarschuwingen

19. Houd omstanders op veilige afstand van de werkplek. Iedereen

21. REINIG HET NIET MET SCHUREND MATERIAAL.

WAARSCHUWING!

Machine Translated by Google

Ademhalingstoestellen met luchttoevoer verwijderen of beschermen niet tegen koolmonoxide (CO) of enig

ander giftig gas. Gebruik een koolmonoxideverwijderingsapparaat en een controleapparaat met het

ademhalingsapparaat om luchtkwaliteit van klasse D te garanderen. Volg alle toepasselijke OSHA-normen

en OSHA-regelgeving 1910.134(d).

Voordat u het ademhalingstoestel verwijdert, dient u een luchtmonitoringsinstrument te gebruiken om te

bepalen of het veilig is om in de atmosfeer te ademen. Neem contact op met het plaatselijke OHSA-

of NIOSH-kantoor om het juiste ademhalingstoestel voor uw specifieke toepassing te bepalen.

SILICOSE EN ANDERE DUSTWAARSCHUWINGEN:

BEWAAR DEZE INSTRUCTIES

Deze handleiding heeft u nodig voor de veiligheidsinstructies, de bedieningsprocedures, de onderdelenlijst

en de garantie. Bewaar ze op een veilige en droge plek

Het inademen van stof uit kwartszand kan silicose veroorzaken, een dodelijke longziekte.

Het inademen van stof tijdens straalwerkzaamheden kan ook asbestose en/of andere ernstige

of dodelijke ziekten veroorzaken. Een door het NIOSH goedgekeurd, goed onderhouden

ademhalingstoestel met luchttoevoer moet worden gebruikt door iedereen die straalt, iedereen die media

hanteert of gebruikt die giftige stoffen bevatten of media met meer dan één procent kristallijn

silica en iedereen die zich in de buurt van het stof bevindt. Schadelijk stof kan lange tijd in de lucht

blijven hangen nadat het stralen is gestopt, wat ernstig letsel of de dood kan veroorzaken.

bouwactiviteiten kunnen chemicaliën bevatten waarvan bekend is dat ze kanker, geboorteafwijkingen of

andere reproductieve schade en aandoeningen van de luchtwegen veroorzaken. Enkele

voorbeelden van de chemicaliën zijn: • Lood uit

loodhoudende verven • Kristallijn silica uit

bakstenen, cement en andere metselwerkproducten Arseen en chroom uit chemisch- behandeld hout Uw

risico als gevolg van deze blootstelling varieert, afhankelijk van hoe

vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: Werk in een

geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die

speciaal zijn ontworpen om microscopisch kleine deeltjes eruit te filteren. • Bij gritstralen ontstaat

schadelijk stof. Iedereen in het straalgebied moet een goed passend en goed onderhouden NIOSH-

goedgekeurd ademhalingstoestel met luchttoevoer dragen.

Machine Translated by Google

PRODUCTPARAMETERS

60-110 PSI

plaats voor toekomstig gebruik.

persoonlijk letsel. U dient de veiligheidsinstructies voor uw lucht door te nemen

2. Laat vóór gebruik het water uit de luchtcompressor lopen om er zeker van te zijn dat er voldoende lucht aanwezig is

5 gallon

aanbevolen door de gereedschapsfabrikant.

1. Gebruik geen accessoires die niet specifiek ontworpen zijn

Aanbevolen schuurcapaciteit: 10,5 L

WAARSCHUWING: Wanneer u gereedschap zoals uw luchtcompressor gebruikt,

3. Een van de keramische mondstukken is op het product geïnstalleerd.

droog en vermijd dat schurende (media) klonteringen veroorzaken, anders zal het niet werken.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

6-25cfm

moeten altijd worden gevolgd om het risico op brand, elektrische schokken en andere

Werkdruk

aangedreven door een elektromotor of benzinemotor, basisveiligheidsmaatregelen

Tankvolume

compressor voordat u begint met gritstralen met dit gereedschap.

Aandacht:

Luchtverbruik:

Machine Translated by Google

ONDERDELEN LIJST

Machine Translated by Google

NOZZLES: A=9/64”D=3/32” B=1/8” C=7/64”

ONDERDELEN LIJST

Nippelconnector 1

Aantal Onderdeelnr.

Slangadapter

Kap

Afdichtingsblok

Inlaatspruitstuk

Dodemansventiel

Trigger Assy

Eindkap been

Schroef

Wiel

Schurende slang

O-ring

adapter

Koker

EIbow-connector 2

Dode man

Voorste moer

Tankvuldop

Aantal

Keramisch mondstuk

Wasmachine

Hendel

Luchtdruk

Luchtslang

Tank

Schurend

Veiligheidsklep

TEPEL

CONNECTOR

Onderdeelnr

Meetklep

Regelaar

Stuurstang

Rubberen pakking

Linkerbeen

Beschrijving

Gezamenlijke pijp

Splitpen

Slangklem

Rechter been

Kogelkraan

Beschrijving

Connector

Machine Translated by Google

cadeau.

1. Besteed bijzondere aandacht aan de SCHUURSLANG (#21), de DODEMAN

2. Controleer alle geleverde componenten volgens de lijst hierin

Draai de meter zo dat deze zichtbaar is over de bovenkant van de tank. Bevestig vervolgens de

smoorklep (31) aan de onderkant van het verdeelstuk. Bevestig de

kinderen en huisdieren.

1. Raadpleeg de tekening voor stap 1, het monteren van het inlaatspruitstuk (12). Bevestig eerst de

manometer (9) aan de bovenkant van het inlaatspruitstuk,

bevestig de mannelijke/vrouwelijke connector (8) aan de andere kant van de luchttoevoer

de compressor wordt bevestigd aan de mannelijke/vrouwelijke connector (8).

3. Hoewel u bijzondere aandacht besteedt aan de productie van dit product, moet u tijdens het

montageproces voorzichtig zijn om krassen te voorkomen

sneller dan de andere stukken.

verdeelstuk.

nippelconnector, naar de smoorklep. Bevestig de verbindingsbuis (10) aan de

KLEP (#25), en de NOZZLE (#27), omdat deze veel sneller zullen verslijten

handleiding. Zorg ervoor dat u alle genoemde onderdelen heeft.

of blaren in het oppervlak vertonen. Niet gebruiken als een van deze problemen zich voordoet

4. Draag tijdens de montage een veiligheidsbril en beschermende handschoenen

nippelconnector (11) wordt in elke kant van het filter geschroefd. Bevestig aan de ene kant het

luchttoevoerventiel (31) op de nippelconnector (10) en vervolgens

2. Raadpleeg de tekening voor stap 2 om het wateropvangfilter (9) te monteren

2. De SCHUURSLANG moet worden vervangen als de zijwanden gaan lekken

door scherpe randen.

1. Gooi alle plastic zakken zorgvuldig weg en houd ze uit de buurt

ventiel. Wanneer u klaar bent om de straalmachine te gebruiken, verwijdert u de luchtslang

5. Het product moet op een vlakke ondergrond worden geplaatst.

gebruik.

GEBRUIKSHANDLEIDING

MONTAGE-INSTRUCTIES

Machine Translated by Google

met inlaatspruitstuk (12) en manometer (9) bevestigd in de

kant van het inlaatspruitstuk. Schroef vervolgens het open uiteinde van de verbindingsbuis (10)

(25). Bij dit montageproces| Selecteer een van de vier mondstukken (27).

en het andere uiteinde over de adapter (23). Beide slanguiteinden moeten stevig vastzitten

9. Steek de vaste voet (17) op de fitting op de bodem van de tank vlakbij

de rand. Gebruik uw laatste splitpen (14) om de voet tegen de tank te houden.

3. Plaats de tank (15) op een tafel met de vier clips naar boven. Raadpleeg de tekening

schurende uitlaatpijp (12).

Schuif de twee slangklemmen (22) over elk uiteinde van de schuurmiddelslang (21)

6. Zie de tekening bij stap 6 voor het aansluiten van de straalmiddeldosering

naar boven.

stuur (06). Plaats één wiel (16) aan elk uiteinde van de as en zet vast

4. Zie de tekening voor stap 4, montage van de uitlaatklep voor schuurmiddel

en vier ringen en vier zeskantmoeren. Let op: houd de uiteinden van de handvatcurve behouden

mondstuk (27) en de mondstukdopmoer (28).

schroefdraadgat aan de zijkant van de vulpijp bovenop de tank. Nogmaals, wees

de klus wordt geklaard. Schroef de adapter (23) in het mondstuk DEADMAN

en draai de klemmen zeer stevig vast.

10. Voordat u met de werkzaamheden begint, overloopt u elke verbinding opnieuw en dubbelt u

voor stap 3. Schroef het wateropvangfilter (9) en zijn onderdelen in het gat bij de

druk het ene uiteinde van de slang over de nippel op de uitlaatpijp voor schuurmiddel (12)

5. Raadpleeg de tekening voor stap 5, montage van de DEADMAN-klep met mondstuk

8. Zoek de as (29) en schuif deze door de gaten in de zijkanten van de as

vervolgens op zijn plaats met splitpennen (14) en sluitring (34)

aansluiting(11); schuurmiddeldoseerklep (30); nippelconnector (11) en de

klepsamenstel en het samenstel.

in het gat aan de onderkant van de tank; Bevestig vier onderdelen, in de juiste volgorde: Nippel

Zorg ervoor dat het spruitstuk en de meter verticaal staan.

7. Bevestig de twee sturen (06) aan de tank met behulp van vier panschroeven (02)

klep (25). Schroef de pakking (26) in de nippelconnector en voeg vervolgens een

controleer of ze allemaal goed vastzitten en goed op hun plaats zitten.

Dit is geen permanente selectie, aangezien u de spuitmonden afhankelijk van uw situatie kunt verwisselen

op de tepels zitten. Schuif de slangklemmen langs de slang naar elke nippel

Machine Translated by Google

3. Iedereen in het explosiegebied, inclusief de operator van de apparatuur, moet een door de NIOSH

goedgekeurd ademhalingstoestel met luchttoevoer correct gebruiken en onderhouden, zelfs nadat het

stralen is gestopt. Schadelijk stof kan lange tijd in de lucht blijven hangen nadat het stralen is gestopt,

waardoor letsel of de dood kan ontstaan.

LET OP: LEES DEZE VEILIGHEIDSPROCEDURES IN DE HIERVAN

WAARSCHUWING!

2. Overschrijd de maximale werkdruk van 125 PSI niet. Als de maximale werkdruk niet onder de 125

PSI wordt gehouden, kan de straalmachine barsten, wat de dood of ernstig letsel tot gevolg kan hebben.

1. Plaats geen vingers, lichaamsdelen of componenten in het gebied van de vulplugafdichting wanneer

de straalmachine onder druk staat. Als u lichaamsdelen niet uit het gebied van de vulplug houdt, kan dit

leiden tot ernstig letsel.

DEZE WAARSCHUWINGEN.

Als er luchtslangkoppelingen van het opdraaibare type worden gebruikt, moeten deze worden vastgezet

met veiligheidsborgpennen of -draden om te voorkomen dat ze per ongeluk loskomen terwijl ze onder

druk staan. Het loskoppelen van de slang terwijl deze onder druk staat, kan ernstig letsel veroorzaken.

4. Voordat u de drukblaster gebruikt: Zet een veiligheidsbril en handschoenen op, die door NIOSH zijn

goedgekeurd. ademhalingsapparaat. Draag deze beschermende artikelen altijd tijdens het gebruik en

tijdens het onderhoud van uw straalmachine. Hoewel er een beschermkap is meegeleverd om u te

beschermen tegen rondvliegende onderdelen terwijl u de machine gebruikt, biedt de kap geen

bescherming tegen door de lucht verspreide deeltjes. Iedereen moet een goed onderhouden

ademluchttoestel met luchttoevoer gebruiken

Deze procedures zijn niet uitputtend bedoeld vanwege de vele variabelen op het gebied van

straalmiddelstralen. Daarom staan wij erop dat de handen, oren, mond, neus en ogen te allen tijde

bedekt zijn met passende veiligheidsbescherming.

ALLE DELEN VAN DE BEDIENINGSINSTRUCTIES ZIJN BINNEN

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of de dood tot

gevolg hebben. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om

te voorkomen dat slangkoppelingen per ongeluk losraken.

VEILIGHEIDSPROCEDURES DRUKBLAZER

Machine Translated by Google

iets anders omdat het stof een lange afstand zal afleggen. Schiet in een grote

5. Gebruik bordjes om te voorkomen dat overspray iemand raakt of

onderhoudsreiniging van welke aard dan ook. Bij het verwijderen van de spuitmond is voorzichtigheid geboden

media.

scheuren, wat de dood of ernstig letsel tot gevolg kan hebben. Lassen, slijpen of boren

op het straalmachinevaartuig, zonder een National Board R-stempel, vervalt de

explosief.

slang, schakel de machine onmiddellijk uit.

blessure.

het vervangen van versleten onderdelen kan leiden tot blootstelling van de bediener of

druk. Perslucht en schuurmiddel ontsnappen uit een gesprongen slang, of

12. Lassen, slijpen of boren op de straalmachine kan de straalmachine verzwakken

omdat een fitting kan breken, waardoor de machine onveilig wordt. Media en lucht onder

Houd de versleten slang goed vast, waardoor deze eronder kan afblazen

ze falen. Onmiddellijke vervanging van versleten onderdelen is vereist

voorwerpen of personen. Houd afstand van het pad waar het schuurmiddel naar buiten komt. Het kan komen

open ruimte om de accumulatie van schurend materiaal in de omliggende gebieden te minimaliseren.

9. Voer voor een veilige werking het aanbevolen preventieve onderhoud uit

spuit met geweld media over de omgeving. Een versleten straalslang kan dat zijn

ASME- en National Board-certificering, indien van toepassing.

5. Gebruik dikke handschoenen om uw handen te beschermen.

10. Gebruik geen bijtende materialen van welk type dan ook in de unit. Alleen schoon en droog gebruiken

8. Laat de lucht uit de tank lopen via de inlaatklep en schakel eerst de stroom uit

losgekoppelde koppeling of mondstukhouder kan ernstig letsel veroorzaken.

schip. Persluchtdruk kan een verzwakte straalmachine veroorzaken

machine onbeheerd. Als er zich een noodsituatie voordoet, zoals een explosie

omstanders blootgesteld aan hogesnelheidsmedia en perslucht, wat ernstige gevolgen kan hebben

125 PSI hebben een zeer hoge destructieve kracht. Laat een apparaat nooit onder druk staan

7. Trek de mediatank niet aan de schuurmiddelslang rond en laat de tank niet omvallen

plotseling kapot gaan door te barsten; koppelingen en mondstukhouders mogelijk niet

blastertank, afstandsbediening en accessoires. Vervang eerst alle versleten onderdelen

13. Plaats de machine altijd zo dat de uitlaat van de machine af wijst

omdat er nog steeds luchtdruk in de slang kan zitten als het mondstuk verstopt is.

11. Splits geen schurende slang. De las zal snel verslijten en dat kan ook gebeuren

Machine Translated by Google

elektrische schokken en schade aan apparatuur. Om de mogelijkheid ervan te helpen verkleinen

voltstekkers. Als de machine niet goed is geaard, kan dit letsel veroorzaken

17. Vul de tank niet te vol met media. Vul hem niet tot minder dan 15 cm vanaf de bovenkant

verminder de overdruk. Onderzoek de druk van de blaster niet

waardoor lucht onder druk kan komen te staan. Werkbereik van de unit is 40 tot 110 PSI. Opmerking:

Voor de juiste keuze van de spuitmondjes, zie de spuitmondkeuzetabel op pagina 11.

met hoge snelheid naar buiten. De impact van het naar buiten tredende schuurmiddel kan ernstig letsel veroorzaken.

Gebruik binnen vijftien meter van explosieve, potentieel explosieve stoffen, of

aanbevolen, de druk mag niet hoger zijn dan 125PSI. Als de druk groter wordt

de tankdrukmeter geeft nul aan en open vervolgens de tank.

minimale inkomende luchtslang van 1/2" binnendiameter Gebruik een luchtslang kleiner dan 1/2"

Zorg ervoor dat de luchtinlaatklep en de mondstukklep in de UIT-stand staan.

gevaarlijk is of waar ontvlambare gassen of vloeistoffen aanwezig zijn. Niet gelukt

1. Sluit de luchtslang aan op de luchtinlaatklep. Fabrikant raadt gebruik aan

open de DEADMAN-klep (1) om de druk in de leiding te laten ontsnappen. Zorg ervoor dat

statische elektriciteit en de daarmee samenhangende gevaren, moet u de Blast-machine altijd aarden.

18. VOORDAT U DE TANK OPENT, laat u de luchtdruk op de tank ontsnappen

14. Gebruik geen elektrische adapters die de aardpen op 115 elimineren

125PSI, stop onmiddellijk met alle werkzaamheden en koppel de luchtcompressor los

hun dampen, aangezien er een explosie kan optreden.

ID beperkt het luchtvolume en resulteert in een slechte werking van het apparaat. Vóór de injectie

Met de dodemansklep gesloten en de vulplug goed vastgedraaid, open de luchtinlaatklep

16. Door het gebruik van deze apparatuur kan statische elektriciteit ontstaan. Niet doen

19. BEHOUD DE JUISTE LUCHTDRUK, maximaal 110 PSl

Dit kan een explosie veroorzaken met ernstig letsel tot gevolg.

15. Gebruik deze apparatuur niet op plaatsen waar dat mogelijk is

BEDIENINGSTECHNIEK:

schurende tank. Om dit te doen, draait u de luchttoevoerklep (19) dicht en drukt u deze naar beneden

de tank.

probleem totdat de manometer nul aangeeft.

GEBRUIKSAANWIJZING

Machine Translated by Google

Nadat u de juiste keuze van het mondstuk heeft gemaakt, plaatst u het mondstuk in de houderbasis. Plaats

de sluitring opnieuw en schuif de borgmoer over het mondstuk en draai deze met de hand vast.

Voor gritstralen is een grote hoeveelheid lucht onder hoge druk nodig. De efficiëntie van uw straalmachine

kan nadelig worden beïnvloed door het gebruik van een te kleine luchttoevoerslang, onvoldoende luchtdruk

of een te grote luchttoevoerslang.

Voor de beste prestaties moet de dodemansklep snel worden geopend en gesloten.

Het te ver openen van de regelklep zal resulteren in een verstopte slang of mondstuk.

Als er luchtslangkoppelingen van het opdraaibare type worden gebruikt, moeten deze worden vastgezet met

veiligheidsborgpennen of -draden om te voorkomen dat ze per ongeluk loskomen terwijl ze onder druk staan.

Het loskoppelen van de slang terwijl deze onder druk staat, kan ernstig letsel veroorzaken.

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of de dood tot gevolg

hebben. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om te voorkomen

dat slangkoppelingen per ongeluk losraken.

3. Terwijl de blaster onder druk staat en de straalregelklep aan de onderkant van de unit gesloten is, opent u

de kogelkraan zodat er lucht door de omloopslang naar de basis van de unit kan stromen. Houd vervolgens

de schuurmiddelslang vast bij de houderbehuizing van het mondstuk, waarbij het mondstuk van het apparaat

en de bediener af is gericht, druk de dodemansklep snel volledig open en stel de regelklep aan de onderkant

van de tank af om het schuurmiddel in de luchtstroom te laten ontsnappen. Open langzaam de regelklep

totdat er schurend materiaal is enigszins zichtbaar. Zodra de doorstroomklep van de regelaar op de gewenste

instelling is afgesteld, zijn verdere aanpassingen alleen nodig als u van schuurmateriaal verandert of als er

een mondstuk met een andere IDis wordt gebruikt.

2. De Pressure Blaster is uitgerust met een uniek semi-automatisch optreksluitingsontwerp. De fabrikant

beveelt een fijn schuurmiddel aan met een korrelgrootte die vergelijkbaar is met die van tafelzout. Dit

verzekert een goede doorstroming en vermindert de kans op verstopping van de spuitmond. Wanneer u klaar

bent om de container onder druk te zetten, trekt u de sluiting omhoog en schakelt u de binnenkomende lucht

in. De interne luchtdruk zal de sluiting afdichten.

WAARSCHUWING!

VEREISTEN VOOR LUCHTSCHUURMIDDEL

Machine Translated by Google

50ft

Slang-ID Slanglengte Spuitmond-ID CFM (110 PSI)

1/2”

2. Trek beschermende kleding aan, volledige capuchon en goedgekeurd door MSHA/NICOSH

Ademhalingstoestel.

Zorg ervoor dat er genoeg in de tank zit om de klus te klaren. Maar als dit een grote klus is, vul dan de

TIPS: als de luchtvochtigheid 90/100% is, zal de watervanger (9) niet alle water kunnen opvangen.

van het vocht in een 3/4 tank. Het is beter om de hoeveelheid schuurmiddel te verminderen

mondstuk.

3/8”

1/8”

3/32”

beste resultaten.

1. Controleer of het schuurmiddel droog is en de dosering niet verstopt

150 pond

Wij raden aan dat een luchtdruk in het bereik van 60-110 PSI hiervoor zorgt

25ft

5. Houd de manometer (9) in de gaten en zorg ervoor dat deze nuldruk aangeeft.

6. Verwijder de vuldop (4) van de bovenkant van de tank. 6.

9. Sluit de mondstukafsluitklep (30) en open de luchttoevoerklep (31).

10. Luister of er lucht lekt bij de vuldop terwijl u de tank onder druk begint te zetten

60 pond

25ft

3. Draai de luchttoevoerklep (31) naar de uit-positie (horizontaal).

vaker en leeg de sifon meer open. Dit zal de kans verminderen

Schurend gebruik

9/64”

1/2”

klep (30), uitlaatpijp voor schuurmiddel (12), slang (21) of andere componenten.

7. Plaats de trechter (19) en giet het schuurmiddel in de trechter. Zorg dat je

tank slechts 3/4 vol, en herlaad indien nodig om het werk te voltooien.

van de compressor. Verhelp eventuele lekkages voordat u de compressor in gebruik neemt.

3/8”

7/64”

200 pond

100 pond

50ft

4. Duw naar beneden om de DEADMAN-klep van het mondstuk (25) te openen.

mogelijkheid om de bodem van de tank of de leiding te verstoppen. 8.

Sluit de vuldop (4) met de juiste hoeveelheid schuurmiddel in de tank.

Per uur

SCHUURMIDDELEN IN DE TANK LADEN

Machine Translated by Google

SCHUREND (MEDIA)GEBRUIK

AANBEVELING LUCHTCOMPRESSOR

via een aftapkraan en moet dagelijks worden afgeblazen. Het is niet ongebruikelijk om dat te doen

Gebruik een kleiner mondstuk om de vraag naar lucht te regelen.

4. De luchtcompressor moet op de bodem van de voorraadtank worden afgetapt

1. Als er vocht in de media zit, zal dit uiteindelijk de blastertank beschadigen

tijd.

6. Overweeg het gebruik van verschillende kwaliteiten of verschillende soorten media om dit te voorkomen

Wij adviseren het gebruik van een waterafscheider of een vochtafscheider. Open de ontluchter

regelklep om de luchtdruk tot het juiste bereik te verlagen.

eenheid. Houd u aan de maximale luchtdrukvereisten voor de blaster en

vocht en verslechteren de straalprestaties.

Zet het op een houten steun.

het nominale vermogen. Gebruik een luchtslang van minimaal 1/2 inch of een metalen leiding uit uw lucht

3. Laat na het stralen geen media in de tank achter omdat dit kan absorberen

5. Houd stof en media die vrijkomen bij het stralen weg van de luchtcompressor

de compressor afkoelen.

laat bij een hoge luchtvochtigheid drie of vier liter water uit de voorraadtank lopen

probleem.

Volg deze richtlijnen om een efficiënte werking van uw luchtcompressor mogelijk te maken:

totdat het water langzaam en continu naar buiten stroomt.

4. Bewaar media op een droge plaats; houd media van de grond of betonnen vloeren.

5. Als de luchtvochtigheid te hoog is, is het wellicht niet aan te raden daartegen te stralen

3. De compressor creëert een overmatige hoeveelheid vocht, wij

Stel uw compressor in om binnen deze limieten te werken of gebruik een druk

compressor naar de blaster. Als jouw

2. Geen enkele compressor is ontworpen om constant op vol toerental te draaien. Gebruik 70% van

2. Als het medium vochtig is, screent u het en droogt u het voordat u het gebruikt.

dag. Een extra voorraadtank zal helpen.

1. Niet continu stralen. Stop regelmatig met het stralen om dit mogelijk te maken

sluit het systeem aan. Houd de media en de compressorlucht droog om dit te voorkomen

Machine Translated by Google

Stalen korrel

Waarschuwing!

kan worden hergebruikt, is vochtvrij en zal geen vocht inpakken of absorberen.

Aluminiumoxide

omdat er heel weinig stof ontstaat. Werkt snel, gaat lang mee en

vergroot de zichtbaarheid binnen de kast.

verstoppen van de spuitmonden door een hoog vochtgehalte.

staal, zoals carrosserieën, tanks of zware machines. Zwarte schoonheid is

Glaskralen worden gebruikt om een satijnen of matte afwerking te creëren. Glaskralen zijn dat wel

aanbevolen in terugwinningssystemen of kasten.

kan worden gebruikt in alle terugwinningssystemen of kasten.

Hoofdzakelijk gebruikt voor het strippen van aluminium en glasvezel. Ideaal voor het verwijderen van verf.

Zie ademhalingsgerelateerde WAARSCHUWINGEN aan het begin van de handleiding.

steeds opnieuw gebruikt. Het is een van de meest economische schuurmiddelen die je kunt gebruiken

qua prijs vergelijkbaar met de meeste andere speciale schuurmiddelen. Staalgrit wel

schip. Als tijdens het gebruik per ongeluk een slang wordt losgekoppeld, kunnen er mediasprays ontstaan

Staalgrit snijdt extreem snel door roestig metaal en moeilijk te verwijderen verf.

aanbevolen) en snijdt twee keer zo snel als zand. Het laat een gladde textuur achter

7. Gebruik geen zand.

aanbevolen in terugwinningssystemen of kasten.

superieur aan silica omdat het slechts 0,1% vrije silica bevat, sneller snijdt, kan

Kunststof korrel

Lichte oxidatie en oppervlakteroest. Aanbevolen voor gebruik zijn straalcabines

Black Beauty wordt gebruikt wanneer verf en roest verwijderd moeten worden

Glazen kraal

Zwarte schoonheid

voorkomen.

eindigen zonder pitjes. Aluminiumoxide is ruwer dan glaskralen en kan dat ook zijn

Steel Grit is populair omdat het een zeer gladde afwerking achterlaat. Het is ook

Vul het drukvat niet tot binnen 15,5 cm van de bovenkant van het drukvat

Aluminiumoxide is een hoogwaardig schuurmiddel dat scherper is dan zand (niet

Machine Translated by Google

TIPS VOOR HET OPLOSSEN VAN PROBLEMEN

Puin in de media

PROBLEEM/OORZAAK

Verstopping en verstopping van de straalstroom:

Natte media

Zie "Gebrek aan luchtdruk"

Pas de mediaklep aan

of vocht

Vermijd die gebruiksperiode als

mogelijk

Gebruik een kleiner formaat

Luchtdruk te laag

Mondstuk pluggen

Water in reservoir

Matige luchtvochtigheid

Overmatig mediagebruik:

Water in de lucht

Gebruik een kleinere korrelgrootte

Leegmaken, uitdrogen en opnieuw vullen

Houd media zo droog mogelijk

Compressor te klein

Mondstukmaat te groot

Luchtdruk te laag

Opschonen en screenen

Vocht in schurende media:

Verander of gebruik droge media

Hoge luchtvochtigheid

MOGELIJKE OPLOSSING

Pas de mediaklep aan

Vochtig weer:

Controleer de manometer

Matige luchtvochtigheid

Gebruik een droger

scheidingsteken

Beperk de gebruikte tijd

Iets sluiten

Gebruik een groter mondstuk

Mediaklep te ver open

Te veel media

Natte media

Mediaformaat te groot

Water uit luchtvaartmaatschappijen afvoeren

Overbelaste compressor:

Stijgende explosiestroom:

Droge media, voer water uit de lucht af

Machine Translated by Google

ONDERHOUD

Gebrek aan schurende stroom:

Blastertank leeg

Luchtfilter op compressor verstopt

Gebruik een kleiner mondstuk

Controleer systeem

Slang rechttrekken

• Maak de straalmachine drukloos. • Koppel de

voeding los. • Vergrendel en label de

persluchttoevoer. • Ontlucht de luchttoevoerleiding naar het

straalpistool.

Er zijn te veel lekkages in de leidingen

Luchtfilter op compressor verstopt

Vervang de slang

Puin in de media

Reinig filter

Vul tank

Mondstukmaat te groot

Vervang de slang

Schuurslang geknikt

WAARSCHUWING!

Als u het volgende niet in acht neemt voordat u onderhoud uitvoert, kan dit leiden tot schade

Compressor te klein

Vocht in media

Gebruik een kleiner formaat

Media reinigen of zeven

Gaten in schuurmiddelslang

Schoon

Pakking reinigen of vervangenUrethaanpakking versleten of vuil

Droge media

ernstig letsel of de dood veroorzaken door het plotseling vrijkomen van perslucht:

Onmiddellijke vervanging van versleten onderdelen is vereist. Vervanging mislukt

Gaten in schuurmiddelslang

Sluit de leidingen af en draai ze vast

Lekkages in sanitair

Toevoerkleppen staan niet op volle stand

Sluit de leidingen af en draai ze vast

Niet genoeg luchtdruk

Gebrek aan luchtdruk:

Kleppen openen

Machine Translated by Google

ANDERE ONDERHOUDSITEMS

2. Vervang het rubberen afdichtingsblok na 7-10 uur gebruik om het te onderhouden

Lekkages rond koppelingen en mondstukhouders duiden op versleten of loszittende fittingen

gebruik alleen.

1. U moet er alles aan doen om uw luchtcompressor tegen eventuele schade te beschermen

slang (21) heeft 2 koordstapels en de muren zijn 1/4" dik. Net als de binnenkant

versleten onderdelen kunnen de bestuurder of omstanders blootstellen aan hoge snelheden

1. Periodiek (na 5-6 maanden matig gebruik of na 10-15 uur gebruik).

te ver uit de opening (zorg ervoor dat de pakking vrij is van media).

4. Vervang het mondstuk wanneer het versleten is naar de volgende grotere maat.

Sommige onderdelen van de straalmachine zullen veel sneller slijten

DEADMAN-klep (25) en de keramische sproeiers (27).

losgekoppeld terwijl deze onder druk staat, kan ernstig letsel veroorzaken. Om ervoor te zorgen dat een

ga door met de standaardonderhoudsprocedures voor de compressor.

rond de slang of het handvatgebied.

spuitdoppen die niet goed in de spuitdophouders passen, kunnen losraken terwijl ze onder water zijn

juiste afsluiting.

is om de compressor tegen de wind in te houden van het straalmiddel, en de

media en perslucht kunnen de dood of ernstig letsel veroorzaken.

zwaar industrieel gebruik) vervang alle slangadapters die bedoeld zijn voor schurende stroming

2. andere, de onderdelen die nauwlettend aandacht nodig hebben, dragen het lucht/

schuurmiddelmengsel, beginnend met de schuurmiddelslang (21) en doorlopend door de metalen vullingen, de

3. Als zich in een van deze onderdelen luchtlekken voordoen, moet u alle werkzaamheden

stopzetten en uitzoeken wat er gerepareerd of vervangen moet worden. Als het nieuw is, het schuurmiddel

aanbevolen om de volgende procedures te volgen:

5. Controleer de urethaanpakking in de optreksluiting als er lucht lekt

lange en efficiënte levensduur van de dodemanshendel is zeer hoog

druk. Impact van mondstukken, koppelingen, slangen of schuurmiddelen en onderdelen

Hoe groter de afstand tussen hen, hoe beter. Anders dan dat, zou je dat moeten doen

3. Controleer de schuurslang als deze vaak begint te slingeren of media of lucht lekt

onderdelen. Mondstukhouders en koppelingen die niet strak op de slang passen

schade die het kan oplopen door uw straalwerkzaamheden. Uw beste optie

Machine Translated by Google

diameter wordt geschuurd, deze wand wordt dunner en dunner. Een manier om de slang

en andere door het stralen aangetaste onderdelen te inspecteren, is door beschermende

kleding aan te trekken. Breng vervolgens het systeem onder druk en sluit het mondstuk

en sluit de klep af (31). Luister naar luchtlekken, repareer eventuele lekkages voordat u

het apparaat gebruikt. U kunt ook plaatsen in de slang ontdekken waar de wand erg dun

wordt. Deze verschijnen als blaren in de slang; als u zo'n blaar vindt, zorg dan

onmiddellijk voor een nieuwe slang. Als die blaar breekt, komt het schuurmiddel uit de

zijkant van de slang.

Machine Translated by Google

NSW 2122 Australië

Preston, Verenigd Koninkrijk

Eenheid 5 Albert Edward House, de paviljoens

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

Sjanghai

Linkenheim-Hochstetten, Duitsland

Pooledas Group Ltd

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Römeräcker 9 Z2021, 76351

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Gemaakt in China

SHUNSHUN GmbH

EG REP

Britse REP

Machine Translated by Google

Technische ondersteuning en e-garantiecertificaat

www. vurig. com/ondersteuning

Machine Translated by Google

Teknisk support och e-garanticertifikat www. vevor. se/support

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

MODELL: FF-Q901

SLIPTANK

Machine Translated by Google

SLIPPARE

TANK

BEHÖVS HJÄLP? KONTAKTA OSS!

MODELL: FF-Q901

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk

support och e-garanticertifikat www. vevor. se/

support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant

innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt

du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns

någon teknik eller mjukvaruuppdateringar på vår produkt.

Machine Translated by Google

med verktyg och utrustning.

försiktighetsåtgärderna och säkerhetsreglerna på denna sida för att säkerställa din säker användning. Detta

drift och förvara den på rätt sätt för framtida referens. Se till att läsa

Bär alltid ANSl godkända skyddsglasögon när du arbetar

bruksanvisningen noggrant.

använda maskinen på rätt sätt, läs denna instruktion noggrant innan

2. Observera arbetsområdets förhållanden. Använd inte maskiner i fuktigt eller blött

platser. Utsätt inte för regn. Håll arbetsområdet väl upplyst. Använd inte

Varning - För att minska risken för skada måste användaren läsa

Tack för att du använder den här produkten. För att vara säker på att du kan

1. Håll arbetsområdet rent. Belamrade områden leder till skador.

Läs ALLA instruktioner innan du använder din maskin.

att användningarna kommer att följa dessa koder.

Compliance är en säkerhetscertifiering från EG och Storbritannien.

Använd skyddshandskar.

Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror

plats för att förhindra rost. Lås alltid verktyg och förvara utom räckhåll

Använd hörselskydd.

manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå.

4. Förvara inaktiv utrustning. När verktygen inte används måste de förvaras torrt

Använd ögonskydd.

manualen kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder,

drift, underhåll och rengöring. Varningarna och instruktionerna som granskas i denna

produkt i närvaro av brandfarliga gaser eller vätskor.

3. Håll barn borta. Barn får aldrig vistas i arbetsområdet. Låt dem inte hantera maskiner,

verktyg eller förlängningssladdar.

Säkerhetsvarningar och försiktighetsåtgärder

Machine Translated by Google

rekommenderas när du arbetar. Bär restriktivt hårskydd för att innehålla långt

barn.

använda sig av.

Använd inte verktyget om någon strömbrytare inte slås på och av ordentligt.

och använd inte detta verktyg för ett ändamål som det inte var avsett för.

fungerar korrekt och utför sin avsedda funktion. Kontrollera för inriktning

Läs varningsetiketter på recept för att avgöra om ditt omdöme eller

stäng av och dra ur kontakten före underhåll och rengöring.

andra tillstånd som kan påverka korrekt funktion. Vilken del som helst

7. Använd ögon- och hörselskydd. Bär alltid ANSI-godkänd slagsäkerhet

fäste för att utföra arbetet med ett större industriverktyg. Det finns vissa

använda vilket verktyg som helst när du är trött.

identiska reservdelar. Användning av andra delar upphäver garantin.

13. Använd inte verktyget om du är påverkad av alkohol eller droger.

8. Underhåll verktyg med omsorg. Inspektera verktygssladdar med jämna mellanrum och om

säkrare i den takt den var avsedd för. Ändra inte detta verktyg

verkar skadad bör kontrolleras noggrant för att fastställa att det kommer att göra det

och bindning av rörliga delar; eventuella trasiga delar eller monteringsfixturer; och

6. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken som de kan vara

måste hållas rent, torrt och fritt från olja och fett hela tiden. Snälla du

reflexer försämras när du tar droger. Om det finns några tvivel, gör det inte

skadade ska repareras på rätt sätt eller bytas ut av en kvalificerad tekniker.

Skyddande, elektriskt icke-ledande kläder och halkfria skor är

9. Undvik oavsiktlig start. Stäng av luftkällan när den inte är inne

10. Håll dig alert. Se upp vad du gör, använd sunt förnuft. Låt bli

5. Använd rätt verktyg för jobbet. Försök inte att tvinga ett litet verktyg eller

hår.

12. Reservdelar och tillbehör. Använd endast vid service

11. Kontrollera om det finns skadade delar. Innan du använder något verktyg, någon del som

applikationer som detta verktyg är designat för. Det kommer att göra jobbet bättre och

glasögon.

fast i rörliga delar.

Använd endast tillbehör som är avsedda att användas med verktyg.

skadade, låt en auktoriserad tekniker reparera dem. Handtagen

Machine Translated by Google

19. Håll åskådare på säkert avstånd från arbetsområdet. Någon

21. RENGÖRA DEN INTE MED NÅGOT SLIPPANDE MATERIAL.

kommersiell användning. ENDAST ANVÄNDNING INOMHUS.

lek inte med apparaten. Barn och husdjur bör hålla sig borta från

av verktygets operatör.

såvida de inte övervakas av en ansvarig person för att säkerställa att de kan använda

16. Sänk INTE ner apparaten i vatten eller någon annan vätska.

operatören förstår att sunt förnuft och försiktighet är det

Damm som skapas av kraftslipning, sågning, slipning, borrning och annat

regelbundet av en kvalificerad tekniker.

skada utanför det omedelbara operationsområdet.

denna instruktion som diskuteras i denna bruksanvisning kan inte täcka alla

ingår för hälsa och säkerhet för operatören och de i

använda verktyget.

kommer in på arbetsområdet måste bära personlig skyddsutrustning.

22. Lämna den aldrig utan uppsikt när den används.

Använd inte en ALLSOURCE Pressure Blaster förrän du har läst detta

produkten.

18. Använd inte alkohol, bensin etc. som kylvätska.

17. Denna produkt kan inte användas för andra ändamål. Inte lämplig för

apparaten säkert. Små barn bör övervakas för att säkerställa att de

faktorer som inte kan byggas in i denna produkt, men som måste tillhandahållas

15. Använd aldrig maskinen i närheten av brandfarliga material.

20. Denna apparat är inte avsedd att användas av unga eller handikappade personer

möjliga förhållanden och situationer som kan uppstå. Den måste vara

omedelbar närhet. Spara denna bruksanvisning för framtida referens.

14. Underhåll. För din säkerhet bör underhåll utföras

Fragment av arbetsstycke eller av ett trasigt tillbehör kan flyga iväg och orsaka

Varning: Varningarna, varningarna och instruktionerna som diskuteras i

VARNING!

manualen och du förstår dess innehåll och varningar. Dessa varningar

HÄLSORISK VARNING

Machine Translated by Google

SPARA DESSA INSTRUKTIONER

byggaktiviteter kan innehålla kemikalier som är kända för att orsaka cancer,

födelsedefekter av andra reproduktionsskador och luftvägssjukdomar.

Några exempel på kemikalierna

inkluderar: • Bly från blybaserade

färger • Kristallin kiseldioxid från tegel, cement och andra murverksprodukter Arsenik

och krom från kemiska- behandlat virke Din risk för

dessa exponeringar varierar beroende på hur ofta du utför den här typen av arbete.

För att minska din exponering för dessa kemikalier: Arbeta i ett ventilerat

utrymme och arbeta med godkänd säkerhetsutrustning, som de dammmasker

som är speciellt utformade för att filtrera bort mikroskopiska partiklar. • Slipande

blästring producerar skadligt damm. Alla i blästringsområdet måste bära ett korrekt

monterat och korrekt underhållet NIOSH-godkänt andningsskydd för tilluft.

Inandning av damm från kiseldioxidsand kan orsaka silikos, en dödlig

lungsjukdom. Inandning av damm under sprängningsarbeten kan också

orsaka asbestos och/eller andra allvarliga eller dödliga sjukdomar. En NIOSH-

godkänd, välskött luftförsedd blästringsmask måste användas av alla som bläster,

alla som hanterar eller använder media som innehåller giftiga ämnen eller

media med mer än punkten en procent kristallin kiseldioxid och alla i området

för dammet. Skadligt damm kan förbli svävande i luften under långa

perioder efter att sprängningen har upphört, vilket kan orsaka allvarliga

skador eller dödsfall.

Andningsskydd med lufttillförsel tar inte bort eller skyddar inte mot kolmonoxid (CO)

eller någon annan giftig gas. Använd en kolmonoxidborttagningsanordning och

övervakningsanordning med andningsskyddet för att säkerställa luftkvalitet av D-

kvalitet. Följ alla tillämpliga OSHA-standarder och OSHA-förordning 1910.134(d).

Du behöver dessa instruktioner för säkerhetsinstruktionerna, driftsprocedurerna,

reservdelslistan och garantin. Lägg dem i ett säkert och torrt

SILIKOS OCH ANDRA DAMMVARNINGAR:

Innan du tar bort andningsskyddet, använd ett luftövervakningsinstrument för att

avgöra om atmosfären är säker att andas. Kontakta lokala OHSA- eller NIOSH-

kontor för att bestämma rätt andningsskydd för just din applikation.

Machine Translated by Google

drivs av elmotor eller bensinmotor, grundläggande säkerhetsåtgärder

Tankvolym

Föreslagen slipkapacitet: 10,5 L

VARNING: När du använder verktyg som din luftkompressor, om

6-25 cfm

VIKTIGA SÄKERHETS INSTRUKTIONER

torka och undvik nötande (media) klumpar, annars fungerar det inte.

3. Ett av de keramiska munstyckena har installerats på produkten.

plats för framtida referens.

60-110 PSI

2. Töm vattnet från luftkompressorn före användning för att säkerställa att luften är

5 gallon

1. Använd inte tillbehör som inte är specifikt utformade och

rekommenderas av verktygstillverkaren.

kompressor innan du börjar blästra med detta verktyg.

Uppmärksamhet:

personlig skada. Du bör läsa säkerhetsinstruktionerna för din luft

Luftkonsumtion:

bör alltid följas för att minska risken för brand, elektriska stötar och

Arbetstryck

PRODUKTPARAMETRAR

Machine Translated by Google

DELLISTA

Machine Translated by Google

MUNGAR: A=9/64”D=3/32” B=1/8” C=7/64”

DELLISTA

Justerare

adapter

Handtag

KONTAKT

Delnr

Doseringsventil

Säkerhetsventil

NIPPEL

Skrovlig

Luftslang

Tank

Lufttryck

Nippelkontakt 1

Beskrivning

Anslutning

Kulventil

Slangklämma

Höger ben

Ledrör

Saxnål

Vänster ben

Beskrivning

Gummipackning

Slipande slang

Hjul

Benändkåpa

Skruva

Dödmansventil

Trigga Assy

Insugsgrenrör

Huva

Tätningsblock

Antal Art.nr.

Slangadapter

Bricka

Hantera

Axel

Keramiskt munstycke

Antal

Tankpåfyllningslock

Död man

Främre mutter

Tratt

EIbow Connector 2

O-ring

Machine Translated by Google

3. Även om du är särskilt uppmärksam när du tillverkar denna produkt, måste du vara

försiktig under monteringsprocessen för att undvika att bli repad

2. SLIPSLANGEN behöver bytas ut när dess sidoväggar läcker

av vassa kanter.

snabbt än de andra bitarna.

VENTILEN (#25), och MUNSEN (#27) eftersom de kommer att slitas ut mycket mer

manual. Se till att du har alla delarna i listan.

nippelkoppling, till strypventilen. Fäst skarvröret (10) till

grenrör.

1. Var särskilt uppmärksam på SLIPSLANGEN (#21), DÖDMANNEN

2. Kontrollera alla komponenter som tillhandahålls enligt listan i denna

vrid mätaren så att den kan ses över tanken. Fäst sedan strypventilen (31) på botten av

grenröret. Fäst

barn och husdjur.

1. Se ritningen för steg 1, montering av insugningsgrenröret (12), Fäst först tryckmätaren

(9), på toppen av insugningsröret,

kompressorn kommer att fästas i han-/honkontakten(8).

1. Kassera alla plastpåsar försiktigt och håll dem borta från

5. Produkten ska placeras på en plan yta.

ventil. När du är redo att använda slipblästern kommer luftslangen från

närvarande.

använda sig av.

fäst han-/honkontakten (8) på den andra sidan av lufttillförseln

eller visa blåsor i ytan. Använd inte om något av dessa problem är

4. Använd ögonskyddsglasögon och skyddshandskar vid montering och

2. Se ritningen för steg 2, för att montera vattenlåsfiltret (9)

nippelkopplingen (11) skruvas in i varje sida av filtret. På ena sidan, fäst lufttillförselventilen

(31), till nippelanslutningen (10) och sedan

MONTERINGSANVISNINGAR

INSTALLATIONSANMÄRKNINGAR

Machine Translated by Google

utloppsrör för slipmedel(12).

3. Placera tanken (15) på ett bord med de fyra klämmorna uppåt. Se ritningen

Skjut de två slangklämmorna (22) över vardera änden av slipslangen (21)

styre (06). Placera ett hjul (16) vid varje ände av axeln och fäst

se till att grenröret och mätaren är vertikala.

7. Fäst de två styret (06) på tanken med fyra pannskruvar (02)

kontrollera att alla sitter tätt och ordentligt på plats.

6. Se ritningen för steg 6, för anslutning av slipmedelsdoseringen

uppåt.

(25). I den här monteringsprocessen kan du| Välj ett av de fyra munstyckena (27).

sidan av insugningsröret. Skruva sedan fast den öppna änden av skarvröret (10)

och den andra änden över adaptern (23). Båda slangändarna ska sitta stadigt

9. Sätt in den fasta foten (17) på beslaget på botten av tanken nära

10. Innan du börjar, gå tillbaka över varje anslutning, dubbelt

gängat hål på sidan av påfyllningsröret på toppen av tanken. Återigen, vara

jobbet som görs. Skruva in adaptern (23) i munstycket DEADMAN

och dra åt klämmorna mycket ordentligt.

och fyra brickor och fyra sexkantmuttrar. Obs: behåll handtagets kurva ändar

4. Se ritningen för steg 4, montering av slipmedelsutloppsventilen

munstycket (27) och munstyckets lockmutter (28).

8. Lokalisera axeln (29) och skjut den genom hålen i sidorna av axeln

anslutning (11); abrasiv doseringsventil (30); nippelkontakt (11) och

ventilaggregatet och monteringen.

tryck ena änden av slangen över nippeln på det slipande utloppsröret (12)

för steg 3. Skruva fast vattenlåsfiltret (9) och dess delar i hålet vid

5. Se ritningen för steg 5, montering av munstyckets DEADMAN-ventil

sedan på plats med saxsprintar (14) och bricka (34)

sitter på bröstvårtorna. Skjut slangklämmorna längs slangen till varje nippel

med insugningsrör (12) och tryckmätare (9) fästa i

Detta är inte ett permanent val, då du kan byta munstycken enl

in i hålet i botten av tanken; Fäst fyra delar, i ordning: Nippel

kanten. Använd din sista sax (14) för att hålla foten mot tanken.

ventil (25). Skruva fast packningen (26) i nippelanslutningen och lägg sedan till en

Machine Translated by Google

FÖRSIKTIGHET: LÄS DESSA SÄKERHETSPROCEDURER I SIN

Att koppla bort slangen medan enheten är under tryck kan orsaka allvarliga skador eller

dödsfall. Använd säkerhetslåsstift och säkerhetskablar i alla kopplingsanslutningar för att

förhindra att slangkopplingar lossnar av misstag.

2. Överskrid inte det maximala arbetstrycket på 125 PSI. Underlåtenhet att hålla det

maximala arbetstrycket under 125 PSI kan göra att sprängmaskinen brister, vilket kan

orsaka dödsfall eller allvarlig skada.

VARNING!

3. Alla i sprängningsområdet inklusive utrustningsoperatören bör korrekt använda och

underhålla ett NIOSH-godkänt andningsskydd med lufttillförsel, även efter att sprängningen

har upphört. Skadligt damm kan förbli svävande i luften under långa perioder efter att

sprängningen har upphört och orsaka skada eller dödsfall.

1. Placera inte fingrar, några kroppsdelar eller några komponenter i påfyllningspluggens

tätningsområde när blästermaskinen trycksätts. Underlåtenhet att hålla kroppsdelar från

påfyllningspluggens område kommer att resultera i allvarlig skada.

Om luftslangkopplingar av vridningstyp används måste de säkras med säkerhetslåsstift

eller vajrar för att förhindra oavsiktlig urkoppling under tryck. Slangurkoppling under tryck

kan orsaka allvarliga skador.

DESSA VARNINGAR.

Dessa procedurer är inte avsedda att vara uttömmande på grund av de många variablerna

inom blästringsområdet. Därför INSISTERAR vi att händer, öron, mun, näsa och ögon alltid

är täckta med lämpligt säkerhetsskydd.

4. Innan du använder tryckblästern: Sätt på skyddsglasögon, handskar och NIOSH-

godkända. respirator. Bär alltid dessa skyddsartiklar när du använder och när du servar

din bläster. Medan en skyddande huva tillhandahålls för att skydda dig från flygande delar

när du använder maskinen, ger huven inte skydd mot luftburna partiklar. En väl underhållen

luftförsörjt andningsskydd måste användas av vem som helst

HELA DELAR AV DRIFTSINSTRUKTIONEN FINNS INOM

SÄKERHETSPROCEDURER FÖR TRYCKBLASTER

Machine Translated by Google

slang, stäng av maskinen omedelbart.

blästring.

skada.

12. Svetsning, slipning eller borrning på blästermaskinen kan försvaga

7. Dra inte runt medietanken i slipslangen och låt inte tanken falla omkull

plötsligt misslyckas genom att spricka, Kopplingar och munstyckshållare kanske inte

13. Placera alltid maskinen så att utloppet pekar bort från någon

byta ut slitna komponenter kan resultera i att operatören exponeras eller

tryck. Tryckluft och slipmedel kommer ut från en sprängd slang, eller

underhållsrengöring av alla slag. När munstycket tas bort måste försiktighet iakttas

5. Använd ryggbrädor för att förhindra att översprutning slår någon eller

media.

brista, vilket resulterar i dödsfall eller allvarlig skada. Svetsning, slipning eller borrning

ASME och National Board certifiering om tillämpligt.

öppet område för att minimera abrasiv ansamling i omgivande områden.

9. För säker drift, utför rekommenderat förebyggande underhåll på

spraya våldsamt media över det omgivande området. En sliten sprängslang kunde

håll ordentligt tag i sliten slang, vilket får dem att blåsa av under

som en beslag kan gå sönder vilket gör maskinen osäker. Media och luft under

de misslyckas. Omedelbart byte av slitna komponenter krävs. Misslyckande att

föremål eller personer. Håll dig borta från vägen för utgående slipmedel. Det kan komma

frånkopplad koppling eller munstyckshållare, kan orsaka allvarliga skador.

maskin obevakad. Om en nödsituation inträffar, till exempel en explosion

åskådare till höghastighetsmedia och tryckluft, vilket orsakar allvarliga

10. Använd inte frätande material av något slag i enheten. Använd endast ren, torr

5. Använd tjocka handskar för att skydda händerna.

8. Töm luft ur tanken genom inloppsventilen och koppla ur strömmen innan

fartyg. Tryckluftstryck kan orsaka en försvagad sprängmaskin

11. Skarva inte abrasiv slang. Skarven kommer att slitas ut snabbt och kan

något annat eftersom dammet kommer att färdas en lång sträcka. Spränga in en stor

utövas eftersom lufttrycket fortfarande kan finnas i slangen om munstycket är igensatt.

125 PSI har en mycket hög destruktiv kraft. Lämna aldrig en trycksatt

på sprängmaskinsfartyget,utan National Board R-stämpel ogiltigförklarar

blästertank, fjärrenhet och tillbehör. Byt ut alla slitna delar innan

Machine Translated by Google

Använd inom femtio fot från alla explosiva, potentiellt explosiva ämnen eller

ut med hög hastighet. Slag från utgående slipmedel kan orsaka allvarliga skador.

rekommenderas, trycket får inte överstiga 125PSI. Om trycket överstiger

av luft, se till att luftinloppsventilen och munstycksventilen är i AV-läget.

15. Använd inte denna utrustning i något område som kan övervägas

DRIFTSTEKNIK:

tankens tryckmätare visar noll, öppna sedan tanken.

minsta inkommande luftslang på 1/2" ID Användning av en luftslang mindre än 1/2"

17. Överfyll inte tanken med media. Fyll inte till inom 6 tum från toppen av

voltkontakter. Underlåtenhet att jorda maskinen ordentligt kan orsaka skador från

minska övertrycket. Undersök inte sprängarens tryck

låter luften trycksättas. Enhetens driftområde är 40 till 110 PSI Obs:

statisk elektricitet och dess relaterade faror, jorda alltid Blast-maskinen.

18. INNAN DU ÖPPNA TANKEN, släpp lufttrycket på

1. Anslut luftslangen till luftinloppsventilen. Tillverkaren rekommenderar att du använder

farligt eller där det finns brandfarliga gaser eller vätskor. Underlåtenhet att göra

öppna DEADMAN-ventilen (1), för att släppa ut trycket i ledningen. Se till att

ID kommer att begränsa luftvolymen och resultera i dålig drift av enheten. Före injektion

16. Statisk elektricitet kan skapas genom att använda denna utrustning. Gör det inte

19. BEHÅLL KORREKT LUFTTRYCK, max 110PSl är

125PSI, stoppa allt arbete omedelbart och koppla ur luftkompressorn till

14. Använd inte elektriska adaptrar som eliminerar jordstiftet på 115

deras ångor som en explosion kan inträffa.

Med dödmansventilen stängd och påfyllningspluggen tät, öppna luftinloppsventilen

problem tills tryckmätaren visar noll.

elektriska stötar och skador på utrustningen. För att hjälpa till att minska möjligheten att

tanken.

kan därför orsaka en explosion som resulterar i allvarliga skador.

För korrekt val av munstycke, se tabell för val av munstycke på sidan 11.

abrasiv tank. För att göra detta, stäng av lufttillförselventilen (19) och tryck ned till

BRUKSANVISNINGAR

Machine Translated by Google

KRAV FÖR LUFTSLIPANDE FÖRSÖRJNING

Att koppla bort slangen medan enheten är under tryck kan orsaka allvarlig skada eller

dödsfall. Använd säkerhetslåsstift och säkerhetskablar i alla kopplingsanslutningar för

att förhindra att slangkopplingar lossnar av misstag.

Om regulatorventilen öppnas för långt kommer det att resultera i en igensatt slang eller munstycke.

Slipblästring kräver en stor volym luft vid högt tryck. Effektiviteten hos din slipbläster

kan påverkas negativt av användningen av en för liten lufttillförselslang, otillräckligt

lufttryck eller ett för stort

Efter korrekt val av munstycke, sätt in munstycket i hållarens bas. Ställ in diskmaskinen

igen och skjut låsmuttern över munstycket och dra åt för hand.

För bästa prestanda bör dödmansventilen öppnas och stängas snabbt.

2. Pressure Blaster är utrustad med en unik semi-automatisk pull-up stängning design.

Tillverkaren rekommenderar ett slipmedel av fin kvalitet med en kornstorlek som liknar

den för bordssalt. Detta säkerställer korrekt flöde och minskar risken för att munstycket

blockeras. När du är redo att trycksätta behållaren, dra upp förslutningen och sätt på

inkommande luft. Det inre lufttrycket tätar förslutningen.

VARNING!

Om luftslangkopplingar av vridningstyp används måste de säkras med säkerhetslåsstift

eller vajrar för att förhindra oavsiktlig urkoppling under tryck. Slangurkoppling under

tryck kan orsaka allvarliga skador.

3. Med blasterns trycksatta och abrasiva flödesregulatorventil vid basen av enheten

stängd, öppna kulventilen så att luft kan strömma genom bypass-slangen till enhetens

bas. Håll sedan slipmedelsslangen vid munstyckets hållare med munstycket riktat bort

från enheten och operatören, krama snabbt dödmansventilen helt öppen och justera

regulatorventilen vid basen av tanken för att tömma slipmedlet i luftflödet. Öppna sakta

regulatorventilen tills slipande material är något synligt. När regulatorns flödesventil har

justerats till önskad inställning, bör ytterligare justering endast krävas vid byte av kvalitet

av slipmaterial eller när ett munstycke med en annan ID används.

Machine Translated by Google

LADDA SLIPMEDEL I TANKEN

3/8"

7/64"

150 pund

25 fot

Vi rekommenderar att lufttryck i intervallet 60-110 PSI ger

5. Titta på tryckmätaren (9) och se till att den visar nolltryck.

9. Stäng munstyckets avstängningsventil (30) och öppna lufttillförselventilen (31).

60 pund

25 fot

3. Vrid lufttillförselventilen (31) till avstängt (horisontellt) läge.

oftare och töm vattenlåset mer öppet. Detta kommer att minska

Slang ID Slanglängd Munstycke ID CFM (110 PSI)

1/2"

2. Ta på skyddskläderna, hel huva och MSHA/NICOSH godkänd

få tillräckligt med i tanken för att göra jobbet. Men om det här är ett stort jobb, fyll i

TIPS: om luftfuktigheten är 90/100 % kommer vattenlåset (9) inte att kunna fånga alla

munstycke.

3/8"

1/8"

1. Kontrollera ditt slipmedel för att vara säker på att det är torrt och inte täpper till mätningen

3/32"

bästa resultat.

6. Ta bort påfyllningslocket (4) från toppen av tanken. 6.

10. Lyssna efter luftläckor vid påfyllningslocket när du börjar trycksätta tanken

200 pund

100 pund

50 fot

4. Tryck nedåt för att öppna munstyckets DEADMAN-ventil (25).

möjlighet att täppa till botten av tanken eller ledningen. 8. Stäng

påfyllningslocket (4) med rätt mängd slipmedel i tanken.

Per timme

50 fot

Respirator.

av fukten i en 3/4 tank. Bättre att minska mängden slipmedel, belastning

1/2"

Användning av slipmedel

9/64"

ventil (30), utloppsrör för slipmedel (12), slang (21) eller andra komponenter.

7. Sätt i tratten (19) och häll slipmedlet i tratten. Var säker på att

tank endast 3/4 full, och ladda om efter behov för att avsluta arbetet.

från kompressorn. Åtgärda eventuella läckor före drift.

Machine Translated by Google

3. kompressor skapar en överdriven mängd fukt, vi

antingen ställ in din kompressor att köra inom dessa gränser eller använd ett tryck

den nominella effekten. Använd minst 1/2" luftslang eller metallrör från din luft

5. Håll damm och media som skapats genom blästring borta från luftkompressorn

3. Lämna inte media i tanken efter blästring eftersom det kan absorbera

kompressorn att kyla.

töm tre eller fyra liter vatten från förrådstanken vid hög luftfuktighet

problem.

Använd ett mindre munstycke för att kontrollera luftbehovet.

4. Luftkompressorn ska tömmas i botten av matningstanken

1. Om det finns fukt i mediet kommer det så småningom att skada sprängtanken eller

tid.

rekommenderar att du använder ett vattenlås eller en fuktavskiljare. Öppna avluftaren

regulatorventil för att minska lufttrycket till lämpligt område.

Lägg den på en träsko.

enhet. Observera maximalt lufttryckskrav för sprängaren och

fukt och försämrar sprängprestanda.

kompressor till sprängaren. Om din

2. Ingen kompressor är konstruerad för att konstant gå på fullt varvtal. Använd 70 % av

dag. En extra försörjningstank kommer att hjälpa.

2. Om mediet är fuktigt, sikta det och torka det före användning.

1. Blästra inte kontinuerligt. Stoppa sprängningen med jämna mellanrum för att tillåta

genom en avtappningsventil och bör blåsas ner dagligen. Det är inte ovanligt att

anslut systemet. Håll media och kompressor lufttorra för att undvika detta

6. Överväg att använda olika kvaliteter eller olika typer av media för att förhindra

Följ dessa riktlinjer för att tillåta effektiv drift av din luftkompressor:

ventil tills vattnet långsamt rinner ut kontinuerligt.

5. Om luftfuktigheten är för hög kanske det inte är tillrådligt att spränga på det

4. Förvara media på en torr plats; håll media borta från marken eller betonggolv.

ANVÄNDNING AV SLIPP (MEDIA).

LUFTKOMPRESSORREKOMMENDATION

Machine Translated by Google

Black Beauty används när färg och rost ska tas bort från

Glaspärla

Se andningsrelaterade VARNINGAR i början av manualen.

jämförbar i pris med de flesta andra specialslipmedel. Steel Grit är

används om och om igen. Det är ett av de mest ekonomiska slipmedlen du

fartyg. Om en slang av misstag kopplas bort under användning kan media sprayas

Stålkorn skär extremt snabbt på rostig metall och är svår att ta bort färg.

rekommenderas) och skär dubbelt så snabbt som sand. Det lämnar en slät struktur

Varning!

återanvändas, är fuktfritt och kommer inte att packa eller absorbera fukt.

Aluminiumoxid

eftersom det skapar väldigt lite damm. Fungerar snabbt, håller länge och

munstycket sätts igen på grund av hög fukthalt.

stål, som bilkarosser, tankar eller tunga maskiner. Black Beauty är

Glaspärla används för att skapa en satin eller matt finish. Glaspärla är

Används i första hand för att strippa aluminium och glasfiber. Utmärkt för borttagning av färg.

rekommenderas i återvinningssystem eller skåp.

kan användas i alla återvinningssystem eller skåp.

Svart skönhet

inträffa.

Steel Grit är populärt eftersom det lämnar en mycket slät finish. Det är också

avsluta utan gropar. Aluminiumoxid är grövre än glaspärlor och kan vara det

Fyll inte tryckkärlet till inom sex (6) tum från toppen av den

Stålkorn

Aluminiumoxid är ett högkvalitativt slipmedel som är vassare än sand (ej

ökar sikten i skåpet.

överlägsen kiseldioxid eftersom den bara har 0,1 % fri kiseldioxid, är snabbare skärande, kan

7. Använd inte sand.

rekommenderas i återvinningssystem eller skåp.

Plast Grit

Lätt oxidation och ytrost. Rekommenderas för användning är blästerskåp

Machine Translated by Google

Stäng något

Använd ett större munstycke

Överdriven mediekonsumtion:

Använd mindre kornstorlek

Vatten i luften

Töm, torka ut och fyll på igen

Kompressorn är för liten

Lufttrycket för lågt

Rensning och skärm

Fukt i slipmedel:

Byt eller använd torr media

Hög luftfuktighet

PROBLEM/ORSAK

Igensättning och igensättning av sprängflöde:

Våta media

Se "Brist på lufttryck"

eller fukt

Undvik den användningsperioden om

Använd mindre storlek

Lufttrycket för lågt

Munstyckspluggar

Måttlig luftfuktighet

Munstyckspluggar

Vatten i tanken

Håll mediet så torrt som möjligt

Munstycksstorleken är för stor

Mediaventil öppen för långt

För mycket media

Mediestorleken är för stor

Våta media

Töm vatten från flygbolagen

Överbeskattad kompressor:

Ökning av sprängflöde:

Skräp i media

Torka media, dränera vatten från luften

Justera mediaventilen

möjlig

MÖJLIG LÖSNING

Kontrollera tryckmätaren

Justera mediaventilen

Måttlig luftfuktighet

Fukt väder:

Använd torktumlare

separator

Begränsa använd tid

FELSÖKNINGSTIPS

Machine Translated by Google

UNDERHÅLL

Brist på abrasivt flöde:

Luftfiltret på kompressorn igensatt

För många läckor i VVS

Byt ut slangen

Fyll tanken

Matningsventiler inte i fullt läge

Täta och dra åt VVS

Underlåtenhet att följa följande innan något underhåll utförs

Skräp i media

Rengör filtret

Använd ett mindre munstycke

Luftfiltret på kompressorn igensatt

Kontrollera systemet

• Släpp trycket i blästermaskinen. • Koppla

bort strömförsörjningen. • Spärra

och märk ut tryckluftsförsörjningen. • Lufta lufttillförselledningen

till blästerpistolen.

Rengör eller skärm media

Kompressorn är för liten

Fukt i media

Använd mindre storlek

Byt ut slangen

Munstycksstorleken är för stor

Slipande slang knäckt

VARNING!

Rengör eller byt ut packningen

Hål i abrasiv slang

Täta och dra åt VVS

orsaka allvarlig skada eller dödsfall på grund av plötsligt utsläpp av tryckluft:

Rena

Uretanpackning sliten eller smutsig

Hål i abrasiv slang

Torra media

Omedelbart byte av slitna komponenter krävs. Misslyckande att byta

Öppna ventiler

Brist på lufttryck:

Blastertanken tom

Läckor i VVS

Räta ut slangen

Inte tillräckligt med lufttryck

Machine Translated by Google

ANDRA UNDERHÅLLSARTIKLAR

1. Periodvis (efter 5-6 månaders måttlig användning eller efter 10-15 timmars användning

slitna komponenter kan utsätta operatören eller åskådare för hög hastighet

för mycket från öppningen (se till att packningen är fri från media).

DEADMAN-ventilen (25) och de keramiska munstyckena (27).

tryck. Stöt från munstycken, kopplingar, slangar eller slipmedel och delar

större avstånd mellan dem, desto bättre. Annat än det borde du

4. Byt ut munstycket när det slits till nästa större storlek.

Vissa delar av blästern kommer att slitas mycket snabbare än

Använd endast.

Läckor runt kopplingar och munstyckshållare indikerar sliten eller lös montering

1. Du bör göra allt för att skydda din luftkompressor från eventuella

slang (21) har 2 sladdstaplar och väggarna är 1/4" tjocka. Som insidan

munstycken som inte passar tätt i munstyckshållare kan kopplas ur när de är under

ordentlig avstängning.

är att hålla kompressorn uppe mot den abrasiva blästringen, och den

fortsätt standardunderhållsprocedurerna för kompressorn.

frånkopplad under tryck kan orsaka allvarliga skador. För att säkerställa a

runt slangen eller handtagsområdet.

2. andra, de delar som kräver noggrann uppmärksamhet bär luft/slipmedelsblandningen,

börja med slipmedelsslangen (21) och går genom metallfyllningarna,

rekommenderas att följande procedurer följs:

5. Kontrollera uretanpackningen i pull-up förslutningen när luft läcker

3. Om det uppstår luftläckor i någon av dessa delar bör du avbryta allt arbete och

hitta det som behöver repareras eller bytas ut. När det är nytt, slipmedlet

tung industriell användning) byt ut alla slangadaptrar som är avsedda för abrasivt flöde

media och tryckluft kan orsaka dödsfall eller allvarliga skador.

skada den kan få från ditt blästringsarbete. Ditt bästa alternativ

delar. Munstyckshållare och kopplingar som inte sitter tätt på slang och

2. Sätt tillbaka gummitätningsblocket efter 7-10 timmars användning för att underhålla

lång och effektiv livslängd för Deadman Handle, det är mycket

och

3. Kontrollera slipmedelsslangen när den börjar snurra ofta eller läcker media eller luft

Machine Translated by Google

diametern nöts, den här väggen blir tunnare och tunnare. Ett sätt att inspektera

slangen och andra delar som påverkas av sprängningen är att ta på sig dina

skyddskläder. Tryck sedan på systemet och stäng munstycket och stäng av

ventilen(31). Lyssna efter luftläckor, åtgärda eventuella läckor före drift. Du

kan också upptäcka ställen i slangen där väggen blir mycket tunn. Dessa

dyker upp som blåsor i slangen; om du hittar en sådan blåsa, skaffa en ny

slang omedelbart. Om den blåsan går sönder kommer slipmedlet att komma

ut från sidan av slangen.

Machine Translated by Google

Linkenheim-Hochstetten, Tyskland

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Römeräcker 9 Z2021, 76351

Tillverkad i Kina

NSW 2122 Australien

SHUNSHUN GmbH

Enhet 5 Albert Edward House, The Pavilions

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

Preston, Storbritannien

Pooledas Group Ltd

Shanghai

EC REP

UK REP

Machine Translated by Google

Teknisk support och e-garanticertifikat www.

vevor. se/support

Machine Translated by Google

Vevor FF-Q901 Sand Blaster 5 Gallon High Pressure Portable Abrasive Blasting Tank

Product's Documents

User Manual

Specifications

Vevor FF-Q901 Questions and Answers
