Milwaukee 0799-20 M28 7/16" Hex Impact Wrench User Manual

Cat. No. / No de cat.

0779-20, 0799-20

28 V IMPACT WRENCH

CLÉ À PERCUSSION 28 V

LLAVE DE IMPACTO DE 28 V

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep ch

ildren and bystanders away while operating

a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat or hearing

protection used for appropriate conditions will reduce

personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch

on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personal injury.

• Do not overreach. Keep proper footing and bal-

ance at all times. This enables better control of the

power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it was designed.

• Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to

be performed. Use of the power tool for operations

different from those intended could result in a hazard-

ous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, ush with water. If liquid con-

tacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instructions.

Charging improperly or at temperatures outside the

specied range may damage the battery and increase

the risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

IMPACT WRENCH

• Hold power tool by insulated gripping surfaces,

when performing an operation where the fastener

may contact hidden wiring. Fasteners contacting

a “live” wire may make exposed metal parts of the

power tool “live” and could give the operator an

electric shock.

• Wear ear protectors. Exposure to noise can cause

hearing loss.

• Keep hands away from all cutting edges and

moving parts.

• Use only sockets and other accessories speci-

cally designed for use on impact wrenches and

drivers. Other sockets and accessories might shatter

or break causing injury.

• Maintain labels and nameplates. These carry im-

portant information. If unreadable or missing, contact

a MILWAUKEE service facility for a free replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

SYMBOLOGY

Volts

Direct Current

No Load Revolutions per minute (RPM)

Impacts per Minute Under Load (IPM)

UL Listing for

Canada and U.S.

SPECIFICATIONS

Volts .............................................................. 28 DC

Battery Type ........................................M28™/V28

Charger Type .......................................M28™/V28

Cat. No. ..................................................... 0779-20

No Load RPM ............................................ 0 - 1450

Impacts per Minute .................................... 0 - 2450

Drive Shank ...................................................... 1/2"

Average Torque Output* ........................ 325 ft-lbs.*

Capacities Quick Change Auger Bits .......... 1-1/2"

Selfeed Bits ............................. 2-9/16"

Cat. No. ..................................................... 0799-20

No Load RPM ............................................ 0 - 1450

Impacts per Minute .................................... 0 - 2450

Drive Shank .............................................7/16" Hex

Average Torque Output* ........................ 325 ft-lbs.*

Capacities Quick Change Auger Bits .......... 1-1/2"

Selfeed Bits ............................. 2-9/16"

* Output rated at full speed

FUNCTIONAL DESCRIPTION

1. Trigger

2. Forward/Reverse switch

3. 1/2" drive shank

4. Tool hanger ring

5. Tool hanger

6. Handle

7. 7/16" hex

quick-change chuck

Cat. No. 0779-20

Cat. No.

0799-20

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always remove battery pack before

changing or removing accessories.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

1. For working in restricted spaces. Insert the

battery pack from the front by pressing in the

release buttons and sliding battery pack into the

body of the tool. Insert the battery pack until clamp

engages.

2. For optimum weight distribution and balance.

Insert the battery pack from the back by pressing

in the release buttons and sliding the battery pack

into the body of the tool. Insert the battery pack

until clamp engages.

Using the Forward/Reverse Switch

The forward/reverse switch may be set to three

positions: forward, reverse and lock. Due to a

lockout mechanism, the forward/reverse switch

can only be adjusted when the trigger is not pulled.

Always allow the motor to come to a complete stop

before using the forward/reverse switch.

Reverse

Forward

1. For forward (clockwise) rotation, push the forward/

reverse switch in the direction shown. Check the

direction of rotation before use.

2. For reverse (counterclockwise) rotation, push

the forward/reverse switch in the direction shown.

Check the direction of rotation before use.

3. To lock the trigger, push the forward/reverse

switch to the center position. The trigger will not

work when the forward/reverse switch is in the

locked position.

Always remove the battery pack before performing

maintenance or changing accessories. Always

lock the trigger or remove the battery pack before

storing the tool and any time the tool is not in use.

Starting, Stopping and Controlling Speed

This impact wrench may be operated at any speed

from 0 to full speed.

1. To start the tool, grasp the handle rmly and pull

the trigger.

2. To vary the speed, increase or decrease the pres-

sure on the trigger. The further the trigger is pulled,

the greater the speed.

3. To stop the tool, release the trigger.

WARNING

To reduce the risk of explosion,

electric shock and property

damage, always check the

work area for hidden pipes

and wires before drilling.

To reduce the risk of injury,

only grasp tool by handle

and red insulated surfaces.

Do not hold gray gear case

when impacting or drilling.

Electric Brake

The electric brake engages when the trigger

is released, causing the socket to stop and al-

lowing you to proceed with your work. Gener-

ally, the socket stops within two seconds. How-

ever, there may be a delay between the time you

release the trigger and when the brake engages.

Occasionally the brake may miss completely. If the

brake misses frequently, the impact wrench needs ser-

vicing by an authorized MILWAUKEE service facility.

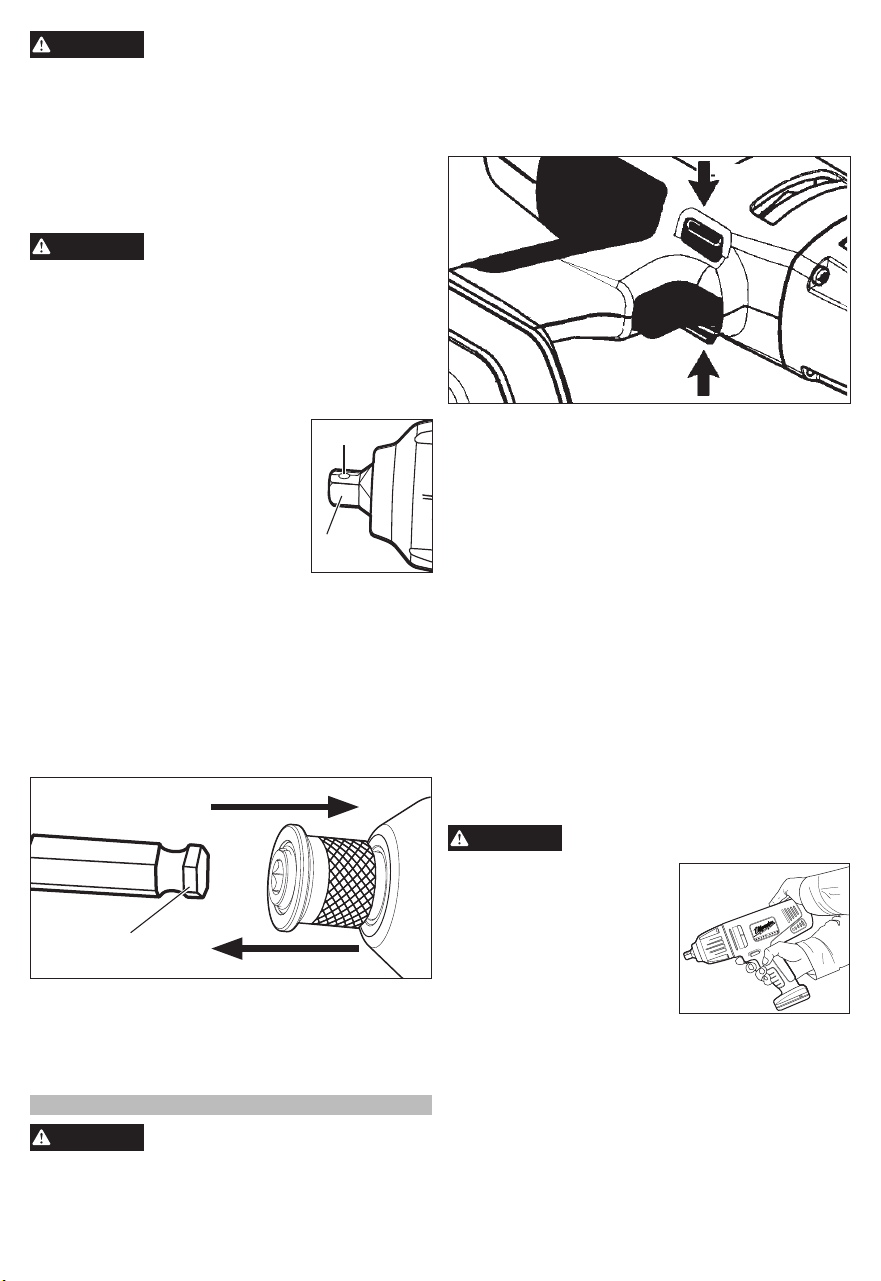

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

Attaching and Removing the Tool Hanger

1. To attach, remove the two top gear case screws.

2. Place the ring through the tool hanger.

3. Position the tool hanger on the tool over the two

gear case screw holes.

4. Replace the two gear case screws. Hand tighten

the screws.

5. To remove, reverse the procedure.

WARNING

Use only sockets and other

accessories specically designed

for use on impact wrenches and drivers. Other

sockets and accessories might shatter or break

causing injury.

Attaching and Removing Accessories

(Cat. No. 0779-20)

This impact wrench is intended only for use with

sockets designed for impact wrenches and that have

a 1/2" square drive. Other sockets could shatter or

break, causing injury.

1. To attach a socket or other acces-

Drive

shank

Detent

sory, align the hole in the acces-

sory with the detent pin on the

drive shank. Hold the detent pin

in while pushing the socket onto

the drive shank. The

detent pin will snap into place in

the hole to secure the socket.

2. To remove the accessory, insert a nail or other thin

object into the hole in the accessory and press the

detent pin in. Pull the accessory off the drive shank.

Attaching and Removing Accessories

(Cat. No. 0799-20, or other Impact Wrenches

using the Quick Change 1/2” Square Drive

to 7/16” Hex Adapter)

Cat. No. 0799-20 is intended for use with drill bits and

adapters with a 7/16” Hex Quick. The Quick Change

shank has a ball-retainer groove. It is not intended

for use with Hex Shank Bit Extensions.

Open (Release)

Closed (Locked)

Ball-retainer

groove

1. To attach an accessory, pull the chuck collar

forward and insert the accessory shank. Release

the collar. It may be necessary to pull the bit out

slightly to engage the holding mechanism.

2. To remove the accessory, pull the chuck collar for-

ward and remove the accessory. Release the collar.

OPERATION

WARNING

Always remove battery pack before

changing or removing accesso-

ries. Only use accessories specically recom-

mended for this tool. Others may be hazardous.

To reduce the risk of injury, keep hands away

from the bit and all moving parts. Always wear

safety goggles or glasses with side shields.

Impacting Techniques

The longer a bolt, screw, or nut is impacted, the

tighter it will become. To help prevent damaging the

fasteners or workpieces, avoid excessive impact-

ing. Be particularly careful when impacting smaller

fasteners because they require less impacting to

reach optimum torque.

Practice with various fasteners, noting the length of

time required to reach the desired torque. Check the

tightness with a hand-torque wrench. If the fasteners

are too tight, reduce the impacting time. If they are

not tight enough, increase the impacting time.

Impacting for two seconds is generally sufcient for

a 3/8" bolt and one second for a 5/16" bolt. How-

ever, oil, dirt, rust or other matter on the threads or

under the head of the fastener affects the degree

of tightness.

The torque required to loosen a fastener averages

75% to 80% of the tightening torque, depending on

the condition of the contacting surfaces. However, if

rust or corrosion causes seizing, more torque may

be required.

On light gasket jobs, run each fastener down to a

relatively light torque and use a hand torque wrench

for nal tightening.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may affect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from vents. Keep handles

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted

to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination,

is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless

otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase

should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs

made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,

but not limited to, chucks, brushes, cords, saw shoes, blade clamps,

o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint

Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power

Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;

M12™ Heated Gear; Reconditioned Product; and Test & Measure-

ment Products. There are separate and distinct warranties available

for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for the

Cables for the Drain Snake is two (2) years from the date of purchase.

The warranty period for the LED in the LED Work Light and the LED

Upgrade Bulb for the Work Light is the lifetime of the product subject

to the limitations above. If during normal use the LED or LED Bulb

fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service

section of MILWAUKEE’s website www.milwaukeetool.com or call

1.800.SAWDUST (1.800.729.3878) to locate your nearest service

facility for warranty and non-warranty service on a MILWAUKEE

electric power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original

purchase date.

This warranty card covers any defect in material and workmanship

on this Power Tool.

To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been

sealed/stamped, present the original proof of purchase to the ASC.

Call toll-free 1 800 832 1949 to nd the nearest ASC, for service, parts,

accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product,

and there any faulty piece or component will be replaced without

cost for you. We will cover all freight costs relative with this warranty

process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a different manners from the end-user

guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized

by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized

Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTED AND COMMERCIALIZED BY:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables.

Les outils électriques produisent des étincelles

risquant d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils ac-

croît le risque de choc électrique.

• Ne pas ma

ltraiter le cordon d'alimentation. Ne

jamais utiliser le cordon d’alimentation pour trans-

porter l’outil électrique et ne jamais débrancher ce

dernier en tirant sur le cordon. Garder le cordon à

l'écart de la chaleur, de l'huile, des objets tranchants

et des pièces en mouvement. Un cordon endom-

magé ou emmêlé accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite de

terre. L’utilisation d’un disjoncteur de fuite de terre

réduit le risque de choc électrique

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque an-

tipoussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an

de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à la

poussière.

• Ne pas laisser la familiarité avec l'outil acquise par

une utilisation fréquente vous rendre sufsant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave

en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil élect-

rique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commuta-

teur ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si pos-

sible, avant d’effectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de

sécurité préventives réduisent les risques de démar-

rage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'affecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bien affûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à effectuer. L'usage d'un outil électrique pour

des applications pour lesquelles il n'est pas conçu

peut être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glis-

santes ne permettent pas de manipuler et de contrôler

l'outil en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement le

chargeur spécié par le fabricant. Un chargeur pou-

vant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir éloi-

gné des objets en métal tels que les trombones, les

pièces de monnaie, les clés, les clous, les vis ou

d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive.

En cas de contact accidentel, rincer immédiate-

ment les parties atteintes avec de l’eau. Si le

liquide entre en contact avec les yeux, consulter

un médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement im-

prévisible pouvant causer un incendie, une explosion

ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux

ammes ou à une température excessive. Une

exposition aux ammes ou à une température supé-

rieure à 130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la

plage de température spéciée. Une charge incor-

recte ou à des températures en dehors de la plage

spéciée peut endommager la pile et augmenter le

risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent être

conées à un technicien qualié, utilisant exclu-

sivement des pièces identiques à celles d’origine.

Le maintien de la sûreté de l’outil électrique sera ainsi

assuré.

• Ne jamais effectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ SPÉCI-

FIQUES POUR CLÉ À PERCUSSION

• Tenir l’outil électrique par les surfaces de prise

isolées si, au cours des travaux, l’outil de coupe

risque d’entrer en contact avec des ls cachés ou

avec son propre cordon.Le contact avec un l sous

tension met les parties métalliques exposées de l’outil

sous tension, ce qui inige une secousse électrique

à l’opérateur.

• Porter des protecteurs d’oreille. L’exposition au

bruit peut entraîner une perte auditive.

• Tenez les mains à l’écart des arêtes tranchantes

et des pièces en mouvement.

•

N’utilisez que des douilles ou des accessoires

spéciquement conçus pour les clés à chocs

et les visseuses. D’autres douilles ou accessoires

pourraient se briser ou éclater et entraîner des bles-

sures.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y g-

urent. Si elles sont illisibles ou manquantes, contacter

un centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage et

d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces expo-

sitions varient en fonction de la fréquence de ce type

de travail. Pour réduire l’exposition à ces substances

chimiques, l’opérateur doit: travailler dans une zone

bien ventilée et porter l’équipement de sécurité appro

prié, tel qu’un masque anti-poussière spécialement

conçu pour ltrer les particules microscopiques.

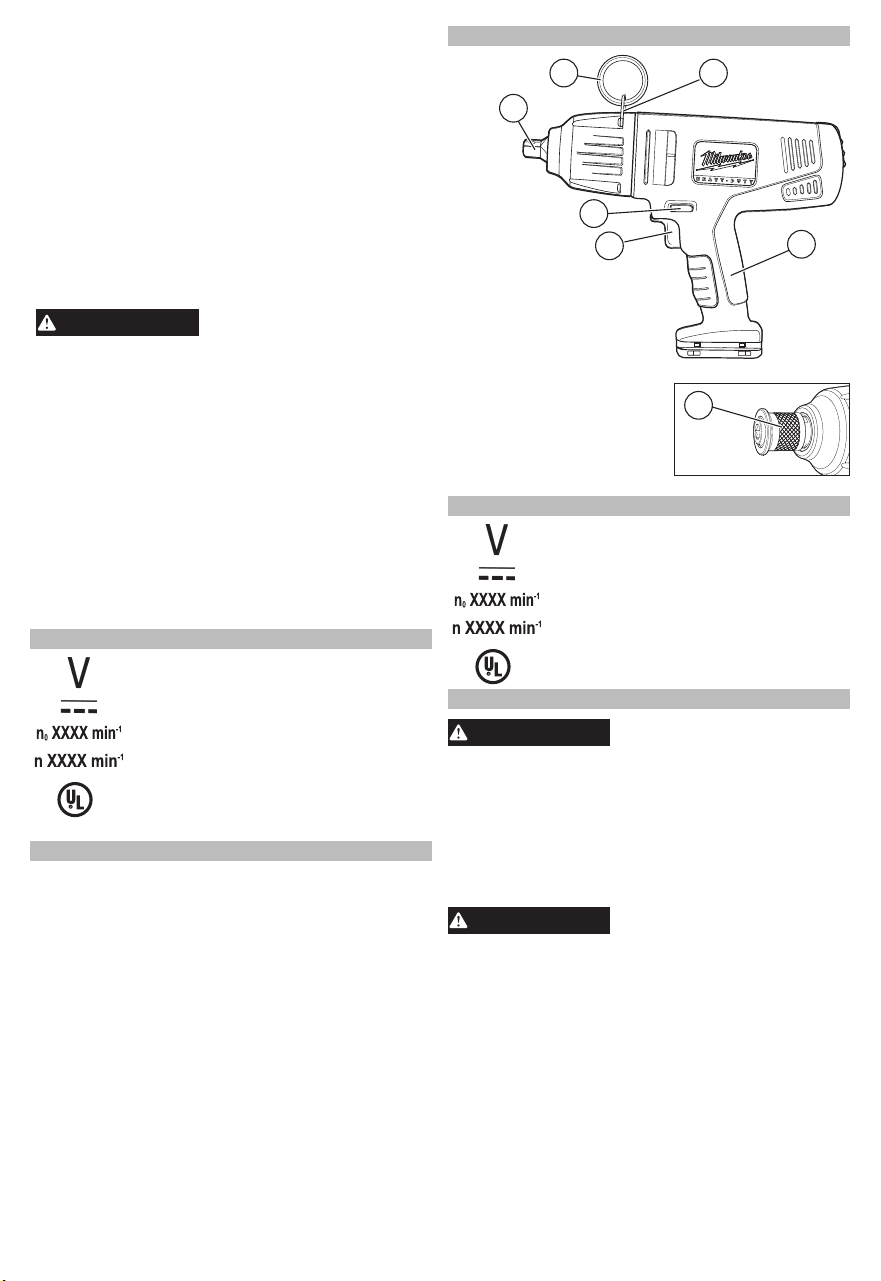

PICTOGRAPHIE

Volts

Courant direct

Tours-minute á vide (RPM)

Impacts par minute á charge (IPM)

UL Listing Mark pour.

Canada et États-unis

SPECIFICATIONS

Volts .............................................................. 28 CD

Type de batterie ...................................M28™/V28

Type de chargeur.................................M28™/V28

No de Cat. ................................................. 0779-20

Tr/min. à vide ............................................ 0 - 1 450

Coups-Minute ........................................... 0 - 2 450

Pivot d’entraînement carré ............................... 1/2"

Sortie de couple moyenne* ... 441 Nm* (325 ft-lbs.)

Capacité

Mèches hélicoïdales à changement

rapide........................................38 mm (1-1/2")

Mèches à auto-avance ................65 mm (2-9/16")

No de Cat. ................................................. 0799-20

Tr/min. à vide ............................................ 0 - 1 450

Coups-Minute ........................................... 0 - 2 450

Pivot d’entraînement carré .....................7/16" Hex

Sortie de couple moyenne* ... 441 Nm* (325 ft-lbs.)

Capacité

Mèches hélicoïdales à changement

rapide........................................38 mm (1-1/2")

Mèches à auto-avance ................65 mm (2-9/16")

* Sortie calibrée à pleine vitesse

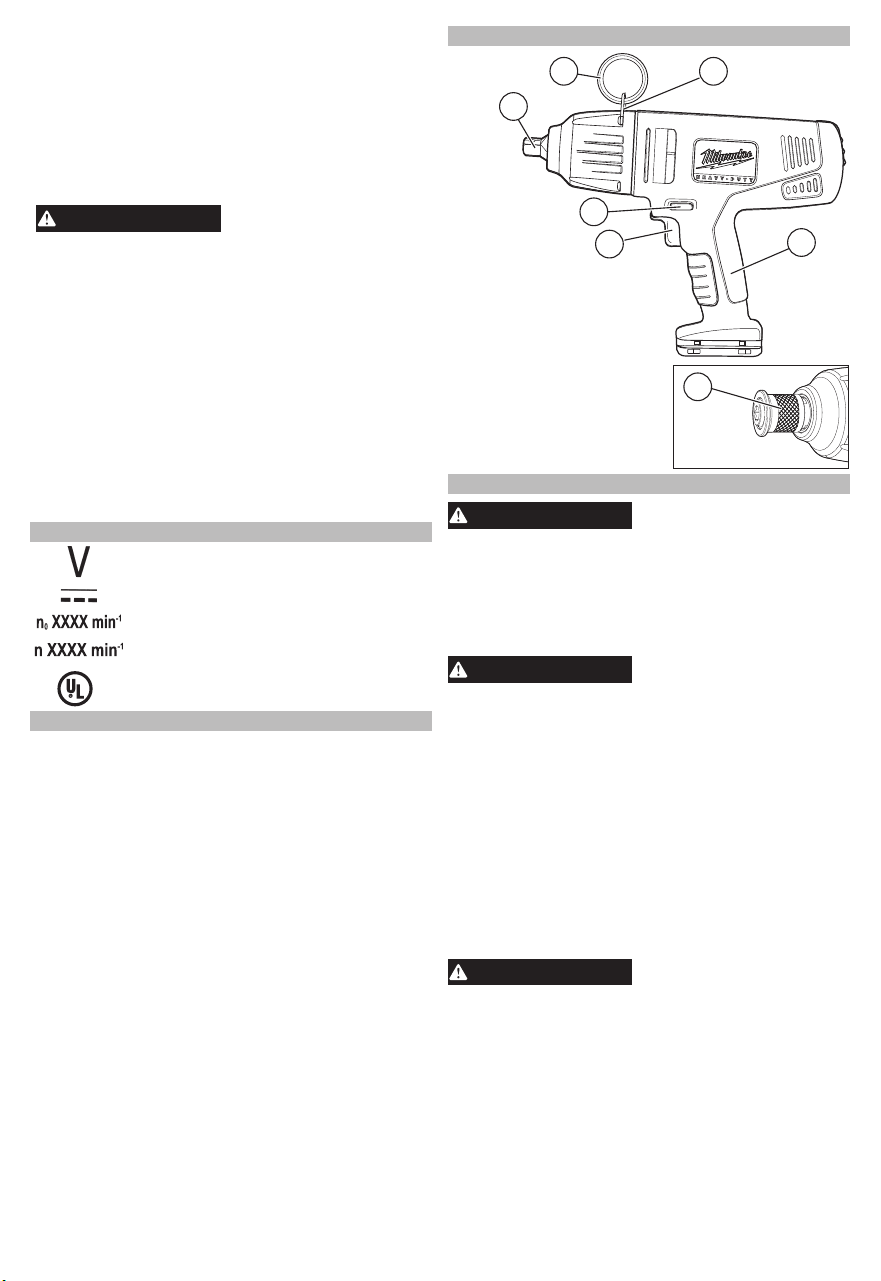

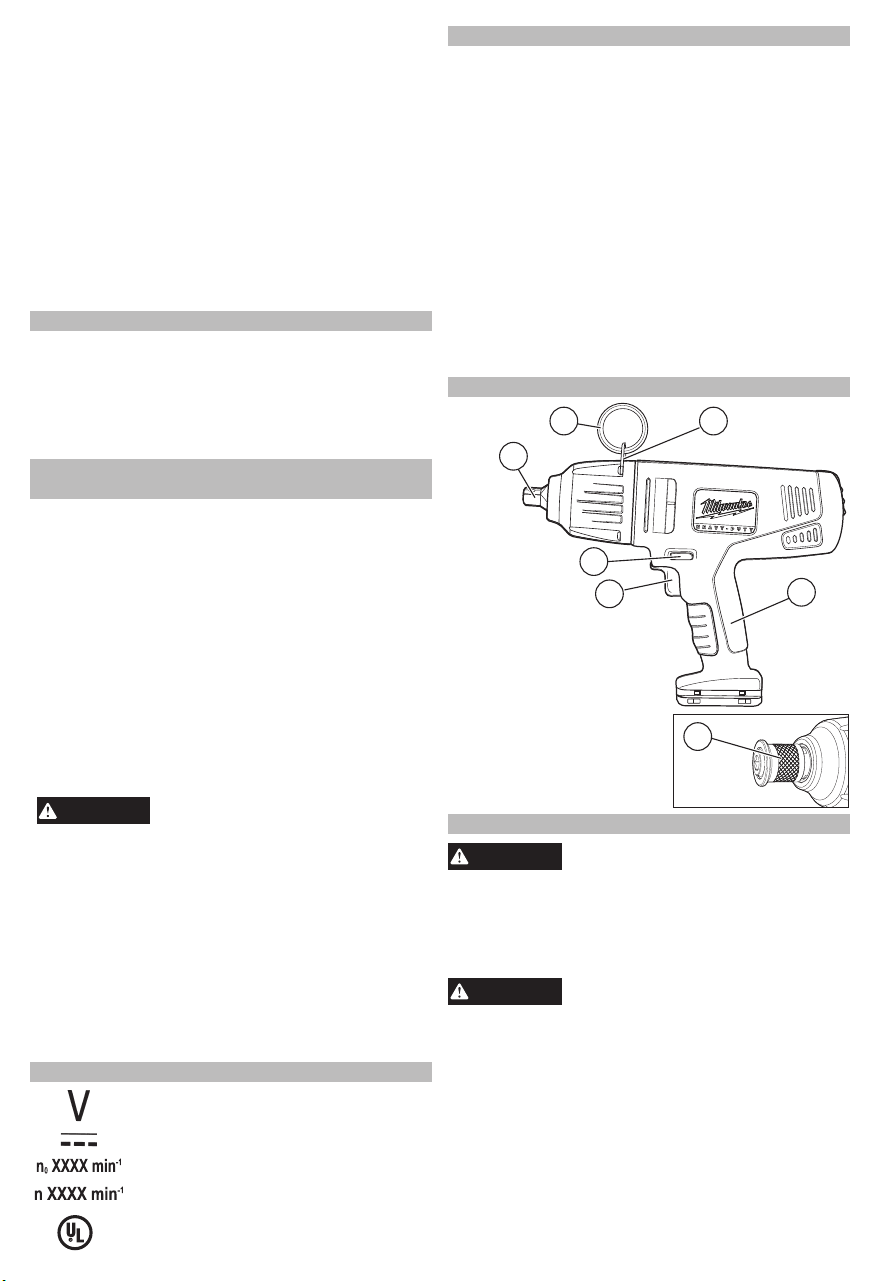

DESCRIPTION FONCTIONNELLE

1. Trigger

2. Forward/Reverse switch

3. 1/2" drive shank

4. Tool hanger ring

5. Tool hanger

6. Handle

7. 7/16" hex

quick-change chuck

No de cat. 0779-20

No de cat.

0799-20

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

1. Pour le travail dans les espaces restreints:

Introduisez la batterie par l’avant en appuyant sur

les boutons de dégagement pendant que vous

glissez la batterie dans le corps de l’outil. Poussez

la batterie jusqu’à ce que la xation s’enclenche.

2. Pour une répartition de poids et un équilibre

optimaux : Introduisez la batterie par l’arrière en

appuyant sur les boutons de dégagement pendant

que vous glissez la batterie dans le corps de l’outil.

Poussez la batterie jusqu’à ce que la xation

s’enclenche.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Installation et retrait du support d’outil

1. Pour installer, retirez les deux vis du carter

d’engrenage.

2. Placez l’anneau au travers du support à outil.

3. Positionnez le support à outil sur l’outil, par dessus

les deux trous du carter d’engrenage.

4. Remettez en place les deux vis de carter

d’engrenage. Serrez les vis à la main.

5. Pour retirer, exécutez la procédure à l’inverse.

AVERTISSEMENT

N'utilisez que des douilles

ou des accessoires spéci-

quement calibrés pour usage avec ce genre de

clé. D'autres douilles ou accessoires pourraient

se briser ou éclater et causer des bles-sures

graves.

Installation et retrait des accessoires

(No de cat. 0779-20)

Cette clé à percussion est conçue uniquement pour

être utilisée avec des douilles calibrées pour la

percussion et pourvues d’un pivot d’entraînement

carré de 1/2". D’autres genres de douilles pour-

raient éclater ou se briser et constituer un risque

de blessures.

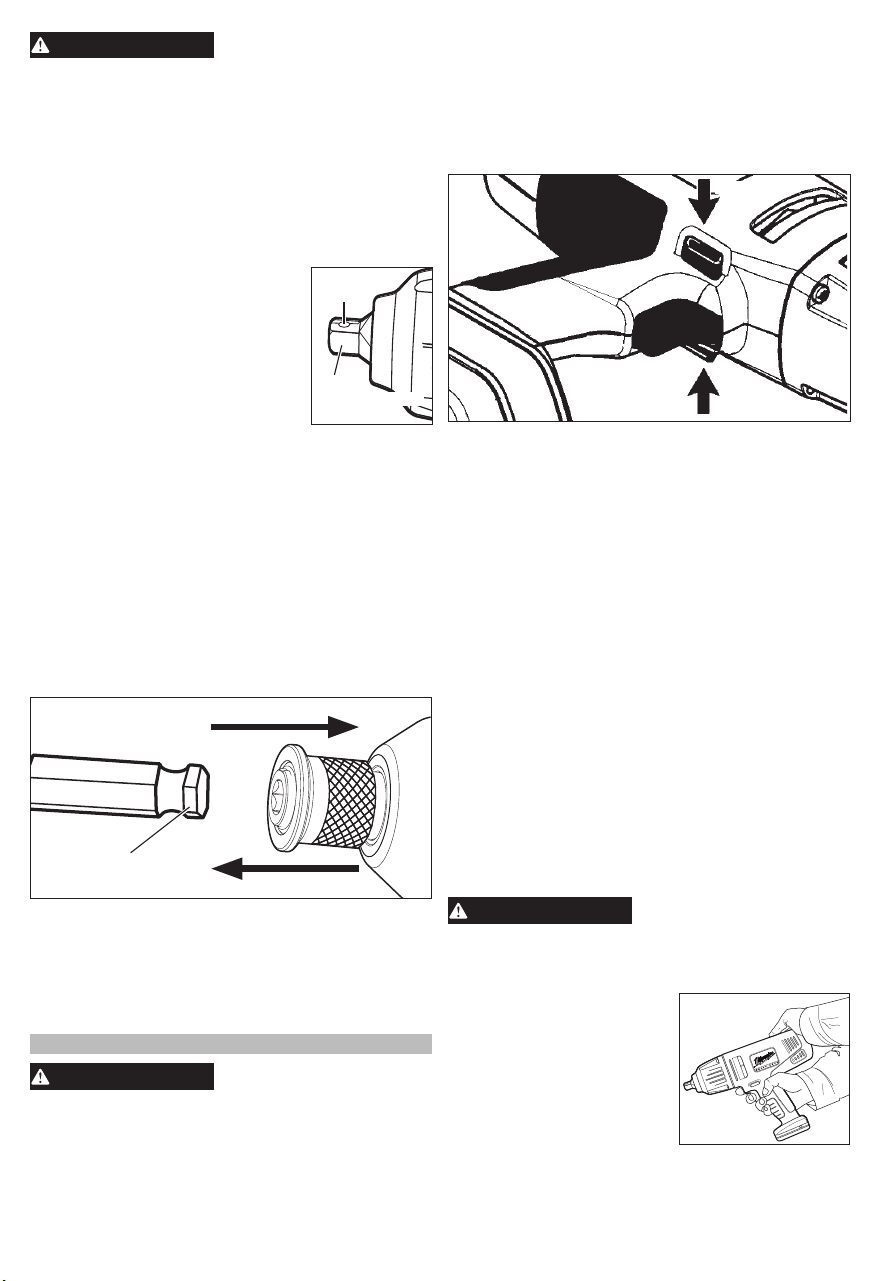

1. Pour xer les douilles ou tout autre

La tige de

détente

Pivot

d'entraînement

carré

accessoire, alignez le trou dans

l’accessoire avec la tige de dé-

tente du pivot. Maintenez la tige

de détente tout en poussant la

douille dans le pivot. La tige de

détente va s’encliqueter dans le

trou pour xer la douille.

2. Pour enlever l’accessoire, insérez un clou ou un

autre objet mince dans le trou de l’accessoire et

pressez sur la tige de détente. Tirez l’accessoire

hors du pivot.

Installation et retrait des accessoires

(Clés à chocs du no de cat. 0799-20,ou autres

clés qui utilisent l’adaptateur à changement

rapide de l’entraînement carré de 1/2” vers

l’hexagonal de 7/16”)

Le no de cat. 0799-20 est conçus pour être utilisés

avec des forets et des adaptateurs avec queue

hexagonale de 7/16”. Le changement rapide a un

cage de retenue de bille. Il n’est pas conçu pour une

utilisation avec des extensions de forets à queue

hexagonale.

Ouvrez (Dégagement)

Fermez (verrouillé)

Cage de

retenue

de bille

1. Pour installer un accessoire, tirez vers l’avant le

collier du mandrin et insérez la queue. Relâchez

le collier. Il peut s’avérer nécessaire de tirer le

foret légèrement vers l’extérieur pour engager le

mécanisme de maintien.

2. Pour retirer l’accessoire, tirez vers l’avant le collier du

mandrin et enlevez l’accessoire. Relâchez le collier.

MANIEMENT

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

Pour minimiser les risques de blessures, gardez

les mains à distance de la mèche et des pièces

en mouvement. Pour minimiser les risques de

blessures, portez des lunettes à coques latérales.

Utilisation l’inverseur de rotation

L’inverseur de rotation peut être placé à trois positions

: « Forward » (rotation avant), « Reverse » (rotation

inverse) et « Lock » (verrouillage). À cause de son

mécanisme de verrouillage, l’inverseur de rotation

peut être positionné uniquement lorsque la détente

n’est pas enfoncée. Attendez toujours l’arrêt complet

du moteur avant d’actionner l’inverseur de rotation.

Inverse

Avant

1. Pour la rotation avant (sens horaire) poussez

l’inverseur de rotation à la position « Forward ».

Vériez le sens de la rotation avant d’actionner

l’inverseur de rotation.

2. Pour la rotation inverse (sens inverse-horaire)

poussez l’inverseur de rotation à la position «

Reverse ». Vériez le sens de la rotation avant

d’actionner l’inverseur de rotation.

3. Pour verrouiller la détente, poussez l’inverseur

de rotation à la position centrale. La détente ne

peut être actionnée lorsque l’inverseur de rotation

est à la position de verrouillage.

Toujours retirer la batterie avant d’effectuer un en-

tretien ou de changer d’accessoire. Toujours ver-

rouiller la détente ou retirer la batterie avant de re-

miser l’outil et toutes les fois que l’outil est inutilisé.

Démarrage, arrêt et contrôle de vitesse

Cette clé à percussion peut être utilisée à n’importe

quelle vitesse entre 0 et le plein régime.

1. Pour mettre l’outil en marche, appuyez sur la

détente.

2. Pour varier la vitesse de rotation, il s’agit simple-

ment d’augmenter ou de diminuer la pression sur

la détente. Plus la détente est enfoncée, plus la

vitesse de rotation est grande.

3. Pour arrêter l’outil, relâchez la détente.

AVERTISSEMENT

Pour réduire les risques

d’explosion, de chocs

électriques et de dommages à la propriété, véri-

er toujours que l’aire de travail ne contient pas

de tuyaux ou de câbles cachés avant de com-

mencer à percer.

Pour réduire les risques de

blessures, saisir l’outil

seulement par la poignée et

par les surfaces isolées, de

couleur rouge. Ne pas tenir

le carter d’engrenages, de

couleur grise, pendant la

percussion ou le perçage.

Frein électrique

Le frein électrique s’enclenche lors du relâche-

ment de la pression sur la détente, ce qui a pour

effet d’immobiliser de douille et de permettre à

l’opérateur de poursuivre son travail. De douille

s’immobilise généralement dans les deux secondes

qui suivent. Un délai peut se produire toutefois

entre le relâchement total de la pression exercée

sur la détente et l’enclenchement du frein. Il se peut

qu’occasionnellement le frein ne s’enclenche pas

du tout. En cas de dysfonctionnement fréquent du

frein, faire réparer la clé à percussion par un centre

d’entretien MILWAUKEE agréé.

Techniques de serrage

Le degré de serrage du boulon, de la vis ou de l’écrou

est proportionnel à la durée de la percussion. Pour

éviter d’endommager les xations ou le matériau,

limitez la durée de la percussion. Soyez particulière-

ment prudent lorsque vous serrez des xations de

petit calibre qui requièrent moins de percussion.

Pratiquez le serrage à percussion avec divers types

de xations an d’apprendre quelle est la durée de

percussion nécessaire pour obtenir le couple désiré.

Vériez le serrage à l’aide d’une clé dynamométrique.

Si la xation est trop serrée, réduisez la durée de

percussion. Si la xation n’est pas serrée à fond,

augmentez la durée de percussion.

Deux secondes de percussion sufsent habituelle-

ment pour serrer un boulon de 3/8" et une seconde

pour un de 5/16". Cependant, l’huile, la poussière ou

d’autres saletés sur le letage ou sous la tête de la

xation peuvent affecter le degré de serrage.

Le couple nécessaire pour desserrer une xation

est en moyenne 75 % à 80 % du couple nécessaire

pour la serrer, selon l’état des surfaces en contact.

Toutefois, si de la rouille ou de la corrosion entraînent

un grippement, un couple de serrage plus élevé

pourrait être requis.

Pour les simples tâches de joint d’étanchéité, per-

cutez chaque xation pour un serrage relativement

léger et terminez le serrage à la main à l’aide d’une

clé dynamométrique.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y effectuer des

travaux d’entretien. Ne démontez jamais l’outil,

la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE ac-

crédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut affecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domestique

qui en contiennent pourraient détériorer le plastique

et l’isolation des pièces. Ne laissez jamais de solvants

inammables ou combustibles auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est

garanti à l’acheteur d’origine uniquement pour être exempt de vices

de matériaux et de fabrication. Sous réserve de certaines exceptions,

MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique

qui, après examen par MILWAUKEE, s’est avérée être affectée d’un

vice de matériau ou de fabrication et ce pendant une période de cinq (5)

ans** à compter de la date d’achat, sauf indication contraire. Le retour

de l’outil électrique, à un centre de réparations en usine MILWAUKEE

ou à un centre d’entretien agréé MILWAUKEE, est requis en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée

avec le produit retourné. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des

tentatives de réparation par quiconque autre que le personnel agréé

par MILWAUKEE, ou par des utilisations incorrectes, des altérations,

des utilisations abusives, une usure normale, une carence d’entretien

ou des accidents

Usure normale : Plusieurs outils électriques requièrent un remplace-

ment et un entretien périodique de leurs pièces pour un meilleur

rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,

les mandrins, les brosses, les cordes, les sabots de scie, les portes-

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-

matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,

aux outils à main, aux monte-charges – électriques, à levier et à chaîne

(manuels), aux vestes chauffantes M12™, aux produits réusinés, ni

aux produits d’essai et de mesure. Il existe des garanties séparées

distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de

chantier et les chariots de travail industriels Trade Titan™ est d’une

durée d’un (1) an à compter de la date d’achat. La période de garantie

pour les Câbles de la sonde spirale est de deux (2) ans à compter de

la date d’achat. La période de garantie couvrant la DEL de la lampe

de travail à DEL et l’ampoule améliorée à DEL de la lampe de travail

est une garantie à vie du produit soumise aux limitations ci-dessus.

En cas de défaillance de la DEL ou de l’ampoule à DEL pendant son

utilisation normale, la pièce défaillante sera remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier

de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST

UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT

MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,

VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOM-

MAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-

INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES

D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES

À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRO-

DUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CER-

TAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION

OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,

LES RESTRICTIONS CI-DESSUS PEUVENT DONC NE PAS VOUS

ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET

REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE

SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA

LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y

COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE

DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISA-

TION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE

TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR

LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE

À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL

QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE

DES GARANTIES IMPLICITES, LES RESTRICTIONS CI- DESSUS

PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA

PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULI-

ERS; VOUS BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI

VARIENT D’UN ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-

tion Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST

(1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique MILWAUKEE.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à

partir de la date d’achat d’origine. Le présent bon de garantie couvre

tous les vices de matériau et de fabrication que peut afcher cet outil

électrique. Pour assurer la validité de la présente garantie, veuillez

présenter le bon de commande, estampillé du sceau du distributeur

ou du magasin où le produit a été acheté, au centre de réparations

agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir

la preuve d’achat d’origine au centre de réparations agréé. Pour

un entretien, des pièces, des accessoires ou d’autres composants,

composer sans frais le 1-800-832-1949 an d’obtenir les coordonnées

du centre de réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du

bon de commande estampillé du sceau du distributeur ou du magasin

où le produit a été acheté. Toute pièce défectueuse ou tout composant

défectueux sera remplacé sans frais. Milwaukee assume tous les frais

de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans

le guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée

par TECHTRONIC INDUSTRIES.

Note : Si le cordon électrique est endommagé, il doit être remplacé par

un centre de réparations agréé pour éviter les risques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especicaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones

para consultarlas en el futuro. El término “herra-

mienta eléctrica” en todas las advertencias incluidas

más abajo se reere a su herramienta operada por

conexión (cable) a la red eléctrica o por medio de

una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilumina-

da. Las áreas desordenadas u oscuras son propicias

para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas eléc-

tricas generan chispas que pueden encender el polvo

o los vapores.

• Mantenga a los niños y a los espectadores aleja-

dos mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterriza-

das. Los enchufes y tomacorrientes correspondientes

sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies aterri-

zadas, tales como tuberías, radiadores, estufas y

refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los

bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mien-

tras está cansado o bajo la inuencia de drogas,

alcohol o medicamentos. Un momento de distracción

al utilizar herramientas eléctricas puede ocasionar

lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectarlo a una fuente de poder y/o batería,

levantar o trasladar la herramienta. Trasladar her-

ramientas con el dedo en el interruptor o energizar

herramientas eléctricas que tienen el interruptor

encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en las

partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las herrami-

entas. Un descuido puede provocar lesiones graves

en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación. La

herramienta eléctrica correcta realizará el trabajo mejor

y con mayor seguridad a la velocidad para la que fue

diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verifique que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica.

Si se daña, asegúrese de que la herramienta

eléctrica sea reparada antes de que se utilice.

Muchos accidentes son ocasionados por her-

ramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de

sujeción secas, limpias y libres de aceite y grasa.

Las empuñaduras y supercies de sujeción resbalosas

no permiten el manejo y control seguros de la her-

ramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especicado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como sujeta-

papeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan formar

una conexión de una terminal a otra. Crear un corto

entre las terminales de la batería puede ocasionar

quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser

expulsado de la batería, evite el contacto. En caso

de contacto accidental, lave con agua. Si el líquido

entra en contacto con los ojos, busque además

ayuda médica. El líquido expulsado de la batería

puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o modi-

cadas pueden mostrar un comportamiento impredec-

ible, causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego o a

temperatura excesiva. La exposición a fuego o temper-

atura a más de 130° C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no car-

gue la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas de

reemplazo idénticas. Esto asegurará que la seguri-

dad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE SEGURI-

DAD PARA

LLAVE DE IMPACTO

• Sostenga la herramienta eléctrica de las

supercies de sujeción aisladas al llevar a cabo

una operación en la que el tornillo pueda hacer

contacto con cableado oculto. El contacto de los

tornillos con un cable que conduzca electricidad

puede hacer que las partes metálicas de la

herramienta se electriquen y podría ocasionar una

descarga eléctrica al operador.

• Utilice protectores auditivos La exposición al ruido

puede causar pérdida auditiva.

• Mantenga las manos alejadas de todos los bordes

cortadores y partes en movimiento.

• Utilice únicamente adaptadores y otros acceso-

rios especícamente diseñados para uso con

impulsores y llaves de impacto. Otros adaptadores

y accesorios podrían fragmentarse o romperse y

ocasionar lesiones.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes de

cáncer, defectos congénitos u otros daños reproduc-

tivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de se-

guridad aprobado, como mascarillas protectoras contra

polvo especialmente diseñadas para ltrar partículas

microscópicas.

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

Impactos por minuto bajo carga (IPM)

UL Listing mark para

Canadá y Estados Unidos

ESPECIFICACIONES

Volts .............................................................. 28 CD

Tipo de batería ....................................M28™/V28

Tipo de cargador .................................M28™/V28

Cat. No. ..................................................... 0779-20

RPM .......................................................... 0 - 1 450

Impactos por Minuto ................................. 0 - 2 450

Zanco de Mardo cCuadrado ............................. 1/2"

Entrega Maxima de Torque* . . 441 Nm* (325 ft-lbs.)

Capacidades

Brocas de berbiquí de cambio rápido .........38 mm

(1-1/2")

Brocas de Autoalimentación ........65 mm (2-9/16")

Cat. No. ..................................................... 0799-20

RPM .......................................................... 0 - 1 450

Impactos por Minuto ................................. 0 - 2 450

Zanco de Mardo Cuadrado .....................7/16" Hex

Entrega Maxima de Torque* . . 441 Nm* (325 ft-lbs.)

Capacidades

Brocas de berbiquí de cambio rápido .........38 mm

(1-1/2")

Brocas de Autoalimentación ........65 mm (2-9/16")

* Entrega medida a plena velocidad

DESCRIPCION FUNCIONAL

Cat. No.

0799-20

1. Gatillo

2. Forward/Reverse switch

3. Zanco de

mando cuadrado de 1/2"

4. Argolla del soporte

colgante para

herramientas

5. Soporte colgante para

herramientas

6. Mango

7. Mandril hexagonal

de cambio rápido

de 7/16"

Cat. No. 0779-20

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

Impactos por minuto bajo carga (IPM)

UL Listing mark para

Canadá y Estados Unidos

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

1. Cuando se trabaja en espacios limitados.

Coloque la batería desde el frente, oprimiendo los

botones de liberación y deslizando la batería en

el cuerpo de la herramienta. Coloque la batería

hasta que la grapa se accione.

2. Para un balance y distribución de peso ópti-

mos. Coloque la batería desde la parte posterior,

oprimiendo los botones de liberación y deslizando

la batería en el cuerpo de la herramienta. Coloque

la batería hasta que la grapa se accione.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Cómo colocar y desmontar el soporte

colgante para herramientas

1. Para colocar, extraiga los dos tornillos de la parte

superior de la caja de engranajes.

2. Coloque la argolla a través del soporte colgante

para herramientas.

3. Coloque el soporte colgante para herramientas

sobre los dos oricios para tornillos en la caja de

engranajes.

4. Vuelva a colocar los dos tornillos de la caja de

engranajes. Apriete los tornillos con la mano.

5. Para desmontar, invierta el procedimiento.

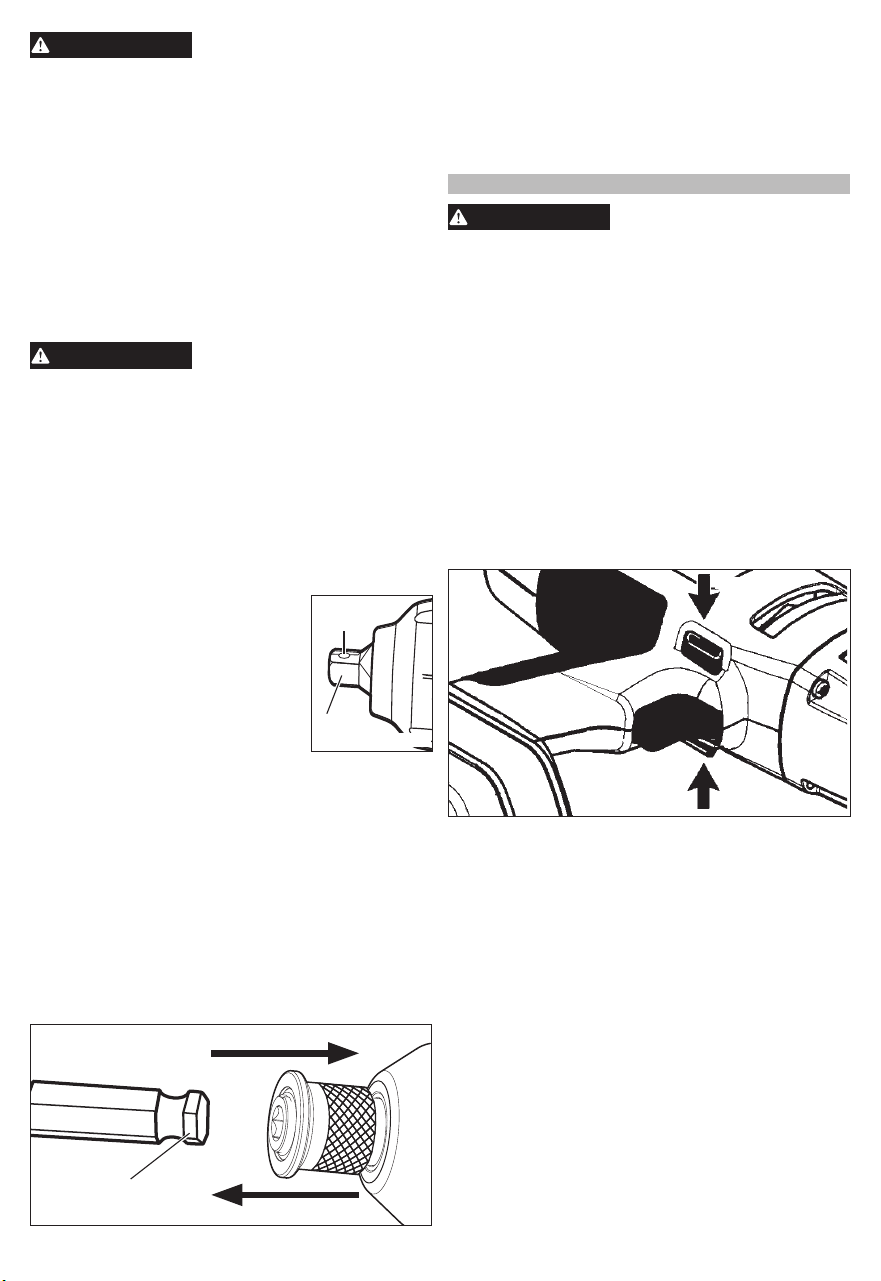

ADVERTENCIA

Use solamente dados o sock-

ets y otros accesorios dise-

ñados para utilizarse especícamente en llaves

o herramientas de impacto. Cualquier otro tipo

de socket o accesorio podría romperse y oca-

sionar lesiones.

Colocación y retiro de accesorios

(Cat. No. 0779-20)

Esta llave de impacto está diseñada únicamente para

uso con sockets para llaves de impacto y que tengan

un zanco de mango cuadrado de 1/2". Cualquier otro

tipo de socket o dado podría romperse o cuartearse

y ocasionar lesiones.

1. Para acoplar el socket u otro accesorio, alinee el

agujero del accesorio con el

Pasador de

detención

Zanco de

mango cuadrado

pasador de detención del zanco

de mango cuadrado. Mantenga

el pasador de detención adentro

al tiempo que presiona el socket

en el zanco de mango cuadrado.

El pasador se acoplará en su

lugar en el agujero para jar el

socket.

2. Para retirar el accesorio, inserte un clavo u otro

objeto similar en el agujero del accesorio y pre-

sione el pasador de detención hacia adentro. Tire

del accesorio hacia fuera del zanco de mango

cuadrado.

Cómo colocar y extraer accesorios

(Cat. No. 0799-20, o otras Llaves de Impacto que

utilizan el Adaptador de Cambio Rápido del

Impulsor Cuadrado de 1/2” al Hexagonal de 7/16”)

Cat. No. 0799-20 han sido diseñados para uso con

brocas para taladros y adaptadores con un vástago

hexagonal de cambio rápido de 7/16”. El cambio

rápido cual tiene una ranura de retenedor de bolas.

No ha sido diseñado para uso con extensiones de

broca de vástago hexagonal.

Ranura de

retenedor

de bolas

Abra (lanzamiento)

Cierra (cerradura)

1. Para colocar un accesorio, tire del collar del

mandril hacia delante e introduzca el vástago del

accesorio. Suelte el collar. Quizás sea necesario

tirar de la broca un poco hacia fuera para acoplar

el mecanismo de sujeción.

2. Para extraer un accesorio, tire del collar del man-

dril hacia delante y extraiga el accesorio. Suelte

el collar.

OPERACION

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Utilice únicamente accesorios especícamente

recomendados para esta herramienta. El uso de

accesorios no recomendados podría resultar

peligroso.

Para reducir el riesgo de una lesión, mantenga

las manos lejos de la broca y de cualquier otra

parte en movimiento. Para reducir el riesgo de

lesiones, use siempre lentes de seguridad o

anteojos con protectores laterales.

Uso de la palanca de avance/retroceso

La palanca de avance/retroceso puede ajustarse

en tres posiciones: avance, retroceso y bloqueo. El

mecanismo de bloqueo permite ajustar la palanca

de avance/retroceso únicamente cuando el gatillo

no se encuentra oprimido. Permita que el motor se

detenga por completo antes de utilizar la palanca de

avance/retroceso.

Retroceso

Avance

1. Para seleccionar la rotación de avance (hacia la

derecha), empuje la palanca de avance/retroceso

en la dirección que se muestra. Revise la direc-

ción de la rotación antes de utilizar.

2. Para seleccionar la rotación de retroceso (hacia

la izquierda), empuje la palanca de avance/retro-

ceso en la dirección que se muestra. Revise la

dirección de la rotación antes de utilizar.

3. Para bloquear el gatillo, empuje la palanca de

avance/retroceso hacia el centro. El gatillo no

funcionará cuando la palanca de avance/retroceso

se encuentre en la posición de bloqueo.

Extraiga siempre la batería antes cambiar acce-

sorios o dar mantenimiento. Bloquee siempre el

disparador o retire la batería antes de guardar la

herramienta y cualquier momento la herramienta

no esté en uso.

Arranque, paro y control de velocidad

Esta llave de impacto puede ser operada a cualquier

velocidad desde 0 hasta velocidad plena.

1. Para accionar la herramienta, oprima el gatillo.

2. Para variar la velocidad de operación, simple-

mente aumente o disminuya la presión del gatillo.

Cuanto más se oprima el gatillo, mayor será la

velocidad.

3. Para detener la herramienta, suelte el gatillo.

ADVERTENCIA

Para reducir el riesgo de

explosión, electrocución y

daño a la propiedad, antes de taladrar verique

siempre que en el área de trabajo no hayan tu-

berías o cables ocultos.

Para reducir el riesgo de

lesiones personales, sujete

la herramienta únicamente

por el mango y por las su-

percies aisladas rojas. No

sujete la caja de engranajes

gris durante el impacto o

taladrado.

Freno eléctrico

El freno eléctrico se activa cuando se suelta el ga-

tillo, haciendo que socket se pare y permitiéndole

continuar con la tarea. Generalmente, socket se

para en dos segundos. Sin embargo, puede que

haya un retraso entre el momento que suelta el

gatillo y cuando se activa el freno. Ocasionalmente

el freno puede que se salte completamente. Si el

freno se salta con frecuencia, la llave de impacto

necesita mantenimiento de un centro autorizado

MILWAUKEE.

Técnicas para impactar

La duración del impacto de un perno, tornillo o

tuerca es proporcional al grado de percusión. Para

ayudar a evitar daños a los sujetadores o piezas de

trabajo, limite la duración del impacto. Tenga mucho

cuidado cuando impacte sujetadores pequeños ya

que estos requieren menos impacto para alcanzar

el par óptimo.

Practique con varios sujetadores y anote el tiempo

que le toma alcanzar el par deseado. Verique el

impacto con una llave de apriete manual. Si los

sujetadores están demasiado apretados, reduzca

el tiempo de impacto. Si no están demasiado apre-

tados, aumente el tiempo de impacto.

Dos segundos de impacto es generalmente suci-

ente para pernos de 3/8" y un segundo para pernos

de 5/16". Sin embargo, el aceite, suciedad, óxido y

otras impurezas en las roscas o debajo de la cabeza

del sujetador afectan el grado de impacto.

El par necesario para aojar un sujetador es, como

promedio, de 75% a 80% de par de apriete, dependi-

endo de la condición de las supercies de contacto.

Sin embargo, si el óxido o la corrosión ocasionan

atascamiento, podría necesitarse mayor par.

En trabajos de empaquetaduras livianos, aplique un

par relativamente ligero a los sujetadores y utilice la

llave de apriete manual para el impacto nal.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* MILWAUKEE (vea las excepciones

más adelante) se garantiza al comprador original únicamente contra

defectos en materiales y mano de obra. Sujeto a ciertas excepciones,

MILWAUKEE reparará o reemplazará cualquier parte de una her-

ramienta eléctrica que, tras una revisión, MILWAUKEE determine que

tiene defectos en material o mano de obra durante un período de cinco

(5) años** después de la fecha de compra, a menos que se indique

lo contrario. Se requiere que se envíe la herramienta eléctrica a un

Centro de Servicio de fábrica de MILWAUKEE o a una Estación de

Servicio Autorizada de MILWAUKEE, con ete prepagado y asegurado.

Debe incluirse una copia del comprobante de compra con el producto

enviado. Esta garantía no aplica a daños que MILWAUKEE determine

que son ocasionados por reparaciones o intentos de reparaciones

realizados por una persona que no sea personal autorizado de

MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,

falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan reempla-

zos periódicos de partes y servicio para lograr el mejor rendimiento.

Esta garantía no cubre la reparación cuando el uso normal ha agotado

la vida útil de una parte, incluyendo, entre otras, mandriles, cepillos,

cables, zapatas de sierra, abrazaderas de hoja, juntas tóricas, sellos,

58140779d10 961012041-01(A)

06/16 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

parachoques, cuchillas de propulsión, pistones, percutores, elevadores

y arandelas de la cubierta del parachoques.

*Esta garantía no cubre las clavadoras y grapadoras neumáticas,

pulverizador de pintura sin aire, baterías inalámbricas, generadores

portátiles accionados por gasolina, herramientas manuales, polipasto

eléctrico, de palanca y cadena manual, prendas calefactadas M12™;

productos reacondicionados, y productos de prueba y medición. Hay

garantías independientes y distintas disponibles para estos productos.

**El periodo de garantía de los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventilador para obra y carros de

trabajo industriales Trade Titan™ es de un (1) año a partir de la fecha

de compra. El periodo de garantía de los cables de la sonda exible

para desagües es de dos (2) años a partir de la fecha de compra. El

periodo de garantía del LED de la lámpara de trabajo LED y el foco

de cambio a LED para la lámpara de trabajo es por toda la vida del

producto, sujeto a las limitaciones mencionadas anteriormente. Si

durante el uso normal falla el LED o el foco LED, la parte se reemp-

lazará sin cargo alguno.

No es necesario el registro de la garantía para obtener la garantía cor-

respondiente para un producto de herramienta eléctrica MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el

periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPAR-

ACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN

DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE

COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSA-

BLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES,

EMERGENTES O PUNITIVOS, NI DE NINGÚN COSTO, HONO-

RARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS

COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO EN

NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMA-

CIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO

PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD

POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA

ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE

EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TO-

DAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U ORALES.

EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE

DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO,

SIN LIMITACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMER-

CIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN

LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PER-

MITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN

A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE

SEGÚN SE DESCRIBIÓ ANTERIORMENTE. ALGUNOS ESTADOS

NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA

GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN

PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA

DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS

TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.

Esta garantía aplica a productos vendidos en los Estados Unidos y

en Canadá únicamente.

Consulte la ‘Búsqueda de Centros de Servicio’ en la sec-

ción de Refacciones y Servicio del sitio web de MILWAUKEE

www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878)

para localizar el centro de servicio más cercano para servicio dentro

y fuera de la garantía para una herramienta eléctrica MILWAUKEE.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a

partir de la fecha original de compra.

Esta garantía cubre cualquier defecto que presenten las piezas,

componentes y la mano de obra contenidas en este producto Para

América Central y el Caribe se debe conrmar en el Centro de Servicio

Autorizado el plazo de la garantía.

Para hacer efectiva la Garantía deberá presentar al Centro de Ser-

vicio Autorizado la Póliza de Garantía sellada por el establecimiento

en donde adquirió el producto. Si no la tienen, podrá presentar el

comprobante de compra original.

Usted puede llamar sin costo al teléfono 01 800 832 1949 o por

correo electrónico a la dirección "[email protected]", para

ubicar el Centro de Servicio Autorizado más cercano a su domicilio,

en el cual además podrá adquirir partes, componentes, consumibles

y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía

sellada por el establecimiento donde realizó la compra. Ahí se reem-

plazará cualquier pieza o componente defectuoso sin cargo alguno

para el usuario nal. La empresa se hace responsable de los gastos

de transportación razonablemente erogados que se deriven del

cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas

a las normales.

b) Cuando el producto no hubiese sido operado de acuerdo con el

instructivo de uso que le acompaña.

c) Cuando el producto hubiese sido alterado o reparado por personas

no autorizadas por TECHTRONIC INDUSTRIES.

Nota: Si el cordón de alimentación es dañado, este debe ser rem-

plazado por el fabricante o por un Centro de Servicio Autorizado

para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Tel. 52 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Milwaukee 0799-20 M28 7/16" Hex Impact Wrench

Product's Documents

Operator’s Manual

Specifications

Milwaukee 0799-20 Questions and Answers
