USER'S MANUAL/HANDBUCH/MANUEL DE L'UTILISATEUR
/MANUAL DEL USUARIO/MANUALE UTENTE/INSTRUKCJA OBSŁUGI
Multi-functional Training Bench /
Multifunktionale Trainingsbank / Banc de Musculation /
Banco de Pesas / Panca da Allenamento /
Ławka treningowa
SP36918
UNITED STATES
CANADA
UNITED KINGDOM
GERMANY
FRANCE
ITALY
SPAIN
JAPAN
RUSSIA
AUSTRALIA
TIPS�
Your suggestions and comments for COSTWAY are really important to us!
We sincerely solicit you to go back to our shop and leave a good rating in just a
simple click. It would be quite encouraging if you could kindly do so like below:
February 24, 2018
Great products so far. Fast delivery, easy setup, and working without any issues.
Great products so far
With your inspiring rating, COSTWAY will be more consistent to offer you
EASY SHOPPING EXPERIENCE, GOOD PRODUCTS and EFFICIENT SERVICE!
Ihre Vorschläge und Kommentare für COSTWAY sind wirklich wichtig für uns!
Wir bitten Sie aufrichtig, in unseren Shop zurückzukehren und durch nur einen Klick eine
gute Bewertung zu hinterlassen. Es wäre sehr ermutigend, wenn Sie das so tun könnten:
Tolle Produkte bis jetzt
24. Februar 2018
Gute Produkte. Schnelle Lieferung, einfaches Aufbauen, funktionieren ohne Problem.
Mit Ihrer inspirierenden Bewertung wird COSTWAY konsistenter sein, um Ihnen
EIN SCHÖNES EINKAUFSERLEBNIS, GUTE PRODUKTE und EFFIZIENTEN
SERVICE zu bieten!
Vos suggestions et vos commentaires pour COSTWAY sont vraiment importants pour nous !
Nous vous invitons sincèrement à revenir à notre boutique pour laisser une bonne évaluation
seulement en un clic. Ce serait très encourageant si vous pouviez le faire comme ci-dessous:
Bons produits jusqu'à présent
24 février 2018
Excellents produits jusqu'à présent. Livraison rapide et installation facile. Il fonctionne sans problème.
Avec votre évaluation inspirante, COSTWAY sera plus professionnel dans le but de
vous offrir une BONNE EXPERIENCE D'ACHATS, de BONS PRODUITS et un SERVICE
EFFICACE!
US office:Fontana
UK office:Ipswich
DE office:FDS GmbH,Neuer Höltigbaum 36,22143 Hamburg,Deutschland
FR office : 26 RUE DU VERTUQUET, 59960 NEUVILLE EN FERRAIN, FRANCE
EN DE FR ES IT PL
www.costway.com
www.costway.com
Pre-assembled
Pre-assembled Pre-assembled Pre-assembled Pre-assembledPre-assembled
Pre-assembled
Pre-assembledPre-assembledPre-assembled
Pre-assembled Pre-assembled
Pre-assembled Pre-assembled
Circle
27
27
02 03
M8 Nut
1PC
www.costway.com
www.costway.com
04 05
www.costway.com
www.costway.com
06 07
9
20
1
2
3
4
5
6
7
8
11
11
11
12
13
14
14
15
15
16
17
18
19
19
19
20
21
21
21
22
23
23
24
25
26
26
28
29
30
31
32
32
33
33
34
34
35
36
36
36
37
36
38
38
27
10
www.costway.de
www.costway.de

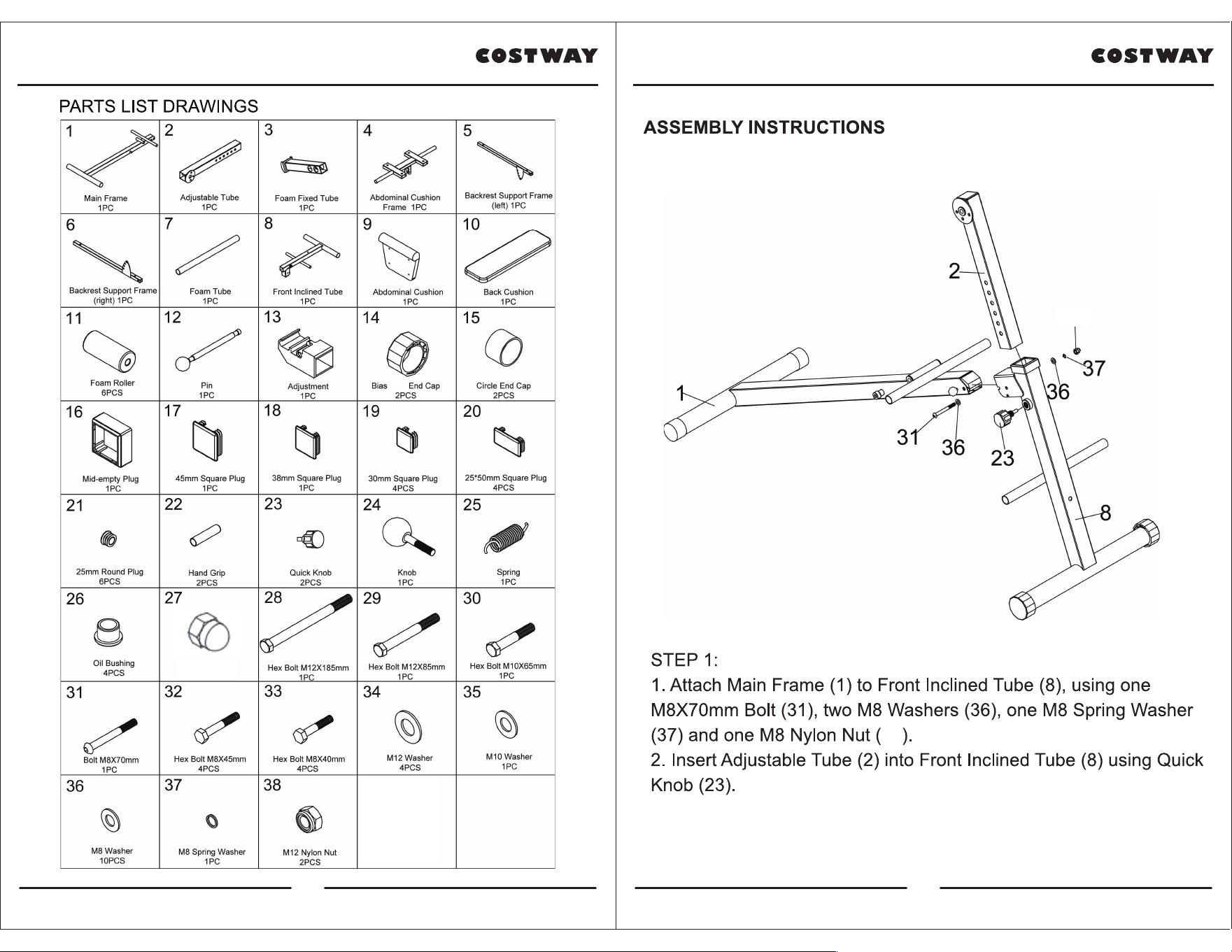

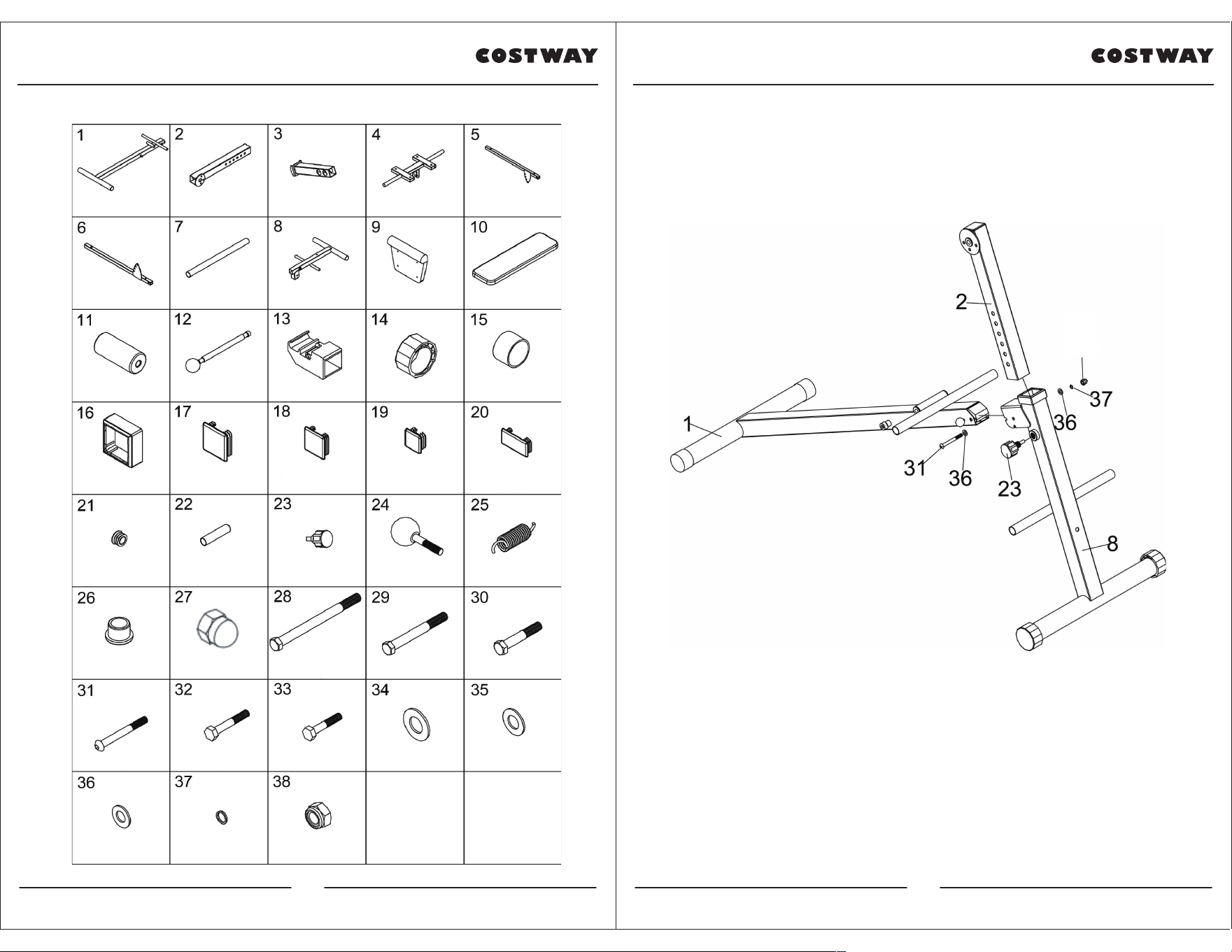

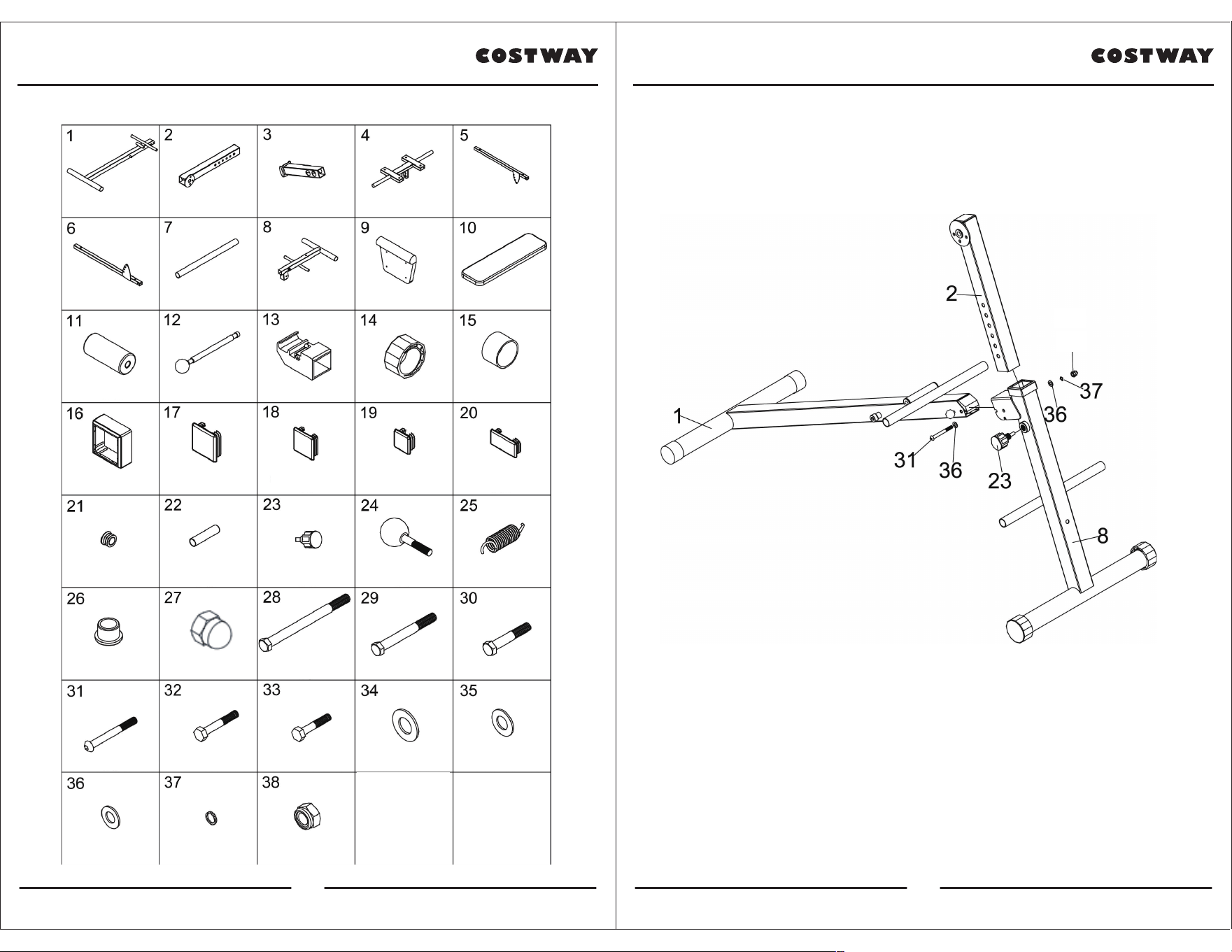

TEILELISTE ZEICHNUNGEN
Montageanleitung
x1
Hauptrahmen Einstellbarer Schlauch Schaumstoffröhrchen Bauchkissenrahmen
Stützrahmen für die
Rückenlehne (links)
Stützrahmen für die
Rückenlehne (rechts)
Schaumrohr
Vorderes geneigtes
Rohr
Bauchkissen Rückenkissen
Schaumstoffrolle Stift Einstellung
Vorspannungskreis-
Endkappe
Kreisendkappe
Stecker mit mittlerer
Leerstelle
45mm Vierkantstecker
38mm Vierkantstecker
30mm Vierkantstecker
25 * 50mm Vierkantstecker
25mm runder Stecker Handgriff Schnellknopf Knopf Frühling
Ölbuchse M8 Mutter Sechskantschraube Sechskantschraube Sechskantschraube
Bolzen Sechskantschraube Sechskantschraube M12 Dichtung M10 Dichtung
M8 Dichtung
Vormontiert Vormontiert Vormontiert
Vormontiert
Vormontiert
Vormontiert
Vormontiert Vormontiert Vormontiert Vormontiert
Vormontiert
Vormontiert Vormontiert Vormontiert
M8 Federscheibe M8M12 Nylonmutter
x1 x1 x1 x1
x1 x1 x1 x1 x1
x6 x1 x1 x2 x2
x6 x2 x2 x1 x1
x4 x1 x1 x1 x1
x1 x4 x4 x4 x1
x10 x1 x2 x1
x1 x1 x1 x4 x4
27

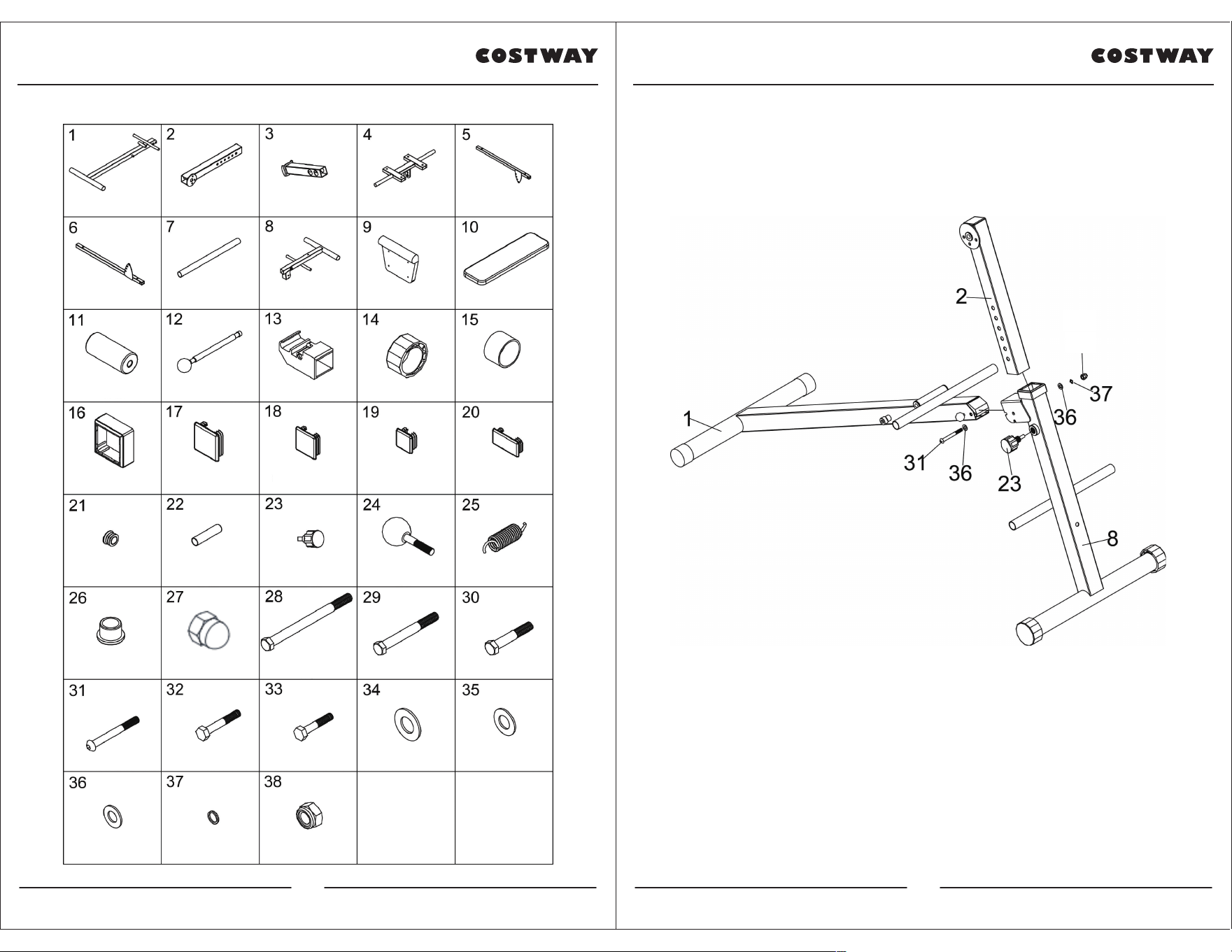

SCHRITT 1:
1. Befestigen Sie den Hauptrahmen (1) mit einer M8X70mm-Schraube (31),
zwei M8-Unterlegscheiben (36), einer M8-Federscheibe (37) und einer
M8-Nylonmutter (27) am vorderen geneigten Rohr (8).
2. Das einstellbare Rohr (2) mit dem Schnellknopf (23) in das vordere
geneigte Rohr (8) einführen.
08 09
www.costway.de
www.costway.de

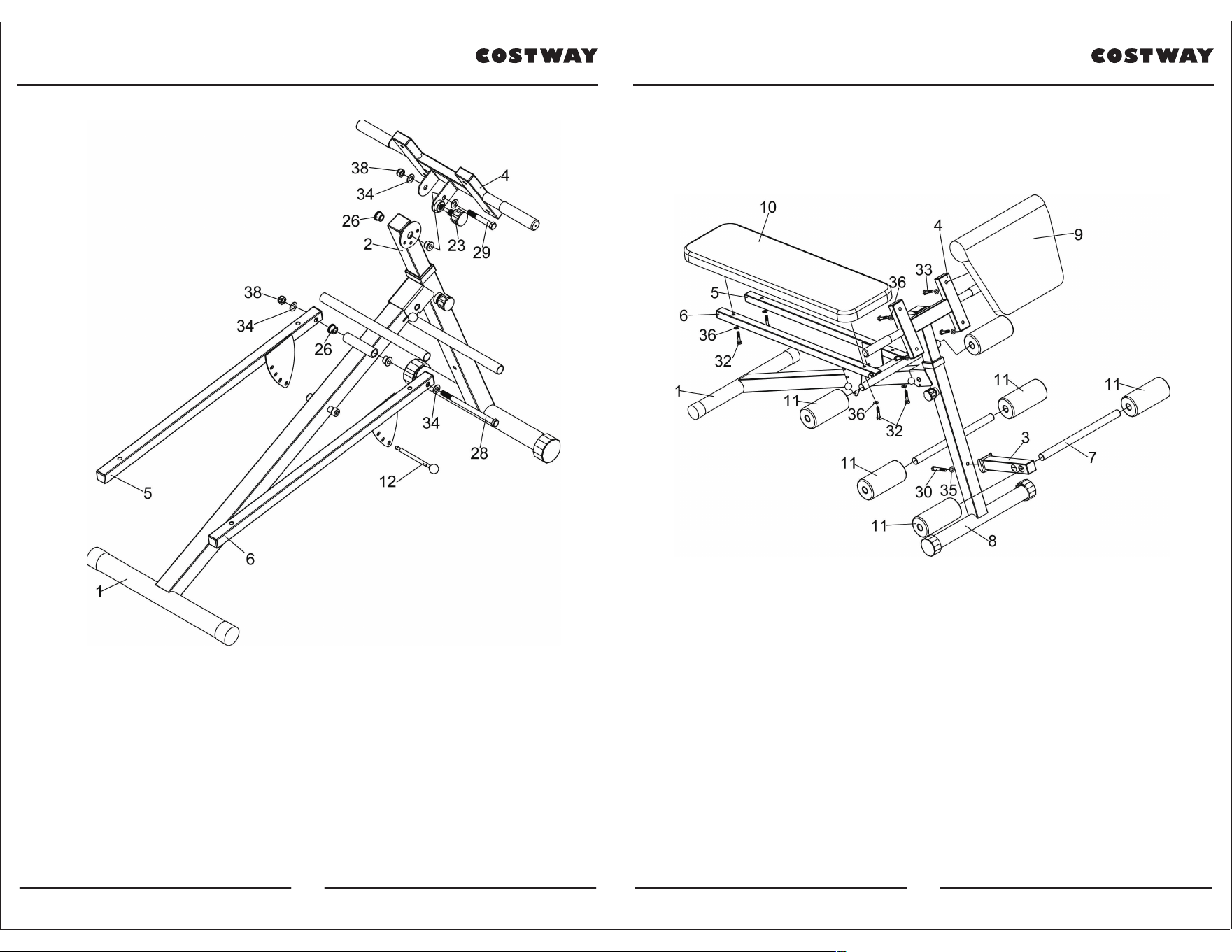

SCHRITT 2:
1. Befestigen Sie den Rückenlehnenstützrahmen (links) (5) und den
Rückenlehnenstützrahmen (rechts) (6) mit zwei Ölbuchsen (26), einer
Sechskantschraube M12X185mm (28) und zwei Unterlegscheiben M12 (34)
am Hauptrahmen (1) ) und eine M12-Nylonmutter (38).
2. Befestigen Sie den Bauchkissenrahmen (4) mit zwei Ölbuchsen (26), einer
M12 x 85 mm Sechskantschraube (29), zwei M12 Unterlegscheiben (34),
einer M12 Nylonmutter (38) und einer Quick am verstellbaren Schlauch (2)
Knopf (23). Führen Sie dann den Schnellknopf (23) durch das einzelne Loch
in der U-Platte in eines der Löcher in der runden Platte ein.
SCHRITT 3:
1. Befestigen Sie das Rückenkissen (10) mit vier M8X45mm
Sechskantschrauben (32) und vier M8 Unterlegscheiben (36) am
Rückenlehnenstützrahmen (links) (5) und am Rückenlehnenstützrahmen
(rechts) (6).
2. Befestigen Sie das Bauchkissen (9) mit vier Sechskantschrauben M8X40mm
(33) und vier Unterlegscheiben M8 (36) am Bauchkissenrahmen (4).
3. Befestigen Sie das Schaumstoffröhrchen (3) mit einer Sechskantschraube
M10X65mm (30) und einer Unterlegscheibe M10 (35) am vorderen
Schrägrohr (8).
4, Schaumrohr (7) in festes Schaumrohr (3) einführen, dann sechs
Schaumstoffrollen (11) auf Schaumrohr (7), vorderes geneigtes Rohr (8) und
Hauptrahmen (1) schieben.
Montageanleitung Montageanleitung
10 11
www.costway.de
www.costway.de

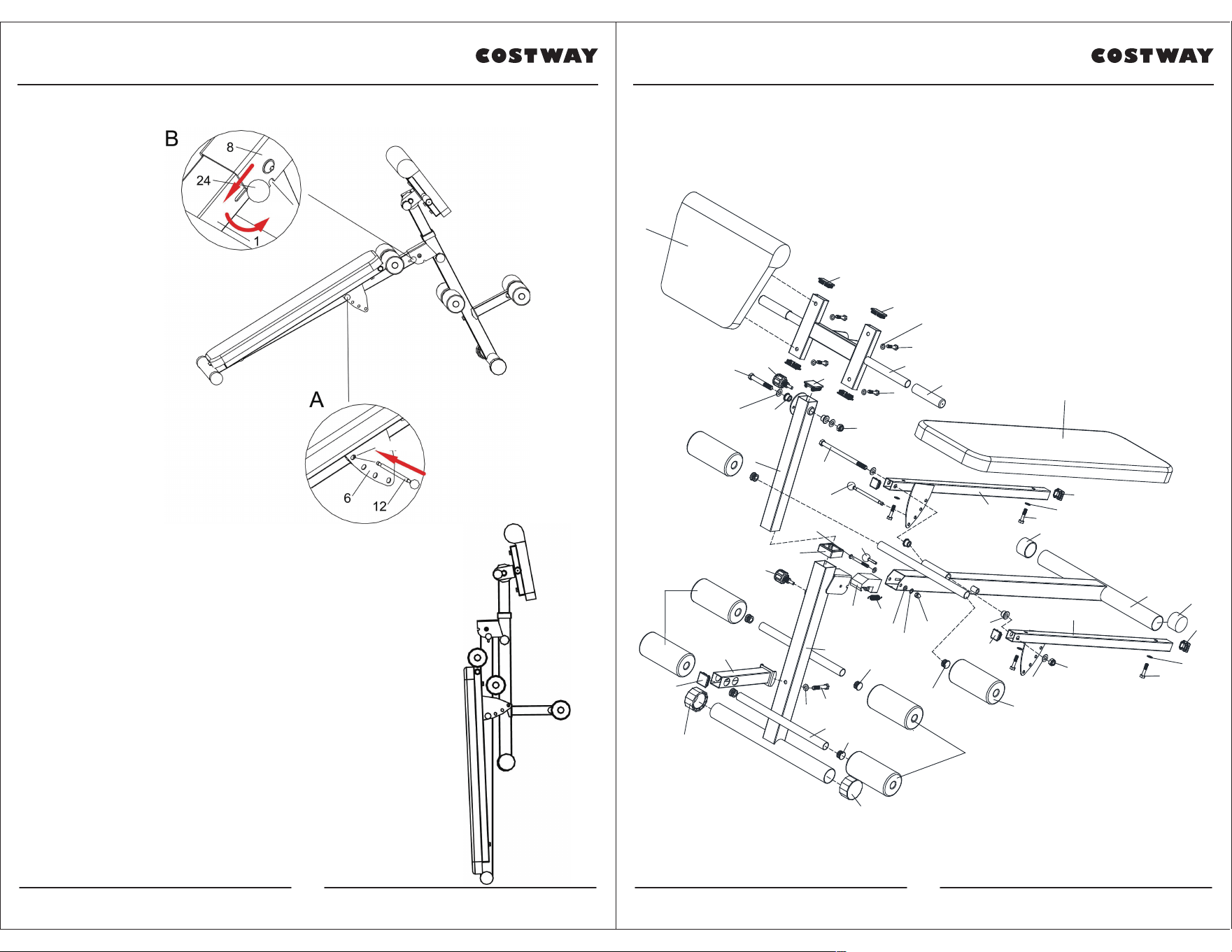

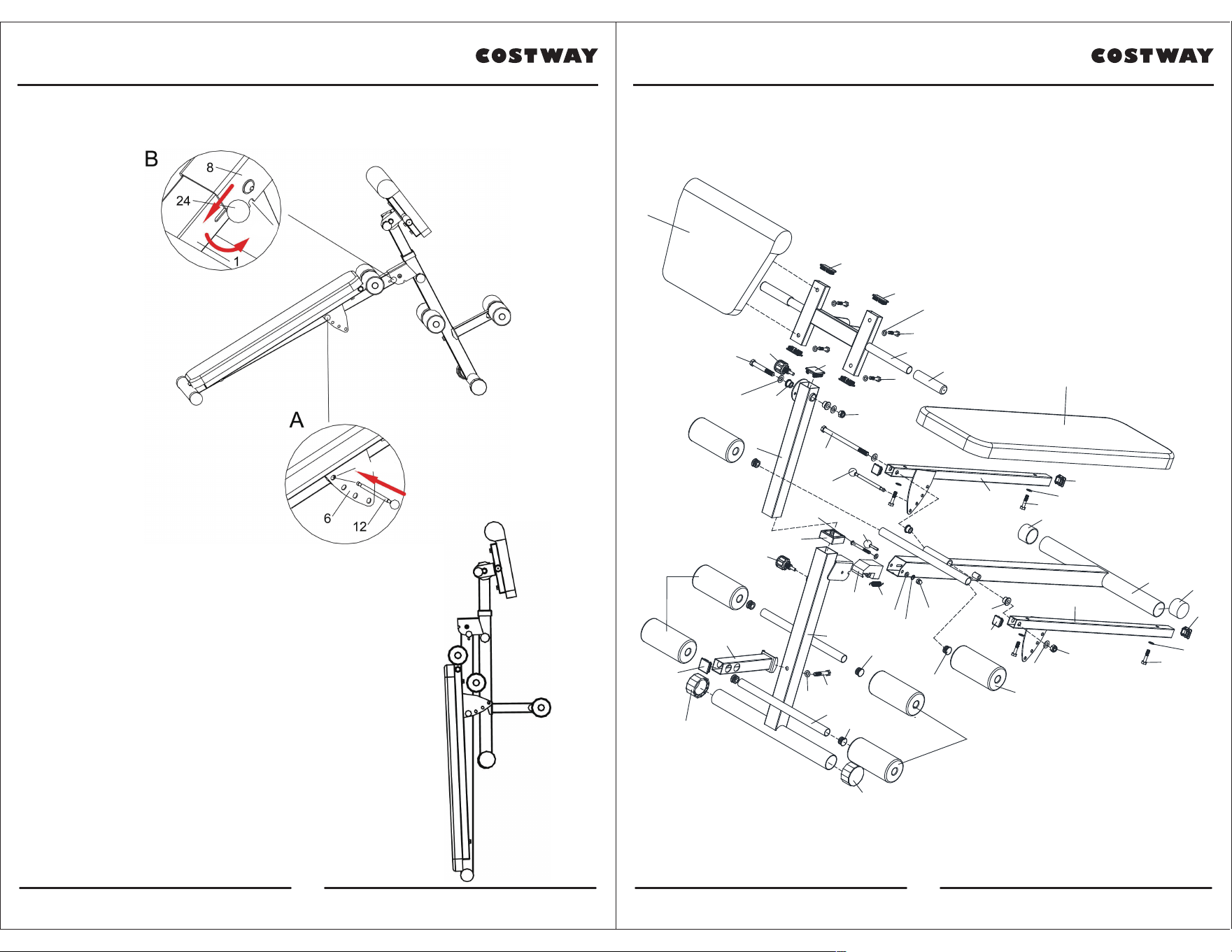

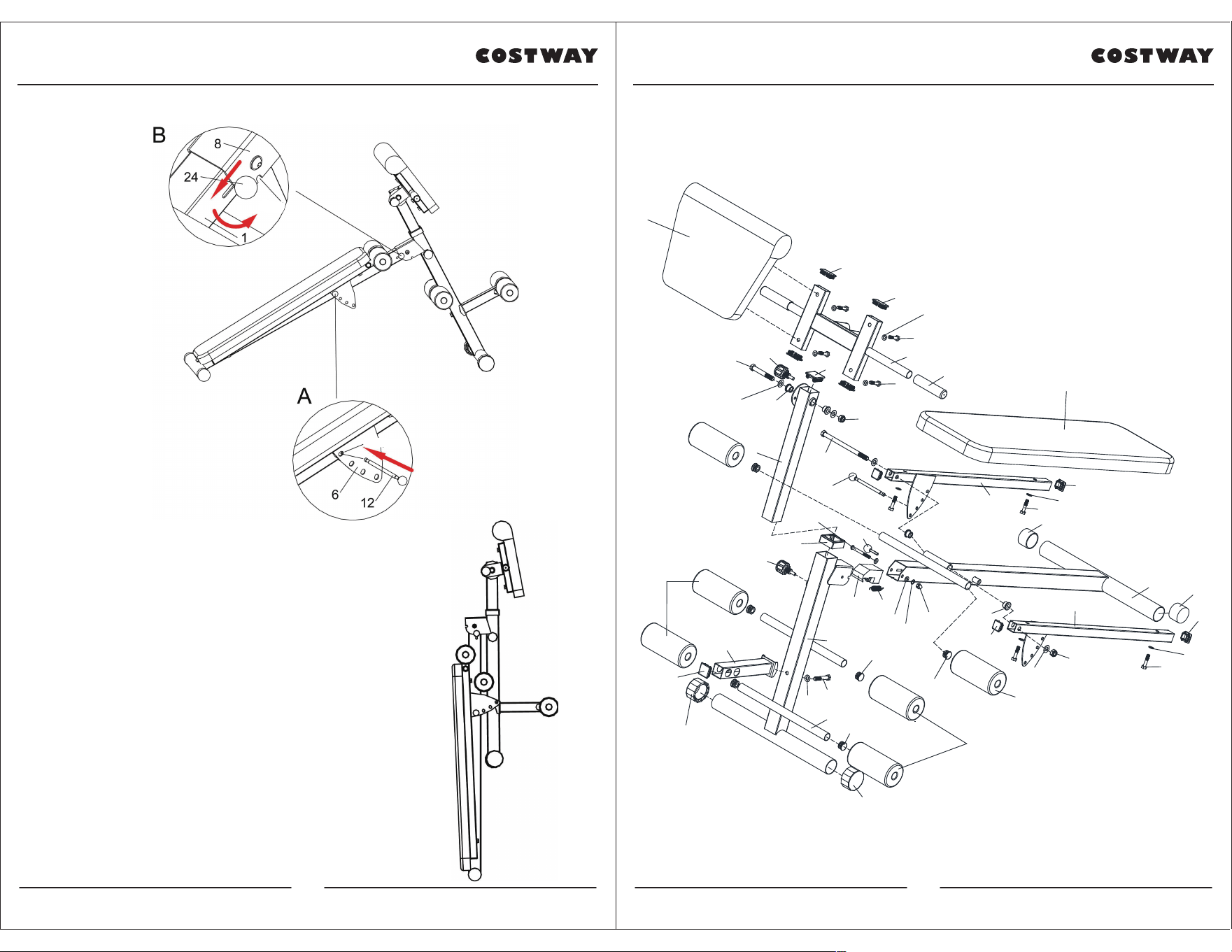

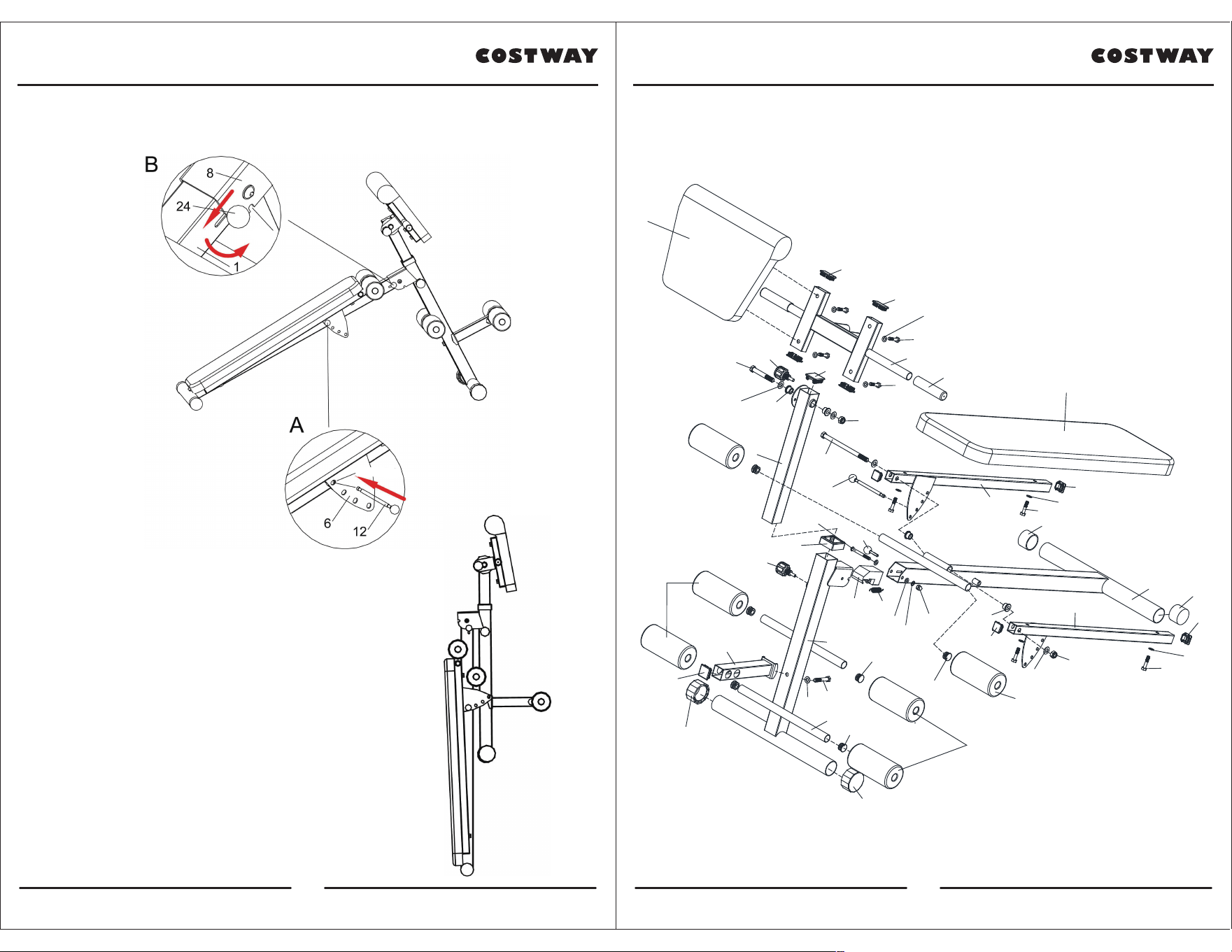

A. Führen Sie den Stift (12) in das erste Loch der
Lüfterplatte ein und stellen Sie den
Rückenlehnenrahmen wie in der Zeichnung gezeigt
ein.
B. Ziehen Sie den Knopf (24) nach unten und
klappen Sie die Bank in Pfeilrichtung, um den Knopf
(24) in der Lücke zu positionieren.

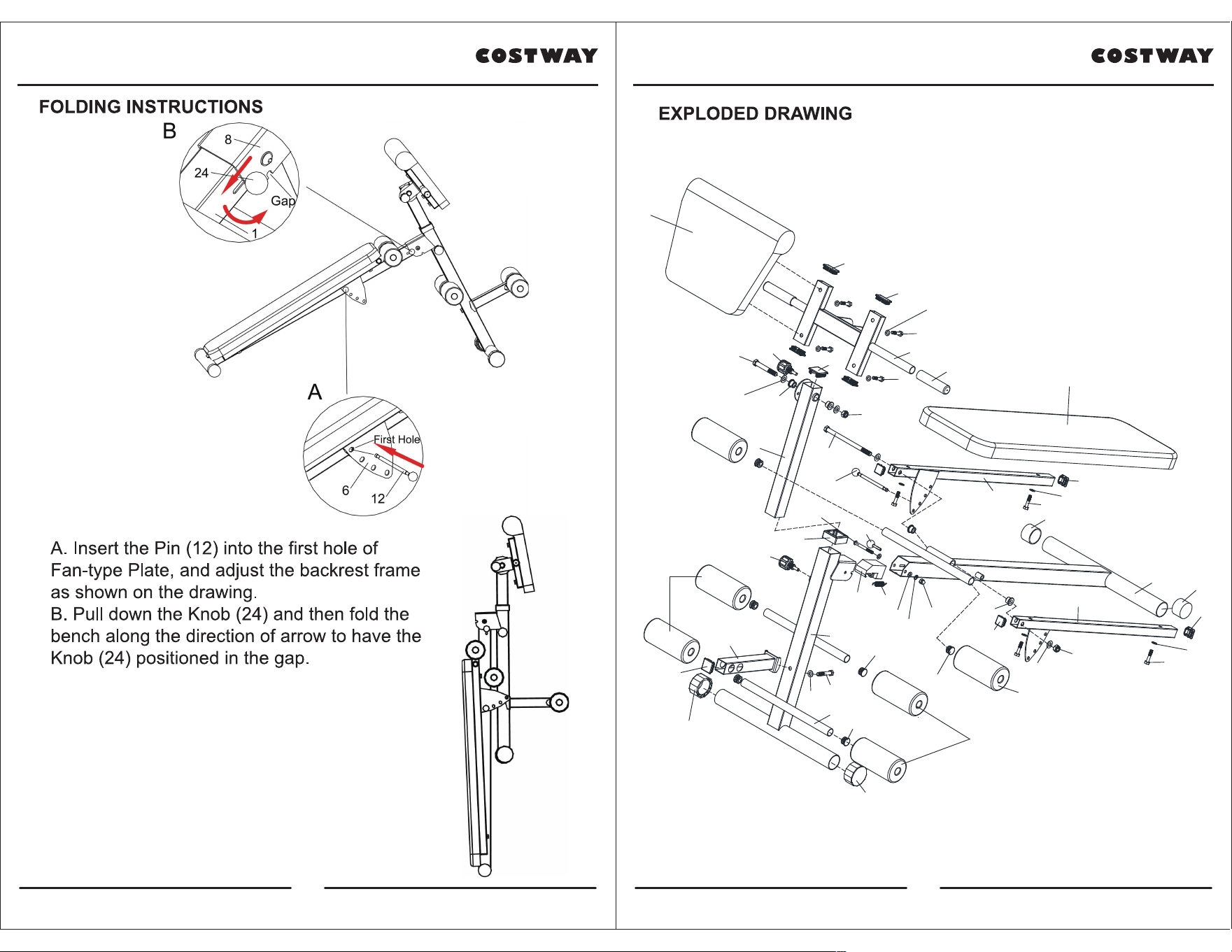

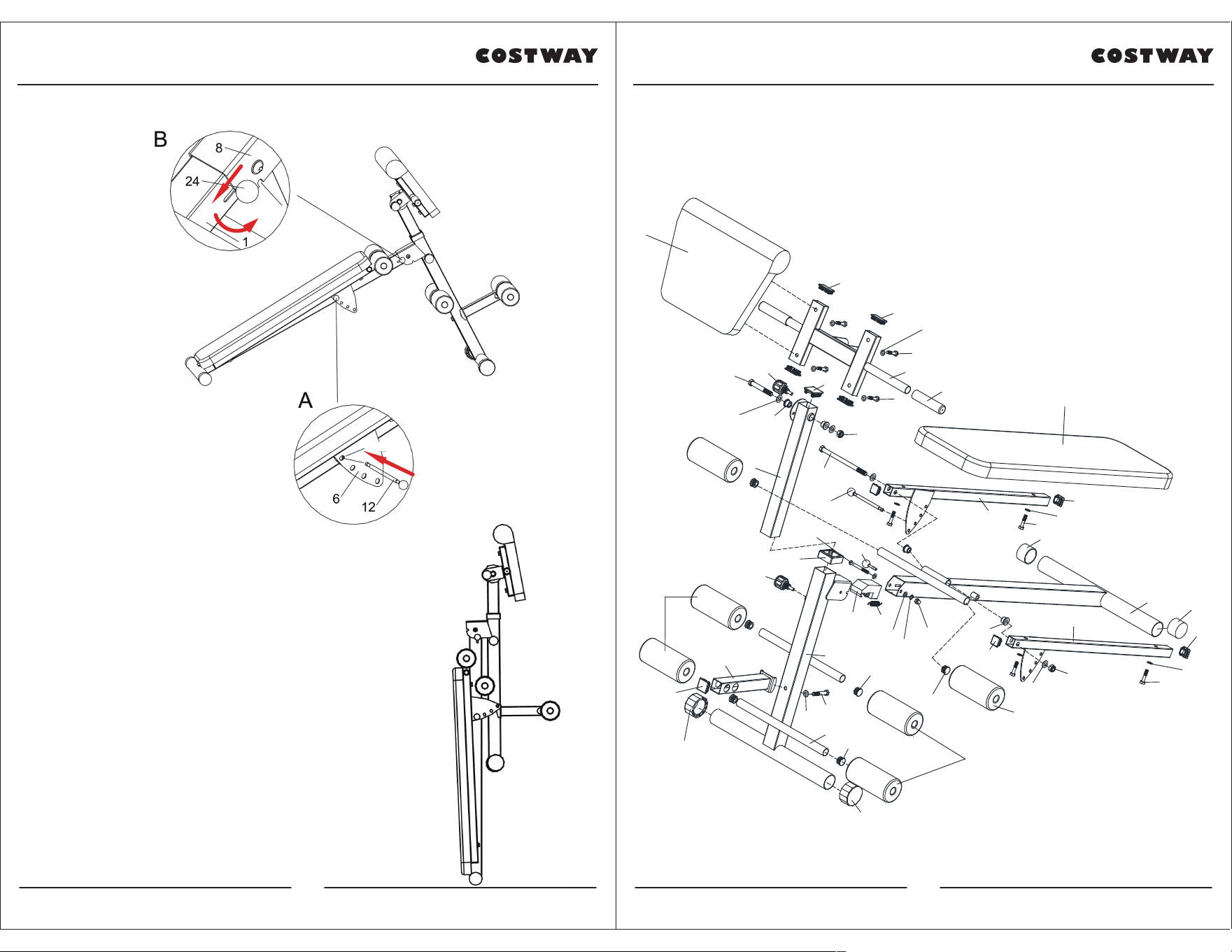

FALTANLEITUNG
EXPLODIERTE ZEICHNUNG
Spalt
erstes Loch
12 13
9
20
1
2
3
4
5
6
7
8
11
11
11
12
13
14
14
15
15
16
17
18
19
19
19
20
21
21
21
22
23
23
24
25
26
26
28
29
30
31
32
32
33
33
34
34
35
36
36
36
37
36
38
38
27
10
www.costway.fr
www.costway.fr
LISTE DES PIÈCES
x1
Cadre principal
Cadre de support
du dossier (droit)
Rouleau en mousse
Couvercle à vide
Couvercle carré 45 mm Couvercle carré 38 mm Couvercle carré 30 mm
Couvercle carré 25x50 mm
Couvercle rond 25 mm
Bague d’huile
Boulon M8x70mm
M8 Rondelle M8 Rondelle élastique M12 Écrou en nylon
Boulon hexagonal
M8x45mm
Boulon hexagonal
M8x40mm
M12 Rondelle M10 Rondelle
M8 Écrou
Boulon hexagonal
M12x185mm
Boulon hexagonal
M12x85mm
Boulon hexagonal
M10x65mm
Poignée Bouton rapide Bouton Ressort
Goupille Régleur
Embout de cercle de biais Embout de cercle
(Pré-assemblé) (Pré-assemblé) (Pré-assemblé)
(Pré-assemblé)(Pré-assemblé)
(Pré-assemblé)
(Pré-assemblé)
(Pré-assemblé)
(Pré-assemblé) (Pré-assemblé)
(Pré-assemblé) (Pré-assemblé)
(Pré-assemblé)
(Pré-assemblé)
Tube en mousse Tube avant incliné Coussin abdominal Coussin arrière
Tube réglable Tube fixe en mousse
Cadre de coussin
abdominal
Cadre de support du
dossier (gauche)
x1 x1 x1 x1
x1 x1 x1 x1 x1
x6 x1 x1 x2 x2
x6 x2 x2 x1 x1
x4 x1 x1 x1 x1
x1 x4 x4 x4 x1
x10 x1 x2 x1
x1 x1 x1 x4 x4
INSTRUCTIONS D’ASSEMBLAGE
27
ÉTAPE 1 :
1. Fixez le cadre principal (1) au tube incliné avant (8), à l’aide d’un boulon
M8x70mm (31), des deux rondelles M8 (36), d’une rondelle élastique M8 (37)
et d’un écrou M8 (27).
2. Insérez le tube ajustable (2) dans le tube incliné avant (8) à l’aide de
bouton rapide (23).
14 15
www.costway.fr
www.costway.fr

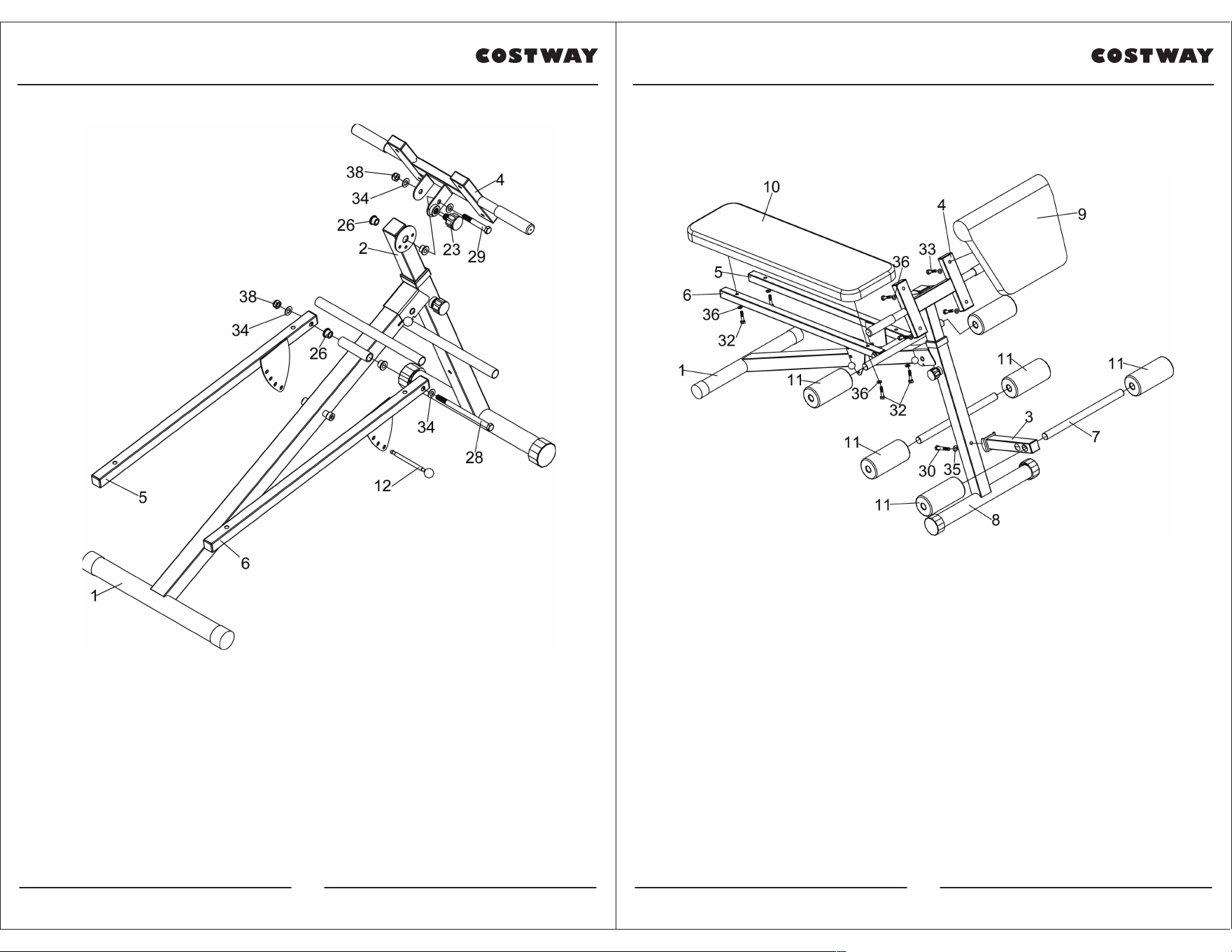

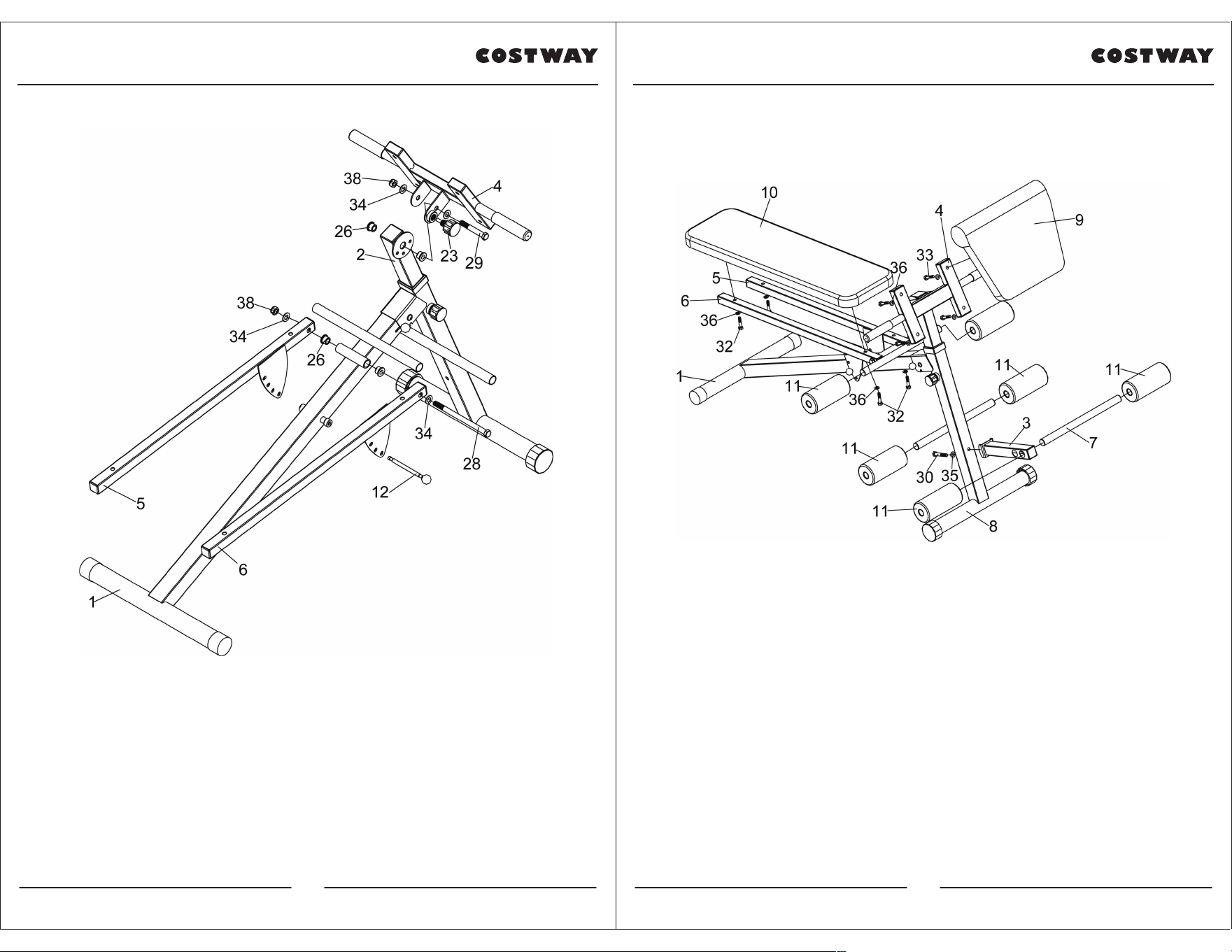

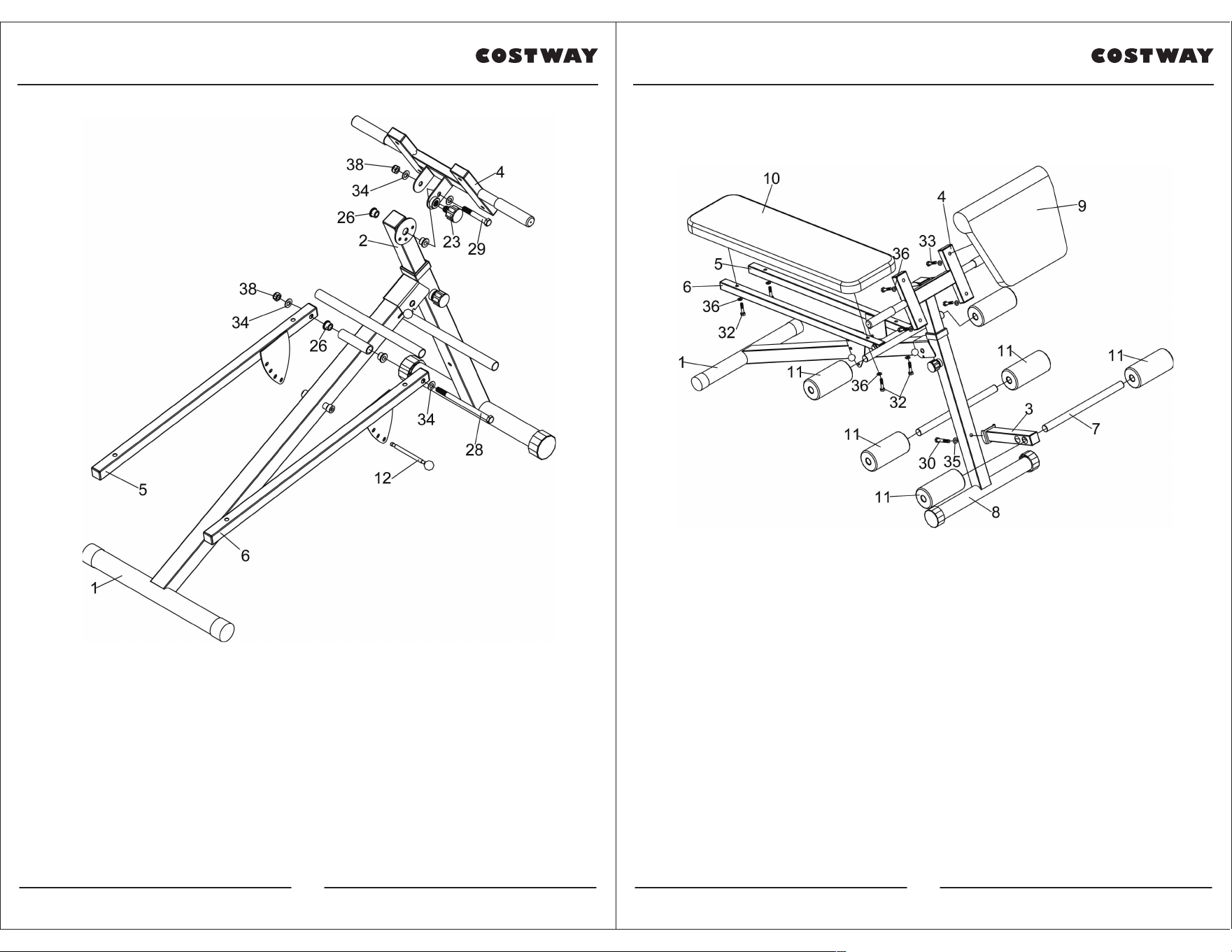

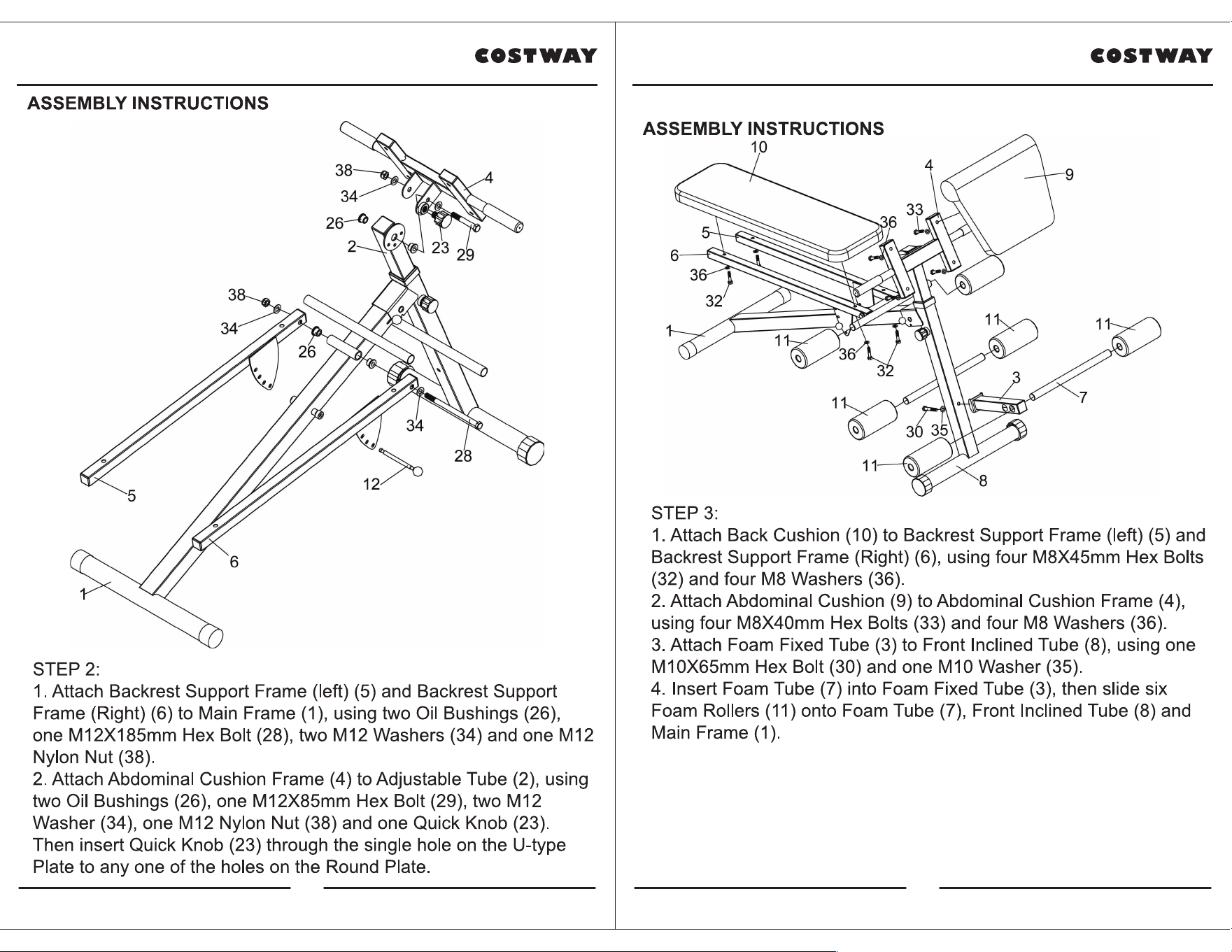

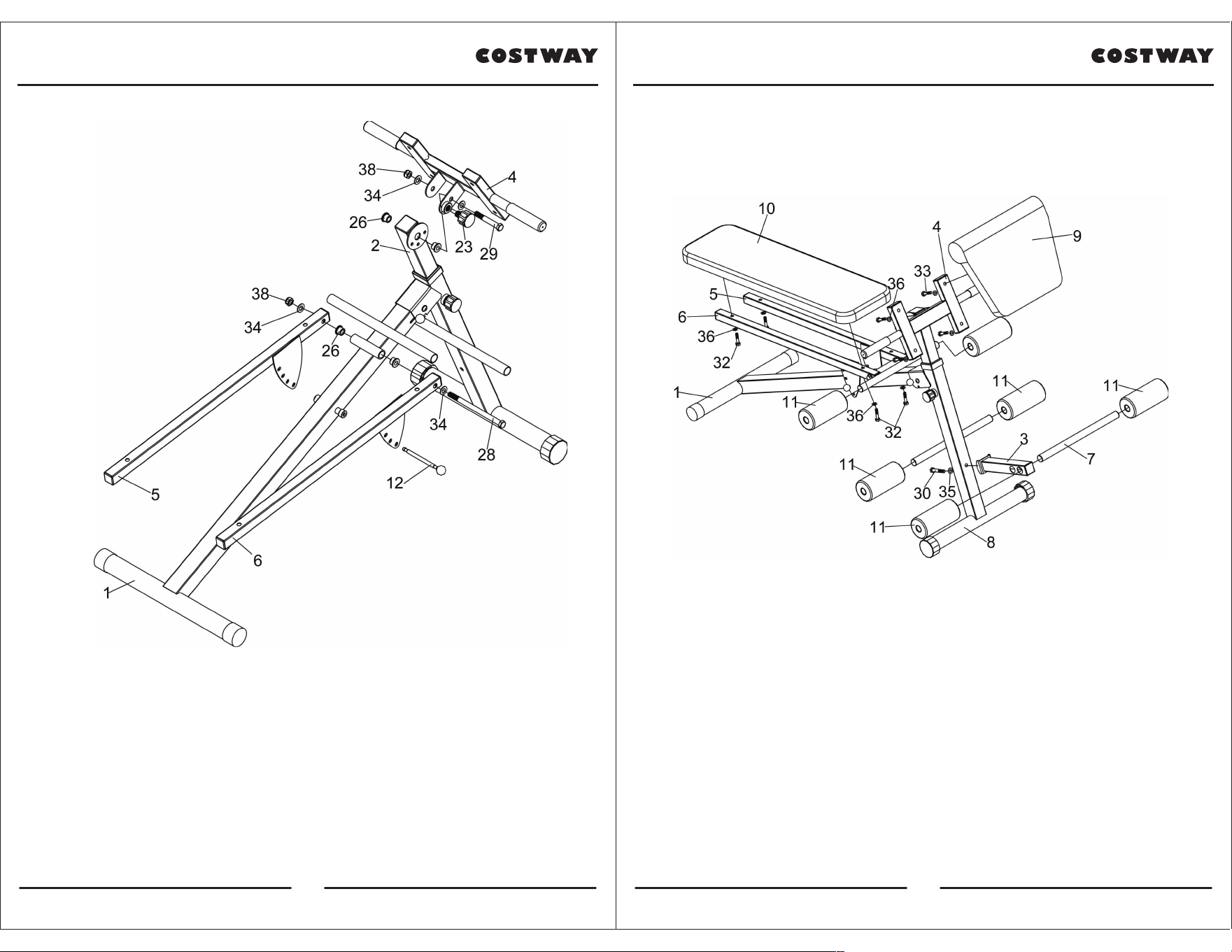

ÉTAPE 2 :
