I-Pro WV-QEM505-W Embedded Ceiling Mount Bracket User Manual

• Before attempting to connect or install this product, please read these instructions carefully

and save this manual for future use.

• The external appearance and other parts shown in this manual may differ from the actual

product within the scope that will not interfere with normal use due to improvement of the

product.

i-PRO Co., Ltd. assumes no responsibility for injuries or property damage resulting

from failures arising out of improper installation or operation inconsistent with this

documentation.

“<Control No.: C****>” used in these documents should be used to search

for information on our technical information website (https://i-pro.com/

products_and_solutions/en/surveillance/learning-and-support/knowledge-

base/technical-information) and will guide you to the right information.

https://www.i-pro.com/

av0823-0/1

PGQP3722ZA

Installation Guide

Included Installation Instructions

Ceiling Mount Bracket

Model No.

WV-QEM505-W

Caution:

• Before attempting to connect or operate

this product, please read these instruc-

tions carefully.

Notice:

• This product is not suitable for use in loca-

tions where children are likely to be pres-

ent.

• Do not install this product in locations

where ordinary persons can easily reach.

• For information about screws and other

parts required for installation, refer to the

corresponding section of this document.

Precautions

 Do not use this bracket except with suitable cameras.

Failure to observe this may cause a drop resulting in injury or accidents.

 Refer installation work to the dealer.

Installation work requires technique and experience. Failure to observe this may cause fire,

electric shock, injury, or damage to the product.

Be sure to consult the dealer.

 Take measures of protection against this product falling.

Failure to observe this may cause a drop resulting in injury. Securely fix the product to the

installation surface using screws or anchors. If the fall prevention wire is included, be sure

to install it.

 The screws and bolts must be tightened to the specied torque.

Failure to observe this may cause a drop resulting in injury or accidents.

 Install the product accurately and securely on a ceiling in accordance with the

installation instructions.

Failure to observe this may cause injury or accidents.

 Do not rub the edges of metal parts with your hand.

Failure to observe this may cause injury.

When using this product, also read the “Precautions” described in the operating

instructions for the camera to be attached.

Preface

This product is a ceiling embedded bracket that is designed to mount the network camera on a

ceiling. This bracket can be used for an area with weak pull-out strength such as plasterboard in

a double ceiling, and the embedded type makes the visible part of the camera smaller.

The latest information about the supported cameras <Control No.:C0501>.

Specifications

Ambient operating

temperature:

–50 °C to +60 °C {–58 °F to +140 °F}

Dimensions: ø272.5 mm × 157 mm (H)* {ø10-23/32 inches × 6-3/16 inches}

*Including decorative cover thickness: 17.5 mm {11/16 inches}

Mass: Approx. 1.7 kg {3.75 lbs}

Finish: Main body: Surface treatment steel sheet Aluminum die cast

Decorative cover:

ABS resin i-PRO white

Precautions for installation

 In order to prevent injury, the product must be securely mounted to the ceiling

according to the Installation Guide.

 This product is designed to be used indoors.

This product is not operable outdoors. Do not expose this product to direct sunlight for hours

and do not install the product near a heater or an air conditioner. Otherwise, it may cause

deformation, discoloration and malfunction. Keep this product away from water and moisture.

 Installation area for this product

Make sure that the installation area is strong enough to hold

the total weight of the camera assembly before installation.

The installation area shall have 165 mm {6-1/2 inches} or

more space behind the ceiling.

The thickness of the ceiling board for installation can range

between 9mm {11/32inches} and 40mm {1-9/16inches}.

 Make sure to remove this product if it will no

longer be used.

165mm

{6-1/2inches}

or more

Ceiling board: between

9mm {11/32inches} and

40mm {1-9/16inches}

Standard Accessories

Safety wire* .......................................... 1 pc.

Safety wire angle* ................................. 1 pc.

Template ............................................... 1 pc.

Decorative cover (Front / Rear)

.....1 pair (2 pcs.)

* The product is shipped in a state where the safety wire is attached to the safety wire angle.

Other items that are needed (not included)

Anchor bolt (M10)* .............................. 2 pcs. Nut (M10) .......................................... 6 pcs.

* One anchor is used for securing the mounting chassis, and the other anchor is used for

connecting the safety wire. (See Step2)

IMPORTANT

• Prepare anchor bolts according to the material and strength of the area where the prod-

uct is to be installed. The pull-out strength of the anchor bolt shall be more than 5 times

of the total weight of the installed devices (including the camera body, ceiling mount

bracket, anchor bolts, and all other parts).

Installation

Refer to the operating instructions of the camera for details on the camera

installation (including the camera mounting, cable connection and adjustment).

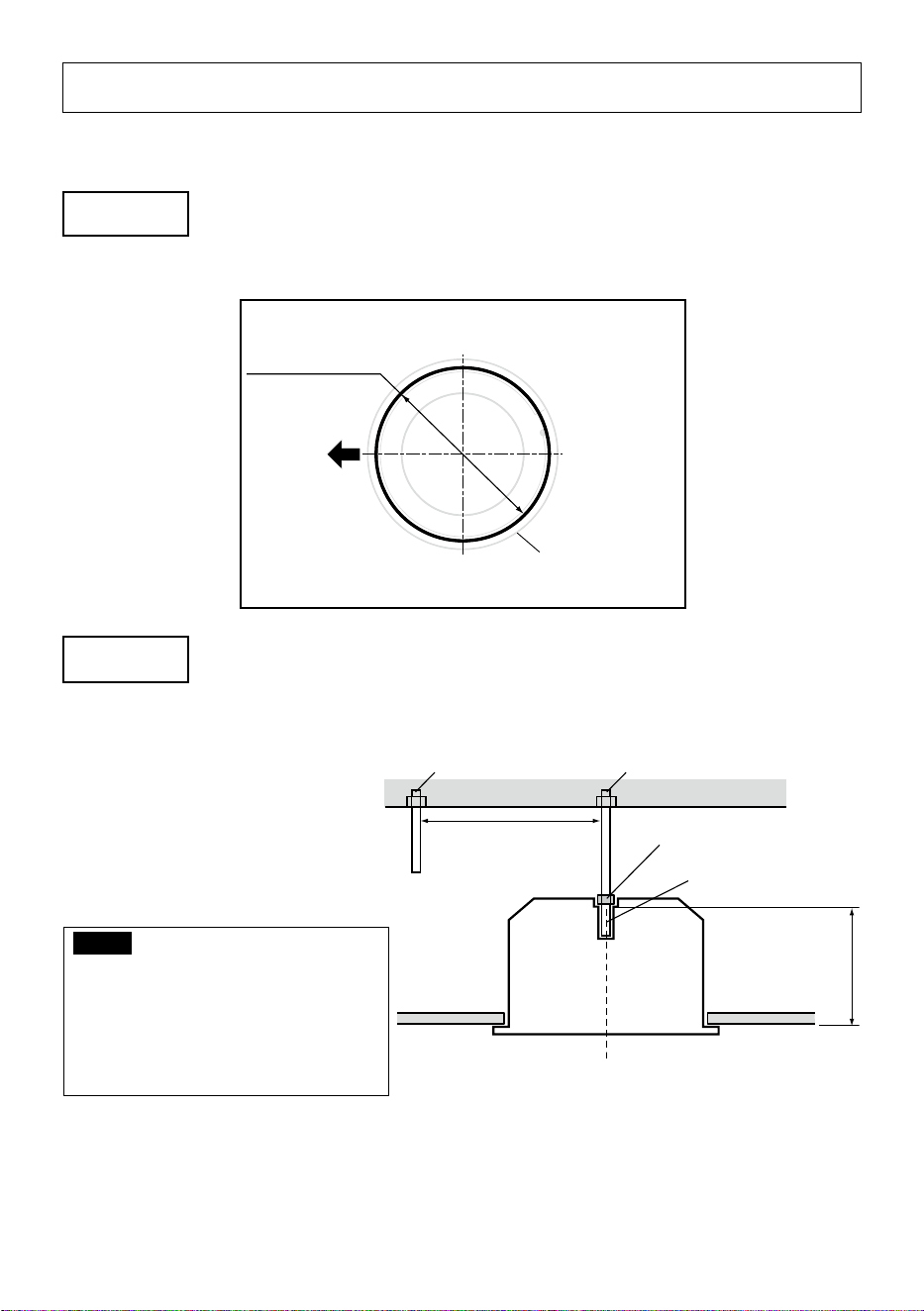

Step 1

Create a ø245 mm {9-21/32 inches} hole.

Visual reference for

the decorative cover

Ceiling surface

ø245 mm

{9-21/32 inches}

Brand logo side

Step 2

Install two anchor bolts (M10: locally procured) into the ceiling.

①Determine the anchor bolt length (for securing the mounting chassis) by use of Template

(accessory).

②Position the nut (locally procured) by use of Template and mount the nut.

(The distance between the bottom surfaces of the ceiling board and nut shall be 139mm

{5-15/32 inches}.)

Anchor bolt

(for connecting the safety wire)

②Mount a nut

①Determine the anchor bolt length

Install the anchor bolt in the center of the hole

139mm {5-15/32 inches}

Template

Ceiling board

Anchor bolt

(for securing the mounting chassis)

1 m {3.28 feet} or less

IMPORTANT:

• When the existing anchor bolt is used as an anchor bolt for connecting the safety wire,

make sure that the distance between the anchor bolt and camera mounting position is

1m {3.28feet} or less.

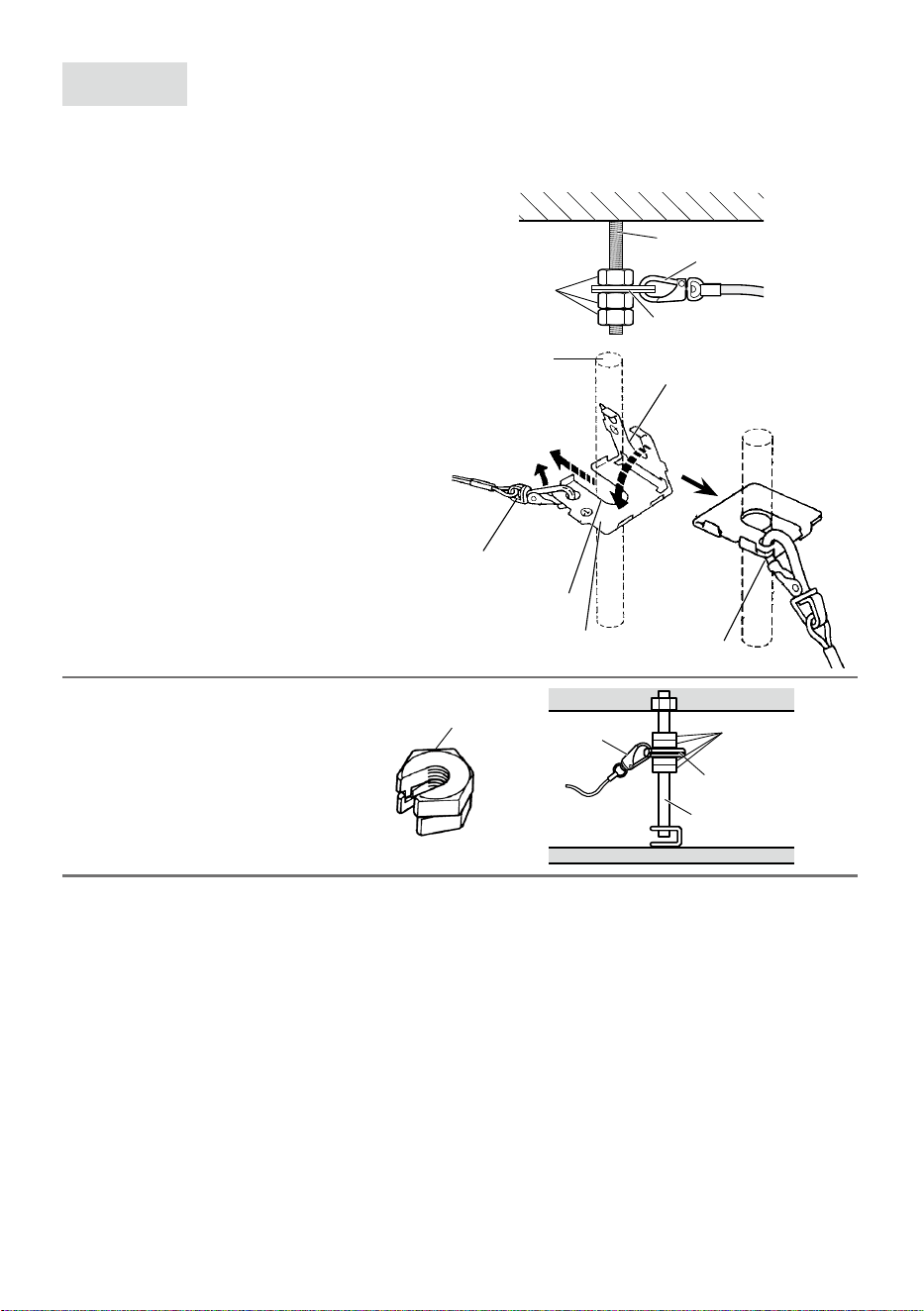

Step 3

Secure the safety wire angle (accessory) to the anchor bolt (for

connecting the safety wire), and connect the safety wire

(accessory).

①Mount a nut so that the safety wire

angle is secured on the anchor bolt.

②Remove the safety wire from the safety

wire angle.

③Insert the groove of the portion

❶ of

the safety wire angle into the anchor

bolt.

④Close the safety wire angle while

inserting the groove of the portion

❷ of

the safety wire angle into the anchor

bolt.

⑤Connect the safety wire to the safety

wire angle again.

⑥Engage the nut from beneath, and

secure the safety wire angle with top

and bottom nuts.

⑦Engage another nut from beneath to

tighten and secure the nut that was

engaged from beneath in

⑥ in a

double nut fashion.

Existing anchor bolt

Safety wire

Safety wire angle

Nut

(locally procured)

⑥⑦

①

Upper side

Lower side

Safety wire

③Insert

②Remove

④Close

❷

❶

⑤

Connect

Safety wire angle

Anchor bolt

Note:

• When the existing anchor bolt

that has been installed is used

for connecting the safety wire,

the use of 2 spacer nuts is

helpful.

Spacer nuts

Safety wire angle

Existing anchor bolt

Safety wire

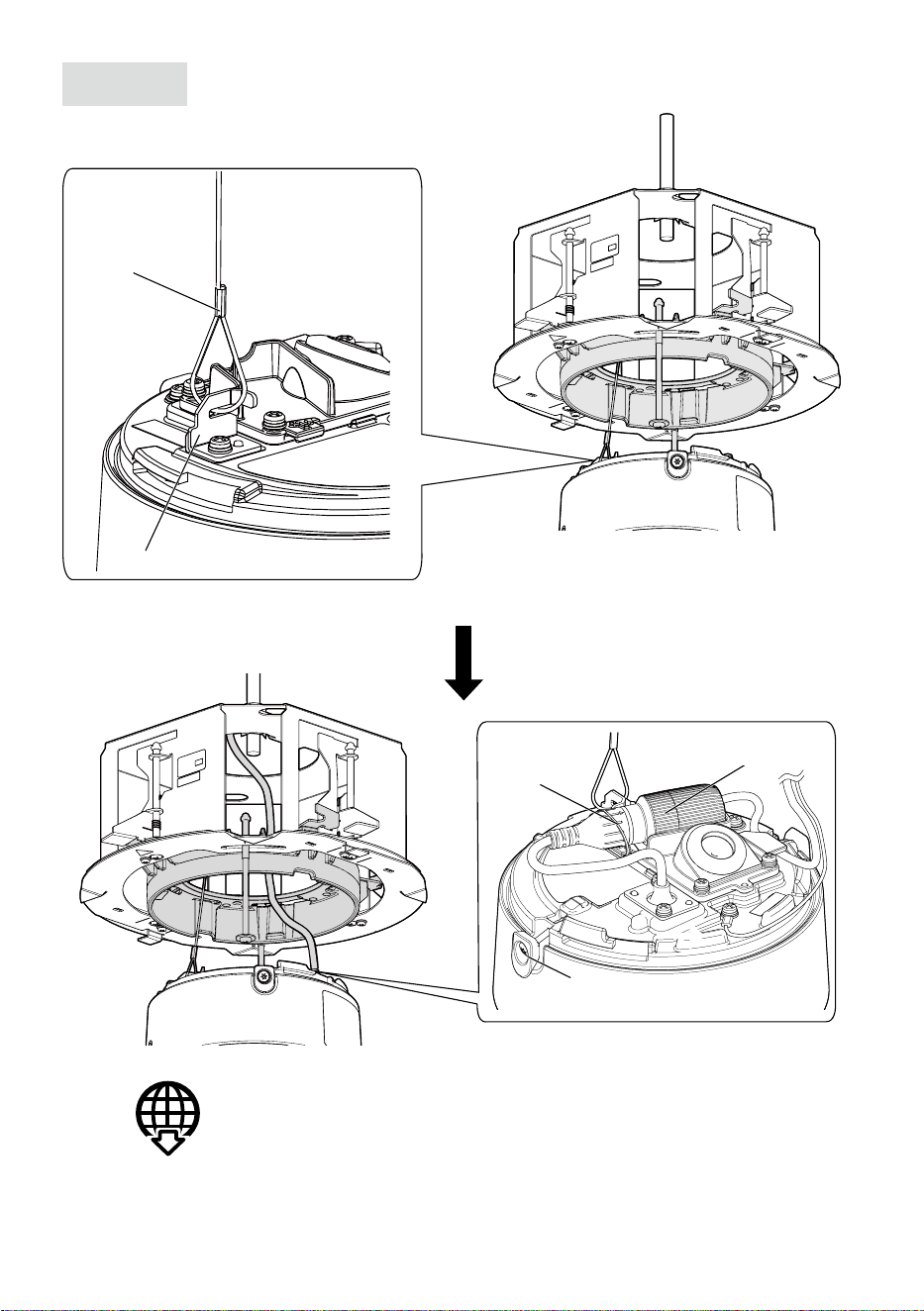

Step 4

Attach the safety wire.

Attach the safety wire to the mounting

chassis as shown in the illustration below.

Installation onward for the descriptions of the cable and the safety wire may be omitted.

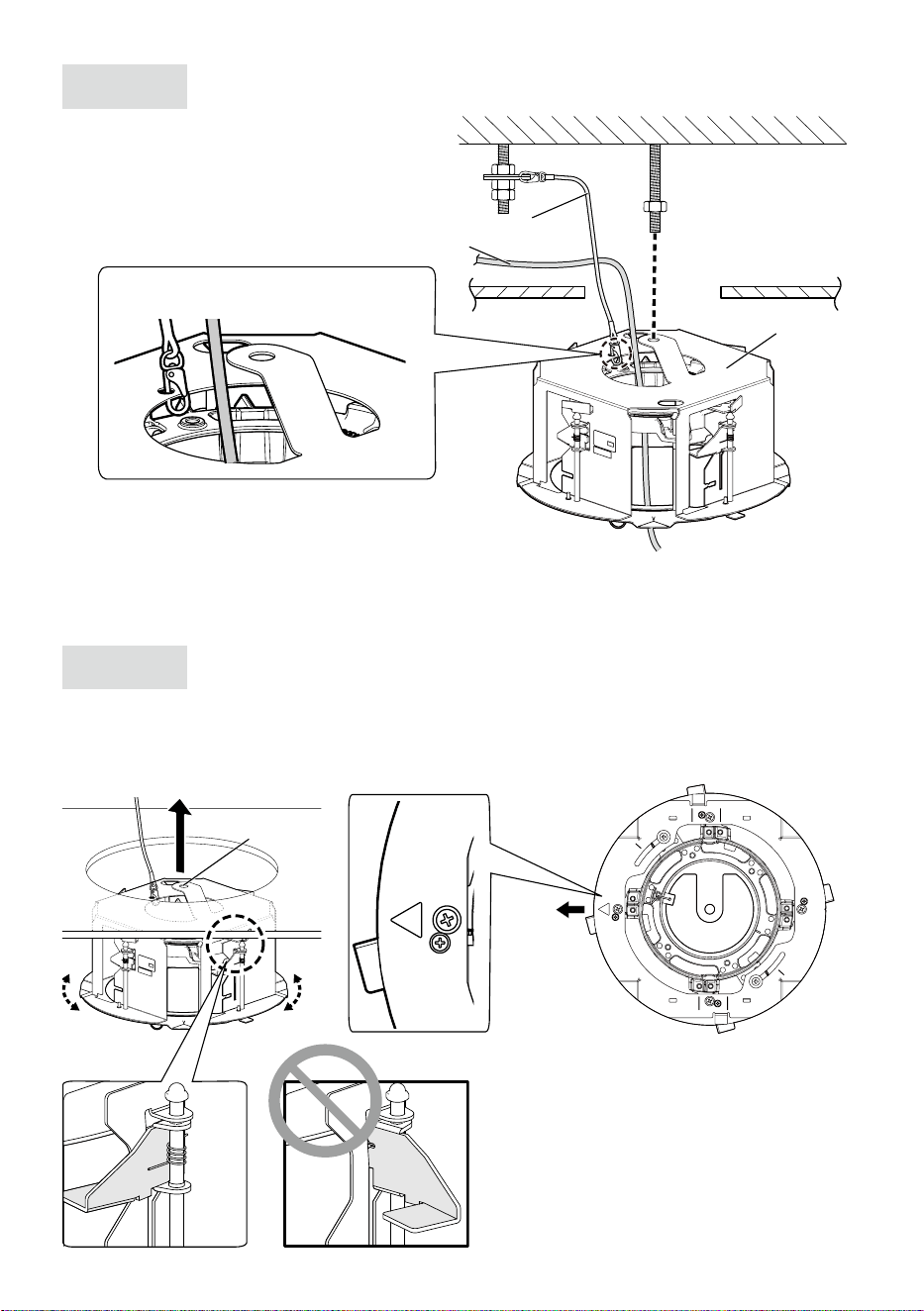

Step 5

Check the orientation for inserting the mounting chassis into

the ceiling.

To align the i-PRO logo on the decorative cover, align the direction of the mounting chassis

before inserting the mounting chassis into the mounting hole on the ceiling board.

Mounting hole

Direction of

brand logo

Safety wire (Accessory)

Ceiling board

Cables

Mounting

chassis

Fix the hook of the safety wire to this

product.

Roof space

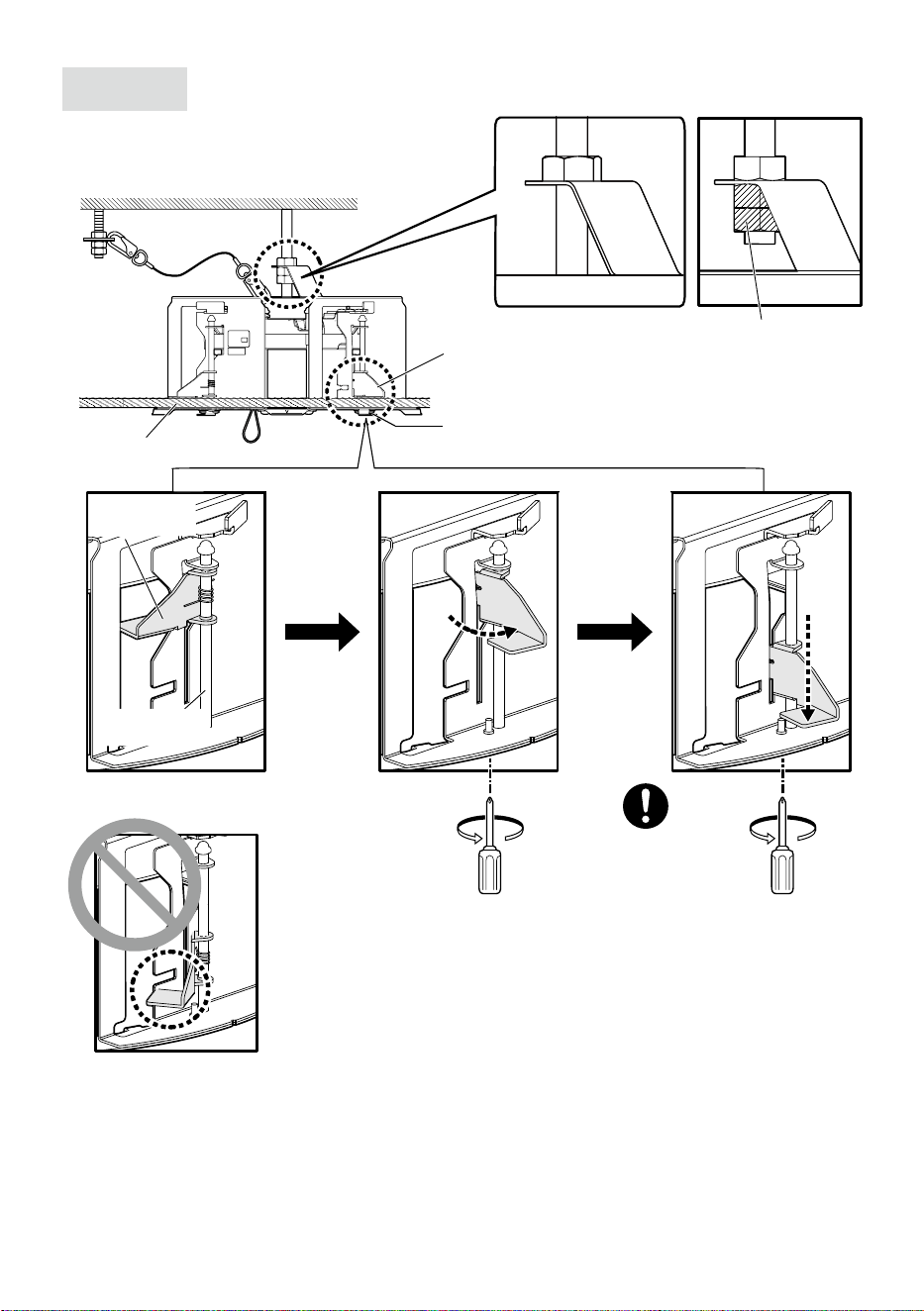

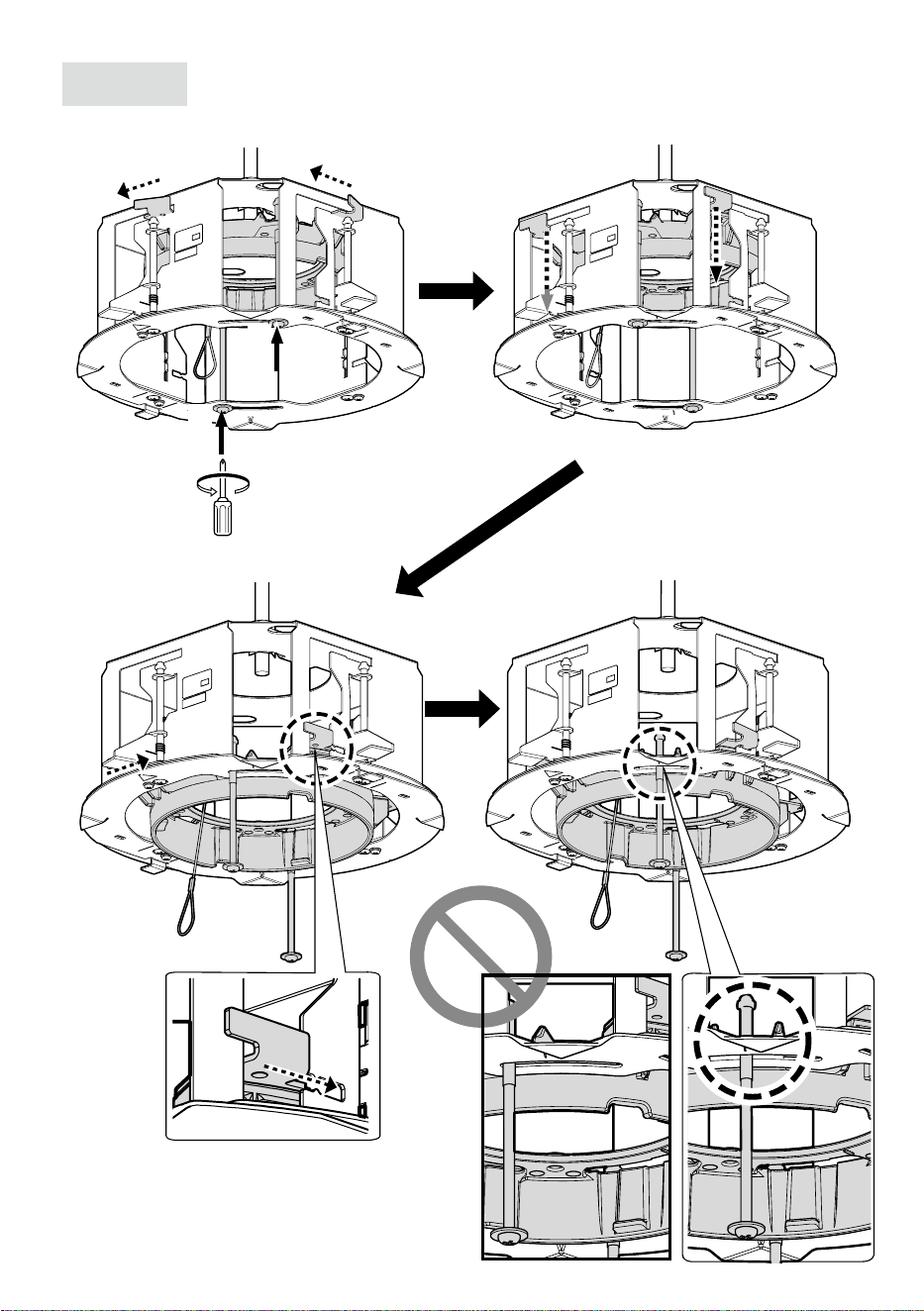

Step 6

Secure the mounting chassis.

①

②

Recommended

tightening torque:

0.78 N·m {0.58 lbf·ft}

Ceiling board fixing bracket

(4 places)

Ceiling board fixing screw

(4 places)

Double nuts

(locally procured)

Ceiling board

fixing bracket

Ceiling board

fixing screw

Anchor bolt

(for securing the

mounting chassis)

When inserting the mounting

chassis

③

Step 7

Pull out the camera mounting stage.



④

①



②



②



③



① Loosen the screws.



④

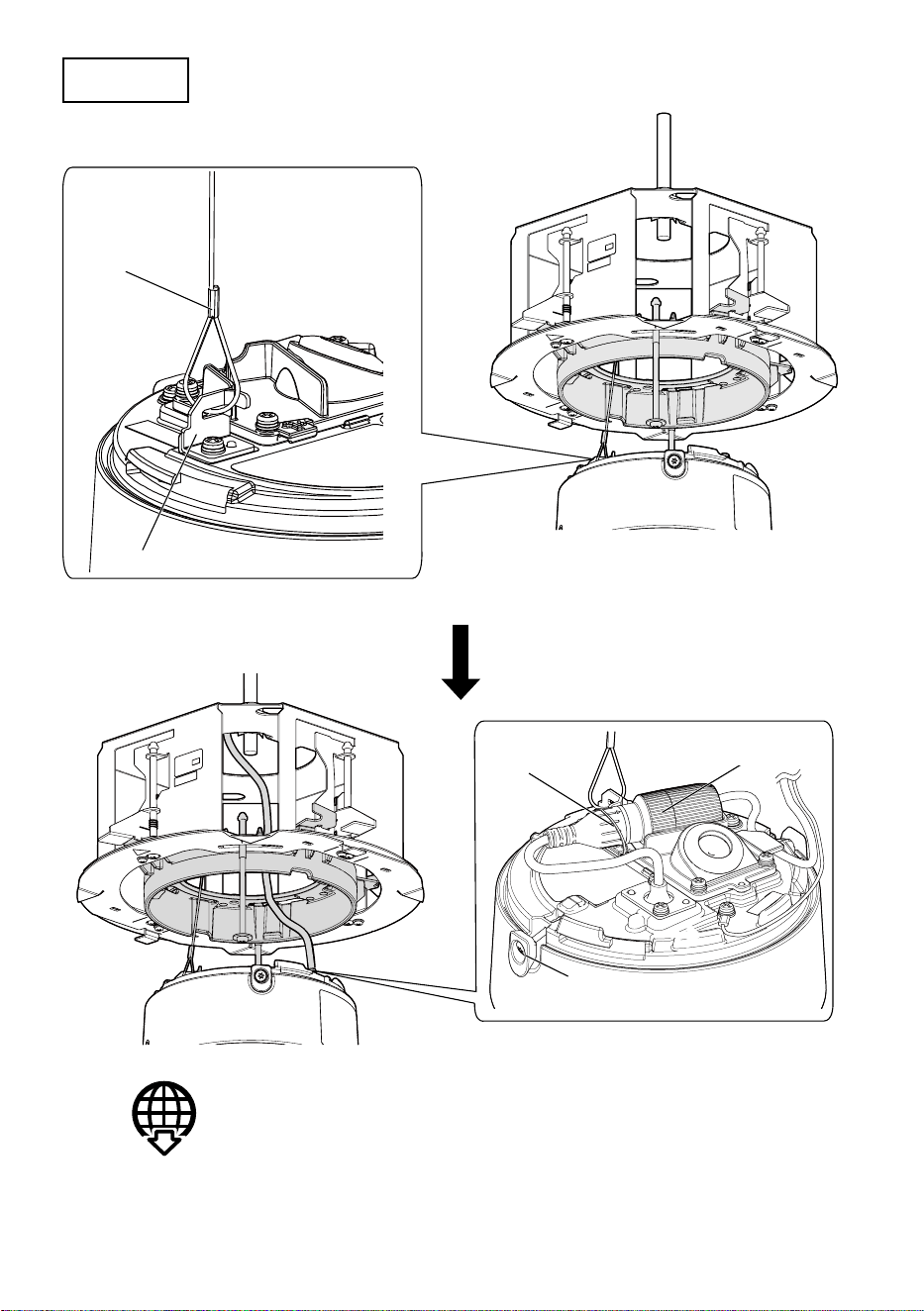

Step 8

Connect this product to the camera.

RJ45 Waterproof connector

Fixing band

Installed

auxiliary wire

Wire hook

(Camera accessory)

Refer to the installation guide of the camera for details on how to

connect the camera.

(Camera

accessory)

Wedge section

(2 places)

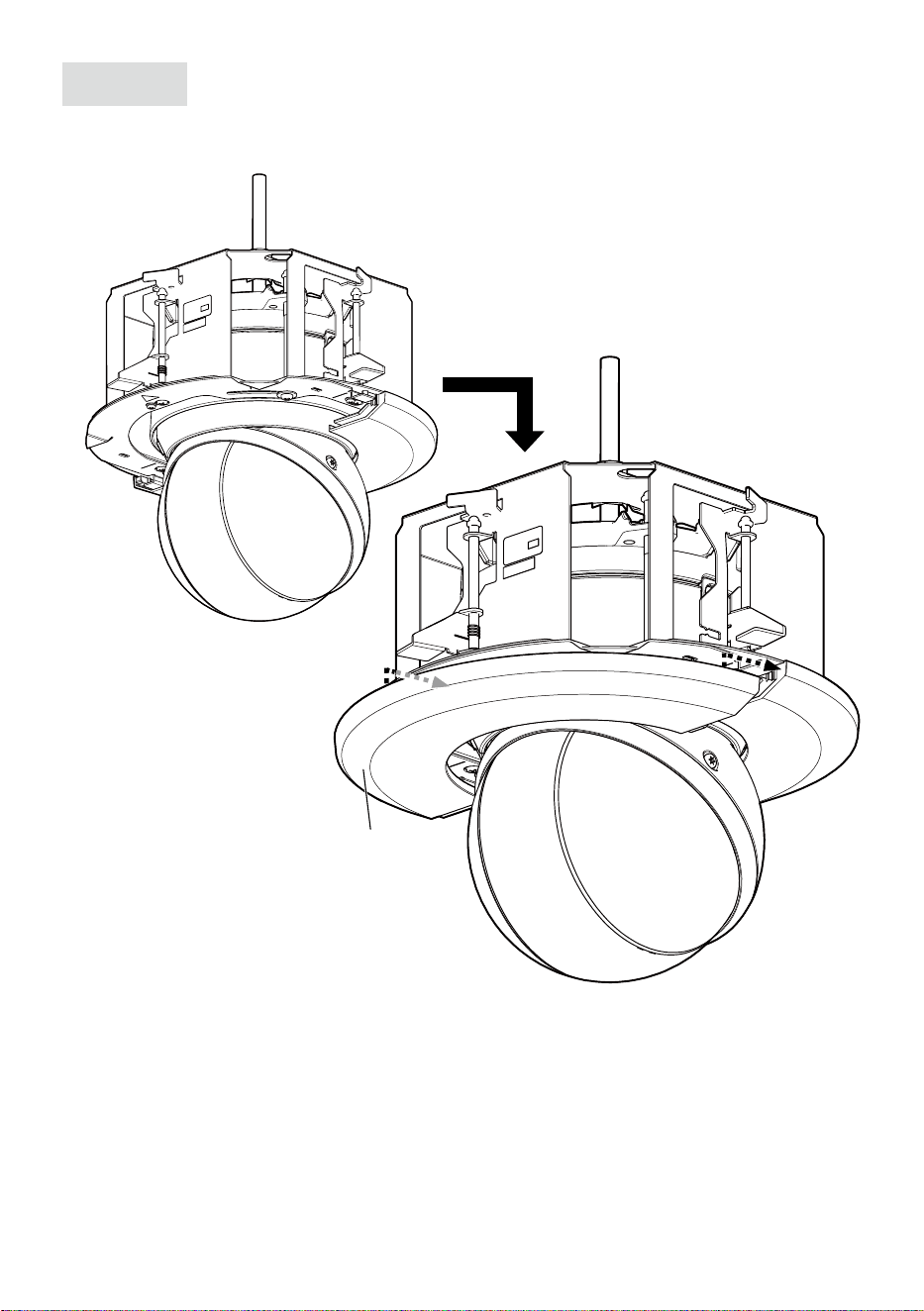

Step 9

Install the camera to the camera mounting stage.

 Camera mounting method

(Some wiring may be omitted in the illustration.)

• Before temporarily securing the camera to the bracket, remove the tape securing the

left and right wedge sections and ensure that the threads are not caught.

Fixing screw

(2 places)

Recommended

tightening torque:

0.78 N·m {0.58 lbf·ft}

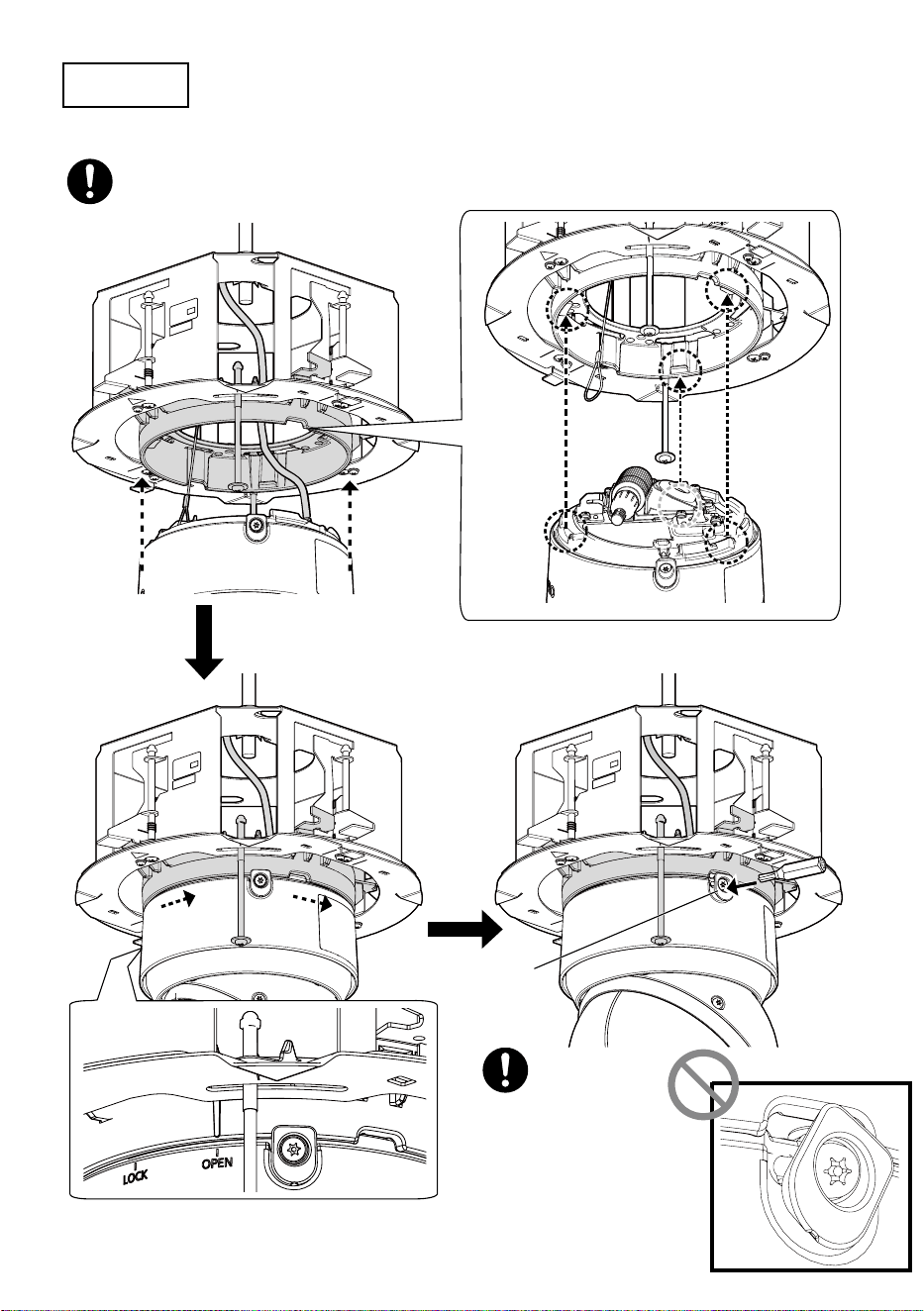

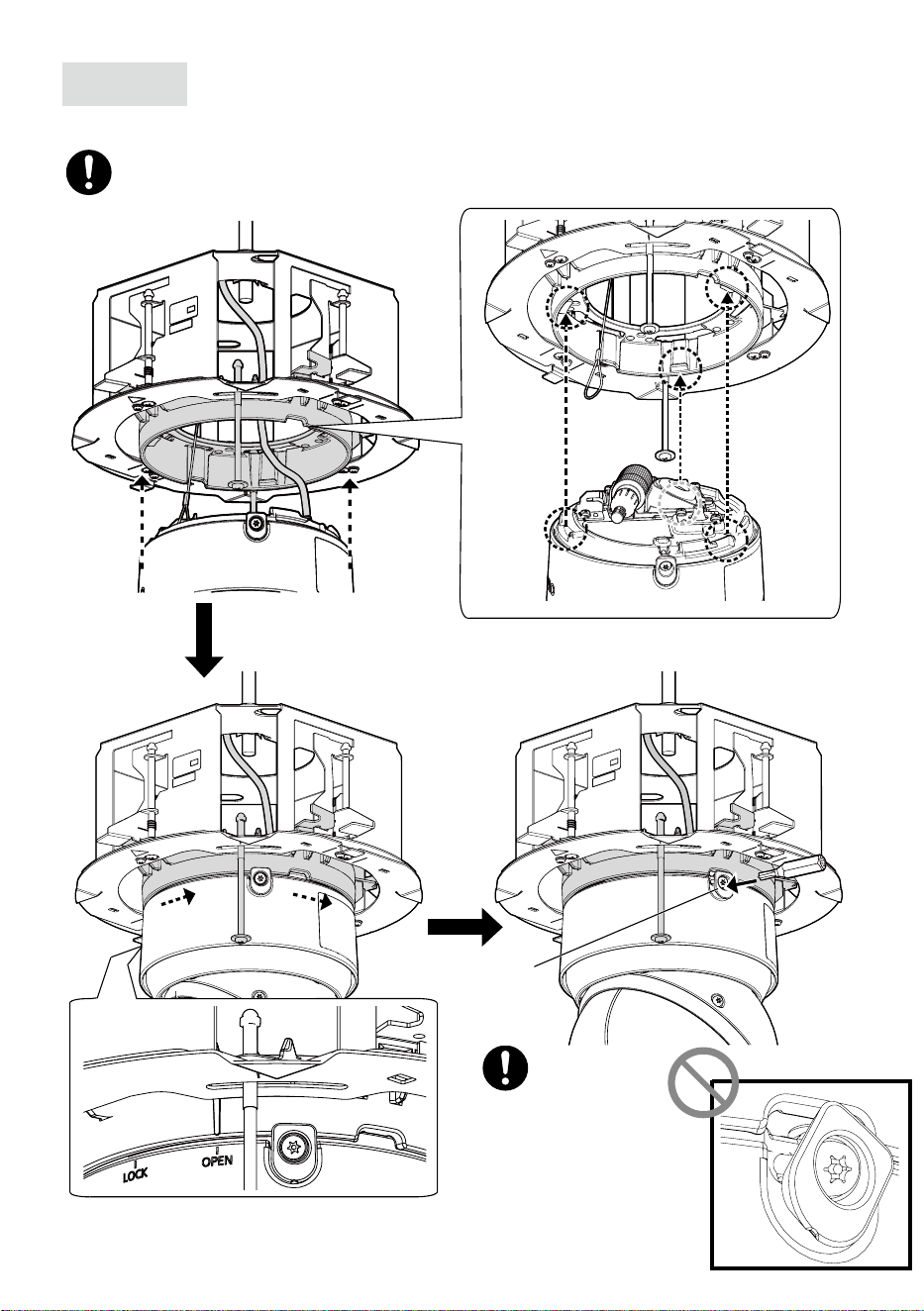

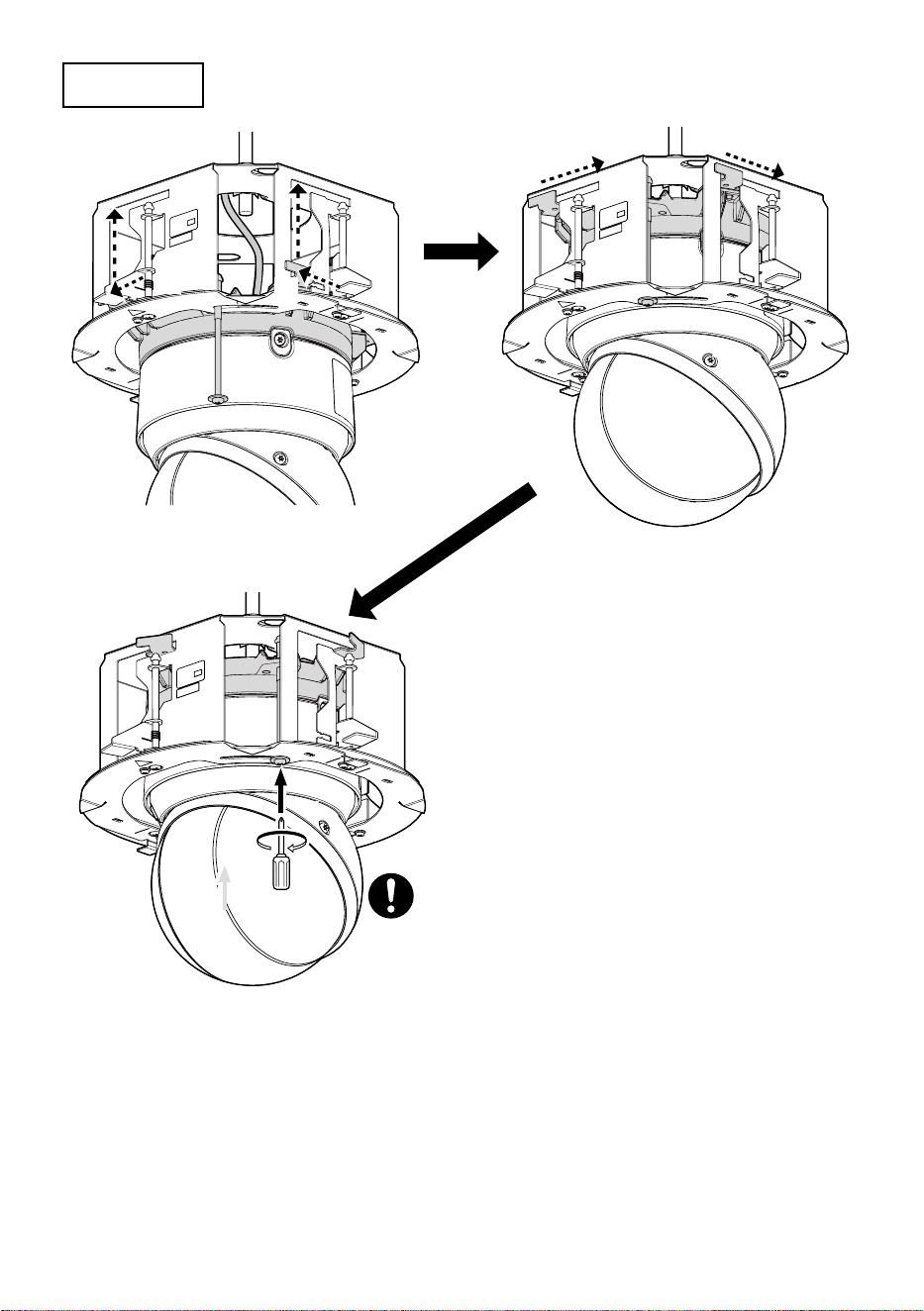

Step 10

Install the camera into this product.

①



②



②



③

Recommended tightening torque:

0.4 N·m {0.3 lbf·ft}

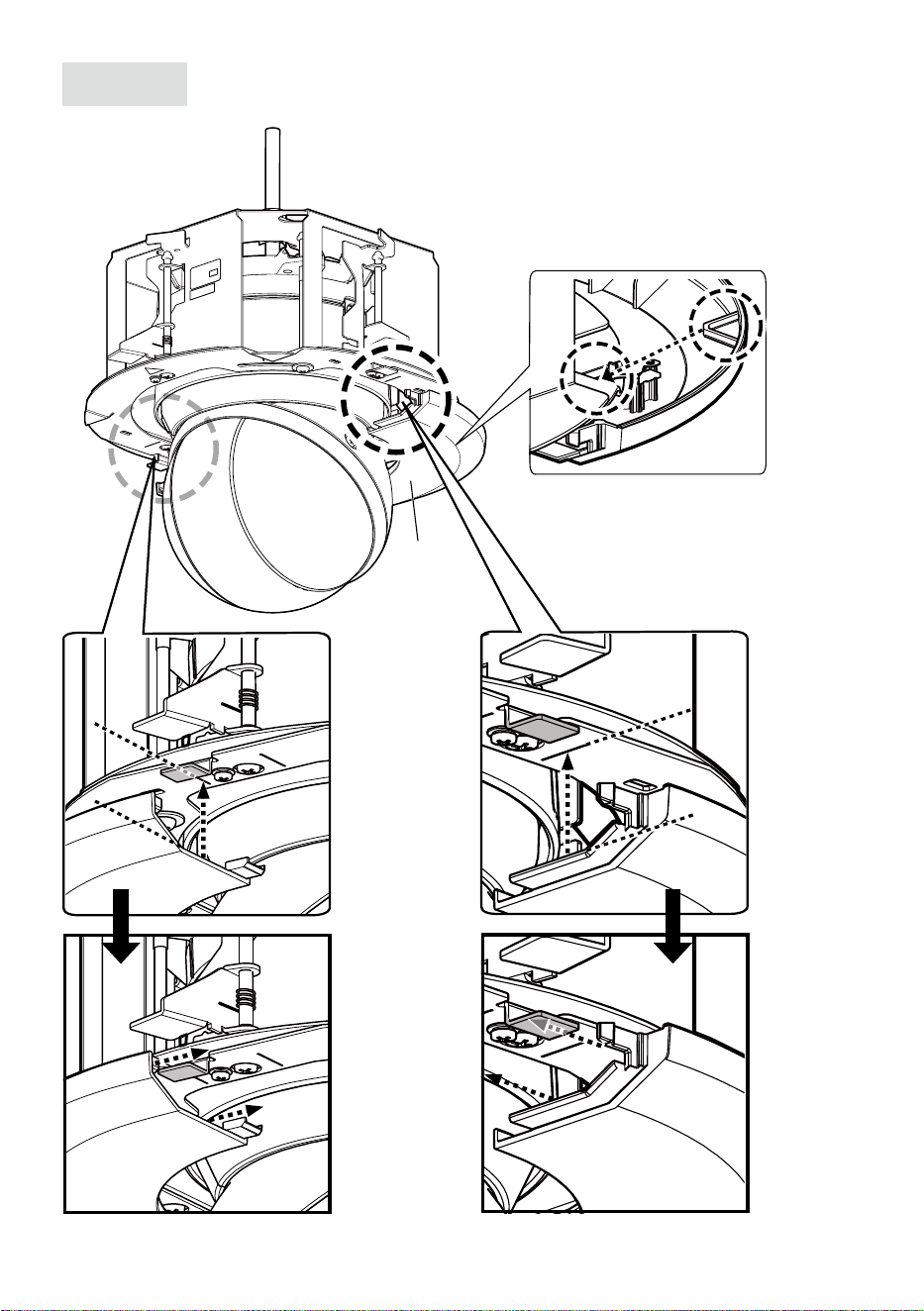

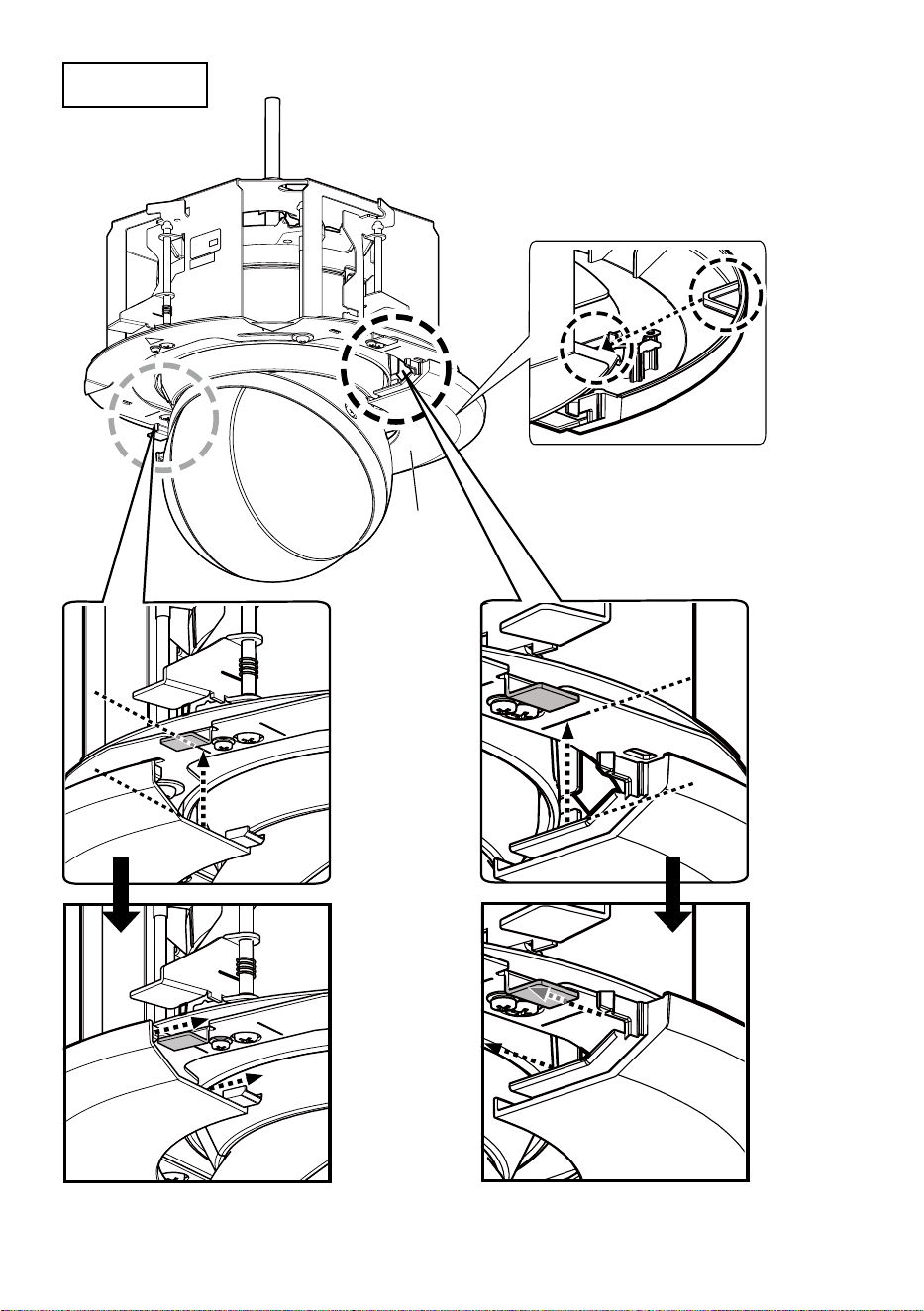

Step 11

Attach the decorative cover (rear) to this product.

Decorative

cover

(Rear)

* Claws of the decorative cover (2 places)



②



②

①

Step 12

Attach the decorative cover (front) to this product.

Decorative cover

(Front)

取扱説明書

設置ガイド

工事説明付き

カメラ天井埋込金具

品番

WV-QEM505-W

このたびは、弊社製品をお買い上げいただき、まことにありがとうございます。

⿟取扱説明書をよくお読みのうえ、正しく安全にお使いください。

⿟ご使用前に「安全上のご注意」を必ずお読みください。

⿟この取扱説明書は大切に保存してください。

⿟製品の改良などにより、ご使用上影響のない範囲で、記載されている外観などが実際の

製品と異なる場合があります。

取扱説明書に記載されていない方法や、指定の部品を使用しない方法で施工されたこと

により事故や損害が生じたときには、当社では責任を負えません。また、その施工が原

因で故障が生じた場合は、製品保証の対象外となります。

i-PRO製品の「お問い合わせ」については、以下の弊社サポートウェブサイト

を参照してください。

https://i-pro.com/products_and_solutions/ja/surveillance/contact-us

※「日本エリア」でお使いの場合に限ります。日本以外でお使いの場合の

サービスはいたしかねます。

取扱説明書に記載されている「<管理番号：Cxxxx>」は、以下の弊社技術

情報ウェブサイト内で該当する情報を検索する際に使用する番号です。

https://i-pro.com/products_and_solutions/ja/surveillance/learning-and-

support/knowledge-base/technical-information

https://www.i-pro.com/

注意：

⿟取扱説明書をよくお読みのうえ、正しく安全にお使いください。

注記：

⿟本金具は子供がいる可能性のある場所での使用には適していません。

⿟一般の人が容易に触れることができる場所への設置はしないでください。

⿟設置に必要なねじやそのほかの部材などの情報については本書の該当部分を参照して

ください。

安全上のご注意

必ずお守りください

人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。

■誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。

警告

「死亡や重傷を負うおそれ

がある内容」です。

注意

「軽傷を負うことや、財産の損害が

発生するおそれがある内容」です。

■お守りいただく内容を次の図記号で説明しています。（次は図記号の例です）

してはいけない内容です。

実行しなければならない内容

です。

警告

■専用のカメラ以外は取り付けない

（落下によるけがや事故の原因となります。）

■工事は販売店に依頼する



（工事には技術と経験が必要です。火災、感電、けが、器物損壊の原因となります。）

 ⇒必ず販売店に依頼してください。

■落下防止対策を施す

（落下によるけがや事故の原因となります。）

⇒ねじまたはアンカーを使って本機を確実に設置面に固定してください。

落下防止ワイヤーの取付指示がある場合は必ず取り付けてください。

■ねじやボルトは指定されたトルクで締め付ける

（落下によるけがや事故の原因となります。）

■設置の説明にしたがって天井に正しく、しっかり取り付ける

（けがや事故の原因となります。）

注意

■金属のエッジで手をこすらない

（強くこするとけがの原因となります。）

本金具をご使用の際は、取り付けるカメラの取扱説明書に記載された「安全上の

ご注意」とあわせてお読みください。

商品概要

本金具は、カメラ用の天井埋込金具です。二重天井で石こうボードなどのねじ引き抜き強

度が弱い場所に使用でき、カメラの露出部分を小さく見せるために埋込型になっています。

取り付け可能なカメラの最新情報

＜管理番号：C0501＞

仕様

使用温度範囲−50℃〜＋60℃

寸法最大径：φ272.5mm／高さ：157mm（

飾りカバーの厚み17.5mmを含む）

質量約1.7kg

仕上げ本体：処理鋼板　アルミダイカスト

飾りカバー：ABS樹脂i-PROホワイト

設置上のお願い

■設置工事は電気設備技術基準に従って実施してください。

本金具の設置・接続を始める前に必要な周辺機器やケーブルを確認し、準備してください。

接続する前に、カメラ、PCなど接続する機器の電源を切ってください。

■傷害防止のため、本金具は、設置の説明に従って天井にしっかりと取り付ける

必要があります。

■本機は屋内専用です

屋外での使用はできません。長時間直射日光の当たるところや、冷・暖房機の近くには設

置しないでください。変形・変色または故障・誤動作の原因となります。また、水滴や水

沫のかからない状態で使用してください。

■本金具の取付場所について

⿟設置場所は、カメラ取り付け時の総質量に十

分耐えられる強度を持っていることを確認し

てから取り付けてください。

⿟天井裏が165mm以上ある場所に設置してく

ださい。

⿟天井板の厚さは、9mm〜40mmまで取り

付けが可能です。

天井板9mm〜40mmまで

165mm以上

■本金具を使用しなくなった場合は放置せず、必ず撤去してください。

付属品をご確認ください

落下防止ワイヤー

※

.................................1個

落下防止ワイヤーアングル

※

..................1個

型紙...........................................................1枚

飾りカバー（前／後）....................1組（2枚）

※落下防止ワイヤーは落下防止ワイヤーアングルに取り付けた状態で出荷されています。

付属品以外に必要なもの

アンカーボルト（M10）

※

.......................2本ナット（M10）.........................................6個

※1本のアンカーは取付シャーシの固定に、もう1本のアンカーは落下防止ワイヤーの接

続に使用します。（Step2参照）

重要

⿟本金具を設置する場所の材質や強度に合わせてアンカーボルトを用意してください。

　アンカーボルトの引き抜き強度は、設置する機器（カメラ本体、カメラ天井埋込金具、

　アンカーボルト、その他すべての部品）の総重量の5倍以上を確保してください。

設置する

カメラの取り付け、ケーブルの接続、調整などの詳細はカメラの取扱説明書を参照してく

ださい。

Step1

φ245mmの穴をあけます。

飾りカバーイメージ

天井面

φ245mm

ロゴ方向

Step2

コンクリート天井にアンカーボルト（M10：現地調達）2本を打ち

込む

①型紙（付属品）でアンカーボルト

の長さ（取付シャーシ固定用）を

決めます。

②型紙を使って位置決めし、ナッ

ト（現地調達）を取り付けます。

（天井板の下面から139mmの

位置にナットの下面がくるよう

にします。）

重要

⿟既存のアンカーボルトを落下防

止ワイヤーの接続に使用する場

合、アンカーボルトとカメラ取

り付け位置との距離が1m以下

であることを確認してください。

アンカーボルト

（落下防止ワイヤー接続用）

②ナットを取り付ける

①アンカーボルトの

長さを決める

中心に打ち込む

139mm

型紙

天井板

アンカーボルト

（取付シャーシ固定用）

1m以下

Step3

アンカーボルト（落下防止ワイヤー接続用）に落下防止ワイヤーアン

グル（付属品）を固定し、落下防止ワイヤー（付属品）を接続する

①アンカーボルトに落下防止ワイヤーア

ングルが固定されるようナットを取り

付けます。

②落下防止ワイヤーを落下防止ワイヤー

アングルから外します。

③落下防止ワイヤーアングルの

❶

側の

溝を、アンカーボルトに入れます。

④落下防止ワイヤーアングル

❷

側の溝

を、アンカーボルトに入れながら、落

下防止ワイヤーアングルを閉じます。

⑤落下防止ワイヤーを落下防止ワイヤー

アングルに取り付けます。

⑥ナットを下から通し、上下のナットで落

下防止ワイヤーアングルを固定します。

⑦手順⑥で下から通したナットをダブル

ナットで締め付け、固定します。

既存のアンカ−ボルト

落下防止ワイヤー

落下防止

ワイヤーアングル

＜落下防止ワイヤーの接続＞

①

ナット

（現地調達）

⑥⑦

落下防止

ワイヤー

落下防止ワイヤー

アングル

アンカーボルト

②外す

③挿入

上側

④閉じる

下側

❶

⑤取り付ける

❷

メモ

⿟既存のアンカーボルトを使用

して落下防止ワイヤーを接続

する場合、中間挿入式ナット

を2個使用すると便利です。

中間挿入式

ナット

中間挿入式ナット

落下防止ワイヤー

アングル

既存のアンカ−ボルト

落下防止

ワイヤー

Step4

落下防止ワイヤーを取り付ける

下図のように、落下防止ワイヤーを取付

シャーシに取り付けてください。

以降のイラストでは、ケーブルや落下防止ワイヤーは省略されている場合があります。

Step5

取付シャーシを天井に挿入する向きを確認する

飾りカバーのi-PROロゴの位置と合わせるために、天井板に挿入する前に取付シャーシの向

きを合わせます。

取付口

ロゴの

方向

落下防止ワイヤー（付属品）

天井板

各種ケーブル

取付

シャーシ

天井裏

落下防止ワイヤーのフックを本金具に

固定する。

Step6

取付シャーシを固定する

①②

推奨締付トルク：

0.78N·m{8kgf·cm}

天井押さえ金具

（4か所）

天井板固定ねじ

（4か所）

ダブルナット

（現地調達）

天井板

天井押さえ

金具

天井板

固定ねじ

アンカーボルト

（取付シャーシ固定用）

取付シャーシ挿入時

③

Step7

カメラ取付ステージを引き出す



④

①

ねじを緩める



④

①



②



②



③

Step8

カメラを接続する

結束バンド

（カメラ付属品）

RJ45防水コネクター

設置補助

ワイヤー

ワイヤーフック

（カメラ付属品）

カメラの接続方法詳細についてはカメラの取扱説明書設置編

に従ってください。

ウェッジ部分

（２か所）

Step9

カメラを取付ステージに固定する

■カメラの取付方法

推奨締付トルク：

0.78N·m

{8kgf·cm}

固定ねじ

（2か所）

（イラスト上、配線の一部を省略している場合があります。）

󱾀カメラを金具に仮固定する前に、左右のウェッジ部分を固定しているテープを剥

がし、ねじ山がかかっていないことを確認してください。

Step10

カメラを本金具の中に固定する

①



②



②



③

推奨締付トルク：

0.4N·m{4.1kgf·cm}

Step11

飾カバー（後）を取り付ける

飾りカバー

（後）

※飾りカバーの爪は２か所あります。



②



②

①

Step12

飾カバー（前）を取り付ける

飾りカバー（前）

I-Pro WV-QEM505-W Embedded Ceiling Mount Bracket

Product's Documents

I-Pro WV-QEM505-W Operating Instructions

Specifications

I-Pro WV-QEM505-W Questions and Answers
