Roborock S7 MaxV Ultra Robot Vacuum and Mop User Manual

Roborock S7 MaxV Ultra

Read this user manual with diagrams carefully before using

this product and store it properly for future reference.

Robotic Vacuum Cleaner User Manual

English 04

Français 20

Español 33

Contents

English

05 Safety Information

06 Battery and Charging

06 International Symbols Explanation

07 FCC/IC Statement

08 Product Overview

09 Installation

10 Connecting to the App

11 Instructions

13 Routine Maintenance

15 Basic Parameters

16 Errors

17 Common Issues

Safety Information

WARNING

• For use only with roborock CDZ11RR, CDZ12RR, AED01LRR, AED02LRR, EWFD01LRR or EWFD02LRR charger.

• Place the cords from other appliances out of the area to be cleaned.

• Do not operate the vacuum in a room where an infant or child is sleeping.

• Do not operate the vacuum in an area where there are lit candles or fragile objects on the floor to be cleaned.

• Do not operate the vacuum in a room that has lit candles on furniture that the vacuum may accidentally hit or bump into.

• Do not allow children to sit on the vacuum.

• Do not carry the product using dock base or dustbin.

• Place the dock on a flat floor away from fire, heat, and water. Avoid narrow spaces or locations where the robot may be

suspended in the air.

• The product must be switched off and the plug must be removed from socket outlet before cleaning or maintaining the

product.

• This product can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental

capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the

product in a safe way and understand the hazards involved. Children shall not play with the product. Cleaning and user

maintenance shall not be made by children without supervision.

• Do not dismantle, repair or modify the battery or charging dock.

• If the dock is placed in an area susceptible to thunderstorms or with unstable voltage, take protection measures.

• Connect to a properly grounded outlet only. See Grounding Instructions.

GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should malfunction or breakdown, grounding provides a path of least resistance for

electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding

conductor and grounding plug.

The plug must be inserted into an appropriate outlet that is properly installed and grounded in accordance with all local codes

and ordinances.

WARNING – Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a

qualified electrician or service person if you are in doubt as to whether the outlet is properly grounded. Do not modify the

plug provided with the appliance – if it will not fit the outlet, have a proper outlet installed by a qualified electrician.

Safety Information

Battery and Charging

• Keep the charging dock away from heat (such as radiators).

• Do not wipe the charging contacts with wet cloth or wet hands.

• Turn the robot off and use original packaging for shipment.

• If placing the robot into storage, charge it fully and turn it off before placing it in a cool dry place. Recharge it at least

every three months to prevent the battery over discharging.

• Do not use the product when the temperature is higher than 40°C (104°F) or lower than 4°C (39°F), or there is any liquid

or sticky substance on the floor.

Grounding methods

GROUNDED OUTLET

GROUNDING PIN

GROUNDED OUTLET BOX

ADAPTER

METAL SCREW

TAB FOR GROUNDING

SCREW

AA200

(A)

(B)

(C)

This appliance is for use on a nominal 120-V circuit and has a grounding attachment plug that looks like the plug illustrated in

sketch A in Grounding methods. Make sure that the appliance is connected to an outlet having the same configuration as the

plug.

No adaptor should be used with this appliance.

International Symbols Explanation

~ – ALTERNATING CURRENT symbol [symbol IEC 60417-5032 (2009-02)]

– DIRECT CURRENT symbol [symbol IEC 60417-5031 (2009-02)]

– PROTECTIVE EARTH (Protective Ground) symbol [symbol IEC 60417-5019 (2009-02)]

FCC/IC Statement

Compliance Information

Product Name Robotic Vacuum Cleaner with Charging Dock

Robotic Vacuum Cleaner Model: S270RR

Dock Charger Model: CDZ11RR or CDZ12RR

Auto-Empty Dock Model: AED01LRR, AED02LRR

Empty Wash Fill Dock: EWFD01LRR, EWFD02LRR

Product Model

Compliance Statement

Correspondence of the responsible party in USA

Roborock Technology Co.

108 West 13th Street, Wilmington, Delaware 19801.

support@roborock.com

Company

Address

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may

cause undesired operation.

This device contains licence-exempt transmitter(s)/receiver(s) that comply with

Innovation, Science and Economic Development Canada’s licence-exempt RSS(s).

Operation is subject to the following two conditions:

(1) This device may not cause interference.

(2) This device must accept any interference, including interference that may cause

undesired operation of the device.

Robot (Upper Cover Open)

A3-1—WiFi Indicator Light

VibraRise Mop Bracket

A6-1—Vibration Module

A6-2—Mop Cloth Attachment Slot

A6-3—Mop Bracket Latches

VibraRise Mop Cloth

Power Cable

Dock Base

A10

Disposable Dust Bag

A7-1—Hook and loop pads

• Off: WiFi disabled

• Flashing slowly: Waiting for

connection

• Flashing quickly: Connecting

• Steady: WiFi connected

Electric Water Tank

A5-1—Stopper

A5-2—Water Filter

A5-3—Water Tank Latch

A5-4—Self-Filling Port

Dustbin

A4-1—Filter Cover

A4-2—Dustbin Latch

A4-3—Cover Latch

A4-4—Air Inlet

A4-5—Washable Filter

A3-2—Reset Button

A3-3—Air Inlet

A3-4—LiDAR Sensor

A3-5—Mop Wash Sensor

A3-6—Water Tank Latch

A3-7—Positioning Button

A3-8—Water Tank

A3-9—VibraRise Module

A3-10—Air Outlet

Dock

Spot Clean/Child Lock

Robot (Top View)

• Press to return to dock/start

emptying

• Press and hold to wash the mop

Press any button to stop the robot during cleaning

or docking.

Note:

Only available in the Roborock app.Note:

A1-1—Vertical Bumper

A1-2—Microphone

A1-3—Status Indicator Light

A1-4—Wall Sensor

A1-5—Bumper

A1-6—Charging Contacts

A1-7—ReactiveAI Obstacle Recognition

A1-8—LED Fill Light

• Press to Spot clean

• Press and hold for 3 seconds to

turn on/off the child lock

• For use with Video Calls

• White: Vacuuming

• Blue: Vacuuming and Mopping

• Orange: Alert

• Green: Docking/Recharging

• White: Battery level ≥ 20%

• Red: Battery level < 20%

• Pulsing: Charging or starting up

• Flashing red: Error

Power Indicator

Power/Clean

• Press and hold to turn the robot

on or off

• Press to start cleaning

Product Overview

Robot (Bottom View)

A2-1—Cliff Sensors

A2-2—Carpet Sensor

A2-3—Omni-Directional Wheel

A2-4—Charging Contacts

A2-5—Side Brush

A2-6—Main Wheel

A2-7—Main Brush

A2-8—Main Brush Cover Latches

A11

Empty Wash Fill Dock

A12

Power Cable Storage

A11-1—Water Tank Handle

A12-1—Cable Outlets

A11-2—Dirty Water Tank

A12-2—Power Port

A11-4—Dock Location Beacon

A11-8—Maintenance Brush Latch

A11-12—Water Tank Latch

A11-5—Charging Contacts

A11-9—Dustbin

A11-13—Status Indicator Light

• Pulsing: Emptying/Washing Mop

• Red: Dock error

• Light off: Charging/Powered Off

A11-6—Washing Strip

A11-10—Water Tank Lid

A11-14—Water Filter

A11-7—High-Speed Maintenance Brush

A11-11—Clean Water Tank

A11-15—Dock Base

A12-3—Cable Slot

Power cable can exit at either side.Note:

Place the dock on a hard and flat

floor, and remove the foam used to

secure the high-speed maintenance

brush components in shipment at

the bottom.

B1-1—

Attach the base by pressing down

both sides of the base firmly, and

then pressing the connecting part in

the middle until you hear a click.

B1-2—

Installation

Important Information

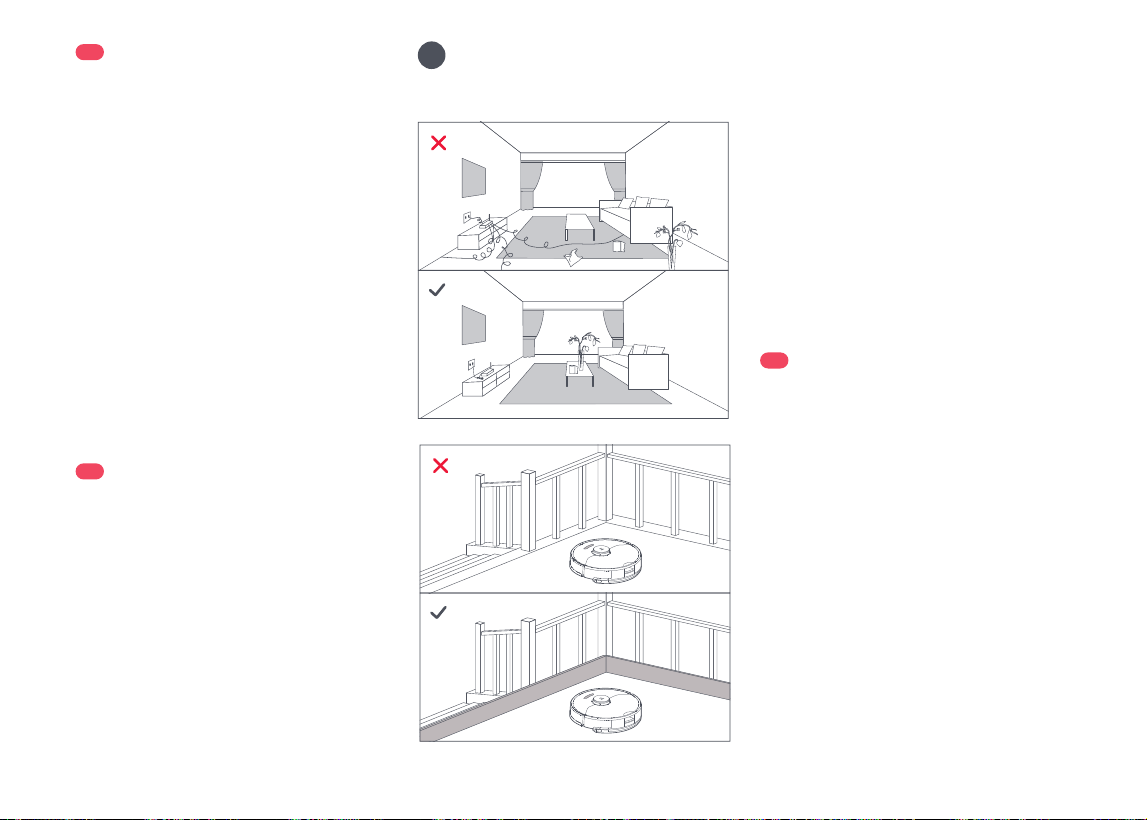

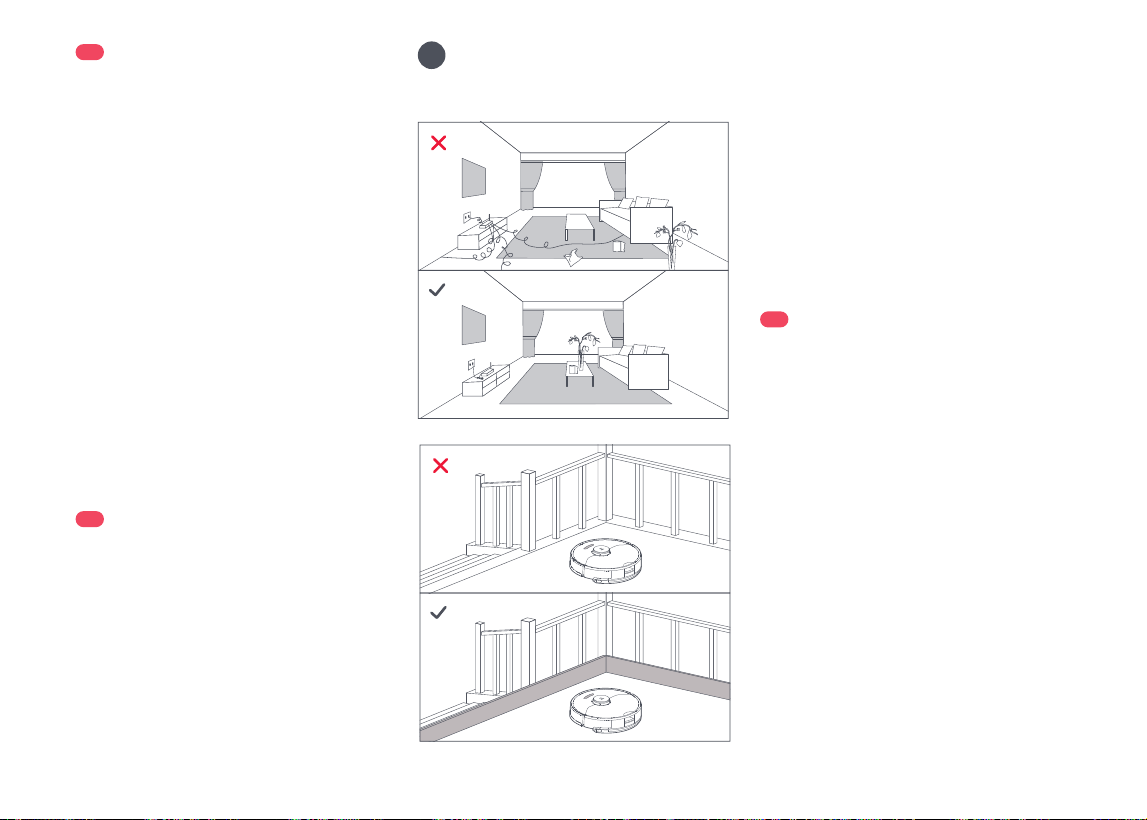

1. Tidy cables and loose items from the

ground and move any unstable, fragile,

precious, or dangerous items to prevent

personal injury or property damage due

to items becoming tangled in, struck by,

or knocked over by the robot.

2. When using the robot in a raised area,

always use a secure physical barrier to

prevent accidental falls that may result in

personal injury or property damage.

Note:

Remove the water tanks and the dustbin before

moving the dock.

When using the robot for the first time, follow it

throughout its whole cleaning route and watch for potential

problems. The robot will be able to clean by itself in future

uses.

Connect the power cable to the back

of the dock, and keep excess cable

inside the storage slot.

B1-3—

Position the charging dock

A11-3—Self-Filling Port

Notes:

• If the power cable hangs vertically to the ground, it may

be caught by the robot, causing the dock to be moved or

disconnected.

• The dock indicator is on when the dock is powered on, and

off when the robot is charging.

• The dock indicator turns red if an error occurs.

• Place the dock on a flat floor away from fire, heat, and

water. Avoid narrow spaces or locations where the robot

may be suspended in the air.

• Placing the dock on a soft surface (carpet/mat) may cause

the dock to tilt over and cause problems docking and

departing.

• Keep the dock away from direct sunlight or anything that

may block the dock location beacon; otherwise, the robot

may fail to return to the dock.

• Do not use the dock without clean water tank, dirty water

tank, high-speed maintenance brush, dustbin, dust bag or

water filter.

• Maintain the dock according to the maintenance

instructions. Do not clean the dock with a wet cloth or

tissue.

• All docks are subject to water-based tests before leaving the

factory. It is normal that a small amount of water remains in

the waterway of the dock.

Option 2: Search for “Mi Home” in the App

Store or Google Play or scan the QR code to

download and install the app.

Connecting to the App

Option 1: Search for “Roborock” in the App

Store or Google Play or scan the QR code to

download and install the app.

❶ Download App

This robot supports both Roborock and Mi

Home apps. Choose the one that best

meets your needs.

Note:

The robot may not be turned on when the battery

is low. In this case, connect the robot to the dock.

B1-5—more than 0.5 m (1.6 ft)

B1-6—more than 1.5 m (4.9 ft)

B1-7—more than 1 m (3.3 ft)

Power on and charge the

robot

Place the dock on a hard and flat floor

(wood/tile/concrete etc.), flat against a

wall. Keep at least 0.5 m (1.6 ft) of

clearance on either side, 1.5 m (4.9 ft)

in front, and 1 m (3.3 ft) above. Make

sure the location has good WiFi for a

better experience with the mobile

app, and then turn it on.

Press and hold the

button to power

on the robot. Wait until the power light is

steady, and then place the robot on the

dock to charge. The robot is equipped

with a high-performance lithium-ion

rechargeable battery pack. To maintain

battery performance, keep the robot

charged during normal use.

B1-4—

Slide the bracket forwards under the water

tank. A click indicates that it is locked in

place.

B3-2—Install the mop bracket

Insert the VibraRise mop cloth into the

bottom along the attachment slot and stick

it firmly in place.

B3-1—Install the VibraRise mop cloth

Note: To prevent excessive dirt buildup during first-time

use, floors should be vacuumed at least three times before

mopping.

Mopping

B3-3— WARNING

Risk of injury. Do not place your finger

between VibraRise mop bracket and water

tank.

❷ Reset WiFi

1. Open the top cover and find the WiFi

indicator.

2. Press and hold the

and buttons until

you hear the “Resetting WiFi” voice alert.

The reset is complete when the WiFi

indicator flashes slowly. The robot will

then wait for a connection.

• If you cannot connect to the robot due to your router

configuration, a forgotten password, or any other reason,

reset the WiFi and add your robot as a new device.

• After resetting the WiFi, the robot will activate its WiFi

hotspot and camera for network configuration. The camera

is used for QR Code scanning purposes in the Roborock

app. Information obtained by the camera will neither be

saved onboard nor transmitted to a server. Once connected

successfully or if a QR code is not scanned within 5 minutes,

the camera will automatically turn off.

Notes:

Open the Roborock App, tap the “Search for

device” button, or open Mi Home app, tap

“+” in the top right corner and add the

device as instructed in the app.

Notes:

• The actual process may vary due to ongoing app updates.

Follow the instructions provided in the app.

• Only 2.4 GHz WiFi is supported.

• If the robot waits more than 1 hour for a connection, WiFi

will be automatically disabled. If you want to reconnect,

reset the WiFi before proceeding.

❸ Add device

Instructions

Notes:

• To prevent corrosion or damage, only use the Roborock

branded floor cleaner in the water tank.

• To avoid water tank deformation, do not place hot water

in the tank.

• If water marks remain on the water tank, wipe them clean

before reinstallation.

Filling the Clean Water Tank

Open the clean water tank. Fill with water

until the Max line. Close the lid, lock the

latch, and fit the tank back in place.

Note: The robot cannot be turned off when it is being

charged.

Press and hold the button to turn on the

robot. The power indicator will turn on and

the robot will enter standby mode. Press

and hold the

button to turn off the robot

and complete the cleaning cycle.

On/Off

Press the button to start cleaning. The

robot will plan its cleaning route according

to its scan of the room. It splits a room into

zones, first draws out zone edges, and then

fills the zone in a zigzag pattern. In so

doing, the robot cleans all zones one by

one, efficiently cleaning the house.

Starting Cleaning

Zone 1 – Cleaned

Zone 4 – Next Zone

Zone 2 – Cleaned

Zone 3 – In Progress

Notes:

• To allow the robot to automatically vacuum and return to

the dock, start the robot from the dock. Do not move the

dock during cleaning.

• Cleaning cannot start if the battery level is too low. Allow the

robot to charge before starting cleanup.

• If cleaning is completed in less than 10 minutes, the area

will be cleaned twice.

• If the battery runs low during the cleaning cycle, the robot

will automatically return to the dock. After charging, the

robot will resume where it left off.

• When the mop bracket is attached, the robot will retract it

when cleaning the carpet. You can also set the carpet as a

no-go zone in the app to avoid it.

• Before starting each mopping task, make sure that the

VibraRise mop has been properly installed.

Note: After spot cleaning, the robot will automatically return

to the starting point and enter Standby mode.

Press the button to start spot cleaning.

Cleaning range: The robot cleans a 1.5 m

(4.9 ft) x 1.5 m (4.9 ft) square area centered

on itself.

Spot Cleaning

If the robot fails to find the dock, it will automatically

return to its starting location. Place the robot on the dock

manually to recharge.

Note: Placing a paused robot on the dock manually will end

the current cleanup.

When the robot is running, press any

button to pause it, press the

button to

resume cleaning, press the

button to

send it back to the dock.

Pause

If the robot is paused for over 10 minutes, it

will go to sleep, and the power indicator will

flash every few seconds. Press any button

to wake the robot up.

Sleep

Notes:

• The robot will not go to sleep when it is charging.

• The robot will automatically shut down if left in sleep

mode for more than 12 hours.

The default Do Not Disturb (DND) period

is from 22:00 to 08:00. You can use the

app to disable the DND mode or modify

the DND period. When DND mode is

activated, the robot will not automatically

resume cleanup, the power indicator

light will dim, and the volume of the

voice prompts will lower.

DND Mode

Child Lock

Press and hold the button to enable/

disable the child lock. You can also set it in

the app. Once enabled, the robot will not

react to button presses when it is

stationary. When the robot is cleaning or

docking, press any button to stop it.

Charging

After cleaning, the robot will automatically

return to the dock to charge.

In Pause mode, press the

button to send

the robot back to the dock. The power

indicator will pulse as the robot charges.

Note:

Manually Activated Emptying

Auto-Emptying

Emptying can be triggered manually by

pressing the

button while the robot is

charging.

Auto-emptying will begin when the robot

returns to the dock after cleaning.

Note: Avoid frequent manual emptying.

Notes:

• If the dock has not emptied for an extended period,

empty the robot dustbin manually and clear the air

inlet of any debris to ensure optimum performance.

• If necessary, auto-emptying can be disabled in the

app.

Stopping Emptying

Press any button to stop emptying.

Manually Activated Mop

Washing

During cleaning, press any button to pause,

then press and hold the

button to send

the robot back for mop washing.

Error

If an error occurs, the power indicator will

flash red and a voice alert will sound. See

“Errors” for solutions.

Notes:

• The robot will go to sleep automatically if left in a

malfunctioning state for over 10 minutes.

• Placing a malfunctioning robot on the dock manually will

end the current cleanup.

Auto Mop Washing

During cleaning, the robot automatically

determines when it should return to dock

for mop washing and water tank refilling to

maximize its mopping performance.

Note: To allow the robot to wash the mop automatically,

start the robot from the dock once it is fully charged. Do

not move the dock during cleaning.

• Firmware Update

• Video Call

• Volume Adjustment

• Language Selection

• Do Not Disturb Mode

• Voice Assistant Support

Restore Factory Settings

If the robot does not function properly after

a system reset, switch it on. Press and hold

the

button and at the same time press

Reset button until you hear the “Restoring

factory settings” voice prompt. The robot

will then be restored to factory settings.

System Reset

If the robot does not respond when a

button is pressed or cannot be turned off,

reset the system. Press the Reset button,

and the robot will reset automatically.

Note: After resetting the system, scheduled cleaning, WiFi,

etc. will be restored to factory settings.

App Features

Note:

Functions and details of the app may vary slightly due

to the continuous app development and updates.

Only available in the Roborock app.

Cleaning Map

Custom Cleaning Modes

Cleaning Mode Switch

Robot Information

More Features

• Multi-map management

• Real-time vacuum and mop route

• Carpet display

• Map zoning

• Map editing

• Scheduled

• Selective Room

• Zone

• No-Go Zones, No-Mop Zones, and

Invisible Wall

• Custom

• Carpet Boost

• Suction Power Levels

• Mop Intensity Levels

• Cleaning History

• Battery Level

• Care & Maintenance

Main Brush

Side Brush

Clean every 2 weeks and replace every 6-12 months.

C1-1—Main Brush Cover

C1-2—Latches

C1-3—

Main Brush

C1-4—Main Brush Caps

C1-5—Main Brush Bearing

C1-6—

Turn over the robot and press the

latches to remove the main brush cover.

Pull out the main brush and remove

the main brush bearing.

Rotate the main brush caps in the

indicated unlock direction to remove

the caps.

After removing the tangled hair or

dirt at both ends of the main brush,

reinstall it, press on the main brush

cover to lock it in place.

C1-8—

C1-9—

Notes:

• Main brush should be wiped down with wet cloth and left

to dry away from direct sunlight.

• Do not use corrosive cleaning fluids or disinfectants to

clean the main brush.

1. Unscrew the side brush screw.

2. Remove and clean the side brush.

Reinstall the brush and tighten the screw.

Clean monthly and replace every 3-6 months.

C1-7—

Routine

Maintenance

Use a tool, such as a small

screwdriver, to pry out the axle and

take out the wheel.

Omni-Directional Wheel

The omni-directional wheel bracket cannot be removed.

Note:

C3-1—

Clean as required.

Rinse the wheel and the axle with

water to remove any hair and dirt.

Dry and reattach the wheel, pressing

it firmly in place.

C3-2—

Open the top cover of the robot and

take out the dustbin.

Open the dustbin cover and remove

the filter, then empty the dustbin.

Fill the dustbin with clean water and

close the cover. Gently shake the

dustbin, and then pour out the dirty

water.

Leave the dustbin and the washable

filter to dry.

Clean the main wheels with a soft, dry cloth.

Main Wheels

Dustbin

Clean monthly.

C5-2—

C5-1—

Clean as required.

Note:

To prevent blockage, only use clean water without any

cleaning liquid.

C5-3—

C5-4—

Purchase an additional filter and alternate if necessary.

Rinse the filter repeatedly and tap it

to remove as much dirt as possible.

Allow 24 hours for the filter to dry

thoroughly and reinstall it.

Note: Do not touch the surface of the filter with your hands,

brush, or hard objects to avoid potential damage.

Note:

C6-3—

C6-2—

Open the water tank and fill it with

clean water.

Close the water tank and shake it

gently.

Pour out the remaining water as

shown.

Remove the VibraRise mop cloth from

the VibraRise mop bracket. Clean the

VibraRise mop cloth and air-dry it.

C7-1—

Clean as required.

C8-1—

Clean after each use and replace every 3-6 months.

Note: A dirty VibraRise mop will affect the mopping

performance. Clean it before use.

Use a soft, dry cloth to wipe and clean all

sensors, including:

Use a soft dry cloth to wipe the charging

contacts on the robot and the dock.

C7-2—

C7-3—

Note: If the robot will be left unused for a long period, turn it

off and charge it at least every three months to avoid battery

damage caused by over-discharge.

Battery

The robot is equipped with a built-in

high-performance lithium-ion rechargeable

battery pack. To maintain battery

performance, keep the robot charged

during normal use.

Remove the water tanks and the dustbin

before moving the dock. Grip the handle on

the back with one hand and the inner side

of the front, as shown. Do not grip the base

because as it is not designed for lifting.

Open the filter cover and remove the

filter.

Washable Filter

Robot Sensors

C10

Charging Contact Areas

C11

Moving the Dock

Water Tank

VibraRise Mop Cloth

Clean every 2 weeks and replace every 6-12 months.

Clean monthly.

C6-1—

ReactiveAI Obstacle Recognition

Wall Sensor

Mop Wash Sensor

Carpet Sensor

Cliff Sensors

C9-1—

C9-2—

C9-3—

C9-4—

C9-5—

Clean as required.

Lift the high-speed maintenance brush

latch and remove the brush, as shown

below. Remove any entangled objects in the

high-speed maintenance brush and rinse it

clean. Reinstall the brush and latch it in

place.

Lift the dustbin and remove the

bag vertically as shown.

Remove the clean water tank, dirty

water tank, and dustbin.

Remove the water filter and wipe off

any water marks with a cloth.

Carefully place the the dock upside

down on a hard floor covered with

a soft towel.

Unscrew the eight screws and

remove the cover.

Wipe the air duct and duct cover

with a dry cloth.

Re-install the cover and screw it

back in place.

Follow the following steps to clean the air

duct and avoid blockages.

Discard the dust bag and clean

around the filter with a dry cloth.

Slot in a new disposable dust bag

as shown. Slide until it reaches the

bottom of the slot and reinstall the

dustbin securely.

Clean as required and replace every 6-12 months.

Note:

Replace the disposable dust bag when it is full.

Pulling the dust bag handle to remove the bag will

seal the bag to prevent leakage.

Always install a dust bag before putting back the

dustbin top lid to avoid auto-emptying without the bag. You

can also disable auto-emptying in the app.

Clean the dirty water tank as needed. Open

the dirty water tank lid and pour out the

dirty water. Fill the tank with clean water,

close the lid, lock it, and shake. Pour out the

dirty water. Close the lid and then re-install.

Unlock the water filter and remove it for

washing. Use a soft, dry cloth to wipe the

cleaning tank, and then reinstall the filter.

Press down the filter until you hear it lock

with a click.

C15-1—

C16-1—

C16-2—

C16-3—

C16-4—

C16-5—

C16-6—

C15-2—

C15-3—

C12

Dirty Water Tank

C14

Water Filter

C15

Replacing the Disposable

Dust Bag

C16

Cleaning the Air Duct

C13

High-Speed Maintenance

Brush

Basic Parameters

Empty Wash Fill Dock

Robot

Note: The serial number is on a sticker on the underside of

the robot.

< 6 hoursCharging Time

S270RRModel

14.4V/5200mAh

lithium-ion battery

Battery

Approx. 4.7kg (10.36 lbs.) Weight

Rated Input 20V

1.2A

Name Empty Wash Fill Dock

Model EWFD01LRR, EWFD02LRR

Rated Frequency 50-60Hz

120VACRated Input Voltage

0.75ARated Input (Charge)

Rated Output 20VDC 1.8A

Charging Battery

14.4V/5200mAh

lithium-ion battery

9.5A

Rated Input

(Dust Collection)

Errors

If an error occurs while the robot is cleaning, the power indicator

will flash red quickly, and a voice alert will sound. Refer to the

following table for troubleshooting.

1. After resolving any of the following errors, relocate your robot and

restart cleaning.

2. After any sensor errors, clean the sensor and retry.

3. If the battery is at an abnormal temperature, wait for it to return

to normal before use.

Note: A system reset may resolve some problems.

Error 1: LiDAR turret or laser blocked. Check for obstruction and

retry.

Error 2: Bumper stuck. Clean it and lightly tap to release it.

Error 3: Wheels suspended. Move robot and restart.

Error 4: Cliff sensor error. Clean cliff sensors, move robot away

from drops and restart.

Error 5: Main brush jammed. Clean main brush and bearings.

Error 6: Side brush jammed. Remove and clean side brush.

Error 7: Wheels jammed. Move the robot and restart.

Error 8: Robot trapped. Clear obstacles surrounding robot.

Error 9: No dustbin. Install dustbin and filter.

Error 12: Low battery. Recharge and retry.

Error 13: Charging error. Clean charging contacts and retry.

Error 14: Battery error.

Error 15: Wall sensor dirty. Clean wall sensor.

Error 16: Robot tilted. Move to level ground and restart.

Error 17: Side brush error. Reset robot.

Error 18: Fan error. Reset robot.

Error 21: Vertical bumper pressed. Move robot and retry.

Error 22: Dock locator error. Clean and retry .

Error 23: Could not return to dock. Clean dock location beacon

and retry.

Error 27: VibraRise system jammed. Check for obstructions.

Error 28: Robot on carpet. Move robot to floor and retry.

Filter blocked or wet. Clean, dry, and retry.

No-go zone or Invisible Wall detected. Move robot from this area.

Cannot cross carpet. Move robot across carpet and restart.

Internal error. Reset the robot.

If the problem persists after using the recommendations in the table above,

contact our support team at:

[email protected] (United States/Canada/Non-Europe)

1-855-960-4321 (United States only)

1-833-421-1915 (Canada only)

Common Issues

Unable to power on

• The battery level is low. Put the robot on the charging dock and charge it before use.

• The battery temperature is too low or too high. Only use the robot within the range of

4-40°C (39-104°F).

Unable to charge

• Check the power indicator light turns on and both ends of the power cabel are properly

connected.

• If contact is poor, clean the contact areas on the charging dock and the robot.

Slow charging

• When used at high or low temperatures, the robot will automatically reduce its charging

speed to extend battery life.

• The charging contacts may be dirty. Wipe them with a dry cloth.

Unable to dock

• There are too many obstacles near the charging dock. Move it to an open area.

• The robot is too far from the charging dock. Place it closer and retry.

Abnormal behavior • Restart the robot.

Noise during cleaning

• The main brush, side brush, main wheels, or omni-directional wheel may be jammed. Turn off the

robot and clean them.

• VibraRise system abnormal. Check for jammed objects.

Unable to connect to WiFi

• WiFi is disabled. Reset the WiFi and try again.

• The WiFi signal is poor. Move the robot to an area with good WiFi reception.

• Abnormal WiFi connection. Reset the WiFi, download the latest mobile app, and retry.

• The current Roborock robot is not supported. You can find supported models in the app.

• Unable to connect to WiFi abruptly. There may be an error with your router settings. Contact

Roborock customer service for additional support.

Problem Solution

Poor cleaning ability or dust

falling out

• The dustbin is full and needs emptying.

• The filter is blocked and needs cleaning.

• The main brush is jammed and needs cleaning.

Common Issues

Is power always being drawn when the

robot is on the charging dock?

• The robot will draw power while it is docked to maintain battery performance, but power

consumption is minimal.

Does the robot need to be charged

for at least 16 hours the first three

times it is used?

• No. The robot can be used any time after it has been fully charged.

Problem Solution

No or little water during

mopping

Cleaning does not

resume after recharging

• Check whether there is water in the water tank and use the mobile app to set the scrub

intensity or check the manual for full instructions on how to correctly install the mop cloth

and mop bracket.

• Make sure that the robot is not in DND mode. DND mode will prevent cleanup. When cleaning

a space requiring a top-up charge, if the robot was placed manually on the charging dock

before it returned to the dock automatically, it will not be able to continue cleanup.

The robot has begun to

miss certain spots

It takes a long time to fill the water tank

• The wall sensor or cliff sensors may be dirty. Wipe them with a soft dry cloth.

• The filter may be blocked and need cleaning.

The robot cannot return to the

charging dock after Spot cleaning or

when it has been moved manually

• After spot cleaning or a significant position change, the robot will re-generate the map. If the

charging dock is too far away, it may not be able to return to recharge and must be placed

on the charging dock manually.

Scheduled cleaning

is not working

• Keep the robot charged. Scheduled cleaning can only begin when the battery level is above

20%.

Common Issues

Problem Solution

The LED status indicator light on the

dock is steady red.

• The dustbin or dust bag is not in place. Check and correct installation.

• Voltage error. Check that local voltage meets the requirements listed on the dock.

• Check clean water tank placement or refill as required.

• Check dirty water tank placement or empty as required.

• Check that the water filter has been correctly installed.

Reduced emptying performance or

unusual noise when emptying.

• The main brush or main brush cover is not properly installed. Check and correct installation.

• The filter, air duct, suction inlet, air inlet, or dustbin is blocked. Clean to remove blockages.

Robot voice alert: Error 42.

Maintenance brush jammed. Clean it

and remove blockages.

• If the brush stops at the left side, it may be jammed. Remove any items jamming it.

• If the brush stops at the right side, the filter may be blocked or is not installed in place. Clean

and correct installation.

Reduced mop washing performance.

• The mop is not attached properly. Reinstall.

• The floor is dirty. Change the mop washing mode to “Deep” in the app for better cleaning.

Auto-emptying is not working.

• Auto-emptying is disabled. Check in-app settings.

• Dock dustbin is not installed. Check and install.

• Auto-emptying will not be triggered if the robot returns to the dock without cleaning.

• The robot will not auto-empty after returning to the dock in Do Not Disturb (DND) mode.

Adjust cleaning or DND duration, or start emptying manually.

The mop is not washed.

• The mop will not be washed if not used.

• The robot will not return to the dock for mop washing if it does not start from the dock or no

dock is found on the app map.

• Check tank placement and refill or empty as required.

• Check that the water filter has been correctly installed.

Lisez attentivement ce manuel d’utilisation et ses schémas avant d’utiliser le produit et

rangez-les soigneusement pour référence future.

Roborock S7 MaxV Ultra

Manuel d’utilisation de l’aspirateur robot

Français

Contenu

21 Informations de sécurité

22 Batterie et rechargement

22 Explication des symboles internationaux

23 Déclaration FCC/IC

24 Présentation du produit

25 Installation

26 Connexion à l’application

27 Instructions

29 Entretien de routine

31 Paramètres de base

32 Erreurs et problèmes courants

Roborock S7 MaxV Ultra

Manuel d’utilisation de l’aspirateur robot

Informations de sécurité

• Uniquement prévu pour une utilisation avec un chargeur Roborock CDZ11RR, CDZ12RR, AED01LRR, AED02LRR, EWFD01LRR ou EWFD02LRR.

• Placez les câbles des autres appareils hors de la zone à nettoyer.

• Ne faites pas fonctionner l’aspirateur dans une pièce où un nourrisson ou un enfant dort.

• Ne faites pas fonctionner l’aspirateur dans une zone où il y a des bougies allumées ou des objets fragiles sur le sol à nettoyer.

• Ne faites pas fonctionner l’aspirateur dans une pièce où il y a des bougies allumées sur un meuble que l’aspirateur pourrait heurter ou cogner

accidentellement.

• N’autorisez pas d’enfants à s’asseoir sur l’aspirateur.

• Ne transportez pas le produit à l’aide de la base de la station ou du bac à poussière.

• Placez la station sur un sol plat à l’écart du feu, de la chaleur et de l’eau. Évitez les espaces ou lieux étroits où le robot risque d’être suspendu dans l’air.

• Avant de nettoyer ou d’entretenir le produit, il doit être éteint et sa fiche doit être débranchée de la prise électrique.

• Ce produit peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes dont les capacités physiques, sensorielles ou mentales

sont réduites ou qui manquent d’expérience et de connaissances si elles sont surveillées ou ont reçu des instructions sur l’utilisation sécurisée du

produit et comprennent les risques impliqués. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l’entretien utilisateur ne doivent

pas être effectués par des enfants sans surveillance.

• Ne démontez pas, réparez pas ou modifiez pas la batterie ou la station de chargement.

• Si la station est placée dans une zone susceptible d’être sujette à des orages ou à une tension instable, prenez des mesures de protection.

• Ne branchez qu’à une prise électrique correctement reliée à la terre. Reportez-vous aux Instructions de mise à la terre.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre offre un chemin de moindre résistance

pour le courant électrique afin de réduire le risque de choc électrique. Cet appareil est équipé d’un cordon muni d’un conducteur et d’une

fiche de mise à la terre.

La fiche doit être insérée dans une prise appropriée qui est correctement installée et mise à la terre conformément à l’ensemble des

ordonnances et codes locaux.

AVERTISSEMENT : Un mauvais raccordement du conducteur de mise à la terre de l’équipement peut entraîner un risque de choc électrique.

Consultez un électricien ou du personnel de maintenance qualifié si vous n’êtes pas certain de savoir si la prise est correctement reliée à la

terre. Ne modifiez pas la fiche fournie avec l’appareil ; si elle n’entre pas dans la prise, demandez à un électricien qualifié de vous installer une

prise appropriée.

Cet appareil est prévu pour une utilisation sur un circuit offrant une tension nominale de 120 V ; il est équipé d’une fiche de mise à la terre

ressemblant à celle qui est illustrée sur le schéma A des Méthodes de mise à la terre. Assurez-vous que l’appareil est raccordé à une prise

AVERTISSEMENT

Informations de sécurité

Batterie et rechargement

• Gardez la station de chargement à l’écart de la chaleur (notamment des radiateurs).

• N’essuyez pas les contacts de rechargement avec un chiffon humide ou vos mains mouillées.

• Éteignez le robot et utilisez son emballage d’origine pour son expédition.

• Si vous rangez le robot, rechargez-le complètement et éteignez-le avant de le placer dans un endroit frais et sec. Rechargez-le au moins tous les

trois mois pour éviter que sa batterie ne se décharge trop.

• N’utilisez pas le produit lorsque la température est supérieure à 40 °C (104 °F) ou inférieure à 4 °C (39 °F), ou encore dans une zone où il y a du

liquide ou une substance collante sur le sol.

dotée de la même configuration que la fiche.

Aucun adaptateur ne doit être utilisé avec cet appareil.

Explication des symboles internationaux

~ : symbole de COURANT ALTERNATIF [symbole IEC 60417-5032 (02/2009)]

: symbole de COURANT CONTINU [symbole IEC 60417-5031 (02/2009)]

: symbole de CONDUCTEUR DE PROTECTION (terre de protection) [symbole IEC 60417-5019 (02/2009)]

Méthodes de mise à la terre

PRISE DE

MISE À LA TERRE

BROCHE DE

MISE À LA TERRE

BOÎTIER DE PRISE

DE MISE À LA TERRE

ADAPTATEUR

VIS MÉTALLIQUE

LANGUETTE POUR LA

VIS DE MISE À LA TERRE

AA200

(A)

(B)

(C)

Déclaration FCC/IC

Informations de conformité

Nom du produit Robot aspirateur-laveur avec station de charge

Modèle du robot aspirateur : S270RR

Modèle de la station de rechargement : CDZ11RR ou CDZ12RR

Station à vidage automatique, modèle : AED01LRR, AED02LRR

Station de vidage/lavage/remplissage: EWFD01LRR, EWFD02LRR

Modèle du produit

Société

Adresse

E-mail

Coordonnées de la partie responsable aux USA

Roborock Technology Co.

108 West 13th Street, Wilmington, Delaware 19801.

support@roborock.com

Déclaration de conformité

Cet appareil est conforme à l’article 15 de la réglementation de la FCC.

Son utilisation est soumise aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d’interférences nuisibles, et

(2) cet appareil doit accepter toute interférence reçue, y compris toute interférence susceptible

d’occasionner un fonctionnement non souhaité.

L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR

d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio

exempts de licence.

L’exploitation est autorisée aux deux conditions suivantes :

(1) L’appareil ne doit pas produire de brouillage;

(2) L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est

susceptible d’en compromettre le fonctionnement.

Uniquement disponible dans l’application

Roborock.

Appuyez sur n’importe quel bouton pour arrêter

le robot lorsqu’il nettoie ou revient à la station.

Robot (capot supérieur

ouvert)

A3-1 : voyant WiFi

Support de serpillière

VibraRise

A6-1 : module de vibration

A6-2 : fente de fixation de la serpillière

A6-3 : loquets du support de serpillière

Serpillière VibraRise

Câble d’alimentation

Base de la station

A10

Sac à poussière jetable

A7-1 : blocs auto-agrippants

• Éteint : WiFi désactivé

• Lent clignotement : en attente de

connexion

• Clignotement rapide : connexion

• Fixe : WiFi connecté

Réservoir d’eau

électrique

A5-1 : bouchon

A5-2 : filtre à eau

A5-3 : loquet du réservoir d’eau

A5-4 : orifice de remplissage automatique

Bac à poussière

A4-1 : cache du filtre

A4-2 : loquet du bac à poussière

A4-3 : loquet du cache

A4-4 : entrée d’air

A4-5 : filtre lavable

A3-2 : bouton Réinitialiser

A3-3 : entrée d’air

A3-4 : capteur LiDAR

A3-5 : capteur de lavage de la serpillière

A3-6 : loquet du réservoir d’eau

A3-7 : bouton de positionnement

A3-8 : réservoir d’eau

A3-9 : module VibraRise

A3-10 : sortie d’air

Retour à la station

Nettoyage localisé/Verrouillage enfant

Robot (vue de dessus)

• Appuyez sur ce bouton pour faire revenir

le robot à la station/démarrer le vidage

• Appuyez sur ce bouton et maintenez-le

enfoncé pour laver la serpillière

Remarque :

A1-1 : pare-chocs vertical

A1-2 : microphone

A1-3 : voyant d’état

A1-4 : capteur de murs

A1-5 : pare-chocs

A1-6 : contacts de rechargement

A1-7 : reconnaissance d’obstacles ReactiveAI

A1-8 : lumière LED d’appoint

• Appuyez sur ce bouton pour un nettoyage

localisé

• Appuyez sur ce bouton et maintenez-le

enfoncé pendant 3 secondes pour activer/

désactiver le verrouillage enfant

• Pour une utilisation pour les appels vidéo

• Blanc : aspiration

• Bleu : aspiration et nettoyage à la serpillière

• Orange : alerte

• Vert : retour à la station/rechargement

• Blanc : niveau de batterie ≥ 20 %

• Rouge : niveau de batterie < 20 %

• Pulsation : rechargement ou démarrage

• Clignotement rouge : erreur

Voyant d’alimentation

Marche/Arrêt/Nettoyer

• Appuyez sur ce bouton et maintenez-le

enfoncé pour allumer ou éteindre le robot

• Appuyez sur ce bouton pour démarrer un

nettoyage

Présentation du

produit

Robot (vue de dessous)

A2-1 : capteurs de vide

A2-2 : capteur de tapis

A2-3 : roulette omnidirectionnelle

A2-4 : contacts de rechargement

A2-5 : brosse latérale

A2-6 : roulette principale

A2-7 : brosse principale

A2-8 : loquets du cache de la brosse principale

Le câble d’alimentation peut sortir des deux

côtés.

Retirez les réservoirs d’eau et le bac à poussière

avant de déplacer la station.

Lorsque vous utilisez votre robot pour la

première fois, suivez-le attentivement tout au long de son

parcours de nettoyage en prenant garde aux problèmes

potentiels. Le robot pourra nettoyer seul lors des prochaines

utilisations.

A11

Empty Wash Fill Dock

A12

Rangement du câble

d’alimentation

A11-1 : poignée du réservoir d’eau

A12-1 : sorties du câble

A11-2 : réservoir d’eau sale

A12-2 : port d’alimentation

A11-4 : balise de localisation de la station

A11-8 : loquet de la brosse d’entretien

A11-12 : loquet du réservoir d’eau

A11-5 : contacts de rechargement

A11-9 : bac à poussière

A11-13 : voyant d’état

• Pulsation : vidage/lavage de la serpillière

• Rouge : erreur de la station

• Voyant éteint : en charge/éteint

A11-6 : bande de lavage

A11-10 : couvercle du réservoir d’eau

A11-14 : filtre à eau

A11-7 : brosse d’entretien à haute vitesse

A11-11 : réservoir d’eau propre

A11-15 : base de la station

A12-3 : fente pour le câble

Remarque :

placez la station sur un sol dur et plat et

retirez la mousse utilisée pour fixer les

composants de la brosse d’entretien à haute

vitesse lors de l’expédition qui se trouve en

bas.

B1-1 :

fixez la base en appuyant fermement sur ses

deux côtés puis en appuyant sur la pièce de

raccordement qui se situe au milieu jusqu’à

ce que vous entendiez un déclic.

B1-2 :

Installation

Informations importantes

1. Rangez les câbles et objets détachés présents au

sol et déplacez tout objet instable, fragile,

précieux ou dangereux afin d’éviter toute

blessure et tout dommage matériel dus à des

objets qui seraient happés, heurtés ou renversés

par le robot.

2. Lorsque vous employez ce robot dans une zone

surélevée, utilisez toujours une barrière de

sécurité physique pour empêcher les chutes

accidentelles qui pourraient entraîner des

blessures ou des dommages matériels.

Remarque :

connectez le câble d’alimentation à l’arrière

de la station et laissez l’excès de câble dans

la fente de rangement.

B1-3 :

Positionnement de la

station de chargement

A11-3 : orifice de remplissage automatique

Il est possible que le robot ne s’allume pas

lorsque la batterie est faible. Dans ce cas, connectez le robot

à la station.

Remarques :

• Si le câble d’alimentation pend à la verticale vers le sol, il

risque d’être happé par le robot, ce qui peut entraîner un

déplacement ou un débranchement de la station.

• Le voyant de la station est allumé lorsqu’elle est sous

tension et éteint lorsque le robot est en charge.

• Le voyant de la station devient rouge si une erreur survient.

• Placez la station sur un sol plat à l’écart du feu, de la chaleur

et de l’eau. Évitez les espaces ou lieux étroits où le robot

risque d’être suspendu dans l’air.

• Placer la station sur une surface molle (moquette/tapis)

peut entraîner son inclinaison et des problèmes de départ

et de retour à la station du robot.

• Gardez la station à l’écart de la lumière directe du soleil et

de tout ce qui pourrait bloquer la balise de localisation de la

station, sinon, le robot risque de ne pas parvenir à y revenir.

• N’utilisez pas la station sans réservoir d’eau propre,

réservoir d’eau sale, brosse d’entretien à haute vitesse, bac à

poussière, sac à poussière ou filtre à eau.

• Entretenez la station conformément aux consignes

d’entretien. Ne nettoyez pas la station avec un chiffon ou

un tissu humide.

• Toutes les stations sont soumises à des tests à l’eau avant

de quitter l’usine. Il est normal qu’une petite quantité d’eau

subsiste dans le passage d’eau de la station.

Option 2 : recherchez « Mi Home » sur l’App Store

ou sur Google Play ou scannez le code QR pour

télécharger et installer l’application.

Connexion à

l’application

Option 1 : recherchez « Roborock » sur l’App Store

ou sur Google Play ou scannez le code QR pour

télécharger et installer l’application.

❶ Télécharger l’application

Ce robot prend à la fois en charge les applications

Roborock et Mi Home. Choisissez celle qui

correspond le mieux à vos besoins.

Remarque :

B1-5 : plus de 0,5 m (1,6 pi)

B1-6 : plus de 1,5 m (4,9 pi)

B1-7 : plus de 1 m (3,3 pi)

Mise sous tension et

rechargement du robot

placez la station sur un sol dur et plat (bois/

carrelage/béton, etc.), à plat contre un mur.

Gardez un espace d’au moins 0,5 m (1,6 pi)

de chaque côté, 1,5 m (4,9 pi) à l’avant et 1 m

(3,3 pi) au-dessus. Vérifiez que le lieu offre

un bon signal WiFi pour bénéficier d’une

meilleure expérience avec l’application

mobile, puis allumez l’appareil.

Appuyez sur le bouton

et maintenez-le enfoncé

pour allumer le robot. Patientez jusqu’à ce que le

voyant d’alimentation soit fixe, puis placez le robot

sur la station pour le recharger. Le robot est équipé

d’une batterie lithium-ion rechargeable très

performante. Dans le cadre d’une utilisation

normale, gardez le robot chargé pour préserver les

performances de la batterie.

B1-4 :

Faites glisser le support vers l’avant sous le

réservoir d’eau. Un déclic indiquera qu’il est

verrouillé en place.

B3-2 : installation du support de serpillière

Insérez la serpillière VibraRise le long de la fente de

fixation qui se trouve en dessous du robot et

faites-la fermement adhérer en place.

B3-1 : installation de la serpillière VibraRise

Remarque : Pour éviter toute accumulation excessive de

saleté lors d’une première utilisation, les sols devraient

être aspirés au moins trois fois avant de les nettoyer à la

serpillière.

Nettoyage à la serpillière

B3-3 : AVERTISSEMENT

Risque de blessure. Ne placez pas votre doigt entre

le support de serpillière VibraRise et le réservoir

d’eau.

❷ Réinitialiser le WiFi

1. Ouvrez le capot supérieur et recherchez le

voyant WiFi.

2. Appuyez sur les boutons

et et maintenez-

les enfoncés jusqu’à ce que vous entendiez

l’alerte vocale « Réinitialisation du WiFi en cours ».

La réinitialisation est terminée lorsque le voyant

WiFi clignote lentement. Le robot sera alors en

attente de connexion.

• Si vous ne parvenez pas à vous connecter au robot en

raison de la configuration de votre routeur, d’un mot de

passe oublié ou de toute autre raison, réinitialisez le WiFi et

ajoutez votre robot comme nouvel appareil.

• Une fois le WiFi réinitialisé, le robot activera son point

d’accès WiFi et sa caméra pour la configuration réseau.

La caméra est utilisée pour scanner le code QR dans

l’application Roborock. Les informations obtenues par la

caméra ne seront ni enregistrées en interne ni transmises

à un serveur. Une fois la connexion réussie ou si aucun

code QR n’est scanné sous 5 minutes, la caméra s’éteindra

automatiquement.

Remarques :

Ouvrez l’application Roborock et appuyez sur le

bouton « Rechercher un appareil », ou ouvrez

l’application Mi Home et appuyez sur le « + » qui se

situe dans le coin supérieur droit. Ajoutez ensuite

l’appareil en suivant les instructions de l’application.

Remarques :

• Le véritable processus peut varier en raison des mises

à jour continues de l’application. Suivez les instructions

fournies dans l’application.

• Seul le WiFi 2,4 GHz est pris en charge.

• Si le robot est en attente d’une connexion depuis plus

d’une heure, le WiFi sera automatiquement désactivé. Si

vous voulez vous reconnecter, réinitialisez le WiFi avant de

poursuivre.

❸ Ajouter l’appareil

Instructions

Remarques :

• Pour éviter toute corrosion ou tout dommage, n’utilisez

que du nettoyant pour sols de marque Roborock dans le

réservoir d’eau.

• Pour éviter toute déformation du réservoir d’eau, n’y placez

pas d’eau chaude.

• Si des traces d’eau subsistent sur le réservoir d’eau,

essuyez-les avant de le réinstaller.

Remplissage du réservoir

d’eau propre

Ouvrez le réservoir d’eau propre. Remplissez-le

d’eau jusqu’au trait Max. Refermez le couvercle,

verrouillez le loquet et réinstallez le réservoir en

place.

Remarque : Le robot ne peut pas être éteint lorsqu’il est

en charge.

Appuyez sur le bouton et maintenez-le enfoncé

pour allumer le robot. Le voyant d’alimentation

s’allumera et le robot entrera en mode Veille.

Appuyez sur le bouton

et maintenez-le enfoncé

pour éteindre le robot et mettre fin au cycle de

nettoyage.

Marche/Arrêt

Appuyez sur le bouton pour démarrer le

nettoyage. Le robot planifiera son parcours de

nettoyage en fonction de son analyse de la pièce. Il

divise la pièce en zones, commence par nettoyer

les bords d’une zone puis la complète en zigzag. Ce

faisant, il nettoie toutes les zones une par une,

nettoyant ainsi efficacement votre logement.

Démarrage du nettoyage

Zone 1 - Nettoyée

Zone 4 - Zone

Zone 2 - Nettoyée

Zone 3 - En cours

Remarques :

• Pour permettre au robot d’aspirer et de revenir automatiquement

à la station, mettez-le en marche depuis la station. Ne déplacez

pas la station durant le nettoyage.

• Le nettoyage ne peut pas démarrer si le niveau de la batterie

est trop faible. Laissez le robot charger avant de démarrer le

nettoyage.

• Si le nettoyage est terminé en moins de 10 minutes, la zone sera

nettoyée deux fois.

• Si le niveau de la batterie devient insuffisant durant le cycle de

nettoyage, le robot reviendra automatiquement à la station. Après

s’être rechargé, le robot reprendra là où il s’est arrêté.

• Lorsque le support de serpillière sera installé, le robot le rétractera

lorsqu’il nettoiera un tapis. Vous pouvez également définir le tapis

en tant que zone interdite dans l’application pour l’éviter.

• Avant le démarrage de chaque tâche de nettoyage à la serpillière,

assurez-vous que la serpillière VibraRise a correctement été

installée.

Remarque : Après le nettoyage localisé, le robot reviendra

automatiquement à son point de départ et entrera en mode

Veille.

Appuyez sur le bouton pour démarrer un

nettoyage localisé.

Zone couverte par le nettoyage : le robot nettoie

une zone carrée de 1,5 m (4,9 pi) x 1,5 m (4,9 pi)

autour de lui.

Nettoyage localisé

Le robot reviendra automatiquement à son

point de départ s’il ne parvient pas à retrouver sa station.

Placez manuellement le robot sur sa station pour le

recharger.

Remarque : Si vous placez manuellement le robot en pause

sur sa station, cela mettra fin au nettoyage en cours.

Lorsque le robot est en marche, appuyez sur

n’importe quel bouton pour le mettre en pause,

puis appuyez sur le bouton

pour reprendre le

nettoyage ou appuyez sur le bouton

pour le

renvoyer à la station.

Pause

Si le robot est en pause pendant plus de

10 minutes, il se mettra en veille et son voyant

d’alimentation clignotera toutes les quelques

secondes. Appuyez sur n’importe quel bouton pour

le sortir de veille.

Veille

Remarques :

• Le robot ne se mettra pas en veille lorsqu’il sera en

charge.

• Le robot s’éteindra automatiquement s’il reste en mode

Veille pendant plus de 12 heures.

La période par défaut du mode Ne pas

déranger (NPD) est de 22 h 00 à 08 h 00. Vous

pouvez utiliser l’application pour le désactiver

ou changer sa période. Lorsque le mode NPD

sera activé, le robot ne reprendra pas

automatiquement le nettoyage, la luminosité

du voyant d’alimentation sera réduite et le

volume des annonces vocales sera réduit.

Mode NPD

Verrouillage enfant

Appuyez sur le bouton et maintenez-le enfoncé

pour activer/désactiver le verrouillage enfant. Vous

pouvez également le régler dans l’application. Une

fois cette fonction activée, le robot ne réagira plus

aux pressions sur les boutons lorsqu’il sera

immobile. Lorsque le robot est en train de nettoyer

ou revient à la station, appuyez sur n’importe quel

bouton pour l’arrêter.

Rechargement

Une fois le nettoyage terminé, le robot reviendra

automatiquement à la station pour se recharger.

Lorsque le robot est en mode Pause, appuyez sur

le bouton

pour le renvoyer à la station. Lorsque

le robot sera en charge, le voyant d’alimentation

présentera un effet de pulsation.

Remarque :

Activation manuelle du

vidage

Vidage automatique

Le vidage peut être déclenché manuellement en

appuyant sur le bouton

lorsque le robot est en

charge.

Le vidage automatique commencera lorsque le

robot reviendra à la station après le nettoyage.

Remarque :

Évitez de déclencher fréquemment le vidage

manuellement.

Remarques :

• Si la station n’a pas été vidée depuis longtemps, videz

manuellement le bac à poussière du robot et éliminez tout

débris présent au niveau de l’entrée d’air pour garantir des

performances optimales.

• Si nécessaire, le vidage automatique peut être désactivé

dans l’application.

Arrêt du vidage

Appuyez sur n’importe quel bouton pour arrêter le

vidage.

Activation manuelle du

lavage de la serpillière

Durant un nettoyage, appuyez sur n’importe quel

bouton pour mettre le robot en pause, puis appuyez

sur le bouton

et maintenez-le enfoncé pour le

renvoyer à la station afin qu’il lave la serpillière.

Erreur

Si une erreur se produit, le voyant d’alimentation

clignotera en rouge et une alerte vocale se fera

entendre. Voir « Erreurs et problèmes courants »

pour obtenir des solutions.

Remarques :

• Le robot se mettra automatiquement en veille s’il reste sur

un dysfonctionnement pendant plus de 10 minutes.

• Si vous placez manuellement le robot sur sa station alors

qu’il présente un dysfonctionnement, cela mettra fin au

nettoyage en cours.

Lavage automatique de la

serpillière

Durant le nettoyage, le robot détermine

automatiquement à quel moment il doit revenir à

la station pour laver la serpillière et remplir le

réservoir d’eau afin de maximiser ses performances

de nettoyage à la serpillière.

Remarque :

Pour permettre au robot de laver

automatiquement la serpillière, démarrez-le depuis la station

une fois qu’il est entièrement rechargé. Ne déplacez pas la

station durant le nettoyage.

• Mise à jour du logiciel

• Appel vidéo

• Réglage du volume

• Sélection de la langue

• Mode Ne pas déranger

• Assistants vocaux pris en charge

Restauration des

paramètres d’usine

Si le robot ne fonctionne pas correctement après

une réinitialisation système, allumez-le. Appuyez

sur le bouton

, maintenez-le enfoncé, et dans le

même temps, appuyez sur le bouton Réinitialiser

jusqu’à ce que vous entendiez l’annonce vocale

«Restoring the initial version » (Restauration de la

version initiale). Les paramètres d’usine du robot

seront alors restaurés.

Réinitialisation système

Si le robot ne répond pas à la pression sur un

bouton ou ne peut pas être éteint, réinitialisez le

système. Appuyez sur le bouton Réinitialiser et le

robot se réinitialisera automatiquement.

Remarque : Une fois le système réinitialisé, les paramètres

d’usine des nettoyages planifiés, du WiFi, etc. seront rétablis.

Fonctionnalités de

l’application

Remarque : Les fonctions et détails de l’application

peuvent varier légèrement en raison de la poursuite de son

développement et de ses mises à jour.

Carte du nettoyage

Modes de nettoyage personnalisé

Changement de mode de nettoyage

Informations sur le robot

Fonctionnalités supplémentaires

• Gestion de plusieurs cartes

• Parcours d’aspiration et de nettoyage à la serpillière

en temps réel

• Affichage des tapis

• Définition de zones sur les cartes

• Édition des cartes

• Planifié

• Sélectif de pièces

• Zone

• Zones interdites, Zones sans serpillière et Mur

invisible

• Personnalisé

• Boost pour moquettes

• Niveaux de puissance d’aspiration

• Niveaux d’intensité du nettoyage à la serpillière

• Historique de nettoyage

• Niveau de batterie

• Entretien et maintenance

Brosse principale

Brosse latérale

* Nettoyer toutes les 2 semaines et remplacer tous les

6 à 12 mois.

C1-1 : cache de la brosse principale

C1-2 : loquets

C1-3 : brosse principale

C1-4 : capuchons de la brosse principale

C1-5 : roulement de la brosse principale

C1-6 : retournez le robot et appuyez sur les loquets

pour retirer le cache de la brosse principale.

tirez sur la brosse principale pour la sortir et

retirez son roulement.

tournez les capuchons de la brosse

principale dans le sens de déverrouillage

indiqué pour les retirer.

après avoir retiré les cheveux et saletés

entremêlés aux deux extrémités de la brosse

principale, réinstallez-la, puis appuyez sur

son cache pour la verrouiller en place.

C1-8 :

C1-9 :

Remarques :

• Vous devez nettoyer la brosse principale à l’aide d’un chiffon

humide et la laisser sécher à l’écart de la lumière directe

du soleil.

• N’utilisez pas de liquides nettoyants corrosifs ou de

désinfectants pour nettoyer la brosse principale.

1. Retirez la vis de la brosse latérale.

2. Retirez et nettoyez la brosse latérale. Réinstallez

la brosse latérale et serrez la vis.

* Nettoyer tous les mois et remplacer tous les 3 à 6 mois.

C1-7 :

Entretien de

routine

Remarque : Uniquement disponible dans l’application

Roborock.

utilisez un outil, tel qu’un petit tournevis,

pour déloger l’axe et extraire la roulette.

Roulette

omnidirectionnelle

Le support de la roulette omnidirectionnelle ne

peut pas être retiré.

Remarque :

C3-1 :

* Nettoyer si nécessaire.

rincez la roulette et son axe à l’eau pour

retirer tout poil et toute saleté. Laissez

sécher et réinstallez la roulette en appuyant

fermement dessus pour qu’elle se mette en

place.

C3-2 :

ouvrez le capot supérieur du robot et sortez

le bac à poussière.

ouvrez le couvercle du bac à poussière,

retirez le filtre, puis videz le bac.

remplissez le bac à poussière d’eau propre,

puis refermez le couvercle. Secouez-le

délicatement puis évacuez l’eau sale.

laissez sécher le bac à poussière et le filtre

lavable.

Nettoyez les roulettes principales avec un chiffon

doux sec.

Roulettes principales

Bac à poussière

* Nettoyer tous les mois.

C5-2 :

C5-1 :

* Nettoyer si nécessaire.

Remarque : N’utilisez que de l’eau propre sans liquide

nettoyant pour éviter toute obstruction.

C5-3 :

C5-4 :

Achetez un filtre supplémentaire et alternez si

nécessaire.

rincez le filtre à plusieurs reprises et

tapotez-le pour éliminer autant de saleté

que possible.

laissez le filtre sécher complètement

pendant 24 heures, puis réinstallez-le.

Remarque : Ne touchez pas la surface du filtre avec vos

mains, une brosse ou des objets durs pour éviter tout risque

de l’endommager.

Remarque :

C6-3 :

C6-2 :

ouvrez le réservoir d’eau et remplissez-le

d’eau propre.

refermez le réservoir d’eau et secouez-le

délicatement.

évacuez l’eau restante comme illustré.

retirez la serpillière VibraRise du support de

serpillière VibraRise. Nettoyez la serpillière

VibraRise et laissez-la sécher à l’air libre.

C7-1 :

* Nettoyer si nécessaire.

C8-1 :

* Nettoyer après chaque utilisation et remplacer tous les

3 à 6 mois.

Remarque : Une serpillière VibraRise sale nuira aux

performances de nettoyage. Nettoyez-la avant utilisation.

Utilisez un chiffon doux sec pour essuyer et

nettoyer tous les capteurs, notamment les

suivants :

Utilisez un chiffon doux sec pour essuyer les

contacts de rechargement de la station et du

robot.

C7-2 :

C7-3 :

Remarque : Si le robot ne sera pas utilisé pendant une

période prolongée, éteignez-le et rechargez-le au moins tous

les trois mois pour éviter d’endommager la batterie par une

décharge excessive.

Batterie

Le robot intègre une batterie lithium-ion

rechargeable très performante. Dans le cadre

d’une utilisation normale, gardez le robot chargé

pour préserver les performances de la batterie.

Retirez les réservoirs d’eau et le bac à poussière

avant de déplacer la station. Saisissez la poignée

présente à l’arrière d’une main et le bord intérieur

de l’avant de l’autre, comme illustré. Ne saisissez

pas la base car elle n’est pas conçue pour le levage.

ouvrez le cache du filtre et retirez le filtre.

Filtre lavable

Capteurs du robot

C10

Zones de contact de

rechargement

C11

Déplacement de la

station

Réservoir d’eau

Serpillière VibraRise

* Nettoyer toutes les 2 semaines et remplacer tous les 6

à 12 mois.

* Nettoyer tous les mois.

C6-1 :

reconnaissance d’obstacles ReactiveAI

capteur de murs

capteur de lavage de la serpillière

capteur de tapis

capteurs de vide

C9-1 :

C9-2 :

C9-3 :

C9-4 :

C9-5 :

* Nettoyer si nécessaire.

Levez le loquet de la brosse d’entretien à haute

vitesse et retirez la brosse comme illustré

ci-dessous. Retirez tout objet enchevêtré dans la

brosse d’entretien à haute vitesse et rincez-la pour

qu’elle soit propre. Réinstallez la brosse et

verrouillez-la en place à l’aide du loquet.

soulevez le bac à poussière et retirez le sac

à la verticale comme illustré.

retirez le réservoir d’eau propre, le

réservoir d’eau sale et le bac à poussière.

retirez le filtre à eau et essuyez toute trace

d’eau avec un chiffon.

retournez soigneusement la station sur un

sol dur recouvert d’une serviette douce.

retirez les huit vis et retirez le cache.

essuyez le tuyau d’air et le cache du tuyau

d’air à l’aide d’un chiffon sec.

réinstallez le cache et revissez-le en place.

Suivez les étapes ci-dessous pour nettoyer le tuyau

d’air et éviter toute obstruction.

mettez le sac à poussière au rebut et

nettoyez le pourtour du filtre avec un

chiffon sec.

insérez un nouveau sac à poussière jetable

dans la fente comme illustré. Faites-le

glisser jusqu’à ce qu’il atteigne le bas de la

fente et réinstallez fermement le bac à

poussière.

* Nettoyer si nécessaire et remplacer tous les 6 à 12 mois.

Remarque :

* Remplacer le sac à poussière jetable lorsqu’il est plein.

Le fait de tirer la poignée du sac à poussière

pour le retirer le fermera pour éviter toute perte de

poussière.

Installez toujours un sac à poussière avant

de remettre en place le couvercle supérieur du bac à

poussière pour éviter tout vidage automatique sans sac. Vous

pouvez également désactiver le vidage automatique dans

l’application.

Nettoyez le réservoir d’eau sale si nécessaire.

Ouvrez le couvercle du réservoir d’eau sale et

évacuez l’eau sale. Remplissez le réservoir avec de

l’eau propre, refermez le couvercle, verrouillez-le et

agitez. Évacuez ensuite l’eau sale. Refermez le

couvercle puis réinstallez le réservoir.

Déverrouillez le filtre à eau et retirez-le pour le

laver. Utilisez un chiffon doux sec pour essuyer le

réservoir de nettoyage, puis réinstallez le filtre.

Appuyez sur le filtre jusqu’à ce que vous entendiez

un déclic indiquant qu’il s’est verrouillé en place.

C15-1 :

C16-1 :

C16-2 :

C16-3 :

C16-4 :

C16-5 :

C16-6 :

C15-2 :

C15-3 :

C12

Réservoir d’eau sale

C14

Filtre à eau

C15

Remplacement du sac à

poussière jetable

C16

Nettoyage du tuyau d’air

C13

Brosse d’entretien à

haute vitesse

Paramètres de base

Robot

Remarque : Le numéro de série figure sur un autocollant

apposé sous le robot.

< 6 heures

Durée de

rechargement

S270RRModèle

14,4 V/5 200 mAh

Batterie lithium-ion

Batterie

Environ 4,7 kg (10,36 lbs.)Poids

Entrée nominale 20 V

1,2 A

Empty Wash Fill Dock

Nom Empty Wash Fill Dock

Modèle

EWFD01LRR ou

EWFD02LRR

Fréquence nominale 50 - 60 Hz

120 VCA

Tension nominale

d’entrée

0,75 A

Entre nominale

(charge)

Sortie nominale 20 VCC 1,8 A

Rechargement de la

batterie

14,4 V/5 200 mAh

Batterie lithium-ion

9,5 A

Entrée nominale

(collecte de la

poussière)

Erreurs et problèmes

courants

Scannez le code QR ci-dessous pour afficher les

erreurs et problèmes courants en français et en

espagnol (Amérique latine).

Pour le support après-vente, contactez notre équipe de

support à l’adresse :

[email protected] (États-Unis / Canada / Hors-Europe)

1-855-960-4321 (États-Unis uniquement)

1-833-421-1915 (Canada uniquement)

Lea detenidamente este manual del usuario con diagramas antes de utilizar este

producto y consérvelo correctamente para sus futuras consultas.

Roborock S7 MaxV Ultra

Manual del usuario de la aspiradora robot

Español

Índice

34 Información de seguridad

35 Batería y carga

35 Explicación de símbolos internacionales

36 Declaración de FCC/IC

37 Descripción general del producto

38 Instalación

39 Conexión con la aplicación

40 Instrucciones

42 Mantenimiento rutinario

44 Parámetros básicos

45 Errores y problemas comunes

Información de seguridad

ADVERTENCIA

• Para usar únicamente con el cargador Roborock CDZ11RR, CDZ12RR, AED01LRR, AED02LRR, EWFD01LRR o EWFD02LRR.

• Quite los cables de otros dispositivos del área que se va a limpiar.

• No ponga en marcha la aspiradora en una habitación donde esté durmiendo un bebé o niño.

• No opere la aspiradora en un área donde haya velas encendidas u objetos frágiles en el piso donde va a limpiar.

• No opere la aspiradora en una habitación donde haya velas encendidas sobre los muebles donde pueda chocar o golpear accidentalmente

la aspiradora.

• No permita que los niños se sienten sobre la aspiradora.

• No traslade el producto con la parte inferior o el contenedor de polvo.

• Coloque la base sobre una superficie plana, lejos del fuego, el calor o el agua. Evite colocarla en lugares estrechos o donde el robot podría

estar suspendido en el aire.

• El producto se debe apagar y se debe retirar el enchufe del tomacorriente antes de limpiar o mantener el producto.

• Este producto pueden usarlo niños de 8 años de edad o más y personas con capacidades físicas, sensoriales o mentales reducidas o

que no tienen experiencia y conocimiento si están bajo supervisión o si recibieron instrucciones con respecto al uso del producto de una

manera segura y comprenden los peligros que implica. Los niños no deben jugar con el producto. La limpieza y mantenimiento del usuario

no deben llevarlos a cabo niños sin supervisión.

• No retire, repare ni modifique la batería ni la base de carga.

• Si la base se coloca en un lugar susceptible a tormentas eléctricas o con voltaje inestable, tome medidas de protección.

• Enchúfelo solamente a un tomacorriente conectado a tierra de manera correcta. Vea las instrucciones de conexión a tierra.

INSTRUCCIONES PARA LA CONEXIÓN A TIERRA

Este dispositivo debe conectarse a tierra. Si presenta un funcionamiento incorrecto o avería, la conexión a tierra proporciona una forma para

lograr la menor resistencia para la corriente eléctrica con el fin de reducir el riesgo de descarga eléctrica. Este dispositivo está equipado con

un cable que tiene un conductor de conexión a tierra del equipo y un enchufe a tierra.

El enchufe debe insertarse en un tomacorriente apropiado que esté instalado y conectado a tierra correctamente de acuerdo con todos los

códigos y ordenanzas locales.

ADVERTENCIA: Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un riesgo de descarga eléctrica.

Consulte con un electricista calificado o técnico de servicio en caso de que tenga dudas sobre si el tomacorriente está debidamente

conectado a tierra. No modifique el enchufe que viene con el dispositivo, si no cabe en el tomacorriente, pida a un electricista calificado que

instale un tomacorriente apropiado.

Información de seguridad

Batería y carga

• Mantenga la base de carga alejada del calor (como radiadores).

• No limpie los contactos de carga con paños húmedos ni con las manos húmedas.

• Apague el robot y use el embalaje original para el envío.

• Si dejará el robot almacenado, cárguelo por completo y apáguelo antes de colocarlo en un lugar seco y frío. Recárguelo al menos una vez

cada tres meses para evitar que se descargue demasiado la batería.

• No use el producto cuando la temperatura sea mayor que 40 °C (104 °F) o menor que 4 °C (39 °F), o si hay líquido o alguna sustancia

pegajosa en el piso.

Este dispositivo es para uso en un circuito de 120 V nominal y tiene un enchufe de acople de conexión a tierra que se parece al enchufe que

aparece en el bosquejo A en Métodos de conexión a tierra. Asegúrese de que el dispositivo esté conectado a un tomacorriente que tiene la

misma configuración que el enchufe.

No se debe usar un adaptador con este dispositivo.

Explicación de símbolos internacionales

~: símbolo de CORRIENTE ALTERNA [símbolo IEC 60417-5032 (2009-02)]

: símbolo de CORRIENTE CONTINUA [símbolo IEC 60417-5031 (2009-02)]

: símbolo de TIERRA DE PROTECCIÓN (Protección a tierra) [símbolo IEC 60417-5019 (2009-02)]

Métodos de conexión a tierra

TOMACORRIENTE

CONECTADO A TIERRA

PIN DE CONEXIÓN A TIERRA

CAJA DE SALIDA

CONECTADA A TIERRA

ADAPTADOR

TORNILLO

DE METAL

PESTAÑA PARA

TORNILLO DE

CONEXIÓN A TIERRA

AA200

(A)

(B)

(C)

Declaración de FCC/IC

Información de cumplimiento

Nombre del producto

Aspiradora robot con base de carga

Modelo de aspiradora robot: S270RR

Modelo de cargador base: CDZ11RR o CDZ12RR

Base de autovaciado, modelo: AED01LRR, AED02LRR

Base de Vaciado, Lavado y Llenado: EWFD01LRR, EWFD02LRR

Modelo del producto

Correspondencia de la parte responsable en EE. UU.

Roborock Technology Co.

108 West 13th Street, Wilmington, Delaware 19801.

support@roborock.com

Declaración de

cumplimiento

Compañía

Dirección

Correo electrónico

Este dispositivo cumple con la parte 15 de las reglas de la Comisión Federal de Comunicaciones

(Federal Communications Commission, FCC).

El funcionamiento está sujeto a las siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencia nociva.

(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que

puede provocar el funcionamiento no deseado. Este dispositivo contiene transmisores o

receptores de exención de licencia que cumplen con las RSS de exención de licencia de

Innovación, Ciencia y Desarrollo Económico de Canadá.

El funcionamiento está sujeto a las siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencia.

(2) Este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que puede

provocar el funcionamiento no deseado del dispositivo.

Robot (cubierta superior

abierta)

A3-1: Luz indicadora de WiFi

Soporte del fregador

VibraRise

A6-1: Módulo de vibración

A6-2: Ranura para acoplar el fregador

A6-3: Pestillos del soporte del fregador

Fregador VibraRise

Cable de alimentación

Parte inferior

A10

Bolsa de polvo

desechable

A7-1: Almohadillas de gancho y bucle

• Apagada: WiFi deshabilitado

• Parpadea lentamente: esperando conexión

• Parpadea rápido: conectando

• Fija: WiFi conectado

Tanque de agua eléctrico

A5-1: Tapón

A5-2: Filtro de agua

A5-3: Pestillo del tanque de agua

A5-4: Puerto de llenado automático

Contenedor de polvo

A4-1: Cubierta de filtro

A4-2: Pestillo del contenedor de polvo

A4-3: Pestillo de la cubierta

A4-4: Entrada de aire

A4-5: Filtro lavable

A3-2: Botón Restablecer

A3-3: Entrada de aire

A3-4: Sensor LiDAR

A3-5: Sensor de lavado del fregador

A3-6: Pestillo del tanque de agua

A3-7: Botón de posicionamiento

A3-8: Tanque de agua

A3-9: Módulo VibraRise

A3-10: Salida de aire

Base de carga

Limpieza localizada/Bloqueo para niños

Robot (vista superior)

• Presiónelo para regresar a la base/

comenzar el vaciado

• Presione y mantenga presionado para

lavar el fregador

Presione cualquier botón para detener el robot

durante la limpieza o el regreso a la base.

Nota:

Solo disponible en la aplicación Roborock.Nota:

A1-1: Parachoques vertical

A1-2: Micrófono

A1-3: Luz indicadora de estado

A1-4: Sensor de pared

A1-5: Parachoques

A1-6: Contactos de carga

A1-7: Reconocimiento de obstáculos ReactiveAI

A1-8: Luz de relleno LED

• Presione este botón para realizar una

limpieza localizada

• Presiónelo y manténgalo presionado

durante 3 segundos para activar o

desactivar el bloqueo para niños

• Para uso con videollamadas

• Blanco: aspirando

• Azul: aspirando y fregando

• Naranja: alerta

• Verde: conectado a base/recargando

• Blanco: nivel de batería ≥ 20 %

• Rojo: nivel de batería < 20 %

• Pulsos de luz: cargando o iniciando

• Parpadeando en rojo: error

Indicador de encendido

Encendido/Limpiar

• Presiónelo y manténgalo presionado

para que el robot se encienda o apague

• Presione para iniciar la limpieza

Descripción general

del producto

Robot (vista inferior)

A2-1: Sensores de precipicio

A2-2: Sensor de alfombra

A2-3: Rueda omnidireccional

A2-4: Contactos de carga

A2-5: Cepillo lateral

A2-6: Rueda principal

A2-7: Cepillo principal

A2-8: Pestillos de cubierta del cepillo principal

A11

Base de Vaciado, Lavado

y Llenado

A12

Almacenamiento del

cable de alimentación

A11-1: Manija del tanque de agua

A12-1: Salidas del cable

A11-2: Tanque de agua sucia

A12-2: Puerto de alimentación

A11-4: Luz de aviso de ubicación de base

A11-8: Pestillo del cepillo de mantenimiento

A11-12: Pestillo del tanque de agua

A11-5: Contactos de carga

A11-9: Contenedor de polvo

A11-13: Luz indicadora de estado

• Pulsos de luz: vaciado/lavado del

fregador

• Rojo: error de base

• Luz apagada: cargando/apagado

A11-6: Cinta de lavado

A11-10: Tapa del tanque de agua

A11-14: Filtro de agua

A11-7: Cepillo de mantenimiento de alta velocidad

A11-11: Tanque de agua limpia

A11-15: Parte inferior

A12-3: Ranura del cable

El cable de alimentación puede salir por cualquier lado.Nota:

Coloque la base sobre piso firme y plano, y

retire la goma espuma utilizada para

proteger los componentes de

mantenimiento de alta velocidad que se

entregan en la parte inferior.

B1-1:

Conecte la parte inferior presionando hacia

abajo ambos lados de la parte inferior con

firmeza, y luego presione la parte que se

conecta en el medio hasta escuchar un clic.

B1-2:

Instalación

Información importante

1. Ordene los cables o artículos sueltos del

piso y retire los objetos inestables, frágiles,

importantes o peligrosos para evitar lesiones

personales o daños a la propiedad debido a que

los objetos se enreden en el robot, lo obstruyan

o resulten golpeadas por él.

2. Cuando utilice el robot en una superficie elevada,

use siempre una barrera física para evitar caídas

accidentales que podrían provocar lesiones

personales o daños a la propiedad.

Nota:

Retire los tanques de agua y el contenedor de polvo

antes de mover la base.

Cuando utilice el robot por primera vez, sígalo todo

el recorrido de limpieza y verifique que no haya problemas

potenciales. El robot podrá limpiar por sí solo en los futuros

usos.

Conecte el cable de alimentación a la parte

posterior de la base y conserve el exceso de

cable dentro de la ranura de guardado.

B1-3:

Posicionar la base de

carga

A11-3: Puerto de llenado automático

Notas:

• Si el cable de alimentación cuelga verticalmente al piso,

podría ser atrapado por el robot, lo que ocasionaría que la

base se mueva y desconecte.

• El indicador de la base está encendido cuando ésta recibe

electricidad y apagado cuando el robot está en carga.

• El indicador de la base enciende una luz roja si se produce

un error.

• Coloque la base sobre una superficie plana, lejos del fuego,

el calor o el agua. Evite colocarla en lugares estrechos o

donde el robot podría estar suspendido en el aire.

• El hecho de colocar la base sobre una superficie suave

(alfombra/manta) puede provocar que la base se incline y

generar problemas en el retorno a la base o la partida.

• Mantenga la base lejos de la luz solar directa o de cualquier

cosa que pudiera bloquear la luz de aviso de ubicación de

base; de lo contrario, el robot puede dejar de regresar a

la base.

• No use la base sin el tanque de agua limpia, el tanque de

agua sucia, el cepillo de mantenimiento de alta velocidad, el

contenedor de polvo, la bolsa de polvo o el filtro de agua.

• Realice el mantenimiento de la base de acuerdo con las

instrucciones de mantenimiento. No limpie la base con un

paño o tejido húmedo.

• Todas las bases se someten a pruebas a base de agua

antes de salir de fábrica. Es normal que quede una pequeña

cantidad de agua en la entrada de agua de la base.

Opción 2: busque "Mi Home" en App Store o en

Google Play o bien escanee el código QR para

descargar e instalar la aplicación.

Conexión con la

aplicación

Opción 1: busque "Roborock" en App Store o en

Google Play o bien escanee el código QR para

descargar e instalar la aplicación.

❶ Descargar la aplicación

Este robot admite tanto la aplicación Roborock

como la aplicación Mi Home. Elija la que mejor se

adapte a sus necesidades.

Nota:

Es posible que el robot no encienda cuando la

batería está baja. En ese caso, conecte el robot a la base

para cargarlo.

B1-5: Más de 0,5 m (1,6 pies)

B1-6: Más de 1,5 m (4,9 pies)

B1-7: Más de 1 m (3,3 pies)

Encender y cargar el robot

Coloque la base sobre una superficie plana y

dura (madera/baldosa/hormigón, etc.),

contra una pared. Deje al menos 0,5 m

(1,6 pies) de espacio libre a cada lado, 1,5 m

(4,9 pies) en la parte delantera y 1 m

(3,3 pies) encima. Asegúrese de que la

ubicación tenga buen WiFi para una mejor

experiencia con la aplicación móvil y luego

enciéndala.

Presione y mantenga presionado el botón

para

encender el robot. Espere hasta que la luz de

encendido esté fija y luego coloque el robot en

la base para cargarlo. El robot está equipado con

una batería recargable de iones de litio de alto

rendimiento. Para mantener el desempeño de la

batería, mantenga el robot cargado durante el uso

normal.

B1-4:

Deslice el soporte hacia adelante bajo el tanque de

agua. Oirá un clic cuando esté bloqueado en su

lugar.

B3-2: Instalar el soporte del fregador

Inserte el fregador VibraRise en la parte inferior a

lo largo de la ranura de acople y afírmelo en el

lugar.

B3-1: Instalar el fregador VibraRise

Nota: Para evitar una excesiva acumulación de suciedad

durante el uso por primera vez, los pisos se deben aspirar al

menos tres veces antes del primer fregado.

Fregar

B3-3: ADVERTENCIA

Riesgo de lesiones. No coloque los dedos entre el

soporte del fregador VibraRise y el tanque de agua.

❷ Restablecer la conexión WiFi

1. Abra la cubierta superior y busque el indicador

de WiFi.

2. Presione y mantenga presionados los botones

hasta escuchar la alerta de voz “Resetting

WiFi”(Restableciendo WiFi). El restablecimiento

está completo cuando el indicador de WiFi

parpadea lentamente. El robot luego esperará

una conexión.

• Si no puede conectar el robot debido a la configuración de

su enrutador, a que olvidó la contraseña o cualquier otro

motivo, restablezca la conexión WiFi y agregue su robot

como un nuevo dispositivo.

• Después de restablecer el WiFi, el robot activará la zona

WiFi y la cámara para la configuración de red. La cámara

se utiliza para fines de escaneado de código QR en la

aplicación Roborock. La información que obtenga la cámara

no se guardará en el dispositivo ni se transmitirá a ningún

servidor. Una vez que se conectó correctamente o si no se

escanea un código QR dentro de los 5 minutos, la cámara

se apagará de forma automática.

Notas:

Abra la aplicación Roborock, toque el botón

"Buscar dispositivo" o abra la aplicación Mi Home,

toque "+" en la esquina superior derecha y agregue

el dispositivo conforme se indica en la aplicación.

Notas:

• El proceso real puede variar debido a actualizaciones

de aplicaciones en curso. Siga las instrucciones

proporcionadas en la aplicación.

• Solo se admite WiFi de 2,4 GHz.

• Si el robot espera más de 1 hora para conectarse, la

conexión WiFi se deshabilitará automáticamente. Si desea

reconectar, restablezca la conexión WiFi antes de continuar.

❸ Agregar el dispositivo

Instrucciones

Notas:

• Para evitar corrosión o daño, use únicamente limpiador

para pisos de la marca Roborock en el tanque de agua.

• Para evitar que el tanque de agua se deforme, no coloque

agua caliente en el tanque.

• Si la marca de agua perdura en el tanque de agua, límpiela

antes de volver a instalarlo.

Llenar el tanque de agua

limpia

Abra el tanque de agua limpia. Llénelo hasta la

línea Max. Cierre la tapa, bloquee el pestillo y

vuelva a colocar el tanque en su lugar.

Nota: El robot no se puede apagar cuando se está cargando.

Presione y mantenga presionado el botón para

encender el robot. El indicador de encendido se

encenderá y el robot entrará en modo de espera.

Presione y mantenga presionado el botón

para

apagar el robot y completar el ciclo de limpieza.

Encendido/Apagado

Presione el botón para comenzar a limpiar. El

robot planificará su ruta de limpieza en base a sus

escaneos de la habitación. Divide una habitación

en zonas, primero dibuja los bordes de la zona y,

luego, rellena la zona en patrón de zig zag. Al

hacerlo, el robot limpia todas las zonas una por

una, con lo que realiza una limpieza eficaz de la

casa.

Comenzar a limpiar

Zona 1: limpia

Zona 4: próxima

zona

Zona 2: limpia

Zona 3: en curso

Notas:

• Para permitir que el robot aspire y vuelva a la base

automáticamente, inícielo desde la base. No mueva la base

durante la limpieza.

• La limpieza no puede comenzar si el nivel de batería es

demasiado bajo. Deje que el robot se cargue antes de

comenzar a limpiar.

• Si la limpieza se completa en menos de 10 minutos, la

superficie se limpiará dos veces.

• Si la batería se agota durante el ciclo de limpieza, el robot

volverá automáticamente a la base. Después de cargarse, el

robot reanudará el trabajo desde donde quedó.

• Cuando el soporte del fregador está colocado, el robot

lo retraerá cuando limpie la alfombra. También puede

establecer la alfombra como zona de no ingreso en la

aplicación para que la evite.

• Antes de comenzar cada tarea de fregado, asegúrese de

que el fregador VibraRise esté instalado correctamente.

Nota: Luego de la limpieza localizada, el robot regresará

automáticamente al punto de inicio e ingresará al modo de

espera.

Presione el botón para comenzar la limpieza

localizada.

Rango de limpieza: el robot limpia un área

cuadrada de 1,5 m (4,9 pies) x 1,5 m (4,9 pies)

centrada en sí mismo.

Limpieza localizada

Si el robot no encuentra la base, volverá

automáticamente a su ubicación de inicio. Coloque el robot

en la base manualmente para recargarlo.

Nota: Si coloca manualmente el robot pausado en la base,

finalizará la limpieza actual.

Cuando el robot esté funcionando, presione

cualquier botón para pausarlo, presione el botón

para reanudar la limpieza o presione el botón

para enviarlo de vuelta a la base.

Pausar

Si el robot está pausado durante más de

10 minutos, entrará en el modo Suspendido, y el

indicador de encendido parpadeará cada pocos

segundos. Presione cualquier botón para activar el

robot.

Suspendido

Notas:

• El robot no ingresará en modo Suspendido cuando se

esté cargando.

• El robot se apagará automáticamente si quedó en el

modo Suspendido durante más de 12 horas.

El período predeterminado del modo No

molestar (DND) es de 22:00 a 08:00. Puede usar

la aplicación para deshabilitar el modo DND o

modificar este período. Cuando el modo DND

está activo, el robot no reanudará

automáticamente la limpieza, la luz indicadora

de encendido se atenuará y el volumen de las

indicaciones de voz disminuirá.

Modo DND

Bloqueo para niños

Presione y mantenga presionado el botón para

habilitar/deshabilitar el bloqueo para niños.

También puede establecerlo en la aplicación.

Cuando se habilite, el robot no reaccionará a las

presiones de los botones cuando esté quieto.

Cuando el robot está limpiando o volviendo a la

base, presione cualquier botón para detenerlo.

Carga

Después de limpiar, el robot volverá

automáticamente a la base para cargar.

En el modo Pausa, presione el botón

para

enviar el robot de vuelta a la base. El indicador de

encendido emitirá pulsos de luz a medida que se

cargue el robot.

Nota:

Vaciado activado

manualmente

Vaciado automático

El vaciado se puede activar manualmente al

presionar el botón

mientras el robot está en

carga.

El vaciado automático comenzará cuando el robot

regrese a la base después de limpiar.

Nota: Evite el vaciado manual frecuente.

Notas:

• Si la base no se vació durante un período prolongado,

vacíe el contenedor de polvo del robot en forma

manual y limpie la entrada de aire para que no haya

polvo y así garantizar un óptimo desempeño.

• Si es necesario, el vaciado automático se puede

deshabilitar en la aplicación.

Detener el vaciado

Presione cualquier botón para detener el vaciado.

Lavado de fregador activado

manualmente

Durante la limpieza, presione cualquier botón

para poner en pausa, luego presione y mantenga

presionado el botón

para enviar el robot de

vuelta para el lavado del fregador.

Error

Si se produce un error, el indicador de encendido

parpadeará en rojo y se escuchará una alerta de

voz. Consulte la sección "Errores y problemas

comunes" para encontrar soluciones.

Notas:

• El robot ingresará automáticamente al modo Suspendido

si queda en un estado de mal funcionamiento durante más

de 10 minutos.

• Si coloca el robot con mal funcionamiento manualmente en

la base de carga, finalizará la limpieza actual.

Lavado del fregador

automático

Durante la limpieza, el robot determina

automáticamente cuándo debe regresar a la base

para lavar el fregador y llenar el tanque de agua

para maximizar el desempeño del fregado.

Nota: Para permitir que el robot lave el fregador

automáticamente, encienda el robot desde la base una

vez que está completamente cargado. No mueva la

base durante la limpieza.

• Actualización de firmware

• Videollamada

• Ajuste del volumen

• Selección de idioma

• Modo No molestar

• Asistente de voz

Restaurar a los ajustes de

fábrica

Si el robot no funciona correctamente después de

un restablecimiento del sistema, enciéndalo.

Presione y mantenga presionado el botón

y, al

mismo tiempo, presione el botón Restablecer hasta

que se escuche la indicación de voz "Restoring the

initial version” (Restaurando a la versión inicial). A

continuación, el robot se restaurará a los ajustes de

fábrica.

Restablecimiento del sistema

Si el robot no responde cuando se presiona un

botón o no se puede apagar, restablezca el

sistema. Presione el botón Restablecer y el robot

se restablecerá de forma automática.

Nota: Después de restablecer el sistema, la limpieza

programada, la conexión WiFi, etc. se restaurarán a los

ajustes de fábrica.

Funciones de la aplicación

Nota:

Las funciones y los detalles de la aplicación pueden

variar ligeramente debido a que la aplicación se desarrolla y

actualiza continuamente.

Solo disponible en la aplicación Roborock.

Mapa de limpieza

Modos de limpieza personalizada

Interruptor del modo de limpieza

Información del robot

Más funciones

• Gestión de mapas múltiples

• Ruta de aspirado y fregado en tiempo real

• Visualización de la alfombra

• Zonificación del mapa

• Edición del mapa

• Programado

• Habitaciones selectivas

• Zona

• Zonas de no ingreso, zonas de no fregado y

pared virtual

• Personalizado

• Mejora para alfombra

• Niveles de potencia de aspirado

• Niveles de intensidad de fregado

• Historial de limpieza

• Nivel de batería

• Cuidado y mantenimiento

Cepillo principal

Cepillo lateral

Limpie cada 2 semanas y reemplace cada 6 a 12 meses.

C1-1: Cubierta del cepillo principal

C1-2: Pestillo

C1-3:

Cepillo principal

C1-4: Tapones del cepillo principal

C1-5: Cojinete del cepillo principal

C1-6:

Gire el robot y presione los pestillos para

quitar la cubierta del cepillo principal.

Extraiga el cepillo principal y retire el cojinete

del cepillo principal.

Gire los tapones del cepillo principal en la

dirección de desbloqueo indicada para quitar

los tapones.

Después de quitar el cabello enredado o la

suciedad de ambos extremos del cepillo

principal, vuelva a colocarlo y presione en la

cubierta del cepillo principal para que quede

bloqueado en su lugar.

C1-8:

C1-9:

Notas:

• El cepillo principal debe limpiarse con un paño húmedo y

dejarse secar lejos de la luz solar directa.

• No use líquidos de limpieza corrosivos o desinfectantes

para limpiar el cepillo principal.

1. Desenrosque el tornillo del cepillo lateral.

2. Retire el cepillo lateral y límpielo. Vuelva a

instalar el cepillo y apriete el tornillo.

Limpie mensualmente y reemplace cada 3 a 6 meses.

C1-7:

Mantenimiento

rutinario

Use una herramienta, como un

destornillador pequeño, para extraer el eje y

quitar la rueda.

Rueda omnidireccional

El soporte de la rueda omnidireccional no se puede

quitar.

Nota:

C3-1:

* Limpie según sea necesario.

Enjuague con agua la rueda y el eje para

quitar el cabello y la suciedad. Seque y vuelva

a colocar la rueda, presionando firmemente

hasta colocarla en su lugar.

C3-2:

Abra la cubierta superior del robot y quite el

contenedor de polvo.

Abra la cubierta del contenedor de polvo y

quite el filtro, luego, vacíe el contenedor de

polvo.

Llene el contenedor de polvo con agua

limpia y cierre la cubierta. Agite suavemente

el contenedor de polvo y, luego, vierta el

agua sucia.

Deje secar el contenedor de polvo y el filtro

lavable.

Limpie las ruedas principales con un paño suave y

seco.

Ruedas principales

Contenedor de polvo

* Limpie mensualmente.

C5-2:

C5-1:

* Limpie según sea necesario.

Nota: Para evitar obstrucciones, use solamente agua limpia

sin líquidos de limpieza.

C5-3:

C5-4:

Compre un filtro adicional y alterne, si es necesario.

Enjuague varias veces el filtro y dele

golpecitos para quitar toda la suciedad

posible.

Deje que el filtro se seque por completo 24

horas y vuelva a instalarlo.

Nota: No toque la superficie del filtro con las manos, el cepillo

o con objetos duros para evitar posibles daños.

Nota:

C6-3:

C6-2:

Abra el tanque de agua y llénelo con agua

limpia.

Cierre el tanque de agua y agítelo

suavemente.

Vierta el agua restante tal como se muestra.

Retire el fregador VibraRise del soporte del

fregador VibraRise. Limpie el fregador

VibraRise y déjelo secar al aire.

C7-1:

* Limpie según sea necesario.

C8-1:

* Limpie después de cada uso y reemplace cada 3 a 6

meses.

Nota: Si el fregador VibraRise está sucio, ello afectará el

desempeño del fregado. Límpielo antes de usarlo.

Use un paño seco y suave para limpiar todos los

sensores, incluidos los siguientes:

Use un paño suave y seco para limpiar los

contactos de carga del robot y de la base.

C7-2:

C7-3:

Nota: Si el robot estará sin usarse durante un período

prolongado, apáguelo y cárguelo al menos cada tres meses

para evitar daños a la batería por el exceso de descarga.

Batería

El robot está equipado con una batería integrada

recargable de iones de litio de alto rendimiento.

Para mantener el desempeño de la batería,

mantenga el robot cargado durante el uso normal.

Retire los tanques de agua y el contenedor de

polvo antes de mover la base. Tome la manija en la

parte posterior con una mano y la parte interior de

la parte delantera, tal como se muestra. No tome la

parte inferior porque no está diseñada para

elevarse.

Abra la cubierta de filtro y extraiga el filtro.

Filtro lavable

Sensores del robot

C10

Áreas de contactos de

carga

C11

Mover la base

Tanque de agua

Fregador VibraRise

* Limpie cada 2 semanas y reemplace cada 6 a 12 meses.

* Limpie mensualmente.

C6-1:

Reconocimiento de obstáculos ReactiveAI

Sensor de pared

Sensor de lavado del fregador

Sensor de alfombra

Sensores de precipicio

C9-1:

C9-2:

C9-3:

C9-4:

C9-5:

* Limpie según sea necesario.

Levante el pestillo del cepillo de mantenimiento de

alta velocidad y retire el cepillo, tal como se

muestra a continuación. Elimine los objetos

enredados en el cepillo de mantenimiento de alta

velocidad y enjuáguelo hasta que quede limpio.

Vuelva a colocar el cepillo y conéctelo en su lugar.

Eleve el contenedor de polvo y saque la

bolsa verticalmente, tal como se muestra.

Retire el tanque de agua limpia, el tanque

de agua sucia y el contenedor de polvo.

Retire el filtro de agua y limpie las marcas

de agua con un paño.

Coloque con cuidado la base boca abajo

sobre un piso firme cubierto con una toalla

suave.

Desatornille los ocho tornillos y quite la

cubierta.

Limpie el conducto de aire y su cubierta con

un paño seco.

Vuelva a colocar la cubierta y atorníllela

nuevamente en su lugar.

Siga los siguientes pasos para limpiar el conducto

de aire y evitar obstrucciones.

Deseche la bolsa de polvo y limpie

alrededor del filtro con un paño seco.

Inserte una bolsa de polvo desechable tal

como se muestra. Deslícela hasta que

llegue a la parte inferior de la ranura y

vuelva a colocar la bolsa de polvo de

manera segura.

* Limpie según sea necesario y reemplace cada 6 a 12

meses.

Nota:

* Reemplace la bolsa de polvo desechable cuando esté

llena.

Extraer la manija de la bolsa de polvo para quitar la

bolsa sellará la bolsa para evitar fugas.

Instale siempre una bolsa de polvo antes de volver

a colocar la tapa superior del contenedor de polvo para

evitar el vaciado automático sin la bolsa. También puede

deshabilitar el vaciado automático en la aplicación.

Limpie el tanque de agua sucia, según sea

necesario. Abra la tapa del tanque de agua sucia y

vacíe el agua sucia. Llene el tanque con agua

limpia, cierre la tapa, bloquéelo y agite. Vierta el

agua sucia. Cierre la tapa y vuelva a instalarlo.

Desbloquee el filtro de agua y retírelo para lavarlo.

Use un paño suave y seco para limpiar el tanque y

luego volver a instalar el filtro. Presione el filtro

hacia abajo hasta bloquearlo con un clic.

C15-1:

C16-1:

C16-2:

C16-3:

C16-4:

C16-5:

C16-6:

C15-2:

C15-3:

C12

Tanque de agua sucia

C14

Filtro de agua

C15

Reemplazo de la bolsa de

polvo desechable

C16

Limpieza del conducto de

aire

C13

Cepillo de

mantenimiento de alta

velocidad

Parámetros básicos

Robot

Nota: El número de serie figura en una calcomanía en el lado

inferior del robot.

Menos de 6 horasTiempo de carga

S270RRModelo

Batería de iones de litio

de 14,4 V/5200 mAh

Batería

Aprox. 4,7 kg (10,36 lbs)Peso

Entrada nominal 20 V

1,2 A

Base de Vaciado, Lavado y

Llenado

Nombre Empty Wash Fill Dock

Modelo EWFD01LRR, EWFD02LRR

Frecuencia nominal 50-60 Hz

120 VCA

Voltaje de entrada

nominal

0,75 A

Entrada nominal

(carga)

Salida nominal 20 VCC 1,8 A

Carga de batería

Batería de iones de litio

de 14,4 V/5200 mAh

9,5 A

Entrada nominal

(recolección de polvo)

Parámetros básicos

Errores y problemas

comunes

Escanee el siguiente código QR para ver Errores y

problemas comunes en francés y español (Latinoamérica).

Para obtener asistencia posventa, comuníquese con el equipo de

soporte a través de:

[email protected] (Estados Unidos/Canadá/no Europa)

1-855-960-4321 (solo en Estados Unidos)

1-833-421-1915 (solo en Canadá)

Product Model: S270RR

Manufacturer: Beijing Roborock Technology Co., Ltd.

Address of Manufacturer: Floor 6, Suite 6016, 6017, 6018, Building C, Kangjian Baosheng Plaza,

No.8 Heiquan Road, Haidian District, Beijing, P.R. CHINA

For more product information, visit our website: www.roborock.com

For after-sales support, contact our support team at:

[email protected] (United States/Canada/Non-Europe)

1-855-960-4321 (United States only)

1-833-421-1915 (Canada only)

Robotic Vacuum Cleaner

Roborock S7 MaxV Ultra Robot Vacuum and Mop

Product's Documents

User Manual

Specifications

Roborock S7 MaxV Ultra Questions and Answers
