Troy-Bilt 11A-109Q563 20” Rotary Mower User Manual

Safety • Set-Up • Operation • Adjustments • Maintenance • Troubleshooting • Parts Lists • Warranty

PRINTED IN U.S.A. MTD Products Ltd., P. O. Box 1386, KITCHENER, ONTARIO N2G

OPERATOR’S MANUAL

IMPORTANT:

READ SAFETY RULES AND INSTRUCTIONS

CAREFULLY BEFORE OPERATING EQUIPMENT.

769-03599

10/29/07

20” Rotary Mower — Model Series 100

Finding and Recording Model Number

Please do

NOT

return the unit to the retailer from which it was purchased,

without ﬁrst contacting Customer Support.

Table of Contents

BEFORE YOU START ASSEMBLING

YOUR NEW EQUIPMENT,

please locate the model plate on the equipment and copy the

the model number and the serial number to the sample model

plate provided to the right. You can locate the model plate by

standing at the operating position and looking down at the rear

of the machine.

This Operator’s Manual is an important part of your new equipment. It will help you assemble,

prepare and maintain the unit for best performance. Please read and understand what it says.

Customer Support

Slope Gauge........................................................ 3

Safe Operation Practices ................................... 4

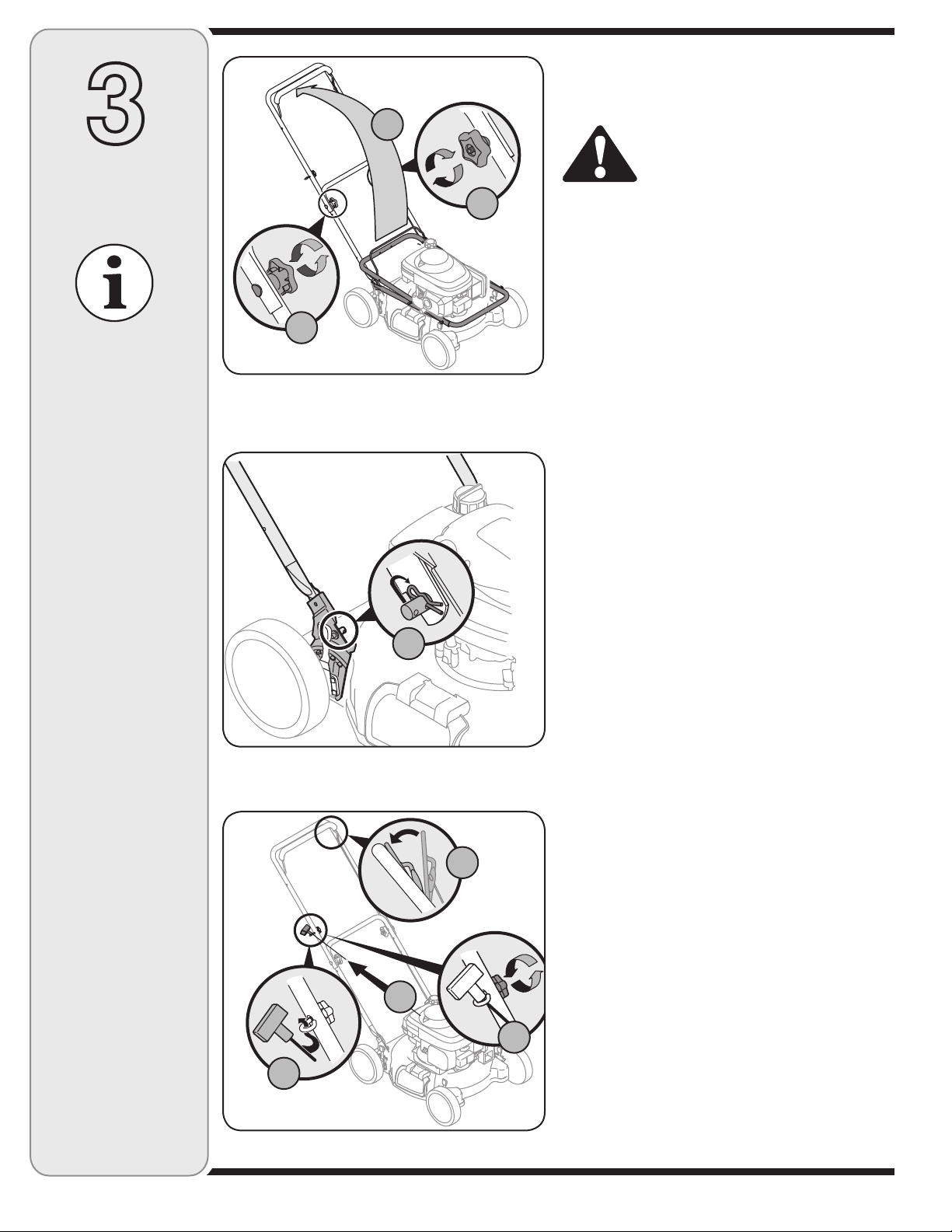

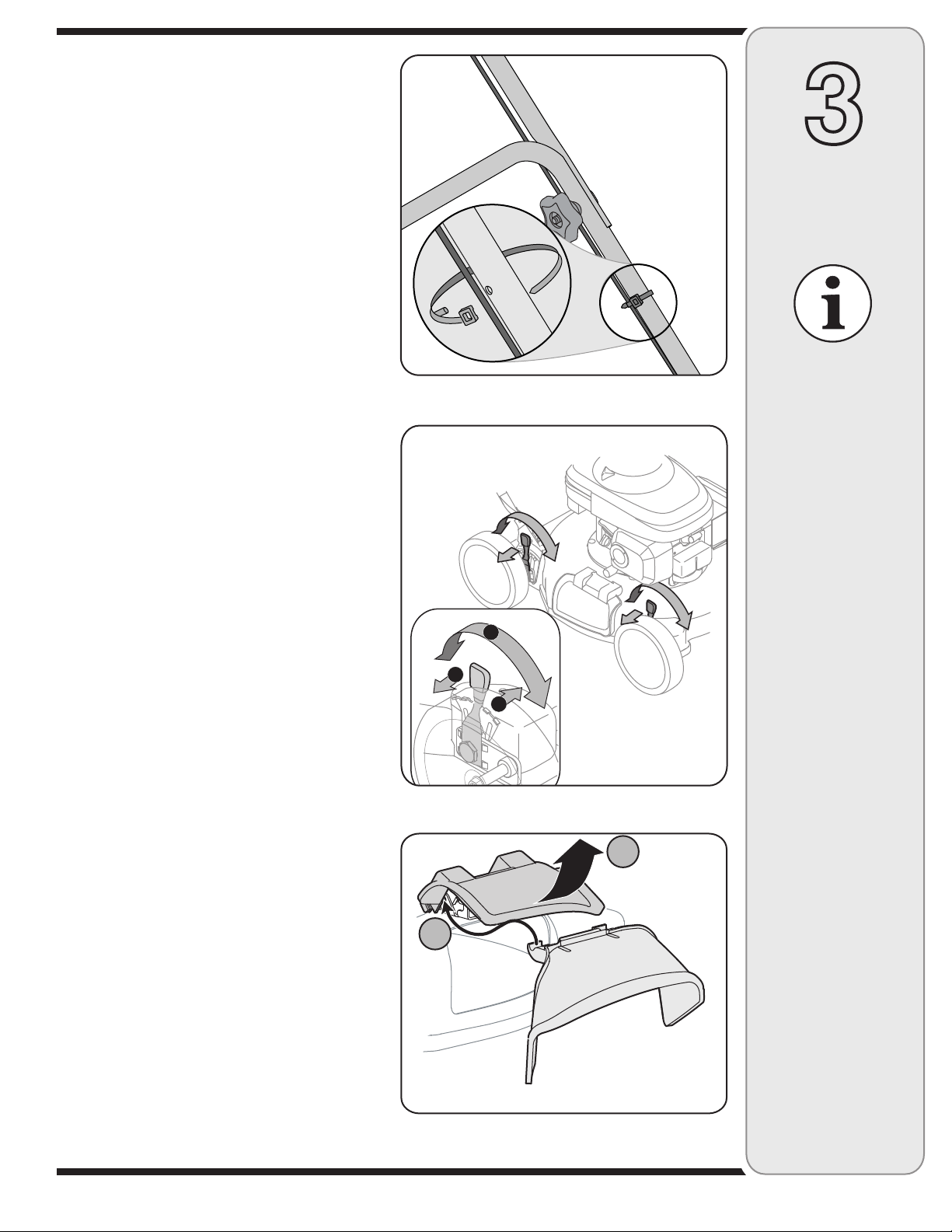

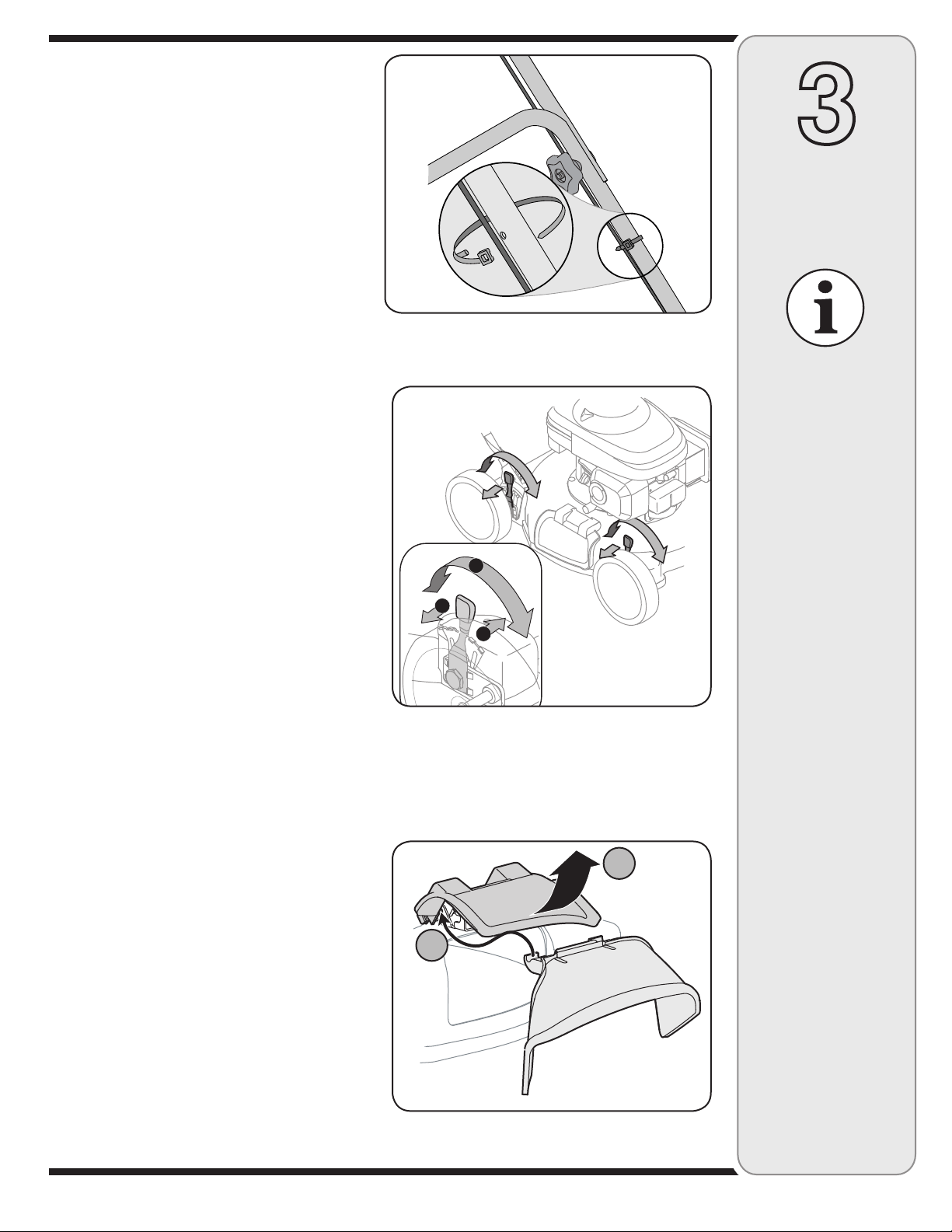

Set-Up & Adjustments ........................................ 6

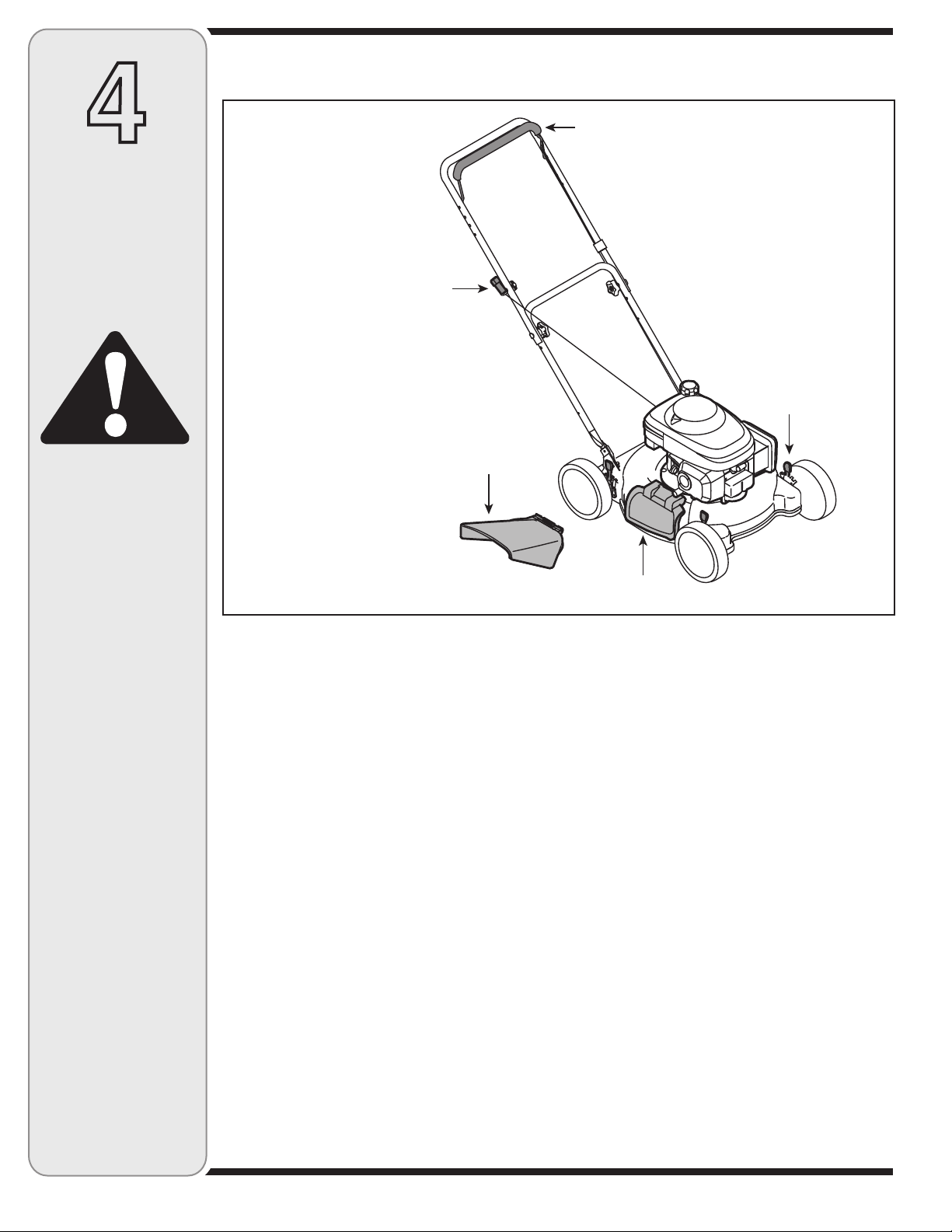

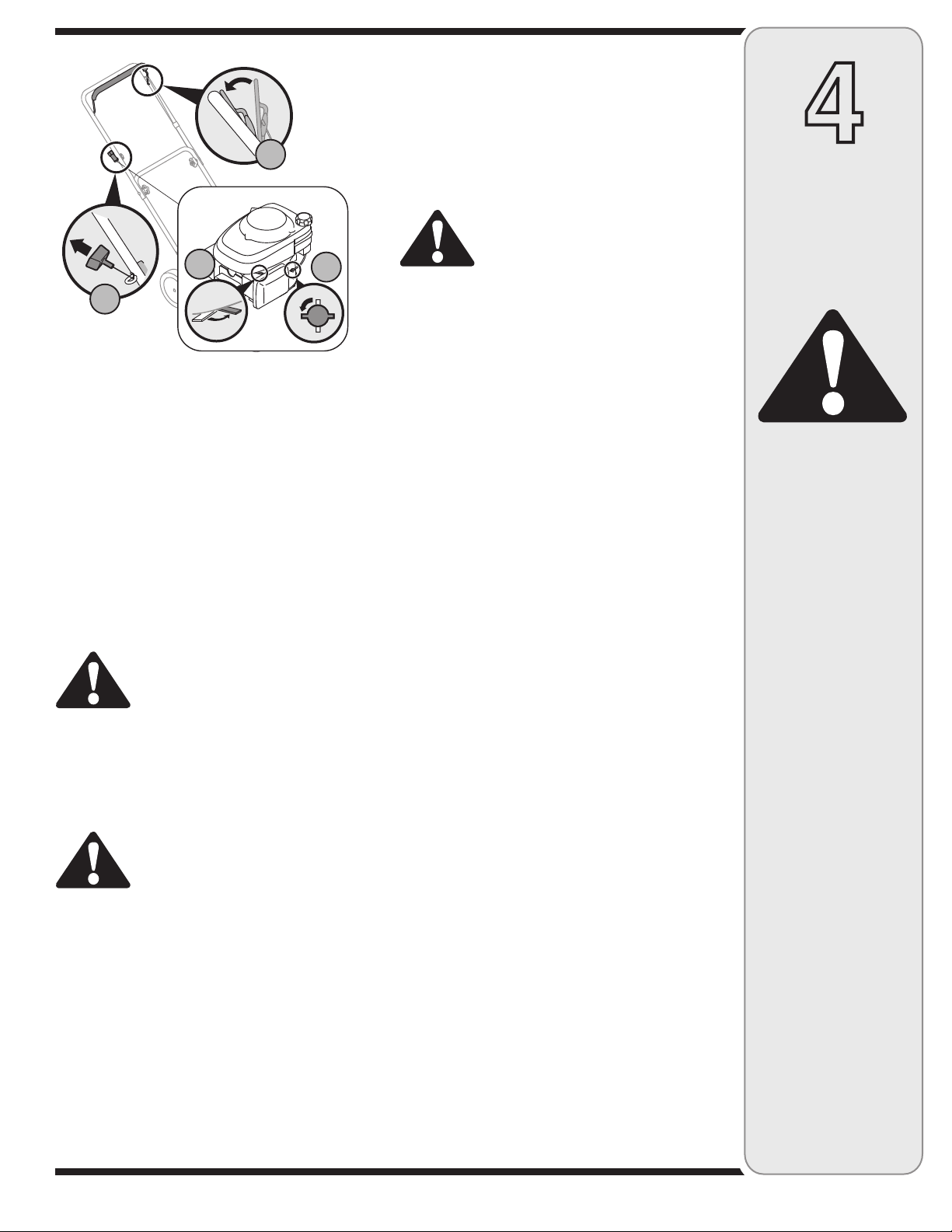

Operation ............................................................. 8

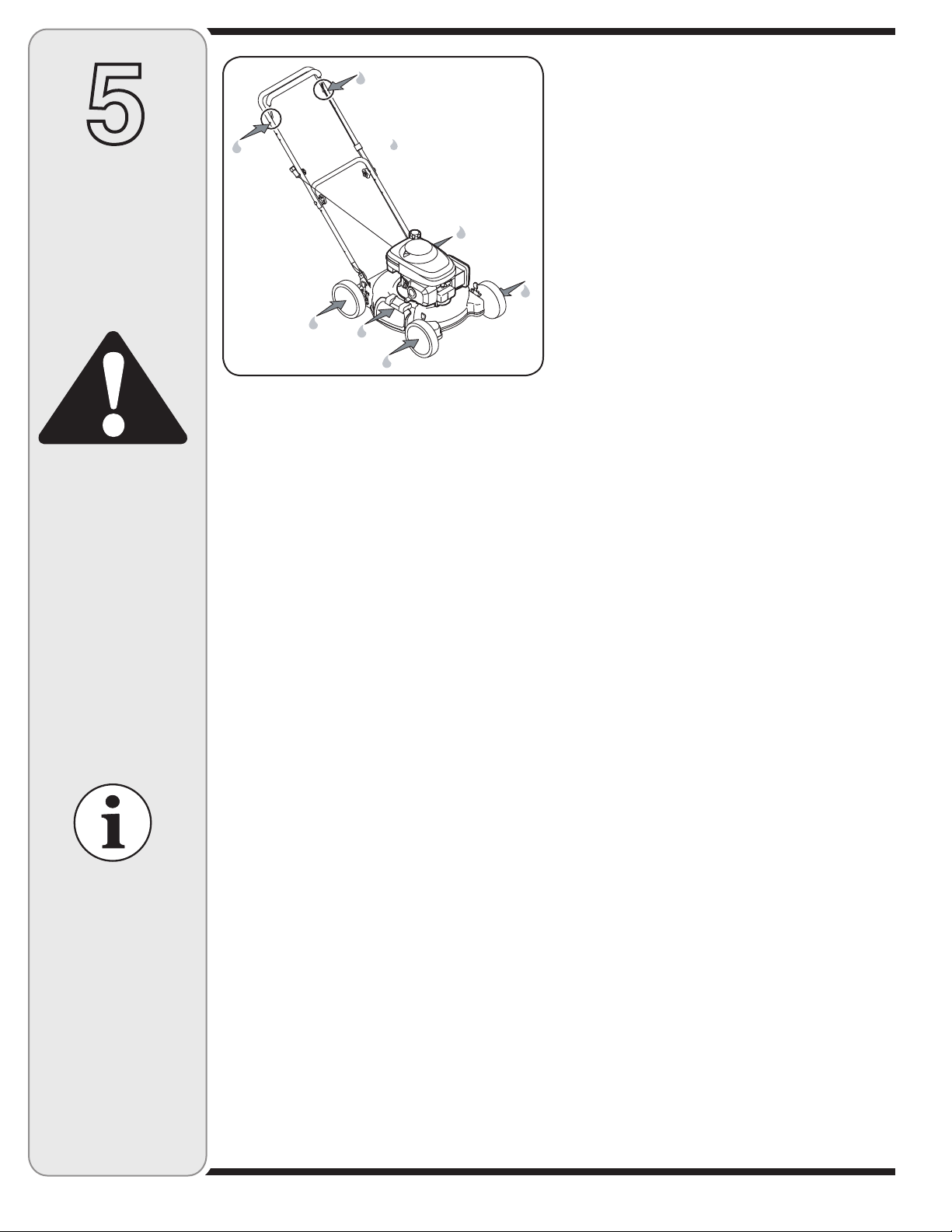

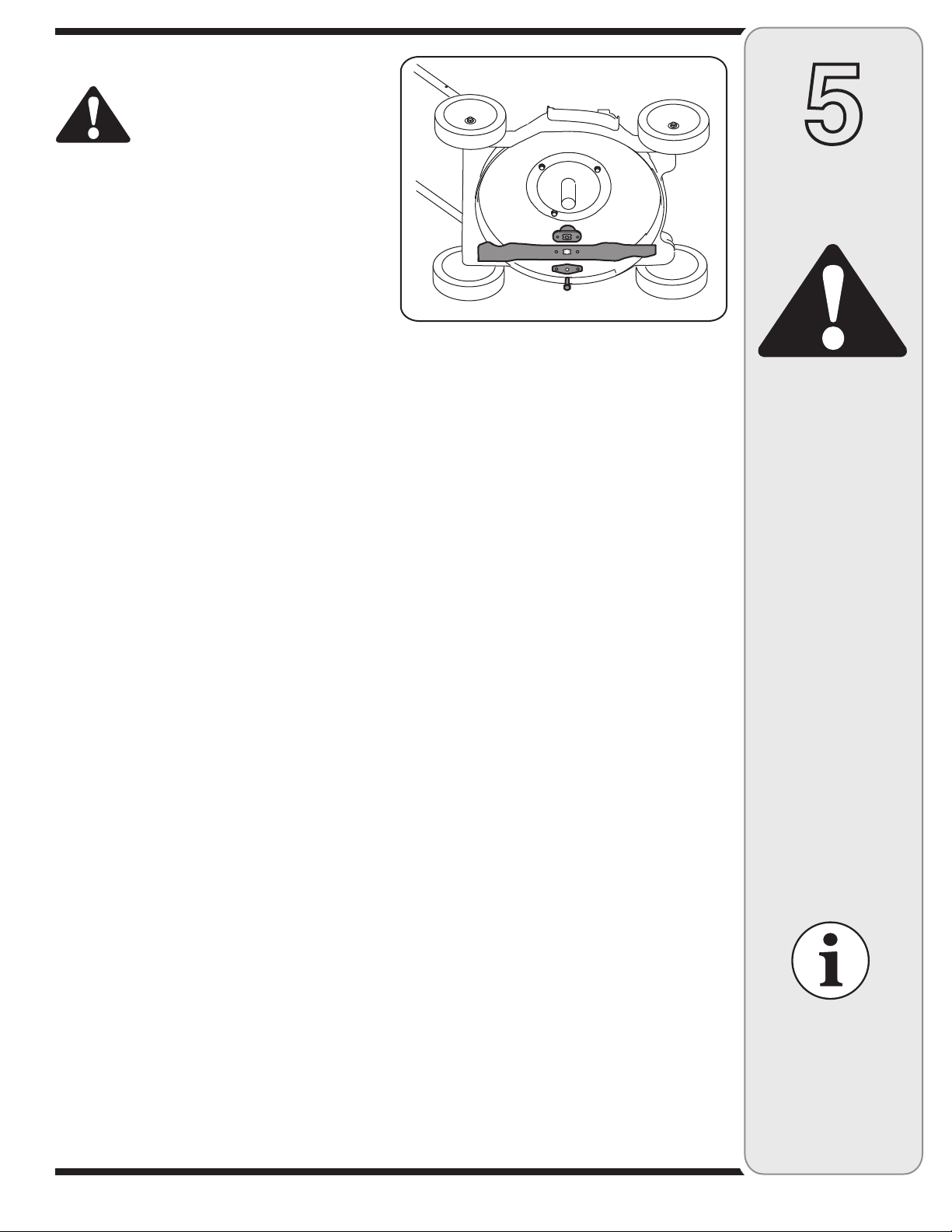

Maintenance & Off-Season Storage ................ 10

Trouble Shooting .............................................. 12

Warranty ............................................................ 13

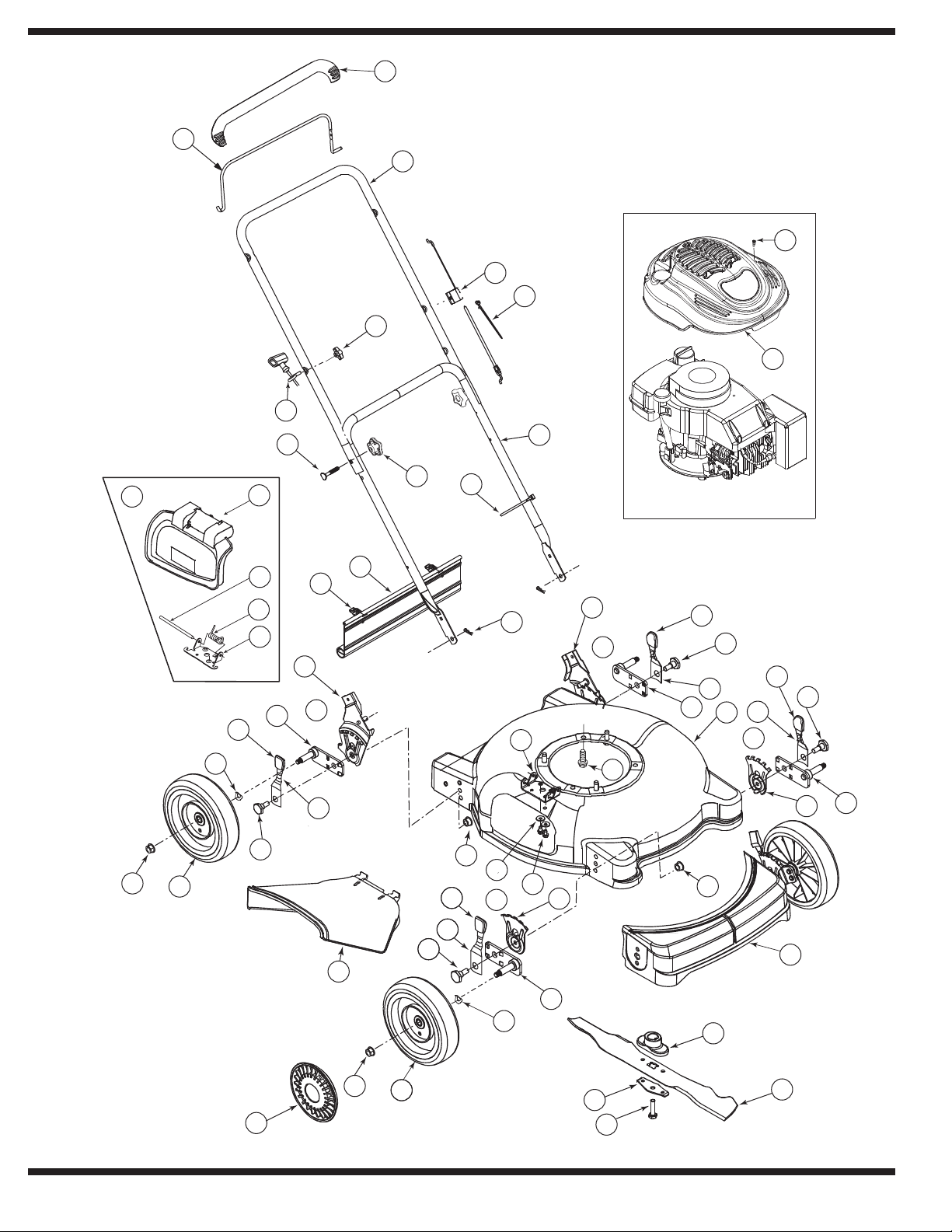

Illustrated Parts Lists ....................................... 14

888888888

88888888888

-ODEL.UMBER

.UM£RODEMODÞLE

3ERIAL.UMBER

.UM£RODES£RIE

42/9"),4#!.!$!

+)4#(%.%2/..'*

If you have difficulty assembling this product or have any questions regarding the controls, operation or maintenance of this unit,

you can seek help from the experts. Choose from the options below:

1. Visit www.troybilt.ca for many useful suggestions, click on Customer Support button.

2. Call a Customer Support Representative at 1-800-668-1238.

3. The engine manufacturer is responsible for all engine-related issues in terms of performance, power-rating, specifications,

warranty, and service. Depending on the engine manufacturer, more information is included in this publication or packed

separately with this product.

Please have your unit’s model number and serial number ready when you call. See previous section to locate this information.

You will be asked to enter the serial number in order to process your call.

Slope

Gauge

WARNING

Do not mow on inclines

with a slope in excess

of 15 degrees (a rise

of approximately

2-1/2 feet every 10

feet). A riding mower

could overturn and

cause serious injury.

If operating a walk-

behind mower on such

a slope, it is extremely

difficult to maintain your

footing and you could

slip, resulting in serious

injury.

Operate RIDING

mowers up and down

slopes, never across

the face of slopes.

Operate

WALK-BEHIND

mowers across the

face of slopes, never

up and down slopes.

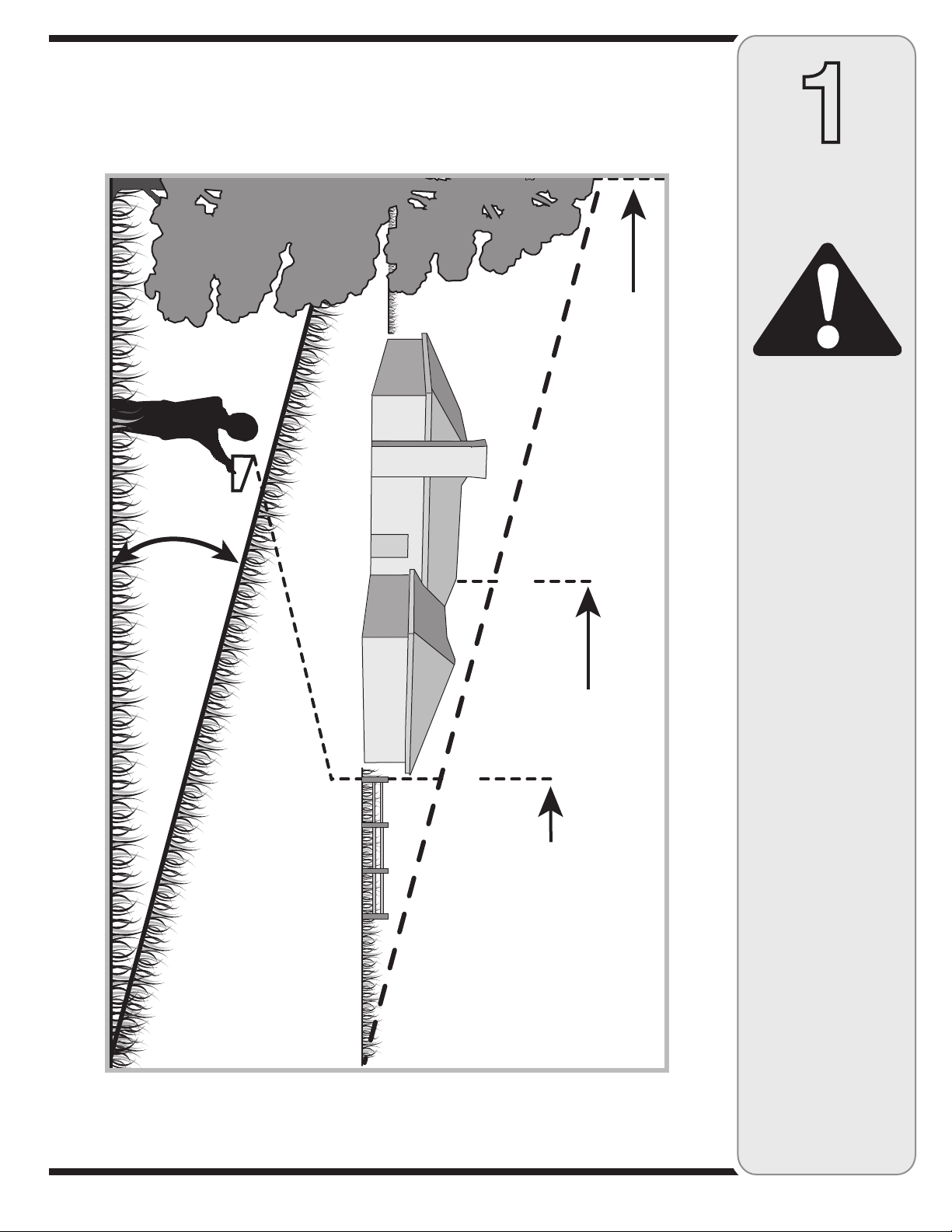

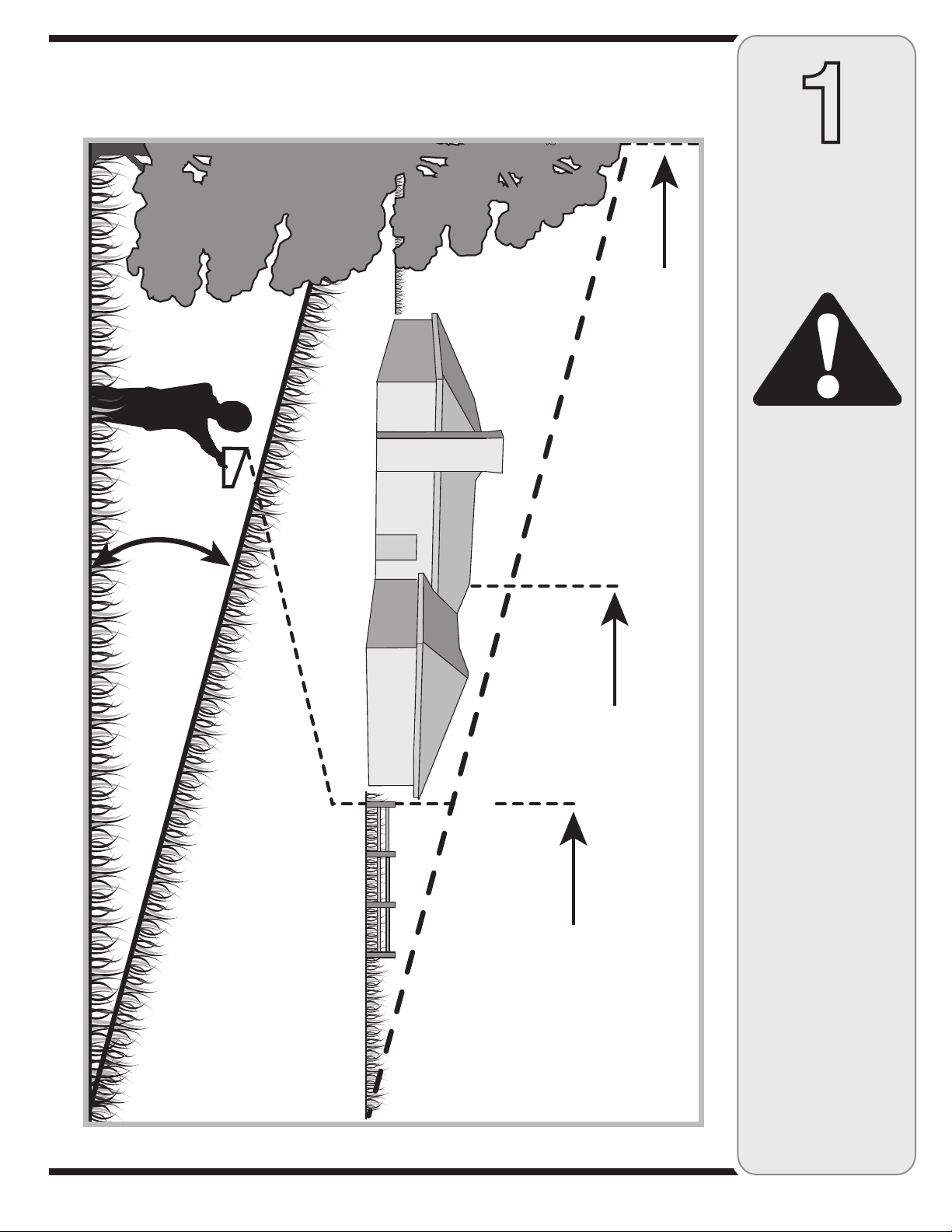

Sight and hold this level with a vertical tree...

or a corner of a building...

or a fence post

Fold along dotted line (represents a 15° slope)

15°

Use this page as a guide to determine slopes where you may not operate safely. Do not operate

your lawn mower on such slopes.

Safe

Operation

Practices

General Operation

1. Read this operator’s manual carefully in its entirety before

attempting to assemble this machine. Read, understand, and

follow all instructions on the machine and in the manual(s)

before operation. Keep this manual in a safe place for future

and regular reference and for ordering replacement parts.

2. Be completely familiar with the controls and the proper use of

this machine before operating it.

3. This machine is a precision piece of power equipment, not a

plaything. Therefore, exercise extreme caution at all times.

Your unit has been designed to perform one job: to mow grass.

Do not use it for any other purpose.

4. Never

allow children under 14 years old to operate this

machine. Children 14 years old and over should read and

understand the instructions in this manual and should be

trained and supervised by a adult.

5. Only responsible individuals who are familiar with these rules

of safe operation should be allowed to use this machine.

6. Thoroughly inspect the area where the equipment is to be

used. Remove all stones, sticks, wire, bones, toys and other

foreign objects which could be tripped over or picked up

and thrown by the blade. Thrown objects can cause serious

personal injury.

7. Plan your mowing pattern to avoid discharge of material toward

roads, sidewalks, bystanders and the like. Also, avoid discharg

ing material against a wall or obstruction which may cause

discharged material to ricochet back toward the operator.

8. To help avoid blade contact or a thrown object injury, stay

in the operator zone behind the handles and keep children,

bystanders, helpers and pets at least 75 feet from the mower

while it is in operation. Stop machine if anyone enters the area.

9. Always wear safety glasses or safety goggles during operation

and while performing an adjustment or repair to protect your eyes.

Thrown objects which ricochet can cause serious injury to the

eyes.

10. Wear sturdy, rough-soled work shoes and close-fitting slacks

and shirts. Shirts and pants that cover the arms and legs

and steel-toed shoes are recommended. Never operate this

machine in bare feet, sandals, slippery or light weight (e.g.

canvas) shoes.

11. Do not put hands or feet near rotating parts or under the cutting

deck. Contact with the blade can amputate hands and feet.

12. A missing or damaged discharge cover can cause blade

contact or thrown object injuries.

13. Many injuries occur as a result of the mower being pulled

over the foot during a fall caused by slipping or tripping. Do

not hold on to the mower if you are falling; release the handle

immediately.

14. Never pull the mower back toward you while you are walking. If

you must back the mower away from a wall or obstruction first

look down and behind to avoid tripping and then follow these

steps:

a. Step back from the mower to fully extend your arms.

b. Be

sure you are well balanced with sure footing.

c. Pull the mower back slowly, no more than half way toward you.

d. Repeat

these steps as needed.

15. Do not operate the mower while under the influence of alcohol or

drugs.

16. Do not engage the self-propelled mechanism on units so

equipped while starting engine.

17. The blade control handle is a safety device. Never attempt

to bypass its operation. Doing so makes the safety device

inoperative and may result in personal injury through contact with

the rotating blade. The blade control handle must operate easily

in both directions and automatically return to the disengaged

position when released.

18. Never operate the mower in wet grass. Always be sure of your

footing. A slip and fall can cause serious personal injury. If you

feel you are losing your footing, release the blade control handle

immediately and the blade will stop rotating within three seconds.

19. Mow

only in daylight or in good artificial light. Walk, never run.

20. Stop the blade when crossing gravel drives, walks or roads.

21. If the equipment should start to vibrate abnormally, stop the

engine and check immediately for the cause. Vibration is gener

ally a warning of trouble.

22. Shut the engine off and wait until the blade comes to a complete

stop before removing the grass catcher or unclogging the chute.

The cutting blade continues to rotate for a few seconds after the

engine is shut off. Never place any part of the body in the blade

area until you are sure the blade has stopped rotating.

23. Never operate mower without proper trail shield, discharge cover,

grass catcher, blade control handle or other safety protective

devices in place and working. Never operate mower with

damaged safety devices. Failure to do so, can result in personal

injury.

24. Muffler and engine become hot and can cause a burn. Do not

touch.

25. Never attempt to make a wheel or cutting height adjustment while

the engine is running.

26. Only use parts and accessories made for this machine by the

manufacturer. Failure to do so can result in personal injury.

27. When starting engine, pull cord slowly until resistance is felt, then

pull rapidly. Rapid retraction of starter cord (kickback) will pull

hand and arm toward engine faster than you can let go. Broken

bones, fractures, bruises or sprains could result.

28. If

situations occur which are not covered in this manual, use care

and good judgment. Call customer assistance for the name of

your nearest servicing dealer.

Slope Operation

Slopes are a major factor related to slip and fall accidents which can

result in severe injury. Operation on slopes requires extra caution.

If you feel uneasy on a slope, do not mow it. For your safety, use

the slope gauge included as part of this manual to measure slopes

before operating this unit on a sloped or hilly area. If the slope is

greater than 15 degrees, do not mow it.

Do:

1. Mow across the face of slopes; never up and down. Exercise

extreme caution when changing direction on slopes.

2. Watch for holes, ruts, rocks, hidden objects, or bumps which can

cause you to slip or trip. Ta

ll grass can hide obstacles.

WARNING: Engine Exhaust, some of its constituents, and certain vehicle components contain

or emit chemicals known to the State of California to cause cancer and birth defects or other

reproductive harm.

WARNING

This symbol points

out important safety

instructions which, if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this

manual before at

tempting to operate

this machine. Failure

to comply with these

instructions may result

in personal injury. When

you see this symbol.

HEED ITS WARNING!

Your Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

DANGER: This machine was built to be operated according to the rules for safe operation in this manual. As with

any type of power equipment, carelessness or error on the part of the operator can result in serious injury. This

machine is capable of amputating hands and feet and throwing objects. Failure to observe the following safety

instructions could result in serious injury or death.

3. Always be sure of your footing. A slip and fall can cause serious

personal injury. If you feel you are losing your balance, release

the blade control handle immediately, and the blade will stop

rotating within 3 seconds.

Do Not:

1. Do not mow near drop-offs, ditches or embankments, you could

lose your footing or balance.

2. Do not mow slopes greater than 15 degrees as shown on the slope

gauge.

3. Do not mow on wet grass. Unstable footing could cause slipping.

Children

Tragic accidents can occur if the operator is not alert to the presence

of children. Children are often attracted to the mower and the mowing

activity. They do not understand the dangers. Never assume that

children will remain where you last saw them.

1. Keep

children out of the mowing area and under the watchful

care of a responsible adult other than the operator.

2. Be

alert and turn mower off if a child enters the area.

3. Before and while moving backwards, look behind and down for

small children.

4. Use

extreme care when approaching blind corners, doorways,

shrubs, trees, or other objects that may obscure your vision of a

child who may run into the mower.

5. Keep children away from hot or running engines. They can suffer

burns from a hot muffler.

6. Never allow children under 14 years old to operate a power

mower. Children 14 years old and over should read and under

stand the operation instructions and safety rules in this manual

and shou

ld be trained and supervised by a parent.

Service

Safe Handling Of Gasoline:

1. To avoid personal injury or property damage use extreme care

in handling gasoline. Gasoline is extremely flammable and the

vapors are explosive. Serious personal injury can occur when

gasoline is spilled on yourself or your clothes which can ignite.

Wash your skin and change clothes immediately.

2. Use only an approved gasoline container.

3. Never fill containers inside a vehicle or on a truck or trailer bed

with a plastic liner. Always place containers on the ground away

from your vehicle before filling.

4. Remove gas-powered equipment from the truck or trailer and

refuel it on the ground. If this is not possible, then refuel such

equipment on a trailer with a portable container, rather than from

a gasoline dispenser nozzle.

5. Keep

the nozzle in contact with the rim of the fuel tank or

container opening at all times until fueling is complete. Do not

use a nozzle lock-open device.

6 Extinguish all cigarettes, cigars, pipes and other sources of

ignition.

7. Never fuel machine indoors because flammable vapors will

accumulate in the area.

8. Never remove gas cap or add fuel while the engine is hot or run

ning. Allow engine to cool at least two minutes before refueling.

9. Never over fill fuel tank. Fill tank to no more than ½ inch below

bottom of filler neck to provide for fuel expansion.

10. Replace gasoline cap and tighten securely.

11. If gasoline is spilled, wipe it off the engine and equipment. Move

unit to another area. Wait 5 minutes before starting the engine.

12. Never store the machine or fuel container near an open flame,

spark or pilot light as on a water heater, space heater, furnace,

clothes dryer or other gas appliances.

13. To reduce fire hazard, keep mower free of grass, leaves, or

other debris build-up. Clean up oil or fuel spillage and remove

any fuel soaked debris.

14. Allow a mower to cool at least 5 minutes before storing.

General Service:

1. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless and

deadly gas.

2. Before

cleaning, repairing, or inspecting, make certain the

blade and all moving parts have stopped. Disconnect the spark

plug wire and ground against the engine to prevent unintended

starting.

3. Check the blade and engine mounting bolts at frequent

intervals for proper tightness. Also, visually inspect blade for

damage (e.g., bent, cracked, worn) Replace blade with the

original equipment manufacture’s (O.E.M.) blade only, listed

in this manual. “Use of parts which do not meet the original

equipment specifications may lead to improper performance

and compromise safety!”

4. Mower blades are sharp and can cut. Wrap the blade or wear

gloves, and use extra caution when servicing them.

5. Keep

all nuts, bolts, and screws tight to be sure the equipment

is in safe working condition.

6. Never

tamper with safety devices. Check their proper operation

regularly.

7. After striking a foreign object, stop the engine, disconnect the

spark plug wire and ground against the engine. Thoroughly

inspect the mower for any damage. Repair the damage before

starting and operating the mower.

8. Never

attempt to make a wheel or cutting height adjustment

while the engine is running.

9. Grass

catcher components, discharge cover, and trail shield

are subject to wear and damage which could expose moving

parts or allow objects to be thrown. For safety protection,

frequently check components and replace immediately with

original equipment manufacturer’s (O.E.M.) parts only, listed

in this manual. “Use of parts which do not meet the original

equipment specifications may lead to improper performance

and compromise safety!”

10. Do not change the engine governor setting or overspeed the

engine. The governor controls the maximum safe operating

speed of the engine.

11. Check fuel line, tank, cap, and fittings frequently for cracks or

leaks. Replace if necessary.

12. Do not crank engine with spark plug removed.

13. Maintain or replace safety labels, as necessary.

14. Observe proper disposal laws and regulations. Improper

disposal of fluids and materials can harm the environment.

Do not modify engine

To avoid serious injury or death, do not modify engine in any way.

Tampering with the governor setting can lead to a runaway engine

and cause it to operate at unsafe speeds. Never tamper with

factory setting of engine governor.

Average Useful Life

According to the Consumer Products Safety Commission (CPSC)

and the U.S. Environmental Protection Agency (EPA), this product

has an

Average Useful Life of seven (7) years, or 60 hours of

operation. At the end of the

Average Useful Life, buy a new

machine or have the machine inspected annually by an authorized

service dealer to ensure that all mechanical and safety systems

are working properly and not worn excessively. Failure to do so can

result in accidents, injuries or death.

Safe

Operation

Practices

WARNING

This machine is equipped

with an internal combus-

tion engine and should

not be used on or near

any unimproved forest-

covered, brushcovered or

grass-covered land unless

the engine’s exhaust

system is equipped with a

spark arrester meeting ap-

plicable local or provincial

laws (if any).

If a spark arrester is used,

it should be maintained in

effective working order by

the operator.

A spark arrester for the muf

fler is available through your

nearest engine authorized

service dealer.

Notice regarding Emis-

sions

Engines which are certified

to comply with California

and federal EPA emission

regulations for SORE (Small

Off Road Equipment) are

certified to operate on regu

lar unleaded gasoline, and

may include the following

emission control systems:

Engine Modification (EM)

and Three Way Catalyst

(TWC) if so equipped.

NOTE: Reference to right, left, front and rear

of the lawn mower is in relation to the operating

position.

WARNING: Disconnect and

ground the spark plug wire as

instructed in the separate engine

manual.

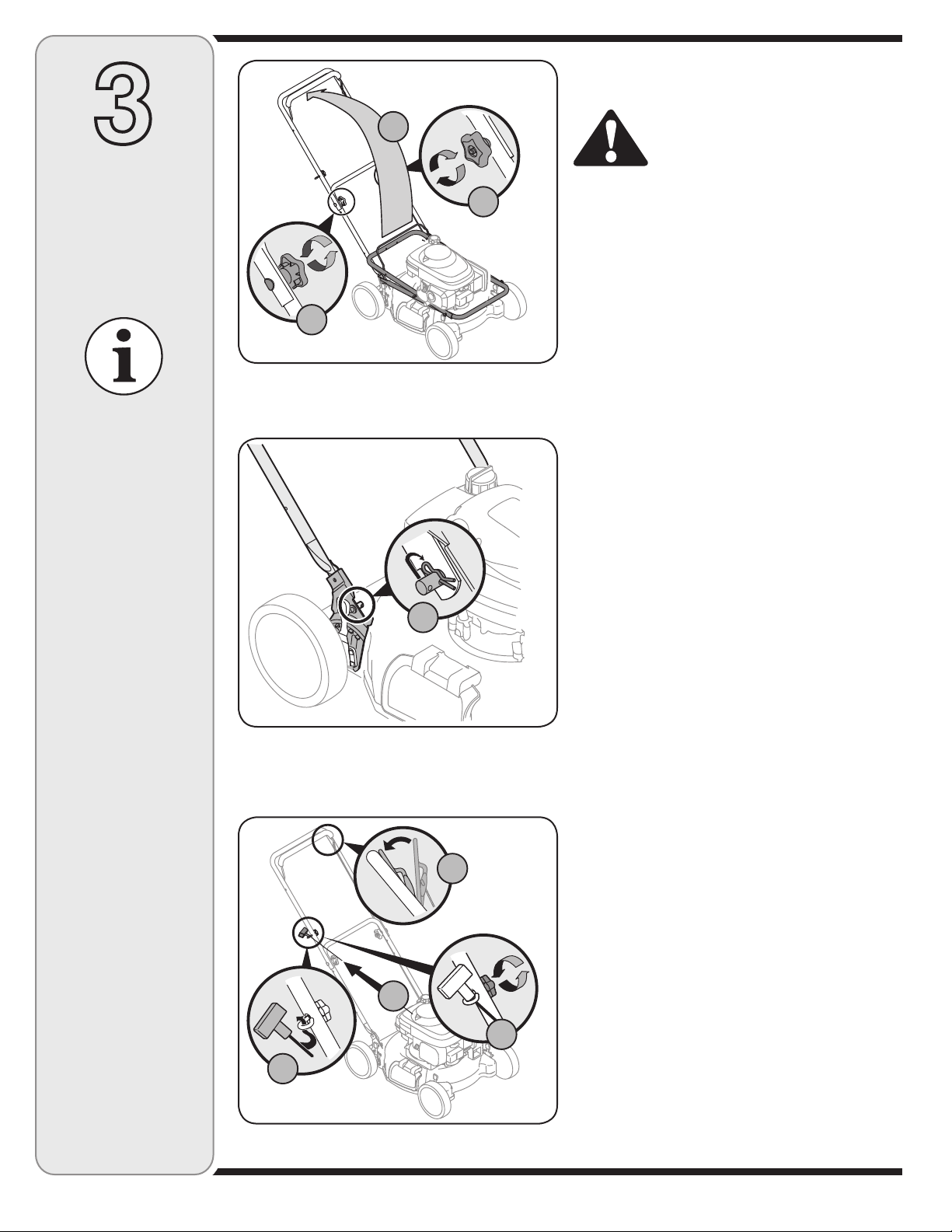

1. Remove any packing material which may be

between upper and lower handles.

a. Pull up and back on the upper handle to

raise the handle into the operating position.

Position A.

b. Tighten knobs securing upper handle to

lower handle. Make sure that each car-

riage bolt is seated properly in the handle.

Position B.

Figure 3

Figure 2

Figure 1

Setup and

Adjustments

IMPORTANT

This unit is shipped

WITHOUT GASOLINE

or OIL. After assem-

bly, service engine

with gasoline and

oil as instructed in

the separate engine

manual packed with

your unit.

2. Locate hairpin clip in one hole on the weld pin

on each side of lower handle. Figure 2.

a. Remove hairpin clip from this hole. Using

a pair of pliers, insert hairpin clip into the

other hole on the weld pin. Repeat on

other side. Position A.

3. Rope guide Setup as follows, see Figure 3.

a. Hold the blade control against the upper

handle. Position A.

b. Slowly pull starter rope out of engine.

Position B.

c. Slip starter rope into the rope guide. Posi-

tion C.

d. Tighten rope guide wing nut (star knobs).

Position D.

This owner’s manual

covers various models

of lawnmowers. The

units illustrated may

vary slightly from your

unit. Follow only those

instructions which

pertain to your model

lawnmower.

Figure 4

NOTE: All wheels must

be in the same height

of cut.

When cutting in heavy

or moist grass, the rear

of the lawnmower may

be raised higher to

allow better discharge

of the grass.

Setup and

Adjustments

4. Insert post on cable ties into holes provided

on the lower handle. Pull cable tie tight and

trim excess. See Figure 4.

Figure 6

Figure 5







5. Each wheel has a height adjustment lever to

change the cutting height of the mower. To

change the height of cut, squeeze adjuster

lever toward the wheel, moving up or down to

selected height. See Figure 5.

6. Your mower has been shipped as a mulcher.

To discharge grass to the side, lift mulching

plug. Slide the two hooks on the side

discharge deflector under the hinge pin on

the mulching plug assembly, see Figure 6.

Lower the mulching plug.

Operating

Your Lawn

Mower

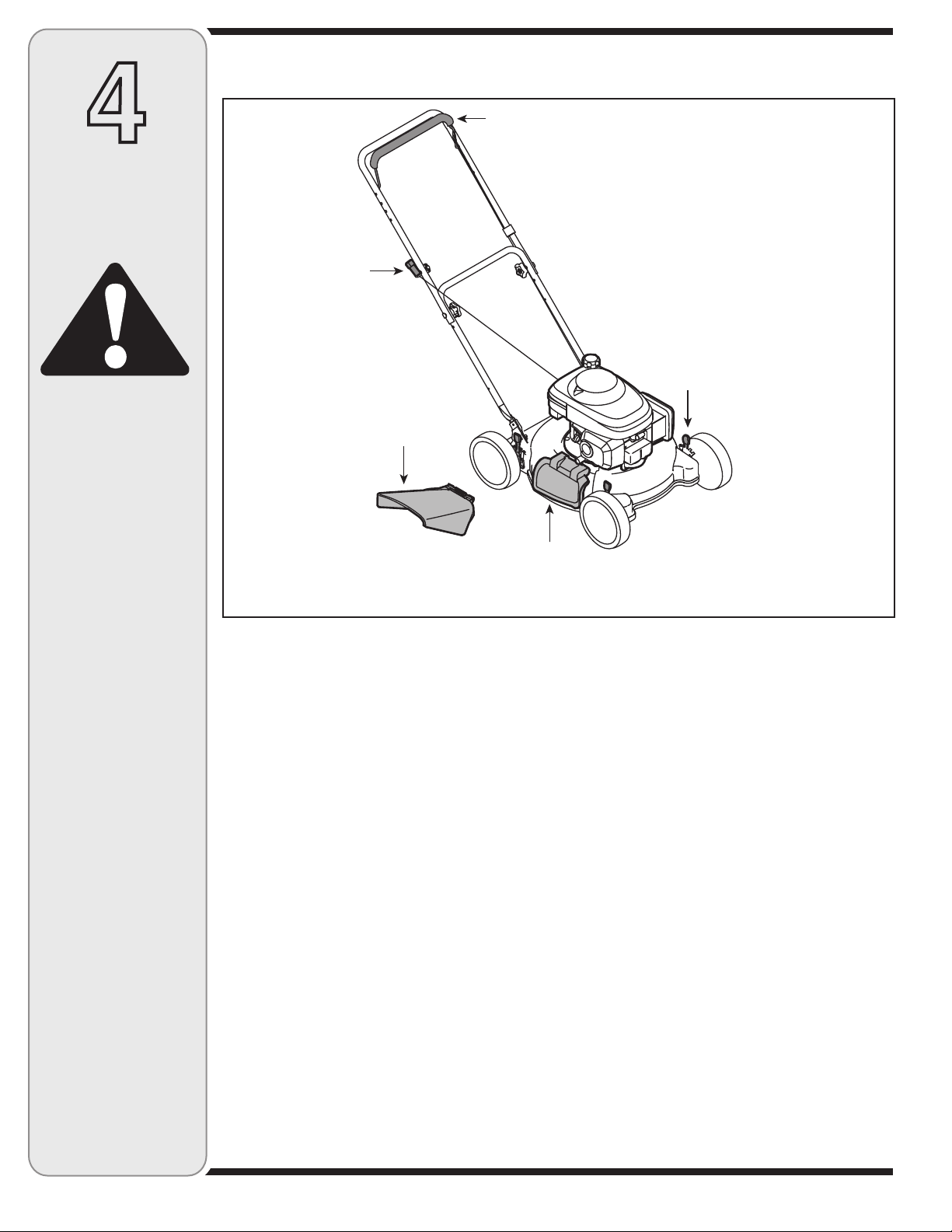

Blade Control Handle

The blade control handle is located on the

upper handle of the mower. See Figure 8. The

blade control handle must be depressed in

order to operate the unit. Release the blade

control handle to stop the engine and blade.

Recoil Starter

The recoil starter is attached to the right upper

handle. Stand behind the unit and pull the recoil

starter rope to start the unit.

Mulching Plug

The mulching plug is used to recirculate

grass clippings back to the lawn. Attach it as

instructed on page 7 of this manual.

Cutting Height Adjustment Levers

One adjustment lever is located on each wheel

and is used to adjust the cutting height. All four

levers have to be at the same relative position

to ensure uniform cut.

Know Your Lawn Mower

Before Starting

1. Service the engine with gasoline and oil as

instructed in the separate engine manual.

2. Attach spark plug wire to spark plug. If unit is

equipped with a rubber boot over the end of

the spark plug wire, make certain the metal

loop on the end of the spark plug wire (inside

the rubber boot) is fastened securely over the

metal tip on the spark plug.

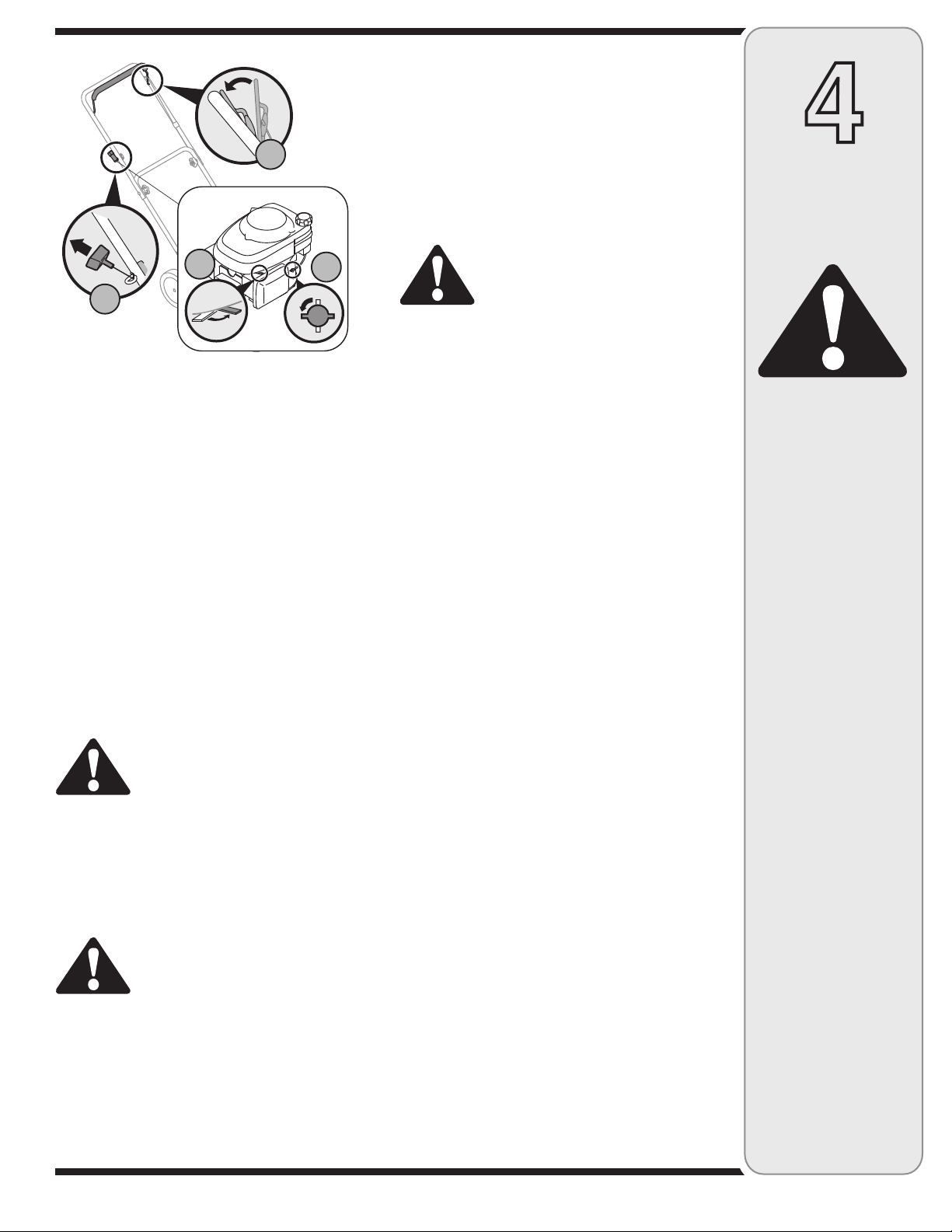

To Start Engine

Refer to the separate engine manual packed

with your unit.

1. Place the fuel valve lever found on the left side

of the engine into the ON (OPEN) position,

Figure 9.

2. Move the choke lever all the way backward

into the choke position.

WARNING

Figure 8



"LADE#ONTROL(ANDLE

2ECOIL

3TARTER

(EIGHT

!DJUSTMENT

,EVERFRONT

ANDREAR

-ULCH0LUG

#HUTE$EFLECTOR

Read, understand,

and follow all instruc-

tions and warnings

on the machine and

in this manual before

operating.

This blade control

mechanism is a

safety device. Never

attempt to bypass its

operations.

Use extreme care

when handling

gasoline. Gasoline is

extremely flammable

and the vapors are

explosive. Never fuel

the machine indoors

or while the engine

is hot or running.

Extinguish cigarettes,

cigars, pipes and

other sources of

ignition.

Operating

Your Lawn

Mower

WARNING

The operation of any

lawn mower can result

in foreign objects

being thrown into

the eyes, which can

damage your eyes

severely. Always wear

safety glasses while

operating the mower,

or while performing

any adjustments or

repairs on it.

Be sure no one other

than the operator is

standing near the lawn

mower while starting

engine or operating

mower. Never run

engine indoors or

in enclosed, poorly

ventilated areas. En-

gine exhaust contains

carbon monoxide, an

odorless and deadly

gas. Keep hands, feet,

hair and loose clothing

away from any moving

parts on engine and

lawn mower.

Figure 9

3. Standing behind the mower, squeeze the

blade control against upper handle, Figure

9. The choke will now begin to slowly return

to the off choke position after activating the

blade control. Therefore, quickly move onto

step four below.

4. Grasp the starter handle as shown and pull

slowly until resistance is felt, then pull rapidly

to start engine and avoid kickback. Return it

slowly to the rope guide.

WARNING: Wait for the blade to

stop completely before perform-

ing any work on the mower or to

remove the grass catcher.

To Stop Engine :

1. Release the blade control handle to stop the

engine and blade.

WARNING: The blade continues

to rotate for a few seconds after

the engine is shut off.

2. Disconnect and ground the spark plug wire

as instructed in the separate engine manual

to prevent accidental starting while equip-

ment is unattended.

Using Your Lawn Mower

Be sure the lawn is clear of stones, sticks, wire,

or other objects which could damage the lawn

mower or the engine. Such objects could be

accidently thrown by the mower in any direction

and cause serious personal injury to the opera-

tor and others.

WARNING: If you strike a foreign

object, stop the engine. Remove

wire from the spark plug, thor-

oughly inspect the mower for any

damage, and repair the damage

before restarting and operating

the mower. Extensive vibration

of the mower during operation is

an indication of damage. The unit

should be promptly inspected

and repaired.

Operating Tips

1. For best results and effective mulching, do

not cut wet grass.

2. New grass, thick grass, or wet grass may

require a narrower cut.

3. For a healthier lawn, never cut off more than

one-third of the total length of the grass.

4. Your lawn should be cut in the fall as long as

there

is growth.

5. Adjust ground speed according to condition

of lawn.

6. If the grass has been allowed to grow in

excess of 4 inches, mulching is not recom-

mended. Mow using the side discharge to

reduce the grass height to 3-1/4 inches or

less before mulching.

OFF

WARNING

Always stop engine,

disconnect spark

plug, and ground

against engine before

cleaning, lubricating

or doing any kind of

maintenance on your

machine.

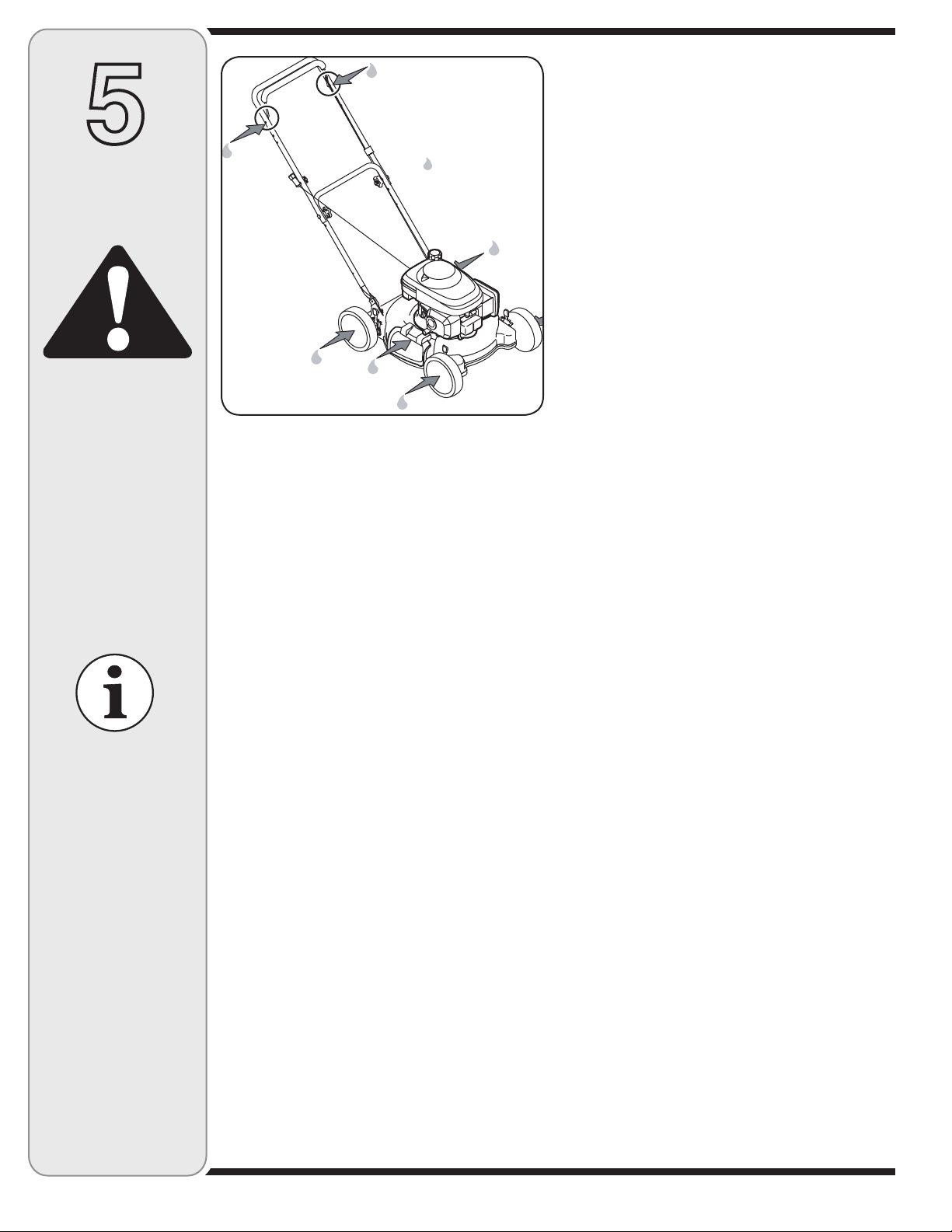

Figure 10

General Recommendations

1. Always observe safety rules when

performing any maintenance.

2. The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive full

value from warranty, operator must maintain

the lawn mower as instructed here.

3. Changing of engine-governed speed will void

engine warranty.

4. All adjustments should be checked at least

once each season.

5. Periodically check all fasteners and make

sure these are tight.

Lubrication

1. Lubricate the pivot points on the blade

control handle at least once a season with

light oil. The blade control must operate

freely in both directions. See Figure 10.

2. If your mower is equipped with ball bearing

wheels, lubricate at least once a season

with a light oil, all other types require no

lubrication. However, if the wheels are

removed for any reason, lubricate the

surface of the axle bolt and the inner surface

of the wheel with light automotive oil.

3. Lubricate the torsion spring and pivot point

periodically with light oil to prevent rust. See

Figure 10.

4. Follow the accompanying engine manual for

lubrication schedule and instruction.

,UBRICATETHESE

POINTSBEFORE

REASSEMBLY

Engine

1. Refer to the separate engine manual for

engine maintenance instructions.

2. Maintain engine oil as instructed in the

separate engine manual packed with your unit.

Read and follow instructions carefully.

3. Under normal conditions service air cleaner

as instructed in the separate engine manual

packed with your unit. Clean every few hours

under extremely dusty conditions. Poor

engine performance and flooding usually indi-

cates that the air cleaner should be serviced.

4. The spark plug should be cleaned and the gap

reset once a season. Spark plug replacement

is recommended at the start of each mowing

season; check engine manual for correct plug

type and gap specifications.

NOTE: This spark ignition system meets all

requirements of the Canadian Interference-

Causing Equipment Regulations.

5. Clean the engine regularly with a cloth or

brush. Keep the cooling system (blower hous-

ing area) clean to permit proper air circulation

which is essential to engine performance and

life. Be certain to remove all grass, dirt and

combustible debris from muffler area.

Deck

The underside of the mower deck should be

cleaned after each use to prevent a buildup of

grass clippings, leaves, dirt or other matter. If this

debris is allowed to accumulate, it will invite rust

and corrosion, and may prevent proper mulching.

The deck may be cleaned by tilting the mower

and scraping clean with a suitable tool (make

certain the spark plug wire is disconnected).

NOTE: If unit is tipped for easier access to

blade or belt, tip mower as specified in separate

engine manual. If it does not specify turn mower

on its side making sure that the air filter and the

carburetor are up.

We do not recommend

the use of pressure

washers or garden

hose to clean your

unit. These may cause

damage to electrical

components, spindles,

pulleys, bearings, or

the engine. The use

of water will result in

shortened life and

reduce serviceability.

Maintenance

WARNING

When removing

the cutting blade

for sharpening or

replacement, protect

your hands with a

pair of heavy gloves

or use a heavy rag to

hold the blade.

An unbalanced blade

will cause excessive

vibration when rotat-

ing at high speeds. It

may cause damage

to mower, and could

break causing per-

sonal injury.

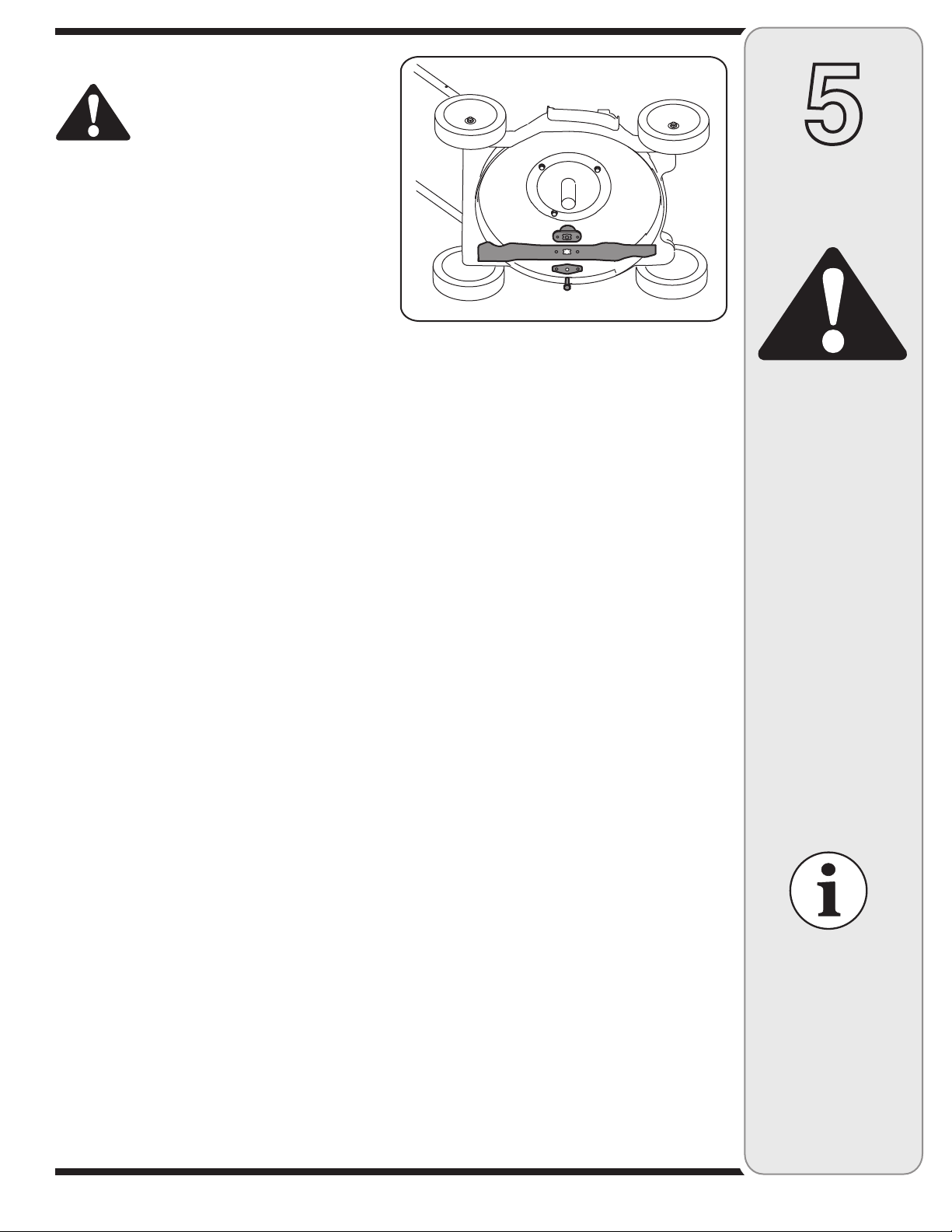

Figure 11

Blade Care

WARNING: When removing the

cutting blade for sharpening or

replacement, protect your hands

with a pair of heavy gloves or use

a heavy rag to hold the blade.

Periodically inspect the blade adapter for

cracks, especially if you strike a foreign object.

Replace when necessary. Follow the steps

below for blade service:

1. Disconnect spark plug wire from spark plug.

2. Tip mower as specified in separate engine

manual. If it does not specify turn mower on

its side making sure that the air filter and the

carburetor are up.

3. Remove the bolt and the blade bell support

which hold the blade and the blade adapter

to the engine crankshaft. See Figure 11.

4. Remove blade and adapter from the crank-

shaft.

5. The blade may be resharpened by removing

it and either grinding or filing the cutting edge

keeping as close to the original bevel as

possible. Do not attempt to sharpen the blade

while it is still on the mower.

6. It is extremely important that each cutting

edge receives an equal amount of grinding to

prevent an unbalanced blade.

NOTE: Improper blade balance will result in

excessive vibration causing eventual damage to

the engine and mower. Be sure to carefully bal-

ance blade after sharpening. Possible damage

resulting from blade unbalance condition is not

the responsibility of the manufacturer.

NOTE: Always remove blade from the adapter

for testing balance.

7. The blade can be tested for balance by

balancing it on a round shaft screwdriver.

Remove metal from the heavy side until it

balances evenly.

8. Before reassembling the blade and the blade

adapter to the unit, lubricate the engine

crankshaft and the inner surface of the blade

adapter with light oil.

Cutting grass in sandy

soil condition causes

abrasive wear to the

blade.

9. Install the blade adapter on the crankshaft

with the “star” away from the engine. See

Figure 11. Place the blade with the side

marked “bottom” (or with part number) facing

away from the adapter. Align the blade bell

support over the blade with the tabs in the

holes of the blade and insert the hex bolt.

10. Tighten the hex bolt to the torque listed

below:

Blade Mounting Torque

Center Bolt 450 in. lb. min., 600 in.lb. max.

To insure safe operation of your unit, ALL nuts

and bolts must be checked periodically for

correct tightness.

Off-Season Storage

The following steps should be taken to prepare

your lawn mower for storage.

1. Clean and lubricate mower thoroughly as

described in the lubrication instructions.

2. We do not recommend the use of a pressure

washer or garden hose to clean your unit.

3. Refer to engine manual for correct engine

storage instructions.

4. Coat mower’s cutting blade with chassis

grease to prevent rusting.

5. Store mower in a dry, clean area. Do not

store next to corrosive materials, such as

fertilizer.

NOTE: When storing any type of power equip-

ment in a poorly ventilated or metal storage

shed, care should be taken to rust-proof the

equipment. Using a light oil or silicone, coat the

equipment, especially cables and all moving

parts of your lawn mower before storage.

Maintenance

For repairs beyond

the minor adjust-

ments listed here,

contact an autho-

rized service dealer.

Trouble

Shooting

CauseProblem

Remedy

Engine fails to start

1. Blade control handle disengaged.

2. Spark plug wire disconnected.

3. Fuel tank empty or stale fuel.

4. Engine not primed.

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooding.

1. Engage blade control handle.

2. Connect wire to spark plug.

3. Fill tank with clean, fresh gasoline.

4. Refer to engine manual.

5. Clean, adjust gap, or replace.

6. Clean fuel line.

7. Wait a few minutes to restart, but do not

prime.

Engine runs erratic 1. Connect and tighten spark

plug wire.

2. Clean fuel line; fill tank with clean, fresh

gasoline.

3. Clear vent.

4. Drain fuel tank and carburetor. Refill with

fresh fuel.

5. Refer to engine manual.

6. Refer to engine manual.

1. Spark plug wire loose.

2. Blocked fuel line or stale fuel.

3. Gas cap vent plugged.

4. Water or dirt in fuel system.

5. Dirty air cleaner.

6. Carburetor out of adjustment.

Engine overheats

1. Fill crankcase with proper oil.

2. Refer to the engine manual packed with

your unit.

3. Remove blower housing and clean.

4. Refer to engine manual.

1. Engine oil level low.

2. Dirty air filter.

3. Air flow restricted.

4. Carburetor not adjusted properly.

Occasional skip

(hesitates) at high speed

1. Adjust gap to .030”. Refer to engine

manual.

2. Refer to engine manual.

1. Spark plug gap too close.

2. Carburetor idle mixture adjustment

improperly set.

Idles poorly

1. Reset gap to .030” or replace spark plug.

Refer to engine manual.

2. Refer to engine manual.

3. Refer to engine manual.

1. Spark plug fouled, faulty or gap too

wide.

2. Carburetor improperly adjusted.

3. Dirty air cleaner.

1. Cutting Blade loose or unbalanced.

2. Bent cutting blade.

1. Tighten blade and adapter. Balance blade

2. Replace blade.

Excessive vibration

1. Wheels not positioned correctly.

2. Dull blade.

Uneven cut

1. Place all four wheels in same height

position.

2. Sharpen or replace blade.

1. Wet grass.

2. Excessive high grass.

3. Dull blade.

1. Do not mow when grass is wet;

wait until later to cut.

2. Mow once at a high cutting height, then

mow again at desired height or make a

narrower cutting path.

3. Sharpen or replace blade.

Mower will not mulch

grass

Warranty

Failure to comply

with suggested

maintenance

and lubrication

specifications

will void

warranty.

FOUR YEAR SUPREME WARRANTY:

For four years from date of retail purchase within Canada, MTD PRODUCTS LIMITED will, at

its option, repair or replace, for the original purchaser, free of charge, any part or parts found

to be defective in material or workmanship. This warranty covers units which have been oper-

ated and maintained in accordance with the owner’s instructions furnished with the unit, and

which have not been subject to misuse, abuse, commercial use, neglect, accident, improper

maintenance or alteration. Normal wear parts or components thereof are subject to special

terms as noted below in the Ninety Day Consumer Warranty clause.

The engine, starter motor or component parts thereof carry separate warranties from their

manufacturers. Please refer to the applicable manufacturer’s warranty policy for these items.

Ninety Day Consumer Warranty on Normal Wear Parts: All normal wear part failures

will be covered on this product for a period of 90 days. After 90 days but within the four year

warranty period, normal wear part failures will be covered if caused by defects in material or

workmanship of other component parts. Normal wear parts are defined as batteries, belts,

blades, blade adaptors, grass bags, rider deck wheels, seats, tires and clutch parts (friction

wheels).

Full Ninety Day Warranty on Battery (if equipped): For ninety (90) days from the date of

retail purchase, if any battery included with this unit proves defective in material or workman-

ship and our testing determines the battery will not hold a charge, MTD PRODUCTS LIMITED

will replace the battery at no charge to the original purchaser.

Additional Limited Thirty Day Warranty on Battery (if equipped): After ninety (90) days

but within one hundred twenty (120) days from the date of purchase, MTD PRODUCTS

LIMITED will replace the defective battery, for the original purchaser, for a cost of one-half (½)

of the current retail price of the battery in effect at the date of return.

Personal use: THE FOREGOING PARAGRAPHS CONSTITUTE THE MANUFACTURER’S

ENTIRE WARRANTY WITH RESPECT TO ANY PRODUCT PURCHASED AND USED

FOR PERSONAL FAMILY, HOUSEHOLD/RESIDENTIAL PURPOSES, AS DISTINGUISHED

FROM COMMERCIAL USAGE.

Commercial use: ALL APPLICATIONS OTHER THAN PERSONAL USE AS OUTLINED

ABOVE, ARE CONSIDERED COMMERCIAL USAGE.

New products purchased for commercial usage are warranted in the same manner and to the

same extend EXCEPT the term of warranty will be 90 DAYS from date of purchase.

How to Obtain Service: Warranty service is available, with proof of purchase, through your

local MTD Authorized Service Dealer. If you do not know the dealer in your area, please

write to the Service Department of MTD PRODUCTS LIMITED, P.O. BOX 1386, KITCHENER,

ONTARIO N2G 4J1. The return of a complete unit will not be accepted by the factory unless

prior written permission has been extended by MTD PRODUCTS LIMITED.

Other Warranties: All other warranties, express or implied, including any implied warranty of

merchantability is limited in its duration to that set forth in this express limited warranty. The

provisions as set forth in this warranty provide the sole and exclusive remedy of MTD PROD-

UCTS LIMITED obligations arising from the sale of its products. MTD PRODUCTS LIMITED

will not be liable for incidental or consequential loss or damage.

12.08.06

For parts and/or

accessories refer to

customer support on

page 2.

Adressez-vous au

«Service après-vente»

à la page 2 pour ce qui

concerne les pièces

et/ou accessoires.

REF PART

NO. NO.

N° DE N° DE

RÉF PIÈCE DE SCRIP TION DE SCRIP TION

1 747-1161A Blade Con trol Han dle Poignée de la commande

2 731-2626 Deluxe Cover - Black Couvercle - noir

731-04204 Deluxe Cover - Red Couvercle - rouge

731-04859 Deluxe Cover - Grey Couvercle - gris

3 687-02338 Pivot Arm LH Bras de pivotement - droit

4 687-02075B Hgt. Adjust Ass’y LH Réglage de hau teur - gauche

5 687-02074B Hgt. Adjust Ass’y RH Réglage de hau teur - droit

6 687-02337 Pivot Arm RH Bras de pivotement - droit

7 710-1205 Rope Guide Bolt Boulon de guidage de cor don

8 710-1174 Carriage Bolt 5/16-18 x 2.0 Boulon ordi naire 5/16-18 x 2,0

9 749-0928B Lower Han dle Guidon inférieur

10 720-0279 Knob - ERS Guide 1/4-20 Bouton - 1/4-20

11 720-04072 Knob - Star 5/16-18 Bouton - étoile 5/16-18

12 714-0104 Int. Cot ter Pin .072 x 1.13" Lg. Goupille fendue 0,072 x 1,13 po. de lg.

13 746-1137 Control Ca ble 53.0" Lg. (Tec) Câble de la commande 53,0 po (Tec)

746-04104 Control Ca ble 40.0" Lg. (Kawasaki) Câble de la commande 40,0 po (Kawasaki)

746-0957 Control Ca ble 37.25 " Lg. (Honda) Câble de la commande 37,25 po (Honda)

14 749-1092A Up per Han dle Guidon supérieur

15 726-0240 Ca ble Tie Attache câble

16 731-04019 Rear Flap Abattant de pro tection arrière

17 17098 Hinge Clip Attache

18 682-0139 Deck As sem bly Plateau de coupe

19 687-02107 Rear Hgt. Ad just Ass’y LH Réglage de hau teur-gauche arrière

20 720-0426 Knob Bou ton

21 732-0404 Spring Le ver Levier de ressort

22 734-2004A Wheel Ass'y 8" x 2.125" Idle BB Ensemble de roue 8 x 2,125 po

734-04033 Wheel Ass'y 8" x 2.0" S-Wave BB Ensemble de roue 8 x 2,0 po

23 736-0504 Wave Washer .51" ID (w/bb wheels) Rondelle ondulée 0,51 DI (avec roulement à billes)

24 687-02106 Rear Hgt. Ad just Ass’y RH Réglage de hau teur - droit arrière

25 731-1426A Hub Cap - Yel low Ra dial (op tional) Moyeu de cha peau - jaune (en op tion)

731-0981A Hub Cap - Grey Ra dial (op tional) Moyeu de cha peau - gris (en op tion)

731-0982A Hub Cap - Grey Ra dial (op tional) Moyeu de cha peau - gris (en op tion)

26 738-04266 Shoulder Screw .50 Dia. x .385 Vis à épaulement 0,50 Dia. x 0,385

27 687-02180 Adjust/Brkt. Ass’y RH Support - droit

28 687-02179 Adjust/Brkt. Ass’y LH Support - gauche

29 7510042823 Screw Vis

30 732-0731 Tor sion Spring Ressort de tor sion

31 731-04525 Shroud - Yel low Capot - jaune

32 782-7006 Hinged Adapter Adaptateur

33 736-0270 Cupped Washer .265 ID x .75 OD Rondelle creuse 0,265 DI x 0,75 DE

34 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis taraudée

35 710-0654A Hex Wash HD Tap Scr 3/8-16 x .88 Vis autotaraudée 3/8-16 x 0,88

36 731-1409B Chute De flec tor Déflecteur

37 731-1501A Mulch ing Plug Boucon de déchiquetage

38 712-04065 Flanged Lock Nut 3/8-16 Gr. F Écrou de blocage 3/8-16 Qual. F

39 787-01290A Height Ad juster Plate Plaque de réglage de roue

40 731-1933 Front End Cover -Yel low (op tional) Couvercle-jaune (en op tion)

731-1949 Front End Cover-Black (op tional) Couvercle-noir (en op tion)

41 748-04096 Blade Adapter Adaptateur de la lame

42 742-0740 20" Mulch ing Blade Lame 20 po

43 736-0524B Blade Bell Sup port Support de lame

44 710-1044 Hex Bolt 3/8-24 x 1.5" Lg. (Grade 8) Vis à tête hex. 3/8-24 x 1,50 po de lg (Qual. 8)

45 747-0710 Hinge Pin Axe fixe

47 682-7002 Hinged Mulch ing Plug Ass'y Ensemble de bouchon de déchiquetage à

charnière

106/700

10.30.07

Parts List

Pièces

détachées

IMPRIMÉ AUX ÉTATS-UNIS MTD Products Ltd., P. O. Box 1386, KITCHENER, ONTARIO N2G 4J1

IMPORTANT:

LISEZ ATTENTIVEMENT LES RÈGLES DE SÉCURITÉ ET LES

INSTRUCTIONS AVANT DE METTRE EN MARCHE LA MACHINE.

769-03599

10/29/07

20 po Tondeuse Rotative - Séries 100

Sécurité * Montage * Fonctionnement * Réglages * Entretien

Dépannage * Listes des pièces détachées * Garantie

NOTICE D’UTILISATION

Veuillez retourner la machine au détaillant qui vous l’a vendue,

sans vous adresser d’abord au service après-vente.

Table des matières

Cette notice d’utilisation est une pièce importante de votre nouvel équipement. Elle vous fournit les renseignements

nécessaires à l’assemblage, à la préparation et à l’entretien de votre machine. Veuillez donc la lire attentivement et

vous assurer de bien comprendre toutes les instructions.

Service après-vente

Pour trouver le numéro de modèle

AVANT DE PROCÉDER À L’ASSEMBLAGE DE VOTRE

NOUVEL ÉQUIPMENT,

localiser la plaque signalétique sur l’équipement, et recopier

le numéro de modèle et le numéro de série sur le modèle

de plaque signalétique fourni sur la droite. Pour localiser la

plaque signalétique, placez-vous derrière la machine à la

poste de conduite et regardez à l’arrière de la machine.

888888888

88888888888

-ODEL.UMBER

.UM£RODEMODÞLE

3ERIAL.UMBER

.UM£RODES£RIE

42/9"),4#!.!$!

+)4#(%.%2/..'*

Si l’assemblage de cette machine vous pose des problèmes ou pour toute question concernant les commandes, le fonc-

tionnement ou l’entretien de la machine, les spécialistes sont à votre disposition. Choisissez l’une des options ci-dessous:

1. Visitez le site www.troybilt.ca où vous trouverez de nombreuses suggestions utiles. Cliquez sur le bouton Service après-

vente.

2. Appelez un agent du service après-vente au

1-800-668-1238.

3. Le fabricant du moteur est responsable de toutes les questions concernant les performances, la puissance indiquée, les

caractéristiques techniques, la garantie et le service après-vente du moteur. Pour plus de renseignements à ce sujet, veuillez

consulter la notice d’utilisation du moteur fournie avec votre machine.

Préparez vos numéros de modèle et de série avant de téléphoner. Veuillez lire le chapitre précédent pour déterminer

l’emplacement de ces numéros. On vous demandera d’enregistrer le numéro de série avant de pouvoir poursuivre votre consul-

tation.

Inclinomètre ........................................................ 3

Important consignes de sécurité ...................... 4

Instructions de montage et réglages ................ 6

Utilisation ............................................................ 8

Entretien ............................................................ 10

Remisage hors saison ..................................... 11

Dépannage ........................................................ 12

Garantie ............................................................. 13

Pièces détachées (voir la page 14

de la version anglaise de cette notice

d’utilisation).

Inclinomètre

Ne vous tondez pas sur

des pentes supérieures

à 15° (soit une déclivité

de 2-1/2 pi par 10 pi).

Un tracteur à siège

risque en effet de

se retourner et son

conducteur peut être

gravement blessé. Il est

également difficile de

conserver un bon appui

en marchant derrière la

tondeuse. Vous risquez

de glisser et de vous

blesser.

Utilisez les tracteurs À

SIÈGE parallèlement

à la pente, jamais en

travers.

Utilisez les tracteurs À

POUSSER perpendicu-

lairement à la pente,

jamais parallèlement.

15°

Visez et alignez avec un arbre...

ou un poteau de clôture

le coin d’un bâtiment...

Pliez sur le pointillé, qui représente une déclivité de 15

Server-vous de cet inclinomètre pour déterminer les pentes sur lesquelles il serait dangereux de

travailler. N’utillisez pas cette tondeuse sur de telles pentes.

AVERTISSEMENT

Utilisation en général

1. Veuillez lire attentivement la notice d’utilisation avant d’essayer

d’assembler la machine. Assurez-vous de lire et de bien com

prendre toutes les instructions qui figurent sur la machine et dans

la notice d’utilisation avant de la mettre en marche. Conservez

cette notice d’utilisation à un endroit sûr pour toute consultation

ultérieure et pour commander des pièces de rechange.

2. Familiarisez-vous

avec les commandes et les conseils d’utilisation

de la machine avant de vous en servir.

3. Cette machine motorisée est un outil de précision, pas un jouet. Soyez

par conséquent toujours très prudent. Le seul rôle de cette machine

est de tondre le gazon. Ne l’utilisez jamais dans un autre but.

4. Ne

permettez jamais à des enfants de moins de 14 ans de se servir

de la machine. Des enfants plus âgés doivent lire et comprendre

le mode d’emploi de la machine et les consignes de sécurité

qui figurent dans cette notice d’utilisation. Un adulte doit leur

apprendre à se servir de cette machine et les surveiller.

5. Seules des personnes mûres ayant pris connaissance des

consignes de sécurité doivent être autorisées à utiliser cette

machine.

6. Examiner soigneusement la zone de travail. Ramassez tous les

pierres, bâtons, fil métalliques os, jouets et autre objets qui pour

raient vous trébuchez ou qui risque d’être ramassés et projetés par

la lame. Les objets projetés par la machine peuvent causer des

blessures graves.

7. Prévoyez

de travailler en évitant de projeter l’herbe vers des rues,

des trottoirs, des spectateurs, etc. Évitez d’éjecter l’herbe en direc

tion d’un mur ou d’un obstacle. De cette façon, les débris éventuels

ne risque pas de ricocher et de blesser quelqu’un.

8. Pour éviter tout risque de contact avec la lame ou de blessure par

un projectile, éloignez les enfants, passants et autres à au moins

75 pieds de la tondeuse pendant qu’elle fonctionne. Arrêtez la

machine si quelqu’un s’approche.

9. Portez

toujours des lunettes de sécurité en utilisant la machine ou

en effectuant un réglage ou une réparation. Un objet peut en effet

être projeté, ricocher et vous blesser aux yeux.

10. Portez

des chaussures robustes à semelle épaisse et des

vêtement bien ajustés. Une chemise et un pantalon qui protègent

les bras et les jambes et des chaussures à bout d’acier sont

recommandés. N’utilisez jamais la tondeuse si vous êtes pieds nus

ou si vous portez des sandales ou des tennis.

11. Ne placez jamais vos mains ou vos pieds près d’une pièce en

mouvement ou sous le plateau de coupe. La lame peut amputer

mains et pieds.

12. L’absence du clapet de la goulotte d’éjection ou un clapet endom

magé peut causer des blessures en cas de contact avec la lame ou

projeter des objets.

13. De nombreuses blessures se produisent lorsque la tondeuse

passe sur le pied à la suite d’une chute. Ne retenez pas la

tondeuse si vous tombez. Lâchez immédiatement le guidon.

14. Ne tirez jamais la tondeuse vers vous en marchant. S’il faut faire

reculer la tondeuse près d’un mur d’un autre obstacle, regardez

d’abord par terre et derrière vous, puis procédez comme suit:

a. Éloignez-vous de la tondeuse à bout de bras.

b. Assurez votre stabilité.

c. Reculez

la tondeuse lentement et d’une demi-longeur de bras

seulement.

d. Répétez selon les besoin.

15. N’utilisez

jamais la tondeuse en état d’ébriété ou si vous prenez

des médicaments ralentissant les réactions.

16. Dégagez

le dispositif d’auto-propulsion ou l’embrayage

d’entraînement, le cas échéant, avant de faire démarrer le moteur.

17. La poignée de commande de la lame est un dispositif de sécurité. Ne

tenez jamais de contourner son rôle. Ceci empêche le dispositif de

sécurité de fonctionner correctement et peut causer des blessures

en cas de contact avec la lame. La poignée de commande de la lame

doit bouger facilement dans les deux sens et revenir automatique

ment à la position non éclenchée quand on la lâche.

18. N’utilisez jamais la tondeuse si le gazon est mouillé. Soyez toujours

bien en équilibre. Faites attention de ne pas glisser et de ne pas

tomber pour éviter des blessures graves. Si vous estimez que vous

perdez votre équilibre, lâcher la poignée de commande de la lame

immédiatement et la lame arrêtera de tourner dans trois secondes.

19. Utilisez

la tondeuse seulement dans la lumière du jour ou dans la

bonne lumière artificielle. Marchez, ne courrez pas.

20. Arrêtez la lame avant de traverser des allées, trottoirs ou chemins

recouverts de gravier.

21. Si la machine commence à vibrer d’une manière anormale, arrêter

le moteur et cherchez-en immédiatement la cause. En général, toute

vibration indique un problème.

22. Arrêtez le moteur et attendez que la lame se soit immobilisée avant

de détacher le sac à herbe ou de déboucher la goulotte. La lame

continue à tourner pendant quelques secondes après que le moteur

s’est éteint. Ne placez jamais aucune partie du corps dans le secteur

de lame avant que vous ne soyez sûrs que la lame a arrêté de

tourner.

23. N’utilisez jamais la tondeuse sans avoir l’abattant de protection

arrière, la goulotte d’éjection, un sac à herbe, la poignée de com

mande de la lame ou d’autres dispositifs de sécurité appropriée, en

place et qui fonctionnent correctement. N’utilisez jamais la tondeuse

avec des dispositifs de sécurité endommagés. Le non-respect de ces

consignes peut causer des blessures graves.

24. Le silencieux et le moteur deviennent très chauds et peuvent causer

des brûlures. Ne les touchez pas.

25. N’essayez

jamais d’ajuster une roue ou de changer la hauteur de

coupe pendant que la moteur tourne.

26. N’utilisez

que des accessoires recommandés par le fabricant de la

machine. Le non-respect de ce consigne peut causer des blessures

graves.

27. Pour mettre le moteur en marche, tirez lentement la poignée du

démarreur à lanceur jusqu’à ce que vous sentiez une légère

résistance, puis tirez-la rapidement. Le retour rapide de la corde du

démarreur (le recul) attirera votre main et votre bras vers le moteur

plus vite que vous ne pourrez lâcher la poignée. Des fractures des

os, hématomes ou foulures peuvent en résulter.

28. En

cas de situations qui ne sont pas mentionnées dans cette notice,

soyez prudent et faites preuve de bon sens. Contactez votre départe

ment de service à la clientèles pour le nom de votre concessionaire

local.

Utilisation sur une pente

Les accidents provoqués par tomber et de glisser, qui se produisent

souvent sur des pentes, peuvent causer des blessures graves. Travailler

sur un terrain en pente demande des précautions supplémentaires. Si

vous ne sentez pas à l’aise sur la pente, n’y travaillez pas. Par mesure

de sécurité utilisez l’inclinomètre fourni dans la notice d’utilisation pour

mesurer la pente du terrain avant de commencer à travailler. Si selon

l’inclinomètre, la pente est supérieure à 15°, n’utilisez pas la tondeuse

pour éviter toute blessure grave.

À FAIRE:

1. Travailler parallèlement à la pente, jamais perpendiculairement,

Faites très attention en changeant de direction sur une pente.

AVERTISSEMENT: Les gaz d’échappement de ce produit contiennent des produits chimiques reconnus

dans l’État de Californie comme causant le cancer, des anomalies congénitales ou d’autres problèmes

liés à la reproduction.

DANGER: Cette machine doit être utilisée conformément aux consignes de sécurité qui figurent dans la notice

d’utilisation. Comme avec tout appareil motorisé, une négligence ou une erreur de la part de l’utilisateur peut entraîner des

blessures graves. Cette machine peut amputer mains et pieds et projeter des débris. Par conséquent, le non-respect de

ces consignes peut causer des blessures corporelles graves et même mortelles.

Consignes

sécurité

AVERTISSEMENT

Ce symbole attire

votre attention sur des

consignes de sécurité

importantes qui, si elles

ne sont pas respectées,

peuvent mettre en danger

non seulement votre

personne et vos biens,

mais aussi ceux d’autrui.

Prière de lire toutes les

instructions figurant dans

cette notice d’utilisation

avant d’essayer de vous

servir de cette machine.

Le non-respect de ces

instructions peut entraîner

des blessures corporelles.

RESPECTEZ

L’AVERTISSEMENT

QUI ACCOMPAGNE CE

SYMBOLE!

Votre responsabilité

Cette machine ne doit

être utilisée que par des

personnes qui peuvent

lire, comprendre et

respecter les avertisse

ments et instructions qui

figurent dans cette notice

et sur la machine.

2. Faites attention aux trous et ornières. La machine peut se retourner

sur un terrain accidenté. Des herbes hautes peuvent cacher des

obstacles.

3. Vérifier toujours votre équilibre. Vous risquez de glisser et de tomber

et de vous blesser grièvement. Si vous sentez que vous allez perdre

votre équilibre, lâchez immédiatement le guidon, et la lame arrêtera

de tourner dans trois secondes.

À NE PAS FAIRE:

1. Ne tondez pas près d’une falaise ou d’un talus. Le conducteur peut

facilement perdre l’équilibre.

2. Ne tondez pas sur une pente supérieure à 15° selon l’inclinomètre.

3. Ne

tondez pas de l’herbe mouillée. La traction réduite peut provoquer

un dérapage.

Enfant

Un accident grave risque de se produire si le conducteur n’est pas

toujours vigilant en présence d’enfants. Les enfants sont souvent attirés

par la machine et la tonte de l’herbe. Ils ne comprennent pas les dangers.

Ne supposez jamais qu’ils vont rester là où vous les avez vus.

1. Éloignez les enfants de la zone de travail et placez-les sous la

surveillance d’un adulte autre que le conducteur de la machine.

2. Restez vigilant et arrêtez la machine si des enfants s’approchent de

la zone de travail.

3. Regardez

toujours derrière vous et par terre avant de reculer et en

reculant.

4. Faites très attention en approchant d’angles morts, de buissons,

d’autres objets qui peuvent gêner votre visibilité.

5. Tenir

des enfants loin de moteurs chauds ou tournants. Ils peuvent

subir des brûlures graves d’un silencieux chaud.

6. Ne

permettez jamais à des enfants de moins de 14 ans d’utiliser la

tondeuse. Des adolescents âgés de 14 ans ou plus doivent lire la

notice d’utilisation, bien comprendre le fonctionnement de la machine

et respecter les consignes de sécurité. Ils doivent apprendre à utiliser

la machine et s’en servir sous la surveillance étroite d’un adulte.

ENTRETIEN

Manipulation de l’essence:

1. Pour éviter toute blessure ou dégât matériel, faites très attention

en manipulant de l’essence. Il s’agit d’un produit extrêmement

inflammable et les vapeurs risquent d’exploser. Vous pouvez être

grièvement blessé si des éclaboussures sur votre peau ou sur vos

vêtements s’enflammaient. Rincez votre peau et changez immédiate

ment de vêtements.

2. Remissez le carburant dans des bidons homologués seulement.

3. Ne

faites jamais le plein dans un véhicule, ni à l’arrière d’une camio

nette dont le plancher est recouvert d’un revêtement en plastique.

Placez toujours les bidons par terre et loin de votre véhicule avant de

les remplir.

4. Dans

le mesure du possible, déchargez l’équipement motorisé de la

remorque et faites le plein par terre. Si cela n’est pas possible, faites

le plein avec un bidon plutôt que directement de la pompe à essence.

5. Maintenez

le gicleur en contact avec le bord du réservoir d’essence

ou avec l’ouverture du bidon jusqu’à ce que le plein soit terminé.

N’utilisez pas un gicleur équipé d’un dispositif de blocage en position

ouverte.

6. Éteignez toute cigarette ou pipe, tout cigare ou toute autre chaleur

incandescente.

7. Ne faites jamais le plein à l’intérieur.

8. N’enlevez

jamais le capuchon d’essence et n’ajoutez pas d’essence

pendant que le moteur tourne ou s’il est chaud. Laissez le moteur

refroidir pendant au moins deux minutes avant de faire le plein.

9. Ne faites jamais déborder le réservoir. Laissez un espace d’un

demi-pouce environ pour permettre l’expension du carburant.

10. Resserrez bien le capuchon d’essence.

11. En cas de débordement, essuyez toute éclaboussures de carburant

ou d’huile et enlevez tous les débris imbibés d’essence. Déplacez

la machine à une autre endroit. Attendez 5 (cinq) minutes avant de

mettre en marche le moteur.

12. Ne remisez jamais la machine ou les bidons d’essence à l’intérieur

s’il y a une flamme, une étincelle (chauffe-eau à gaz, radiateur,

sèche-linge, etc.).

13. Limitez les risques d’incendie en débarrassant le moteur des brins

d’herbe, feuilles et autres saletés. Essuyez les éclaboussures de

carburant ou d’huile et enlevez tous les débris imbibés d’essence.

14. Laissez la machine refroidir pendant au moins 5 minutes avant de

la remiser.

Entretien général:

1. Ne faites jamais fonctioner la machine dans un local clos car

les gaz d’échappement du moteur contiennent du monoxyde de

carbone, un gaz inodore très dangereux.

2. Avant de nettoyer, de réparer ou d’examiner la machine, vérifiez

que la lame et toutes les pièces mobiles se sont immobilisées.

Débranchez le fil de la bougie et mettez-le à la terre contre le

moteur pour empêcher tout démarrage accidentel.

3. Verifiez

souvent que la lame et les boulons de montage du moteur

sont bien serrés. Examinez visuellement la lame pour détecter

toute usure excessive, tout fendillement. Remplacez-la avec une

lame authentique seulement (du liste de pièces qui se trouve dans

cette notice). «L’emploi de pièces non conformes aux caractéri

stiques de l’équipement d’origine peut causer des performances

inférieures et réduire la sécurité.»

4. La lame est coupante et peut causer des blessures graves.

Enveloppez la lame avec un chiffon ou portez des gants et faites

très attention en le manipulant.

5. Assurez-vous que tous les écrous, boulons et vis sont bien serrés

pour que l’équipement soit toujours en bon état de marche.

6. Ne modifiez jamais les dispositifs de sécurité. Vérifiez souvent

qu’ils fonctionnent bien.

7. Si vous heurtez un objet, arrêtez immédiatement le moteur,

débranchez le fil de la bougie et examinez soigneusement la

machine. Réparez les dégâts éventuels avant de remettre la

machine en marche.

8. N’essayez jamais d’ajuster une roue ou de changer la hauteur de

coupe pendant que la moteur tourne.

9. Les éléments du sac à herbe et le clapet de la goulotte d’éjection

peuvent s’user et être endommagés et, par conséquent, exposer

les pièces mobiles ou causer la projection de débris. Par mesure

de sécurité, vérifiez souvent les éléments et remplacez-les

immédiatement avec des pièces authentique seulement (du liste

de pièces qui se trouve dans cette notice). «L’emploi de pièces

non conformes aux caractéristiques de l’équipement d’origine peut

causer des performances inférieures et réduire la sécurité.»

10. Ne modifiez pas le réglage du régulateur et ne laissez pas le

moteur s’emballer. Le régulateur maintient le moteur à son régime

maximal de fonctionnement sans danger.

11. Vérifiez souvent l’état des conduites d’essence, du réservoir, du

bouchon d’essence et autres raccords. Remplacez-les si vous

détectez un fendillement ou une fuite.

12. Ne faites pas tourner le moteur si la bougie n’est pas installée.

13. Prenez

soin des étiquettes d’instructions et remplacez-les au

besoin.

14. Respectez les règlements concernant l’élimination des déchets et

liquides qui risquent de nuire à la nature et à l’environement.

Ne modiﬁez pas le moteur

Pour éviter toute blessure grave ou fatale, ne modifiez pas du tout le

moteur. Toute modification du réglage du régulateur peut provoquer

l’emballement du moteur et entraîner son fonctionnement à des

vitesses dangereuses. Ne modifiez jamais le réglage de l’usine du

régulateur.

Durée de vie utile moyenne

D’après la Consumer Products Safety Commission (CPSC - Com-

mission sur la sécurité des produits de consommation) et la “U.S.

Environmental Protection Agency” (EPA - Agence américaine de

protection de l’environnement), ce produit a une

durée de vie utile

moyenne de sept (7) ans, ou 60 heures de fonctionnement. Au terme

de cette

durée de vie utile moyenne, achetez une machine neuve ou

faites inspecter la machine chaque année par une station technique

agréée pour vous assurer que tous les dispositifs mécaniques et de

sécurité sont en bon état de marche et ne sont pas usés de façon

excessive. Le non-respect de ces recommandations peut causer des

accidents et des blessures graves ou mortelles.

Cette machine est équipée

d’un moteur à combustion

interne et elle ne doit pas

être utilisée sur un terrain

non entretenu, recouvert de

broussailles ou d’herbe si le

système d’échappement du

moteur n’est pas muni d’un

pare-étincelles, conformé-

ment aux lois et règlements

provinciaux ou locaux (le cas

échéant).

Si un pare-étincelles est

utilisé, il doit être maintenu

en bon état de marche par

l’utilisateur de la machine.

La station technique agréée

la plus proche peut vous

fournir un pare-étincelles

pour le pot d’échappement

de cette machine.

Avis concernant les émis-

sions de gaz

Les moteurs certifiés conformes

aux normes régulatrices de

la Californie et de l’agence

EPA fédérales pour SORE

(petit équipement hors route)

sont certifiés pour fonctionner

avec de l’essence sans plomb

ordinaire et peuvent être dotés

des systèmes de contrôle des

émissions de gaz suivants :

Engine Modification (EM) et

Three Way Catalyst (TWC) le

cas échéant.

Consignes

sécurité

AVERTISSEMENT

REMARQUE: Les côtés droit et gauche s’entendent vus

de la position de conduite de la machine.

AVERTISSEMENT:

Débranchez le fil de la bougie et

mettez-le à la masse conformé-

ment aux instructions de la notice

d’utilisation du moteur fournie

avec la machine.

1. Procédez comme suit pour installer le guidon.

a. Redressez le guidon supérieur vers vous

pour le faire passer à la position de travail.

Position A.

b. Serrez les boutons en forme d’étoile qui

maintiennent le guidon supérieur sur le

guidon inférieur. Assurez-vous que le

boulon ordinaire est bien enfoncé dans le

guidon. Position B.

Figure 3

Figure 2

Figure 1

Instructions

de montage

et réglages

IMPORTANT

Cette machine est

expédiée SANS

HUILE NI ESSENCE.

Après l’assemblage,

faites les pleins

d’essence et d’huile

conformément aux

instructions de la

notice d’utilisation du

moteur fournie avec

la machine.

2. Repérez une goupille-épingle dans l’un des

trous de la goupille soudée de chaque côté

du guidon inférieur. Voir la Figure 2.

a. Enlevez les goupilles fendues placées

dans le trou extérieur des goupilles

soudées sur les supports de montage du

guidon. Placez les goupilles fendues dans

le trou intérieur. Position A.

3. Installation du guide de la corde. Voir la

Figure 3.

a. Pressez la manette de commande de la

lame contre le guidon supérieur. Position

b. Sortez lentement la corde du démarreur du

moteur. Position B.

c. Glissez la corde du démarreur dans le

guide. Position C.

d. Serrez l’écrou à oreilles (boutons en forme

d’étoile) du guide de la corde. Position D.

Ce livret couvre

plusieurs modèles de la

tondeuse. Les modèles

représentés peuvent

être légèrement dif-

férents de votre tracteur.

Suivez les instructions

qui s’appliquent à votre

tondeuse.

Figure 5

REMARQUE: Toutes

les roues doivent être

à la même hauteur.

REMARQUE: Pour

couper de l’herbe

humide ou épaisse,

réglez l’arrière de

la tondeuse plus

haut que l’avant

pour permettre une

meilleure éjection de

l’herbe.

Figure 6

4. Enfoncez les taquets des attache-câbles dans

les trous aménagés dans le guidon inférieur.

Serrez l’attache-câble et coupez le surplus.

Voir la Figure 4.

Figure 4







Instructions

de montage

et réglages

5. Un levier de réglage se trouve sur chacune

des roues et permet de modifier la hauteur

de coupe de la tondeuse. Pour changer

la hauteur de coupe, poussez le levier de

réglage des roues vers la roue et déplacez-le

vers le haut ou le bas à la hauteur choisie.

Voir la Figure 5.

6. La tondeuse a été expédiée pour fonctionner

comme une tondeuse déchiqueteuse. Pour

éjecter l’herbe coupée sur le côté, soulevez

la plaque de déchiquetage. Faites glisser

les deux crochets du déflecteur d’éjection

latérale sous la goupille articulée de la plaque

de déchiquetage. Abaissez l’ensemble de

déchiquetage.

Utilisation

Poignée de commande de la lame

La poignée de commande de la lame se trouve

sur le guidon supérieur de la tondeuse. Voir la

Figure 8. Il faut serrer cette poignée contre le

guidon pour que la tondeuse fonctionne. Le fait

de lâcher la poignée arrête le moteur et la lame.

Démarreur à lanceur

Il est installé sur la droite du guidon supérieur.

Tenez-vous derrière la tondeuse et tirez sur

le démarreur à lanceur pour faire démarrer la

tondeuse.

Déﬂecteur de déchiquetage

Il sert à renvoyer les brins d’herbe dans la

pelouse. Installez-le de la manière expliquée à

la page 7 de cette notice d’utilisation.

Leviers de réglage de la hauteur de coupe

Un levier de réglage de la hauteur se trouve sur

chacune des roues. Les quatre leviers doivent

se trouver à la même position relative pour

assurer une coupe régulière.

Commandes

Avant de faire démarrer le moteur

1. Faites les pleins d’essence et d’huile selon les

instructions fournies dans la notice d’utilisation

du moteur qui accompagne l’équipment.

2. Branchez le fil de la bougie sur cette dernière.

Si une gaine en caoutchouc recouvre

l’extrémité du fil de la bougie, assurez-vous

que la boucle métallique, au bout du fil de

la bougie (dans la gaine en caoutchouc),

est bien fixée sur l’embout métallique de la

bougie.

Mise en marche du moteur

1. Placez la manette du robinet à carburant

(qui se trouve sur la gauche du moteur) à la

position ON (Ouvert). Voir la Figure 9.

2. Poussez la manette du volet de départ à fond

pour actionner le volet de départ.

Figure 8

AVERTISSEMENT

Lisez, comprenez,

et suivez toutes les

instructions et les

consignes sur la

machine et dans

ce notice avant le

fonctionnement.

Ce mécanisme de

commande est un

dispositif de sécurité.

N’essayez jamais

d’éviter son emploi.

Faites très attention

en manipulant de

l’essence. L’essence

est extrêmement

inflammable et les va-

peurs sont explosif.

Ne faites jamais le

plein d’essence à

l’intérieur, pendant

que le moteur tourne

ou quand le moteur

est chaud. Éteignez

toute cigarettes ou

pipe, tout cigare ou

toute autre source

incandescente.

,EVIERSDER£GLAGEDE

LAHAUTEURDECOUPE

AVANTETARRIÞRE

0OIGN£EDECOMMANDEDELALAME

$£MARREUR

ÍLANCEUR

$£FLECTEURDE

LAGOULOTTE

$£FLECTEURDE

D£CHIQUETAGE

Les objets projetés

par une tondeuse

peuvent atteindre les

yeux et causer des

blessures graves.

Portez toujours

des lunettes de

sécurité en utilisant

la tondeuse, ou en ef-

fectuant tout entretien

ou toute réparation.

Assurez-vous que

seul le conducteur

se trouve à proximité

de la tondeuse au

moment de sa mise

en route ou pendant

son utilisation.

Ne faites jamais

fonctioner la machine

dans un local clos et

mal aéré, car les gaz

d’échappement du

moteur contiennent

du monoxyde de

carbone, un gaz ino-

dore très dangereux.

N’approchez pas les

mains, pieds, cheveux

et vêtements lâches

des pièces en mouve-

ment du moteur et de

la tondeuse.

Figure 9

Utilisation

AVERTISSEMENT

Utilisation de la tondeuse

Vérifiez qu’il n’y a plus de pierres, de morceaux

de bois, de fils métalliques ou autres objets sur

la pelouse, qui risquent d’endommager la ton-

deuse ou le moteur. Ces objets pourraient être

projetés par la tondeuse dans une direction ou

une autre et blesser grièvement le conducteur

ou toute autre personne présente.

AVERTISSEMENT: Arrêtez le

moteur si vous heurtez un objet

quelconque. Débranchez le fil de

la bougie, cherchez soigneuse-

ment tout signe de dégât à la

tondeuse et réparez-la avant de

la remettre en marche et de vous

en servir. Des vibrations impor-

tantes de la tondeuse indiquent

des dégâts. Faites examiner et

réparer la machine rapidement.

Conseils d’utilisation

1. Pour obtenir les meilleurs résultats et déchi-

queter efficacement, ne coupez pas l’herbe

mouillée.

2. Une tonte plus étroite peut être nécessaire si

l’herbe est nouvelle, drue ou humide.

3. Votre pelouse sera plus saine si vous ne

tondez jamais plus d’un tiers de la longueur

totale des brins d’herbe.

4. Continuez à tondre la pelouse à l’automne

jusqu’à ce qu’elle cesse de pousser.

5. Ajustez la vitesse de déplacement en fonction

des conditions de travail.

6. Si l’herbe a été permis de pousser en excès

de 4 pouces, le déchiquetage est déconseillé.

Utilisez d’abord le déflecteur de la goulotte

latéral pour réduire la hauteur de l’herbe à

3-1/4 pouces ou moins, avant de déchiqueter

l’herbe.

3. Placez-vous derrière la tondeuse et pressez

la commande de la lame contre le guidon

supérieur, voir la Figure 9. Le volet de départ

revient lentement à la position d’origine

quand la commande de la lame est action-

née. Passez rapidement au paragraphe 4

ci-dessous.

4. Prenez la poignée du démarreur à lanceur de

la façon illustrée et tirez-la lentement jusqu’à

ce que vous sentiez une légère résistance.

Tirez alors rapidement pour faire démarrer

le moteur et pour éviter le recul. Laissez la

poignée revenir lentement jusqu’au boulon de

guidage de la corde.

AVERTISSEMENT : Attendez que

la lame se soit complètement

immobilisée avant de travailler

sur la tondeuse ou de retirer le

sac à herbe.

Arrêt du moteur

1. Lâchez la poignée de commande de la lame

pour arrêter le moteur et la lame.

AVERTISSEMENT: La lame

continue à tourner pendant

quelques secondes après que le

moteur s’est éteint.

2. Débranchez le fil de la bougie et mettez-le

à la masse contre le moteur pour empêcher

tout démarrage accidentel lorsque la ma-

chine n’est pas surveillée.

OFF

Entretien

Arrêtez toujours le

moteur et débranchez

le fil de la bougie et

mettez-le à la masse

contre le moteur

avant tout nettoyage,

toute lubrification ou

autre entretien sur la

machine.

L’utilisation d’un

nettoyeur pressurisé ou

d’un boyau d’arrosage

pour nettoyer la

tondeuse est décon-

seillée. Cela risque en

effet d’endommager les

composants élec-

triques, les fusées, les

poulies, les roulements

ou le moteur. L’emploi

d’eau a tendance à

raccourcir la vie de la

tondeuse et à limiter sa

facilité d’entretien.

Figure 10

Recommandations d’ordre général

1. Suivez toujours les consignes de sécurité

lors de tout entretien.

2. La garantie de cette tondeuse ne s’applique

pas à toute pièce qui a fait l’objet d’un emploi

abusif ou d’une négligence. Pour bénéficier

au maximum de la garantie, l’utilisateur doit

entretenir la tondeuse conformément aux

instructions de cette notice.

3. La garantie sera nulle et non avenue si une

modification est apportée au régulateur du

moteur.

4. Vérifiez tous les réglages au moins une fois

par saison.

5. Vérifez régulièrement que toute la boulon-

nerie est bien serrée.

Lubriﬁcation

1. Lubrifiez les points de pivot de la poignée de

commande de la lame au moins une fois par

saison avec une huile légère. La commande

de la lame doit fonctionner facilement dans

les deux sens. Voir la Figure 10.

2. Lubrifiez les roulements à billes des roues

au moins une fois par saison avec de l’huile

fluide, tous les autres genres n’ont pas

be soin d’être lubrifiées. Toutefois, si elles

doivent être démontées pour une raison

quelconque, lubrifiez la surface du boulon

d’essieu et la surface intérieure de la roue

avec une huile automobile légère.

,UBRIFIEZCES

POINTSAVANT

LEREMONTAGE

AVERTISSEMENT

3. Le ressort de torsion et le point de pivotement

doivent être lubrifiés régulièrement avec une

huile légère pour empêcher la rouille. Voir la

Figure 10.

4. Consultez la notice d’utilisation du moteur pour

les instructions de lubrification.

Moteur

1. Consultez la notice d’utilisation du moteur pour

tout ce qui concerne l’entretien du moteur.

2. Utilisez l’huile à moteur recommandée dans la

notice d’utilisation du moteur fournie avec la

tondeuse. Lisez attentivement les instructions

et suivez-les.

3. Dans des conditions normales nettoyez le filtre

à air recommandée dans la notice d’utilisation

du moteur fournie avec la tondeuse. Nettoyez-

le à intervalles plus rapprochés dans des

conditions très poussiéreuses. Une mauvaise

performance du moteur et sa «noyade» sont

des indications que le filtre à air doit être

nettoyé.

4. Nettoyez la bougie et ajustez l’écartement

une fois par saison. Il est recommandé de

remplacer la bougie au début de chaque

saison. Vérifiez le type de bougie à utiliser et

l’écartement correct dans la notice d’utilisation

du moteur.

REMARQUE: Ce système d’allumage par étince-

lle de véhicule respecte toutes les exigences du

Règlement sur le matériel brouilleur du Canada.

5. Nettoyez le moteur régulièrement avec un

linge ou une brosse. Gardez le système de

refroidissement (à proximité du ventilateur)

propre pour assurer la bonne circulation d’air

essentielle aux bonnes performances et à la

longévité du moteur. Enlevez tous les brins

d’herbe, la saleté et autres débris combus-

tibles se trouvant à proximité du silencieux.

Plateau de coupe

Nettoyez le dessous du plateau de coupe après

chaque utilisation pour empêcher les brins

d’herbe, les feuilles ou la saleté de s’y accumuler.

Toute accumulation favorise la rouille et la corro-

sion et peut empêcher le déchiquetage efficace.

Inclinez la tondeuse et grattez le dessous du

plateau de coupe avec un outil approprié (après

avoir vérifié que la bougie est débranchée) pour

nettoyer le plateau de coupe.

Entretien

Portez toujours

des gants épais ou

utilisez un chiffon

épais pour manipuler

la lame en la démon-

tant pour l’aiguiser ou

la remplacer.

Si la lame est

déséquilibrée,

elle fera vibrer la

tondeuse de façon

excessive, mais elle

pourrait aussi causer

des dommages

à la tondeuse

ou même casser

pendant qu’elle

tourne, et causer de

sérieuses blessures à

l’utilisateur.

Figure 11

Entretien et remplacement de la lame

AVERTISSEMENT: Portez tou-

jours des gants épais ou utilisez

un chiffon épais pour manipuler

la lame en la démontant pour

l’aiguiser ou la remplacer.

Examinez périodiquement l’adaptateur de lame

pour y détecter tout fendillement éventuel, sur-

tout après avoir heurté un objet. Remplacez-le

au besoin. Procédez comme suit pour l’entretien

de la lame:

1. Débranchez toujours le fil de la bougie.

2. Basculez la tondeuse selon les instructions

dans la notice d’utilisation. S’il n’y a pas

d’instructions spécifiques, basculez la

tondeuse avec le filtre à air et le carburateur

sur le haut.

3. Enlevez le boulon et le support de la lame

qui maintiennent la lame et l’adaptateur sur le

vilebrequin. Voir la Figure 11.

4. Dégagez la lame et l’adaptateur du vilebre-

quin.

5. Pour l’affûter à nouveau, démontez-la puis

meulez ou limez les bords tranchants en

maintenant l’angle aussi près que possible du

biseau original. N’essayez pas d’aiguiser la

lame encore installée sur la tondeuse.

6. Il est essentiel que chaque tranchant soit

affûté également pour ne pas avoir une lame

déséquilibrée.

REMARQUE: Une lame déséquilibrée cause

des vibrations qui peuvent endommager le

moteur et la tondeuse. Assurez-vous de bien

rééquilibrer la lame après l’avoir aiguisée. Le

fabricant de la tondeuse ne peut être tenu

responsable des dégâts causés par le mauvais

équilibre de la lame.

REMARQUE: Démontez toujours la lame de

son adaptateur pour vérifiez son bon équilibre.

7. Vous pouvez vérifier l’équilibre de la lame

en la plaçant sur un tournevis à tige ronde.

Limez le métal du côté le plus lourd jusqu’à

ce que la lame soit parfaitement équilibrée.

8. Avant de remonter la lame et son adaptateur

sur la tondeuse, lubrifiez le vilebrequin et la

surface intérieure de l’adaptateur avec une

huile légère.

9. Placez l’adaptateur de la lame sur le vilebre-

quin, «l’étoile» à l’opposé du moteur. Voir la

Figure 11. Placez la lame, le côté sur lequel

Le fait de couper

l’herbe sur un sol

sablonneux provoque

l’usure de la lame par

abrasion.

la mention «Bottom» (ou le numéro de pièce)

apparaît, à l’opposé de l’adaptateur. Alignez

le support de la lame sur celle-ci en enfon-

çant les pattes dans les trous de la lame, puis

insérez le boulon hex.

10. Serrez le boulon hex. au couple recom-

mandé ci-dessous:

Couple de montage de la lame

Boulon centrale 450 po-lb min., 600 po-lb max.

Vérifiez périodiquement que TOUS les écrous et

boulons de la machine sont bien serrés.

Remisage hors saison

Procédez de la manière suivante pour préparer

votre tondeuse pour un entreposage prolongé.

1. Nettoyez et lubrifiez soigneusement la

tondeuse selon les instructions de lubrifica-

tion.

2. L’utilisation d’un nettoyeur sous pression

ou d’un boyau d’arrosage pour nettoyer la

tondeuse est déconseillée.

3. Consultez la notice d’utilisation du moteur

quant aux instructions d’entreposage du

moteur.

4. Enduisez la lame de la tondeuse d’une

graisse à châssis pour l’empêcher de rouiller.

5. Entreposez la tondeuse dans un endroit sec

et propre. Ne la remisez pas près de produits

corrosifs, comme des engraise.

REMARQUE: Il est très important de bien

protéger le matériel contre la rouille s’il doit être

entreposé dans un abri métallique non ventilé.

Enduisez toute la machine, en particulier les

câbles et toutes les pièces mobiles, avec une

huile légère ou de la silicone.

AVERTISSEMENT

Pour toute

réparation autre

que les ajustements

mineurs énuméré

ici, adressez-vous à

la station technique

agréée.

Dépannage

CauseProblème Solution

Le moteur ne

démarre pas.

Le moteur tourne

irrégulièrement.

1. Branchez et serrez le fil de la bougie.

2. Nettoyez la canalisation. Faites le plein

avec une essence propre et fraîche.

3. Débouchez l’évent.

4. Videz le réservoir à carburant. Faites

le plein avec une essence fraîche.

5. Consultez la notice d’utilisation du

moteur.

6. Consultez la notice d’utilisation du

moteur.

1. Fil de la bougie desserré.

2. La canalisation de carburant est

bouchée ou l’essence est eventée.

3. L’event du capuchon du réservoir est

bouché.

4. De l’eau ou une saleté est présente dans

le système.

5. Le filtre à air est sale.

6. Le carburateur est mal régle.

1. La poignée de commande de la lame n’est

pas embrayée.

2. Fil de la bougie débranché.

3. Le réservoir est vide ou l’essence est

éventée.

4. Moteur non amorcé.

5. La bougie est défectueuse.

6. Canalisation de carburant bouchée.

7. Le moteur est noyé.

1. Embrayez la poignée de commande de

la lame.

2. Branchez le fil à la bougie.

3. Faites le plein avec une essence propre

et fraîche.

4. Consultez la notice d’utilisation du

moteur.

5. Nettoyez, réglez l’écartement ou

replacez la bougie.

6. Nettoyez la canalisation.

7. Attendez quelques minutes avant

d’essayer de faire démarrer le moteur

Le moteur surchauffe.

1. Faites le plein d’huile du carter.

2. Consultez la notice d’utilisation du

moteur.

3. Démontez l’habitacle du ventilateur et

nettoyez-le.

4. Consultez la notice d’utilisation du

moteur.

1. Niveau d’huile trop bas.

2. Le filtre à air est sale.

3. La circulation d’air est gênée.

4. La carburateur est mal régle.

Le moteur hésite parfois à

régime élevé.

1. Réglez l’écartement à 0,030 po. Con-

sultez la notice d’utilisation du moteur

2. Consultez la notice d’utilisation du

moteur.

1. La bougie est sale, défectueuse ou

l’écartement est trop grand.

2. Le carburateur est mal réglé.

3. Le filtre à air est sale.

1. L’écartement de la bougie est trop petit.

2. Mélange du ralenti du carburateur mal

réglé.

Le moteur tourne

irrégulièrement.

1. Réglez l’écartement à 0,030 po ou

remplacez la bougie. Consultez la

notice d’utilisation du moteur.

2. Consultez la notice d’utilisation du

moteur.

3. Consultez la notice d’utilisation du

moteur.

Vibrations excessives.

1. Serrez la lame et l’adaptateur.

Équilibrez la lame.

2. Remplacez la lame.

1. La lame est desserrée ou mal équilibrée.

2. La lame est déformée.

La coupe est irrégulière

1. Placez les quatre roues à la même

hauteur.

2. Aiguisez ou remplacez la lame.

1. Les roues ne sont pas bien

positionnées.

2. La lame est émoussée.

La tondeuse ne

déchiquette pas l’herbe.

1. Ne tondez pas quand l’herbe est mouil-

lée. Attendez qu’elle sèche.

2. Coupez l’herbe à un réglage élevé, puis

tondez à nouveau à la hauteur voulue ou

sur une largeur plus étroite.

3. Aiguisez ou remplacez la lame.

1. L’herbe est mouillée.

2. L’herbe est trop haute.

3. La lame est émoussée.

Garantie

Le non-respect des

conseils d’entretien

et de lubrification

annule la garantie.

GARANTIE SUPRÊME DE QUATRE ANS

MTD PRODUCTS LIMITED s’engage à réparer ou à remplacer gratuitement, à son choix, à

l’acheteur initial, la ou les pièces qui s’avèrent défectueuses en raison d’un vice de matière ou de

fabrication dans les quatre ans qui suivent la date d’achat au détail au Canada. Cette garantie

s’applique seulement aux machines qui ont été utilisées et entretenues conformément aux instruc-

tions publiées dans la notice d’utilisation accompagnant la machine, qui n’ont pas fait l’objet d’un

emploi incorrect ou abusif, de négligence, d’un entretien inadéquat ou de modification, qui n’ont pas

été accidentées et qui n’ont pas été utilisées à des fins commerciales. Les pièces courantes font

l’objet de conditions spéciales énumérées ci-dessous dans la clause «Garantie de quatre-vingt-dix

jours au consommateur».

Le moteur, le moteur de démarrage ainsi que ses composants font l’objet d’une garantie séparée

de leurs fabricants respectifs. Veuillez consulter les conditions de garantie du fabricant en ce qui

concerne ces pièces.

«Garantie de quatre-vingt-dix jours au consommateur» des pièces courantes: Toutes les

pièces courantes sont protégées pendant 90 jours. À l’expiration du délai de 90 jours, mais avant la

fin de la période de garantie de deux quatre, les pièces courantes sont protégées si leur défaillance

résulte du vice de matière ou de fabrication d’une autre pièce. Par pièces courantes, on entend les

batteries, les courroies, les lames, les adaptateurs de lame, les sacs à herbe, les roues du plateau

de coupe des tondeuses à siège, les sièges, les pneus et les pièces de l’embrayage (roues de

frottement).

Garantie complète de quatre-vingt-dix jours sur la batterie (le cas échéant): MTD s’engage à

remplacer gratuitement à l’acheteur initial, pour une période de quatre-vingt-dix (90) jours à compter

de la date d’achat au détail, toute batterie fournie avec cette machine qui s’avère défectueuse en

raison d’un vice de matière ou de fabrication et après que nos tests aient confirmé qu’elle ne peut

maintenir une charge.

Garantie limitée supplémentaire de trente jours sur la batterie (le cas échéant): MTD

s’engage, à l’expiration de la période de quatre-vingt-dix (90) jours et avant la fin d’une période de

cent vingt (120) jours à compter de la date d’achat, à remplacer la batterie défectueuse à l’acheteur

initial, pour la moitié (1/2) du prix de détail en vigueur de la batterie à la date du retour de celle-ci.

Utilisation personnelle: LES PARAGRAPHES PRÉCÉDENTS CONSTITUENT LA GARANTIE

COMPLÈTE DU FABRICANT COUVRANT TOUTE MACHINE ACHETÉE ET UTILISÉE À DES FINS

PERSONNELLES, FAMILIALES. DOMESTIQUES/RÉSIDENTIELLES ET NON COMMERCIALES.

Utilisation commerciale: TOUTES LES UTILISATIONS AUTRES QUE L’UTILISATION PERSON-

NELLE TELLE QUE DÉCRITE CI-DESSUS SONT CONSIDÉRÉES COMMERCIALES.

Les machines neuves achetées à des fins commerciales sont garanties de la même manière et dans

les mêmes conditions, MAIS pour une durée de 90 jours à compter de la date d’achat.

Pour obtenir le service sous garantie: Tout concessionnaire-réparateur agréé par MTD est en

mesure d’assurer tout service sous garantie sur présentation d’une preuve d’achat. Si vous ne con-

naissez pas le concessionnaire-réparateur de votre localité, adressez-vous au service après-vente,

MTD PRODUCTS LIMITED, C. P. 1386, KITCHENER (ONTARIO) N2G 4J1. Une machine complète

ne peut être retournée à l’usine que si elle est accompagnée d’une autorisation écrite préalable de

MTD PRODUCTS LIMITED.

Autres garanties: Toutes les autres garanties, exprimées ou tacites, y compris les garanties

tacites de qualité marchande, se limitent à la durée stipulée dans la garantie limitée exprimée. Les

conditions stipulées dans cette garantie représentent les seules obligations de MTD PRODUCTS

LIMITED découlant de la vente de ses produits. MTD PRODUCTS LIMITED n’est pas responsable

de toute perte ni de tout dommage indirect ou accidentel.

12.08.06

Troy-Bilt 11A-109Q563 20” Rotary Mower

Product's Documents

OPERATOR’S MANUAL

Specifications

Troy-Bilt 11A-109Q563 Questions and Answers
