Work area safety
Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
Electrical safety
Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric
shock.
Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges
and refrigerators. There is an increased risk
of electric shock if your body is earthed or
grounded.
Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
When operating a power tool outdoors,
use an extension cord suitable for outdoor
use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
If operating a power tool in a damp location
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of
an GFCI reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention
while operating power tools may result in
serious personal injury.
Use personal protective equipment. Always
wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the
switch is in the off-position before
connecting to power source and / or battery
pack, picking up or carrying the tool.
Carrying power tools with your finger on the
switch or energizing power tools that have the
switch on invites accidents.
Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
Do not overreach. Keep proper footing and
balance at all times. This enables better
control of the power tool in unexpected
situations.
Dress properly. Do not wear loose clothing
or jewelry. Keep your hair, clothing and
gloves away from moving parts. Loose
clothes, jewelry or long hair can be caught in
moving parts.
If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at
the rate for which it was designed.
Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is
dangerous and must be repaired.
Read all safety warnings and all instructions. Failure to follow the warnings
and instructions may result in electric shock, fire and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
!
WARNING
General Power Tool Safety Warnings
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 2
-3-
Safety Rules for Jigsaws
Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make
exposed metal parts of the power tool "live"
and could give the operator an electric shock.
Use clamps or another practical way to
secure and support the workpiece to a
stable platform. Holding the work by hand or
against your body leaves it unstable and may
lead to loss of control.
Do not drill, fasten or break into existing
walls or other blind areas where electrical
wiring may exist. If this situation is
unavoidable, disconnect all fuses or circuit
breakers feeding this worksite.
Never leave the trigger locked "ON".
Before plugging the tool in, check that the
trigger lock is "OFF". Accidental start-ups
could cause injury.
Be aware of the location and setting of
the switch "Lock-ON" button. If the switch
is locked "ON" during the use, be ready for
emergency situations to switch it "OFF", by
first pulling the trigger then immediately
releasing it without pressing the "Lock-ON"
button.
Keep hands away from cutting area. Do
not reach under the material being cut.
The proximity of the blade to your hand is
hidden from your sight.
Keep hands from between the gear
housing and saw blade holder. The
reciprocating blade holder can pinch your
fingers.
Do not use dull or damaged blades. Bent
blade can break easily or cause kickback.
Before starting to cut, turn tool "ON" and
allow the blade to come to full speed.
Tool can chatter or vibrate if blade speed is
too slow at beginning of cut and possibly
kickback.
Make certain all adjusting screws and the
blade holder are tight before making a
cut. Loose adjusting screws and holders
can cause the tool or blade to slip and loss of
control may result.
When removing the blade from the tool
avoid contact with skin and use proper
protective gloves when grasping the
blade or accessory. Accessories may be
hot after prolonged use.
If your tool is equipped with a dust bag,
empty it fre quently and after completion of
sawing. Spontaneous combustion, may in
time, result from mixture of oil or water with
dust particles. Be ex tremely careful of dust
disposal, materials in fine particle form may be
explosive. Do not throw contents on an open
fire.
Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment
or binding of moving parts, breakage of
parts and any other condition that may
affect the power tool’s operation. If damaged,
have the power tool repaired before use.
Many accidents are caused by poorly
maintained power tools.
Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
Use the power tool, accessories and tool
bits etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Service
Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 3
-4-
If blade is not properly installed, then the blade
may unexpectedly dislodge from jigsaw when
tool is energized.
Blade ejects forcefully when released. Direct
away from yourself or bystanders.
Additional Safety Warnings
GFCI and personal protection devices like
electrician’s rubber gloves and footwear will
further enhance your personal safety.
Do not use AC only rated tools with a DC
power supply. While the tool may appear to
work, the electrical components of the AC
rated tool are likely to fail and create a hazard
to the operator.
Keep handles dry, clean and free from oil
and grease. Slippery hands cannot safely
control the power tool.
Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard return
springs may be improperly mounted.
Certain cleaning agents such as gasoline,
carbon tetrachloride, ammonia, etc. may
damage plastic parts.
Risk of injury to user. The power cord must only
be serviced by a Bosch Factory Service Center
or Autho rized Bosch Service Station.
Some dust created by power
sanding, sawing, grinding,
drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm.
Some examples of these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and
other masonry products, and
• Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such as
those dust masks that are specially designed
to filter out microscopic particles.
!
WARNING
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 4
-5-
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol Name Designation/Explanation
V Volts Voltage (potential)
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
kg Kilograms Weight
min Minutes Time
s Seconds Time
Diameter Size of drill bits, grinding wheels, etc.
n
0
No load speed Rotational speed, at no load
n Rated speed Maximum attainable speed
.../min Revolutions or reciprocation Revolutions, strokes, surface speed,
per minute orbits etc. per minute
0 Off position Zero speed, zero torque...
1, 2, 3, ... Selector settings Speed, torque or position settings.
I, II, III, Higher number means greater speed
Infinitely variable selector with off Speed is increasing from 0 setting
Arrow Action in the direction of arrow
Alternating current Type or a characteristic of current
Direct current Type or a characteristic of current
Alternating or direct current Type or a characteristic of current
Class II construction Designates Double Insulated
Construction tools.
Earthing terminal Grounding terminal
Warning symbol Alerts user to warning messages
Li-ion RBRC seal Designates Li-ion battery recycling
program
Ni-Cad RBRC seal Designates Ni-Cad battery recycling
program
Read manual symbol Alerts user to read manual
Wear eye protection symbol Alerts user to wear eye protection
Symbols
0
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 5
-6-
This symbol designates that this tool is listed by Underwriters Laboratories.
This symbol designates that this tool is listed by the Canadian Standards
Association.
This symbol designates that this tool is listed by the Canadian Standards
Association, to United States and Canadian Standards.
This symbol designates that this tool complies to NOM Mexican Standards.
This symbol designates that this tool is listed by the Intertek Testing
Services, to United States and Canadian Standards.
Symbols (continued)
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
This symbol designates that this component is recognized by Underwriters
Laboratories.
This symbol designates that this tool is listed by Underwriters Laboratories,
to United States and Canadian Standards.
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 6
Model number JS572E & JS572EB
-7-
Functional Description and Specifications
Disconnect the plug from the power source before making any
assembly, adjustments or changing accessories. Such preventive safety
measures reduce the risk of starting the tool accidentally.
!
WARNING

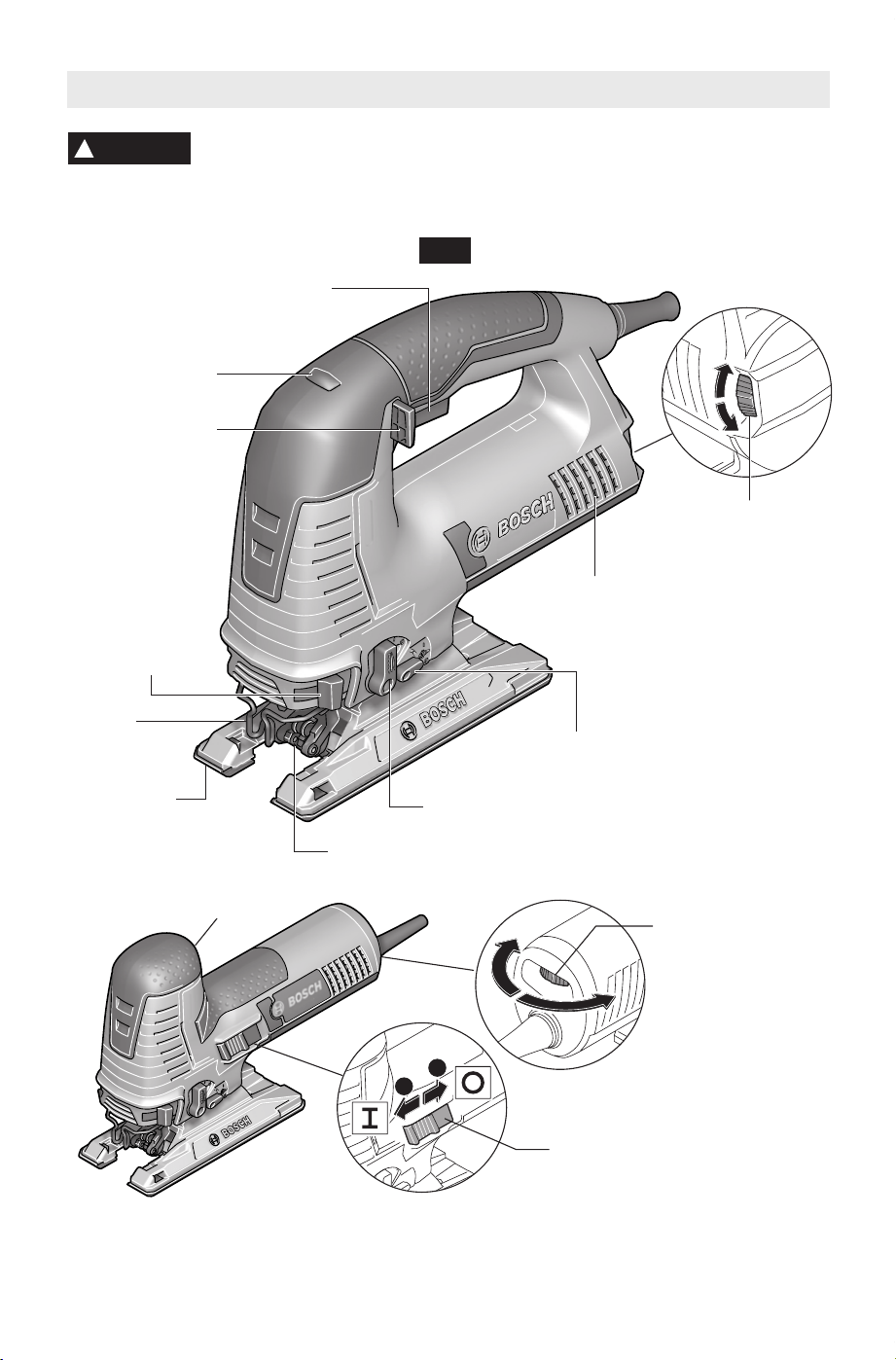

Jigsaws
NOTE: For tool specifications refer to the nameplate on your tool.
P r o fe s si onal

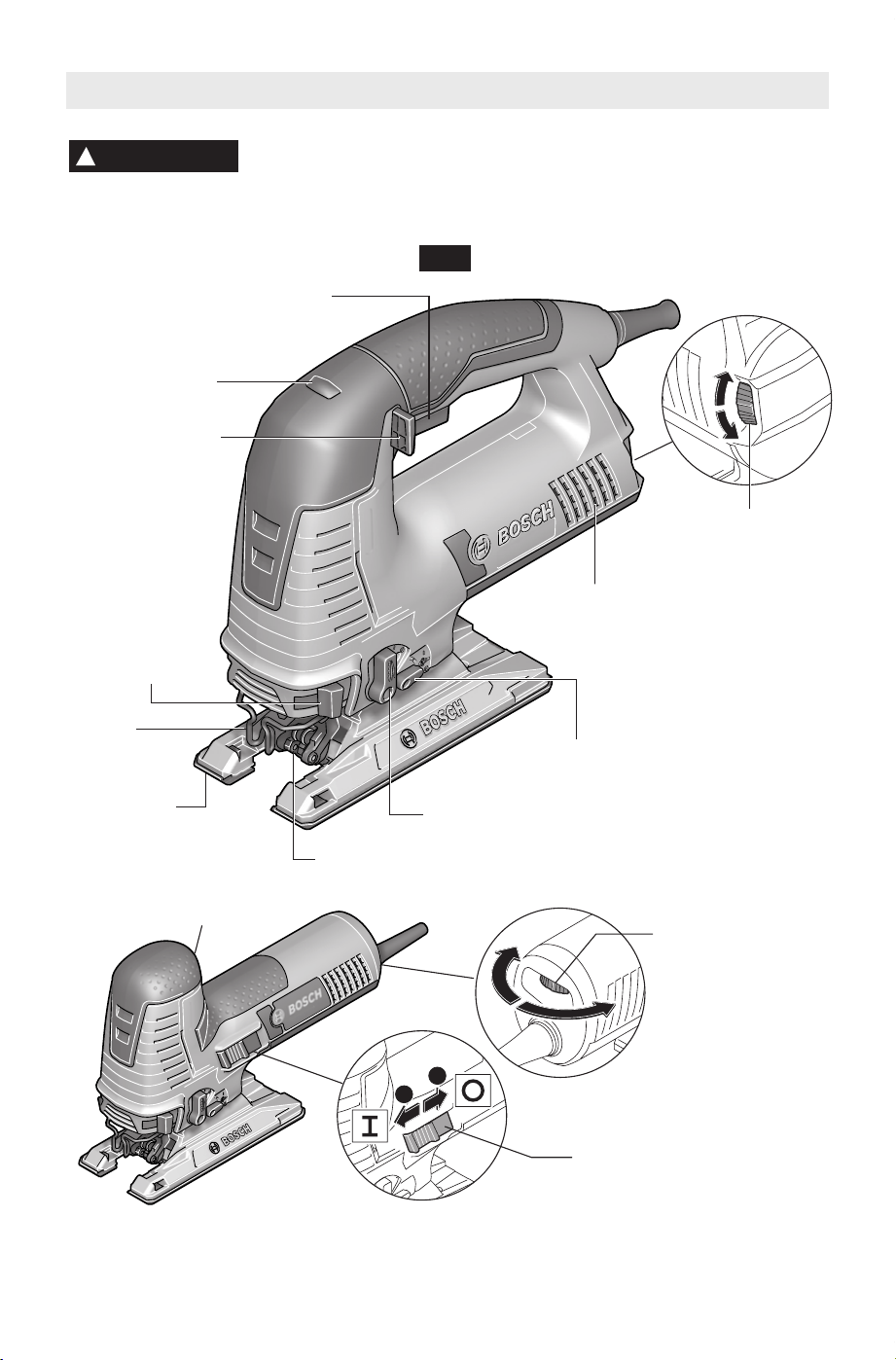

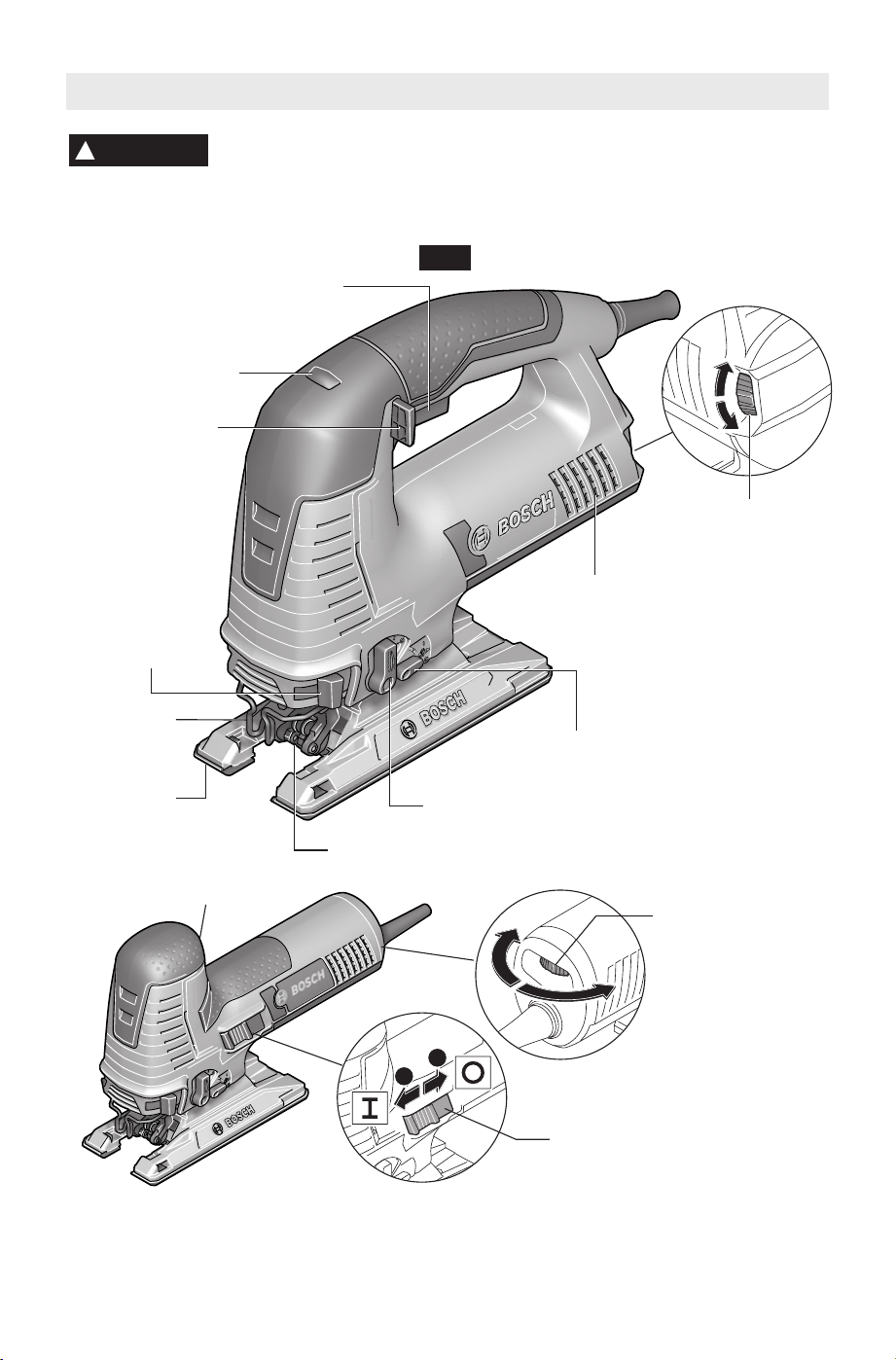

1
2
VARIABLE SPEED DIAL
(Model JS572EB)
INTAKE
VENTILATION
OPENINGS
VARIABLE SPEED CONTROLLED
TRIGGER SWITCH (Model JS572E only)
FOOTPLATE
DUST BLOWER
LEVER
BLADE ORBIT SELECTOR LEVER
BLADE CHANGE
LEVER
PRECISION CONTROL II - DOUBLE ROLLER GUIDE
“LOCK-ON” BUTTON
(Model JS572E only)
SLIDE ON-OFF SWITCH
(Model JS572EB only)
FIG. 1
FINGER
GUARD
VARIABLE SPEED DIAL
(Model JS572E)
WORK LIGHT
ON/OFF SWITCH
GS T 140 BC E
Pr ofe ssi onal
JS572E
JS572EB
WORK LIGHT
ON/OFF SWITCH
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 7
Assembly
-8-

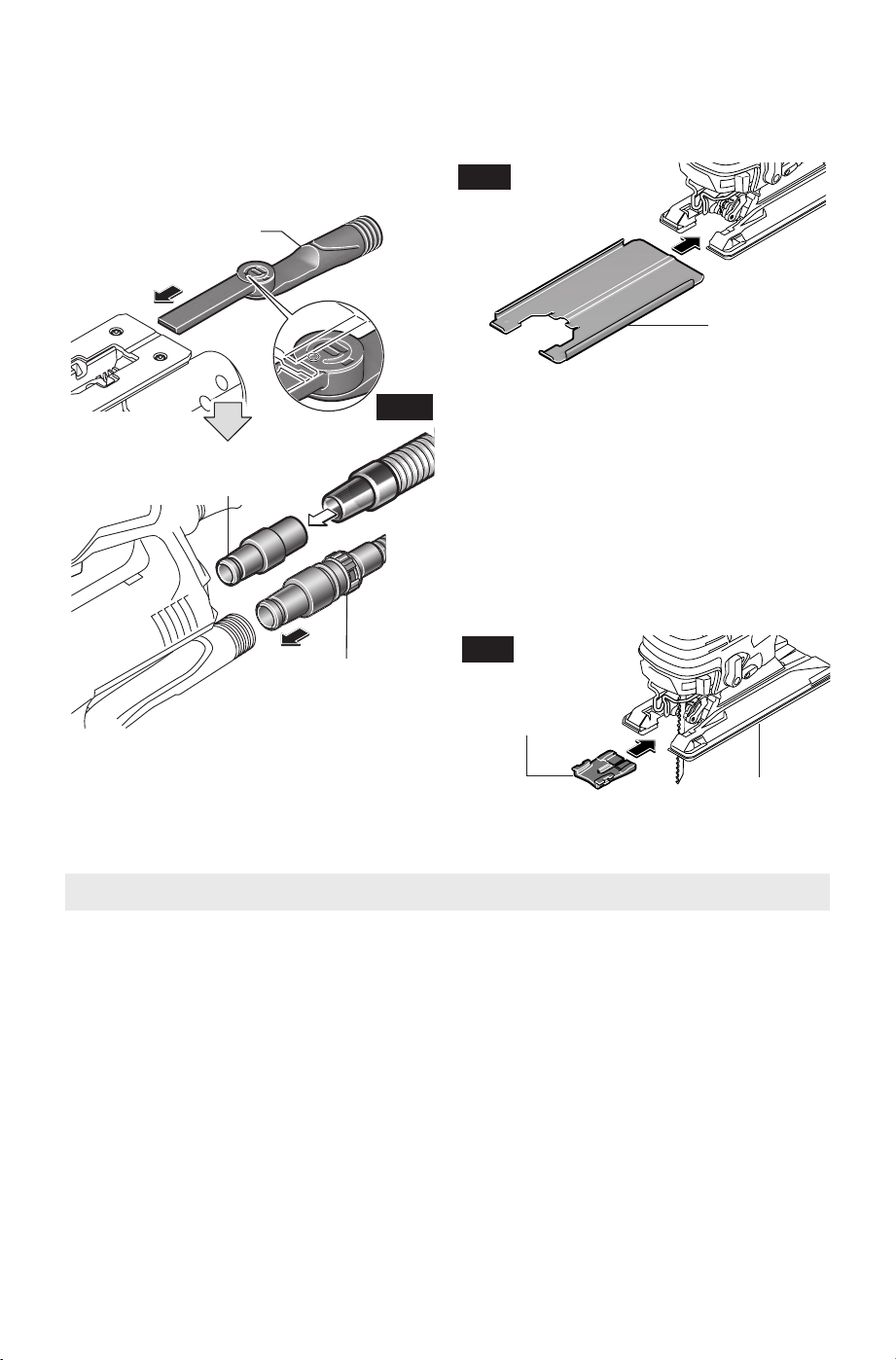

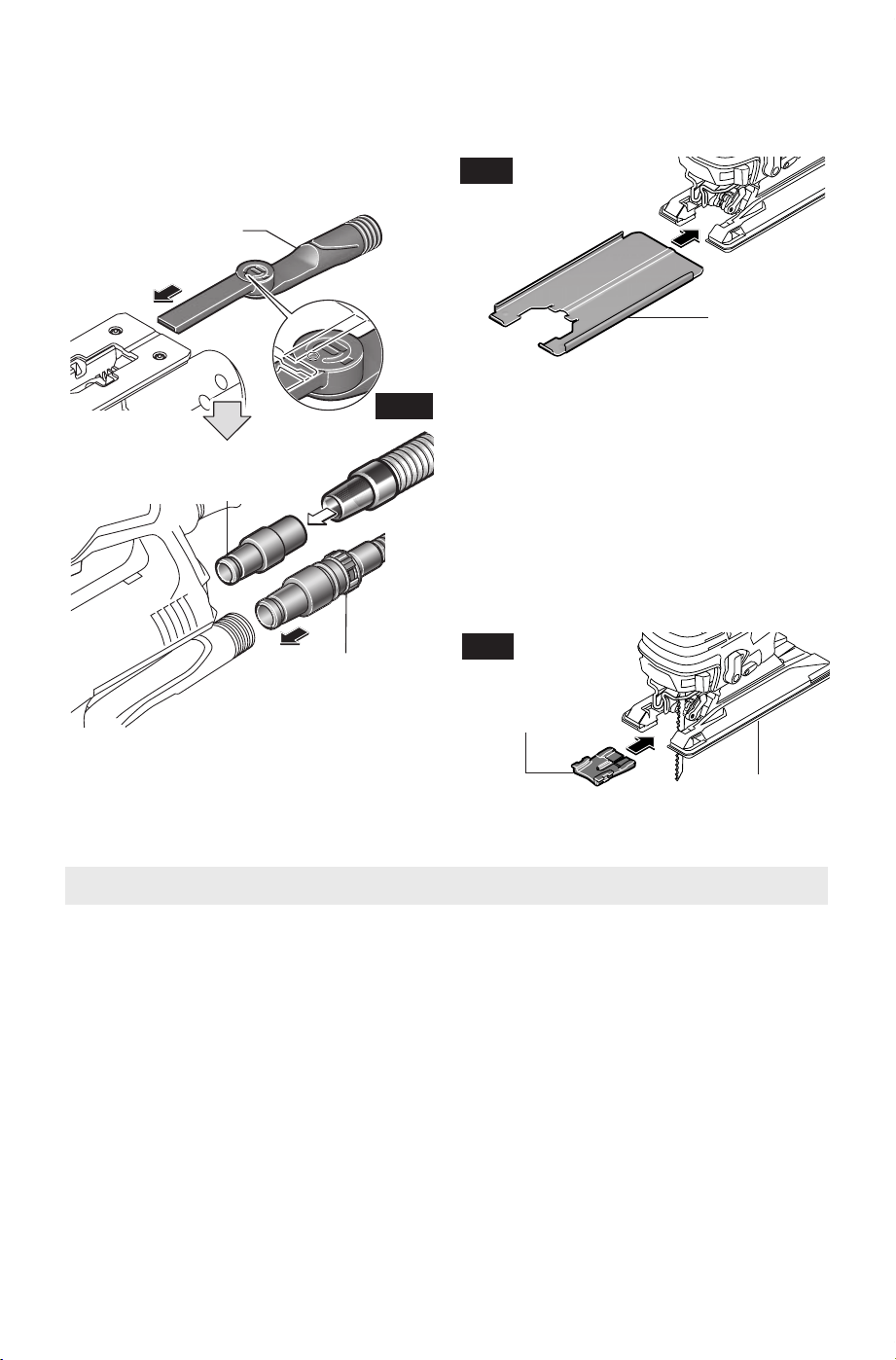

DUST EXTRACTION
(Not included, sold separately)
The JA1012 Dust Extraction Kit includes a dust
shroud and an extraction tube for connecting
the jigsaw to a vacuum hose or vacuum hose
adapter.
Note: The dust shroud must be used when the
extraction tube is connected to a vacuum
cleaner system.
To use this feature, insert extraction tube into
footplate. (Fig. 4).
DUST SHROUD
(Not included,
sold separately)
FIG. 4

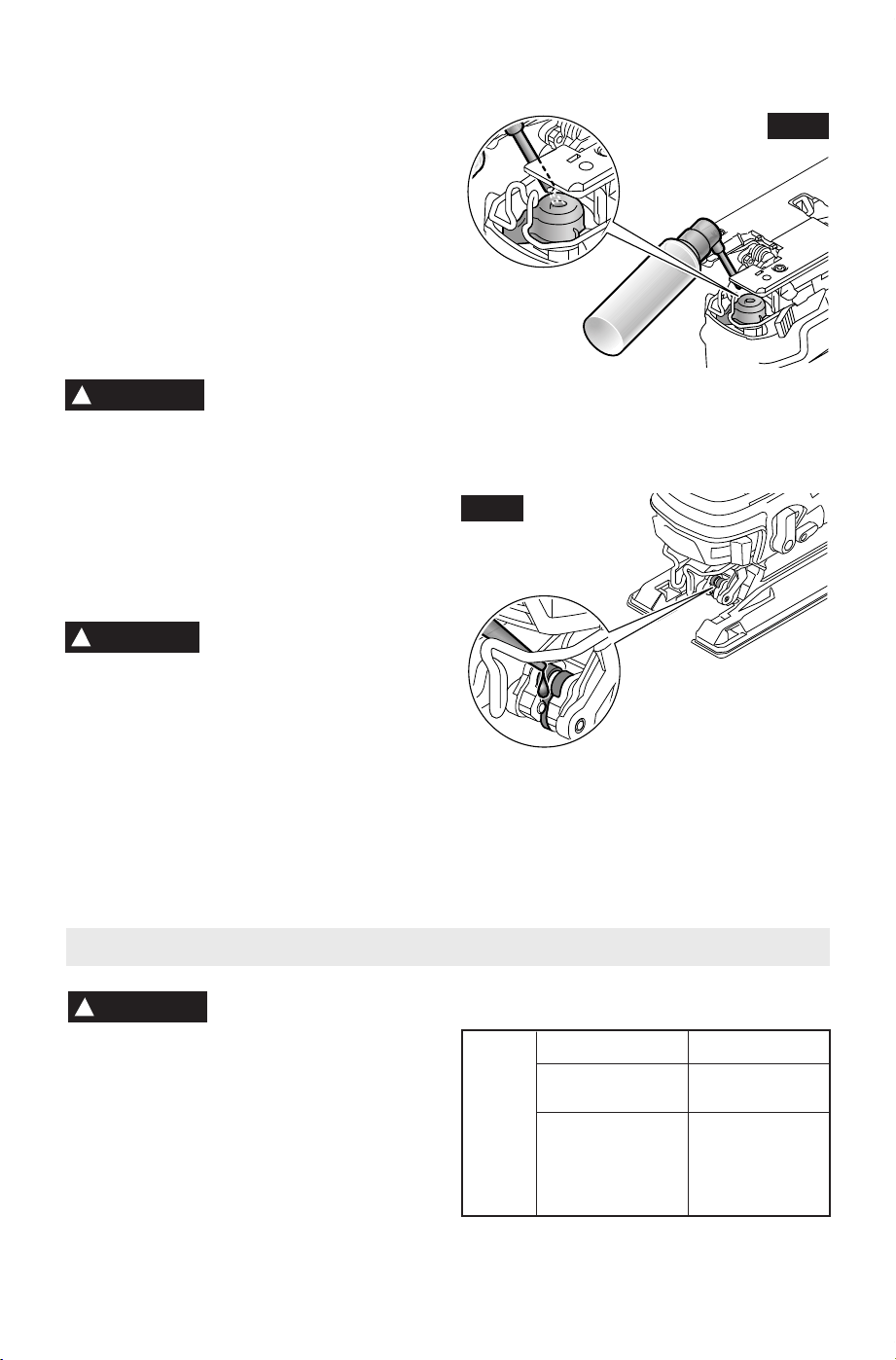

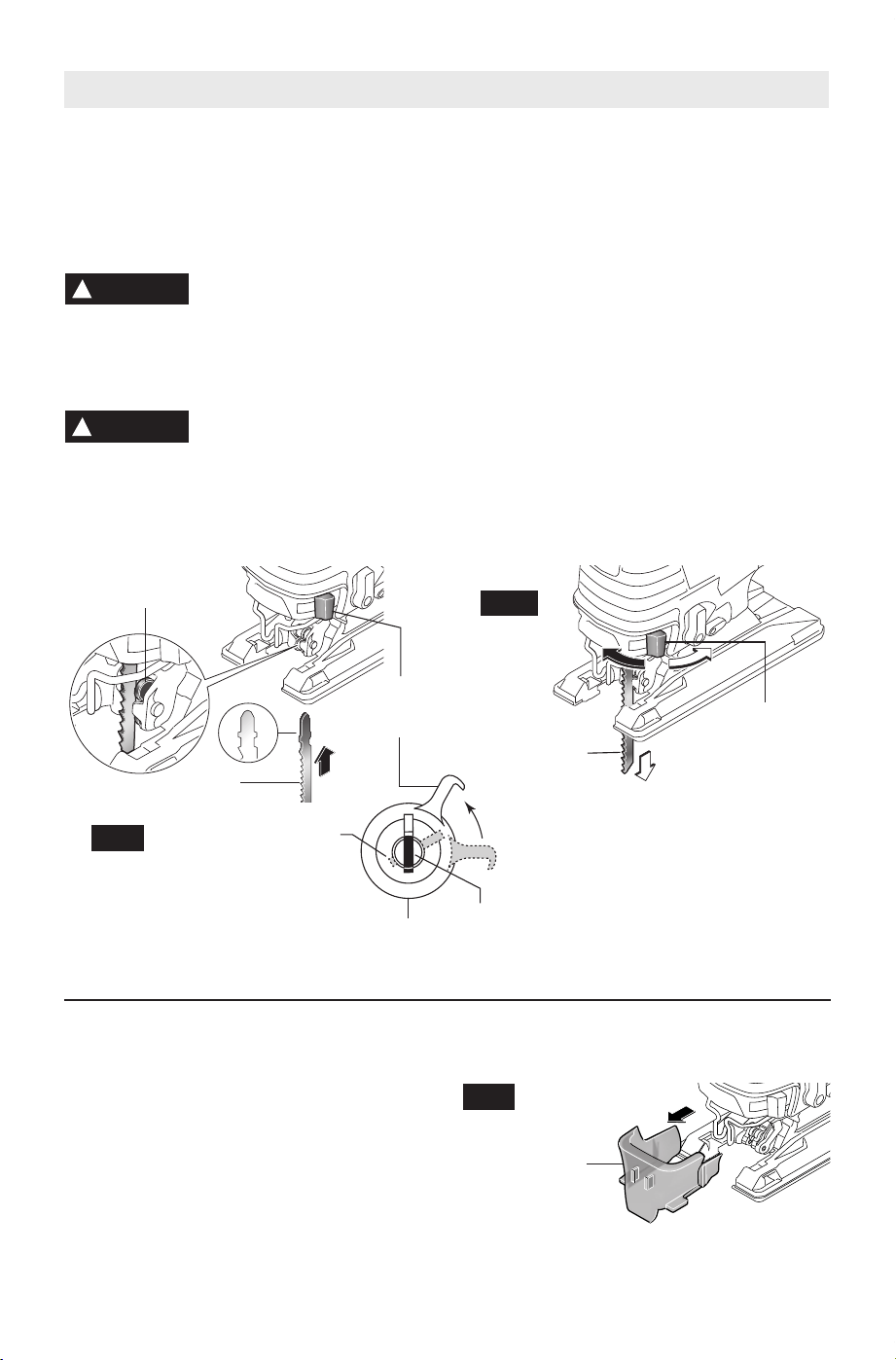

BLADE INSTALLATION AND REMOVAL
This jigsaw is equipped with a Bosch tool-less
blade changing system for fast and easy
changes of T-shank blades.
Note: This jigsaw does not accept U-shank
blades.
If blade is not properly
installed, then the blade may
unexpectedly dislodge from jigsaw when tool is
energized.
1. To remove a previously-used blade, pull
blade change lever until blade ejects (Fig. 2).
Blade ejects forcefully when
released. Direct away from
yourself or bystanders.
2. Pull the blade change lever to the point that
the notch on the blade clamp's ring line up with
the slot in the center of the clamp (Fig. 2).
3. Insert the saw blade (teeth in cutting
direction) until it the “T” part of the blade shank
is completely inserted in to the blade clamp.
(When inserting the saw blade, the back of the
blade must rest in the grooves in double roller
guide Fig. 3.)
4. When blade change lever is released, it will
spring back to its closed position.
5. Verify that the blade clamp has also
returned to its closed position (which is the
point where slots were previously).
Note: If the saw blade cannot be inserted into
the plunger, the slots of the blade holder are
not in the correct position.
PRECISION CONTROL
The double roller guidance system helps to
ensure minimal blade deflection.
BLADE
DOUBLE ROLLER
GUIDE
BLADE
CHANGE
LEVER
BLADE
CLAMP RING
FIG. 2
NOTCH
SLOT
BLADE
BLADE CHANGE
LEVER
FIG. 3
!
WARNING
!
WARNING
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 8
-9-
For vacuuming, a Bosch Air Sweep vacuum
hose or hose adapter (sold separately) can be
directly connected to the extraction tube
(Fig. 5).
The VAC024 adapter allows connection to
1-1/4" and 1-1/2" vacuum hoses.
ATTACHING STEEL OVERSHOE
Your tool is equipped with a protective plastic
overshoe that protects finer surfaces. An
optional heavy-duty steel overshoe for work in
rough conditions is sold separately.
To attach, slide overshoe in direction of arrow
completely onto metal footplate (Fig. 6).
ANTI-SPLINTER INSERT
To minimize splintering of the top surface of
the material being cut, place the anti-splinter
insert in the blade opening of the footplate’s
plastic overshoe (Fig. 7).
Note: The anti-splinter insert cannot be used
when the footplate is tilted for angle cutting.
Note: This insert will only work with blades that
have ground sides such as T301CD, T101B,
T101D, and T101DP.
EXTRACTION
TUBE
(Not included,
sold separately)
VACUUM HOSE
(Not included,
sold separately)
VAC024 ADAPTER
(Not included, sold separately)
FIG. 5
STEEL
OVERSHOE
FIG. 6
ANTI-SPLINTER
INSERT
FOOTPLATE’S
PLASTIC OVERSHOE
FIG. 7
Operating Instructions
PLUNGER SPEED
The jigsaw cutting speed or stroke rate
required depends on the material being cut,
the type of blade being used, and the feed rate
preferred by the operator.
The best speed for a particular application is
largely determined by experience though as a
general rule, slower speeds are for denser
materials and faster speeds for softer materials.
Note: that when the jigsaw is used at low
speed settings for an extended length of time,
the motor temperature will rise due to slower
speeds of the internal cooling fan. In such
cases, it is necessary to occasionally run the
tool at full speed for a few minutes to keep the
motor running at high efficiency.
VARIABLE SPEED DIAL
Your Jigsaw is equipped with a variable speed
dial. The blade stroke rate may be adjusted
during cutting operation by presetting the dial
on or between any one of the six numbers (Fig. 5).
Setting SPM rating (strokes per minute)
JS572E JS572EB
1 800 Max. 800
2 1200 Max. 1200
3 1700 Max. 1700
4 2100 Max. 2100
5 2600 Max. 2600
6 3000 Max. 3000
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 9
SLIDE ON-OFF SWITCH
(Model JS572EB only)
The tool is switched “ON” by the switch button
located at the side of the motor housing. The
switch locks in the “ON” position, a
convenience for continuous operation (Fig. 1).
TO TURN THE TOOL “ON” slide the switch
button forward.
TO UNLOCK THE SWITCH, slide the switch
button backward.
VARIABLE SPEED CONTROLLED
TRIGGER SWITCH
(Model JS572E only)
Your tool is equipped with a variable speed trigger
switch. The tool can be turned "ON" or "OFF" by
squeezing or releasing the trigger. The speed
can be adjusted from the minimum to maximum
SPM as set on the variable speed dial by the
pressure you apply to the trigger. Apply more
pressure to increase the speed and release
pressure to decrease speed.
Regardless of the pressure applied on the
trigger, the tool will not operate any faster than
maximum speed setting selected on the
variable speed dial.
"LOCK-ON" BUTTON (Model JS572E only)
The "Lock-ON" button, located in the handle of
your tool allows for continuous operation at
maximum preset SPM without holding the
trigger (Fig. 1).
TO LOCK TRIGGER "ON": squeeze trigger,
depress button and release trigger.
TO UNLOCK THE TRIGGER: squeeze trigger
and release it without depressing the "Lock-
ON" button.
If the “Lock-ON” button is
continuously being depressed,
the trigger can not be released.
WORK LIGHT
Your tool is equipped with a work light for better
visibility during operation. The tool power cord
must be plugged into a power source before
you activate the light. To turn light ON depress
the work light ON/OFF switch. To turn light off
depress the ON/OFF switch again (Fig. 1).
CONSTANT RESPONSE CIRCUITRy
The internal electronic feedback system
provides a "soft start", which will reduce the
stresses that occur from a high torque start.
The system also maintains the selected
speed under load for maximum efficiency.

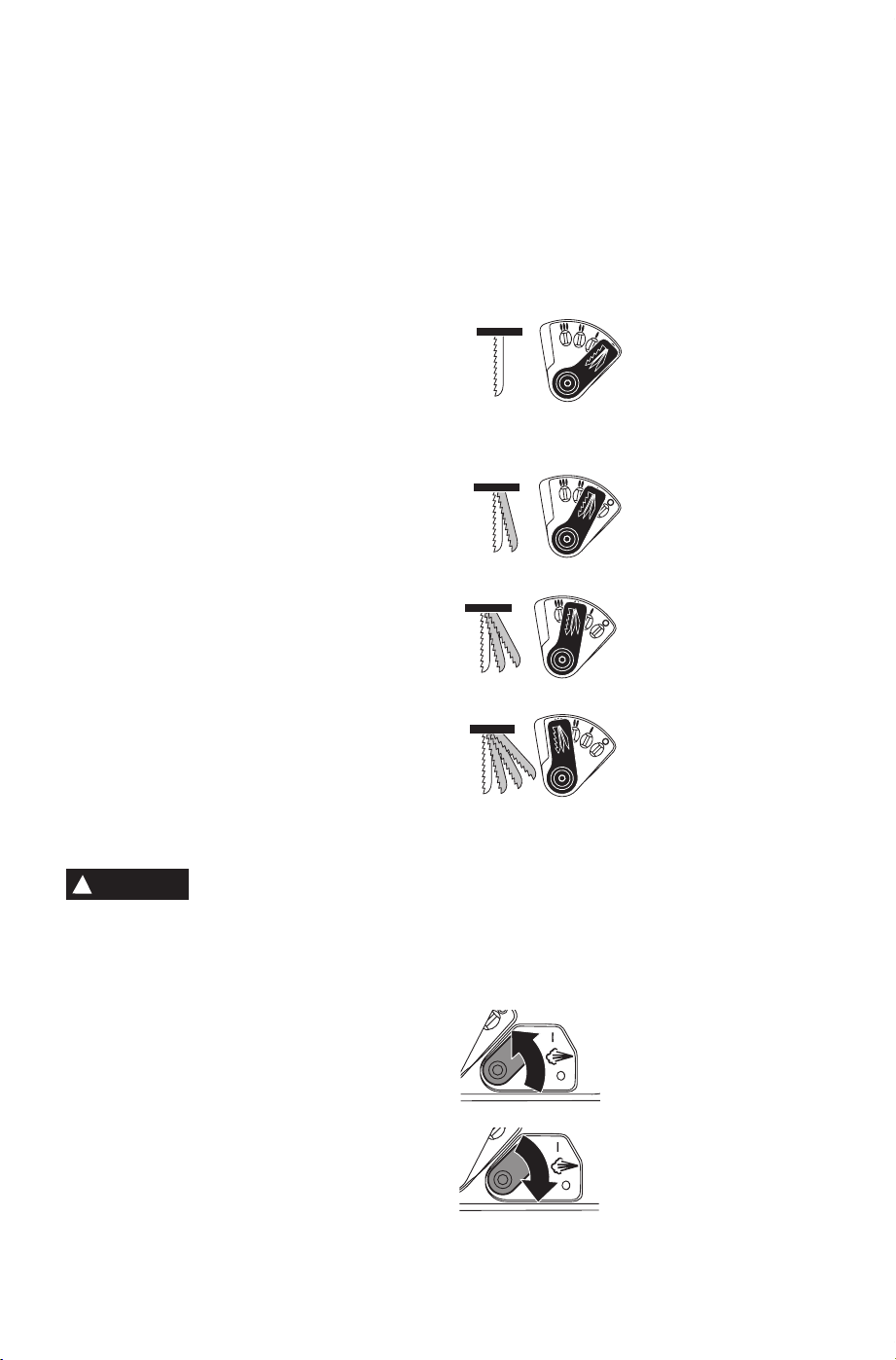

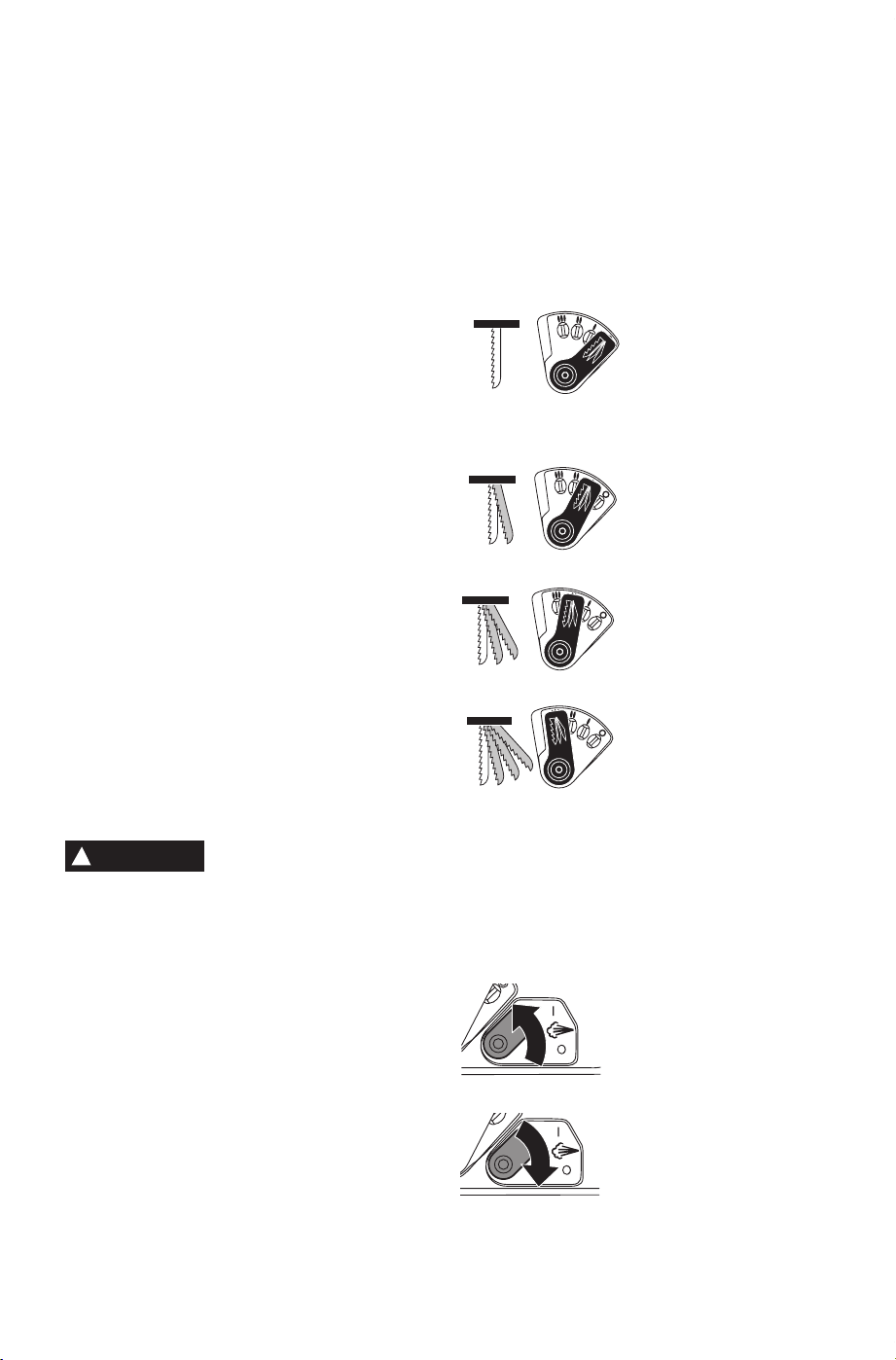

BLADE ORBIT SELECTOR LEVER
Maximum cutting efficiency can be obtained
by adjusting the blade orbit selector lever to
suit the material being cut.
The following chart will help you determine
which setting to use for your application. This
chart is intended as a guideline only, and test
cuts in scrap material should be performed
first to determine the best setting.
Setting O
Hard materials such as
metals or thin sheet
metals. This setting can
be used with knife
blades, grit edge
blades, rasp work and down cutting blades.
Setting I
Soft materials where
cleaner cutting or
delicate scrolling work is
performed.
Setting II
Medium density
materials such as
harder woods or
particle board.
Setting III
Soft materials such as
wood, plastics, etc. and
when fast cutting is
more important than a
clean cut.
CHIP BLOWER
Your jigsaw is equipped with a two position
chip blower to help keep the cutting line clear
of chips.
By adjusting the chip blower lever the force
of the discharge air may be altered as
follows;
BLOWER SWITCHED ON
For working with wood,
plastic and similar materials
that produce large amounts
of sawdust.
BLOWER SWITCHED OFF
For working with metals
and when cooling agents
are used, or with dust
collection accessory.
-10-
!
WARNING
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 10

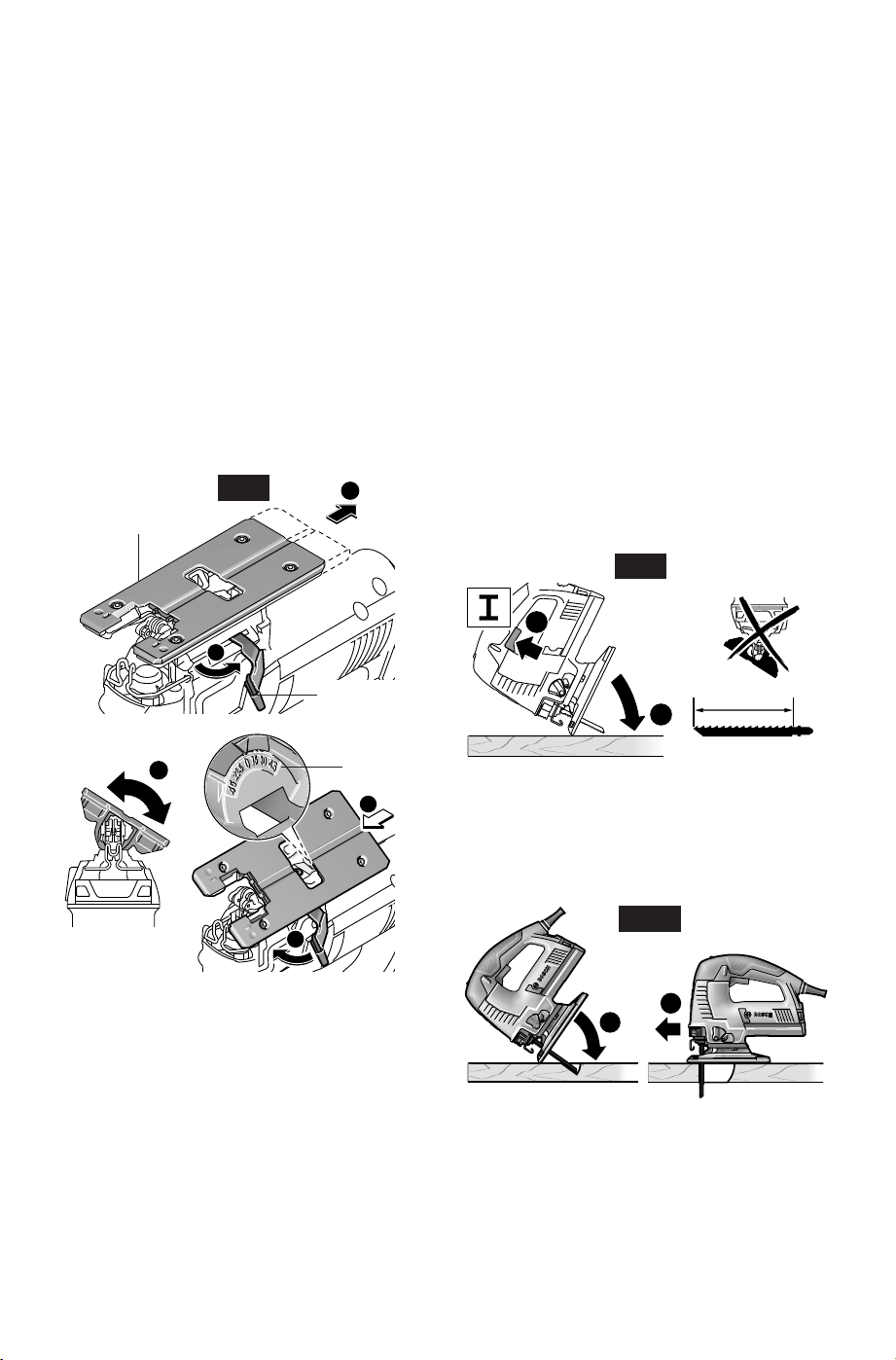

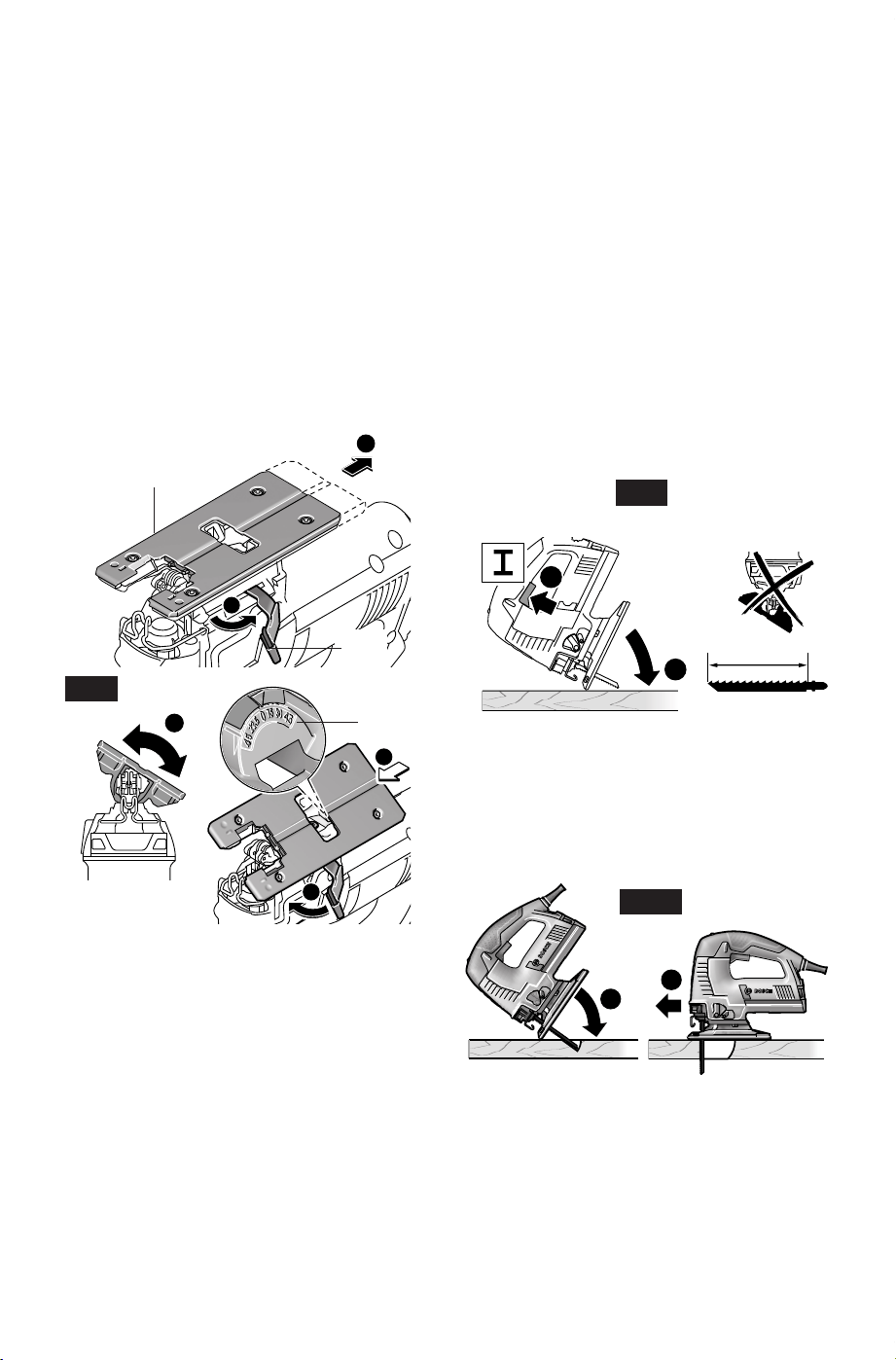

FOOTPLATE ANGLE ADJUSTMENT
The footplate may be tilted to allow angle cuts
up to 45° in either direction (Fig. 8).
Note: before adjusting the footplate, remove
dust shroud and anti-splinter if used.
Open the lock lever to unlock footplate. Push
and hold the footplate firmly towards the back
of tool as shown. While holding the footplate
backwards tilt footplate to desired angle on
bevel scale, then release pressure on footplate
so it engages into detent at desired angle (Fig. 8).
Your tool has detent slots the footplate will
engage at 0° & 45°, and there are additional
position marks for 15°, 22.5° and 30° angles.
Close the lock lever slowly to assure that
footplate is locked at the desired angle.
TOOL TIPS
Always be certain that smaller workpieces
are securely fastened to a bench or other
support. Larger panels may be held in place
by clamps on a bench or sawhorses.
To begin a cut, clearly mark the cutting line,
and rest the front of the footplate on the work.
Engage the switch, and move the blade into
the work using only enough forward pressure
to keep the blade cutting steadily. Do not
force, as this will not make the saw cut faster;
let the blade do the work.
Choose blades carefully, as the ability of the
jigsaw to follow curves, provide smoother
finishes, or faster cutting is directly related to
the type of blade used (See your Bosch Dealer).
For tight curves it is best to use a narrow or
scroll blade.
When sawing metal or similar materials, shut
off chip blower and apply coolant/lubricant
alongside the cutting line. Don’t use extraction.
Use of reverse-tooth blade such as the Bosch
T101BR requires the orbital setting to be “0”
and that downward pressure be applied to the
top of the saw.
PLUNGE CUTTING
Plunge cutting is useful and time-saving in
making rough openings in softer materials. It
is not necessary to drill a hole for an inside or
pocket cut. The longest blade to be used for
plunge cutting is 3-1/8" (80 mm). Footplate
must be set 0° setting. (Fig. 9).
Draw lines for the opening, hold the saw
firmly, tilt it forward so that the toe of the saw
foot rests on the work, but with the blade well
clear of the work. Turn the tool on and run at
top speed, and then very gradually lower the
blade (Fig. 10).
When it touches, continue pressing down on
the toe of the saw foot slowly pivoting the saw
like a hinge until the blade cuts through and
the foot rests flat on the work. Then saw
ahead on the cutting line. We do not
recommend plunge cutting with a scroll blade.
Do not try to plunge cut into hard materials
such as steel.
-11-
max. 80 mm
2
1
1
2
FIG. 10
±
45°
1
3
2
2
1
LOCK
LEVER
BEVEL
SCALE
FOOTPLATE
FIG. 8
FIG. 9
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 11
-12-
To make sharp corners, cut up to the corner,
then back up slightly before rounding the
corner. After the opening is complete, go back
to each corner and cut it from the opposite
direction to square it off.

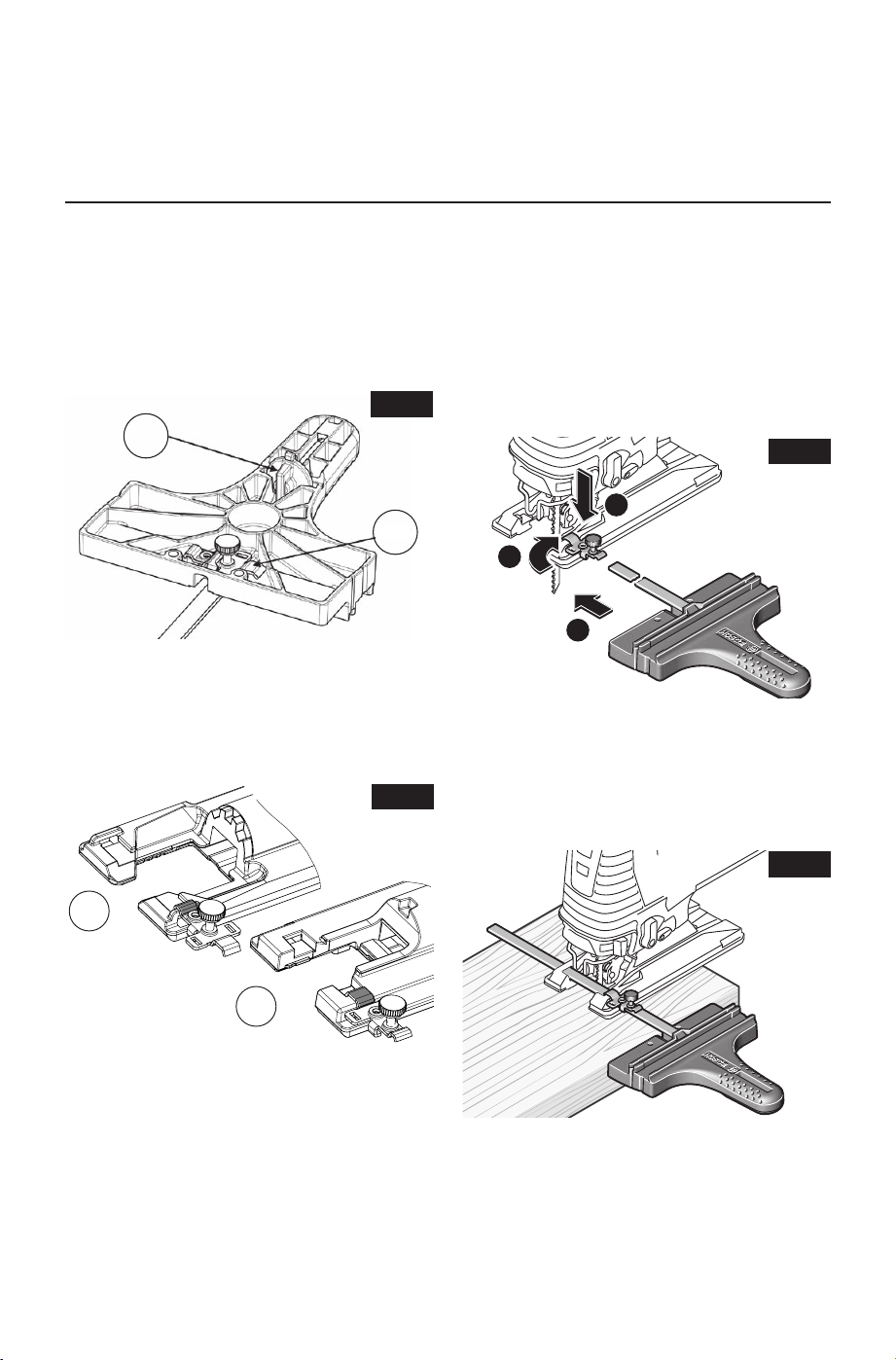

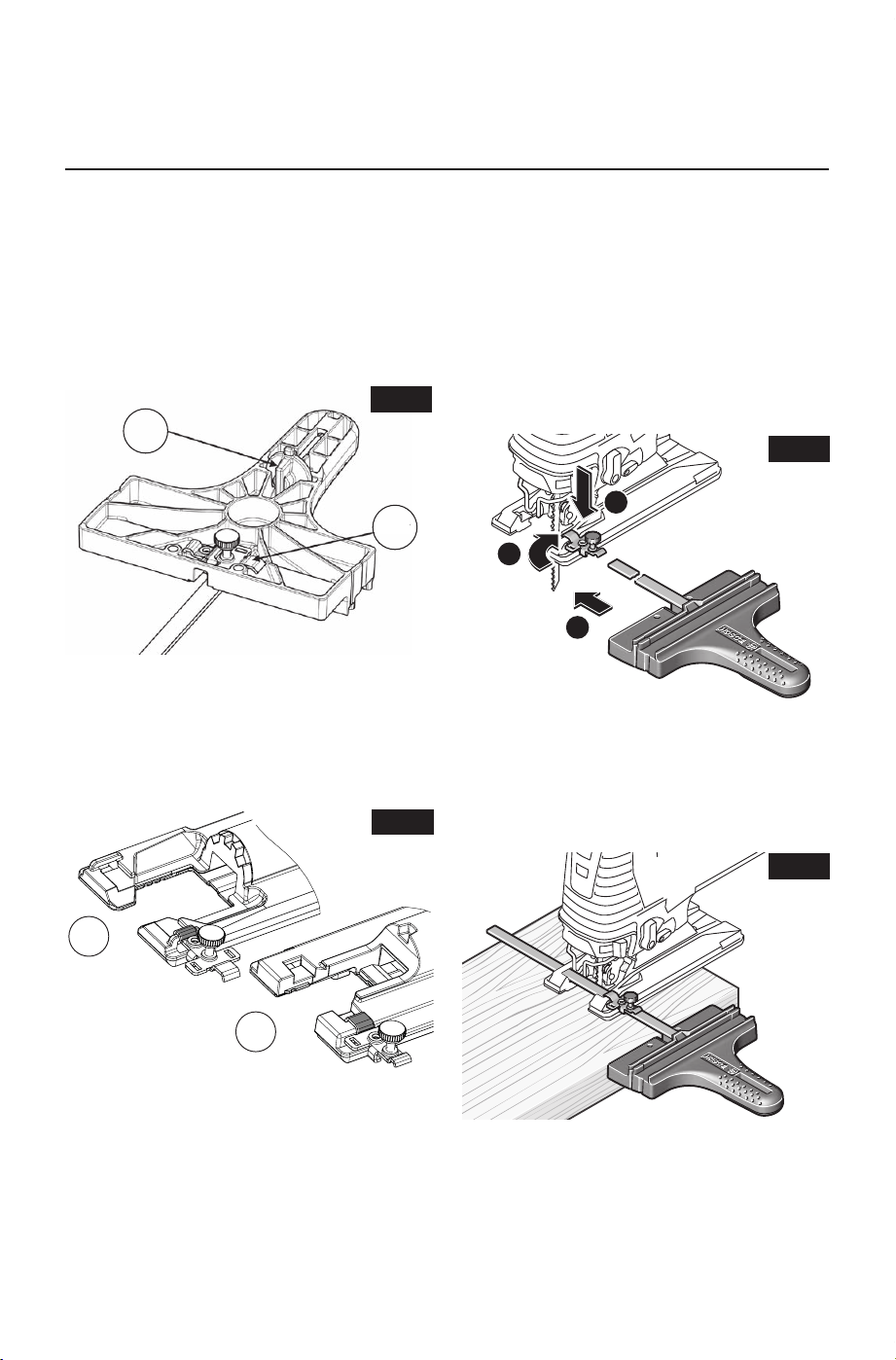

JA1010 CIRCLE AND PARALLEL
CUTTING GUIDE
The JA1010 is used for fast and accurate
straight and circle cutting. It includes the
guide, two clamps for attaching it to the jig
saw (A), and a center pin for guiding circle
cuts (B). The clamps and the centering pin
can be stored on the guide (Fig. 11).
One end of the clamp is used to attach the
guide’s bar to jig saws that have narrow tops
on their footplate mounting slots (C) and the
other end is used to attach the guide’s bar to
jig saws that have wide tops on their footplate
mounting slots (D) (Fig. 12).
When possible, attach the bar to the jig saw
using both clamps for enhanced grip and
precision.
ATTACHING GUIDE TO JIG SAW
1. Orient the blade clamp so that the proper
end is placed on the jig saw foot from
either side of the tool.
2. Insert guide bar through a clamp, then
through the slots provided in foot, with the
guide’s fence orientated correctly for the
intended application, parallel cutting or
circle cutting. (If possible, place second
clamp on bar from opposite side of jig
saw.)
3. Place lock knob(s) on proper side of
clamp(s) and securely tighten lock knob(s)
on the clamp(s) (Fig. 13).
PARALLEL CUTTING
Parallel cuts can be made from 5/8” to 6” in
from the edge of the workpiece.
1. The guide fence surface needs to be
positioned ALONGSIDE the workpiece
(Fig. 14).
2. Hook clamp(s) onto footplate, adjust fence
to desired width and place lock knob(s) on
proper side of clamp(s)
3. Securely tighten lock knob(s) on the
clamp(s) (Fig. 13).
A
B
D
C
1
3
2
FIG. 11
FIG. 12
FIG. 13
FIG. 14
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 12
4. Insert jig saw plug into power source, hold
the saw firmly, squeeze trigger and slowly
push the saw forward (Fig. 14).

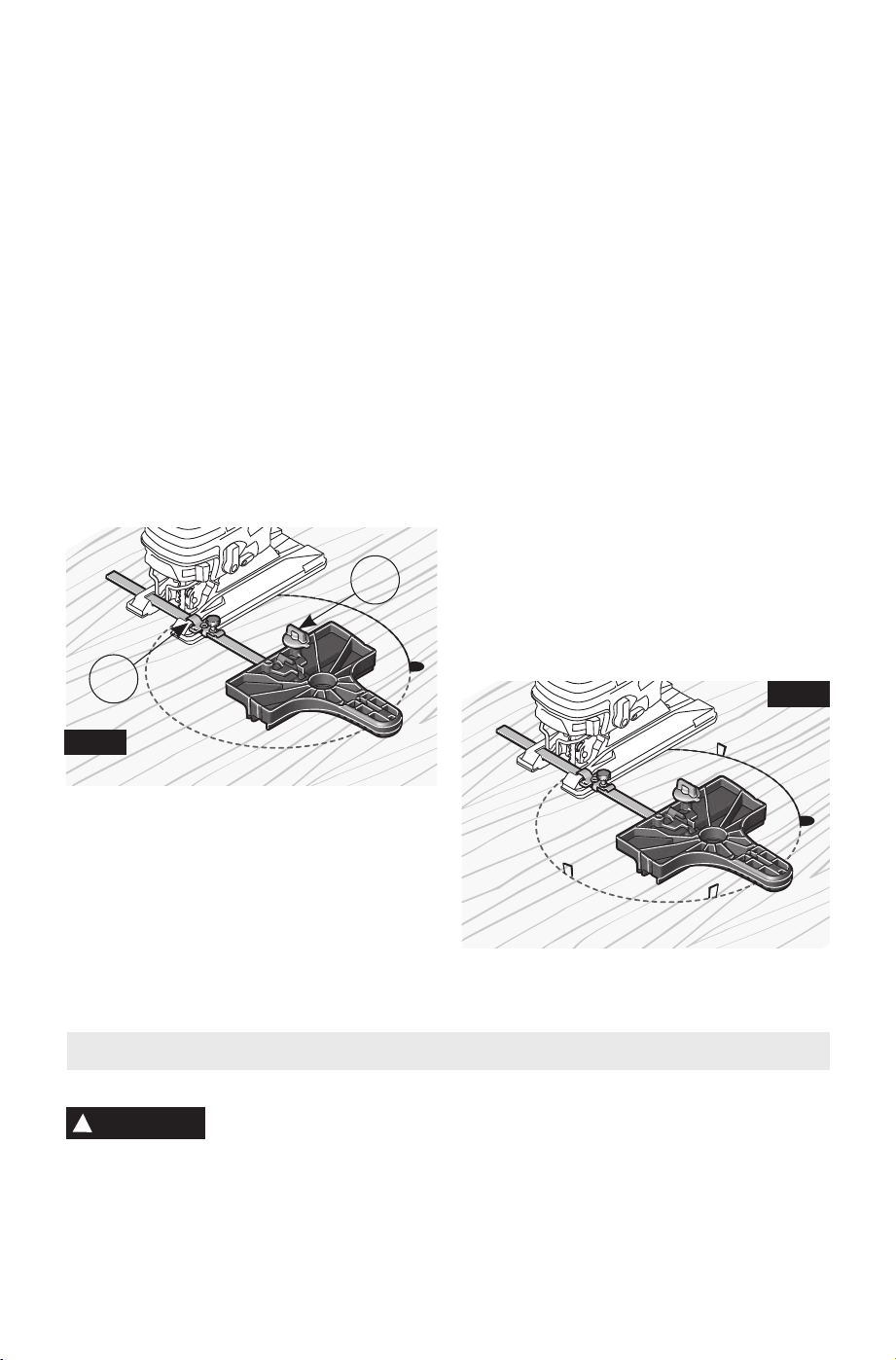

CIRCLE CUTTING
Circle cuts can be made from 5” to 16-1/2” in
diameter
1. Determine the center point of the desired
circle.
2. Drill a 3/16” (5 mm) center hole 7/8” (23
mm) deep in workpiece. (For enhanced
precision, drill the hole using a drill press, if
possible).
3. Drill or plunge cut near the circle’s edge,
turn saw off, and disconnect the plug from
power source.
4. Insert guide bar through a clamp, then
through the slots provided in foot, from
either side of foot (Fig. 15). (If possible,
place second clamp on bar from opposite
side of jig saw).
5. Remove guide pin from end of guide, push
pin through proper hole provided in guide,
then into center hole of workpiece. (When
used with a Bosch JS572 jig saw --- or the
JS180 cordless jig saw --- the holes labeled
for the JS572 should be used.) For other jig
saws, one of the other holes should be
used.
6. Measure the distance from the center of the
hole to the desired circle radius. Adjust that
measurement as necessary to account for
the width of the blade:
- When cutting a hole, cut from inside the
intended radius.
- When cutting wheels or discs, cut from the
outside the intended radius.
7. Hook clamp(s) onto footplate, and position
the guide to that adjusted radius
measurement.
8. Place lock knob(s) on proper side of
clamp(s) and securely tighten lock knob(s)
on the clamp(s) (Fig. 13).
9. Insert jig saw plug into power source, hold
the saw firmly, squeeze trigger and slowly
push the saw forward.
CIRCLE-CUTTING TIPS:
• Place small wedges in the cut as shown in
Fig. 16, to keep the inner circle from
spreading when near the end of the cut.
• Use a thick jig saw blade, such as the Bosh
T101TP or T144DP whenever possible.
• Make sure that the jig saw orbital setting is
at 0 (zero)
• Cut slowly so the blade will stay straight in
the cut.
-13-
A
B
Maintenance
Service
Preventive maintenance
performed by unauthorized
per so n nel may result in misplacing of
internal wires and components which
could cause serious hazard. We
recommend that all tool service be performed
by a Bosch Factory Service Center or Autho -
rized Bosch Service Station.
TOOL LUBRICATION
Your Bosch tool has been properly lubricated
and is ready to use. It is recommended that
tools with gears be regreased with a special
gear lubricant at every brush change.
!
WARNING
FIG. 15
FIG. 16
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 13
-14-
If an extension cord is
necessary, a cord with
adequate size conductors that is capable
of carrying the current necessary for your
tool must be used. This will prevent
excessive voltage drop, loss of power or
overheating. Grounded tools must use 3-wire
extension cords that have 3-prong plugs and
receptacles
.
NOTE: The smaller the gauge number, the
heav i er the cord.
RECOMMENDED SIZES OF EXTENSION CORDS
120 VOLT ALTERNATING CURRENT TOOLS
!
WARNING
Tool’s
Ampere
Rating
Cord Size in A.W.G.
Wire Sizes in mm
2
3-6
6-8
8-10
10-12
12-16
18 16 16 14 0.75 0.75 1.5 2.5
18 16 14 12 0.75 1.0 2.5 4.0
18 16 14 12 0.75 1.0 2.5 4.0
16 16 14 12 1.0 2.5 4.0 —
14 12 —— ————
25 50 100 150 15 30 60 120
Cord Length in Feet Cord Length in Meters
Extension Cords
CARBON BRUSHES
The brushes and commutator in your tool
have been engineered for many hours of
dependable service. To maintain peak
efficiency of the motor, we recommend every
two to six months the brush es be examined.
Only genuine Bosch replace ment brushes
specially designed for your tool should be
used.
BEARINGS
Bearings which become noisy (due to heavy
load or very abrasive material cut ting) should
be replaced at once to avoid overheating or
motor failure.
Cleaning
To avoid accidents always
dis connect the tool from
the power supply before cleaning or
performing any main tenance. The tool may
be cleaned most effectively with compressed
dry air. Always wear safety gog gles when
cleaning tools with compressed air.
Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not at tempt to clean by inserting pointed
objects through openings.
Certain cleaning agents
and sol vents damage
plastic parts. Some of these are: gasoline,
carbon tetrachlo ride, chlo rinated cleaning
solvents, ammonia and house hold detergents
that contain ammonia.

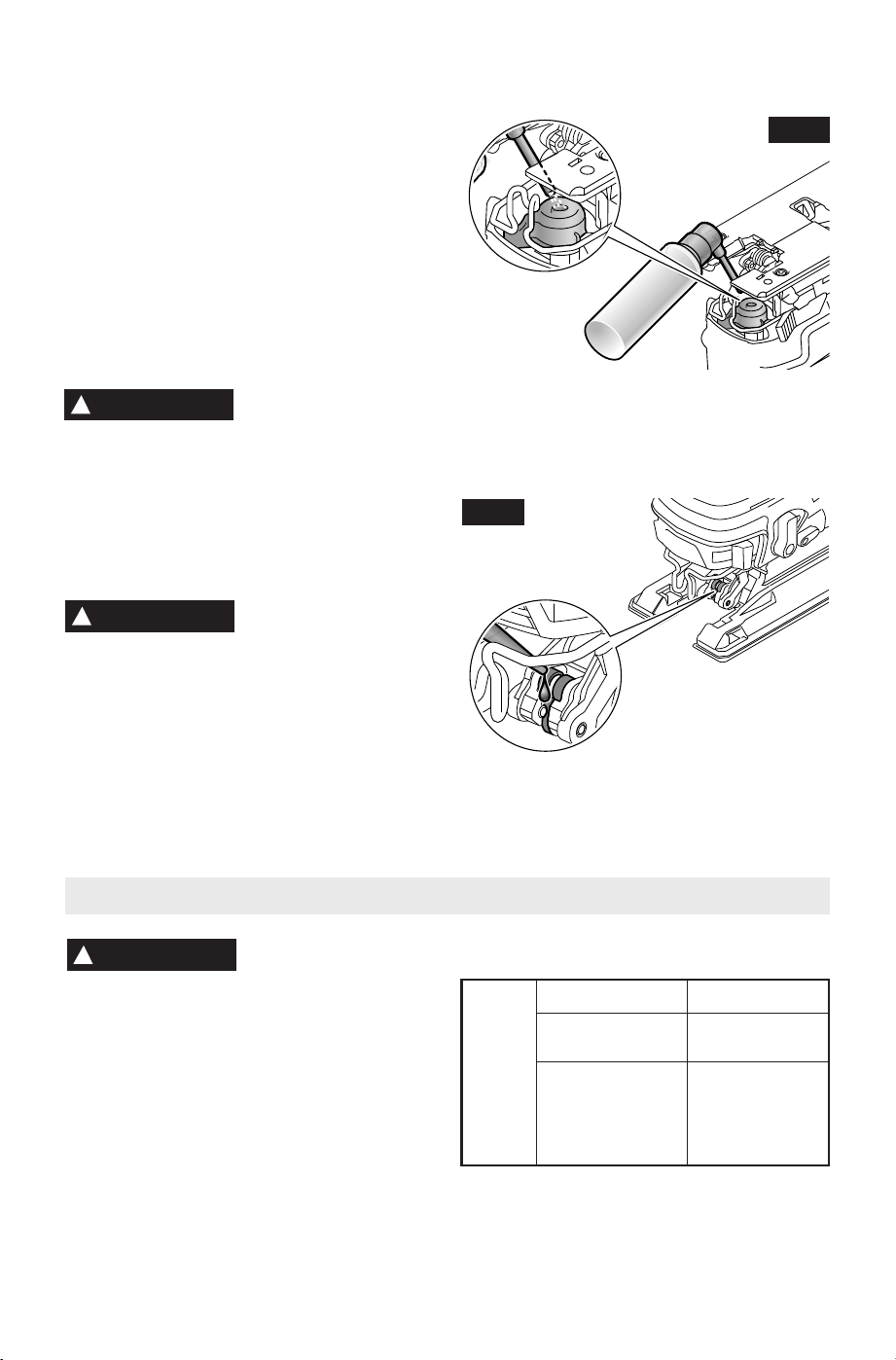

CLEANING BLADE HOLDER
Clean the saw blade holder regularly. For this,
remove the saw blade from the tool and lightly
tap footplate on a level surface.
Regularly spray penetrating oil onto the saw
blade holder (Fig. 17).
Check the guide roller regularly. If worn, it
must be replaced through an authorized
Bosch Factory Service Center
Lubricate the guide roller occasionally with a
drop of oil (Fig. 18).
!
WARNING
!
CAUTION
FIG. 17
FIG. 18
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 14
-15-
Accessories & Attachments
** Steel overshoe
* Anti splinter insert
* T-shank jigsaw blade
** Dust extraction kit, includes dust shroud,
extraction tube, and vacuum hose
adapter.
** Vacuum hoses
** Circle and parallel cutting guide
** Carrying case
** Other T-shank jigsaw blades
(*= standard equipment)
(**= optional accessories)
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 15
-16-
Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on
n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de
choc électrique, d'incendie et/ou de blessures corporelles graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES
DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou
à votre outil alimenté par piles (sans fil).
Avertissements généraux concernant la sécurité des outils électroportatifs
AVERTISSEMENT
!
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.
N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une
perte de contrôle si on vous distrait.
Sécurité électrique
Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on
utilise une fiche non modifiée sur une prise qui lui
correspond.
Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente
si votre corps est relié à la terre.
N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil
électroportatif, le risque de choc électrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.
S'il est absolument nécessaire d'utiliser l'outil
électroportatif dans un endroit humide, utilisez une
alimentation protégée par un disjoncteur de fuite de
terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit
les risques de choc électrique.
Sécurité personnelle
Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils
électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.
Utilisez des équipements de sécurité personnelle.
Portez toujours une protection oculaire. Le port
d'équipements de sécurité tels que des masques
antipoussières, des chaussures de sécurité
antidérapantes, des casques de chantier et des
protecteurs d'oreilles dans des conditions appropriées
réduira le risque de blessure corporelle.
Évitez les démarrages intempestifs. Assurez-vous que
l'interrupteur est dans la position arrêt (Off) avant de
brancher l'outil dans une prise de courant et/ou un
bloc-piles, de le ramasser ou de le transporter. Le
transport d'un outil électroportatif avec le doigt sur la
gâchette ou le branchement de cet outil quand
l'interrupteur est en position de marche (ON) est une
invite aux accidents.
Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations
inattendues.
Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.
Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de
collecte des poussières, assurez-vous que ces
dispositifs sont raccordés et utilisés correctement.
L'utilisation d'un dépoussiéreur peut réduire les
dangers associés à l'accumulation de poussière.
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 16
-17-
Tenez l’outil électroportatif par ses surfaces de
préhension isolées lorsque vous effectuez une
opération à l’occasion de laquelle l’accessoire de
coupe risque d’entrer en contact avec un fil caché
ou avec son propre cordon d’alimentation. Tout
contact de l’accessoire de coupe avec un fil sous
tension risque de mettre aussi sous tension les
parties métalliques exposées de l’outil électroportatif,
ce qui pourrait causer un choc électrique pour
l’opérateur.
Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
Il ne faut pas percer, assujettir ou casser des murs
ou d'autres structures sans visibilité à l'intérieur
desquels des fils électriques peuvent se trouver. S'il
n'est pas possible d'éviter une telle situation,
déconnectez tous les fusibles ou disjoncteurs des
circuits alimentant ce lieu de travail
Ne laissez jamais la gâchette verrouillée en position
de marche (« ON »). Avant de brancher l'outil,
assurez-vous que le verrou de la gâchette est dans la
position « OFF » (Désactivée). Des mises en marche
accidentelles risqueraient de causer des blessures.
Assurez-vous que vous savez toujours où se trouve le
bouton de l'interrupteur « Lock-ON » (Verrouillage
activé) et dans quelle position il se trouve. Si
l'interrupteur est verrouillé dans la position « ON »
(Activée) pendant l'emploi de l'outil, soyez prêt à le
faire passer dans la position « OFF » (Désactivée) en
cas d'urgence ; pour ce faire, tirez d'abord sur la
gâchette, puis relâchez-la immédiatement sans
appuyer sur le bouton « Lock-ON » (Verrouillage
activé).
Gardez les mains à distance de la zone de coupe. Ne
mettez pas une main au-dessous du matériau que
vous êtes en train de couper. La distance entre la lame
et votre main ne serait pas visible.
Ne mettez pas les mains entre le carter d'engrenage
et le porte-lame de la scie. Le porte-lame de la scie
alternative risquerait de vous pincer les doigts.
N'utilisez pas de lames émoussées ou
endommagées. Une lame courbée risque de se casser
facilement ou de produire un effet de rebond.
Avant de commencer à couper, mettez l'outil en
marche (« ON ») et attendez que la lame tourne à
pleine vitesse. L'outil risque de trembler ou de vibrer
si la lame tourne trop lentement au début de la coupe
et de produire un effet de rebond.
Assurez-vous que toutes les vis de réglage et le
porte-lame sont bien serrés avant de commencer une
coupe. Les vis de réglage et les porte-lame lâches
Consignes de sécurité pour les scies à chantourner
Utilisation et entretien des outils
électroportatifs
Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.
Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et
doit être réparé.
Débranchez la fiche de la prise ou enlevez le bloc-pile
de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité
préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.
Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans
les mains d’utilisateurs inexpérimentés.
Entretenez les outils électroportatifs. Vérifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. Vérifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus.
Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.
Utilisez l'outil électroportatif, les accessoires et les
embouts d'outil, etc. conformément à ces
instructions, en tenant compte des conditions de
travail et des travaux à réaliser. L'emploi d’outils
électroportatifs pour des tâches différentes de celles
pour lesquelles ils ont été prévus peut résulter en une
situation dangereuse.
Entretien
Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 17
-18-
risquent de causer le dérapage de l'outil ou de la lame,
ce qui peut produire une perte de contrôle.
Lorsque vous retirez la lame de l'outil, évitez tout
contact avec la peau et utilisez des gants de
protection appropriés pour saisir la lame ou
l'accessoire. Les accessoires risquent d'être chauds
après une utilisation prolongée.
Si votre outil est muni d'un sac à poussière, videz-le
fréquemment et après voir fini de scier. Une
combustion spontanée peut se produire au bout d'un
certain temps en conséquence du mélange d'huile ou
d'eau avec des particules de poussière. Prenez les
précautions nécessaires quand vous jetez de la
poussière car des matériaux décomposés en fines
particules risquent d'être explosifs. Ne jetez pas le
contenu du sac sur des flammes vives.
Si la lame n’est pas installée correctement, elle risque
de se déloger de façon inattendue de la scie à
chantourner lorsque l’outil est mis sous tension.
La lame s’éjecte avec force quand elle est relâchée.
Dirigez-la dans le sens opposé à celui où vous vous
trouvez (ou à celui où se trouvent d’autres personnes).
Avertissements supplémentaires concernant la sécurité
L’emploi d’un GFCI et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien
en caoutchouc améliorent votre sécurité personnelle.
N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble
fonctionner, les composants électriques d’un outil prévu
pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.
Maintenez les poignées sèches et exemptes d’huile et
de graisse. On ne pas maîtriser un outil électroportatif
en toute sécurité quand on a les mains glissantes.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents
de nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
Risque de blessure pour l'utilisateur. Le cordon
d'alimentation électrique ne doit être réparé que par un
Centre de service usine de Bosch ou par une Station
service agréée de Bosch.
Les travaux à la machine
tel que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits
chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.
AVERTISSEMENT
!
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:35 AM Page 18
-19-
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus
efficace et plus sûre.
Symbole Nom Désignation/Explication
V Volts Tension (potentielle)
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids
min Minutes Temps
s Secondes Temps
Diamètre Taille des mèches de perceuse, meules, etc.
n
0
Vitesse à vide Vitesse de rotation, à vide
n Vitesse nominale Vitesse maximum pouvant être atteinte
.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,
minute etc., par minute
0 Position d'arrêt Vitesse zéro, couple zéro ...
1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de position. Un
l, ll, lll, ... nombre plus élevé signifie une vitesse plus grande
Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0
Flèche Action dans la direction de la flèche
Courant alternatif Type ou caractéristique du courant
Courant continu Type ou caractéristique du courant
Courant alternatif ou continu Type ou caractéristique du courant
Construction classe II Désigne des outils construits avec double
isolation
Borne de terre Borne de mise à la terre
Symbole d'avertissement Alerte l'utilisateur aux messages
d'avertissement.
Sceau Li-ion RBRC Désigne le programme de recyclage
des piles Li-ion.
Sceau Ni-Cad RBRC Désigne le programme de recyclage
des piles Ni-Cad.
Symbole de lecture du mode Alerte l’utilisateur pour lire le mode
d’emploi d’emploi
Symbole de port de lunettes Alerte l’utilisateur pour porter des lunettes
de sécurité de sécurité
Symboles
0
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 19
-20-
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne
de normalisation.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation
selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.
Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon
les normes des États-Unis et du Canada
Symboles (suite)
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus
efficace et plus sûre.
Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les
normes des États-Unis et du Canada.
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 20
-21-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
Numéro de modèle JS572E et JS572EB
Scie à chantourner
AVERTISSEMENT
!
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
P r o fe s si onal
1
2
CADRAN DE VITESSE
VARIABLE (modèle
JS572EB seulement)
OUVERTURES DE
VENTILATION
D'ADMISSION
GÂCHETTE AVEC VARIATION DE
VITESSE (modèle JS572E seulement))
SEMELLE
LEVIER DE
SOUFFLETTE
LEVIER SÉLECTEUR D'ORBITE DE LAME
LEVIER DE
CHANGEMENT DE
LA LAME
CONTRÔLE DE PRÉCISION II – GALET DE GUIDAGE À DOUBLE ROULEAU
BOUTON DE BLOCAGE
EN MARCHE
(modèle JS572E
seulement)
INTERRUPTEUR MARCHE/ARRÊT
À GLISSIÈRE
(modèle JS572EB seulement)
FIG. 1
PROTÈGE-
DOIGTS
CADRAN DE VITESSE
VARIABLE (modèle
JS572E seulement)
INTERRUPTEUR
D’ÉCLAIRAGE
MARCHE/ARRÊT
GS T 140 BC E
Pr ofe ssi onal
JS572E
JS572EB
INTERRUPTEUR D’ÉCLAIRAGE
MARCHE/ARRÊT
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 21
-22-
Assemblage
ASPIRATION DES POUSSIÈRES
(non compris, vendu séparément)
L’ensemble de dépoussiérage JA1012 comprend un
pare-poussières et un tube d’aspiration des poussières
pour connecter la scie à chantourner à un tuyau flexible
d’aspirateur ou à un adaptateur de raccordement à un
tuyau flexible d’aspirateur.
Remarque : le pare-poussières doit être utilisé quand le
tube d’aspiration des poussières est raccordé à un
système de nettoyage par aspiration.
Pour utiliser cette fonctionnalité, insérez le tube
d’aspiration des poussières dans la semelle (Fig. 4).
FIG. 4
PARE-POUSSIÈRES
(non compris,
vendu séparément)
INSTALLATION ET RETRAIT DE LA LAME
Cette scie à chantourner est équipée d’un système de
changement de lame sans outil Bosch qui permet de
changer rapidement et facilement les lames à tige en T.
(Remarque : cette scie à chantourner n’est pas
compatible avec les lames à tige en U.)
Si la lame n’est pas installée
correctement, elle risque de
se déloger de la scie à chantourner lorsque l’outil est
mis sous tension.
1. Pour retirer une lame utilisée précédemment, tirez
sur le levier de changement de lame jusqu’à ce que la
lame soit éjectée.
La lame s’éjecte violemment
quand elle est libérée.
Dirigez-la dans un sens où elle ne risque pas de blesser
quelqu’un.
2. Tirez sur le levier de changement de lame jusqu’au
point où l’encoche sur l’anneau de la bride de fixation de
la lame s’aligne sur la fente au centre de la bride de
fixation (Fig. 2).
3. Insérez la lame de scie (avec les dents dans le sens
de la coupe) jusqu’à ce que la partie en forme de « T »
de la tige de la lame soit complètement insérée dans la
bride de fixation de la lame. (Lorsque vous insérez la
lame de la scie, le bord arrière de la lame doit reposer
dans les rainures du galet de guidage à double rouleau,
Fig. 3).
4. Lorsque le levier de changement de lame est relâché,
il se remet automatiquement en position fermée.
5. Vérifiez que la bride de fixation de la lame est
également revenue dans sa position fermée (qui est le
point où les fentes se trouvaient auparavant).
Remarque : si la lame de scie ne peut pas être insérée
dans le piston plongeur, cela signifie que les fentes du
porte-lame ne sont pas dans la position correcte.
CONTRÔLE DE LA PRÉCISION
Le système de guidage à double rouleau aide à assurer
une déflexion minime de la lame.
AVERTISSEMENT
!
AVERTISSEMENT
!
FIG. 2
ENCOCHE
GALET DE GUIDAGE À
DOUBLE ROULEAU
LAME
LEVIER DE
CHANGEMENT DE
LA LAME
ANNEAU DE LA BRIDE DE
FIXATION DE LA LAME
FENTE
FIG. 3
LAME
LEVIER DE
CHANGEMENT DE
LA LAME
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 22
Consignes de fonctionnement
-23-
Pour l’aspiration, vous pouvez raccorder directement un
tuyau flexible d’aspirateur Bosch Air Sweep ou un
adaptateur de raccordement (vendu séparément) au
tube d’aspiration des poussières (Fig. 5).
L’adaptateur VAC024 permet une connexion avec des
tuyaux flexibles de 1 1/4 po et de 1 1/2 po.
POSE DE LA SURSEMELLE EN ACIER
Votre outil est pourvu d'une sursemelle protectrice en
plastique qui protège les surfaces plus fines. Une
sursemelle robuste en acier disponible en accessoire
pour travailler dans des conditions difficiles est vendue
séparément.
Pour attacher la sursemelle, faites-la glisser à fond dans
le sens de la flèche sur la semelle en métal (Fig. 6).
INSERT ANTI-ÉCLATS
Afin de réduire au minimum le risque d’écaillage de la
surface supérieure du matériau qui est en train d’être
coupé, placez la pièce rapportée de protection contre
l’écaillage dans l’ouverture de la lame de la sursemelle
en plastique de la semelle (Fig. 7).
Remarque : la pièce rapportée de protection contre
l’écaillage ne peut pas être utilisée lorsque la semelle est
inclinée en vue de faire des coupes angulaires.
Remarque : Cet insert ne fonctionnera qu'avec des
lames possédant des côtés rectifiés, telles que les
T301CD, T101B, T101D, et T101DP.
VITESSE DU PLONGEUR
La course ou la vitesse de coupe requise de la scie
sauteuse dépend du matériau qui est coupé, du type de
lame employé, et du taux d'alimentation préféré de
l'opérateur.
C'est l'expérience qui permet en grande partie de
déterminer la vitesse convenant le mieux à une application
particulière bien qu'en règle générale, les vitesses plus
lentes soient destinées aux matériaux plus denses et les
vitesses plus rapides aux matériaux plus mous.
Il convient de remarquer que lorsque la scie sauteuse
est utilisée à bas réglages de vitesse pendant une
période prolongée, la température du moteur
augmentera en raison des vitesses plus lentes du
ventilateur de refroidissement interne. Dans ces cas, il
faut parfois faire fonctionner l'outil à vitesse maximale
pendant quelques minutes pour continuer à faire
tourner le moteur avec une très grande efficacité.
CADRAN DE VITESSE VARIABLE
Votre scie sauteuse est pourvue d'un cadran de vitesse
variable. Vous pouvez régler la course de la lame durant
l'opération de coupe en préréglant le cadran sur ou
entre n'importe lequel de six numéros.
Réglage Taux SPM (courses par minute)
JS572E JS572EB
1 800 Max. 800
2 1200 Max. 1200
3 1700 Max. 1700
4 2100 Max. 2100
5 2600 Max. 2600
6 3000 Max. 3000
FIG. 5
FIG. 6
FIG. 7
SURSEMELLE
EN ACIER
SURSEMELLE EN
PLASTIQUE DE
LA SEMELLE
INSERT
ANTI-ÉCLATS
TUBE D’ASPIRATION DES
POUSSIÈRES(non compris,
vendu séparément)
ADAPTATEUR VAC024
(non compris, vendu
séparément)
FLEXIBLE D'ASPIRATEUR
(non compris, vendu
séparément)
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 23
-24-
INTERRUPTEUR MARCHE-ARRÊT À GLISSIÈRE
(Modèles JS572EB seulement)
L'outil se met en marche à l'aide du bouton interrupteur
situé sur le côté du carter du moteur. L'interrupteur se
bloqué à la position de marche, ce qui est pratique pour
le sciage en continu (Fig. 1).
POUR METTRE L'OUTIL EN MARCHE, faites glisser le
bouton interrupteur vers l'avant.
POUR DÉBLOQUER L'INTERRUPTEUR, faites-le glisser
vers l’arrière.
GÂCHETTE AVEC VARIATION DE VITESSE
(Modèles JS572E seulement)
Votre outil est doté d’un interrupteur à gâchette avec
variation de vitesse. Enfoncez ou relâchez la gâchette
pour démarrer ou arrêter l’outil. La vitesse peut être
ajustée du taux SPM minimum au taux SPM maximum,
tel qu’indiqué sur le cadran de vitesse variable en
appliquant une pression plus ou moins forte sur la
gâchette. Plus la pression est élevée, plus la vitesse est
grande (Fig. 1).
Quelle que soit la pression appliquée sur la gâchette,
l’outil ne fonctionnera pas à une vitesse supérieure au
réglage maximal de vitesse sélectionné sur le cadran de
vitesse variable.
BOUTON DE BLOCAGE EN MARCHE
(Modèles JS572E seulement)
Le bouton de blocage en position de marche (« Lock-ON
») situé sur la poignée de votre outil permet de faire
tourner celui-ci de façon constante au taux SPM maximal
fixé à l’avance sans avoir à tenir la gâchette (Fig. 1).
POUR BLOQUER LA GÂCHETTE EN POSITION MARCHE
(ON) : enfoncez la gâchette, appuyez sur le bouton et
relâchez la gâchette.
POUR DÉBLOQUER LA GÂCHETTE : appuyez sur la
gâchette et relâchez-la sans appuyer sur le bouton de
blocage en marche.
Si l’utilisateur appuie
continuellement sur le
bouton de blocage en marche, la gâchette ne peut pas
être relâchée.
ÉCLAIRAGE
Votre outil est muni d’un système d’éclairage pour
assurer une meilleure visibilité pendant le travail. Le
cordon d’alimentation de l’outil doit être branché dans la
source d’alimentation électrique pour que la lumière soit
allumée. Pour allumer la lumière, appuyez sur
l’interrupteur Marche/Arrêt. Pour éteindre la lumière,
appuyez une nouvelle fois sur l’interrupteur
Marche/Arrière (Fig. 1).
CIRCUIT D’ASSERVISSEMENT
« CONSTANT RESPONSE »
Le système d’asservissement électronique intégré
assure un « démarrage progressif », réduisant ainsi les
contraintes normalement produites par les démarrages
à couple élevé. Le système permet également de
maintenir la vitesse en charge à la valeur choisie, ce qui
maximise les performances.
LEVIER SÉLECTEUR D'ORBITE DE LAME
On peut obtenir une efficacité maximale de coupe en
réglant le levier sélecteur d'orbite de lame en fonction
du matériau qu'on coupe.
Le tableau suivant vous aidera à déterminer le réglage
à utiliser pour votre application. Ce tableau est destiné
uniquement à servir de guide, et vous devez d'abord
procéder à des coupes d'essai dans des matériaux de
rebut afin de déterminer le meilleur réglage.
Réglage 0
Matériaux durs tels que métaux
ou tôles minces et utilisés avec
des lames de couteau, des
lames à bord abrasif, du travail
de râpe, et des lames de coupe
vers le bas.
Réglage I
Matériaux mous où un travail
de coupe plus nette ou de
chantournage délicat est
exécuté.
Réglage II
Matériaux à densité
moyenne tels que bois plus
durs et panneaux
d'agglomérés.
Réglage III
Matériaux mous tels que bois,
plastiques, etc., et lorsqu'une
coupe rapide est plus
importante qu'une coupe nette.
SOUFFLE-COPEAUX
Votre scie est pourvue d'un souffle-copeaux à deux
positions pour aider à garder la ligne de coupe
exempte de copeaux.
En réglant le levier du souffle-copeaux, vous pouvez
modifier la force de l'air de décharge comme suit :
SOUFFLE-COPEAUX EN MARCHE. Pour le travail avec
le bois, les plastiques et les
matériaux similaires qui produisent
de grandes quantités de bran de
scie.
SOUFFLE-COPEAUX À L'ARRÊT.
Pour le travail des métaux et
lorsque des agents de
refroidissement sont utilisés, ou
avec l’accessoire de ramassage
des poussières.
AVERTISSEMENT
!
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 24
-25-
RÉGLAGE DE L'ANGLE DE LA SEMELLE
La semelle peut être inclinée de manière à permettre
des coupes à angle jusqu'à 45° dans un sens ou dans
l'autre (Fig. 8).
Remarque : avant de procéder au réglage de la semelle,
retirez le pare-poussières et la pièce rapportée de
protection contre l’écaillage si vous l’avez installée.
Ouvrez le levier de verrouillage pour déverrouiller la
semelle. Appuyez sur la semelle et maintenez-la
fermement enfoncée vers l’arrière de l’outil comme
indiqué. Tout en tenant la semelle enfoncée vers
l’arrière, inclinez la semelle à l’angle désiré sur l’échelle
de biseau, puis relâchez la pression sur la semelle pour
qu’elle s’engage dans le cran à l’angle désiré (Fig. 8).
Les fentes à cran maintiendront fermement la semelle
en place à un angle de 0° & 45°, et il existe des repères
additionnels pour les angles de 15°, 22,5° et 30°.
Fermez lentement le levier de verrouillage pour assurer
que la semelle est verrouillée à l’angle désiré.
CONSEILS CONCERNANT LES OUTILS
Assurez-vous toujours que les ouvrages plus petits sont
fixés solidement à un établi ou autre support. Les
panneaux plus grands peuvent être tenus en place à
l'aide de pinces de fixation sur un établi ou de chevalets
de scieur.
Pour commencer une coupe, marquez clairement la
ligne de coupe, et faites reposer l'avant de la semelle
sur l'ouvrage. Engagez l'interrupteur, et mettez la lame
dans l'ouvrage en n'utilisant qu'une pression avant afin
que la lame continue à couper régulièrement. Ne forcez
pas, car ceci n'entraînera pas une coupe plus rapide,
laissez la lame faire le travail.
Choisissez les lames soigneusement car l’aptitude de la
scie sauteuse à suivre les courbes, à produire des finis
réguliers ou à scier rapidement est directement fonction
du type de lame employé (consultez votre revendeur
Bosch).
Pour les courbes serrées il est préférable d’utiliser une
lame étroite ou à chantourner.
Pour le sciage du métal ou de matériaux similaires,
éteignez la soufflette et arrosez le long du trait de scie
avec du liquide de coupe ou du lubrifiant. N’utilisez pas
d’extraction.
L’utilisation d’une lame à dents inversées telle que la
lame Bosch T101BR nécessite un réglage orbital sur
« 0 » et l’application d’une pression descendante sur le
haut de la lame.
COUPE EN PLONGÉE
La coupe en plongée est utile et pratique pour pratiquer
des ouvertures grossières dans les matériaux plus
mous. Il n’est pas nécessaire de percer un trou pour
une coupe intérieure ou en guichet. La lame la plus
longue pouvant être utilisée pour effectuer des coupes
en plongée est de 3 1/8 po (80 mm). La semelle doit
être réglée sur 0° (Fig. 9).
Tracez les lignes de l’ouverture, tenez fermement la scie,
inclinez-la de sorte que l’extrémité avant de sa semelle
repose sur la pièce, mais la lame suffisamment
éloignée. Mettez l’outil sous tension et faites-le
fonctionner à la vitesse maximum, puis abaissez très
progressivement la lame (Fig. 10).
Quand elle touche à la pièce, con tinuez d’appuyer sur
l’extrémité avant de la semelle en ra bat tant lentement la
scie comme une charnière jusqu’à ce que la lame
traverse le matériau et que la semelle repose à plat sur
la pièce. Ensuite, continuez de scier dans la ligne. Nous
ne recommandons pas la coupe en plongée avec une
lame à chantourner. N'essayez pas de pratiquer la
max. 80 mm
2
1
1
2
FIG. 10
±
45°
1
3
2
2
1
FIG. 8
FIG. 9
SEMELLE
LEVIER DE
VERROUILLAGE
ÉCHELLE DE
L’INCLINAISON
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 25
coupe en plongée dans des matériaux durs tels que
l'acier.
Pour produire des coins bien carrés, coupez jusqu’au
coin, puis reculez légèrement avant de contourner le
coin. Une fois que l’ouverture est réalisée, retournez à
chaque coin et coupez-le depuis le sens opposé pour
l’égaliser.
-26-
GUIDE DE COUPE CIRCULAIRE ET
PARALLÈLE JA1010
Le kit d’accessoires JA1010 est utilisé pour effectuer
des coupes droites et circulaires rapides et précises. Il
comprend le guide, deux brides de fixation pour
l’attacher à la scie sauteuse (A) et une cheville centrale
pour guider les coupes circulaires (B). Les brides de
fixation et la cheville centrale peuvent être rangées sur
le guide (Fig. 11).
Une extrémité de la bride de fixation est utilisée pour
attacher la barre du guide aux scies sauteuses qui ont
des sommets étroits sur leurs fentes de montage de la
plaque d’assise (C) et l’autre extrémité est utilisée pour
attacher la barre du guide aux scies sauteuses qui ont
des sommets larges sur leurs fentes de montage de la
plaque d’assise (D) (Fig. 12).
Dans la mesure du possible, attachez la barre à la scie
sauteuse en utilisant les deux brides de fixation pour
renforcer l’assujettissement et améliorer la précision.
RACCORDEMENT DU GUIDE À LA SCIE SAUTEUSE
1. Orientez la bride de fixation de la lame de telle façon
que son extrémité appropriée puisse être lacée sur le
pied de la scie sauteuse depuis n’importe quel côté
de l’outil.
2. Insérez la barre du guide à travers une bride de
fixation, puis à travers les fentes pratiquées dans le
pied, afin que le guide longitudinal soit orienté
correctement pour l’application prévue, que ce soit
une coupe parallèle ou une coupe circulaire.
(Si possible, placez la deuxième bride de fixation sur
la barre depuis le côté opposé de la scie sauteuse.)
3. Placez le(s) bouton(s) de verrouillage du côté
approprié de la bride ou des brides de fixation, puis
serrez à fond le(s) bouton(s) sur la bride ou les
brides de fixation (Fig. 13).
COUPE PARALLÈLE
Des coupes parallèles peuvent être effectuées de 5/8 po
(16 mm) à 6 po (170 mm) depuis le bord de l’ouvrage.
1. La surface du guide longitudinal doit être
positionnée LE LONG de l’ouvrage (Fig. 14).
2. Accrochez la ou les bride(s) de fixation sur la plaque
d’assise, ajustez le guide longitudinal pour qu’il ait la
largeur désirée et placez le(s) bouton(s) de
verrouillage du côté approprié de la ou des bride(s)
de fixation.
3. Serrez fermement le(s) bouton(s) de verrouillage sur
la ou les bride(s) de fixation (Fig. 13).
A
B
D
C
1
3
2
FIG. 11
FIG. 12
FIG. 13
FIG. 14
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 26
Entretien
Service
Tout entretien préventif
effectué par des
personnels non autorisés peut résulter en mauvais
placement de fils internes ou de pièces, ce qui peut
présenter un danger grave. Nous vous conseillons
de faire faire tout l’entretien par un centre de service
d’usine Skil ou une station service agréée Skil.
LUBRIFICATION DE L’OUTIL
Votre outil Skil a été lubrifié correctement en usine et
il est prêt à l’utilisation. Nous vous conseillons de re-
graisser les outils qui comportent des engrenages
avec un lubrifiant à engrenages spécial à chaque fois
que vous changez les balais.
AVERTISSEMENT
!
-27-
4. Insérez la fiche de la scie sauteuse dans la source
d’alimentation, tenez la scie fermement, comprimez
la gâchette et poussez lentement la scie vers l’avant
(Fig. 14).
COUPE CIRCULAIRE
Des coupes circulaires de 5 po (127 mm) à 16 1/2 po
(420 mm) de diamètre peuvent être effectuées.
1. Déterminez le point central du cercle désiré.
2. Percez un trou central de 16 po (5 mm) dans
l’ouvrage 7/8” (23 mm) profondeur. (Pour plus de
précision, percez le trou en utilisant une perceuse à
colonne si cela est possible).
3. Percez ou effectuez une coupe en plongée près du
bord du cercle, arrêtez la scie et débranchez-la de
sa source d’alimentation.
4. Insérez la barre du guide à travers une bride de
fixation, puis à travers les trous pratiqués dans le
pied, depuis n’importe quel côté du pied, (Fig. 15).
(Si possible, placez la deuxième bride de fixation
sur la barre depuis le côté opposé de la scie
sauteuse.)
5. Retirez la cheville du guide de l’extrémité du guide,
enfoncez la cheville à travers le trou approprié dans
le guide, puis dans le trou central de l’ouvrage. (En
cas d’utilisation avec une scie sauteuse Bosch
JS572 --- ou avec la scie sauteuse sans fil JS180 --
- les trous comportant des repères pour JS572
doivent être utilisés.) Pour d’autres scies
sauteuses, l’un des autres trous doit être utilisé.
6. Mesurez la distance depuis le centre du trou
jusqu’au rayon du cercle désiré. Ajustez cette
mesure suivant les besoins pour tenir compte de la
largeur de la lame :
- Lors de la coupe d’un trou, coupez depuis
l’intérieur du rayon prévu.
- Lors de la coupe de roues ou de disques, coupez
depuis l’extérieur du rayon prévu.
7. Accrochez la ou les bride(s) de fixation à la plaque
d’assise, et positionnez le guide en fonction de
cette mesure du ajustée du rayon.
8. Placez le(s) bouton(s) de fixation du côté approprié
de la bride ou des brides de fixation, et serrez
fermement le(s) bouton(s) de verrouillage sur la ou
les bride(s) de fixation (Fig. 13).
9. Insérez la fiche de la scie sauteuse dans la source
d’alimentation, tenez la scie fermement, comprimez
la gâchette et poussez lentement la scie vers
l’avant.
CONSEILS POUR LES COUPES CIRCULAIRES :
• Placez de petits coins dans la coupe comme
illustré à la Fig. 16, afin d’empêcher le cercle
intérieur de s’étendre lorsque vous approcherez de
la fin de la coupe.
• Utilisez une lame de scie sauteuse épaisse, telle
que la lame de scie Bosh T101TP ou T144DP dans
la mesure du possible.
• Assurez-vous que le paramètre de réglage orbital
de la scie sauteuse est 0 (zéro).
• Coupez lentement afin que la lame reste engagée
tout droit dans la coupe.
A
B
FIG. 15
FIG. 16
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 27
-28-
Si un cordon de rallonge
s'avère nécessaire, vous
devez utiliser un cordon avec conducteurs de
dimension adéquate pouvant porter le courant
nécessaire à votre outil. Ceci préviendra une chute
excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.
REMARQUE : Plus le calibre est petit, plus le fil est gros.
DIMENSIONS DE RALLONGES RECOMMANDÉES
OUTILS 120 VOLTS COURANT ALTERNATIF
AVERTISSEMENT
!
Cordons de rallonge
Intensité
nominale
de l’outil
Longueur en pieds
Longueur en mètres
3-6
6-8
8-10
10-12
12-16
18 16 16 14 0,75 0,75 1,5 2,5
18 16 14 12 0,75 1,0 2,5 4,0
18 16 14 12 0,75 1,0 2,5 4,0
16 16 14 12 1,0 2,5 4,0 —
14 12 —— ————
25 50 100 150 15 30 60 120
Calibre A.W.G.
Calibre en mm
2
BALAIS OU CHARBONS
Les balais (ou charbons) et le collecteur de votre outil
ont été conçus pour apporter de nombreuses heures
de fonctionnement fiable. Pour maintenir le
rendement du moteur à son maximum, nous vous
conseillons de contrôler les balais tous les deux à six
mois. Il ne faut utiliser que des balais de rechange Skil
d’origine et conçus pour votre outil.
PALIERS
Si les paliers commencent à faire du bruit (à cause de
surcharges importantes ou du toupillage de matériaux
très abrasifs) il faut les faire remplacer immédiatement
pour éviter la surchauffe ou une panne de moteur.
Nettoyage
Pour éviter les accidents, il
faut toujours débrancher
l’outil avant de le nettoyer ou de l’entretenir. Le
meilleur moyen de nettoyer l’outil est d’utiliser de l’air
comprimé sec. Il faut toujours porter des lunettes de
protection quand on utilise de l’air comprimé.
Les ouïes de ventilation et les leviers de l’interrupteur
doivent rester propres et exempts de corps étrangers.
Ne tentez pas de les nettoyer en enfonçant des objets
pointus dans les orifices.
Certains agents de
nettoyages et certains
dissolvants abîment les pièces en plastique. Parmi
ceux-ci se trouvent: l’essence, le tétrachlorure de
carbone, les dissolvants de nettoyage chlorés,
l’ammoniaque ainsi que les détergents domestiques
qui en contiennent.
NETTOYAGE DU PORTE-LAME
Nettoyez périodiquement le porte-lame. Pour ce faire,
retirez la lame de la scie de l’outil et tapotez légèrement
la semelle sur une surface horizontale.
Vaporisez périodiquement de l’huile dégrippante sur le
porte-lame de scie (Fig. 17).
Vérifiez périodiquement le rouleau du système de
guidage. S’il est usé, il doit être remplacé par un Centre
de service après-vente usine Bosch agréé.
Lubrifiez occasionnellement le rouleau du système de
guidage avec une goutte d’huile (Fig. 18).
AVERTISSEMENT
!
MISE EN GARDE
!
FIG. 17
FIG. 18
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 28
** Sursemelle en acier
* Dispositif anti-éclats
* Lame de scie à chantourner à tige en T
** Ensemble de dépoussiérage comprenant un pare-
poussières, un tube d’aspiration des poussières et
un adaptateur de raccordement à un tuyau flexible
d’aspirateur.
** Tuyaux flexibles d’aspirateur
** Coupe-cercles et guide parallèle
** Étui
** Autres lames de scie à chantourner à tige en T
(* = équipement de série)
(** = accessoires optionnels)
-29-
Accessoires et compléments
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 29
-30-
Lea todas las advertencias de seguridad y todas las instrucciones. Si no se siguen las
advertencias e instrucciones, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES
PARA REFERENCIA FUTURA
La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red
eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).
Advertencias generales de seguridad para herramientas mecánicas
ADVERTENCIA
!
Seguridad del área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de
líquidos, gases o polvos inflamables. Las
herramientas mecánicas generan chispas que pueden
incendiar el polvo o los vapores.
Mantenga alejados a los niños y a las personas que
estén presentes mientras esté utilizando una
herramienta mecánica. Las distracciones pueden
hacerle perder el control de la herramienta.
Seguridad eléctrica
Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique nunca el
enchufe de ningún modo. No use enchufes
adaptadores con herramientas mecánicas conectadas
a tierra (puestas a tierra). Los enchufes no
modificados y los tomacorrientes coincidentes
reducirán el riesgo de sacudidas eléctricas.
Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento
del riesgo de sacudidas eléctricas si el cuerpo del
operador se conecta o pone a tierra.
No exponga las herramientas mecánicas a la lluvia o
a condiciones mojadas. La entrada de agua en una
herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.
No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles. Los cordones dañados o enganchados
aumentan el riesgo de que se produzcan sacudidas
eléctricas.
Cuando utilice una herramienta mecánica en el
exterior, use un cordón de extensión adecuado para
uso a la intemperie. La utilización de un cordón
adecuado para uso a la intemperie reduce el riesgo de
que se produzcan sacudidas eléctricas.
Si es inevitable utilizar una herramienta mecánica en
un lugar húmedo, utilice una fuente de energía
protegida por un interruptor de circuito accionado por
corriente de pérdida a tierra (GFCI). El uso de un GFCI
reduce el riesgo de sacudidas eléctricas.
Seguridad personal
Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
mecánica cuando esté cansado o bajo la influencia
de drogas, alcohol o medicamentos. Un momento de
distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.
Use equipo de protección personal. Use siempre
protección de los ojos. El equipo de protección, como
por ejemplo una máscara antipolvo, calzado de
seguridad antideslizante, casco o protección de oídos,
utilizado para las condiciones apropiadas, reducirá las
lesiones corporales.
Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
conectar la herramienta a la fuente de energía y / o al
paquete de batería, levantar la herramienta o
transportarla. Transportar herramientas mecánicas
con un dedo en el interruptor o encender herramientas
mecánicas que tengan el interruptor en la posición de
encendido invita a que se produzcan accidentes.
Quite todas las llaves de ajuste o de tuerca antes de
encender la herramienta mecánica. Una llave de
tuerca o de ajuste que se deje colocada en una pieza
giratoria de la herramienta mecánica podría causar
lesiones corporales.
No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramienta
mecánica en situaciones inesperadas.
Vístase adecuadamente. No use ropa holgada ni
alhajas holgadas. Mantenga el pelo, la ropa y los
guantes alejados de las piezas móviles. La ropa
holgada, las alhajas holgadas o el pelo largo pueden
quedar atrapados en las piezas móviles.
Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que dichas instalaciones estén
conectadas y se usen correctamente. El uso de
dispositivos de recolección de polvo puede reducir los
peligros relacionados con el polvo.
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 30
-31-
Normas de seguridad para sierras caladoras
Agarre la herramienta eléctrica por las superficies
de agarre con aislamiento cuando realice una
operación en la que el accesorio de corte pueda
entrar en contacto con cables ocultos o con su
propio cable de alimentación. El accesorio de corte
que entre en contacto con un cable que tenga
corriente puede hacer que las partes metálicas de la
herramienta eléctrica que estén al descubierto tengan
corriente y podrían causar una descarga eléctrica al
operador.
Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano o
contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.
No taladre, apriete elementos de sujeción ni rompa
en paredes existentes u otras áreas ciegas en las
que pueda haber cables eléctricos. Si esta situación
es inevitable, desconecte todos los fusibles o
cortacircuitos que alimenten este lugar de trabajo.
No deje nunca el gatillo bloqueado en la posición
de "ENCENDIDO". Antes de enchufar la
herramienta, asegúrese de que el cierre del gatillo
esté en la posición de "APAGADO". Los arranques
accidentales podrían causar lesiones.
Conozca la ubicación y el ajuste del botón de
"Fijación en ENCENDIDO" del interruptor. Si el
interruptor está bloqueado en la posición de
"ENCENDIDO" durante el uso, esté preparado para, en
situaciones de emergencia, ponerlo en la posición de
"APAGADO", tirando primero del gatillo y soltándolo
inmediatamente después sin oprimir el botón de
"Fijación en ENCENDIDO".
Mantenga las manos alejadas del área de corte. No
las ponga debajo del material que se esté cortando.
La proximidad de la hoja a la mano queda oculta a la
vista.
Mantenga las manos alejadas del área entre la caja
de engranajes y el portahoja de sierra. El portahoja
de sierra alternativa puede pellizcarle los dedos.
No utilice hojas desafiladas o dañadas. Una hoja
doblada se puede romper fácilmente o causar
retroceso.
Antes de comenzar a cortar, ENCIENDA la
herramienta y deje que la hoja alcance su
velocidad completa. La herramienta puede chirriar o
vibrar si la velocidad de la hoja es demasiado lenta al
comienzo del corte y posiblemente experimentar
retroceso.
Uso y cuidado de las herramientas
mecánicas
No fuerce la herramienta mecánica. Use la
herramienta mecánica correcta para la aplicación que
desee realizar. La herramienta mecánica correcta hará
el trabajo mejor y con más seguridad a la capacidad
nominal para la que fue diseñada.
No use la herramienta mecánica si el interruptor no la
enciende y apaga. Toda herramienta mecánica que no
se pueda controlar con el interruptor es peligrosa y
debe ser reparada.
Desconecte el enchufe de la fuente de energía y/o el
paquete de batería de la herramienta mecánica antes
de hacer cualquier ajuste, cambiar accesorios o
almacenar herramientas mecánicas. Dichas medidas
preventivas de seguridad reducen el riesgo de arrancar
accidentalmente la herramienta mecánica.
Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas que
no estén familiarizadas con la herramienta mecánica
o con estas instrucciones utilicen la herramienta. Las
herramientas mecánicas son peligrosas en manos de
usuarios que no hayan recibido capacitación.
Mantenga las herramientas mecánicas. Compruebe
si hay piezas móviles desalineadas o que se atoran,
si hay piezas rotas y si existe cualquier otra situación
que podría afectar el funcionamiento de la
herramienta mecánica. Si la herramienta mecánica
está dañada, haga que la reparen antes de usarla.
Muchos accidentes son causados por herramientas
mecánicas mantenidas deficientemente.
Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de
corte mantenidas apropiadamente, con bordes de corte
afilados, se atoren, y dichas herramientas son más
fáciles de controlar.
Utilice la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones, teniendo en cuenta las condiciones de
trabajo y el trabajo que se vaya a realizar. El uso de la
herramienta mecánica para operaciones distintas a
aquéllas para las que fue diseñada podría causar una
situación peligrosa.
Servicio de ajustes y reparaciones
Haga que su herramienta mecánica reciba servicio de
un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto
asegurará que se mantenga la seguridad de la
herramienta mecánica.
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 31
-32-
Asegúrese de que todos los tornillos de ajuste y el
portahoja estén apretados antes de realizar un
corte. Los tornillos de ajuste y los portahojas flojos
pueden hacer que la herramienta o la hoja resbale y el
resultado de ello podría ser una pérdida de control.
Cuando quite la hoja de la herramienta, evite el
contacto con la piel y use guantes protectores
adecuados cuando agarre la hoja o el accesorio.
Los accesorios pueden estar calientes después de un
uso prolongado.
Si la herramienta está equipada con una bolsa para
polvo, vacíe dicha bolsa frecuentemente y después
de completar la operación de aserrado. Con el
tiempo se puede producir una combustión
espontánea como resultado de la mezcla de aceite o
agua con partículas de polvo. Tenga sumo cuidado al
desechar el polvo, ya que los materiales que estén en
forma de partículas finas pueden ser explosivos. No
tire el contenido de la bolsa a un fuego al descubierto.
Si la hoja no está instalada correctamente, es posible que
se desacople inesperadamente de la sierra caladora al
encender la herramienta.
La hoja es eyectada con mucha fuerza al soltarla. Diríjala
alejándola de usted o de las personas que estén
presentes.
Advertencias de seguridad adicionales
Un GFCI y los dispositivos de protección personal,
como guantes de goma y calzado de goma de
electricista, mejorarán más su seguridad personal.
No use herramientas mecánicas con capacidad
nominal solamente para CA con una fuente de
energía de CC. Aunque pueda parecer que la
herramienta funciona correctamente, es probable que
los componentes eléctricos de la herramienta con
capacidad nominal para CA fallen y creen un peligro
para el operador.
Mantenga los mangos secos, limpios y libres de
aceite y grasa. Las manos resbalosas no pueden
controlar de modo seguro la herramienta mecánica.
Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de sus
partes, ya que los cables internos podrían reubicarse
incorrectamente o pellizcarse, o los resortes de
retorno de los protectores de seguridad podrían
montarse incorrectamente. Ciertos agentes de
limpieza, tales como gasolina, tetracloruro de carbono,
amoníaco, etc., podrían dañar las piezas de plástico.
Riesgo de lesiones para el usuario. El cordón de energía
debe recibir servicio de ajustes y reparaciones
solamente por un Centro de Servicio de Fábrica Bosch o
una Estación de Servicio Bosch Autorizada.
Cierto polvo generado por el
lijado, aserrado, amolado y
taladrado mecánicos, y por otras actividades de
construcción, contiene agentes químicos que se sabe
que causan cáncer, defectos de nacimiento u otros
daños sobre la reproducción. Algunos ejemplos de
estos agentes químicos son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje con
equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.
ADVERTENCIA
!
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 32
-33-
Símbolos
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Símbolo Nombre Designación/explicación
V Volt Tensión (potencial)
A Ampere Corriente
Hz Hertz Frecuencia (ciclos por segundo)
W Watt Potencia
kg Kilogramo Peso
min Minuto Tiempo
s Segundo Tiempo
Diámetro Tamaño de las brocas taladradoras, muelas, etc
n
0
Velocidad sin carga Velocidad rotacional sin carga
n Velocidad nominal Máxima velocidad obtenible
.../min Revoluciones o alternación Revoluciones, golpes, velocidad de
por minuto superficie, órbitas, etc., por minuto
0 Posición "off" (apagado) Velocidad cero, par motor cero...
1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o posición.
I, II, III, Un número más alto significa mayor velocidad
Selector infinitamente variable La velocidad aumenta desde la graduación de 0
con apagado
Flecha Acción en la dirección de la flecha
Corriente alterna Tipo o una característica de corriente
Corriente continua Tipo o una característica de corriente
Corriente alterna o continua Tipo o una característica de corriente
Construcción de clase II Designa las herramientas de construcción
con aislamiento doble.
Terminal de toma de tierra Terminal de conexión a tierra
Símbolo de advertencia Alerta al usuario sobre mensajes de
advertencia
Sello RBRC de Li-ion Designa el programa de reciclaje de baterías
de Li-ion
Sello RBRC de Ni-Cd Designa el programa de reciclaje de baterías
de Ni-Cd
Símbolo de lectura del manual Alerta al usuario para que lea el manual
Símbolo de uso de protección Alerta al usuario para que use protección
de los ojos de los ojos
0
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 33
-34-
Este símbolo indica que esta herramienta está catalogada por UnderwritersLaboratories.
Este símbolo indica que esta herramienta está catalogada por la Canadian Standards
Association.
Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).
Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Símbolos (continuación)
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Este símbolo indica que este componente está reconocido por Underwriters Laboratories.
Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 34
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
-35-
Descripción funcional y especificaciones
ADVERTENCIA
!
Número de modelo JS572E y JS572EB
Sierras caladoras
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa
del fabricante colocada en la herramienta.
P r o fe s si onal
1
2
DIAL DE VELOCIDAD
VARIABLE (modelo
JS572EB solamente)
ABERTURAS DE
VENTILACION
DE ENTRADA
INTERRUPTOR GATILLO DE VELOCIDAD
VARIABLE CONTROLADA
(modelo JS572E solamente)
PLACA-BASE
PALANCA DEL
SOPLADOR DE POLVO
PALANCA SELECTORA DE LA ORBITA DE LA HOJA
PALANCA DE
CAMBIO DE
LA HOJA
CONTROL DE PRECISIÓN II - GUÍA DE RODILLO DOBLE
BOTON DE "FIJACION
EN ENCENDIDO"
(modelo JS572E
solamente)
INTERRUPTOR CORREDIZO DE
ENCENDIDO Y APAGADO
(modelo JS572EB solamente)
FIG. 1
PROTECTOR DE
LOS DEDOS
DIAL DE VELOCIDAD
VARIABLE (modelo
JS572E solamente)
INTERRUPTOR DE
ENCENDIDO Y APAGADO
DE LA LUZ DE TRABAJO
GS T 140 BC E
Pr ofe ssi onal
JS572E
JS572EB
INTERRUPTOR DE ENCENDIDO Y
APAGADO DE LA LUZ DE TRABAJO
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 35
-36-
Ensamblaje
EXTRACCIÓN DE POLVO
(no incluido, se vende por separado)
El juego de extracción de polvo JA1012 incluye una
cubierta antipolvo y un tubo de extracción para conectar
la sierra caladora a una manguera de aspiración o un
adaptador de manguera de aspiración.
Nota: La cubierta antipolvo se debe utilizar cuando el tubo
de extracción esté conectado a un sistema de aspiradora.
Para utilizar esta función, inserte el tubo de extracción en
la placa-base (Fig. 4).
FIG. 4
CUBIERTA ANTIPOLVO
(no incluido, se vende
por separado)
INSTALACIÓN Y REMOCIÓN DE LA HOJA
Esta sierra caladora está equipada con un sistema de
cambio de hoja sin herramientas Bosch para realizar
cambios rápidos y fáciles de hojas con vástago en T.
(Nota: Esta sierra caladora no acepta hojas con vástago
en U.)
Si la hoja no está instalada
correctamente, entonces es
posible que se desacople inesperadamente de la sierra
caladora al encender la herramienta.
1. Para retirar una hoja utilizada previamente, jale la
palanca de cambio de la hoja hasta que ésta sea
eyectada.
La hoja es eyectada con mucha
fuerza al soltarla. Diríjala
alejándola de usted o de las personas que estén
presentes.
2. Jale la palanca de cambio de la hoja hasta el punto en
que la muesca ubicada en el anillo de la abrazadera para
la hoja se alinee con la ranura ubicada en el centro de la
abrazadera (Fig. 2).
3. Inserte la hoja de sierra (con los dientes en la dirección
de corte) hasta que la parte en “T” del vástago de la hoja
esté completamente insertada en la abrazadera para la
hoja. (Cuando inserte la hoja de sierra, el dorso de la hoja
debe descansar en las ranuras ubicadas en la guía de
rodillo doble) (Fig. 3).
4. Cuando se suelte la palanca de cambio de la hoja,
dicha palanca saltará hacia atrás hasta su posición
cerrada.
5. Verifique que la abrazadera para la hoja también haya
regresado a su posición cerrada (que es el punto donde
las ranuras estaban previamente).
Nota: Si la hoja de sierra no se puede insertar en el
émbolo, las ranuras del portahoja no están en la posición
correcta.
CONTROL DE LA PRECISIÓN
El sistema de guía de rodillo doble ayuda a asegurar que
la desviación de la hoja sea mínima.
ADVERTENCIA
!
ADVERTENCIA
!
FIG. 2
MUESCA
RANURA
ANILLO DE LA ABRAZADERA
PARA LA HOJA
PALANCA DE
CAMBIO DE
LA HOJA
HOJA
GUÍA DE
RODILLO DOBLE
FIG. 3
PALANCA DE
CAMBIO DE
LA HOJA
HOJA
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 36
VELOCIDAD DEL EMBOLO
La velocidad requerida de corte o velocidad de carrera
de la sierra caladora depende del material que se esté
cortando, del tipo de hoja que se esté utilizando y de la
velocidad de avance preferida por el operador.
La mejor velocidad para una aplicación específica se
determina en su mayor parte por la experiencia, aunque
como regla general, las velocidades más lentas son
para materiales más densos y la velocidad más rápida
es para materiales más blandos.
Tenga en cuenta que cuando la sierra caladora se utilice
en las posiciones de baja velocidad durante un período
de tiempo prolongado, la temperatura del motor subirá
debido a las velocidades más lentas del ventilador
interno de refrigeración. En dichos casos, es necesario
hacer funcionar la herramienta ocasionalmente a
máxima velocidad durante unos minutos para mantener
el motor girando con una eficiencia máxima.
DIAL DE VELOCIDAD VARIABLE
La sierra caladora está equipada con un dial de
velocidad variable. La velocidad de carrera de la hoja
puede ajustarse durante la operación de corte
preajustando el dial en cualquiera de los seis números o
entre ellos.
Posición Capacidad de CPM (carreras por minuto)
JS572E JS572EB
1 800 Máx 800
2 1200 Máx 1200
3 1700 Máx 1700
4 2100 Máx 2100
5 2600 Máx 2600
6 3000 Máx 3000
-37-
Para aspirar, se puede conectar una manguera de
aspiración o un adaptador de manguera Bosch Air Sweep
(accesorio opcional) directamente al tubo de extracción
(Fig. 5).
El adaptador VAC024 permite la conexión a mangueras
de aspiración de 1-1/4 y 1-1/2 pulgadas.
INSTALACIÓN DE LA SOBREZAPATA DE ACERO
La herramienta está equipada con una sobrezapata
protectora de plástico que protege las superficies más
finas. Se vende por separado una sobrezapata de acero
extrafuerte opcional para realizar trabajo en condiciones
difíciles.
Para utilizar esta función, inserte el tubo de extracción
en la placa-base (Fig. 6).
ACCESORIO DE INSERCION ANTIASTILLAS
Para minimizar el astillamiento de la superficie superior
del material que se esté cortando, coloque el accesorio
de inserción antiastillas en la abertura para la hoja
ubicada en la sobrezapata de plástico de la placa-base
(Fig. 7).
Nota: El accesorio de inserción antiastillas no se puede
utilizar cuando la placa-base esté inclinada para cortar
en ángulo.
Nota: Este accesorio de inserción sólo funciona con
hojas que tengan lados amolados, como la T301CD,
T101B, T101D y T101DP.
Instrucciones de funcionamiento
FIG. 5
FIG. 6
FIG. 7
TUBO DE EXTRACCIÓN
(no incluido, se vende por
separado)
ADAPTADOR VAC024
(no incluido, se vende
por separado)
MANGUERA DE
ASPIRACION (no incluido,
se vende por separado)
SOBREZAPATA
DE ACERO
ACCESORIO DE
INSERCION
ANTIASTILLAS
SOBREZAPATA DE
PLÁSTICO DE LA
PLACA-BASE
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 37
-38-
INTERRUPTOR CORREDIZO DE ENCENDIDO Y
APAGADO (Modelos JS572EB solamente)
La herramienta se enciende mediante el botón del
interruptor ubicado en un lado de la caja del motor. El
interruptor se fija en la posición de encendido, lo cual
resulta práctico para el funcionamiento continuo (Fig. 1).
PARA ENCENDER LA HERRAMIENTA, deslice el botón
del interruptor hacia adelante.
PARA DESBLOQUEAR EL INTERRUPTOR, deslice el
botón del interruptor hacia atrás.
INTERRUPTOR GATILLO DE VELOCIDAD
VARIABLE CONTROLADA
(Modelos JS572E solamente)
La herramienta está equipada con un interruptor gatillo
de velocidad variable. La herramienta se puede encender
(posición "ON") o apagar (posición "OFF") apretando o
soltando el gatillo. La velocidad se puede ajustar desde
las CPM mínimas hasta las máximas, tal y como está
indicado en el dial de velocidad variable, por medio de la
presión que usted aplique al gatillo. Ejerza más presión
para aumentar la velocidad y disminuya la presión para
reducir la velocidad (Fig. 1).
Independientemente de la presión que se aplique sobre
el gatillo, la herramienta no funcionará más rápidamente
que el ajuste de velocidad máxima seleccionado en el
dial de velocidad variable.
BOTON DE "FIJACION EN ON"
(Modelos JS572E solamente)
El botón de "Fijación en ON", ubicado en el mango de la
herramienta, permite una utilización continua a las CPM
preajustadas máximas sin tener que mantener oprimido
el gatillo (Fig. 1).
PARA FIJAR EL GATILLO EN LA POSICIÓN "ON": apriete
el gatillo, oprima el botón y suelte el gatillo.
PARA DESBLOQUEAR EL GATILLO: apriete el gatillo y
suéltelo sin oprimir el botón de "Fijación en ON".
Si se oprime continuamente el
botón de “Fijación en ON”, no se
puede soltar el gatillo.
LUZ DE TRABAJO
La herramienta está equipada con una luz de trabajo
para brindar una mejor visibilidad durante la operación.
El cable de alimentación de la herramienta se debe
enchufar en la fuente de alimentación antes de que usted
pueda activar la luz. Para encender la luz, presione el
interruptor de ENCENDIDO Y APAGADO de la luz de
trabajo. Para apagar la luz, presione de nuevo el
interruptor de ENCENDIDO Y APAGADO (Fig. 1).
CIRCUITERÍA DE RESPUESTA CONSTANTE
El sistema electrónico interno de retroalimentación
proporciona un "arranque suave" que reducirá las
tensiones que se producen como consecuencia de un
arranque de par motor alto. El sistema también
mantiene la velocidad seleccionada bajo carga para
brindar la máxima eficiencia.
PALANCA SELECTORA DE LA ORBITA DE LA HOJA
Puede lograrse una eficiencia de corte máxima ajustando
la palanca selectora de la órbita de la hoja para convenir
con el material que se esté cortando.
El cuadro siguiente le ayudará a determinar qué posición
debe usar para la aplicación que desea realizar. La
finalidad de este cuadro es servir solamente como
recomendación y deben realizarse primero cortes de
prueba en material de desecho para determinar la mejor
posición.
Posición 0
Materiales duros, como
metales o chapas metálicas
finas. Posición usada con
cuchillas, hojas de filo de
grano abrasivo, en trabajo de
raspado y con hojas de corte
hacia abajo.
Posición 1
Materiales blandos donde se
realizan cortes más limpios o
trabajo de contorneo
delicado.
Posición 2
Materiales de densidad
intermedia, como maderas
más duras o tablero de
partículas de madera.
Posición 3
Materiales blandos, como
madera, plásticos, etc., y
cuando el corte rápido sea más
importante que un corte limpio.
SOPLADOR DE VIRUTAS
La sierra caladora está equipada con un soplador de
virutas de dos posiciones para ayudar a mantener la
línea de corte libre de virutas.
Al ajustar la palanca del soplador de virutas, la fuerza de
la descarga de aire puede alterarse de la manera
siguiente:
SOPLADOR ENCENDIDO
Para trabajar con madera, plástico
y materiales similares que
producen grandes cantidades de
serrín.
SOPLADOR APAGADO
Para trabajar con metales y
cuando se utilicen agentes
refrigerantes, o con el accesorio
de recolección de polvo.
ADVERTENCIA
!
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 38
-39-
AJUSTE DEL ANGULO DE LA PLACA-BASE
La placa-base puede inclinarse para permitir realizar
cortes en ángulo de hasta 45° en cualquier sentido (Fig. 8).
Nota: Antes de ajustar la placa-base, retire la cubierta
antipolvo y el accesorio de inserción antiastillas si se
han utilizado.
Abra la palanca de fijación para desbloquear la placa-
base. Presione y mantenga presionada la placa-base
firmemente hacia la parte trasera de la herramienta, de
la manera que se muestra en la ilustración. Mientras
sujeta placa-base hacia atrás, incline la placa-base hasta
el ángulo deseado en la escala de bisel y luego reduzca
la presión sobre la placa-base para que se acople en el
retén en el ángulo deseado (Fig. 8).
La herramienta tiene ranuras de retén a las que la placa-
base se acoplará a 0° y 45°, y hay marcas de posición
adicionales para ángulos de 15°, 22.5° y 30°.
Cierre lentamente la palanca de fijación para asegurarse
de que la placa-base quede bloqueada en el ángulo
deseado.
CONSEJOS PARA LA HERRAMIENTA
Asegúrese siempre de que las piezas de trabajo más
pequeñas estén sujetas firmemente a un banco u otro
soporte. Los paneles más grandes pueden sujetarse
en su sitio mediante abrazaderas sobre un banco o
caballetes de aserrar.
Para comenzar un corte, marque claramente la línea
de corte y apoye la parte delantera de la placa-base
sobre la pieza de trabajo. Accione el interruptor y
mueva la hoja hacia el interior de la pieza de trabajo
utilizando solamente suficiente presión hacia adelante
para mantener la hoja cortando uniformemente. No
fuerce la sierra, ya que esto no hará que corte más
rápidamente; deje que la hoja haga el trabajo.
Seleccione las hojas cuidadosamente, ya que la
capacidad de la sierra caladora para seguir curvas,
proporcionar acabados más lisos o realizar cortes más
rápidamente está relacionada directamente con el tipo
de hoja que se utilice (Vea a su distribuidor Bosch.)
Para cortar curvas pronunciadas, lo mejor es usar una
hoja estrecha o de contornear.
Al aserrar metal o materiales similares, apague el
soplador de virutas y aplique refrigerante/lubricante a
lo largo de la línea de corte. No utilice extracción.
El uso de una hoja de dientes inversos, tal como la
Bosch T101BR, requiere que el ajuste orbital esté en
“0” y que se aplique presión hacia abajo en la parte
superior de la sierra.
CORTE MEDIANTE DESCENSO VERTICAL
El corte mediante descenso vertical es útil y ahorra
tiempo al hacer aberturas bastas en materiales más
blandos. No es necesario hacer un agu jero para un corte
interior o de bolsillo. La hoja más larga que se debe
utilizar para realizar cortes mediante descenso vertical
es de 3-1/8 pulgadas (80 mm). La placa-base se debe
ajustar a la posición de 0° (Fig. 9).
Trace líneas para la abertura, agarre la sierra firmemente
e inclínela hacia ade lante para que la punta de la base de
la sierra esté apo yada sobre la pieza de trabajo, pero con
la hoja bien alejada de la pieza de trabajo. Encienda la
herramienta, hágala funcionar a la máxima velocidad y
luego baje muy gradualmente la hoja (Fig. 10).
Cuando haga contacto, continúe ejer cien do presión
hacia abajo sobre la punta de la base de la sierra,
haciendo pivotar la sierra lentamente como una bi sagra
hasta que la hoja corte y la base se apoye hori zon -
talmente sobre la pieza de trabajo. Luego, aserre hacia
max. 80 mm
2
1
1
2
FIG. 10
±
45°
1
3
2
2
1
FIG. 8
FIG. 9
PLACA-BASE
PALANCA DE
FIJACIÓN
ESCALA DE
BISEL
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 39
-40-
adelante si guien do la línea de corte. No recomendamos
el corte me dian te descenso vertical con una hoja para
desplazamiento continuo. No intente cortar mediante
descenso vertical en materiales duros como por
ejemplo acero.
Para hacer esquinas muy pronunciadas, corte hasta la
esquina y luego retroceda ligeramente antes de
redondear la esquina. Después de completar la abertura,
regrese a cada esquina y córtela desde el sentido
contrario para completar el ángulo recto.
GUÍA DE CORTE DE CÍRCULOS Y CORTE
PARALELO JA1010
La JA1010 se utiliza para realizar cortes rectos y de
círculos de manera rápida y precisa. Incluye la guía,
dos abrazaderas para sujetar la guía a la sierra caladora
(A) y un pasador central para guiar los cortes de
círculos (B). Las abrazadoras y el pasador centrador se
pueden almacenar en la guía (Fig. 11).
Un extremo de la abrazadera se utiliza para sujetar la
barra de la guía a las sierras caladoras que tienen
partes superiores estrechas en sus ranuras de montaje
de la placa-base (C) y el otro extremo se utiliza para
sujetar la barra de la guía a las sierras caladoras que
tienen partes superiores anchas en sus ranuras de
montaje de la placa base (D) (Fig. 12).
Cuando sea posible, sujete la barra a la sierra caladora
utilizando ambas abrazaderas para brindar un mejor
agarre y una mayor precisión.
INSTALACIÓN DE LA GUÍA EN UNA SIERRA
CALADORA
1. Oriente la abrazadera de la hoja de manera que el
extremo apropiado esté colocado sobre el pie de la
sierra caladora desde cualquiera de los dos lados de
la herramienta.
2. Inserte la barra de la guía a través de una abrazadera
y luego a través de las ranuras provistas en el pie,
con el tope-guía de la guía orientado correctamente
para la aplicación prevista, corte paralelo o corte de
un círculo. (Si es posible, coloque una segunda
abrazadera sobre la barra desde el lado opuesto de
la sierra caladora.)
3. Coloque el pomo o los pomos en el lado apropiado
de la(s) abrazadera(s) y apriete firmemente el pomo
o los pomos en la(s) abrazadera(s) (Fig. 13)
CORTE PARALELO
Se pueden hacer cortes paralelos de 5/8 de pulgada (16
mm) a 6 pulgadas (170 mm) a hacia el interior desde
el borde de la pieza de trabajo.
1. La superficie del tope-guía de la guía se debe
posicionar A LO LARGO de la pieza de trabajo
(Fig. 14)
2. Enganche la(s) abrazadera(s) a la placa-base, ajuste
el tope-guía a la anchura deseada y coloque el pomo
o los pomos de fijación en el lado apropiado de la(s)
abrazadera(s)
3. Apriete firmemente el pomo o los pomos de fijación
en la(s) abrazadera(s) (Fig. 13)
A
B
D
C
1
3
2
FIG. 11
FIG. 12
FIG. 13
FIG. 14
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 40
-41-
Mantenimiento
Servicio
El mantenimiento preventivo
rea lizado por personal no
autorizado pude dar lugar a la colocación in correcta
de cables y com ponentes internos que podría
constituir un peligro serio. Recomendamos que todo el
servicio de las herramientas sea realizado por un Centro
de servicio de fábrica Bosch o por una Estación de
servicio Bosch autorizada.
LUBRICACIÓN DE LAS HERRAMIENTAS
Su herramienta Bosch ha sido lubricada adecuadamente
y está lista para la utilización. Se recomienda que las
herramientas con engranajes se vuelvan a engrasar con
un lubricante especial para engranajes en cada cambio
de escobillas.
ADVERTENCIA
!
4. Inserte el enchufe de la sierra caladora en la fuente
de alimentación, sujete firmemente la sierra,
comprima el gatillo y empuje lentamente la sierra
hacia delante.
CORTE DE CÍRCULOS
Se pueden hacer cortes de círculos de 5 pulgadas (127
mm) a 16-1/2 pulgadas (420 mm) de diámetro.
1. Determine el punto central del círculo deseado.
2. Taladre un agujero central de 3/16 de pulgada (5
mm) en la pieza de trabajo 7/8” (23 mm)
profundidad. (Para lograr una mejor precisión,
taladre el agujero utilizando una prensa
taladradora, si es posible.)
3. Taladre o haga un corte por inmersión cerca del
borde del círculo, apague la sierra y desconecte el
enchufe de la fuente de alimentación.
4. Inserte la barra de la guía a través de una
abrazadera y luego a través de las ranuras
provistas en el pie, desde cualquiera de los dos
lados del pie, (Fig. 15). (Si es posible, coloque una
segunda abrazadera sobre la barra desde el lado
opuesto de la sierra caladora.)
5. Retire el pasador de guía del extremo de la guía y
empuje el pasador a través del agujero apropiado
provisto en la guía y luego al interior del agujero
central de la pieza de trabajo. (Cuando la guía se
utilice con una sierra caladora Bosch JS572 ---o
con la sierra caladora inalámbrica JS180--- se
deberán usar los agujeros etiquetados para la
JS572.) En el caso de otras sierras caladoras, se
deberá usar uno de los otros agujeros.
6. Mida la distancia desde el centro del agujero hasta
el radio del círculo deseado. Ajuste esa medida
según sea necesario para tener en cuenta la
anchura de la hoja:
- Cuando corte un agujero, corte desde el interior
del radio previsto.
- Cuando corte ruedas o discos, corte desde el
exterior del radio previsto.
7. Enganche la(s) abrazadera(s) a la placa-base y
posicione la guía respecto a esa medida de radio
ajustada.
8. Coloque el pomo o los pomos de fijación en el lado
apropiado de la(s) abrazadera(s) y apriete
firmemente el pomo o los pomos de fijación en
la(s) abrazadera(s) (Fig. 13)
9. Inserte el enchufe de la sierra caladora en la fuente
de alimentación, sujete firmemente la sierra,
comprima el gatillo y empuje lentamente la sierra
hacia delante.
CONSEJOS PARA CORTAR CÍRCULOS:
• Coloque cuñas pequeñas en el corte de la manera
que se muestra en la Fig. 16, para impedir que el
círculo interno se extienda cuando se esté carca
del final del corte.
• Utilice una hoja de sierra caladora gruesa, tal como
la Bosh T101TP o la T144DP, siempre que sea
posible.
• Asegúrese de que el ajuste orbital de la sierra
caladora esté en 0 (cero)
• Corte lentamente para que la hoja se mantenga
recta en el corte.
A
B
FIG. 15
FIG. 16
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 41
-42-
ESCOBILLAS DE CARBÓN
Las escobillas y el conmutador de la herramienta han
sido diseñados para muchas horas de servicio fiable.
Para man tener un rendimiento óptimo del motor,
recomendamos que cada dos a seis meses se examinen
las esco billas. Sólo se deben usar escobillas de repuesto
Bosch genuinas di señadas específicamente para su
herramienta.
RODAMIENTOS
Los roda mientos que se vuelven ruidosos (debido a la
pesada carga o al corte de materiales muy abrasivos)
deben ser sus ti tuidos inme dia tamente para evitar el
sobre calentamiento o el fallo del motor.
Limpieza
Para evitar accidentes
desconecte siempre la herra -
mienta de la fuente de energía antes de la limpieza o
de la realización de cual quier mantenimiento. La
herramienta se puede limpiar más eficazmente con aire
comprimido seco. Use gafas de segu ridad siempre que
limpie herramientas con aire comprimido.
Las aberturas de ventilación y las palancas de interruptor
deben mante nerse limpias y libres de materias extrañas.
No intente limpiar intro du ciendo objetos puntiagudos a
través de las aberturas.
Ciertos agentes de limpieza y
disol ventes dañan las piezas de
plástico. Algunos de estos son: gasolina, tetracloruro de
carbono, disolventes de limpieza clorados, amoníaco y
detergentes domésticos que contienen amoníaco.
LIMPIEZA DEL PORTAHOJA
Limpie regularmente el portahoja de sierra. Para hacer
esto, retire la hoja de sierra de la herramienta y golpee
ligeramente la placa-base sobre una superficie
nivelada.
Rocíe regularmente aceite penetrante sobre el
portahoja de sierra (Fig. 17).
Compruebe regularmente el rodillo de guía. Si está
desgastado, debe ser reemplazado a través de un
Centro de Servicio de Fábrica Bosch autorizado.
Lubrique ocasionalmente el rodillo de guía con una
gota de aceite (Fig. 18).
ADVERTENCIA
!
PRECAUCION
!
FIG. 17
FIG. 18
Si es necesario un cordón de
extensión, se debe usar un
cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la
herramienta. Esto evitará caídas de tensión excesivas,
pérdida de potencia o recalentamiento. Las herramientas
conectadas a tierra deben usar cordones de extensión de
3 hilos que tengan enchufes de 3 terminales y
receptáculos para 3 terminales.
NOTA: Cuanto más pequeño es el número de calibre,
más grueso es el cordón.
TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION
HERRAMIENTAS DE 120 V CORRIENTE ALTERNA
ADVERTENCIA
!
Capacidad
nominal en
amperes de la
herramienta
Tamaño del cordón en A.W.G.
Tamaños del cable en mm
2
3-6
6-8
8-10
10-12
12-16
18 16 16 14 0,75 0,75 1,5 2,5
18 16 14 12 0,75 1,0 2,5 4,0
18 16 14 12 0,75 1,0 2,5 4,0
16 16 14 12 1,0 2,5 4,0 —
14 12 —— ————
25 50 100 150 15 30 60 120
Longitud del cordón en pies Longitud del cordón en metros
Cordones de extensión
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 42
-43-
** Sobrezapata de acero
* Accesorio de inserción antiastillas
* Hoja de sierra caladora con vástago en T
** Juego de extracción de polvo, incluye cubierta
antipolvo, tubo de extracción y adaptador de
manguera de aspiración.
** Mangueras de aspiración
** Guía de corte circular y paralelo
** Estuche de transporte
** Otras hojas de sierra caladora con vástago en T
(* = equipo estándar)
(** = accesorios opcionales)
Accesorios y aditamentos
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 43
2609932920 10/13
LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS
Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from
defects in material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY
under this Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts,
without charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons
other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop
power tool product, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool
Service Stations, please refer to your phone directory.
THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW
BLADES, SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.
ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME
CANADIAN PRO V INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT
APPLY TO YOU.
IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY
FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES
DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR
EXCLUSION MAY NOT APPLY TO YOU.
THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO
STATE IN THE U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.
THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA,
CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL
BOSCH DEALER OR IMPORTER.
GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH
Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH
seront exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET
LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite
qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que
lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le
personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique
portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique
pour les adresses.
LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS
DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.
TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS,
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL
EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE
SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET
CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS
LES DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.
CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE,
AU CANADA ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE
IMPORTATEUR OU REVENDEUR BOSCH LOCAL.
GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH
Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y
para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra.
LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo
permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten
defectos de material o de fabricación y que no hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente
por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted
debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a
cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas
BOSCH, por favor, consulte el directorio telefónico.
ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA
TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS
ARTICULOS RELACIONADOS.
TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS
ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA
GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.
EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO
A RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE
PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE
LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN
EL CASO DE USTED.
ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS
DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.
ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN
LOS ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS
PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.
© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056 -2230
Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.
Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona
Industrial, Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300
!2609932920!
BM 2609932920 10-13_BM 2609932920 09-13.qxp 10/9/13 9:36 AM Page 44
