Husqvarna 336FR Forestry Clearing Saw User Manual

135R, 336FR

EN Operator's manual 2-28

ES-MX Manual del usuario 29-57

FR-CA Manuel d’utilisation 58-86

Contents

Introduction..................................................................... 2

Safety..............................................................................4

Assembly...................................................................... 10

Operation...................................................................... 13

Maintenance................................................................. 20

Troubleshooting............................................................ 24

Transportation and storage...........................................25

Technical data.............................................................. 25

Accessories.................................................................. 26

Warranty....................................................................... 27

Appendix ......................................................................87

Introduction

Product description

This product is a brushcutter with a combustion engine.

Work is constantly in progress to increase your safety

and efficiency during operation. Speak to your servicing

dealer for more information.

Intended use

Use the product with a saw blade, a grass blade or a

trimmer head to cut different types of vegetation. Do

not use the product for other tasks than grass trimming,

grass clearing and forestry clearing. Use a saw blade to

cut fibrous types of wood. Use a grass blade or trimmer

head to cut grass.

Note: National or local regulations can regulate the

use. Comply to given regulations.

Only use the product with accessories that are approved

by the manufacturer. Refer to

Accessories on page 26

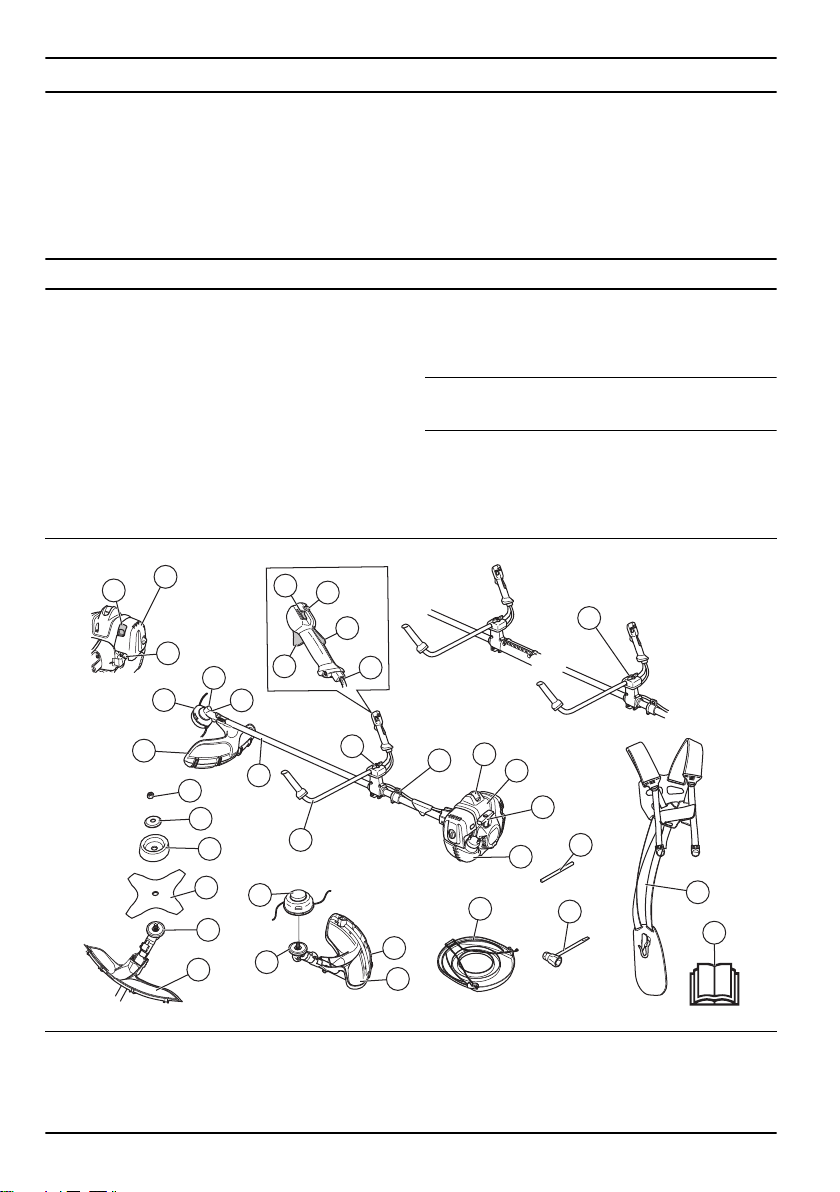

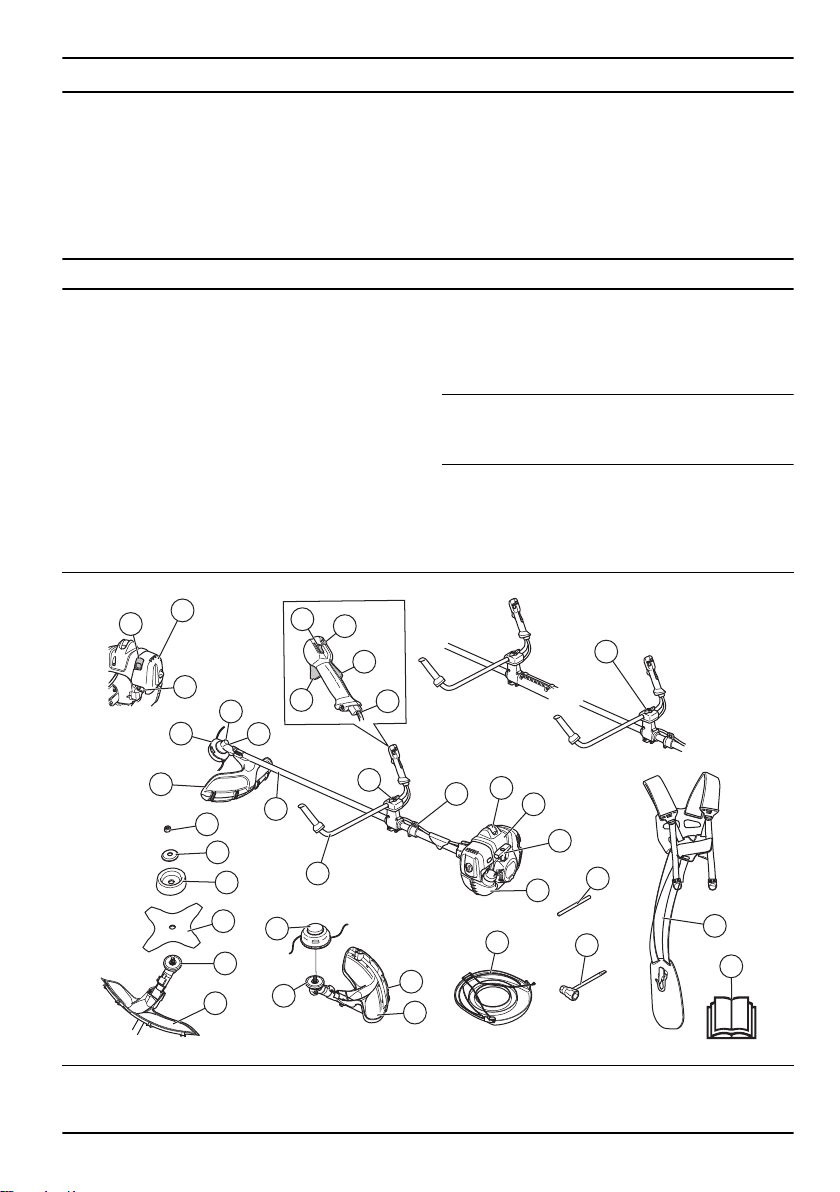

Product overview

135R

336FR

1. Trimmer head

2. Grease filler cap, bevel gear

3. Bevel gear

4. Cutting attachment guard

5. Shaft

6. Handlebar

2 975 - 010 - 11.09.2023

7. Throttle trigger

8. Stop switch

9. Throttle trigger lockout

10. Suspension ring

11. Cylinder cover

12. Starter rope handle

13. Fuel tank

14. Choke control

15. Primer bulb

16. Air filter cover

17. Handle adjustment

18. Locknut

19. Support flange

20. Support cup

21. Drive disc

22. Blade

23. Operator's manual

24. Transport guard

25. Locking pin

26. Harness

27. Spark plug cap and spark plug

28. Start throttle button

29. Throttle wire adjustment

30. Combination wrench

31. Guard extension

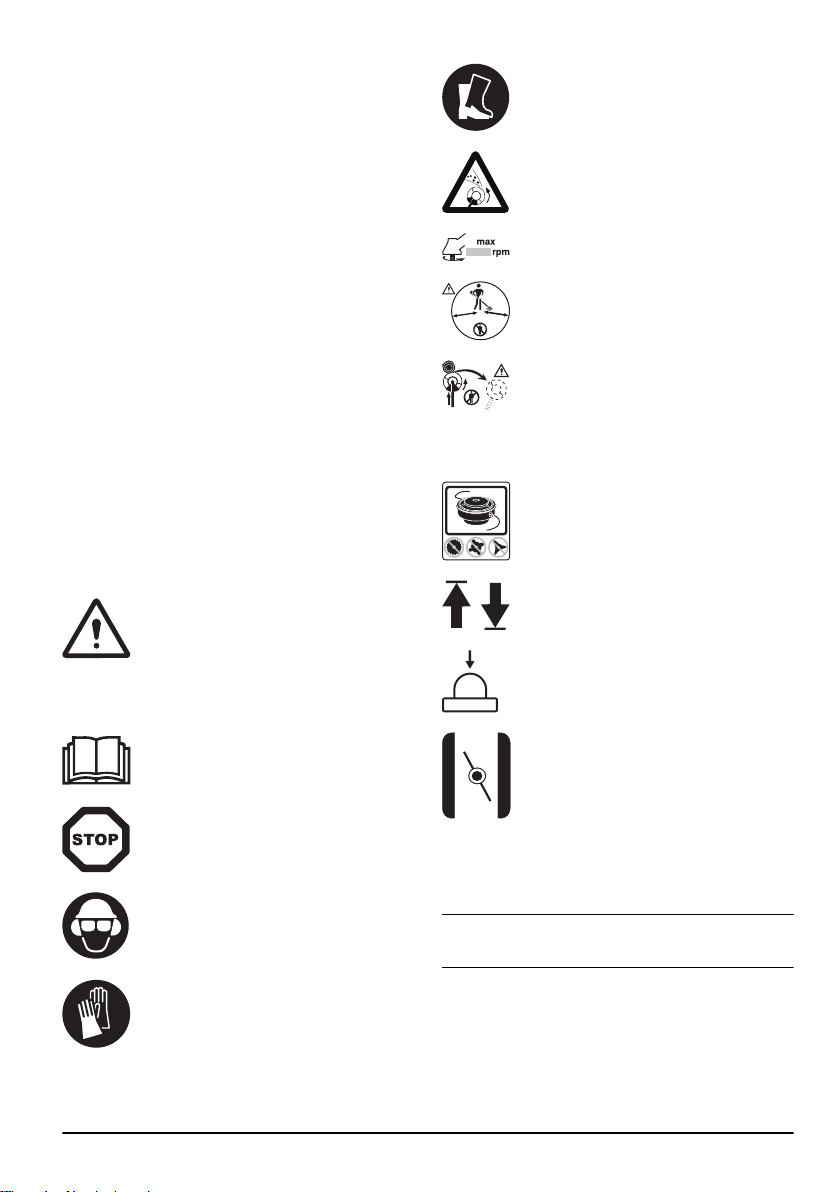

Symbols on the product

WARNING! This product is dangerous.

Injury or death can occur to the operator

or bystanders if the product is not used

carefully and correctly. To prevent injury

to the operator or bystanders, read

and obey all safety instructions in the

operator's manual.

Read the operator's manual carefully

and make sure that you understand the

instructions before use.

Stop.

Use a protective helmet in locations where

objects can fall on you. Use approved

hearing protection and approved eye

protection.

Use approved protective gloves.

Use heavy-duty slip-resistant boots.

The product can cause objects to eject,

which can cause injury.

Maximum speed of the output shaft.

50F

15 m

Keep a minimum distance of 15 m / 50 ft..

to persons and animals during operation

of the product.

Risk of blade thrust if the cutting

equipment touches an object that it does

not immediately cut. The product can cut

off body parts. Keep a minimum of 15

m / 50 ft. distance to persons and animals

during operation of the product.

Only use a flexible cutting wire. Do not

use metal cutting elements. Apply this for

grass guard accessory.

The arrows shows the limit for the handle

position.

Air purge bulb.

Choke.

yyyywwxxxx The rating plate shows the serial

number. yyyy is the production year

andww is the production week.

Note: Other symbols/decals on the product refer to

certification requirements for other commercial areas.

975 - 010 - 11.09.2023 3

EPA III

The Emissions Compliance Period referred to on the

Emission Compliance label indicates the number of

operating hours for which the engine has been shown

to meet Federal emissions requirement. Maintenance,

replacement or repair of the emission control devices

and system may be performed by any nonroad engine

repair establishment or individual.

Product damage

We are not responsible for damages to our product if:

• the product is incorrectly repaired.

• the product is repaired with parts that are not

from the manufacturer or not approved by the

manufacturer.

• the product has an accessory that is not from the

manufacturer or not approved by the manufacturer.

• the product is not repaired at an approved service

center or by an approved authority.

Safety

Safety definitions

Warnings, cautions and notes are used to point out

specially important parts of the manual.

WARNING: Used if there is a risk of

injury or death for the operator or bystanders

if the instructions in the manual are not

obeyed.

CAUTION: Used if there is a risk of

damage to the product, other materials or

the adjacent area if the instructions in the

manual are not obeyed.

Note: Used to give more information that is necessary

in a given situation.

General safety instructions

WARNING: Read the warning

instructions that follow before you use the

product.

• A clearing saw, brushcutter or trimmer can be

dangerous if used carelessly or incorrectly and can

cause serious injury or death to the operator or

others. It is extremely important that you read and

understand the contents of this operator’s manual.

• Under no circumstances may the design of the

product be modified without the permission of the

manufacturer. Never use a product that has been

modified in any way from its original specification

and always use original accessories. Non-authorized

modifications and/or accessories can result in

serious personal injury or the death of the operator

or others.

• The inside of the muffler contain chemicals that may

be carcinogenic. Avoid contact with these elements

in the event of a damaged muffler.

• This product produces an electromagnetic field

during operation. This field may under some

circumstances interfere with active or passive

medical implants. To reduce the risk of serious or

fatal injury, we recommend persons with medical

implants to consult their physician and the medical

implant manufacturer before operating this product.

Safety instructions for assembly

WARNING: Read the warning

instructions that follow before you use the

product.

• Use approved protective gloves when you assemble

the product and cutting attachment.

• Remove the spark plug cap from the spark plug

before you assemble the product.

• Make sure that the correct handlebar and cutting

attachment guard are assembled before you operate

the product.

• A damaged or incorrect cutting attachment guard

can cause injury. Do not use a cutting attachment

without an approved cutting attachment guard.

• Attach the clutch cover and shaft correctly before

you start the product.

• The drive disc and support flange must engage

correctly in the center hole of the cutting attachment.

A cutting attachment that is attached incorrectly can

cause injury or death.

• Attach the harness to the product to prevent injury to

the operator or others.

975 - 010 - 11.09.2023

Safety instructions for operation

WARNING: Read the warning

instructions that follow before you use the

product.

• Never use a harness with a damaged quick release.

When using a brush cutter it must always be hooked

securely to the harness. Otherwise you will be

unable to control the brush cutter safely and this can

result in injury to yourself or others.

• Always hold the product with both hands. Hold the

product on the right side of your body. Keep the

cutting attachment below waist level. Connect the

product to the suspension ring on the harness. Keep

all parts of your body away from the hot surfaces.

Keep all parts of your body away from the rotating

cutting attachment.

• Learn and understand the difference between

forestry clearing, grass clearing and grass trimming

before you use the product.

• Never use a product that has been modified in any

way from its original specification.

• Never use a product that is faulty. Carry out the

safety checks, maintenance and service instructions

described in this manual. Some maintenance and

service measures must be carried out by trained and

qualified specialists. Refer to

Maintenance on page

• Use personal protective equipment. Refer to

Personal protective equipment on page 6

• Do not use the product in bad weather, such as

dense fog, heavy rain, strong wind, intense cold, etc.

Working in bad weather is tiring and often brings

added risks, such as icy ground, unpredictable felling

direction, etc.

• Take great care when cutting a tree that is in

tension. A tree that is in tension may spring back

to its normal position before or after being cut. If you

position yourself incorrectly or make the cut in the

wrong place the tree may hit you or the product and

cause you to lose control. Both situations can cause

serious personal injury.

• The only accessories you can operate with

this engine unit are the cutting attachments we

recommend. Refer to

Technical data on page 25

• Watch out for thrown objects. Always wear

approved eye protection. Never lean over the cutting

attachment guard. Stones, rubbish, etc. can be

thrown up into the eyes causing blindness or serious

injury.

• Never use the product if you are tired, if you are ill,

if you have consumed alcohol, or if you are taking

other drugs or medication that can affect your vision,

judgement or coordination.

• Long-term exposure to noise can result in permanent

hearing loss. Always use approved hearing

protection.

• Listen for warning signals and loud voices when you

use hearing protection. Always remove your hearing

protection when the engine stops.

• Carry out an overall inspection of the product before

use. Refer to

Before you operate the product on

page 13

• Never use the product if it is changed or damaged.

• Make sure that the spark plug cap and ignition lead

are not damaged to prevent the risk of electrical

shock.

• Look around the work area to make sure that no

persons, animals or objects have a negative effect

on the safety of the operation of the product.

• Look around the work area to make sure that no

persons or animals touch the cutting attachment or

are hit by objects that are ejected from the cutting

attachment.

• Examine the work area. Remove all loose objects,

such as stones, broken glass, nails, steel wire and

string, that can eject or wind around the cutting

attachment.

• Do not use the product in a situation or location

where you can not get aid if an accident occurs.

• Do not use the product without a guard.

• Make sure that persons or animals keep a distance

of a minimum of 15 m/50 ft during work. Always look

behind you before you turn around with the product.

Stop the product immediately if a person or animal

enters the 15 m/50 ft safety zone. If more than one

operator does work in the same area, keep a safety

distance of a minimum of 2 times the tree height and

a minimum of 15 m/50 ft.

• Make sure that you can move safely and have a safe

stance. Examine the area around you for obstacles

such as roots, rocks, branch and ditches. Be careful

during work on slopes.

• Do not overreach. Keep a stable position of the feet

and a good balance at all times.

• Before you start the product, put it on a flat surface,

at a minimum of 3 m from the fuel source and from

where you fill fuel. Make sure that there are no

objects near or touching the cutting attachment.

• If the cutting attachment rotates at idle speed, let a

service agent adjust it. Do not use the product until it

is adjusted or repaired.

• Look out for thrown objects. Always use approved

eye protection and keep away from the cutting

attachment guard. Stones and other small objects

can eject into your eyes and cause blindness or

other injuries.

• Do not put the product down with the engine on

unless you have it in clear view.

• Do not remove the cut material, or let other persons

remove cut material, while the engine is on or

the cutting equipment rotates, as this can result in

serious injury.

• The bevel gear can get hot during use and may

remain so for a while afterwards. You could get burnt

if you touch it.

975 - 010 - 11.09.2023

• Always stop the engine and make sure that the

cutting equipment does not rotate before you

remove material that is wound around the blade

shaft or caught between the guard and the cutting

attachment. The cutting equipment continues to

rotate even after the throttle has been released.

Ensure that the cutting attachment has stopped

completely and disconnect the spark plug cap before

you start to work on it.

• Be careful when you remove material from around

the cutting equipment. The bevel gear gets hot

during operation and can cause burn injuries.

• The exhaust fumes from the engine are hot and can

contain sparks. Risk of fire. Be careful around dry

and flammable material.

• Stop the engine before you move to a new work

area. Always attach the transport guard before you

move the equipment.

• Never use the product indoors or in spaces lacking

proper ventilation. Exhaust fumes contain carbon

monoxide, an odourless, poisonous and highly

dangerous ga can result in death due to asphyxiation

or carbon monoxide poisoning.

• Never allow children to use or be in the vicinity

of the product. As the product is equipped with a

spring-loaded stop switch and can be started by low

speed and force on the starter handle, even small

children under some circumstances can produce the

force necessary to start the product. This can mean

a risk of serious personal injury. Therefore remove

the spark plug cap when the product is not under

close supervision.

• Overexposure to vibration can lead to circulatory

damage or nerve damage in persons who have

poor circulation. Speak to your physician if you

experience symptoms of overexposure to vibration.

Such symptoms include numbness, loss of feeling,

tingling, pricking, pain, loss of strength, changes

in skin color or condition. These symptoms usually

show in the fingers, hands or wrists. The risk

increases at low temperatures.

• Check that the cutting equipment is correctly fitted

and adjusted.

• If you encounter a situation where you are uncertain

how to proceed you should ask an expert. Contact

your dealer or your service workshop.

• Avoid all usage which you consider to be beyond

your capability.

• Do not use the product unless you are able to call for

help in the event of an accident.

• Using an incorrect cutting attachment or an

incorrectly sharpened blade increases the risk of

blade thrust.

• Products fitted with saw blades or grass blades can

be thrown violently to the side when the blade comes

into contact with a fixed object. This is called blade

thrust. A blade thrust can be violent enough to cause

the product and/or operator to be propelled in any

direction, and possibly lose control of the product.

Blade thrust can occur without warning if the product

snags, stalls or binds. Blade thrust is more likely to

occur in areas where it is difficult to see the material

being cut.

• Avoid cutting with the area of the blade between the

12 o'clock and 3 o'clock positions. Because of the

speed of rotation of the blade, blade thrust can occur

if you attempt to cut thick stems with this area of the

blade.

• Mufflers fitted with catalytic converters get very

hot during use and remain so for some time after

stopping. This also applies at idle speed. Contact

can result in burns to the skin. Remember the risk of

fire.

• Only use cutting attachments with the guards we

recommend. Refer to

Accessories on page 26

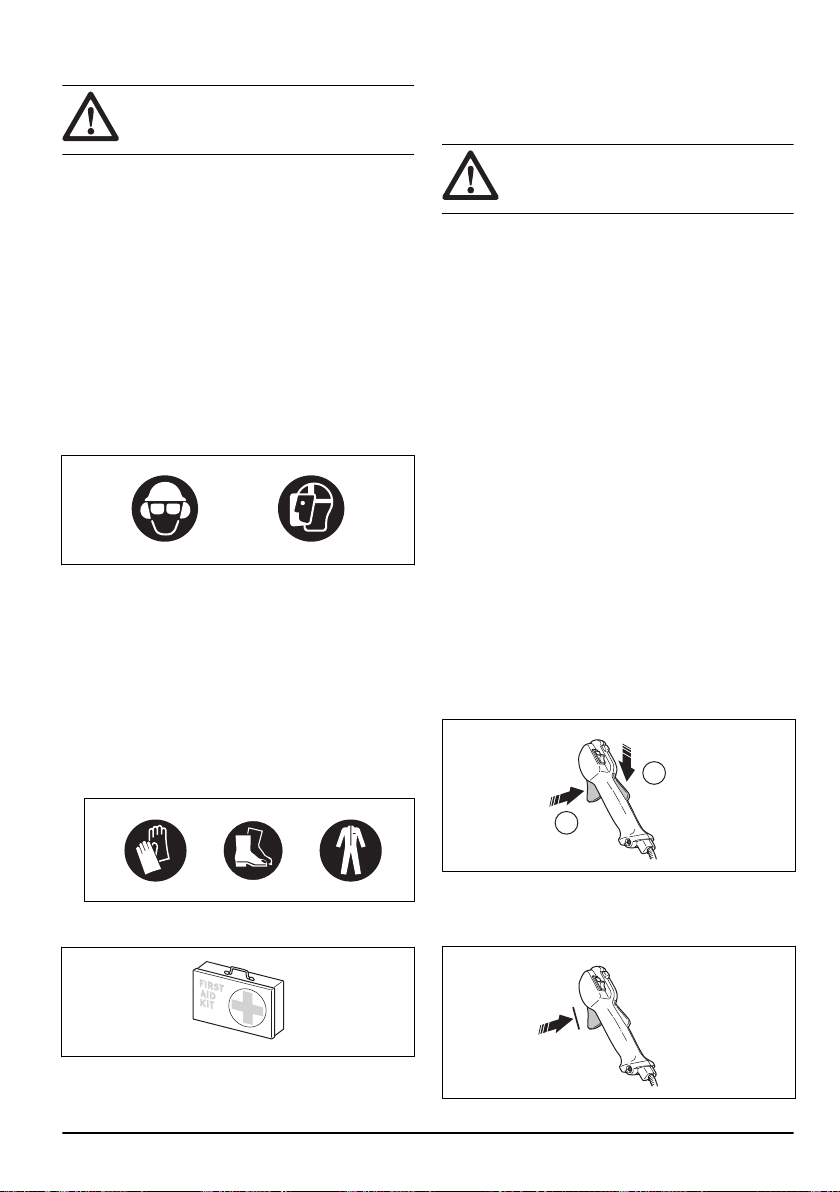

Personal protective equipment

WARNING: Read the warning

instructions that follow before you use the

product.

• Always use approved personal protective equipment

when you use the product. Personal protective

equipment cannot fully prevent injury but it

decreases the degree of injury if an accident does

occur. Let your dealer help you select the correct

equipment.

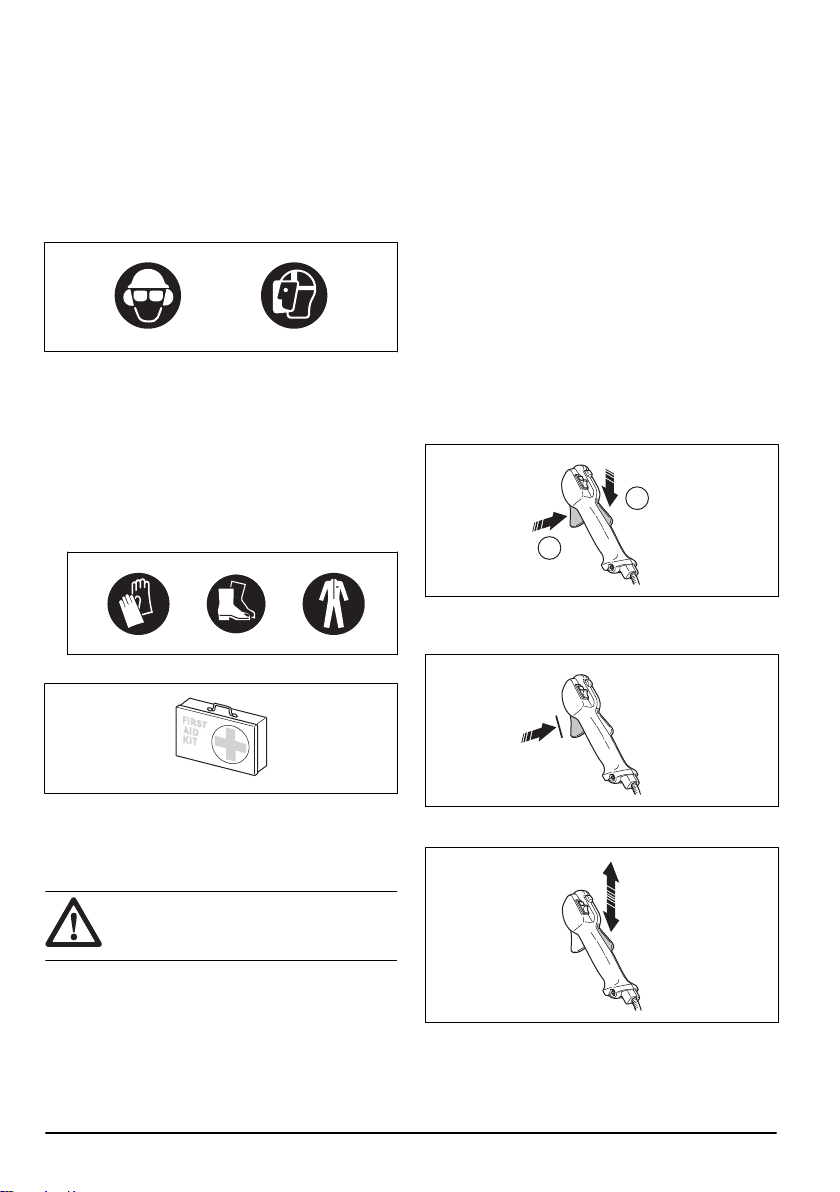

• Use a helmet if the trees in the work area have a

height of more than 2 m/6.5 ft.

• Use approved hearing protection.

• Always use approved protective googles that comply

with ANSI Z87.1 standard in the USA or EN 166 in

EU countries.Use visor for face protection. Visor is

not enough to protect the eyes.

• Use gloves when it is necessary, for example when

you attach, examine or clean the cutting equipment.

• Use protective boots with steel toe-cap and non-slip

soles.

• Use clothing made of a strong fabric. Always use

heavy, long pants and long sleeves. Do not use

loose clothing that can catch on twigs and branches.

Do not use jewelry, short pants or sandals. Do not

go with bare feet. Put your hair up safely above

shoulder level.

975 - 010 - 11.09.2023

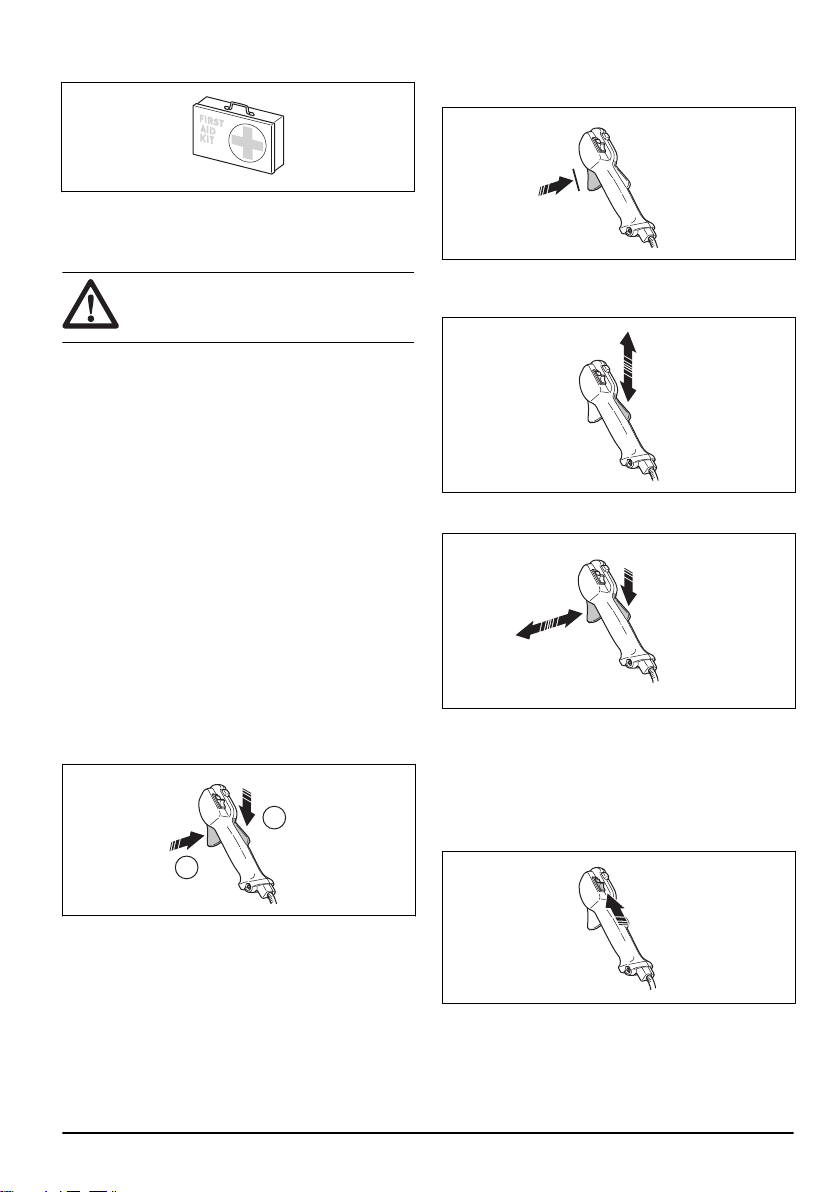

• Keep first aid equipment near.

Safety devices on the product

For information about where to find the safety devices,

see

Introduction on page 2

WARNING: Read the warning

instructions that follow before you use the

product.

• Do not use a product with damaged safety devices.

Do a check of and do maintenance on the safety

devices regularly. If the safety devices are damaged,

speak to your Husqvarna service agent.

• Do not make changes to safety devices. Do not

use the product if protective covers, safety switches

or other protective devices are not attached or are

damaged.

• For all service and repair work on the product,

especially for the safety devices, special training is

necessary. If the safety devices fail the checks given

in this operator's manual, you must let a service

agent help you. We guarantee that professional

repairs and service is available. If your dealer is not

a service agent, speak to them for information about

the nearest service agent.

• Do not use a cutting attachment without an approved

and correctly attached cutting attachment guard. See

Accessories on page 26

To do a check of the throttle trigger lockout

1. Push the throttle trigger lockout (A). Make sure that

the throttle trigger (B) is released.

2. Release the throttle trigger lockout (A). Make sure

that the throttle trigger (B) is locked at the idle

position.

3. Push the throttle trigger lockout (A) and make sure

that it goes back to its initial position when you

release it.

4. Start the product and apply full throttle. Refer to

start the engine on page 16

5. Release the throttle trigger (B) and make sure that

the cutting attachment stops.

To do a check of the stop switch

1. Start the engine.

2. Move the stop switch to the stop position and make

sure that the engine stops.

To do a check of the cutting attachment guard

The cutting attachment guard prevents injuries and

stops objects that eject in the direction of the operator.

975 - 010 - 11.09.2023

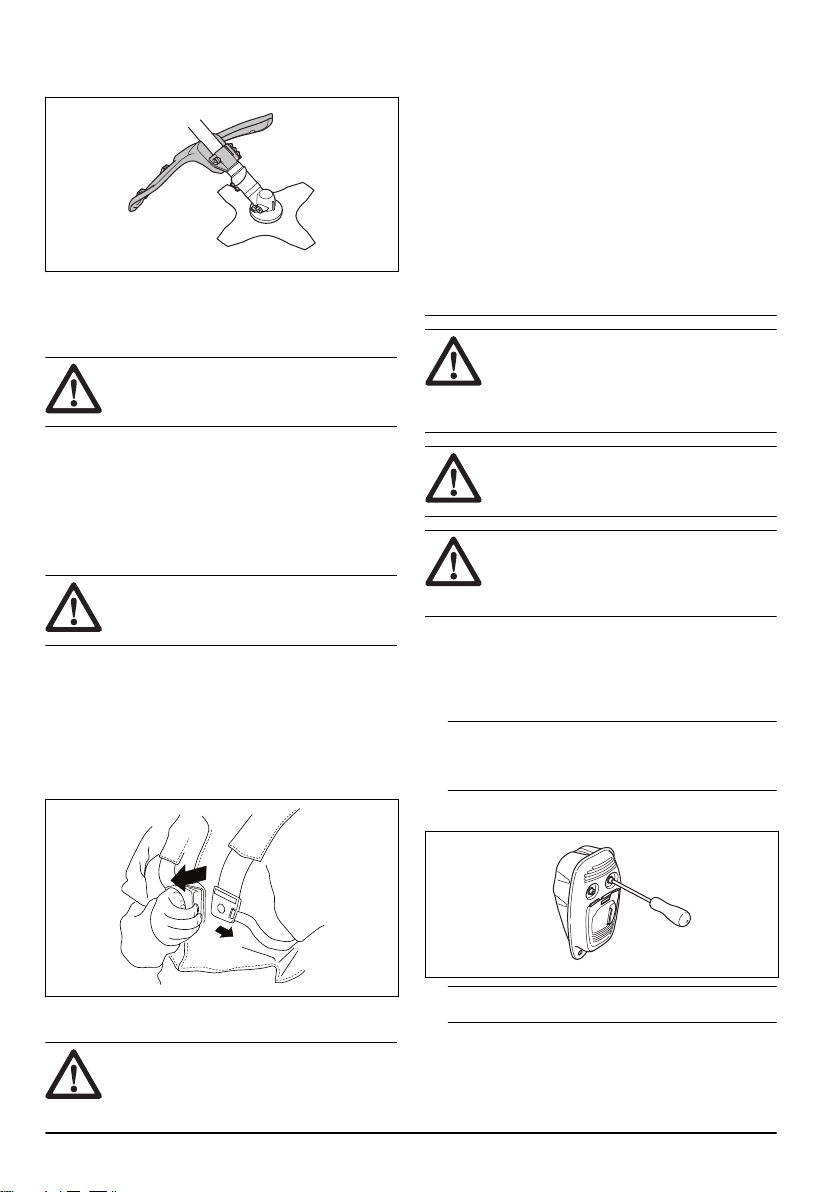

1. Stop the engine.

2. Do a visual check for damages, for example cracks.

3. Replace the cutting attachment guard if it is

damaged.

To do a check of the vibration damping system

WARNING: Make sure that the engine

is off and that the stop switch is in STOP

position.

1. Make sure that there are no cracks or deformation

on the vibration damping units. Replace the vibration

damping units if they are damaged.

2. Make sure that the vibration damping units are

correctly attached to the engine unit and handle unit.

To do a check of the quick-release mechanism

WARNING: Do not use a harness with

a quick-release mechanism that does not

operate correctly.

The quick-release mechanism lets the operator remove

the product quickly from the harness if there is an

emergency.

1. Stop the engine.

2. Do a visual check for damage, for example cracks.

3. Release and attach the quick-release mechanism to

make sure that it operates correctly.

To do a check of the muffler

WARNING: A used muffler/spark

arrester and spark arrester mounting

face may contain deposits of combustion

particles on the surfaces that may be

carcinogenic. To avoid skin contact and

inhalation of such particles when cleaning

and/or servicing the spark arrester, make

sure you always:

• wear gloves;

• clean and/or service in a well ventilated

area;

• do not use pressurized air to clean the

spark arrester screen;

• use a steel brush and brush away from

your body when cleaning the spark

arrester.

WARNING: Do not use a product that

has a damaged muffler or a muffler that

is in bad condition. Return the product to

a Husqvarna dealer/service station if the

muffler is damaged.

WARNING: Do not use the product if

the spark arrester screen on the muffler is

missing or damaged.

WARNING: The muffler becomes very

hot during and after operation and also at

idle speed. Use protective gloves to prevent

burn injuries.

The muffler keeps noise levels to a minimum and points

exhaust fumes away from the operator.

1. Stop the engine.

2. Do a visual check for damage and deformation.

Note:

The inner surfaces of the muffler contain

chemicals that can cause cancer. Be careful not to

touch these elements if the muffler is damaged.

3. Make sure that the muffler is correctly attached to

the product.

Note:

Do not remove the muffler from the product.

8 975 - 010 - 11.09.2023

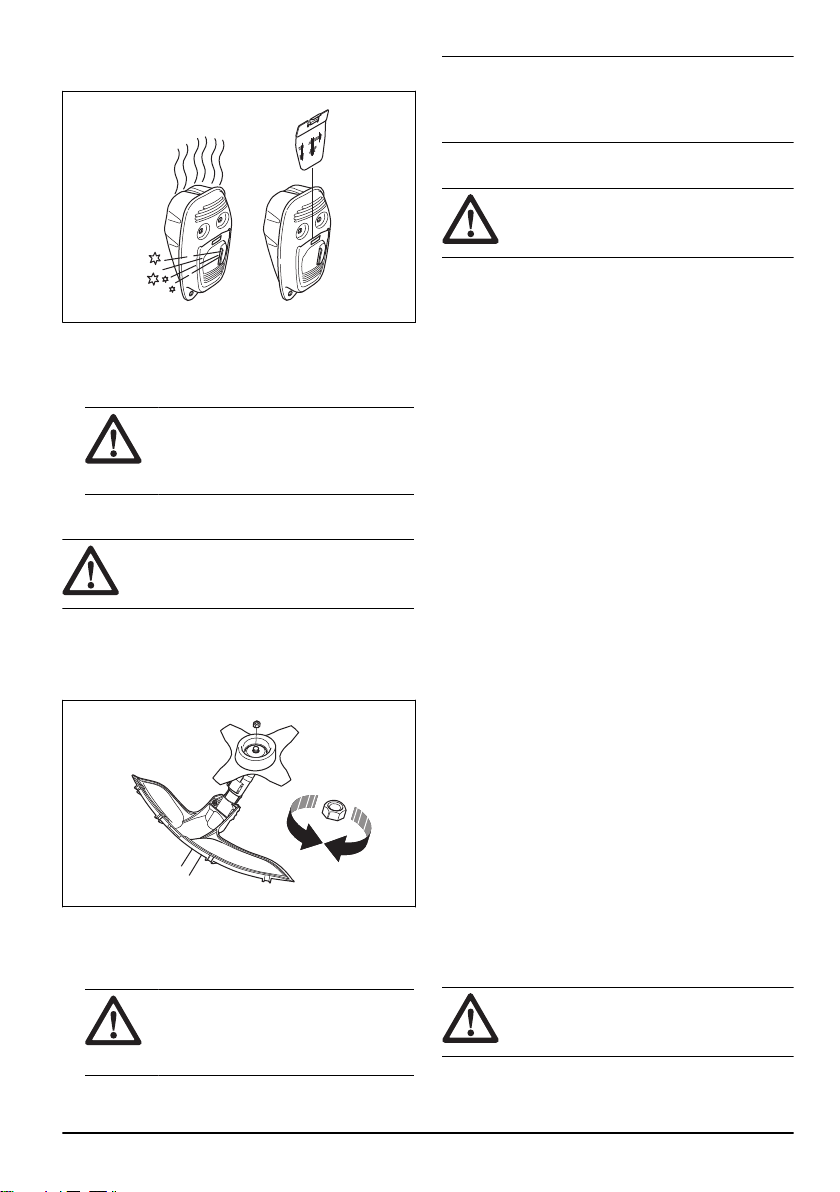

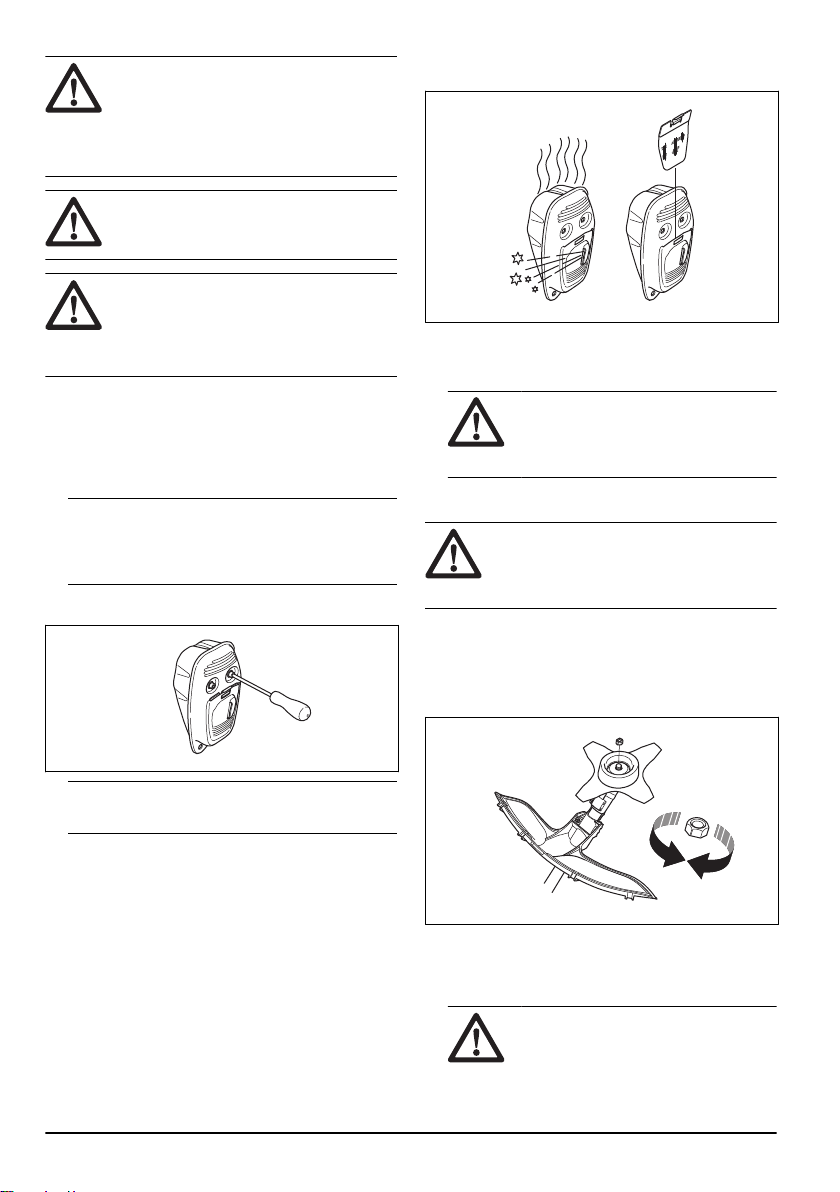

4. If the muffler on your product has a spark arrester

screen, do a visual check.

a) Replace the spark arrester screen if it is

damaged.

b) Clean the spark arrester screen if it is blocked.

Refer to for more information.

CAUTION: If the spark arrester

screen is blocked the product becomes

too hot and this causes damage to the

cylinder and piston.

To install and remove the locknut

WARNING: Stop the engine, use

protective gloves and be careful around the

sharp edges of the cutting attachment.

A locknut is used to attach some types of cutting

attachments. The locknut has a left hand thread.

• To install the locknut, turn the locknut in the opposite

direction from the direction of rotation.

• To remove the locknut, remove the locknut in the

direction of rotation.

• To loosen or tighten the locknut, use a socket

wrench with a long shaft.

WARNING:

When you loosen and

tighten the locknut there is a risk of injury

from the cutting attachment. Be careful

and do not touch the cutting attachment.

Note: Make sure that you can not turn the locknut

by hand. Replace the locknut after it has been put on

approximately 10 times. The locknut must be replaced

after it has been put on approximately 10 times.

Cutting attachment

WARNING: Read the warning

instructions that follow before you use the

product.

• Do the regular maintenance. Let an approved

service center regularly examine the cutting

attachment to do adjustments or repairs.

• The performance of the cutting attachment

increases.

• The life of the cutting attachment increases.

• The risk of accidents decreases.

• Only use an approved cutting attachment guard.

Refer to

Accessories on page 26

• Do not use a damaged cutting attachment.

Grass trimmer head

• Make sure that you wind the grass trimmer line

tightly and equally around the drum to decrease the

vibration.

• Use only the approved grass trimmer heads and

grass trimmer lines. Refer to

To trim the grass on

page 18

• Use a correct length of the grass trimmer line. A long

grass trimmer line uses more engine power than a

short grass trimmer line.

• Make sure that the cutter on the cutting attachment

guard is not damaged.

• Soak the grass trimmer line in water for 2 days

before you attach the grass trimmer line to the

product. This increases the life of the grass trimmer

line.

• Refer to the instructions for the cutting attachment to

use the correct procedure to load the cord and the

correct cord diameter.

Grass blade

• Use correctly sharpened blades. An incorrectly

sharpened or damaged blade increases the risk

of injury. Refer to the instructions on the blade

packaging.

• Use correctly set blades. An incorrectly set blade

increases the risk of injury and damage.

Fuel safety

WARNING:

Read the warning

instructions that follow before you use the

product.

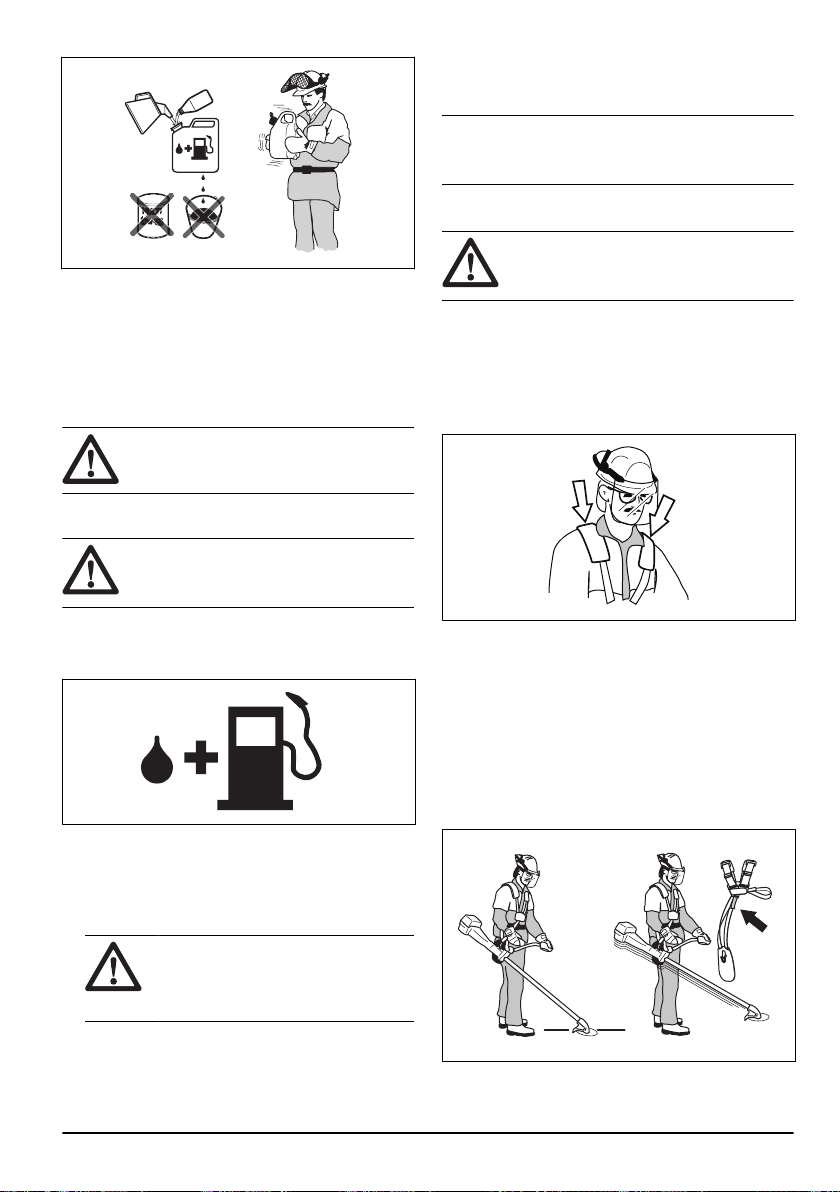

• Do not mix the fuel indoor or near a heat source.

975 - 010 - 11.09.2023

• Do not start the product if there is fuel or engine oil

on the product. Remove the unwanted fuel/oil and

let the product dry. Remove unwanted fuel from the

product.

• If you spill fuel on your clothing, change clothing

immediately.

• Do not get fuel on your body, it can cause injury. If

you get fuel on your body, use a soap and water to

remove the fuel.

• Do not start the engine if you spill oil or fuel on the

product or on your body.

• Do not start the product if the engine has a leak.

Examine the engine for leaks regularly.

• Be careful with fuel. Fuel is flammable and the fumes

are explosive and can cause injuries or death.

• Do not breathe in the fuel fumes, it can cause injury.

Make sure that there is sufficient airflow.

• Do not smoke near the fuel or the engine.

• Do not put warm objects near the fuel or the engine.

• Do not add the fuel when the engine is on.

• Make sure that the engine is cool before you refuel.

• Before you refuel, open the fuel tank cap slowly and

release the pressure carefully.

• Make sure there are sufficient airflow when refueling

and mixing fuel (petrol and two-stroke oil) or draining

the fuel tank.

• Fuel and fuel vapor are highly flammable and can

cause serious injury when inhaled or allowed to

come into contact with the skin. For this reason,

observe caution when handling fuel and make sure

there is sufficient airflow.

• Tighten the fuel tank cap carefully or a fire can

occur.

• Move the product at a minimum of 3 m (10 ft) from

the position where you filled the tank before a start.

• Do not put too much fuel in the fuel tank.

• Make sure that a leak cannot occur when you move

the product or fuel container.

• Do not put the product or a fuel container where

there is an open flame, spark or pilot light. Make

sure that the storage area does not contain an open

flame.

• Only use approved containers when you move the

fuel or put the fuel into storage.

• Empty the fuel tank before long-term storage. Obey

the local law on where to dispose fuel.

• Clean the product before long-term storage.

• Remove the spark plug cap before you put the

product into storage to make sure that the engine

does not start accidentally.

Safety instructions for maintenance

WARNING: Read the warning

instructions that follow before you use the

product.

• Stop the engine, make sure that the cutting

attachment stops and let the product cool down

before you do the maintenance.

• Disconnect the spark plug cap before you do the

maintenance.

• The exhaust fumes from the engine contain

carbon monoxide, an odorless, poisonous and very

dangerous gas that can cause death. Do not run the

product indoors or in closed spaces.

• The exhaust fumes from the engine are hot and can

contain sparks. Do not run the product indoors or

near flammable material.

• Accessories and changes to the product that are not

approved by the manufacturer, can cause serious

injury or death. Do not change the product. Always

use original accessories.

• If the maintenance is not done correctly and

regularly, there is an increased risk of injury and

damage to the product.

• Only do the maintenance as this operator's manual

recommends. Let an approved Husqvarna service

agent do all other servicing.

• Let an approved Husqvarna service agent do

servicing on the product regularly.

• Replace damaged, worn or broken parts.

Assembly

Introduction

WARNING: Before you assemble the

product, you must read and understand the

safety chapter.

WARNING: Remove the spark plug

cable from the spark plug before you

assemble the product.

10 975 - 010 - 11.09.2023

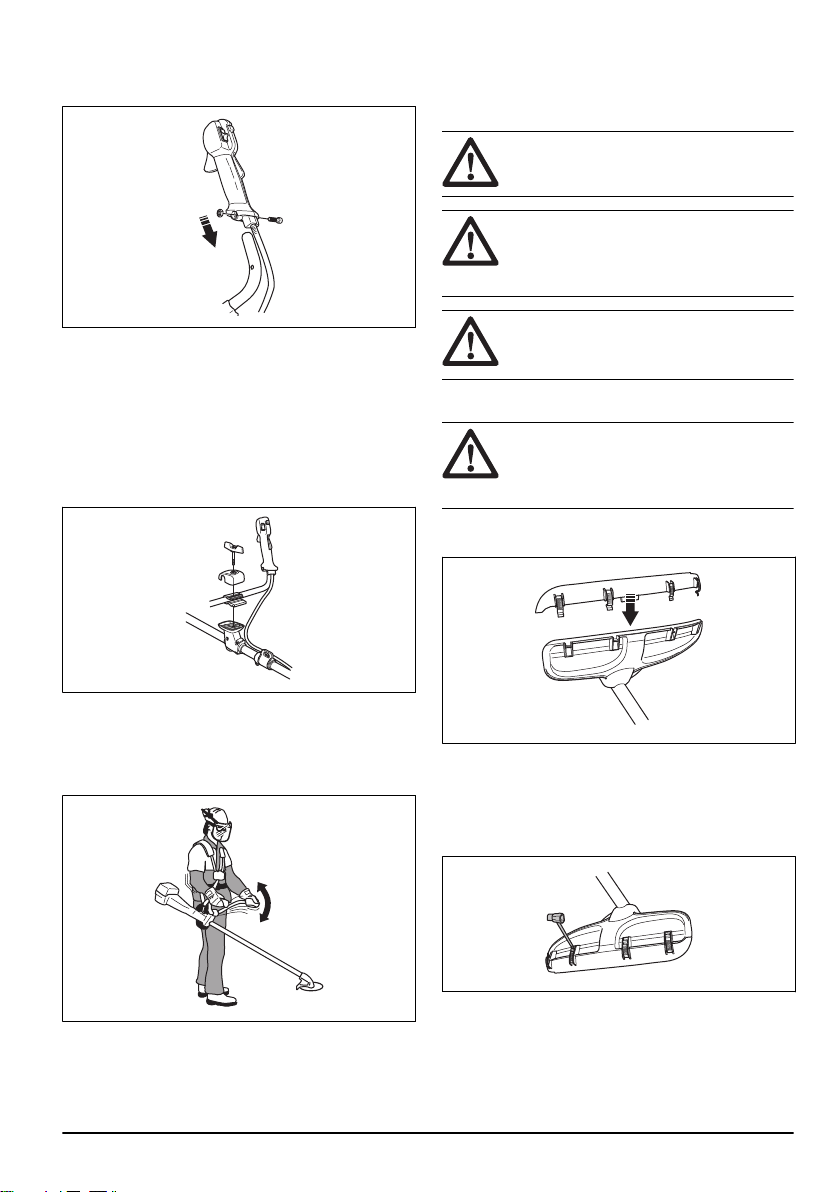

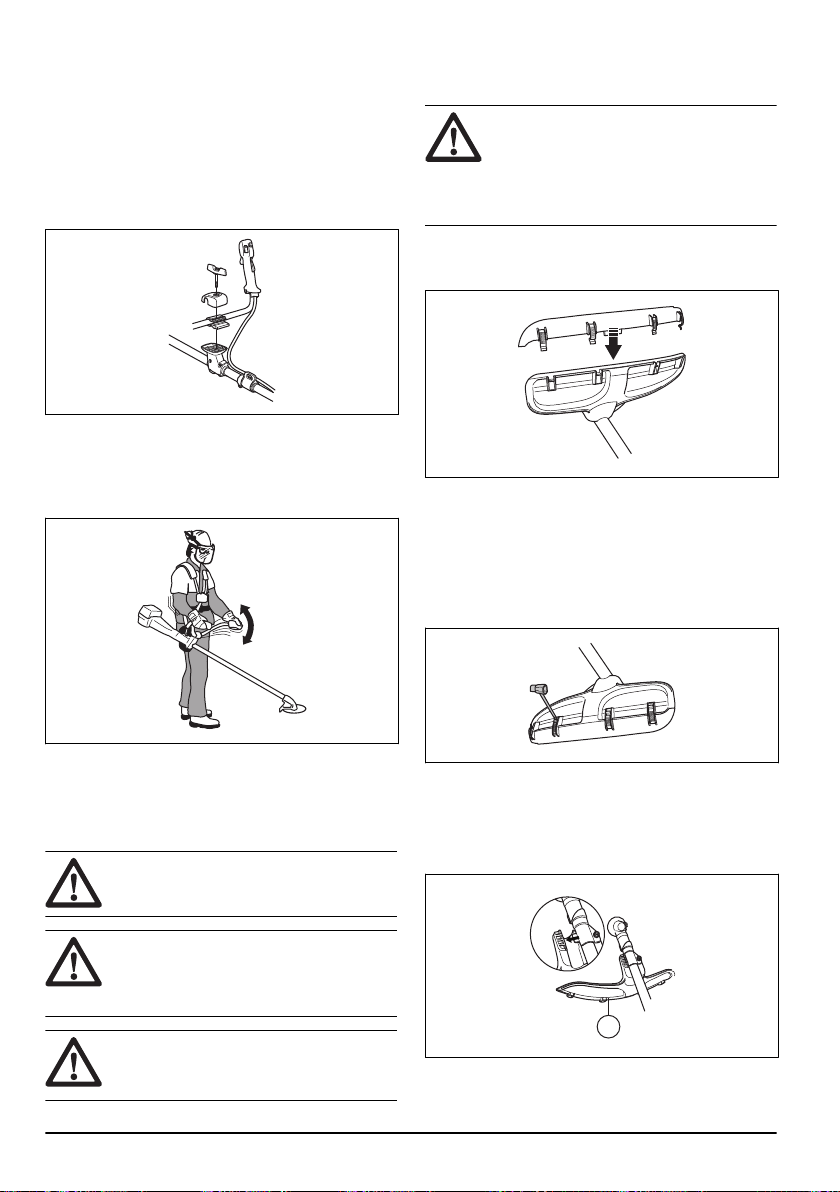

To assemble the throttle handle

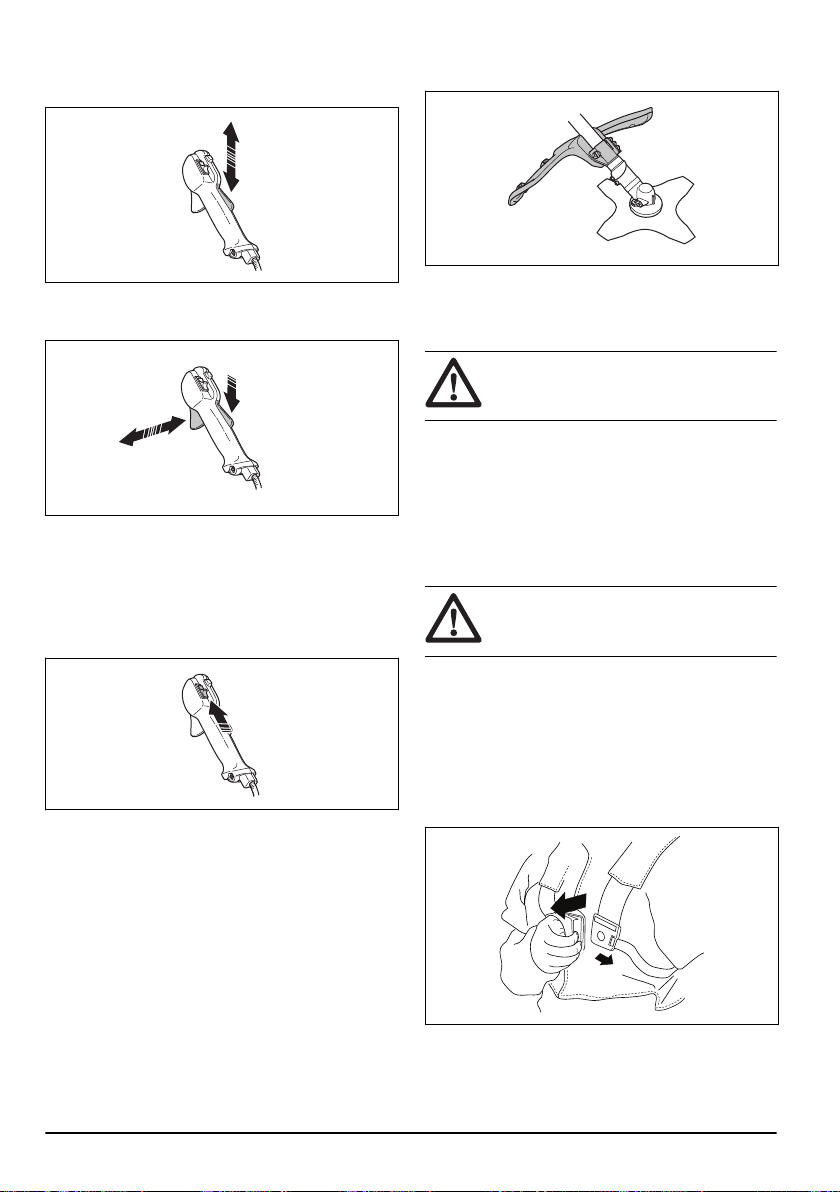

1. Remove the screw behind the throttle handle.

2. Move the throttle handle to the right side of the

handlebar.

3. Align the hole behind the throttle handle with the

hole in the handlebar.

4. Put the screw through the holes. Tighten the screw.

To assemble the handlebar

1. Remove the knob and attach the handlebar as given

in the illustration.

2. Tighten the knob lightly.

3. Put on the harness and hang the product from the

suspension point.

4. Adjust the handle to put the product in a good work

position.

5. Tighten the knob fully.

To assemble the cutting equipment

The cutting equipment includes a cutting attachment and

a cutting attachment guard.

WARNING: Use protective gloves.

WARNING: Always use the cutting

attachment guard that is recommended for

the cutting attachment. See

Accessories on

page 26

WARNING: An incorrectly attached

cutting attachment can result in injury or

death.

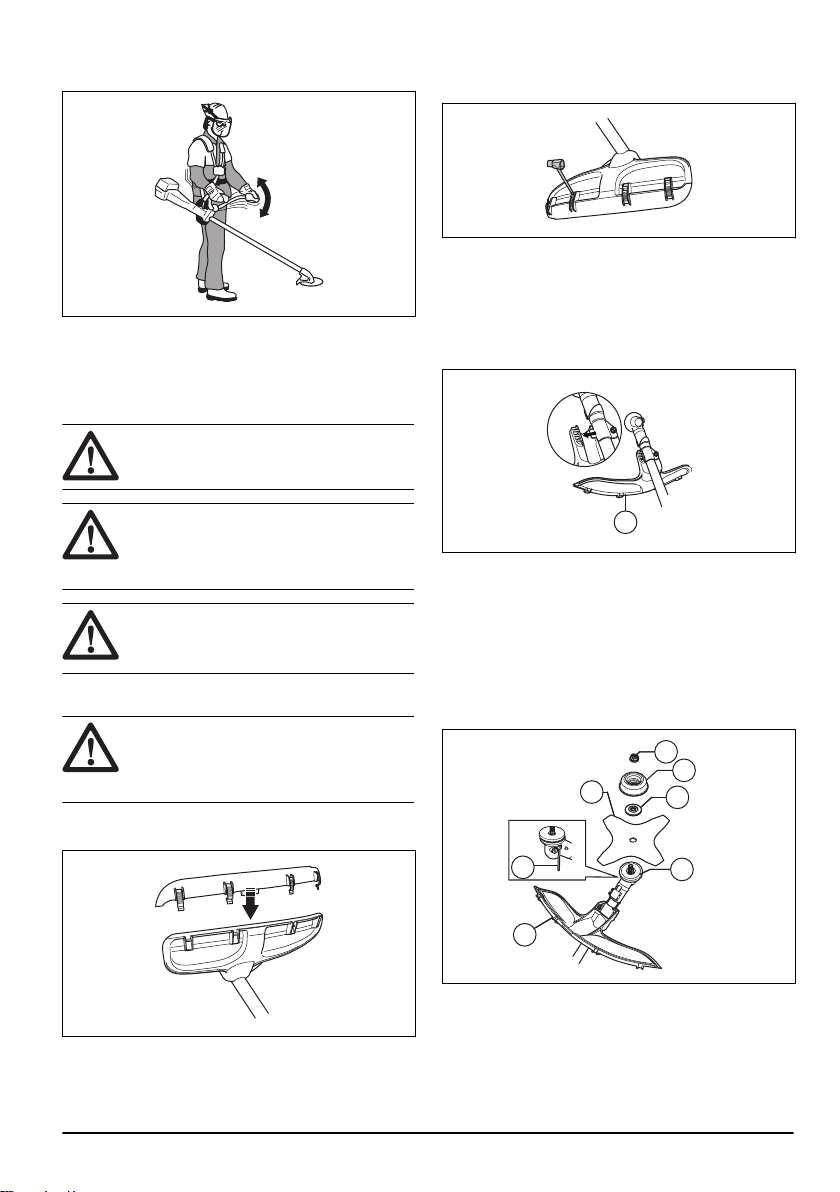

To attach the guard extension

CAUTION: Use the guard extension

when you use a trimmer head/plastic blade.

Do not use the guard extension when you

use a grass blade.

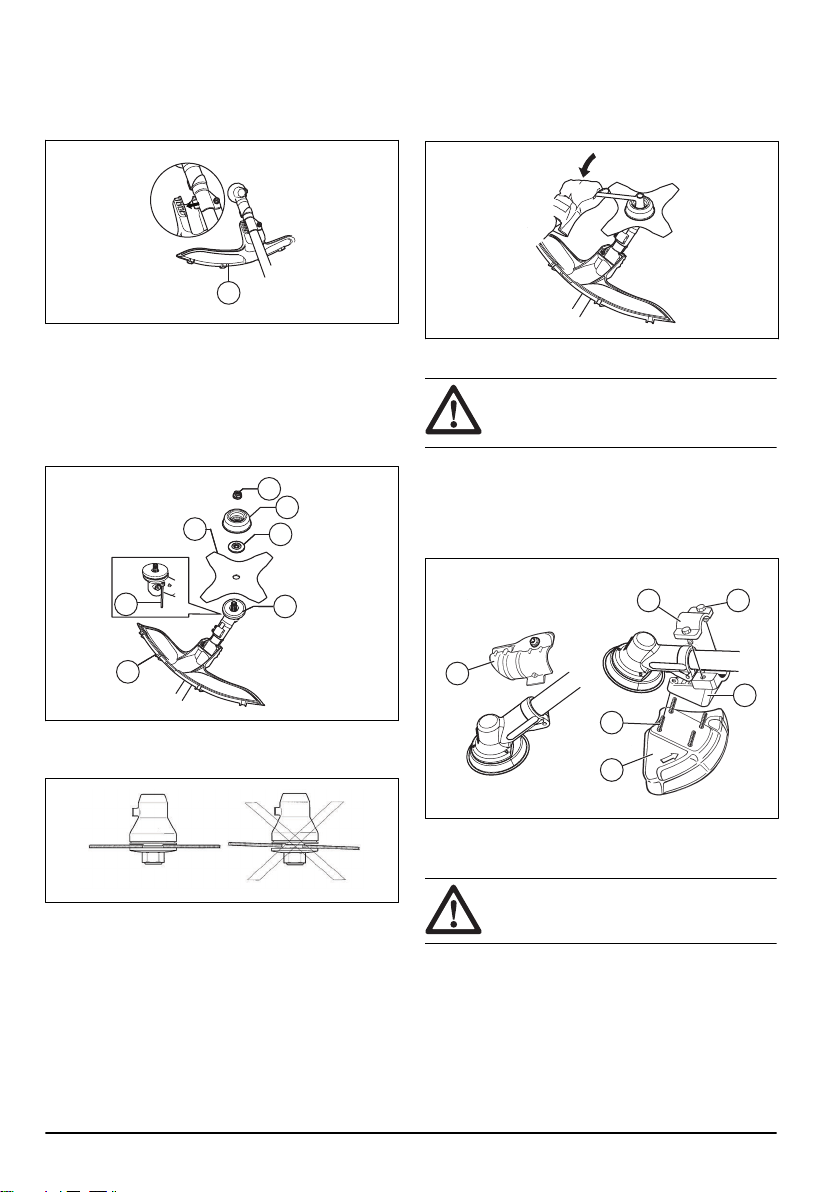

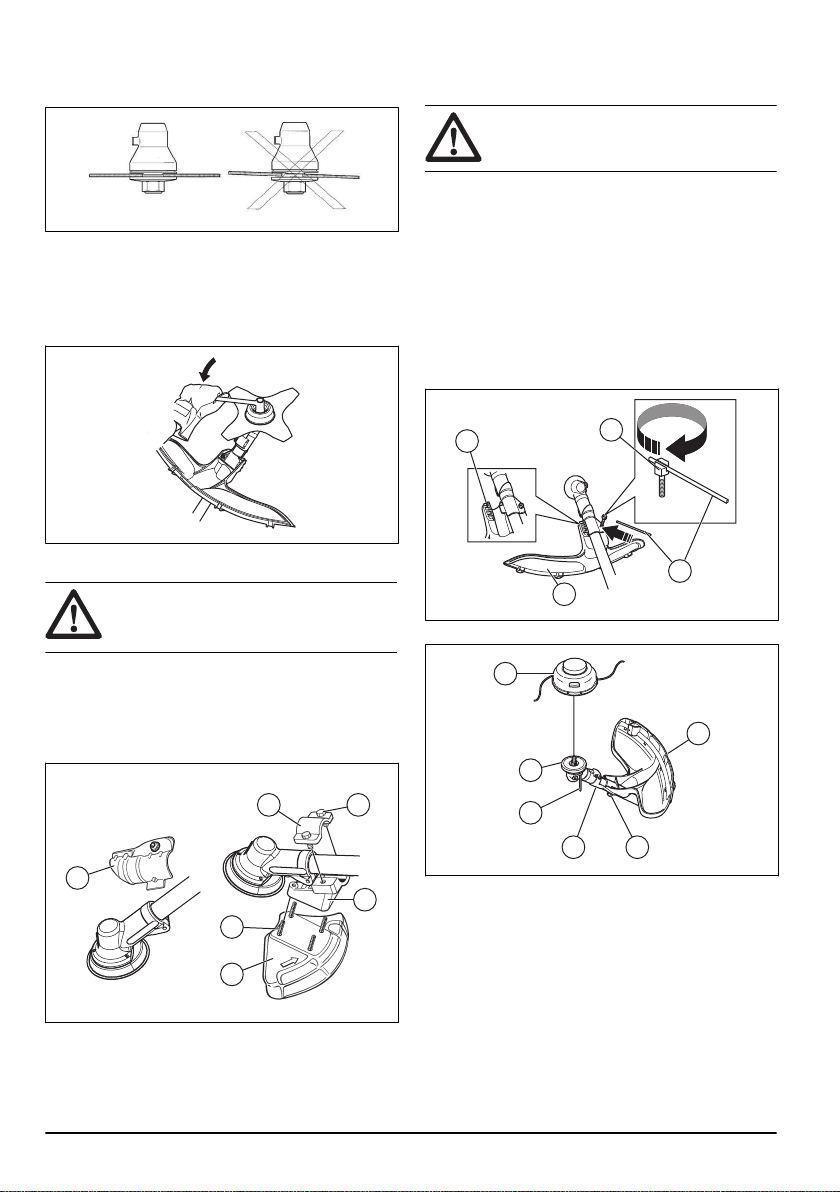

1. Put the guard extension in the groove of the cutting

attachment guard.

2. Put the guard extension into position on the cutting

attachment guard with the 4 locking hooks.

To remove the guard extension

• Release the locking hooks with the spark plug

wrench.

975 - 010 - 11.09.2023

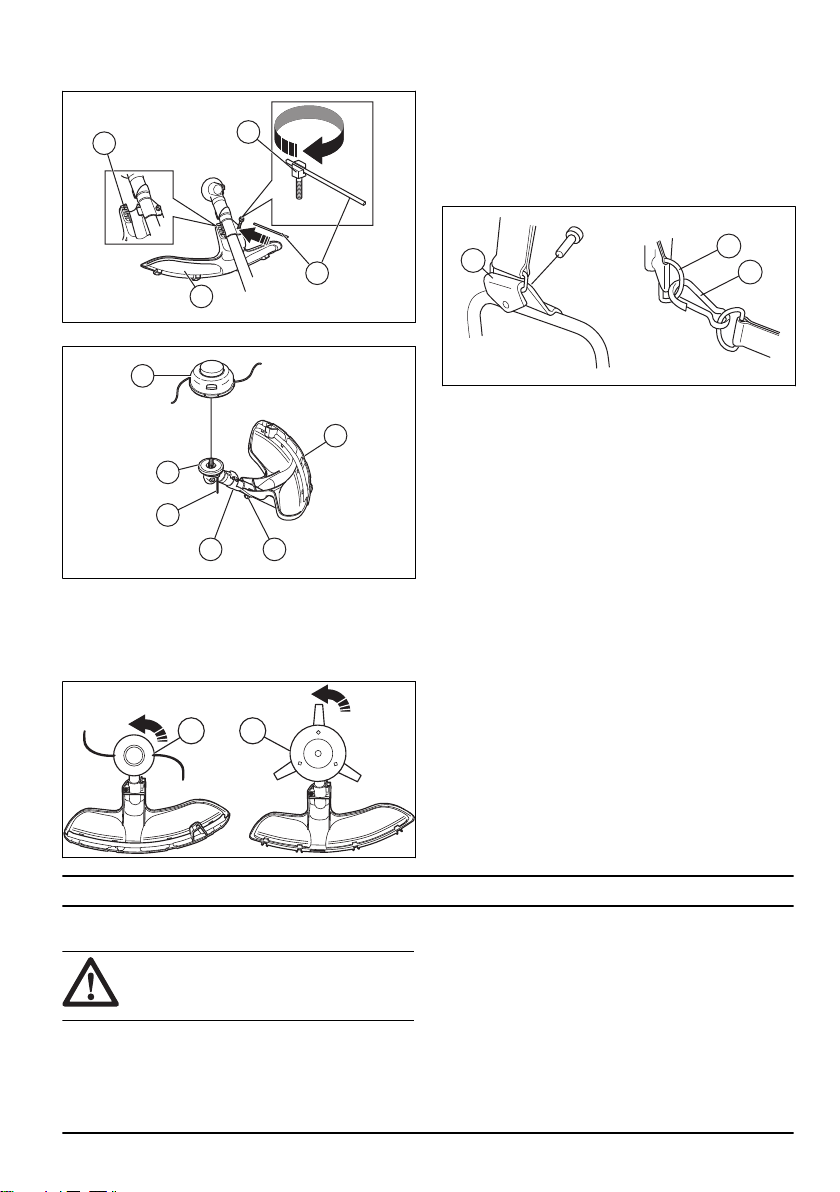

To attach the grass blade and the grass blade

guard/combination guard

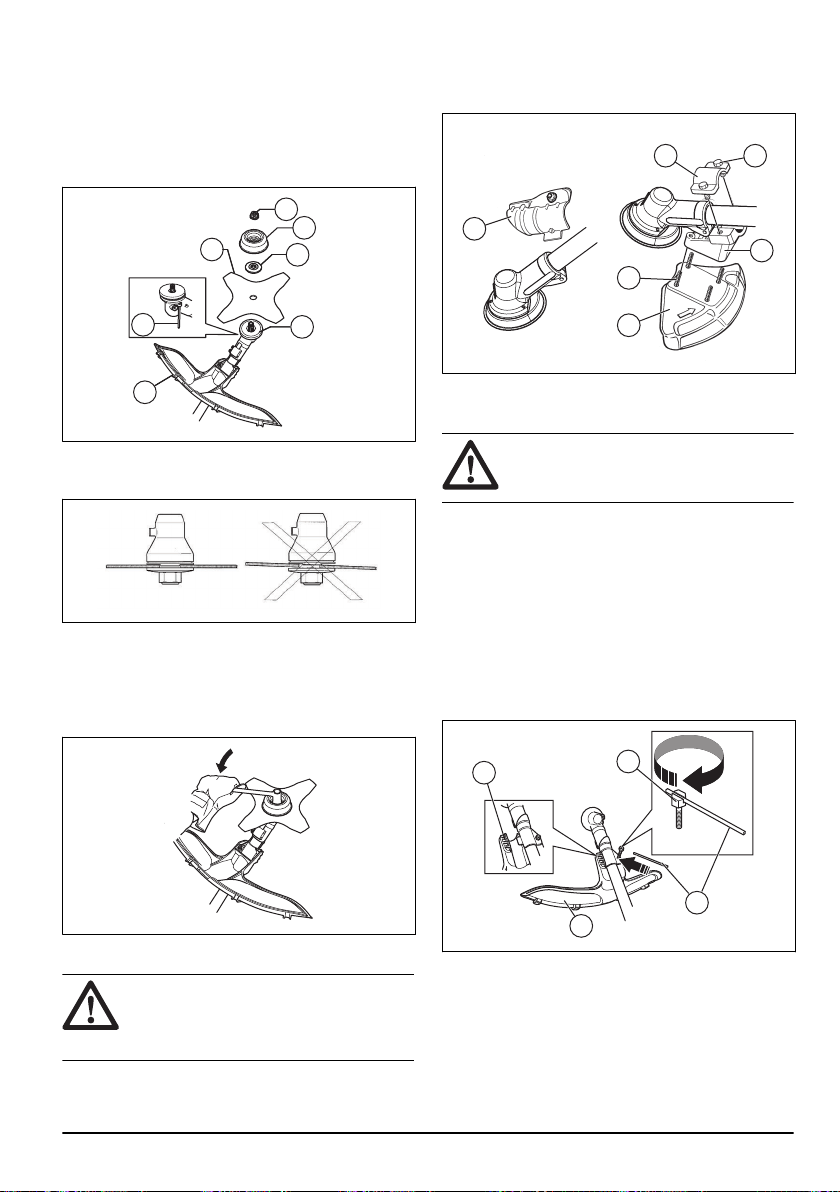

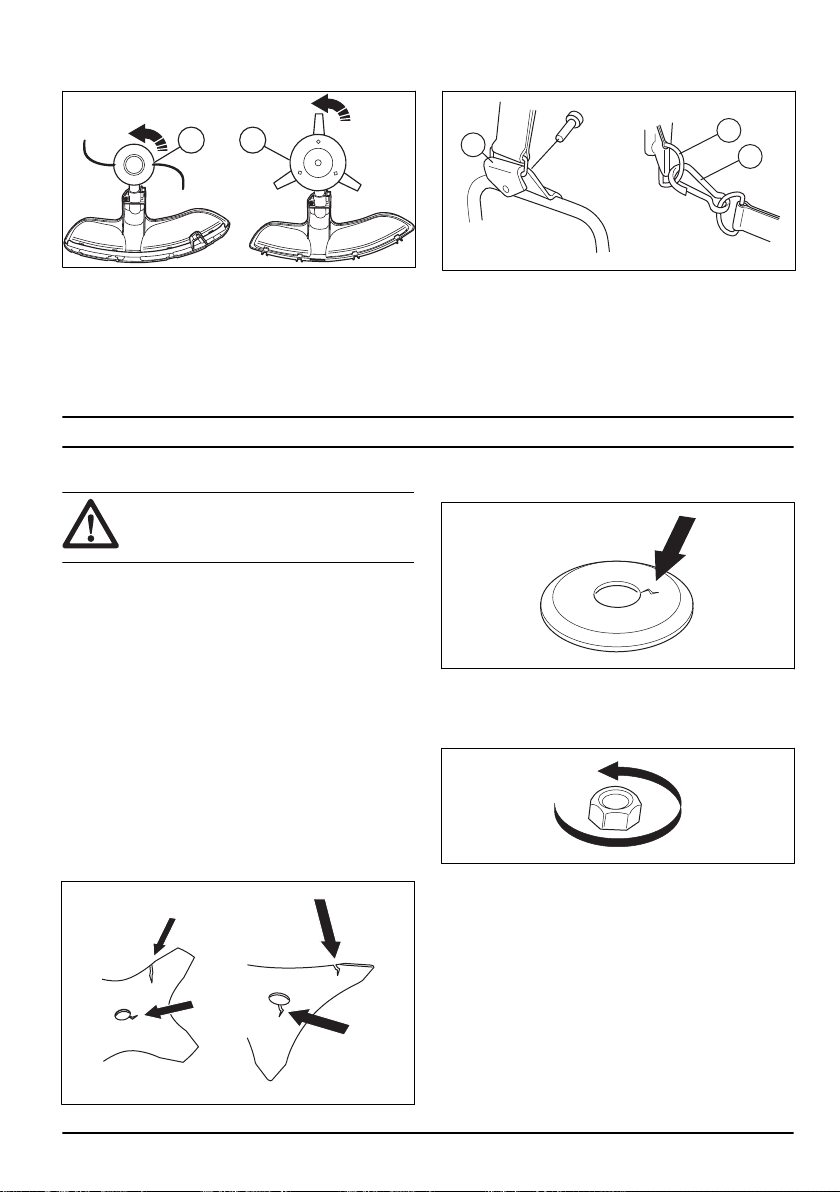

1. Put the blade guard/combination guard (A) onto the

shaft and tighten the bolt to attach it.

2. Make sure that the guard extension is removed.

3. Turn the output shaft to align one of the holes in

the drive disc (B) with the related hole in the gear

housing.

4. Put the locking pin (C) in the hole to lock the shaft.

5. Put the grass blade (D), the support flange (F) and

the support cup (E) on the output shaft.

6. Make sure that the drive disc and support flange

engages correctly in the centre hole of the grass

blade.

7. Attach the nut (G).

8. Tighten the nut with the socket wrench. Hold the

shaft of the socket wrench near the blade guard.

Tighten in the opposite direction to how the cutting

attachment rotates. Tighten it to a torque of 35-50

Nm.

To install the blade guard

CAUTION: Only use the approved

guard for the blades. Refer to

Accessories

on page 26

1. Remove the bracket (H).

2. Attach the adapter (I) and bracket (J) with the 2

screws (K).

3. Attach the blade guard (A) to the adapter with the 4

screws (L).

J K

To assemble the guard and trimmer head/

plastic blades

CAUTION: Make sure that the guard

extension is assembled.

1. Install the trimmer guard/cutting attachment guard

(A) intended for operation with the trimmer head/

plastic blades.

2. Hang the trimmer guard/cutting attachment guard (A)

on the two hooks on the plate holder (M).

3. Bend the guard around the shaft and tighten it with

the bolt (L) on the opposite side of the shaft. Use the

locking pin (C).

975 - 010 - 11.09.2023

4. Put the locking pin in the groove on the screw head

and tighten.

5. Install the drive disc (B) on the output shaft.

M L

6. Turn the output shaft until 1 of the holes in the drive

disc aligns with the related hole in the gear housing.

7. Put the locking pin (C) in the hole to lock the shaft.

8. Install the trimmer head/plastic blades (H)

counterclockwise.

9. To disassemble the trimmer head/plastic blades,

follow the instructions in the opposite sequence.

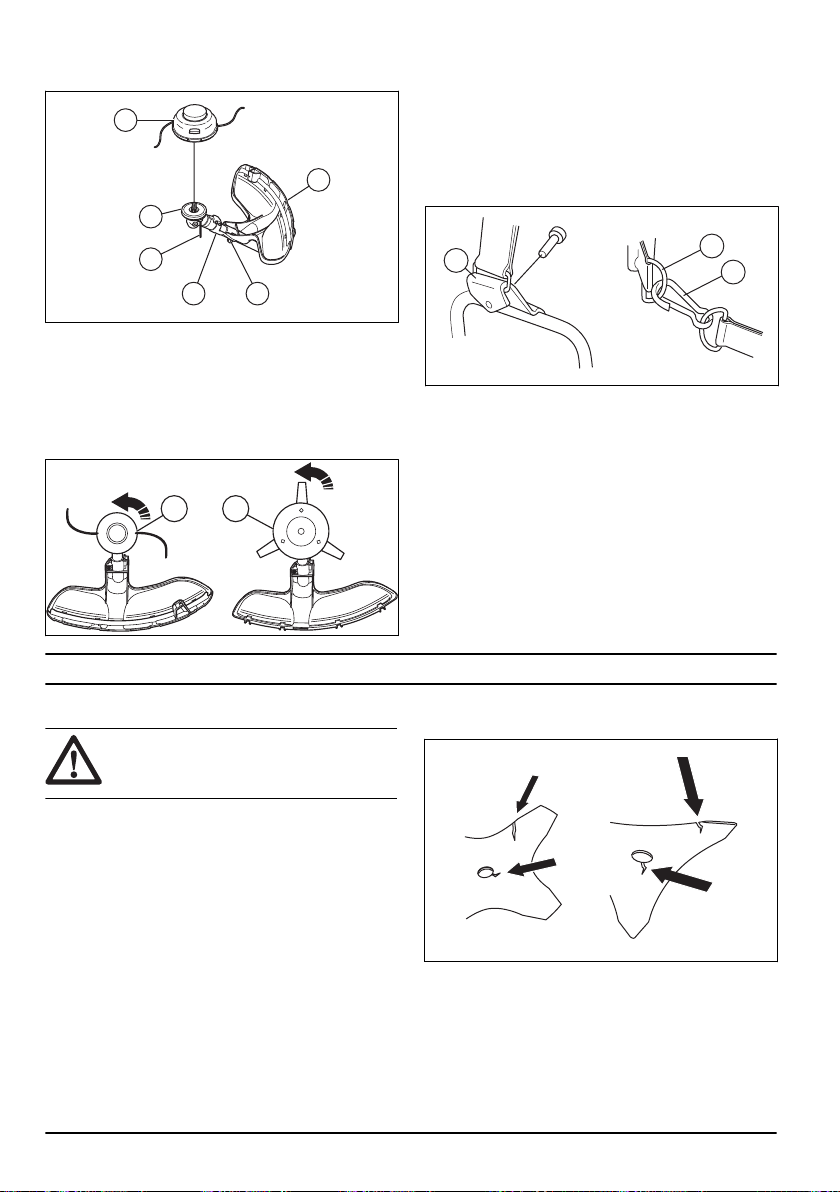

To assemble the shoulder harness

1. Put the ring of the shoulder harness strap through

the hook (A) and attach it with the bolt.

2. Attach the hook (B) of the shoulder strap to the ring

To adjust the shoulder harness

1. Stop the engine.

2. Put on the harness.

3. Adjust the shoulder strap to make the product weigh

equally on your shoulders.

Operation

Introduction

WARNING: Before you operate the

product, you must read and understand the

safety chapter.

Before you operate the product

• Examine the work area to make sure that you know

the type of terrain, the slope of the ground and if

there are obstacles such as stones, branches and

ditches.

• Do an overhaul inspection of the product.

• Do the safety inspections, maintenance and

servicing that are given in this manual.

• Make sure that all covers, guards, handles and the

cutting equipment are correctly attached and not

damaged.

975 - 010 - 11.09.2023 13

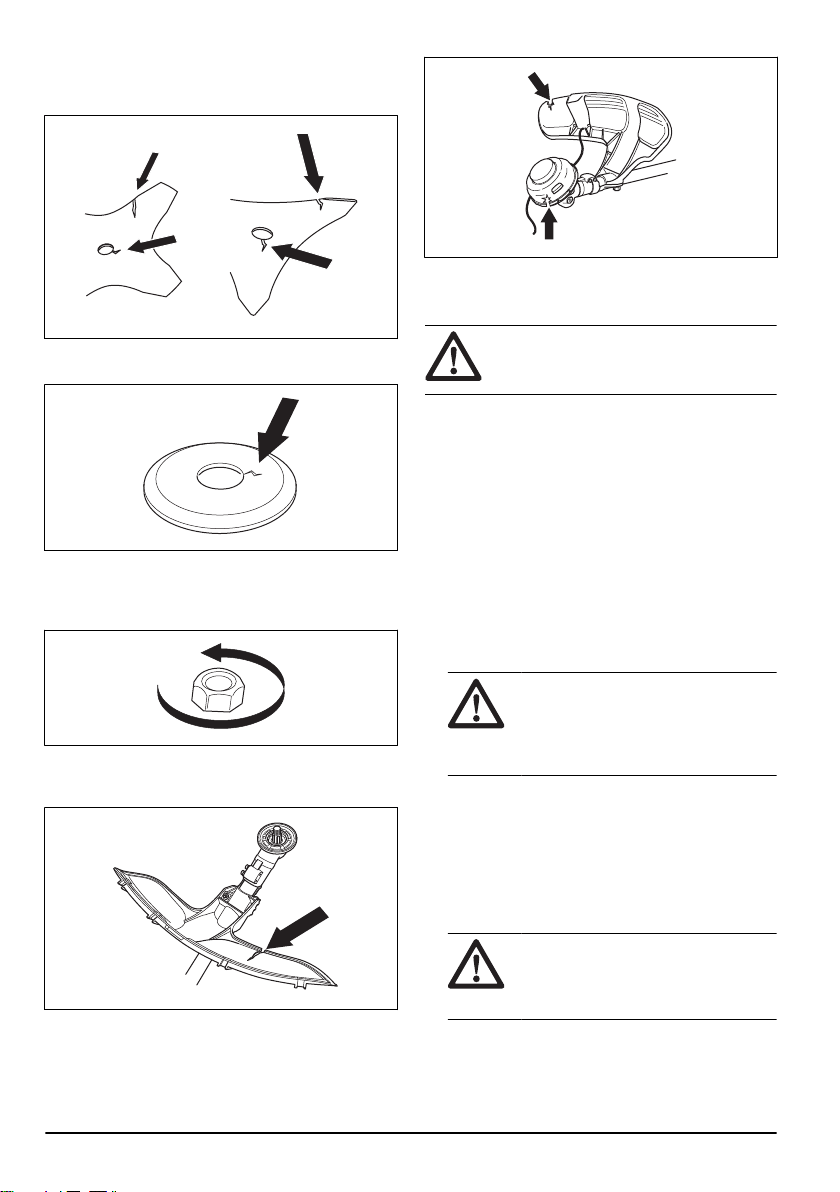

• Make sure that there are no cracks at the bottom of

the grass blade teeth or by the center hole of the

blade. Replace the blade if it is damaged.

• Examine the support flange for cracks. Replace the

support flange if it is damaged.

• Make sure that the locknut can not be removed by

hand. If you can remove it by hand, it does not

lock the cutting attachment sufficiently and you must

replace it.

• Examine the blade guard for damages or cracks.

Replace the blade guard if it has been hit or if it has

cracks.

• Examine the trimmer head and cutting attachment

guard for damages or cracks. Replace the trimmer

head and cutting attachment guard if they have been

hit or if they have cracks.

Fuel

This product has a two-stroke engine.

CAUTION: Incorrect type of fuel can

result in engine damage. Use a mixture of

gasoline and two-stroke oil.

Premixed fuel

• Use Husqvarna premixed alkylate fuel for best

performance and extension of the engine life. This

fuel contains less harmful chemicals compared

to regular fuel, which decreases harmful exhaust

fumes. The quantity of remains after combustion is

lower with this fuel, which keeps the components of

the engine more clean.

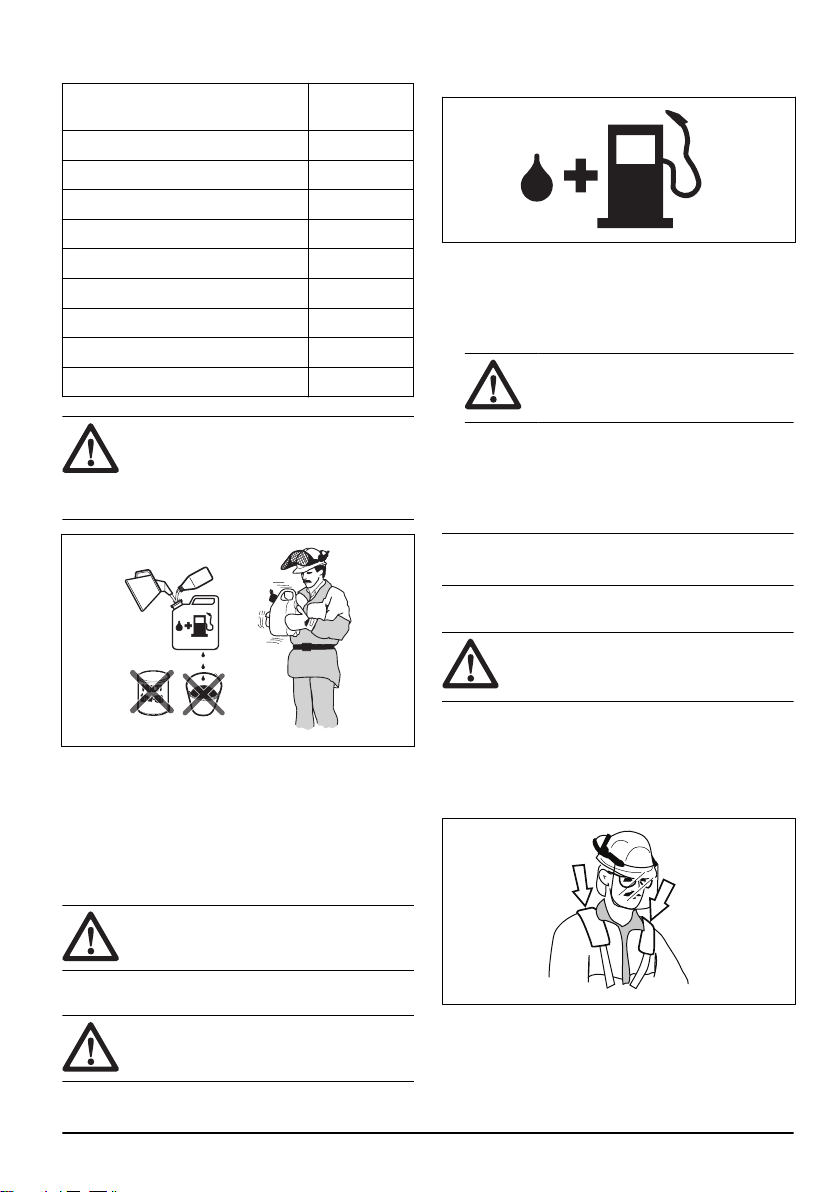

To mix fuel

Gasoline

• Use good quality unleaded gasoline with a maximum

of 10% ethanol contents.

CAUTION:

Do not use gasoline with

an octane grade less than 90 RON/87

AKI. Use of a lower octane grade can

cause engine knocking, which causes

engine damages.

Two-stroke oil

• For best results and performance use Husqvarna

two-stroke oil.

• If Husqvarna two-stroke oil is not available, use a

two-stroke oil of good quality for air-cooled engines.

Speak to your servicing dealer to select the correct

oil.

CAUTION:

Do not use two-stroke

oil for water-cooled outboard engines,

also referred to as outboard oil. Do not

use oil for four-stroke engines.

14 975 - 010 - 11.09.2023

To mix gasoline and two-stroke oil

Gasoline, liter Two-stroke oil,

liter

2% (50:1)

5 0.10

10 0.20

15 0.30

20 0.40

US gallon US fl. oz.

1 2 ½

2 1/2 6 ½

5 12 ⅞

CAUTION: Small errors can influence

the ratio of the mixture drastically when you

mix small quantities of fuel. Measure the

quantity of oil carefully and make sure that

you get the correct mixture.

1. Fill half the quantity of gasoline in a clean container

for fuel.

2. Add the full quantity of oil.

3. Shake the fuel mixture.

4. Add the remaining quantity of gasoline to the

container.

5. Carefully shake the fuel mixture.

CAUTION: Do not mix fuel for more

than 1 month at a time.

To fill the fuel tank

WARNING: Obey the procedure that

follows for your safety.

1. Stop the engine and let the engine become cool.

2. Clean the area around the fuel tank cap.

3. Shake the container and make sure that the fuel is

fully mixed.

4. Remove the fuel tank cap slowly to release the

pressure.

5. Fill the fuel tank.

CAUTION: Make sure that there is

not too much fuel in the fuel tank. The

fuel expands when it becomes hot.

6. Tighten the fuel tank cap carefully.

7. Clean fuel spillage on and around the product.

8. Move the product 3 m/10 ft or more away from the

refueling area and fuel source before you start the

engine.

Note: To see where the fuel tank is on your product,

refer to

Introduction on page 2

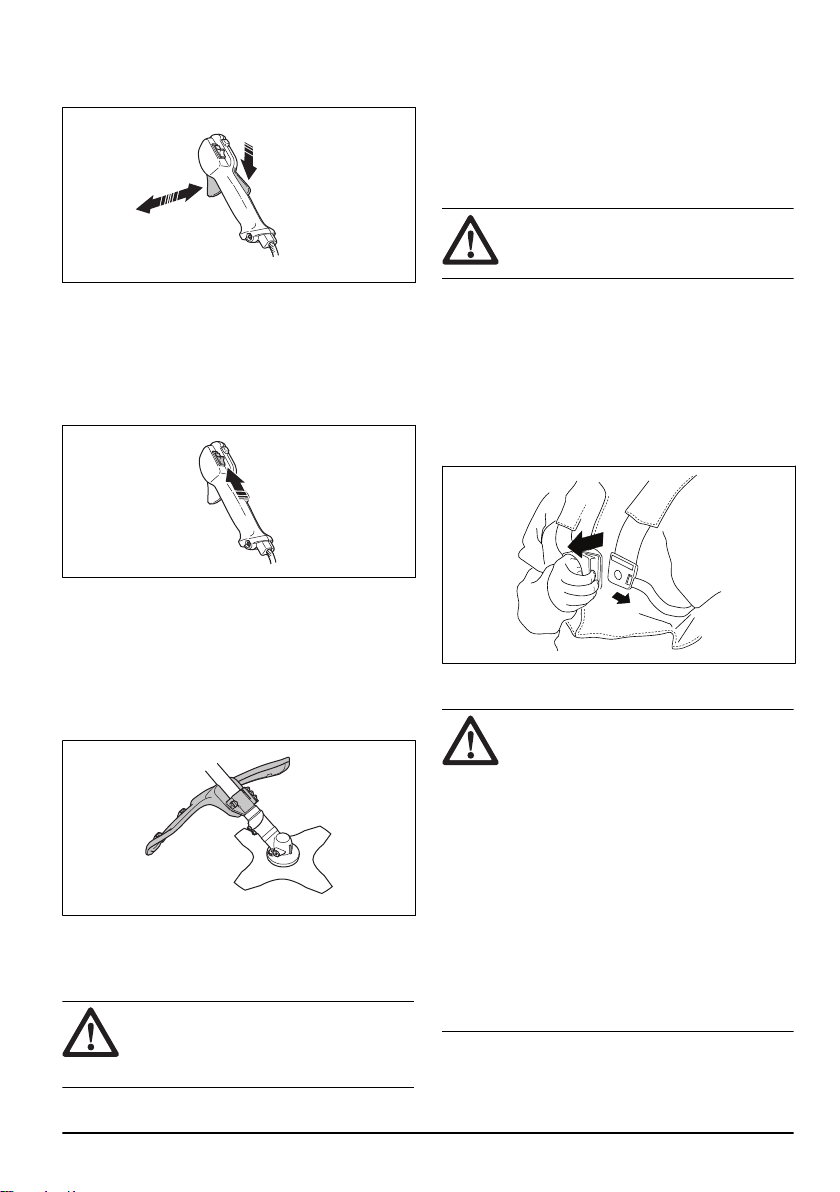

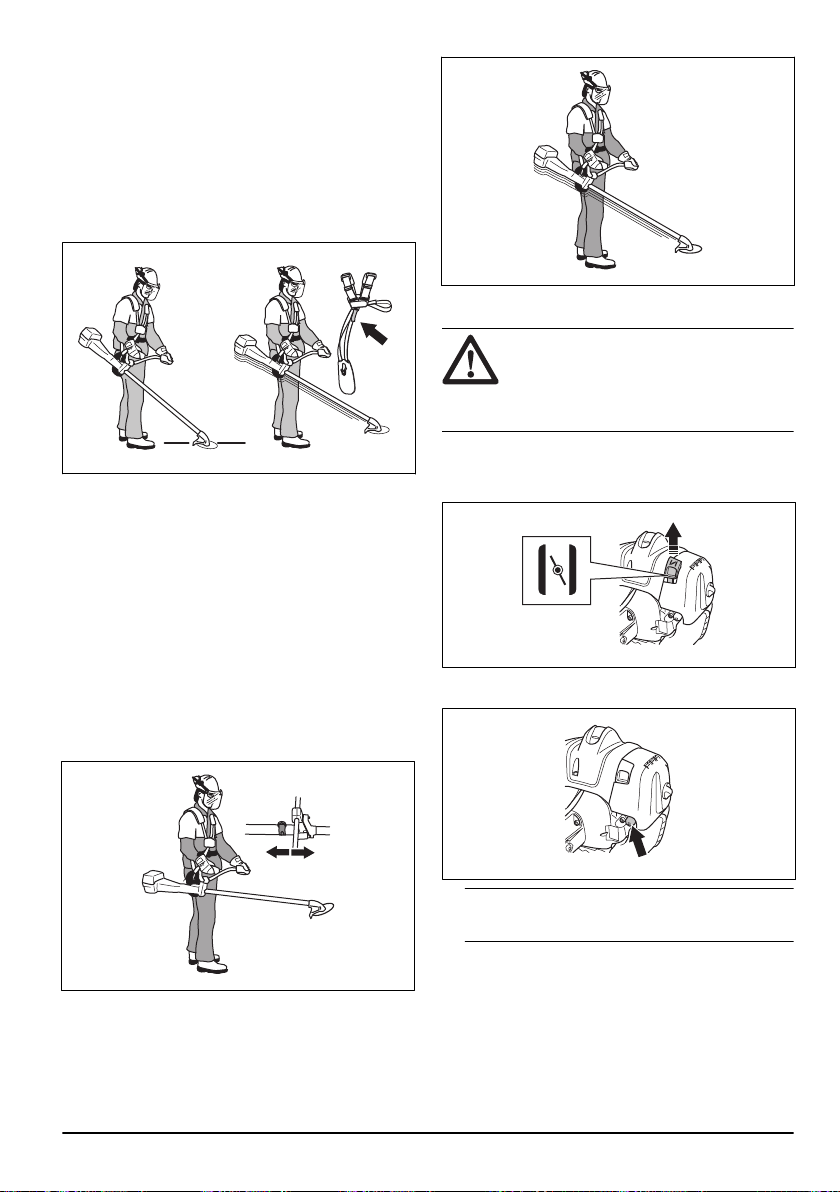

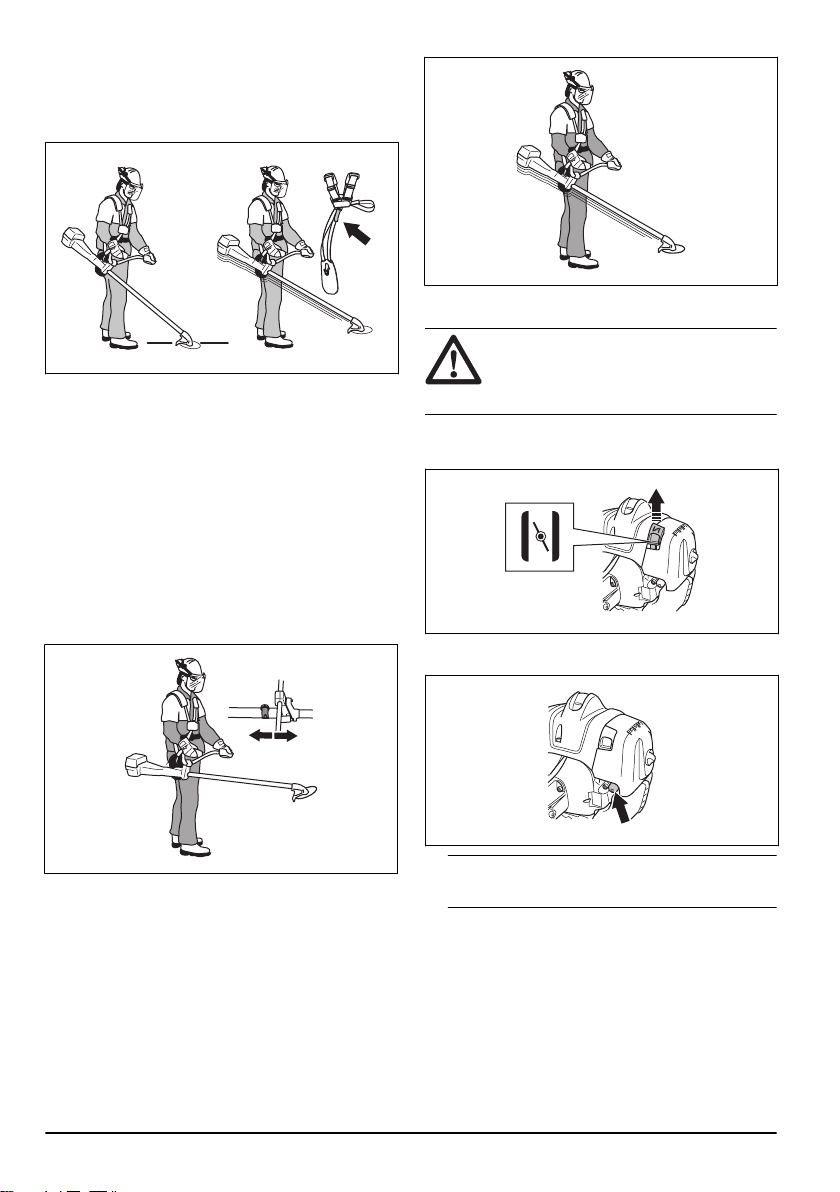

To adjust the harness

WARNING:

The product must always

be correctly attached to the harness. Do not

use a damaged harness.

1. Put on the harness.

2. Connect the product to the harness.

3. Adjust the harness for the best work position.

4. Adjust the side straps to make the product weigh

equally on your shoulders.

5. Adjust the harness until the cutting attachment is

parallel to the ground.

6. Let the cutting attachment lightly touch the ground.

Adjust the harness clamp to balance the product

correctly.

975 - 010 - 11.09.2023

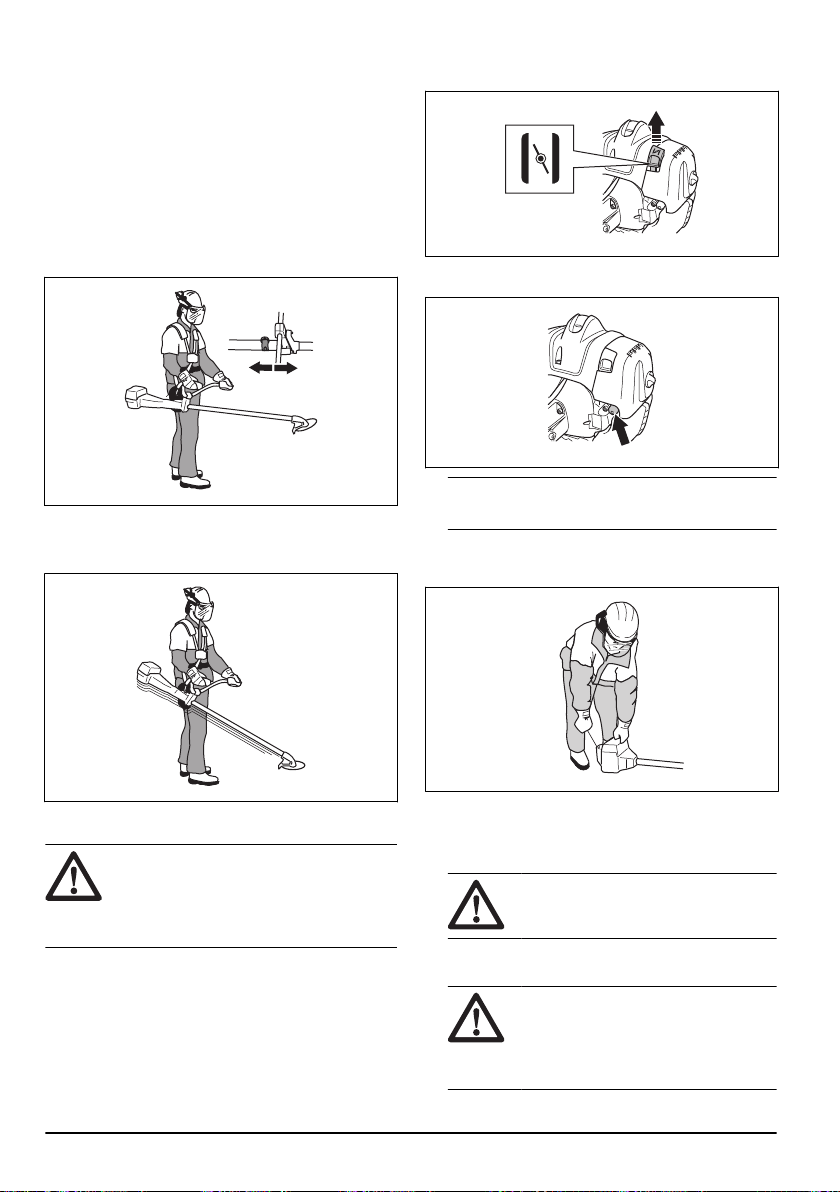

To prepare for forestry clearing

1. Apply support to the product with the harness during

forestry clearing.

2. Hold the product as shown in the illustration.

3. Use the strap on the harness to adjust the height of

the support hook.

To prepare for grass clearing

1. Apply support to the product with the harness during

grass clearing.

2. Make sure that the cutting equipment is parallel to

the ground.

Correct balance of the product

For forestry clearing, the product is correctly balanced

when it freely hangs horizontally from the suspension

point. With correct balance, the risk of hitting stones if

you release the handlebar is decreased.

For grass clearing, the product is correctly balanced

when the blade is at cutting height near the ground.

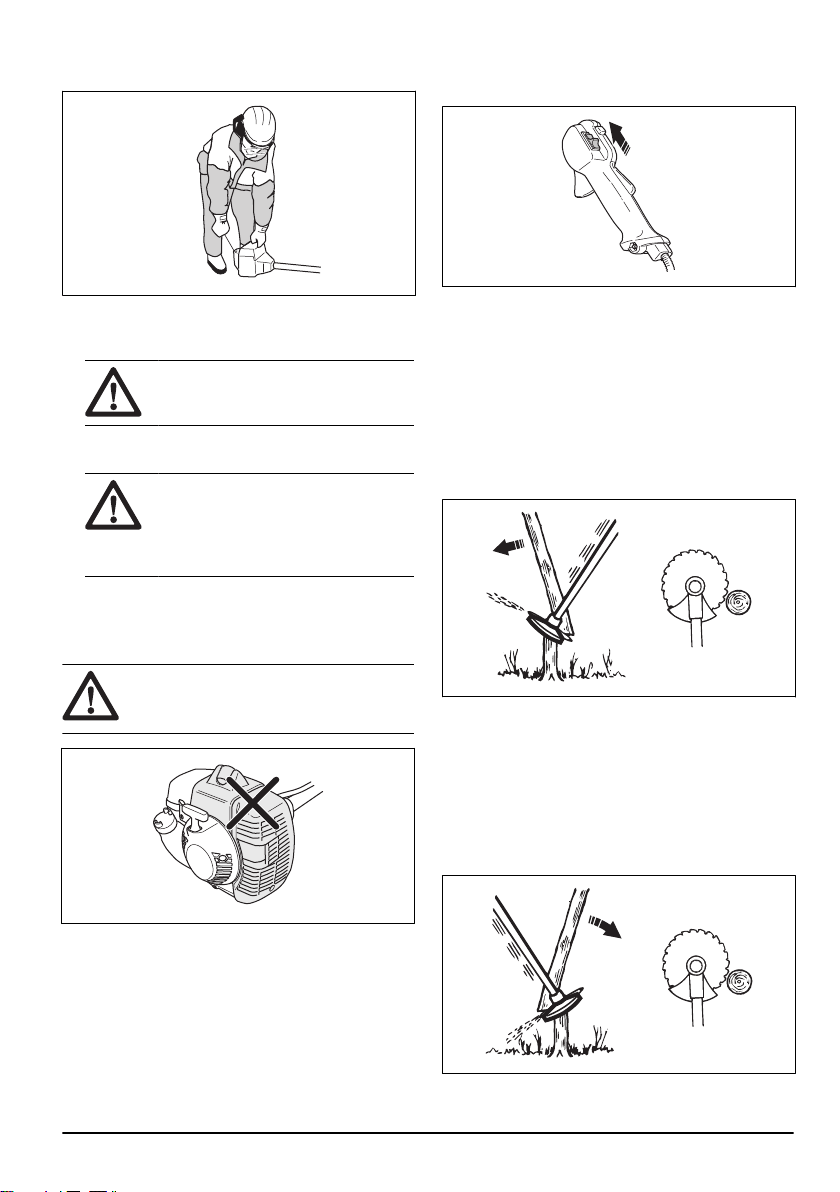

To start the engine

WARNING: Keep a minimum distance

of 15 m/50 ft from persons or animals when

you start the product. There is a risk that the

cutting attachment starts to move.

1. Set the stop switch in the start position.

2. Set the choke control in the choke position.

3. Push the air purge bulb until the bulb starts to fill with

fuel.

Note:

It is not necessary to fill the air purge bulb

fully.

16 975 - 010 - 11.09.2023

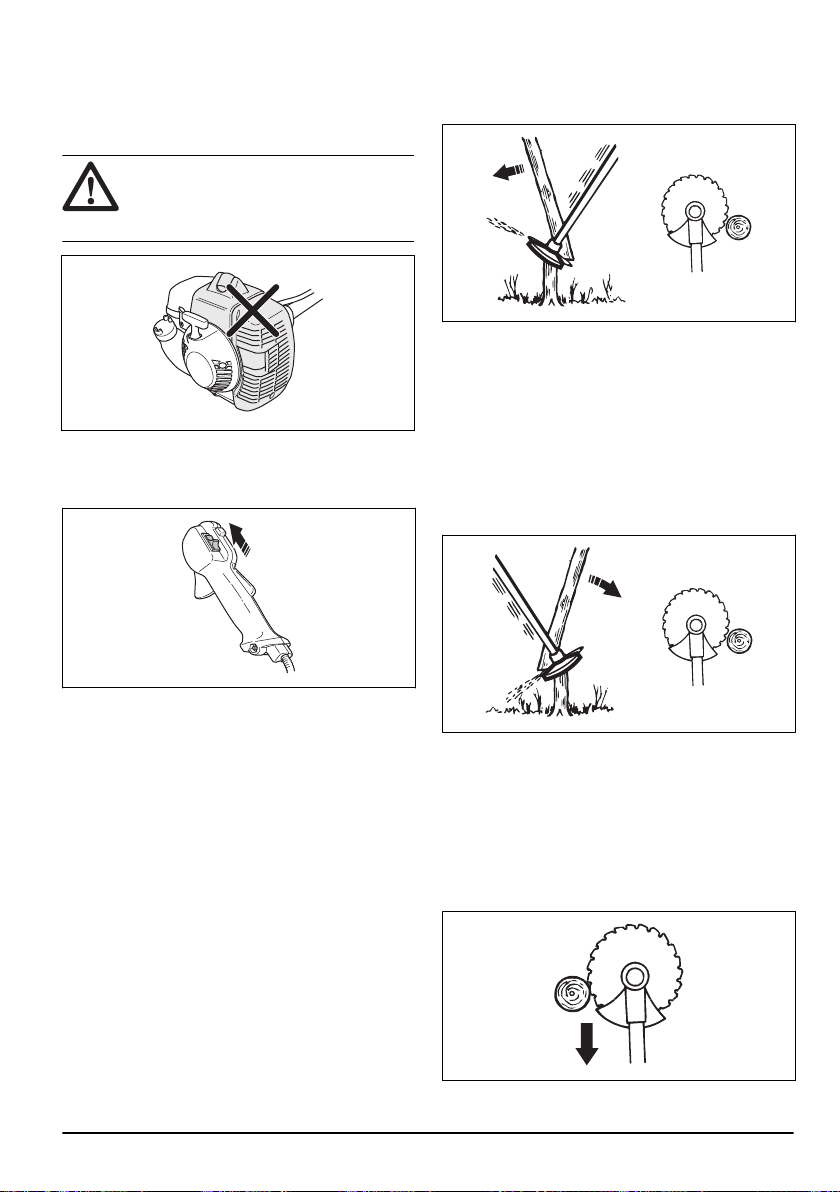

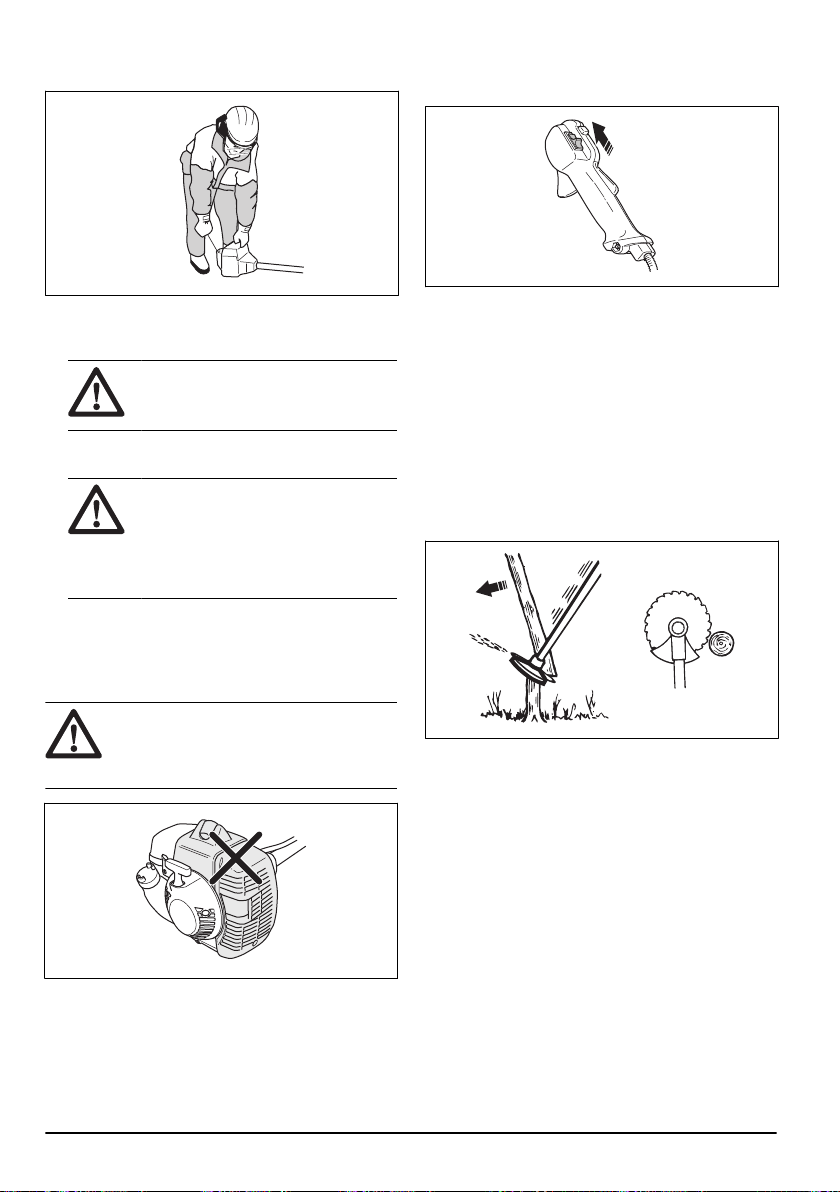

4. Hold the body of the product on the ground with your

left hand. Do not put your feet on the product.

5. Pull the starter rope handle slowly until you feel

some resistance, then pull the starter rope handle

with force.

WARNING: Do not wind the starter

rope around your hand.

6. Continue to pull the starter rope handle until the

engine starts.

CAUTION: Do not pull the starter

rope to full extension and do not let go

of the starter rope handle. Release the

starter rope slowly to prevent damage to

the product.

7. When the engine starts, put the choke control in the

run position and apply full throttle. The throttle trigger

automatically disengages from the start position.

8. Make sure that the engine operates smoothly.

WARNING:

Do not use the product

with a damaged spark plug cap to prevent

electrical shock.

To stop the engine

• Move the stop switch to the stop position.

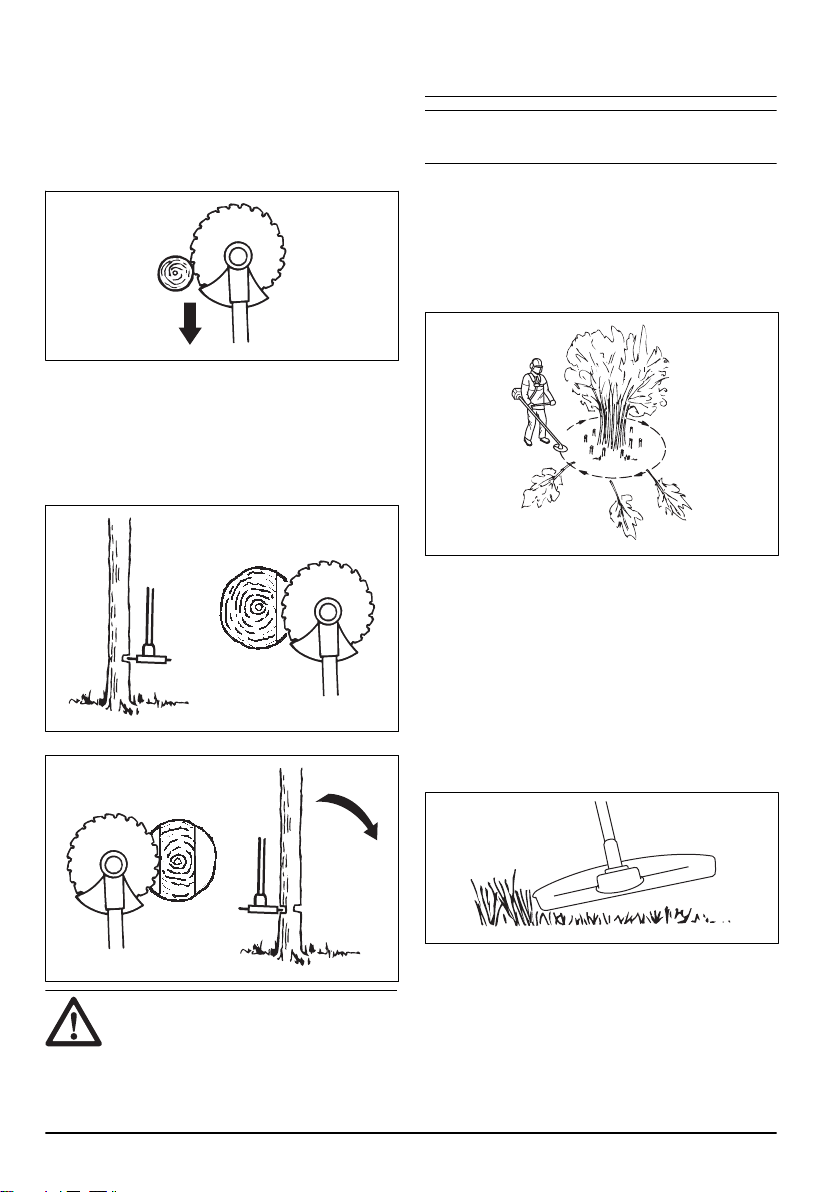

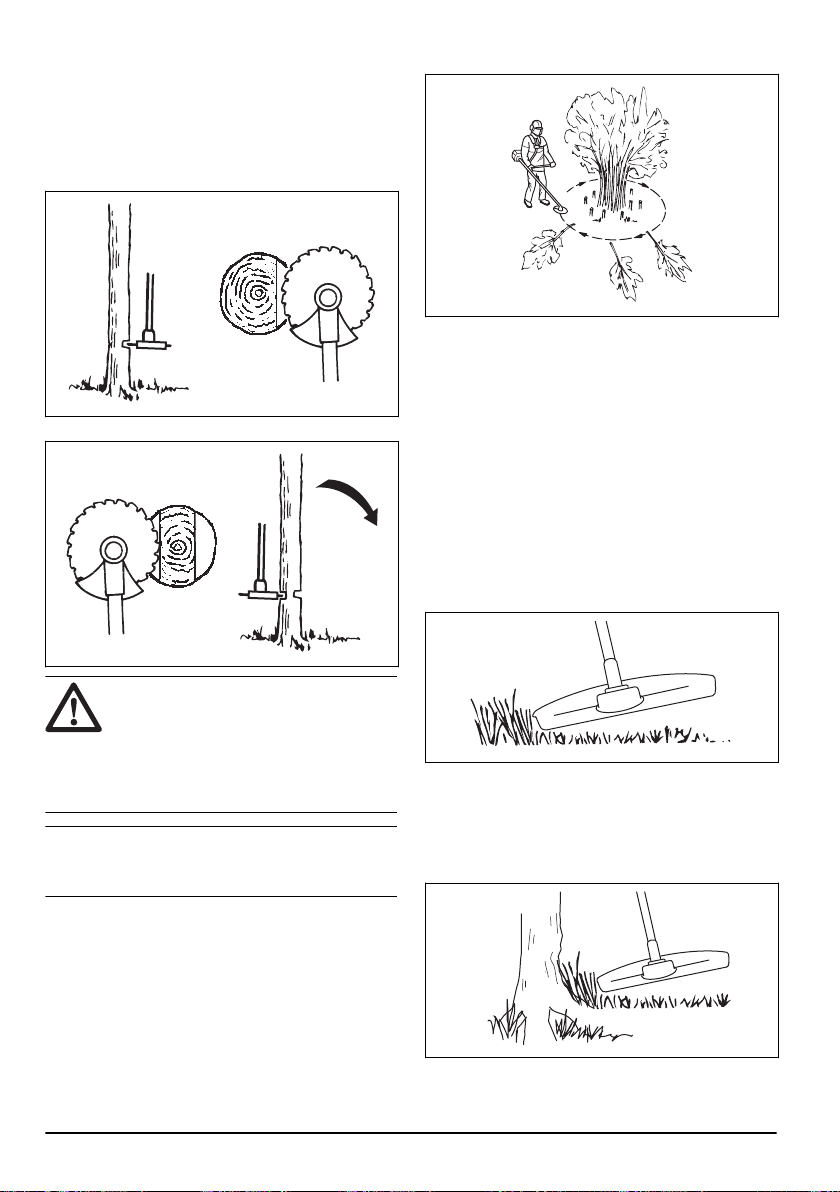

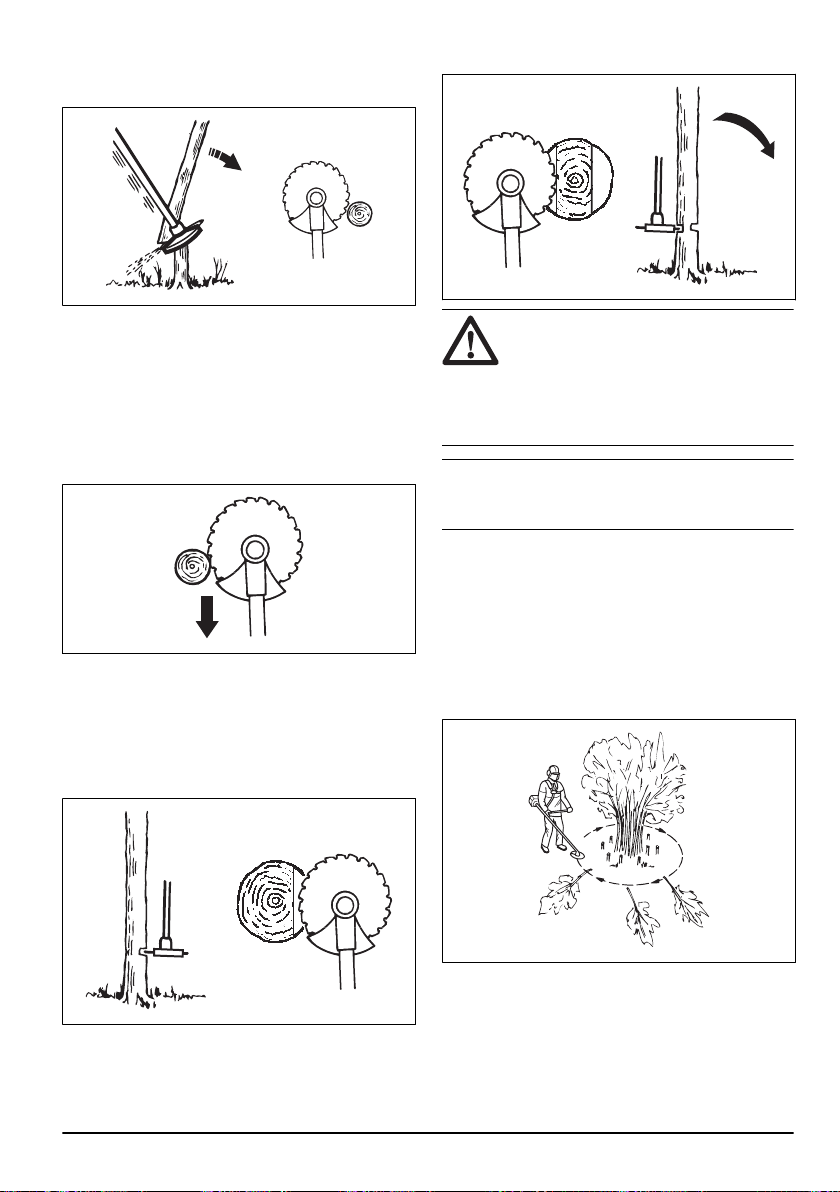

Forestry clearing with a saw blade

To fell a tree to the left

To fell to the left, push the bottom of the tree to the right.

1. Apply full throttle.

2. Put the saw blade against the tree as given in the

picture.

3. Tilt the saw blade and push it with force diagonally

down to the right. At the same time, push the tree

with the blade guard.

To fell a tree to the right

To fell to the right, push the bottom of the tree to the left.

1. Apply full throttle.

2. Put the saw blade against the tree as given in the

picture.

3. Tilt the saw blade and push it with force diagonally

up and to the right. At the same time, push the tree

with the blade guard.

975 - 010 - 11.09.2023

To fell a tree forward

To fell forward, push the bottom of the tree rearward.

1. Apply full throttle.

2. Put the saw blade against the tree as given in the

picture.

3. Pull the saw blade forward with a fast movement.

To fell large trees

Large trees must be cut from 2 sides.

1. Examine in which direction the tree will fall.

2. Apply full throttle.

3. Do the first cut on the side of the tree to which it will

fall.

4. Cut through the tree from the other side.

CAUTION:

If the saw blade becomes

blocked, do not pull the product with a

sudden movement. That can cause damage

to the saw blade, bevel gear, shaft or

handlebar. Release the handles, hold the

shaft with 2 hands and carefully pull the

product.

Note: Use more cutting pressure fo fell small trees.

Use less cutting pressure to fell large trees.

Brush cutting with a saw blade

To fell to the left, push the bottom of the tree to the right.

• Cut down thin trees and brush.

• Move the product from side to side.

• Cut many trees in one movement.

• For groups of thin trees:

a) Cut the outer trees high up.

b) Cut the outer trees to the correct height.

c) Cut from the center. If you cannot get access to

the center, cut the outer trees high up and let

them fall. This decreases the risk that the saw

blade becomes blocked.

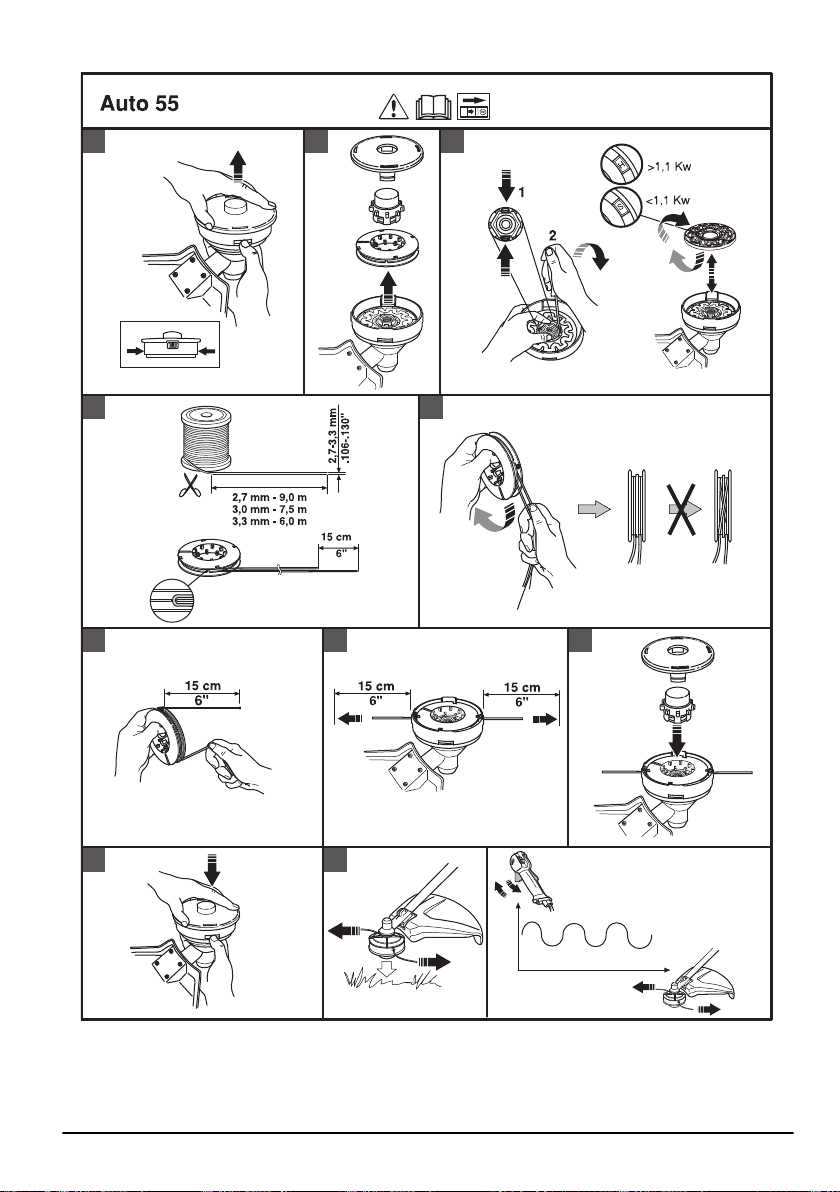

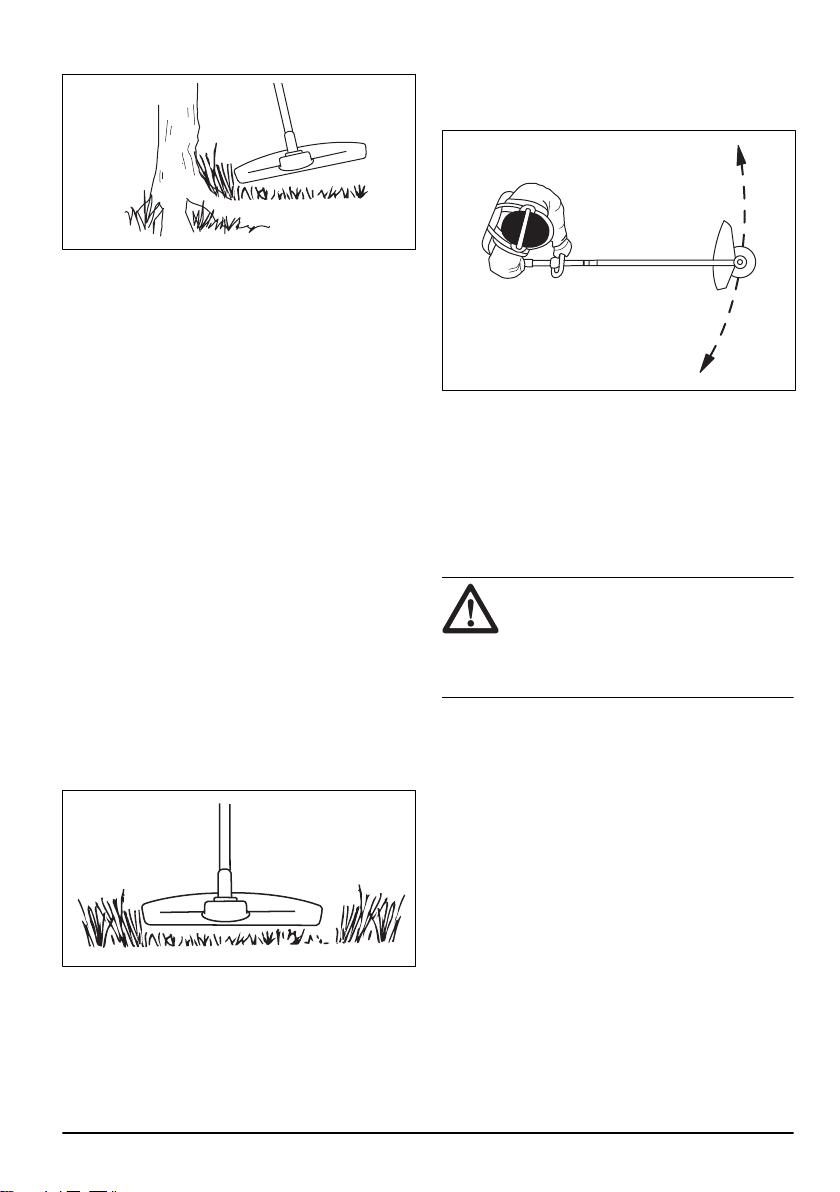

Grass trimming with a trimmer head

To trim the grass

1. Hold the trimmer head immediately above the

ground at an angle. Do not push the trimmer line

into the grass.

2. Decrease the length of the trimmer line by 10-12

cm / 4-4.75 in.

3. Decrease the engine speed to decrease the risk of

damage to plants.

975 - 010 - 11.09.2023

4. Use 80 % throttle when you cut grass near objects.

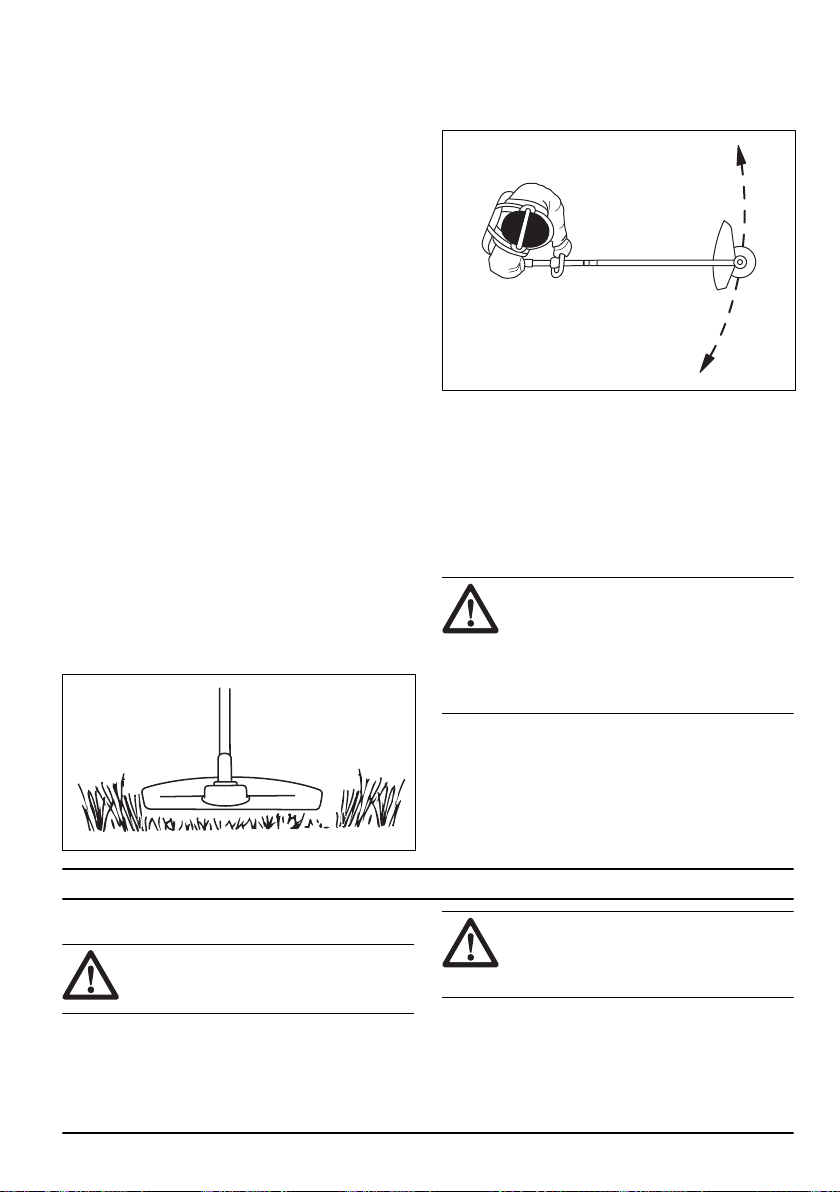

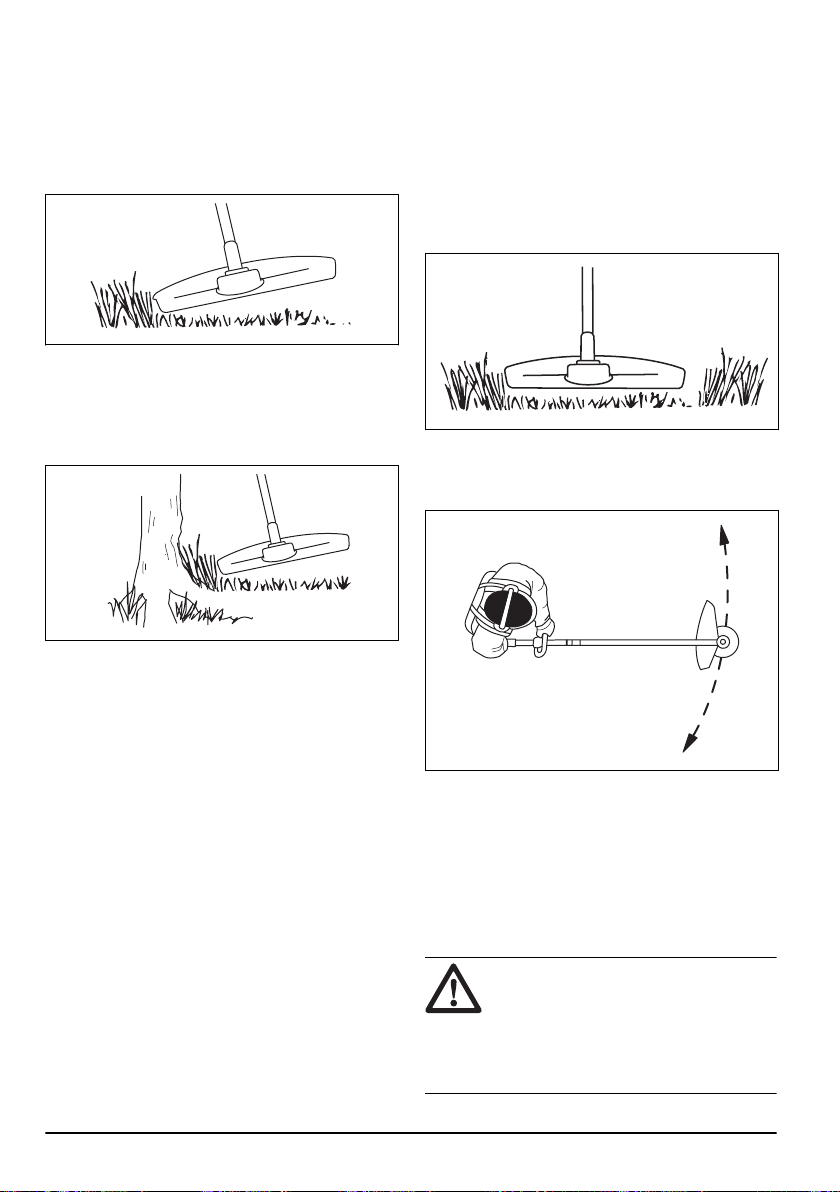

To clear grass with a grass blade

1. Grass blades and grass cutters must not be used on

woody stems.

2. A grass blade is used for all types of tall or coarse

grass.

3. The grass is cut down with a sideways, swinging

movement, where the movement from right-to-left

is the clearing stoke and the movement from left-to-

right is the return stoke. Let the left-hand side of the

blade (between 8 and 12 o'clock) do the cutting.

4. if the blade is angled to the left when clearing grass,

the grass will collect in a line, which makes it easier

to collect, e.g. by raking.

5. Try to work rhythmically. Stand firmly with your feet

apart. Move forward after the return stoke and stand

firmly again.

6. Let the support cup rest lightly against the ground. It

is used to protect the blade from hitting the ground.

7. Reduce the risk of material wrapping around the

blade by always work at full throttle and avoid the

previously cut material during the return stoke.

8. Stop the engine, unclip the harness and place the

machine on the ground before you start to collect the

cut material.

To cut the grass

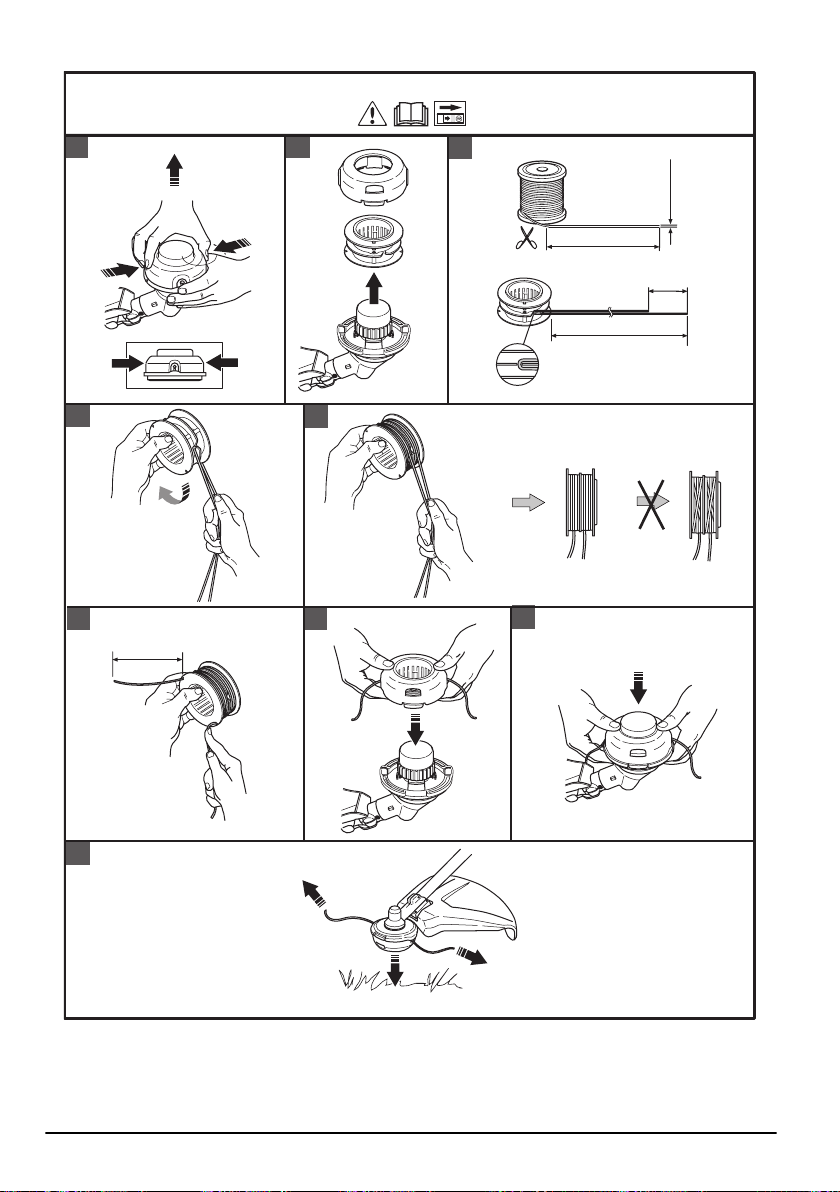

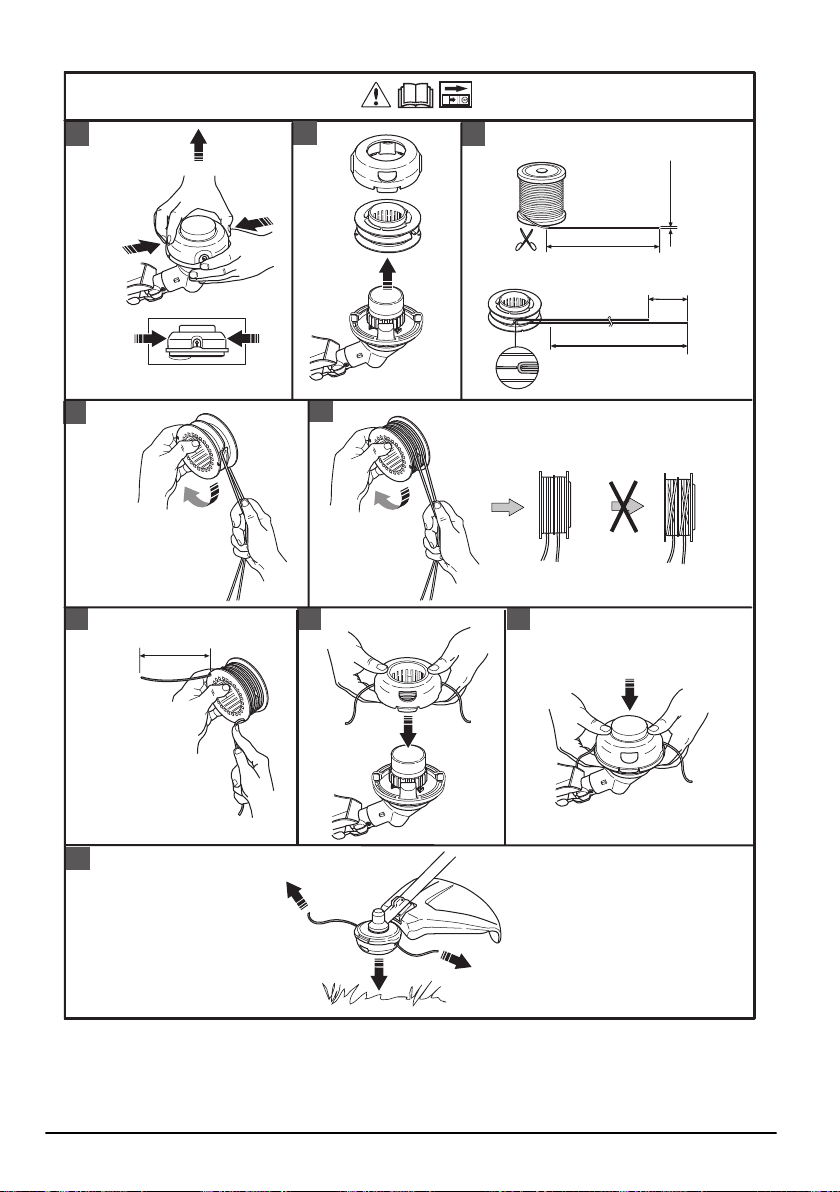

1. Make sure that the trimmer line is parallel to the

ground when you cut the grass.

2. Do not push the trimmer head to the ground. This

can cause damage to the product.

3. Move the product from side to side when you cut

grass. Use full speed.

To sweep the grass

The airflow from the rotating trimmer line can be used to

remove cut grass from an area.

1. Hold the trimmer head and the trimmer line parallel

to the ground and above the ground.

2. Apply full throttle.

3. Move the trimmer head from side to side and sweep

the grass.

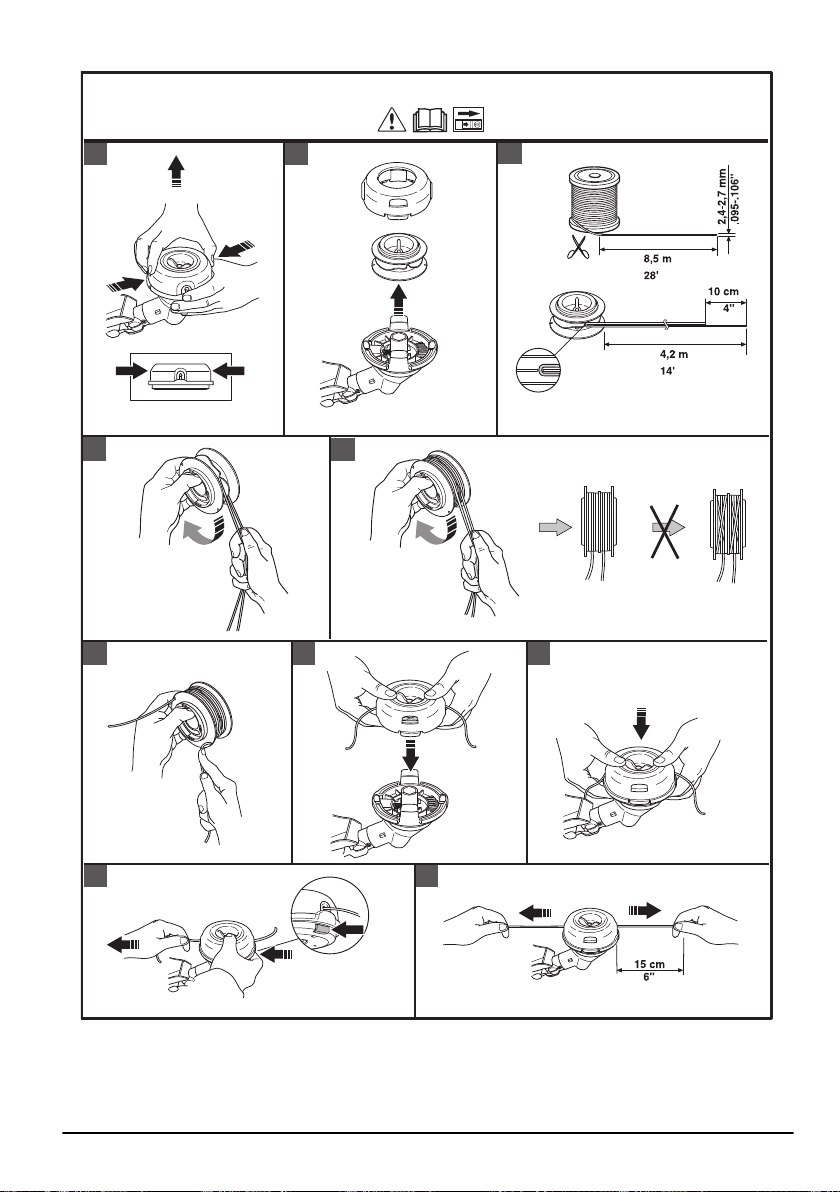

WARNING: Clean the trimmer head

cover each time you assemble new trimmer

line to prevent unbalance and vibrations in

the handles. Also do a check of the other

parts of the trimmer head and clean it if

necessary.

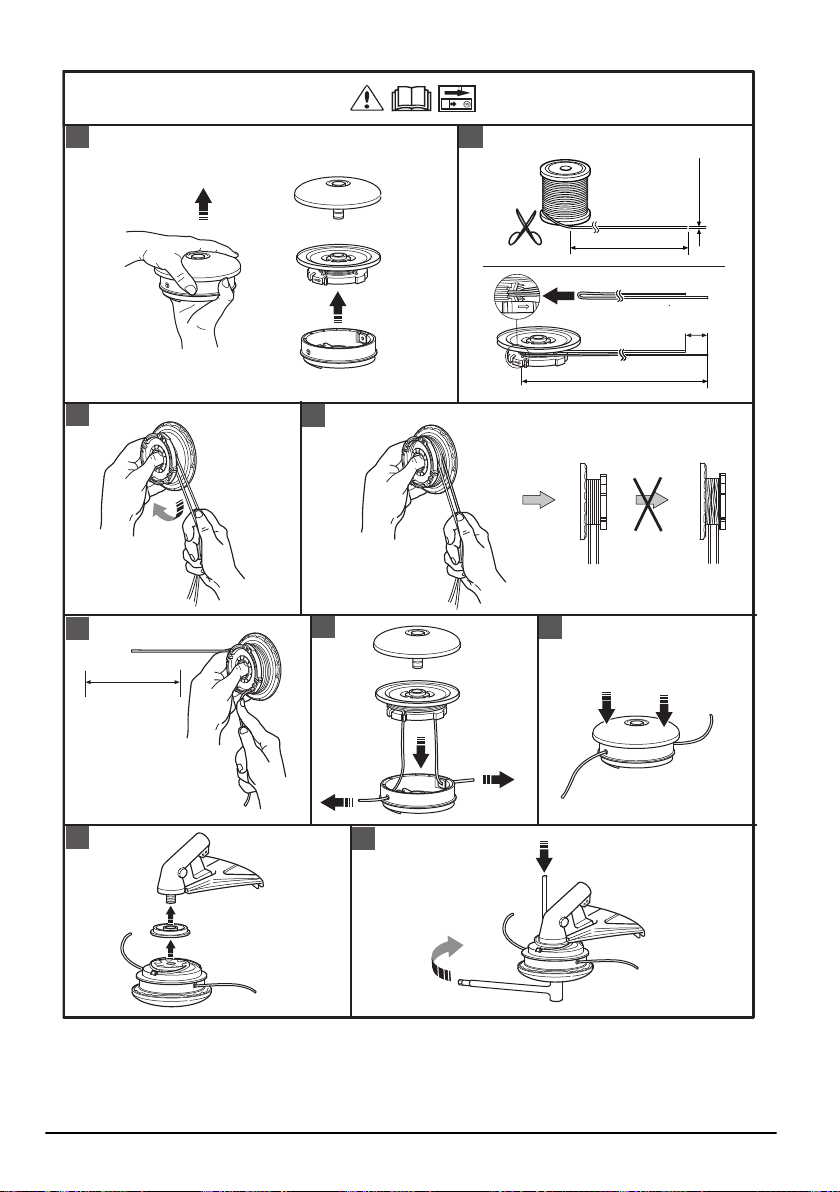

975 - 010 - 11.09.2023 19

Maintenance

Introduction

WARNING: Read and understand the

safety chapter before you do maintenance

on the product.

CAUTION: To prevent accidental start,

remove the spark plug cap from the spark

plug before you do maintenance on the

product.

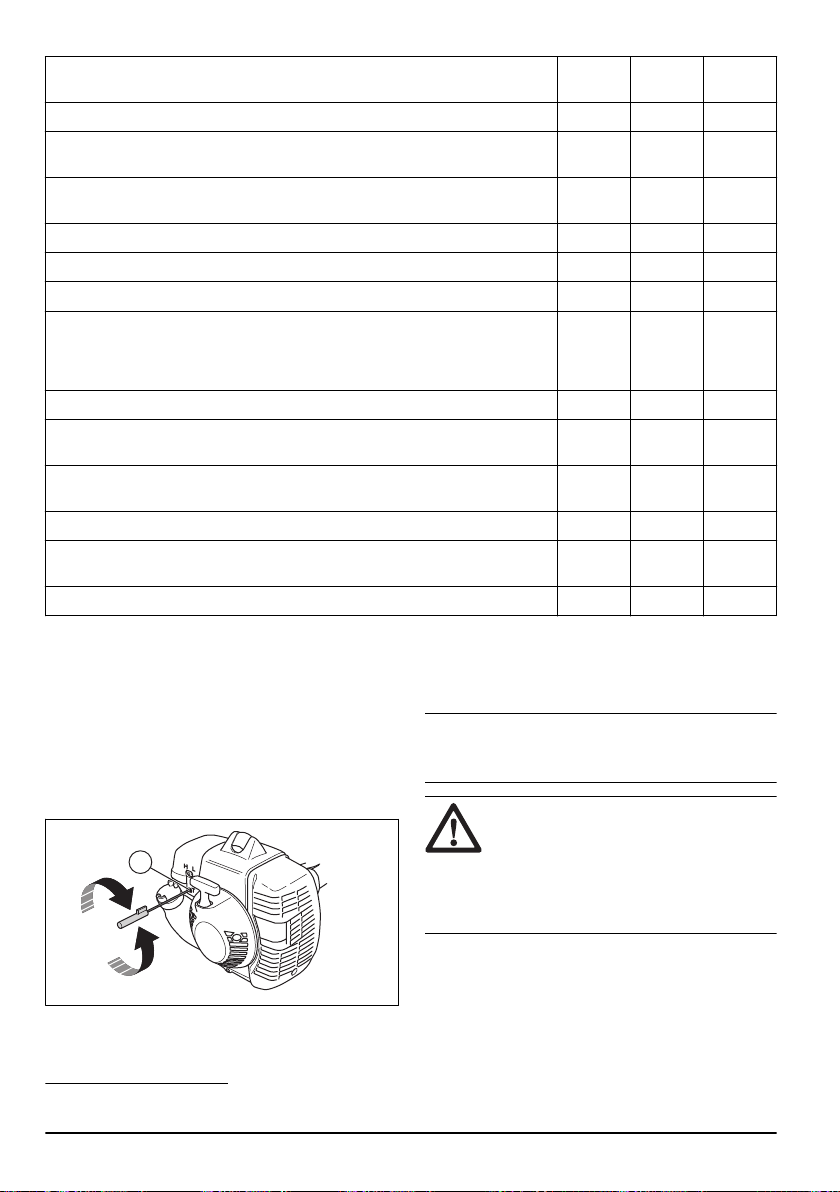

Maintenance schedule

Maintenance Daily Weekly Monthly

Clean the external surface. X

Examine the harness for damages. X

Do a check for damages on the suspension ring. X

Do a check of the throttle trigger lockout and the throttle trigger. Refer to

To do a

check of the throttle trigger lockout on page 7

Make sure that the cutting attachment does not rotate at idle speed. X

Do a check of the stop switch. Refer to

To do a check of the stop switch on page

Examine the cutting attachment guard for damages and cracks. X

Make sure that the grass blade is aligned with the center. Make sure that the

grass blade is sharp and that the blade or center hole is not damaged.

Examine the trimmer head for damages and cracks. Replace if it is damaged. X

Examine the handle and handlebar for damage and make sure that they are

attached correctly.

For cutting attachments with a support cup, tighten the locking screw fully. X

For cutting attachments with a locknut, tighten the locknut fully. X

Examine the transport guard for damage and make sure that it can be attached

correctly.

Examine the engine, the fuel tank and the fuel lines for leaks. X

Clean the air filter. Replace if it is necessary. X

Tighten nuts and screws. X

Examine the fuel filter for contamination and the fuel hose for cracks and other

damages. Replace if it is necessary.

Examine all cables and connections. X

Examine the starter and the starter rope for damages. X

Examine the vibration damping units for damages and cracks. X

Examine the spark plug. Refer to

To do a check of the spark plug on page 23

. X

Clean the cooling system. X

Make sure that the bevel gear is filled to ¾ with grease. X

20 975 - 010 - 11.09.2023

Maintenance Daily Weekly Monthly

Clean the external surface of the carburetor and the area around it. X

Clean the spark plug. Remove the spark plug and do a check of the electrode

gap. Adjust the electrode gap to 0.5 mm or replace the spark plug if it is neces-

sary. Make sure that the spark plug is assembled with a supressor.

Clean or replace the spark arrestor mesh on the muffler. X

Examine the clutch, clutch springs and the clutch drum for wear. Replace if it is

necessary.

Replace the spark plug. Make sure that the spark plug is assembled with a

supressor.

Lubricate the drive shaft.

Make sure that the safety release on the harness is not damaged and operates

correctly.

Examine and clean the spark arrestor mesh on the muffler. X

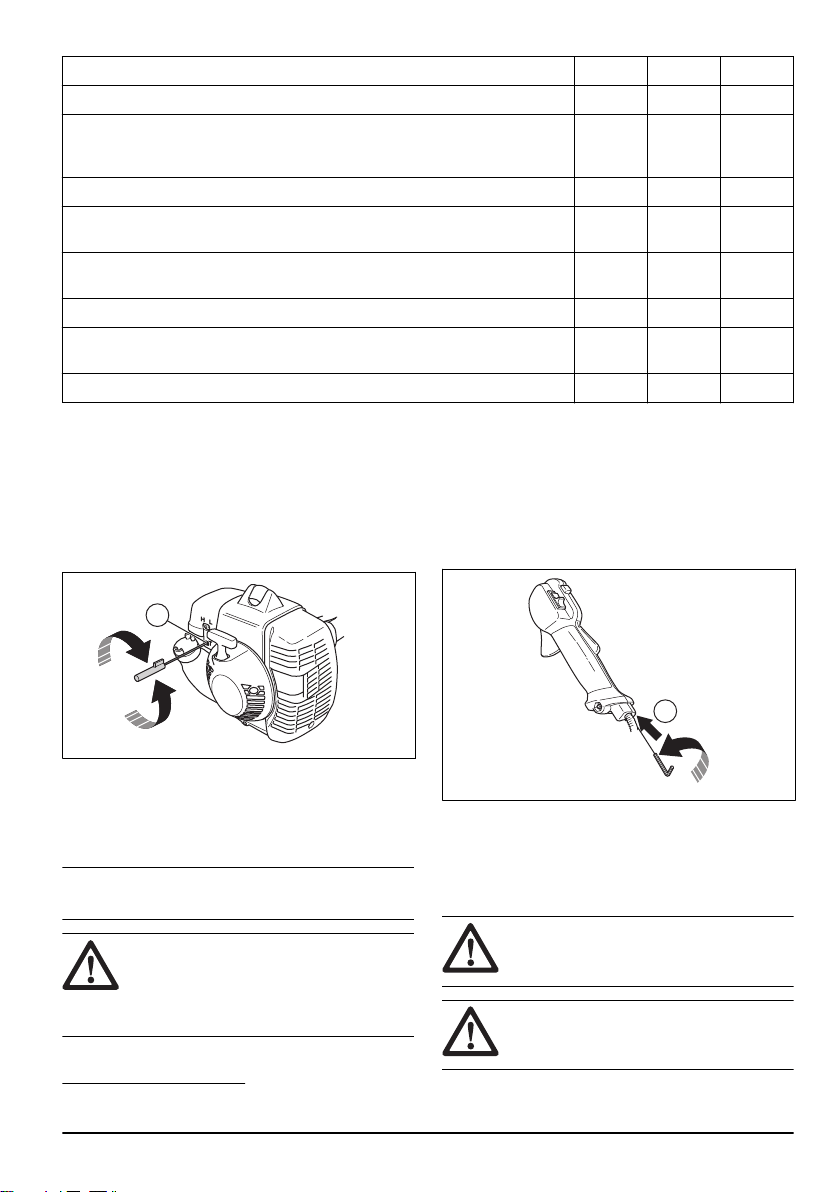

To adjust the idle speed

Your Husqvarna product is made to specifications that

decrease harmful emissions.

1. Make sure that the air filter is clean and that the air

filter cover is attached to the product.

2. Turn the idle speed screw (T) clockwise until the

cutting attachment starts to turn.

3. Turn the idle speed screw (T) counterclockwise until

the cutting attachment stops.

The idle speed is correct when the engine operates

smoothly in all positions. The idle speed must be below

the speed when the cutting attachment starts to turn.

Note: Refer to

Technical data on page 25

for the

recommended idle speed.

WARNING: If the cutting attachment

does not stop when you adjust the idle

speed, speak to your servicing dealer. Do

not use the product until it is correctly

adjusted or repaired.

To adjust the start throttle speed

1. Apply idle speed.

2. Push the start throttle lock. Refer to

To do a check of

the throttle trigger lockout on page 7

3. If the start throttle speed is less than 4000 rpm, turn

the adjuster screw (A) until the cutting attachment

rotates.Turn the adjuster screw 1/2 turn more.

4. If the start throttle speed is too high, turn the

adjuster screw (A) counterclockwise until the cutting

attachment stops. Turn the adjuster screw 1/2 turn

more.

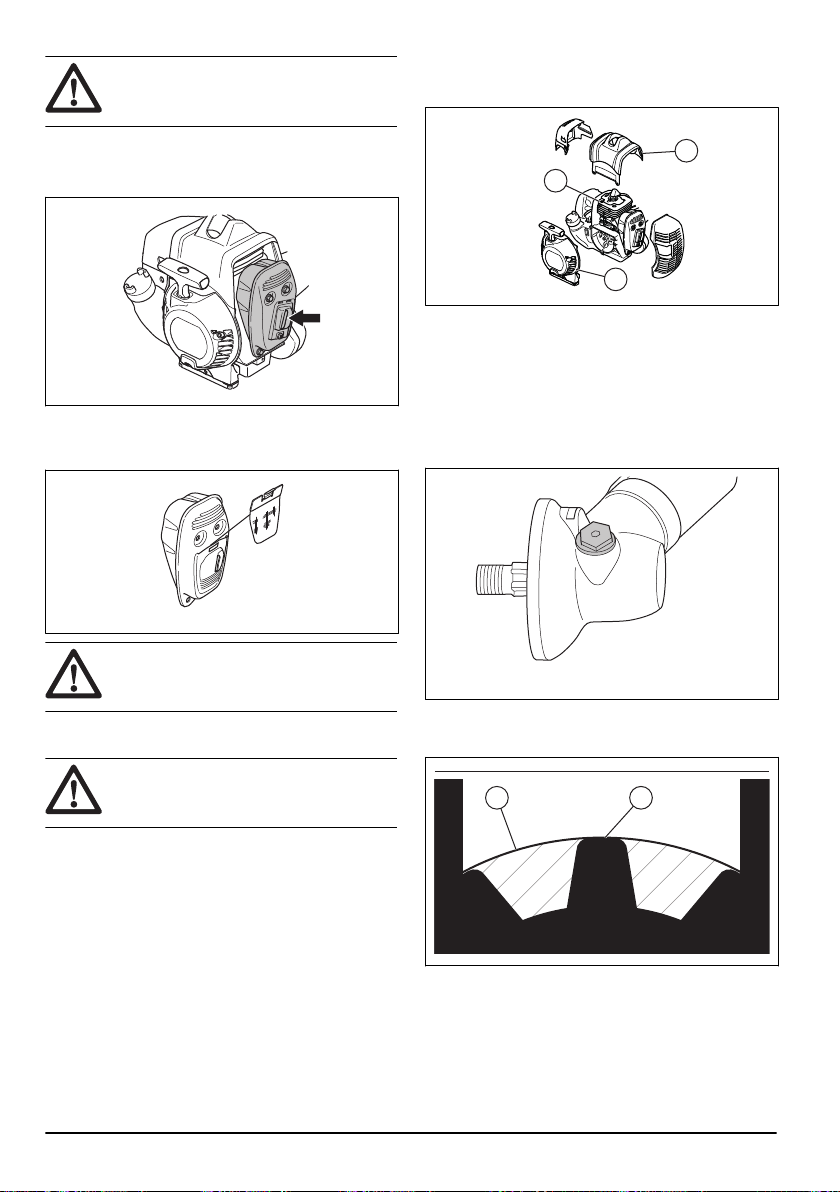

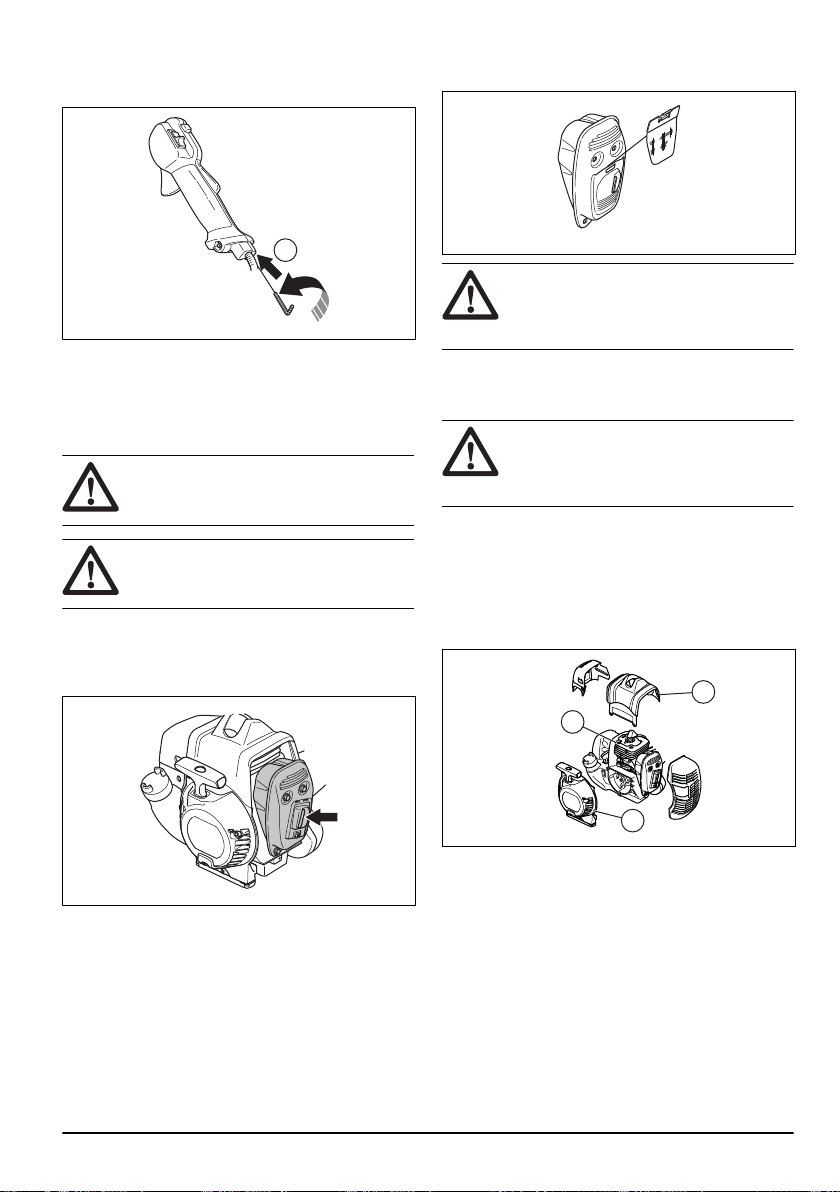

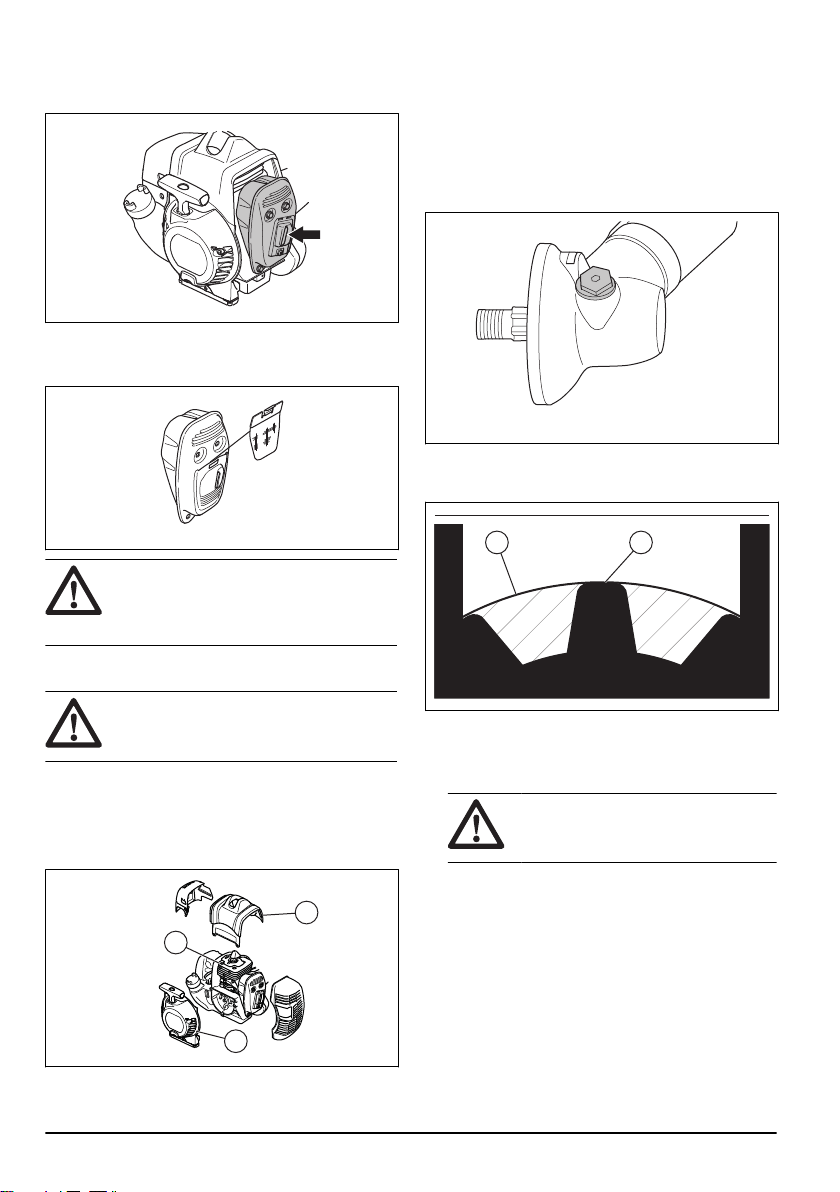

To do a check of the muffler

WARNING: Do not use a product that

has a damaged muffler or a muffler that is in

bad condition.

WARNING: Do not use the product if

the spark arrester screen on the muffler is

missing or damaged.

At an interval of 6 months.

975 - 010 - 11.09.2023 21

1. Examine the muffler for damages.

2. Make sure that the muffler is correctly attached to

the product.

3. If your product has a special spark arrester screen,

clean the spark arrester screen weekly.

4. Replace a damaged spark arrester screen.

CAUTION: If the spark arrester screen

is blocked, the product becomes too hot

and this causes damage to the cylinder and

piston.

To clean the cooling system

CAUTION:

A dirty or blocked cooling

system can make the product too hot, which

can cause damage to the product.

The parts of the cooling system are the air intake on the

starter (A), the cooling fins on the cylinder (B) and the

cylinder cover (C).

1. Clean the cooling system with a brush weekly or

more frequently if it is necessary.

2. Make sure that the cooling system is not dirty or

blocked.

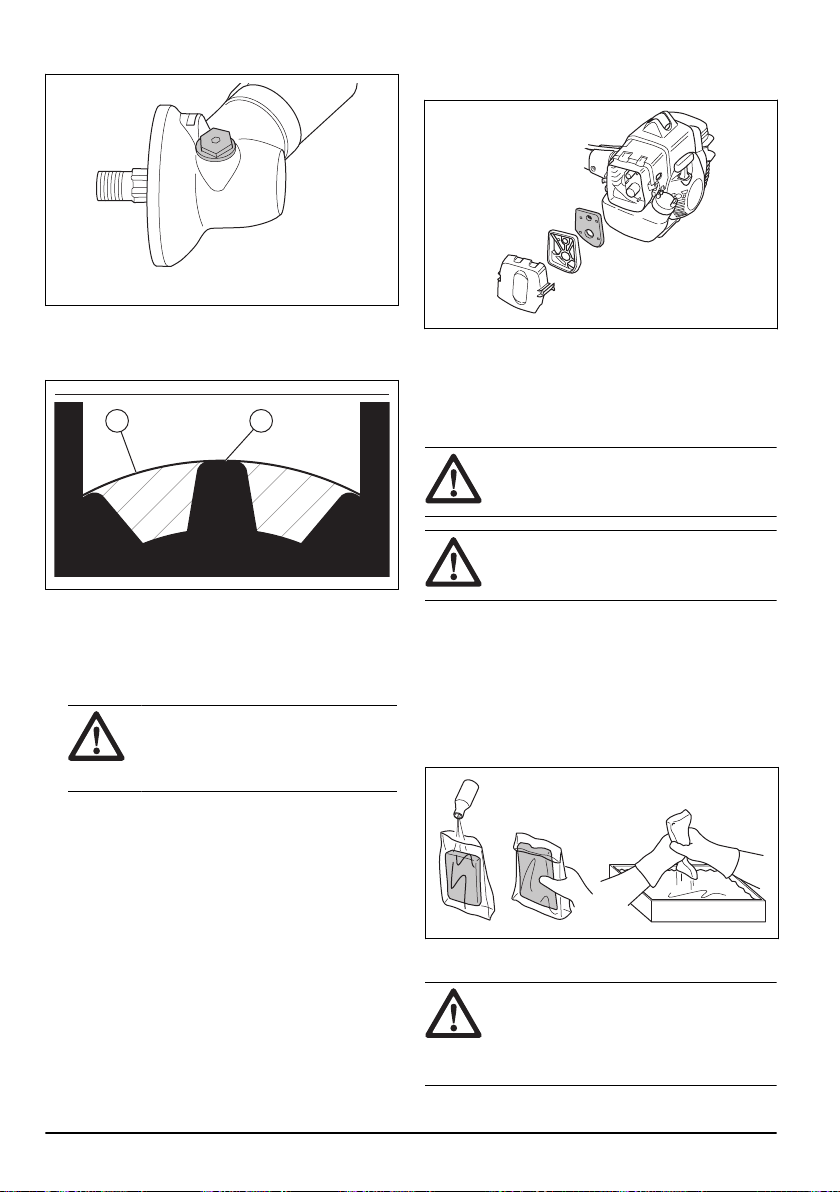

To lubricate the bevel gear

1. Remove the cutting equipment.

2. Put the product with the grease plug at its highest

position.

3. Remove the grease plug.

4. Look into the grease plug hole and turn the drive

shaft. The grease level (A) must be in level with the

top of the gear cogs (B).

A B

5. If the grease level is too low fill the bevel gear with

Husqvarna bevel gear grease. Fill slowly and turn

the drive shaft as you apply the bevel gear grease,

stop at the correct level (B).

CAUTION:

An incorrect quantity of

grease can cause damage to the bevel

gear.

6. Install the grease plug.

Air filter

Remove dust and dirt from the air filter to keep it clean

and prevent these problems:

• Carburetor malfunctions.

• Problems when you start the product.

• Loss of engine power.

• Increased wear to engine parts.

• Too much fuel consumption.

975 - 010 - 11.09.2023

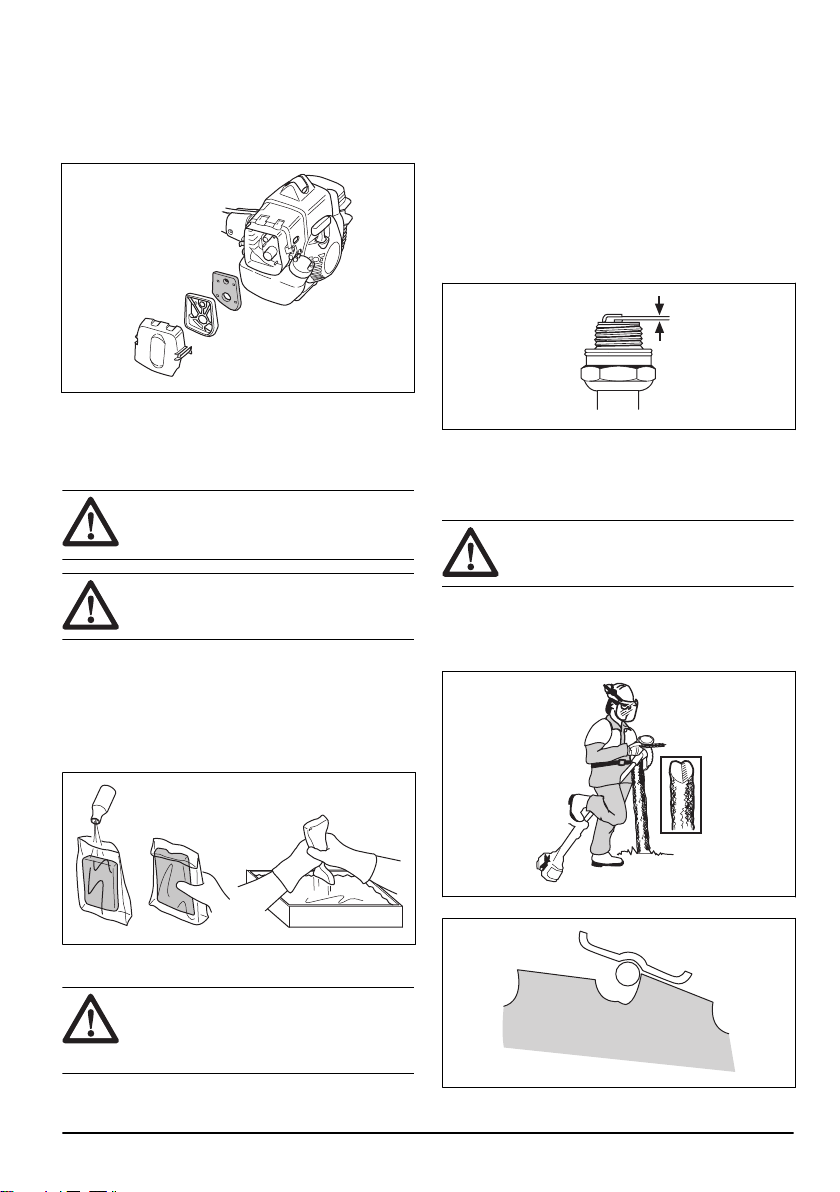

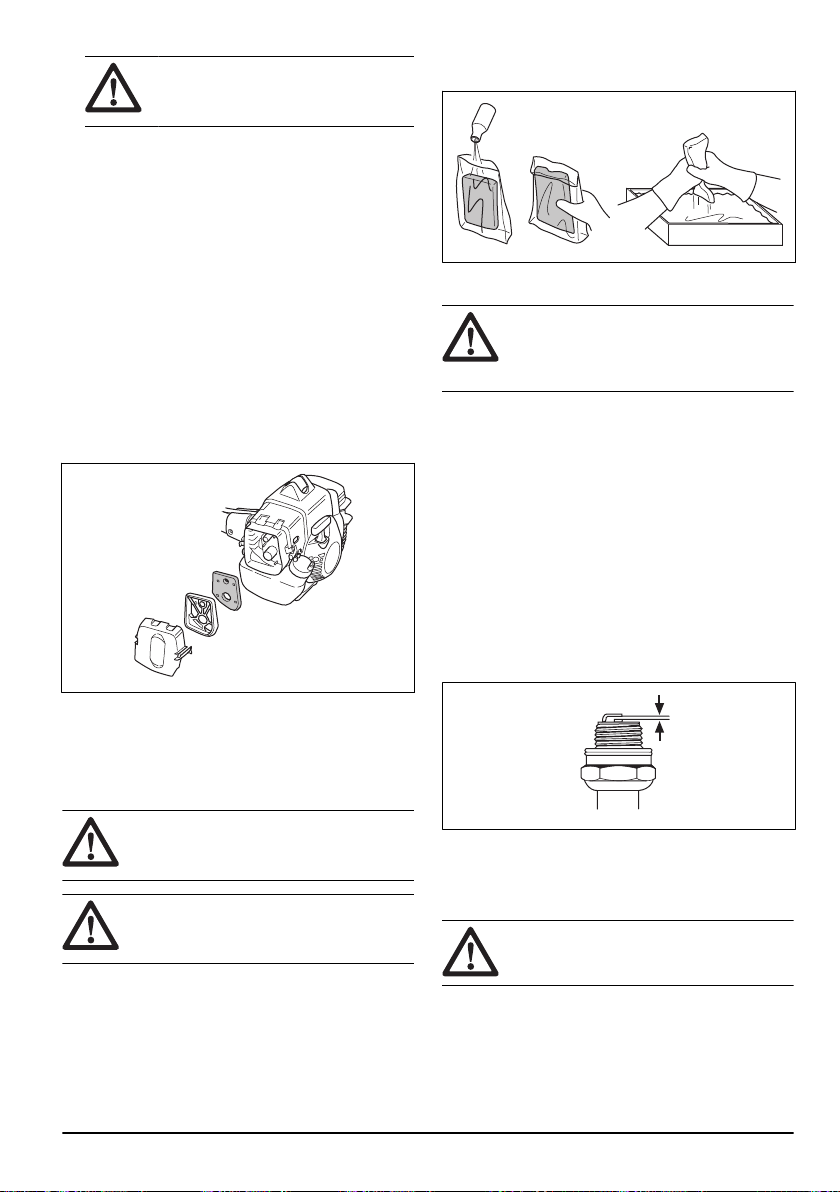

To clean the air filter

Clean the air filter regularly from dirt and dust. This

prevents carburetor malfunctions, starting problems,

loss of engine power, wear to engine parts and more

fuel consumption than usual.

• Clean the air filter at an interval of 25 hours, or more

regularly if you operate the product in conditions with

much dust.

To apply oil to the foam air filter

CAUTION: Always use Husqvarna

special air filter oil. Do not use other types

of oil.

WARNING: Put on protective gloves.

The air filter oil can cause skin irritation.

1. Put the foam air filter in a plastic bag.

2. Put the oil in the plastic bag.

3. Rub the plastic bag to supply the oil equally across

the foam air filter.

4. Push the unwanted oil out of the foam air filter while

in the plastic bag.

To do a check of the spark plug

CAUTION:

Use the recommended

spark plug. Refer to

Technical data on page

. An incorrect spark plug can cause

damage to the product.

1. If the product is not easy to start or to operate

or if the product operates incorrectly at idle speed,

examine the spark plug for unwanted materials. To

decrease the risk of unwanted material on the spark

plug electrodes, do these steps:

a) make sure that the idle speed is correctly

adjusted.

b) make sure that the fuel mixture is correct.

c) make sure that the air filter is clean.

2. Clean the spark plug if it is dirty.

3. Make sure that the electrode gap is correct. Refer to,

Technical data on page 25

4. Replace the spark plug monthly or more frequently if

necessary.

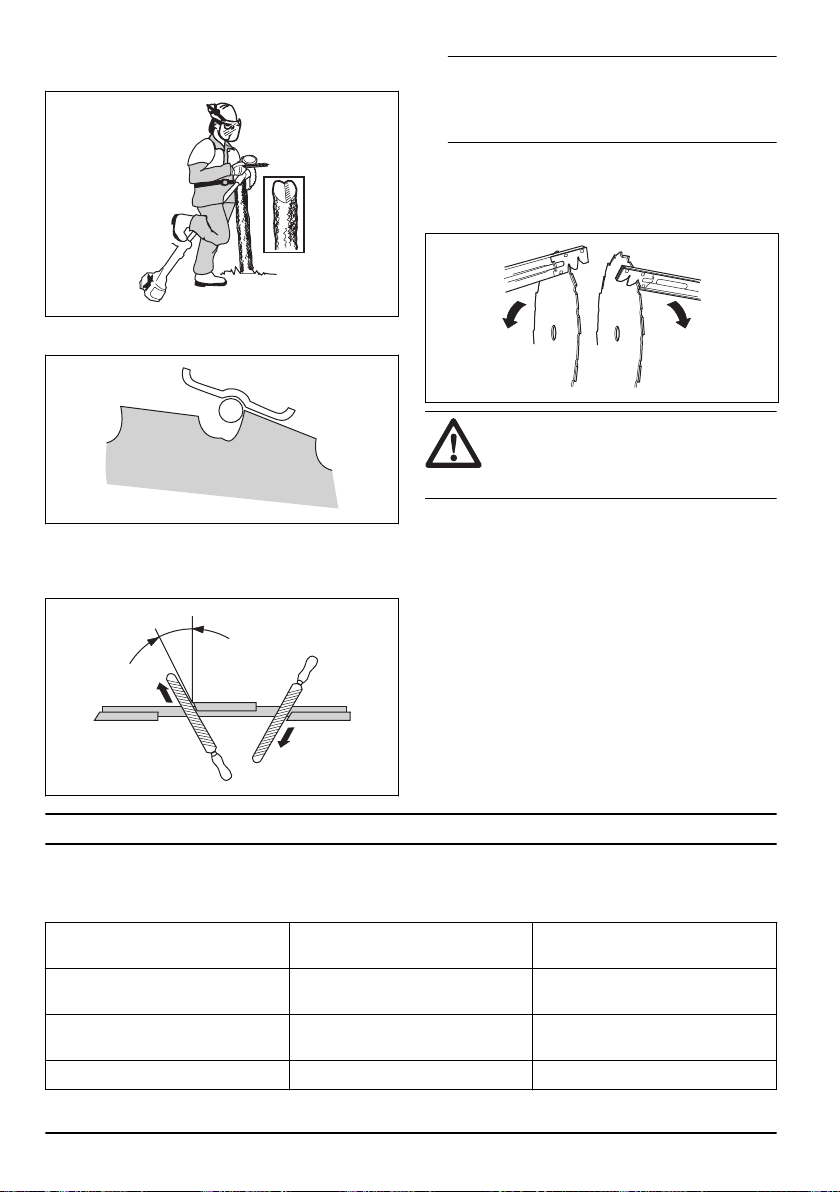

To sharpen the saw blade

WARNING: Stop the engine. Use

protective gloves.

• To sharpen the blade correctly, refer to the

instructions that come with the blade.

• Make sure that the product and blade has sufficient

support when you sharpen it.

• Use a 5.5 mm (7/32 in) round file with a file holder.

975 - 010 - 11.09.2023

• Hold the file at an angle of 15°.

• Sharpen one tooth of the saw blade to the right and

the next tooth to the left, see the illustration.

15˚

Note: Sharpen the edges of the teeth with a flat

file if the blade is heavily worn. Continue to sharpen

with a round file.

• Sharpen all edges equally to keep the blade

balanced.

• Adjust the blade set to 1 mm (0.04 in) with the

recommended setting tool. Refer to the instructions

that come with the blade.

WARNING: Always discard a blade

that is damaged. Do not try to make a bent

or twisted blade straight and use it again.

Troubleshooting

The engine starts but stops again

Product part to examine Possible cause Action

Fuel tank Incorrect fuel type. Drain the fuel tank and fill with cor-

rect fuel.

Carburetor The idle speed is not correct. Speak to your servicing dealer.

Air filter Clogged air filter. Clean or replace the air filter.

Fuel filter Clogged fuel filter. Replace the fuel filter.

The engine does not start

Check

Possible cause Procedure

Stop switch. The stop switch is in the stop position. Set the stop switch to the start position.

Starter pawls. The starter pawls cannot move freely. Remove the starter cover and clean around

the starter pawls.

Let an approved service agent help you.

Fuel tank. Incorrect fuel type. Drain the fuel tank and fill with correct fuel.

24 975 - 010 - 11.09.2023

Check Possible cause Procedure

Spark plug. The spark plug is dirty or wet. Make sure that the spark plug is dry and

clean.

The spark plug electrode gap is incorrect. Clean the spark plug. Make sure that the

electrode gap is correct. Make sure that the

spark plug has a supressor.

Refer to technical data for correct electrode

gap.

The spark plug is loose. Tighten the spark plug.

Transportation and storage

• For storage and transportation of the product and

fuel, make sure that there are no leaks or fumes.

Sparks or open flames, for example from electrical

devices or boilers, can start a fire.

• Always use approved containers for storage and

transportation of fuel.

• Empty the fuel and chain oil tanks before

transportation or before long-term storage. Discard

the fuel and chain oil at an applicable disposal

location.

• Use the transportation guard on the product to

prevent injuries or damage to the product. A saw

chain that does not move can also cause serious

injuries.

• Remove the spark plug cap from the spark plug and

engage the chain brake.

• Attach the product safely during transportation.

Technical data

135R 336FR

Engine

Cylinder displacement, cu.in/cm

2.11/34.6 2.11/34.6

Idle speed, rpm 2900 2900

Recommeded max. speed, rpm 11500 11500

Speed of output shaft, rpm 8220 8220

Maximum engine power acc. to ISO

8893, kW/hp @ rpm

1.4/1.9 @ 8400 1.4/1.9 @ 8400

Catalytic converter muffler Yes Yes

Ignition system

Spark plug Champion RCJ 6Y Champion RCJ 6Y

Electrode gap, inch/mm 0.02/0.5 0.02/0.5

Fuel and lubrication system

Fuel tank capacity, US pint/l 1.27/0.6 1.27/0.6

This spark ignition system complies with the Canadian ICES-002 standard.

975 - 010 - 11.09.2023 25

135R 336FR

Weight

Weight, lbs/kg 15.0/6.8 15.4/7.0

Accessories

Approved accessories Accessory type Cutting attachment guard, art. no.

Centre hole in blades/cutters, Ø 25.4 mm

Output shaft thread M12

Grass blade/grass cutter Multi 255-3 (Ø 255 3 teeth) 537 33 16

Multi 275-4 (Ø 275 4 teeth) 537 33 16

Multi 300-3 (Ø 300 3 teeth) 537 33 16

Saw blade Scarlet 200-22 (Ø 200 22 teeth) 537 38 77

Plastic blades Tricut Ø 300 mm (separate blades

have part number 531 01 77-15)

537 33 16 / 537 34 94

Trimmer head T35, T35x (Ø 2.4 - 3.0 mm cord) 537 33 16 / 537 34 94

T45x (Ø 2.7 - 3.3 mm cord) 537 33 16 / 537 34 94

Trimmy S II (Ø 2.4 - 3.3 mm cord) 537 33 16 / 537 34 94

Alloy (Ø 2.0 - 3.3 mm cord) 537 33 16 / 537 34 94

Support cup 503 89 01-02 –

26 975 - 010 - 11.09.2023

Warranty

U.S FEDERAL, AND CANADA

EXHAUST AND EVAPORATIVE

EMISSIONS CONTROL WARRANTY

STATEMENT

YOUR WARRANTY RIGHTS AND OBLIGATIONS

The U.S. Environmental Protection Agency (EPA),

Environment and Climate Change Canada and

Husqvarna Professional Products, Inc. are pleased

to explain the exhaust and evaporative emissions

("emissions") control system warranty on your 2012 and

later small off-road engine. In U.S and Canada, new

equipment that use small off-road engines must be

designed, built, and equipped to meet State's stringent

anti-smog standards. Husqvarna Professional Products,

Inc. must warrant the emissions control system on your

small off-road engine for the periods of time listed below

provided there has been no abuse, neglect or improper

maintenance of your small off-road engine or equipment

leading to the failure of the emissions control system.

Your emissions control system may include parts such

as the carburetor or fuel injection system, the ignition

system, catalytic convertor, fuel tanks, fuel lines (for

liquid fuel and fuel vapors), fuel caps, valves, canisters,

filters, clamps and other associated components. Also

included may be hoses, belts, connectors, and other

emission-related assemblies. Where a warrantable

condition exists, Husqvarna Professional Products, Inc.

will repair your small off-road engine at no cost to you

including diagnosis, parts and labor.

MANUFACTURER′S WARRANTY COVERAGE

The exhaust and evaporative emissions control system

on your small off-road engine is warranted for two years.

If any emissions-related part on your small off-road

engine is defective, the part will be repaired or replaced

by Husqvarna Professional Products, Inc..

OWNER′S WARRANTY RESPONSIBILITIES

• As the small off-road engine owner, you are

responsible for performance of the required

maintenance listed in your owner’s manual.

Husqvarna Professional Products, Inc. recommends

that you retain all receipts covering maintenance

on your small off-road engine, but Husqvarna

Professional Products, Inc. cannot deny warranty

coverage solely for the lack of receipts or for your

failure to ensure the performance of all scheduled

maintenance.

• As the small off-road engine owner, you should

however be aware that Husqvarna Professional

Products, Inc. may deny you warranty coverage

if your small off-road engine or a part has failed

due to abuse, neglect, or improper maintenance or

unapproved modifications.

• You are responsible for presenting your small off-

road engine to a Husqvarna Professional Products,

Inc. authorized servicing dealer as soon as the

problem exists. The warranty repairs shall be

completed in a reasonable amount of time, not to

exceed 30 days. If you have any questions regarding

your warranty rights and responsibilities, you

should contact Husqvarna Professional Products,

Inc. in USA at 1-800-487-5951, in CANADA at

1-800-805-5523 or send e-mail correspondence to

[email protected] or warranty@hpp-

emissions.com.

WARRANTY COMMENCEMENT DATE

The warranty period begins on the date the engine or

equipment is delivered to an ultimate purchaser.

LENGTH OF COVERAGE

Husqvarna Professional Products, Inc. warrants to the

ultimate purchaser and each subsequent owner that the

engine or equipment is designed, built, and equipped

so as to conform with all applicable regulations adopted

by EPA, and is free from defects in materials and

workmanship that causes the failure of a warranted part

for a period of two years.

WHAT IS COVERED

REPAIR OR REPLACEMENT OF PARTS: Repair or

replacement of any defective warranted part will be

performed at no charge to you at a brand authorized

servicing dealer. Except for repairs and replacement

under this Emission Control Warranty, you may choose

a repair shop or other person to maintain, replace or

repair emission control devices and systems. However,

Husqvarna Professional Products, Inc. recommends that

all maintenance, replacement and repairs of emission

control devices and systems be performed by a brand

authorized servicing dealer.

IMPORTANT:This product is compliant with U.S. EPA

Phase 3 regulations for exhaust and evaporative

emissions. To ensure EPA Phase 3, and Climate

Change Canada regulation, we recommend using only

genuine product branded replacement parts. Use of

non-compliant replacement parts is a violation of federal

and state laws.

WARRANTY PERIOD: Any warranted part which is not

scheduled for replacement as required maintenance,

or which is scheduled only for regular inspection

to the effect of "repair or replace as necessary" is

warranted for 2 years (or time defined in the product

warranty statement, whichever is longer) from the date

of purchase by the initial consumer purchaser. Any

warranted part which is scheduled for replacement as

required maintenance is warranted for the period of the

time up to the first scheduled replacement for that part.

Any part repaired or replaced under the warranty must

be warranted for the remaining warranty period.

975 - 010 - 11.09.2023

DIAGNOSIS: You will not be charged for diagnostic

labor that leads to the determination that a warranted

part is in fact defective, provided that such diagnostic

work is performed at a brand authorized servicing

dealer.

OTHER DAMAGES: Husqvarna Professional Products,

Inc. will repair other engine components caused by the

failure of a warranted part still under warranty.

EMISSION WARRANTY PARTS LIST

1. Carburetor and intake parts or fuel injection system.

2. Air filter and fuel filter covered up to maintenance

schedule.

3. Spark Plug, covered up to maintenance schedule.

4. Ignition Module.

5. Mufflers with catalyst and exhaust manifolds.

6. Fuel tank, fuel lines (for liquid fuel and fuel vapors),

fuel cap, carbon canister and tip-over/anti-slosh

valves as applicable.*

7. Electronic Controls, Vacuum, temperature, and time

sensitive valves and switches.

8. Hoses, connectors, and assemblies.

9. All other components the failure of which would

increase the engine's exhaust and evaporative

emissions of any regulated pollutant as set forth at

the following:

• For U.S. and Canada see US Federal Code of

Regulations, 40 C.F.R 1068 Appendix I (iii).

WHAT IS NOT COVERED

All failures caused by abuse, neglect, unapproved

modifications, misuse or improper maintenance are not

covered.

ADD -ON OR MODIFIED PARTS: Add-on or modified

parts that are not exempted by EPA may not be used.

The use of any non-exempted add-on or modified

parts will be grounds for disallowing a warranty claim.

Husqvarna Professional Products, Inc. will not be liable

to warrant failures of warranted parts caused by the use

of a non-exempted add-on or modified part.

HOW TO FILE A CLAIM

If you have any questions regarding your warranty

rights and responsibilities, you should contact your

nearest authorized servicing dealer or call Husqvarna

Professional Products, Inc. in USA at 1-800-487-5951,

in CANADA at 1-800-805-5523 or send e-mail

correspondence to [email protected] or

[email protected].

WHERE TO GET WARRANTY SERVICE

Warranty services or repairs are provided through

all Husqvarna Professional Products, Inc. authorized

servicing dealers. If the nearest authorized servicing

dealer is more than 100 miles from your location,

Husqvarna Professional Products, Inc. will arrange

and pay for the shipping costs to and from a

brand authorized servicing dealer or otherwise arrange

for warranty service in accordance with applicable

regulations.

MAINTENANCE, REPLACEMENT AND REPAIR OF

EMISSION-RELATED PARTS

Any replacement part may be used in the performance

of any warranty maintenance or repairs and must be

provided without charge to the owner. Such use will not

reduce the warranty obligations of the manufacturer.

MAINTENANCE STATEMENT

The owner is responsible for the performance of

all required maintenance, as defined in the owner’s

manual.

* Evaporative emission parts.

28 975 - 010 - 11.09.2023

Contenido

Introducción.................................................................. 29

Seguridad..................................................................... 31

Montaje......................................................................... 38

Funcionamiento............................................................ 41

Mantenimiento.............................................................. 47

Solución de problemas................................................. 52

Transporte y almacenamiento...................................... 53

Datos técnicos.............................................................. 54

Accesorios.................................................................... 54

Garantía........................................................................56

Anexo ...........................................................................87

Introducción

Descripción del producto

Este producto es una quitaarbustos con un motor de

combustión.

Se realiza un trabajo constante para aumentar su

seguridad y la eficiencia durante la operación. Póngase

en contacto con su taller de servicio para obtener más

información.

Uso específico

Utilice el producto con una hoja de sierra, una hoja para

hierba o un cabezal de corte para cortar distintos tipos

de vegetación. No utilice el producto para otras tareas

que no sean el recorte de césped o el desbroce de

césped o forestación. Utilice una hoja de sierra para

cortar tipos de madera fibrosos. Utilice hoja para hierba

o un cabezal de corte para cortar césped.

Tenga en cuenta: El uso puede estar regulado

por normas nacionales o locales. Cumpla con las

normas indicadas.

Utilice el producto solo con accesorios aprobados por el

fabricante. Consulte

Accesorios en la página 54

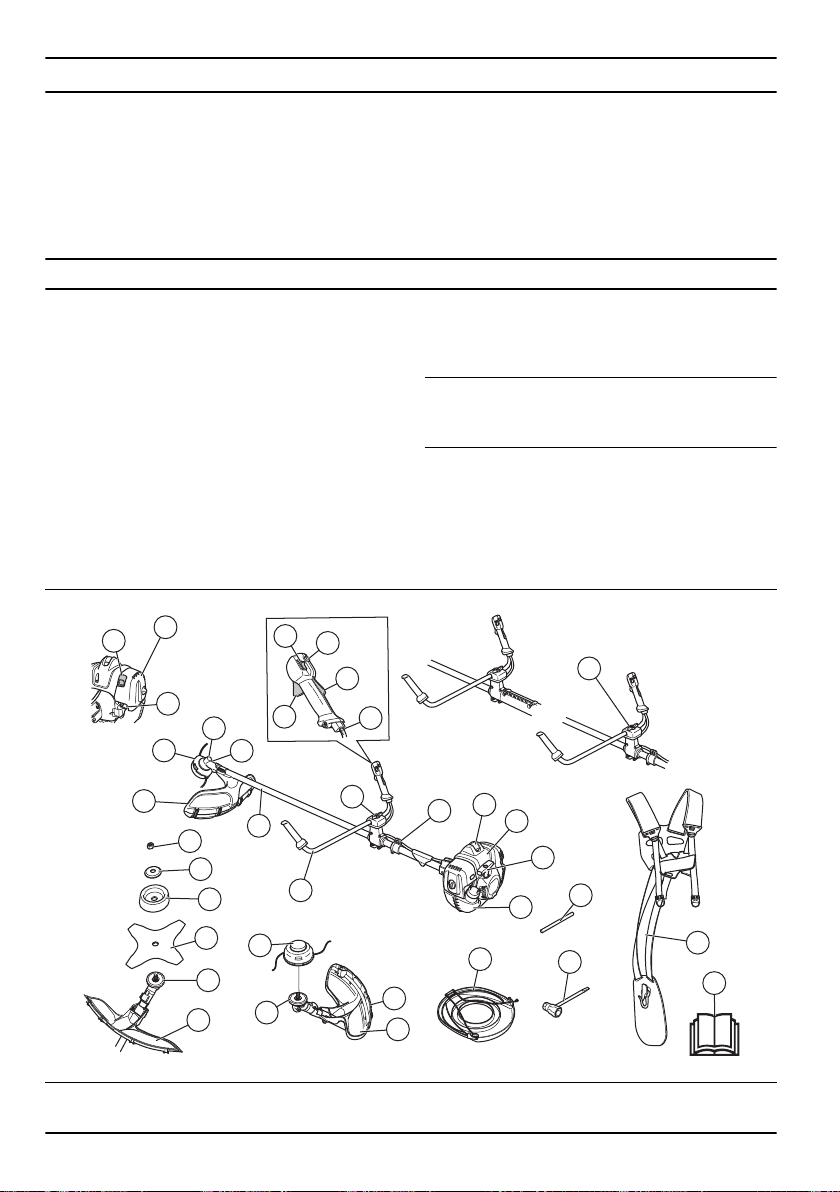

Descripción general del producto

135R

336FR

1. Cabezal de corte 2. Tapón de llenado de grasa, engranaje angulado

975 - 010 - 11.09.2023 29

3. Engranaje angulado

4. Protección del equipo de corte

5. Eje

6. Manillar

7. Acelerador

8. Interruptor de detención

9. Bloqueo del acelerador

10. Anillo de suspensión

11. Cubierta del cilindro

12. Empuñadura de la cuerda de arranque

13. Depósito de combustible

14. Estrangulador

15. Pera de cebado

16. Cubierta del filtro de aire

17. Ajuste del mango

18. Contratuerca

19. Brida de apoyo

20. Cazoleta de apoyo

21. Disco de arrastre

22. Cuchilla

23. Manual del usuario

24. Protección para transporte

25. Pasador de bloqueo

26. Arnés

27. Sombrerete de bujía y bujía

28. Botón de arranque del acelerador

29. Ajuste del cable del acelerador

30. Llave combinada

31. Extensión del protector

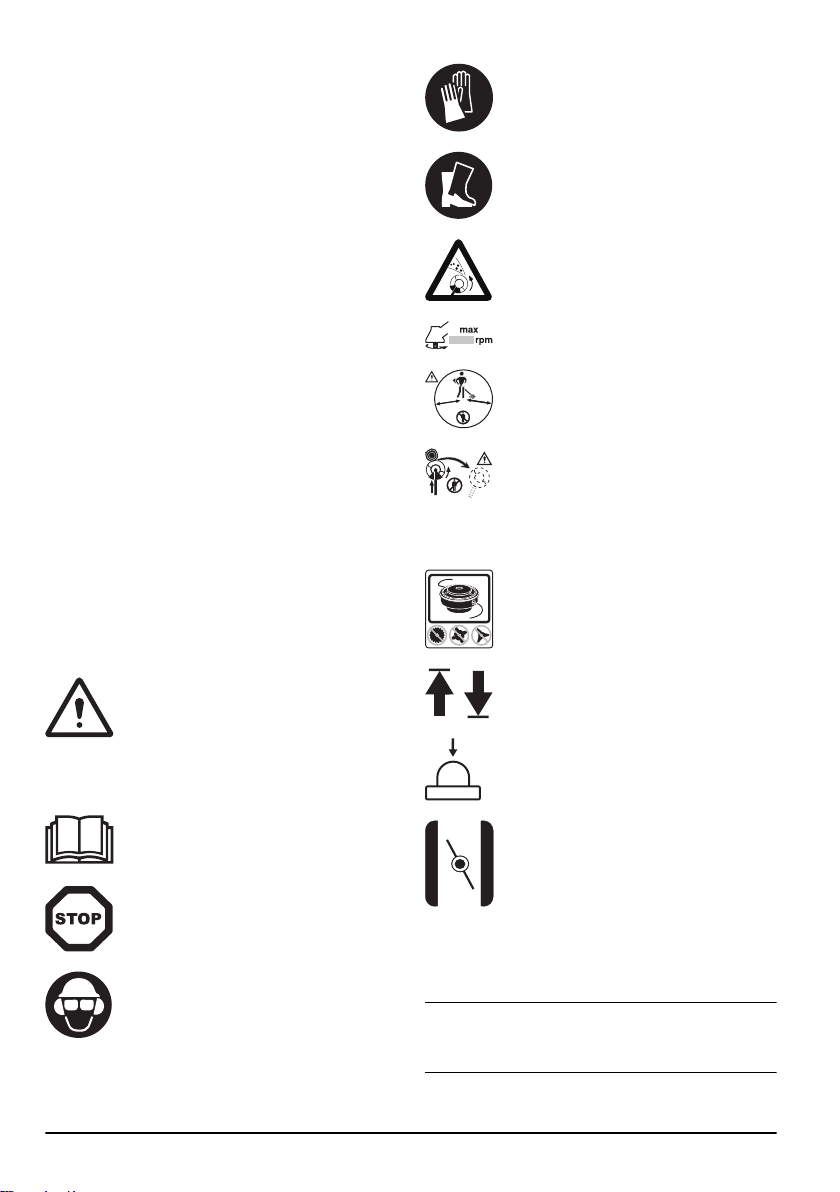

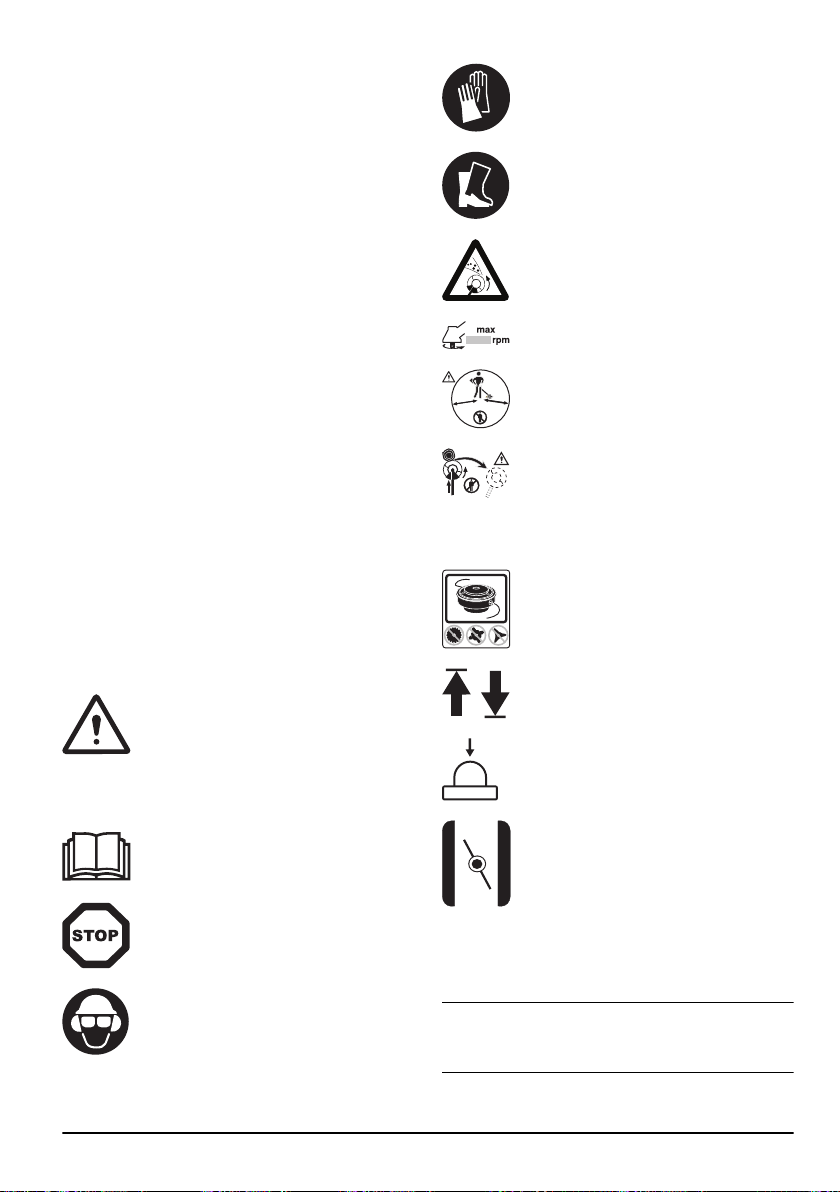

Symbols on the product

WARNING! This product is dangerous.

Injury or death can occur to the operator

or bystanders if the product is not used

carefully and correctly. To prevent injury

to the operator or bystanders, read

and obey all safety instructions in the

operator's manual.

Read the operator's manual carefully

and make sure that you understand the

instructions before use.

Stop.

Use a protective helmet in locations where

objects can fall on you. Use approved

hearing protection and approved eye

protection.

Use approved protective gloves.

Use heavy-duty slip-resistant boots.

The product can cause objects to eject,

which can cause injury.

Maximum speed of the output shaft.

50F

15 m

Keep a minimum distance of 15 m / 50 ft..

to persons and animals during operation

of the product.

Risk of blade thrust if the cutting

equipment touches an object that it does

not immediately cut. The product can cut

off body parts. Keep a minimum of 15

m / 50 ft. distance to persons and animals

during operation of the product.

Only use a flexible cutting wire. Do not

use metal cutting elements. Apply this for

grass guard accessory.

The arrows shows the limit for the handle

position.

Air purge bulb.

Choke.

yyyywwxxxx The rating plate shows the serial

number. yyyy is the production year

andww is the production week.

Tenga en cuenta: Other symbols/decals on

the product refer to certification requirements for other

commercial areas.

30 975 - 010 - 11.09.2023

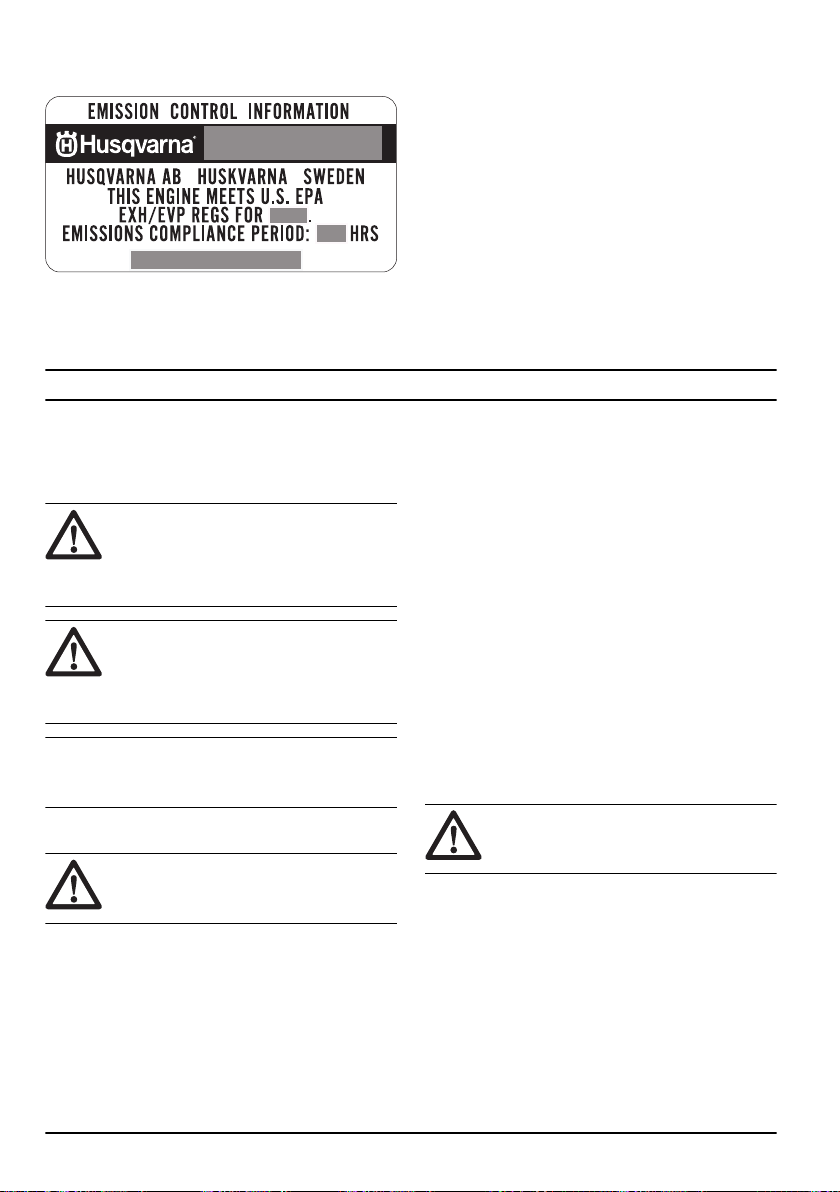

EPA III

El período de cumplimiento de emisiones al que se hace

referencia en la etiqueta de cumplimiento de emisiones

indica la cantidad de horas de funcionamiento para la

que se ha demostrado que el motor cumple el requisito

de emisiones federales. El mantenimiento, reemplazo

o reparación de los dispositivos y sistemas de control

de emisiones puede realizarlo cualquier establecimiento

o persona de que repare motores para uso fuera de

carretera.

Daños en el producto

No somos responsables de los daños a nuestro

producto en los siguientes casos:

• el producto se repara incorrectamente

• el producto se repara con piezas que no son del

fabricante o que este no autoriza

• el producto tiene un accesorio que no es del

fabricante o que este no autoriza

• el producto no se repara en un centro de servicio

autorizado o por una autoridad aprobada.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan

para señalar las piezas particularmente importantes del

manual.

ADVERTENCIA: Se utilizan para

señalar el riesgo de lesiones graves o

mortales para el operador o para aquellos

que se encuentren cerca si no se siguen las

instrucciones del manual.

AVISO: Se utilizan para señalar el riesgo

de dañar la máquina, otros materiales o

el área adyacente si no se siguen las

instrucciones del manual.

Tenga en cuenta: Se utilizan para entregar más

información necesaria en situaciones particulares.

Instrucciones generales de seguridad

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Una desbrozadora, un quita arbustos o una

recortadora pueden resultar peligrosos si se utilizan

de manera inapropiada o incorrecta, ya que pueden

causar daños graves o fatales al operador u otras

personas. Es muy importante que lea y comprenda

el contenido de este manual de usuario.

• Bajo ninguna circunstancia se puede modificar el

diseño del producto sin autorización del fabricante.

No utilice nunca un producto que ha sido modificado

de cualquier modo con respecto a la especificación

original y utilice siempre accesorios originales. Las

modificaciones o accesorios no autorizados pueden

provocar daños personales o la muerte del operador

u otras personas.

• El interior del silenciador contiene productos

químicos que pueden ser cancerígenos. Evite el

contacto con estos elementos en caso de que se

dañe el silenciador.

• En este producto se genera un campo

electromagnético durante su funcionamiento. Este

campo puede, en determinadas circunstancias,

interferir con implantes médicos activos o pasivos.

Para reducir el riesgo de lesiones graves o fatales,

recomendamos a las personas con implantes

médicos consultar a su médico y al fabricante del

implante médico antes de usar esta máquina.

Instrucciones de seguridad para el

montaje

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Utilice guantes protectores homologados cuando

monte el producto y el accesorio de corte.

• Retire el sombrerete de bujía de la bujía antes de

montar el producto.

• Asegúrese de que el manillar y la protección del

accesorio de corte correctos están montados antes

de utilizar el producto.

• Una protección dañada o incorrecta del accesorio

de corte puede provocar lesiones. No utilice un

accesorio de corte sin una protección aprobada.

• Antes de arrancar el producto, conecte

correctamente la cubierta del embrague y el eje.

• El disco de arrastre y la pestaña de apoyo se

deben acoplar correctamente en el orificio central

del accesorio de corte. Un accesorio de corte mal

colocado puede causar daños o incluso la muerte.

975 - 010 - 11.09.2023

• Fije el arnés al producto para evitar daños al

operador o a otras personas.

Instrucciones de seguridad para el

funcionamiento

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Nunca utilice un arnés con un sistema de liberación

rápida dañado. Cuando utilice un quita arbustos,

debe estar siempre enganchado firmemente al

arnés. De lo contrario no podrá controlar el cepillo

de la cortadora de forma segura y esto puede

resultar en lesiones hacia usted o hacia otros.

• Siempre sujete el producto con ambas manos.

Mantenga el producto al lado derecho de su cuerpo.

Mantenga el equipo de corte por debajo de la

cintura. Conecte el producto al anillo de suspensión

del arnés. Mantenga todas las partes del cuerpo

lejos de las superficies calientes. Mantenga todas

las partes del cuerpo lejos del equipo de corte

giratorio.

• Antes de utilizar el producto, aprenda y comprenda

la diferencia entre el desbrozamiento forestal, el

desbrozamiento de césped y el corte de césped.

• Nunca utilice un producto que se haya modificado

de cualquier modo con respecto a la especificación

original.

• Nunca utilice un producto que esté defectuoso.

Realice las comprobaciones de seguridad, el

mantenimiento y las instrucciones de servicio

descritas en este manual. Especialistas capacitados

y calificados deben llevar acabo algunas medidas de

mantenimiento y servicio. Consulte

Mantenimiento

en la página 47

• Utilice el equipo de protección personal. Consulte

Equipo de protección personal en la página 33

• No utilice el producto en condiciones climáticas

desfavorables, como niebla densa, lluvia intensa,

vientos fuertes, frío intenso, etc. Trabajar con mal

tiempo es agotador y a menudo conlleva más

riesgos, como suelo congelado, dirección de derribo

impredecible, etc.

• Tenga mucho cuidado al cortar un árbol que está en

tensión. Un árbol que está en tensión puede volver a

su posición normal antes o después de ser cortado.

Si se posiciona incorrectamente o hace el corte

en el lugar equivocado, el árbol puede golpearlo

a usted o al producto y causar que pierda el

control. Ambas situaciones pueden provocar daños

personales graves.

• Los únicos accesorios que pueden utilizarse con

esta unidad del motor son los equipos de corte

que recomendamos. Consulte

Datos técnicos en la

página 54

• Esté atento a que no salgan objetos despedidos.

Use siempre protección ocular homologada. No se

apoye nunca sobre la protección del equipo de

corte. Es posible que las piedras, residuos, etc.

salgan despedidos en dirección a los ojos y le

causen ceguera o lesiones graves.

• Nunca utilice el producto si está cansado o enfermo,

si ha bebido alcohol o si consume drogas o

medicamentos que puedan afectar la visión, el juicio

o la coordinación.

• La exposición prolongada al ruido puede provocar

la pérdida permanente de la audición. Use siempre

protectores auriculares aprobados.

• Cuando utilice protectores auriculares, esté atento a

las señales de advertencia y voces fuertes. Siempre

retire sus protectores auriculares cuando se detenga

el motor.

• Realice una inspección general del producto antes

de utilizar. Consulte

Antes de usar el producto en la

página 41

• No utilice el producto si se ha modificado o dañado.

• Asegúrese de que el sombrerete de bujía y el cable

de encendido no se encuentren dañados para evitar

el riesgo de sacudida eléctrica.

• Revise el área de trabajo para asegurarse de

que no haya personas, animales ni objetos que

puedan afectar de manera negativa la seguridad de

funcionamiento del producto.

• Revise el área de trabajo para asegurarse de que no

haya personas ni animales que toquen el accesorio

de corte o que puedan resultar golpeados por los

objetos que salgan expulsados del accesorio de

corte.

• Inspeccione la zona de trabajo. Quite todos los

objetos sueltos, como piedras, cristales rotos,

clavos, alambre de acero, cuerdas, etc., que puedan

salir expulsados o enredarse en el equipo de corte.

• No utilice el producto en una situación o lugar en

el que no pueda pedir ayuda si se produce un

accidente.

• No utilice el producto sin protección.

• Asegúrese de que se mantenga una distancia

mínima de 15m/50' respecto de personas o

animales durante el trabajo. Siempre mire hacia

atrás antes de dar la vuelta con el producto.

Detenga el producto de inmediato si una persona

o un animal ingresa a la zona de seguridad de 15m/

50'. Si más de un operador realiza trabajos en la

misma área, mantenga una distancia de seguridad,

como mínimo, del doble de la altura del árbol y un

mínimo de 15m/50'.

• Asegúrese de poder moverse sin problemas y

tener una postura segura. Revise el área a su

alrededor en busca de obstáculos como raíces,

rocas, ramas y zanjas. Tenga cuidado cuando

trabaje en pendientes.

• No se estire demasiado. Mantenga los pies en

una posición estable y un buen equilibrio en todo

momento.

• Antes de arrancar el producto, colóquelo en una

superficie plana, a un mínimo de 3m de la fuente

975 - 010 - 11.09.2023

de combustible y de donde se carga el combustible.

Asegúrese de que no haya objetos cerca del

accesorio de corte o que lo toquen.

• Si el accesorio de corte gira a régimen de ralentí,

solicite a un taller de servicio que lo ajuste. No utilice

el producto hasta que se haya ajustado o reparado.

• Esté atento a que no salgan objetos despedidos.

Utilice siempre protección ocular aprobada y

manténgase alejado de la protección del accesorio

de corte. Pueden salir expulsados piedras y otros

objetos pequeños, caerle en los ojos y provocarle

ceguera u otras lesiones.

• No suelte el producto con el motor encendido, a

menos que lo tenga a la vista.

• No retire el material de corte, ni deje que otras

personas lo hagan, mientras el motor se encuentre

encendido o el equipo de corte siga girando, ya que

puede provocar daños graves.

• El engranaje angulado puede calentarse durante el

uso y es posible que permanezca caliente por un

largo tiempo. Si lo toca, puede quemarse.

• Siempre detenga el motor y asegúrese de que el

equipo de corte no gire antes de retirar material

enrollado en el eje de la hoja o atrapado entre

la protección y el equipo de corte. El equipo de

corte sigue girando incluso después de soltar el

acelerador. Asegúrese de que el equipo de corte

se haya detenido completamente y desconecte el

sombrerete de la bujía antes de empezar a trabajar

en él.

• Tenga cuidado al quitar material alrededor del

equipo de corte. El engranaje angulado se calienta

durante el funcionamiento y puede provocar

quemaduras.

• Los gases de escape del motor están calientes

y pueden contener chispas. Riesgo de incendio.

Tenga cuidado cuando circule cerca de material

seco e inflamable.

• Detenga el motor antes de pasar a una nueva

área de trabajo. Siempre coloque la protección para

transportes antes de mover el equipo.

• Nunca utilice el producto en un espacio interior o

en espacios sin ventilación adecuada. Los gases

de escape contienen monóxido de carbono, un gas

inodoro, venenoso y altamente peligroso que puede

causar la muerte debido a asfixia o envenenamiento

por monóxido de carbono.

• Nunca permita que los niños utilicen el producto

o que estén cerca de este. Debido a que el

producto está equipado con un interruptor de

detención que se acciona por resorte y se puede

arrancar con baja velocidad y fuerza desde la

empuñadura de arranque, incluso niños pequeños

pueden, en determinadas circunstancias, lograr la

fuerza necesaria para arrancar el producto. Esto

puede significar riesgo de daños personales graves.

Por consiguiente, saque el sombrerete de bujía

cuando no se supervise el producto atentamente.

• La sobreexposición a las vibraciones puede

producir trastornos vasculares o daños al sistema

nervioso en personas que padecen de problemas

de circulación. Comuníquese con su médico si

experimenta síntomas de sobreexposición a las

vibraciones. Estos síntomas son entumecimiento,

pérdida de sensibilidad, hormigueo, ardor, dolor,

pérdida de fuerza, cambios en el color o el

estado de la piel. Normalmente, estos síntomas se

presentan en los dedos, las manos o las muñecas.

El riesgo aumenta a bajas temperaturas.

• Verifique que el equipo de corte está correctamente

montado y ajustado.

• Si se encuentra en una situación en la que no está

seguro de cómo proceder, debe preguntarle a un

experto. Comuníquese con el distribuidor o el taller

de servicio.

• Evite todos los usos que considere que están más

allá de su capacidad.

• No utilice el producto a menos que sea capaz de

pedir ayuda en caso de accidente.

• El uso incorrecto de un equipo de corte o una hoja

mal afilada aumenta el riesgo de una lanzada de

hoja.

• Las máquinas equipadas con hojas de sierra u hojas

para césped pueden salir lanzadas violentamente

hacia un costado cuando la hoja entra en contacto

con un objeto fijo. Esto se denomina lanzada

de hoja. Una lanzada de hoja puede ser lo

suficientemente violenta como para hacer que la

máquina o el operador salgan lanzados en cualquier

dirección, lo que podría hacer que se pierda el

control de la máquina. La lanzada de hoja puede

suceder sin previa advertencia si la máquina se

enreda, atasca o enlaza. La lanzada de hoja tiene

más probabilidades de ocurrir en áreas donde es

difícil ver el material que se corta.

• Evite cortar con la zona de la hoja entre las

posiciones de las 12:00 y las 15:00 horas. Debido a

la velocidad de rotación de la hoja, puede producirse

la lanzada de hoja cuando se intenta ramas gruesas

con esta área de la hoja.

• Los silenciadores equipados con catalizadores se

calientan mucho durante su uso y permanecen así

durante tiempo después de detenerse. Esto también

se aplica al régimen de ralentí. Tocar el motor puede

quemar su piel. Considere el riesgo de incendio.

• Solo use el equipo de corte con las protecciones que

recomendamos. Consulte

Accesorios en la página

Equipo de protección personal

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Utilice siempre el equipo de protección personal

adecuado cuando use el producto. El equipo de

protección personal no puede impedir el riesgo de

lesiones, pero disminuirá el grado de lesión si ocurre

975 - 010 - 11.09.2023

un accidente. Permita que su distribuidor lo ayude a

seleccionar el equipo correcto.

• Utilice un casco si los árboles en el área de trabajo

tienen una altura de más de 2m/6,5'.

• Use protección auricular aprobada.

• Utilice siempre gafas protectoras homologadas que

cumplan con la norma ANSI Z87.1 en los Estados

Unidos o EN166 en los países de la UE. Utilice un

visor para protección facial. El visor no es suficiente

para proteger los ojos.

• Utilice guantes cuando sea necesario, por ejemplo,

cuando conecte, examine o limpie el equipo de

corte.

• Use botas de protección con punta de acero y

suelas antideslizantes.

• Utilice ropa de material resistente. Use siempre

pantalones largos y gruesos, y mangas largas. Evite

usar ropas holgadas que se puedan enganchar

con ramas. No utilice joyas, pantalones cortos o

sandalias. No esté descalzo. Asegure su cabello por

encima del nivel de los hombros.

• Mantenga cerca el equipo de primeros auxilios.

Dispositivos de seguridad en el producto

Para obtener información sobre dónde encontrar

dispositivos de seguridad, consulte

Introducción en la

página 29

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• No utilice un producto que tenga dispositivos de

seguridad dañados. Revise los dispositivos de

seguridad y realíceles mantenimiento de forma

regular. Si los dispositivos de seguridad están

dañados, comuníquese con el agente de servicio de

Husqvarna.

• No realice ninguna modificación en los dispositivos

de seguridad. No utilice el producto si las cubiertas

protectoras, los interruptores de seguridad u otros

dispositivos protectores no están montados o están

dañados.

• Para todos los trabajos de servicio y reparación

del producto, especialmente para los dispositivos de

seguridad, se requiere una capacitación especial.

Si los dispositivos de seguridad no cumplen con

las condiciones indicadas en el presente manual de

usuario, solicite asistencia a un taller de servicio.

Garantizamos la disponibilidad de reparaciones

y servicios profesionales. Si el concesionario no

cuenta con un taller de servicio, pídale información

acerca del taller de servicio más cercano.

• No utilice un accesorio de corte sin una protección

para accesorio de corte aprobada y correctamente

acoplada. Consulte

Accesorios en la página 54

Comprobación del fiador del acelerador

1. Presione el bloqueo del acelerador (A). Asegúrese

de que el acelerador (B) esté liberado.

2. Libere el bloqueo del acelerador (A). Asegúrese de

que el acelerador (B) esté bloqueado en la posición

de ralentí.

3. Presione el bloqueo del acelerador (A) y asegúrese

de que vuelva a su posición inicial cuando lo suelte.

975 - 010 - 11.09.2023

4. Encienda el producto y aplique la aceleración

máxima. Consulte

Para arrancar el motor en la

página 44

5. Suelte el acelerador (B) y asegúrese de que el

accesorio de corte se detenga.

Para comprobar el interruptor de detención

1. Inicie el motor.

2. Mueva el interruptor de detención a la posición de

detención y asegúrese de que el motor se detenga.

Comprobación de la protección del equipo de corte

La protección del equipo de corte evita lesiones y

detiene los objetos sueltos que salen expulsados en

dirección al usuario.

1. Detenga el motor.

2. Realice una comprobación visual para determinar si

existen daños, por ejemplo, grietas.

3. Reemplace la protección del equipo de corte si está

dañada.

Para comprobar el sistema amortiguador de vibraciones

ADVERTENCIA:

Asegúrese de que

el motor esté apagado y de que el

interruptor de detención se encuentre en la

posición STOP (Detención).

1. Asegúrese de que no haya grietas o deformación

en los amortiguadores de vibraciones. Sustituya los

amortiguadores de vibraciones si están dañados.

2. Asegúrese de que los amortiguadores de

vibraciones estén firmemente acoplados a la unidad

del motor y a la unidad del mango.

Para verificar el mecanismo de desacoplamiento rápido

ADVERTENCIA: No utilice un arnés

si el mecanismo de desacoplamiento rápido

no funciona correctamente.

El mecanismo de desacoplamiento rápido permite que

el operador retire el producto rápidamente del arnés en

caso de una emergencia.

1. Detenga el motor.

2. Realice una comprobación visual para determinar si

existen daños; por ejemplo, grietas.

3. Suelte y coloque el mecanismo de desacoplamiento

rápido para asegurarse de que funciona

correctamente.

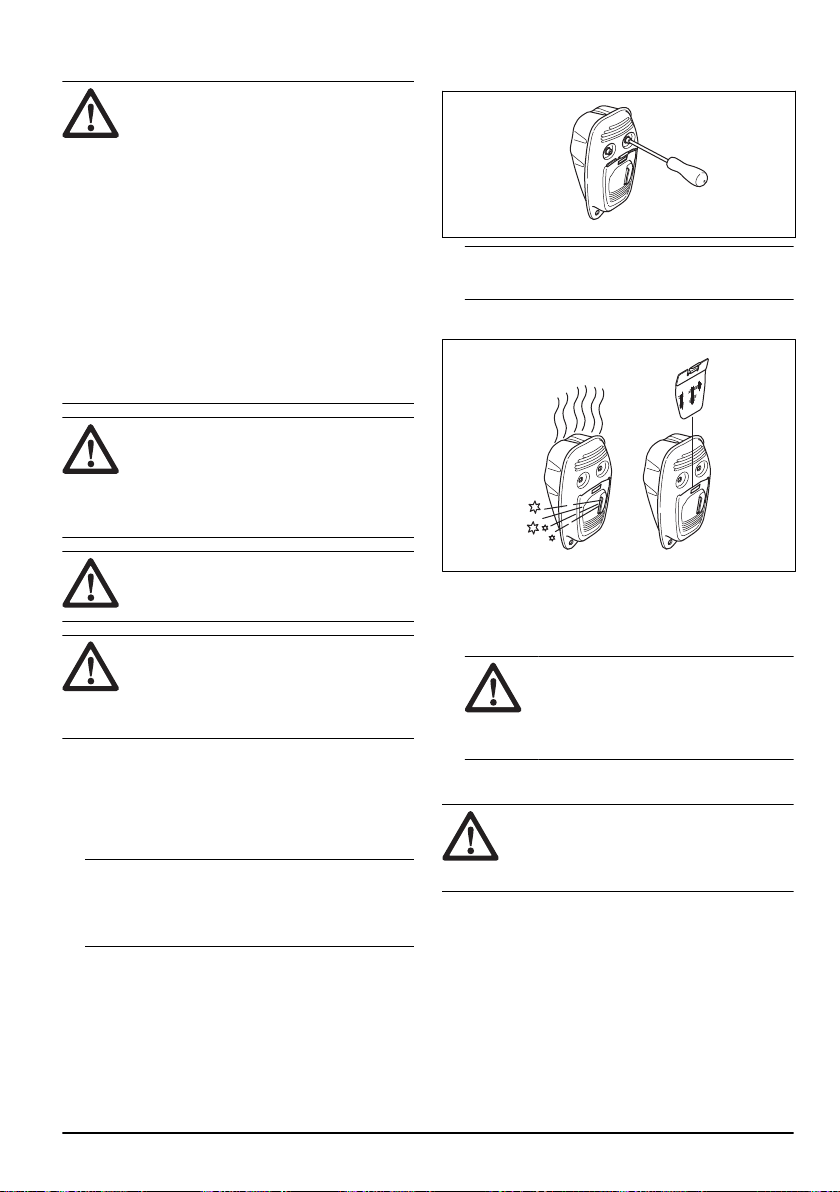

Para revisar el silenciador

ADVERTENCIA:

Un silenciador, un

apagachispas y una cara de montaje

del apagachispas usados pueden contener

depósitos de partículas de combustión en

la superficie que pueden ser carcinógenas.

Para evitar el contacto con la piel y la

inhalación de dichas partículas al limpiar o

realizar el mantenimiento del apagachispas,

asegúrese siempre de tomar las siguientes

precauciones:

• utilice guantes;

• realice la limpieza o el servicio en un

área bien ventilada;

• no utilice aire a presión para limpiar la

rejilla apagachispas;

• utilice un cepillo de acero y cepille lejos

de su cuerpo al limpiar el apagachispas.

975 - 010 - 11.09.2023 35

ADVERTENCIA: Nunca utilice un

producto que tenga un silenciador dañado

o que esté en malas condiciones. Devuelva

el producto a un distribuidor o estación de

servicio Husqvarna si el silenciador está

dañado.

ADVERTENCIA: No utilice el

producto si el silenciador no tiene la rejilla

apagachispas o si está dañada.

ADVERTENCIA: El silenciador se

calienta mucho durante el funcionamiento y

después de este, así como en el régimen

de ralentí. Utilice guantes protectores para

evitar quemaduras.

El silenciador mantiene los niveles de ruido al mínimo y

dirige los gases de escape lejos del operador.

1. Detenga el motor.

2. Realice una comprobación visual para determinar si

hay daños y deformaciones.

Tenga en cuenta: Las superficies internas

del silenciador contienen sustancias químicas que

pueden causar cáncer. Tenga cuidado de no tocar

estos elementos si el silenciador presenta daños.

3. Asegúrese de que el silenciador esté correctamente

unido al producto.

Tenga en cuenta:

No quite el silenciador del

producto.

4. Si el silenciador de su producto tiene una rejilla

apagachispas, realice una comprobación visual.

a) Cambie la rejilla apagachispas si está dañada.

b) Limpie la rejilla apagachispas si está bloqueada.

Consulte para más información.

AVISO: Si se bloquea la

rejilla apagachispas, el producto se

sobrecalienta y esto provoca daños al

cilindro y al pistón.

Instalación y extracción de la contratuerca

ADVERTENCIA: Pare el motor,

utilice guantes protectores y tenga cuidado

alrededor de los bordes afilados del equipo

de corte.

Se utiliza una contratuerca para montar algunos tipos

de equipos de corte. La contratuerca tiene un enrosque

hacia la izquierda.

• Para instalar la contratuerca, gírela en sentido

opuesto al de rotación.

• Para quitar la contratuerca, retírela en el sentido de

rotación.

• Para aflojar o apretar la contratuerca, utilice una

llave de cubo con eje largo.

ADVERTENCIA:

Cuando se

afloja y se aprieta la contratuerca, existe

el riesgo de lesionarse con el equipo

36 975 - 010 - 11.09.2023

de corte. Tenga cuidado y no toque el

equipo de corte.

Tenga en cuenta: Asegúrese de que

no poder girar la contratuerca con la mano.

Sustituya la contratuerca después de haberla puesto

aproximadamente 10veces. La contratuerca se debe

sustituir después de haberla apretado unas 10veces.

Equipo de corte

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Realice el mantenimiento periódico. Permita

que un centro de servicio autorizado examine

frecuentemente el equipo de corte para realizar

ajustes o reparaciones.

• El rendimiento del equipo de corte aumenta.

• La vida útil del equipo de corte aumenta.

• Disminuye el riesgo de accidentes.

• Solamente utilice una protección aprobada para el

equipo de corte. Consulte

Accesorios en la página

• No utilice un equipo de corte dañado.

Cabezal de corte para hierba

• Asegúrese de enrollar el hilo de la recortadora de

césped firme y equitativamente alrededor del tambor

para disminuir la vibración.

• Utilice solamente cabezales e hilos de corte para

hierba aprobados. Consulte

Para recortar el césped

en la página 46

• Utilice una longitud correcta de hilo para la

recortadora. Un hilo largo para la recortadora utiliza

más potencia del motor que un hilo corto.

• Asegúrese de que la cortadora en la protección del

equipo de corte no está dañada.

• Empape el hilo de la recortadora de césped en agua

durante 2días antes de conectarlo al producto. Esto

aumenta la vida útil del hilo de la recortadora de

césped.

• Consulte las instrucciones del equipo de corte para

usar el procedimiento adecuado para cargar el hilo

de la recortadora y su diámetro adecuado.

Hoja para hierba

• Utilice hojas correctamente afiladas. Una hoja mal

afilada o dañada aumenta el riesgo de lesiones.

Consulte las instrucciones del empaque de la hoja.

• Utilice hojas ajustadas correctamente. Una hoja mal

ajustada aumenta el riesgo de lesiones y daños.

Seguridad de combustible

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• No mezcle el combustible en interiores o cerca de

una fuente de calor.

• No arranque el producto si hay combustible o aceite

de motor en el producto. Quite el combustible o

aceite no deseado y deje secar el producto. Quite

el combustible no deseado del producto.

• Si derrama combustible en su ropa, cámbiese la

ropa inmediatamente.

• No permita que le caiga combustible en el cuerpo,

ya que puede causar lesiones. Si le cae combustible

en el cuerpo, utilice jabón y agua para quitarlo.

• No arranque el motor si derrama aceite o

combustible en el producto o en su cuerpo.

• No arranque el producto si el motor tiene una

fuga. Examine frecuentemente el motor en busca de

fugas.

• Tenga cuidado con el combustible. El combustible

es inflamable y los gases son explosivos y pueden

causar lesiones graves o fatales.

• No respire los gases del combustible, ya que

pueden causar lesiones. Asegúrese de que haya

suficiente flujo de aire.

• No fume cerca del combustible o del motor.

• No coloque objetos calientes cerca del combustible

o del motor.

• No agregue combustible cuando el motor esté en

marcha.

• Asegúrese de que el motor se enfríe antes de llenar

el depósito de combustible.

• Antes de llenar el depósito de combustible, abra

lentamente la tapa del depósito de combustible y

libere la presión con cuidado.

• Asegúrese de que haya suficiente flujo de aire

cuando recargue y mezcle combustible (gasolina y

aceite para motores de dos tiempos) o cuando vacíe

el depósito de combustible.

• El combustible y sus gases son altamente

inflamables y pueden causar lesiones graves si se

inhalan o entran en contacto con la piel. Por esta

razón, tenga precaución al manipular el combustible

y asegúrese de que haya suficiente ventilación.

• Apriete la tapa del depósito de combustible con

cuidado para evitar incendios.

• Mueva el producto a un mínimo de 3m (10pies) de

la posición en la que se llenó el depósito antes de

empezar.

• No ponga demasiado combustible en el depósito de

combustible.

• Asegúrese de que no se puedan provocar fugas

cuando mueva el producto o el recipiente de

combustible.

975 - 010 - 11.09.2023

• No coloque el producto ni un recipiente de

combustible donde haya una llama expuesta, una

chispa o una fuente de calor. Asegúrese de

que no haya una llama expuesta en el área de

almacenamiento.

• Utilice solamente contenedores aprobados cuando

mueva el combustible o coloque el combustible en el

almacenamiento.

• Vacíe el depósito de combustible antes de un

almacenamiento a largo plazo. Cumpla con las leyes

locales en cuanto al lugar en dónde se puede

deshacer del combustible.

• Limpie el producto antes de un almacenamiento a

largo plazo.

• Retire el sombrerete de bujía antes de almacenar

el producto para asegurarse de que el motor no

arranque accidentalmente.

Instrucciones de seguridad para el

mantenimiento

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Detenga el motor, asegúrese de que el equipo de

corte se detenga y deje que se enfríe antes de

realizar el mantenimiento.

• Desconecte el sombrerete de bujía antes de realizar

el mantenimiento.

• Los gases de escape del motor contienen monóxido

de carbono, un gas inodoro, tóxico y muy peligroso

que puede causar la muerte. No arranque el

producto en interiores o en espacios cerrados.

• Los gases de escape del motor están calientes y

pueden contener chispas. No encienda el producto

en interiores ni cerca de materiales inflamables.

• Accesorios y modificaciones en el producto que no

estén aprobados por el fabricante pueden causar

lesiones graves o la muerte. No modifique el

producto. Siempre utilice accesorios originales.

• Si el mantenimiento no se realiza de manera

correcta y regular, aumenta el riesgo de que se

produzcan lesiones y que el producto se dañe.

• Solo realice mantenimiento según lo que se indica

en este manual de usuario. Solicite que un

Husqvarna taller de servicio realice todos los otros

servicios.

• Permita que un taller de servicio Husqvarna

aprobado realice trabajos de mantenimiento en el

producto con regularidad.

• Cambie las piezas dañadas, desgastadas o rotas.

Montaje

Introducción

ADVERTENCIA: Antes de montar el

producto, debe leer y entender el contenido

del capítulo sobre seguridad.

ADVERTENCIA: Retire el cable de

la bujía de la bujía antes de montar el

producto.

Para instalar el acelerador

1. Retire el tornillo situado detrás del acelerador.

2. Mueva el acelerador al lado derecho del manillar.

3. Alinee el orificio detrás del acelerador con el del

manillar.

4. Pase el tornillo por los orificios. Ajuste el tornillo.

Montaje del manillar

1. Retire la perilla y acople el manillar como se indica

en la ilustración.

2. Apriete la perilla levemente.

3. Colóquese el arnés y cuelgue el producto en el

punto de suspensión.

38 975 - 010 - 11.09.2023

4. Ajuste la manilla para colocar el producto en una

posición óptima para trabajar.

5. Apriete la perilla hasta el final.

Para montar el equipo de corte

El equipo de corte incluye otro equipo de corte y una

protección para este equipo de corte.

ADVERTENCIA: Use guantes

protectores.

ADVERTENCIA: Utilice siempre la

protección del equipo de corte recomendada

para el equipo de corte. Consulte

Accesorios en la página 54

ADVERTENCIA: Un equipo de corte

mal colocado puede provocar lesiones o

incluso la muerte.

Para conectar la extensión de la protección

AVISO:

Utilice la extensión de la

protección al utilizar un cabezal de corte u

hoja de plástico. No utilice la extensión de la

protección al utilizar una hoja para hierba.

1. Coloque la extensión de la protección en la ranura

de la protección del equipo de corte.

2. Coloque la extensión de la protección en la

protección del equipo de corte con cuatro ganchos

de fijación.

Para quitar la extensión de la protección

• Suelte los ganchos de fijación con la llave de bujías.

Para conectar la hoja para hierba y la

protección de la hoja para hierba o protección

de combinación

1. Coloque la protección de la hoja o protección de

combinación (A) en el eje y apriete el perno para

fijarla.

2. Asegúrese de que no esté instalada la extensión de

la protección.

3. Gire el eje de salida hasta que uno de los orificios

en el disco de arrastre (B) se alinee con el orificio

correspondiente en la caja de engranajes.

4. Coloque el pasador de bloqueo (C) en el orificio para

bloquear el eje.

5. Coloque la hoja para hierba (D), la brida de apoyo

(F) y la cazoleta de apoyo (E) en el eje de salida.

975 - 010 - 11.09.2023

6. Asegúrese de que el disco de arrastre y la brida de

apoyo se conecten correctamente en el centro del

orificio de la hoja para hierba.

7. Coloque la tuerca (G).

8. Apriete la tuerca con la llave de cubo. Mantenga el

eje de la llave de cubo cerca de la protección de la

hoja. Apriete en la dirección opuesta a la que gira el

accesorio de corte. Apriételo a un par de entre 35 y

50Nm.

Para instalar la protección de la hoja

AVISO: Utilice solamente la protección

aprobada para las hojas. Consulte

Accesorios en la página 54

1. Quite el soporte (H).

2. Fije el adaptador (I) y el soporte (J) con los 2

tornillos (K).

3. Instale la protección de la hoja (A) en el adaptador

con los 4 tornillos (L).

J K

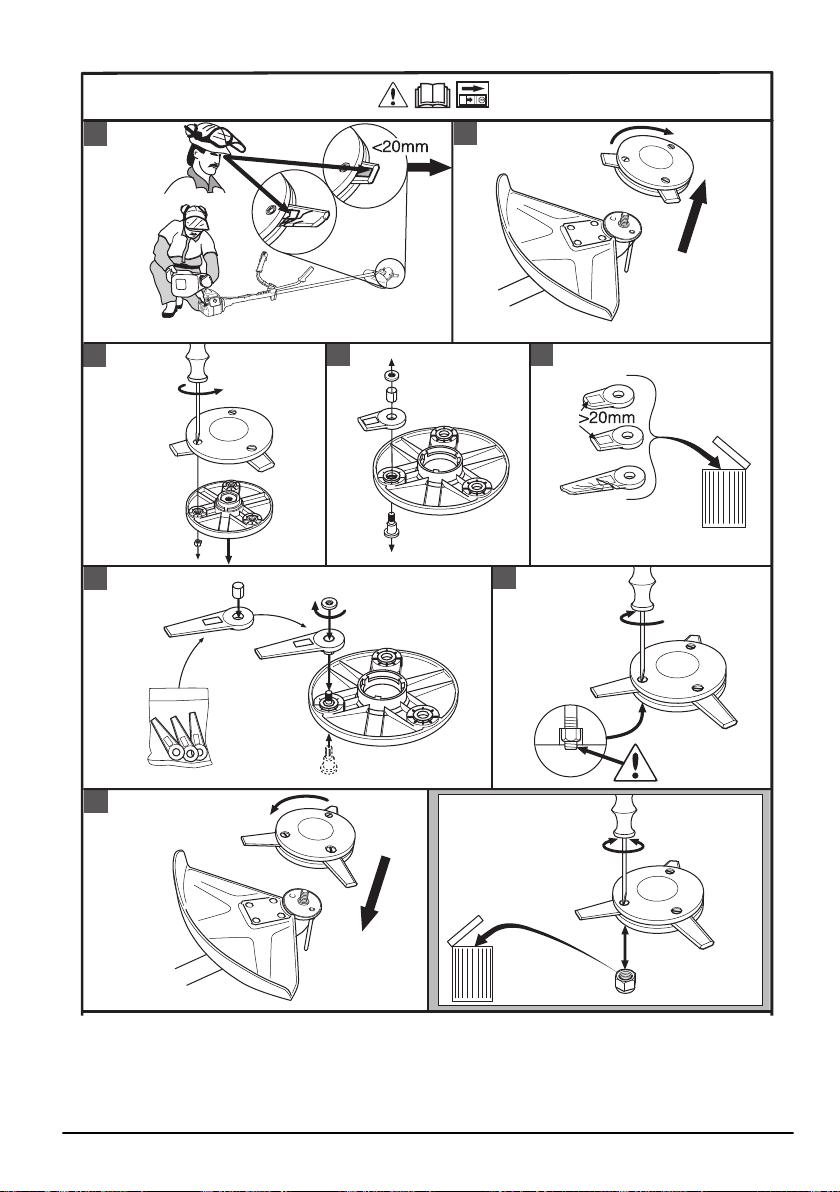

Para montar la protección y el cabezal de

corte o las cuchillas de plástico

AVISO: Asegúrese de que la extensión

de la protección esté instalada.

1. Instale la protección del recortabordes o el accesorio

de corte (A) prevista para el funcionamiento con

cabezal recortabordes o cuchillas de plástico.

2. Cuelgue la protección del recortabordes o el

accesorio de corte (A) en los dos ganchos del

soporte de la placa (M).

3. Doble la protección alrededor del eje y apriétela con

el perno (L) en el lado opuesto del eje. Utilice el

pasador de bloqueo (C).

4. Coloque el pasador de bloqueo en la ranura de la

cabeza del tornillo y ajústelo.

5. Instale el disco de arrastre (B) en el eje de salida.

M L

6. Gire el eje de salida hasta que uno de los orificios

en el disco de arrastre se alinee con el orificio

correspondiente en la caja de engranajes.

7. Coloque el pasador de bloqueo (C) en el orificio para

bloquear el eje.

975 - 010 - 11.09.2023

8. Instale el cabezal recortabordes o las cuchillas de

plástico (H) hacia la izquierda.

9. Para desmontar el cabezal recortabordes o las

cuchillas de plástico, siga las instrucciones en la

secuencia opuesta.

Para montar el arnés para hombro

1. Coloque el anillo del arnés para hombro a través del

gancho (A) y fíjelo con el perno.

2. Conecte el gancho (B) de la correa para hombro al

anillo (C) del bastidor.

Para ajustar el arnés para hombro

1. Detenga el motor.

2. Colóquese el arnés.

3. Ajuste la correa para el hombro a fin de que el peso

del producto sea el mismo sobre sus hombros.

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el

producto, debe leer y entender el capítulo

sobre seguridad.

Antes de usar el producto

• Inspeccione el área de trabajo para asegurarse de

que conoce el tipo de terreno, la pendiente del

terreno y para notar la presencia de obstáculos

como piedras, ramas y zanjas.

• Realice una inspección de reacondicionamiento del

producto.

• Haga las inspecciones de seguridad, mantenimiento

y servicio que figuran en este manual.

• Asegúrese de que todas las cubiertas, las

protecciones, las manijas y el equipo de corte estén

fijados correctamente y que no presenten daños.

• Asegúrese de que no haya grietas en la parte

inferior de los dientes de la hoja para hierba ni junto

al orificio central de la hoja. Reemplace la hoja si

está dañada.

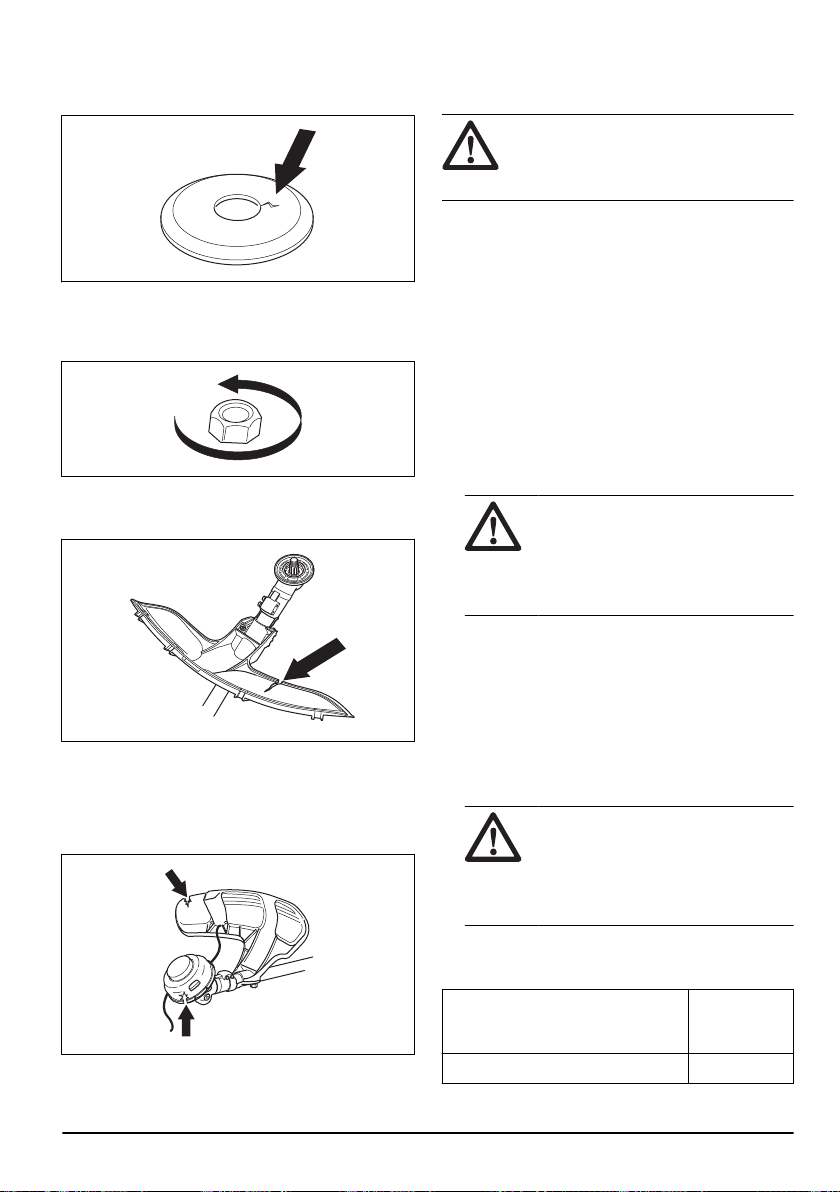

• Inspeccione la brida de apoyo en busca de grietas.

Reemplace la brida de apoyo si está dañada.

• Asegúrese de que la contratuerca no se pueda

retirar manualmente. Si puede quitarla de forma

manual, no bloquea correctamente el equipo de

corte y se debe reemplazar.

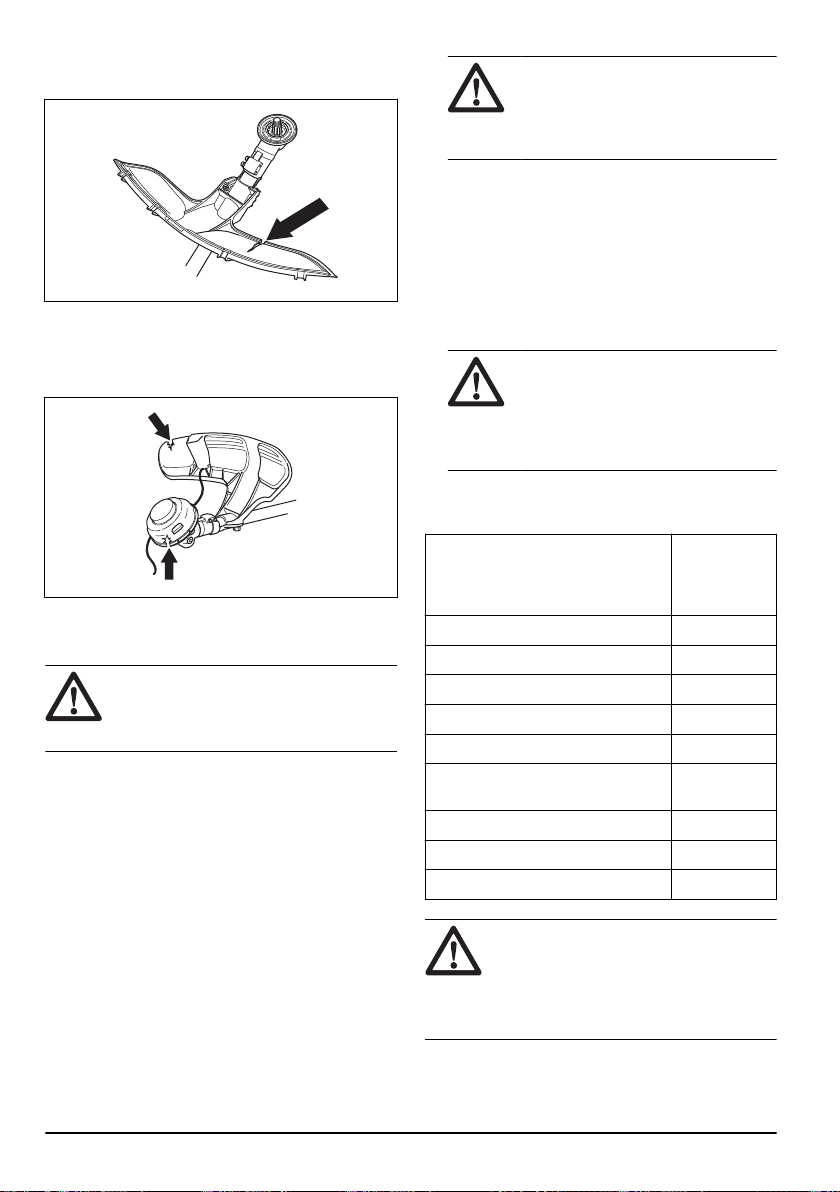

• Inspeccione la protección de la hoja para determinar

si presenta daños o grietas. Reemplace la hoja o la

975 - 010 - 11.09.2023 41

protección de la hoja si han sido expuestas a golpes

o están agrietadas.

• Inspeccione el cabezal de corte y la protección

del equipo de corte para determinar si presentan

daños o grietas. Reemplace el cabezal de corte

y el accesorio de corte si recibieron golpes o si

presentan grietas.

Combustible

Este producto tiene un motor de dos tiempos.

AVISO:

Usar el tipo incorrecto de

combustible puede causar daños en el

motor. Utilice una mezcla de gasolina y de

aceite para motores de dos tiempos.

Combustible premezclado

• Utilice combustible de alquilato premezclado

Husqvarna para obtener el mejor rendimiento y

prolongar la vida útil del motor. Este combustible

contiene menos químicos dañinos en comparación

con el combustible normal, lo cual disminuye

los gases de escape dañinos. La cantidad de

restos después de la combustión es menor con

este combustible, que mantiene más limpios los

componentes del motor.

Para mezclar combustible

Gasolina

• Utilice gasolina sin plomo de buena calidad con un

contenido máximo de un 10% de etanol.

AVISO:

No utilice gasolina con un

octanaje inferior a 90RON/87AKI. El

uso de gasolina de octanaje inferior

puede causar el golpeteo del motor, lo

que provoca daños en el motor.

Aceite para motores de dos tiempos

• Para obtener los mejores resultados y el mejor

rendimiento, utilice aceite para motores de dos

tiempos Husqvarna.

• Si el aceite para motores de dos tiempos Husqvarna

no está disponible, utilice un aceite para motores

de dos tiempos de buena calidad para motores

enfriados por aire. Contáctese con su concesionario

de servicio para seleccionar el aceite correcto.

AVISO: No utilice aceite para

motores de dos tiempos para motores

fueraborda refrigerados por agua,

también conocido como aceite para

fueraborda. No utilice aceite para

motores de cuatro tiempos.

Para mezclar gasolina y aceite para motores de dos

tiempos

Gasolina, litros Aceite para

motores de

dos tiempos, li-

tro

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Galón estadounidense Onza líquida

EE.UU.

1 2 ½

2 1/2 6 ½

5 12 ⅞

AVISO: Los errores pequeños pueden

influir drásticamente en la proporción

de la mezcla cuando se mezclan

cantidades pequeñas de combustible. Mida

cuidadosamente la cantidad de aceite y

asegúrese de obtener la mezcla correcta.

42 975 - 010 - 11.09.2023

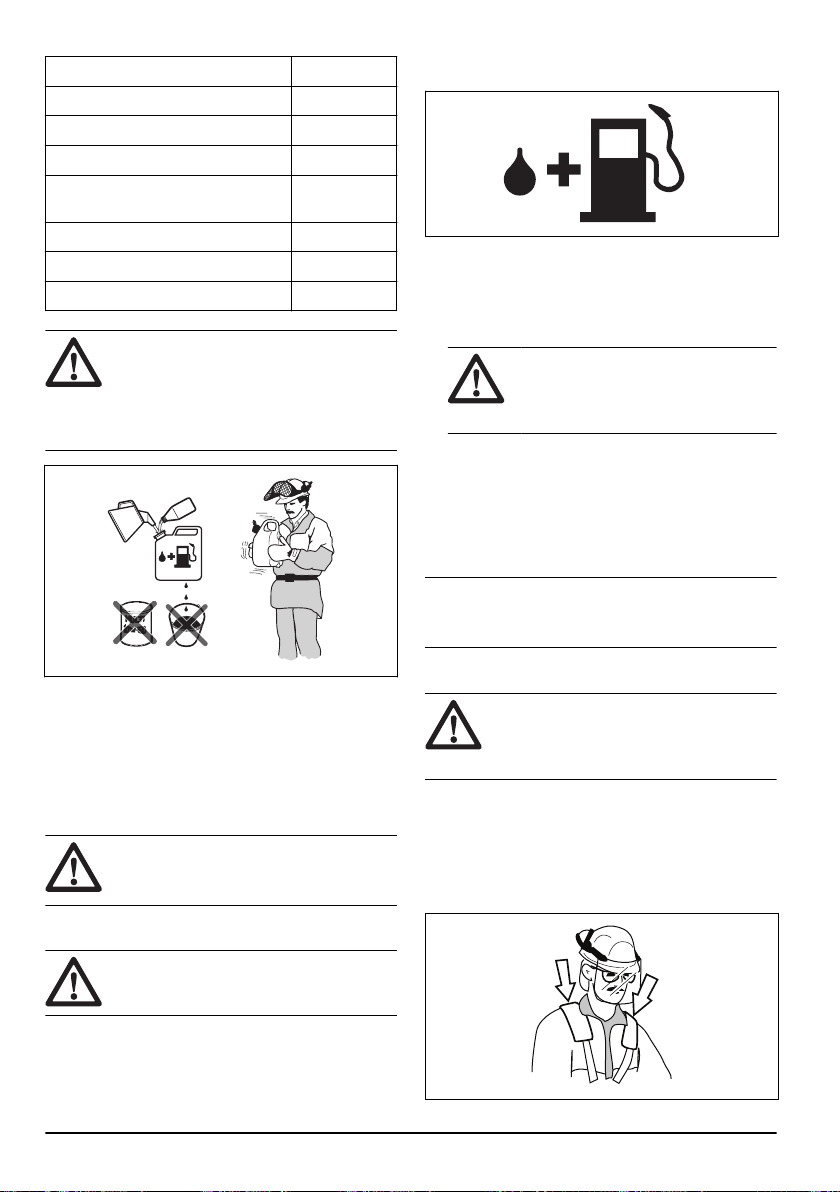

1. Llene la mitad de la cantidad de gasolina en un

recipiente limpio para combustible.

2. Agregue la cantidad total de aceite.

3. Agite la mezcla de combustible.

4. Agregue la cantidad restante de gasolina al

recipiente.

5. Agite cuidadosamente la mezcla de combustible.

AVISO: No mezcle el combustible

durante más de 1mes cada vez.

Para llenar el depósito de combustible

ADVERTENCIA: Para su seguridad,

siga el procedimiento que se indica a

continuación.

1. Detenga el motor y deje que se enfríe.

2. Limpie el área alrededor del tapón del depósito de

combustible.

3. Agite el recipiente y asegúrese de que el

combustible esté totalmente mezclado.

4. Retire lentamente la tapa del depósito de

combustible para liberar la presión.

5. Llene el depósito de combustible.

AVISO:

Asegúrese de que el

depósito de combustible no esté

demasiado lleno. El combustible se

expande cuando se calienta.

6. Apriete bien la tapa del depósito de combustible

cuidadosamente.

7. Limpie los derrames de combustible en el producto y

los alrededores.

8. Antes de arrancarlo, aleje el producto 3m/10’ o más

del área de recarga de combustible y de la fuente de

combustible.

Tenga en cuenta: Para conocer la ubicación

del depósito de combustible en el producto, consulte

Introducción en la página 29

Para ajustar el arnés

ADVERTENCIA: El producto debe

estar siempre correctamente fijado al arnés.

No utilice un arnés dañado.

1. Colóquese el arnés.

2. Conecte el producto al arnés.

3. Ajuste el arnés para alcanzar la mejor posición de

trabajo.

4. Ajuste las correas laterales para que el peso del

producto sea el mismo sobre sus hombros.

5. Ajuste el arnés hasta que el equipo de corte esté

paralelo al suelo.

6. Deje que el equipo de corte toque ligeramente el

suelo. Ajuste la abrazadera del arnés para equilibrar

el producto correctamente.

Para prepararse para un desbroce forestal

1. Aplique soporte al producto con el arnés durante el

desbroce forestal.

2. Sujete el producto como se muestra en la

ilustración.

3. Utilice la correa del arnés para ajustar la altura del

gancho de soporte.

975 - 010 - 11.09.2023

Para prepararse para desbrozar el césped

1. Aplique soporte al producto con el arnés durante el

desbroce de césped.

2. Asegúrese de que el equipo de corte esté paralelo al

suelo.

Equilibrio correcto del producto

Para la limpieza forestal, el producto está correctamente

equilibrado cuando cuelga horizontalmente desde el

punto de suspensión. Con el equilibrio correcto, se

reduce el riesgo de golpear piedras al soltar el manillar.

Para desbrozar hierba, el producto está correctamente

equilibrado cuando la hoja está a la altura de corte

cerca del suelo.

Para arrancar el motor

ADVERTENCIA:

Manténgase a un

mínimo de 15m/50' de distancia de las

personas y los animales cuando arranque

el producto. Existe el riesgo de que el

accesorio de corte comience a moverse.

1. Coloque el interruptor de detención en la posición de

arranque.

2. Establezca el estrangulador en la posición de

estrangulamiento.

3. Empuje el bulbo de la bomba de combustible hasta

que comience a llenarse con combustible.

Tenga en cuenta: No es necesario llenar

completamente el bulbo de la purga de aire.

4. Mantenga el cuerpo del producto en el suelo con

la mano izquierda. No coloque los pies sobre el

producto.

5. Tire de la empuñadura de la cuerda de arranque

lentamente hasta que sienta resistencia; luego, tire

de la empuñadura de la cuerda de arranque con

fuerza.

ADVERTENCIA:

No se enrolle la

cuerda de arranque en la mano.

6. Siga tirando de la empuñadura de la cuerda de

arranque hasta que el motor arranque.

AVISO:

No tire la cuerda de arranque

en toda su extensión y no suelte la

empuñadura de la cuerda de arranque.

Suelte la cuerda de arranque lentamente

para evitar que el producto se dañe.

44 975 - 010 - 11.09.2023

7. Cuando el motor arranca, coloque el estrangulador

en la posición de funcionamiento y aplique la

aceleración máxima. El acelerador se desacoplará

automáticamente de la posición de arranque.

8. Asegúrese de que el motor funcione correctamente.

ADVERTENCIA: No utilice el

producto con un sombrerete de bujía

dañado a fin de evitar una sacudida

eléctrica.

Detener el motor

• Mueva el interruptor de detención hacia la posición

de detención.

Limpieza forestal con hoja de sierra

Para talar un árbol hacia la izquierda

Para talar un árbol hacia la izquierda, empuje la parte

inferior del árbol hacia la derecha.

1. Acelere al máximo.

2. Coloque la hoja de sierra contra el árbol como se

muestra en la imagen.

3. Incline la hoja de sierra y empújela con fuerza en

diagonal hacia abajo en dirección a la derecha. Al

mismo tiempo, empuje el árbol con la protección de

la hoja.

Para talar un árbol hacia la derecha

Para talar un árbol hacia la derecha, empuje la parte

inferior del árbol hacia la izquierda.

1. Acelere al máximo.

2. Coloque la hoja de sierra contra el árbol como se

muestra en la imagen.

3. Incline la hoja de sierra y empújela con fuerza en

diagonal hacia arriba y en dirección a la derecha. Al

mismo tiempo, empuje el árbol con la protección de

la hoja.

Para talar un árbol hacia adelante

Para talar un árbol hacia delante, empuje la parte

inferior del árbol hacia atrás.

1. Acelere al máximo.

2. Coloque la hoja de sierra contra el árbol como se

muestra en la imagen.

3. Tire de la hoja de sierra hacia delante con un

movimiento rápido.

975 - 010 - 11.09.2023

Para talar árboles grandes

Los árboles grandes deben cortarse desde 2lados.

1. Inspeccione en qué dirección caerá el árbol.

2. Acelere al máximo.

3. Realice el primer corte en el lado del árbol en que

caerá.

4. Corte a través del árbol desde el otro lado.

AVISO: Si la hoja de sierra se bloquea,

no tire del producto con un movimiento

repentino. Esto puede causar daños en la

hoja de sierra, en el engranaje angulado, en

el eje o en el manillar. Suelte los mangos,

sostenga el eje con 2 manos y tire del

producto con cuidado.

Tenga en cuenta: Utilice más presión de corte

para talar árboles pequeños. Utilice menos presión de

corte para talar árboles grandes.

Desbroce con hoja de sierra

Para talar un árbol hacia la izquierda, empuje la parte

inferior del árbol hacia la derecha.

• Corte los árboles delgados y arbustos.

• Mueva el producto de un lado a otro.

• Corte muchos árboles con un movimiento.

• Para grupos de árboles delgados:

a) Corte la parte exterior de los árboles hacia

arriba.

b) Corte la parte exterior de los árboles a la altura

correcta.

c) Corte desde el centro. Si no puede llegar al

centro, corte la parte exterior de los árboles

hacia arriba y déjelos caer. Esto reduce el riesgo

de que la hoja de sierra se bloquee.

Recorte de césped con cabezal de

corte

Para recortar el césped

1. Sostenga el cabezal de corte inmediatamente sobre

el nivel del suelo en un ángulo. No presione el hilo

de la recortadora de césped contra este último.

2. Disminuya la longitud del hilo de la recortadora entre

10 y 12cm/4 y 4,75”.

3. Disminuya el régimen del motor para reducir el

riesgo de dañar las plantas.

4. Use una aceleración de un 80 % cuando corte el

césped cerca de objetos.

975 - 010 - 11.09.2023

Para arrancar el pasto con una hoja para

hierba

1. Las hojas para hierba y las cortadoras de césped no

se deben utilizar para tallos leñosos.

2. Una hoja para hierba se utiliza para todos los tipos

de césped alto o hierba gruesa.

3. La hierba se corta con un movimiento lateral

y oscilante, donde el movimiento de derecha a

izquierda es de limpieza y el movimiento de

izquierda a derecha es de retorno. Deje que el lado

izquierdo de la hoja (levemente inclinada hacia la

izquierda y hacia el frente) realice el corte.

4. Si la hoja está inclinada a la izquierda cuando corta

la hierba, esta se acumulará en una línea, lo que

hace que sea más sencillo juntarla, por ejemplo, con

un rastrillo.

5. Intente trabajar a compás. Párese firmemente con

los pies separados. Avance después del movimiento

de retorno y vuelva a pararse firme.

6. Deje que la cazoleta de apoyo descanse

ligeramente sobre el suelo. Se utiliza para evitar que

la hoja golpee el suelo.

7. Reduce el riesgo de que el material envuelva la

hoja trabajando siempre a máxima velocidad y

evitando el material cortado anteriormente durante

el movimiento de retorno.

8. Detenga el motor, desenganche el arnés y coloque

la máquina en el suelo antes de comenzar a juntar el

material cortado.

Para cortar el césped

1. Asegúrese de que el hilo de la recortadora de

césped esté paralelo al suelo cuando corte.

2. No presione el cabezal de corte contra el suelo. Esto

puede provocar daños al producto.

3. Mueva el producto de un lado a otro cuando corte.

Utilice la máxima velocidad.

Para barrer el césped

El flujo de aire del hilo giratorio de la recortadora puede

usarse para eliminar el césped cortado de una zona.

1. Mantenga el cabezal de corte y el hilo de la

recortadora paralelos al suelo y por sobre él.

2. Acelere al máximo.

3. Mueva el cabezal de corte de lado a lado y barra la

hierba.

ADVERTENCIA: Limpie la cubierta

del cabezal de corte cada vez que monte

el nuevo hilo de la recortadora para

evitar desestabilizaciones y vibraciones

en los manillares. También realice una

comprobación de las demás piezas del

cabezal de corte y límpielo si es necesario.

Mantenimiento

Introducción

ADVERTENCIA: Lea detenidamente

el capítulo de seguridad antes de realizar

mantenimiento en el producto.

AVISO: Para evitar un arranque

accidental, retire el sombrerete de bujía

antes de realizar el mantenimiento del

producto.

975 - 010 - 11.09.2023 47

Programa de mantenimiento

Mantenimiento

A diario

Una vez

por se-

mana

Una vez

al mes

Limpie la superficie externa. X

Examine el arnés en busca de daños. X

Compruebe si hay daños en el anillo de suspensión. X

Compruebe el bloqueo del acelerador y el acelerador. Consulte

Comprobación

del fiador del acelerador en la página 34

Asegúrese de que el accesorio de corte no gire en régimen de ralentí. X

Compruebe el interruptor de detención Consulte

Para comprobar el interruptor

de detención en la página 35

Examine la protección del accesorio de corte en busca de daños y grietas. X

Asegúrese de que la hoja para hierba esté alineada con el centro. Asegúrese de

que la hoja para hierba esté afilada y que la hoja o el orificio central no estén

dañados.

Revise el cabezal de corte en busca de daños y grietas. Reemplácelos si es

necesario.

Examine la empuñadura y el manillar en busca de daños y asegúrese de que se

encuentren acoplados de manera correcta.

Para los equipos de corte que poseen una cazoleta de apoyo, apriete el tornillo

de bloqueo por completo.

Para los equipos de corte que poseen una contratuerca, apriete la tuerca de

bloqueo por completo.

Examine la protección para transporte en busca de daños y asegúrese de que

se pueda acoplar correctamente.

Examine el motor, el depósito de combustible y los conductos de combustible

para determinar si hay fugas.

Limpie el filtro de aire. Reemplácelos si es necesario. X

Apriete tuercas y tornillos. X

Inspeccione el filtro de combustible para determinar si presenta contaminación y

la manguera de combustible para determinar si presenta grietas u otros daños.

Reemplácelos si es necesario.

Examine todos los cables y conexiones. X

Examine el arranque y la cuerda de arranque en busca de daños. X

Inspeccione los amortiguadores de vibraciones para determinar si presentan

daños y grietas.

Examine la bujía. Consulte

Para comprobar la bujía en la página 51

. X

Limpie el sistema refrigerante. X

Asegúrese de que el engranaje angulado esté lleno de grasa hasta los ¾. X

Limpie la superficie exterior del carburador y el espacio que lo rodea. X

48 975 - 010 - 11.09.2023

Mantenimiento

A diario

Una vez

por se-

mana

Una vez

al mes

Limpie la bujía. Retire la bujía y compruebe la distancia entre los electrodos.

Ajuste la distancia entre los electrodos a 0,5mm o cambie la bujía si es necesa-

rio. Asegúrese de que la bujía esté montada con un supresor.

Limpie o cambie la red apagachispas del silenciador. X

Revise si el embrague, el muelle de embrague y el tambor de embrague presen-

tan desgaste. Reemplácelos si es necesario.

Reemplace la bujía. Asegúrese de que la bujía esté montada con un supresor. X

Lubrique el eje propulsor.

Asegúrese de que la liberación de seguridad del arnés no esté dañada y de que

funciona correctamente.

Examine y limpie la red apagachispas en el silenciador. X

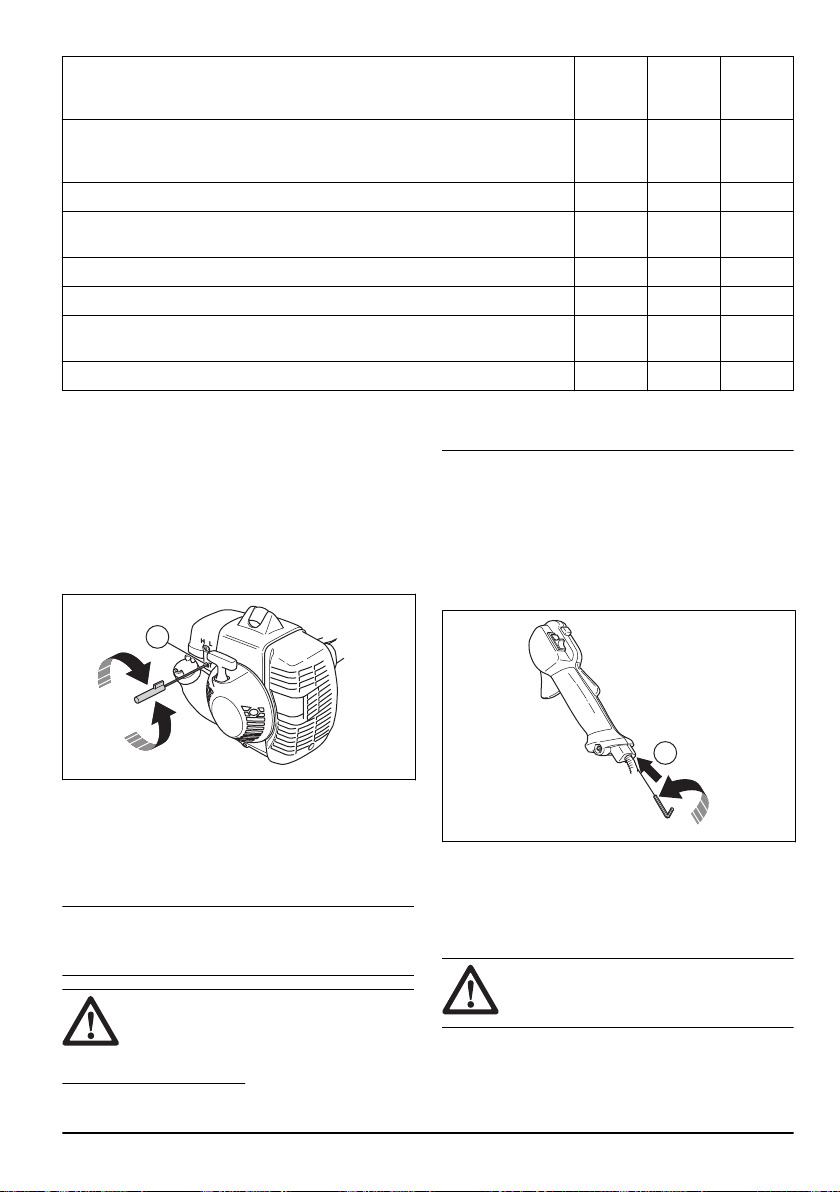

Para ajustar el régimen de ralentí

El producto Husqvarna está fabricado de conformidad

con especificaciones que reducen las emisiones de

gases de escape tóxicos.

1. Asegúrese de que el filtro de aire esté limpio y de

que tenga la cubierta del filtro instalada.

2. Gire el tornillo de régimen de ralentí (T) hacia la

izquierda hasta que el equipo de corte comience a

moverse.

3. Gire el tornillo de régimen de ralentí (T) hacia la

izquierda hasta que el equipo de corte se detenga.

El régimen de ralentí es el correcto cuando el motor

funciona correctamente en todas las posiciones. El

régimen de ralentí debe ser inferior a la velocidad

cuando el equipo de corte empiece a girar.

Tenga en cuenta: Consulte

Datos técnicos

en la página 54

para conocer el régimen de ralentí

recomendado.

ADVERTENCIA: Si el equipo de

corte no se detiene cuando ajusta el

régimen de ralentí, consulte con su

concesionario de mantenimiento. No utilice

la máquina hasta que esté correctamente

ajustada o reparada.

To adjust the start throttle speed

1. Apply idle speed.

2. Push the start throttle lock. Refer to

Comprobación

del fiador del acelerador en la página 34

3. If the start throttle speed is less than 4000 rpm, turn

the adjuster screw (A) until the cutting attachment

rotates.Turn the adjuster screw 1/2 turn more.

4. If the start throttle speed is too high, turn the

adjuster screw (A) counterclockwise until the cutting

attachment stops. Turn the adjuster screw 1/2 turn

more.

Para revisar el silenciador

ADVERTENCIA:

Nunca utilice un

producto que tenga un silenciador dañado

o que esté en malas condiciones.

En un intervalo de 6 meses.

975 - 010 - 11.09.2023 49

ADVERTENCIA: No utilice el

producto si el silenciador no tiene la rejilla

apagachispas o si está dañada.

1. Verifique si el silenciador presenta daños.

2. Asegúrese de que el silenciador esté correctamente

unido al producto.

3. Si su producto tiene una rejilla apagachispas

especial, límpiela semanalmente.

4. Si está dañada, reemplácela.

AVISO: Si se bloquea la rejilla

apagachispas, el producto se sobrecalienta

y esto provoca daños al cilindro y al pistón.

Para limpiar el sistema de refrigeración

AVISO:

Un sistema refrigerante

sucio o bloqueado puede producir el

sobrecalentamiento del producto, y dañarlo.

Las piezas del sistema refrigerante son la toma de aire

del motor de arranque (A), las aletas de refrigeración del

cilindro (B) y la cubierta del cilindro (C).

1. Limpie el sistema de refrigeración con un cepillo

semanalmente o con mayor frecuencia si es

necesario.

2. Asegúrese de que el sistema refrigerante no esté

sucio ni obstruido.

Para lubricar el engranaje angulado

1. Retire el equipo de corte.

2. Coloque el producto con el tapón de engrase en la

posición más alta.

3. Quite el tapón de engrase.

4. Mire en el orificio del tapón de engrase y gire el eje

propulsor. El nivel de grasa (A) debe estar nivelado

con la parte superior de los engranajes (B).

A B

5. Si el nivel de grasa es demasiado bajo, llene el

engranaje angulado con la grasa para engranaje

angulado Husqvarna. Llene lentamente y gire el eje

impulsor mientras aplica la grasa para engranaje

angulado, deténgase cuando llegue al nivel correcto

(B).

975 - 010 - 11.09.2023

AVISO: Una cantidad incorrecta

de grasa puede dañar el engranaje

angulado.

6. Instale el tapón de engrase.

Filtro de aire

Retire el polvo y la suciedad del filtro de aire para

mantenerlo limpio y evitar los siguientes problemas:

• Fallas del carburador

• Problemas cuando se arranca el producto

• Pérdida de energía

• Aumento del desgaste de las piezas del motor

• Demasiado consumo de combustible

Para limpiar el filtro de aire

Limpie el filtro de aire de la suciedad y el polvo con

regularidad. Esto evita fallas del carburador, problemas

de arranque, pérdida de potencia del motor, el desgaste

de las piezas del motor y un mayor consumo de

combustible de lo habitual.

• Limpie el filtro de aire a intervalos de 25horas o con

más frecuencia si utiliza el producto en condiciones

con mucho polvo.

Para aplicar aceite en el filtro de aire de

espuma

AVISO:

Utilice siempre aceite especial

Husqvarna para filtros de aire. No utilice

otros tipos de aceite.

ADVERTENCIA: Utilice guantes

protectores. El aceite del filtro de aire puede

provocar irritación en la piel.

1. Coloque el filtro de aire de espuma en una bolsa de

plástico.

2. Coloque el aceite en la bolsa de plástico.

3. Frote la bolsa de plástico para distribuir el aceite de

manera uniforme en el filtro de aire de espuma.

4. Quite el aceite no deseado del filtro de aire de

espuma mientras esté en la bolsa de plástico.

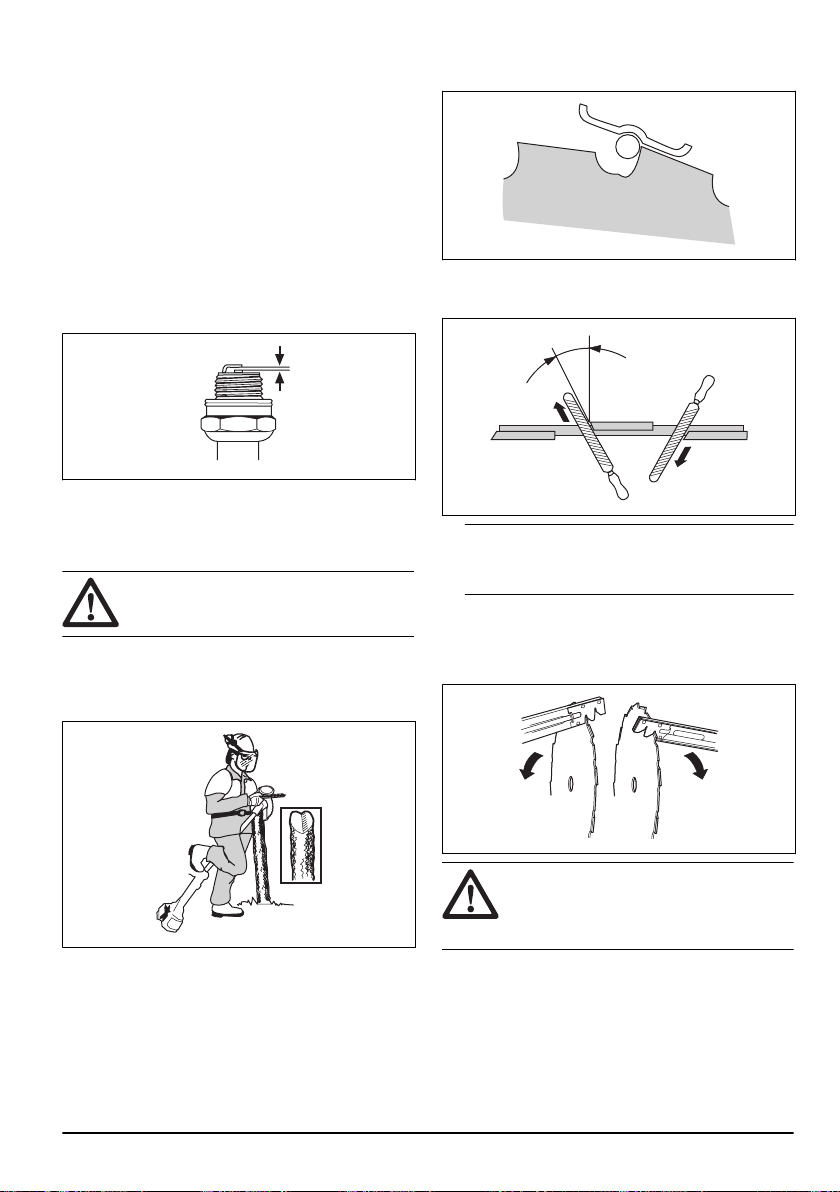

Para comprobar la bujía

AVISO: Utilice la bujía recomendada.

Consulte

Datos técnicos en la página 54

Una bujía incorrecta puede causar daños al

producto.

1. Si el producto presenta dificultades para arrancar o

funcionar, o si no funciona correctamente a régimen

de ralentí, examine la bujía en busca de materiales

no deseados. Para disminuir el riesgo de material no

deseado en los electrodos de la bujía, realice estos

pasos:

a) asegúrese de que el régimen de ralentí esté

ajustado correctamente.

b) asegúrese de que la mezcla de combustible es

la correcta.

c) asegúrese de que el filtro de aire esté limpio.

2. Limpie la bujía si está sucia.

3. Asegúrese de que la distancia entre los electrodos

sea la correcta. Consulte

Datos técnicos en la

página 54

4. Reemplace la bujía cada mes o más a menudo si es

necesario.

Para afilar la hoja de sierra

ADVERTENCIA: Detenga el motor.

Use guantes protectores.

• Para afilar correctamente la hoja, consulte las

instrucciones que viene incluidas con la hoja.

975 - 010 - 11.09.2023

• Asegúrese de que el producto y la hoja estén bien

apoyados cuando los afile.

• Utilice una lima redonda de 5,5mm/7/32 pulg. con

un soporte.

• Mantenga el soporte en un ángulo de 15°.

• Afile un diente de la hoja de sierra hacia la derecha

y el siguiente diente hacia la izquierda; consulte la

ilustración.

15˚

Tenga en cuenta:

Afile los bordes de

los dientes con una lima plana si la hoja está

muy desgastada. Continúe afilando con una lima

redonda.

• Afile todos los bordes de manera uniforme para

mantener el equilibrio de la hoja.

• Ajuste la hoja a 1mm/0,04 pulg. con la herramienta

de ajuste recomendada. Consulte las instrucciones

que vienen incluidas con la hoja.

ADVERTENCIA: Siempre deseche

una hoja que presente daños. No intente

enderezar una hoja doblada o torcida ni

volver a utilizarla.

Solución de problemas

El motor arranca, pero se detiene de nuevo.

Pieza del producto que se va a exa-

minar

Causa posible Acción

Depósito de combustible Tipo de combustible incorrecto Vacíe el depósito de combustible y

llénelo con combustible correcto.

Carburador El régimen de ralentí no es correcto. Consulte a su concesionario de ser-

vicio.

Filtro de aire Filtro de aire obstruido. Limpie o reemplace el filtro de aire.

52 975 - 010 - 11.09.2023

Pieza del producto que se va a exa-

minar

Causa posible Acción

Filtro de combustible Filtro de combustible obstruido. Reemplace el filtro de combustible.

El motor no arranca

Verificar Causa posible Procedimiento

Interruptor de deten-

ción

El interruptor de detención está en la posi-

ción de detención.

Mueva el interruptor de detención hacia la

posición de arranque.

Ganchos de arran-

que

Los ganchos de arranque no se pueden mo-

ver libremente.

Retire la cubierta del arranque y limpie alre-

dedor de los ganchos de arranque.

Permita que un taller de servicio aprobado lo

ayude.

Depósito de combus-

tible

Tipo de combustible incorrecto Vacíe el depósito de combustible y llénelo

con combustible correcto.

Bujía La bujía está sucia o mojada. Asegúrese de que la bujía esté limpia y se-

ca.

La distancia entre los electrodos de la bujía

es incorrecta.

Limpie la bujía. Asegúrese de que la distan-

cia entre los electrodos sea la correcta. Ase-

gúrese de que la bujía está equipada con un

supresor.

Consulte los datos técnicos para comprobar

la distancia entre los electrodos.

La bujía está floja. Ajuste la bujía.

Transporte y almacenamiento

• Para el almacenamiento y el transporte del producto

y del combustible, asegúrese de que no haya fugas

o vapores. Las chispas o llamas, por ejemplo, de

dispositivos eléctricos o calderas, pueden iniciar un

incendio.

• Siempre use contenedores aprobados para el

almacenamiento y el transporte del combustible.

• Vacíe los depósitos de combustible y de aceite

para cadena antes del transporte o antes

de un almacenamiento prolongado. Deseche el

combustible y el aceite para cadena en un sitio

adecuado para tal propósito.

• Utilice protección para transportes en el producto

para evitar lesiones o daños en el producto. Una

cadena de sierra que no se mueve también puede

provocar lesiones graves.

• Retire el sombrerete de la bujía y acople el freno de

cadena.

• Fije el producto de manera segura durante el

transporte.

975 - 010 - 11.09.2023 53

Datos técnicos

135R 336FR

Motor

Cilindrada, in

/cm

2,11/34,6 2,11/34,6

Régimen de ralentí, rpm 2900 2900

Velocidad máxima recomendada,

rpm

11500 11500

Velocidad de eje de salida, rpm 8220 8220

Potencia máxima del motor, según la

norma ISO8893, kW/hp a rpm

1,4/1,9 @ 8400 1,4/1,9 @ 8400

Silenciador con catalizador Sí Sí

Sistema de encendido

Bujía Champion RCJ 6Y Champion RCJ 6Y

Distancia entre los electrodos, in/mm 0,02/0,5 0,02/0,5

Combustible y sistema de lubricación

Capacidad del depósito de combusti-

ble, pinta EE.UU./l

1,27/0,6 1,27/0,6

Peso

Peso, kg/lb 15,0/6,8 15,4/7,0

Accesorios

Accesorios aprobados

Tipo de accesorio Protección del equipo de corte, art.

n.°

Orificio central en hojas/cortadoras; Ø25,4mm

Rosca del eje de salida M12

Hoja para hierba o cortadora de cés-

ped

Multi 255-3 (Ø 255mm, 3 dientes) 537 33 16

Multi 275-4 (Ø 275mm, 4dientes) 537 33 16

Multi 300-3 (300mm de diámetro, 3

dientes)

537 33 16

Este sistema de encendido por chispa cumple con la norma canadiense ICES-002.

54 975 - 010 - 11.09.2023

Accesorios aprobados Tipo de accesorio Protección del equipo de corte, art.

n.°

Hoja de sierra Scarlet 200-22 (200mm de diámetro,

22 dientes)

537 38 77

Hojas de plástico Tricut Ø 300 mm (las hojas indepen-

dientes tienen la referencia 531 01

77-15)

537 33 16 / 537 34 94

Cabezal de corte T35, T35x (hilo de Ø 2,4 - 3,0mm) 537 33 16 / 537 34 94

T45x (hilo de 2,7 a 3,3mm de diáme-

tro)

537 33 16 / 537 34 94

Trimmy S II (hilo de 2,4mm a

3,3mm de diámetro)

537 33 16 / 537 34 94

Aleación (hilo de 2,0 a 3,3mm de

diámetro)

537 33 16 / 537 34 94

Cazoleta de apoyo 503 89 01-02 –

975 - 010 - 11.09.2023 55

Garantía

DECLARACIÓN DE GARANTÍA

DEL CONTROL DE EMISIONES

DE VAPORES Y DE ESCAPE

CONFORME A LA NORMATIVA

FEDERAL DE LOS ESTADOS

UNIDOS Y LA NORMATIVA DE

CANADÁ

DERECHOS Y OBLIGACIONES DE LA GARANTÍA

La Agencia de Protección Medioambiental de EE.UU.

(EPA, del inglés Environmental Protection Agency),

el ministerio de Medioambiente y Cambio Climático

de Canadá y Husqvarna Professional Products, Inc.

se complacen en profundizar sobre la garantía del

sistema de control de emisiones de vapores y de

escape (“emisiones”) para los modelos de motores

pequeños para todoterreno del año 2012 y posteriores*.

En EE.UU. y Canadá, los nuevos equipos que

utilizan motores pequeños para todoterreno se deben

diseñar, construir y equipar conforme a las estrictas

normas de control de emisiones contaminantes del

Estado. Husqvarna Professional Products, Inc. debe

proporcionar una garantía para el sistema de control

de emisiones del motor pequeño para todoterreno

por los períodos que se indican a continuación,

siempre que no haya ningún abuso, negligencia ni

mantenimiento incorrecto del motor pequeño para

todoterreno o del equipo que pueda provocar la

falla del sistema de control de emisiones. El

sistema de control de emisiones puede incluir piezas

como un carburador o un sistema de inyección de

combustible, un sistema de encendido, un catalizador,

depósitos de combustible, tuberías de combustible

(para combustible líquido y vapores de combustible),

tapones de combustible, válvulas, depósitos, filtros,

abrazaderas y otros componentes asociados. Además,

puede incluir mangueras, correas, conectores y otros

montajes relacionados con las emisiones. Cuando

exista una condición cubierta por la garantía, Husqvarna

Professional Products, Inc. reparará el motor de

pequeña cilindrada para todo terreno sin costo, incluido

el diagnóstico, las piezas y la mano de obra.

COBERTURA DE LA GARANTÍA DEL FABRICANTE

El sistema de control de emisiones de vapores y

de escape del motor pequeño para todo terreno

tiene una garantía de dos años. Si alguna de las

piezas del motor de pequeña cilindrada para todo

terreno relacionada con las emisiones tiene una falla,

Husqvarna Professional Products, Inc. reparará o

reemplazará la pieza.

RESPONSABILIDADES DE GARANTÍA DEL

PROPIETARIO

• Como propietario del motor pequeño para

todoterreno, usted es responsable de la ejecución

del mantenimiento necesario que se detalla en

el manual del propietario. Husqvarna Professional

Products, Inc. recomienda que conserve todos los

recibos que cubran el mantenimiento del motor

pequeño para todoterreno; sin embargo,Husqvarna

Professional Products, Inc. no puede negar la

cobertura de la garantía solo por la falta de recibos o

porque no pueda garantizar la realización de todo el

mantenimiento programado.

• No obstante, como propietario del motor de

pequeña cilindrada para todo terreno debe saber

que Husqvarna Professional Products, Inc. puede

negar la cobertura de la garantía si dicho motor

o una de sus piezas falló como resultado del

abuso, negligencia o mantenimiento incorrecto, o

modificaciones no aprobadas.

• Usted es responsable de llevar el motor pequeño

para todoterreno a un taller de servicio autorizado

Husqvarna Professional Products, Inc. lo antes

posible en cuanto surja un problema. Las

reparaciones bajo garantía se deben realizar dentro

de un tiempo razonable que no supere los 30días.

Si tiene preguntas acerca de los derechos y las

responsabilidades que implica esta garantía, debe

comunicarse con Husqvarna Professional Products,

Inc. en EE.UU. al 1-800-487-5951, en CANADÁ

al 1-800-805-5523 o enviar un correo electrónico a

[email protected] o warranty@hpp-

emissions.com.

FECHA DE INICIO DE LA GARANTÍA

El período de garantía comienza en el momento en que

se entrega el motor o equipo al comprador final.

EXTENSIÓN DE LA COBERTURA

Husqvarna Professional Products, Inc. garantiza al

comprador final y a cualquier comprador posterior que el

motor, así como el equipo, se diseñaron, construyeron

y equiparon conforme a las normativas pertinentes

adoptadas por la EPA, y que no presentan defectos en

cuanto a los materiales ni la mano de obra que causen

la falla de una pieza cubierta por la garantía durante un

período de dos años.

ELEMENTOS CON COBERTURA

REPARACIÓN O REEMPLAZO DE PIEZAS: La

reparación o el reemplazo de cualquier pieza

defectuosa en garantía se realizará sin cargo para

el propietario en un taller de servicio autorizado. El

propietario puede elegir el taller de reparación o una

persona que realice los servicios de mantenimiento,

reemplazo o reparación de los dispositivos y sistemas

de control de emisiones, con excepción de las

reparaciones y el reemplazo detallados en esta garantía

de control de emisiones. Sin embargo, Husqvarna

Professional Products, Inc. recomienda que un taller

975 - 010 - 11.09.2023

de servicio autorizado de la marca realice todos los

servicios de mantenimiento, reemplazo y reparación de

los dispositivos y sistemas de control de emisiones.

IMPORTANTE: este producto cumple con la normativa

Fase 3 de la EPA (Environmental Protection Agency,

Agencia de Protección Medioambiental) de EE.UU.

referente a emisiones de escape y evaporación. A fin de

garantizar el cumplimiento de la EPA Fase3 de EE.UU.

y la regulación del Ministerio de Medioambiente y

Cambio Climático de Canadá (Environment and Climate

Change Canada), recomendamos utilizar solo piezas de

repuesto originales de la marca del producto. El uso de

piezas de repuesto que no cumplan con esta norma es

una violación de las leyes federales y estatales.

PERÍODO DE GARANTÍA: Cualquier pieza cubierta por

la garantía que no esté programada para reemplazo

como mantenimiento necesario, o que esté programada

solo para una inspección regular al efecto de

"reparación o reemplazo según sea necesario", contará

con una garantía de 2 años (o la duración establecida

en la garantía del producto, lo que sea mayor) desde

la fecha de compra del comprador original. Toda pieza

que esté programada para su reemplazo como parte

del mantenimiento necesario contará con la garantía

por el período hasta el primer reemplazo programado

de la pieza. Cualquier pieza reparada o sustituida en

conformidad con la garantía debe estar garantizada

durante el lapso restante del período.

DIAGNÓSTICO: No se aplicarán tarifas por los trabajos

de diagnóstico que lleven a determinar que una pieza

bajo garantía se encuentra de hecho defectuosa,

siempre y cuando dicho trabajo de diagnóstico se

realice en un taller de servicio autorizado de la marca.

OTROS DAÑOS: Husqvarna Professional Products, Inc.

reparará los daños a otros componentes del motor

causados por la falla de una pieza garantizada que aún

se encuentre cubierta por la garantía.

LISTADO DE PIEZAS DE EMISIONES CUBIERTAS

POR LA GARANTÍA

1. Carburador y piezas de admisión o sistemas de

inyección de combustible.

2. Filtro de aire y filtro de combustible, cubiertos hasta

el programa de mantenimiento.

3. Bujía, cubierta hasta el programa de mantenimiento.

4. Módulo de ignición.

5. Silenciadores con catalizadores y colectores de

escape.

6. Depósito de combustible, tuberías de combustible

(para combustible líquido y vapores del

combustible), tapón de combustible, depósito de

carbono y válvulas de seguridad o antiderrame,

según corresponda*.

7. Controles electrónicos, y válvulas e interruptores

susceptibles al tiempo, la temperatura y la succión.

8. Mangueras, conectores y montajes.

9. Todos los otros componentes cuya falla aumentaría

las emisiones de vapores y de escape del motor

de cualquier contaminante reglamentado, como se

establece en la siguiente sección:

• Para los Estados Unidos y Canadá, consulte

el US Federal Code of Regulations (Código de

disposiciones federales de los Estados Unidos),

40 C.F.R 1068, Anexo I (III).

ELEMENTOS SIN COBERTURA

Las fallas causadas por abuso, negligencia,

modificaciones no aprobadas, mal uso o mantenimiento

incorrecto no están cubiertas por la garantía.

AÑADIDURAS O PIEZAS MODIFICADAS: No pueden

utilizarse complementos o piezas modificadas no

exentos por la EPA. La utilización de añadiduras

o de piezas modificadas no exentas podrá servir

de fundamento para anular una reclamación de

garantía. Husqvarna Professional Products, Inc. no será

responsable de las fallas de garantía de las piezas

garantizadas provocadas por el uso de complementos

o piezas modificadas no exentos.

CÓMO PRESENTAR UNA RECLAMACIÓN

Si tiene preguntas relacionadas con sus derechos y

responsabilidades de la garantía, deberá comunicarse

con su concesionario de servicio autorizado más

cercano o llamar a Husqvarna Professional Products,

Inc. en EE.UU. al 1-800-487-5951, en CANADÁ

al 1-800-805-5523 o enviar un correo electrónico

a [email protected] o warranty@hpp-

emissions.com.

DÓNDE OBTENER SERVICIOS DE LA GARANTÍA

Las reparaciones o los servicios de la garantía se

brindan a través de todos los talleres de servicio

autorizados de Husqvarna Professional Products, Inc..

Si el taller de servicio autorizado más cercano se

encuentra a más de 160kilómetros (100millas) de

su ubicación, Husqvarna Professional Products, Inc. se

encargará de organizar y pagar los costos de envío al

taller de servicio autorizado de la marca, y desde este,

o dispondrá un servicio de garantía en conformidad con

las normativas correspondientes.

MANTENIMIENTO, REEMPLAZO Y REPARACIÓN DE

PIEZAS RELACIONADAS CON EL CONTROL DE

EMISIONES

Cualquier pieza para sustituir una defectuosa puede

utilizarse en cualquier mantenimiento o reparación bajo

garantía y deben proporcionarse al propietario sin

cargo. Dicho uso no reducirá las obligaciones de la

garantía por parte del fabricante.

DECLARACIÓN DE MANTENIMIENTO

El propietario es responsable de la realización de todo

el mantenimiento requerido, según se establece en el

manual del propietario.

*Piezas de emisiones evaporativas.

975 - 010 - 11.09.2023

Table des matières

Introduction................................................................... 58

Sécurité.........................................................................60

Montage........................................................................67

Fonctionnement............................................................ 70

Entretien....................................................................... 77

Dépannage................................................................... 82

Transport et entreposage............................................. 82

Caractéristiques techniques......................................... 83

Accessoires.................................................................. 83

Garantie........................................................................ 85

Annexe .........................................................................87

Introduction

Description du produit

Ce produit est un coupe-herbes avec moteur à

combustion.

Le travail est constamment en cours pour augmenter

votre sécurité et l’efficacité pendant l’utilisation. Pour

obtenir de plus amples renseignements, communiquer

avec votre centre de services.

Utilisation prévue

Utiliser le produit avec une lame de scie, une lame

à herbe ou une tête de coupe-herbe pour couper

les différents types de végétation. Ne pas utiliser le

produit pour des tâches autres que la coupe d’herbe

et l’éclaircissement forestier. Utiliser une lame de scie

pour couper diverses fibres de bois. Utilisez une lame à

herbe ou une tête de coupe-herbe pour couper l’herbe.

Remarque: Des réglementations nationales ou

locales peuvent réglementer l’utilisation. Respecter les

réglementations en vigueur.

Utilisez la machine seulement avec des accessoires

homologués par le fabricant. Se reporter à la section

Accessoires à la page 83

Présentation de l’appareil

135R

336FR

1. Tête de désherbage 2. Bouchon de remplissage de graisse, pignon conique

58 975 - 010 - 11.09.2023

3. Pignon conique

4. Protection de l’outil de coupe

5. Arbre

6. Guidon

7. Commande des gaz

8. Interrupteur d’arrêt

9. Dispositif de verrouillage de la gâchette de

l’accélérateur

10. Anneau de suspension

11. Couvercle de vérin

12. Corde du lanceur

13. Réservoir de carburant

14. Commande de l’étrangleur

15. Poire d’amorçage

16. Couvercle du filtre à air

17. Ajustement du guidon

18. Contre-écrou

19. Bride de support

20. Bol de garde au sol

21. Disque d’entraînement

22. Lame

23. Manuel d’utilisation

24. Dispositif de protection pour le transport

25. Goupille de blocage

26. Harnais

27. Capuchon de bougie et bougie d’allumage

28. Bouton de démarrage d’accélérateur

29. Réglage du câble d’accélération

30. Clé à usages multiples

31. Rallonge du dispositif de protection

Symbols on the product

WARNING! This product is dangerous.

Injury or death can occur to the operator

or bystanders if the product is not used

carefully and correctly. To prevent injury

to the operator or bystanders, read

and obey all safety instructions in the

operator's manual.

Read the operator's manual carefully

and make sure that you understand the

instructions before use.

Stop.

Use a protective helmet in locations where

objects can fall on you. Use approved

hearing protection and approved eye

protection.

Use approved protective gloves.

Use heavy-duty slip-resistant boots.

The product can cause objects to eject,

which can cause injury.

Maximum speed of the output shaft.

50F

15 m

Keep a minimum distance of 15 m / 50 ft..

to persons and animals during operation

of the product.

Risk of blade thrust if the cutting

equipment touches an object that it does

not immediately cut. The product can cut

off body parts. Keep a minimum of 15

m / 50 ft. distance to persons and animals

during operation of the product.

Only use a flexible cutting wire. Do not

use metal cutting elements. Apply this for

grass guard accessory.

The arrows shows the limit for the handle

position.

Air purge bulb.

Choke.

yyyywwxxxx The rating plate shows the serial

number. yyyy is the production year

andww is the production week.

Remarque: Other symbols/decals on the product

refer to certification requirements for other commercial

areas.

975 - 010 - 11.09.2023 59

EPAIII

La période de conformité aux normes d’émissions

indiquée sur les étiquettes de conformité aux normes

d’émissions se rapporte au nombre d’heures de

fonctionnement du moteur qui répond aux exigences

fédérales en matière d’émissions. N’importe quel

établissement ou agent de réparation de moteur non

routier peut effectuer l’entretien, le remplacement et la

réparation des dispositifs et du système de contrôle des

émissions.

Produit endommagé

Nous ne sommes pas responsables des dommages

causés à notre produit si:

• Le produit n’est pas réparé de façon adéquate.

• Le produit est réparé avec des pièces qui ne sont

pas fournies ou homologuées par le fabricant.

• Le produit comprend un accessoire qui n’est pas

fourni ou homologué par le fabricant.

• Le produit n’est pas réparé par un centre de service

après-vente agréé ou par une autorité homologuée.

Sécurité

Définitions relatives à la sécurité

Les avertissements, recommandations et remarques

soulignent des points du manuel qui revêtent une

importance particulière.

AVERTISSEMENT: Indique la

présence d’un risque de blessure ou de

décès de l’utilisateur ou de personnes à

proximité si les instructions du manuel ne

sont pas suivies.

MISE EN GARDE : Indique la

présence d’un risque de dommages au

produit, à d’autres appareils ou à la zone

adjacente si les instructions du manuel ne

sont pas suivies.

Remarque: Utilisé pour donner des

renseignements plus détaillés qui sont nécessaires dans

une situation donnée.

Consignes générales de sécurité

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’outil.

• Une scie d’éclaircissement, un coupe-herbes ou

un taille-haie peuvent être dangereux s’ils sont

utilisés avec négligence ou de manière incorrecte

et peuvent entraîner des blessures graves ou

mortelles pour l’opérateur ou d’autres personnes. Il

est extrêmement important de lire et de comprendre

le contenu de ce manuel de l’opérateur.

• La conception du produit ne peut en aucun cas

être modifiée sans l’autorisation du fabricant. Ne

jamais utiliser un produit qui a été modifié de

quelque manière que ce soit par rapport aux

spécifications d’origine et toujours utiliser des

accessoires d’origine. Les modifications et/ou les

accessoires non autorisés peuvent entraîner des

blessures graves ou la mort de l’opérateur ou

d’autres personnes.

• L’intérieur du silencieux contient des produits

chimiques pouvant être cancérigènes. Éviter tout

contact avec ces éléments si le silencieux est

endommagé.

• Ce produit produit un champ électromagnétique

pendant le fonctionnement. Ce champ magnétique

peut, dans certains cas, nuire aux implants

médicaux actifs ou passifs. Pour réduire le risque de

blessures graves ou mortelles, nous recommandons

aux personnes ayant des implants médicaux de

consulter leur médecin et le fabricant de l’implant

médical avant d’utiliser le produit.

Consignes de sécurité pour

l'assemblage

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Utilisez des gants de protection approuvés pour

assembler le produit et l'équipement de coupe.

• Débrancher le chapeau de bougie de la bougie

d'allumage avant d'assembler le produit.

• S’assurer que le bon guidon et la bonne protection

d’équipement de coupe sont installés avant d’utiliser

le produit.

• Un équipement de coupe défectueux ou inadéquat

peut causer des blessures. Ne pas utiliser un

outil de coupe dépourvu du dispositif de protection

homologué.

975 - 010 - 11.09.2023

• Fixer correctement le carter de l’embrayage et

l’arbre avant de démarrer le produit.

• Le disque d'entraînement et la bride de support

doivent s'engager correctement dans le trou central

de l'équipement de coupe. Un outil de coupe qui

n’est pas correctement fixé peut engendrer des

blessures ou la mort.

• Fixer le harnais au produit pour éviter de blesser

l’opérateur ou d’autres personnes.

Consignes de sécurité pour l’utilisation

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Ne jamais utiliser un harnais dont le dispositif

de détachement rapide est endommagé. Lorsqu’on

utilise une débroussailleuse, elle doit toujours être

accrochée solidement au harnais. Sinon, il ne sera

pas possible de contrôler la débroussailleuse en

toute sécurité, ce qui pourrait vous blesser ou

blesser d’autres personnes.

• Toujours tenir l’appareil des deux mains. Tenir

l’appareil sur le côté droit du corps. Tenir l’outil

de coupe sous la taille de l’utilisateur. Attacher le

produit à l’anneau de suspension sur le harnais.

Tenir toute partie du corps à l’écart des surfaces

chaudes. Tenir toute partie du corps à l’écart de

l’outil de coupe en rotation.

• Lire et comprendre la différence entre

l’éclaircissement forestier et la coupe d’herbe avant

d’utiliser le produit.

• Ne jamais utiliser un appareil qui a été modifié

de quelque manière que ce soit par rapport aux

spécifications d’origine.

• Ne jamais utiliser un appareil défectueux. Effectuer

les vérifications de sécurité, les réparations et

l’entretien conformément aux instructions fournies

dans ce manuel. Certaines réparations et tâches

d’entretien doivent être effectuées par des

spécialistes formés et qualifiés. Se reporter à

Entretien à la page 77

• Utiliser un équipement de protection personnelle. Se

reporter à

Équipement de protection personnelle à la

page 63

• Ne pas utiliser ce produit par mauvais temps, par

exemple, en cas de brouillard épais, de forte pluie,

de vent violent, de grand froid, etc. Travailler par

mauvais temps est éprouvant et ajoute des risques

comme un sol glissant.

• Faire très attention lors de la coupe d’un arbre

sous tension. Un arbre sous tension peut revenir

à sa position normale avant ou après la coupe. Si

l’utilisateur se positionne de manière incorrecte ou

effectue l’entaille au mauvais endroit, l’arbre peut le

heurter ou heurter la tronçonneuse et lui faire perdre

le contrôle. Les deux situations peuvent entraîner de

graves blessures.

• Les seuls accessoires qui peuvent être utilisés

avec cette unité à moteur sont les outils de

coupe recommandés. Se reporter à

Caractéristiques

techniques à la page 83

• Faire preuve de prudence à l’égard des projections

d’objets. Toujours porter des lunettes de protection

homologuées. Ne jamais se pencher au-dessus du

dispositif de protection de l’outil de coupe. Des

pierres, des débris, etc. peuvent être projetés dans

vos yeux, causant la cécité ou des blessures graves.

• Ne jamais utiliser l’outil en cas de fatigue, de

maladie, d’absorption d’alcool ou d’autres drogues,

ni en cas de prise de médicaments pouvant nuire à

l’acuité visuelle, au jugement et à la coordination.

• L’exposition prolongée au bruit peut causer une

perte auditive permanente. Toujours utiliser un

dispositif de protection homologué pour les oreilles.

• Écouter s’il y a des signaux d’avertissement ou

des voix fortes lors de l’utilisation d’un dispositif

de protection pour les oreilles. Toujours enlever le

dispositif de protection pour les oreilles dès que le

moteur s’arrête.

• Effectuer une inspection générale de l’appareil avant

de l’utiliser. Se reporter à

Avant d’utiliser le produit à

la page 70

• Ne jamais utiliser le produit s’il est modifié ou

endommagé.

• S’assurer que le capuchon de bougie d’allumage

et le fil d’allumage ne sont pas endommagés, afin

d’éviter le risque de décharge électrique.

• Regarder tout autour de la zone de travail pour

s’assurer qu’aucune personne ni aucun animal ou

objet ne présente aucune une incidence négative sur

la sécurité lors de l’utilisation du produit.

• Regarder tout autour de la zone de travail pour

s’assurer qu’aucune personne ni aucun animal ne

touche l’outil de coupe ou n’est heurté par des objets

projetés hors de l’outil de coupe.

• Vérifier la zone de travail. Retirer tous les objets

mobiles tels que les pierres, le verre cassé, les

clous, les fils de fer et les cordes, qui peuvent être

projetés ou poussés par le vent autour de l’outil de

coupe.

• Ne pas utiliser le produit dans une situation ou un

endroit où vous ne pourrez pas recevoir de l’aide en

cas d’accident.

• Ne pas utiliser l’outil sans un dispositif de protection.

• S’assurer que les personnes ou les animaux gardent

une distance d’au moins 15m (50pi) pendant le

travail. Toujours regarder derrière avant de faire

demi-tour avec le produit. Arrêter immédiatement le

produit si une personne ou un animal pénètre dans

la zone de sécurité de 15m (50pi). Si plusieurs

opérateurs travaillent dans la même zone, garder

une distance de sécurité d’au moins 2fois la hauteur

de l’arbre et un minimum de 15m (50pi).

• S’assurer de pouvoir se déplacer en toute sécurité

et de disposer d’une distance de sécurité. Examiner

les alentours de l’aire de travail pour voir s’il y a

975 - 010 - 11.09.2023

des obstacles tels que les racines, les pierres, les

branches et les fossés. Faire attention pendant le

travail sur un terrain en pente.

• Ne pas trop se pencher vers l’avant. Se tenir

bien campé dans une position stable et en parfait

équilibre.

• Avant de démarrer le produit, le placer sur une

surface plane, à au moins 3m de la source de

carburant et de l’endroit où l’appoint de carburant

est effectué. S’assurer qu’aucun objet ne se trouve à

proximité de l’outil de coupe ou ne touche celui-ci.

• Si l’outil de coupe tourne au régime de ralenti,

laisser un agent d’entretien le régler. Ne pas utiliser

le produit jusqu’à ce qu’il soit réglé ou réparé.

• Faire preuve de prudence à l’égard des projections

d’objets. Toujours porter des lunettes de protection

homologuées et s’éloigner du dispositif de protection

de l’outil de coupe. Des pierres et d’autres petits

objets peuvent être projetés dans les yeux et causer

la cécité ou d’autres blessures.

• Ne pas déposer l’outil alors que le moteur est en

marche à moins de l’avoir sous les yeux.

• Ne pas retirer l’herbe coupée ou laisser d’autres

personnes retirer l’herbe coupée lorsque le moteur

est en marche ou que l’équipement de coupe tourne,

car il peut en résulter des blessures graves.

• Le pignon conique peut être très chaud en cours

d’utilisation et rester chaud pendant un certain temps

après l’utilisation. Vous pourriez être brûlé si vous le

touchez.

• Toujours arrêter le moteur et s’assurer que

l’équipement de coupe ne tourne pas avant de retirer

l’herbe enroulée autour de l’axe de lame ou coincée

entre le dispositif de protection et l’outil de coupe.

L’équipement de coupe continue de tourner, même

après que l’accélérateur soit relâché. S’assurer

que l’outil de coupe est complètement arrêté et

débrancher le capuchon de bougie d’allumage avant

de commencer à travailler dessus.

• Soyez prudent lorsque vous dégagez des matériaux

autour de l’équipement de coupe. Le renvoi d’angle

devient très chaud pendant le fonctionnement de la

machine et peut causer des brûlures graves.

• Les gaz d’échappement du moteur sont chauds et

peuvent contenir des étincelles. Risque d’incendie.

Faire preuve de prudence des matériaux secs et

inflammables.

• Arrêter le moteur avant de passer à une nouvelle

zone de travail. Toujours fixer la protection de

transport avant de déplacer l’équipement.

• Ne jamais utiliser le produit à l’intérieur ou dans des

endroits n’ayant pas une ventilation convenable. Les

gaz d’échappement contiennent du monoxyde de

carbone, un gaz inodore, toxique et très dangereux

qui peut entraîner la mort par asphyxie ou un

intoxication au monoxyde de carbone.

• Ne jamais laisser des enfants utiliser le produit

ou se tenir à proximité de celui-ci. Puisque le

produit est équipé d’un interrupteur de marche-arrêt

à ressort et peut être démarré à bas régime ou

en exerçant une légère force sur la poignée du

lanceur, même des jeunes enfants dans certaines

circonstances peuvent produire la force nécessaire

pour démarrer le produit. Cela peut entraîner un

risque de blessure grave. Par conséquent, retirer le

capuchon de bougie d’allumage lorsque le produit

n’est pas sous une surveillance stricte.

• Une surexposition aux vibrations peut entraîner des

problèmes circulatoires ou des troubles nerveux, en

particulier chez les personnes ayant des troubles

circulatoires. Parler à un médecin en cas de

symptômes liés à une surexposition aux vibrations.

Voici certains de ces symptômes: engourdissement,

perte de sensibilité, fourmillement, picotement,

douleur, faiblesse musculaire, décoloration ou

modification de l’épiderme. Ces symptômes

apparaissent habituellement aux doigts, aux mains

et aux poignets. Les risques augmentent à basse

température.

• Vérifier que l’équipement de coupe est correctement

monté et réglé.

• Il est recommandé de consulter un expert en cas de

doute. Communiquer avec votre concessionnaire ou

votre atelier d’entretien.

• Éviter toutes les utilisations qui vous semblent

difficiles.

• Ne pas utiliser le produit s’il est impossible d’appeler

de l’aide en cas d’accident.

• L’utilisation d’un outil de coupe inadéquat ou d’une

lame mal affûtée augmente le risque de rebond de la

lame.

• Les produits équipés de lames de scie ou de lames

débroussailleuses peuvent être projetés violemment

sur le côté lorsque la lame entre en contact avec

un objet fixe. Cette situation s’appelle poussée de

lame. Un rebond peut être suffisant pour propulser

le produit et l’opérateur à l’écart, occasionnant une

perte de contrôle du produit. Un rebond peut se

produire de façon inattendue si le produit s’accroche,

cale ou se coince. Un rebond est plus susceptible de

se produire dans les zones où il est difficile de voir le

matériau à découper.

• Éviter de couper avec la zone de la lame entre les

positions 12h et 3h. Du fait de la vitesse de rotation

de la lame, un rebond peut se produire lors de la

tentative de coupe des tiges épaisses avec cette

zone de la lame.

• Les silencieux équipés d’un pot catalytique

deviennent très chauds en cours d’utilisation et

restent chauds pendant un certain temps après

l’arrêt. C’est également le cas lorsque le moteur

tourne au ralenti. Un contact pourrait entraîner des

brûlures. Ne pas oublier le risque d’incendie.

• Utiliser les outils de coupe avec les protections

recommandées uniquement. Se reporter à

Accessoires à la page 83

975 - 010 - 11.09.2023

Équipement de protection personnelle

AVERTISSEMENT: Lire les

messages d'avertissement qui suivent avant

d'utiliser l'appareil.

• Toujours utiliser un équipement de protection

personnelle homologué lors de l’utilisation de

l’appareil. Cet équipement de protection personnelle

n’élimine pas complètement les risques de

blessures, mais il peut en réduire la gravité en cas

d’accident. Laisser votre concessionnaire vous aider

à choisir le bon équipement.

• Utiliser un casque si des arbres ont une hauteur de

plus de 2m (6,5pi) dans la zone de travail.

• Porter un dispositif de protection homologué pour les

oreilles.

• Utiliser toujours des lunettes de protection

approuvées conformes à la norme ANSIZ87.1 aux

États-Unis ou EN166 dans les pays de l'UE. Utiliser

une visière pour protéger le visage. La visière n'est

pas suffisante pour protéger les yeux.

• Utiliser des gants au besoin, par exemple lors de la

fixation, de l’examen ou du nettoyage de l’outil de

coupe.

• Utiliser des bottes de protection à embout en acier et

semelles antidérapantes.

• Utiliser des vêtements faits de tissus résistants.

Toujours utiliser des pantalons longs et lourds et

des manches longues. Ne pas porter des vêtements

amples qui peuvent se prendre dans les broussailles

et les branches. Ne pas porter de bijoux, de

pantalons courts ni de sandales. Ne pas travailler

pieds nus. Garder les cheveux au-dessus des

épaules.

• Maintenir l’équipement de premiers secours à

proximité.

Dispositifs de sécurité sur l’outil

Pour obtenir des renseignements sur l’emplacement de

ces dispositifs de sécurité, voir

Introduction à la page

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Ne pas utiliser un produit dont les dispositifs de

sécurité sont endommagés. Vérifier et effectuer

régulièrement l’entretien des dispositifs de sécurité.

Si les dispositifs de sécurité sont endommagés,

communiquer avec son atelier spécialisé Husqvarna.

• Ne pas modifier les dispositifs de sécurité. Ne pas

utiliser le produit si les couvercles de protection, les

interrupteurs de sécurité ou d’autres dispositifs de

protection ne sont pas fixés ou sont endommagés.

• Pour tous les travaux d’entretien et de réparation

sur le produit, en particulier sur les dispositifs de

sécurité, une formation spécifique est nécessaire. Si

les dispositifs de sécurité échouent les vérifications

mentionnées dans ce manuel d’utilisation, laisser

un agent d’entretien vous aider. Nous garantissons

que des réparations et des entretiens professionnels

sont offerts. Si un revendeur n’est pas un agent

d’entretien, communiquer avec lui pour connaître

l’agent d’entretien le plus proche.

• Ne pas utiliser un outil de coupe dépourvu du

dispositif de protection homologué correctement fixé.

Voir

Accessoires à la page 83

Pour vérifier le verrouillage de la gâchette de

l’accélérateur

1. Appuyer sur le verrouillage de la gâchette de

l’accélérateur(A). S’assurer que la gâchette de

l’accélérateur(B) est relâchée.

2. Relâcher le verrouillage de la gâchette de

l’accélérateur(A). S’assurer que la gâchette de

l’accélérateur (B) est verrouillée en position de

ralenti.

975 - 010 - 11.09.2023

3. Appuyer sur le dispositif de verrouillage de la

gâchette de l’accélérateur (A) et s’assurer qu’il

retourne à sa position initiale lorsqu’on le relâche.

4. Démarrer le produit et le lancer à plein régime. Se

reporter à la section

Démarrage du moteur à la page

5. Relâcher la gâchette de l’accélérateur(B) et

s’assurer que l’outil de coupe s’arrête.

Pour vérifier l’interrupteur d’arrêt

1. Démarrer le moteur.

2. Déplacer l’interrupteur d’arrêt en position d’arrêt et

s’assurer que le moteur s’arrête.

Pour vérifier le dispositif de protection de l’outil de coupe

Le dispositif de protection de l’outil de coupe permet

d’éviter des blessures et arrête les objets projetés en

direction de l’opérateur.

1. Couper le moteur.

2. Effectuer une inspection visuelle pour détecter

d’éventuels dommages, par exemple des fissures.

3. Remplacer le dispositif de protection de l’unité de

coupe s’il est endommagé.

Pour vérifier le système antivibrations

AVERTISSEMENT: Vérifier que

le moteur est à l’arrêt et que l’interrupteur

d’arrêt est à la positionSTOP (ARRÊT).

1. S’assurer que les unités antivibrations ne présentent

aucune fissure ou déformation. Remplacer les

éléments antivibrations s’ils sont endommagés.

2. S’assurer que les unités antivibrations sont

correctement fixées à l’unité à moteur et à

l’ensemble poignée.

Pour vérifier le mécanisme de dégagement rapide

AVERTISSEMENT: Ne pas utiliser

un harnais avec un dispositif de sécurité qui

ne fonctionne pas correctement.

Le mécanisme de dégagement rapide permet à

l’opérateur retirer rapidement le produit du harnais en

cas d’urgence.

1. Couper le moteur.

2. Effectuer une inspection visuelle pour détecter

d’éventuels dommages, par exemple des fissures.

3. Relâcher le mécanisme de dégagement rapide et le

fixer pour s’assurer qu’il fonctionne correctement.

975 - 010 - 11.09.2023

Pour vérifier le silencieux

AVERTISSEMENT: Un silencieux/

pare-étincelles et une face de montage du

pare-étincelles usagés peuvent contenir à

leur surface des dépôts de particules de

combustion potentiellement cancérigènes.

Pour éviter le contact avec la peau

et l’inhalation de ces particules lors

du nettoyage ou de l’entretien du pare-

étincelles, assurez-vous de toujours:

• porter des gants;

• nettoyer ou entretenir le pare-étincelles

dans un endroit bien aéré;

• ne pas utiliser de l’air comprimé pour

nettoyer l’écran pare-étincelles;

• utiliser une brosse en acier et brosser le

pare-étincelles en direction opposée du

corps.

AVERTISSEMENT: Ne jamais

utiliser une machine dont le silencieux est

endommagé ou en mauvais état. Si le

silencieux est endommagé, le retourner à

un concessionnaire ou à une station-service

Husqvarna.

AVERTISSEMENT: Ne pas utiliser

le produit si le pare-étincelles du silencieux

est manquant ou endommagé.

AVERTISSEMENT: Le silencieux

devient très chaud pendant et après

utilisation, ainsi que lorsque le moteur tourne

au ralenti. Utiliser des gants de protection

pour éviter des brûlures.

Le silencieux maintient le niveau de bruit au minimum et

achemine les gaz d’échappement loin de l’utilisateur.

1. Couper le moteur.

2. Effectuer une inspection visuelle pour détecter

d’éventuels dommages ou déformation.

Remarque:

Les surfaces internes du silencieux

contiennent des produits chimiques pouvant causer

des cancers. Faire attention à ne pas toucher ces

éléments si le silencieux est endommagé.

3. S’assurer que le silencieux est bien fixé sur le

produit.

Remarque: Ne pas retirer le silencieux du

produit.

4. Si le silencieux de votre produit est doté d’un écran

pare-étincelles, effectuer une inspection visuelle.

a) Si l’écran pare-étincelles est endommagé, le

remplacer.

b) Si l’écran pare-étincelles est bloqué, le nettoyer.

Se reporter à pour plus d’informations.

MISE EN GARDE :

Si l’écran

pare-étincelles est obstrué, le produit

surchauffe et entraîne ainsi des

dommages au niveau du cylindre et du

piston.

Pour installer et retirer le contre-écrou

AVERTISSEMENT:

Arrêter le

moteur, utiliser des gants de protection et

faire attention autour des bords tranchants

de l’outil de coupe.

Un contre-écrou est utilisé pour fixer certains types

d’outils de coupe. Le contre-écrou présente un filetage à

gauche.

975 - 010 - 11.09.2023

• Pour installer le contre-écrou, le tourner dans le sens

opposé au sens de rotation.

• Pour retirer le contre-écrou, tourner le contre-écrou

dans le sens de rotation.

• Pour desserrer ou serrer le contre-écrou, utiliser une

clé à douille munie d’un arbre long.

AVERTISSEMENT: Lors du

desserrage et du serrage du contre-

écrou, il y a un risque de blessure

causée par l’outil de coupe. Faire

attention et ne pas toucher l’équipement

de coupe.

Remarque: S’assurer de ne pas pouvoir tourner

le contre-écrou à la main. Remplacer le contre-écrou

après l’avoir réutilisé environ 10 fois. Remplacer le

contre-écrou après l’avoir réutilisé environ 10fois.

Outil de coupe

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Effectuer l’entretien de routine. Communiquer avec

un centre agréé pour examiner régulièrement l’outil

de coupe et effectuer les réglages et les réparations.

• Cette précaution augmente les performances de

l’outil de coupe.

• Cette précaution augmente la durée de vie de

l’outil de coupe.

• Cette précaution réduit le risque d’accident.

• Utiliser seulement un dispositif de protection d’outil

de coupe homologué. Se reporter à la section

Accessoires à la page 83

• Ne pas utiliser un équipement de coupe

endommagé.

Tête de coupe d’herbe

• Vérifier que le fil coupe-herbe est fermement et

uniformément enroulé autour du tambour; cette

précaution réduit les vibrations.

• Utiliser seulement des têtes de coupe-herbe et

des fils coupe-herbe homologués. Se reporter à la

section

Tonte du gazon à la page 76

• Utiliser un fil coupe-herbe de longueur adéquate. Un

fil coupe-herbe plus long utilise plus de puissance de

moteur qu’un fil coupe-herbe court.

• Vérifier que le couteau monté sur le dispositif de

protection de l’outil de coupe n’est pas endommagé.

• Tremper le fil coupe-herbe dans de l’eau pendant

deux jours avant de monter le fil coupe-herbe sur

le produit. Cette précaution permet d’augmenter la

durée de vie du fil coupe-herbe.

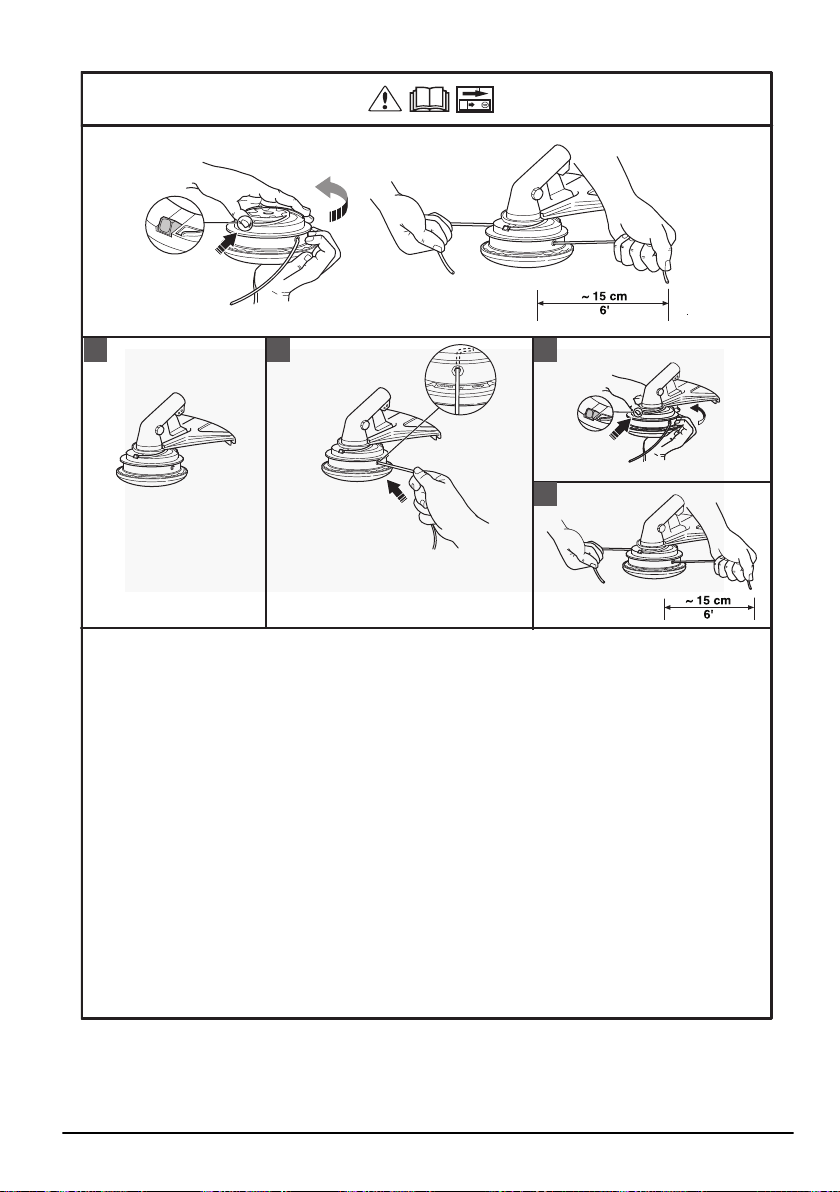

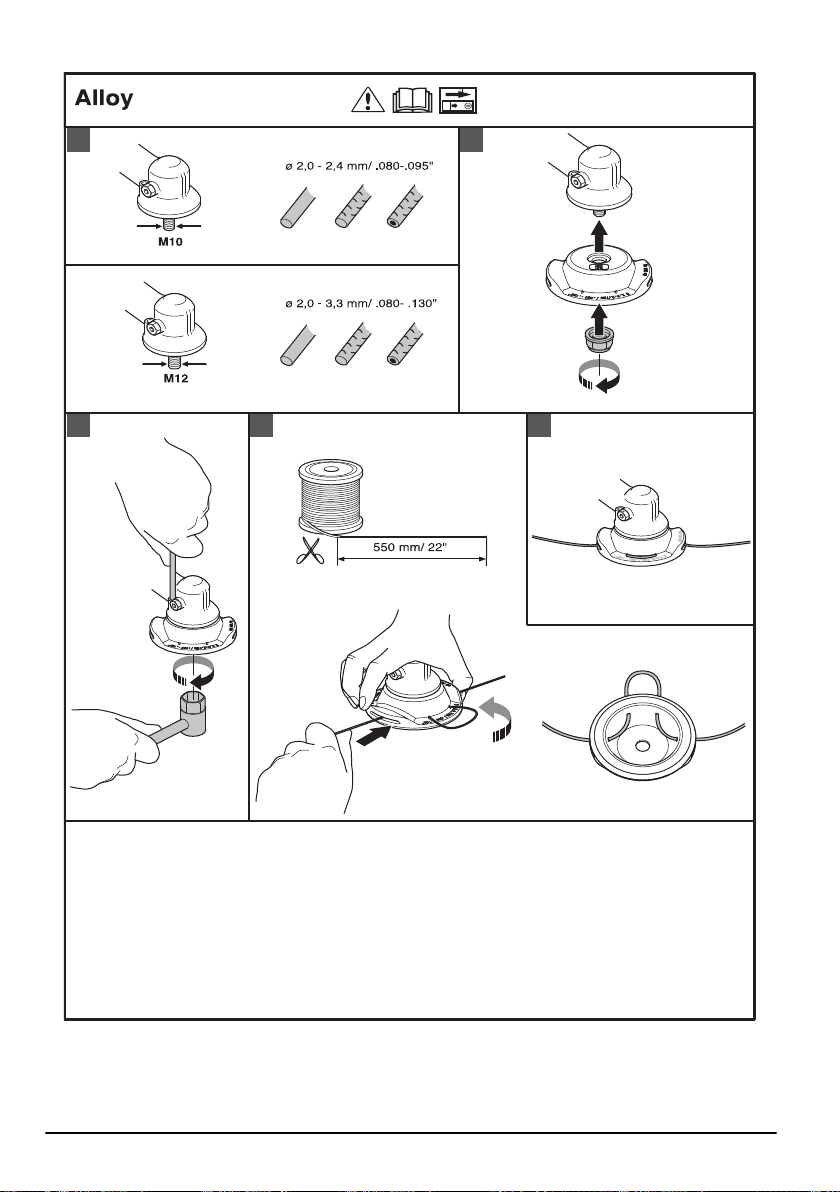

• Se reporter aux instructions relatives à l’équipement

de coupe pour connaître la bonne façon de charger

le fil et le diamètre de fil approprié.

Lame à herbe

• Utiliser correctement les lames affûtées. Une lame

mal affûtée ou endommagée augmente les risques

de blessure. Voir les instructions sur l’emballage de

la lame.

• Utiliser des lames bien réglées. Une lame mal réglée

augmente le risque de blessures et de dommages.

Sécurité– carburant

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’outil.

• Ne pas mélanger le carburant à l’intérieur ou à

proximité d’une source de chaleur.

• Ne pas démarrer l’outil s’il y a du carburant ou de

l’huile moteur sur l’outil. Nettoyer le carburant ou

l’huile et laisser sécher l’outil. Nettoyer tout carburant

qui souille l’outil.

• Si du carburant se déverse sur les vêtements,

changer immédiatement de vêtement.

• Ne pas déverser du carburant sur le corps; cela

pourrait causer des blessures. Si du carburant se

déverse sur le corps, se nettoyer au savon doux et à

l’eau.

• Ne pas démarrer le moteur si de l’huile ou du

carburant se renverse sur l’outil ou sur le corps.

• Ne pas démarrer l’outil si le moteur présente une

fuite. Vérifier régulièrement le moteur à la recherche

de fuites.

• Faire preuve de prudence lors de la manipulation du

carburant. Celui-ci est inflammable et ses vapeurs

sont explosives et peuvent causer des blessures ou

la mort.

• Ne pas respirer les vapeurs de carburant, car elles

peuvent causer des blessures. S’assurer que la

ventilation est suffisante.

• Ne pas fumer à proximité du carburant ou du

moteur.

• Ne pas placer des objets chauds à proximité du

carburant ou du moteur.

• Ne pas faire le plein de carburant lorsque le moteur

tourne.

• Vérifier que le moteur est froid avant de faire le plein.

975 - 010 - 11.09.2023

• Avant de faire le plein, ouvrir lentement le couvercle

du réservoir de carburant et relâcher la pression

avec précaution.

• S’assurer que le débit d’air est suffisant lors du

ravitaillement et du mélange de carburant (essence

et huile deux temps) ou lors de la vidange du

réservoir de carburant.

• Le carburant et les vapeurs de carburant sont

extrêmement inflammables et peuvent causer des

blessures très graves en cas d’inhalation ou de

contact avec la peau. Pour cette raison, faire preuve

de prudence lors de la manipulation du carburant et

s’assurer que le débit d’air est suffisant.

• Serrer le couvercle du réservoir de carburant avec

précaution, car un feu pourrait se déclencher.

• Avant de démarrer l’outil, le déplacer à au moins 3m

(10pi) de la position où le plein de carburant a été

fait.

• Ne pas mettre trop de carburant dans le réservoir de

carburant.

• Vérifier qu’une fuite ne peut se produire lorsqu’on

déplace l’outil ou le bidon d’essence.

• Ne pas placer l’outil ou un bidon d’essence dans un

espace où il y a une flamme nue, des étincelles ou

une veilleuse. Vérifier que la zone de stockage ne

contient pas de flamme nue.

• Utiliser seulement des conteneurs agréés pour

transporter ou stocker le carburant.

• Vider le réservoir de carburant avant de le remiser

pour une période prolongée. Toujours respecter la

législation locale sur la façon de mettre le carburant

au rebut.

• Nettoyer l’outil avant de le remiser pour une période

prolongée.

• Débrancher le chapeau de bougie avant de remiser

le produit, pour que le moteur ne démarre pas par

inadvertance.

Consignes de sécurité pour la

maintenance

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’outil.

• Arrêter le moteur, s’assurer que l’équipement de

coupe s’arrête et laisser le produit refroidir avant de

faire l’entretien.

• Débrancher la bougie d’allumage avant de procéder

à l’entretien.

• Les gaz d’échappement du moteur contiennent du

monoxyde de carbone, un gaz inodore, toxique et

très dangereux qui peut causer la mort. Ne pas

démarrer le produit à l’intérieur ou dans des espaces

fermés.

• Les gaz d’échappement du moteur sont chauds et

peuvent contenir des étincelles. Ne pas démarrer

l’outil dans un local clos ou à proximité de matériaux

inflammables.

• Les accessoires et les modifications apportées

au produit qui ne sont pas approuvés par le

fabricant peuvent causer des blessures graves, voire

mortelles. Ne pas modifier l’outil. Utilisez toujours

des accessoires d’origine.

• Si l’entretien n’est pas effectué correctement

et régulièrement, le risque de blessures et de

dommages à l’outil augmente.

• N’effectuer que les travaux d’entretien recommandés

dans ce manuel d’utilisation. Laisser un agent

d’entretien agréé Husqvarna effectuer toutes les

autres opérations d’entretien.

• Demander régulièrement à un agent d’entretien

agréé Husqvarna d’effectuer l’entretien de l’outil.

• Remplacer les pièces endommagées, usées ou

brisées.

Montage

Introduction

AVERTISSEMENT: Avant

d’assembler le produit, lire et bien

comprendre le chapitre sur la sécurité.

AVERTISSEMENT: Débrancher le

câble de la bougie d’allumage de la bougie

d’allumage avant d’assembler le produit.

Pour monter la poignée d’accélération

1. Retirer la vis située derrière la poignée

d’accélération.

975 - 010 - 11.09.2023 67

2. Déplacer la poignée d’accélération sur le côté droit

du guidon.

3. Aligner le trou situé derrière la poignée

d’accélération avec le trou situé dans le guidon.

4. Insérer la vis à travers les trous. Serrer la vis.

Pour monter le guidon

1. Retirer le bouton et fixer le guidon comme indiqué

dans l’illustration.

2. Serrer fermement le bouton.

3. Enfiler le harnais et accrocher le produit à partir du

point de suspension.

4. Régler la poignée afin de placer le produit dans une

position de travail adéquate.

5. Serrer le bouton à fond.

Pour assembler l’équipement de coupe

L’équipement de coupe comprend un outil de coupe et

un dispositif de protection de l’outil de coupe.

AVERTISSEMENT:

Porter des

gants de protection.

AVERTISSEMENT: Toujours

utiliser le dispositif de protection de l’outil

de coupe recommandé pour l’outil de coupe.

Voir

Accessoires à la page 83

AVERTISSEMENT: Un outil de

coupe mal fixé peut entraîner des blessures

voire la mort.

Pour fixer la rallonge du dispositif de

protection

MISE EN GARDE : Utiliser la

rallonge du dispositif de protection lors de

l’utilisation d’une tête de désherbage ou

d’une lame en plastique. Ne pas utiliser

la rallonge du dispositif protection lors de

l'utilisation d'une lame à herbe.

1. Placer la rallonge du dispositif de protection dans la

rainure située sur la protection de l’équipement de

coupe.

2. Mettre la rallonge du dispositif de protection en place

sur la protection de l'équipement de coupe à l'aide

des 4 crochets de verrouillage.

Pour retirer la rallonge du dispositif de

protection

• Dégager les crochets de verrouillage à l'aide de la

clé à bougie.

Pour fixer la lame à herbe et le protège-lame

ou le protège-lame combiné

1. Placer le protège-lame ou le protège-lame

combiné(A) sur l’arbre et serrer le boulon pour le

fixer.

2. S’assurer que l’extension du dispositif de protection

est retirée.

975 - 010 - 11.09.2023

3. Tourner l’arbre de sortie pour aligner l’un des trous

dans le disque d’entraînement(B) avec le trou

correspondant dans le carter d’engrenage.

4. Placer la goupille de blocage (C) dans le trou pour

bloquer l’arbre.

5. Placer la lame à herbe(D), la bride de support(F) et

le bol de garde au sol(E) sur l’arbre de sortie.

6. S’assurer que le disque d’entraînement et la bride de

support s’engagent correctement dans le trou situé

au centre de la lame à herbe.

7. Installer l’écrou(G).

8. Serrer l’écrou au moyen de la clé à douille. Tenir le

manche de la clé à douille à proximité du protège-

lame. Serrer dans le sens opposé à la rotation

de l’équipement de coupe. Le serrer au couple de

35-50Nm.

Pour installer le protège-lame

MISE EN GARDE :

Utiliser

seulement une protection homologuée pour

les lames. Se reporter à la section

Accessoires à la page 83

1. Retirer le support(H).

2. Fixer l’adaptateur (I) et le support (J) à l’aide de 2vis

(K).

3. Fixer le protège-lame(A) à l’aide de 4vis(L).

J K

Pour assembler le dispositif de protection et la

tête de coupe/les couteaux en plastique

MISE EN GARDE : S’assurer que

la rallonge du dispositif de protection est

attachée.

1. Installer le dispositif de protection de la tête de

coupe/l’outil de coupe(A) destiné au fonctionnement

avec la tête de coupe/les couteaux en plastique.

2. Accrocher le dispositif de protection de la tête de

coupe/l’outil de coupe(A) sur les deux crochets du

porte-plaque(M).

3. Plier la protection autour de l’arbre et la fixer à l’aide

du boulon(L) sur le côté opposé de l’arbre. Utiliser la

goupille de blocage(C).

4. Placer la goupille de verrouillage dans la rainure de

la tête de vis et serrer.

975 - 010 - 11.09.2023

5. Installer le disque d’entraînement (B) sur l’arbre de

sortie.

M L

6. Tourner l’arbre de sortie jusqu’à ce que l’un des

trous dans le disque d’entraînement s’aligne avec le

trou correspondant dans le carter d’engrenage.

7. Placer la goupille de blocage (C) dans le trou pour

bloquer l’arbre.

8. Installer la tête de coupe/les couteaux en

plastique(H) dans le sens antihoraire.

9. Pour démonter la tête de coup/les couteaux en

plastique, suivre les instructions dans l’ordre inverse.

Pour monter le harnais d’épaule

1. Placer l’anneau de la sangle du harnais d’épaule

dans le crochet (A) et le fixer avec le boulon.

2. Fixer le crochet(B) du harnais d’épaule à l’anneau

Pour ajuster le harnais d’épaule

1. Couper le moteur.

2. Enfiler le harnais.

3. Régler la courroie d’épaule pour répartir

uniformément le poids du produit sur les épaules.

Fonctionnement

Introduction

AVERTISSEMENT: Avant d’utiliser

le produit, lire et bien comprendre le chapitre

sur la sécurité.

Avant d’utiliser le produit

• Examiner la zone de travail pour s’assurer de

connaître le type de terrain, l’inclinaison du sol et s’il

y a des obstacles tels que des pierres, des branches

et des fossés.

• Effectuer une inspection relative à la révision du

produit.

• Effectuer les inspections de sécurité, les réparations

et l’entretien indiqués dans ce manuel.

• S’assurer que tous les couvercles, toutes les

protections, toutes les poignées et tous les

équipements de coupe sont correctement fixés et en

bon état.

• S’assurer qu’il n’y ait aucune fissure dans la partie

inférieure des dents de la lame à herbe ou au niveau

du trou situé au centre de la lame. Remplacer la

lame si elle est endommagée.

70 975 - 010 - 11.09.2023

• Examiner la bride de support pour s’assurer qu’elle

ne présente pas de fissures. Remplacer la bride de

support si elle est endommagée.

• S’assurer que le contre-écrou ne puisse pas être

retiré à la main. S’il peut être retiré à la main, il ne

verrouille pas suffisamment l’outil de coupe et doit

être remplacé.

• Examiner le protège-lame pour détecter d’éventuels

dommages ou fissures. Remplacer le protège-lame

s’il a subi des chocs ou s’il présente des fissures.

• Examiner la tête de désherbage et le dispositif

de protection de l’outil de coupe pour détecter

d’éventuels dommages ou fissures. Remplacer la

tête de désherbage et le dispositif de protection

de l’outil de coupe s’ils ont subi des chocs ou s’ils

présentent des fissures.

Carburant

Cet outil est équipé d’un moteur à deux-temps.

MISE EN GARDE : Un type de

carburant inapproprié peut endommager le

moteur. Utiliser un mélange d’essence et

d’huile pour moteur à deux-temps.

Carburant prémélangé

• Utiliser du carburant alkylat prémélangé Husqvarna,

pour atteindre une performance optimale et un

prolonger la durée de vie du moteur. Ce carburant

contient moins de substances chimiques nocives par

rapport à un carburant régulier, ce qui réduit les gaz

d’échappement nocifs. La quantité de dépôts après

combustion est inférieure avec ce carburant, ce qui

maintient les composants du moteur plus propres.

Pour mélanger le carburant

Essence

• Utiliser de l’essence sans plomb de bonne qualité

contenant au maximum 10% d’éthanol.

MISE EN GARDE : Ne pas

utiliser d’essence à indice d’octane

inférieur à 90RON (87 AKI). L’utilisation

d’un indice d’octane inférieur peut

entraîner le cognement du moteur, ce

qui provoque des dommages au moteur.

Huile à moteur deux temps

• Pour obtenir un meilleur résultat et un

fonctionnement optimal, utiliser l’huile pour moteur

à deux-temps Husqvarna.

• Si l’huile pour moteur à deux temps Husqvarna

n’est pas disponible, utiliser une huile pour moteur à

deux temps de bonne qualité destinée aux moteurs

refroidis à l’air. Communiquer avec votre centre de

services pour sélectionner l’huile appropriée.

MISE EN GARDE :

Ne pas

utiliser l’huile pour moteur à deux temps

dans des moteurs hors-bord refroidis

à l’eau, également appelée huile pour

moteur hors-bord. Ne pas utiliser l’huile

pour des moteurs à quatre temps.

Pour mélanger l’essence et l’huile pour moteur à deux

temps

Essence, litre

Huile pour mo-

teur à deux

temps, Iitre

2% (50:1)

975 - 010 - 11.09.2023 71

5 0,10

10 0,20

15 0,30

20 0,40

gallon US once liquide

1 2 ½

2 1/2 6 ½

5 12 ⅞

MISE EN GARDE : De petites

erreurs peuvent influencer considérablement

le ratio de mélange lors du mélange de

petites quantités de carburant. Mesurer

soigneusement la quantité d’huile et

s’assurer d’obtenir le mélange approprié.

1. Remplir la moitié de la quantité d’essence dans un

récipient propre destiné à contenir du carburant.

2. Ajouter la quantité totale d’huile.

3. Agiter le mélange de carburant.

4. Ajouter la quantité restante d’essence dans un

récipient.

5. Agiter avec précaution le mélange de carburant.

MISE EN GARDE :

Ne pas

mélanger le carburant pendant plus de

1mois à la fois.

Remplissage du réservoir de carburant

AVERTISSEMENT: Respecter la

procédure suivante pour assurer la sécurité.

1. Couper le moteur et le laisser refroidir.

2. Nettoyer la zone autour du bouchon du réservoir de

carburant.

3. Secouer le bidon et s’assurer que le carburant est

complètement mélangé.

4. Retirer le bouchon du réservoir de carburant

lentement pour libérer la pression.

5. Remplir le réservoir de carburant.

MISE EN GARDE : S’assurer

qu’il n’y a pas trop de carburant dans le

réservoir. Le carburant se dilate lorsqu'il

devient chaud.

6. Serrer fermement le bouchon du réservoir de

carburant.

7. Nettoyer le déversement de carburant sur le produit

et autour de celui-ci.

8. Éloigner le produit de 3m (10pi) ou plus de la zone

de remplissage et de la source de carburant avant

de démarrer.

Remarque: Pour connaître l'emplacement du

réservoir de carburant sur votre machine, se reporter à

Introduction à la page 58

Pour régler le harnais

AVERTISSEMENT:

Le produit

doit toujours être accroché correctement

au harnais. Ne pas utiliser un harnais

endommagé.

1. Enfiler le harnais.

2. Fixer le produit au harnais.

3. Ajuster le harnais pour une position de travail

optimale.

4. Régler les courroies latérales pour répartir

uniformément le poids du produit sur les épaules.

975 - 010 - 11.09.2023

5. Régler le harnais de sorte que l’outil de coupe soit

parallèle au sol.

6. Laisser l’outil de coupe reposer légèrement sur

le sol. Régler l’attache du harnais pour équilibrer

correctement le produit.

Pour préparer l’éclaircissement forestier

1. Soutenir le produit avec le harnais pendant

l’éclaircissement forestier.

2. Tenir le produit comme indiqué sur l’illustration.

3. Utiliser la sangle du harnais pour régler la hauteur

du crochet de soutien.

Pour préparer le débroussaillage

1. Soutenir le produit avec le harnais pendant le

débroussaillage.

2. Vérifier que l’équipement de coupe est parallèle au

sol.

Équilibre adéquat du produit

Pour l’éclaircissement forestier, le produit est

correctement équilibré lorsqu’il pend librement et

horizontalement à partir du point de suspension. Grâce

à ce bon équilibre, le risque de heurter les cailloux en

cas de relâchement du guidon est réduit.

Pour la coupe d’herbe, le produit est bien équilibré

lorsque la lame est à la hauteur de coupe près du sol.

Démarrage du moteur

AVERTISSEMENT: Tenir les

personnes et les animaux à une distance

minimale de 15m/50pi lors du démarrage

du produit. Il y a un risque que l’outil de

coupe se mette à bouger.

1. Régler l’interrupteur d’arrêt à la position de

démarrage.

2. Mettre le starter à la position du starter.

3. Appuyer sur la pompe de purge d’air jusqu’à ce que

la pompe commence à faire le plein de carburant.

Remarque:

Il n’est pas nécessaire de remplir

entièrement la poire de purge d’air.

975 - 010 - 11.09.2023 73

4. Maintenir l’outil sur le sol à l’aide de la main gauche.

Ne pas poser les pieds sur le produit.

5. Tirer lentement la poignée du câble du lanceur

jusqu’à rencontrer une résistance, tirer ensuite la

poignée du câble du lanceur avec force.

AVERTISSEMENT: Ne pas

enrouler la corde du lanceur autour de

la main.

6. Continuer de tirer sur la poignée du câble du lanceur

jusqu’à ce que le moteur démarre.

MISE EN GARDE : Ne pas tirer

complètement le câble du lanceur et

ne pas lâcher la poignée du câble du

lanceur. Relâcher lentement la corde de

démarreur pour éviter les dommages au

produit.

7. Quand le moteur démarre, placer le starter en

position de marche et faire tourner le moteur à plein

régime. La gâchette d’accélération se désengage

automatiquement de la position de départ.

8. S’assurer que le moteur tourne de façon régulière.

AVERTISSEMENT:

Afin d’éviter

les chocs électriques, ne pas utiliser le

produit si le capuchon de bougie est

endommagé.

Pour couper le moteur

• Déplacer l’interrupteur d’arrêt à la position d’arrêt.

Éclaircissement forestier au moyen

d’une lame de scie

Pour abattre un arbre vers la gauche

Pour que l’arbre tombe vers la gauche, pousser le bas

de l’arbre vers la droite.

1. Faire tourner le moteur à plein régime.

2. Placer la lame de scie contre l’arbre, comme indiqué

dans la figure.

3. Incliner la lame de scie et la pousser avec force en

diagonale vers le bas et vers la droite. En même

temps, pousser l’arbre à l’aide du protège-lame.

Pour abattre un arbre vers la droite

Pour que l’arbre tombe vers la droite, pousser le bas de

l’arbre vers la gauche.

1. Faire tourner le moteur à plein régime.

2. Placer la lame de scie contre l’arbre, comme indiqué

dans la figure.

975 - 010 - 11.09.2023

3. Incliner la lame de scie et la pousser avec force en

diagonale vers le haut et vers la droite. En même

temps, pousser l’arbre à l’aide du protège-lame.

Pour abattre un arbre vers l’avant

Pour abattre un arbre vers l’avant, poussez le bas de

l’arbre vers l’arrière.

1. Faire tourner le moteur à plein régime.

2. Placer la lame de scie contre l’arbre, comme indiqué

dans la figure.

3. Tirer la lame de scie vers l’arrière en un mouvement

rapide.

Pour abattre de grands arbres

Couper les grands arbres des 2côtés.

1. Vérifier dans quelle direction l’arbre tombera.

2. Faire tourner le moteur à plein régime.

3. Effectuer la première coupe sur le côté où l’arbre va

tomber.

4. Couper à travers l’arbre à partir de l’autre côté.

MISE EN GARDE : Si la lame de

scie est bloquée, ne pas tirer l’outil au

moyen d’un mouvement brusque. Cela peut

causer des dommages à la lame de scie,

au pignon conique, à l’arbre ou au guidon.

Lâcher les poignées, maintenir l’arbre avec

les 2mains et tirer délicatement l’outil.

Remarque: Utiliser plus de pression de coupe

pour abattre les petits arbres. Utiliser moins de pression

de coupe pour abattre les grands arbres.

Débroussaillage au moyen d’une lame

de scie

Pour que l’arbre tombe vers la gauche, pousser le bas

de l’arbre vers la droite.

• Couper les minces arbres et les broussailles.

• Déplacer l’outil d’un côté vers l’autre.

• Couper plusieurs arbres en un seul mouvement.

• Pour des groupes de minces arbres:

a) Couper les arbres extérieurs très haut.

b) Couper les arbres extérieurs à la bonne hauteur.

c) Couper à partir du centre. Si on ne peut pas

accéder au centre, couper les arbres extérieurs

très haut et les laisser retomber. Cela permet de

réduire le risque de blocage de la lame de scie.

975 - 010 - 11.09.2023

Désherbage au moyen d’une tête de

coupe

Tonte du gazon

1. Tenir la tête de coupe tout juste au-dessus du sol,

en l’inclinant. Ne pas appuyer le fil de coupe dans

l’herbe.

2. Diminuer la longueur du fil de coupe de 10-12cm

(4-4,75po).

3. Réduire le régime du moteur pour réduire le risque

d’endommager les plantes.

4. Utiliser 80% de l’accélération lorsqu’on doit couper

l’herbe à proximité d’objets.

Coupe de l’herbe au moyen d’une lame à

herbe

1. Ne pas utiliser les lames et les couteaux à herbe

pour les tiges ligneuses.

2. La lame à herbe s’utilise pour tous les types d’herbe

haute ou épaisse.

3. Faucher l’herbe d’un mouvement de balancier

latéral, le mouvement de la droite vers la gauche

constituant la course aller et le mouvement de la

gauche vers la droite la course de retour. Le côté

gauche de la lame (entre la position 8h et la position

12h) effectue le travail de coupe.

4. Si on penche légèrement la lame vers la gauche

pendant le désherbage, l’herbe coupée est disposée

en bandes, ce qui facilite le ramassage, par exemple

lors du ratissage.

5. Essayer d’adopter un rythme de travail régulier.

Prendre une position stable, les pieds écartés. Faire

un pas en avant après la course de retour et

reprendre la même position stable.

6. Laisser le bol de garde au sol. Son rôle est de

protéger la lame contre tout contact avec le sol.

7. Éviter que les matériaux s’enroulent autour de la

lame en travaillant toujours à plein régime et en

évitant de toucher le matériau végétal coupé lors de

la course de retour.

8. Arrêter le moteur, ouvrir le harnais et poser la

machine par terre avant de rassembler le matériau

végétal coupé.

Pour couper l’herbe

1. Pour effectuer une coupe, vérifier que le fil de coupe

est parallèle au sol.

2. Ne pas appuyer la tête de coupe sur le sol. Cela

pourrait endommager le produit.

3. Déplacer le produit d'un côté à l'autre pendant la

coupe. Faire tourner le moteur à plein régime.

Pour balayer l’herbe

Le débit d’air du fil de coupe en rotation peut être utilisé

pour souffler l’herbe coupée d’une zone.

1. Maintenir la tête de désherbage et le fil surélevés et

parallèles au sol.

2. Faire tourner le moteur à plein régime.

3. Déplacer la tête de coupe d’un côté à l’autre et

balayer l’herbe.

AVERTISSEMENT:

Nettoyer le

couvercle de la tête de désherbage à

chaque remplacement du fil de coupe afin

d’éviter un déséquilibre et des vibrations

dans les poignées. En outre, vérifier les

autres parties de la tête de coupe et les

nettoyer au besoin.

76 975 - 010 - 11.09.2023

Entretien

Introduction

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

de faire l’entretien du produit.

MISE EN GARDE : Afin d’éviter tout

démarrage accidentel, retirer le capuchon

de bougie d’allumage avant d’effectuer

l’entretien du produit.

Calendrier d’entretien

Entretien

Quotidien

Hebdo-

madaire

Mensuel

Nettoyer la surface externe. X

Examiner le harnais pour détecter d’éventuels dommages. X

Vérifier l’absence de dommages sur l’anneau de suspension. X

Vérifier le dispositif de verrouillage de la gâchette d’accélération et la gâchette.

Se reporter à

Pour vérifier le verrouillage de la gâchette de l’accélérateur à la

page 63

S’assurer que l’outil de coupe ne tourne pas au régime de ralenti. X

Vérifier l’interrupteur d’arrêt. Se reporter à

Pour vérifier l’interrupteur d’arrêt à la

page 64

Vérifier la protection de l’outil de coupe pour détecter d’éventuels dommages et

fissures.

S’assurer que la lame à herbe est alignée avec le centre. S’assurer que la

lame à herbe est affûtée et qu’elle ne présente pas de dommages au niveau du

tranchant ou du trou central.

Examiner la tête de coupe pour s’assurer qu’elle ne présente pas de dommages

ou de fissures. Le remplacer s’il est endommagé.

Examiner la poignée et le guidon afin de détecter d’éventuels dommages et

s’assurer qu’ils sont correctement fixés.

Pour des outils de coupe avec un bol de garde au sol, serrer la vis de blocage

complètement.

Pour des outils de coupe avec un contre-écrou, serrer le contre-écrou complète-

ment.

Examiner la protection de transport afin de détecter d’éventuels dommages et

s’assurer qu’elle peut être fixée correctement.

Examiner le moteur, le réservoir de carburant et les conduites de carburant pour

détecter d’éventuelles fuites.

Nettoyer le filtre à air. Les remplacer au besoin. X

Serrer les écrous et les vis. X

Examiner le filtre à carburant pour voir s’il y a une contamination et le tuyau à

carburant pour voir s’il y a des fissures et d’autres dommages. Les remplacer au

besoin.

Vérifier tous les câbles et toutes les connexions. X

975 - 010 - 11.09.2023 77

Entretien

Quotidien

Hebdo-

madaire

Mensuel

Examiner le lanceur et la corde du lanceur pour détecter d’éventuels dommages. X

Examiner les éléments antivibrations pour s’assurer qu’ils ne présentent pas de

dommages ou de fissures.

Vérifier la bougie d’allumage. Se reporter à

Pour vérifier la bougie d’allumage à

la page 80

Nettoyer le système de refroidissement. X

Vérifier que le pignon conique est rempli de graisse au 3/4 de graisse. X

Nettoyer la surface externe du carburateur et ses zones adjacentes. X

Nettoyer la bougie d’allumage. Retirer la bougie d’allumage et vérifier l’écarte-

ment des électrodes. Régler l’écartement des électrodes à 0,5 mm ou remplacer

la bougie d’allumage au besoin. S’assurer que la bougie d’allumage est installée

avec un suppresseur.

Nettoyer ou remplacer la maille pare-étincelles sur le silencieux. X

Vérifier l’embrayage, les ressorts d’embrayage et le tambour d’embrayage pour

détecter toute usure. Les remplacer au besoin.

Remplacer la bougie d’allumage. S’assurer que la bougie d’allumage est instal-

lée avec un suppresseur.

Lubrifier l’arbre d’entraînement.

S’assurer que le mécanisme de sécurité du harnais n’est pas endommagé et

qu’il fonctionne correctement.

Examiner et nettoyer l’écran pare-étincelles sur le silencieux. X

Réglage du régime de ralenti

Votre produit Husqvarna est fabriqué conformément

aux spécifications permettant de diminuer les émissions

nocives.

1. S’assurer que le filtre à air est propre et que le

couvercle de filtre à air est fixé au produit.

2. Tourner la vis de réglage de régime de ralenti (T)

dans le sens horaire jusqu’à ce que l’outil de coupe

commence à tourner.

3. Tourner la vis de réglage de régime de ralenti (T)

dans le sens antihoraire jusqu’à ce que l’outil de

coupe s’arrête.

Le régime de ralenti est adéquat lorsque le moteur

fonctionne sans à-coups dans toutes les positions. Le

régime de ralenti doit être inférieur à la vitesse lorsque

l’outil de coupe commence à tourner.

Remarque: Se reporter à la section

Caractéristiques techniques à la page 83

pour obtenir

le régime de ralenti recommandé.

AVERTISSEMENT: Si

l’équipement de coupe ne s’arrête pas

lors du réglage du régime de ralenti,

communiquer avec son fournisseur de

services d’entretien. Ne pas utiliser le

produit jusqu’à ce qu’il soit réglé ou réparé

correctement.

To adjust the start throttle speed

1. Apply idle speed.

2. Push the start throttle lock. Refer to

Pour vérifier

le verrouillage de la gâchette de l’accélérateur à la

page 63

Dans un intervalle de 6mois.

78 975 - 010 - 11.09.2023

3. If the start throttle speed is less than 4000 rpm, turn

the adjuster screw (A) until the cutting attachment

rotates.Turn the adjuster screw 1/2 turn more.

4. If the start throttle speed is too high, turn the

adjuster screw (A) counterclockwise until the cutting

attachment stops. Turn the adjuster screw 1/2 turn

more.

Pour vérifier le silencieux

AVERTISSEMENT: Ne jamais

utiliser une machine dont le silencieux est

endommagé ou en mauvais état.

AVERTISSEMENT: Ne pas utiliser

le produit si le pare-étincelles du silencieux

est manquant ou endommagé.

1. Examiner le silencieux pour détecter des

dommages.

2. S’assurer que le silencieux est bien fixé sur le

produit.

3. Si votre produit est équipé d’un écran pare-

étincelles spécial, celui-ci doit être nettoyé toutes les

semaines.

4. Remplacer l’écran pare-étincelles s’il est

endommagé.

MISE EN GARDE : Si l’écran pare-

étincelles est obstrué, le produit surchauffe

et entraîne ainsi des dommages au niveau

du cylindre et du piston.

Nettoyage du système de

refroidissement

MISE EN GARDE : Un système

de refroidissement encrassé ou bloqué peut

entraîner une surchauffe du produit, ce qui

peut endommager ce dernier.

Les pièces du système de refroidissement comprennent

la prise d’air sur le démarreur (A), les ailettes de

refroidissement du cylindre (B) et le capot du cylindre

(C).

1. Nettoyer le système de refroidissement au moyen

d’une brosse une fois par semaine ou plus

fréquemment au besoin.

2. S’assurer que le système de refroidissement n’est

pas sale ou obstrué.

Pour lubrifier le renvoi d’angle

1. Retirer l’équipement de coupe

2. Placer le produit avec le bouchon de graissage à sa

position la plus élevée.

975 - 010 - 11.09.2023

3. Retirer le bouchon de graissage.

4. Regarder dans le trou du bouchon de graissage

et faire tourner l'arbre d'entraînement. Le niveau

de graisse (A) doit être à niveau avec la partie

supérieure des dents d’engrenage (B).

A B

5. Si le niveau de graisse est trop bas, remplissez le

renvoi d’angle avec la graisse Husqvarna spécifique.

Remplir lentement l'arbre d'entraînement et le faire

tourner pendant que l’application de la graisse

spécifique, puis arrêter lorsque le bon niveau (B) est

atteint.

MISE EN GARDE :

la quantité de graisse n’est pas

adéquate, le renvoi d’angle pourrait être

endommagé.

6. Installer le bouchon de graissage.

Filtre à air

Enlever la poussière et la saleté du filtre à air pour le

garder propre afin d’éviter ces problèmes:

• Mauvais fonctionnement du carburateur.

• Problèmes au démarrage du produit.

• Une perte de puissance du moteur

• Une usure accrue des pièces du moteur.

• Une consommation excessive de carburant.

Nettoyage du filtre à air

Éliminer régulièrement la saleté et la poussière du filtre

à air. Ceci permet d’éviter un mauvais fonctionnement

du carburateur, des problèmes de démarrage, une perte

de puissance du moteur, une usure des pièces du

moteur et une consommation de carburant plus que

d’habitude.

• Nettoyer le filtre à air dans un intervalle de

25heures, ou plus fréquemment, si le produit est

utilisé dans des conditions poussiéreuses.

Application de l’huile sur le filtre à air en

mousse

MISE EN GARDE : Toujours utiliser

de l’huile Husqvarna pour filtre à air spécial.

Ne pas utiliser d’autres types d’huile.

AVERTISSEMENT: Enfiler des

gants de protection. L’huile pour filtre à air

peut irriter la peau.

1. Placer le filtre à air en mousse dans un sac en

plastique.

2. Placer l’huile dans le sac en plastique.

3. Frotter le sac en plastique pour vérifier que l’huile

alimente également l’ensemble du filtre à air en

mousse.

4. Pousser l’huile indésirable vers l’extérieur du filtre à

air en mousse dans le sac en plastique.

Pour vérifier la bougie d’allumage

MISE EN GARDE :

Utiliser la

bougie recommandée. Se reporter à la

section

Caractéristiques techniques à la

page 83

. Une bougie inadéquate peut

endommager l’outil.

80 975 - 010 - 11.09.2023

1. Si le produit n’est pas facile à démarrer ou à

faire fonctionner ou s’il fonctionne mal au régime

de ralenti, examiner la bougie d’allumage pour

détecter d’éventuels matériaux indésirables. Afin de

réduire le risque de matériau indésirable sur les

électrodes de la bougie d’allumage, effectuer les

étapes suivantes:

a) Vérifier que le régime de ralenti est réglé de

façon adéquate.

b) Vérifier que le mélange de carburant est correct.

c) Vérifier que le filtre à air est propre.

2. Nettoyer la bougie si elle est sale.

3. Vérifier que l’écartement des électrodes est correct.

Se reporter à la section

Caractéristiques techniques

à la page 83

4. Remplacer la bougie d’allumage une fois par mois

ou plus fréquemment, au besoin.

Pour affûter la lame de scie.

AVERTISSEMENT: Couper le

moteur. Porter des gants de protection.

• Pour affûter correctement la lame, se reporter aux

instructions fournies avec la lame.

• S’assurer que l’outil et la lame disposent de support

suffisant lors de l’affûtage.

• Utiliser une lime ronde de 5,5mm (7/32po) avec un

porte-lime.

• Maintenir la lime à un angle de 15°.

• Affûter une dent de la lame de scie vers la droite et

la dent suivante vers la gauche, voir l’illustration.

15˚

Remarque: Affûter les bords de la dent au

moyen d’une lime plate si la lame est très usée.

Continuer à affûter, au moyen d’une lime ronde.

• Limer tous les bords de manière égale afin de

maintenir la lime équilibrée.

• Ajuster le réglage de la lame à 1mm (0,04po)

au moyen de l’outil de réglage recommandé. Se

reporter aux instructions fournies avec la lame.

AVERTISSEMENT:

Toujours jeter

une lame endommagée. Ne pas essayer de

redresser une lame pliée ou tordue ni de

l’utiliser à nouveau.

975 - 010 - 11.09.2023 81

Dépannage

Le moteur démarre mais s’arrête à nouveau

Pièce du produit à examiner Cause possible Mesure

Réservoir de carburant Type de carburant inapproprié. Vidanger le réservoir de carburant et

faire le plein avec le carburant cor-

rect.

Carburateur Le régime de ralenti n’est pas cor-

rect.

Communiquer avec votre centre de

services.

Filtre à air Filtre à air bouché. Nettoyer ou remplacer le filtre à air.

Filtre à carburant Filtre à carburant obstrué. Remplacer le filtre à carburant.

Le moteur ne démarre pas.

Vérifier

Cause possible Procédure

Interrupteur d’arrêt. L’interrupteur d’arrêt est à la position d’arrêt. Régler l’interrupteur d’arrêt à la position de

démarrage.

Cliquets de lanceur à

rappel.

Les cliquets de lanceur à rappel ne peuvent

se déplacer librement.

Retirer le couvercle du démarreur et nettoyer

autour des cliquets de lanceur à rappel.

Laisser un agent d’entretien agréé vous ai-

der.

Réservoir de carbu-

rant.

Type de carburant inapproprié. Vidanger le réservoir de carburant et faire le

plein avec le carburant correct.

Bougie d’allumage. La bougie d’allumage est sale ou humide. S’assurer que la bougie est propre et sèche.

L’écartement des électrodes de la bougie

d’allumage est incorrect.

Nettoyer la bougie d’allumage. Vérifier que

l’écartement des électrodes est correct. S’as-

surer que la bougie d’allumage est dotée

d’un suppresseur.

Consulter les caractéristiques techniques

pour connaître l’écartement correct des élec-

trodes.

La bougie d’allumage est desserrée. Serrer la bougie d’allumage.

Transport et entreposage

• Pour le stockage et le transport du produit et du

carburant, s’assurer qu’il n’y a pas de fuite ou de

vapeur. Les étincelles ou les flammes nues, par

exemple avec des appareils électriques ou des

chaudières, peuvent démarrer un incendie.

• Utiliser toujours des contenants agréés pour

entreposer ou transporter le carburant.

• Vider les réservoirs de carburant et d’huile pour

chaîne avant tout transport ou remisage pendant

82 975 - 010 - 11.09.2023

une période prolongée. Mettre au rebut le carburant

et l’huile pour chaîne à un emplacement de mise au

rebut adéquat

• Utiliser le fourreau de transport sur le produit afin

d’éviter des blessures ou des dommages au produit.

Une chaîne immobile peut également provoquer des

blessures graves.

• Retirer le capuchon de la bougie d’allumage et

engager le frein de chaîne.

• Fixer le produit de façon sécuritaire pendant le

transport.

Caractéristiques techniques

Données techniques

135R 336FR

Moteur

Cylindrée, po3/cm

2,11/34,6 2,11/34,6

Régime de ralenti, tr/min 2900 2900

Régime maximal recommandé, tr/min 11500 11500

Régime de l’arbre de sortie, tr/min 8220 8220

Puissance max. du moteur, confor-

mément à la norme ISO8893, kW/hp

à tr/min

1,4/1,9 à 8400 1,4/1,9 à 8400

Silencieux du pot catalytique Oui Oui

Système d’allumage

Bougie d’allumage Champion RCJ6Y Champion RCJ6Y

Écartement des électrodes, po/mm 0,02/0,5 0.02/0.5

Circuits d’alimentation et de lubrification

Capacité du réservoir de carburant,

pteUS/l

1,27/0,6 1,27/0,6

Poids

Poids, lb/kg 15,0/6,8 15,4/7,0

Accessoires

Accessoires homologués

Type d’accessoires Protection de l’outil de coupe, réf.

art.

Trou central des lames/couteaux, diam. de 25,4mm

Filetage de l’arbre de sortieM12

Ce système d’allumage par étincelles est conforme à la norme ICES-002 du Canada.

975 - 010 - 11.09.2023 83

Accessoires homologués Type d’accessoires Protection de l’outil de coupe, réf.

art.

Lame à herbe et couteau à herbe Multi255-3 (3dents de 255 de diam.) 537 33 16

Multi275-4 (4dents de 275 de diam.) 537 33 16

Multi300-3 (3dents de 300 de diam.) 537 33 16

Lame d'éclaircissage Scarlet200-22 (22dents de 200 de

diam.)

537 38 77

Couteaux en plastique Tricut de 300 mm de diam. (numéro

de pièce des lames séparées: 531

01 77-15)

537 33 16 / 537 34 94

Tête de désherbage T35, T35x (fil de 2,4 à 3,0mm de

diam.)

537 33 16 / 537 34 94

T45x (fil de 2,7à 3,3 mm de diam.) 537 33 16 / 537 34 94

TrimmySII (fil de 2,4 à 3,3mm de

diam.)

537 33 16 / 537 34 94

Alliage (fil de 2,0 à 3,3mm de diam.) 537 33 16 / 537 34 94

Bol de garde au sol 503 89 01-02 –

84 975 - 010 - 11.09.2023

Garantie

DÉCLARATION DE GARANTIE DU

SYSTÈME DE CONTRÔLE DES

ÉMISSIONS PAR ÉVAPORATION

DU GOUVERNEMENT FÉDÉRAL

AMÉRICAIN ET DU CANADA

VOS DROITS ET OBLIGATIONS EN VERTU DE LA

GARANTIE

L’U.S. Environmental Protection Agency (EPA),

Environnement et Changement climatique Canada et

Husqvarna Professional Products, Inc. vous présentent

la garantie du système de contrôle des émissions

d’échappement et d’évaporation (les «émissions») qui

protège votre petit moteur hors route de l’année 2012 et

ultérieure*. Aux États-Unis et au Canada, l’équipement

neuf équipé d’un petit moteur hors-route doit être

conçu, fabriqué et équipé de manière à répondre aux

strictes normes antipollution de l’État ou de la province.

Husqvarna Professional Products, Inc. doit garantir les

systèmes de contrôle antipollution de votre petit moteur

hors route pendant les périodes figurant sur la liste ci-

dessous à condition que votre petit moteur hors route ou

tout autre équipement ne présente aucun signe d’abus,

de négligence ou d’entretien inapproprié menant à la

défaillance du système de contrôle des émissions. Votre

système de contrôle des émissions peut comprendre

différentes pièces comme un carburateur, un système

d’injection de carburant, un système d’allumage, un

pot catalytique, des réservoirs de carburant, des

conduites de carburant (pour le carburant liquide et

les vapeurs de carburant), des bouchons de réservoir

de carburant, des soupapes, des réservoirs à charbon

actif, des filtres, des colliers et d’autres composants

associés. Il peut aussi comprendre des flexibles, de

courroies, des raccords et d’autres pièces liées aux

émissions. En cas de problème couvert par la garantie,

Husqvarna Professional Products, Inc. répare votre petit

moteur hors route sans frais, diagnostic, pièces et main-

d’œuvre compris.

COUVERTURE DE LA GARANTIE DU FABRICANT

Le système de contrôle des émissions par évaporation

pour petit moteur hors route est garanti deux ans. Si

une pièce de votre petit moteur hors route liée aux

émissions est défectueuse, elle doit alors être réparée

ou remplacée par Husqvarna Professional Products,

Inc..

RESPONSABILITÉS DU PROPRIÉTAIRE EN VERTU

DE LA GARANTIE

• À titre de propriétaire d’un petit moteur hors route,

vous êtes tenu d’effectuer l’entretien obligatoire

indiqué dans le manuel de l’utilisateur. Husqvarna

Professional Products, Inc. vous recommande de

conserver tous les reçus relatifs à l’entretien de

votre petit moteur hors route, mais Husqvarna

Professional Products, Inc. ne peut pas refuser

l’application de la garantie pour la seule raison de

l’absence de reçus ou du non-respect du calendrier

de maintenance.

• En tant que propriétaire d’un petit moteur hors route,

vous devez savoir que Husqvarna Professional

Products, Inc. peut vous refuser la couverture de la

garantie si votre petit moteur hors route ou une pièce

est défaillant en raison d’un abus, de négligence,

d’un entretien inapproprié ou de modifications non

approuvées.

• Vous devez présenter votre petit moteur hors

route à un centre de réparation Husqvarna

Professional Products, Inc. agréé dès que le

problème se manifeste. Les réparations couvertes

par la garantie seront effectuées dans un délai

raisonnable qui n’excédera pas 30jours. Pour toute

question relative à vos droits et responsabilités

relativement à votre garantie, communiquer avec

Husqvarna Professional Products, Inc. au CANADA

au 1-800-487-5951 ou aux ÉTATS-UNIS au

1-800-805-5523, ou alors envoyer un courriel

à l’adresse [email protected] ou

[email protected].

DATE D’ENTRÉE EN VIGUEUR DE LA GARANTIE

La période de garantie commence à la date à laquelle le

moteur ou le matériel est livré à l’acheteur final.

DURÉE DE LA COUVERTURE

Husqvarna Professional Products, Inc. garantit au

dernier acheteur et à chacun des propriétaires suivants

que le petit moteur ou l’équipement hors route a été

conçu, construit et équipé dans le respect de toutes les

réglementations applicables édictées par l’EPA et est

exempt de tout défaut matériel ou de fabrication pouvant

provoquer la panne d’une pièce garantie pendant une

période de deux ans.

ÉLÉMENTS COUVERTS

RÉPARATION OU REMPLACEMENT DES PIÈCES:

La réparation ou le remplacement de toute pièce

garantie qui est défectueuse sera effectué sans frais

dans un centre de services agréé par la marque.

À l’exclusion des réparations et des remplacements

couverts par la présente garantie, il est possible de

choisir un atelier de réparation ou toute autre personne

pour entretenir, remplacer ou réparer les dispositifs

et systèmes antipollution. Cependant, Husqvarna

Professional Products, Inc. recommande que toutes

les opérations d’entretien, de remplacement et de

réparation des dispositifs et systèmes antipollution

soient effectuées dans un centre de services agréé par

la marque.

IMPORTANT:Le présent produit est conforme à la

réglementation de la Phase3 de l’Environmental

Protection Agency (EPA) des États-Unis en ce

qui concerne les émissions d’échappement et

975 - 010 - 11.09.2023

d’évaporation. Afin de garantir le respect des règlements

de l’EPA Phase3, d’Environnement et Changement

climatique Canada, nous recommandons d’utiliser

uniquement des pièces de rechange de la marque du

produit d’origine. L’utilisation de pièces de rechange non

conformes est une infraction à la législation fédérale et à

celle de certains États.

PÉRIODE DE GARANTIE: Toute pièce garantie

dont le remplacement n’est pas prévu dans le cadre

du programme d’entretien obligatoire ou dont la

seule mesure prévue est l’inspection régulière avec

«réparation ou remplacement au besoin» est garantie

pendant deux ans (ou pendant la durée stipulée dans la

garantie du produit, selon la période la plus longue) à

compter de sa date d’achat par l’acheteur initial. Toute

pièce garantie dont le remplacement est prévu par le

calendrier d’entretien obligatoire est garantie pendant la

période écoulée jusqu’au premier remplacement prévu

de la pièce. Toute pièce réparée ou remplacée en

vertu de la garantie est couverte pendant la période de

garantie restante.

DIAGNOSTIC: Vous n’avez pas à payer pour le

diagnostic permettant de conclure que la pièce garantie

est défectueuse, à condition qu’un tel diagnostic soit

effectué dans un atelier d’entretien agréé.

AUTRES DOMMAGES: Husqvarna Professional

Products, Inc. réparera les autres composants du

moteur endommagés par suite de la défaillance d’une

pièce sous garantie.

LISTE DES PIÈCES COUVERTES PAR LA GARANTIE

DE CONTRÔLE DES ÉMISSIONS

1. Pièces du carburateur et du système d’admission ou

système d’injection

2. Filtre à air et filtre à carburant couverts dans la limite

du calendrier d’entretien

3. Bougies d’allumage couvertes dans la limite du

calendrier d’entretien.

4. Module d’allumage.

5. Silencieux avec catalyseur et collecteurs

d’échappement

6. Réservoir de carburant, conduites de carburant

(pour le carburant liquide et les vapeurs

de carburant), bouchon de réservoir, réservoir

à charbon actif, clapet antiretour en cas

de retournement et clapets antiballottement si

applicable.*

7. Commandes électroniques, soupapes et

interrupteurs sensibles au vide, à la température et

au temps

8. Flexibles, raccords et ensembles

9. Tous les autres composants, dont la défaillance

augmenterait les émissions par évaporation d’un

polluant quelconque par le moteur, comme énoncé

ci-dessous:

• Pour les États-Unis et le Canada, se reporter au

US Federal Code of Regulations, 40 C.F.R1068

AppendixI(iii).

ÉLÉMENTS NON COUVERTS

Toutes les pannes dues à un abus, à de la négligence, à

des modifications non approuvées, à une utilisation ou à

un entretien inadéquat ne sont pas couvertes.

PIÈCES COMPLÉMENTAIRES OU MODIFIÉES

Aucune pièce complémentaire ou modifiée non

affranchie par l’EPA ne peut être utilisée. L’utilisation de

pièces complémentaires ou modifiées non exemptées

est un motif suffisant pour rejeter une demande

d’indemnisation. Husqvarna Professional Products, Inc.

n’a pas la responsabilité de garantir les pannes de

pièces garanties provoquées par l’utilisation d’une pièce

complémentaire ou modifiée non affranchie.

COMMENT PRÉSENTER UNE DEMANDE

D’INDEMNISATION

Pour toute question relative à vos droits et

responsabilités relativement à la garantie, communiquer

avec le centre de services agréé le plus proche,

appeler Husqvarna Professional Products, Inc. aux

ÉTATS-UNIS au 1-800-487-5951, au CANADA au

1-800-805-5523, ou bien envoyer un courriel à l’adresse

[email protected] ou warranty@hpp-

emissions.com.

OÙ JOINDRE LE SERVICE DE GARANTIE?

Les services de garantie ou de réparation sont assurés

par tous les ateliers d’entretien Husqvarna Professional

Products, Inc. agréés. Si le centre de réparation agréé

le plus près se trouve à plus de 160kilomètres de

votre emplacement, Husqvarna Professional Products,

Inc. arrangera et paiera la livraison aller-retour vers un

centre de réparation agréé par la marque ou arrangera

autrement la prestation du service au titre de la garantie,

en conformité avec les règlements applicables.

ENTRETIEN, REMPLACEMENT ET RÉPARATION

DES PIÈCES RELATIVES AUX ÉMISSIONS

Toute pièce de remplacement peut être utilisée pour

procéder à un entretien ou à une réparation sous

garantie et elle sera fournie sans frais pour le

propriétaire. Un tel remplacement n’a pas pour effet

de réduire les obligations du fabricant relativement à la

garantie.

ATTESTATION D’ENTRETIEN

Le propriétaire est tenu de respecter l’entretien

obligatoire prévu dans le manuel de l’utilisateur.

*Pièces liées aux émissions par évaporation.

975 - 010 - 11.09.2023

Tri Cut

x 10

6 Nm

975 - 010 - 11.09.2023 87

T35, T35x

"Click"

8,5 m

28'

4,3 m

14'

2,4-2,7 mm

.095-.106"

10 cm

15 cm

88 975 - 010 - 11.09.2023

6 7 8

S35

“Click”

975 - 010 - 11.09.2023 89

"Click"

10 m

32'

4,3 m

14'

2,7-3,3 mm

.106-.13"

10 cm

15 cm

T45, T45x

6 7 8

90 975 - 010 - 11.09.2023

9 10

7 8

2 3

975 - 010 - 11.09.2023 91

35-50 NM

~ 15 cm

"Click"

~ 3,5 m

11'

7,0 m

23'

2,4-3,3 mm

.095"-.130"

12 cm

Trimmy SII

92 975 - 010 - 11.09.2023

Trimmy SII

1 2

975 - 010 - 11.09.2023 93

3 4 5

94 975 - 010 - 11.09.2023

975 - 010 - 11.09.2023 95

Original instructions

Instrucciones originales

Instructions d’origine

www.husqvarna.com

1143743-49

2023-09-15

Husqvarna 336FR Forestry Clearing Saw

Product's Documents

Operator's Manual

Specifications

Husqvarna 336FR Questions and Answers
