Craftsman CMCW400B V20* BRUSHLESS RP Fixed Base Router User Manual

final page size: 8.5 x 5.5 in

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1‑888‑331‑4569

WWW.CRAFTSMAN.COM

CMCW400

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES

20V MAX* Router

Toupie 20 V max*

Router 20 V Máx*

English (original instructions) 6

Français (traduction de la notice d’instructions originale) 15

Español (traducido de las instrucciones originales) 25

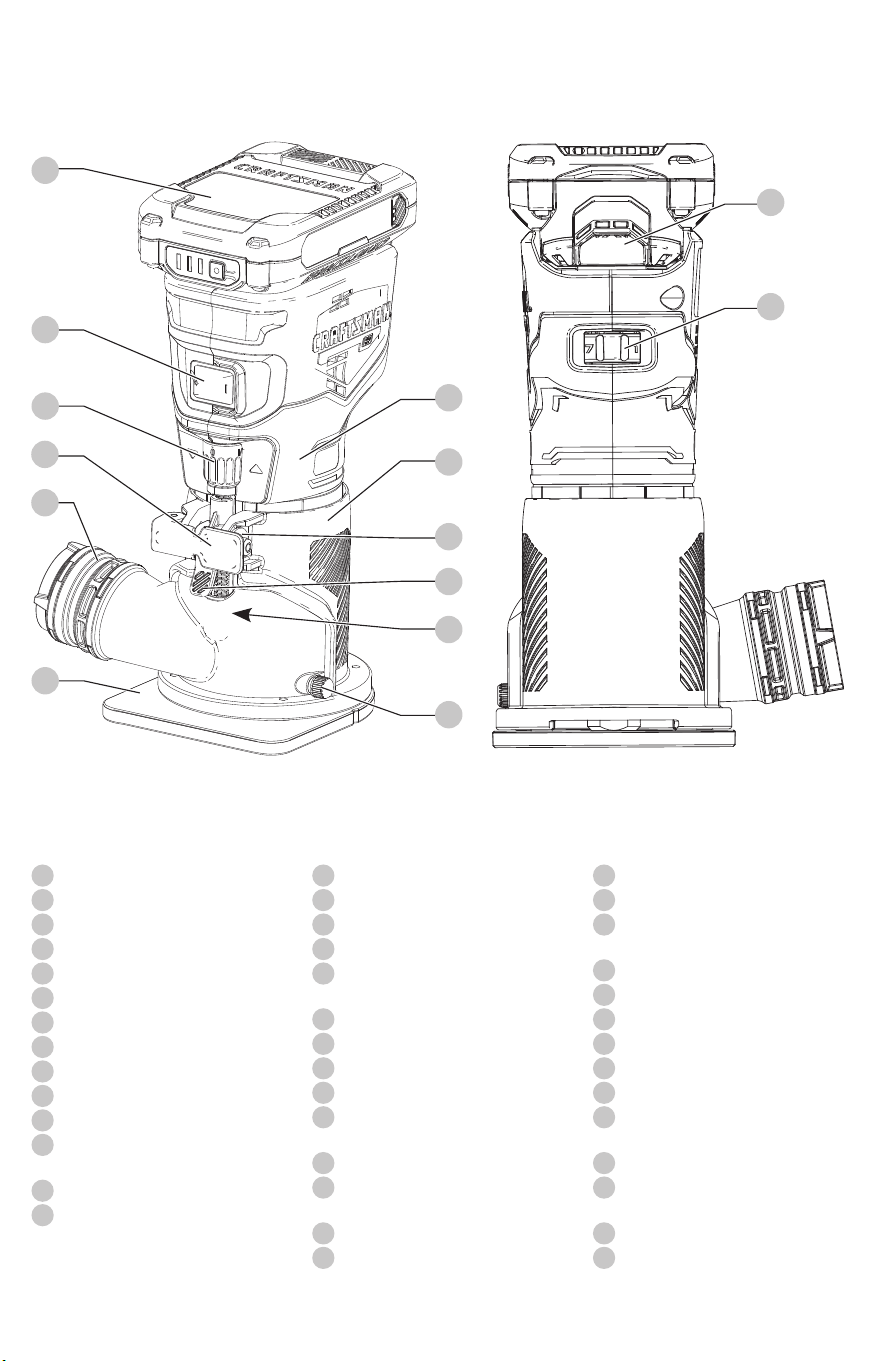

Fig. A

Components

Battery pack

Battery release button

On/Off switch

Variable speed dial

Depth adjustment knob

Motor

Base unit

Spindle lock button

Locking lever

Locking lever adjustment nut

D‑shaped subbase

Dust extraction system

attachment accessory

Thumb screw

Motor release lever

Composants

Bloc‑piles

Bouton de libération du bloc‑piles

Bouton Marche/Arrêt

Échelle de vitesse

Bouton d’ajustement de la

profondeur

Moteur

Unité de base

Bouton de verrouillage de la tige

Levier de verrouillage

Écrou de réglage du levier de

blocage

Socle en forme de D

Accessoire de fixation du système

d’extraction de poussière

Vis papillon

Levier de déblocage du moteur

Componentes

Paquete de batería

Botón de liberación de batería

Interruptor On/Off (Encendido/

Apagado)

Carátula de velocidad variable

Perilla de ajuste de profundidad

Motor

Unidad base

Botón de bloqueo de husillo

Palanca de bloqueo

Tuerca de ajuste de palanca

de bloqueo

Base secundaria en forma de D

Accesorio de conexión de sistema

de extracción de polvo

Tornillo de pulgar

Palanca de liberación de motor

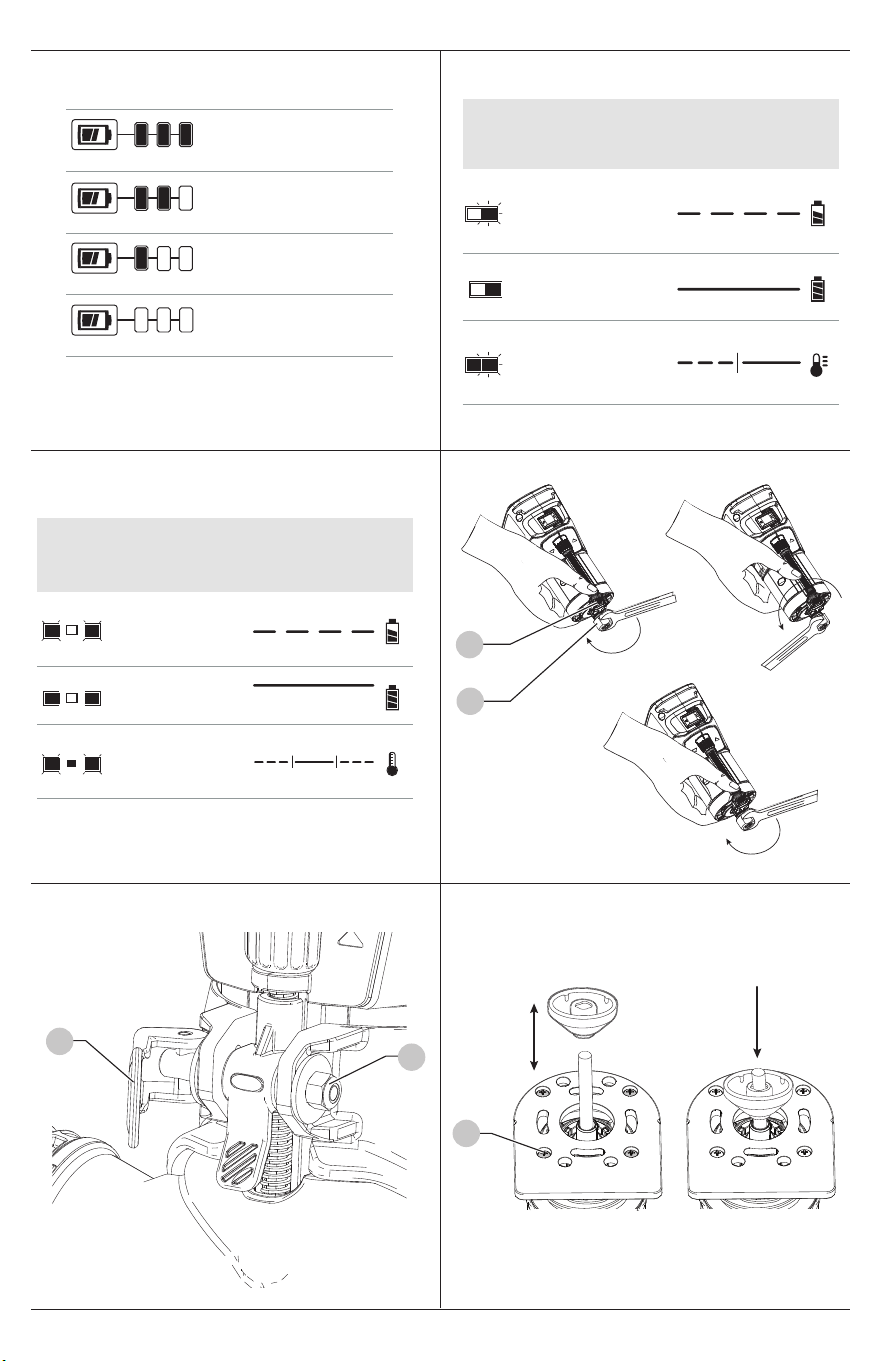

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc‑piles doit être rechargé

La batería tiene que cargarse

Indicators for all chargers except CMCB101

Voyants pour tous les chargeurs sauf CMCB101

Indicadores para todos los cargadores excepto CMCB101

Charging

Bloc‑piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc‑piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/Fría

Only CMCB101 Charger Indicators

Seulement les voyants de chargeur CMCB101

Indicadores únicamente para cargador CMCB101

Charging

Bloc‑piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc‑piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/Fría

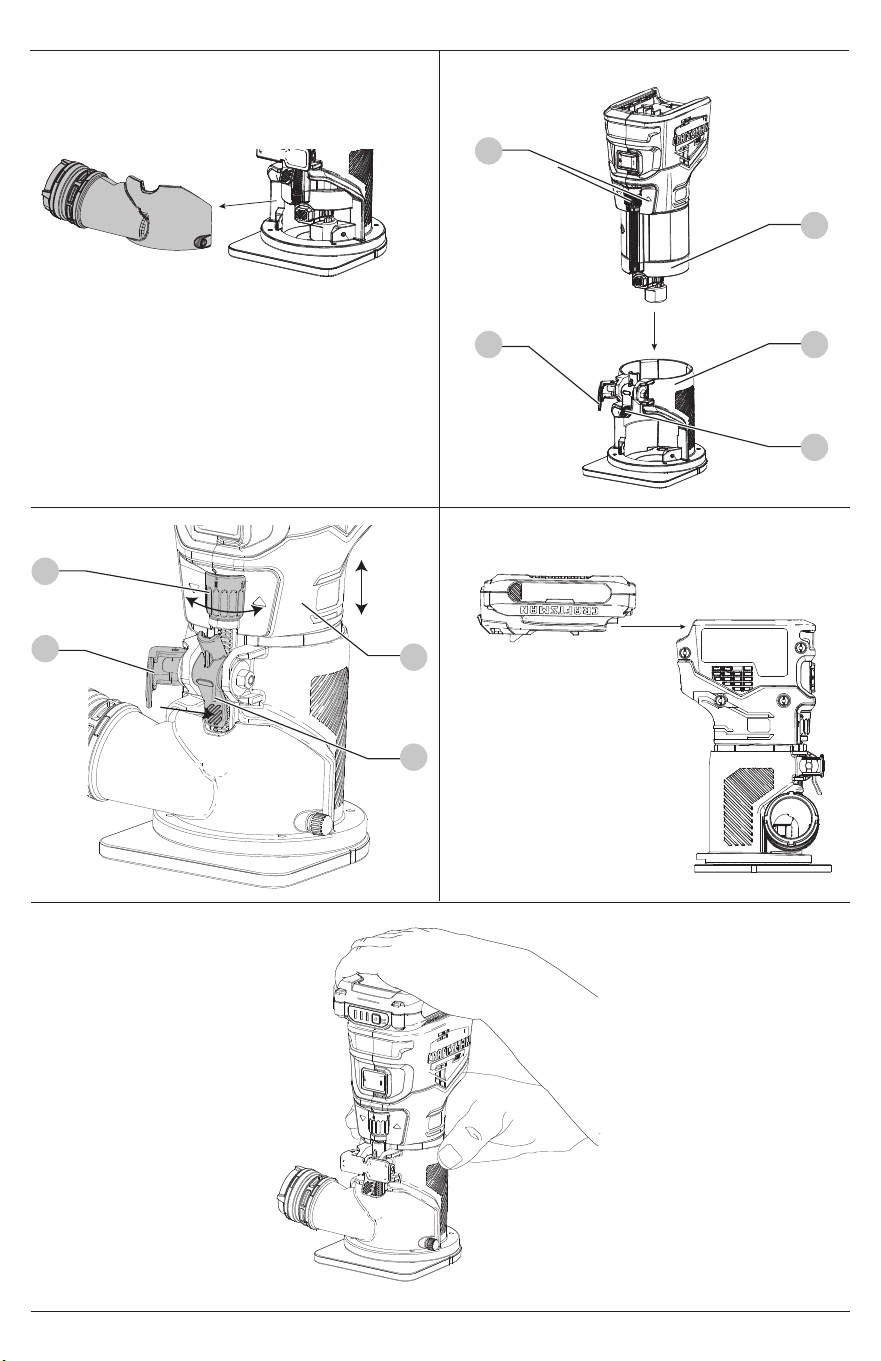

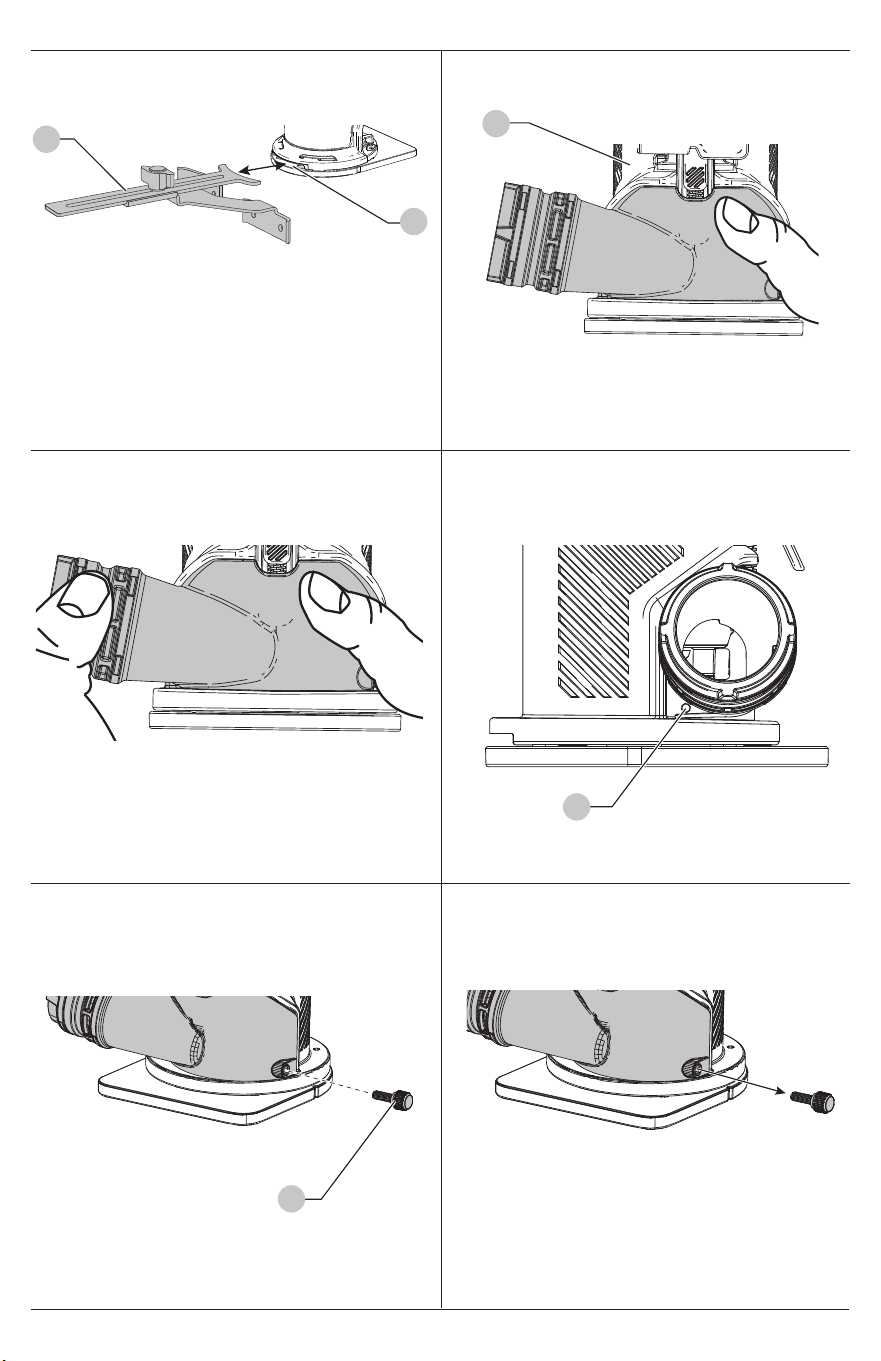

Fig.H Fig.I

Fig.J Fig.K

Fig.L Fig.M

Fig.O

Fig.Q

Fig.R

Fig.P

Fig.N

Fig.S

ENgliSh

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long hair

can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE All WARNiNgS AND iNSTRUCTiONS

FORFUTUREREFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

(Used without word) Indicates a safety relatedmessage.

Intended Use

This tool is designed for residential medium‑duty routing

applications.

DO NOT use under wet conditions or in the presence of

flammable liquids orgases.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

ENgliSh

Additional Safety Rules for Routers

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring. Cutting

accessory contacting a “live” wire may make exposed metal

parts of the power tool “live” and could give the operator an

electricshock.

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body leaves it unstable

and may lead to loss ofcontrol.

• DO NOT cutmetal.

• Keep handles and gripping surfaces dry, clean, and

free from oil and grease. This will enable better control

of thetool.

• Maintain firm grip with both hands on the tool to

resist startingtorque. Maintain a firm grip on the tool at

all times whileoperating.

• Always follow the bit manufacturer’s speed

recommendations as some bit designs require

specific speeds for safety or performance. If you are

unsure of the proper speed or are experiencing any type of

problem, contact the bitmanufacturer.

• Keep hands away from cutting area above and below

the base. Never reach under the workpiece for any

reason. Keep the router base firmly in contact with the

workpiece whencutting.

• Never run the motor unit when it is not inserted in

one of the router bases. The motor is not designed to

behandheld.

• Keep cutting pressure constant. Do not overloadmotor.

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for which

it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

ENgliSh

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V .......................... volts

Hz ........................hertz

min ...................... minutes

or DC ......direct current

....................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... r

ead all documentation

.....................

do not expose to rain

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to the State of California to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well‑ventilated

area, and work with approved safety equipment, such

as dust masks that are specially designed to filter out

microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lie on the skin may promote absorption of

harmfulchemicals. Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

• Use sharp bits. Dull bits may cause the router to swerve or

stall underpressure.

• Be sure that the motor has stopped completely

before you lay the router down. If the cutter head is still

spinning when the tool is laid down, it could cause injury

ordamage.

• Be sure that the router bit is clear of the workpiece

before starting the motor. If the bit is in contact with the

workpiece when the motor starts, it could make the router

jump, causing damage orinjury.

• ALWAYS disconnect tool from power source before

making adjustments or changingbits.

• Keep hands clear of bit when motor is running to

prevent personalinjury.

• NEVER touch the bit immediately after use. It may be

extremelyhot.

• Provide clearance under workpiece for router bit

when through-cutting.

• Tighten collet nut securely to prevent the bit

fromslipping.

• Never tighten collet nut without abit.

• Do not use router bits with a cutting diameter in

excess of 1-3/8" (34.9mm) in thistool.

• Always use cutters with a shank diameter of 1/4" (6.4

mm) which corresponds to the size of the collet in

yourtool.

• Not recommended for use in a routertable.

• Avoid climb-cutting (cutting in the opposite direction

of that shown in FigureS). Climb-cutting increases

the chance for loss of control resulting in possible

injury. When climb‑cutting is required (backing around

a corner), exercise extreme caution to maintain control of

router. Make smaller cuts and remove minimal material

with eachpass.

• Do not hand-hold the router in an upside-down or

horizontal position. The motor can separate from the

base if not properly attached according to theinstructions.

• Before starting the motor clear the work area of all

foreignobjects.

• Do not use in a routertable.

• Always keep the chip shield (if included) clean and

inplace.

• Do not press spindle lock button while the motor is

running. Doing so can damage the spindlelock.

• Always make sure the work surface is free from nails

and other foreign objects. Cutting into a nail can cause

the bit and the tool tojump.

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

ENgliSh

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig.B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end‑userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non-compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart at the

end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in

CRAFTSMANchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range specified in the instructions. Charging improperly or

at temperatures outside of the specified range may damage

the battery and increase the risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The RBRC® Seal

Please take your spent battery packs to an

authorized CRAFTSMAN service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org or call the toll‑free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

ENgliSh

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig.C, D)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack

1

. Green charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the green charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed.



WARNING:

Only charge batteries in air temperature over

40° F (4.5° C) and below 104° F (40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

NOTE: Refer to label near charging light(s) on charger for

blinkpatterns.

NOTE: To remove the battery pack, some chargers

require the battery pack release button

2

to bepressed.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the green

light(s) continuing to blink but with the red light

continuously ON. Once the battery pack has reached an

appropriate temperature, the red light will turn OFF and the

charger will resume the chargingprocedure.

Electronic Protection System

Li‑Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery packs are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable battery

packs. Charging other types of battery packs may cause

them to overheat and burst, resulting in personal injury,

property damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum gauge for Cord Sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

ENgliSh

Locking Lever Adjustment (Fig.F)

Excessive force should not be used to clamp the locking

lever. Using excessive force may damage thebase.

When the locking lever is clamped, the motor should not

move in thebase.

Adjustment is needed if the locking lever will not clamp

without excessive force or if the motor moves in the base

afterclamping.

To adjust the locking lever’s clamping force:

1. Open the locking lever

9

(base unit).

2. Using the hex wrench provided, turn locking lever

adjustment nut

10

in smallincrements. Turning the

nut clockwise tightens the lever, while turning the nut

anticlockwise loosens thelever.

Collets

NOTE: Never tighten the collet without first installing a

router bit in it. Tightening an empty collet, even by hand, can

damage thecollet.

To change collet sizes, unscrew the collet assembly as

described above. Install the desired collet by reversing the

procedure. The collet and the collet nut are connected. Do

not attempt to remove the collet from the colletnut.

NOTE: Tighten collet nut securely to prevent the bit

fromslipping.

To Remove the Bit

1. Remove the motor unit from the base unit. Refer to

Removing the Motor from the Fixed Base

2. Depress the spindle lock button

to hold the

spindle shaft in place while turning the collet nut

counterclockwise with the wrench provided.

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An accidental

start‑up can causeinjury.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below 40°F (4.5°C), or above

104°F (40°C). This is important and will prevent serious

damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light switch

which turns power off when you turn out thelights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger from

the AC outlet before cleaning. Dirt and grease may be

removed from the exterior of the charger using a cloth

or soft non‑metallic brush. Do not use water or any

cleaningsolutions.

Bit Installation and Removal (Fig.E)



WARNING: Projectile hazard. Only use bits with

shanks that match the installed collet. Smaller

shank bits will not be secure and could become loose

duringoperation.



CAUTION: Never tighten the collet without first

installing a router bit in it. Tightening an empty

collet, even by hand, can damage thecollet.

NOTICE: Do not use router bits with a cutting diameter

in excess of 1‑3/8" (34.9 mm) in thistool.

To Install the Bit

1. Remove the motor unit from the base unit. Refer to

Removing the Motor from the Fixed Base (if needed).

2. Clean and insert the round shank of the desired router bit

into the loosened collet as far as it will go and then pull it

out about 1/16” (1.6 mm).

3. Depress the spindle lock button

to hold the spindle

shaft in place while turning the collet nut

clockwise

with the wrench provided.

NOTE: The unit is equipped with two spindle lock detents.

Centering the Subbase (Fig.G)

If you need to adjust, change, or replace a subbase, a

centering tool is recommended. The centering tool consists

of a cone and apin.

1. Loosen but do not remove the subbase screws

20

so the

subbase movesfreely.

2. Insert the pin into the collet and tighten the colletnut.

3. Insert the motor into the base unit and clamp the locking

lever

9

on thebase.

4. Place the cone on the pin and lightly press down on the

cone until it stops. This will center the subbase.

5. While holding down on the cone, tighten the

subbase



screws.

Installing a Fixed Base Edge Guide (Fig.H)

Remove the motor unit from the base unit. Refer to

Removing the Motor from the Fixed Base.

1. Remove flat head screws from storage holes on edgeguide.

2. Slide edge guide

19

into edge guide slot

18

on side

of base unit. Insert the two flat head screws through

the appropriate holes in the subbase to secure the edge

guide. Tighten hardware.

3. Follow all instructions included with the edge guide.

NOTE: To remove the edge guide, reverse the above

procedure. After removing edge guide, always replace the

ENgliSh

Proper Hand Position (Fig. R)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

When using the fixed base, one hand should be on top of the

battery and the other hand around the fixed base.

Installing and Removing the Battery Pack

(Fig.E)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

NOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

1

into the tool handle, align

the battery pack with the rails inside the tool’s handle

and slide it into the handle until the battery pack is firmly

seated in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

battery pack release button

2

and firmly pull the battery

pack out of the tool handle. Insert it into the charger as

described in the charger section of thismanual.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Removing the Motor from the Fixed Base

(Fig.P)

1. Remove the battery pack from the motor unit. Refer to

Installing and Removing the BatteryPack.

2. Open the locking lever

9

on thebase.

3. Depress the motor release lever

4. With the other hand, grasp the base unit

and pull the

motor unit

from the base unit.

Adjusting the Depth of Cut (Fig.P)

1. Open the locking lever

9

2. Depress motor release lever

to freely slide the motor

unit

up and down. Adjust the motor unit until the bit

just touches the workpiece.

3. Turn the depth adjustment knob

5

for small adjustments

to ensure the bit touches the workpiece.

NOTE: Turning the knob right raises the motor unit.

Turning the knob left lowers the motor unit.

NOTE: Each mark on the adjustment scale represents a depth

change of 1/64" or 0.015" (0.4 mm) and one full (360º) turn of

the ring changes the depth 1/16" or 0.0625" (1.6 mm).

4. Close the locking lever to lock thebase.

two flat head screws into the storage holes on the edge

guide to prevent loss.

Cutting with the Fixed Base (Fig.A, Q)

Set up the router to use the fixed base by following the

instructions in the Assembly and Adjustmentssection.

After the router is set up, install the battery pack as shown

in Fig.Q, then set your router speed (refer to Choosing

RouterSpeed).

NOTE: Always feed the router opposite to the direction in

which the cutter isrotating.

Starting and Stopping the Motor



CAUTION: Before starting the tool, clear the work area

of all foreign objects. Also keep firm grip on tool to resist

startingtorque.



CAUTION: To avoid personal injury and/or damage to

finished work, always allow the power unit to come to

a COMPLETE STOP before putting the tooldown.

To turn the unit on, depress the side of the dust‑protected

on/off switch

3

that has the symbol “I.” To turn the unit off,

depress the side of the switch that has the symbol “O.”

Set‑Up: Fixed Base

Inserting the Motor into the Fixed Base

(Fig.N, O)

1. Open the locking lever

9

on the baseunit.

2. Depress the motor release lever

14

. While depressing

motor release lever, lower motor unit

6

into the base

unit

7

with depth adjust rod aligned to opening in the

base unit.

3. Adjust the depth of cut by rotating the depth adjustment

knob

5

. Refer to Adjusting the Depth ofCut.

4. Close the locking lever when the desired depth isachieved.

Direction of Feed (Fig.S)

The direction of feed is very important when routing and

can make the difference between a successful job and a

ruined project. The figures show the proper direction of feed

for some typical cuts. A general rule to follow is to move the

router in a counterclockwise direction on an outside cut and

a clockwise direction on an insidecut.

Attaching and Removing a Dust Extraction

System to the Fixed Base

To attach (Fig. i–M)

1. Place dust extraction system attachment accessory

on the base

and hold down on the screw side as

shown in Fig. I.

2. Press down on the opposite side of the accessory until

there is a click as shown in Fig. J.

3. Check that the pin on the adapter is seated in the hole

on the base as shown in Fig. K.

4. Install screw

as shown in Fig. L.

To remove (Fig. M, N)

1. Remove screw as shown in Fig. M.

2. Pull accessory away from the unit (to the left) to remove

it from the base as shown in Fig. N.

ENgliSh

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the

risk of eye injury, always wear ANSI Z87.1approved

eye protection and an approved dust mask when

performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your CRAFTSMAN power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

Choosing Router Speed (Fig.A)

Refer to the Speed Selection Chart to choose a router speed.

Turn the variable speed dial

4

to control routerspeed.

Soft Start Feature

The compact routers are equipped with electronics to

provide a soft start feature that minimizes the start up torque

of themotor.

Variable Speed Control (Fig.A)



WARNING: If the speed control ceases to

operate, or is intermittent, stop using the tool

immediately. Take it to a CRAFTSMAN factory service

center or a CRAFTSMAN authorized service center

forrepair.



WARNING: Always follow the bit manufacturer’s

speed recommendations as some bit

designs require specific speeds for safety or

performance. If you are unsure of the proper speed

or are experiencing any type of problem, contact the

bitmanufacturer.

This router is equipped with a variable speed dial

4

with

7speeds between 16000 and 30000 RPM. Adjust the speed

by turning the variable speed dial.

NOTICE: The router is equipped with electronics to

monitor and maintain the speed of the tool while

cutting. In low and medium speed operation, the speed

control prevents the motor speed from decreasing.

If you expect to hear a speed change and continue

to load the motor, you could damage the motor by

overheating. Reduce the depth of cut and/or slow the

feed rate to prevent tooldamage.

SPEED SElECTiON ChART*

DIAL SETTING APPROX. RPM APPLICATION

1 16000

Large diameter bits and cutters2 18300

3 20600

4 22900

Small diameter bits and cutters.

Softwoods, plastics, laminates.

5 25200

6 27500

7 30000

*The speeds in this chart are approximate and are for reference only. Your

router may not exactly produce the speed listed for the dial setting.

NOTE: Make several light passes instead of one heavy pass

for better qualitywork.

Shape the outside edge of a piece of stock by following

these steps:

1. Shape the end grain, left to right

2. Shape the straight grain side moving left to right

3. Cut the other end grain side

4. Finish the remaining straight grain edge

Accessories



WARNING:

Since accessories, other than those

offered by

CRAFTSMAN

, have not been tested with

this product, use of such accessories with this product

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN

recommended accessories should be used

with thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN. Call 1‑888‑331‑4569.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including

brush inspection and replacement, when applicable)

should be performed by a factory service center or

an authorized service center. Always use identical

replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERViCE: Registering your product will help

you obtain more efficient warranty service in case there is

a problem with yourproduct.

• CONFiRMATiON OF OWNERShiP: In case of an

insurance loss, such as fire, flood or theft, your registration

of ownership will serve as your proof ofpurchase.

• FOR YOUR SAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.craftsman.com/support.

ENgliSh

Three‑Year Limited Warranty

For warranty terms, go to https://www.craftsman.com/

support/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at CRAFTSMAN, 701East Joppa Road,

Towson, MD 21286or call 1‑888‑331‑4569.

lATiN AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country‑specific warranty information contained in

the packaging, call the local company, or see website for

warrantyinformation.

FREE WARNiNg lABEl REPlACEMENT: If your warning

labels become illegible or are missing, call 1‑888‑331‑4569

for a freereplacement.

FRANçAiS

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant

àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis

àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements

se rapporte à votre outil électrique à alimentation sur

secteur (avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

Définitions: symboles et mentions d'alerte

de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les

situations dangereuses et les risques de blessures ou de

dégâtsmatériels.



DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas évitée,

la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

(Utilisé sans mention) Indique un message lié à lasécurité.

Utilisation prévue

L’outil est conçu pour des applications grand public de

toupillage de moyenne intensité.

NE PAS UTiliSER EN CONDiTiONS hUMiDES OU EN

PRÉSENCE DE liQUiDES OU gAZ iNFlAMMABlES.

NE PAS laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRANçAiS

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus faciles

àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc-piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il

aétéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

FRANçAiS

Renseignements de

sécuritésupplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil électrique

ou toute pièce de celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS des

lunettes de sécurité. Utilisez également un masque

facial ou anti‑poussière si l’opération de coupe est

• Assurez-vous que le fer de la toupie est hors de la

pièce de travail avant de démarrer le moteur. Si le fer

est en contact avec la pièce de travail lorsque le moteur

démarre, cela pourrait faire en sorte que la toupie saute,

causant des dommages ou des blessures.

• Débranchez TOUJOURS l’outil de la source

d'alimentation avant de faire des ajustements ou de

changer les fers.

• Gardez vos mains à l’écart du fer lorsque le moteur

fonctionne afin d’éviter une blessure corporelle.

• NE JAMAIS toucher le fer immédiatement après

l’utilisation. Il peut être extrêmement chaud.

• Laissez de l’espace sous la pièce de travail pour le fer

de la toupie lorsque coupez à travers.

• Serrez solidement l’écrou de l’adaptateur de collier

afin d’empêcher le glissement de la mèche.

• Ne jamais serrer l’écrou de pince de serrage sans un fer.

• Ne pas utiliser les fers de toupie ayant un diamètre de

coupe excédant de 1-3/8 po (34,9mm) cet outil.

• Utilisez toujours des couteaux ayant un diamètre de

tige de 1/4 po (6,4 mm) qui correspond à la taille de la

pince dans votre outil.

• Non recommandée pour l’utilisation dans une table

à toupie.

• Évitez la coupe ascendante (coupe dans le sens

opposé à ce qui est illustré dans la FigureS). La coupe

ascendante augmente le risque de perdre le contrôle

entraînant une possible blessure. Lorsqu’une coupe

ascendante est requise (contourner un coin), soyez très

prudent pour maintenir le contrôle de la toupie. Faites

des coupes plus petites et retirez une quantité minime de

matériau lors de chaque passage.

• Ne pas tenir à la main la toupie à l’envers ou en

position horizontale. Le moteur peut se séparer de la

base s’il n’est pas bien fixé selon les instructions.

• Avant de démarrer le moteur, retirez tous les objets

étrangers de la zone de travail.

• Ne pas utiliser dans une table à toupie.

• Gardez toujours le déflecteur de copeaux (si inclus)

propre et en place.

• Ne pas appuyer sur le bouton de verrouillage de la

tige pendant que le moteur fonctionne. Le faire peut

endommager le verrouillage de la tige.

• Assurez-vous toujours que la surface de travail est

libre de clous ou autres objets étrangers. Couper dans

un clou peut faire en sorte que le fer et l’outil sautent.

Règles de sécurité supplémentaires pour

les toupies

• Tenez l’outil électrique par les surfaces de prise

isolées, lorsque vous effectuez une tâche où

l’accessoire de coupe peut entrer en contact avec

le câblage dissimulé. L’accessoire de coupe entrant un

contact avec un câble «sous tension» peut exposer les

pièces métalliques de l’outil électrique «sous tension» et

pourrait donner un choc électrique à l’utilisateur.

• Utilisez des pinces ou une autre façon pratique de

sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou contre

votre corps le laisse instable et peut mener à une perte de

contrôle.

• NE PAS couper le métal.

• Gardez vos mains et les surfaces d'emprise sèches,

propres et libres de graisse et de poussière. Cela

permettra un meilleur contrôle de l’outil.

• Tenez fermement l’outil avec les deux mains afin de

résister au couple de démarrage. Saisissez fermement

l’outil en tout temps pendant l’utilisation.

• Suivez toujours les recommandations de vitesse du

fabricant du fer puisque certaines conceptions de fers

nécessitent des vitesses spécifiques pour la sécurité

ou la performance. Si vous n’êtes pas certains de la vitesse

appropriée ou si vous rencontrez un problème quelconque,

contactez le fabricant de la mèche.

• Gardez vos mains à l’écart de la zone de coupe

au-dessus et sous la base. Ne jamais passer votre

main sous la pièce de travail pour quelque raison que

ce soit. Gardez la base de la toupie solidement sur la pièce

de travail lorsque vous coupez.

• Ne jamais faire fonctionner le bloc moteur n’est pas

inséré dans une des bases de la toupie. Le moteur n'est

pas conçu pour être tenu à la main.

• Gardez une pression de coupe constante. Ne par

surcharger le moteur.

• Utilisez des fers affûtés. Les fers émoussés peuvent faire

en sorte que la toupie dévie ou bloque sous la pression.

• Assurez-vous que le moteur est complètement arrêté

avant de déposer la toupie. Si la tête de coupe tourne

encore lorsque vous déposez l’outil, cela peut causer une

blessure ou des dommages.

non conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRANçAiS

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs‑piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc-piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc-piles dans le chargeur.

NE PAS modifier le bloc-piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc-piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs-piles seulement dansCRAFTSMAN.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc-piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: ne pas ranger les blocs-piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

PILES ET CHARGEURS

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque vous

commandez des blocs‑piles de remplacement, assurez‑vous

d’inclure le numéro du catalogue et latension.

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI ........................ livres par pouce

carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement visible

–ne regardez pas la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

.....................

portez des

protections auditives

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Fabrication de

classe I (relié à

la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire votre

exposition à ces produits chimiques: travaillez dans

un endroit bien aéré et avec un équipement de sécurité

homologué, comme les masques anti‑poussière

spécialement conçus pour graisser les particules

microscopiques des cavités detube.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou se

déposer sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever

la grande majorité de la poussière statique et en

suspension. Ne pas enlever la poussière statique et en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.



ATTENTION : lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent

facilement êtrerenversés.

FRANçAiS

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc-piles avec un

chargeur autre qu’un chargeur CRAFTSMAN.

Les chargeurs et les blocs‑piles CRAFTSMAN sont

spécifiquement conçus pour fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs-piles

rechargeables CRAFTSMAN . Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

Le sceau RBRC

Veuillez apporter vos blocs‑piles usagés à

un centre de service agréé CRAFTSMAN ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs‑piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc‑piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceauRBRC®.

RBRC® est une marque de commerce déposée de Call

2Recycle,Inc.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc-piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

• Ne pas brûler le bloc-piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc-piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C

(265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc-piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc-piles pour quelque

raison que ce soit. Si le boîtier du bloc-piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc‑piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc‑piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains CRAFTSMAN blocs‑piles incluent une jauge de

carburant. Lorsque vous appuyez et maintenez, les voyants

DEL indiqueront le niveau approximatif de charge restante.

Cela n’indique pas la fonctionnalité de l’outil et peut varier

selon les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

FRANçAiS

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc-piles àl’intérieur.

Charger une pile (Fig.C, D)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles

1

.Vert

clignotera(ont) de façon continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement

vert

demeure(nt) allumé(s) de façon continue.

Le bloc‑piles peut être laissé dans le chargeur ou retiré.

Pour retirer le bloc‑batterie du chargeur, enfoncez le

bouton de libération de la batterie

2

sur le blocbatterie.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

bloc‑piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement.

REMARQUE: pour retirer le bloc‑piles, on doit

appuyer sur le bouton



2

de libération du bloc‑piles

sur certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc‑piles. Cette fonction assure

une durée de vie maximale du bloc‑piles.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) vert continuant à clignoter, mais avec

le voyant rouge allumé de façon continue. Lorsque le

bloc‑piles a atteint une température appropriée, le voyant

rouge s’éteindra et le chargeur reprendra la procédure

dechargement.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une

surcharge, une surchauffe et une importante décharge. L’outil

s’éteint automatiquement et le bloc‑piles doit êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc‑piles et optimiser

son rendement, le recharger à une température ambiante

de 18°C à 24°C (65°F à 75°F). NE PAS charger lorsque le

bloc‑piles est en dessous de 4,5°C (40°F) ou au‑dessus

• Assurez-vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez-le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWg (American Wire gauge ou

calibrage américain normalisé des fils)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez-le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

FRANçAiS

Centrage du socle (Fig.G)

Si vous devez ajuster, changer ou remplacer un socle, un outil

de centrage est recommandé. L'outil de centrage se compose

d’un cône et d'une goupille.

1. Dévissez sans les retirer les vis du socle

20

afin que le

socle bouge librement.

2. Insérez la tige dans la pince et serrez l’écrou de pince de

la pince.

3. Insérez le moteur dans la base et serrez le levier de

blocage

9

sur la base.

4. Placez le cône sur la tige et abaissez légèrement le cône

jusqu’à ce qu’il s’arrête. Cela permettra de centrer le socle.

5. En maintenant le cône vers le bas, serrez les vis du socle.

Réglage du levier de blocage (Fig.F)

Ne pas appliquer de force excessive pour fixer le levier de

blocage. L’usage d’une force excessive peut endommager

la base.

Lorsque le levier de blocage est fixé, le moteur ne doit pas

bouger dans la base.

Un réglage est nécessaire si le levier de blocage ne se fixe pas

sans force excessive dans la base après fixation.

Pour régler la force de fixation du levier de blocage:

1. Ouvrez le levier de blocage

9

(base).

2. À l’aide de la clé hexagonale fournie, tournez l’écrou de

réglage du levier de blocage

10

par petits pas. Tourner

l’écrou dans le sens des aiguilles d'une montre serre le

levier, alors que dans le sens inverse il est desserré.

Bagues de serrage

REMARQUE: ne jamais serrer la bague de serrage sans

d’abord installer un fer de toupie à l’intérieur. Serrer une

bague de serrage vide, même à la main, peut l’endommager.

Pour changer la taille de bague de serrage, dévissez

l’ensemble de la bague de serrage comme indiqué ci‑dessus.

Installez la bague de serrage désirée en inversant la

procédure. La bague de serrage et l’écrou de la bague sont

connectés. Ne pas tenter de retirer la bague de serrage de

son écrou.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires, lorsque vous remplacez ou avant

de nettoyer. Un démarrage accidentel peut causer

desblessures.

de 40°C (104°F). C’est important pour prévenir tout

dommage sérieux au bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc‑piles après l’utilisation,

évitez de placer le chargeur ou le bloc‑piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger dechoc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

l’adaptateur de collier

dans le sens des aiguilles d'une

montre avec la clé fournie.

REMARQUE: l’appareil est équipé de deux bagues de

blocage de l’axe.

REMARQUE: serrez solidement l’écrou de l’adaptateur de

collier afin d’empêcher le glissement de la mèche.

Pour retirer la mèche

1. Retirez le bloc moteur de la base (consultez la rubrique

Retirer le moteur de la base fixe/Retirer le moteur de la

base en plongée).

2. Appuyez sur le bouton de blocage de l’axe

pour

maintenir ce dernier en place en tournant l’écrou de

l’adaptateur de collier

dans le sens des inverse des

aiguilles d'une montre avec la clé fournie.

Installation et retrait de la mèche (Fig.E)



AVERTISSEMENT: risque de projectiles. Utilisez

seulement fers ayant des tiges qui correspondent

à la bague de serrage installée. Des fers à tiges plus

petites ne seront pas sécuritaires et peuvent se desserrer

durant l’utilisation.



ATTENTION: ne jamais serrer la bague de

serrage sans d’abord installer un fer de toupie à

l’intérieur. Serrer une bague de serrage vide, même à

la main, peut l’endommager.

AVIS: ne pas utiliser les fers de toupie ayant un

diamètre de coupe excédant de 1‑3/8 po (34,9mm)

cet outil.

Pour installer le fer

1. Retirez le bloc moteur de l’unité de base.

2. Nettoyez et insérez la tige ronde du fer de toupie désirée

dans l’adaptateur de collier desserré aussi loin qu’elle

peut aller, puis sortez‑la de 1/16 po (1,6 mm).

3. Appuyez sur le bouton de blocage de l’axe

pour

maintenir ce dernier en place en tournant l’écrou de

FRANçAiS

Installation et retrait du bloc‑piles (Fig.Q)



AVERTISSEMENT : s'assurerquel’outil/appareil est en

position « Off » avant d'insérer le bloc‑piles.

REMARQUE: pour une meilleure performance, assurez‑vous

que le bloc‑piles est complètementchargé.

1. Pour installer le bloc‑piles

1

dans l’outil, alignez le

bloc‑piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez‑le dans la poignée jusqu’à ce que le

bloc‑piles soit bien placé dans l’outil et assurez‑vous qu’il

estenclenché.

2. Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton

de libération

2

et tirez‑le fermement hors de la poignée

de l’outil. Insérez‑le dans le chargeur comme indiqué

dans la section relative au chargeur du présentmanuel.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil

et retirez le bloc-piles avant de transporter,

d’effectuer tout ajustement, de nettoyer, de

réparer ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Retirer le moteur de la base fixe (Fig.P)

1. Retirez le bloc‑piles du bloc moteur. Consultez Installer

et retirer le bloc-piles.

2. Ouvrez le levier de blocage

9

sur la base.

3. Appuyez sur le levier de déblocage du moteur

4. Avec l'autre main, saisissez la base

et retirez le bloc

moteur

de la base.

3. Tournez le bouton de réglage de la profondeur

5

pour

les petits réglages afin d’assurer que la mèche touche la

pièce de travail.

REMARQUE: tourner le bouton vers la droite remonte le

bloc moteur. Tourner le bouton vers la gauche abaisse le

bloc moteur.

REMARQUE: chaque repère sur la graduation de réglage

représente un changement de profondeur de 1/64 po ou

0,015 po (0,4 mm) et un tour complet (360º) de la bague

change la profondeur de 1/16 po ou 0,0625 po (1,6 mm).

4. Fermez le levier de blocage pour bloquer la base.

Installation: Base fixe

Insertion du Moteur dans la Base Fixe

(Fig. N, O)

1. Ouvrez le levier de blocage

9

sur la base.

2. Appuyez sur le levier de déblocage du moteur

. En

appuyant sur le levier de déblocage du moteur, abaissez

le bloc moteur

dans la base

avec la tige de réglage

de la profondeur alignée avec l’ouverture dans la base.

3. Réglez la profondeur de coupe en tournant le bouton

de réglage de la profondeur

. Consultez la rubrique

Réglage de la profondeur de coupe.

4. Fermez le levier de blocage une fois la profondeur

désirée obtenue.

Installation d’un guide‑bordure fixe

(Fig.H)

Retirer le bloc moteur de la base. Consultez Retirer le bloc

moteur de la base fixe.

1. Retirez les vis à tête plate des trous d’entreposage sur le

guide‑bordure.

2. Glissez le guide‑bordure

19

dans la fente de guide‑

bordure

18

sur le côté de la base. Insérez deux vis à tête

plate à travers les trous appropriés dans le socle afin de

sécuriser le guide de bord. Serrez le matériel.

3. Suivez toutes les instructions incluses avec le guide‑

bordure.

REMARQUE: pour retirer le guide de bord, inverser la

procédure ci‑dessus. Après avoir retiré le guide‑bordure,

replacez toujours les deux vis à tête plate dans les trous

d’entreposage sur le guide‑bordure pour éviter de les perdre.

Ajustement de la Profondeur de Coupe

(Fig.P)

1. Ouvrez le levier de blocage

9

2. Appuyez sur le levier de déblocage du bloc moteur

afin de le moteur coulisse librement

de haut en bas.

Ajustez le bloc moteur jusqu'à ce que la mèche touche à

peine la pièce de travail.

Position appropriée des mains (Fig. R)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS l’appareil solidement en

prévision d’une réaction soudaine.

Lorsque vous utilisez la base fixe, une main doit être sur le

dessus du bloc‑pile et l’autre main autour de la base fixe.

Démarrer et arrêter le moteur



ATTENTION: avant de démarrer l’outil, retirez tous les

objets étrangers de la zone de travail. De plus, saisissez

fermement l’outil pour résister au couple de démarrage.

Fixer et retirer le système de

dépoussiérage à la base

Pour fixer (Fig. i–M)

1. Placez l’accessoire de fixation du système de

dépoussiérage

sur la base

et maintenez‑le

enfoncé du côté de la vis comme indiqué dans la Fig. I.

2. Appuyez sur le côté opposé de l’accessoire jusqu’à ce

qu’un déclic se produise comme indiqué dans la Fig. J.

3. Vérifiez que la broche de l’adaptateur est insérée dans le

trou

de la base comme indiqué dans Fig. K.

4. Installez la vis

comme indiqué dans la Fig. L.

Pour retirer (Fig. M, N)

1. Retirez la vis comme indiqué dans Fig. M.

2. Tirez l’accessoire en l’éloignant de l’appareil (vers la

gauche) pour le retirer de la base comme indiqué dans

Fig. N.

FRANçAiS

AVIS: la toupie est munie de composants électroniques

pour surveiller et maintenir la vitesse de l’outil pendant

la coupe. À vitesse basse et moyenne, le contrôle de

vitesse empêche le régime du moteur de diminuer.

Si vous attendez d’entendre un changement de

vitesse et continuez à charger le moteur, vous pouvez

l’endommager par surchauffe. Réduisez la profondeur

de coupe et/ou ralentissez le rythme d’avance pour

éviter d’endommagerl’outil.

TABlEAU DE SÉlECTiON DE ViTESSE*

RÉGLAGE DU

CADRAN

ENVIRON TR/

MIN

APPLICATION

1 16000

Mèches et lames de grand diamètre2 18300

3 20600

4 22900

Mèches et lames de petit diamètre.

Bois tendres, plastiques, laminés.

5 25200

6 27500

7 30000

*Les vitesses dans ce tableau sont approximatives et seulement à titre

de référence. Votre toupie peut ne pas produire exactement la vitesse

indiquée le réglage de l’échelle.

REMARQUE: faites plusieurs passages légers plutôt qu'un

seul passage appuyé pour un travail de meilleurequalité.

Choisir la vitesse de la toupie (Fig.A)

Consultez le tableau de sélection de vitesse pour choisir la

vitesse de la toupie. Tournez le cadran de vitesse variable

4

pour contrôler la vitesse de latoupie.

Fonction de démarrage progressif

Les toupies compactes sont équipées d’électronique pour

assurer une fonction de démarrage progressif qui réduit le

couple de démarrage dumoteur.

Commande de vitesse variable (Fig.A)



AVERTISSEMENT: si le contrôle de la vitesse cesse

de fonctionner ou s’il est intermittent, cessez

immédiatement d’utiliser l’outil. Apportez‑le dans

un centre de service agréé CRAFTSMAN ou dans un

centre de service agréé CRAFTSMAN pourréparation.



AVERTISSEMENT: suivez toujours les

recommandations de vitesse du fabricant du fer

puisque certaines conceptions de fers nécessitent

des vitesses spécifiques pour la sécurité ou

la performance. Si vous n’êtes pas certains de la

vitesse appropriée ou si vous rencontrez un problème

quelconque, contactez le fabricant de lamèche.

Cette toupie est équipée d’un cadran de vitesse variable

4

7vitesses entre 16000et 30000TR/MIN. Ajustez la vitesse en

tournant le cadran de vitessevariable.

Sens de l’avance (Fig.S)

Le sens d’avance est très important en utilisant la toupie et

peut faire la différence entre un travail réussi et un projet

ruiné. Les figures indiquent le sens correct d’avance pour

certaines coupes courantes. La règle générale à suivre

consiste à déplacer la toupie dans le sens inverse aux aiguilles

d'une montre sur une coupe extérieure et dans le sens des

aiguilles d'une montre sur une coupe intérieure.

Façonnez le bord extérieur d’une pièce en procédant

comme suit:

1. Façonnez le grain d’extrémité, de gauche à droite

2. Façonnez le côté grain rectiligne, de gauche à droite

3. Coupez l’autre côté du grain d’extrémité

4. Finissez le bord du grain rectiligne restant

Couper avec la base fixe (Fig.A, Q)

Réglez la toupie pour utiliser la base fixe en suivant les

instructions dans la section Assemblage et ajustements.

Une fois la toupie réglée, installez le bloc‑piles comme illustré

dans la Fig.Q, puis réglez la vitesse de votre toupie (consultez

la rubrique Choisir la vitesse de la toupie).

REMARQUE: alimentez toujours la toupie dans le sens

opposé dans lequel le couteau tourne.



ATTENTION: afin d’éviter une blessure corporelle et/

ou d’endommager le travail terminé, laisser toujours

l’outil électrique S'ARRÊTER COMPLÈTEMENT avant de

déposer l’outil.

Pour mettre l’outil en marche, appuyez sur le côté du bouton

protégé contre la poussière ayant le symbole «I». Pour éteindre

l’outil, appuyez sur le côté du bouton ayant le symbole «O».

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et , retirez le blocs-piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Votre chariot CRAFTSMAN a été conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Nettoyage



AVERTISSEMENT: soufflez la saleté et la poussière de

tous les évents avec de l’air sec et propre au moins une

fois par semaine. Afin de minimiser le risque de blessure

oculaires, portez toujours une protection oculaire

approuvée ANSI Z87.1 et un masque antipoussière

lorsque vous effectuez cette procédure.



AVERTISSEMENT: ne jamais utiliser de solvant ou

d’autres produits chimiques forts pour le nettoyage

des pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux plastiques

des pièces. Utilisez un linge trempé seulement dans

de l’eau et du savon doux. Ne jamais laisser de liquide

entrer à l’intérieur de l’outil, ne jamais immerger toute

partie de l’outil dans un liquide.

FRANçAiS

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• SERViCE DE gARANTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• CONFiRMATiON DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE SÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez‑vous en ligne sur

www.craftsman.com

support.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT: pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas échéant)

par un centre de réparation en usine CRAFTSMAN ou

un centre de réparation agréé CRAFTSMAN. Toujours

utiliser des pièces de rechangeidentiques.

Accessoires



AVERTISSEMENT: les accessoires autres que

CRAFTSMAN n’ayant pas été testés avec ce produit,

leur utilisation avec cet outil peut s’avérer dangereuse.

Pour réduire le risque de blessure, seuls les accessoires

recommandés par CRAFTSMAN doivent être utilisés

avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

CRAFTSMAN. Appelez au 1‑888‑331‑4569.

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site https://

www.craftsman.com/support/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: service à la clientèle chez CRAFTSMAN,

701East Joppa Road, Towson, MD 21286ou appelez le

1‑888‑331‑4569.

AMÉRiQUE lATiNE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

REMPlACEMENT DES ÉTiQUETTES D’AVERTiSSEMENT

gRATUiT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1‑888‑331‑4569

pour un remplacementgratuit.

ESPAñOl

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro inminente

que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar

en daños a lapropiedad.

(Utilizado sin palabras) Indica un mensaje de

seguridadrelacionado.

Uso pretendido

Esta herramienta está diseñada para aplicaciones de

enrutamiento residenciales de servicio mediano.

NO use bajo condiciones húmedas o en la presencia de

líquidos o gases inflamables.

NO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen esta herramienta.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el

manual deinstrucciones.

ESPAñOl

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo delesiones.

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar unaexplosión.

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

ESPAñOl

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

• Asegúrese que el motor se haya detenido

completamente antes de bajar el router. Si el cabezal

de corte sigue girando cuando se baja la herramienta,

podría causar lesiones o daños.

• Asegúrese que la broca del router esté alejada de

la pieza de trabajo antes de encender el motor. Si la

broca está en contacto con la pieza de trabajo cuando el

motor arranca, podría hacer que el router salte y provoque

daños o lesiones.

• SIEMPRE desconecte la herramienta de la fuente de

energía antes de hacer ajustes o cambiar las brocas.

• Mantenga las manos alejadas de la broca cuando

el motor esté en operación para evitar lesiones

personales.

• NUNCA toque la broca inmediatamente después del

uso. Puede estar extremadamente caliente.

• Proporcione espacio debajo de la pieza de trabajo

para la broca del router cuando corte a través.

• Apriete firmemente la tuerca del collar para evitar

que la broca se deslice.

• Nunca apriete la tuerca del collar sin una broca.

• No utilice brocas de router con un diámetro de corte

superior a 1-3 / 8" (34,9 mm) en esta herramienta.

• Siempre use cuchillas con un diámetro de vástago de

1/4" (6,4 mm) que corresponda al tamaño del collar

en su herramienta.

• No se recomienda su uso en una mesa de router.

• Evite el corte ascendente (corte en la dirección

opuesta a la que se muestra en la Figura S). El corte

ascendente aumenta la posibilidad de perder el

control y ocasionar posibles lesiones. Cuando sea

necesario el corte ascendente (retroceder en una esquina),

tenga mucho cuidado para mantener el control del router.

Realice cortes más pequeños y elimine material mínimo

con cada pasada.

• No sujete el router con la mano en posición

horizontal o al revés. El motor puede separarse de la base

si no está correctamente conectado de acuerdo con las

instrucciones.

• Antes de arrancar el motor, limpie el área de trabajo

de todos los objetos extraños.

• No utilice en una mesa de router.

• Mantenga siempre el protector de viruta (si está

incluido) limpio y en su lugar.

• No presione el botón de bloqueo del eje mientras

el motor está funcionando. Hacerlo puede dañar el

bloqueo del husillo.

• Siempre asegúrese que la superficie de trabajo esté

libre de clavos y otros objetos extraños. Cortar un clavo

puede hacer que la broca y la herramienta salten.

Reglas de seguridad adicionales para

Routers

• Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas, cuando realice una operación

en la que el accesorio de corte pueda hacer contacto

con cableado oculto. Los accesorios de corte que hagan

contacto con cable "vivo" pueden tener partes de metal

expuestas de la herramienta eléctrica "viva" y podrían dar

al operador una descarga eléctrica.

• Use abrazaderas u otra manera práctica para asegurar

y soportar la pieza de trabajo a una plataforma estable.

Sostener el trabajo a mano o contra su cuerpo lo hace

inestable y puede guiar a la pérdida de control.

• NO corte metal.

• Mantenga las manijas y superficies de sujeción secas,

limpias y libres de aceite y grasa. Esto permitirá un

mejor control de la herramienta.

• Mantenga un agarre firme con ambas manos en

la herramienta para resistir el par de arranque.

Mantenga un agarre firme sobre la herramienta en todo

momento durante la operación.

• Siempre siga las recomendaciones de velocidad del

fabricante de las brocas, ya que algunos diseños

de brocas requieren velocidades específicas para la

seguridad o el desempeño. Si no está seguro de la velocidad

adecuada o está experimentando algún tipo de problema,

póngase en contacto con el fabricante de la broca.

• Mantenga las manos alejadas del área de corte

por encima y por debajo de la base. Nunca se estire

debajo de la pieza de trabajo por ningún motivo.

Mantenga la base del router firmemente en contacto con la

pieza de trabajo al cortar.

• Nunca opere la unidad del motor cuando no esté

insertada en una de las bases del router. El motor no

está diseñado para ser portátil.

• Mantenga la presión de corte constante. No

sobrecargue elmotor.

• Utilice brocas afiladas. Las brocas desafiladas pueden

hacer que el router se desvíe o se atasque bajo presión.

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

ESPAñOl

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias. Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo enCRAFTSMAN.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para obtener

la mejor vida útil, guarde los paquetes de baterías en un

lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

o CA/CD ..... corriente alterna

o directa

....................... Construcción Clase II

(aislamiento doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible–no

mirar directamente

a la luz

..................... usar protección

respiratoria

..................... usar protección

para los ojos

..................... usar protección

auditiva

..................... lea toda la

documentación

.....................

no exponga a

la lluvia

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por minuto

OPM .................... oscilaciones

por minuto

RPM .................... revoluciones

por minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... amperios

W ........................watts

Wh ......................watt horas

Ah ....................... amperios hora

o CA ............ corriente alterna

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado, aserrado,

pulido, perforación eléctricos y otras actividades de

construcción contienen químicos conocidos por el

Estado de California como causantes de cáncer, defectos

de nacimiento u otros daños reproductivos. Algunos

ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para engrasar la

cavidad del tubo para partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos,

o que quede sobre la piel puede promover la absorción de

químicos peligrosos. Dirija las partículas lejos de la cara y

elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

ESPAñOl

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador CRAFTSMAN. Los

cargadores y paquetes de batería CRAFTSMAN están

diseñados específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería CRAFTSMAN

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

El Sello RBRC®

Lleve sus paquetes de batería agotados

a un centro de servicio autorizado

CRAFTSMAN o a su minorista local para

reciclarlas. En algunas áreas, es ilegal

colocar paquetes de batería gastados en la basura. También

puede comunicarse con su centro de reciclaje local para

obtener información sobre dónde dejar el paquete de batería

agotado. No las coloque en el reciclaje de la acera. Para

información adicional visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

componentes del producto, la temperatura y la aplicación del

usuariofinal.

Transporte



ADVERTENCIA: Riesgo de incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador. No

aplaste, deje caer o dañe el paquete de la batería. No use un

paquete de baterías o cargador que haya recibido un golpe

fuerte, se haya dejado caer, se haya aplastado o dañado de

cualquier manera (por ej., perforado con un clavo, golpeado

con un martillo, o pisado). Los paquetes de batería dañados

se deben regresar al centro de servicio parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

ESPAñOl

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig.C, D)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería

1

Rojas parpadearán continuamente mientrascarga.

3. La carga está completa cuando las luces de carga verde

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse. Para

sacar la batería del cargador, pulse el botón de liberación

de la batería

2



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a 40°C (104°F).

4. El cargador no cargará un paquete de batería defectuoso, lo

que puede indicarse por las luces de carga que permanecen

apagadas. Lleve el cargador y el paquete de batería a un centro

de servicio autorizado si las luces permanecenapagadas.

NOTA: Consulte la etiqueta cerca de las luces de carga en

el cargador respecto a los patrones de parpadeo.

NOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación

2

del paquete debatería.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

verde que continúan parpadeando pero con la luz roja

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz roja se

apagará y el cargador reanudará el procedimiento decarga.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F). NO

cargue cuando el paquete de batería esté debajo de 4,5

°C (40 °F), o arriba de 40 °C (104 °F). Esto es importante y

evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge) por

seguridad. Cuanto menor es el número de calibre del

cable, el cable será más pesado y por lo tanto su capacidad.

Un cable de tamaño inferior causará una caída en el

voltaje en línea que resulta en una pérdida de energía y

sobrecalentamiento. La siguiente tabla muestra el tamaño

correcto a usar dependiendo de la longitud total de todos

los cables de extensión juntos, y la clasificación de amperes

de la placa de identificación. Si tiene duda, use el calibre

más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

longitud total de cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación

deamperes

American Wire gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

ESPAñOl

Centrado de la subbase (Fig.G)

Si necesita ajustar, cambiar, o reemplazar una subbase, se

recomienda una herramienta de centrado. La herramienta de

centrado consiste en un cono y un pasador.

1. Afloje, pero no quite los tornillos de la subbase

para

que la subbase se mueva libremente.

2. Inserte el pasador en el collar y apriete la tuerca del collar.

3. Inserte el motor en la unidad base y sujete la palanca de

bloqueo

en la base.

4. Coloque el cono en el pasador y presione ligeramente el

cono hacia abajo hasta que se detenga. Esto centrará la

subbase.

5. Mientras mantiene presionado el cono, apriete los

tornillos de la subbase.

Ajuste de palanca de bloqueo (Fig. F)

No se debe utilizar una fuerza excesiva para sujetar la palanca

de bloqueo. El uso de fuerza excesiva puede dañar la base.

Cuando la palanca de bloqueo está sujeta, el motor no debe

moverse en la base.

Es necesario realizar un ajuste si la palanca de bloqueo no se

sujeta sin una fuerza excesiva o si el motor se mueve en la

base después de sujetar.

Para ajustar la fuerza de sujeción de la palanca de

bloqueo:

1. Abra la palanca de bloqueo

9

(unidad base).

2. Con la llave hexagonal provista, gire la tuerca de ajuste

de la palanca de bloqueo

10

en pequeños incrementos.

Al girar la tuerca en el sentido de las manecillas del reloj,

se aprieta la palanca, mientras que al girarla en el sentido

contrario a las manecillas del reloj, se afloja lapalanca.

Para desinstalar la broca

1. Retire la unidad del motor de la unidad base (consulte

Desinstalación del motor de la base fija).

2. Presione el botón de bloqueo del husillo

para

mantener el eje del husillo en su lugar mientras gira la

tuerca del collar

en sentido contrario a las manecillas

del reloj con la llave provista.

Instalación y extracción de broca (Fig. E)



ADVERTENCIA: Peligro de proyectil. Sólo use

brocas con patas que empaten con el collarín

instalado. Brocas de patas más cortas no serán

seguras y podrían soltarse durante la operación.



ATENCIÓN: Nunca apriete el collarín sin primer

instalar una broca de router en éste. Apretar un

collarín vacío, incluso con la mano, puede dañar

elcollarín.

AVISO: No utilice brocas de router con un diámetro de

corte superior a 1‑3 / 8" (34,9 mm) en esta herramienta.

Para instalar la broca

1. Retire la unidad del motor de la unidad base. Consulte

Desinstalación del motor de labase fija (si se necesita).

2. Limpie e inserte la pata redonda de la broca del router

deseada en el collar sueltotanto como sea posible y

después extráigalo aproximadamente 1/16" (1,6 mm).

3. Presione el botón de bloqueo del husillo

para

mantener el eje del husillo en su lugar mientras gira la

tuerca del collar

en el sentido de las manecillas del

reloj con la llave provista.

NOTA: La unidad está equipada con dos retenes de bloqueo

del husillo.

NOTA: Apriete firmemente la tuerca del collar para evitar que

la broca se deslice.

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o

retirar/instalar conexiones o accesorios, cuando

reemplace la línea, o antes de la limpieza. Un

arranque accidental puede causarlesiones.

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

Instalación de Guía de borde de base fija

(Fig.H)

Retire la unidad del motor de la unidad base. Consulte

Desinstalación del motor de labase fija.

1. Retire los tornillos de cabeza plana de los orificios de

almacenamiento en la guía de borde.

2. Deslice la guía de borde

en la ranura de la guía

de borde

en el lado de la base fija. Inserte los

dos tornillos de cabeza plana a través de los orificios

apropiados en la subbase para asegurar la guía de borde.

Apriete el hardware.

3. Siga todas las instrucciones incluidas con la guía de borde.

NOTA: Para retirar la guía de borde, invierta el procedimiento

anterior. Después de retirar la guía de borde, siempre vuelva

a colocar los dos tornillos de cabeza plana en los orificios de

almacenamiento en la guía de borde para evitar pérdidas.

ESPAñOl

Instalación y Desinstalación de Paquete de

Batería (Fig.Q)



ADVERTENCIA: Asegúrese que la herramienta/

aparato esté en la posición de apagado antes de

insertar el paquete debatería.

NOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

1. Para instalar el paquete de batería

1

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación

2

y jale firmemente el

paquete de batería fuera de la manija de la herramienta.

Insértelo en el cargador como se describe en la sección

de cargador de estemanual.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

4. Con la otra mano, sujete la unidad base

y retire la

unidad de motor

de la unidad base.

Preparación: Base Fija

Inserción del Motor en la Base Fija N, O)

1. Abra la palanca de bloqueo

en la unidad base.

2. Presione la palanca de liberación del motor

. Mientras

presiona la palanca de liberación de motor, baje la

unidad de motor

en la unidad base

con la varilla

de ajuste de profundidad alineada con la abertura en la

unidad base.

3. Ajuste la profundidad del corte girando la perilla

de ajuste de profundidad

. Consulte Ajuste de

profundidad de corte.

4. Cierre la palanca de bloqueo cuando se logre la

profundidad deseada.

Colocación adecuada de manos (Fig. R)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacción repentina.

Al usar la base fija, una mano debe estar sobre la batería y la

otra alrededor de la base fija.

Ajuste de profundidad de corte (Fig.P)

1. Cierre la palanca de bloqueo

2. Presione la palanca de liberación del motor

para

deslizar libremente la unidad del motor

hacia arriba

y hacia abajo. Ajuste la unidad del motor hasta que la

broca toque la pieza de trabajo.

3. Gire la perilla de ajuste de profundidad

5

para realizar

pequeños ajustes y asegurarse que la broca toque la

pieza de trabajo.

NOTA: Al girar la perilla a la derecha, se eleva la unidad

del motor. Al girar la perilla hacia la izquierda, se baja la

unidad del motor.

NOTA: Cada marca en la escala de ajuste representa un

cambio de profundidad de 1/64" o 0,015" (0,4 mm) y un giro

completo (360º) del anillo cambia la profundidad 1/16" o

0.0625" (1,6 mm).

4. Abra la palanca de bloqueo para bloquear la base.

Arranque y paro del motor



ATENCIÓN: Antes de arrancar la herramienta, limpie el

área de trabajo de todos los objetos extraños. También

mantenga el agarre firme en la herramienta para

resistir el par de arranque.



ATENCIÓN: Para evitar lesiones personales y/o daños

en el trabajo terminado, siempre permita que la unidad

de potencia se DETENGA POR COMPLETO antes de

bajar la herramienta.

Para encender la unidad, presione el lado del interruptor

protegido contra polvo

que tiene el símbolo "I". Para

apagar la unidad, presione el lado del interruptor que tiene

el símbolo "O".

Desinstalación del motor de la base fija

(Fig. P)

1. Retire el paquete de batería de la unidad del motor.

Consulte Instalación y desinstalación de paquete de

batería.

2. Abra la palanca de bloqueo

en la base.

3. Presione la palanca de liberación del motor

Corte con la base fija (Fig.A, Q)

Configure el router para usar la base fija siguiendo las

instrucciones en la sección Ensamble y Ajustes.

Después de configurar el router, instale la batería como se

muestra en la Fig. Q, luego configure la velocidad del router

(consulte Selección de velocidad del router).

Colocación y remoción de sistema de

extracción de polvo a la Base fija

Para colocar (Fig. i–M)

1. Coloque el accesorio de conexión del sistema de

extracción de polvo

en la base

y sostenga en el

lado del tornillo como se muestra en la Fig. I.

2. Presione hacia abajo en el lado opuesto del accesorio

hasta escuchar un clic como se muestra en la Fig. J.

3. Revise que el pasador en el adaptador esté asentado en

el orificio

en la base como se muestra en la Fig. K.

4. Instale el tornillo

como se muestra en la Fig. L.

Para retirar (Fig. M, N)

1. Retire el tornillo como se muestra en la Fig. M.

2. Jale el accesorio desde la unidad (a la izquierda) para

retirarlo de la base como se muestra en la Fig. N.

ESPAñOl

Luz de trabajo (Fig.A)

La luz de trabajo

está ubicada en la parte delantera

de la unidad de motor

. Para encender la luz de trabajo,

encienda el interruptor on/off

. La luz de trabajo

permanecerá encendida 20 segundos después que el

interruptor on/off se mueva a la posición de apagado.

NOTA: La luz de trabajo es para iluminar la superficie de trabajo

inmediata y no se pretende que se use como una linterna.

NOTA: Si la luz de trabajo parpadea, verifique la carga de la

batería; podría estar baja. Si aún parpadea con una batería

cargada, debe llevar la unidad a un centro de servicio para

su evaluación.

TABlA DE SElECCiÓN DE VElOCiDAD*

AJUSTE DE

CARPATUKA

APROX. RPM APLICACIÓN

1 16000

Brocas y cortadores de diámetro

grande

2 18300

3 20600

4 22900

Brocas y cortadores de diámetro

pequeño. Maderas suaves, plásticos,

laminados.

5 25200

6 27500

7 30000

*Las velocidades en esta tabla son aproximadas y son sólo para

referencia. Es posible que su router no produzca exactamente la velocidad

indicada para la el ajuste de la carátula.

NOTA: Realice varias pasadas ligeras en lugar de una pasada

fuerte para un trabajo de mejor calidad.

Elección de velocidad de router (Fig.A)

Consulte la Tabla de selección de velocidad para elegir la

velocidad del router. Gire la carátula de velocidad variable

para controlar la velocidad del router.

Función de arranque suave

Los routers compactos están equipados con componentes

electrónicos para proporcionar una función de arranque

suave que minimiza el torque de arranque del motor.

Control de velocidad variable (Fig. A)



ADVERTENCIA: Si el control de velocidad deja

de funcionar o es intermitente, deje de usar la

herramienta inmediatamente. Llévelo a un centro

de servicio de fábrica CRAFTSMAN o un centro de

servicio autorizado CRAFTSMAN para reparación.



ADVERTENCIA: Siempre siga las recomendaciones

de velocidad del fabricante de las brocas, ya que

algunos diseños de brocas requieren velocidades

específicas para la seguridad o el desempeño.

Si no está seguro de la velocidad adecuada o está

experimentando algún tipo de problema, póngase en

contacto con el fabricante de la broca.

Este router está equipado con una carátula de velocidad

variable

con 7 velocidades entre 16000 y 30000 RPM.

Ajuste la velocidad girando la carátula de velocidad variable.

AVISO: El router está equipado con componentes

electrónicos para monitorear y mantener la velocidad

de la herramienta durante el corte. En operación a baja

y media velocidad, el control de velocidad evita que la

velocidad del motor disminuya. Si espera escuchar un

cambio de velocidad y continúa cargando el motor,

podría dañarlo por sobrecalentamiento. Reduzca

la profundidad de corte y/o reduzca la velocidad de

avance para evitar daños en la herramienta.

Dirección de alimentación (Fig.S)

La dirección de alimentación es muy importante al rebajar

y puede marcar la diferencia entre un trabajo exitoso y

un proyecto arruinado. Las figuras muestran la dirección

adecuada de alimentación para algunos cortes típicos. Una

regla general a seguir es mover el router en sentido contrario

a las manecillas del reloj en un corte exterior y en el sentido

de las manecillas del reloj en un corte interior.

Dé forma al borde exterior de una pieza de papel

siguiendo estos pasos:

1. Dé forma al grano final, de izquierda a derecha

2. Dé forma al lado del grano recto moviéndose de

izquierda a derecha

3. Corte el otro lado de grano del extremo

4. Termine el borde de grano recto restante

NOTA: Alimente siempre el router en dirección opuesta a la

dirección en que gira el cortador.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Su CRAFTSMAN ha sido diseñada para funcionar durante un

largo período de tiempo con un mínimo de mantenimiento.

La operación satisfactoria continua depende del cuidado

adecuado de la herramienta y la limpiezaregular.

Limpieza



ADVERTENCIA: Sople la suciedad y polvo de todas las

ventilas de aire con aire limpio y seco por lo menos una

vez a la semana. Para minimizar el riesgo de lesiones

oculares, utilice siempre protección ocular aprobada

por ANSI Z87.1 y una máscara contra el polvo

aprobada al realizar este procedimiento.



ADVERTENCIA: Nunca use solventes u otros químicos

fuertes para limpiar las partes no metálicas de la

herramienta. Estos químicos pueden debilitar los

materiales plásticos usados en estas partes. Use una tela

humedecida únicamente con agua y jabón suave. Nunca

permita que entre líquido a la herramienta; nunca sumerja

ninguna parte de la herramienta en líquido.

ESPAñOl

VillAhERMOSA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRASlOCAliDADES:

Si se encuentra en México, por favor llame al(55) 53267100

Si se encuentra en U.S., por favor llame al

1‑888‑331‑4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: CRAFTSMAN S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CUliACAN, SiN

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MONTERREY, N.l.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

SAN lUiS POTOSi, SlP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREON, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a

los ofrecidos por CRAFTSMAN, no han sido probados

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por CRAFTSMAN con esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, póngase en

contacto con CRAFTSMAN Llame al 1‑888‑331‑4569.

ESPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERViCiO EN gARANTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• CONFiRMACiÓN DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en

www.craftsman.com

/support

Garantía Limitada de Tres Años

Para los términos de garantía, visite https://

www.craftsman.com/support/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al cliente en CRAFTSMAN,

701East Joppa Road, Towson, MD 21286o llame al

1‑888‑331‑4569.

AMÉRiCA lATiNA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE gARANTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o faltan,

llame al 1‑888‑331‑4569 para reemplazogratuito.

NA165788 08/23

CRAFTSMAN 701East Joppa Road, Towson, MD 21286

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs‑piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB209, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

NOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool

and battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc‑piles est en dessous de 4,5° C (40° F) ou au‑dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

NOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni

use la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

Craftsman CMCW400B V20* BRUSHLESS RP Fixed Base Router

Product's Documents

Instruction Manual

Specifications

Craftsman CMCW400B Questions and Answers

Related Products

Mellif RTDCB20 Cordless Compact Router Brushless Motor for Precision Routing and Efficiency

Saker SK-WT400 Brushless Router Tool Cordless,Compact Router Tool, Wood Router

RIDGID R860443B 18-Volt OCTANE Cordless Brushless Router

AEG Powertools BOF18B2-0 18V Brushless Trim Router Skin

Harbor Freight 59615 HERCULES 20V Brushless Cordless Compact Router Tool Only

Kobalt KR 124B-03 1/4-in Variable Speed Brushless Trim Cordless Router Bare Tool
