Dewalt DW66C-1 15° Coil Siding and Fencing Nailer User Manual

DW66C-1

Coil Siding and Fencing Nailer

Cloueuse à rouleau pour le bardage et le clôturage

Clavadora de bobina para revestimientos y cercos

INSTRUCTION MANUAL

GUIDE D’UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE

GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE

USAR EL PRODUCTO.

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-D

WALT • www.dewalt.com

BEFORE OPERATING THIS TOOL, CAREFULLY READ AND

UNDERSTAND ALL INSTRUCTIONS IN THE IMPORTANT

SAFETY INSTRUCTIONS SECTION.

Deﬁ nitions: Safety Guidelines

The definitions below describe the level of severity for each

signal word. Please read the manual and pay attention to these

symbols.

DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

WARNING: Indicates a potentially hazardous situation which,

if not avoided, could result in death or serious injury.

CAUTION: Indicates a potentially hazardous situation which,

if not avoided, may result in minor or moderate injury.

NOTICE: Indicates a practice not related to personal injury

which, if not avoided, may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR

ANY D

WALT TOOL, CALL US TOLL FREE AT: 1-800-4-D

WALT

(1-800-433-9258)

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

Important Safety Instructions

WARNING: Do not operate this unit until you read this instruction

manual for safety, operation and maintenance instructions.

WARNING: This product contains chemicals known to the State

of California to cause cancer, and birth defects or other reproductive

harm. Wash hands after handling.

WARNING: Some dust contains chemicals known to the State of

California to cause cancer, birth defects or other reproductive harm such

as asbestos and lead in lead based paint.

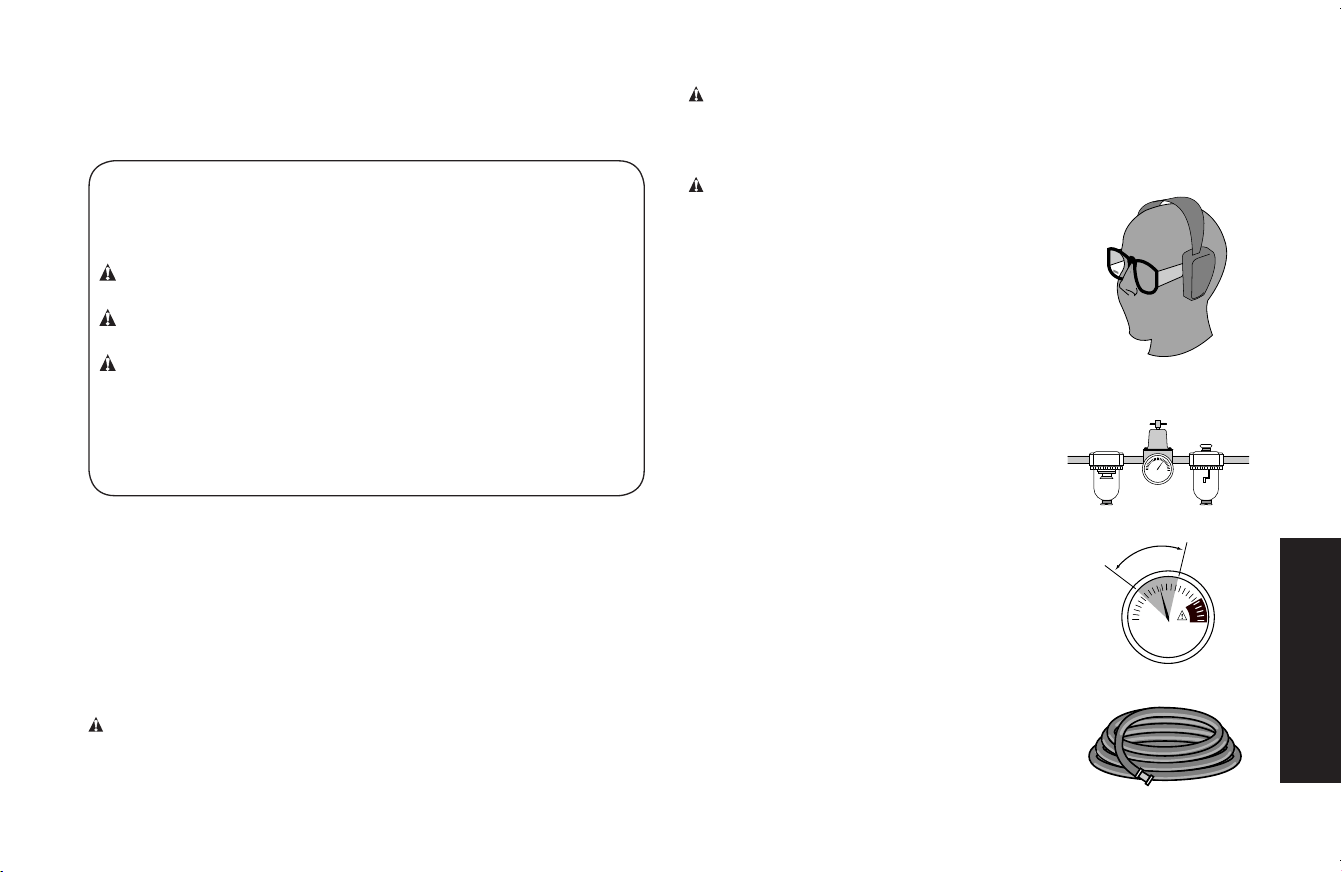

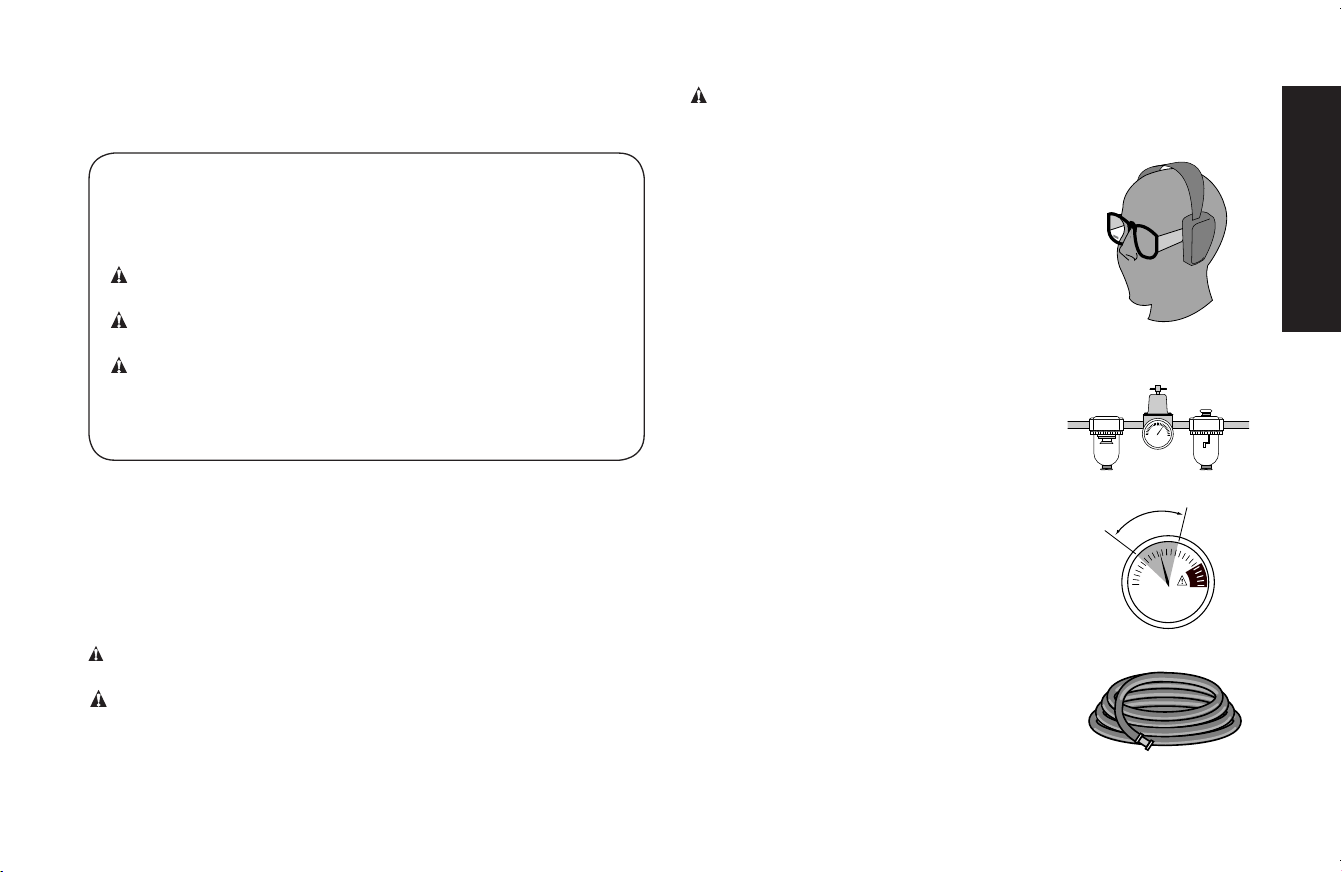

• Actuating tool may result in flying

FIG. A

FIG. B

FIG. C

FIG. D

debris, collation material, or dust

which could harm operator’s eyes.

The operator and all those persons in the

general area should wear safety glasses

with permanently attached side shields.

Approved safety glasses are imprinted

with the characters “Z87.1”. It is the

employer’s responsibility to enforce the

use of eye protection equipment by the

tool operator and other people in the work

area. (Fig. A)

• Always wear appropriate personal

hearing and other protection during

use. Under some conditions and duration

of use, noise from this product may

contribute to hearing loss. (Fig. A)

• Use only clean, dry, regulated air.

Conden sation from an air compressor can

rust and damage the internal workings of

the tool. (Fig. B)

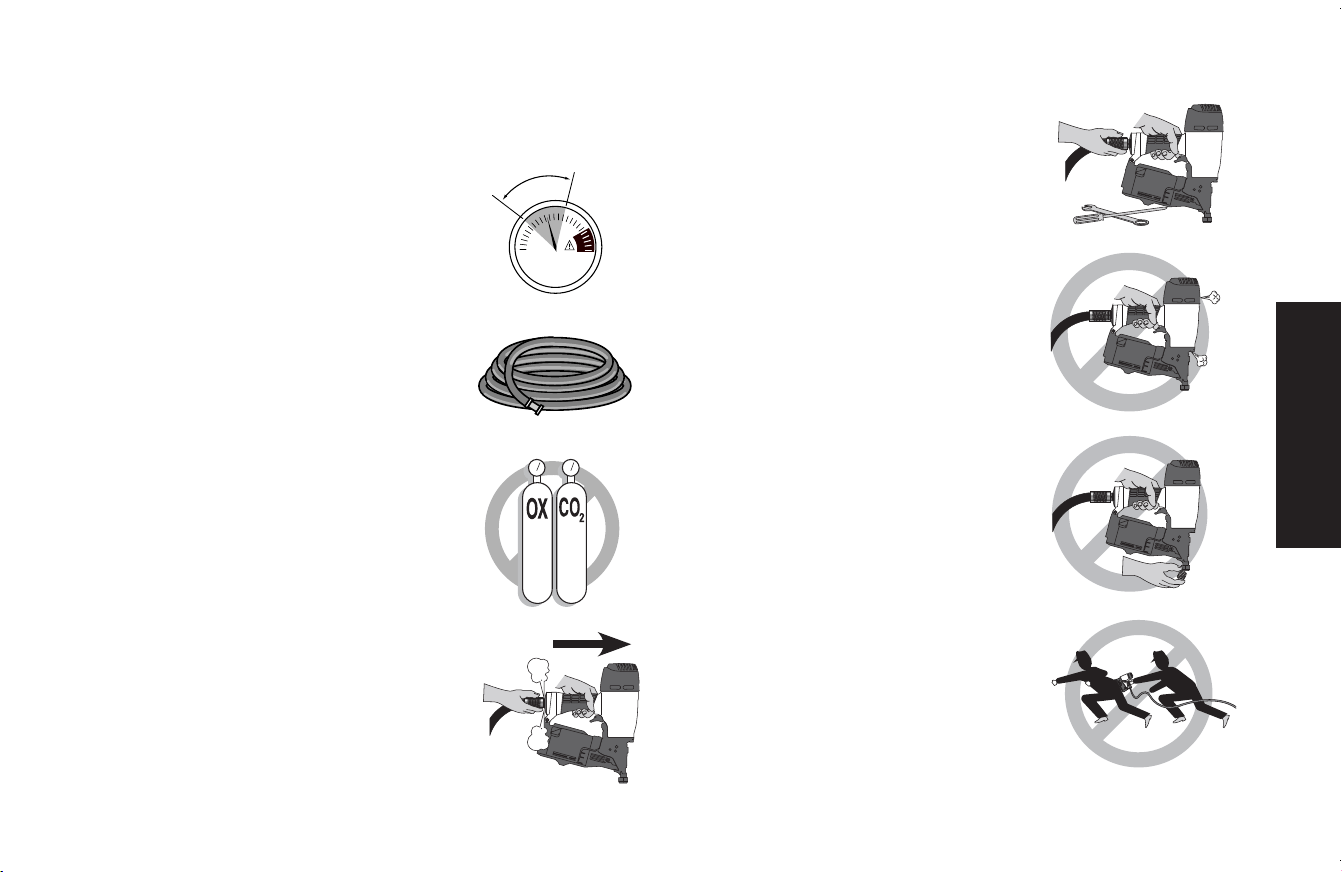

• Regulate air pressure. Use air

pressure compatible with ratings on

the nameplate of the tool. (Not to

exceed 120 psi, 8.3 bar) Do not connect

the tool to a compressor rated at over

200 psi. The tool operating pressure must

never exceed 200 psi even in the event of

regulator failure. (Fig. C)

English

• Only use air hose that is rated for a maximum working

pressure of at least 150 PSI (10.3 BAR) or 150% of the

maximum system pressure, which ever is greater. (Fig. D)

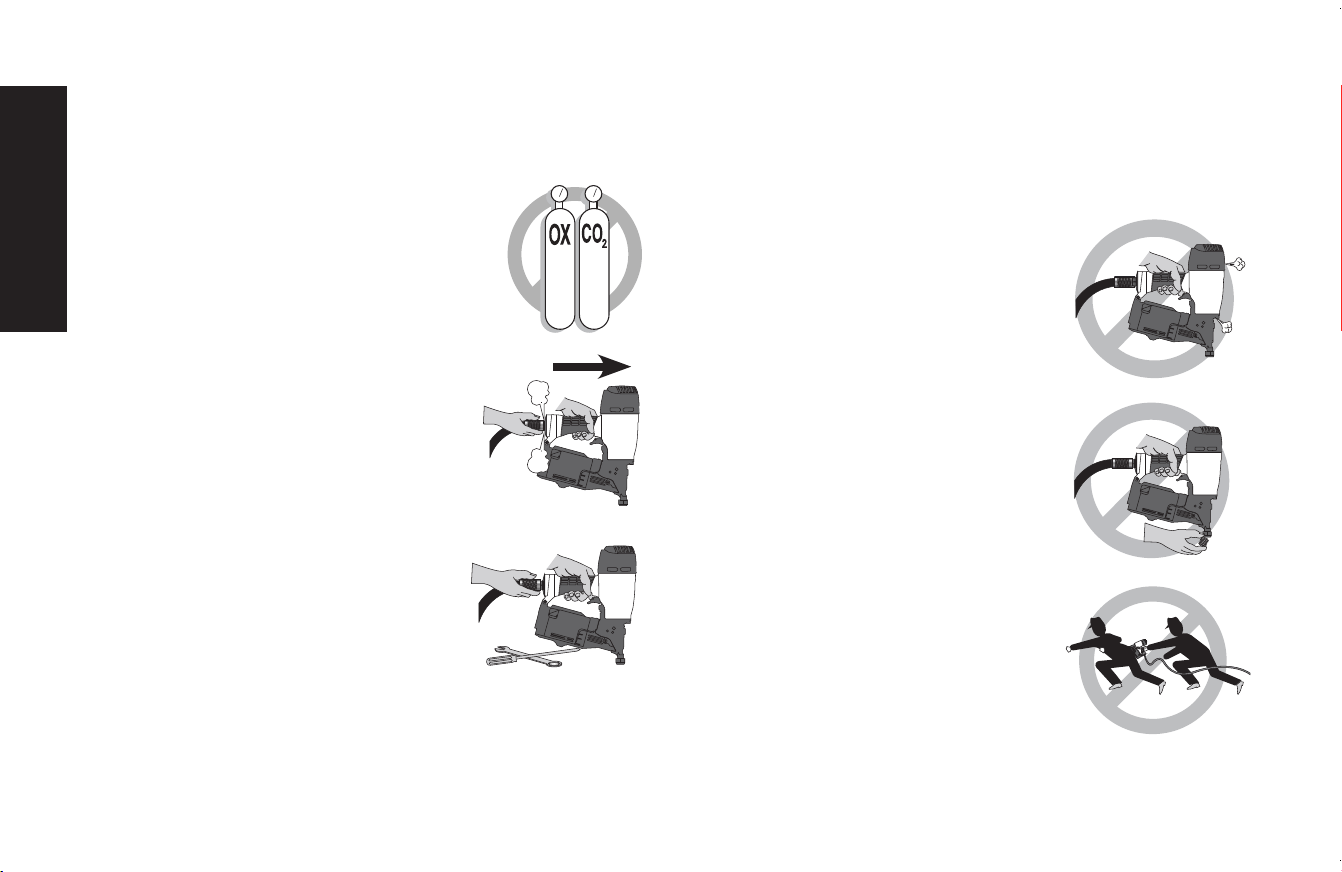

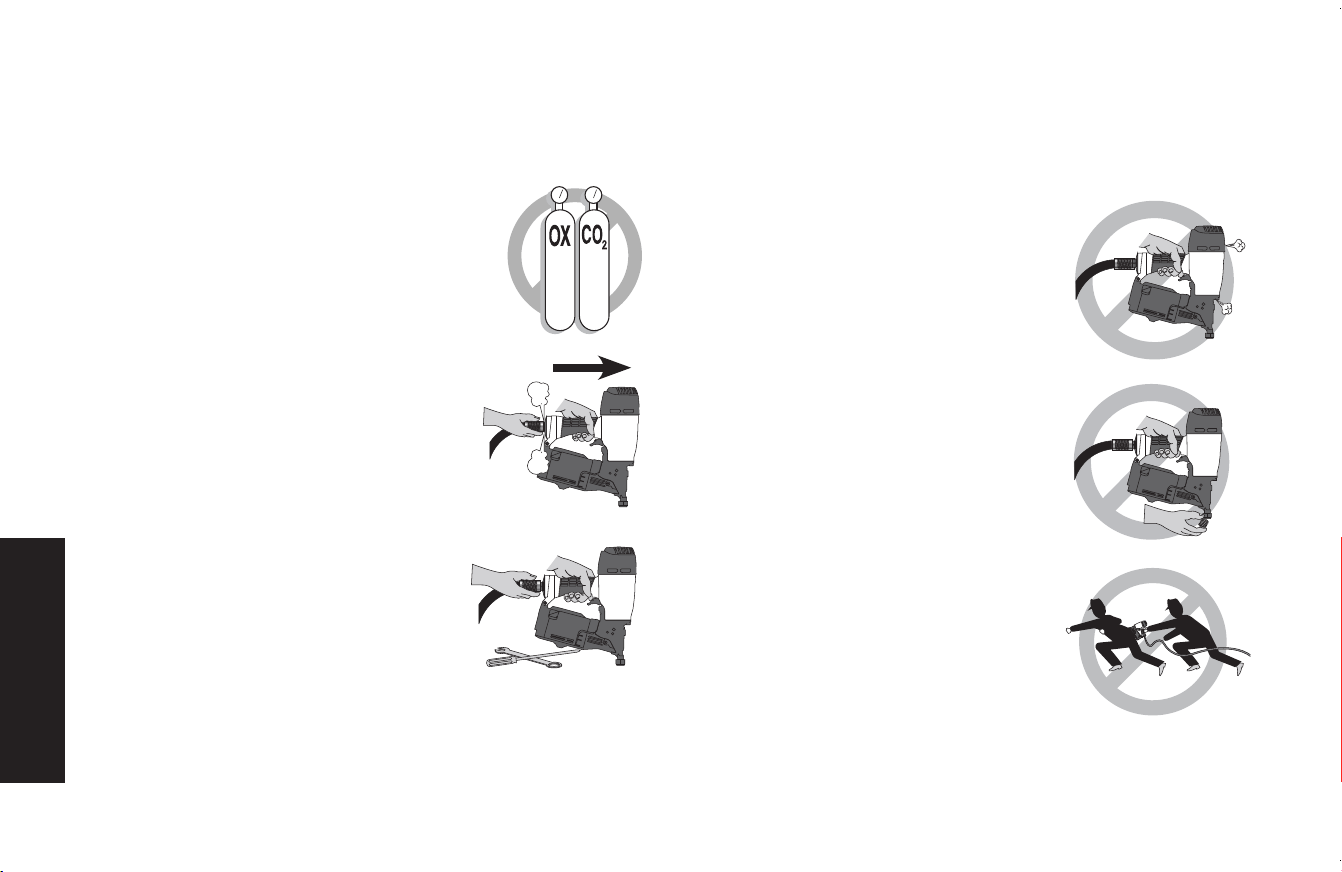

• Do not use bottled gases to power this

FIG. E

FIG. F

FIG. G

tool. Bottled compressed gases such as

oxygen, carbon dioxide, nitrogen, hydrogen,

propane, acetylene or air are not for use

with pneumatic tools. Never use

combustible gases or any other reactive

gas as a power source for this tool. Danger

of explosion and/or serious personal injury

may result. (Fig. E)

• Use couplings that relieve all pressure

from the tool when it is disconnected

from the power supply. Use hose

connectors that shut off air supply from

compressor when the tool is disconnected.

(Fig. F)

• Disconnect tool from air supply when

not in use. Always disconnect tool

from air supply and remove fasteners

from magazine before leaving the

area or passing the tool to another

operator. Do not carry tool to another

work area in which changing location

involves the use of scaffoldings, stairs,

ladders, and the like, with air supply

connected. Do not make adjustments,

remove magazine, perform maintenance or clear jammed

fasteners while connected to the air supply. If the contact trip is

adjusted when the tool is connected to the air supply and nails are

loaded, accidental discharge may occur. (Fig. G)

• Connect tool to air supply before loading fasteners, to

prevent a fastener from being fired during connection. The

tool driving mechanism may cycle when tool is connected to

the air supply. Do not load fasteners with trigger or contact trip

depressed, to prevent unintentional firing of a fastener.

• Do not remove, tamper with, or

FIG. H

FIG. I

FIG. J

otherwise cause the tool, trigger, or

contact trip to become inoperable.

Do not tape or tie trigger or contact trip in

the on position. Do not remove spring

from contact trip. Make daily inspections

for free movement of trigger and contact

trip. Uncontrolled discharge could result.

• Inspect tool before use. Do not

operate a tool if any portion of the tool,

trigger, or contact trip is inoperable,

disconnected, altered, or not working

properly. Leaking air, damaged parts

or missing parts should be repaired or

replaced before use. (Fig.H)

• Do not alter or modify the tool in any

way. (Fig. I)

• Always assume that the tool contains

fasteners.

• Do not point the tool at co-workers

or yourself at any time. No horseplay!

Work safe! Respect the tool as a working

implement. (Fig. J)

English

• Keep bystanders, children, and visitors away while operating

a power tool. Distractions can cause you to lose control. When

tool is not in use, it should be locked in a safe place, out of the

reach of children.

• Remove finger from trigger when

not driving fasteners. Never carry

tool with finger on trigger. Accidental

discharge could result. Using the trigger

lock-off will prevent accidental discharge.

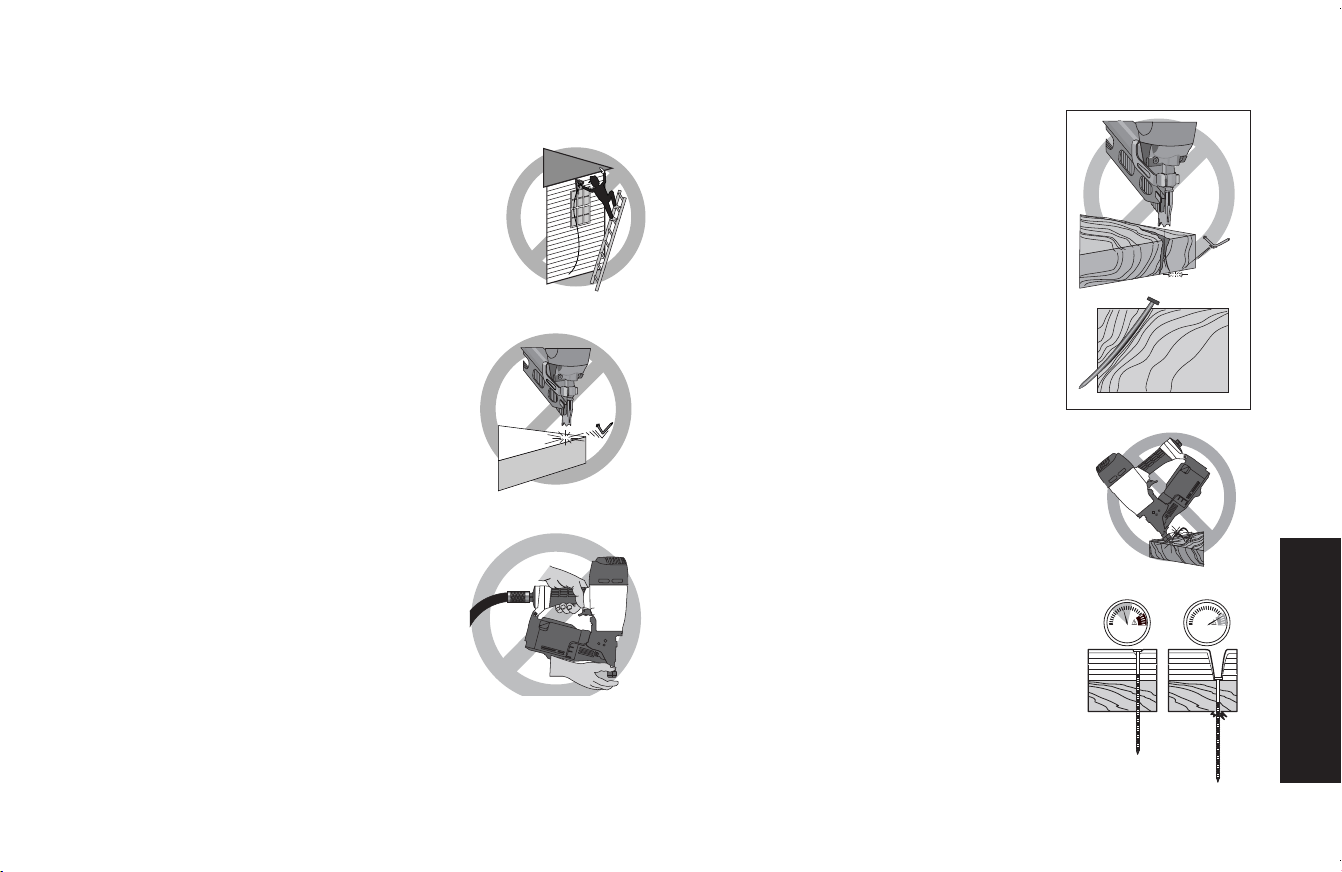

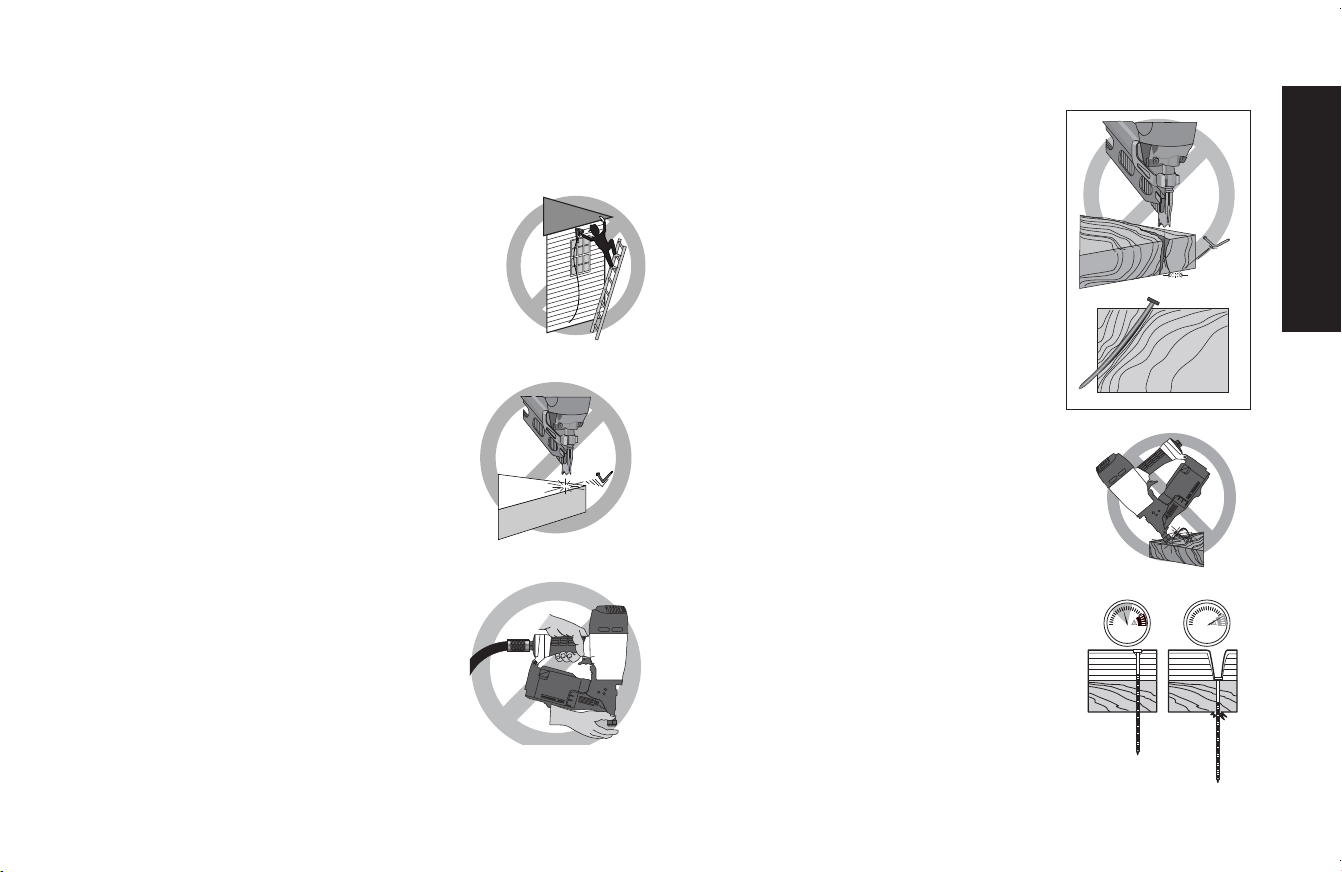

• Do not overreach. Maintain proper

footing and balance at all times. Loss of

balance may cause cause personal injury.

(Fig. K)

• Make sure hose is free of obstructions

or snags. Entangled or snarled hoses

can cause loss of balance or footing.

• Use the tool only for its intended use.

Do not discharge fasteners into open

air, concrete, stone, extremely hard

woods, knots or any material too

hard for the fastener to penetrate.

Do not use the body of the tool or top

cap as a hammer. Discharged fasteners

may follow unexpected path and cause

injury. (Fig. L)

• Always keep fingers clear of contact

trip to prevent injury from inadvertent

release of nails. (Fig. M)

• Refer to the Maintenance and Repairs

sections for detailed information on

the proper maintenance of the tool

• Always operate the tool in a clean,

FIG. P

FIG. N

FIG. O

lighted area. Be sure the work surface

is clear of any debris and be careful not

to lose footing when working in elevated

environments such as rooftops.

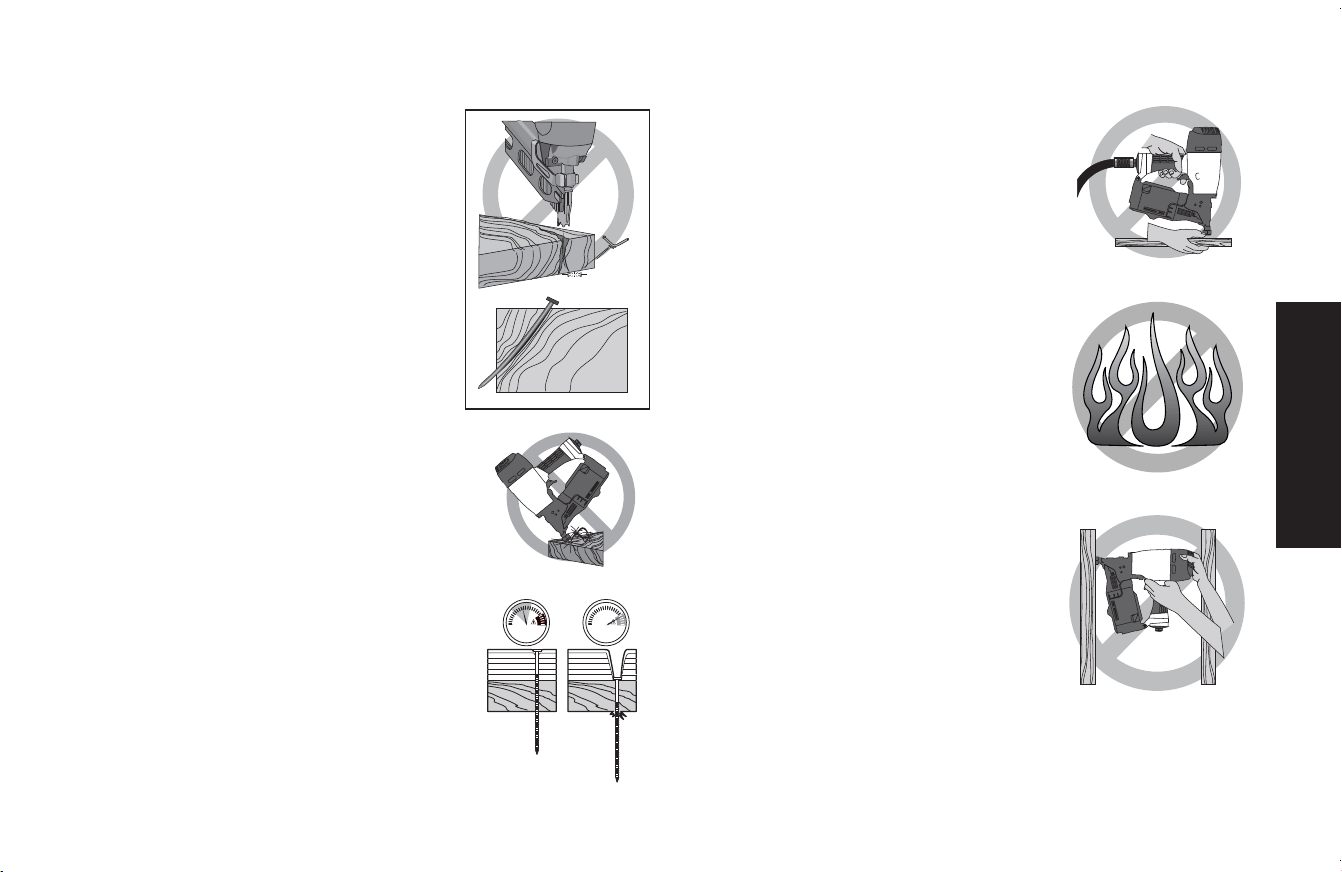

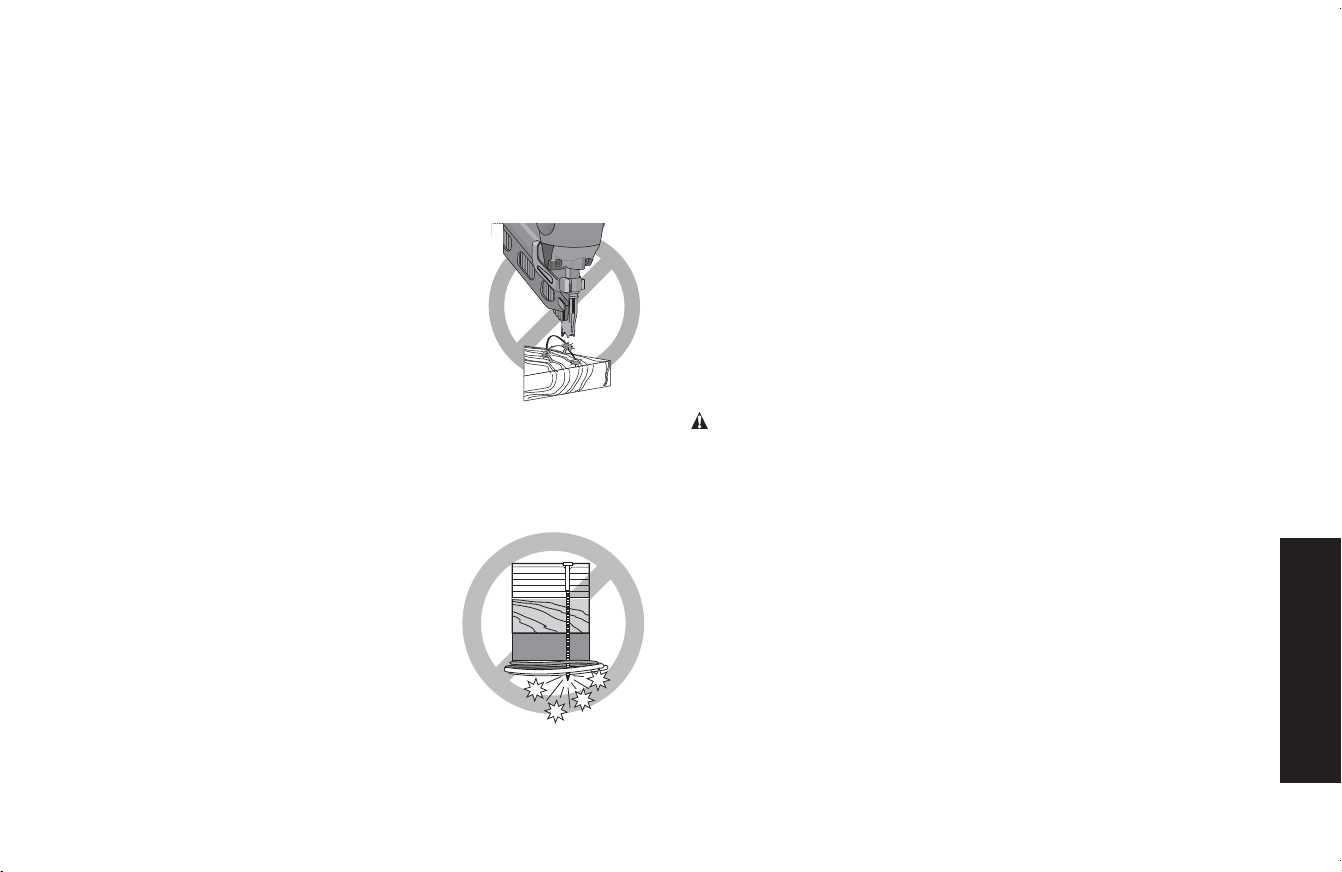

• Do not drive fasteners near edge

of material. The workpiece may split

causing the fastener to ricochet, injuring

you or a co-worker. Be aware that the nail

may follow the grain of the wood (shiner),

causing it to protrude unexpectedly from

the side of the work material. Drive the

nail perpendicular to the grain to reduce

risk of injury. (Fig. N)

• Do not drive nails onto the heads

of other fasteners or with the tool

at too steep an angle. Personal injury

from strong recoil, jammed fasteners, or

ricocheted nails may result. (Fig. O)

• Be aware of material thickness when

using the nailer. A protruding nail may

cause injury.

• Be aware that when the tool is being

utilized at pressures on the high end

of its operating range, nails can be

driven completely through thin or

very soft work material. Make sure

the pressure in the compressor is set so

that nails are set into the material and not

pushed completely through. (Fig. P)

FIG. K

FIG. L

FIG. M

English

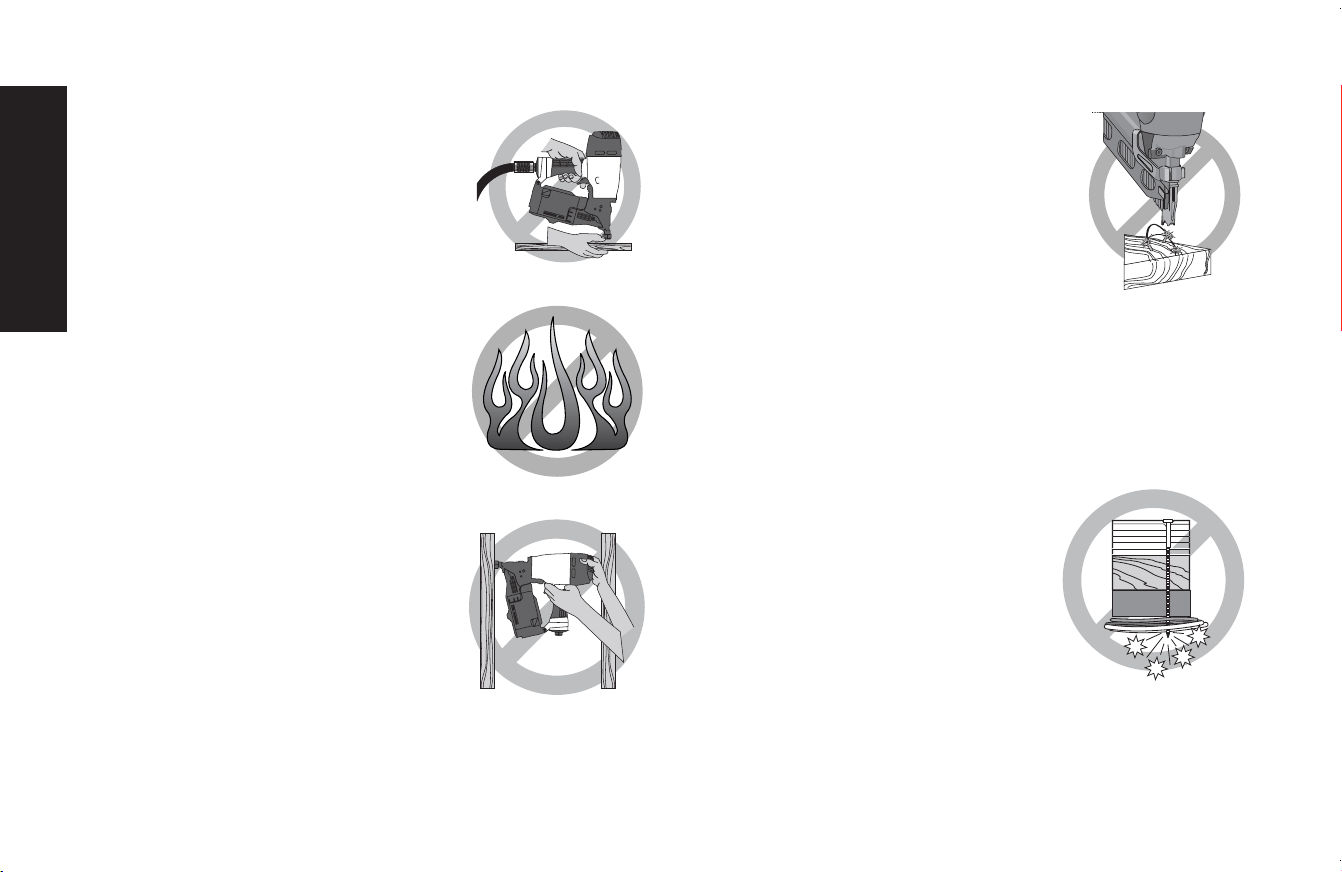

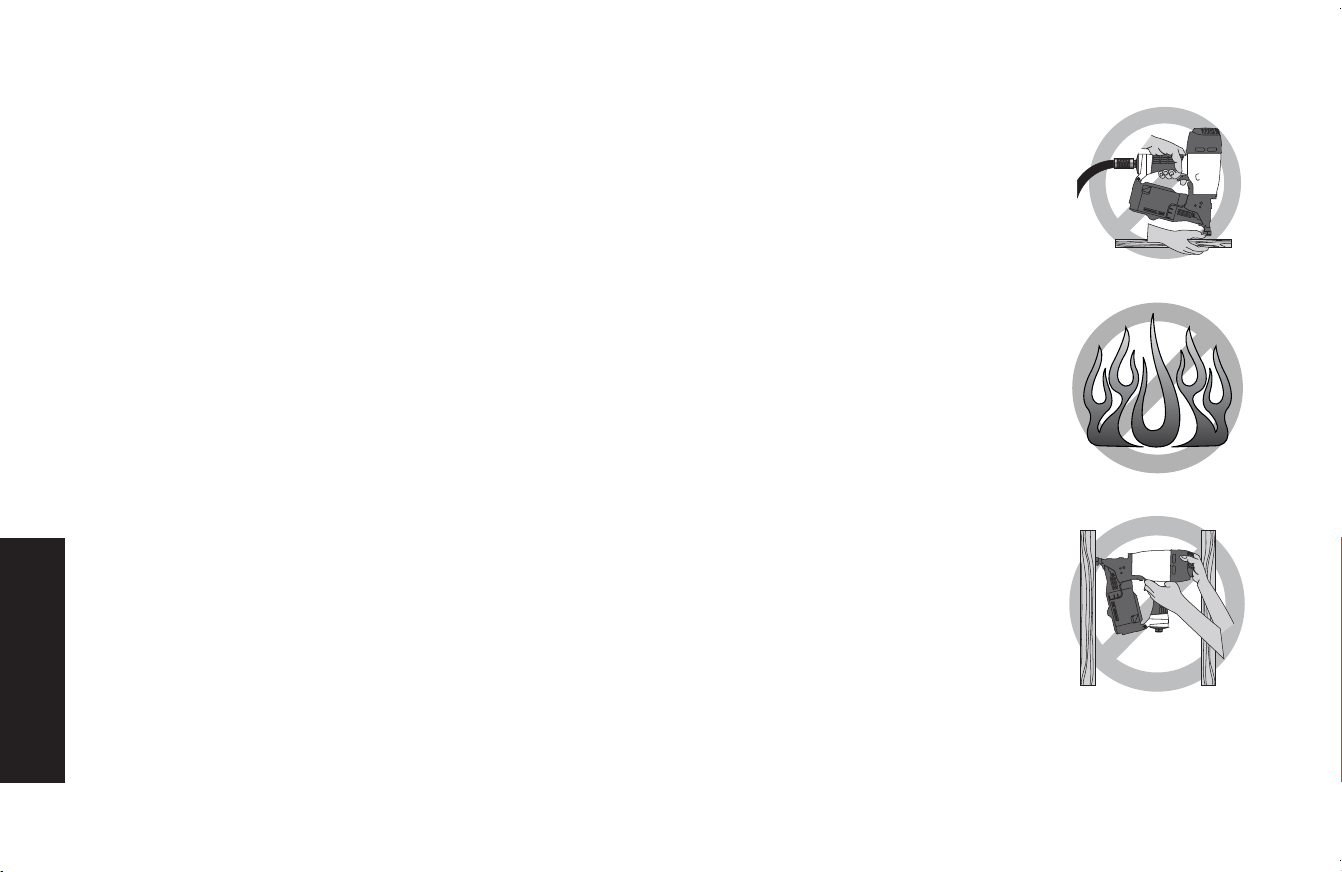

• Keep hands and body parts clear of

FIG. Q

FIG. R

FIG. S

immediate work area. Hold workpiece

with clamps when necessary to keep

hands and body out of potential harm. Be

sure the workpiece is properly secured

before pressing the nailer against the

material. The contact trip may cause the

work material to shift unexpectedly.

(Fig.Q)

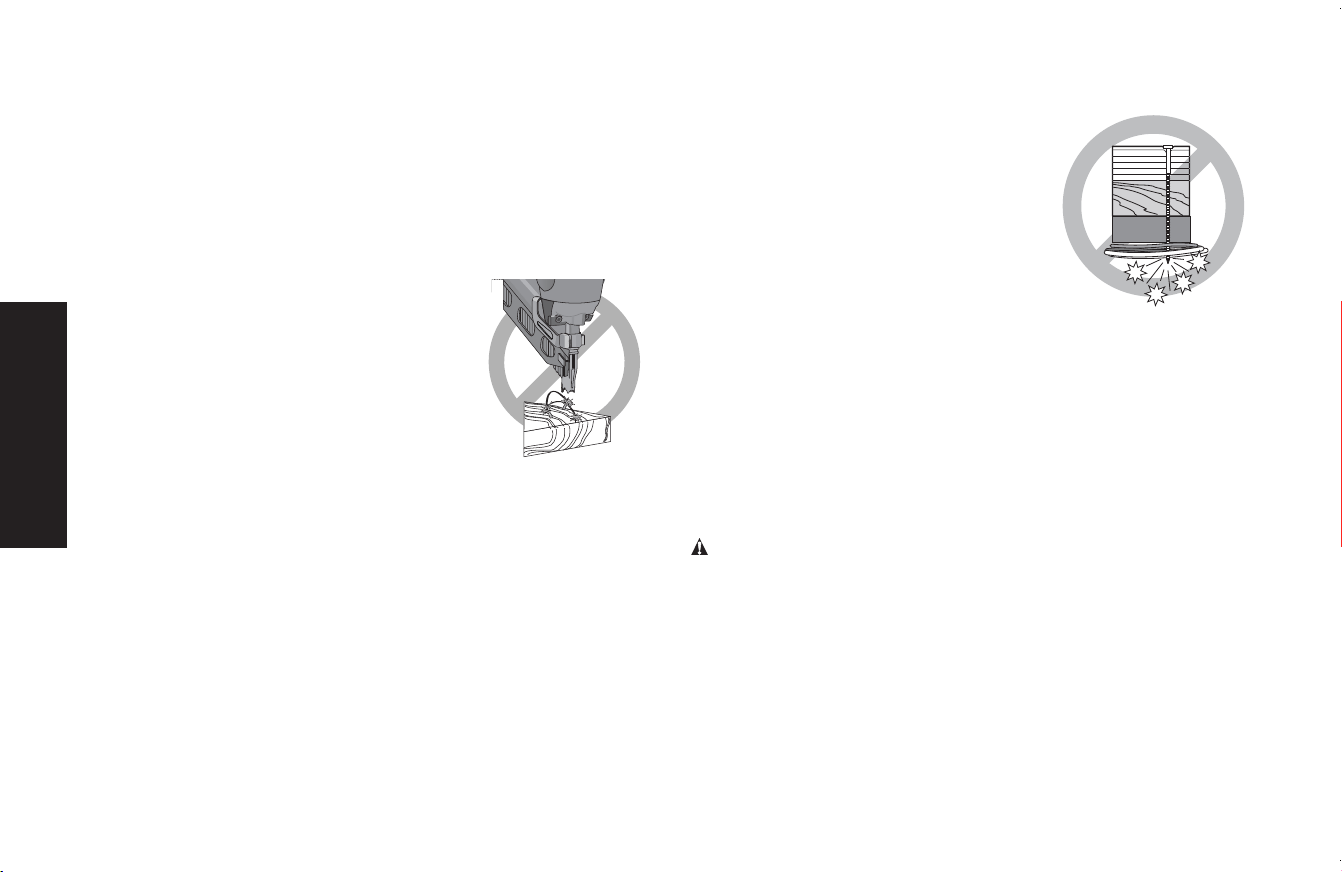

• Do not use tool in the presence of

flammable dust, gases or fumes. The

tool may produce a spark that could

ignite gases causing a fire. Driving a nail

into another nail may also cause a spark.

(Fig.R)

• Keep face and body parts away from

back of the tool cap when working

in restricted areas. Sudden recoil can

result in impact to the body, especially

when nailing into hard or dense material.

(Fig. S)

• Grip tool firmly to maintain control

while allowing tool to recoil away

from work surface as fastener is

driven. In “Contact Actuation Mode” if

contact trip is allowed to recontact work

surface before trigger is released an

unwanted fastener will be fired.

• Choice of triggering method is

important. Check the manual for triggering options.

CONTACT ACTION TRIGGER

• When using the contact action

FIG. T

trigger, be careful of unin tentional

double fires resulting from tool

recoil. Unwanted fasteners may be

driven if the contact trip is allowed to

accidentally re-contact the work surface.

(Fig. T)

TO AVOID DOUBLE FIRES:

• Do not engage the tool against the

work surface with a strong force.

• Allow the tool to recoil fully after each actuation.

• Use sequential action trigger.

• When “contact” actuating the nailer, always keep tool in

control. Inaccurate placement of tool can result in misdirected

discharge of a fastener.

SEQUENTIAL ACTION TRIGGER

• When using the sequential action

FIG. U

trigger, do not actuate the tool

unless the tool is placed firmly

against the workpiece.

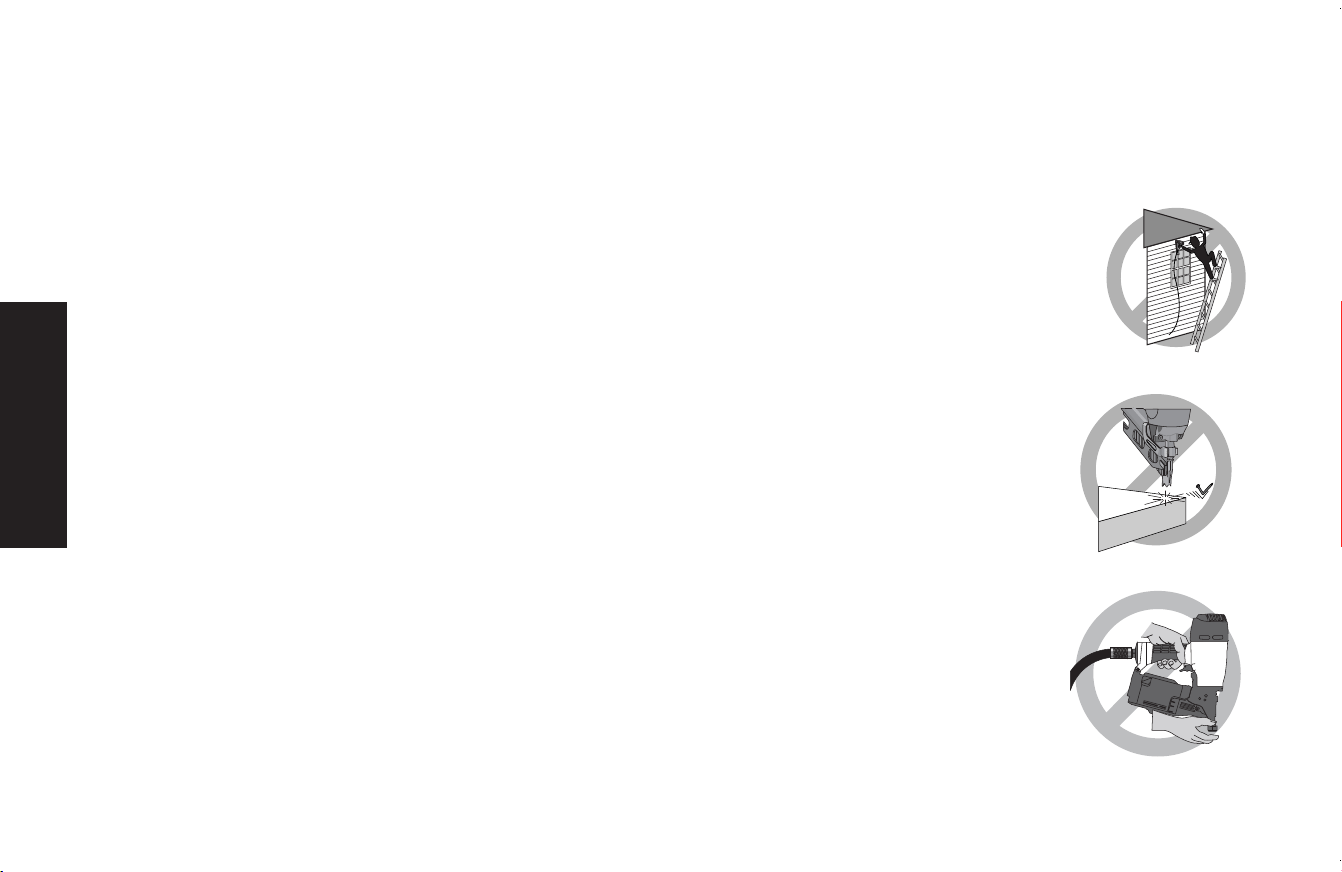

• Do not drive nails blindly into walls,

floors or other work areas. Fasteners

driven into live electrical wires, plumbing,

or other types of obstructions can result

in injury. (Fig.U)

• Stay alert, watch what you are

doing and use common sense when

operating a power tool. Do not use tool while tired or under

the influence of drugs, alcohol, or medication. A moment

of inattention while operating power tools may result in serious

personal injury.

English

• DEPTH ADJUSTMENT: To reduce risk of serious injury

from accidental actuation when attempting to adjust depth,

ALWAYS;

• Disconnect air supply

• Avoid contact with trigger during adjustments

WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains chemicals

known to the State of California to cause cancer, birth defects or other

reproductive harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you

do this type of work. To reduce your exposure to these chemicals:

work in a well ventilated area, and work with approved safety

equipment, such as those dust masks that are specially designed to

filter out microscopic particles.

WARNING: ALWAYS USE SAFETY GLASSES. Everyday

eyeglasses are NOT safety glasses. Also use face or dust mask

if operation is dusty. ALWAYS WEAR CERTIFIED SAFETY

EQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA/Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratory protection.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

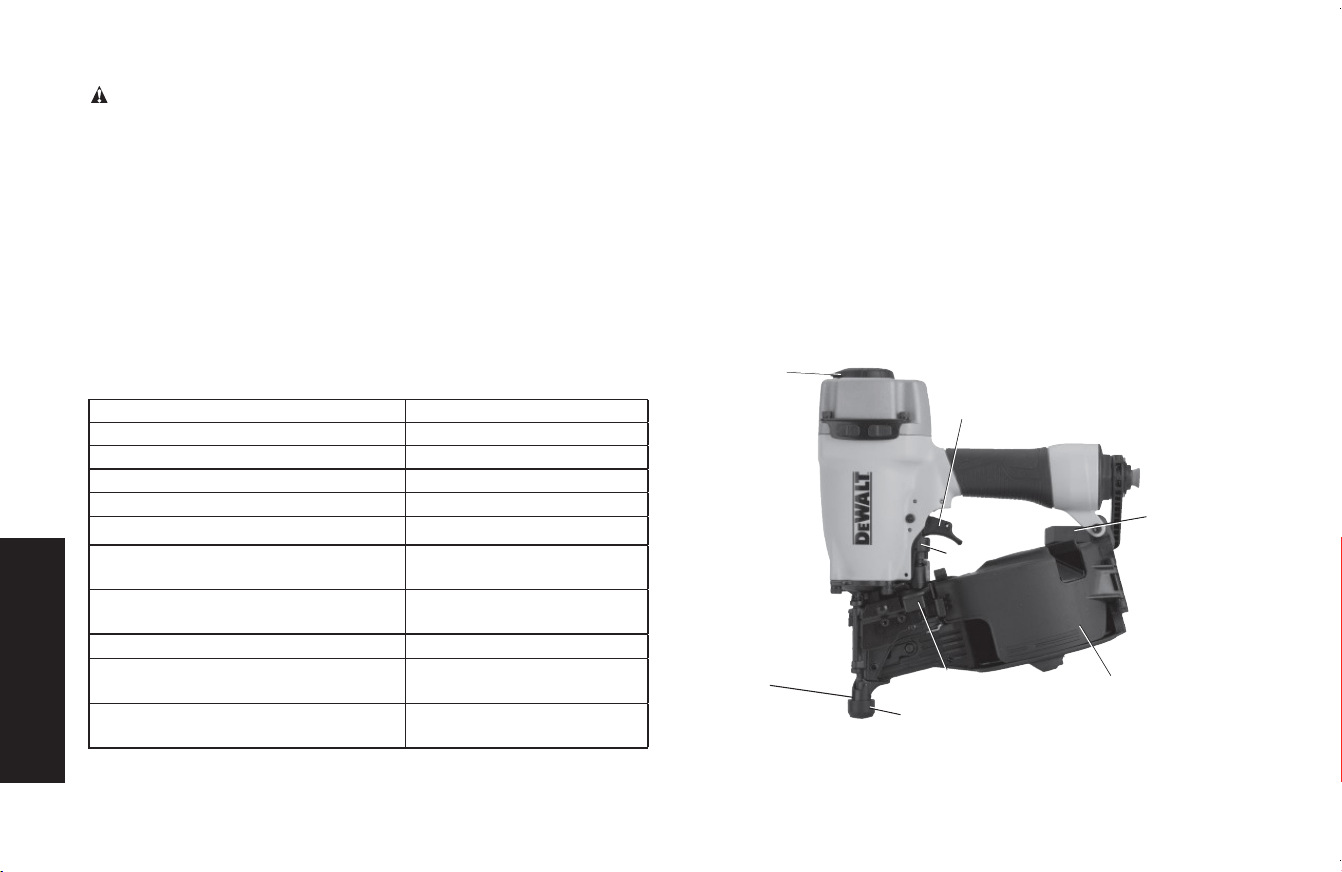

Speciﬁ cations

MODEL DW66C-1

HEIGHT 11-5/8" (295.3mm)

WIDTH 4-5/8" (117.5mm)

LENGTH 10-1/2" (266.7mm)

WEIGHT 4.9 lb (2.2 kg)

MAGAZINE ANGLE 15°

OPERATING PRESSURE

70 – 120 psig (4.9 – 8.43kg/cm

)

AIR CONSUMPTION PER

100 CYCLES *

3.3 cfm (.093 m

) @

80 psi (5.62 kg/cm

)

LOADING CAPACITY

Up to 300–350 Nails

FASTENER LENGTHS 1-1/4"–2-1/2" (531 mm - 63 mm)

FASTENER COLLATION 15° plastic insert or wire weld

*Take the actual rate at which the tool will be run to determine the

amount of air required. For instance, if your fastener usage averages

50 nails per minute, you need 50% of the tool’s cfm which is required

to operate the tool at 100 nails per minute.

COMPONENTS (FIG. 1)

A. Trigger

B. Exhaust

C. Rafter hook

D. Contact trip

E. Magazine latch

F. Magazine

G. No-Mar pad

H. Depth adjustment dial

English

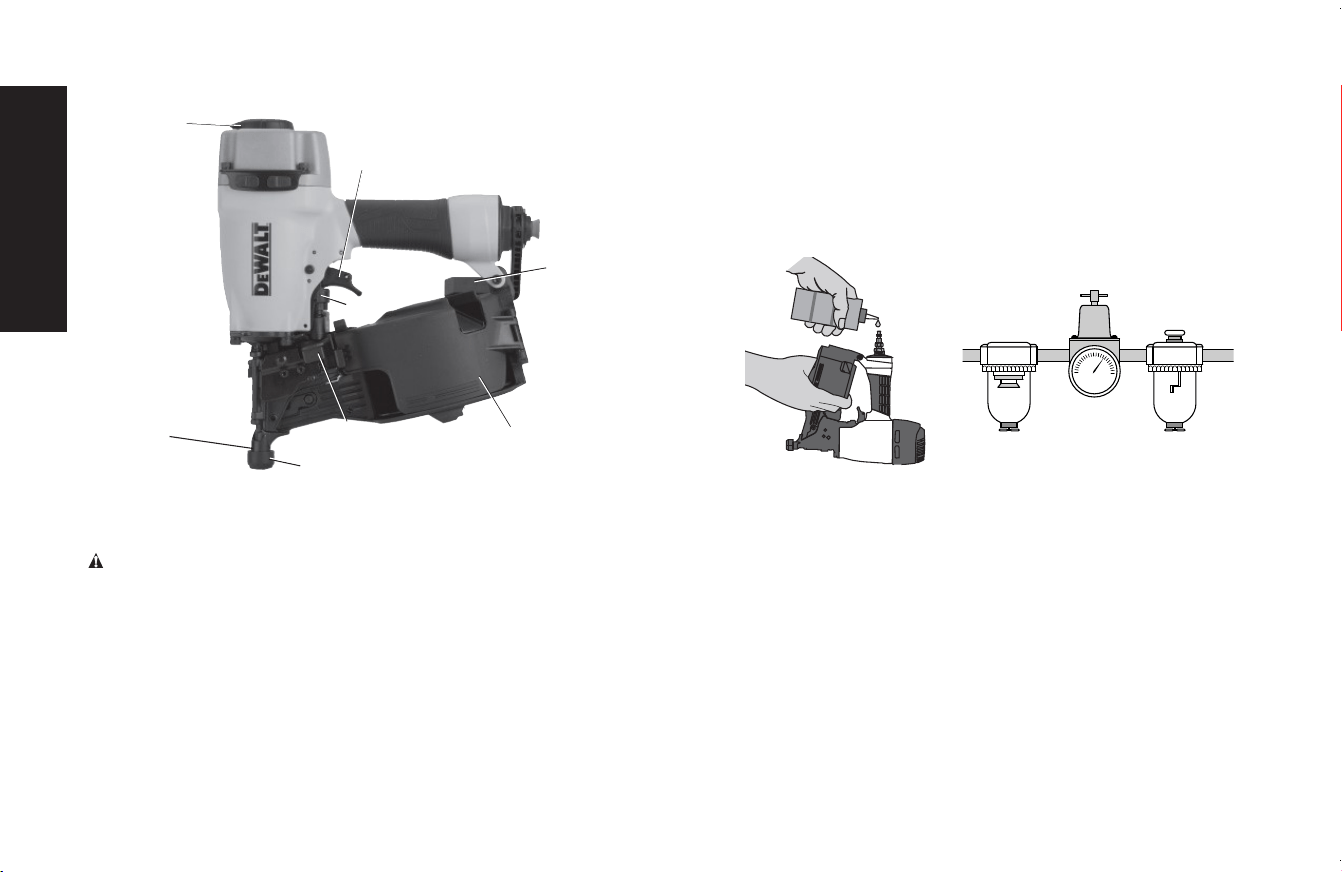

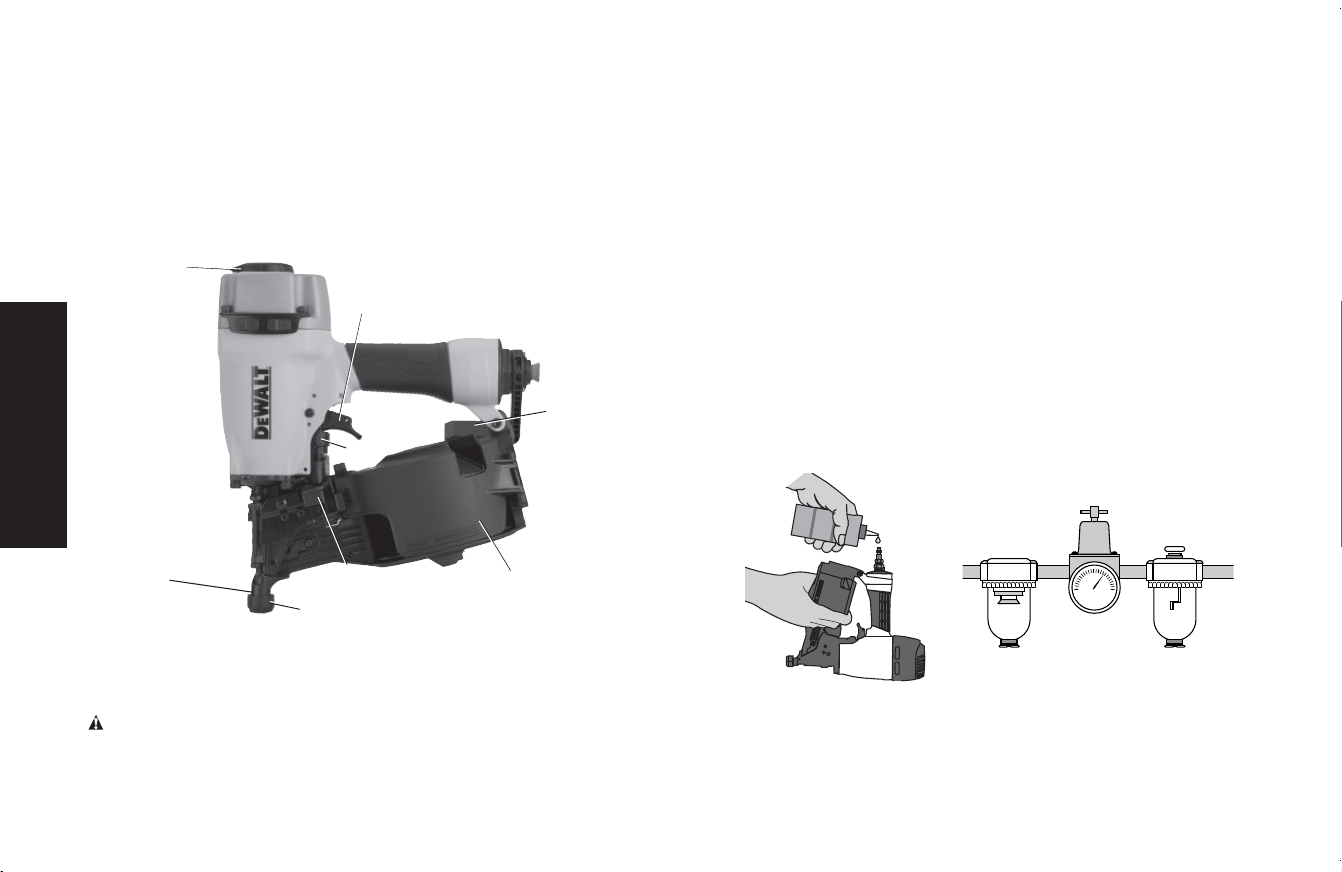

FIG. 1

OPERATION

Preparing the Tool (Fig. 2, 3)

WARNING: Read the section titled Important Safety Instructions

at the beginning of this manual. Always wear eye and ear protection

when operating this tool. Keep the nailer pointed away from yourself

and others. For safe operation, complete the following procedures

and checks before each use of the nailer.

1. Before you use the nailer, be sure that the compressor tanks

have been properly drained.

2. Lubricate the tool following these directions:

a. Use D

WALT pneumatic tool oil or a non-detergent S.A.E. 20

weight oil. DO NOT use detergent oil or additives as they will

damage o-rings and rubber parts.

b. Use a filter-regulator-lubricator in the air line between the

compressor and the tool when possible.

c. If a lubricator is not available, add 5 to 10 drops of oil in the air

fitting a least twice a day or every 4 hours of use.

FIG. 2

FIG. 3

3. Wear proper eye, hearing and respiratory protection.

4. Remove all fasteners from the magazine.

5. Check for smooth and proper operation of contact trip and

pusher assemblies. Do not use tool if either assembly is not

functioning properly. NEVER use a tool that has the contact trip

restrained in the up position.

6. Check air supply. Ensure that air pressure does not exceed

recommended operating limits, refer to Tool Specifications.

7. Connect air hose.

8. Check for audible leaks around valves and gaskets. Never use a

tool that leaks or has damaged parts.

English

WARNING: To reduce the risk of personal injury, disconnect tool

from air supply before performing maintenance, clearing a jammed

fastener, leaving work area, moving tool to another location or

handing the tool to another person.

Trigger

WARNING: Always wear proper eye [ANSI Z87.1 (CAN/CSA

Z94.3)] and hearing protection [ANSI S12.6 (S3.19)] when operating

this tool.

WARNING: The operator must not hold the trigger pulled on

contact trip tools except during fastening operation, as serious injury

could result if the trip accidentally contacted someone or something,

causing the tool to cycle.

WARNING: Keep hands and body away from the discharge area

of the tool. A contact trip tool may bounce from the recoil of driving a

fastener and an unwanted second fastener may be driven, possibly

causing injury.

WARNING: Never use rafter hook to hang tool from body, clothing

or belt.

CONTACT TRIP (BLACK TRIGGER)

The common operating procedure on “Contact Trip” tools is for the

operator to contact the work to actuate the trip mechanism while

keeping the trigger pulled, thus driving a fastener each time the work

is contacted. This will allow rapid fastener placement on many jobs,

such as sheathing, decking and pallet assembly. All pneumatic tools

are subject to recoil when driving fasteners. The tool may bounce,

releasing the trip, and if unintentionally allowed to recontact the work

surface with the trigger still actuated (finger still holding trigger pulled)

an unwanted second fastener will be driven.

SEQUENTIAL TRIP (GRAY TRIGGER)

The Sequential Trip requires the operator to hold the tool against

the work before pulling the trigger. This makes accurate fastener

placement easier, for instance on framing, toe nailing and crating

applications.

The Sequential Trip allows exact fastener location without the

possibility of driving a second fastener on recoil, as described under

Contact Trip.

The Sequential Trip Tool has a positive safety advantage because it

will not accidentally drive a fastener if the tool is contacted against

the work – or anything else – while the operator is holding the trigger

pulled.

CONTACT TRIP OPERATION (BLACK TRIGGER)

When using the contact trip (black) trigger the tool contains a contact

trip that operates in conjunction with the trigger to drive a fastener.

There are two methods of operation to drive fasteners with a contact

trip tool.

SINGLE FASTENER PLACEMENT: To operate the tool in this

manner, first position the contact trip on the work surface, WITHOUT

PULLING THE TRIGGER. Depress the contact trip until the nose

touches the work surface and then pull the trigger to drive a fastener.

Do not press the tool against the work with extra force. Instead, allow

the tool to recoil off the work surface to avoid a second unwanted

fastener. Remove your finger from the trigger after each operation.

RAPID FASTENER OPERATION: To operate the tool in this manner,

hold the tool with the contact trip pointing towards but not touching

the work surface. Pull the trigger and then tap the contact trip against

the work surface using a bouncing motion. Each depression of the

contact trip will cause a fastener to be driven.

English

SEQUENTIAL TRIP OPERATION (GRAY TRIGGER)

When using the sequential trip (gray) trigger the tool contains a

contact trip that operates in conjunction with the trigger to drive a

fastener. To operate a sequential trip tool, first position the contact

trip on the work surface

WITHOUT PULLING THE TRIGGER. Depress the contact trip and

then pull the trigger to drive a fastener. As long as the contact trip

is contacting the work and is held depressed, the tool will drive a

fastener each time the trigger is depressed. If the contact trip is

allowed to leave the work surface, the sequence described above

must be repeated to drive another fastener.

Tool Operation Check (Fig.1)

WARNING: Remove all fasteners from tool before performing tool

operation check.

CONTACT TRIP OPERATION (BLACK TRIGGER)

A. With finger off the trigger (A), press the contact trip against the

work surface.

THE TOOL MUST NOT CYCLE.

B. Hold the tool off the work surface, and pull the trigger.

THE TOOL MUST NOT CYCLE.

C. With the tool off the work surface, pull the trigger. Press the

contact trip against the work surface.

THE TOOL MUST CYCLE.

D. Without touching the trigger, press the contact trip against the

work surface, then pull the trigger.

THE TOOL MUST CYCLE.

SEQUENTIAL TRIP OPERATION (GRAY TRIGGER)

A. Press the contact trip against the work surface, without touching

the trigger.

THE TOOL MUST NOT CYCLE.

B. Hold the tool off the work surface and pull the trigger.

THE TOOL MUST NOT CYCLE.

Release the trigger. The trigger must return to the trigger stop on

the frame.

C. Pull the trigger and press the contact trip against the work

surface.

THE TOOL MUST NOT CYCLE.

D. With finger off the trigger, press the contact trip against the work

surface. Pull the trigger.

THE TOOL MUST CYCLE.

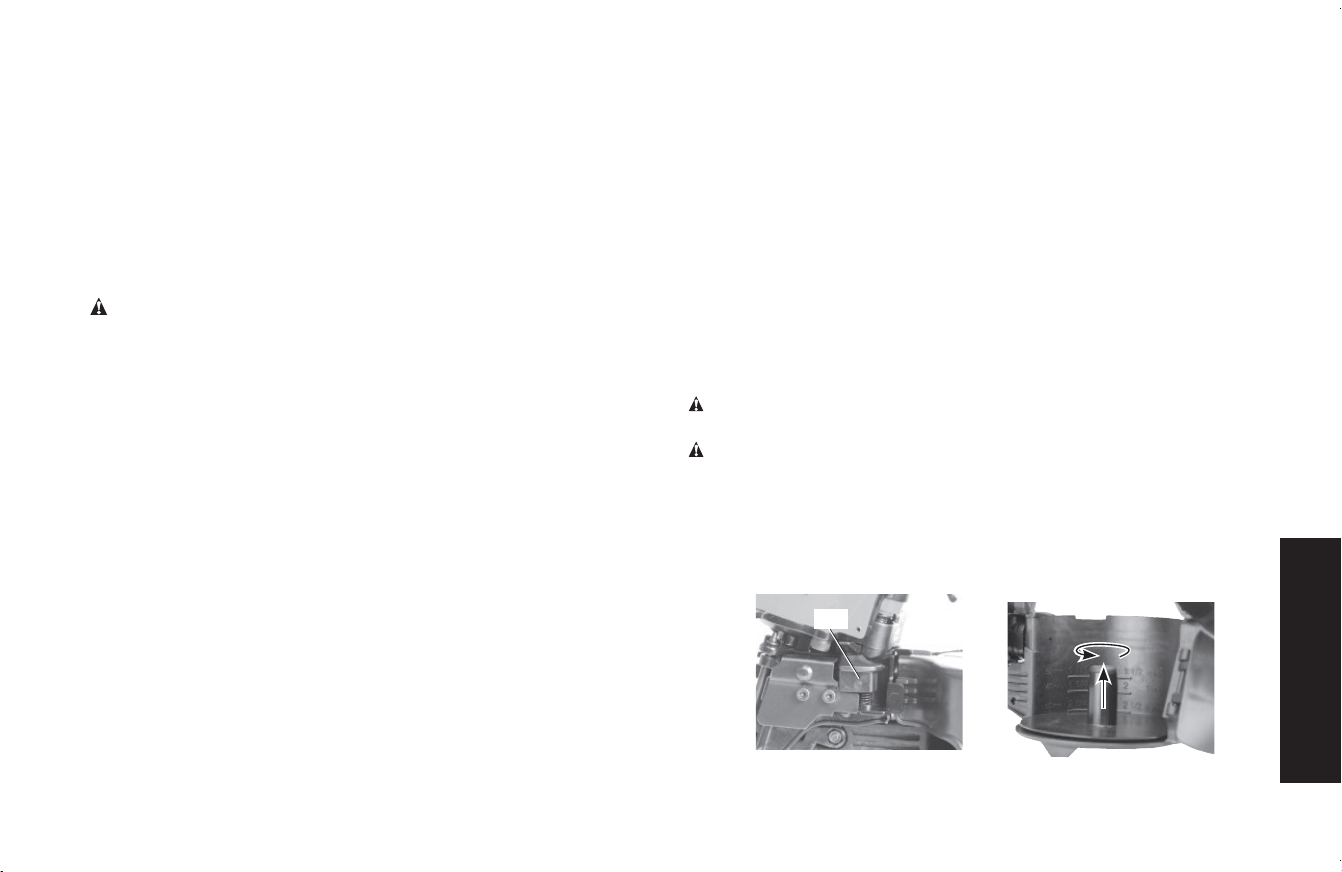

Loading the Tool (Fig. 1, 4–7)

WARNING: Keep tool pointed in a safe direction when loading

nails.

WARNING: Never load nails with the contact trip or trigger

activated.

1. Open the magazine (F). Pull down magazine latch (E) and swing

door/magazine cover outward. Refer to Figure 4.

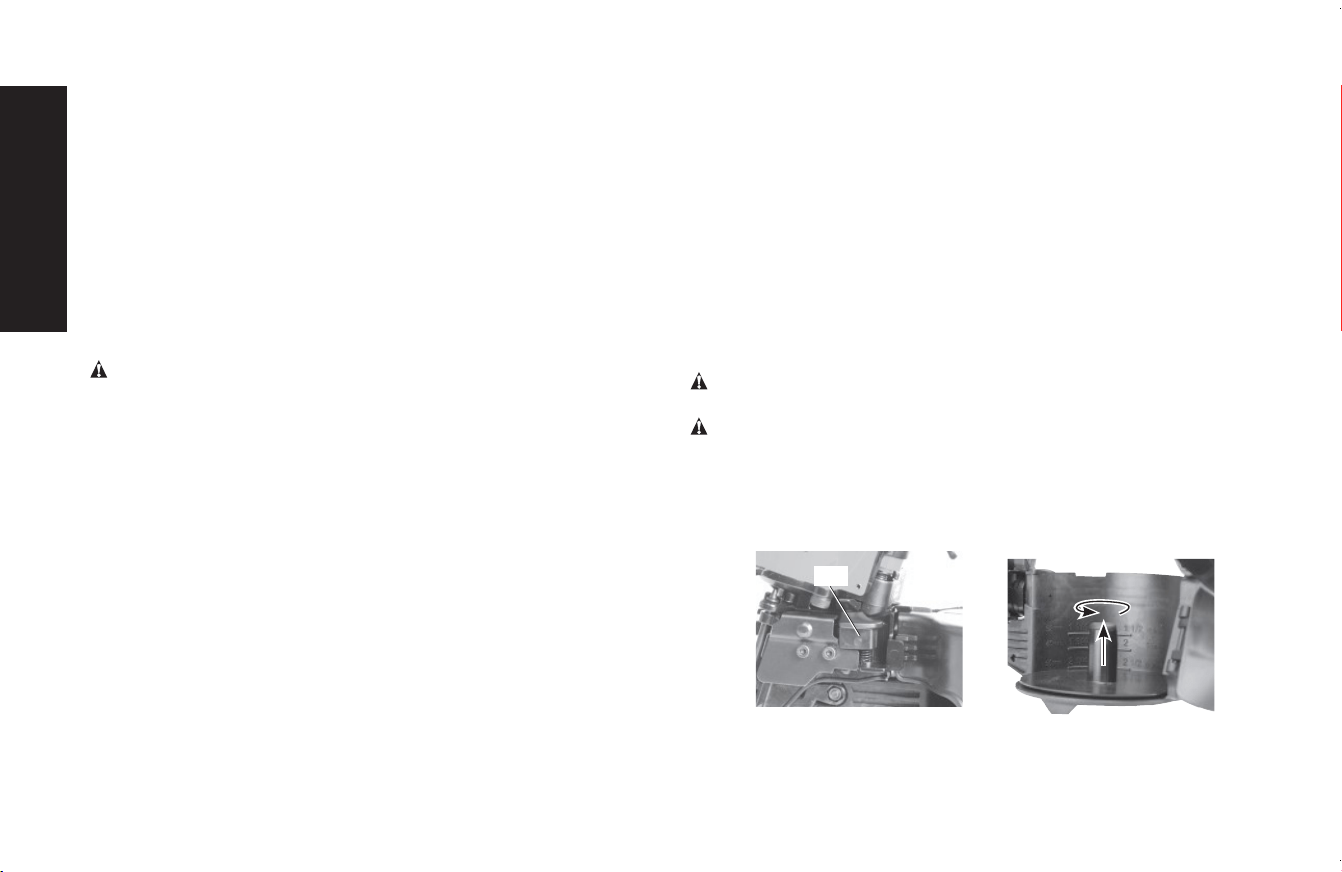

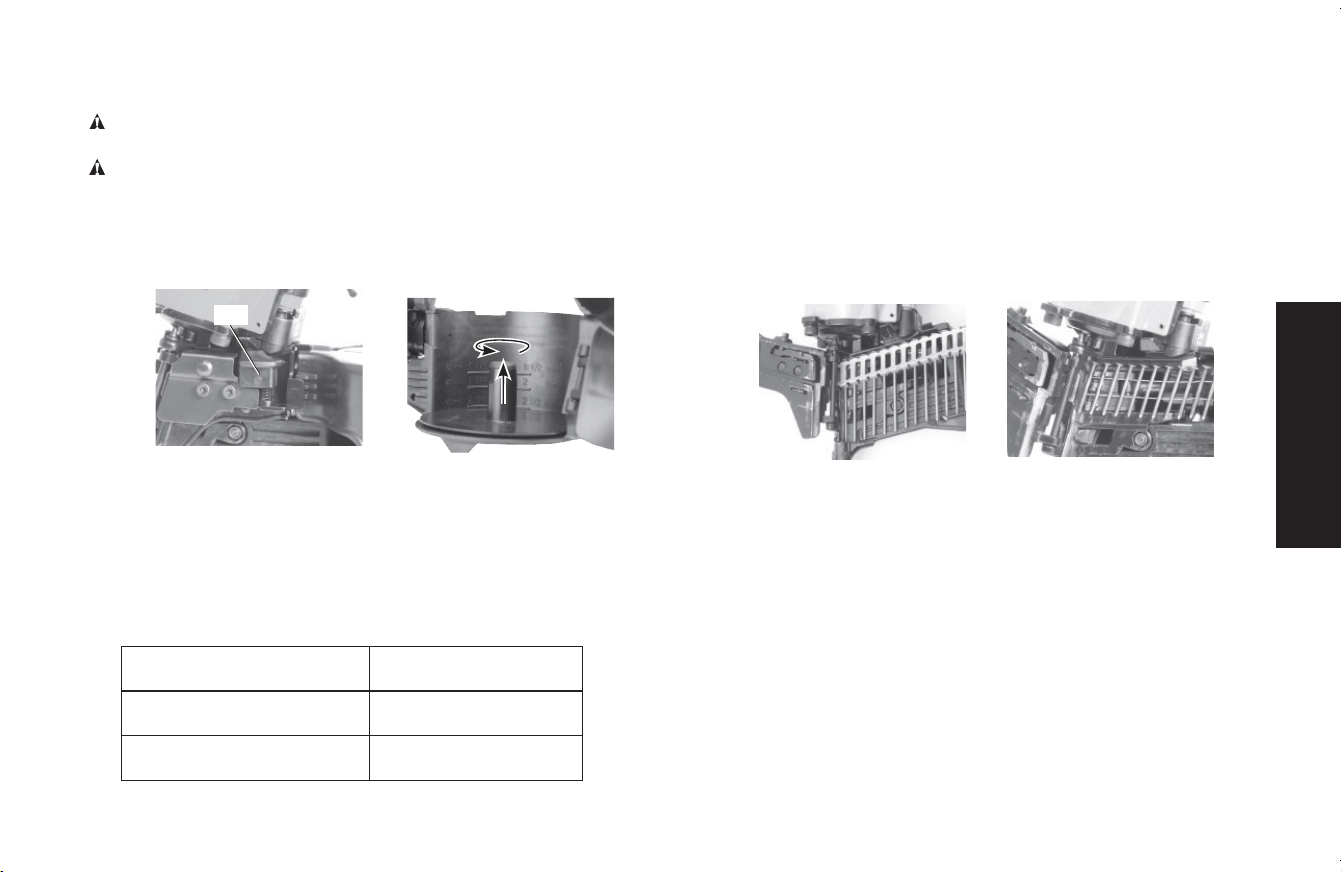

FIG. 4 FIG. 5

English

2. The nailer must be set for the length of nail to be used. Nails will

not feed smoothly if the magazine is not correctly adjusted. The

magazine contains an adjustable nail platform on which the nail

coil rests. The nail platform can be moved up and down to three

nail settings.

To change setting pull up on the post and twist to the correct step

Refer to Figure 5.

1-1/4" - 1-1/2" (32–38mm) nails upper step

1-3/4" - 2" (45–50mm) nails middle step

2-1/4" - 2-1/2" (57–64mm) nails bottom step

3. Load the coil of nails, refer to Tool Specifications to determine

appropriate fastener.

Place the coil of nails over the post in the magazine.

Uncoil enough nails to reach the feed pawl. Place the first

nail in front of the front tooth on the feed pawl, in the

driver channel. The nail heads must be in the slot in the

nose. Refer to Figure 6.

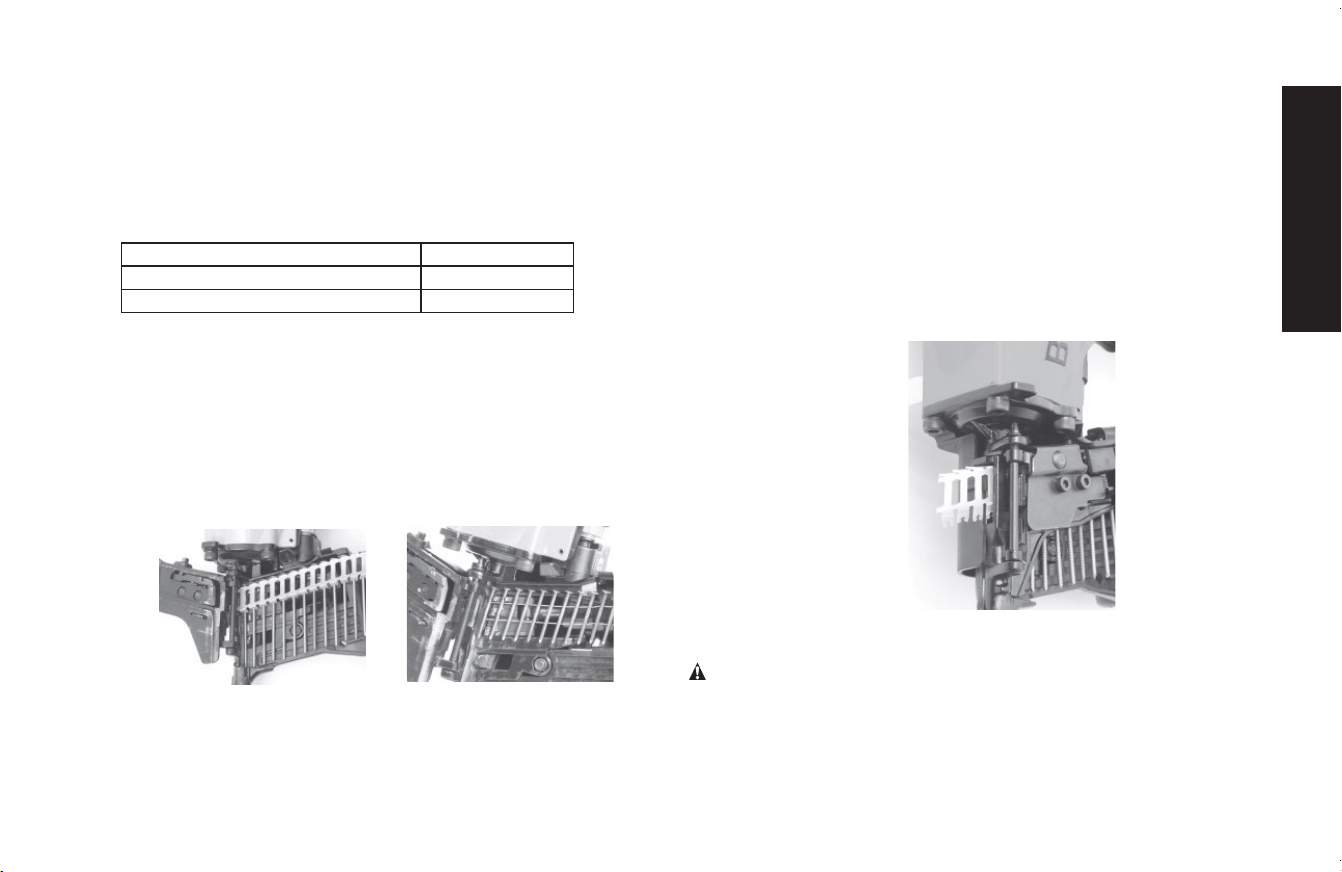

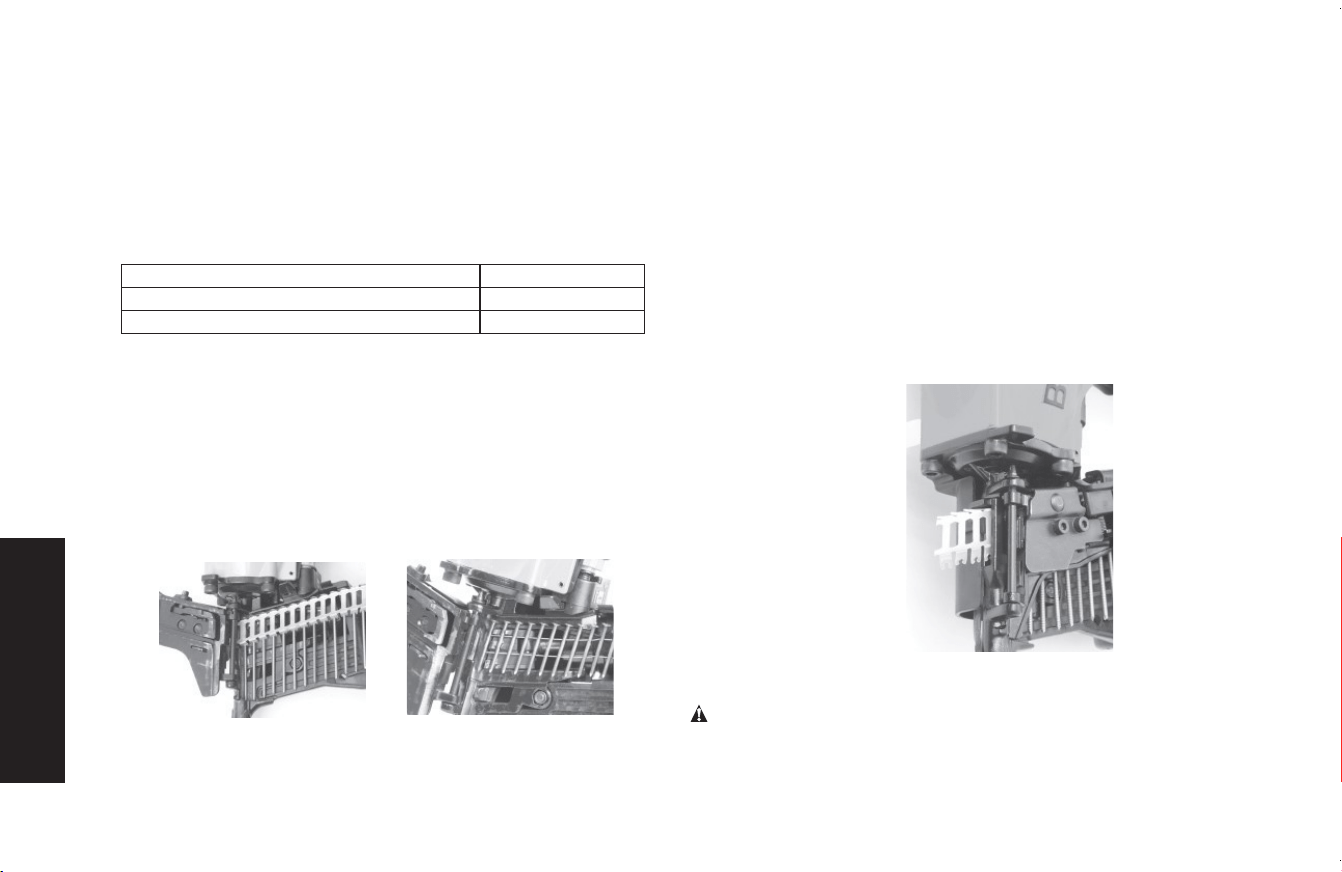

FIG. 6

PLASTIC INSERT WIRE WELD

4. Swing cover closed. To aid in the feeding of plastic collated nails

the tab on the cover should be repositioned. To do so apply

pressure to the top center of the tab and simultaneously apply

pressure to the bottom outer edge of the tab until it rests on

the top outer brim of the cover. Swing the door/magazine cover

closed. Check that the latch engages when released. (If it does

not engage, check that the nail heads are in the slot in the nose.)

5. Removal of plastic strip. As nails are driven, the plastic strip will

feed out of the tool. When sufficient strip has been fed out, it can

be torn away by pulling against the tear edge in the nose. Refer

to Figure 7.

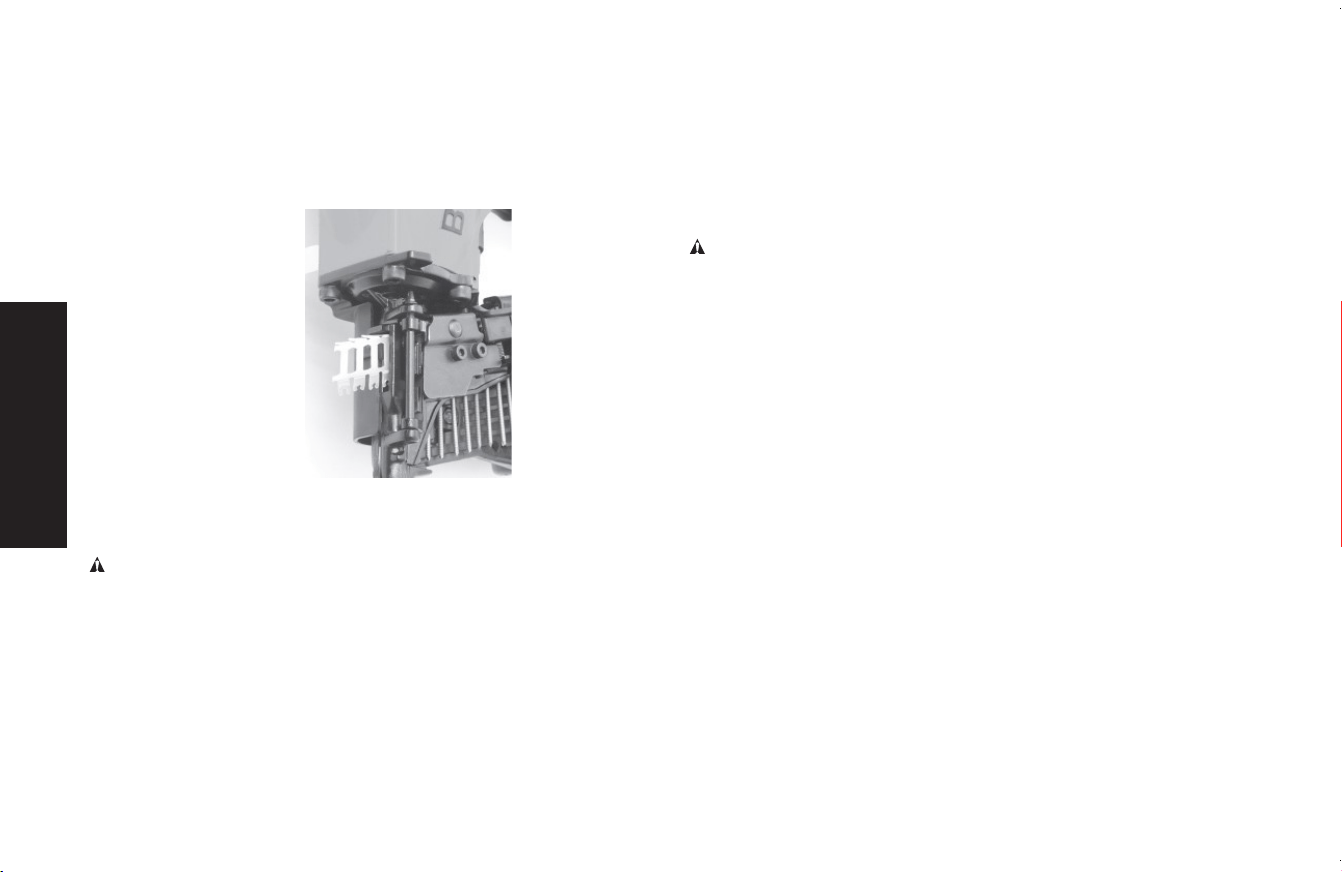

FIG. 7

Depth Setting (Fig. 1)

WARNING: Disconnect air line from tool and remove fasteners

from magazine before making adjustments or personal injury may

result.

English

The fastener depth control adjustment feature provides control of

the nail drive depth from flush with or just above the work surface to

shallow or deep countersink.

Rotate depth control adjustment wheel (H) to give the desired depth

of drive.

Rafter Hook (Fig. 1)

The integrated rafter hook (C) can be rotated to either side of the tool

to accommodate left- or right-handed users.

NOTE: The rafter hook can not be removed.

Cold Weather Operation

WARNING: Read the section titled Important Safety Instructions

at the beginning of this manual. Always wear eye and ear protection

when operating this tool. Keep the nailer pointed away from yourself

and others. For safe operation, complete the following procedures

and checks before each use of the nailer.

When operating tools at temperatures below freezing, complete

preparation procedures outlined above and follow the directions

below.

1. Make sure compressor tanks have been properly drained prior

to use. Always drain the compressor tanks at least once daily

while using the nailer. This is especially important in cold weather

because any moisture in the air in the tanks will condense in the

cold temperature.

2. Keep the tool as warm as possible prior to use.

3. Put 5 to 10 drops of D

WALT Pneumatic Tool Oil or winter weight

pneumatic oil containing ethylene glycol in the end cap.

4. Lower air pressure to 80 psi or less.

5. Actuate the tool 5 or 6 times into scrap lumber to lubricate o-rings.

6. Turn pressure up to operating level (not to exceed 120 psi) and

use tool as normal.

7. Re-lubricate with D

WALT Pneumatic Tool Oil or winter weight

pneumatic oil containing ethylene glycol in the end cap at least

twice a day or after 4 hours of use.

Hot Weather Operation

Tool should operate normally. However, keep tool out of direct sunlight

as excessive heat can damage bumpers, o-rings and other rubber

parts.

MAINTENANCE

WARNING: Disconnect air line from tool and remove fasteners

from magazine before making adjustments or personal injury may

result.

Daily Maintenance Chart

ACTION Lubricate tool with 5-10 drops of D

WALT Pneumatic

Tool Oil

WHY Prevents failure of o-rings

HOW Insert drops into air fitting on end cap of tool

ACTION Drain compressor tanks and hoses daily

WHY Prevents accumulation of moisture in compressor and

nailer

HOW Open petcocks or other drain valves on compressor

tanks. Allow any accumulated water to drain from

hoses

ACTION Clean magazine, pusher, and contact trip mechanism

WHY Permits smooth operation, reduces wear, and

prevents jams

HOW Blow clean with compressed air. The use of oils or

solvents is not recommended as they tend to attract

debris

English

ACTION Before each use, check to ensure all screws, nuts and

fasteners are tight and undamaged

WHY Prevents jams, leaks and premature failure of tool

parts

HOW Tighten loose screws or other fasteners using the

appropriate hex wrench or screwdriver

Cleaning

WARNING: Blow dirt and dust out of all air vents with clean, dry air

at least once a week. To minimize the risk of eye injury, always wear

ANSI Z87.1 approved eye protection when performing this.

WARNING: Never use solvents or other harsh chemicals for

cleaning the non-metallic parts of the tool. These chemicals may

weaken the plastic materials used in these parts. Use a cloth

dampened only with water and mild soap. Never let any liquid get

inside the tool; never immerse any part of the tool into a liquid.

Repairs

WARNING: To reduce the risk of serious personal injury, remove

nails from magazine before making any adjustments or servicing this

tool.

Refer to the Troubleshooting Guide at the end of this section.

To assure product SAFETY and RELIABILITY, repairs, maintenance

and adjustment should be performed by a DeWalt factory service

center, a DeWalt authorized service center or other qualified service

personnel. Always use identical replacement parts.

Accessories

WARNING: Since accessories, other than those offered by

WALT, have not been tested with this product, use of such

accessories with this tool could be hazardous. To reduce the risk of

injury, only D

WALT, recommended accessories should be used with

this product.

Recommended accessories for use with your tool are available

at extra cost from your local dealer or authorized service center.

If you need assistance in locating any accessory, please contact

DEWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD

21286, call 1-800-4-DEWALT (1-800-433-9258) or visit our website

www.dewalt.com.

Thank you for your purchase. Register your product now for:

• WARRANTY SERVICE: Registering your product will help you

obtain more efficient warranty service in case there is a problem

with your product.

• CONFIRMATION OF OWNERSHIP: In case of an insurance

loss, such as fire, flood or theft, your registration of ownership will

serve as your proof of purchase.

• FOR YOUR SAFETY: Registering your product will allow us to

contact you in the unlikely event a safety notification is required

under the Consumer Product Safety Act.

Seven Year Limited Warranty

WALT will repair, without charge, any defects due to faulty materials

or workmanship for seven years from the date of purchase. This

warranty does not cover part failure due to normal wear or tool

abuse. For further detail of warranty coverage and warranty repair

information, visit www.dewalt.com or call 1-800-4-D

WALT (1-800-

433-9258). This warranty does not apply to accessories or damage

caused where repairs have been made or attempted by others. This

warranty gives you specific legal rights and you may have other rights

which vary in certain states or provinces.

In addition to the warranty, D

WALT tools are covered by our:

English

1 YEAR FREE SERVICE

WALT will maintain the tool and replace worn parts caused by

normal use, for free, any time during the first year after purchase.

Nailer wear items, such as o-rings and driver blades, are not covered.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of your

WALT Power Tool, Laser, or Nailer for any reason, you can return

it within 90 days from the date of purchase with a receipt for a full

refund – no questions asked.

LATIN AMERICA: This warranty does not apply to products sold

in Latin America. For products sold in Latin America, see country

specific warranty information contained in the packaging, call the

local company or see website for warranty information.

FREE WARNING LABEL REPLACEMENT: If your warning labels

become illegible or are missing, call 1-800-4-D

WALT (1-800-433-

9258) for a free replacement.

English

TROUBLESHOOTING GUIDE

MANY COMMON PROBLEMS CAN BE SOLVED EASILY BY UTILIZING THE CHART BELOW.

FOR MORE SERIOUS OR PERSISTENT PROBLEMS, CONTACT A D

WALT SERVICE CENTER OR CALL 1-(800)-4-D

WALT.

WARNING: To reduce the risk of serious personal injury, remove

fasteners from magazine before making any adjustments or servicing this tool.

SYMPTOM CAUSE FIX

Trigger valve housing leaks air O-ring cut or cracked Replace O-ring

Trigger valve stem leaks air O-ring/seals cut or cracked Replace trigger valve assembly

Frame/nose leaks air Loose nose screws Tighten and recheck

O-ring or Gasket is cut or cracked Replace O-ring or gasket

Bumper cracked/worn Replace bumper

Frame/cap leaks air Damaged gasket or seal Replace gasket or seal

Cracked/worn head valve bumper Replace bumper

Loose cap screws Tighten and recheck

Failure to cycle Air supply restriction Check air supply equipment

Tool dry, lack of lubrication Use

WALT pneumatic tool oil

Worn head valve O-rings Replace O-rings

Broken cylinder cap spring Replace cylinder cap spring

Head valve stuck in cap Disassemble/Check/Lubricate

Lack of power; slow to cycle Tool dry, lacks lubrication Use

WALT pneumatic tool oil

Broken cylinder cap spring Replace cap spring

O-rings/seals cut or cracked Replace O-rings/seals

Exhaust blocked Check bumper, head valve spring, muffler

Trigger assembly worn/leaks Replace trigger assembly

Dirt/tar build up on driver Disassemble nose/driver to clean

Cylinder sleeve not seated correctly on bottom

bumper

Disassemble to correct

Head valve dry Disassemble/lubricate

Air pressure too low Check air supply equipment

English

TROUBLESHOOTING GUIDE

MANY COMMON PROBLEMS CAN BE SOLVED EASILY BY UTILIZING THE CHART BELOW.

FOR MORE SERIOUS OR PERSISTENT PROBLEMS, CONTACT A D

WALT SERVICE CENTER OR CALL 1-(800)-4-D

WALT.

WARNING: To reduce the risk of serious personal injury, remove

fasteners from magazine before making any adjustments or servicing this tool.

SYMPTOM CAUSE FIX

Skipping fasteners; intermittent

feed

Worn bumper Replace bumper

Tar/dirt in driver channel Disassemble and clean nose and driver

Air restriction/inadequate air flow through quick

disconnect socket and plug

Replace quick disconnect fittings

Worn piston O-ring Replace O-ring, check driver

Tool dry, lacks lubrication Use

WALT pneumatic tool oil

Damaged feed piston spring Replace spring

Low air pressure Check air supply system to tool

Loose canister nose screws Tighten all screws

Fasteners too short for tool Use only recommended fasteners

Bent fasteners Discontinue using these fasteners

Wrong size fasteners Use only recommended fasteners

Leaking head cap gasket Tighten screws/replace gasket

Trigger valve O-ring cut/worn Replace O-ring

Broken/chipped driver Replace driver (check piston O-ring)

Dry/dirty magazine Clean magazine

Fasteners jam in tool Driver channel worn Replace nose/check door

Wrong size fasteners Use only recommended fasteners

Bent fasteners Discontinue using these fasteners

Loose canister/nose screws Tighten all screws

Broken/chipped driver Replace driver

English

TROUBLESHOOTING GUIDE

MANY COMMON PROBLEMS CAN BE SOLVED EASILY BY UTILIZING THE CHART BELOW.

FOR MORE SERIOUS OR PERSISTENT PROBLEMS, CONTACT A D

WALT SERVICE CENTER OR CALL 1-(800)-4-D

WALT.

WARNING: To reduce the risk of serious personal injury, remove

fasteners from magazine before making any adjustments or servicing this tool.

SYMPTOM CAUSE FIX

COIL NAILERS

Skipping fasteners; intermittent

feed

Feed piston dry Add

WALT pneumatic tool oil

in hole in feed piston

cover

Feed piston O-rings cracked/worn Replace O-rings/check bumper and spring.

Lubricate assembly

Check pawl binding Inspect pawl and spring on door. Must work freely

Canister bottom not set correctly Set canister bottom for length of nails being used

Broken weld wires in nail coil Remove coil of nails and use another coil

Fasteners jam in tool/canister Wrong size fasteners for tool Use only recommended fasteners/check canister

bottom adjustment

Broken welded wires in nail coil Remove coil of nails and use another coil

English

AVANT DE FAIRE FONCTIONNER CET OUTIL, LIRE

ATTENTIVEMENT ET COMPRENDRE TOUTES LES DIRECTIVES

DE LA SECTION “CONSIGNES DE SÉCURITÉ IMPORTANTES”

Déﬁ nitions: lignes directrices en

matière de sécurité

Les définitions ci-dessous décrivent le niveau de danger pour

chaque mot-indicateur employé. Lire le mode d’emploi et porter

une attention particulière à ces symboles.

DANGER: indique une situation dangereuse imminente qui,

si elle n’est pas évitée, entraînera la mort ou des blessures

graves.

AVERTISSEMENT : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessures graves.

ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères ou modérées.

AVIS : indique une pratique ne posant aucun risque de

dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages

matériels.

POUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET

OUTIL OU DE TOUT AUTRE OUTIL D

WALT, COMPOSEZ LE

NUMÉRO SANS FRAIS : 1 800 4-DEWALT (1 800 433-9258)

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Directives de sécurité importantes

AVERTISSEMENT: ne pas utiliser cet appareil avant d’avoir lu

le mode d’emploi ainsi que l’intégralité des directives de sécurité,

d’utilisation et d’entretien.

AVERTISSEMENT: ce produit contient des produits chimiques

reconnus par l’État de la Californie comme étant cancérigènes et

pouvant entraîner des anomalies congénitales ou d’autres problèmes

liés aux fonctions reproductrices. Se laver les mains après toute

manipulation.

AVERTISSEMENT: certaines poussières contiennent des produits

chimiques reconnus par l’État de la Californie comme cancérigènes et

pouvant entraîner des anomalies congénitales et d’autres problèmes liés

aux fonctions reproductrices, te

• La mise en marche de l’outil peut

FIG. A

FIG. B

projeter des débris, du matériel

amalgamé ou de la poussière

pouvant causer des blessures

oculaires à l’opérateur. L’opérateur et

toutes les personnes dans la zone

environnante doivent porter des lunettes

de sécurité avec écrans latéraux fixes.

Les lunettes de sécurité approuvées sont

estampillées avec la mention “Z87.1”.

L’employeur a la responsabilité d’imposer

à l’opérateur et à toutes autres personnes

dans la zone de travail le port

d’équipement de protection des yeux.

(fig. A)

• Toujours porter des protecteurs

d’oreilles appropriés et autres dispositifs de protection

durant l’utilisation. Selon les conditions et la durée d’utilisation,

le bruit émis par cet outil peut causer une perte auditive. (fig. A)

Français

• Utiliser uniquement de l’air propre, sec et régulé. La conden

sation provenant d’un compresseur d’air peut faire rouiller et

endommager les composantes internes de l’outil. (fig. B)

• Réguler la pression d’air. Utiliser une

FIG. E

FIG. F

FIG. C

FIG. D

pression compatible avec la pression

nominale indiquée sur la fiche

signalétique de l’outil. (Ne doit pas

excéder 120 psi, 8,3 bars.) Ne pas

raccorder l’outil à un compresseur d’une

puissance nominale supérieure à 200 psi.

La pression de fonctionnement de l’outil

ne doit jamais excéder 200 psi même dans

l’éventualité d’une défaillance du régulateur.

(fig. C)

• Utiliser exclusivement un tuyau

d’air prévu pour une pression de

fonctionnement maximale d’au moins

10,3 bars (150 psi) ou 150 % de la

pression maximale du système, selon la

pression la plus élevée. (Fig. D)

• Ne pas utiliser de gaz en bouteille

pour faire fonctionner cet outil. Les

gaz comprimés en bouteille comme

l’oxygène, le bioxyde de carbone, l’azote,

l’hydrogène, le propane, l’acétylène ou l’air

ne doivent pas être utilisés avec les outils

pneumatiques. Ne jamais utiliser de gaz

combustibles ou tout autre type de gaz

réactif comme source d’énergie pour cet

outil. Leur utilisation représente un danger

d’explosion et peut se solder par des

blessures corporelles. (fig. E)

• Utiliser des raccords qui libèrent

toute la pression de l’outil

lorsqu’il est débranché de la

source d’alimentation. Utiliser des

connecteurs de tuyau qui coupent

l’alimentation d’air du compresseur

quand l’outil est débranché. (fig. F)

• Débrancher l’outil de la source

d’alimentation en air lorsqu’il n’est

pas utilisé. Toujours débrancher

l’outil de la source d’alimentation

en air et retirer les attaches qui

se trouvent dans le magasin

avant de quitter la zone de travail

ou de remettre l’outil à un autre

opérateur. Ne pas transporter l’outil

vers une autre zone de travail qui

comprend des échafaudages,

des marches, des échelles etc.,

avec la source d’alimentation en

air raccordée. Ne pas effectuer

de réglages, retirer le magasin,

effectuer l’entretien ou débloquer

des attaches coincées pendant

que l’outil est raccordé à la source

d’alimentation en air. Une décharge

accidentelle pourrait se produire si le

déclencheur est réglé alors que l’outil est

raccordé à la source d’alimentation en air

et que des clous sont chargés. (fig. G)

FIG. G

FIG. H

FIG. I

FIG. J

Français

• Brancher l’outil à la source d’alimentation en air avant

de charger les attaches afin de prévenir qu’une attache

soit éjectée au cours du branchement. Le mécanisme

d’entraînement de l’outil peut être mis en cycle lorsque l’outil est

branché à la source d’alimentation en air. Ne pas enfoncer la

détente ou le déclencheur lors du chargement des attaches pour

prévenir un clouage par inadvertance.

• Ne pas retirer, modifier ou rendre non fonctionnel, l’outil, la

détente ou le déclencheur de l’outil de quelque façon que

ce soit. Ne pas fixer de ruban ou d’attache sur la détente ou le

déclencheur pour le maintenir en position de MARCHE. Ne pas

retirer le ressort du déclencheur. Inspecter quotidiennement le bon

fonctionnement de la détente et du déclencheur. Une décharge

non contrôlée pourrait survenir.

• Inspecter l’outil avant de l’utiliser. Ne pas faire fonctionner un

outil si une partie de l’outil, de la détente ou du déclencheur

n’est pas fonctionnelle, est débranchée, modifiée ou ne

fonctionne pas correctement. Les fuites d’air ainsi que les

pièces endommagées ou manquantes doivent être réparées ou

remplacées avant utilisation. (fig. H)

• Ne pas transformer ou modifier l’outil de quelque façon que

ce soit. (fig. I)

• Toujours considérer que l’outil contient des attaches.

• Ne jamais pointer l’outil en direction d’un collègue de

travail ou de soi-même. Pas de chamaillerie! Toujours travailler

prudemment! Respecter l’outil en tant qu’élément essentiel au

travail. (fig. J)

• Tenir les spectateurs, les enfants et les visiteurs à l’écart

durant l’utilisation d’un outil mécanique. Les distractions

peuvent entraîner une perte de maîtrise. Verrouiller l’outil dans un

endroit sûr, hors de la portée des enfants lorsqu’il n’est pas utilisé.

• Enlever le doigt de la détente lorsque vous ne clouez pas. Ne

jamais transporter l’outil avec le doigt sur la détente. Cette

pratique pourrait se solder par une décharge intempestive. Utiliser le

bouton de verrouillage de la détente pour empêcher une décharge

intempestive

• Ne pas tendre le bras trop loin. Il faut

FIG. K

FIG. L

FIG. M

demeurer bien campé sur ses pieds et en

équilibre en tout temps. Une perte d’équilibre

risquerait d’entraîner une blessure corporelle.

(fig. K)

• S’assurer que le tuyau est exempt

d’obstructions ou d’emmêlements. Des

tuyaux entremêlés ou vrillés peuvent faire

perdre l’équilibre ou perdre pied.

• N’utiliser l’outil que pour les travaux

pour lesquels il a été conçu; ne pas

décharger les attaches à l’air libre ni

dans des matériaux durs, comme le

béton, la pierre, le bois ou les noeuds

ou tout autre matériel trop difficile à

pénétrer. Ne pas utiliser le corps de

l’outil ou le couvercle supérieur en

guise de marteau. Les attaches éjectées

peuvent suivre une trajectoire inattendue et

causer des blessures. (fig. L)

• Toujours garder les doigts éloignés

du déclencheur par contact afin

d’éviter une décharge accidentelle et

les risques de blessure. (fig. M)

Français

• Consulter les sections Entretien

et Réparations pour obtenir les

renseignements détaillés sur

l’entretien approprié de l’outil.

• Toujours utiliser l’outil dans un endroit

propre et bien éclairé; s’assurer que la

surface de travail est exempte de débris et

prendre soin de ne pas perdre l’équilibre

lorsqu’on travaille dans un endroit surélevé,

tel un toit.

• Ne pas enfoncer les attaches près des

bords de la pièce; celle-ci pourrait se

fractionner, ce qui risque de faire ricocher

l’attache et de blesser quelqu’un, y compris

l’utilisateur ou un collègue de travail.

S’assurer de ne pas enfoncer l’attache en

direction du fil du bois afin qu’il ne dépasse

pas le bord de la pièce. Enfoncer le clou

perpendiculaire au fil du bois afin de réduire

les risques de blessure. (fig. N)

• Ne pas enfoncer de clous sur les têtes

d’autres attaches ou à un angle trop

aigu. Cette pratique peut se solder par une

blessure corporelle provoquée par un recul,

un coincement d’attache ou un ricochet de

clou. (fig. O)

• S’informer de l’épaisseur du matériau

lorsque vous utilisez une cloueuse. Un

clou en saillie peut causer des blessures.

• Être conscient que lorsque l’outil est

utilisé à des pressions du côté élevé

de sa gamme de fonctionnement, les

clous peuvent passer complètement

à travers un matériau mince ou très

souple. S’assurer que la pression dans le

compresseur est réglée de sorte que les

clous sont fixés dans le matériau et non

poussés entièrement dans celui-ci. (Fig. P)

• Garder les mains et les parties du

corps éloignées de la zone de travail

immédiate. Au besoin, maintenir la pièce

à travailler avec des serres afin de garder

les mains et les parties du corps éloignées

du danger potentiel. S’assurer que la pièce

à travailler est adéquatement fixée avant de

pousser la cloueuse contre sa surface. Le

déclencheur peut entraîner le déplacement

inopiné de la pièce à travailler. (fig. Q)

• Ne pas utiliser l’outil en présence de

poussières, de gaz ou d’émanations

inflammables. L’outil peut générer une

étincelle qui risque d’enflammer les gaz,

provoquant ainsi un incendie. Une étincelle

peut également survenir si un clou est

enfoncé sur un autre clou. (fig. R)

• Garder le visage et les parties du corps

éloignés de l’arrière du couvercle de

l’outil lorsque le travail est effectué

dans des endroits restreints. Un recul

soudain peut entraîner un impact au corps,

particulièrement durant un clouage dans

des matériaux durs ou denses. (fig. S)

FIG. P

FIG. N

FIG. O

FIG. Q

FIG. R

FIG. S

Français

• Saisir l’outil fermement pour en garder la maîtrise tout

en lui permettant de reculer hors de la surface de travail

lorsque l’attache est enfoncée. En « mode d’actionnement

par contact », si le déclencheur retouche la pièce avec la détente

enfoncée, l’outil clouera.

• Le choix de la méthode de déclenchement est important.

Consulter le présent mode d’emploi pour connaître les options de

déclenchement.

GÂCHETTE À ACTION PAR CONTACT

• Lors de l’utilisation de la gâchette

FIG. T

par contact, prendre garde aux

doubles déclenchements

intempestifs provoqués par le recul

de l’outil. Il existe un risque de libérer

involontairement des fixations si, par

accident, le déclencheur par contact

touche à nouveau la surface de travail

(fig. T).

POUR ÉVITER LES DOUBLES DÉCLENCHEMENTS:

• Ne pas presser l’outil contre la pièce avec trop de force.

• Permettre à l’outil d’effectuer complètement son mouvement

de recul après chaque actionnement.

• Utiliser la gâchette à action séquentielle.

• Lors de l’«actionnement par contact» de la cloueuse,

il faut toujours bien maîtriser l’outil. Un positionnement

imprécis de l’outil peut entraîner la libération mal dirigée d’une

fixation.

DÉTENTE À ACTION SÉQUENTIELLE

• Lorsqu’on utilise la détente à action séquentielle, ne pas

actionner l’outil à moins qu’il ne soit solidement appuyé

sur la pièce à travailler.

• Ne pas enfoncer de clous à l’aveugle

FIG. U

dans les murs, les planchers ou

autres zones de travail. Des attaches

enfoncées dans des fils électriques sous

tension, de la plomberie ou d’autres

types d’obstacles peuvent entraîner des

blessures. (fig. U)

• Demeurer alerte, prêter attention

au travail à effectuer et faire preuve

de bons sens pendant l’utilisation

d’un outil mécanique. Ne pas utiliser

un outil lorsqu’on ressent de la fatigue ou après avoir

consommé des drogues, de l’alcool ou des médicaments.

Un moment d’inattention durant l’utilisation d’outils mécaniques

peut entraîner de graves blessures.

• RÉGLAGE DE PROFONDEURŸ: Afin de réduire les risques

de blessure grave causée par le démarrage accidentel

de l’outil lorsqu’on tente de régler la profondeur, on doit

TOUJOURS :

• débrancher l’alimentation d’air.

• éviter tout contact avec la gâchette durant l’ajustement

AVERTISSEMENT: Les scies, meules, ponceuses, perceuses

ou autres outils de construction peuvent produire des poussières

contenant des produits chimiques reconnus par l’État californien

pour causer cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques, on retrouve :

• le plomb dans les peintures à base de plomb ;

• la silice cristallisée dans les briques et le ciment ou autres

articles de maçonnerie ; et

• l’arsenic et le chrome dans le bois ayant subi un traitement

chimique.

Français

Le risque associé à de telles expositions varie selon la fréquence à

laquelle on effectue ces travaux. Pour réduire toute exposition à ces

produits : travailler dans un endroit bien aéré, en utilisant du matériel

de sécurité homologué tel un masque les microscopiques.

AVERTISSEMENT: TOUJOURS PORTER DES LUNETTES

DE SÉCURITÉ. Les lunettes optiques ne constituent PAS des

lunettes de sécurité. Utiliser également un masque facial

ou anti-poussières si l’opération génère de la poussière.

TOUJOURS PORTER UN ÉQUIPEMENT DE PROTECTION

HOMOLOGUÉ :

• protection oculaire conforme à la norme ANSI Z87.1 (CAN/

CSA Z94.3),

• protection auditive conforme à la norme ANSI S12.6 (S3.19) et

• protection des voies respiratoires conformes aux normes

NIOSH/OSHA/MSHA.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

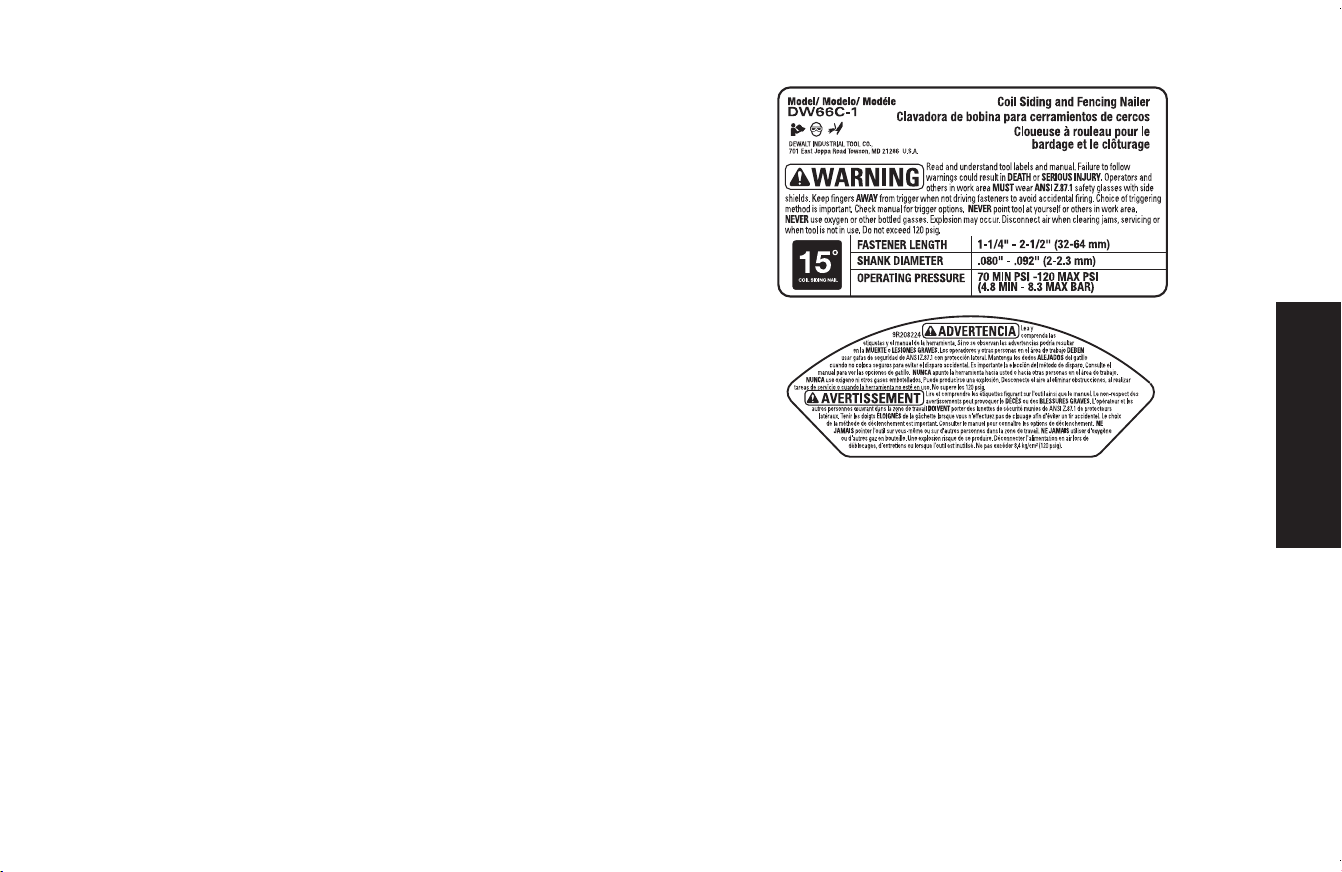

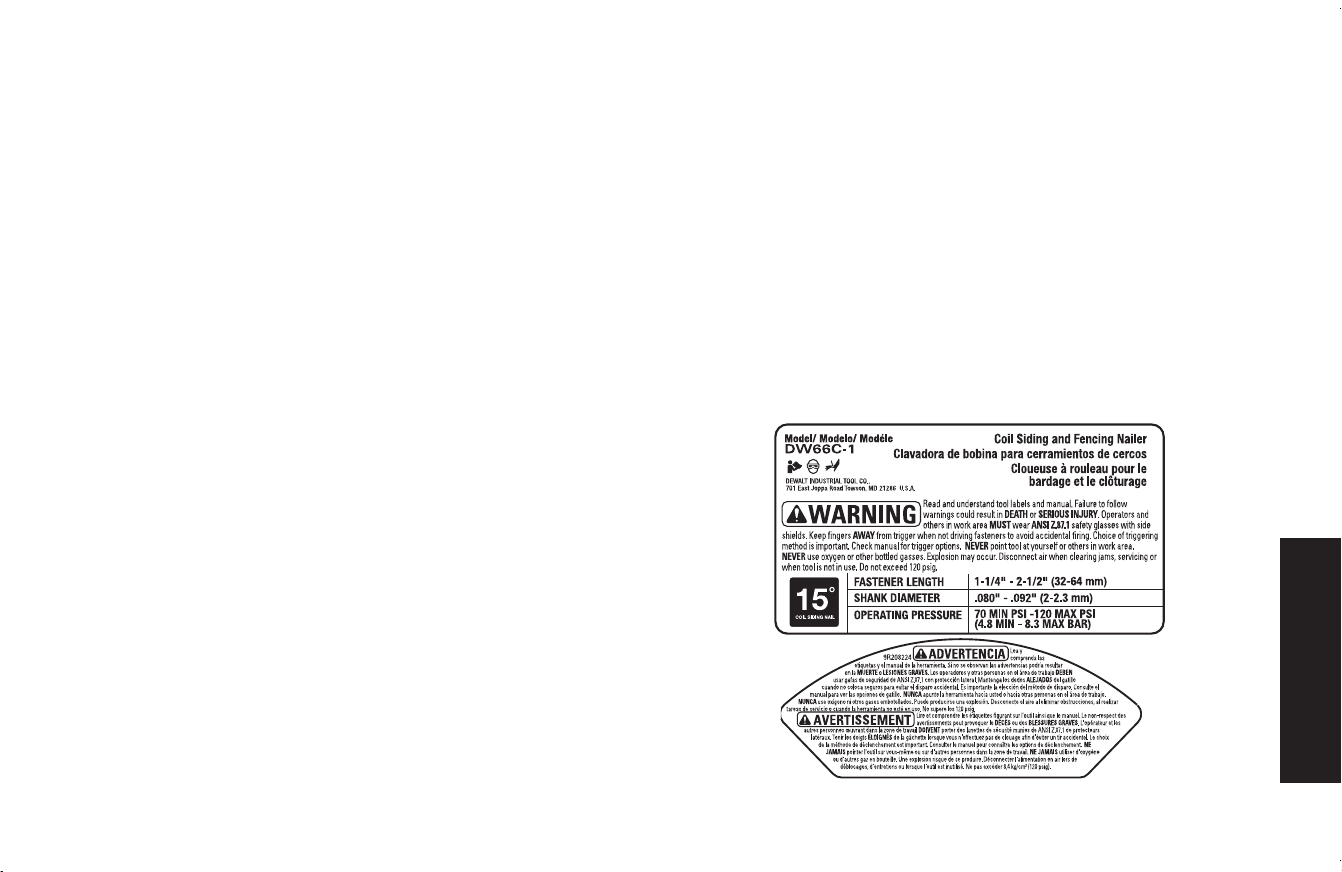

Fiche technique

MODÈLE DW66C-1

HAUTEUR 295,3mm (115/8po)

LARGEUR 117,5mm (45/8po)

LONGUEUR 266,7mm (101/2po)

POIDS 2,2kg (4,9lb)

ANGLE DU CHARGEUR 15°

PRESSION DE SERVICE 4,9 – 8,43kg/cm

(70 – 120 psig)

CONSOMMATION D’AIR

PAR 100 CYCLES*

0,093 m

(3,3 pi

/min) à 5,62 kg/

(80 psi)

CAPACITÉ DU

CHARGEUR

Jusqu’à 300 – 350clous

LONGUEUR DES

FIXATIONS

531mm - 63 mm

(11/4po – 21/2po)

BANDES DE FIXATIONS Inserts en plastique ou

soudés de 15°

*Tenir compte de la vitesse réelle de fonctionnement de l’outil pour

déterminer la quantité d’air nécessaire. Par exemple, si votre outil

utilise environ 50 clous par minute, vous avez besoin de 50 % du

débit en pieds cubes par minute nécessaire pour faire fonctionner

l’outil à 100clous par minute.

Français

COMPOSANTS (FIG. 1)

A. Gâchette

B. Échappement

C. Crochet à chevron

D. Déclenchement par contact

E. Verrou du chargeur

F. Chargeur

G. Tampon antimarque

H. Cadran de réglage de la

profondeur

FIG. 1

FONCTIONNEMENT

Préparation de l’outil (Fig. 2, 3)

AVERTISSEMENT: lire la section intitulée Directives de sécurité

importantes début ce manuel. Toujours porter une protection

oculaire et auditive durant l’utilisation de cet outil. Toujours porter

une protection oculaire et une protection auditive lors de l’utilisation

de l’outil. Ne pas pointer la cloueuse dans votre direction ou celle

d’autres personnes. Pour une utilisation sécuritaire, effectuer toutes

les procédures et vérifier tous les points qui suivent avant chaque

utilisation de la cloueuse.

1. Avant d’utiliser la cloueuse, s’assurer que les réservoirs du

compresseur ont été correctement purgés.

2. Lubrifier l’outil comme suit:

a. Utiliser de l’huile pour outil pneumatique DEWALT ou une huile

S.A.E. de grade 20 non détergente. NE PAS utiliser une huile

détergente ou des additifs pour éviter d’endommager les joints

toriques et les pièces en caoutchouc.

b. Lorsque c’est possible, utiliser un ensemble filtre-régulateur-

lubrificateur avec le tuyau d’air, entre le compresseur et l’outil.

c. Si un lubrificateur n’est pas disponible, ajouter 5 à 10 gouttes

d’huile dans le raccord d’air au moins deux fois par jour ou

après toutes les quatre heures d’utilisation.

FIG. 2

FIG. 3

3. Porter une protection oculaire, auditive et respiratoires adéquates.

4. Retirer toutes les attaches du chargeur.

5. Vérifier le bon fonctionnement régulier du déclencheur et des

ensembles du poussoir. Ne pas utiliser l’outil si un des ensembles

Français

ne fonctionne pas correctement. NE JAMAIS utiliser un outil dont

le déclencheur est coincé en position de marche.

6. Vérifier la source d’alimentation en air. Vérifier que la pression ne

dépasse pas les limites recommandées (se reporter à la fiche

technique de l’outil).

7. Raccorder le tuyau d’air.

8. Vérifier la présence de fuites audibles autour des soupapes et des

joints. Ne jamais utiliser un outil qui présente des fuites ou dont

certaines pièces sont endommagées.

AVERTISSEMENT: pour réduire les risques de blessures

corporelles, débrancher l’outil de la source d’alimentation en air avant

d’effectuer l’entretien, de dégager une attache bloquée, de quitter la

zone de travail, de déplacer l’outil dans un autre endroit ou de donner

l’outil à une autre personne.

Gâchette

AVERTISSEMENT : toujours porter une protection oculaire

(ANSI Z87.1 [CAN/CSA Z94.3]) ainsi qu’une protection auditive

appropriées (ANSIS12.6 [S3.19]) lors de l’utilisation de cet outil.

AVERTISSEMENT : sauf lors du clouage, l’utilisateur ne doit

pas maintenir la gâchette de l’outil à déclenchement par contact

enfoncée, car il existe un risque de blessures graves si la gâchette

entre accidentellement en contact avec une personne ou un objet et

provoque le déclenchement de l’outil.

AVERTISSEMENT : éloigner les mains et le corps de la zone

d’expulsion des clous. Le recul peut provoquer le rebond de l’outil

à déclencheur par contact et libérer une deuxième fixation, ce qui

risque de provoquer des blessures.

AVERTISSEMENT: ne jamais utiliser un crochet à chevron pour

suspendre l’outil sur le corps, sur un vêtement ou à la ceinture.

DÉCLENCHEMENT PAR CONTACT (GÂCHETTE NOIRE)

En règle générale, les outils à déclenchement par contact s’utilisent

en créant un contact avec la surface de travail pour actionner le

mécanisme de déclenchement tout en gardant la gâchette enfoncée.

Ainsi, une fixation est libérée à chaque contact avec la surface. Cette

méthode favorise le positionnement rapide des fixations dans de

nombreux travaux comme l’application de revêtement, la pose de

platelage ou l’assemblage de palettes.

Un recul se produit sur tous les outils pneumatiques lors de la

libération de fixations. Il peut arriver que le rebond qui s’ensuit libère le

déclencheur. En cas de contact involontaire avec la surface de travail

alors que la gâchette est toujours actionnée (doigt sur la gâchette

enfoncée), une deuxième fixation sera libérée.

DÉCLENCHEMENT SÉQUENTIEL (GÂCHETTE GRISE)

L’utilisateur doit maintenir l’outil contre la surface de travail avant

d’appuyer sur la gâchette. Il est ainsi plus facile de placer les fixations

lors, par exemple, de la pose de charpente, de clouage en biais ou

de la construction de caisses.

Le déclenchement séquentiel permet de positionner la fixation de

manière précise sans risquer d’en libérer une deuxième sous l’effet

du recul (se reporter à Déclenchement par contact).

L’outil à déclenchement séquentiel constitue un avantage sur le plan

de la sécurité, puisqu’il interdit tout déclenchement accidentel si

l’outil heurte la surface de travail ou quoi que ce soit d’autre alors que

l’utilisateur appuie sur la gâchette.

FONCTIONNEMENT DU DÉCLENCHEMENT PAR CONTACT

(GÂCHETTE NOIRE)

Les modèles à déclencheur par contact (gâchette noire) sont équipés

d’un déclencheur qui fonctionne en collaboration avec la gâchette

pour libérer une fixation. Il existe deux méthodes pour libérer des

fixations avec un outil à déclencheur par contact.

Français

POSE D’UNE SEULE FIXATION: Pour utiliser l’outil afin de poser une

seule fixation, commencer par positionner le déclencheur par contact

sur la surface de travail, SANS APPUYER SUR LA GÂCHETTE.

Enfoncer le déclencheur par contact jusqu’à ce que le nez touche

la surface de travail, puis appuyer sur la gâchette pour libérer une

fixation. Ne pas exercer de force excessive pour appuyer l’outil contre

la surface. Prévoir plutôt une distance de recul pour éviter qu’une

deuxième fixation ne soit libérée. Retirer le doigt de la gâchette après

chaque action.

MODE DE FIXATION RAPIDE: Pour utiliser l’outil avec déclencheur

par contact en mode rapide, le pointer vers la surface de travail sans

toutefois la toucher. Appuyer sur la gâchette, puis toucher la surface

de travail avec le déclencheur par contact en donnant un à-coup. À

chaque fois que le déclencheur par contact est enfoncé, une fixation

est libérée.

FONCTIONNEMENT DU DÉCLENCHEMENT SÉQUENTIEL

(GÂCHETTE GRISE)

Les modèles à déclencheur séquentiel (gâchette grise) sont équipés

d’un déclencheur qui fonctionne en collaboration avec la gâchette

pour libérer une fixation. Pour actionner un outil à déclenchement

séquentiel, commencer par positionner le déclencheur par contact

sur la surface de travail

SANS APPUYER SUR LA GÂCHETTE. Enfoncer le déclencheur par

contact puis appuyer sur la gâchette pour libérer une fixation. Tant

que le déclencheur est en contact avec la surface et reste enfoncé,

l’outil envoie une fixation chaque fois que vous appuyez sur la

gâchette. Si le déclencheur s’écarte de la surface de travail, il faut

répéter la séquence ci-dessus pour libérer une autre fixation.

FONCTIONNEMENT DU DÉCLENCHEMENT PAR CONTACT

(GÂCHETTE NOIRE)

A. Sans toucher la gâchette (A), appuyer le déclencheur par contact

contre la surface de travail.

L’OUTIL NE DOIT PAS SE DÉCLENCHER.

B. Écarter l’outil de la surface de travail et appuyer sur la gâchette.

L’OUTIL NE DOIT PAS SE DÉCLENCHER.

C. Une fois l’outil écarté de la surface de travail, appuyer sur la

gâchette. Appuyer le déclencheur par contact contre la surface

de travail.

L’OUTIL DOIT SE DÉCLENCHER.

D. Sans toucher la gâchette, appuyer le déclencheur par contact

contre la surface de travail, puis appuyer sur la gâchette.

L’OUTIL DOIT SE DÉCLENCHER.

FONCTIONNEMENT DU DÉCLENCHEMENT SÉQUENTIEL

(GÂCHETTE GRISE)

A. Appuyer le déclencheur par contact contre la surface de travail,

sans toucher la gâchette.

L’OUTIL NE DOIT PAS SE DÉCLENCHER.

B. Tenir l’outil à l’écart de la surface de travail et appuyer sur la

gâchette.

L’OUTIL NE DOIT PAS SE DÉCLENCHER.

Relâcher la gâchette. Elle doit revenir à l’arrêt se trouvant sur le

châssis de l’outil.

C. Appuyer sur la gâchette et presser le déclencheur par contact

contre la surface de travail.

L’OUTIL NE DOIT PAS SE DÉCLENCHER.

D. Sans toucher la gâchette, appuyer sur déclencheur par contact

contre la surface de travail. Appuyer sur la gâchette.

L’OUTIL DOIT SE DÉCLENCHER.

Français

Chargement de l’outil (Fig. 1, 4–7)

AVERTISSEMENT: garder l’outil pointé dans une direction

sécuritaire durant le chargement des clous.

AVERTISSEMENT: ne jamais charger de clous lorsque le

déclencheur ou la détente sont actionnés.

1. Ouvrir le chargeur (F). Tirer le verrou (E) et faire pivoter la porte ou

le couvercle du chargeur pour l’ouvrir. Se reporter à la figure 4.

FIG. 4 FIG. 5

2. La cloueuse doit être réglée en fonction de la longueur des

clous utilisés. L’alimentation en clous s’effectuera mal si le

chargeur n’est pas correctement réglé. Le chargeur contient

une plateforme à clous réglable sur laquelle repose le rouleau de

clous. Cette plateforme peut être déplacée vers le haut et vers le

bas pour accueillir trois différentes dimensions de clous.

Pour la régler, tirer sur la tige et la faire pivoter jusqu’à la marque

adaptée (se reporter à la figure 5).

Clous de 32mm – 38mm

(11/4po - 11/2po)

Marque supérieure

Clous de 45mm – 50mm

(13/4po - 2po)

Marque du milieu

Clous de 57mm – 64mm

(21/4po - 21/2po)

Marque du bas

3. Charger le rouleau de clous. Se reporter à la fiche technique de

l’outil pour déterminer la bonne dimension de clous.

Placer le rouleau de clous sur la tige dans le chargeur. Dérouler

suffisamment de clous pour atteindre le cliquet d’alimentation.

Placer le premier clou face à la dent avant sur le cliquet

d’alimentation, dans le canal d’entraînement. Les têtes des

clous doivent se trouver dans la fente sur le nez. Se reporter à la

figure6.

FIG. 6

INSERTS EN PLASTIQUE SOUDÉS

4. Faire pivoter le couvercle pour le refermer. Pour faciliter

l’alimentation des clous sur bandes de plastique, il faut

repositionner la languette sur le couvercle. Pour cela, exercer

une pression à la fois sur la languette au centre et en bas sur son

rebord extérieur jusqu’à ce qu’elle repose sur le bord extérieur

du dessus du couvercle. Faire pivoter la porte/le couvercle du

chargeur pour le fermer. Vérifier que le verrou s’enclenche lorsqu’il

est relâché. (Si ce n’est pas le cas, vérifier que les têtes des clous

sont dans la fente sur le nez).

Français

5. Retrait de la bande de plastique. Au fur et à mesure de

l’utilisation des clous, la bande de plastique ressort de l’outil.

Lorsqu’il en est sorti une longueur suffisante, il est possible de la

déchirer en la tirant contre le bord de coupe du nez. Se reporter

à la figure 7

FIG. 7

Réglage de la profondeur (ﬁ g. 1)

AVERTISSEMENT : afin d’éviter les risques de blessures,

débrancher le tuyau à air de l’outil et retirer les fixations du chargeur

avant de procéder au réglage.

La fonction de réglage du contrôle de profondeur de la fixation permet

de contrôler la profondeur à laquelle le clou s’enfonce; soit du ras de

la surface de travail au plus profond possible.

Tourner la molette de réglage de profondeur (H) jusqu’à obtention de

la profondeur souhaitée.

Crochet à chevron (ﬁ g. 1)

Il est possible de faire pivoter le crochet à chevron intégré (C) d’un

côté ou de l’autre de l’outil pour une utilisation par un droitier ou par

un gaucher.

REMARQUE : Il est impossible de démonter le crochet à chevron.

Fonctionnement par temps froid

AVERTISSEMENT: Lire la section intitulée Directives de sécurité

importantes début ce manuel. Toujours porter une protection

oculaire et auditive durant l’utilisation de cet outil. Garder la cloueuse

pointée en direction opposée de l’opérateur et des autres personnes.

Pour un fonctionnement sécuritaire, effectuer toutes les procédures

et vérifications suivantes avant chaque utilisation de la cloueuse.

Lorsque les outils sont utilisés à des températures inférieures au point

de congélation, effectuer les procédures de préparation ci-dessus et

suivre les directives ci-dessous.

1. S’assurer que les réservoirs du compresseur ont été purgés

adéquatement avant l’utilisation. Toujours purger les réservoirs

du compresseur au moins une fois par jour durant l’utilisation de

la cloueuse. Ceci est particulièrement important par temps froid

parce que l’humidité dans l’air des réservoirs se condensera.

2. Garder l’outil le plus chaud possible avant l’utilisation.

3. Ajouter dans le capuchon d’extrémité 5 à 10 gouttes d’huile pour

outil pneumatique D

WALT ou d’huile pneumatique de grade

d’hiver contenant de l’éthylène glycol.

4. Abaisser la pression d’air à 80 psi ou moins.

5. Actionner l’outil à 5 ou 6 reprises dans du bois non utilisable pour

lubrifier les joints toriques.

6.. Augmenter la pression jusqu’au niveau de fonctionnement

(sans excéder 120 psi) et utiliser l’outil normalement.

Français

7. Lubrifier le capuchon d’extrémité de nouveau avec de l’huile pour

outil pneumatique D

WALT ou de l’huile pneumatique de grade

d’hiver contenant de l’éthylène glycol au moins deux fois par jour

ou toutes les quatre heures d’utilisation.

Fonctionnement par temps chaud

L’outil devrait fonctionner normalement. Cependant, garder l’outil

à l’abri de la lumière directe du soleil étant donné que la chaleur

excessive peut endommager les amortisseurs, les joints toriques et

les autres pièces de caoutchouc.

ENTRETIEN

AVERTISSEMENT : afin d’éviter les risques de blessures,

débrancher le tuyau à air de l’outil et retirer les fixations du chargeur

avant de procéder au réglage.

Tableau d’entretien journalier

ACTION Lubrifier l’outil avec 5 à 10 gouttes d’huile pour outils

pneumatiques DEWALT

POURQUOI Prévenir la défaillance des joints toriques

COMMENT Introduire les gouttes dans le raccord d’air de

l’embout de l’outill

ACTION Vider les réservoirs et les tuyaux du compresseur

quotidiennement

POURQUOI Prévenir l’accumulation d’humidité dans le

compresseur et le clouer

COMMENT Ouvrir les robinets de purge ou les autres robinets

des réservoirs du compresseur

ACTION Nettoyer le magasin, le poussoir et mécanisme du

déclencheur

POURQUOI Permettre un fonctionnement doux, réduire l’usure et

prévenir les blocages

COMMENT Nettoyer à l’air comprimé. L’utilisation d’huiles ou

de solvants n’est pas recommandée car ils ont

tendance à retenir les particules

ACTION Avant chaque utilisation, vérifier si les écrous,vis et

attaches sont serrés et intacts

POURQUOI Prévenir les blocages, les fuites et la défaillance

prématurée des pièces de l’outil

COMMENT Utiliser la clé hexagonale ou le tournevisapproprié(e)

pour serrer les vis ou autres attaches.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière hors des

évents au moyen d’air comprimé propre et sec, au moins une fois

par semaine. Pour minimiser le risque de blessure aux yeux, toujours

porter une protection oculaire conforme à la norme ANSI Z87.1 lors

du nettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni d’autres

produits chimiques puissants pour nettoyer les pièces non métalliques

de l’outil. Ces produits chimiques peuvent affaiblir les matériaux

de plastique utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser de liquide

pénétrer dans l’outil et n’immerger aucune partie de l’outil dans un

liquide.

Français

Réparations

AVERTISSEMENT : afin d’éviter les risques de blessures,

débrancher le tuyau à air de l’outil et retirer les fixations du chargeur

avant de procéder au réglage.

Se reporter à la rubrique Guide de dépannage à la fin de cette

section.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations,

l’entretien et les réglages doivent être réalisés par un centre de

réparation en usine D

WALT, un centre de réparation agréé D

WALT

ou par d’autres techniciens qualifiés. Toujours utiliser des pièces de

rechange identiques.

Accessoires

AVERTISSEMENT : puisque les accessoires autres que ceux

offerts par D

WALT n’ont pas été testés avec ce produit, leur utilisation

pourrait s’avérer dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires D

WALT recommandés avec

le présent produit.

Les accessoires recommandés pour cet outil sont vendus séparément

au centre de service de votre région. Pour obtenir de l’aide concernant

l’achat d’un accessoire, communiquer avec D

WALT Industrial Tool

Co., 701 East Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-D

WALT) ou visiter notre site

Web : www.dewalt.com.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votre produi:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie vous

permettra de vous prévaloir du service de réparations sous

garantie de façon plus efficace dans le cas d’un probléme avec le

produit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée

par un incendie, une inondation ou un vol, cette preuve de

propriété vous servira de preuve auprès de votre compagnie

d’assurances.

• POUR VOTRE SÉCURITÉ : Enregistrez votre produit. Nous

pourrons ainsi communiquer avec vous dans l’éventualité, peu

probable, où la Consumer Product Safety Act (Loi sur la sécurité

des consommateurs) exige la diffusion d’un avis sur la sécurité.

Registre en ligne à www.dewalt.com/register.

Garantie à vie limitée de sept (7) ans

WALT réparera gratuitement tous les problèmes dus à des défauts

de matériau ou de fabrication pendant sept (7) ans à compter de la

date d’achat. Cette garantie ne couvre pas des défaillances de pièce

dues à une usure normale ou à une mauvaise utilisation de l’outil.

Pour en savoir plus sur la protection et les réparations sous garantie,

visiter le site Web www.dewalt.com ou composer le 1 800 433-9258

(1 800 4-D

WALT). Cette garantie ne s’applique pas aux accessoires

ni aux dommages causés par des réparations réalisées ou tentées

par des tiers. Cette garantie vous accorde des droits légaux précis et

il est possible que vous ayez d’autres droits qui varient d’un État ou

d’une province à l’autre.

En plus de la garantie, les outils D

WALT sont couverts par notre:

SERVICE D’ENTRETIEN GRATUIT DE 1 AN

WALT entretiendra l’outil et remplacera les pièces usées par une

utilisation normale et ce, gratuitement, à tout moment pendant la

première année à compter de la date d’achat. L’usure de pièces

comme les joints toriques ou les mécanismes de lames n’est pas

couverte.

Français

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si vous n’êtes pas entièrement satisfait des performances de votre

outil électrique, laser ou de votre cloueuse D

WALT pour quelque

raison que ce soit, vous pouvez le renvoyer accompagné d’un reçu

dans les 90 jours suivant la date d’achat, et nous vous rembourserons

entièrement – sans poser de questions.

AMÉRIQUE LATINE : Cette garantie ne s’applique pas aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter

les informations relatives à la garantie spécifique présente dans

l’emballage, appeler l’entreprise locale ou consulter le site Web.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT: Si l’étiquette d’avertissement devient illisible

ou est manquante, composer le 1 800 433-9258 (1 800 4-D

WALT)

pour un remplacement gratuit.

Français

GUIDE DE DÉPANNAGE

IL EST POSSIBLE DE RÉSOUDRE FACILEMENT LES PROBLÈMES LES PLUS COMMUNS À L’AIDE DU TABLEAU CI-DESSOUS. POUR

DES PROBLÈMES PLUS GRAVES OU DES PROBLÈMES QUI PERSISTENT, COMMUNIQUER AVEC UN CENTRE DE RÉPARATION

WALT OU COMPOSER LE 1 800 4-D

WALT.

AVERTISSEMENT : pour réduire les risques de blessures graves,

retirer les fixations du chargeur avant de régler, entretenir ou réparer l’outil.

SYMPTÔME CAUSE SOLUTION

Fuite d’air au logement de la valve

de gâchette

Joint torique coupé ou fendu Remplacer le joint torique

Fuite d’air à la tige de la valve de

gâchette

Joint torique/joints coupés ou fendus Remplacer la valve de gâchette

Fuite d’air au châssis/nez Vis du nez desserrées Serrer et refaire une vérification

Joint torique ou joint d’étanchéité coupé ou fendu Remplacer le joint torique ou le joint d’étanchéité

Butoir fendu ou usé Remplacer le butoir

Fuite d’air au châssis ou à la tête Joint d’étanchéité ou joint endommagé Remplacer le joint d’étanchéité ou le joint

Butoir de la soupape principale fendu ou

endommagé

Remplacer le butoir

Vis de la tête desserrées Serrer et refaire une vérification

Cycle non amorcé Alimentation d’air restreinte Vérifier l’équipement d’alimentation d’air

Outil sec, manque de lubrifiant Utiliser de l’huile pour outils pneumatiques D

WALT

Joints toriques de la soupape principale usés Remplacer le joint torique

Ressort de la tête de cylindre cassé Remplacer le ressort de la tête de cylindre

Soupape principale coincée dans la tête Démonter, vérifier, lubrifier

Manque de puissance, l’outil

tourne au ralenti

Outil sec, manque de lubrifiant Utiliser de l’huile pour outils pneumatiques D

WALT

Ressort de la tête de cylindre cassé Remplacer le cylindre de la tête

Joints toriques/joints coupés ou fendus Remplacer les joints toriques/joints

Échappement bloqué Vérifier le butoir, le ressort de la soupape principale,

le silencieux

Fuite/usure de la gâchette Remplacer la gâchette

Français

GUIDE DE DÉPANNAGE

IL EST POSSIBLE DE RÉSOUDRE FACILEMENT LES PROBLÈMES LES PLUS COMMUNS À L’AIDE DU TABLEAU CI-DESSOUS. POUR

DES PROBLÈMES PLUS GRAVES OU DES PROBLÈMES QUI PERSISTENT, COMMUNIQUER AVEC UN CENTRE DE RÉPARATION

WALT OU COMPOSER LE 1 800 4-D

WALT.

AVERTISSEMENT : pour réduire les risques de blessures graves,

retirer les fixations du chargeur avant de régler, entretenir ou réparer l’outil.

SYMPTÔME CAUSE SOLUTION

Manque de puissance, l’outil

tourne au ralenti

Accumulation de saleté/goudron sur

l’entraînement

Démonter le nez/l’entraînement pour le nettoyer

Chemise de cylindre mal posée sur le butoir du

bas

Démonter et corriger

Soupape principale sèche Démonter et lubrifier

Pression d’air trop basse Vérifier l’équipement d’alimentation d’air

Fixations non utilisées; alimentation

intermittente

Butoir usé Remplacer le butoir

Goudron/saleté dans le canal d’entraînement Démonter et nettoyer le nez et l’entraînement

Débit d’air limité ou inadapté dans la douille et la

prise à dégagement rapide

Remplacer les raccords à dégagement rapide

Joint torique du piston usé Remplacer le joint torique, vérifier l’entraînement

Outil sec, manque de lubrifiant Utiliser de l’huile pour outils pneumatiques D

WALT

Ressort de piston d’alimentation endommagé Remplacer le ressort

Pression d’air faible Vérifier l’alimentation d’air vers l’outil

Vis du nez du carter desserrées Serrer toutes les vis

Fixations trop courtes pour l’outil N’utiliser que des fixations recommandées

Fixations pliées Ne plus utiliser ces fixations

Fixations de dimension inadaptée N’utiliser que des fixations recommandées

Fuite au joint d’étanchéité de la tête principale Serrer les vis/remplacer le joint d’étanchéité

Joint torique de la valve de gâchette coupé/usé Remplacer le joint torique

Entraînement cassé/abîmé Remplacer l’entraînement (vérifier le joint torique du

piston)

Chargeur sec/sale Nettoyer le chargeur

Français

GUIDE DE DÉPANNAGE

IL EST POSSIBLE DE RÉSOUDRE FACILEMENT LES PROBLÈMES LES PLUS COMMUNS À L’AIDE DU TABLEAU CI-DESSOUS. POUR

DES PROBLÈMES PLUS GRAVES OU DES PROBLÈMES QUI PERSISTENT, COMMUNIQUER AVEC UN CENTRE DE RÉPARATION

WALT OU COMPOSER LE 1 800 4-D

WALT.

AVERTISSEMENT : pour réduire les risques de blessures graves,

retirer les fixations du chargeur avant de régler, entretenir ou réparer l’outil.

SYMPTÔME CAUSE SOLUTION

Fixations coincées dans l’outil Canal d’entraînement usé Remplacer le nez/vérifier la porte

Fixations de dimension inadaptée N’utiliser que des fixations recommandées

Fixations pliées Ne plus utiliser ces fixations

Vis du carter/nez desserrées Serrer toutes les vis

Entraînement cassé/abîmé Remplacer l’entraînement

CLOUEUSES À ROULEAU

Fixations non utilisées; alimentation

intermittente

Piston d’alimentation sec Ajouter de l’huile pour outils pneumatiques D

WALT

dans l’orifice du couvercle du piston d’alimentation

Joints toriques du piston d’alimentation fendus/

usés

Remplacer les joints toriques/vérifier le butoir et le

ressort. Lubrifier la pièce

Vérifier la liberté de mouvement du cliquet Inspecter le cliquet et le ressort sur la porte. Doit

bouger librement

Base du carter mal réglée Régler la base du carter en fonction de la longueur

des clous utilisés

Soudures cassées dans le rouleau de clous Retirer le rouleau de clous et en poser un autre

Fixations coincées dans l’outil/le

carter

Fixations de dimension inadaptée à l’outil N’utiliser que des fixations recommandées/vérifier la

position de la base du carter

Soudures cassées dans le rouleau de clous Retirer le rouleau de clous et en poser un autre

Français

ANTES DE OPERAR ESTA HERRAMIENTA LEA CON

DETENIMIENTO LAS INSTRUCCIONES DEL APARTADO

“INSTRUCCIONES IMPORTANTES DE SEGURIDAD”.

Deﬁ niciones: Normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de señal. Lea el manual y preste atención a estos

símbolos.

PELIGRO: Indica una situación de peligro inminente que, si no

se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial que,

si no se evita, podría provocar la muerte o lesiones graves.

ATENCIÓN: Indica una situación de peligro potencial que,

si no se evita, posiblemente provocaría lesiones leves o

moderadas.

AVISO: Se refiere a una práctica no relacionada a lesiones

corporales que de no evitarse puede resultar en daños a la

propiedad.

SI TIENE ALGUNA PREGUNTA O DESEA HACER ALGÚN COMENTARIO

SOBRE ESTA O CUALQUIER OTRA HERRAMIENTA DEWALT, LLAME

SIN COSTO AL: 1-800-4-DEWALT (1-800-433-9258)

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

Instrucciones de seguridad importantes

ADVERTENCIA: No opere esta unidad hasta que haya leído este

manual de instrucciones de seguridad, operación y mantenimiento.

ADVERTENCIA: Este producto contiene sustancias químicas,

incluido el plomo, reconocidas por el Estado de California como

causantes de cáncer, defectos de nacimiento u otros problemas

reproductivos. Lávese las manos después de utilizarlo.

ADVERTENCIA: Algunos tipos de polvo

FIG. A

FIG. B

FIG. C

FIG. D

contienen sustancias químicas, como el

amianto y el plomo de las pinturas de base

plomo, reconocidas por el Estado de

California como causantes de cáncer,

defectos de nacimiento u otros problemas.

• El funcionamiento de la herramienta

puede despedir residuos, material de

colación o polvo, que podrían dañar

los ojos del operador. El operador y

todas las personas cercanas deben llevar

lentes de seguridad con protectores

laterales permanentes. Los lentes de

seguridad certificados se distinguen

por los caracteres impresos “Z87.1”. Es

responsabilidad del empleador asegurarse

de que tanto el operador de la herramienta

como las personas situadas en el área de

trabajo utilicen equipos de protección

ocular. (Fig. A)

• Utilice siempre la apropiada protección,

tanto auditiva como de otro tipo,

durante la utilización. En determinadas

condiciones y con utilizaciones prolongadas,

el ruido generado por este producto puede

contribuir a la pérdida de audición. (Fig. A)

Español

• Utilice solamente aire limpio, seco y regulado. La condensación

debida al compresor de aire puede oxidar y dañar las piezas

internas de la herramienta. (Fig.B)

• Regule la presión del aire. Utilice una

FIG. E

FIG. F

FIG. G

presión compatible con los valores

indicados en la placa de

características. (No debe exceder de

120 psi, 8.3 bar.) No conecte la

herramienta a un compresor con un valor

superior a 200 psi. La presión de

funcionamiento de la herramienta no debe

exceder nunca los 200 psi, incluso en el

caso de que falle el regulador. (Fig. C)

• Utilice únicamente una manguera de

aire que tenga una capacidad nominal

para una presión de trabajo máxima

de 10,3 BAR (150 PSI), como mínimo,

o el 150% de la presión máxima del

sistema, el valor que sea mayor. (Fig.D)

• No utilice gas embotellado

para suministrar energía a esta

herramienta. Los gases comprimidos y

embotellados, como el oxígeno, el dióxido

de carbono, el nitrógeno, el hidrógeno, el

propano, el acetileno o el aire no se deben

usar para las herramientas neumáticas.

Nunca utilice gases combustibles o

cualquier otro gas reactivo como fuente

de energía para esta herramienta. Podría provocarse un peligro de

explosión y/o lesiones personales graves. (Fig. E)

• Utilice conexiones que alivien toda la presión de la

herramienta cuando se desconecte de la toma de corriente.

Utilice conectores de mangueras que bloqueen el suministro de aire

del compresor cuando la herramienta se desconecte. (Fig. F)

• Desconecte la herramienta del

FIG. H

FIG. I

FIG. J

suministro de aire cuando no se vaya a

usar. Siempre desconecte la

herramienta del suministro de aire y

retire los clavos del cargador antes de

dejar la zona de trabajo o de pasar la

herramienta a otro operador. No lleve

la herramienta a otra área de trabajo

en la que el cambio de ubicación

involucre el uso de andamios,

escalones, escaleras, etc., con el

suministro de aire conectado. No

realice ajustes ni extraiga el cargador

ni realice labores de mantenimiento o

desatascado de la herramienta con el

suministro de aire conectado. Si se

ajusta el activador por contacto con la

herramienta conectada al suministro de

aire y los clavos cargados, puede

producirse una descarga accidental.

(Fig.G)

• Conecte la herramienta al suministro

de aire antes de cargar los elementos

de fijación, para evitar que uno de

ellos se dispare durante la conexión.

El mecanismo impulsor de la herramienta

puede presentar ciclos cuando se conecta la herramienta al

suministro de aire. No cargue elementos de fijación si el disparador o

Español

el activador por contacto están presionados, para evitar el disparado

intencional.

• No extraiga, altere, ni provoque el cese

FIG. K

FIG. L

FIG. M

del funcionamiento de la herramienta,

el gatillo o el activador por contacto.

No ate ni fije con cinta adhesiva el gatillo ni

el activador por contacto en la posición de

ENCENDIDO. No extraiga el resorte del

activador por contacto. Inspeccione

diariamente para ver si el disparador y el

activador por contacto se mueven

libremente. Se puede producir una

descarga incontrolada.

• Revise la herramienta antes de usarla.

No trabaje con la herramienta si

alguna parte de ésta, el gatillo o el

activador por contacto no funcionan;

o si está desconectada o modificada o

no funciona adecuadamente. Las fugas

de aire y las piezas dañadas o que falten

se deben reparar o reemplazar antes de la

utilización. (Fig. H)

• No modifique ni cambie nunca la

herramienta. (Fig. I)

• Siempre tenga en cuenta que la

herramienta contiene clavos.

• No apunte en ningún momento con

la herramienta a ningún compañero

ni a usted mismo. No juegue con la

herramienta. Trabaje con seguridad. Considere que la herramienta

es un utensilio de trabajo. (Fig. J)

• Mientras opere una herramienta

FIG. P

FIG. N

FIG. O

eléctrica, mantenga lejos a los

observadores, niños y visitantes. Las

distracciones pueden ocasionar que pierda

el control. Cuando la herramienta no esté

en uso, se debe guardarla en un lugar

seguro, fuera del alcance de los niños.

• Quite el dedo del disparador cuando no

esté colocando elementos de fijación.

Nunca transporte la herramienta

con el dedo en el disparador. Podría

producirse una descarga accidental. El

uso del bloqueo del disparador evitará la

descarga accidental.

• No ponga en peligro su estabilidad.

Manténgase siempre bien apoyado y

equilibrado. La pérdida del equilibrio podría

provocar una lesión personal. (Fig. K)

• La manguera debe estar libre de

obstrucciones o enganches. Las

mangueras enredadas o enmarañadas

pueden provocar una pérdida de equilibrio

o una falta de apoyo.

• Use la herramienta sólo para lo que

fue diseñada. No descargue grapas

al aire, en concreto, piedra, maderas

muy duras, nudos o cualquier otro

material que sea demasiado duro para

que la grapa lo penetre. No utilice la

herramienta ni la tapa superior como

martillo. Las grapas descargadas podrían

seguir trayectorias inesperadas y causar

lesiones. (Fig. L)

Español

• Mantenga siempre los dedos alejados del activador por

contacto para evitar lesiones por la descarga inadvertida de

clavos. (Fig. M)

• Consulte los apartados de mantenimiento y reparaciones para

obtener más información sobre el mantenimiento adecuado

de la herramienta.

• Opere siempre la herramienta en un área limpia e iluminada.

Asegúrese de que la superficie de trabajo esté limpia de todo

desecho y tenga cuidado de no perder el equilibrio cuando trabaje

en entornos elevados como tejados.

• No intente insertar grapas cerca del borde del material. La

pieza de trabajo podría quebrarse y hacer que la grapa rebotase,

lesionándolo a usted o a un compañero. Observe también que

la grapa puede insertarse siguiendo la dirección de la veta de la

madera, haciendo que sobresalga inesperadamente de un lado

del material de trabajo. Inserte el clavo perpendicular al grano de

la madera para reducir el riesgo de lesiones. (Fig. N)

• No coloque clavos en las cabezas de otros elementos de

fijación o con la herramienta en un ángulo demasiado

pronunciado. Podría producirse una lesión personal a causa de

un fuerte retroceso, el atascamiento de los elementos de fijación

o el rebote de los clavos. (Fig. O)

• Conozca el espesor del material cuando utilice la clavadora.

Un clavo que sobresale puede provocar una lesión.

• Tenga en cuenta que cuando se utiliza la herramienta a

presiones del extremo superior del margen de operación,

los clavos pueden atravesar completamente los materiales

delgados o muy blandos. Asegúrese de que la presión del

compresor esté definida para que los clavos se introduzcan en el

material y no lo traspasen completamente. (Fig. P)

• Mantenga las manos y otras partes

FIG. Q

FIG. R

FIG. S

del cuerpo alejadas del área de

trabajo más inmediata. Sostenga la

pieza con abrazaderas cuando sea

necesario, para mantener las manos y el

cuerpo alejados de la zona de peligro. La

pieza debe estar adecuadamente sujeta

antes de presionar la clavadora contra el

material. El activador por contacto puede

provocar que el material de trabajo se

mueva inesperadamente. (Fig. Q)

• No utilice la herramienta en presencia

de polvo, gases o humos inflamables.

La herramienta puede producir chispas

que podrían encender los gases y

provocar un incendio. Si clava un clavo

encima de otro se pueden producir

chispas. (Fig. R)

• Mantenga la cara y otras partes del

cuerpo lejos de la parte posterior

de la tapa de la herramienta cuando

trabaje en espacios limitados. El

retroceso repentino puede provocar

impactos en el cuerpo, especialmente

cuando clave en materiales duros o

compactos. (Fig. S).

• Agarre la herramienta con firmeza

para mantener el control pero

permita que la herramienta retroceda

de la superficie de trabajo cuando se clava el elemento

de fijación. En el “Modo accionamiento por contacto” si se

permite que el activador por contacto vuelva a tocar la superficie

Español

de trabajo antes de que se suelte el disparador, se disparará un

elemento de fijación innecesario.

• La elección del método de disparo es importante. Verifique

las opciones de disparo en el manual.

GATILLO DE ACCIÓN DE CONTACTO

• Al usar el gatillo de acción de

FIG. T

contacto, tenga cuidado de no

realizar un doble disparo accidental

resultante del rebote de la

herramienta. Pueden quitarse los

remaches no deseados si el interruptor

de contacto accidentalmente vuelve a

tocar la superficie de trabajo. (Fig. T)

PARA EVITAR EL DOBLE DISPARO:

• No apoye la herramienta contra la

superficie de trabajo con fuerza.

• Deje rebotar la herramienta por completo después de cada

accionamiento.

• Use el gatillo de acción secuencial.

• Cuando accione la clavadora por

FIG. U

“contacto”, siempre mantenga la

herramienta bajo control. La

colocación incorrecta de la

herramienta puede resultar en una

descarga inapropiada de un

remache.

GATILLO SECUENCIAL

• Cuando utilice el gatillo secuencial

no opere la herramienta a menos

que esté firmemente colocada

contra la pieza.

• No clave indiscriminadamente en paredes, suelos u

otras superficies de trabajo. Los clavos introducidos en

cables eléctricos, cañerías u otro tipo de obstrucciones pueden

provocar lesiones. (Fig. U)

• Al utilizar una herramienta eléctrica, esté atento,

concéntrese en lo que hace y aplique el sentido común.

No utilice la herramienta si se encuentra fatigado o bajo la

influencia de drogas, alcohol o fármacos. Mientras se utilizan

herramientas eléctricas, basta un instante de distracción para

sufrir lesiones graves.

• AJUSTE DE PROFUNDIDAD: Para reducir el riesgo de

lesiones graves causados por la activación accidental al

tratar de ajustar la profundidad. SIEMPRE se debe:

• débrancher l’alimentation d’air.

• Evitar contacto con el gatillo durante los ajustes

ADVERTENCIA: Algunas partículas de polvo generadas al lijar,

serrar, esmerilar y taladrar con herramientas eléctricas, así como al

realizar otras actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir cáncer, defectos

congénitos u otras afecciones reproductivas. Ejemplos de estos

químicos son:

• plomo de algunas pinturas,

• polvo de sílice proveniente de ladrillos y cemento y otros

productos de albañilería, y

• Arsénico y cromo proveniente de madera tratada químicamente.

El peligro derivado de la exposición a estos materiales varía en

función de la frecuencia con que se realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje en una zona

bien ventilada y llevando equipos de seguridad aprobados, como

mascarillas antipolvo especialmente diseñadas para filtrar partículas

microscópicas.

Español

ADVERTENCIA: USE SIEMPRE LENTES DE SEGURIDAD.

Los anteojos de uso diario NO son lentes de seguridad.

Utilice también máscaras faciales o para polvo si la operación

produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD

CERTIFICADOS:

• Protección para los ojos ANSI Z87.1(CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria según las normas NIOSH/OSHA/MSHA.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA

FUTURAS CONSULTAS

Especiﬁ caciones

MODELO DW66C-1

ALTURA 295,3 mm (11-5/8")

ANCHO 117,5mm (4-5/8")

LARGO 266,7mm (10-1/2")

PESO 2,2 kg (4,9 lb)

ÁNGULO DEL CARGADOR 15°

PRESIÓN DE FUNCIONAMIENTO 4,9 – 8,43kg/cm

(70 – 120 psig)

CONSUMO DE AIRE CADA 100

CICLOS *

0,093 m

(3,3 cfm) @

5,62 kg/cm

(80 psi)

CAPACIDAD DE CARGA Hasta 300–350 clavos

LONGITUD DEL REMACHE 531 mm - 63 mm

(1-1/4"–2-1/2")

UNIÓN DEL REMACHE Inserto de plástico de 15° o

soldadura de alambre

*Tome la tasa real en que la herramienta funcionará para determinar

la cantidad de aire necesario. Por ejemplo, si su uso de remaches

alcanza un promedio de 50 clavos por minuto, necesita un 50 % del

volumen de aire de la herramienta requerido para funcionar a una tasa

de 100 clavos por minuto.

COMPONENTES (FIG. 1)

A. Gatillo

B. Escape

C. Gancho transversal

D. Interruptor de contacto

E. Bloqueo del cargador

F. Cargador

G. Almohadilla contra daños

H. Indicador de ajuste de

profundidad

FIG. 1

Español

FUNCIONAMIENTO

Preparación de la herramienta (Fig. 2, 3)

ADVERTENCIA: Lea la sección titulada Instrucciones de

seguridad importantes al principio de este manual. Siempre use

protección adecuada para ojos y oídos cuando use la herramienta.

No dirija la herramienta hacia usted o hacia otras personas. Para

una utilización segura, lleve adelante los siguientes procedimientos y

controles cada vez que vaya a usar la clavadora.

1. Antes de usar la herramienta, asegúrese de que los tanques del

compresor se hayan vaciado adecuadamente.

2. Lubrique la herramienta siguiendo estas instrucciones:

a. Utilice aceite DEWALT para herramientas neumáticas o un

aceite no detergente de peso 20 S.A.E. NO utilice aceite

detergente o aditivos, ya que se dañarán las juntas tóricas y

las piezas de goma.

b. Utilice un filtro-regulador-lubricador en la línea de aire entre el

compresor y la herramienta siempre que sea posible.

c. Si no hay un lubricador disponible, coloque de 5 a 10 gotas de

aceite en el accesorio de aire dos veces al día como mínimo o

cada 4 horas de uso.

FIG. 2 FIG. 3

3. Use protección ocular, auditiva y respiratoria adecuada.

4. Extraiga todos los elementos de fijación del depósito.

5. Verifique que el activador por contacto y los conjuntos del

impulsador funcionen fácil y correctamente. No use la herramienta

si algún conjunto no funciona adecuadamente. NUNCA use una

herramienta que tenga el activador por contacto restringido en la

posición hacia arriba.

6. Controle el suministro de aire. Verifique que la presión de aire no

supere los límites recomendados de funcionamiento; consulte

Especificaciones de la herramienta.

7. Conecte la manguera de aire.

8. Controle si hay pérdidas audibles alrededor de válvulas y sellos.

Nunca utilice una herramienta que tenga pérdidas o piezas

dañadas

ADVERTENCIA: Para reducir el riesgo de lesiones personales,

desconecte la herramienta del suministro de aire antes de realizarle

mantenimiento, extraer un elemento de fijación atascado, dejar el

área de trabajo, mover la herramienta a otra ubicación o alcanzarle la

herramienta a otra persona.

Gatillo

ADVERTENCIA: Siempre use protección ocular [ANSI Z87.1

(CAN/CSA Z94.3)] y auditiva [ANSI S12.6 (S3.19)] correcta al utilizar

esta herramienta.

ADVERTENCIA: El operador no debe mantener el gatillo apretado

en herramientas con interruptor de contacto, excepto durante la tarea

de colocación de remaches, ya que podrían producirse lesiones

graves si el interruptor accidentalmente hiciera contacto con un

objeto o una persona, provocando que la herramienta se accione.

Español

ADVERTENCIA: Mantenga las manos y el cuerpo alejados del

área de descarga de la herramienta. Una herramienta con interruptor

de contacto puede rebotar al colocar un remache y puede colocarse

un segundo remache no deseado, posiblemente causando una

lesión.

ADVERTENCIA: Nunca use el gancho transversal para colgar la

herramienta del cuerpo, la indumentaria o el cinturón.

INTERRUPTOR DE CONTACTO (GATILLO NEGRO)

El procedimiento de funcionamiento común en la herramienta con

“interruptor de contacto” es que el operador haga contacto con

la superficie de trabajo para accionar el mecanismo de activación

mientras mantiene el gatillo presionado, accionando así un remache

cada vez que toca la superficie de trabajo. Esto permitirá una

colocación rápida de los remaches en numerosos trabajos, como

revestimientos, colocación de plataformas y el ensamblaje de palés.

Todas las herramientas neumáticas están sujetas al rebote al colocar

remaches. La herramienta puede rebotar, liberando el interruptor, y si

accidentalmente vuelve a tocar la superficie de trabajo con el gatillo

aún presionado (el dedo aún manteniendo el gatillo presionado), se

colocará un segundo remache no deseado.

INTERRUPTOR SECUENCIAL (GATILLO GRIS)

El interruptor secuencial requiere que el operador presione la

herramienta contra la superficie de trabajo antes de presionar el

gatillo. De esta forma se facilita una colocación precisa de los

remaches, por ejemplo la colocación de marcos, el clavado de

zócalos y en aplicaciones en embalajes.

El interruptor secuencial permite una colocación exacta del remache

sin la posibilidad de colocar un segundo remache en el rebote, tal

como se describe en Interruptor de contacto.

La herramienta con interruptor secuencial posee una ventaja de

seguridad positiva porque no accionará accidentalmente un remache

si la herramienta toca la superficie de trabajo u otra cosa mientras el

operador presiona el gatillo.

UTILIZACIÓN CON EL INTERRUPTOR DE CONTACTO

(GATILLO NEGRO)

Al usar el gatillo (negro) del interruptor de contacto, la herramienta

contiene un interruptor de contacto que funciona conjuntamente

con el gatillo para colocar el remache. Hay dos métodos de

funcionamiento para colocar remaches con una herramienta con

interruptor de contacto.

COLOCACIÓN DE UN REMACHE: Para utilizar la herramienta

de esta forma, primero coloque el interruptor de contacto sobre

la superficie de trabajo, SIN PRESIONAR EL GATILLO. Presione

el interruptor de contacto hasta que la nariz toque la superficie de

trabajo y luego presione el gatillo para colocar un remache. No

presione la herramienta contra la superficie de trabajo con fuerza

adicional. Por el contrario, permita que la herramienta rebote en

la superficie de trabajo para evitar la colocación de un segundo

remache no deseado. Retire el dedo del gatillo después de cada

operación.

COLOCACIÓN RÁPIDA DE REMACHES: Para utilizar la herramienta

de esta forma, sostenga la herramienta con el interruptor de contacto

apuntando hacia la superficie de trabajo pero sin tocarla. Presione el

gatillo y luego apoye el interruptor de contacto contra la superficie

de trabajo con un movimiento de rebote. Cada accionamiento del

interruptor de contacto aplicará un remache.

UTILIZACIÓN CON EL INTERRUPTOR SECUENCIAL

(GATILLO GRIS)

Al usar el gatillo secuencial (gris) la herramienta contiene un interruptor

de contacto que funciona conjuntamente con el gatillo para colocar

el remache. Para utilizar una herramienta con interruptor secuencial,

primero coloque el interruptor de contacto en la superficie de trabajo

Español

SIN PRESIONAR EL GATILLO. Presione el interruptor de contacto

y luego presione el gatillo para colocar un remache. Mientras el

interruptor de contacto toca la superficie de trabajo y se mantiene

presionado, la herramienta aplicará un remache cada vez que se

presiona el gatillo. Si el interruptor de contacto se levanta de la

superficie de trabajo, la secuencia descrita anteriormente debe

repetirse para colocar otro remache.

Comprobación de funcionamiento de la

herramienta (Fig. 1)

ADVERTENCIA: Quite todos los remaches de la herramienta

antes de realizar la comprobación de funcionamiento de esta.

UTILIZACIÓN CON EL INTERRUPTOR DE CONTACTO

(GATILLO NEGRO)

A. Con el dedo fuera del gatillo (A), presione el interruptor de

contacto contra la superficie de trabajo.

LA HERRAMIENTA NO DEBE ACCIONARSE.

B. Sostenga la herramienta sin apoyar sobre la superficie de trabajo

y presione el gatillo.

LA HERRAMIENTA NO DEBE ACCIONARSE.

C. Con la herramienta sin apoyar sobre la superficie de trabajo,

presione el gatillo. Presione el interruptor de contacto contra la

superficie de trabajo.

LA HERRAMIENTA DEBE ACCIONARSE.

D. Sin tocar el gatillo, presione el interruptor de contacto contra la

superficie de trabajo, luego presione el gatillo.

LA HERRAMIENTA DEBE ACCIONARSE.

UTILIZACIÓN CON EL INTERRUPTOR SECUENCIAL

(GATILLO GRIS)

A. Presione el interruptor de contacto contra la superficie de trabajo,

sin tocar el gatillo.

LA HERRAMIENTA NO DEBE ACCIONARSE.

B. Sostenga la herramienta sin apoyar sobre la superficie de trabajo

y presione el gatillo.

LA HERRAMIENTA NO DEBE ACCIONARSE.

Libere el gatillo. El gatillo debe volver a la posición de detención

del gatillo en el marco.

C. Presione el gatillo y presione el interruptor de contacto contra la

superficie de trabajo.

LA HERRAMIENTA NO DEBE ACCIONARSE.

D. Con el dedo fuera del gatillo, presione el interruptor de contacto

contra la superficie de trabajo. Presione el gatillo.

LA HERRAMIENTA DEBE ACCIONARSE.

Carga de la herramienta (Fig. 1, 4–7)

ADVERTENCIA: Apunte la herramienta a una dirección segura

cuando cargue los clavos.

ADVERTENCIA: No cargue nunca los clavos con el activador por

contacto o el gatillo activados.

1 .Abra el cargador (F). Tire del seguro del cargador (E) y deslice la

puerta oscilante/cubierta del cargador hacia afuera. Consulte la

Figura 4.

FIG. 4 FIG. 5

Español

2. La clavadora debe configurarse para la longitud del clavo a utilizar.

Los clavos no se alimentarán de forma homogénea si el cargador

no se ajusta correctamente. El cargador contiene una plataforma

ajustable de clavos donde se apoya la bobina de clavos. La

plataforma de clavos puede moverse hacia arriba y abajo a tres

configuraciones de clavos.

`Para cambiar la configuración, tire de la varilla hacia arriba y gire

al paso correcto; consulte la Figura 5.

Clavos de 32 - 38mm (1-1/4" - 1-1/2") paso superior

Clavos de 45 - 50mm (1-3/4" - 2") paso intermedio

Clavos de 57 - 64mm (2-1/4" - 2-1/2") paso inferior

3. Cargue la bobina de clavos, consulte Especificaciones de la

herramienta para determinar el remache apropiado.

Coloque la bobina de clavos sobre la varilla en el cargador.

Libere suficientes clavos de la bobina para llegar al trinquete de

alimentación. Coloque el primer clavo delante del diente frontal

del trinquete de alimentación, en el canal de transmisión. Las

cabezas de los clavos deben estar en la ranura de la nariz.

Consulte la Figura 6.

FIG. 6

INSERTO DE PLÁSTICO SOLDADURA DE

ALAMBRE

4. Cubierta oscilante cerrada. Para ayudar a alimentar los clavos

con unión de plástico, debe volver a colocarse la pestaña en la

cubierta. Para ello, aplique presión en la parte central superior de

la pestaña y simultáneamente aplique presión al borde externo

inferior de la pestaña hasta que se apoye en el reborde superior

externo de la cubierta. Balancee la puerta/cubierta del cargador

para cerrarla. Compruebe que el seguro se acople al liberarlo. (Si

no se acopla, compruebe que las cabezas de los clavos estén en

la ranura de la nariz.)

5. Extracción de la franja de plástico. A medida que se colocan los

clavos, la franja de plástico saldrá de la herramienta. Cuando ha

salido una porción suficiente de la franja, puede cortarse tirando

contra el borde de corte en la nariz. Consulte la Figura 7.

FIG. 7

Ajuste de profundidad (Fig. 1)

ADVERTENCIA: Desconecte la línea de aire de la herramienta y

quite los remaches del cargador antes de realizar ajustes o pueden

producirse lesiones personales.

Español

La función de ajuste de control de profundidad de los remaches

proporciona control de la profundidad de colocación del remache

desde al ras o apenas por encima de la superficie de trabajo hasta

poca profundidad o encastre profundo.

Gire la rueda de ajuste de control de profundidad (H) para alcanzar la

profundidad deseada de colocación.

Gancho transversal (Fig. 1)

El gancho transversal integrado (C) puede girarse a cualquier lado de

la herramienta para ajustarse a usuarios diestros o zurdos.

NOTA: El gancho transversal no puede quitarse.

Funcionamiento en climas fríos

ADVERTENCIA: Lea el apartado titulado Instrucciones

importantes de seguridad a principios de este manual. Lleve

siempre protección ocular y auditiva cuando trabaje con esta

herramienta. No apunte con la clavadora a ninguna persona ni a usted

mismo. Para una operación segura lleve a cabo los procedimientos y

comprobaciones siguientes antes de cada utilización de la clavadora.

Si va a operar herramientas con temperaturas bajo cero, siga los

preparativos indicados anteriormente y las instrucciones siguientes.

1. Los tanques del compresor se deben haber drenado

adecuadamente antes de la utilización. Drene siempre los

tanques del compresor al menos una vez al día mientras utilice

la clavadora. Esto es especialmente importante en climas fríos,

porque cualquier tipo de humedad en el aire de los tanques

puede condensarse con temperaturas bajas.

2. Mantenga la herramienta tan caliente como pueda antes de

usarla.

3. Ponga de 5 a 10 gotas de aceite para herramientas neumáticas

de D

WALT o aceite viscoso para invierno que contenga

etilenglicol en la tapa superior.

4. Baje la presión del aire a 80 psi o menos.

5. Accione la herramienta 5 o 6 veces en madera de deshecho para

lubricar las juntas tóricas.

6. Suba la presión al nivel de funcionamiento (no debe exceder de

120 psi) y utilice la herramienta de manera normal.

7. Vuelva a lubricar la tapa superior con aceite para herramientas

neumáticas de D

WALT, o aceite neumático viscoso para invierno

que contenga etilenglicol, al menos dos veces al día o cada

cuatro horas de utilización.

Funcionamiento en climas cálidos

La herramienta debe funcionar con normalidad. No obstante, no

exponga la herramienta a la luz solar directa, ya que el calor excesivo

puede dañar los topes, las juntas tóricas u otras piezas de goma.

MANTENIMIENTO

ADVERTENCIA: Desconecte la línea de aire de la herramienta y

quite los remaches del cargador antes de realizar ajustes o pueden

producirse lesiones personales.

Cuadro de mantenimiento diario

ACCIÓN Lubrique la herramienta con 5-10 gotas de aceite

para herramientas neumáticas D

WALT

MOTIVO Evita averías en las juntas tóricas

MÉTODO Ponga unas gotas en el suministro de aire situado en

la tapa superior de la herramienta

Español

ACCIÓN Drene los tanques del compresor y las mangueras

diariamente

MOTIVO Evita la acumulación de humedad en el compresor y

en la clavadora

MÉTODO Abra los grifos de descompresión u otras válvulas

de drenaje en los tanques del compresor. Permita el

drenaje del agua acumulada de las mangueras

ACCIÓN Limpie el depósito, el liberador del propulsor y el

mecanismo del activador por contacto

MOTIVO Permite un funcionamiento suave, reduce la fatiga y

evita los atascos

MÉTODO Sople con aire comprimido limpio. No se recomienda

la utilización de aceites ni disolventes, ya que tienden

a atraer residuos

ACCIÓN Antes de cada utilización compruebe que todos los

tornillos, tuercas y clavos estén intactos y rectos

MOTIVO Evita los atascos, las fugas y la avería prematura de

las piezas de la herramienta

MÉTODO Ajuste los tornillos u otros sujetadores flojos con la

llave hexagonal o el destornillador adecuado

Limpieza

ADVERTENCIA: Sople la suciedad y el polvo de todos los

conductos de ventilación con aire seco, al menos una vez por

semana. Para reducir el riesgo de lesiones, utilice siempre protección

para los ojos aprobada ANSI Z87.1 al realizar esta tarea.

ADVERTENCIA: Nunca utilice solventes ni otros químicos

abrasivos para limpiar las piezas no metálicas de la herramienta.

Estos productos químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre líquido dentro de la

herramienta ni sumerja ninguna de las piezas en un líquido.

Reparaciones

ADVERTENCIA: Para reducir el riesgo de lesiones personales

graves, quite los clavos del cargador antes de realizar ajustes o

reparar esta herramienta.

Consulte la Guía para solucionar problemas al final de esta

sección.

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las

reparaciones, el mantenimiento y los ajustes deben ser realizados

en un centro de mantenimiento en la fábrica D

WALT, en un

centro de mantenimiento autorizado D

WALT u por otro personal

de mantenimiento calificado. Utilice siempre piezas de repuesto

idénticas.

Accesorios

ADVERTENCIA: Debido a que no se han probado con este

producto otros accesorios que no sean los que ofrece D

WALT, el

uso de dichos accesorios podría ser peligroso. Para reducir el riesgo

de lesiones, con este producto deben usarse sólo los accesorios

WALT recomendados.

Los accesorios que se recomiendan para utilizar con la herramienta

están disponibles a un costo adicional en su distribuidor local

o en un centro de mantenimiento autorizado. Si necesita ayuda

para localizar algún accesorio, póngase en contacto con D

WALT

Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286,

llame al 1-800-4-D

WALT (1-800-433-9258) o visite nuestro sitio

web www.dewalt.com.

Registro en línea

Gracias por su compra. Registre su producto ahora para:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de que

exista un problema con su producto.

Español

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida

que cubra el seguro, como un incendio, una inundacíon o un

robo, el registro de propiedad servirá como comprobante de

compra.

• POR SU SEGURIDAD: Registrar su producto nos permitirá

contactarlo en el caso poco probable de que se requiera una

notificación de seguridad en virtud de la Ley de Seguridad de

Productos de Consumo.

Registro en línea en www.dewalt.com/register.

Garantía limitada por siete años

WALT reparará, sin cargo alguno, los defectos en materiales o

por mano de obra defectuosa por siete años a partir de la fecha de

compra. Esta garantía no cubre la falla de piezas debido al desgaste

normal o abuso de la herramienta. Para obtener más información

sobre la cobertura de la garantía y la información de reparación de la

garantía, visite www.dewalt.com o llame al 1 800 433-9258 (1 800

4-D

WALT). Esta garantía no se aplica a accesorios o daños causados

en caso de que terceros realicen o intenten realizar reparaciones. Esta

garantía le proporciona derechos legales específicos y usted puede

tener otros derechos que varían en ciertos estados o provincias.

Además de esta garantía, las herramientas D

WALT están cubiertas

por nuestro:

SERVICIO GRATUITO DE 1 AÑO

WALT mantendrá la herramienta y reemplazará las piezas

desgastadas por el uso normal sin costo y en cualquier momento

durante el primer año después de la compra. Los elementos que

sufren desgaste de la clavadora, como juntas tóricas y hojas de

transmisión, no están cubiertos.

GARANTÍA DE REEMBOLSO DE 90 DÍAS

Si usted no está completamente satisfecho con el rendimiento de su

herramienta eléctrica, láser o clavadora D

WALT por algún motivo,

puede devolverlos dentro de los 90 días posteriores a la fecha de

compra con un recibo para obtener un reembolso completo, sin

ninguna pregunta.

AMÉRICA LATINA: Esta garantía no es de aplicación a productos

vendidos en América Latina. Para productos vendidos en América

Latina, consulte la información de la garantía específica del país

incluida en el embalaje, contacte a la compañía local o consulte el

sitio web para obtener información acerca de la garantía.

REEMPLAZO GRATUITO DE LA ETIQUETA DE ADVERTENCIA:

Si sus etiquetas de advertencia son ilegibles o se extravían, llame

al 1 800 433-9258 (1 800 4-D

WALT) para obtener un reemplazo

gratuito.

Español

GUÍA DE SOLUCIÓN DE PROBLEMAS

CON LA TABLA SIGUIENTE, PODRÁ SOLUCIONAR MUCHOS PROBLEMAS COMUNES CON FACILIDAD.

PARA PROBLEMAS PERSISTENTES O MÁS GRAVES, PÓNGASE EN CONTACTO CON EL CENTRO

DE MANTENIMIENTO D

WALT O LLAME AL 1-(800)-4-D

WALT.

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves,

quite los remaches del cargador antes de realizar ajustes o reparar esta herramienta

SYMPTOM CAUSE FIX

Fuga de aire en la carcasa de la

válvula del gatillo

Junta tórica cortada o rajada Reemplace la junta tórica

Fuga de aire en el vástago de la

válvula del gatillo

Junta tórica/burlete cortados o rajados Reemplace el conjunto de la válvula del gatillo

Fuga de aire en el marco/la nariz Afloje los tornillos de la nariz Ajuste y vuelva a revisar

La junta tórica o el burlete están cortados o rajados Reemplace la junta tórica o el burlete

Tope rajado/desgastado Reemplace el tope

Fuga de aire en el marco/la tapa Junta o burlete dañados Reemplace la junta o el burlete

Tope de válvula de la tapa rajado/desgastado Reemplace el tope

Afloje los tornillos de la tapa Ajuste y vuelva a revisar

No se acciona Restricción en el suministro de aire Compruebe el equipo de suministro de aire

Herramienta seca, falta de lubricación Use aceite para herramientas neumáticas D

WALT

Juntas tóricas de la válvula del cabezal desgastadas Reemplace las juntas tóricas

Resorte de la tapa del cilindro roto Reemplace el resorte de la tapa del cilindro

Válvula del cabezal atascada en la tapa Desensamble/Revise/Lubrique

Falta de corriente; accionamiento

lento

Herramienta seca, falta lubricante Use aceite para herramientas neumáticas D

WALT

Resorte de la tapa del cilindro roto Reemplace el resorte de la tapa

Juntas tóricas/sellos cortados o rajados Reemplace juntas tóricas/sellos

Escape bloqueado

Revise el tope, el resorte de la válvula del cabezal, el

silenciador

Conjunto del gatillo desgastado/con fugas Reemplace el conjunto del gatillo

Acumulación de suciedad/alquitrán en la transmisión Desensamble la nariz/transmisión para limpiar

Español

GUÍA DE SOLUCIÓN DE PROBLEMAS

CON LA TABLA SIGUIENTE, PODRÁ SOLUCIONAR MUCHOS PROBLEMAS COMUNES CON FACILIDAD.

PARA PROBLEMAS PERSISTENTES O MÁS GRAVES, PÓNGASE EN CONTACTO CON EL CENTRO

DE MANTENIMIENTO D

WALT O LLAME AL 1-(800)-4-D

WALT.

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves,

quite los remaches del cargador antes de realizar ajustes o reparar esta herramienta

SYMPTOM CAUSE FIX

Falta de corriente; accionamiento

lento

Manga del cilindro no asentada correctamente en el

tope inferior

Desensamble para corregir

Válvula del cabezal seca Desensamble/lubrique

Presión de aire demasiado baja Revise el equipo de suministro de aire

Remaches faltantes; alimentación

intermitente

Tope desgastado Reemplace el tope

Alquitrán/suciedad en el canal de transmisión Desensamble y limpie la nariz y la transmisión

Restricción de aire/flujo de aire inadecuado por el

enchufe de desconexión rápida

Reemplace los accesorios de desconexión rápida

Junta tórica del pistón desgastada Reemplace la junta tórica, compruebe la transmisión

Herramienta seca, sin lubricación Use aceite para herramientas neumáticas D

WALT

Resorte del pistón de alimentación dañado Reemplace el resorte

Baja presión de aire Revise el sistema de suministro de aire

Tornillos flojos en la nariz de la lata Ajuste todos los tornillos

Remaches demasiado cortos para la herramienta Use solo remaches recomendados

Remaches doblados Suspenda el uso de estos remaches

Remaches de tamaño incorrecto Use solo remaches recomendados

Burlete de la tapa del cabezal con fugas Ajuste los tornillos/Reemplace el burlete

Junta tórica de la válvula del gatillo cortada/

desgastada

Reemplace la junta tórica

Transmisión rota/dañada

Reemplace la transmisión (revise la junta tórica del

pistón)

Cargador seco/sucio Limpie el cargador

Español

GUÍA DE SOLUCIÓN DE PROBLEMAS

CON LA TABLA SIGUIENTE, PODRÁ SOLUCIONAR MUCHOS PROBLEMAS COMUNES CON FACILIDAD.

PARA PROBLEMAS PERSISTENTES O MÁS GRAVES, PÓNGASE EN CONTACTO CON EL CENTRO

DE MANTENIMIENTO D

WALT O LLAME AL 1-(800)-4-D

WALT.

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves,

quite los remaches del cargador antes de realizar ajustes o reparar esta herramienta

SYMPTOM CAUSE FIX

Obstrucción de remaches en la

herramienta

Canal de transmisión desgastado Reemplace la nariz/Revise la puerta

Remaches de tamaño incorrecto Use solo remaches recomendados

Remaches doblados Suspenda el uso de estos remaches

Tornillos flojos de la lata/nariz Ajuste todos los tornillos

Transmisión rota/desgastada Reemplace la transmisión

CLAVADORAS DE BOBINA

Remaches faltantes; alimentación

intermitente

Pistón de alimentación seco

Agregue aceite para herramientas neumáticas D

WALT

en el orificio en la cubierta del pistón de alimentación

Juntas tóricas del pistón de alimentación rajadas/

desgastadas

Reemplace la junta tórica/Revise el tope y el resorte.

Lubrique el conjunto

Compruebe la unión del trinquete Inspeccione el

trinquete y el resorte en la puerta.

Debe funcionar libremente

Parte inferior de la lata no ajustada correctamente

Ajuste la parte inferior de la lata para la longitud de los

clavos usados

Alambres de soldadura rotos en la bobina de clavos Retire la bobina de clavos y use otra bobina

Los remaches se atascan en la

herramienta/lata

Tamaño incorrecto de remaches para la herramienta

Use solo remaches recomendados/Compruebe el

ajuste de la parte inferior de la lata

Cables de soldadura rotos en la bobina de clavos Quite la bobina de clavos y use otra bobina

Español

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the array

of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.

Compressor will be sufficient for tools at all production rates.

Le compresseur sera suffisant pour les outils à tous les taux de production.

El compresor será suficiente para las herramientas a cualquier velocidad de

trabajo

Compressor will be sufficient at slow or moderate production rates, but may

have difficulty at very rapid rates.

Le compresseur est suffisant pour les cadences de production lentes ou

modérées, mais son rendement pourrait être insuffisant pour les cadences

très rapides.

El compresor será suficiente a velocidades de trabajo bajas o moderadas, pero

puede tener dificultades en velocidades muy rápidas.

NUMBER OF TOOLS CONNECTED TO COMPRESSOR

NOMBRE D’OUTILS RACCORDÉS AU COMPRESSEUR

NÚMERO DE HERRAMIENTAS CONECTADAS AL COMPRESOR

1 2 3 4 5

6 7

Portable Handcarry 3.2 - 4 CFM

Portable à la main 3,2 à 4 pieds cubes

par minute

Transportable 3.2 - 4 CFM

5.5 HP Gas/2 HP Elec. 8 - 9 CFM

5.5 HP Essence/ 2 CH Élec. 8 à 9 pieds

cubes par minute

5.5 CV Gas/ 2 CV Elec. 8 -9 CFM

8 HP Gas 14 - 16 CFM

8 CH Essence 14 à 16 pieds cubes par

minute

8 CV Gas 14 -16 CFM

Industrial 23+ CFM

Industriel 23 pieds cubes par minute et +

Industrial 23+ CFM

Compressor will be adequate only when tools are utilized at slow production

rates. (punch-out or occasional use)

Le compresseur est adéquat uniquement quand les outils sont utilisés à des

cadences de production lentes (perforation ou utilisation occasionnelle).

El compresor sólo será adecuado cuando las herramientas se utilicen en

velocidades de trabajo lentas (perforación o uso ocasional).

Not Recommended

Non recommandé

No recomendado

Dewalt DW66C-1 15° Coil Siding and Fencing Nailer

Product's Documents

Instruction Manual

Specifications

Dewalt DW66C-1 Questions and Answers
