OWNER’S MANUAL

14 in. - 20 VOLT LITHIUM-ION CORDLESS MOWER

4.0Ah Lithium-ion Battery

Model 62014S

Your lawn mower has been engineered and manufactured to our high standard for dependability, ease of operation,

and operator safety. Properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the owner’s manual before using

this product.

Thank you for your purchase.

SAVE THIS MANUAL FOR FUTURE REFERENCE

CA Compliant

Charger Included

(Model No.

CHL82000)

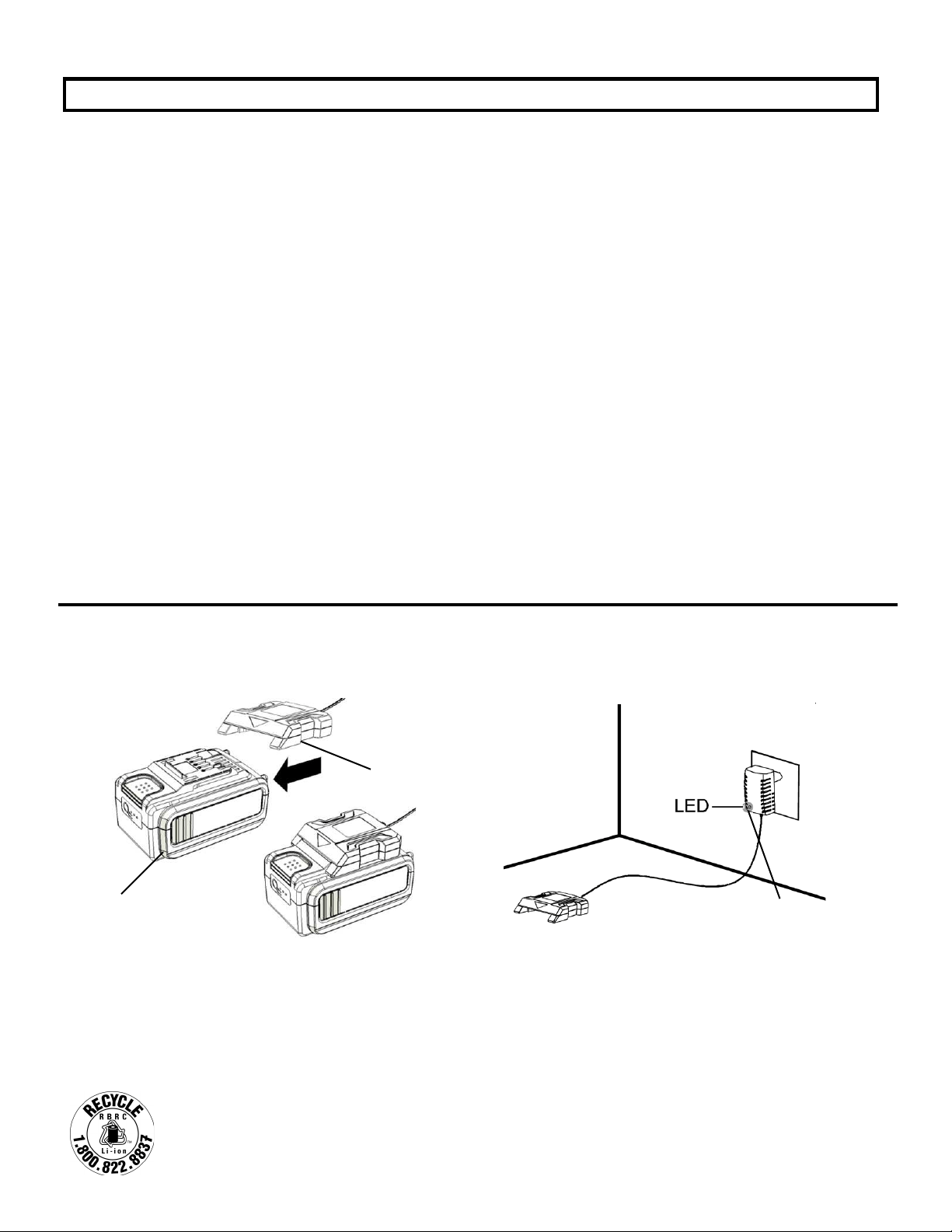

BATTERY MUST BE CHARGED

BEFORE FIRST USE. TWO TO

THREE INITIAL CHARGING/

DISCHARGING CYCLES MAY BE

REQUIRED TO ACHIEVE MAXIMUM

RUN TIME/CAPACITY.

DO NOT RETURN THIS PRODUCT TO THE STORE. OPERATING,

ASSEMBLY, PARTS, SERVICE QUESTIONS? GO TO

SCOTTS.AMERICANLAWNMOWER.COM OR CALL 1-800-618-7474

BETWEEN 8:00 AM—5:00 PM EST FOR ASSISTANCE.

• Introduction…………………………………..…………………………………………...2

• Important Safety Instructions.………………………...……………………………...3-5

• Symbols……………………………………..…………………………………………... 6

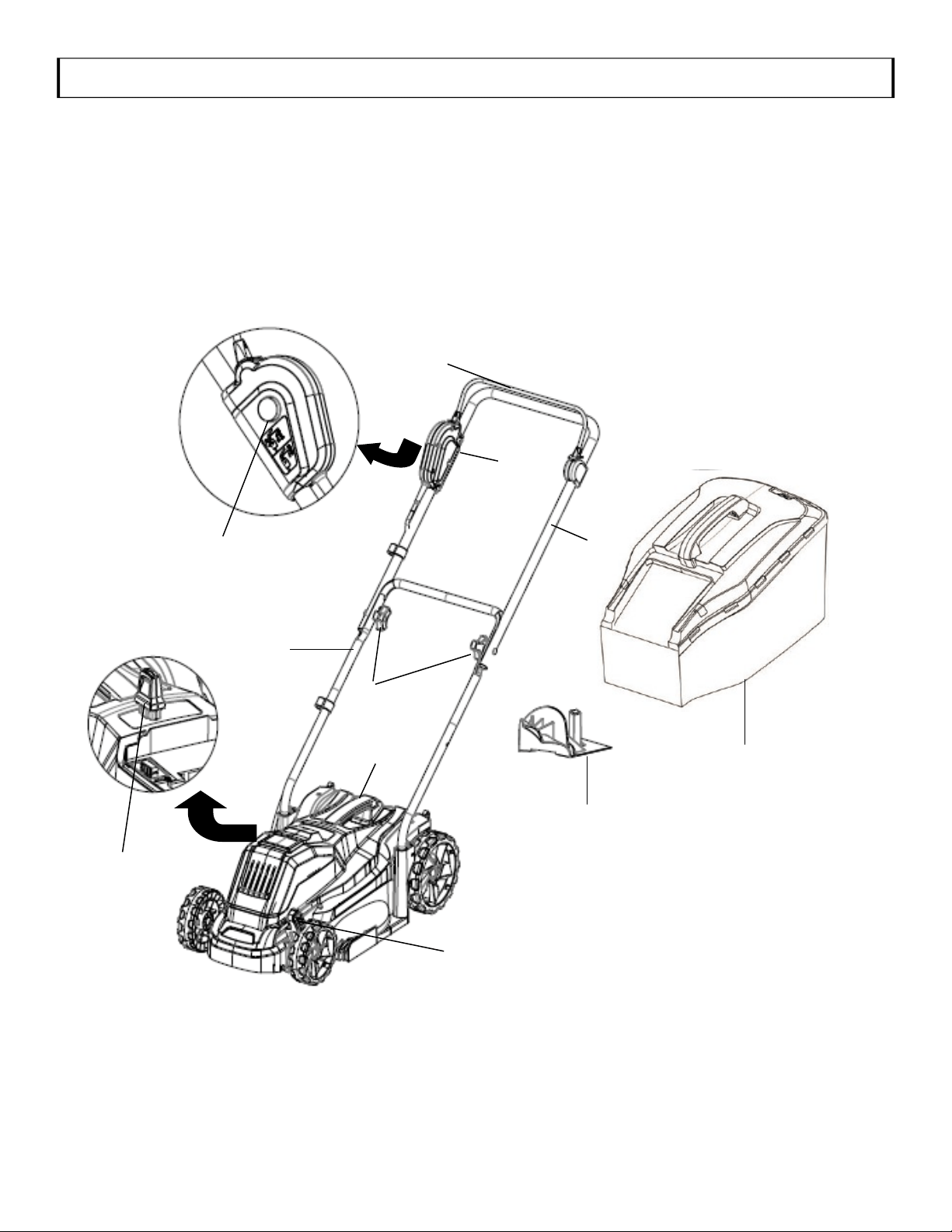

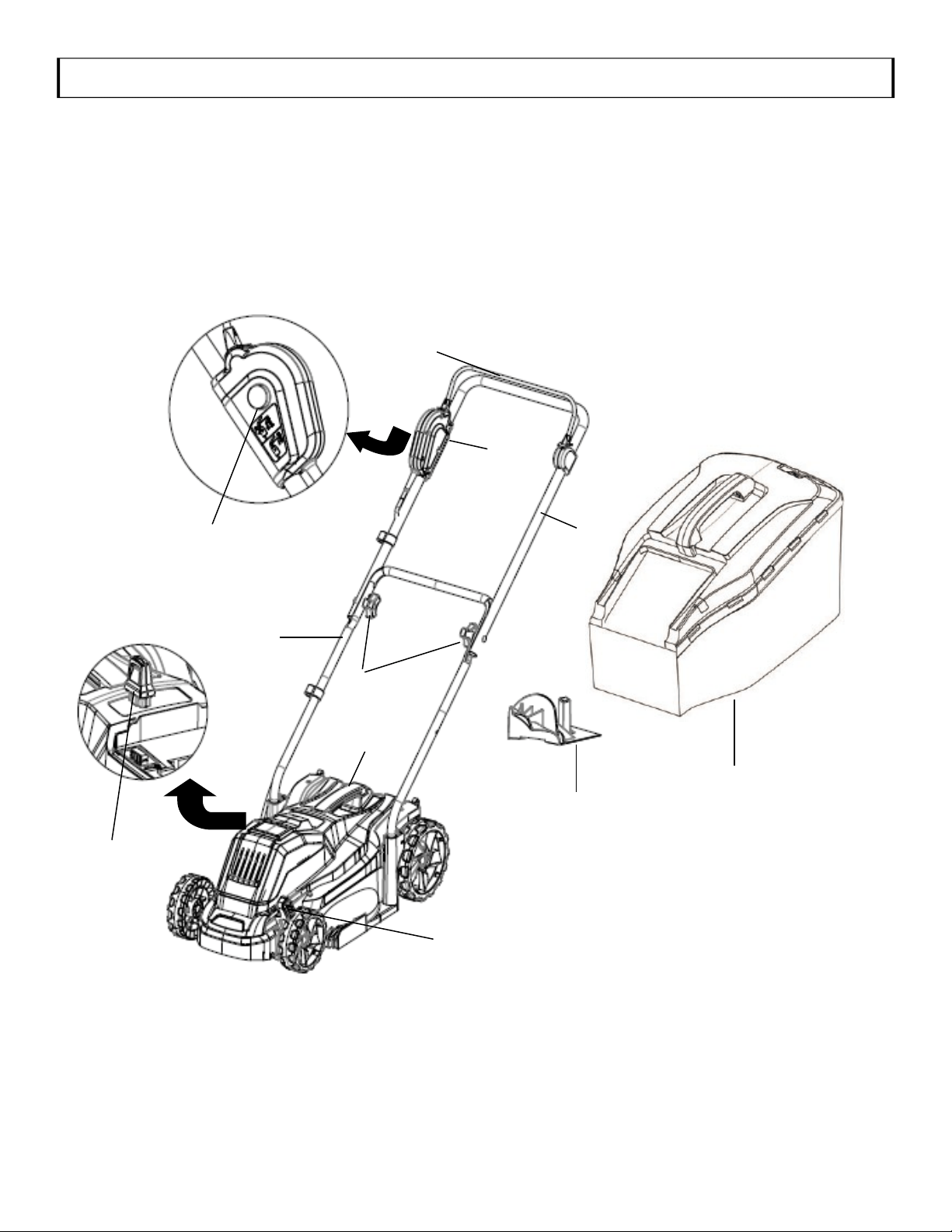

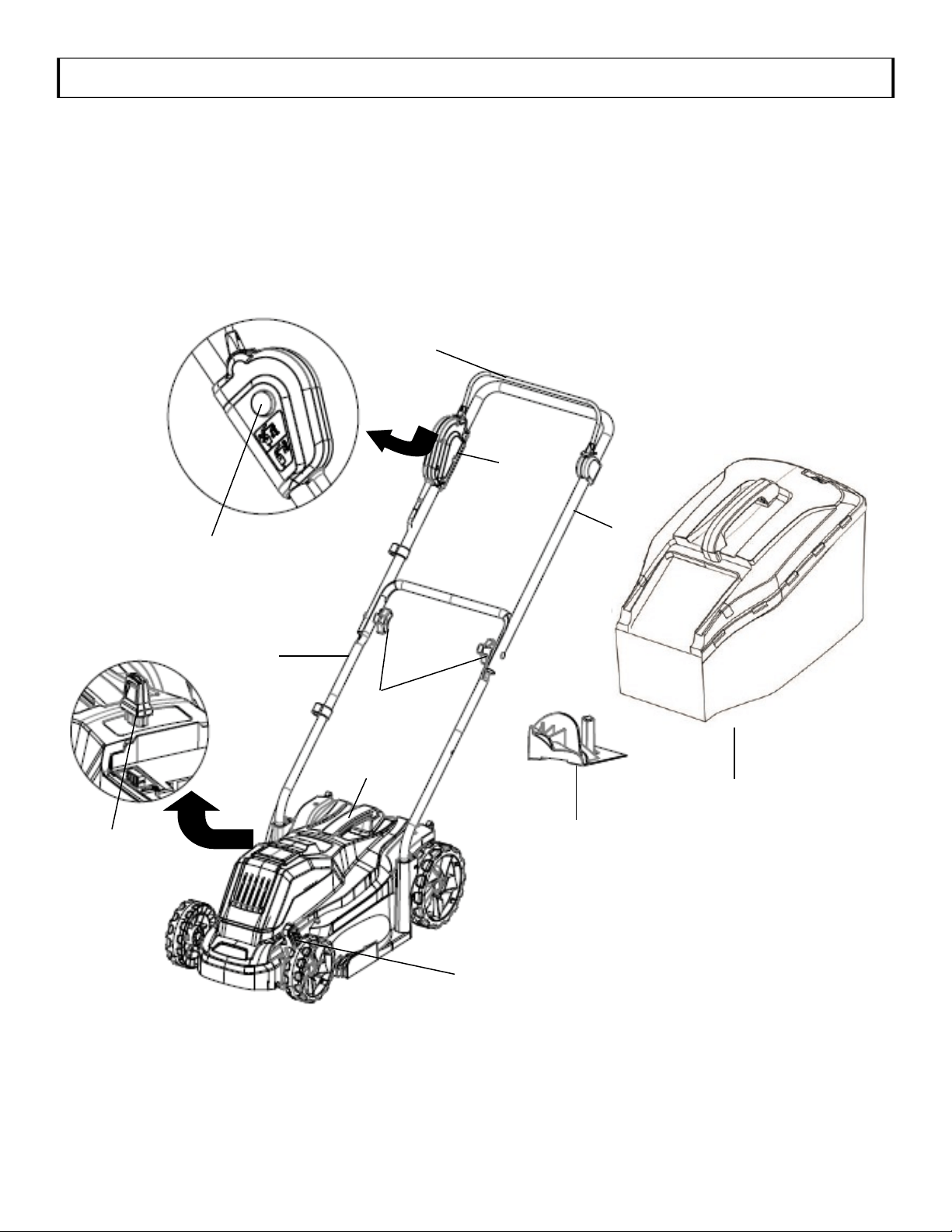

• Features………………………………………………………………………………. 7-8

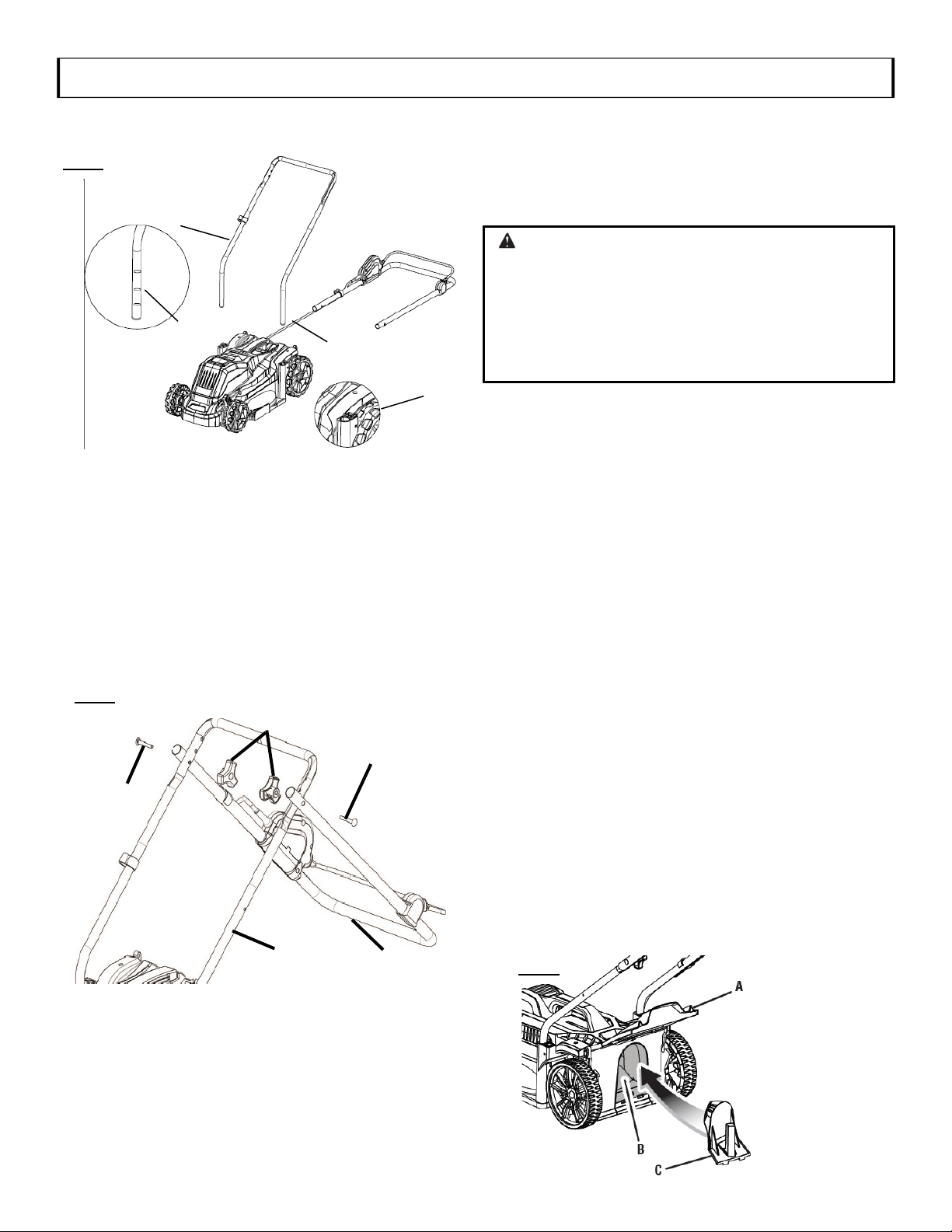

• Assembly…………………………………………………………………...………...8-10

• Operation…………………………………...……………………………...……….11-12

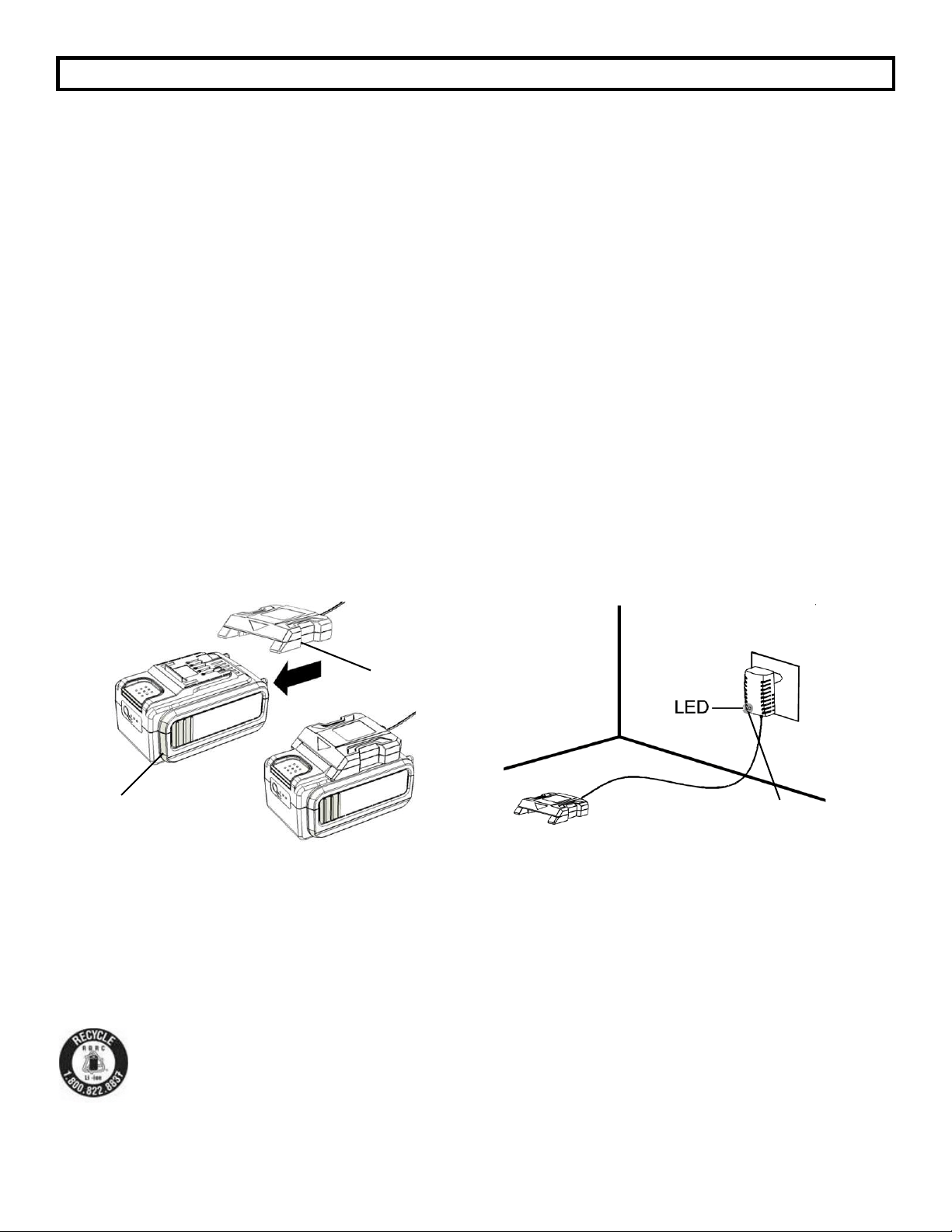

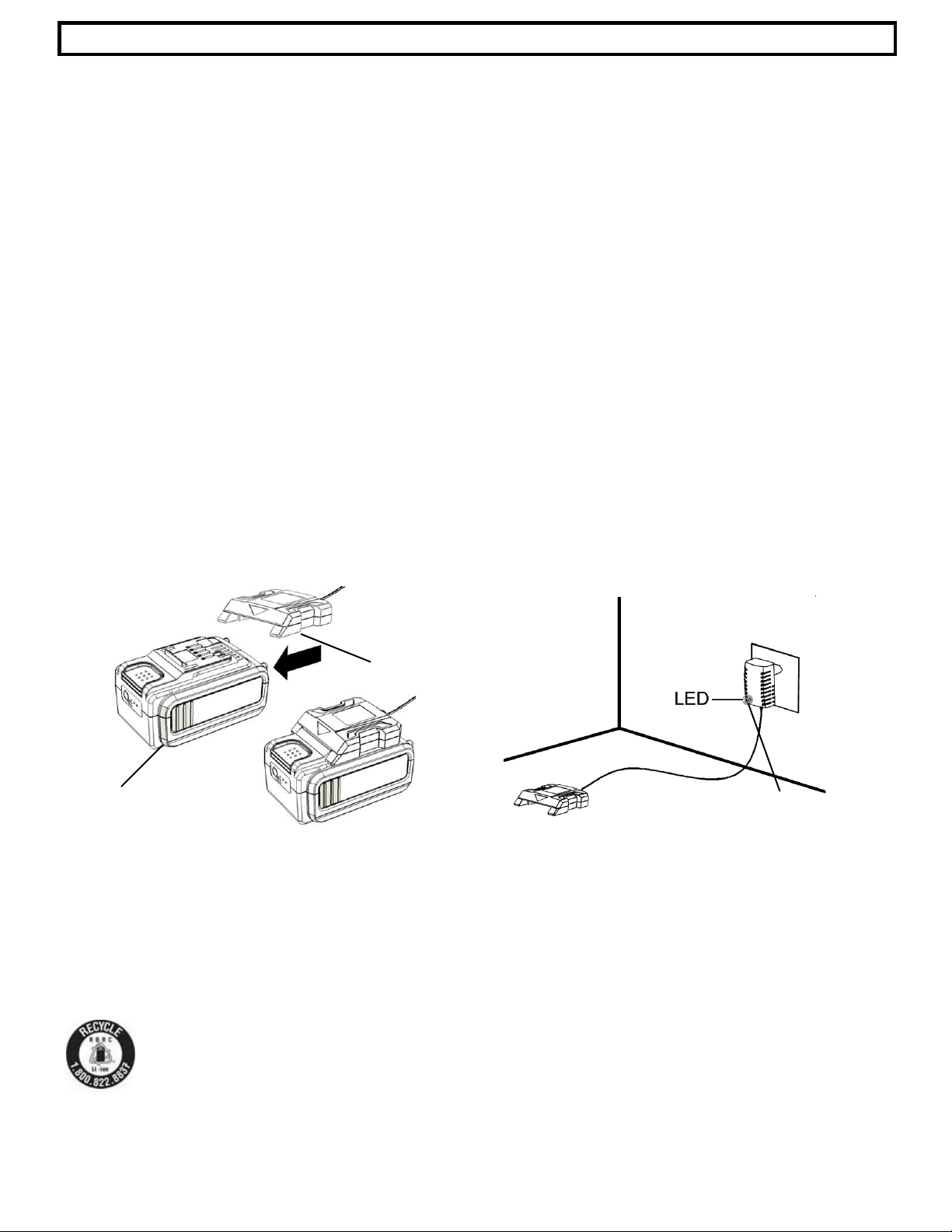

• Charging the battery pack……………………………………………………………..13

• Maintenance………………………………..………………………………...…….14-16

• Troubleshooting…...…...………………………………….…………………….……. 17

• Parts and Service.………………………….…………………………………………..18

• Notes…………………………………………………………………………………….19

• Warranty………………………………………..………………………...……Back Page

INTRODUCTION

This product has many features for making its use more pleasant and enjoyable. Safety, performance,

and dependability have been given top priority in the design of this product making it easy to maintain

and operate.

TABLE OF CONTENTS

WARNING:

To avoid serious injury, do not attempt to use this product until you read thoroughly and understand

completely the owner‘s manual. If you do not understand the warnings and instructions in the owner‘s

manual, do not use this product. Call Scotts customer service for assistance.

WARNING:

The operation of any power tool can result in foreign objects being thrown into your eyes,

which can result in severe eye damage. Before beginning power tool operation, always wear

safety goggles or safety glasses with side shields and, when needed, a full face shield. We

recommend Wide Vision Safety Mask for use over eyeglasses or standard safety glasses

with side shields. Always use eye protection which is marked to comply with ANSI Z87.1.

SAVE THESE INSTRUCTIONS

Model 62014S

Recommended Ambient Temperature Range

Mower Operaon

41 °F - 104 °F (5 °C - 40 °C)

Mower Storage

32 °F - 100 °F (0 °C - 38 °C)

Baery Charging

39 °F - 104 °F (4 °C - 40 °C)

Charger Operaon

39 °F - 104 °F (4 °C - 40 °C)

Baery Storage

32 °F - 104 °F (0 °C - 40 °C) for 3 months before charging is required.

Baery Discharging

32 °F - 104 °F (0 °C - 40 °C)

Refer to the recommended ambient temperature range for appliance and battery use and

storage, and for charging system during charging.

WARNING:

READ AND UNDERSTAND ALL INSTRUCTIONS

Failure to follow all instructions listed below and on the

machine may result in electric shock, fire, and/or serious

personal injury.

2. Keep children out of the operating area and under the

watchful care of a responsible adult other than the

operator.

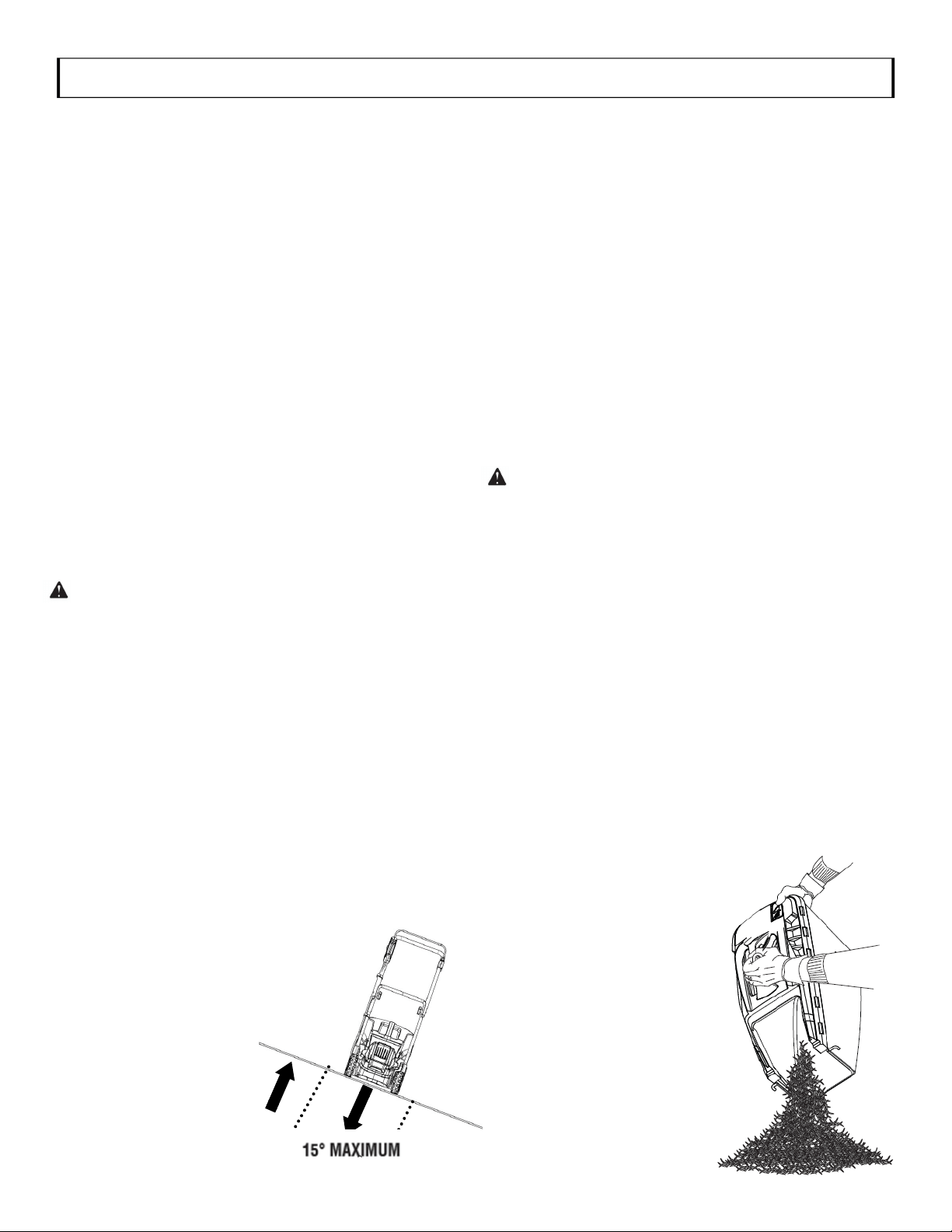

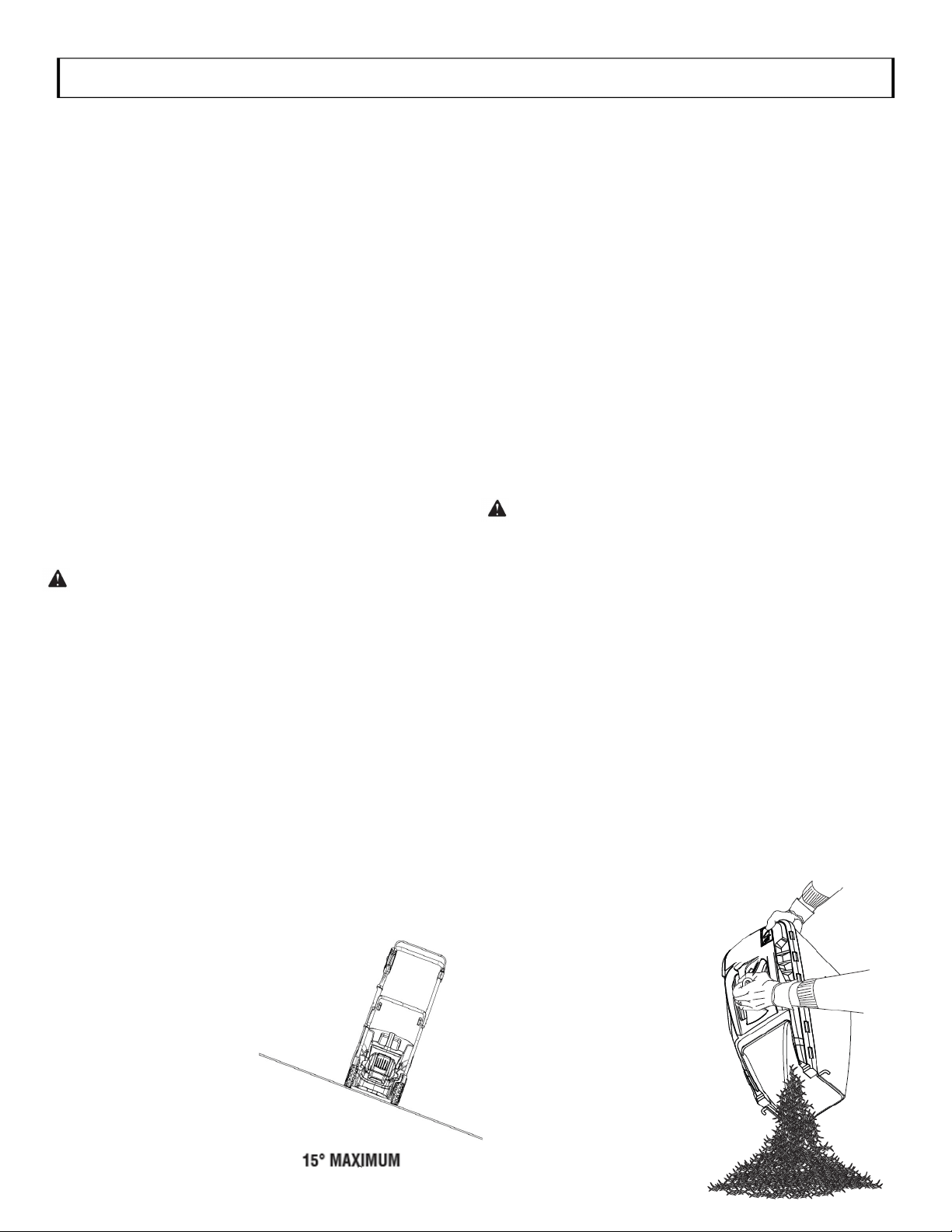

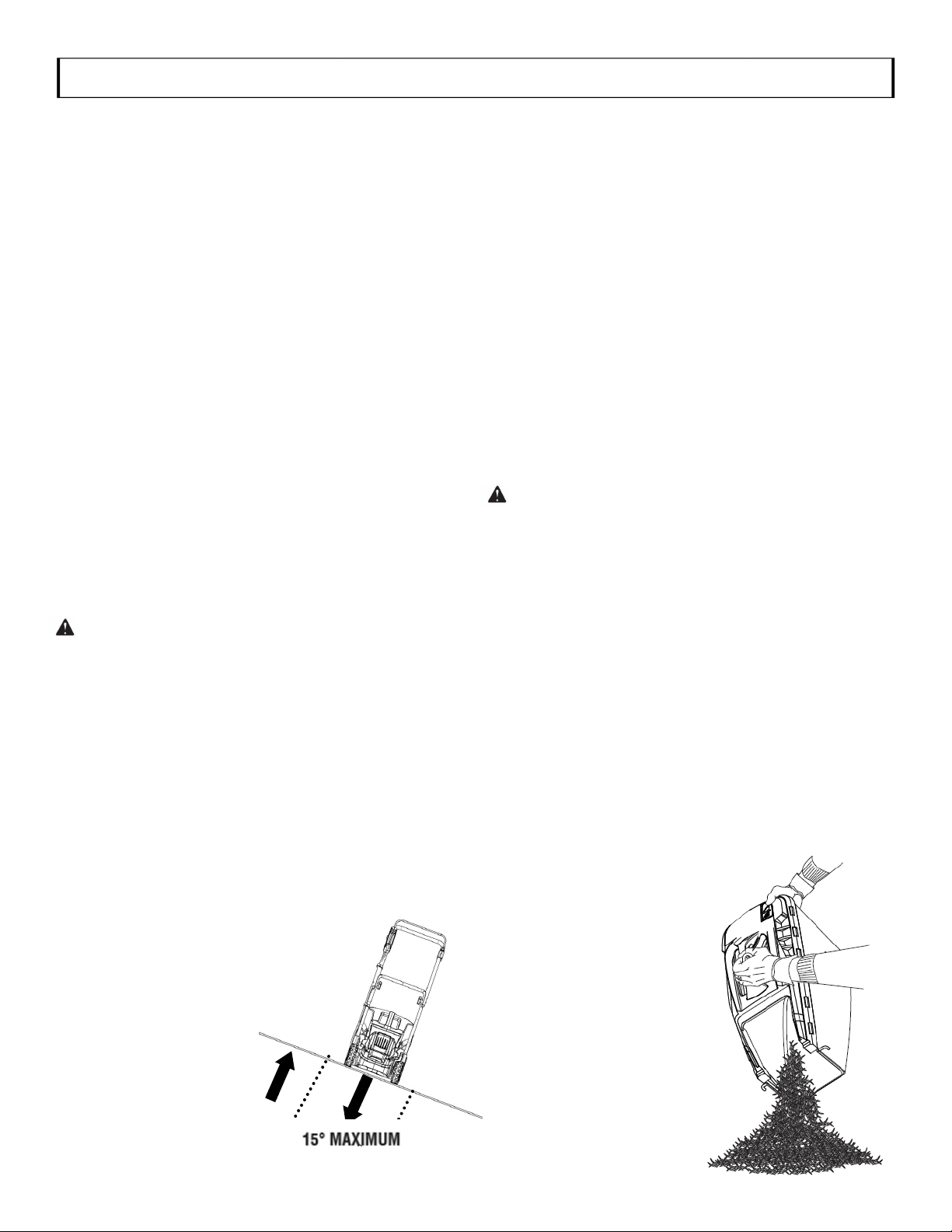

V. SLOPE SPECIFIC

Slopes are a major factor related to accidents. Operation on

slopes requires extra caution.

1. Travel in the manufacturer recommended direction on

slopes. Use caution while operating near drop-offs.

2. Avoid mowing wet grass. (Poor footing could cause a slip

and fall accident.)

3. Do not operate machine under any condition where

traction, steering, or stability is in question. Tires could slide

even if the wheels are stopped.

4. Always keep the machine in gear when going down slopes.

Do not coast downhill.

5. Avoid starting and stopping on slopes. Avoid making

sudden changes in speed or direction. Make turns slowly

and gradually.

6. Use extra care while operating machine with a grass

catcher or other attachment (s). They can affect the stability

of the machine.

VI. HAULING

1. Use full width ramps for loading and unloading a machine

for transport.

VII. SERVICE

1. Keep machine in good working order. Replace worn or

damaged parts.

2. Use caution when servicing blades. Wrap the blade (s) or

wear gloves. Replace damaged blades. Do not repair or

alter blade (s).

3. Remove or disconnect battery before servicing or making

any repairs.

WARNING: California Proposition 65:

This product contains chemicals known to the State of

California to cause cancer, birth defects or other reproductive

harm.

WARNING: Some dust and debris created by the use of this

tool could contain chemicals known to the State of California to

cause cancer and birth defects or other reproductive harm.

Some examples of these chemicals are:

 Chemicals in fertilizers

 Compounds in insecticides, herbicides and pesticides

 Arsenic and chromium from chemically treated lumber

Your risk from exposure to these chemicals varies, depending

on how often you do this type of work. To reduce your

exposure, work in a well-ventilated area and with approved

safety equipment, such as dust masks that are specially

designed to filter out microscopic particles.

WARNING: Cancer and Reproductive Harm –

www.P65Warnings.ca.gov.

IMPORTANT - Safe Practices for Pedestrian-Controlled

Mower

This machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety

instructions could result in serious injury or death.

I. GENERAL INFORMATION

1. Read, understand and follow instructions and warnings in

this manual and on the machine, engine and attachments.

2. Only allow operators who are responsible, trained, familiar

with the instructions and physically capable to operate the

machine.

3. Keep bystanders away.

4. Do not operate the machine while under the influence of

alcohol or drugs.

II. PREPARATION BEFORE OPERATING

1. Clear the operating area of any objects which could be

thrown by or interfere with operation of the machine.

2. Keep the area of operation clear of all bystanders,

particularly small children. Stop the machine and

attachment (s) if anyone enters the area.

3. Do not operate the machine without the entire grass

catcher, discharge chute, or other safety devices in place

and functioning properly. Check frequently for signs of wear

or deterioration and replace as needed.

4. Wear appropriate personal protective equipment such as

safety glasses, hearing protection, and footwear.

III. OPERATING

1. Only operate the machine in daylight or good artificial light.

2. Avoid holes, ruts, bumps, rocks, or other hidden hazards.

Uneven terrain could overturn the machine, or cause

operator to lose their balance or footing.

3. Do not put hands or feet near rotating parts or under the

machine. Keep clear of the discharge opening at all times.

4. Do not direct discharge material toward anyone. Avoid

discharging material against a wall or obstruction. Material

may ricochet back toward the operator. Stop the blade (s)

when crossing gravel surfaces.

5. Do not leave a running machine unattended. Always park

on level ground, disengage the attachment, and stop

engine.

6. Do not mow in reverse unless absolutely necessary.

Always look down and behind before and while backing.

IV. CHILDREN SPECIFIC

1. Tragic accidents can occur if the operator is not alert to the

presence of children. Children are often attracted to the

machine and the mowing activity. Never assume that

children will remain where you last saw them.

IMPORTANT SAFETY INSTRUCTIONS

SAFETY INSTRUCTIONS FOR PEDESTRIAN-CONTROLLED

MOWERS

Model 62014S

• Plan your mowing pattern to avoid discharge of material

towards roads, sidewalks, bystanders and the like. Also, avoid

discharging material against a wall or obstruction, which may

cause the material to ricochet back toward the operator.

• Do not pull the mower backward unless absolutely necessary.

If you must back the mower away from a wall or obstruction

first look down and behind to avoid tripping.

• Objects struck by the lawn mower blade can cause severe

injuries to persons. The lawn should always be carefully

examined and cleared of all objects prior to each mowing.

• If the lawn mower strikes a foreign object, follow these steps:

 Stop the lawn mower and release the switch control

bail wire,

 Remove the switch key

 Thoroughly inspect the mower for any damage

 Repair any damage before restarting and continuing to

operate the mower.

• Stop the motor, remove the switch key, and wait until the blade

comes to a complete stop before removing the grass catcher

or unclogging the chute. The cutting blade continues to rotate

for a few seconds after the motor is shut off. Never place any

part of the body in the blade area until you are sure the blade

has stopped rotating,

• If the mower should start to vibrate abnormally, stop the motor

and check immediately for the cause. Vibration is generally a

warning of trouble.

• Service on the product must be performed by qualified repair

personnel only. Service or maintenance performed by

unqualified personnel could result in injury to the user or

damage to the product.

• Use only identical replacement parts when servicing the

product. Use of unauthorized parts may create a risk of

serious injury to the user or damage to the product.

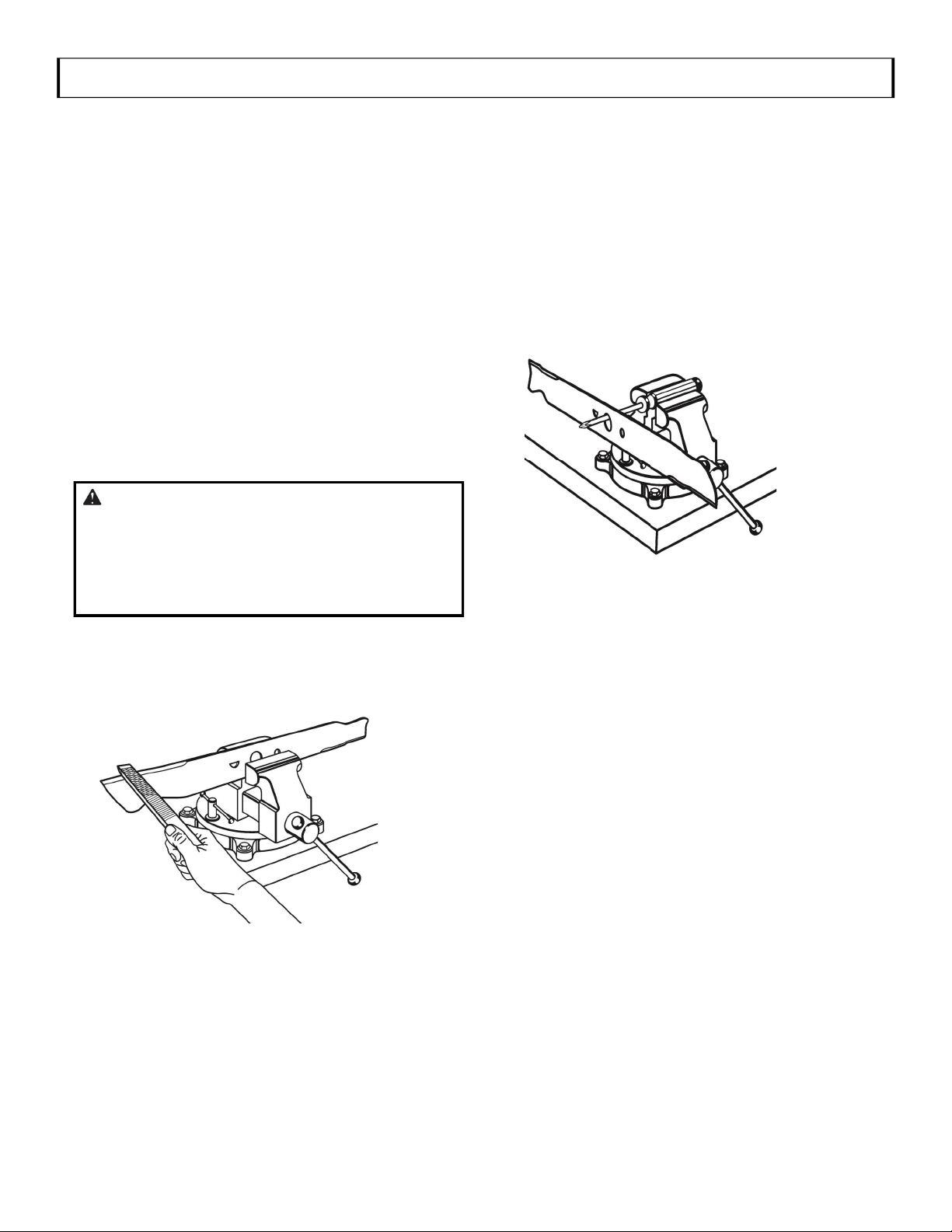

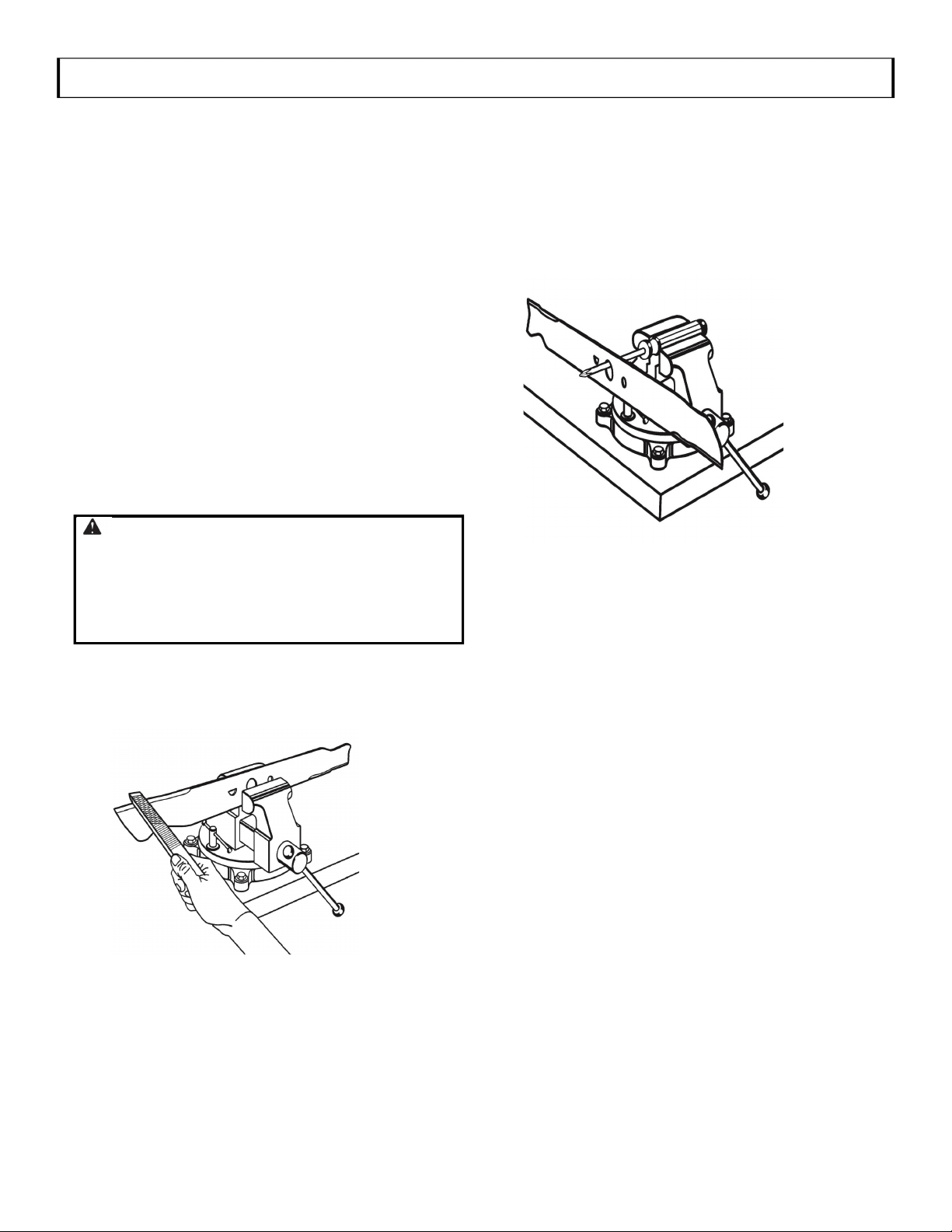

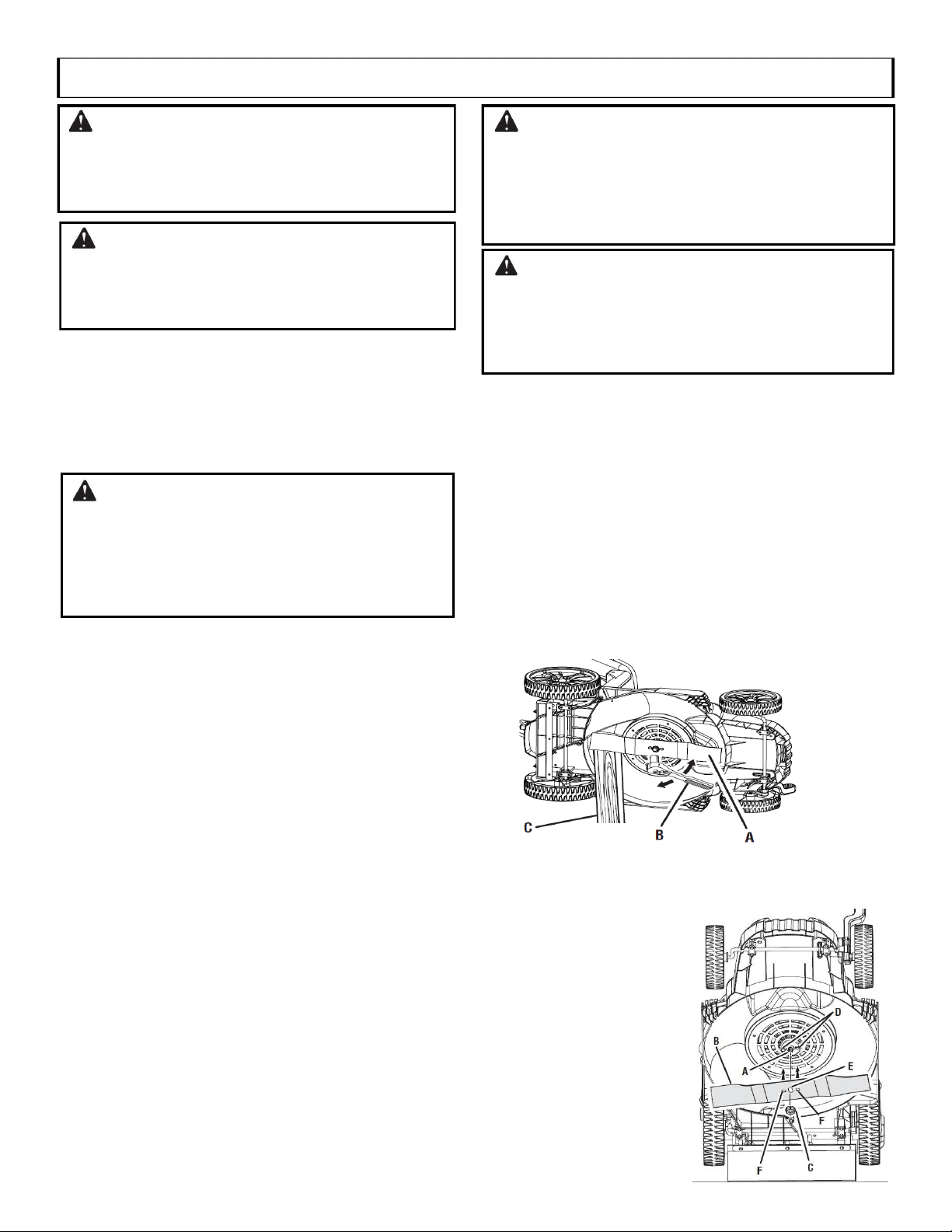

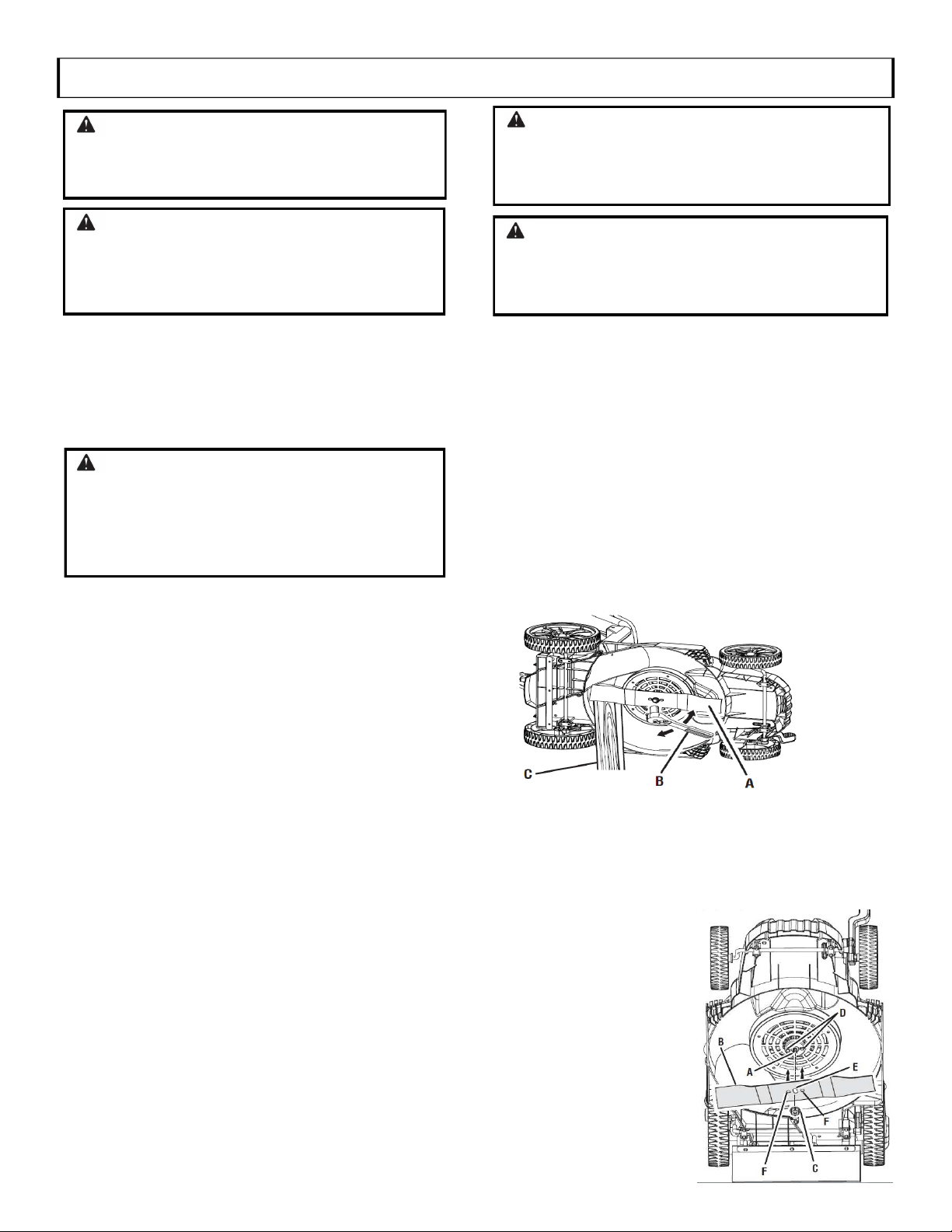

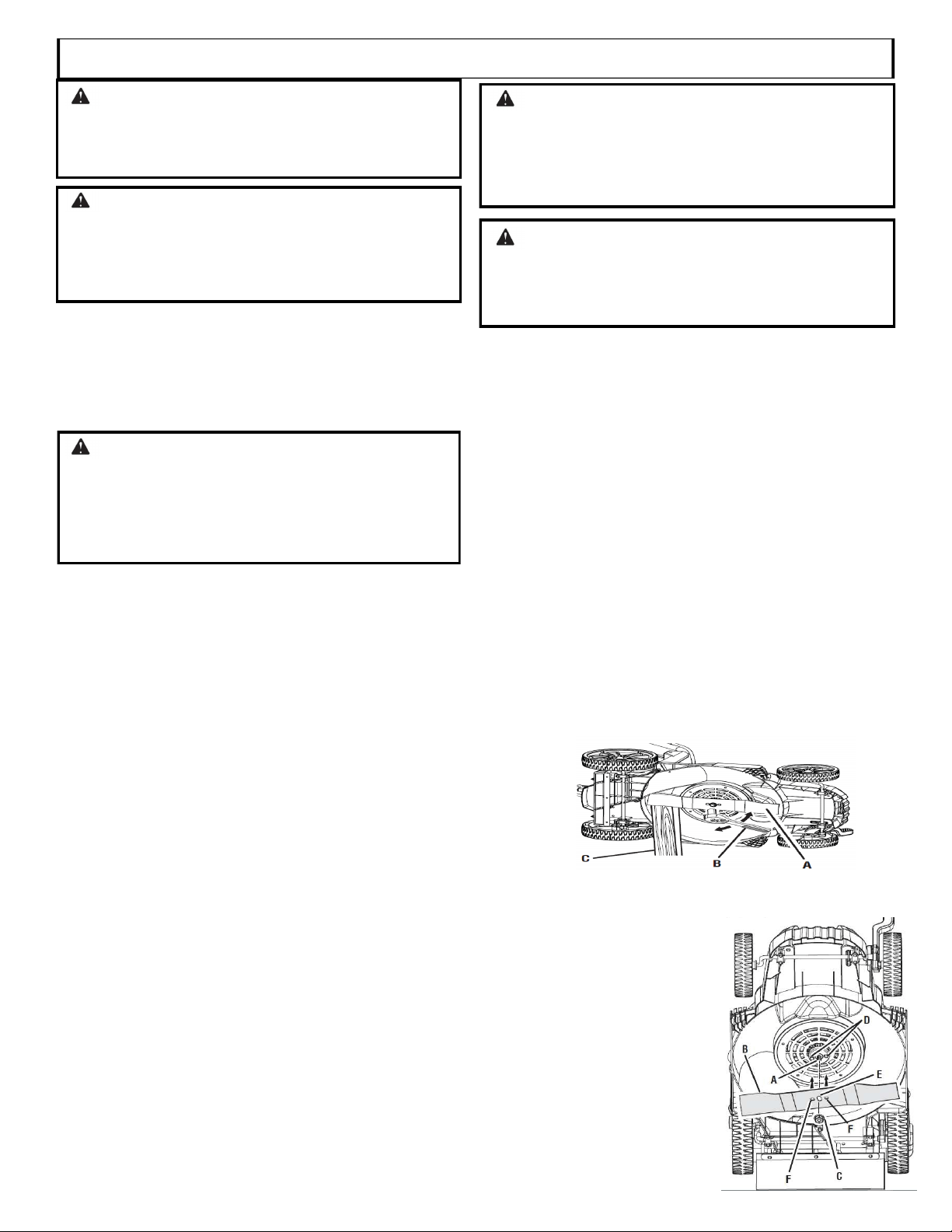

• Replace blade if it is bent or cracked. An unbalanced blade

causes vibration that could damage the motor drive unit or

cause personal injury. Sharpen a dull blade equally at each

end to maintain the balance. Clean the blade thoroughly and

check its balance by supporting it horizontally on a thin nail

through its center hole. The nail should be in a horizontal

position. If either end of the blade rotates downward, remove

some metal from the heavy or lower end until the blade is

balanced. It is balanced when neither end drops.

• Maintain or replace safety instructions labels, as necessary.

• Store idle lawn mower indoors - When not in use, mower

should be stored indoors in a dry, locked place out of the reach

of children. The switch key should also be removed and stored

in a separate location out of the reach of children.

• Follow instructions for lubricating and changing accessories.

• Never operate machine in a closed area.

• Never tamper with safety devices. Check for proper operation

regularly.

• Never attempt to make a wheel height adjustment while the

motor is running.

• Do not wash with a hose; avoid getting water in motor and

electrical connections.

• Avoid Dangerous Environment - Do not use the lawn mower in

damp or wet conditions or operate in the rain.

• Keep the area clear of all bystanders, children, and pets while

mowing. Stop machine if anyone enters the area.

• Dress properly - Do not wear loose clothing or jewelry. They

can be caught in moving parts. Use of rubber gloves and

footwear is recommended when working outdoors.

• Don’t over reach - Keep firm footing and balance. Do not

overreach. Over-reaching can result in loss of balance.

• Do not operate the equipment with barefoot or when wearing

sandals or similar lightweight footwear. Wear protective

footwear that will protect your feet and improve your footing on

slippery surfaces.

• Use safety glasses - Always wear safety glasses with side

shields. Everyday glasses have only impact resistant lenses.

They are NOT safety glasses. Following this rule will reduce

the risk of eye injury. Use face mask if environment is dusty.

• Wear safety glasses or goggles that are marked to comply with

ANSI Z87.1 standard when operating this product.

• Use the right appliance - Do not use the lawn mower for any

job except that for which it is intended.

• Do not force the lawn mower - It will do the job better and safer

at the rate for which it was designed.

• Stay alert - Watch what you are doing and use common sense

when operating the lawn mower. Do not operate the mower

while tired or under the influence of drugs, alcohol, or

medication. A moment of inattention while operating the lawn

mower may result in serious personal injury.

• Maintain lawn mower with care

- Keep machine in good

working condition. Keep blades sharp and guards in place and

in working order.

• Check all nuts, bolts, and screws at frequent intervals for

proper tightness to be sure the equipment is in safe working

condition.

• Stop the motor, remove the switch key and wait until the blade

comes to a complete stop before cleaning the lawn mower,

removing the grass catcher, unclogging the discharge opening,

or making any repairs or inspections.

• When not in use, mower should be stored indoors in a dry,

locked up place—out of reach of children.

• Always use safety protective devices. Do not operate the

mower without the entire grass catcher discharge guard, rear

guard, or other safety protective devices in place and working.

• Follow manufacturer’s instructions for proper operation and

installation of accessories. Only use accessories approved by

the manufacturer.

• Do not mow on wet grass or excessively steep slopes. Poor

footing could cause a slip and fall accident. Walk, never run.

• Use extra care when approaching blind corners, shrubs, trees,

or other objects that may block your view.

• Clear the work area before each use. Remove all objects such

as rocks, sticks, wire, bones, toys, or other objects which can

be thrown by the blade. Stay behind the handle when the

motor is running.

• Do not mow near drop-offs, ditches, or embankments.

• Mow across the face of slopes, never up and down. Exercise

extreme caution when changing direction on slopes.

IMPORTANT SAFETY INSTRUCTIONS

Model 62014S

• Battery tools do not have to be plugged into an electrical

outlet; therefore, they are always in operating condition.

Be aware of possible hazards when not using your

battery tool or when changing accessories. Following this

rule will reduce the risk of electric shock, fire, or serious

personal injury.

• Do not use battery-operated appliance in rain.

• Remove or disconnect battery before servicing, cleaning

or removing material from the gardening appliance.

• Do not charge lawn mower in rain, or in wet locations.

• Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away from

heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

• Use of an attachment not recommended or sold by the

battery charger manufacturer may result in a risk of fire,

electric shock, or injury to persons. Following this rule will

reduce the risk of electric shock, fire, or serious personal

injury.

• Do not service mower with battery, switch key, or charger

installed.

• Do not use the charger when the ambient temperature is

above 104°F (40°C) or below 39°F (4°C).

• Do not operate charger with a damaged cord or plug

which could cause shorting and electric shock. If

damaged, replace the charger with an identical charger

from an authorized service provider.

• Do not operate charger if it has received a sharp blow,

been dropped or otherwise damaged in any way. Take it

to an authorized service center for electrical check to

determine if the charger is in good working order.

• Unplug charger from outlet before attempting any

maintenance or cleaning to reduce the risk of electric

shock.

• Disconnect charger from the power supply when not in

use to prevent damage to the charger during a power

surge,

• Risk of electric shock, Do not touch uninsulated portion of

output connector or uninsulated battery terminal.

• Do not expose charger to wet or damp conditions, Water

entering charger will increase the risk of electric shock,

• Make sure cord is located so that it will not be stepped on,

tripped over, come in contact with sharp edges or moving

parts or otherwise subjected to damage or stress. This will

reduce the risk of accidental falls, which could cause

injury, and damage to the cord, which could result in

electric shock.

• Keep cord and charger away from heat to prevent

damage to housing or internal parts.

• Do not let gasoline, oils, petroleum-based products, etc.

come in contact with plastic parts. They contain chemicals

that can damage, weaken or destroy plastic.

Save these instructions. Refer to them frequently and

use them to instruct others who may use this product. If you

loan someone this tool, loan them these instructions also.

• Prevent unintentional starting. Ensure the switch is in the

off-position before connecting to battery pack. Energizing

appliance that have the switch on invites accidents.

• Disconnect the battery pack from the appliance before

making any adjustments, changing accessories, or storing

appliance. Such preventive safety measures reduce the risk

of starting the appliance accidentally.

• Recharge only with Scotts 20V charger (CHL82000). A

charger that is suitable for one type of battery pack may

create a risk of ﬁre when used with another battery pack.

• Use appliances only with Scotts 20V lithium-ion battery

packs (BL80204). Use of any other battery packs may

create a risk of injury and ﬁre. See Charger Manual.

• When battery pack is not in use, keep it away from other

metal objects, like paper clips, coins, keys, nails, screws or

other small metal objects, that can make a connection from

one terminal to another. Shorting the battery terminals

together may cause burns or a ﬁre.

• Under abusive conditions, liquid may be ejected from the

battery; avoid contact. If contact accidentally occurs, ﬂush

with water. If liquid contacts eyes, additionally seek medical

help. Liquid ejected from the battery may cause irritation or

burns.

• Do not use a battery pack or appliance that is damaged or

modiﬁed. Damaged or modiﬁed batteries may exhibit

unpredictable behavior resulting in ﬁre, explosion or risk of

injury.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge the

battery pack outside of the temperature range speciﬁed in

the instructions. Charging improperly or at temperatures

outside of the speciﬁed range may damage the battery and

increase the risk of ﬁre. See Charger Manual.

• Have servicing performed by a qualiﬁed repair person using

only identical replacement parts. This will ensure that the

safety of the product is maintained.

• Do not modify or attempt to repair the appliance or the

battery pack (as applicable) except as indicated in the

instructions for use and care.

• Do not open or mutilate battery (ies). Released battery fluid

may cause damage to the eyes, or skin. It may be toxic if

swallowed.

• Exercise care in handling batteries in order not to short the

battery with conducting materials such as rings, bracelets,

and keys. The battery or conductor may overheat and cause

burns.

• Disconnect battery - Disconnect battery pack from the

appliance before storing, servicing, transporting, or changing

accessories such as blades. Such preventive safety

measures reduce the risk of starting the tool accidentally.

• Stop the unit and disconnect battery pack and switch key

when not in use. Carry or push the unit with the motor

stopped and the switch key and battery pack removed from

the mower.

IMPORTANT SAFETY INSTRUCTIONS

Model 62014S

SAFETY RULES FOR BATTERY AND CHARGER

Some of the following symbols may be used on this product. Please study them and learn their

meaning. Proper interpretation of these symbols will allow you to operate the product better

and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Volts Voltage

Amperes Current

Hertz Frequency (cycles per second)

Watt Power

hrs

Hours Time

Gal

Gallon Volume

Quart Volume

Wet Conditions Alert Do not expose to rain or use in damp locations

Read the Owner’s Manual To reduce the risk of injury, user must read and

understand owner’s manual before using this product.

Eye Protection Always wear safety goggles or safety glasses with side

shields and, as necessary, a full face shield when

operating this product.

Safety Alert Precautions that involve safety

Electric Shock Failure to use in dry conditions and to observe safe

practices can result in electric shock

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated

with this product.

SYMBOL SIGNAL MEANING

DANGER Indicates an imminently hazardous situation, which, if not

avoided, will result in death or serious injury.

WARNING Indicates a potentially hazardous situation, which, if not

avoided, could result in death or serious injury.

CAUTION Indicates a potentially hazardous situation, which, if not

avoided, may result in minor or moderate injury.

CAUTION (Without Safety Alert Symbol) Indicates a situation that

may result in property damage.

Model 62014S

FEATURES

PRODUCT SPECIFICATIONS

62014S

*Battery…………………...20V 4.0Ah Lithium-ion Battery

Input………………………………………….. 20V DC only

No-load Speed………………………………... 3000 RPM

Charge time.…………………………………..160 minutes

Height Adjustments………………………..1 in. to 2.5 in.

Wheel Size………………………….5.5 in. front, 7 in. rear

Grass Catcher Capacity…………………1 Bushel (35 L)

Weight…………………………………...27.6 lbs ( 12.5 kg)

Motor/

Blade

Control

Assembly

Blade Control

Lever

Grass Catcher

Mulching Plug

Upper

Handle

Lock Knob

Lower Handle

Carrying Handle

Height

Adjustment

Lever

Start

Button

Switch Key

(Located under

battery cover)

* This product contains a rechargeable lithium-ion battery. Battery must be recycled. Do not dispose of this product in

fire. Battery inside this product may explode or leak. Before disposing of damaged or worn out battery packs contact

your local waste disposal agency or the local Environmental Protection Agency for information and specific instructions.

Take the battery to a local recycling and/or disposal center for disposal. Never throw the battery pack away in a standard

receptacle or have it incinerated. See page 13 for more details.

Fig. 1

Model 62014S

Upper

Handle

UNPACKING

This product requires assembly.

• Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing

list are included.

• Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

• Do not discard the packing material until you have

carefully inspected and satisfactorily operated the

product.

• If any parts are damaged or missing, please call

1-800-618-7474 for assistance.

PACKING LIST

MOTOR/BLADE CONTROL ASSEMBLY

The motor/blade control, located on the upper handle of

the mower, engages and disengages the motor and

blade.

MULCHING PLUG

Your mower is equipped with a mulching plug that

allows the blade to cut and recut the grass for finer

clippings.

SWITCH KEY

The switch key must be inserted before the mower can

be started.

ADJUSTABLE HANDLE HEIGHT

The height of the handle is easily adjustable with the touch of

a button.

CARRYING HANDLE

The lawn mower has a carrying handle for easy transport.

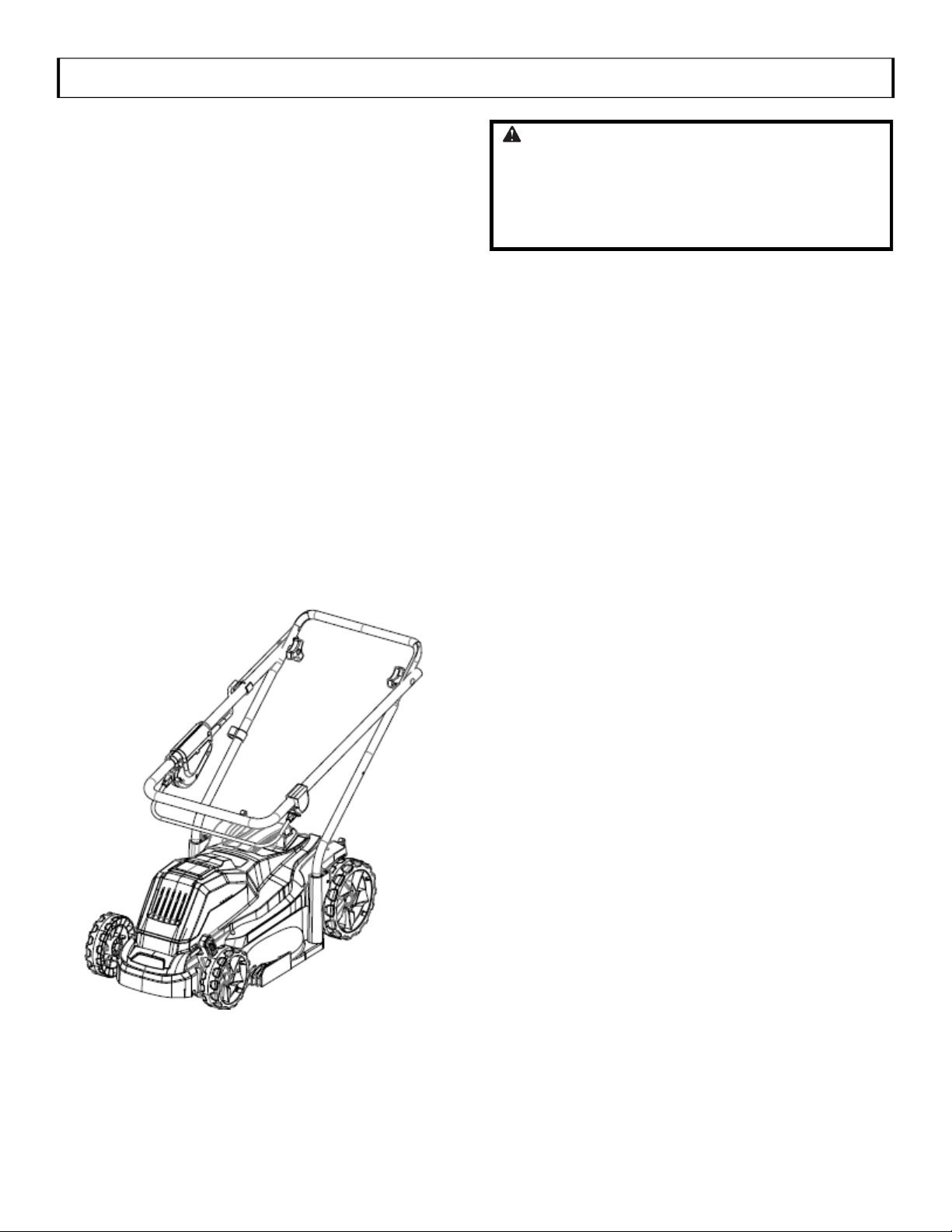

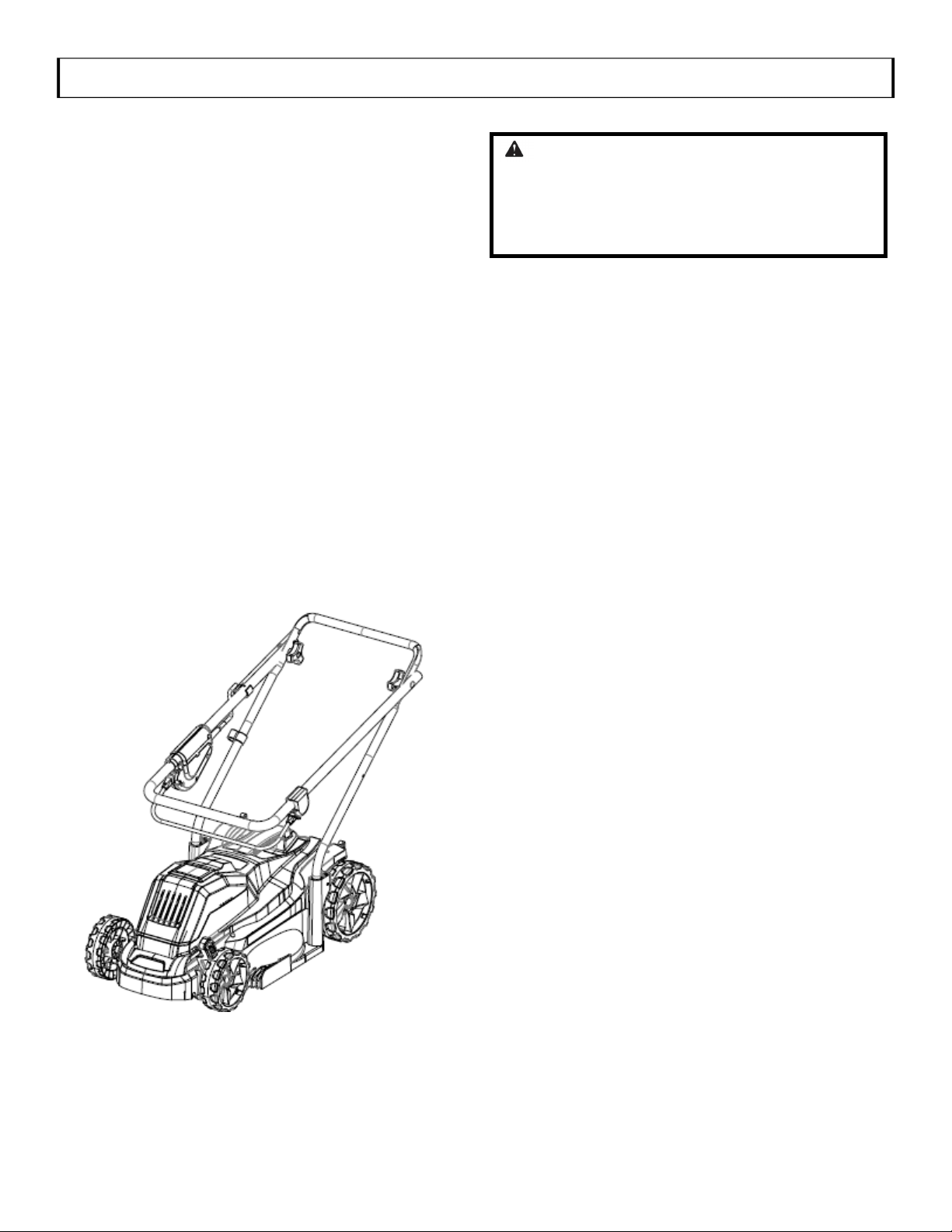

KNOW YOUR LAWN MOWER

See figure 1

The safe use of this product requires an understanding of

the information on the product and in this owner’s manual

as well as a knowledge of the project you are attempting.

Before use of this product, familiarize yourself with all

operating features and safety rules.

BATTERY METER

The battery meter measures the amount of charge

remaining in the battery.

GRASS CATCHER

The grass catcher prevents grass clippings from being

strewn across your lawn as you mow.

HEIGHT ADJUSTMENT LEVER

The height adjustment lever provides cutting height

adjustments.

WARNING:

Do not insert switch key until assembly is complete.

Failure to comply could result in accidental starting

and possible serious injury.

WARNING:

Do not attempt to modify this product or create

accessories not recommended for use with this

product. Any such alteration or modification is

misuse and could result in a hazardous condition

leading to possible serious personal injury.

WARNING:

If any parts are damaged or missing do not operate

this product until the parts are replaced. Failure to

heed this warning could result in serious personal

injury.

DANGER:

To prevent accidental starting do not make any

adjustments or installations with the switch key

inserted or batteries installed.

FEATURES

ASSEMBLY

WARNING:

Never operate the mower without the proper safety

devices in place and working. Never operate the

mower with damaged safety devices. Failure to heed

this warning can result in serious personal injury.

Description Quantity

Lawn Mower 1

Switch Key 1

Upper Handle Assembly 1

Lower Handle 1

Mulching Plug 1

Upper Handle Lock Knob 2

Upper Handle Lock Bolt 2

Grass Catcher 1

20V 4.0Ah Battery 1

20V Charger 1

Owner‘s manual 1

Model 62014S

ASSEMBLY

• Thread the upper handle lock knob (D) onto the lock bolt.

• Repeat for other side.

• Pull up on the upper handle to raise it into operating

position. Make sure that the upper handle is seated in the

grooves at the top of the lower handle.

To secure the upper handle (B) in place, tighten the upper

handle knobs (D). Avoid pinching or trapping any power cords.

NOTE: If the upper handle (B) is loose or separated from the

lower handle (A), tighten the knobs (D) on the upper handle

locks by turning them clockwise.

To lower the handle assembly:

• Loosen the upper handle lock knobs (D).

NOTE: Loosen the knobs (D) on the upper handle by turning

them counterclockwise.

• Lower the upper handle (B). Avoid pinching or trapping any

power cords.

INSTALLING THE MULCHING PLUG

(For Mulching Operation)

See figure 4

NOTE: When using the mulching plug, do not install the grass

catcher.

• Remove switch key and battery pack.

• Lift and hold the rear discharge door (A).

• Grasp the mulching plug (C) by its handle and insert it at a

slight angle, as shown.

• Push the mulching plug securely into place (B).

• Lower the rear discharge door.

• Reinstall switch key and battery pack when you are

ready to mow.

DANGER:

Do not allow any part of the power cord on the mower or

extension cord to become pinched or trapped when

assembling or raising the handles. A pinched live power cord

can cause the handles to become electrically energized.

Contact with electrically live conductive parts will result in

death by electrocution, electric shock, and/or serious personal

injury.

INSTALLING AND ADJUSTING HANDLE ASSEMBLY

See Figures 2 - 3

To install lower handle:

• Insert the ends of the lower handle (A) into the mounting

holes on the deck as shown.

NOTE: Make sure to keep the cord (C) on the inside of the

handle when installing.

• Depress the lock button (B) at the rear of the mounting hole

to allow the handle to slide into position.

NOTE: There are three height position notches (D) that can be

adjusted by depressing the lock button and raising or lowering the

handle to the desired position.

To install upper handle assembly:

• Position the upper handle (B) as shown and insert the lock

bolt (C) through the matching holes at the bottom of the

upper handle and the top of the lower handle (A).

NOTE: The lower handle has three hole settings for height

adjustment. Make sure you use the same height setting for each

side.

A B

Fig. 4

Model 62014S

Fig. 2

Fig. 3

ASSEMBLY

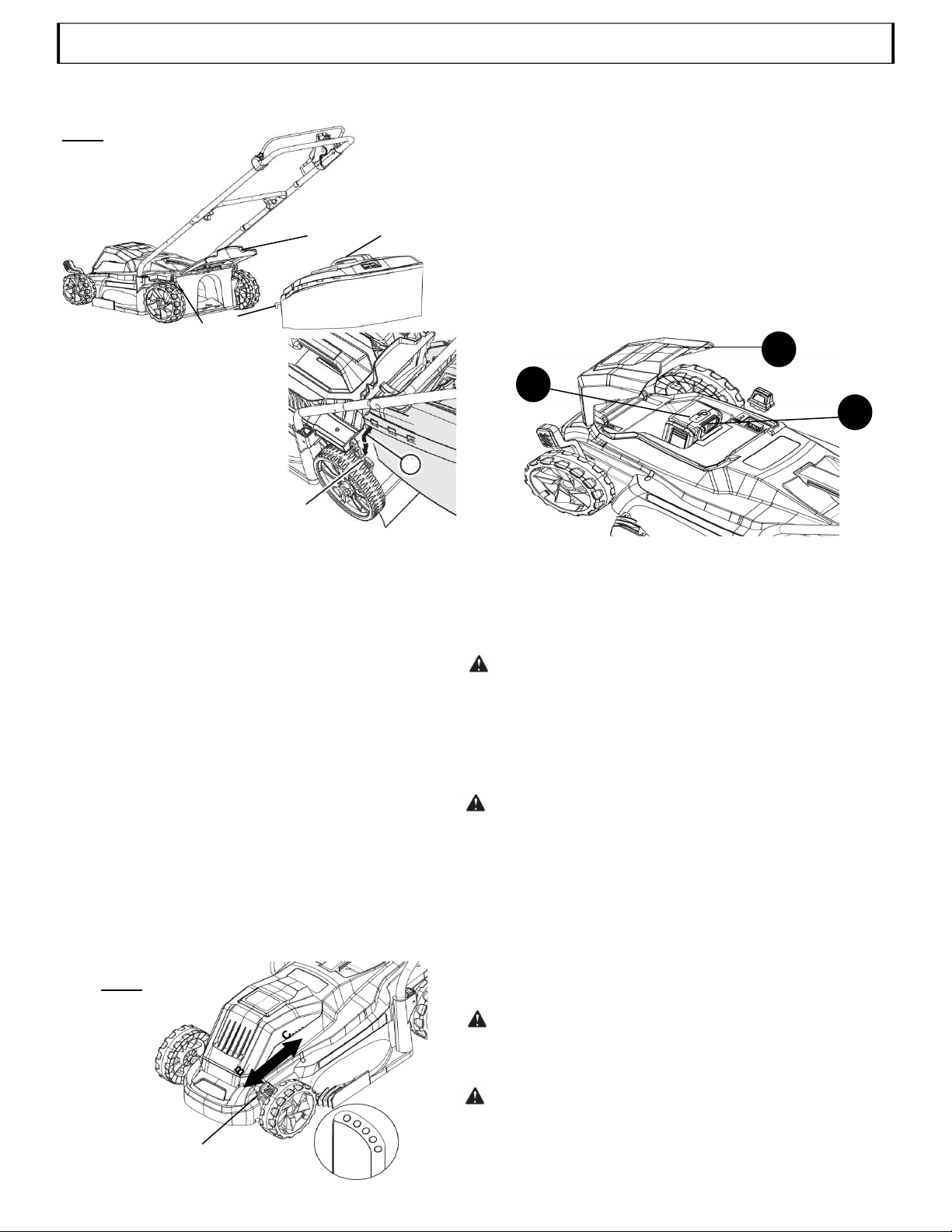

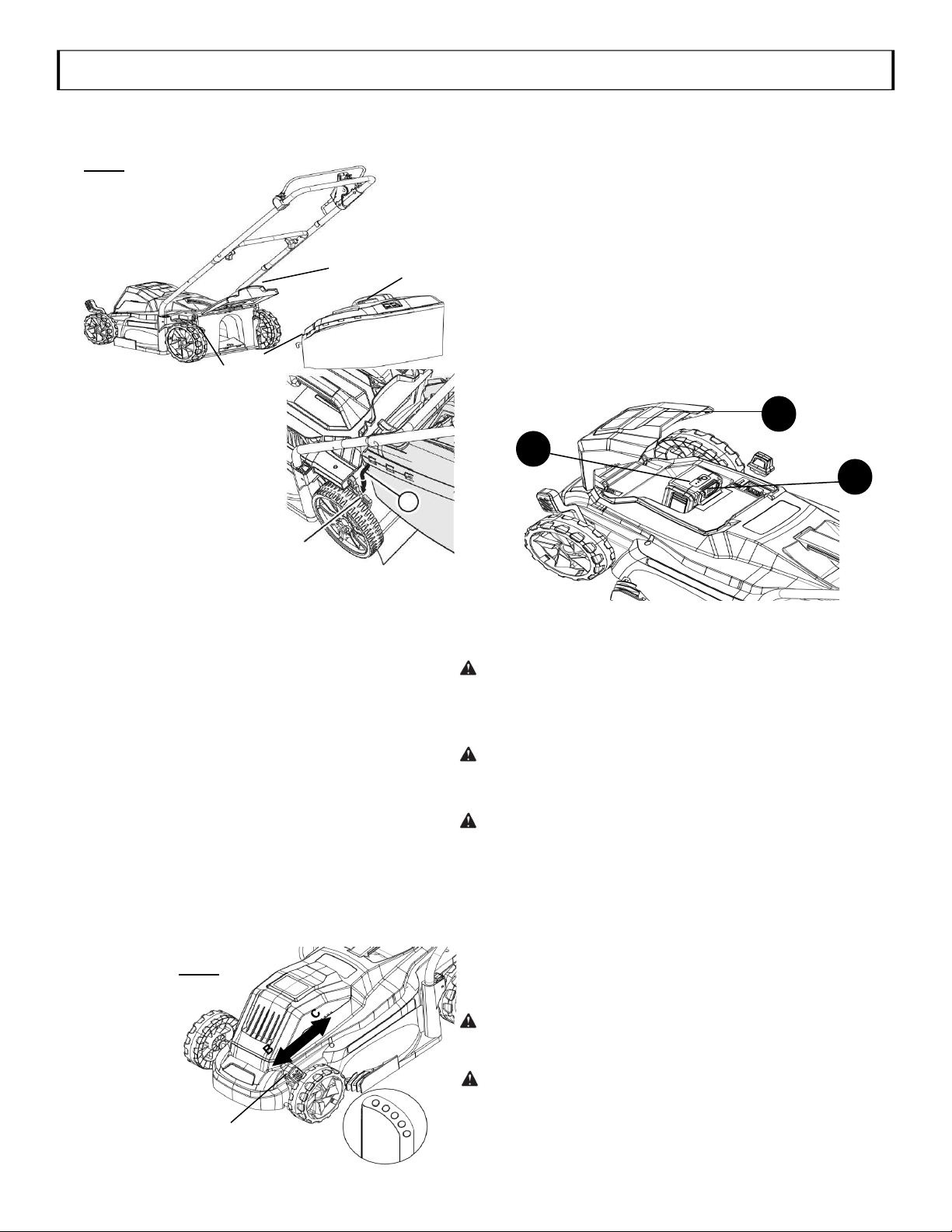

SETTING BLADE HEIGHT

See Figure 6

When shipped, the wheels on the mower are set to a low-cutting

position. Before using the mower for the first time, raise the

cutting position to the height best suited for your lawn. The

average lawn

should be between 1-1/2 in. to 2 in. during cool

months and 2 in. or higher during hot months.

To adjust the blade height:

• Remove switch key and battery pack.

• To raise the blade height, press inward on the height

adjustment lever (A) and move it toward the back of the

mower. C is the highest blade setting.

• To lower the blade height, press inward on the height

adjustment lever and move it toward the front of the mower.

B is the lowest blade setting.

• Reinstall switch key and battery pack when you are ready

to mow.

Fig. 6

INSTALLING THE GRASS CATCHER

(For Rear Bagging Operation)

See figure 5

• Remove switch key and

battery pack.

• Lift the rear discharge door

(C).

• Lift the grass catcher by its

handle (A) and place under

the rear discharge door so

that the hooks (E) on the

grass catcher are seated

onto the slots on the mower

housing (B).

• Release the rear discharge door.

• Reinstall switch key and battery pack when you are

ready to mow.

Model 62014S

Fig. 5

INSTALLING/REMOVING BATTERY PACK

See figure 7

To Install Battery Pack

• Lift and hold up the battery cover (1).

• Align the battery (2) with the mower’s battery port.

• Make sure the battery release button (3) snaps in

place and that battery is fully seated and secure in

the mower before beginning operation.

• If the machine is not going to be used immediately,

remove the battery.

To Remove Battery Pack

• Release the bail lever to stop the mower.

• Open the battery cover. Press the battery release

button (3) on the mower.

• Remove battery from the mower.

This product will accept Scotts 20V lithium-ion battery

packs only.

For complete charging instructions, refer to the Owner‘s

manuals for your battery pack and charger models.

WARNING: Always remove battery pack from your tool

when you are assembling parts, making adjustments,

cleaning, carrying, transporting or when not in use.

Removing battery pack will prevent accidental starting that

could cause serious personal injury.

NOTE: To avoid serious personal injury, always remove

the battery pack and keep hands clear of the trigger

release button when carrying or transporting the tool.

WARNING: Make sure the latch on the tool snaps in place

and the battery pack is fully seated and secure in the

battery port before beginning operation. Failure to securely

seat the battery pack could cause the battery pack to fall

out, resulting in serious personal injury.

SWITCH KEY

In order to prevent accidental start-up or unauthorized use

of your cordless mower, a removable switch key has been

incorporated into the design of your mower. The mower

will be completely disabled when the switch key has been

removed from the mower.

WARNING: The cord on the switch key is used for

storage; keep it out of the reach of children. DO NOT

tether the switch key to mower.

DANGER: Rotating blades can cause serious injury. To

prevent serious injury, remove the switch key when the

mower is unattended, or when adjusting, cleaning,

servicing, transporting, lifting, or storing the mower.

Fig. 7

WARNING:

Do not allow familiarity with this type of product to

make you careless. Remember that a careless fraction

of a second is sufficient to inflict serious injury.

WARNING:

Always wear safety goggles or safety glasses with side

shields when operating this product. Failure to do so

could result in objects being thrown into your eyes,

resulting in possible serious injury.

WARNING:

Do not use any attachments or accessories not

recommended by the manufacturer of this product. The

use of attachments or accessories not recommended

can result in serious personal injury.

APPLICATIONS:

You may use this product for the purpose listed below:

• Mowing your lawn

OPERATION

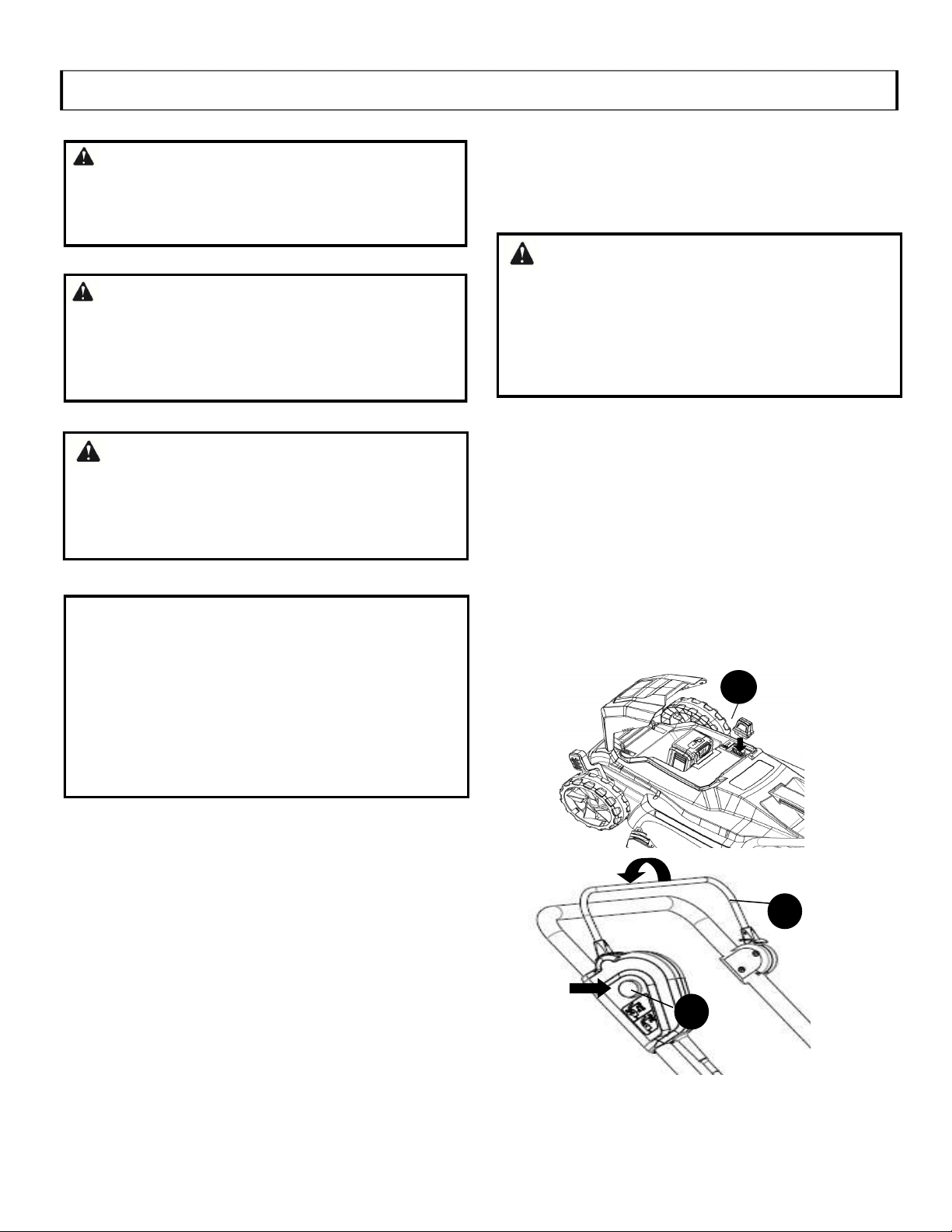

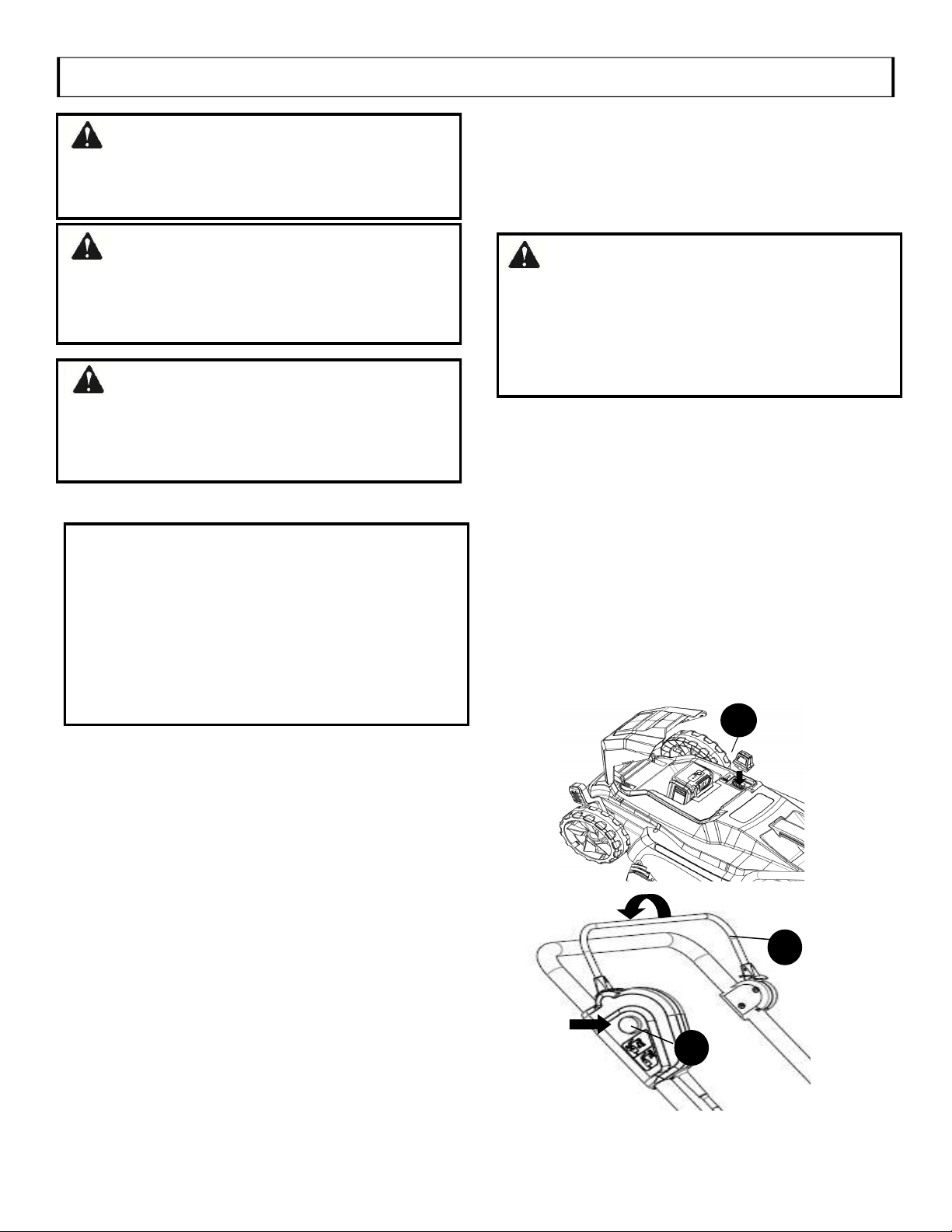

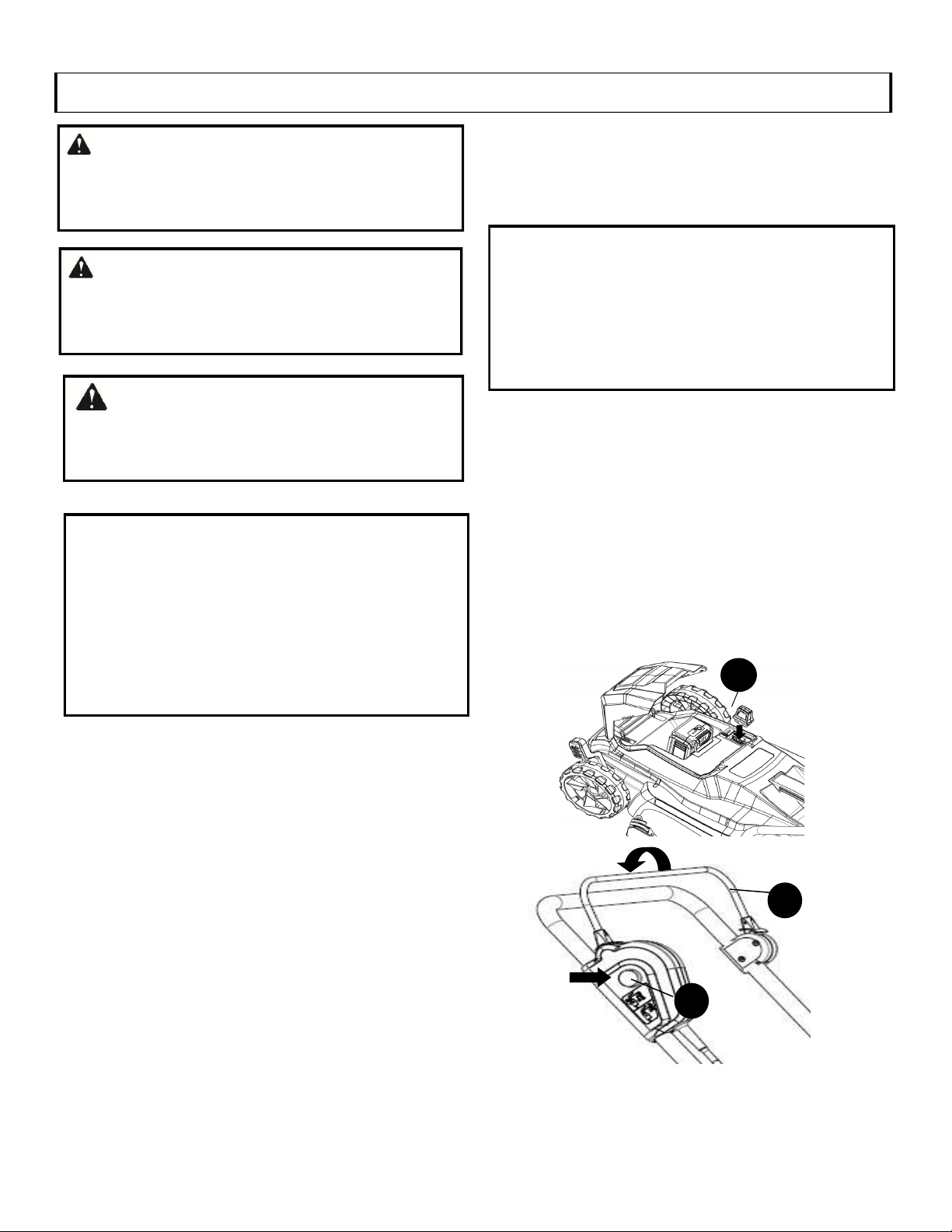

STARTING/STOPPING THE MOWER

See figure 8-9

To start the mower:

• Raise the battery cover.

• Install battery pack.

• Insert the switch key into (1) the slot beside the

battery port.

• Lower the battery cover.

• Press and hold the safety lock-out button (2).

• While continuing to hold the start button, pull the

bail wire (3) toward the handle. Once the motor

starts, release the button.

To stop the mower:

• Release the bail wire.

Model 62014S

Fig. 8

NOTICE:

Before each use，inspect the entire product for

damaged, missing or loose parts such as screws, nuts,

bolts, caps, etc. Tighten securely all fasteners and

caps and do not operate this product until all missing or

damaged parts are replaced. Pllease contact customer

service or an authorized service center for

assistance.

WARNING:

Always remove battery pack and switch key from the

tool when you are assembling parts,making

adjustments,cleaning or when not in use.This will

prevent accidental starting that could cause serious

personal injury .

Fig. 9

MOWING TIPS

• Make sure the lawn is clear of stones, sticks, wires

and other objects that could damage the lawn mower

blades or motor. Such objects could be accidentally

thrown by the mower in any direction and cause

serious personal injury to the operator and others.

• For a healthy lawn, always cut off one-third or less

of the total length of the grass.

• When cutting heavy grass, reduce walking speed

to allow for more effective cutting and a proper

discharge of the clippings.

• Do not cut wet grass. It will stick to the underside

of the deck and prevent proper mulching of grass

clippings.

• New or thick grass may require a narrower cut.

• Clean the underside of the mower deck after each

use to remove grass clippings, leaves, dirt and any

other accumulated debris.

NOTE: Always stop mower, allow blades to completely

stop, remove the switch key and remove the battery pack

from the battery port before cleaning underneath the

mower.

SLOPE OPERATION

See figure 10

WARNING: Slopes are a major factor related to slip and

fall accidents that can result in severe injury. Operation

on slopes requires extra caution. If you feel uneasy on a

slope, do not mow it. For your safety, do not attempt to

mow slopes greater than 15 degrees.

• Mow across the face of slopes, not up and down.

Exercise extreme caution when changing direction

on slopes.

• Watch for holes, ruts, rocks, hidden objects, or

bumps which can cause you to slip or trip. Tall grass

can hide obstacles. Remove all objects such as

rocks, tree limbs, etc., which could be tripped over or

thrown by the blade.

• Always be sure of your footing. A slip and fall can

cause serious

personal injury. If

you feel you are

losing your balance,

release the switch

control bail wire

immediately.

• Do not mow near

drop-offs, ditches,

or embankments;

you could lose your

footing or balance.

OPERATION

MULCHING TIPS

NOTE: Inspect the area where the mower is to be

used, and remove all stones, sticks, wire, bones, and

other debris that might be thrown by the rotating

blade.

• Release the bail lever to turn the mower OFF

when crossing any graveled area (stones can be

thrown by the blade).

• Set mower to the highest cutting height when

mowing on uneven ground or in tall weeds.

• For eﬀective mulching, do not cut wet grass,

because it tends to stick to the underside of the

deck, preventing proper mulching of grass

clippings. New or thick grass may require a

narrower cut. The ground speed should be

adjusted to the condition of the lawn.

• Walk at a steady pace. Overlap the cutting rows.

Do not let the grass get too tall. If the grass gets

too long, start at the highest cutting position and

work down to the desired cutting height.

WARNING: If you strike a foreign object, stop the

motor and remove the battery. Thoroughly inspect the

mower for any damage. Repair any damage before

operating the mower. Excessive vibration of the

mower during operation is an indication of damage.

Thoroughly inspect the mower and repair any damage

before operating the mower.

EMPTYING THE GRASS CATCHER

See figure 11

• Stop mower and allow blades to completely stop.

• Open battery cover.

• Remove switch key and battery pack.

• Lift the rear discharge door.

• Lift the grass catcher by its handle to remove from

mower.

• Empty grass clippings.

• Lift the rear discharge door and reinstall the grass

catcher as described earlier in this manual.

• Reinstall switch key and battery pack when you

are ready to mow.

Model 62014S

Fig. 10

Fig. 11

CHARGING THE BATTERY PACK

Charge the battery pack only with the charger provided.

Allow at least 70 minutes of charge time for 4.0Ah battery

before initial use of the mower.

Make sure the power supply is normal household voltage,

120 volts, 60Hz, AC only.

The battery charger should be operated in temperatures

between 39 and 104 degrees F (4 °C and 40 °C).

The battery should be charged in a cool, dry place.

Two to three initial charging/discharging cycles may be

required to achieve maximum run time/capacity.

DO NOT attempt to open the charger or the unit. There are no

customer serviceable parts inside. Call customer service

helpline at 1-800-618-7474 for assistance.

DO NOT incinerate battery packs even if they are severely

damaged or completely worn out. They can explode in a fire

causing injury.

DO NOT charge appliance in rain, or in wet locations.

Use the battery charger indoors only.

Disconnect charger from the power supply when not in use to

prevent damage to the charger during a power surge.

When fully charged, the battery can be safely stored in

temperatures down to -4 degrees F (-20 degrees C) for a

period of up to four weeks, before requiring charging. Fully

charge battery pack every 90 days.

If over a period of time the battery pack quickly runs down

after a full 70 minutes charging period, a replacement battery

pack is needed.

To prevent permanent damage to the battery, never store in a

discharged condition.

WINTER STORAGE - Fully recharge before storage and then

again every 90 days.

Since the battery will not develop a memory, it does not have

to be fully discharged before recharging.

A small leakage of liquid from the battery cells may occur

under extreme usage, charging or temperature conditions.

This does not indicate a failure. However, if the outer seal is

broken and this leakage gets on your skin.

a. Wash quickly with soap and water.

b. Neutralize with a mild acid such as lemon juice or

vinegar.

c. If the battery liquid gets in your eyes, flush them with

clean water for a minimum of 10 minutes and seek

immediate medical attention.

TO CHARGE - SEE CHARGER MANUAL FOR COMPLETE INSTRUCTIONS

BATTERY DISPOSAL

Remove the battery pack from the tool, cover the terminals with heavy duty adhesive tape. Do not attempt to destroy or disassemble battery pack

or remove any components. This product contains lithium-ion batteries which must be recycled or disposed of properly. Local, state or federal

laws may prohibit disposal of these batteries in the municipal solid waste or rural trash pick up systems.

The RBRC seal on the Li-Ion battery pack indicates that the cost to recycle the battery pack at the end of its useful life has already

been paid by The Great States Corporation/American Lawn Mower Company. It is illegal to place spent Li-Ion batteries in the local

municipal solid waste or in the trash. RBRC in cooperation with The Great States Corporation/American Lawn Mower Company

has provided an environmentally friendly and easy way to recycle spent Li-Ion batteries. Just contact your local recycling center or

call 1.800.8.BATTERY for information on where to drop off the spent battery.

Model 62014S

Battery Pack

Charger

Constant Red = Battery is charging

Constant Green = Battery is fully charged

WARNING:

When servicing, use only identical replacement parts.

Use of any other parts may create a hazard or cause

product damage.

DANGER:

Before performing any maintenance, make sure the

battery is removed from the battery compartment and the

switch key is removed. Failure to heed this warning could

result in serious personal injury.

WARNING:

Do not at any time let brake fluids, gasoline,

petroleum-based products, penetrating oils, etc., come

in contact with plastic parts. Chemicals can damage,

weaken, or destroy plastic which may result in serious

personal injury.

WARNING:

Always protect hands by wearing heavy gloves and/or

wrapping the cutting edges of the blade with rags and

other material when performing blade maintenance.

Failure to heed this warning could result in serious

personal injury.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most

plastics are susceptible to damage from various types

of commercial solvents and may be damaged by their

use. Use clean cloths to remove dirt, dust, oil, grease,

etc.

WARNING:

Always wear safety goggles or safety glasses with side

shields during power tool operation or when blowing

dust. If environment is dusty, also wear a dust mask.

REPLACING THE CUTTING BLADE

See figures 12-13

NOTES: Only use identical replacement blades.

• Stop the motor and remove the switch key. Allow the

blade to come to a complete stop. Remove battery

from the battery compartment.

• Turn the mower on its side.

• Wedge a block of wood between the blade and mower

deck to prevent the blade from turning.

• Loosen the blade nut by turning it COUNTERCLOCK

WISE (as viewed from bottom of the mower) using a

17mm wrench or socket (B) (not provided).

• Remove the blade nut and blade.

• Place the new blade (B) onto the shaft (A). Ensure

blade is properly seated

with the two blade posts

(D) inserted into the

holes (F) on the blade.

Make sure it is installed

with the curved ends

pointing up toward the

mower deck and not

down toward the ground.

When seated properly,

the blade should be flat.

• Replace the blade, then

thread the blade nut (C)

onto the shaft and finger

tighten.

Periodically check all nuts and bolts for proper

tightness to ensure safe operation of the mower.

Remove any buildup of grass and leaves on or around

the motor cover. Wipe the mower clean with a dry cloth

occasionally. Do not use water.

LUBRICATION

All of the bearings in this product are lubricated with a

sufficient amount of high grade lubricant for the life of

the unit under normal operating conditions. Therefore,

no further bearing lubrication is required.

At the beginning and end of each mowing season:

• Lubricate the springs on the rear discharge door

with light oil.

• Lubricate the height adjustment lever and related

hardware with light oil.

• Remove the wheels and lubricate the surface of

the axle bolt and the inner surface of the wheel

with light oil.

• Remove the blade and blade hub assembly and

lubricate the motor shaft with light oil or engine oil.

See Replacing the Cutting Blade for instructions

on removing the blade.

MAINTENANCE

Fig. 12

Model 62014S

Fig. 13

NOTE: Make certain all parts are replaced in the exact

order in which they were removed.

• Torque the blade nut down CLOCKWISE using a

torque wrench (not provided) to ensure the bolt is

properly tightened. The recommended torque for the

blade nut is 350-400 in. lbs.

SHARPENING THE BLADE

See Figure 14

For best mowing performance, the mower blade must be

kept sharp. A dull blade does not cut grass evenly and

overloads the motor. Under normal circumstances,

sharpening the blade twice during the mowing season is

usually sufficient. However, if your lawn has sandy soil,

more frequent sharpenings may be required.

• Following the instructions in the Replacing the

Cutting Blade section, remove the mower blade.

DO NOT attempt to sharpen the blade while it is

attached to the mower.

• Using a fine tooth file or stone, sharpen cutting edg-

es on both ends of the blade, removing equal

amounts of material from both ends.

BALANCING THE BLADE

See Figure 15

When sharpening, care should be taken to keep the

blade balanced. An unbalanced blade will cause

excessive vibration when the mower is running. This

vibration will eventually cause damage to the mower,

especially the motor.

WARNING:

When removing, inspect the blade carefully. If blade is

bent or damaged, replace immediately with a new

blade. Failure to replace a bent or damaged blade

could cause an accident resulting in possible serious

injury.

MAINTENANCE

To check blade balance:

• Clamp a screwdriver horizontally in a vise as

shown.

NOTE: If a vise is not available, a straight nail can also

be used.

• Place the center hole of blade on the screwdriver

(or nail) shank.

• If blade is balanced, it will remain in a horizontal

position. If either end of the blade drops downward,

sharpen the heavy side until the blade is balanced.

Fig. 14

Fig. 15

Model 62014S

BATTERY MAINTENANCE

It is recommended to charge the mower every 3

months for optimum performance when not in use. If

the battery has been in storage for a long time without

recharging, it will be in a low charge state.

STORING THE MOWER

See Figure 16

• Remove the switch key and battery, and store in a

secure location out of the reach of children.

• Before storage, wipe any dirt or debris from the

battery area.

• Turn mower on its side and clean grass clippings that

have accumulated on the underside of the mower

deck.

• Wipe the mower clean with a dry cloth.

• Check all nuts, bolts, knobs, screws, fasteners, etc.,

for tightness.

• Inspect moving parts for damage, breakage and wear.

Have repairs made on any damaged or missing parts.

• Lower the handle assembly as described earlier in this

manual.

• Store mower indoors in a clean, dry place out of the

reach of children.

• Do not store near corrosive materials such as fertilizer

or rock salt.

WARNING:

USE EXTREME CAUTION WHEN FOLDING THE

HANDLE. THE CORD CAN BE DAMAGED IF

PINCHED BETWEEN HANDLE SECTIONS

CREATING A SAFETY HAZARD.

MAINTENANCE

Model 62014S

Fig. 16

TROUBLESHOOTING

Model 62014S

Problem Possible cause Solution

The mower fails to start The safety key is not inserted in the slot.

The battery pack is depleted.

The battery pack is not attached to the

mower.

The battery pack is on the wrong side.

Battery or mower circuitry is too hot.

The handle is not set at one of the

operating positions.

Mower deck is clogged with grass and

debris.

Insert the safety key.

Charge the battery pack.

Attach the battery pack to the mower.

Move the battery pack to the correct side of

the battery compartment.

Allow the battery pack or mower to cool down.

Adjust the handle to the one of the operating

positions.

Clean the mower deck and make certain that

the blade has freedom of movement.

The mower cuts unevenly. Dull blade.

The cutting height is not set properly.

The blade is assembled incorrectly.

Sharpen or replace blade.

Raise the blade to a higher setting.

Reassemble the blade, following the section

"Replacing the Cutting Blade" in this manual.

Mower stops while

mowing.

The battery pack is depleted.

Mower is in overload condition.

Mower deck is clogged with grass and

debris.

Battery or mower circuitry is too hot.

Charge the battery pack.

Raise cutting height or slow down the mowing.

Unclog mower deck. Raise cutting height, or

cut a narrow swath.

Allow the battery pack or mower to cool down.

Mower does not mulch

properly.

Wet grass clippings are sticking to the

underside of the deck.

Mulching plug is missing.

The mower is set to cut too much grass.

Wait until the grass dries before mowing.

Install the mulching plug.

Raise the blade to a higher setting.

Excessive vibration Cutting blade is loose.

Cutting blade is unbalanced.

Bent cutting blade.

Bent motor shaft.

Tighten the blade bolt.

Balance the blade following the instructions.

Replace the blade.

Contact the service center at 1-800-618-7474.

Handle not in position Carriage bolts not seated properly.

Handle knobs not tightened.

Adjust the height of the handle and make sure

the carriage bolts are seated properly.

Tighten handle knobs.

PARTS AND SERVICE

For parts or service, please call 1-800-618-7474 or visit us online at

scotts.americanlawnmower.com. Be sure to provide all relevant information when you

call or visit.

REPAIR PARTS (KITS/ ITEMS)

The model number of this tool is found on a plate or label attached to the housing.

Please record the serial number in the space provided below.

MODEL NUMBER___62014S _____

SERIAL NUMBER_______________

Always mention the model number when ordering kits/items for this tool.

No. Kit/ Item Number Description

1 RB82014 Mower Blade Kit

2 LM20-LHK-3 Lower Handle Kit

3 LM20-HDW-1 Handle Hardware Kit

4 LM20-FWK-1 Front Wheel Kit

5 LM20-RWK-1 Rear Wheel Kit

6 LM20-BK-1 Mower Blade Hardware Kit

7 LM62-RDK-1 Rear Door Kit

8 LM20-KEY-1 Key Kit

9 LM20-RFK-1 Rear Drag Flap Kit

10 BL80204 20V 4.0Ah Battery

11 CHL82000 20V Charger

CALL US FIRST !!

Call us first with questions about operating or maintaining your product

at 1.800.618.7474 between 8:00 a.m. – 5:00 p.m. Eastern Standard Time,

or get assistance on scotts.americanlawnmower.com.

Model 62014S

NOTES

____________________________________________________________________

Model 62014S

Rev. 04/14/20

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256, USA

Phone 1-800-618-7474

scotts.americanlawnmower.com

OWNER’S MANUAL

14 in. - 20 VOLT LITHIUM-ION CORDLESS MOWER

4.0Ah Lithium-ion Battery

Model 62014S

• 3 Year limited warranty on all Scotts 20V lithium ion power tools from date of purchase when used for personal, household, or family use.

• 1 Year limited warranty on all Scotts 20V lithium ion batteries and chargers from date of purchase when used for personal, household, or

family use.

The Great States Corp. (GSC) warrants to the original owner that this Scotts product and service part is free from defects in materials and

workmanship and agrees to repair or replace any defective product or part for the warranty period as stated above.

• Warranty voided if used for commercial or industrial purposes or any other improper use as determined by GSC.

• Warranty does not include repairs necessary due to operator’s abuse or negligence (including overloading the product beyond capacity or

immersion in water), or the failure to assemble, operate, maintain or store the product according to the instructions in the owner’s manual.

• This warranty does not cover

 Wear items, including but not limited to - drive belts & gears, tines, cutting blades, mower blades, saw chains, mulching blades,

blower fans, spool covers, trimmer line, blower and vacuum tubes, guide bars, high pressure hoses, wheels, handles, augers, worn

bags, power cables, and other items subject to wear over time.

 Wear on batteries, including but not limited to – drops, wear and breakage on charger, exposure to extreme temperature swings (hot

or cold), battery left on charger too long, battery left uncharged for too long, and misuse or abuse of the battery.

• This warranty does not cover damage caused by cold, heat, rain, excessive humidity or other environmental extremes.

• This warranty does not cover normal deterioration of the exterior finish or normal wear and tear on the products including, but not limited to

scratches, cracks, dents, or damage caused by outside chemicals.

• This warranty is not transferable and only applies to new products sold directly from an authorized retailer. This warranty does not apply to any

product, new or used, purchased through unauthorized third-party channels. For information on authorized dealers, contact our customer

support hotline at 1-800-618-7474 (Mon-Fri 8am-5pm Est)

• Any incidental, indirect or consequential loss, damage, or expense that may result from any defect or malfunction of the products is not covered

by the warranty.

• The warranty does not include installation, assembly or normal adjustments explained in the owner‘s manual. The expense of delivering the

product to the vendor and the expense of returning the product or replacement parts to the owner is not covered by the warranty.

Additional Warranty Limitations

Some states do not allow the exclusion or limitation on how long an implied warranty lasts, so the above limitation may not apply to you. Products

sold damaged or incomplete, sold ―as is, or sold as reconditioned are not covered under the warranty.

Damage or liability caused by shipping, improper handling, improper assembly, incorrect voltage, improper wiring, improper maintenance, improper

modification or the use of accessories and/or attachments not specifically recommended is not covered by this warranty.

Proof of purchase, original dated sales receipt, must accompany all warranty claims.

For claims go to scotts.americanlawnmower.com or call our customer support hotline from 8am-5pm EST, Mon-Fri at

1-800-618-7474

WARRANTY POLICY

Scotts Warranty policy

In a continued commitment to improve quality, the Manufacturer reserves the right to make

component changes or design changes when necessary.

MANUAL DEL OPERARIO

35,6 cm (14 pulg.) - 20 VOLTIOS CORTADORA SIN CABLE CON BATERÍA DE IONES DE LITIO

Batería de litio 4,0 Ah

Modelo 62014S

Su cortadora fue diseñada y fabricada de acuerdo con nuestros altos estándares de confiabilidad, facilidad de

operación y seguridad para el operario. Si se la trata con cuidado, le otorgará años de óptimo rendimiento y

resistencia.

ADVERTENCIA: Para reducir el riesgo de sufrir alguna lesión, el usuario debe leer y comprender el manual

del operario antes de usar este producto.

Muchas gracias por su compra.

GUARDE ESTE MANUAL PARA CONSULTAS FUTURAS

DEBE CARGAR LA BATERÍA ANTES

DE UTILIZARLA POR PRIMERA VEZ.

ES POSIBLE QUE SE NECESITEN DE

DOS A TRES CICLOS DE CARGA/

DESCARGA INICIALES PARA

OBTENER LA MÁXIMA CAPACIDAD O

TIEMPO DE FUNCIONAMIENTO.

Cargador Cumple con CA

está incluido (Modelo No.

CHL82000)

NO DEVUELVA ESTE PRODUCTO A LA TIENDA. ¿TIENE PREGUNTAS

SOBRE FUNCIONAMIENTO, MONTAJE, PIEZAS O SERVICIO

TÉCNICO? IR A SCOTTS.AMERICANLAWNMOWER.COM O LLAME AL

1-800-618-7474 ENTRE LAS 8:00 AM Y LAS 5:00 PM, HORA DEL ESTE

DE LOS ESTADOS UNIDOS.

• Introducción ..................................................................................................... 2

• Instrucciones de seguidad importantes ......................................................... 3-5

• Símbolos .......................................................................................................... 6

• Características .............................................................................................. 7-8

• Montaje ....................................................................................................... 8-10

• Funcionamiento ........................................................................................ 11-12

• Carga del paquete de baterías……………………………………………………..13

• Mantenimiento .......................................................................................... 14-16

• Solución de problemas ................................................................................... 17

• Piezas y servicio ............................................................................................ 18

• Notas..…………………………………………………………………………………19

• Garantía ....................................................................................... Contraportada

INTRODUCCIÓN

Este producto presenta muchas características para que su uso sea placentero y agradable.

La seguridad, el rendimiento y la confiabilidad han sido la máxima prioridad durante el diseño de

este producto, a fin de que resulte fácil de mantener y operar.

ÍNDICE

ADVERTENCIA:

Para evitar lesiones serias, no intente usar este producto hasta después de haber leído atentamente y

comprendido en su totalidad el manual del operario. Si no comprende las advertencias e instrucciones del

manual, no use el producto. Comuníquese con el centro de atención al cliente de Scotts para recibir

asistencia.

ADVERTENCIA:

El uso de cualquier herramienta eléctrica puede hacer que objetos extraños sean

arrojados hacia sus ojos, lo que provocaría una lesión seria. Antes de empezar a operar la

herramienta, siempre colóquese gafas de seguridad con protectores laterales y, si fuera

necesario, un protector completo para la cara. Le recomendamos usar una máscara de

visión amplia encima de las gafas de seguridad estándar con protectores laterales. Siempre

use protección para los ojos que cumpla con la norma ANSI Z87.1.

GUARDE ESTAS INSTRUCCIONES

Modelo 62014S

Consulte el rango de temperatura ambiente recomendado para el uso y almacenamiento de

electrodomésticos y baterías, y para cargar el sistema durante la carga.

Rango de temperatura ambiente recomendado

Operación del cortacésped 5 °C - 40 °C (41 °F - 104 °F)

Almacenamiento de cortacésped 0 °C - 38 °C (32 °F - 100 °F)

Batería cargando 4 °C - 40 °C (39 °F - 104 °F)

Operación del cargador 4 °C - 40 °C (39 °F - 104 °F)

Almacenamiento de batería

0 °C - 40 °C (32 °F - 104 °F)

durante 3 meses antes de la carga se requiere.

Descarga de la batería 0 °C - 40 °C (32 °F - 104 °F)

ADVERTENCIA:

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES

Si no se respetan todas las instrucciones enumeradas más abajo y en

la máquina, se podrían provocar incendios, descargas eléctricas o

lesiones corporales serias.

INSTRUCCIONES DE SEGUIDAD IMPORTANTES

Modelo 62014S

INSTRUCCIONES DE SEGURIDAD PARA SEGADORAS

MANUALES

IMPORTANTE - Prácticas de seguridad para segadoras manuales

Esta máquina puede amputar manos y pies, además de lanzar objetos.

Si no se cumple con las siguientes instrucciones de seguridad, se

podrían provocar lesiones graves e incluso la muerte.

I. INFORMACIÓN GENERAL

1. Lea, comprenda y siga las instrucciones y advertencias en este

manual y en la máquina, el motor y los accesorios.

2. Solo permita que la máquina sea puesta en funcionamiento por

operadores que sean responsables y estén capacitados,

familiarizados y sean físicamente capaces de hacerlo.

3. Las personas que se encuentran en el lugar deben guardar

distancia.

4. No opere la máquina si está bajo la influencia de drogas o alcohol.

II. PREPARACIÓN ANTES DEL FUNCIONAMIENTO

1. Quite del área operativa cualquier objeto que pueda ser expulsado

por la máquina o que pueda interferir con su funcionamiento.

2. Evite que haya personas en el área operativa, especialmente

niños pequeños. Detenga la máquina y los accesorios si alguien

ingresa al área.

3. No opere la máquina si el recolector de pasto, el protector

posterior u otros dispositivos de protección no están colocados y

funcionan correctamente. Periódicamente, revise si hay signos de

desgaste o deterioro y reemplace según sea necesario.

4. Use un equipo de protección personal adecuado, como gafas de

seguridad, protección auditiva y calzado.

III. FUNCIONAMIENTO

1. Solo utilice el producto con luz natural o buena luz artificial.

2. Evite pozos, surcos, montículos, rocas u otros peligros que

pueden no estar a la vista. El terreno desigual puede volcar la

máquina, o hacer que el operador pierda el equilibrio o la base de

apoyo.

3. No coloque las manos o los pies cerca de las partes giratorias o

debajo de la máquina. Manténgase alejado de la abertura de

descarga en todo momento.

4. No dirija el material descargado hacia las personas. Evite

descargar material frente a una pared u obstrucción. Es posible

que el material rebote contra el operador. Detenga la cuchilla

cuando atraviese superficies de grava.

5. Nunca deje la máquina en marcha sin vigilancia. Colóquela

siempre sobre una superficie pareja, desenganche el accesorio,

coloque el freno de mano y detenga el motor.

6. No corte el césped marcha atrás a menos que sea absolutamente

necesario. Mire siempre hacia abajo y hacia atrás antes de

retroceder y mientras lo hace.

IV. ESPECÍFICO PARA NIÑOS

1. Pueden ocurrir accidentes trágicos si el usuario no advierte la

presencia de niños. Los niños suelen sentirse atraídos por la

máquina y la actividad de cortar el césped. Nunca suponga que

los niños se quedarán en el sitio donde los vio por última vez.

2. Manténgalos alejados del área operativa y bajo el cuidado atento

de otro adulto responsable.

V. ESPECÍFICO PARA PENDIENTES

Las pendientes son uno de los factores más importantes relacionados

con los accidentes. El uso en pendientes requiere precaución extra.

1. En las pendientes, desplácese en la dirección recomendada por el

fabricante. Tenga cuidado al operar la máquina cerca de

desechos.

2. Evite cortar césped mojado. (Si no tiene una base de apoyo firme,

podría resbalarse y caerse).

3. No opere la máquina en condiciones donde la tracción, la

dirección o la estabilidad estén en peligro. Los neumáticos

podrían deslizarse incluso si las ruedas están bloqueadas.

4. Siempre mantenga la máquina engranada al descender por las

pendientes. No la deslice cuesta abajo.

5. Evite detenerse y arrancar en pendientes. Evite realizar cambios

abruptos en velocidad o dirección. Cambie de dirección lenta y

gradualmente.

6. Tenga extremo cuidado al poner la máquina en funcionamiento

con recolector de pasto u otro accesorio. Pueden afectar la

estabilidad de la máquina.

VI. TRANSPORTE

1. Al transportar la máquina, use rampas de ancho total para cargarla y

descargarla.

VII. SERVICIO TÉCNICO

1. Mantenga la máquina en buenas condiciones. Reemplace las

piezas gastadas o dañadas.

2. Tenga cuidado al reparar las cuchillas. Envuelva la cuchilla o use

guantes. Reemplace las cuchillas dañadas. No repare ni

modifique las cuchillas.

3. Extraiga o desconecte la batería antes de ponerla en servicio o

realizar reparaciones.

ADVERTENCIA: Parte del polvo y los desechos generados por el uso

de esta herramienta contienen químicos reconocidos por el Estado de

California como causantes de cáncer, defectos de nacimiento u otros

efectos nocivos para el aparato reproductor. Algunos ejemplos de estos

productos químicos son:

 Químicos presentes en fertilizantes

 Compuestos presentes en insecticidas, herbicidas y pesticidas

 Arsénico y cromo de maderas tratadas químicamente

El riesgo que usted corre al exponerse a estos químicos varía según la

frecuencia con la que realiza este tipo de trabajo. Para reducir la

exposición, trabaje en una zona bien ventilada y utilice equipo de

protección aprobado, como mascarillas antipolvo especialmente

diseñadas para filtrar partículas microscópicas.

ADVERTENCIA: Disposición 65 del estado de California: Este

producto contiene químicos reconocidos por el Estado de California

como causantes de cáncer, defectos de nacimiento u otros efectos

nocivos para el aparato reproductor.

ADVERTENCIA: Cáncer y Daño Reproductivo -

www.P65Warnings.ca.gov.

INSTRUCCIONES DE SEGUIDAD IMPORTANTES

Modelo 62014S

• Evite ambientes peligrosos - No utilice la cortadora en condiciones

de humedad, lugares mojados o bajo la lluvia.

• Mientras corta el césped, no permita que haya otras personas,

niños o mascotas en el lugar. Detenga la máquina si alguien

ingresa al área.

• Vístase adecuadamente - No use prendas sueltas ni artículos de

joyería porque pueden quedar atrapados en las piezas móviles.

Se recomienda usar guantes de goma y calzado de protección

cuando se trabaja al aire libre.

• Ne pas travailler hors de portée - Mantenga una base de apoyo

firme y un buen equilibrio. No adopte una postura incómoda. Si lo

hiciera, podría perder el equilibrio.

• No opere el equipo descalzo o si tiene sandalias o calzado liviano

similar. Use calzado de protección que cubra sus pies y le permita

tener una base de apoyo firme en superficies resbaladizas.

• Utilice gafas de seguridad - Siempre utilice gafas de seguridad con

protectores laterales. Las gafas comunes y corrientes solo resisten

impactos en el área de las lentes. NO son gafas de seguridad. Si

respeta esta regla reducirá el riesgo de dañarse los ojos.

Protéjase la cara con una mascarilla si hay polvo en el ambiente.

• Al operar este producto, use gafas de seguridad que cumplan con

la norma ANSI Z87.1.

• Use la herramienta correcta. No utilice la cortadora en trabajos

para los que no está indicada.

• No la fuerce. La máquina funcionará mejor y de manera más

segura a la velocidad para la que fue diseñada.

• Manténgase alerta, observe lo que está haciendo y use el sentido

común cuando trabaja con la cortadora. No opere la cortadora si

está cansado o bajo la influencia de drogas, alcohol o

medicamentos. Un momento de distracción mientras opera la

unidad podría provocar lesiones corporales serias.

• Mantenga la podadora de pasto con cuidado - Mantenga la

máquina en buenas condiciones. Las cuchillas deben estar

afiladas y los protectores colocados y en estado de

funcionamiento.

• Verifique con frecuencia que todas las tuercas, los pernos y los

tornillos estén bien ajustados para asegurarse de que el equipo

esté en estado de funcionamiento seguro.

• Detenga el motor, extraiga la llave de seguridad y espere hasta

que las cuchillas se detengan por completo antes de limpiar la

cortadora, retirar el recolector de pasto, desatascar la abertura, o

haciendo reparaciones o inspecciones.

• Cuando no esté en uso, la cortadora deberá guardarse en un lugar

cerrado y seco, fuera del alcance de los niños.

• Siempre utilice dispositivos de protección. No opere la cortadora

de césped si el protector de descarga del recolector de pasto, el

protector posterior u otros dispositivos de protección no están

totalmente colocados y en buenas condiciones.

• Siga las instrucciones del fabricante para utilizar la cortadora

correctamente e instalar los accesorios. Use solamente

accesorios aprobados por el fabricante.

• No utilice la cortadora cuando el césped esté húmedo o en

pendientes pronunciadas. Si no tiene una base de apoyo firme,

podría resbalarse y caerse. Camine, nunca corra.

• Emplee sumo cuidado cuando se aproxime a esquinas ciegas,

arbustos, árboles u otros objetos que puedan obstaculizar el

alcance de su visión.

• Despeje la zona de trabajo antes de cada uso. Retire todos los

objetos, como rocas, palos, alambres, huesos, juguetes, etc. que

puedan ser lanzados por la cuchilla. Cuando el motor esté

funcionando, permanezca siempre detrás del mango.

• No utilice la cortadora cerca de precipicios, zanjas o terraplenes.

• En pendientes, corte el césped transversalmente, nunca hacia

arriba o hacia abajo. Si cambia de dirección en pendientes, hágalo

con extrema precaución.

• Planifique la manera en que cortará el césped: evite la descarga

de materiales hacia caminos, aceras, personas que estén en el

lugar, etc. También, evite la descarga de materiales hacia paredes

u obstrucciones, que podrían provocar que los objetos rebotaran y

lastimaran al operario.

• No desplace la cortadora hacia atrás a menos que sea

absolutamente necesario. Si debe hacerlo para alejarse de una

pared u obstrucción, primero mire hacia atrás y abajo para evitar

tropezones.

• Los objetos que golpean la cuchilla de la cortadora pueden

provocar lesiones serias a las personas. Antes de cada corte, se

debe examinar siempre el área donde se trabajará y retirar todos

los objetos que hubiera en el césped.

• Si la cortadora golpea algún objeto extraño, siga estos pasos:

 Detenga la cortadora y libere el cordón de control del nterruptor.

 Extraiga la llave de seguridad.

 Examine detenidamente la cortadora para verificar si

está dañada.

 Repare cualquier daño antes de volverla a encender y usar.

• Detenga el motor, extraiga la llave de seguridad y espere a que la

cuchilla se detenga por completo antes de retirar el recogedor de

hierba o de desatascar el canal. La cuchilla continúa girando unos

segundos después de que se apaga el motor. Nunca acerque

ninguna parte del cuerpo en el área de trabajo de la cuchilla hasta

estar seguro de que la cuchilla se detuvo por completo.

• Si la cortadora comienza a vibrar de manera inusual, apáguela de

inmediato y revísela para detectar la causa. Generalmente, la

vibración advierte la existencia de un problema.

• El servicio o mantenimiento del producto debe estar a cargo de

personas calificadas únicamente. Un servicio o mantenimiento

inadecuado podría provocar lesiones al usuario o dañar el

producto.

• Al efectuar el mantenimiento del producto, use solo repuestos

idénticos.

El uso de piezas no autorizadas puede provocar lesiones serias al

usuario o dañar el producto.

• Cambie la cuchilla si está doblada o fisurada. Una cuchilla mal

equilibrada ocasiona vibraciones que podrían dañar la unidad

impulsora del motor o causar lesiones personales. Afile la cuchilla

desafilada de la misma manera en cada extremo para mantener el

equilibrio. Limpie profundamente la cuchilla y verifique el equilibrio

apoyándola horizontalmente sobre un clavo delgado a través del

orificio central. El clavo debe encontrarse en posición horizontal.

Si alguno de los extremos del a cuchilla gira hacia abajo, extraiga

algo de metal de la parte pesada del extremo inferior hasta que la

cuchilla quede equilibrada. La cuchilla estará equilibrada cuando

ninguno de los extremos gire hacia abajo.

• El conjunto del receptor de hierba está sujeto a deterioro y a

desgaste, y se debe revisar todas las veces que use la podadora.

Si es necesario algún repuesto, asegúrese de que el receptor de

hierba nuevo cumpla con las recomendaciones y especificaciones

del fabricante.

• Mantenga las etiquetas de instrucciones de seguridad en buen

estado o cámbielas, según sea necesario.

• Guarde en el interior los aparatos que no se están usando —

Cuando no se está usando, se debe guardar la recortadora de hilo

en el interior, en un lugar seco y cerrado con llave de arranque,

inaccesible a los niños. Retire la llave de arranque y guárdela en

un lugar apartado fuera del alcance de los niños.

• Siga las instrucciones para lubricar y cambiar accesorios.

• Nunca opere la máquina en un espacio cerrado.

• Nunca altere los dispositivos de seguridad. Compruebe

periódicamente que la máquina funcione correctamente.

• Nunca intente hacer un ajuste de altura de la rueda mientras el

motor está en marcha.

• No lavar con una manguera; Evita que entre agua en el motor y

conexiones eléctricas.

INSTRUCCIONES DE SEGUIDAD IMPORTANTES

Modelo 62014S

REGLAS DE SEGURIDAD PARA BATERÍA Y CARGADOR

• Evitar el arranque involuntario. Asegúrese de que el interruptor

esté en la posición de apagado antes de conectarlo a la batería.

Acoplar la batería al aparato que tiene el interruptor encendido

invita a accidentes.

• Desconecte la batería del dispositivo antes de realizar ajustes,

cambiar accesorios o guardar el dispositivo. Estas medidas de

seguridad preventivas reducen el riesgo de que el aparato se

encienda accidentalmente.

• Recargue solo con el cargador Scotts 20V (CHL82000). Un

cargador que sea adecuado para un tipo de paquete de baterías

puede crear un riesgo de incendio cuando se usa con otro

paquete de baterías.

• Use aparatos solo con paquetes de baterías de iones de litio

Scotts 20V (BL80204). El uso de cualquier otro paquete de

baterías puede crear un riesgo de lesiones e incendio. Consulte el

manual del cargador.

• Cuando no utilice la batería, manténgala alejada de otros objetos

metálicos, como clips, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños, que pueden hacer una conexión de

un terminal a otro. Cortocircuitar los terminales de la batería

puede causar quemaduras o un incendio.

• Bajo condiciones abusivas, el líquido puede ser expulsado de la

batería; evitar el contacto. En caso de contacto accidental,

enjuague con agua. Si el líquido entra en contacto con los ojos,

también busque ayuda médica. El líquido expulsado de la batería

puede causar irritación o quemaduras.

• No utilice un paquete de baterías o un aparato que esté dañado o

modi ﬁ cado. Las baterías dañadas o modificadas pueden exhibir

un comportamiento impredecible que puede resultar en un

incendio, explosión o riesgo de lesiones.

• No exponga un paquete de baterías o un aparato a fuego o

temperatura excesiva. La exposición al fuego oa una temperatura

superior a 130 ° C (265 ° F) puede causar una explosión.

• Siga todas las instrucciones de carga y no cargue la batería o el

aparato fuera del rango de temperatura especificado en las

instrucciones. La carga incorrecta o a temperaturas fuera del

rango especificado puede dañar la batería y aumentar el riesgo de

incendio. Consulte el manual del cargador.

• Haga que un técnico de reparaciones calificado realice el servicio

de reparaciones utilizando solo repuestos idénticos. Esto

asegurará que se mantenga la seguridad del producto.

• No modifique ni intente reparar el aparato o la batería (según

corresponda), excepto lo indicado en las instrucciones de uso y

cuidado.

• No abra ni estropee la(s) batería(s). El líquido que liberan las

baterías puede provocar daños en los ojos y la piel. Es tóxico y no

debe ingerirse.

• Tenga cuidado cuando maneje baterías a fin de no realizar un

cortocircuito en la batería con materiales conductores como

anillos, brazaletes y llaves. La batería o el conductor pueden

recalentarse y provocar quemaduras.

• Desconecte el paquete de baterías - Desconecte el paquete de

baterías antes de guardar la herramienta, servicio, transporte, o

cambie los aditamentos como una hojas. Tales medidas

preventivas de seguridad reducen el riesgo de poner en marcha

accidentalmente la herramienta.

• Apague la unidad y desconecte el paquete de baterías y llave de

arranque cuando no esté en uso. Traslade o transporte la unidad

con el motor apagado y la llave de arranque y el paquete de

baterías ya retirados de la podadora.

• Las herramientas de baterías no se necesitan conectar a una

toma de corriente; por lo tanto, siempre están en condiciones de

funcionamiento. Esté consciente de los posibles peligros cuando

no esté usando la herramienta de baterías o cuando esté

cambiando los accesorios de la misma. Con el cumplimiento de

esta regla se reduce el riesgo de una descarga eléctrica,

incendio o lesión corporal seria.

• No use aparatos accionados por baterías en la lluvia.

• Quite o desconecte la batería antes de proporcionarle servicio,

realizarle una limpieza o quitar material del aparato para el

cuidado del jardín.

• No cargue la cortadora de césped bajo la lluvia o en ubicaciones

húmedas.

• No haga un mal uso del cable. Nunca tire del cable para

trasladar, empujar o desenchufar la herramienta. Aleje el cable

del calor, el aceite, los bordes filosos o las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de descarga

eléctrica.

• El uso de un dispositivo no recomendado ni vendido por el

fabricante del cargador de batería podría provocar riesgos de

incendios, descargas eléctricas o lesiones a personas. Si

respeta esta regla, reducirá riesgos de incendios, descargas

eléctricas y lesiones corporales serias.

• No realice el mantenimiento de la cortadora con la batería, la

llave de seguridad o el cargador instalados.

• No utilice el cargador cuando la temperatura ambiente es

superior a 40 °C (104 °F) o inferior a 4 °C (39 °F).

• No opere el cargador con un cable o enchufe dañados porque

se podrían producir cortocircuitos y descargas eléctricas. Si el

cargador está dañado, reemplácelo con un cargador idéntico de

un proveedor de servicio técnico autorizado.

• No utilice el cargador si ha sufrido un golpe fuerte, si lo ha

dejado caer al piso o si ha sufrido algún otro daño. Llévelo a un

centro de servicio técnico autorizado para que reciba una

inspección eléctrica y se determine si está en buenas

condiciones.

• Para reducir el riesgo de descarga eléctrica, desenchufe el

cargador del tomacorriente antes de realizar el mantenimiento o

la limpieza.

• Desconecte el cargador del suministro eléctrico cuando no esté

en uso para evitar daños en caso de que se produzca un pico

de tensión.

• Riesgo de descarga eléctrica: No toque el conector de salida ni

el terminal de la batería en las áreas que no tienen aislamiento.

• No exponga el cargador a zonas húmedas o mojadas. El

ingreso de agua en el cargador aumenta el riesgo de descarga

eléctrica.

• Asegúrese de colocar el cable donde no pueda ser pisado, ni

sea motivo de tropezones. Tampoco en sitios donde pueda

entrar en contacto con bordes filosos o piezas móviles, o estar

expuesto a daños o tensiones. Esto reducirá el riesgo de caídas

accidentales (que podrían provocar lesiones) y daños al cable

(que podrían causar descargas eléctricas).

• Aleje el cable y el cargador de lugares calurosos para evitar

daños a la caja o las piezas internas.

• Evite en todo momento que gasolina, aceites, productos a base

de petróleo, etc. entren en contacto con las piezas plásticas.

Contienen químicos que pueden dañar, debilitar o destruir el

plástico.

Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar esta

herramienta. Si presta a alguien esta herramienta, facilítele también

las instrucciones.

Algunos de los siguientes símbolos pueden aparecer en este producto. Tenga a bien

estudiarlos y aprender su significado. La adecuada interpretación de estos símbolos le

permitirá operar el producto mejor y de manera más segura.

SÍMBOLO NOMBRE DESIGNACIÓN / EXPLICACIÓN

Voltios Voltaje

Amperios Corriente

Hertz Frecuencia (ciclos por segundo)

Vatio Alimentación

Horas Tiempo

Gal

Galones Volumen

Cuarto de galón Volumen

Alerta de condiciones

de humedad

No exponga la herramienta a la lluvia ni la utilice en

lugares mojados.

Lea el manual del operario Para reducir el riesgo de sufrir alguna lesión, el

usuario debe leer y comprender el manual del

operario antes de usar este producto.

Protección para ojos Al trabajar con este producto, use siempre gafas de

seguridad con protectores laterales y, si fuera

necesario, un protector completo para la cara.

Alerta de seguridad Precauciones para su seguridad

Descarga eléctrica Debe usar el equipo en lugares secos, y debe

cumplir con las prácticas de seguridad.

De lo contrario, se pueden producir descargas

eléctricas.

SÍMBOLOS

A continuación, encontrará palabras indicadoras y significados que explican los niveles de

riesgo asociados con este producto.

SÍMBOLO INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de inminente peligro que, de no

evitarse, provocará la muerte o lesiones serias.

ADVERTENCIA Indica una situación potencialmente peligrosa que, de no

evitarse, podría provocar la muerte o lesiones serias.

PRECAUCIÓN Indica una situación potencialmente peligrosa que, de no

evitarse, podría provocar lesiones menores o moderadas.

PRECAUCIÓN (Sin símbolo de alerta de seguridad) Indica una situación

que puede resultar en daños a la propiedad.

Modelo 62014S

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

62014S

*Batería........................... Batería de litio 4,0 Ah de 20 V

Entrada ............................................ 20V, CC solamente

Velocidad sin carga ....................................... 3000 RPM

Tiempo de carga …………………………….160 minutos

Ajustes de altura…………..de 2,54 a 6,35 cm (1 a 2 ½ pulg.)

Tamaño de ruedas………… .… delanteras 14 cm (5.5 pulg.),

traseras 17,8 cm (7 pulg.)

Capacidad del recolector de pasto …….35 litros (1 Bushel)

Peso………………………………………12.5 kg (27.6 libras)

* Este producto contiene una batería de iones de litio recargable. La batería debe reciclarse. No deseche este producto

en el fuego. La batería podría explotar o perder líquido. Antes de desechar los paquetes de baterías dañadas o usadas,

comuníquese con la agencia de eliminación de residuos local o con la Agencia de Protección Medioambiental local para

obtener información e instrucciones específicas. Lleve la batería a un centro de reciclado o de desechos local para su

eliminación. Nunca arroje el paquete de baterías al fuego o en un recipiente común. Vea la página 13 para más detalles.

Modelo 62014S

Conjunto de

control de

motor / cuchilla

Palanca de control de

la cuchilla

Enchufe de mulching

Perilla de bloqueo

de la manija

superior

Colector de hierba

Asa

superior

Asa inferior

Asa de transporte

Palanca de ajuste

de altura

Botón de

inicio

Llave del

interruptor

(ubicada

debajo de la

tapa de la

batería)

Fig. 1

DESEMBALAJE

Este producto requiere algunas operaciones de montaje.

• Extraiga el producto y los accesorios de la caja con cuidado.

Asegúrese de que estén incluidos todos los elementos

detallados en la lista de embalaje.

• Inspeccione el producto detenidamente para corroborar que no

existan roturas ni averías ocurridas durante el envío.

• No deseche el material de embalaje hasta haber inspeccionado

exhaustivamente el producto y comprobado que funciona en

forma satisfactoria.

• Si alguna pieza falta o está dañada, llame al 1-800-618-7474

para obtener asistencia.

LISTA DE EMBALAJE

MONTAJE DEL MOTOR / CONTROL DE LA CUCHILLA

El control del motor / cuchilla, ubicado en el mango superior

de la cortadora, permite activar y desactivar el motor y la

cuchilla.

DISPOSITIVO DE TRITURADO

Su cortadora está equipada con un dispositivo para trituración

que permite que la cuchilla corte y recorte el césped para

obtener recortes más finos.

LLAVE DE SEGURIDAD

La cortadora no puede encenderse si la llave de seguridad no

está insertada.

DEFLECTOR DE DESCARGA LATERAL

Use el deflector de descarga lateral de su cortadora cuando el

césped sea demasiado elevado para triturar o cuando se

prefiera la descarga lateral. Los recortes de césped

producidos cuando se usa el deflector de descarga lateral son

notoriamente más grandes que los producidos cuando se usa

el dispositivo para trituración.

CAMBIO AUTOMÁTICO DE BATERÍAS

Para eliminar el tiempo de espera, el cambio automático de

baterías permite usar la carga de la segunda batería una vez

que la carga de la primera se agota.

CONOZCA SU CORTADORA DE CÉSPED

Vea la figura 1

Para utilizar este producto de manera segura, es necesario

comprender la información de este manual del operario y

también conocer el proyecto que desea llevar a cabo. Antes

de usar el producto, familiarícese con todas las características

operativas y las normas de seguridad.

MEDIDOR DE BATERÍA

El medidor de batería calcula la cantidad de carga que queda en

la batería.

RECOLECTOR DE PASTO

El recolector de pasto evita que los recortes de césped queden

dispersos sobre el área en la que está trabajando.

PALANCA DE AJUSTE DE ALTURA

La palanca de ajuste de altura permite ajustar la altura

del corte.

ADVERTENCIA:

No coloque la llave de seguridad hasta haber completado el

montaje. De lo contrario, la máquina podría arrancar

accidentalmente y provocar

lesiones serias.

ADVERTENCIA:

No intente modificar la unidad ni elaborar accesorios no

recomendados para usar con este producto. Dicha clase de

alteración o modificación constituye un uso inadecuado de

la herramienta y podría generar situaciones de riesgo y

provocar lesiones corporales serias.

ADVERTENCIA:

Si alguna pieza falta o está dañada, no utilice este producto

hasta reponer la pieza en cuestión. De lo contrario, podría

sufrir lesiones corporales serias.

PELIGRO:

Para evitar que la máquina arranque accidentalmente, no

haga ajustes o instalaciones con la llave de seguridad

colocada o las baterías instaladas.

CARACTERÍSTICAS

MONTAJE

ADVERTENCIA:

Nunca opere la cortadora si los dispositivos de protección

adecuados no están en su lugar y en buenas condiciones.

Nunca opere la cortadora si los dispositivos de seguridad

están dañados. Si lo hiciera, podría sufrir lesiones

corporales serias.

Descripción Cantidad

Cortadora 1

Llave de seguridad 1

Ensamble de manija superior 1

Asa inferior 1

Dispositivo de triturado 1

Perilla de bloqueo de la manija superior 2

Boulon de verrouillage de la poignée

supérieure

Recolector de pasto 1

Perilla de bloqueo de la cámara 2

Batería 20V/ 4.0Ah 1

Cargador 20V 1

Manual del operario 1

Modelo 62014S

MONTAJE

INSTALAR Y AJUSTAR EL CONJUNTO DE MANGOS

Vea la figura 2 y 3

Para instalar el conjunto de los mangos:

• Inserte los extremos del mango inferior (A) en los orificios

de montaje de la plataforma como se muestra.

NOTA: Asegúrese de mantener el cable (C) dentro del

mango al realizar la instalación.

• Presione el botón del seguro (B) en la parte trasera del

orificio de montaje para permitir la inserción del mango.

NOTA: Hay tres posiciones de altura (D) que pueden

ajustarse presionando el botón del seguro y levantando o

bajando el mango a la posición deseada.

Para instalar el mango inferior:

• Coloque el conjunto del mango superior (B) sobre el

mango inferior (A) como se muestra y luego inserte el

perno (C) del seguro del mango superior por los orificios

de ambos mangos.

NOTA: El mango inferior tiene tres configuraciones de

agujeros para el ajuste de altura. Asegúrese de usar la misma

configuración de altura en cada lado.

• Inserte la perilla del seguro (D) del mango superior en el

perno del mango.

• Repita este paso del otro lado.

• Tire hacia arriba y hacia atrás del mango superior para

elevarlo hasta la posición de operación. Asegúrese de

que el mango superior esté asentado en las ranuras de la

parte superior del mango inferior.

• Para fijar el mango superior (B) en su posición, apretar

las perillas del mango superior (D). Evite doblar o atrapar

cables.

NOTA: Si el mango superior (B) está flojo o separado del

mango inferior (A), apriete las perillas (D) de las trabas del

mango superior haciéndolas girar en el sentido de las agujas

del reloj.

INSTALACIÓN DEL TAPÓN PARA TRITURACIÓN (PARA

LA OPERACIÓN DE TRITURACIÓN)

Vea la figura 4

NOTA: Cuando se usa la tapón para trituración, no instala el

receptor de hierba.

• Retire la llave del interruptor y la batería.

• Levante y sujete la puerta de descarga posterior (A).

• Sostenga la tapón para trituración (C) del mango e

insértelo inclinándolo levemente, como se muestra.

• Empuje firmemente el tapón para trituración en su lugar

(B).

• Suelte la puerta de descarga posterior.

• Vuelva a instalar la llave del interruptor y la batería cuan-

do esté listo para cortar.

Fig. 2

Fig. 3

PELIGRO:

No permita que ninguna parte del cable de alimentación de la

podadora o cable de extensión se apriete o enrede al

ensamblar o levantar los mangos. Si aprieta el cable de

alimentación mientras está en uso, los mangos podrían

electrificarse. El contacto con partes conductoras

electrificadas puede resultar en la muerte por electrocución,

descarga eléctrica o lesiones personales graves.

Modelo 62014S

Fig. 4

MONTAJE

AJUSTE DE LA ALTURA DE LA HOJA

Vea la figura 6

Para enviarlas, las ruedas de la podadora se ajustan en una

posición de corte bajo. Antes de usar la podadora por primera

vez, ajuste la posición de corte a la altura más adecuada para

su pasto. El pasto promedio debe tener una longitud de entre 38

mm (1-1/2 pulg.) y 51 mm (2 pulg.) durante los meses fríos, y

entre 51 mm (2 pulg.) o más

durante los meses calurosos.

Para ajustar la altura de la hoja:

• Retire la llave del interruptor y la batería.

• Para levantar la altura de la hoja, tome la palanca de ajuste

de altura (A) y muévala hacia la parte posterior de la

podadora. C es el ajuste más alto de la cuchilla.

• Para bajar la altura de la hoja, tome la palanca de ajuste de

altura y muévala hacia la parte delantera de la podadora. B

es el ajuste de cuchilla más bajo.

• Vuelva a instalar la llave del interruptor y la batería

cuando esté listo para cortar.

INSTALACIÓN DEL RECEPTOR DE HIERBA (OPERACIÓN

DE ENSACADO TRASERO)

Vea la figura 5

• Retire la llave del interruptor y

la batería.

• Levante la puerta de descarga

posterior (C).

• Levante el receptor de hierba

por su mango (A) y colóquelo

debajo de la puerta de

descarga posterior de modo

que los ganchos (E) del

receptor de hierba queden

asentados en la caja del

podadora (B).

• Suelte la puerta de descarga posterior.

• Vuelva a instalar la llave del interruptor y la batería

cuando esté listo para cortar.

Fig. 5

Fig. 6

Instalación/extracción de la batería

Vea la figura 7

Para instalar el paquete de baterías

• Levante y mantenga elevada la cubierta de la batería (1).

• Alinee la batería (2) con el puerto de la batería de la

cortadora.

• Asegúrese de que el botón de liberación de la batería (3) se

fije en su lugar y que la batería quede bien asentada y

segura en la cortadora antes de comenzar a usarla.

• Si no va a usar la máquina inmediatamente, retire la batería.

Para retirar el paquete de baterías

• Libere la palanca del travesaño para detener la cortadora.

• Presione el botón de liberación de la batería (3) de la

cortadora. Abra la cubierta de la batería.

• Retire la batería de la cortadora.

Este producto solo aceptará el paquete de baterías de litio Scotts

de 20 V.

Para conocer las instrucciones de carga completas, consulte el

Manual del operario para obtener información acerca del paquete

de baterías y los modelos de cargadores.

ADVERTENCIA: Retire siempre el paquete de baterías de la

herramienta antes de instalar las piezas, realizar ajustes. limpiarla

o cuando no la utilice. Retirar el paquete de baterías evitará que la

unidad se accione accidentalmente y provoque lesiones graves.

NOTA: Para evitar lesiones corporales serias, siempre desmonte

de la herramienta el paquete de baterías y mantenga manos

vacían del botón

de desbloqueo del gatillo al llevar herramiento.

ADVERTENCIA: Al colocar el paquete de baterías en la

hermentia, asegúrese de que la costilla realzada del mismo quede

alineada con la ranura interior del receptáculo para baterías de la

sierra, y de que los pestillos entren adecuadamente en su lugar

con un chasquido. Si no se monta debidamente el paquete de

baterías pueden dañarse los componentes internos.

LLAVE DE SEGURIDAD

Para evitar la puesta en marcha accidental o el uso no autorizado

de su cortacésped a batería, se ha incorporado en su diseño una

llave de seguridad extraíble. El cortacésped se desactivará

totalmente en cuanto se retire la llave de seguridad.

ADVERTENCIA: El cordón presente en la llave de seguridad se

utiliza para propósitos de almacenamiento. Asegúrese

de mantenerlo fuera del alcance de

niños. NO ate la llave de

seguridad al cortacésped.

PELIGRO: Mientras gira, la cuchilla podría provocar lesiones

físicas graves. Para evitar posibles riesgos de sufrir

lesiones graves, asegúrese de retirar la llave de seguridad del

cortacésped cuando lo deje desatendido o vaya a proceder

a su ajuste, limpieza, mantenimiento, transporte, elevación o

almacenamiento.

Fig. 7

Modelo 62014S

ADVERTENCIA:

No permita que la familiaridad con este tipo de productos

termine en negligencia. Recuerde que un segundo de descuido

es suficiente para provocar una lesión seria.

ADVERTENCIA:

Al trabajar con este producto, use siempre gafas de seguridad

con protectores laterales. De lo contrario, podría sufrir lesiones

serias por el impacto de objetos sobre sus ojos.

ADVERTENCIA:

No use accesorios no recomendados por el fabricante de este

producto. El uso de accesorios no recomendados puede

provocar lesiones corporales serias.

APLICACIONES:

Este producto puede utilizarse para el siguiente fin:

• Cortar el césped

FUNCIONAMIENTO

Encendido y apagado de la podadora

Vea la figura 8-9

Para arrancar la cortadora:

• Abra la tapa de las baterías.

• Instalar el paquete de baterías.

• Inserte la llave de arranque (1) en la ranura junto al

puerto de la batería.

• Cierre la tapa de las baterías.

• Oprima y no suelte el botón de arranque (2).

• Mientras continúa presionando el botón de arranque,

tire del Gatillo (3) hacia el mango. Una vez que el

motor arranque, suelte el botón de arranque.

Para detener la podadora:

• Suelte de la palanca de control de la hoja.

Modelo 62014S

Fig. 8

Fig. 9

ADVERTENCIA:

Siempre retire la batería y la llave de contacto de la

herramienta cuando esté ensamblando piezas, haciendo

ajustes, limpiando o cuando no esté en uso. Esto evitará

un arranque accidental que podría causar lesiones

personales graves.

DARSE CUENTA:

Antes de cada uso, inspeccione todo el producto en

busca de piezas dañadas, faltantes o sueltas, como

tornillos, tuercas, pernos, tapas, etc. Apriete firmemente

todos los sujetadores y tapas y no opere este producto

hasta que se reemplacen todas las piezas faltantes o

dañadas. Póngase en contacto con el servicio al cliente

o con un centro de servicio autorizado para obtener

ayuda.

CONSEJOS PARA CORTAR EL CÉSPED

• Asegúrese de que en el área en la que trabajará no haya

piedras, palos, alambres o cualquier otro objeto que

pueda dañar las cuchillas o el motor de la cortadora.

Estos objetos podrían ser lanzados accidentalmente por la

cortadora en cualquier dirección, y provocar lesiones

corporales serias al operario u otras personas.

• Para mantener un césped sano, siempre corte como

máximo un tercio de su longitud total.

• Si corta pasto grueso, camine más lentamente para lograr

una mayor eficacia en el cortado y permitir que los

recortes se descarguen adecuadamente.

• No corte pasto húmedo. Se pegará a la parte inferior de la

plataforma e impedirá que los recortes sean triturados

adecuadamente.

• Es posible que el césped nuevo o grueso requiera un corte

más bajo.

• Limpie la parte inferior de la plataforma de la cortadora

después de cada uso para eliminar recortes de pasto,

hojas, suciedad y otros desechos acumulados.

NOTA: Detenga siempre el cortacésped, permita que las

cuchillas se detengan por completo, retire la llave del

interruptor y retire la batería del puerto de la batería antes de

limpiar debajo del cortacésped.

USO EN PENDIENTES

Vea la figura 10

ADVERTENCIA: Las pendientes son una de las causas

principales de accidentes por resbalones y caídas que pueden

provocar lesiones graves. El uso en pendientes requiere

precaución extra. Si se siente inseguro cuando tenga que

cortar el césped en una pendiente, no lo haga. Para su

seguridad, no intente cortar el césped en pendientes de más

de 15 grados.

• En pendientes, corte el césped transversalmente, nunca

hacia arriba o hacia abajo. Si cambia de dirección en

pendientes, hágalo con extrema precaución.

• Tenga cuidado con los pozos, surcos, rocas, objetos

ocultos o montículos que puedan provocar que se resbale

o tropiece. El césped alto puede ocultar obstáculos. Retire

todos los objetos, como rocas, ramas de árboles, etc. que

puedan provocar tropezones o ser lanzados por la cuchilla.

• Siempre asegure su base de apoyo. Un resbalón y caída

puede provocar lesiones corporales serias. Si siente que

está perdiendo el equilibrio, suelte el cordón de control del

interruptor inmediatamente.

• No utilice la cortadora

cerca de precipicios,

zanjas o terraplenes;

podría perder su base

de apoyo o el equilibrio.

FUNCIONAMIENTO

CONSEJOS PARA EL TRITURADO

NOTA: Inspeccione el área donde usará la cortadora, retire

todas las piedras, palos, cables, huesos y otros escombros

que puedan lanzar las cuchillas giratorias.

• Libere la palanca del travesaño para APAGAR la

cortadora cuando cruce por algún área con gravilla

(pues la cuchilla puede lanzar las piedras).

• Configure la cortadora con la mayor altura de corte al

cortar por terrenos irregulares o hierbas altas.

• Para un triturado efectivo, no corte el pasto mojado,

pues tiende a pegarse en la parte inferior de la

plataforma y evita que el pasto cortado se triture

adecuadamente. Es posible que el césped nuevo o

grueso requiera un corte más bajo. La velocidad en

tierra debe ajustarse según las condiciones del pasto.

• Pase la cortadora con pasos regulares. Superponga las

hileras de corte. No deje que el pasto crezca

demasiado alto. Si el pasto está muy largo, comience

en la posición más alta de corte y después bájela hasta

la altura deseada.

ADVERTENCIA: Si choca con un objeto extraño, detenga

el motor y retire la batería. Examine detenidamente la

cortadora para verificar si está dañada. Repare cualquier

daño antes de usarla. La vibración excesiva de la cortadora

durante el uso indica que hay daño. Examine

detenidamente la cortadora y repare cualquier daño antes

de volverla a usar.

Vaciado del receptor de hierba

• Vea la figura 11

• Detenga la podadora, y espere a que las cuchillas se

detengan por completo.

• Abra la tapa de las baterías.

• Retire la llave de arranque de fusible y paquete de

baterías.

• Levante la puerta de descarga posterior.

• Levante el receptor de césped del mango para retirarlo

de la podadora.

• Vacíe los recortes de hierba.

• Levante la puerta trasera y reinstale el receptor de

césped como se indicó anteriormente en este manual.

• Vuelva a instalar la llave de arranque y el paquete de

baterías cuando esté

listo para podar el pasto.

Modelo 62014S

Fig. 10

Fig. 11

CARGA DEL PAQUETE DE BATERÍAS

Cuando la batería está cargada por completo, se puede almacenar

de forma segura en temperaturas de hasta –20 ºC (-4 ºF) durante un

período de quatros semanas antes de que requiera una nueva carga.

Cargue el paquete de baterías completamente cada 90 días.

Si transcurrido un tiempo determinado, el paquete de baterías se

agota rápidamente después de un período de carga de 70 minutos, es

necesario un cambio de batería.

Para prevenir un daño permanente a la batería, nunca la almacene

descargada.

ALMACENAMIENTO EN INVIERNO. Recargue la batería

completamente durante 70 minutos antes de guardarla y repita la

operación cada 90 días.

Debido a que la batería no tiene ningún efecto memoria, no es

necesario que esté totalmente descargada para volver a cargarla.

Es posible que ocurra una pequeña pérdida de líquido de las pilas

en condiciones de uso, carga o temperaturas extremas. Esto no indica

una falla. No obstante, si el sello externo está roto y el líquido entra en

contacto con la piel:

a. Lávese con agua y jabón de inmediato.

b. Neutralice el efecto con un ácido débil como jugo de limón

o vinagre.

c. Si el líquido de la batería penetra en los ojos, enjuáguese con

agua limpia durante un mínimo de 10 minutos y obtenga asistencia

médica inmediata.

Cargue el paquete de baterías únicamente con el cargador provisto.

Permita por lo menos 70 minutos de tiempo de carga para una

batería de 4,0 Ah antes del uso inicial del cortadora.

Make sure the power supply is normal household voltage, 120 volts,

60Hz, AC only.

El cargador de baterías debe funcionar en temperaturas que oscilen

entre los 4 y 40 ºC (39 y 104 ºF).

La batería debe cargarse en un lugar fresco y seco.

Es posible que se necesiten de dos a tres ciclos de carga/

descarga iniciales para obtener la máxima capacidad o tiempo

de funcionamiento.

No intente abrir el cargador ni la unidad, ya que en su interior no

existen piezas que el usuario pueda reparar. Comuníquese con

nuestra línea de ayuda de atención al 1-800-618-7474 para recibir

asistencia.

NO incinere los paquetes de baterías, aunque estén muy dañados o

totalmente agotados, porque pueden estallar y provocar lesiones.

Utilice el cargador de baterías sólo bajo techo.

Desconecte el cargador del suministro eléctrico cuando no esté

en uso para evitar daños en caso de que se produzca un pico de

tensión.

PROCEDIMIENTO DE CARGA

ELIMINACIÓN DE LA BATERÍA

Extraiga el paquete de baterías de la herramienta. Cubra los terminales con una cinta adhesiva resistente. No trate de destruir ni desarmar el

paquete de baterías ni de extraer ninguno de sus componentes. Este producto contiene baterías de litio-ion, que se deben reciclar o desechar

adecuadamente. Es posible que las leyes locales, estatales o federales prohíban eliminar estas baterías con los desechos comunes.

El sello RBRC que aparece en el paquete de baterías de litio-ion indica que los costos para reciclarlo al término de su vida útil ya han

sido pagados por The Great States Corporation/American Lawn Mower Company. Es ilegal arrojar las baterías de litio-ion gastadas en

un depósito municipal de residuos sólidos o en la basura. RBRC, en colaboración con The Great States Corporation/American Lawn

Mower Company, ofrece una forma fácil y ecológica de reciclar las baterías de litio-ion gastadas. Simplemente comuníquese con un

centro de reciclaje local o llame al 1.800.8.BATTERY para obtener información sobre dónde dejar las baterías gastadas.

Modelo 62014S

Paquete de baterías

Cargador

Rojo constante = la batería se está cargando

Verde constante = la batería está completamente

cargada

ADVERTENCIA:

Al efectuar el servicio técnico, use solo repuestos idénticos.

El uso de otros repuestos puede provocar riesgos o dañar

el producto.

PELIGRO:

Antes de efectuar cualquier tarea de mantenimiento,

asegúrese de extraer la batería de su compartimiento y

retirar la llave de seguridad. De lo contrario, podría sufrir

lesiones corporales serias.

ADVERTENCIA:

Evite en todo momento que líquidos de frenos, gasolina,

productos a base de petróleo, aceites penetrantes, etc.

entren en contacto con las piezas plásticas. Las sustancias

químicas pueden dañar, debilitar o destruir el plástico, lo

cual a su vez puede producir lesiones corporales serias.

ADVERTENCIA:

Siempre protéjase las manos usando guantes gruesos y/o

envolviendo los bordes de corte de la cuchilla con paños y

otro material al realizar el mantenimiento de la cuchilla. De lo

contrario, podría sufrir lesiones corporales serias.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de

plástico. La mayoría de los plásticos son susceptibles

a diferentes tipos de solventes comerciales y pueden

resultar dañados. Utilice paños limpios para eliminar

la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA:

Al trabajar con una herramienta eléctrica o soplar el polvo

con aire comprimido, use siempre gafas de seguridad con

protectores laterales. Si la actividad genera mucho polvo,

use también una mascarilla antipolvo.

REEMPLAZO DE LA CUCHILLA

Vea la figura 12-13

NOTA: Solo utilice cuchillas de repuesto idénticas.

• Detenga el motor y extraiga la llave de seguridad. Permita

que la cuchilla se detenga por completo. Extraiga la batería

de su compartimiento.

• Gire la cortadora sobre su costado.

• Introduzca a presión un bloque de madera entre la cuchilla

y la plataforma de la cortadora para evitar que la cuchilla

gire.

• Afloje la tuerca de la cuchilla girándola CON

RESPECTO AL RELOJ (como se ve desde la parte

inferior de la cortadora de césped) con una llave de

tubo de 17 mm (B) (no incluida).

•

• Retire la tuerca y la cuchilla.

• Coloque la nueva cuchilla (B) en el eje (A). Asegúrese

de que la cuchilla esté correctamente asentada con

los dos postes de la cuchilla (D) insertados en los

orificios (F) de la cuchilla. Asegúrese de que esté

instalado con los

extremos curvos

apuntando hacia la

plataforma del

cortacésped y no hacia el

suelo. Cuando se asienta

correctamente, la cuchilla

debe ser plana.

• Vuelva a colocar la cuchilla,

luego enrosque la tuerca de

la cuchilla (C) en el eje y

apriete con los dedos.

Verifique periódicamente que todas las tuercas y los pernos

estén bien ajustados para asegurarse de que el equipo

funcione correctamente.

Elimine el pasto y las hojas acumuladas sobre la cubierta

del motor o a su alrededor. Limpie ocasionalmente la

cortadora con un paño seco. No utilice agua.

LUBRICACIÓN

Todos los rodamientos de este producto están lubricados

con suficiente cantidad de aceite de alta calidad para toda

la vida útil de la unidad, en condiciones normales de

funcionamiento. Por lo tanto, no se necesita lubricación

adicional de los rodamientos.

Al inicio y al final de cada temporada de corte:

• Lubrique los resortes en la puerta de descarga

posterior con aceite de baja viscosidad.

• Lubrique la palanca de ajuste de altura y las piezas de

ferretería relacionadas con aceite de baja viscosidad.

• Retire las ruedas y lubrique la superficie del perno del

eje y la superficie interior de la rueda con aceite de

baja viscosidad.

• Retire el conjunto de la cuchilla y el cubo de la cuchilla,

y lubrique el eje del motor con aceite de baja

viscosidad o aceite para motor. Consulte la sección

Reemplazo de la cuchilla para obtener instrucciones

sobre cómo retirar la cuchilla.

MANTENIMIENTO

Modelo 62014S

Fig. 12

Fig. 13

NOTA: Asegúrese de volver a colocar todas las piezas en el

orden exacto en que fueron retiradas. Al instalar la cuchilla,

verifique que esté instalada con los extremos curvos

orientados hacia la plataforma de la cortadora, y no hacia el

suelo.

• Apriete la tuerca de la cuchilla en sentido HORARIO con

una llave de torsión (no suministrada) para asegurar que

el perno esté ajustado correctamente. La fuerza de

torsión recomendada para la tuerca de la cuchilla es

de 350-400 lb-pulg.

AFILADO DE LA CUCHILLA

Vea la figura 14

Para lograr un desempeño de corte óptimo, la cuchilla de la

cortadora debe mantenerse afilada. Una cuchilla desafilada

no corta el césped uniformemente y sobrecarga el motor. En

circunstancias normales, afilar la cuchilla dos veces durante

la temporada de corte suele ser suficiente. Sin embargo, si su

césped tiene suelo arenoso, puede ser necesario afilarla con

más frecuencia.

• Siga las instrucciones de la sección Reemplazo de la

cuchilla y retire la cuchilla de la cortadora. NO intente

afilar la cuchilla cuando está unida a la cortadora.

• Con una lima de diente fino o una piedra, afile los bordes

de corte a ambos extremos de la cuchilla, eliminando

igual cantidad de material de ambos extremos.

ADVERTENCIA:

Al retirarla, inspeccione la cuchilla con cuidado. Si está

doblada o dañada, reemplácela inmediatamente por una

nueva. No reemplazar una cuchilla doblada o dañada puede

causar un accidente y, como consecuencia, posibles

lesiones serias.

EQUILIBRIO DE LA CUCHILLA

Vea la figura 15

Al afilarla, debe tenerse cuidado de mantener el equilibrio

de la cuchilla. Una cuchilla desequilibrada causará una

vibración excesiva cuando la cortadora esté funcionando.

Esta vibración finalmente dañará la cortadora, especialmente

el motor.

Para revisar el equilibrio de la cuchilla:

• Sujete horizontalmente un destornillador con una prensa,

como se muestra.

NOTA: Si no dispone de ninguna prensa, también puede

usar un clavo recto.

• Coloque el orificio central de la cuchilla en la pala del

destornillador (o clavo).

• Si la cuchilla está equilibrada, permanecerá en posición

horizontal. Si algún extremo de la cuchilla se cae, afile el

lado más pesado hasta que la cuchilla esté equilibrada.

MANTENIMIENTO

MANTENIMIENTO DE LA BATERÍA

Cuando no se utilice la cortadora, se recomienda cargarla

cada tres meses para lograr un rendimiento óptimo. Si la

batería estuvo guardada por un largo tiempo sin haber sido

cargada, estará con poca carga.

Fig. 14

Fig. 15

Modelo 62014S

GUARDADO DE LA CORTADORA

• Retire la llave de seguridad y la batería, y guárdalas

en un lugar seguro fuera del alcance de los niños.

• Antes de guardar, limpie el polvo o los residuos del área

de la batería.

• Gire la cortadora sobre su costado y limpie los recortes

de pasto que se acumularon en la parte inferior de la

plataforma.

• Limpie la cortadora con un paño seco.

• Verifique que todos los pernos, tuercas, perillas, tornillos,

sujetadores, etc. estén bien ajustados.

• Inspeccione las piezas móviles para verificar si hay

daños, rupturas y desgaste. Haga reparar todas las

piezas dañadas o faltantes.

• Baje el conjunto de la manija como se describe

anteriormente en este manual.

• Guarde la cortadora en un lugar seco, limpio y fuera del

alcance de los niños.

• No la guarde cerca de materiales corrosivos como

fertilizantes o sal gema.

ADVERTENCIA:

TENGA SUMA PRECAUCIÓN AL PLEGAR EL MANGO. SE

PUEDE DAÑAR EL CABLE SI QUEDA ATRAPADO ENTRE

LAS SECCIONES DEL MANGO, LO QUE PRODUCIRÍA UN

RIESGO PARA SU SEGURIDAD.

MANTENIMIENTO

Modelo 62014S

Fig. 16

SOLUCIÓN DE PROBLEMAS

Modelo 62014S

Problema Posibles causas Solución

El cortacésped no arranca. La llave de seguridad no está insertada en la

ranura.

La batería está agotada.

La batería no está colocada en el cortacésped.

La batería está en el lado equivocado.

Los circuitos de la batería o del cortacésped

están demasiado calientes.

El asa no está en una de las posiciones de

funcionamiento.

La cubierta del cortacésped está obstruida con

pasto y escombros.

Inserte la llave de seguridad.

Cargue la batería.

Coloque la batería en el cortacésped.

Mueva la batería al lado correcto del

compartimiento de la batería.

Permita que la batería o el cortacésped se

enfríen.

Ajuste el mango a una de las posiciones de

funcionamiento.

Limpie la plataforma de corte y asegúrese de que

la cuchilla tenga libertad de movimiento.

El cortacésped corta de

manera desigual.

Hoja desafilada

La altura de corte no está ajustada

correctamente.

La cuchilla está montada incorrectamente.

Afile o reemplace la cuchilla.

Ajuste la cuchilla a un ajuste más alto.

Vuelva a montar la cuchilla, siguiendo la sección

"Reemplazo de la cuchilla de corte" en este

manual.

El cortacésped se detiene

mientras corta el césped.

La batería está agotada.

El cortacésped está en condiciones de

sobrecarga.

La cubierta del cortacésped está obstruida con

pasto y escombros.

Los circuitos de la batería o del cortacésped

están demasiado calientes.

Cargue la batería.

Aumente la altura de corte o disminuya la

velocidad de corte.

Desatascar la plataforma del cortacésped.

Levante la altura de corte, o corte una franja

estrecha.

Permita que la batería o el cortacésped se

enfríen.

El cortacésped no se aplasta

correctamente.

Los recortes de hierba húmeda se adhieren a la

parte inferior de la cubierta.

El dispositivo de triturado no está colocado.

El cortacésped está preparado para cortar

demasiada hierba.

Espere hasta que la hierba se seque antes de

cortar el césped.

Instale el dispositivo de triturado.

Ajuste la cuchilla a un ajuste más alto.

Vibración excesiva. La cuchilla de corte está suelta.

La cuchilla de corte está desequilibrada.

Cuchilla de corte doblada.

Eje del motor doblado.

Apretar el tornillo de la cuchilla.

Equilibre la cuchilla siguiendo las instrucciones.

Reemplace la cuchilla.

Comuníquese con el centro de servicio al

1-800-618-7474.

El mango no está bien

encajado.

Los pernos con cabeza redonda no están

asentados adecuadamente.

Las perillas del mango no están ajustadas.

Ajuste la altura del mango y asegúrese de que

los pernos con cabeza redonda estén

asentados correctamente.

Ajuste las perillas del mango.

PIEZAS Y SERVICIO

Para solicitar repuestos o servicio técnico, llame al 1-800-618-7474 o visite nuestra página

scotts.americanlawnmower.com. Asegúrese de proporcionar toda la información relevante

cuando nos llame o visite.

REPUESTOS (KITS / ARTÍCULOS)

El número de modelo/ de serie de esta herramienta se encuentra en una placa o etiqueta

adjunta a la caja. Registre el número de serie en el espacio provisto a continuación.

MODELO N.º 62014S _

NÚMERO DE SERIE_______________

Mencione siempre el serial del modelo cuando ordene kits para el mismo.

N.° Número de kit/ Número de

artículo

Descripción

1 RB82014 Kit de cuchilla de cortacésped

2 LM20-LHK-3 Kit de manija inferior

3 LM20-HDW-1 Kit de hardware de manija

4 LM20-FWK-1 Kit de rueda delantera

5 LM20-RWK-1 Kit de rueda trasera

6 LM20-BK-1 Kit de herrajes para cuchillas de corte

7 LM62-RDK-1 Kit de puerta trasera

8 LM20-KEY-1 Kit de llaves

9 LM20-RFK-1 Kit de aleta de arrastre trasero

10 BL80204 Batería 20V 4.0Ah

11 CHL82000 Cargador 20V

¡LLÁMENOS PRIMERO!

Si tiene preguntas sobre el funcionamiento o el mantenimiento de su

producto al 1.800.618.7474, de 8:00 a 17:00, hora estándar del este,

, o obtener asistencia en scotts.americanlawnmower.com.

Modelo 62014S

NOTAS

____________________________________________________________________

Modelo 62014S

Rev 04/14/20

MANUAL DEL OPERARIO

35,6 cm (14 pulg.) - 20 VOLTIOS CORTADORA SIN CABLE CON BATERÍA DE IONES DE LITIO

Batería de litio 4,0 Ah

Modelo 62014S

GARANTÍA

Política de garantía de Scotts

• Garantía limitada de 3 años para todas las herramientas eléctricas de iones de litio de 20V Scotts a partir de la fecha de compra cuando se utilizan

para uso personal, doméstico o familiar.

• Garantía limitada de 1 años para todas las baterías y cargadores de iones de litio de 20V Scotts a partir de la fecha de compra cuando se utilizan

para uso personal, doméstico o familiar.

The Great States Corp. (GSC) garantiza al propietario original que este producto y pieza de servicio Scotts están libres de defectos de materiales y mano

de obra y acepta reparar o reemplazar cualquier producto o pieza defectuosa durante el período de garantía indicado anteriormente.

• La garantía queda anulada si se utiliza con fines comerciales o industriales o cualquier otro uso inadecuado según lo determine GSC.

• La garantía no incluye las reparaciones necesarias debido al abuso o negligencia del operador (incluyendo la sobrecarga del producto más allá de

su capacidad o la inmersión en agua), o la falta de montaje, operación, mantenimiento o almacenamiento del producto de acuerdo con las

instrucciones del manual del propietario.

• Esta garantía no cubre

 Elementos de desgaste, incluyendo pero no limitado a: correas y engranajes de transmisión, púas, cuchillas de cortadoras, hojas de

segadora, cadenas de motosierra, hojas de trituración, ventiladores, cubiertas de carretes, hilo de desbrozadora, tubos de soplador y de

vacío, barras guía, mangueras de alta presión, ruedas, manijas, barrenas, bolsas desgastadas, cables de alimentación y otros elementos

que se someten a desgaste a lo largo del tiempo.

 Desgaste de las baterías, incluyendo pero no limitado a: caídas, desgaste y rotura del cargador, exposición a oscilaciones extremas de

temperatura (caliente o fría), batería dejada en el cargador demasiado tiempo, batería dejada sin cargar por demasiado tiempo, y mal uso

o abuso de la batería.

• Esta garantía no cubre los daños causados por el frío, el calor, la lluvia, el exceso de humedad u otras condiciones ambientales extremas.

• Esta garantía no cubre el deterioro normal del acabado exterior ni el desgaste normal de los productos, incluidos, entre otros, los arañazos, grietas,

abolladuras o daños causados por productos químicos externos.

• Esta garantía no es transferible y sólo se aplica a productos nuevos vendidos directamente por un distribuidor autorizado. Esta garantía no se aplica

a ningún producto, nuevo o usado, comprado a través de canales de terceros no autorizados. Para obtener información sobre distribuidores

autorizados, comuníquese con nuestra línea de ayuda de asistencia al cliente llamando al 1-800-618-7474 (de lunes a viernes, de 8 a. m. a 5 p. m.,

hora del este).

• Cualquier pérdida, daño o gasto incidental, indirecto o consecuente que pueda derivarse de cualquier defecto o mal funcionamiento de los productos

no está cubierto por la garantía.

• La garantía no incluye la instalación, el montaje o los ajustes normales que se explican en el manual del operador. Los gastos de entrega del

producto al vendedor y los gastos de devolución del producto o de las piezas de recambio al propietario no están cubiertos por la garantía.

Limitaciones adicionales de la garantía

Algunos estados no permiten la exclusión o limitación respecto de la duración de una garantía implícita; por lo tanto, es posible que las limitaciones

enunciadas anteriormente no le correspondan. Los productos vendidos con averías o incompletos, vendidos en las condiciones que se encuentren, o

vendidos como reacondicionados no están cubiertos por la garantía.

Daños ni inconvenientes causados por envío, manipulación inadecuada, instalación incorrecta, voltaje incorrecto, cableado incorrecto, mantenimiento

deficiente, modificaciones inadecuadas o el uso de accesorios o dispositivos de sujeción no recomendados específicamente no están cubiertos por la

garantía.

Todos los reclamos de garantía deben estar acompañados de un comprobante de compra, recibo de compra original con fecha.

Para reclamos vaya a scotts.americanlawnmower.com o llame a nuestra línea de ayuda de asistencia al cliente al 1-800-618-7474 de lunes a

viernes, de 8 a. m. a 5 p. m., hora del este.

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256

Estados Unidos

Teléfono 1-800-618-7474

scotts.americanlawnmower.com

Con el compromiso constante de mejorar la calidad, el fabricante se reserva el derecho de modificar

los componentes o diseñar cambios cuando lo considere necesario.

MANUEL DE L’UTILISATEUR

35,6 cm (14 po) - 20 VOLTS TONDEUSE SANS FIL À BATTERIE LITHIUM-ION

Batterie lithium-ion de 4,0 Ah

Modèle 62014S

Votre tondeuse a été conçue et fabriquée selon nos normes élevées de fiabilité, de facilité d’utilisation et de sécurité

de l’utilisateur. Correctement entretenue, elle vous procurera des années de service intensif et sans souci.

AVERTISSEMENT : Afin d’éviter de se blesser, l’utilisateur doit lire et comprendre le manuel de l’utilisateur

avant d’utiliser ce produit.

Merci pour votre achat.

CONSERVEZ CE MANUEL POUR POUVOIR LE CONSULTER ULTÉRIEUREMENT

LA BATTERIE DOIT ÊTRE CHARGÉE

AVANT LA PREMIÈRE UTILISATION.

2 À 3 CYCLES INITIAUX DE CHARGE/

DÉCHARGE PEUVENT ÊTRE

NÉCESSAIRES POUR OBTENIR LA

DURÉE/CAPACITÉ MAXIMUM.

Chargeur conforme à

CA est inclus (Modèle

n° CHL82000)

NE RENVOYEZ PAS CE PRODUIT AU MAGASIN. AVEZ-VOUS DES QUESTIONS

CONCERNANT LE FONCTIONNEMENT, L’ASSEMBLAGE, LES PIÈCES OU LA

RÉPARATION DU PRODUIT? ALLER À SCOTTS.AMERICANLAWNMOWER.COM

OU COMPOSEZ LE 1-800-618-7474 DE 8 h 00 à 17 h 00, HEURE DE L’EST, POUR

TOUTE ASSISTANCE.

• Introduction ....................................................................................................... 2

• Instructions importantes concernant la sécurité ............................................. 3-5

• Symboles .......................................................................................................... 6

• Caractéristiques ............................................................................................. 7-8

• Assemblage ................................................................................................. 8-10

• Utilisation ................................................................................................... 11-12

• Charger la batterie .......................................................................................... 13

• Maintenance .............................................................................................. 14-16

• Dépannage ..................................................................................................... 17

• Pièces et service ............................................................................................ 18

• Notes .............................................................................................................. 19

• Garantie .................................................................................................... Endos

INTRODUCTION

Ce produit contient plusieurs caractéristiques pour rendre son utilisation plus agréable et intéressante.

La sécurité, la performance et la fiabilité ont été prioritaires lors de la conception de ce produit, le

rendant facile d'entretien et d'utilisation.

TABLE DES MATIÈRES

AVERTISSEMENT :

Afin d'éviter les blessures graves, n'essayez pas d'utiliser ce produit avant d'avoir lu et entièrement

compris le manuel de l'utilisateur. Si vous ne comprenez pas les avertissements et les instructions

dans le manuel de l'utilisateur, n'utilisez pas ce produit. Appelez le service à la clientèle Scotts pour

obtenir de l'aide.

AVERTISSEMENT :

L'utilisation de tout outil électrique peut entraîner la projection de corps étrangers dans les

yeux, aboutissant en de graves dommages oculaires. Avant de commencer l'utilisation de

l'outil électrique, portez toujours des lunettes de sécurité avec des écrans latéraux et, si

besoin est, un écran facial complet. Nous recommandons l'écran facial à vision élargie

pour être utilisé sur des lunettes ou des lunettes de sécurité standards avec écrans latéraux.

Portez toujours une protection oculaire qui est marquée conforme avec la norme ANSI Z87.1.

CONSERVEZ CES INSTRUCTIONS

Modèle 62014S

Reportez-vous à la plage de température ambiante recommandée pour l'utilisation et le stockage

de l'appareil et de la batterie, ainsi que pour le système de charge pendant la charge.

Plage de température ambiante recommandée

Opération de tondeuse 5 °C - 40 °C (41 °F - 104 °F)

Stockage de la tondeuse 0 °C - 38 °C (32 °F - 100 °F)

Batterie en charge 4 °C - 40 °C (39 °F - 104 °F)

Fonctionnement du chargeur 4 °C - 40 °C (39 °F - 104 °F)

Stockage de la batterie

0 °C - 40 °C (32 °F - 104 °F)

pendant 3 mois avant de charger est nécessaire.

Décharge de la batterie 0 °C - 40 °C (32 °F - 104 °F)

AVERTISSEMENT :

LISEZ ET COMPRENEZ TOUTES LES INSTRUCTIONS

Le non-respect des instructions indiquées ci-dessous et sur l'appareil peut

entraîner des chocs électriques, un incendie et/ou des blessures graves.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Modèle 62014S

INSTRUCTIONS DE SÉCURITÉ POUR LES TONDEUSES À

OPÉRATEUR À PIED

IMPORTANT - Pratiques sécuritaires pour les tondeuses à

opérateur à pied

Cette machine est capable d’amputer les mains et les pieds et de

projeter des objets au loin. Le non-respect des instructions de sécurité

suivantes peut entraîner des blessures graves, voire mortelles.

I. RENSEIGNEMENTS GÉNÉRAUX

1. Lisez, comprenez et suivez les instructions et les avertissements

contenus dans ce manuel et sur la machine, le moteur et les

accessoires.

2. Permettez l’utilisation de la machine seulement par des opérateurs

responsables, formés, familiers avec les instructions et

physiquement aptes.

3. Maintenez les autres personnes à l’écart.

4. N’utilisez pas la machine si vous être sous l’influence de l’alcool ou

de drogues.

II. PRÉPARATION AVANT L’UTILISATION

1. Dégagez la zone de coupe de tout objet qui pourrait être projeté

ou qui pourrait nuire au fonctionnement de la machine.

2. Maintenez toute autre personne, en particulier les jeunes enfants,

à l’écart de la zone de coupe. Éteignez la machine et les

accessoires si une personne pénètre dans la zone de coupe.

3. Évitez d’utiliser la machine sans avoir complètement mis en place

le collecteur d’herbe, la goulotte d’éjection ou tout autre dispositif

de sécurité et que ceux-ci soient en bon état de fonctionnement.

Vérifiez fréquemment la présence de tout signe d’usure ou de

détérioration et remplacez les pièces lorsque requis.

4. Portez un équipement de protection individuelle comme des

lunettes de sécurité, une protection auditive et des chaussures.

III. UTILISATION

1. N’utilisez la machine qu’à la lumière du jour ou sous un bon

éclairage artificiel.

2. Évitez les trous, ornières, bosses, roches ou autres dangers

dissimulés. Un terrain accidenté peut renverser la machine ou faire

perdre l’équilibre ou la stabilité de l’opérateur.

3. N’approchez pas les mains ou les pieds des pièces en rotation ou

du dessous de la machine. Restez à l’écart de l’ouverture

d’éjection en tout temps.

4. N’orientez jamais les matériaux éjectés en direction de quiconque.

Évitez d’éjecter les matériaux contre un mur ou un obstacle. Les

matériaux peuvent ricocher vers l’opérateur. Arrêtez le

fonctionnement des lames lorsque vous traversez des surfaces de

graviers.

5. Ne laissez jamais une machine en marche sans surveillance.

Stationnez toujours la machine sur un sol horizontal, désengagez

l’accessoire, mettez le frein de stationnement et arrêtez le moteur.

6. Ne tondez pas à reculons à moins que cela ne soit absolument

nécessaire. Regardez toujours vers le bas et derrière avant et

lorsque vous reculez.

IV. INSTRUCTIONS SPÉCIFIQUES AUX ENFANTS

1. Des accidents tragiques peuvent se produire si l’opérateur n’est

pas conscient de la présence d’enfants. Très souvent, la machine

et son activité attirent les enfants. Ne présumez pas que les

enfants demeureront à l’endroit où vous les avez vus la dernière

fois.

2. Tenez les enfants à l’écart de la zone de coupe et sous la

surveillance vigilante d’un adulte responsable autre que l’utilisateur

de la machine.

V. INSTRUCTIONS SPÉCIFIQUES AUX PENTES

Les pentes sont un facteur important associé aux accidents. L’utilisation

de la machine sur des pentes exige une plus grande prudence.

1. Déplacez-vous sur les pentes dans le sens recommandé par le

fabricant. Soyez prudent lors de l’utilisation près de points de

chute.

2. Évitez de tondre l’herbe mouillée. (Une mauvaise stabilité peut

entraîner un glissement et un accident.)

3. N’utilisez pas la machine sous toute condition où la traction, la

conduite ou la stabilité sont en jeu. Les pneus peuvent glisser

même si les roues sont à l’arrêt.

4. Maintenez toujours la machine en marche lors de la descente de

pentes. Ne descendez pas les pentes en roue libre.

5. Évitez tout démarrage et arrêt en pente. Évitez les changements

soudains de vitesse ou de direction. Tournez lentement et

graduellement.

6. Soyez très prudent lors de l’utilisation de la machine avec un sac à

herbe ou tout autre accessoire. Ils peuvent déstabiliser la machine.

VI. TRANSPORT

1. Utilisez des rampes de largeur pleine lors du chargement et

déchargement de la machine pour son transport.

VII. RÉPARATION

1. Conservez la machine en bon état de fonctionnement. Remplacez

les pièces usées ou endommagées.

2. Soyez prudent lors de l’entretien des lames. Enroulez les lames ou

portez des gants. Remplacez toute lame endommagée. Ne

réparez pas ni ne modifiez les lames.

3. Enlevez ou débranchez la batterie avant tout entretien ou toute

réparation.

AVERTISSEMENT : L’État de la Californie considère que des

poussières et débris créés par l’utilisation de cet outil sont susceptibles

de contenir des produits chimiques qui sont cancérigènes et à l’origine

de malformations congénitales ou d’autres troubles de l’appareil

reproducteur. Voici certains exemples de tels produits chimiques :

 les produits chimiques contenus dans les engrais

 les composés contenus dans les insecticides, les

herbicides et les pesticides

 l'arsenic et le chrome du bois traité chimiquement

Votre risque d’exposition à ces produits chimiques varie en fonction de

la fréquence à laquelle vous effectuez ce type de travail. Afin de réduire

l'exposition à ces produits chimiques, travaillez dans un endroit bien

aéré et portez un équipement de sécurité homologué, comme un

masque anti-poussière spécialement conçu pour filtrer les particules

microscopiques.

AVERTISSEMENT : Proposition 65 de l’État de la Californie :

L’État de la Californie considère que certains produits chimiques

contenus dans cet appareil sont à l’origine de cancers, de

malformations congénitales et d’autres troubles de l’appareil

reproducteur.

AVERTISSEMENT: Cancer ET Troubles de l'appareil reproducteur -

www.P65Warnings.ca.gov.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Modèle 62014S

• Évitez les environnements dangereux - N'utilisez pas la tondeuse dans

un environnement humide et ne l'utilisez pas sous la pluie.

• Maintenez la zone libre de passants, d'enfants et d'animaux lorsque

vous tondez la pelouse. Éteignez l'appareil si quiconque pénètre dans

la zone de coupe.

• Porter une tenue appropriée - Ne portez pas de vêtements amples ou

de bijoux lorsque vous tondez. Ceux-ci risquent en effet d’être happés

par les pièces en mouvement. L’utilisation de gants en caoutchouc et

de chaussures de protection est recommandée pour les travaux à

l’extérieur.

• Ne pas travailler hors de portée - Conservez une prise de pied ferme et

un bon équilibre. N'essayez pas d'atteindre trop loin. Essayer

d'atteindre trop loin peut entraîner une perte d'équilibre.

• N'utilisez pas la tondeuse lorsque vous êtes pieds nus ou si vous

portez des sandales ou des chaussures légères. Utilisez des

chaussures de protection qui protégeront vos pieds et qui amélioreront

votre prise de pied sur les surfaces glissantes.

• Porter des lunettes de sécurité - Portez toujours des lunettes de

sécurité avec des écrans latéraux. Les lunettes ordinaires n'ont que

des lentilles résistantes aux impacts. Ce ne sont PAS des lunettes de

sécurité. Respecter cette règle réduira les risques d'une blessure

oculaire. Portez un masque facial si l’environnement est poussiéreux.

• Portez des lunettes de sécurité avec une marque de conformité à la

norme ANSI Z87.1 lorsque vous utilisez la tondeuse.

• Utilisez le bon appareil. N’utilisez pas la tondeuse pour réaliser un

travail pour lequel elle n’est pas conçue.

• Ne forcez pas la tondeuse. La tondeuse fonctionne mieux et de façon

plus sûre à la vitesse pour laquelle elle a été conçue.

• Restez vigilant, gardez à l’œil ce que vous faites et faites preuve de

bon sens lorsque vous utilisez la tondeuse. N’utilisez pas la tondeuse

si vous être fatigué ou sous l’influence de médicaments, de drogues ou

d'alcool. Lors de l’utilisation de la tondeuse, un moment d’inattention

peut entraîner des blessures graves.

• Faire l’entretien de la tondeuse avec soins - Conservez l'appareil en

bon état de fonctionnement. Conservez les lames aiguisées et tous les

déflecteurs en place et en bon état de marche.

• Vérifiez régulièrement qu'aucun écrou, boulon ou vis ne se soit

desserré, afin d’être certain que la tondeuse ne présente pas de

danger.

• Éteignez le moteur, retirez la clé de contact et attendez l'arrêt complet

des lames avant de nettoyer la tondeuse, d'enlever le bac à herbe, de

déboucher l'ouverture d'éjection, ou effectuer des réparations ou des

inspections.

• Lorsqu’elle n’est pas utilisée, la tondeuse doit être rangée à l’intérieur

dans un endroit fermé à clé et hors de portée des enfants.

• Toujours, utiliser des dispositifs de protection. Évitez d’utiliser la

tondeuse sans avoir mis en place la protection d'éjection du bac à

herbe, la protection arrière ou tout autre dispositif de protection en bon

état de fonctionnement.

• Respectez les instructions du fabricant pour l'utilisation et l'installation

adéquate des accessoires. Utilisez seulement des accessoires

approuvés par le fabricant.

• Ne tondez pas sur de la pelouse mouillée ou sur des pentes

excessivement inclinées. Une mauvaise prise de pied peut entraîner un

glissement et un accident. Marchez, ne courez pas.

• Soyez très prudent lorsque vous approchez de virages sans visibilité,

d'arbustes, d'arbres ou d'autres objets qui peuvent bloquer votre vue.

• Dégagez l’espace de travail avant chaque utilisation. Retirez tous les

objets comme les roches, les bâtons, les fils, les os, les jouets et tout

autre objet pouvant être projeté au loin par la lame. Demeurez derrière

la poignée lorsque le moteur est en marche.

• Ne tondez pas près de points de chute, fossés ou digues.

• Tondez le long de la face des pentes, jamais de haut en bas. Soyez

très prudent lorsque vous changez de direction sur une pente.

• Planifiez votre chemin de tonte pour éviter l'éjection de matériaux vers

les routes, les trottoirs, les passants, etc. De plus, évitez l'éjection des

matériaux contre un mur ou un obstacle, ce qui pourrait entraîner le

rebond de ces matériaux vers vous.

• Ne tirez pas la tondeuse vers l'arrière à moins que cela ne soit

absolument nécessaire. Si vous devez reculer la tondeuse depuis un

mur ou un obstacle, regardez d'abord vers le bas et vers l'arrière pour

éviter de trébucher.

• Les objets frappés par la lame de la tondeuse peuvent entraîner des

blessures graves. La tondeuse doit toujours être examinée avec soin et

libérée de tout objet avant chaque utilisation.

• Si la tondeuse frappe un objet inconnu, suivez ces étapes :

 Arrêtez la tondeuse et relâchez le fil de contrôle du contacteur.

 Retirez la clé de contact.

 Inspectez soigneusement la tondeuse pour tout dommage

possible.

 Réparez les dommages avant de redémarrer et de poursuivre

l'utilisation de la tondeuse.

• Éteignez le moteur, retirez la clé de contact et attendez que la lame

s'arrête complètement avant de retirer le receveur d'herbe ou de

déboucher l'évacuation. Prenez note que la lame de coupe continue de

tourner pendant quelques secondes après l'arrêt du moteur. Ne mettez

jamais toute partie du corps dans la zone de la lame à moins que vous

ne soyez certain que la lame ait arrêté de tourner.

• Si la tondeuse se met à vibrer de façon anormale, éteignez

immédiatement le moteur et recherchez la cause des vibrations. La

présence de vibrations est généralement un signe de problème.

• L’entretien de ce produit doit être confié exclusivement à du personnel

de réparation qualifié. Les opérations de réparation ou de maintenance

réalisées par un personnel non qualifié pourraient provoquer des

blessures à l’utilisateur ou des dommages au produit.

• Utilisez seulement des pièces de rechange identiques lorsque vous

faites l'entretien du produit. L’utilisation de pièces non autorisées peut

générer un risque de blessures graves pour l'utilisateur ou de

dommages au produit.

• Remplacer la lame si elle est pliée ou fissurée. Une lame déséquilibrée

provoque des vibrations qui peuvent endommager le moteur de

l’appareil et provoquer des blessures. Affûter également les extrémités

de la lame émoussée afin de maintenir l’équilibre. Nettoyer

complètement la lame et vérifier son équilibre en la déposant à

l’horizontale et en plaçant l’orifice du centre sur un petit clou. Le clou

doit être placé à l’horizontale. Si l’une des extrémistes de la lame

tourne vers le bas, enlever un peu de métal de la partie épaisse

inférieure de la lame jusqu’à ce que celle-ci soit équilibrée. Une lame

équilibrée lorsqu’aucune extrémité n’est inclinée.

• L’assemblage du collecteur d’herbe peut se détériorer et s’user et doit

être vérifier chaque fois avant d’utiliser la tondeuse à gazon. S’il doit

être remplacé, s’assurer que le nouveau collecteur d’herbe répond aux

exigences et aux spécifications du fabricant d’origine.

• Conserver ou remplacer les étiquettes d’instructions de sécurité, si

nécessaire.

• Ranger les appareils qui ne sont pas utilisés à l’intérieur - lorsque la

tondeuse n’est pas utilisé, le ranger à l’intérieur dans un endroit sec et

verrouillé hors de la portée des enfants. Retirer la clé de démarrage et

la ranger dans un endroit situé hors de la portée des enfants.

• Suivre les instructions de lubrification et de changement d’accessoires.

• Ne jamais faire fonctionner l’appareil dans un endroit clos.

• Ne jamais modifier les dispositifs de sécurité. Vérifier périodiquement

l’état de fonctionnement.

• N'essayez jamais de régler la hauteur de la roue lorsque le moteur est

en marche.

• Ne pas laver avec un tuyau; évitez d’avoir de l’eau dans les connexions

moteur et électriques.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Modèle 62014S

RÈGLES DE SÉCURITÉ POUR LA BATTERIE ET LE CHARGEUR

• Empêcher les démarrages involontaires. Assurez-vous que

l'interrupteur est en position d'arrêt avant de connecter le module

batterie. Le fait de fixer la batterie à un appareil dont l’interrupteur

est en position de marche peut provoquer des accidents.

• Débranchez le bloc-batterie de l'appareil avant de procéder à des

réglages, de changer d'accessoire ou de ranger l'appareil. De

telles mesures de sécurité préventives réduisent le risque de

démarrage accidentel de l'appareil.

• Rechargez uniquement avec le chargeur Scotts 20V

(CHL82000). Un chargeur adapté à un type de batterie peut créer

un risque d'incendie s'il est utilisé avec une autre batterie.

• Utilisez des appareils uniquement avec des batteries lithium-ion

Scotts 20V (BL80204). L'utilisation de toute autre batterie peut

créer un risque de blessure et d'incendie. Voir le manuel du

chargeur.

• Lorsque vous n'utilisez pas la batterie, gardez-la à l'écart d'autres

objets métalliques, tels que des trombones, des pièces de

monnaie, des clés, des clous, des vis ou tout autre petit objet

métallique pouvant établir une connexion entre deux terminaux.

Court-circuiter les bornes de la batterie peut provoquer des

brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut être éjecté de la

batterie; éviter le contact. En cas de contact accidentel, rincer à

l'eau. Si le liquide entre en contact avec les yeux, consultez

également un médecin. Le liquide éjecté de la batterie peut

provoquer une irritation ou des brûlures.

• N'utilisez pas de batterie ou d'appareil endommagé ou modifié.

Les batteries endommagées ou modifiées peuvent présenter un

comportement imprévisible entraînant un incendie, une explosion

ou un risque de blessure.

• Ne pas exposer une batterie ou un appareil au feu ou à une

température excessive. L'exposition au feu ou à une température

supérieure à 130 ° C (265 ° F) peut provoquer une explosion.

• Suivez toutes les instructions de chargement et ne chargez pas la

batterie ou l'appareil en dehors de la plage de température

spécifiée dans les instructions. Une charge incorrecte ou à des

températures inférieures à la plage spécifiée peut endommager la

batterie et augmenter le risque d'incendie. Voir le manuel du

chargeur.

• Confier les réparations à un réparateur qualifié en utilisant

uniquement des pièces de rechange identiques. Cela garantira le

maintien de la sécurité du produit.

• Ne modifiez pas et n'essayez pas de réparer l'appareil ou le

module batterie (selon le cas), sauf si cela est indiqué dans les

instructions d'utilisation et d'entretien.

• N'ouvrez pas et n'endommagez pas la (les) batterie(s). Le fluide

de batterie libéré peut endommager les yeux ou la peau. Ce

fluide peut être toxique si avalé.

• Manipuler les batteries avec soin pour éviter des courtscircuits

avec des objets conducteurs comme des anneaux, des bracelets

et des clés. La batterie ou l’objet conducteur peuvent surchauffer

et causer des brûlures.

• Déconnecter le bloc-piles — Débrancher l’appareil de la source

d’alimentation avant d’entreposer, d’effectuer l’entretien,

transport, ou de changer les accessoires comme la lame. Ces

mesures de sécurité réduisent les risques de démarrage

accidental de l’outil.

• Arrêter l’produit et retirer le bloc de piles et clé de démarrage

lorsqu’il n’est pas utilisé. Attendre ou mettre l’arrêt complet du

moteur et la clé de démarrage et le bloc-piles retirés de la

tondeuse avant de déplacer l’produit.

• Les outils fonctionnant piles n’ayant pas besoin d’être branchés

sur une prise secteur, ils sont toujours en état de

fonctionnement. Tenir compte des dangers possibles lorsque

l’outil n’est pas en usage et lors du remplacement des piles. Le

respect de cette règle réduira les risques d’incendie, de choc

électrique et de blessures graves.

• Ne pas utiliser un appareil alimenté par pile sous la pluie.

• Retirer ou débrancher la pile avant l’entretien ou le nettoyage de

l’outil de jardin ou avant d’en retirer des matériaux.

• Ne pas charger l’outil sous la pluie ou dans un endroit mouillé.

• N'utilisez pas incorrectement le cordon. N'utilisez jamais le

cordon pour transporter, tirer ou débrancher l'outil électrique.

Conservez le cordon loin de la chaleur, de l'huile, de bords

tranchants ou de pièces en mouvement. Des cordons

endommagés ou entremêlés augmentent le risque de chocs

électriques.

• L'utilisation d'un accessoire non recommandé ou vendu par le

fabricant du chargeur de batterie peut entraîner un risque

d'incendie, de chocs électriques ou de blessures. Respecter

cette règle réduira les risques de chocs électriques, d'un

incendie ou de blessures graves.

• Ne faites pas l'entretien de la tondeuse avec la batterie, la clé

de contact ou le chargeur installé.

• N'utilisez pas le chargeur lorsque la température ambiante est

au-dessus de 40 °C (104°F) ou en-dessous de 4 °C (39 °F).

• N'utilisez pas le chargeur avec un cordon ou une prise

endommagée, cela pourrait provoquer un court-circuit et un

choc électrique. Si le chargeur est endommagé, remplacez-le

avec un chargeur identique d'un fournisseur d'entretien autorisé.

• N'utilisez pas le chargeur s'il a reçu un choc violent, s'il est

tombé ou a été endommagé de toute autre manière. Amenez-le

à un centre d'entretien autorisé pour une vérification électrique

afin de déterminer s'il est en bon état de marche ou non.

• Débranchez le chargeur de la prise murale avant son entretien

ou son nettoyage pour réduire les risques d'un choc électrique.

• Déconnectez le chargeur de l’alimentation quand il n’est pas

utilisé afin d’éviter de l’endommager en cas de surtensions.

• Risque de chocs électriques. Ne touchez pas à la partie non

isolée du connecteur de sortie ou à la borne non isolée de la

batterie.

• N'exposez pas le chargeur à un environnement humide. Toute

eau entrant dans le chargeur augmentera les risques d'un choc

électrique.

• Assurez-vous que le cordon soit situé de manière à ce que

personne ne marche ou ne trébuche dessus et qu'il ne subisse

aucun dommage ou contrainte. Cela réduira les risques d'une

chute accidentelle, qui pourrait provoquer des blessures, en

plus d'endommager le cordon, ce qui pourrait entraîner un choc

électrique.

• Conservez le cordon et le chargeur loin de la chaleur pour

empêcher les dommages au bâti ou aux pièces internes.

• Ne permettez pas à l'essence, aux huiles, aux produits à base

de pétrole d'entrer en contact avec les pièces de plastique. Ces

substances contiennent des produits chimiques pouvant

endommager, affaiblir ou détruire le plastique.

Conserver ces instructions. Les consulter fréquemment et

les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil

est prêté, il doit être accompagné de ces instructions.

Certains des symboles suivants peuvent apparaître sur ce produit. Examinez-les et apprenez leur

signification. Une interprétation correcte des symboles vous permettra d’utiliser ce produit plus

efficacement et de façon plus sécuritaire.

SYMBOLE NOM APPELLATION / EXPLICATION

Volts Tension

Ampères Courant

Hertz Fréquence (cycles par seconde)

Watt Puissance

hrs

Heures Heure

Gal

Gallon Volume

Pinte Volume

Avis de conditions

mouillées

N’exposez pas à la pluie et ne l’utilisez pas dans des

endroits humides.

Lisez le manuel de

l'utilisateur

Afin d’éviter de se blesser, l’utilisateur doit lire et comprendre

le manuel de l’utilisateur avant d’utiliser ce produit.

Protection oculaire Portez toujours des lunettes de sécurité avec des écrans

latéraux et, si besoin est, un écran facial complet lors de

l'utilisation de ce produit.

Avis de sécurité Précautions concernant votre sécurité

Choc électrique Omettre d'utiliser la tondeuse dans des conditions sèches et

de respecter les pratiques de sécurité peut entraîner un choc

électrique.

SYMBOLES

Les mots-indicateurs et les significations suivants indiquent les niveaux de risque associés avec ce

produit.

SYMBOLE MOT-INDICATEUR SIGNIFICATION

DANGER Indique une situation dangereuse immédiate qui, si non

évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT Indique une situation dangereuse potentielle qui, si non

évitée, peut entraîner la mort ou des blessures graves.

MISE EN GARDE Indique une situation dangereuse potentielle qui, si non

évitée, peut entraîner des blessures mineures ou modérées.

MISE EN GARDE (Sans le symbole d'Avis de sécurité) Indique une situation

qui peut entraîner des dommages aux biens.

Modèle 62014S

CARACTÉRISTIQUES

SPÉCIFICATIONS DU PRODUIT

62014S

*Batterie ................. batterie lithium de 20 volts, de 4,0 Ah

Entrée .......................................... 20 V, CC uniquement

Vitesse sans charge ................ 3000 tours/minute (T/M)

Durée de charge...…………………………...160 minutes

Réglages de la hauteur...............2,54 à 6,35 cm (1 à 2.5 po)

Dimension de la roué………………14 cm (5.5 po) à l'avant,

17,8 cm (7 po) à l'arrière

Capacité du collecteur d’herbe ………35 litres (1boisseau)

Poids…………………………………………12.5 kg (27.6 livres)

* Ce produit contient une batterie au lithium-ion rechargeable. La batterie doit être recyclée. Ne jetez pas ce produit dans

le feu. La batterie dans ce produit peut exploser ou couler. Avant d’éliminer une batterie endommagée ou vide,

contactez votre centre local d'élimination de déchets ou l’agence locale de protection de l'environnement pour plus

d’informations et pour des instructions spécifiques. Amenez la batterie à un centre local de recyclage et/ou d'élimination

des déchets. Ne jetez jamais la batterie dans une poubelle ordinaire et ne la faites pas brûler. Voir page 13 pour plus de

détails.

Modèle 62014S

Ensemble de

commande

moteur / lame

Levier de commande de lame

Ramasse-herbe

Bouchon de paillage

Bouton de

verrouillage de la

poignée

supérieure

Poignée

supérieure

Poignée inférieure

Poignee de transport

Levier de réglage

de la hauteur

Bouton

Start

Clé de l'interrupteur

(située sous le

couvercle de la

batterie)

Fig. 1

DÉBALLAGE

Ce produit requiert un assemblage.

• Enlevez avec précaution le produit et les accessoires du carton.

Assurez-vous que tous les éléments figurant dans la liste du

contenu soient inclus.

• Inspectez soigneusement le produit pour vous assurer que rien

n’ait été cassé ou endommagé pendant le transport.

• Ne jetez pas le matériau d’emballage tant que vous n’avez pas

soigneusement inspecté et utilisé le produit de façon

satisfaisante.

• Si des pièces sont endommagées ou manquantes, veuillez

appeler le 1-800-618-7474 pour obtenir de l’aide.

LISTE DU CONTENU

ASSEMBLAGE DE COMMANDE DU MOTEUR /

DE LA LAME

La commande du moteur / de la lame, située sur la poignée

supérieure de la tondeuse, met en marche et arrête le moteur

et la lame.

INSERT BROYEUR

Votre tondeuse est équipée d’un insert broyeur qui permet à la

lame de couper deux fois l’herbe pour des coupes plus fines.

CLÉ DE CONTACT

La clé de contact doit être insérée avant que la tondeuse ne

puisse être démarrée.

DÉFLECTEUR D'ÉJECTION LATÉRALE

Utilisez le déflecteur d'éjection latérale de votre tondeuse

lorsque l'herbe est trop haute pour être broyée ou lorsqu'une

éjection latérale est désirée. Les coupes de gazon produites

lors de l’utilisation du déflecteur d’éjection latérale sont

nettement plus grandes que celles produites lors de

l’utilisation de l'insert broyeur.

CONNAÎTRE VOTRE TONDEUSE À GAZON

Voir

la figure 1

L'utilisation sécuritaire de ce produit demande une

compréhension des informations associées ainsi que celles

contenues dans ce manuel de l'utilisateur, en plus d'une

connaissance du projet que vous avez en tête. Avant d'utiliser ce

produit, familiarisez-vous avec toutes les caractéristiques de

fonctionnement et les règles de sécurité.

JAUGE DE BATTERIE

La jauge de batterie mesure la quantité de charge restant

dans la batterie.

SAC À HERBE

Le sac à herbe empêche l'herbe coupée d'être projetée sur votre

pelouse alors que vous tondez.

LEVIER DE RÉGLAGE DE LA HAUTEUR

Le levier de réglage de la hauteur permet de régler la hauteur

de coupe.

AVERTISSEMENT :

N'insérez pas la clé de contact tant que l’assemblage n’est pas

terminé. Le non-respect de cette consigne peut entraîner un

démarrage accidentel et de possibles blessures graves.

AVERTISSEMENT :

Ne tentez pas de modifier ce produit ou de créer des accessoires

non recommandés pour une utilisation avec ce produit. Toute

altération ou modification de ce type constitue une utilisation

abusive et peut provoquer une condition dangereuse entraînant

de possibles blessures graves.

AVERTISSEMENT :

Si des pièces sont endommagées ou manquantes, n’utilisez pas

ce produit tant qu'elles ne sont pas remplacées. Le non-respect

de cette consigne peut entraîner des blessures graves.

DANGER :

Pour empêcher un démarrage accidentel, n'effectuez pas de

réglage ou d'installation quelconque avec la clé de contact

insérée ou les batteries installées.

CARACTÉRISTIQUES

ASSEMBLAGE

AVERTISSEMENT :

N'utilisez jamais la tondeuse sans que les dispositifs de sécurité

ne soient correctement en place et fonctionnels. N'utilisez jamais

la tondeuse avec des dispositifs de sécurité endommagés. Le

non-respect de cette consigne peut entraîner des blessures

graves.

Description Quantité

Tondeuse 1

Clé de contact 1

Ensemble poignée supérieure 1

Poignée inférieure 1

Insert broyeur 1

Bouton de verrouillage de la

poignée supérieure

Boulon de verrouillage de la

poignée supérieure

Sac à herbe 1

Bouton de verrouillage à came 2

Batterie 20V 4.0Ah 1

Chargeur 20V 1

Manuel de l'utilisateur 1

Modèle 62014S

ASSEMBLAGE

• Enfiler le bouton (D) du verrou de la poignée supérieure sur

le boulon de verrouillage.

• Répéter pour l’autre côté.

• Tirer la poignée vers le haut et l’arrière pour la soulever en

position de fonctionnement. S’assurer que la poignée

supérieure repose contre les rainures situées au haut de la

poignée inférieure.

Serrer les boutons (D) de la poignée supérieure (B) pour fixer

solidement la poignée en place. Éviter de pincer ou de coincer

les câbles.

NOTE : Si la poignée supérieure (B) est lâche ou se sépare de

la poignée inférieure (A), serrez les boutons (D) de verrouillage

de la poignée supérieure en les tournant dans le sens des

aiguilles d’une montre.

Pour abaisser l’assemblage de poignées :

• Desserer les boutons (D) de la poignée supérieure.

NOTE : Dévisser les boutons (D) de verrouillage de la poignée

supérieure en les tournant dans le sens contraire aux aiguilles

d’une montre.

• Abaisser la poignée supérieure (B). Éviter de pincer ou de

coincer les câbles.

INSTALLATION DE L’INSERT BROYEUR (POUR LE

DÉCHIQUETAGE)

Voir la gure 4

NOTE : Lorsque vous utilisez le dispositif de paillage n’installez

pas le dispositif de paillage.

• Retirez la clé de contact et la batterie.

• Soulever le couvercle de la décharge arrière (A) et le

maintenir en place.

• Saisir le déflecteur pour déchiquetage (C) par sa poignée

et l’insérer à un angle faible, tel qu’illustré.

• Pousser solidement le déflecteur pour déchiquetage en

place (B).

• Relâchez le couvercle

de la décharge arrière.

• Réinstallez la clé de

contact et la batterie

lorsque vous êtes prêt

à tondre.

INSTALLATION ET AJUSTEMENT L’ASSEMBLAGE DE

POIGNÉE

Voir

la figure 2-3

Pour installer l’assemblage de poignée inférieure :

• Insérer les extrémités de la poignée inférieure (A) dans les

trous de montage sur la plate-forme comme indiqué.

NOTE : S’assurer de garder le cordon (C) à l’intérieur de la

poignée lors de l’installation.

• Appuyer sur le bouton (B) de verrouillage à l’arrière du trou

de montage pour permettre à la poignée de glisser en

position.

NOTE : Il y a trois hauteurs de position réglables (D) en

appuyant sur le bouton de verrouillage et en soulevant ou en

abaissant la poignée à la position désirée.

Pour installer l’assemblage de poignée supérieure :

• Placer l’assemblage de la poignée supérieure (B)

par-dessus la poignée inférieure comme indiqué et insérer

le boulon (C) de verrouillage de la poignée supérieure dans

les trous des deux poignées.

NOTE : La poignée inféreiure comprend trois trous de réglage

pour ajuster la hauteur. S’assurer d’utiliser la même hauteur

pour chaque côté.

Fig. 3

DANGER :

Ne pas permettre au cordon d’alimentation de la tondeuse ou

le rallonge de devenir pincés ou coincés lors de l’assemblage

ou le soulèvement des poignées. Un cordon d’alimentation

sous tension pincé peut produire une alimentation électrique

aux poignées. Le contact avec des pièces conductrices d’ali-

mentation électrique peut entraîner la mort par l’électrocution,

un choc électrique et/ou des blessures graves.

Modèle 62014S

Fig. 4

Fig. 2

ASSEMBLAGE

RÉGLAGE DE LA HAUTEUR DE LA LAME

Voir la figure 6

Pour l’expédition, les roues de la tondeuse sont réglées à la

position de coupe au ras de sol. Avant d’utiliser la tondeuse

pour la première fois, réglez la position de coupe à la hauteur la

mieux adaptée à votre pelouse. Une pelouse moyenne devrait

avoir de 38 mm à 51 mm (1-1/2 po à 2 po) pendant les mois de

temps froid et entre 51 ou plus (2 po ou plus) pendant les mois

de temps chaud.

Pour régler la hauteur de la lame :

• Retirez la clé de contact et la batterie.

• Pour augmenter la hauteur de la lame, attrapez le levier de

réglage de la hauteur et poussez-le vers l’arrière de la

tondeuse.

• Pour diminuer la hauteur de la lame, attrapez le levier de

réglage de la hauteur et poussez-le vers l’avant de la

tondeuse.

• Réinstallez la

clé de contact

et la batterie

lorsque vous

êtes prêt à

tondre.

Modèle 62014S

INSTALLATION DU COLLECTEUR D’HERBE

(POUR ARRIÈRE UTILISATION D’ENSACHAGE)

Voir les figures 5

• Retirez la clé de contact et la

batterie.

• Levez le couvercle d’éjection

arrière (C).

• Levez le collecteur d’herbe par

sa poignée (A) et mettez-le

couvercle d’éjection arrière de

façon à ce que les crochets

(E) sur le collecteur d’herbe

s’appuient sur la boîtier du

tondeuse (B).

• Relâchez le couvercle d’éjection arrière.

• Réinstallez la clé de contact et la batterie lorsque vous êtes

prêt à tondre.

Fig. 5

Installation / retrait du bloc-piles

Voir la figure 7

Installer le bloc-piles:

• Levez et maintenez ouvert le couvercle de batterie (1).

• Alignez la batterie (2) avec le port de batterie de la

tondeuse.

• Assurez-vous que le bouton de dégagement de la batterie

(3) s’enclenche en place et que la batterie est complètement

installée et fixée en place dans la tondeuse avant de

commencer l’utilisation.

• Si la machine ne va pas être utilisée immédiatement, enlevez

la batterie.

Retirer le bloc-piles:

• Relâchez le levier pour arrêter la tondeuse .

• Appuyez sur le bouton de dégagement de la batterie (3) sur

la tondeuse. Ouvrez le couvercle de batterie.

• Enlevez la batterie de la tondeuse.

Ce produit acceptera seulement les blocs-batteries Scotts 20 V au

lithium.Pour les instructions de charge complètes, consultez les

manuels de l’utilisateur de vos modèles de bloc-batterie et chargeur.

AVERTISSEMENT: Toujours retirer la pile de l’outil au moment

d’assembler des pièces, d’effectuer des réglages et de procéder au

nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de nettoyage,

ou lorsque l’outil n’est pas utilisé. Le fait de pouvant entraîner des

blessures graves.

REMARQUE :

Pour éviter les blessures graves, toujours retirer le

bloc-piles et garder les mains éloignées du dispositif de verrouillage

de la gâchette pendant le transport de l’outil.

AVERTISSEMENT: S’assurer que le taquet de l’outil s’enclenche

correctement et que le bloc-piles est complètement assis et inséré

dans le port de pile avant de commencer le travail. Ne pas asseoir

correctement le bloc-piles représente un risque de chute du bloc-

piles et un risque de blessure grave.

Clé de sécurité

Pour empêcher une mise en marche accidentelle ou l’utilisation non

autorisée de votre tondeuse sans fil, une clé de sécurité amovible a

été intégrée à la conception de l’appareil. La tondeuse est com-

plètement désactivée lorsque la clé de sécurité est retirée.

AVERTISSEMENT: Le cordon de la clé de sécurité est destiné à

son remisage ; gardez-le hors de portée des enfants. N’attachez

PAS la clé de sécurité de façon permanente à la tondeuse.

DANGER: Les lames rotatives peuvent causer des blessures

graves. Pour prévenir les blessures graves, retirez la clé de sécurité

lorsque la tondeuse est sans surveillance, ou lors du réglage, du

nettoyage, de l’entretien, du transport, du relevage ou du remisage

de la tondeuse.

Fig. 6

Fig. 7

AVERTISSEMENT :

L'utilisation répétée de ce produit ne doit pas vous rendre

imprudent. N’oubliez pas qu’une fraction de seconde

d’inattention suffit pour infliger des blessures graves.

AVERTISSEMENT :

Portez toujours des lunettes de sécurité avec des écrans

latéraux lors de l'utilisation de ce produit. Omettre cela pourrait

entraîner la projection des objets dans les yeux, provoquant de

possibles blessures graves.

AVERTISSEMENT :

N'utilisez pas toute pièce jointe ou accessoire non ecommandé

par le fabricant de ce produit. L'utilisation de pièces jointes ou

d'accessoires non recommandés peut entraîner des blessures

graves.

UTILISATIONS :

Vous pouvez utiliser ce produit pour :

• tondre votre pelouse

UTILISATION

Démarrage / arrêt de la tondeuse

Voir la figure 8-9

Pour mettre la tondeuse en marche :

• Ouvrir la couvercle des piles.

• Installer le bloc-piles.

• Insérer la clé de démarrage (1) dans la fente située à

côté du port de pile.

• Fermeture la couvercle des piles.

• Appuyer sur le bouton de verrouillage de sécurité(2).

• Tout en maintenant le bouton de démarrage enfoncé,

tirer le levier de commande de la lame (3) vers la

poignée. Relâcher le bouton de démarrage dès que le

moteur est démarré.

Pour arrêter la tondeuse:

• Relâcher le levier de commande de la lame.

Modèle 62014S

DARSE CUENTA:

Antes de cada uso, inspeccione todo el producto en

busca de piezas dañadas, faltantes o sueltas, como

tornillos, tuercas, pernos, tapas, etc. Apriete firmemente

todos los sujetadores y tapas y no opere este producto

hasta que se reemplacen todas las piezas faltantes o

dañadas. Póngase en contacto con el servicio al cliente

o con un centro de servicio autorizado para obtener

ayuda.

AVERTISSEMENT:

Retirez toujours la batterie et la clé de contact de l'outil

lorsque vous assemblez des pièces, effectuez des ré-

glages, nettoyez ou lorsque vous ne les utilisez pas. Ce-

la évitera un démarrage accidentel qui pourrait entraîner

des blessures graves.

Fig. 8

Fig. 9

Conseils de tonte

• Assurez-vous que la pelouse soit libre de pierres, bâtons,

fils et autres objets qui pourraient endommager le moteur

ou les lames de la tondeuse. De tels objets pourraient

accidentellement être projetés par l'utilisateur dans une

direction quelconque et pourraient provoquer des

blessures graves à l'utilisateur et à autrui.

• Pour une pelouse saine, coupez toujours un tiers ou moins

de la longueur totale de l'herbe.

• Lors de la coupe d'herbe épaisse, réduisez votre vitesse

de marche pour permettre une coupe plus efficace et une

éjection adéquate de l'herbe coupée.

• Ne coupez pas de l'herbe mouillée. Elle collera sous le

dessous du bâti et empêchera un broyage adéquat de

l'herbe coupée.

• L'herbe nouvelle ou épaisse peut demander une coupe

plus étroite.

• Nettoyez le dessous du bâti de la tondeuse après chaque

utilisation pour retirer l'herbe coupée, les feuilles, la saleté

et les autres débris accumulés.

REMARQUE: Arrêtez toujours la tondeuse, laissez les lames

s'arrêter complètement, retirez la clé de contact et retirez la

batterie du port de batterie avant de nettoyer sous la tondeuse.

Utilisation sur une pente

Voir

la figure 10

AVERTISSEMENT : Les pentes sont un facteur principal lié

aux accidents de glissement et de chute qui peuvent entraîner

des blessures graves. Utiliser la tondeuses sur des pentes

demande d'être plus prudent. Si vous vous sentez mal à l'aise

sur une pente, ne la tondez pas. Pour votre sécurité, n'essayez

pas de tondre des pentes inclinées à plus de

15 degrés.

• Tondez le long de la face des pentes, jamais de haut en

bas. Soyez très prudent lorsque vous changez de direction

sur une pente.

• Prenez garde aux trous, ornières, roches, objets

dissimulés ou bosses qui pourraient vous faire glisser ou

trébucher. L'herbe haute peut dissimuler des obstacles.

Retirez tous les objets comme les roches, les branches

d'arbres, etc., sur lesquels vous pourriez trébucher ou qui

pourraient être projetés au loin par la lame.

• Soyez toujours certain de votre prise de pied. Un

glissement et une chute peuvent entraîner des blessures

graves. Si vous sentez que vous allez perdre l’équilibre,

relâchez immédiatement le fil de contrôle du contacteur.

• Ne tondez pas près de

points de chute, fossés

ou digues : vous

pourriez perdre

l'équilibre.

UTILISATION

Conseils sur le paillage

REMARQUE : Inspectez la zone où sera utilisée la

tondeuse et enlevez toutes les pierres, bâtons, fils, os et

autres débris qui peuvent être projetés par les lames en

rotation.

• Relâchez le levier pour ARRÊTER la tondeuse lorsque

vous traversez toute zone avec du gravier (les pierres

peuvent être projetées par la lame).

• Réglez la tondeuse à la plus haute hauteur de coupe

lorsque vous tondez sur un sol inégal ou dans de

hautes herbes.

• Pour un paillage efficace, ne coupez pas l’herbe

humide, car elle a tendance à coller au dessous du

bâti, empêchant le paillage efficace des brins d’herbe.

L'herbe nouvelle ou épaisse peut demander une coupe

plus étroite. La vitesse au sol doit être réglée selon

l’état de la pelouse.

• Marchez d’un pas constant. Chevauchez les rangées

de coupe. Ne laissez pas l’herbe trop pousser. Si

l’herbe devient trop longue, commencez à la position

de coupe la plus élevée et travaillez en descendant

jusqu’à la hauteur de coupe désirée.

AVERTISSEMENT : Si vous heurtez un corps étranger,

arrêtez le moteur et enlevez la batterie. Inspectez

soigneusement la tondeuse pour tout dommage possible.

Réparez les dommages avant d’utiliser la tondeuse. Une

vibration excessive de la tondeuse lors de l’utilisation

indique des dommages. Inspectez soigneusement la

tondeuse et réparez les dommages avant d’utiliser la

tondeuse.

Vider le collecteur d’herbe

Voir la figure 11

• Arrêter la tondeuse, laisser les lames s’arrêter

complètement.

• Ouvrez le logement de piles.

• Retirer la clé de sécurité et bloc-piles.

• Soulever le couvercle d’éjection arrière.

• Soulever le collecteur d’herbe par sa poignée afin de le

retirer de la tondeuse.

• Jetez les brins d’herbe.

• Soulever le couvercle arrière et réinstaller le collecteur

d’herbe, comme décrit précédemment dans le présent

manuel.

• Réinstaller la clé de démarrage et le bloc-piles dès le

moment de la tonte.

Modèle 62014S

Fig. 10

Fig. 11

CHARGE DE LA BATTERIE

Lorsqu’elles sont entièrement chargées, les batteries peuvent être stockées

de façon sûre à des températures pouvant atteindre

– 20 °C (4 °F) pendant

quatre semaines avant de devoir être chargées. Chargez complètement la

batterie tous les 90 jours.

Si, avec le temps, la batterie s’épuise rapidement après une période

complète de charge de 70

minutes, une batterie de rechange est nécessaire.

Pour éviter que la batterie ne subisse des dégâts permanents, ne la stockez

jamais lorsqu’elle est déchargée.

REMISAGE POUR L’HIVER - Effectuez une recharge complète de

70 minutes avant le remisage et ensuite tous les 90 days.

La batterie ne développant pas de mémoire, il n’est pas nécessaire qu’elle

soit entièrement déchargée avant de la recharger.

Une faible fuite de liquide des compartiments de batterie peut se produire

dans des conditions extrêmes d’utilisation, de charge ou de températures.

Ceci n’est pas le signe d’une défaillance. Toutefois, si le joint extérieur est

rompu et que cette fuite atteint votre peau :

a. Lavez rapidement avec du savon et de l’eau.

b. Neutralisez avec un acide doux, comme du jus de citron ou

du vinaigre.

c. Si du liquide de batterie atteint les yeux, rincez-les avec de

l’eau pure pendant un minimum de 10 minutes et appelez

immédiatement un médecin.

Ne chargez la batterie qu’avec le chargeur fourni.

Laissez au moins 70 minutes de temps de charge pour une batterie de

4,0 Ah première utilisation du tondeuse.

Assurez-vous que l’alimentation est d’une tension domestique normale :

120 V, 60 Hz, CA uniquement

Le chargeur de batterie doit fonctionner à des températures comprises

entre 4 et 40 ºC (39 et 104°F).

La batterie doit être chargée dans un endroit frais et sec.

2 à 3 cycles initiaux de charge/décharge peuvent être nécessaires pour

obtenir la durée/capacité maximum.

Ne tentez pas d’ouvrir le chargeur ou l’appareil. Ils ne contiennent pas

de pièces réparables par le client. Appelez notre service clientéle au

1-800-618-7474 pour assistance.

NE brûlez PAS les batteries, même si elles sont sévèrement

endommagées ou complètement usées. Elles peuvent exploser dans

un feu et provoquer des blessures.

N’utilisez le chargeur de batterie qu’à l’intérieur.

Déconnectez le chargeur de l’alimentation quand il n’est pas utilisé afin

d’éviter de l’endommager en cas de surtensions.

CHARGE DE LA BATTERIE

MISE AU REBUT DE LA BATTERIE

Retirez la batterie de l’outil. Couvrez les bornes avec du ruban adhésif résistant. Ne tentez pas de détruire ou de démonter la batterie ou d’enlever des

composants. Ce produit contient des batteries au lithium-ion qui doivent être recyclées ou éliminées de façon appropriée. Les lois locales, provinciales

ou fédérales peuvent interdire l’élimination de ces batteries dans les déchets ménagers.

Le sceau RBRC sur la batterie au lithium-ion

indique que le coût du recyclage de la batterie à la fin de sa durée de vie utile a déjà été

payé par The Great States Corporation/American Lawn Mower Company. Il est illégal de placer des batteries lithium-ion usagées dans

les ordures ménagères. RBRC, en coopération avec The Great States Corporation/American Lawn Mower Company, fournit un moyen

facile et écologique de recycler les batteries lithium-ion usagées. Contactez votre centre de recyclage local ou appelez le

1-800-8-BATTERY pour des renseignements sur le lieu où vous pouvez apporter votre batterie morte.

VOIR LE MANUEL DU CHARGEUR POUR DES INSTRUCTIONS COMPLÈTES.

Modèle 62014S

Batterie

Chargeur

Rouge constant = la batterie est en charge

Vert constant = la batterie est complètement chargée

AVERTISSEMENT :

N'utilisez que des pièces de rechange identiques lors de

l'entretien. L'utilisation de toute autre pièce peut constituer un

danger ou endommager le produit.

DANGER :

Avant d'effectuer tout entretien, assurez-vous que la batterie soit

retirée du compartiment de batterie et que la clé de contact soit

également retirée. Le non-respect de cette consigne peut

entraîner des blessures graves.

AVERTISSEMENT :

Ne laissez jamais de liquide de frein, d’essence, de produits à

base de pétrole, d’huiles pénétrantes etc. entrer en contact

avec les pièces en plastique. Les produits chimiques peuvent

endommager, affaiblir ou détruire le plastique, ce qui peut

entraîner des blessures graves.

AVERTISSEMENT :

Protégez toujours vos mains en portant des gants lourds et/ou

en enveloppant les bords tranchants de la lame avec des

chiffons et d'autres matériaux similaires lorsque vous effectuez

l'entretien de la lame. Le non-respect de cette consigne peut

entraîner des blessures graves.

ENTRETIEN GÉNÉRAL

Évitez d'utiliser des solvants lorsque vous nettoyez les pièces

en plastique. La plupart des plastiques sont susceptibles d'être

endommagés par les divers types de solvants commerciaux.

Utilisez des chiffons propres pour nettoyer la saleté, la

poussière, l'huile, la graisse, etc.

AVERTISSEMENT :

Portez toujours des lunettes de sécurité avec des écrans

latéraux lors de l'utilisation de l'outil électrique ou lorsque vous

soufflez de la poussière. Si l'environnement est poussiéreux,

portez toujours un masque antipoussières.

REMETTRE EN PLACE LA LAME DE COUPE

Voir

la figure 12-13

REMARQUE: Utilisez seulement des lames de remplacement

identiques.

• Éteignez le moteur et retirez la clé de contact. Permettez à la

lame de s'arrêter complètement. Retirez la batterie de son

compartiment.

• Tournez la tondeuse sur le côté.

• Calez un bloc de bois entre la lame et le bâti de la tondeuse

pour empêcher la lame de tourner.

• Desserrez l'écrou de la lame (1) à l'aide d'une clé ou d'une

clé à douille (non incluse). Tournez l’écrou DANS LE SENS

ANTIHORAIRE pour le desserrer.

• Retirez l'écrou de la lame (1), la rondelle d'espacement (2),

l'isolant de la lame (3) et, enfin, la lame (4) en soit.

• Pour réinstaller la lame, positionnez-la avec les bords de

coupe vers le sol. Remettez en place l'isolant de la lame et la

rondelle d'espacement, puis enfilez l'écrou de la lame sur

l'axe et serrez manuellement.

• Desserrez l'écrou de lame en le tournant

CONTRE-HORAIRE (vu du bas de la tondeuse) à

l'aide d'une clé ou d'une douille de 17 mm (B) (non

fournie).

• Retirez l'écrou de lame et la lame.

• Place the new blade (B) onto

the shaft (A). Ensure blade is

properly seated with the two

blade posts (D) inserted into

the holes (F) on the blade.

Make sure it is installed with

the curved ends pointing up

toward the mower deck and

not down toward the ground.

When seated properly, the

blade should be flat.

• Replacez la lame, puis vissez

l'écrou de lame (C) sur l'arbre

et serrez à la main.

Vérifiez de temps en temps que tous les écrous et boulons

soient bien serrés pour s'assurer d'une utilisation sécuritaire de

la tondeuse.

Retirez tout amoncellement d'herbe et de feuilles sur ou autour

du couvercle du moteur. Essuyez la tondeuse proprement avec

un chiffon sec de temps en temps. N'utilisez pas d'eau.

LUBRIFICATION

Tous les roulements dans ce produit sont lubrifiés avec une

quantité suffisante de lubrifiant de haute qualité pour la durée

de vie de l'appareil sous des conditions normales d'utilisation.

C'est pourquoi aucune autre lubrification des roulements n'est

requise.

Au début et à la fin de chaque saison de tonte :

• Lubrifiez les ressorts sur la porte d'éjection arrière avec

une huile légère.

• Lubrifiez le levier de réglage de la hauteur et la

quincaillerie associée avec de l'huile légère.

• Retirez les roues et lubrifiez la surface du boulon d'axe et

la surface intérieure de la roue avec

de l'huile légère.

• Retirez la lame et l'assemblage du moyeu de la lame, puis

lubrifiez l'axe du moteur avec une huile légère ou une huile

à moteur. Voir Remplacement de la lame de coupe pour

les instructions sur comment retirer

la lame.

MAINTENANCE

Modèle 62014S

Fig. 12

Fig. 13

REMARQUE: Assurez-vous que toutes les pièces soient

remises dans le même ordre qu'au moment du démontage.

Lors de l’installation de la lame de coupe, assurez-vous

qu'elle est installée avec les bouts courbés orientés vers le

bâti de la tondeuse et non orientés vers le sol.

• Vissez l'écrou de lame DANS LE SENS DES AIGUILLES

à l'aide d'une clé dynamométrique (non incluse) pour

s'assurer que le boulon soit bien serré. Le couple

recommandé pour l'écrou de lame est de 350 à 400 po

par lb.

AIGUISER LA LAME

Voir

la figure 14

La lame de la tondeuse doit être conservée tranchante pour

une meilleure performance de l'équipement. Une lame

émoussée ne coupera pas la pelouse de manière égale et

surchargera le moteur. Dans des circonstances normales,

aiguiser la lame deux fois lors de la saison de coupe est

amplement suffisant. Cependant, si votre pelouse possède

un sol sableux, un aiguisage plus fréquent de la lame peut

être requis.

• Suivez les instructions dans la section Remplacer la

lame de coupe, retirez la lame de la tondeuse.

N'essayez PAS d'aiguiser la lame alors qu'elle est

toujours fixée à la tondeuse.

• À l'aide d'une lime ou d'une pierre à aiguiser, affilez

les bords tranchants aux deux bouts de la lame, en

enlevant des quantités égales de matériaux aux

deux bouts.

ÉQUILIBRER LA LAME

Voir

la figure 15

Lorsque vous aiguisez la lame, assurez-vous de la conserver

bien équilibrée. Une lame mal équilibrée peut provoquer des

vibrations excessives lors du fonctionnement de la tondeuse.

Cette vibration endommagera éventuellement la tondeuse,

spécialement le moteur.

Pour vérifier l'équilibre de la lame :

• Fixez un tournevis à l'horizontale dans un étau tel

qu'illustré.

AVERTISSEMENT :

Lors de son retrait, inspectez soigneusement la lame. Si elle

est pliée ou endommagée, remplacez-la immédiatement

avec une nouvelle lame. Omettre de remplacer une lame

pliée ou endommagée peut entraîner un accident

provoquant de possibles blessures graves.

REMARQUE: Si un étau n'est pas disponible, un clou droit fera

l'affaire.

• Placez le trou central de la lame sur le manche du

tournevis (ou sur un clou).

• Si la lame est équilibrée, elle demeurera alors droite en

position horizontale. Si un bout ou l'autre de la lame

penche vers le bas, aiguisez le bout plus lourd jusqu'à

équilibre complet de la lame.

MAINTENANCE

ENTRETIEN DE LA BATTERIE

Il est recommandé de recharger la tondeuse tous les 3 mois

pour une performance optimale lorsque vous ne l'utilisez pas.

Si la batterie a été entreposée pendant une longue période

sans qu'elle n'ait été rechargée, elle sera dans un état de

charge faible.

Fig. 14

Fig. 15

Modèle 62014S

ENTREPOSER LA TONDEUSE

Voir figure 16

• Retirer la clé de sécurité et la batterie, et rangez-les dans

un endroit sûr, hors de portée des enfants.

• Avant de ranger le produit, essuyer toute saleté ou tout

débris se trouvant dans l’environnement de la pile.

• Tournez la tondeuse sur le côté et nettoyez l'herbe

coupée qui s'est accumulée sur le dessous du bâti de

la tondeuse.

• Essuyez la tondeuse proprement avec un chiffon sec.

• Assurez-vous que tous les écrous, boulons, molettes,

vis, fixations, etc. soient bien serrés.

• Inspectez les pièces mobiles pour tout dommage, bris ou

usure. Réparez toute pièce endommagée ou manquante.

• Abaissez la poignée comme décrit précédemment dans

ce manuel.

• Rangez la tondeuse à l'intérieur, dans un endroit sec,

propre et hors de portée des enfants.

• Ne la rangez pas près de matériaux corrosifs, comme

des engrais ou du sel de roche.

• e ne pas plier ou pincer le cordon électrique.

AVERTISSEMENT :

SOYEZ EXTRÊMEMENT PRUDENT LORSQUE VOUS

PLIEZ LA POIGNÉE. LE CORDON PEUT ÊTRE

ENDOMMAGÉ SI PINCÉ ENTRE LES SECTIONS DE LA

POIGNÉE, CRÉANT AINSI UN DANGER POUR LA

SÉCURITÉ.

MAINTENANCE

Modèle 62014S

Fig. 16

DÉPANNAGE

Modèle 62014S

Problème Cause possible Solution

La tondeuse ne démarre pas. La clé de sécurité n'est pas insérée dans

la fente.

La batterie est épuisée.

La batterie n’est pas fixée à la tondeuse.

La batterie est du mauvais côté.

Le circuit de la batterie ou de la tondeuse

est trop chaud.

La poignée n'est pas réglée sur l'une des

positions de fonctionnement.

La tondeuse est encrassée d’herbe et de

débris.

Insérez la clé de sécurité.

Chargez la batterie.

Fixez la batterie à la tondeuse.

Placez la batterie du bon côté du compartiment de

la batterie.

Laissez la batterie ou la tondeuse refroidir.

Ajustez la poignée à l'une des positions de

fonctionnement.

Nettoyez le carter de tondeuse et assurez-vous que

la lame est libre de mouvement.

La tondeuse coupe de manière

inégale.

Lame émoussée.

La hauteur de coupe n'est pas réglée

correctement.

La lame est mal assemblée.

Affûter ou remplacer la lame.

Élevez la lame à un réglage plus élevé.

Remontez la lame en suivant les instructions de la

section "Remplacement de la lame de coupe" de ce

manuel.

La tondeuse s'arrête pendant la

tonte.

La batterie est épuisée.

La tondeuse est en surcharge.

La tondeuse est encrassée d’herbe et de

débris.

Le circuit de la batterie ou de la tondeuse

est trop chaud.

Chargez la batterie.

Augmentez la hauteur de coupe ou ralentissez la

tonte.

Déboucher la tondeuse. Augmenter la hauteur de

coupe ou couper une bande étroite.

Laissez la batterie ou la tondeuse refroidir.

La tondeuse ne paille pas

correctement.

Des coupures d'herbe mouillée collent au

dessous de la terrasse.

L’insert broyeur est manquant.

La tondeuse est réglée pour couper trop

d'herbe.

Attendez que l'herbe sèche avant de tondre.

Installez l’insert broyeur.

Élevez la lame à un réglage plus élevé.

Vibration excessive. La lame de coupe est lâche.

La lame de coupe est déséquilibrée.

Lame de coupe courbée.

Arbre moteur coudé.

Serrer le boulon de la lame.

Équilibrez la lame en suivant les instructions.

Remplacez la lame.

Contactez le centre de service au 1-800-618-7474.

La poignée n'est pas en position. Les boulons ordinaires ne sont pas bien

fixés.

Les molettes de la poignée ne sont pas

serrées.

Réglez la hauteur de la poignée et assurez-vous

que les boulons ordinaires soient bien fixés en

place.

Serrez les molettes de la poignée.

PIÈCES ET SERVICE

RÉPARATION

Pour les pièces ou la réparation, veuillez appeler le 1-800-618-7474 ou visitez-nous en

ligne au scotts.americanlawnmower.com. Veillez fournir toute l'information pertinente

lorsque vous nous appelez ou nous rendez visite.

PIÈCES DE RECHANGE (KITS/ ARTICLES)

Le numéro de modèle/ de série de cet outil se trouve sur une plaque ou une étiquette

fixée au bâti. Notez votre numéro de série dans l’espace prévu ci-dessous.

NUMÉRO DE MODÈLE ___62014S _____

NUMÉRO DE SÉRIE ___________________

Toujours mentionner le numéro de modèle lors de la commande de kits pour cet outil.

N° Numéro de kit/ Numéro d'article Description

1 RB82014 Kit de lame de tondeuse

2 LM20-LHK-3 Kit poignée inférieure

3 LM20-HDW-1 Kit de matériel de poignée

4 LM20-FWK-1 Kit de rueda delantera

5 LM20-RWK-1 Kit de roue arrière

6 LM20-BK-1 Kit de matériel pour lame de tondeuse

7 LM62-RDK-1 Kit de porte arrière

8 LM20-KEY-1 Kit clé

9 LM20-RFK-1 Kit de rabat de traînée arrière

10 BL80204 Batterie 20V 4,0Ah

11 CHL82000 Chargeur 20V

APPELEZ-NOUS D’ABORD!!

Appelez-nous d'abord pour toute question concernant le fonctionnement ou la maintenance

de produit au 1.800.618.7474 entre 8h00 et 17h00,

heure normale de l'Est, ou obtenir de l'aide sur scotts.americanlawnmower.com.

Modèle 62014S

NOTES

____________________________________________________________________

Modèle 62014S

Rev. 04/14/20

MANUEL DE L’UTILISATEUR

35,6 cm (14 po) - 20 VOLTS TONDEUSE SANS FIL À BATTERIE LITHIUM-ION

Batterie lithium-ion de 4,0 Ah

Modèle 62014S

GARANTIE

Politique de garantie Scotts

• Garantielimitée de 3 ans sur tous les outilsélectriques au lithium-ion 20 V Scotts à compter de la date d’achatlorsqu’ilssontutilisés à des fins

personnelles, domestiques oufamiliales.

• Garantielimitée de 1 ans sur toutes les batteries et chargeurs au lithium-ion 20 V Scotts à compter de la date d’achatlorsqu’ilssontutilisés à des

fins personnelles, domestiques oufamiliales.

The Great States Corp. (GSC) garantit au propriétaire original que ceproduit et cette pièce de rechange Scotts sont exempts de défauts de matériaux

et de fabrication et accepte de réparerouremplacer tout produitou pièce défectueux pendant la période de garantiecommeindiqué ci-dessus.

• La garantieestannuléeencasd’utilisation du produit à des fins commercialesouindustriellesou à toute fin inappropriéecommedéterminé par GSC.

• La garantie ne comprend pas les réparationsnécessairesdécoulant d’un mauvais usage oud’unenégligence de l’utilisateur (y comprissurcharger

le produit au-delà de sacapacitéoul’immerger dans l’eau), ou le manquement à assembler, opérer, entretenirou ranger le produitselon les

instructions du manuel du propriétaire.

• Cettegarantie ne couvre pas

 L’usure des articles, notamment les - courroies et engrenagesd’entraînements, dents, lames de coupe, lames de tondeuse, chaînes

de scie, lames à déchiqueter, ventilateurs de souffleuse, couvercles de dévidoir, ligne de coupe, tubes de souffleuse et d’aspiration,

barres-guides, tuyaux à haute pression, roues, poignées, tarières, sacs usées, câblesélectriques et autres articles sujets à l’usure au

fil du temps.

 L’usure des batteries, y comprisnotamment - les chutes, l’usure et le bris sur le chargeur, l’exposition à des changementsextrêmes de

températures (chaudoufroid), la batterie laissée trop longtemps sur le chargeur, la batterie laissée trop longtemps non chargée, et

unemauvaiseutilisationou un mauvaistraitement de la batterie.

• Cettegarantie ne couvre pas les dommagescausés par le froid, la chaleur, la pluie, l’humidité excessive et les autres conditions

environnementalesextrêmes.

• Cettegarantie ne couvre pas la détériorationnormale de la finitionextérieureoul’usurenormale sur les produits, y comprisnotamment les éraflures,

fissures, entaillesoudommagescausés par des produitschimiquesextérieurs.

• Cettegarantien’est pas transférable et s’appliqueseulement aux nouveaux produitsvendusdirectement par un détaillantautorisé. Cettegarantie ne

s’applique pas à tout produit, neufoud’occasion, acheté par le biais de canaux tiers non autorisés. Pour de l’information sur les

détaillantsautorisés, communiquez avec notrelignedirecte du service à la clientèle au 1-800-618-7474 (lun. au ven., 8 h à 17 h, HNE)

• Tout dommage, perteou frais consécutif, indirect ouconséquent qui pourraitrésulter d’un défaut, d’unedéfaillanceou d’un dysfonctionnement du

produitn’est pas couvertpar la garantie.

• La garantie ne comprend pas l’installation, l’assemblageou les réglagesnormauxexpliqués dans le manuel de l’opérateur. Les frais de livraison

du produit au vendeur et les frais de renvoi du produitou des pièces de rechange au propriétaire ne sont pas couvertspar la garantie.

Limitessupplémentairesconcernant la garantie

CertainsÉtats/provinces ne permettent pas l’exclusionou la limitation de la durée d’unegarantieimplicite; les restrictions ci-dessus peuventdonc ne pas

s’appliquer. Les produitsvendusendommagésouincomplets, vendustelsquels, vendus remis enétat ne sont pas couvertspar la garantie. Les

dommagesouresponsabilitésprovoqués par le transport, unemauvaise manipulation, un mauvais assemblage, une tension ou un câblage incorrect,

unemauvaise maintenance, une modification incorrecteoul’utilisationd’accessoiresoud’outils non spécifiquementrecommandés ne sont pas couverts

par cettegarantie.

Une preuved’achat (original du reçu de vente daté) doitaccompagnertouteréclamation de garantie.

Pour les réclamations, allez à scotts.americanlawnmower.com oucommuniquez avec notrelignedirecte du service à la clientèle de 8 h à

17 h HNE, lun. au ven. au 1-800-618-7474

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256 États-Unis

Téléphone 1-800-618-7474

scotts.americanlawnmower.com

Dans le cadre d’un engagement permanent d’amélioration de la qualité,

le Fabricant se réserve le droit d’apporter des modifications à des composants ou à la conception si nécessaire.

Great States 62014S Scotts Outdoor Power Tools 14-Inch 5-Blade Push Reel Lawn Mower

Product's Documents

OWNER’S MANUAL

Specifications

Great States 62014S Questions and Answers
