Karcher 1.055-601.0 FC 5 Cordless User Manual

your product

www.kaercher.com/welcome

FC 5 Cordless

FC 5 Cordless Premium

59684130 (06/22)

001

΍ΔϳΒήόϠ

222

Deutsch 5

English 12

Français 19

Italiano 27

Nederlands 35

Español 43

Português 51

Dansk 59

Norsk 66

Svenska 73

Suomi 80

Ελληνικά 87

Türkçe 95

Русский 102

Magyar 111

Čeština 119

Slovenščina 126

Polski 133

Româneşte 141

Slovenčina 149

Hrvatski 156

Srpski 163

Български 170

Eesti 178

Latviešu 185

Lietuviškai 192

Українська 199

Қазақша 207

– 5

Lesen Sie vor der ersten Benutzung

Ihres Gerätes diese Originalbetriebs-

anleitung, handeln Sie danach und be-

wahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Benutzen Sie den Bodenreiniger ausschließlich für die

Hartbodenreinigung im Privathaushalt und nur auf was-

serfesten Hartböden.

Keine wasserempfindlichen Beläge wie z. B. unbehan-

delte Korkböden reinigen (Feuchtigkeit kann eindringen

und den Boden beschädigen).

Das Gerät eignet sich zur Reinigung von PVC, Linole-

um, Fliesen, Stein, geöltem und gewachstem Parkett,

Laminat sowie allen wasserunempfindlichen Bodenbe-

lägen.

Die Verpackungsmaterialien sind recyclebar.

Bitte werfen Sie die Verpackungen nicht in den

Hausmüll, sondern führen Sie diese einer Wie-

derverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Ma-

terialien und Stoffe, die nicht in die Umwelt gelan-

gen dürfen. Das Gerät und der enthaltene Akku

dürfen deshalb nicht mit dem Hausmüll entsorgt

werden. Die Entsorgung kann kostenlos über lokal verfüg-

bare Rückgabe- und Sammelsysteme erfolgen.

Elektrische und elektronische Geräte enthalten oft Be-

standteile, die bei falschem Umgang oder falscher Ent-

sorgung eine potentielle Gefahr für die menschliche Ge-

sundheit und die Umwelt darstellen können. Für den

ordnungsgemäßen Betrieb des Gerätes sind diese Be-

standteile jedoch notwendig. Mit diesem Symbol ge-

kennzeichnete Geräte dürfen nicht mit dem Hausmüll

entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Der Lieferumfang Ihres Gerätes ist auf der Verpackung

abgebildet. Prüfen Sie beim Auspacken den Inhalt auf

Vollständigkeit.

Bei fehlendem Zubehör oder bei Transportschäden be-

nachrichtigen Sie bitte ihren Händler.

Nur Original-Zubehör und Original-Ersatzteile verwen-

den, sie bieten die Gewähr für einen sicheren und stö-

rungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie

unter www.kaercher.com.

In jedem Land gelten die von unserer zuständigen Ver-

triebsgesellschaft herausgegebenen Garantiebedin-

gungen. Etwaige Störungen an Ihrem Gerät beseitigen

wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-

dienststelle.

(Adresse siehe Rückseite)

– Neben den Hinweisen in der Betriebsanleitung

müssen die allgemeinen Sicherheits- und Unfall-

verhütungsvorschriften des Gesetzgebers berück-

sichtigt werden.

– Am Gerät angebrachte Warn- und Hinweisschilder

geben wichtige Hinweise für den gefahrlosen Be-

trieb.

 GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu

schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation,

die zu schweren Körperverletzungen oder zum Tod füh-

ren kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation,

die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation,

die zu Sachschäden führen kann.

Inhalt

Allgemeine Hinweise DE 5

Sicherheitshinweise DE 5

Gerätebeschreibung DE 7

Montage DE 7

Inbetriebnahme DE 7

Betrieb DE 8

Pflege und Wartung DE 9

Hilfe bei Störungen DE 10

Technische Daten DE 11

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Umweltschutz

Lieferumfang

Ersatzteile

Garantie

Symbole auf dem Gerät

ACHTUNG

Während den Reinigungsarbeiten darf die

Markierung „MAX“ des Schmutzwasser-

tanks nicht überschritten werden.

Bitte folgende Vorgehensweise beachten:

Zuerst Schmutzwassertank entleeren.

Danach Frischwassertank befüllen.

Sicherheitshinweise

Gefahrenstufen

5DE

– 6

 GEFAHR

 Gerät nicht ins Wasser tauchen!

 Das Gerät und das Zubehör vor Benutzung auf ord-

nungsgemäßen Zustand prüfen. Falls der Zustand

nicht einwandfrei ist, darf es nicht benutzt werden.

 Das Ladegerät mit Ladekabel bei sichtbarer Be-

schädigung unverzüglich durch ein Originalteil er-

setzen.

 Vor allen Pflege– und Wartungsarbeiten das Gerät

ausschalten und den Netzstecker ziehen.

 Reparaturarbeiten am Gerät dürfen nur vom auto-

risierten Kundendienst durchgeführt werden.

 Das Gerät enthält elektrische Bauteile - nicht unter

fließendem Wasser reinigen.

 Keine leitenden Gegenstände (z. B. Schrauben-

dreher oder Ähnliches) in die Ladebuchse stecken.

 Keine Kontakte oder Leitungen berühren.

 Die Angabe der Spannung auf dem Typenschild muss

mit der Versorgungsspannung übereinstimmen.

 Das Ladekabel nicht über scharfe Kanten ziehen

und nicht einquetschen.

몇 WARNUNG

 Das Gerät darf nur an einen elektrischen An-

schluss angeschlossen werden, der von einem

Elektroinstallateur gemäß IEC 60364 ausgeführt

wurde.

 Das Gerät nur an Wechselstrom anschließen. Die

Spannung muss mit dem Typenschild des Gerätes

übereinstimmen.

 Aus Sicherheitsgründen empfehlen wir grundsätz-

lich, das Gerät über einen Fehlerstromschutzschal-

ter (max. 30mA) zu laden.

 GEFAHR

Gefahr eines Stromschlags.

 Netzstecker und Steckdose niemals mit feuchten

Händen anfassen.

 Ladegerät nicht in verschmutztem oder nassem

Zustand benutzen.

 Ladegerät nicht in explosionsgefährdeter Umge-

bung betreiben.

 Ladegerät nicht am Netzkabel tragen.

 Das Ladegerät nur in trockenen Räumen verwen-

den und lagern.

 Netzkabel von Hitze, scharfen Kanten, Öl und sich

bewegenden Geräteteilen fernhalten.

 Verlängerungskabel mit Mehrfachsteckdosen und

gleichzeitigem Betrieb von mehreren Geräten sind

zu vermeiden.

 Netzstecker nicht durch Ziehen am Netzkabel aus

der Steckdose ziehen.

 Ladegerät nicht abdecken und Lüftungsschlitze

des Ladegeräts frei halten.

 Ladegerät nicht öffnen. Reparaturen nur von Fach-

personal ausführen lassen.

 Ladegerät nur zum Laden zugelassener Akku-

packs verwenden.

 Das Ladegerät mit Ladekabel bei sichtbarer Be-

schädigung unverzüglich durch ein Originalteil er-

setzen.

 GEFAHR

Gefahr eines Stromschlags.

 Den Akku keiner starken Sonneneinstrahlung, Hit-

ze sowie Feuer aussetzen.

몇 WARNUNG

 Den Akku nur mit beiliegendem Originalladegerät

oder einem von KÄRCHER zugelassenen Ladege-

rät laden.

Folgenden Adapter benutzen:

 Akku nicht öffnen, es besteht die Gefahr eines

Kurzschlusses, zusätzlich können reizende Dämp-

fe oder ätzende Flüssigkeiten austreten.

 GEFAHR

 Der Benutzer hat das Gerät bestimmungsgemäß

zu verwenden. Er hat die örtlichen Gegebenheiten

zu berücksichtigen und beim Arbeiten mit dem Ge-

rät auf Personen im Umfeld zu achten.

 Der Betrieb in explosionsgefährdeten Bereichen ist

untersagt.

 Beim Einsatz des Gerätes in Gefahrbereichen sind die

entsprechenden Sicherheitsvorschriften zu beachten.

 Das Gerät nicht verwenden, wenn es zuvor herun-

tergefallen, sichtbar beschädigt oder undicht ist.

 Verpackungsfolien von Kindern fernhalten, es be-

steht Erstickungsgefahr!

몇 WARNUNG

 Das Gerät darf nicht von Kindern oder nicht unter-

wiesenen Personen betrieben werden.

 Dieses Gerät ist nicht dafür bestimmt, durch Perso-

nen mit eingeschränkten physischen, sensori-

schen oder geistigen Fähigkeiten oder mangels Er-

fahrungen und/oder mangels Wissen benutzt zu

werden, es sei denn, sie werden durch eine für ihre

Sicherheit zuständige Person beaufsichtigt oder

erhielten von ihr Anweisungen, wie das Gerät zu

benutzen ist und haben die daraus resultierenden

Gefahren verstanden.

 Kinder dürfen mit dem Gerät nicht spielen.

 Kinder beaufsichtigen, um sicherzustellen, dass

sie nicht mit dem Gerät spielen.

 Gerät von Kindern fernhalten, solange es einge-

schaltet oder noch nicht abgekühlt ist.

 Die Reinigung und Anwenderwartung dürfen von

Kindern nicht ohne Aufsicht durchgeführt werden.

 Das Gerät nur entsprechend der Beschreibung

bzw. Abbildung betreiben oder lagern!

몇 VORSICHT

 Vor allen Tätigkeiten mit oder am Gerät Standsi-

cherheit herstellen, um Unfälle oder Beschädigun-

gen durch Umfallen des Geräts zu vermeiden.

 Niemals Lösungsmittel, lösungsmittelhaltige Flüs-

sigkeiten oder unverdünnte Säuren (z. B. Reini-

gungsmittel, Benzin, Farbverdünner und Azeton) in

den Wassertank füllen, da sie die im Gerät verwen-

deten Materialien angreifen.

Elektrische Komponenten

Ladegerät

Akku

Sicherer Umgang

PS07

6 DE

– 7

 Das Gerät niemals unbeaufsichtigt lassen, solange

es in Betrieb ist.

 Körperteile (z. B. Haare, Finger) von den rotieren-

den Reinigungswalzen fern halten.

 Hände während der Reinigung des Saugkopfes

schützen, da Verletzungsgefahr durch spitze Ge-

genstände (z. B. Splitter).

 Verbindungskabel von Hitze, scharfen Kanten, Öl

und sich bewegenden Geräteteilen fernhalten.

ACHTUNG

 Das Gerät nur einschalten, wenn Frischwassertank

und Schmutzwassertank eingesetzt sind.

 Mit dem Gerät dürfen keine scharfen oder größe-

ren Gegenstände (z. B. Scherben, Kieselsteine,

Spielzeugteile) aufgesaugt werden.

 Keine Essigsäure, Entkalker, ätherische Öle oder

ähnliche Stoffe in den Frischwasserbehälter füllen.

Ebenfalls darauf achten, dass diese Stoffe nicht

aufgesaugt werden.

 Gerät nur auf Hartböden mit wasserfester Be-

schichtung (z. B. lackiertes Parkett, emaillierte Flie-

sen, Linoleum) verwenden.

 Gerät nicht zur Reinigung von Teppichen oder Tep-

pichböden verwenden.

 Gerät nicht über das Bodengitter von Konvektor-Hei-

zungen führen. Das austretende Wasser kann nicht

vom Gerät aufgenommen werden, wenn es über das

Gitter geführt wird.

 Bei längeren Arbeitspausen und nach Gebrauch

das Gerät am Hauptschalter / Geräteschalter aus-

schalten und Netzstecker des Ladegeräts ziehen.

 Das Gerät nicht bei Temperaturen unter 0 °C be-

treiben.

 Das Gerät vor Regen schützen. Nicht im Aussen-

bereich lagern.

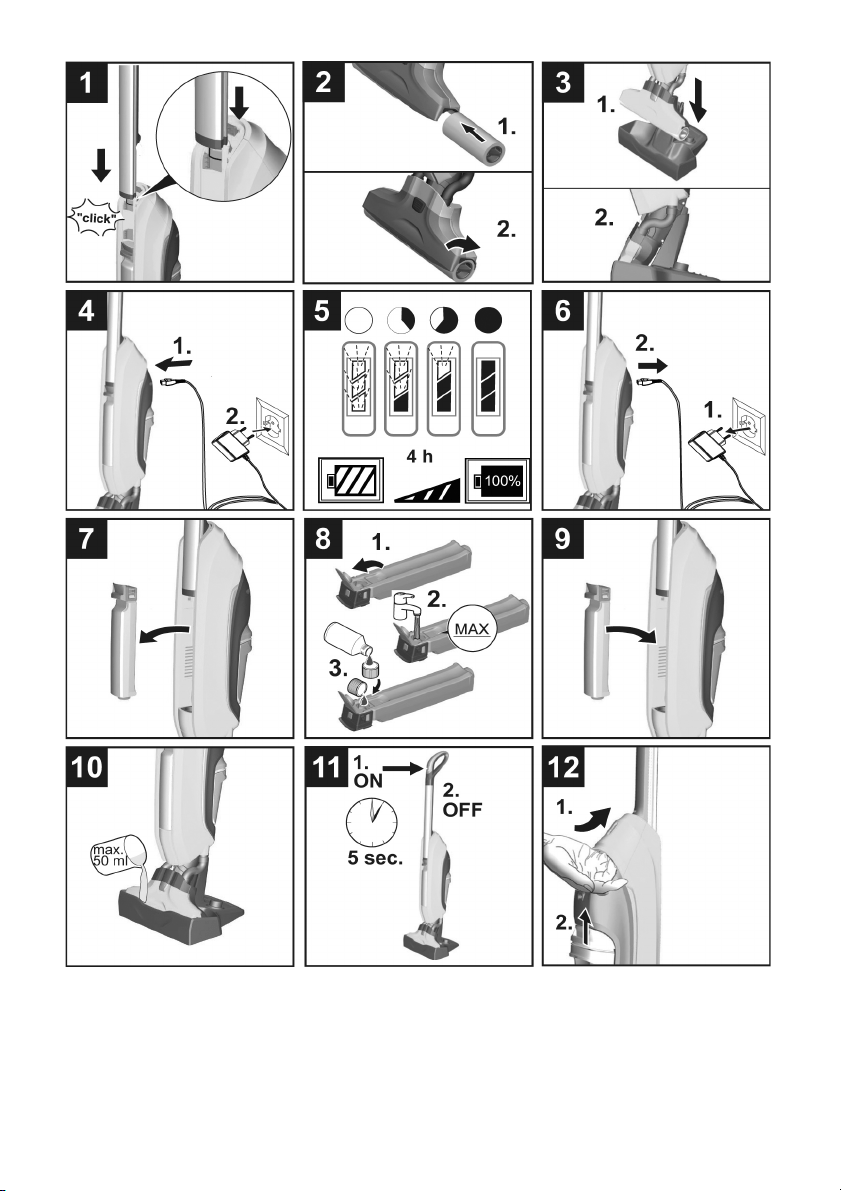

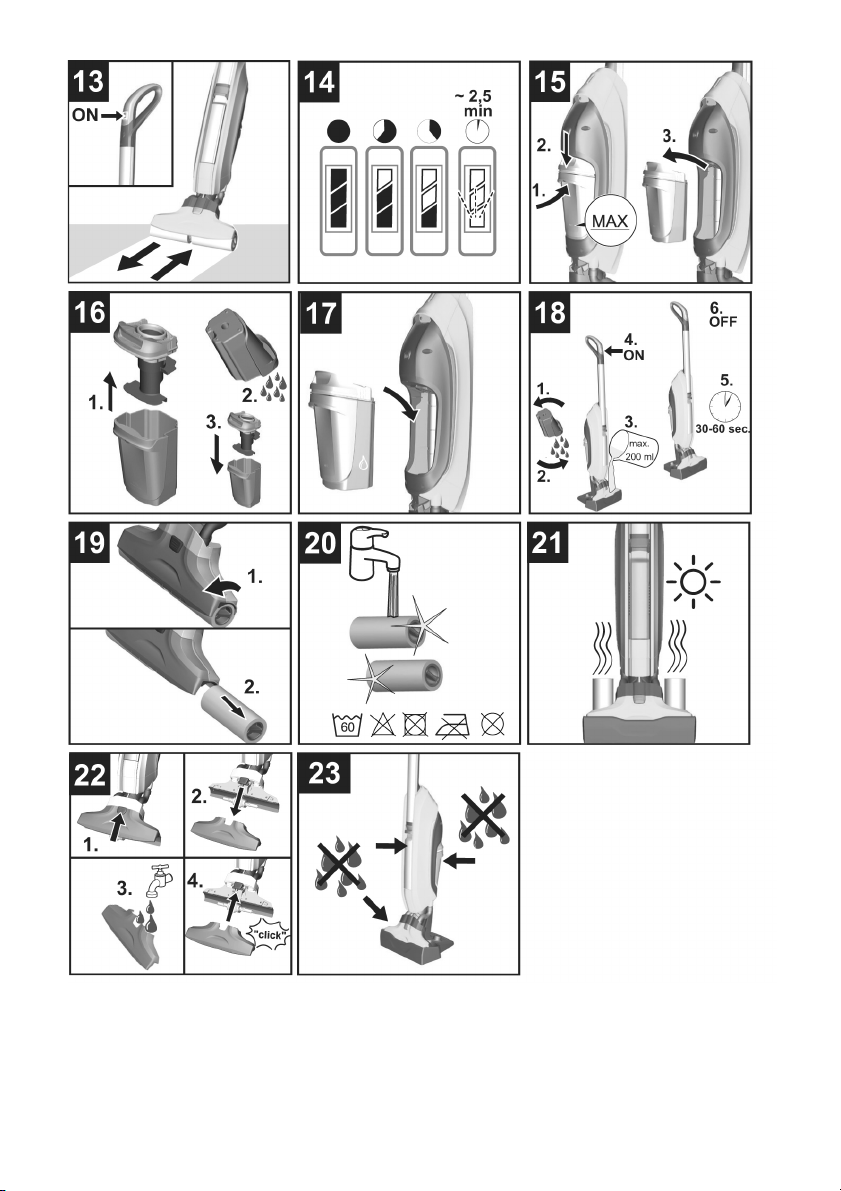

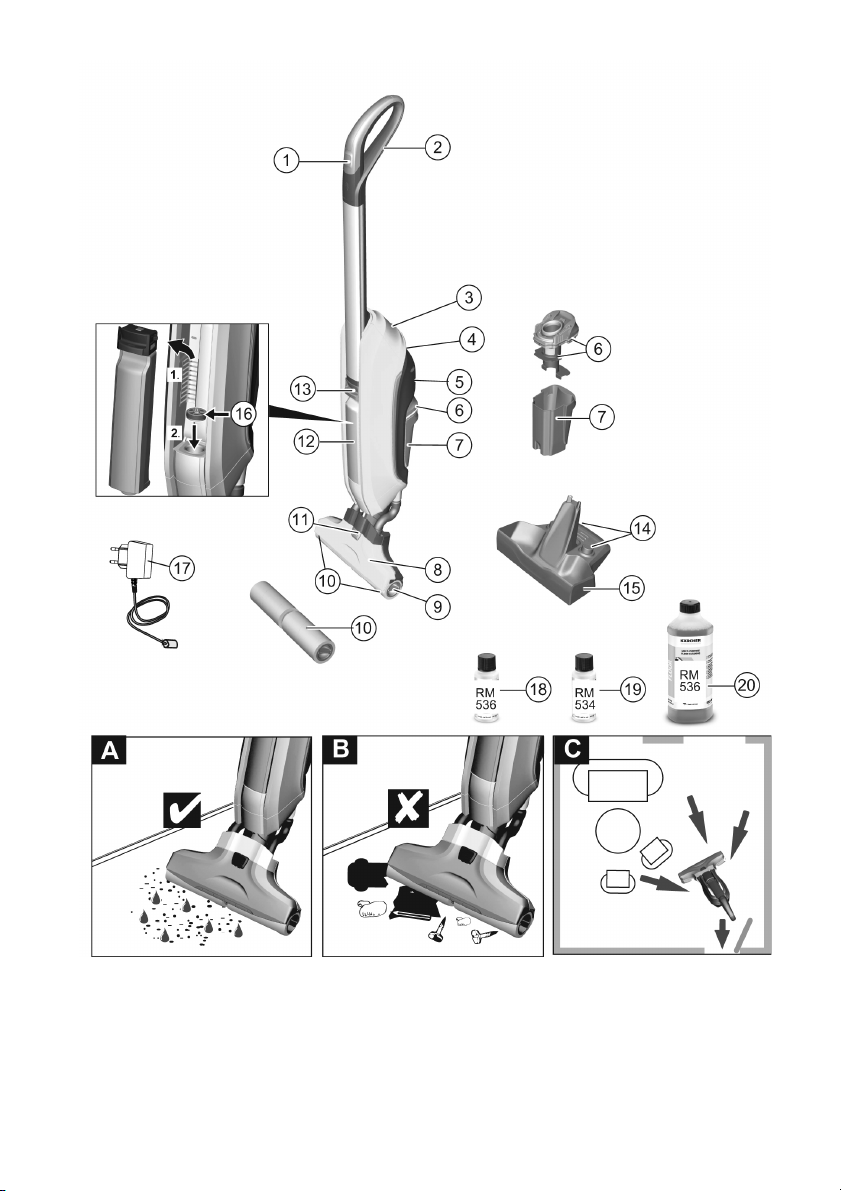

Abbildungen siehe Grafikseiten

** FC 5 Cordless

** FC 5 Cordless Premium

Abbildung

 Handgriffleiste bis zum Anschlag in das Grundge-

rät einsetzen, bis sie hörbar einrastet.

Handgriffleiste muss fest im Gerät sitzen.

Abbildung

 Reinigungswalzen bis zum Anschlag auf die Wal-

zenhalterung eindrehen.

 Auf die farbliche Zuordnung von Walzeninnenseite

und Walzenhalterung am Gerät achten (z. B. blau

zu blau).

 Nach dem Einbau überprüfen, ob Reinigungswal-

zen fest sitzen.

Abbildung

 Zur Standsicherung das Gerät in die Reinigungs-

station stellen.

Abbildung

 Ladekabel des Ladegerätes in Ladebuchse am

Gerät stecken.

 Netzstecker des Ladegeräts in Steckdose stecken.

Abbildung

 Die LED-Kontrollleuchten zeigen den aktuellen La-

dezustand des Akkus an.

 Beim Laden des komplett leeren Akkus blinken alle

3 LED-Kontrollleuchten von unten nach oben nach-

einander auf.

 Bei 1/3 Akkuaufladung leuchtet die unterste LED

dauerhaft, die beiden oberen LEDs blinken weiter-

hin.

 Bei 2/3 Akkuaufladung leuchten die beiden unteren

LEDs dauerhaft, die oberste LED blinkt weiterhin.

 Nachdem der Akku vollständig aufgeladen ist,

leuchten die 3 LED-Kontrollleuchten 60 Minuten

konstant weiter. Nach dieser Zeit sind die LED-

Kontrollleuchten erloschen.

Abbildung

 Nach der Aufladung Netzstecker aus der Steckdo-

se und Ladekabel aus der Ladebuchse nehmen.

Abbildung

 Frischwassertank am Griff aus dem Gerät heraus-

nehmen.

Abbildung

 Tankverschluss öffnen.

 Frischwassertank mit kaltem oder lauwarmen Lei-

tungswasser befüllen.

 Nach Bedarf können KÄRCHER Reinigungs- bzw.

Pflegemittel in den Frischwassertank gefüllt wer-

den.*

Siehe Kapitel „Reinigungs- und Pflegemittel“.

 Markierung „MAX“ darf bei der Befüllung nicht

überschritten werden.

 Tankverschluss schließen.

Abbildung

 Frischwassertank in das Gerät einsetzen.

 Frischwassertank muss fest im Gerät sitzen.

ACHTUNG

*Auf die Dosierungsempfehlung der Reinigungs- bzw.

Pflegemittel achten.

Gerätebeschreibung

1 EIN-/AUS-Schalter

2 Handgriff

3 Akkuanzeige

4 Tragegriff

5 Ladebuchse

6 Deckel Schmutzwassertank / Abscheider

7 Schmutzwassertank

8 Abdeckung Saugkopf

9 Griffmulde Reinigungswalze

10 Reinigungswalzen

11 Verriegelung Saugkopf

12 Frischwassertank

13 Griff Frischwassertank

14 Aufbewahrung Walzen

15 Reinigungs- /Parkstation

16 Filtereinsatz

17 Ladegerät mit Ladekabel

18 * Reinigungsmittel RM 536 30 ml

19 ** Reinigungsmittel RM 534 30 ml

20 ** Reinigungsmittel RM 536 500 ml

10 ** Reinigungswalzen 2x

Montage

Inbetriebnahme

Walzen montieren

Ladevorgang

Frischwassertank befüllen

7DE

– 8

ACHTUNG

Abbildung

Gerät darf nur Schmutz und Flüssigkeiten (max. 250 ml)

aufnehmen.

Abbildung

Vor Arbeitsbeginn evtl. Gegenstände, wie z. B. Scher-

ben, Kieselsteine, Schrauben oder Spielzeugteile vom

Boden entfernen.

Boden vor dem Einsatz des Gerätes an unauffälliger

Stelle auf Wasserbeständigkeit überprüfen. Keine was-

serempfindlichen Beläge wie z. B. unbehandelte Kork-

böden reinigen (Feuchtigkeit kann eindringen und den

Boden beschädigen).

Hinweise

 Um Streifenmuster zu vermeiden, das Gerät vor

der Verwendung auf empfindlichen Oberflächen, z.

B. Holz oder Feinsteinzeug, an einer unauffälligen

Stelle testen.

 Nicht auf einer Stelle verharren, sondern in Bewe-

gung bleiben.

 Hinweise des Bodenbelagherstellers beachten.

Abbildung

Damit keine Fußabdrücke auf dem frisch gewischten

Boden entstehen, rückwärts Richtung Tür arbeiten.

 Gerät in einem Winkel von ca. 60 Grad am Hand-

griff halten.

 Bodenreinigung erfolgt durch Vor- und Zurückbe-

wegung des Gerätes in einer Geschwindigkeit wie

beim Staubsaugen.

 Bei stärkeren Verschmutzungen das Gerät lang-

sam über den Boden gleiten lassen.

 Bei Lieferumfang der Walzenpaare in grau und

gelb: Beide Walzenpaare haben die gleiche Funk-

tionalität, können aber für unterschiedliche Anwen-

dungsbereiche (farbliche Unterscheidung z. B. für

Küche und Bad) verwendet werden.

Abbildung

 Den ON-Schalter nur kurz drücken.

 Nach ca. 1-2 Sekunden beginnen die Walzen zu

rotieren und das Gerät ist betriebsbereit.

ACHTUNG

Sobald das Gerät eingeschaltet wird, beginnen sich die

Reinigungswalzen zu drehen. Damit sich das Gerät

nicht von selbst fortbewegt, muss der Handgriff festge-

halten werden.

Sicherstellen, ob Frischwassertank mit Wasser befüllt

und Schmutzwassertank im Gerät eingesetzt ist.

Abbildung

 Zur schnellen Befeuchtung der Walzen die Reini-

gungsstation mit Hilfe eines Messbechers mit 50 ml

Frischwasser befüllen.

Abbildung

 Gerät einschalten und in der Station für 5 Sekun-

den in Betrieb nehmen.

Das Gerät besitzt dann die optimale Feuchtigkeit

um eine schnelle Reinigung zu ermöglichen.

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Gerät am Tragegriff aus der Reinigungsstation

nehmen und auf den Boden stellen.

 Gerät am Handgriff festhalten.

Abbildung

 Zum Einschalten den Geräteschalter (Ein-/Aus)

drücken.

Abbildung

– 3 LEDs leuchten - 3/3 Akkulaufzeit (volle Laufzeit).

– 2 LEDs leuchten - 2/3 Akkulaufzeit.

– 1 LED leuchtet - 1/3 Akkulaufzeit.

 5 Minuten vor Laufzeitende geben die Walzen

durch veränderte Rotationsgeschwindigkeiten ein

Signal.

 Ca. 2,5 Minuten bevor der Akku leer ist, blinkt die

unterste LED.

 1,5 Minuten vor Laufzeitende schaltet sich das Ge-

rät ab.

 Durch Wiedereinschalten können die verbleiben-

den 1,5 Minuten zur Gerätereinigung in der Station

genutzt werden.

Siehe Kapitel „Gerätereinigung durch Spülvor-

gang“.

 Nachdem der Akku leer ist und sich das Gerät ab-

geschaltet hat, blinkt die unterste LED noch für 10

Sekunden.

ACHTUNG

Vor der Befüllung des Frischwassertanks bitte den

Schmutzwassertank entleeren. So wird das Überlaufen

des Schmutzwassertanks vermieden.

Siehe Kapitel „Schmutzwassertank entleeren“.

Abbildung

 Gerät in die Reinigungsstation stellen.

Abbildung

 Frischwassertank am Griff aus dem Gerät heraus-

nehmen.

Abbildung

 Tankverschluss öffnen.

 Frischwassertank mit kaltem oder lauwarmen Lei-

tungswasser befüllen.

 Nach Bedarf Reinigungs- oder Pflegemittel hinzu-

fügen.

 Markierung „MAX“ darf bei der Befüllung nicht

überschritten werden.

 Tankverschluss schließen.

Abbildung

 Frischwassertank in das Gerät einsetzen.

Frischwassertank muss fest im Gerät sitzen.

ACHTUNG

Damit der Schmutzwassertank nicht überläuft, muss

der Wasserstand regelmäßig überprüft werden. Die

Markierung „MAX“ darf nicht überschritten werden.

Abbildung

 Gerät in die Reinigungsstation stellen.

Abbildung

 Schmutzwassertank an der unteren Griffleiste hal-

ten, dabei die obere Griffleiste mit dem Daumen

nach unten drücken.

 Schmutzwassertank herausnehmen.

Abbildung

 Deckel vom Schmutzwassertank abnehmen.

 Schmutzwassertank entleeren.

Betrieb

Allgemeine Hinweise zur

Bedienung

Gerät einschalten

Mit der Arbeit beginnen

Akkulaufzeit

Reinigungsflüssigkeit nachfüllen

Schmutzwassertank entleeren

8 DE

– 9

 Je nach Verschmutzung Deckel/Abscheider und

Schmutzwassertank mit Leitungswasser reinigen.

 Deckel auf Schmutzwassertank setzen.

Deckel muss fest auf Schmutzwassertank sitzen.

Abbildung

 Schmutzwassertank in das Gerät einsetzen.

Schmutzwassertank muss fest im Gerät sitzen.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Gerät in die Reinigungsstation stellen.

ACHTUNG

Zur Standsicherheit Gerät bei Arbeitsunterbrechungen

immer in die Reinigungs- bzw. Parkstation stellen.

Durch unzureichende Standsicherheit kann das Gerät

umkippen und dabei können Flüssigkeiten austreten,

die den Bodenbelag beschädigen.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Gerät in die Reinigungsstation stellen.

Abbildung

 Schmutzwassertank entfernen.

ACHTUNG

Nach Beendigung der Arbeit Gerätereinigung durch

Spülvorgang.

Siehe Kapitel „Gerätereinigung durch Spülvorgang“.

Abbildung

 Gerät vollständig entleeren.

Abbildung

bis

Abbildung

 Schmutzwassertank entleeren.

Siehe Kapitel „Schmutzwassertank entleeren“.

 Falls sich noch Wasser im Frischwassertank oder

Reinigungsstation befindet, Wasser ausleeren.

ACHTUNG

Zur Vermeidung von Geruchsentwicklung müssen bei

Lagerung des Gerätes Frischwasser- und Schmutzwas-

sertank vollständig entleert werden.

Abbildung

 Gerät an Tragegriff zum Aufbewahrungsort tragen.

Abbildung

 Zur Standsicherung das Gerät in die Reinigungs-

station stellen.

 Gerät in trockenen Räumen aufbewahren.

ACHTUNG

Nach Beendigung der Arbeit das Gerät immer mit der

Reinigungsstation und frischem Wasser durchspülen

lassen. Durch diesen Vorgang wird das Gerät optimal

gereinigt und es wird vermieden, dass Schmutz- und

Bakterienansammlungen oder unangenehme Gerüche

im Gerät entstehen.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Gerät in die Reinigungsstation stellen.

 Für den Spülvorgang den Frischwassertank mit etwas

kaltem oder lauwarmen Leitungswasser befüllen, um

Saugkanäle und Schlitze des Saugkopfes vollständig

von Reinigungsmittelrückständen zu befreien.

 Frischwassertank in das Gerät einsetzen.

Abbildung

 Schmutzwassertank herausnehmen und entleeren.

Siehe Kapitel „Schmutzwassertank entleeren“.

 Messbecher mit 200 ml Wasser füllen.

 Wasser in die Reinigungsstation füllen.

 Nach Bedarf können für den Spülvorgang entspre-

chende KÄRCHER Reinigungsmittel hinzugeführt

werden.

 Zum Einschalten den Geräteschalter (Ein-/Aus)

drücken.

 Gerät 30-60 Sekunden laufen lassen, bis das Was-

ser vollständig aus der Reinigungsstation aufge-

saugt ist.

Spülvorgang ist nun beendet.

Hinweis

Je länger das Gerät eingeschaltet ist desto weniger

Restfeuchte bleibt in den Reinigungswalzen zurück.

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

 Falls sich noch Wasser im Frischwassertank befin-

det, Frischwassertank herausnehmen und entleeren.

Abbildung

 Schmutzwassertank entleeren.

Siehe Kapitel „Schmutzwassertank entleeren“.

 Falls sich noch Wasser in Reinigungsstation befin-

det, Wasser ausleeren.

ACHTUNG

Bevor das Gerät zur Walzenentnahme auf dem Boden

abgelegt wird, muss der Frischwasser- und Schmutz-

wassertank entleert werden. So wird vermieden, dass

währen der Bodenablage Flüssigkeiten aus den Tanks

auslaufen.

Hinweis

Bei starker Verschmutzung können die Reinigungswal-

zen separat gereinigt werden.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

 Falls sich noch Wasser im Frischwassertank befin-

det, Frischwassertank herausnehmen und entleeren.

 Frischwassertank entleeren.

Abbildung

 Schmutzwassertank entleeren.

Abbildung

 An Griffmulde Reinigungswalzen herausdrehen.

Abbildung

 Reinigungswalzen unter fließendem Wasser reinigen.

oder

 Reinigungswalzen in der Waschmaschine bei bis

zu 60 °C waschen.

ACHTUNG

Bei Reinigung in der Waschmaschine keinen Weich-

spüler verwenden. So werden die Mikrofasern nicht be-

schädigt und die Reinigungswalzen behalten ihre hohe

Reinigungswirkung.

Die Reinigungswalzen sind nicht für den Trockner ge-

eignet.

Betrieb unterbrechen

Gerät ausschalten

Gerät aufbewahren

Pflege und Wartung

Gerätereinigung durch Spülvorgang

Walzen reinigen

9DE

– 10

Um Waschmaschinenschäden zu vermeiden, wird

empfohlen die Walzen in ein Wäschenetz zu legen und

dabei die Waschmaschine mit zusätzlicher Wäsche zu

beladen.

Abbildung

 Nach der Reinigung Walzen auf die Walzenaufbe-

wahrung der Reinigungsstation stecken und an der

Luft trocknen lassen.

 Zeitminimierung der Trocknung durch vorheriges

Auswringen der Walzen möglich.

ACHTUNG

Bei starker Verschmutzung oder wenn Teile (z. B. Stei-

ne, Splitter) in den Saugkopf gelangen, muss dieser ge-

reinigt werden. Diese Teile verursachen während der

Arbeit ein klapperndes Geräusch oder verstopfen die

Saugkanäle und vermindern die Saugleistung.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Reinigungswalzen entfernen.

Siehe Kapitel „Reinigung der Walzen“.

Abbildung

 Saugkopfverriegelung drücken.

 Saugkopfabdeckung abnehmen.

 Saugkopfabdeckung unter fließendem Wasser rei-

nigen.

 Bei Bedarf Saugkanäle und Schlitze der Saugkopfab-

deckung von festsitzenden Partikeln befreien.

 Gerätesaugkopf mit feuchtem Tuch reinigen.

 Saugkopfabdeckung am Saugkopf befestigen.

Hinweis

Saugkopfabdeckung muss bei der Befestigung am

Saugkopf hörbar einrasten.

Abbildung

 Reinigungswalzen bis zum Anschlag auf die Wal-

zenhalterung eindrehen.

Siehe Kapitel „Reinigung der Walzen“.

ACHTUNG

Damit der Abscheider nicht durch Staub und Schmutz

verstopft wird oder sich Schmutz im Tank festsetzt,

muss der Schmutzwassertank regelmäßig gereinigt

werden.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Gerät in die Reinigungsstation stellen.

Abbildung

bis

Abbildung

 Schmutzwassertank aus dem Gerät nehmen.

Siehe Kapitel „Schmutzwassertank entleeren“.

 Deckel/Abscheider und Schmutzwassertank mit

Leitungswasser reinigen.

 Schmutzwassertank kann auch in der Spülmaschi-

ne gereinigt werden.

Abbildung

 Nach der Reinigung Schmutzwassertank mit De-

ckel wieder in das Gerät einsetzen.

ACHTUNG

Verwendung ungeeigneter Reinigungs- und Pflegemit-

tel kann das Gerät beschädigen und zum Ausschluss

von Garantieleistungen führen.

Hinweis

Nach Bedarf zur Bodenreinigung KÄRCHER Reini-

gungs- oder Pflegemittel verwenden.

 Bei der Dosierung der Reinigungs- und Pflegemit-

tel

auf die Mengenangaben des Herstellers achten.

Abbildung

 Um Schaumbildung zu vermeiden, den Frischwas-

sertank zuerst mit Wasser und dann mit Reini-

gungs- oder Pflegemittel befüllen.

 Damit die Füllmenge „MAX“ vom Frischwassertank

nicht überschritten wird, bei der Wasserbefüllung

noch Platz für die Menge der Reinigungs- oder

Pflegemittel lassen.

Störungen haben oft einfache Ursachen, die Sie mit Hil-

fe der folgenden Übersicht selbst beheben können. Im

Zweifelsfall oder bei hier nicht genannten Störungen

wenden Sie sich bitte an den autorisierten Kunden-

dienst.

 Ladestecker/Netzstecker nicht korrekt angeschlossen.

 Ladestecker/Netzstecker korrekt anschließen.

 Akku ist leer.

 Gerät aufladen.

 Prüfen, ob das Ladekabel noch im Gerät steckt.

 Ladekabel ausstecken, da kein Betrieb bei einge-

stecktem Ladekabel möglich.

Unterste LED blinkt beim Einschalten des Geräts und

das Gerät läuft nicht an.

 Akku ist leer

 Gerät aufladen.

Alle LEDs blinken gleichzeitig schnell.

 Nutzung von falschem oder defektem Netzteil.

 Original Netzteil verwenden/defektes Netzteil aus-

tauschen.

oder

 Gerät zu heiß während der Anwendung (z. B. bei

Betrieb bei hohen Umgebungstemperaturen).

 Pause machen und Gerät abkühlen lassen.

 Wenn sich das Gerät zudem abschaltet:

 Pause machen und Gerät abkühlen lassen.

 Gerät lässt sich erst wieder einschalten, wenn es

entsprechend abgekühlt ist.

Filtereinsatz ist nicht eingesetzt.

(siehe Grafik für Gerätebeschreibung)

 Frischwassertank

entnehmen

und Filtereinsatz mit

Stift nach oben einsetzen.

Filtereinsatz ist verkehrt herum eingesetzt.

 Filtereinsatz entnehmen und mit Stift nach oben

einsetzen.

Der Saugschlauch ist durch Ablagerungen von

Schmutz verstopft.

 Saugschläuche vorsichtig vom Saugkopf und

Grundgerät entfernen.

Saugkopf reinigen

Schmutzwassertank reinigen

Reinigungs- und Pflegemittel

Hilfe bei Störungen

Akku wird nicht geladen

Gerät lässt sich nicht einschalten

LED-Fehleranzeige

Fehlende Walzenbefeuchtung mit

Frischwasser

10 DE

ACHTUNG

– 11

 Saugschläuche für 10 - 20 Minuten in kaltes Was-

ser einlegen.

 Saugschläuche mit einem stumpfen Gegenstand

und/oder unter fließendem Wasser reinigen.

Kein Wasser im Wassertank.

 Wasser nachfüllen.

Frischwassertank sitzt nicht richtig im Gerät.

 Frischwassertank so einsetzen, dass er fest im Ge-

rät sitzt.

Reinigungswalzen fehlen oder sind nicht richtig einge-

setzt.

Abbildung

 Reinigungswalzen einsetzen bzw. Reinigungswal-

zen bis zum Anschlag auf die Walzenhalterung ein-

drehen.

Reinigungswalzen sind verschmutzt oder abgenutzt.

 Reinigungswalzen reinigen.

oder

 Reinigungswalzen ersetzen.

Walzen werden blockiert.

Abbildung

 Walzen entnehmen und prüfen, ob sich ein Gegen-

stand in den Walzen verklemmt hat.

 Prüfen, ob die Walzen bis zum Anschlag auf die

Walzenhalterung eingedreht sind.

Walzen sind zu trocken.

 Walzen befeuchten bzw. Gerät mit 50 ml Wasser in

Parkstation befeuchten.

Teile (z. B. Steine oder Splitter) befinden sich im Saug-

kopf.

Abbildung

 Saugkopfabdeckung abnehmen und Saugkopf rei-

nigen.

Siehe Kapitel „Saugkopf reinigen“.

Saugkanäle und Schlitze des Saugkopfes sind ver-

stopft.

Abbildung

 Saugkopfabdeckung abnehmen und Saugkopf rei-

nigen.

Siehe Kapitel „Saugkopf reinigen“.

Schmutzwassertank ist überfüllt.

Abbildung

bis

Abbildung

 Schmutzwassertank sofort leeren.

Siehe Kapitel „Schmutzwassertank reinigen“.

Schmutzwassertank sitzt nicht richtig im Gerät.

 Überprüfen, ob der Deckel fest auf dem Schmutz-

wassertank sitzt.

Siehe Kapitel „Schmutzwassertank reinigen“.

Abscheider ist verstopft.

 Deckel vom Schmutzwassertank abnehmen und

Abscheider reinigen.

Siehe Kapitel „Schmutzwassertank reinigen“.

Das Filternetz des Abscheiders vom Schmutzwasser-

tank wurde bei der Reinigung beschädigt.

 Abscheider erneuern.

Reinigungs- oder Pflegemittel eignen sich nicht für das

Gerät oder sind falsch dosiert.

 Die vom Hersteller empfohlenen Reinigungs- und

Pflegemittel verwenden.

Siehe Kapitel „Reinigungs- und Pflegemittel“.

 Auf die Dosierungsangaben des Herstellers achten.

Erstbefeuchtung der Walzen wurde nicht oder zu kurz

angewendet und sind dadurch nicht vollständig be-

feuchtet (Walzen reinigen dewegen nur partiell).

Abbildung

 Walzen vollständig befeuchten.

ACHTUNG

Handgriff nach dem Zusammenbau nicht mehr vom

Grundgerät abnehmen.

Die Abnahme des Handgriffs vom Grundgerät darf nur er-

folgen, wenn das Gerät zu Servicezwecken versendet wird.

Abbildung

Siehe Abbildung am Ende der Betriebsanleitung

 Schraubendreher im 90 Grad Winkel in die kleine

Öffnung an der Rückseite des Handgriffs stecken

und Handgriff abnehmen.

ACHTUNG

Bitte darauf achten, dass das Verbindungskabel zwi-

schen Grundgerät und Handgriff nicht beschädigt wird.

Technische Änderungen vorbehalten!

Gerät nimmt Schmutz nicht auf

Walzen drehen sich nicht

Lautes Rattern beim Einschalten

Klapperndes Geräusch im Saugkopf

Saugleistung lässt nach

Gerät verliert Schmutzwasser

Gerät hinterlässt Bodenstreifen

Abnahme des Handgriffs vom Grundgerät

Technische Daten

Elektrischer Anschluss

Nennspannung Akku 25,20 - 25,55 V

Schutzgrad IPX4

Gerät

Schutzklasse III

Ladegerät Schutzklasse II

Nennleistung Gerät 165 W

Akkutyp Li-Ion

Betriebszeit bei voller Akkula-

dung

ca. 20 min

Ladezeit bei leerem Akku 4 h

Ausgangsspannung Ladegerät: 30 V

Ausgangsstrom Ladegerät 0,6 A

Leistungsdaten

Walzenumdrehungen pro Minute 500 U/min

Füllmenge

Frischwassertank 400 ml

Reinigungsstation 200 ml

Maße

Gewicht (ohne Zubehör und Rei-

nigungsflüssigkeiten)

4,4 kg

Länge 320 mm

Breite 270 mm

Höhe 1220 mm

Kabellänge

Ladegerät 1500 mm

11DE

– 5

Before using your appliance for the

first time, read these original operating

instructions, act in compliance with

them, and keep them for later use or

for subsequent owners.

Use the floor cleaner exclusively for cleaning hard floors

in your private household and only on waterproof hard

floors.

Do not clean water-sensitive floor coverings such as un-

treated cork floors (the moisture could penetrate and

damage the floor).

The device is suitable for cleaning PVC, linoleum, tiled,

stone, oiled and waxed parquet, laminate and all water-

resistant floor coverings.

The packaging material can be recycled. Please

do not place the packaging into the ordinary re-

fuse for disposal, but arrange for the proper re-

cycling.

Old appliance contain valuable recyclable mate-

rials and substances that must not be released

into the environment. Thus, the appliance and

the accumulator contained must not be dis-

posed of via the domestic waste. The disposal can take

place via locally available return and collection systems

free of charge.

Electrical and electronic devices often contain compo-

nents which could potentially pose a danger to human

health and the environment if handled or disposed of in-

correctly. However, these components are necessary

for the proper operation of the device. Devices marked

with this symbol must not be disposed of with regular

household rubbish.

Notes about the ingredients (REACH)

You will find current information about the ingredients

at:

www.kaercher.com/REACH

The scope of delivery of your appliance is illustrated on

the packaging. Check the contents of the appliance for

completeness when unpacking.

In the event of missing accessories or any transport

damage, please contact your dealer.

Only use original accessories and spare parts, they en-

sure the safe and trouble-free operation of the device.

For information about accessories and spare parts,

please visit www.kaercher.com.

The warranty terms published by the relevant sales

company are applicable in each country. We will repair

potential failures of your appliance within the warranty

period free of charge, provided that such failure is

caused by faulty material or defects in manufacturing. In

the event of a warranty claim please contact your dealer

or the nearest authorized Customer Service center.

Please submit the proof of purchase.

(See address on the reverse)

– Apart from the notes contained herein the general

safety provisions and rules for the prevention of ac-

cidents of the legislator must be observed.

– Warnings and notes that are attached on the appli-

ance provide important notes for the safe opera-

tion.

 DANGER

Pointer to immediate danger, which leads to severe in-

juries or death.

몇 WARNING

Pointer to a possibly dangerous situation, which can

lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation, which can

lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation, which can

lead to property damage.

Contents

General information EN 5

Safety instructions EN 5

Description of the Appliance EN 7

Assembly EN 7

Commissioning EN 7

Operation EN 8

Care and maintenance EN 9

Troubleshooting EN 10

Technical specifications EN 11

General information

Proper use

Environmental protection

Scope of delivery

Spare parts

Warranty

Symbols on the machine

ATTENTION

The "MAX" marking on the waste water

tank must not be exceeded when cleaning

work is being performed.

Please observe the following procedure:

First empty the waste water tank.

Then fill the fresh water tank.

Safety instructions

Hazard levels

12 EN

– 6

 DANGER

 Do not immerse the device into water.

 Check the faultless condition of the appliance and

the accessories before using it. Otherwise, the ap-

pliance must not be used.

 Immediately replace the charger with the charging

cable in case of visible damage.

 Turn off the appliance and remove the mains plug

prior to any care and maintenance work.

 Repair works may only be performed by the author-

ized customer service.

 The appliance contains electrical components - do

not clean under running water.

 Do not insert conductive objects (such as screw-

drivers or the like) into the charging socket.

 Do not touch contacts or wires.

 The voltage indicated on the type plate must corre-

spond to the supply voltage.

 Do not scrape the charger across sharp edges and

ensure that it does not get pressed.

몇 WARNING

 The appliance may only be connected to an electric

supply that has been installed by an electrician in

accordance with IEC 60364.

 The appliance may only be connected to alternat-

ing current. The voltage must correspond with the

type plate of the appliance.

 For safety reasons, we recommend that you

charge the appliance only via a earth-leakage cir-

cuit breaker (max. 30 mA).

 DANGER

Risk of electric shock.

 Never touch the mains plug and the socket with wet

hands.

 Do not use the charger if dirty or wet.

 Do not operate the charger in explosive environ-

ment.

 Do not carry the charger by holding the mains ca-

ble.

 Store and use the charger in dry rooms only.

 Protect the mains cable against heat, sharp edges,

oil and moving parts of the machine.

 Avoid using extension wires with multiple sockets

and simultaneous operation of multiple devices.

 Do not pull the plug from the socket by pulling the

mains cable.

 Do not cover the charger and keep the air vents of

the charger open.

 Do not open the charger. Get repairs done only by

authorised experts.

 Use the charger only to charge approved battery

packs.

 Immediately replace the charger with the charging

cable in case of visible damage.

 DANGER

Risk of electric shock.

 Do not expose the battery to direct sunlight, heat or

fire.

몇 WARNING

 Charge the battery with the enclosed original

charger or a charger approved by KÄRCHER only.

Use the following adaptor:

 Do not open the battery, as there is a risk of an

electrical shock; also, irritating or caustic vapors

can escape.

 DANGER

 The user must use the appliance as intended. The

person must consider the local conditions and must

pay attention to other persons in the vicinity when

working with the appliance.

 The appliance may not be operated in explosive at-

mospheres.

 If the appliance is used in hazardous areas the cor-

responding safety provisions must be observed.

 Do not use the appliance if it fell down, is visibly

damaged or leaking.

 Keep packaging films away from children, there is

a risk of suffocation!

몇 WARNING

 The appliance must not be operated by children or

persons who have not been instructed accordingly.

 This appliance is not intended for use by persons

with limited physical, sensory or mental capacities

or lacking experience and/or skills, unless such

persons are accompanied and supervised by a per-

son in charge of their safety or they have received

precise instructions on the use of this appliance

and have understood the resulting risks.

 Children must not play with this appliance.

 Supervise children to prevent them from playing

with the appliance.

 Keep appliance out of reach of children as long as

it is switched on or hasn't cooled down.

 Cleaning and user maintenance must not be per-

formed by children without supervision.

 Operate or store the appliance only in accordance

with the description or illustration!

몇 CAUTION

 Create stability for the appliance prior to any work

on or with the appliance to prevent accidents or

damage.

 Never fill solvents, solvent-containing liquids or un-

diluted acids (e.g. detergents, petrol, paint thinner,

and acetone) into the water reservoir as these sub-

stances corrode the materials used in the appli-

ance.

 Never leave the appliance unattended as long as it

is in operation.

Electric components

Charger

Battery

Safe handling

PS07

13EN

– 7

 Keep parts of the body (e.g. hair, fingers) away

from the rotating cleaning rollers.

 Keep your hands protected while cleaning the suc-

tion head- risk of injury from sharp objects (e.g.

splinters).

 Keep connection cable away from heat, sharp edg-

es, oil and moving parts.

ATTENTION

 Only switch on the appliance when the fresh water

tank and waste water tank are fitted.

 The appliance must not be used for the intake of

sharp or large objects (e.g. shards, pebbles, toy

parts).

 Do not add acetic acids, descaling agents, essen-

tial oils or similar substances to the fresh water

tank. Also ensure that the substances are not

drawn in.

 Only use this appliance on hard floors with water-

proof coatings (e. g. varnished parquet, enamelled

tiles, Linoleum).

 Do not use the appliance for cleaning of carpets or

carpeted floors.

 Do not use the appliance over the floor grilles of

convector heaters. The appliance is not able to

take in the water discharged when used above

grilles.

 In case of longer breaks in operation and after use,

switch off the device at the main switch / device

switch and pull the charger’s mains plug.

 Do not operate the appliance at temperatures be-

low 0 °C.

 Protect the unit from rain. Do not store outside.

Illustrations on the picture pages

** FC 5 Cordless

** FC 5 Cordless Premium

Illustration

 Insert handle into the basic unit as far as it goes un-

til it engages audibly.

The handle must sit snugly into the appliance.

Illustration

 Screw the cleaning rollers onto the threaded rod up

to the mechanical stop.

 Pay attention to the colour-codes on the inside of

the roller and roller holder on the appliance (e.g.

blue should match up with blue).

 After the installation, check to ensure that the

cleaning rollers sit snugly.

Illustration

 To stabilise, place the appliance into the cleaning

station.

Illustration

 Plug the charging cable of the charger into the

charging socket on the device.

 Plug the mains plug of the charger into a power out-

let.

Illustration

 The LED indicator lights display the battery's cur-

rent charging state.

 All 3 LED indicator lights flash from bottom to top

when charging a completely empty battery.

 The lowermost LED lights up continuously when

the battery is 1/3 charged, the two upper LEDs con-

tinue to flash.

 When the battery is 2/3 charged, the two lower

LEDs light up continuously, the uppermost LED

continues to flash.

 After the battery has been fully charged, the 3 LED

indicator lights will continue to light constantly for

60 minutes. After this time, the LED indicator lights

go out.

Illustration

 Once the battery is charged, pull the mains plug out

of the socket and the charging cable out of the

charging socket.

Illustration

 Remove the fresh water tank from the appliance

using the handle.

Illustration

 Open fuel filler cap.

 Fill the fresh water tank with cold or lukewarm tap

water.

 KÄRCHER detergents/care agents can also be

added to the fresh water tank as required.*

See chapter "Detergents and care products".

 Do not exceed the "MAX" marking when filling.

 Close tank lock.

Illustration

 Insert the fresh water container into the appliance.

 The fresh water tank must sit snugly into the appli-

ance.

ATTENTION

*Follow the recommended dosage instructions on the

detergent/care agent.

Description of the Appliance

1 ON/OFF switch

2 Handle

3 Battery indicator

4 Carrying handle

5 Charging socket

6 Waste water tank/separator lid

7 Waste water tank

8 Cover suction head

9 Recessed grip cleaning roller

10 Cleaning rollers

11 Lock suction head

12 Fresh water tank

13 Handle fresh water tank

14 Roller storage

15 Cleaning / park station

16 Filter inlay

17 Charger with charging cable

18 * Detergent RM 536 30 ml

19 ** Detergent RM 534 30 ml

20 ** Detergent RM 536 500 ml

10 ** Cleaning rollers 2x

Assembly

Commissioning

Installing the rollers

Charging process

Fill fresh water reservoir

14 EN

– 8

ATTENTION

Illustration

The appliance must only be used for the intake of dirt

and fluids (max. 250 ml).

Illustration

Before beginning your work, remove any objects, such

as shards, pebbles, screws or toy parts from the floor.

Before use, check the floor for water consistency at sus-

pect areas. Do not clean water-sensitive coatings, such

as untreated cork floors (moisture ingress is possible

which may damage the floor).

Notes

 To avoid striped patterns, test the device on an in-

conspicuous area before using on sensitive surfac-

es, e.g. wood or fine stone.

 Don't stay in one place, keep moving.

 Follow the instructions of the floor covering manu-

facturer.

Illustration

To avoid fresh footprints on the freshly-wiped floor, work

backwards towards the door.

 Hold the appliance at the handle at angle of approx.

60 degrees.

 Clean the floor by moving the appliance back and

forth at a similar speed as if you were vacuum

cleaning.

 If the floor is especially dirty, let the appliance glide

slowly across the floor.

 For scope of delivery of the roller pads in grey and

yellow: Both roller pads have the same functionality,

they can be used for different areas of application

(colour distinction, e.g. for kitchen and bathroom).

Illustration

 Press the ON switch briefly.

 After about 1-2 seconds, the rollers begin to rotate

and the appliance is ready for use.

ATTENTION

After switching on the appliance, the cleaning rollers will

begin to rotate. Hold the handle tight to prevent the ap-

pliance from moving forwards by itself.

Make sure the fresh water tank is filled with water and

the waste water tank is fitted in the appliance.

Illustration

 To quickly wet the rollers, use a measuring cup to

fill the cleaning station with 50 ml of fresh water.

Illustration

 Switch on the appliance and put it into operation in

the station for 5 seconds.

The appliance then has the ideal level of moisture

in order to allow fast cleaning.

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Remove the carrying handle from the cleaning sta-

tion and set it on the floor.

 Hold the appliance firmly using the handle.

Illustration

 To switch on the appliance press the on/off switch.

Illustration

– 3 LEDs illuminated - 3/3 battery run time (full run

time).

– 2 LEDs illuminated - 2/3 battery run time.

– 1 LEDs illuminated - 1/3 battery run time.

 The rollers signal 5 minutes before the run time

ends by changing rotation direction.

 The lowermost LED starts to flash approx. 2.5 min-

utes before the battery has to be charged.

 The device shuts off automatically 1.5 minutes be-

fore the run time ends.

 The remaining 1.5 minutes can be used for clean-

ing the device in the station by switching it back on

again.

See "Cleaning the appliance by rinsing".

 The lowermost LED flashes for another 10 seconds

when the battery is empty and the device has

switched off.

ATTENTION

Before filling the fresh water tank, please empty the

waste water tank. In this way you can avoid overflowing

of the waste water tank.

See Chapter "Emptying the waste water tank".

Illustration

 Place the appliance in the cleaning station.

Illustration

 Remove the fresh water tank from the appliance

using the handle.

Illustration

 Open fuel filler cap.

 Fill the fresh water tank with cold or lukewarm tap

water.

 Add cleaning or disinfecting agent as required.

 Do not exceed the "MAX" marking when filling.

 Close tank lock.

Illustration

 Insert the fresh water container into the appliance.

The fresh water tank must sit snugly into the appli-

ance.

ATTENTION

The water level must be checked at regular intervals to

prevent the waste water tank from overflowing. Do not

exceed the "MAX" marking.

Illustration

 Place the appliance in the cleaning station.

Illustration

 Hold the waste water tank at the bottom handle. At

the same time, press the upper handle downwards

with your thumbs.

 Remove waste water tank.

Illustration

 Remove the cover from the waste water tank.

 Empty the waste water tank.

 Depending on the amount of dirt, clean the lid/sep-

arator and waste water tank with tap water.

 Place the lid on the waste water tank.

The lid must sit snugly onto the waste water tank.

Illustration

 Insert the waste water tank into the appliance.

The waste water tank must sit snugly in the appli-

ance.

Operation

General information on the

operation

Turning on the Appliance

Start working

Battery service life

Refill detergent

Emptying the waste Water tank

15EN

– 9

Illustration

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Place the appliance in the cleaning station.

ATTENTION

To ensure the stability of the appliance during down-

time, always put the appliance into the cleaning/park

station. A lack of stability can cause the appliance to

topple over, which can cause fluid to leak that damages

the floor covering.

Illustration

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Place the appliance in the cleaning station.

Illustration

 Remove the waste water tank.

ATTENTION

After completing the work, clean the appliance by apply-

ing a rinse cycle.

See "Cleaning the appliance by rinsing".

Illustration

 Completely empty the appliance.

Illustration

until

Illustration

 Empty the waste water tank.

See Chapter "Emptying the waste water tank".

 If there is still water in the fresh water tank or clean-

ing station, empty it.

ATTENTION

To prevent odours developing, the fresh water and

waste water tank must be completely emptied prior to

storing the appliance.

Illustration

 Move the appliance to the place of storage using

the carrying handle.

Illustration

 To stabilise, place the appliance into the cleaning

station.

 Store the appliance in a dry room.

ATTENTION

When the work is finished, always rinse the appliance

through with the cleaning station and fresh water. This

is the best way of cleaning the appliance. It prevents the

build-up of dirt and bacteria or unpleasant odours.

Illustration

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Place the appliance in the cleaning station.

 For the rinsing process, fill the fresh water tank with

cold or lukewarm tap water to completely remove

detergent residue from the suction ducts and slits

on the suction head.

 Insert the fresh water container into the appliance.

Illustration

 Remove the waste water tank and empty it.

See Chapter "Emptying the waste water tank".

 Fill the measuring cup with 200 ml water.

 Fill the cleaning station with water.

 If necessary, add appropriate KÄRCHER cleaning

agents for the rinsing procedure.

 To switch on the appliance press the on/off switch.

 Allow the appliance to run for 30-60 seconds until

the water is completely drawn out of the cleaning

station.

The rinsing procedure is now complete.

Note

The longer the appliance is switched on, the less resid-

ual moisture is left over in the cleaning rollers.

 Switch off the appliance; press the on/off button to

do so.

 If there is still water in the fresh water tank, remove

the fresh water tank and empty it.

Illustration

 Empty the waste water tank.

See Chapter "Emptying the waste water tank".

 If there is still water in the fresh cleaning station,

empty it.

ATTENTION

The fresh and waste water tanks must be emptied be-

fore the appliance is set down on the ground for roller

removal. This prevents any fluids from leaking out of the

tank when it is laid on the ground.

Note

In the case of heavy contamination, clean the cleaning

rollers separately.

Illustration

 Switch off the appliance; press the on/off button to

do so.

 If there is still water in the fresh water tank, remove

the fresh water tank and empty it.

 Empty the fresh water reservoir.

Illustration

 Empty the waste water tank.

Illustration

 Twist out the cleaning rollers from the recessed

grip.

Illustration

 Clean the cleaning rollers under running water.

 Wash the cleaning rollers in the washing machine

up to 60°C.

ATTENTION

Do not use any soft detergents when cleaning in the

washing machine. This avoids causing damage to the

microfibres. It also preserves the high performance lev-

els of the cleaning rollers.

The cleaning rollers are not suitable for the tumble dry-

er.

ATTENTION

To avoid damaging the washing machine, we recom-

mend placing the rollers in a laundry net and loading the

washing machine with additional laundry.

Illustration

 Once cleaned, place the rollers onto the cleaning

station’s roller storage and leave to air dry.

 Drying time can be minimized by wringing out the

rollers beforehand.

Interrupting operation

Turning Off the Appliance

Storing the Appliance

Care and maintenance

Cleaning appliance with rinsing process

Cleaning the rollers

16 EN

– 10

ATTENTION

In the case of heavy contamination or if parts such as

stones or splinters get into the suction head, it will need

to be cleaned. While the appliance is working, these

parts will cause a rattling noise or will block up the suc-

tion ducts, diminishing suction performance.

Illustration

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Remove the cleaning rollers.

See "Cleaning the rollers".

Illustration

 Press the suction head lock.

 Take off the suction head lid.

 Clean the suction head lid under running water.

 If necessary, remove particle deposits from the

suction ducts and slits in the suction head lid.

 Clean the suction head with a damp cloth.

 Fix the suction head lid onto the suction head.

Note

When attached to the suction head the suction head lid

must lock in place audibly.

Illustration

 Screw the cleaning rollers onto the threaded rod up

to the mechanical stop.

See "Cleaning the rollers".

ATTENTION

Regularly clean the waste water tank to prevent block-

age to the separator with dust and dirt or to prevent dirt

from building up in the tank.

Illustration

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Place the appliance in the cleaning station.

Illustration

until

Illustration

 Remove the waste water tank from the appliance.

See Chapter "Emptying the waste water tank".

 Clean the lid/separator and waste water tank with

tap water.

 The waste water tank can also be cleaned in the

dishwasher.

Illustration

 After cleaning, put the waste water tank with lid

back into the appliance.

ATTENTION

The use of unsuitable cleaning and disinfecting agents

can damage the appliance and will void the warranty.

Note

Add cleaning or disinfecting agent as required.

 When dosing the detergent and care product, fol-

low the manufacturer's dosage instructions.

Illustration

 To prevent foaming, first fill the fresh water tank

with water then cleaning or disinfecting agent.

 To avoid exceeding the "MAX" fill level on the fresh

water tank, leave room for the cleaning or disinfect-

ing agent when filling with water.

Often, failures have simple causes and you can do the

troubleshooting yourself using the following overview. If

you are in doubt or if the failure is not listed here please

contact the authorized customer service.

 Charging plug/mains plug not correctly connected.

 Connect charging plug/mains plug correctly.

 Battery is empty.

 Charge the device.

 Check whether the charging cable is still plugged

into the device.

 Take out charging cable, operation is not possible

while charging cable is plugged in.

Lowermost LED flashes when the device is switched on

and does not start.

 Battery is empty

 Charge the device.

All LEDs flash quickly simultaneously.

 Use of wrong or defective mains plug.

 Use original mains plug/replace defective mains

plug.

 Device too hot during use (e.g. when operating in

high ambient temperatures).

 Take a break and let the device cool down.

 If the device also switches off:

 Take a break and let the device cool down.

 The device can only be switched on again once it

has cooled down enough.

Filter inlay is not inserted.

(see graphic for description of the device)

 Remove fresh water tank and insert filter inlay with

rubber pin facing upwards.

Filter inlay is inserted the wrong way round.

 Remove filter inlay and insert with pin facing up-

wards.

The suction hose is blocked by deposits of dirt.

 Carefully remove the suction hoses from the suc-

tion head and basic unit.

 Place the suction hoses in cold water for 10–20

minutes.

 Clean

suction

hoses with a dull object and/or under

running water.

No water in the water reservoir.

 Refill water

Fresh water tank does not fit properly in the device.

 Insert the fresh water tank so that it sits snugly in

the appliance.

Cleaning rollers missing or not fitted correctly.

Illustration

 Fit the cleaning rollers or turn them onto the roller

holder up to the mechanical stop.

Cleaning rollers are contaminated or worn.

 Clean the cleaning rollers.

 Replace the cleaning rollers.

Cleaning the suction head

Clean the waste water tank

Detergents and care products

Troubleshooting

Battery is not charging

The device cannot be switched on

LED fault display

Lack of roller moistening with fresh water

Appliance is not sucking up dirt

17EN

– 11

Rollers are blocked.

Illustration

 Remove rollers and check if an object has become

stuck in the rollers.

 Check that the rollers are screwed in as far as they

will go onto the roller holder.

Rollers are too dry.

 Moisten the rollers/the device with 50 ml of water in

the park station.

There are parts (e.g. stones or splinters).

Illustration

 Remove suction head lid and clean the suction

head.

See Chapter "Cleaning the suction head".

The suction ducts and slits on the suction head are

blocked.

Illustration

 Remove suction head lid and clean the suction

head.

See Chapter "Cleaning the suction head".

Waste water tank is overfilled.

Illustration

until

Illustration

 Empty the waste water tank right away.

See Chapter "Cleaning the waste water tank".

Waste water tank does not fit properly in the appliance.

 Check whether the lid is fit securely on the waste

water tank.

See Chapter "Cleaning the waste water tank".

Separator is blocked.

 Remove lid from the waste water tank and clean

the separator.

See Chapter "Cleaning the waste water tank".

The filter net of the waste water tank separator was

damaged during cleaning.

 Renew separator.

Cleaning or disinfecting agents are not suitable for the

appliance or were dosed incorrectly.

 Only use detergents and care products approved

by the manufacturer.

See chapter "Detergents and care products".

 Follow the manufacturer's dosage instructions.

The initial moistening of the rollers was not used or was

not used long enough, meaning that the rollers are not

completely moistened (rollers therefore only clean par-

tially).

Illustration

 Completely moisten rollers.

ATTENTION

Do not remove the handle from the basic unit once it has

been assembled.

The handle may only be removed from the basic unit if

the unit is sent out for service purposes.

Illustration

See illustration at the end of the operating instructions

 Insert screwdriver at a 90 degree angle in the small

opening at the rear side of the handle and remove

handle.

ATTENTION

Please ensure that the connection cable between the

basic unit and the handle are not damaged.

Subject to technical modifications!

Rollers do not turn

Loud rattling when switched on

Rattling noise in the suction head

Suction power decreases

Appliance is leaking waste water.

Appliance leaves streaks behind on the floor

Removing the handle from the basic unit

Technical specifications

Electrical connection

Nominal battery voltage 25,20 - 25,55 V

Protection class IPX4

Device

Protective class

III

Charger protection class II

Rated power of appliance 165 W

Battery type Li-Ion

Operating time with full charge approx.

min

Charging time for empty battery 4 h

Charger initial voltage: 30 V

Output current, charger 0,6 A

Performance data

Roller revolutions per minute 500 rpm

Filling quantity

Fresh water tank 400 ml

Cleaning station 200 ml

Dimensions

Weight (without accessories and

cleaning fluids)

4,4 kg

Length 320 mm

Width 270 mm

Height 1220 mm

Cable length

Charger 1500 mm

18 EN

– 5

Veuillez lire ce manuel d'instructions

original avant la première utilisation de

votre appareil ; agissez selon ces ins-

tructions et conservez ce manuel pour

une utilisation ultérieure ou pour le fu-

tur propriétaire.

Le nettoyeur de sols est uniquement destiné au net-

toyage des sols durs et résistants à l'eau dans les mé-

nages.

Ne pas nettoyer les revêtements sensibles à l'eau

comme par ex. les sols en liège non traités (l'humidité

peut pénétrer et endommager le sol).

L'appareil convient pour le nettoyage des sols en PVC,

du linoléum, des carrelages, des sols en pierre, des par-

quets huilés ou cirés, des revêtements de sol stratifiés

ainsi que pour tous les revêtements de sol résistants à

l'eau.

Les matériaux constitutifs de l’emballage sont

recyclables. Ne pas jeter les emballages dans

les ordures ménagères, mais les remettre à un

système de recyclage.

Les appareils ancien modèle contiennent des

matériaux et des substances de qualité recy-

clables qui ne doivent pas être tout simplement

jetés. L'appareil et l'accumulateur qu'il contient

ne doivent donc pas être éliminés dans les ordures mé-

nagères. L'élimination se fait gratuitement par des sys-

tèmes de reprise et de collecte disponibles localement.

Les appareils électriques et électroniques renferment

souvent des composants qui peuvent représenter un

danger potentiel pour l'intégrité physique et l'environne-

ment s'ils sont mal utilisés ou éliminés. Ces composants

sont pourtant nécessaires au bon fonctionnement de

l'appareil. Les appareils qui présentent ce symbole ne

doivent pas être jetés avec les déchets ménagers.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se

trouvent sous :

www.kaercher.com/REACH

La liste des composants de votre appareil figure sur

l'emballage. Lors du déballage, contrôler l’intégralité du

matériel.

S'il manque des accessoires ou en cas de dommages

imputables au transport, informer immédiatement le re-

vendeur.

N'utiliser que des accessoires et pièces de rechange

d'origine, ils garantissent le bon fonctionnement de l'ap-

pareil.

Vous trouverez des informations relatives aux acces-

soires et pièces de rechange sur www.kaercher.com.

Dans chaque pays, les conditions de garantie en vi-

gueur sont celles publiées par notre société de distribu-

tion responsable. Les éventuelles pannes sur l’appareil

sont réparées gratuitement dans le délai de validité de

la garantie, dans la mesure où celles-ci relèvent d'un

défaut matériel ou d'un vice de fabrication. En cas de re-

cours en garantie, adressez-vous à votre revendeur ou

au service après-vente agréé le plus proche munis de

votre preuve d'achat.

(Adresse au dos)

– En plus des consignes figurant dans ce mode

d'emploi, les règles générales de sécurité et de

prévention des accidents imposées par la loi

doivent être respectées.

– Afin d'assurer un fonctionnement sans danger, les

avertissements et les consignes placés sur l'appa-

reil doivent être respectés.

 DANGER

Signale la présence d'un danger imminent entraînant de

graves blessures corporelles et pouvant avoir une issue

mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éventuellement

dangereuse pouvant entraîner de graves blessures cor-

porelles et même avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation potentiellement dan-

gereuse pouvant entraîner des blessures légères.

Contenu

Consignes générales FR 5

Consignes de sécurité FR 5

Description de l’appareil FR 7

Montage FR 7

Mise en service FR 7

Fonctionnement FR 8

Entretien et maintenance FR 9

Assistance en cas de panne FR 10

Caractéristiques techniques FR 12

Consignes générales

Utilisation conforme

Protection de l’environnement

Contenu de livraison

Pièces de rechange

Garantie

Symboles sur l'appareil

ATTENTION

Lors des travaux de nettoyage, le mar-

quage « MAX » du bac d'eau sale ne doit

pas être dépassé.

Veuillez respecter le procédé suivant :

Vider d'abord le bac d'eau sale.

Remplir ensuite le réservoir d'eau propre.

Consignes de sécurité

Niveaux de danger

19FR

– 6

ATTENTION

Remarque relative à une situation éventuellement dan-

gereuse pouvant entraîner des dommages matériels.

 DANGER

 Ne pas plonger l'appareil dans l'eau !

 Contrôler l'état de l 'appareil et de l'accessoire

avant de les utiliser. Si l'appareil n'est pas en bon

état, il ne doit pas être utilisé.

 En cas d'endommagement visible, remplacer im-

médiatement le chargeur avec le câble de charge-

ment par des pièces d'origine.

 Avant tout travail d'entretien et de maintenance,

mettre l'appareil hors tension et débrancher la fiche

secteur.

 Seul le service après-vente agréé est autorisé à ef-

fectuer des travaux de réparation sur l'appareil.

 L'appareil contient des composants électriques -

ne pas nettoyer sous l'eau courante.

 Ne pas enficher d'objets conducteurs (par ex. tour-

nevis ou équivalent) dans la douille de chargement.

 Ne toucher aucun contact ou aucun câble.

 La tension indiquée sur la plaque signalétique doit

correspondre à la tension d'alimentation.

 Ne pas tirer le câble de charge sur des bords poin-

tus et ne pas le coincer.

몇 AVERTISSEMENT

 L’appareil doit uniquement être raccordé à un bran-

chement électrique mis en service par un électri-

cien conformément à la norme IEC 60364.

 Branchement l’appareil uniquement à du courant

alternatif. La tension doit être identique avec celle

indiquée sur la plaque signalétique de l’appareil.

 Pour des raisons de sécurité, nous recommandons

de charger l'appareil via un disjoncteur de courant

de défaut (30mA max.).

 DANGER

Risque d'électrocution.

 Ne jamais saisir la fiche secteur ni la prise de cou-

rant avec des mains humides.

 Ne pas utiliser l'appareil de charge en état sale ou

mouillé.

 Ne pas utiliser l'appareil de charge dans un envi-

ronnement où il y a un risque de explosion.

 Ne pas porte l'appareil de charge au câble d'ali-

mentation.

 Utiliser et entreposer le chargeur uniquement dans

des locaux secs

 Eloigner le câble d'alimentation de chaleur, des re-

bords aigus, de l'huile et des pièces d'appareil mo-

biles.

 On doit évité des prolongateurs avec des prises

multiples et le fonctionnement parallèlement de

plusieurs appareils.

 Ne pas débrancher la fiche en tirant le câble d'ali-

mentation.

 Ne pas couvrir l'appareil de charge et laisser les in-

terstices d'aération libres.

 Ne pas ouvrir l'appareil de charge. Les réparations

doivent être fait uniquement par des spécialistes.

 Ne utiliser l'appareil de charge que pour le charge-

ment des groupes d'accumulateurs autorisés.

 En cas d'endommagement visible, remplacer im-

médiatement le chargeur avec le câble de charge-

ment par des pièces d'origine.

 DANGER

Risque d'électrocution.

 Ne pas soumettre l'accumulateur à un fort rayonne-

ment solaire, à la chaleur ainsi qu'au feu.

몇 AVERTISSEMENT

 Rechargez la batterie uniquement avec le chargeur

d'origine fourni ou un chargeur approuvé par KÄR-

CHER .

Utiliser l'adaptateur suivant :

 Ne pas ouvrir l'accumulateur, Risque de court-

circuit ! Il est en outre possible que des vapeurs ir-

ritantes ou des fluides agressifs s'en échappent.

 DANGER

 L’utilisateur doit utiliser l’appareil de façon

conforme. Il doit prendre en considération les don-

nées locales et lors du maniement de l’appareil, il

doit prendre garde aux tierces personnes, et en

particulier aux enfants.

 Il est interdit d’utiliser l’appareil dans des domaines

présentant des risques d’explosion.

 Si l’appareil est utilisé dans des zones dange-

reuses, tenir compte des consignes de sécurité

correspondantes.

 Ne pas utiliser l'appareil s'il est tombé, s'il présente

des dommages visibles ou s'il fuit.

 Tenir les feuilles d'emballage hors de la portée

d'enfants - Risque d'asphyxie !

몇 AVERTISSEMENT

 L’appareil ne doit jamais être utilisé par des enfants

ni par des personnes non avisées.

 Cet appareil n'est pas destiné à être utilisé par des

personnes ayant des capacités physiques, senso-

rielles ou mentales réduites ou manquant d'expé-

rience et/ou de connaissances, sauf si ces mêmes

personnes sont sous la supervision d'une per-

sonne responsable de leur sécurité ou ont été for-

mées à l'utilisation de l'appareil.

 Les enfants ne doivent pas jouer avec l'appareil.

 Surveiller les enfants pour s'assurer qu'ils ne jouent

pas avec l'appareil.

 Tenir l'appareil à l'écart des enfants lorsqu'il est en

marche ou tant qu'il n'est pas encore refroidi.

 Le nettoyage et la maintenance par l'utilisateur ne

doivent pas être effectués par des enfants sans

surveillance.

 N'utiliser ou ne stocker l'appareil que conformé-

ment à la description ou à la figure !

몇 PRÉCAUTION

 Avant d'effectuer toute opération avec ou sur l'ap-

pareil, en assurer la stabilité afin d'éviter tout acci-

Composants électriques

Chargeur

Accumulateur

Manipulation fiable

PS07

20 FR

– 7

dent ou tout endommagement dû à une chute de

l'appareil.

 Ne jamais remplir le réservoir d'eau de solvants, de

liquides contenant des solvants ou d'acides non di-

lués (tels que détergents, essence, diluants pour

peinture et acétone), car ceux-ci ont un effet corro-

sif sur les matériaux se trouvant dans l'appareil.

 Ne jamais laisser l’appareil sans surveillance lors-

qu’il est en marche.

 Eloigner les parties du corps (p. ex. cheveux,

doigts) des rouleaux de nettoyage en rotation.

 Protéger ses mains lors du nettoyage de la tête

d'aspiration en raison du risque de blessures cau-

sées par la projection d'objets tranchants (p. ex.

éclats).

 Tenir le câble de liaison éloigné de la chaleur, de

bords vifs, d’huile et des pièces de l’appareil mo-

biles.

ATTENTION

 Mettre l'appareil en marche uniquement si le réser-

voir d'eau propre et le bac d'eau sale sont mis en

place.

 Ne pas aspirer d'objets pointus ou plus grands (p.

ex. débris de verre, cailloux, accessoires de jouets)

avec cet appareil.

 Ne pas remplir le réservoir d'eau propre avec de

l'acide acétique, du détartrant, des huiles essen-

tielles ou d'autres substances similaires. Veiller

également à ne pas aspirer ces substances.

 Utiliser cet appareil uniquement sur des sols durs

avec revêtement étanche à l'eau (p. ex. parquet

peint, carrelage émaillé, linoléum).

 Ne pas utiliser l'appareil pour le nettoyage de tapis

ou de moquettes.

 Ne pas passer l'appareil sur la grille des chauf-

fages par convecteur. En passant sur la grille, l'ap-

pareil ne peut pas absorber l'eau qui s'écoule.

 Lors de pauses de fonctionnement prolongées et

après avoir utilisé l’appareil, le mettre hors circuit

via l’interrupteur principal et débrancher la fiche

secteur du chargeur.

 Ne pas exploiter l'appareil à des températures infé-

rieures à 0 °C.

 Protéger l'appareil de la pluie. Ne pas l'entreposer

à extérieur.

Pour les illustrations, voir les pages de graphiques

** FC 5 Cordless

** FC 5 Cordless Premium

Figure :

 Insérer la barre de la poignée jusqu'en butée dans

l'appareil de base jusqu'à ce qu'elle s'enclenche de

manière audible.

La barre de la poignée doit être bien fixée dans

l'appareil.

Figure :

 Visser les rouleaux de nettoyage sur le porte-rou-

leaux jusqu'en butée.

 Tenir compte de l'affectation des couleurs figurant

à l'intérieur des rouleaux et sur le porte-rouleaux de

l'appareil (p. ex. le bleu avec le bleu).

 Après le montage, vérifier si les rouleaux de net-

toyage sont bien installés.

Figure :

 Pour stabiliser l'appareil, le placer dans la station

de nettoyage.

Figure :

 Brancher le câble du chargeur sur la prise du char-

geur de l'appareil.

 Brancher la fiche secteur du chargeur dans la

prise.

Figure :

 Les témoins de contrôle LED indiquent l’état de

chargement actuel de la batterie.

 Pendant le chargement de la batterie complète-

ment déchargée, les 3 témoins de contrôle LED cli-

gnotent successivement de bas en haut.

 Pendant la recharge de la batterie au 1/3 déchar-

gée, la LED inférieure reste allumée, les deux LED

supérieures continuent de clignoter.

 Pendant la recharge de la batterie au 2/3 déchar-

gée, les deux LED inférieures restent allumées, la

LED supérieure continue de clignoter.

 Lorsque la batterie est entièrement rechargée, les

3 témoins lumineux LED restent allumés pendant

60 minutes. Après ce délai, les témoins lumineux

LED s’éteignent.

Figure :

 À l'issue de la recharge, débrancher la fiche sec-

teur de la prise de courant et le câble de charge de

la prise du chargeur.

Figure :

 Sortir le réservoir d'eau propre de l'appareil en ti-

rant par la poignée.

Figure :

 Ouvrir le réservoir de carburant.

Description de l’appareil

1 Interrupteur Marche/Arrêt

2 Poignée

3 Indicateur d'accu

4 Poignée de transport

5 Prise de chargeur

6 Couvercle du bac d'eau sale/séparateur

7 Réservoir d'eau sale

8 Cache de la tête d'aspiration

9 Poignée encastrée rouleau de nettoyage

10 Rouleaux de nettoyage

11 Verrouillage de la tête d'aspiration

12 Réservoir d'eau propre

13 Poignée du réservoir d'eau propre

14 Rangement des rouleaux

15 Station de nettoyage/poste de stationnement

16 Elément d'un filtre

17 Appareil de charge avec câble de charge

18 * Produit détergent RM 536 30 ml

19 ** Produit détergent RM 534 30 ml

20 ** Produit détergent RM 536 500 ml

10 ** Rouleaux de nettoyage 2x

Montage

Mise en service

Montage des rouleaux

Processus de charge

Remplir le réservoir d'eau fraîche

21FR

– 8

 Remplir le réservoir d'eau propre à l'eau potable

froide ou tiède.

 Selon les besoins, les produits d'entretien et de

nettoyage de la marque KÄRCHER peuvent être

ajoutés dans le réservoir d'eau propre.*

Cf. le chapitre « Produit de nettoyage et

d'entretien ».

 Le marquage « MAX » ne doit pas être dépassé

lors du remplissage.

 Fermer le couvercle du réservoir.

Figure :

 Mettre le réservoir d'eau fraîche en place dans l'ap-

pareil.

 Le réservoir d'eau propre doit être bien installé

dans l'appareil.

ATTENTION

*Tenir compte de la recommandation de dosage figu-

rant sur le produit de nettoyage ou d'entretien.

ATTENTION

Figure :

L'appareil ne peut absorber que les salissures et les li-

quides (max. 250 ml).

Figure :

Avant le début des travaux, éliminer tous les objets se

trouvant éventuellement sur le sol, comme p. ex. les dé-

bris de verre, les cailloux, les vis ou les accessoires de

jouets.

Avant d'utiliser l'appareil sur un endroit peu visible, véri-

fier si le sol est résistant à l'eau. Ne pas nettoyer de re-

vêtements sensibles à l'eau tels que les sols en liège

non traités (l'humidité risque de pénétrer et d'endomma-

ger le sol).

Remarque

 Pour éviter les rayures, testez l’appareil sur un en-

droit peu visible avant toute utilisation sur des sur-

faces fragiles, p. ex. bois ou céramique.

 Ne restez pas sur place, mais toujours en mouve-

ment.

 Respectez les consignes du fabricant du revête-

ment de sol.

Figure :

Afin d'éviter que toute empreinte n'apparaisse sur le sol

fraîchement nettoyé, travailler en marche arrière en di-

rection de la porte.

 Tenir l'appareil par la poignée à un angle d'env. 60

degrés.

 Le nettoyage du sol a lieu en effectuant un mouve-

ment avant et arrière de l'appareil à une vitesse si-

milaire à celle d'un aspirateur.

 En cas d'encrassement plus important, faire glisser

lentement l'appareil sur le sol.

 Pour les livraisons des paires de rouleaux en gris

et jaune : les deux paires de rouleaux ont la même

fonction, mais ne peuvent pas être utilisées dans

des domaines d'utilisation différents (différents co-

loris, p. ex. pour la cuisine et la salle de bain).

Figure :

 Appuyer brièvement sur l'interrupteur ON.

 Après env. 1 à 2 secondes, les rouleaux com-

mencent à tourner et l'appareil est prêt à fonction-

ner.

ATTENTION

Les rouleaux de nettoyage se mettent à tourner dès que

l'appareil est sous tension. La poignée doit être mainte-

nue afin d'empêcher l'appareil de se déplacer de façon

autonome.

S'assurer que le réservoir d'eau propre est rempli d'eau

et que le bac d'eau sale est inséré dans l'appareil.

Figure :

 Pour humidifier rapidement les rouleaux, remplir la

station de nettoyage avec 50 ml d'eau du robinet à

l'aide d'un verre mesureur.

Figure :

 Mettre l'appareil sous tension et le mettre en ser-

vice dans la station pendant 5 secondes.

L'appareil possède alors un taux d'humidité optimal

pour permettre un nettoyage rapide.

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Sortir l'appareil de la station de nettoyage à l'aide

de la poignée de transport et le poser sur le sol.

 Maintenir l'appareil au niveau de la poignée.

Figure :

 Pour mettre en service, appuyer sur le sectionneur

général (marche/arrêt).

Figure :

– 3 LED allumées - 3/3 d’autonomie de la batterie

(durée de marche maximum).

– 2 LED allumées - 2/3 d’autonomie de la batterie.

– 1 LED allumée - 1/3 d’autonomie de la batterie.

 5 minutes avant la fin de la durée de marche, les

rouleaux donnent un signal par des vitesses de ro-

tation modifiées.

 Environ 2,5 minutes avant que la batterie ne soit

vide, la LED inférieure clignote.

 1,5 minute avant la fin de la durée de marche, l’ap-

pareil s’éteint.

 En remettant en marche, on peut utiliser la minute

et demi qui reste pour nettoyer l'appareil dans la

station.

Cf. le chapitre « Nettoyage de l'appareil par un pro-

cessus rinçage ».

 Une fois que la batterie est vide et que l’appareil

s’est éteint, la LED inférieure clignote encore pen-

dant 10 secondes.

ATTENTION

Avant de remplir le réservoir d'eau propre, prière de vi-

der le bac d'eau sale. Cela permet d'éviter le déborde-

ment du bac d'eau sale.

Cf. le chapitre « Vidage du bac d'eau sale ».

Figure :

 Placer l'appareil dans la station de nettoyage.

Figure :

 Sortir le réservoir d'eau propre de l'appareil en ti-

rant par la poignée.

Fonctionnement

Remarques générales relatives

à la commande

Mettre l'appareil en marche

Commencer le travail

Autonomie de la batterie

Ajout de détergent

22 FR

– 9

Figure :

 Ouvrir le réservoir de carburant.

 Remplir le réservoir d'eau propre à l'eau potable

froide ou tiède.

 Selon les besoins, ajouter un produit de nettoyage

ou d'entretien.

 Le marquage « MAX » ne doit pas être dépassé

lors du remplissage.

 Fermer le couvercle du réservoir.

Figure :

 Mettre le réservoir d'eau fraîche en place dans l'ap-

pareil.

Le réservoir d'eau propre doit être bien installé

dans l'appareil.

ATTENTION

Afin d'éviter tout débordement du bac d'eau sale,

contrôler régulièrement le niveau de l'eau. Le marquage

« MAX » ne doit en aucun cas être dépassé.

Figure :

 Placer l'appareil dans la station de nettoyage.

Figure :

 Tenir le bac d'eau sale par la barre inférieure de la

poignée, tout en poussant avec le pouce la barre

supérieure de la poignée vers le bas.

 Enlever le bac d'eau sale.

Figure :

 Retirer le couvercle du réservoir d'eau sale.

 Vidange du réservoir d'eau sale.

 Selon l'encrassement, nettoyer le couvercle/sépa-

rateur et le bac d'eau sale à l'eau potable.

 Placer le couvercle sur le bac d'eau sale.

Le couvercle doit être bien fixé au bac d'eau sale.

Figure :

 Mettre le réservoir d'eau fraîche en place dans l'ap-

pareil.

Le bac d'eau sale doit être bien installé dans l'ap-

pareil.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Placer l'appareil dans la station de nettoyage.

ATTENTION

Pour garantir la stabilité de l'appareil en cas d'interrup-

tions de travail, toujours placer l'appareil dans la station

de nettoyage ou le poste de stationnement. Une insta-

bilité insuffisante peut faire basculer l'appareil et entraî-

ner l'écoulement de liquides risquant d'endommager le

revêtement du sol.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Placer l'appareil dans la station de nettoyage.

Figure :

 Retirer le bac d'eau sale.

ATTENTION

Nettoyage de l'appareil par un processus de rinçage

une fois les travaux terminés.

Cf. le chapitre « Nettoyage de l'appareil par un proces-

sus rinçage ».

Figure :

 Vider complètement l'appareil.

Figure :

jusque

Figure :

 Vidange du réservoir d'eau sale.

Cf. le chapitre « Vidage du bac d'eau sale ».

 Si le réservoir d'eau propre ou la station de net-

toyage contiennent encore de l'eau, vider l'eau.

ATTENTION

Pour éviter la formation d'odeurs, les réservoirs d'eau

propre et d'eau sale doivent être complètement vidés

lors du stockage de l'appareil.

Figure :

 Porter l'appareil à l'aide de la poignée de transport

vers son lieu de stockage.

Figure :

 Pour stabiliser l'appareil, le placer dans la station

de nettoyage.

 Stocker l’appareil dans des locaux secs.

ATTENTION

Une fois les travaux terminés, toujours faire rincer l'ap-

pareil à l'eau froide à l'aide de la station de nettoyage.

Ce processus permet de nettoyer l'appareil de façon op-

timale et d'éviter toute formation de salissures ou de

bactéries et toute odeur désagréable dans l'appareil.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Placer l'appareil dans la station de nettoyage.

 Pour le processus de rinçage, remplir le réservoir

d'eau propre avec de l’eau potable froide ou tiède

pour retirer complètement les résidus de détergent

dans les canaux d’aspiration et la fente de la tête

d'aspiration.

 Mettre le réservoir d'eau fraîche en place dans l'ap-

pareil.

Figure :

 Retirer le bac d'eau sale et le vider.

Cf. le chapitre « Vidage du bac d'eau sale ».

 Remplir le gobelet de 200 ml d'eau.

 Remplir l'eau dans la station de nettoyage.

 Selon les besoins, il est possible d'ajouter un pro-

duit d'entretien approprié de la marque KÄRCHER

pour le processus de rinçage.

 Pour

mettre

en service, appuyer sur le sectionneur

général (marche/arrêt).

 Laisser tourner l'appareil pendant 30 à 60 se-

condes, jusqu'à ce que l'eau soit entièrement aspi-

rée de la station de nettoyage.

Le processus de rinçage est à présent terminé.

Remarque

Plus l'appareil reste allumé longtemps, moins l'humidité

résiduelle sera retenue dans les rouleaux de nettoyage.

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

 Si le réservoir d'eau propre contient encore de

l'eau, retirer le réservoir d'eau propre et le vider.

Vidange du réservoir d'eau sale

Interrompre le fonctionnement

Mise hors tension de l’appareil

Ranger l’appareil

Entretien et maintenance

Nettoyage de l'appareil par un processus de

rinçage

23FR

– 10

Figure :

 Vidange du réservoir d'eau sale.

Cf. le chapitre « Vidage du bac d'eau sale ».

 Si la station de nettoyage contient encore de l'eau,

la vider.

ATTENTION

Avant de déposer l'appareil au sol pour retirer les rou-

leaux, le réservoir d'eau propre et le bac d'eau sale

doivent être vidés. Cela permet d'éviter tout écoulement

de liquides des réservoirs lors de la dépose au sol.

Remarque

En cas de fort encrassement, les rouleaux de nettoyage

peuvent être nettoyés séparément.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

 Si le réservoir d'eau propre contient encore de

l'eau, retirer le réservoir d'eau propre et le vider.

 Vidanger le réservoir d'eau propre.

Figure :

 Vidange du réservoir d'eau sale.

Figure :

 Dévisser les rouleaux de nettoyage au niveau de la

poignée encastrée.

Figure :

 Nettoyer les rouleaux de nettoyage sous l'eau cou-

rante.

 Nettoyer les rouleaux de nettoyage à la machine à

laver jusqu'à 60 °C.

ATTENTION

Ne pas utiliser d'adoucisseur en cas de nettoyage dans

la machine à laver. Ainsi, les microfibres ne seront pas

endommagées et les rouleaux de nettoyage conservent

leur effet élevé de nettoyage.

Les rouleaux de nettoyage ne peuvent pas passer au

sèche-linge.

ATTENTION

Pour éviter d'endommager le lave-linge, nous vous re-

commandons de placer les rouleaux dans un filet à linge

et d’ajouter du linge à laver dans la machine.

Figure :

 Après le nettoyage, placer les rouleaux sur la

console de la station de nettoyage et les laisser sé-

cher à l'air.

 Une réduction de la durée de séchage est possible

en essorant les rouleaux au préalable.

ATTENTION

Nettoyer la tête d'aspiration en cas d'encrassement im-

portant ou de pénétration de pièces (p. ex. cailloux,

éclats) dans cette dernière. Lors des travaux, ces

pièces risquent de provoquer un bruit de claquement,

de boucher les canaux d'aspiration et elles empêchent

la puissance d'aspiration.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Retirer les rouleaux de nettoyage.

Cf. le chapitre « Nettoyage des rouleaux ».

Figure :

 Appuyer sur le verrouillage de la tête d'aspiration.

 Retirer le couvercle de la tête d'aspiration.

 Nettoyer le couvercle de la tête d'aspiration sous

l'eau courante.

 Si besoin, éliminer les particules se trouvant dans

les canaux d'aspiration et les fentes du couvercle

de la tête d'aspiration.

 Nettoyer la tête d'aspiration de l'appareil avec un

chiffon humide.

 Fixer le couvercle de la tête d'aspiration sur la tête

d'aspiration.

Remarque

Le couvercle de la tête d’aspiration doit s’enclencher

audiblement à la tête d’aspiration lors de la fixation.

Figure :

 Visser les rouleaux de nettoyage sur le porte-rou-

leaux jusqu'en butée.

Cf. le chapitre « Nettoyage des rouleaux ».

ATTENTION

Nettoyer régulièrement le bac d'eau sale pour ne pas

boucher le séparateur en raison de la poussière et des

salissures ou pour éviter que les salissures ne s'in-

crustent dans le réservoir.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Placer l'appareil dans la station de nettoyage.

Figure :

jusque

Figure :

 Retirer le bac d'eau sale de l'appareil.

Cf. le chapitre « Vidage du bac d'eau sale ».

 Nettoyer le couvercle/séparateur et le bac d'eau

sale à l'eau potable.

 Le bac d'eau sale peut également être nettoyé

dans le lave-vaisselle.

Figure :

 Après le nettoyage, remettre le bac d'eau sale avec

le couvercle dans l'appareil.

ATTENTION

L'utilisation de produits de nettoyage et d'entretien non

appropriés peut endommager l'appareil et entraîner

l'extinction des droits à garantie.

Remarque

Selon les besoins, utiliser un produit de nettoyage ou

d'entretien de la marque KÄRCHER pour le nettoyage

du sol.

 Lors du dosage du produit de nettoyage et d'entre-

tien, tenir compte des quantités recommandées

par le fabricant.

Figure :

 Afin d'éviter toute formation de mousse, remplir

d'abord le réservoir d'eau propre avec de l'eau puis

ajouter le produit de nettoyage et d'entretien.

 Pour ne pas dépasser le volume de remplissage

« MAX » du réservoir d'eau propre, laisser encore

de la place lors du remplissage de l'eau pour le pro-

duit de nettoyage et d'entretien.

Les pannes ont souvent des causes simples auxquelles

il est facile de remédier soi-même à l'aide de la liste sui-

vante. En cas de doute ou de panne non citée ici,

s'adresser au service après-vente agréé.

Nettoyage des rouleaux

Nettoyage de la tête d'aspiration

Nettoyage du bac d'eau sale

Produit de nettoyage et d'entretien

Assistance en cas de panne

24 FR

– 11

 La prise du chargeur/la fiche secteur ne sont pas

branchées correctement.

 Brancher correctement la prise du chargeur/fiche

secteur.

 La batterie est vide.

 Recharger l'appareil.

 Vérifier si le câble de charge est encore branché à

l'appareil.

 Débrancher le câble de charge car l'appareil ne

fonctionne pas s'il est branché.

La LED inférieure clignote lorsque l'appareil est activé,

et il ne se met pas en marche.

 L’accumulateur est vide

 Recharger l'appareil.

Toutes les LED clignotent rapidement en même temps.

 Emploi d'un bloc secteur erroné ou défectueux.

 Utiliser un bloc secteur d'origine/remplacer le bloc

secteur défectueux.

 L'appareil chauffe trop pendant l'application (p. ex.

lors d'une utilisation à des températures ambiantes

élevées.

 Faire une pause et laisser refroidir l’appareil.

 Si l'appareil se coupe malgré cela :

 Faire une pause et laisser refroidir l’appareil.

 Ne remettre l'appareil sous tension que lorsqu'il a

suffisamment refroidi.

L'élément filtrant n'a pas été inséré.

(Voir représentation graphique pour la description de

l’appareil)

 Retirer le réservoir d'eau propre et placer l'élément

filtrant avec le pion vers le haut.

L'élément filtrant a été inséré à l'envers.

 Retirer l'élément filtrant et le placer avec le pion

vers le haut.

Le tuyau d'aspiration est bouché par des dépôts de sa-

lissures.

 Retirer avec précaution les tuyaux d'aspiration de

la tête d'aspiration et de l'appareil de base.

 Mettre les tuyaux d'aspiration dans de l'eau froide

pendant 10 à 20 minutes.

 Nettoyer les tuyaux d'aspiration avec un objet

contondant et/ou sous l'eau courante.

Il n’y a pas d’eau dans le réservoir d’eau.

 Appoint en eau

Le réservoir d’eau propre n'est pas positionné correcte-

ment dans l'appareil.

 Mettre le réservoir d'eau propre en place et s'assu-

rer qu'il est bien fixé dans l'appareil.

Les rouleaux de nettoyage sont absents ou ne sont pas

insérés correctement.

Figure :

 Insérer les rouleaux de nettoyage et visser les rou-

leaux de nettoyage jusqu'en butée sur le porte-rou-

leaux.

Les rouleaux de nettoyage sont encrassés ou usés.

 Nettoyer les rouleaux de nettoyage.

 Remplacer les rouleaux de nettoyage.

Les rouleaux sont bloqués.

Figure :

 Retirer les rouleaux et s'assurer qu'aucun objet

n'est coincé dans les rouleaux.

 Vérifier si les rouleaux sont insérés jusqu'en butée

sur le support mural.

Les rouleaux sont trop secs.

 Humidifier les rouleaux ou humidifier l’appareil

avec 50 ml d’eau en stationnement.

Des pièces (p. ex. cailloux ou éclats) se trouvent dans

la tête d'aspiration.

Figure :

 Retirer le couvercle de la tête d'aspiration et net-

toyer la tête d'aspiration.

Cf. le chapitre « Nettoyage de la tête d'aspiration ».

Les canaux d'aspiration et les fentes de la tête d'aspira-

tion sont obturés.

Figure :

 Retirer le couvercle de la tête d'aspiration et net-

toyer la tête d'aspiration.

Cf. le chapitre « Nettoyage de la tête d'aspiration ».

Le bac d'eau sale est trop rempli.

Figure :

jusque

Figure :

 Vider immédiatement le bac d'eau sale.

Cf. le chapitre « Nettoyage du bac d'eau sale ».

Le bac d'eau sale n'est pas positionné correctement

dans l'appareil.

 Vérifier si le couvercle est bien fixé sur le bac d'eau

sale.

Cf. le chapitre « Nettoyage du bac d'eau sale ».

Le séparateur est bouché.

 Enlever le couvercle du bac d'eau sale et nettoyer

le séparateur.

Cf. le chapitre « Nettoyage du bac d'eau sale ».

Le filet filtrant du séparateur du bac d'eau sale a été en-

dommagé lors du nettoyage.

 Remplacer le séparateur.

Le produit de nettoyage ou d'entretien ne convient pas

à l'appareil ou n'est pas dosé correctement.

 Utiliser le produit de nettoyage et d'entretien re-

commandé par le fabricant.

Cf. le chapitre « Produit de nettoyage et

d'entretien ».

 Tenir

compte

des recommandations de dosage du

fabricant.

La première humidification des rouleaux n'a pas été ou

trop peu effectuée et les rouleaux ne sont donc pas en-

tièrement humidifiés (et pour cette raison, les rouleaux

ne nettoient que partiellement).

Figure :

 Humidifier entièrement les rouleaux.

La batterie ne charge pas

Impossible d'allumer l'appareil

Messages d’erreur via les LED

Aucune humidification des rouleaux à l'eau

du robinet

Non-aspiration des salissures par l'appareil

Les rouleaux ne tournent pas

Bruit sourd lorsque l'appareil est allumé

Bruit de claquement dans la tête d'aspiration

La puissance d'aspiration diminue

Fuite d'eau sale de l'appareil

Traces sur le sol laissées par l'appareil

25FR

– 12

ATTENTION

Ne plus retirer la poignée de l'appareil de base après

assemblage.

Le retrait de la poignée de l'appareil de base ne peut

être effectué que lorsque l'appareil est expédié à des

fins de maintenance.

Figure :

Cf. Figure à la fin du Manuel d'utilisation

 Insérer le tournevis à un angle de 90° dans l'ouver-

ture à l'arrière de la poignée et retirer la poignée.

ATTENTION

Merci de noter que le câble de liaison entre l'appareil de

base et la poignée ne doit pas être endommagé.

Sous réserve de modifications techniques !

Retrait de la poignée de l'appareil de base

Caractéristiques techniques

Branchement électrique

Tension nominale accumulateur 25,20 - 25,55 V

Degré de protection IPX4

Appareil

Classe de protection

III

Classe de protection du char-

geur

Puissance nominale de l'appareil 165 W

Type d'accumulateur Li-Ion

Durée de service avec charge

d'accumulateur totale

env. 20 min

Temps de charge d'un accumu-

lateur vide

Tension de sortie du chargeur 30 V

Courant de sortie du chargeur 0,6 A

Performances

Rotations des rouleaux par mi-

nute

500 tr/min

Contenance

Réservoir d'eau propre 400 ml

Station de nettoyage 200 ml

Dimensions

Poids (sans accessoires et dé-

tergents)

4,4 kg

Longueur 320 mm

Largeur 270 mm

Hauteur 1220 mm

Longueur de câble

Chargeur 1500 mm

26 FR

– 5

Prima di utilizzare l'apparecchio per la

prima volta, leggere le presenti istru-

zioni per l'uso originali, seguirle e con-

servarle per un uso futuro o in caso di

rivendita dell'apparecchio.

Utilizzare la pulitrice per pavimenti esclusivamente per

la pulizia di pavimenti duri in ambiente domestico e solo

su pavimenti duri con rivestimento impermeabile all'ac-

qua.

Non pulire superfici sensibili all'acqua quali ad es. pavi-

menti in sughero non trattati (l'umidità si potrebbe infil-

trare e danneggiare il pavimento).

L'apparecchio è adatto alla pulizia di PVC, linoleum,

piastrelle, pietra, parquet oliato e cerato, laminato non-

ché tutti i pavimenti non sensibili all'acqua.

Tutti gli imballaggi sono riciclabili. Gli imballaggi

non vanno gettati nei rifiuti domestici, ma conse-

gnati ai relativi centri di raccolta.

Apparecchi vecchi contengono materiali di valo-

re riciclabili e sostanze che non devono essere

dispersi nell'ambiente. L'apparecchio e l'accu-

mulatore all'interno non devono perciò essere

smaltiti con i rifiuti domestici. Lo smaltimento può esse-

re eseguito gratuitamente tramite sistemi di consegna e

raccolta differenziata disponibili localmente.

Gli apparecchi elettrici ed elettronici contengono spesso

componenti che, con un utilizzo o smaltimento non cor-

retti, possono costituire un potenziale pericolo per la sa-

lute umana e per l'ambiente. Questi componenti sono

tuttavia necessari per un corretto funzionamento

dell'apparecchio. Gli apparecchi contrassegnati con

questo simbolo non devono essere smaltiti con i rifiuti

domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili

all'indirizzo:

www.kaercher.com/REACH

La fornitura del Suo apparecchio è riportata sulla confe-

zione. Controllare che il contenuto dell'imballaggio sia

completo.

In caso di accessori assenti o danni dovuti al trasporto

si prega di contattare il rivenditore.

Utilizzando solamente accessori e ricambi originali, si

garantisce un funzionamento sicuro e privo di disturbi

dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e

ricambi su www.kaercher.com.

Le condizioni di garanzia valgono nel rispettivo paese di

pubblicazione da parte della nostra società di vendita

competente. Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio, se causati

da difetto di materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio rivendito-

re, oppure al più vicino centro di assistenza autorizzato,

esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

– Osservare sempre sia le indicazioni riportate nelle

istruzioni, sia le norme vigenti in materia di sicurez-

za/antinfortunistica.

– Le targhette di avvertimento poste sull'apparecchio

forniscono importanti indicazioni in materia di sicu-

rezza.

 PERICOLO

Indica un pericolo imminente che determina lesioni gra-

vi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe

determinare lesioni gravi o la morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa che potrebbe

causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe

determinare danni alle cose.

Indice

Avvertenze generali IT 5

Norme di sicurezza IT 5

Descrizione dell’apparecchio IT 7

Montaggio IT 7

Messa in funzione IT 7

Funzionamento IT 8

Cura e manutenzione IT 9

Guida alla risoluzione dei guasti IT 10

Dati tecnici IT 12

Avvertenze generali

Uso conforme a destinazione

Protezione dell’ambiente

Fornitura

Ricambi

Garanzia

Simboli riportati sull’apparecchio

ATTENZIONE

Durante i lavori di pulizia non si deve supe-

rare il segno "MAX" del serbatoio acqua

sporca.

Osservare la procedura seguente:

Innanzitutto svuotare il serbatoio acqua

sporca.

Poi riempire il serbatoio acqua pulita.

Norme di sicurezza

Livelli di pericolo

27IT

– 6

 PERICOLO

 Non immergere l'apparecchio nell'acqua!

 Verificare il perfetto stato dell'apparecchio e degli

accessori prima della messa in funzione. In caso

contrario è vietato usarlo.

 Se un accumulatore con rispettivo cavo dovesse ri-

sultare visibilmente danneggiato, sostituirlo imme-

diatamente con un ricambio originale.

 Prima di ogni intervento di cura e di manutenzione,

spegnere l'apparecchio e staccare la spina.

 Gli interventi di riparazione dell'apparecchio vanno

eseguiti esclusivamente dal servizio assistenza au-

torizzato.

 L'apparecchio contiene componenti elettrici, non

pulirlo sotto acqua corrente.

 Non introdurre oggetti conduttori (p.es. giraviti o si-

mili) nella presa di carica.

 Non toccare nessun contatto o cavo.

 L'indicazione della tensione sulla targhetta deve

corrispondere alla tensione di alimentazione.

 Non tendere il cavo del caricabatterie contro spigoli

vivi e non schiacciarlo.

몇 AVVERTIMENTO

 Collegare l'apparecchio solo ad un allacciamento

elettrico installato da un installatore elettrico in con-

formità alla norma IEC 60364.

 Collegare l'apparecchio solo alla corrente alterna-

ta. La tensione deve corrispondere a quella indica-

ta sulla targhetta tipo dell'apparecchio.

 In linea generale, per motivi di sicurezza si consi-

glia di caricare l'apparecchio tramite un interruttore

differenziale (max. 30mA).

 PERICOLO

Pericolo di scossa elettrica.

 Mai toccare e afferrare la spina e la presa elettrica

con mani bagnate.

 Non utilizzare il caricabatterie sporco o bagnato.

 Non utilizzare il caricabatterie in ambienti a rischio

d'esplosione.

 Non trasportare il caricabatterie tramite il cavo di

alimentazione.

 Usare e conservare il caricabatterie solo in ambien-

ti asciutti.

 Tenere lontano il cavo di alimentazione da fonti di

calore, spigoli vivi, olio e parti in movimento.

 Da evitarsi il funzionamento di diversi apparecchi

contemporaneo utilizzando prolunghe con spine

multiple.

 Non staccare la spina dalla presa tirando il cavo di

alimentazione.

 Non coprire il caricabatterie e tenere libere le feri-

toie di ventilazione.

 Non aprire il caricabatterie. Le riparazioni vanno

eseguite solo da personale qualificato.

 Utilizzare il caricabatterie solo per caricare unità

accumulatore autorizzate.

 Se un accumulatore con rispettivo cavo dovesse ri-

sultare visibilmente danneggiato, sostituirlo imme-

diatamente con un ricambio originale.

 PERICOLO

Pericolo di scossa elettrica.

 Non esporre l'accumulatore a forti raggi solari, ca-

lore o fuoco.

몇 AVVERTIMENTO

 Caricare l’accumulatore (batteria) solo con il cari-

cabatterie originale in dotazione o con un carica-

batterie autorizzato da KÄRCHER.

Utilizzare il seguente adattatore:

 Non aprire l'accumulatore, sussiste il rischio di

corto circuito, inoltre possono fuoriuscire vapori ir-

ritanti o liquidi irritanti.

 PERICOLO

 L'utente deve utilizzare l'apparecchio in modo con-

forme alla sua destinazione. Esso deve rispettare

le condizioni del luogo e durante il lavoro con l'ap-

parecchio, fare attenzione alle persone presenti sul

luogo circostante.

 È interdetto fare funzionare l'apparecchio in aree

potenzialmente a rischio di esplosione.

 Rispettare assolutamente le relative norme di sicu-

rezza in caso di utilizzo dell'apparecchio in aree a

rischio.

 Non utilizzare l'apparecchio se dapprima è caduto

a terra, è visibilmente danneggiato o non è ermeti-

co.

 Tenere le pellicole di imballaggio fuori dalla portata

dei bambini. Pericolo di asfissia!

몇 AVVERTIMENTO

 L'apparecchio non deve essere utilizzato da bam-

bini e da persone non autorizzate.

 Questo apparecchio non è indicato per essere usa-

to da persone con delle limitate capacità fisiche,

sensoriali o mentali e da persone che abbiano poca

esperienza e/o conoscenza dell'apparecchio a

meno che non vengano supervisionati per la loro

sicurezza da una persona incaricata o che abbiano

da questa ricevuto istruzioni su come usare l'appa-

recchio e dei pericoli da esso derivante.

 I bambini non devono giocare con l'apparecchio.

 Sorvegliare i bambini per assicurarsi che non gio-

chino con l'apparecchio.

 Tenere l'apparecchio fuori la portata dei bambini

finché è acceso oppure non è ancora raffreddato.

 La pulitura e la manutenzione utente non devono

essere eseguiti dai bambini senza sorveglianza.

 Utilizzare e conservare l'apparecchio solo secondo

la descrizione o la figura!

몇 PRUDENZA

 Prima di qualsiasi attività con o sull'apparecchio è

necessario renderlo stabile per evitare incidenti o

danneggiamenti dovuto dalla caduta dell'apparec-

chio.

 Non versare mai solventi, liquidi contenenti solventi

o acidi allo stato puro (p.es. detergenti, benzina, di-

Componenti elettrici

Caricabatterie

Accumulatore

Uso sicuro

PS07

28 IT

– 7

luenti per vernici e acetone) nel serbatoio dell'ac-

qua, in quanto corrodono i materiali dell'apparec-

chio.

 Non lasciare mai l’apparecchio incustodito quando

è in funzione.

 Tenere lontane le parti del corpo (ad es. capelli, di-

ta) dai rulli per la pulizia rotanti.

 Proteggere le mani durante la pulizia della testa di

aspirazione, poiché sussiste il pericolo di lesioni a

causa di oggetti appuntiti (ad es. schegge).

 Tenere lontano il cavo di collegamento da fonti di

calore, spigoli vivi, olio e parti in movimento.

ATTENZIONE

 Accendere l'apparecchio solo con il serbatoio ac-

qua pulita e acqua sporca inseriti.

 Non si possono aspirare con l'apparecchio oggetti

taglienti o grandi (ad es. cocci, ghiaia, pezzi di gio-

cattolo).

 Non versare nel serbatoio dell'acqua fresca acido

acetico, decalcificatore, oli eterici o sostanze simili.

Fare anche attenzione a non aspirare queste so-

stanze.

 Utilizzare l'apparecchio solo su pavimenti duri con

rivestimento impermeabile all'acqua (ad es. par-

quet verniciato, piastrelle smaltate, linoleum).

 L'apparecchio non è destinato alla pulizia di tappeti

o moquette.

 Non far passare l'apparecchio sulle griglie di fondo

di riscaldamenti a convettori. L'acqua che fuoriesce

non può essere raccolta dall'apparecchio se que-

sto viene fatto passare sulla griglia.

 In caso di pause di lavoro prolungate e al termine

dell'utilizzo, disattivare l'apparecchio dall'interrutto-

re principale / interruttore dell'apparecchio e stac-

care la spina del caricabatterie.

 Non utilizzare l'apparecchio in caso di temperature

inferiori a 0 °C.

 Proteggere l'apparecchio contro la pioggia. Depo-

sitare l'apparecchio soltanto in ambienti chiusi.

Per le figure vedi pagine con grafico

** FC 5 Cordless

** FC 5 Cordless Premium

Figura

 Inserire l'impugnatura fino all'arresto nell'apparec-

chio di base, finché non si sente lo scatto.

L'impugnatura deve essere ben salda nell'apparec-

chio.

Figura

 Avvitare i rulli per la pulizia sull'apposito supporto

fino all'arresto.

 Fare attenzione ad abbinare correttamente i colori

del lato interno dei rulli e del supporto dei rulli

sull'apparecchio (ad es. blu con blu).

 Dopo il montaggio verificare se i rulli per la pulizia

sono saldamente posizionati.

Figura

 Per assicurare la stabilità dell'apparecchio posizio-

narlo nella stazione di pulizia.

Figura

 Inserire il cavo di ricarica del caricabatterie nella

presa di carica dell'apparecchio.

 Inserire la spina del caricabatterie in una presa

elettrica.

Figura

 Le spie di controllo a LED indicano lo stato di carica

attuale della batteria.

 Durante la carica della batteria totalmente scarica,

tutte e 3 le spie di controllo a LED lampeggiano in

sequenza dal basso verso l'alto.

 Raggiunto 1/3 di carica della batteria, il LED più in

basso rimane acceso fisso, mentre i due LED so-

vrastanti\ continuano a lampeggiare.

 Raggiunti 2/3 di carica della batteria, i due LED più

in basso rimangono accesi fissi, mentre il LED su-

periore continua a lampeggiare.

 Dopo il completo caricamento della batteria, le 3

spie di controllo a LED restano accese per altri

60 minuti, poi si spengono.

Figura

 Al termine della carica, togliere la spina dalla presa

e il cavo di ricarica dalla presa del caricabatterie.

Figura

 Estrarre dall'apparecchio il serbatoio dell'acqua pu-

lita prendendolo dal manico.

Figura

 Aprire il tappo del serbatoio.

 Riempire il serbatoio dell'acqua pulita con acqua

del rubinetto fredda o tiepida.

 In caso di necessità, possono essere aggiunti al

serbatoio dell'acqua pulita anche prodotti per la pu-

lizia e la manutenzione KÄRCHER.*

Vedi capitolo "Prodotti per la pulizia e la manuten-

zione".

 Durante il riempimento non si deve superare il con-

trassegno "MAX".

Descrizione dell’apparecchio

1 Interruttore ON/OFF

2 Impugnatura

3 Indicatore batteria

4 Maniglia trasporto

5 Presa di carica

6 Coperchio serbatoio acqua sporca / separatore

7 Serbatoio acqua sporca

8 Copertura testa di aspirazione

9 Presa rullo per la pulizia

10 Rulli per la pulizia

11 Bloccaggio della testa di aspirazione

12 Serbatoio acqua pulita

13 Manico del serbatoio dell'acqua pulita

14 Alloggiamento rulli

15 Stazione di pulizia/parcheggio

16 Inserto filtrante

17 Caricabatteria con rispettivo cavo

18 * Detergente RM 536 30 ml

19 ** Detergente RM 534 30 ml

20 ** Detergente RM 536 500 ml

10 ** Rulli per la pulizia 2x

Montaggio

Messa in funzione

Montaggio dei rulli

Processo di carica

Riempire il serbatoio acqua pulita

29IT

– 8

 Chiudere il tappo del serbatoio.

Figura

 Inserire il serbatoio acqua pulita nell'apparecchio.

 Il serbatoio acqua pulita deve avere una posizione

salda all'interno dell'apparecchio.

ATTENZIONE

*Attenersi ai consigli di dosaggio dei prodotti per la pu-

lizia e la manutenzione.

ATTENZIONE

Figura

L'apparecchio può essere utilizzato solo per raccogliere

sporco e liquidi (max. 250 ml).

Figura

Prima di iniziare il lavoro rimuovere eventualmente dal

pavimento oggetti, come ad es. cocci, ghiaia, viti o pezzi

di giocattoli.

Prima di utilizzare l'apparecchio verificare in un punto

poco visibile la resistenza all'acqua. Non pulire rivesti-

menti sensibili all'acqua come ad es. pavimenti di su-

ghero non trattati (l'umidità potrebbe penetrare e dan-

neggiare il pavimento).

Indicazioni

 Per evitare la formazione di strisce, testare l'appa-

recchio su superfici delicate, ad es. legno o gres

porcellanato, su un punto non in vista.

 Mantenere il movimento senza soffermarsi su un

solo punto.

 Osservare le indicazioni del produttore della pavi-

mentazione.

Figura

Per evitare di lasciare delle impronte sul pavimento ap-

pena lavato procedere camminando all'indietro in dire-

zione della porta.

 Sorreggere l'apparecchio dalla maniglia tenendolo

inclinato di ca. 60 gradi.

 La pulizia del pavimento si effettua muovendo l'ap-

parecchio avanti e indietro alla stessa velocità con

cui si passa l'aspirapolvere.

 In caso di sporco più tenace far scorrere lentamen-

te l'apparecchio sul pavimento.

 Per la fornitura delle coppie di rulli in grigio e giallo:

Entrambe le coppie di rulli hanno la stessa funzio-

nalità, ma possono essere usate per diversi campi

d'impiego (distinzione in base al colore, ad es. per

cucina e bagno).

Figura

 Premere solo brevemente l'interruttore ON.

 Dopo circa 1-2 secondi i rulli iniziano a ruotare e

l'apparecchio è pronto all'utilizzo.

ATTENZIONE

Non appena l'apparecchio si accende i rulli per la pulizia

iniziano a girare. Affinché l'apparecchio non si muova

da solo, è necessario tenere saldamente la maniglia.

Accertarsi che il serbatoio acqua pulita sia pieno d'ac-

qua e che nell'apparecchio sia stato inserito il serbatoio

acqua sporca.

Figura

 Per inumidire rapidamente i rulli riempire la stazio-

ne di pulizia con 50 ml di acqua pulita mediante un

misurino.

Figura

 Accendere l'apparecchio e metterlo in funzione per

5 secondi nella stazione.

L'apparecchio disporrà dunque dell'umidità ottima-

le che consentirà una pulizia rapida.

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Estrarre l'apparecchio dalla stazione di pulizia

prendendolo dalla maniglia da trasporto.

 Tenere fermo l'apparecchio dalla maniglia.

Figura

 Accendere l'apparecchio premendo l'interruttore

(on/off).

Figura

– 3 LED accesi - 3/3 del tempo di funzionamento bat-

teria (intera durata).

– 2 LED accesi - 2/3 del tempo di funzionamento bat-

teria.

– 1 LED acceso - 1/3 del tempo di funzionamento

batteria.

 5 minuti prima del termine del funzionamento, i rulli

danno un segnale cambiando la velocità di rotazio-

ne.

 Ca. 2,5 minuti prima che la batteria debba essere

ricaricata, il LED più in basso lampeggia.

 1,5 minuti prima del termine del funzionamento,

l'apparecchio si disattiva.

 Con la riattivazione, i restanti 1,5 minuti possono

essere utilizzati per la pulizia dell'apparecchio nella

stazione.

Vedi capitolo "Pulizia dell'apparecchio mediante un

ciclo di lavaggio".

 Quando la batteria è completamente scarica e l'ap-

parecchio si è spento, il LED più in basso lampeg-

gia ancora per 10 secondi.

ATTENZIONE

Prima del rabbocco del serbatoio dell'acqua pulita svuo-

tare il serbatoio acqua sporca. In questo modo si evita

di far traboccare il serbatoio acqua sporca.

Vedi il capitolo "Svuotamento del serbatoio acqua spor-

ca".

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

Figura

 Estrarre dall'apparecchio il serbatoio dell'acqua pu-

lita prendendolo dal manico.

Figura

 Aprire il tappo del serbatoio.

 Riempire il serbatoio dell'acqua pulita con acqua

del rubinetto fredda o tiepida.

 In caso di necessità aggiungere un prodotto per la

pulizia o la manutenzione.

 Durante il riempimento non si deve superare il con-

trassegno "MAX".



Chiudere il tappo del serbatoio.

Figura

 Inserire il serbatoio acqua pulita nell'apparecchio.

serbatoio

acqua pulita deve avere una posizione

salda all'interno dell'apparecchio.

Funzionamento

Indicazioni generali riguardo all'

uso

Accendere l’apparecchio

Iniziare a lavorare

Durata della batteria

Rabbocco del liquido per la pulizia

30 IT

– 9

ATTENZIONE

Per non far traboccare il serbatoio acqua sporca, il livel-

lo dell'acqua deve essere controllato regolarmente. Non

si deve superare il contrassegno "MAX".

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

Figura

 Tenere il serbatoio acqua sporca dall'impugnatura

inferiore, premendo l'impugnatura superiore verso

il basso con il pollice.

 Estrarre il serbatoio acqua sporca.

Figura

 Rimuovere il coperchio del serbatoio acqua spor-

ca.

 Svuotare il serbatoio acqua sporca.

 A seconda della sporcizia pulire il coperchio/sepa-

ratore e il serbatoio acqua sporca con acqua del ru-

binetto.

 Collocare il coperchio sul serbatoio acqua sporca.

Il coperchio deve avere una posizione salda sul

serbatoio acqua sporca.

Figura

 Inserire il serbatoio acqua sporca nell'apparecchio.

Il serbatoio acqua sporca deve avere una posizio-

ne salda all'interno dell'apparecchio.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

ATTENZIONE

Per assicurare la sua stabilità, posizionare sempre l'ap-

parecchio nella stazione di pulizia o di parcheggio du-

rante le interruzioni del lavoro. Se l'apparecchio non ha

una posizione sufficientemente stabile, c'è il rischio che

si ribalti e che fuoriescano liquidi, che potrebbero dan-

neggiare il rivestimento del pavimento.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

Figura

 Rimuovere il serbatoio per l'acqua sporca.

ATTENZIONE

Al termine dei lavori pulire l'apparecchio con un ciclo di

lavaggio.

Vedi capitolo "Pulizia dell'apparecchio mediante un ci-

clo di lavaggio".

Figura

 Svuotare completamente l'apparecchio.

Figura

fino a

Figura

 Svuotare il serbatoio acqua sporca.

Vedi il capitolo "Svuotamento del serbatoio acqua

sporca".

 Se nel serbatoio dell'acqua pulita o nella stazione

di pulizia c'è ancora dell'acqua, svuotarla.

ATTENZIONE

Per evitare la formazione di odori durante la conserva-

zione dell'apparecchio, svuotare completamente il ser-

batoio dell'acqua pulita e quello dell'acqua sporca.

Figura

 Sollevare l'apparecchio dal manico di trasporto e

portarlo nel luogo di deposito.

Figura

 Per assicurare la stabilità dell'apparecchio posizio-

narlo nella stazione di pulizia.

 Conservare l’apparecchio in luoghi asciutti.

ATTENZIONE

Al termine dei lavori sciacquare sempre l'apparecchio

con la stazione di servizio e con acqua pulita. Con que-

sto procedimento si pulisce in modo ottimale l'apparec-

chio e si evita al suo interno la formazione di sporcizia e

batteri od odori sgradevoli.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

 Per la procedura di risciacquo, riempire il serbatoio

acqua pulita con un po’ di acqua di rubinetto fredda

o tiepida per liberare completamente i canali di

aspirazione della testina aspirante da residui di de-

tergente.

 Inserire il serbatoio acqua pulita nell'apparecchio.

Figura

 Estrarre e svuotare il serbatoio acqua sporca.

Vedi il capitolo "Svuotamento del serbatoio acqua

sporca".

 Riempire il misurino con 200 ml di acqua.

 Rabboccare l'acqua nella stazione di pulizia.

 Secondo le esigenze è possibile aggiungere i ri-

spettivi detergenti KÄRCHER per il ciclo di lavag-

gio.

 Accendere l'apparecchio premendo l'interruttore

(on/off).

 Far funzionare l'apparecchio per 30-60 secondi,

finché l'acqua è stata completamente aspirata dalla

stazione di pulizia.

Ora il ciclo di lavaggio è terminato.

Indicazione

Più a lungo resta acceso l'apparecchio, meno umidità

residua rimane all'interno dei rulli per la pulizia.

 Spegnere l'apparecchio premendo l'interruttore on/

off.

 Se nel serbatoio dell'acqua pulita c'è ancora

dell'acqua, rimuoverlo e svuotarla.

Figura

 Svuotare il serbatoio acqua sporca.

Vedi il capitolo "Svuotamento del serbatoio acqua

sporca".

 Se nel serbatoio dell'acqua pulita o nella stazione

di pulizia c'è ancora dell'acqua, svuotarla.

Svuotare il serbatoio dell'acqua sporco

Interrompere il funzionamento

Spegnere l’apparecchio

Deposito dell’apparecchio

Cura e manutenzione

Ciclo di lavaggio per la pulizia

dell'apparecchio

31IT

– 10

ATTENZIONE

Prima di deporre l'apparecchio sul pavimento per rimuo-

verne i rulli, è necessario svuotare il serbatoio acqua

pulita e il serbatoio acqua sporca. In questo modo si evi-

ta che mentre è appoggiato per terra fuoriesca dell'ac-

qua dai serbatoi.

Indicazione

In caso di sporco tenace è possibile pulire separata-

mente i rulli.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

 Se nel serbatoio dell'acqua pulita c'è ancora

dell'acqua, rimuoverlo e svuotarla.

 Svuotare il serbatoio dell'acqua pulita.

Figura

 Svuotare il serbatoio acqua sporca.

Figura

 Svitare i rulli per la pulizia dall'apposita presa.

Figura

 Pulire i rulli per la pulizia sotto acqua corrente.

oppure

 Lavare i rulli per la pulizia in lavatrice a un massimo

di 60 °C.

ATTENZIONE

Se si lava in lavatrice non utilizzare ammorbidenti. In

questo modo non si danneggia la microfibra e i rulli per

la pulizia mantengono il loro elevato effetto pulente.

I rulli per la pulizia non sono compatibili con l'asciugatri-

ce.

ATTENZIONE

Per evitare danni alla lavatrice, si consiglia di lavare i

rulli utilizzando una retina salvabucato e di aggiungere

al carico della lavatrice dei capi di bucato.

Figura

 Dopo la pulizia mettere i rulli sul relativo alloggia-

mento della stazione di pulizia e farli asciugare

all'aria.

 Per ridurre il tempo di asciugatura è possibile striz-

zare preventivamente il rullo.

ATTENZIONE

In caso di forte sporcizia o se oggetti (ad es. sassi,

schegge) finiscono nella testa di aspirazione, è neces-

sario pulirla. Durante il lavoro questi oggetti causano

battiti oppure otturano i canali di aspirazione, riducen-

done la potenza.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Rimuovere i rulli per la pulizia.

Vedi capitolo "Pulizia dei rulli".

Figura

 Premere il bloccaggio della testa di aspirazione.

 Rimuovere la copertura della testa di aspirazione.

 Pulire la copertura della testa di aspirazione sotto

acqua corrente.

 Se necessario rimuovere dai canali di aspirazione

e dalle fessure della copertura della testa di aspira-

zione le particelle bloccate.

 Pulire la testa di aspirazione dell'apparecchio con

un panno umido.

 Fissare la copertura alla testa di aspirazione.

Indicazione

Durante il fissaggio, la copertura della testata aspirante

deve agganciarsi in modo udibile alla stessa.

Figura

 Avvitare i rulli per la pulizia sull'apposito supporto

fino all'arresto.

Vedi capitolo "Pulizia dei rulli".

ATTENZIONE

Affinché il separatore non si otturi a causa dello sporco

o della polvere o nel serbatoio non si depositi dello spor-

co, è necessario pulire regolarmente il serbatoio acqua

sporca.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

Figura

fino a

Figura

 Rimuovere il serbatoio acqua sporca dall'apparec-

chio.

Vedi il capitolo "Svuotamento del serbatoio acqua

sporca".

 Pulire il coperchio/separatore e il serbatoio acqua

sporca con acqua del rubinetto.

 Il serbatoio acqua sporca può essere anche lavato

in lavastoviglie.

Figura

 Dopo la pulizia reinserire nell'apparecchio il serba-

toio acqua sporca con il coperchio.

ATTENZIONE

L'impiego di prodotti per la pulizia e la manutenzione

non adatti può danneggiare l'apparecchio e causare

l'esclusione della garanzia.

Indicazione

A seconda della necessità utilizzare un prodotto KÄR-

CHER per la pulizia o la manutenzione.

 Per il dosaggio dei prodotti per la pulizia e la manu-

tenzione osservare le quantità indicate dal produt-

tore.

Figura

 Per evitare la formazione di schiuma, riempire il

serbatoio acqua pulita prima d'acqua e poi versare

il prodotto per la pulizia o la manutenzione.

 Per non superare il livello di riempimento "MAX" del

serbatoio dell'acqua pulita, durante il riempimento

dell'acqua lasciare posto alla quantità di prodotto

per la pulizia o la manutenzione.

Spesso i guasti sono riconducibili a cause di poca entità

e possono essere eliminati facilmente osservando le

seguenti istruzioni. In caso di dubbi o di guasti non ripor-

tati qui di seguito si prega di rivolgersi al servizio assi-

stenza autorizzato.

 La spina del caricabatterie/di rete non è collegata

correttamente.

 Collegare la spina del caricabatterie/di rete.

Pulizia dei rulli

Pulizia della testa di aspirazione

Pulizia del serbatoio acqua sporca

Prodotti per la pulizia e la manutenzione

Guida alla risoluzione dei guasti

La batteria non viene caricata

32 IT

– 11

 La batteria è scarica.

 Caricare l’apparecchio.

 Verificare se il cavo del caricabatterie è inserito

nell'apparecchio.

 Staccare il cavo del caricabatterie perché l'appa-

recchio non può funzionare con il cavo del carica-

batterie inserito.

Il LED inferiore lampeggia quando si accende l'apparec-

chio e l'apparecchio non funziona.

 Accumulatore scarico

 Caricare l’apparecchio.

Tutti i LED lampeggiano insieme rapidamente.

 L'alimentatore utilizzato non è corretto o è guasto.

 Utilizzare un alimentatore originale/sostituire l'ali-

mentatore guasto.

oppure

 Apparecchio troppo caldo durante l'utilizzo (ad es.

durante l'utilizzo a temperatura ambiente elevata).

 Fare una pausa e lasciare raffreddare l’apparec-

chio.

 Se l'apparecchio si spegne anche:

 Fare una pausa e lasciare raffreddare l’apparec-

chio.

 accendere nuovamente l'apparecchio solo dopo

che si è raffreddato.

La cartuccia del filtro non è inserita.

(vedi grafica per la descrizione dell’apparecchio)

 Rimuovere il serbatoio dell'acqua pulita e ribaltare

la cartuccia del filtro con il perno in su.

La cartuccia del filtro è inserita a rovescio.

 Rimuovere la cartuccia del filtro e ribaltare con il

perno in su.

Il tubo flessibile di aspirazione è otturato da depositi di

sporcizia.

 Rimuovere con cautela i tubi flessibili di aspirazio-

ne dalla testata aspirante e dall'apparecchio base.

 Immergere i tubi flessibili di aspirazione in acqua

fredda per 10 - 20 minuti.

 Pulire i tubi flessibili di aspirazione con un oggetto

smussato e/o sotto acqua corrente.

Il serbatoio dell'acqua è vuoto.

 Aggiungere acqua

Il serbatoio dell'acqua pulita non è posizionato corretta-

mente nell'apparecchio.

 Inserire il serbatoio acqua pulita in modo che sia

saldamente posizionato nell'apparecchio.

Rulli per la pulizia mancanti o non introdotti corretta-

mente.

Figura

 Inserire i rulli per la pulizia o avvitarli sull'apposito

supporto fino all'arresto.

I rulli per la pulizia sono sporchi o usurati.

 Pulire i rulli per la pulizia.

oppure

 Sostituire i rulli per la pulizia.

I rulli sono bloccati.

Figura

 Rimuovere i rulli e controllare che non si sia inca-

strato un oggetto tra i rulli.

 Verificare se i rulli sono avvitati sull'apposito sup-

porto fino all'arresto.

I rulli sono troppo asciutti.

 Bagnare i rulli o l'apparecchio con 50 ml di acqua

nella stazione di parcheggio.

Nella testa di aspirazione ci sono degli oggetti (ad es.

sassi o schegge).

Figura

 Rimuovere la copertura della testa di aspirazione e

pulire la testa.

Vedi il capitolo "Pulizia della testa di aspirazione".

I canali di aspirazione e le fessure della testa di aspira-

zione sono otturate.

Figura

 Rimuovere la copertura della testa di aspirazione e

pulire la testa.

Vedi il capitolo "Pulizia della testa di aspirazione".

Il serbatoio acqua sporca è troppo pieno.

Figura

fino a

Figura

 Svuotare immediatamente il serbatoio acqua spor-

ca.

Vedi il capitolo "Pulizia del serbatoio acqua spor-

ca".

IL serbatoio acqua sporca non è posizionato corretta-

mente nell'apparecchio.

 Verificare se il coperchio è saldamente posizionato

sul serbatoio acqua sporca.

Vedi il capitolo "Pulizia del serbatoio acqua spor-

ca".

Il separatore è otturato.

 Togliere il coperchio dal serbatoio acqua sporca e

pulire il separatore.

Vedi il capitolo "Pulizia del serbatoio acqua spor-

ca".

La rete filtrante del separatore del serbatoio per l'acqua

sporca è stata danneggiata durante la pulizia.

 Sostituire il separatore.

Il prodotto per la pulizia o la manutenzione non sono

adatti all'apparecchio o sono dosati in modo errato.

 Utilizzare solo prodotti per la pulizia o la manuten-

zione consigliati dal fabbricante.

Vedi capitolo "Prodotti per la pulizia e la manuten-

zione".

 Prestare attenzione al dosaggio consigliato dal fab-

bricante.

Al primo utilizzo, i rulli non sono stati umettati o non ab-

bastanza a lungo e non sono quindi sufficientemente

umidi (i rulli puliscono quindi solo parzialmente).

Figura

 Umettare completamente i rulli.

L'apparecchio non si accende

Indicatore errori a LED

Umidificazione dei rulli mancanti con acqua

pulita

L'apparecchio non raccoglie lo sporco

I rulli non ruotano

Forte rumore all'accensione

Battiti nella testa di aspirazione

La forza aspirante diminuisce

L'apparecchio perde acqua sporca

L'apparecchio lascia delle striature sul

pavimento

33IT

– 12

ATTENZIONE

Dopo l'assemblaggio non rimuovere più la maniglia

dall'apparecchio di base.

La rimozione della maniglia dall'apparecchio base deve

avvenire solo quando l'apparecchio viene inviato al ser-

vizio assistenza.

Figura

Vedere la figura alla fine delle istruzioni per l'uso

 Inserire il cacciavite ad angolo di 90 gradi nella pic-

cola apertura sul retro della maniglia e rimuoverla.

ATTENZIONE

Si prega di fare attenzione che il cavo di collegamento

tra l'apparecchio base e la maniglia non venga danneg-

giato.

Con riserva di modifiche tecniche!

Rimozione della maniglia dall'apparecchio

base

Dati tecnici

Attacco elettrico

Tensione nominale accumulato-

25,20 - 25,55 V

Grado di protezione IPX4

Apparecchio

Classe di protezione

III

Classe di protezione del carica-

batterie

Potenza nominale apparecchio 165 W

Tipo accumulatore ioni di litio

Tempo di funzionamento a cari-

ca massima

ca. 20 min

Tempo di carica, accumulatore

scarico

Tensione di uscita caricabatterie 30 V

Corrente di uscita caricabatterie 0,6 A

Prestazioni

Rotazioni dei rulli al minuto 500 giri/min.

Capacità di riempimento

Serbatoio acqua pulita 400 ml

Stazione di pulizia 200 ml

Dimensioni

Peso (senza accessori e liquidi

di pulizia)

4,4 kg

Lunghezza 320 mm

Larghezza 270 mm

Altezza 1220 mm

Lunghezza cavo

Caricabatterie 1500 mm

34 IT

– 5

Lees vóór het eerste gebruik van uw

apparaat deze originele gebruiksaan-

wijzing, ga navenant te werk en be-

waar deze voor later gebruik of voor

een andere eigenaar.

Gebruik de vloerreiniger uitsluitend voor het reinigen

van harde vloeren in het privé-huishouden en alleen op

waterbestendige harde vloeren.

Geen watergevoelige ondergronden zoals onbehandel-

de kurkvloer reinigen (vochtigheid kan indringen en de

vloerbedekking beschadigen).

Het apparaat is geschikt voor het reinigen van PVC, li-

noleum, tegels, steen, geolied en gewaxt parket, lami-

naat evenals alle waterbestendige vloerbedekkingen.

Het verpakkingsmateriaal is herbruikbaar. De-

poneer het verpakkingsmateriaal niet bij het

huishoudelijk afval, maar bied het aan voor her-

gebruik.

Oude apparaten bevatten waardevolle, voor re-

cycling geschikte materialen en stoffen, die niet

in het milieu terecht mogen komen. Het appa-

raat en de accu mogen daarom niet met het

huisvuil afgevoerd worden. De afvoer kan gratis via de

plaatselijk beschikbare teruggave- en inzamelsystemen

gebeuren.

Elektrische en elektronische apparaten bevatten vaak

onderdelen die een potentieel gevaar kunnen vormen

voor de menselijke gezondheid en het milieu als ze fou-

tief worden gebruikt of niet correct worden afgevoerd.

Deze onderdelen zorgen er desalniettemin voor dat het

apparaat naar behoren functioneert. Apparaten die dit

symbool dragen, mogen niet met het huisvuil worden af-

gevoerd.

Aanwijzingen betreffende de inhoudsstoffen

(REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

Het leveringspakket van het apparaat staat op de ver-

pakking afgebeeld. Controleer bij het uitpakken of de in-

houd volledig is.

Mochten er eventueel accessoires ontbreken of mocht

u transportschade constateren, neem dan contact op

met uw leverancier.

Gebruik alleen origineel toebehoren en originele reser-

veonderdelen. Deze garanderen dat het apparaat veilig

en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderde-

len vindt u op www.kaercher.com.

In ieder land zijn de door ons bevoegde verkoopkantoor

uitgegeven garantiebepalingen van toepassing. Even-

tuele storingen aan het apparaat verhelpen wij zonder

kosten binnen de garantietermijn, mits een materiaal of

fabrieksfout de oorzaak van deze storing is. Neem bij

klachten binnen de garantietermijn contact op met uw

leverancier of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

(adres zie achterzijde)

– Naast de instructies in de gebruiksaanwijzing moe-

ten de algemene voorschriften inzake veiligheid en

ongevallenpreventie van de wetgever in acht geno-

men worden.

– Waarschuwings- en instructiestickers op het appa-

raat geven belangrijke aanwijzingen over veilig ge-

bruik.

 GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat tot

ernstige en zelfs dodelijke lichaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot

ernstige en zelfs dodelijke lichaamsverwondingen kan

leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot

lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot

materiele schade kan leiden.

Inhoud

Algemene instructies NL 5

Veiligheidsaanwijzingen NL 5

Beschrijving apparaat NL 7

Montage NL 7

Inbedrijfstelling NL 7

Gebruik NL 8

Onderhoud NL 9

Hulp bij storingen NL 10

Technische gegevens NL 12

Algemene instructies

Reglementair gebruik

Zorg voor het milieu

Leveringsomvang

Reserveonderdelen

Garantie

Symbolen op het toestel

LET OP

Tijdens de reinigingswerkzaamheden mag

de markering "MAX" van het vuilwaterre-

servoir niet worden overschreden.

Neem de volgende werkwijze in acht:

Eerst vuilwaterreservoir leegmaken.

Vervolgens verswaterreservoir vullen.

Veiligheidsaanwijzingen

Gevarenniveaus

35NL

– 6

 GEVAAR

 Apparaat niet in water onderdompelen!

 Het apparaat en de accessoires voor gebruik con-

troleren op goede staat. Indien zij niet in goede

staat verkeren, mag u de apparatuur niet gebrui-

ken.

 Vervang het oplaadapparaat met kabel onmiddel-

lijk door een origineel wisselstuk bij een zichtbare

beschadiging.

 Bij alle reinigings- en onderhoudswerkzaamheden

altijd het apparaat uitschakelen en de stekker uit

het stopcontact trekken.

 Reparaties aan het apparaat mogen alleen worden

uitgevoerd door een erkende klantendienst.

 Het apparaat bevat elektrische onderdelen - reinig

het niet onder stromend water.

 Steek geen geleidende voorwerpen (bv. schroe-

vendraaiers e.d.) in de laadbus.

 Geen contacten of leidingen aanraken.

 De opgave van de spanning op het typeplaatje

moet overeenkomen met de voedingsspanning.

 De laadkabel niet over scherpe hoeken trekken en

niet beknellen.

몇 WAARSCHUWING

 Het apparaat mag enkel aan een elektrische aan-

sluiting aangesloten zijn die door een elektromon-

teur conform IEC 60364 werd uitgevoerd.

 Sluit het apparaat enkel aan wisselstroom aan. De

spanning moet overeenstemmen met het type-

plaatje van het apparaat.

 Om veiligheidsredenen raden we aan het apparaat

in principe op te laden met een aardlekschakelaar

(max. 30 mA).

 GEVAAR

Gevaar van stroomschok

 Neem de netstekker en de contactdoos nooit met

vochtige handen vast.

 Laadapparaat niet in vervuilde of natte toestand

gebruiken.

 Laadapparaat niet in een explosiegevaarlijke om-

geving gebruiken.

 Laadapparaat niet aan de netkabel dragen.

 Gebruik en bewaar het oplaadapparaat enkel in

droge ruimten.

 Netkabel beschermen tegen hitte, scherpe kanten,

olie en bewegende toestelonderdelen.

 Verlengsnoeren met meervoudige stopcontacten

en gelijktijdige werking van meerdere apparaten

zijn te vermijden.

 Netstekker niet verwijderen door hem aan de net-

kabel uit het stopcontact te trekken.

 Laadapparaat niet afdekken en ventilatiespleet van

het laadapparaat vrijhouden.

 Laadapparaat niet openen. Herstellingen uitslui-

tend laten uitvoeren door vakkundig personeel.

 Laadapparaat uitsluitend voor het opladen van

goedgekeurde accupacks gebruiken.

 Vervang het oplaadapparaat met kabel onmiddel-

lijk door een origineel wisselstuk bij een zichtbare

beschadiging.

 GEVAAR

Gevaar van stroomschok

 Stel de batterij niet bloot aan sterke zonnestralen,

hitte en vuur.

몇 WAARSCHUWING

 Laad de accu enkel met het origineel bijgevoegde

of een door KÄRCHER vrijgegeven oplaadappa-

raat.

Volgende adapter gebruiken:

 Accu niet openen, er bestaat gevaar van kortslui-

ting en er kunnen irriterende dampen of bijtende

vloeitsoffen vrijkomen.

 GEVAAR

 De gebruiker moet het apparaat op reglementaire

wijze gebruiken. Hij moet rekening houden met de

plaatselijke omstandigheden en tijdens de werk-

zaamheden met het apparaat letten op personen in

de omgeving.

 Het is verboden om het apparaat in explosiege-

vaarlijke bereiken te gebruiken.

 Bij het gebruik van het apparaat in gevaarlijke be-

reiken moeten de overeenkomstige veiligheids-

voorschriften in acht genomen worden.

 Gebruik het apparaat niet als het vooraf gevallen,

zichtbaar beschadigd of ondicht is.

 Houd verpakkingsfolie uit de buurt van kinderen, er

bestaat verstikkingsgevaar!

몇 WAARSCHUWING

 Kinderen of niet-geïnstrueerd personeel mogen het

apparaat niet gebruiken.

 Dit apparaat mag niet gebruikt worden door perso-

nen met beperkte fysieke, zintuiglijke of mentale

capaciteiten of met te weinig ervaring en/of kennis,

tenzij ze onder toezicht staan van een bevoegde

persoon die instaat voor hun veiligheid of van die

persoon instructies hebben gekregen over het ge-

bruik van het apparaat en de daaruit resulterende

gevaren begrijpen.

 Kinderen mogen niet met het apparaat spelen.

 Kinderen moeten gecontroleerd worden om te ga-

randeren dat ze niet met het apparaat spelen.

 Houd het apparaat uit de buurt van kinderen zolang

het ingeschakeld of niet afgekoeld is.

 De reiniging en het gebruikersonderhoud moegen

niet zonder toezicht door kinderen uitgevoerd wor-

den.

 Bedien of bewaar het apparaat overeenkomstig de

beschrijving c.q. afbeelding!

몇 VOORZICHTIG

 Zorg er vóór alle handelingen met of aan het appa-

raat voor dat het apparaat stabiel staat om onge-

vallen of beschadigingen door omvallen van het

apparaat te vermijden.

 Giet nooit oplosmiddelen, vloeistoffen die oplos-

middelen bevatten of onverdunde zuren (bijv. reini-

Elektrische componenten

Oplaadapparaat

Batterij

Veilige omgang

PS07

36 NL

– 7

gingsmiddelen, benzine, verfverdunner en aceton)

in het waterreservoir omdat deze stoffen materia-

len in het apparaat aantasten.

 Laat het apparaat nooit zonder toezicht staan ter-

wijl het in bedrijf is.

 Lichaamsdelen (bijv. haar, vinger) uit de buurt van

de roterende borstelwalsen houden.

 Handen tijdens de reiniging van de zuigkop be-

schermen. Hierbij ontstaat namelijk verwondings-

gevaar door scherpe voorwerpen (bijv. splinters).

 Verbindingskabel uit de buurt houden van hitte-

bronnen, scherpe kanten, olie en bewegende ap-

paraatonderdelen.

LET OP

 Schakel het apparaat alleen in als het verswater-

en het vuilwaterreservoir zijn geplaatst.

 Met dit apparaat mogen geen scherpe of grote

voorwerpen (bijv. scherven, kiezelstenen, onder-

delen van speelgoed) worden opgezogen.

 Geen azijnzuur, ontkalker, etherische oliën of ge-

lijkaardige stoffen in het verswaterreservoir doen.

Zorg er ook voor dat deze stoffen niet worden op-

gezogen.

 Gebruik het apparaat alleen op harde vloeren met

watervaste coating (bijv. gelakt parket, geëmail-

leerde tegels, linoleum).

 Gebruik het apparaat niet voor de reiniging van ta-

pijten en vloerbedekking.

 Rijd met het apparaat niet over het vloerrooster van

convectorverwarmingen. Het apparaat kan het uit-

tredende water niet opnemen als het over het roos-

ter rijdt.

 Schakel het apparaat bij langere pauzes en na ge-

bruik met de hoofdschakelaar/apparaatschakelaar

uit en trek de netstekker van het oplaadapparaat

los.

 Gebruik het apparaat niet bij temperaturen onder

0 °C.

 Het apparaat tegen regen beschermen. Niet buiten

opslaan.

Afbeeldingen zie pagina´s met afbeeldingen

** FC 5 Cordless

** FC 5 Cordless Premium

Afbeelding

 De stang van de handgreep tot de aanslag in het

basisapparaat plaatsen tot ze hoorbaar vastklikt.

Handgreepstang moet vast in het apparaat steken.

Afbeelding

 Borstelwalsen tot de aanslag op de walshouder

draaien.

 Let erop dat de kleurindicaties op de binnenkant

van de wals en de walshouder op het apparaat

overeenkomen (blauw op blauw).

 Controleer na de montage of de borstelwalsen ste-

vig vastzitten.

Afbeelding

 Plaats voor meer stabiliteit het apparaat in het rei-

nigingsstation.

Afbeelding

 Sluit de laadkabel van het oplaadapparaat op de

laadbus van het apparaat aan.

 Netstekker van het oplaadapparaat in de contact-

doos steken.

Afbeelding

 De led-controlelampjes geven de actuele laadtoe-

stand van de accu aan.

 Tijdens het laden van een volledig lege accu knip-

peren alle 3 led-controlelampjes na elkaar van on-

der naar boven.

 Wanneer de accu voor 1/3 is opgeladen, branden

de onderste ledlampjes continu, de beide bovenste

ledlampjes knipperen verder.

 Wanneer de accu voor 2/3 is opgeladen, branden

de beide onderste ledlampjes continu, de bovenste

ledlampjes knipperen verder.

 Nadat de batterij volledig is opgeladen, blijven de 3

led-controlelampjes 60 minuten continu branden.

Daarna gaan de led-controlelampjes uit.

Afbeelding

 Na het opladen de netstekker uit het stopcontact

trekken en de laadkabel uit de laadbus halen.

Afbeelding

 Haal het verswaterreservoir met de greep uit het

apparaat.

Afbeelding

 Tankdop openen.

 Vul het verswaterreservoir met koud of lauwwarm

leidingswater.

 Indien nodig kunnen reinigings- en onderhouds-

middelen van KÄRCHER in het schoonwaterreser-

voir worden gevuld.*

Zie hoofdstuk "Reinigings- en onderhoudsmiddelen".

 Markering "MAX" mag tijdens het vullen niet wor-

den overschreden.

 Tankdop sluiten.

Beschrijving apparaat

1 AAN/UIT-schakelaar

2 Handgreep

3 Accu-indicatie

4 Handgreep

5 Laadbus

6 Deksel vuilwaterreservoir / afscheider

7 Vuilwaterreservoir

8 Afdekking zuigkop

9 Greep borstelwals

10 Borstelwalsen

11 Vergrendeling zuigkop

12 Schoonwaterreservoir

13 Greep verswaterreservoir

14 Opberging walsen

15 Reinigings-/parkeerstation

16 Filterelement

17 Laadapparaat met laadkabel

18 * Reinigingsmiddel RM 536 30 ml

19 ** Reinigingsmiddel RM 534 30 ml

20 ** Reinigingsmiddel RM 536 500 ml

10 ** Borstelwalsen 2x

Montage

Inbedrijfstelling

Walsen monteren

Laadproces

Schoonwatertank vullen

37NL

– 8

Afbeelding

 Schoonwatertank in het apparaat plaatsen.

 Verswaterreservoir moet vast in het apparaat zit-

ten.

LET OP

*Let op de aanbevolen dosering voor het reinigings- of

onderhoudsmiddel.

LET OP

Afbeelding

Apparaat mag alleen vuil en vloeistof (max. 250 ml) op-

nemen.

Afbeelding

Verwijder voor het gebruik van het apparaat evt. voor-

werpen van de vloer, zoals scherven, kiezelstenen,

schroeven of speelgoed.

Controleer voor het gebruik van het apparaat op een

normale plaats of de vloer waterbestendig is. Reinig

geen ondergrond die gevoelig is voor water, zoals on-

behandelde kurkvloer (vocht kan binnendringen en de

vloer beschadigen).

Instructie

 Om strepen te vermijden probeert u het apparaat

eerst op een onopvallende plek uit, voordat u het

op gevoelige oppervlakken zoals hout of steen-

goed gebruikt.

 Blijf niet op één plek, maar houdt het apparaat in

beweging.

 Neem de instructies van de fabrikant van de vloer-

bedekking in acht.

Afbeelding

Rijd achterwaarts richting de deuropening zodat er

geen voetsporen op de vers gereinigde vloer achterblij-

ven.

 Apparaat in een hoek van ca. 60 graden aan de

handgreep vastnemen.

 De vloer wordt door de voorwaartse en achter-

waartse bewegingen van het apparaat gereinigd,

net zoals bij stofzuigen.

 Laat op sterk vervuilde plaatsen het apparaat lang-

zaam over de grond glijden.

 Bij meegeleverde walsparen in grijs en geel: Beide

walsparen hebben dezelfde functie, maar kunnen

voor verschillende toepassingsgebieden worden

ingezet (kleur dient als onderscheiding, bijv. voor

keuken en bad).

Afbeelding

 Druk de ON-knop slechts kort in.

 Na ca. 1-2 seconden beginnen de walsen te draai-

en en is het apparaat klaar voor gebruik.

LET OP

De borstelwalsen beginnen meteen te draaien als het

apparaat wordt ingeschakeld. De handgreep moet wor-

den vastgehouden om ervoor te zorgen dat het appa-

raat niet uit zichzelf wegrijdt.

Controleer of het verswaterreservoir met water is ge-

vuld en het vuilwaterreservoir in het apparaat is ge-

plaatst.

Afbeelding

 Vul het reinigingsstation met een maatbeker van

50 ml schoon water om de walsen snel te bevoch-

tigen.

Afbeelding

 Schakel het apparaat in en stel het voor 5 secon-

den in het station in bedrijf.

Het apparaat heeft dan het optimale vochtgehalte

voor een snelle reiniging.

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Neem het apparaat aan de draaggreep uit het rei-

nigingsstation en stel het op de vloer.

 Houd het apparaat aan de handgreep vast.

Afbeelding

 Voor het inschakelen de hoofdschakelaar (in/uit)

indrukken.

Afbeelding

– 3 leds branden - 3/3 batterijlooptijd (volledige loop-

tijd).

– 2 leds branden - 2/3 batterijlooptijd.

– 1 led brandt - 1/3 acculooptijd.

 5 minuten voor het einde van de looptijd geven de

walsen door een veranderde walssnelheid een sig-

naal af.

 Ca. 2,5 minuten voordat de accu leeg is, knippert

de onderste led.

 1,5 minuten voor het einde van de looptijd schakelt

het apparaat uit.

 Door het apparaat opnieuw in te schakelen kunnen

de resterende 1,5 minuten voor reiniging van appa-

raten in het station worden gebruikt.

Zie hoofdstuk "Apparaatreiniging door spoeling".

 Als de accu leeg is en het apparaat is uitgescha-

keld, knippert de onderste led nog 10 seconden.

LET OP

Voor het vullen van het verswaterreservoir het vuilwa-

terreservoir legen. Zo wordt vermeden dat het vuilwa-

terreservoir overloopt.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

Afbeelding

 Haal het verswaterreservoir met de greep uit het

apparaat.

Afbeelding

 Tankdop openen.

 Vul het verswaterreservoir met koud of lauwwarm

leidingswater.

 Indien nodig reinigings- of onderhoudsmiddel toe-

voegen.

 Markering "MAX" mag tijdens het vullen niet wor-

den overschreden.

 Tankdop sluiten.

Afbeelding

 Schoonwatertank in het apparaat plaatsen.

Verswaterreservoir moet vast in het apparaat zit-

ten.

Gebruik

Algemene instructies voor de

bediening

Apparaat inschakelen

Beginnen met het werk

Looptijd batterij

Reinigingsvloeistof navullen

38 NL

– 9

LET OP

Om ervoor te zorgen dat het vuilwaterreservoir niet

overloopt, moet het waterpeil regelmatig worden gecon-

troleerd. De markering "MAX" mag niet overschreden

worden.

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

Afbeelding

 Vuilwaterreservoir aan de onderste greepstang

houden. Druk hierbij de bovenste greepstang met

de duim naar beneden.

 Neem het vuilwaterreservoir eruit.

Afbeelding

 Deksel van het vuilwaterreservoir afnemen.

 Vuilwatertank leegmaken.

 Afhankelijk van de verontreiniging deksel/afschei-

der en vuilwaterreservoir met leidingswater reini-

gen.

 Deksel van het vuilwaterreservoir plaatsen.

Deksel moet vast op het vuilwaterreservoir zitten.

Afbeelding

 Vuilwatertank in het apparaat plaatsen.

Vuilwaterreservoir moet vast in het apparaat zitten.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

LET OP

Om ervoor te zorgen dat het apparaat stabiel staat,

moet het als het niet wordt gebruikt steeds in het reini-

gingsstation (parkeerstation) worden geplaatst. Omdat

het apparaat op zich niet stabiel genoeg is, kan het kan-

telen. Hierdoor kan vloeistof uittreden en zo de vloerbe-

dekking beschadigen.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

Afbeelding

 Afvalwatertank verwijderen.

LET OP

Na gebruik wordt het apparaat door een spoeling gerei-

nigd.

Zie hoofdstuk "Apparaatreiniging door spoeling".

Afbeelding

 Apparaat volledig legen.

Afbeelding

tot

Afbeelding

 Vuilwatertank leegmaken.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

 Verwijder het water als er zich nog water in het

verswaterreservoir of het reinigingsstation bevindt.

LET OP

Om de ontwikkeling van geurtjes te voorkomen, moet bij

het opbergen van het apparaat het schoonwater- en

vuilwaterreservoir volledig worden geleegd.

Afbeelding

 Apparaat aan de draaggreep naar de opslagplaats

dragen.

Afbeelding

 Plaats voor meer stabiliteit het apparaat in het rei-

nigingsstation.

 Apparaat in een droge ruimte bewaren.

LET OP

Na gebruik het apparaat steeds met het reinigingsstati-

on en vers water laten doorspoelen. Met deze procedu-

re wordt het apparaat optimaal gereinigd en wordt ver-

meden dat in het apparaat ophopingen van vuil en bac-

teriën of onaangename geurtjes ontstaan.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

 Voor het spoelen het schoonwaterreservoir vullen

met koud of lauwwarm leidingwater om de zuigka-

nalen en gleuven van de zuigkop volledig vrij te

maken van resten van reinigingsmiddelen.

 Schoonwatertank in het apparaat plaatsen.

Afbeelding

 Vuilwaterreservoir wegnemen en leegmaken.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

 Maatbeker met 200 ml water vullen.

 Water in het reinigingsstation vullen.

 Indien nodig kunnen voor het spoelen ook KÄR-

CHER-reinigingsmiddelen worden toegevoegd.

 Voor het inschakelen de hoofdschakelaar (in/uit)

indrukken.

 Apparaat 30-60 seconden laten draaien tot het wa-

ter volledig uit het reinigingsstation is gezogen.

De spoeling is nu beëindigd.

Tip

Hoe langer het apparaat is ingeschakeld, hoe minder

vocht in de borstelwalsen blijft zitten.

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

 Verwijder het verswaterreservoir en maak het leeg

als er zich nog water in het verswaterreservoir be-

vindt.

Afbeelding

 Vuilwatertank leegmaken.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

 Verwijder het water als er zich nog water in het rei-

nigingsstation bevindt.

LET OP

Maak eerst het verswater- en vuilwaterreservoir leeg

voordat u het apparaat op de vloer legt om de walsen te

verwijderen. Zo wordt vermeden dat er vloeistof uit de

reservoirs komt terwijl het apparaat op de vloer ligt.

Tip

Bij sterke verontreiniging kunnen de borstelwalsen af-

zonderlijk worden gereinigd.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Vuilwatertank leegmaken

Werking onderbreken

Apparaat uitschakelen

Apparaat opslaan

Onderhoud

Apparaatreiniging door spoeling

Walsen reinigen

39NL

– 10

 Verwijder het verswaterreservoir en maak het leeg

als er zich nog water in het verswaterreservoir be-

vindt.

 Schoonwaterreservoir leegmaken.

Afbeelding

 Vuilwatertank leegmaken.

Afbeelding

 Draai aan de greep de borstelwalsen eruit.

Afbeelding

 Reinig de walsen onder stromend water.

 Was de walsen op maximaal 60 °C in de wasma-

chine.

LET OP

Bij reiniging in de wasmachine geen wasverzachter ge-

bruiken. Zo raken de microvezels niet beschadigd en

behouden de borstelwalsen hun hoge reinigingskracht.

De borstelwalsen zijn niet geschikt voor de droogtrom-

mel.

LET OP

Om schade aan de wasmachine te voorkomen, raden

we aan de walsen in een wasnetje te leggen en de was-

machine met extra wasgoed te vullen.

Afbeelding

 Na de reiniging de walsen op de walsenbewaar-

plaats van het reinigingsstation plaatsen en aan de

lucht laten drogen.

 De nodige tijd voor het drogen kan worden verkort

door de walsen uit te wringen.

LET OP

Bij sterke verontreiniging of als onderdelen (bijv. ste-

nen, splinters) in de zuigkop terechtkomen moet deze

worden gereinigd. Deze onderdelen veroorzaken tij-

dens het gebruik een klapperend geluid of verstoppen

de zuigkanalen en reduceren het zuigvermogen.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Borstelwalsen verwijderen.

Zie hoofdstuk "Reiniging van de walsen".

Afbeelding

 Druk op de vergrendeling van de zuigkop.

 Verwijder de afdekking van de zuigkop.

 Reinig de afdekking van de zuigkop onder stro-

mend water.

 Indien nodig zuigkanalen en gleuf van de afdekking

van de zuigkop vrijmaken van vastzittende deel-

tjes.

 Reinig de zuigkop van het apparaat met een droge

doek.

 De afdekking van de zuigkop op de zuigkop beves-

tigen.

Tip

Zuigkopafdekking moet bij de bevestiging aan de zuig-

kop hoorbaar vastklikken.

Afbeelding

 Borstelwalsen tot de aanslag op de walshouder

draaien.

Zie hoofdstuk "Reiniging van de walsen".

LET OP

Het vuilwaterreservoir moet regelmatig worden gerei-

nigd om te vermijden dat de afscheider niet door stof of

vuil verstopt raakt of zich vuil in het reservoir vastzet.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

Afbeelding

tot

Afbeelding

 Vuilwaterreservoir uit het apparaat nemen.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

 Deksel/afscheider en vuilwaterreservoir met lei-

dingswater reinigen.

 Het vuilwaterreservoir kan ook in de afwasmachine

worden gereinigd.

Afbeelding

 Na de reiniging het vuilwaterreservoir met deksel

opnieuw in het apparaat plaatsen.

LET OP

Gebruik van ongeschikte reinigings- en onderhouds-

middelen kan het apparaat beschadigen en de aan-

spraak op garantie laten vervallen.

Tip

Gebruik indien nodig reinigings- of onderhoudsmidde-

len van KÄRCHER voor de vloerreiniging.

 Let bij de dosering van de reinigings- of onder-

houdsmiddelen op de aanbevolen hoeveelheden

van de fabrikant.

Afbeelding

 Vul het vuilwaterreservoir eerst met water en dan

met reinigings- of onderhousdmiddelen om

schuimvorming te vermijden.

 Laat tijdens het vullen met water nog plaats over

voor de hoeveelheid reinigings- of onderhoudsmid-

del zodat het "MAX"-vulpeil van het verswaterre-

servoir niet wordt overschreden.

Storingen hebben vaak een eenvoudige oorzaak die u

met behulp van het volgende overzicht zelf kunt oplos-

sen. Bij twijfel of bij storingen die niet worden vermeld

kunt u zich wenden tot de erkende klantendienst.

 Laadstekker/netstekker niet correct aangesloten.

 Laadstekker/netstekker correct aansluiten.

 Accu is leeg.

 Apparaat opladen.

 Controleer of de laadkabel nog in het apparaat

steekt.

 Laadkabel loskoppelen omdat bedrijf met aange-

sloten laadkabel niet mogelijk is.

Zuigkop reinigen

Vuilwaterreservoir reinigen

Reinigings- en onderhoudsmiddelen

Hulp bij storingen

Accu wordt niet geladen

Apparaat kan niet worden ingeschakeld

40 NL

– 11

Onderste led knippert bij het inschakelen van het appa-

raat en het apparaat start niet.

 Accu is leeg

 Apparaat opladen.

Alle leds knipperen tegelijkertijd aan snel tempo.

 Gebruik van foute of defecte voeding.

 Gebruik de originele voeding of vervang de defecte

voeding.

 Apparaat te heet tijdens het gebruik (bijv. bij ge-

bruik bij hoge omgevingstemperaturen).

 Neem een pauze en laat het apparaat afkoelen.

 Wanneer het apparaat ook wordt uitgeschakeld:

 Neem een pauze en laat het apparaat afkoelen.

 het apparaat kan pas opnieuw worden ingescha-

keld wanneer het voldoende is afgekoeld.

Filterinzet is niet geplaatst.

(zie afbeelding voor apparaatbeschrijving)

 Schoonwaterreservoir verwijderen en filterinzet

met pen naar boven plaatsen.

Filterinzet is omgekeerd geplaatst.

 Filterinzet verwijderen en filterinzet met pen naar

boven plaatsen.

De zuigslang is door opeenhoping van vuil verstopt.

 Zuigslangen voorzichtig van de zuigkop en het ba-

sisapparaat verwijderen.

 Zuigslangen voor 10 - 20 minuten in koud water

leggen.

 Zuigslangen met een stomp voorwerp en/of onder

stromend water reinigen.

Geen water in de watertank.

 Water bijvullen

Schoonwaterreservoir is niet correct in het apparaat ge-

plaatst.

 Verswaterreservoir zodanig plaatsen dat het vast

in het apparaat zit.

Borstelwalsen ontbreken of zijn niet correct gemon-

teerd.

Afbeelding

 Borstelwalsen monteren of de walsen tot de aan-

slag op de walshouder draaien.

Borstelwalsen zijn vervuild of versleten.

 Borstelwalsen reinigen.

 Borstelwalsen vervangen.

Walsen worden geblokkeerd.

Afbeelding

 Walsen verwijderen en controleren of een voor-

werp in de walsen vastzit.

 Controleren of de walsen tot aan de aanslag op de

walshouder zijn gedraaid.

Walsen zijn te droog.

 Walsen bevochtigen of apparaat met 50 ml water in

parkeerstation bevochtigen.

Er bevinden zich onderdelen (bijv. stenen of splinters) in

de zuigkop.

Afbeelding

 Afdekking van de zuigkop wegnemen en zuigkop

reinigen.

Zie hoofdstuk "Zuigkop reinigen".

Zuigkanalen en gleuf van de zuigkop zijn verstopt.

Afbeelding

 Afdekking van de zuigkop wegnemen en zuigkop

reinigen.

Zie hoofdstuk "Zuigkop reinigen".

Vuilwaterreservoir is te vol.

Afbeelding

tot

Afbeelding

 Vuilwaterreservoir meteen leegmaken.

Zie hoofdstuk "Vuilwaterreservoir reinigen".

Vuilwaterreservoir is niet correct in het apparaat ge-

plaatst.

 Controleren of het deksel vast op het vuilwaterre-

servoir zit.

Zie hoofdstuk "Vuilwaterreservoir reinigen".

Afscheider is verstopt.

 Deksel van het vuilwaterreservoir wegnemen en

afscheider reinigen.

Zie hoofdstuk "Vuilwaterreservoir reinigen".

Het filternet van de afscheider van het vuilwaterreser-

voir werd bij de reiniging beschadigd.

 Afscheider vervangen.

Reinigings- of onderhoudsmiddelen zijn niet geschikt

voor het apparaat of foute dosering.

 Gebruik de door de fabrikant aanbevolen reini-

gings- of onderhoudsmiddelen.

Zie hoofdstuk "Reinigings- en onderhoudsmidde-

len".

 Let op de doseringsinstructies van de fabrikant.

Eerste bevochtiging van de walsen werd niet of te kort

uitgevoerd en de walsen zijn daardoor niet volledig be-

vochtigd (walsen reinigen daarom slechts gedeeltelijk).

Afbeelding

 Walsen volledig bevochtigen.

LET OP

Verwijder de handgreep na de montage niet meer van

het basisapparaat.

De handgreep mag alleen van het basisapparaat wor-

den verwijderd wanneer het apparaat voor servicedoel-

einden wordt verzonden.

Afbeelding

Zie afbeelding aan het einde van de gebruiksaanwijzing

 Steek de schroevendraaier in een hoek van 90 gra-

den in de kleine opening aan de achterkant van de

handgreep en verwijder de handgreep.

LET OP

Let erop dat de verbindingskabel tussen het basisappa-

raat en de handgreep niet wordt beschadigd.

Led-foutweergave

Walsen worden niet met vers water

bevochtigd

Apparaat neemt geen vuil op

Walsen draaien niet

Luid ratelen bij het inschakelen

Klapperend geluid in de zuigkop

Zuigvermogen vermindert

Apparaat verliest vuil water

Apparaat laat strepen op de vloer achter

De handgreep van het basisapparaat

verwijderen

41NL

– 12

Technische veranderingen voorbehouden!

Technische gegevens

Elektrische aansluiting

Nominale spanning accu 25,20 - 25,55 V

Veiligheidsklasse IPX4

Apparaat

Beschermingsklasse

III

Oplaadapparaat beschermings-

klasse

Nominaal vermogen toestel 165 W

Accutype Li-ion

Bedrijfstijd bij volle acculading ca. 20 min

Laadtijd bij lege accu 4 h

Uitgangsspanning oplaadappa-

raat

30 V

Uitgangsstroom laadapparaat 0,6 A

Capaciteit

Walsomwentelingen per minuut 500 u/min

Inhoud

Schoonwaterreservoir 400 ml

Reinigingsstation 200 ml

Afmetingen

Gewicht (zonder toebehoren en

reinigingsvloeistof)

4,4 kg

Lengte 320 mm

Breedte 270 mm

Hoogte 1220 mm

Lengte snoer

Oplaadapparaat 1500 mm

42 NL

– 5

Antes de utilizar por primera vez el

equipo, lea este manual, siga sus ins-

trucciones y consérvelo para posterio-

res usos o futuros propietarios.

Utilice el limpiador de suelos únicamente para la limpie-

za de suelos resistentes en el hogar y solamente sobre

suelos resistentes impermeables.

No limpiar pavimentos sensibles al agua, como, por

ejemplo, suelos de corcho sin tratar (la humedad puede

introducirse en el suelo y dañar el pavimento).

El equipo sirve para limpiar PVC, linóleo, azulejos, pie-

dra, parqué engrasado y encerado, laminado, así como

todos los recubrimientos de suelos resistentes al agua.

Los materiales de embalaje son reciclables. Por

favor, no tire el embalaje a la basura doméstica;

en vez de ello, entréguelo en los puntos oficiales

de recogida para su reciclaje o recuperación.

Los equipos antiguios contienen materiales y

sustancias valiosas y aptas para el reciclaje que

no deben entrar en contacto con el medio am-

biente. Por eso, el aparato y la batería que con-

tiene no se deben eliminar con la basura doméstica. Se

puede eliminar de forma gratuita a través de los sistema

de entrega y recogida locales.

Los equipos eléctricos y electrónicos contienen a me-

nudo componentes que pueden representar un peligro

potencial para la salud de las personas y para el medio

ambiente en caso de que se manipulen o se eliminen de

forma errónea. Estos componentes son necesarios

para el correcto funcionamiento del equipo. Los equi-

pos marcados con este símbolo no pueden eliminarse

con la basura doméstica.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes

en:

www.kaercher.com/REACH

El contenido de suministro de su aparato está ilustrado

en el embalaje. Verifique durante el desembalaje que

no falta ninguna pieza.

En caso de detectar que faltan accesorios o o que han

surgido daños durante el transporte, informe a su distri-

buidor.

Utilice solamente accesorios y recambios originales, ya

que garantizan un funcionamiento correcto y seguro del

equipo.

Puede encontrar información acerca de los accesorios

y recambios en www.kaercher.com.

En todos los países rigen las condiciones de garantía

establecidas por nuestra empresa distribuidora. Las

averías del aparato serán subsanadas gratuitamente

dentro del periodo de garantía, siempre que se deban a

defectos de material o de fabricación. En un caso de ga-

rantía, le rogamos que se dirija con el comprobante de

compra al distribuidor donde adquirió el aparato o al

servicio al cliente autorizado más próximo a su domici-

lio.

(La dirección figura al dorso)

– Además de las indicaciones contenidas en este

manual de instrucciones, deben respetarse las

normas generales vigentes de seguridad y preven-

ción de accidentes.

– Las placas de advertencia e indicadoras colocadas

en el aparato proporcionan indicaciones importan-

tes para un funcionamiento seguro.

 PELIGRO

Aviso sobre un riesgo de peligro inmediato que puede

provocar lesiones corporales graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente peligrosa que

puede provocar lesiones corporales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede ser peligrosa,

que puede acarrear lesiones leves.

Índice de contenidos

Indicaciones generales ES 5

Instrucciones de seguridad ES 5

Descripción del aparato ES 7

Montaje ES 7

Puesta en marcha ES 7

Funcionamiento ES 8

Cuidados y mantenimiento ES 9

Ayuda en caso de avería ES 10

Datos técnicos ES 12

Indicaciones generales

Uso previsto

Protección del medio ambiente

Volumen del suministro

Piezas de repuesto

Garantía

Símbolos en el aparato

CUIDADO

Durante los trabajos de limpieza no debe

superarse la marca "MAX" del depósito de

agua sucia.

Respetar el siguiente procedimiento:

En primer lugar, vaciar el depósito de agua

sucia.

A continuación, rellenar el depósito de

agua fresca.

Instrucciones de

seguridad

Niveles de peligro

43ES

– 6

CUIDADO

Aviso sobre una situación probablemente peligrosa que

puede provocar daños materiales.

 PELIGRO

 No sumergir el aparato en agua.

 Antes de emplear el aparato y los accesorios, com-

pruebe que están en perfecto estado. Si no está en

perfecto estado, no debe utilizarse.

 Sustituir inmediatamente el cargador con el cable

por una pieza original si se aprecia algún tipo de

daño.

 Apague el aparato y desenchufe la clavija de red

antes de efectuar los trabajos de cuidado y mante-

nimiento.

 Los trabajos de reparación en el aparato sólo los

puede realizar el Servicio técnico autorizado.

 El equipo contiene componentes eléctricos. No

limpiar estos con agua corriente.

 No inserte ningún objeto conductor (p.ej. destorni-

llador o similar) en clavija de carga.

 No tocar los contactos ni los conductos.

 La tensión de alimentación tiene que coincidir con

la indicada en la placa de características.

 No tender el cable de carga por encima de bordes

afilados y no aplastar.

몇 ADVERTENCIA

 El equipo solo se puede conectar a una toma eléc-

trica que haya sido instalada por un electricista

conforme a IEC 60364.

 Conectar el equipo solo a corriente AC. La tensión

tiene que coincidir con la placa de características

del equipo.

 Por razones de seguridad, recomendamos cargar

el equipo a través de un interruptor de corriente de

defecto (máx. 30 mA).

 PELIGRO

Riesgo de descarga eléctrica.

 No tocar nunca la clavija ni el enchufe con manos

húmedas.

 No utilizar el cargador si está sucio o húmedo.

 No utilizar el cargador en un ambiente con peligro

de explosión.

 No transportar el cargador cogiéndolo por el cable.

 Usar y almacenar el cargador solamente en lugar

seco.

 No exponer el cable al calor y mantenerlo alejado

de cantos afilados, aceite y piezas en movimiento.

 Se debe evitar enchufar el cable alargador a una

toma de corriente múltiple y el funcionamiento si-

multáneo de varios aparatos.

 No saque el enchufe de la toma de corriente tiran-

do del cable.

 No cubrir el cargador y dejar libres las rejillas de

ventilación.

 No abrir el cargador. Encargar las reparaciones

sólo a personal técnico especializado.

 Utilice el cargador sólo para cargar la batería per-

mitida.

 Sustituir inmediatamente el cargador con el cable

por una pieza original si se aprecia algún tipo de

daño.

 PELIGRO

Riesgo de descarga eléctrica.

 No exponer la batería a rayos de sol muy potentes

ni al calor o el fuego.

몇 ADVERTENCIA

 Caegar la batería solo con el cargador original su-

ministrado o con un cargador autorizado por KÄR-

CHER.

Utilizar los siguientes adaptadores:

 No abrir la batería, hay peligro de que se produz-

ca un cortocircuito, adicionalmente puede produ-

cirse la salida de vapores irritantes o líquidos corro-

sivos.

 PELIGRO

 El usuario debe utilizar el equipo de forma correcta.

Debe tener en cuenta las situaciones locales y res-

petar las personas del entorno a la hora de trabajar

con el aparato.

 Está prohibido el funcionamiento en zonas donde

haya riesgo de explosión.

 Para usar el aparato en zonas de peligro deben

cumplirse las normas de seguridad correspondien-

tes.

 No utilizar el aparato si se ha caido antes, o está

dañado o no es estanco.

 ¡Mantener los plásticos del embalaje fuera del al-

cance de los niños, se corre el riesgo de asfixia!

몇 ADVERTENCIA

 Los niños o las personas no instruidas sobre su

uso no deben utilizar el aparato.

 Este aparato no es apto para ser manejado por

personas con incapacidades físicas, sensoriales o

intelectuales o falta de experiencia y/o conocimien-

tos, a no ser que sean supervisados por una per-

sona encargada o hayan recibido instrucciones de

esta sobre como usar el aparato y qué peligros

conlleva.

 Los niños no pueden jugar con el aparato.

 Supervisar a los niños para asegurarse de que no

jueguen con el aparato.

 Mantener los aparatos alejados de los niños mien-

tras estén conectados o no se hayan enfriado.

 Los niños no pueden realizar la limpieza ni el man-

tenimiento sin supervisión.

 Operar y almacenar el aparato solo de acuerdo con

la descripción o la ilustración.

몇 PRECAUCIÓN

 Antes de realizar cualquier tarea con o en el equi-

po, estabilizarlo para evitar accidentes o daños si

se cae el equipo.

 No echar nunca en el depósito de agua disolven-

tes, líquidos que contengan disolventes o ácidos

Componentes eléctricos

cargador

Batería

Manipulación segura

PS07

44 ES

– 7

sin diluir (por ejemplo: detergentes, gasolina, dilu-

yentes cromáticos y acetona), ya que atacan a los

materiales utilizados en el equipo.

 No dejar el equipo nunca sin vigilancia mientras

esté en funcionamiento.

 Mantener las partes del cuerpo (p. ej. pelo, dedos)

alejadas de los rodillos de limpieza giratorios.

 Proteger las manos durante la limpieza del cabezal

de aspiración ya que existe riesgo de lesiones cau-

sadas por objetos afilados (p. ej. astillas).

 Alejar el cable de conexión del calor, bordes afila-

dos, aceite y componentes del equipo en movi-

miento.

CUIDADO

 Conecte el equipo solo si se han colocado el depó-

sito de agua fresca y el depósito de agua sucia.

 Con el equipo no deben aspirarse objetos afilados

o grandes (p. ej. vidrios, guijarros, piezas de jugue-

tes).

 No llenar el depósito de agua fresca con ácidos

acéticos, descalcificadores, aceites esenciales o

sustancias similares. Procurar no aspirar dichas

sustancias.

 Utilizar este equipo únicamente sobre suelos duros

con revestimiento impermeable (p. ej. parqué laca-

do, azulejos esmaltados, linóleo).

 No utilizar el equipo para limpiar alfombras o mo-

quetas.

 No pasar el equipo por encima de los suelos de re-

jilla de las calefacciones por convector. El equipo

no puede recoger el agua que sale si pasa por en-

cima de la rejilla.

 En caso de pausas prolongadas y tras su uso, apa-

gar el equipo en el interruptor principal/interruptor

del equipo y desconectar el conector de red del

cargador.

 No operar el equipo a temperaturas inferiores a

0 ºC.

 Proteger el aparato de la lluvia. No depositarlo a la

intemperie.

Ilustraciones, véase las hojas de gráficos

** FC 5 Cordless

** FC 5 Cordless Premium

Imagen

 Colocar el asidero hasta el tope en el equipo bási-

co de forma que haga ruido al encajarse.

El asidero debe estar firmemente asentado en el

equipo.

Imagen

 Enroscar los rodillos de limpieza hasta el tope en el

soporte de rodillos.

 Tener en cuenta la asignación cromática del lado

interno de los rodillos y del soporte de rodillos en el

equipo (p. ej. azul con azul).

 Tras el montaje, comprobar si los rodillos de limpie-

za están firmemente asentados.

Imagen

 Para asegurar su estabilidad, el equipo debe estar

colocado en la estación de limpieza.

Imagen

 Enchufar el cable de carga del cargador a la termi-

nal de carga del equipo.

 Enchufar el cargador en la clavija.

Imagen

 Los pilotos de control LED muestran el estado de

carga actual de la batería.

 Al cargar la batería completamente descargada,

parpadean los 3 pilotos de control LED sucesiva-

mente de abajo a arriba.

 Cuando se alcanza 1/3 de la carga de la batería, el

LED inferior permanece iluminado, y los dos LED

superiores siguen parpadeando.

 Cuando se alcanzan 2/3 de la carga de la batería,

los dos LED inferiores permanecen iluminados, y el

LED superior sigue parpadeando.

 Una vez cargada por completo la batería, los 3 pi-

lotos de control LED siguen encendidos durante

60 minutos. Pasado este tiempo se apagan.

Imagen

 Después de la carga, extraer el conector de red del

enchufe y el cable de carga a la terminal de carga.

Imagen

 Extraer el depósito de agua fresca del equipo por

el asa.

Imagen

 Abra la tapa del depósito.

 Llenar el depósito de agua fresca con agua del gri-

fo fría o tibia.

 El depósito de agua fresca puede llenarse con de-

tergentes o productos de conservación KÄRCHER

en caso necesario.*

Véase el capítulo "Detergentes y productos de

conservación".

 Durante el llenado no debe sobrepasarse la marca

"MAX".

Descripción del aparato

1 Interruptor ON/OFF

2 Mango

3 Indicador de la batería

4 Asa de transporte

5 Terminal de carga

6 Tapa del depósito de agua sucia/separador

7 Depósito de agua sucia

8 Cubierta del cabezal de aspiración

9 Ranura de rodillo de limpieza

10 Rodillos de limpieza

11 Bloqueo del cabezal de aspiración

12 Depósito de agua limpia

13 Asa del depósito de agua fresca

14 Almacenaje de los rodillos

15 Estación de limpieza/parada

16 Cartucho filtrante

17 Cargador con cable

18 * Detergente RM 536 30 ml

19 ** Detergente RM 534 30 ml

20 ** Detergente RM 536 500 ml

10 ** Rodillos de limpieza 2x

Montaje

Puesta en marcha

Montaje de los rodillos

Proceso de carga

Rellenar el depósito de agua limpia

45ES

– 8

 Cerrar la tapa del depósito.

Imagen

 Colocar el depósito de agua limpia en el aparato.

 El depósito de agua fresca debe estar firmemente

asentado en el equipo.

CUIDADO

*Tener en cuenta la dosis recomendada del detergente

o del producto de conservación.

CUIDADO

Imagen

El equipo solo retira suciedad y líquido (máx. 250 ml).

Imagen

En caso necesario y antes de comenzar el trabajo, reti-

rar objetos del suelo como p. ej. vidrios, guijarros, torni-

llos o piezas de juguete.

Antes de utilizar el equipo probar en una zona discreta

si el suelo es resistente al agua. No limpiar pavimentos

sensibles al agua como p. ej. suelos de corcho sin tratar

(la humedad puede introducirse en el suelo y dañarlo).

Notas

 Para evitar rayones, probar el equipo en superfi-

cies sensibles (por ejemplo, de madera o gres ce-

rámico fino) en un lugar poco visible antes de utili-

zarlo.

 No se debe insistir en una zona concreta, sino

mantener el equipo en movimiento.

 Respetar las indicaciones del fabricante del suelo.

Imagen

Para evitar la aparición de pisadas sobre el suelo lim-

pio, trabajar hacia atrás en dirección a la puerta.

 Sujetar el equipo en un ángulo aproximado de

60 grados.

 La limpieza del suelo se realiza mediante movi-

mientos hacia delante y hacia atrás a una veloci-

dad semejante a la utilizada durante la aspiración.

 En caso de un alto nivel de suciedad, deslizar el

equipo lentamente sobre el suelo.

 En el alcance de suministro del par de rodillos en

gris y amarillo: los dos rodillos tienen la misma fun-

ción, pero se pueden utilizar en diferentes campos

de aplicación (diferentes colores, p. ej. para la co-

cina o baño).

Imagen

 Pulsar brevemente el interruptor ON.

 Después de aprox. 1 o 2 segundos los rodillos em-

piezan a rotar y el equipo está listo para el funcio-

namiento.

CUIDADO

Los rodillos de limpieza comienzan a girar tan pronto se

encienda el equipo. Para que el equipo no se desplace

por sí solo, debe agarrarse por el asa.

Comprobar que el depósito de agua fresca esté lleno de

agua y que el depósito de agua sucia se encuentre co-

locado en el equipo.

Imagen

 Para humedecer rápidamente los rodillos, llenar la

estación de limpieza con 50 ml de agua fresca con

la ayuda de un vaso medidor.

Imagen

 Conectar el equipo y ponerlo en funcionamiento

durante 5 segundos en la estación.

De esa manera, el equipo adquiere la humedad óp-

tima para una limpieza rápida.

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Retirar el equipo de la estación de limpieza por el

asa de transporte y colocarlo sobre el suelo.

 Agarrar el equipo por el asa.

Imagen

 Para encender pulsar el interruptor del aparato

(ON/OFF).

Imagen

– 3 LED encendidos: 3/3 capacidad de carga de las

acumuladores (tiempo de marcha completo).

– 2 LED encendidos: 2/3 capacidad de carga de las

acumuladores.

– 1 LED encendido: 1/3 de la capacidad de carga de

la batería.

 5 minutos antes del final del tiempo de marcha los

rodillos emiten una señal debido a la modificación

en la velocidad de rotación.

 Aprox. 2,5 minutos antes de que la batería se des-

cargue por completo, el LED inferior parpadea.

 Transcurridos 1,5 minutos antes del final del tiem-

po de marcha se desconecta el equipo.

 Debido a la conexión, los 1,5 minutos restantes se

pueden utilizar para la limpieza de equipos en la

estación.

Véase el capítulo "Limpieza de equipos mediante

proceso de enjuague".

 Cuando la batería se descarga por completo y el

equipo se apaga, el LED inferior parpadea durante

10 segundos.

CUIDADO

Vaciar el depósito de agua sucia antes de llenar el de-

pósito de agua fresca. Así se evita que el depósito de

agua sucia rebose.

Véase el capítulo "Vaciado del depósito de agua sucia".

Imagen

 Colocar el equipo en la estación de limpieza.

Imagen

 Extraer el depósito de agua fresca del equipo por

el asa.

Imagen

 Abra la tapa del depósito.

 Llenar el depósito de agua fresca con agua del gri-

fo fría o tibia.

 Añadir detergente o producto de conservación en

caso necesario.

 Durante el llenado no debe sobrepasarse la marca

"MAX".

 Cerrar la tapa del depósito.

Imagen

 Colocar el depósito de agua limpia en el aparato.

depósito

de agua fresca debe estar firmemente

asentado en el equipo.

Funcionamiento

Indicaciones generales sobre

Manejo

Conexión del aparato

Comenzar con el trabajo

Tiempo de funcionamiento de la batería

Llenado de detergente líquido

46 ES

– 9

CUIDADO

Para evitar que el depósito de agua sucia se desborde,

se debe comprobar regularmente el nivel de agua. No

se debe superar la marca "MAX".

Imagen

 Colocar el equipo en la estación de limpieza.

Imagen

 Sujetar el depósito de agua sucia por el asidero in-

ferior mientras se ejerce presión hacia abajo con el

pulgar en el asidero superior.

 Extraiga el depósito de agua sucia.

Imagen

 Quitar la tapa del depósito de agua sucia.

 Vaciado del depósito de agua sucia.

 Limpiar la tapa/separador y el depósito de agua su-

cia con agua del grifo según el grado de suciedad.

 Colocar la tapa en el depósito de agua sucia.

La tapa debe asentarse firmemente en el depósito

de agua sucia.

Imagen

 Insertar el depósito de agua limpia en el aparato.

El depósito de agua sucia debe estar firmemente

asentado en el equipo.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Colocar el equipo en la estación de limpieza.

CUIDADO

Para garantizar la estabilidad del equipo durante las

pausas en el funcionamiento, colocarlo siempre en la

estación de limpieza o parada. Una estabilidad insufi-

ciente puede provocar que el equipo bascule y, por tan-

to, puede provocar la salida de líquidos que dañan el re-

cubrimiento del suelo.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Colocar el equipo en la estación de limpieza.

Imagen

 Retirar el depósito de agua sucia.

CUIDADO

Al finalizar el trabajo, limpiar el equipo mediante un pro-

ceso de enjuague.

Véase el capítulo "Limpieza de equipos mediante pro-

ceso de enjuague".

Imagen

 Vaciar totalmente el equipo.

Imagen

hasta

Imagen

 Vaciado del depósito de agua sucia.

Véase el capítulo "Vaciado del depósito de agua

sucia".

 Si todavía queda agua en el depósito de agua fres-

ca o en la estación de limpieza, vaciar el agua.

CUIDADO

Para impedir la formación de olores, al almacenar el

equipo se debe vaciar por completo el agua fresca y el

depósito de agua sucia.

Imagen

 Llevar el equipo hasta el lugar de almacenamiento

por el asa de transporte.

Imagen

 Para asegurar su estabilidad, el equipo debe estar

colocado en la estación de limpieza.

 Guarde el aparato en un lugar seco.

CUIDADO

Al finalizar el trabajo, enjuagar siempre el equipo con la

estación de limpieza y agua fresca. Mediante este pro-

ceso, se optimiza la limpieza del equipo y se evita la

acumulación de suciedad y bacterias o la aparición de

olores desagradables en el equipo.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Colocar el equipo en la estación de limpieza.

 Para el proceso de enjuague, llenar el depósito de

agua fresca con un poco de agua del grifo fría o ti-

bia para eliminar por completo los residuos de de-

tergente de los canales de aspiración y de las ra-

nuras del cabezal de aspiración.

 Colocar el depósito de agua limpia en el aparato.

Imagen

 Extraer y vaciar el depósito de agua sucia.

Véase el capítulo "Vaciado del depósito de agua

sucia".

 Llenar el vaso medidor con 200 ml de agua.

 Llenar de agua la estación de limpieza.

 En caso necesario, puede añadirse el correspon-

diente detergente de KÄRCHER al proceso de en-

juague.

 Para encender pulsar el interruptor del aparato

(ON/OFF).

 Dejar funcionar el equipo 30-60 segundos hasta

que se haya aspirado por completo el agua de la

estación de limpieza.

El proceso de enjuague ha finalizado.

Nota

Cuando más tiempo esté encendido el equipo, menos

humedad residual quedará en los rodillos de limpieza.

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

 Si todavía queda agua en el depósito de agua fres-

ca, extraer y vaciar el depósito de agua fresca.

Imagen

 Vaciado del depósito de agua sucia.

Véase el capítulo "Vaciado del depósito de agua

sucia".

 Si todavía queda agua en la estación de limpieza,

vaciar el agua.

Vaciado del depósito de agua sucia

Interrupción del funcionamiento

Desconexión del aparato

Almacenamiento del aparato

Cuidados y mantenimiento

Limpieza de equipos mediante proceso de

enjuague

47ES

– 10

CUIDADO

Para extraer los rodillos, se deben vaciar los depósitos

de agua fresca y de agua sucia antes de colocar el equi-

po en el suelo. De esa forma, se evita que salgan líqui-

dos del depósito al colocarlo en el suelo.

Nota

En caso de estar muy sucios, los rodillos de limpieza

pueden limpiarse por separado.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

 Si todavía queda agua en el depósito de agua fres-

ca, extraer y vaciar el depósito de agua fresca.

 Vaciado del depósito de agua limpia

Imagen

 Vaciado del depósito de agua sucia.

Imagen

 Desenroscar los rodillos de limpieza por la ranura.

Imagen

 Limpiar los rodillos de limpieza con agua corriente.

 Limpiar los rodillos de limpieza en la lavadora con

hasta 60 °C.

CUIDADO

No utilizar suavizante si se lava a máquina. De esa for-

ma, no se dañan las microfibras y los rodillos de limpie-

za conservan su alto efecto de limpieza.

Los rodillos de limpieza no pueden meterse en la seca-

dora.

CUIDADO

Para evitar que se produzcan daños en la lavadora, re-

comendamos colocar los rodillos en una red de lavan-

dería mientras se carga la lavadora con más ropa.

Imagen

 Después de la limpieza, introducir los rodillos al al-

macenaje de los rodillos de la estación de limpieza

y dejar secar al aire.

 Es posible minimizar el tiempo de secado si se es-

curren previamente los rodillos.

CUIDADO

En caso de un alto nivel de suciedad o si partes (p. ej.

piedras, astillas) penetran en el cabezal de aspiración,

debe lavarse el cabezal. Durante el trabajo, estas par-

tes provocan un ruido de golpeteo u obstruyen los ca-

nales de aspiración y reducen la potencia de aspira-

ción.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Retirar los rodillos de limpieza.

Véase el capítulo "Limpieza de rodillos".

Imagen

 Presionar el bloqueo del cabezal de aspiración.

 Desmontar la cubierta del cabezal de aspiración.

 Limpiar la cubierta del cabezal de aspiración con

agua corriente.

 En caso necesario, retirar partículas fijas de los ca-

nales de aspiración y de las ranuras de la cubierta

del cabezal de aspiración.

 Limpiar el cabezal de aspiración del equipo con un

paño húmedo.

 Fijar la cubierta del cabezal de aspiración al cabe-

zal de aspiración.

Nota

Se debe oír como encaja la cubierta del cabezal de as-

piración al fijarla en el cabezal de aspiración.

Imagen

 Enroscar los rodillos de limpieza hasta el tope en el

soporte de rodillos.

Véase el capítulo "Limpieza de rodillos".

CUIDADO

Para no obstruir el separador con polvo y suciedad o

para que la suciedad no se adhiera al depósito, el de-

pósito de agua sucia debe limpiarse regularmente.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Colocar el equipo en la estación de limpieza.

Imagen

hasta

Imagen

 Sacar el depósito de agua sucia del equipo.

Véase el capítulo "Vaciado del depósito de agua

sucia".

 Limpiar la tapa/separador y el depósito de agua su-

cia con agua del grifo.

 El depósito de agua sucia también puede lavarse

en el lavavajillas.

Imagen

 Tras la limpieza, volver a instalar el depósito de

agua sucia con la tapa en el equipo.

CUIDADO

El uso de detergentes y productos de conservación in-

apropiados puede dañar el equipo y provocar una anu-

lación de la garantía.

Nota

En caso necesario, añadir detergente o producto de

limpieza KÄRCHER para la limpieza de suelos.

 A la hora de dosificar el detergente y producto de

conservación, tener en cuenta las indicaciones del

fabricante.

Imagen

 Para evitar la formación de espuma, llenar el depó-

sito de agua fresca primero con agua y, a continua-

ción, con detergente o producto de conservación.

 Para no sobrepasar el volumen de llenado "MAX"

del depósito de agua fresca, dejar suficiente espa-

cio para el detergente o producto de conservación

al llenar con agua.

Muchas averías las puede solucionar usted mismo con

ayuda del resumen siguiente. En caso de duda, diríjase

al servicio de atención al cliente autorizado.

 El conector de carga/conector de red no está co-

rrectamente conectado.

 Conectar correctamente el conector de carga/co-

nector de red.

Limpieza de los rodillos

Limpieza del cabezal de aspiración

Limpieza del depósito de agua sucia

Detergentes y productos de conservación

Ayuda en caso de avería

No se carga la batería

48 ES

– 11

 La batería está vacía.

 Cargar el equipo.

 Comprobar si el cable de carga sigue enchufado

en el equipo.

 Desenchufar el cable de carga, pues no es posible

el funcionamiento con el cable de carga conectado.

El LED inferior parpadea al conectar el equipo y el equi-

po no funciona.

 La batería está vacía

 Cargar el equipo.

Todos los LED parpadean rápidamente al mismo tiem-

po.

 Utilización de una fuente de alimentación errónea

o defectuosa.

 Utilizar la fuente de alimentación original/sustituir

la fuente de alimentación defectuosa.

 Equipo demasiado caliente durante la utilización

(p. ej., al funcionar a alta temperatura ambiente).

 Realizar una pausa y dejar enfriar el equipo.

 Cuando el equipo además se desconecta:

 Realizar una pausa y dejar enfriar el equipo.

 El equipo no se puede volver a conectar hasta que

esté frío.

Acoplamiento de filtro no colocado.

(véase el gráfico para la descripción del equipo)

 Retirar el depósito de agua fresca y colocar el aco-

plamiento de filtro con un perno hacia arriba.

Acoplamiento de filtro colocado del revés.

 Retirar el acoplamiento de filtro e introducir hacia

arriba con un perno.

La manguera de aspiración está atascada debido a la

acumulación de suciedad.

 Retirar las mangueras de aspiración con cuidado

del cabezal de aspiración y del equipo básico.

 Colocar las mangueras de aspiración entre 10 y 20

minutos en agua fría.

 Limpiar las mangueras de aspiración con un objeto

obtuso y/o bajo agua corriente.

No hay agua en el depósito de agua.

 Rellenado del depósito con agua

El depósito de agua fresca no se encuentra correcta-

mente colocado en el equipo.

 Colocar el depósito de agua fresca de forma que

quede firmemente asentado en el equipo.

Faltan rodillos de limpieza o no están correctamente in-

sertados.

Imagen

 Colocar los rodillos de limpieza o enroscar los rodi-

llos de limpieza hasta el tope en el soporte de rodi-

llos.

Los rodillos de limpieza están sucios o desgastados.

 Limpiar los rodillos de limpieza.

 Sustituir los rodillos de limpieza.

Los rodillos se bloquean.

Imagen

 Retirar los rodillos y comprobar si se ha atascado

en los rodillos algún objeto.

 Comprobar si los rodillos están girados hasta el

tope en el soporte de rodillos.

Los rodillos están demasiado secos.

 Humedecer los rodillos o mojar el equipo con 50 ml

de agua en parada.

Presencia de piezas (p. ej. piedras o astillas) en el ca-

bezal de aspiración.

Imagen

 Extraer la cubierta del cabezal de aspiración y lim-

piar el cabezal.

Véase el capítulo "Limpieza del cabezal de aspira-

ción".

Los canales de aspiración y las ranuras del cabezal de

aspiración están obstruidos.

Imagen

 Extraer la cubierta del cabezal de aspiración y lim-

piar el cabezal.

Véase el capítulo "Limpieza del cabezal de aspira-

ción".

El depósito de agua sucia está lleno.

Imagen

hasta

Imagen

 Vaciar inmediatamente el depósito de agua sucia.

Véase el capítulo "Limpieza del depósito de agua

sucia".

El depósito de agua sucia no se encuentra correcta-

mente colocado en el equipo.

 Compruebe si la tapa se encuentra firmemente

asentada sobre el depósito de agua sucia.

Véase el capítulo "Limpieza del depósito de agua

sucia".

El separador está atascado.

 Quitar la tapa del depósito de agua sucia y limpiar

el separador.

Véase el capítulo "Limpieza del depósito de agua

sucia".

El filtro del separador del depósito de agua sucia se ha

dañado con la limpieza.

 Cambiar el separador.

El equipo no se enciende

Indicador de fallos LED

Falta humidificación de rodillos con agua

fresca

El equipo no elimina suciedad

Los rodillos no giran

Fuerte vibración al encender

Golpeteo en el cabezal de aspiración

La potencia de absorción disminuye

El equipo pierde agua sucia

49ES

– 12

El detergente o el producto de conservación no es apto

para el equipo o no se ha dosificado de forma adecua-

da.

 Utilizar solo detergentes y productos de conserva-

ción recomendados por el fabricante.

Véase el capítulo "Detergentes y productos de

conservación".

 Tener en cuenta la información de dosificación del

fabricante.

El primer humedecimiento de los rodillos no se ha efec-

tuado o ha sido demasiado corto y, por lo tanto, no es-

tán completamente humedecidos (por este motivo los

rodillos limpian solo de forma parcial).

Imagen

 Humedecer los rodillos por completo.

CUIDADO

No extraer el asa del equipo básico una vez montada.

Solo se puede extraer el asa del equipo básico cuando

se va a enviar el equipo por motivos de servicio técnico.

Imagen

Ver la figura al final del manual de instrucciones

 Introducir el destornillador en un ángulo de 90º en

la abertura pequeña de la parte trasera del asa y

retirarla.

CUIDADO

Prestar atención a que no se produzcan daños en el ca-

ble de conexión entre el equipo básico y el asa.

Reservado el derecho a realizar modificaciones téc-

nicas.

El equipo deja marcas en el suelo

Extracción del asa del equipo básico

Datos técnicos

Conexión eléctrica

Área de tensión de la batería 25,20 - 25,55 V

Grado de protección IPX4

Aparato

Clase de protección

III

Clase de protección del cargador II

Potencia nominal del aparato 165 W

Tipo de batería Iones de

litio

Tiempo de servicio con la batería

totalmente cargada

aprox. 20 min

Tiempo de carga cuando la bate-

ría esté vacía

Tensión de salida del cargador 30 V

Corriente de salida del cargador 0,6 A

Potencia y rendimiento

Revoluciones por minuto de los

rodillos

500 rpm

Cantidad de llenado

Depósito de agua limpia 400 ml

Estación de limpieza 200 ml

Medidas

Peso (sin accesorios ni líquidos

de limpieza)

4,4 kg

Longitud 320 mm

Anchura 270 mm

Altura 1220 mm

Longitud del cable

Cargador 1500 mm

50 ES

– 5

Leia o manual de instruções original

antes de utilizar o seu aparelho. Pro-

ceda conforme as indicações no ma-

nual e guarde o manual para uma con-

sulta posterior ou para terceiros a

quem possa vir a vender o aparelho.

Utilize o detergente para pavimentos exclusivamente

para a limpeza de pavimentos rígidos em habitações

privadas e apenas em pavimentos rígidos impermeá-

veis.

Não limpar pavimentos sensíveis à água como, por

exemplo, soalhos de cortiça (a humidade pode penetrar

e danificar o pavimento).

O aparelho é adequado à limpeza de PVC, linóleo, la-

drilhos, pedra, parquet oleado e encerado, chão flutu-

ante, bem como todos os pavimentos impermeáveis à

água.

Os materiais de embalagem são recicláveis.

Não coloque as embalagens no lixo doméstico,

envie-as para uma unidade de reciclagem.

Os aparelhos usados contêm valiosos materiais

recicláveis que não devem entrar em contacto

com o meio-ambiente. Assim sendo, o aparelho

e a bateria acumuladora não podem ser elimina-

dos com o lixo doméstico. A eliminação pode ser efec-

tuada gratuitamente nos centros de recolha disponí-

veis.

Muitas vezes, os aparelhos eléctricos e electrónicos

contém componentes que, em caso de manuseamento

incorrecto ou recolha errada, podem representar um

perigo para a saúde e para o ambiente. Contudo, estes

componentes são necessários para a operação ade-

quada do aparelho. Os aparelhos assinalados com este

símbolo não podem ser eliminados com o lixo domésti-

co.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser

encontradas em:

www.kaercher.com/REACH

O volume de fornecimento do seu aparelho é ilustrado

na embalagem. Ao desembalar verifique a integridade

do conteúdo.

Contacte imediatamente o vendedor, em caso de falta

de acessórios ou no caso de danos de transporte.

Utilizar apenas acessórios e peças sobressalentes ori-

ginais. Só assim poderá garantir uma operação do apa-

relho segura e sem avarias.

Para mais informações sobre acessórios e peças so-

bressalentes, consulte www.kaercher.com.

Em cada país vigem as respectivas condições de ga-

rantia estabelecidas pelas nossas Empresas de Co-

mercialização. Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem encargos

para o cliente, desde que se trate dum defeito de mate-

rial ou de fabricação. Em caso de garantia, dirija-se,

munido do documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

(Endereços no verso)

– Além das indicações do manual de instruções deve

respeitar as regras gerais de segurança e de pre-

venção de acidentes em vigor.

– Constam das placas de aviso e de alerta montadas

no aparelho instruções importantes para a sua se-

gurança.

 PERIGO

Aviso referente a um perigo eminente que pode condu-

zir a graves ferimentos ou à morte.

몇 ATENÇÃO

Aviso referente a uma possível situação perigosa que

pode conduzir a graves ferimentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencialmente perigo-

sa que pode causar ferimentos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencialmente perigo-

sa que pode causar danos materiais.

Índice

Instruções gerais PT 5

Avisos de segurança PT 5

Descrição da máquina PT 7

Montagem PT 7

Colocação em funcionamento PT 7

Funcionamento PT 8

Conservação e manutenção PT 9

Ajuda em caso de avarias PT 10

Dados técnicos PT 12

Instruções gerais

Utilização conforme o fim a que se destina a

máquina

Proteção do meio-ambiente

Volume do fornecimento

Peças sobressalentes

Garantia

Símbolos no aparelho

ADVERTÊNCIA

Durante os trabalhos de limpeza, a marca-

ção "MAX" do depósito de água suja não

deve ser ultrapassada.

Observar o seguinte método de procedi-

mento:

Esvaziar primeiro o depósito de água suja.

Encher em seguida o depósito de água lim-

pa.

Avisos de segurança

Níveis do aparelho

51PT

– 6

 PERIGO

 Não imergir o aparelho na água!

 Verificar, antes da utilização, o bom estado do apa-

relho e dos acessórios. Se tiver dúvidas quanto ao

bom estado do aparelho, não o utilize.

 Substituir imediatamente o carregador, juntamente

com o cabo, por uma peça original, sempre que de-

tectar quaisquer danos.

 Antes de efectuar trabalhos de conservação e de

manutenção desligar o aparelho e retirar a ficha de

rede.

 Os trabalhos de reparação no aparelho só poderão

ser realizados pelo Serviço de Assistência Técnica

autorizado.

 O aparelho contém componentes eléctricos. Este

não pode ser limpo sob água corrente.

 Não inserir objectos comutadores (p. ex., chave de

fendas ou similar) no conector de carregamento.

 Não tocar em contactos ou fios eléctricos.

 A tensão indicada na placa de características tem

que estar de acordo com a tensão de alimentação.

 Puxar o cabo de carga evitando roçá-lo em arestas

vivas e sem o apertar.

몇 ATENÇÃO

 O aparelho só deve ser ligado a uma ligação elétri-

ca executada por um técnico de instalação elétrica,

de acordo com IEC 60364.

 Ligar o aparelho só à corrente alternada. A tensão

deve corresponder à placa de características do

aparelho.

 Por razões de segurança, recomendamos viva-

mente que carregue sempre o aparelho por meio

de um disjuntor de corrente parasita (máx. 30 mA).

 PERIGO

Perigo de um choque eléctrico.

 Nunca tocar na ficha de rede e na tomada com as

mãos molhadas.

 Não utilizar o carregador em estado húmido ou su-

jo.

 Não utilizar o carregador em ambientes potencial-

mente explosivos.

 Não transportar o carregador pelo cabo de rede.

 Utilizar e armazenar o carregador apenas em es-

paços secos.

 Manter o cabo de rede afastado de calor, arestas

vivas, óleo e peças móveis de aparelhos.

 Evitar a utilização do cabo de extensão em toma-

das múltiplas que forneçam electricidade a vários

aparelhos em simultâneo.

 Não puxar a ficha de rede pelo cabo para a retirar

da tomada.

 Não cobrir o carregador e manter as aberturas de

ventilação do carregador desobstruídas.

 Não abrir o carregador. As reparações devem ser

efectuadas por técnicos especializados.

 Utilizar o carregador somente para carregar as ba-

terias acumuladoras autorizadas.

 Substituir imediatamente o carregador, juntamente

com o cabo, por uma peça original, sempre que de-

tectar quaisquer danos.

 PERIGO

Perigo de um choque eléctrico.

 Não expor a bateria acumuladora a raios solares

directos, a calor ou chama.

몇 ATENÇÃO

 A bateria acumuladora só pode ser carregada com

o carregador original incluído no volume de forne-

cimento ou um dos carregadores devidamente au-

torizados pela KÄRCHER.

Utilizar o seguinte adaptador:

 Não abrir a bateria acumuladora, uma vez que

existe o perigo de um curto-circuito e, adicional-

mente, podem ser evacuados líquidos ou vapores

irritantes ou corrosivos.

 PERIGO

 Utilize o aparelho somente para os fins a que se

destina. Deve ter em consideração as condições

locais e, ao utilizar o aparelho, ter em conta o com-

portamento de pessoas nas proximidades.

 É proibido pôr o aparelho em funcionamento em

áreas com perigo de explosão.

 Ao utilizar o aparelho em zonas de perigo devem

ser observadas as respectivas instruções de segu-

rança.

 Não utilizar o aparelho se este tiver caído ao chão,

apresentar danos visíveis ou fugas.

 Manter as películas da embalagem fora do alcance

das crianças! Perigo de sufocamento!

몇 ATENÇÃO

 Este aparelho não deve ser manobrado por crian-

ças ou pessoas não instruídas.

 Este aparelho não é adequado para a utilização

por pessoas com capacidades físicas, sensoriais e

psíquicas reduzidas e por pessoas com falta de ex-

periência e/ou conhecimentos, excepto se forem

supervisionadas por uma pessoa responsável pela

segurança ou receberam instruções sobre o manu-

seamento do aparelho e que tenham percebido os

perigos inerentes.

 Crianças não podem brincar com o aparelho.

 Supervisionar as crianças, de modo a assegurar

que não brincam com o aparelho.

 Manter o aparelho fora do alcance das crianças,

enquanto este estiver ligado ou quente.

 A limpeza e manutenção de aplicação não podem

ser realizadas por crianças sem uma vigilância

adequada.

 Operar e armazenar o aparelho apenas em confor-

midade com a descrição ou figura!

몇 CUIDADO

 Antes de iniciar quaisquer trabalhos com ou no

aparelho, deve-se assegurar o posicionamento es-

tável do aparelho, de modo a evitar acidentes ou

danos causados pelo tombamento do aparelho.

Componentes elétricos

Carregador

Bateria acumuladora

Manuseamento seguro

PS07

52 PT

– 7

 Nunca encher solventes, líquidos que contenham

solventes ou ácidos não diluídos (p.ex., detergen-

tes, gasolina, diluentes de tinta ou acetona) no re-

servatório de água, pois estas substâncias atacam

os materiais do aparelho.

 Nunca deixar o aparelho sem vigilância enquanto

estiver a funcionar.

 Manter todas as partes do corpo (p.ex., cabelos,

dedos) afastadas dos cilindros de limpeza em rota-

ção.

 Proteger as mãos durante a limpeza do cabeçote

de aspiração, pois existe perigo de ferimentos por

objectos pontiagudos (p.ex., aparas).

 Manter o cabo de ligação afastado de calor, ares-

tas afiadas, óleo e peças móveis do aparelho.

ADVERTÊNCIA

 Ligar o aparelho apenas com o depósito de água

limpa e o depósito de água suja montados.

 Não devem ser aspirados objectos pontiagudos ou

de maiores dimensões (p.ex., vidros, seixos, peças

de brinquedos) com o aparelho.

 Não colocar ácido acético, descalcificador, óleos

essenciais ou substâncias similares no depósito de

água limpa. Ter igualmente cuidado para não aspi-

rar essas substâncias.

 Utilizar este aparelho apenas em pavimentos rígi-

dos com revestimento à prova de água (p.ex., par-

quet lacado, ladrilhos esmaltados, linóleo).

 Não utilizar o aparelho para limpeza de tapetes ou

alcatifas.

 Não passar o aparelho por cima da grelha de pavi-

mento de convectores embutidos. A água que sai

não pode ser apanhada pelo aparelho, quando

este passa por cima da grelha.

 Desligue o aparelho no interruptor principal/inter-

ruptor do aparelho durante pausas de trabalho

mais longas e após a utilização, e desligue a ficha

de rede do carregador.

 Não operar o aparelho a temperaturas inferiores a

0 °C.

 Proteger o aparelho contra a chuva. Não armaze-

nar fora de casa.

Ver figuras no lado do gráfico

** FC 5 Cordless

** FC 5 Cordless Premium

Figura

 Inserir a barra do punho no aparelho base até ao

batente, até encaixar de forma audível.

A barra do punho tem de estar firmemente encai-

xada no aparelho.

Figura

 Enroscar os cilindros de limpeza no respectivo su-

porte até ao batente.

 Ter atenção à correspondência entre as cores no

lado interior dos cilindros e no suporte dos cilindros

no aparelho (p.ex., azul com azul).

 Depois da montagem, verificar se os cilindros de

limpeza estão firmemente encaixados.

Figura

 Colocar o aparelho na estação de limpeza, para

assegurar o posicionamento estável do mesmo.

Figura

 Inserir o cabo de carga do carregador na ligação

fêmea para carga do aparelho.

 Meter a ficha de rede do carregador na tomada de

corrente.

Figura

 As luzes de controlo LED apresentam o estado de

carga actual da bateria.

 Ao carregar a bateria completamente vazia, as 3

luzes de controlo LED piscam sucessivamente, de

baixo para cima.

 Quando o carregamento da bateria está a 1/3, o

LED inferior permanece aceso, enquanto os dois

LED superiores piscam.

 Quando o carregamento da bateria está a 2/3, os

dois LED inferiores permanecem acesos, enquan-

to o LED superior pisca.

 Após o carregamento completo da bateria, as 3 lu-

zes de controlo LED permanecem acesas durante

60 minutos. Decorrido este tempo, as luzes de con-

trolo LED apagam-se.

Figura

 Após o carregamento, retirar a ficha de rede da to-

mada e o cabo do carregador da tomada de carga.

Figura

 Retirar o depósito de água limpa do aparelho pelo

punho.

Figura

 Abrir a tampa do depósito.

 Encher o depósito de água limpa com água da tor-

neira fria ou morna.

 Se necessário, pode ser acrescentado detergente

ou produto de conservação KÄRCHER no depósi-

to de água limpa.*

Descrição da máquina

1 Interruptor LIGAR/DESLIGAR

2 Punho

3 Indicação da bateria acumuladora

4 Pega para portar

5 Ligação fêmea para carga

6 Tampa do depósito de água suja / separador

7 depósito de água suja

8 Cobertura do cabeçote de aspiração

9 Punho do cilindro de limpeza

10 Cilindros de limpeza

11 Bloqueio do cabeçote de aspiração

12 Tanque de água fresca

13 Punho do depósito de água limpa

14 Armazenamento dos cilindros

15 Estação de limpeza / parqueamento

16 Elemento filtrante

17 Carregador com cabo

18 * Detergente RM 536 30 ml

19 ** Detergente RM 534 30 ml

20 ** Detergente RM 536 500 ml

10 ** Cilindros de limpeza 2x

Montagem

Colocação em funcionamento

Montar os cilindros

Processo de carga

Encher o depósito da água limpa

53PT

– 8

Ver capítulo "Produtos de limpeza e de conserva-

ção".

 A marcação "MAX" não deve ser ultrapassada du-

rante o enchimento.

 Fechar a tampa do tanque.

Figura

 Inserir o depósito de água limpa no aparelho.

 O depósito de água limpa tem de estar firmemente

encaixado no aparelho.

ADVERTÊNCIA

*Respeitar as recomendações de dosagem do deter-

gente ou produto de conservação.

ADVERTÊNCIA

Figura

O aparelho apenas deve recolher sujidade e líquidos

(máx. 250 ml).

Figura

Antes do início do trabalho retirar eventuais objectos,

como cacos, seixos, parafusos ou peças de brinque-

dos, do chão.

Antes de utilizar o aparelho, testar num local escondido,

para verificar se o pavimento é resistente à água. Não

limpar revestimentos sensíveis à água, como, p.ex., pa-

vimentos de cortiça não tratada (a humidade pode pe-

netrar e danificar o pavimento).

Notas

 Para prevenir marcas de riscas, teste o aparelho

antes da utilização em superfícies sensíveis, por

exemplo, madeira ou grés cerâmico, numa zona

mais escondida.

 Não permaneça parado no mesmo sítio, mante-

nha-se em movimento.

 Siga os avisos do fabricante do pavimento.

Figura

Para que não se formem pegadas no chão acabado de

lavar, trabalhar para trás em direcção à porta.

 Segurar o aparelho pelo punho, num ângulo de

aprox. 60 graus.

 A limpeza de pavimentos é efectuada através de

movimentos para a frente e para trás do aparelho,

a uma velocidade semelhante à de um aspirador.

 Em caso de forte sujidade, fazer deslizar o apare-

lho lentamente sobre o pavimento.

 Caso o volume do fornecimento dos discos de ci-

lindro seja em cinzento e amarelo: Os dois discos

de cilindro têm a mesma funcionalidade, mas po-

dem utilizar-se para diferentes campos de utiliza-

ção (diferença cromática, por ex., para cozinha e

casa de banho).

Figura

 Premir o interruptor ON por breves instantes.

 Decorridos aprox. 1-2 segundos, os cilindros co-

meçam a girar e o aparelho fica pronto a funcionar.

ADVERTÊNCIA

Assim que o aparelho é ligado, os cilindros de limpeza

começam a rodar. Para que o aparelho não se deslo-

que para a frente por si próprio, é necessário segurar no

punho.

Verificar se o depósito de água limpa está cheio de

água e se o depósito de água suja está montado no

aparelho.

Figura

 Para humedecer rapidamente o cilindro, encher a

estação de limpeza com 50 ml de água de rede,

com o auxílio de um copo medidor.

Figura

 Ligar o aparelho e colocá-lo em funcionamento na

estação durante 5 segundos.

O aparelho fica então com a humidade ideal para

possibilitar uma limpeza rápida.

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Retirar o aparelho da estação de limpeza, seguran-

do-o pela pega de transporte, e colocá-lo no chão.

 Segurar o aparelho pelo punho.

Figura

 Carregar no interruptor do aparelho (ligar/desligar)

para ligar o aparelho.

Figura

– 3 LED acendem-se - 3/3 autonomia das baterias

(autonomia total).

– 2 LED acendem-se - 2/3 autonomia das baterias.

– 1 LED acende-se - 1/3 autonomia da bateria.

 5 minutos antes da conclusão do tempo de funcio-

namento, os cilindros emitem um sinal através de

velocidades de rotação alteradas.

 Cerca de 2,5 minutos antes de a bateria estar des-

carregada, o LED inferior pisca.

 1,5 minutos antes da conclusão do tempo de fun-

cionamento, o aparelho desliga-se.

 Com recurso à reactivação, é possível utilizar os

1,5 minutos restantes para a limpeza do aparelho

na estação.

Ver capítulo "Limpeza do aparelho através do pro-

cesso de lavagem".

 Depois de a bateria estar descarregada e de o apa-

relho se ter desligado, o LED inferior continua a

piscar durante 10 segundos.

ADVERTÊNCIA

Antes do enchimento do depósito de água limpa, des-

pejar o depósito de água suja. Deste modo evita-se que

o depósito de água suja verta.

Ver capítulo "Esvaziar o depósito de água suja".

Figura

 Colocar o aparelho na estação de limpeza.

Figura

 Retirar o depósito de água limpa do aparelho pelo

punho.

Figura

 Abrir a tampa do depósito.

 Encher o depósito de água limpa com água da tor-

neira fria ou morna.

 Acrescentar detergente ou produto de conserva-

ção sempre que necessário.

 A marcação "MAX" não deve ser ultrapassada du-

rante o enchimento.



Fechar a tampa do tanque.

Figura

 Inserir o depósito de água limpa no aparelho.

depósito

de água limpa tem de estar firmemente

encaixado no aparelho.

Funcionamento

Avisos gerais para o

comando

Ligar a máquina

Iniciar o trabalho

Autonomia das baterias recarregáveis

Adicionar líquido de limpeza

54 PT

– 9

ADVERTÊNCIA

Para que o depósito de água suja não verta, o nível de

água tem de ser verificado regularmente. A marcação

"MAX" não deve ser ultrapassada.

Figura

 Colocar o aparelho na estação de limpeza.

Figura

 Segurar no depósito de água suja pelo puxador de

barra inferior, premindo simultaneamente o puxa-

dor de barra superior para baixo com o polegar.

 Retirar o depósito de água suja.

Figura

 Retirar a tampa do depósito de água suja.

 Esvaziar o depósito de água suja.

 Consoante a sujidade, lavar a tampa/separador e

o depósito de água suja com água da torneira.

 Colocar a tampa no depósito de água suja.

A tampa tem de estar firmemente encaixada no de-

pósito de água suja.

Figura

 Inserir o depósito de água suja no aparelho.

O depósito de água suja tem de estar firmemente

encaixado no aparelho.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Colocar o aparelho na estação de limpeza.

ADVERTÊNCIA

Para garantir a segurança de estabilidade do aparelho,

colocá-lo sempre na estação de limpeza ou de parque-

amento durante interrupções do trabalho. Caso a segu-

rança de estabilidade seja insuficiente, o aparelho pode

tombar, causando derramamento de líquidos que dani-

fiquem o pavimento.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Colocar o aparelho na estação de limpeza.

Figura

 Remover o depósito de água suja.

ADVERTÊNCIA

Após a conclusão do trabalho, efectuar a limpeza do

aparelho através do processo de lavagem.

Ver capítulo "Limpeza do aparelho através do processo

de lavagem".

Figura

 Esvaziar completamente o aparelho.

Figura

até

Figura

 Esvaziar o depósito de água suja.

Ver capítulo "Esvaziar o depósito de água suja".

 Caso ainda se encontre água no depósito de água

limpa ou na estação de limpeza, esvaziar a água.

ADVERTÊNCIA

Para evitar o desenvolvimento de odores, os depósitos

de água de rede e de água suja devem ser completa-

mente esvaziados em caso de armazenamento do apa-

relho.

Figura

 Levar o aparelho para o local de armazenamento,

segurando-o pela pega de transporte.

Figura

 Colocar o aparelho na estação de limpeza, para

assegurar o posicionamento estável do mesmo.

 Guarde o aparelho em locais secos.

ADVERTÊNCIA

Após a conclusão do trabalho, lavar sempre o aparelho

com a estação de limpeza e água limpa. Através deste

processo, assegura-se a limpeza óptima do aparelho e

evita-se a acumulação de sujidade e bactérias, ou a for-

mação de cheiros desagradáveis no aparelho.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Colocar o aparelho na estação de limpeza.

 Para o processo de lavagem, encher o depósito de

água limpa com água da rede morna ou um pouco

fria, de forma a remover por completo os resíduos

de detergente que se encontrem nos canais de as-

piração e nas aberturas da cabeça de aspiração.

 Inserir o depósito de água limpa no aparelho.

Figura

 Retirar e esvaziar o depósito de água suja.

Ver capítulo "Esvaziar o depósito de água suja".

 Encher o copo de medição com 200 ml de água.

 Colocar a água na estação de limpeza.

 Sempre que necessário podem ser adicionados

detergentes KÄRCHER adequados para o proces-

so de lavagem.

 Carregar no interruptor do aparelho (ligar/desligar)

para ligar o aparelho.

 Deixar funcionar o aparelho durante 30 a 60 se-

gundos, até a água ter sido completamente aspira-

da da estação de limpeza.

O processo de lavagem está terminado.

Aviso

Quanto mais tempo o aparelho estiver ligado, menos

humidade residual permanece nos cilindros de limpeza.

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

 Caso ainda se encontre água no depósito de água

limpa, retirar e esvaziar o depósito de água limpa.

Figura

 Esvaziar o depósito de água suja.

Ver capítulo "Esvaziar o depósito de água suja".

 Caso ainda se encontre água na estação de limpe-

za, esvaziar a água.

Esvaziar o depósito de água suja

Interromper o funcionamento

Desligar o aparelho

Guardar a máquina

Conservação e manutenção

Limpeza do aparelho através do processo de

lavagem

55PT

– 10

ADVERTÊNCIA

Antes de posicionar o aparelho no chão para retirar os

cilindros, é necessário esvaziar os depósitos de água

limpa e de água suja. Deste modo, evita-se que se der-

ramem líquidos dos depósitos quando o aparelho é po-

sicionado no chão.

Aviso

Em caso de forte sujidade, os cilindros de limpeza po-

dem ser limpos separadamente.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

 Caso ainda se encontre água no depósito de água

limpa, retirar e esvaziar o depósito de água limpa.

 Esvaziar o depósito de água limpa.

Figura

 Esvaziar o depósito de água suja.

Figura

 Desenroscar os cilindros de limpeza pelo punho.

Figura

 Lavar os cilindros de limpeza sob água corrente.

 Lavar os cilindros de limpeza na máquina de lavar

roupa, até 60 ºC.

ADVERTÊNCIA

Em caso de lavagem na máquina de lavar roupa, não

utilizar amaciador. Deste modo, as microfibras não são

danificadas e os cilindros de limpeza preservam o seu

elevado efeito de limpeza.

Os cilindros de limpeza não podem ser secados no se-

cador de roupa.

ADVERTÊNCIA

Para evitar danos na máquina de lavar, recomendamos

colocar os cilindros num saco de rede e carregar a má-

quina de lavar com roupa adicional.

Figura

 Após a limpeza, colocar os cilindros no armazena-

mento de cilindros da estação de limpeza e deixar

secar ao ar.

 É possível reduzir o tempo de secagem torcendo

previamente os cilindros.

ADVERTÊNCIA

Em caso de forte sujidade ou se penetrarem objectos

(p.ex., pedras, aparas) no cabeçote de aspiração, este

tem de ser limpo. Esses objectos provocam um ruído

chocalhante durante o trabalho, ou entopem os canais

de aspiração e diminuem a potência de aspiração.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Retirar os cilindros de limpeza.

Ver capítulo "Limpeza dos cilindros".

Figura

 Premir o bloqueio do cabeçote de aspiração.

 Retirar a cobertura do cabeçote de aspiração.

 Lavar a cobertura do cabeçote de aspiração sob

água corrente.

 Sempre que necessário, libertar os canais de aspi-

ração e as fendas da cobertura do cabeçote de as-

piração de partículas incrustadas.

 Limpar o cabeçote de aspiração do aparelho com

um pano húmido.

 Fixar a cobertura no cabeçote de aspiração.

Aviso

A cobertura da cabeça de aspiração tem de encaixar de

modo audível na cabeça de aspiração durante a fixa-

ção.

Figura

 Enroscar os cilindros de limpeza no respectivo su-

porte até ao batente.

Ver capítulo "Limpeza dos cilindros".

ADVERTÊNCIA

Para que o separador não fique entupido pelo pó e a su-

jidade, ou para que não se incruste sujidade no depósi-

to, o depósito de água suja tem de ser limpo com regu-

laridade.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Colocar o aparelho na estação de limpeza.

Figura

até

Figura

 Retirar o depósito da água suja do aparelho.

Ver capítulo "Esvaziar o depósito de água suja".

 Lavar a tampa/separador e o depósito de água

suja com água da torneira.

 O depósito de água suja também pode ser lavado

na máquina lava-loiça.

Figura

 Após a limpeza, voltar a montar o depósito de água

suja com a tampa no aparelho.

ADVERTÊNCIA

A utilização de detergentes e produtos de conservação

inadequados pode danificar o aparelho e levar ao can-

celamento da garantia.

Aviso

Sempre que necessário, utilizar detergentes ou produ-

tos de conservação KÄRCHER para limpeza de pavi-

mentos.

 Para a dosagem dos detergentes e produtos de

conservação, respeitar as quantidades indicadas

pelo fabricante.

Figura

 Para evitar a formação de espuma, encher o depó-

sito de água limpa primeiro com água e, em segui-

da, com detergente ou produto de conservação.

 Para que o volume de enchimento "MAX" do depó-

sito de água limpa não seja ultrapassado, ao en-

cher com água deixar espaço para a quantidade

necessária de detergente ou produto de conserva-

ção.

Avarias muitas vezes têm causas simples que poderão

ser eliminados seguindo as seguintes instruções. Em

caso de dúvidas ou de avarias não referidas neste ca-

pítulo, consulte os nossos Serviços Técnicos autoriza-

dos.

Limpar os cilindros

Limpar o cabeçote de aspiração

Limpar o depósito de água suja

Produtos de limpeza e de conservação

Ajuda em caso de avarias

56 PT

– 11

 Ficha do carregador/ficha de rede não correcta-

mente ligadas.

 Ligar correctamente a ficha do carregador/ficha de

rede.

 A bateria está descarregada.

 Carregar o aparelho.

 Verificar se o cabo do carregador ainda está ligado

ao aparelho.

 Retirar o cabo do carregador, pois o funcionamen-

to não é possível com o cabo do carregador ligado.

O LED inferior pisca ao ligar o aparelho e este não ar-

ranca.

 Bateria fraca

 Carregar o aparelho.

Todos os LED piscam rapidamente ao mesmo tempo.

 Utilização de uma fonte de alimentação incorrecta

ou defeituosa.

 Utilizar a fonte de alimentação original/substituir a

fonte de alimentação defeituosa.

 Aparelho demasiado quente durante a utilização

(p.ex., no caso de funcionamento em temperaturas

ambientes elevadas).

 Fazer uma pausa e deixar arrefecer o aparelho.

 Quando, além disso, o aparelho se desliga:

 Fazer uma pausa e deixar arrefecer o aparelho.

 só é possível voltar a ligar o aparelho depois de

este ter arrefecido adequadamente.

O elemento filtrante não está colocado.

(consultar imagem de descrição do aparelho)

 Retirar o depósito de água limpa e colocar o ele-

mento filtrante para cima com o pino.

O elemento filtrante está colocado ao contrário.

 Retirar o elemento filtrante e colocá-lo para cima

com o pino.

A mangueira de aspiração está entupida devido à acu-

mulação de sujidade.

 Remover as mangueiras de aspiração cuidadosa-

mente da cabeça de aspiração e do aparelho base.

 Colocar as mangueiras de aspiração durante 10 -

20 minutos dentro de água fria.

 Limpar as mangueiras de aspiração com um objec-

to rombo e/ou sob água corrente.

Não há água no depósito de água.

 Encher água

O depósito de água limpa não está correctamente mon-

tado no aparelho.

 Montar o depósito de água limpa de modo a ficar

firmemente encaixado no aparelho.

Os cilindros de limpeza faltam ou não estão correcta-

mente montados.

Figura

 Montar os cilindros de limpeza ou enroscar os cilin-

dros de limpeza no respectivo suporte até ao ba-

tente.

Os cilindros de limpeza estão sujos ou desgastados.

 Lavar os cilindros de limpeza.

 Substituir os cilindros de limpeza.

Os cilindros foram bloqueados.

Figura

 Retirar os cilindros e verificar se existe um objecto

encravado nos mesmos.

 Verificar se os cilindros estão enroscados no res-

pectivo suporte até ao batente.

Os cilindros estão demasiado secos.

 Molhar os cilindros ou o aparelho com 50 ml de

água na estação de parqueamento.

Encontram-se objectos (p.ex., pedras ou aparas) no ca-

beçote de aspiração.

Figura

 Retirar a cobertura do cabeçote de aspiração e lim-

par o cabeçote de aspiração.

Ver capítulo "Limpar o cabeçote de aspiração".

Os canais de aspiração e as fendas do cabeçote de as-

piração estão entupidos.

Figura

 Retirar a cobertura do cabeçote de aspiração e lim-

par o cabeçote de aspiração.

Ver capítulo "Limpar o cabeçote de aspiração".

O depósito de água suja está demasiado cheio.

Figura

até

Figura

 Esvaziar imediatamente o depósito de água suja.

Ver capítulo "Limpar o depósito de água suja".

O depósito de água suja não está correctamente mon-

tado no aparelho.

 Verificar se a tampa está firmemente encaixada no

depósito de água suja.

Ver capítulo "Limpar o depósito de água suja".

O separador está entupido.

 Retirar a tampa do depósito de água suja e limpar

o separador.

Ver capítulo "Limpar o depósito de água suja".

A rede de filtro do separador do depósito de água suja

foi danificada durante a limpeza.

 Mudar o separador.

O detergente ou produto de conservação não é ade-

quado para o aparelho, ou a respectiva dosagem está

incorrecta.

 Utilizar

detergentes

e produtos de conservação re-

comendados pelo fabricante.

Ver capítulo "Produtos de limpeza e de conserva-

ção".

 Respeitar as indicações de dosagem do fabrican-

te.

Bateria não carregada

É impossível ligar o aparelho

Indicação de erros LED

Falta humedecer os cilindros com água

limpa

O aparelho não aspira a sujidade

Os cilindros não rodam

Som estranho ao ligar

Ruído chocalhante no cabeçote de

aspiração.

Redução da potência de aspiração

O aparelho perde água suja

O aparelho deixa rastos no pavimento

57PT

– 12

A primeira humidificação dos cilindros não foi realizada

ou foi demasiada curta e, consequentemente, estes

não foram totalmente humidificados (limpar cilindros

apenas parcialmente).

Figura

 Humidificar cilindros completamente.

ADVERTÊNCIA

Não voltar a remover o punho do aparelho base após a

montagem.

O punho deve apenas ser removido do aparelho base

se o aparelho for enviado para assistência técnica.

Figura

Consultar figura no final do manual de instruções

 Inserir a chave de parafusos num ângulo de 90

graus através da pequena abertura na parte poste-

rior do punho e remover o punho.

ADVERTÊNCIA

Ter atenção para não danificar o cabo de ligação entre

o aparelho base e o punho.

Reservados os direitos a alterações técnicas!

Remoção do punho do aparelho base

Dados técnicos

Ligação eléctrica

Tensão nominal da bateria 25,20 - 25,55 V

Grau de protecção IPX4

Aparelho

Classe de protecção

III

Classe de protecção do carrega-

dor

Potência nominal do aparelho 165 W

Tipo de acumulador Iões de lí-

tio

Tempo de operação com a bate-

ria cheia

aprox. 20 min

Tempo de carga de uma bateria

acumuladora vazia

Tensão de saída do carregador 30 V

Corrente de saída do carregador 0,6 A

Dados relativos à potência

Rotações dos cilindros por minu-

500 rpm

Capacidade de carga

Tanque de água fresca 400 ml

Estação de limpeza 200 ml

Dimensões

Peso (sem acessórios e líquidos

de limpeza)

4,4 kg

Comprimento 320 mm

Largura 270 mm

Altura 1220 mm

Comprimento do cabo

Carregador 1500 mm

58 PT

– 5

Læs den originale driftsvejledning in-

den første brug, følg anvisningerne og

opbevar vejledningen til senere brug

eller til den næste ejer.

Gulvrenseren må kun anvendes til rengøring af hårde

gulve i private husholdninger og kun på vandfaste hårde

gulve.

Rens ingen belægninger, som f.eks. ubehandlede kork-

gulve, der er følsomme overfor vand (fugtighed kan

trænge ind og beskadige gulvet).

Maskinen er egnet til rengøring af PVC, linoleum, fliser,

sten, olie- og voksbehandlet parket, laminat samt alle

gulvbelægninger.

Emballagen kan genbruges. Smid ikke emballa-

gen ud sammen med det almindelige hushold-

ningsaffald, men aflever den til genbrug.

Brugte maskiner indeholder værdifulde materia-

ler og stoffer, der skal recycles, og som ikke må

komme ud i naturen. Maskinen og batteriet må

derfor ikke bortskaffes i normalt affald. De kan

bortskaffes gratis via lokale genbrugsstationer.

Elektriske og elektroniske maskiner indeholder ofte be-

standdele, der ved forkert omgang eller forkert bortskaf-

felse kan udgøre en mulig fare for menneskers sundhed

og for miljøet. For en korrekt drift af maskinen er disse

bestanddele imidlertid nødvendige. Maskiner kendeteg-

net med dette symbol må ikke bortskaffes sammen med

husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

www.kaercher.com/REACH

Maskinen, tilbehør m.m. vises på emballagen. Kontrol-

ler ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør

eller ved transportskader.

Anvend kun originaltilbehør og -reservedele. De er en

garanti for en sikker og fejlfri drift af maskinen.

Informationer om tilbehør og reservedele findes

www.kaercher.com

I de enkelte lande gælder de af vore forhandlere fastlag-

te garantibetingelser. Eventuelle fejl på apparatet af-

hjælpes gratis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl. Hvis De øn-

sker at gøre garantien gældende, bedes De henvende

Dem til Deres forhandler eller nærmeste kundeservice

medbringende kvittering for købet.

(Se adressen på bagsiden)

– Ud over henvisningerne i denne brugsanvisning

skal lovens generelle sikkerheds- og ulykkesfore-

byggelsesforskrifter overholdes.

– Advarsels- og henvisningsskilte på damprenseren

giver vigtige anvisninger for farefri drift.

 FARE

Henviser til en umiddelbar fare, der fører til alvorlige

kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan føre til al-

vorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette

personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan føre til ma-

teriel skade.

 FARE

 Dyk ikke maskinen i vand!

 Kontroller at renser og tilbehør er korrekt og i orden

før brug. Hvis maskinen ikke er i en fejlfri tilstand,

må den ikke benyttes.

 Ved synlige skader skal opladeapparatet med op-

ladekablet omgående erstattes med originale dele.

 Før alle service- og vedligeholdelsesarbejder skal

maskinen afbrydes og stikket trækkes ud.

 Reparationsarbejder på damprenseren må kun ud-

føres af den autoriserede kundeservice.

Indhold

Generelle henvisninger DA 5

Sikkerhedsanvisninger DA 5

Beskrivelse af apparatet DA 7

Montering DA 7

Ibrugtagning DA 7

Drift DA 7

Pleje og vedligeholdelse DA 9

Hjælp ved fejl DA 10

Tekniske data DA 11

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Leveringsomfang

Reservedele

Garanti

Symboler på maskinen

BEMÆRK

Under rengøringsarbejdet må markeringen

„MAX“ på snavsevandsbeholderen ikke

overskrides.

Vær opmærksom på følgende fremgangs-

måde:

Tøm først snavsevandsbeholderen.

Påfyld derefter friskvandsbeholderen.

Sikkerhedsanvisninger

Faregrader

Elektriske Komponenter

59DA

– 6

 Apparatet indeholder elektriske komponenter, dis-

se må ikke renses under rindende vand!

 Stik ingen ledende genstande (f.eks. skruetrækker

eller lignende) ind i opladebøsningen.

 Berør ingen kontakter eller ledninger.

 Angivelsen af spænding på typeskiltet skal stemme

overens med forsyningsspændingen.

 Træk ikke ladekablet over skarpe kanter, og sørg

for at det ikke kommer i klemme.

몇 ADVARSEL

 Maskinen skal altid tilsluttes et elektrisk stik, der er

installeret af en el-installatør iht. IEC 603064.

 Maskinen må kun sluttes til vekselstrøm. Spændin-

gen skal svare til angivelsen på typeskiltet.

 Af sikkerhedsmæssige årsager anbefaler vi, at ap-

paratet oplades via en fejlstrømafbryder (maks.

30mA).

 FARE

Risiko for elektrisk stød.

 Rør aldrig ved netstik og stikkontakt med fugtige

hænder.

 Brug ladeapparatet aldrig tilsmudset eller vådt.

 Opladeren må ikke bruges i områder med eksplo-

sionsfare.

 Bær ladeapparatet aldrig på kablet.

 Opladeren må kun bruges og opbevares i tørre

rum.

 Hold netkablet fjernt fra varme, skarpe kanter, olie

og bevægende dele.

 Undgå at bruge forlængelsesledninger sammen

med stikdåser til mange stikkontakter.

 Træk stikkontakten ikke ud af stikdåsen ved at

trække i ledningen.

 ladeapparater må ikke tildækkes og apparatets åb-

ninger skal holdes fri.

 Åbn ikke for ladeapparater. Reparationer må kun

gennemføres af sagkyndigt personale.

 Brug opladeapparatet kun til opladning af godkend-

te akkuer.

 Ved synlige skader skal opladeapparatet med op-

ladekablet omgående erstattes med originale dele.

 FARE

Risiko for elektrisk stød.

 Udsæt ikke batteriet for direkte sol, vamr eller ild.

몇 ADVARSEL

 Oplad batteriet med den vedlagte originale oplader

eller en af KÄRCHER godkendt oplader.

Anvend følgende adapter:

 Batteriet må ikke åbnes, der er fare for en kort-

slutning, yderligere kan der udtræde irriterende

dampe eller ætsende væsker.

 FARE

 Brugeren skal anvende højtryksrenseren iht. dens

anvendelsesformål. Han skal tage hensyn til lokale

forhold og holde øje med, om der er personer i

nærheden, når han arbejder med aggregatet.

 Det er forbudt at bruge højtryksrenseren i områder,

hvor der er eksplosionsfare.

 Ved anvendelse af damprenseren i fareområder

skal de relevante sikkerhedsforskrifter overholdes.

 Renseren må ikke bruges, hvis den før enten er fal-

det ned, er tydeligt beskadiget eller utæt.

 Emballagefolie skal holdes fjern fra børn, kvæl-

ningsfare!

몇 ADVARSEL

 Højtryksrenseren må ikke anvendes af børn eller af

personer, der ikke er blevet instrueret i brugen.

 Apparatet er ikke beregnet til at blive brugt af per-

soner (inklusive børn), hvis fysiske, sensoriske el-

ler åndelige evner er indskrænket eller af personer

med manglende erfaring og/eller kendskab med

mindre disse personer overvåges af en person,

som er ansvarlig for deres sikkerhed, eller blev træ-

net i apparatets håndtering og de evt. resulterende

farer.

 Børn må ikke lege med apparatet.

 Børn skal være under opsyn for at sørge for, at de

ikke leger med maskinen.

 Opbevar renseren utilgængeligt for børn så længe

den er tændt eller ikke helt kølet af.

 Rengøringen og vedligeholdelsen må ikke gen-

nemføres af børn uden overvågning.

 Maskinen bør kun bruges og opbevares iht. beskri-

velsen, hhv. figuren!

몇 FORSIGTIG

 Inden der arbejdes med eller ved maskinen, skal

det sikres, at maskinen står stabilt for at forhindre

ulykker eller beskadigelser/kvæstelser ved at ma-

skinen vælter.

 Hæld aldrig opløsningsmidler, væsker, der indehol-

der opløsningsmidler eller ufortyndede syrer (f.eks.

rengøringsmidler, benzin, farvefortynder og aceto-

ne) i vandbeholderen, da de angriber materialerne

i apparatet.

 Lad aldrig damprenseren være uden opsyn, mens

den er i drift.

 Hold legemsdele (f.eks. hår, fingre) væk fra de ro-

terende rengøringsvalser.

 Beskyt hænderne under rengøring af sugehovedet,

da der er fare for tilskadekomst pga. spidse gen-

stande (f.eks. splinter).

 Hold forbindelseskablet væk fra varme, skarpe

kanter, olie og bevægende maskindele.

BEMÆRK

 Tænd kun for apparatet, når friskvandsbeholderen

og snavsevandsbeholderen er sat i.

 Der må ikke opsuges skarpe eller større genstande

(f.eks. glasskår, små sten, legetøjsdele) med appa-

ratet.

 Eddikesyre, afkalkningsmidler, æteriske olier eller

lignende stoffer må ikke fyldes i friskvandsbeholde-

ren. Undgå også at opsuge disse stoffer.

Oplader

Akku

PS07

Sikker brug

60 DA

– 7

 Anvend kun apparatet på hårde gulve med vand-

fast belægning (f.eks. lakerede parketgulve, emal-

jerede fliser, linoleum).

 Apparatet må ikke anvendes til rengøring af tæpper

og gulvtæpper.

 Apparatet må ikke føres hen over gulvvarmegitre.

Det udstrømmende vand kan ikke opsuges af ap-

paratet, hvis det føres hen over et gitter.

 Sluk maskinen på hovedafbryderen/maskinkontak-

ten, og træk netstikket ud af opladeren ved længe-

re driftspauser og efter brug.

 Apparatet må ikke bruges ved temperaturer under

0 °C.

 Beskyt damprenseren mod regn. Må ikke opbeva-

res udendørs.

Figurer, se siderne med grafik

** FC 5 Cordless

** FC 5 Cordless Premium

Figur

 Sæt håndtagslisten helt ind i grundenheden, indtil

du kan høre et klik.

Håndtagslisten skal være fast monteret i apparatet.

Figur

 Drej rengøringsvalserne helt i bund på valseholde-

ren.

 Vær opmærksom på farvemarkeringen på valser-

nes inderside og valseholderen på apparatet

(f.eks. blå til blå).

 Efter monteringen skal du kontrollere, at rengø-

ringsvalserne er fastmonterede.

Figur

 Anbring apparatet i rengøringsstationen, så det

står sikkert.

Figur

 Sæt opladerens opladekabel i opladningsbøsnin-

gen på maskinen.

 Ladeaggregatets netstik stikkes i stikdåsen.

Figur

 LED-kontrollamperne viser batteriets aktuelle lade-

tilstand.

 Ved opladning af det helt tomme batteri blinker alle

3 LED-kontrollamper nedefra og op.

 Ved 1/3 batteriopladning lyser den nederste LED

konstant, de to øverste LED'er blinker fortsat.

 Ved 2/3 batteriopladning lyser de to nederste

LED'er konstant, den øverste LED blinker fortsat.

 Når batteriet er ladet helt op, lyser de 3 LED-kon-

trollamper fortsat i 60 minutter. Derefter slukkes

LED-kontrollamperne.

Figur

 Efter opladningen skal netstikket tages ud af stik-

dåsen og ladekablet ud af ladebøsningen.

Figur

 Tag fat i håndtaget og tag friskvandsbeholderen ud

af apparatet.

Figur

 Åbn tankdækslet.

 Fyld friskvandsbeholderen op med koldt eller lun-

kent vand fra vandhanen.

 Der kan om nødvendigt påfyldes hhv. rengørings-

eller plejemiddel fra KÄRCHER i ferskvandstan-

ken.*

Se kapitlet "Rengørings- og plejemiddel".

 Markeringen „MAX“ må ikke overskrides ved på-

fyldningen.

 tanklåg skal lukkes.

Figur

 Sæt friskvandstanken ind i maskinen.

 Friskvandsbeholderen skal være fast monteret i

apparatet.

BEMÆRK

*Overhold den anbefalede dosering for hhv. rengørings-

eller plejemidlet.

BEMÆRK

Figur

Apparatet må kun opsuge snavs og væske (maks. 250

ml).

Figur

Fjern om nødvendigt genstande, som f.eks. glasskår,

små sten, skruer eller legetøjsdele, fra gulvet, inden ar-

bejdet påbegyndes.

Kontrollér gulvets vandbestandighed et diskret sted, in-

den apparatet anvendes. Rens ikke gulvbelægninger,

der er følsomme overfor vand, såsom ubehandlede

korkgulve (fugtighed kan trænge ind og beskadige gul-

vet).

Beskrivelse af apparatet

1 TIL-/FRA-knap

2 Håndtag

3 Batteri-indikator

4 Bæregreb

5 Opladningbøsning

6 Låg til snavsevandsbeholder/afstryger

7 Snavsevandsbeholder

8 Afdækning, sugehoved

9 Håndtagsfordybning, rengøringsvalse

10 Rengøringsvalser

11 Lås på sugehoved

12 Ferskvandtank

13 Håndtag, friskvandsbeholder

14 Opbevaring valser

15 Rengørings-/parkeringsstation

16 Filterindsats

17 Opladeapparat med opladekabel

18 * Rensemiddel RM 536 30 ml

19 ** Rensemiddel RM 534 30 ml

20 ** Rensemiddel RM 536 500 ml

10 ** Rengøringsvalser 2x

Montering

Ibrugtagning

Montering af valser

Opladning

Påfyld ferskvandstanken

Drift

Generelle henvisninger til

betjening

61DA

– 8

Bemærk

 For at undgå at lave striber skal maskinen testes på

et diskret sted, før den anvendes på sarte overfla-

der såsom træ eller fint stentøj.

 Sørg for at holde maskinen i bevægelse og ikke bli-

ve på samme sted.

 Følg anvisningerne fra gulvbelægningsproducen-

ten.

Figur

Arbejd dig tilbage i retning mod døren, så du ikke efter-

lader fodaftryk på det nyvaskede gulv.

 Hold apparatet i en vinkel på ca. 60 grader i hånd-

taget.

 Bevæg apparatet frem og tilbage med samme ha-

stighed som en støvsuger, når gulvet rengøres.

 Lad apparatet glide langsomt over gulvet på steder

med kraftig tilsmudsning.

 Ved leveringsomfang af valsepads i grå og gul:

Begge valsepads har den samme funktionalitet,

men kan bruges i forskellige anvendelsesområder

(farveforskelle f.eks. for køkken og bad).

Figur

 Tryk kun på ON-kontakten i kort tid.

 Efter ca. 1-2 sekunder begynder valserne af rotere,

og apparatet er driftsklart.

BEMÆRK

I samme øjeblik apparatet tændes, begynder rengø-

ringsvalserne at rotere. Hold fast i håndtaget, så appa-

ratet ikke bevæger sig af sig selv.

Kontrollér, om friskvandsbeholderen er fyldt op med

vand og om snavsevandsbeholderen er monteret i ap-

paratet.

Figur

 Fyld rengøringsstationen med hjælp af et målebæ-

ger med 50 ml ferskvand for en hurtig fugtning af

valserne.

Figur

 Tænd for apparatet, og lad det køre i 5 sekunder i

stationen.

Så har apparatet den rette fugtighed, og rengørin-

gen kan udføres hurtigt.

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Tag fat i håndtaget og løft apparatet ud af rengø-

ringsstationen, og stil det på gulvet.

 Hold fast i apparatets håndtag.

Figur

 Tryk på afbryderen (Tænd/Sluk) for at tænde ma-

skinen.

Figur

– 3 LED-lyser - 3/3 batteridrifttid (fuld løbetid).

– 2 LED-lyser - 2/3 batteridrifttid.

– 1 LED-lyser – 1/3 batteridriftstid.

 5 minutter inden løbetidens udløb giver valserne et

signal i form af en ændret rotationshastighed.

 Den nederste LED blinker ca. 2,5 minutter, før bat-

teriet er tomt.

 1,5 minutter før løbetidens udløb slukker apparatet.

 Via en genindkobling kan de resterende 1,5 minut-

ter bruges til apparatrengøring i stationen.

Se kapitlet "Apparatrengøring ved hjælp af skylle-

proces".

 Når batteriet er tomt, og apparatet er frakoblet, blin-

ker den nederste LED i yderligere 10 sekunder.

BEMÆRK

Tøm snavsevandsbeholderen, inden du fylder vand i

friskvandsbeholderen. På den måde forhindres snavse-

vandsbeholderen i at løbe over.

Se kapitlet "Tømning af snavsevandsbeholder".

Figur

 Anbring apparatet i rengøringsstationen.

Figur

 Tag fat i håndtaget og tag friskvandsbeholderen ud

af apparatet.

Figur

 Åbn tankdækslet.

 Fyld friskvandsbeholderen op med koldt eller lun-

kent vand fra vandhanen.

 Tilsæt om nødvendigt rengørings- eller plejemid-

del.

 Markeringen „MAX“ må ikke overskrides ved på-

fyldningen.

 tanklåg skal lukkes.

Figur

 Sæt friskvandstanken ind i maskinen.

Friskvandsbeholderen skal være fast monteret i

apparatet.

BEMÆRK

Kontrollér jævnligt vandstanden, så snavsevandsbehol-

deren ikke løber over. Markeringen "MAX" må ikke

overskrides.

Figur

 Anbring apparatet i rengøringsstationen.

Figur

 Hold snavsevandsbeholderen fast i den nederste

håndtagsliste, og tryk samtidigt den øverste hånd-

tagsliste ned med tommelfingeren.

 Tag snavsevandsbeholderen ud.

Figur

 Tag låget af snavsevandsbeholderen.



Tøm snavsevandsbeholderen.

 Rengør

låget/afstrygeren

og snavsevandsbeholde-

ren med rent vand afhængigt af tilsmudsningsgra-

den.

 Sæt låget på snavsevandsbeholderen.

Låget skal være fast monteret på snavsevandsbe-

holderen.

Figur

 Sæt snavsevandstanken ind i maskinen.

Snavsevandsbeholderen skal være fast monteret i

apparatet.

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Anbring apparatet i rengøringsstationen.

BEMÆRK

Anbring altid apparatet i hhv. rengørings- og parkerings-

stationen, hvis arbejdet afbrydes. Her står det mere sik-

kert. I modsat fald kan apparatet vælte, hvorved der kan

løbe væske ud, som kan beskadige gulvbelægningen.

Tænd for maskinen

Starte med arbejdet

Batteriets løbetid

Efterfyldning af rengøringsvæske

Tømning af snavsevandstanken

Afbrydelse af driften

62 DA

– 9

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Anbring apparatet i rengøringsstationen.

Figur

 Fjern snavsevandstanken.

BEMÆRK

Når arbejdet er afsluttet, skal apparatet rengøres ved

hjælp af en skylleproces.

Se kapitlet "Apparatrengøring ved hjælp af skyllepro-

ces".

Figur

 Tøm apparatet helt.

Figur

til

Figur

 Tøm snavsevandsbeholderen.

Se kapitlet "Tømning af snavsevandsbeholder".

 Tøm vandet af, hvis der stadig befinder sig vand i

friskvandsbeholderen eller rengøringsstationen.

BEMÆRK

For at undgå lugtudvikling skal ferskvand- og snavse-

vandstanken tømmes helt ved opbevaring af maskinen.

Figur

 Løft apparatet i bærehåndtaget, og bær det hen til

opbevaringsstedet.

Figur

 Anbring apparatet i rengøringsstationen, så det

står sikkert.

 Opbevar maskinen i tørre rum.

BEMÆRK

Når arbejdet er afsluttet, skal apparatet altid skylles

igennem med rent vand i rengøringsstationen. På den

måde rengøres apparatet optimalt og det forhindres, at

der opstår snavs- og bakterieopsamlinger eller ubeha-

gelig lugt i apparatet.

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Anbring apparatet i rengøringsstationen.

 Fyld i forbindelse med skylleprocessen ferskvand-

stanken med koldt eller lunkent postevand for at

fjerne rengøringsmiddelrester helt fra sugehove-

dets sugekanaler og sprækker.

 Sæt friskvandstanken ind i maskinen.

Figur

 Tag snavsevandsbeholderen ud og tøm den.

Se kapitlet "Tømning af snavsevandsbeholder".

 Fyld målebægeret med 200 ml vand.

 Fyld vandet på rengøringsstationen.

 Ved behov kan der påfyldes rengøringsmiddel fra

KÄRCHER til skylleprocessen.

 Tryk på afbryderen (Tænd/Sluk) for at tænde ma-

skinen.

 Lad apparatet køre i 30-60 sekunder, indtil vandet

er suget helt op af rengøringsstationen.

Nu er skylleprocessen afsluttet.

OBS

Jo længere apparatet er tændt, desto mindre restfugtig-

hed forbliver der i rengøringsvalserne.

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

 Tag friskvandsbeholderen ud og tøm den, hvis der

stadig befinder sig vand i friskvandsbeholderen.

Figur

 Tøm snavsevandsbeholderen.

Se kapitlet "Tømning af snavsevandsbeholder".

 Tøm vandet af, hvis der stadig befinder sig vand i

rengøringsstationen.

BEMÆRK

Inden apparatet anbringes på gulvet og valserne tages

ud, skal friskvandsbeholderen og snavsevandsbehol-

deren tømmes. Så undgås det, at der løber væske ud af

beholderne, mens apparatet befinder sig på gulvet.

OBS

Hvis rengøringsvalserne er meget snavsede, kan de

rengøres hver for sig.

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

 Tag friskvandsbeholderen ud og tøm den, hvis der

stadig befinder sig vand i friskvandsbeholderen.

 Tømning af friskvandstanken.

Figur

 Tøm snavsevandsbeholderen.

Figur

 Drej rengøringsvalserne ud ved håndtagsfordyb-

ningen.

Figur

 Rens rengøringsvalserne under rindende vand.

eller

 Vask rengøringsvalserne i vaskemaskinen på op til

60 °C.

BEMÆRK

Anvend intet blødgøringsmiddel, hvis den vaskes i va-

skemaskinen. Så bliver mikrofibrene ikke beskadiget,

og rengøringsvalserne bevarer deres høje virknings-

grad.

Rengøringsvalserne må ikke komme i tørretumbleren.

BEMÆRK

For at undgå skader på vaskemaskinen anbefaler vi, at

du placerer rullerne i et tøjnet og fylder vaskemaskinen

med ekstra tøj.

Figur

 Sæt valserne på rengøringsstationens valseopbe-

varing efter rengøringen, og lad dem lufttørre.

 Der er mulighed for spare tid på tørringen, hvis val-

serne vrides forinden.

BEMÆRK

Hvis det er meget snavset eller hvis der er kommet små-

dele (f.eks. sten, splinter) ind i sugehovedet, skal det

renses. Disse smådele forårsager en klaprende lyd un-

der arbejdet eller tilstopper sugekanalerne og reducerer

sugekapaciteten.

Figur

 Tryk

på

tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Fjern rengøringsvalserne.

Se kapitlet "Rengøring af valserne".

Sluk for maskinen

Opbevaring af apparatet

Pleje og vedligeholdelse

Apparatrengøring ved hjælp af skylleproces

Rengør valserne

Rensning af sugehovedet

63DA

– 10

Figur

 Tryk på sugehovedets lås.

 Tag sugehovedets afdækning af.

 Rens sugehovedets afdækning under rindende vand.

 Fjern om nødvendigt fastsiddende partikler fra su-

gekanalerne og slidserne i sugehovedets afdæk-

ning.

 Rengør apparatets sugehoved med en fugtig klud.

 Fastgør sugehovedets afdækning på sugehovedet.

OBS

Der skal lyde et klik, når sugehovedsafdækningen fast-

gøres på sugehovedet.

Figur

 Drej rengøringsvalserne helt i bund på valseholde-

ren.

Se kapitlet "Rengøring af valserne".

BEMÆRK

Snavsevandsbeholderen skal rengøres jævnligt, så af-

strygeren ikke tilstoppes af støv og snavs eller der sæt-

ter sig snavs fast i beholderen.

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Anbring apparatet i rengøringsstationen.

Figur

til

Figur

 Tag snavsevandsbeholderen ud af apparatet.

Se kapitlet "Tømning af snavsevandsbeholder".

 Rengør låget/afstrygeren og snavsevandsbeholde-

ren med rent vand.

 Snavsevandsbeholderen kan også rengøres i op-

vaskemaskinen.

Figur

 Anbring snavsevandsbeholderen med låg i appara-

tet igen efter rengøringen.

BEMÆRK

Anvendelse af uegnede rengørings- og plejemidler kan

beskadige apparatet og medføre bortfald af garantien.

OBS

Anvend om nødvendigt rengørings- eller plejemiddel fra

KÄRCHER til gulvrengøring.

 Overhold producentens mængdeangivelser ved

doseringen af rengørings- og plejemidler.

Figur

 Fyld først friskvandsbeholderen med vand og der-

efter med rengørings- eller plejemiddel for at undgå

skumdannelse.

 Undlad at fylde beholderen helt op, så der er plads

til mængden af rengørings- eller plejemiddel og

"MAX"-markeringen på friskvandsbeholderen ikke

overskrides.

Fejl skyldes ofte simple årsager, som du selv kan af-

hjælpe ved at se på følgende oversigt. I tvivlstilfælde el-

ler ved fejl, der ikke nævnes her, bedes du henvende

dig til den autoriserede kundeservice.

 Ladestik/netstik ikke korrekt tilsluttet.

 Tilslut ladestik/netstik korrekt.

 Batteriet er tomt.

 Lad maskinen op.

 Kontrollér, om ladekablet stadig sidder i maskinen.

 Tag ladekablet ud, da drift ikke er mulig med lade-

kablet sat i.

Nederste LED blinker ved tilkobling af maskinen, og

maskinen starter ikke.

 Batteriet er tomt

 Lad maskinen op.

Alle LED'er blinker hurtigt på samme tid.

 Brug af forkert eller defekt netdel.

 Brug en original netdel/udskift den defekte netdel.

eller

 Maskine for varm under brugen (f.eks. efter drift

ved høje omgivende temperaturer).

 Hold en pause, og lad maskinen køle af.

 Hvis maskinen desuden frakobles:

 Hold en pause, og lad maskinen køle af.

 Maskinen kan først startes igen, når den er tilstræk-

keligt afkølet.

Filterindsats er ikke sat i.

(Se illustration til beskrivelse af maskinen)

 Fjern ferskvandsbeholderen, og sæt filterindsatsen

i med stiften opad.

Filterindsatsen er vendt forkert.

 Fjern filterindsatsen, og sæt den i med stiften opad.

Sugeslangen er tilstoppet på grund af oplagring af

snavs.

 Fjern forsigtigt sugeslanger fra sugehovedet og

grundenheden.

 Læg sugeslanger i koldt vand i 10-20 minutter.

 Rengør sugeslanger med en skarp genstand og/el-

ler under rindende vand.

Ikke mere vand i vandtanken

 Påfyld vand, når kedlen er afkølet.

Ferskvandsbeholderen sidder ikke korrekt i maskinen.

 Anbring snavsevandsbeholderen korrekt i appara-

tet.

Rengøringsvalserne mangler eller sidder ikke korrekt.

Figur

 Sæt rengøringsvalserne i, eller drej rengøringsval-

serne helt i bund på valseholderen.

Rengøringsvalserne er snavsede eller slidte.

 Rengør rengøringsvalserne.

eller

 Udskift rengøringsvalserne.

Valserne blokeres.

Figur

 Tag valserne af, og kontrollér, om der sidder en

genstand i klemme i valserne.

 Kontrollér, om valserne er drejet helt ind på valse-

holderen.

Valserne er for tørre.

 Gør

valserne

fugtige, eller gør maskinen fugtig med

50 ml vand i parkeringsstationen.

Rengøring af snavsevandsbeholderen

Rengørings- og plejemiddel

Hjælp ved fejl

Batteriet oplades ikke

Maskinen kan ikke startes

LED-fejlvisning

Manglende fugtning af valser med friskvand

Apparatet opsuger ikke snavs

Valserne drejer ikke

Raslende lyd ved tilkobling

64 DA

– 11

Smådele (f.eks. sten eller splinter) befinder sig i suge-

hovedet.

Figur

 Tag sugehovedets afdækning af, og rengør suge-

hovedet.

Se kapitlet "Rensning af sugehovedet".

Sugekanalerne og slidserne på sugehovedet er tilstop-

pede.

Figur

 Tag sugehovedets afdækning af, og rengør suge-

hovedet.

Se kapitlet "Rensning af sugehovedet".

Snavsevandsbeholderen er overfyldt.

Figur

til

Figur

 Tøm omgående snavsevandsbeholderen.

Se kapitlet "Tømning af snavsevandsbeholderen".

Snavsevandsbeholderen sidder ikke korrekt i apparatet.

 Kontrollér, om låget på snavsevandsbeholderen

sidder korrekt.

Se kapitlet "Tømning af snavsevandsbeholderen".

Afstrygeren er tilstoppet.

 Tag låget på snavsevandsbeholderen af, og rengør

afstrygeren.

Se kapitlet "Tømning af snavsevandsbeholderen".

Udskilningsanlæggets filternet fra snavsevandstanken

blev beskadiget under rengøringen.

 Udskift udskilningsanlægget.

Rengørings- eller plejemidlet er ikke egnet til apparatet

eller er forkert doseret.

 Anvend de rengørings- og plejemidler, der anbefa-

les af producenten.

Se kapitlet "Rengørings- og plejemiddel".

 Overhold producentens doseringsanvisninger.

Den første fugtning af valserne er ikke eller er anvendt i

for kort tid, og de er derved ikke blevet fuldstændige fug-

tige (valserne rengør derfor kun delvist).

Figur

 Valserne er fuldstændig fugtige.

BEMÆRK

Tag ikke længere håndtaget af grundenheden efter

samling.

Håndtaget på grundenheden må kun tages af, hvis ma-

skinen afsendes til serviceformål.

Figur

Se figur i slutningen af driftsvejledningen

 Sæt skruetrækkeren i en vinkel på 90 grader i den

lille åbning på bagsiden af håndtaget, og tag hånd-

taget af.

BEMÆRK

Vær opmærksom på, at forbindelseskablet mellem

grundenheden og håndtaget ikke beskadiges.

Forbehold for tekniske ændringer!

Klaprende lyd i sugehovedet

Sugekapacitet reduceres

Apparatet lækker snavsevand

Apparatet laver striber på gulvet

Aftagning af håndtaget på grundenheden

Tekniske data

El-tilslutning

Nominel spænding batteri 25,20 - 25,55 V

Beskyttelsesniveau IPX4

Maskine

Beskyttelsesklasse

III

Oplader beskyttelsesklasse II

Nominel kapacitet maskine 165 W

Akkutype Li-Ion

Driftstid ved fuldt batteri ca. 20 min

Opladningstid ved tom akku 4 h

Opladerens udgangsspænding 30 V

Opladeapparatets udgangsef-

fekt

0,6 A

Ydelsesdata

Valseomdrejninger pr. minut 500 o/min

Påfyldningsmængde

Ferskvandtank 400 ml

Rengøringsstation 200 ml

Mål

Vægt (uden tilbehør og rengø-

ringsvæsker)

4,4 kg

Længde 320 mm

Bredde 270 mm

Højde 1220 mm

Kabellængde

Oplader 1500 mm

65DA

– 5

Les og følg denne originale bruksan-

visningen før første gangs bruk av en-

heten og oppbevar den til senere bruk

eller overlevering til neste eier.

Gulvrengjøringsmaskinen må kun brukes til rengjøring

av vannfaste, harde gulv i privathusholdninger.

Ikke rengjør belegg som er ømfintlige ovenfor vann,

som f.eks. ubehandlet korkgulv (fuktighet kan trenge inn

og skade gulvet).

Maskinen egner seg til rengjøring av PVC, linoleum, fli-

ser, stein, oljet og voksbelagt parkett, laminat samt alle

gulvbelegg som tåler vann.

Materialet i emballasjen kan resirkuleres. Ikke

kast emballasjen i husholdningsavfallet, men le-

ver den inn til resirkulering.

Brukte maskiner inneholder verdifulle gjenbruk-

bare materialer og stoffer som ikke skal ende

opp i naturen. Maskinen og de inkluderte opp-

ladbare batteriene skal derfor ikke kastes i hus-

holdningsavfallet. Avhending kan gjøres uten kostnader

via lokale retur- og gjenbrukspunkter.

Elektriske og elektroniske apparater inneholder ofte de-

ler som kan utgjøre en potensiell fare for helse og miljø

ved feil bruk eller feil avfallsbehandling. Disse delene er

imidlertid nødvendige for korrekt drift av apparatet. Ap-

parater merket med dette symbolet skal ikke kastes i

husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du un-

der:

www.kaercher.com/REACH

Leveringsomfang for apparatet er vist på emballasjen.

Kontroller at innholdet i pakken er fullstendig, når du

pakker ut.

Ved manglende tilbehør eller ved transportskader,

vennligst informer forhandleren.

Bruk bare originalt tilbehør og originale reservedeler; de

garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservedeler finner du på

www.kaercher.com.

Vår ansvarlige salgsorganisasjon for det enkelte land

har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på maskinen blir reparert gratis i

garantitiden dersom disse kan føres tilbake til material-

eller produksjonsfeil. Ved behov for garantireparasjo-

ner, vennligst henvend deg med kjøpskvitteringen til din

forhandler eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

– I tillegg til anvisningene i bruksveiledningen, må det

tas hensyn til lokale, generelle forskrifter vedrøren-

de sikkerhet og forebygging av ulykker.

– Advarsel- og henvisningsskilt som er anbrakt på

apparatet gir viktig informasjon for en farefri drift.

 FARE

Anvisning om en umiddelbar truende fare som kan føre

til store personskader eller til død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som kan føre til

store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til

mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til

materielle skader.

Innhold

Generelle merknader NO 5

Sikkerhetsanvisninger NO 5

Beskrivelse av apparatet NO 7

Montering NO 7

Ta i bruk NO 7

Drift NO 8

Pleie og vedlikehold NO 9

Feilretting NO 10

Tekniske data NO 11

Generelle merknader

Forskriftsmessig bruk

Miljøvern

Leveringsomfang

Reservedeler

Garanti

Symboler på maskinen

OBS

Under rengjøringsarbeidene må merket

"MAX" på bruktvanntanken ikke overskri-

des.

Vennligst pass på følgende fremgangsmå-

te:

Tøm først bruktvanntanken.

Fyll deretter renvanntanken.

Sikkerhetsanvisninger

Risikotrinn

66 NO

– 6

 FARE

 Ikke dypp maskinen i vann!

 Kontroller at apparatet og tilbehøret er i forskrifts-

messig stand før det tas i bruk. Apparat og tilbehør

må ikke brukes dersom det ikke er i feilfritt stand.

 Ladeapparat og ladekabel skal ved synlige skader

bare repareres ved å skifte originaldeler.

 Slå av apparatet og ta ut strømstøpselet innen ser-

vice eller vedlikeholdsarbeider påbegynnes.

 Reparasjonsarbeider på apparatet må kun utføres

av autorisert kundeservice.

 Apparatet inneholder elektriske komponenter - skal

ikke rengjøres under rennende vann.

 Stikk ingen ledende gjenstander (f.eks. skrujern el-

ler lignende) inn i ladekontakten.

 Ikke berør noen kontakter eller ledninger.

 Spenningen på strømtilførselen må stemme over

ens med spenningsangivelsen på typeskiltet.

 Ikke trekk ladekabelen over skarpe kanter, og ikke

la den komme i klem.

몇 ADVARSEL

 Maskinen må kun tilkobles strømuttak som er in-

stallert av en elektromontør, i henhold til IEC

60364.

 Maskinen skal kun kobles til vekselstrøm. Spennin-

gen må stemme overens med maskinens typeskilt.

 Av sikkerhetsårsaker anbefaler vi som hovedregel

å lade apparatet via en jordfeilbryter (maks.

30 mA).

 FARE

Fare for elektrisk støt.

 Ta aldri i støpselet eller stikkontakten med våte

hender.

 Bruk ikke ladeapparat i skitten eller våt tilstand.

 Ladeapparatet skal ikke brukes i eksplosjonsfarlige

omgivelser.

 Bær ikke ladeapparatet etter strømkabelen.

 Batteriladeren må kun brukes og oppbevares i tør-

re rom.

 Hold strømkabelen borte fra varme, skarpe kanter,

olje og bevegelige apparatdeler.

 Skjøteledninger med flere uttak og samtidig drift av

flere apparater skal unngås.

 Strømkabelen skal ikke tas ut av stikkkontakten

ved at du trekker i den.

 Ikke dekk til ladeapparatet, og hold ventilasjonsåp-

ningene på ladeapparatet fri.

 Ikke åpne ladeapparatet. Reparasjoner skal bare

utføres av fagfolk.

 Ladeapparatet skal bare brukes til lading av god-

kjente batteripakker.

 Ladeapparat og ladekabel skal ved synlige skader

bare repareres ved å skifte originaldeler.

 FARE

Fare for elektrisk støt.

 Ikke utsett det ladbare batteriet for sterk solstråling,

varme eller åpen ild.

몇 ADVARSEL

 Batteriet skal kun lades med det vedlagte originale

ladeapparat eller et ladeapparat som er godkjent

av KÄRCHER.

Bruk følgende adapter:

 Ikke åpne batteriet, det er fare for kortslutning, i til-

legg kan irriterende damper eller etsende væsker

strømme ut.

 FARE

 Maskinen må brukes på korrekt måte. Brukeren må

ta hensyn til forholdene på det aktuelle bruksste-

det, og være oppmerksom på andre personer som

måtte befinne seg i nærheten.

 Bruk i eksplosjonsfarlige områder er forbudt.

 Ved bruk av apparatet i risikoområder skal angjel-

dende sikkerhetsforskrifter følges.

 Ikke bruk apparatet dersom det har falt ned, har

synlige skader eller er utett.

 Emballasjefolien holdes unna barn, fare for kvel-

ning!

몇 ADVARSEL

 Høytrykksvaskeren må ikke brukes av barn, eller

personer som ikke er kjent med hvordan høytrykks-

vaskeren fungerer.

 Dette apparatet er ikke ment for bruk av personer

med reduserte fysiske, sensoriske eller sjelelige

evner, eller som pga. mangel på erfaring og/eller

kunnskap ikke kan benytte apparatet trygt. De skal

da kun bruke apparatet under oppsyn av en sikker-

hetsansvarlig person, eller få instruksjoner av ved-

kommende om bruk av appratet.

 Barn skal ikke leke med apparatet.

 Barn skal holdes under tilsyn for å sikre at de ikke

leker med apparatet.

 Hold apparatet unna barn så lenge det er slått på

og ikke avkjølt.

 Rengjøring og bruksvedlikehold skal ikke utføres

av barn uten under tilsyn.

 Apparatet skal kun brukes og lagres som angitt i

beskrivelse eller illustrasjoner!

몇 FORSIKTIG

 Før alle arbeider på maskinen, sørg for at den står

støtt for å forhindre personskader eller materielle

skader dersom den velter.

 Fyll aldri løsemidler, væske som inneholdende lø-

semidler eller ufortynnet syre (f.eks. rengjørings-

midler, bensin, lakktynner eller aceton) i vanntan-

ken ettersom disse angriper materialene i enheten.

 La aldri maskinen være ubevoktet når det er i gang.

 Kroppsdeler (f.eks. fingre, hår) må holdes unna de

roterende rengjøringsvalsene.

Elektriske komponenter

Batterilader

Batteri

Sikker håndtering

PS07

67NO

– 7

 Beskytt hendene under rengjøring av sugehodet,

da skarpe gjenstander (f.eks. splinter) kan forårsa-

ke personskader.

 Hold tilkoblingskablen unna varmekilder, skarpe

kanter, olje og apparatdeler som beveger seg.

OBS

 Slå enheten bare på når renvanntanken og brukt-

vanntanken er satt inn.

 Ingen skarpe eller store gjenstander (f.eks. skår,

småstein, leketøydeler) må suges opp med enheten.

 Eddiksyre, avkalkingsmiddel, eteriske oljer eller lig-

nende stoffer må ikke fylles i renvanntanken. Sørg

også for at disse stoffene ikke suges opp.

 Bruk enheten kun på harde gulv med vanntett be-

legg (f.eks lakkert parkettgulv, emaljerte fliser, lino-

leum).

 Bruk ikke enheten til rengjøring av tepper eller hel-

dekkende teppegulv.

 Før ikke enheten over gulvgitre for konvektorvar-

meanlegg. Utlekkende vann kan ikke absorberes

av enheten når den føres over risten.

 Ved lengre arbeidspauser og etter bruk må appara-

tet slås av med hovedbryteren/apparatbryteren og

nettpluggen trekkes ut.

 Maskinen skal ikke brukes ved temperaturer under

0 °C.

 Beskytt apparatet mot regn. Det må ikke oppbeva-

res utendørs.

Figurer se grafikk-sider

** FC 5 Cordless

** FC 5 Cordless Premium

Figur

 Sett inn håndtaklisten til anslaget i grunnenheten til

den klikker på plass.

Gripelisten må sitte godt fast i enheten.

Figur

 Skru inn rengjøringsvalsene til anslaget i valshol-

deren.

 Vær oppmerksom på fargetilordningen på innsiden

av valsen og valsholderen på enheten (f.eks. blå til

blå).

 Kontroller at rengjøringsvalsen sitter godt fast etter

monteringen.

Figur

 Plasser enheten i rengjøringsstasjonen for å sikre

stabiliteten.

Figur

 Stikk laderens ladekabel inn i ladekontakten på ap-

paratet.

 Sett ladeapparatets støpsel i en stikkontakt.

Figur

 LED-kontrollampene viser batteriets aktuelle lade-

nivå.

 Ved lading av et helt utladet batteri blinker alle de 3

LED-kontrollampene etter hverandre, nedenfra og

opp.

 Når batteriet er 1/3 fullt, lyser den nederste LED-

lampen kontinuerlig mens de to øverste blinker vi-

dere.

 Når batteriet er 2/3 fullt, lyser de to nederste LED-

lampene kontinuerlig mens den øverste blinker vi-

dere.

 Etter at batteriet er helt oppladet, lyser de 3 LED-

kontrollampene kontinuerlig i 60 minutter. Etter

denne tiden slukkes LED-kontrollampene.

Figur

 Trekk nettpluggen ut av stikkontakten og ladekabe-

len ut av ladekontakten etter oppladingen.

Figur

 Ta ut renvanntanken fra enheten i håndtaket.

Figur

 Åpne tanklokket.

 Fyll renvanntanken med kaldt eller lunkent vann fra

springen.

 Ved behov kan KÄRCHER rengjørings- og pleie-

middel fylles i renvanntanken.*

Se kapittelet "Rengjørings- og pleiemidler".

 Merket "MAX" må ikke overskrides under fylling.

 Lukk tanklokket.

Figur

 Sett rentvannstanken i apparatet.

 Renvanntanken må sitte godt fast i enheten.

OBS

* Sørg for å overholde doseringsanbefalingen for ren-

gjørings- og pleiemidler.

Beskrivelse av apparatet

1 PÅ/AV-bryter

2 Håndtak

3 Batteriindikator

4 Bærehåndtak

5 Ladekontakt

6 Lokk bruktvanntank/avskiller

7 Spillvanntank

8 Deksel sugehode

9 Gripespor rengjøringsvals

10 Rengjøringsvalser

11 Låsing sugehode

12 Rentvannstank

13 Håndtak renvanntank

14 Oppbevaring valser

15 Rengjørings-/parkeringsstasjon

16 Filterinnsats

17 Ladeapparat med ladekabel

18 * Rengjøringsmiddel RM 536 30 ml

19 ** Rengjøringsmiddel RM 534 30 ml

20 ** Rengjøringsmiddel RM 536 500 ml

10 ** Rengjøringsvalser 2x

Montering

Ta i bruk

Montere valser

Lading

Fylle rentvannsbeholderen

68 NO

– 8

OBS

Figur

Enheten må kun absorbere smuss og væsker (maks.

250 ml).

Figur

Før du starter arbeidet, må du fjerne evt. gjenstander,

f.eks. skår, småstein, skruer eller leketøydeler fra gul-

vet.

Kontroller gulvet på et lite synlig sted for vanntetthet før

du bruker enheten. Må ikke brukes på vannfølsomme

overflater, f.eks. ubehandlet korkgulv (fuktighet kan

trenge inn og skade gulvet).

Merknader

 For å unngå striper bør apparatet testes på et lite

synlig sted før bruk på ømfintlige overflater, f.eks.

tre eller fint steintøy.

 Ikke bli værende på ett sted, men vær i bevegelse.

 Følg instruksene fra produsenten av gulvbelegget.

Figur

Arbeid bakover mot døren for å hindre at det blir fotspor

på det nyvaskede gulvet.

 Hold enheten i en vinkel på omtrent 60 grader i

håndtaket.

 Rengjøring av gulvet foregår ved å bevege enheten

forover og bakover i en hastighet som ved støvsu-

ging.

 Ved sterk nedsmussing lar du enheten gli langsomt

over gulvet.

 Ved leveringsomfang av valseparene i grått og gult:

Begge valseparene har den samme funksjonalite-

ten, men kan brukes til ulike bruksområder (f.eks.

fargeskille for kjøkken og bad).

Figur

 Trykk raskt på PÅ-knappen.

 Etter ca. 1–2 sekunder begynner valsene å rotere,

og apparatet er klart til bruk.

OBS

Straks enheten blir slått på, begynner rengjøringsvalse-

ne å rotere. Håndtaket må holdes fast slik at enheten

ikke beveger seg av seg selv.

Sørg for at renvanntanken er fylt med vann og at brukt-

vanntanken er satt inn i enheten.

Figur

 Fyll et målebeger med 50 ml ferskvann til å fukte

valsen på rengjøringstasjonen.

Figur

 Slå på enheten og kjør den i 5 sekunder i stasjo-

nen.

Enheten har deretter optimal fuktighet for å utføre

en rask rengjøring.

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Ta enheten ut av rengjøringsstasjonen og sett den

på gulvet.

 Hold enheten fast i håndtaket.

Figur

 Trykk på bryteren for å slå på (på/av).

Figur

– 3 LED-er lyser - 3/3 batteri-brukstid (full brukstid).

– 2 LED-er lyser - 2/3 batteri-brukstid.

– 1 LED-lampe lyser – 1/3 batterinivå gjenstår.

 5 minutter før driftstiden går ut avgir valsene et sig-

nal forårsaket av endret rotasjonshastighet.

 Ca. 2,5 minutter før batteriet må lades opp, blinker

den nederste LED-lampen.

 1,5 minutter før driftstiden går ut slår apparatet seg

av.

 Ved å slå apparatet på igjen kan de gjenværende

1,5 minuttene benyttes til rengjøring av apparatet i

stasjonen.

Se kapittel "Rengjøring av enheten ved spyling".

 Når batteriet er tomt og apparatet har koblet seg ut,

blinker den nederste LED-lampen videre i 10 sek-

under.

OBS

Tøm bruktvanntanken før du fyller renvanntanken. Der-

med hindres at bruktvanntanken renner over.

Se kapittel "Tømme bruktvanntanken".

Figur

 Sett enheten inn i rengjøringsstasjonen.

Figur

 Ta ut renvanntanken fra enheten i håndtaket.

Figur

 Åpne tanklokket.

 Fyll renvanntanken med kaldt eller lunkent vann fra

springen.

 Tilsett rengjørings- eller pleiemiddel etter behov.

 Merket "MAX" må ikke overskrides under fylling.

 Lukk tanklokket.

Figur

 Sett rentvannstanken i apparatet.

Renvanntanken må sitte godt fast i enheten.

OBS

Vannstanden må kontrolleres regelmessig for at brukt-

vanntanken ikke skal renne over. "MAX"-merket må

ikke overskrides.

Figur

 Sett enheten inn i rengjøringsstasjonen.

Figur

 Hold bruktvanntanken i den nedre gripelisten mens

du trykker den øvre gripelisten nedover med tom-

melen.

 Ta ut bruktvanntanken.

Figur

 Ta av lokket på bruktvanntanken.

 Tøm bruktvannstanken.

 Rengjør lokket/avskilleren og bruktvanntanken

med vann fra springen etter behov.

 Sett på lokket på bruktvanntanken.

Lokket må sitte godt fast på bruktvanntanken.

Figur

 Sett bruktvannstanken i apparatet.

Bruktvanntanken må sitte godt fast i enheten.

Drift

Generelle anvinsninger for

betjening

Slå apparatet på

Arbeidsstart

Batteripakkens brukstid

Etterfylle rengjøringsvæske

Tømming av spillvannsbeholderen

69NO

– 9

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Sett enheten inn i rengjøringsstasjonen.

OBS

For å sikre stabiliteten på enheten i pauser, må enheten

alltid settes i rengjørings- eller parkeringsposisjon. Util-

strekkelig stabilitet kan få enheten til å velte, og det kan

lekke ut væsker som kan skade gulvet.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Sett enheten inn i rengjøringsstasjonen.

Figur

 Fjern bruktvanntanken.

OBS

Etter avsluttet arbeid utføres rengjøring av enheten ved

spyling.

Se kapittel "Rengjøring av enheten ved spyling".

Figur

 Tøm enheten fullstendig.

Figur

til

Figur

 Tøm bruktvannstanken.

Se kapittel "Tømme bruktvanntanken".

 Hvis det fortsatt er vann i renvanntanken eller ren-

gjøringsstasjonen, må vannet tømmes ut.

OBS

For å unngå luktdannelse må ferskvannstanken og spill-

vannstanken tømmes fullstendig forut for oppbevaring

av apparatet.

Figur

 Bær enheten i bærehåndtaket til oppbevaringsste-

det.

Figur

 Plasser enheten i rengjøringsstasjonen for å sikre

stabiliteten.

 Oppbevar støvsugeren i et tørt tom.

OBS

Etter avsluttet arbeid bør enheten alltid spyles med ren-

gjøringsstasjonen og rent vann. Med denne operasjo-

nen blir enheten optimalt rengjort, og det unngås at

smuss og bakterier samler seg eller det oppstår ubeha-

gelig lukt i enheten.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Sett enheten inn i rengjøringsstasjonen.

 Fyll vanntanken for friskt vann med litt kaldt eller

lunkent springvann for å skylle vekk alle rester av

rengjøringsmidler fra sugekanalene og slissene i

sugehodet.

 Sett rentvannstanken i apparatet.

Figur

 Ta ut bruktvanntanken og tøm den.

Se kapittel "Tømme bruktvanntanken".

 Fyll målebegeret med 200 ml vann.

 Fyll vannet i rengjøringsstasjonen.

 Ved behov kan egnede KÄRCHER-rengjørings-

midler tilsettes for spyleoperasjonen.

 Trykk på bryteren for å slå på (på/av).

 La enheten kjøre i 30–60 sekunder inntil vannet er

fullstendig absorbert fra rengjøringsstasjonen.

Spylingen er nå fullført.

Merknad

Jo lenger enheten er slått på, desto mindre restfuktighet

er det i rengjøringsvalsene.

 Slå av enheten ved å trykke på På/Av-bryteren.

 Hvis det fortsatt er vann i renvanntanken, tar du ut

renvanntanken og tømmer den.

Figur

 Tøm bruktvannstanken.

Se kapittel "Tømme bruktvanntanken".

 Hvis det fortsatt er vann i rengjøringsstasjonen, må

den tømmes for vann.

OBS

Før plasseres på gulvet for å fjerne valsene, må ren-

vann- og bruktvanntankene tømmes. Dermed unngås

at vann renner ut av tankene når enheten legges på gul-

vet.

Merknad

Dersom enheten er svært skitten, kan rengjøringsvalse-

ne rengjøres separat.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

 Hvis det fortsatt er vann i renvanntanken, tar du ut

renvanntanken og tømmer den.

 Tømming av rentvannstank.

Figur

 Tøm bruktvannstanken.

Figur

 Skru ut rengjøringsvalsene i gripesporet.

Figur

 Rengjør rengjøringsvalsene under rennende vann.

eller

 Vask rengjøringsvalsene i vaskemaskin ved opptil

60 °C.

OBS

Bruk ikke tøymykner ved rengjøring i vaskemaskin. På

den måten blir ikke mikrofiber skadet og rengjøringsval-

sene beholder rengjøringsevnen.

Rengjøringsvalsene må ikke tørkes i tørketrommel.

OBS

For å unngå skader på vaskemaskinen anbefaler vi at

du legger rullene i et vaskenett og legger dette i vaske-

maskinen sammen med ekstra tøy.

Figur

 Etter rengjøringen setter du valsene til lufttørking

på valseoppbevaringen i rengjøringsstasjonen.

 Du kan korte ned tørketiden ved å vri opp valsene

først.

OBS

Dersom det er svært skittent, eller når deler (f.eks. stei-

ner, skår) kommer inn i sugehodet, må det rengjøres.

Disse delene forårsaker en klaprelyd eller tilstopper su-

gekanalene og reduserer sugeeffekten under drift.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

Opphold i arbeidet

Slå maskinen av

Oppbevaring av apparatet

Pleie og vedlikehold

Rengjøring av enheten ved spyling

Rengjøre valser

Rengjøre sugehodet

70 NO

– 10

Figur

 Fjerne rengjøringsvalsen.

Se kapittel "Rengjøring av valsene".

Figur

 Trykk sugehodesperren.

 Ta av sugehodedekselet.

 Rengjør sugehodedekselet under rennende vann.

 Rens sugekanaler og spor i sugehodedekselet for

faste partikler ved behov.

 Rengjør sugehodet på enheten med en fuktig klut.

 Fest sugehodedekselet på sugehodet.

Merknad

Sugehodelokket må gå hørbart i lås når det festes på

sugehodet.

Figur

 Skru inn rengjøringsvalsene til anslaget i valshol-

deren.

Se kapittel "Rengjøring av valsene".

OBS

For at avskilleren ikke skal tilstoppes med støv og skitt

eller skitt fester seg i tanken, må bruktvanntanken ren-

gjøres regelmessig.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Sett enheten inn i rengjøringsstasjonen.

Figur

til

Figur

 Ta bruktvanntanken ut av apparatet.

Se kapittel "Tømme bruktvanntanken".

 Rengjør lokket/avskilleren og bruktvanntanken

med vann fra springen.

 Bruktvanntanken kan også rengjøres i oppvask-

maskinen.

Figur

 Sett inn bruktvanntanken med lokk i enheten igjen

etter rengjøringen.

OBS

Bruk av uegnede rengjørings- og pleiemidler kan øde-

legge enheten og føre til at garantien bortfaller.

Merknad

Tilsett KÄRCHER rengjørings- eller pleiemiddel for

gulvrengjøring etter behov.

 Ved dosering av rengjørings- og pleiemidler må

produsentens anvisninger følges.

Figur

 For å hindre skumdannelse fylles tanken først med

vann og deretter med rengjørings- eller pleiemidler.

 Dermed blir fyllmengden "MAX" ikke overskredet i

renvanntanken, og ved vannpåfylling er det fortsatt

plass til rengjørings- eller pleiemidler.

Driftsforstyrrelser har oftest enkle årsaker som du selv

kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller,

eller ved driftsforstyrrelser som ikke er nevnt her, kan du

kontakte vår autoriserte kundeservice.

 Ladeplugg/nettplugg ikke riktig satt inn.

 Sett ladeplugg/nettplugg riktig inn.

 Batteriet er tomt.

 Slå på apparatet.

 Kontroller om ladekabelen ennå står i apparatet.

 Trekk ut ladekabelen. Apparatet vil ikke starte der-

som ladekabelen står i.

Den nederste LED-lampen blinker når apparatet slås

på, og apparatet starter ikke.

 Batteriet er tomt

 Slå på apparatet.

Alle LED-lampene blinker raskt samtidig.

 Bruk av feil eller defekt strømadapter.

 Bruk original eller skift defekt strømadapter.

eller

 Apparatet er for varmt under drift (f.eks.ved bruk i

høye omgivelsestemperaturer).

 Ta en pause og la apparatet avkjøles.

 Dersom apparatet i tillegg slår seg av:

 Ta en pause og la apparatet avkjøles.

 Apparatet kan først slås på igjen når det er tilstrek-

kelig avkjølt.

Filterinnsats er ikke satt inn.

(se bilde for apparatbeskrivelse)

 Ta ut rentvannstanken og sett inn filterinnsatsen

med stiften oppover.

Filterinnsats er satt inn feil vei.

 Ta ut filterinnsatsen og sett den inn med stiften

oppover.

Sugeslangen er tett pga. smussavleiringer.

 Fjern sugeslangen forsiktig fra sugehodet.

 Legg sugeslangen i kaldt vann i 10 - 20 minutter.

 Rengjør sugeslangene med en stump gjenstand

og/eller under rennende vann.

Vanntanken er tom for vann.



Etterfylle vann

Rentvannstanken sitter ikke korrekt i apparatet.

 Sett inn renvanntanken slik at den sitter på plass i

enheten.

Rengjøringsvalser mangler eller er ikke riktig satt inn.

Figur

 Sett inn rengjøringsvalsene eller skru dem inn til

anslaget i valsholderen.

Rengjøringsvalsene er skitne eller slitt

 Rengjør rengjøringsvalsene.

eller

 Skift ut rengjøringsvalsene.

Valsene blokkeres.

Figur

 Ta av valsene og sjekk om det sitter en inneklemt

gjenstand der.

 Kontroller

valsene er skrudd helt inn i valsehol-

deren.

Valsene er for tørre.

 Fukt valsene eller fukt apparatet med 50 ml vann i

parkeringsstasjonen hhv.

Rengjøre bruktvanntanken

Rengjørings- og pleiemidler

Feilretting

Batteriet lades ikke

Apparatet kan ikke slås på

LED-feilvisning

Manglende væting av valse med rent vann

Enheten absorberer ikke smuss

Valsene roterer ikke

Høylydt klapring ved påslåing

71NO

– 11

Deler (f.eks. steiner eller splinter) i sugehodet.

Figur

 Ta av sugehodedekselet og rengjør sugehodet.

Se kapittel "Rengjøre sugehodet".

Sugekanaler og spor i sugehodet er tilstoppet.

Figur

 Ta av sugehodedekselet og rengjør sugehodet.

Se kapittel "Rengjøre sugehodet".

Bruktvanntanken er overfylt.

Figur

til

Figur

 Tøm bruktvanntanken straks.

Se kapittel "Rengjøre bruktvanntanken".

Bruktvanntanken sitter ikke riktig på tanken.

 Kontroller om lokket på bruktvanntanken sitter godt

fast.

Se kapittel "Rengjøre bruktvanntanken".

Avskilleren er tilstoppet.

 Ta av lokket på bruktvanntanken og rengjør avskil-

leren.

Se kapittel "Rengjøre bruktvanntanken".

Filternettet til utskilleren fra bruktvannstanken ble ska-

det under rengjøring.

 Skift utskilleren.

Rengjørings- eller pleiemidlene er uegnet til enheten el-

ler er feildosert.

 Bruk kun rengjørings- og pleiemidler som anbefa-

les av produsenten.

Se kapittelet "Rengjørings- og pleiemidler".

 Følg produsentens doseringsopplysninger.

Første fukting av valsene ble enten ikke foretatt eller ut-

ført i for kort tid, og de er derfor ikke fullstendig fuktet

(valsene rengjør derfor bare delvis).

Figur

 Fukt valsene fullstendig.

OBS

Etter montering må ikke håndtaket lenger tas av fra ba-

sisapparatet.

Håndtaket kan bare tas av fra basisapparatet når appa-

ratet i forbindelse med service.

Figur

Se bildet på slutten av bruksanvisningen

 Sett skrutrekkeren inn i den lille åpningen på baksi-

den av håndtaket i 90 grader vinkel, og ta av hånd-

taket.

OBS

Pass på at forbindelseskabelen mellom basisapparatet

og håndtaket ikke skades.

Det tas forbehold om tekniske endringer!

Klaprende lyd i sugehodet

Sugeeffekt er dårlig

Enheten mister bruktvann

Enheten etterlater gulvstriper

Ta av håndtaket fra basisapparatet

Tekniske data

Elektrisk tilkobling

Nominell spenning batteri 25,20 - 25,55 V

Beskyttelsesklasse IPX4

Apparat

Beskyttelsesklasse

III

Lader kapslingsgrad II

Nominell effekt apparat 165 W

Batteritype Li-ion

Driftstid ved fullt ladet batteri ca. 20 min

Ladetid ved tomt batteri 4 h

Utgangsspenning lader 30 V

Utgangsstrøm lader 0,6 A

Effektspesifikasjoner

Valsomdreininger per minutt 500 o/min.

Fyllingsmengde

Rentvannstank 400 ml

Rengjøringsstasjon 200 ml

Mål

Vekt (uten tilbehør og rengjø-

ringsvæsker)

4,4 kg

Lengde 320 mm

Bredde 270 mm

Høyde 1220 mm

Kabellengde

Batterilader 1500 mm

72 NO

– 5

Läs bruksanvisningen innan maskinen

används första gången, följ anvisning-

arna och spara den för framtida behov,

eller för nästa ägare.

Golvrengöringsmaskinen får endast användas för ren-

göring av hårda golv för privat bruk och endast på hårda

golv som tål vatten.

Rengör inga vattenkänsliga underlag som obehandlade

korkgolv (fukt kan tränga in och skada golvet).

Maskinen är lämplig för rengöring av PVC, linoleum,

klinker, sten, oljad och vaxad parkett, laminat samt golv-

beläggningar som tål vatten.

Emballagematerialen kan återvinnas. Kasta inte

emballaget i hushållssoporna utan för dem till

återvinning.

Batterier, engångs och uppladdningsbara, inne-

håller ämnen som inte får komma ut i miljön. Ma-

skinen och batterierna i den får därför inte kas-

tas i hushållssoporna. Avfallshanteringen kan

göras utan kostnad via lokala återlämnings- och insam-

lingssystem

Elektriska och elektroniska maskiner innehåller ofta

komponenter som vid felaktig användning eller felaktig

avfallshantering kan utgöra en potentiell risk för männis-

kors hälsa och för miljön. Dessa komponenter är dock

nödvändiga för att maskinen ska kunna arbeta korrekt.

Maskiner som märkts med denna symbol får inte kastas

i hushållssoporna.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Aggregatets leveransomfång är avbildat på förpack-

ningen. Kontrollera att innehållet i leveransen är full-

ständig.

Kontakta din försäljare om något tillbehör saknas eller

om det finns transportskador.

Använd endast originaltillbehör och originalreservdelar,

så att en säker och störningsfri drift av maskinen är ga-

ranterad.

Information om tillbehör och reservdelar finns på

www.kaercher.com.

I respektive land gäller de garantivillkor som publicerats

av våra auktoriserade distributörer. Eventuella fel på

aggregatet repareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverkningsfel. I

frågor som gäller garantin ska du vända dig med kvitto

till inköpsstället eller närmaste auktoriserade service-

verkstad.

(Se baksidan för adress)

– Förutom anvisningarna i bruksanvisningen måste

gällande allmänna säkerhets- och olycksfallsföre-

skrifter beaktas.

– De varnings- och hänvisningsskyltar som finns på

apparaten ger viktiga hänvisningar för riskfri drift.

 FARA

Varnar om en omedelbart överhängande fara som kan

leda till svåra personskador eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som kan leda till

svåra personskador eller döden.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till

lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till

materiella skador.

Innehåll

Allmänna anvisningar SV 5

Säkerhetsanvisningar SV 5

Beskrivning av aggregatet SV 7

Montering SV 7

Börja använda SV 7

Drift SV 8

Skötsel och underhåll SV 9

Åtgärder vid störningar SV 10

Tekniska data SV 11

Allmänna anvisningar

Ändamålsenlig användning

Miljöskydd

Leveransens innehåll

Reservdelar

Garanti

Symboler på aggregatet

OBSERVERA

Markeringen ”MAX” på smutsvattentanken

får inte överskridas vid rengöringen.

Vänligen beakta följande tillvägagångssätt:

Töm först smutsvattentanken.

Fyll sedan på färskvattentanken.

Säkerhetsanvisningar

Risknivåer

73SV

– 6

 FARA

 Sänk inte ned enheten i vatten!

 Kontrollera före användningen att apparaten och

dess tillbehör befinner sig i ett oklanderligt tillstånd.

Om tillståndet inte är korrekt får den inte tas i bruk.

 Vid synlig skada ska laddaren med laddkabel om-

gående bytas ut mot en originaldel.

 Stäng av aggregatet och dra ut nätkontaken innan

vård och skötselarbeten ska utföras.

 Reparationer på apparaten får endast genomföras

av en auktoriserad kundtjänst.

 Maskinen innehåller elektriska komponenter - ren-

gör inte under rinnande vatten.

 Stick inte in några ledande föremål (t.ex. skruv-

mejslar eller liknande) i laddningsuttaget.

 Rör inte vid kontakter eller ledningar.

 Uppgifterna om spänning på typskylten måste

överensstämma med försörjningsspänningen.

 Dra inte laddkabeln övervassa kanter och kläm inte

fast den.

몇 VARNING

 Maskinen får endast anslutas till ett nätuttag som

installerats av elektriker enligt IEC 60364.

 Maskinen får endast anslutas till växelström. Spän-

ningen ska motsvara den spänning som är angiven

på maskinens typskylt.

 Av säkerhetsskäl rekommenderar vi principiellt att

maskinen laddas över en jordfelsbrytare (max. 30

mA).

 FARA

Risk för elektrisk stöt.

 Ta aldrig tag i nätkontakten eller eluttaget med fuk-

tiga händer.

 Använd inte laddaren när den är smutsig eller fuk-

tig.

 Använd inte laddaren på platser där det finns risk

för explosion.

 Bär inte laddaren i nätsladden.

 Använd och förvara bara laddaren inomhus.

 Skydda nätsladden mot värme, skarpa kanter, olja

och rörliga apparatdelar.

 Undvik förlängningssladdar med flerkontaktsuttag

och samtidig drift av flera apparater.

 Tag inte nätkontakten ur vägguttaget genom att dra

i sladden.

 Täck inte över laddaren och håll ventilationsöpp-

ningar fria.

 Öppna inte laddaren. Låt endast fackpersonal utfö-

ra reparationer.

 Laddaren får endast användas för laddning av god-

kända, uppladdningsbara batterier.

 Vid synlig skada ska laddaren med laddkabel om-

gående bytas ut mot en originaldel.

 FARA

Risk för elektrisk stöt.

 Utsätt inte det uppladdningsbara batteriet för starkt

solsken, värme samt eld.

몇 VARNING

 Det uppladdningsbara batteriet får bara laddas

med den bifogade originalladdaren eller en laddare

som godkänts av KÄRCHER.

Använd följande adapter:

 Öppna inte batteriet, risk för kortslutning, dessut-

om kan irriterande ångor eller frätande vätska läcka

ut.

 FARA

 Användaren måste använda apparaten enligt före-

skrifterna. Användaren ska ta hänsyn till förutsätt-

ningarna på platsen och kontrollera att ingen uppe-

håller sig i närheten vid arbete med maskinen.

 Användning av maskinen i utrymmen med explo-

sionsrisk är förbjuden.

 När maskinen används i riskområden ska motsva-

rande säkerhetsföreskrifter beaktas.

 Använd inte maskinen när den har fallit ner tidigare,

när den har synliga skador eller när den är otät.

 Håll förpackningsfolien borta från barn, risk för

kvävning!

몇 VARNING

 Aggregatet får inte användas av barn eller perso-

ner som inte har tillräcklig kunskap.

 Denna apparat är ej avsedd att användas av perso-

ner med begränsade psykiska, sensoriska eller

mentala egenskaper eller som saknar erfarenhet

och/eller kunskap att hantera den, såvida de inte

befinner sig under uppsikt av en person ansvarig

för deras säkerhet eller har fått anvisningar från en

sådan person om hur apparaten ska användas och

har förstått vilka faror som kan uppstå vid använd-

ningen av apparaten.

 Barn får inte leka med apparaten.

 Barn ska hållas under uppsikt för att garantera att

de inte leker med maskinen.

 Håll maskinen borta från barn medan den är påsla-

gen eller när den ännu inte har svalnat.

 Rengöringen och användarunderhållet får inte utfö-

ras av barn om de inte står under uppsikt.

 Använd eller förvara bara maskinen enligt beskriv-

ningen resp. bilden!

몇 FÖRSIKTIGHET

 Säkerställ innan all typ av arbete med eller på ma-

skinen dess stabilitet för att undvika olyckor eller

sakskador på grund av att maskinen faller omkull.

 Häll aldrig lösningsmedel, vätskor som innehåller

lösningsmedel eller outspädda syror (t.ex. rengö-

ringsmedel, bensin, förtunning och aceton) i vat-

tentanken eftersom de angriper materialet i maski-

nen.

 Lämna aldrig maskinen utan uppsikt så länge som

den är i drift.

 Håll kroppsdelar (t.ex. hår, fingrar) borta från de ro-

terande rengöringsvalsarna.

 Skydda händerna när sughuvudet rengörs efter-

som du kan skada dig på vassa föremål (t.ex. split-

ter).

Elektriska komponenter

Batteriladdare

Uppladdningsbart batteri

Säker hantering

PS07

74 SV

– 7

 Skydda anslutningskabeln mot värme, vassa kan-

ter, olja och rörliga komponenter.

OBSERVERA

 Starta bara maskinen när färskvattentanken och

smutsvattentanken är insatta.

 Sug inte upp vassa eller stora föremål (t.ex. glasbi-

tar, småsten, leksaker) med maskinen.

 Fyll inte på ättiksyra, avkalkningsmedel, eteriska

oljor eller liknande i färskvattentanken. Se även till

att sådana ämnen inte sugs upp.

 Använd bara maskinen på hårda golv med vatten-

fast yta (t.ex. lackad parkett, emaljerad klinker, lino-

leum).

 Maskinen är inte lämplig för rengöring av mattor

och heltäckningsmattor.

 För inte maskinen över golvgaller till konvektorele-

ment. Vattnet som rinner ut kan inte sugas upp av

maskinen när den förs över galler.

 Stäng av maskinen på huvudbrytaren/maskinens

strömbrytare och dra ur laddarens nätkontakt vid

längre arbetspauser och efter användning.

 Använd inte maskinen vid temperaturer under

0 °C.

 Skydda maskinen från regn. Får inte förvaras ut-

omhus.

Bilder finns på bildsidorna

** FC 5 Cordless

** FC 5 Cordless Premium


 Stick in handtaget i grundmaskinen så att det hörs

att det hakar fast.

Handtaget måste sitta fast ordentligt i maskinen.


 Vrid in rengöringsvalsarna så långt det går på hål-

laren.

 Sätt in valsarna åt rätt håll med hjälp av färgmarke-

ringarna (t.ex. blått mot blått).

 Kontrollera att rengöringsvalsarna sitter fast or-

dentligt när de satts in.


 Ställ maskinen i rengöringsstationen så att den står

stadigt.


 Anslut laddkabeln till maskinens laddningsuttag.

 Sätt laddarens nätkontakt i ett vägguttag.


 LED-kontrollamporna visar batteriets aktuella ladd-

ningstillstånd.

 När det hela tomma batteriet laddas blinkar alla 3

LED-kontrollampor efter varandra, nedifrån och

upp.

 Vid 1/3 batteriladdning lyser den nedersta LED:en

konstant, men de övre LED:erna fortsätter att blin-

ka.

 Vid 2/3 batteriladdning lyser de båda nedre LED:er-

na konstant, men den översta LED:en fortsätter att

blinka.

 Efter att batteriet har laddats helt lyser de 3 LED-

kontrollamporna konstant i ytterligare 60 minuter.

Efter den här tiden slocknar LED-kontrollamporna.


 Dra ut nätkontakten ur eluttaget och laddkabeln ur

laddningsuttaget efter laddningen.


 Ta ut färskvattentanken ur maskinen i handtaget.


 Öppna tanklocket.

 Fyll färskvattentanken med kallt eller ljummet kran-

vatten.

 Rengörings- eller skötselmedel från KÄRCHER

kan fyllas på efter behov i färskvattentanken.*

Se kapitlet ”Rengörings- och skötselmedel”.

 Överskrid inte markeringen ”MAX” när du fyller på.

 Stäng tanklocket.


 Sätt tillbaka tanken i maskinen.

 Färskvattentanken måste sitta fast ordentligt i ma-

skinen.

OBSERVERA

*Dosera rengörings- eller skötselmedlet korrekt enligt

anvisningarna.

Beskrivning av aggregatet

1 TILL-/FRÅN brytare

2 Handtag

3 Batteriindikering

4 Bärhandtag

5 Laddningsuttag

6 Smutsvattentankens lock/avskiljare

7 Smutsvattentank

8 Kåpa på sughuvudet

9 Handtag på rengöringsvals

10 Rengöringsvalsar

11 Låsning på sughuvudet

12 Färskvattentank

13 Handtag på färskvattentanken

14 Förvaring valsar

15 Rengörings-/parkeringsstation

16 Filterinsats

17 Laddare med laddkabel

18 * Rengöringsmedel RM 536 30 ml

19 ** Rengöringsmedel RM 534 30 ml

20 ** Rengöringsmedel RM 536 500 ml

10 ** Rengöringsvalsar 2x

Montering

Börja använda

Montera valsar

Laddningsförlopp

Fyll färskvattentanken

75SV

– 8

OBSERVERA


Maskinen får bara suga upp smuts och vätska (max.

250 ml).


Ta bort eventuella föremål om glasskärvor, grus, skru-

var eller leksaker från golvet innan du börjar.

Kontrollera om golvet tål vatten på ett ställe som inte

syns väl innan maskinen används. Rengör inte vatten-

känsliga ytor som obehandlade korkgolv (fukt kan

tränga in och skada golvet).

Information

 För att undvika strimmor, testa först maskinen på

känsliga ytor, t.ex. trä eller stengods, på ett ställe

som inte syns så väl.

 Stanna inte på ett ställe, utan fortsätt framåt.

 Följ instruktionerna från golvbeläggningens tillver-

kare.


Arbeta bakåt mot dörren så att du inte lämnar fotavtryck

på det nytvättade golvet.

 Håll maskinen i ca 60 graders vinkel i handtaget.

 Golvet rengörs genom att man för maskinen fram

och tillbaka med samma hastighet som när man

dammsuger.

 Låt maskinen långsamt glida över golvet om det är

mycket smutsigt.

 Vid leveransomfång av borstvalsar i par i grått och

gult: Båda paren borstvalsar har samma funktiona-

litet men kan användas för olika användningsområ-

den (åtskillnad vad färgerna beträffar, t.ex. för kök

och badrum).


 Tryck bara kort på ON-knappen.

 Efter ca. 1-2 sekunder börjar valsarna rotera och

maskinen är driftklar.

OBSERVERA

Direkt när maskinen startas börjar rengöringsvalsarna

att rotera. Håll hårt i handtaget så att maskinen inte åker

iväg.

Kontrollera att det finns vatten i färskvattentanken och

att smutsvattentanken är insatt i maskinen.


 För att valsarna ska fuktas snabbt måste rengö-

ringsstationen fyllas på med 50 ml färskvatten med

hjälp av en mätbägare.


 Starta maskinen och låt den gå i stationen i 5 sek-

under.

Maskinen är då fuktig och rengör bättre.

 Stäng av maskinen genom att trycka på strömbry-

taren.


 Lyft maskinen från rengöringsstationen i handtaget

och ställ den på golvet.

 Håll i handtaget.


 Tryck på strömbrytaren (På-/Av) för att starta ma-

skinen.


– 3 LED lyser – 3/3 batteriets hållbarhet (full körtid).

– 2 LED lyser – 2/3 batteriets hållbarhet.

– 1 LED lyser – 1/3 batteriets hållbarhet.

 Valsarna signalerar genom förändrade rotations-

hastigheter 5 minuter innan tiden tar slut.

 Ca 2,5 minuter innan batteriet är tomt blinkar den

nedersta LED-lampan.

 Maskinen stänger av sig 1,5 minut innan tiden tar

slut.

 Genom återstart kan kvarvarande 1,5 minut använ-

das till maskinrengöring i stationen.

Se kapitlet ”Rengör maskinen genom att skölja

den”.

 När batteriet är tomt och maskinen har stängts av

fortsätter den nedersta LED-lampan att blinka i 10

sekunder.

OBSERVERA

Töm smutsvattentanken innan färskvattentanken fylls

på. Det förhindrar att smutsvattentanken svämmar över.

Se kapitlet ”Töm smutsvattentanken”.


 Ställ maskinen i rengöringsstationen.


 Ta ut färskvattentanken ur maskinen i handtaget.


 Öppna tanklocket.

 Fyll färskvattentanken med kallt eller ljummet kran-

vatten.

 Tillsätt rengörings- eller skötselmedel efter behov.

 Överskrid inte markeringen ”MAX” när du fyller på.

 Stäng tanklocket.


 Sätt tillbaka tanken i maskinen.

Färskvattentanken måste sitta fast ordentligt i ma-

skinen.

OBSERVERA

Kontrollera vattennivån regelbundet så att smutsvatten-

tanken inte svämmar över. Överskrid inte markeringen

”MAX”.


 Ställ maskinen i rengöringsstationen.


 Håll i smutsvattentanken i det nedre handtaget och

tryck det övre handtaget nedåt med tummen.

 Ta ut smutsvattentanken.


 Ta av locket till smutsvattentanken.

 Töm smutsvattentanken.

 Rengör locket/avskiljaren och smutsvattentanken

med kranvatten om det behövs.

 Sätt på locket till smutsvattentanken.

Locket måste sitta fast ordentligt på smutsvatten-

tanken.


 Sätt tillbaka tanken i maskinen.

Smutsvattentanken

måste

sitta fast ordentligt i ma-

skinen.

Drift

Allmän information om

användning

Koppla till aggregatet

Påbörja arbetet

Batteriets gångtid

Fyll på rengöringsvätska

Tömma smutsvattentanken

76 SV

– 9


 Stäng av maskinen genom att trycka på strömbry-

taren.


 Ställ maskinen i rengöringsstationen.

OBSERVERA

Ställ alltid maskinen i rengörings- eller parkeringsstatio-

nen så att den står stadigt om du avbryter arbetet. An-

nars kan maskinen välta och vätska kan rinna ut och

skada golvet.


 Stäng av maskinen genom att trycka på strömbry-

taren.


 Ställ maskinen i rengöringsstationen.


 Ta bort smutsvattentanken.

OBSERVERA

Rengör maskinen genom att skölja den när du är klar.

Se kapitlet ”Rengör maskinen genom att skölja den”.


 Töm maskinen helt.


till


 Töm smutsvattentanken.

Se kapitlet ”Töm smutsvattentanken”.

 Töm ut vattnet om det fortfarande finns något kvar

i färskvattentanken eller rengöringsstationen.

OBSERVERA

För att undvika luktutveckling måste färskvatten- och

smutsvattentanken tömmas helt och hållet innan enhe-

ten läggs i förvar.


 Bär maskinen i bärhandtaget till förvaringsplatsen.


 Ställ maskinen i rengöringsstationen så att den står

stadigt.

 Förvara apparaten torrt.

OBSERVERA

Skölj alltid igenom maskinen i rengöringsstationen med

rent vatten när du är klar. Maskinen rengörs då korrekt

och smuts och bakterier samlas inte i den och bildar då-

lig lukt.


 Stäng av maskinen genom att trycka på strömbry-

taren.


 Ställ maskinen i rengöringsstationen.

 Fyll renvattentanken med lite kallt eller ljummet

kranvatten för att rengöra sugkanalerna och

springorna i sugenheten helt från rengöringsmedel.

 Sätt tillbaka tanken i maskinen.


 Ta ur smutsvattentanken och töm den.

Se kapitlet ”Töm smutsvattentanken”.

 Fyll koppen med 200 ml vatten.

 Fyll på vattnet i rengöringsstationen.

 Om det behövs kan ett lämpligt rengöringsmedel

från KÄRCHER fyllas på.

 Tryck på strömbrytaren (På-/Av) för att starta ma-

skinen.

 Kör maskinen i 30-60 sekunder tills allt vatten su-

gits ut ur rengöringsstationen.

Sköljningen är klar.

Hänvisning

Ju längre maskinen går desto mindre fukt finns det kvar

i rengöringsvalsarna.

 Stäng av maskinen genom att trycka på strömbry-

taren.

 Ta ut färskvattentanken och töm ut vattnet om det

fortfarande finns något kvar i den.


 Töm smutsvattentanken.

Se kapitlet ”Töm smutsvattentanken”.

 Töm ut vattnet om det fortfarande finns något kvar

i rengöringsstationen.

OBSERVERA

Töm färskvatten- och smutsvattentanken innan maski-

nen läggs på golvet för att ta ut valsarna. Därmed kan

inte vätska ur tanken rinna ut på golvet.

Hänvisning

Rengöringsvalsarna kan rengöras separat om de är

mycket smutsiga.


 Stäng av maskinen genom att trycka på strömbry-

taren.

 Ta ut färskvattentanken och töm ut vattnet om det

fortfarande finns något kvar i den.

 Töm färskvattentanken.


 Töm smutsvattentanken.


 Vrid ut rengöringsvalsarna med handtaget.


 Rengör rengöringsvalsarna under rinnande vatten.

eller

 Tvätta rengöringsvalsarna i tvättmaskinen på upp

till 60 °C.

OBSERVERA

Använd inte sköljmedel vid rengöring i tvättmaskin. Mik-

rofibrerna skadas inte då och rengöringsvalsarna blir ef-

fektivare.

Rengöringsvalsarna kan inte torktumlas.

OBSERVERA

Vi rekommenderar att valsarna placeras i ett tvättnät

och att tvättmaskinen fylls med ytterligare tvätt för att

undvika skador på tvättmaskinen.


 Efter rengöringen ska valsarna sättas i rengörings-

stationens valsförvaring där de ska lufttorka.

 Valsarna torkar snabbare om man först vrider ur

dem.

Avbryta drift

Stänga av apparaten

Förvara aggregatet

Skötsel och underhåll

Rengör maskinen genom att skölja den

Rengör valsarna

77SV

– 10

OBSERVERA

Sughuvudet måste rengöras om det är mycket smutsigt

eller om delar (t.ex. sten, splitter) kommit in i det. De här

delarna skramlar under rengöringen eller blockerar sug-

kanalerna och minskar sugeffekten.


 Stäng av maskinen genom att trycka på strömbry-

taren.


 Ta bort rengöringsvalsarna.

Se kapitlet ”Rengör valsarna”.


 Tryck på sughuvudets låsning.

 Ta av sughuvudets kåpa.

 Rengör sughuvudets kåpa under rinnande vatten.

 Rengör sugkanalerna och spåren i sughuvudets

kåpa från smuts om det behövs.

 Rengör sughuvudet med en fuktig trasa.

 Fäst kåpan på sughuvudet.

Hänvisning

Sughuvudets kåpa måste klicka i så det hörs när den

fästs vid sughuvudet.


 Vrid in rengöringsvalsarna så långt det går på hål-

laren.

Se kapitlet ”Rengör valsarna”.

OBSERVERA

För att avskiljaren inte ska blockeras av damm och

smuts eller smuts lagras i tanken måste smutsvatten-

tanken rengöras regelbundet.


 Stäng av maskinen genom att trycka på strömbry-

taren.


 Ställ maskinen i rengöringsstationen.


till


 Ta ut smutsvattentanken ur maskinen.

Se kapitlet ”Töm smutsvattentanken”.

 Rengör locket/avskiljaren och smutsvattentanken

med kranvatten.

 Smutsvattentanken kan även diskas i diskmaski-

nen.


 Sätt sedan in smutsvattentankenen och locket i

maskinen igen.

OBSERVERA

Olämpliga rengörings- och skötselmedel kan skada ma-

skinen och leda till att garantin upphör.

Hänvisning

Tillsätt rengörings- eller skötselmedel för golvrengöring

från KÄRCHER efter behov.

 Följ tillverkarens doseringsanvisningar för rengö-

rings- eller skötselmedel.


 Fyll först på vatten och sedan rengörings- eller

skötselmedel i färskvattentanken så att det inte bil-

das skum.

 För att MAX-volymen i färskvattentanken inte ska

överskridas måste du lämna plats för rengörings-

eller skötselmedlet när du fyller på.

Fel har ofta enkla orsaker som du själv kan åtgärda med

hjälp av fölande översikt. Om du inte är säker eller om

fel uppkommer som inte finns med här bör du ta kontakt

med en auktoriserad kundtjänst.

 Laddningskontakten/nätkontakten är inte korrekt

ansluten.

 Anslut laddningskontakten/nätkontakten på rätt

sätt.

 Batteriet är tomt.

 Ladda maskinen.

 Kontrollera om laddkabeln fortfarande sitter i ma-

skinen.

 Dra ut laddkabeln, eftersom maskinen inte kan an-

vändas med ansluten laddkabel.

Den nedersta LED:en blinkar när maskinen tillkopplas

och maskinen startar inte.

 Batteri är tomt

 Ladda maskinen.

Alla LED:er blinkar snabbt tillsammans.

 Användning av fel eller defekt nätdel.

 Använd originalnätdelen och byt ut ev. defekt nät-

del.

eller

 Maskinen är för varm under användning (t.ex. vid

höga omgivande temperaturer).

 Ta en paus och låt maskinen svalna.

 Om maskinen dessutom stängs av:

 Ta en paus och låt maskinen svalna.

 Maskinen går inte att tillkoppla förrän den har fått

svalna.

Filterinsatsen är inte isatt.

(se bilden till maskinbeskrivningen)

 Ta ur färskvattentanken och sätt i filterinsatsen

med stiftet uppåt.

Filterinsatsen sitter åt fel håll.

 Ta ur filterinsatsen och sätt i den med stiftet uppåt.

Sugslangen är tilltäppt på grund av smutsavlagringar.

 Ta försiktigt bort sugslangarna från sughuvudet

och grundmaskinen.

 Lägg i sugslangarna i kallt vatten i ca 10–20 minu-

ter.

 Rengör

sugslangarna

med ett trubbigt föremål och/

eller under rinnande vatten.

Inget vatten i vattentanken.

 Efterfylla vatten

Färskvattentanken sitter inte rätt i maskinen.

 Sätt in färskvattentanken så att den sitter rätt i ma-

skinen.

Det saknas rengöringsvalsar eller de är inte korrekt in-

satta.

Rengör sughuvudet

Rengör smutsvattentanken

Rengörings- och skötselmedel

Åtgärder vid störningar

Batteriet laddas inte

Det går inte att starta maskinen

LED-felmeddelande

Valsbefuktning med färskvatten saknas

Maskinen tar inte upp smuts

78 SV

– 11


 Sätt in rengöringsvalsarna eller skruva fast dem så

långt det går på hållaren.

Rengöringsvalsarna är smutsiga eller slitna.

 Rengör rengöringsvalsarna.

eller

 Byt rengöringsvalsarna.

Valsarna blockeras.


 Ta bort valsarna och kontrollera om det har fastnat

något föremål i dem.

 Kontrollera om valsarna är inskruvade till anslag på

valshållaren.

Valsarna är för torra.

 Fukta valsarna/maskinen med 50 ml vatten i parke-

ringsstationen.

Det finns delar (t.ex. stenar eller splitter) i sughuvudet.


 Ta bort kåpan och rengör sughuvudet.

Se kapitlet ”Rengör sughuvudet”.

Sugkanalerna och spåren i sughuvudet är blockerade.


 Ta bort kåpan och rengör sughuvudet.

Se kapitlet ”Rengör sughuvudet”.

Smutsvattentank är full.


till


 Töm genast smutsvattentanken.

Se kapitlet ”Rengör smutsvattentanken”.

Smutsvattentanken sitter inte rätt i maskinen.

 Kontrollera om locket sitter på smutsvattentanken

korrekt.

Se kapitlet ”Rengör smutsvattentanken”.

Avskiljaren är blockerad.

 Ta av locket från smutsvattentanken och rengör av-

skiljaren.

Se kapitlet ”Rengör smutsvattentanken”.

Separatorns filternät i smutsvattentanken skadades när

det rengjordes.

 Byt separator.

Rengörings- eller skötselmedlet lämpar sig inte för ma-

skinen eller är feldoserat.

 Använd rengörings- eller skötselmedel som rekom-

menderas av tillverkaren.

Se kapitlet ”Rengörings- och skötselmedel”.

 Följ tillverkarens doseringsanvisningar.

Den första fuktningen av valsarna genomfördes inte el-

ler genomfördes under för kort tid och de är därför inte

ordentligt fuktade (valsarna rengör därför endast del-

vis).


 Fukta valsarna ordentligt.

OBSERVERA

Ta inte bort handtaget från basenheten efter montering-

en.

Handtaget får endast tas bort från basenheten om ap-

paraten ska skickas på service.


Se bilden i slutet av bruksanvisningen

 Stick in skruvmejseln med 90 graders vinkel i det lil-

la hålet på baksidan av handtaget och ta av det.

OBSERVERA

Se till att anslutningskabeln mellan basenheten och

handtaget inte skadas.

Med reservation för tekniska ändringar!

Valsarna roterar inte

Högt knackande när maskinen sätts på

Slamrande ljud i sughuvudet

Sugeffekten försämras

Maskinen förlorar smutsvatten

Maskinen lämnar streck på golvet

Borttagning av handtaget från basenheten

Tekniska data

Elanslutning

Märkspänning batteri 25,20 - 25,55 V

Skyddsgrad IPX4

Aggregat

Skyddsklass

III

Laddarens skyddsklass II

Nominell effekt apparat 165 W

Typ av uppladdningsbart batteri Litiumjon

Arbetstid med full batteriladdning ca 20 min

Laddtid vid tomt batteri 4 tim

Utgångsspänning laddare 30 V

Utgångsström laddare 0,6 A

Prestanda

Valsvarv per minut 500 V/min

Påfyllningsmängd

Färskvattentank 400 ml

Rengöringsstation 200 ml

Mått

Vikt (utan tillbehör och rengö-

ringsvätskor)

4,4 kg

Längd 320 mm

Bredd 270 mm

Höjd 1220 mm

Kabellängd

laddare 1500 mm

79SV

– 5

Lue tämä alkuperäiskäyttöohje ennen

laitteesi ensimmäistä käyttöä, toimi

sen mukaisesti ja säilytä käyttöohje

myöhempää käyttöä tai mahdollista

toista omistajaa varten.

Käytä lattianpuhdistinta vain kovien lattioiden puhdis-

tukseen yksityisissä kotitalouksissa ja vain vedenkestä-

villä kovilla lattioilla.

Älä puhdista vedelle arkoja pintoja, kuten esim. käsitte-

lemättömiä korkkilattioita (kosteus voi tunkeutua sisään

ja vahingoittaa lattiaa).

Laite soveltuu seuraavien puhdistamiseen: PVC,

linoleumi, kaakeli, kivi, öljytty ja vahattu parketti, lami-

naatti sekä kaikki lattiapinnoitteet, jotka eivät ole arkoja

vedelle.

Pakkausmateriaalit ovat kierrätettäviä. Älä käsit-

telee pakkauksia kotitalousjätteenä, vaan toimi-

ta ne jätteiden kierrätykseen.

Vanhat laitteet sisältävät arvokkaita kierrätyskel-

poisia materiaaleja ja aineita, joita ei saa pääs-

tää ympäristöön. Laitetta ja siinä olevaa akkua ei

siksi saa hävittää tavallisena talousjätteenä.

Paikallinen palautus- ja jätteidenkeruujärjestelmä suo-

rittaa hävittämisen maksuttomasti.

Sähkö- ja elektroniikkalaitteet sisältävät usein raken-

neosia, jotka voivat aiheuttaa mahdollisen vaaran ih-

misten terveydelle ja ympäristölle, jos niitä käsitellään

väärin tai ne hävitetään väärin. Nämä rakenneosat ovat

kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti.

Tällä symbolilla merkittyjä laitteita ei saa hävittää taval-

lisena talousjätteenä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

www.kaercher.com/REACH

Laitteen toimituslaajuus on kuvattu pakkauksessa. Tar-

kasta purkaessasi laitetta pakkauksesta pakkauksen si-

sällön täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai ha-

vaitset kuljetusvahinkoja.

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne ta-

kaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.ka-

ercher.com.

Kussakin maassa ovat voimassa valtuuttamamme

myyntiorganisaation julkaisemat takuuehdot. Materiaa-

li- ja valmistusvirheistä aiheutuvat virheet laitteessa kor-

jaamme takuuaikana maksutta. Takuutapauksessa ota

yhteys ostotositteen kanssa jälleenmyyjään tai lähim-

pään valtuutettuun huoltoon.

(Osoite, katso takasivua)

– Tämän käyttöohjeen ohjeiden ohella on noudatet-

tava lakisääteisiä yleisiä turvallisuus- ja tapatur-

mantorjuntamääräyksiä.

– Laitteeseen kiinnitetyt varoitus- ja opastuskilvet an-

tavat tärkeitä ohjeita turvallista käyttöä varten.

 VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi

aiheuttaa vakavan ruumiinvamman tai johtaa kuole-

maan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka

voi aiheuttaa vakavan ruumiinvamman tai voi johtaa

kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka

voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka

voi aiheuttaa aineellisia vahinkoja.

 VAARA

 Älä upota laitetta veteen!

 Tarkasta laitteen ja varusteiden asianmukainen

kunto ennen käyttöä. Jos kunto ei ole moitteeton,

laitteen ja varusteiden käyttö ei ole sallittua.

Sisältö

Yleisiä ohjeita FI 5

Turvaohjeet FI 5

Laitekuvaus FI 7

Asennus FI 7

Käyttöönotto FI 7

Käyttö FI 7

Hoito ja huolto FI 9

Häiriöapu FI 10

Tekniset tiedot FI 11

Yleisiä ohjeita

Käyttötarkoitus

Ympäristönsuojelu

Toimitus

Varaosat

Takuu

Laitteessa olevat symbolit

HUOMIO

Puhdistustöiden aikana ei likavesisäiliön

"MAX"-merkintää saa ylittää.

Huomioi seuraava toimintatapa:

Tyhjennä ensin likavesisäiliö.

Täytä sen jälkeen puhdasvesisäiliö.

Turvaohjeet

Vaarallisuusasteet

Sähköiset komponentit

80 FI

– 6

 Jos latauslaitteen latausjohdossa on näkyviä vauri-

oita, johto on korvattava välittömästi alkuperäis-

osalla.

 Kytke laite pois päältä ennen kaikkia hoito- ja huol-

totöitä ja vedä virtapistoke irti pistorasiasta.

 Vain valtuutettu asiakaspalvelu saa suorittaa laitet-

ta koskevia korjaustöitä.

 Laitteessa on sähköisiä rakenneosia - älä puhdista

sitä juoksevassa vedessä.

 Älä työnnä sähköä johtavia esineitä (esim. ruuvi-

meisseliä tai vastaavaa) latauspistorasiaan.

 Älä kosketa mitään kontakteja tai johtoja.

 Tyyppikilvessä ilmoitetun jännitteen on oltava

sama kuin syöttöjännitteen.

 Älä vedä latausjohtoa terävien reunojen yli tai pu-

rista sitä.

몇 VAROITUS

 Laitteen liittäminen on sallittu ainoastaan sähkölii-

täntään, joka on sähköasentajan toimesta asennet-

tu IEC 60364:n mukaisesti.

 Liitä laite ainoastaan vaihtovirtaan. Jännitteen on

oltava sama kuin laitteen tyyppikilvessä ilmoitettu

jännite.

 Turvallisuussyistä suosittelemme pääsääntöisesti

lataamaan laitteen vikavirtasuojakytkimen (enint.

30 mA) kautta.

 VAARA

Sähköiskun vaara

 Älä koskaan tartu märillä käsillä virtapistokkeeseen

ja pistorasiaan.

 Älä käytä latauslaitetta, jos se on likainen tai mär-

kä.

 Älä käytä latauslaitetta räjähdysalttiissa tiloissa.

 Älä kanna latauslaitetta verkkojohdosta.

 Käytä ja säilytä latauslaitetta vain kuivissa tiloissa.

 Suojaa verkkojohto kuumudelta, öljyltä ja liikkuvilta

laitteenosilta.

 Vältä sellaisten jatkojohtojen käyttöä, jossa on use-

ampi pistoke sekä useiden laitteiden samanaikais-

ta käyttöä.

 Älä vedä irrota verkkojohtoa pistokkeestaan vetä-

mällä johdosta.

 Älä peitä latauslaitetta tai sen ilmastointiaukkoja.

 Älä avaa latauslaitetta. Vain ammattilaiset saavat

suorittaa laitteen korjaustoimenpiteitä.

 Käytä latauslaitetta vain hyväksyttyjen akkupakka-

usten lataamiseen.

 Jos latauslaitteen latausjohdossa on näkyviä vauri-

oita, johto on korvattava välittömästi alkuperäis-

osalla.

 VAARA

Sähköiskun vaara

 Älä altista akkua voimakkaalle auringonsäteilylle,

kuumuudelle tai tulelle.

몇 VAROITUS

 Lataa akku vain mukana olevalla alkuperäislataus-

laitteella tai KÄRCHER:in hyväksymällä latauslait-

teella.

Käytä seuraavaa adapteria:

 Älä avaa akkua, vaarana on oikosulun muodostu-

minen, lisäksi akusta voi poistua ärsyttäviä höyryjä

tai syövyttäviä nesteitä.

 VAARA

 Käyttäjän on käytettävä laitetta tarkoituksenmukai-

sesti. Käyttäjä on huomioitava paikalliset olosuh-

teet ja työskennellessään laitteen kanssa huomioi-

tava ympäristössä oleskelevat henkilöt.

 Käyttö räjähdysalttiilla alueilla on kielletty.

 Käytettäessä laitetta vaara-alueilla on noudatetta-

va vastaavia turvallisuusmääräyksiä.

 Laitetta ei saa käyttää, jos se on aikaisemmin pu-

donnut, näkyvästi vaurioitunut tai epätiivis.

 Pidä pakkausfoliot lasten ulottumattomissa, tukeh-

tumisvaara!

몇 VAROITUS

 Lapset tai henkilöt, jotka eivät ole saaneet opastus-

ta asiaan, eivät saa käyttää laitetta.

 Laitetta eivät saa käyttää sellaiset henkilöt, joilla on

rajoittuneet fyysiset, aistimukselliset tai henkiset

kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvit-

tavaa kokemusta ja/tai tietoa, paitsi jos heidän tur-

vallisuudestaan vastaava henkilö valvoo heitä tai

on antanut heille laitteen käyttämiseen tarvittavat

ohjeet.

 Lapset eivät saa leikkiä laitteen kanssa.

 Lapsia on valvottava sen varmistamiseksi, että he

eivät leiki laitteella.

 Pidä laite etäällä lapsista, kun se on kytkettynä

päälle tai ei ole vielä jäähtynyt.

 Lapset eivät saa ilman valvontaa suorittaa laitteen

puhdistus- tai huoltotoimenpiteitä.

 Käytä ja säilytä laitetta vain kuvausten tai kuvien

mukaisesti!

몇 VARO

 Varmista ennen laitteen jokaista käyttämistä tai sii-

hen kohdistuvaa toimenpidettä, että laite seisoo

kantavalla alustalla tukevasi paikallaan, jotta välty-

tään laitteen kaatumisen aiheuttamilta onnetto-

muuksilta tai vaurioilta.

 Älä koskaan täytä liuottimia, liuotinpitoisia nesteitä

tai laimentamattomia happoja vesisäiliöön (esim.

puhdistusaineita, bensiiniä, maaliohenteita tai ase-

tonia), koska ne syövyttävät laitteessa käytettyjä

materiaaleja.

 Älä koskaan jätä laitetta valvomatta niin kauan, kun

se on käytössä.

 Pidä ruumiinosat (esim. hiukset, sormet) kaukana

pyörivistä puhdistusteloista.

 Suojaa käsiäsi imupään puhdistuksen aikana, kos-

ka on olemassa loukkaantumisvaara terävien esi-

neiden (esim. sirpaleiden) johdosta.

 Pidä yhdysjohto kaukana kuumuudesta, terävistä

reunoista, öljystä ja liikkuvista laitteen osista.

HUOMIO

 Kytke laite päälle vain, kun puhdasvesisäiliö ja lika-

vesisäiliö on asetettu paikoilleen.

Latauslaite

Akku

Turvallinen käyttö

PS07

81FI

– 7

 Laitteella ei saa imuroida mitään teräviä tai suu-

rempia esineitä (esim. sirpaleita, pieniä kiviä, leik-

kikalujen osia).

 Etikkahappoa, kalkinpoistoaineita, eteerisiä öljyjä

tai muita sellaisia aineita ei saa täyttää puhdasve-

sisäiliöön. Samoin on kiinnitettävä huomiota siihen,

että tällaisia aineita ei imuroida.

 Laitetta saa käyttää vain koville lattioille, joissa on

vedenkestävä pinta (esim. lakattu parketti, ema-

loidut kaakelit, linoleumi).

 Laitetta ei saa käyttää mattojen tai kokolattiamatto-

jen puhdistamiseen.

 Laitetta ei saa viedä konvektorilämmittimien pohja-

verkkojen yli. Laite ei pysty ottamaan vastaan ulos-

valuvaa vettä, jos sitä viedään verkon yli.

 Kytke laite pois päältä pääkytkimestä/laitekytki-

mestä ja irrota laturin verkkopistoke pitkien työtau-

kojen ajaksi ja käytön jälkeen.

 Laitetta ei saa käyttää alle 0 °C lämpötiloissa.

 Suojaa laite sateelta. Älä säilytä laitetta ulkona.

Ks. kuvasivut

** FC 5 Cordless

** FC 5 Cordless Premium

Kuva

 Työnnä kädensijalistaa peruslaitteeseen vastee-

seen saakka, kunnes kädensija lukittuu kuuluvasti.

Kädensijalistan täytyy olla tiukasti laitteessa kiinni.

Kuva

 Kierrä puhdistustelat vasteeseen saakka telanpiti-

meen sisään.

 Kiinnitä huomiota telojen sisäpuolen ja telanpiti-

men värimerkintöihin laitteessa (esim.sininen sini-

seen).

 Tarkasta asennuksen jälkeen, ovatko puhdistuste-

lat tiukasti kiinni.

Kuva

 Aseta seisontavakauden vuoksi laite puhdistus-

asemaan.

Kuva

 Yhdistä laturin latausjohto laitteen latausliittimeen.

 Pistä latauslaitteen verkkopistoke pistorasiaan.

Kuva

 LED-merkkivalot näyttävät akun senhetkisen la-

taustilan.

 Kun ladataan täysin tyhjää akkua, kaikki kolme

LED-merkkivaloa vilkkuvat alhaalta ylös peräkkäin.

 Kun akussa on latausta 1/3, palaa alin LED koko

ajan ja ylemmät LED-valot vilkkuvat edelleen.

 Kun akussa on latausta 2/3, palavat alimmat LED-

valot koko ajan ja ylin LED-valo vilkkuu edelleen.

 Kun akku on täysin ladattu, 3 LED-merkkivaloa pa-

lavat 60 minuuttia koko ajan. Sen jälkeen LED-

merkkivalot sammuvat.

Kuva

 Irrota verkkopistoke pistorasiasta ja latauskaapeli

latausliittimestä latauksen jälkeen.

Kuva

 Vedä puhdasvesisäiliö kädensijasta pois laitteesta.

Kuva

 Avaa polttoainesäiliön kansi.

 Täytä puhdasvesisäiliö kylmällä tai haalealla vesi-

johtovedellä.

 Tarvittaessa puhdasvesisäiliöön voidaan täyttää

KÄRCHERin puhdistus- tai hoitoaineita.*

Katso luku "Puhdistus- ja hoitoaineet".

 "MAX"-merkintää ei saa täytettäessä ylittää.

 Sulje polttoainesäiliön korkki.

Kuva

 Aseta tuorevesisäiliö laitteeseen.

 Puhdasvesisäiliön täytyy olla tiukasti laitteessa

kiinni.

HUOMIO

*Puhdistus- tai hoitoaineen annostelusuositukseen on

kiinnitettävä huomiota.

HUOMIO

Kuva

Laite voi ottaa vastaan vain likaa ja nesteitä (enint. 250

ml).

Kuva

Poista ennen työn alkua on lattialta kaikki mahdolliset

esineet, kuten sirpaleet, pienet kivet, ruuvit tai leikkika-

lujen osat.

Laitekuvaus

1 PÄÄLLE-/POIS-kytkin

2 Käsikahva

3 Akkunäyttö

4 Kantokahva

5 Latausliitin

6 Likavesisäiliön/erottimen kansi

7 Likavesisäiliö

8 Imupään suojus

9 Puhdistustelan kädensijasyvennys

10 Puhdistustelat

11 Imupään lukitus

12 Raikasvesisäiliö

13 Puhdasvesisäiliön kansi

14 Telojen säilytyspaikka

15 Puhdistus-/pysäköintiasema

16 Suodatinpatruuna

17 Latauslaite ja latausjohto

18 * Puhdistusaine RM 536 30 ml

19 ** Puhdistusaine RM 534 30 ml

20 ** Puhdistusaine RM 536 500 ml

10 ** Puhdistustelat 2x

Asennus

Käyttöönotto

Telojen asentaminen

Lataustapahtuma

Tuorevesisäiliön täyttö

Käyttö

Yleiset

käyttöohjeet

82 FI

– 8

Tarkasta lattian vedenkestävyys ennen laitteen käyttöä

jostain huomaamattomasta kohdasta. Mitään vedelle

herkkiä pintoja kuten käsittelemättömiä korkkilattioita ei

saa puhdistaa (kosteutta voi päästä sisään lattiaan ja

vaurioittaa sitä).

Ohjeita

 Välttääksesi raitoja kokeile laitetta huomaamatto-

maan kohtaan, ennen kuin käytät sitä herkkien pin-

tojen kuten puun tai hienojen kivilajien puhdistami-

seen.

 Älä jää samaan paikkaan, pysy liikkeellä.

 Noudata lattiapinnoitteen valmistajan ohjeita.

Kuva

Jotta juuri pyyhitylle lattialle ei synny jalanjälkiä, työs-

kentele taaksepäin oven suuntaan.

 Pidä laitetta kädensijasta n. 60 asteen kulmassa.

 Lattian puhdistus tapahtuu liikuttamalla laitetta

eteen- ja taaksepäin samalla nopeudella, kuin käy-

tettäessä pölynimuria.

 Jos likaa on erittäin paljon, laitteen voi antaa hi-

taasti liukua lattian yli.

 Jos toimitukseen kuuluu harmaa ja keltainen tela-

pari: Molemmilla telapareilla on samat toiminnot,

mutta niitä voidaan käyttää eri käyttöalueilla (erot-

telu värin perusteella esim. keittiötä ja kylpyhuonet-

ta varten).

Kuva

 Paina ON-kytkintä vain lyhyesti.

 Noin 1–2 sekunnin kuluttua telat alkavat pyöriä ja

laite on käyttövalmis.

HUOMIO

Heti kun laite käynnistetään, puhdistustelat alkavat pyö-

riä. Jotta laite ei liiku itsestään, sitä täytyy pitää käden-

sijasta kiinni.

Varmista, että puhdasvesisäiliö on täytetty vedellä ja li-

kavesisäiliö asetettu laitteeseen.

Kuva

 Täytä telojen nopeaa kostuttamista varten puhdis-

tusasemaan mittapikarin avulla 50 ml puhdasta

vettä.

Kuva

 Kytke laite päälle ja käytä sitä asemassa 5 sekun-

nin ajan.

Silloin laitteessa on optimaalinen kosteus, joka

mahdollistaa nopean puhdistuksen.

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Nosta laite kantokahvasta pois puhdistusasemasta

ja aseta lattialle.

 Pidä laitteesta kiinni kädensijasta.

Kuva

 Käynnistä laite painamalla On/Off -laitekytkintä.

Kuva

– 3 LEDiä palaa - 3/3 akun toiminta-ajasta (täysi toi-

minta-aika)

– 2 LEDiä palaa - 2/3 akun toiminta-ajasta.

– 1 LED palaa - 1/3 akun toiminta-ajasta.

 Telat antavat merkin 5 minuuttia ennen käyntiajan

loppua muuttamalla pyörimisnopeuksiaan.

 Alin LED vilkkuu n. 2,5 minuuttia ennen akun tyh-

jentymistä.

 Laite sammuu 1,5 minuuttia ennen käyntiajan lop-

pua.

 Käynnistämällä laite uudelleen jäljellä olevat 1,5

minuuttia voidaan käyttää laitteen puhdistamiseen

asemalla.

Katso luku "Laitteen puhdistus huuhtelulla".

 Kun akku on tyhjä ja laite on kytkeytynyt pois pääl-

tä, alin LED vilkkuu vielä 10 sekunnin ajan.

HUOMIO

Tyhjennä likavesisäiliö ennen puhdasvesisäiliön täyt-

töä. Näin voidaan välttää likavesisäiliön ylivuotaminen.

Katso luku "Likavesisäiliön tyhjennys".

Kuva

 Aseta laite puhdistusasemaan.

Kuva

 Vedä puhdasvesisäiliö kädensijasta pois laitteesta.

Kuva

 Avaa polttoainesäiliön kansi.

 Täytä puhdasvesisäiliö kylmällä tai haalealla vesi-

johtovedellä.

 Lisää tarvittaessa puhdistus- tai hoitoainetta.

 "MAX"-merkintää ei saa täytettäessä ylittää.

 Sulje polttoainesäiliön korkki.

Kuva

 Aseta tuorevesisäiliö laitteeseen.

Puhdasvesisäiliön täytyy olla tiukasti laitteessa

kiinni.

HUOMIO

Jotta likavesisäiliö ei vuoda yli, täytyy veden määrä

säännöllisesti tarkastaa. "MAX"-merkintää ei saa ylittää.

Kuva

 Aseta laite puhdistusasemaan.

Kuva

 Pidä likavesisäiliösta kiinni alemmasta kahvalistas-

ta ja paina samalla ylempää kahvalistaa peukalol-

lasi alaspäin.

 Ota likavesisäiliö ulos.

Kuva

 Poista likavesisäiliön kansi.

 Tyhjennä likavesisäiliö.

 Puhdista kansi/erotin ja likavesisäiliö likaantumis-

asteen mukaan vesijohtovedellä.

 Aseta kansi likavesisäiliöön.

Kannen täytyy olla tiukasti likavesisäiliössä kiinni.

Kuva

 Aseta likavesisäiliö laitteeseen.

Likavesisäiliön täytyy olla tiukasti laitteessa kiinni.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Aseta laite puhdistusasemaan.

HUOMIO

Aseta laite seisontavakavuuden vuoksi aina puhdistus-

ja säilytysasemaan, kun keskeytät työn. Jos seisonta-

vakavuus ei ole riittävä, laite voi kaatua ja siitä voi valua

ulos nesteitä, jotka vaurioittavat lattian pintaa.

Laitteen käynnistys

Puhdistustyön aloitus

Akun toiminta-aika

Puhdistusaineen jälkitäyttö

Likavesisäiliön tyhjennys

Käytön keskeytys

83FI

– 9

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Aseta laite puhdistusasemaan.

Kuva

 Irrota likavesisäiliö.

HUOMIO

Puhdista laite työn päätyttyä huuhtelulla.

Katso luku "Laitteen puhdistus huuhtelulla".

Kuva

 Tyhjennä laite täysin.

Kuva

 Tyhjennä likavesisäiliö.

Katso luku "Likavesisäiliön tyhjennys".

 Jos puhdasvesisäiliössä tai puhdistusasemassa on

vielä vettä, tyhjennä vesi.

HUOMIO

Hajujen muodostumisen välttämiseksi tuorevesi- ja jäte-

vesisäiliö on tyhjennettävä kokonaan ennen laitteen va-

rastointia.

Kuva

 Kanna laite kantokahvasta säilytyspaikkaan.

Kuva

 Aseta seisontavakauden vuoksi laite puhdistus-

asemaan.

 Säilytä laitetta kuivissa tiloissa.

HUOMIO

Työn lopuksi on laite huuhdeltava puhtaalla vedellä

puhdistusasemassa. Tämän toimenpiteen avulla laite

voidaan optimaalisesti puhdistaa ja välttää se, että likaa

ja bakteereita kerääntyy laitteeseen tai syntyy epämiel-

lyttäviä hajuja.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Aseta laite puhdistusasemaan.

 Laske puhdasvesisäiliöön hieman kylmää tai haa-

leaa vesijohtovettä huuhtelua varten, jotta kaikki

puhdistusainejäämät irtoavat imukanavasta ja imu-

pään raoista.

 Aseta tuorevesisäiliö laitteeseen.

Kuva

 Poista likavesisäiliö laitteesta ja tyhjennä se.

Katso luku "Likavesisäiliön tyhjennys".

 Täytä mittapikariin 200 ml vettä.

 Kaada vesi puhdistusasemaan.

 Tarvittaessa voidaan huuhtelua varten lisätä vas-

taavia KÄRCHER-puhdistusaineita.

 Käynnistä laite painamalla On/Off -laitekytkintä.

 Anna laitteen käydä 30-60 sekuntia, kunnes vesi

on täysin imeytynyt pois puhdistusasemasta.

Huuhtelu on nyt päättynyt.

Huomautus

Mitä kauemmin laite on päällä, sitä vähemmän kosteut-

ta jää jäljelle puhdistusteloihin.

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

 Jos puhdasvesisäiliössä on vielä vettä, irrota puh-

dasvesisäiliö ja tyhjennä se.

Kuva

 Tyhjennä likavesisäiliö.

Katso luku "Likavesisäiliön tyhjennys".

 Jos puhdistusasemassa on vielä vettä, tyhjennä

vesi.

HUOMIO

Ennen kuin laite asetetaan lattialle telojen poistamista

varten, täytyy puhdasvesi- ja likavesisäiliö tyhjentää.

Näin vältetään se, että lattialle asettamisen aikana säi-

liöistä valuu ulos nesteitä.

Huomautus

Jos puhdistustelat ovat erittäin likaisia, ne voidaan

myös puhdistaa erikseen.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

 Jos puhdasvesisäiliössä on vielä vettä, irrota puh-

dasvesisäiliö ja tyhjennä se.

 Tyhjennä tuorevesisäiliö.

Kuva

 Tyhjennä likavesisäiliö.

Kuva

 Kierrä kahvasyvennyksestä puhdistustelat ulos.

Kuva

 Puhdista puhdistustelat juoksevalla vedellä.

tai

 Pese puhdistustelat pesukoneessa enintään läm-

pötilassa 60 °C.

HUOMIO

Pesukoneessa pestäessä ei saa käyttää huuhteluainei-

ta. Siten mikrokuituja ei vahingoiteta ja puhdistustelat

säilyttävät suuren puhdistustehonsa.

Puhdistustelat eivät sovellu kuivattavaksi kuivausko-

neessa.

HUOMIO

Pesukoneen vahingoittumisen välttämiseksi suositte-

lemme asettamaan rullat pyykkipussiin ja lisäämään pe-

sukoneeseen ylimääräistä pyykkiä.

Kuva

 Aseta telat puhdistamisen jälkeen puhdistusase-

massa olevaan telojen säilytyspaikkaan ja anna

kuivua ilmassa.

 Telat voidaan puristaa kuiviksi, mikä lyhentää kui-

vumisaikaa.

HUOMIO

Jos imupää on erittäin likainen tai jos siihen on päässyt

sisään jotain osia (kuten kiviä, sirpaleita), se täytyy puh-

distaa. Nämä osat aiheuttavat työn aikana kolisevia ää-

niä tai tukkivat imukanavat ja vähentävät siten imute-

hoa.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Irrota puhdistustelat.

Katso luku "Telojen puhdistus"-

Kuva

 Paina imupään lukitusta.

 Poista imupään suojus.

Laitteen kytkeminen pois päältä

Laitteen säilytys

Hoito ja huolto

Laitteen puhdistus huuhtelulla

Telojen puhdistaminen

Imupään puhdistus

84 FI

– 10

 Puhdista imupään suojus juoksevalla vedellä.

 Puhdista tarvittaessa imukanavat ja imupään suo-

juksen raot niihin tarttuneista hiukkasista.

 Puhdista laitteen imupää kostutetulla liinalla.

 Kiinnitä imupään suojus imuputkeen.

Huomautus

Imupään suojuksen täytyy kuuluvasti lukittua imupääs-

sä olevaan kiinnitykseen.

Kuva

 Kierrä puhdistustelat vasteeseen saakka telanpiti-

meen sisään.

Katso luku "Telojen puhdistus"-

HUOMIO

Jotta erotin ei tukkeudu pölyn ja lian johdosta tai likaa

tartu kiinni säiliöön, täytyy likavesisäiliö säännöllisesti

puhdistaa.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Aseta laite puhdistusasemaan.

Kuva

 Irrota likavesisäiliö laitteesta.

Katso luku "Likavesisäiliön tyhjennys".

 Puhdista kansi/erotin ja likavesisäiliö vesijohtove-

dellä.

 Likavesisäiliön voi myös pestä astianpesukonees-

sa.

Kuva

 Aseta likavesisäiliö puhdistuksen jälkeen kannella

varustettuna takaisin laitteeseen.

HUOMIO

Soveltumattomien puhdistus- ja hoitoaineiden käyttö voi

vaurioittaa laitetta ja johtaa takuusuoritusten raukeami-

seen.

Huomautus

Käytä tarvittaessa lattian puhdistukseen KÄRCHERin

puhdistus- tai hoitoaineita.

 Ota puhdistus-ja hoitoaineiden annostelussa huo-

mioon valmistajan antamat määrälliset tiedot.

Kuva

 Vaahdon muodostumisen välttämiseksi on puh-

dasvesisäiliö ensin täytettävä vedellä, ja vasta sen

jälkeen lisättävä puhdistus- tai hoitoainetta.

 Jotta täyttömäärä "MAX" ei ylity puhdasvesisäiliös-

sä, on vettä täytettäessä jätettävä vielä tilaa puh-

distus- ja hoitoaineiden määrälle.

Häiriöillä on usein yksinkertainen syy, jonka voit itse

korjata seuraavan ohjeen avulla. Epäselvissä tapauk-

sissa tai häiriöissä, jotka eivät ole tässä mainittuja,

käänny valtuutetun asiakaspalvelun puoleen.

 Latauspistoketta/verkkopistoketta ei ole kytketty oi-

kein.

 Kytke latauspistoke/verkkopistoke oikein.

 Akku on tyhjä.

 Lataa laite.

 Tarkista, onko latauskaapeli vielä laitteessa.

 Irrota latauskaapeli, sillä laitetta ei voi käyttää, kun

latauskaapeli on liitettynä.

Alin LED vilkkuu, kun laite käynnistetään, ja laite ei

käynnisty.

 Akku on tyhjä

 Lataa laite.

Kaikki LED-valot vilkkuvat nopeasti samaan aikaan.

 Väärän tai viallisen teholähteen käyttö.

 Käytä alkuperäistä teholähdettä / vaihda viallinen

teholähde.

tai

 Laite on liian kuuma käytön aikana (esim. käytettä-

essä korkeissa ympäristön lämpötiloissa).

 Pidä tauko ja anna laitteen jäähtyä.

 Jos laite lisäksi kytkeytyy pois päältä:

 Pidä tauko ja anna laitteen jäähtyä.

 Laite voidaan käynnistää vasta, kun se on jäähty-

nyt riittävästi.

Suodatinpanosta ei ole asetettu paikalleen.

(katso laitekuvauksen kaavio)

 Poista puhtaan veden säiliö ja aseta suodatin-

panos paikalleen siten, että nasta jää ylös.

Suodatinpanos on asetettu paikalleen väärinpäin.

 Poista suodatinpanos ja aseta suodatinpanos pai-

kalleen siten, että nasta jää ylös.

Imuletku on likakerrostumien tukkima.

 Poista imuletkut varovasti imupäästä ja peruslait-

teesta.

 Aseta imuletkut 10 - 20 minuutiksi kylmään veteen.

 Puhdista imuletkut jollain tylpällä esineellä ja/tai

juoksevalla vedellä.

Vesisäiliössä ei ole vettä.

 Lisää vettä

Puhtaan veden säiliö ei ole oikein paikallaan laitteessa.

 Aseta puhdasvesisäiliö siten, että se on tiukasti

kiinni laitteessa.

Puhdistustelat puuttuvat tai niitä ei ole oikein asetettu.

Kuva

 Aseta puhdistustelat paikoilleen tai kierrä ne vas-

teeseen saakka telanpitimeen sisään.

Puhdistustelat ovat likaantuneet tai kuluneet.

 Puhdista puhdistustelat.

tai

 Vaihda puhdistustelat.

Telat juuttuvat.

Kuva

 Irrota telat ja tarkista, onko teloihin tarttunut esine.

 Tarkasta,

onko

telat kierretty sisään telanpidikkeen

vasteeseen asti.

Telat ovat liian kuivat.

 Kostuta telat ja kostuta laite 50 millilitralla vettä py-

säköintiasemassa.

Likavesisäiliön puhdistus

Puhdistus- ja hoitoaineet

Häiriöapu

Akku ei lataudu

Laite ei käynnisty

LED-vikanäyttö

Telojen kostuttaminen raikasvedellä

puutteellista

Laite ei ime likaa

Telat eivät pyöri

Kova tärisevä ääni päällekytkettäessä

85FI

– 11

Imupäässä on osia (esim. kiviä tai sirpaleita).

Kuva

 Poista imupään suojus ja puhdista imupää.

Katso luku "Imupään puhdistus".

Imukanavat ja imupään raot ovat tukossa.

Kuva

 Poista imupään suojus ja puhdista imupää.

Katso luku "Imupään puhdistus".

Likavesisäiliö on liian täynnä.

Kuva

 Tyhjennä likavesisäiliö välittömästi.

Katso luku "Likavesisäiliön puhdistus".

Likavesisäiliö ei ole oikein kiinni laitteessa.

 Tarkasta, onko kansi tiukasti kiinni likavesisäiliös-

sä.

Katso luku "Likavesisäiliön puhdistus".

Erotin on tukossa.

 Poista likavesisäiliön kansi ja puhdista erotin.

Katso luku "Likavesisäiliön puhdistus".

Likavesisäiliön erottimen suodatinverkko on vaurioitu-

nut puhdistuksen yhteydessä.

 Vaihda uusi erotin.

Puhdistus- tai hoitoaineet eivät sovellu laitteelle tai niitä

on annosteltu väärin.

 Käytä valmistajan suosittelemia puhdistus- ja hoi-

toaineita.

Katso luku "Puhdistus- ja hoitoaineet".

 Noudata valmistajan annosteluohjeita.

Telojen alkukostutusta ei tehty tai se kesti liian vähän ai-

kaa, minkä vuoksi telat eivät ole täysin kosteat (telat

puhdistavat siksi vain osittain).

Kuva

 Kostuta telat kokonaan.

HUOMIO

Älä irrota kädensijaa enää peruslaitteesta sen kokoami-

sen jälkeen.

Kädensijan saa irrottaa peruslaitteesta vain, jos laite lä-

hetetään huoltoon.

Kuva

Katso käyttöohjeen lopussa oleva kuva

 Aseta ruuvitaltta 90 asteen kulmassa kädensijan

takana olevaan pieneen aukkoon ja irrota kädensi-

ja.

HUOMIO

Varmista, että peruslaitteen ja kädensijan välinen liitos-

kaapeli ei vaurioidu.

Oikeus teknisiin muutoksiin pidätetään!

Kolisevaa ääntä imupäästä

Imuteho laskee

Laitteesta valuu likavettä

Laite jättää jälkiä lattiaan

Kädensijan irrottaminen peruslaitteesta

Tekniset tiedot

Sähköliitäntä

Akun nimellisjännite 25,20 - 25,55 V

Suojausluokka IPX4

Laite

Kotelointiluokka

III

Laturin suojaluokka II

Laitteen nimellisteho 165 W

Akkutyyppi Li-Ion

Käyttöaika täydellä akkulatauk-

sella

noin 20 min

Tyhjän akun latausaika 4 h

Latauslaitteen lähtöjännite 30 V

Latauslaitteen latausvirta 0,6 A

Suoritustiedot

Telakierroksia minuutissa 500 kierr./min

Täyttömäärä

Raikasvesisäiliö 400 ml

Puhdistusasema 200 ml

Mitat

Paino (ilman varusteita ja puh-

distusnesteitä)

4,4 kg

Pituus 320 mm

Leveys 270 mm

Korkeus 1220 mm

Johdon pituus

Latauslaite 1500 mm

86 FI

– 5

Πριν χρησιμοποιήσετε τη συσκευή σας

για πρώτη φορά, διαβάστε το παρόν

πρωτότυπο εγχειρίδιο οδηγιών χρή-

σης, ενεργήστε σύμφωνα με αυτό και

φυλάξτε το για μελλοντική χρήση ή για

τον επόμενο ιδιοκτήτη.

Χρησιμοποιείτε τη συσκευή καθαρισμού δαπέδων απο-

κλειστικά για τον καθαρισμό σκληρών δαπέδων σε ιδι-

ωτικές κατοικίες και μόνο σε σκληρά δάπεδα ανθεκτικά

στο νερό.

Μην καθαρίζετε δάπεδα με ευαισθησία στο νερό, όπως

π.χ. δάπεδα από φελλό (η υγρασία μπορεί να διεισδύ-

σει στο εσωτερικό και να προκαλέσει ζημιά στο δάπε-

δο).

Η συσκευή ενδείκνυται για καθαρισμό δαπέδων από

PVC, λινέλαιο, πλακάκια, πέτρα, παρκέ με λάδι ή με κε-

ρί, λαμινάτ καθώς και για κάθε δάπεδο ανθεκτικό στο

νερό.

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην

πετάτε τη συσκευασία στα οικιακά απορρίμμα-

τα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν πολύτιμα, ανακυ-

κλώσιμα υλικά και ουσίες, τα οποία δεν επιτρέ-

πεται να καταλήξουν στο περιβάλλον. Γι' αυτό,

μην πετάτε τη συσκευή και το συσσωρευτή που

περιέχει στα οικιακά απορρίμματα. Μπορείτε να τα

απορρίψετε δωρεάν μέσω των τοπικών συστημάτων

επιστροφής και συλλογής υλικών.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περι-

λαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμέ-

νης μεταχείρισης ή απόρριψης μπορούν να αποτελέ-

σουν εστία κινδύνου για την υγεία και το περιβάλλον.

Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σω-

στή λειτουργία της συσκευής. Οι συσκευές που φέρουν

αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα

σκουπίδια.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε

να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη

συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περι-

εχόμενο της ως προς την πληρότητα.

Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά

τη μεταφορά, παρακαλούμε ενημερώστε τον προμη-

θευτή σας.

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλα-

κτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκο-

πτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλλακτικά θα

βρείτε στη διεύθυνση www.kaercher.com.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν

από την αρμόδια εταιρία μας προώθησης πωλήσεων.

Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδή-

ποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε

αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της

προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση

που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακα-

λούμε απευθυνθείτε με την απόδειξη αγοράς στο κατά-

στημα από το οποίο προμηθευτήκατε τη συσκευή ή

στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

– Εκτός από τις υποδείξεις στις οδηγίες λειτουργίας

πρέπει να τηρούνται οι γενικές διατάξεις ασφάλειας

και πρόληψης ατυχημάτων που προβλέπει ο νομο-

θέτης.

– Οι προειδοποιητικές πινακίδες και οι πινακίδες

υποδείξεων που είναι τοποθετημένες στη συσκευή,

παρέχουν σημαντικές υποδείξεις για την ασφαλή

λειτουργία.

Περιεχόμενα

Γενικές υποδείξεις EL 5

Υποδείξεις ασφαλείας EL 5

Περιγραφή συσκευής EL 7

Συναρμολόγηση EL 7

Ενεργοποίηση EL 7

Λειτουργία EL 8

Φροντίδα και συντήρηση EL 10

Αντιμετώπιση βλαβών EL 11

Τεχνικά χαρακτηριστικά EL 12

Γενικές υποδείξεις

Χρήση σύμφωνα με τους κανονισμούς

Προστασία περιβάλλοντος

Συσκευασία

Ανταλλακτικά

Εγγύηση

Σύμβολα στη συσκευή

ΠΡΟΣΟΧΗ

Κατά τη διάρκεια των εργασιών καθαρισμού

δεν επιτρέπεται να υπερβαίνετε το σημάδι

"MAX" στη δεξαμενή ακάθαρτου νερού.

Λάβετε υπόψη τον ακόλουθο τρόπο δρά-

σης:

Πρώτα αδειάστε τη δεξαμενή ακάθαρτου

νερού.

Έπειτα, γεμίστε τη δεξαμενή καθαρού νε-

ρού.

Υποδείξεις ασφαλείας

87EL

– 6

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυνο, ο οποίος

μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυμα-

τισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κατάσταση, η

οποία μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο

τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η

οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

 ΚΙΝΔΥΝΟΣ

 Μην βυθίζετε τη συσκευή στο νερό!

 Πριν από τη χρήση ελέγξτε εάν η συσκευή και τα

εξαρτήματά της είναι σε καλή κατάσταση. Σε περί-

πτωση που δεν βρίσκονται σε άψογη κατάσταση,

δεν επιτρέπεται να χρησιμοποιηθούν.

 Αντικαταστήστε άμεσα το φορτιστή και το καλώδιο

φόρτισης με γνήσια εξαρτήματα σε περίπτωση εμ-

φανούς βλάβης.

 Πριν από την εκτέλεση εργασιών περιποίησης και

συντήρησης απενεργοποιήστε το μηχάνημα και

αποσυνδέστε το ρευματολήπτη από την πρίζα.

 Εργασίες επισκευής στη συσκευή επιτρέπεται να

εκτελούνται μόνον από την εξουσιοδοτημένη υπη-

ρεσία εξυπηρέτησης πελατών.

 Η συσκευή περιέχει ηλεκτρικά εξαρτήματα και δεν

πρέπει να καθαρίζεται με τρεχούμενο νερό.

 Μην εισάγετε αγώγιμα αντικείμενα (π.χ. κατσαβίδια

ή παρόμοια) στην υποδοχή φόρτισης.

 Μην αγγίζετε ηλεκτρικές επαφές ή αγωγούς.

 Η τάση στην πινακίδα τύπου πρέπει να συμφωνεί

με την τάση τροφοδοσίας.

 Μην σύρετε το καλώδιο φόρτισης επάνω από αιχ-

μηρές ακμές και μην το συνθλίβετε.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

 Η συσκευή πρέπει να συνδεθεί μόνο σε μια ηλεκτρι-

κή σύνδεση που έχει εγκατασταθεί από ειδικό ηλε-

κτρολόγο-εγκαταστάτη κατά το πρότυπο IEC

60364.

 Συνδέστε τη συσκευή μόνο σε εναλλασσόμενο ρεύ-

μα. Η τάση πρέπει να είναι σύμφωνη με τα στοιχεία

στην πινακίδα τύπου της συσκευής.

 Για λόγους ασφαλείας συστήνουμε κατά βάση την

φόρτιση του μηχανήματος σε έναν διακόπτη διαρ-

ροής (μεγ. 30mA).

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.

 Μην αγγίζετε ποτέ το ρευματολήπτη και την πρίζα

με υγρά χέρια.

 Μην χρησιμοποιείτε τον φορτιστή, εάν είναι λερω-

μένος ή υγρός.

 Μην χρησιμοποιείτε τον φορτιστή σε χώρους, όπου

υπάρχει κίνδυνος έκρηξης.

 Μην κρατάτε τον φορτιστή από το καλώδιο τροφο-

δοσίας.

 Χρησιμοποιείτε και φυλάσσετε το φορτιστή σε στε-

γνούς χώρους.

 Κρατήστε το καλώδιο τροφοδοσίας μακριά από πη-

γές θερμότητας, αιχμηρά αντικείμενα, λάδια και κι-

νούμενα εξαρτήματα συσκευών.

 Να αποφεύγονται τα καλώδια προέκτασης με πολ-

λαπλές υποδοχές για την ταυτόχρονη σύνδεση

πολλών συσκευών.

 Μην βγάζετε τον ρευματολήπτη από την πρίζα τρα-

βώντας τον από το καλώδιο τροφοδοσίας.

 Μην καλύπτετε τον φορτιστή και κρατήστε ανοικτές

τις οπές εξαερισμού.

 Μην ανοίγετε τον φορτιστή. Αναθέστε τις ενδεχόμε-

νες επιδιορθώσεις σε εξειδικευμένο συνεργείο.

 Χρησιμοποιήστε τον φορτιστή αποκλειστικά για την

φόρτιση των εγκεκριμένων τύπων συσσωρευτή.

 Αντικαταστήστε άμεσα το φορτιστή και το καλώδιο

φόρτισης με γνήσια εξαρτήματα σε περίπτωση εμ-

φανούς βλάβης.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.

 Μην εκθέτετε το συσσωρευτή σε έντονη ηλιακή

ακτινοβολία, ζέστη και φωτιά.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

 Φορτίζετε την μπαταρία μόνο με το γνήσιο συνο-

δευτικό φορτιστή ή με ένα φορτιστή που έχει εγκρι-

θεί από την KÄRCHER.

Χρησιμοποιήστε τον παρακάτω προσαρμογέα:

 Μην ανοίγετε το συσσωρευτή, υφίσταται κίνδυ-

νος βραχυκυκλώματος, ενώ ενδέχεται να εξέλθουν

τοξικοί ατμοί ή καυστικά υγρά.

 ΚΙΝΔΥΝΟΣ

 Ο χρήσης οφείλει να χρησιμοποιεί τη συσκευή σύμ-

φωνα με τους κανονισμούς. Πρέπει να λαμβάνει

υπόψη τις τοπικές συνθήκες, καθώς και τα άτομα

που ενδέχεται να βρίσκονται στον περίγυρο κατά τη

χρήση της συσκευής.

 Απαγορεύεται η λειτουργία σε χώρους όπου υπάρ-

χει κίνδυνος έκρηξης.

 Κατά τη χρήση της συσκευής σε επικίνδυνους χώ-

ρους πρέπει να τηρούνται οι αντίστοιχοι κανονισμοί

ασφαλείας.

 Μην χρησιμοποιείτε τη συσκευή, εάν έχει πέσει κά-

τω, παρουσιάζει ορατή βλάβη ή δεν είναι στεγανή.

 Κρατάτε τις πλαστικές συσκευασίες μακριά από τα

παιδιά, υφίστανται κίνδυνος ασφυξίας!

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

 Δεν επιτρέπεται η χρήση της συσκευής από παιδιά

ή άτομα που δεν έχουν ενημερωθεί σχετικά με το

χειρισμό της.

Επίπεδα ασφαλείας

Ηλεκτρικά εξαρτήματα

Φορτιστής

Συσσωρευτής

Ασφαλής χρήση

PS07

88 EL

– 7

 Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από

άτομα με περιορισμένες κινητικές, αισθητηριακές ή

νοητικές ικανότητες χωρίς σχετική εμπειρία και/ή

γνώσεις, εκτός εάν επιβλέπονται από ένα αρμόδιο

για την ασφάλειά τους άτομο ή τους έχουν δοθεί

οδηγίες για τη χρήση της συσκευής και έχουν κατα-

νοήσει τους κινδύνους που ενδέχεται να προκύ-

ψουν.

 Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.

 Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση,

ώστε να εξασφαλιστεί ότι δεν θα παίζουν με τη συ-

σκευή.

 Κρατήστε τη συσκευή μακριά από παιδιά, όταν είναι

ενεργοποιημένη ή δεν έχει κρυώσει ακόμη.

 Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτε-

λούνται από παιδιά χωρίς επίβλεψη.

 Χρησιμοποιείτε ή αποθηκεύετε τη συσκευή μόνον

σύμφωνα με την περιγραφή και/ή τις εικόνες!

몇 ΠΡΟΣΟΧΗ

 Πριν από κάθε εργασία με ή στη συσκευή διασφαλί-

στε τη σωστή έδρασή της, ώστε να αποφύγετε ατυ-

χήματα ή ζημιές από την ανατροπή της.

 Μην γεμίζετε ποτέ τη δεξαμενή νερού με διαλύτες,

υγρά που περιέχουν διαλύτες ή μη αραιωμένα οξέα

(π.χ. απορρυπαντικά, βενζίνη, αραιωτικά χρωμά-

των και ακετόνη), διότι προσβάλλουν τα υλικά που

χρησιμοποιούνται στη συσκευή.

 Η συσκευή δεν πρέπει να μένει ποτέ χωρίς επιτήρη-

ση, όταν βρίσκεται σε λειτουργία.

 Τα μέλη του σώματός σας (π.χ. μαλλιά, δάκτυλα)

πρέπει να παραμένουν μακριά από τους περιστρε-

φόμενους κυλίνδρους καθαρισμού.

 Κατά τον καθαρισμό της κεφαλής αναρρόφησης

προστατέψτε τα χέρια σας, επειδή υπάρχει κίνδυ-

νος τραυματισμού από αιχμηρά αντικείμενα (π.χ.

σκλήθρα).

 Κρατάτε το καλώδιο μακριά από πηγές θερμότητας,

αιχμηρές ακμές, λάδια και κινούμενα εξαρτήματα

συσκευών.

ΠΡΟΣΟΧΗ

 Ενεργοποιείτε τη συσκευή μόνο όταν έχει τοποθε-

τηθεί η δεξαμενή καθαρού νερού και η δεξαμενή

ακάθαρτου νερού.

 Με τη συσκευή δεν επιτρέπεται η αναρρόφηση αιχ-

μηρών ή μεγάλων αντικειμένων (π.χ. θραύσματα,

χαλίκια, κομμάτια παιχνιδιών).

 Μην γεμίζετε το δοχείο καθαρού νερού με οξικά

οξέα, αφαλατικά υλικά, αιθέρια έλαια ούτε με παρό-

μοιες ουσίες. Επίσης, προσέχετε να μην αναρρο-

φηθούν αυτές οι ουσίες.

 Χρησιμοποιείτε τη συσκευή μόνο σε σκληρά δάπε-

δα με αδιάβροχη επίστρωση (π.χ. λακαρισμένο

παρκέ, επισμαλτωμένα πλακίδια, λινοτάπητας).

 Μην χρησιμοποιείτε τη συσκευή για τον καθαρισμό

χαλιών ή μοκετών.

 Μην οδηγείτε τη συσκευή επάνω από τις επιδαπέ-

διες σχάρες συστημάτων θέρμανσης με θερμοπο-

μπούς. Το εξερχόμενο νερό δεν μπορεί να αναρρο-

φηθεί από τη συσκευή όταν αυτή περνάει πάνω

από τις σχάρες.

 Σε περίπτωση μεγάλων διακοπών των εργασιών

και μετά τη χρήση, απενεργοποιήστε τη συσκευή

από το γενικό διακόπτη / το διακόπτη της συσκευής

και αποσυνδέστε το ρευματολήπτη του φορτιστή.

 Μην χρησιμοποιείτε τη συσκευή σε θερμοκρασίες

κάτω των 0 °C.

 Προστατέψτε τη συσκευή από τη βροχή. Μην απο-

θηκεύετε τη συσκευή σε υπαίθριο χώρο.

Για τα σχήματα δείτε τις σελίδες εικόνων

** FC 5 Cordless

** FC 5 Cordless Premium

Εικόνα

 Τοποθετήστε τη ράβδο χειρολαβής μέχρι τέρμα

στο βασικό μηχάνημα, ώσπου να ακουστεί ότι

ασφάλισε.

Η ράβδος χειρολαβής πρέπει να είναι σταθερά

συνδεδεμένη στη συσκευή.

Εικόνα

 Βιδώστε

τους

κυλίνδρους καθαρισμού μέχρι τέρμα

στο στήριγμα κυλίνδρων.

 Λάβετε υπόψη τη χρωματική αντιστοίχιση στην

εσωτερική πλευρά των κυλίνδρων και στο στήριγ-

μα κυλίνδρων στη συσκευή (π.χ. το μπλε στο

μπλε).

 Μετά την τοποθέτηση βεβαιωθείτε πως οι κύλιν-

δροι καθαρισμού εφαρμόζουν καλά.

Εικόνα

 Για να στέκεται καλά η συσκευή, τοποθετήστε την

στο σταθμό καθαρισμού.

Εικόνα

 Εισαγάγετε το καλώδιο φόρτισης του φορτιστή

στην υποδοχή φορτιστή της συσκευής.

 Συνδέστε το φις του φορτιστή στην πρίζα.

Εικόνα

 Οι ενδεικτικές λυχνίες LED δείχνουν την τρέχουσα

κατάσταση φόρτισης της μπαταρίας.

Περιγραφή συσκευής

1 Διακόπτης ON/OFF

2 Χειρολαβή

3 Ένδειξη συσσωρευτών

4 Λαβή μεταφοράς

5 Υποδοχή φορτιστή

6 Καπάκι δεξαμενής ακάθαρτου νερού / διαχωρι-

στής

7 Δοχείο βρώμικου νερού

8 Κάλυμμα κεφαλής αναρρόφησης

9 Εσοχή λαβής κυλίνδρου καθαρισμού

10 Κύλινδροι καθαρισμού

11 Ασφάλεια κεφαλής αναρρόφησης

12 Δοχείο καθαρού νερού

13 Λαβή δεξαμενής καθαρού νερού

14 Υποδοχή κυλίνδρου

15 Σταθμός καθαρισμού/στάθμευσης

16 Εξάρτημα φίλτρου

17 Φορτιστής με καλώδιο φόρτισης

18 * Απορρυπαντικό RM 536 30 ml

19 ** Απορρυπαντικό RM 534 30 ml

20 ** Απορρυπαντικό RM 536 500 ml

10 ** Κύλινδροι καθαρισμού 2x

Συναρμολόγηση

Ενεργοποίηση

Τοποθέτηση κυλίνδρων

Φόρτιση

89EL

– 8

 Κατά τη φόρτιση μιας εντελώς εκφορισμένης μπα-

ταρίας αναβοσβήνουν και οι 3 ενδεικτικές λυχνίες

LED διαδοχικά από κάτω προς τα επάνω.

 Αν η φόρτιση της μπαταρίας είναι στο 1/3, ανάβει

μόνιμα η κάτω LED, ενώ οι δύο επάνω LED συνε-

χίζουν να αναβοσβήνουν.

 Αν η φόρτιση της μπαταρίας είναι στα 2/3, ανάβουν

μόνιμα οι δύο κάτω LED ενώ η επάνω LED συνεχί-

ζει να αναβοσβήνει.

 Μετά την πλήρη φόρτιση της μπαταρίας, οι 3 ενδει-

κτικές λυχνίες LED παραμένουν αναμμένες για 60

ακόμα λεπτά. Έπειτα, οι ενδεικτικές λυχνίες LED

σβήνουν.

Εικόνα

 Μετά τη φόρτιση, βγάλτε το ρευματολήπτη από την

πρίζα και αποσυνδέστε το καλώδιο φόρτισης από

την υποδοχή του φορτιστή.

Εικόνα

 Αφαιρέστε τη δεξαμενή καθαρού νερού από τη συ-

σκευή, κρατώντας τη από τη λαβή.

Εικόνα

 Ανοίξτε το καπάκι του ρεζερβουάρ.

 Γεμίστε τη δεξαμενή καθαρού νερού με κρύο ή χλι-

αρό νερό ύδρευσης.

 Αν χρειάζεται, μπορείτε να προσθέσετε στο δοχείο

καθαρού νερού απορρυπαντικά ή μέσα περιποίη-

σης KÄRCHER.*

Βλέπε κεφάλαιο "Απορρυπαντικά και μέσα περι-

ποίησης".

 Κατά την πλήρωση δεν επιτρέπεται να υπερβαίνετε

την ένδειξη "MAX".

 Κλείστε το σφράγισμα του ντεποζίτου.

Εικόνα

 Τοποθετήστε τη δεξαμενή φρέσκου νερού στη συ-

σκευή.

 Η δεξαμενή καθαρού νερού πρέπει να εφαρμόζει

καλά στη συσκευή.

ΠΡΟΣΟΧΗ

*Τηρείτε τη σύσταση δοσολογίας των απορρυπαντικών

και των μέσων περιποίησης.

ΠΡΟΣΟΧΗ

Εικόνα

Η συσκευή επιτρέπεται να αναρροφά μόνο ρύπους και

υγρά (μέχρι 250 ml).

Εικόνα

Πριν από την έναρξη των εργασιών απομακρύνετε τυ-

χόν αντικείμενα

, όπως π.χ. θραύσματα, χαλίκια, βίδες ή

κομμάτια παιχνιδιών, από το δάπεδο.

Πριν χρησιμοποιήσετε τη συσκευή, ελέγχετε την αντοχή

του δαπέδου στο νερό σε ένα μη ορατό σημείο. Μην κα-

θαρίζετε δάπεδα που παρουσιάζουν ευαισθησία στο νε-

ρό, όπως π.χ. δάπεδα από ακατέργαστο φελλό (η υγρα-

σία μπορεί να διεισδύσει στο εσωτερικό και να προκαλέ-

σει ζημιά στο δάπεδο).

Υποδείξεις

 Πριν

από

τη χρήση σε ευαίσθητες επιφάνειες, π.χ.

ξύλο, κεραμικά πλακίδια ελέγξτε τη συσκευή σε κά-

ποιο μη εμφανές σημείο, ώστε να αποφύγετε ανε-

πιθύμητα ίχνη.

 Μην παραμένετε σε ένα σημείο αλλά να είστε διαρ-

κώς σε κίνηση.

 Λάβετε υπόψη τις υποδείξεις του κατασκευαστή

του δαπέδου.

Εικόνα

Για να μην σχηματιστούν πατημασιές στο φρεσκοκαθα-

ρισμένο δάπεδο, να εργάζεστε προς τα πίσω με κατεύ-

θυνση προς την πόρτα.

 Κρατάτε τη συσκευή από τη χειρολαβή υπό γωνία

60 μοιρών.

 Ο καθαρισμός του δαπέδου πραγματοποιείται με-

τακινώντας τη συσκευή προς τα εμπρός και προς

τα πίσω με ταχύτητα όμοια με τη χρήση της ηλε-

κτρικής σκούπας.

 Αν υπάρχουν πιο δύσκολοι ρύποι, να περνάτε τη

συσκευή με αργές κινήσεις πάνω από το δάπεδο.

 Στον παραδοτέο εξοπλισμό τα ζεύγη των βουρ-

τσών είναι γκρι και κίτρινα: Τα δύο ζεύγη κυλίνδρων

έχουν την ίδια λειτουργικότητα, αλλά μπορούν να

χρησιμοποιούνται σε διαφορετικά πεδία εφαρμο-

γής (χρωματική διάκριση π.χ. για κουζίνα και λου-

τρό).

Εικόνα

 Πατήστε σύντομα τον διακόπτη ON.

 Έπειτα από περ. 1-2 δευτερόλεπτα οι κύλινδροι ξε-

κινούν να περιστρέφονται και το μηχάνημα είναι

έτοιμο για λειτουργία.

ΠΡΟΣΟΧΗ

Μόλις ενεργοποιηθεί η συσκευή ξεκινούν να περιστρέ-

φονται οι κύλινδροι καθαρισμού. Για να μην κινείται η συ-

σκευή προς τα εμπρός από μόνη της, πρέπει να κρατάτε

καλά τη χειρολαβή.

Βεβαιωθείτε ότι η δεξαμενή καθαρού νερού είναι γεμάτη

με νερό και ότι έχει τοποθετηθεί η δεξαμενή ακάθαρτου

νερού στη συσκευή.

Εικόνα

 Για γρήγορη ύγρανση των κυλίνδρων προσθέστε

στη μονάδα καθαρισμού με μια μεζούρα 50 ml κα-

θαρού νερού.

Εικόνα

 Ενεργοποιήστε

τη

συσκευή και θέστε σε λειτουργία

τον σταθμό για 5 δευτερόλεπτα.

Με τον τρόπο αυτό η συσκευή αποκτά τη βέλτιστη

υγρασία, ώστε να γίνει γρήγορος καθαρισμός.

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Αφαιρέστε τη συσκευή από τον σταθμό καθαρι-

σμού, κρατώντας την από τη λαβή μεταφοράς και

αφήστε την στο δάπεδο.

 Κρατάτε σταθερά τη συσκευή από τη χειρολαβή.

Εικόνα

 Για την ενεργοποίηση πιέστε το διακόπτη της συ-

σκευής (Οn/Off).

Πλήρωση της δεξαμενής φρέσκου νερού

Λειτουργία

Γενικές υποδείξεις

χειρισμού

Ενεργοποίηση της μηχανής

Έναρξη εργασίας

90 EL

– 9

Εικόνα

– 3 LED ανάβουν - 3/3 διάρκεια μπαταρίας (πλήρης

χρόνος λειτουργίας).

– 2 LED ανάβουν - 2/3 διάρκεια μπαταρίας.

– Ανάβει 1 LED - 1/3 του χρόνου λειτουργίας μπατα-

ρίας

 5 λεπτά πριν από τη λήξη του χρόνου λειτουργίας,

οι κύλινδροι δίνουν ένα σήμα μέσω των διαφορετι-

κών ταχυτήτων περιστροφής.

 Περ. 2,5 λεπτά προτού εκφορτιστεί εντελώς η μπα-

ταρία, αναβοσβήνει η κατώτερη λυχνία LED.

 1,5 λεπτά πριν από τη λήξη του χρόνου λειτουργί-

ας, το μηχάνημα απενεργοποιείται.

 Μέσω της επανενεργοποίησης μπορούν να χρησι-

μοποιηθεί το 1,5 λεπτό που απομένει για τον καθα-

ρισμό του μηχανήματος στον σταθμό.

Βλέπε κεφάλαιο "Καθαρισμός συσκευής με διαδικα-

σία έκπλυσης".

 Αφού αδειάσει τελείως η μπαταρία και απενεργο-

ποιηθεί το μηχάνημα, η κατώτερη λυχνία LED ανα-

βοσβήνει για ακόμα 10 δευτερόλεπτα.

ΠΡΟΣΟΧΗ

Πριν γεμίσετε τη δεξαμενή καθαρού νερού, αδειάστε τη

δεξαμενή ακάθαρτου νερού. Έτσι αποφεύγετε την υπερ-

χείλιση της δεξαμενής ακάθαρτου νερού.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου νε-

ρού".

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

Εικόνα

 Αφαιρέστε τη δεξαμενή καθαρού νερού από τη συ-

σκευή, κρατώντας τη από τη λαβή.

Εικόνα

 Ανοίξτε το καπάκι του ρεζερβουάρ.

 Γεμίστε τη δεξαμενή καθαρού νερού με κρύο ή χλι-

αρό νερό ύδρευσης.

 Εάν είναι αναγκαίο, προσθέστε απορρυπαντικό ή

μέσο περιποίησης.

 Κατά την πλήρωση δεν επιτρέπεται να υπερβαίνετε

την ένδειξη "MAX".

 Κλείστε το σφράγισμα του ντεποζίτου.

Εικόνα

 Τοποθετήστε τη δεξαμενή φρέσκου νερού στη συ-

σκευή.

Η δεξαμενή καθαρού νερού πρέπει να εφαρμόζει

καλά στη συσκευή.

ΠΡΟΣΟΧΗ

Για

να μην υπερχειλίσει η δεξαμενή ακάθαρτου νερού,

πρέπει να ελέγχεται τακτικά η στάθμη του νερού. Δεν

επιτρέπεται να υπερβαίνετε την ένδειξη "MAX".

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

Εικόνα

 Κρατήστε τη δεξαμενή ακάθαρτου νερού από την

κάτω λαβή, ενώ ταυτόχρονα πιέστε προς τα κάτω

την επάνω λαβή με τον αντίχειρα.

 Αφαιρέστε τη δεξαμενή ακάθαρτου νερού.

Εικόνα

 Αφαιρέστε

το καπάκι της δεξαμενής ακάθαρτου νε-

ρού.

 Αδειάστε το δοχείο βρόμικου νερού.

 Ανάλογα με το βαθμό ρύπανσης καθαρίστε το κα-

πάκι ή το διαχωριστή και τη δεξαμενή ακάθαρτου

νερού με νερό ύδρευσης.

 Τοποθετήστε το καπάκι στη δεξαμενή ακάθαρτου

νερού.

Το καπάκι πρέπει να είναι σταθερά συνδεδεμένο

στη δεξαμενή ακάθαρτου νερού.

Εικόνα

 Τοποθετήστε τη δεξαμενή βρώμικου νερού στη συ-

σκευή.

Η δεξαμενή ακάθαρτου νερού πρέπει να είναι στα-

θερά συνδεδεμένη στη συσκευή.

Εικόνα

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

ΠΡΟΣΟΧΗ

Για να στέκεται καλά η συσκευή κατά τη διάρκεια διαλειμ-

μάτων από την εργασία, να

την τοποθετείτε πάντα στον

σταθμό καθαρισμού ή στάθμευσης. Αν η συσκευή δεν

στέκεται καλά, τότε μπορεί να ανατραπεί και να εξέλθουν

υγρά, τα οποία θα προκαλέσουν ζημιές στο δάπεδο.

Εικόνα

 Για

να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

Εικόνα

 Αφαιρέστε τη δεξαμενή ακάθαρτου νερού.

ΠΡΟΣΟΧΗ

Μόλις ολοκληρώσετε την εργασία, καθαρίστε τη συ-

σκευή με τη διαδικασία έκπλυσης.

Βλέπε κεφάλαιο "Καθαρισμός συσκευής

με διαδικασία

έκπλυσης".

Εικόνα

 Αδειάστε εντελώς τη συσκευή.

Εικόνα

έως

Εικόνα

 Αδειάστε το δοχείο βρόμικου νερού.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου

νερού".

 Αν

υπάρχει ακόμα νερό στη δεξαμενή καθαρού νε-

ρού ή στον σταθμό καθαρισμού, αδειάστε το.

ΠΡΟΣΟΧΗ

Για την αποφυγή της δυσοσμίας θα πρέπει κατά την

αποθήκευση της συσκευής να αδειάσετε τελείως τις δε-

ξαμενές καθαρού και ακάθαρτου νερού.

Εικόνα

 Σηκώστε τη συσκευή από τη λαβή μεταφοράς και

μεταφέρετέ την στο χώρο αποθήκευσης.

Εικόνα

 Για να στέκεται καλά η συσκευή, τοποθετήστε την

στο σταθμό καθαρισμού.

 Διατηρείτε τη συσκευή σε στεγνό περιβάλλον.

Διάρκεια μπαταρίας

Συμπλήρωση υγρού απορρυπαντικού

Κένωση του δοχείου βρόμικου νερού

Διακοπή λειτουργίας

Διακοπή λειτουργίας της συσκευής

Φύλαξη της συσκευής

91EL

– 10

ΠΡΟΣΟΧΗ

Μόλις ολοκληρώσετε την εργασία, ξεπλύνετε τη συ-

σκευή με τον σταθμό καθαρισμού και καθαρό νερό. Με

αυτό τον τρόπο η συσκευή καθαρίζεται όπως πρέπει και

αποφεύγετε τις συγκεντρώσεις ρύπων και βακτηρίων ή

τις δυσάρεστες οσμές.

Εικόνα

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

 Για την εργασία απόπλυσης γεμίστε τη δεξαμενή

πόσιμου ύδατος με ζεστό ή χλιαρό νερό βρύσης,

ώστε τα κανάλια βαλβίδας εισαγωγής και οι σχι-

σμές των φίλτρων να καθαριστούν πλήρως από

υπολείμματα απορρυπαντικών.

 Τοποθετήστε τη δεξαμενή φρέσκου νερού στη συ-

σκευή.

Εικόνα

 Αφαιρέστε και αδειάστε τη δεξαμενή ακάθαρτου νε-

ρού.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου

νερού".

 Γεμίστε τη μεζούρα με 200 ml νερό.

 Γεμίστε τον σταθμό καθαρισμού με νερό.

 Αν είναι απαραίτητο, μπορείτε να προσθέσετε τα

κατάλληλα απορρυπαντικά KÄRCHER για τη διαδι-

κασία έκπλυσης.

 Για την ενεργοποίηση πιέστε το διακόπτη της συ-

σκευής (Οn/Off).

 Αφήστε τη συσκευή να λειτουργήσει για 30-60 δευ-

τερόλεπτα, μέχρι να αναρροφηθεί πλήρως το νερό

από τον σταθμό καθαρισμού.

Η διαδικασία έκπλυσης τώρα έχει ολοκληρωθεί.

Υπόδειξη

Όσο μεγαλύτερο διάστημα είναι ενεργοποιημένη η συ-

σκευή, τόσο λιγότερη υγρασία θα παραμείνει στους κυ-

λίνδρους καθαρισμού.

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

 Αν

υπάρχει

ακόμα νερό στη δεξαμενή καθαρού νε-

ρού, αφαιρέστε τη δεξαμενή καθαρού νερού και

αδειάστε την.

Εικόνα

 Αδειάστε το δοχείο βρόμικου νερού.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου

νερού".

 Αν στον σταθμό καθαρισμού υπάρχει ακόμα νερό,

αδειάστε το.

ΠΡΟΣΟΧΗ

Πριν τοποθετήσετε τη συσκευή στο δάπεδο για να αφαι-

ρέσετε τους κυλίνδρους, πρέπει να αδειάσετε τη δεξαμε-

νή καθαρού νερού και τη δεξαμενή ακάθαρτου νερού.

Έτσι, αποφεύγετε την εκροή υγρών από τις δεξαμενές,

όταν αφήσετε τη συσκευή στο δάπεδο.

Υπόδειξη

Αν υπάρχουν δύσκολοι ρύποι, μπορείτε να καθαρίσετε

ξεχωριστά τους κυλίνδρους καθαρισμού.

Εικόνα

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

 Αν υπάρχει ακόμα νερό στη δεξαμενή καθαρού νε-

ρού, αφαιρέστε τη δεξαμενή καθαρού νερού και

αδειάστε την.

 Εκκενώστε τη δεξαμενή φρέσκου νερού.

Εικόνα

 Αδειάστε το δοχείο βρόμικου νερού.

Εικόνα

 Ξεβιδώστε

τους

κυλίνδρους καθαρισμού στην εσο-

χή της λαβής.

Εικόνα

 Καθαρίστε τους κυλίνδρους καθαρισμού με τρε-

χούμενο νερό.

 Πλύνετε τους κυλίνδρους καθαρισμού στο πλυντή-

ριο ρούχων στους 60 °C.

ΠΡΟΣΟΧΗ

Κατά τον καθαρισμό στο πλυντήριο ρούχων μην χρησι-

μοποιείτε μαλακτικό. Έτσι, δεν προκαλούνται ζημιές στις

μικροΐνες και οι κύλινδροι καθαρισμού διατηρούν την

υψηλή καθαριστική τους δράση.

Οι κύλινδροι καθαρισμού δεν είναι κατάλληλοι για στε-

γνωτήρια.

ΠΡΟΣΟΧΗ

Για να αποφεύγετε ζημιές στο πλυντήριο, συνιστούμε να

τοποθετείτε τους

κυλίνδρους σε δίχτυ πλυντηρίου και να

γεμίζετε το πλυντήριο με επιπλέον ρούχα.

Εικόνα

 Μετά

τον

καθαρισμό τοποθετήστε τους κυλίνδρους

στον χώρο φύλαξης κυλίνδρων του σταθμού καθα-

ρισμού και αφήστε τους να στεγνώσουν στον αέρα.

 Υπάρχει δυνατότητα ελαχιστοποίησης του χρόνου

στεγνώματος μέσω προηγούμενου στυψίματος

των κυλίνδρων.

ΠΡΟΣΟΧΗ

Σε περίπτωση δύσκολων ρύπων ή όταν στην κεφαλή

αναρρόφησης έχουν εισέλθει ξένα σώματα (π.χ. πέτρες,

χαλίκια), αυτά πρέπει να αφαιρούνται. Αυτά τα ξένα σώ-

ματα προκαλούν κροταλίσματα κατά τη διάρκεια της ερ-

γασίας ή

φράζουν τα κανάλια αναρρόφησης και μειώ-

νουν την αναρροφητική ισχύ.

Εικόνα

 Για

να

απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Αφαιρέστε τους κυλίνδρους καθαρισμού.

Βλέπε κεφάλαιο "Καθαρισμός των κυλίνδρων".

Εικόνα

 Πιέστε την ασφάλεια της κεφαλής αναρρόφησης.

 Αφαιρέστε το κάλυμμα της κεφαλής αναρρόφησης.

 Καθαρίστε το κάλυμμα της κεφαλής αναρρόφησης

με τρεχούμενο νερό.

 Αν χρειαστεί, αφαιρέστε τα προσκολλημένα σωμα-

τίδια από τα αναρροφητικά κανάλια και τις εσοχές

του καλύμματος της κεφαλής αναρρόφησης.

 Καθαρίστε την κεφαλή αναρρόφησης της συσκευής

με ένα υγρό πανί.

 Στερεώστε το κάλυμμα της κεφαλής αναρρόφησης

στην κεφαλή αναρρόφησης.

Υπόδειξη

Το κάλυμμα της κεφαλής αναρρόφησης πρέπει να

ασφαλίσει με χαρακτηριστικό ήχο, όταν τοποθετείται

στην κεφαλή αναρρόφησης.

Φροντίδα και συντήρηση

Καθαρισμός συσκευής με διαδικασία

έκπλυσης

Καθαρισμός κυλίνδρων

Καθαρισμός κεφαλής αναρρόφησης

92 EL

– 11

Εικόνα

 Βιδώστε τους κυλίνδρους καθαρισμού μέχρι τέρμα

στο στήριγμα κυλίνδρων.

Βλέπε κεφάλαιο "Καθαρισμός των κυλίνδρων".

ΠΡΟΣΟΧΗ

Για να μην φράξει ο διαχωριστής από σκόνη και ρύπους

και για να μην επικάθονται ρύποι στη δεξαμενή, πρέπει

να καθαρίζετε τακτικά τη δεξαμενή ακάθαρτου νερού.

Εικόνα

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

Εικόνα

έως

Εικόνα

 Αφαιρέστε τη δεξαμενή ακάθαρτου νερού από τη

συσκευή.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου

νερού".

 Καθαρίστε το καπάκι ή το διαχωριστή και τη δεξα-

μενή ακάθαρτου νερού με νερό ύδρευσης.

 Η δεξαμενή ακάθαρτου νερού μπορεί να καθαρι-

στεί και στο πλυντήριο πιάτων.

Εικόνα

 Μετά τον καθαρισμό, τοποθετήστε τη δεξαμενή

ακάθαρτου νερού μαζί με το καπάκι στη συσκευή.

ΠΡΟΣΟΧΗ

Αν χρησιμοποιήσετε ακατάλληλα απορρυπαντικά και

μέσα περιποίησης, τότε μπορεί να προκληθούν ζημιές

στη

συσκευή και να πάψει να ισχύει η εγγύηση.

Υπόδειξη

Όποτε χρειάζεται, για τον καθαρισμό των δαπέδων να

χρησιμοποιείτε απορρυπαντικά και μέσα περιποίησης

KÄRCHER.

 Κατά τη δοσολογία των απορρυπαντικών και των

μέσων περιποίησης τηρείτε τις σχετικές οδηγίες

του κατασκευαστή.

Εικόνα

 Για να αποφύγετε τον σχηματισμό αφρού, γεμίστε

τη δεξαμενή καθαρού νερού πρώτα με νερό και

έπειτα προσθέστε απορρυπαντικά και μέσα περι-

ποίησης.

 Για να μην υπερβείτε την ένδειξη "MAX" στη δεξα-

μενή καθαρού νερού, αφήστε χώρο για την ποσό-

τητα

των

απορρυπαντικών και των μέσων περιποί-

ησης, όταν γεμίζετε με νερό.

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις

οποίες μπορείτε να αντιμετωπίσετε μόνες/οι σας με τη

βοήθεια του ακολούθου πίνακα. Σε περίπτωση αμφιβο-

λίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ

παρακαλούμε να απευθύνεστε στην εξουσιοδοτημένη

υπηρεσία εξυπηρέτησης πελατών.

 Βύσμα φόρτισης/ρευματολήπτης μη σωστά συνδε-

δεμένα.

 Βύσμα φόρτισης/ρευματολήπτης σωστά συνδεδε-

μένα.

 Η μπαταρία είναι εντελώς εκφορισμένη.

 Φορτίστε τη συσκευή.

 Ελέγξτε αν το καλώδιο φόρτισης βρίσκεται ακόμη

στη συσκευή.

 Αποσυνδέστε το καλώδιο φόρτισης, γιατί η λειτουρ-

γία δεν είναι δυνατή με το καλώδιο φόρτισης συν-

δεδεμένο.

Αναβοσβήνει η κάτω LED κατά την ενεργοποίηση της

συσκευής και η συσκευή δεν τίθεται σε λειτουργία.

 Η μπαταρία είναι άδεια

 Φορτίστε τη συσκευή.

Όλες οι λυχνίες LED αναβοσβήνουν γρήγορα και ταυτό-

χρονα.

 Χρήση λανθασμένου ή ελαττωματικού τροφοδοτι-

κού.

 Χρησιμοποιήστε γνήσιο τροφοδοτικό/αντικαταστή-

στε το ελαττωματικό τροφοδοτικό.

 Η συσκευή είναι πολύ ζεστή κατά τη χρήση (π.χ.

κατά τη λειτουργία σε υψηλές θερμοκρασίες περι-

βάλλοντος).

 Κάντε ένα διάλειμμα και αφήστε τη συσκευή να

κρυώσει.

 Εάν η συσκευή απενεργοποιείται παρόλα αυτά:

 Κάντε ένα διάλειμμα και αφήστε τη συσκευή να

κρυώσει.

 Η συσκευή μπορεί να ενεργοποιηθεί ξανά μόνο

όταν έχει κρυώσει κατάλληλα.

Το στέλεχος φίλτρου δεν τοποθετήθηκε.

(βλέπε γράφημα για περιγραφή συσκευής)

 Αφαιρέστε τη δεξαμενή καθαρού νερού και τοποθε-

τήστε το στέλεχος φίλτρου με τον πείρο προς τα

πάνω.

Το στέλεχος φίλτρου τοποθετήθηκε ανάποδα.

 Αφαιρέστε το στέλεχος φίλτρου και τοποθετήστε το

με τον πείρο προς τα πάνω.

Ο σωλήνας αναρρόφησης είναι βουλωμένος λόγω συ-

γκέντρωσης βρομιάς.

 Αφαιρέστε προσεκτικά τους σωλήνες αναρρόφη-

σης από την κεφαλή αναρρόφησης και τη βασική

συσκευή.

 Για 10 - 20 λεπτά βάλτε τους σωλήνες αναρρόφη-

σης σε κρύο νερό.

 Καθαρίστε τους σωλήνες αναρρόφησης με ένα αμ-

βλύ αντικείμενο ή και με τρεχούμενο νερό.

Η δεξαμενή νερού είναι άδεια.

 Συμπληρώστε νερό

Η δεξαμενή καθαρού νερού δεν εφαρμόζει σωστά στη

συσκευή.

 Τοποθετήστε τη δεξαμενή καθαρού νερού με τέτοιο

τρόπο ώστε να εφαρμόζει σωστά στη συσκευή.

Οι κύλινδροι καθαρισμού λείπουν ή δεν έχουν τοποθε-

τηθεί σωστά.

Εικόνα

 Τοποθετήστε τους κυλίνδρους καθαρισμού ή βιδώ-

στε τους μέχρι τέρμα στο στήριγμα κυλίνδρων.

Οι κύλινδροι καθαρισμού είναι ακάθαρτοι ή φθαρμένοι.

 Καθαρίστε τους κυλίνδρους καθαρισμού.

 Αντικαταστήστε τους κυλίνδρους καθαρισμού.

Καθαρισμός δεξαμενής ακάθαρτου νερού

Απορρυπαντικά και μέσα περιποίησης

Αντιμετώπιση βλαβών

Η μπαταρία δε φορτίζει

Η συσκευή δεν ενεργοποιείται

Ένδειξη σφάλματος LED

Καμία ύγρανση κυλίνδρων με καθαρό νερό

Η συσκευή δεν αναρροφά τους ρύπους

93EL

– 12

Οι κύλινδροι είναι μπλοκαρισμένοι.

Εικόνα

 Αφαιρέστε τους κυλίνδρους και ελέγξτε αν έχει κολ-

λήσει κάποιο αντικείμενο στους κυλίνδρους.

 Ελέγξτε αν οι κύλινδροι είναι βιδωμένοι μέχρι τέρμα

στο στήριγμα κυλίνδρων.

Οι κύλινδροι είναι πολύ στεγνοί.

 Υγραίνετε τους κυλίνδρους ή υγραίνετε τη συσκευή

με 50 ml νερό στον σταθμό στάθμευσης.

Στην κεφαλή αναρρόφησης υπάρχουν ξένα σώματα

(π.χ. πέτρες ή χαλίκια).

Εικόνα

 Αφαιρέστε το κάλυμμα της κεφαλής αναρρόφησης

και καθαρίστε την.

Βλέπε κεφάλαιο "Καθαρισμός κεφαλής αναρρόφη-

σης".

Τα αναρροφητικά κανάλια και οι εσοχές της κεφαλής

αναρρόφησης είναι φραγμένα.

Εικόνα

 Αφαιρέστε το κάλυμμα της κεφαλής αναρρόφησης

και καθαρίστε την.

Βλέπε κεφάλαιο "Καθαρισμός κεφαλής αναρρόφη-

σης".

Η δεξαμενή ακάθαρτου νερού έχει υπερχειλίσει.

Εικόνα

έως

Εικόνα

 Αδειάστε αμέσως τη δεξαμενή ακάθαρτου νερού.

Βλέπε κεφάλαιο "Καθαρισμός δεξαμενής ακάθαρ-

του νερού".

Η δεξαμενή ακάθαρτου νερού δεν εφαρμόζει σωστά στη

συσκευή.

 Ελέγξτε, αν το καπάκι είναι σταθερά συνδεδεμένο

στη δεξαμενή ακάθαρτου νερού.

Βλέπε κεφάλαιο "Καθαρισμός δεξαμενής ακάθαρ-

του νερού".

Ο διαχωριστής είναι βουλωμένος.

 Αφαιρέστε το καπάκι από τη δεξαμενή ακάθαρτου

νερού και καθαρίστε το διαχωριστή.

Βλέπε κεφάλαιο "Καθαρισμός δεξαμενής ακάθαρ-

του νερού".

Το δίχτυ φίλτρου του διαχωριστή στη δεξαμενή ακάθαρ-

του νερού υπέστη ζημιές κατά τον καθαρισμό.

 Αντικαταστήστε τον διαχωριστή.

Τα απορρυπαντικά και μέσα περιποίησης δεν είναι κα-

τάλληλα για τη συσκευή ή είναι λάθος η δοσολογία.

 Χρησιμοποιείτε τα απορρυπαντικά και τα μέσα περι-

ποίησης που συνιστώνται από τον κατασκευαστή.

Βλέπε κεφάλαιο "Απορρυπαντικά και μέσα περι-

ποίησης".

 Τηρείτε τα στοιχεία δοσολογίας του κατασκευαστή.

Η πρώτη ύγρανση των κυλίνδρων δεν έγινε καθόλου ή

έγινε πολύ σύντομα και έτσι δεν έχουν υγρανθεί πλή-

ρως (γι αυτό οι κύλινδροι καθαρίζουν μόνο εν μέρει).

Εικόνα

 Υγράνετε τελείως τους κυλίνδρους.

ΠΡΟΣΟΧΗ

Μετά τη συναρμολόγηση μην αφαιρείτε πλέον τη λαβή

από τη βασική συσκευή.

Η αφαίρεση της λαβής από τη βασική συσκευή επιτρέ-

πεται να γίνεται μόνο όταν η συσκευή αποστέλλεται για

σέρβις

Εικόνα

Βλ. σχήμα στο τέλος του εγχειριδίου λειτουργίας

 Βάλτε

το κατσαβίδι

υπό γωνία 90 μοιρών στο μικρό

άνοιγμα στην πίσω πλευρά της λαβής και αφαιρέ-

στε τη λαβή.

ΠΡΟΣΟΧΗ

Ταυτόχρονα προσέξτε ώστε να μην υποστεί ζημιά το κα-

λώδιο ανάμεσα στη βασική συσκευή και τη λαβή.

Με την επιφύλαξη τεχνικών αλλαγών!

Οι κύλινδροι δεν περιστρέφονται

Δυνατό κροτάλισμα κατά την ενεργοποίηση

Κροτάλισμα στην κεφαλή αναρρόφησης

Η αναρροφητική ισχύς μειώνεται

Υπάρχει διαρροή ακάθαρτου νερού στη

συσκευή

Η συσκευή αφήνει γραμμές στο δάπεδο

Αφαίρεση της λαβής από τη βασική

συσκευή

Τεχνικά χαρακτηριστικά

Ηλεκτρολογική σύνδεση

Ονομαστική τάση συσσωρευτή 25,20 - 25,55 V

Βαθμός προστασίας IPX4

Συσκευή

Κατηγορία προστασίας

III

Κατηγορία προστασίας φορτιστή II

Ονομαστική ισχύς συσκευής 165 W

Τύπος συσσωρευτή Li-Ion

Διάρκεια λειτουργίας με πλήρως

φορτισμένο συσσωρευτή

περ. 20 ελάχ

Διάρκεια φόρτισης σε άδειο συσ-

σωρευτή

Τάση εξόδου φορτιστή 30 V

Ρεύμα εξόδου φορτιστή 0,6 A

Επιδόσεις

Περιστροφές κυλίνδρων ανά λε-

πτό

500 U/min

Χωρητικότητα

Δοχείο καθαρού νερού 400 ml

Σταθμός καθαρισμού 200 ml

Διαστάσεις

Βάρος (χωρίς εξαρτήματα και

υγρά απορρυπαντικά)

4,4 kg

Μήκος 320 mm

Πλάτος 270 mm

Ύψος 1220 mm

Μήκος καλωδίου

Φορτιστής 1500 mm

94 EL

– 5

Cihazın ilk kullanımından önce bu oriji-

nal kullanma kılavuzunu okuyun, bu kı-

lavuza göre davranın ve daha sonra

kullanım veya cihazın sonraki sahiple-

rine vermek için bu kılavuzu saklayın.

Zemin temizleyiciyi sadece evde kullanımda sert zemin

temizliği için ve sadece su geçirmez sert zeminler üze-

rinde kullanın.

Örn. işlenmemiş mantar zeminler gibi suya duyarlı kap-

lamaları temizlemeyin (nem içeri girebilir ve zemine za-

rar verebilir).

Cihaz PVC, linolyum, fayans, taş, yağlanmış ve cilalan-

mış parke, laminat ve suya duyarlı olmayan tüm yer

kaplamalarının temizliğine uygundur.

Ambalaj malzemeleri geri dönüş-türülebilir. Am-

balaj malzemelerini evinizin çöpüne atmak yeri-

ne lütfen tekrar kullan labilecekleri yerlere gön-

derin.

Eski cihazlar, çevreye yayılmaması gereken,

değerli ve geri dönüştürülebilir malzemeler ve

maddeler içerir. Bu nedenle, cihaz ve birlikte ge-

len evsel atık olarak tasfiye edilmemelidir. Tasfi-

ye işlemi, yerel iade ve toplama sistemleri üzerinden üc-

retsiz olarak gerçekleşebilir.

Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıl-

dıklarında veya yanlış şekilde tasfiye edildiklerinde in-

san sağlığı ve çevre için tehlikeli olabilecek bileşenler

içerir. Cihazın kurallara uygun şekilde işletilmesi için bu

bileşenlerin bulunması gereklidir. Bu simge ile işaretlen-

miş cihazlar evsel çöpler ile birlikte tasfiye edilmemeli-

dir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad-

res:

www.kaercher.com/REACH

Cihazınızın teslimat kapsamı ambalajı üzerinde göste-

rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik

olup olmadığını kontrol ediniz.

Aksesuarların eksik olması durumunda ya da nakliye

hasarlarında yetkili satıcınızı bilgilendirin.

Sadece orijinal aksesuarlar ve orijinal yedek parçalar

kullanın; cihazın güvenli şekilde ve arızasız işletilmesini

garantilerler.

Aksesuarlar ve yedek parçalar hakkında bilgi için site-

mizi ziyaret edin: www.kaercher.com.

Her ülkede yetkili distribütörümüz tarafından verilmiş

garanti şartları geçerlidir. Garanti süresi içinde cihazı-

nızda oluşan muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece ücretsiz olarak

karşılıyoruz. Garanti hakkınızdan yararlanmanızı ge-

rektiren bir durum olduğu zaman, ilgili faturanız ile birlik-

te satıcınıza veya size en yakın yetkili servisimize baş-

vurunuz.

(Adres için Bkz. Arka sayfa)

– Kullanım kılavuzundaki uyarıların yanında yerel yö-

netimin belirlediği güvenlik ve kaza önleme talimat-

ları dikkate alınmalıdır.

– Cihazın üzerindeki uyarı ve bilgi tabelaları tehlike-

siz kullanım için önemli bilgiler verir.

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme neden olan di-

rekt bir tehlikeye yönelik uyarı.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabile-

cek olası tehlikeli bir duruma yönelik uyarı.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir

duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir du-

ruma yönelik uyarı.

İçindekiler

Genel bilgiler TR 5

Güvenlik uyarıları TR 5

Cihaz tanımı TR 7

Montaj TR 7

İşletime alma TR 7

Çalıştırma TR 8

Koruma ve Bakım TR 9

Arızalarda yardım TR 10

Teknik Bilgiler TR 11

Genel bilgiler

Kurallara uygun kullanım

Çevre koruma

Teslimat kapsamı

Yedek parçalar

Garanti

Cihazdaki semboller

DIKKAT

Temizlik çalışmaları sırasında kirli su depo-

sunda "MAX" işareti aşılmamalıdır.

Lütfen aşağıdaki yönteme uyun:

Önce kirli su deposunu boşaltın.

Ardından temiz su deposunu doldurun.

Güvenlik uyarıları

Tehlike kademeleri

95TR

– 6

 TEHLIKE

 Cihazı suya daldırmayın!

 Cihazı ve aksesuarları kullanmadan önce kontrol

edin. Eğer hasar veya eksik var ise kullanılmamalı-

dır.

 Görülür bir hasar olması durumunda, şarj cihazını

şarj kablosu ile birlikte zaman kaybetmeden bir ori-

jinal parçayla değiştirin.

 Bütün bakım ve temizlik çalışmalarında cihaz ka-

patılmalı şebeke kablosu prizden çıkartılmalıdır.

 Cihazdaki onarım çalışmaları sadece yetkili müşte-

ri hizmeti tarafından gerçekleştirilebilir.

 Cihaz elektrikli yapı parçaları içermektedir, bu par-

çaları akar su altında yıkamayın.

 Şarj fişine iletken cisimler (Örn; tornavida ya da

benzeri) sokmayın.

 Kontaklara veya hatlara dokunmayın.

 Tip etiketindeki gerilim bilgileri besleme gerilimiyle

aynı olmalıdır.

 Şarj kablosunu keskin kenarlardan çekmeyin ve

ezmeyin.

몇 UYARI

 Cihaz, sadece IEC 60364 uyarınca bir elektrik

montörü tarafından yapılması zorunlu olan bir elek-

trik bağlantısına bağlanmalıdır.

 Cihazı sadece alternatif akıma bağlayın. Gerilim,

cihazın tip plaketiyle aynı olmalıdır.

 Güvenlik nedenleriyle cihazı daima bir hatalı akım

koruma şalteri (maks. 30mA) ile şarj etmenizi öne-

ririz.

 TEHLIKE

Elektrik çarpması tehlikesi.

 Elleriniz ıslak veya nemliyken fişi ve prizi kesinlikle

tutmayın.

 Şarj cihazını kirli ve ıslak durumda kullanmayın.

 Şarj cihazını patlama tehlikesi bulunan ortamlarda

çalıştırmayın.

 Şarj cihazını elektrik kablosundan taşımayın.

 Şarj cihazını sadece kuru mekanlarda kullanın ve

depolayın.

 Elektrik kablosunu ısı, keskin kenarlar, yağ ve ha-

reketli cihaz parçalarında uzak tutun.

 Çoklu prize sahip uzatma kabloları ve birden çok ci-

hazın aynı anda çalışmasını önleyin.

 Şebeke fişini, elektrik kablosundan çekerek priz-

den çıkartmayın.

 Ş

arj cihazının üstünü örtmeyin ve şarj cihazının ha-

valandırma kanallarını açık tutun.

 Şarj cihazını açmayın. Onarımları sadece teknik

personelin yapmasını sağlayın.

 Şarj cihazını, sadece izin verilen akü gruplarının

şarj edilmesi için kullanın.

 Görülür bir hasar olması durumunda, şarj cihazını

şarj kablosu ile birlikte zaman kaybetmeden bir ori-

jinal parçayla değiştirin.

 TEHLIKE

Elektrik çarpması tehlikesi.

 Aküyü güçlü güneş ışını, ısı ve ateşe maruz bırak-

mayın.

몇 UYARI

 Aküyü sadece birlikte teslim edilen orijinal şarj ciha-

zı ya da KÄRCHER tarafından onaylanmış bir şarj

cihazıyla şarj edin.

Aşağıdaki adaptörü kullanın:

 Aküyü açmayın, kısa devre tehlikesi bulunmakta-

dır, ek olarak tahriş edici buharlar ya da yakıcı sıvı-

lar dışarı çıkabilir.

 TEHLIKE

 Kullanıcı, cihazı talimatlara uygun olarak kullan-

mak zorundadır. Yerel koşulları dikkate almalı ve

çalışma esnasında çevredeki kişilere dikkat etmeli-

dir.

 Patlama tehlikesi olan bölgelerde cihazın çalıştırıl-

ması yasaktır.

 Tehlikeli alanlarda cihazın kullanılması durumunda

gerekli emniyet tedbirlerinin dikkate alınması gere-

kir.

 Daha önceden yere düşmüşse, görülür şekilde ha-

sarlıysa veya sızdırıyorsa cihazı kullanmayın.

 Ambalaj folyolarını çocuklardan uzak tutun, boğul-

ma tehlikesi bulunmaktadır!

몇 UYARI

 Cihaz çocuklar veya eğitimsiz kişiler tarafından kul-

lanılmamalıdır.

 Bu cihaz, güvenlikten sorumlu bir kişinin gözetimi

altında veya cihazın nasıl kullanılması gerektiği ko-

nusunda ve bu kullanım neticesinde ortaya çıkan

tehlikeler hakkında talimatlar almış olmayan kısıtlı

fiziksel, duyusal ya da ruhsal yeteneklere sahip,

deneyimi ve/veya bilgisi az olan kişiler tarafından

kullanım için üretilmemiştir.

 Çocuklar cihazla oynamamalıdır.

 Cihazla oynamamalarını sağlamak için çocuklar

gözetim altında tutulmalıdır.

 Açık olduğu veya soğumamış olduğu sürece cihazı

çocuklardan uzak tutun.

 Çocuklar gözetim olmadan temizlik ve kullanıcı

ba-

kımı yapmamalıdır.

 Cihazı sadece açıklamaya veya şekle uygun olarak

çalıştırın veya depolayın!

몇 TEDBIR

 Cihazla veya cihazdaki tüm çalışmalardan önce, ci-

hazın devrilmesi nedeniyle kazaları ya da hasarları

önlemek için devrilme emniyetinin sağlanmış oldu-

ğundan emin olun.

 Cihaza zarar verebilecekleri için çözücü madde,

çözücü madde içeren sıvılar veya inceltilmemiş

asitleri (ör. temizleme maddeleri, benzin, boya in-

celtici ve aseton) kesinlikle su deposuna doldurma-

yın.

Elektrikli bileşenler

Şarj cihazı

Akü

Güvenli kullanım

PS07

96 TR

– 7

 Cihaz çalışır durumdayken cihazı hiçbir zaman gö-

zetimsiz durumda bırakmayın.

 Uzuvları (örn. saç, parmak) dönen temizlik silindir-

lerinden uzakta tutun.

 Vakum kafasının temizliği sırasında keskin cisimler

(örn. kıymık) nedeniyle yaralanma tehlikesinden

dolayı elleri koruyun.

 Bağlantı kablosunu sıcaktan, keskin kenarlardan,

yağdan ve hareketli parçalardan uzak tutun.

DIKKAT

 Cihazı sadece temiz su deposu ve kirli su deposu

takılı olduğunda çalıştırın.

 Cihazla keskin ya da büyük cisimler (örn. cam kırık-

ları, çakıl taşları, oyuncak parçaları) emilmelidir.

 Temiz su deposuna asetik asit, kireç giderme mad-

deleri, uçucu yağlar ya da benzer maddeleri doldur-

mayın. Aynı şekilde bu maddelerin emilmemesine

de dikkat edin.

 Cihazı sadece kaplaması suya dayanıklı (örn. cilalı

parke, emaye fayanslar, linolyum) sert zeminlerde

kullanın.

 Cihazı halı ya da halı zeminin temizliği için kullan-

mayın.

 Cihazı konvektör kaloriferlerin zemin ızgarası üze-

rinden geçirmeyin. Izgara üzerinden geçirildiğinde,

dışarı sızan su cihaz tarafından toplanamaz.

 Uzun çalış

ma molalarında ve kullanımdan sonra ci-

hazı ana şalterden / cihaz şalterinden kapatın ve

şarj aletinin şebeke fişini çekin.

 Cihaz, 0 °C nin altındaki sıcaklıklarda çalıştırılma-

malıdır.

 Cihazı yağmurdan koruyun. Açık alanda saklama-

yın.

Şekiller için grafik sayfalarına bakın

** FC 5 Cordless

** FC 5 Cordless Premium

Şekil

 Gömme

tutamağı

dayanma noktasına kadar yerine

oturmasını sağlayacak şekilde ana cihaza yerleşti-

rin.

Gömme tutamak, cihazda sabit oturmalıdır.

Şekil

 Temizleme silindirlerini dayanma noktasına kadar

silindir tutucuların etrafında çevirerek çıkarın.

 Silindirlerin iç kısımlarındaki ve cihazdaki silindir tu-

tucuların renklerinin aynı olmasına dikkat edin (örn.

maviyi maviye takma).

 Kurduktan sonra temizleme silindirlerinin sabit olup

olmadığını kontrol edin.

Şekil

 Cihazı dik durmasını sağlamak için temizlik istas-

yonuna yerleştirin.

Şekil

 Şarj aletinin şarj kablosunu cihazdaki şarj prizine

takın.

 Şarj cihazının elektrik fişini prize takın.

Şekil

 LED kontrol lambaları akünün güncel şarj durumu-

nu gösterir.

 Komple boşalan akünün şarj edilmesinde 3 adet

LED kontrol lambaları aşağıdan yukarıya doğru

ardı ardına yanıp söner.

 1/3 akü şarjında en alttaki LED sürekli yanar, üstte-

ki iki LED yanıp sönmeye devam eder.

 2/3 akü şarjında en alttaki iki LED sürekli yanar, en

üstteki LED yanıp sönmeye devam eder.

 Akü tamamen şarj edildikten sonra 3 LED kontrol

lambası 60 dakika boyunca sürekli yanar. Bu süre

sonunda LED kontrol lambaları söner.

Şekil

 Şarjdan sonra şebeke fişini prizden ve şarj kablo-

sunu şarj prizinden çekin.

Şekil

 Temiz su deposunu tutamaktan tutarak cihazdan

çıkarın.

Şekil

 Depo kapağını açın.

 Temiz su deposunu soğuk ya da ılık şebeke suyu

ile doldurun.

 İhtiyaca

göre

temiz su deposuna KÄRCHER temiz-

leme veya bakım maddeleri ekleyebilirsiniz.*

Bkz. Bölüm "Temizleme ve bakım maddeleri".

 Doldurma sırasında "MAX" işareti aşılmamalıdır.

 Depo kapağını kapatın.

Şekil

 Temiz su tankını cihaza yerleştirin.

 Temiz su deposu cihaz üzerinde sabit oturmalıdır.

DIKKAT

*Temizleme ya da bakım maddesinin dozaj önerilerini

dikkate alın.

Cihaz tanımı

1 AÇMA/KAPAMA düğmesi

2 Tutamak

3 Akü göstergesi

4 Taşıma kolu

5 Şarj prizi

6 Pis su deposunun kapağı/ayırıcı

7 Pis su deposu

8 Vakum kafası kapağı

9 Temizlik silindiri tutamak yuvası

10 Temizlik silindirleri

11 Vakum kafası kilidi

12 Temiz su deposu

13 Temiz su deposunun tutamağı

14 Silindirleri saklama

15 Temizlik/park istasyonu

16 Filtre kartuşu

17 Şarj kablosuyla birlikte şarj cihazı

18 * Temizlik maddesi RM 536 30 ml

19 ** Temizlik maddesi RM 534 30 ml

20 ** Temizlik maddesi RM 536 500 ml

10 ** Temizlik silindirleri 2x

Montaj

İşletime alma

Silindirleri monte edin

Şarj işlemi

Temiz su tankının doldurulması

97TR

– 8

DIKKAT

Şekil

Cihaz sadece kir ve sıvıları (maks. 250 ml) toplayabilir.

Şekil

Çalışmaya başlamadan önce gerekirse örn. yerdeki

cam kırıkları, çakıl taşları, cıvata ya da oyuncak parça-

ları gibi cisimleri temizleyin.

Cihazı kullanmadan önce zemini su dayanıklılığı açısın-

dan dikkat çekmeyen bir noktada kontrol edin. Örn. iş-

lenmemiş mantar zeminler gibi suya hassasiyeti olan

kaplamaları temizlemeyin (nem içeri sızabilir ve zemine

zarar verebilir).

Uyarılar

 Çizgili izlerinden kaçınmak için cihazı örn. ahşap

veya porselen taş gibi hassas yüzeylerde kullan-

madan önce göze çarpmayan bir alanda test edin.

 Tek bir yerde kalmayın, hareket etmeye devam edin.

 Zemin üreticisinin talimatlarına uyun.

Şekil

Yeni temizlenen zeminde ayak izi yapmamak için kapı

yönünde geriye doğru çalışın.

 Cihazı yakl. 60 derecelik bir açıyla tutamağından

tutun.

 Zemin temizliği cihazı süpürür gibi bir hızda öne ve

arkaya hareket ettirilerek yapılır.

 Cihazı yoğun kirlenmelerde yavaş bir şekilde ze-

min üzerinde kaydırın.

 Gri ve sarı silindir çiftlerinin teslimat içeriği: Her iki

silindir çifti aynı işleve sahiptir ancak farklı uygula-

ma alanları (renk farkı, ör. mutfak ve banyo için)

için kullanılabilir.

Şekil

 ON şalterine sadece kısaca basın.

 Yaklaşık 1-2 saniye sonra, silindirler dönmeye baş-

lar ve cihaz kullanıma hazırdır.

DIKKAT

Cihaz çalıştırıldığı anda temizlik silindirleri dönmeye

başlar. Cihaz

ın kendi kendine hareket etmemesi için tu-

tamak sıkıca tutulmalıdır.

Temiz su deposuna su doldurulmuş olmasını ve kirli su

deposunun cihaza takılı olmasını sağlayın.

Şekil

 Silindirlerin çabuk nemlendirilmesi için temizleme

istasyonuna bir ölçek yardımıyla 50 ml temiz su

doldurun.

Şekil

 Cihazı

çalıştırın

ve istasyonda 5 saniye boyunca iş-

letime alın.

Cihaz artık hızlı bir temizleme sağlamak için opti-

mum neme sahiptir.

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazı taşıma kulpundan tutarak temizlik istasyo-

nundan dışarı çıkarın ve zemine koyun.

 Cihazın tutamağını sıkıca tutun.

Şekil

 Açmak için cihaz şalterine (Açma/Kapama) basın.

Şekil

– 3 LED lambası yanmakta ise - 3/3 akü çalışma sü-

resi (tam çalışma süresi).

– 2 LED lambası yanmakta ise - 2/3 akü çalışma sü-

resi.

– 1 LED lambası yanmakta ise - 1/3 akü çalışma sü-

resi.

 Çalışma süresinin bitmesinden 5 dakika önce, silin-

dirler değişen dönme hızları ile bir sinyal verir.

 Akünün bitmesinden yaklaşık 2,5 dakika önce, en

alttaki LED lambası yanıp söner.

 Çalışma süresinin bitmesinden 1,5 dakika önce ci-

haz kapanır.

 Tekrar devreye alınarak kalan 1,5 dakikalık süre,

cihazı istasyonda temizlemek için kullanılabilir.

Bkz. Bölüm "Yıkama işlemi ile cihaz temizliği".

 Akü bitip cihaz kapandıktan sonra en alttaki LED

lambası 10 saniye boyunca yanıp söner.

DIKKAT

Lütfen temiz su deposunu doldurmadan önce kirli su de-

posunu boşaltın. Böylece kirli su deposunun taşması

önlenir.

Bkz. Bölüm "Kirli su deposunu boşaltma".

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

Şekil

 Temiz su deposunu tutamaktan tutarak cihazdan

çıkarın.

Şekil

 Depo kapağını açın.

 Temiz su deposunu soğuk ya da ılık şebeke suyu

ile doldurun.

 İhtiyaca göre temizleme ya da bakım maddesi ek-

leyin.

 Doldurma sırasında "MAX" işareti aşılmamalıdır.

 Depo kapağını kapatın.

Şekil

 Temiz su tankını cihaza yerleştirin.

Temiz su deposu cihaz üzerinde sabit oturmalıdır.

DIKKAT

Kirli su deposunun taşmaması için su seviyesini düzenli

olarak kontrol edin. "MAX" işareti aşılmamalıdır.

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

Şekil

 Kirli su deposunu alttaki tutamağından tutarken

aynı zamanda üst tutamağı baş parmağınızla aşa-

ğı bastırın.

 Kirli su deposunu çıkartın.

Şekil

 Kirli su deposunun kapağını çıkarın.

 Pis su deposunu boşaltın.

 Kirlenmeye

göre

kapak/ayırıcı ve kirli su deposunu

şebeke suyu ile temizleyin.

 Kapağı kirli su deposuna takın.

Kapak, kirli su deposunda sabit durmalıdır.

Şekil

 Pis su tankını cihaza yerleştirin.

Kirli su deposu, cihaz üzerinde sabit durmalıdır.

Çalıştırma

Kullanımla ilgili genel

uyarılar

Cihazı açın

Çalışmaya Başlama

Akü çalışma süresi

Temizleme sıvısı ekleyin

Pis su deposunun boşaltılması

98 TR

– 9

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

DIKKAT

Devrilmemesi için cihazı molalar sırasında daima temiz-

lik ya da park istasyonuna yerleştirin. Cihaz, yerleştirme

yerinin yetersiz güvenliği sebebiyle devrilebilir ve bu sı-

rada zemin döşemesine zarar veren sıvılar dökülebilir.

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

Şekil

 Kirli su deposunu çıkarın.

DIKKAT

Çalışma bittikten sonra cihazı temizliğini yıkama işlemi

ile yapın.

Bkz. Bölüm "Yıkama işlemi ile cihaz temizliği".

Şekil

 Cihazı tamamen boşaltın.

Şekil

bitiş

Şekil

 Pis su deposunu boşaltın.

Bkz. Bölüm "Kirli su deposunu boşaltma".

 Temiz su deposunda ya da temizlik istasyonunda

su kalmışsa suyu boşaltın.

DIKKAT

Koku oluşmasını önlemek için, cihaz kaldırılmadan

önce temiz su ve kirli su depolarının tümüyle boşaltılma-

sı gerekir.

Şekil

 Cihazı taşıma kulpundan tutarak saklama yerine

taşıyın.

Şekil

 Cihazı dik durmasını sağlamak için temizlik istas-

yonuna yerleştirin.



Cihazı kuru bir mekanda muhafaza ediniz.

DIKKAT

Çalışmalar tamamlandıktan sonra cihazı daima temizlik

istasyonu ve temiz su ile yıkayın. Cihaz bu işlemle en iyi

şekilde temizlenir ve cihazın içinde kir ve bakteri birikin-

tileri ya da kötü kokuların oluşması önlenir.

Şekil

 Cihazı

kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

 Vakum kafasındaki vakum kanallarını ve girintileri

temizleme maddesi artıklarından tamamen arındır-

mak amacıyla yıkama işlemi için temiz su deposu-

nu biraz soğuk suyla veya ılık suyla doldurun.

 Temiz su tankını cihaza yerleştirin.

Şekil

 Kirli su deposunu çıkartın ve boşaltın.

Bkz. Bölüm "Kirli su deposunu boşaltma".

 Ölçüm kabını 200 ml su ile doldurun.

 Suyu temizlik istasyonuna doldurun.

 İhtiyaca göre yıkama işlemi için uygun KÄRCHER

temizleme maddesi eklenebilir.

 Açmak için cihaz şalterine (Açma/Kapama) basın.

 Suyun tamamı temizlik istasyonu tarafından emile-

ne kadar cihazı 30-60 saniye çalıştırın.

Yıkama işlemi tamamlanmıştır.

Not

Cihaz ne kadar uzun süre açık kalırsa temizleme silin-

dirlerinde artık nem o kadar az olur.

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

 Temiz su deposunda hala su varsa temiz su depo-

sunu çıkartın ve boşaltın.

Şekil

 Pis su deposunu boşaltın.

Bkz. Bölüm "Kirli su deposunu boşaltma".

 Temizlik istasyonunda su kalmışsa suyu boşaltın.

DIKKAT

Cihaz, silindirleri çıkarmak için zemine koyulmadan

önce temiz su deposu ve kirli su deposu boşaltılmalıdır.

Böylece yere durduğu süre boyunca depolardan sıvıla-

rın akması önlenir.

Not

Aşırı kirlenme durumlarında temizleme silindirleri ayrı

temizlenebilir.

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

 Temiz su deposunda hala su varsa temiz su depo-

sunu çıkartın ve boşaltın.

 Temiz su deposunu boşaltın.

Şekil

 Pis su deposunu boşaltın.

Şekil

 Temizleme

silindirlerini

tutamak yuvasını çevirerek

çıkarın.

Şekil

 Temizleme silindirlerini akan suyun altında temizle-

yin.

veya

 Temizleme silindirlerini çamaşır makinesinde mak-

simum 60 °C'de yıkayın.

DIKKAT

Çamaşır makinesinde yıkarken yumuşatıcı kullanma-

yın. Böylelikle mikro elyaf zarar görmez ve temizleme

silindirleri yüksek temizleme etkisini korur.

Temizleme silindirleri kurutucuda kurutmak için uygun

değildir.

DIKKAT

Çamaşır makinesinin hasar görmesini önlemek için, si-

lindirleri bir çamaşır filesine yerleştirmenizi ve çamaşır

makinesine ilave çamaşır atmanızı öneririz.

Şekil

 Temizleme sonrasında silindirleri temizleme istas-

yonunun silindir muhafazasına takın ve havada ku-

rumaya bırakın.

 Silindirler öncesinde sıkılarak kuruma süresi kısal-

tılabilir.

Çalışmayı yarıda kesme

Cihazın kapatılması

Cihazın saklanması

Koruma ve Bakım

Yıkama işlemi ile cihaz temizliği

Silindirleri temizleme

99TR

– 10

DIKKAT

Aşırı kirlenmede ya da vakum kafasında parça (örn. taş,

cam kırıkları) varsa bunlar temizlenmelidir. Bu parçalar

çalışma sırasında tıkır tıkır gürültü çıkmasına neden

olur ya da vakum kanallarını tıkar ve vakum gücünü

azaltır.

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Temizleme silindirlerini çıkarın.

Bkz. Bölüm "Silindirlerin temizliği".

Şekil

 Vakum kafası kilidine basın.

 Vakum kafasının kapağını çıkarın.

 Vakum kafasının kapağını akan suyun altında te-

mizleyin.

 İhtiyaca göre vakum kanallarını ve vakum kafası-

nın kapağındaki yuvaları sıkışmış partiküllerden

arındırın.

 Cihazın vakum kafasını nemli bir bezle temizleyin.

 Vakum kafasının kapağını vakum kafasına sabitle-

yin.

Not

Vakum kafasının kapağı, vakum kafasına sabitlenirken

sesli duyulacak şekilde yerine oturmalıdır.

Şekil

 Temizleme silindirlerini dayanma noktasına kadar

silindir tutucuların etrafında çevirerek çıkarın.

Bkz. Bölüm "Silindirlerin temizliği".

DIKKAT

Ayırıcının toz ve kirden tıkanmaması veya kirlerin depo-

ya yerleşmemesi için kirli su deposu düzenli olarak te-

mizlenmelidir.

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

Şekil

bitiş

Şekil

 Kirli su deposunu cihazdan çıkarın.

Bkz. Bölüm "Kirli su deposunu boşaltma".

 Kapak/ayırıcı ve kirli su deposunu şebeke suyu ile

temizleyin.



Kirli su deposu bulaşık makinesinde yıkanabilir.

Şekil

 Temizledikten sonra kirli su deposunu kapağıyla

birlikte tekrar cihaza takın.

DIKKAT

Uygun olmayan temizleme ve bakım maddelerinin kul-

lanılması cihaza zarar verebilir ve garanti hizmetlerinin

sonlanmasına neden olabilir.

Not

İhtiyaç duyulursa zemin temizliği için KÄRCHER temiz-

leme veya bakım maddelerini kullanın.

 Temizleme ve bakım maddelerinin dozajının ayar-

lanmasında üreticinin miktar bilgilerini dikkate alın.

Şekil

 Köpük

oluşumunu önlemek için temiz su deposunu

önce su, daha sonra temizleme ve bakım maddesi

ile doldurun.

 Temiz su deposunun "MAX" dolum miktarının aş-

mamak için su doldururken temizleme ve bakım

maddesi için bir miktar yer bırakın.

Arızalar, takip eden genel bakış sayesinde çözebilece-

ğiniz, genellikle basit nedenlerden dolayı oluşur. Şüphe

duyduğunuzda veya burada tarif edilmeyen bir arıza ile

karşılaştığınızda lütfen müşteri servisine danışın.

 Şarj soketi/şebeke fişi doğru takılmamış.

 Şarj soketi/şebeke fişini doğru takın.

 Akü boş.

 Cihazı şarj edin.

 Şarj kablosunun cihazda takılı olup olmadığını kon-

trol edin.

 Şarj kablosunu çıkarın, çünkü şarj kablosu takılıy-

ken işletme mümkün değildir.

Cihaz açıldığında en alttaki LED yanıp sönüyor ve cihaz

çalışmıyor.

 Akü boş

 Cihazı şarj edin.

Tüm LED'ler aynı anda hızlı yanıp sönüyor.

 Yanlış veya arızalı adaptör kullanımı.

 Orijinal adaptör kullanın/arızalı adaptörü değiştirin.

veya

 Cihaz uygulama sırasında çok ısındı (ör. yüksek or-

tam sıcaklıklarında işletmede).

 Mola verin ve cihazı soğumaya bırakın.

 Eğer cihaz kapanırsa:

 Mola verin ve cihazı soğumaya bırakın.

 Cihaz ancak uygun şekilde soğuduğunda tekrar

açılabilir.

Filtre kartuşu takılmamıştır.

(Bk. Cihaz açıklamasındaki grafik)

 Temiz su deposunu çıkarın ve filtre kartuşunu pim

ile birlikte yukarı takın.

Filtre kartuşu ters takılmıştır.

 Filtre kartuşunu çıkarın ve pim ile birlikte yukarı ta-

kın.

Vakum hortumu kir tortusu yüzünden tıkalı.

 Vakum hortumlarını dikkatlice vakum kafasından

ve ana cihazdan ayırın.

 Vakum hortumlarını 10 - 20 dakika soğuk suda bı-

rakın.

 Vakum hortumlarını küt bir cisimle ve/veya akan

suyun altına tutarak temizleyin.

Su tankında su bitmiş.

 Su ekleyin

Temiz su deposu cihaza doğru takılmamış.

 Temiz su deposunu cihazda sabit duracak şekilde

takın.

Temizleme silindirleri yok ya da doğru takılmamış.

Vakum kafasının temizliği

Kirli su deposunun temizlenmesi

Temizleme ve bakım maddeleri

Arızalarda yardım

Akü şarj edilemiyor

Cihaz çalıştırılamıyor

LED lambası hata mesajı

Temiz su ile silindir nemlendirmesi mevcut

değil

Cihaz kiri almıyor

100 TR

– 11

Şekil

 Temizleme silindirlerini takın ya da temizleme silin-

dirlerini dayanma noktasına kadar silindir tutucula-

rın etrafında döndürerek çıkarın.

Temizleme silindirleri kirlenmiş ya da eskimiş.

 Temizleme silindirlerini temizleyin.

veya

 Temizleme silindirlerini değiştirin.

Silindirler bloke olmuş.

Şekil

 Silindirleri çıkarın ve silindirlere bir cismin sıkışmış

olup olmadığını kontrol edin.

 Silindirlerin silindir tutucusunda dayanağa kadar vi-

dalanmış olup olmadığını kontrol edin.

Silindirler fazla kuru.

 Silindirleri ıslatın ya da cihazı 50 ml su ile park is-

tasyonunda ıslatın.

Vakum kafasında parçalar (örn. taşlar ya da cam kırık-

ları) vardır.

Şekil

 Vakum kafasının kapağını çıkartın ve vakum kafa-

sını temizleyin.

Bkz. Bölüm "Vakum kafasının temizliği".

Vakum kanalları ve vakum kafasındaki yuvalar tıkan-

mış.

Şekil

 Vakum kafasının kapağını çıkartın ve vakum kafa-

sını temizleyin.

Bkz. Bölüm "Vakum kafasının temizliği".

Kirli su deposu aşırı dolmuş.

Şekil

bitiş

Şekil

 Kirli su deposunu hemen boşaltın.

Bkz. Bölüm "Kirli su deposunun temizliği".

Kirli su deposu cihaza doğru takılmamıştır.

 Kapağın, kirli su deposunda sıkıca kapalı olup ol-

madığını kontrol edin.

Bkz. Bölüm "Kirli su deposunun temizliği".

Ayırıcı tıkalı.

 Kirli su deposunun kapağını çıkarın ve ayırıcıyı te-

mizleyin.

Bkz. Bölüm "Kirli su deposunun temizliği".

Kirli su deposundaki ayırıcının filtre ağı temizleme sıra-

sında zarar görmüş.

 Ayırıcısı değiştirin.

Temizleme ya da bakım maddesi cihaz için uygun değil-

dir ya da dozajı yanlıştır.

 Üretici tarafından tavsiye edilen temizleme ve ba-

kım ürünlerini kullanın.

Bkz. Bölüm "Temizleme ve bakım maddeleri".

 Üreticinin dozaj verilerini dikkate alın.

Silindirlerin ilk kez nemlendirilmesi gerçekleştirilmedi

veya kısa süreli gerçekleştirildi ve bu sebepten dolayı

tümüyle nemlendirilmedi (silindirler bu yüzden sadece

kısmen temizliyor).

Şekil

 Silindirleri tümüyle nemlendirin.

DIKKAT

Cihaz monte edildikten sonra tutamak ana cihazdan sö-

külmemelidir.

Tutamak ana cihazdan sadece cihazı servise gönder-

mek amacıyla sökülebilir.

Şekil

Kullanım kılavuzunun sonundaki resme bakınız

 Tornavidayı 90 derece açıyla tutamağın arka tara-

fındaki küçük deliğe sokun ve tutamağı sökün.

DIKKAT

Lütfen ana cihaz ile tutamak arasındaki bağlantı kablo-

sunun zarar görmemesine dikkat edin.

Teknik değişiklik yapma hakkı saklıdır!

Silindirler dönmüyor

Açarken gürültülü ses

Vakum kafasında tıkırtı sesleri

Emme gücü azalıyor

Cihaz kirli su sızdırıyor

Cihaz zeminde iz bırakıyor

Ana cihazdan tutamağın sökülmesi

Teknik Bilgiler

Elektrik bağlantısı

Akünün nominal gerilimi 25,20 - 25,55 V

Koruma derecesi IPX4

Cihaz

Koruma sınıfı

III

Şarj aleti koruma sınıfı II

Cihazın nominal gücü 165 W

Akü tipi Li-ion

Akü tam şarjlıyken çalışma süresi yaklaşık

min

Akü boşken şarj süresi 4 saat

Şarj aletinin çıkış gerilimi 30 V

Şarj cihazının çıkış akımı 0,6 A

Performans değerleri

Dakika başına silindir turu 500 d/dk

Dolum miktarı

Temiz su deposu 400 ml

Temizlik istasyonu 200 ml

Boyutlar

Ağırlık (aksesuarlar ve temizleme

sıvısı olmadan)

4,4 kg

Uzunluk 320 mm

Genişlik 270 mm

Yükseklik 1220 mm

Kablo uzunluğu

Şarj cihazı 1500 mm

101TR

– 5

Перед первым применением

устройства необходимо прочитать

данную оригинальную инструкцию

по эксплуатацию, после этого дей-

ствовать в соответствии с ней и сохранить ее для

дальнейшего использования или для следующего

владельца.

Поломоечная машина предназначена исключитель-

но для очистки твердых напольных покрытий в до-

машнем хозяйстве и исключительно для примене-

ния на твердых, водостойких напольных покрытиях.

Не чистить чувствительные к воде покрытия как, на-

пример, необработанные пробковые полы (может

проникнуть влага и повредить пол).

Устройство подходит для очистки ПВХ, линолеума,

плитки, каменных поверхностей, вощеного и обра-

ботанного маслом паркета, ламината, а также всех

не чувствительных к воде напольных покрытий.

Упаковочные материалы пригодны для вто-

ричной обработки. Поэтому не выбрасывай-

те упаковку вместе с домашними отходами, а

сдайте ее в один из пунктов приема вторичного сы-

рья.

Старые устройства содержат ценные пере-

рабатываемые материалы и вещества, кото-

рые не должны попасть в окружающую сре-

ду. По этой причине устройство и содержа-

щийся в нем аккумулятор нельзя утилизировать

вместе с бытовыми отходами. Утилизацию можно

провести бесплатно через местные системы рецир-

куляции и сбора отходов.

Электрические и электронные приборы часто со-

держат компоненты, которые при неправильном об-

ращении или ненадлежащей утилизации представ-

ляют потенциальную опасность для людей и эколо-

гии. Тем не менее данные компоненты необходимы

для правильной работы прибора. Приборы, обозна-

ченные этим символом, запрещено утилизировать

вместе с бытовыми отходами.

Инструкции по применению компонентов

(REACH)

Актуальные сведения о компонентах приведены на

веб-узле по следующему адресу:

www.kaercher.com/REACH

Комплектация прибора указана на упаковке. При

распаковке прибора проверить комплектацию.

При обнаружении недостающих принадлежностей

или повреждений, полученных во время транспор-

тировки, следует уведомить торговую организацию,

продавшую прибор.

Используйте оригинальные принадлежности и за-

пчасти — только они гарантируют безопасную и бес-

перебойную работу устройства.

Информацию о принадлежностях и запчастях вы

можете найти на сайте www.kaercher.com.

В каждой стране действуют соответственно гаран-

тийные условия, изданные уполномоченной органи-

зацией сбыта нашей продукции в данной стране.

Возможные неисправности прибора в течение га-

рантийного срока мы устраняем бесплатно, если

причина заключается в дефектах материалов или

ошибках при изготовлении. В случае возникновения

претензий в течение гарантийного срока просьба

обращаться, имея при себе чек о покупке, в торго-

вую организацию, продавшую вам прибор или в бли-

жайшую уполномоченную службу сервисного обслу-

живания.

(Адрес указан на обороте)

Содержание

Общие указания RU 5

Указания по технике безопасности RU 6

Описание прибора RU 8

Монтаж RU 8

Ввод в эксплуатацию RU 8

Эксплуатация прибора RU 8

Уход и техническое обслуживание RU 10

Помощь в случае неполадок RU 11

Технические данные RU 13

Общие указания

Использование по назначению

Защита окружающей среды

Комплект поставки

Запасные части

Гарантия

Символы на приборе

ВНИМАНИЕ

При проведении работ уровень грязной

воды в резервуаре не должен превы-

шать отметку «MAX».

Соблюдайте, пожалуйста, следующую

последовательность действий:

Сначала опорожнить резервуар для

грязной воды.

Затем заполнить бак для чистой воды.

102 RU

– 6

– Наряду с указаниями по технике безопасно-

сти, содержащимися в руководстве по эксплу-

атации, необходимо также соблюдать общие

положения законодательства по технике без-

опасности и предотвращению несчастных

случаев.

– Предупредительные и указательные таблич-

ки, размещенные на приборе, содержат важ-

ную информацию, необходимую для его без-

опасной эксплуатации.

 ОПАСНОСТЬ

Указание относительно непосредственно грозя-

щей опасности, которая приводит к тяжелым

увечьям или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной потенциально

опасной ситуации, которая может привести к тя-

желым увечьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально опасную ситуацию, ко-

торая может привести к получению легких

травм.

ВНИМАНИЕ

Указание относительно возможной потенциально

опасной ситуации, которая может повлечь мате-

риальный ущерб.

 ОПАСНОСТЬ

 Не погружайте устройство в воду!

 Перед использованием проверьте исправ-

ность прибора и принадлежностей. Если со-

стояние не является безупречным, их исполь-

зование не разрешается.

 Зарядное устройство с зарядным кабелем при

видимых повреждениях незамедлительно за-

менить оригинальными запчастями.

 При проведении любых работ по уходу и тех-

ническому обслуживанию аппарат следует

выключить, а сетевой шнур - вынуть из ро-

зетки.

 Выполнение работ по ремонту прибора разре-

шается только авторизованной сервисной

службе.

 Устройство имеет электрические конструк-

тивные элементы, поэтому его нельзя мыть

под проточной водой!

 Не вставлять в гнездо зарядки проводящие

ток предметы (например, отвертка или тому

подобное).

 Не прикасаться к

контактам или трубопрово-

дам.

 Параметры напряжения, указанные на завод-

ской табличке, должны соответствовать на-

пряжению сети.

 Следить за тем, чтобы зарядный кабель не

терся об острые края предметов и не сдавли-

вался.

몇 ПРЕДУПРЕЖДЕНИЕ

 Устройство можно подключать только к эле-

менту электроподключения, исполненному

электромонтером в соответствии со стан-

дартом Международной электротехнической

комиссии (МЭК) IEC 60364.

 Устройство следует включать только в

сеть переменного тока. Напряжение должно

соответствовать указаниям в заводской та-

бличке.

 Из соображений безопасности рекомендуется

использовать устройство с автоматом за-

щитного отключения (макс. 30 мА).

 ОПАСНОСТЬ

Опасность поражения электрическим током.

 Ни в коем случае не прикасаться к штепсель-

ной вилке и розетке мокрыми руками.

 Не пользоваться зарядным устройством, ког-

да оно находится в загрязненном или влажном

состоянии.

 Запрещается пользоваться зарядным

устройством во взрывоопасной среде.

 Не носить зарядное устройство за кабель се-

тевого питания.

 Использовать и хранить зарядное устройст-

во только в сухих помещениях.

 Кабель сетевого питания держать подальше

от нагрева, острых краев, масла и подвижных

деталей устройств.

 Избегать использование удлинительного ка-

беля с многоместными штепсельными розет-

ками и при одновременной эксплуатации с не-

сколькими приборами.

 Не вытаскивать сетевую штепсельную вилку

путем подтягивания за кабель сетевого пи-

тания.

 Не накрывать зарядное устройство и дер-

жать свободными вентиляционные щели за-

рядного устройства.

 Не открывать зарядное устройство. Ремон-

ты выполняются только квалифицированным

персоналом.

 Зарядное устройство использовать только

для зарядки разрешенных видов аккумулятор-

ных блоков.

 Зарядное устройство с зарядным кабелем при

видимых повреждениях незамедлительно за-

менить

оригинальными запчастями.

Указания по технике

безопасности

Степень опасности

Электрические

компоненты

Зарядное устройство

103RU

– 7

 ОПАСНОСТЬ

Опасность поражения электрическим током.

 Не подвергать аккумулятор воздействию

прямых солнечных лучей, тепла или огня.

몇 ПРЕДУПРЕЖДЕНИЕ

 Зарядка аккумулятора разрешена только с по-

мощью прилагаемого оригинального зарядно-

го устройства или зарядного устройства, до-

пущенного фирмой Kärcher.

Использовать следующий адаптер:

 Не вскрывайте аккумулятор, существует

опасность короткого замыкания, кроме того,

могут выделиться раздражающие пары или

агрессивные жидкости.

 ОПАСНОСТЬ

 Пользователь обязан использовать устрой-

ство в соответствии с назначением. Он дол-

жен учитывать местные особенности и обра-

щать внимание при работе с устройством на

других лиц, находящихся поблизости.

 Эксплуатация устройства во взрывоопасных

зонах запрещается.

 При использовании прибора в опасных зонах

следует соблюдать соответствующие пра-

вила техники безопасности.

 Не использовать прибор, если он ранее падал,

и имеет признаки повреждения или негерме-

тичности.

 Упаковочную пленку держать вдали от детей,

существует опасность удушения!

몇 ПРЕДУПРЕЖДЕНИЕ

 Эксплуатация прибора детьми или лицами, не

прошедшими инструктаж, запрещается.

 Данное устройство не предназначено для ис-

пользования людьми с ограниченными физиче-

скими, сенсорными или умственными возмож-

ностями, а также лиц с отсутствием опыта

и/или отсутствием необходимых знаний, за

исключением случаев, когда они находятся

под надзором ответственного за безопа-

сность лица или получают от него указания

по применению устройства, а также осозна-

ют вытекающие отсюда риски.

 Не разрешайте детям играть с устройст-

вом.

 Следить за тем, чтобы дети не играли с

устройством.

 Держать устройство подальше от детей,

пока оно включено или не успело охладиться.

 Не разрешайте детям проводить очистку и

обслуживание устройства без присмотра.

 Эксплуатировать и хранить устройство

только в соответствии с описанием и рисун-

ками!

몇 ОСТОРОЖНО

 Перед выполнением любых действий с

устройством или у устройства необходимо

обеспечить устойчивость во избежание не-

счастных случаев или повреждений в резуль-

тате опрокидывания устройства.

 Ни в коем случае не заливать в бак раствори-

тели, жидкости, содержащие растворители,

или неразбавленные кислоты (например, мою-

щие средства, бензин, разбавители красок и

ацетон), поскольку они агрессивно воздейст-

вуют на материалы, используемые в устрой-

стве.

 Запрещается оставлять работающее

устройство без присмотра.

 Не подставлять под вращающиеся щетки ча-

сти тела (например, волосы, пальцы).

 Во время очистки всасывающей головки бе-

речь руки, поскольку существует опасность

травмирования острыми предметами (напри-

мер, осколками).

 Соединительный кабель держать подальше

от источников тепла, острых кромок, масла и

подвижных деталей устройства.

ВНИМАНИЕ

 Устройство включать только после того, как

будут установлены резервуары для чистой и

грязной воды.

 Нельзя допускать попадания в устройство

острых или крупных предметов (например,

осколков стекла, гальки, деталей игрушек).

 Не заливать в резервуар для чистой воды ук-

сусную кислоту, средства для удаления из-

весткового налета, эфирные масла или по-

добные вещества. Также следить за тем,

чтобы эти вещества не попали в устройство

во время его работы.

 Использовать устройство только на твер-

дых полах с водостойким покрытием (напри-

мер, лакированном паркете, глазурованной

плитке, линолеуме).

 Не использовать устройство для очистки

ковров и ковровых покрытий.

 Не перемещать устройство по напольной ре-

шетке конвекторных систем отопления. При

перемещении устройства по решетке раз-

брызгиваемая вода не может быть собрана

устройством.

 При продолжительных паузах в работе и по-

сле использования устройство выключить

главным выключателем / выключателем

устройства и вытянуть штепсельную вилку

зарядного устройства.

 Не разрешается эксплуатация устройства

при температуре ниже 0 °C.

 Защищайте прибор от попадания на него до-

ждя. Не хранить на открытом воздухе.

Аккумулятор

Безопасное

обслуживание

PS07

104 RU

– 8

Рисунки см. на страницах с рисунками

** FC 5 Cordless

** FC 5 Cordless Premium

Рисунок

 До упора вставить ручку в базовое устройство

до щелчка.

Ручка должна прочно держаться в устройстве.

Рисунок

 Вкрутить щетки до упора в держатели.

 Следить за цветной маркировкой внутренней

стороны щетки и держателя на устройстве (на-

пример, синий к синему).

 После установки проверить прочность посадки.

Рисунок

 Для устойчивости поставить устройство в стан-

цию очистки.

Рисунок

 Вставить зарядный кабель зарядного устройст-

ва в зарядное гнездо устройства.

 Вставить штепсельную вилку зарядного устрой-

ства в розетку.

Рисунок

 Светодиодные контрольные индикаторы ото-

бражают текущее состояние заряда аккумуля-

тора.

 При зарядке полностью разряженного аккуму-

лятора все 3 светодиодных контрольных инди-

катора поочередно мигают снизу вверх.

 Когда уровень заряда аккумулятора составляет

1/3, самый нижний светодиод светится постоян-

но, два верхних светодиода продолжают ми-

гать.

 Когда уровень заряда аккумулятора составляет

2/3, два нижних светодиода светятся постоян-

но, верхний светодиод продолжает мигать.

 После полной зарядки аккумулятора 3 светоди-

одных контрольных индикатора непрерывно

светятся еще 60 минут. По истечении этого вре-

мени светодиодные индикаторы гаснут.

Рисунок

 После зарядки вынуть штепсельную вилку из

розетки и извлечь зарядный кабель из зарядно-

го гнезда.

Рисунок

 Вытянуть резервуар для чистой воды за ручку

из устройства.

Рисунок

 Открыть крышку бака.

 Резервуар для чистой воды заполнить холод-

ной или умеренно теплой водопроводной во-

дой.

 При необходимости в резервуар для чистой

воды можно залить моющее средство или сред-

ство для ухода KÄRCHER.*

См. главу «Моющие средства и средства для

ухода».

 Во время заполнения уровень воды не должен

превышать отметку «MAX».

 Закройте крышку бака.

Рисунок

 Вставить резервуар для чистой воды в аппарат.

 Резервуар для чистой воды должен прочно рас-

полагаться в устройстве.

ВНИМАНИЕ

*Соблюдать рекомендацию по дозированию мою-

щего средства или средства для ухода.

ВНИМАНИЕ

Рисунок

Устройство предназначено только для сбора

гря-

зи и жидкости (макс. 250 мл).

Рисунок

Перед началом работ собрать с пола такие пред-

меты (при наличии), как осколки стекла, галька,

винты или детали игрушек.

Перед использованием устройства протестиро-

вать напольное покрытие на водостойкость в не-

заметном месте. Не использовать для очистки

гигроскопичных покрытий, таких как необрабо-

танные пробковые полы (возможность проникно-

вения влаги и повреждения покрытия).

Указание

 Для предотвращения появления полосатого

узора, перед применением на чувствительных

поверхностях, например, из дерева или кера-

могранита,

необходимо

проверить устройство в

малозаметном месте.

 Не задерживаться на одном месте, продолжать

перемещаться.

Описание прибора

1 Переключатель ВКЛ/ВЫКЛ

2 Рукоятка

3 Индикатор заряда аккумулятора

4 рукоятка для ношения прибора

5 Зарядное гнездо

6 Крышка резервуара для грязной воды/отдели-

тель

7 Резервуар грязной воды

8 Кожух всасывающей головки

9 Захватный паз щетки

10 Щетки

11 Фиксатор всасывающей головки

12 Бак чистой воды

13 Ручка бака для чистой воды

14 Устройство для хранения цилиндрических ще-

ток

15 Станция очистки/парковки

16 Фильтровальная вставка

17 зарядное устройство с кабелем

18 * Моющее средство RM 536 30 мл

19 ** Моющее средство RM 534 30 мл

20 ** Моющее средство RM 536 500 мл

10 ** Щетки 2x

Монтаж

Ввод в эксплуатацию

Установка цилиндрических щеток

Процесс зарядки

Заполнить резервуар для чистой воды

Эксплуатация прибора

Общие указания по

обслуживанию

105RU

– 9

 Следовать инструкциям производителя наполь-

ного покрытия.

Рисунок

Чтобы на свежевымытом полу не оставлять следов,

работу выполнять задним ходом по направлению к

двери.

 Держать устройство за ручку под углом прибл.

60 градусов.

 Очистка пола осуществляется путем переме-

щения устройства вперед-назад со скоростью,

как в случае использования пылесоса.

 При сильных загрязнениях устройство переме-

щать по полу медленно.

 Объем поставки пар щеток серого и желтого

цвета: обе пары щеток обладают одинаковой

функциональностью, но могут использоваться в

разных местах (различаются по цвету, напри-

мер, для кухни и ванной).

Рисунок

 Кратковременно нажать выключатель ON.

 Прибл. через 1–2 секунды цилиндрические щет-

ки начинают вращаться и устройство готово к

использованию.

ВНИМАНИЕ

При включении устройства щетки начинают вра-

щаться. Необходимо удерживать устройство за

ручку, чтобы оно не начало самостоятельно пере-

мещаться.

Убедиться, что резервуар для чистой воды запол-

нен водой, а резервуар для грязной воды вставлен

в устройство.

Рисунок

 Для быстрого смачивания цилиндрических ще-

ток залить в станцию очистки 50 мл чистой

воды с помощью мерного стакана.

Рисунок

 Включить устройство и в станции запустить на 5

секунд.

В этом случае устройство будет оптимально ув-

лажнено для обеспечения быстрой очистки.



Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 За ручку для переноски поднять устройство из

станции очистки и поставить на пол.

 Удерживать устройство за ручку.

Рисунок

 Для включения нажать на главный выключа-

тель (Вкл./Выкл.).

Рисунок

–

Светятся 3 индикатора — время работы аккуму-

лятора 3/3 (полный заряд).

– Светятся 2 индикатора — время работы аккуму-

лятора 2/3.

– Светится 1 индикатор — время работы аккуму-

лятора 1/3.

 За 5 минут до окончания времени работы щетки

сигнализируют об этом изменением скорости

вращения.

 Приблизительно за 2,5 минуты до полной раз-

рядки аккумулятора мигает самый нижний све-

тодиод.

 За 1,5 минуты до окончания времени работы

устройство выключается.

 При повторном включении оставшиеся

1,5 минуты можно использовать для очистки

устройства в станции.

См. главу «Очистка устройства путем про-

мывки».

 После разрядки аккумулятора и выключения

устройства в течение 10 секунд мигает самый

нижний светодиод.

ВНИМАНИЕ

Перед заполнением резервуара для чистой воды

слить воду из резервуара для грязной воды. Это

предотвратит переполнение резервуара для

грязной воды.

См. главу «Удаление содержимого из резервуара

для грязной воды».

Рисунок

 Поставить устройство в станцию очистки.

Рисунок

 Вытянуть резервуар для чистой воды за ручку

из устройства.

Рисунок

 Открыть крышку бака.

 Резервуар для чистой воды заполнить холод-

ной или умеренно теплой водопроводной во-

дой.

 При необходимости добавить моющее средст-

во или средство для ухода.

 Во время заполнения уровень воды не должен

превышать отметку «MAX».

 Закройте крышку бака.

Рисунок

 Вставить

резервуар

для чистой воды в аппарат.

Резервуар для чистой воды должен прочно рас-

полагаться в устройстве.

ВНИМАНИЕ

Чтобы не произошло переполнения резервуара

для грязной воды, необходимо регулярно прове-

рять уровень воды. Уровень воды не должен пре-

вышать отметку «MAX».

Рисунок

 Поставить устройство в станцию очистки.

Рисунок

 Удерживать резервуар для грязной воды за ни-

жнюю профильную ручку, при этом большим

пальцем прижимая вниз верхнюю профильную

ручку.

 Извлечь резервуар для грязной воды.

Рисунок

 Снять крышку с резервуара для грязной воды.

 Опорожнить резервуар грязной воды.

 В зависимости от степени загрязнения помыть

крышку/отделитель и резервуар для грязной

воды водопроводной водой.

 Установить крышку на резервуар для грязной

воды.

Крышка должна быть надежно установлена на

резервуаре.

Включение прибора

Приступить к работе

Продолжительность работы

аккумулятора

Доливание моющей жидкости

Удаление содержимого из резервуара для

грязной воды

106 RU

– 10

Рисунок

 Вставить резервуар для грязной воды в аппа-

рат.

Резервуар для грязной воды должен прочно

располагаться в устройстве.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 Поставить устройство в станцию очистки.

ВНИМАНИЕ

Во время перерывов в работе всегда ставить

устройство в станцию очистки или парковки для

обеспечения устойчивого положения. При недо-

статочной устойчивости устройство может пе-

ревернуться и при этом может вытечь жидкость

и повредить напольное покрытие.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 Поставить устройство в станцию очистки.

Рисунок

 Снять бак для грязной воды.

ВНИМАНИЕ

По окончании работы очистить устройство пу

тем промывки.

См. главу «Очистка устройства путем промыв-

ки».

Рисунок

 Полностью слить воду из устройства.

Рисунок

до

Рисунок

 Опорожнить резервуар грязной воды.

См.

главу

«Удаление содержимого из резервуа-

ра для грязной воды».

 Если в резервуаре для чистой воды или в стан-

ции для очистки осталась вода, слить ее.

ВНИМАНИЕ

Во избежание образования запахов при помещении

устройства на хранение необходимо полностью

опорожнить баки для чистой и грязной воды.

Рисунок

 Перенести устройство за ручку для переноски к

месту хранения.

Рисунок

 Для устойчивости поставить устройство в стан-

цию очистки.

 Хранить устройство в сухих помещениях.

ВНИМАНИЕ

По окончании работы всегда промывать устрой-

ство чистой водой в станции очистки. Этот про-

цесс обеспечивает оптимальную очистку устрой-

ства и предотвращает скопление грязи и бакте-

рий, а также образованию неприятного запаха в

устройстве.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 Поставить устройство в станцию очистки.

 Для процесса промывки заполнить бак для чи-

стой воды небольшим количеством холодной

или теплой водопроводной воды, чтобы полно-

стью очистить всасывающие каналы и пазы

всасывающей головки от остатков моющих

средств.

 Вставить

резервуар для чистой воды в аппарат.

Рисунок

 Снять резервуар для грязной воды и опорож-

нить его.

См. главу «Удаление содержимого из резервуа-

ра для грязной воды».

 В мерный стакан налить 200 мл воды.

 Налить воду в станцию очистки.

 При необходимости для промывки можно доба-

вить соответствующее моющее средство

KÄRCHER.

 Для включения нажать на главный выключа-

тель (Вкл./Выкл.).

 Дать устройству поработать 30-60 секунд, пока

оно полностью не вберет в себя всю воду из

станции очистки.

Процесс промывки завершен.

Указание

Чем дольше устройство включено, тем меньше вла-

ги остается на щетках.

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

 Если в резервуаре для чистой воды осталась

вода, снять резервуар и слить воду.

Рисунок

 Опорожнить резервуар грязной воды.

См. главу «Удаление содержимого из резервуа-

ра для грязной воды».

 Если вода еще находится в станции очистки,

слить воду.

ВНИМАНИЕ

Прежде чем положить устройство на пол для съе-

ма щеток, слить

воду из резервуаров для чистой

и грязной воды. Таким образом вода не выльется

из резервуаров во время укладки устройства на

пол.

Указание

При сильном загрязнении щетки можно почистить

отдельно.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

 Если в резервуаре для чистой воды осталась

вода, снять резервуар и слить воду.

 Удалить

содержимое

из резервуара для чистой

воды.

Рисунок

 Опорожнить резервуар грязной воды.

Рисунок

 Вывинтить щетки, удерживая их за захватный

паз.

Перерыв в работе

Выключение прибора

Хранение прибора

Уход и техническое обслуживание

Очистка устройства путем промывки

Очистка цилиндрических щеток

107RU

– 11

Рисунок

 Помыть щетки под проточной водой.

или

 Мыть щетки в стиральной машине при темпера-

туре до 60 °C.

ВНИМАНИЕ

Во время мойки в стиральной машине не использо-

вать средства для полоскания. В результате пре-

дотвращается повреждение микроволокон и щет-

ки сохраняют высокую эффективность очистки.

Щетки не пригодны для сушки в сушильной маши-

не.

ВНИМАНИЕ

Во избежание повреждения стиральной машины,

мы рекомендуем поместить щетки в сетку для

стирки

белья и загрузить в стиральную машину

дополнительное белье.

Рисунок

 После очистки поместить цилиндрические щет-

ки в

место для хранения в станции очистки и вы-

сушить их на воздухе.

 Предварительно отжав цилиндрические щетки,

можно сократить время сушки.

ВНИМАНИЕ

Подлежит очистке при сильном загрязнении или

при попадании предметов (например, камней,

осколков) во всасывающую головку. Во время рабо-

ты эти предметы создают стучащий звук или за-

бивают всасывающие каналы и уменьшают мощ-

ность всасывания.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 Снять щетки.

См. главу «Очистка щеток».

Рисунок

 Нажать фиксатор всасывающей головки.



Снять кожух всасывающей головки.

 Промыть кожух всасывающей головки под про-

точной водой.

 При необходимости очистить всасывающие ка-

налы и пазы кожуха всасывающей головки от

застрявших частиц.

 Всасывающую головку устройства очистить

влажной салфеткой.

 Закрепить кожух на всасывающей головке.

Указание

Кожух при креплении на головку пылесоса должен

защелкнуться.

Рисунок

 Вкрутить щетки до упора в держатели.

См. главу «Очистка щеток».

ВНИМАНИЕ

Чтобы отделитель не засорился пылью или гря-

зью или чтобы грязь не пристала к резервуару, ре-

зервуар для грязной воды необходимо регулярно

чистить.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 Поставить устройство в станцию очистки.

Рисунок

до

Рисунок

 Вынуть резервуар для грязной воды из устрой-

ства.

См.

главу

«Удаление содержимого из резервуа-

ра для грязной воды».

 Промыть крышку/отделитель и резервуар для

грязной воды водопроводной водой.

 Резервуар для грязной воды можно мыть также

в посудомоечной машине.

Рисунок

 После очистки вставить резервуар для грязной

воды с крышкой в устройство.

ВНИМАНИЕ

Использование неподходящих моющих средств

или средств для ухода может повредить

устрой-

ство и привести к аннулированию гарантии.

Указание

При необходимости для очистки полов использо-

вать моющие средства или средства для ухода.

 Соблюдать информацию производителя отно-

сительно дозирования моющего средства и

средства для ухода.

Рисунок

 Во избежание пенообразования в резервуар

для

чистой

воды сначала налить чистую воду, а

потом моющее средство или средство для ухо-

да.

 Чтобы не превысить отметку «MAX» в резерву-

аре для чистой воды, во время его наполнения

оставлять место для моющего средства или

средства для ухода.

Неисправности часто имеют простые причины и мо-

гут устраняться самостоятельно с помощью следу-

ющего руководства. В случае сомнения или возник-

новении неописанных здесь неисправностей следу-

ет обращаться в уполномоченную службу сервисно-

го обслуживания.

 Зарядный штекер / сетевая штепсельная вилка

подключена неправильно.

 Правильно подключить зарядный штекер / се-

тевую штепсельную вилку.

 Аккумулятор разряжен.

 Зарядить устройство.

 Проверить, вставлен ли зарядный кабель в

устройство.

 Отсоединить зарядный кабель, так как при под-

ключенном зарядном кабеле работа устройства

невозможна.

Самый нижний светодиод мигает при включении

устройства, а устройство не запускается.

 Аккумулятор разряжен

 Зарядить устройство.

Все светодиоды быстро мигают одновременно.

 Использование неправильного или неисправно-

го блока питания.

Очистка всасывающей головки

Очистка резервуара для грязной воды

Моющие средства и средства для ухода

Помощь в случае неполадок

Аккумулятор не заряжается

Устройство не включается

Светодиодный индикатор

неисправностей

108 RU

– 12

 Использовать оригинальный блока питания /

заменить неисправный блок питания.

или

 Устройство слишком горячее во время исполь-

зования (например, при работе при высоких

температурах окружающей среды).

 Сделать перерыв и дать устройству остыть.

 Если устройство еще и выключается:

 Сделать перерыв и дать устройству остыть.

 Устройство не включается, пока не остынет.

Сменный фильтрующий элемент не вставлен.

(См. рисунок для описания устройства)

 Снять резервуар для чистой воды и вставить

сменный фильтрующий элемент штифтом

вверх.

Сменный фильтрующий элемент вставлен наобо-

рот.

 Снять сменный фильтрующий элемент и вста-

вить штифтом вверх.

Всасывающий шланг засорен отложениями грязи.

 Осторожно отсоединить всасывающие шланги

от головки пылесоса и базового устройства.

 Поместить всасывающие шланги на 10–

20 минут в холодную воду.

 Очистить всасывающие шланги тупым предме-

том и/или под проточной водой.

В резервуаре для воды отсутствует вода.

 Долить воду

Резервуар для чистой воды установлен в устройст-

ве неправильно.

 Установить резервуар для чистой воды таким

образом, чтобы он прочно держался в устройст-

ве.

Щетки отсутствуют или установлены неправильно.

Рисунок

 Установить щетки или вкрутить их до упора в

держатели.

Щетки загрязнены или изношены.

 Очистить щетки.

или

 Заменить щетки.

Цилиндрические щетки блокируются.

Рисунок

 Снять цилиндрические щетки и проверить, не

застрял ли в них какой-либо предмет.

 Проверить, чтобы цилиндрические щетки были

ввинчены в держатели щеток до упора.

Цилиндрические щетки слишком сухие.

 Смочить цилиндрические щетки или смочить

устройство, долив 50 мл воды в станцию пар-

ковки.

Во всасывающей головке присутствуют предметы

(например, камни или осколки).

Рисунок

 Снять кожух всасывающей головки и прочи-

стить ее.

См. главу «Очистка всасывающей головки».

Всасывающие каналы и пазы всасывающей головки

засорены.

Рисунок

 Снять кожух всасывающей головки и прочи-

стить ее.

См. главу «Очистка всасывающей головки».

Резервуар для грязной воды переполнен.

Рисунок

до

Рисунок

 Сразу же опорожнить резервуар для грязной

воды.

См. главу «Очистка резервуара для грязной во-

ды».

Резервуар для грязной воды установлен в устройст-

ве неправильно.

 Проверить надежную посадку крышки на резер-

вуаре для грязной воды.

См. главу «Очистка резервуара для грязной во-

ды».

Отделитель засорен.

 Снять крышку с резервуара для грязной воды и

очистить отделитель.

См. главу «Очистка резервуара для грязной во-

ды».

Фильтрующая сетка отделителя в баке для грязной

воды была повреждена во время очистки.

 Заменить отделитель.

Моющее средство или средство для ухода не подхо-

дит к устройству или неправильная дозировка.

 Использовать рекомендованное производите-

лем моющее средство или средство для ухода.

См. главу «Моющие средства и средства для

ухода».

 Соблюдать информацию производителя отно-

сительно дозировки.

Первичное смачивание цилиндрических щеток не

было выполнено или было выполнено недостаточ-

но, в результате чего щетки не были смочены пол-

ностью (поэтому очищать цилиндрические щетки

следует только частично).

Рисунок

 Полностью смочить щетки.

ВНИМАНИЕ

После сборки не снимать ручку с базового устрой-

ства

Снимать ручку с базового устройства разрешено

только в том случае, если устройство отправля-

ется на сервисное обслуживание.

Рисунок

См. рисунок в конце руководства по эксплуатации

 Вставить отвертку под углом 90 градусов в не-

большое отверстие на задней стороне ручки и

снять ручку.

ВНИМАНИЕ

Следить за тем, чтобы не повредить соедини-

тельный кабель между базовым устройством и

ручкой.

Отсутствует увлажнение валика чистой

водой

Устройство не собирает грязь

Цилиндрические щетки не вращаются

Громкий треск при включении

Стучащий звук во всасывающей головке.

Снижается всасывающая мощностьд

Из устройства вытекает грязная вода

Устройство оставляет полосы на полу

Съем ручки с базового устройства

109RU

– 13

Изготовитель оставляет за собой право вне-

сения технических изменений!

Технические данные

Электрическое подсоединение

Номинальное напряжение ак-

кумулятора

25,20 - 25,55 V

Степень защиты IPX4

Прибор

Класс защиты

III

Класс защиты зарядного

устройства

Номинальная мощность при-

бора

165 Вт

Тип аккумулятора Литий-

ионный

Время работы при полной за-

рядке аккумулятора

прибл. 20 мин

Время зарядки при полностью

разряженном аккумуляторе

4ч

Выходное напряжение заряд-

ного устройства

30 V

Выходной ток зарядного

устройства

0,6 А

Рабочие характеристики

Оборотов щетки в минуту 500 об./мин

Емкость

Бак чистой воды 400 мл

Станция очистки 200 мл

Размеры

Масса (без принадлежностей и

моющих жидкостей)

4,4 кг

Длина 320 мм

Ширина 270 мм

высота 1220 мм

Длина шнура

Зарядное устройство 1500 мм

110 RU

– 5

A készülék első használata előtt ol-

vassa el ezt az eredeti kezelési útmu-

tatót, ez alapján járjon el, és tartsa

meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

A padlótisztítót kizárólag vízálló, kemény padló tisztítá-

sára szabad használni magánháztartásban.

Ne tisztítson vízre érzékeny burkolatot, mint pl. kezelet-

len parafa padlókat (a nedvesség behatolhat és meg-

rongálhatja a padlót).

A készülék alkalmas PVC, linóleum, csempe, kő, olajo-

zott és viaszolt parketta, laminált padló és az összes

vízre nem érzékeny padlóburkolat tisztítására.

A csomagolóanyagok újrahasznosíthatók. Ne

dobja a csomagolóanyagokat a háztartási sze-

métbe, hanem gondoskodjék azok újrahaszno-

sításról.

A régi készülékek olyan értékes újrahasznosít-

ható anyagokat tartalmaznak, amelyeknek nem

szabad a környezetbe kerülni. A készüléket és

az abban található akkumulátort nem szabad a

háztartási szeméten keresztül eltávolítani. Ezért ezeket

a helyileg rendelkezésre álló visszavételi és gyűjtőrend-

szerek igénybevételével távolítsa el.

Az elektromos és az elektronikus készülékek gyakran

tartalmaznak olyan alkotóelemeket, amelyek helytelen

kezelés vagy helytelen ártalmatlanítás esetén potenciá-

lis veszélyt jelenthetnek az emberi egészségre és a kör-

nyezetre. A készülék szabályszerű üzemeltetéséhez

azonban szükség van ezekre az alkotóelemekre. Az

ilyen szimbólummal megjelölt készülékeket nem sza-

bad a háztartási hulladékkal együtt ártalmatlanítani.

Megjegyzések a tartalmazott anyagokkal kapcsolat-

ban (REACH)

Aktuális információkat a tartalmazott anyagokkal kap-

csolatosan a következő címen talál:

www.kaercher.com/REACH

A készülék szállítási terjedelme fel van tüntetve a cso-

magoláson. Kicsomagoláskor ellenőrizze a csomagolás

tartalmát, hogy megvan-e minden alkatrész.

Hiányzó tartozék vagy szállítási sérülés esetén kérem,

értesítse a kereskedőt.

Kizárólag eredeti tartozékokat és eredeti pótalkatrésze-

ket alkalmazzon, mivel ezek szavatolják a készülék biz-

tonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos infor-

mációkat a www.kaercher.com oldalon olvashatja.

Minden országban az illetékes forgalmazónk által ki-

adott garancia feltételek érvényesek. Az esetleges

üzemzavarokat az Ön készülékén a garancia lejártáig

költségmentesen elhárítjuk, amennyiben anyag- vagy

gyártási hiba az oka. Garanciális esetben kérjük, fordul-

jon a vásárlást igazoló bizonylattal kereskedőjéhez

vagy a legközelebbi hivatalos szakszervizhez.

(A címet lásd a hátoldalon)

– Az üzemeltetési útmutatóban szereplő megjegyzé-

sek mellett a törvényhozó általános biztonsági- és

baleset elhárítási előírásait is figyelembe kell ven-

ni.

– A készüléken elhelyezett figyelmeztető és tájékoz-

tató táblák fontos információkat tartalmaznak a biz-

tonságos üzemeletetéshez.

 VESZÉLY

Közvetlenül fenyegető veszélyre való figyelmeztetés,

amely súlyos testi sérüléshez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való figyelmeztetés,

amely súlyos testi sérüléshez vagy halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes helyzetre,

amely könnyű sérüléshez vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való figyelmeztetés,

amely anyagi kárhoz vezethet.

Tartalom

Általános megjegyzések HU 5

Biztonsági tanácsok HU 5

Készülék leírása HU 7

Összeszerelés HU 7

Üzembevétel HU 7

Üzem HU 8

Ápolás és karbantartás HU 9

Segítség üzemzavar esetén HU 10

Műszaki adatok HU 12

Általános megjegyzések

Rendeltetésszerű használat

Környezetvédelem

Szállítási tétel

Alkatrészek

Garancia

Szimbólumok a készüléken

FIGYELEM

A tisztítási munkák során a szennyvíztar-

tály „MAX” jelölését nem szabad túllépni.

Kérem, vegye figyelembe a következő eljá-

rási módot:

Először ürítse ki a szennyvíztartályt.

Azután töltse fel a friss víz tartályt.

Biztonsági tanácsok

Veszély fokozatok

111HU

– 6

 VESZÉLY

 A készüléket ne mártsa vízbe!

 A készülék és a tartozék előírásszerű állapotát

használat előtt ellenőrizni kell. Ha a készülék álla-

pota nem kifogástalan, akkor nem szabad használ-

ni.

 A töltőkészüléket és a töltőkábelt látható sérülés

esetén haladéktalanul ki kell cserélni eredeti alkat-

részre.

 Minden ápolási- és karbantartási munka megkez-

dése előtt kapcsolja ki a készüléket és húzza ki a

hálózati csatlakozót.

 A készülék javítását csak erre jogosult ügyfélszol-

gálat végezheti.

 A készülék elektromos alkatrészeket tartalmaz - ne

tisztítsa folyóvíz alatt!

 Ne helyezzen vezető tárgyakat (pl. csavarhúzó

vagy hasonló) a töltő csatlakozó dugaszába.

 Ne érintsen meg érintkezéseket vagy vezetékeket.

 A feszültség adata a típustáblán meg kell, hogy

egyezzen az ellátási feszültséggel.

 Ne húzza át éles peremeken, és ne csípje be a töl-

tőkábelt.

몇 FIGYELMEZTETÉS

 A készüléket csak olyan elektromos csatlakozóhoz

szabad csatlakoztatni, amelyet egy elektromos

szakember az IEC 60364 szerint kivitelezett.

 A készüléket csak váltakozó áramhoz szabad csat-

lakoztatni. A feszültségnek meg kell egyeznie a ké-

szülék típus tábláján lévővel.

 Biztonsági okokból alapvetően azt javasoljuk, hogy

a készülék töltését hibaáram védőkapcsolón (max.

30 mA) keresztül végezze.

 VESZÉLY

Áramütés veszélye.

 A hálózati csatlakozóhoz és a dugaljhoz soha nem

szabad nedves kézzel nyúlni.

 A töltőkészüléket ne használja piszkos vagy ned-

ves állapotban.

 A töltőkészüléket ne üzemeltesse robbanásveszé-

lyes környezetben.

 Ne vigye a töltőkészüléket a hálózati kábelnél fog-

va.

 A töltőkészüléket csak száraz helyiségben szabad

használni és tárolni.

 A hálózati kábelt tartsa távol melegtől, éles pere-

mektől, olajtól és a mozgó készülékrészektől.

 Kerülje a hosszabító kábelek többszörös dugaljjal

és több készülékkel egyszerre történő üzemelteté-

sét.

 A hálózati dugót ne a hálózati kábel húzásával tá-

volsítsa el a hálózati dugaljból.

 A töltőkészüléket ne takarja le és a töltőkészülék

szellőzőnyílásait tartsa szabadon.

 A töltőkészüléket ne nyissa fel. Javításokat csak

szakemberrel végeztessen.

 A töltő készüléket csak az engedélyezett akku cso-

magok töltésére használja.

 A töltőkészüléket és a töltőkábelt látható sérülés

esetén haladéktalanul ki kell cserélni eredeti alkat-

részre.

 VESZÉLY

Áramütés veszélye.

 Az akkumulátort ne tegye ki erős napsütésnek, me-

legnek valamint tűznek.

몇 FIGYELMEZTETÉS

 Az akkut csak a mellékelt eredeti töltő készülékkel

vagy a KÄRCHER által engedélyezett töltő készü-

lékkel szabad tölteni.

Használja az alábbi adaptert:

 Ne nyissa ki az akkut, fennáll a rövidzárlat veszé-

lye, továbbá izgató hatású gőzök vagy maró folya-

dékok léphetnek ki.

 VESZÉLY

 A felhasználónak a készüléket rendeltetésszerűen

kell használnia. Figyelembe kell vennie a helyi

adottságokat, és a készülékkel való munka közben

ügyelnie kell a környezetében lévő személyekre.

 Az üzemeltetés robbanásveszélyes környezetben

nem megengedett.

 A készülék veszélyes területen történő alkalmazá-

sa során figyelembe kell venni a megfelelő bizton-

sági előírásokat.

 A készüléket nem szabad használni, ha előtte le-

esett, láthatóan sérült vagy szivárog.

 A csomagoló fóliákat gyermekektől távol kell tarta-

ni, fulladás veszélye áll fenn!

몇 FIGYELMEZTETÉS

 A készüléket nem használhatják gyermekek és

olyan személyek, akiket nem tanítottak be a készü-

lék használatára.

 Ez a készülék nem alkalmas arra, hogy korlátozott

fizikai, érzékelő vagy szellemi képességgel rendel-

kező vagy tapasztalat és/vagy ismeret hiányában

lévő személyek használják, kivéve, ha a biztonsá-

gukért felelős személy felügyeli őket, vagy betaní-

tották őket a készülék használatára és megértették

az ebből eredő veszélyeket.

 Gyermekeknek nem szabad a készülékkel játsza-

ni!

 Gyerekeket felügyelni kell, annak biztosításáért,

hogy a készülékkel ne játszanak.

 A készüléket tartsa gyermekektől távol, amíg be

van kapcsolva vagy még nem hűlt le.

 Tisztítást és felhasználó általi karbantartást nem

szabad gyermekeknek felügyelet nélkül elvégezni.

 A készüléket csak a leírásnak, ill. az ábrának meg-

felelő módon üzemeltesse vagy tárolja!

몇 VIGYÁZAT

 A készülékkel vagy a készüléken történő bármilyen

tevékenység előtt biztosítani kell a stabilitást, hogy

elkerüljük a készülék felborulása általi baleseteket

vagy rongálódásokat.

Elektromos komponensek

Töltőkészülék

Akkumulátor

Biztonságos használat

PS07

112 HU

– 7

 Soha ne töltsön a víztartályba oldószert, oldószer-

tartalmú folyadékot vagy hígítás nélkül savat (pl.

tisztítószert, benzint, festékhígítót és acetont), mi-

vel azok megtámadják a készülékben felhasznált

anyagokat.

 Az üzemben lévő készüléket soha ne hagyja fel-

ügyelet nélkül.

 A testrészeket (pl. hajat, ujjakat) tartsa távol a forgó

tisztítóhengerektől.

 A szívófej tisztítása alatt védje a kezét, mivel a he-

gyes tárgyak (pl. szilánkok) miatt sérülésveszély áll

fenn.

 Tartsa távol a csatlakozókábelt a hőtől, az éles pe-

remektől, az olajtól és a mozgó alkatrészektől.

FIGYELEM

 Csak akkor kapcsolja be a készüléket, ha a friss víz

tartály és a szennyvíztartály be lett helyezve.

 A készülékkel nem szabad éles vagy nagyobb tár-

gyakat (pl. szilánkokat, kavicsokat, játékszer alkat-

részeket) felszívni.

 Ecetsavat, vízkőoldót, illóolajokat vagy hasonló

anyagokat ne töltsön a tiszta víz tartályba. Ugyan-

csak ügyeljen arra, hogy ezeket az anyagokat ne

szívja fel.

 A készüléket csak vízálló bevonattal rendelkező

kemény padlókon (pl. lakkozott parketta, zománco-

zott kőlap, linóleum) használja.

 Ne használja a készüléket szőnyegek vagy sző-

nyegpadlók tisztításához.

 A készüléket ne vezesse a konvektoros fűtés pad-

lórácsa fölé. A rács fölé vezetéskor a kilépő vizet a

készülék nem tudja felszedni.

 Hosszabb üzemszünet esetén, illetve használat

után kapcsolja ki a készüléket a főkapcsolónál / ké-

szülékkapcsolónál, és húzza ki a töltőkészülék há-

lózati csatlakozóját.

 A készüléket 0 °C alatti hőmérséklet esetén ne

üzemeltesse.

 A készüléket védje az esőtől. Ne tárolja kültéren.

Az ábrákat lásd a grafikai oldalakon

** FC 5 Cordless

** FC 5 Cordless Premium

Ábra

 A fogantyúlécet ütközésig helyezze be az alapké-

szülékbe, míg hallhatóan be nem kattan.

A fogantyúlécnek szilárdan kell ülnie a készülék-

ben.

Ábra

 A tisztítóhengereket ütközésig csavarja be a hen-

gertartóra.

 Ügyeljen a henger belső oldalán és a készüléken a

hengertartón levő színes hozzárendelésre (pl. kék

a kékhez).

 A beszerelés után ellenőrizze, hogy a tisztítóhen-

gerek szilárdan ülnek-e.

Ábra

 A stabilitáshoz a készüléket állítsa a tisztítóállo-

másra.

Ábra

 Dugja be a töltőkészülék töltőkábelét a készülék

töltő aljzatába.

 A töltőkészülék hálózati csatlakozóját dugja a du-

galjba.

Ábra

 A LED ellenőrzőlámpák az akkumulátor aktuális

töltöttségi szintjét jelzik.

 A teljesen lemerült akkumulátor töltése során a 3

LED ellenőrzőlámpa lentről felfelé, egymás után

felvillan.

 1/3 akkumulátor töltöttségi szintnél a legalsó LED

tartósan világít, a két felső LED továbbra is villog.

 2/3 akkumulátor töltöttségi szintnél a két alsó LED

tartósan világít, a legfelső LED továbbra is villog.

 Az akkumulátor teljes feltöltését követően a 3 LED

ellenőrzőlámpa 60 percig folyamatosan világít. Ezt

követően a LD ellenőrzőlámpák kialszanak.

Ábra

 A feltöltést követően vegye ki a hálózati dugaszt a

dugaszoló aljzatból és a töltőkábelt a töltő aljzatból.

Ábra

 A friss víz tartályt a fogantyúnál fogva vegye ki a

készülékből.

Ábra

 Nyissa ki a tanksapkát.

 Hideg

vagy

langyos vezetékes vízzel töltse meg a

friss víz tartályt.

 Szükség esetén KÄRCHER tisztító-, ill. ápolósze-

rek is tölthetők a friss víz tartályba.*

Lásd a „Tisztító- és ápolószerek” fejezetet.

 A „MAX” jelzést a feltöltésnél nem szabad túllépni.

 Zárja le a tanksapkát.

Készülék leírása

1 BE /KI kapcsoló

2 Markolat

3 Akkumulátor kijelző

4 Fogantyú

5 Töltő aljzat

6 Szennyvíztartály / leválasztó fedele

7 Szennyvíz tartály

8 Szívófej burkolata

9 Tisztítóhenger fogantyú vályú

10 Tisztítóhengerek

11 Szívófej zárja

12 Friss víz tartály

13 Friss víz tartály fogantyúja

14 Hengerek tárolója

15 Tisztító- /parkolóállomás

16 Szűrőbetét

17 Töltőkészülék töltőkábellel

18 * tisztítószer RM 536 30 ml

19 ** tisztítószer RM 534 30 ml

20 ** tisztítószer RM 536 500 ml

10 ** Tisztítóhengerek 2x

Összeszerelés

Üzembevétel

Hengerek felszerelése

Töltési folyamat

A friss víz tartály feltöltése

113HU

– 8

Ábra

 Helyezze vissza a friss víz tartályt a készülékbe.

 A friss víz tartálynak szilárdan kell ülnie a készülék-

ben.

FIGYELEM

* Ügyeljen a tisztító-, ill. ápolószerek adagolási ajánlá-

sára.

FIGYELEM

Ábra

A készüléknek csak szennyeződést és folyadékokat

(max. 250 ml) szabad felszednie.

Ábra

Munkakezdés előtt távolítsa el az esetleges tárgyakat,

mint pl. szilánkokat, kavicsokat, csavarokat vagy játék-

szer alkatrészeket a padlóról.

A készülék alkalmazása előtt egy feltűnést nem keltő

helyen ellenőrizze a padlót vízállóság szempontjából.

Ne tisztítson vízérzékeny burkolatokat, mint például ke-

zeletlen parafa padlókat (a nedvesség behatolhat és

károsíthatja a padlót).

Megjegyzések

 Mielőtt a készüléket olyan érzékeny felületeken

használja, mint a fafelületek vagy a finom kőfelüle-

tek, próbálja ki a készüléket egy észrevehetetlen

felületen, az esetleges csíkok kialakulásának elke-

rülése céljából.

 A készüléket tartsa állandó mozgásban, soha ne

tartsa egy adott helyen.

 Figyeljen a padlóburkolat gyártójának utasításaira

is.

Ábra

Ahhoz, hogy a frissen feltörölt padlón ne keletkezzenek

talplenyomatok, hátrafelé az ajtó irányába dolgozzon.

 A készüléket tartsa kb. 60 fokos szögben a fogan-

tyúnál fogva.

 A padlótisztítás a készülék olyan sebességű előre-

és hátramozgatásával történik, mint a porszívózás-

nál.

 Erősebb szennyeződések esetén a készüléket las-

san csúsztassa a padlón.

 A hengerpár szállítási terjedelmében szürke és

sárga színben: Mindkét hengerpárnak ugyanaz a

funkciója, de különböző alkalmazási területeken is

alkalmazhatóak (színben különbözőek, pl. fürdő-

ben, konyhában).

Ábra

 Csak röviden nyomja meg az ON gombot.

 Kb. 1-2 másodperc elteltével a hengerek elkezde-

nek forogni, és a készülék üzemkész.

FIGYELEM

A készülék bekapcsolásakor a tisztítóhengerek forogni

kezdenek. Ahhoz, hogy a készülék magától ne mozdul-

jon el, tartani kell a fogantyút.

Állapítsa meg, hogy a friss víz tartály fel van-e töltve víz-

zel és a szennyvíztartály be van-e helyezve a készülék-

be.

Ábra

 A hengerek gyors benedvesítése érdekében töltse

fel a tisztítóállomást egy mérőedény segítségével

50 ml friss vízzel.

Ábra

 Kapcsolja be és az állomáson 5 másodpercre he-

lyezze üzembe a készüléket.

A készülék ezután az optimális nedvességgel ren-

delkezik a gyors tisztítás lehetővé tételéhez.

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 A hordozó fogantyúnál fogva vegye ki a készüléket

a tisztítóállomásból és állítsa a padlóra.

 Fogja meg a készüléket a fogantyúnál.

Ábra

 A bekapcsoláshoz nyomja meg a készülékkapcso-

lót (Be/Ki).

Ábra

– 3 LED világít -3/3 akkumulátor működési idő (teljes

üzemidő).

– 2 LED világít - 2/3 akkumulátor működési idő.

– 1 LED világít - 1/3 akkumulátor működési idő.

 Az üzemidő vége előtt 5 perccel a hangerek a for-

gási sebesség változása révén jelzést bocsátanak

ki.

 Kb. 2,5 perccel azelőtt, hogy az akkumulátor leme-

rülne, a legalsó LED villogni kezd.

 1,5 perccel az üzemidő vége előtt a készülék kikap-

csol.

 Újrabekapcsolás révén a fennmaradó 1,5 perc fel-

használható a készülék megtisztítására az állomá-

son.

Lásd a „Készülék tisztítása öblítési eljárással” feje-

zetet.

 Miután az akkumulátor lemerült és a készülék ki-

kapcsolt, a legalsó LED még 10 másodpercig vil-

log.

FIGYELEM

A friss víz tartály feltöltése előtt ürítse ki a szennyvíztar-

tályt. Így elkerülhető a szennyvíztartály túlfolyása.

Lásd a „Szennyvíztartály kiürítése” fejezetet.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

Ábra

 A friss víz tartályt a fogantyúnál fogva vegye ki a

készülékből.

Ábra

 Nyissa ki a tanksapkát.

 Hideg

vagy

langyos vezetékes vízzel töltse meg a

friss víz tartályt.

 Szükség szerint adjon hozzá tisztító- vagy ápoló-

szert.

 A „MAX” jelzést a feltöltésnél nem szabad túllépni.

 Zárja le a tanksapkát.

Ábra

 Helyezze vissza a friss víz tartályt a készülékbe.

A friss víz tartálynak szilárdan kell ülnie a készülék-

ben.

Üzem

Általános megjegyzések a

kezeléshez

A készülék bekapcsolása

A munka megkezdése

Akkumulátor üzemideje

Tisztítófolyadék utántöltése

114 HU

– 9

FIGYELEM

Ahhoz, hogy a szennyvíztartály ne folyjon túl, a vízszin-

tet rendszeresen ellenőrizni kell. A „MAX” jelzést nem

szabad túllépni.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

Ábra

 A szennyvíztartályt tartsa az alsó fogantyúnál fog-

va, emellett a felső fogantyút a hüvelykujjával

nyomja lefelé.

 Vegye ki a szennyvíztartályt.

Ábra

 Vegye le a fedelet a szennyvíztartályról.

 Ürítse ki a szennyvíztartályt.

 Szennyeződéstől függően a fedelet/leválasztót és

a szennyvíztartályt vezetékes vízzel tisztítsa meg.

 Helyezze fel a fedelet a szennyvíztartályra.

A fedélnek szilárdan kell ülnie a szennyvíztartá-

lyon.

Ábra

 Helyezze vissza a szennyvíztartályt a készülékbe.

A szennyvíztartálynak szilárdan kell ülnie a készü-

lékben.

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

FIGYELEM

A stabilitáshoz a készüléket munkaszünetek esetén

mindig állítsa a tisztító-, ill. parkolóállomásba. A nem ki-

elégítő stabilitás miatt a készülék felborulhat, és ekkor

folyadékok léphetnek ki, amelyek károsítják a padlóbur-

kolatot.

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

Ábra

 Távolítsa el a szennyvíztartályt.

FIGYELEM

A munka befejezése után a készülék tisztítását öblítési

eljárással kell végezni.

Lásd a „Készülék tisztítása öblítési eljárással” fejezetet.

Ábra

 A készüléket teljesen ürítse ki.

Ábra

míg

Ábra

 Ürítse ki a szennyvíztartályt.

Lásd a „Szennyvíztartály kiürítése” fejezetet.

 Ha még víz található a friss víz tartályban vagy a

tisztítóállomásban, ürítse ki a vizet.

FIGYELEM

A szagosodás elkerülése érdekében a készülék raktá-

rozásához a frissvíz-tartályt és a szennyvíztartályt telje-

sen ki kell üríteni.

Ábra

 A készüléket a hordozó fogantyúnál fogva vigye a

tárolási helyre.

Ábra

 A stabilitáshoz a készüléket állítsa a tisztítóállo-

másra.

 A készüléket száraz helyiségben kell tárolni.

FIGYELEM

A munka befejezése után a készüléket mindig a tisztító-

állomással és friss vízzel öblíttesse át. Ezzel az eljárás-

sal a készülék optimálisan megtisztul, és elkerülhető,

hogy szennyeződés- és baktériumhalmok vagy kelle-

metlen szagok keletkezzenek a készülékben.

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

 Az öblítéshez töltse fel a frissvíztartályt némi hideg

vagy langyos vezetékes vízzel, hogy a szívófej szí-

vócsatornáit és réseit teljesen mentesíteni lehes-

sen a tisztítószer-maradványoktól.

 Helyezze vissza a friss víz tartályt a készülékbe.

Ábra

 Vegye ki és ürítse ki a szennyvíztartályt.

Lásd a „Szennyvíztartály kiürítése” fejezetet.

 Töltse meg a mérőpoharat 200 ml vízzel.

 Töltse a vizet a tisztítóállomásba.

 Az öblítési eljáráshoz szükség szerint hozzáadhat

megfelelő KÄRCHER-tisztítószereket.

 A bekapcsoláshoz nyomja meg a készülékkapcso-

lót (Be/Ki).

 Járassa a készüléket 30-60 másodpercig, míg a víz

teljesen fel nem szívódik a tisztítóállomásból.

Az öblítési eljárás ezzel befejeződött.

Megjegyzés

Minél hosszabb ideig van a készülék bekapcsolva, an-

nál kevesebb nedvesség marad vissza a tisztítóhenge-

rekben.

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

 Ha

még

víz található a friss víz tartályban, vegye ki

és ürítse ki a friss víz tartályt.

Ábra

 Ürítse ki a szennyvíztartályt.

Lásd a „Szennyvíztartály kiürítése” fejezetet.

 Ha még víz található a tisztítóállomásban, ürítse ki

a vizet.

FIGYELEM

Mielőtt a készüléket a hengerek kivételéhez lefekteti a

padlóra, a friss víz tartályt és a szennyvíztartályt ki kell

üríteni. Így elkerülhető, hogy a padlóra lefektetés alatt

folyadékok folyjanak ki a tartályokból.

A szennyvíz tartály ürítése

A használat megszakítása

A gép kikapcsolása

A készülék tárolása

Ápolás és karbantartás

Készülék tisztítása öblítési eljárással

A hengerek tisztítása

115HU

– 10

Megjegyzés

Erős szennyeződés esetén a tisztítóhengerek külön

tisztíthatók.

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

 Ha még víz található a friss víz tartályban, vegye ki

és ürítse ki a friss víz tartályt.

 A friss víz tartályt kiüríteni.

Ábra

 Ürítse ki a szennyvíztartályt.

Ábra

 A fogantyú vályúnál csavarja ki a tisztítóhengere-

ket.

Ábra

 A tisztítóhengereket folyóvíz alatt tisztítsa meg.

vagy

 A tisztítóhengereket mosógépben max. 60 °C hő-

mérsékleten mossa.

FIGYELEM

Mosógépben történő tisztítás esetén ne használjon lá-

gyító hatású öblítőt. Így a mikroszálak nem károsodnak,

és a tisztítóhengerek megtartják nagy tisztító hatásukat.

A tisztítóhengerek szárítógéphez nem alkalmasak.

FIGYELEM

A mosógép károsodása elkerülésének céljából, helyez-

ze a hengereket egy szennyes ruha hálóba, majd he-

lyezze a mosógépbe a többi ruhával.

Ábra

 A hengerek megtisztítását követően helyezze a

hengereket a parkolóállomás hengertartójára, és

szárítsa meg őket a levegőn.

 A szárítás ideje minimalizálható a hengerek előze-

tes kicsavarásával.

FIGYELEM

Erős szennyezés esetén, vagy ha valaminek a darabjai

(pl. kövek, szilánkok) kerülnek a szívófejbe, azt meg kell

tisztítani. Ezek a darabok munka közben zörgő zajt

okoznak, vagy eltömik a szívócsatornákat és csökkentik

a szívóteljesítményt.

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 Távolítsa el a tisztítóhengereket.

Lásd a „Hengerek tisztítása” fejezetet.

Ábra

 Nyomja meg a szívófej reteszelését.

 Vegye le a szívófej burkolatát.

 A szívófej burkolatát folyóvíz alatt tisztítsa meg.

 Szükség esetén szabadítsa meg a szívócsatorná-

kat és a szívófej burkolatának réseit a beszorult ré-

szecskéktől.

 A készülék szívófejét nedves kendővel tisztítsa

meg.

 Rögzítse a szívófej burkolatát a szívófejre.

Megjegyzés

A szívófejburkolatnak hallhatóan be kell kattannia a he-

lyére a szívófejen való rögzítéskor.

Ábra

 A tisztítóhengereket ütközésig csavarja be a hen-

gertartóra.

Lásd a „Hengerek tisztítása” fejezetet.

FIGYELEM

Ahhoz, hogy a leválasztó por vagy szennyezés miatt ne

tömődjön el vagy a szennyezés ne telepedjen meg a

tartályban, a szennyvíztartályt rendszeresen meg kell

tisztítani.

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

Ábra

míg

Ábra

 Vegye ki a szennyvíztartályt a készülékből.

Lásd a „Szennyvíztartály kiürítése” fejezetet.

 A fedelet/leválasztót és a szennyvíztartályt vezeté-

kes vízzel tisztítsa meg.

 A szennyvíztartály mosogatógépben is tisztítható.

Ábra

 A tisztítás után a szennyvíztartályt a fedéllel he-

lyezze ismét a készülékbe.

FIGYELEM

A nem megfelelő tisztítószerek és ápolószerek haszná-

lata károsíthatja a készüléket, és a garanciális szolgál-

tatások kizárásához vezethet.

Megjegyzés

A padlótisztításhoz szükség szerint használjon KÄR-

CHER tisztító- vagy ápolószert.

 A tisztító- és ápolószerek adagolásánál ügyeljen a

gyártó mennyiségi előírásaira.

Ábra

 A habképződés elkerülésére a friss víz tartályt elő-

ször vízzel, és azután tisztító- vagy ápolószerrel

töltse fel.

 Ahhoz, hogy a friss víz tartály „MAX” töltési men-

nyisége ne legyen túllépve, a víz feltöltésénél még

hagyjon helyet a tisztító- vagy ápolószerek mennyi-

sége számára.

Gyakran egyszerű okok rejlenek a meghibásodások

mögött, amelyeket a következő áttekintéssel a felhasz-

náló is megszüntethet. Kétség esetén, vagy ha nem az

itt felsorolt hibák valamelyikét tapasztalja, forduljon a jo-

gosultsággal rendelkező ügyfélszolgálathoz.



A töltőcsatlakozó/hálózati csatlakozó nincs megfe-

lelően csatlakoztatva.

 Csatlakoztassa

megfelelőejn

a töltőcsatlakozót/há-

lózati csatlakozót.

 Az akkumulátor lemerült.

 Töltse fel a készüléket.

 Ellenőrizze, hogy a töltőkábel még be van-e dugva

a készülékbe.

 Húzza ki a töltőkábelt, mivel a készüléket bedugott

töltőkábellel nem lehet üzemeltetni.

Szívófej tisztítása

Szennyvíztartály tisztítása

Tisztító- és ápolószerek

Segítség üzemzavar esetén

Az akkumulátor nem töltődik

A készüléket nem lehet bekapcsolni

116 HU

– 11

A készülék bekapcsolásakor a legalsó LED villog, és a

készülék nem indul el.

 Az akkumulátor lemerült

 Töltse fel a készüléket.

Az összes LED egyszerre, gyorsan villog.

 Nem megfelelő vagy meghibásodott hálózati adap-

ter használata.

 Eredeti hálózati adaptert használjon/cserélje ki a

meghibásodott hálózati adaptert.

vagy

 A készülék túlságosan felforrósodik használat köz-

ben (pl. magas környezeti hőmérsékleten történő

üzemeltetés esetén).

 Tartson szünetet, és hagyja lehűlni a készüléket.

 Ha a készülék emellett még ki is kapcsol:

 Tartson szünetet, és hagyja lehűlni a készüléket.

 A készülék csak akkor kapcsolható be újra, ha

megfelelő mértékben lehűlt.

Nincs behelyezve a szűrőbetét.

(Lásd az ábrát a készülék leírásához)

 Vegye ki a friss víz tartályt, és helyezze be a szűrő-

betétet a pecekkel felfelé.

A szűrőbetét fordítva van behelyezve.

 Vegye ki a szűrőbetétet, és helyezze be a pecekkel

felfelé.

A szívótömlő szennyeződéslerakódások miatt eltömő-

dött.

 Óvatosan távolítsa el a szívótömlőket a szívófejről

és az alapkészülékről.

 Helyezze a szívótömlőket hideg vízbe 10 - 20 perc-

re.

 Tisztítsa meg a szívótömlőket egy tompa tárgy és/

vagy folyó víz segítségével.

Nincsen víz a tartályban.

 Víz utántöltése

A friss víz tartály nem ül megfelelően a készülékben.

 A friss víz tartályt úgy helyezze be, hogy az szilár-

dan üljön a készülékben.

A tisztítóhengerek hiányoznak nincsenek megfelelően

betéve.

Ábra

 Tegye be a tisztítóhengereket, ill. a tisztítóhengere-

ket ütközésig csavarja be a hengertartóra.

A tisztítóhengerek elszennyeződtek vagy elkoptak.

 Tisztítsa meg a tisztítóhengereket.

vagy

 Cserélje ki a tisztítóhengereket.

A hengerek blokkolva vannak.

Ábra

 Vegye ki a hengereket, és ellenőrizze, nem szorult-

e idegen tárgy a hengerekbe.

 Ellenőrizze, hogy a hengerek ütközésig be vannak-

e csavarva a hengertartón.

A hengerek túl szárazak.

 Nedvesítse be a hengereket ill. nedvesítse be a ké-

szüléket a parkolóállomáson 50 ml vízzel.

Valaminek a darabjai (pl. kövek vagy szilánkok) találha-

tók a szívófejben.

Ábra

 Vegye le a szívófej burkolatát és tisztítsa meg a

szívófejet.

Lásd a „Szívófej tisztítása” fejezetet.

A szívócsatornák és a szívófej rései eltömődtek.

Ábra

 Vegye le a szívófej burkolatát és tisztítsa meg a

szívófejet.

Lásd a „Szívófej tisztítása” fejezetet.

A szennyvíztartály túltöltődött.

Ábra

míg

Ábra

 Azonnal ürítse ki a szennyvíztartályt.

Lásd a „Szennyvíztartály tisztítása” fejezetet.

A szennyvíztartály nem ül megfelelően a készülékben.

 Ellenőrizze, hogy a fedél szorosan ül-e a szenny-

víztartályon.

Lásd a „Szennyvíztartály tisztítása” fejezetet.

A leválasztó eltömődött.

 Vegye le a fedelet szennyvíztartályról, és tisztítsa

meg a leválasztót.

Lásd a „Szennyvíztartály tisztítása” fejezetet.

A szennyvíztartály leválasztójának szűrőhálója sérült a

tisztítás során.

 Cserélje ki a leválasztót.

A tisztító- vagy ápolószer nem alkalmas a készülékhez

vagy helytelen az adagolásuk.

 A gyártó által ajánlott tisztító- és ápolószereket

használja.

Lásd a „Tisztító- és ápolószerek” fejezetet.

 Ügyeljen a gyártó adagolási előírásaira.

A hengerek első megnedvesítését nem vagy túlságo-

san röviden végezték el, ezért a hengerek nincsenek

teljesen megnedvesítve (ezért a hengerek csak részle-

gesen tisztítanak).

Ábra

 Teljesen nedvesítse meg a hengereket.

FIGYELEM

A fogantyút az összeszerelés után már nem szabad el-

távolítani az alapkészülékről.

A fogantyút csak akkor szabad levenni az alapkészülék-

ről, ha a készüléket szervizbe kell küldeni.

Ábra

Lásd az ábrát a használati utasítás végén.

 Helyezze a csavarhúzót 90 fokban a fogantyú há-

tulján lévő kis nyílásba és távolítsa el a fogantyút.

FIGYELEM

Figyeljen arra, hogy az alapkészülék és a fogantyú kö-

zötti összekötő kábel ne károsodjon.

LED hibakijelzés

A henger friss vízzel történő nedvesítése

hiányzik

A készülék nem szedi fel a szennyeződést

A hengerek nem forognak

Bekapcsoláskor hangos kattogás hallható

Zörgő zaj a szívófejben

A szívóteljesítmény csökken

A készülék szennyvizet veszít

A készülék csíkokat hagy hátra a padlón

Fogantyú eltávolítása az alapkészülékről

117HU

– 12

A műszaki adatok módosításának jogát fenntartjuk!

Műszaki adatok

Elektromos csatlakozás

Akku névleges feszültsége 25,20 - 25,55 V

Védelmi fokozat IPX4

Készülék

Védelmi osztály

III

A töltőkészülék védelmi osztálya II

Készülék névleges teljesítménye 165 W

Akku típus Li-ion

Üzemidő teljes akkufeltöltés

esetén

kb. 20 min

Töltési idő üres akkunál 4 h

Töltőgép kimeneti feszültség 30 V

Töltőkészülék kimeneti áram 0,6 A

Teljesítményre vonatkozó adatok

Hengerfordulat percenként 500 U/min

Töltési mennyiség

Friss víz tartály 400 ml

Tisztítóállomás 200 ml

Méretek

Súly (tartozékok és tisztító folya-

dékok nélkül)

4,4 kg

Hossz 320 mm

szélesség 270 mm

magasság 1220 mm

Kábelhosszúság

Töltőkészülék 1500 mm

118 HU

– 5

Před prvním použitím svého přístroje

si přečtěte tento originální provozní ná-

vod, řiďte se jím a uložte jej pro pozděj-

ší použití nebo pro dalšího majitele.

Čistič podlah používejte výhradně na čištění tvrdých

podlah v soukromých domácnostech a na tvrdých pod-

lahách s krytinou odolnou vůči vodě.

Nečistěte krytiny citlivé na vodu, jakými jsou například

nelakované korkové podlahy (může do nich proniknout

vlhkost a podlahu poškodit).

Přístroj je vhodný k čištění PVC, linolea, dlaždic, kame-

ne, naolejovaných a navoskovaných parket, laminátu a

všech podlahových krytin odolných vůči vodě.

Obalové materiály jsou recyklovatelné. Obal ne-

zahazujte do domácího odpadu, nýbrž jej ode-

vzdejte k opětovnému zužitkování.

Staré přístroje obsahují hodnotné recyklovatel-

né materiály a látky, které se nesmí dostat do ži-

votního prostředí. Přístroj a zabudovaný akumu-

látor tudíž nesmíte likvidovat v domovním odpa-

du. Likvidaci můžete provést bezplatně prostřednictvím

místních vratných a sběrných systémů.

Elektrické a elektronické přístroje jsou často tvořeny

složkami, které při nesprávném používání nebo ne-

správné likvidaci mohou představovat potenciální riziko

pro lidské zdraví a životní prostředí. Tyto složky jsou

však nezbytné pro správnou funkci zařízení. Přístroj

označený tímto symbolem nesmíte likvidovat v domov-

ním odpadu.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na

adrese:

www.kaercher.com/REACH

Obsah dodávky je zobrazen na obale vašeho zařízení.

Během vybalování zkontrolujte, zda je dodávka kom-

pletní.

Pokud chybí části příslušenství nebo bylo transportem

poškozeny, obraťte se na vaší prodejnu.

Používejte pouze originální příslušenství a originální

náhradní díly, ty poskytují záruku bezpečného a bezpo-

ruchového provozu přístroje.

Informace o příslušenství a náhradních dílech nalezne-

te na adrese www.kaercher.com.

V každé zemi platí záruční podmínky vydané příslušnou

distribuční společností. Případné poruchy zařízení od-

straníme během záruční lhůty bezplatně, pokud byl je-

jich příčinou vadný materiál nebo výrobní závady. V pří-

padě uplatňování nároku na záruku se s dokladem o za-

koupení obraťte na prodejce nebo na nejbližší oddělení

služeb zákazníkům.

(Adresy poboček najdete na zadní straně)

– Kromě pokynů uvedených v návodu na použití je

nutné dodržovat všeobecné bezpečnostní právní

předpisy.

– Štítek na přístroji s varováním a pokyny uvádí dů-

ležité pokyny pro bezpečný provoz.

 NEBEZPEČÍ

Upozornění na bezprostředně hrozící nebezpečí, které

vede k těžkým fyzickým zraněním nebo k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně nebezpečnou situaci, kte-

rá by mohla vést k těžkým fyzickým zraněním nebo

usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která

může vést k lehkým fyzickým zraněním.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která

může mít za následek poškození majetku.

Obsah

Obecná upozornění CS 5

Bezpečnostní pokyny CS 5

Popis zařízení CS 7

Montáž CS 7

Uvádění do provozu CS 7

Provoz CS 8

Ošetřování a údržba CS 9

Pomoc při poruchách CS 10

Technické údaje CS 11

Obecná upozornění

Používání v souladu s určením

Ochrana životního prostředí

Obsah dodávky

Náhradní díly

Záruka

Symboly na zařízení

POZOR

Během čištění nesmí být překročeno zna-

čení „MAX“ na nádrži na špinavou vodu.

Prosím, dodržujte následující postup:

Nejprve vyprázdněte nádrž na špinavou vo-

du.

Poté naplňte nádrž na čistou vodu.

Bezpečnostní pokyny

Stupně nebezpečí

119CS

– 6

 NEBEZPEČÍ

 Neponořujte přístroj do vody!

 Před použitím zařízení zkontrolujte zařízení a pří-

slušenství, zda jsou v pořádku. Pokud jejich stav

není bez závad, nesmí se zařízení používat.

 Nabíječku s nabíjecím kabelem při viditelném po-

škození neprodleně vyměňte za originální náhrad-

ní díl.

 Než začnete provádět jakoukoliv péči nebo údržbu,

zařízení vypněte a vytáhněte zástrčku ze sítě.

 Veškeré opravářské práce na přístroji smí provádět

pouze autorizovaná servisní služba firmy Kärcher.

 Přístroj obsahuje elektrické konstrukční prvky, kte-

ré se nesmějí čistit pod tekoucí vodou.

 Do nabíjecí zdířky nezasunujte vodivé předměty

(např. šroubovák nebo podobné).

 Nedotýkejte se kontaktů ani vedení.

 Údaje o napětí uvedené na typovém štítku musejí

souhlasit s napájecím napětím.

 Nabíjecí kabel netahejte přes ostré hrany a nepři-

skřípněte ho.

몇 VAROVÁNÍ

 Přístroj smí být zapojen jen k takové el. přípojce,

která byla zabudována odborným elektrikářem v

souladu s normou IEC 60364.

 Přístroj zapojujte pouze k přípojkám se střídavým

proudem. Napětí musí být shodné s údaji o napětí

na typovém štítku přístroje.

 Z bezpečnostních důvodů doporučujeme přístroj

nabíjet zásadně přes proudový chránič (max.

30 mA).

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.

 Nikdy se nedotýkejte síťové zástrčky ani zásuvky

vlhkýma rukama.

 Nabíječku nepoužívejte znečištěnou ani mokrou.

 Nabíječku nepoužívejte v prostředí s nebezpečím

výbuchu.

 Nabíječku nenoste ze síťový kabel.

 Nabíječku používejte a ukládejte jen v suchých pro-

storách.

 Síťový kabel chraňte před horkem, ostrými hrana-

mi, olejem a pohyblivými součástmi.

 Nepoužívejte prodlužovací kabely s více zásuvka-

mi a více připojenými přístroji zároveň.

 Síťovou zástrčku neodpojuje ze zásuvky taháním

za síťový kabel.

 Nabíječku nezakrývejte a větrací štěrbiny nechá-

vejte volné.

 Nabíječku neotvírejte. Opravy nechte provádět od-

borníkům.

 Nabíječku používejte pouze k nabíjení schvále-

ných akumulátorů.

 Nabíječku s nabíjecím kabelem při viditelném po-

škození neprodleně vym

ěňte za originální náhrad-

ní díl.

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.

 Akumulátor nevystavujte přímému slunečnímu zá-

ření, horku ani ohni.

몇 VAROVÁNÍ

 Nabíjení akumulátoru provádějte pouze v přiložené

originální nabíječce nebo v nabíječce schválené

společností KÄRCHER.

Použijte následující adaptér:

 Akumulátory neotvírejte, existuje nebezpečí krát-

kého spojení a navíc z nich mohou vycházet dráž-

divé páry nebo vytékat žíravé kapaliny.

 NEBEZPEČÍ

 Uživatel musí přístroj používat dle určení. Při práci

s přístrojem je uživatel povinen dbát místních pod-

mínek a brát ohled na osoby nacházející se okolí.

 Provoz v prostředí s nebezpečím výbuchu je zaká-

záno.

 Používáte-li zařízení v nebezpečných prostorách,

je třeba dodržovat příslušné bezpečnostní předpi-

sy.

 Nepoužívejte přístroj v případě, že spadl na zem, je

viditelně poškozen nebo netěsní.

 Balicí fólie uchovávejte mimo dosah dětí, hrozí ne-

bezpečí udušení!

몇 VAROVÁNÍ

 S přístrojem nesmí pracovat děti nebo osoby, které

nebyly seznámeny s návodem k jeho použití.

 Toto zařízení není určeno k tomu, aby je používaly

osoby s omezenými fyzickými, smyslovými nebo

duševními schopnostmi nebo osoby zcela bez zku-

šeností a/nebo znalostí, ledaže by tak činily pod

dohledem osoby pověřené zajištěním jejich bez-

pečnosti nebo poté, co od ní obdržely instruktáž,

jak se zařízením zacházet a uvědomují si nebezpe-

čích, která s používáním přístroje souvisí.

 Není dovoleno, aby si děti s přístrojem hrály.

 Na děti je třeba dohlížet, aby bylo zajištěno, že si

se zařízením nebudou hrát.

 Zařízení udržujte mimo dosah dětí, dokud je za-

pnutý nebo ještě nevychladl.

 Čištění a údržbu přístroje nesmí provádět děti bez

dozoru.

 Přístroj používejte a skladujte pouze dle popisu re-

sp. zobrazení!

몇 UPOZORNĚNÍ

 Před všemi činnostmi na nebo s přístrojem zajistě-

te stabilitu přístroje, aby bylo zabráněno poraně-

ním nebo poškozením následkem překlopení pří-

stroje.

 Do nádrže na vodu nikdy nelijte rozpouštědla, ka-

paliny obsahující rozpouštědla nebo nezředěné ky-

seliny (např. čisticí prostředky, benzín, ředidla do

barev a aceton), napadly by materiály použité v pří-

stroji.

Elektrické komponenty

Nabíječka

Akumulátor

Bezpečné zacházení

PS07

120 CS

– 7

 Nikdy přístroj nenechávejte bez dozoru, je-li v pro-

vozu.

 Části těla (např. vlasy, prsty) držte stranou od rotu-

jících čisticích válců.

 Během čištění sací hlavy si chraňte ruce, neboť

hrozí nebezpečí zranění od ostrých předmětů (na-

př. třísky).

 Chraňte spojovací kabel před horkem, ostrými hra-

nami, olejem a pohyblivými částmi přístroje.

POZOR

 Přístroj zapínejte jen tehdy, když je nasazena ná-

drž na čistou vodu a nádrž na špinavou vodu.

 Přístrojem se nesmějí nasávat žádné ostré nebo

větší předměty (např. střepy, kamínky, části hra-

ček).

 Do nádrže na čistou vodu nedávejte žádné octové

kyseliny, odstraňovače vodního kamene, éterické

oleje nebo podobné látky. Dbejte rovněž na to,

abyste tyto látky nenasáli.

 Přístroj používejte jen na tvrdé podlahy s vodotěs-

ným nátěrem (např. lakované parkety, smaltované

dlaždice, linoleum).

 Přístroj není vhodný k čištění koberců nebo kober-

cových podlah.

 Přístrojem nepřejíždějte přes podlahové mřížky

konvektorového topení. Vystupující vodu nemůže

přístroj zachytit, pokud je vedena přes mřížku.

 Při delších pracovních přestávkách a po použití pří-

stroj vypínejte hlavním vypínačem / spínačem a od-

pojujte síť

ovou zástrčku nabíječky.

 Zařízení neprovozujte při teplotách po 0 °C.

 Přístroj chraňte před deštěm. Neskladujte venku.

Ilustrace viz obrazová příloha

** FC 5 Cordless

** FC 5 Cordless Premium

Ilustrace

 Lištu

rukojeti

nasaďte na základní přístroj až na do-

raz, dokud slyšitelně nezaklapne.

Lišta rukojeti musí být pevně usazena v přístroji.

Ilustrace

 Čisticí válce zašroubujte až na doraz do držáku vál-

ců.

 Dávejte pozor na barevné přiřazení vnitřní strany

válce a držáku válce na přístroji (např. modrá k

modré).

 Po montáži zkontrolujte, zda jsou čisticí válce pev-

ně nasazené.

Ilustrace

 Pro zajištění stability dejte přístroj do čisticí stanice.

Ilustrace

 Nabíjecí kabel nabíječky zasuňte do nabíjecí zdíř-

ky na přístroji.

 Zapojte síťovou zástrčku nabíječky do zásuvky.

Ilustrace

 LED kontrolky signalizují aktuální stav nabití aku-

mulátoru.

 Při dobíjení úplně prázdného akumulátoru se

všechny 3 LED kontrolky zdola nahoru jedna po

druhé rozblikají.

 Při 1/3 nabíjení akumulátoru svítí nejnižší LED kon-

trolka trvale, obě horní LED kontrolky dále blikají.

 Při 2/3 nabíjení akumulátoru svítí obě spodní LED

kontrolky trvale, nejvyšší LED kontrolka dále bliká.

 Po úplném nabití akumulátoru svítí 3 LED kontrolky

po dobu dalších 60 minut. Po uplynutí této doby

LED kontrolky zhasnou.

Ilustrace

 Po dobití vytáhněte síťovou zástrčku ze zásuvky a

nabíjecí kabel z nabíjecí zdířky.

Ilustrace

 Nádrž na čistou vodu vyjměte z přístroje za rukojeť.

Ilustrace

 Otevřete palivový uzávěr.

 Nádrž na čistou vodu naplňte studenou nebo vlaž-

nou vodou z vodovodního řádu.

 Dle potřeby lze přidat do nádrže na čistou vodu čis-

ticí nebo ošetřovací prostředky KÄRCHER.*

Viz kapitolu „Čisticí a ošetřovací prostředky“.

 Při plnění se nesmí překročit značení „MAX“.

 Zavřete závěr nádrže.

Ilustrace

 Nasaďte do zařízení nádrž na čerstvou vodu.

 Nádrž na čistou vodu musí být pevně usazena v

přístroji.

POZOR

Dodržujte doporučené dávkování čisticích, popř. ošet-

řovacích prostředků.

Popis zařízení

1 Spínač ZAP/VYP

2 Rukojeť

3 Zobrazení stavu akumulátoru

4 Držadlo

5 Nabíjecí zdířka

6 Víko nádrže na špinavou vodu / odlučovač

7 Nádrž na špinavou vodu

8 Kryt sací hlavy

9 Zapuštěné madlo čisticí válec

10 Čisticí válce

11 Zajištění sací hlavy

12 Nádrž na čistou vodu

13 Rukojeť nádrže na čistou vodu

14 Ukládání válců

15 Čisticí/parkovací stanice

16 Filtrační vložka

17 Nabíječka s nabíjecím kabelem

18 * Čisticí prostředky RM 536 30 ml

19 ** Čisticí prostředky RM 534 30 ml

20 ** Čisticí prostředky RM 536 500 ml

10 ** Čisticí válce 2x

Montáž

Uvádění do provozu

Montáž válců

Nabíjení

Naplnění nádrže na čerstvou vodu

121CS

– 8

POZOR

Ilustrace

Přístroj smí pojmout jen nečistoty a kapaliny (max. 250

ml).

Ilustrace

Před začátkem práce odstraňte z podlahy případné

předměty jako střepy, kamínky, šrouby nebo části hra-

ček.

Před použitím přístroje vyzkoušejte na nenápadném

místě na podlaze odolnost proti vodě. Nečistěte s ním

krytiny citlivé na vodu jako např. neošetřené korkové

podlahy (vlhkost může proniknout dovnitř a podlahu po-

škodit).

Pokyny

 Chcete-li se vyhnout pruhům na podlaze, přístroj

před použitím na citlivém povrchu (např. dřevo

nebo jemná kamenina) nejprve otestujte na nená-

padném místě.

 Nezůstávejte při čištění na jednom místě, zůstaňte

v pohybu.

 Dodržujte upozornění a pokyny výrobce podlahové

krytiny.

Ilustrace

Aby se na čistě vytřené podlaze nevytvářely otisky no-

hou, pracujte pozpátku směrem ke dveřím.

 Přístroj držte za rukojeť pod úhlem cca 60 stupňů.

 Čištění podlahy se provádí pohybem přístroje tam

a zpět rychlostí jako při vysávání prachu.

 U silnějšího znečištění nechte přístroj pomalu

klouzat po podlaze.

 V případě šedých a žlutých párů válců v obsahu

dodávky: Oba páry válců mají shodnou funkci, lze

je ale použít pro různé oblasti použití (barevné roz-

lišení např. pro kuchyň a koupelnu).

Ilustrace

 Stiskněte jen krátce spínač ON.

 Po cca 1-2 sekundách se začínají válce otáčet a

přístroj je připraven k provozu.

POZOR

Jakmile přístroj zapnete, čisticí válce se začnou otáčet.

Aby se přístroj sám od sebe nepohyboval, musíte ruko-

jeť pevně držet.

Ujistěte se, že nádrž na čistou vodu je naplně

ná vodou

a v přístroji je nasazená nádrž na špinavou vodu.

Ilustrace

 Pro rychlé zvlhčení válců naplňte čisticí stanici

50 ml čerstvé vody z odměrky.

Ilustrace

 Přístroj

zapněte

a ve stanici jej na 5 sekund uveďte

do provozu.

Přístroj pak má optimální vlhkost pro zajištění rych-

lého čištění.

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Přístroj za držadlo vyjměte z čisticí stanice a po-

stavte jej na podlahu.

 Přístroj pevně držte za rukojeť.

Ilustrace

 Zařízení zapněte stisknutím hlavního vypínače

(zap / vyp).

Ilustrace

– 3 LED kontrolky svítí – 3/3 nabití akumulátoru (plné

nabití).

– 2 LED kontrolky svítí – 2/3 nabití akumulátoru.

– 1 LED kontrolka svítí – 1/3 doby chodu akumuláto-

ru.

 5 minut před koncem doby chodu dávají válce sig-

nál prostřednictvím změněných rychlostí otáčení.

 Asi 2,5 minuty před vybitím akumulátoru bliká nej-

nižší LED kontrolka.

 1,5 minuty před koncem doby chodu se přístroj vy-

pne.

 Pomocí opětovného zapnutí lze využít zbývající

1,5 minuty k čištění přístroje ve stanici.

Viz kapitolu „Čištění přístroje propláchnutím“.

 Po vybití akumulátoru a vypnutí přístroje bliká nej-

nižší LED kontrolka ještě 10 sekund.

POZOR

Před plněním nádrže na čistou vodu vyprázdněte nádrž

na špinavou vodu. Tím se zabrání přetečení nádrže na

špinavou vodu.

Viz kapitolu „Vyprázdnění nádrže na špinavou vodu“.

Ilustrace

 Přístroj postavte do čisticí stanice.

Ilustrace

 Nádrž na čistou vodu vyjměte z přístroje za rukojeť.

Ilustrace

 Otevřete palivový uzávěr.

 Nádrž na čistou vodu naplňte studenou nebo vlaž-

nou vodou z vodovodního řádu.

 Podle potřeby přidejte čisticí nebo ošetřovací pro-

středky.

 Při plnění se nesmí překročit značení „MAX“.

 Zavřete závěr nádrže.

Ilustrace

 Nasaďte do zařízení nádrž na čerstvou vodu.

Nádrž na čistou vodu musí být pevně usazena v

přístroji.

POZOR

Aby nádrž na špinavou vodu nepřetekla, je třeba stav

vody pravidelně kontrolovat. Značení „MAX“ se nesmí

překročit.

Ilustrace

 Přístroj postavte do čisticí stanice.

Ilustrace

 Držte

nádrž na špinavou vodu za spodní lištu ruko-

jeti a současně horní lištu rukojeti tlačte palci smě-

rem dolů.

 Vyjměte nádrž na špinavou vodu.

Ilustrace

 Sejměte víko nádrže na špinavou vodu.

 Vyprázdnění nádrže na špinavou vodu.

 Podle znečištění vyčistěte víko/odlučovač a nádrž

na špinavou vodu vodou z vodovodního řádu.

 Nasaďte víko na nádrž na špinavou vodu.

Provoz

Obecné pokyny pro

obsluhu

Zapnutí přístroje

Začněte s prací

Délka použití akumulátoru

Doplnění čisticí kapaliny

Vyprázdnění nádrže na špinavou vodu

122 CS

– 9

Víko musí být pevně nasazené na nádrži na špina-

vou vodu.

Ilustrace

 Nádrž na znečištěnou vodu vsaďte do zařízení.

Nádrž na špinavou vodu musí být pevně usazena v

přístroji.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Přístroj postavte do čisticí stanice.

POZOR

Pro zajištění stability přístroj při přerušení práce vždy

dávejte do čisticí popř. parkovací stanice. V případě ne-

dostatečné stability se přístroj může překlopit, přitom

mohou vytéct kapaliny, které poškodí podlahovou kryti-

nu.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Přístroj postavte do čisticí stanice.

Ilustrace

 Odstraňte nádrž na špinavou vodu.

POZOR

Po skončení práce přístroj vyčistěte propláchnutím.

Viz kapitolu „Čištění přístroje propláchnutím“.

Ilustrace

 Přístroj úplně vyprázdněte.

Ilustrace

až

Ilustrace

 Vyprázdnění nádrže na špinavou vodu.

Viz kapitolu „Vyprázdnění nádrže na špinavou vo-

du“.

 Pokud je v nádrži na čistou vodu nebo v čisticí sta-

nici ještě voda, vylijte ji.

POZOR

Aby se zabránilo vzniku zápachu, musí se při skladová-

ní přístroje zcela vyprázdnit nádrž na čerstvou i znečiš-

těnou vodu.

Ilustrace

 Přístroj zvedněte za držadlo a přeneste ho na mís-

to uchovávání.

Ilustrace

 Pro zajištění stability dejte přístroj do čisticí stanice.

 Přístroj uchovávejte v suchých prostorách

POZOR

Po skončení práce vždy nechte př

ístroj propláchnout

čisticí stanicí a čerstvou vodou. Díky tomuto postupu

bude přístroj optimálně vyčištěn a zabrání se vzniku

usazených nečistot a hromadění bakterií či nepříjemné-

mu zápachu v přístroji.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Přístroj postavte do čisticí stanice.

 Před vypláchnutím naplňte nádrž na čistou vodu

trochou studené nebo vlažné vody z vodovodního

řadu,

aby

se sací kanálky a štěrbiny sací hlavy zce-

la zbavily zbytků čisticího prostředku.

 Nasaďte do zařízení nádrž na čerstvou vodu.

Ilustrace

 Vyjměte nádrž na špinavou vodu a vyprázdněte ji.

Viz kapitolu „Vyprázdnění nádrže na špinavou vo-

du“.

 Do odměrky naplňte 200 ml vody.

 Do čisticí stanice naplňte vodu.

 Podle potřeby je možné k proplachování přidat od-

povídající čisticí prostředky KÄRCHER.

 Zařízení zapněte stisknutím hlavního vypínače

(zap / vyp).

 Přístroj nechte běžet 30-60 sekund, až je voda z

čisticí stanice úplně odsátá.

Proces proplachování je nyní ukončen.

Upozornění

Čím déle je přístroj zapnutý, tím méně zbytkové vlhkosti

zůstává v čisticích válcích.

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

 Pokud je v nádrži na čistou vodu ještě voda, nádrž

na čistou vodu vyjměte a vyprázdněte.

Ilustrace

 Vyprázdnění nádrže na špinavou vodu.

Viz kapitolu „Vyprázdnění nádrže na špinavou vo-

du“.

 Pokud je v čisticí stanici ještě voda, vylijte ji.

POZOR

Než přístroj položíte na podlahu pro sejmutí válců, mu-

síte vylít vodu z nádrží na čistou a špinavou vodu. Tím

se zabrání tomu, aby během odložení na poloze z nádr-

ží vytékaly kapaliny.

Upozornění

Při silném znečištění je možné čisticí válce vyčistit

zvlášť.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

 Pokud je v nádrži na čistou vodu ještě voda, nádrž

na čistou vodu vyjměte a vyprázdněte.

 Vyprázdněte nádrž na čerstvou vodu.

Ilustrace

 Vyprázdnění nádrže na špinavou vodu.

Ilustrace

 Na zapuštěném madlu vyšroubujte čisticí válce.

Ilustrace

 Čisticí válce vyčistěte pod tekoucí vodou.

nebo

 Čisticí válce vyperte v pračce na 60 °C.

POZOR

Při čištění v prač

ce nepoužívejte avivážní prostředek.

Mikrovlákna se tak nepoškodí a čisticí válce si zachova-

jí vysoký čisticí účinek.

Čisticí válce nejsou vhodné do sušičky.

POZOR

Aby nedošlo k poškození pračky, doporučujeme umístit

válce do sítě na prádlo a naplnit pračku dalším prádlem.

Přerušení provozu

Vypnutí přístroje

Uložení přístroje

Ošetřování a údržba

Čištění přístroje propláchnutím

Čištění válců

123CS

– 10

Ilustrace

 Po čištění nasaďte válce na úložiště válců čisticí

stanice a nechte je schnout na vzduchu.

 Minimalizace času schnutí je možná pomocí před-

chozího vyždímání válců.

POZOR

Při silném znečištění nebo pokud se do sací hlavy do-

stanou části (např. kameny, střepy), musí se hlava vy-

čistit. Tyto části vyvolávají při práci klapavý zvuk nebo

ucpou sací kanály a snižují sací výkon.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Sejměte čisticí válce.

Viz kapitolu „Čištění válců“.

Ilustrace

 Stiskněte blokování sací hlavy.

 Sejměte kryt sací hlavy.

 Kryt sací hlavy vyčistěte pod tekoucí vodou.

 V případě potřeby zbavte sací kanály a drážky kry-

tu sací hlavy usazených částic.

 Očistěte sací hlavu přístroje vlhkým hadrem.

 Připevněte kryt sací hlavy na sací hlavu.

Upozornění

Kryt sací hlavy musí při upevnění na sací hlavu slyšitel-

ně zaskočit.

Ilustrace

 Čisticí válce zašroubujte až na doraz do držáku vál-

ců.

Viz kapitolu „Čištění válců“.

POZOR

Aby se odlučovač neucpal prachem a nečistotami nebo

pokud se nečistoty usazují v nádrži, musí se nádrž na

špinavou vodu pravidelně čistit.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Přístroj postavte do čisticí stanice.

Ilustrace

až

Ilustrace

 Sejměte nádrž na špinavou vodu z přístroje.

Viz kapitolu „Vyprázdnění nádrže na špinavou vo-

du“.

 Víko/odlučovač a nádrž na špinavou vodu vyčistěte

vodou z vodovodního řádu.

 Nádrž na špinavou vodu je možné čistit i v myčce.

Ilustrace

 Po vyčištění nasaďte nádrž na špinavou vodu s ví-

kem zpět do přístroje.

POZOR

Použití nevhodných čisticích a ošetřovacích prostředků

může přístroj poškodit a může vést k vyloučení záruky.

Upozornění

Podle potřeby používejte k čištění podlah čisticí nebo

ošetřovací prostředky KÄRCHER.

 Při dávkování čisticích a ošetřovacích prostředků

dodržujte pokyny výrobce ohledně množství.

Ilustrace

 Aby

předešlo tvorbě pěny, naplňte nádrž na čis-

tou vodu nejprve vodou a pak čisticími nebo ošet-

řovacími prostředky.

 Aby nebylo překročeno plnicí množství „MAX“ v ná-

drži na čistou vodu, ponechte při plnění vody ještě

místo na příslušné množství čisticích nebo ošetřo-

vacích prostředků.

Poruchy mají často jednoduché příčiny, které můžete

odstranit sami s pomocí následujících údajů. V případě

nejistoty nebo při zde nevyjmenovaných poruchách se

laskavě obrat'te na autorizovanou servisní službu firmy

Kärcher.

 Nabíjecí zástrčka/síťová zástrčka není správně při-

pojena.

 Proveďte správné připojení nabíjecí zástrčky/síťo-

vé zástrčky.

 Akumulátor je prázdný.

 Nabijte přístroj.

 Zkontrolujte, zda je nabíjecí kabel zastrčený do pří-

stroje.

 Odpojte nabíjecí kabel, jelikož při připojeném nabí-

jecím kabelu není provoz možný.

Nejnižší LED kontrolka bliká při zapnutí přístroje a pří-

stroj se nerozběhne.

 Baterie je prázdná

 Nabijte přístroj.

Všechny LED kontrolky blikají současně rychle.

 Použití nesprávného nebo vadného síťového dílu.

 Použijte originální síťový díl/vyměňte vadný síťový

díl.

nebo

 Přístroj je během použití příliš horký (např. u provo-

zu při vysokých okolních teplotách).

 Udělejte přestávku a nechte přístroj vychladnout.

 Pokud se navíc přístroj vypne:

 Udělejte přestávku a nechte přístroj vychladnout.

 přístroj lze znovu zapnout teprve tehdy, až bude

patřičně vychladlý.

Není vložena filtrační vložka.

(viz obrázek k popisu přístroje)

 Vyjměte nádrž na čistou vodu a nasaďte filtrační

vložku kolíkem nahoru.

Filtrační vložka je vložena obráceně.

 Vyjměte filtrační vložku a nasaďte ji kolíkem naho-

ru.

Sací hadice je ucpaná usazenou nečistotou.

 Opatrně sejměte sací hadici ze sací hlavy a základ-

ního zařízení.

 Ponořte sací hadice na 10–20 minut do studené

vody.

 Vyčistěte sací hadice tupým předmětem a/nebo

pod tekoucí vodou.

Čištění sací hlavy

Čištění nádrže na špinavou vodu

Čisticí a ošetřovací prostředky

Pomoc při poruchách

Akumulátor se nenabíjí

Přístroj nelze zapnout

LED ukazatel poruchy

Neprobíhá zvlhčování válce čerstvou vodou

124 CS

– 11

Ve vodní nádrži není voda.

 Doplňte vodu

Nádrž na čistou vodu nesedí v přístroji správně.

 Nádrž na čistou vodu nasaďte tak, aby seděla pev-

ně v přístroji.

Chybějí čisticí válce nebo nejsou správně nasazené.

Ilustrace

 Nasaďte čisticí válce popř. je zašroubujte až na do-

raz do držáku válců.

Čisticí válce jsou znečištěné nebo opotřebené.

 Vyčistěte čisticí válce.

nebo

 Vyměňte čisticí válce.

Válce jsou blokované.

Ilustrace

 Odejměte válce a zkontrolujte, zda ve válcích neu-

vázl předmět.

 Zkontrolujte, zda jsou válce na doraz našroubová-

ny na úchyt válců.

Válce jsou příliš suché.

 Navlhčete válce příp. navlhčete přístroj pomocí

50 ml vody v parkovací stanici.

V sací hlavě jsou částice (např. kameny nebo střepy).

Ilustrace

 Sejměte kryt sací hlavy a vyčistěte sací hlavu.

Viz kapitolu „Čištění sací hlavy“.

Sací kanály a drážky sací hlavy jsou ucpané.

Ilustrace

 Sejměte kryt sací hlavy a vyčistěte sací hlavu.

Viz kapitolu „Čištění sací hlavy“.

Nádrž na špinavou vodu je přeplněná.

Ilustrace

až

Ilustrace

 Nádrž na špinavou vodu okamžitě vyprázdněte.

Viz kapitolu „Čištění nádrže na špinavou vodu“.

Nádrž na špinavou vodu nesedí správně v přístroji

správně.

 Zkontrolujte, zda je víko pevně nasazené na nádrži

na špinavou vodu.

Viz kapitolu „Čištění nádrže na špinavou vodu“.

Odlučovač je ucpaný.

 Sejměte víko z nádrže na špinavou vodu a vyčistě-

te odlučovač.

Viz kapitolu „Čištění nádrže na špinavou vodu“.

Filtrační síť odlučovače z nádrže znečištěné vody byla

při čištění poškozena.

 Vyměňte odlučovač.

Čisticí nebo ošetřovací prostředek není pro přístroj

vhodný nebo je špatně nadávkovaný.

 Používejte výrobcem doporučené čisticí a ošetřo-

vací prostředky.

Viz kapitolu „Čisticí a ošetřovací prostředky“.

 Dbejte na údaje o dávkování od výrobce.

Prvotní navlhčení válců nebylo provedeno vůbec nebo

bylo provedeno příliš krátce a válce tedy nejsou zcela

navlhčené (proto čistí jen částečně).

Ilustrace

 Válce zcela navlhčete.

POZOR

Po sestavení již rukojeť ze základního zařízení nesní-

mejte.

Rukojeť se smí ze základního zařízení snímat pouze při

odeslání přístroje do servisu.

Ilustrace

Viz vyobrazení na konci návodu k použití.

 Zasuňte šroubovák v úhlu 90 stupňů do malého

otvoru na zadní straně rukojeti a sejměte rukojeť.

POZOR

Dbejte na to, aby se nepoškodil spojovací kabel mezi

základním zařízením a rukojetí.

Technické změny vyhrazeny.

Přístroj nezachycuje nečistoty

Válce se netočí

Hlasité drnčení při zapínání

Klapavý zvuk v sací hlavě

Snížení sacího výkonu

Přístroj ztrácí znečištěnou vodu

Přístroj na podlaze zanechává pruhy

Sejmutí rukojeti ze základního zařízení

Technické údaje

Elektrická přípojka

Jmenovité napětí akumulátoru 25,20 - 25,55 V

Stupeň krytí IPX4

Přístroj

Třída krytí

III

Nabíječka, třída krytí II

Jmenovitý výkon zařízení 165 W

Typ akumulátoru Li-Ion

Provozní doba při plně nabitém

akumulátoru

cca 20 min

Doba nabíjení vybitého akumu-

látoru

4 hod.

Výstupní napětí nabíječky 30 V

Výstupní proud nabíječky 0,6 A

Výkonnostní parametry

Otáčky válců za minutu 500 ot/min

Plnicí množství

Nádrž na čistou vodu 400 ml

Čisticí stanice 200 ml

Rozměry

Hmotnost (bez příslušenství a

čisticích kapalin)

4,4 kg

Délka 320 mm

Šířka 270 mm

Výška 1220 mm

Délka kabelu

Nabíječka 1500 mm

125CS

– 5

Pred prvo uporabo naprave preberite

ta originalna navodila za uporabo, jih

upoštevajte in shranite za morebitno

kasnejšo uporabo ali za naslednjega

lastnika.

Talni čistilnik uporabljajte izključno za čiščenje trdih tal

v zasebnem gospodinjstvu in samo na vodoodpornih tr-

dih tleh.

Ne čistite oblog, ki so občutljive na vodo, kot npr. oblog

iz neobdelane plute (vlaga lahko prodre in poškoduje

tla).

Naprava je primerna za čiščenje PVC, linoleja, ploščic,

kamna, oljenega in voskanega parketa, laminata ter

vseh oblog, ki niso občutljive na vodo.

Embalažo je mogoče reciklirati. Prosimo, da em-

balaže ne odlagate med gospodinjski odpad,

pač pa jo oddajte v ponovno predelavo.

Stare naprave vsebujejo dragocene reciklirne

materiale in snovi, ki ne smejo priti v okolje. Na-

prave in akumulatorske baterije v njej se zato ne

sme zavreči preko gospodinjskih odpadkov.

Med odpadke ju lahko brezplačno odstranite preko lo-

kalno razpoložljivih sistemov vračanja in zbirnih siste-

mov.

Električne in elektronske naprave imajo pogosto sestav-

ne dele, ki pri nepravilnem ravnanju ali odstranjevanju

med odpadke lahko predstavljajo nevarnost za zdravje

ljudi in okolje. Ti sestavni deli so kljub temu pomembni

za pravilno delovanje naprav. Naprav, označenih s tem

simbolom, ne smete odvreči med gospodinjske odpad-

ke.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

www.kaercher.com/REACH

Obseg dobave Vaše naprave je prikazan na embalaži.

Pri jemanju stroja iz embalaže preverite popolnost vse-

bine.

Pri manjkajočem priboru ali transportnih škodah obve-

stite Vašega prodajalca.

Uporabljajte samo originalen pribor in originalne nado-

mestne dele, ki zagotavljajo varno in nemoteno delova-

nje naprave.

Informacije o priboru in nadomestnih delih najdete na

www.kaercher.com.

V vsaki državi veljajo garancijski pogoji, ki jih določa

naše prodajno predstavništvo. Morebitne motnje na na-

pravi, ki so posledica materialnih ali proizvodnih napak,

v času garancije brezplačno odpravljamo. V primeru

uveljavljanja garancije, se z originalnim računom obrni-

te na prodajalca oziroma najbližji uporabniški servis.

(naslov glejte na hrbtni strani)

– Poleg opozoril v navodilu za obratovanje se morajo

upoštevati splošni varnostni predpisi in predpisi za-

konodajalca o preprečevanju nesreč.

– Opozorilni napisi in napotki na napravi dajajo po-

membne nasvete za varno obratovanje.

 NEVARNOST

Opozorilo na neposredno nevarnost, ki vodi do težkih

telesnih poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno situacijo, ki lahko vodi do

težkih telesnih poškodb ali smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do

lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do

premoženjskih škod.

Kazalo

Splošna navodila SL 5

Varnostna navodila SL 5

Opis naprave SL 7

Montaža SL 7

Začetek uporabe SL 7

Obratovanje SL 8

Vzdrževanje SL 9

Pomoč pri motnjah SL 10

Tehnični podatki SL 11

Splošna navodila

Namenska uporaba

Varstvo okolja

Dobavni obseg

Nadomestni deli

Garancija

Simboli na napravi

POZOR

Med čiščenjem ne sme biti presežena

oznaka „MAX“ na rezervoarju za umazano

vodo.

Upoštevajte naslednjei postopek:

Najprej izpraznite rezervoar za umazano

vodo.

Nato napolnite rezervoar za čisto vodo.

Varnostna navodila

Stopnje nevarnosti

126 SL

– 6

 NEVARNOST

 Naprave ne potapljajte v vodo!

 Pred uporabo preverite, ali sta naprava in pribor v

brezhibnem stanju. Če stanje ni brezhibno, napra-

ve ne smete uporabljati.

 V primeru očitne poškodbe polnilnik s polnilnim ka-

blom nemudoma zamenjajte z originalnim delom.

 Pred vsemi čistilnimi in vzdrževalnimi deli izklopite

napravo in omrežni vtič izvlecite iz vtičnice.

 Popravila na napravi sme izvajati le pooblaščena

servisna služba.

 Naprava vsebuje električne komponente - ne čistite

je pod tekočo vodo.

 V polnilno dozo ne vstavljajte prevodnih predmetov

(npr. izvijača ali podobnega).

 Ne dotikajte se kontaktov ali vodnikov.

 Na tipski tablici navedena napetost mora ustrezati

napajalni napetosti.

 Kabla polnilnika ne vlecite čez ostre robove in ga

ne stiskajte.

몇 OPOZORILO

 Napravo se sme priključiti le na električni priključek,

ki ga je elektro inštalater izvedel v skladu z IEC

60364.

 Napravo priključite le na izmenični tok. Napetost se

mora ujemati s tipsko ploščico naprave.

 Iz varnostnih razlogov načeloma priporočamo, da

napravo polnite prek zaščitnega stikala okvarnega

toka (maks. 30mA).

 NEVARNOST

Nevarnost električnega udara.

 Električnega vtiča in vtičnice nikoli ne prijemajte z

vlažnimi rokami.

 Umazanega ali vlažnega polnilnika ne uporabljajte.

 Polnilnika ne smete uporabljati v eksplozivno ogro-

ženem okolju.

 Polnilnika ne nosite na omrežnem kablu.

 Polnilnik uporabljajte in shranjujte le v suhih prosto-

rih.

 Omrežni kabel se ne sme nahajati v bližini vročine,

ostrih robov, olja in gibljivih delov naprave.

 Izogibajte se podaljševalnim kablom z več vtičnica-

mi in sočasnim obratovanjem več naprav.

 Omrežnega vtiča ne vlecite iz vtičnice tako, da ga

držite za kabel.

 Polnilnika ne prekrivajte, ventilacijske reže morajo

biti proste.

 Polnilnika ne odpirajte. Popravila sme izvajati le

strokovnjak.

 Polnilnik uporabljajte le za polnjenje atestiranih

akumulatorskih baterij.

 V primeru očitne poškodbe polnilnik s polnilnim ka-

blom nemudoma zamenjajte z originalnim delom.

 NEVARNOST

Nevarnost električnega udara.

 Akumulatorske baterije ne izpostavljajte močnemu

sončnemu sevanju, vročini ali ognju.

몇 OPOZORILO

 Akumulatorsko baterijo polnite le s priloženim origi-

nalnim polnilnikom ali s polnilnikom, ki ga dopušča

podjetje KÄRCHER.

Uporabite naslednji adapter:

 Akumulatorske baterije ne odpirajte, obstaja ne-

varnost kratkega stika, poleg tega lahko izstopijo

dražeči hlapi ali jedke tekočine.

 NEVARNOST

 Uporabnik mora napravo uporabljati namensko.

Upoštevati mora lokalne danosti in pri delu z napra-

vo paziti na osebe v okolici.

 Uporaba v področjih, kjer obstaja nevarnost ek-

splozij, je prepovedana.

 Pri uporabi naprave v območjih nevarnosti je treba

upoštevati ustrezne varnostne predpise.

 Naprave ne uporabljajte, če je pred tem padla na

tla, je vidno poškodovana ali ne tesni.

 Pakirne folije hranite proč od otrok, obstaja nevar-

nost zadušitve!

몇 OPOZORILO

 S strojem ne smejo delati otroci, mladoletne ali ne-

usposobljene osebe.

 Ta naprava ni namenjena uporabi oseb z omejeni-

mi fizičnimi, senzoričnimi ali duševnimi sposob-

nostmi ali pomanjkljivimi izkušnjami in/ali pomanj-

kljivim znanjem, razen če jih nadzoruje oseba, pri-

stojna za njihovo varnost, ali so od nje prejeli navo-

dila, kako napravo uporabljati, ter so razumeli

nevarnosti, ki iz tega izhajajo.

 Otroci se z napravo ne smejo igrati.

 Nadzorujte otroke, da zagotovite, da se z napravo

ne igrajo.

 Otrokom ne dovolite dostopa do naprave, dokler je

le-ta vklopljena ali še ni ohlajena.

 Čiščenja in uporabniškega vzdrževanja otroci ne

smejo izvajati brez nadzora.

 Napravo uporabljajte ali shranjujte le v skladu z opi-

som oz. sliko!

몇 PREVIDNOST

 Pred vsemi aktivnostmi z ali na napravi zagotovite

stabilnost, da preprečite nesreče ali poškodbe za-

radi padca naprave.

 V rezervoar za vodo nikoli ne nalivajte topil, tekočin

z vsebnostjo topil ali nerazredčenih kislin (npr. či-

stil, bencina, razredčil in acetona), ker uničujejo

materiale, uporabljene na napravi.

 Dokler naprava deluje, je nikoli ne puščajte brez

nadzora.

 Delov telesa (npr. las, prstov) ne približujte čistilni-

ma valjema, ki se vrtita.

Električni sestavni deli

Polnilnik

Akumulatorska baterija

Varno ravnanje

PS07

127SL

– 7

 Med čiščenjem sesalne glave si zaščitite roke, saj

obstaja nevarnost poškodb zaradi koničastih pred-

metov (npr. drobcev).

 Povezovalni kabel ščitite pred vročino, ostrimi ro-

bovi, oljem in premikajočimi se deli naprave.

POZOR

 Napravo vklopite le, če sta nameščena rezervoar

za svežo vodo in rezervoar za umazano vodo.

 Z napravo ni dovoljeno sesati ostrih ali večjih pred-

metov (npr. črepinj, kamenja, sestavnih delov igrač).

 V rezervoar za svežo vodo ne nalivajte ocetne kisli-

ne, sredstev za odstranjevanje vodnega kamna,

eteričnih olj ali podobnih snovi. Upoštevajte, da teh

snovi prav tako ne morete posesati.

 Napravo uporabljajte samo za čiščenje vodoodpor-

nih trdih tal (npr. lakiranega parketa, emajliranih

ploščic, linoleja).

 Naprave ne uporabljajte za čiščenje preprog ali te-

kstilnih talnih oblog.

 Naprave ne vodite prek talnih rešetk konvekcijskih

grelnikov. Če napravo vodite prek rešetk, ne more

posesati iztekajoče vode.

 Med daljšimi prekinitvami dela in po uporabi napra-

ve izklopite glavno stikalo/stikalo naprave in izvle-

cite električni vtič polnilnika.

 Naprave ne uporabljajte pri temperaturah pod 0 °C.

 Napravo zaščitite pred dežjem. Ne hranite je na od-

prtem.

Za slike glejte strani z grafikami

** FC 5 Cordless

** FC 5 Cordless Premium

Slika

 Prijemalno letev vstavite v osnovno napravo, da se

slišno zaskoči v končni položaj.

Prijemalna letev mora biti nepremično nameščena

v napravi.

Slika

 Čistilna valja do konca privijte na držalo za valje.

 Valja namestite skladno z barvami na notranji stra-

ni valjev in na držalu za valje (npr. modra z modro).

 Po namestitvi preverite, ali sta čistilna valja trdno

nameščena.

Slika

 Napravo postavite v čistilno postajo, da zavarujete

njen položaj.

Slika

 Priključite polnilni kabel polnilnika v polnilno pušo

na napravi.

 Omrežni vtič polnilnika vtaktnite v vtičnico.

Slika

 Kontrolne lučke LED kažejo dejansko napolnjenost

akumulatorske baterije.

 Pri polnjenju povsem prazne akumulatorske bateri-

je zaporedoma od spodaj navzgor utripajo vse 3

kontrolne lučke LED.

 Pri 1/3 napolnjenosti baterije spodnja lučka LED

sveti, ostali lučki LED še naprej utripata.

 Pri 2/3 napolnjenosti baterije spodnja in sredinska

lučka LED svetita, zgornja lučka LED še naprej utri-

pa.

 Pri polni bateriji vse 3 kontrolne lučke LED nepreki-

njeno svetijo še 60 minut. Nato kontrolne lučke

LED ugasnejo.

Slika

 Po

polnjenju izvlecite električni vtič iz omrežne vtič-

nice in kabel polnilnika iz polnilne puše.

Slika

 Primite za ročaj rezervoarja za svežo vodo in ga

odstranite iz naprave.

Slika

 Odprite zamašek rezervoarja.

 Rezervoar za svežo vodo napolnite s hladno ali

mlačno vodovodno vodo.

 Po

potrebi lahko v rezervoar za svežo vodo nalijete

čistilno ali negovalno sredstvo KÄRCHER.*

Glejte poglavje „Čistilna in negovalna sredstva“.

 Pri polnjenju ne presezite oznake „MAX“.

 Zaprite zapiralo rezervoarja.

Slika

 V stroj vstavite rezervor za čisto vodo.

 Rezervoar za svežo vodo mora biti nepremično na-

meščen v napravi.

POZOR

*Upoštevajte priporočilo za doziranje čistilnega oz. ne-

govalnega sredstva.

Opis naprave

1 Stikalo za VKLOP/IZKLOP

2 Ročaj

3 Prikaz akumulatorske baterije

4 Nosilni ročaj

5 Polnilna puša

6 Pokrov rezervoarja za umazano vodo/ločilnik

7 Rezervoar za umazano vodo

8 Pokrov sesalne glave

9 Prijemalna vdolbina čistilnega valja

10 Čistilna valja

11 Zapah sesalne glave

12 Rezervoar za svežo vodo

13 Ročaj rezervoarja za svežo vodo

14 Mesto za shranjevanje valjev

15 Čistilna/parkirna postaja

16 Filtrni vložek

17 Polnilnik s polnilnim kablom

18 * čistila RM 536 30 ml

19 ** čistila RM 534 30 ml

20 ** čistila RM 536 500 ml

10 ** Čistilna valja 2x

Montaža

Začetek uporabe

Namestitev valjev

Polnjenje

Polnjenje rezervoarja za svežo vodo

128 SL

– 8

POZOR

Slika

Z napravo lahko odstranjujete samo umazanijo in teko-

čine (maks. 250 ml).

Slika

Pred začetkom dela s tal odstranite morebitne predme-

te, na primer črepinje, kamenje, vijake ali sestavne dele

igrač.

Pred uporabo naprave na neopaznem delu tal preverite,

ali so vodoodporna. Ne čistite talnih oblog, občutljivih na

vodo, npr. oblog iz neobdelane plute (vlaga lahko pro-

dre v oblogo in jo poškoduje).

Napotki

 Da se izognete črtastim vzorcem, pred čiščenjem

občutljivih površin, npr. lesa ali fine kamenine, na-

pravo preizkusite na neopaznem mestu.

 Ne ostanite na enem mestu, temveč se premikajte.

 Upoštevajte navodila proizvajalca talnih oblog.

Slika

Da na sveže obrisanih tleh ne pustite odtisov nog, čistite

ritensko v smeri vrat.

 Napravo držite za ročaj pod kotom pribl. 60 stopinj.

 Tla čistite s premikanjem naprave naprej in nazaj s

hitrostjo kot pri sesanju.

 Pri trdovratni umazaniji naj naprava počasi drsi

prek tal.

 Sivi in rumeni par valjev v obsegu dobave: oba

para imata enake lastnosti, vendar ju lahko upora-

bite za različna področja uporabe (barvno razliko-

vanje, npr. za kuhinjo in kopalnico).

Slika

 Na kratko pritisnite stikalo za VKLOP.

 Valja se začneta vrteti čez pribl. 1–2 sekundi in na-

prava je pripravljena za obratovanje.

POZOR

Kakor hitro vklopite napravo, se čistilna valja začneta

vrteti. Da se naprava ne premika sama, jo trdno držite

za ročaj.

Zagotovite, da je rezervoar za svežo vodo napolnjen in

da je rezervoar za umazano vodo nameščen na napra-

vi.

Slika

 Za hitro navlažitev valjev postajo za čiščenje s po-

močjo merilnega lončka napolnite s 50 ml sveže

vode.

Slika

 Vklopite napravo in jo pustite, da 5 sekund deluje v

postaji.

Naprava se optimalno navlaži za hitro čiščenje.

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Napravo za nosilni ročaj dvignite iz čistilne postaje

in jo postavite na tla.

 Napravo trdno držite za ročaj.

Slika

 Za vklop pritisnite stikalo naprave (vklop/izklop).

Slika

– Svetijo 3 LED-diode – 3/3 časa delovanja akumula-

torske baterije (celoten čas delovanja).

– Svetita 2 LED-diodi – 2/3 časa delovanja akumula-

torske baterije.

– Sveti 1 LED-dioda – 1/3 časa delovanja akumula-

torske baterije.

 5 minut pred potekom časa delovanja valja oddata

signal, in sicer s spremembo hitrosti vrtenja.

 Spodnja LED-dioda utripa približno 2,5 minuti, pre-

den se akumulatorska baterija izprazni.

 Naprava se izključi 1,5 minute prek potekom časa

delovanja.

 Če napravo ponovno vklopite, se lahko preostale

1,5 minute porabi za čiščenje naprave v postaji.

Glejte poglavje „Čiščenje naprave s spiranjem“.

 Ko se akumulatorska baterija izprazni in se napra-

va izklopi, spodnja LED-dioda utripa še 10 sekund.

POZOR

Pred polnjenjem rezervoarja za svežo vodo izpraznite

rezervoar za umazano vodo. Na ta način prepre

čite pre-

livanje umazane vode čez rob rezervoarja.

Glejte

poglavje

„Praznjenje rezervoarja za umazano vo-

do“.

Slika

 Napravo postavite v čistilno postajo.

Slika

 Primite za ročaj rezervoarja za svežo vodo in ga

odstranite iz naprave.

Slika

 Odprite zamašek rezervoarja.

 Rezervoar za svežo vodo napolnite s hladno ali

mlačno vodovodno vodo.

 Po potrebi dodajte čistilno ali negovalno sredstvo.

 Pri polnjenju ne presezite oznake „MAX“.

 Zaprite zapiralo rezervoarja.

Slika

 V stroj vstavite rezervor za čisto vodo.

Rezervoar za svežo vodo mora biti nepremično na-

meščen v napravi.

POZOR

Da preprečite prelivanje umazane vode čez rob rezer-

voarja, redno preverjajte nivo vode. Oznaka „MAX“ ne

sme biti presežena.

Slika

 Napravo postavite v čistilno postajo.

Slika

 Rezervoar za umazano vodo držite za spodnjo pri-

jemalno letev, pri tem zgornjo prijemalno letev s

palcem potisnite navzdol.

 Odstranite rezervoar za umazano vodo.

Slika

 Z rezervoarja za umazano vodo snemite pokrov.

 Izpraznite rezervoar za umazano vodo.

 Pokrov/ločilnik glede na umazanijo očistite z vodo-

vodno vodo.

 Pokrov namestite na rezervoar za umazano vodo.

Pokrov mora biti nepremično nameščen na rezer-

voarju za umazano vodo.

Obratovanje

Splošni napotki za

upravljanje

Vklop naprave

Začetek dela

Čas delovanja akumulatorske baterije

Dolivanje čistilne tekočine

Praznjenje rezervoarja za umazano vodo

129SL

– 9

Slika

 V stroj vstavite rezervoar za čisto vodo.

Rezervoar za umazano vodo mora biti nepremično

nameščen v napravi.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Napravo postavite v čistilno postajo.

POZOR

Napravo med prekinitvami dela vedno postavite v čistil-

no oz. parkirno postajo, da zavarujete njen položaj. Če

naprava ni stabilna, se lahko prevrne, pri tem pa iz nje

iztečejo tekočine, ki poškodujejo tla.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Napravo postavite v čistilno postajo.

Slika

 Odstranite rezervoar za umazano vodo.

POZOR

Po koncu dela napravo sperite.

Glejte poglavje „Čiščenje naprave s spiranjem“.

Slika

 Napravo v celoti izpraznite.

Slika

 Izpraznite rezervoar za umazano vodo.

Glejte poglavje „Praznjenje rezervoarja za umaza-

no vodo“.

 Odstranite ostanke vode v rezervoarju za svežo

vodo ali v čistilni postaji.

POZOR

Da preprečite nastajanje neprijetnih vonjav, pred skladi-

ščenjem naprave popolnoma izpraznite rezervoar za

svežo in rezervoar umazano vodo.

Slika

 Napravo dvignite za nosilni ročaj in jo odnesite na

mesto za shranjevanje.

Slika

 Napravo postavite v čistilno postajo, da zavarujete

njen položaj.

 Napravo shranite v suhih prostorih.

POZOR

Po koncu dela napravo s pomočjo čistilne postaje ve-

dno sperite s svežo vodo. S tem postopkom napravo

optimalno očistite in preprečite nabiranje umazanije in

razmnoževanje bakterij ali nastanek neprijetnih vonjav v

napravi.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Napravo postavite v čistilno postajo.

 Pri splakovanju napolnite rezervoar za svežo vodo

z nekoliko hladne ali mlačne vode iz vodovoda, da

boste iz sesalnih kanalov in rež sesalne glave te-

meljito odstranili ostanke čistila.

 V stroj vstavite rezervor za čisto vodo.

Slika

 Odstranite in izpraznite rezervoar za umazano vo-

do.

Glejte poglavje „Praznjenje rezervoarja za umaza-

no vodo“.

 Merilni lonček napolnite z 200 ml vode.

 Čistilno postajo napolnite z vodo.

 Za postopek spiranja lahko po potrebi dodate čistil-

no sredstvo KÄRCHER.

 Za vklop pritisnite stikalo naprave (vklop/izklop).

 Naprava naj deluje 30–60 sekund, dokler ne pose-

sa celotne količine vode iz čistilne postaje.

Spiranje je nato zaključeno.

Napotek

Čim dlje je naprava vklopljena, tem manj vlage ostane v

čistilnih valjih.

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

 Če so v rezervoarju za svežo vodo ostanki vode, ga

odstranite in izpraznite.

Slika

 Izpraznite rezervoar za umazano vodo.

Glejte poglavje „Praznjenje rezervoarja za umaza-

no vodo“.

 Če v čistilni napravi ostane voda, jo odstranite.

POZOR

Preden napravo odložite na tla, da odstranite čistilna

valja, izpraznite rezervoar za svežo vodo in rezervoar

za umazano vodo. S tem preprečite iztekanje tekočin iz

rezervoarjev, medtem ko se naprava nahaja na tleh.

Napotek

Pri

trdovratni

umazaniji lahko čistilna valja očistite loče-

no.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

 Če so v rezervoarju za svežo vodo ostanki vode, ga

odstranite in izpraznite.

 Izpraznite rezervoar za svežo vodo.

Slika

 Izpraznite rezervoar za umazano vodo.

Slika

 Čistilna valja izvlecite za prijemalno vdolbino.

Slika

 Čistilna valja očistite pod tekočo vodo.

ali

 Čistilna valja operite v pralnem stroju pri tempera-

turi do 60 °C.

POZOR

Pri pranju v pralnem stroju ne uporabljajte mehčalca.

Na ta način se mikrovlakna ne poškodujejo in čistilna

valja ohranita visoko učinkovitost čiščenja.

Čistilna valja nista primerna za sušenje v sušilnem stro-

ju.

POZOR

Da se izognete poškodbam pralnega stroja, priporoča-

mo, da valje položite v mrežo za perilo in istočasno v

pralni stroj naložite dodatno perilo.

Prekinitev obratovanja

Izklop naprave

Shranjevanje naprave

Vzdrževanje

Čiščenje naprave s spiranjem

Čiščenje valjev

130 SL

– 10

Slika

 Valja po čiščenju postavite na mesto za shranjeva-

nje valjev v čistilni postaji in počakajte, da se posu-

šita na zraku.

 Čas sušenja valjev lahko skrajšate s predhodnim

ožemanjem.

POZOR

Ko je sesalna glava zelo umazana ali se v njej nahajajo

trdni delci (npr. kamenje, drobci), jo morate očistiti. Ti

delci med delom ropotajo ali zamašijo sesalne kanale in

zmanjšajo sesalno moč.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Odstranite čistilna valja.

Glejte poglavje „Čiščenje sesalnih valjev“.

Slika

 Pritisnite zapah sesalne glave.

 Odstranite pokrov sesalne glave.

 Pokrov sesalne glave očistite pod tekočo vodo.

 Iz sesalnih kanalov in rež pokrova sesalne glave po

potrebi odstranite zataknjene delce.

 Sesalno glavo očistite z vlažno krpo.

 Pokrov sesalne glave pritrdite na sesalno glavo.

Napotek

Pokrov sesalne cevi mora pri pritrjevanju na sesalno

cev slišno zaskočiti.

Slika

 Čistilna valja do konca privijte na držalo za valje.

Glejte poglavje „Čiščenje sesalnih valjev“.

POZOR

Da se ločilnik ne zamaši s prahom ali umazanijo oziro-

ma da se umazanija ne nabere v rezervoarju, je treba

rezervoar za umazano vodo redno čistiti.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Napravo postavite v čistilno postajo.

Slika

 Rezervoar za umazano vodo odstranite iz naprave.

Glejte poglavje „Praznjenje rezervoarja za umaza-

no vodo“.

 Pokrov/ločilnik in rezervoar za umazano vodo oči-

stite z vodovodno vodo.

 Rezervoar za umazano vodo lahko operete tudi v

pomivalnem stroju.

Slika

 Rezervoar za umazano vodo s pokrovom po čišče-

nju ponovno vstavite v napravo.

POZOR

Neprimerna čistilna in negovalna sredstva lahko poško-

dujejo napravo in povzročijo prenehanje veljavnosti ga-

rancije.

Napotek

Za čiščenje tal po potrebi dodajte čistilno ali negovalno

sredstvo KÄRCHER.

 Pri doziranju čistilnega ali negovalnega sredstva

upoštevajte navedbe količin, ki jih je določil proi-

zvajalec.

Slika

 Da preprečite penjenje, rezervoar za svežo vodo

najprej napolnite z vodo in šele nato dodajte čistilno

ali negovalno sredstvo.

 Da ne prekoračite maksimalne polnilne količine,

označene z MAX, pri nalivanju vode pustite prostor

za čistilno ali negovalno sredstvo.

Motnje imajo pogosto enostavne vzroke, ki jih lahko

sami odpravite s pomočjo naslednjega pregleda. V pri-

meru dvomov ali pri motnjah, ki tukaj niso navedene, se

obrnite na pooblaščeno servisno službo.

 Polnilni/električni vtič ni pravilno priključen.

 Pravilno priključite polnilni/električni vtič.

 Baterija je prazna.

 Napolnite napravo.

 Preverite, ali je kabel polnilnika še zmeraj vstavljen

v napravo.

 Izvlecite kabel polnilnika, saj naprava pri vstavlje-

nem kablu polnilnika ne deluje.

Spodnja LED-dioda pri vklopu naprave utripa in napra-

va se ne zažene.

 Akumulatorska baterija je prazna.

 Napolnite napravo.

Vse LED-diode utripajo sočasno.

 Uporabljeni polnilnik ni ustrezen ali je okvarjen.

 Uporabite

originalni

polnilnik oziroma okvarjeni pol-

nilnik zamenjajte.

ali

 Naprava je prevroča med uporabo (npr. pri delova-

nju pri previsokih temperaturah okolice).

 Prekinite delo in počakajte, da se naprava ohladi.

 Če se naprava poleg tega izklopi:

 Prekinite delo in počakajte, da se naprava ohladi.

 Napravo lahko ponovno vklopite šele, ko se ustre-

zno ohladi.

Filtrski vložek ni vstavljen.

(Glejte sliko pri opisu naprave)

 Odstranite rezervoar za svežo vodo in vstavite filtr-

ski vložek, tako da bo zatič obrnjen navzgor.

Vstavljeni filtrski vložek je obrnjen narobe.

 Odstranite filtrski vložek in ga vstavite tako, da bo

zatič obrnjen navzgor.

Sesalna gibka cev je zamašena zaradi oblog umazani-

je.

 Sesalni gibki cevi previdno odstranite s sesalne

glave in osnovne naprave.

 Sesalni gibki cevi položite v hladno vodo za 10–20

minut.

 Sesani gibki cevi očistite s topim predmetom in/ali

pod tekočo vodo.

Čiščenje sesalne glave

Čiščenje rezervoarja za umazano vodo

Čistilna in negovalna sredstva

Pomoč pri motnjah

Baterija se ne polni

Vklop naprave ni mogoč

Prikaz napake z LED-diodo

Vlaženje valjev s svežo vodo ni na voljo.

131SL

– 11

V rezervoarju za vodo ni vode.

 Dolijte vodo

Rezervoar za svežo vodo ni pravilno nameščen v na-

pravi.

 Rezervoar za svežo vodo vstavite v napravo, da bo

nepremično nameščen.

Čistilna valja manjkata ali nista pravilno vstavljena.

Slika

 Vstavite čistilna valja oz. čistilna valja do konca pri-

vijte na držalo za valje.

Čistilna valja sta umazana ali obrabljena.

 Čistilna valja očistite.

ali

 Čistilna valja zamenjajte.

Valji so blokirani.

Slika

 Odstranite valja in preverite, ali v valjih zataknjen

predmet.

 Preverite, ali sta valja do konca nataknjena na no-

silec.

Valji so presuhi.

 Navlažite valje oz. napravo navlažite na parkirni

postaji s 50 ml vode.

V sesalni glavi se nahajajo delci (npr. kamenje ali drob-

ci).

Slika

 Snemite sesalno glavo in jo očistite.

Glejte poglavje „Čiščenje sesalne glave“.

Sesalni kanali in reže sesalne glave so zamašeni.

Slika

 Snemite sesalno glavo in jo očistite.

Glejte poglavje „Čiščenje sesalne glave“.

Rezervoar za umazano vodo je prenapolnjen.

Slika

 Takoj izpraznite rezervoar za umazano vodo.

Glejte poglavje „Čiščenje rezervoarja za umazano

vodo“.

Rezervoar za umazano vodo ni pravilno nameščen.

 Preverite, ali je pokrov na rezervoarju za umazano

vodo nepremično nameščen.

Glejte poglavje „Čiščenje rezervoarja za umazano

vodo“.

Ločilnik je zamašen.

 Z rezervoarja za umazano vodo snemite pokrov in

očistite ločilnik.

Glejte poglavje „Čiščenje rezervoarja za umazano

vodo“.

Med čiščenjem je bila poškodovana filtrirna mreža ločil-

nika pri rezervoarju za umazano vodo.

 Zamenjajte ločilnik.

Čistilno ali negovalno sredstvo ni primerno za napravo

ali je napačno dozirano.

 Uporabite čistilno ali negovalno sredstvo, ki ga pri-

poroča proizvajalec.

Glejte poglavje „Čistilna in negovalna sredstva“.

 Upoštevajte dozirno količino, ki jo je predpisal pro-

izvajalec.

Prvo vlaženje valjev je bilo prekratko ali ni bilo izvedeno,

zato valji niso popolnoma navlaženi (valji zato čistijo

samo delno).

Slika

 Valje popolnoma navlažite.

POZOR

Ročaja po montaži več ne snemite z osnovne naprave.

Ročaj lahko snamete z osnovne naprave samo takrat,

ko napravo pošljete na servis.

Slika

Glejte sliko na koncu navodil za uporabo.

 Izvijač pod kotom 90 stopinj vstavite v majhno od-

prtino na hrbtni strani ročaja in snemite ročaj.

POZOR

Bodite pozorni, da ne poškodujete povezovalnega ka-

bla med osnovno napravo in ročajem.

Pridržana pravica do tehničnih sprememb!

Naprava ne odstranjuje umazanije

Valji se ne vrtijo

Glasen hrup ob vklopu

Ropotanje v sesalni glavi

Sesalna moè upada

Iztekanje umazane vode iz naprave

Naprava pušča sledi

Snemanje ročaja z osnovne naprave

Tehnični podatki

Električni priključek

Nazivna napetost akumulatorske

baterije

25,20 - 25,55 V

Stopnja zaščite IPX4

Naprava

Razred zaščite

III

Razred zaščite polnilnika II

Nazivna moč naprave 165 W

Aku tip Li-Ion

Obratovalni čas pri polni akumu-

latorski bateriji

pribl. 20 min

Čas polnjenja prazne aku bateri-

Izhodna napetost polnilnika 30 V

Izhodni tok polnilnika 0,6 A

Podatki o zmogljivosti

Število obratov valja na minuto 500 v/min

Polnilna količina

Rezervoar za svežo vodo 400 ml

Čistilna postaja 200 ml

Mere

Masa (brez pribora in tekočin za

čiščenje)

4,4 kg

Dolžina 320 mm

Širina 270 mm

Višina 1220 mm

Dolžina kabla

Polnilnik 1500 mm

132 SL

– 5

Przed pierwszym użyciem urządzenia

należy przeczytać oryginalną instruk-

cję obsługi, postępować według jej

wskazań i zachować ją do późniejsze-

go wykorzystania lub dla następnego

użytkownika.

Odkurzacz podłogowy jest przeznaczony wyłącznie do

czyszczenia twardych i odpornych na działanie wody

podłóg w gospodarstwach domowych.

Nie czyścić okładzin wrażliwych na wodę, np. niezaim-

pregnowanych podłóg korkowych (wilgoć może wnik-

nąć w drewno i uszkodzić podłogę).

Urządzenie nadaje się do czyszczenia PVC, linoleum,

płytek, kamienia, natłuszczonego i nawoskowanego

parkietu, laminatu jak również okładzin podłogowych

odpornych na działanie wody.

Materiały użyte do opakowania nadają się do re-

cyklingu. Opakowania nie należy wrzucać do

zwykłych pojemników na śmieci, lecz do pojem-

ników na surowce wtórne.

Zużyte urządzenia cenne materiały i surowce,

które można poddać recyklingowi i które nie

mogą przedostać się do środowiska naturalne-

go. Urządzenia i znajdującego się w nim akumu-

latora nie można wyrzucać do śmieci domowych. Utyli-

zacji można dokonać bezpłatnie poprzez lokalnie do-

stępne punkty zdawcze i zbiorcze.

Urządzenia elektryczne i elektroniczne często zawiera-

ją materiały, które rozporządzane lub utylizowane nie-

właściwie, mogą potencjalnie być niebezpieczne dla

zdrowia ludzkiego i środowiska. Są jednak kluczowe dla

prawidłowego funkcjonowania urządzenia. Urządzenia

oznaczone tym symbolem nie mogą być usuwane z od-

padami domowymi.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się

pod:

www.kaercher.com/REACH

Zakres dostawy urządzenia przedstawiony jest na opa-

kowaniu. Podczas rozpakowywania urządzenia należy

sprawdzić, czy w opakowaniu znajdują się wszystkie

elementy.

W przypadku stwierdzenia braków w akcesoriach lub

uszkodzeń przy transporcie należy zwrócić się do dys-

trybutora.

Stosować tylko oryginalne akcesoria i części zamienne,

które gwarantują niezawodną i bezusterkową eksploa-

tację przyrządu.

Informacje dotyczące akcesoriów i części zamiennych

można znaleźć na stronie internetowej www.kaer-

cher.com.

W każdym kraju obowiązują warunki gwarancji określo-

ne przez odpowiedniego lokalnego dystrybutora. Ewen-

tualne usterki urządzenia usuwane są w okresie gwa-

rancji bezpłatnie, o ile spowodowane są błędem mate-

riałowym lub produkcyjnym. W sprawach napraw gwa-

rancyjnych prosimy kierować się z dowodem zakupu do

dystrybutora lub do autoryzowanego punktu serwisowe-

go.

(Adres znajduje się na odwrocie)

– Należy przestrzegać wskazówek zawartych w tej

instrukcji oraz obowiązujących ogólnych przepisów

prawnych dotyczących bezpieczeństwa i zapobie-

gania wypadkom.

– Umieszczone na urządzeniu tablice ostrzegawcze

zawierają ważne zasady bezpiecznej eksploatacji.

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagrożenia, prowa-

dzącego do ciężkich obrażeń ciała lub do śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej sytuacji, mo-

gącej prowadzić do ciężkich obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej sytuacji, która

może prowadzić do lekkich zranień.

Spis treści

Instrukcje ogólne PL 5

Wskazówki bezpieczeństwa PL 5

Opis urządzenia PL 7

Montaż PL 7

Uruchomienie PL 7

Działanie PL 8

Czyszczenie i konserwacja PL 9

Usuwanie usterek PL 10

Dane techniczne PL 12

Instrukcje ogólne

Użytkowanie zgodne z przeznaczeniem

Ochrona środowiska

Zakres dostawy

Części zamienne

Gwarancja

Symbole na urządzeniu

UWAGA

Podczas czyszczenia nie wolno przekra-

czać oznaczenia „MAX” na zbiorniku brud-

nej wody.

Zwrócić uwagę na poniższy sposób działa-

nia:

Najpierw opróżnić zbiornik brudnej wody.

Następnie napełnić zbiornik czystej wody.

Wskazówki

bezpieczeństwa

Stopnie zagrożenia

133PL

– 6

UWAGA

Wskazówka dot. możliwie niebezpiecznej sytuacji, która

może prowadzić do szkód materialnych.

 NIEBEZPIECZEŃSTWO

 Nie zanurzać urządzenia w wodzie!

 Przed użyciem urządzenia i akcesoriów należy

sprawdzić ich stan. Jeżeli budzi on wątpliwości,

sprzętu nie należy używać.

 W przypadku widocznego uszkodzenia ładowarkę

z kablem do ładowania niezwłocznie wymienić na

oryginalną część.

 Przed przystąpieniem do wszelkich prac pielęgna-

cyjnych i konserwacyjnych urządzenie wyłączyć i

wyjąć wtyczkę z gniazdka sieciowego.

 Do naprawy urządzenia uprawniony jest tylko auto-

ryzowany serwis.

 Urządzenie zawiera podzespoły elektryczne, nie

czyścić go pod wodą bieżącą.

 Do gniazda ładowania nie wkładać żadnych przed-

miotów przewodz

ących (np. śrubokręta itp.).

 Nie dotykać styków ani przewodów.

 Napięcie podane na tabliczce znamionowej musi

zgadzać się z napięciem w gniazdku.

 Nie prowadzić kabla do ładowania po ostrych kra-

wędziach ani nie przygniatać go.

몇 OSTRZEŻENIE

 Urządzenie można podłączyć jedynie do przyłącza

elektrycznego wykonanego przez elektroinstalato-

ra zgodnie z normą IEC 60364.

 Urządzenie podłączać wyłącznie do prądu zmien-

nego. Napięcie musi się zgadzać z napięciem z

tabliczki znamionowej urządzenia.

 Ze względów bezpieczeństwa zaleca się ładować

urządzenie z użyciem wyłącznika różnicowo-prą-

dowego (maks. 30 mA).

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem.

 Nigdy nie dotykać wtyczki ani gniazdka wilgotnymi

rękoma.

 Nie używać ładowarki, gdy jest zabrudzona albo

wilgotna.

 Nie używać ładowarki w otoczeniu zagrożonym

wybuchem.

 Nie przenosić ładowarki zawieszonej na kablu sie-

ciowym.

 Używać ładowarkę tylko w suchych pomieszcze-

niach.

 Kabel sieciowy trzymać z dala od źródeł ciepła,

ostrych kantów, oleju i obracających się części

urządzeń.

 Należy unikać przedłużaczy z wieloma gniazdkami

wtykowymi i równoczesnym działaniem licznych

urządzeń.

 Przy wyjmowaniu wtyczki sieciowej z gniazdka

wtykowego nie ciągnąc za kabel sieciowy.

 Nie przykrywa

ć ładowarki i nie zakrywać szczelin

wentylacyjnych w urządzeniu.

 Nie otwierać ładowarki. Naprawy może przeprowa-

dzać jedynie personel fachowy.

 Ładowarkę stosować tylko do ładowania dopusz-

czonych pakietów akumulatorów.

 W przypadku widocznego uszkodzenia ładowarkę

z kablem do ładowania niezwłocznie wymienić na

oryginalną część.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem.

 Nie poddawać akumulatorów mocnemu promienio-

waniu słonecznemu ani działaniu ciepła wzgl. og-

nia.

몇 OSTRZEŻENIE

 Ładowanie akumulatora dozwolone jest tylko przy

użyciu dołączonej oryginalnej ładowarki lub łado-

warki zatwierdzonej przez firmę KÄRCHER.

Zastosować następujący adapter:

 Nie otwierać akumulatorów, istnieje zagrożenie

zwarcia, dodatkowo mogą powstawać drażniące

opary wzgl. wydostawać się żrące płyny.

 NIEBEZPIECZEŃSTWO

 Użytkownik musi używać urządzenie zgodnie z

jego przeznaczeniem. Musi on uwzględniać miej-

scowe warunki i w trakcie pracy przy użyciu urzą-

dzenia uważać na osoby znajdujące się w pobliżu.

 Praca w obszarach zagrożonych wybuchem jest

zabroniona.

 Podczas użytkowania urządzenia w obszarach za-

grożonych należy przestrzegać stosownych prze-

pisów bezpieczeństwa.

 Nie używać urządzenia, jeżeli przedtem spadł, zo-

stał uszkodzony lub jest nieszczelny.

 Opakowania foliowe trzymać z dala od dzieci, gdyż

istnieje niebezpieczeństwo uduszenia!

몇 OSTRZEŻENIE

 Obsługa urządzenia przez dzieci lub osoby nie-

przyuczone jest zabroniona.

 Niniejsze urządzenie nie jest przewidziane do użyt-

kowania przez osoby o ograniczonych możliwoś-

ciach fizycznych, sensorycznych lub mentalnych

albo takie, którym brakuje doświadczenia i/lub wie-

dzy na temat jego używania, chyba że są one nad-

zorowane przez osobę odpowiedzialną za ich bez-

pieczeństwo i otrzymały od niej wskazówki na te-

mat użytkowania urządzenia oraz istniejących za-

grożeń.

 Dzieci nie mogą się bawić tym urządzeniem.

 Dzieci powinny być nadzorowane, żeby zapewnić,

iż nie bawią się urządzeniem.

 Trzymać dzieci z dala od urządzenie, jak długo po-

zostaje włączone lub nie jest schłodzone.

 Czyszczenie i konserwacja nie może być przepro-

wadzana przez dzieci bez nadzoru.

 Używa

ć wzgl. przechowywać urządzenie jedynie

zgodnie z opisem wzgl. według rysunku!

Komponenty elektryczne

Ładowarka

Akumulator

Bezpieczna obsługa

PS07

134 PL

– 7

몇 OSTROŻNIE

 Przed jakimikolwiek czynnościami wykonywanymi

przy urządzeniu lub przy jego użyciu, należy za-

pewnić stateczność, w celu uniknięcia wypadków

wzgl. uszkodzeń urządzenia.

 Do zbiornika wody nigdy nie wlewać rozpuszczalni-

ków ani cieczy zawierających rozpuszczalniki lub

stężone kwasy (np. środki czyszczące, rozpusz-

czalnik benzynowy do farb i aceton), ponieważ ata-

kują one materiały użyte w urządzeniu.

 Działającego urządzenia nigdy nie pozostawić bez

nadzoru.

 Włosy, ręce i inne części ciała trzymać z dala od

obracających się wałków czyszczących.

 Chronić ręce podczas czyszczenia głowicy ssącej

ze względu na ryzyko skaleczenia się o ostre

przedmioty (np. odłamki).

 Chroni

ć kabel łączący przed wysoką temperaturą,

ostrymi krawędziami, olejem i ruchomymi częścia-

mi urządzenia.

UWAGA

 Włączyć urządzenie dopiero wtedy, gdy zbiornik

czystej i brudnej wody zostanie nasadzony.

 Urządzeniem nie można wciągnąć żadnych

ostrych ani dużych przedmiotów (np. skorupek, ka-

mieni, elementów zabawek).

 Do zbiornika świeżej wody nie wolno wlewać kwa-

su octowego, odkamieniacza, olejków eterycznych

ani innych tego typu substancji. Należy pamiętać,

że tych substancji nie można też wciągać.

 Stosować urządzenie wyłącznie na twardych pod-

łogach pokrytych warstwą wodoodporną (np. lakie-

rowany parkiet, emaliowane płytki, linoleum).

 Nie stosować urządzenia do czyszczenia dywanów

ani wykładzin dywanowych.

 Nie stosować urządzenia nad kratką podłogową

ogrzewania konwektorowego. Urządzenie nie

odessie wody wypływającej nad kratką.

 Przed dł

uższymi przerwami w eksploatacji i po uży-

ciu urządzenia wyłączyć je przy pomocy wyłączni-

ka głównego / wyłącznika urządzenia i wyjąć

wtyczkę sieciową.

 Nie stosować urządzenia w temperaturach poniżej

0 °C.

 Chronić przed deszczem. Nie magazynować na

wolnym powietrzu.

Rysunki, patrz strony okładki z grafikami

** FC 5 Cordless

** FC 5 Cordless Premium

Rysunek

 Włożyć listwę uchwytową do oporu w urządzenie

podstawowe aż do słyszalnego zablokowania.

Listwa uchwytowa musi być prawidłowo nasadzo-

na na urządzenie.

Rysunek

 Wkręcić

wałki

czyszczące do oporu w ich mocowa-

nie.

 Zwrócić uwagę na przyporządkowanie kolorowego

oznaczenia na wewnętrznej stronie wałka do mo-

cowania w urządzeniu (np. niebieskie do niebie-

skiego).

 Po zamontowaniu sprawdzić, czy wałki czyszczące

są prawidłowo zamontowane.

Rysunek

 Aby zapewnić równowagę, włożyć urządzenie w

stację czyszczącą.

Rysunek

 Włożyć kabel do ładowania ładowarki do gniazda

ładowania na urządzeniu.

 Włożyć wtyczkę sieciową ładowarki do gniazdka.

Rysunek

 Diody LED pokazują aktualny poziom naładowania

akumulatora.

 Podczas ładowania całkowicie rozładowanego

akumulatora wszystkie 3 diody LED migają kolejno

od dołu do góry.

 Jeśli akumulator jest naładowany w 1/3, dioda LED

na samym dole świeci się ciągle, a dwie górne dio-

dy LED migają.

 Jeśli akumulator jest naładowany w 2/3, dwie dolne

diody LED świecą się ciągle, a górna dioda LED

miga.

 Po pełnym naładowaniu akumulatora 3 diody LED

świecą się ciągle przez kolejne 60 minut. Po upły-

wie tego czasu diody LED gasną.

Rysunek

 Po naładowaniu wyjąć wtyczkę sieciową z gniazd-

ka i odłączyć kabel do ładowania z gniazdka do ła-

dowania.

Opis urządzenia

1 Włącznik/wyłącznik

2 Rękojeść

3 Wskaźnik akumulatora

4 Uchwyt do noszenia

5 Gniazdo ładowania

6 Pokrywa zbiornika brudnej wody / separator

7 Zbiornik brudnej wody

8 Osłona głowicy ssącej

9 Zagłębienie uchwytu wałka czyszczącego

10 Wałki czyszczące

11 Ryglowanie głowicy ssącej

12 Zbirnik czystej wody

13 Uchwyt zbiornika czystej wody

14 Schowek na wałki

15 Stacja czyszcząca/dokująca

16 Wkład filtra

17 Ładowarka z kablem do ładowania

18 * Środek czyszczący RM 536 30 ml

19 ** Środek czyszczący RM 534 30 ml

20 ** Środek czyszczący RM 536 500 ml

10 ** Wałki czyszczące 2x

Montaż

Uruchomienie

Montaż wałków

Proces ładowania

135PL

– 8

Rysunek

 Wyjąć zbiornik świeżej wody z urządzenia za

uchwyt.

Rysunek

 Otworzyć wlew zbiornika paliwa.

 Napełnić zbiornik świeżej wody zimną lub letnią

wodą z kranu.

 W razie potrzeby do zbiornika świeżej wody można

wlewać środki czyszczące i pielęgnacyjne firmy

KÄRCHER.*

Patrz rozdział „Środki czyszczące i pielęgnacyjne”.

 Podczas napełniania nie przekraczać oznaczenia

„MAX”.

 Zamknąć wlew paliwa.

Rysunek

 Zbiornik czystej wody włożyć do urządzenia.

 Zbiornik świeżej wody musi być prawidłowo nasa-

dzony na urządzenie.

UWAGA

*Zwrócić uwagę na zalecenia dotyczące dozowania

środków czyszczących i pielęgnacyjnych.

UWAGA

Rysunek

Urządzeniem można zbierać tylko zanieczyszczenia i

ciecze (maks. 250 ml).

Rysunek

Przed rozpoczęciem pracy usunąć z podłogi ewentual-

ne przedmioty takie jak np. skorupki, kamienie, śruby

lub fragmenty zabawek.

Przed zastosowaniem urządzenia sprawdzić wodood-

porność podłogi w niewidocznym miejscu. Nie czyścić

wrażliwych na działanie wody powierzchni np. niezaim-

pregnowanych podłóg korkowych (wilgoć może wnik-

nąć w podłogę i uszkodzić ją).

Wskazówki

 Aby uniknąć zarysowań, przed użyciem należy

sprawdzić urządzenie na delikatnych powierzch-

niach, np. na drewnie lub posadzce kamiennej, w

niewidocznym miejscu.

 Nie pracować długo w jednym miejscu, cały czas

należy się przesuwać.

 Należy przestrzegać instrukcji producenta pokrycia

podłogi.

Rysunek

Aby zapobiec pozostawianiu śladów stóp na świeżo

umytej podłodze, należy pracować tyłem do kierunku

drzwi.

 Trzymać urządzenie pod kątem ok. 60 stopni za

uchwyt.

 Podczas czyszczenia podłogi urządzenie porusza

się do przodu i do tyłu z taką prędkością jak przy

odkurzaniu.

 Przy silnych zabrudzeniach powoli przejechać

urządzeniem po powierzchni.

 W przypadku dostawy pary wałków w kolorze sza-

rym i żółtym: Obie pary wałków spełniają tę samą

funkcję, ale mogą być używane do różnych celów

(różne kolory np. w kuchni i łazience).

Rysunek

 Krótko nacisnąć przełącznik ON.

 Po

ok.

1-2 sekundach walce zaczynają się obracać

i urządzenie jest gotowe do pracy.

UWAGA

Po włączeniu urządzenia wałki czyszczące zaczynają

się obracać. Aby urządzenie się nie oddaliło, należy

przytrzymać je za uchwyt.

Upewnić się, że zbiornik świeżej wody jest napełniony

wodą, a zbiornik brudnej wody jest nasadzony na urzą-

dzenie.

Rysunek

 Aby szybko zwilżyć wałki, napełnić stację czysz-

czącą 50 ml świeżej wody, używając miarki.

Rysunek

 Włączyć urządzenie i podłączyć do stacji na 5 se-

kund.

Urządzenie ma wtedy optymalną wilgotność, która

umożliwia szybkie czyszczenie.

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Wyjąć urządzenie ze stacji czyszczącej za uchwyt

nośny i postawić je na podłodze.

 Przytrzymać urządzenie za uchwyt.

Rysunek

 W celu włączania, nacisnąć przełącznik urządze-

nia (Wł./Wył.).

Rysunek

– 3 diody LED świecą się - 3/3 poziomu naładowania

akumulatora (maksymalny poziom naładowania).

– 2 diody LED świecą się - 2/3 poziomu naładowania

akumulatora.

– 1 dioda LED świeci się - 1/3 poziomu naładowania

akumulatora.

 5 minut przed zakończeniem czasu pracy walce

wysyłają sygnał, zmieniając prędkość obrotów.

 Ok. 2,5 minuty przed wyładowaniem akumulatora

miga dolna dioda LED.

 1,5 minuty przed zakończeniem czasu pracy urzą-

dzenie wyłącza się.

 Po ponownym włączeniu można wykorzystać po-

zostałe 1,5 minuty na czyszczenie urządzenia w

stacji.

Patrz rozdział

„Czyszczenie urządzenia przez płu-

kanie”.

 Po rozładowaniu akumulatora i wyłączeniu się

urządzenia

dolna

dioda LED miga jeszcze przez 10

sekund.

UWAGA

Przed napełnieniem zbiornika świeżej wody należy

opróżnić zbiornik brudnej wody. To zapobiegnie przela-

niu zbiornika brudnej wody.

Patrz rozdział „Opróżnianie zbiornika brudnej wody”.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

Rysunek

 Wyjąć zbiornik świeżej wody z urządzenia za

uchwyt.

Napełnianie zbiornika czystej wody

Działanie

Ogólne wskazówki dot.

obsługi

Włączenie urządzenia

Rozpoczęcie pracy

Żywotność akumulatora

Uzupełnianie płynu czyszczącego

136 PL

– 9

Rysunek

 Otworzyć wlew zbiornika paliwa.

 Napełnić zbiornik świeżej wody zimną lub letnią

wodą z kranu.

 W razie potrzeby dodać środek czyszczący lub pie-

lęgnacyjny.

 Podczas napełniania nie przekraczać oznaczenia

„MAX”.

 Zamknąć wlew paliwa.

Rysunek

 Zbiornik czystej wody włożyć do urządzenia.

Zbiornik świeżej wody musi być prawidłowo nasa-

dzony na urządzenie.

UWAGA

Aby nie przelać zbiornika brudnej wody, należy regular-

nie sprawdzać jego poziom. Nie można przekroczyć

oznaczenia „MAX”.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

Rysunek

 Trzymać zbiornik brudnej wody za dolną listwę

uchwytową, naciskając przy tym kciukiem górną li-

stwę uchwytową w dół.

 Wyjąć zbiornik brudnej wody.

Rysunek

 Zdjąć pokrywę zbiornika brudnej wody.

 Opróżnić zbiornik brudnej wody.

 W zależności od poziomu zabrudzenia wyczyścić

pokrywę/separator i zbiornik brudnej wody wodą z

kranu.

 Założyć pokrywę na zbiornik brudnej wody.

Pokrywa musi być prawidłowo zamontowana na

zbiorniku brudnej wody.

Rysunek

 Włożyć zbiornik brudnej wody do urządzenia.

Zbiornik brudnej wody musi być prawidłowo nasa-

dzony na urządzenie.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

UWAGA

Aby urządzenie nie straciło równowagi podczas przerw

w pracy należy zawsze wkładać je do stacji czyszczącej

lub dokującej. W przypadku niedostatecznej równowagi

urządzenie może się przewrócić i rozlać ciecze, które

mogą uszkodzić podłogę.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

Rysunek

 Usunąć zbiornik brudnej wody.

UWAGA

Po zakończeniu pracy wyczyścić urządzenie przez płu-

kanie.

Patrz rozdział „Czyszczenie urządzenia przez płuka-

nie”.

Rysunek

 Całkowicie opróżnić urządzenie.

Rysunek

 Opróżnić zbiornik brudnej wody.

Patrz rozdział „Opróżnianie zbiornika brudnej wo-

dy”.

 Jeśli w zbiorniku świeżej wody lub stacji czyszczą-

cej znajduje się jeszcze woda, należy ją wylać.

UWAGA

Aby zapobiec powstawaniu przykrych zapachów na

czas przechowywania urządzenia należy całkowicie

opróżnić zbiorniki świeżej i brudnej wody.

Rysunek

 Przenieść

urządzenie

w miejsce składowania przy

użyciu uchwytu nośnego.

Rysunek

 Aby zapewnić równowagę, włożyć urządzenie w

stację czyszczącą.

 Przechowywać urządzenie w suchym pomieszcze-

niu.

UWAGA

Po zakończeniu pracy należy zawsze przepłukać urzą-

dzenie przy użyciu stacji czyszczącej i świeżej wody.

Dzięki temu procesowi urządzenie zostanie optymalnie

wyczyszczone, co zapobiegnie zbieraniu się zanie-

czyszczeń i bakterii lub gromadzeniu nieprzyjemnych

zapachów w urządzeniu.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

 W celu przeprowadzenia procesu płukania nalać

do zbiornika świeżej wody trochę zimnej lub letniej

wody wodociągowej, tak aby całkowicie wyczyścić

kanały ssawne i szczeliny głowicy ssącej z pozo-

stałości środka czyszczącego.

 Zbiornik czystej wody włożyć do urządzenia.

Rysunek

 Wyjąć i opróżnić zbiornik brudnej wody.

Patrz rozdział „Opróżnianie zbiornika brudnej wo-

dy”.

 Wlać 200 ml wody przy pomocy miarki.

 Napełnić stację czyszczącą wodą.

 W

razie

potrzeby podczas procesu płukania można

dodać odpowiednie środki czyszczące i pielęgna-

cyjne KÄRCHER.

 W celu włączania, nacisnąć przełącznik urządze-

nia (Wł./Wył.).

 Pozwolić urządzeniu pracować przez 30-60 se-

kund, aż woda zostanie całkowicie odessana ze

stacji czyszczącej.

Tym samym proces płukania zostaje zakończony.

Wskazówka

Im dłużej urządzenie jest włączone, tym mniej wilgoci

pozostaje w wałkach czyszczących.

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Opróżnianie zbiornika brudnej wody

Przerwanie pracy

Wyłączanie urządzenia

Przechowywanie urządzenia

Czyszczenie i konserwacja

Czyszczenie urządzenia przez płukanie

137PL

– 10

 Jeśli w zbiorniku świeżej wody znajduje się jeszcze

woda, należy wyjąć i opróżnić zbiornik.

Rysunek

 Opróżnić zbiornik brudnej wody.

Patrz rozdział „Opróżnianie zbiornika brudnej wo-

dy”.

 Jeśli w stacji czyszczącej znajduje się jeszcze wo-

da, należy ją wylać.

UWAGA

Przed położeniem urządzenia na podłodze w celu wyję-

cia wałków należy opróżnić zbiornik świeżej i brudnej

wody. To zapobiegnie wydostaniu się cieczy na podło-

gę ze zbiornika.

Wskazówka

W przypadku silnego zabrudzenia wałki można czyścić

oddzielnie.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

 Jeśli w zbiorniku świeżej wody znajduje się jeszcze

woda, należy wyjąć i opróżnić zbiornik.

 Opróżnić zbiornik świeżej wody

Rysunek

 Opróżnić zbiornik brudnej wody.

Rysunek

 Wyjąć wałki czyszczące przy zagłębieniu.

Rysunek

 Wyczyścić wałki pod wodą bieżącą.

lub

 Prać wałki w pralce w temperaturze do 60°C.

UWAGA

W przypadku prania w pralce nie dodawać płynu zmięk-

czającego. Dzięki temu mikrowłókna nie zostaną uszko-

dzone, a wałki czyszczące zachowają wysoką skutecz-

ność czyszczenia.

Wałki czyszczące nie nadają się do suszenia w suszar-

ce.

UWAGA

Aby uniknąć uszkodzenia pralki, zalecamy umieszcze-

nie wa

łków w woreczku do prania i załadowanie pralki

dodatkowym praniem.

Rysunek

 Po wyczyszczeniu wałków umieścić je w odpo-

wiednim miejscu na stacji czyszczącej, aby wy-

schły na powietrzu.

 Wałki można wycisnąć, aby szybciej wyschły.

UWAGA

W przypadku silnego zabrudzenia lub jeśli do głowicy

ssącej dostaną się przedmioty (np. kamienie, odłamki),

należy ją wyczyścić. Te przedmioty mogą powodować

odgłosy stukania podczas pracy lub zapchać kanały

ssące, ograniczając w ten sposób siłę ssania.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Usunąć wałki czyszczące.

Patrz rozdział „Czyszczenie wałków”.

Rysunek

 Nacisnąć blokadę głowicy ssącej.

 Zdjąć osłonę głowicy ssącej.

 Wyczyścić osłonę głowicy ssącej pod wodą bieżą-

cą.

 W

razie

potrzeby oczyścić kanały ssące i szczeliny

osłony głowicy ssącej ze znajdujących się tam czą-

steczek.

 Oczyścić głowicę ssącą urządzenia wilgotną

szmatką.

 Zamocować osłonę na głowicy ssącej.

Wskazówka

Podczas mocowania osłony głowicy ssącej na głowicy

ssącej musi być słychać wyraźne zatrzaśnięcie.

Rysunek

 Wkręcić wałki czyszczące do oporu w ich mocowa-

nie.

Patrz rozdział „Czyszczenie wałków”.

UWAGA

Aby zapobiec zapchaniu separatora przez kurz i zabru-

dzenia lub osadzaniu się zanieczyszczeń w zbiorniku,

należy regularnie czyścić zbiornik brudnej wody.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

Rysunek

 Zdjąć zbiornik brudnej wody z urządzenia.

Patrz rozdział „Opróżnianie zbiornika brudnej wo-

dy”.

 Wodą z kranu oczyścić pokrywę/separator i zbior-

nik brudnej wody.



Zbiornik brudnej wody można myć również w zmy-

warce.

Rysunek

 Po

wyczyszczeniu

zbiornika brudnej wody z pokry-

wą włożyć go z powrotem do urządzenia.

UWAGA

Stosowanie nieodpowiednich środków czyszczących i

pielęgnacyjnych może uszkodzić urządzenie i doprowa-

dzić do utraty świadczeń gwarancyjnych.

Wskazówka

W razie potrzeby do czyszczenia podłóg zastosować

środek czyszczący lub pielęgnacyjny firmy KÄRCHER.

 Podczas dozowania środka czyszczącego i pielęg-

nacyjnego zwrócić uwagę na ilości podane przez

producenta.

Rysunek

 Aby zapobiec tworzeniu się piany, napełnić zbior-

nik świeżej wody najpierw wodą, a następnie środ-

kiem czyszczącym lub pielęgnacyjnym.

 Aby nie przekroczyć oznaczenia „MAX” na zbiorni-

ku świeżej wody, podczas wlewania wody pozosta-

wić miejsce na środek czyszczący lub pielęgnacyj-

ny.

Zakłócenia mają zwykle proste przyczyny, które użyt-

kownik może usunąć sam, korzystając z poniższego

przeglądu. W razie wątpliwości lub nie wymienionych

tutaj awarii należy się zwrócić do autoryzowanego ser-

wisu.

Mycie wałków

Czyszczenie głowicy ssącej

Czyszczenie zbiornika brudnej wody

Środki czyszczące i pielęgnacyjne

Usuwanie usterek

138 PL

– 11

 Wtyczka do ładowania/wtyczka sieciowa nie jest

prawidłowo podłączona.

 Prawidłowo podłączyć wtyczkę do ładowania/

wtyczkę sieciową.

 Akumulator jest rozładowany.

 Naładować urządzenie.

 Sprawdzić, czy kabel do ładowania jest podłączony

do urządzenia.

 Odłączyć kabel do ładowania, ponieważ gdy jest

on podłączony, nie jest możliwe korzystanie z urzą-

dzenia.

Dolna dioda LED miga przy włączaniu urządzenia i

urządzenie nie włącza się.

 Akumulator jest rozładowany

 Naładować urządzenie.

Wszystkie diody LED jednocześnie szybko migają.

 Używany jest nieprawidłowy lub uszkodzony zasi-

lacz.

 Użyć oryginalnego zasilacza lub wymienić uszko-

dzony zasilacz.

lub

 Urządzenie za gorące podczas użytku (np. w razie

eksploatacji w wysokich temperaturach otoczenia).

 Zrobić przerwę i poczekać, aż urządzenie ostygnie.

 Jeśli oprócz tego urządzenie wyłącza się:

 Zrobić przerwę i poczekać, aż urządzenie ostygnie.

 Urządzenie włączyć ponownie dopiero wtedy, gdy

odpowiednio ostygnie.

Wkład filtra nie jest włożony.

(patrz rysunek do opisu urządzeń)

 Wyjąć zbiornik świeżej wody i włożyć wkład filtra

trzpieniem do góry.

Wkład filtra jest włożony odwrotnie.

 Wyjąć wkład filtra i włożyć go trzpieniem do góry.

Wąż ssący jest zatkany osadami z brudu.

 Ostrożnie wyjąć węże ssące z głowicy ssącej i

urządzenia podstawowego.

 Włożyć węże ssące na 10 - 20 minut do zimnej wo-

dy.

 Oczyścić węże ssące przy użyciu tępego przed-

miotu i/lub pod bieżącą wodą.

Brak wody w zbiorniku.

 Uzupełnić poziom wody

Zbiornik świeżej wody nie jest odpowiednio osadzony w

urządzeniu.

 Zamontować zbiornik świeżej wody tak, aby był od-

powiednio nasadzony na urządzeniu.

Brakuje wałków czyszczących albo są one nieprawidło-

wo umieszczone.

Rysunek

 Zamontować wałki czyszczące lub wkręcić je do

oporu w ich mocowanie.

Wałki czyszczące są zabrudzone lub zużyte.

 Wyczyścić wałki czyszczące.

lub

 Wymienić wałki czyszczące.

Wałki zostały zablokowane.

Rysunek

 Zdjąć wałki i sprawdzić, czy nie zakleszczył się w

nich jakiś przedmiot.

 Sprawdzić, czy wałki są do oporu wkręcone na

uchwyt wałków.

Wałki są zbyt suche.

 Zwilżyć wałki lub wlać do odstawionego urządzenia

50 ml wody.

W głowicy ssącej znajdują się zanieczyszczenia (np.

kamienie lub odłamki).

Rysunek

 Zdjąć osłonę głowicy ssącej j wyczyścić głowicę

ssącą.

Patrz rozdział „Czyszczenie głowicy ssącej”.

Kanały ssące i szczeliny głowicy ssącej są zapchane.

Rysunek

 Zdjąć osłonę głowicy ssącej j wyczyścić głowicę

ssącą.

Patrz rozdział „Czyszczenie głowicy ssącej”.

Zbiornik brudnej wody jest przepełniony.

Rysunek

 Natychmiast opróżnić zbiornik brudnej wody.

Patrz rozdział „Czyszczenie zbiornika brudnej wo-

dy”.

Zbiornik brudnej wody nie jest odpowiednio nasadzony

na urządzeniu.

 Sprawdzić, czy pokrywa jest prawidłowo zamonto-

wana na zbiorniku brudnej wody.

Patrz rozdział „Czyszczenie zbiornika brudnej wo-

dy”.

Separator jest zapchany.

 Zdjąć pokrywę ze zbiornika brudnej wody i wyczyś-

cić separator.

Patrz rozdział „Czyszczenie zbiornika brudnej wo-

dy”.

Siatka filtracyjna separatora zbiornika brudnej wody zo-

stała uszkodzona podczas czyszczenia.

 Wymienić separator.

Użyte środki czyszczące lub pielęgnacyjne nie są odpo-

wiednie dla urządzenia lub są nieprawidłowo dozowa-

ne.

 Stosować środki czyszczące i pielęgnacyjne zale-

cane przez producenta.

Patrz

rozdział

„Środki czyszczące i pielęgnacyjne”.

 Zwrócić uwagę na dane producenta dotyczące do-

zowania.

Pierwsze zwilżanie wałków nie zostało wykonane bądź

trwało zbyt krótko, wskutek czego wałki nie są dosta-

tecznie wilgotne (wałki czyszczą tylko połowicznie).

Rysunek

 Zwilżyć całe wałki.

Akumulator nie jest ładowany

Nie można włączyć urządzenia

Wskaźnik usterki LED

Brak zwilżania wałków świeżą wodą

Urządzenie nie zbiera brudu

Wałki nie obracają się

Głośne terkotanie podczas włączania

Stukotanie dobiegające z głowicy ssącej

Skuteczność odkurzania pogarsza się

Urządzenie gubi brudną wodę

Urządzenie pozostawia ślady na podłodze

139PL

– 12

UWAGA

Po zmontowaniu nie zdejmować uchwytu z urządzenia

podstawowego.

Uchwyt można zdjąć z urządzenia podstawowego tylko

wtedy, gdy urządzenie jest wysyłane do serwisu.

Rysunek

Patrz rysunek na końcu instrukcji obsługi

 Włożyć śrubokręt pod kątem 90 stopni do małego

otworu z tyłu uchwytu i zdjąć uchwyt.

UWAGA

Zwrócić uwagę na to, aby kabel zasilający znajdujący

się między urządzeniem podstawowym a uchwytem nie

został uszkodzony.

Zmiany techniczne zastrzeżone!

Zdejmowanie uchwytu z urządzenia

podstawowego

Dane techniczne

Podłączenie do sieci elektrycznej

Napięcie znamionowe akumula-

tora

25,20 - 25,55 V

Stopień zabezpieczenia IPX4

Urządzenie

Klasa ochrony

III

Stopień ochrony ładowarki II

Moc znamionowa urządzenia 165 W

Typ akumulatora Li-Ion

Czas pracy przy naładowanym

akumulatorze

ok. 20 min

Czas ładowania wyładowanego

akumulatora

Napięcie wyjściowe ładowarki 30 V

Prąd wyjściowy ładowarki 0,6 A

Wydajność

Obroty wałków na minutę 500 obr./min

Pojemność

Zbirnik czystej wody 400 ml

Stacja czyszcząca 200 ml

Wymiary

Ciężar (bez akcesoriów i cieczy

używanych do czyszczenia)

4,4 kg

Długość 320 mm

szerokość 270 mm

wysokość 1220 mm

Długość kabla

Ładowarka 1500 mm

140 PL

– 5

Înainte de prima utilizare a aparatului

dumneavoastră, citiţi manualul original

de utilizare, respectaţi instrucţiunile cu-

prinse în acesta şi păstraţi-l pentru în-

trebuinţarea ulterioară sau pentru ur-

mătorii posesori.

Utilizaţi soluţia de curăţat pardoseala exclusiv pentru

curăţarea pardoselilor dure din locuinţa dumneavoastră

şi doar pe suprafeţe dure, impermeabile.

Nu curăţaţi suprafeţe sensibile la apă, de ex. pardoseli

din plută netratată (umezeala poate pătrunde în materi-

al şi poate deteriora pardoseala).

Aparatul este adecvat pentru a curăţa PVC, linoleum,

plăci ceramice, piatră, parchet uns cu ulei şi ceruit, su-

prafeţe laminate, precum şi toate tipurile de pardoseli

rezistente la apă.

Materialele de ambalare sunt reciclabile. Amba-

lajele nu trebuie aruncate în gunoiul menajer, ci

trebuie duse la un centru de colectare şi revalo-

rificare a deşeurilor.

Bateriile şi acumulatorii conţin substanţe, care

nu au voie să ajungă în mediul înconjurător.

Aparatul şi acumulatorul acestuia nu trebuie

aruncate la gunoiul menajer. Acestea pot fi eli-

minate gratuit prin sistemele locale de colectare şi reva-

lorificare a materialelor reciclabile.

Aparatele electrice și electronice conțin adesea compo-

nente care pot reprezenta un potențial pericol pentru

sănătatea persoanelor, în cazul manevrării sau elimină-

rii incorecte. Însă, aceste componente sunt necesare

pentru funcționarea corespunzătoare a aparatului. Apa-

ratele marcate cu acest simbol nu trebuie aruncate în

gunoiul menajer.

Observaţii referitoare la materialele conţinute (REA-

CH)

Informaţii actuale referitoare la materialele conţinute pu-

teţi găsi la adresa:

www.kaercher.com/REACH

Pachetul de livrare a aparatului dvs. este ilustrat pe am-

balaj. La despachetare, verificaţi dacă conţinutul pache-

tului este complet.

Informaţi imediat distribuitorul dumneavoastră dacă lip-

sesc părţi componente sau dacă intervin defecţiuni la

transport.

Utilizați doar accesorii și piese de schimb originale;

acestea oferă garanția unei funcționări sigure și fără

defecțiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se

găsesc la adresa www.kaercher.com.

În fiecare ţară sunt valabile condiţiile de garanţie publi-

cate de distribuitorul nostru din ţara respectivă. Eventu-

ale defecţiuni ale acestui aparat, care survin în perioada

de garanţie şi care sunt rezultatul unor defecte de fabri-

caţie sau de material, vor fi remediate gratuit. Pentru a

putea beneficia de garanţie, prezentaţi-vă cu chitanţa

de cumpărare la magazin sau la cea mai apropiată uni-

tate de service autorizată.

(Pentru adresă vedeţi pagina din spate)

– În afară de indicaţiile din instrucţiunile de utilizare,

este necesar să fie luate în consideraţie şi prescrip-

ţiile generale privind protecţia muncii şi prevenirea

accidentelor de muncă, emise de organele de re-

glementare.

– Plăcuţele de avertizare şi cu indicaţii montate pe

aparat conţin informaţii importante pentru utilizarea

în condiţii de siguranţă.

 PERICOL

Indicaţie referitoare la un pericol iminent, care duce la

vătămări corporale grave sau moarte.

몇 AVERTIZARE

Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la vătămări corporale grave sau

moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare.

Cuprins

Observaţii generale RO 5

Măsuri de siguranţă RO 5

Descrierea aparatului RO 7

Montare RO 7

Punerea în funcţiune RO 7

Funcţionarea RO 8

Îngrijirea şi întreţinerea RO 9

Remedierea defecţiunilor RO 10

Date tehnice RO 12

Observaţii generale

Utilizarea corectă

Protecţia mediului înconjurător

Articolele livrate

Piese de schimb

Garanţie

Simboluri pe aparat

ATENŢIE

În timpul lucrărilor de curăţare, marcajul

„MAX” al rezervorului de apă uzată nu tre-

buie depăşit.

Ţineţi cont de următoare procedură de se-

tare:

Mai întâi, goliţi rezervorul de apă uzată.

Apoi, umpleţi rezervorul de apă curată.

Măsuri de siguranţă

Trepte de pericol

141RO

– 6

ATENŢIE

Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la pagube materiale.

 PERICOL

 Nu scufundaţi aparatul în apă!

 Înainte de utilizare verificaţi aparatul şi accesoriile

în privinţa stării corespunzătoare. Dacă starea nu

este ireproşabilă, acestea nu pot fi utilizate.

 Încărcătorul cu cablu de încărcare trebuie înlocuit

imediat cu unul original dacă există deteriorări vizi-

bile.

 Înainte de orice lucrare de îngrijire şi întreţinere de-

cuplaţi aparatul şi scoateţi fişa cablului de alimen-

tare din priză.

 Lucrările de reparaţii vor fi executate numai de că-

tre un serviciu pentru clienţi autorizat.

 Aparatul conţine piese electrice, nu spălaţi de ace-

ea aparatul sun apă curentă!

 Nu introduceţi obiecte conductoare (de ex. şurubel-

niţă sau altele similare) în mufa de încărcare.

 Nu atingeţi contactele şi firele.

 Tensiunea indicată pe plăcuţa de tip trebuie să co-

respundă tensiunii de alimentare.

 Nu treceţi cablul de încărcare peste margini ascuţi-

te şi nu îl comprimaţi.

몇 AVERTIZARE

 Aparatul poate fi conectat numai la o conexiune

electrică realizată conform IEC 60364 de către un

electrician de specialitate.

 Aparatul se conectează numai la curent alternativ.

Tensiunea trebuie să corespundă celei de pe plă-

cuţa de tip a aparatului.

 Din motive de siguranţă, în general vă recoman-

dăm să încărcaţi aparatul prin intermediul unui dis-

pozitiv de protecţie împotriva curenţilor vagabonzi

(max. 30mA).

 PERICOL

Pericol de electrocutare.

 Nu apucaţi niciodată fişa de alimentare şi priza cu

mâinile ude.

 Nu folosiţi încărcătorul dacă este murdar sau

umed.

 Nu folosiţi încărcătorul în medii în care există peri-

colul de explozie.

 Nu suspendaţi încărcătorul de cablul de alimenta-

re.

 Încărcătorul trebuie utilizat şi depozitat numai în în-

căperi uscate.

 Feriţi cablul de alimentare de căldură, muchii ascu-

ţite, ulei şi componentele aflate în mişcare ale apa-

ratelor.

 Evitaţi folosirea prelungitoarelor cu ştechere multi-

ple, respectiv utilizarea mai multor aparate în ace-

laşi timp.

 Când scoateţi ştecherul din priză, nu trageţi de ca-

blu.

 Nu acoperiţi încărcătorul şi orificiile de ventilare ale

acestuia.



Nu deschideţi încărcătorul. Reparaţiile vor fi efectu-

ate doar de personal specializat.

 Folosiţi încărcătorul numai pentru încărcarea acu-

mulatorilor aprobaţi.

 Încărcătorul cu cablu de încărcare trebuie înlocuit

imediat cu unul original dacă există deteriorări vizi-

bile.

 PERICOL

Pericol de electrocutare.

 Nu expuneţi acumulatorul la o radiaţie solară prea

puternică, căldură şi foc.

몇 AVERTIZARE

 Încărcaţi acumulatorul doar cu încărcătorul original

sau un încărcător aprobat de KÄRCHER.

Utilizaţi următorul adaptor:

 Nu deschideţi acumulatorul, există pericolul unui

scurt-circuit, cât şi de eliberare a unor aburi iritante

sau substanţe acide.

 PERICOL

 Beneficiarul are obligaţia de a utiliza aparatul în

mod corespunzător. El trebuie să ţină cont de îm-

prejurările de la faţa locului şi în timpul lucrului să

fie atent la persoanele din preajmă.

 Este interzisă utilizarea în zone cu pericol de explo-

zie.

 La utilizarea aparatului în zone periculoase trebuie

respectate normele de securitate corespunzătoare.

 Nu utilizaţi aparatul dacă acesta a căzut în preala-

bil, prezintă deteriorări vizibile sau este neetanş.

 Ţineţi foliile de ambalaj departe de copii, pentru a

evita pericolul de sufocare!

몇 AVERTIZARE

 Nu este permisă utilizarea aparatului de către copii

sau persoane neinstruite.

 Aparatul nu este destinat pentru a fi folosit de per-

soane cu capacităţi psihice, senzoriale sau mintale

limitate sau de persoane, care nu dispun de expe-

rienţa şi/sau cunoştinţa necesară, cu excepţia ace-

lor cazuri, în care ele sunt supravegheate de o per-

soană responsabilă de siguranţa lor sau au fost in-

struite de către această persoană în privinţa utiliză-

rii aparatului şi sunt conştiente de pericolele care

rezultă din aceasta.

 Nu lăsaţi copiii să se joace cu aparatul.

 Nu lăsaţi copii nesupravegheaţi, pentru a vă asigu-

ra, că nu se joacă cu aparatul.

 Ţineţi copiii departe de aparat, când acesta este

pornit sau nu s-a răcit.

 Curăţarea şi întreţinerea fierului de călcat pot fi

efectuate de copii doar dacă sunt supravegheaţi.

 Puneţi aparatul în func

ţiune şi depozitaţi-l doar con-

form descrierilor şi a figurilor!

몇 PRECAUŢIE

 Înainte de toate activităţile cu sau pe aparat asigu-

raţi stabilitatea acestuia pentru a evita accidentele

şi deteriorările cauzate de prăbuşirea acestuia.

Componente electrice

Încărcător

Acumulator

Manipulare în siguranţă

PS07

142 RO

– 7

 Nu introduceţi niciodată în rezervorul de apă sol-

venţi, lichide cu conţinut de solvenţi sau acizi nedi-

luaţi (de ex. agenţi de curăţare, benzină, diluant

sau acetonă), deoarece acestea atacă materialele

utilizate la construcţia aparatului.

 Nu lăsaţi aparatul nesupravegheat în timp ce aces-

ta se află în funcţiune.

 Ţineţi părţile corpului (de ex. păr, degetele) la dis-

tanţă de cilindrii de curăţare.

 În timpul curăţării capului de aspirare protejaţi-vă

mâinile, deoarece există riscul de vătămare corpo-

rală cauzată de obiecte ascuţite (de ex. aşchii).

 Evitaţi expunerea cablului de legătură la căldură, la

muchii ascuţite, la ulei sau la componente în miş-

care.

ATENŢIE

 Porniţi aparatul doar dacă rezervorul de apă curată

şi rezervorul de apă uzată sunt montate.

 Nu aspiraţi cu aparatul obiecte ascuţite sau de di-

mensiuni mari (de ex. cioburi, pietricele, piese de

jucării).

 Nu introduceţi în rezervorul de apă curată acid ace-

tic, detartrant, uleiuri esenţiale sau produse simila-

re. De asemenea, fiţi atenţi ca aceste produse să

nu fie aspirate.

 Utilizaţi acest aparat doar pe podele dure cu aco-

perire rezistentă la apă (de ex. parchet lăcuit, faian-

ţă smălţuită, linoleum).

 Nu folosiţi aparatul la curăţarea covoarelor sau a

mochetelor.

 Nu treceţi aparatul peste grilele de pardoseală de

la încălzirea prin convector. Jetul de apă nu poate

fi aspirat de aparat atunci când acesta este trecut

peste grile.

 În cazul unor pauze de lucru mai lungi şi după utili-

zare, opriţi aparatul de la comutatorul principal / co-

mutatorul aparatului şi scoateţi ştecărul de reţ

ea al

încărcătorului.

 Nu puneţi aparatul în funcţiune sub temperaturi de

0 °C.

 Feriţi aparatul de ploaie. Nu îl depozitaţi în spaţii

deschise.

Pentru figuri, vezi paginile cu grafice

** FC 5 Cordless

** FC 5 Cordless Premium

Figură

 Introduceţi bara mânerului în aparatul de bază

până

opritor, până când se aude că se fixează cu

un clic.

Bara mânerului trebuie să stea fix în aparat.

Figură

 Înşurubaţi cilindrii de curăţare până la opritorul de

pe suportul pentru cilindri.

 Fiţi atenţi la atribuirea culorilor de pe partea interi-

oară a cilindrilor şi a suportului pentru cilindri de pe

aparat (de ex. albastru la albastru).

 După montare, verificaţi dacă cilindrii de curăţare

sunt strânşi bine.

Figură

 Pentru stabilitate, aşezaţi aparatul în staţia de cu-

răţare.

Figură

 Introduceţi cablul de încărcare al încărcătorului în

bucşa de încărcare de la aparat.

 Introduceţi ştecherul încărcătorului în priză.

Figură

 Lămpile de control cu led indică nivelul de încărca-

re actual al acumulatorului.

 În cadrul încărcării acumulatorului complet gol, toa-

te cele 3 lămpi de control cu led luminează de jos

în sus, succesiv.

 În cadrul încărcării 1/3 a acumulatorului, ultimul led

luminează permanent, iar ambele leduri de sus

continuă să lumineze.

 În cadrul încărcării 2/3 a acumulatorului, ambele le-

duri de jos luminează permanent, iar ledul de sus

continuă să lumineze.

 După ce acumulatorul s-a încărcat complet, cele 3

lămpi de control cu led mai luminează constant

timp de 60 minute, după care se sting. După aceas-

tă perioadă de timp, lămpile de control cu led sunt

stinse.

Figură

 După încărcare, scoateţi fişa de reţea din priză şi

cablul de încărcare din bucşa de încărcare.

Figură

 Scoateţi rezervorul de apă curată din aparat, prin-

zând de mâner.

Figură

 Deschideţi capacul rezervorului.

 Umpleţi rezervorul de apă curată cu apă de la robi-

net rece sau caldă.

 După caz, în rezervorul cu apă curată se pot adău-

ga soluţii de curăţare sau de îngrijire KÄRCHER.*

Descrierea aparatului

1 Întrerupător pornit/oprit

2 Mâner

3 Indicator acumulator

4 Mâner pentru transport

5 Bucşă de încărcare

6 Capac rezervor de apă uzată/separator

7 Rezervor pentru apă uzată

8 Capac cap de aspirare

9 Locaş de apucare cilindru de curăţare

10 Cilindri de curăţare

11 Închizătoare cap de aspirare

12 Rezervor de apă curată

13 Mâner rezervor de apă curată

14 Depozitare valţuri

15 Poziţie de curăţare/de depozitare

16 Cartuş de filtru

17 Încărcător cu cablu de încărcare

18 * Detergent RM 536 30 ml

19 ** Detergent RM 534 30 ml

20 ** Detergent RM 536 500 ml

10 ** Cilindri de curăţare 2x

Montare

Punerea în funcţiune

Montarea valţurilor

Procesul de încărcare

Umplerea rezervorului de apă proaspătă

143RO

– 8

Vezi capitolul „Produse pentru curăţenie şi întreţi-

nere”.

 La umplere, marcajul „MAX” nu trebuie depăşit.

 Închideţi capacul rezervorului.

Figură

 Introduceţi rezervorul de apă proaspătă în aparat.

 Rezervorul de apă curată trebuie să stea fix în apa-

rat.

ATENŢIE

* Respectaţi recomandările privind dozarea soluţiilor de

curăţare sau îngrijire.

ATENŢIE

Figură

Aparatul poate aspira doar murdărie şi lichide (max. 250

ml).

Figură

Înainte de începerea lucrului, îndepărtaţi de pe podea

obiectele precum cioburi, pietricele mici, şuruburi sau

piese de jucării.

Înainte de a utiliza aparatul, verificaţi pe o porţiune as-

cunsă dacă obiectul de curăţat este rezistent la apă. Nu

curăţaţi suprafeţe sensibile la apă, de ex. podele din

plută netratate (umezeala poate pătrunde în material şi

poate deteriora podeaua).

Indicaţii

 Înainte de utilizarea pe suprafețe sensibile, testați

dispozitivul, de ex. pe lemn sau gresie, într-un loc

care nu atrage atenția.

 Nu insistați într-un singur loc, ci rămâneți în

mișcare.

 Respectați indicațiile producătorului de pardosele.

Figură

Pentru ca pe podeaua proaspăt spălată să nu apară

urme de paşi, lucraţi cu spatele spre uşă.

 Ţineţi aparatul de mâner, la un unghi de aprox. 60

de grade.

 Curăţarea podelelor are loc prin mişcarea înainte şi

înapoi a aparatului, cu aceeaşi viteză ca la aspira-

re.

 În caz de murdărie persistentă, împingeţi aparatul

uşor peste podea.

 În cazul setului de livrare aferent perechii de cilin-

dri, cu gri şi galben: Ambele perechi de cilindri au

aceeaşi funcţie, dar pot fi folosite în domenii diferite

(diferenţiere pe culori, de exemplu, pentru bucătă-

rie şi baie).

Figură

 Apăsaţi scurt comutatorul de pornire (ON).

 După cca 1-2 secunde, valţurile încep să se roteas-

că, iar aparatul este gata de funcţionare.

ATEN

ŢIE

De îndată ce aparatul este pornit, cilindrii de curăţare în-

cep să se rotească. Pentru ca aparatul să nu se mişte

singur, acesta trebuie ţinut de mâner.

Asiguraţi-vă că rezervorul de apă curată este umplut cu

apă şi că rezervorul de apă uzată este montat în aparat.

Figură

 Pentru umezirea rapidă a valţurilor, umpleţi staţia

curăţare

cu 50 de ml de apă curată, cu ajutorul

unui pahar gradat.

Figură

 Porniţi aparatul şi puneţi staţia în funcţiune timp de

5 secunde.

Aparatul are apoi umiditatea optimă pentru a per-

mite o curăţare rapidă.

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Scoateţi aparatul din staţia de curăţare de la mâne-

rul de transport şi aşezaţi-l pe podea.

 Ţineţi aparatul de mâner.

Figură

 Apăsaţi comutatorul aparatului (pornit/oprit) pentru

pornirea acestuia.

Figură

– 3 lămpi de control cu led luminează - 3/3 durată de

funcţionare a acumulatorului (durată de funcţionare

completă).

– 2 lămpi de control cu led luminează - 2/3 durată de

funcţionare a acumulatorului.

– 1 lampă de control cu led luminează - 1/3 durată de

funcţionare a acumulatorului.

 Cu 5 minute înainte de încheierea duratei de func-

ţionare, valţurile transmit un semnal, prin modifica-

rea vitezelor de rotaţie.

 Cu cca 2,5 minute înainte ca acumulatorul să se

descarce, ultimul led de jos se aprinde intermitent.

 Cu 1,5 minute înainte de încheierea duratei de

funcţionare, aparatul se opreşte.

 Prin repornire, cele 1,5 minute rămase pot fi utiliza-

te pentru curăţarea aparatului în staţie.

Vezi capitolul „Curăţare aparat prin procesul de

spălare”.

 După ce acumulatorul este descărcat, iar aparatul

este oprit, ultimul led de jos se aprinde intermitent

timp de încă 10 secunde.

ATENŢIE

Înainte de a umple rezervorul de apă curată, vă rugăm

să goli

ţi rezervorul de apă uzată. Astfel, se evită revăr-

sarea rezervorului de apă uzată.

Vezi capitolul „Golire rezervor pentru apă uzată”.

Figură

 Introduceţi aparatul în staţia de curăţare.

Figură

 Scoateţi rezervorul de apă curată din aparat, prin-

zând de mâner.

Figură

 Deschideţi capacul rezervorului.

 Umpleţi

rezervorul

de apă curată cu apă de la robi-

net rece sau caldă.

 Dacă este nevoie, se adăugă produse pentru cură-

ţenie sau întreţinere.

 La umplere, marcajul „MAX” nu trebuie depăşit.

 Închideţi capacul rezervorului.

Figură

 Introduceţi rezervorul de apă proaspătă în aparat.

Rezervorul de apă curată trebuie să stea fix în apa-

rat.

Funcţionarea

Instrucţiuni generale

cu privire la operare

Pornirea aparatului

Începerea lucrului

Timp de funcţionare cu un acumulator

Adăugare soluţie de curăţat

144 RO

– 9

ATENŢIE

Pentru ca rezervorul de apă uzată să nu se reverse, ni-

velul apei trebuie verificat în mod regulat. Marcajul

„MAX” nu trebuie depăşit.

Figură

 Introduceţi aparatul în staţia de curăţare.

Figură

 Ţineţi rezervorul de apă uzată de bara mânerul in-

ferior, în timp împingeţi bara mânerului superior cu

degetul mare în jos.

 Scoateţi rezervorul de apă uzată.

Figură

 Scoateți capacul de la rezervorul de apă uzată.

 Goliţi rezervorul pentru apă uzată.

 În funcţie de tipul de murdărie, curăţaţi capacul/se-

paratorul şi rezervorul de apă uzată cu apă de la ro-

binet.

 Puneţi capacul pe rezervorul de apă uzată.

Capacul trebuie să stea fix pe rezervorul de apă

uzată.

Figură

 Introduceţi rezervorul de apă uzată în aparat.

Rezervorul de apă uzată trebuie să stea fix în apa-

rat.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Introduceţi aparatul în staţia de curăţare.

ATENŢIE

În vederea stabilităţii, când aparatul nu funcţionează,

acesta trebuie pus întotdeauna în staţia de curăţare sau

de depozitare. În caz de stabilitate insuficientă, aparatul

se poate răsturna şi se pot scurge lichide care deterio-

rează pardoseala.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Introduceţi aparatul în staţia de curăţare.

Figură

 Îndepărtaţi rezervorul de apă reziduală.

ATENŢIE

După terminarea lucrului, curăţaţi aparatul prin procesul

de spălare.

Vezi capitolul „Curăţare aparat prin procesul de spăla-

re”.

Figură

 Goliţi aparatul complet.

Figură

până la

Figură

 Goliţi rezervorul pentru apă uzată.

Vezi capitolul „Golire rezervor pentru apă uzată”.

 Dacă mai există apă în rezervorul de apă curată

sau în staţia de curăţare, goliţi de apă.

ATENŢ

Pentru a evita formarea mirosurilor, la depozitarea apa-

ratului trebuie golite complet rezervoarele de apă curată

şi de apă uzată.

Figură

 Duceţi

aparatul

la locul de depozitare, ţinându-l de

mânerul de transport.

Figură

 Pentru stabilitate, aşezaţi aparatul în staţia de cu-

răţare.

 Depozitaţi aparatul în spaţii uscate.

ATENŢIE

După finalizarea lucrului, spălaţi întotdeauna aparatul

împreună cu staţia de curăţare cu apă curată. Prin

această operaţie, aparatul este curăţat în mod optim şi

se evită apariţia murdăriei şi a acumulărilor de bacterii

sau mirosurile neplăcute din aparat.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Introduceţi aparatul în staţia de curăţare.

 Pentru procesul de spălare, umpleţi rezervorul de

apă curată cu puţină apă de la robinet rece sau căl-

duţă, pentru a îndepărta complet din canalele de

aspirare şi fantele capului de aspirare reziduurile

lăsate de soluţiile de curăţat.

 Introduceţi rezervorul de apă proaspătă în aparat.

Figură

 Scoateţi rezervorul de apă uzată şi goliţi-l.

Vezi capitolul „Golire rezervor pentru apă uzată”.

 Umpleţi recipientul scalat cu 200 ml de apă.

 Umpleţi staţia de curăţare cu apă.

 Dacă este nevoie, la procesul de spălare pot fi adă-

ugaţi agenţi de curăţare KÄRCHER corespunză-

tori.

 Apăsaţi comutatorul aparatului (pornit/oprit) pentru

pornirea acestuia.

 Lăsaţi aparatul să funcţioneze timp de 30-60 se-

cunde, până când apa este complet absorbită de

staţia de curăţare.

Procesul de spălare este acum finalizat.

Indicaţie

Cu cât aparatul este pornit pentru o perioadă mai multă

de timp, cu atât mai puţină umezeală rămâne în cilindrii

de curăţare.

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

 Dacă mai există apă în rezervorul de apă curată,

scoateţi rezervorul de apă curată şi goliţi-l.

Figură

 Goliţi rezervorul pentru apă uzată.

Vezi capitolul „Golire rezervor pentru apă uzată”.



Dacă mai există apă în staţia de curăţare, goliţi-o

de apă.

Golirea rezervorului pentru apă uzată

Întreruperea utilizării

Oprirea aparatului

Depozitarea aparatului

Îngrijirea şi întreţinerea

Curăţare aparat prin procesul de spălare

145RO

– 10

ATENŢIE

Înainte ca aparatul să fie aşezat pe podea pentru a

scoate cilindrii, rezervorul de apă curată şi rezervorul de

apă uzată trebuie golite. Astfel, se evită scurgerea lichi-

delor din rezervor în timpul depozitării pe podea.

Indicaţie

În caz de murdărie persistentă, cilindrii de curăţare pot

fi curăţaţi separat.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

 Dacă mai există apă în rezervorul de apă curată,

scoateţi rezervorul de apă curată şi goliţi-l.

 Goliţi rezervorul pentru apă curată.

Figură

 Goliţi rezervorul pentru apă uzată.

Figură

 La locaşul de apucare, desfaceţi cilindrii de curăţa-

re.

Figură

 Curăţaţi cilindrii de curăţare sub apă curentă.

 Spălaţi cilindrii de curăţare în maşina de spălat la

max. 60 °C.

ATENŢIE

La curăţarea în maşina de spălat, nu folosiţi balsam de

rufe. Astfel microfibrele nu sunt deteriorate, iar cilindrii

de curăţare îşi menţin capacitatea mare de curăţare.

Cilindrii de curăţare nu pot fi introduşi în uscătorul de ru-

fe.

ATENŢIE

Pentru a evita deteriorarea mașinii de spălat, vă reco-

mandăm să plasați rolele într-o plasă de rufe și să

încărcați mașina de sp

ălat cu rufe suplimentare.

Figură

 După

curăţare,

poziţionaţi valţurile în suportul pen-

tru valţuri de la staţia de curăţare şi lăsaţi-le să se

usuce la aer.

 Este posibilă scurtarea duratei de uscare, prin

stoarcerea în prealabil a valţurilor.

ATENŢIE

În caz de murdărie persistentă sau când piese (de ex.

pietre, cioburi) intră în capul de aspirare, acesta trebuie

curăţat. În timpul lucrului, aceste piese cauzează un

zgomot puternic sau blochează canalele de aspirare şi

reduc puterea de aspirare.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Îndepărtaţi cilindrii de curăţare.

Vezi capitolul „Curăţarea cilindrilor”.

Figură

 Apăsaţi pe închizătoarea capului de aspirare.

 Scoateţi capacul de la capul de aspirare.

 Curăţaţi capacul de la capul de aspirare sub apă

curentă.

 Dacă este nevoie, eliberaţi canalele de aspirare şi

fantele de la capacului capului de aspirare de par-

ticulele fixe.

 Curăţaţi capul de aspirare al aparatului cu o lavetă

umedă.

 Fixaţi capacul capului de aspirare pe capul de as-

pirare.

Indicaţie

Capacul capului de aspirare trebuie să se înclicheteze

cu un sunet la fixarea pe capul de aspirare.

Figură

 Înşurubaţi cilindrii de curăţare până la opritorul de

pe suportul pentru cilindri.

Vezi capitolul „Curăţarea cilindrilor”.

ATENŢIE

Pentru ca separatorul să nu se înfunde cu praf şi mur-

dărie sau pentru ca murdăria să nu se fixeze în rezer-

vor, rezervorul de apă uzată trebuie curăţat în mod re-

gulat.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Introduceţi aparatul în staţia de curăţare.

Figură

până la

Figură

 Scoateţi rezervorul de apă uzată din aparat.

Vezi capitolul „Golire rezervor pentru apă uzată”.

 Curăţaţi capacul/separatorul şi rezervorul de apă

uzată cu apă de la robinet.

 Rezervorul de apă uzată poate fi curăţat şi în maşi-

na de spălat vase.

Figură

 După curăţare, reintroduceţi în aparat rezervorul

de apă uzată cu capac.

ATENŢIE

Utilizarea de produse pentru curăţenie şi între

ţinere ne-

corespunzătoare poate deteriora aparatul şi poate duce

la anularea garanţiei.

Indicaţie

Dacă este nevoie, la curăţarea podelelor folosiţi produ-

se pentru curăţenie sau întreţinere KÄRCHER.

 La dozarea produselor pentru curăţenie şi întreţi-

nere fiţi atenţi la cantităţile indicate de producător.

Figură

 Pentru

preveni formarea de spumă, mai întâi um-

pleţi rezervorul de apă curată cu apă şi apoi cu pro-

dusele pentru curăţare sau întreţinere.

 Pentru ca cantitatea de umplere să nu depăşească

marcajul „MAX” al rezervorului de apă curată, la

umplere cu apă, lăsaţi loc şi pentru cantitatea de

produse pentru curăţenie sau întreţinere.

Defectele au deseori cauze simple, pe care le puteţi re-

media cu ajutorul următoarelor sfaturi. În caz de necla-

rităţi sau pentru defecte care nu se regăsesc aici, vă ru-

găm să vă adresaţi service-ului pentru clienţi autorizat.

 Fişa de încărcare/fişa de reţea nu sunt conectate în

mod corect.

 Conectaţi în mod corect fişa de încărcare/fişa de

reţea.

Curăţarea valţurilor

Curăţarea capului de aspirare

Curăţarea rezervorului de apă uzată

Produse pentru curăţenie şi întreţinere

Remedierea defecţiunilor

Acumulatorul nu se încarcă

146 RO

– 11

 Acumulatorul este gol.

 Încărcaţi aparatul.

 Verificaţi dacă cablul de încărcare este încă conec-

tat la aparat.

 Deconectaţi cablul de încărcare, întrucât funcţiona-

rea este imposibilă cu cablul de încărcare conectat.

Ultimul led se aprinde intermitent dacă aparatul este

pornit şi nu funcţionează.

 Acumulatorul este descărcat

 Încărcaţi aparatul.

Toate ledurile luminează intermitent simultan şi mai

des.

 Utilizarea unui alimentator greşit sau defect.

 Utilizaţi alimentatorul original/înlocuiţi alimentatorul

defect.

 Aparatul este prea fierbinte în timpul utilizării (de

ex. în cadrul operării la temperaturi ambiante ridi-

cate).

 Faceţi o pauză şi lăsaţi aparatul să se răcească.

 În plus, dacă aparatul se opreşte:

 Faceţi o pauză şi lăsaţi aparatul să se răcească.

 Aparatul poate fi repornit, abia după ce aceasta

este răcit, în mod corespunzător.

Cartuşul filtrului nu este introdus.

(vezi graficul pentru descrierea dispozitivului)

 Scoateţi rezervorul de apă curată şi introduceţi car-

tuşul filtrului cu ştiftul opritor în partea de sus.

Cartşul filtrului este introdus greşit.

 Scoateţi cartuşul filtrului şi introduceţi-l cu ştiftul

opritor în partea de sus.

Furtunul de aspirare este înfundat din cauza depuneri-

lor de murdărie.

 Îndepărtaţi cu atenţie furtunurile de aspirare de la

capul de aspirare şi de la aparatul de bază.

 Introduceţi furtunurile de aspirare timp de 10 - 20

de minute în apă rece.

 Curăţaţi furtunurile de aspirare cu un obiect neas-

cuţit şi/sau sub jet de apă.

Nu este apă în rezervorul de apă.

 Adăugaţi apă

Rezervorul de apă curată nu este bine poziţionat în apa-

rat.

 Introduceţi rezervorul de apă curată astfel încât să

fie fixat bine în aparat.

Cilindrii de curăţare lipsesc sau nu sunt montaţi corect.

Figură

 Introduceţi cilindrii de curăţare sau înşurubaţi cilin-

drii de curăţare până la opritorul de pe suportul

pentru cilindri.

Cilindrii de curăţare sunt murdari sau uzaţi.

 Curăţaţi cilindrii de curăţare.

 Înlocuiţi cilindrii de curăţare.

Cilindrii se blochează.

Figură

 Îndepărtaţi valţurile şi verificaţi dacă s-a prins vreun

obiect în valţuri.

 Verificaţi dacă valţurile sunt înşurubate până la

opritor, pe suportul valţurilor.

Cilindrii sunt prea uscaţi.

 Umeziţi valţurile, resp. umeziţi dispozitivul cu 50 ml

de apă în staţia de parcare.

În capul de aspirare sunt piese (de ex. pietre sau cio-

buri).

Figură

 Scoateţi capacul de la capul de aspirare şi curăţaţi

capul de aspirare.

Vezi capitolul „Curăţarea capului de aspirare”.

Canalele de aspirare şi fantele de la capul de aspirare

sunt înfundate.

Figură

 Scoateţi capacul de la capul de aspirare şi curăţaţi

capul de aspirare.

Vezi capitolul „Curăţarea capului de aspirare”.

Rezervorul de apă uzată este umplut peste limită.

Figură

până la

Figură

 Goliţi imediat rezervorul de apă uzată.

Vezi capitolul „Curăţarea rezervorului de apă uza-

tă”.

Rezervorul de apă uzată nu stă bine în aparat.

 Verificaţi dacă este capacul stă fix pe rezervorul de

apă uzată.

Vezi capitolul „Curăţarea rezervorului de apă uza-

tă”.

Separatorul este înfundat.

 Scoateţi capacul de pe rezervorul de apă uzată şi

curăţaţi separatorul.

Vezi capitolul „Curăţarea rezervorului de apă uza-

tă”.

Reţeaua de filtre aparţinând separatorului rezervorului

de apă uzată a fost deteriorată în timpul curăţării.

 Înlocuiţi separatorul.

Produsele pentru curăţare sau întreţinere nu sunt potri-

vite pentru aparat sau sunt dozate incorect.

 Utilizaţi produsele pentru curăţare sau întreţinere

recomandate de producător.

Vezi capitolul „Produse pentru curăţenie şi întreţi-

nere”.

 Respectaţi informaţiile de dozare indicate de pro-

ducător.

Prima umezire a cilindrilor nu a fost utilizată deloc sau a

fost utilizată insuficient, iar aceştia nu sunt complet

umeziţi (din această cauză, cilindrii curăţă doar parţial).

Figură

 Umeziţi complet cilindrii.

Aparatul nu se poate conecta

Afişare erori cu led

Lipseşte umezirea cu apă curată a cilindrului

Aparatul nu îndepărtează murdăria

Cilindrii nu se rotesc

Huruit puternic la pornire

Zgomot puternic în capul de aspirare

Puterea de aspirare scade

Aparatul pierde apă uzată

Aparate lasă urme pe podea

147RO

– 12

ATENŢIE

După montare, mânerul nu se mai scoate de la aparatul

de bază.

Scoaterea mânerului de la aparatul de bază se poate

realiza doar dacă aparatul este transportat pentru efec-

tuarea lucrărilor de service.

Figură

A se vedea figura de la sfârşitul instrucţiunilor de utiliza-

re.

 Se introduce şurubelniţa într-un unghi de 90 de

grade în orificiul de pe partea din spate a mânerului

şi se scoate mânerul.

ATENŢIE

Atenţie la cablul de legătură dintre aparatul de bază şi

mâner, acesta nu trebuie deteriorat.

Ne rezervăm dreptul de a efectua modificări tehni-

ce!

Scoaterea mânerului de la aparatul de bază

Date tehnice

Racord electric

Tensiune nominală acumulator 25,20 - 25,55 V

Grad de protecţie IPX4

Aparat

Clasa de protecţie

III

Clasă de protecţie încărcător II

Putere nominală aparat 165 W

Tipul de acumulator Li-Ion

Timp de utilizare cu acumulator

complet încărcat

cca 20 min

Durata de încărcare a acumula-

torului gol

Tensiune de ieşire încărcător 30 V

Intensitate de ieşire încărcător 0,6 A

Caracteristicile de performanţă

Rotaţii cilindri per minut 500 rot/min

Cantitatea de umplere

Rezervor de apă curată 400 ml

Staţie de curăţare 200 ml

Dimensiunile

Greutate (fără accesorii şi soluţii

de curăţat)

4,4 kg

Lungime 320 mm

Lăţime 270 mm

Înălţime 1220 mm

Lungimea cablului

Încărcător 1500 mm

148 RO

– 5

Pred prvým použitím Vášho zariadenia

si prečítajte tento originálny návod na

prevádzku, konajte podľa neho a

uschovajte ho pre neskoršie použitie

alebo pre ďalšieho majiteľa zariadenia.

Podlahový čistič používajte výlučne v domácnosti na

čistenie tvrdých podláh s povrchom odolným voči vode.

Nečistite povrchy, ktoré nie sú odolné voči vode ako sú

napr. korkové podlahy bez povrchovej úpravy (voda

môže preniknúť do podlahy a poškodiť ju).

Prístroj je vhodný na čistenie PVC, linolea, dlaždíc, ka-

meňa, parkiet impregnovaných olejom a voskom, lami-

nátu ako aj všetkých podlahových krytín odolných voči

vode.

Obalové materiály sú recyklovateľné. Obalové

materiály láskavo nevyhadzujte do komunálne-

ho odpadu, ale odovzdajte ich do zberne druhot-

ných surovín.

Staré prístroje obsahujú materiály a látky, ktoré

sa nesmú dostať do životného prostredia. Prí-

stroj a akumulátory, ktoré sa v ňom nachádzajú,

sa nemôžu likvidovať spolu s domovým odpa-

dom. Likvidácia sa môže vykonať bezplatne prostred-

níctvom miestnych vratných miest alebo zberných miest

starých prístrojov.

Elektrické a elektronické prístroje často obsahujú sú-

časti, ktoré môžu pri nesprávnom zaobchádzaní alebo

nesprávnej likvidácii predstavovať potenciálne nebez-

pečenstvo pre ľudské zdravie a životné prostredie. Tieto

súčasti sú však potrebné pre správnu prevádzku prí-

stroja. Prístroje označené týmto symbolom sa nesmú

likvidovať spolu s domovým odpadom.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Rozsah dodávky vášho zariadenia je zobrazený na

obale. Pri vybaľovaní skontrolujte úplnosť obsahu bale-

nia.

Ak niektoré diely chýbajú, alebo ak zistíte škody vznik-

nuté pri preprave, informujte prosím o tom predajcu.

Používajte len originálne príslušenstvo a originálne ná-

hradné diely, pretože zaručujú bezpečnú a bezporucho-

vú prevádzku prístroja.

Informácie o príslušenstve a náhradných dieloch nájde-

te na stránke www.kaercher.com.

V každej krajine platia záručné podmienky našej distri-

bučnej organizácie. Prípadné poruchy spotrebiča od-

stránime počas záručnej lehoty bezplatne, ak sú ich prí-

činou chyby materiálu alebo výrobné chyby. Pri uplatňo-

vaní záruky sa spolu s dokladom o kúpe zariadenia lás-

kavo obráťte na predajcu alebo na najbližší

autorizovaný zákaznícky servis.

(Adresu nájdete na zadnej strane)

– Popri pokynoch v návode na obsluhu je potrebné

zohľadniť aj všeobecné bezpečnostné predpisy vy-

plývajúce zo zákonov.

– Výstražné a upozorňovacie štítky umiestnené na

prístroji obsahujú pokyny pre bezpečnú prevádzku.

 NEBEZPEČENSTVO

Upozornenie na bezprostredne hroziace nebezpečen-

stvo, ktoré môže spôsobiť vážne zranenia alebo smrť.

몇 VÝSTRAHA

Upozornenie na možnú nebezpečnú situáciu, ktorá by

mohla viesť k vážnemu zraneniu alebo smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situáciu, ktorá by

mohla viesť k ľahkým zraneniam.

POZOR

Pozornenie na možnú nebezpečnú situáciu, ktorá by

mohla viesť k vecným škodám.

Obsah

Všeobecné pokyny SK 5

Bezpečnostné pokyny SK 5

Popis prístroja SK 7

Montáž SK 7

Spustenie do prevádzky SK 7

Prevádzka SK 8

Starostlivosť a údržba SK 9

Pomoc pri poruchách SK 10

Technické údaje SK 11

Všeobecné pokyny

Používanie výrobku v súlade s jeho určením

Ochrana životného prostredia

Rozsah dodávky

Náhradné diely

Záruka

Symboly na prístroji

POZOR

Počas čistenia nesmie dôjsť k prekročeniu

značky „MAX“ nádrže na znečistenú vodu.

Rešpektujte nasledujúci postup:

Najprv vyprázdnite nádrž na znečistenú vo-

du.

Potom naplňte nádrž na čistú vodu.

Bezpečnostné pokyny

Stupne nebezpečenstva

149SK

– 6

 NEBEZPEČENSTVO

 Zariadenie neponárajte do vody!

 Pred použitím skontrolujte stav zariadenia a príslu-

šenstva. Pokiaľ nie je stav v poriadku, nesmie sa

používať.

 Pri viditeľnom poškodení nabíjačky s nabíjacím

káblom ju neodkladne vymeňte za originálny diel.

 Pred každým ošetrením a údržbou zariadenie vy-

pnite a vytiahnite zástrčku.

 Prístroj smie opravovat' iba autorizovaný zákazníc-

ky servis.

 Základný prístroj obsahuje elektrické konštrukčné

diely - tieto nečistite pod tečúcou vodou.

 Do nabíjacej objímky nestrkajte žiadne vodivé

predmety (napr. skrutkovač alebo podobne).

 Nedotýkajte sa žiadnych kontaktov alebo vodičov.

 Údaj o napätí na výrobnom štítku musí súhlasiť s

napájacím napätím.

 Nabíjací kábel neťahajte cez ostré hrany a nestlá-

čajte ho.

몇 VÝSTRAHA

 Zariadenie môže byť pripojené iba k elektrickej prí-

pojke, ktorá bola vyhotovená elektroinštalatérom

podľa požiadaviek normy IEC 60364.

 Prístroj pripájajte iba na striedavý prúd. Napätie

musí zodpovedať údajom na výrobnom štítku prí-

stroja.

 Z bezpečnostných dôvodov odporúčame prístroj

zásadne nabíjať cez ochranný vypínač proti chyb-

nému prúdu (max. 30 mA).

 NEBEZPEČENSTVO

Nebezpečenstvo úderu elektrickým prúdom.

 Nikdy sa nedotýkajte sieťovej zásuvky a vidlice vlh-

kými rukami.

 Nabíjačku nepoužívajte v znečistenom alebo vlh-

kom stave.

 Nabíjačku neprevádzkujte vo výbušnom prostredí.

 Nabíjačku nenoste za sieťový kábel.

 Nabíjačku používajte a skladujte len v suchých

priestoroch.

 Sieťový kábel chráňte pred teplom, ostrými hrana-

mi, olejom a pohyblivými dielmi zariadenia.

 Nepoužívajte predlžovací kábel s viacerými zásuv-

kami a zabráňte jeho prevádzke s viacerými prí-

strojmi.

 Sieťovú zástrčku neťahajte zo zásuvky za sieťový

kábel.

 Nabíjačku nezakrývajte a mriežku prúdenia vzdu-

chu nabíjačky nechajte voľnú.

 Nabíjačku neotvárajte. Opravy nechajte vykonávať

len odborníkovi.

 Nabíjačku používajte len na nabíjanie schválených

batérií.

 Pri viditeľnom poškodení nabíjačky s nabíjacím

káblom ju neodkladne vymeňte za originálny diel.

 NEBEZPEČENSTVO

Nebezpečenstvo úderu elektrickým prúdom.

 Akumulátory nemôžete vystavovať silnému slneč-

nému žiareniu, horúčave a tiež ohňu.

몇 VÝSTRAHA

 Akumulátor sa môže nabíjať iba s priloženou origi-

nálnou nabíjačkou alebo nabíjačkou schválenou

firmou KÄRCHER.

Použite nasledujúci adaptér:

 Akumulátor neotvárajte. Existuje nebezpečen-

stvo skratu. Okrem toho môžu vystupovať dráždivé

pary alebo leptajúce kvapaliny.

 NEBEZPEČENSTVO

 Používateľ je povinný používať zariadenie v súlade

s jeho určením. Je povinný prihliadať na miestne

podmienky a pri práci so zariadením dávať pozor aj

na osoby vo svojom okolí.

 Používanie v priestoroch so zvýšením nebezpe-

čenstvom výbuchu je zakázané.

 Pri používaní zariadenia v nebezpečnom prostredí

je potrebné dodržiavať príslušné bezpečnostné

predpisy.

 Nepoužívajte prístroj, ak predtým spadol, je viditeľ-

ne poškodený alebo netesný.

 Obalové fólie uchovávajte mimo dosahu detí. Vzni-

ká nebezpečenstvo udusenia!

몇 VÝSTRAHA

 Zariadenie nesmú používať deti ani osoby neznalé.

 Tento prístroj nie je určený nato, aby ho používali

osoby s obmedzenými fyzickými, senzorickými ale-

bo duševnými schopnosťami alebo nedostatkom

skúseností a/alebo nedostatočnými vedomosťami,

môžu ho použiť iba v tom prípade, ak sú kvôli vlast-

nej bezpečnosti pod dozorom spoľahlivej osoby

alebo od nej dostali pokyny, ako sa má prístroj po-

užívať a pochopili nebezpečenstvá vychádzajúce z

prístroja.

 Deti sa nesmú hrať s prístrojom.

 Deti by mali byť pod dozorom, aby sa zabezpečilo,

že sa s prístrojom nebudú hrať.

 Udržiavajte prístroj mimo dosah detí, ak je zapnutý

alebo ešte nie je vychladnutý.

 Deti nemôžu vykonávať čistenie a užívateľskú

údržbu bez dohľadu dospelej osoby.

 Prístroj prevádzkujte alebo skladujte len podľa po-

pisu alebo obrázku!

몇 UPOZORNENIE

 Pred všetkými činnosťami s prístrojom alebo na

prístroji vytvorte stabilitu, aby sa zabránilo vzniku

nehôd alebo poškodeniu spôsobenému pádom prí-

stroja.

 Do vodnej nádrže nikdy nepoužívajte rozpúšťadlá,

kvapaliny s obsahom rozpúšťadiel alebo nezriede-

né kyseliny (napr. čistiace prostriedky, benzín, rie-

Elektrické súčiastky

Nabíjačka

Akumulátor

Bezpečná manipulácia

PS07

150 SK

– 7

didlo a acetón), pretože tieto poškodzujú materiály

použité v prístroji.

 Prístroj počas prevádzky nikdy nenechávajte bez

dozoru.

 Časti tela (napr. vlasy, prsty) udržiavajte v dosta-

točnej vzdialenosti od rotujúcich čistiacich valcov.

 Počas čistenia sacej hlavy chráňte svoje ruky, na-

koľko hrozí nebezpečenstvo zranenia ostrými

predmetmi (napr. črepiny).

 Spojovací kábel chráňte pred vysokými teplotami,

ostrými hranami, olejom a pohyblivými súčasťami

prístroja.

POZOR

 Prístroj zapínajte len vtedy, ak je nasadená nádrž

na čistú vodu a nádrž na znečistenú vodu.

 Prístroj sa nesmie použiť na vysávanie ostrých ale-

bo väčších predmetov (napr. črepín, okruhliakov,

častí hračiek).

 Do nádrže na čistú vodu nedávajte kyselinu octovú,

odvápňovač, éterické oleje alebo podobné látky.

Taktiež dávajte pozor na to, aby ste nevysávali tie-

to látky.

 Prístroj používajte len na tvrdé podlahy s povrchom

odolným voči vode (napr. lakované parkety, emai-

lované dlaždice, linoleum).

 Prístroj nepoužívajte na čistenie kobercov a kober-

cových podláh.

 Prístroj neveďte cez podlahové mriežky konvekto-

rového kúrenia. Prístroj nemôže nasávať unikajúcu

vodu, keď je vedený cez podlahové mriežky.

 Pri dlhších pracovných prestávkach a po použití vy-

pnite prístroj hlavným vypínačom/spínačom prí-

stroja a vytiahnite sieťovú zástrčku nabíjačky.

 Zariadenie neprevádzkujte pri teplotách pod 0 °C.

 Prístroj chráňte pred dažďom. Neskladujte ho vo

vonkajších priestoroch.

Obrázky sú uvedené na stranách s obrázkami

** FC 5 Cordless

** FC 5 Cordless Premium

Obrázok

 Rukoväťovú lištu zasuňte do základného prístroja

až po doraz, až kým počuteľne zapadne.

Rukoväťová lišta musí byť pevne nasadená v prí-

stroji.

Obrázok

 Čistiace valce zatočte do držiaka valcov až po do-

raz.

 Dbajte na farebné značky na vnútornej strane val-

cov a držiaka valcov na prístroji (napr. modrá k

modrej).

 Po namontovaní skontrolujte, či sú čistiace valce

pevne nasadené.

Obrázok

 Pre zabezpečenie stability prístroj postavte do čis-

tiacej stanice .

Obrázok

 Zastrčte nabíjací kábel nabíjačky do nabíjacej zá-

suvky na prístroji.

 Zasuňte sieťovú zástrčku nabíjačky do zásuvky.

Obrázok

 LED

kontrolky zobrazujú aktuálny stav nabitia aku-

mulátora.

 Pri nabíjaní celkom vybitého akumulátora sa všet-

ky 3 LED kontrolky zdola nahor jedna po druhej

rozblikajú.

 Pri

nabití akumulátora na 1/3 dolná LED kontrolka

trvalo svieti, obidve horné LED kontrolky naďalej

blikajú.

 Pri nabití akumulátora na 2/3 obidve dolné LED

kontrolky trvalo svietia, horná LED kontrolka naďa-

lej bliká.

 Po úplnom nabití akumulátora 3 LED kontrolky

konštantne svietia ďalších 60 minút. Po uplynutí

tejto doby LED kontrolky zhasnú.

Obrázok

 Po nabití vytiahnite sieťovú zástrčku zo zásuvky a

nabíjací kábel z nabíjacej zásuvky.

Obrázok

 Nádrž na čistú vodu chyťte za rukoväť a vytiahnite

ju z prístroja.

Obrázok

 Otvoriť uzáver nádrže.

 Do nádrže na čistú vodu nalejte studenú alebo

vlažnú vodu z vodovodu.

 Do nádrže na čistú vodu je v prípade potreby mož-

né pridať čistiace resp. ošetrovacie prostriedky

KÄRCHER.*

Pozri kapitolu „Čistiace a ošetrovacie prostriedky“.

 Značka „MAX“ pritom nesmie byť prekročená.

 Zatvorte uzáver nádrže.

Obrázok

 Nádrž na čistú vodu vložte do zariadenia.

 Nádrž na čistú vodu musí byť pevne nasadená v

prístroji.

POZOR

*Dodržiavajte odporúčané dávkovanie čistiacich resp.

ošetrovacích prostriedkov.

Popis prístroja

1 Tlačidlo ZAP/VYP

2 Rukoväť

3 Indikátor akumulátorov

4 Rukovät' na prenášanie

5 Nabíjacia zásuvka

6 Kryt nádrže na znečistenú vodu/odlučovač

7 Nádrž znečistenej vody

8 Kryt sacej hlavy

9 Priehlbina rukoväte čistiaceho valca

10 Čistiace valce

11 Zablokovanie sacej hlavy

12 Nádrž na čistú vodu

13 Rukoväť nádrže na čistú vodu

14 Uloženie valcov

15 Čistiaca/parkovacia stanica

16 Vložka filtra

17 Nabíjačka s nabíjacím káblom

18 * čistiaci prostriedok RM 536 30 ml

19 ** čistiaci prostriedok RM 534 30 ml

20 ** čistiaci prostriedok RM 536 500 ml

10 ** Čistiace valce 2x

Montáž

Spustenie do prevádzky

Montáž valcov

Postup nabíjania

Naplnenie nádoby na čistú vodu

151SK

– 8

POZOR

Obrázok

Prístroj môže odstraňovať iba nečistoty a kvapaliny

(max. 250 ml).

Obrázok

Pred začatím prác odstráňte predmety, ako napr. črepi-

ny, okruhliaky, skrutky alebo časti hračiek, ktoré sa príp.

nachádzajú na podlahe.

Pred použitím prístroja podlahu na nenápadnom mieste

skontrolujte z hľadiska odolnosti voči vode. Prístroj sa

nesmie používať na čistenie povrchov, ktoré nie sú

odolné voči vode (voda môže preniknúť do podlahy a

poškodiť ju).

Pokyny

 Ak chcete zabrániť tvorbe pruhov, pred použitím na

nenápadnom mieste prístroj otestujte na citlivých

povrchoch, ako sú napr. drevo alebo jemná kame-

nina.

 Nestojte na jednom mieste, ale pohybujte sa.

 Dodržiavajte pokyny výrobcu podlahovej krytiny.

Obrázok

Aby na čerstvo umytej podlahe nevznikali odtlačky nôh,

pracujte dozadu smerom k dverám.

 Prístroj držte za rukoväť v uhle cca 60 stupňov.

 Čistenie podlahy vykonávajte pohybom prístroja

dopredu a dozadu, s rýchlosťou ako pri vysávaní.

 Pri silnom znečistení prístroj nechajte pomaly kĺzať

po podlahe.

 Pri rozsahu dodávky párov valcov šedej a žltej far-

by: Obidva páry valcov majú rovnakú funkciu,

môžu sa však použiť pre rôzne oblasti používania

(farebné rozlíšenie napr. pre kuchyňu a kúpeľňu).

Obrázok

 Spínač ON stlačte len krátko.

 Po cca 1-2 sekundách začnú valce rotovať a prí-

stroje je pripravený na prevádzku.

POZOR

Ihneď po zapnutí prístroja sa čistiace valce začnú otá-

čať. Pevne držte rukoväť, aby sa prístroj nemohol sa-

movoľne pohybovať.

Ubezpečte sa, že nádrž na čistú vodu je naplnená vo-

dou a nádrž na znečistenú vodu je nasadená.

Obrázok

 Pre rýchle navlhčenie valcov do čistiacej stanice

pomocou odmerky naplňte 50 ml čistej vody.

Obrázok

 Zapnite prístroj a v stanici ho na 5 sekúnd uveďte

do chodu.

Prístroj je potom optimálne navlhčený, čo umožňu-

je rýchle čistenie.

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Prístroj chyťte za držadlo, zdvihnite ho z čistiacej

stanice a položte na podlahu.

 Prístroj pevne držte za rukoväť.

Obrázok

 Na zapnutie stlačte vypínač prístroja (Zap/Vyp).

Obrázok

–

Svietia

3 LED - 3/3 nabitie akumulátora (plné nabi-

tie).

– Svietia 2 LED - 2/3 nabitie akumulátora.

– Svieti 1 LED kontrolka - 1/3 nabitie akumulátora.

 5 minút pred ukončením doby chodu valce zmenou

rýchlosti rotácie vydajú signál.

 Cca 2,5 minúty pred vybitím akumulátora bliká naj-

nižšia LED kontrolka.

 1,5 minúty pre ukončením doby chodu sa prístroj

vypne.

 Pred opätovným zapnutím sa zostávajúce 1,5 mi-

núty môžu použiť na čistenie prístrojov v stanici.

Pozri kapitolu „Čistenie prístroja prepláchnutím“.

 Po vybití akumulátora a vypnutí prístroja najnižšia

LED kontrolka ešte 10 sekúnd bliká.

POZOR

Pred naplnením nádrže na čistú vodu vyprázdnite nádrž

na znečistenú vodu. Týmto sa zabráni pretečeniu zne-

čistenej vody.

Pozri kapitolu „Vyprázdnenie nádrže na znečistenú vo-

du“.

Obrázok

 Prístroj postavte do čistiacej stanice.

Obrázok

 Nádrž na čistú vodu chyťte za rukoväť a vytiahnite

ju z prístroja.

Obrázok

 Otvoriť uzáver nádrže.

 Do nádrže na čistú vodu nalejte studenú alebo

vlažnú vodu z vodovodu.

 Podľa potreby pridajte čistiace alebo ošetrovacie

prostriedky.

 Značka „MAX“ pritom nesmie byť prekročená.

 Zatvorte uzáver nádrže.

Obrázok

 Nádrž na čistú vodu vložte do zariadenia.

Nádrž na čistú vodu musí byť pevne nasadená v

prístroji.

POZOR

Výšku hladiny vody je nutné pravidelne kontrolovať, čím

sa zabráni pretečeniu nádrže na znečistenú vodu.

Značka „MAX“ nesmie byť prekročená.

Obrázok

 Prístroj postavte do čistiacej stanice.

Obrázok

 Nádrž na znečistenú vodu držte za dolnú rukoväťo-

vú lištu, pritom hornú rukoväťovú lištu palcom stlá-

čajte nadol.

 Vyberte nádrž na znečistenú vodu.

Obrázok

 Odstráňte kryt nádrže na znečistenú vodu.

 Vyprázdnite nádobu na znečistenú vodu.

 V závislosti od znečistenia kryt/odlučovač a nádrž

na znečistenú vodu očistite vodou z vodovodu.

 Kryt nasaďte na nádrž na znečistenú vodu.

Kryt musí byť tesne nasadený na nádrž na znečis-

tenú vodu.

Obrázok

 Nádrž na znečistenú vodu vložte do zariadenia.

Nádrž na znečistenú vodu musí byť pevne nasade-

ná v prístroji.

Prevádzka

Všeobecné pokyny k

obsluhe

Zapnutie prístroja

Začiatok práce

Doba chodu akumulátora

Doplnenie čistiacej kvapaliny

Vyprázdnenie nádoby na znečistenú vodu

152 SK

– 9

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Prístroj postavte do čistiacej stanice.

POZOR

Pre zachovanie stability prístroja pri prerušení práce

prístroj vždy postavte do čistiacej resp. parkovacej sta-

nice. Následkom nedostatočnej stability sa prístroj

môže prevrátiť a pritom môžu vytiecť kvapaliny, ktoré

poškodia povrch podlahy.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Prístroj postavte do čistiacej stanice.

Obrázok

 Odstráňte nádrž na znečistenú vodu.

POZOR

Po ukončení prác prístroj očistite prepláchnutím.

Pozri kapitolu „Čistenie prístroja prepláchnutím“.

Obrázok

 Prístroj celkom vyprázdnite.

Obrázok

až

Obrázok

 Vyprázdnite nádobu na znečistenú vodu.

Pozri kapitolu „Vyprázdnenie nádrže na znečistenú

vodu“.

 Ak sa v nádrži na čistú vodu alebo v čistiacej stanici

ešte nachádza voda, vylejte ju.

POZOR

V záujme zabránenia vytváraniu zápachu je nutné pri

skladovaní prístroja celkom vyprázdniť nádrž na čistú a

znečistenú vodu.

Obrázok

 Prístroj chyťte za držadlo a preneste ho na miesto

uloženia.

Obrázok

 Pre zabezpečenie stability prístroj postavte do čis-

tiacej stanice .

 Prístroj uskladňujte v suchých priestoroch.

POZOR

Po ukončení práce prístroj pomocou čistiacej stanice

vždy prepláchnite čistou vodou. Tento proces zabezpe-

čí optimálne čistenie prístroja a zároveň sa tým zabráni,

aby sa v prístroji nahromadila špina a baktérie alebo

vznikol nepríjemný zápach.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Prístroj postavte do čistiacej stanice.

 Pri preplachovaní nádrž na čistú vodu naplňte ma-

lým množstvom studenej alebo vlažnej vody z vo-

dovodu, aby ste sacie kanály a drážky nasávacej

hlavy celkom očistili od zvyškov čistiaceho pros-

triedku.

 Nádrž na čistú vodu vložte do zariadenia.

Obrázok

 Vyberte nádrž na znečistenú vodu a vyprázdnite ju.

Pozri kapitolu „Vyprázdnenie nádrže na znečistenú

vodu“.

 Odmerku naplňte 200 ml vody.

 Vodu nalejte do čistiacej stanice.

 V prípade potreby môžete pre prepláchnutie pridať

príslušné čistiace prostriedky KÄRCHER.

 Na zapnutie stlačte vypínač prístroja (Zap/Vyp).

 Prístroj nechajte bežať 30-60 sekúnd, až kým sa z

čistiacej stanice celkom odsaje voda.

Preplachovanie je ukončené.

Upozornenie

Čím

dlhšie

je prístroj zapnutý, tým menej zvyškovej vlh-

kosti zostane v čistiacich valcoch.

 Vypnite prístroj stlačením vypínača prístroja.

 Ak sa v nádrži na čistú vodu nachádza voda, nádrž

vyberte a vylejte vodu.

Obrázok

 Vyprázdnite nádobu na znečistenú vodu.

Pozri kapitolu „Vyprázdnenie nádrže na znečistenú

vodu“.

 Ak sa v čistiacej stanici ešte nachádza voda, vylejte

ju.

POZOR

Predtým, ako prístroj uložíte na podlahu pre vybratie

valcov, vyprázdnite nádrž na čistú a znečistenú vodu.

Týmto sa zabráni vytečeniu kvapaliny z nádrže počas

uloženia na podlahe.

Upozornenie

V prípade silného znečistenia sa čistiace valce môžu

očistiť separátne.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

 Ak sa v nádrži na čistú vodu nachádza voda, nádrž

vyberte a vylejte vodu.

 Vypustite nádrž na čistú vodu.

Obrázok

 Vyprázdnite nádobu na znečistenú vodu.

Obrázok

 Čistiace valce držte za priehlbinu rukoväte a vytoč-

te ich.

Obrázok

 Čistiace valce očistite pod tečúcou vodou.

alebo

 Čistiace valce vyperte v práčke pri teplote do 60 °C.

POZOR

Pri čistení v práčke nepoužívajte zmäkčovač. Tak

nedôjde k poškodeniu mikrovlákien a čistiace valce si

zachovajú vysoký účinok čistenia

Čistiace valce nie sú vhodné do sušičky.

POZOR

Aby sa predišlo poškodeniam práčky, tak odporúčame

valčeky umiestniť do sieťky na bielizeň a do práčky pri-

tom vložiť ďalšiu bielizeň.

Obrázok

 Po čistení valce nastrčte na uschovanie valcov čis-

tiacej stanice a nechajte ich vysušiť na vzduchu.

 Skrátenie času sušenia je možné predchádzajúcim

vyžmýkaním valcov.

POZOR

Sacia hlava sa musí vyčistiť v prípade silného znečiste-

nia alebo ak sa do nej dostanú cudzie

častice (napr. ka-

mene, črepiny). Tieto častice počas práce spôsobujú

Prerušenie prevádzky

Vypnutie prístroja

Uskladnenie prístroja

Starostlivosť a údržba

Čistenie prístroja prepláchnutím

Čistenie valcov

Čistenie sacej hlavy

153SK

– 10

klepotavý zvuk alebo upchajú sacie kanály a znižujú

sací výkon.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Odstráňte čistiace valce.

Pozri kapitolu „Čistenie valcov“.

Obrázok

 Stlačte zaistenie sacej hlavy.

 Odoberte kryt sacej hlavy.

 Kryt sacej hlavy očistite pod tečúcou vodou.

 Zo sacích kanálov a drážok krytu sacej hlavy v prí-

pade potreby odstráňte uchytené častice.

 Saciu hlavu prístroja očistite vlhkou utierkou.

 Kryt sacej hlavy upevnite na saciu hlavu.

Upozornenie

Kryt nasávacej hlavy musí pri upevnení počuteľne za-

padnúť.

Obrázok

 Čistiace valce zatočte do držiaka valcov až po do-

raz.

Pozri kapitolu „Čistenie valcov“.

POZOR

Nádrž na znečistenú vodu je nutné pravidelne čistiť, čím

sa zabráni upchatiu odlučovača prachom a nečistotami

alebo uchyteniu nečistôt v nádrži.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Prístroj postavte do čistiacej stanice.

Obrázok

až

Obrázok

 Nádrž na znečistenú vodu vyberte z prístroja.

Pozri kapitolu „Vyprázdnenie nádrže na znečistenú

vodu“.

 Kryt/odlučovač a nádrž na znečistenú vodu očistite

vodou z vodovodu.

 Nádrž na znečistenú vodu sa môže vyčistiť aj v

umývačke riadnu.

Obrázok

 Po vyčistení nádrž na znečistenú vodu s krytom

znovu nasaďte do prístroja.

POZOR

Použitie nevhodných čistiacich a ošetrovacích pros-

triedkov môže spôsobiť poškodenie prístroja a viesť k

strate nárokov zo záručného plnenia.

Upozornenie

Podľa potreby na čistenie podlahy použite čistiace ale-

bo ošetrovacie prostriedky KÄRCHER.

 Pri dávkovaní čistiacich a ošetrovacích prostried-

kov dbajte na údaje o množstvách výrobcu.

Obrázok

 Do nádrže na čistú vodu najprv pridajte vodu a až

potom čistiace alebo ošetrovacie prostriedky, tým-

to zabránite tvorbe peny.

 Pri nalievaní vody nechajte ešte miesto pre čistiace

alebo ošetrovacie prostriedky, aby plniace množ-

stvo „MAX“ nádrže na čistú vodu nebolo prekroče-

né.

Poruchy majú často jednoduchú príčinu, ktorú môžete

pomocou nasledujúceho prehľadu sami odstránit'. V

prípade pochybností pri poruchách, ktoré tu nie sú uve-

dené, sa prosím obrát'te na autorizovaný zákaznícky

servis.

 Zástrčka nabíjačky/sieťová zástrčka nie sú správ-

ne pripojené.

 Správne pripojte zástrčku nabíjačky/sieťovú zástr-

čku.

 Akumulátor je vybitý.

 Nabite prístroj.

 Skontrolujte, či je nabíjací kábel ešte zastrčený v

prístroji.

 Vytiahnite nabíjací kábel, pretože pri zastrčenom

nabíjacom kábli nie je možná prevádzka.

Najnižšia LED kontrolka pri zapnutí prístroja bliká a prí-

stroj nenabehne.

 Akumulátor je vybitý



Nabite prístroj.

Všetky LED kontrolky súčasne rýchlo blikajú.

 Použitie

nesprávneho

alebo poškodeného sieťové-

ho dielu.

 Použite originálny sieťový diel/vymeňte poškodený

sieťový diel.

alebo

 Prístroj je príliš horúci počas použitia (napr. pri pre-

vádzke pri vysokých teplotách okolia).

 Urobte prestávku a prístroj nechajte vychladnúť.

 Ak sa prístroj okrem toho aj vypne:

 Urobte prestávku a prístroj nechajte vychladnúť.

 Prístroj sa môže zapnúť až vtedy, keď primerane

vychladne.

Filtračná vložka nie je vložená.

(pozrite si grafiku pre opis prístroja)

 Odoberte nádrž na čistú vodu a vložte filtračnú

vložku s kolíkom smerom nahor.

Filtračná vložka je vložená opačne.

 Odoberte filtračnú vložku a vložte ju s kolíkom sme-

rom nahor.

Nasávacia hadica je upchatá usadenými nečistotami.

 Nasávacie hadice opatrne odstráňte z nasávacej

hlavy a základného prístroja.

 Nasávacie hadice vložte do studenej vody na 10 -

20 minút.

 Nasávacie hadice umyte pomocou tupého predme-

tu a/alebo pod tečúcou vodou.

V nádrži nie je voda.

 Doplňte vodu.

Nádrž na čistú vodu nie je správne nasadená v zariade-

ní.

 Nádrž na čistú vodu nasaďte tak, aby bola dobre

upevnená v prístroji.

Čistiace valce chýbajú alebo sú nasadené nesprávne.

Čistenie nádrže na znečistenú vodu

Čistiace a ošetrovacie prostriedky

Pomoc pri poruchách

Akumulátor sa nenabíja

Prístroj sa nedá vypnúť

LED indikácia chyby

Chýbajúce zvlhčovanie valcov čistou vodou

Prístroj neodstraňuje nečistoty

154 SK

– 11

Obrázok

 Nasaďte čistiace valce resp. ich zatočte do držiaka

valcov až po doraz.

Čistiace valce sú znečistené alebo opotrebované.

 Očistite čistiace valce.

alebo

 Nasaďte čistiace valce.

Valce sú blokované.

Obrázok

 Vyberte valce a skontrolujte, či sa v nich nezasekol

nejaký predmet.

 Skontrolujte, či sú valce zatočené do držiaka val-

cov až po doraz.

Valce sú príliš suché.

 Navlhčite valce resp. prístroj navlhčite 50 ml vody v

parkovacej stanici.

V sacej hlave sa nachádzajú cudzie častice (napr. ka-

mene alebo črepiny).

Obrázok

 Odoberte kryt sacej hlavy a očistite saciu hlavu.

Pozri kapitolu „Čistenie sacej hlavy“.

Sacie kanály a drážky sacej hlavy sú upchaté.

Obrázok

 Odoberte kryt sacej hlavy a očistite saciu hlavu.

Pozri kapitolu „Čistenie sacej hlavy“.

Nádrž na znečistenú vodu je preplnená.

Obrázok

až

Obrázok

 Okamžite vyprázdnite nádrž na znečistenú vodu.

Pozri kapitolu „Čistenie nádrže na znečistenú vo-

du“.

Nádrž na znečistenú vodu nie je správne nasadená v

prístroji.

 Skontrolujte, či kryt pevne prilieha na nádrž na zne-

čistenú vodu.

Pozri kapitolu „Čistenie nádrže na znečistenú vo-

du“.

Odlučovač je upchatý.

 Odoberte kryt z nádrže na znečistenú vodu a očis-

tite odlučovač.

Pozri kapitolu „Čistenie nádrže na znečistenú vo-

du“.

Filtračná sieť odlučovača nádrže na znečistenú vodu

bola pri čistení poškodená.

 Vymeňte odlučovač.

Čistiace alebo ošetrovacie prostriedky nie sú vhodné

pre prístroj alebo sú nesprávne dávkované.

 Používajte čistiace a ošetrovacie prostriedky odpo-

rúčané výrobcom.

Pozri kapitolu „Čistiace a ošetrovacie prostriedky“.

 Dodržiavajte údaje výrobcu o dávkovaní.

Prvé zvlhčenie valcov nebolo aplikované alebo len veľ-

mi krátko a valce preto neboli celkom vlhké (valce preto

čistite len po častiach).

Obrázok

 Valce celkom zvlhčite.

POZOR

Po zmontovaní už zo základného prístroja neodoberajte

rukoväť.

Rukoväť sa zo základného prístroja môže odobrať len

ak sa prístroj odošle na servis.

Obrázok

Pozri obrázok na konci návodu na obsluhu

 Skrutkovač v 90 stupňovom uhle vsuňte do malého

otvoru na zadnej strane rukoväte a odoberte ruko-

väť.

POZOR

Dávajte pozor, aby nedošlo k poškodeniu spojovacieho

kábla medzi základným prístrojom a rukoväťou.

Technické zmeny vyhradené!

Valce sa neotáčajú

Hlučné škrípanie pri zapnutí

Klepotavý zvuk v sacej hlave

Vysávací výkon klesá

Z prístroja vyteká znečistená voda

Prístroj zanecháva šmuhy na podlahe

Odobratie rukoväte zo základného prístroja

Technické údaje

Elektrické pripojenie

Menovité napätie batérie 25,20 - 25,55 V

Stupeň ochrany IPX4

Prístroj

Krytie

III

Trieda ochrany nabíjačky II

Menovitý výkon prístroja 165 W

Typ akumulátora Li-Ion

Doba prevádzky pri plnom nabití

batérie

cca 20 min

Doba nabíjania vybitej batérie 4 h

Výstupné napätie nabíjačky 30 V

Výstupný prúd nabíjačky 0,6 A

Výkonové parametre

Otáčky valcov za minútu 500 ot/min

Plniace množstvo

Nádrž na čistú vodu 400 ml

Čistiaca stanica 200 ml

Rozmery

Hmotnosť (bez príslušenstva a

čistiacich kvapalín)

4,4 kg

Dĺžka 320 mm

Šírka 270 mm

Výška 1220 mm

Dĺžka kábla

Nabíjačka 1500 mm

155SK

– 5

Prije prve uporabe svojega uređaja

pročitajte ove originalne upute za rad,

postupajte prema njima i sačuvajte ih

za kasniju uporabu ili za sljedećeg vla-

snika.

Uređaj za čišćenje podova upotrebljavajte isključivo za

čišćenje tvrdih podova u kućanstvu i samo na vodoot-

pornim tvrdim podovima.

Nemojte čistiti obloge koje su osjetljive na vodu, npr. ne-

obrađene plutene podove (u te podove može prodrijeti

vlaga i oštetiti ih).

Uređaj je prikladan za čišćenje PVC-a, linoleuma, ploči-

ca, kamena, nauljenog ili voskom premazanog parketa,

laminata, kao i svih podnih obloga neosjetljivih na vodu.

Materijali ambalaže se mogu reciklirati. Molimo

Vas da ambalažu ne odlažete u kućne otpatke,

već ih predajte kao sekundarne sirovine.

Stari uređaji sadrže vrijedne materijale i tvari

koje se mogu reciklirati i koje ne smiju dospjeti u

okoliš. Stoga uređaj i bateriju ne smijete odlagati

u komunalni otpad. Odlaganje u otpad može se

izvesti besplatno preko lokalnih sabirnih sustava i reci-

klažnih centara.

Električni i elektronički dijelovi često sadrže sastavne di-

jelove koji pri pogrešnom rukovanju ili pogrešnom zbri-

njavanju mogu predstavljati potencijalnu opasnost za

ljudsko zdravlje i okoliš. Ipak, ti sastavni dijelovi nužni su

za propisani pogon uređaja. Uređaji označeni ovim sim-

bolom ne smiju se odlagati u komunalni otpad.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na

stranici:

www.kaercher.com/REACH

Sadržaj isporuke Vašeg uređaja prikazan je na ambala-

ži. Prilikom raspakiravanja provjerite je li sadržaj pot-

pun.

Ako pribor nedostaje ili je oštećen pri transportu obavi-

jestite o tome svog prodavača.

Upotrebljavajte samo originalni pribor i originalne rezer-

vne dijelove, oni jamče za siguran rad uređaja bez

smetnji.

Informacije o priboru i rezervnim dijelovima možete pro-

naći na www.kaercher.com.

U svakoj zemlji važe jamstveni uvjeti koje je izdala naša

nadležna organizacija za distribuciju. Eventualne smet-

nje na stroju za vrijeme trajanja jamstva uklanjamo be-

splatno ukoliko je uzrok greška u materijalu ili proizvod-

nji. U slučaju koji podliježe garanciji obratite se, uz pri-

laganje potvrde o kupnji, Vašem prodavaču ili najbližoj

ovlaštenoj servisnoj službi.

(Adresu ćete naći na poleđini)

– Uz instrukcije ovih radnih uputa moraju se poštivati

opći sigurnosni propisi i propisi o sprječavanju ne-

sreća zakonodavnog tijela.

– Natpisi na uređaju pružaju važne naputke za sigu-

ran rad.

 OPASNOST

Napomena koja upućuje na neposredno prijeteću opa-

snost koja za posljedicu ima teške tjelesne ozljede ili

smrt.

몇 UPOZORENJE

Napomena koja upućuje na eventualno opasnu situaci-

ju koja može prouzročiti teške tjelesne ozljede ili smrt.

몇 OPREZ

Napomena koja upućuje na eventualno opasnu situaci-

ju koja može prouzročiti lakše ozljede.

PAŽNJA

Napomena koja upućuje na eventualno opasnu situaci-

ju koja može prouzročiti materijalnu štetu.

Sadržaj

Opće napomene HR 5

Sigurnosni napuci HR 5

Opis uređaja HR 7

Montaža HR 7

Uporaba HR 7

U radu HR 8

Njega i održavanje HR 9

Otklanjanje smetnji HR 10

Tehnički podaci HR 11

Opće napomene

Namjensko korištenje

Zaštita okoliša

Opseg isporuke

Pričuvni dijelovi

Jamstvo

Simboli na uređaju

PAŽNJA

Tijekom čišćenja ne smije se prekoračiti

oznaka „MAX“ spremnika prljave vode.

Imajte u vidu sljedeće postupke rada:

Prvo ispraznite spremnik prljave vode.

Zatim napunite spremnik svježe vode.

Sigurnosni napuci

Stupnjevi opasnosti

156 HR

– 6

 OPASNOST

 Ne uranjajte uređaj u vodu!

 Prije uporabe provjerite, jesu li uređaj i pribor u

ispravnom stanju. Ako stanje nije besprijekorno, ne

smije se upotrebljavati.

 U slučaju vidljivih oštećenja bez odlaganja zamije-

nite punjač s kablom novim originalnim punjačem.

 Prije svakog čišćenja i održavanja isključite uređaj

i strujni utikač izvucite iz utičnice.

 Popravke na uređaju smije izvoditi samo ovlaštena

servisna služba.

 Uređaj sadrži električne dijelove koji se ne smiju

prati pod mlazom vode.

 Ne stavljajte u utičnicu za punjenje nikakve vodljive

predmete, kao npr. odvijače i slično.

 Ne dodirujte kontakte niti vodove.

 Napon naveden na natpisnoj pločici mora se podu-

darati s opskrbnim naponom strujne mreže.

 Kabel za punjenje ne vucite preko oštrih rubova i

ne gnječite ih.

몇 UPOZORENJE

 Uređaj se smije priključiti samo na električni priklju-

čak koji je elektroinstalater izveo u skladu s IEC

60364.

 Uređaj se smije priključiti samo na izmjeničnu stru-

ju. Napon se mora podudarati s natpisnom ploči-

com uređaja.

 Iz sigurnosnih razloga načelno preporučujemo, pu-

njenje uređaja preko zaštitne nadstrujne sklopke

(maks. 30mA).

 OPASNOST

Opasnost od strujnog udara.

 Strujni utikač i utičnicu nikada ne dodirujte vlažnim

rukama.

 Punjač se ne smije koristiti ako je zaprljan ili mokar.

 Punjač ne smije raditi na mjestima gdje postoji opa-

snost od eksplozija.

 Nemojte prenositi punjač držeći ga za kabel.

 Punjač koristite i čuvajte samo u suhim prostorija-

ma.

 Strujni kabel zaštitite od vrućine, oštrih bridova, ulja

i pokretnih dijelova uređaja.

 Izbjegavajte primjenu produžnih kablova s više-

strukim utičnicama i istovremenim priključivanjem

više uređaja.

 Utikač nemojte izvlačiti iz utičnice povlačenjem

strujnog kabela.

 Nemojte prekrivati punjač, a ventilacijske proreze

punjača uvijek držite sloboodnim.

 Ne otvarajte punjač. Popravke prepustite samo

stručnom osoblju.

 Punjač se smije koristiti samo za punjenje odobre-

nih kompleta baterija.

 U slučaju vidljivih oštećenja bez odlaganja zamije-

nite punjač s kablom novim originalnim punjačem.

 OPASNOST

Opasnost od strujnog udara.

 Bateriju ne izlažite jakom sunčevom zračenju, topli-

ni niti vatri.

몇 UPOZORENJE

 Bateriju punite samo u priloženom originalnom pu-

njaču ili punjaču koji za to odobri tvrtka KÄRCHER.

Koristite sljedeći adapter:

 Ne otvarajte bateriju, jer postoji opasnost od krat-

kog spoja kao i ispuštanja nadražujućih isparenja ili

nagrizajućih tekućina.

 OPASNOST

 Korisnik mora koristiti uređaj u skladu s njegovom

namjenom. Mora uzeti u obzir lokalne uvjete i pri

radu s uređajem paziti na osobe u okružju.

 Zabranjen je rad u područjima u kojima prijeti opa-

snost od eksplozija.

 Prilikom uporabe uređaja u opasnim područjima

treba poštivati odgovarajuće sigurnosne propise.

 Uređaj nemojte koristiti ako je prethodno pao, ako

je oštećen ili nije zabrtvljen.

 Ambalažne folije čuvajte van dosega djece, jer po-

stoji opasnost od gušenja!

몇 UPOZORENJE

 Uređajem ne smiju rukovati djeca ili neosposoblje-

ne osobe.

 Uređaj nije namijenjen za upotrebu od strane oso-

ba s ograničenim tjelesnim, osjetilnim ili psihičkim

sposobnostima, nedostatnim iskustvom i/ili zna-

njem, osim ako ih ne nadzire osoba nadležna za

njihovu sigurnost ili im je ta osoba dala upute o na-

činu primjene uređaja i eventualnim opasnostima.

 Djeca se ne smiju igrati uređajem.

 Nadzirite djecu kako biste bili sigurni da se ne igra-

ju s uređajem.

 Dok je uključen ili još nije ohlađen, uređaj čuvajte

podalje od djece.

 Djeca ne smiju obavljati poslove održavanja i čišće-

nja uređaja bez nadzora.

 Uređaj koristite i skladištite samo u skladu s opisom

odnosno slikom!

몇 OPREZ

 Prije bilo kakvih radova koji se vrše uređajem ili na

njemu, pobrinite se za statičku stabilnost kako biste

izbjegli nesreće ili oštećenja do kojih može doći

uslijed prevrtanja uređaja.

 U spremnik za vodu nikada ne punite otapala, teku-

ćine s otapalima ili nerazrijeđene kiseline (npr.

sredstva za čišćenje, benzin, razrjeđivače i aceton)

jer mogu nagristi materijale upotrijebljene u uređa-

ju.

 Uređaj tijekom rada nikada ne ostavljajte bez nad-

zora.

 Dijelove tijela (npr. kosu, prste) držite podalje od ro-

tirajućih valjaka za čišćenje.

Električne komponente

Punjač

Baterija

Siguran rad

PS07

157HR

– 7

 Tijekom čišćenja usisne glave zaštitite šake jer po-

stoji opasnost od ozljeda šiljastim predmetima (npr.

krhotine).

 Spojni kabel držite podalje od vrućine, oštrih rubo-

va, ulja i pokretnih dijelova uređaja.

PAŽNJA

 Uređaj uključite samo ako su umetnuti spremnik

svježe vode i spremnik prljave vode.

 Uređajem ne smijete usisavati oštre niti veće pred-

mete (npr. krhotine, šljunak, dijelove igračaka).

 U spremnik svježe vode nemojte puniti octenu kiseli-

nu, sredstvo za uklanjanje kamenca, eterična ulja niti

slične tvari. Pazite također i da ne usisavate te tvari.

 Uređaj upotrebljavajte samo na tvrdim podovima s

vodootpornim premazom (npr. lakirani parket,

emajlirane pločice, linoleum).

 Uređaj nemojte upotrebljavati za čišćenje sagova

niti tekstilnih podova.

 Uređaj nemojte voditi preko podnih rešetki konvek-

torskih grijača. Ako prolazi preko rešetke, uređaj ne

može skupljati vodu koja izlazi.

 Kod duljih stanki u radu i nakon uporabe isključite

uređaj na glavnoj sklopci / sklopci uređaja te izvu-

cite strujni utikač punjača.

 Nemojte koristiti uređaj pri temperaturama ispod

0 °C.

 Aparat zaštitite od kiše. Nekada ga ne čuvajte na

otvorenom.

Za slike vidi stranice sa slikama

** FC 5 Cordless

** FC 5 Cordless Premium

Slika

 Letvicu rukohvata umetnite do kraja u osnovni ure-

đaj, tako da se čujno uglavi.

Letvica rukohvata mora čvrsto dosjedati u uređaj.

Slika

 Valjke za čišćenje do kraja navrnite na držač valja-

ka.

 Pazite na oznake bojom s unutarnje strane valjaka

i na držaču valjaka na uređaju (npr. plavo na pla-

vo).

 Nakon ugradnje provjerite čvrst dosjed valjaka za

čišćenje.

Slika

 Uređaj postavite u stanicu za čišćenje radi stabilno-

sti.

Slika

 Kabel za punjenje punjača utaknite u utičnicu za

punjenje na uređaju.



Utaknite strujni utikač punjača u utičnicu.

Slika

 LED indikatori prikazuju aktualno stanje napunje-

nosti punjive baterije.

 Pri

punjenju

potpuno prazne punjive baterije sva 3

LED indikatora trepere redom odozdo prema gore.

 Kada je punjiva baterija napunjena 1/3, najniži LED

indikator svijetli trajno, a gornja dva LED indikatora

i dalje trepere.

 Kada je punjiva baterija napunjena 2/3, dva donja

LED indikatora svijetle trajno, a najviši LED indika-

tor i dalje treperi.

 Nakon što je punjiva baterija u cijelosti napunjena,

3 LED indikatora nastavljaju svijetliti još 60 minuta.

Nakon tog vremena LED indikatori se gase.

Slika

 Nakon punjenja strujni utikač izvadite iz utičnice, a

kabel za punjenje izvadite iz utičnice za punjenje.

Slika

 Spremnik svježe vode izvadite iz uređaja povlačeći

za ručku.

Slika

 Otvorite zatvarač spremnika za gorivo.

 Spremnik svježe vode napunite hladnom ili mla-

kom vodovodnom vodom.

 Po potrebi se u spremnik svježe vode mogu puniti

sredstva za čišćenje odnosno njegu proizvođača

KÄRCHER.*

Vidi poglavlje „Sredstva za čišćenje i njegu“.

 Pri punjenju se ne smije prekoračiti oznaka „MAX“.

 Zatvorite zatvarač spremnika.

Slika

 Spremnik svježe vode umetnite u uređaj.

 Spremnik svježe vode mora čvrsto dosjedati u ure-

đaj.

PAŽNJA

*Pazite na preporuku za doziranje sredstava za čišće-

nje odnosno njegu.

Opis uređaja

1 Uključno/isključna sklopka

2 rukohvat

3 Prikaz stanja baterije

4 Rukohvat

5 Utičnica za punjenje

6 Poklopac spremnika prljave vode / separatora

7 Spremnik prljave vode

8 Pokrov usisne glave

9 Udubljenje za držanje valjka za čišćenje

10 Valjci za čišćenje

11 Zapor usisne glave

12 Spremnik svježe vode

13 Ručka spremnika svježe vode

14 Spremište za valjke

15 Stanica za čišćenje/parkiranje

16 Filtarski umetak

17 Punjač s kablom

18 * sredstva za pranje RM 536 30 ml

19 ** sredstva za pranje RM 534 30 ml

20 ** sredstva za pranje RM 536 500 ml

10 ** Valjci za čišćenje 2x

Montaža

Uporaba

Montaža valjaka

Postupak punjenja

Dopunjavanje spremnika svježe vode

158 HR

– 8

PAŽNJA

Slika

Uređaj smije skupljati samo prljavštinu i tekućine (maks.

250 ml).

Slika

Prije početka rada po potrebi s poda uklonite predmete

kao što su primjerice krhotine, šljunak, vijci ili dijelovi

igračaka.

Prije primjene uređaja na neupadljivom dijelu poda pro-

vjerite je li vodootporan. Nemojte čistiti obloge osjetljive

na vodu kao što su primjerice neobrađeni pluteni podovi

(vlaga može prodrijeti i oštetiti pod).

Napomene

 Kako biste izbjegli nastanak pruga, prije uporabe

na osjetljivim površinama, poput drva ili keramičkih

pločica s jakom malom apsorbcijom vode, testirajte

uređaj na neupadljivom mjestu.

 Nemojte se zadržavati na jednom mjestu, nego se

krećite.

 Pridržavajte se uputa proizvođača podne obloge.

Slika

Kako se na svježe obrisanom podu ne bi pojavili tragovi

stopala, radite unatrag prema vratima.

 Uređaj držite za ručku pod kutom od otprilike 60

stupnjeva.

 Pod se čisti pokretima uređaja naprijed-natrag, br-

zinom kao pri usisavanju.

 U slučaju snažne nečistoće pustite da uređaj pola-

ko klizi po podu.

 Pri sadržaju isporuke para valjaka u sivoj i žutoj bo-

ji: Oba para valjaka imaju istu funkciju, mogu se

međutim upotrijebiti za različita područja primjene

(omogućuje razlikovanje pomoću boje npr. između

kuhinje i kupaonice).

Slika

 Pritisnite nakratko sklopku ON (UKLJ.).

 Nakon približno 1 - 2 sekunde valjci počinju rotirati

i uređaj je spreman za rad.

PAŽNJA

Čim se uređaj uključi, valjci za čišćenje počinju se vrtjeti.

Valja čvrsto držati ručku kako se uređaj ne bi sam kre-

tao.

Uvjerite se da je spremnik svježe vode napunjen vodom

te da je spremnik prljave vode umetnut u uređaj.

Slika

 Za brzo vlaženje valjaka napunite stanicu za čišće-

nje pomoću mjerne čaše s 50 ml svježe vode.

Slika

 Uređaj uključite pa stanicu pustite da radi 5 sekun-

di.

Uređaj će tada imati optimalnu vlagu koja omogu-

ćuje brzo čišćenje.

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uređaj uhvatite za ručku za nošenje i izvadite iz

stanice za čišćenje te odložite na pod.

 Uređaj držite za ručku.

Slika

 Za uključivanje pritisnite uključno/isključnu sklopku

uređaja.

Slika

– 3 LED-a svijetle - 3/3 vremena rada punjive baterije

(puno vrijeme rada).

– 2 LED-a svijetle - 2/3 vremena rada punjive baterije.

– 1 LED svijetli - 1/3 vremena rada punjive baterije.

 5 minuta prije kraja vremena rada valjci emitiraju si-

gnal promjenom brzine rotacije.

 Oko 2,5 minute prije nego što je punjiva baterija

ispražnjena - najniži LED treperi.

 1,5 minute prije kraja vremena rada uređaj se is-

ključuje.

 Ponovnim uključivanjem se preostale 1,5 minute

mogu iskoristiti za čišćenje uređaja u stanici.

Vidi poglavlje „Čišćenje uređaja ispiranjem“.

 Nakon

što

je punjiva baterija ispražnjena i uređaj se

isključio, najniži LED treperi još 10 sekundi.

PAŽNJA

Prije punjenja spremnika svježe vode ispraznite spre-

mnik prljave vode. Tako se izbjegava prelijevanje spre-

mnika prljave vode.

Vidi poglavlje „Pražnjenje spremnika prljave vode“.

Slika

 Uređaj postavite u stanicu za čišćenje.

Slika

 Spremnik svježe vode izvadite iz uređaja povlačeći

za ručku.

Slika

 Otvorite zatvarač spremnika za gorivo.

 Spremnik svježe vode napunite hladnom ili mla-

kom vodovodnom vodom.

 Po potrebi dodajte sredstva za čišćenje ili njegu.

 Pri punjenju se ne smije prekoračiti oznaka „MAX“.

 Zatvorite zatvarač spremnika.

Slika

 Spremnik svježe vode umetnite u uređaj.

Spremnik svježe vode mora čvrsto dosjedati u ure-

đaj.

PAŽNJA

Kako se spremnik prljave vode ne bi prelio, valja redo-

vito provjeravati razinu vode. Ne smije se prekoračiti

oznaka „MAX“.

Slika

 Uređaj postavite u stanicu za čišćenje.

Slika

 Spremnik prljave vode držite za donju ručku, a pri-

tom gornju ručku palcem pritisnite prema dolje.

 Izvadite spremnik prljave vode.

Slika

 Uklonite poklopac sa spremnika prljave vode.

 Ispraznite spremnik prljave vode.

 Ovisno o nečistoći, poklopac/separator i spremnik

prljave vode očistite vodovodnom vodom.

 Poklopac postavite na spremnik prljave vode.

Poklopac mora čvrsto nasjedati na spremnik prlja-

ve vode.

Slika

 Spremnik prljave vode umetnite u uređaj.

Spremnik prljave vode mora čvrsto dosjedati u ure-

đaj.

U radu

Opće napomene za

rukovanje

Uključivanje stroja

Početak rada

Vrijeme rada baterije

Dolijevanje tekućine za čišćenje

Pražnjenje spremnika prljave vode

159HR

– 9

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uređaj postavite u stanicu za čišćenje.

PAŽNJA

U slučaju prekida rada uređaj radi stabilnosti uvijek sta-

vite u stanicu za čišćenje odnosno parkiranje. Ako nije

dovoljno stabilan, uređaj se može prevrnuti pa pritom

mogu iscuriti tekućine koje oštećuju podnu oblogu.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uređaj postavite u stanicu za čišćenje.

Slika

 Uklonite spremnik prljave vode.

PAŽNJA

Po završetku rada uređaj očistite ispiranjem.

Vidi poglavlje „Čišćenje uređaja ispiranjem“.

Slika

 Potpuno ispraznite uređaj.

Slika

 Ispraznite spremnik prljave vode.

Vidi poglavlje „Pražnjenje spremnika prljave vode“.

 Ako u spremniku svježe vode ili stanici za čišćenje

još ima vode, ispraznite je.

PAŽNJA

Za izbjegavanje neugodnih mirisa, prije skladištenja

uređaja spremnik svježe vode i spremnik prljave vode

moraju se u potpunosti isprazniti.

Slika

 Uređaj odnesite do mjesta skladištenja držeći ga za

ručku za nošenje.

Slika

 Uređaj postavite u stanicu za čišćenje radi stabilno-

sti.

 Uređaj čuvajte u suhim prostorijama.

PAŽNJA

Po završetku rada uređaj uvijek isperite sa stanicom za

čišćenje i svježom vodom. To je optimalan način čišće-

nja uređaja, čime se sprečava da u njemu nastanu na-

slage prljavštine i bakterija ili neugodni mirisi.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uređaj postavite u stanicu za čišćenje.

 Za postupak ispiranja spremnik svježe vode napu-

nite hladnom ili mlakom vodovodnom vodom, kako

biste usisne kanale i proreze na usisnoj glavi u pot-

punosti oslobodili od ostataka sredstva za čišćenje.

 Spremnik svježe vode umetnite u uređaj.

Slika

 Izvadite i ispraznite spremnik prljave vode.

Vidi poglavlje „Pražnjenje spremnika prljave vode“.

 Mjernu posudu napunite s 200 ml vode.

 U stanicu za čišćenje dolijte vodu.

 Po potrebi se za ispiranje može dodati i odgovara-

juće sredstvo za čišćenje proizvođača KÄRCHER.

 Za

uključivanje

pritisnite uključno/isključnu sklopku

uređaja.

 Pustite da uređaj radi 30 - 60 sekundi sve dok se

voda potpuno ne usiše iz stanice za čišćenje.

Sada je postupak ispiranja gotovo.

Napomena

Što je uređaj dulje uključen, to u valjcima za čišćenje

ostaje manje zaostale vlage.

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

 Ako u spremniku svježe vode još ima vode, spre-

mnik izvadite i ispraznite.

Slika

 Ispraznite spremnik prljave vode.

Vidi poglavlje „Pražnjenje spremnika prljave vode“.

 Ako u stanici za čišćenje još ima vode, ispraznite

je.

PAŽNJA

Prije nego što se uređaj odloži na pod radi vađenja va-

ljaka, valja isprazniti spremnik svježe vode i spremnik

prljave vode. Tako se izbjegava da tijekom ležanja na

podu iz spremnika cure tekućine.

Napomena

U slučaju snažne nečistoće valjci za čišćenje mogu se

zasebno čistiti.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

 Ako u spremniku svježe vode još ima vode, spre-

mnik izvadite i ispraznite.

 Ispraznite spremnik svježe vode.

Slika

 Ispraznite spremnik prljave vode.

Slika

 Valjke za čišćenje odvrnite na udubljenju za drža-

nje.

Slika

 Valjke za čišćenje očistite pod mlazom vode.

ili

 Valjke za čišćenje perite u perilici rublja na do

60 °C.

PAŽNJA

Tijekom pranja u perilici rublja nemojte upotrebljavati

omekšivač. Tako se mikrovlakna neće oštetiti, a valjci

za čišćenje zadržat će svoj visok učinak čišćenja.

Valjci za čišćenje nisu prikladni za sušilicu.

PAŽNJA

Kako biste izbjegli oštećenja perilice, preporučujemo da

valjke stavite u mrežu za pranje rublja i perilicu napunite

dodatnim rubljem.

Slika

 Nakon čišćenja valjke postavite na nosač valjaka

stanice za čišćenje i pustite ih da se suše na zraku.

 Ako ocijedite valjke, možete skratiti vrijeme suše-

nja.

Prekid rada

Isključivanje uređaja

Čuvanje uređaja

Njega i održavanje

Čišćenje uređaja ispiranjem

Čišćenje valjaka

160 HR

– 10

PAŽNJA

U slučaju snažne nečistoće ili ako dijelovi (npr. kame-

nje, krhotine) dospiju u usisnu glavu, valja je očistiti. Ti

dijelovi tijekom rada uzrokuju zvukove klepetanja ili za-

čepljuju usisne kabele te smanjuju učinak usisavanja.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uklonite valjke za čišćenje.

Vidi poglavlje „Čišćenje valjaka“.

Slika

 Pritisnite blokadu usisne glave.

 Uklonite poklopac usisne glave.

 Poklopac usisne glave očistite pod mlazom vode.

 Usisne kabele i otvore poklopca usisne glave po

potrebi oslobodite od nataloženih čestica.

 Usisnu glavu uređaja očistite vlažnom krpom.

 Poklopac usisne glave učvrstite na usisnu glavu.

Napomena

Poklopac usisne glave mora se prilikom pričvršćivanja

na usisnoj glavi čujno uglaviti.

Slika

 Valjke za čišćenje do kraja navrnite na držač valja-

ka.

Vidi poglavlje „Čišćenje valjaka“.

PAŽNJA

Kako se separator ne bi mogao začepiti prašinom niti

prljavštinom ili kako se u spremniku ne bi mogla natalo-

žiti prljavština, valja redovito čistiti spremnik prljave vo-

de.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uređaj postavite u stanicu za čišćenje.

Slika

 Spremnik prljave vode izvadite iz uređaja.

Vidi poglavlje „Pražnjenje spremnika prljave vode“.

 Poklopac/separator i spremnik prljave vode očistite

vodovodnom vodom.

 Spremnik prljave vode može se prati i u perilici po-

suđa.

Slika

 Nakon čišćenja spremnik prljave vode s poklopcem

ponovno postavite u uređaj.

PAŽNJA

Uporaba neprikladnih sredstava za čišćenje i njegu

može oštetiti uređaj i uzrokovati gubitak jamstva.

Napomena

Za čišćenje poda po potrebi upotrebljavajte sredstva za

čišćenje ili njegu proizvođača KÄRCHER.

 Pri doziranju sredstava za čišćenje i njegu pazite

na proizvođačeve podatke o količini.

Slika

 Kako biste izbjegli stvaranje pjene, spremnik svje-

že vode prvo napunite vodom, a zatim sredstvom

za čišćenje ili njegu.

 Kako se ne bi prekoračila razina napunjenosti

„MAX“ u spremniku svježe vode, pri punjenju vode

ostavite mjesta i za količinu sredstva za čišćenje ili

njegu.

Smetnje često imaju jednostavne uzroke, koje možete

samostalno ukloniti uz pomoć sljedećeg pregleda. Uko-

liko niste sigurni ili ako nestala smetnja nije navedena

ovdje, obratite se ovlaštenoj servisnoj službi.

 Utikač punjača / strujni utikač nije ispravno priklju-

čen.

 Ispravno priključite utikač punjača / strujni utikač.

 Punjiva je baterija prazna.

 Napunite uređaj.

 Provjerite je li kabel za punjenje još u uređaju.

 Odvojite kabel za punjenje jer nije moguć rad dok

je kabel za punjenje priključen.

Kada se uređaj uključi, najniži LED treperi, a uređaj se

ne pokreće.

 Baterija je prazna

 Napunite uređaj.

Svi LED-ovi istovremeno brzo trepere.

 Uporaba

pogrešnog

ili neispravnog mrežnog utika-

ča.

 Upotrijebite originalni mrežni utikač / zamijenite ne-

ispravan mrežni utikač.

ili

 Uređaj prevruć tijekom uporabe (npr. tijekom rada

pri visokim temperaturama okoline).

 Napravite stanku i pustite da se uređaj ohladi.

 Ako se uređaj ipak isključi:

 Napravite stanku i pustite da se uređaj ohladi.

 Uređaj se može ponovno uključiti tek kada se do-

voljno ohladi.

Filtarski uložak nije umetnut.

(vidi grafički prikaz za opis uređaja)

 Izvadite spremnik svježe vode i umetnite filtarski

uložak sa zatikom okrenutim prema gore.

Filtarski uložak umetnut je naopako.

 Izvadite filtarski uložak i umetnite ga sa zatikom

okrenutim prema gore.

Usisno crijevo začepljeno je naslagama i prljavštinom.

 Usisno crijevo oprezno uklonite s usisne glave i

osnovnog uređaja.

 Usisna crijeva na 10 - 20 minuta položite u hladnu

vodu.

 Usisna crijeva očistite tupim predmetom i/ili pod te-

kućom vodom.

U spremniku za vodu nema vode.

 Dopunite vodu.

Spremnik svježe vode ne dosjeda pravilno u uređaju.

 Spremnik svježe vode postavite tako da čvrsto do-

sjeda u uređaju.

Valjci za čišćenje nedostaju ili nisu pravilno umetnuti.

Čišćenje usisne glave

Čišćenje spremnika prljave vode

Sredstva za čišćenje i njegu

Otklanjanje smetnji

Punjiva se baterija ne puni

Uređaj se ne može uključiti

LED prikaz pogreške

Nedostatak vlaženja valjaka svježom vodom

Uređaj ne skuplja prljavštinu

161HR

– 11

Slika

 Valjke za čišćenje umetnite odnosno do kraja navr-

nite na držač valjaka.

Valjci za čišćenje nečisti su ili istrošeni.

 Očistite valjke za čišćenje.

ili

 Zamijenite valjke za čišćenje.

Valjci su blokirani.

Slika

 Valjke uklonite pa provjerite je li se u njima zaglavio

neki predmet.

 Provjerite jesu li se valjci do kraja uglavili u držač

valjaka.

Valjci su presuhi.

 Navlažite valjke, odn. uređaj navlažite s 50 ml vode

u parkirnoj stanici.

Dijelovi (npr. kamenje ili krhotine) nalaze se u usisnoj

glavi.

Slika

 Uklonite poklopac usisne glave i očistite usisnu gla-

vu.

Vidi poglavlje „Čišćenje usisne glave“.

Usisni kanali i otvori usisne glave začepljeni su.

Slika

 Uklonite poklopac usisne glave i očistite usisnu gla-

vu.

Vidi poglavlje „Čišćenje usisne glave“.

Spremnik prljave vode prekomjerno je pun.

Slika

 Odmah ispraznite spremnik prljave vode.

Vidi poglavlje „Čišćenje spremnika prljave vode“.

Spremnik prljave vode ne dosjeda pravilno u uređaju.

 Provjerite čvrst dosjed poklopca na spremniku pr-

ljave vode.

Vidi poglavlje „Čišćenje spremnika prljave vode“.

Separator je začepljen.

 Uklonite poklopac sa spremnika prljave vode pa

očistite separator.

Vidi poglavlje „Čišćenje spremnika prljave vode“.

Filtarska mrežica separatora spremnika prljave vode

oštećena je prilikom čišćenja.

 Zamijenite separator.

Sredstva za čišćenje ili njegu nisu prikladna za uređaj ili

su pogrešno dozirana.

 Upotrebljavajte sredstva za čišćenje i njegu koje je

preporučio proizvođač.

Vidi poglavlje „Sredstva za čišćenje i njegu“.

 Pazite na proizvođačeve podatke o doziranju.

Prvo vlaženje valjaka nije primijenjeno ili je bilo prekrat-

ko te stoga nisu potpuno navlaženi (valjci stoga čiste

samo djelomično).

Slika

 Potpuno navlažite valjke.

PAŽNJA

Rukohvat nakon sastavljanja više ne skidajte s osnov-

nog uređaja.

Skidanje rukohvata s osnovnog uređaja smije se prove-

sti samo, ako se uređaj otprema u svrhe servisiranja.

Slika

Vidi sliku na kraju uputa za rad

 Utaknite odvijač pod kutom od 90 stupnjeva u mali

otvor sa stražnje strane rukohvata i skinuti ruko-

hvat.

PAŽNJA

Molimo obratite pozornost da se ne ošteti spojni kabel

između osnovnog uređaja i rukohvata.

Pridržavamo pravo na tehničke izmjene!

Valjci se ne vrte

Glasno čegrtanje pri uključivanju

Zvuk klepetanja u usisnoj glavi

Učinak usisavanja jenjava

Uređaj gubi prljavu vodu

Uređaj ostavlja tragove na podu

Skidanje rukohvata s osnovnog uređaja

Tehnički podaci

Električni priključak

Nazivni napon baterije 25,20 - 25,55 V

Stupanj zaštite IPX4

uređaj

Klasa zaštite

III

Klasa zaštite punjača II

Nazivna snaga uređaja 165 W

Tip baterija Li-ion

Vrijeme rada s punom baterijom oko 20 min

Trajanje punjenja prazne baterije 4 h

Izlazni napon punjača 30 V

Izlazna struja punjača 0,6 A

Podaci o snazi

Okretaji valjaka u minuti 500 o./min

Količina punjenja

Spremnik svježe vode 400 ml

Stanica za čišćenje 200 ml

Dimenzije

Težina (bez pribora i tekućina za

čišćenje)

4,4 kg

Duljina 320 mm

Širina 270 mm

Visina 1220 mm

Duljina kabela

Punjač 1500 mm

162 HR

– 5

Pre prve upotrebe vašeg uređaja

pročitajte ovo originalno uputstvo za

rad, postupajte u skladu sa njim i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Uređaj za čišćenje podova upotrebljavati isključivo za

čišćenje tvrdih podova u privatnom domaćinstvu i samo

na vodootpornim tvrdim podovima.

Nemojte čistiti podloge koje su osetljive na vodu, kao

npr. netretirani podovi od plute, (može prodreti vlaga i

oštetiti pod).

Uređaj je pogodan za čišćenje PVC linoleuma, pločica,

kamena, parketa premazanog uljem ili voskom,

laminata, kao i svih podnih obloga koje nisu osetljive na

vodu.

Ambalaža se može ponovo preraditi. Molimo

Vas da ambalažu ne bacate u kućne otpatke

nego da je dostavite na odgovarajuća mesta za

ponovnu preradu.

Stari uređaji sadrže vredne materijale i materije

sa sposobnošću recikliranja koje ne smeju

dospeti u životnu sredinu. Uređaj i njegova

baterija se zato ne smeju odlagati u komunalni

otpad. Odlaganje u otpad može besplatno da se obavi

preko lokalnih sabirnih sistema i reciklažnih centara.

Električni i elektronski uređaji sadrže često sastavne

delove koji, u slučaju nepravilnog rukovanja ili

nepravilnog odlaganja u otpad, mogu da predstavljaju

potencijalnu opasnost za zdravlje ljudi i okolinu. Ipak,

ovi sastavni delovi su neophodni za pravilan rad

uređaja. Uređaji koji su označeni ovim simbolom ne

smeju da se odlažu u kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na

stranici:

www.kaercher.com/REACH

Sadržaj isporuke Vašeg uređaja je prikazan na

ambalaži. Pre vađenja uređaja iz ambalaže proverite da

li je sadržaj potpun.

Ako pribor nedostaje ili je došlo do oštećenja prilikom

transporta, molimo da o tome obavestite svog

prodavca.

Koristite samo originalni pribor i originalne rezervne

delove, oni pružaju garanciju za bezbedan i nesmetan

rad uređaja.

Informacije o priboru i rezervnim delovima možete

pronaći na www.kaercher.com.

U svakoj zemlji važe garantni uslovi koje je izdala naša

nadležna distributivna organizacija. Eventualne

smetnje na uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji podleže garanciji

obratite se sa potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

(Adresu ćete naći na poleđini)

– Osim ovih napomena u radnom uputstvu moraju se

uvažavati i opšte sigurnosne napomene kao i

zakonski propisi o zaštiti na radu.

– Natpisi na uređaju pružaju važne instrukcije za

siguran rad.

 OPASNOST

Napomena koja ukazuje na neposredno preteću

opasnost koja dovodi do teških telesnih povreda ili

smrti.

몇 UPOZORENJE

Napomena koja ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih povreda ili smrti.

몇 OPREZ

Napomena koja ukazuje na eventualno opasnu

situaciju, koja može izazvati lakše telesne povrede.

PAŽNJA

Napomena koja ukazuje na eventualno opasnu situaciju

koja može izazvati materijalne štete.

Sadržaj

Opšte napomene SR 5

Sigurnosne napomene SR 5

Opis uređaja SR 7

Montaža SR 7

Upotreba SR 7

Rad SR 8

Nega i održavanje SR 9

Otklanjanje smetnji SR 10

Tehnički podaci SR 11

Opšte napomene

Namensko korišćenje

Zaštita životne sredine

Obim isporuke

Rezervni delovi

Garancija

Simboli na uređaju

PAŽNJA

Tokom radova na čišćenju oznaka "MAX"

na rezervoaru za prljavu vodu ne sme da se

prekorači.

Imajte u vidu sledeće postupke rada:

Prvo isprazniti rezervoar za prljavu vodu.

Nakon toga napuniti rezervoar za svežu

vodu.

Sigurnosne napomene

Stepeni opasnosti

163SR

– 6

 OPASNOST

 Nemojte da uranjate uređaj u vodu!

 Pre uportrebe proverite da li su uređaj i pribor u

ispravnom stanju. Ako stanje nije besprekorno, ne

sme se upotrebljavati.

 U slučaju vidljivih oštećenja bez odlaganja

zamenite punjač sa kablom novim originalnim

punjačem.

 Pre svakog čišćenja i održavanja isključite uređaj i

strujni utikač izvucite iz utičnice.

 Popravke na uređaju sme da izvodi samo

ovlašćena servisna služba.

 Uređaj sadrži električne delove koji ne smeju da se

peru pod mlazom vode.

 Ne stavljajte u utičnicu za punjenje nikakve

provodne predmete, kao npr. odvijače i slično.

 Ne dodirujte kontakte ili vodove.

 Napon naveden na natpisnoj pločici mora se

podudarati sa naponom strujne mreže.

 Kabl za punjenje ne prevlačiti preko oštrih ivica i ne

gnječiti.

몇 UPOZORENJE

 Uređaj sme da se priključi samo na električni

priključak kojeg je izveo elektroinstalater u skladu

sa IEC 60364.

 Uređaj se sme priključiti samo na naizmeničnu

struju. Napon se mora podudarati sa natpisnom

pločicom uređaja.

 Iz bezbednosnih razloga dodatno preporučujemo

punjenje uređaja preko automatske zaštitne

sklopke (maks. 30 mA).

 OPASNOST

Opasnost od strujnog udara.

 Strujni utikač i utičnicu nikada ne dodirujte vlažnim

rukama.

 Punjač ne sme da se koristi ako je zaprljan ili

mokar.

 Punjač ne sme raditi na mestima gde postoji

opasnost od eksplozija.

 Nemojte prenositi punjač držeći ga za kabl.

 Punjač koristite i čuvajte samo u suvim

prostorijama.

 Strujni kabel zaštitite od vrućine, oštrih ivica, ulja i

pokretnih delova uređaja.

 Izbegavajte primenu produžnih kablova sa

višestrukim utičnicama i istovremenim

priključivanjem više uređaja.

 Utikač nemojte izvlačiti iz utičnice povlačenjem za

strujni kabl.

 Nemojte prekrivati punjač, a ventilacione proreze

punjača uvek držite sloboodnim.

 Ne otvarajte punjač. Popravke prepustite samo

stručnom osoblju.

 Punjač se sme koristiti samo za punjenje odobrenih

kompleta baterija.

 U slučaju vidljivih oštećenja bez odlaganja

zamenite punjač sa kablom novim originalnim

punjačem.

 OPASNOST

Opasnost od strujnog udara.

 Bateriju ne izlažite jakom sunčevom zračenju,

toploti ili vatri.

몇 UPOZORENJE

 Bateriju punite samo u priloženom originalnom

punjaču ili punjaču koji za to odobri firma

KÄRCHER.

Koristiti sledeći adapter:

 Ne otvarajte bateriju, jer postoji opasnost od

kratkog spoja kao i ispuštanja nadražujućih

isparenja ili nagrizajućih tečnosti.

 OPASNOST

 Korisnik mora da koristi uređaj u skladu sa

njegovom namenom. Mora uzeti u obzir lokalne

uslove i pri radu sa uređajem paziti na ljude u

okruženju.

 Zabranjen je rad u područjima u kojima preti

opasnost od eksplozija.

 Prilikom upotrebe uređaja u opasnim područjima

treba poštovati odgovarajuće sigurnosne propise.

 Nemojte da koristite uređaj ako je prethodno pao,

ako je vidljivo oštećen ili propušta.

 Ambalažne folije čuvajte van dohvata dece, jer

postoji opasnost od gušenja!

몇 UPOZORENJE

 Uređajem ne smeju da rukuju deca, maloletne ili

neosposobljene osobe.

 Ovaj uređaj nije predviđen da njime rukuju osobe

sa smanjenim fizičkim, senzornim ili mentalnim

mogućnostima opažanja ili s ograničenim

iskustvom i znanjem, osim ukoliko ih lice koje je za

njih odgovorno ne nadgleda ili upućuje u rad s

uređajem.

 Deca ne smeju da se igraju uređajem.

 Nadgledajte decu kako biste sprečili da se igraju sa

uređajem.

 Uređaj čuvajte dalje od dece dok je uključen ili ako

se još nije ohladio.

 Deca ne smeju obavljati poslove održavanja i

čišćenja uređaja bez nadzora.

 Uređaj koristite i skladištite samo u skladu sa

opisom odnosno slikom!

몇 OPREZ

 Pre bilo kakvih radova koji se vrše uređajem ili na

njemu, pobrinite se za statičku stabilnost kako biste

izbegli nesreće ili oštećenja do kojih može doći

usled prevrtanja uređaja.

 U rezervoar za vodu nikada ne puniti rastvarače,

tečnosti koje sadrže rastvarače ili nerazređene

kiseline (npr. sredstva za čišćenje, benzin,

razređivače boje i aceton), jer isti mogu da nagrizu

materijale koji su korišćeni u uređaju.

 Uređaj tokom rada nikada ne ostavljajte bez

nadzora.

Električne komponente

Punjač

Baterija

Sigurno ophođenje

PS07

164 SR

– 7

 Delove tela (npr. kosa, prsti) treba držati dalje od

rotirajućih valjaka za čišćenje.

 Ruke zaštititi tokom čišćenja usisne glave, jer

postoji opasnost od oštrih predmeta (npr. piljevina).

 Spojni kabl držite na udaljenosti od toplote, oštrih

ivica, ulja i pokretnih delova uređaja.

PAŽNJA

 Uređaj uključiti samo ako su postavljeni rezervoar

za svežu vodu i rezervoar za prljavu vodu.

 Pomoću uređaja ne smeju da se usisavaju oštri ili

veći predmeti (npr. krhotine, kamenčići, delovi

igračaka).

 U rezervoar za svežu vodu ne sipati sirćetnu

kiselinu, sredstvo za uklanjanje kamenca, eterična

ulja ili slične materije. Takođe treba voditi računa

da se ove materije ne usisaju.

 Ovaj uređaj koristiti samo na tvrdim podovima sa

vodootpornim premazom (npr. lakirani parket,

emajlirane pločice, linoleum).

 Uređaj nemojte koristiti za čišćenje tepiha ili toplih

podova.

 Uređaj nemojte voditi preko podne rešetke

konvektorskih sistema grejanja. Uređaj ne može da

prihvati vodu koja ističe ukoliko se vodi preko

rešetke.

 U slučaju dužih prekida u radu i nakon upotrebe,

uređaj isključiti na glavnom prekidaču/prekidaču

uređaja i izvući strujni utikač punjača.

 Nemojte koristiti uređaj na temperaturama ispod

0 °C.

 Uređaj zaštitite od kiše. Nikada ga ne čuvajte na

otvorenom.

Slike pogledajte na stranicama sa grafikama

** FC 5 Cordless

** FC 5 Cordless Premium

Slika

 Letvicu ručke postaviti do graničnika u osnovni

uređaj, sve dok čujno ne nalegne.

Letvica ručke mora da čvrsto leži u uređaju.

Slika

 Valjke za čišćenje postaviti sve do graničnika na

držač za valjke.

 Voditi računa o oznakama boja na unutrašnjoj

strani valjka i držaču valjka na uređaju (npr. plava

na plavu).

 Nakon

ugradnje

proveriti da li su valjci za čišćenje

čvrsto nalegli.

Slika

 Za bezbedno odlaganje uređaj postaviti u stanicu

za čišćenje.

Slika

 Kabl za punjenje punjača utaknuti u utičnicu za

punjenje na uređaju.

 Utaknite strujni utikač punjača u utičnicu.

Slika

 Kontrolne LED lampice prikazuju aktuelno stanje

napunjenosti baterije.

 Kod punjenja potpuno ispražnjene baterije, trepere

sve 3 LED kontrolne lampice jedna za drugom

odozdo prema gore.

 Kod punjenja baterije od 1/3, trajno svetli donja

LED lampica, a gornje dve LED lampice i dalje

trepere.

 Kod punjenja baterije od 2/3, trajno svetle donje

dve LED lampice, a gornja LED lampica i dalje

treperi.

 Nakon što je baterija u potpunosti napunjena,

svetle 3 kontrolne LED lampice konstantno još 60

minuta. Nakon ovog vremena se kontrolne LED

lampice gase.

Slika

 Nakon punjenja izvaditi strujni utikač iz utičnice, a

kabl za punjenje iz utičnice za punjenje.

Slika

 Rezervoar sveže vode izvaditi iz uređaja povlačeći

ručku.

Slika

 Otvorite zatvarač rezervoara za gorivo.

 Rezervoar sveže vode napuniti hladnom ili mlakom

običnom vodom.

 U rezervoar za svežu vodu, po potrebi, mogu da se

napune sredstva za čišćenje odn. negu kompanije

KÄRCHER.*

Vidi poglavlje "Sredstva za čišćenje i negu".

 Oznaka "MAX" ne sme da se prekorači prilikom

punjenja.

 Zatvorite zatvarač rezervoara.

Slika

 Rezervoar sveže vode stavite u uređaj.

 Rezervoar sveže vode mora da čvrsto leži u

uređaju.

PAŽNJA

*Obratiti pažnju na preporuku za doziranje sredstva za

čišćenje odn. negu.

Opis uređaja

1 Uključno/isključni prekidač

2 drška

3 Prikaz stanja baterije

4 Ručka za nošenje

5 Utičnica za punjenje

6 Poklopac rezervoara za prljavu vodu/separatora

7 Rezervoar za prljavu vodu

8 Poklopac usisne glave

9 Udubljenje za držanje valjka za čišćenje

10 Valjci za čišćenje

11 Bravica usisne glave

12 Rezervoar za svežu vodu

13 Ručka rezervoara sveže vode

14 Prihvatni držač za valjke

15 Stanica za čišćenje/odlaganje

16 Filterski uložak

17 Punjač sa kablom

18 * deterdženti RM 536 30 ml

19 ** deterdženti RM 534 30 ml

20 ** deterdženti RM 536 500 ml

10 ** Valjci za čišćenje 2x

Montaža

Upotreba

Montaža valjaka

Postupak punjenja

Dopunjavanje rezervoara sveže vode

165SR

– 8

PAŽNJA

Slika

Uređaj sme da prihvata samo prljavštinu i tečnosti

(maks. 250 ml).

Slika

Pre početka radova moguće predmete, kao npr.

krhotine, kamenčiće, zavrtnje ili delove igračaka ukloniti

sa poda.

Pre primene uređaja ispitati na neprimetnom mestu da

li je pod otporan na vodu. Ne čistiti podloge koje su

osetljive na vodu kao npr. netretirane podove od plute

(tečnost može da prodre i ošteti pod).

Napomene

 Kako biste izbegli pojavu linija, proverite uređaj na

osetljivim površinama, npr. drvetu, na nekom

neupadljivom mestu.

 Ne zadržavajte se na jednom mestu, već ostanite u

pokretu.

 Obratite pažnju na napomene proizvođača podne

obloge.

Slika

Kako na tek očišćenom podu ne bi ostali tragovi stopala,

raditi unazad u smeru vrata.

 Uređaj držati za ručku pod uglom od oko 60

stepeni.

 Čišćenje poda se obavlja pokretima uređaja

napred i nazad brzinom kao kod usisavanja.

 Kod jačeg stepena zaprljanosti, uređaj pustiti da

klizi lagano preko poda.

 Kod opsega isporuke parova valjaka u sivoj i žutoj

boji: Oba para valjaka imaju istu funkcionalnost, ali

mogu da se koriste za različita područja primene

(razlikovanje po bojama, npr. za kuhinju i kupatilo).

Slika

 Kratko pritisnuti prekidač UKLJ.

 Nakon oko 1-2 sekunde, valjci počinju da rotiraju i

uređaj je spreman za rad.

PAŽNJA

Čim se uređaj uključi, valjci za čišćenje počinju da se

okreću. Kako se uređaj ne bi samostalno pomerao,

morate držati ručicu.

Postarati se da je rezervoar za svežu vodu napunjen

vodom i da je rezervoar za prljavu vodu postavljen na

uređaju.

Slika

 Za brzo postizanje vlažnosti valjaka, stanicu za

čišćenje napuniti sa 50 ml sveže vode uz pomoć

merne čaše.

Slika

 Uključiti uređaj i pustiti u rad u stanici na 5 sekundi.

Uređaj, na taj način, poseduje optimalnu vlažnost

čime se omogućava brzo čišćenje.

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Uređaj pomoću ručke za nošenje izvaditi iz stanice

za čišćenje i postaviti na pod.

 Uređaj čvrsto držati za ručku.

Slika

 Za uključivanje pritisnite uključno/isključni prekidač

uređaja.

Slika

– Svetle 3 LED lampice - 3/3 vremena rada baterije

(puno vreme rada).

– Svetle 2 LED lampice - 2/3 vremena rada baterije.

– Svetli 1 LED lampica - 1/3 vremena rada baterije.

 5 minuta pre završetka vremena rada, valjci daju

signal preko izmenjenih brzina rotiranja.

 Oko 2,5 minute pre pražnjenja baterije, treperi

donja LED lampica.

 1,5 minuta pre završetka vremena rada uređaj se

isključuje.

 Ponovnim uključivanjem preostalih 1,5 minuta

može da se iskoristi za čišćenje uređaja u stanici.

Vidi poglavlje "Čišćenje uređaja postupkom

ispiranja".

 Nakon što je baterija prazna, a uređaj se isključio,

treperi donja LED lampica još u trajanju od 10

sekundi.

PAŽNJA

Pre punjenja rezervoara za svežu vodu isprazniti

rezervoar za prljavu vodu. Na taj način se sprečava

prelivanje rezervoara za prljavu vodu.

Vidi poglavlje "Pražnjenje rezervoara za prljavu vodu".

Slika

 Uređaj postaviti u stanicu za čišćenje.

Slika

 Rezervoar

sveže

vode izvaditi iz uređaja povlačeći

ručku.

Slika

 Otvorite zatvarač rezervoara za gorivo.

 Rezervoar sveže vode napuniti hladnom ili mlakom

običnom vodom.

 Po potrebi dodati sredstvo za čišćenje ili negu.

 Oznaka "MAX" ne sme da se prekorači prilikom

punjenja.

 Zatvorite zatvarač rezervoara.

Slika

 Rezervoar sveže vode stavite u uređaj.

Rezervoar sveže vode mora da čvrsto leži u

uređaju.

PAŽNJA

Kako ne bi došlo do prelivanja rezervoara za prljavu

vodu, nivo vode mora redovno da se proverava.

Oznaka "MAX" ne sme da se prekorači.

Slika

 Uređaj postaviti u stanicu za čišćenje.

Slika

 Rezervoar za prljavu vodu držati za donju letvicu

ručke, pri tome gornju letvicu ručke palcem

pritiskati prema dole.

 Izvaditi rezervoar za prljavu vodu.

Slika

 Skinuti poklopac rezervoara za prljavu vodu.

 Ispraznite rezervoar za prljavu vodu.

 U zavisnosti od stepena zaprljanosti, poklopac/

separator i rezervoar za prljavu vodu očistiti

običnom vodom.

 Postaviti poklopac rezervoara za prljavu vodu.

Rad

Opšte napomene o

rukovanju

Uključivanje uređaja

Početak rada

Vreme rada baterije

Dopunjavanje tečnosti za čišćenje

Pražnjenje rezervoara prljave vode

166 SR

– 9

Poklopac mora da čvrsto nalegne na rezervoar za

prljavu vodu.

Slika

 Rezervoar za prljavu vodu stavite u uređaj.

Rezervoar za prljavu vodu mora da čvrsto leži u

uređaju.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Uređaj postaviti u stanicu za čišćenje.

PAŽNJA

Zbog stabilnosti, uređaj tokom prekida u radu uvek

odložiti u stanicu za čišćenje odn. odlaganje. Usled

nedovoljne stabilnosti uređaj može da se prevrne i pri

tome može doći do isticanja tečnosti koje će oštetiti

podnu oblogu.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Uređaj postaviti u stanicu za čišćenje.

Slika

 Ukloniti rezervoar za prljavu vodu.

PAŽNJA

Nakon završetka rada izvršiti čišćenje uređaja

postupkom ispiranja.

Vidi poglavlje "Čišćenje uređaja postupkom ispiranja".

Slika

 Uređaj u potpunosti isprazniti.

Slika

 Ispraznite rezervoar za prljavu vodu.

Vidi poglavlje "Pražnjenje rezervoara za prljavu

vodu".

 Ako u rezervoaru za svežu vodu ili stanici za

čišćenje još uvek ima vode, onda vodu isprazniti.

PAŽNJA

Da bi se izbeglo stvaranje neprijatnih mirisa prilikom

skladištenja uređaja rezervoar sveže vode i rezervoar

za prljavu vodu moraju u potpunosti da se isprazne.

Slika

 Uređaj odneti na mesto za čuvanje držeći ga za

ručku za nošenje.

Slika

 Za bezbedno odlaganje uređaj postaviti u stanicu

za čišćenje.

 Uređaj čuvajte u suvim prostorijama.

PAŽNJA

Nakon završetka rada uređaj uvek isprati pomoću radne

stanice i sveže vode. Ovim postupkom se uređaj

optimalno čisti i sprečava se nastanak prljavštine i

naslaga bakterija ili neprijatnih mirisa u uređaju.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Uređaj postaviti u stanicu za čišćenje.

 Za postupak ispiranja rezervoar za svežu vodu

napunite sa malo hladne ili mlake voda iz vodovoda

da bi se usisni kanali i otvori usisne glave

kompletno oslobodili od ostataka deterdženta.

 Rezervoar sveže vode stavite u uređaj.

Slika

 Izvaditi i isprazniti rezervoar za prljavu vodu.

Vidi poglavlje "Pražnjenje rezervoara za prljavu

vodu".

 Mernu posudu napuniti sa 200 ml vode.

 Napuniti vodu u stanicu za čišćenje.

 Po potrebi za postupak ispiranja mogu da se

dodaju odgovarajuća sredstva za čišćenje

kompanije KÄRCHER.

 Za

uključivanje

pritisnite uključno/isključni prekidač

uređaja.

 Ostaviti uređaj da radi 30-60 sekundi sve dok se

voda iz stanice za čišćenje u potpunosti ne usisa.

Postupak ispiranja je sada završen.

Napomena

Što je uređaj duže uključen to će manje preostale vlage

ostati u valjcima za čišćenje.

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

 Ako u rezervoaru za svežu vodu još uvek ima vode,

onda izvaditi rezervoar za svežu vodu i isprazniti

ga.

Slika

 Ispraznite rezervoar za prljavu vodu.

Vidi poglavlje "Pražnjenje rezervoara za prljavu

vodu".

 Ako u stanici za čišćenje jošuvek ima vode, onda

vodu treba isprazniti.

PAŽNJA

Pre nego se uređaj odloži na pod zbog skidanja valjaka,

moraju da se isprazne rezervoar za svežu vodu i

rezervoar za prljavu vodu. Na taj način se sprečava da

tokom odlaganja na pod dođe do curenja tečnosti iz

rezervoara.

Napomena

Kodvelikog stepena zaprljanosti valjci za čišćenje mogu

da se čiste odvojeno.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

 Ako u rezervoaru za svežu vodu još uvek ima vode,

onda izvaditi rezervoar za svežu vodu i isprazniti

ga.

 Ispraznite rezervoar za svežu vodu.

Slika

 Ispraznite rezervoar za prljavu vodu.

Slika

 Valjke za čišćenje odviti na ručki za nošenje.

Slika

 Valjke za čišćenje oprati pod mlazom vode.

ili

 Valjke za čišćenje prati u mašini za pranje na

temperaturi do 60 °C.

PAŽNJA

Kod čišćenja u mašini za pranje rublja ne koristiti

omekšivač. Na taj način ne dolazi do oštećenja

mikrovlakana, a valjci za čišćenje zadržavaju visok

učinak čišćenja.

Prekid rada

Isključivanje uređaja

Skladištenje uređaja

Nega i održavanje

Čišćenje uređaja postupkom ispiranja

Čišćenje valjaka

167SR

– 10

Valjci za čišćenje nisu pogodni za sušenje u mašini za

sušenje.

PAŽNJA

Kako bi ste izbegli oštećenja mašine za pranje,

preporučuje se da u mrežu za pranje stavite valjke i pri

tom mašinu za pranje napunite dodatnim vešom.

Slika

 Nakon čišćenja, valjke postaviti držač za valjke na

stanici za čišćenje i ostaviti da se osuše na

vazduhu.

 Moguća je minimizacija vremena sušenja zbog

prethodnog ceđenja valjaka.

PAŽNJA

Kod velike zaprljanosti ili ako delovi (npr. kamenje,

krhotine) dospeju u usisnu glavu, isti mora da se očisti.

Ovi delovi tokom rada izazivaju zveckanje ili dovode do

začepljenja usisnih kanala, te smanjuju snagu

usisavanja.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Ukloniti valjke za čišćenje.

Vidi poglavlje "Čišćenje valjaka".

Slika

 Pritisnuti zatvarač usisne glave.

 Skinuti poklopac usisne glave.

 Poklopac usisne glave oprati pod mlazom vode.

 Po potrebi, usisne kanale i proreze na poklopcu

usisne glave očistiti od nataloženih čestica.

 Usisnu glavu uređaja očistiti vlažnom krpom.

 Poklopac usisne glave pričvrstiti na usisnu glavu.

Napomena

Poklopac usisne glave mora prilikom pričvršćivanja

zvučno da nalegne na usisnu glavu.

Slika

 Valjke za čišćenje postaviti sve do graničnika na

držač za valjke.

Vidi poglavlje "Čišćenje valjaka".

PAŽNJA

Kako ne bi došlo do začepljenja separatora usled

prašine i prljavštineili kako ne bi došlo do taloženja

prljavštine u rezervoaru, rezervoar za prljavu vodu mora

redovno da se čisti.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Uređaj postaviti u stanicu za čišćenje.

Slika

 IIzvaditi rezervoar za prljavu vodu iz uređaja.

Vidi poglavlje "Pražnjenje rezervoara za prljavu

vodu".

 Poklopac/separator i rezervoar za prljavu vodu

očistiti običnom vodom.

 Rezervoar za prljavu vodu može da se čisti i u

mašini za pranje sudova.

Slika

 Nakon čišćenja, rezervoar za prljavu vodu zajedno

sa poklopcem ponovo postaviti u uređaj.

PAŽNJA

Upotreba neadekvatnih sredstava za čišćenje i negu

može dovesti do oštećenja uređaja i do gubitka

garancije.

Napomena

Po potrebi, za čišćenje podovoa koristiti sredstva za

čišćenje i negu kompanije KÄRCHER.

 Prilikom doziranja sredstava za čišćenje i negu

voditi računa o podacima proizvođača o količini.

Slika

 Da bise izbeglo stvaranje pene, rezervoar za svežu

vodu prvo napuniti vodom, a zatim dodati sredstvo

za čišćenje ili negu.

 Kako se količina punjenja "MAX" u rezervoaru za

svežu vodune bi prekoračila, prilikom punjenja

vodom ostaviti dovoljno prostora za količinu

sredstva za čišćenje ili negu.

Smetnje često imaju jednostavne uzroke, koje možete

samostalno ukloniti uz pomoć sledećeg pregleda.

Ukoliko niste sigurni ili ako nestala smetnja nije

navedena ovde, obratite se ovlašćenoj servisnoj službi.

 Utikač za punjenje/strujni utikač nije pravilno

priključen.

 Utikač za punjenje/strujni utikač pravilno priključiti.

 Baterija je prazna.

 Napuniti uređaj.

 Proveriti da li je kabl za punjenje utaknut u uređaj.

 Izvući kabl za punjenje, jer rad sa utaknutim

kablom za punjenje nije moguć.

Prilikom

uključivanja

uređaja treperi donja LED lampica

i uređaj se ne pokreće.

 Baterija je prazna

 Napuniti uređaj.

Sve LED lampice trepere brzo i istovremeno.

 Korišćenje pogrešnog ili neispravnog mrežnog

dela.

 Koristiti originalni mrežni deo/zameniti neispravan

mrežni deo.

ili

 Uređaj suviše vruć tokom korišćenja (npr. pri

pogonu na visokim temperaturama okoline).

 Napraviti prekid i ostaviti uređaj da se ohladi.

 Ako se uređaj dodatno isključi:

 Napraviti prekid i ostaviti uređaj da se ohladi.

 Uređaj se može uključiti tek kada se ohladi koliko je

potrebno.

Nije umetnut filterski uložak.

(pogledajte grafiku za opis uređaja)

 Skinuti rezervoar za svežu vodu i postaviti filterski

uložak sa klinom prema gore.

Filterski uložak je umetnut obrnuto.

 Skinuti filterski uložak i postaviti prema gore sa

klinom.

Usisno crevo je začepljeno usled nakupljanja

prljavštine.

Čišćenje usisne glave

Čišćenje rezervoara za prljavu vodu

Sredstva za čišćenje i negu

Otklanjanje smetnji

Baterija se ne puni

Uređaj ne može da se uključi

LED-prikaz grešaka

Nedostaje kvašenje valjaka svežom vodom

168 SR

– 11

 Usisna creva pažljivo ukloniti sa usisne glave i

osnovnog uređaja.

 Usisna creva ostaviti da stoje 10 - 20 minuta u

hladnoj vodi.

 Usisna creva očistiti pomoću tupog predmeta i/ili

ispod mlaza vode.

U rezervoaru za vodu nema vode.

 Dopunite vodu.

Rezervoar za svežu vodu nije dobro nalegao u uređaju.

 Rezervoar za svežu vodu postaviti tako da čvrsto

nalegne u uređaj.

Nedostaju valjci za čišćenje ili nisu pravilno postavljeni.

Slika

 Postaviti valjke za čišćenje odn. uvrnuti valjke za

čišćenje sve do graničnika na držač za valjke.

Valjci za čišćenje su zaprljani ili istrošeni.

 Očistiti valjke za čišćenje.

ili

 Zameniti valjke za čišćenje.

Valjci se blokiraju.

Slika

 Skinuti valjke i proveriti da li se neki predmet

zaglavio u valjcima.

 Proveriti da li su valjci do graničnika zavijeni u

držač za valjke.

Valjci su suviše suvi.

 Valjke navlažiti odn. uređaj navlažiti sa 50 ml vode

u stanici za parkiranje.

U usisnoj glavi ima nekih delova (npr. kamenje ili

krhotine).

Slika

 Skinuti poklopac usisne glave i očistiti usisnu glavu.

Vidi poglavlje "Čišćenje usisne glave".

Usisni kanali i prorezi usisne glave su začepljeni.

Slika

 Skinuti poklopac usisne glave i očistiti usisnu glavu.

Vidi poglavlje "Čišćenje usisne glave".

Rezervoar prljave vode je prepunjen.

Slika

 Odmah isprazniti rezervoar za prljavu vodu.

Vidi poglavlje "Čišćenje rezervoara za prljavu

vodu".

Rezervoar za prljavu vodu nije dobro nalegao u uređaju.

 Proveriti da li je poklopac čvrsto nalegao na

rezervoar za prljavu vodu.

Vidi poglavlje "Čišćenje rezervoara za prljavu

vodu".

Separator je začepljen.

 Skinuti poklopac sa rezervoara za prljavu vodu i

očistiti separator.

Vidi poglavlje "Čišćenje rezervoara za prljavu

vodu".

Mreža filtera separatora rezervoara za prljavu vodu je

oštećena prilikom čišćenja.

 Zameniti separator.

Sredstva za čišćenje ili negu nisu pogodna za uređaj ili

su pogrešno dozirana.

 Koristiti sredstva za čišćenje i negu koja je

preporučio proizvođač.

Vidi poglavlje "Sredstva za čišćenje i negu".

 Obratiti pažnju na podatke proizvođača o

doziranju.

Prvo kvašenje valjaka nije primenjeno ili je kratko

primenjeno tako da valjci nisu u potpunosti nakvašeni

(valjke stoga očistiti samo delimično).

Slika

 Valjke u potpunosti nakvasiti.

PAŽNJA

Nakon montaže rukohvat više ne skidati sa osnovnog

uređaja.

Rukohvat se sme skidati sa osnovnog uređaja samo

kada se uređaj dostavlja u servisne svrhe.

Slika

Pogledajte sliku na kraju uputstva za rad

 Odvijač gurnuti pod uglom od 90 stepeni u mali

otvor na zadnjoj strani rukohvata i skinuti rukohvat.

PAŽNJA

Obratiti pažnju da ne dođe do oštećenja spojnog kabla

između osnovnog uređaja i rukohvata.

Zadržavamo pravo na tehničke promene!

Uređaj ne prihvata prljavštinu

Valjci se ne okreću

Bučno klepetanje prilikom uključivanja

Zveckajući zvuk u usisnoj glavi

Učinak usisavanja se smanjuje

Uređaj gubi prljavu vodu

Uređaj ostavlja linije po podu

Skidanje rukohvata sa osnovnog uređaja

Tehnički podaci

Električni priključak

Nominalni napon baterije 25,20 - 25,55 V

Stepen zaštite IPX4

uređaj

Klasa zaštite

III

Klasa zaštite punjača II

Nominalna snaga uređaja 165 W

Tip baterija Li-Ion

Vreme rada sa punom baterijom oko 20 min

Trajanje punjenja prazne baterije 4 h

Izlazni napon punjača 30 V

Izlazna struja punjača 0,6 A

Podaci o snazi

Broj obrtaja valjka u minuti 500 o./min

Količina punjenja

Rezervoar za svežu vodu 400 ml

Stanica za čišćenje 200 ml

Dimenzije

Težina (bez pribora i tečnosti za

čišćenje)

4,4 kg

Dužina 320 mm

Širina 270 mm

Visina 1220 mm

Dužina kabla

Punjač 1500 mm

169SR

– 5

Преди първото използване на Ва-

шия уред прочетете това оригинал-

но упътване за работа, действайте

според него и го запазете за по-къс-

но използване или за следващия

притежател.

Използвайте уреда за почистване на подове само за

почистване на твърди подове в частни домакинства

и само върху водоустойчиви твърди подове.

Не почиствайте чувствителни към вода настилки

като напр. необработени паркети (влагата може да

проникне и да повреди пода).

Уредът е подходящ за почистване на PVC, линоле-

ум, плочки, камък, намаслен паркет или паркет с во-

съчно покритие, ламинат, както и на всички нечувст-

вителни към вода подови настилки.

Опаковъчните материали могат да се ре-

циклират. Моля не хвърляйте опаковките при

домашните отпадъци, а ги предайте на вто-

рични суровини с цел повторна употреба.

Старите уреди съдържат ценни материали,

подлежащи на рециклиране, които не бива

да попадат в околната среда. Поради това

уредът и съдържащите се в него акумулира-

щи батерии не бива да бъдат отстранявани заедно

с домашните отпадъци. Отстраняването като отпа-

дък може да се извършва безплатно с наличните

системи за връщане и събиране.

Електрическите и електронните уреди често съдър-

жат съставни части, които при неправилно боравене

или неправилно изхвърляне могат да представля-

ват потенциална опасност за човешкото здраве и за

околната среда. Въпреки това за правилната екс-

плоатация на уредите тези съставни части са необ-

ходими. Обозначените с този символ уреди не тряб-

ва да бъдат изхвърляни с битовите отпадъци.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите

на:

www.kaercher.com/REACH

Обемът на доставка на уреда е изобразен на опа-

ковката. При разопаковане проверете дали съдър-

жанието е пълно.

При липсващи принадлежности или при транспорт-

ни щети моля уведомете Вашия търговец.

Използвайте само оригинални аксесоари и ориги-

нални резервни части, по този начин осигурявате

безопасната и безпроблемна експлоатация на уре-

да.

Можете да намерите информация за аксесоари и

резервни части на www.kaercher.com.

Във всяка страна важат гаранционните условия,

публикувани от оторизираната от нас дистрибутор-

ска фирма. Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния срок безплат-

но, ако се касае за дефект в материалите или при

производство. В гаранционен случай се обърнете

към дистрибутора или най-близкия оторизиран сер-

виз, като представите касовата бележка.

(Адресите ще намерите на задната страница)

– Освен указанията в това ръководство тряб-

ва да се спазват и общовалидните законода-

телни предписания за безопасност и предпаз-

ване от нещастни случаи.

– Предупредителните и указателните табел-

ки на уреда дават важни напътствия за безо-

пасна работа.

 ОПАСНОСТ

Указание за непосредствено грозяща опасност,

която води до тежки телесни наранявания или до

смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуация, която

може да доведе до тежки телесни наранявания

или до смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуация, която

може да доведе до леки наранявания.

Съдържание

Общи указания BG 5

Указания за безопасност BG 5

Описание на уреда BG 7

Монтаж BG 7

Пускане в експлоатация BG 7

Експлоатация BG 8

Грижи и поддръжка BG 9

Помощ при неизправности BG 11

Технически данни BG 12

Общи указания

Употреба по предназначение

Опазване на околната среда

Обем на доставката

Резервни части

Гаранция

Символи на уреда

ВНИМАНИЕ

По време на работите по почистване

маркировката „MAX“ на резервоара за

мръсна вода не трябва да се превиша-

ва.

Моля вземете под внимание следния на-

чин на действие:

Първо изпразнете резервоара за мръс-

на вода.

След това напълнете резервоара за чис-

та вода.

Указания за

безопасност

Степени на опасност

170 BG

– 6

ВНИМАНИЕ

Указание за възможна опасна ситуация, която

може да доведе до материални щети.

 ОПАСНОСТ

 Не потапяйте уреда във вода!

 Преди използване уреда и принадлежностите

да се проверят за съответстващо на изис-

кванията състояние. Ако уредът не е в от-

лично състояние, използването му е забране-

но.

 Сменете зарядното устройство и зарежда-

щия кабел при видими увреждания незабавно с

оригинални части.

 Преди всякакви работи по поддръжката уре-

дът да се изключва и щепселът да се изважда

от контакта.

 Ремонтните дейности по уреда да се извърш-

ват единствено от оторизиран сервиз.

 Уредът съдържа електрически конструктив-

ни елементи - той не трябва да се почиства

под течаща вода.

 Не поставяйте проводящи предмети (напр.

отвертки или подобни) в буксата за зарежда-

не.

 Не докосвайте контакти или кабели.

 Цитираното върху типовата табелка напре-

жение трябва да съответства на напреже-

нието за захранване.

 Не дърпайте кабела за зареждане през остри

ръбове и не го мачкайте.

몇 ПРЕДУПРЕЖДЕНИЕ

 Свързването на уреда е позволено само към

електрически извод, изпълнен от електроин-

сталатор съгласно IEC 60364.

 Свързвайте уреда само към променлив ток.

Напрежението трябва да съответства на

посоченото върху фирмената табелка на уре-

да.

 Поради съображения за безопасност ние ос-

новно препоръчваме да зареждате уреда с по-

мощта на предпазен прекъсвач против уте-

чен ток (макс. 30mA).

 ОПАСНОСТ

Опасност от токов удар.

 Никога не докосвайте щепсела и контакта с

влажни ръце.

 Зарядното устройство да не се използва в за-

мърсено или мокро състояние.

 Зарядното устройство да не се използва във

взривоопасна среда.

 Зарядното устройство да не се носи за мре-

жовия кабел.

 Зарядното устройство трябва да се използва

и съхранява само в сухи помещения.

 Мрежовия кабел да се пази от топлина, остри

ръбове, масла и движещи се части на уреди.

 Да се избягват удължители с разклонители и

едновременна експлоатация на повече уреди.

 Щепселите да не се изваждат посредством

издърпване на мрежовия кабел от контакта.

 Зарядното устройство да не се покрива и вен-

тилационните отвори на зарядното устрой-

ство да се държат свободни.

 Да не се отваря зарядното устройство. По-

правките да се извършват само от специали-

зиран персонал.

 Зарядното устройство да се използва само за

зареждане на позволената акумулаторна ба-

терия.

 Сменете зарядното устройство и зарежда-

щия кабел при видими увреждания незабавно с

оригинални части.

 ОПАСНОСТ

Опасност от токов удар.

 Не излагайте батерията на силни слънчеви

лъчи, жега или огън.

몇 ПРЕДУПРЕЖДЕНИЕ

 Зареждайте акумулиращата батерия само с

приложеното оригинално зарядно устрой-

ство или с разрешено от KÄRCHER зарядно

устройство.

Използвайте следния адаптер:

 Не отваряйте батерията, съществува

опасност от късо съединение, допълнително

могат да изтекат дразнещи пари или разяж-

дащи течности.

 ОПАСНОСТ

 Потребителят трябва да използва уреда по

предназначение. Той трябва да вземе под вни-

мание местните условия и при работа с уреда

да внимава за хората, намиращи се в близост.

 Забранена е експлоатация в зони, в които има

опасност от експлозии.

 При използване на уреда в опасни зони спаз-

вайте съответните предписания за безопас-

ност.

 Не използвайте уреда, ако преди това е пад-

нал, ако е видимо увреден или не херметичен.

 Дръжте опаковъчното фолио далече от обсе-

га на деца, съществува опасност от задуша-

ване!

몇 ПРЕДУПРЕЖДЕНИЕ

 Уредът не трябва да се използва от деца,

младежи или неоторизирани лица.

 Този уред не е предназначен за това, да бъде

използван от лица с ограничени физически,

сензорни и умствени способности и липса на

опит и/или липса на познания, освен ако те са

под надзора на отговарящо за тяхната безо-

пасност лице или са получили от него ин-

струкции, как да използват уреда.

 Децата не бива да играят с уреда.

Електрически

компоненти

Зарядно устройство

Акумулаторна батерия

Сигурно боравене

PS07

171BG

– 7

 Децата трябва да бъдат под надзор, за да се

гарантира, че няма да играят с уреда.

 Дръжте уреда далече от деца, докато е вклю-

чен или докато още не се е охладил.

 Почистването и поддръжката от страна на

потребителя не бива да се извършват от

деца без надзор.

 Работете или съхранявайте уреда само в съ-

ответствие с описанието респ. изображение-

то!

몇 ПРЕДПАЗЛИВОСТ

 Преди всички дейности с или по уреда устано-

вете устойчивостта, за да предотвратите

злополуки или увреждания поради падане на

уреда.

 Никога не наливайте във водния резервоар

разтворители, съдържащи разтворители

течности или неразредени киселини (напр. по-

чистващи препарати, бензинови обезцвети-

тели и ацетон), тъй като те ще разядат из-

ползваните в уреда материали.

 Никога не оставяйте уреда без надзор, дока-

то работи.

 Дръжте части от тялото (като коси, пръ-

сти) далеч от въртящите се почистващи ва-

ляци.

 По време на почистването на смукателната

глава пазете ръцете, тъй като съществува

риск от нараняване от остри предмети (напр.

стружки).

 Дръжте свързващия кабел далече от топли-

на, остри ръбове, масло и движещи се части

на уреди.

ВНИМАНИЕ

 Включвайте уреда само ако са поставени ре-

зервоарът за чиста и резервоарът за мръсна

вода.

 С уреда не трябва да се засмукват остри или

по-големи предмети (като счупени неща, ка-

мъчета, части от играчки).

 Не наливайте в резервоара за чиста вода оц-

етна киселина, препарат за почистване на ва-

ровик, етерични масла и подобни вещества.

Също така внимавайте тези вещества да не

бъдат засмукани.

 Използвайте уреда само върху твърди подове

с водоустойчиво покритие (напр. лакиран пар-

кет, емайлирани плочки, линолеум).

 Не използвайте уреда за почистване на кили-

ми и покрити с килими подове.

 Не прекарвайте уреда върху подовата ре-

шетка на конвекторни отоплителни уреди.

Изтичащата вода не може да се поеме от уре-

да, ако се отвежда през решетката.

 При по-продължителни прекъсвания на рабо-

тата и след употреба изключвайте уреда от

главния прекъсвач/прекъсвача на уреда и из-

важдайте щепсела на зарядното устройство.

 Не работете с уреда при температури под 0

°C.

 Пазете уреда от дъжд. Не го съхранявайте на

открито.

Вижте изображенията на страниците с графики

** FC 5 Cordless

** FC 5 Cordless Premium

Фигура

 Поставете планката на ръкохватката до упор в

основния уред, докато се чуе щракване.

Планката на ръкохватката трябва да стои не-

подвижно в уреда.

Фигура

 Поставете почистващите валяци в носача до

упор.

 Следете

за

цветното съвпадение на вътрешна-

та страна на валяците и държача им на уреда

(напр. синьо към синьо).

 След монтажа проверете дали почистващите

валяци стоят неподвижно.

Фигура

 За устойчивост поставете уреда в станцията за

почистване.

Фигура

 Включете кабела за зареждане на зарядното

устройство в гнездото за зареждане на уреда.

 Поставете щепсела на зарядното устройство в

контакта.

Фигура

 Контролните лампи със светодиод показват ак-

туалното състояние на зареждане на акумули-

ращата батерия.

 При зареждане на напълно празната акумули-

раща батерия всичките 3 контролни лампи със

Описание на уреда

1 Прекъсвач ВКЛ/ИЗКЛ

2 Ръкохватка

3 Индикация на батериите

4 Дръжка за носене

5 Гнездо за зареждане

6 Капак на резервоара за мръсна вода/сепара-

тор

7 Резервоар мръсна вода

8 Капак на смукателната глава

9 Удълбочение за хващане почистващ валяк

10 Почистващи валяци

11 Блокировка на смукателната глава

12 Резервоар чиста вода

13 Дръжка резервоар за чиста вода

14 Място за съхранение валяци

15 Почистваща станция/станция за паркиране

16 Филтърна вложка

17 Зарядно устройство със зареждащ кабел

18 * Почистващ препарат RM 536 30 ml

19 ** Почистващ препарат RM 534 30 ml

20 ** Почистващ препарат RM 536 500 ml

10 ** Почистващи валяци 2x

Монтаж

Пускане в експлоатация

Монтиране на валяците

Процес зареждане

172 BG

– 8

светодиод мигат последователно отдолу наго-

ре.

 При заряд на акумулиращата батерия 1/3 най-

долният светодиод свети постоянно, двата гор-

ни светодиода продължават да мигат.

 При заряд на акумулиращата батерия 2/3 двата

долни светодиода светят постоянно, най-горни-

ят светодиод продължава да мига.

 След като акумулиращата батерия бъде напъл-

но заредена, трите контролни лампи със свето-

диод светят постоянно още 60 минути. След

това време контролните лампи със светодиод

изгасват.

Фигура

 След зареждането извадете щепсела от конта-

кта и кабела за зареждане от гнездото за зареж-

дане.

Фигура

 Извадете резервоара за чиста вода за дръжка-

та от уреда.

Фигура

 Да се отвори капачката за зареждане.

 Напълнете резервоара за чиста вода със студе-

на или хладка вода от водопровода.

 При необходимост в резервоара за чиста вода

могат да бъдат наливани почистващи препара-

ти, респ. препарати за поддръжка KÄRCHER.*

Вижте глава „Почистващи препарати и препара-

ти за поддръжка“.

 При напълването не трябва да се превишава

маркировката „MAX“.

 Затворете капачката на резервоара.

Фигура

 Поставете резервоара за чиста вода в уреда.

 Резервоарът за чиста вода трябва да стои не-

подвижно в уреда.

ВНИМАНИЕ

*Обърнете внимание на препоръката за дозиране

на почистващи препарати, респ. препарати за

поддръжка.

ВНИМАНИЕ

Фигура

Уредът може да поема само мръсотия и течности

(макс. 250 ml).

Фигура

Преди началото на работата отстранете

евент. налични предмети

от пода, като счупени

неща, камъчета, болтове или части от играчки.

Преди употребата на уреда тествайте пода на

незабележимо място за водоустойчивост. Не по-

чиствайте чувствителни към вода подови на-

стилки като напр. нетретирани коркови подови

настилки (влагата може да навлезе навътре и да

увреди пода).

Указания

 За да избегнете оставянето на ивици, преди

употребата тествайте уреда на незабележимо

място върху чувствителни повърхности, напр.

дърво или фин камък.

 Не се

задържайте на

едно място, а се движете.

 Спазвайте указанията на производителя на по-

довата настилка.

Фигура

За да не се образуват отпечатъци от стъпала върху

прясно почистения под, работете назад в посока

към вратата.

 Дръжте уреда за ръкохватката под ъгъл ок. 60

градуса.

 Почистването

на

пода се извършва чрез после-

дователното му движение напред и назад със

скорост, както при почистване с прахосмукачка.

 При по-силно замърсяване оставете уреда да

се плъзга бавно по пода.

 При обема на доставка на двойките валяци в

сиво и жълто: Двете двойки валяци имат еднак-

ва функционалност, но могат да се използват за

различни области на приложение (разлика в

цвета напр. за кухня и баня).

Фигура

 Натиснете прекъсвача за включване за кратко.

 След около 1-2 секунди валяците започват да

се въртят и уредът е в готовност за експлоата-

ция.

ВНИМАНИЕ

Щом уредът се включи, почистващите валяци за-

почват да се въртят. За да не се задвижи уредът

самостоятелно, ръкохватката трябва да се дър-

жи здраво.

Уверете се, че резервоарът за чиста вода е пълен

с вода и резервоарът за мръсна вода

е поставен в

уреда.

Фигура

 За

бързо овлажняване на валяците, с помощта

на измервателна чаша напълнете почистваща-

та станция с 50 ml прясна вода.

Фигура

 Включете уреда и пуснете да работи в станция-

та за 5 секунди.

След това уредът има оптималната влажност,

за да позволи бързо почистване.

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Извадете уреда от почистващата станция с по-

мощта на дръжката за носене и го поставете на

пода.

 Дръжте здраво уреда за ръкохватката.

Фигура

 За да включите уреда, натиснете прекъсвача

(Вкл/Изкл).

Фигура

– Светят 3 светодиода - 3/3 време за работа на

акумулиращата батерия (пълно време за рабо-

та).

– Светят 2 светодиода - 2/3 време за работа на

акумулиращата батерия.

– Свети 1 светодиод - 1/3 време за работа на аку-

мулиращата батерия.

 5 минути преди края на работата валяците из-

дават сигнал чрез променена скорост на върте-

нето.

Пълнене на резервоара за чиста вода

Експлоатация

Общи указания за

обслужване

Включване на уреда

Започване на работа

Време за работа на акумулиращата

батерия

173BG

– 9

 Ок. 2,5 минути преди акумулиращата батерия

да остане празна, най-долният светодиод мига.

 1,5 минути преди края на работата, уредът се

изключва.

 При повторно включване тези 1,5 минути могат

да бъдат използвани за почистване на уреда в

станцията.

Вижте глава „Почистване на уреда чрез из-

плакване“.

 След като акумулиращата батерия е празна и

уредът се е изключил, най-долният светодиод

мига в продължение на още 10 секунди.

ВНИМАНИЕ

Преди да напълните резервоара за чиста вода, мо-

ля, изпразнете резервоара за мръсна вода. Така се

избягва преливането на резервоара за мръсна во-

да.

Вижте глава „Изпразване на резервоара за мръсна

вода“.

Фигура

 Поставете уреда в почистващата станция.

Фигура

 Извадете резервоара за чиста вода за дръжка-

та от уреда.

Фигура

 Да се отвори капачката за зареждане.

 Напълнете резервоара за чиста вода със студе-

на или хладка вода от водопровода.

 При необходимост добавете почистващ препа-

рат или препарат за поддръжка.

 При напълването не трябва да се превишава

маркировката „MAX“.

 Затворете капачката на резервоара.

Фигура

 Поставете резервоара за чиста вода в уреда.

Резервоарът за чиста вода трябва да стои не-

подвижно в уреда.

ВНИМАНИЕ

За да

не прелее резервоарът за мръсна вода, ниво-

то на водата трябва да се проверява редовно. Не

трябва да се превишава маркировката „MAX“.

Фигура

 Поставете уреда в почистващата станция.

Фигура

 Дръжте

резервоара

за мръсна вода за долната

планка на дръжката, при това натиснете с па-

лец горната планка на дръжката надолу.

 Извадете резервоара за мръсна вода.

Фигура

 Свалете капака на резервоара за мръсна вода.

 Изпразнете резервоара за мръсна вода.

 Почистете капака/сепаратора и резервоара за

мръсна вода с вода от водопровода според за-

мърсяването.

 Поставете капака на резервоара за мръсна во-

да.

Капакът за чиста вода трябва да стои непод-

вижно върху резервоара за мръсна вода.

Фигура

 Поставете резервоара за мръсна вода в уреда.

Резервоарът за мръсна вода трябва да стои не-

подвижно в уреда.

Фигура

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Поставете уреда в почистващата станция.

ВНИМАНИЕ

За устойчивост винаги при прекъсвания на рабо-

тата поставяйте уреда в почистващата стан-

ция, респ. станцията

за паркиране. При недоста-

тъчна устойчивост уредът може да се преобър-

не, при което може да изтекат течности, които

да увредят подовата настилка.

Фигура

 Изключете

уреда,

за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Поставете уреда в почистващата станция.

Фигура

 Извадете резервоара за мръсна вода.

ВНИМАНИЕ

След приключване на работата следва почиства-

не на уреда чрез изплакване.

Вижте глава „Почистване на уреда чрез изплаква-

не“.

Фигура

 Изпразнете уреда напълно.

Фигура

до

Фигура

 Изпразнете резервоара за мръсна вода.

Вижте глава „Изпразване на резервоара за

мръсна вода“.

 Ако в резервоара за чиста вода или в почиства-

щата станция има още вода, излейте я.

ВНИМАНИЕ

За да предотвратите образуването на миризми

при складирането на уреда, неговите резервоари

за чиста и мръсна вода трябва да бъдат напълно

източени.

Фигура

 Занесете

уреда

на мястото на съхранение, като

го държите за дръжката за носене.

Фигура

 За устойчивост поставете уреда в станцията за

почистване.

 Съхранявайте уреда в сухи помещения.

ВНИМАНИЕ

След приключване на работата винаги оставяй-

те уреда да се изплакне с почистващата станция

и с чиста вода. С този процес уредът се

почиства

оптимално и се избягва натрупване на мръсотия

и бактерии или неприятни миризми в уреда.

Фигура

 Изключете

уреда,

за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Поставете уреда в почистващата станция.

Допълнете почистваща течност

Изпразване на резевоара за мръсна вода

Прекъсване на работа

Изключете уреда

Съхранение на уреда

Грижи и поддръжка

Почистване на уреда чрез изплакване

174 BG

– 10

 За промиване напълнете резервоара за чиста

вода с малко студена или хладка чешмяна во-

да, за да освободите напълно всмукателните

канали или отвори на смукателната глава от ос-

татъците от почистващ препарат.

 Поставете резервоара за чиста вода в уреда.

Фигура

 Свалете резервоара за мръсна вода и го из-

празнете.

Вижте глава „Изпразване на резервоара за

мръсна вода“.

 Напълнете мерителната чаша с 200 ml вода.

 Сипете водата в почистващата станция.

 При необходимост за изплакването могат да се

добавят съответни почистващи препарати

KÄRCHER.

 За да включите уреда, натиснете прекъсвача

(Вкл/Изкл).

 Оставете уреда да работи 30-60 секунди, дока-

то водата е засмукана напълно от почистваща-

та станция.

Сега изплакването е завършено.

Указание

Колкото по-дълго е включен уредът, толкова по-

малко остатъчна влага остава в почистващите валя-

ци.

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

 Ако в резервоара за чиста вода има още вода,

свалете го и го изпразнете.

Фигура

 Изпразнете резервоара за мръсна вода.

Вижте глава „Изпразване на резервоара за

мръсна вода“.

 Ако в почистващата станция има още вода, из-

лейте я.

ВНИМАНИЕ

Преди уредът да бъде поставен на пода за изваж-

дането на валяците, резервоарите за чиста и

мръсна вода трябва да се изпразнят. Така се пре-

дотвратява изтичането на течности от тях по

време на

престоя върху пода.

Указание

При

силно

замърсяване почистващите валяци могат

да се почистват отделно.

Фигура

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

 Ако в резервоара за чиста вода има още вода,

свалете го и го изпразнете.

 Изпразнете резервоара за чиста вода.

Фигура

 Изпразнете резервоара за мръсна вода.

Фигура

 Развийте почистващите валяци от удълбоче-

нието за хващане.

Фигура

 Почистете почистващите валяци под течаща

вода.

или

 Перете почистващите валяци в пералня при

температура до 60 °C.

ВНИМАНИЕ

При почистване в пералня не използвайте омеко-

тител. Така микрофибрите не се увреждат и по-

чистващите валяци запазват високата си по-

чистваща ефективност.

Почистващите валяци не са подходящи за сушене

в сушилня.

ВНИМАНИЕ

За да се избегнат повреди

на пералнята, се препо-

ръчва валяците да се поставят в мрежичка за пра-

не и в пералнята да се добави допълнително пра-

не.

Фигура

 След почистването поставете валяците върху

мястото

за

съхранение на валяците в станцията

за почистване и ги оставете да изсъхнат на въз-

дух.

 С предварително изстискване на валяците е

възможно времето за съхнене да се съкрати до

минимум.

ВНИМАНИЕ

При силно замърсяване или ако са попаднали час-

ти (напр. камъчета, стружки) в смукателната

глава, тя трябва да бъде почистена. По време на

работа

тези части пораждат шум от тракане

или запушват всмукателните канали и намаля-

ват смукателната мощност.

Фигура

 Изключете уреда,

за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Отстранете почистващите валяци.

Вижте глава „Почистване на валяците“.

Фигура

 Натиснете блокировката на смукателната гла-

ва.

 Свалете капака на смукателната глава.

 Почистете капака на смукателната глава под

течаща вода.

 При необходимост почистете всмукателните ка-

нали и прорези на капака на смукателната гла-

ва от заседнали частици.

 Почистете смукателната глава на уреда с влаж-

на кърпа.

 Закрепете капака на смукателната глава върху

нея.

Указание

При закрепване на капака на смукателната глава

върху смукателната глава трябва да се чуе ясно из-

щракване.

Фигура

 Поставете почистващите валяци в носача до

упор.

Вижте глава „Почистване на валяците“.

ВНИМАНИЕ

Резервоарът за мръсна вода трябва да се почист-

ва редовно, за да не се запушва сепараторът от

прах и мръсотия или в

резервоара да се натрупва

мръсотия.

Фигура

 Изключете

уреда,

за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Поставете уреда в почистващата станция.

Почистване на валяците

Почистване на смукателната глава

Почистване на резервоара за мръсна

вода

175BG

– 11

Фигура

до

Фигура

 Свалете резервоара за мръсна вода от уреда.

Вижте глава „Изпразване на резервоара за

мръсна вода“.

 Почистете капака/сепаратора и резервоара за

мръсна вода с вода от водопровода.

 Резервоарът за мръсна вода може да се по-

чиства и в миялна машина.

Фигура

 След почистването поставете отново резерво-

ара за мръсна вода с капака в уреда.

ВНИМАНИЕ

Употребата на неподходящи почистващи препа-

рати и препарати за поддръжка може да повреди

уреда и да доведе до анулиране на гаранции.

Указание

При необходимост за почистване на пода използ-

вайте почистващ препарат или препарат за под-

дръжка KÄRCHER.

 При дозирането на почистващите препарати и

препаратите за поддръжка следвайте указания-

та за количество, дадени от производителя.

Фигура

 За да се избегне образуване на пяна, първо на-

пълнете резервоара за чиста вода с вода и по-

сле добавете почистващ препарат или препа-

рат за поддръжка.

 За да не се превиши количеството на напълва-

не „MAX“ на резервоара за чиста вода, при на-

ливането на вода оставете още място за коли-

чеството на почистващите препарати или пре-

паратите за поддръжка.

Много често причините за повреда са елементарни

и с помощта на следните указания може сами да ги

отстраните. Ако не сте сигурни или повредите не са

описани тук, обърнете се към оторизирания сервиз.

 Щепселът за зареждане/щепселът не е свързан

правилно.

 Свържете правилно щепсела за зареждане/

щепсела.

 Акумулиращата батерия е празна.

 Заредете уреда.

 Проверете дали кабелът за зареждане още е

пъхнат в уреда.

 Извадете кабела за зареждане, тъй като рабо-

тата не е възможна при пъхнат кабел за зареж-

дане.

При включването на уреда най-долният светодиод

мига и уредът не сработва.

 Акумулиращата батерия е празна

 Заредете уреда.

Всички светодиоди мигат едновременно бързо.

 Ползване на неправилен или дефектен мрежов

щепсел.

 Използвайте оригинален мрежов щепсел/сме-

нете дефектния мрежов щепсел.

или

 Уредът е твърде нагрят по време на употреба

(напр. при ползване при високи околни темпе-

ратури).

 Направете пауза и оставете уреда да се охла-

ди.



Ако освен това уредът се изключва:

 Направете пауза и оставете уреда да се охла-

ди.

 Уредът може да се включи отново едва след

като се е охладил достатъчно.

Филтърната вложка не е поставена.

(За описание на уреда вж. графиката)

 Извадете

резервоара

за чиста вода и поставете

филтърната вложка с щифта нагоре.

Филтърната вложка е поставена наопаки.

 Извадете филтърната вложка и я поставете с

щифта нагоре.

Смукателният маркуч е запушен поради отлагания

на замърсявания.

 Отстранете внимателно смукателните маркучи

от смукателната глава и основния уред.

 Поставете смукателните маркучи за 10-20 ми-

нути в студена вода.

 Почистете смукателните маркучи с тъп предмет

и/или под течаща вода.

Липса на вода във водния резервоар.

 Допълване с вода

Резервоарът за чиста вода не поставен правилно в

уреда.

 Поставете резервоара за чиста вода така, че да

стои неподвижно в уреда.

Почистващите валяци липсват или не са поставени

правилно.

Фигура

 Поставете почистващите валяци, респ. завийте

почистващите валяци върху носача до упор.

Почистващите валяци са замърсени или износени.

 Почистете почистващите валяци.

или

 Сменете почистващите валяци.

Валяците блокират.

Фигура

 Свалете валяците и проверете дали в тях не се

е заклещил предмет.

 Проверете дали валяците са завити до упор

върху носача.

Валяците са твърде сухи.

 Навлажнете валяците, респ. уреда с 50 ml вода

в станцията за паркиране.

В смукателната глава има части (напр. камъчета

или стружки).

Фигура

 Свалете капака на смукателната глава и я по-

чистете.

Вижте глава „Почистване на смукателната глава“.

Почистващи препарати и препарати за

поддръжка

Помощ при неизправности

Акумулиращата батерия не се зарежда

Уредът не може да се включи

Светодиодна индикация за повреда

Липсва навлажняване на валяците с

прясна вода

Уредът не поема мръсотия

Валяците не се въртят

Силен вибриращ шум при включване

Шум от тракане в смукателната глава

176 BG

– 12

Всмукателните канали и прорези на смукателната

глава са запушени.

Фигура

 Свалете капака на смукателната глава и я по-

чистете.

Вижте глава „Почистване на смукателната гла-

ва“.

Резервоарът за мръсна вода е препълнен.

Фигура

до

Фигура

 Незабавно изпразнете резервоара за мръсна

вода.

Вижте глава „Почистване на резервоара за

мръсна вода“.

Резервоарът за мръсна вода не е в правилно поло-

жение в уреда.

 Проверете дали капакът стои неподвижно на

резервоара за мръсна вода.

Вижте глава „Почистване на резервоара за

мръсна вода“.

Сепараторът е запушен.

 Свалете капака на резервоара за мръсна вода

и почистете сепаратора.

Вижте глава „Почистване на резервоара за

мръсна вода“.

Филтриращата цедка на сепаратора на резервоара

за мръсна вода е била повредена при почистването.

 Подменете сепаратора.

Почистващите препарати или препаратите за под-

дръжка не са подходящи за уреда или са неправил-

но дозирани.

 Използвайте препоръчаните от производителя

почистващи препарати и препарати за под-

дръжка.

Вижте глава „Почистващи препарати и препара-

ти за поддръжка“.

 Следете указанията за дозировка, дадени от

производителя.

Не е било приложено или е било приложено твърде

за кратко първо навлажняване на валяците и пора-

ди това те не са напълно навлажнени (по тази при-

чина валяците почистват само частично).

Фигура

 Навлажнете валяците напълно.

ВНИМАНИЕ

След сглобяването не сваляйте повече ръкохват-

ката от основния уред.

Свалянето на ръкохватката от основния уред

може да бъде извършено само когато уредът се

изпраща за обслужване.

Фигура

Вж. фигурата в края на ръководството за експлоата-

ция

 Поставете отвертката под ъгъл 90 градуса в

малкия отвор от задната страна на ръкохватка-

та и я свалете.

ВНИМАНИЕ

Внимавайте да не бъде повреден свързващият ка-

бел между

основния уред и ръкохватката.

Запазваме си правото на технически измене-

ния!

Смукателната мощност намалява

Уредът изпуска мръсна вода

Уредът оставя следи по пода

Сваляне на ръкохватката от основния

уред

Технически данни

Електрическо захранване

Номинално напрежение бате-

рия

25,20 - 25,55 V

Градус на защита IPX4

Уред

Клас защита

III

Зарядно устройство клас за-

щита

Номинална мощност уред 165 W

Тип батерия Li-Ion

Време за експлоатация при

пълно зареждане на батерия-

та

около 20 мин

Време за зареждане при праз-

на батерия

Изходящо напрежение на за-

рядно устройство

30 V

Изходящ ток на зарядното ус-

тройство

0,6 А

Данни за мощността

Обороти на валяците в минута 500 U/min

Количество на пълнене

Резервоар чиста вода 400 мл

Почистваща станция 200 мл

Размери

Тегло (без принадлежности и

почистващи течности)

4,4 кг

Дължина 320 мм

Широчина 270 мм

Височина 1220 мм

Дължина на кабела

Зарядно устройство 1500 мм

177BG

– 5

Enne seadme esmakordset kasutuse-

levõttu lugege läbi originaalkasutusju-

hend, toimige sellele vastavalt ja hoid-

ke see hilisema kasutamise või uue

omaniku tarbeks alles.

Kasutage põrandapuhastajat eranditult kõvade põran-

date puhastamiseks eramajapidamises ja ainult vee-

kindlatel kõvadel põrandatel.

Ärge puhastage vee suhtes tundlikke katteid nagu nt

töötlemata korkpõrandaid (niiskus võib sisse tungida ja

põrandat kahjustada).

Seade sobib PVC, linoleumi, plaatide, kivi, õlitatud ja

vahatatud parketi, laminaadi ning kõigi vee suhtes mit-

tetundlike põrandakatete puhastamiseks.

Pakendmaterjalid on taaskasutatavad. Palun

ärge visake pakendeid majapidamisprahi hulka,

vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad väärtuslikke mater-

jale ja aineid, mida on võimalik suunata korduv-

kasutusse ning mis ei tohi sattuda keskkonda.

Seetõttu ei ole lubatud kõrvaldada seadet ja sel-

le akut majapidamisjäätmetena. Kõrvaldamine on või-

malik tasuta kohalike tagastus- ja kogumissüsteemide

kaudu.

Elektrilistes ja elektroonilistes seadmetes sisaldub tihti

komponente, mis võivad valesti ümber käies või vale

jäätmekäitluse korral olla ohuks inimeste tervisele ja

keskkonnale. Neid komponente on aga seadme nõue-

tekohaseks tööks hädasti vaja. Selle sümboliga tähista-

tud seadmeid ei tohi panna olmeprügi hulka.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

www.kaercher.com/REACH

Selle seadme tarnekomplekt on kujutatud pakendil.

Kontrollige lahti pakkides paki sisu.

Kui tarvikuid on puudu või transpordikahjustuste korral

teatage palun kaupmehele.

Kasutage ainult originaaltarvikuid ja originaalvaruosi,

mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt

www.kaercher.com.

Igas riigis kehtivad meie volitatud müügiesindaja antud

garantiitingimused. Seadmel esinevad rikked kõrvalda-

me garantiiajal tasuta, kui põhjuseks on materjali- või

valmistusviga. Garantiijuhtumi korral palume pöörduda

müüja või lähima volitatud klienditeenistuse poole, esi-

tades ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

– Lisaks käesolevas kasutusjuhendis toodud mär-

kustele tuleb järgida ka seadusandja üldisi ohutus-

alaseid ja õnnetusjuhtumite vältimise eeskirju.

– Seadmele paigaldatud hoiatus- ja teavitussildid

edastavad tähtsat infot seadmega ohutuks tööta-

miseks.

 OHT

Osutab vahetult ähvardavale ohule, mis võib põhjusta-

da tõsiseid kehavigastusi või lõppeda surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis võib põh-

justada tõsiseid kehavigastusi või lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjusta-

da kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjusta-

da materiaalset kahju.

 OHT

 Ärge kastke seadet vette!

 Kontrollige enne kasutamist, kas seadme ja tarvi-

kute seisund vastab nõuetele. Juhul kui seisund ei

ole laitmatu, ei tohi seadet või tarvikut kasutada.

 Kui märkate, et laadimiskaabliga laadimisseade on

vigastatud, tuleb need koheselt originaalosaga

asendada.

Sisukord

Üldmärkusi ET 5

Ohutusalased märkused ET 5

Seadme osad ET 7

Paigaldamine ET 7

Kasutuselevõtt ET 7

Käitamine ET 7

Korrashoid ja tehnohooldus ET 9

Abi häirete korral ET 10

Tehnilised andmed ET 11

Üldmärkusi

Sihipärane kasutamine

Keskkonnakaitse

Tarnekomplekt

Varuosad

Garantii

Seadmel olevad sümbolid

TÄHELEPANU

Puhastustööde ajal ei tohi ületada musta

vee paagi tähistust „MAX“.

Palun toimige järgmiselt:

Kõigepealt tühjendage musta vee paak.

Seejärel täitke puhta vee paak.

Ohutusalased märkused

Ohuastmed

Elektrilised komponendid

178 ET

– 6

 Lülitage enne kõiki hooldustöid masin välja ja tõm-

make võrgupistik välja.

 Seadet tohib remontida ainult vastava litsentsiga

klienditeenindus.

 Seade sisaldab elektrilisi komponente - ärge pu-

hastage voolava vee all.

 Elektrit juhtivaid esemeid (nt kruvikeerajat või

muud sarnast) ei tohi laadimispuksi torgata.

 Ärge puudutage kontakte ega juhtmeid.

 Tüübisildil märgitud pinge peab vastama varustus-

pingega.

 Ärge tõmmake laadimiskaablit üle teravate serva-

de ning ärge muljuge.

몇 HOIATUS

 Seadet tohib ühendada ainult pistikupessa, mis on

elektrimontööri poolt paigaldatud vastavalt stan-

dardile IEC 60364.

 Seadet tohib ühendada ainult vahelduvvoolutoite-

ga. Pinge peab vastama seadme tüübisildil esita-

tud pingele.

 Ohutusalastel põhjustel soovitame põhimõtteliselt

laadida seadet rikkevoolu kaitselüliti kaudu (max

30mA).

 OHT

Elektrilöögi oht.

 Ärge kunagi puudutage võrgupistikut ja pistikupesa

märgade kätega.

 Ärge kasutage laadimisseadet, kui see on must või

märg.

 Ärge käitage laadimisseadet plahvatusohtlikus

keskkonnas.

 Ärge kandke laadimisseadet võrgukaablist.

 Kasutage ja ladustage laadurit ainult kuivades ruu-

mides.

 Vältige võrgukaabli kokkupuutumist kuumuse, te-

ravate servade, õli ja seadme liikuvate osadega.

 Vältige mitmik-pistikupesadega pikendusjuhtmeid

ja mitmete seadmete samaaegset kasutamist.

 Ärge tõmmake võrgupistikut võrgukaablist sikuta-

des pistikupesast välja.

 Ärge katke laadimisseadet kinni ja hoidke laadimis-

seadme õhutusavad alati vabad.

 Ärge avage laadimisseadet. Laske remonttööd

teha spetsialistidel.

 Kasutage laadimisseadet ainult heakskiidetud aku-

pakkide laadimiseks.

 Kui märkate, et laadimiskaabliga laadimisseade on

vigastatud, tuleb need koheselt originaalosaga

asendada.

 OHT

Elektrilöögi oht.

 Vältige aku kontakti tugeva päikesekiirguse, kuu-

muse või tulega.

몇 HOIATUS

 Laadida akut üksnes kaasa antud originaalse aku-

laadijaga või KÄRCHERi poolt lubatud akulaadija-

ga.

Kasutage järgmist adapterit:

 Akut mitte avada, lühise oht, lisaks võib välja pää-

seda ärritavaid aurusid või söövitavaid vedelikke.

 OHT

 Käitaja peab seadet kasutama sihipäraselt. Arves-

tada tuleb kohalikke iseärasusi ning seadmega

töötades tuleb pöörata tähelepanu ka läheduses

viibivatele inimestele.

 Plahvatusohtlikes piirkondades kasutamine on

keelatud.

 Kui kasutate seadet ohualas, tuleb järgida vasta-

vaid ohutusalaseid eeskirju.

 Ärge kasutage seadet, kui see on eelnevalt alla

kukkunud, nähtavalt kahjustatud või lekib.

 Hoidke pakendikiled lastele kättesaamatuna - läm-

bumisoht!

몇 HOIATUS

 Lapset tai perehtymättömät henkilöt eivät saa käyt-

tää laitetta.

 Seda seadet ei tohi kasutada piiratud füüsiliste,

sensoorsete või vaimsete võimetega inimesed või

kogemuste ja/või teadmisteta isikud; kui siis ainult

nende ohutuse eest vastutava isiku järelevalve all

või kui neid on õpetatud seadet kasutama ja nad on

mõistnud sellest tulenevaid ohtusid.

 Lapsed ei tohi seadmega mängida.

 Laste üle peab olema järelevalve tagamaks, et nad

seadmega ei mängiks.

 Hoidke lapsed seadmest eemal, kui seade on sisse

lülitatud või ei ole veel jahtunud.

 Puhastamist ja kasutajahooldust ei tohi teostada

lapsed ilma järelevalveta.

 Kasutage või ladustage seadet ainult vastavalt kir-

jeldusele või joonisele!

몇 ETTEVAATUS

 Enne igasugust tegevust seadmega või seadme

juures tuleb tagada stabiilne asend, et vältida sead-

me ümberkukkumisega seotud õnnetusjuhtumeid

või vigastusi.

 Ärge kunagi valage veepaaki lahusteid, lahusteid

sisaldavaid vedelikke ega lahjendamata happeid

(näit. puhastusvahendeid, bensiini, värvilahustit ja

atsetooni), kuna need rikuvad seadmes kasutatud

materjale.

 Ärge kunagi jätke seadet järelvalveta, kui see töö-

tab.

 Hoidke kehaosad (nt juuksed, sõrmed) pöörleva-

test puhastusvaltsidest eemal.

 Kaitske imipea puhastamise ajal käsi, sest on oht

teravate esemetega (nt killud) vigastada.

 Hoidke ühenduskaabel kaugel kuumusest, terava-

test servadest, õlist ja liikuvatest seadmeosadest.

TÄHELEPANU

 Lülitage seadet sisse ainult siis, kui puhta vee paak

ja musta vee paak on paigaldatud.

 Seadmega ei tohi imeda sisse teravaid ega suure-

maid esemeid (nt klaasikillud, kruusakivid, mängu-

asjade detailid).

Laadimisseade

Aku

Ohutu käsitsemine

PS07

179ET

– 7

 Ärge lisage puhta vee hulka äädikhapet, katlakivi

eemaldusvahendit, eeterlikke õlisid ega muid sar-

naseid aineid. Jälgige, et neid aineid ka sisse ei

imetaks.

 Kasutage seda seadet ainult kõvadel põrandatel,

millel on veekindel kattekiht (nt lakitud parkett,

emailplaadid, linoleum).

 Ärge kasutage seadet vaipade ega vaipkatete pu-

hastamiseks.

 Ärge liikuge seadmega üle konvektorkütte põrand-

arestide. Kui seade liigub üle resti, ei saa see väl-

juvat vett sisse imeda.

 Lülitage pikematel tööpausidel ja vastavalt vajadu-

sele seade pealülitist / seadmelülitist välja ja tõm-

make laadija võrgupistik välja.

 Ärge kasutage seadet temperatuuridel alla 0 °C.

 Kaitske seadet vihma eest. Ärge ladustage seadet

väljas.

Jooniseid vt graafika leheküljelt

** FC 5 Cordless

** FC 5 Cordless Premium

Joonis

 Suruge käepideme liist kuni piirajani põhiseadmes-

se, kuni see kuuldavalt lukustub.

Käepideme liist peab kõvasti seadmes kinni olema.

Joonis

 Keerake puhastusvaltsid kuni piirajani valtsihoidi-

kusse.

 Järgige valtside siseküljel ja valtsihoidikul olevaid

värve (nt sinine sinise vastu).

 Pärast paigaldamist kontrollige, kas puhastusvalt-

sid on kindlalt kinni.

Joonis

 Stabiilsuse tagamiseks asetage seade puhastus-

jaama.

Joonis

 Pistke laadija laadimiskaabel seadmel asuvasse

laadimispuksi.

 Torgake laadimisseadme võrgupistik seinakontak-

ti.

Joonis

 LED kontroll-lambid näitavad aku aktuaalset laadi-

misseisundit.

 Täiesti tühja aku laadimisel hakkavad kõik 3 LED

kontroll-lampi üksteise järel alt üles vilkuma.

 1/3 aku laetuse korral põleb kõige alumine LED pü-

sivalt, mõlemad ülemised LED-id vilguvad jätku-

valt.

 2/3 aku laetuse korral põlevad mõlemad alumised

LED-id püsivalt, kõige ülemine LED vilgub jätku-

valt.

 Kui aku on täielikult laetud, põlevad 3 LED kontroll-

lampi 60 minutit konstantselt edasi. Selle aja möö-

dudes on LED kontroll-lambid kustunud.

Joonis

 Võtke pärast laadimist võrgupistik pistikupesast ja

laadimiskaabel laadimispuksist välja.

Joonis

 Võtke puhta vee paak käepidemest hoides sead-

mest välja.

Joonis

 Avage paagi lukk.

 Puhta vee paagi võib täita külma või leige kraani-

veega.

 Vajadusel võib puhta vee paaki lisada KÄRCHERi

puhastus- või hooldusvahendit.*

Vt ptk „Puhastus- ja hooldusvahendid“.

 Täitmisel ei tohi tähistust „MAX“ ületada.

 Sulgege paagi lukk.

Joonis

 Pange puhta vee paak seadmesse.

 Puhta vee paak peab kõvasti seadmes kinni olema.

TÄHELEPANU

*Järgige puhastus- või hooldusvahendi doseerimissoo-

vitust.

TÄHELEPANU

Joonis

Seadmega võib imeda ainult mustust ja vedelikke (max

250 ml).

Joonis

Enne töö alustamist eemaldage vajaduse korral põran-

dalt seal olevat esemed, nagu näiteks klaasikillud, kruu-

sakivid, kruvid või mänguasjade detailid.

Enne seadme kasutamist kontrollige mõnes silmatorka-

matus kohas veekindlust.Ärge puhastage vee suhtes

tundlikke katteid, nagu näiteks töötlemata korkpõran-

daid (niiskus võib sisse tungida ja põrandat rikkuda).

Seadme osad

1 SISSE/VÄLJA lüliti

2 Käepide

3 Akunäit

4 Kandekäepide

5 Laadimispuks

6 Musta vee paagi kaas / separaator

7 Musta vee paak

8 Imipea kate

9 Puhastusvaltsi tõstmissüvend

10 Puhastusvaltsid

11 Imipea lukk

12 Puhta vee paak

13 Puhta vee paagi käepide

14 Valtsi hoidik

15 Puhastus- ja seisujaam

16 Filtripadrun

17 Laadimiskaabliga laadimisseade

18 * Puhastusvahend RM 536 30 ml

19 ** Puhastusvahend RM 534 30 ml

20 ** Puhastusvahend RM 536 500 ml

10 ** Puhastusvaltsid 2x

Paigaldamine

Kasutuselevõtt

Valtside monteerimine

Laadimisprotsess

Puhta vee paagi täitmine

Käitamine

Üldisi märkusi

kasutamise kohta

180 ET

– 8

Märkused

 Triibulise mustri vältimiseks testige seadet enne

kasutamist silmatorkamatus kohas tundlikel pinda-

del, nt puit või portselan.

 Ärge jääge ühele kohale, vaid olge liikumises.

 Järgige põrandakatte tootja juhiseid.

Joonis

Liikuge tagurpidi ukse suunas, et värskelt koristatud põ-

randale ei jääks jalajälgi.

 Hoidke seadet käepidemest umbes 60-kraadise

nurga all.

 Põranda puhastamine toimub seadme ühel kiirusel

edasi- ja tagasiliigutamisega nagu tolmu imemisel.

 Tugevama mustuse korral laske seadmel aeglaselt

üle põranda libiseda.

 Halli ja kollase valtsipaari tarnekomplekti puhul:

mõlemal valtsipaaril on sama funktsionaalsus, kuid

neid võib kasutada erinevatele kasutuspiirkonda-

dele (värvierinevus nt köögi ja vannitoa jaoks).

Joonis

 Vajutage ON-lülitit ainult korraks.

 Pärast u 1-2 sekundit hakkavad valtsid pöörlema ja

seade on käitusvalmis.

TÄHELEPANU

Kohe, kui seade sisse lülitatakse, hakkavad puhastus-

valtsid pöörlema. Et seade iseenesest edasi ei liiguks,

tuleb käepidemest kinni hoida.

Kontrollige, kas puhta vee paak on vett täis ja musta vee

paak on seadmesse paigaldatud.

Joonis

 Selleks, et niisutada rullikuid kiirelt, tuleb puhastus-

üksus täita mõõtekannu abil 50 ml joogiveega.

Joonis

 Lülitage seade uuesti sisse ja pange jaam 5 sekun-

diks tööle.

Siis on seadmel optimaalne niiskus, et oleks või-

malik kiiresti puhastada.

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Tõstke seade kandesanga abil puhastusjaamast

välja ja asetage põrandale.

 Hoidke seadet käepidemest kinni.

Joonis

 Sisselülitamiseks vajutage seadme lülitit (sisse-/

välja).

Joonis

– 3 LED-i põlevad - 3/3 aku eluiga (täielik eluiga).

– 2 LED-i põlevad- 2/3 aku eluiga.

– 1 LED põleb - 1/3 aku eluiga.

 5 minutit enne käitusaja lõppu annavad valtsid

muutunud pöörlemiskiiruste kaudu signaali.

 Umbes 2,5 minutit enne aku tühjenemist vilgub kõi-

ge alumine LED.

 1,5 minutit enne käitusaja lõppu lülitub seade välja.

 Taassisselülitamisega saab kasutada allesjäänud

1,5 minutit seadme puhastamiseks jaamas.

Vt ptk „Seadme puhastamine loputades“.

 Pärast seda, kui aku on tühi ja seade on välja lüli-

tunud, vilgub kõige alumine LED veel 10 sekundit.

TÄHELEPANU

Enne puhta vee paagi täitmist tühjendage musta vee

paak. Nii saab ära hoida musta vee paagi ülevoolamist.

Vt ptk „Musta vee paagi tühjendamine“.

Joonis

 Asetage seade puhastusjaama.

Joonis

 Võtke puhta vee paak käepidemest hoides sead-

mest välja.

Joonis

 Avage paagi lukk.

 Puhta vee paagi võib täita külma või leige kraani-

veega.

 Vastavalt vajadusele lisage puhastus- või hooldus-

vahendit.

 Täitmisel ei tohi tähistust „MAX“ ületada.

 Sulgege paagi lukk.

Joonis

 Pange puhta vee paak seadmesse.

Puhta vee paak peab kõvasti seadmes kinni olema.

TÄHELEPANU

Veetaset tuleb regulaarselt kontrollida, et musta vee

paak ei hakkaks üle voolama. Tähistust „MAX“ ei tohi

ületada.

Joonis

 Asetage seade puhastusjaama.

Joonis

 Hoidke musta vee paaki alumisest käepidemeliis-

tust kinni, seejuures suruge ülemist käepidemeliis-

tu pöialdega allapoole.

 Võtke musta vee paak välja.

Joonis

 Võtke musta vee paagi kaas ära.

 Tühjendage musta vee paak.

 Olenevalt määrdumisastmest puhastage kaant/se-

paraatorit ja musta vee paaki kraaniveega.

 Pange musta vee paagi kaas kohale.

Kaas peab kõvasti musta vee paagi peal kinni ole-

ma.

Joonis

 Pange musta vee paak seadmesse.

Musta vee paak kõvasti seadmes kinni olema.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Asetage seade puhastusjaama.

TÄHELEPANU

Stabiilsuse tagamiseks asetage seade töö katkestami-

sel alati puhastus- ja seisujaama. Kui seade ei ole piisa-

valt stabiilne, võib see ümber minna ja vedelikud võivad

välja voolata; need võivad põrandakatet kahjustada.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Asetage seade puhastusjaama.

Joonis

 Eemaldage musta vee paak.

Seadme sisselülitamine

Töö alustamine

Aku eluiga

Puhastusvedeliku lisamine

Musta vee paagi tühjendamine

Töö katkestamine

Seadme väljalülitamine

181ET

– 9

TÄHELEPANU

Pärast töö lõpetamist on vajalik seadme puhastamine

loputades.

Vt ptk „Seadme puhastamine loputades“.

Joonis

 Tehke seade täielikult tühjaks.

Joonis

kuni

Joonis

 Tühjendage musta vee paak.

Vt ptk „Musta vee paagi tühjendamine“.

 Kui puhta vee paagis või puhastusjaamas on veel

vett, valage see välja.

TÄHELEPANU

Lõhna tekke vältimiseks tuleb seadme ladustamisel

puhta ja musta vee paagid täielikult tühjendada.

Joonis

 Kandke seade kandesangadest hoides hoiukohta.

Joonis

 Stabiilsuse tagamiseks asetage seade puhastus-

jaama.

 Hoidke seadet kuivas ruumis.

TÄHELEPANU

Pärast töö lõpetamist loputage seade alati puhastusjaa-

ma ja puhta vee abil läbi. Selle protsessi käigus saab

seade optimaalselt puhtaks ning see takistab mustusel

ja bakteritel seadmesse koguneda ja ebameeldivat lõh-

na tekitada.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Asetage seade puhastusjaama.

 Loputamiseks tuleb mageveemahuti täita natukese

külma või käesooja kraaniveega, et vabastada imi-

kanalid ja imipea soon täielikult puhastusvahendi

jääkidest.

 Pange puhta vee paak seadmesse.

Joonis

 Võtke musta vee paak välja ja tühjendage.

Vt ptk „Musta vee paagi tühjendamine“.

 Täitke mõõtetops 200 ml veega.

 Valage vesi puhastusjaama.

 Vastavalt vajadusele võib loputusprotsessi jaoks li-

sada sobivat KÄRCHERi puhastusvahendit.

 Sisselülitamiseks vajutage seadme lülitit (sisse-/

välja).

 Laske seadmel 30–60 sekundit töötada, kuni vesi

on puhastusjaamast täielikult sisse imetud.

Nüüd on loputusprotsess lõpetatud.

Märkus

Mida kauem on seade sisse lülitatud, seda vähem jääb

puhastusvaltsidele jääkniiskust.

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

 Kui puhta vee paagis on veel vett, võtke puhta vee

paak välja ja tühjendage.

Joonis

 Tühjendage musta vee paak.

Vt ptk „Musta vee paagi tühjendamine“.

 Kui puhastusjaamas on veel vett, valage see välja.

TÄHELEPANU

Enne kui asetate seadme valtside eemaldamiseks põ-

randale, tuleb puhta ja musta vee paagid tühjendada.

Nii on ära hoitud vedelike paagist väljavoolamine põran-

dale toetamise ajal.

Märkus

Tugeva määrdumise korral võib puhastusvaltse eraldi

puhastada.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

 Kui puhta vee paagis on veel vett, võtke puhta vee

paak välja ja tühjendage.

 Puhta vee paagi tühjendamine.

Joonis

 Tühjendage musta vee paak.

Joonis

 Keerake puhastusvaltsid tõstmissüvendist välja.

Joonis

 Puhastage puhastusvaltse voolava vee all.

või

 Peske puhastusvaltse pesumasinas kuni 60 °C

juures.

TÄHELEPANU

Pesumasinas puhastamisel ärge kasutage loputusva-

hendit. Nii jäävad mikrokiud kahjustamata ja puhastus-

valtsid säilitavad oma suure puhastustoime.

Puhastusvaltse ei tohi kuivatis kuivatada.

TÄHELEPANU

Pesumasina kahjustuste vältimiseks soovitame aseta-

da rullid pesuvõrku ja lisada pesumasinasse täiendavat

pesu.

Joonis

 Pistke valtsid pärast puhastamist puhastusjaama

valtsihoidikusse ja laske õhu käes kuivada.

 Võimalik on kuivamise aja vähendamine valtside

eelneva väljaväänamisega.

TÄHELEPANU

Tugeva määrdumise korral või kui imipeasse satuvad

detailid (nt kivid, killud), tuleb imipead puhastada. Need

detailid tekitavad töötamise ajal kloppivad heli või um-

mistavad imikanalid ja vähendavad imemisvõimsust.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Eemaldage puhastusvaltsid.

Vt ptk „Valtside puhastamine“.

Joonis

 Vajutage imipea lukustusnuppu.

 Võtke imipea kate ära.

 Puhastage imipea katet voolava vee all.

 Vajaduse korral puhastage imikanalid ja imipea

katte pilud kinnijäänud osakestest.

 Puhastage seadme imipead niiske lapiga.

 Kinnitage imipea kate imipea külge.

Märkus

Imipea

kate peab imipea kinnitamisel kuuldavalt fiksee-

ruma.

Joonis

 Keerake puhastusvaltsid kuni piirajani valtsihoidi-

kusse.

Vt ptk „Valtside puhastamine“.

Seadme ladustamine

Korrashoid ja tehnohooldus

Seadme puhastamine loputades

Valtside puhastamine

Imipea puhastamine

182 ET

– 10

TÄHELEPANU

Musta vee paaki tuleb korrapäraselt puhastada, et se-

paraator tolmu ja mustusega ei ummistuks ja mustus

paaki kinni ei jääks.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Asetage seade puhastusjaama.

Joonis

kuni

Joonis

 Võtke musta vee paak seadmest välja.

Vt ptk „Musta vee paagi tühjendamine“.

 Puhastage kaas/separaator ja musta vee paak

kraaniveega.

 Musta vee paaki võib puhastada ka nõudepesuma-

sinas.

Joonis

 Pärast puhastamist paigaldage musta vee paak

koos kaanega seadmesse tagasi.

TÄHELEPANU

Ebasobivate puhastus- ja hooldusvahendite kasutami-

ne võib seadet rikkuda ja garantii kehtetuks muuta.

Märkus

Kasutage põranda puhastamiseks vastavalt vajadusele

KÄRCHERi puhastus- või hooldusvahendit.

 Puhastus- ja hooldusvahendite doseerimisel järgi-

ge tootja antud koguseid.

Joonis

 Vahu tekke takistamiseks täitke puhta vee paak

kõigepealt veega ja seejärel lisage puhastus- või

hooldusvahendit.

 Et täitekogus puhta vee paagis ei ületaks tähist

„MAX“, tuleb veega täitmisel jätta puhastus- või

hooldusvahendi kogusele ruumi.

Häiretel on tihti lihtsad põhjused, mille te suudate ise

kõrvaldada järgneva ülevaate abil. Kahtluse korral või

siin mittenimetatud häire/abi puhul pöörduge palun tun-

nustatud klienditeeninduse poole.

 Laadimispistik/võrgupistik ei ole korrektselt ühen-

datud.

 Ühendage laadimispistik/võrgupistik korrektselt.

 Aku on tühi.

 Laadige seade täis.

 Kontrollige, kas laadimiskaabel asub veel sead-

mes.

 Tõmmake laadimiskaabel välja, sest sissepistetud

laadimiskaabliga ei ole käitamine võimalik.

Alumine LED vilgub seadme sisselülitamisel ja seade ei

käivitu.

 Aku on tühi

 Laadige seade täis.

Kõik LED-id vilguvad samaaegselt kiiresti.

 Vale või defektse võrgutoiteploki kasutamine.

 Kasutage originaal-võrgutoiteplokki/vahetage de-

fektne võrgutoiteplokk välja.

või

 Seade liiga kuum rakendamise ajal (nt käitamisel

kõrgetel ümbrustemperatuuridel).

 Tehke paus ja laske seadmel maha jahtuda.

 Kui seade lülitub lisaks välja:

 Tehke paus ja laske seadmel maha jahtuda.

 Seadme saab uuesti sisse lülitada alles siis, kui

see on vastavalt maha jahtunud.

Filtrielementi pole paigaldatud.

(vt graafikut seadme kirjelduse kohta)

 Võtke puhta vee paak välja ja pange filtripadrun

sisse, tihvtiga ülespoole.

Filtrielement on paigaldatud tagurpidi.

 Võtke filtripadrun välja ja pange sisse, tihvtiga üles-

poole.

Imivoolik on mustuse kogunemise tõttu ummistunud.

 Imivoolik tuleb ettevaatlikult eraldada imiotsakust

ja põhiseadmest.

 Asetage imivoolikud 10 kuni 20 minutiks külma vet-

te.

 Imivoolikute pesemiseks tuleb kasutada vahen-

deid, mis ei ole teravad, ja/või voolavat vett.

Aurukatlas ei ole vett.

 Lisage vett.

Puhta vee paak ei istu seadmes õigesti.

 Paigaldage puhta vee paak nii, et see oleks kindlalt

seadmes kinni.

Puhastusvaltsid on puudu või ei ole õigesti paigaldatud.

Joonis

 Paigaldage puhastusvaltsid või keerake puhastus-

valtsid kuni piirajani valtsihoidikusse.

Puhastusvaltsid on määrdunud või kulunud.

 Puhastage puhastusvaltsid.

või

 Asendage puhastusvaltsid.

Valtsid blokeeritakse.

Joonis

 Võtke valtsid välja ja kontrollige, ega mõni ese pole

valtsidesse kinni kiilunud.

 Kontrollige,

kas

valtsid on lõpuni valtsihoidikule sis-

se keeratud.

Valtsid on liiga kuivad.

 Niisutage valtse või niisutage seadet 50 ml veega

parkimisjaamas.

Imipeas on detailid (nt kivid või killud).

Joonis

 Võtke imipea kate ära ja puhastage imipea.

Vt ptk „Imipea puhastamine“.

Imikanalid ja imipea pilud on ummistunud.

Joonis

 Võtke imipea kate ära ja puhastage imipea.

Vt ptk „Imipea puhastamine“.

Musta vee paagi puhastamine

Puhastus- ja hooldusvahendid

Abi häirete korral

Akut ei laeta

Seadet ei saa sisse lülitada

LED veanäidik

Puuduv valtside niisutus puhta veega

Seade ei ime mustust sisse

Valtsid ei pöörle

Vali kolin sisselülitamisel

Kloppiv müra imipeas

Imemisjõud väheneb

183ET

– 11

Musta vee paak on liiga täis.

Joonis

kuni

Joonis

 Tühjendage kohe musta vee paak.

Vt ptk „Musta vee paagi puhastamine“.

Musta vee paak ei ole õigesti seadmes.

 Kontrollige, kas kaas on kindlalt musta vee paagi

peal.

Vt ptk „Musta vee paagi puhastamine“.

Separaator on ummistunud.

 Eemaldage musta vee paagi kaas ja puhastage se-

paraator.

Vt ptk „Musta vee paagi puhastamine“.

Musta vee paagi separaatori filtrivõrku kahjustati puhas-

tamisel.

 Uuendage separaatorit.

Puhastus- või hooldusvahend ei sobi seadme jaoks või

on valesti doseeritud.

 Kasutage tootja poolt soovitatud puhastus- ja hool-

dusvahendeid.

Vt ptk „Puhastus- ja hooldusvahendid“.

 Järgige tootja doseerimisandmeid.

Valtside esmast niisutamist ei teostatud või teostati liiga

lühidalt ning seetõttu on valtsid puudulikult niisutatud

(valtsid puhastavad seetõttu ainult osaliselt).

Joonis

 Niisutage valtsid täielikult.

TÄHELEPANU

Ärge võtke käepidet pärast kokkupanekut enam põhi-

seadmelt ära.

Käepidet tohib põhiseadmelt ära võtta ainult juhul, kui

seadet saadetakse hoolduse eesmärgil.

Joonis

Vt joonist kasutusjuhendi lõpus

 Pistke kruvikeeraja 90 kraadise nurga all väiksesse

avasse käepideme tagaküljel ja võtke käepide ära.

TÄHELEPANU

Pöörake tähelepanu sellele, et põhiseadme ja käepide-

me vaheline ühenduskaabel ei saaks kahjustada.

Tehniliste muudatuste õigused reserveeritud!

Seadmest lekib must vesi

Seade jätab põrandale triipe

Käepideme äravõtmine põhiseadmelt

Tehnilised andmed

Elektriühendus

Aku nimipinge 25,20 - 25,55 V

Kaitseaste IPX4

Seade

Elektriohutusklass

III

Laadija kaitseklass II

Seadme nimivõimsus 165 W

Aku tüüp Li-ioon

Tööaeg täis aku korral u 20 min

Laadimisaeg tühja aku korral 4 h

Laadija väljundpinge 30 V

Laadija väljundvool 0,6 A

Jõudluse andmed

Valtside pööret minutis 500 p/min

Täituvus

Puhta vee paak 400 ml

Puhastusjaam 200 ml

Mõõtmed

Kaal (ilma tarvikuteta ja puhas-

tusvedeliketa)

4,4 kg

Pikkus 320 mm

Laius 270 mm

Kõrgus 1220 mm

Kaabli pikkus

Laadija 1500 mm

184 ET

– 5

Pirms ierīces pirmās lietošanas reizes

izlasiet šo oriģinālo lietošanas instruk-

ciju, rīkojieties saskaņā ar to un sagla-

bājiet to vēlākai izmantošanai vai nā-

kamajam īpašniekam.

Grīdas tīrītāju izmantojiet tikai un vienīgi ūdens noturīgu

cieto grīdu tīrīšanai mājsaimniecībās.

Netīriet ūdens nenoturīgus segumus, kā, piemēram, ne-

apstrādātas korķa grīdas (var iekļūt mitrums un sabojāt

grīdu).

Aparāts ir piemērots PVC, linoleja, flīžu, akmens, eļļota

un vaskota parketa, lamināta, kā arī visu ūdens noturīgo

grīdas segumu tīrīšanai.

Iepakojuma materiālus ir iespējams atkārtoti

pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā

ar mājsaimniecības atkritumiem, bet gan nogā-

dājiet to vietā, kur tiek veikta atkritumu otrreizējā pār-

strāde.

Nolietotās ierīces sastāv no vērtīgiem, otrreiz

pārstrādājamiem materiāliem un vielām, kas ne-

drīkst nonākt apkārtējā vidē. Tādēļ aparātu un

tajā esošo akumulatoru nedrīkst izmest sadzī-

ves atkritumos. Utilizāciju var veikt bez maksas, izman-

tojot jūsu dzīvesvietā pieejamās atkritumu nodošanas

un savākšanas sistēmas.

Elektriskās un elektroniskās ierīces bieži vien satur sa-

stāvdaļas, kuras, to nepareizas izmantošanas vai neat-

bilstošas utilizācijas gadījumā, var radīt potenciālu ap-

draudējumu cilvēku veselībai un videi. Tomēr šīs sa-

stāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ie-

rīces, kas apzīmētas ar šo simbolu, nedrīkst izmest

kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

www.kaercher.com/REACH

Jūsu aparāta piegādes komplekts ir attēlots uz iepako-

juma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas laikā radušies

bojājumi, lūdzu, informējiet tirgotāju.

Izmantot tikai oriģinālos piederumus un oriģinālās re-

zerves daļas, jo tie garantē drošu un nevainojamu ierī-

ces darbību.

Informāciju par piederumiem un rezerves daļām skatīt

www.kaercher.com.

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-

biedrības izdotie garantijas nosacījumi. Garantijas ter-

miņa ietvaros iespējamos Jūsu iekārtas darbības trau-

cējumus mēs novērsīsim bez maksas, ja to cēlonis ir

materiāla vai ražošanas defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu apliecinošu do-

kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota-

jā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

– Kopā ar lietošanas instrukcijā ietvertajiem norādīju-

miem ir jāņem vērā likumdevēja vispārīgie drošības

tehnikas noteikumi un nelaimes gadījumu novērša-

nas noteikumi.

– Pie ierīces piestiprinātās brīdinājuma un informatī-

vās uzlīmes sniedz norādes par to, kā droši un pa-

reizi ekspluatēt šo ierīci.

 BĪSTAMI

Norāde par tieši draudošām briesmām, kuras izraisa

smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

Norāde par iespējami draudošām briesmām, kuras var

izraisīt smagas traumas vai nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt

vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt

materiālos zaudējumus.

Saturs

Vispārējas piezīmes LV 5

Drošības norādījumi LV 5

Aparāta apraksts LV 7

Montāža LV 7

Ekspluatācijas uzsākšana LV 7

Ekspluatācija LV 8

Kopšana un tehniskā apkope LV 9

Palīdzība darbības traucējumu gadījumā LV 10

Tehniskie dati LV 11

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Piegādes komplekts

Rezerves daļas

Garantija

Simboli uz aparāta

IEVĒRĪBAI

Tīrīšanas darbu laikā nedrīkst pārsniegt ne-

tīrā ūdens tvertnes „MAX“ iezīmi.

Lūdzu, rīkojieties pēc šāda principa:

Vispirms iztukšojiet netīrā ūdens tvertni.

Pēc tam uzpildiet tīrā ūdens tvertni.

Drošības norādījumi

Riska pakāpes

185LV

– 6

 BĪSTAMI

 Neiegremdējiet ierīci ūdenī!

 Pirms lietošanas pārbaudiet, vai ierīce un tās pierī-

ces atrodas lietošanai piemērotā stāvoklī. Ja to stā-

voklis nav apmierinošs, tad ierīci izmantot nav at-

ļauts.

 Lādētāju ar lādēšanas kabeli tā redzamu bojājumu

gadījumā nekavējoties nomainiet pret oriģinālu de-

taļu.

 Pirms jebkuru tīrīšanas un apkopes darbu veikša-

nas aparātu izslēdziet un atvienojiet kontaktdakšu.

 Ierīces labošanu ir atļauts veikt tikai ražotāja pilnva-

rotam klientu apkalpošanas centram.

 Aparāts satur elektriskas detaļas - netīriet zem tek-

oša ūdens!

 Nespraudiet lād

ētāja kontaktligzdā elektrību vado-

šus (piem., skrūvgriežus vai tml.) priekšmetus.

 Neaizskariet kontaktus vai vadus.

 Uz datu plāksnītes norādītajam barošanas spriegu-

mam jāatbilst tīkla barošanas spriegumam.

 Uzlādes kabeli nevilkt pār asām malām un neie-

spiest to.

몇 BRĪDINĀJUMS

 Ierīci var pieslēgt tikai tādam elektropieslēgumam,

kuru saskaņā ar IEC 60364 ir izveidojis elektro-

montieris.

 Ierīci pieslēdziet tikai maiņstrāvas tīklam. Spriegu-

mam ir jāatbilst ierīces datu plāksnītē norādītajam

spriegumam.

 Drošības apsvērumu dēļ mēs iesakām veikt ierīces

uzlādi ar pārstrāvas aizsargierīces (maks. 30mA)

starpniecību.

 BĪSTAMI

Strāvas trieciena risks.

 Nekad nepieskarieties kontaktdakšai un kontakt-

ligzdai ar mitrām rokām.

 Nelietot netīru vai slapju lādētāju.

 Neekspluatēt lādētāju sprādzienbīstamā vidē.

 Nenēsāt lādētāju aiz barošanas kabeļa.

 Izmantojiet un uzglabājiet lādētāju tikai sausās tel-

pās.

 Sargāt barošanas kabeli no karstuma, asām ma-

lām, eļļas un kustīgām ierīces daļām.

 Izvairīties no pagarinātājkabeļa ar vairākām kon-

taktligzdām un vairāku ierīču vienlaicīgas lietoša-

nas.

 Neatvienojiet kontaktdakšu izraujot to aiz baroša-

nas vada ārā no kontaktligzdas.

 Lādētāju neapsegt un turēt brīvas lādētāja ventilā-

cijas spraugas.

 Nevērt lādētāju vaļā. Remonts jāveic tikai speciali-

zētajam personālam.

 Lādētāju izmantot tikai apstiprinātu akumulatoru

bloku uzlādēšanai.

 Lādētāju ar lādēšanas kabeli tā redzamu bojājumu

gadījumā nekavējoties nomainiet pret oriģinālu de-

taļu.

 BĪSTAMI

Strāvas trieciena risks.

 Nepakļaujiet akumulatoru spēcīgiem saules sta-

riem, karstumam un uguns liesmām.

몇 BRĪDINĀJUMS

 Lādējiet akumulatoru ar komplektā iekļauto oriģinā-

lo lādētāju vai ar KÄRCHER sertificētu lādētāju.

Izmantojiet šādu adapteri:

 Neatveriet akumulatoru, pastāv īssavienojuma

risks, bez tam var izplūst kairinoši tvaiki vai kodīgi

šķidrumi.

 BĪSTAMI

 Lietotāja pienākums ir ierīci izmantot atbilstoši no-

teikumiem. Viņam jāņem vērā vietējie apstākļi un,

strādājot ar ierīci, jāseko, vai tuvumā nav cilvēku.

 Ierīci aizliegts izmantot sprādzienbīstamās zonās.

 Izmantojot aparātu bīstamajās zonās, jāievēro at-

bilstošie darba drošības noteikumi.

 Neizmantojiet aparātu, ja tas pirms tam ir nokritis,

ir redzami bojāts vai neblīvs.

 Iepakojuma plēves uzglabājiet bērniem nepieeja-

mā vietā, pastāv nosmakšanas risks!

몇 BRĪDINĀJUMS

 Ar aparātu nedrīkst strādāt bērni vai neapmācītas

personas.

 Šis aparāts nav paredzēts, lai to lietotu personas ar

ierobežotām fiziskām, sensoriskām un garīgām

spējām vai personas, kurām nav pieredzes un/vai

zināšanu, ja vien viņas uzrauga par drošību atbildī-

gā persona vai tā dod instrukcijas par to, kā jālieto

aparāts.

 Bērni nedrīkst spēlēties ar ierīci.

 Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlē-

jas ar ierīci.

 Kamēr aparāts ir ieslēgts vai vēl nav atdzisis, gla-

bā

jiet to bērniem nepieejamā vietā.

 Bērni bez pieaugušo uzraudzības nedrīkst veikt ie-

rīces tīrīšanu un lietotāja apkopi.

 Lietojiet un uzglabājiet aparātu tikai saskaņā ar ap-

rakstu vai attēlu!

몇 UZMANĪBU

 Pirms jebkuriem darbiem ar ierīci, nodrošiniet sta-

bilu novietojumu, lai novērstu negadījumus un bo-

jājumus, ko rada ierīces apgāšanās.

 Nekādā gadījumā ūdens tvertnē nepildiet šķīdinā-

tājus, šķīdinātāju saturošus šķidrumus vai neat-

šķaidītas skābes (piem., tīrīšanas līdzekļus, benzī-

nu, krāsu šķīdinātājus un acetonu), jo tie bojā ierīcē

izmantotos materiālus.

 Kamēr vien ierīce darbojas, neatstājiet to bez uz-

raudzības.

 Sargiet ķermeņa daļas (piem., matus, pirkstus) no

rotējošajiem tīrīšanas rullīšiem.

Elektriskie komponenti

Lādētājs

Akumulators

Droša lietošana

PS07

186 LV

– 7

 Pasargājiet rokas, veicot sūkšanas galvas tīrīšanu,

jo iespējams gūt savainojumus ar asiem priekšme-

tiem (piem., šķembām).

 Sargiet savienojuma kabeli no karstuma, asām

malām, eļļas un kustīgām ierīces daļām.

IEVĒRĪBAI

 Ierīci ieslēdziet tikai tad, kad tīrā ūdens tvertne un

netīrā ūdens tvertne ir ievietotas.

 Ar ierīci nedrīkst uzsūkt asus vai lielākus priekšme-

tus (piem., lauskas, oļus, rotaļlietu daļas).

 Tīrā ūdens tvertnē neiepildiet etiķskābi, atkaļķoša-

nas līdzekli, ēteriskās eļļas vai līdzīgas vielas. Tā-

pat pārliecinieties, ka šādas vielas netiek iesūktas.

 Ierīci lietojiet tikai uz cietām grīdām ar ūdensnoturī-

gu pārklājumu (piem., lakots parkets, emaljētas flī-

zes, linolejs).

 Neizmantojiet ierīci paklāju vai mīksto grīdas segu-

mu tīrīšanai.

 Nevadiet ierīci pār grīdā iebūvēto apkures konvek-

toru restēm. Ierīci vadot pār restēm, tā nevar uz-

ņemt izplūstošo ūdeni.

 Ilgāku ekspluatācijas pārtraukumu laikā un pēc lie-

tošanas izslēdziet ierīces galveno slēdzi/ierīces

slēdzi un atvienojiet uzlādes ierīces tīkla spraudni.

 Nelietojiet ierīci temperatūrā, kas zemāka par 0

°C.

 Aizsarg

ājiet ierīci no lietus iedarbības. Neuzglabā-

jiet ierīci ārpus telpām.

Attēlus skatīt grafiskajās lapās

** FC 5 Cordless

** FC 5 Cordless Premium

Attēls

 Rokturi līdz atdurei ievietojiet pamatierīcē, līdz tas

dzirdami nofiksējas.

Rokturim stingri jāturas ierīcē.

Attēls

 Pagriežot tīrīšanas rullīšus līdz atdrurei ievietojiet

rullīšu turētājā.

 Pievērsiet uzmanību krāsu izvietojumam rullīšu

iekšpusē

uz rullīšu turētāja ierīcē (piem., zils ar

zilu).

 Pēc ievietošanas pārbaudiet, vai tīrīšanas rullīši tu-

ras stingri.

Attēls

 Stabilitātes nolūkā ievietojiet ierīci tīrīšanas stāv-

vietā.

Attēls

 Uzlādes ierīces uzlādes kabeli iespraudiet aparāta

uzlādes kontaktligzdā.

 Iespraudiet lādētāja kontaktdakšu kontaktligzdā.

Attēls

 Gaismas diožu kontrollampiņas attēlo akumulatora

faktisko uzlādes stāvokli.

 Lādējot pilnībā izlādējušos akumulatoru, visas 3

gaismas diožu kontrollampiņas secīgi mirgo virzie-

nā no apakšas uz augšu.

 Kad sasniegta 1/3 akumulatora uzlādes, zemākā

gaismas diode deg pastāvīgi, bet abas augšējās

gaismas diodes turpina mirgot.

 Kad sasniegtas 2/3 akumulatora uzlādes, abas ze-

mākās gaismas diodes deg pastāvīgi, bet augšējā

gaismas diode turpina mirgot.

 Kad akumulators ir pilnībā uzlādējies, 3 gaismas

diožu kontrollampiņas turpina pastāvīgi spīdēt vēl

60 minūtes. Pēc tam gaismas diožu kontrollampi-

ņas nodziest.

Attēls

 Pēc uzlādes atvienojiet tīkla spraudni no kontakt-

ligzdas un uzlādes kabeli – no uzlādes ieliktņa.

Attēls

 Turot aiz roktura, izņemiet tīrā ūdens tvertni no ie-

rīces.

Attēls

 Atveriet tvertnes aizslēgu.

 Piepildiet tīrā ūdens tvertni ar aukstu vai remdenu

krāna ūdeni.

 Ja nepieciešams, papildus tīrā ūdens tvertnē var

iepildīt KÄRCHER tīrīšanas vai kopšanas līdzekli.*

Skatīt nodaļu "Tīrīšanas un kopšanas līdzekļi".

 Uzpildot nedrīkst pārsniegt „MAX“ iezīmi.

 Aizvērt tvertnes vāciņu.

Attēls

 Ievietojiet tīrā ūdens tvertni atpakaļ aparātā.

 Tīrā ūdens tvertnei stingri jāturas ierīcē.

IEVĒRĪBAI

*Pievērsiet uzmanību tīrīšanas un kopšanas līdzekļu ie-

teicamajai devai.

Aparāta apraksts

1 Ieslēgšanas/izslēgšanas slēdzis

2 Rokturis

3 Akumulatora indikators

4 Rokturis aparāta pārnēsāšanai

5 Lādētāja kontaktligzda

6 Netīrā ūdens tvertnes vāks / separators

7 Netīrā ūdens tvertne

8 Sūkšanas galvas pārsegs

9 Tīrīšanas rullīša satveršanas padziļinājums

10 Tīrīšanas rullīši

11 Sūkšanas galvas fiksators

12 Tīrā ūdens tvertne

13 Tīrā ūdens tvertnes rokturis

14 Veltņa uzglabāšanas nodalījums

15 Tīrīšanas / novietošanas stāvvieta

16 Filtra ieliktnis

17 Lādētājs ar lādēšanas kabeli

18 * Mazgāšanas līdzekļi RM 536 30 ml

19 ** Mazgāšanas līdzekļi RM 534 30 ml

20 ** Mazgāšanas līdzekļi RM 536 500 ml

10 ** Tīrīšanas rullīši 2x

Montāža

Ekspluatācijas uzsākšana

Veltņu montāža

Uzlādes process

Tīrā ūdens tvertnes uzpilde

187LV

– 8

IEVĒRĪBAI

Attēls

Ierīce drīkst uzņemt tikai netīrumus un šķidrumus

(maks. 250 ml).

Attēls

Pirms darba uzsākšanas savāciet no grīdas iespējamos

priekšmetus, kā, piem., lauskas, oļus, skrūves vai rotaļ-

lietu daļas.

Pirms sākat lietot ierīci, neuzkrītošā vietā pārbaudiet grī-

das mitrumizturību. Netīriet pret ūdens iedarbību jūtīgus

grīdas segumus, kā, piemēram, neapstrādātas korķa

grīdas (var iekļūt mitrums un sabojāt grīdu).

Norādījumi

 Lai novērstu svītraina raksta parādīšanos, pirms

lietošanas uz jutīgām virsmām, piemēram, no koka

vai porcelāna keramikas, ir nepieciešams pārbau-

dīt ierīci neuzkrītošā vietā.

 Neapstāties vienā vietā, turpināt kustēties.

 Ievērot grīdas seguma ražotāja norādījumus.

Attēls

Lai uz svaigi noslaucītās grīdas nerastos pēdas, strādā-

jiet atpakaļgaitā virzienā uz durvīm.

 Turiet ierīci aiz roktura aptuveni 60 grādu leņķī.

 Grīdas tīrīšanu veic, kustinot ierīci uz priekšu un at-

pakaļ ar tādu ātrumu, kā strādājot ar putekļsūcēju.



Ļoti lielu netīrumu gadījumā ierīci lēnām slidiniet pa

grīdu.

 Piegādes komplektā ir iekļauts pelēkas un dzelte-

nas

krāsas veltņu pāris: abu veltņu pāru funkcijas ir

vienādas, bet tos var izmantot dažādās tīrīšanas

vietās (atšķirīgas krāsas, piem., virtuvei un vannas

istabai).

Attēls

 Īslaicīgi nospiest “ON” slēdzi.

 Pēc apm. 1-2 sekundēm veltnis sāk rotēt un ierīce

ir gatava ekspluatācijai.

IEVĒRĪBAI

Tiklīdz ierīce tiek ieslēgta, tīrīšanas rullīši sāk griezties.

Lai ierīce nepārvietotos pati no sevis, jāpietur rokturis.

Pārliecinieties, ka tīrā ūdens tvertne ir piepildīta ar ūdeni

un netīrā ūdens tvertne ir ievietota ierīcē.

Attēls

 Ātrākai rullīšu samitrināšanai tīrīšanas stāvvietā ie-

pildiet 50 ml tīra ūdens, izmantojot mērtrauku.

Attēls

 Ieslēdziet ierīci un stāvvietā uz 5 sek. iedarbiniet.

Tad ierīcei ir optimāls mitrums, lai varētu veikt ātru

tīrīšanu.

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Aiz nešanas roktura izņemiet ierīci no tīrīšanas

stāvvietas un noliekiet uz zemes.

 Pieturiet ierīci aiz roktura.

Attēls

 Aparātu ieslēdziet ar ieslēgšanas/izslēgšanas slē-

dzi.

Attēls

– Spīd 3 gaismas diodes - 3/3 akumulatora darbības

laika (pilns darbības laiks).

– Spīd 2 gaismas diodes - 2/3 akumulatora darbības

laika.

– Spīd 1 gaismas diode – 1/3 akumulatora darbības

laika.

 5 minūtes pirms darbības laika beigām veltnīši dod

signālu ar izmainītas rotācijas ātruma starpniecību.

 Apm. 2,5 minūtes pirms akumulatora izlādes sāk

mirgot zemākā gaismas diode.

 1, 5 minūti pirms darbības laika beigām ierīce izslē-

dzas.

 Atkārtoti ieslēdzot ierīci, atlikušo 1,5 minūti iespē-

jams izmantot ierīces tīrīšanai stacijā.

Skatīt nodaļu "Ier

īces tīrīšana ar skalošanu".

 Pēc tam, kad akumulators ir izlādējies un ierīce –

izslēgusies, zemākā gaismas diode vēl mirgo 10

sekundes.

IEVĒRĪBAI

Pirms tīrā ūdens tvertnes piepildīšanas, lūdzu, iztukšo-

jiet netīrā ūdens tvertni. Tādējādi var izvairīties no netīrā

ūdens tvertnes pārplūdes.

Skatīt nodaļu "Netīrā ūdens tvertnes iztukšošana".

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

Attēls

 Turot aiz roktura, izņemiet tīrā ūdens tvertni no ie-

rīces.

Attēls

 Atveriet tvertnes aizslēgu.

 Piepildiet tīrā ūdens tvertni ar aukstu vai remdenu

krāna ūdeni.

 Pēc

vajadzības pievienojiet tīrīšanas vai kopšanas

līdzekli.

 Uzpildot nedrīkst pārsniegt „MAX“ iezīmi.

 Aizvērt tvertnes vāciņu.

Attēls

 Ievietojiet tīrā ūdens tvertni atpakaļ aparātā.

Tīrā ūdens tvertnei stingri jāturas ierīcē.

IEVĒRĪBAI

Lai netīrā ūdens tvertne nepārplūstu, regulāri jāpārbau-

da ūdens līmenis. Nedrīkst pārsniegt „MAX“ iez

īmi.

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

Attēls

 Turiet

netīro ūdens tvertni aiz apakšējās roktura līs-

tes, vienlaikus spiežot augšējo roktura līsti ar īkšķi

uz leju.

 Izņemiet netīrā ūdens tvertni.

Attēls

 Noņemiet netīrā ūdens tvertnes vāku.

 Iztukšojiet netīrā ūdens tvertni.

 Atkarībā no netīrumu daudzuma vāku / separatoru

un netīrā ūdens tvertni izmazgājiet ar krāna ūdeni.

 Uzlieciet netīrā ūdens tvertnes vāku.

Vākam stingri jāturas uz netīrā ūdens tvertnes.

Attēls

 Ievietojiet netīrā ūdens tvertni atpakaļ aparātā.

Netīrā ūdens tvertnei stingri jāturas ierīcē.

Ekspluatācija

Vispārīgi norādījumi

ekspluatācijai

Ierīces ieslēgšana

Darba uzsākšana

Akumulatora darbības laiks

Tīrīšanas šķidruma uzpildīšana

Netīrā ūdens tvertnes iztukšošana

188 LV

– 9

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

IEVĒRĪBAI

Stabilitātes nolūkā darba pārtraukumu laikā ierīci vien-

mēr ievietojiet tīrīšanas vai novietošanas stāvvietā. Ne-

pietiekamas stabilitātes dēļ ierīce var apgāzties, kā re-

zultātā izplūstu šķidrums, kas var sabojāt grīdas segu-

mu.

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

Attēls

 Izņemt netīrā ūdens tvertni.

IEVĒRĪBAI

Pabeidzot darbu, veiciet ierīces tīrīšanu skalojot.

Skatīt nodaļu "Ierīces tīrīšana ar skalošanu".

Attēls

 Pilnībā iztukšojiet ierīci.

Attēls

līdz

Attēls

 Iztukšojiet netīrā ūdens tvertni.

Skatīt nodaļu "Netīrā ūdens tvertnes iztukšošana".

 Ja tīrā ūdens tvertnē vai tīrīšanas stāvvietā vēl at-

rodas ūdens, iztukšojiet to.

IEVĒ

RĪBAI

Lai novērstu smakas veidošanos, iekārtas uzglabāša-

nas laikā jābūt pilnībā iztukšotai tās tīrā netīrā ūdens

tvertnei.

Attēls

 Aiz nešanas roktura pārnesiet ierīci uz uzglabāša-

nas vietu.

Attēls

 Stabilitātes nolūkā ievietojiet ierīci tīrīšanas stāv-

vietā.

 Uzglabājiet aparātu sausā telpā.

IEVĒRĪBAI

Pabeidzot darbu, ierīce vienmēr jāizskalo, izmantojot tī-

rīšanas stāvvietu un tīru ūdeni. Veicot šādu skalošanu,

ierīce tiek optimāli iztīrīta, lai nepieļautu netīrumu un

baktēriju uzkrāšanos vai nepatīkamu smaku rašanos ie-

rīcē.

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

 Skalošanas procesa veikšanai tīrā ūdens tvertni

piepildīt ar nelielu daudzumu auksta vai remdena

krāna ūdens, lai sūkšanas galviņas sūkšanas ka-

nālus un spraugas pilnībā atbrīvotu no tīrīšanas lī-

dzekļa atliekām.

 Ievietojiet tīrā ūdens tvertni atpakaļ aparātā.

Attēls

 Izņemiet un iztukšojiet netīrā ūdens tvertni.

Skatīt nodaļu "Netīrā ūdens tvertnes iztukšošana".

 Mērtraukā iepildiet 200 ml ūdens.

 Iepildiet ūdeni tīrīšanas stāvvietā.

 Ja

nepieciešams,

skalošanas procesam var pievie-

not piemērotus KÄRCHER tīrīšanas līdzekļus.

 Aparātu ieslēdziet ar ieslēgšanas/izslēgšanas slē-

dzi.

 Ļaujiet ierīcei 30-60 sekundes darboties, līdz

ūdens no tīrīšanas stāvvietas ir pilnībā uzsūkts.

Ar to skalošanas process ir pabeigts.

Norāde

Jo ilgāk ierīce ir ieslēgta, jo mazāk mitruma paliek tīrīša-

nas rullīšos.

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

 Ja tīrā ūdens tvertnē vēl atrodas ūdens, izņemiet

tīrā ūdens tvertni un iztukšojiet to.

Attēls

 Iztukšojiet netīrā ūdens tvertni.

Skatīt nodaļu "Netīrā ūdens tvertnes iztukšošana".

 Ja tīrīšanas stāvvietā vēl atrodas ūdens, iztukšojiet

to.

IEVĒRĪBAI

Pirms ierīce tiek novietota uz grīdas, lai veiktu rullīšu no-

ņemšanu, jāiztukšo tīrā un netīrā ūdens tvertnes. Tādē-

jādi netiek pieļauta šķidrumu izplūšana no tvertnēm lai-

kā, kad ierīce atrodas uz grīdas.

Norāde

Ļoti lielu netīrumu gadījumā tīrīšanas rullīšus var tīrīt at-

sevišķi.

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

 Ja tīrā ūdens tvertnē vēl atrodas ūdens, izņemiet

tīrā ūdens tvertni un iztukšojiet to.

 Iztukšojiet tīrā ūdens tvertni.

Attēls

 Iztukšojiet netīrā ūdens tvertni.

Attēls

 Pagriežot izņemiet tīrīšanas rullīšus aiz satverša-

nas padziļinājuma.

Attēls

 Iztīriet tīrīšanas rullīšus zem tekoša ūdens.

vai

 Tīrīšanas rullīšus mazgājiet veļas mašīnā līdz

60° C.

IEVĒRĪBAI

Mazg

ājot veļas mašīnā, neizmantojiet veļas mīkstinātā-

ju. Šādi netiek bojātas mikrošķiedras un tīrīšanas rullīši

saglabā savu augsto tīrīšanas efektivitāti.

Tīrīšanas rullīši nav piemēroti žāvēšanai veļas žāvētājā.

IEVĒRĪBAI

Lai izvairītos no veļas mašīnas bojājumiem, veltņus ie-

teicams ievietot veļas tīkliņā un veļas mašīnā ievietot

papildu veļu.

Attēls

 Pēc tīrīšanas veltņus novietojiet uz tīrīšanas staci-

jas veltņu novietnes un ļaujiet tiem nožūt.

 Lai saīsinātu žāvēšanas laiku, pirms tās izgrieziet

veltņus.

Darba pārtraukšana

Izslēdziet ierīci

Aparāta uzglabāšana

Kopšana un tehniskā apkope

Ierīces tīrīšana ar skalošanu

Veltņu tīrīšana

189LV

– 10

IEVĒRĪBAI

Ļoti lielu netīrumu gadījumā vai tad, ja sūkšanas galvā

iekļuvušas daļiņas (piem., akmentiņi, šķembas), tā ir jā-

iztīra. Darba laikā šīs daļas var radīt grabošu troksni vai

nosprostot iesūkšanas kanālu un samazināt sūkšanas

jaudu.

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Noņemiet tīrīšanas rullīšus.

Skatīt nodaļu "Rullīšu tīrīšana".

Attēls

 Nospiediet sūkšanas galvas fiksatoru.

 Noņemiet sūkšanas galvu.

 Iztīriet sūkšanas galvas pārsegu zem tekoša

ūdens.

 Ja nepieciešams, atbrīvojiet sūkšanas galvas ie-

sūkšanas kanālu un spraugas no iestrēgušām daļi-

ņām.

 Notīriet ierīces sūkšanas galvu ar mitru lupatu.

 Nostipriniet sūkšanas galvas pārsegu pie sūkša-

nas galvas.

Norāde

Sūkšanas galvas pārsegam, piestiprinot pie sūkšanas

galvas, ir dzirdami jānofiksējas.

Attēls

 Pagriežot tīrīšanas rullīšus līdz atdrurei ievietojiet

rullīšu turētājā.

Skatīt nodaļu "Rullīšu tīrīšana".

IEVĒRĪBAI

Lai separators neaizsērētu ar putekļiem un netīrumiem

un lai netīrumi nesakrātos tvertnē, netīrā

ūdens tvertne

ir regulāri jātīra.

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

Attēls

līdz

Attēls

 Izņemiet netīrā ūdens tvertni no ierīces.

Skatīt nodaļu "Netīrā ūdens tvertnes iztukšošana".

 Vāku

/ separatoru un netīrā ūdens tvertni izmazgā-

jiet ar krāna ūdeni.

 Netīrā ūdens tvertni var mazgāt arī trauku mazgā-

jamajā mašīnā.

Attēls

 Pēc mazgāšanas netīrā ūdens tvertni ar vāku ievie-

tojiet atpakaļ ierīcē..

IEVĒRĪBAI

Nepiemērotu tīrīšanas un kopšanas līdzekļu izmantoša-

na var sabojāt ierīci un izslēgt garantijas pakalpojumu

sniegšanu.

Norāde

Tīrot grīdu, pēc vajadzības pievienojiet KÄRCHER.tīrī-

šanas vai kopšanas līdzekli.

 Dozējot tīrīšanas un kopšanas līdzekļus, ņemiet

vērā ražotāja norādīto ieteicamo devu.

Attēls

 Lai novērstu putošanos, vispirms tīrā ūdens tvertnē

iepildiet ūdeni un tad tīrīšanas vai kopšanas līdzek-

li.

 Lai nepārsniegtu tīrā ūdens tvertnes „MAX“ iezīmi,

uzpildot ūdeni, atstājiet vēl vietu arī tīrīšanas vai

kopšanas līdzeklim.

Kļūmju cēloņi bieži vien ir vienkārši, un Jūs tos varat no-

vērst pats, izmantojot zemāk minēto pārskatu. Ja Jums

rodas šaubas par kļūmes cēloni vai, ja konstatētā kļūme

šeit nav minēta, vērsieties pilnvarotā klientu apkalpoša-

nas centrā.

 Lādētāja spraudnis / tīkla spraudnis nav pareizi pie-

vienots.

 Pievienojiet lādētāja spraudni / tīkla spraudni parei-

zi.

 Akumulators ir izlādējies.

 Uzlādējiet ierīci.

 Pārbaudiet, vai uzlādes kabelis ir pievienots ierīcei.

 Atvienojiet uzlādes kabeli, lai nebūtu iespējama lie-

tošana ar pievienotu kabeli.

Ieslēdzot ierīci, mirgo zemākā gaismas diode un ierīce

nedarbojas.

 Akumulators ir izlādējies

 Uzlādējiet ierīci.

Visas gaismas diodes mirgo ātri un vienlaikus.

 Izmantots nepareizs vai bojāts tīkla spraudnis.

 Izmantojiet oriģinālo tīkla spraudni / nomainiet bo-

jāto tīkla spraudni.

vai

 Ierīce ir pārāk karsta, lai tiktu lietota (piem., ja tiek

lietota augstā apkārtējās vides temperatūrā).

 Ieturiet pārtraukumu un ļaujiet ierīcei atdzist.

 Ja ierīce pēc tam izslēdzas,

 Ieturiet pārtraukumu un ļaujiet ierīcei atdzist.

 ierīci atkal varēs ieslēgt, kad tā būs pietiekami at-

dzisusi.

Nav ievietots filtra ieliktnis.

(skatīt ierīces apraksta grafiku)

 Izņemiet tīrā ūdens tvertni un ievietojiet filtra ieliktni

ar tapu uz augšu.

Filtra ieliktnis ievietots otrādi.

 Izņemiet filtra ieliktni un ievietojiet to ar tapu uz

augšu.

Sūkšanas šļūteni ir nosprostojušas netīrumu nogul-

snes.

 Uzmanīgi noņemiet sūkšanas šļūtenes no sūkša-

nas galvas un pamatierīces.

 Ievietojiet sūkšanas šļūtenes 10 - 20 minūtes auk-

stā ūdenī.

 Iztīriet sūkšanas šļūtenes ar trulu priekšmetu vai

zem tekoša ūdens.

Sūkšanas galvas tīrīšana

Netīrā ūdens tvertnes tīrīšana

Tīrīšanas un kopšanas līdzekļi

Palīdzība darbības traucējumu

gadījumā

Akumulators netiek uzlādēts

Ierīci nav iespējams ieslēgt

Gaismas diodes kļūdas rādījums

Iztrūkstoša rullīšu samitrināšana ar tīru

ūdeni

190 LV

– 11

Ūdens tvertnē nav ūdens.

 Uzpildiet ūdeni.

Tīrā ūdens tvertne ierīcē nav ievietota pareizi.

 Ievietojiet tīrā ūdens tvertni tā, lai tā stingri turētos

ierīcē.

Nav tīrīšanas rullīšu vai arī tie nav ievietoti pareizi.

Attēls

 Ievietojiet tīrīšanas rullīšus vai pagriežot iestipriniet

tīrīšanas rullīšus līdz atdurei rullīšu turētājā.

Tīrīšanas rullīši ir netīri vai nodiluši.

 Iztīriet tīrīšanas rullīšus.

vai

 Nomainiet tīrīšanas rullīšus.

Rullīši ir bloķēti.

Attēls

 Noņemiet veltņus un pārbaudiet, vai veltņos nav ie-

sprūdis kāds priekšmets.

 Pārbaudiet, vai veltņi ir ieskrūvēti veltņu ietvarā līdz

atdurei.

Rullīši ir pārāk sausi.

 Samitriniet rullīšus vai novietnē samitriniet ierīci ar

50 ml ūdens.

Sūkšanas galvā atrodas daļiņas (piem., akmentiņi vai

šķembas)

Attēls

 Noņemiet sūkšanas galvas pārsegu un iztīriet sūk-

šanas galvu.

Skatīt nodaļu "Sūkšanas galvas tīrīšana".

Ir nosprostoti sūkšanas galvas iesūkšanas kanāli un

spraugas.

Attēls

 Noņemiet sūkšanas galvas pārsegu un iztīriet sūk-

šanas galvu.

Skatīt nodaļu "Sūkšanas galvas tīrīšana".

Pārpildīta netīrā ūdens tvertne.

Attēls

līdz

Attēls

 Nekavējoties iztukšojiet netīrā ūdens tvertni.

Skatīt nodaļu "Netīrā ūdens tvertnes tīrīšana".

Netīrā ūdens tvertne nav pareizi ievietota ierīcē.

 Pārbaudiet, vai netīrā ūdens tvertnes vāks ir uzlikts

stingri.

Skatīt nodaļu "Netīrā ūdens tvertnes tīrīšana".

Nosprostots separators.

 Noņemiet netīrā ūdens tvertnes vāku un iztīriet se-

paratoru.

Skatīt nodaļu "Netīrā ūdens tvertnes tīrīšana".

Tīrīšanas laikā ir bojāts netīrā ūdens tvertnes separato-

ra filtra siets.

 Nomainiet separatoru.

Tīrīšanas vai kopšanas līdzekļi nav piemēroti ierīcei vai

tiek lietoti nepareizās devās.

 Izmantojiet tikai ražotāja ieteiktos tīrīšanas un kop-

šanas līdzekļus.

Skatīt nodaļu "Tīrīšanas un kopšanas līdzekļi".

 Ievērojiet ražotāja norādītās ieteicamās devas.

Sākotnējā rullīšu mitrināšana nav veikta vai nav bijusi

pietiekami ilgstoša, tādēļ tie nav pilnībā samitrināti (tā-

dēļ rullīši tīra tikai daļēji).

Attēls

 Pilnībā samitriniet rullīšus.

IEVĒRĪBAI

Pēc montāžas rokturi no pamatierīces vairs nedrīkst no-

ņemt.

Rokturi no pamatierīces drīkst noņemt tikai tad, ja ierīce

tiek nodota apkopes nolūkā.

Attēls

Skatīt attēlu lietošanas instrukcijas beigās

 Skrūvgriezi 90 grādu leņķī ievietojiet mazajā atverē

roktura aizmugurē un noņemiet rokturi.

IEVĒRĪBAI

Pievērsiet uzmanību tam, lai netiek bojāts savienojuma

kabelis starp pamatierīci un rokturi.

Rezervētas tiesības veikt tehniskas izmaiņas!

Ierīce neuzņem netīrumus

Rullīši negriežas

Skaļš, tarkšķošs troksnis ieslēdzot

Grabošs troksnis sūkšanas galvā

Samazinās sūkšanas jauda

Ierīce zaudē netīro ūdeni

Ierīce uz grīdas atstāj svītras

Roktura noņemšana no pamatierīces

Tehniskie dati

Elektropieslēgums

Akumulatora nominālais sprie-

gums

25,20 - 25,55 V

Aizsardzības līmenis IPX4

Ierīce

Aizsardzības klase

III

Uzlādes ierīces aizsardzības

klase

Aparāta nominālā jauda 165 W

Akumulatora tips Li-Ion

Darbības laiks, ja ir pilnībā uzlā-

dēts akumulators

apm. 20 min

Tukšas akumulatora baterijas

uzlādes ilgums

4 st.

Uzlādes ierīces izejas spriegums 30 V

Lādētāja izejas strāva 0,6 A

Tehniskie dati attiecībā uz jaudu

Rullīšu apgriezienu skaits minū-

tē

500 apgr./min

Tilpums

Tīrā ūdens tvertne 400 ml

Tīrīšanas stāvvieta 200 ml

Izmēri

Svars (bez piederumiem un tīrī-

šanas šķidrumiem)

4,4 kg

Garums 320 mm

Platums 270 mm

Augstums 1220 mm

Kabeļa garums

Lādētājs 1500 mm

191LV

– 5

Prieš pirmą kartą pradedant naudotis

prietaisu, būtina atidžiai perskaityti va-

dovą, juo vadovautis ir saugoti, kad juo

galima būtų naudotis vėliau arba per-

duoti naujam savininkui.

Grindų valiklį naudokite tik privačių namų kietoms grin-

dų dangoms valyti ir tik kietoms grindims su vandeniui

atsparia danga.

Nevalykite drėgmei jautrių dangų, pvz., neapdorotų

kamštinių grindų (drėgmė gali įsigerti ir pažeisti grindis).

Prietaisą galima naudoti PVC, linoleumui, plytelėms,

akmeniui, alyvuotam ir vaškuotam parketui, laminatui

bei visoms drėgmei nejautrioms grindų dangoms valyti.

Pakuotės medžiagos gali būti perdirbamos. Ne-

išmeskite pakuočių kartu su buitinėmis atlieko-

mis, bet atiduokite jas perdirbimui.

Naudoti įrenginiai turi vertingų perdirbamų me-

džiagų ir kenksmingų medžiagų, kurios negali

patekti į aplinką. Todėl įrenginį ir jo bateriją drau-

džiama šalinti su buities atliekomis. Atliekas su-

tvarkymui nemokamai galite pateikti grąžinimo ir surin-

kimo tarnyboms.

Elektros ir elektroniniuose prietaisuose dažnai būna da-

lių, su kuriomis netinkamai elgiantis arba netinkamai jas

pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai.

Tačiau norint tinkamai eksploatuoti prietaisą šios dalys

būtinos. Šiuo simboliu pažymėtus prietaisus draudžia-

ma šalinti su buitinėmis atliekomis.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite

adresu:

www.kaercher.com/REACH

Jūsų prietaiso tiekiamo komplekto sudėtis parodyta ant

pakuotės. Išpakavę patikrinkite, ar yra visos prietaiso

detalės.

Jei trūksta priedų arba yra transportavimo pažeidimų,

praneškite apie tai pardavėjui.

Naudokite tik originalius priedus ir atsargines dalis, taip

užtikrinsite, kad prietaisas būtų eksploatuojamas patiki-

mai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia:

www.kaercher.com.

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-

statytos garantijos sąlygos. Galimus prietaiso gedimus

garantijos galiojimo laikotarpiu pašalinsime nemoka-

mai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos defektai. Dėl garantinių gedimų ša-

linimo kreipkitės į savo pardavėją arba artimiausią klien-

tų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį

kasos kvitą.

(Adresą rasite kitoje pusėje)

– Be naudojimo instrukcijoje pateikiamų nurodymų

taip pat reikia laikytis bendrųjų įstatymus leidžian-

čiųjų institucijų nurodymų dėl nelaimingų atsitikimų

prevencijos ir saugos.

– Ant prietaiso pritvirtintos lentelės su įspėjimais ir

instrukcijomis pateikia svarbius nurodymus dėl

saugios prietaiso eksploatacijos.

 PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sun-

kius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius

kūno sužalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužaloji-

mus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materiali-

nius nuostolius.

Turinys

Bendrieji nurodymai LT 5

Nurodymai dėl saugos LT 5

Prietaiso aprašymas LT 7

Montavimas LT 7

Naudojimo pradžia LT 7

Naudojimas LT 8

Priežiūra ir aptarnavimas LT 9

Pagalba gedimų atveju LT 10

Techniniai duomenys LT 11

Bendrieji nurodymai

Naudojimas pagal paskirtį

Aplinkos apsauga

Komplektacija

Atsarginės dalys

Garantija

Simboliai ant prietaiso

DĖMESIO

Vykdant valymo darbus negalima viršyti ne-

švaraus vandens talpyklos ženklo „MAX“.

Laikykitės šių reikalavimų:

Pirmiausiai reikia ištuštinti nešvaraus van-

dens talpyklą.

Tada reikia pripildyti švaraus vandens tal-

pyklą.

Nurodymai dėl saugos

Rizikos lygiai

192 LT

– 6

 PAVOJUS

 Nenardinkite įrenginio į vandenį!

 Prieš naudodami prietaisą, patikrinkite ar jis ir jos

priedai tvarkingi. Jei jų būklė nėra nepriekaištinga,

prietaiso negalima naudoti.

 Atsiradus matomiems įkroviklio ir jo kabelio gedi-

mams, nedelsdami juos pakeiskite naujais.

 Prieš pradėdami įprastinės ir techninės priežiūros

darbus, išjunkite prietaisą ir ištraukite iš lizdo tinklo

kištuką.

 Prietaisą remontuoti gali tik įgaliota klientų aptarna-

vimo tarnyba.

 Įrenginyje yra elektros dalių, todėl neplaukite jos te-

kančio vandens srove!

 Į įkrovimo lizdą nekiškite laidžių daiktų (pavyzdžiui,

atsuktuvų ir pan.).

 Nesilieskite prie kontaktų ar laidų.

 Įtampa, nurodyta prietaiso duomenų lentelėje, turi

sutapti su tinklo įtampa.

 Netraukite įkrovimo kabelio per aštrius kraštus ir

saugokite, kad neįstrigt

ų.

몇 ĮSPĖJIMAS

 Prietaisas gali būti jungiamas tik į elektriko pagal

IEC 60364 reikalavimus įrengtą elektros tinklo liz-

dą.

 Prietaisą junkite į kintamosios srovės tinklą. Įtampa

turi atitikti gamyklinėje lentelėje nurodytą įtampą.

 Dėl saugumo iš esmės rekomenduojame įrenginį

įkrauti per jungtuvą su liekamosios srovės apsaugu

(maks. 30mA).

 PAVOJUS

Elektros srovės smūgio pavojus.

 Jokiu būdu nelieskite tinklo kištuko arba maitinimo

lizdo drėgnomis rankomis.

 Nenaudokite įkroviklio, jei prietaisas užterštas arba

sudrėkęs.

 Nenaudokite įkroviklio sprogioje aplinkoje.

 Nelaikykite įkroviklio už maitinimo kabelio.

 Įkroviklį naudokite ir laikykite tik sausose patalpo-

se.

 Saugokite maitinimo kabelį nuo karščio, aštrių

briaunų, alyvos ir besisukančių prietaiso dalių.

 Nenaudokite ilgintuvų su daugiašakėmis rozetė-

mis, iš kurių tuo pat metu maitinama daugiau prie-

taisų.

 Netraukite tinklo kištuko iš rozetės laikydami už ka-

belio.

 Neuždenkite įkroviklio ir jo vėdinimo angų.

 Neatidarykite įkroviklio. Remontą gali atlikti tik kva-

lifikuoti specialistai.

 Įkroviklį naudokite tik aprobuotiems akumuliato-

riams įkrauti.

 Atsiradus matomiems įkroviklio ir jo kabelio gedi-

mams, nedelsdami juos pakeiskite naujais.

 PAVOJUS

Elektros srovės smūgio pavojus.

 Saugokite akumuliatorių nuo stiprių saulės spindu-

lių, karščio ir ugnies.

몇 ĮSPĖJIMAS

 Bateriją kraukite tik originaliu arba „KÄRCHER“

aprobuotu įkrovikliu.

Naudokite šį adapterį:

 Neatidarykite baterijos, nes kyla trumpojo jungi-

mo pavojus, be to gali išsiskirti dirginančios dujos ir

ėdūs skysčiai.

 PAVOJUS

 Naudotojas privalo naudoti prietaisą pagal paskirtį.

Jis turi atsižvelgti į vietos aplinkybes ir stebėti, ar

prietaiso aplinkoje nėra žmonių.

 Draudžiama naudoti potencialiai sprogioje aplinko-

je.

 Jei naudojate prietaisą pavojingoje aplinkoje, laiky-

kitės atitinkamų saugos nuorodų.

 Nenaudokite įrenginio, jei jis prieš tai buvo nukritęs,

yra pastebimai pažeistas arba nesandarus.

 Pakuotės plėvelę saugokite nuo vaikų, kad jiems

nekiltų pavojus uždusti!

몇 ĮSPĖJIMAS

 Su prietaisu draudžiama dirbti vaikams arba asme-

nims, kurie nėra išmokyti juo naudotis.

 Šis prietaisas nepritaikytas naudoti asmenims su fi-

zine, sensorine ar dvasine negalia arba asmenims,

neturintiems pakankamai reikiamos patirties ir (ar-

ba) žinių, nebent prižiūrint už saugą atsakingam

asmeniui ir jam nurodant, kaip prietaisas turi būti

naudojamas.

 Vaikai negali žaisti su prietaisu.

 Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su

įrenginiu.

 Kol įrenginys įjungtas ir neatvėsiąs, užtikrinkite,

kad jis nepatektų vaikams.

 Vaikai negali prietaiso valyti ir atlikti naudotojo vyk-

domų techninės priežiūros darbų, jei jų neprižiūri

kiti asmenys.

 Prietaisą eksploatuokite ir laikykite pagal aprašymą

ir paveikslėlį!

몇 ATSARGIAI

 Prieš dirbdami prietaisu ar atlikdami bet kokius su

juo susijusius darbus užtikrinkite stabilumą, kad

parvirtęs prietaisas nesukeltų nelaimingų atsitikimų

ar pažeidimų.

 Į vandens talpyklą draudžiama pilti tirpiklius, skys-

čius, kurių sudėtyje yra tirpiklių, arba neatskiestas

rūgštis (pvz., valiklius, benziną, dažų skiediklius ir

acetoną), nes šios medžiagos ardo prietaisui nau-

dojamas medžiagas.

 Jokiu būdu nepalikite veikiančio prietaiso be prie-

žiūros.

Elektros įrangos

komponentai

Įkroviklis

Akumuliatorius

Saugus naudojimas

PS07

193LT

– 7

 Kūno dalis (pvz., plaukus, pirštus) būtina atokiai lai-

kyti nuo besisukančių valymo velenų.

 Valant siurbimo galvutę būtina saugoti rankas, nes

dėl smulkių daiktų (pvz., šukių).

 Saugokite jungiamąjį kabelį nuo karščio, aštrių

kampų, tepalo ir judančių objektų.

DĖMESIO

 Prietaisą galima įjungti, tik jei įstatytos švaraus van-

dens talpykla ir nešvaraus vandens talpykla.

 Prietaisu negalima siurbti aštrių arba didesnių daik-

tų (pvz., duženų, žvyro akmenų, žaislų dalių).

 Į švaraus vandens talpyklą negalima pilti acto rūgš-

ties, nukalkintojo, eterinių aliejų ar panašių medžia-

gų. Taip pat būtina užtikrinti, kad tokios medžiagos

nebūtų siurbiamos.

 Prietaisą galima naudoti tik kietoms grindų dan-

goms su vandeniui atsparia danga (pvz., lakuotas

parketas, emaliuotos plytelės, linoleumas).

 Prietaiso negalima naudoti kilimų arba kiliminių

dangų valymui.

 Prietaiso negalima vežti per konvekcinio šildymo

grindų groteles. Prietaisas negali surinkti išsilieju-

sio vandens, jei jis vežamas per groteles.

 Darydami ilgesnes darbo pertraukas ir po naudoji-

mo išjunkite prietaiso pagrindinį jungiklį / jungiklį ir

ištraukite prietaiso maitinimo kištuką.

 Nenaudokite įrenginio žemesnėje nei 0 °C tempe-

ratūroje.

 Saugokite prietaisą nuo lietaus. Nelaikykite jo lau-

ke.

Paveikslai pateikti puslapiuose su brėžiniais

** FC 5 Cordless

** FC 5 Cordless Premium

Paveikslas

 Rankenos

svirtelę būtina iki galo įstatyti į pagrindinį

prietaisą, kol pasigirs užsifiksavimo garsas.

Rankenos svirtelė turi būti tvirtai įtvirtinta prietaise.

Paveikslas

 Valymo velenus reikia įsukti į velenų laikiklį, kol jie

užsifiksuos.

 Būtina atkreipti dėmesį į atitinkamas spalvas vele-

nų vidinėje pusėje ir prietaiso velenų laikiklyje

(pvz., mėlyna turi sutapti su mėlyna).

 Sumontavus, būtina patikrinti, ar valymo velenai

tvirtai įtvirtinti.

Paveikslas

 Siekiant užtikrinti stovėjimo stabilumą, prietaisą rei-

kia įstatyti į valymo stotelę.

Paveikslas

 Įkiškite įkroviklio įkrovimo laidą į įkrovimo lizdą.

 Įkiškite įkroviklio tinklo kištuką į tinklo lizdą.

Paveikslas

 Šviesos diodų kontrolinės lemputės rodo faktinę

akumuliatoriaus įkrovimo būseną.

 Įkraunant visiškai išsikrovusius akumuliatorius

mirksi visos 3 šviesos diodų kontrolinės lemputės,

iš apačios į viršų, viena po kitos.

 Įkrovus iki 1/3 apatinis šviesos diodas ima šviesti

nenutrūkstamai, abu viršutiniai šviesos diodai mirk-

si toliau.

 Įkrovus iki 2/3 abu apatiniai šviesos diodai ima

šviesti nenutrūkstamai, o viršutinis šviesos diodas

mirksi toliau.

 Po to, kai akumuliatorius visiškai įkraunamas, 3

šviesos diodų kontrolinės lemputės nenutrūksta-

mai šviečia dar 60 minučių. Praėjus šiam laikui

šviesos diodų kontrolinės lemputės užgęsta.

Paveikslas

 Įkrovę ištraukite kištuką iš lizdo ir išimkite įkrovimo

laidą iš įkrovimo lizdo.

Paveikslas

 Švaraus vandens talpyklą už rankenos reikia išimti

iš prietaiso.

Paveikslas

 Atidarykite bako dangtelį.

 Švaraus vandens talpyklą reikia pripildyti šaltu arba

drungnu vandeniu.

 Pagal poreikį į švaraus vandens talpyklą galima pilti

KÄRCHER valymo arba priežiūros priemonių.*

Žr. skyrių „Valymo ir priežiūros priemonės“.

 Ženklinimo „MAX“ negalimaviršyti pripildant talpy-

klą.

 Uždarykite bako dangtelį.

Paveikslas

 Švaraus vandens baką įdėkite į prietaisą.

 Švaraus vandens talpykla turi būti tvirtai įtvirtinta

prietaise.

DĖMESIO

*Būtina laikytis valymo arba priežiūros priemonių doza-

vimo rekomendacijų.

Prietaiso aprašymas

1 Pagrindinis jungiklis

2 Rankena

3 Baterijos indikatorius

4 Rankena

5 Įkrovimo lizdas

6 Nešvaraus vandens talpyklos dangtis / nusodintu-

vas

7 Užteršto vandens bakas

8 Siurblio galvutės apdangas

9 Rankenos įdubimas-valymo velenas

10 Valymo velenai

11 Siurblio galvos fiksatorius

12 Švaraus vandens bakas

13 Rankena-švaraus vandens talpykla

14 Veleno laikymo vieta

15 Valymo / stovėjimo stotelė

16 Filtro kasetė

17 Įkroviklis su kabeliu

18 * Valymo priemonės RM 536 30 ml

19 ** Valymo priemonės RM 534 30 ml

20 ** Valymo priemonės RM 536 500 ml

10 ** Valymo velenai 2x

Montavimas

Naudojimo pradžia

Veleno montavimas

Įkrovimo procesas

Švaraus vandens bako užpildymas

194 LT

– 8

DĖMESIO

Paveikslas

Prietaisu galima surinkti tik purvą ir skysčius (maks. 250

ml).

Paveikslas

Prieš pradedant dirbti nuo grindų reikia pašalinti daik-

tus, pvz., šukes, žvyrą, varžtus arba žaislų dalis.

Prieš pradedant naudoti prietaisą nematomoje vietoje

būtina patikrinti atsparumą vandeniui. Negalima valyti

vandeniui neatsparių dangų, tokių kaip, pvz., neapdoro-

tos kamštinės grindys (drėgmė gali įsiskverbti ir pažeisti

grindų dangą).

Pastabos

 Prieš valydami neatsparius jautrius paviršius (pvz.,

medžio arba akmens keramikos) prietaisą išbandy-

kite mažiau pastebimoje vietoje.

 Neužsibūkite vienoje vietoje, nuolat judėkite.

 Atsižvelkite į grindų dangos gamintojo nurodymus.

Paveikslas

Kad ant ką tik išplautų grindų neliktų kojų pėdsakų, rei-

kia dirbti judant atbulyn durų kryptimi.

 Prietaisą reikia laikyti už rankenos maždaug 60

laipsnių kampu.

 Grindų danga prietaisu valoma judant pirmyn ir at-

gal tokiu greičiu, kaip naudojant siurblį.

 Esant didesniems nešvarumams prietaisą ant grin-

dų dangos reikia tempti lėtai, kaip ir dirbant su dul-

kių siurbliu.

 Pilkos ir geltonis spalvos velenų porų komplektuo-

se: abiejų velenų porų funkcija ta pati, bet juos ga-

lima naudoti skirtingoms naudojimo zonoms (skir-

tingos spalvos, pvz., virtuvei ir voniai).

Paveikslas

 Mygtuką ON spustelėkite tik trumpai.

 Maždaug po 1–2 sekundžių velenai pradeda suktis

ir įrenginys yra paruoštas naudoti.

DĖMESIO

Kai tik prietaisas įjungiamas, pradeda suktis valymo ve-

lenai. Rankeną būtina tvirtai laikyti, kad prietaisas pats

savaime nepajudėtų.

Būtina įsitikinti, ar švaraus vandens talpykla pripildyta

vandeniu ir ar nešvaraus vandens talpykla įstatyta į

prietaisą.

Paveikslas

 Norėdami greitai sudrėkinti velenus naudodami

menzūrą į valymo stotį įpilkite 50 ml švaraus van-

dens.

Paveikslas

 Prietaisą reikia įjungti ir stotelėje leisti veikti 5 se-

kundes.

Taip prietaisas optimaliai sudrėkinamas, kad būtų

užtikrintas greitas valymas.

 Prietaisą

reikia

išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Prietaisą reikia už rankenos ištraukti iš valymo sto-

telės ir pastatyti ant grindų.

 Prietaisą reikia laikyti už rankenos.

Paveikslas

 Norėdami įjungti, spauskite prietaiso jungiklį (įjun-

gimas / išjungimas).

Paveikslas

– Žiba 3 šviesos diodai – 3/3 akumuliatoriaus veikimo

laiko (visas veikimo laikas).

– Žiba 2 šviesos diodai – 2/3 akumuliatoriaus veikimo

laiko.

– Žiba 1 šviesos diodas – 1/3 akumuliatoriaus veiki-

mo laiko.

 5 minutes iki veikimo laiko pabaigos velenai pakitu-

sius sukimosi greičiu duoda signalą.

 Maždaug 2,5 minutes iki išsikraunant akumuliato-

riui, apatinis šviesos diodas mirksi.

 1,5 minutės prieš veikimo laiko pabaigą įrenginys

išsijungia.

 Įjungus pakartotinai, likusias 1,5 minutės galima iš-

naudoti įrenginiui valyti stotelėje.

Žr. skyrių „Prietaiso valymas išskalaujant“.

 Kai akumuliatorius išsikrauna ir įrenginys išsijun-

gia, apatinis šviesos diodas mirksi dar

10 sekundžių.

DĖMESIO

Prieš pripildant švaraus vandens talpyklą prašome iš-

tuštinti nešvaraus vandens talpyklą. Taip bus išvengta

nešvaraus vandens talpyklos perpildymo.

Žr. skyrių „Nešvaraus vandens talpyklos ištuštinimas“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

Paveikslas

 Švaraus vandens talpyklą už rankenos reikia išimti

iš prietaiso.

Paveikslas

 Atidarykite bako dangtelį.

 Švaraus vandens talpyklą reikia pripildyti šaltu arba

drungnu vandeniu.

 Prireikus, reikia papildyti valymo arba priežiūros

priemonėmis.

 Ženklinimo „MAX“ negalimaviršyti pripildant talpy-

klą.

 Uždarykite bako dangtelį.

Paveikslas

 Švaraus vandens baką įdėkite į prietaisą.

Švaraus vandens talpykla turi būti tvirtai įtvirtinta

prietaise.

DĖMESIO

Būtina reguliariai tikrinti vandens lygį, kad nešvaraus

vandens talpykla nebūtų perpildyta. Negalima viršyti

ženklo „MAX“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

Paveikslas

 Nešvaraus vandens talpyklą reikia laikyti už apati-

nės rankenos tuo pat metu viršutinę rankeną nykš-

čiu spaudžiant žemyn.

 Reikia išimti nešvaraus vandens talpyklą.

Paveikslas

 Būtina nuimti nešvaraus vandens talpyklos dangtį.

 Ištuštinkite užteršto vandens baką.

 Priklausomai nuo užterštumo dangtelį / nusodintu-

vą ir reikia išvalyti vandentiekio vandeniu.

Naudojimas

Bendrieji nurodymai dėl

valdymo

Prietaiso įjungimas

Darbo pradžia

Akumuliatoriaus veikimo trukmė

Būtina papildyti valymo skystį

Užteršto vandens bako ištuštinimas

195LT

– 9

 Būtina uždėti dangtelį ant nešvaraus vandens tal-

pyklos.

Dangtelis turi būti tvirtai uždėtas ant nešvaraus

vandens talpyklos.

Paveikslas

 Užteršto vandens baką įdėkite į prietaisą.

Nešvaraus vandens talpykla turi būti tvirtai įtvirtinta

prietaise.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

DĖMESIO

Siekiant užtikrinti prietaiso stabilumą nutraukus darbą, jį

visuomet reikia įstatyti į valymo arba stovėjimo stotelę.

Jei stovėjimo stabilumas neužtikrinamas, prietaisas gali

apvirsti ir taip gali išsilieti skysčiai, kurie gali pažeisti

grindų dangą.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

Paveikslas

 Išimkite nešvaraus vandens baką.

DĖMESIO

Užbaigus darbą, prietaisą būtina išvalyti jį išskalaujant.

Žr. skyrių „Prietaiso valymas išskalaujant“.

Paveikslas

 Prietaisą reikia visiškai ištuštinti.

Paveikslas

iki

Paveikslas

 Ištuštinkite užteršto vandens baką.

Žr. skyrių „Nešvaraus vandens talpyklos ištuštini-

mas“.

 Jei dar švaraus vandens talpykloje arba valymo

stotelėje yra vandens, vandenį būtina ištuštinti.

DĖMESIO

Kad nesklistų blogas kvapas laikant prietaisą reikia vi-

siškai ištuštinti šviežio vandens ir nešvaraus vandens

baką.

Paveikslas

 Prietaisą už rankenos reikia nunešti į jo laikymo

vietą.

Paveikslas

 Siekiant užtikrinti stovėjimo stabilumą, prietaisą rei-

kia įstatyti į valymo stotelę.

 Prietaisą laikykite sausoje patalpoje.

DĖMESIO

Užbaigus darbą, prietaisą ir valymo stotelę

reikia išska-

lauti švariu vandeniu. Šia procedūra prietaisas optima-

liai išvalomas, taip išvengiant, kad prietaise nesusidary-

tų purvo ir bakterijų sankaupų arba nemalonių kvapų.

Paveikslas

 Prietaisą

reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

 Norėdami praplauti, užpildykite gėlo vandens re-

zervuarą šaltu arba drungnu vandeniu, kad visiškai

pašalintumėte valiklio likučius iš įsiurbimo kanalų ir

siurbiamosios galvutės plyšių.

 Švaraus vandens baką įdėkite į prietaisą.

Paveikslas

 Nešvaraus vandens talpyklą reikia išimti ir ištuštinti.

Žr. skyrių „Nešvaraus vandens talpyklos ištuštini-

mas“.

 Dozavimo indą reikia pripildyti 200 ml vandens.

 Valymo stotelę reikia pripildyti vandeniu.

 Prireikus, skalavimui galima pridėti atitinkamų

KÄRCHER valymo priemonių.

 Norėdami įjungti, spauskite prietaiso jungiklį (įjun-

gimas / išjungimas).

 Prietaisui reikia leisti veikti 30–60 s., kol vanduo

bus visiškai išsiurbtas iš valymo stotelės.

Skalavimas užbaigtas.

Pastaba

Kuo ilgesnį laiką prietaisas yra įjungtas, tuo mažiau drė-

gmės lieka valymo velenuose.

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

 Jei švaraus vandens talpykloje dar yra vandens,

švaraus vandens talpyklą reikia išimti ir ištuštinti.

Paveikslas

 Ištuštinkite užteršto vandens baką.

Žr. skyrių „Nešvaraus vandens talpyklos ištuštini-

mas“.

 Jei valymo stotelėje dar yra vandens, vandenį rei-

kia ištuštinti.

DĖMESIO

Prieš pastatant prietaisą ant grindų, kad būtų galima iš-

imti velenus, būtina ištuštinti švaraus vandens ir nešva-

raus vandens talpyklas. Taip bus išvengta, kad prieš

pastatant ant grindų iš talpyklų neišsilietų skysčiai.

Pastaba

Esant dideliems nešvarumams, valymo velenus galima

valyti atskirai.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

 Jei švaraus vandens talpykloje dar yra vandens,

švaraus vandens talpyklą reikia išimti ir ištuštinti.

 Ištuštinkite švaraus vandens baką.

Paveikslas

 Ištuštinkite užteršto vandens baką.

Paveikslas

 Valymo velenus reikia išsukti prie rankenos įdubi-

mo.

Paveikslas

 Valymo velenus reikia išvalyti tekančiu vandeniu.

arba

 Valymo velenus plauti skalbimo mašina ne dides-

nėje nei 60 °C temperatūroje.

DĖMESIO

Valymui naudojant skalbimo mašiną

negalima naudoti

minkštiklių. Taip nebus pažeistas mikropluoštas ir bus

išsaugotas aukštas valymo velenų efektyvumas.

Valymo velenų negalima džiovinti skalbinių džiovintuve.

Darbo nutraukimas

Prietaiso išjungimas

Prietaiso laikymas

Priežiūra ir aptarnavimas

Prietaiso valymas išskalaujant

Velenų valymas

196 LT

– 10

DĖMESIO

Kad skalbimo mašina nebūtų pažeista, volelius reko-

menduojame įdėti į skalbimo tinklą ir į skalbimo mašiną

įdėti papildomų skalbinių.

Paveikslas

 Baigę valymą velenus užmaukite ant valymo stote-

lės velenų laikiklio ir palikite išdžiūti ore.

 Džiuvimo laiką sutrumpinti galima velenus prieš tai

išspaudžiant.

DĖMESIO

Esant dideliam siurblio galvutės užterštumui arba jei į si-

urblio galvutę patenka daiktai (pvz., akmenys, šukės),

siurblio galvutę reikia išvalyti. Tokie daiktai dirbant su-

kelia garsus arba užkemša siurblio kanalus ir sumažina

siurbimo galią.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Reikia nuimti valymo velenus.

Žr. skyrių „Velenų valymas“.

Paveikslas

 Būtina paspausti siurblio galvutės fiksatorių.

 Reikia nuimti siurblio galvutės apdangą.

 Siurblio galvutės apdangą reikia išvalyti tekančiu

vandeniu.

 Prireikus, siurblio galvutės apdango siurbimo kana-

lus ir angas reikia išvalyti nuo įstrigusių dalelių.

 Prietaiso siurblio galvutę reikia išvalyti drėgna

šluoste.

 Siurblio galvutės apdangą reikia pritvirtinti prie siur-

blio galvutės.

Pastaba

Siurbimo galvutės gaubtelį tvirtinant prie siurbimo gal-

vutės turi pasigirsti aiškus susikimo garsas.

Paveikslas

 Valymo velenus reikia įsukti į velenų laikiklį, kol jie

užsifiksuos.

Žr. skyrių „Velenų valymas“.

DĖMESIO

Nešvaraus vandens talpyklą būtina reguliariai valyti,

kad nusodintuvo neužkimštų dulkės ir purvas.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

Paveikslas

iki

Paveikslas

 Nešvaraus vandens talpyklą reikia išimti iš prietai-

so.

Žr. skyrių „Nešvaraus vandens talpyklos ištuštini-

mas“.



Dangtį / nusodintuvą ir nešvaraus vandens talpyklą

reikia išvalyti vandentiekio vandeniu.

 Nešvaraus vandens talpyklą galima plauti ir inda-

plovėje.

Paveikslas

 Išvalius, nešvaraus vandens talpyklą su dangteliu

reikia vėl įstatyti į prietaisą.

DĖMESIO

Naudojant netinkamas valymo ir priežiūros priemones

galima pažeisti prietaisą ir sugadinti prietaisą.

Pastaba

Prireikus, reikia naudoti KÄRCHER valymo arba prie-

žiūros priemones.

 Dozuojant

valymo ir priežiūros priemones reikia at-

sižvelgti į gamintojo nurodytus kiekius.

Paveikslas

 Siekiant išvengti putojimo, švaraus vandens talpy-

klą pirmiausiai reikia pripildyti vandeniu, o po to įpil-

ti valymo arba priežiūros priemonių.

 Siekiant, kad bendras kiekis neviršytų švaraus van-

dens talpyklos žymos „MAX“, pilant vandenį, reikia

palikti vietos valymo arba priežiūros priemonėms.

Dažnai gedimus sukelia priežastys, kurias galite paša-

linti patys, perskaitę šią apžvalgą. Jei abejojate ar jūsų

įrenginio gedimas čia nepaminėtas, kreipkitės į įgaliotą

klientų aptarnavimo tarnybą.

 Įkroviklio kištukas / tinklo kištukas prijungti netinka-

mai.

 Teisingai prijunkite įkroviklio kištuką / tinklo kištuką.

 Akumuliatorius išsikrovė.

 Įkraukite įrenginį.

 Patikrinkite, ar įkroviklio laidas dar įkištas į prietaisą.

 Ištraukite įkrovimo laidą, nes prietaisas neveikia,

kai įkrovimo laidas įkištas.

Įjungus prietaisą mirksi apatinis šviesos diodas ir prie-

taisas nepasileidžia.

 Akumuliatorius išsikrovė

 Įkraukite įrenginį.

Visi šviesos diodai mirksi vienodu greičiu.

 Naudojamas netinkamas arba sugedęs maitinimo

blokas.

 Naudokite originalų maitinimo bloką / pakeiskite

sugedusį maitinimo bloką.

arba

 Prietaisas naudojimo metu per karštas (pvz., nau-

dojant aukštoje aplinkos temperatūroje).

 Padarykite pertrauką ir leiskite ir įrenginiui ataušti.

 Jeigu prietaisas atjungiamas dėl šios priežasties:

 Padarykite pertrauką ir leiskite ir įrenginiui ataušti.

 prietaisą vėl įjungti galima, kai jis bus tinkamai at-

vėsęs.

Neįdėta filtro kasetė.

(žr. prietaiso aprašyme pateiktą grafiką)

 Gėlo vandens talpyklą išimkite ir įdėkite filtro įdėklą

kaiščiu į viršų.

Filtro kasetė įdėta atvirkščiai.

 Filtro įdėklą išimkite ir kaiščiu įdėkite į viršų.

Siurbimo žarna užsikimšusi purvo nuosėdomis.

 Siurbimo žarnas atsargiai nuimkite nuo siurbimo

galvos ir pagrindinio prietaiso.

 Siurbimo žarnas 10–20 min. įmerkite į šaltą vandenį.

 Buku daiktu ir (arba) pakišę po tekančiu vandeniu

išvalykite siurbimo žarnas.

Siurblio galvutės valymas

Nešvaraus vandens talpyklos valymas

Valymo ir priežiūros priemonės

Pagalba gedimų atveju

Akumuliatorius nekraunamas

Prietaiso nepavyksta įjungti

Šviesos diodų klaidos rodmuo

Velenas nedrėkinamas gėlu vandeniu

197LT

– 11

Vandens bake nėra vandens.

 Papildyti vandens.

Gėlo vandens talpykla netinkamai įtvirtinta įrenginyje.

 Švaraus vandens talpyklą reikia įstatyti taip, kad ji

būtų tvirtai įtvirtinta prietaise.

Trūksta valymo velenų arba jie netinkamai įstatyti.

Paveikslas

 Valymo velenus reikia tinkamais įstatyti arba įsukti

į velenų laikiklį, kol jie užsifiksuos.

Valymo velenai užteršti arba nusidėvėję.

 Valymo velenus reikia išvalyti.

arba

 Valymo velenus reikia pakeisti.

Velenai blokuojami.

Paveikslas

 Išimkite ir patikrinkite velenus, ar juose neužstrigo

koks nors daiktas.

 Patikrinkite, ar velenai į velenų laikiklius įsukti iki

galo.

Velenai yra per sausi.

 Sudrėkinkite velenus arba padėkle prietaisui pasta-

tyti sudrėkinkite prietaisą 50 ml vandens.

Siurblio galvutėje yra daiktų (pvz., akmenų arba šukių).

Paveikslas

 Reikia nuimti siurblio galvutės apdangą ir išvalyti si-

urblio galvute.

Žr. skyrių „Siurblio galvutės valymas“.

Siurblio galvutės siurbimo kanalai ir angos yra užsikim-

šę.

Paveikslas

 Reikia nuimti siurblio galvutės apdangą ir išvalyti si-

urblio galvute.

Žr. skyrių „Siurblio galvutės valymas“.

Nešvaraus vandens talpykla perpildyta.

Paveikslas

iki

Paveikslas

 Būtina nedelsiant išvalyti nešvaraus vandens talpy-

klą.

Žr. skyrių „Nešvaraus vandens talpyklos valymas“.

Nešvaraus vandens talpykla netinkamai įtvirtinta prietai-

se.

 Būtina patikrinti, ar dangtelis tvirtai įtvirtintas ant

nešvaraus vandens talpyklos.

Žr. skyrių „Nešvaraus vandens talpyklos valymas“.

Nusodintuvas užsikimšo.

 Reikia nuimti nešvaraus vandens talpyklos dangtelį

ir išvalyti nusodintuvą.

Žr. skyrių „Nešvaraus vandens talpyklos valymas“.

Valymo metu buvo pažeistas užteršto vandens bako

nusodintuvo filtro tinklelis.

 Pakeiskite nusodintuvą.

Valymo arba priežiūros priemonės netinka prietaisui

arba netinkamas jų dozavimas.

 Būtina naudoti gamintoj rekomenduojamas valymo

ir priežiūros priemones.

Žr. skyrių „Valymo ir priežiūros priemonės“.

 Būtina laikytis gamintojo dozavimo nurodymų.

Velenai pirmą kartą nebuvo sudrėkinti arba buvo sudrė-

kinti per trumpai, todėl nėra pakankamai drėgni (todėl

velenai valo tik iš dalies).

Paveikslas

 Visiškai sudrėkinkite velenus.

DĖMESIO

Primontavus rankeną, nuo pagrindinio prietaiso jos nu-

imti daugiau negalima.

Nuimti rankeną nuo pagrindinio prietaiso galima tik jei

prietaisas išsiunčiamas priežiūros darbams atlikti.

Paveikslas

Žr. paveikslą naudojimo instrukcijos pabaigoje

 Įkiškite atsuktuvą 90° kampu į mažąją kiaurymę už-

pakalinėje rankenos pusėje ir nuimkite rankeną.

DĖMESIO

Pasirūpinkite, kad nebūtų pažeistas pagrindinio prietai-

so ir rankenos sujungimo kabelis.

Gamintojas pasilieka teisę keisti techninius duome-

nis!

Prietaisu negalima surinkti purvo

Nesisuka velenai

Įjungiant girdėti garsus spragtelėjimas

Barškantys garsai siurblio galvutėje

Silpsta siurbiamoji galia

Iš prietaiso teka nešvarus vanduo

Prietaisas ant grindų palieka dryžius

Rankenos nuėmimas nuo pagrindinio

prietaiso

Techniniai duomenys

Jungimas į elektros tinklą

Akumuliatoriaus nominalioji įtampa 25,20 - 25,55 V

Saugiklio rūšis IPX4

Įrenginys

Apsaugos klasė

III

Įkroviklio apsaugos klasė II

Prietaiso nominalioji galia 165 W

Akumuliatoriaus tipas Ličio jonai

Darbo trukmė su visiškai įkrauta ba-

terija

apie 20 min

Pilnai išsikrovusio akumuliatoriaus

įkrovimo laikas

Įkroviklio išėjimo įtampą 30 V

Įkroviklio išėjimo srovė 0,6 A

Galia

Veleno sūkių skaičius per minutę 500 U/min

Pripildymo kiekis

Švaraus vandens bakas 400 ml

Valymo stotelė 200 ml

Matmenys

Svoris (be priedų ir valymo skysčių) 4,4 kg

Ilgis 320 mm

Plotis 270 mm

Aukštis 1220 mm

Kabelio ilgis

Įkroviklis 1500 mm

198 LT

– 5

Перед першим застосуванням при-

строю прочитати цю оригінальну ін-

струкцію з експлуатації, після цього

діяти відповідно до неї та зберегти її

для подальшого користування або

для наступного власника.

Поломийна машина призначена виключно для чи-

щення водостійких твердих підлогових покриттів у

домашньому господарстві.

Не використовувати для чищення гігроскопічних по-

криттів, наприклад необроблених коркових підлог

(можливість просочення вологи і пошкодження по-

криття).

Пристрій придатний для чищення ПВХ, лінолеуму,

керамічної плитки, каменю, просоченого оливою та

вощеного паркету, ламінату, а також будь-яких під-

логових покриттів, не чутливих до води.

Матеріали упаковки піддаються переробці

для повторного використання. Будь ласка, не

викидайте пакувальні матеріали разом із до-

машнім сміттям, віддайте їх для повторного викори-

стання.

Старі пристрої містять коштовні матеріали,

що переробляються, і речовини, які не повин-

ні потрапляти у навколишнє середовище. З

цієї причини пристрій та акумулятор, що мі-

ститься в нім, не можна утилізувати разом з побуто-

вими відходами. Утилізацію можна провести без-

коштовно через місцеві системи рециркуляції та збо-

ру відходів.

Електричні та електронні прилади найчастіше мі-

стять складові частини, які у разі неправильного по-

водження з ними або неправильної утилізації мо-

жуть створити потенційну небезпеку для здоров'я

людини та навколишнього середовища. Однак ці ча-

стини необхідні для належної експлуатації приладу.

Прилади, позначені цим символом, забороняється

утилізувати разом з побутовим сміттям.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на

веб-вузлі за адресою:

www.kaercher.com/REACH

Комплектація пристрою зазначена на упаковці. При

розпакуванні пристрою перевірити комплектацію.

У разі нестачі додаткового обладнання або ушкод-

жень, отриманих під час транспортування, слід пові-

домте про це в торговельну організацію, яка прода-

ла апарат.

Слід використовувати лише оригінальні комплекту-

ючі та оригінальні запасні деталі, тому що саме вони

гарантують безпечну та безперебійну експлуатацію

приладу.

Інформація щодо комплектуючих та запасних дета-

лей міститься на сайті www.kaercher.com.

У кожній країні діють умови гарантії, наданої відпо-

відною фірмою-продавцем. Неполадки в роботі при-

строю ми усуваємо безкоштовно протягом терміну

дії гарантії, якщо вони викликані браком матеріалу

чи помилками виготовлення. У випадку чинної га-

рантії звертіться до продавця чи в найближчий авто-

ризований сервісний центр з документальним під-

твердженням покупки.

(Адреси див. на звороті)

– Разом із вказівками в цій інструкції для експлу-

атації слід враховувати загальні правила тех-

ніки безпеки та норми для попередження не-

щасних випадків згідно законодавству.

– Наявні на приладі попереджувальні знаки та

таблички дають важливі вказівки для безпеч-

ної експлуатації приладу

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосередньо загро-

жує та призводить до тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної

ситуації, що може призвести до тяжких травм чи

смерті.

Зміст

Загальні вказівки UK 5

Правила безпеки UK 5

Опис пристрою UK 7

Установка UK 7

Введення в експлуатацію UK 7

Експлуатація UK 8

Догляд та технічне обслуговування UK 9

Допомога у випадку неполадок UK 11

Технічні характеристики UK 12

Загальні вказівки

Правильне застосування

Захист навколишнього середовища

Комплект постачання

Запасні частини

Гарантія

Символи на пристрої

УВАГА

Під час проведення робіт рівень брудної

води не повинен перевищувати познач-

ку «MAX».

Дотримуйтесь, будь ласка, наступних

рекомендацій:

Спочатку спорожнити резервуар для

брудної води.

Потім заповнити резервуар для чистої

води.

Правила безпеки

Рівень небезпеки

199UK

– 6

몇 ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації,

яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній

ситуації, що може спричинити матеріальні збит-

ки.

 НЕБЕЗПЕКА

 Не занурювати пристрій у воду!

 Перед використанням перевірте належний

стан пристрою та обладнання. Якщо облад-

нання знаходиться у небездоганному стані,

його не можна використовувати.

 У випадку явного пошкодження зарядного при-

строю з зарядним кабелем їх треба негайно

замінити оригінальними частинами.

 Під час проведення будь-яких робіт з догляду

та технічного обслуговування апарат слід ви-

мкнути, а мережевий шнур - витягти з розет-

ки.

 Роботи з ремонту приладу можуть проводи-

тися лише авторизованою службою обслуго-

вування клієнтів.

 Пристрій має електричні конструктивні еле-

менти, тому його не можна мити під прото-

чною водою!

 Не вставляти струмопровідні предмети

(напр., викрутка або подібне) у гніздо зарядки.

 Не торкатися до контактів або трубопро-

водів.

 Зазначена напруга на заводській табличці по-

винна збігатися з напругою у розетці.

 Не тягнути зарядний кабель через гострі краї

та не затискати його.

몇 ПОПЕРЕДЖЕННЯ

 Пристрій може бути під’єднаний лише до елек-

тричної мережі, що має бути змонтована

електромонтером відповідно до стандарту

Міжнародної електротехнічної комісії (МЕК)

IEC 60364.

 Пристрій слід вмикати лише до змінного стру-

му. Напруга повинна відповідати вказаним на

фірмовій табличці пристрою даним щодо на-

пруги.

 З міркувань безпеки радимо підключати при-

стрій через автомат захисного відключення

(макс. 30 мА).

 НЕБЕЗПЕКА

Небезпека ураження електричним струмом.

 Ніколи не торкайтесь мережного штекеру та

розетки вологими руками.

 Не користуйтеся забрудненим чи мокрим за-

рядним пристроєм.

 Не екслуатуйте зарядний пристрій у вибухо-

небезпечному середовищі.

 Не носіть зарядний пристрій, тримаючи його

за кабель.

 Використовувати та зберігати зарядний при-

стрій тільки в сухих приміщеннях.

 Захищайте мережевий кабель від високої тем-

ператури, гострих країв, мастила та рухомих

частин пристроїв.

 Слід уникати застосування подовжувального

кабелю з кількома розетками та при одноча-

сному влюченні кількох пристроїв.

 Не можна витягувати мережевий штекер із

розетки за кабель.

 Не накривайте заряджувальний пристрій і

тримайте відкритими його вентиляційні от-

вори.

 Не відкривайте зарядний пристрій. Виконува-

ти ремонт пристрою можуть лише спеціалі-

сти.

 Використовуйте зарядний пристрій лише для

зарядки допущених акумуляторних блоків.

 У випадку явного пошкодження зарядного при-

строю з зарядним кабелем їх треба негайно

замінити оригінальними частинами.

 НЕБЕЗПЕКА

Небезпека ураження електричним струмом.

 Не піддавати акумулятор сильному сонячному

випромінюванню, нагріву и вогню.

몇 ПОПЕРЕДЖЕННЯ

 Заряджати акумулятор дозволяється лише за

допомогою оригінального зарядного при-

строю, що входить в комплект, чи зарядного

пристрою, допущеного фірмою Kärcher.

Використовувати такий адаптер:

 Не розкривайте акумулятор,, того, можуть

виділитися дратівні пари або агресивні рідини.

 НЕБЕЗПЕКА

 Користувач повинен використовувати при-

стрій у відповідності до інструкції. Він повинен

враховувати умови місцевості та звертати

увагу на третіх осіб під час роботи з при-

строєм.

 Заборонено використовувати пристрій у ви-

бухонебезпечних зонах.

 При використанні пристрою в небезпечних зо-

нах слід дотримуватися відповідних правил

техніки безпеки.

 Не використовувати пристрій, якщо він рані-

ше падав, має ознаки пошкодження або негер-

метичності.

 Пакувальну плівку тримайте подалі від дітей,

існує небезпека задушення!

몇 ПОПЕРЕДЖЕННЯ

 Забороняється експлуатація пристрою діть-

ми або некваліфікованими особами.

 Цій пристрій не призначений для використан-

ня людьми з обмеженими фізичними, сенсорни-

ми або розумовими можливостями або з від-

сутністю досвіду й/або відсутністю відповід-

них знань, за винятком випадків, коли вони зна-

Електричні компоненти

Зарядний пристрій

Акумулятор

Безпечне обслуговування

PS07

200 UK

– 7

ходяться під наглядом відповідальної за

безпеку особи або отримують від неї вказівки

по застосуванню пристрою, а також усвідом-

люють можливі ризики.

 Не дозволяйте дітям грати з пристроєм.

 Стежити за тим, щоб діти не грали із при-

строєм.

 Тримати пристрій подалі від дітей, поки він

включений або ще не охолоджений.

 Не дозволяйте дітям проводити очищення та

обслуговування пристрою без нагляду.

 Експлуатувати та зберігати пристрій згідно

до опису та малюнків!

몇 ОБЕРЕЖНО

 Перед виконанням будь-яких дій з пристроєм

або біля нього необхідно забезпечити стій-

кість, щоб запобігти нещасним випадкам та

травмуванню в результаті перекидання при-

строю.

 У жодному разі не використовувати розчинни-

ки, рідини, що містять розчинники, або не-

розведені кислоти (наприклад, мийні засоби,

бензин, розріджувачі фарб та ацетон) і не за-

ливати їх у бак для води, оскільки вони агресив-

но впливають на матеріали, використані у

пристрої.

 Не можна залишати пристрій без нагляду під

час роботи.

 Не підставляти під щітки, що обертаються,

частини тіла (наприклад, волосся, пальці).

 Під час очищення всмоктувальної голівки бе-

регти руки, оскільки існує небезпека травму-

вання гострими предметами (наприклад,

осколками).

 З'єднувальний кабель тримати подалі від дже-

рел тепла, гострих країв, мастила та рухо-

мих деталей пристрою.

УВАГА

 Пристрій вмикати тільки після того, як бу-

дуть встановлені резервуари для чистої та

брудної води.

 Не можна допускати потрапляння у пристрій

гострих або великих предметів (наприклад,

осколків скла, гальки, деталей іграшок).

 Не заливати у резервуар для чистої води

оцтову кислоту, засоби для видалення вапня-

ного нальоту, ефірні олії або подібні речовини.

Також слідкувати за тим, щоб ці речовини не

потрапили у пристрій під час його роботи.

 Використовувати пристрій тільки на твердих

підлогах з водостійким покриттям (напри-

клад, лакованому паркеті, глазурованій плит-

ці, лінолеумі).

 Не використовувати пристрій для чищення

килимів та килимових покриттів.

 Не пересувати пристрій по підлоговій решітці

конвекторних систем опалення. У разі пересу-

вання пристрою по решітці вода, що розбриз-

кується, не може бути зібрана пристроєм.

 Під час тривалих робочих пауз та після засто-

сування пристрій вимкнути головним

вимикачем / вимикачем пристрою та витягну-

ти штепсельну вилку з мережі.

 Не дозволяється експлуатація пристрою при

температурі нижче 0 °C.

 Необхідно захищати прилад від дощу. Не збері-

гати поза приміщенням.

Малюнки див. на сторінках з малюнками

** FC 5 Cordless

** FC 5 Cordless Premium

Рисунок

 До упора вставити ручку у базовий пристрій до

клацання.

Ручка повинна міцно триматися у пристрої.

Рисунок

 Вкрутити щітки до упора у тримачі.

 Слідкувати за кольоровим маркування вну-

трішньої сторони щітки та тримача на пристрої

(наприклад, синій до синього).

 Після встановлення перевірити міцність посад-

ки.

Рисунок

 Для стійкості поставити пристрій у станцію очи-

щення.

Рисунок

 Вставити

зарядний

кабель зарядного пристрою

в зарядне гніздо пристрою.

 Вставити штепсельну вилку зарядного при-

строю в розетку.

Рисунок

 Світлодіодні контрольні індикатори відобража-

ють поточний стан заряду акумулятора.

 Під час зарядки повністю розрядженого акуму-

лятора все 3 світлодіодних контрольних індика-

тори по черзі блимають знизу вверх.

Опис пристрою

1 Перемикач ВМИК / ВИМК

2 Ручка

3 Індикатор заряду аккумулятора

4 Ручка

5 Гніздо зарядки

6 Кришка резервуара для брудної води/відділь-

ник

7 Резервуар брудної води

8 Кожух всмоктувальної голівки

9 Захватний паз щітки

10 Щітки

11 Фіксатор всмоктувальної голівки

12 Резервуар чистої води

13 Ручка для резервуара для чистої води

14 Пристрій для зберігання циліндричних щіток

15 Станція очищення/паркування

16 Фільтрувальна вставка

17 Зрядний пристрій з кабелем

18 * Засіб для чищення RM 536 30 мл

19 ** Засіб для чищення RM 534 30 мл

20 ** Засіб для чищення RM 536 500 мл

10 ** Щітки 2x

Установка

Введення в експлуатацію

Встановлення циліндричних щіток

Процес зарядки

201UK

– 8

 Коли рівень заряду акумулятора становить 1/3,

найнижчий світлодіод світиться постійно, два

верхніх світлодіоди блимають.

 Коли рівень заряду акумулятора становить 2/3,

два нижніх світлодіоди світяться постійно, вер-

хній світлодіод продовжує блимати.

 Після повного заряджання акумулятора 3 світ-

лодіодні контрольні індикатори безперервно

світяться ще протягом 60 хвилин. Після закін-

чення цього часу індикатори вимикаються.

Рисунок

 Після заряджання витягти штепсельну вилку з

розетки і витягти зарядний кабель з зарядного

гнізда.

Рисунок

 Витягнути резервуар для чистої води з при-

строю за ручку.

Рисунок

 Відкрити кришку бака.

 Резервуар для чистої води заповнити холодною

або помірно теплою водопровідною водою.

 За потреби в резервуар для чистої води можна

залити миючий засіб або засіб для догляду

KÄRCHER.*

Див. главу «Миючі засоби і засоби для догля-

ду».

 Під час заповнення рівень води не повинен пе-

ревищувати позначку «MAX».

 Закрийте кришку бака.

Рисунок

 Вставити резервуар для чистої води в апарат.

 Резервуар для чистої води повинен бути міцно

розташований у пристрої.

УВАГА

*Дотримуватись рекомендації щодо дозування ми-

ючого засобу або засобу для догляду.

УВАГА

Рисунок

Пристрій призначений лише для збирання бруду і

рідини (макс. 250 мл).

Рисунок

До початку робіт зібрати з підлоги такі предмети

(за наявності),

як осколки скла, галька, гвинти або

деталі іграшок.

Перед використанням пристрою протестувати

підлогове покриття на водостійкість у непоміт-

ному місці. Не використовувати для чищення гігро-

скопічних покриттів, таких як необроблені коркові

підлоги (можливість просочення вологи і пошкод-

ження покриття).

Вказівки

 Для запобігання появі смугастого візерунка пе-

ред використанням на чутливих поверхнях, на-

приклад, з дерева або дрібнозернистого каме-

ню,

необхідно

перевірити пристрій у малопоміт-

ному місці.

 Не зупинятись на одному місці, продовжувати

рухатися.

 Дотримуватися інструкцій виробника підлогово-

го покриття.

Рисунок

Щоб на щойно вимитій підлозі не залишати слідів,

роботу виконувати заднім ходом у напрямку до две-

рей.

 Тримати пристрій за ручку під кутом прибл. 60

градусів.

 Очищення підлоги здійснюється шляхом пере-

сування пристрою уперед-назад зі швидкістю,

як у разі використання пилососа.

 У разі сильних забруднень пристрій пересувати

підлогою повільно.

 До комплекту поставки входять дві пари валиків

сірого та жовтого кольору: Обидві пари валиків

виконують однакову функцію, але можуть засто-

совуватись для різних зон використання (кольо-

рове маркування, наприклад, для кухні та ван-

ної кімнати).

Рисунок

 Коротко натиснути вимикач ON.

 Прибл.

через

1–2 секунди циліндричні щітки по-

чинають обертатися і пристрій готовий до екс-

плуатації.

УВАГА

Під час увімкнення пристрою щітки починають

обертатись. Слід тримати пристрій за ручку,

щоб він не почав самостійно пересуватись.

Упевнитись, що резервуар для чистої води запов-

нений водою, а резервуар для брудної води встав-

лений у пристрій.

Рисунок

 Для швидкого змочування циліндричних щіток

залити в станцію очищення 50 мл чистої води за

допомогою мірного стакана.

Рисунок

 Увімкнути пристрій та у станції запустити на 5

секунд.

У цьому разі пристрій буде оптимально зволо-

жений для забезпечення швидкого очищення.

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 За ручку для перенесення підняти пристрій із

станції очищення і поставити на підлогу.

 Тримати пристрій за ручку.

Рисунок

 Для включення натиснути на головний вимикач

(Вкл./Викл).

Рисунок

– Світяться 3 світлодіоди — тривалість роботи

акумулятора 3/3 (повний заряд).

– Світяться 2 світлодіоди — тривалість роботи

акумулятора 2/3.

– Світиться 1 світлодіод — тривалість роботи аку-

мулятора 1/3.

 За 5 хвилин до закінчення часу роботи щітки

сигналізують про це зміною швидкості обертан-

ня.

 Приблизно за 2,5 хвилини до повного розряд-

жання акумулятора блимає найнижчий світ-

лодіод.

 За 1,5 хвилини до закінчення часу роботи при-

стрій вимикається.

Заповнити резервуар для чистої води

Експлуатація

Загальні вказівки щодо

обслуговування

Ввімкнення пристрою

Приступити до роботи

Тривалість роботи акумулятора

202 UK

– 9

 У разі повторного увімкнення 1,5 хвилини, що

залишились, можна використовувати для очи-

щення пристрою в станції.

Див. главу «Очищення пристрою шляхом про-

мивання».

 Після розрядження акумулятора та вимкнення

пристрою протягом 10 секунд блимає найниж-

чий світлодіод.

УВАГА

Перед заповненням резервуара для чистої води

злити воду з резервуара для брудної води. Це до-

зволить уникнути переповнення резервуара для

брудної води.

Див. главу «Видалення вмісту з резервуара для

брудної води».

Рисунок

 Поставити пристрій у станцію очищення.

Рисунок

 Витягнути резервуар для чистої води з при-

строю за ручку.

Рисунок

 Відкрити кришку бака.

 Резервуар для чистої води заповнити холодною

або помірно теплою водопровідною водою.

 У разі необхідності додати миючий засіб або за-

сіб для догляду.

 Під час заповнення рівень води не повинен пе-

ревищувати позначку «MAX».

 Закрийте кришку бака.

Рисунок

 Вставити резервуар для чистої води в апарат.

Резервуар для чистої води повинен бути міцно

розташований у пристрої.

УВАГА

Щоб не сталося переповнення резервуара для

брудної води

, необхідно регулярно перевіряти рі-

вень води. Рівень води не повинен перевищувати

позначку «MAX».

Рисунок

 Поставити пристрій у станцію очищення.

Рисунок

 Тримати

резервуар

для брудної води за нижню

профільну ручку, при цьому великим пальцем

натискуючи донизу верхню профільну ручку.

 Вийняти резервуар для брудної води.

Рисунок

 Зняти кришку з резервуара для брудної води.

 Спорожнити резервуар для брудної води.

 Залежно від ступеня забруднення помити криш-

ку/віддільник та резервуар для брудної води во-

допровідною водою.

 Встановити кришку на резервуар для брудної

води.

Кришка повинна бути надійно встановлена на

резервуарі.

Рисунок

 Вставити резервуар для брудної води в апарат.

Резервуар для брудної води повинен бути міцно

розташований у пристрої.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 Поставити пристрій у станцію очищення.

УВАГА

Під час перерв у роботі завжди ставити пристрій

у станцію очищення та паркування для забезпе-

чення стійкого положення. У разі недостатньої

стійкості пристрій може перекинутись

, при цьому

може витекти рідина й пошкодити підлогове по-

криття.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 Поставити пристрій у станцію очищення.

Рисунок

 Зняти бак для брудної води.

УВАГА

Після закінчення роботи очистити пристрій шля-

хом промивання.

Див. главу «Очищення пристрою шляхом проми-

вання».

Рисунок

 Повністю злити воду з пристрою.

Рисунок

до

Рисунок

 Спорожнити резервуар для брудної води.

Див.

главу

«Видалення вмісту з резервуара для

брудної води».

 Якщо у резервуарі для чистої води або у станції

очищення залишилась вода, злити її.

УВАГА

Щоб уникнути утворення запахів, у разі розміщен-

ня пристрою на зберігання слід повністю випорож-

нити баки

для чистої та брудної води.

Рисунок

 Перенести пристрій за ручку для перенесення

до місця зберігання.

Рисунок

 Для стійкості поставити пристрій у станцію очи-

щення.

 Зберігати пристрій в сухих приміщеннях.

УВАГА

Після закінчення роботи завжди промивати при-

стрій чистою водою у станції очищення. Цей про-

цес забезпечує оптимальне очищення пристрою і

запобігає накопиченню бруду й бактерій, а також

утворенню неприємного запаху у пристрої.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 Поставити пристрій у станцію очищення.

Додавання миючого засобу

Видалення вмісту з резервуара для

брудної води

Переривання роботи

Вимкнення приладу

Зберігати пристрій

Догляд та технічне обслуговування

Очищення пристрою шляхом промивання

203UK

– 10

 Для процесу промивання заповнити бак для чи-

стої води невеликою кількістю холодної або те-

плої водопровідної води, щоб повністю очисти-

ти всмоктувальні канали та пази всмоктуваль-

ної голівки від залишків мийних засобів.

 Вставити резервуар для чистої води в апарат.

Рисунок

 Вийняти резервуар для брудної води та спорож-

нити його.

Див. главу «Видалення вмісту з резервуара для

брудної води».

 У мірну склянку налити 200 мл води.

 Налити воду у станцію очищення.

 У разі необхідності для промивання можна до-

дати відповідний миючий засіб KÄRCHER.

 Для включення натиснути на головний вимикач

(Вкл./Викл).

 Дати пристрою попрацювати 30-60 секунд, поки

він повністю не убере у себе усю воду зі станції

очищення.

Процес промивання завершений.

Вказівка

Чим довше пристрій увімкнений, тим менше вологи

залишається на щітках.

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

 Якщо у резервуарі для чистої води залишилась

вода, зняти резервуар і злити воду.

Рисунок

 Спорожнити резервуар для брудної води.

Див. главу «Видалення вмісту з резервуара для

брудної води».

 Якщо у станції очищення залишилась вода, зли-

ти її.

УВАГА

Перед тим як покласти пристрій на підлогу для

зняття щіток, злити воду з резервуарів для чи-

стої та брудної води. Таким чином вона не витече

з резервуарів під час укладання пристрою на підло-

гу

Вказівка

разі

сильного забруднення щітки можна почистити

окремо.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

 Якщо у резервуарі для чистої води залишилась

вода, зняти резервуар і злити воду.

 Видалити вміст із резервуара для чистої води.

Рисунок

 Спорожнити резервуар для брудної води.

Рисунок

 Викрутити щітки, тримаючи їх за захватний паз.

Рисунок

 Помити щітки під проточною водою.

або

 Щітки мити у пральній машині за температури

60 °C.

УВАГА

Під час миття у пральній машині не використо-

вувати ополіскувачі. Це дозволяє уникнути пош-

кодження мікроволокон, а щітки зберігають високу

ефективність очищення.

Щітки не можна сушити у сушарці.

УВАГА

Щоб уникнути пошкодження пральної машини, ми

рекомендуємо помістити щітки в сітку для прання

білизни і завантажити в пральну машину додатко-

ву білизну.

Рисунок

 Після очищення помістити циліндричні щітки у

місце для зберігання в станції очищення і вису-

шити їх на повітрі.

 Попередньо

віджавши

циліндричні щітки, можна

скоротити час сушіння.

УВАГА

Підлягає очищенню у разі сильного забруднення

або у разі потрапляння предметів (наприклад, ка-

мінців, осколків) до всмоктувальної голівки. Під час

роботи ці предмети створюють стукотіння або

забивають всмоктувальні канали та знижують по-

тужність всмоктування.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 Зняти щітки.

Див. главу «Очищення щіток».

Рисунок

 Натиснути фіксатор всмоктувальної голівки.

 Зняти кожух всмоктувальної голівки.

 Помити

кожух

всмоктувальної голівки під прото-

чною водою.

 У разі необхідності очистити всмоктувальні ка-

нали і пази кожуха всмоктувальної голівки від

застряглих частин.

 Всмоктувальну голівку пристрою очистити воло-

гою ганчіркою.

 Закріпити кожух на всмоктувальні голівці.

Вказівка

Кожух під час кріплення на головку пилососа пови-

нен заклацнутись.

Рисунок

 Вкрутити щітки до упора у тримачі.

Див. главу «Очищення щіток».

УВАГА

Щоб віддільник не був засмічений пилом або брудом

чи щоб бруд не пристав до резервуару, резервуар

для брудної води слід регулярно чистити.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 Поставити пристрій у станцію очищення.

Рисунок до

Рисунок

 Вийняти резервуар для брудної води із при-

строю.

Див. главу «Видалення вмісту з резервуара для

брудної води».

 Помити кришку/віддільник та резервуар для

брудної води водопровідною водою.

 Резервуар для брудної води можна мити також

у посудомийній машині.

Рисунок

 Після очищення вставити резервуар для бруд-

ної води з кришкою у пристрій.

Очищення циліндричних щіток

Очищення всмоктувальної голівки

Очищення резервуара для брудної води

204 UK

– 11

УВАГА

Використання непридатних миючих засобів або за-

собів для догляду може пошкодити пристрій і при-

звести до анулювання гарантії.

Вказівка

У разі необхідності для очищення підлог використо-

вувати миючі засоби або засоби для догляду.

 Дотримуватись інформації виробника щодо до-

зування миючого засобу та засобу для догляду.

Рисунок

 Щоб уникнути утворення піни, у резервуар для

чистої води спочатку налити чисту воду, а потім

миючий засіб чи засіб для догляду.

 Щоб не перевищити позначку «MAX» у резерву-

арі для чистої води, під час його наповнення за-

лишати місце для миючого засобу або засобу

для догляду.

Часто пошкодження є досить простими, тому за до-

помогою приведеного нижче огляду ви самі зможете

їх усунути. Якщо ви маєте сумніви або при наявності

пошкоджень, не згаданих у огляді, звертайтесь, будь

ласка, до авторизованої служби обслуговування

клієнтів.

 Зарядний штекер / мережева штепсельна вилка

підключена неправильно.

 Правильно підключити зарядний штекер / мере-

жеву штепсельну вилку.

 Акумулятор розряджений.

 Зарядити пристрій.

 Перевірити, чи вставлений зарядний кабель в

пристрій.

 Від'єднати зарядний кабель, оскільки за підклю-

ченого зарядного кабелю робота пристрою не-

можлива.

Найнижчий світлодіод блимає під час вмикання при-

строю, а пристрій не запускається.

 Акумулятор розряджений

 Зарядити пристрій.

Всі світлодіоди швидко блимають одночасно.

 Використання неправильного або несправного

блоку живлення.

 Використовувати оригінальний блок живлення /

замінити несправний блок живлення.

або

 Пристрій занадто гарячий під час використання

(наприклад, під час роботи за високих темпера-

тур навколишнього середовища).

 Зробити перерву і дати пристрою охолонути.

 Якщо пристрій ще і вимикається:

 Зробити перерву і дати пристрою охолонути.

 Пристрій не вмикається, поки не охолоне.

Фільтрувальний елемент не встановлений.

(Див. малюнок для опису пристрою)

 Зняти резервуар для чистої води та вставити

фільтруючий елемент штифтом догори.

Фільтрувальний елементи встановлений непра-

вильно (у перевернутому стані).

 Зняти фільтруючий елемент та вставити його

штифтом догори.

Всмоктувальний шланг засмічений відкладеннями

бруду.

 Обережно від’єднати всмоктувальні шланги від

всмоктувальної головки та базового пристрою.

 Помістити всмоктувальні шланги на 10–

20 хвилин у холодну воду.

 Очистити всмоктувальні шланги тупим предме-

том а/або під проточною водою.

У резервуарі немає води.

 Долити воду

Резервуар

для

чистої води встановлений у пристрої

неправильно.

 Встановити резервуар для чистої води таким

чином, щоб він міцно тримався у пристрої.

Щітки відсутні або встановлені неправильно.

Рисунок

 Встановити щітки або вкрутити їх до упора у

тримачі.

Щітки забруднені або зношені.

 Очистити щітки.

або

 Замінити щітки.

Щітки заблоковані.

Рисунок

 Зняти циліндричні щітки і перевірити, чи не за-

стряг в них будь-який предмет.

 Перевірити, щоб циліндричні щітки були угвин-

чені в утримувачі щіток до упору.

Щітки занадто сухі.

 Змочити циліндричні щітки або змочити при-

стрій, доливши 50 мл води в станцію паркуван-

ня.

У всмоктувальній голівці присутні предмети (напри-

клад, камінці або осколки).

Рисунок

 Зняти кожух всмоктувальної голівки і прочисти-

ти її.

Див. главу «Очищення всмоктувальної голівки».

Всмоктувальні канали і пази всмоктувальної голівки

засмічені.

Рисунок

 Зняти кожух всмоктувальної голівки і прочисти-

ти її.

Див. главу «Очищення всмоктувальної голівки».

Миючі засоби і засоби для догляду

Допомога у випадку неполадок

Акумулятор не заряджається

Пристрій не вмикається

Світлодіодний індикатор несправностей

Валик не зволожується чистою водою

Пристрій не збирає бруд

Щітки не повертаються

Гучній тріск під час увімкнення

Стукотіння у всмоктувальній голівці

Знижується потужність всмоктування

205UK

– 12

Резервуар для брудної води переповнений.

Рисунок

до

Рисунок

 Відразу випорожнити резервуар для брудної во-

ди.

Див. главу «Очищення резервуара для брудної

води».

Резервуар для брудної води встановлений у при-

строї неправильно.

 Перевірити надійну посадку кришки на резерву-

арі для брудної води.

Див. главу «Очищення резервуара для брудної

води».

Віддільник засмічений.

 Зняти кришку з резервуара для брудної води і

очистити віддільник.

Див. главу «Очищення резервуара для брудної

води».

Фільтрувальна сітка віддільника резервуара для

брудної води пошкоджена під час прибирання.

 Замінити віддільник.

Миючий засіб або засіб для догляду не придатний

для пристрою чи неправильне дозування.

 Використовувати рекомендований виробником

миючий засіб або засіб для догляду.

Див. главу «Миючі засоби і засоби для догля-

ду».

 Дотримуватись інформації виробника щодо до-

зування.

Перше зволоження щіток не було виконано або було

занадто коротким, а тому щітки зволожились не по-

вністю (через це щітки очищують лише частково).

Рисунок

 Повністю зволожити щітки.

УВАГА

Після збирання не знімати ручку базового при-

строю.

Знімати ручку з базового пристрою дозволяється

лише у тому разі, якщо пристрій відправляється

на сервісне обслуговування.

Рисунок

Див. малюнок наприкінці інструкції з експлуатації

 Вставити викрутку під кутом 90 градусів у неве-

ликий отвір на задній стороні ручки і зняти ручку.

УВАГА

Слідкувати за тим, щоб не пошкодити з'єднуваль-

ний кабель між базовим пристроєм і

ручкою.

Можливі зміни у конструкції пристрою!

З пристрою витікає брудна вода

Пристрій залишає смуги на підлозі

Знімання ручки з базового пристрою

Технічні характеристики

Електричне підключення

Номінальна напруга акумуля-

тора

25,20 - 25,55 V

Ступінь захисту IPX4

Пристрій

Клас захисту

III

Клас захисту зарядного при-

строю

Номінальна потужність при-

строю

165 Вт

Тип акумулятора Літій-іон-

ний

Час роботи при повній зарядці

акумулятора

прибл. 20 хв

Час зарядки порожнього аку-

мулятора

4г

Вихідна напруга зарядного

пристрою

30 V

Вихідний струм зарядного при-

строю

0,6 А

Робочі характеристики

Обертів щітки за хвилину 500 об/хв

Місткість резервуара

Резервуар чистої води 400 мл

Станція очищення 200 мл

Розміри

Маса (без приладдя та миючих

рідин)

4,4 кг

Довжина 320 мм

ширина 270 мм

висота 1220 мм

Довжина кабелю

Зарядний пристрій 1500 мм

206 UK

– 5

Бұйымыңызды алғаш рет қолдану

алдында осы түпнұсқа пайдалану

бойынша нұсқаулықты мұқият оқып

шығыңыз, нұсқауларды орындап,

кейін пайдалану үшін немесе осы бұйымды кейін

пайдаланатын тұлғалар үшін сақтап қойыңыз.

Еден тазалағышын тек үй шаруашылығындағы

қатты еденді тазалау үшін жəне тек суға төзімді

едендерде ғана қолданыңыз.

Суға сезімтал төсемелерді, мысалы, тозды

едендерді тазаламаңыз (ылғал еденге сіңіп, оны

зақымдауы мүмкін).

Құрылғы ПВХ, линолеум, кафель, тас, майланған

жəне жуылған паркетті, ламинатты жəне барлық

суға сезімтал еден төсемдерін тазалауға арналған.

Қаптау материалдары екінші өңдеуге

жарамды. Қаптаманы үй қоқысына

лақтырмауыңызды сұраймыз, оларды екінші

өңдеу үшін бөлек қойыңыз.

Пайдаланылған құралдарда қоршаған ортаға

тасталмауы тиіс құнды, өңдеуге бейім

материалдар мен заттар бар. Сондықтан,

құрал мен оның қуаттандырғышын үй

қоқысына тастауға болмайды. Оларды жергілікті

қоқыстарды тапсыру жəне жинау жүйелеріне табыс

ету керек.

Электрлік жəне электрондық бұйымдардың

құрамында қате қолдану немесе қате кəдеге жарату

нəтижесінде адам денсаулығына жəне қоршаған

ортаға қауіп төндіруі ықтимал бөлшектер жиі

кездеседі. Алайда аталған бөлшектер бұйымды

тиісінше пайдалану үшін қажет болады. Осы

таңбамен белгіленген бұйымдарды үй

қоқыстарымен бірге тастауға болмайды.

Құрамындағы заттар туралы анықтамалар

(REACH)

Бұйымның құрамындағы заттар туралы соңғы

мағлұматтарды астыда көрсетілген интернет

беттерімізде оқи аласыз:

www.kaercher.com/REACH

Сіздің бұйымыңыздың жеткізілу көлемі қорапшада

бейнеленген. Бұйым қорапшасын ашқанда қорапша

ішіндегі бұйым мен бөлшектерінің толық жəне

бұзылмаған түрде болғандығын тексеріп алыңыз.

Егер кейбір жабдықтар жоқ болса немесе

тасымалдау кезіндегі ақаулар болса, аппаратты

сатқан фирманы хабардар етіңіз.

Тек түпнұсқа керек-жарақтар мен түпнұсқа қосалқы

бөлшектерді қолданыңыз, себебі олар бұйымның

қауіпсіз жəне ақаусыз жұмысына кепілдік береді.

Керек-жарақтар мен қосалқы құралдар туралы

ақпарат www.kaercher.com веб-сайтында

қолжетімді.

Бұйымдарымыз үшін əр елде жауапты өтім

серіктестеріміз тарапынан шығарылатын кепілдеме

шарттары күште болады. Егер материалдардың

ақаулығы немесе дайындау барысындағы

қателіктер табылса, біз ықтимал ақаулықтарды

кепіл мерзімі ішінде ақысыз жөндейміз. Кепіл мерзімі

ішінде наразылықтарыңыз болса, аспапты сатқан

сауда мекемесіне немесе жақындағы өкілетті

сервистік қызмет көрсету орнына сатып алу чегін

көрсетіп, хабарласыңыз.

(Мекенжайы артқы жағында берілген)

Мазмұны

Жалпы нұсқаулар KK 5

Қауіпсіздік нұсқаулары KK 6

Бұйым сипаттамасы KK 7

Орнату KK 7

Бұйымды іске қосу KK 7

Пайдалану KK 8

Күту мен техникалық тексеру

жұмыстары KK 10

Кедергілер болғанда көмек алу KK 11

Техникалық мағлұматтар KK 12

Жалпы нұсқаулар

Бұйымды мақсатына сəйкес қолдану

Қоршаған ортаны қорғау

Қаптама ішіндеге бөлшектер

Қосалқы бөлшектер

Кепілдеме

Бұйымдағы символдар мен белгілер

НАЗАР АУДАРЫҢЫЗ

Тазалау жұмыстарының барысында кір

су багының "MAX" белгісінен асыруға

болмайды.

Келесі ұсыныстарды орындаңыз:

Алдымен кір су багын босатыңыз.

Содан кейін таза су багын толтырыңыз.

207KK

– 6

– Пайдалану нұсқауындағы ережелермен қоса,

жалпы заңды қауіпсіздік жəне жазатайым

оқиғаны алдын алу талаптарын сақатаған

жөн.

– Бұйымға орнатылған ескерту жəне нұсқау

белгілері бұйымды қауіпсіз қолдану үшін

маңызды нұсқауларды береді.

 ҚАУІП

Ауыр жарақаттануға не өлімге апарып соғатын

тікелей түрде түсе алатын тəуекелге нұсқау.

몇 ЕСКЕРТУ

Ауыр жарақаттануға не өлімге апарып соғатын

ықтимал қауіпті жағдайларға нұсқау.

몇 АБАЙЛАҢЫЗ

Жеңіл жарақаттануға апарып соғатын ықтимал

қауіпті жағдайға нұсқау.

НАЗАР АУДАРЫҢЫЗ

Материалдық зиянға апарып соғатын ықтимал

қауіпті жағдайға нұсқау.

 ҚАУІП

 Құрылғыны суға салмаңыз!

 Қолдану алдында құрылғы мен керек-

жарақтардың дұрыс күйін тексеріңіз. Егер

оның күйі жақсы болмаса, қолдануға тыйым

салынады.

 Зарядтау кабелі мен зарядтау құрылғысында

бұзылған жерлер бар болса, оны дереу түрде

бұйым шығарушының жаңа құрылғысын алып,

ауыстырыңыз.

 Бұйым бойынша өткізілетін барлық жұмыстар

уақытында бұйымды міндетті түрде электр

тоғынан шығарып, электр ашасын

розеткадан шығарылып алынуы тиіс.

 Бұйымды жөндеу жұмыстары тек өкілетті

қызмет көрсету орталығының тарапынан

орындалуы керек.

 Бұйым құрамында электрикалық бөлшектері

бар - оны ағынды сумен тазаламаңыз.

 Толтыру жеріне тоқ өткізе алатын

заттарды (мысалы бұрағыш немесе ұқсас

заттарды) енгізбеңіз.

 Контактілерге немесе байланыс желілеріне

қол тигізбеңіз.

 Бұйым түр белгісіндегі

көрсетілген кернеу

қолданылған электрлік ток кернеуіне сəйкес

болуы тиіс.

 Зарядтау кабелін өткір жиектермен

жүргізбеңіз жəне оны қысып қалмаңыз.

몇 ЕСКЕРТУ

 Бұйымды тек электршінің IEC 60364

стандартына сəйкес қондырған электр

розеткасына жалғауға болады.

 Бұйымды тек ауыспалы токқа жалғаңыз.

Кернеу бұйымның түр кестесінде көрсетілген

кернеуге сəйкес болуы тиіс.

 Қауіпсіздік мақсатында аппаратты

дифференциалдық ток құрылғысы (макс. 30

мА) арқылы зарядтауды ұсынамыз.

 ҚАУІП

Электрлік токтың соғу қаупі.

 Кабель ашасы мен электр розеткасын

ешқашан ылғалды қолмен ұстамаңыз не

түртпеңіз.

 Құрылғыны ластанған немесе ылғал күйде

пайдаланбаңыз.

 Зарядтау құрылғысын жарылу қаупі бар

ортада пайдаланбаңыз.

 Зарядтау құрылғысын қуат беру сымынан

тартпаңыз.

 Зарядтау құрылғысын тек қана құрғақ

жерлерде қолданып. жерлерде сақтаңыз.

 Қуат беру сымын қызу көздерінен

, өткір

шеттерден, майдан жəне аспаптың

жылжымалы бөлшектерінен алыс ұстаңыз.

 Көп ашалы ұзартқыштарды жəне бірнеше

аспаптарды бір уақытта пайдаланбаңыз.

 Ашаны розеткадан қуат беру сымынан

тартып шығармаңыз.

 Зарядтау құрылғысын жаппаңыз жəне оның

желдеткіш саңылауларын ашық ұстаңыз.

 Зарядтау құрылғысын ашпаңыз. Жөндеу

жұмыстарын тек мамандар орындауы керек.

 Зарядтау құрылғысын тек рұқсат етілген

аккумулятор блоктарын зарядтау үшін

қолданыңыз.

 Зарядтау кабелі мен зарядтау құрылғысында

бұзылған жерлер бар болса, оны дереу түрде

бұйым шығарушының жаңа құрылғысын алып,

ауыстырыңыз.

 ҚАУІП

Электрлік токтың соғу қаупі.

 Аккумуляторлық батареяны тікелей күн

сəулесі, жоғары температура жəне оттың

əсеріне ұшыратпаңыз.

몇 ЕСКЕРТУ

 Аккумуляторды тек жинақтағы түпнұсқалық

зарядтау құралымен немесе KÄRCHER рұқсат

берген зарядтау құралымен зарядтаңыз.

Келесі адаптерді пайдаланыңыз:

 Аккумуляторды ашпаңыз, өйткені қысқа

тұйықталу мүмкін, сондай-ақ қоздырғыш бу

немесе күйдіргіш сұйықтар ағуы мүмкін.

 ҚАУІП

 Пайдаланушы бұйымды нысанына

байланысты қолдануы керек. Бұйыммен

жұмыс істеу кезінде жергілікті шарттарға

назар аударуы керек, жақында жүрген

адамдарды ескеруі қажет.

Қауіпсіздік нұсқаулары

Қауіп деңгейі

Электрлік құрамдастар

Зарядтау құрылғысы

Аккумулятор

Қауіпсіз қолдану

PS07

208 KK

– 7

 Жарылу қаупі бар жерлерде пайдалануға

тыйым салынады.

 Бұйымды қауіпті аймақта қолдану кезінде

тиісті қауіпсіздік ережелерін сақтау қажет.

 Бұйым алдында құлатылған болса, оның

үстінде зақым белгілері көрінсе немесе

кемулер бар болса, оны пайдаланбаңыз.

 Қаптама қағазын балалардан аулақ ұстаңыз,

тұншығып қалу қаупі бар!

몇 ЕСКЕРТУ

 Балаларға немесе нұсқау берілгенжоқ

адамдарға бұл бұйымды пайдалануға

болмайды.

 Бұл құрылғыны физикалық, сенсорлық немесе

ақыл-ой дамуы шектелген немесе тəжірибесі

жəне/немесе біліктілігі жоқ адамдар білікті

маманның бақылауында болмаған кезде

немесе осы мамандар тарапынан бұйымды

қолдану тəсілі жəне оған қатысты қауіптер

түсіндірілмеген кезде пайдаланбауы тиіс.

 Балаларға құрылғымен ойнауға рұқсат

бермеңіз.

 Балаларға құрылғымен ойнауға жол бермеу

үшін оларды бақылап отыру керек.

 Бұйым өшірілмеген немесе суымаған кезде,

оны балалардан алшақ ұстаңыз.

 Балалар құрылғыны тек ересектердің

бақылауында тазалауы жəне пайдалануы

мүмкін.

 Бұйымды тек сипаттамаға немесе суретке

сəйкес қолданыңыз немесе сақтаңыз!

몇 АБАЙЛАҢЫЗ

 Қауіпті жағдайлар мен бұйым зақымдалуының

алдын алу үшін бұйымды пайдалану алдында

қауіпсіздік шараларын сақтау қажет.

 Ерітінділерді, ерітінді қосылған

сұйықтықтарды немесе ерітілмеген

қышқылдарды (мысалы, тазалағыш құрал,

бензин, бояғыш еріткіштер жəне ацентон) су

багына ешқашан құймаңыз, себебі олар

бұйымда қолданылған материалдардың

бұзылуына апарып соғады.

 Бұйымды ешқашан қосулы күйінде қалдыруға

болмайды.

 Дене

мүшелерін (мысалы, шаш, саусақтар)

айналмалы тазалағыш білікшелерден алшақ

ұстаңыз.

 Сорғыш бастиекті тазалаған кезде

қолыңызды қорғаңыз, себебі өткір заттар

(мысалы, сынықтар) жарақат алу қаупін

тудыруы мүмкін.

 Байланыстырғыш сымын қызу көздерінен,

өткір шеттерден, майдан жəне аспаптың

жылжымалы бөлшектерінен алыс ұстаңыз.

НАЗАР АУДАРЫҢЫЗ

 Бұйымды тек таза су багы мен кір су багы

орнатылған кезде қосыңыз.

 Бұйым өткір немесе ірі заттарды (мысалы,

жарықшақтар, шақпақтас, ойыншық

бөліктері) соруға арналмаған.

 Сірке қышқылын, əктас кетіргішті, эфир

майын немесе ұқсас материалдарды таза су

багына құймаңыз. Сонымен қатар, аталған

материалдардың сорылмағанына назар

аударыңыз.

 Бұйымды тек суға төзімді жабыны бар қатты

едендерде (мысалы, лакпен боялған паркет,

жылтырланған кафель, линолеум)

қолданыңыз.

 Бұымды кілемдерді немесе кілем төселген

едендерді тазалау үшін пайдаланбаңыз.

 Бұйымды еден торы арқылы конвекторлық

жылытуға бағыттамаңыз. Шығып кеткен су

тор арқылы бағытталған кезде, оны

бұйымнан кетіру мүмкін болмайды.

 Жұмыс ұзақ тоқтап тұрғанда жəне

пайдаланып болған соң, құрылғыны басты

ажыратқышпен ажыратып, зарядау

құрылғысының ашасын тоқтан суырыңыз.

 Температура 0 °C-ден төмен болғанда

бұйымды қолданбаңыз.

 Бұйымды жаңбырдан сақтаңыз. Далада ашық

аспан астында сақтауға болмайды.

Суреттерді сызба беттерінде қараңыз

** FC 5 Cordless

** FC 5 Cordless Premium

Сурет

 Тұтқа

жиегін

негізгі бұйымға шерту дыбысымен

тірелгенше енгізіңіз.

Тұтқа жиегі бұйымға берік орнатылуы керек.

Сурет

 Тазалағыш білікшелерді тірелгенше білікше

бекіткішіне бұрап бекітіңіз.

 Білікшелердің ішкі жағы мен бұйымдағы білікше

ұстағышының түстері сəйкес екендігіне назар

аударыңыз (мысалы, көк пен көк).

 Салып қойған соң, тазалағыш білікшелер берік

орнатылып тұрғанын тексеріңіз.

Бұйым сипаттамасы

1 Қосқыш/ажыратқыш

2 Ұстау тұтқасы

3 Аккумулятордың индикаторы

4 Тасымалдау тұтқасы

5 Зарядтау құрылғысы қосылатын ұяшық

6 Кір су багының қақпағы / айырғыш

7 Кір су багы

8 Сорғыш бастиектің қақпағы

9 Тазалағыш білікшенің тұтқышы

10 Тазалағыш білікшелер

11 Сорғыш бастиектің құлпы

12 Таза су багы

13 Таза су багының тұтқасы

14 Білікшелерді сақтау орны

15 Тазалау / тұрақ станциясы

16 Сүзгіш элемент

17 Толтыру кабелі бар толтыру құрылғысы

18 * Тазалағыш зат RM 536 30 мл

19 ** Тазалағыш зат RM 534 30 мл

20 ** Тазалағыш зат RM 536 500 мл

10 ** Тазалағыш білікшелер 2x

Орнату

Бұйымды іске қосу

Білікшелерді орнату

209KK

– 8

Сурет

 Тік күйде тұрғанын қамтамасыз ету үшін,

бұйымды тазалау станциясына қойыңыз.

Сурет

 Зарядтау құрылғысының сымын құрылғыдағы

зарядтау ұясына енгізіңіз.

 Зарядтау құрылғысының ашасын розеткаға

қосыңыз.

Сурет

 Жарықдиодты бақылау шамы аккумулятор

зарядының нақты күйін көрсетеді.

 Заряды толығымен біткен аккумуляторды

зарядтағанда үш бірдей жарықдиодты бақылау

шамдары төменнен жоғарыға қарай кезекпен

жыпылықтайды.

 Аккумулятордың 1/3 бөлігі зарядталғанда

астыңғы шам тұрақты жанып, жоғарғы екі шам

жыпылықтауын жалғастырады.

 Аккумулятордың 2/3 бөлігі зарядталғанда

астыңғы екі шам тұрақты жанып, жоғарғы шам

жыпылықтауын жалғастырады.

 Аккумулятор толық зарядталғаннан кейін, 3

жарықдиодты бақылау шамы тағы 60 минут

бойы жанып тұрады. Осы уақыт өткеннен кейін

жарықдиодты шамдар өшеді.

Сурет

 Зарядталып болған соң ашаны розеткадан

жəне зарядтау сымын зарядтау ұясынан

суырыңыз.

Сурет

 Таза су багын тұтқасынан ұстап бұйымнан

шығарыңыз.

Сурет

 Бак құлпын ашыңыз.

 Таза су багын суық немесе жылырақ құбыр

суымен толтырыңыз.

 Қажет болса, KÄRCHER тазалағыш заттарын

немесе күтімге арналған құралдарын таза су

багына құюға болады.*

"Тазалағыш жəне күтімге арналған заттар"

тарауын қараңыз.

 Толтырған кезде "MAX" белгісінен асыруға

болмайды.

 Бак құлпын жауып қойыңыз.

Сурет

 Таза су багын бұйым ішіне салып қойыңыз.

 Таза су багы бұйымға берік орнатылуы керек.

НАЗАР АУДАРЫҢЫЗ

*Тазалағыш заттарды немесе күтімге арналған

құралдарды мөлшерлеу бойынша ұсыныстарды

орындаңыз.

НАЗАР АУДАРЫҢЫЗ

Сурет

Бұйым тек кір мен сұйықтықтарды (макс. 250 мл)

кетіруге арналған.

Сурет

Жұмысты бастамас бұрын

, жарықшақтар,

шақпақтас, бұрандалар немесе ойыншық бөліктері

сияқты заттарды еденнен кетіріңіз.

Бұйымды іске қоспас бұрын, еденнің елеусіз жерінде

су тұрақтылығын тексеріп көріңіз. Өңделмеген

тозды едендер сияқты суға төзімді төсемдерді

тазаламаңыз (ылғал еденге еніп, оған зақым

келтіруі мүмкін).

Назарыңызда болсын

 Жолақ өрнектердің түзілуін болдырмас үшін,

құрылғыны

сезімтал

беттерде, мысалы, ағашта

немесе фарфордан жасалған бұйымдарда

қолданар алдында, оны байқалмайтын жерде

тексеріп алыңыз.

 Бір орында тұрмай, тек қозғала беріңіз.

 Еден жабындарын өндірушінің нұсқауларын

орындаңыз.

Сурет

Таза жуылған еденде аяқ іздерін қалдырмау үшін,

есікке қарай кері бағытпен жұмыс істеңіз.

 Бұйымды тұтқасынан шамамен 60 градустық

бұрышпен ұстап тұрыңыз.

 Еденді тазалау əрекеті бұйымды шаң сорумен

бірдей жылдамдықпен алға-артқа жылжыту

арқылы орындалады.

 Қатты кірленген жерлерде бұйымды еден

бойынша баяу сырғытыңыз.

 Жеткізілетін жиынтыққа сұр жəне сары түсті

білікшелер жұбы кіреді: Білікшелер жұбының

функциялары бірдей, алайда олардың əртүрлі

мақсатта қолданылуы мүмкін (мысалы, түрлі-

түсті білікшелер асүйге жəне ваннаға

қолданылады).

Сурет

 Қосқышты қысқа уақытқа басыңыз.

 Роликті щеткаларды шамамен 1–2 секундтан

кейін айнала бастайды жəне құрылғы

пайдалануға дайын.

НАЗАР

АУДАРЫҢЫЗ

Бұйым іске қосылған соң, тазалағыш білікшелер

бірден айнала бастайды. Бұйымның өзінен-өзі

жылжып қалуына жол бермеу үшін, тұтқаны берік

ұстап тұру керек.

Таза су багы сумен толтырылғанына, ал кір су

багы бұйымға орнатылып тұрғанына көз

жеткізіңіз.

Сурет

 Мөлшерлеме стақан арқылы білікшелерді

жылдам

сулау

үшін тазалау жүйесіне 50 мл таза

су құйыңыз.

Сурет

 Бұйымды іске қосып, станцияны 5 секунд ішінде

жұмыс істетіңіз.

Осылайша бұйым жылдам тазалауды мүмкін

ету үшін оңтайлы ылғалдылыққа ие болады.

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Бұйымды тасымалдау тұтқасынан ұстап

тазалау станциясынан алыңыз жəне еденге

қойыңыз.

 Бұйымды тұтқасынан ұстап алыңыз.

Зарядтау процесі

Таза су багын толтыру

Пайдалану

Қолдану бойынша жалпы

нұсқаулар

Шаңсорғышты қосу

Жұмысты бастау

210 KK

– 9

Сурет

 Бұйымды қосу үшін бұйым қосқышын (Қосу/

Өшіру) басыңыз.

Сурет

– 3 жарықдиоды жанады - 3/3 заряды (толық

жұмыс уақыты).

– 2 жарықдиоды жанады - 2/3 заряды.

– 1 жарықдиодты шам жанады - 1/3 заряд.

 Роликті щеткалар жұмыс уақытын аяқтауға 5

минут қалғанда айналу жылдамдығы

өзгергеннен сигнал береді.

 Аккумулятордың заряды толық бітуге дейін

шамамен 2,5 минут ішінде астыңғы

жарықдиодты шам жыпылықтай бастайды.

 Жұмыс уақыты бітуге 1,5 минут қалғанда

құрылғы өшеді.

 Қуатты қайта қосқанда қалған 1,5 минут

станциядағы құрылғыны тазалау үшін

пайдаланылады.

"Бұйымды тазалау жəне шаю процедурасы"

тарауын қараңыз.

 Аккумулятор батареясының заряды бітіп,

құрылғы өшкеннен кейін, төменгі жарықдиод

жыпылықтауын 10 секунд бойы жалғастырады.

НАЗАР АУДАРЫҢЫЗ

Таза су багын толтырмас бұрын, кір су багын

босатыңыз. Осылайша кір су багының артық

толуына жол берілмейді.

"Кір су багын босату" тарауын қараңыз.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

Сурет

 Таза су багын тұтқасынан ұстап бұйымнан

шығарыңыз.

Сурет

 Бак құлпын ашыңыз.

 Таза су багын суық немесе жылырақ құбыр

суымен толтырыңыз.

 Қажетінше тазалағыш немесе күтімге арналған

заттарды қосыңыз.

 Толтырған кезде "MAX" белгісінен асыруға

болмайды.

 Бак құлпын жауып қойыңыз.

Сурет

 Таза су багын бұйым ішіне салып қойыңыз.

Таза су багы бұйымға берік орнатылуы керек.

НАЗАР АУДАРЫҢЫЗ

Кір су

багының артық толуына жол бермеу үшін, су

деңгейін жүйелі түрде тексеріп тұру керек. "MAX"

белгісінен асыруға болмайды.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

Сурет

 Кір су багын астыңғы ілгегінен ұстап тұрып,

жоғарғы ілгекке бас бармағыңызбен басыңыз.

 Кір су багын шығарыңыз.

Сурет

 Кір су багынан қақпақты алып тастаңыз.

 Кір су багын босатыңыз.

 Кірлену дəрежесіне байланысты, қақпақты/

айырғышты жəне кір су багын құбыр суымен

тазалаңыз.

 Кір су багына қақпақты орнатыңыз.

Қақпақ кір су багына берік орнатылуы керек.

Сурет

 Кір су багын бұйым ішіне салып қойыңыз.

Кір су багы бұйымға берік орнатылуы керек.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

НАЗАР АУДАРЫҢЫЗ

Тұрақтылықты қамтамасыз ету үшін, жұмыс

үзілістерінде бұйымды əрдайым тазалау немесе

тұрақ станциясына қойыңыз. Тұрақтылық

жеткіліксіз болған жағдайда, бұйым аударылып,

ішінен

сұйықтықтар шығып кетуі мүмкін,

нəтижесінде еден төсеміне зақым түседі.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

Сурет

 Лас суға арналған ыдысты алыңыз.

НАЗАР АУДАРЫҢЫЗ

Жұмысты аяқтаған соң, бұйымды шаю

процедурасы арқылы тазалау керек.

"Бұйымды тазалау жəне шаю процедурасы"

тарауын қараңыз.

Сурет

 Бұйымды толығымен босатыңыз.

Сурет

 Кір су багын босатыңыз.

"Кір су багын босату" тарауын қараңыз.

 Егер таза су багында немесе тазалау

станциясында су қалған болса, суды төгіп

тастаңыз.

НАЗАР АУДАРЫҢЫЗ

Иіс пайда болуына жол бермеу үшін, құрылғыны

сақтаған кезде таза су мен кір су

багы толығымен

босатылуы керек.

Сурет

 Бұйымды

тасымалдау

тұтқасынан ұстап сақтау

орнына апарыңыз.

Сурет

 Тік күйде тұрғанын қамтамасыз ету үшін,

бұйымды тазалау станциясына қойыңыз.

 Бұйымды құрғақ бөлмеде сақтаңыз.

Аккумулятордың жұмыс уақытының

индикаторы

Тазалағыш сұйықтықты еселеп құю

Кір су багын босату

Бұйымның жұмыс істеуін уақытша

тоқтату

Бұйымды істен шығару

Бұйымды сақтау

211KK

– 10

НАЗАР АУДАРЫҢЫЗ

Жұмысты аяқтаған соң, бұйымды əрдайым

тазалау станциясымен жəне таза сумен шайып

жуыңыз. Бұл процедура бұйымның оңтайлы

тазалануын қамтамасыз етеді жəне бұйымда кір

мен бактериялардың жиналуына немесе қолайсыз

иістің пайда болуына жол бермейді.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

 Соратын арналардан жəне соратын

бастиектердің оймакілтектерінен тазалау

құралының қалдықтарын толық кетіру

мақсатында шаю үшін таза суға арналған бакқа

салқын немесе жылы құбыр суының азғантай

мөлшерімен толтырыңыз.

 Таза су багын бұйым ішіне салып қойыңыз.

Сурет

 Кір су багын шығарып босатыңыз.

"Кір су багын босату" тарауын қараңыз.

 Өлшеуіш ыдысты 200 мл сумен толтырыңыз.

 Суды тазалау станциясына құйыңыз.

 Қажет болса, шаю процедурасы үшін тиісті

KÄRCHER тазалағыш заттарын қосуға болады.

 Бұйымды қосу үшін бұйым қосқышын (Қосу/

Өшіру) басыңыз.

 Бұйымды су тазалау станциясынан толығымен

сорылғанша 30-60 секунд ішінде жұмыс

істетіңіз.

Сонымен шаю процедурасы аяқталады.

Нұсқау

Бұйым қаншама ұзақ қосылған болса, тазалағыш

білікшелерде соншама аз қалдық ылғал қалады.

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

 Егер таза су багында су қалған болса, таза су

багын шығарып босатыңыз.

Сурет

 Кір су багын босатыңыз.

"Кір су багын босату" тарауын қараңыз.

 Егер тазалау станциясында су қалған болса,

суды төгіп тастаңыз.

НАЗАР АУДАРЫҢЫЗ

Бұйымды білікшелерді шығару үшін еденге қоймас

бұрын, таза су мен кір су бактарын босату керек.

Осылайша бактан еден төсеміне

сұйықтықтардың төгілуіне жол берілмейді.

Нұсқау

Кірлену қатты болған жағдайда, тазалағыш

білікшелерді бөлек тазалауға болады.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

 Егер таза су багында су қалған болса, таза су

багын шығарып босатыңыз.

 Таза су багын босатыңыз.

Сурет

 Кір су багын босатыңыз.

Сурет

 Тазалағыш білікшелерді тұтқасынан шығарып

тастаңыз.

Сурет

 Тазалағыш білікшелерді ағынды су астында

тазалаңыз.

немесе

 Тазалағыш білікшелерді кір жуу машинасында

ең көбі 60°C температурасында жуыңыз.

НАЗАР АУДАРЫҢЫЗ

Кір жуу машинасында тазалаған кезде,

кондиционерді қолданбаңыз. Сөйтіп

микроталшықтар зақымдалмайды жəне

тазалағыш білікшелер

өзінің жоғары тазалау

өнімділігін сақтап тұрады.

Тазалағыш білікшелерді кептіргіште кептіруге

болмайды.

НАЗАР АУДАРЫҢЫЗ

Кір жуғыш машинаға зақым келтірмес үшін

біліктерді киім-кешек торына салып, кір жуғыш

машинаға қосымша киім-кешек салуды ұсынамыз.

Сурет

 Тазалаудан кейін роликті щеткаларды тазалау

станциясына сақтап қойыңыз жəне ауада

құрғауға мүмкіндік беріңіз.

 Білікшелерді алдымен сығып алсаңыз, құрғату

уақыты қысқарады.

НАЗАР АУДАРЫҢЫЗ

Кірлену қатты болған немесе бөліктер (мысалы,

тастар, сынықтар) сорғыш бастиекте қалған

жағдайда, оларды тазалап

шығу керек. Мұндай

бөліктер жұмыс барысында сылдырлайтын шуыл

тудырады немесе сору каналдарының бітелуіне

əкеліп, сору күшін азайтады.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Тазалағыш білікшелерді алып тастаңыз.

"Білікшелерді тазалау" тарауын қараңыз.

Сурет

 Сорғыш бастиек құлпын басыңыз.

 Сорғыш бастиек қақпағын алып тастаңыз.

 Сорғыш бастиек қақпағын ағынды су астында

тазалаңыз.

 Қажет болса, сору каналдары мен сорғыш

бастиек қақпағының қуыстарын ішінде тұрып

қалған бөліктерден тазартып шығыңыз.

 Бұйымның сорғыш бастиегін сулы шүберекпен

тазалаңыз.

 Сорғыш бастиек қақпағын сорғыш бастиекке

бекітіңіз.

Нұсқау

Соратын

білікшеге

бекіткенде қақпақ ілініске дыбыс

шығып кіруі керек.

Сурет

 Тазалағыш білікшелерді тірелгенше білікше

бекіткішіне бұрап бекітіңіз.

"Білікшелерді тазалау" тарауын қараңыз.

Күту мен техникалық тексеру

жұмыстары

Бұйымды шаю процедурасы арқылы

тазалау

Білікшелерді тазалау

Сорғыш бастиекті тазалау

212 KK

– 11

НАЗАР АУДАРЫҢЫЗ

Айырғыш шаңмен жəне кірмен бітелмес үшін

немесе бакта кірдің жиналғанын болдырмау үшін,

кір су багын жүйелі түрде тазалау керек.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

Сурет

 Кір су багын бұйымнан алыңыз.

"Кір су багын босату" тарауын қараңыз.

 Қақпақты/айырғышты жəне кір су багын құбыр

суымен тазалаңыз.

 Кір су багын ыдыс-аяқ жуатын машинада да

тазалауға болады.

Сурет

 Тазалаған соң, кір су багын қақпағымен бірге

қайтадан бұйым ішіне салыңыз.

НАЗАР АУДАРЫҢЫЗ

Жарамсыз тазалағыш жəне күтімге арналған

заттарды қолдану бұйымға зақым келтіруі жəне

кепілдік күшінің жойылуына апарып соғуы мүмкін.

Нұсқау

Қажетінше еденді тазалау үшін KÄRCHER

тазалағыш немесе күтімге арналған заттарын

қолданыңыз.

 Тазалағыш жəне күтімге арналған заттарды

мөлшерлеген кезде, өндірушінің мөлшер

бойынша нұсқауларын орындаңыз.

Сурет

 Көбіктің пайда болуын болдырмау үшін, таза су

багын алдымен сумен, ал содан кейін

тазалағыш жəне күтімге арналған затпен

толтырыңыз.

 Таза су багының "MAX" толтыру көлемінен

асырмау

үшін,

су құйған кезде тазалағыш жəне

күтімге арналған заттың мөлшері үшін орын

қалдырыңыз.

Кемшіліктердің себебін астыда көрсетілген тізімге

сəйкес Өзіңіз жоя алуыңыз мүмкін. Күдікті

жағдайларда немесе осында аталған емес себебі

жағдайларда Қызмет Көрсету бөлімінің арнайы

мамандарымен хабарласыңыз.

 Зарядтау ашасы/қуат беру ашасы қате

салынған.

 Зарядтау ашасы/қуат беру ашасын дұрыстап

салыңыз.

 Аккумулятордың заряды жоқ.

 Құрылғыны зарядтаңыз.

 Зарядтау сымының құрылғыға қосылғанын

тексеріңіз.

 Зарядтау сымын ажыратыңыз, себебі зарядтау

сымы қосулы болғанда пайдалану мүмкін емес.

Астыңғы жарықдиодты шам құрылғыны қосқанда

жыпылықтайды, ал құрылғы жұмыс істемейді.

 Аккумулятордың заряды жоқ

 Құрылғыны зарядтаңыз.

Барлық жарықдиодты шамдар бір уақытта тез

жыпылықтайды.

 Сəйкес емес немесе зақымдалған қуат беру

блогын пайдалану.

 Түпнұсқалық қуат беру блогын пайдаланыңыз/

ақаулы қуат беру блогын ауыстырыңыз.

немесе

 Жұмыс барысында құрылғы тым қызып кеткен

(мыс., қоршаған орта температурасы жоғары

болғанда пайдаланған жағдайда).

 Үзіліс жасап, құрылғының салқындауын күтіңіз.

 Құрылғы өшірілсе:

 Үзіліс жасап, құрылғының салқындауын күтіңіз.

 Құрылғы салқындаған соң қайтадан қосылады.

Сүзгіш элемент салынбаған.

(аппараттың сипаттамасындағы суретті қараңыз)

 Таза су багын алып тастап, сүзгіш элементті

өзекпен жоғары қарай орнатыңыз.

Сүзгіш элемент жоғарғы жағымен төмен

орнатылады.

 Сүзгіш элементті алып тастап, өзекпен жоғары

қарай орнатыңыз.

Сору шлангісі кірдің қалдықтарына бітеліп қалған.

 Сору шлангісін сору басынан жəне негізгі

құрылғыдан абайлап шешіп алыңыз.

 Сору шлангілерін салқын суға 10–20 минутқа

қойыңыз.

 Сору шлангілерін тұйық затпен жəне/немесе

ағынды суда тазалаңыз.

Су багында су жоқ.

 Суды толтырып құйыңыз.

Таза су багы бұйымға дұрыс орнатылмаған.

 Таза су багын бұйымда берік орнатылатындай

етіп салыңыз.

Тазалағыш білікшелер жоқ немесе дұрыс

орнатылмаған.

Сурет

 Тазалағыш білікшелерді салып қойыңыз да,

тазалағыш білікшелерді тірелгенше білікше

бекіткішіне бұрап бекітіңіз.

Тазалағыш білікшелер ластанған немесе тозған.

 Тазалағыш білікшелерді тазалап шығыңыз.

немесе

 Тазалағыш білікшелерді ауыстырыңыз.

Білікшелер бұғатталған.

Сурет

 Білікшелерді шешіп алып, олардың арасында

қандай да бір заттың тұрып қалмағанын

тексеріңіз.

 Білікшелердің ұстағышқа нығыздалып

бұралғанын тексеріңіз.

Білікшелер тым құрғақ.

 Тұрақ станциясында біліктерді сулаңыз немесе

аппаратқа шамамен 50 мл су құйыңыз.

Кір су багын тазалау

Тазалағыш жəне күтімге арналған заттар

Кедергілер болғанда көмек алу

Аккумулятор зарядталмайды!

Құрылғы қосылмайды

Ақаулықтар индикациясының

жарықдиодтары

Таза сумен біліктерді ылғалдау жоқ

Бұйым кірді кетірмейді

Білікшелер айналмайды

Іске қосу кезінде қатты сатыр естіледі

213KK

– 12

Сорғыш бастиекке бөліктер (мысалы, тастар немесе

сынықтар) түсті.

Сурет

 Сорғыш бастиек қақпағын алып, сорғыш

бастиекті тазалаңыз.

"Сорғыш бастиекті тазалау" тарауын қараңыз.

Сору каналдары жəне сорғыш бастиектің қуыстары

бітеліп қалды.

Сурет

 Сорғыш бастиек қақпағын алып, сорғыш

бастиекті тазалаңыз.

"Сорғыш бастиекті тазалау" тарауын қараңыз.

Кір су багы шамадан артық толтырылған.

Сурет

 Кір су багын бірден босатыңыз.

"Кір су багын тазалау" тарауын қараңыз.

Кір су багы бұйымға дұрыс орнатылмаған.

 Қақпақтың кір су багына берік орнатылғанын

тексеріңіз.

"Кір су багын тазалау" тарауын қараңыз.

Айырғыш бітеліп қалды.

 Кір су багынан қақпақты алып тастаңыз жəне

айырғышты тазалаңыз.

"Кір су багын тазалау" тарауын қараңыз.

Тазалау кезінде лас суға арналған бак сепараторы

сүзгісінің торы зақымдалды.

 Сепараторды ауыстырыңыз.

Тазалағыш жəне күтімге арналған зат бұйым үшін

жарамайды немесе қате мөлшерленген.

 Өндірушімен ұсынылған тазалағыш жəне

күтімге арналған затты қолданыңыз.

"Тазалағыш жəне күтімге арналған заттар"

тарауын қараңыз.

 Өндірушінің мөлшерлеу бойынша нұсқауларын

орындаңыз.

Білікшелерді алғаш рет дымқылдандыру

орындалмаған немесе қысқа мерзімде орындалды

жəне сондықтан білікшелер толығымен

дымқылдандырылмаған (білікшелерді тазалау

ішінара ғана орындалды).

Сурет

 Білікшелерді толығымен дымқылдандырыңыз.

НАЗАР АУДАРЫҢЫЗ

Тұтқаны орнатқан соң негізгі құрылғыдан

шығарып алуға болмайды.

Құрылғыны сервистік қызмет көрсету

мақсатымен жіберген кезде ғана тұтқаны негізгі

құрылғыдан шығарып алуға болады.

Сурет

Пайдалану нұсқаулығының соңындағы суретті

қараңыз

 Бұрауышты 90 градустық бұрышпен тұтқаның

артқы жағындағы шағын саңылауға енгізіп,

тұтқаны шығарып алыңыз.

НАЗАР АУДАРЫҢЫЗ

Негізгі құрылғы мен тұтқа арасындағы байланыс

кабелінің зақымдалмағанына көз жеткізіңіз

Техникалық өзгерістер пайда болып қалуы

мүмкін!

Сорғыш бастиекте салдырлайтын шуыл

естіледі

Сору күші төмендеді

Бұйымнан кір су шығып кетті

Бұйым өз артынан іздер қалдырады

Тұтқаны негізгі құрылғыдан шығарып алу

Техникалық мағлұматтар

Электр желісіне қосу

Батареяның кернеуі 25,20 - 25,55 V

Қорғау дəрежесі IPX4

Бұйым

Қорғау классы

III

Құрылғыны қорғау класы II

Бұйымның кернеу қуаты 165 Вт

Akkutyp Литий-

ионды

Батарея толып тұрғандағы

жұмыс уақыты

шам. 20 мин.

Заряды отырған

аккумуляторды зарядтау

уақыты

4 сағ.

Зарядтағыш құрылғының

шығыс кернеуі

30 V

Толтыру құрылғысының шығу

құаты

0,6 A

Жұмыс сипаттары

Білікшелердің айналымы/

минут

500 айн./

мин.

Толтыру мөлшері

Таза су багы 400 мл

Тазалау станциясы 200 мл

Көлемі

Салмағы (керек-жарақтарсыз

жəне тазалағыш құралсыз)

4,4 кг

Ұзындығы 320 мм

Ені 270 мм

Биіктігі 1220 мм

Кабель ұзындығы

Зарядтау құрылғысы 1500 мм

214 KK

12 –

.ﺔﻗﺎﻌﻣ ﺎﻬﺘﻛﺮﺣ تاﺮﻜﺒﻟا

ةرﻮﺻ

 ﺎًﺌﻴﺷ كﺎﻨﻫ نﺎﻛ اذإ ﺎﻣ ﺺﺤﻔﺑ ﻢﻗو تاﺮﻜﺒﻟا عﺰﻧا

.ﺎﻬﺑ ﺎًﻘﺼﺘﻠﻣ

 ﻞﻣﺎﺣ ﻰﻟإ ﻞﺼﺗ نأ ﻰﻟإ ةّدوﺪﺸﻣ تاﺮﻜﺒﻟا نأ ﻦﻣ ﺪﻛﺄﺗ

.ةﺮﻜﺒﻟا

.ﺔﻓﺎﺟ تاﺮﻜﺒﻟا نﻮﻜﺗ نأ ﻦﻴﻌﺘﻳ

 ماﺪﺨﺘﺳﺎﺑ زﺎﻬﺠﻟا وأ تاﺮﻜﺒﻟا ﺐﻴﻃﺮﺗ50 ءﺎﻤﻟا ﻦﻣ ﻞﻣ

.ﺐﻴﻃﺮﺘﻠﻟ ﻦﻛﺮﻟا ﺔﻄﺤﻣ ﻲﻓ

.ﻂﻔﺸﻟا سأر ﻲﻓ (ﺎﻳﺎﻈﺷ وأ ﻰﺼﺣ ﺎًﻠﺜﻣ) ءﺎﻴﺷأ ﺪﺟﻮﺗ

ةرﻮﺻ

.ﻂﻔﺸﻟا سأر ﻒﻈﻧو ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﻊﻠﺧا

."ﻂﻔﺸﻟا سأر ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

.ةدوﺪﺴﻣ ﻂﻔﺸﻟا سأر تﺎﺤﺘﻓو ﻂﻔﺸﻟا تاﻮﻨﻗ

ةرﻮﺻ

.ﻂﻔﺸﻟا سأر ﻒﻈﻧو ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﻊﻠﺧا

."ﻂﻔﺸﻟا سأر ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

.ﻪﺘﻗﺎﻃ ﻦﻣ ﺮﺜﻛﺄﺑ ﺊﻠﺘﻤﻣ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ

ةرﻮﺻ

ﻰﻟإ

ةرﻮﺻ

.اًرﻮﻓ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺘﺑ ﻢﻗ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

.زﺎﻬﺠﻟا ﻲﻓ ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﺐﻛﺮﻣ ﺮﻴﻏ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ

 ناﺰﺧ ﻰﻠﻋ مﺎﻜﺣﺈﺑ ﺎًﺒﻛﺮﻣ ءﺎﻄﻐﻟا نﺎﻛ اذإ ﺎﻤﻣ ﻖﻘﺤﺗ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

.دوﺪﺴﻣ ﻞﺻﺎﻔﻟا

 .ﻞﺻﺎﻔﻟا ﻒﻈﻧو ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ءﺎﻄﻏ عﺰﻧا

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

ءﺎﻨﺛأ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ةزﺮﻔﻣ ﺮﺘﻠﻔﻟا ﺔﻜﺒﺷ ترﺮﻀﺗ

.ﻒﻴﻈﻨﺘﻟا

.ةزﺮﻔﻤﻟا ﺪﻳﺪﺠﺗ

ﺎﻬﺘﻋﺮﺟ نأ وأ زﺎﻬﺠﻟا ﻊﻣ ﺐﺳﺎﻨﺘﺗ ﺎﻟ ﺔﻳﺎﻨﻌﻟا وأ ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳو

.ﺔﺤﻴﺤﺻ ﺮﻴﻏ

 ﺎﻬﺑ ﻰﺻﻮﻤﻟا ﺔﻳﺎﻨﻌﻟا وأ ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳو ﺎﻟإ مﺪﺨﺘﺴﺗ ﺎﻟ

.ﺔﻌﻧﺎﺼﻟا ﺔﻬﺠﻟا ﻦﻣ

."ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ" ﻞﺼﻓ ﺮﻈﻧا

 ﻦﻣ ﺎﻬﺑ ﻰﺻﻮﻤﻟا تﺎﻋﺮﺠﻟا تﺎﻧﺎﻴﺑ ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا

.ﺔﻌﻧﺎﺼﻟا ﻪﺠﻟا

ﻢﺗ وأ تاﺮﻜﺒﻠﻟ ﺔﻴﻟوﺄﻟا ﺐﻴﻃﺮﺘﻟا ﺔﻘﺒﻃ ماﺪﺨﺘﺳا ﻢﺘﻳ ﻢﻟ

ﺎًﻣﺎﻤﺗ ﺔﺒﻃر ﺮﻴﻏ ﻲﻬﻓ ﻲﻟﺎﺘﻟﺎﺑو ةﺮﻴﺼﻗ ةﺮﺘﻔﻟ ﺎﻬﻣاﺪﺨﺘﺳا

.(ﻲﺋﺰﺟ ﻞﻜﺸﺑ تاﺮﻜﺒﻟا ﻒﻈﻧ)

ةرﻮﺻ

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ تاﺮﻜﺒﻟا ﺐﻃر

ﻪﻴﺒﻨﺗ

.ﻪﻌﻤﺟ ﺪﻌﺑ ﻲﺳﺎﺳﺄﻟا زﺎﻬﺠﻟا ﻦﻣ ﺾﺒﻘﻤﻟا ﺔﻟازإ مﺪﻋ

ضاﺮﻏﺄﻟ ﻂﻘﻓ ﻲﺳﺎﺳﺄﻟا زﺎﻬﺠﻟا ﻦﻣ ﺾﺒﻘﻤﻟا ﻚﻔﺑ ﺢﻤﺴُﻳ

.زﺎﻬﺠﻟا ﻦﺤﺷ ﺔﻣﺪﺧ

ةرﻮﺻ

ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﺔﻳﺎﻬﻧ ﻲﻓ رﻮﺼﻟا ﺮﻈﻧا

 ﺔﻳواز ﻲﻓ ﻲﻏاﺮﺒﻟا ﻚﻔﻣ لﺎﺧدإ90 ﺔﺤﺘﻔﻟا ﻲﻓ ﺔﺟرد

.ﻪﺘﻟازإ ﻢﺛ ﺾﺒﻘﻤﻠﻟ ﺔﻴﻔﻠﺨﻟا ﺔﻬﺠﻟﺎﺑ ةﺮﻴﻐﺼﻟا

ﻪﻴﺒﻨﺗ

زﺎﻬﺠﻟا ﻦﻴﺑ ﻞﻴﺻﻮﺘﻟا ﻞﺑﺎﻛ ضﺮﻌﺗ مﺪﻋ ﻰﻠﻋ صﺮﺣا

.راﺮﺿﺄﻠﻟ ﺾﺒﻘﻤﻟاو

!ﺔﻇﻮﻔﺤﻣ ﺔﻴﻨﻓ تﺎﻠﻳﺪﻌﺗ لﺎﺧدإ قﻮﻘﺣ ﻊﻴﻤﺟ

روﺪﺗ ﺎﻟ تاﺮﻜﺒﻟا

ﻞﻴﻐﺸﺘﻟا ﺪﻨﻋ ﺔﻴﻟﺎﻋ تﺎﺟﺎﺠﺗرا

ﻂﻔﺸﻟا سأر ﻲﻓ رﺪﺼﻳ ﻂﺒﺧ تﻮﺻ

.ﻂﻔﺸﻟا ةرﺪﻗ ضﺎﻔﺨﻧا

ﺦﺴﺘﻤﻟا ءﺎﻤﻟا ﺪﻘﻔﻳ زﺎﻬﺠﻟا

.ضرﺄﻟا ﻰﻠﻋ اًرﺎﺛآ كﺮﺘﻳ زﺎﻬﺠﻟا

ﻲﺳﺎﺳﺄﻟا زﺎﻬﺠﻟا ﻦﻣ ﺾﺒﻘﻤﻟا ﻚﻓ

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻠﺻﻮﻟا

ﺔﻳرﺎﻄﺒﻠﻟ ﻲﻤﺳﺎﻟا ﺪﻬﺠﻟا

V 25,20 - 25,55

ﺔﻳﺎﻤﺤﻟا ﺔﺟردIPX4

زﺎﻬﺠﻟا

ﺔﻳﺎﻤﺤﻟا ﺔﺌﻓ

III

ﻦﺤﺸﻟا زﺎﻬﺟ ﺔﻳﺎﻤﺣ ﺔﺌﻓII

زﺎﻬﺠﻠﻟ ﺔﻴﻤﺳﺎﻟا ةرﺪﻘﻟا165W

ﺔﻳرﺎﻄﺒﻟا زاﺮﻃ-مﻮﻴﺜﻴﻟ

نﻮﻳأ

مﺎﺘﻟا ﻦﺤﺸﻟا ﻊﻣ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ةﺪﻣ

ﺔﻳرﺎﻄﺒﻠﻟ

ﻲﻟاﻮﺣ20 min

نﻮﻜﺗ ﺎﻣﺪﻨﻋ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ةﺪﻣ

ﺔﻏرﺎﻓ

ﻦﺤﺸﻟا زﺎﻬﺟ جﺮﺨﻟا ﺔﻴﻄﻠﻓ 30 V

ﻦﺣﺎﺸﻟا جﺮﺧ رﺎﻴﺗ 0,6 أ

ءادﺄﻟا تﺎﻧﺎﻴﺑ

ﺔﻘﻴﻗﺪﻟا ﻲﻓ ةﺮﻜﺒﻟا تﺎﻔﻟ دﺪﻋ500U/min

ءﻞﻤﻟا ﺔﻴﻤﻛ

ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ400ml

ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ200ml

دﺎﻌﺑﺄﻟا

ﺔﻴﻠﻴﻤﻜﺗ تﺎﻘﺤﻠﻣ نوﺪﺑ) نزﻮﻟا

(ﻒﻴﻈﻨﺗ ﻞﺋاﻮﺳو

4,4kg

لﻮﻄﻟا320mm

ضﺮﻌﻟا270mm

عﺎﻔﺗرﺎﻟا1220mm

ﻞﺑﺎﻜﻟا لﻮﻃ

ﻦﺤﺸﻟا زﺎﻬﺟ1500mm

215AR

11 –

ةرﻮﺻ

 ﺎًﻟﻮﺻو ﺔﻳﺎﻬﻨﻟا ﻰﺘﺣ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ةرادإ ﻲﻓ ﺮﻤﺘﺳا

.تاﺮﻜﺒﻟا ﺖﻴﺒﺜﺗ ﻚﺒﺸﻣ ﻰﻟإ

."تاﺮﻜﺒﻟا ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

ﻪﻴﺒﻨﺗ

تﺎﺧﺎﺴﺗﺎﻟاو ﺔﺑﺮﺗﺄﻟا ءاﺮﺟ داﺪﺴﻧﺎﻠﻟ ﻞﺻﺎﻔﻟا ضﺮﻌﺘﻳ ﺎﻟ ﻰﺘﺣ

ﻢﺘﻳ نأ ﺐﺠﻴﻓ ،ناﺰﺨﻟا ﻲﻓ تﺎﺧﺎﺴﺗا ﻊﻤﺠﺗ لﺎﺣ ﻲﻓ وأ

.مﺎﻈﺘﻧﺎﺑ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ

ةرﻮﺻ

 رز ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﺈﻟا /ﻞﻴﻐﺸﺘﻟا

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

ةرﻮﺻ

ﻰﻟإ

ةرﻮﺻ

.زﺎﻬﺠﻟا ﻦﻣ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ جﺮﺧأ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ" ﻞﺼﻓ ﺮﻈﻧا

 ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧو ﻞﺻﺎﻔﻟا/ءﺎﻄﻐﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

.ﺮﻴﺳاﻮﻤﻟا ءﺎﻣ ماﺪﺨﺘﺳﺎﺑ

 ﺔﻟﺎﺴﻏ ﻲﻓ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ ﻢﺘﻳ نأ ﻦﻜﻤﻳ

.نﻮﺤﺼﻟا

ةرﻮﺻ

 ﻊﻣ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺐﻛر ﻒﻴﻈﻨﺘﻟا ﻢﺘﻳ نأ ﺪﻌﺑ

.زﺎﻬﺠﻟا ﻲﻓ ىﺮﺧأ ةﺮﻣ ءﺎﻄﻐﻟا

ﻪﻴﺒﻨﺗ

نأ ﻦﻜﻤﻳ ﺔﺒﺳﺎﻨﻤﻟا ﺮﻴﻏ ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ ماﺪﺨﺘﺳا

.نﺎﻤﻀﻟا قﻮﻘﺣ ءﺎﻔﺘﻧا ﻰﻟإ يدﺆﻳو زﺎﻬﺠﻟا يذﺆﻳ

ﺔﻇﻮﺤﻠﻣ

ﻒﻴﻈﻨﺘﻟا داﻮﻣ مﺪﺨﺘﺳﺎﻓ ﺔﻴﺿرﺄﻟا ﻒﻴﻈﻨﺗ ﺮﻣﺄﻟا ﺐﻠﻄﺗ اذإ

.ﺮﺷﺮﻴﻛ ﻦﻣ ﺔﻳﺎﻨﻌﻟاو

 ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ ةﺮﻳﺎﻌﻣ ﺪﻨﻋ

.ﺔﻌﻧﺎﺼﻟا ﺔﻬﺠﻟا ﻦﻋ ةردﺎﺼﻟا تﺎﻴﻤﻜﻟا تﺎﻧﺎﻴﺑ

ةرﻮﺻ

 ءﺎﻤﻟا ناﺰﺧ ءﻞﻤﺑ ﺎًﻟوأ ﻢﻘﻓ يوﺎﻏﺮﻟا نﻮﻜﺘﻟ ﺎًﺒﻨﺠﺗ

.ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻤﺑ ﻢﺛ ،ءﺎﻤﻟﺎﺑ دﺪﺠﺘﻤﻟا

" ىﻮﺼﻘﻟا ءﻞﻤﻟا ﺔﻴﻤﻛ زوﺎﺠﺗ ﻢﺘﻳ ﺎﻟ ﻰﺘﺣMAX ناﺰﺨﻟ "

كﺮﺗ ﻰﻠﻋ ءﺎﻤﻟا ءﻞﻣ ﺪﻨﻋ صﺮﺣﺎﻓ ،دﺪﺠﺘﻤﻟا ءﺎﻤﻟا

ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ تﺎﻴﻤﻜﻟ ﺔﻴﻓﺎﺿإ ﺔﺣﺎﺴﻣ

.ﺪﻨﻋ ﺔﻣﺪﺨﺘﺴﻤﻟا

ﻲﺘﻟاو ،ﺔﻄﻴﺴﺑ بﺎﺒﺳأ ﻦﻋ ﺔﺠﺗﺎﻧ نﻮﻜﺗ ﺎﻣ ًﺎﺒﻟﺎﻏ تﺎﻟﺎﻠﺘﺧﺎﻟا

ﻲﺤﻴﺿﻮﺘﻟا ضﺮﻌﻟا ةﺪﻋﺎﺴﻤﺑ ﻚﺴﻔﻨﺑ ﺎﻬﻴﻠﻋ ﺐﻠﻐﺘﻟا ﻚﻨﻜﻤﻳ

،ﺎﻨﻫ ﺎﻫﺮﻛذ ﻢﺘﻳ ﻢﻟ تﺎﻟﺎﻠﺘﺧا ثوﺪﺣ وأ ﻚﺸﻟا ﺪﻨﻋ .ﻲﻟﺎﺘﻟا

.ﺪﻤﺘﻌﻤﻟا ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﻰﻟإ ﻚﻠﻀﻓ ﻦﻣ ﻪﺟﻮﺗ

.ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﻞﺻﻮﻣ ﺮﻴﻏ ﺔﻗﺎﻄﻟا ﺲﺑﺎﻗ/ﻦﺤﺸﻟا ﺲﺑﺎﻗ

.ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﻞﺻﻮﻣ ﺔﻗﺎﻄﻟا ﺲﺑﺎﻗ/ﻦﺤﺸﻟا ﺲﺑﺎﻗ

.ﺔﻏرﺎﻓ ﺔﻳرﺎﻄﺒﻟا

.زﺎﻬﺠﻟا ﻦﺤﺷ

.زﺎﻬﺠﻟا ﻲﻓ لاﺰﻳ ﺎﻟ ﻦﺤﺸﻟا ﻞﺑﺎﻛ نﺎﻛ اذإ ﺎﻤﻣ ﺪﻛﺄﺗ

 ﻞﻴﻐﺸﺘﻟا ثﺪﺤﻳ نأ ﻦﻜﻤُﻳ ﺎﻟ ﺚﻴﺤﺑ ﻦﺤﺸﻟا ﻞﺑﺎﻛ ﻞﺼﻓا

.ﻞﺻﻮﻣ ﻦﺤﺸﻟا ﻞﺑﺎﻛو

ﺔﺒﻤﻟLEDﻒﻗﻮﺘﻳ ﺎﻟو ،زﺎﻬﺠﻟا ﻞﻴﺻﻮﺗ ءﺎﻨﺛأ ﺾﻣﻮﺗ ﻰﻠﻔﺴﻟا

.زﺎﻬﺠﻟا

ﺔﻏرﺎﻓ ﺔﻳرﺎﻄﺒﻟا

.زﺎﻬﺠﻟا ﻦﺤﺷ

تﺎﺒﻤﻟ ﻊﻴﻤﺟLED.ﺔﻋﺮﺴﺑ ﻪﺗاذ ﺖﻗﻮﻟا ﻲﻓ ﺾﻣﻮﺗ

.ﺐﻴﻌﻣ وأ ءﻰﻃﺎﺧ ﺔﻗﺎﻃ دوﺰﻣ ماﺪﺨﺘﺳا

 ﺔﻗﺎﻄﻟا دوﺰﻣ لاﺪﺒﺘﺳا / ﻲﻠﺻﺄﻟا ﺔﻗﺎﻄﻟا دوﺰﻣ ماﺪﺨﺘﺳا

.ﺐﻴﻌﻤﻟا

وأ

 ﻞﻴﻐﺸﺘﻟا ﺪﻨﻋ ﺎﻠﺜﻣ) ماﺪﺨﺘﺳﺎﻟا ءﺎﻨﺛأ اًﺪﺟ ﻦﺧﺎﺳ زﺎﻬﺠﻟا

.(ﺔﻌﻔﺗﺮﻣ ةراﺮﺣ تﺎﺟرد اذ ﻂﻴﺤﻣ ﻲﻓ

.دﺮﺒﻴﻟ زﺎﻬﺠﻟا كﺮﺗو ،ﺔﺣاﺮﺘﺳا ﺬﺧأ

:ﻚﻟذ ﻦﻣ ﻢﻏﺮﻟﺎﺑ ﻞﻤﻌﻟا ﻦﻋ زﺎﻬﺠﻟا ﻒﻗﻮﺗ اذإ

.دﺮﺒﻴﻟ زﺎﻬﺠﻟا كﺮﺗو ،ﺔﺣاﺮﺘﺳا ﺬﺧأ

 ﻞﻜﺸﻟﺎﺑ دﺮﺒﻳ ﻢﻟ اذإ ،ﺎًﻟوأ ىﺮﺧأ ةﺮﻣ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ

.ﻲﻓﺎﻜﻟا

.ﺮﺘﻠﻔﻟا ﺐﻴﻛﺮﺗ ﻢﺘﻳ ﻢﻟ

(زﺎﻬﺠﻟا ﻒﺻﻮﻟ ةرﻮﺼﻟا ﺮﻈﻧا)

 ﻰﻠﻋ ﺮﺘﻠﻔﻟا ةﺪﺣو ﺐﻴﻛﺮﺗو ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ جاﺮﺧإ

.ﻰﻠﻋأ ﻰﻟإ ﺎﻬﺟﻮﻣ رﺎﻤﺴﻤﻟا نﻮﻜﻳ نأ

.ﻲﺴﻜﻋ ﻞﻜﺸﺑ ﺔﺒﻛﺮﻣ ﺮﺘﻠﻔﻟا ةﺪﺣو

.ﻰﻠﻋأ ﻰﻟإ ﺎﻬﺟﻮﻣ رﺎﻤﺴﻤﻟا ﺐﻴﻛﺮﺗو ﺮﺘﻠﻔﻟا ةﺪﺣو جاﺮﺧإ

.خﺎﺳوﺄﻟا تﺎﻤﻛاﺮﺗ لﺎﻠﺧ ﻦﻣ دوﺪﺴﻣ ﻂﻔﺸﻟا مﻮﻃﺮﺧ

 ﻂﻔﺸﻟا سأر ﻦﻣ صﺮﺤﺑ ﻂﻔﺸﻟا ﻢﻴﻃاﺮﺧ ﺔﻟازإ ﺐﺠﻳ

.ﻲﺳﺎﺳﺄﻟا زﺎﻬﺠﻟاو

 ةﺪﻤﻟ ﻂﻔﺸﻟا ﻢﻴﻃاﺮﺧ ﻊﺿو ﻲﻐﺒﻨﻳ10

- 20 ﻲ

ﻓ ﺔﻘﻴﻗد

.ة

درﺎﺒﻟا هﺎﻴﻤﻟا

 ﺮﻴﻏ ةادأ ماﺪﺨﺘﺳﺎﺑ ﻂﻔﺸﻟا ﻢﻴﻃاﺮﺧ ﻒﻴﻈﻨﺗ ﻲﻐﺒﻨﻳ

.ﺔﻳرﺎﺠﻟا هﺎﻴﻤﻟا ﺖﺤﺗ وأ/و ةدﺎﺣ

.ءﺎﻤﻟا ناﺰﺧ ﻲﻓ ءﺎﻣ ﺪﺟﻮﻳ ﺎﻟ

.ءﺎﻤﻟﺎﺑ ناﺰﺨﻟا ءﻞﻣ ﻞﻤﻜﺘﺳا

.زﺎﻬﺠﻟا ﻲﻓ ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﺐﻛﺮﻣ ﺮﻴﻏ ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ

 ﺎًﻤﻜﺤﻣ نﻮﻜﻳ ﺚﻴﺤﺑ ،دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.زﺎﻬﺠﻟا ﻲﻓ

.ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﺔﺒّﻛﺮﻣ ﺮﻴﻏ ﺎﻬﻧأ وأ ،ةدﻮﺟﻮﻣ ﺮﻴﻏ ﻒﻴﻈﻨﺘﻟا ةﺮﻜﺑ

ةرﻮﺻ

 ﻰﺘﺣ ﺎﻬﺗرادإ ﻲﻓ ﺮﻤﺘﺳا وأ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.تاﺮﻜﺒﻟا ﺖﻴﺒﺜﺗ ﻚﺒﺸﻣ ﻰﻟإ ﺎًﻟﻮﺻو ﺔﻳﺎﻬﻨﻟا

.ﺔﻠﻛﺂﺘﻣ وأ ﺔﺨﺴﺘﻣ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ

.ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﻒﻈﻧ

وأ

.ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ لﺪﺒﺘﺳا

ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ

ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ

لﺎﻄﻋأ ثوﺪﺣ ﺪﻨﻋ ةﺪﻋﺎﺴﻤﻟا

ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﻢﺘﻳ ﻦﻟ

زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ رﺬﻌﺘﻳ

ﺄﻄﺧ نﺎﻴﺑLED

ﺔﻔﻴﻈﻨﻟا ءﺎﻤﻟﺎﺑ تاﺮﻜﺒﻟا ﺐﻴﻃﺮﺗ ﻲﻓ ﺺﻘﻧ

تﺎﺧﺎﺴﺗﺎﻟا ﻂﻔﺸﻳ ﺎﻟ زﺎﻬﺠﻟا

216 AR

10 –

ﻪﻴﺒﻨﺗ

ﺔﻄﺤﻣ ماﺪﺨﺘﺳﺎﺑ ﺎًﻤﺋاد زﺎﻬﺠﻟا ﻒﻄﺷا ﻞﻤﻌﻟا ءﺎﻬﺘﻧا ﺪﻌﺑ

ﻢﺘﻴﺳ ﺔﻴﻠﻤﻌﻟا هﺬﻫ لﺎﻠﺧ ﻦﻣ .دﺪﺠﺘﻤﻟا ءﺎﻤﻟاو ﻒﻴﻈﻨﺘﻟا

تﺎﺌﻳﺰﺟ ﻊﻤﺠﺗ ﺐﻨﺠﺗ ﻢﺘﻴﺳو ﻞﺜﻣﺄﻟا ﻮﺤﻨﻟا ﻰﻠﻋ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺗ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻬﻳﺮﻛ ﺢﺋاور ءﻮﺸﻧ وأ ﺎﻳﺮﺘﻜﺒﻟاو خﺎﺴﺗﺎﻟا

ةرﻮﺻ

 رز ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﺈﻟا /ﻞﻴﻐﺸﺘﻟا

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

 ءﺎﻤﻟا ﻦﻣ ﻞﻴﻠﻘﺑ ﻪﺌﻠﻣ ﻲﻐﺒﻨﻳ ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺘﻟ

سأر تﺎﺤﺘﻓو ﻂﻔﺸﻟا تاﻮﻨﻗ ﻒﻴﻈﻨﺘﻟ ﺮﺗﺎﻔﻟا وأ درﺎﺒﻟا

.ﺎﻣﺎﻤﺗ ﻒﻴﻈﻨﺘﻟا داﻮﻣ رﺎﺛآ ﻦﻣ ﻂﻔﺸﻟا

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ةرﻮﺻ

.ﻪﻐﻳﺮﻔﺗو ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻊﻠﺨﺑ ﻢﻗ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ" ﻞﺼﻓ ﺮﻈﻧا

 ﺔﻴﻤﻜﺑ سﺎﻴﻘﻟا ءﺎﻋو ﺄﻠﻣا200.ءﺎﻣ ﻞﻣ

 .ءﺎﻤﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﺄﻠﻣا

 ﺮﺷﺮﻴﻛ ﻒﻴﻈﻨﺗ داﻮﻣ ﺔﻓﺎﺿإ ﻢﺘﺗ نأ ﻦﻜﻤﻳ ﺔﺟﺎﺤﻟا ﺐﺴﺤﺑ

.ﻒﻄﺸﻟا ﺔﻴﻠﻤﻌﻟ ﺔﻣزﺎﻠﻟا

 فﺎﻘﻳﺈﻟا /ﻞﻴﻐﺸﺘﻟا رز ﻰﻠﻋ ﻂﻐﺿا زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﻟ

)ON/OFF.زﺎﻬﺠﻟﺎﺑ دﻮﺟﻮﻤﻟا (

 ةﺪﻤﻟ ﻞﻤﻌﻳ زﺎﻬﺠﻟا كﺮﺗا30 ﻰﻟإ 60 ﻢﺘﻳ نأ ﻰﻟإ ،ﺔﻴﻧﺎﺛ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻦﻣ ﻞﻣﺎﻜﻟﺎﺑ ءﺎﻤﻟا ﻂﻔﺷ

.ﻒﻄﺸﻟا ﺔﻴﻠﻤﻋ ءﺎﻬﻧإ نﺂﻟا ﻢﺗ

ﺔﻇﻮﺤﻠﻣ

ﺔﻴﻘﺒﺘﻤﻟا ﺔﺑﻮﻃﺮﻟا ﺔﻴﻤﻛ ﻞﻘﺗ ﻪﻧﺈﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ةﺮﺘﻓ لﻮﻄﺑ

.ﻒﻴﻈﻨﺘﻟا ةﺮﻜﺑ ﻲﻓ

 رز ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﺈﻟا /ﻞﻴﻐﺸﺘﻟا

 ﻪﻌﻠﺧﺎﻓ ،ءﺎﻣ ﻪﺑ لاﺰﻳ ﺎﻟ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ نﺎﻛ اذإ

.ﻪﻐﻳﺮﻔﺘﺑ ﻢﻗو

ةرﻮﺻ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ غﺮﻓأ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ" ﻞﺼﻓ ﺮﻈﻧا

 ،ءﺎﻣ ﺔﻴﻤﻛ ﻰﻠﻋ يﻮﺘﺤﺗ لاﺰﺗ ﺎﻟ ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﺖﻧﺎﻛ اذإ

.ءﺎﻤﻟا ﻎﻳﺮﻔﺘﺑ ﻢﻘﻓ

ﻪﻴﺒﻨﺗ

،ةﺮﻜﺒﻟا ﻊﻠﺧ ضﺮﻐﻟ ﺔﻴﺿرﺄﻟا ﻰﻠﻋ زﺎﻬﺠﻟا ﻊﺿو ﻢﺘﻳ نأ ﻞﺒﻗ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟاو دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ ﻢﺘﻳ نأ ﺐﺠﻴﻓ

ﻰﻠﻋ تﺎﻧاﺰﺨﻟا ﻦﻣ ﻞﺋاﻮﺳ ﺔﻳأ بﺮﺴﺗ ﺐﻨﺠﺗ ﻢﺘﻴﺳ ﻚﻟﺬﺑو

.ﺔﻴﺿرﺄﻟا شﺮﻓ

ﺔﻇﻮﺤﻠﻣ

تاﺮﻜﺑ ﻒﻴﻈﻨﺗ ﻢﺘﻳ نأ ﻦﻜﻤﻳ ةﺪﻳﺪﺸﻟا خﺎﺴﺗﺎﻟا تﺎﻟﺎﺣ ﻲﻓ

.ةﺪﺣ ﻰﻠﻋ ﻒﻴﻈﻨﺘﻟا

ةرﻮﺻ

 رز ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﺈﻟا /ﻞﻴﻐﺸﺘﻟا

 ﻪﻌﻠﺧﺎﻓ ،ءﺎﻣ ﻪﺑ لاﺰﻳ ﺎﻟ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ نﺎﻛ اذإ

.ﻪﻐﻳﺮﻔﺘﺑ ﻢﻗو

.ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺘﺑ ﻢﻗ

ةرﻮﺻ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ غﺮﻓأ

ةرﻮﺻ

.ﺎﻬﻜﻔﻟ ﻒﻴﻈﻨﺘﻟا ةﺮﻜﺑ ةرادﺈﺑ ﻚﺴﻤﻟا ﺾﺒﻘﻣ ﺪﻨﻋ ﻢﻗ

ةرﻮﺻ

.يرﺎﺠﻟا ءﺎﻤﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا ةﺮﻜﺑ ﻒﻴﻈﻨﺘﺑ ﻢﻗ

وأ

 ةراﺮﺣ ﺪﻨﻋ ﺲﺑﺎﻠﻤﻟا ﺔﻟﺎﺴﻏ ﻲﻓ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﻞﺴﻏا

ﻰﻟإ ﻞﺼﺗ60 .ﺔﻳﻮﺌﻣ ﺔﺟرد

ﻪﻴﺒﻨﺗ

.ﺔﻨﻴﻟ ﻒﻄﺷ داﻮﻣ ﺔﻳأ ﺔﻟﺎﺴﻐﻟا ﻲﻓ مﺪﺨﺘﺴﺗ ﺎﻟ ﻒﻴﻈﻨﺘﻟا ﺪﻨﻋ

ﻆﻓﺎﺤﺗ فﻮﺳو ﻒﻠﺘﻠﻟ ﺔﻘﻴﻗﺪﻟا فﺎﻴﻟﺄﻟا ضﺮﻌﺘﺗ ﻦﻟ ﻚﻟﺬﺑو

.ﻒﻴﻈﻨﺘﻟا ﻲﻓ ﺔﻴﻟﺎﻌﻟا ﺎﻬﺘﻴﻟﺎﻌﻓ ﻰﻠﻋ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ

ماﺪﺨﺘﺳﺎﻠﻟ ﺔﺒﺳﺎﻨﻣ ﺮﻴﻏ ﺔﻘﻴﻗﺪﻟا فﺎﻴﻟﺄﻟا تاذ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ

.ﻒﻔﺠﻤﻟا ﻲﻓ

ﻪﻴﺒﻨﺗ

ﻞﻴﺴﻏ ﺔﻜﺒﺷ ﻲﻓ تاﺮﻜﺒﻟا ﻊﺿﻮﺑ ﻲﺻﻮﻧ ،ﺔﻟﺎﺴﻐﻟا ﻒﻠﺗ ﺐﻨﺠﺘﻟ

.ﺔﻟﺎﺴﻐﻟا ﻲﻓ ﺲﺑﺎﻠﻤﻟا ﻦﻣ ﺪﻳﺰﻤﻟا ﻊﺿوو

ةرﻮﺻ

 ﻦﻳﺰﺨﻧ ﻊﺿﻮﻣ ﻲﻓ تاﺮﻜﺒﻟا ﻊﺿ ،ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ ﺪﻌﺑ

.ءاﻮﻬﻟا ﻲﻓ ﻒﺠﺘﻟ ﺎﻬﻛﺮﺗاو ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻤﺑ تاﺮﻜﺒﻟا

 تاﺮﻜﺒﻟا عاﺰﺘﻧا ﻖﻳﺮﻃ ﻦﻋ ﻒﻴﻔﺠﺘﻟا ﺖﻗو ﻞﻴﻠﻘﺗ ﻦﻜﻤُﻳ

.ﺎًﻘﺒﺴُﻣ

ﻪﻴﺒﻨﺗ

ﺎًﻠﺜﻣ) ءﺎﻴﺷأ ﺾﻌﺑ لﻮﺻو ﺪﻨﻋ وأ ةﺪﻳﺪﺸﻟا خﺎﺴﺗﺎﻟا تﺎﻟﺎﺣ ﻲﻓ

ﻒﻴﻈﻨﺗ ﻢﺘﻳ نأ ﺐﺤﻴﻓ ،ﻂﻔﺸﻟا سأر ﻰﻟإ (ﺎﻳﺎﻈﺷ وأ ﻰﺼﺣ

تﻮﺻ روﺪﺻ ﻲﻓ ﺐﺒﺴﺘﺗ نأ ﺎﻬﻧﺄﺷ ﻦﻣ ءاﺰﺟﺄﻟا هﺬﻫ .سأﺮﻟا

ﻂﻔﺸﻟا تاﻮﻨﻗ داﺪﺴﻧا ﻲﻓ ﺎًﺒﺒﺳ نﻮﻜﺗ وأ ﻞﻤﻌﻟا ءﺎﻨﺛأ ﻂﺒﺧ

.ﻂﻔﺸﻟا ةرﺪﻗ ﻞﻴﻠﻘﺗو

ةرﻮﺻ

 رز ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﺈﻟا /ﻞﻴﻐﺸﺘﻟا

ةرﻮﺻ

 .ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﻊﻠﺧا

."تاﺮﻜﺒﻟا ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

ةرﻮﺻ

.ﻂﻔﺸﻟا سأر مﺎﻜﺣإ ﻞﻔﻗ ﻰﻠﻋ ﻂﻐﺿا

.ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﻊﻠﺧا

.يرﺎﺠﻟا ءﺎﻤﻟﺎﺑ ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﻒﻴﻈﻨﺘﺑ ﻢﻗ

 ءﺎﻄﻏ تﺎﺤﺘﻓو ﻂﻔﺸﻟا تاﻮﻨﻗ ﻒﻴﻈﻨﺘﺑ ﻢﻗ موﺰﻠﻟا ﺪﻨﻋ

.ﺔﻘﻟﺎﻌﻟا ةﺪﻴﻨﻌﻟا تﺎﺌﻳﺰﺠﻟا ﻦﻣ ﻂﻔﺸﻟا سأر

 .ﺔﻠﻠﺒﻣ شﺎﻤﻗ ﺔﻌﻄﻘﺑ زﺎﻬﺠﻟا سأر ﻒﻈﻧ

 .ﻂﻔﺸﻟا سأﺮﺑ ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﺖﺒﺛ

ﺔﻇﻮﺤﻠﻣ

ﺮﻘﺘﺴﻳ نأ ﺐﺠﻳ ﻂﻔﺸﻟا سأﺮﺑ ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﺖﻴﺒﺜﺗ ﺪﻨﻋ

.عﻮﻤﺴﻣ ﻞﻜﺸﺑ

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا

ﻒﻄﺸﻟا ﺔﻴﻠﻤﻋ لﺎﻠﺧ ﻦﻣ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺗ

تاﺮﻜﺒﻟا ﻒﻴﻈﻨﺗ

ﻂﻔﺸﻟا سأر ﻒﻴﻈﻨﺗ

217AR

9–

ةرﻮﺻ

–3 تﺎﺒﻤﻟ LED ﺔﻳرﺎﻄﺒﻟا ﻞﻴﻐﺸﺗ ةﺪﻣ - 3/3 ةﺪﻣ)

.(ﺔﻠﻣﺎﻛ ﻞﻴﻐﺸﺘﻟا

–2 تﺎﺒﻤﻟ LED لﺪﻌﻤﺑ ﺔﻏرﺎﻓ ﺔﻳرﺎﻄﺒﻟا - ﺾﻣﻮﺗ 2/3.

– ﺔﺒﻤﻟLED - ءﻲﻀﺗ ةﺪﺣاو 1/3.ﺔﻳرﺎﻄﺒﻟا ﻞﻴﻐﺸﺗ ةﺪﻣ

 ناروﺪﻟا ﺔﻋﺮﺳ ﻖﻳﺮﻃ ﻦﻋ ةرﺎﺷإ تاﺮﻜﺒﻟا ﻲﻄﻌﺗ

ﻞﺒﻗ ةﺮﻴﻴﻐﺘﻤﻟا5.ﻞﻴﻐﺸﺘﻟا ﺖﻗو ءﺎﻬﺘﻧإ ﻦﻣ ﻖﺋﺎﻗد

 ﺔﺒﻤﻟ ﺾﻣﻮﺗLED ﻲﻟاﻮﺣ ﻞﺒﻗ ﻰﻠﻔﺴﻟا 2,5 ﻦﻣ ﺔﻘﻴﻗد

.ﺔﻳرﺎﻄﺒﻟا غاﺮﻓ

 ﻞﺒﻗ زﺎﻬﺠﻟا ﻒﻗﻮﺘﻳ1,5.ﻞﻴﻐﺸﺘﻟا ﺖﻗو ءﺎﻬﺘﻧإ ﻦﻣ ﺔﻘﻴﻗد

 ـﻟا ماﺪﺨﺘﺳا ﻢﺘﻳ نأ ﻦﻜﻤﻳ ،ﻞﻴﻐﺸﺘﻟا ةدﺎﻋإ ﻖﻳﺮﻃ ﻦﻋ

1,5.ﺔﻄﺤﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺘﻟ ﺔﻴﻘﺒﺘﻤﻟا ﺔﻘﻴﻗد

."ﻒﻄﺸﻟا ﺔﻴﻠﻤﻋ لﺎﻠﺧ ﻦﻣ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

 ﺔﺒﻤﻟ ﻞﻈﺗ زﺎﻬﺠﻟا فﺎﻘﻳإو ﺔﻳرﺎﻄﺒﻟا غاﺮﻓ ﺪﻌﺑLED

ةﺪﻤﻟ ﺾﻣﻮﺗ ﻰﻠﻔﺴﻟا10.ﻲﻧاﻮﺛ

ﻪﻴﺒﻨﺗ

ﻎﻳﺮﻔﺗ ﻢﺘﻳ نأ ﻰﺟﺮﻳ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ءﻞﻣ ﻢﺘﻳ نأ ﻞﺒﻗ

ءﻞﻣ طاﺮﻓإ ﺐﻨﺠﺗ ﻢﺘﻳ فﻮﺴﻓ ﻚﻟﺬﺑو .ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ" ﻞﺼﻓ ﺮﻈﻧا

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

ةرﻮﺻ

 ﻦﻣ ﻪﺟاﺮﺧﺈﻟ ﺾﺒﻘﻤﻟا ﻦﻣ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺐﺤﺳا

.زﺎﻬﺠﻟا

ةرﻮﺻ

.دﻮﻗﻮﻟا ناﺰﺧ ةداﺪﺳ ﺢﺘﻓا

 ﻦﻣ ﺮﺗﺎﻓ وأ درﺎﺑ ءﺎﻤﺑ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺄﻠﻣا

.ﺮﻴﺳاﻮﻤﻟا

.ﺔﻳﺎﻨﻌﻟا وأ ﻒﻴﻈﻨﺘﻟا داﻮﻣ ﺔﻓﺎﺿﺈﺑ ﺔﺟﺎﺤﻟا ﺐﺴﺤﺑ ﻢﻗ

" ﻰﺼﻗﺄﻟا ﺪﺤﻟا ﺔﻣﺎﻠﻋ زوﺎﺠﺗ ﻢﺘﻳ نﺄﺑ ﺢﻤﺴﻳ ﺎﻟMAX "

.ءﻞﻤﻟا ﺪﻨﻋ

.دﻮﻗﻮﻟا ناﺰﺧ ءﺎﻄﻏ ﻖﻠﻏأ

ةرﻮﺻ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.زﺎﻬﺠﻟا ﻲﻓ ﺎًﺒﻛﺮﻣ نﻮﻜﻳ نأ ﺐﺠﻳ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ

ﻪﻴﺒﻨﺗ

ﺺﺤﻓ ﻢﺘﻳ نأ ﺐﺠﻴﻓ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺾﻴﻔﻳ ﺎﻟ ﻰﺘﺣ

ﺪﺤﻟا ﺔﻣﺎﻠﻋ زوﺎﺠﺗ ﻢﺘﻳ نﺄﺑ ﺢﻤﺴﻳ ﺎﻟ .مﺎﻈﺘﻧﺎﺑ ءﺎﻤﻟا ىﻮﺘﺴﻣ

" ﻰﺼﻗﺄﻟاMAX."

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

ةرﻮﺻ

 ﻚﺴﻤﻟا ﻂﻳﺮﺷ ﻰﻠﻋ ﻦﻣ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺖﺒﺛ

يﻮﻠﻌﻟا ﻚﺴﻤﻟا ﻂﻳﺮﺷ ﻰﻠﻋ ﻂﻐﺿا ﺬﺋﺪﻨﻋو ،ﻲﻠﻔﺴﻟا

.ﻞﻔﺳأ ﻰﻟإ ﻚﻣﺎﻬﺑﺈﺑ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻊﻠﺧا

ةرﻮﺻ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ءﺎﻄﻏ عﺰﻧا

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ غﺮﻓأ

 ﻞﺻﺎﻔﻟا/ءﺎﻄﻐﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ خﺎﺴﺗﺎﻟا ﺔﺟرد ﺐﺴﺤﺑ

.ﺮﻴﺳاﻮﻤﻟا ءﺎﻣ ماﺪﺨﺘﺳﺎﺑ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧو

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻰﻠﻋ ءﺎﻄﻐﻟا ﺐﻛر

هﺎﻴﻤﻟا ناﺰﺧ ﻰﻠﻋ مﺎﻜﺣﺈﺑ ﺎًﺒﻛﺮﻣ ءﺎﻄﻐﻟا نﻮﻜﻳ نأ ﺐﺠﻳ

.ﺔﺨﺴﺘﻤﻟا

ةرﻮﺻ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.زﺎﻬﺠﻟا ﻲﻓ ﺎًﺒﻛﺮﻣ نﻮﻜﻳ نأ ﺐﺠﻳ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ

ةرﻮﺻ

 رز ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﺈﻟا /ﻞﻴﻐﺸﺘﻟا

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

ﻪﻴﺒﻨﺗ

ﻲﻓ زﺎﻬﺠﻟا ﺐﻴﻛﺮﺗ ﻰﻠﻋ ﺎًﻤﺋاد صﺮﺣا ﺐﻴﻛﺮﺘﻟا ﻦﻴﻣﺄﺗ ضﺮﻐﻟ

ءاﺮﺟ .ﻞﻤﻌﻟا عﺎﻄﻘﻧا تﺎﻟﺎﺣ ﻲﻓ فﻮﻗﻮﻟا وأ ﻒﻴﻈﻨﺘﻟا ﻊﺿو

ﻲﻟﺎﺘﻟﺎﺑو زﺎﻬﺠﻟا ﺐﻠﻘﻨﻳ نأ ﻦﻜﻤﻴﻓ ﺖﻴﺒﺜﺘﻠﻟ ﻲﻓﺎﻜﻟا ﺮﻴﻏ ﻦﻴﻣﺄﺘﻟا

شﺮﻔﺑ ﺮﻀﺗ نأ ﺎﻬﻨﻜﻤﻳ ﻲﺘﻟاو ﻪﻨﻣ ﻞﺋاﻮﺴﻟا بﺮﺴﺘﺗ نأ ﻦﻜﻤﻳ

.ﺔﻴﺿرﺄﻟا

ةرﻮﺻ

 رز ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﺈﻟا /ﻞﻴﻐﺸﺘﻟا

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

ةرﻮﺻ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺔﻟازإ

ﻪﻴﺒﻨﺗ

ﺔﻴﻠﻤﻋ لﺎﻠﺧ ﻦﻣ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ ﻞﻤﻌﻟا ءﺎﻬﻧإ ﺪﻌﺑ

.ﻒﻄﺸﻟا

."ﻒﻄﺸﻟا ﺔﻴﻠﻤﻋ لﺎﻠﺧ ﻦﻣ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

ةرﻮﺻ

.ﻞﻣﺎﻜﻟﺎﺑ زﺎﻬﺠﻟا تﺎﻳﻮﺘﺤﻣ ﻎﻳﺮﻔﺘﺑ ﻢﻗ

ةرﻮﺻ ﻰﻟإ

ةرﻮﺻ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ غﺮﻓأ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ" ﻞﺼﻓ ﺮﻈﻧا

 لاﺰﻳ ﺎﻟ ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ وأ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ نﺎﻛ اذإ

.ءﺎﻤﻟا ﻎﻳﺮﻔﺘﺑ ﻢﻘﻓ ،ءﺎﻣ ﺔﻴﻤﻛ ﻰﻠﻋ يﻮﺘﺤﻳ

ﻪﻴﺒﻨﺗ

ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ ﺐﺠﻳ ،ﺢﺋاوﺮﻟا ثﺎﻌﺒﻧا ﺐﻨﺠﺘﻟ

.زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ ﻢﺘﻳ نأ ﻞﺒﻗ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺔﺨﺴﺘﻤﻟاو

ةرﻮﺻ

.ﻦﻳﺰﺨﺘﻟا ﻊﻗﻮﻣ ﻰﻟإ ﻞﻤﺤﻟا ﺾﺒﻘﻣ ﻦﻣ زﺎﻬﺠﻟا ﻞﻘﻧا

ةرﻮﺻ

 ﺔﻄﺤﻣ ﻲﻓ زﺎﻬﺠﻟا ﺐﻛر فﻮﻗﻮﻟا ﻦﻴﻣﺄﺗ ضﺮﻐﻟ

.ﻒﻴﻈﻨﺘﻟا

.فﺎﺟ نﺎﻜﻣ ﻲﻓ زﺎﻬﺠﻟا ﻆﻔﺤﻳ

ﺔﻳرﺎﻄﺒﻟا ﻞﻴﻐﺸﺗ ةﺪﻣ

ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺴﺑ ءﻞﻤﻟا لﺎﻤﻜﺘﺳا

ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ غاﺮﻓإ

ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ

زﺎﻬﺠﻟا فﺎﻘﻳإ

زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ

218 AR

8–

.زﺎﻬﺠﻟا ﻲﻓ ﻦﺤﺸﻟا

 ﺲﺒﻘﻣ ﻲﻓ ﻦﺣﺎﺸﻟﺎﺑ صﺎﺨﻟا ﺔﻜﺒﺸﻟا ﺲﺑﺎﻗ ﻞﻴﺻﻮﺗ ﻢﺘﻳ

.ﻞﻴﺻﻮﺘﻟا

ةرﻮﺻ

 تﺎﺒﻤﻟ ﺮﻬﻈﺗLED.ﺔﻳرﺎﻄﺒﻠﻟ ﺔﻴﻟﺎﺤﻟا ﻦﺤﺸﻟا ﺔﻟﺎﺣ

 تﺎﺒﻤﻟ ءﻰﻀُﺗ ﻞﻣﺎﻜﻟﺎﺑ ﺔﻏرﺎﻔﻟا ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﺪﻨﻋ

LED.ﻲﻟﺎﺘﺘﻟﺎﺑ ﻰﻠﻋأ ﻰﻟإ ﻞﻔﺳأ ﻦﻣ ﺔﺛﺎﻠﺜﻟا

 ﺔﺒﺴﻨﺑ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﺔﻟﺎﺣ ﻲﻓ1/3 ﺔﺒﻤﻟ ءﻰﻀُﺗ LED

نﺎﺘﻳﻮﻠﻌﻟا نﺎﺘﺒﻤﻠﻟا ﺾﻣﻮُﺗ ﺎﻤﻨﻴﺑ ،ﻢﺋاد ﻞﻜﺸﺑ ﻰﻠﻔﺴﻟا

.ىﺮﺧﺄﻟا ﻮﻠﺗ ةﺪﺣاو

 ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﺔﻟﺎﺣ ﻲﻓ2/3 ﻲﺘﺒﻤﻟ ﺎﻠﻛ ءﻰﻀُﺗ LED

.ﺎﻴﻠﻌﻟا ﺔﺒﻤﻠﻟا ﺾﻣﻮﺗ ﺎﻤﻨﻴﺑ ،ﻢﺋاد ﻞﻜﺸﺑ نﺎﺘﻴﻠﻔﺴﻟا

 تﺎﺒﻤﻟ ءﻰﻀُﺗ ،ﻞﻣﺎﻜﻟﺎﺑ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﺪﻌﺑLED ﺔﺛﺎﻠﺜﻟا

ةﺪﻤﻟ60 ﺊﻔﻄﻨﺗ ﺖﻗﻮﻟا اﺬﻫ ﺪﻌﺑ .ﺮﻤﺘﺴﻣ ﻞﻜﺸﺑ ﺔﻘﻴﻗد

تﺎﺒﻤﻟLED.

ةرﻮﺻ

 ،ﺲﺒﻘﻤﻟا ﻦﻣ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا عﺰﻨﺑ ﻢﻗ ﻦﺤﺸﻟا ﺪﻌﺑ

.ﻦﺤﺸﻟا ﺬﺧﺄﻣ ﻦﻣ ﻦﺤﺸﻟا ﻞﺑﺎﻛو

ةرﻮﺻ

 ﻦﻣ ﻪﺟاﺮﺧﺈﻟ ﺾﺒﻘﻤﻟا ﻦﻣ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺐﺤﺳا

.زﺎﻬﺠﻟا

ةرﻮﺻ

.دﻮﻗﻮﻟا ناﺰﺧ ةداﺪﺳ ﺢﺘﻓا

 ﻦﻣ ﺮﺗﺎﻓ وأ درﺎﺑ ءﺎﻤﺑ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺄﻠﻣا

.ﺮﻴﺳاﻮﻤﻟا

 ءﺎﻤﻟا ناﺰﺧ ءﻞﻣ ﻢﺘﻳ نأ ﻦﻜﻤﻴﻓ ﺔﺟﺎﺤﻟا ﺐﺴﺤﺑ

*.ﺮﺷﺮﻴﻛ ﻦﻣ ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻤﺑ دﺪﺠﺘﻤﻟا

."ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ" ﻞﺼﻓ ﺮﻈﻧا

" ﻰﺼﻗﺄﻟا ﺪﺤﻟا ﺔﻣﺎﻠﻋ زوﺎﺠﺗ ﻢﺘﻳ نﺄﺑ ﺢﻤﺴﻳ ﺎﻟMAX "

.ءﻞﻤﻟا ﺪﻨﻋ

.دﻮﻗﻮﻟا ناﺰﺧ ءﺎﻄﻏ ﻖﻠﻏأ

ةرﻮﺻ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.زﺎﻬﺠﻟا ﻲﻓ ﺎًﺒﻛﺮﻣ نﻮﻜﻳ نأ ﺐﺠﻳ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ

ﻪﻴﺒﻨﺗ

داﻮﻤﻟ تﺎﻋﺮﺠﻟاو ةﺮﻳﺎﻌﻤﻟا ﺔﻴﺻﻮﺗ ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا*

.ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا

ﻪﻴﺒﻨﺗ

ةرﻮﺻ

ﻰﺼﻗأ ﺪﺤﺑ) ﻞﺋاﻮﺳو تﺎﺧﺎﺴﺗا تﺎﻴﻤﻛ ﻂﻔﺸﺑ زﺎﻬﺠﻠﻟ ﺢﻤﺴﻳ

250 .ﻂﻘﻓ (ﻞﻣ

ةرﻮﺻ

ﺾﻌﺑ ﻦﻣ ﺺﻠﺨﺘﻟا ﻰﻠﻋ صﺮﺣا ﻞﻤﻌﻟا ﻲﻓ ءﺪﺒﻟا ﻞﺒﻗ

ﻊﻄﻗو ﺮﻴﻣﺎﺴﻤﻟاو ﻰﺼﺤﻟاو تﺎﺻﺎﺼﻘﻟا ﻞﺜﻣ ،ءﺎﻴﺷﺄﻟا

.ضرﺄﻟا ﻰﻠﻋ ﻦﻣ بﺎﻌﻟﺄﻟا

ﻰﻠﻋ صﺮﺣا ﺖﻔﻠﻣ ﺮﻴﻏ ﻊﺿﻮﻣ ﻲﻓ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻞﺒﻗ

يأ ﻒﻴﻈﻨﺘﺑ ﻢﻘﺗ ﺎﻟ .ءﺎﻤﻠﻟ ﺎﻬﺘﻣوﺎﻘﻣ ﺚﻴﺣ ﻦﻣ ضرﺄﻟا ﺺﺤﻓ

ﺔﺠﻟﺎﻌﻤﻟا ﺮﻴﻏ ﻦﻴﻠﻔﻟا تﺎﻴﺿرأ ﻞﺜﻣ ،ءﺎﻤﻠﻟ سﺎﺴﺣ شﺮﻓ

.(ﺔﻴﺿرﺄﻟﺎﺑ ﺮﻀﻳو بﺮﺴﺘﺗ نأ ﻦﻜﻤﻳ ﺔﺑﻮﻃﺮﻟا)

تادﺎﺷرإ

 ﻞﺒﻗ زﺎﻬﺠﻟا رﺎﺒﺘﺧا ﻲﻐﺒﻨﻳ ،طﻮﻄﺧ رﻮﻬﻇ ﺐﻨﺠﺘﻟ

،ﺎﻠﺜﻣ ﺐﺸﺨﻟا ﻰﻠﻋ ،ﺔﺳﺎﺴﺣ ﺢﻄﺳأ ﻰﻠﻋ ماﺪﺨﺘﺳﺎﻟا

.ﺮﻫﺎﻇ ﺮﻴﻏ نﺎﻜﻣ ﻲﻓ

.كﺮﺤﺘﻟﺎﺑ ﺮﻤﺘﺳا ﻞﺑ ،ﺪﺣاو نﺎﻜﻣ ﻲﻓ ﻰﻘﺒﺗ ﺎﻟ

.ﺔﻴﺿرﺄﻠﻟ ﺔﻌﻨﺼُﻤﻟا ﺔﻬﺠﻟا تادﺎﺷرإ ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا

ةرﻮﺻ

اًﺮﺧﺆﻣ ﺔﺣﻮﺴﻤﻤﻟا ﺔﻴﺿرﺄﻟا ﻰﻠﻋ ماﺪﻗأ تﺎﻤﺼﺑ ﺄﺸﻨﺗ ﺎﻟ ﻰﺘﺣ

.بﺎﺒﻟا هﺎﺠﺗﺎﺑ ءارﻮﻟا ﻰﻟإ ﻞﻤﻌﻟﺎﺑ ﻢﻘﻓ

 ﻎﻠﺒﺗ ﺔﻳواز ﻲﻓ زﺎﻬﺠﻟا ﺖﺒﺛ60 ﻰﻠﻋ ﺎًﺒﻳﺮﻘﺗ ﺔﺟرد

.يوﺪﻴﻟا ﺾﺒﻘﻤﻟا

 مﺎﻣﺄﻟا ﻰﻟإ زﺎﻬﺠﻟا ﻚﻳﺮﺤﺗ لﺎﻠﺧ ﻦﻣ ﺔﻴﺿرﺄﻟا ﻒﻴﻈﻨﺗ ﻢﺘﻳ

.ﺔﺑﺮﺗﺄﻟا ﻂﻔﺷ ﺔﻋﺮﺴﻟ ﺔﻠﺛﺎﻤﻣ ﺔﻋﺮﺴﺑ ءارﻮﻟاو

 ﻖﻠﻄﻨﻳ زﺎﻬﺠﻟا كﺮﺗا ةﺪﻳﺪﺸﻟا تﺎﺧﺎﺴﺗﺎﻟا تﺎﻟﺎﺣ ﻲﻓ

.ﺔﻴﺿرﺄﻟا ﻰﻠﻋ ءﻂﺒﺑ

 نﻮﻠﻟﺎﺑ تﺎﻧاﻮﻄﺳﺄﻟا ﻦﻣ جوز تﺎﻳﻮﺘﺤﻤﻟا ﻊﻣ ﺪﺟﻮﻳ

ﺲﻔﻧ نﺎﺘﻧاﻮﻄﺳﺄﻟا ىﺪﻟ ﺮﻓﻮﺘﺗ :ﺮﻔﺻﺄﻟا نﻮﻠﻟاو يدﺎﻣﺮﻟا

تﺎﻟﺎﺠﻣ ﻲﻓ ﺎﻬﻣاﺪﺨﺘﺳا ﻢﺘﻳ نأ ﻦﻜﻤﻳ ،ﺔﻔﻴﻇﻮﻟا

لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ نﻮﻠﻟا فﺎﻠﺘﺧإ) ﺔﻔﻠﺘﺨﻣ ماﺪﺨﺘﺳا

.(مﺎﻤﺤﻟا وأ ﺦﺒﻄﻤﻠﻟ

ةرﻮﺻ

.ﻂﻘﻓ ﺎﻠﻴﻠﻗ ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ ﻰﻠﻋ ﻂﻐﻀﻟا

 ﻲﻟاﻮﺣ ﺪﻌﺑ ناروﺪﻟﺎﺑ تاﺮﻜﺒﻟا أﺪﺒﺗ1-2 نﻮﻜﻳو ﺔﻴﻧﺎﺛ

.ماﺪﺨﺘﺳﺎﻠﻟ ﺰﻫﺎﺟ زﺎﻬﺠﻟا

ﻪﻴﺒﻨﺗ

ﻲﻓ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ أﺪﺒﺗ فﻮﺳ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻢﺘﻳ نأ دﺮﺠﻤﺑ

،ﻪﺗاذ ءﺎﻘﻠﺗ ﻦﻣ ﻞﻤﻌﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﺘﺴﻳ ﺎﻟ ﻰﺘﺣ .ناروﺪﻟا

.يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﺖﻴﺒﺜﺗ ﻢﺘﻳ نأ ﺐﺠﻳ

ءﺎﻤﻟﺎﺑ اًءﻮﻠﻤﻣ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ نﺎﻛ اذإ ﺎﻤﻣ ﻖﻘﺤﺗ

.زﺎﻬﺠﻟا ﻲﻓ ﺎًﺒﻛﺮﻣ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧو

ةرﻮﺻ

 ﻊﻳﺮﺳ ﻞﻜﺸﺑ ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ةﺮﻜﺑ ﺐﻴﻃﺮﺗ ﻦﻜﻤﻳ

ـﺑ سﺎﻴﻘﻟا بﻮﻛ ءﻞﻣ ةﺪﻋﺎﺴﻤﺑ50.ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟﺎﺑ ﻞﻣ

ةرﻮﺻ

 ةﺪﻣ ﺔﻄﺤﻤﻟا ﻲﻓ ﻪﻠﻴﻐﺸﺗ ﻲﻓ ﺮﻤﺘﺳاو زﺎﻬﺠﻟا ﻞﻐﺷ5

.ناﻮﺛ

ﺔﻴﻧﺎﻜﻣإ ﺔﺣﺎﺗﺈﻟ ﺔﺜﻟﺎﺜﻣ ﺔﺑﻮﻃر ﺔﺟرد ﻪﺑ ﺪﺟﻮﺗ زﺎﻬﺠﻟا

.ﻊﻳﺮﺴﻟا ﻒﻴﻈﻨﺘﻟا

 رز ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﺈﻟا /ﻞﻴﻐﺸﺘﻟا

ةرﻮﺻ

 ﺾﺒﻘﻣ ﻦﻣ ﻪﻛﺎﺴﻣﺈﺑ ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻦﻣ زﺎﻬﺠﻟا جﺮﺧأ

.ضرﺄﻟا ﻰﻠﻋ ﻪﻌﺿو ﻞﻤﺤﻟا

.يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﻦﻣ زﺎﻬﺠﻟا ﺖﺒﺛ

ةرﻮﺻ

 فﺎﻘﻳﺈﻟا /ﻞﻴﻐﺸﺘﻟا رز ﻰﻠﻋ ﻂﻐﺿا زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﻟ

)ON/OFF.زﺎﻬﺠﻟﺎﺑ دﻮﺟﻮﻤﻟا (

ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ءﻞﻣ

ﻞﻴﻐﺸﺘﻟا

ﺔﻣﺎﻋ تادﺎﺷرإ

لﺎﻤﻌﺘﺳﺎﻠﻟ

زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ

ﻞﻤﻌﻟا ﻲﻓ ءﺪﺒﻟا

219AR

7–

اﺬﻫ ﻦﻣ تﺎﻤﻴﻠﻌﺗ ﻰﻠﻋ ﻢﻬﻟﻮﺼﺣ ﺪﻌﺑ وأ ﻢﻬﺘﻣﺎﻠﺳو

رﺎﻄﺧﺄﻟاو زﺎﻬﺠﻟا اﺬﻫ ماﺪﺨﺘﺳا ﺔﻴﻔﻴﻛ نﺄﺸﺑ ﺺﺨﺸﻟا

.ﻚﻟذ ﻦﻋ ﺔﺌﺷﺎﻨﻟا



.زﺎﻬﺠﻟﺎﺑ ﺚﺒﻌﻟﺎﺑ لﺎﻔﻃﺄﻠﻟ ﺢﻤﺴﻳ ﺎﻟ



.زﺎﻬﺠﻟﺎﺑ ﻢﻬﺒﻋﺎﻠﺗ مﺪﻋ نﺎﻤﻀﻟ لﺎﻔﻃﺄﻟا ﺔﺒﻗاﺮﻣ ﻲﻐﺒﻨﻳ



وأ ًﺎﻠﻐﺸﻣ نﺎﻛ ﺎﻤﻟﺎﻃ ،لﺎﻔﻃﺄﻟا ﻦﻋ زﺎﻬﺠﻟا دﺎﻌﺑإ ﺐﺠﻳ

.ﺪﻌﺑ دﺮﺒﻳ ﻢﻟ



ﺎﻟإ ﺔﻧﺎﻴﺼﻟاو ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻌﺑ لﺎﻔﻃﺄﻟا مﻮﻘﻳ نأ زﻮﺠﻳ ﺎﻟ

.ﻢﻬﻴﻠﻋ فاﺮﺷﺈﻟا ﻢﺗ اذإ



وأ حﺮﺸﻠﻟ ﺎًﻘﻓو ﺎﻟإ زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ وأ ﻞﻴﻐﺸﺘﺑ ﻢﻘﺗ ﺎﻟ

.ةرﻮﺼﻟا

몇

ﻪﻳﻮﻨﺗ



ﻪﻣاﺪﺨﺘﺳﺎﺑ وأ زﺎﻬﺠﻟا ﻰﻠﻋ لﺎﻤﻋأ ﺔﻳأ ءاﺮﺟإ ﻞﺒﻗ

ﻪﺿﺮﻌﺗ نود ﺔﻟﻮﻴﺤﻠﻟ زﺎﻬﺠﻠﻟ تﺎﺒﺜﻟا ﺮﻴﻓﻮﺗ ﻰﻠﻋ صﺮﺣا

.تﺎﺑﺎﺻﺈﻟا وأ ثداﻮﺤﻠﻟ



ﺔﻠﺋﺎﺳ داﻮﻣ وأ ﺔﺒﻳﺬﻣ داﻮﻤﺑ ءﺎﻤﻟا ناﺰﺧ ءﻞﻣ ﺎﻴﺋﺎﻬﻧ ﻊﻨﻤُﻳ

ﻞﺜﻣ) ﺔﻔﻔﺨﻣ ﺮﻴﻏ ضﺎﻤﺣأ وأ ﺔﺒﻳﺬﻣ داﻮﻣ ﻰﻠﻋ ﺔﻳﻮﺘﺤﻣ

ﺎﻟإو (نﻮﺘﻴﺳﺄﻟاو ناﻮﻟﺄﻟا ﺐﻳﺬﻣو ،ﻦﻳﺰﻨﺑو ،ﻒﻴﻈﻨﺘﻟا داﻮﻣ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻣﺪﺨﺘﺴﻤﻟا داﻮﻤﻟا فﺎﻌﺿإ ﻢﺘﻴﺳ



ﺪﻴﻗ زﺎﻬﺠﻟا نﺎﻛ ﺎﻤﻟﺎﻃ زﺎﻬﺠﻟا ﺔﺒﻗاﺮﻣ ﺎًﻤﺋاد ﻚﻴﻠﻋ ﺐﺠﻳ

.ﻞﻴﻐﺸﺘﻟا



ﺮﻌﺸﻟا ﻞﺜﻣ) ﻢﺴﺠﻟا ءاﺰﺟأ دﺎﻌﺑإ ﻰﻠﻋ صﺮﺣا

.ةراوﺪﻟا ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﻦﻋ (ﻊﺑﺎﺻﺄﻟاو



ﻒﻴﻈﻨﺗ ءﺎﻨﺛأ يﺪﻳﺄﻠﻟ ﺔﻣزﺎﻠﻟا ﺔﻳﺎﻤﺤﻟا ﺮﻴﻓﻮﺗ ﻰﻠﻋ صﺮﺣا

ءاﺮﺟ ﺔﺑﺎﺻإ ﺮﻄﺧ ﻊﻘﻳ نأ ﻦﻜﻤﻴﻓ ﺎﻟإو ،ﻂﻔﺸﻟا سأر

.(قﻮﻘﺷ ﺎًﻠﺜﻣ) ةدﺎﺤﻟا ءﺎﻴﺷﺄﻟا



،ةدﺎﺤﻟا فاﻮﺤﻟا ،ةراﺮﺤﻟا ﻦﻋ ﻞﻴﺻﻮﺘﻟا ﻞﺑﺎﻛ دﺎﻌﺑإ

.ﺔﻛﺮﺤﺘﻤﻟا زﺎﻬﺠﻟا ءاﺰﺟأو تﻮﻳﺰﻟا

ﻪﻴﺒﻨﺗ



ءﺎﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺗ ﻢﺘﻳ نأ ﺪﻌﺑ ﺎﻟإ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻘﺗ ﺎﻟ

.ﺦﺴﺘﻤﻟا ءﺎﻤﻟاو دﺪﺠﺘﻤﻟا



ﺎًﻠﺜﻣ) ﺎًﻴﺒﺴﻧ ةﺮﻴﺒﻛ وأ ةدﺎﺣ ءﺎﻴﺷأ ﻂﻔﺷ ﻢﺘﻳ نأ ﺢﻤﺴﻳ ﺎﻟ

(بﺎﻌﻟأ ﻊﻄﻗ وأ ﻰﺼﺣ وأ ةرﻮﺴﻜﻣ جﺎﺟز ﻊﻄﻗ

.زﺎﻬﺠﻟا ماﺪﺨﺘﺳﺎﺑ



تﺎﺒﻳﺬﻣ وأ ﺔﻴﻠﺧ ضﺎﻤﺣﺄﺑ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺄﻠﻤﺗ ﺎﻟ

ﻰﻠﻋ ﺎًﻀﻳأ صﺮﺣا .ﻪﺑﺎﺷ ﺎﻣ وأ ﺔﻳﺮﻄﻋ تﻮﻳز وأ ﺔﻴﺴﻠﻛ

.زﺎﻬﺠﻟﺎﺑ داﻮﻤﻟا هﺬﻫ ﻂﻔﺷ ﻢﺘﻳ ﺎﻟأ ةﺎﻋاﺮﻣ



ﺔﻘﺒﻄﺑ ةﻮﺴﻜﻣ ﺔﺒﻠﺻ تﺎﻴﺿرأ ﻰﻠﻋ ﺎﻟإ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﺎﻟ

ﺎﻨﻴﻤﻟﺎﺑ ﻲﻠﻄﻣ طﺎﻠﺑ وأ ﻲﻠﻄﻣ ﻪﻴﻛرﺎﺑ ﺎًﻠﺜﻣ) ءﺎﻤﻠﻟ ﺔﻣوﺎﻘﻣ

.(ﺔﻴﺿرﺄﻟا ﻊﻤﺸﻣ وأ



.دﺎﺠﺴﻟا تﺎﻴﺿرأ وأ دﺎﺠﺴﻟا ﻒﻴﻈﻨﺘﻟ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﺎﻟ



ةﺰﻬﺟﺄﻟ ﻲﺿرﺄﻟا ﻚﺒﺸﻟا ﻰﻠﻋ زﺎﻬﺠﻟا ﺮﻳﺮﻤﺘﺑ ﻢﻘﺗ ﺎﻟ

ﺎﻟ بﺮﺴﺘﻤﻟا ءﺎﻤﻟا .يراﺮﺤﻟا ﻞﻤﺤﻟا ﻦﺨﺴﻤﺑ ﺔﺌﻓﺪﺘﻟا

.ﻚﺒﺸﻟا ﺮﺒﻋ هﺮﻳﺮﻤﺗ ﻢﺗ ﺎﻣ اذإ زﺎﻬﺠﻟا ﻪﺼﺘﻤﻳ نأ ﻦﻜﻤﻳ



ﺐﺠﻳ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﺪﻌﺑو ،ﺔﻠﻳﻮﻄﻟا ﻒﻗﻮﺘﻟا تاﺮﺘﻓ ﻲﻓ

ﺎﻤﻛ ،زﺎﻬﺠﻟا حﺎﺘﻔﻣ / ﻲﺴﻴﺋﺮﻟا حﺎﺘﻔﻤﻟا ﻦﻣ زﺎﻬﺠﻟا ﻖﻠﻏ

.ﻦﺤﺸﻟا زﺎﻬﺠﻟ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا عﺰﻧ ﻚﻟﺬﻛ ﺐﺠﻳ



.ﺮﻔﺼﻟا ﺖﺤﺗ ةراﺮﺣ تﺎﺟرد ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﺐﺠﻳ ﺎﻟ



ﻲﻓ ﻪﻨﻳﺰﺨﺗ زﻮﺠﻳ ﺎﻟ .رﺎﻄﻣﺄﻟا ﻦﻣ زﺎﻬﺠﻟا ﺔﻳﺎﻤﺣ ﺐﺠﻳ

.ﺔﺣﻮﺘﻔﻤﻟا ﺔﻴﺟرﺎﺨﻟا ﻦﻛﺎﻣﺄﻟا

مﻮﺳﺮﻟا ﺔﺤﻔﺻ ﺮﻈﻧا رﻮﺼﻟا ﻰﻠﻋ عﺎﻠﻃﺎﻠﻟ

**FC 5 Cordless

**FC 5 Cordless Premium

ةرﻮﺻ

 زﺎﻬﺠﻟا ﻲﻓ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﻂﻳﺮﺷ ﺐﻴﻛﺮﺗ ﻲﻓ ﺮﻤﺘﺳا

.عﻮﻤﺴﻣ تﻮﺼﺑ ﺖﺒﺜﻳ نأ ﻰﻟإ ،ﺔﻳﺎﻬﻨﻟا ﻰﺘﺣ ﻲﺳﺎﺳﺄﻟا

مﺎﻜﺣﺈﺑ ﺎًﺒﻛﺮﻣ نﻮﻜﻳ نأ ﺐﺠﻳ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﻂﻳﺮﺷ

.زﺎﻬﺠﻟا ﻲﻓ

ةرﻮﺻ

 ﺎًﻟﻮﺻو ﺔﻳﺎﻬﻨﻟا ﻰﺘﺣ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ةرادإ ﻲﻓ ﺮﻤﺘﺳا

.تاﺮﻜﺒﻟا ﺖﻴﺒﺜﺗ ﻚﺒﺸﻣ ﻰﻟإ

 ﻲﻠﺧاﺪﻟا ﺐﻧﺎﺠﻠﻟ ﻲﻧﻮﻠﻟا ﺐﻴﺗﺮﺘﻟا ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا

ﻊﻣ قرزﺄﻟا ﺎًﻠﺜﻣ) زﺎﻬﺠﻟا ﻲﻓ ةﺮﻜﺒﻟا ﻚﺒﺸﻣو ةﺮﻜﺒﻠﻟ

.(قرزﺄﻟا

 ﺔﺒﻛﺮﻣ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﺖﻧﺎﻛ اذإ ﺎﻤﻣ ﻖﻘﺤﺗ ﺐﻴﻛﺮﺘﻟا ﺪﻌﺑ

.ﺖﺑﺎﺛ ﻞﻜﺸﺑ

ةرﻮﺻ

 ﺔﻄﺤﻣ ﻲﻓ زﺎﻬﺠﻟا ﺐﻛر فﻮﻗﻮﻟا ﻦﻴﻣﺄﺗ ضﺮﻐﻟ

.ﻒﻴﻈﻨﺘﻟا

ةرﻮﺻ

 ﺬﺧﺄﻣ ﻲﻓ ﻦﺣﺎﺸﻟﺎﺑ صﺎﺨﻟا ﻦﺤﺸﻟا ﻞﺑﺎﻛ لﺎﺧدإ

زﺎﻬﺠﻟا ﻒﺻو

1ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ

2ﺾﺒﻘﻣ

3ﺔﻳرﺎﻄﺒﻟا ﺮﺷﺆﻣ

4ﻞﻤﺤﻟا ﺾﺒﻘﻣ

5ﻦﺤﺸﻟا ﺔﺒﻠﻋ

6ﻞﺻﺎﻓ /ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ءﺎﻄﻏ

7ةرﺬﻘﻟا ةﺎﻴﻤﻟا ناﺰﺧ

8ﻂﻔﺸﻟا سأر ءﺎﻄﻏ

9ﻒﻴﻈﻨﺘﻟا ةﺮﻜﺑ ﻚﺴﻣ ﺾﺒﻘﻣ

10ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ

11ﻂﻔﺸﻟا سأر ﻖﻠﻏ مﺎﻤﺻ

12ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ

13دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺾﺒﻘﻣ

14تاﺮﻜﺒﻟا ﻆﻔﺣ

15فﻮﻗﻮﻟا /ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ

16ﺮﺘﻠﻔﻠﻟ ﺔﻴﻠﺧاد ةﺪﺣو

17ﻦﺤﺸﻟا ﻞﺑﺎﻛ ﻊﻣ ﻦﺣﺎﺸﻟا

18*ﻒﻴﻈﻨﺘﻟا داﻮﻣRM 53630ﻲﻠﻠﻣ

19**ﻒﻴﻈﻨﺘﻟا داﻮﻣRM 53430ﻲﻠﻠﻣ

20**ﻒﻴﻈﻨﺘﻟا داﻮﻣRM 536500ﻲﻠﻠﻣ

10**ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ2x

ﺐﻴﻛﺮﺘﻟا

ﻞﻴﻐﺸﺘﻟا

تاﺮﻜﺒﻟا ﺐﻴﻛﺮﺗ

ﻦﺤﺸﻟا ﺔﻴﻠﻤﻋ

220 AR

6–



ﺮﻄﺧ

ﺪﻗ ﻲﺘﻟا ثوﺪﺤﻟا ﺔﻜﻴﺷو ةﺮﺷﺎﺒﻤﻟا ﺮﻃﺎﺨﻤﻟا ﻰﻟإ هﺎﺒﺘﻧﺎﻟا

.ةﺎﻓﻮﻟا ﻲﻓ ﺐﺒﺴﺘﺗ وأ ﺔﻐﻟﺎﺑ ﺔﻳﺪﺴﺟ تﺎﺑﺎﺻإ ﻰﻟإ يدﺆﺗ

몇

ﺮﻳﺬﺤﺗ

ﻰﻟإ يدﺆﺗ ﺪﻗو ﺮﻃﺎﺨﻤﻟا ﺎﻬﻔﺤﺗ ﺪﻗ ﻒﻗاﻮﻣ ﻰﻟإ هﺎﺒﺘﻧﺎﻟا

.ةﺎﻓﻮﻟا ﻲﻓ ﺐﺒﺴﺘﺗ وأ ﺔﻐﻟﺎﺑ ﺔﻳﺪﺴﺟ تﺎﺑﺎﺻإ

몇

ﻪﻳﻮﻨﺗ

ﻰﻟإ يدﺆﻳ ﺪﻗ يﺬﻟاو ﻞﻤﺘﺤﻤﻟا ﺮﻴﻄﺨﻟا ﻒﻗﻮﻤﻟا ﻰﻟإ هﺎﺒﺘﻧﺎﻟا

.ﺔﻄﻴﺴﺑ تﺎﺑﺎﺻإ

ﻪﻴﺒﻨﺗ

ﻰﻟإ يدﺆﻳ ﺪﻗ يﺬﻟاو ﻞﻤﺘﺤﻤﻟا ﺮﻴﻄﺨﻟا ﻒﻗﻮﻤﻟا ﻰﻟإ هﺎﺒﺘﻧﺎﻟا

.ﺔﻳدﺎﻣ راﺮﺿأ



ﺮﻄﺧ



!هﺎﻴﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻏ مﺪﻋ



اذإو .تﺎﻘﺤﻠﻤﻟاو زﺎﻬﺠﻟا ﺔﻣﺎﻠﺳ ﻦﻣ ماﺪﺨﺘﺳﺎﻟا ﻞﺒﻗ ﺪﻛﺄﺗ

.زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﺎﻟأ ﻚﻴﻠﻋ ﺐﺠﻴﻓ ﺔﻤﻴﻠﺳ ﺔﻟﺎﺤﻟا ﻦﻜﺗ ﻢﻟ



ﺔﻴﻠﺻأ ﻊﻄﻘﺑ ﻦﺣﺎﺸﻟا ﻚﻠﺳو ﻦﺣﺎﺸﻟا لاﺪﺒﺘﺳا ﺐﺠﻳ

.تﺎﻴﻔﻠﺗ يأ ﺔﻈﺣﺎﻠﻣ رﻮﻓ



ﻞﻛ ﻲﻓ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﺐﺤﺳو زﺎﻬﺠﻟا ﻖﻠﻏ ﺐﺠﻳ

.ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا لﺎﻤﻋﺄﺑ مﺎﻴﻘﻟا ﻞﺒﻗ ةﺮﻣ



ﺔﻣﺪﺧ ﻖﻳﺮﻃ ﻦﻋ ﺎﻟإ حﺎﻠﺻﺈﻟا لﺎﻤﻋأ ﻢﺘﺗ نأ ﺐﺠﻳ ﺎﻟ

.ةﺪﻤﺘﻌﻤﻟا ءﺎﻠﻤﻌﻟا



ﻢﺘﻳ ﺎﻟأ ﺐﺠﻳ اﺬﻟ - ﺔﻴﺋﺎﺑﺮﻬﻛ تﺎﻧﻮﻜﻣ ﻰﻠﻋ زﺎﻬﺠﻟا يﻮﺘﺤﻳ

.يرﺎﺠﻟا ءﺎﻤﻟﺎﺑ ﻪﻔﻴﻈﻨﺗ



ﻲﻏاﺮﺒﻟا ﻚﻔﻣ :ﻞﺜﻣ) ﺔﻠﺻﻮﻣ داﻮﻣ يأ لﺎﺧدإ ﻢﺘﻳ ﺎﻟأ ﺐﺠﻳ

.ﻦﺤﺸﻟا ﺲﺒﻘﻣ ﻲﻓ (ﻚﻟذ ﻪﺑﺎﺷ ﺎﻣو



.تﺎﻠﺻﻮﻟا وأ تﺎﺴﻣﺎﻠﻤﻟا ﺲﻤﻠﺗ ﺎﻟ



ﻊﻨﺼﻟا ﺔﺣﻮﻟ ﻰﻠﻋ ﺔﻧوﺪﻤﻟا ﺪﻬﺠﻟا تﺎﻧﺎﻴﺑ ﻖﺑﺎﻄﺘﺗ نأ ﺐﺠﻳ

.رﺎﻴﺘﻟا رﺪﺼﻣ ﺪﻬﺟ ﻊﻣ



ﻚﻟﺬﻛو ةدﺎﺤﻟا فاﻮﺤﻟا ﻰﻠﻋ ﻦﺤﺸﻟا ﻞﺑﺎﻛ ﺐﺤﺳ مﺪﻋ

.ﻪﺴﻌﻣ مﺪﻋ

몇

ﺮﻳﺬﺤﺗ



ىﻮﺳ ﺔﻴﺋﺎﺑﺮﻬﻛ ةﺮﺋاد يﺄﺑ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺘﺑ حﻮﻤﺴﻣ ﺮﻴﻏ

ﻚﻟذ نﻮﻜﻳو ﺺﺘﺨﻣ ﻲﺋﺎﺑﺮﻬﻛ ﺎﻬﺒﻴﻛﺮﺘﺑ مﻮﻘﻳ ﻲﺘﻟا ﻚﻠﺗ

رﺎﻴﻌﻤﻠﻟ ﺎﻘﻓوIEC 60364.



نأ ﺐﺠﻳ .ﻂﻘﻓ ددﺮﺘﻣ رﺎﻴﺘﺑ ﺎﻟإ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺗ ﻢﺘﻳ ﺎﻟ

.زﺎﻬﺠﻟا ﻊﻨﺻ ﺔﺣﻮﻟ ﻰﻠﻋ نوﺪﻣ ﻮﻫ ﺎﻣ ﻊﻣ ﺪﻬﺠﻟا ﻖﺑﺎﻄﺘﻳ



ﻦﺤﺷ ﻢﺘﻳ نأ ﻲﺳﺎﺳأ ﻞﻜﺸﺑو ﺢﺼﻨﻧ ﺔﻣﺎﻠﺴﻟا ﻲﻋاوﺪﻟ

) ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺮﺋاﺪﻟا ﻊﻃﺎﻗ حﺎﺘﻔﻣ ﻖﻳﺮﻃ ﻦﻋ ﺰﻫﺎﺠﻟا30

.(ﻰﺼﻗأ ﺪﺤﻛ ﺮﻴﺒﻣأ



ﺮﻄﺧ

.ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺼﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ



يﺪﻳﺄﺑ ﺲﺒﻘﻤﻟاو ﺔﻜﺒﺸﻟا ﺲﺑﺎﻘﺑ كﺎﺴﻣﺈﻟا ﻢﺘﻳ ﺎﻟأ ﺐﺠﻳ

.ًﺎﻴﺋﺎﻬﻧ ءﺎﻤﻟﺎﺑ ﺔﻠﺘﺒﻣ



وأ ﺔﺨﺴﺘﻣ ﺔﻟﺎﺣ ﻲﻓ ﻮﻫو ﻦﺤﺸﻟا زﺎﻬﺟ ماﺪﺨﺘﺳا مﺪﻋ

.ﺔﻠﻠﺒﻣ



ﺮﻄﺨﺑ ةدﺪﻬﻣ ﻖﻃﺎﻨﻣ ﻲﻓ ﻦﺤﺸﻟا زﺎﻬﺟ ﻞﻴﻐﺸﺗ مﺪﻋ

.رﺎﺠﻔﻧﺎﻟا



.ﻞﺑﺎﻜﻟا ﻦﻣ ﻦﺤﺸﻟا زﺎﻬﺟ ﻞﻤﺣ مﺪﻋ



. ﺔﻓﺎﺟ ﻦﻛﺎﻣأ ﻲﻓ ﺎﻟإ ﻆﻔﺤُﻳ ﺎﻟو ﻦﺣﺎﺸﻟا مﺪﺨﺘﺴُﻳ ﺎﻟ



تﻮﻳﺰﻟا ،ةدﺎﺤﻟا فاﻮﺤﻟا ،ةراﺮﺤﻟا ﻦﻋ ﻞﺑﺎﻜﻟا دﺎﻌﺑإ

.ﺔﻛﺮﺤﺘﻤﻟا زﺎﻬﺠﻟا ءاﺰﺟأو



ﺲﺑﺎﻘﻣ ةﺪﻌﺑ ةدوﺰﻣ ﻞﺑﺎﻛ ﺔﻠﺻو ماﺪﺨﺘﺳا ﺐﻨﺠﺗ

.ﺖﻗﻮﻟا ﺲﻔﻧ ﻲﻓ ةﺰﻬﺟا ةﺪﻋ ﻞﻴﻐﺸﺗو



ﺪﺷ ﻖﻳﺮﻃ ﻦﻋ ﺲﺒﻘﻤﻟا ﻦﻣ ﺲﺑﺎﻘﻟا ﺐﺤﺳ مﺪﻋ

.ﻞﺑﺎﻜﻟا



تﺎﺤﺘﻓ ﺔﻳﺮﺣ ﻰﻠﻋ ظﺎﻔﺤﻟاو ﻦﺤﺸﻟا زﺎﻬﺟ ﺔﻴﻄﻐﺗ مﺪﻋ

.ﻦﺤﺸﻟا زﺎﻬﺟ ﺔﻳﻮﻬﺗ



ﻞﺒِﻗ ﻦﻣ حﺎﻠﺻﺈﻟا لﺎﻤﻋأ ﺬﻴﻔﻨﺗ .ﻦﺤﺸﻟا زﺎﻬﺟ ﺢﺘﻓ مﺪﻋ

.ﻂﻘﻓ ﻦﻴﺼﺼﺨﺘﻣ ﻦﻴﻨﻓ



تﺎﻋﻮﻤﺠﻣ ﻦﺤﺸﻟ ﺎﻟإ ﻦﺤﺸﻟا زﺎﻬﺟ مﺪﺨﺘﺴﺗ ﺎﻟ

.ﺎﻬﺑ حﺮﺼﻤﻟا تﺎﻳرﺎﻄﺒﻟا



ﺔﻴﻠﺻأ ﻊﻄﻘﺑ ﻦﺣﺎﺸﻟا ﻚﻠﺳو ﻦﺣﺎﺸﻟا لاﺪﺒﺘﺳا ﺐﺠﻳ

.تﺎﻴﻔﻠﺗ يأ ﺔﻈﺣﺎﻠﻣ رﻮﻓ



ﺮﻄﺧ

.ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺼﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ



ةراﺮﺤﻟا وأ ةﺪﻳﺪﺸﻟا ﺲﻤﺸﻟا ﺔﻌﺷﺄﻟ ﺔﻳرﺎﻄﺒﻟا ضﺮﻌﺗ ﺎﻟ

.رﺎﻨﻟا وأ

몇

ﺮﻳﺬﺤﺗ



ﻲﻠﺻﺄﻟا ﻦﺣﺎﺸﻟا ماﺪﺨﺘﺳﺎﺑ ﺎﻟإ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺸﺑ ﺢﻤﺴُﻳ ﺎﻟ

ﺢﻤﺴﺗ ﻲﺘﻟا ﻦﺤﺸﻟا ةﺰﻬﺟأ ﺪﺣﺄﺑ وأ زﺎﻬﺠﻠﻟ ﺐﺣﺎﺼﻤﻟا

ﺔﻛﺮﺷKärcher.ﺎﻬﻣاﺪﺨﺘﺳﺎﺑ

:ﻲﻟﺎﺘﻟا ﺊﻳﺎﻬﻤﻟا ماﺪﺨﺘﺳا



تﺎﻳرﺎﻄﺒﻟا ﺢﺘﻔﺗ ﺎﻟ ﺔﻠﻔﻗ ثوﺪﺣ ﻦﻣ ةرﻮﻄﺧ ﺔﻤﺛ ،

وأ ﺔﺠﻴﻬُﻣ ةﺮﺨﺑأ ﺪﻋﺎﺼﺗ لﺎﻤﺘﺣا ﻰﻠﻋ ةوﺎﻠﻋ ،ﺔﻴﺋﺎﺑﺮﻬﻛ

.ﺔﻗرﺎﺣ ﻞﺋاﻮﺳ



ﺮﻄﺧ



.تﺎﻤﻴﻠﻌﺘﻠﻟ ﺎﻘﻓو زﺎﻬﺠﻟا لﺎﻤﻌﺘﺳا مﺪﺨﺘﺴﻤﻟا ﻰﻠﻋ ﺐﺠﻳ

ﺔﻄﻴﺤﻤﻟا ﺔﻴﻧﺎﻜﻤﻟا فوﺮﻈﻟا هرﺎﺒﺘﻋا ﻲﻓ ﺬﺧﺄﻳ نأو

ﻲﻓ ﻦﻳﺪﺟاﻮﺘﻤﻟا صﺎﺨﺷﺄﻟا ﺔﻣﺎﻠﺳ ﻰﻠﻋ صﺮﺤﻳو

.زﺎﻬﺠﻟا ماﺪﺨﺘﺳﺎﺑ ﻞﻤﻌﻟا ﺪﻨﻋ نﺎﻜﻤﻟا



.رﺎﺠﻔﻧﺎﻠﻟ ﺔﻠﺑﺎﻘﻟا ﻦﻛﺎﻣﺄﻟا ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﺎﻴًﺋﺎﻬﻧ ﺮﻈﺤُﻳ



لﺎﻤﻌﺘﺳا ﺪﻨﻋ ﺔﻠﺼﻟا تاذ نﺎﻣﺄﻟا تﺎﻤﻴﻠﻌﺗ ةﺎﻋاﺮﻣ ﺐﺠﻳ

.ﺮﻄﺨﻟا ﻦﻛﺎﻣأ ﻲﻓ زﺎﻬﺠﻟا



ﺖﻧﺎﻛ وأ ﻞﺒﻗ ﻦﻣ طﻮﻘﺴﻠﻟ ضﺮﻌﺗ اذإ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﺎﻟ

.ﻢﻜﺤﻣ ﺮﻴﻏ نﺎﻛ وأ ﺔﺤﺿاو تﺎﻴﻔﻠﺗ ﻪﺑ



ﺮﻄﺧ ،لﺎﻔﻃﺄﻟا لوﺎﻨﺘﻣ ﻦﻋ اًﺪﻴﻌﺑ ﻒﻴﻠﻐﺘﻟا ﻖﺋﺎﻗر ﻆﻔﺣا

!قﺎﻨﺘﺧﺎﻟا

몇

ﺮﻳﺬﺤﺗ



ﺮﻴﻏ وأ لﺎﻔﻃﺄﻟا ﻞﺒﻗ ﻦﻣ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ حﻮﻤﺴﻣ ﺮﻴﻏ

.ﻦﻴﺑرﺪﻤﻟا



ﻞﺒﻗ ﻦﻣ ماﺪﺨﺘﺳﺎﻠﻟ ﺺﺼﺨﻣ ﺮﻴﻏ زﺎﻬﺠﻟا اﺬﻫ

وأ ﺔﻴﺴﺤﻟا وأ ﺔﻴﻧﺪﺒﻟا تارﺪﻘﻟا يدوﺪﺤﻣ صﺎﺨﺷﺄﻟا

ﺎﻟإ ﺔﻓﺮﻌﻤﻟا وأ/و ةﺮﺒﺨﻟا ﻢﻬﻳﺪﻟ ﺮﻓاﻮﺘﺗ ﺎﻟ ﻦﻣ وأ ﺔﻴﻠﻘﻌﻟا

ﻢﻬﻨﻣﺄﺑ ﺺﺘﺨﻣ ﺺﺨﺷ ﻞﺒﻗ ﻦﻣ ﻢﻬﻴﻠﻋ فاﺮﺷﺈﻟا ﻢﺗ اذإ

ﺮﻄﺨﻟا تﺎﺟرد

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تﺎﻧﻮﻜﻤﻟا

ﻦﺤﺸﻟا زﺎﻬﺟ

ﺔﻳرﺎﻄﺑ

ﻦﻣﺂﻟا ﻞﻣﺎﻌﺘﻟا

PS07

221AR

5–

اﺬﻫ ﻲﻠﺻﺄﻟا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ةءاﺮﻗ ﻰﺟﺮﻳ

ﻞﻣﺎﻌﺘﻟا ﻢﺛ ،كزﺎﻬﺠﻟ ماﺪﺨﺘﺳا لوأ ﻞﺒﻗ

ﻞﻴﻟﺪﻟا اﺬﻫ تﺎﻤﻴﻠﻌﺘﻟ ﺎًﻘﻓو زﺎﻬﺠﻟا ﻊﻣ

ماﺪﺨﺘﺳا يأ ﻞﺟأ ﻦﻣ ﻞﻴﻟﺪﻟﺎﺑ ظﺎﻔﺘﺣﺎﻟاو

.ﻖﺣﺎﻟ مﺪﺨﺘﺴﻣ يﺄﻟ وأ ﻖﺣﺎﻟ

تﺎﻴﺿرﺄﻟا ﻒﻴﻈﻨﺗ ضاﺮﻏﺄﻟ ﺎﻟإ ﺔﻴﺿرﺄﻟا ﻒﻈﻨﻣ مﺪﺨﺘﺴﺗ ﺎﻟ

.ءﺎﻤﻟا ﺮﻴﺛﺄﺘﻟ ﺔﻣوﺎﻘﻤﻟا ﺔﺒﻠﺼﻟا تﺎﻴﺿرﺄﻟاو لزﺎﻨﻤﻟا ﻲﻓ ﺔﺒﻠﺼﻟا

ﻦﻴﻠﻔﻟا تﺎﻴﺿرأ ﻞﺜﻣ ءﺎﻤﻠﻟ ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳﺄﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻘﺗ ﺎﻟ

ﺮﻀﺗو ﺔﺑﻮﻃﺮﻟا ﺎﻬﻠﻠﺨﺘﺗ نأ ﻦﻜﻤﻤﻟا ﻦﻤﻓ) ﺔﺠﻟﺎﻌﻤﻟا ﺮﻴﻏ

.(ﺔﻴﺿرﺄﻟﺎﺑ

ﻚﻴﺘﺳﺎﻠﺒﻟا ﺢﻄﺳأ ﻒﻴﻈﻨﺗ ضاﺮﻏﺄﻟ ﺐﺳﺎﻨﻣ زﺎﻬﺠﻟاPVC

ﺮﺠﺤﻟاو طﺎﻠﺒﻟاو تﺎﻌﻤﺸﻤﻟاو (ﻞﻴﻨﻴﻔﻟا دﺪﻌﺘﻣ ﺪﻳرﻮﻠﻛ)

ﻞﻛو ﺢﻴﻔﺼﺘﻟا ﺢﻄﺳأو ﻊﻤﺸﻟاو ﺖﻳﺰﻟﺎﺑ ﺞﻟﺎﻌﻤﻟا ﻪﻴﻛرﺎﺒﻟاو

.هﺎﻴﻤﻠﻟ ﺔﺳﺎﺴﺤﻟا ﺮﻴﻏ ﺔﻴﺿرﺄﻟا تﺎﻧﺎﻄﺑ

.ماﺪﺨﺘﺳﺎﻟا ةدﺎﻋإو ﺮﻳوﺪﺘﻠﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا داﻮﻣ

ﺔﻣﺎﻤﻘﻟا ﺔﻠﺳ ﻲﻓ ةﻮﺒﻌﻟا ﻦﻣ ﺺﻠﺨﺘﻟا مﺪﻋ ﻰﺟﺮﻳ

ﺮﻳوﺪﺗ ةدﺎﻋﺈﺑ ﺔﺼﺘﺨﻤﻟا تﺎﻬﺠﻠﻟ ﺎﻬﻤﻳﺪﻘﺘﺑ ﻚﻴﻠﻋ ﻦﻜﻟو ﺔﻴﻟﺰﻨﻤﻟا

.ﺔﻣﺎﻤﻘﻟا

ةدﺎﻋﺈﻟ ﺔﻠﺑﺎﻗ داﻮﻣ ﻰﻠﻋ يﻮﺘﺤﺗ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﺄﻟا

ﺮﻈﺤﻳ اﺬﻟو .ﺔﺌﻴﺒﻟا ﻰﻟإ ﻞﺼﺗ نأ زﻮﺠﻳ ﺎﻟ داﻮﻣو ﺮﻳوﺪﺘﻟا

تﺎﻠﻤﻬﻤﻟا ﻦﻤﺿ ﻪﺘﻳرﺎﻄﺑو زﺎﻬﺠﻟا ﻦﻣ ﺺﻠﺨﺘﻟا

تﺎﺴﺳﺆﻤﻟا ﺮﺒﻋ ﺎًﻧﺎﺠﻣ زﺎﻬﺠﻟا ﻦﻣ ﺺﻠﺨﺘﻟا ﻦﻜﻤﻳو .ﺔﻴﻟﺰﻨﻤﻟا

.تﺎﻳﺎﻔﻨﻟا ﻊﻴﻤﺠﺘﻟ ﺔﻴﻠﺤﻤﻟا

تﺎﻧﻮﻜﻣ ﻰﻠﻋ ﺔﻴﻧوﺮﺘﻜﻟﺈﻟاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺰﻬﺟﺄﻟا ﻞﻤﺘﺸﺗ ﺎﻣ ًﺎﺒﻟﺎﻏ

ﺔﻟﺎﺣ ﻲﻓ ﺔﺌﻴﺒﻟاو نﺎﺴﻧﺈﻟا ﺔﺤﺻ ﻰﻠﻋ ةرﻮﻄﺧ ﻞﻜﺸﺗ ﺪﻗ

هﺬﻫ نأ ﺮﻴﻏ .ﺔﺌﻃﺎﺧ ةرﻮﺼﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا وأ ﺎﻬﻌﻣ ﻞﻣﺎﻌﺘﻟا

ﺎﻟ ﻚﻟﺬﻟو .ﻢﻴﻠﺳ ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﻟ ﺔﻳروﺮﺿ تﺎﻧﻮﻜﻤﻟا

ﻦﻤﺿ ﺰﻣﺮﻟا اﺬﻬﺑ ةﺰﻴﻤﻤﻟا ةﺰﻬﺟﺄﻟا ﻦﻣ ﺺﻠﺨﺘﻟا زﻮﺠﻳ

.ﺔﻴﻟﺰﻨﻤﻟا تﺎﻠﻤﻬﻤﻟا

) تﺎﻧﻮﻜﻤﻟا لﻮﺣ تادﺎﺷرإREACH(

:ﺖﻧﺮﺘﻧﺈﻟا ﻊﻗﻮﻣ ﻲﻓ تﺎﻧﻮﻜﻤﻟا لﻮﺣ ﺔﻴﻟﺎﺤﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

www.kaercher.com/REACH

.ﺎﻬﻤﻴﻠﺴﺗ ﻢﺘﻳ ﻲﺘﻟا زﺎﻬﺠﻟا تﺎﻠﻤﺘﺸﻤﻟ ةرﻮﺻ ﺔﺒﻠﻌﻟا ﻰﻠﻋ ﺪﺟﻮﺗ

.تﺎﻳﻮﺘﺤﻤﻟا ﺔﻓﺎﻛ دﻮﺟو ﻦﻣ قوﺪﻨﺼﻟا ﺢﺘﻓ ﺪﻨﻋ ﺪﻛﺄﺗ

ﺐﺒﺴﺑ ﺎﻬﺑ ﻒﻠﺗ يأ فﺎﺸﺘﻛا وأ تﺎﻘﺤﻠﻣ ﺔﻳأ ﺺﻘﻧ ﺔﻟﺎﺣ ﻲﻓو

.ﻊﺋﺎﺒﻟا رﺎﻄﺧإ ﻰﺟﺮﻳ ﻞﻘﻨﻟا

ﻊﻄﻗو ﺔﻴﻠﺻﺄﻟا ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا ماﺪﺨﺘﺳا ﻰﻠﻋ ﺮﺼﺘﻗا

ﻦﻣآ ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻦﻤﻀﺗ ﻲﺘﻟاو ،ﺔﻴﻠﺻﺄﻟا رﺎﻴﻐﻟا

.تﺎﻟﺎﻠﺘﺧﺎﻟا ﻦﻣ ٍلﺎﺧو

رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

:ﺐﻳﻮﻟا ﻊﻗﻮﻣ ﺮﺒﻋwww.kaercher.com.

ﺔﻛﺮﺷ ﺎﻬﻌﻀﺗ ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ يﺮﺴﺗ ﺔﻟود ﻞﻛ ﻲﻓ

لﺎﻄﻋﺄﻟا ﺢﻴﻠﺼﺗ ﻰﻟﻮﺘﻧ ﻦﺤﻧ .ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا ﺔﺼﺘﺨﻤﻟا ﻖﻳﻮﺴﺘﻟا

نﺎﻤﻀﻟا ةﺮﺘﻓ لﺎﻠﺧ ﻞﺑﺎﻘﻣ نوﺪﺑ كزﺎﻬﺟ ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا

ﺐﻴﻋ دﻮﺟو ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﺄﻟا هﺬﻫ ﻲﻓ ﺐﺒﺴﻟا نأ ﺎﻤﻟﺎﻃ

،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا لﺎﺣ ﻲﻓ .ﻊﻨﺼﻟا ﻲﻓ وأ داﻮﻤﻟا ﻲﻓ

ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا ﺔﻤﻴﺴﻘﺑ ﻪﺟﻮﺘﻟا ﻰﺟﺮﻳ

.ﺪﻤﺘﻌﻣ ءﺎﻠﻤﻋ ﺔﻣﺪﺧ

(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا)

–

اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ ةدراﻮﻟا تادﺎﺷرﺈﻟا ﻰﻠﻋ ةوﺎﻠﻋ

ﻦﻣ ﺔﻳﺎﻗﻮﻟاو ﺔﻣﺎﻠﺴﻠﻟ ﺔﻣﺎﻌﻟا ﺪﻋاﻮﻘﻟا ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ ﺐﺠﻳ

.عﺮﺸﻤﻟا ﺎﻫدﺪﺤﻳ ﻲﺘﻟاو ثداﻮﺤﻟا

–

تﺎﻣﺎﻠﻋو ﺮﻳﺬﺤﺘﻟا تﺎﻣﺎﻠﻌﻟ ﺢﻴﺿﻮﺗ زﺎﻬﺠﻟا ﻊﻣ ﻖﻓﺮﻣ

ﻰﻟإ لﻮﺻﻮﻠﻟ ﺔﻤﻬﻣ تادﺎﺷرإ ﻲﻄﻌﺗ ﻲﺘﻟاو دﺎﺷرﺈﻟا

.رﺎﻄﺧأ نوﺪﺑ ﻞﻴﻐﺸﺗ

تﺎﻳﻮﺘﺤﻤﻟا

ﺔﻣﺎﻋ تادﺎﺷرإ. . . . . . . . . . . . . . .

ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ. . . . . . . . . . . . . .

زﺎﻬﺠﻟا ﻒﺻو. . . . . . . . . . . . . . . .

ﺐﻴﻛﺮﺘﻟا. . . . . . . . . . . . . . . . . . . .

ﻞﻴﻐﺸﺘﻟا. . . . . . . . . . . . . . . . . . .

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا. . . . . . . . . . . . . .

لﺎﻄﻋأ ثوﺪﺣ ﺪﻨﻋ ةﺪﻋﺎﺴﻤﻟا. . . . . .

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا. . . . . . . . . . . . . . . .

ﺔﻣﺎﻋ تادﺎﺷرإ

تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﺎﻟا

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

ﺎﻬﻤﻴﻠﺴﺗ ﻢﺘﻳ ﻲﺘﻟا تﺎﻳﻮﺘﺤﻤﻟا

رﺎﻴﻐﻟا ﻊﻄﻗ

نﺎﻤﻀﻟا

زﺎﻬﺠﻟا ﻰﻠﻋ ةدﻮﺟﻮﻤﻟا زﻮﻣﺮﻟا

ﻪﻴﺒﻨﺗ

زوﺎﺠﺘﺑ ﺢﻤﺴﻳ ﺎﻟ ﻒﻴﻈﻨﺘﻟا لﺎﻤﻋأ ءاﺮﺟإ ءﺎﻨﺛأ

" ﻰﺼﻗﺄﻟا ﺪﺤﻟا ﺔﻣﺎﻠﻋMAX ءﺎﻤﻟا ناﺰﺨﺑ "

.ﺔﺨﺴﺘﻤﻟا

:ﺔﻴﻟﺎﺘﻟا تاﻮﻄﺨﻟا ةﺎﻋاﺮﻣ ﻰﺟﺮﻳ

.ﺎًﻟوأ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺘﺑ ﻢﻗ

.دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺄﻠﻣا ﻚﻟذ ﺪﻌﺑ

ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ

222 AR

Registrieren Sie Ihr Produkt und protieren Sie von vielen Vorteilen.

Enregistrez votre produit et bénécier de nombreux avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher 6( & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!
