Karcher 1.444-001.0 Battery chain saw CNS 18-30 Cordless User Manual

CNS 18-30 Battery

59688990

(10/20)

001

your product

www.kaercher.com/welcome

Deutsch 7

English 18

Français 29

Italiano 40

Nederlands 52

Español 64

Português 75

Dansk 87

Norsk 97

Svenska 108

Suomi 118

Ελληνικά 128

Türkçe 140

Русский 151

Magyar 164

Čeština 175

Slovenščina 186

Polski 196

Româneşte 208

Slovenčina 219

Hrvatski 230

Srpski 240

Български 251

Eesti 264

Latviešu 274

Lietuviškai 285

Українська 296

Қазақша 308

日本語

320

ﺔﻴﺑﺮﻌﻟﺍ

332

B C

F G

H I

J K

N O

P Q

R S

T U

V W

X Y

Z AA

AB AC

AD AE

Deutsch 7

Inhalt

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts

diese Sicherheitshinweise, diese Originalbe-

triebsanleitung, die dem Akkupack beiliegen-

den Sicherheitshinweise und die beiliegende

Originalbetriebsanleitung Akkupack / Ladegerät. Han-

deln Sie danach. Bewahren Sie die Hefte für den späte-

ren Gebrauch oder für Nachbesitzer auf.

Neben den Hinweisen in der Betriebsanleitung müssen

Sie die allgemeinen Sicherheits- und Unfallverhütungs-

vorschriften des Gesetzgebers berücksichtigen.

Sicherheitshinweise

Beim Arbeiten mit Kettensägen besteht ein sehr ho-

hes Verletzungsrisiko, da mit hohen Kettenge-

schwindigkeiten und sehr scharfen Sägezähnen

gearbeitet wird. Beachten Sie unbedingt die Sicher-

heitsmaßnahmen und Verhaltensregeln zum Arbei-

ten mit Kettensägen.

Ergänzend zu den genannten Sicherheitshinweisen

müssen die länderbezogenen Sicherheits- und Ausbil-

dungsvorschriften (z. B. von Behörden, Berufsgenos-

senschaften oder Sozialkassen) beachtet werden. Der

Einsatz von Kettensägen kann durch örtliche Verord-

nungen zeitlich begrenzt sein (Tages- oder Jahreszeit).

Beachten Sie die örtlichen Vorschriften.

Gefahrenstufen

 GEFAHR

● Hinweis auf eine unmittelbar drohende Gefahr, die zu

schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu schweren Körperverletzungen oder zum

Tod führen kann.

몇 VORSICHT

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu leichten Verletzungen führen kann.

ACHTUNG

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu Sachschäden führen kann.

Allgemeine Sicherheitshinweise

Elektrowerkzeuge

몇 WARNUNG

● Lesen Sie alle Sicherheitshinweise und Anwei-

sungen.

Versäumnisse bei der Einhaltung der Sicherheitshin-

weise und Anweisungen können elektrischen Schlag

und / oder schwere Verletzungen verursachen. Be-

wahren Sie alle Sicherheitshinweise und Anwei-

sungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

“Elektrowerkzeug” bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzkabel) und auf akkubetrie-

bene Elektrowerkzeuge (ohne Netzkabel).

1 Arbeitsplatzsicherheit

a Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b Arbeiten Sie mit dem Elektrowerkzeug nicht

in explosionsgefährdeter Umgebung, in der

sich brennbare Flüssigkeiten, Gase oder

Stäube befinden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzün-

den können.

c Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2 Elektrische Sicherheit

a Der Anschlussstecker des Elektrowerkzeugs

muss in die Steckdose passen. Der Stecker

darf in keiner Weise verändert werden. Ver-

wenden Sie keine Adapterstecker gemeinsam

mit schutzgeerdeten Elektrowerkzeugen. Un-

veränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schla-

ges.

b Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen wie von Rohren, Heizungen, Her-

den und Kühlschränken. Es besteht ein erhöh-

tes Risiko durch elektrischen Schlag, wenn Ihr

Körper geerdet ist.

c Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein

Elektrowerkzeug erhöht das Risiko eines elektri-

schen Schlages.

d Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen

oder um den Stecker aus der Steckdose zu

ziehen. Halten Sie das Kabel fern von Hitze,

Öl, scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte An-

schlusskabel erhöhen das Risiko eines elektri-

schen Schlages.

e Wenn Sie mit einem Elektrowerkzeug im Frei-

en arbeiten, verwenden Sie nur Verlänge-

rungskabel, die auch für den Außenbereich

geeignet sind. Die Anwendung eines für den Au-

ßenbereich geeigneten Verlängerungskabels

verringert das Risiko eines elektrischen Schla-

ges.

Allgemeine Hinweise ........................................... 7

Sicherheitshinweise............................................. 7

Bestimmungsgemäße Verwendung .................... 11

Umweltschutz ...................................................... 11

Zubehör und Ersatzteile ...................................... 11

Lieferumfang ....................................................... 11

Sicherheitseinrichtungen ..................................... 11

Symbole auf dem Gerät ...................................... 12

Schutzkleidung .................................................... 12

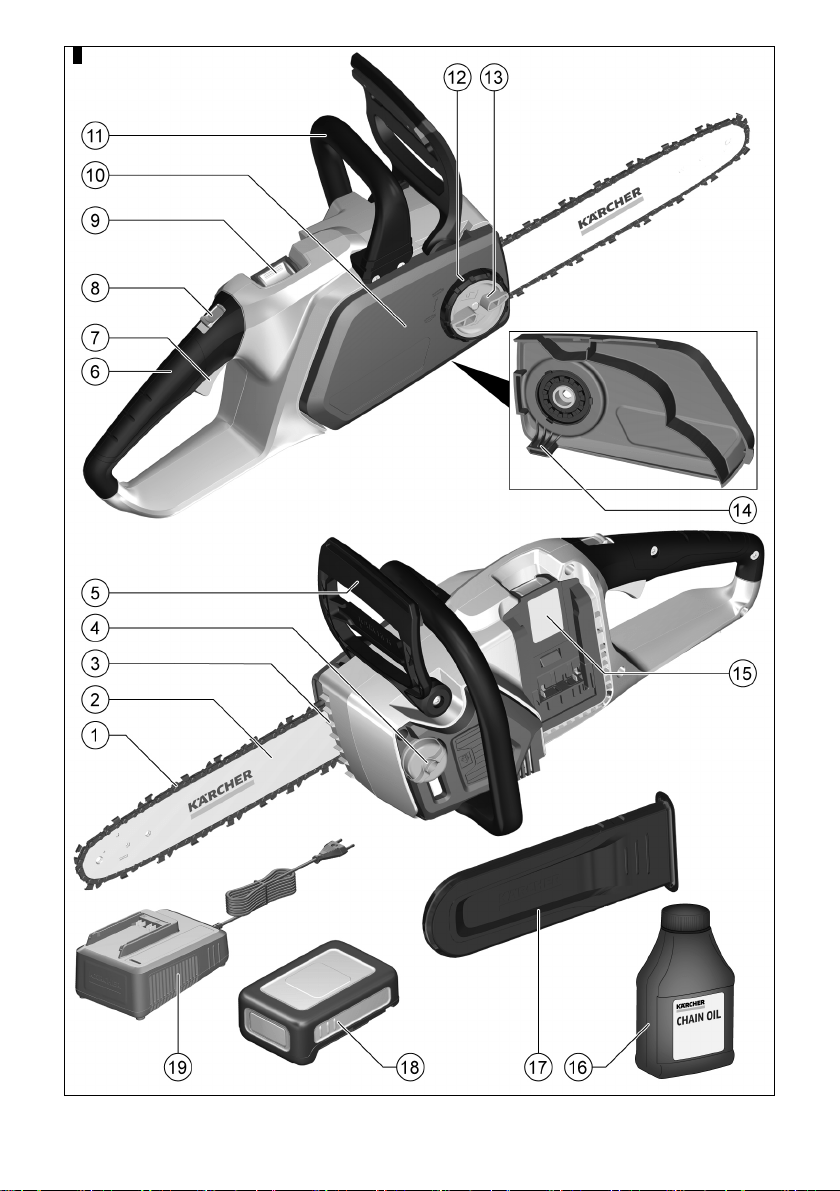

Gerätebeschreibung............................................ 13

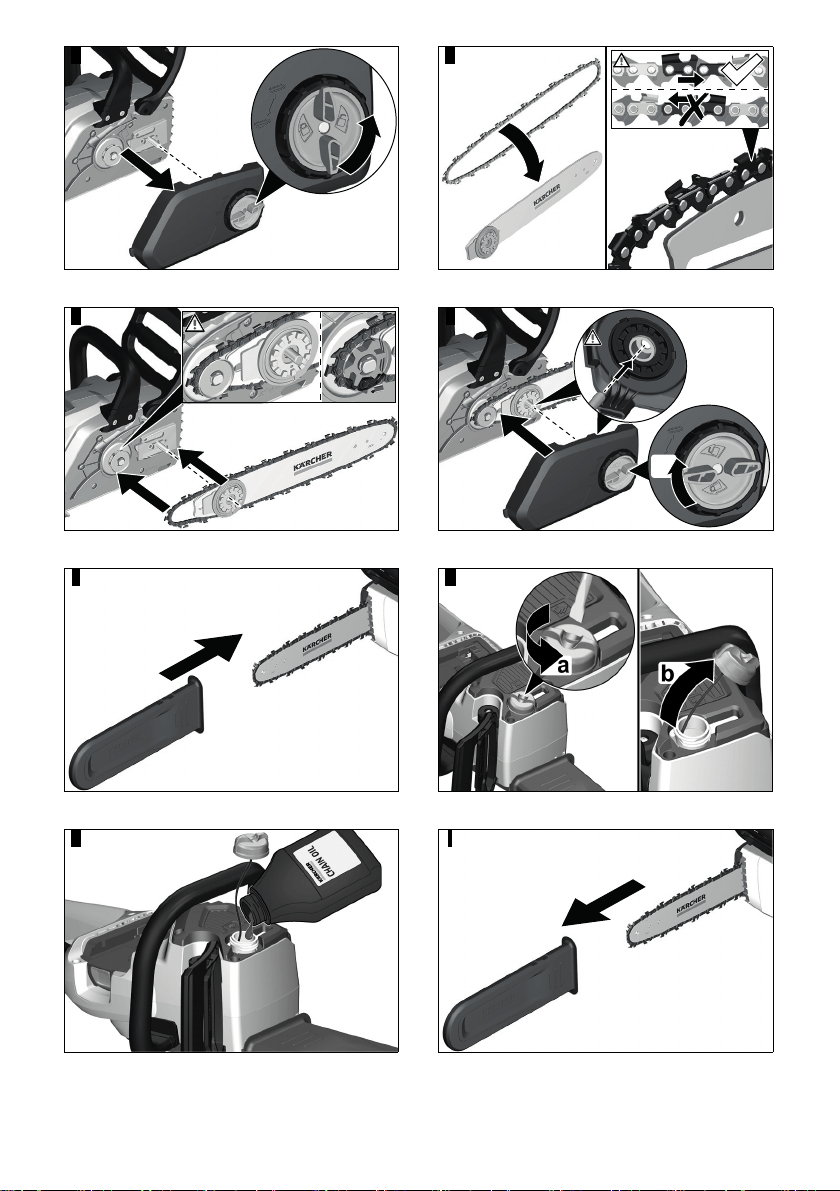

Montage .............................................................. 13

Inbetriebnahme ................................................... 13

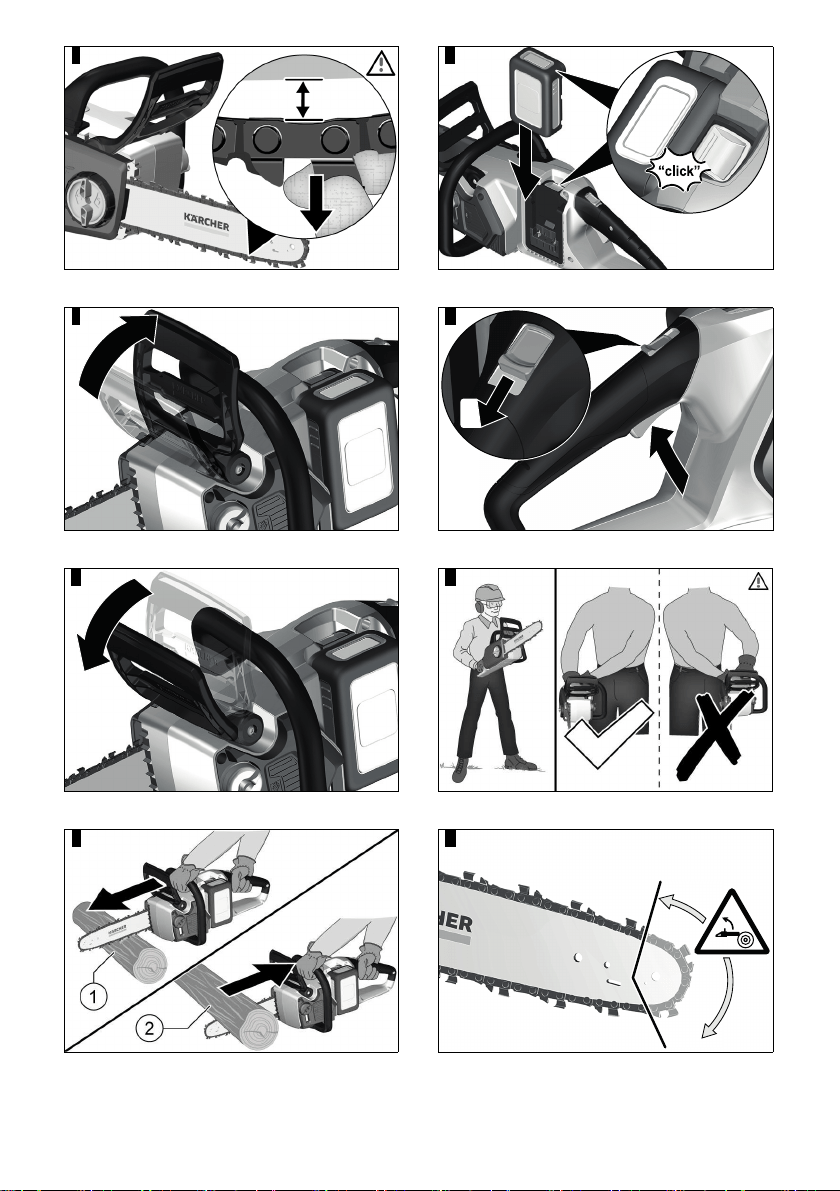

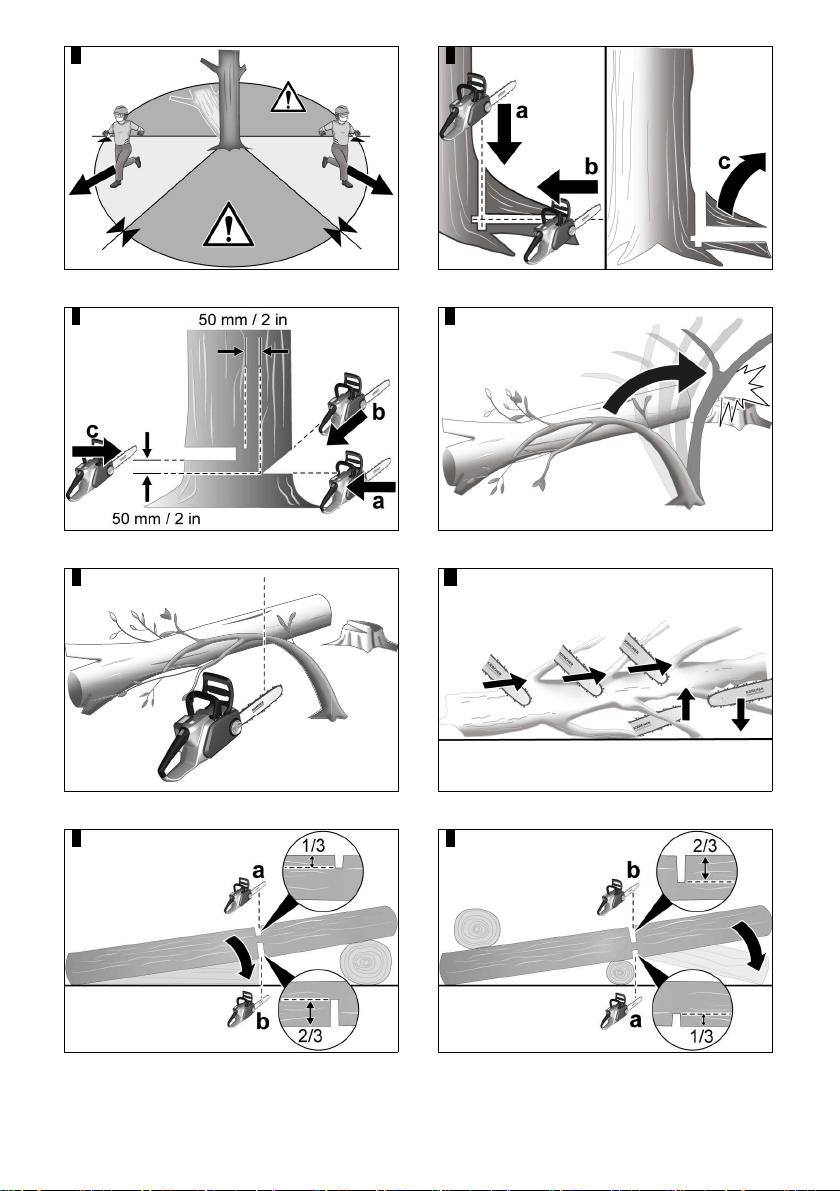

Betrieb ................................................................. 13

Transport ............................................................. 16

Lagerung ............................................................. 16

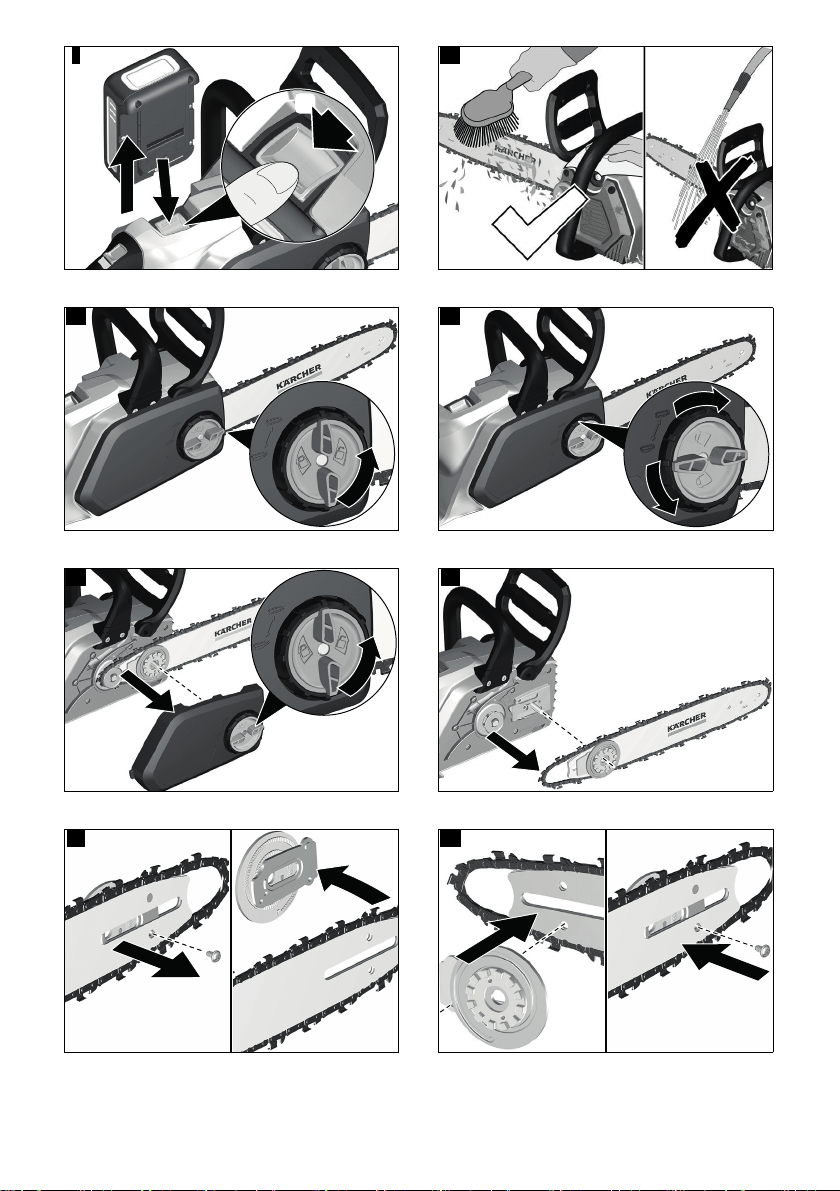

Pflege und Wartung............................................. 16

Hilfe bei Störungen.............................................. 17

Garantie............................................................... 17

Technische Daten................................................ 17

Vibrationswert...................................................... 18

EU-Konformitätserklärung ................................... 18

8 Deutsch

f Wenn der Betrieb des Elektrowerkzeugs in

feuchter Umgebung nicht vermeidbar ist, ver-

wenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters

vermindert das Risiko eines elektrischen Schla-

ges.

3 Sicherheit von Personen

a Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an

die Arbeit mit einem Elektrowerkzeug. Benut-

zen Sie kein Elektrowerkzeug, wenn Sie müde

sind oder unter dem Einfluss von Drogen, Al-

kohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektro-

werkzeugs kann zu ernsthaften Verletzungen

führen.

b Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen per-

sönlicher Schutzausrüstung, wie Staubmaske,

rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des Elekt-

rowerkzeugs, verringert das Risiko von Verlet-

zungen.

c Vermeiden Sie eine unbeabsichtigte Inbe-

triebnahme. Vergewissern Sie sich, dass das

Elektrowerkzeug ausgeschaltet ist, bevor Sie

es an die Stromversorgung und/oder den Ak-

ku anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeugs

den Finger am Schalter haben oder das Gerät

eingeschaltet an die Stromversorgung anschlie-

ßen, kann dies zu Unfällen führen.

d Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elektro-

werkzeug einschalten. Ein Werkzeug oder

Schlüssel, der sich in einem drehenden Geräte-

teil befindet, kann zu Verletzungen führen.

e Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand und

halten Sie jederzeit das Gleichgewicht. Da-

durch können sie das Elektrowerkzeug in uner-

warteten Situationen besser kontrollieren.

f Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten

Sie Haare Kleidung und Handschuhe fern von

sich bewegenden Teilen. Lockere Kleidung,

Handschuhe, Schmuck oder lange Haare können

von sich bewegenden Teilen erfasst werden.

g Wenn Staubabsaug- und - auffangeinrichtun-

gen montiert werden können, vergewissern

Sie sich, dass diese angeschlossen sind und

richtig verwendet werden. Verwendung einer

Staubabsaugung kann Gefährdungen durch

Staub verringern.

4 Verwendung und Behandlung des Elektrowerk-

zeugs

a Überlasten sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte Elekt-

rowerkzeug. Mit dem passenden Elektrowerk-

zeug arbeiten Sie besser und sicherer im

angegebenen Leistungsbereich.

b Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das

sich nicht mehr ein- oder ausschalten lässt, ist

gefährlich und muss repariert werden.

c Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörtei-

le wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsich-

tigten Start des Elektrowerkzeugs.

d Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf.

Lassen Sie Personen das Gerät nicht benut-

zen, die mit diesem nicht vertraut sind oder

diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

e Pflegen Sie Elektrowerkzeuge mit Sorgfalt.

Kontrollieren Sie, ob bewegliche Teile ein-

wandfrei funktionieren und nicht klemmen,

ob Teile gebrochen oder so beschädigt sind,

dass die Funktion des Elektrowerkzeugs be-

einträchtigt ist. Lassen Sie beschädigte Teile

vor dem Einsatz des Gerätes reparieren. Viele

Unfälle haben ihre Ursache in schlecht gewarte-

ten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge scharf und sau-

ber. Sorgfältig gepflegte Schneidwerkzeuge mit

scharfen Schneidkanten verklemmen sich weni-

ger und sind leichter zu führen.

g Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen

kann zu gefährlichen Situationen führen.

5 Gebrauch und Pflege von Akkupacks

a Laden Sie den Akkupack nur mit vom Herstel-

ler freigegebenen Ladegeräten. Ladegeräte,

die nicht für den entsprechenden Akkupack ge-

eignet sind, können zu einem Brand führen.

b Benutzen Sie das Gerät nur mit einem geeig-

neten Akkupack. Die Benutzung eines anderen

Akkupacks kann zu Verletzungen oder Bränden

führen.

c Halten Sie den Akkupack bei Nichtgebrauch

fern von metallischen Gegenständen wie Bü-

roklammern, Münzen, Schlüssel, Nägel,

Schrauben oder anderen kleinen metalli-

schen Gegenständen, die zu einem Kurz-

schluss führen können. Ein Kurzschluss kann

zu einem Brand oder einer Explosion führen.

d Unter Umständen kann aus dem Akkupack

Flüssigkeit austreten. Vermeiden Sie den

Kontakt. Wenn Sie mit der Flüssigkeit in Kon-

takt kommen, spülen Sie sie gründlich mit

Wasser ab. Wenn Sie die Flüssigkeit in Ihr Au-

ge bekommen, suchen Sie umgehend ärztli-

che Hilfe auf. Batterieflüssigkeit kann

Ausschläge und Brennen auf der Haut verursa-

chen.

6 Service

a Lassen Sie Ihr Elektrowerkzeug nur von qua-

lifiziertem Fachpersonal und nur mit Original-

Ersatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Gerätes erhalten

bleibt.

Zusätzliche Allgemeine Sicherheitshinweise

Hinweis ● In einigen Regionen können Vorschrif-

ten die Verwendung dieses Geräts beschränken. Las-

sen Sie sich von Ihrer örtlichen Behörde beraten.

Deutsch 9

 GEFAHR ● Lebensgefahr durch Schnittverlet-

zungen infolge unkontrollierter Bewegungen des Ge-

räts. Halten Sie Körperteile von den sich bewegenden

Teilen fern.

● Verletzungsgefahr durch geschleuderte

oder fallende Objekte. Verwenden Sie das Gerät nie-

mals, wenn sich Personen, insbesondere Kinder oder

Tiere im Umkreis von 15 m befinden.

● Sie dürfen am

Gerät keine Veränderungen vornehmen.

몇 WARNUNG ● Kinder und Personen, die mit

dieser Anleitung nicht vertraut sind, dürfen dieses Gerät

nicht betreiben. Lokale Bestimmungen können das Al-

ter des Bedieners einschränken.

● Sie brauchen einen

unbehinderten Blick auf den Arbeitsbereich, um mögli-

che Gefahren zu erkennen. Verwenden Sie das Gerät

nur bei guter Beleuchtung.

● Stellen Sie vor dem Be-

trieb sicher, dass das Gerät, alle Bedienelemente, ein-

schließlich der Kettenbremse und

Sicherheitsvorrichtungen ordnungsgemäß funktionie-

ren. Prüfen Sie auf lockere Verschlüsse, stellen Sie si-

cher, dass alle Schutzvorrichtungen und Griffe

ordnungsgemäß und sicher befestigt sind. Verwenden

Sie das Gerät nicht, wenn der Zustand nicht einwandfrei

ist.

● Betreiben Sie das Gerät niemals, wenn der Gerä-

teschalter am Handgriff nicht ordnungsgemäß ein- oder

ausschaltet. ● Ersetzen Sie abgenutzte oder beschä-

digte Teile, bevor Sie das Gerät in Betrieb nehmen.

● Rückschlaggefahr durch Verlust des Gleichgewichts.

Vermeiden Sie eine abnormale Körperhaltung, sorgen

Sie für einen festen, sicheren Stand und halten Sie das

Gleichgewicht. ● Stoppen Sie das Gerät sofort und prü-

fen Sie auf Schäden bzw. identifizieren Sie die Ursache

der Vibration, wenn das Gerät heruntergefallen ist, ei-

nen Schlag erhalten hat oder ungewöhnlich vibriert.

Lassen Sie Schäden durch den autorisierten Kunden-

dienst reparieren oder das Gerät austauschen.

몇

VORSICHT ● Tragen Sie vollen Augen- und

Gehörschutz, feste und robuste Handschuhe, sowie ei-

nen Kopfschutz, wenn Sie das Gerät betreiben. Tragen

Sie eine Gesichtmaske, wenn die Arbeit staubig ist.

● Tragen Sie beim Arbeiten mit dem Gerät lange,

schwere Hosen, festes Schuhwerk und gut sitzende

Handschuhe. Arbeiten Sie nicht barfuß. Tragen Sie kei-

nen Schmuck, keine Sandalen oder kurze Hosen.

● Verletzungsgefahr, wenn locker sitzende Kleidung,

Haare oder Schmuck von beweglichen Teilen des Ge-

räts erfasst wird. Halten Sie Kleidung und Schmuck von

beweglichen Teilen der Maschine fern. Binden Sie lan-

ge Haare zurück.

● Gehörschutz kann Ihre Fähigkeit

Warntöne zu hören einschränken, achten Sie daher auf

mögliche Gefahren in der Nähe und im Arbeitsbereich.

● Verwenden Sie nur Zubehör und Ersatzteile, die vom

Hersteller freigegeben sind. Original-Zubehör und Origi-

nal-Ersatzteile bieten die Gewähr für einen sicheren

und störungsfreien Betrieb des Geräts.

Sicherheitshinweise für Kettensägen

 Halten Sie bei laufender Säge alle Körperteile

von der Sägekette fern. Vergewissern Sie sich

vor dem Starten der Säge, dass die Sägekette

nichts berührt. Beim Arbeiten mit einer Kettensäge

kann ein Moment der Unachtsamkeit dazu führen,

dass Bekleidung oder Körperteile von der Sägekette

erfasst werden.

 Halten Sie die Kettensäge immer mit Ihrer rech-

ten Hand am hinteren Griff und Ihrer linken Hand

am vorderen Griff. Das Festhalten der Kettensäge

in umgekehrter Arbeitshaltung erhöht das Risiko

von Verletzungen und darf nicht angewendet wer-

den.

 Das Elektrowerkzeug darf nur an den isolierten

Griffflächen gehalten werden, weil die Sägekette

verdeckte Leitungen berühren kann. Sägeketten,

die einen spannungsführenden Draht berühren, ma-

chen metallene Teile des Elektrowerkzeugs span-

nungsführend und könnten dem Bediener einen

elektrischen Schlag versetzen.

 Tragen Sie Schutzbrille und Gehörschutz. Weite-

re Schutzausrüstung für Kopf, Hände, Beine und

Füße wird empfohlen. Passende Schutzkleidung

mindert die Verletzungsgefahr durch umherfliegen-

des Spanmaterial und zufälliges Berühren der Sä-

gekette.

 Arbeiten Sie mit der Kettensäge nicht auf einem

Baum. Bei Betrieb auf einem Baum besteht Verlet-

zungsgefahr.

 Achten Sie immer auf festen Stand und benut-

zen Sie die Kettensäge nur, wenn Sie auf festem,

sicherem und ebenem Grund stehen. Rutschiger

Untergrund oder instabile Standflächen wie auf ei-

ner Leiter können zum Verlust des Gleichgewichts

oder der Kontrolle über die Kettensäge führen.

 Rechnen Sie beim Schneiden eines unter Span-

nung stehenden Astes damit, dass dieser zu-

rückfedert. Wenn die Spannung in den Holzfasern

freikommt, kann der gespannte Ast die Bedienper-

son treffen und/oder die Kettensäge der Kontrolle

entreißen.

 Seien Sie besonders vorsichtig beim Schneiden

von Unterholz und jungen Bäumen. Das dünne

Material kann sich in der Sägekette verfangen und

auf Sie schlagen oder Sie aus dem Gleichgewicht

bringen.

 Tragen Sie die Kettensäge am vorderen Griff im

ausgeschalteten Zustand, die Sägekette von Ih-

rem Körper abgewandt. Bei Transport oder Auf-

bewahrung der Kettensäge stets die

Schutzabdeckung aufziehen. Sorgfältiger Um-

gang mit der Kettensäge verringert die Wahrschein-

lichkeit einer versehentlichen Berührung mit der

laufenden Sägekette.

 Befolgen Sie Anweisungen für die Schmierung,

die Kettenspannung und das Wechseln von Zu-

behör. Eine unsachgemäß gespannte oder ge-

schmierte Kette kann entweder reißen oder das

Rückschlagrisiko erhöhen.

 Halten Sie Griffe trocken, sauber und frei von Öl

und Fett. Fettige, ölige Griffe sind rutschig und füh-

ren zum Verlust der Kontrolle.

 Nur Holz sägen. Die Kettensäge nicht für Arbei-

ten verwenden, für die sie nicht bestimmt ist.

Beispiel: Verwenden Sie die Kettensäge nicht

zum Sägen von Plastik, Mauerwerk oder Bauma-

terialien, die nicht aus Holz sind. Die Verwendung

der Kettensäge für nicht bestimmungsgemäße Ar-

beiten kann zu gefährlichen Situationen führen.

Ursachen und Vermeidung eines

Rückschlags

Rückschlag kann Auftreten, wenn die Spitze der Füh-

rungsschiene einen Gegenstand berührt oder wenn das

Holz sich biegt und die Sägekette im Schnitt fest-

klemmt.

Eine Berührung mit der Schienenspitze kann in man-

chen Fällen zu einer unerwarteten nach hinten gerichte-

10 Deutsch

ten Reaktion führen, bei der die Führungsschiene nach

oben und in Richtung des Bedieners geschlagen wird.

Das Verklemmen der Sägekette an der Oberkante der

Führungsschiene kann die Schiene rasch in Bediener-

richtung zurückstoßen.

Jede dieser Reaktionen kann dazu führen, dass Sie die

Kontrolle über die Säge verlieren und sich möglicher-

weise schwer verletzen. Verlassen Sie sich nicht aus-

schließlich auf die in der Kettensäge verbauten

Sicherheitseinrichtungen. Als Benutzer einer Kettensä-

ge sollten Sie verschiedene Maßnahmen ergreifen, um

unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehler-

haften Gebrauchs des Elektrowerkzeugs. Er kann

durch geeignete Vorsichtsmaßnahmen, wie nachfol-

gend beschrieben, verhindert werden:

 Halten Sie die Säge mit beiden Händen fest, wo-

bei Daumen und Finger die Griffe der Kettensä-

ge umschließen. Bringen Sie Ihren Körper und

die Arme in eine Stellung, in der Sie den Rück-

schlagkräften standhalten können. Wenn geeig-

nete Maßnahmen getroffen werden, kann der

Bediener die Rückschlagkräfte beherrschen. Nie-

mals die Kettensäge loslassen.

 Vermeiden Sie eine abnormale Körperhaltung

und sägen Sie nicht über Schulterhöhe. Dadurch

wird ein unbeabsichtigtes Berühren mit der Schie-

nenspitze vermieden und eine bessere Kontrolle der

Kettensäge in unerwarteten Situationen ermöglicht.

 Verwenden Sie stets vom Hersteller vorge-

schriebene Ersatzschienen und Sägeketten. Fal-

sche Ersatzschienen und Sägeketten können zum

Reißen der Kette und/oder zu Rückschlag führen.

 Halten Sie sich an die Anweisungen des Herstel-

lers für das Schärfen und die Wartung der Säge-

kette. Zu niedrige Tiefenbegrenzer erhöhen die

Neigung zum Rückschlag.

Zusätzliche Sicherheitshinweise für

Kettensägen

Hinweis ● Kärcher empfiehlt, bei der ersten Benut-

zung Baumstämme auf einem Sägebock zu sägen.

● Halten Sie bei der Benutzung der Kettensäge einen

Verbandskasten für große Wunden und ein Mittel, um

Hilfe zu rufen bei sich. Ein größerer und umfangreiche-

rer Verbandskasten sollte in der Nähe sein.

몇 WARNUNG ● Achten Sie auf einen festen

Stand, einen sauberen Arbeitsplatz und planen Sie ei-

nen Rückzugsweg vor fallenden Ästen, bevor Sie das

Gerät benutzen.

● Nehmen Sie sich vor Schmieröl-

dunst und Sägespänen in Acht. Tragen Sie falls erfor-

derlich eine Maske oder ein Atemgerät. ● Halten Sie

die Kettensäge immer mit beiden Händen. Halten Sie

die Griffe mit dem Daumen auf der einen und den Fin-

gern auf der anderen Seite. Halten Sie den hinteren

Griff mit der rechten Hand und den vorderen Griff mit

der linken Hand fest.

● Verletzungsgefahr. Nehmen Sie

keine Veränderungen am Gerät vor. Verwenden Sie das

Gerät nicht, um Anbauteile oder Geräte, die nicht vom

Hersteller des Geräts empfohlen sind, anzutreiben.

● Stellen Sie vor dem Einschalten des Geräts sicher,

dass die Sägekette keine Gegenstände berührt.

● Schwere Verletzungen oder Tod, wenn eine falsch

gespannte Sägekette aus der Führungsschiene springt.

Prüfen Sie die Kettenspannung vor jeder Verwendung.

Die Länge der Kette hängt von der Temperatur ab.

● Stellen Sie sicher, dass alle Schutzvorrichtungen,

Griffe und der Krallenanschlag ordnungsgemäß befes-

tigt und in gutem Zustand sind. ● Schwere Verletzun-

gen bei falscher Arbeitsweise:

 Sie müssen jederzeit aufmerksam sein und Ihren

Arbeitsplatz unter Kontrolle haben, wenn Sie mit der

Kettensäge arbeiten. Die Größe des Arbeitsbe-

reichs hängt von der durchzuführenden Aufgabe

und der Größe des Baums oder Arbeitsstücks ab.

Das Fällen eines Baums erfordert einen größeren

Arbeitsplatz als z. B. das Ablängen.

 Sägen Sie niemals mit Ihrem Körper in einer Linie

mit Führungsschiene und Kette. So verringern Sie

die Gefahr bei einem Rückschlag von der Kette am

Kopf oder Körper getroffen zu werden.

 Machen Sie beim Sägen keine Hin- und Herbewe-

gungen, lassen Sie die Kette die Arbeit machen,

halten Sie die Kette scharf und versuchen Sie nicht

die Kette durch den Schnitt zu drücken.

 Üben Sie am Ende des Schnitts keinen Druck auf

die Säge aus. Seien Sie bereit die Säge zu entlas-

ten, wenn sie das Holz durchsägt hat.

 Stoppen Sie die Kettensäge nicht während des Sä-

gevorgangs. Lassen Sie die Säge laufen, bis sie

den Sägeschnitt beendet hat.

● Machen Sie sich mit Ihrer neuen Kettensäge ver-

traut, indem Sie einfache Schnitte in sicher abgestütz-

tem Holz machen. Wiederholen Sie dies, wenn Sie Ihre

Kettensäge längere Zeit nicht benutzt haben. ● Sägen

Sie keine Rebstöcke und / oder kurzes Buschwerk mit

einem Duchmesser unter 75 mm.

● Schalten Sie das

Gerät aus, stellen Sie die Kettenbremse fest, entfernen

Sie den Akkupack und stellen Sie sicher, dass alle be-

weglichen Teile vollständig angehalten sind:

 Bevor Sie das Gerät reinigen oder eine Blockierung

entfernen.

 Das Gerät unbeaufsichtigt lassen.

 Bevor Sie Anbauteile montieren oder entfernen.

 Bevor Sie das Gerät prüfen, warten oder an dem

Gerät arbeiten.

몇 VORSICHT ● Die Kettensäge ist ein schwe-

res Gerät. Personen, die die Kettensäge benutzen, soll-

ten körperlich fit und bei guter Gesundheit sein. Sie

sollten über ein gutes Sehvermögen, Beweglichkeit,

Balance und Handfertigkeit verfügen. Wenn Zweifel da-

ran bestehen, sollten Sie die Kettensäge nicht benut-

zen.

● Tragen Sie bei der Arbeit mit dem Gerät immer

einen Schutzhelm mit Gittervisier, so reduzieren Sie die

Gefahr bei einem Rückschlag im Gesicht und am Kopf

verletzt zu werden.

Restrisiken

몇 WARNUNG

● Auch wenn das Gerät wie vorgeschrieben verwendet

wird, bleiben gewisse Restrisiken bestehen. Die fol-

genden Gefahren können bei der Benutzung des Ge-

räts entstehen:

 Vibration kann Verletzungen verursachen. Verwen-

den Sie für jede Arbeit das richtige Werkzeug, ver-

wenden Sie die vorgesehenen Griffe und schränken

Sie die Arbeitszeit und Exposition ein.

 Lärm kann zu Hörschäden führen. Tragen Sie einen

Gehörschutz und schränken Sie die Belastung ein.

 Schnittverletzungen bei Kontakt mit freiliegenden

Sägezähnen der Sägekette.

 Schnittverletzungen durch unvorhergesehene, ab-

rupte Bewegungen oder Rückschlag der Führungs-

schiene.

Deutsch 11

 Schnittverletzungen / Injektionsgefahr durch Teile,

die von der Sägekette wegfliegen.

 Verletzungen durch geschleuderte Gegenstände

(Holzspäne, Splitter).

 Eintatmen von Staub und Teilchen.

 Hautkontakt mit dem Schmiestoff / Öl.

Risikoverringerung

몇 VORSICHT

● Längere Benutzungsdauer des Geräts kann zu vibra-

tionsbedingten Durchblutungsstörungen in den Hän-

den führen. Eine allgemein gültige Dauer für die

Benutzung kann nicht festgelegt werden, weil diese

von mehreren Einflussfaktoren abhängt:

 Persönliche Veranlagung zu schlechter Durchblu-

tung (häufig kalte Finger, Fingerkribbeln)

 Niedrige Umgebungstemperatur. Tragen Sie warme

Handschuhe zum Schutz der Hände.

 Durch festes Zugreifen behinderte Durchblutung.

 Ununterbrochener Betrieb ist schädlicher als durch

Pausen unterbrochener Betrieb.

Bei regelmäßiger, lang andauernder Benutzung des

Geräts und bei wiederholtem Auftreten von Sympto-

men, wie z. B. Fingerkribbeln, kalte Finger, sollten

Sie einen Arzt aufsuchen.

Bestimmungsgemäße Verwendung

 GEFAHR

Nicht bestimmungsgemäße Verwendung

Lebensgefahr durch Schnittverletzungen

Verwenden Sie das Gerät nur bestimmungsgemäß.

 Die Kettensäge ist nur für den Privatgebrauch be-

stimmt.

 Die Kettensäge ist nur zum Arbeiten im Freien vor-

gesehen.

 Aus Sicherheitsgründen muss die Kettensäge im-

mer mit beiden Händen sicher gehalten werden.

 Die Kettensäge wurde zum Sägen von Zweigen, Äs-

ten, Stämmen und Balken entwickelt. Die Schnitt-

länge der Führungsschiene bestimmt den maximal

möglichen Durchmesser des Sägeguts.

 Die Kettensäge darf ausschließlich zum Schneiden

von Holz verwendet werden.

 Die Kettensäge nicht in nasser Umgebung oder bei

Regen verwenden.

 Die Kettensäge nur in gut beleuchteter Umgebung

verwenden.

 Umbauten und nicht vom Hersteller autorisierte Ver-

änderungen am Gerät sind aus Sicherheitsgründen

untersagt.

Jede andere Verwendung ist unzulässig. Für Gefähr-

dungen, die durch unzulässige Verwendung entstehen,

haftet der Anwender.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bit-

te Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten

wertvolle recyclebare Materialien und oft Be-

standteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine

potentielle Gefahr für die menschliche Gesundheit und

die Umwelt darstellen können. Für den ordnungsgemä-

ßen Betrieb des Geräts sind diese Bestandteile jedoch

notwendig. Mit diesem Symbol gekennzeichnete Gerä-

te dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie un-

ter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwen-

den, sie bieten die Gewähr für einen sicheren und stö-

rungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie

unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung ab-

gebildet. Prüfen Sie beim Auspacken den Inhalt auf

Vollständigkeit. Bei fehlendem Zubehör oder bei Trans-

portschäden benachrichtigen Sie bitte Ihren Händler.

Sicherheitseinrichtungen

몇 VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz.

Verändern oder umgehen Sie niemals Sicherheitsein-

richtungen.

Kette mit geringer Rückschlaggefahr

Eine Kette mit geringer Rückschlaggefahr reduziert die

Wahrscheinlichkeit eines Rückschlags.

Die Räumzähne (Eingriffmesser) vor jedem Sägezahn

verhindern, dass die Sägezähne in der Rückschlagzone

zu tief eingreifen, so dass die Stärke des Rückschlags

verringert wird.

Beim Schleifen der Kette besteht die Gefahr, dass diese

Sicherheitsfunktion außer Kraft gesetzt wird. Ver-

schlechtert sich die Sägeleistung, sollte aus Sicher-

heitsgründen die Kette ersetzt werden. Dabei bei den

Ersatzteilen ausschließlich die vom Hersteller empfoh-

lene Kombination von Führungsschiene und Kette ver-

wenden.

Führungsschienen

Bei Führungsschienen, deren Spitzen einen kleinen Ra-

dius haben, besteht in der Regel eine geringere Rück-

schlaggefahr.

Daher für die Aufgabe eine Führungsschiene mit pas-

sender Kette verwenden, die gerade lang genug ist.

Längere Führungsschienen erhöhen die Wahrschein-

lichkeit eines Kontrollverlusts beim Sägen.

Vor jeder Inbetriebnahme die Kettenspannung prüfen

(siehe Kapitel Kettenspannung prüfen). Ist die Ketten-

spannung nicht richtig eingestellt, besteht beim Sägen

kleinerer Äste (dünner als die volle Länge der Füh-

rungsschiene) eine erhöhte Gefahr, dass die Kette ab-

geworfen wird.

Kettenfang

Lockert sich oder reißt die Kette, verhindert der Ketten-

fang, dass die Kette in Richtung des Benutzers ge-

schleudert wird.

Krallenanschlag

Der integrierte Krallenanschlag kann als Drehpunkt ver-

wendet werden, um der Kettensäge während eines

Schnitts Stabilität zu verleihen.

Beim Sägen das Gerät nach vorne drücken, bis die Dor-

ne in die Holzkante dringen. Wird dann der hintere Griff

nach oben bzw. unten in Richtung des Schnitts bewegt,

wird die körperliche Belastung beim Arbeiten mit der

Kettensäge verringert.

12 Deutsch

Kettenbremse

Kettenbremsen dienen im Gefahrenfall dazu, die Kette

schnell zum Stillstand zu bringen.

Wird der Handschutz / Hebel Kettenbremse in Richtung

Führungsschiene gedrückt, muss die Kette sofort zum

Stillstand kommen.

Die Kettenbremse kann einen Rückschlag nicht verhin-

dern, aber das Verletzungsrisiko verringern, falls die

Führungsschiene bei einem Rückschlag den Benutzer

trifft.

Die ordnungsgemäße Funktion der Kettenbremse muss

vor jeder Inbetriebnahme des Geräts geprüft werden

(siehe Kapitel Funktion der Kettenbremse prüfen).

Symbole auf dem Gerät

Schutzkleidung

 GEFAHR

Lebensgefahr durch Schnittverletzungen. Tragen Sie

bei Arbeiten mit dem Gerät geeignete Schutzkleidung.

Beachten Sie die örtlichen Vorschriften zur Unfallverhü-

tung.

Kopfschutz

Tragen Sie bei der Arbeit mit dem Gerät einen geeigne-

ten Schutzhelm, der EN 397 erfüllt und CE gekenn-

zeichnet ist.

Tragen Sie bei der Arbeit mit dem Gerät einen Gehör-

schutz, der EN 352-1 erfüllt und CE gekennzeichnet ist.

Tragen Sie zum Schutz vor umherfliegenden Splittern

eine geeignete Schutzbrille, die EN 166 erfüllt oder CE

gekennzeichnet ist. Oder tragen Sie ein Helmvisier, das

EN 1731 erfüllt und CE gekennzeichnet ist.

Im Fachhandel sind Schutzhelme mit intergriertem Ge-

hörschutz und Visier erhältlich.

Kettensägenjacke

Tragen Sie bei der Arbeit mit dem Gerät zum Schutz

des Oberkörpers eine Kettensägenjacke, die EN 381-11

erfüllt und CE gekennzeichnet ist.

Schutzhandschuhe

Tragen Sie bei der Arbeit mit dem Gerät geeignete

Schutzhandschuhe mit Schnittschutzausstattung, die

EN 381-7 erfüllen und CE gekennzeichnet sind.

Beinschutz

Tragen Sie bei der Arbeit mit dem Gerät geeignete

Beinschützer mit Rundumschutz, die EN 381-5 erfüllen

und CE gekennzeichnet sind.

Sicherheitsschuhe

Tragen Sie bei der Arbeit mit dem Gerät rutschfeste Si-

cherheitsschuhe, die EN 20345 erfüllen und mit der Ab-

bildung einer Kettensäge gekennzeichnet sind. Damit

ist gewährleistet, dass die Sicherheitsschuhe EN 381-3

erfüllen.

Wenn Sie die Kettensäge nur gelegentlich verwenden,

der Boden eben ist und geringe Gefahr von Stolpern

oder Verfangen in Buschwerk besteht, können Sie Si-

cherheitsschuhe mit Stahl-Vorderkappen und Schutz-

gamaschen, die EN 381-9 erfüllen, benutzen.

Allgemeines Warnzeichen

Lesen Sie vor der Inbetriebnahme die

Betriebsanleitung und alle Sicherheits-

hinweise.

Tragen Sie bei der Arbeit mit dem Gerät

einen geeigneten Kopf-, Augen- und Ge-

hörschutz.

Tragen Sie bei der Arbeit mit dem Gerät

rutschfeste Sicherheitsschuhe.

Tragen Sie bei der Arbeit mit dem Gerät

rutschfeste und strapazierfähige Hand-

schuhe.

Lebensgefahr durch Rückschlag der

Kettensäge. Berühren Sie die zu sägen-

den Objekte nie mit der Spitze der Füh-

rungsschiene.

Lebensgefahr durch unkontrollierte Be-

wegungen der Kettensäge. Halten Sie

die Kettensäge immer mit beiden Hän-

den.

Lebensgefahr durch unkontrollierte Be-

wegungen der Kettensäge.Halten Sie

das Gerät nie mit nur einer Hand.

Setzen Sie das Gerät weder Regen noch

feuchten Bedingungen aus.

Der auf dem Etikett angegebene garan-

tierte Schalldruckpegel beträgt 101 dB.

Die Kettenbremse wird gelöst.

Die Kettenbremse wird festgestellt und

die Sägekette blockiert.

Drehen, um die Kettenspannung einzu-

stellen:

= Kette spannen

= Kette lockern

Laufrichtung der Kette (Kennzeichnung

befindet sich unter der Abdeckung)

Kettenspannknopf verriegeln

Kettenspannknopf entriegeln

Deutsch 13

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstat-

tung beschrieben. Je nach Modell gibt es Unterschiede

im Lieferumfang (siehe Verpackung).

Bild siehe Grafikseiten

Abbildung A

1 Kette

2 Führungsschiene

3 Krallenanschlag

4 Deckel Kettenöltank

5 Handschutz / Hebel Kettenbremse

6 Handgriff, hinten

7 Geräteschalter

8 Entriegelungstaste Geräteschalter

9 Entriegelungstaste Akkupack

10 Abdeckung

11 Handgriff, vorne

12 Ring zum Einstellen der Kettenspannung

13 Kettenspannknopf

14 Kettenfang

15 Typenschild

16 Kettenöl

17 Kettenschutz

18 *Akkupack Battery Power 18V

19 *Schnellladegerät Battery Power 18V

* optional

Akkupack

Das Gerät kann mit einem 18 V Kärcher Battery Power

Akkupack betrieben werden.

Montage

Kette und Führungsschiene montieren

몇 VORSICHT

Scharfe Kette

Schnittverletzungen

Tragen Sie bei allen Arbeiten an der Kette Schutzhand-

schuhe.

1. Den Kettenspannknopf lösen und die Abdeckung

entfernen.

Abbildung B

2. Die Kette auf die Führungsschiene setzen. Dabei

die Drehrichtung der Kette beachten.

Abbildung C

3. Die Kette um das Kettenrad legen und die Füh-

rungsschiene einsetzen.

Abbildung D

4. Die Abdeckung aufsetzen und den Kettenspann-

knopf festdrehen.

Abbildung E

5. Die Kettenspannung einstellen (siehe Kapitel Ket-

tenspannung einstellen).

6. Den Kettenschutz anbringen.

Abbildung F

Inbetriebnahme

Kettenöltank füllen

1. Den Bereich um die Einfüllöffnung ggf. von Säge-

spänen und Schmutz befreien.

2. Den Deckel des Kettenöltanks entfernen.

Abbildung G

3. Das Kettenöl langsam in den Tank füllen.

Abbildung H

4. Ggf. verschüttetes Kettenöl mit einem Tuch aufneh-

men.

5. Den Kettenöltank mit dem Deckel verschließen.

Kettenspannung prüfen

몇 VORSICHT

Scharfe Kette

Schnittverletzungen

Tragen Sie bei allen Arbeiten an der Kette Schutzhand-

schuhe.

1. Den Kettenschutz entfernen.

Abbildung I

2. Vorsichtig an der Kette ziehen.

Abbildung J

Der Abstand zwischen Führungsschiene und Kette

muss 3-4 mm betragen.

3. Ggf. die Kettenspannung einstellen (siehe Kapitel

Kettenspannung einstellen).

Akkupack montieren

1. Den Akkupack in die Aufnahme des Geräts schie-

ben bis er hörbar einrastet.

Abbildung K

Betrieb

Grundlegende Bedienung

1. Den Baum und die Äste auf Schäden wie z. B Fäul-

nis untersuchen.

Bei beschädigten oder verfaulten Ästen den Rat ei-

nes professionellen Baumpflegers einholen.

2. Den Kettenschutz entfernen.

3. Das Gerät mit beiden Händen festhalten.

Gerät einschalten

1. Den Handschutz / Hebel Kettenbremse in Richtung

Griff ziehen.

Abbildung L

Die Kettenbremse wird gelöst.

2. Die Entriegelungstaste Geräteschalter drücken.

Abbildung M

3. Den Geräteschalter drücken.

Das Gerät läuft an.

Betrieb unterbrechen

1. Den Geräteschalter loslassen.

Das Gerät stoppt.

2. Den Handschutz / Hebel Kettenbremse in Richtung

Führungsschiene drücken.

Abbildung N

Die Kettenbremse wird festgestellt und die Sägeket-

te blockiert.

3. Den Akkupack aus dem Gerät entfernen (siehe Ka-

pitel Akkupack entfernen).

14 Deutsch

Arbeitstechniken

Arbeitsposition

 GEFAHR

Unkontrollierte Bewegungen der Kettensäge

Lebensgefahr durch Schnittverletzungen

Vor dem Sägen den Schnitt planen und Gefahren er-

kennen.

Die Kettensäge immer fest und mit beiden Händen hal-

ten.

 Die Kettensäge nicht in der Körperachse führen.

Abbildung O

 Die Kettensäge seitlich am Körper führen, so dass

keine Körperteile in den Bewegungsbereich der Ket-

tensäge ragen.

 So viel Abstand wie möglich zum Sägegut einhal-

ten.

 Niemals auf einer Leiter oder im Baum stehend ar-

beiten.

 Niemals an unstabilen Standorten arbeiten.

Hineinziehen / Rückstoß

 GEFAHR

Unkontrollierte Bewegungen der Kettensäge

Lebensgefahr durch Schnittverletzungen

Vor dem Sägen den Schnitt planen und Gefahren er-

kennen.

Die Kettensäge immer fest und mit beiden Händen hal-

ten.

Beim Hineinziehen / Rückstoß handelt es sicht um ei-

nen Effekt, der grundsätzlich in entgegengesetzter

Richtung zur Kettenlaufrichtung am Sägegut auftritt.

Abbildung P

1 Hineinziehen

2 Rückstoß

Wenn beim Sägen mit der Unterseite der Führungs-

schiene - Vorhandschnitt - die Sägekette klemmt oder

auf einen festen Gegenstand im Holz trifft, kann die Ket-

tensäge ruckartig zum Sägegut gezogen werden.

 Zur Vermeidung eines Hineinziehens den Krallen-

anschlag immer sicher ansetzen.

Wenn beim Sägen mit der Oberseite der Führungs-

schiene - Rückhandschnitt - die Sägekette klemmt oder

auf einen festen Gegenstand im Holz trifft, kann die Ket-

tensäge in Richtung Benutzer zurück gestoßen werden.

 Zur Vermeidung eines Rückstoßes:

 Die Oberseite der Führungsschiene nicht ein-

klemmen.

 Die Führungsschiene im Schnitt nicht verdrehen.

Rückschlag

 GEFAHR

Unkontrollierte Bewegungen der Kettensäge

Lebensgefahr durch Schnittverletzungen

Vor dem Sägen den Schnitt planen und Gefahren er-

kennen.

Die Kettensäge immer fest und mit beiden Händen hal-

ten.

Bei einem Rückschlag wird die Kettensäge plötzlich und

unkontrollierbar Richtung Benutzer geschleudert.

Ein Rückschlag entsteht, wenn z. B. die Sägekette im

oberen Bereich der Sägeschienenspitze unbeabsichtigt

auf ein Hindernis trifft oder eingeklemmt wird.

Abbildung Q

 Die Kettensäge immer so halten, dass den Rück-

schlagkräften standgehalten werden kann. Die Ket-

tensäge nicht loslassen.

 Beim Sägen nicht zu weit nach vorne beugen.

 Die Kettensäge nicht über Schulterhöhe führen.

 Immer warten bis die Kette ihre volle Drehzahl er-

reicht hat und mit Vollgas sägen.

 Nicht mit der Sägeschienenspitze sägen.

 Die Führungsschiene nur mit äußerster Vorsicht in

einen begonnenen Schnitt einbringen.

 Auf die Lage des Stammes achten und auf Kräfte,

die den Schnittspalt schließen und die Sägekette

einklemmen können.

 Beim Entasten nie mehrere Äste gleichzeitig sägen.

 Nur mit scharfer und richtig gespannter Kette arbei-

ten.

 Eine Kette mit geringer Rückschlaggefahr sowie ei-

ne Führungsschiene mit kleinem Schienenkopf ver-

wenden.

Fallrichtung und Rückzugsweg planen

 GEFAHR

Fallender Baum

Lebensgefahr

Baumfällarbeiten dürfen nur von dafür ausgebildeten

Personen durchgeführt werden.

Beim Planen der Fallrichtung folgendes beachten:

 Die Entfernung zum nächsten Arbeitsplatz muss

mindestens 2,5 Baumlängen betragen.

 Keine Fällarbeiten bei starkem Wind durchführen.

Der Baum kann unkontrolliert fallen.

 Fallrichtung anhand von Baumwuchs, Geländebe-

schaffenheit (Neigung) und Witterungsverhältnis-

sen festlegen.

 Den Baum immer in eine Wuchslücke fallen lassen,

niemals auf andere Bäume.

Für jeden Beschäftigten muss ein Rückzugsweg ge-

plant werden. Dabei gilt:

 Den Rückzugsweg ca. 45° schräg entgegen der

Fällrichtung anlegen.

Abbildung R

 Den Rückzugsweg von Hindernissen befreien.

 Keine Werkzeuge und Geräte auf dem Rückzugs-

weg ablegen.

 Bei Arbeiten am Steilhang den Rückzugsweg paral-

lel zum Hang planen.

 Beim Benutzen des Rückzugswegs auf fallende Äs-

te achten und den Kronenraum beobachten.

Arbeitsbereich am Stamm vorbereiten

1. Den Arbeitsbereich am Stamm von störenden Äs-

ten, Gestrüpp und Hindernissen säubern.

Sicherer Stand gewährleistet.

2. Den Stammfuß gründlich säubern, z. B. mit der Axt.

Sand, Steine und andere Fremdkörper machen die

Kette stumpf.

3. Große Wurzelansätze entfernen.

a Den Wurzelansatz senkrecht einschneiden.

Abbildung S

b Den Wurzelansatz waagerecht einschneiden.

c Das lose Wurzelstück aus dem Arbeitsbereich

entfernen.

Fällschnitt setzen

 GEFAHR

Fallender Baum

Lebensgefahr

Deutsch 15

Baumfällarbeiten dürfen nur von dafür ausgebildeten

Personen durchgeführt werden.

1. Kontrollieren, dass niemand durch den fallenden

Baum gefährdet wird. Zurufe können bei Motoren-

lärm überhört werden.

Im Fällbereich dürfen sich nur Personen aufhalten,

die mit dem Fällen beschäftigt sind.

2. Den Fallkerb im rechten Winkel zur Fällrichtung set-

zen.

a Möglichst bodennah einen waagerechten Schnitt

(Sohlenschnitt) über ca. 1/3 des Stammdurch-

messers ausführen.

Abbildung T

b Einen schrägen Schnitt (Dachschnitt) im Winkel

von ca. 45-60° ausführen.

3. Den Fällschnitt setzen.

a Den Fällschnitt parallel zum Sohlenschnitt und

mindestens 50 mm höher ansetzen.

b Den Fällschnitt nur soweit ausführen, dass eine

mindestens 50 mm breite Bruchleiste stehen

bleibt.

Die Bruchleiste verhindert, dass sich der Baum

verdreht und in die falsche Richtung fällt.

Wenn sich der Fällschnitt der Bruchleiste nähert,

sollte der Baum zu fallen beginnen.

4. Besteht die Gefahr, dass der Baum nicht in die ge-

wünschte Richtung fällt oder zurückschwankt und

die Sägekette einklemmt, den Fällschnitt nicht wei-

ter ausführen. Keile verwenden um den Schnitt zu

erweitern und den Baum in die gewünschte Rich-

tung fallen zu lassen.

5. Beginnt der Baum zu fallen, die Kettensäge aus

dem Schnitt ziehen.

6. Das Gerät ausschalten.

7. Die Kettenbremse feststellen.

8. Die Kettensäge absetzen.

9. Dem geplanten Rückzugsweg folgen.

Gespanntes Holz sägen

 GEFAHR

Unkontrollierte Bewegungen von Kettensäge und

Sägegut

Lebensgefährliche Schnittverletzungen, Verletzungen

durch Sägegut

Vor dem Sägen den Schnitt planen und Gefahren er-

kennen.

Die Kettensäge immer fest und mit beiden Händen hal-

ten

Gespanntes Holz entsteht, wenn ein Stamm, Ast, ver-

wurzelter Stumpf oder Schößling von anderem Holz un-

ter Spannung gezogen wird.

1. Auf gespanntes Holz achten, da die Gefahr besteht,

dass es wieder in seine Ausgangsposition zurück-

schnellt.

Abbildung U

2. Gespanntes Holz vorsichtig von der Druckseite her

sägen (siehe auch Kapitel Unter Spannung stehen-

den Stamm ablängen).

Abbildung V

Entasten

 GEFAHR

Rückschlag

Lebensgefährliche Schnittverletzungen

Beim Entasten darauf achten, dass die Führungsschie-

ne / Kette nicht eingeklemmt wird.

몇 WARNUNG

Sich ändernde Gewichtsverteilung beim Entasten

Verletzungsgefahr durch unkontrollierte Bewegung des

Stamms

Arbeitsbereich so wählen, dass keine Gefährdung ent-

steht.

 In Wuchsrichtung entasten.

Abbildung W

 Von oben nach unten entasten.

 Größere, unten liegende Äste als Stützen belassen,

um den Baum über dem Boden zu halten.

 Die Kettensäge möglichst abstützen.

 Nicht auf dem Stamm stehend entasten.

 Nicht mit der Schienenspitze sägen.

 Auf Äste achten, die unter Spannung stehen. Äste,

die unter Spannung stehen, von unten nach oben

sägen.

 Nie mehrere Äste auf einmal sägen.

 Den Arbeitsbereich regelmäßig von abgetrennten

Ästen befreien.

Stamm ablängen

 GEFAHR

Unkontrollierte Bewegungen der Kettensäge

Lebensgefahr durch Schnittverletzungen

Vor dem Sägen den Schnitt planen und Gefahren er-

kennen.

Die Kettensäge immer fest und mit beiden Händen hal-

ten.

ACHTUNG

Beschädigung der Kette durch Bodenkontakt

Darauf achten, dass die Kette nicht den Boden berührt.

1. Die Kettensäge am Krallenanschlag ansetzen.

2. Den Stamm gleichmäßig durchsägen.

Unter Spannung stehenden Stamm ablängen

 GEFAHR

Unkontrollierte Bewegung der Kettensäge

Lebensgefährliche Schnittverletzungen

Beim Ablängen von unter Spannung stehenden Stäm-

men unbedingt die Reihenfolge von Entlastungsschitt

an der Druckseite und Trennschnitt an der Zugseite ein-

halten.

 Stamm wird an 2 Seiten gestützt:

a Für den Entlastungsschnitt an der Druckseite den

Stamm ca. 1/3 des Stammdurchmessers von

oben einsägen.

Abbildung X

b Den Trennschnitt an der Zugseite von unten set-

zen.

 Stamm wird an 1 Seite gestützt:

a Für den Entlastungsschnitt an der Druckseite den

Stamm ca. 1/3 des Stammdurchmessers von un-

ten einsägen.

Abbildung Y

b Den Trennschnitt an der Zugseite von oben set-

zen.

Akkupack entfernen

Hinweis

Entfernen Sie bei längeren Arbeitsunterbrechungen

den Akkupack aus dem Gerät und sichern Sie ihn ge-

gen unbefugte Nutzung.

1. Die Taste Entriegelung Akkupack in Richtung Akku-

pack ziehen.

Abbildung Z

16 Deutsch

2. Die Entriegelungstaste Akkupack drücken, um den

Akkupack zu entriegeln.

3. Den Akkupack aus dem Gerät entnehmen.

Betrieb beenden

1. Den Akkupack aus dem Gerät entfernen (siehe Ka-

pitel Akkupack entfernen).

2. Das Gerät reinigen (siehe Kapitel Gerät reinigen).

Transport

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie beim Transport das Gewicht des Geräts.

몇 VORSICHT

Unkontrollierter Anlauf

Schnittverletzungen

Nehmen Sie den Akku vor dem Transport aus dem Ge-

rät.

Transportieren Sie das Gerät nur mit angebrachtem

Kettenschutz.

1. Den Akkupack entfernen (siehe Kapitel Akkupack

entfernen).

2. Den Handschutz / Hebel Kettenbremse in Richtung

Führungsschiene drücken.

Abbildung N

Die Kettenbremse ist festgestellt.

3. Den Kettenschutz anbringen.

Abbildung F

4. Das Gerät nur am Handgriff und mit der Führungs-

schiene nach hinten tragen.

5. Bei längeren Wegstrecken den Kettenöltank leeren.

a Den Kettenöltank-Deckel entfernen.

Abbildung G

b Das Kettenschmieröl in einen geeigneten Behäl-

ter füllen.

c Den Kettenöltank-Deckel festschrauben.

6. Beim Transport in Fahrzeugen das Gerät gegen

Rutschen und Kippen sichern.

Lagerung

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei der Lagerung das Gewicht des Ge-

räts.

몇 VORSICHT

Unkontrollierter Anlauf

Schnittverletzungen

Nehmen Sie den Akku vor der Lagerung aus dem Ge-

rät.

Lagern Sie das Gerät nur mit angebrachtem Ketten-

schutz.

1. Den Akkupack entfernen (siehe Kapitel Akkupack

entfernen).

2. Den Handschutz / Hebel Kettenbremse in Richtung

Führungsschiene drücken.

Abbildung N

Die Kettenbremse ist festgestellt.

3. Den Kettenschutz anbringen.

Abbildung F

4. Den Kettenöltank leeren.

a Den Kettenöltank-Deckel entfernen.

Abbildung G

b Das Kettenschmieröl in einen geeigneten Behäl-

ter füllen.

c Den Kettenöltank-Deckel festschrauben.

5. Wird das Gerät länger als einen Monat gelagert, die

Kette einölen, um Rost zu verhindern.

6. Das Gerät an einem trockenen und gut belüfteten

Ort lagern. Von korrodierend wirkenden Stoffen wie

Gartenchemikalien und Enteisungssalzen fernhal-

ten. Das Gerät nicht im Freien lagern.

Pflege und Wartung

몇 VORSICHT

Unkontrollierter Anlauf

Schnittverletzungen

Nehmen Sie vor allen Arbeiten am Gerät den Akku aus

dem Gerät.

몇 VORSICHT

Scharfe Kette

Schnittverletzungen

Tragen Sie bei allen Arbeiten an der Kette Schutzhand-

schuhe.

Gerät reinigen

1. Den Akkupack entnehmen (siehe Kapitel Akkupack

entfernen).

2. Die Kette mit einer Bürste von Schnittgutresten und

Schmutz befreien.

Abbildung AA

3. Das Gehäuse und die Griffe mit einem weichen, tro-

ckenen Lappen reinigen.

4. Nach jeder Reinigung die Funktion der Kettenbrem-

se prüfen (siehe Kapitel Funktion der Kettenbremse

prüfen).

Wartungsintervalle

Vor jeder Inbetriebnahme

Vor jeder Inbetriebnahme sind folgende Tätigkeiten

durchzuführen:

 Den Füllstand des Kettenöls prüfen, ggf. Kettenöl

nachfüllen (siehe Kapitel Kettenöltank füllen).

 Die Kettenspannung prüfen (siehe Kapitel Ketten-

spannung prüfen).

 Die Kette auf ausreichende Schärfe prüfen, ggf. die

Kette ersetzen (siehe Kapitel Kette und Führungs-

schiene ersetzen).

 Das Gerät auf Beschädigungen prüfen.

 Alle Bolzen, Muttern und Schrauben auf festen Sitz

prüfen.

 Die Funktion der Kettenbremse prüfen (siehe Kapi-

tel Funktion der Kettenbremse prüfen).

Alle 5 Betriebsstunden

 Alle 5 Betriebsstunden die Funktion der Ketten-

bremse prüfen (siehe Kapitel Funktion der Ketten-

bremse prüfen).

Wartungsarbeiten

Funktion der Kettenbremse prüfen

1. Das Gerät einschalten.

2. Während das Gerät läuft, die Hand am vordenen

Griff so drehen, dass der Handschutz / Hebel Ket-

tenbremse mit dem Handrücken in Richtung Füh-

rungsschiene gedrückt wird.

Die Kettenbremse wird festgestellt.

Die Kette muss zum Stillstand kommen.

3. Den Handschutz / Hebel Kettenbremse in Richtung

Griff ziehen.

Deutsch 17

Die Kette muss sich lösen.

Kettenspannung einstellen

1. Den Akkupack entfernen (siehe Kapitel Akkupack

entfernen).

2. Den Kettenspannknopf lockern.

Abbildung AB

3. Mit dem Ring die Kettenspannung einstellen.

Abbildung AC

4. Die Kettenspannung prüfen.

Abbildung J

Der Abstand zwischen Führungsschiene und Kette

muss 3-4 mm betragen.

5. Den Kettenspannknopf festdrehen.

Kette und Führungsschiene ersetzen

몇 VORSICHT

Scharfe Kette

Schnittverletzungen

Tragen Sie bei allen Arbeiten an der Kette Schutzhand-

schuhe.

1. Den Akkupack entfernen (siehe Kapitel Akkupack

entfernen).

2. Den Kettenspannknopf lösen und die Abdeckung

entfernen.

Abbildung AD

3. Die Führungsschiene mit der Kettenspannvorrich-

tung entfernen.

Abbildung AE

4. Soll die Führungsschiene ersetzt werden, die Ket-

tenspannvorrichtung entfernen.

Abbildung AF

5. Die alte Kette und ggf. die Führungsschiene fachge-

recht entsorgen.

6. Ggf. die Kettenspannvorrichtung auf die neue Füh-

rungsschiene montieren.

Abbildung AG

7. Die neue Kette auf die Führungsschiene setzen.

Dabei die Drehrichtung der Kette beachten.

Abbildung C

8. Die Kette um das Kettenrad legen und die Füh-

rungsschiene einsetzen.

Abbildung D

9. Die Abdeckung aufsetzen und den Kettenspann-

knopf festdrehen.

Abbildung E

10. Die Kettenspannung einstellen (siehe Kapitel Ket-

tenspannung einstellen).

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hil-

fe der folgenden Übersicht selbst beheben können. Im

Zweifelsfall oder bei hier nicht genannten Störungen

wenden Sie sich bitte an den autorisierten Kunden-

dienst.

Mit zunehmender Alterung wird sich die Kapazität des

Akkupacks auch bei guter Pflege verringern, sodass

auch im vollgeladenen Zustand nicht mehr die volle

Laufzeit erreicht wird. Dies stellt keinen Mangel dar.

Garantie

In jedem Land gelten die von unserer zuständigen Ver-

triebsgesellschaft herausgegebenen Garantiebedin-

gungen. Etwaige Störungen an Ihrem Gerät beseitigen

wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-

dienststelle.

(Adresse siehe Rückseite)

Technische Daten

Fehler Ursache Behebung

Gerät läuft nicht an Akkupack ist leer.  Akkupack aufladen.

Akkupack ist defekt.  Akkupack austauschen.

Akkupack ist nicht richtig eingesetzt.  Akkupack in die Aufnahme schieben bis er

einrastet.

Gerät stoppt während

des Betriebs

Der Akku ist überhitzt  Die Arbeit unterbrechen und warten bis die

Akkutemperatur wieder im Normalbereich

liegt.

Der Motor ist überhitzt  Die Arbeit unterbrechen und den Motor ab-

kühlen lassen.

CNS 18-

Leistungsdaten Gerät

Betriebsspannung V 18

Leerlaufgeschwindigkeit der Kette m/s 10

Volumen Kettenöltank ml 200

Ermittelte Werte gemäß EN 60745-1, EN 60745-2-13

Schalldruckpegel L

dB(A) 87,9

Unsicherheit K

dB(A) 3,0

Schallleistungspegel L

dB(A) 98,9

Unsicherheit K

dB(A) 1,4

Hand-Arm-Vibrationswert vorde-

rer Handgriff

m/s

3,5

Hand-Arm-Vibrationswert hinte-

rer Handgriff

m/s

5,2

Unsicherheit K m/s

1,5

Maße und Gewichte

Länge x Breite x Höhe mm 735 x

230 x

247

Länge Führungsschiene mm 300

Schnittlänge mm 250

Kettenteilung in (mm) 0,375

(9,525)

CNS 18-

18 English

Technische Änderungen vorbehalten.

Vibrationswert

몇 WARNUNG

Der angegebene Vibrationswert wurde mit einem Stan-

dard-Testverfahren gemessen und darf zum Vergleich

der Geräte verwendet werden.

Der angegebene Vibrationswert darf in einer vorläufi-

gen Bewertung der Belastung verwendet werden.

In Abhängigkeit von der Art und Weise, wie das Gerät

verwendet wird, kann die Schwingungsemission wäh-

rend der momentanen Benutzung des Geräts vom an-

gegebenen Gesamtwert abweichen.

Geräte mit einem Hand-Arm Vibrationswert >

2,5 m/s² (siehe Kapitel Technische Daten in

der Betriebsanleitung)

몇 VORSICHT ● Mehrstündige ununterbroche-

ne Benutzung des Geräts kann zu Taubheitsgefühlen

führen. ● Tragen Sie warme Handschuhe zum Schutz

der Hände. ● Legen Sie regelmäßige Arbeitspausen

ein.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete

Maschine aufgrund ihrer Konzipierung und Bauart so-

wie in der von uns in Verkehr gebrachten Ausführung

den einschlägigen grundlegenden Sicherheits- und Ge-

sundheitsanforderungen der EU-Richtlinien entspricht.

Bei einer nicht mit uns abgestimmten Änderung der Ma-

schine verliert diese Erklärung ihre Gültigkeit.

Produkt: Akku-Kettensäge

Typ: 1.444-00x.x

Einschlägige EU-Richtlinien

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

2000/14/EG (+2005/88/EG)

Angewandte harmonisierte Normen

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG und geändert durch 2005/88/EG:

Anhang V

Schallleistungspegel dB(A)

Gemessen:98,9

Garantiert:101

Beauftragte Stelle, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D – 90431 Nürnberg, Germany hat

die EG-Baumusterprüfung ausgeführt, Zertifikatsnum-

mer: BM 50452503 0001

Die Unterzeichnenden handeln im Auftrag und mit Voll-

macht des Vorstands.

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/09/01

Contents

General notes

Read these safety instructions, these original

instructions, the safety instructions provided

with the battery pack and the original instruc-

tions supplied with battery pack/standard charg-

er before using the device for the first time. Act in

accordance with them. Keep the booklets for future ref-

erence or for future owners.

In addition to the notes in the operating instructions, you

also need to take into consideration the general safety

regulations and accident prevention guidelines applica-

ble by law.

Safety instructions

Working with chain saws poses a very high risk of

injury, since you will be working with high chain

speeds and very sharp saw teeth. It is vital you ob-

serve the safety measures and code of behaviour

for working with chain saws.

In addition to the safety warnings stated, the country-

specific safety and training regulations (e.g. from au-

thorities, trade associations or social insurance funds)

also need to be observed. The use of chain saws may

be restricted to certain times by local ordinances (time

of day or time of the year). Observe the local regula-

tions.

Gewicht (ohne Akkupack) kg 3,2

CNS 18-

General notes...................................................... 18

Safety instructions............................................... 18

Intended use ....................................................... 22

Environmental protection .................................... 22

Accessories and spare parts............................... 22

Scope of delivery................................................. 22

Safety devices..................................................... 22

Symbols on the device ........................................ 22

Protective clothing............................................... 23

Description of the device..................................... 23

Installation ........................................................... 24

Initial startup........................................................ 24

Operation ............................................................ 24

Transport............................................................. 26

Storage................................................................ 26

Care and service................................................. 27

Troubleshooting guide......................................... 27

Warranty.............................................................. 28

Technical data ..................................................... 28

Vibration value .................................................... 28

EU Declaration of Conformity.............................. 28

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

English 19

Hazard levels

 DANGER

● Indication of an imminent threat of danger that will

lead to severe injuries or even death.

몇 WARNING

● Indication of a potentially dangerous situation that

may lead to severe injuries or even death.

몇 CAUTION

● Indication of a potentially dangerous situation that

may lead to minor injuries.

ATTENTION

● Indication of a potentially dangerous situation that

may lead to damage to property.

General Power Tool Safety Instructions

몇 WARNING

● Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may

result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future ref-

erence.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

1 Work area safety

a Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

b Do not operate power tools in explosive at-

mospheres, such as in the presence of flam-

mable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

c Keep children and bystanders away while op-

erating a power tool. Distractions can cause

you to lose control.

2 Electrical safety

a Power tool plugs must match the outlet. Nev-

er modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce the risk of electric shock.

b Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

c Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

d Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

e When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces

the risk of electric shock.

f If operating a power tool in a damp location is

unavoidable, use a residual current device

(RCD) protected supply. Use of an RCD reduc-

es the risk of electric shock.

3 Personal safety

a Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the influence of drugs, alcohol or med-

ication. A moment of inattention while operating

power tools may result in serious personal injury.

b Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate condi-

tions will reduce personal injuries.

c Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools

with your finger on the switch or energising power

tools that have the switch on invites accidents.

d Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key

left attached to a rotating part of the power tool

may result in personal injury.

e Do not overreach. Keep proper footing and

balance at all times.

This enables better control

of the power tool in unexpected situations.

f Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

g If devices are provided for the connection of

dust extraction and collection facilities, en-

sure these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

4 Power tool use and care

a Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

b Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

c Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing ac-

cessories, or storing power tools. Such pre-

ventive safety measures reduce the risk of

starting the power tool accidentally.

d Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to oper-

ate the power tool. Power tools are dangerous

in the hands of untrained users.

e Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Many acci-

dents are caused by poorly maintained power

tools.

f Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

g Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the pow-

er tool for operations different from those intend-

ed could result in a hazardous situation.

5 Battery tool use and care

20 English

a Recharge only with the charger specified by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of fire

when used with another battery pack.

b Use power tools only with specifically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and fire.

c When battery pack is not in use, keep it away

from other metal objects, like paperclips,

coins, keys, nails, screws or other small metal

objects that can make a connection from one

terminal to another. Shorting the battery termi-

nals together may cause burns or a fire.

d Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, flush with water. If

liquid contacts eyes, additionally seek medi-

cal help. Liquid ejected from the battery may

cause irritation or burns.

6 Service

a Have your power tool serviced by a qualified

repair person using only identical replace-

ment parts. This will ensure that the safety of the

power tool is maintained.

Additional General Safety Instructions

Note ● Regulations may restrict the use of this de-

vice in some regions. Seek advice from your local au-

thorities.

 DANGER ● Risk of fatal injury from cuts as a

result of uncontrolled device movements. Keep body

parts away from moving parts. ● Risk of injury from

hurled or falling objects. Never use the device if there

are persons, in particular children or animals, within a

radius of 15 m. ● No changes may be made to the de-

vice.

몇 WARNING ● Children and persons unfamiliar

with these instructions are not allowed to operate the

device. The age of the operator may be limited by local

restrictions. ● You need an unobstructed view of the

work area in order to be able to recognise any potential

dangers. Use the device only under good lighting condi-

tions.

● Before operation, make sure that the device,

all control elements including the chain brake and safety

devices are working properly. Check for loose locks, en-

sure that all protective devices and handles are correct-

ly fitted and securely fastened. Only use the device

when it is in a correct condition.

● Never use the device

if the trigger on the handle does not switch on and off

correctly. ● Replace any worn or damaged parts before

operating the device. ● Risk of kickback due to loss of

balance. Avoid an abnormal posture, keep a stable,

safe footing and maintain your balance. ● Immediately

stop the device and check for damage or identify the

cause of the vibration if the device has been dropped,

hit or vibrates abnormally. Have damage repaired by the

authorised Customer Service or replace the device.

몇

CAUTION ● Wear full eye protection and

hearing protection, strong and sturdy gloves and head

protection when operating the device. Wear a face

mask when the work is dusty.

● Wear long, heavy trou-

sers, sturdy shoes and well-fitting gloves when working

with the device. Do not work barefoot. Do not wear any

jewellery, sandals or short trousers.

● Risk of injury

when loose fitting clothing, hair or jewellery is caught by

moving parts of the device. Keep clothing and jewellery

away from moving parts of the device. Tie long hair

back. ● Hearing protection can impair your ability to

hear warning sounds, so pay attention to hazards in

your vicinity and in the work area.

● Only use accesso-

ries and spare parts which are approved by the manu-

facturer. Only original accessories and original spare

parts ensure that the appliance will run fault-free and

safely.

Chain saw safety warnings

 Keep all parts of the body away from the saw

chain when the chain saw is operating. Before

you start the chain saw, make sure the saw chain

is not contacting anything. A moment of inatten-

tion while operating chain saws may cause entan-

glement of your clothing or body with the saw chain.

 Always hold the chain saw with your right hand

on the rear handle and your left hand on the

front handle. Holding the chain saw with a reversed

hand configuration increases the risk of personal in-

jury and should never be done.

 Hold the power tool by insulated gripping sur-

faces only, because the saw chain may contact

hidden wiring or its own cord. Saw chains con-

tacting a "live" wire may make exposed metal parts

of the power tool "live" and could give the operator

an electric shock.

 Wear safety glasses and hearing protection.

Further protective equipment for head, hands,

legs and feet is recommended. Adequate protec-

tive clothing will reduce personal injury by flying de-

bris or accidental contact with the saw chain.

 Do not operate a chain saw in a tree. Operation of

a chain saw while up in a tree may result in personal

injury.

 Always keep proper footing and operate the

chain saw only when standing on fixed, secure

and level surface. Slippery or unstable surfaces

such as ladders may cause a loss of balance or con-

trol of the chain saw.

 When cutting a limb that is under tension be

alert for spring back. When the tension in the

wood fibres is released, the spring loaded limb may

strike the operator and/or throw the chain saw out of

control.

 Use extreme caution when cutting brush and

saplings. The slender material may catch the saw

chain and be whipped toward you or pull you off bal-

ance.

 Carry the chain saw by the front handle with the

chain saw switched off and away from your

body. When transporting or storing the chain

saw always fit the guide bar cover. Proper han-

dling of the chain saw will reduce the likelihood of

accidental contact with the moving saw chain.

 Follow instructions for lubricating, chain ten-

sioning and changing accessories. Improperly

tensioned or lubricated chain may either break or in-

crease the chance for kickback.

 Keep handles dry, clean, and free from oil and

grease. Greasy, oily handles are slippery causing

loss of control.

 Cut wood only. Do not use chain saw for purpos-

es not intended. For example: do not use chain

saw for cutting plastic, masonry or non-wood

building materials. Use of the chain saw for oper-

ations different than intended could result in a haz-

ardous situation.

English 21

Causes and operator prevention of kickback

Kickback may occur when the nose or tip of the guide

rail touches an object, or when the wood closes in and

pinches the saw chain in the cut.

Tip contact in some cases may cause a sudden reverse

reaction, kicking the guide rail up and back towards the

operator.

Pinching the saw chain along the top of the guide rail

may push the guide rail rapidly back towards the opera-

tor.

Either of these reactions may cause you to lose control

of the saw, which could result in serious personal injury.

Do not rely exclusively upon the safety devices built into

your saw. As a chain saw user, you should take several

steps to keep your cutting jobs free from accident or in-

jury.

Kickback is the result of tool misuse and/or incorrect op-

erating procedures or conditions and can be avoided by

taking proper precautions as given below:

 Maintain a firm grip, with thumbs and fingers en-

circling the chain saw handles, with both hands

on the saw and position your body and arm to al-

low you to resist kickback forces. Kickback forc-

es can be controlled by the operator, if proper

precautions are taken. Do not let go of the chain

saw.

 Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact

and enables better control of the chain saw in unex-

pected situations.

 Only use replacement bars and chains specified

by the manufacturer. Incorrect replacement bars

and chains may cause chain breakage and/or kick-

back.

 Follow the manufacturer’s sharpening and

maintenance instructions for the saw chain. De-

creasing the depth gauge height can lead to in-

creased kickback.

Additional safety instructions for chainsaws

Note ● Kärcher recommends sawing tree trunks on a

sawhorse during first use. ● When using the chainsaw,

keep a first aid kit for large wounds and a means of call-

ing for help. A larger and more extensive first aid kit

should be nearby.

몇

WARNING ● Ensure a firm footing, a clean

workplace and plan a retreat path from falling branches

before using the device. ● Beware of exhaust fumes, oil

vapour and sawdust. If necessary, wear a mask or

breathing apparatus. ● Always hold the chainsaw tight-

ly with both hands. Hold the handles with your thumb on

one side and your fingers on the other side. Hold the

rear handle with your right hand and the front handle

with your left hand.

● Risk of injury. Do not make any

modifications to the device. Do not use the device to

drive attachments or devices not recommended by the

manufacturer of the device.

● Before switching on the

device, make sure that the saw chain does not touch

any objects.

● Serious injuries or death if a wrongly ten-

sioned saw chain jumps out of the guide rail. Check the

chain tension before each use. The length of the chain

depends on the temperature.

● Ensure that all protec-

tive devices, handles and bucking spikes are correctly

fitted, securely fastened and in good condition. ● Seri-

ous injuries due to incorrect working methods:

 You need to be alert at all times and be in control of

your workplace when working with the chainsaw.

The size of the workspace depends on the task to be

performed and the size of the tree or work piece.

Felling a tree requires a larger workspace than e.g.

trimming.

 Never saw with your body in line with the guide rail

and chain. This reduce the danger of being hit by the

chain on the head or body during a kickback.

 Do not move the chainsaw back and forth but rather

let the chain do the work, keep the chain sharp and

do not try to push the chain through the cut.

 Do not apply pressure to the saw at the end of the

cut. Be prepared to relax the load on the saw when

it has cut through the wood.

 Do not stop the chainsaw while sawing. Let the saw

run until it has finished the saw cut.

● Familiarize yourself with your new chainsaw by mak-

ing simple cuts in safely supported wood. Repeat this

exercise if you have not used your chainsaw for a long

time. ● Do not saw vines and/or bushes with a diame-

ter of less than 75 mm. ● Switch the device off, lock the

chain brake, remove the battery pack and make sure

that all moving parts have stopped moving:

 Before cleaning the device or removing a blockage.

 When leaving the device unattended.

 Before mounting or removing attachments.

 Before checking, maintaining or working on the de-

vice.

몇

CAUTION ● The chainsaw is a heavy device.

People who use the chainsaw should be physically fit

and in good health. You should have good eyesight,

agility, balance and manual skills. In case of doubt, they

should not use the chainsaw.

● When working with the

device, always wear a safety helmet with a grille visor to

reduce the danger of injury from a kickback into the face

and head.

Residual risks

몇 WARNING

● Certain residual risks remain present, even when the

device is operated in the prescribed manner. The fol-

lowing dangers can be present when using the de-

vice:

 Vibration can cause injuries. Use the correct tools

for the job, use the handles provided and restrict the

working time and hazard exposure time.

 Noise can cause hearing injuries. Wear hearing pro-

tection and limit the duration of exposure.

 Incision injuries on contact with exposed saw teeth

of the saw chain.

 Incision injuries due to unforeseen, abrupt move-

ments or kickback of the g bar scabbard.

 Incision injuries / risk of injection by parts flying away

from the saw chain.

 Injuries caused by hurled objects (wood shavings,

splinters).

 Inhalation of dust and particles.

 Skin contact with the lubricant / oil.

Risk reduction

몇 CAUTION

● Using the device for longer periods can cause poor

circulation in the hands due to vibrations. A general

period of use cannot be set, because this depends on

several influencing factors:

22 English

 Personal tendency to suffer from poor circulation

(frequently cold fingers, tingling sensation in the fin-

gers)

 Low ambient temperature. Wear warm gloves to

protect your hands.

 Holding the device too tightly hindering blood circu-

lation.

 Continuous operation is more harmful than opera-

tion interrupted by work breaks.

You should see a doctor if using the device regularly

and for lengthy periods of time, and in the event of re-

peated occurrences of symptoms such as tingling in

the fingers or cold fingers.

Intended use

 DANGER

Improper use

Danger of death from incision injuries

Only use the device for its proper use.

 The chainsaw is only intended for private use.

 The chainsaw is intended for outdoor use.

 For safety reasons, always hold the chainsaw firmly

with both hands.

 The chainsaw was developed for sawing small

branches, large branches, trunks and beams. The

cutting length of the guide rail determines the maxi-

mum possible diameter of the sawed material.

 The chainsaw may only be used for cutting wood.

 Do not use the chainsaw in a wet environment or in

the rain.

 Use the chainsaw only in a well lit environment.

 Modifications and changes to the device that are not

authorised by the manufacturer are prohibited for

safety reasons.

Any other use is prohibited. The user shall be liable for

hazards arising as a result of improper use.

Environmental protection

The packing materials can be recycled. Please

dispose of packaging in accordance with the en-

vironmental regulations.

Electrical and electronic appliances contain valu-

able, recyclable materials and often components

such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can

pose a potential threat to human health and the environ-

ment. However, these components are required for the

correct operation of the appliance. Appliances marked

by this symbol are not allowed to be disposed of togeth-

er with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials can be found

at: www.kaercher.com/REACH

Accessories and spare parts

Only use original accessories and original spare parts.

They ensure that the appliance will run fault-free and

safely.

Information on accessories and spare parts can be

found at www.kaercher.com.

Scope of delivery

The scope of delivery for the appliance is shown on the

packaging. Check the contents for completeness when

unpacking. If any accessories are missing or in the

event of any shipping damage, please notify your deal-

er.

Safety devices

몇 CAUTION

Missing or modified safety devices

Safety devices are provided for your own protection.

Never modify or bypass safety devices.

Chain with a low risk of kickback

A chain with a low risk of kickback reduces the likelihood

of kickback.

The raked teeth (engagement blades) in front of each

saw tooth prevent the saw teeth from engaging too

deeply in the kickback zone, thus reducing the amount

of kickback.

When grinding the chain, there is a danger that this

safety function will be overridden. If the saw perfor-

mance deteriorates, the chain should be replaced for

safety reasons. For spare parts, use only the combina-

tion of guide rail and chain recommended by the manu-

facturer.

Guide rails

Guide rails whose tips have a small radius usually carry

a lower risk of kickback.

Therefore use a guide rail with matching chain for the

task, which is just long enough. Longer guide rails in-

crease the likelihood of loss of control during sawing.

Check the chain tension before each use (see chapter

Checking the chain tension). If the chain tension is not

set correctly, sawing smaller branches (thinner than the

full length of the guide rail) increases the danger of the

chain being thrown off.

Chain catcher

If the chain loosens or tears, the chain catcher prevents

the chain from being thrown in the direction of the user.

Bucking spikes

The integrated bucking spikes can be used as a fulcrum

to give the chain saw stability during a cut.

When sawing, press the device forward until the metal

spikes penetrate the edge of the wood. Subsequently

moving the rear handle up or down in the direction of the

cut reduces the physical strain when working with the

chainsaw.

Chain brake

Chain brakes are used in case of danger to bring the

chain quickly to a standstill.

The chain must come to a standstill immediately when

the hand guard/chain brake lever is pressed in the direc-

tion of the guide rail.

The chain brake cannot prevent kickback, but reduces

the risk of injury if the guide rail hits the user in the event

of a kickback.

The proper function of the chain brake must be checked

before each use of the device (see chapter Checking

the functionality of the chain brake).

Symbols on the device

General warning symbol

Read the operating instructions and all

safety instructions before operating the

device for the first time.

English 23

Protective clothing

 DANGER

Risk of fatal injury from cut injuries. Wear suitable pro-

tective clothing when working with the device. Observe

the local regulations for accident prevention.

Head protection

When working with the device, wear a suitable safety

helmet that complies with EN 397 and is CE marked.

When working with the device, wear hearing protection

that complies with EN 352-1 and is CE marked.

For protection against flying splinters, wear suitable

safety goggles that comply with EN 166 or are CE

marked. Or wear a helmet visor that complies with EN

1731 and is CE marked.

Protective helmets with hearing protection and a safety

visor are available in specialist shops.

Chainsawing jacket

Wear a chainsawing jacket satisfying the requirements

of EN 381-11 and labelled with the CE marking when

working with the device.

Protective gloves

Wear suitable protective gloves with cut protection

equipment that comply with EN 381-7 and are CE

marked when working with the device.

Leg protection

Wear suitable leg protectors with all-around protection

that comply with EN 381-5 and are CE marked when

working with the device.

Safety shoes

Wear non-slip safety shoes that comply with EN 20345

and are marked with a chainsaw symbol working with

the device. This ensures that the safety shoes comply

with EN 381-3.

If you only use the chainsaw occasionally, the ground is

level and there is little danger of tripping or snagging in

bushes, you can use safety shoes with steel front caps

and protective leggings that comply with EN 381-9.

Description of the device

The maximum amount of equipment is described in

these operating instructions. Depending on the model

used, there are differences in the scope of delivery (see

packaging).

See graphics page for illustrations

Illustration A

1 Chain

2 Guide rail

3 Bucking spikes

4 Chain oil tank cap

5 Hand guard/chain brake lever

6 Handle, rear

7 Trigger

8 Trigger lockout button

9 Battery pack unlocking button

10 Bar cover

11 Handle, front

12 Ring for adjusting the chain tension

13 Chain tensioner knob

14 Chain catcher

15 Type plate

16 Chain oil

17 Bar scabbard

18 *Battery Pack Battery Power 18V

19 *Quick Charger Battery Power 18V

* optional

Always wear suitable head protection,

eye protection and hearing protection

when working with the device.

Wear non-slip safety shoes when work-

ing with the device.

Wear non-slip, sturdy gloves when work-

ing with the device.

Danger of death from kickback of the

chainsaw. Never touch the objects to be

sawn with the tip of the guide rail.

Danger of death due to uncontrolled

movements of the chainsaw. Always hold

the chainsaw tightly with both hands.

Danger of death due to uncontrolled

movements of the chain saw. Never hold

the device with just one hand.

Do not subject the device to rain or moist

conditions.

The guaranteed sound level specified on

the label is 101 dB.

The chain brake is released.

The chain brake is locked and the saw

chain is blocked.

Turn to adjust the chain tension:

= Tension the chain

= Loosen chain

Running direction of the chain (marking

is under the bar cover)

Lock the chain tensioner

Unlock the chain tensioner

24 English

Rechargeable battery pack

The device can be operated with a 18 V Kärcher Bat-

tery Power battery pack.

Installation

Mounting the chain and guide rail

몇 CAUTION

Sharp chain

Incision injuries

Wear protective gloves when working on the chain.

1. Release the chain tensioner knob and remove the

bar cover.

Illustration B

2. Fit the chain on the guide rail. Observe the direction

of rotation of the chain.

Illustration C

3. Place the chain around the sprocket and insert the

guide rail.

Illustration D

4. Fit the bar cover and tighten the chain tensioner

knob.

Illustration E

5. Adjust the chain tension (see Chapter Adjusting the

chain tension).

6. Install the bar scabbard.

Illustration F

Initial startup

Filling the chain oil tank

1. If necessary, clean the area around the filling hole of

sawdust and dirt.

2. Remove the chain oil tank cap.

Illustration G

3. Slowly fill the chain oil into the tank.

Illustration H

4. Wipe up any spilled chain oil with a cloth.

5. Close the chain oil tank cap.

Checking the chain tension

몇 CAUTION

Sharp chain

Incision injuries

Wear protective gloves when working on the chain.

1. Remove the bar scabbard.

Illustration I

2. Carefully pull on the chain.

Illustration J

The distance between the guide rail and the chain

must be 3-4 mm.

3. If necessary, adjust the chain tension (see Chapter

Adjusting the chain tension).

Installing the battery pack

1. Push the battery pack into the mounting in the de-

vice until it audibly latches into place.

Illustration K

Operation

Basic operation

1. Examine the tree and branches for damage such as

rot.

In the case of damaged or rotten branches, seek the

advice of a professional arborist.

2. Remove the bar scrabber.

3. Hold the device firmly with both hands.

Switch on the device

1. Pull the hand guard/chain brake lever in the direc-

tion of the handle.

Illustration L

The chain brake is released.

2. Press the trigger lockout button.

Illustration M

3. Press the trigger.

The device starts up.

Interrupting operation

1. Release the trigger.

The device stops.

2. Push the hand guard/chain brake lever towards the

guide rail.

Illustration N

The chain brake is locked and the saw chain is

blocked.

3. Remove the battery pack from the device (see

Chapter Removing the battery pack).

Working techniques

Working position

 DANGER

Uncontrolled movements of the chainsaw

Danger of death from incision injuries

Plan the cut before cutting and identify any potential

dangers.

Always hold the chain saw firmly with both hands.

 Do not guide the chainsaw in the body axis.

Illustration O

 Carry the chainsaw at your side so that parts of your

body do not get in the range of movement of the

chainsaw.

 Keep as far away as possible from the sawed mate-

rial.

 Never work on a ladder or standing in a tree.

 Never work in unstable locations.

Pull in/recoil

 DANGER

Uncontrolled movements of the chainsaw

Danger of death from incision injuries

Plan the cut before cutting and identify any potential

dangers.

Always hold the chain saw firmly with both hands.

Pull in/recoil is an effect that occurs in principle in the

opposite direction to the chain running direction on the

sawed material.

Illustration P

1 Pull in

2 Recoil

When sawing with the underside of the guide rail - fore-

hand cut - the chainsaw can be pulled suddenly towards

the sawn object if the saw chain jams or hits a solid ob-

ject in the wood.

 To avoid pulling in, always set the bucking spikes

securely onto the wood.

When sawing with the top side of the guide rail - back-

hand cut -the chainsaw can be propelled back towards

the user if the saw chain jams or hits a solid object in the

wood.

 To avoid a recoil:

 Do not pinch the top of the guide rail.

 Do not twist the guide rail in the cut.

English 25

Kickback

 DANGER

Uncontrolled movements of the chainsaw

Danger of death from incision injuries

Plan the cut before cutting and identify any potential

dangers.

Always hold the chain saw firmly with both hands.

When kickback occurs, the chainsaw is suddenly and

uncontrollably flung in the direction of the user.

A kickback occurs when e.g. the saw chain in the upper

region of the blade guide tip unintentionally encounters

an obstacle or is trapped.

Illustration Q

 Always hold the chainsaw so that the kickback forc-

es can be withstood. Do not let go of the chainsaw.

 Do not bend too far forward when sawing.

 Do not use the chainsaw above shoulder level.

 Always wait until the chain has reached full speed

and saw at full throttle.

 Do not saw with the saw rail tip.

 Insert the guide rail into a started cut only with ex-

treme care.

 Pay attention to the position of the trunk and to forc-

es that can close the cut and jam the saw chain.

 Never saw off several branches at the same time

when pruning.

 Only work with a sharp and properly tensioned

chain.

 Use a chain with a low kickback risk and a guide rail

with a small rail head.

Plan the fall direction and retreat path

 DANGER

Falling tree

Danger of death

Tree felling work may only be carried out by trained per-

sons.

When planning the fall direction, note the following:

 The distance to the next workplace must be at least

2.5 tree lengths.

 Do not perform felling in strong wind.

The tree can fall unchecked.

 Determine the direction of fall based on tree growth,

terrain (slope) and weather conditions.

 Always drop the tree into a growth gap, never onto

other trees.

A retreat path must be planned for every worker. Where:

 The retreat path us to be positioned approx. 45 ° di-

agonally opposite the direction of fall.

Illustration R

 Free the retreat path from obstacles.

 Do not place any tools and equipment on the retreat

path.

 When working on a steep slope, plan the retreat

path parallel to the slope.

 When using the retreat path, watch for falling

branches and observe the crown space.

Preparing the work area at the trunk

1. Clean the work area at the trunk of interfering

branches, scrub and obstacles.

Safe stance ensured.

2. Thoroughly clean the root, e.g. with an axe.

Sand, stones and other foreign matter make the

chain blunt.

3. Remove large roots.

a Cut the root vertically.

Illustration S

b Cut the root horizontally.

c Remove the loose root piece from the work area.

Setting the felling cut

 DANGER

Falling tree

Danger of death

Tree felling work may only be carried out by trained per-

sons.

1. Make sure nobody will be endangered by the falling

tree. Calls can be overhead due to engine noise.

Only persons occupied with felling may be present

in the felling area.

2. Set the felling notch at right angles to the direction

of fall.

a As close as possible to the ground, make a hori-

zontal cut (sole cut) over approx. 1/3 of the trunk

diameter.

Illustration T

b Make an oblique cut (roof cut) at an angle of ap-

prox. 45-60 °.

3. Set the felling cut.

a Make the felling cut parallel to the sole cut and at

least 50 mm higher.

b Only make the felling cut so far that a break-off

strip at least 50 mm wide remains.

The break-off strip prevents the tree from twisting

and falling in the wrong direction.

As the fell line approaches the break-off strip, the

tree should begin to fall.

4. Stop the felling cut if there is a danger that the tree

will not fall in the desired direction or sway back and

jam the saw chain. Use wedges to extend the cut

and fell the tree in the desired direction.

5. pull the chainsaw out of the cut when the tree starts

to fall.

6. Switch off the device.

7. Lock the chain brake.

8. Lower the chainsaw.

9. Follow the planned retreat route.

Cutting tensioned wood

 DANGER

Uncontrolled movements of chainsaw and sawing

material

Life-threatening incision injuries, injuries caused by

sawed material

Plan the cut before cutting and identify any potential

dangers.

Always hold the chainsaw firmly with both hands

Tensioned wood is created when a trunk, branch, rooted

stump or sapling is tensioned by other wood.

1. Watch out for tensioned wood, as there is a danger

that it will snap back to its original position.

Illustration U

2. Carefully saw the tensioned wood from the pressure

side (see also Chapter Trimming a tensioned trunk).

Illustration V

Pruning

 DANGER

Kickback

Life-threatening incision injuries

When pruning, make sure that the guide rail/chain does

not become jammed.

26 English

몇 WARNING

Changing weight distribution when pruning

Risk of injury due to uncontrolled movement of the trunk

Select the work area so that no danger arises.

 Prune in the direction of growth.

Illustration W

 Prune from top to bottom.

 Leave larger branches below as supports to keep

the tree above the ground.

 Support the chainsaw as much as possible.

 Do not prune while standing on the trunk.

 Do not saw with the tip of the guide rail.

 Watch out for branches that are under tension. Cut

branches that are under tension from bottom to top.

 Never saw several branches at once.

 Regularly clear the work area from pruned branch-

es.

Cutting a trunk to length

 DANGER

Uncontrolled movements of the chainsaw

Danger of death from incision injuries

Plan the cut before cutting and identify any potential

dangers.

Always hold the chain saw firmly with both hands.

ATTENTION

Damage to the chain due to ground contact

Make sure that the chain does not touch the ground.

1. Set the chainsaw onto the trunk with the bucking

spikes.

2. Evenly saw through the trunk.

Trimming a tensioned trunk

 DANGER

Uncontrolled movement of the chainsaw

Life-threatening incision injuries

When trimming tensioned trunks, be sure to follow the

sequence of a relief cut at the pressure side and then a

separating cut at the tension side.

 Trunk is supported on 2 sides:

a For the relief cut on the pressure side, saw in

about 1/3 of the trunk diameter from above.

Illustration X

b Set the cut on the tension side from the bottom.

 Trunk is supported on 1 side:

a For the relief cut on the pressure side, saw in

about 1/3 of the trunk diameter from below.

Illustration Y

b Set the cut on the tension side from the top.

Removing the battery pack

Note

During longer work breaks, remove the battery pack

from the device and secure it against unauthorised use.

1. Pull the battery pack unlocking button in the direc-

tion of the battery pack.

Illustration Z

2. Press the battery pack unlocking button to unlock

the battery pack.

3. Remove the battery pack from the device.

Finishing operation

1. Remove the battery pack from the device (see

Chapter Removing the battery pack).

2. Clean the device (see Chapter Cleaning the de-

vice).

Transport

몇 CAUTION

Failure to observe the weight

Risk of injury and damage

Be aware of the weight of the device during transporta-

tion.

몇 CAUTION

Uncontrolled startup

Incision injuries

Remove the battery pack from the device before trans-

port.

Transport the device only with the blade guard fitted.

1. Remove the battery pack (see chapter Removing

the battery pack).

2. Push the hand guard/chain brake lever towards the

guide rail.

Illustration N

The chain brake is locked.

3. Install the bar scabbard.

Illustration F

4. Only carry the device by the handle and with the

guide rail facing to the rear.

5. Empty the chain oil tank when transporting over

longer distances.

a Remove the chain oil tank cap.

Illustration G

b Fill the chain lubricating oil into a suitable contain-

er.

c Tighten the chain oil tank cap.

6. Secure the device against slipping and tipping over

when transporting in vehicles.

Storage

몇 CAUTION

Failure to observe the weight

Risk of injury and damage

Be aware of the weight of the device during storage.

몇 CAUTION

Uncontrolled startup

Incision injuries

Remove the battery pack from the device before stor-

age.

Store the device only with the blade guard fitted.

1. Remove the battery pack (see chapter Removing

the battery pack).

2. Push the hand guard/chain brake lever towards the

guide rail.

Illustration N

The chain brake is locked.

3. Install the bar scabbard.

Illustration F

4. Empty the chain oil tank.

a Remove the chain oil tank cap.

Illustration G

b Fill the chain lubricating oil into a suitable contain-

er.

c Tighten the chain oil tank cap.

5. If the device is to be stored for more than one month,

oil the chain to prevent rust.

6. Store the device in a dry, well ventilated location.

Keep away from corrosive substances such as gar-

den chemicals and defrosting salt. Do not store the

device outdoors.

English 27

Care and service

몇 CAUTION

Uncontrolled startup

Incision injuries

Remove the battery from the device before all work on

the device.

몇 CAUTION

Sharp chain

Incision injuries

Wear protective gloves when working on the chain.

Cleaning the device

1. Remove the battery pack (see Chapter Removing

the battery pack).

2. Use a brush to clean the chain of cutting residue and

dirt.

Illustration AA

3. Clean the housing and handles with a soft, dry cloth.

4. Check the function of the chain brake after every

cleaning (see Chapter Checking the functionality of

the chain brake).

Maintenance intervals

Before every use

The following activities must be carried out before every

use:

 Check the filling level of the chain oil, top up the

chain oil if necessary (see Chapter Filling the chain

oil tank).

 Check the chain tension (see Chapter Checking the

chain tension).

 Check the chain for sufficient sharpness, if neces-

sary replace the chain (see Chapter Replacing the

chain and guide rail).

 Check the device for damage.

 Check all pins, nuts and screws for tightness.

 Check the function of the chain brake (see Chapter

Checking the functionality of the chain brake).

Every 5 operating hours

 Check the function of the chain brake every 5 oper-

ating hours (see Chapter Checking the functionality

of the chain brake).

Maintenance work

Checking the functionality of the chain brake

1. Switch the device on.

2. While the device is running, turn your hand on the

front handle so that the hand guard/chain brake le-

ver is pressed towards the guide rail with the back of

your hand.

The chain brake is locked.

The chain must come to a standstill.

3. Pull the hand guard/chain brake lever in the direc-

tion of the handle.

The chain must release.

Adjusting the chain tension

1. Remove the battery pack (see chapter Removing

the battery pack).

2. Loosen the chain tensioner knob.

Illustration AB

3. Adjust the chain tension with the ring.

Illustration AC

4. Check the chain tension.

Illustration J

The distance between the guide rail and the chain

must be 3-4 mm.

5. Tighten the chain tensioner knob.

Replacing the chain and guide rail

몇 CAUTION

Sharp chain

Incision injuries

Wear protective gloves when working on the chain.

1. Remove the battery pack (see chapter Removing

the battery pack).

2. Release the chain tensioner knob and remove the

bar cover.

Illustration AD

3. Remove the guide rail with the chain tensioner.

Illustration AE

4. Remove the chain tensioner if the guide rail is to be

replaced.

Illustration AF

5. Dispose of the old chain and, if necessary, the guide

rail properly.

6. If necessary, mount the chain tensioner on the new

guide rail.

Illustration AG

7. Fit the new chain on the guide rail. Observe the di-

rection of rotation of the chain.

Illustration C

8. Place the chain around the sprocket and insert the

guide rail.

Illustration D

9. Fit the bar cover and tighten the chain tensioner

knob.

Illustration E

10. Adjust the chain tension (see Chapter Adjusting the

chain tension).

Troubleshooting guide

Malfunctions often have simple causes that you can

remedy yourself using the following overview. When in

doubt, or in the case of malfunctions not mentioned

here, please contact your authorised Customer Service.

As the battery pack ages, even if it is looked after, its ca-

pacity reduces such that the full run time will no longer

be reached when fully charged. This does not indicate a

defect.

Fault Cause Rectification

The device does not start

Battery pack is empty  Charge the battery pack.

Battery pack is defective.  Replace the battery pack.

Battery pack is not inserted correctly.  Push the battery pack into the mounting

until it latches into place.

28 English

Warranty

The warranty conditions issued by our relevant sales

company apply in all countries. We shall remedy possi-

ble malfunctions on your appliance within the warranty

period free of cost, provided that a material or manufac-

turing defect is the cause. In a warranty case, please

contact your dealer (with the purchase receipt) or the

next authorised customer service site.

(See overleaf for the address)

Technical data

Subject to technical modifications.

Vibration value

몇 WARNING

The specified vibration value was measured using a

standard test procedure and may be used to compare

devices.

The specified vibration value may be used in a provi-

sional assessment of the load.

Depending on the way the device is used, the vibration

emission can deviate from the specified overall value

during the current use of the device.

Device with a hand-arm vibration value >

2.5 m/s² (see chapter Technical Data in the

operating instructions)

몇 CAUTION ● Uninterrupted use of the device

for several hours can lead to numbness. ● Wear warm

gloves to protect your hands. ● Take regular breaks

from work.

EU Declaration of Conformity

We hereby declare that the machine described below

complies with the relevant basic safety and health re-

quirements in the EU Directives, both in its basic design

and construction as well as in the version placed in cir-

culation by us. This declaration is invalidated by any

changes made to the machine that are not approved by

us.

Product: Cordless chainsaw

Type: 1.444-00x.x

Currently applicable EU Directives

2014/30/EU

2006/42/EC (+2009/127/EC)

2011/65/EU

2000/14/EC (+2005/88/EC)

Harmonised standards used

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Conformity evaluation procedure used

2000/14/EC and amended by 2005/88/EC: Appendix V

Sound power level dB(A)

Measured:98,9

Guaranteed:101

Notified body, 0197 TÜV Rheinland LGA Products

GmbH; Tillystraße 2 D - 90431 Nürnberg, Germany has

carried out EC type approval, certificate number: BM

50452503 0001

The signatories act on behalf of and with the authority of

the company management.

Documentation supervisor: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Ph.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/09/01

The device stops during

operation

The battery has overheated  Stop working and allow the battery to cool

down to normal battery temperature.

Motor has overheated  Stop working and allow the motor to cool

down.

Fault Cause Rectification

CNS 18-

Device performance data

Working voltage of the battery V 18

No-load chain speed m/s 10

Chain oil tank volume ml 200

Determined values in acc. with EN 60745-1, EN

60745-2-13

Sound pressure level L

dB(A) 87,9

Uncertainty K

dB(A) 3,0

Sound power level L

dB(A) 98,9

Uncertainty K

dB(A) 1,4

Front handle hand-arm vibration

value

m/s

3,5

Rear handle hand-arm vibration

value

m/s

5,2

Uncertainty K m/s

1,5

Dimensions and weights

Length x width x height mm 735 x

230 x

247

Guide rail length mm 300

Cutting length mm 250

Chain pitch in (mm) 0,375

(9,525)

Weight (without battery pack) kg 3,2

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Français 29

Contenu

Remarques générales

Veuillez lire ces consignes de sécurité, ce ma-

nuel d'instructions original, les consignes de sé-

curité jointes au bloc-batterie et le manuel

d'instructions original joint à votre bloc-batterie/

chargeur avant la première utilisation de votre appareil.

Suivez ces instructions. Conservez les documents pour

une utilisation ultérieure ou pour le propriétaire suivant.

Outre les remarques dans ce manuel d'utilisation, vous

devez prendre en compte les directives générales de

sécurité et les directives pour la prévention des acci-

dents du législateur.

Consignes de sécurité

Risque de blessures très élevé lors des travaux

avec les tronçonneuses en raison des vitesses de

chaînes élevées et des dents de scie très tran-

chantes. Observez impérativement les mesures de

sécurité et les règles de conduite avant de travailler

avec les tronçonneuses.

Outre les consignes de sécurité mentionnées, respec-

tez les prescriptions nationales en termes de formation

et de sécurité (p. ex. des autorités, syndicats profes-

sionnels ou caisses sociales). L'utilisation des tronçon-

neuses peut être soumise à des prescriptions locales

précisant des créneaux horaires à respecter (journée

ou saison). Observez les directives locales.

Niveaux de danger

 DANGER

● Indique un danger immédiat qui peut entraîner de

graves blessures corporelles ou la mort.

몇 AVERTISSEMENT

● Indique une situation potentiellement dangereuse qui

peut entraîner de graves blessures corporelles ou la

mort.

몇 PRÉCAUTION

● Indique une situation potentiellement dangereuse qui

peut entraîner des blessures légères.

ATTENTION

● Indique une situation potentiellement dangereuse qui

peut entraîner des dommages matériels.

Consignes de sécurité générales pour les

outils électriques

몇 AVERTISSEMENT

● Veuillez lire toutes les consignes de sécurité et

les instructions.

Tout manquement au respect des consignes de sé-

curité et des instructions risque de provoquer une

électrocution et/ou de graves blessures. Veuillez

conserver toutes les consignes de sécurité et les

instructions fournies en cas de besoin à l'avenir.

Le terme « Outil électrique » utilisé dans les consignes

de sécurité se réfère aux outils électriques fonctionnant

sur secteur (avec cordon secteur) et aux outils élec-

triques fonctionnant sur batteries (sans cordon secteur).

1 Sécurité de l'espace de travail

a Votre plage de travail doit toujours être

propre et bien éclairée. Des plages de travail

désordonnées ou non éclairées risquent de pro-

voquer des accidents.

b Ne travaillez pas avec l'outil électrique dans

des atmosphères explosibles dans lesquelles

se trouvent des liquides, gaz ou poussières

inflammables. Les outils électriques génèrent

des étincelles qui peuvent enflammer la pous-

sière ou les vapeurs.

c Tenez les enfants et toute autre personne à

l'écart lors de l'utilisation de l'outil électrique.

Toute distraction risquerait de vous faire perdre le

contrôle de l'appareil.

2 Sécurité électrique

a La fiche de connexion de l'outil électrique doit

entrer dans la prise. La fiche ne doit en aucun

cas être modifiée. N'utilisez pas d'adaptateur

avec les outils électriques mis à la terre. Des

fiches non modifiées et des prises adaptées ré-

duisent le risque d'une électrocution.

b Evitez tout contact corporel avec des sur-

faces reliées à la terre telles que les tuyaux,

chauffages, cuisinières et réfrigérateurs.

Risque très élevé d'électrocution si votre corps

est relié à la terre.

c Conservez les outils électriques à l'abri de la

pluie ou de l'humidité. La pénétration de l'eau

dans un outil électrique augmente le risque d'une

électrocution.

d Ne débranchez pas le câble pour porter l'outil

électrique, le suspendre ou pour retirer la

fiche de la prise. Tenez le câble à l'écart de la

chaleur, de l'huile, d'arêtes vives ou de pièces

de l'appareil en mouvement. Tout câble de rac-

cordement endommagé ou emmêlé augmente le

risque d'une électrocution.

e Si vous travaillez avec un outil électrique à

l'extérieur, utilisez uniquement un câble de

rallonge adapté à une utilisation en extérieur.

L'utilisation d'un câble de rallonge conçu pour

l'extérieur réduit le risque d'une électrocution.

f Si l'utilisation de l'outil électrique dans un en-

vironnement humide est inévitable, utilisez

un disjoncteur de courant de défaut. L'utilisa-

tion d'un disjoncteur de courant de défaut réduit

le risque d'une électrocution.

Remarques générales......................................... 29

Consignes de sécurité......................................... 29

Utilisation conforme............................................. 33

Protection de l'environnement ............................. 33

Accessoires et pièces de rechange..................... 33

Etendue de livraison............................................ 33

Dispositifs de sécurité ......................................... 33

Symboles sur l'appareil ....................................... 34

Vêtements de protection ..................................... 34

Description de l'appareil ...................................... 34

Montage .............................................................. 35

Mise en service ................................................... 35

Utilisation............................................................. 35

Transport ............................................................. 38

Stockage ............................................................. 38

Entretien et maintenance .................................... 38

Dépannage en cas de défaut .............................. 39

Garantie............................................................... 39

Caractéristiques techniques ................................ 39

Valeur de vibrations ............................................. 40

Déclaration de conformité UE ............................. 40

30 Français

3 Sécurité des personnes

a Soyez vigilants et attentifs à ce que vous

faites et travaillez prudemment avec tout outil

électrique. N'utilisez pas d'outil électrique si

vous êtes fatigué ou sous l'influence de dro-

gues, d'alcool ou de médicaments. Un instant

d'inattention lors de l'utilisation d'un outil élec-

trique peut causer de graves blessures.

b Portez un équipement de protection indivi-

duelle et toujours des lunettes de protection.

Le port d'un équipement de protection indivi-

duelle tel qu'un masque anti-poussières, des

chaussures de sécurité anti-dérapantes, un

casque ou une protection auditive, selon le type

et l'usage de l'outil électrique, réduit le risque de

blessures.

c Evitez toute mise en service involontaire. As-

surez-vous que l'outil électrique est éteint

avant de le brancher à l'alimentation élec-

trique et/ou à la batterie, avant de le prendre

ou de le porter. Si votre doigt se trouve sur l'in-

terrupteur lorsque vous portez l'outil électrique ou

si vous branchez l'appareil à l'alimentation élec-

trique lorsqu'il est allumé, vous risquez de provo-

quer un accident.

d Retirez les outils de réglage ou la clé de ser-

rage avant d'allumer l'outil électrique. Tout ou-

til ou toute clé se trouvant sur une pièce de

l'appareil en rotation risque de provoquer des

blessures.

e Evitez toute posture anormale. Garantissez

une stabilité et maintenez l'équilibre. Cela

vous permet de mieux contrôler l'outil électrique

dans des situations inattendues.

f Portez des vêtements appropriés. Ne portez

pas de vêtements larges ni de bijoux. Les che-

veux, vêtements et gants doivent être tenus à

l'écart des pièces en mouvement. Les vête-

ments larges, les gants, les bijoux ou les cheveux

longs peuvent être happés par les pièces en

mouvement.

g S'il est possible d'installer des dispositifs

d'aspiration ou de collecte de la poussière,

assurez-vous qu'ils sont branchés et utilisés

correctement. L'utilisation d'une aspiration de la

poussière peut réduire les risques dus à la pous-

sière.

4 Utilisation et traitement de l'outil électrique

a Ne surchargez pas l'appareil. Utilisez l'outil

électrique spécialement adapté à votre tra-

vail. Un outil électrique approprié garantit un

meilleur travail en toute sécurité dans la gamme

de puissance indiquée.

b N'utilisez pas d'outil électrique dont l'inter-

rupteur est défectueux. Un outil électrique ne

pouvant plus être allumé ou éteint est dangereux

et doit être réparé.

c Retirez la fiche de la prise et/ou retirez la bat-

terie avant de procéder aux réglages de l'ap-

pareil, de remplacer les accessoires ou de

ranger l'appareil. Cette mesure de précaution

permet d'éviter tout démarrage intempestif de

l'outil électrique.

d Conservez les outils électriques non utilisés

hors de portée des enfants. Ne laissez pas

des personnes qui ne sont pas familiarisées

avec l'appareil ou qui n'ont pas lu les pré-

sentes instructions utiliser l'appareil. Les ou-

tils électriques sont dangereux s'ils sont utilisés

par des personnes inexpérimentées.

e Prenez soin de vos outils électriques. Vérifiez

si les pièces mobiles fonctionnent parfaite-

ment et ne coincent pas, si des pièces sont

cassées ou tellement endommagées que le

fonctionnement de l'outil électrique en est en-

travé. Faites réparer toute pièce endommagée

avant d'utiliser l'appareil. Nombre d'accidents

proviennent d'outils électriques mal entretenus.

f Veillez à ce que les outils de coupe soient tou-

jours propres et bien tranchants. Les outils de

coupe soigneusement entretenus avec des bords

de coupe tranchants coincent moins et peuvent

être guidés plus facilement.

g Utilisez les outils électriques, les acces-

soires, les outils d'insertion, etc. conformé-

ment à ces instructions. Tenez alors compte

des conditions de travail et de l'opération à

exécuter. Tout usage des outils électriques pour

des utilisations autres que celles prévues peut

provoquer des situations dangereuses.

5 Utilisation et entretien des blocs-batteries

a Chargez le bloc-batterie exclusivement avec

les chargeurs autorisés par le fabricant. Les

chargeurs qui ne sont pas adaptés pour le bloc-

batterie correspondant risquent de provoquer un

incendie.

b Utilisez l'appareil exclusivement avec un

bloc-batterie adapté. Toute utilisation d'un autre

bloc-batterie peut entraîner des blessures et des

incendies.

c Tenez le bloc-batterie non utilisé à l'écart

d'objets métalliques tels que trombones,

pièces de monnaie, clés, clous, vis ou de tout

autre petit objet métallique qui risqueraient

de provoquer un court-circuit. Un court-circuit

peut provoquer un incendie ou une explosion.

d Dans certaines circonstances, du liquide peut

s'échapper du bloc-batterie. Evitez tout

contact avec ce liquide. Si le liquide entre en

contact avec votre peau, rincez soigneuse-

ment avec de l'eau. Si le liquide entre en

contact avec vos yeux, consultez immédiate-

ment un médecin. Le liquide de la batterie peut

provoquer des éruptions et brûlures cutanées.

6 Service

a Faites réparer votre outil électrique unique-

ment par un personnel spécialisé qualifié et

en utilisant uniquement des pièces de re-

change d'origine. Cela permet de garantir le

maintien de la sécurité de l'appareil.

Consignes de sécurité supplémentaires

Remarque ● Dans certaines régions, des direc-

tives peuvent restreindre l’utilisation de l’appareil. Lais-

sez-vous conseiller par l’administration locale.



DANGER ● Danger de mort par coupures

suite à des mouvements non contrôlés de l’appareil.

Gardez les parties du corps à l’écart des pièces en mou-

vement. ● Risque de blessures par projection ou chute

d'objets. N'utilisez jamais l'appareil s'il y a des per-

sonnes, en particulier des enfants ou des animaux,

dans un rayon de 15 m.

● Toute modification sur l’ap-

pareil est interdite.

Français 31

몇 AVERTISSEMENT ● Les enfants et les

personnes qui n’ont pas pris connaissance de ces ins-

tructions ne peuvent pas utiliser cet appareil. Des dispo-

sitions locales peuvent limiter l'âge de l'utilisateur.

● Vous devez disposer d'une vue sans obstruction sur

la plage de travail afin de détecter les dangers éven-

tuels. Utilisez l'appareil exclusivement sous un bon

éclairage.

● Avant de l'utiliser, assurez-vous que l'ap-

pareil, tous les éléments de commande, y compris le

frein de chaîne et les dispositifs de sécurité, fonc-

tionnent correctement. Vérifiez que les fermetures ne

sont pas desserrées, assurez-vous que toutes les pro-

tections et les poignées sont correctement et solide-

ment attachées. N'utilisez pas l'appareil s'il n'est pas

dans un état impeccable. ● N'exploitez jamais l'appa-

reil si l'interrupteur principal sur la poignée ne s'allume

ou ne s'éteint pas correctement. ● Remplacez les

pièces usées ou endommagées avant de mettre l'appa-

reil en service. ● Risque de rebond dû à une perte

d'équilibre. Evitez une position anormale du corps, ga-

rantissez une stabilité et maintenez l'équilibre. ● Arrê-

tez immédiatement l'appareil et vérifiez s'il est

endommagé ou identifiez la cause de la vibration si l'ap-

pareil est tombé, a reçu un coup ou vibre anormale-

ment. Faites réparer les dommages par le service

après-vente agréé ou remplacez l'appareil.

몇

PRÉCAUTION ● Portez une protection

complète des yeux et des oreilles, des gants solides

ainsi qu'une protection de la tête lors de l'utilisation de

l'appareil. Portez un masque si le travail génère de la

poussière.

● Lorsque vous travaillez avec l'appareil,

portez des pantalons longs et lourds, des chaussures

solides et des gants bien ajustés. Ne travaillez jamais

pieds nus. Ne portez pas de bijoux, de sandales ou de

pantalons courts. ● Risque de blessures en cas de

happement de vêtements larges, de cheveux ou de bi-

joux par des pièces mobiles de l'appareil. Tenez vête-

ments et bijoux éloignés des pièces mobiles de la

machine. Attachez les cheveux longs. ● La protection

auditive peut limiter votre capacité à entendre les si-

gnaux d'avertissement, soyez donc attentifs aux dan-

gers éventuels à proximité et dans votre plage de

travail.

● Utilisez exclusivement les accessoires et

pièces de rechange autorisés par le fabricant. Les ac-

cessoires et pièces de rechange originaux garantissent

le fonctionnement sûr et sans défaut de votre appareil.

Consignes de sécurité des tronçonneuses

 Gardez toutes les parties du corps à l'écart de la

chaîne de sciage lorsque la scie est en marche.

Avant de démarrer la scie, assurez-vous que la

chaîne de sciage ne touche rien. En cas de tra-

vaux avec une tronçonneuse, les vêtements ou des

parties du corps peuvent être happés par la chaîne

de sciage, suite à un moment d'inattention.

 Tenez toujours la tronçonneuse de la main

droite sur la poignée arrière et avec la main

gauche sur la poignée avant. Si vous tenez la

tronçonneuse dans l'autre sens, vous augmentez le

risque de blessures et cela est interdit.

 L'outil doit uniquement être tenu au niveau des

surfaces de préhension isolées car la chaîne de

sciage peut entrer en contact avec des câbles

cachées. Les chaînes de sciage qui entrent en

contact avec un fil conducteur de tension mettent

les pièces métalliques de l'outil électrique sous ten-

sion et risquent d'exposer l'utilisateur à une électro-

cution.

 Portez des lunettes de protection et une protec-

tion auditive. Il est recommandé d'utiliser

d'autres équipements de protection de la tête,

des mains, des jambes et des pieds. Des vête-

ments de protection appropriés réduisent le risque

de blessures dues à la projection de copeaux ou en

cas de contact accidentel avec la chaîne de sciage.

 Ne travaillez pas avec la tronçonneuse sur un

arbre. Risque de blessures lors de l'utilisation sur

un arbre.

 Veillez toujours à garantir une surface stable et

utilisez la tronçonneuse uniquement si vous

vous trouvez sur un sol stable, sûr et plat. Un sol

glissant ou une surface d'appui instable comme p.

ex. sur une échelle risquent d'entraîner une perte

d'équilibre ou de contrôle de la tronçonneuse.

 En cas de découpe d'une branche se trouvant

sous tension, s'attendre à ce qu'elle rebondisse.

Si la tension se libère dans les fibres de bois, la

branche tendue risque de heurter l'opérateur et/ou

de lui faire perdre le contrôle de la tronçonneuse.

 Soyez particulièrement prudent lors de la coupe

de broussailles et de jeunes arbres. Les

branches fines risquent de se bloquer dans la

chaîne de sciage et de vous heurter ou de vous faire

perdre l'équilibre.

 Portez la tronçonneuse par la poignée avant

lorsqu'elle est débranchée, la chaîne de sciage

orientée à l'opposé de votre corps. Lors du

transport ou du rangement de la tronçonneuse,

remettez toujours le protecteur en place. Une

manipulation soigneuse de la tronçonneuse réduit la

probabilité de tout contact accidentel avec la chaîne

de sciage qui tourne.

 Suivez les instructions relatives au graissage, à

la tension de la chaîne et au remplacement des

accessoires. Toute chaîne tendue ou graissée de

façon inappropriée peut soit rompre, soit augmenter

le risque de rebond.

 Les poignées doivent être sèches, propres et

exemptes d'huile et de graisse. Des poignées

grasses, huileuses sont glissantes et entraînent la

perte de contrôle.

 Ne sciez que du bois. N'utilisez pas la tronçon-

neuse pour d'autres travaux que ceux auxquels

elle est destinée. Exemple : n'utilisez pas la tron-

çonneuse pour scier du plastique, pour la ma-

çonnerie ou avec matériaux de construction qui

ne sont pas en bois. L'utilisation de la tronçon-

neuse pour des travaux non conformes peut être à

l'origine de situations dangereuses.

Origines et évitement d'un rebond

Un rebond peut se produit lorsque la pointe du rail de

guidage entre en contact avec un objet ou si le bois se

plie et si la tronçonneuse se coince dans la coupe.

Tout contact avec la pointe du rail de guidage peut, dans

certains cas, entraîner une réaction inattendue vers l'ar-

rière, au cours de laquelle le rail de guidage est projetée

vers le haut et en direction de l'opérateur.

Le coincement de la chaîne de sciage sur l'arête supé-

rieure du rail de guidage peut rapidement repousser le

rail en direction de l'opérateur.

Chacune de ces réactions peut entraîner une perte de

contrôle de la scie et blesser gravement l'opérateur. Ne

comptez pas uniquement sur les dispositifs de sécurité

32 Français

intégrés dans la tronçonneuse. En tant qu'utilisateur

d'une tronçonneuse, vous devez prendre les différentes

mesures nécessaires pour pouvoir travailler sans vous

blesser ni provoquer d'accident.

Le rebond est la conséquence d'une utilisation non

conforme et erronée de l'outil électrique. Il peut être évi-

té en prenant les mesures de précaution appropriées,

comme décrit ci-après :

 Tenez la scie fermement avec les deux mains, le

pouce et les doigts entourant la poignée de la

tronçonneuse. Positionnez votre corps et les

bras de telle sorte que vous puissiez résister

aux forces du rebond. Si les mesures appropriées

sont prises, l'opérateur pourra maîtriser les forces

du rebond. Ne lâchez jamais la tronçonneuse.

 Évitez toute posture anormale et ne sciez pas à

bras levés. Cela permet d'éviter tout contact invo-

lontaire avec la pointe du rail et un meilleur contrôle

de la tronçonneuse en cas de situations inatten-

dues.

 Utilisez toujours les rails de rechange et les

chaînes de sciage recommandés par le fabri-

cant. Des rails de rechange et des chaînes de

sciage inappropriés peuvent provoquer une rupture

de la chaîne et/ou un rebond.

 Référez-vous aux instructions du fabricant pour

l'aiguisage et la maintenance de la chaîne de

sciage. Des limiteurs de profondeur trop bas aug-

mentent le risque de rebond.

Consignes de sécurité supplémentaires pour

les scies à chaîne

Remarque ● Kärcher recommande de scier les

troncs d'arbre sur un chevalet lors de la première utili-

sation. ● Lorsque vous utilisez la tronçonneuse,

conservez une trousse de premiers soins pour les

grosses plaies et un moyen d'appeler à l'aide. Une

trousse de premiers soins plus grande et plus étendue

devrait être à proximité.

몇 AVERTISSEMENT ● Veillez à ce que

votre aire de travail soit stable et propre et planifiez un

chemin de retraite devant les branches en chute avant

d'utiliser l'appareil. ● Méfiez-vous des vapeurs de lubri-

fiant et de la sciure de bois. Si nécessaire, portez un

masque ou un appareil respiratoire. ● Tenez systéma-

tiquement la tronçonneuse à deux mains. Tenez les poi-

gnées avec votre pouce d'un côté et vos doigts de

l'autre côté. Tenez la poignée arrière avec la main droite

et la poignée avant avec la main gauche.

● Risque de

blessures. N’apportez aucune modification sur l’appa-

reil. N'utilisez pas l'appareil pour piloter des accessoires

ou dispositifs qui ne sont pas recommandés par le fabri-

cant de l'appareil.

● Avant d'allumer l'appareil, assurez-

vous que la chaîne de scie ne touche aucun objet.

● Blessure grave ou mort si une chaîne mal tendue sort

du rail de guidage. Vérifiez la tension de la chaîne avant

chaque utilisation. La longueur de la chaîne dépend de

la température.

● Assurez-vous que toutes les protec-

tions, les poignées et la butée à griffe sont correctement

fixées et en bon état.

● Risque de blessures graves si

la méthode de travail est incorrecte :

 Vous devez être vigilant en tout temps et maîtriser

votre aire de travail lorsque vous travaillez avec la

tronçonneuse. La taille de la plage de travail dépend

de la tâche à exécuter et de la taille de l'arbre ou de

la pièce. Abattre un arbre nécessite une aire de tra-

vail plus grande que la coupe en longueur, p. ex.

 Ne sciez jamais avec votre corps aligné avec le rail

de guidage et la chaîne. Vous réduisez ainsi le

risque d'être heurté par la chaîne à la tête ou au

corps lors d'un rebond.

 Ne balancez pas la scie, laissez la chaîne faire le

travail, maintenez la chaîne bien affûtée et n'es-

sayez pas de pousser la chaîne dans la coupe.

 Ne pas appliquer de pression sur la scie à la fin de

la coupe. Préparez-vous à soulager la scie quand

elle a coupé le bois.

 N'arrêtez pas la tronçonneuse pendant le sciage.

Laissez la scie en marche jusqu'à ce qu'elle ait ter-

miné la coupe.

● Familiarisez-vous avec votre nouvelle tronçonneuse

en effectuant des coupes simples dans du bois suppor-

té en toute sécurité. Répétez cette opération si vous

n’avez pas utilisé votre tronçonneuse pendant long-

temps.

● Ne sciez pas de vignes et/ou de buissons

d'un diamètre inférieur à 75 mm. ● Eteignez l'appareil,

bloquez le frein de chaîne, retirez le bloc-batterie et as-

surez-vous que toutes les pièces mobiles sont complè-

tement arrêtées :

 Avant de nettoyer l'appareil ou d'enlever une obs-

truction.

 Laisser l'appareil sans surveillance.

 Avant de monter ou de retirer des accessoires.

 Avant de vérifier, nettoyer ou travailler sur l'appareil.

몇

PRÉCAUTION ● La tronçonneuse est un

appareil lourd. Les personnes qui utilisent la tronçon-

neuse doivent être en bonne condition physique et en

bonne santé. Vous devez disposer d'une bonne vue, de

souplesse, d'un bon équilibre et de dextérité. En cas de

doute, n'utilisez pas la tronçonneuse. ● Lorsque vous

travaillez avec l'appareil, portez toujours un casque de

sécurité avec visière à grille afin de réduire le risque de

rebond au visage et à la tête.

Risques résiduels

몇 AVERTISSEMENT

● Même si l'appareil est utilisé comme prévu, il y a en-

core certains risques résiduels. Les risques suivants

peuvent être générés lors de l'utilisation de

l'appareil :

 Une vibration peut causer des blessures. Pour

chaque travail, utilisez l'outil approprié, utilisez les

poignées prévues et limitez le temps de travail et

l'exposition.

 Le bruit peut causer des lésions auditives. Portez

une protection auditive et limitez la sollicitation.

 Risque de coupures par contact avec les dents ex-

posées de la chaîne.

 Risque de coupures dues à des mouvements brus-

ques ou imprévus ou au rebond du rail de guidage.

 Risque de coupures/de blessures dues à des pièces

se détachant de la chaîne.

 Blessures causées par des objets projetés (co-

peaux de bois, éclats de bois).

 Inspiration de poussières et de particules.

 Contact de la peau avec du lubrifiant/de l'huile.

Réduction des risques

몇 PRÉCAUTION

● Une durée d'utilisation prolongée de l'appareil peut

provoquer des troubles circulatoires au niveau des

mains en raison des vibrations. Il est impossible de

Français 33

définir une durée de validité générale pour l'utilisation

car elle dépend de nombreux facteurs d'influence :

 Tendance personnelle à souffrir d'une mauvaise cir-

culation sanguine (doigts souvent froids, déman-

geaison dans les doigts)

 Basse température ambiante. Portez des gants

chauds pour protéger vos mains.

 Circulation sanguine entravée par une saisie trop

ferme.

 Un usage en continu est plus dangereux qu'une uti-

lisation interrompue par des pauses.

Consultez un médecin en cas d'utilisation régulière et

de longue durée de l'appareil ou d'apparition répétée

de symptômes tels que les démangeaisons dans les

doigts, les doigts froids.

Utilisation conforme

 DANGER

Utilisation non conforme

Danger de mort par des coupures

Utilisez l'appareil uniquement conformément à l'usage

prévu.

 La tronçonneuse est conçue exclusivement pour

une utilisation privée.

 La tronçonneuse est prévue pour le travail en plein

air uniquement.

 Pour des raisons de sécurité, la tronçonneuse doit

toujours être tenue fermement à deux mains.

 La tronçonneuse a été développée pour scier des

branches, des troncs et des poutres. La longueur de

coupe du rail de guidage détermine le diamètre

maximal possible du matériau scié.

 La tronçonneuse ne doit être utilisée que pour cou-

per du bois.

 Ne pas utiliser la tronçonneuse dans un environne-

ment mouillé ni en cas de pluie.

 Utiliser la tronçonneuse uniquement dans un envi-

ronnement bien éclairé.

 Les changements et les modifications non autori-

sées par le fabricant sur l'appareil sont interdits pour

des raisons de sécurité.

Toute autre utilisation est interdite. L'utilisateur est seul

responsable des risques découlant d'une utilisation non

autorisée.

Protection de l'environnement

Les matériaux d'emballage sont recyclables.

Veuillez éliminer les emballages dans le respect

de l’environnement.

Les appareils électriques et électroniques

contiennent des matériaux précieux recyclables

et souvent des composants tels que des piles,

batteries ou de l’huile représentant un danger po-

tentiel pour la santé humaine et l'environnement, s'ils ne

sont pas manipulés ou éliminés correctement. Ces

composants sont cependant nécessaires pour le fonc-

tionnement correct de l'appareil. Les appareils marqués

par ce symbole ne doivent pas être jetés dans les or-

dures ménagères.

Remarques concernant les matières composantes

(REACH)

Les informations actuelles concernant les matières

composantes sont disponibles sous : www.kaer-

cher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de re-

change originaux. Ceux-ci garantissent le fonctionne-

ment sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de re-

change sont disponibles sur le site Internet www.kaer-

cher.com.

Etendue de livraison

L’étendue de livraison de l’appareil est illustrée sur l'em-

ballage. Lors du déballage, vérifiez que le contenu de la

livraison est complet. Si un accessoire manque ou en

cas de dommage dû au transport, veuillez informer

votre distributeur.

Dispositifs de sécurité

몇 PRÉCAUTION

Dispositifs de sécurité manquants ou modifiés

Les dispositifs de sécurité servent à vous protéger.

Ne modifiez, ni ne contournez jamais les dispositifs de

sécurité.

Chaîne à faible risque de rebond

Une chaîne avec un faible risque de rebond réduit la

probabilité de rebond.

Les dents-rabot (lames de prise) devant chaque dent de

scie empêchent les dents de la scie de s'engager trop

profondément dans la zone de rebond, réduisant ainsi

l'intensité du rebond.

Lors du bouclage de la chaîne, cette fonction de sécuri-

té risque d'être désactivée. Si les performances de la

scie se détériorent, la chaîne doit être remplacée pour

des raisons de sécurité. Pour les pièces de rechange,

utiliser uniquement la combinaison de rail de guidage et

de chaîne recommandée par le fabricant.

Rails de guidage

Pour les rails de guidage dont les pointes ont un petit

rayon, le risque de rebond est généralement réduit.

Par conséquent, utiliser un rail de guidage avec une

chaîne adaptée à la tâche, qui soit juste assez longue.

Des rails de guidage plus longs augmentent les risques

de perte de contrôle pendant le sciage.

Vérifier la tension de la chaîne avant chaque utilisation

(voir le chapitre Vérifier la tension de la chaîne). Si la

tension de la chaîne n'est pas correctement réglée, le

sciage de branches plus petites (plus minces que la lon-

gueur totale du rail de guidage) augmente le risque de

chute de la chaîne.

Loquet de chaîne

Si la chaîne se desserre ou se déchire, le loquet em-

pêche la chaîne d'être projetée dans la direction de l'uti-

lisateur.

Butée à griffe

La butée à griffe intégrée peut être utilisée comme point

d'appui pour donner à la tronçonneuse une stabilité lors

de la coupe.

Lors du sciage, pousser l'appareil vers l'avant jusqu'à

ce que les broches pénètrent dans le bord du bois. Si la

poignée arrière est déplacée vers le haut ou vers le bas

dans le sens de la coupe, la fatigue physique lors du tra-

vail avec la tronçonneuse est réduite.

34 Français

Frein de chaîne

Les freins de chaîne sont utilisés en cas de danger pour

immobiliser rapidement la chaîne.

Si le protège-main/levier de frein de chaîne est poussé

dans la direction du rail de guidage, la chaîne doit s'ar-

rêter immédiatement.

Le frein de chaîne ne peut pas empêcher un rebond,

néanmoins il réduit le risque de blessure si le rail de gui-

dage heurte l'utilisateur en cas de rebond.

Le bon fonctionnement du frein de chaîne doit être véri-

fié avant chaque utilisation de l'appareil (voir le chapitre

Contrôler le fonctionnement du frein de chaîne).

Symboles sur l'appareil

Vêtements de protection

 DANGER

Danger de mort par des coupures. Portez des vête-

ments de protection adaptés lors de travaux sur l’appa-

reil. Observez les directives locales de prévention des

accidents.

Casque

Lorsque vous travaillez avec l'appareil, portez un

casque de sécurité approprié, conforme à la norme EN

397 et portant le marquage CE.

Lorsque vous travaillez avec l'appareil, portez une pro-

tection auditive conforme à la norme EN 352-1 et por-

tant le marquage CE.

Pour vous protéger contre les éclats de bois, portez des

lunettes de protection appropriées et conformes à la

norme EN 166 ou marquées CE. Ou portez une visière

de casque conforme à la norme EN 1731 et portant le

marquage CE.

Des casques avec protection auditive intégrée et visière

sont disponibles dans le commerce spécialisé.

Veste pour tronçonneuse

Lorsque vous travaillez avec l'appareil, portez un pro-

tège-buste conforme à la norme EN 381-11 et portant le

marquage CE.

Gants de protection

Lors de l'utilisation de l'appareil, portez des gants de

protection appropriés avec un équipement de protection

contre les coupures conforme à la norme EN 381-7 et

portant le marquage CE.

Protège-jambes

Lorsque vous travaillez avec l'appareil, portez des pro-

tège-jambes appropriés avec une protection intégrale

conformes à la norme EN 381-5 et portant le marquage

CE.

Chaussures de sécurité

Lorsque vous travaillez avec l'appareil, portez des

chaussures de sécurité antidérapantes conformes à la

norme EN 20345 et portant l’image d’une tronçon-

neuse. Cela garantit la conformité des chaussures de

sécurité à la norme EN 381-3.

Si vous utilisez la tronçonneuse occasionnellement, si

le sol est plat et qu'il y a peu de risque de trébucher ou

de se coincer dans les buissons, vous pouvez utiliser

des chaussures de sécurité avec embouts en acier et

guêtres protectrices conformes à la norme EN 381-9.

Description de l'appareil

Le présent manuel d'utilisation décrit l'équipement com-

plet. L’étendue de livraison varie selon les modèles (voir

l'emballage).

Illustration, voir pages graphiques

Symbole d'avertissement général

Veuillez lire le manuel d'utilisation et

toutes les consignes de sécurité avant la

mise en service.

Pendant le travail avec l'appareil, portez

un casque et une protection oculaire et

auditive appropriées.

Pendant le travail avec l'appareil, portez

des chaussures de sécurité anti-déra-

pantes.

Pendant le travail avec l'appareil, portez

des gants anti-dérapants et résistants.

Danger de mort par rebond de la tron-

çonneuse. Ne touchez jamais les objets

à scier avec la pointe du rail de guidage.

Danger de mort dû aux mouvements in-

contrôlés de la tronçonneuse. Tenez sys-

tématiquement la tronçonneuse à deux

mains.

Danger de mort dû aux mouvements in-

contrôlés de la tronçonneuse. Ne tenez

jamais l'appareil avec une seule main.

N'exposez pas l'appareil à la pluie ou à

des conditions humides.

Le niveau de pression acoustique garanti

indiqué sur l'étiquette est de 101 dB.

Le frein de chaîne est relâché.

Le frein de chaîne est serré et la chaîne

de scie bloquée.

Tourner pour ajuster la tension de la

chaîne :

= tendre la chaîne

= détendre la chaîne

Sens de marche de la chaîne (le mar-

quage est sous le carter)

Verrouiller le bouton de tension de la

chaîne

Déverrouiller le bouton de tension de la

chaîne

Français 35

Illustration A

1 Chaîne

2 Rail de guidage

3 Butée à griffe

4 Couvercle du réservoir d'huile de chaîne

5 Protège-main/levier du frein de chaîne

6 Poignée arrière

7 Interrupteur principal

8 Touche de déverrouillage de l'interrupteur principal

9 Touche de déverrouillage du bloc-batterie

10 Cache

11 Poignée avant

12 Bague de réglage de la tension de chaîne

13 Bouton de tension de la chaîne

14 Loquet de chaîne

15 Plaque signalétique

16 Huile de chaîne

17 Garde-chaîne

18 *Bloc-batterie Battery Power 18V

19 *Chargeur rapide Battery Power 18V

* en option

Bloc-batterie

L'appareil peut être exploité avec un bloc-batterie Kär-

cher Battery Power 18 V .

Montage

Montage de la chaîne et du rail de guidage

몇 PRÉCAUTION

Chaîne acérée

Coupures

Portez des gants de protection lorsque vous travaillez

sur la chaîne.

1. Desserrer le bouton de tension de la chaîne et reti-

rer le cache.

Illustration B

2. Placer la chaîne sur le rail de guidage. Tenir compte

du sens de rotation de la chaîne.

Illustration C

3. Placer la chaîne autour du pignon et insérer le rail

de guidage.

Illustration D

4. Placer le cache et serrer le bouton de tension de la

chaîne.

Illustration E

5. Réglage de la tension de chaîne (voir chapitre Ré-

gler la tension de la chaîne).

6. Installer le garde-chaîne.

Illustration F

Mise en service

Remplissage du réservoir d'huile de chaîne

1. Si nécessaire, nettoyer la zone autour de l'orifice de

remplissage pour éliminer la sciure et la saleté.

2. Retirer le couvercle du réservoir d'huile de chaîne.

Illustration G

3. Remplir lentement l'huile de chaîne dans le réser-

voir.

Illustration H

4. Si nécessaire, absorber l'huile de chaîne renversée

avec un chiffon.

5. Fermer le réservoir d'huile de chaîne avec le cou-

vercle.

Vérifier la tension de la chaîne

몇 PRÉCAUTION

Chaîne acérée

Coupures

Portez des gants de protection lorsque vous travaillez

sur la chaîne.

1. Retirer le garde-chaîne.

Illustration I

2. Tirer doucement sur la chaîne.

Illustration J

La distance entre le rail de guidage et la chaîne doit

être 3-4 mm.

3. Si nécessaire, régler la tension de la chaîne (voir le

chapitre Régler la tension de la chaîne).

Montage du bloc-batterie

1. Pousser le bloc-batterie dans le logement de l'appa-

reil jusqu'à ce que son enclenchement soit audible.

Illustration K

Utilisation

Commande de base

1. Examiner l'arbre et les branches pour voir s'il est en-

dommagé ou pourri.

Pour les branches endommagées ou pourries, de-

mander conseil à un arboriste professionnel.

2. Retirer le garde-chaîne.

3. Tenir l'appareil fermement à deux mains.

Démarrer l'appareil

1. Tirer le protège-main/levier de frein de chaîne dans

la direction de la poignée.

Illustration L

Le frein de chaîne est relâché.

2. Appuyer sur la touche de déverrouillage de l'inter-

rupteur principal.

Illustration M

3. Appuyer sur l'interrupteur principal.

L'appareil démarre.

Interrompre le fonctionnement

1. Relâcher l'interrupteur principal.

L'appareil s'arrête.

2. Pousser le protège-main/levier de frein de chaîne

dans la direction du rail de guidage.

Illustration N

Le frein de chaîne est serré et la chaîne de scie blo-

quée.

3. Retirer le bloc-batterie de l'appareil ( Chapitre Dé-

pose du bloc-batterie).

Techniques de travail

Position de travail

 DANGER

Mouvements incontrôlés de la tronçonneuse

Danger de mort par des coupures

36 Français

Planifier la coupe avant de scier et reconnaitre les dan-

gers.

Toujours tenir la tronçonneuse fermement des deux

mains.

 Ne pas guider la tronçonneuse dans l'axe du corps.

Illustration O

 Guider la tronçonneuse sur le côté du corps afin

qu'aucune partie du corps ne dépasse dans la zone

de mouvement de la tronçonneuse.

 Garder le plus de distance possible par rapport au

matériau scié.

 Ne jamais travailler sur une échelle ou debout dans

un arbre.

 Ne jamais travailler dans des endroits instables.

Tirage/Recul

 DANGER

Mouvements incontrôlés de la tronçonneuse

Danger de mort par des coupures

Planifier la coupe avant de scier et reconnaitre les dan-

gers.

Toujours tenir la tronçonneuse fermement des deux

mains.

Pour le tirage/contrecoup il s'agit d'un effet qui se pro-

duit en principe dans le sens opposé à celui de la

chaîne sur le matériau scié.

Illustration P

1 Tirage

2 Recul

Lors du sciage avec la face inférieure du rail de guidage

- coupe à coup droit, si la chaîne se bloque ou heurte un

objet solide dans le bois, la tronçonneuse peut être tirée

par à-coups sur le matériau scié.

 Pour éviter tout tirage, toujours appliquer la butée à

griffe correctement.

Lors du sciage avec la face supérieure du rail de gui-

dage - coupe à revers - si la chaîne se bloque ou heurte

un objet solide dans le bois, la tronçonneuse peut être

refoulée en direction de l'utilisateur.

 Pour éviter un recul :

 Ne pas coincer la face supérieure du rail de gui-

dage.

 Ne pas tordre le rail de guidage dans la coupe.

Recul

 DANGER

Mouvements incontrôlés de la tronçonneuse

Danger de mort par des coupures

Planifier la coupe avant de scier et reconnaitre les dan-

gers.

Toujours tenir la tronçonneuse fermement des deux

mains.

Lors d'un recul, la tronçonneuse est projetée brusque-

ment et de manière incontrôlable en direction de l'utili-

sateur.

Un recul survient lorsque p. ex. la chaîne de scie située

dans la partie supérieure du rail de scie rencontre invo-

lontairement un obstacle ou est coincée.

Illustration Q

 Tenir toujours la tronçonneuse de façon à pouvoir

résister aux forces de recul. Ne pas lâcher la tron-

çonneuse.

 Lors du sciage, ne pas se pencher trop en avant.

 Ne pas porter la tronçonneuse au-dessus du niveau

des épaules.

 Toujours attendre que la chaîne ait atteint sa vitesse

maximale et scier à plein régime.

 Ne pas scier avec la pointe du rail de scie.

 Introduire le rail de guidage dans une coupe enta-

mée avec la plus grande attention.

 Prêter attention à la position du tronc et aux forces

qui peuvent fermer le jeu de coupe et coincer la

chaîne.

 Ne jamais couper plusieurs branches en même

temps pour ébrancher.

 Ne travailler qu'avec une chaîne acérée et correcte-

ment tendue.

 Utiliser une chaîne à faible risque de recul et un rail

de guidage avec un petit champignon de rail.

Planifier le sens de chute et le chemin de retraite

 DANGER

Arbre en chute

Danger de mort

L'abattage des arbres ne peut être effectué que par des

personnes spécialement formées.

Lorsque vous planifiez le sens de chute, tenez compte

des points suivants :

 La distance jusqu'à la prochaine aire de travail doit

être d'au moins 2,5 longueurs d'arbre.

 Ne pas effectuer d'abattage par vent fort.

L'arbre peut tomber de manière incontrôlée.

 Déterminer le sens de chute en fonction de la crois-

sance de l'arbre, du terrain (pente) et des conditions

météorologiques.

 Toujours laisser tomber l'arbre dans un espace de

croissance, jamais sur d'autres arbres.

Prévoir un chemin de retraite pour chaque employé.

S'applique ici :

 Etablir le chemin de retraite à environ 45 ° en biais

du sens de la chute.

Illustration R

 Libérer le chemin de retraite des obstacles.

 Ne placer aucun outil ni équipement sur le chemin

de retraite.

 Lorsque vous travaillez sur une pente raide, plani-

fiez le chemin de retraite parallèlement à la pente.

 Lorsque vous utilisez le chemin de retraite, surveil-

ler les branches qui tombent et observer les cimes.

Préparer la zone de travail sur le tronc

1. Débarrasser la zone de travail sur le tronc des

branches gênantes, des broussailles et des obsta-

cles.

Bonne stabilité assurée.

2. Nettoyer soigneusement le pied du tronc, avec la

hache par exemple.

Le sable, les cailloux et autres corps étrangers

rendent la chaîne sans tranchant.

3. Enlever les grosses racines.

a Couper les racines perpendiculairement.

Illustration S

b Couper les racines horizontalement.

c Retirer le morceau de racine de la zone de travail.

Définir la coupe d'abattage

 DANGER

Arbre en chute

Danger de mort

L'abattage des arbres ne peut être effectué que par des

personnes spécialement formées.

Français 37

1. Assurez-vous que personne ne soit mis en danger

par la chute de l'arbre. Les appels peuvent ne pas

être entendus en raison du bruit des moteurs.

Dans la zone d'abattage, seules les personnes oc-

cupées par l'abattage peuvent être présentes.

2. Placer l'entaille à angle droit du sens de chute.

a Le plus près possible du sol, effectuer une coupe

horizontale (coupe de la semelle) sur environ 1/3

du diamètre du tronc.

Illustration T

b Faire une coupe oblique (coupe du toit) avec un

angle d'environ 45-60 °.

3. Définir la coupe d'abattage.

a Appliquer la coupe d'abattage parallèlement à la

coupe de la semelle et au moins 50 mm plus

haut.

b Effectuer la coupe d'abattage jusqu'à ce qu'il

reste une charnière d'au moins 50 mm de large.

La charnière empêche l'arbre de tourner et de

tomber dans la mauvaise direction.

Lorsque la coupe d'abattage se rapproche de la

charnière, l'arbre devrait commencer à tomber.

4. S'il y a un risque que l'arbre ne tombe pas dans la

direction voulue ou se balance vers l'arrière et que

la chaîne de coince, ne pas continuer la coupe

d'abattage. Utiliser des cales pour élargir la coupe et

laisser tomber l’arbre dans la direction souhaitée.

5. Lorsque l'arbre commence à tomber, retirer la tron-

çonneuse de la coupe.

6. Éteindre l'appareil.

7. Serrer le frein de chaîne.

8. Déposer la tronçonneuse.

9. Suivre le chemin de retrait prévu.

Scier du bois sous tension

 DANGER

Mouvements incontrôlés de la tronçonneuse et du

matériau scié

Coupures potentiellement mortelles, blessures causées

par du matériau scié

Planifier la coupe avant de scier et reconnaitre les dan-

gers.

Toujours tenir la tronçonneuse fermement des deux

mains.

Du bois sous tension est créé lorsqu'un tronc, une

branche, une souche enracinée ou un jeune arbre d'un

autre bois est tiré sous tension.

1. Prêter attention au bois sous tension, car il risque de

revenir à sa position initiale.

Illustration U

2. Scier avec précaution le bois sous tension du côté

pression (voir aussi le chapitre Couper à longueur

le tronc sous tension).

Illustration V

Ebranchage

 DANGER

Recul

Coupures potentiellement mortelles

Lors de l'ébranchage, veiller à ce que le rail de guidage/

la chaîne ne se coincent pas.

몇 AVERTISSEMENT

Modification de la répartition du poids lors de

l'ébranchage

Risque de blessure dû à un mouvement incontrôlé du

tronc

Sélectionner la zone de travail de manière à éviter tout

danger.

 Ebrancher dans le sens de la pousse.

Illustration W

 Ebrancher de haut en bas.

 Laisser les grosses branches au sol comme sup-

ports pour maintenir l'arbre au-dessus du sol.

 Soutenir la tronçonneuse autant que possible.

 Ne pas ébrancher en étant debout sur le tronc.

 Ne pas scier avec la pointe du guide-chaîne.

 Faire attention aux branches qui sont sous tension.

Scier les branches sous tension de bas en haut.

 Ne jamais scier plusieurs branches à la fois.

 Enlever régulièrement les branches coupées de la

zone de travail.

Couper le tronc à longueur

 DANGER

Mouvements incontrôlés de la tronçonneuse

Danger de mort par des coupures

Planifier la coupe avant de scier et reconnaitre les dan-

gers.

Toujours tenir la tronçonneuse fermement des deux

mains.

ATTENTION

Endommagement de la chaîne par contact avec le

sol

S'assurer que la chaîne ne touche pas le sol.

1. Appliquer la tronçonneuse sur la butée à griffe.

2. Scier le tronc régulièrement.

Couper à longueur le tronc sous tension

 DANGER

Mouvement incontrôlé de la tronçonneuse

Coupures potentiellement mortelles

Lorsque vous coupez à longueur des troncs sous ten-

sion, veillez à suivre l’ordre de coupe de décharge côté

pression et de coupe de séparation côté traction.

 Le tronc est supporté sur 2 côtés :

a Pour la coupe de décharge côté pression, entail-

ler le tronc par le haut sur env. 1/3 du diamètre du

tronc.

Illustration X

b Appliquer par le bas la coupe de séparation côté

traction.

 Le tronc est soutenu sur 1 côté :

a Pour la coupe de décharge côté pression, entail-

ler le tronc par le bas sur env. 1/3 du diamètre du

tronc.

Illustration Y

b Appliquer par le haut la coupe de séparation côté

traction.

Dépose du bloc-batterie

Remarque

Dans le cas de longues périodes d’arrêt, retirer le bloc-

batterie de l’appareil et le sécuriser contre toute utilisa-

tion intempestive.

1. Tirer la touche Déverrouillage bloc-batterie dans le

sens du bloc-batterie.

Illustration Z

2. Enfoncer la touche de déverrouillage du bloc-batte-

rie pour déverrouiller celui-ci.

3. Sortir le bloc-batterie de l'appareil.

38 Français

Terminer l'utilisation

1. Retirer le bloc-batterie de l'appareil ( Chapitre Dé-

pose du bloc-batterie).

2. Nettoyer l'appareil (voir le chapitre Nettoyer l'appa-

reil).

Transport

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement

Observer le poids de l’appareil pour le transport.

몇 PRÉCAUTION

Démarrage incontrôlé

Coupures

Retirez la batterie de l'appareil avant le transport.

Transporter l'appareil uniquement muni d'un garde-

chaîne.

1. Enlever le bloc-batterie (voir le chapitre Dépose du

bloc-batterie).

2. Pousser le protège-main/levier de frein de chaîne

dans la direction du rail de guidage.

Illustration N

Le frein de chaîne est serré.

3. Installer le garde-chaîne.

Illustration F

4. Ne porter l'appareil qu'avec la poignée et avec le rail

de guidage vers l'arrière.

5. Vider le réservoir d'huile de chaîne pour les trajets

longs.

a Retirer le couvercle du réservoir d'huile de

chaîne.

Illustration G

b Remplir l'huile de lubrification de la chaîne dans

un récipient approprié.

c Visser à fond le couvercle du réservoir d'huile de

chaîne.

6. En cas de transport de l'appareil dans des véhi-

cules, le bloquer contre le glissement et le bascule-

ment.

Stockage

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement

Tenir compte du poids de l’appareil pour le stockage.

몇 PRÉCAUTION

Démarrage incontrôlé

Coupures

Retirer la batterie de l'appareil avant le stockage.

Stocker l'appareil uniquement muni d'un garde-chaîne.

1. Enlever le bloc-batterie (voir le chapitre Dépose du

bloc-batterie).

2. Pousser le protège-main/levier de frein de chaîne

dans la direction du rail de guidage.

Illustration N

Le frein de chaîne est serré.

3. Installer le garde-chaîne.

Illustration F

4. Vider le réservoir d'huile de chaîne.

a Retirer le couvercle du réservoir d'huile de

chaîne.

Illustration G

b Remplir l'huile de lubrification de la chaîne dans

un récipient approprié.

c Visser à fond le couvercle du réservoir d'huile de

chaîne.

5. Si l'appareil est stocké plus d'un mois, huiler la

chaîne pour éviter la rouille.

6. Stocker l'appareil dans un endroit sec et bien aéré.

Eloigner l'appareil des substances corrosives

comme les produits chimiques de jardinage et les

sels à dégeler. Ne pas stocker l'appareil à l'air libre.

Entretien et maintenance

몇 PRÉCAUTION

Démarrage incontrôlé

Coupures

Retirez la batterie de l'appareil avant tous les travaux

sur l'appareil.

몇 PRÉCAUTION

Chaîne acérée

Coupures

Portez des gants de protection lorsque vous travaillez

sur la chaîne.

Nettoyer l'appareil

1. Retirer le bloc-batterie (voir le chapitre Dépose du

bloc-batterie).

2. Utiliser une brosse pour nettoyer la chaîne de débris

et de saleté.

Illustration AA

3. Nettoyer le boîtier et les poignées avec un chiffon

doux et sec.

4. Vérifier le fonctionnement du frein de chaîne après

chaque nettoyage (voir le chapitre Contrôler le

fonctionnement du frein de chaîne).

Intervalles de maintenance

Avant chaque mise en service

Avant chaque mise en service, les activités suivantes

doivent être effectuées :

 Vérifier le niveau de l’huile de chaîne et faire l’ap-

point si nécessaire (voir le chapitre Remplissage du

réservoir d'huile de chaîne).

 Vérifier la tension de la chaîne (voir le chapitre Vé-

rifier la tension de la chaîne).

 Vérifier que la chaîne est suffisamment acérée, la

remplacer si nécessaire (voir le chapitre Remplacer

la chaîne et le rail de guidage).

 Vérifier que l'appareil n'est pas endommagé.

 Vérifier que tous les boulons, écrous et vis sont bien

serrés.

 Vérifier le fonctionnement du frein de chaîne (voir le

chapitre Contrôler le fonctionnement du frein de

chaîne).

Toutes les 5 heures de service

 Vérifier le fonctionnement du frein de chaîne toutes

les 5 heures de service (voir le chapitre Contrôler le

fonctionnement du frein de chaîne).

Travaux de maintenance

Contrôler le fonctionnement du frein de chaîne

1. Démarrer l’appareil.

2. Pendant que l'appareil est en marche, tourner la

main sur la poignée avant de sorte que le protège-

main/levier de frein de chaîne soit poussé vers le rail

de guidage avec le dos de la main.

Le frein de chaîne est serré.

La chaîne doit s'immobiliser.

Français 39

3. Tirer le protège-main/levier de frein de chaîne dans

la direction de la poignée.

La chaîne doit se relâcher.

Régler la tension de la chaîne

1. Enlever le bloc-batterie (voir le chapitre Dépose du

bloc-batterie).

2. Desserrer le bouton de tension de la chaîne.

Illustration AB

3. Régler la tension de la chaîne avec l'anneau.

Illustration AC

4. Vérifier la tension de la chaîne.

Illustration J

La distance entre le rail de guidage et la chaîne doit

être 3-4 mm.

5. Serrer le bouton de tension de la chaîne.

Remplacer la chaîne et le rail de guidage

몇 PRÉCAUTION

Chaîne acérée

Coupures

Portez des gants de protection lorsque vous travaillez

sur la chaîne.

1. Enlever le bloc-batterie (voir le chapitre Dépose du

bloc-batterie).

2. Desserrer le bouton de tension de la chaîne et reti-

rer le cache.

Illustration AD

3. Retirer le rail de guidage avec le dispositif de ten-

sion de la chaîne.

Illustration AE

4. Si le rail de guidage doit être remplacé, retirer le dis-

positif de tension de la chaîne.

Illustration AF

5. Éliminer correctement l'ancienne chaîne et, si né-

cessaire, le rail de guidage.

6. Le cas échéant, monter le dispositif de tension de la

chaîne sur le nouveau rail de guidage.

Illustration AG

7. Placer la nouvelle chaîne sur le rail de guidage. Te-

nir compte du sens de rotation de la chaîne.

Illustration C

8. Placer la chaîne autour du pignon et insérer le rail

de guidage.

Illustration D

9. Placer le cache et serrer le bouton de tension de la

chaîne.

Illustration E

10. Réglage de la tension de chaîne (voir chapitre Ré-

gler la tension de la chaîne).

Dépannage en cas de défaut

Les défauts ont souvent des causes simples qui

peuvent être éliminées soi-même à l'aide de l'aperçu

suivant. En cas de doute, ou en absence de mention

des défauts, veuillez vous adresser au service après-

vente autorisé.

En vieillissant la capacité de la batterie baisse, même

en cas de bon entretien, et la durée de marche com-

plète n'est plus atteinte, même à l'état pleinement char-

gé. Ceci n'est pas un défaut.

Garantie

Les conditions de garantie publiées par notre société

commerciale compétente s'appliquent dans chaque

pays. Nous remédions gratuitement aux défauts pos-

sibles sur votre appareil dans la durée de garantie dans

la mesure où la cause du défaut est un vice de matériau

ou de fabrication. En cas de garantie, veuillez vous

adresser à votre distributeur ou au point de service

après-vente autorisé le plus proche avec la facture

d'achat.

(Voir l'adresse au dos)

Caractéristiques techniques

Erreur Cause Solution

L'appareil ne démarre

pas

Le bloc-batterie est vide.  Charger le bloc-batterie.

Le bloc-batterie est défectueux.  Remplacer le bloc-batterie.

Le bloc-batterie n'est pas correctement

inséré.

 Pousser le bloc-batterie dans le logement

jusqu'à ce qu'il s'enclenche.

L'appareil s'arrête pen-

dant le fonctionnement

La batterie est en surchauffe  Interrompre le travail et attendre que la

température de la batterie soit à nouveau

dans une plage normale.

Le moteur est en surchauffe  Interrompre le travail et laisser refroidir le

moteur.

CNS 18-

Caractéristiques de puissance de l’appareil

Tension de service V 18

Vitesse à vide de la chaîne m/s 10

Volume réservoir d'huile de

chaîne

ml 200

Valeurs déterminées selon EN 60745-1, EN 60745-

2-13

Niveau de pression acoustique

dB(A) 87,9

Incertitude K

dB(A) 3,0

Niveau de puissance acoustique

dB(A) 98,9

Incertitude K

dB(A) 1,4

Valeur de vibrations main-bras

poignée avant

m/s

3,5

40 Italiano

Sous réserve de modifications techniques.

Valeur de vibrations

몇 AVERTISSEMENT

La valeur de vibrations indiquée a été mesurée avec

une méthode d'essai standard et doit être utilisée pour

la comparaison des appareils.

La valeur de vibrations indiquée doit être utilisée dans

une évaluation préalable de la sollicitation.

Selon le mode d'utilisation de l'appareil, l'émission de

vibrations peut différer de la valeur totale indiquée pen-

dant l'utilisation momentanée de l'appareil.

Appareils avec une valeur de vibrations

main-bras > 2,5 m/s² (voir chapitre

Caractéristiques techniques dans le manuel

d'instructions)

몇 PRÉCAUTION ● Une utilisation de l'appa-

reil pendant plusieurs heures sans interruption peut être

à l'origine d'engourdissements. ● Portez des gants

chauds pour protéger vos mains. ● Effectuez régulière-

ment des pauses lors du travail.

Déclaration de conformité UE

Nous déclarons par la présente que la machine dési-

gnée ci-après ainsi que la version que nous avons mise

en circulation, est conforme, de par sa conception et

son type, aux exigences fondamentales de sécurité et

de santé en vigueur des normes UE. Toute modification

de la machine sans notre accord annule cette déclara-

tion.

Produit : tronçonneuse sans fil

Type : 1.444-00x.x

Normes UE en vigueur

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/EU

2000/14/CE (+2005/88/CE)

Normes harmonisées appliquées

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Méthode d'évaluation de conformité appliquée

2000/14/CE et modifié par 2005/88/CE : annexe V

Niveau de puissance acoustique dB(A)

Mesuré :98,9

Garanti :101

Organisme mandaté, 0197 TÜV Rheinland LGA Pro-

ducts GmbH; Tillystrasse 2 D - 90431 Nuremberg, Alle-

magne a effectué l'examen de type CE, numéro de

certificat : BM 50452503 0001

Les signataires agissent sous ordre et avec le pouvoir

de la direction.

Responsable de la documentation : S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212

Winnenden, le 01/09/2018

Indice

Avvertenze generali

Prima dell’utilizzo iniziale dell’apparecchio leg-

gere le presenti avvertenze di sicurezza, le pre-

senti istruzioni originali, le avvertenze di

sicurezza allegate all’unità accumulatore e le

istruzioni originali allegate all’unità accumulatore/cari-

cabatterie e attenervisi. Agire secondo quanto indicato

nelle istruzioni. Conservare i libretti per un uso futuro o

per un successivo proprietario.

Osservare sempre sia le indicazioni riportate nelle istru-

zioni, sia le norme generali vigenti in materia di sicurez-

za/antinfortunistica.

Avvertenze di sicurezza

Durante il lavoro con seghe a catena sussiste un pe-

ricolo elevato di lesioni, a causa delle alte velocità

delle catene e dei denti della sega molto affilati. Pre-

stare molta attenzione alle misure di sicurezza e alle

norme di comportamento per il lavoro con le seghe

a catena.

Valeur de vibrations main-bras

poignée arrière

m/s

5,2

Incertitude K m/s

1,5

Dimensions et poids

Longueur x largeur x hauteur mm 735 x

230 x

247

Longueur du rail de guidage mm 300

Longueur de coupe mm 250

Pas de chaîne in (mm) 0,375

(9,525)

Poids (sans bloc-batterie) kg 3,2

CNS 18-

Avvertenze generali ............................................ 40

Avvertenze di sicurezza ...................................... 40

Impiego conforme alla destinazione.................... 44

Tutela dell’ambiente ............................................ 45

Accessori e ricambi ............................................. 45

Volume di fornitura .............................................. 45

Dispositivi di sicurezza ........................................ 45

Simboli riportati sull’apparecchio......................... 45

Indumenti di sicurezza ........................................ 46

Descrizione dell’apparecchio .............................. 46

Montaggio ........................................................... 47

Messa in funzione ............................................... 47

Trasporto............................................................. 49

Stoccaggio .......................................................... 50

Cura e manutenzione.......................................... 50

Guida alla risoluzione dei guasti ......................... 51

Garanzia.............................................................. 51

Dati tecnici........................................................... 51

Valore di vibrazione............................................. 52

Dichiarazione di conformità UE........................... 52

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Italiano 41

A integrazione delle avvertenze di sicurezza menziona-

te, è necessario osservare le prescrizioni nazionali in

materia di sicurezza e di formazione (ad es. le prescri-

zioni da parte delle autorità, delle associazioni o delle

casse di categoria). L’impiego di motoseghe può essere

limitato nel tempo dalle disposizioni locali (determinati

giorni o stagioni). Osservare le norme locali.

Livelli di pericolo

 PERICOLO

● Indica un pericolo imminente che determina lesioni

gravi o la morte.

몇 AVVERTIMENTO

● Indica una probabile situazione pericolosa che po-

trebbe determinare lesioni gravi o la morte.

몇 PRUDENZA

● Indica una probabile situazione pericolosa che po-

trebbe causare lesioni leggere.

ATTENZIONE

● Indica una probabile situazione pericolosa che po-

trebbe determinare danni alle cose.

Avvertenze di sicurezza generali per gli

utensili elettrici

몇 AVVERTIMENTO

● Leggere le presenti istruzioni e avvertenze di si-

curezza.

In caso di mancato rispetto delle istruzioni e avver-

tenze di sicurezza sussiste il pericolo di scosse elet-

triche e/o incidenti gravi. Conservare tutte le

avvertenze di sicurezza per ogni esigenza futura.

Il termine "utensile elettrico" utilizzato nelle avvertenze

di sicurezza si riferisce ad utensili elettrici alimentati dal-

la rete (con cavo di alimentazione) e ad utensili elettrici

alimentati a batteria (senza cavo di alimentazione).

1 Sicurezza della postazione di lavoro

a Tenere l'area di lavoro sempre pulita e ben il-

luminata. Il disordine oppure zone dell'area di la-

voro non illuminate possono essere causa di

incidenti.

b Evitare di impiegare l’utensile elettrico in am-

bienti soggetti al rischio di esplosioni, in cui

siano presenti liquidi, gas o polveri infiamma-

bili. Gli utensili elettrici generano scintille che

possono incendiare la polvere o i vapori.

c Tenere lontani i bambini e altre persone du-

rante l’impiego dell’utensile elettrico. Even-

tuali distrazioni potranno comportare la perdita

del controllo sull’apparecchio.

2 Sicurezza elettrica

a La spina di allacciamento alla rete dell’utensi-

le elettrico deve essere adatta alla presa. Evi-

tare assolutamente di apportare modifiche

alla spina. Non utilizzare spine adattatrici in-

sieme a utensili elettrici con collegamento a

terra. Spine non modificate e prese adatte allo

scopo riducono il rischio di scosse elettriche.

b Evitare il contatto fisico con superfici collega-

te a terra, come tubi, riscaldamenti, cucine

elettriche e frigoriferi. Sussiste un maggior ri-

schio di scosse elettriche nel momento in cui il

corpo è messo a massa.

c Custodire l’utensile elettrico al riparo dalla

pioggia o dall’umidità. La penetrazione dell’ac-

qua in un utensile elettrico aumenta il rischio di

una scossa elettrica.

d Non usare il cavo per scopi diversi da quelli

previsti e, in particolare, non usarlo per tra-

sportare o per appendere l’utensile elettrico

oppure per estrarre la spina dalla presa di

corrente. Non avvicinare il cavo a fonti di ca-

lore, olio, spigoli taglienti e neppure a parti

dell'apparecchio che siano in movimento. I

cavi danneggiati o aggrovigliati aumentano il ri-

schio di scosse elettriche.

e Qualora si voglia usare l’utensile elettrico

all’aperto, impiegare solo ed esclusivamente

cavi di prolunga che siano adatti per l’impie-

go all’esterno. L’uso di un cavo di prolunga omo-

logato per l’impiego all’esterno riduce il rischio

d’insorgenza di scosse elettriche.

f Qualora non fosse possibile evitare di utiliz-

zare l’utensile elettrico in ambiente umido,

utilizzare un interruttore per dispersione di

corrente. L’uso di un interruttore per dispersione

di corrente riduce il rischio di una scossa elettri-

ca.

3 Sicurezza delle persone

a È importante concentrarsi su ciò che si sta fa-

cendo e maneggiare con giudizio l’utensile

elettrico durante le operazioni di lavoro. Non

utilizzare mai l’utensile elettrico in caso di

stanchezza oppure quando ci si trovi sotto

l’effetto di droghe, bevande alcoliche e medi-

cinali. Un attimo di distrazione durante l’uso

dell’utensile elettrico può essere causa di gravi

lesioni.

b Indossare sempre equipaggiamento di prote-

zione individuale, nonché occhiali di protezio-

ne. Indossando un equipaggiamento di

protezione personale come la maschera per pol-

veri, scarpe di sicurezza che non scivolino, el-

metto di protezione oppure protezione acustica a

seconda del tipo e dell’applicazione dell’utensile

elettrico, si riduce il rischio di lesioni.

c Evitare la messa in funzione involontaria

dell’utensile elettrico. Prima di collegarlo

all'alimentazione di corrente e/o alla batteria

ricaricabile, prima di prenderlo e/o prima di

iniziare a sollevarlo o trasportarlo, assicurarsi

che l’utensile elettrico sia spento. Tenendo il

dito sopra l’interruttore mentre si trasporta l’uten-

sile elettrico oppure collegandolo all’alimentazio-

ne di corrente con l’interruttore inserito, possono

verificarsi seri incidenti.

d Prima di accendere l’utensile elettrico togliere

gli attrezzi di regolazione o la chiave. Un uten-

sile o una chiave che si trovi in una parte rotante

dell'apparecchio può provocare lesioni gravi.

e Evitare una posizione anomala del corpo.

Mettersi sempre in posizione sicura e cercare

di mantenere l’equilibrio in ogni situazione. In

questo modo è possibile controllare meglio

l’utensile elettrico in caso di situazioni inaspetta-

te.

f Indossare indumenti adeguati. Non indossare

vestiti ampi, né portare braccialetti o cateni-

ne. Tenere i capelli, gli indumenti e i guanti

lontano da pezzi in movimento. Indumenti lar-

ghi, guanti, gioielli o capelli lunghi possono impi-

gliarsi nelle parti in movimento.

42 Italiano

g In caso fosse previsto il montaggio di dispo-

sitivi di aspirazione della polvere e di raccolta,

assicurarsi che gli stessi siano collegati e che

vengano utilizzati correttamente. L’utilizzo di

un’aspirazione della polvere può ridurre l’insor-

genza di situazioni pericolose dovute alla polve-

re.

4 Trattamento e utilizzo corretto dell’utensile elet-

trico

a Non sottoporre l’apparecchio a sovraccarico.

Per il proprio lavoro, utilizzare esclusivamen-

te l’utensile elettrico esplicitamente previsto

per lo scopo. Con un utensile elettrico adatto si

lavora in modo migliore e più sicuro nell’intervallo

di potenza indicato.

b Non utilizzare mai utensili elettrici con inter-

ruttori difettosi. Un utensile elettrico con l’inter-

ruttore rotto, è pericoloso e deve essere riparato.

c Prima di procedere ad operazioni di regola-

zione dell'apparecchio, prima di sostituire

parti accessorie oppure prima di posarlo al

termine di un lavoro, estrarre sempre la spina

dalla presa della corrente e/o estrarre la batte-

ria. Questa misura di sicurezza impedisce l’avvio

accidentale dell'utensile elettrico.

d Quando gli utensili elettrici non vengono uti-

lizzati, conservarli al di fuori della portata dei

bambini. Non consentire l’utilizzo dell’utensi-

le elettrico a persone che non siano abituate

ad usarlo o che non abbiano letto le presenti

istruzioni. Gli utensili elettrici sono pericolosi

quando vengono utilizzati da persone poco

esperte.

e Eseguire la manutenzione dell’utensile elettri-

co operando con la dovuta diligenza. Accer-

tarsi che le parti mobili della macchina

funzionino perfettamente, che non s’inceppi-

no e che non ci siano pezzi rotti o danneggiati

al punto da limitare la funzione dell’utensile

elettrico. Prima di iniziare l’impiego, far ripa-

rare le parti danneggiate. Numerosi incidenti

vengono causati da utensili elettrici la cui manu-

tenzione è stata effettuata in modo poco accura-

to.

f Mantenere gli utensili da taglio sempre affilati

e puliti. Gli utensili da taglio con spigoli di taglio

affilati curati con particolare attenzione s’incep-

pano meno frequentemente e sono più facili da

condurre.

g Utilizzare l’utensile elettrico, gli accessori op-

zionali, gli utensili per applicazioni specifiche

ecc., sempre attenendosi alle presenti istru-

zioni. Tenere sempre presente le condizioni di

lavoro e le attività da eseguire. L’impiego di

utensili elettrici per usi diversi da quelli consentiti

potrà dar luogo a situazioni di pericolo.

5 Impiego e manutenzione dell'unità accumulato-

a Caricare l’unità accumulatore solo con il cari-

cabatterie autorizzato dal produttore. I carica-

batterie non idonei alla specifica unità

accumulatore possono causare un incendio.

b Utilizzare l'apparecchio solo con un’unità ac-

cumulatore idonea. L’impiego di altre unità ac-

cumulatore può generare un rischio di lesioni o di

incendi.

c In caso di inutilizzo, tenere l’unità accumula-

tore a distanza da oggetti metallici come fer-

magli, monete, chiavi, chiodi, viti e da altri

piccoli oggetti metallici che potrebbero pro-

vocare un cortocircuito dei contatti. Un corto-

circuito può provocare un incendio o

un'esplosione.

d In alcuni casi può verificarsi una fuoriuscita di

liquidi dall’unità accumulatore. Evitare il con-

tatto. In caso di contatto con il liquido, lavare

abbondantemente con acqua. In caso di con-

tatto del liquido della batteria con gli occhi,

consultare immediatamente un medico. Il li-

quido della batteria può causare eruzioni e ustio-

ni sulla pelle.

6 Assistenza

a Fare riparare l’utensile elettrico solo ed esclu-

sivamente da personale specializzato e solo

impiegando ricambi originali. In tal modo potrà

essere salvaguardata la sicurezza dell'apparec-

chio.

Avvertenze di sicurezza generali aggiuntive

Nota ● In alcune regioni, norme possono limitare

l’utilizzo di quest’apparecchio. Farsi consigliare dall’au-

torità competente in loco.



PERICOLO ● I movimenti incontrollati

dell'apparecchio possono comportare pericolo di morte

per ferite da taglio. Tenere le parti del corpo lontano dal-

le parti in movimento.

● Pericolo di lesioni a causa di

oggetti proiettati o in caduta. Non utilizzare mai l'appa-

recchio se in un raggio di 15 m sono presenti persone,

in particolare bambini o animali. ● Non si possono ap-

portare modifiche sull’apparecchio.

몇 AVVERTIMENTO ● Bambini e persone

che non conoscono queste istruzioni non possono utiliz-

zare l’apparecchio. Le disposizioni locali possono limi-

tare l’età degli operatori. ● Occorre avere una visuale

senza ostacoli sull’area di lavoro per poter riconoscere

i possibili pericoli. Utilizzare l'apparecchio solo in pre-

senza di una buona illuminazione. ● Prima del funzio-

namento assicurarsi che l'apparecchio e tutti gli

elementi di comando, compresi il freno della catena e i

dispositivi di sicurezza, funzionino correttamente. Con-

trollare che non vi siano chiusure allentate, assicurarsi

che tutti dispositivi di protezione e le impugnature siano

fissati in modo corretto e sicuro. Non utilizzare l’appa-

recchio quando le condizioni non sono perfette.

● Non

azionare mai l'apparecchio se l'interruttore integrato

nell'impugnatura non si accende o non si spegne corret-

tamente.

● Sostituire i componenti usurati o danneg-

giati prima di mettere in funzione l'apparecchio.

● Pericolo di contraccolpo a causa della perdita di equi-

librio. Evitare una postura anomala, mettersi in posizio-

ne sicura e cercare di mantenere l’equilibrio in ogni

situazione.

● Arrestare immediatamente l'apparecchio

e verificare l'eventuale presenza di danni o identificare

la causa della vibrazione se l'apparecchio è caduta, ha

subito un colpo o vibra in modo anomalo. Fare eseguire

la riparazione dei danni dal servizio di assistenza clienti

autorizzato o sostituire l'apparecchio.

몇

PRUDENZA ● Indossare maschere a pieno

facciale e otoprotettori, guanti solidi e robusti e una pro-

tezione per la testa quando si utilizza l'apparecchio. In-

dossare una maschera facciale in caso di lavori

polverosi.

● Quando si lavora con l'apparecchio, indos-

sare pantaloni lunghi e pesanti, scarpe di sicurezza e

guanti della propria misura. Non usare l'apparecchio

Italiano 43

scalzi. Non indossare gioielli, sandali o pantaloni corti.

● Rischio di lesioni causate dall’impigliamento di indu-

menti larghi, capelli o gioielli nelle parti mobili dell'appa-

recchio. Tenere gli indumenti e i gioielli a distanza dalle

parti mobili della macchina. Tenere i capelli lunghi rac-

colti. ● Le cuffie di protezione possono limitare la capa-

cità di udire i segnali di avvertimento, prestare quindi

attenzione ai possibili pericoli nelle vicinanze dell’area

di lavoro. ● Utilizzare esclusivamente accessori e ri-

cambi autorizzati dal produttore. Accessori e ricambi

originali garantiscono un funzionamento sicuro e privo

di disturbi dell'apparecchio.

Avvertenze di sicurezza per seghe a catena

 Quando la sega è in azione tenere tutte le parti

del corpo lontane dalla catena della sega. Prima

di avviare la sega assicurarsi che la catena della

sega non possa arrivare a toccare niente. Lavo-

rando con una sega a catena vi è il serio pericolo

che in un attimo di distrazione la catena della sega

possa far presa su un indumento oppure su parti del

corpo.

 Tenere la sega a catena sempre afferrando con

la mano destra l’impugnatura posteriore e con la

mano sinistra l’impugnatura anteriore. Tenendo

la sega a catena in posizione operativa invertita si

aumenta il rischio di lesioni e pertanto non deve es-

sere utilizzata.

 Afferrare l’utensile elettrico sulle superfici isola-

te dell’impugnatura in quanto la sega a catena

può venire a contatto con il proprio cavo. Il con-

tatto della sega a catena con un cavo sotto tensione

può mettere sotto tensione parti metalliche dell’ap-

parecchio, causando una scossa elettrica all’opera-

tore.

 Portare occhiali e cuffie di protezione. Si consi-

glia di utilizzare ulteriori equipaggiamenti di pro-

tezione per la testa, le mani, le gambe ed i piedi.

Tramite indumenti di protezione adatti si riduce il ri-

schio di incidenti dovuti a materiale di scarto scara-

ventato in aria o a contatti accidentali con la catena

della sega.

 Non lavorare mai con la sega a catena su un al-

bero. Utilizzando impropriamente una sega a cate-

na su un albero si vengono a creare seri rischi di

lesioni.

 Assicurarsi sempre una posizione operativa si-

cura ed utilizzare la sega a catena esclusiva-

mente su una base che sia ben solida, sicura e

piana. Una base scivolosa oppure una superficie

d’appoggio instabile, come in caso di utilizzo di una

scala, possono provocare una perdita dell’equilibrio

oppure del controllo sulla sega a catena.

 Durante il taglio di un ramo che si trova sotto

sollecitazione, calcolare sempre la possibilità

che possa scattare all’indietro. Liberando la ten-

sione delle fibre del legno è possibile che il ramo te-

so possa colpire l’operatore e/o fargli perdere il

controllo sulla sega a catena.

 Prestare particolare attenzione durante il taglio

di legname nel sottobosco e alberi giovani. Il ma-

teriale sottile potrebbe restare impigliato nella cate-

na della sega e colpire l’operatore facendogli

perdere l’equilibrio.

 Afferrare la sega a catena nell’impugnatura infe-

riore mentre è spenta, mantenendola a distanza

dal corpo. Per il trasporto o la conservazione

della sega a catena, applicare sempre la coper-

tura di protezione. Maneggiando con cautela la se-

ga a catena si riduce la probabilità di un contatto

accidentale con la catena della sega in funzione.

 Attenersi alle istruzioni relative alla lubrificazio-

ne, alla tensione della catena ed alla sostituzio-

ne degli accessori. Una catena che non sia tesa

oppure lubrificata correttamente può rompersi oppu-

re aumentare il rischio di un contraccolpo.

 Mantenere le impugnature asciutte, pulite e

completamente libere da olio e da materiale

grasso. Impugnature sporche di grasso e olio sono

scivolose e possono causare la perdita del controllo.

 Tagliare esclusivamente il legname. Non utiliz-

zare la sega a catena per lavori per i quali la stes-

sa non è esplicitamente prevista. Esempio: Non

utilizzare la sega a catena per tagliare plastica,

muratura o materiali da costruzione che non si-

ano di legno. L’impiego della sega a catena per la-

vori non consentiti può causare situazioni molto

pericolose.

Possibili cause ed accorgimenti per impedire

un contraccolpo

Un contraccolpo si può verificare quando la punta del bi-

nario di guida tocca un oggetto oppure quando il legna-

me si piega e la catena della sega resta bloccata nel

taglio.

Toccando la punta del binario di guida si può, in alcuni

casi, provocare una reazione improvvisa all’indietro nel

corso della quale il binario di guida viene sollevato e

scaraventato in direzione dell’operatore.

Il blocco della catena della sega sul bordo superiore del

binario di guida può far ribaltare violentemente la guida

in direzione dell’operatore.

Ognuna di queste reazioni può comportare la perdita di

controllo sulla sega ed il pericolo concreto di serie lesio-

ni. Non fare mai affidamento esclusivamente sui dispo-

sitivi di sicurezza di cui dispone la sega a catena.

Lavorando con una sega a catena si devono adottare

diverse precauzioni, in modo da poter operare con sicu-

rezza ed evitare di creare situazioni pericolose.

Un contraccolpo è la conseguenza di un utilizzo non ap-

propriato oppure non corretto dell’utensile elettrico.

Possibile evitarlo solo attraverso misure di sicurezza

adeguate, come descritto di seguito:

 Tenere la sega saldamente con entrambe le ma-

ni e con i pollici e le dita che afferrano le impu-

gnature della sega a catena. Portare il proprio

corpo e le braccia in una posizione che permetta

di resistere bene ad ogni forza di contraccolpo.

Adottando misure adatte l’operatore è in grado di

controllare pienamente le forze di contraccolpo che

si possono sviluppare. Mai lasciare la sega a catena

in modo incontrollato.

 Evitare una posizione anomala del corpo e non

eseguire tagli oltre l’altezza della spalla. Questo

accorgimento consente di evitare che si possa toc-

care involontariamente la punta del binario di guida

rendendo possibile un miglior controllo della sega a

catena quando si presentano situazioni inaspettate.

 Utilizzare sempre le guide di ricambio e catene

della sega consigliate dal produttore. In caso di

guide di ricambio e catene della sega non appro-

priate vi è il pericolo che la catena possa rompersi

oppure provocare un contraccolpo.

 Attenersi alle istruzioni del produttore relative

all’affilatura e alla manutenzione della catena

44 Italiano

della sega. Limitatori di profondità troppo bassi au-

mentano la tendenza a provocare contraccolpi.

Ulteriori avvertenze di sicurezza per

motoseghe

Nota ● Kärcher consiglia di esercitarsi a tagliare cep-

pi d'albero su un cavalletto durante il primo utilizzo.

● Quando si utilizza la motosega, tenere a portata di

mano un kit di pronto soccorso per ferite di grandi di-

mensioni e un mezzo per chiedere aiuto. Un kit di pronto

soccorso più grande e assortito deve essere disponibile

nelle vicinanze.

몇

AVVERTIMENTO ● Prima di utilizzare

l’apparecchio assicurarsi un appoggio stabile, predi-

sporre un’area di lavoro pulita e determinare una via di

ritirata per allontanarsi dai rami che cadono. ● Prestare

attenzione ai vapori dell'olio lubrificante e ai trucioli di

segatura. Se necessario, indossare una maschera o un

respiratore. ● Tenere la motosega sempre con entram-

be le mani. Afferrare le impugnature con il pollice su un

lato e le dita sull'altro lato. Afferrare l’impugnatura po-

steriore con la mano destra e l’impugnatura anteriore

con la mano sinistra.

● Pericolo di lesioni. Non apporta-

re modifiche all’apparecchio. Non utilizzare l'apparec-

chio per azionare accessori o dispositivi non consigliati

dal produttore dell’apparecchio. ● Prima di accendere

l'apparecchio, assicurarsi che la catena della sega non

tocchi alcun oggetto. ● Lesioni gravi o morte nel caso

in cui una catena tesa in modo errato fuoriesca dal bi-

nario di guida. Controllare la tensione della catena pri-

ma di ogni utilizzo. La lunghezza della catena dipende

dalla temperatura.

● Accertarsi che tutti i dispositivi di

protezione, le impugnature e l’artiglio siano fissati cor-

rettamente e in buone condizioni. ● Lesioni gravi in ca-

so di lavorazione errata:

 quando si lavora con la motosega è necessario pre-

stare sempre attenzione e avere sotto controllo la

propria area di lavoro. Le dimensioni dell'area di la-

voro dipendono dall'attività da eseguire e dalle di-

mensioni dell'albero da abbattere o del pezzo da

lavorare. L’abbattimento di un albero richiede

un’area di lavoro più ampia rispetto ad es. a un sem-

plice taglio.

 Non eseguire mai il taglio con il corpo in linea con il

binario di guida e la catena. In questo modo si riduce

il rischio di essere colpiti alla testa o al corpo dalla

catena in caso di contraccolpo.

 Non muovere la sega avanti e indietro, lasciare che

la catena faccia il lavoro; mantenere la catena affila-

ta e non tentare di spingere la catena attraverso la

fessura di taglio.

 Non esercitare pressione sulla sega alla fine del ta-

glio. Prepararsi a sostenere la sega una volta che il

legno è tagliato.

 Non arrestare la motosega durante il processo di ta-

glio. Lasciare in funzione la sega fino al termine del

taglio.

● Prendere confidenza con la nuova motosega ese-

guendo semplici tagli di ceppi di legno fissati in modo si-

curo. Ripetere l'operazione dopo che la motosega non

è stata utilizza per molto tempo. ● Non tagliare viti e/o

arbusti corti con un diametro inferiore a 75 mm. ● Spe-

gnere l'apparecchio, bloccare il freno della catena, ri-

muovere l’unità accumulatore e accertarsi che tutti i

componenti mobili si siano fermati completamente:

 Prima di pulire l'apparecchio o di rimuovere un bloc-

co.

 Lasciare l'apparecchio incustodito.

 Prima di montare o rimuovere gli accessori.

 Prima di controllare, sottoporre a manutenzione o

lavorare con l’apparecchio.

몇 PRUDENZA ● La motosega a catena è un

apparecchio pesante. Le persone che usano la motose-

ga devono essere in buone condizioni fisiche e in buona

salute. Devono inoltre avere una buona vista, agilità,

equilibrio e destrezza manuale. In caso di dubbio, non

utilizzare la motosega.

● Quando si lavora con l'appa-

recchio, indossare sempre un elmetto di protezione con

visiera a rete per ridurre il rischio di lesioni al viso e alla

testa in caso di contraccolpo.

Rischi residui

몇 AVVERTIMENTO

● Anche se l’uso dell’apparecchio è conforme alle pre-

scrizioni, sussistono ugualmente determinati rischi

residui. Dall’uso dell’apparecchio possono scaturire i

seguenti pericoli:

 La vibrazione può provocare lesioni. Utilizzare gli

utensili giusti per ogni lavoro, usare le impugnature

previste e limitare il tempo di lavoro e l’esposizione.

 Il rumore può causare danni all’udito. Usare una

protezione dell’udito e limitare la sollecitazione.

 Lesioni da taglio in caso di contatto con i denti espo-

sti della catena della sega.

 Lesioni da taglio causate da movimenti improvvisi e

imprevisti o dal contraccolpo del binario di guida.

 Lesioni da taglio/rischio di iniezione causate da parti

espulse dalla catena della sega.

 Lesioni causate della proiezione di oggetti (trucioli di

legno, schegge).

 Inalazione di polvere e particelle.

 Contatto della pelle con lubrificante/olio.

Riduzione dei rischi

몇 PRUDENZA

● Un uso prolungato dell'apparecchio può causare di-

sturbi vascolari nelle mani, dovuti alle vibrazioni. Non

è possibile stabilire tempi generalizzati di utilizzo, da-

to che sono soggetti a diversi fattori:

 Predisposizione alla circolazione sanguigna insuffi-

ciente (dita spesso fredde e formicolio)

 Bassa temperatura ambiente. Indossare guanti cal-

di per proteggere le mani.

 Se l’oggetto viene afferrato troppo saldamente la

circolazione sanguigna può essere ostacolata.

 Un funzionamento interrotto da pause è meglio di un

funzionamento continuo.

Consigliamo di effettuare una visita medica in caso di

utilizzo regolare e continuo dell'apparecchio o se i

sintomi si verificano ripetutamente, p. es. formicolio e

dita fredde.

Impiego conforme alla destinazione

 PERICOLO

Impiego non conforme alle disposizioni

Pericolo di morte per ferite da taglio

Utilizzare l'apparecchio esclusivamente in modo confor-

me alle disposizioni.

 La motosega è destinata unicamente a un uso pri-

vato.

 La motosega è prevista per lavori all’aperto.

Italiano 45

 Per motivi di sicurezza, la motosega deve essere

sempre tenuta con entrambe le mani.

 La motosega è stata concepita per il taglio di rami,

tronchi, ceppi e travi. Il diametro massimo possibile

del materiale da tagliare dipende dalla lunghezza di

taglio del binario di guida.

 La motosega può essere utilizzata solo per tagliare

il legno.

 Non usare la motosega in ambienti umidi o mentre

piove.

 Utilizzare la motosega solo in presenza di buona il-

luminazione.

 Per motivi di sicurezza, non sono ammesse conver-

sioni e modifiche dell’apparecchio non autorizzate

dal produttore.

Qualsiasi altro utilizzo non è consentito. L'utente è re-

sponsabile dei pericoli derivanti dall'utilizzo non confor-

me alle disposizioni.

Tutela dell’ambiente

I materiali d'imballaggio sono riciclabili. Smaltire

gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono

materiali riciclabili preziosi e spesso componenti

come batterie, accumulatori oppure olio che, se

usati o smaltiti scorrettamente, possono costituire

un potenziale pericolo per la salute umana e per l'am-

biente. Questi componenti sono tuttavia necessari per

un corretto funzionamento dell'apparecchio. Gli appa-

recchi contrassegnati con questo simbolo non devono

essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute so-

no disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si

garantisce un funzionamento sicuro e privo di disturbi

dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e

ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell’apparecchio è riportato sulla

confezione. Disimballare la confezione e controllare che

il contenuto sia completo. In caso di accessori mancanti

o danni dovuti al trasporto si prega di contattare il riven-

ditore.

Dispositivi di sicurezza

몇 PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere

l'utilizzatore.

Non modificare né aggirare mai i dispositivi di sicurez-

za.

Catena a basso rischio di contraccolpo

Una catena a basso rischio di contraccolpo riduce la

probabilità che si verifichi un contraccolpo.

I denti piallanti (limitatori di penetrazione) posti davanti

a ciascun dente della sega impediscono ai denti della

sega di penetrare troppo in profondità nella zona a ri-

schio di contraccolpo, riducendo così l'entità del con-

traccolpo.

Mediante l’affilatura della catena si rischia di rendere

inefficace questa funzione di sicurezza. Se le prestazio-

ni della sega peggiorano, per motivi di sicurezza è ne-

cessario sostituire la catena. Come pezzi di ricambio

utilizzare solo la combinazione di binario di guida e ca-

tena consigliata dal produttore.

Binari di guida

In genere i binari di guida con punte a raggio ridotto pre-

sentano un rischio di contraccolpo inferiore.

Pertanto utilizzare un binario di guida con catena adat-

ta, di lunghezza appena sufficiente per l'attività da ese-

guire. I binari di guida più lunghi aumentano la

probabilità di perdita di controllo durante il taglio.

Prima di ogni messa in funzione controllare la tensione

della catena (vedere capitolo Controllo della tensione

della catena). Se la tensione della catena non è impo-

stata correttamente, durante il taglio di rami più piccoli

(più corti dell'intera lunghezza del binario di guida) au-

menta il rischio di fuoriuscita della catena.

Bloccacatena

Se la catena si allenta o si strappa, il bloccacatena im-

pedisce che la catena venga proiettata in direzione

dell'operatore.

Artiglio

L’artiglio integrato può essere utilizzato come punto di

rotazione per dare stabilità alla motosega durante un ta-

glio.

Durante il taglio, spingere l'apparecchio in avanti fino a

quando i mandrini penetrano nello spigolo del legno.

Spostando l’impugnatura posteriore verso l'alto o verso

il basso in direzione del taglio, si riduce lo sforzo fisico

quando si lavora con la motosega.

Freno catena

Il freno della catena consente di arrestare rapidamente

la catena in caso di pericolo.

Quando il paramano/leva del freno della catena vengo-

no premuti in direzione della guida, la catena deve arre-

starsi immediatamente.

Il freno della catena non può impedire un contraccolpo,

ma riduce il rischio di lesioni nel caso in cui il binario di

guida colpisca l'operatore dopo un contraccolpo.

Il corretto funzionamento del freno della catena deve

essere verificato prima di ogni utilizzo dell’apparecchio

(vedere capitolo Controllo del funzionamento del freno

della catena).

Simboli riportati sull’apparecchio

Segnale di avvertimento generico

Prima della messa in funzione, leggere il

manuale d’uso e tutte le avvertenze di si-

curezza.

Durante il lavoro con l’apparecchio in-

dossare una protezione adatta per la te-

sta, per gli occhi e per l'udito.

Durante il lavoro con l’apparecchio in-

dossare scarpe di sicurezza antiscivolo.

46 Italiano

Indumenti di sicurezza

 PERICOLO

Pericolo di morte per ferite da taglio. Mentre si utilizza

l'apparecchio indossare indumenti di sicurezza adegua-

ti. Attenersi alle prescrizioni locali sulla prevenzione de-

gli infortuni.

Protezione della testa

Quando si lavora con l’apparecchio indossare un elmet-

to di protezione adatto, a norma EN 397 e provvisto di

marcatura CE.

Quando si lavora con l’apparecchio indossare cuffie di

protezione dell’udito adatte, a norma EN 352-1 e prov-

viste di marcatura CE.

Per proteggersi da schegge volanti, indossare occhiali

di protezione adatti a norma EN 166 o provvisti di mar-

catura CE. Oppure indossare una visiera a norma

EN 1731 e provvista di marcatura CE.

In commercio sono disponibili elmetti di protezione con

cuffie di protezione dell’udito e visiera.

Giacca antitaglio per motosega

Quando si lavora con la motosega indossare un’apposi-

ta giacca antitaglio per la protezione del busto, a norma

EN 381-11 e provvista di marcatura CE.

Guanti di protezione

Quando si lavora con l’apparecchio indossare guanti di

protezione antitaglio adatti, a norma EN 381-7 e provvi-

sti di marcatura CE.

Protezione per le gambe

Quando si lavora con l’apparecchio indossare gambali

con protezione antitaglio integrale adatti, a norma

EN 381-5 e provvisti di marcatura CE.

Scarpe di sicurezza

Quando si lavora con l’apparecchio indossare scarpe di

sicurezza antiscivolo, a norma EN 20345 e contrasse-

gnate con l'immagine di una motosega. Ciò garantisce

che le scarpe di sicurezza siano conformi alla norma EN

381-3.

Se si utilizza la motosega solo occasionalmente, il ter-

reno è in piano e c'è un rischio limitato di inciampare o

impigliarsi negli arbusti, è possibile utilizzar scarpe an-

tinfortunistiche con punta in acciaio e ghette di protezio-

ne conformi alla norma EN 381-9.

Descrizione dell’apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dota-

zione massima. A seconda del modello possono variare

gli elementi inclusi in dotazione (vedi imballaggio).

Per le figure vedi pagine delle immagini

Figura A

1 Catena

2 Binario di guida

3 Artiglio

4 Tappo del serbatoio olio della catena

5 Paramano/leva del freno della catena

6 Impugnatura posteriore

7 Interruttore dell'apparecchio

8 Tasto di sblocco interruttore dell'apparecchio

9 Tasto di sblocco unità accumulatore

10 Copertura

11 Impugnatura anteriore

12 Anello per regolare la tensione della catena

13 Manopola di tensionamento della catena

14 Bloccacatena

15 Targhetta

16 Olio per catena

17 Copricatena

18 *Unità accumulatore Battery Power 18V

19 *Caricabatterie rapido Battery Power 18V

* opzionale

Durante il lavoro con l’apparecchio in-

dossare guanti di protezione antiscivolo

e resistenti.

Pericolo di morte per contraccolpo della

motosega. Non toccare mai gli oggetti da

segare con la punta del binario di guida.

Pericolo di morte a causa di movimenti

incontrollati della motosega. Tenere la

motosega sempre con entrambe le mani.

Pericolo di morte a causa di movimenti

incontrollati della motosega. Non tenere

mai l’apparecchio con una sola mano.

Non esporre l’apparecchio alla pioggia o

all’umidità.

Il livello di pressione acustica garantito

indicato in etichetta è 101 dB.

Il freno della catena viene allentato.

Il freno della catena viene azionato e la

catena della sega si blocca.

Ruotare per regolare la tensione della

catena:

= tendere la catena

= allentare la catena

Direzione di scorrimento della catena (la

marcatura è sotto la copertura)

Bloccaggio della manopola di tensiona-

mento catena

Sbloccaggio della manopola di tensiona-

mento catena

Italiano 47

Unità accumulatore

L'apparecchio può essere utilizzato con un’unità accu-

mulatore Kärcher Battery Power 18 V .

Montaggio

Montaggio della catena e del binario di guida

몇 PRUDENZA

Catena affilata

Lesioni da taglio

Indossare sempre guanti di protezione quando si lavora

sulla catena.

1. Allentare la manopola di tensionamento catena e ri-

muovere la copertura.

Figura B

2. Montare la catena sul binario di guida. Rispettare il

senso di rotazione della catena.

Figura C

3. Posizionare la catena sul pignone e inserire il bina-

rio di guida.

Figura D

4. Applicare la copertura e serrare la manopola di ten-

sionamento catena.

Figura E

5. Regolare la tensione della catena (vedere capitolo

Regolazione della tensione della catena).

6. Montare il copricatena.

Figura F

Messa in funzione

Riempimento del serbatoio olio della catena

1. Rimuovere eventuali residui di segatura e sporco

dall'area intorno all'apertura di riempimento.

2. Rimuovere il tappo del serbatoio olio della catena.

Figura G

3. Versare lentamente l'olio nel serbatoio.

Figura H

4. Raccogliere con un straccio l'olio eventualmente

fuoriuscito.

5. Richiudere il serbatoio dell’olio con il tappo.

Controllo della tensione della catena

몇 PRUDENZA

Catena affilata

Lesioni da taglio

Indossare sempre guanti di protezione quando si lavora

sulla catena.

1. Rimuovere il copricatena.

Figura I

2. Tirare con cautela la catena.

Figura J

La distanza tra il binario di guida e la catena deve

essere 3-4 mm.

3. Se necessario, regolare la tensione della catena

(vedere capitolo Regolazione della tensione della

catena).

Montaggio dell’unità accumulatore

1. Spingere l'unità accumulatore nell'alloggiamento

dell'apparecchio, finché non si sente lo scatto d'in-

nesto.

Figura K

Messa in funzione

Operazioni di base

1. Controllare che l'albero e i rami non siano danneg-

giati, ad esempio marci.

In caso di rami danneggiati o marci, consultare un

potatore professionista.

2. Rimuovere il copricatena.

3. Tenere ben saldo l’apparecchio con entrambe le

mani.

Accensione dell’apparecchio

1. Tirare il paramano/la leva del freno della catena in

direzione dell'impugnatura.

Figura L

Il freno della catena viene allentato.

2. Premere il tasto di sblocco dell'interruttore dell'ap-

parecchio.

Figura M

3. Premere l’interruttore dell’apparecchio.

L’apparecchio si accende.

Interruzione del funzionamento

1. Rilasciare l'interruttore dell'apparecchio.

L’apparecchio si arresta.

2. Premere il paramano/la leva del freno della catena

in direzione del binario di guida.

Figura N

Il freno della catena viene azionato e la catena della

sega si blocca.

3. Rimuovere l’unità accumulatore dall’apparecchio

(vedere il capitolo Rimozione dell’unità accumulato-

re).

Tecniche di lavoro

Posizione di lavoro

 PERICOLO

Movimenti incontrollati della motosega

Pericolo di morte per ferite da taglio

Prima di procedere al taglio, stabilire il tipo di taglio da

eseguire e rilevare i possibili pericoli.

Tenere sempre saldamente la motosega con entrambe

le mani.

 Non guidare la motosega in asse con il corpo.

Figura O

 Tenere il motosega lateralmente rispetto al corpo, in

modo che nessuna parte del corpo possa trovarsi

nel campo di movimento della motosega.

 Mantenere la massima distanza possibile dal mate-

riale da segare.

 Non lavorare mai su una scala o stando su un albe-

ro.

 Non lavorare mai in posizioni instabili.

Trascinamento/contraccolpo

 PERICOLO

Movimenti incontrollati della motosega

Pericolo di morte per ferite da taglio

Prima di procedere al taglio, stabilire il tipo di taglio da

eseguire e rilevare i possibili pericoli.

Tenere sempre saldamente la motosega con entrambe

le mani.

Il trascinamento/contraccolpo è un effetto che si verifica

generalmente nella direzione opposta a quella di scorri-

mento della catena sul materiale da tagliare.

Figura P

1 Trascinamento

48 Italiano

2 Contraccolpo

Se durante il taglio con il lato inferiore del binario di gui-

da - taglio diritto - la catena della sega si inceppa o col-

pisce un oggetto solido nel legno, la motosega può

essere trascinata improvvisamente verso il materiale da

tagliare.

 Per evitare di essere trascinati in avanti, applicare

sempre saldamente l’artiglio.

Se durante il taglio con il lato superiore del binario di

guida - taglio a rovescio - la catena della sega si inceppa

o colpisce un oggetto solido nel legno, la motosega può

rimbalzare in direzione dell'operatore.

 Per evitare un contraccolpo:

 Non incastrare il lato superiore del binario di gui-

da.

 Non ruotare il binario di guida nel taglio.

Contraccolpo

 PERICOLO

Movimenti incontrollati della motosega

Pericolo di morte per ferite da taglio

Prima di procedere al taglio, stabilire il tipo di taglio da

eseguire e rilevare i possibili pericoli.

Tenere sempre saldamente la motosega con entrambe

le mani.

In caso di contraccolpo, la motosega viene proiettata in

modo improvviso e incontrollabile in direzione dell'ope-

ratore.

Un contraccolpo si verifica ad es. quando la catena del-

la sega nella parte superiore della punta del binario di

guida urta involontariamente un ostacolo o si incastra.

Figura Q

 Tenere sempre la motosega in modo da poter con-

trastare le forze di contraccolpo. Non lasciare anda-

re la motosega.

 Durante il taglio, non piegarsi troppo in avanti.

 Non trasportare la motosega oltre l’altezza delle

spalle.

 Attendere sempre che la catena abbia raggiunto la

massima velocità, quindi eseguire il taglio a pieno

gas.

 Non utilizzare la punta del binario di guida per il ta-

glio.

 Inserire il binario con estrema cautela in un taglio già

iniziato.

 Prestare attenzione alla posizione del tronco e alle

forze che possono chiudere la fenditura di taglio e

bloccare la catena della sega.

 Durante la sramatura non tagliare mai più rami con-

temporaneamente.

 Lavorare solo con una catena affilata e tesa corret-

tamente.

 Utilizzare una catena a basso rischio di contraccol-

po e un binario di guida con testata piccola.

Determinazione della direzione di caduta e della via

di ritirata

 PERICOLO

Albero in caduta

Pericolo di morte

I lavori di abbattimento degli alberi possono essere ese-

guiti solo da persone addestrate.

Quando si determina la direzione di caduta, tenere pre-

sente quanto segue:

 La distanza dall’area di lavoro successiva deve es-

sere pari ad almeno 2,5 volte la lunghezza dell'albe-

ro.

 Non eseguire lavori di abbattimento in presenza di

vento forte.

L'albero può cadere in modo incontrollato.

 Determinare la direzione di caduta in base alla cre-

scita dell'albero, alle caratteristiche del terreno (pen-

denza) e alle condizioni meteorologiche.

 Lasciare sempre cadere l'albero in un punto sgom-

bro, mai su altri alberi.

È necessario predisporre una via di ritirata per ogni ad-

detto. Vale quanto segue:

 Stabilire la via di ritirata a circa 45° in diagonale ri-

spetto alla direzione di caduta.

Figura R

 Eliminare eventuali ostacoli dalla via di ritirata.

 Non posare attrezzi e accessori lungo la via di ritira-

ta.

 Quando si lavora su un pendio ripido, stabilire una

via di ritirata parallela al pendio.

 Mentre si percorre la via di ritirata, fare attenzione ai

rami che cadono e osservare il volume della chio-

ma.

Preparazione dell'area di lavoro intorno al tronco

1. Ripulire l'area di lavoro sul tronco da rami, sterpaglia

e ostacoli che possono intralciare.

Supporto sicuro garantito.

2. Pulire accuratamente la base del tronco, ad es. con

l’accetta.

Sabbia, pietre e altri corpi estranei riducono l’affila-

tura della catena.

3. Rimuovere le basi delle radici di grandi dimensioni.

a Incidere la base delle radici in senso verticale.

Figura S

b Incidere la base delle radici in senso orizzontale.

c Rimuovere il pezzo di radice tagliato dall'area di

lavoro.

Esecuzione del taglio di abbattimento

 PERICOLO

Albero in caduta

Pericolo di morte

I lavori di abbattimento degli alberi possono essere ese-

guiti solo da persone addestrate.

1. Assicurarsi che nessuno venga messo in pericolo

dall'albero che cade. Eventuali richiami di avverti-

mento possono essere coperti dal rumore del moto-

re.

Nell'area di abbattimento possono essere presenti

solo persone impegnate nell'abbattimento.

2. Impostare la tacca di abbattimento ad angolo retto

rispetto alla direzione di caduta.

a Il più vicino possibile al terreno, eseguire un taglio

orizzontale (taglio di fondo) su circa 1/3 del dia-

metro del tronco.

Figura T

b Eseguire un taglio obliquo (taglio alto) con un an-

golo di circa 45-60°.

3. Eseguire il taglio di abbattimento.

a Praticare il taglio di abbattimento parallelamente

al taglio di fondo e almeno 50 mm più in alto.

b Eseguire il taglio di abbattimento fino a lasciare

una cerniera larga almeno 50 mm.

La cerniera impedisce all'albero di torcersi e ca-

dere nella direzione sbagliata.

Italiano 49

Quando il taglio di abbattimento si avvicina alla

cerniera, l'albero dovrebbe iniziare a cadere.

4. Se c'è il rischio che l'albero non cada nella direzione

desiderata o si giri all'indietro, bloccando così la ca-

tena della sega, interrompere il taglio di abbattimen-

to. Utilizzare dei cunei per allargare il taglio e far

cadere l'albero nella direzione desiderata.

5. Quando l'albero inizia a cadere, estrarre la motose-

ga dalla fessura di taglio.

6. Spegnere l’apparecchio.

7. Bloccare il freno della catena.

8. Spegnere la motosega.

9. Allontanarsi lungo la via di ritirata.

Taglio di legno in tensione

 PERICOLO

Movimenti incontrollati della motosega e del mate-

riale tagliato

Lesioni da taglio potenzialmente mortali, lesioni causate

dal materiale tagliato

Prima di procedere al taglio, stabilire il tipo di taglio da

eseguire e rilevare i possibili pericoli.

Tenere sempre saldamente la motosega con entrambe

le mani

Il legname in tensione è un tronco, un ramo, un ceppo

radicato o un germoglio che viene mantenuto in tensio-

ne da altri pezzi di legno.

1. Fare attenzione al legname in tensione, poiché esi-

ste il rischio che scatti improvvisamente all'indietro

nella sua posizione originaria.

Figura U

2. Tagliare il legname in tensione con cautela, proce-

dendo dal lato in pressione (vedere anche capitolo

Taglio di un tronco in tensione).

Figura V

Sramatura

 PERICOLO

Contraccolpo

Lesioni da taglio mortali

Durante la sramatura fare attenzione a che il binario di

guida/la catena non si incastrino.

몇 AVVERTIMENTO

Modifica della distribuzione del peso durante la sra-

matura

Rischio di lesioni a causa di movimenti incontrollati del

tronco

Scegliere l'area di lavoro in modo che non vi siano peri-

coli.

 Tagliare i rami nella direzione di crescita.

Figura W

 Tagliare i rami dall'alto verso il basso.

 Lasciare i rami inferiori più grandi come supporto,

per mantenere l'albero a distanza dal suolo.

 Supportare la motosega il più possibile.

 Non eseguire la sramatura stando in piedi sul tron-

co.

 Non utilizzare la punta della barra per il taglio.

 Prestare attenzione ai rami che sono in tensione.

Tagliare i rami in tensione dal basso verso l'alto.

 Non tagliare mai più rami contemporaneamente.

 Rimuovere regolarmente i rami tagliati dall'area di

lavoro.

Taglio di un tronco d’albero

 PERICOLO

Movimenti incontrollati della motosega

Pericolo di morte per ferite da taglio

Prima di procedere al taglio, stabilire il tipo di taglio da

eseguire e rilevare i possibili pericoli.

Tenere sempre saldamente la motosega con entrambe

le mani.

ATTENZIONE

Danneggiamento della catena in caso di contatto

con il terreno

Assicurarsi che la catena non tocchi il terreno.

1. Applicare la motosega puntando l'artiglio.

2. Tagliare il tronco il modo uniforme.

Taglio di un tronco in tensione

 PERICOLO

Movimento incontrollato della motosega

Lesioni da taglio mortali

Quando si tagliano tronchi in tensione, rispettare asso-

lutamente l'ordine seguente: prima il taglio di scarico sul

lato in pressione, poi il taglio di sezionamento sul lato in

trazione.

 Il tronco è supportato su 2 lati:

a Per il taglio di scarico sul lato in pressione, incide-

re circa 1/3 del diametro del tronco procedendo

dall'alto.

Figura X

b Praticare il taglio di sezionamento sul lato in tra-

zione procedendo dal basso.

 Il tronco è supportato su 1 lato:

a Per il taglio di scarico sul lato in pressione, incide-

re circa 1/3 del diametro del tronco procedendo

dal basso.

Figura Y

b Praticare il taglio di sezionamento sul lato in tra-

zione procedendo dall’alto.

Rimozione dell’unità accumulatore

Nota

In caso di interruzioni di lavoro prolungate, rimuovere

l’unità accumulatore dall’apparecchio ed evitarne l’utiliz-

zo involontario.

1. Tirare il tasto di sblocco dell’unità accumulatore in

direzione dell’unità accumulatore.

Figura Z

2. Premere il tasto di sblocco dell’unità accumulatore

per sbloccare l’unità accumulatore.

3. Prelevare l’unità accumulatore dall’apparecchio.

Termine del funzionamento

1. Rimuovere l’unità accumulatore dall’apparecchio

(vedere il capitolo Rimozione dell’unità accumulato-

re).

2. Pulire l’apparecchio (vedere capitolo Pulizia dell'ap-

parecchio).

Trasporto

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

몇 PRUDENZA

Avviamento incontrollato

Lesioni da taglio

50 Italiano

Prima di trasportare l’apparecchio, rimuovere l’unità ac-

cumulatore.

Trasportare l'apparecchio solo con il copricatena mon-

tato.

1. Rimuovere l’unità accumulatore (vedere capitolo

Rimozione dell’unità accumulatore).

2. Premere il paramano/la leva del freno della catena

in direzione del binario di guida.

Figura N

Il freno della catena è bloccato.

3. Montare il copricatena.

Figura F

4. Portare l'apparecchio solo per l’impugnatura e con il

binario di guida all'indietro.

5. In caso di spostamenti lunghi, svuotare il serbatoio

olio della catena.

a Rimuovere il tappo del serbatoio olio della cate-

na.

Figura G

b Raccogliere l'olio lubrificante della catena in un

contenitore adatto.

c Serrare il tappo del serbatoio olio della catena.

6. Per il trasporto in veicoli, fissare l'apparecchio in

modo che non possa scivolare e ribaltarsi.

Stoccaggio

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nello stoccaggio, osservare il peso dell'apparecchio.

몇 PRUDENZA

Avviamento incontrollato

Lesioni da taglio

Prima dello stoccaggio, rimuovere l’accumulatore

dall'apparecchio.

Conservare l'apparecchio solo con il copricatena mon-

tato.

1. Rimuovere l’unità accumulatore (vedere capitolo

Rimozione dell’unità accumulatore).

2. Premere il paramano/la leva del freno della catena

in direzione del binario di guida.

Figura N

Il freno della catena è bloccato.

3. Montare il copricatena.

Figura F

4. Svuotare il serbatoio olio della catena.

a Rimuovere il tappo del serbatoio olio della cate-

na.

Figura G

b Raccogliere l'olio lubrificante della catena in un

contenitore adatto.

c Serrare il tappo del serbatoio olio della catena.

5. Se l’apparecchio deve essere conservato per più di

un mese, oliare la catena per prevenire la ruggine.

6. Conservare l’apparecchio in un luogo asciutto e ben

ventilato. Tenerlo lontano da agenti corrosivi quali

sostanze chimiche per il giardino e fondenti chimici.

Non conservare l’apparecchio all’aperto.

Cura e manutenzione

몇 PRUDENZA

Avviamento incontrollato

Lesioni da taglio

Prima di qualunque operazione, rimuovere l'accumula-

tore dall'apparecchio.

몇 PRUDENZA

Catena affilata

Lesioni da taglio

Indossare sempre guanti di protezione quando si lavora

sulla catena.

Pulizia dell'apparecchio

1. Rimuovere l’unità accumulatore (vedere capitolo

Rimozione dell’unità accumulatore).

2. Eliminare residui di taglio e sporco dalla catena uti-

lizzando una spazzola.

Figura AA

3. Pulire il carter e le impugnature con un panno mor-

bido e asciutto.

4. Dopo ogni pulizia controllare il funzionamento del

freno della catena (vedere capitolo Controllo del

funzionamento del freno della catena).

Intervalli di manutenzione

Prima di ogni messa in funzione

Prima di ogni messa in funzione eseguire le seguenti at-

tività:

 Controllare il livello dell'olio della catena, se neces-

sario rabboccare (vedere capitolo Riempimento del

serbatoio olio della catena).

 Controllare la tensione della catena (vedere capitolo

Controllo della tensione della catena).

 Controllare che la catena sia sufficientemente affila-

ta, se necessario sostituirla (vedere capitolo Sosti-

tuzione della catena e del binario di guida).

 Controllare che l'apparecchio non sia danneggiato.

 Controllare che tutti i bulloni, i dadi e le viti siano sal-

damente serrati.

 Controllare il funzionamento del freno della catena

(vedere capitolo Controllo del funzionamento del

freno della catena).

Ogni 5 ore d’esercizio

 Controllare il funzionamento del freno della catena

ogni 5 ore d’esercizio (vedere capitolo Controllo del

funzionamento del freno della catena).

Lavori di manutenzione

Controllo del funzionamento del freno della catena

1. Accendere l'apparecchio.

2. Mentre l'apparecchio è in funzione, ruotare la mano

sull'impugnatura anteriore in modo da premere il pa-

ramano/leva del freno della catena verso la guida

con il dorso della mano.

Il freno della catena viene bloccato.

La catena deve fermarsi.

3. Tirare il paramano/la leva del freno della catena in

direzione dell'impugnatura.

La catena deve allentarsi.

Regolazione della tensione della catena

1. Rimuovere l’unità accumulatore (vedere capitolo

Rimozione dell’unità accumulatore).

2. Allentare la manopola di tensionamento catena.

Figura AB

3. Regolare la tensione della catena agendo sull’anel-

lo.

Figura AC

4. Controllare la tensione della catena.

Figura J

La distanza tra il binario di guida e la catena deve

essere 3-4 mm.

5. Serrare la manopola di tensionamento catena.

Italiano 51

Sostituzione della catena e del binario di guida

몇 PRUDENZA

Catena affilata

Lesioni da taglio

Indossare sempre guanti di protezione quando si lavora

sulla catena.

1. Rimuovere l’unità accumulatore (vedere capitolo

Rimozione dell’unità accumulatore).

2. Allentare la manopola di tensionamento catena e ri-

muovere la copertura.

Figura AD

3. Rimuovere il binario di guida con il tendicatena.

Figura AE

4. Per sostituire il binario di guida occorre rimuovere il

tendicatena.

Figura AF

5. Smaltire la vecchia catena e, se necessario, il bina-

rio di guida secondo le norme vigenti.

6. Se necessario, montare il tendicatena sul nuovo bi-

nario di guida.

Figura AG

7. Montare la nuova catena sul binario di guida. Ri-

spettare il senso di rotazione della catena.

Figura C

8. Posizionare la catena sul pignone e inserire il bina-

rio di guida.

Figura D

9. Applicare la copertura e serrare la manopola di ten-

sionamento catena.

Figura E

10. Regolare la tensione della catena (vedere capitolo

Regolazione della tensione della catena).

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono es-

sere risolte autonomamente aiutandosi con le seguenti

indicazioni. In caso di dubbi o di guasti qui non menzio-

nati si consiglia di rivolgersi al servizio assistenza auto-

rizzato.

Con l’usura, la capacità dell’unità accumulatore diminu-

isce, anche in caso di cura adeguata; per tale motivo

non sarà più possibile raggiungere l’intera durata, an-

che in stato di carica massima. Ciò non rappresenta un

difetto.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di

pubblicazione da parte della nostra società di vendita

competente. Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio, se causati

da difetto di materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio rivendito-

re, oppure al più vicino centro di assistenza autorizzato,

esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Dati tecnici

Con riserva di modifiche tecniche.

Errore Causa Correzione

L’apparecchio non si av-

via

L’unità accumulatore è scarica.  Caricare l’unità accumulatore.

L'unità accumulatore è guasta.  Sostituire l’unità accumulatore.

L'unità accumulatore non è posizionata

correttamente.

 Spingere l'unità accumulatore nell'alloggia-

mento finché non si innesta.

L'apparecchio si arresta

durante l'esercizio

L'accumulatore è surriscaldato  Interrompere il lavoro e attendere che la

temperatura dell'accumulatore raggiunga il

campo normale.

Il motore è surriscaldato  Interrompere il lavoro e lasciare raffredda-

re il motore.

CNS 18-

Dati sulle prestazioni dell’apparecchio

Tensione d'esercizio V 18

Velocità a vuoto della catena m/s 10

Volume del serbatoio olio della ca-

tena

ml 200

Valori rilevati secondo EN 60745-1, EN 60745-2-13

Livello di pressione acustica L

dB(A) 87,9

Incertezza K

dB(A) 3,0

Livello di potenza acustica L

dB(A) 98,9

Incertezza K

dB(A) 1,4

Valore di vibrazione mano-braccio

maniglia anteriore

m/s

3,5

Valore di vibrazione mano-braccio

maniglia posteriore

m/s

5,2

Incertezza K m/s

1,5

Dimensioni e pesi

Lunghezza x larghezza x altezza mm 735 x

230 x

247

Lunghezza del binario di guida mm 300

Lunghezza di taglio mm 250

Passo della catena in (mm) 0,375

(9,525)

Peso (senza unità accumulatore) kg 3,2

CNS 18-

52 Nederlands

Valore di vibrazione

몇 AVVERTIMENTO

Il valore di vibrazione indicato è stato misurato con una

procedura standard e può essere utilizzato per confron-

tare diversi apparecchi.

Il valore di vibrazione indicato può essere utilizzato per

una valutazione provvisoria del carico.

A seconda del tipo e della modalità di utilizzo dell’appa-

recchio, la generazione di vibrazioni durante l’utilizzo

momentaneo dell'apparecchio può discostarsi dal valo-

re complessivo indicato.

Apparecchi con un valore delle vibrazioni

mano-braccio > 2,5 m/s² (vedi capitolo

Specifiche tecniche nel manuale delle

istruzioni)

몇 PRUDENZA ● Un utilizzo ininterrotto per di-

verse ore dell’apparecchio può comportare un senso di

intorpidimento. ● Indossate guanti caldi per proteggere

le mani. ● Effettuate regolari pause dal lavoro.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito

definita, in conseguenza della sua progettazione e co-

struzione nonché nello stato in cui è stata immessa sul

mercato, è conforme ai requisiti essenziali di sicurezza

e salute pertinenti delle direttive UE. In caso di modifi-

che apportate alla macchina senza il nostro consenso,

la presente dichiarazione perde ogni validità.

Prodotto: Motosega a batteria

Tipo: 1.444-00x.x

Direttive UE pertinenti

2014/30/UE

2006/42/CE (+2009/127/EG)

2011/65/UE

2000/14/CE (+2005/88/CE)

Norme armonizzate applicate

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Procedura di valutazione della conformità applicata

2000/14/CE e modificata dalla 2005/88/CE: Allegato V

Livello di potenza acustica dB(A)

Misurato:98,9

Garantito:101

L'ente incaricato, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D – 90431 Norimberga, Germania

ha effettuato l’esame CE del tipo, numero di certificato:

BM 50452503 0001

I firmatari agiscono per incarico e con delega della dire-

zione.

Responsabile della documentazione: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/09/2019

Inhoud

Algemene instructies

Lees voor het eerste gebruik van het toestel de-

ze veiligheidsinstructies, deze oorspronkelijke

gebruiksaanwijzing, de bij het accupack gele-

verde veiligheidsaanwijzingen en de meegele-

verde veiligheidsinstructies accupack / oplaadapparaat.

Houd u hieraan. Bewaar de documentatie voor later ge-

bruik of voor de volgende eigenaar.

Naast de instructies in de gebruiksaanwijzing moet u

ook de algemene wettelijke veiligheidsvoorschriften en

de voorschriften inzake ongevallenpreventie in acht ne-

men.

Veiligheidsinstructies

Bij het werken met kettingzagen bestaat een heel

hoge kans op letsel omdat met hoge kettingsnelhe-

den en heel scherpe zaagtanden gewerkt wordt.

Neem absoluut de veiligheidsmaatregelen en ge-

dragsregels voor het werken met kettingzagen in

acht.

Aanvullend op de genoemde veiligheidsinstructies

moeten de landspecifieke veiligheids- en opleidings-

voorschriften (bijv. van overheden, beroepsverenigin-

gen of sociale ziekenfondsen) in acht genomen worden.

Het gebruik van kettingzagen kan door plaatselijke ver-

ordeningen in de tijd begrensd zijn (dag of jaar). Neem

de plaatselijke voorschriften in acht.

Gevarenniveaus

 GEVAAR

● Aanwijzing voor direct dreigend gevaar dat tot zware

of dodelijke verwondingen leidt.

몇 WAARSCHUWING

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot zware of dodelijke verwondingen kan leiden.

몇 VOORZICHTIG

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot lichte verwondingen kan leiden.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Algemene instructies........................................... 52

Veiligheidsinstructies........................................... 52

Reglementair gebruik .......................................... 56

Milieubescherming .............................................. 56

Toebehoren en reserveonderdelen ..................... 56

Leveringsomvang................................................ 56

Veiligheidsinrichtingen......................................... 56

Symbolen op het apparaat.................................. 57

Veiligheidskleding................................................ 57

Beschrijving apparaat.......................................... 58

Montage .............................................................. 58

Inbedrijfstelling .................................................... 58

Werking ............................................................... 59

vervoer ................................................................ 61

Opslag................................................................. 61

Verzorging en onderhoud.................................... 61

Hulp bij storingen ................................................ 62

Garantie .............................................................. 62

Technische gegevens.......................................... 63

Trillingswaarde .................................................... 63

EU-conformiteitsverklaring.................................. 63

Nederlands 53

LET OP

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot materiële schade kan leiden.

Algemene veiligheidsinstructies elektrische

gereedschappen

몇 WAARSCHUWING

● Lees alle veiligheidsinstructies en instructies.

Veronachtzaming van de veiligheidsinstructies en in-

structies kunnen elektrische schokken en/of zware

verwondingen veroorzaken. Bewaar alle veilig-

heidsinstructies en instructies voor later gebruik.

Het in de veiligheidsinstructies gebruikte begrip "elek-

trisch gereedschap" heeft betrekking op elektrisch ge-

reedschap met netsnoer en elektrisch gereedschap met

accu's (zonder netsnoer).

1 Veiligheid van de werkplek

a Houd uw werkbereik schoon en goed geventi-

leerd. Wanorde of onverlichte werkbereiken kun-

nen ongevallen veroorzaken.

b Werk met het elektrische gereedschap niet in

een explosieve omgeving, waarin zich brand-

bare vloeistoffen, gassen of stoffen bevinden.

Elektrische gereedschappen veroorzaken von-

ken, waardoor het stof of de dampen kunnen ont-

vlammen.

c Houd kinderen en andere personen tijdens

het gebruik van het elektrische gereedschap

buiten bereik. Bij afleiding kunt u de controle

over het apparaat verliezen.

2 Elektrische veiligheid

a De aansluitstekker van het elektrische ge-

reedschap moet in het stopcontact passen.

De stekker mag op geen enkele manier veran-

derd worden. Gebruik geen adapterstekkers

samen met elektrische gereedschappen die

over randaarding beschikken. Onveranderde

stekkers en passende stopcontacten verminde-

ren de kans op een elektrische schok.

b Vermijd lichamelijk contact met geaarde op-

pervlakken zoals van buizen, verwarmingen,

ovens en koelkasten. Er bestaat verhoogde

kans op een elektrische schok als uw lichaam ge-

aard is.

c Houd elektrische gereedschappen uit de

buurt van regen en vocht. Het indringen van

water in een elektrisch gereedschap verhoogt de

kans op een elektrische schok.

d Gebruik de kabel niet voor andere doelein-

den, bijv. om het elektrische gereedschap te

dragen of op te hangen of om de stekker uit

het stopcontact te trekken. Houd de kabel uit

de buurt van hitte, olie, scherpe randen of be-

wegende apparaatonderdelen. Beschadigde of

in elkaar gewikkelde aansluitkabels verhogen de

kans op een elektrische schok.

e Als u met een elektrisch gereedschap in de

open lucht werkt, gebruik dan alleen verleng-

snoeren die ook voor buiten geschikt zijn. Het

gebruik van een voor buiten geschikt verleng-

snoer vermindert de kans op een elektrische

schok.

f Als het gebruik van het elektrische gereed-

schap in vochtige omgeving niet te vermijden

is, gebruik dan een aardlekschakelaar. Het ge-

bruik van een aardlekschakelaar vermindert de

kans op een elektrische schok.

3 Veiligheid van personen

a Wees aandachtig, let op wat u doet en ga ver-

standig te werk met een elektrisch gereed-

schap. Gebruik geen elektrisch gereedschap

als u moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment van

onachtzaamheid bij het gebruik van het elektri-

sche gereedschap kan tot ernstig letsel leiden.

b Draag een persoonlijke veiligheidsuitrusting

en altijd een veiligheidsbril. Het dragen van

een persoonlijke veiligheidsuitrusting, zoals stof-

masker, slipvaste veiligheidsschoenen, veilig-

heidshelm of gehoorbescherming, vermindert

afhankelijk van het soort en het gebruik van het

elektrische gereedschap de kans op letsels.

c Vermijd een onbedoelde inbedrijfstelling.

Controleer of het elektrisch gereedschap uit-

geschakeld is, voordat u het op de stroom-

voorziening en/of de accu aansluit, optilt of

draagt. Als u bij het dragen van het elektrisch ge-

reedschap uw vinger op de schakelaar hebt of

het apparaat in ingeschakelde toestand op de

schakelaar aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroef-

sleutels, voordat u het elektrische gereed-

schap inschakelt. Gereedschappen of sleutels

die zich in een draaiend apparaatonderdeel be-

vinden, kunnen tot verwondingen leiden.

e Vermijd een abnormale lichaamshouding.

Zorg voor stabiliteit en blijf altijd in evenwicht.

Daardoor kunt u het elektrische gereedschap in

onverwachte situaties beter controleren.

f Draag geschikte kleding. Draag geen wijde

kleding of sieraden. Houd uw haar, kleding en

handschoenen uit de buurt van bewegende

onderdelen. Losse kleding, handschoenen, sie-

raden of lang haar kunnen vast komen te zitten in

bewegende delen.

g Als stofafzuig- en opvanginrichtingen ge-

monteerd kunnen worden, controleer dan of

deze aangesloten zijn en juist gebruikt wor-

den. Gebruik van een stofafzuiging kan gevaren

door stof verminderen.

4 Gebruik en behandeling van het elektrische ge-

reedschap

a Vermijd overbelasting van het apparaat. Ge-

bruik voor uw werk het daarvoor bestemde

elektrische gereedschap. Met het passende

elektrische gereedschap werkt u beter en veiliger

in het opgegeven vermogensbereik.

b Gebruik geen elektrisch gereedschap waar-

van de schakelaar defect is. Een elektrisch ge-

reedschap dat niet meer in- of uitgeschakeld kan

worden, is gevaarlijk en moet worden gerepa-

reerd.

c Trek de stekker uit het stopcontact en/of ver-

wijder de accu, voordat u instellingen aan het

apparaat uitvoert, toebehoren vervangt of het

apparaat weglegt. Deze voorzorgsmaatregel

verhindert het per ongeluk starten van het elektri-

sche gereedschap.

d Bewaar ongebruikte elektrische gereed-

schappen buiten het bereik van kinderen.

Laat het apparaat niet gebruiken door perso-

nen die hiermee niet vertrouwd zijn of die de-

ze instructies niet gelezen hebben. Elektrische

54 Nederlands

gereedschappen zijn gevaarlijk als ze door oner-

varen personen gebruikt worden.

e Onderhoud elektrische gereedschappen

zorgvuldig. Controleer of bewegende delen

perfect functioneren en niet klemmen en of

onderdelen gebroken of zodanig beschadigd

zijn dat de werking van het elektrische ge-

reedschap gevaar loopt. Laat beschadigde

onderdelen vóór het gebruik van het apparaat

repareren. Vele ongevallen worden door slecht

onderhouden elektrische gereedschappen ver-

oorzaakt.

f Houd snijgereedschappen scherp en schoon.

Zorgvuldig onderhouden snijgereedschappen

met scherpe snijkanten komen minder snel vast

te zitten en kunnen beter geleid worden.

g Gebruik elektrisch gereedschap, toebehoren,

inzetgereedschappen enz. overeenkomstig

deze instructies. Houd hierbij rekening met de

werkomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor ander dan het reglemen-

tair gebruik kan tot gevaarlijke situaties leiden.

5 Gebruik en verzorging van accupacks

a Laad de accupack alleen met door de goedge-

keurde oplaadapparaten. Laders die niet ge-

schikt zijn voor de desbetreffende accu kunnen

brand veroorzaken.

b Gebruik het apparaat alleen met een meegele-

verde accupack. Het gebruik van andere ac-

cupacks kan letsel en brand veroorzaken.

c Houd de accu bij niet-gebruik uit de buurt van

metalen voorwerpen zoals paperclips, mun-

ten, sleutels, spijkers, schroeven of andere

kleine metalen voorwerpen die kortsluiting

van de contacten zouden kunnen veroorza-

ken. Kortsluiting kan leiden tot brand of explo-

sies.

d Eventueel kan uit de accupack vloeistof uit-

treden. Vermijd contact. Als u toch met de

vloeistof in contact komt, grondig afspoelen

met water. Als de vloeistof in de ogen terecht-

komt, onmiddellijk een arts raadplegen. Accu-

vloeistof kan uitslag en branden van de huis

veroorzaken.

6 Service

a Laat uw elektrisch gereedschap alleen door

gekwalificeerd vakpersoneel en alleen met

originele reserveonderdelen repareren. Hier-

door wordt gegarandeerd dat de veiligheid van

het apparaat behouden blijft.

Aanvullende algemene veiligheidsinstructies

Instructie ● In sommige regio's kunnen voorschrif-

ten het gebruik van dit apparaat beperken. Laat u advi-

seren door uw plaatselijke autoriteiten.



GEVAAR ● Levensgevaar door snijwonden

als gevolg van ongecontroleerde bewegingen van het

apparaat. Houd lichaamsdelen uit de buurt van bewe-

gende delen.

● Gevaar voor letsel door weggeslinger-

de of vallende voorwerpen. Gebruik het apparaat nooit

als er personen, vooral kinderen of dieren, zich binnen

een straal van 15 m bevinden.

● U mag aan het appa-

raat geen wijzigingen uitvoeren.

몇 WAARSCHUWING ● Personen die niet

vertrouwd zijn met deze handleiding en kinderen mogen

het apparaat niet gebruiken. Lokale voorschriften kun-

nen de minimale leeftijd van de bediener voorschrijven.

● Een ongehinderd zicht op het werkbereik helpt bij het

herkennen van eventuele gevaren. Gebruik het appa-

raat alleen bij goede verlichting. ● Controleer vóór ge-

bruik of het apparaat, alle bedieningselementen,

inclusief de kettingrem en veiligheidsinrichtingen, cor-

rect werken. Controleer op losse sluitingen, zorg ervoor

dat alle veiligheidsinrichtingen en grepen correct en ste-

vig zijn bevestigd. Gebruik het apparaat niet als het niet

in onberispelijke toestand is. ● Gebruik het apparaat

nooit als de apparaatschakelaar aan de handgreep niet

correct in- of uitschakelt.

● Vervang versleten of be-

schadigde delen, alvorens het apparaat in bedrijf te ne-

men. ● Gevaar op terugslag door verlies van

evenwicht. Zorg voor een normale lichaamshouding,

zorg voor een vaste, veilige stand en blijf altijd in even-

wicht. ● Stop het apparaat onmiddellijk en controleer

op schade of identificeer de oorzaak van de trilling als

het apparaat is gevallen, een stoot heeft gekregen of

abnormaal trilt. Laat schade repareren door de geauto-

riseerde klantenservice of vervang het apparaat.

몇

VOORZICHTIG ● Draag volledige oog- en

oorbescherming, stevige en robuuste handschoenen en

een hoofdbescherming wanneer u het apparaat be-

dient. Draag een gezichtsmasker wanneer het werk

stoffig is.

● Draag bij het werken met het apparaat lan-

ge, zware broeken, vaste schoenen en goed passende

handschoenen. Werk nooit op blote voeten. Draag geen

juwelen, sandalen of korte broeken. ● Letselgevaar, als

losszittende kleding, haren of sieraden door beweeglij-

ke delen van het apparaat wordt gegrepen. Houd kle-

ding en sieraden uit de buurt van beweeglijke delen van

de machine. Bind lange haren samen.

● Gehoorbe-

scherming uw vermogen om waarschuwingstonen te

horen beperken. Let daarom op mogelijke gevaren in de

buurt en in het werkbereik. ● Gebruik alleen toebeho-

ren en reserveonderdelen die worden aanbevolen door

de fabrikant. Origineel toebehoren en originele reserve-

onderdelen garanderen een veilige en storingsvrije wer-

king van het apparaat.

Veiligheidsinstructies voor kettingzagen

 Houd bij een lopende zaag alle lichaamsdelen

uit de buurt van de kettingzaag. Controleer vóór

het starten van de zaag of de zaagketting niets

raakt. Bij het werken met een kettingzaag kan een

moment van onachtzaamheid ertoe leiden dat kle-

ding of lichaamsdelen door de zaagketting gegre-

pen worden.

 Houd de kettingzaag altijd met uw rechterhand

aan de achterste greep en uw linkerhand aan de

voorste greep vast. Het vasthouden van de ket-

tingzaag in omgekeerde werkhouding verhoogt de

kans op letsels en mag niet toegepast worden.

 Het elektrische gereedschap mag alleen aan de

geïsoleerde greepvlakken vastgehouden wor-

den omdat de zaagketting verborgen leidingen

kan raken. Zaagkettingen die een spanningvoeren-

de draad raken, maken metalen delen van het elek-

trische gereedschap spanningvoerend en zouden

de bediener een elektrische schok kunnen toedie-

nen.

 Draag een veiligheidsbril en een gehoorbe-

scherming. Bijkomende veiligheidsuitrusting

voor hoofd, handen, benen en voeten wordt aan-

bevolen. Passende veiligheidskledij vermindert het

Nederlands 55

verwondingsgevaar door rondvliegend spaanmate-

riaal en het toevallig aanraken van de zaagketting.

 Werk met de kettingzaag niet op een boom. Bij

het gebruik op een boom bestaat verwondingsge-

vaar.

 Zorg altijd voor stabiliteit en gebruik de ketting-

zaag alleen als u op een harde, veilige en effen

ondergrond staat. Een glibberige ondergrond of in-

stabiele vlakken zoals op een ladder kunnen tot het

verlies van het evenwicht of de controle over de ket-

tingzaag leiden.

 Houd er bij het snoeien van een onder spanning

staande tak rekening mee dat deze terugveert.

Als de spanning in de houtvezels vrijkomt, kan de

gespannen tak de bediener raken en/of de bediener

kan de controle over de kettingzaag verliezen.

 Wees bijzonder voorzichtig bij het snoeien van

onderhout en jonge bomen. Het dunne materiaal

kan door de zaagketting gegrepen worden en op u

slaan of u uit het evenwicht brengen.

 Draag de kettingzaag aan de voorste greep in

uitgeschakelde toestand, de zaagketting van uw

lichaam afgewend. Bij het transport of het bewa-

ren van de kettingzaag altijd de veiligheidsaf-

dekking aanbrengen. Een zorgvuldige omgang

met de kettingzaag vermindert de waarschijnlijkheid

van het per ongeluk aanraken van de lopende zaag-

ketting.

 Volg de instructies voor de smering, de kettings-

panning en het wisselen van toebehoren. Een

ondeskundig gespannen of gesmeerde ketting kan

ofwel breken of het terugslagrisico verhogen.

 Houd de grepen droog, schoon en vrij van olie

en vet. Vettige, olieachtige grepen zijn glibberig en

leiden tot het verlies van de controle.

 Alleen hout zagen. De kettingzaag niet voor

werkzaamheden gebruiken waarvoor hij niet be-

stemd is. Voorbeeld: Gebruik de kettingzaag niet

voor het zagen van plastic, metselwerk of bouw-

materialen die niet van hout zijn. Het gebruik van

de kettingzaag voor niet reglementaire werkzaam-

heden kan tot gevaarlijke situaties leiden.

Oorzaken en vermijden van een terugslag

Terugslag kan optreden als de punt van de geleidings-

rail een voorwerp raakt of als het hout buigt en de zaag-

ketting bij het zagen vastklemt.

Contact met de railpunt kan in sommige gevallen tot een

onverwachte naar achteren gerichte reactie leiden

waarbij de geleidingsrail naar boven en in de richting

van de bediener geslagen wordt.

Het vastklemmen van de zaagketting aan de bovenkant

van de geleidingsrail kan de rail snel in de richting van

de bediener terugstoten.

Elk van deze reacties kan ertoe leiden dat u de controle

over de zaag verliest en u mogelijk zwaar gewond raakt.

Vertrouw niet uitsluitend op de in de kettingzaag inge-

bouwde veiligheidsinrichtingen. Als gebruiker van een

kettingzaag dient u verschillende maatregelen te treffen

om zonder ongevallen en letsels te kunnen werken.

Een terugslag is het gevolg van een fout gebruik van het

elektrische gereedschap. Deze kan door geschikte

voorzorgsmaatregelen, zoals hierna beschreven, wor-

den vermeden:

 Houd de zaag met beide handen vast, waarbij

duim en vingers de grepen van de kettingzaag

omsluiten. Breng uw lichaam en armen in een

positie waarin u aan de terugslagkrachten kunt

weerstaan. Als er geschikte maatregelen worden

getroffen, kan de bediener de terugslagkrachten be-

heersen. De kettingzaag nooit loslaten.

 Vermijd een abnormale lichaamshouding en

zaag niet hoger dan schouderhoogte. Daardoor

wordt het per ongeluk aanraken van de railpunt ver-

meden en een betere controle van de kettingzaag in

onverwachte situaties mogelijk gemaakt.

 Gebruik altijd door de fabrikant voorgeschreven

reserverails en zaagkettingen. Verkeerde reser-

verails en zaagkettingen kunnen tot het breken van

de ketting en/of tot een terugslag leiden.

 Houd u aan de instructies van de fabrikant voor

het slijpen en het onderhoud van de zaagketting.

Te lage dieptebegrenzers verhogen de neiging tot

terugslag.

Aanvullende veiligheidsinstructies voor

kettingzagen

Instructie ● Kärcher raadt aan om bij het eerste

gebruik boomstammen op een zaagbok te zagen.

● Houd bij het gebruik van de kettingzaag een verband-

doos voor grote wonden en een middel om hulp in te

roepen bij u. Een grotere en uitgebreidere verbanddoos

moet in de buurt zijn.

몇

WAARSCHUWING ● Zorg voor een sta-

biele stand, een schone werkplek en plan een terugtrek-

traject om u terug te trekken bij vallende takken voordat

u het apparaat gebruikt. ● Pas op voor smeeroliedam-

pen en zaagspanen. Draag indien nodig een masker of

ademhalingsapparaat. ● Houd de kettingzaag altijd

met beide handen vast. Houd de grepen met de duim

aan de ene en de vingers aan de andere kant vast.

Houd de achterste greep met de rechterhand en de

voorste greep met de linkerhand vast.

● Gevaar voor

letsel. Voer geen wijzigingen aan het apparaat uit. Ge-

bruik het apparaat niet om aanbouwdelen of apparaten

aan te drijven die niet worden aanbevolen door de fabri-

kant van het apparaat. ● Controleer voordat u het ap-

paraat inschakelt of de zaagketting geen voorwerpen

raakt. ● Ernstig letsel of overlijden als een verkeerd ge-

spannen zaagketting uit de geleidingsrail springt. Con-

troleer de kettingspanning voor elk gebruik. De lengte

van de ketting is afhankelijk van de temperatuur.

● Zorg

ervoor dat alle veiligheidsinrichtingen, grepen en de

klauwstop correct zijn vastgezet en in goede staat ver-

keren.

● Ernstig letsel door foute werkwijze:

 U moet te allen tijde alert zijn en controle hebben

over uw werkplek wanneer u met de kettingzaag

werkt. De grootte van het werkbereik is afhankelijk

van de uit te voeren taak en de grootte van de boom

of het werkstuk. Het kappen van een boom vereist

een grotere werkplek dan bijv. het op lengte afkor-

ten.

 Zaag nooit met uw lichaam in lijn met geleidingsrail

en ketting. Zo vermindert u het gevaar bij een terug-

slag van de ketting aan het hoofd of lichaam te wor-

den geraakt.

 Maak bij het zagen geen heen en weer gaande be-

wegingen, laat de ketting het werk doen, houd de

ketting scherp en probeer niet om de ketting door de

snede te drukken.

 Oefen geen druk uit op de zaag aan het einde van

de zaagsnede. Wees voorbereid om de zaag te ont-

lasten wanneer deze door het hout is gezaagd.

 Stop de kettingzaag niet tijdens het zaagproces.

Laat de zaag lopen tot de zaagsnede is beëindigd.

56 Nederlands

● Maak uzelf vertrouwd met uw nieuwe kettingzaag

door eenvoudige zaagsnedes in veilig ondersteund

hout te maken. Herhaal dit als u uw kettingzaag lange

tijd niet hebt gebruikt.

● Zaag geen wijnstokken en/of

korte struiken met een diameter van minder dan 75 mm.

● Schakel het apparaat uit, zet de kettingrem vast, ver-

wijder het accupack en controleer of alle beweeglijke

delen volledig tot stilstand zijn gekomen:

 Alvorens het apparaat te reinigen of eraan te wer-

ken.

 Het apparaat zonder toezicht achterlaten.

 Voordat u aanbouwdelen monteert of verwijdert.

 Voordat u het apparaat controleert, onderhoudt of

aan het apparaat werkt.

몇

VOORZICHTIG ● De kettingzaag is een

zwaar apparaat. Personen die de kettingzaag gebrui-

ken, moeten fysiek fit en in goede gezondheid verkeren.

U moet over een goed gezichtsvermogen, behendig-

heid, balans en handmatige vaardigheden beschikken.

Gebruik bij twijfel de kettingzaag niet. ● Draag bij het

werken met het apparaat altijd een veiligheidshelm met

rooster, zo vermindert u het gevaar bij een terugslag in

het gezicht en aan het hoofd gewond te raken.

Restrisico's

몇 WAARSCHUWING

● Ook als het apparaat zoals voorgeschreven wordt

gebruikt, blijven restrisico’s voorhanden. De volgen-

de gevaren kunnen door gebruik van het apparaat

ontstaan:

 Trillingen kunnen tot letsel leiden. Gebruik voor alle

werkzaamheden steeds het juiste gereedschap, ge-

bruik de hiervoor bedoelde grepen en begrens de

arbeidstijd en de duur van blootstelling.

 Lawaai kan leiden tot gehoorschade. Draag een ge-

hoorbescherming en begrens de belasting.

 Snijletsels bij contact met vrijliggende zaagtanden

van de zaagketting.

 Snijletsels door onvoorziene, abrupte bewegingen

of terugslag van de geleidingsrail.

 Snijletsels/injectiegevaar door onderdelen die van

de zaagketting wegvliegen.

 Letsels door weggeslingerde voorwerpen (houtspa-

nen, splinters).

 Inademen van stof en deeltjes.

 Huidcontact met het smeermiddel/de olie.

Reduceren van risico’s

몇 VOORZICHTIG

● Langdurig gebruik van het apparaat kan door trillin-

gen tot doorbloedingsstoringen in de handen leiden.

Een algemeen geldende duur voor het gebruik kan

niet worden vastgelegd, omdat deze van meerdere

invloedsfactoren afhangt:

 Persoonlijke aanleg voor slechte doorbloeding

(vaak koude vingers, tinteling in de vingers)

 Lage omgevingstemperatuur. Draag warme hand-

schoenen om uw handen te beschermen.

 Belemmering van de doorbloeding door stevig vast-

pakken.

 Ononderbroken gebruik is schadelijker dan door

pauzes onderbroken gebruik.

Bij regelmatig, langdurig gebruik van het apparaat en

bij herhaaldelijk optreden van symptomen, zoals tin-

teling in de vingers, koude vingers, dient u contact op

te nemen met een arts.

Reglementair gebruik

 GEVAAR

Niet-reglementair gebruik

Levensgevaar door snijwonden

Gebruik het apparaat alleen volgens de voorschriften.

 De kettingzaag is alleen voor privégebruik bedoeld.

 De kettingzaag is alleen geschikt voor werk in de

open lucht.

 Om veiligheidsredenen moet de kettingzaag altijd

met beide handen veilig worden vastgehouden.

 De kettingzaag werd ontwikkeld voor het zagen van

takken, stammen en balken. De zaaglengte van de

geleidingsrail bepaalt de maximaal mogelijke dia-

meter van het gezaagde materiaal.

 De kettingzaag mag alleen worden gebruikt voor het

zagen van hout.

 De kettingzaag niet gebruiken in een natte omge-

ving of als het regent.

 De kettingzaag alleen in een goed verlichte omge-

ving gebruiken.

 Het ombouwen en niet door de fabrikant goedge-

keurde wijzigingen zijn uit veiligheidsredenen niet

toegestaan.

Elk ander gebruik is niet toegestaan. Voor risico's die

ontstaan door gebruik dat niet is toegestaan, is de ge-

bruiker verantwoordelijk.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi

verpakkingen met het gescheiden afval weg.

Elektrische en elektronische apparaten bevatten

waardevolle recyclebare materialen en vaak on-

derdelen zoals batterijen, accu's of olie, die bij on-

juiste omgang of verkeerd weggooien een

mogelijk gevaar voor de gezondheid en het milieu kun-

nen vormen. Voor een correct gebruik van het apparaat

zijn deze onderdelen echter noodzakelijk. Apparaten

met dit symbool mogen niet met het huisvuil worden

weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder:

www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reser-

veonderdelen. Deze garanderen een veilige en sto-

ringsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt

u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpak-

king afgebeeld. Controleer de inhoud bij het uitpakken

op volledigheid. Bij ontbrekend toebehoren of bij trans-

portschade neemt u contact op met uw distributeur.

Veiligheidsinrichtingen

몇 VOORZICHTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uw veiligheid.

Verander of omzeil veiligheidsinrichtingen nooit.

Ketting met gering terugslaggevaar

Een ketting met een gering terugslaggevaar vermindert

de waarschijnlijkheid van een terugslag.

Nederlands 57

De ruimtanden (grijpmessen) vóór elke zaagtand voor-

komen dat de zaagtanden te diep in de terugslagzone

grijpen, waardoor de sterkte van de terugslag wordt ver-

minderd.

Bij het doorlussen van de ketting bestaat het risico dat

deze veiligheidsfunctie buiten werking wordt gesteld.

Als de zaagcapaciteit verslecht, moet de ketting om vei-

ligheidsredenen worden vervangen. Gebruik voor re-

serveonderdelen alleen de combinatie van

geleidingsrail en ketting die door de fabrikant wordt aan-

bevolen.

Geleidingsrails

Bij geleidingsrails waarvan de punten een kleine radius

hebben, is er meestal een lager risico op terugslag.

Daarom voor de taak een geleidingsrail met passende

ketting gebruiken die net lang genoeg is. Langere gelei-

dingsrails vergroten de kans op verlies van controle tij-

dens het zagen.

Vóór elke inbedrijfstelling de kettingspanning controle-

ren (zie hoofdstuk Kettingspanning controleren). Als de

kettingspanning niet correct is ingesteld, bestaat bij het

zagen van kleinere takken (dunner dan de volledige

lengte van de geleidingsrail) een verhoogde kans dat de

ketting wordt afgeworpen.

Kettingvanger

Als de ketting losraakt of breekt, voorkomt de ketting-

vanger dat de ketting in de richting van de gebruiker

wordt geslingerd.

Klauwstop

De geïntegreerde klauwstop kan worden gebruikt als

draaipunt om de kettingzaag stabiliteit te geven tijdens

een zaagsnede.

Bij het zagen het apparaat naar voren drukken tot de

doornen in de rand van het hout dringen. Als de achter-

ste greep omhoog of omlaag wordt bewogen in de rich-

ting van de snede, wordt de fysieke belasting bij het

werken met de kettingzaag verminderd.

Kettingrem

Kettingremmen worden in geval van gevaar gebruikt om

de ketting snel tot stilstand te brengen.

Als de handbescherming / hendel kettingrem in de rich-

ting van de geleidingsrail wordt gedrukt, moet de ketting

onmiddellijk tot stilstand komen.

De kettingrem kan een terugslag niet voorkomen, maar

vermindert het risico op letsel als de geleidingsrail de

gebruiker raakt in geval van terugslag.

De correcte werking van de kettingrem moet vóór elke

inbedrijfstelling van het apparaat worden gecontroleerd

(zie hoofdstuk Werking van de kettingremmen contro-

leren).

Symbolen op het apparaat

Veiligheidskleding

 GEVAAR

Levensgevaar door snijwonden. Draag bij werkzaamhe-

den aan het apparaat geschikte beschermende kleding.

Neem de plaatselijke voorschriften inzake ongevallen-

preventie in acht.

Hoofdbescherming

Draag bij het werken met het apparaat een geschikte

veiligheidshelm die voldoet aan EN 397 en CE-gemar-

keerd is.

Algemeen waarschuwinsteken

Lees voor de inbedrijfstelling de ge-

bruiksaanwijzing en alle veiligheidsin-

structies.

Draag bij het werken met het apparaat

een geschikte hoofd-, oog- en gehoorbe-

scherming.

Draag bij het werken met het apparaat

slipvaste veiligheidsschoenen.

Draag bij werkzaamheden met het appa-

raat antislip en slijtvaste handschoenen.

Levensgevaar door terugslag van de ket-

tingzaag. Raak de te zagen voorwerpen

nooit met de punt van de geleidingsrail

aan.

Levensgevaar door ongecontroleerde

bewegingen van de kettingzaag. Houd

de kettingzaag altijd met beide handen

vast.

Levensgevaar door ongecontroleerde

bewegingen van de kettingzaag. Houd

het apparaat nooit met slechts een hand

vast.

Stel het apparaat niet bloot aan regen of

vocht.

De op het etiket aangegeven geluids-

drukniveau bedraagt 101 dB.

De kettingrem wordt gelost.

De kettingrem wordt vastgezet en de

zaagketting geblokkeerd.

Draaien om de kettingspanning in te stel-

len:

= ketting spannen

= ketting lossen

Looprichting van de ketting (markering

bevindt zich onder de afdekking)

Kettingspankop vergrendelen

Kettingspankop ontgrendelen

58 Nederlands

Draag bij het werken met het apparaat een gehoorbe-

scherming die voldoet aan EN 352-1 en CE-gemar-

keerd is.

Draag ter bescherming tegen rondvliegende splinters

een geschikte veiligheidsbril die voldoet aan EN 166 of

CE-gemarkeerd is. Of draag een helmvizier dat voldoet

aan EN 1731 en CE-gemarkeerd is.

In de vakhandel zijn veiligheidshelmen met geïntegreer-

de gehoorbescherming en vizier verkrijgbaar.

Kettingzaagjas

Draag bij het werken met het apparaat ter bescherming

van het bovenlichaan een kettingzaagjas die voldoet

aan EN 381-11 en CE-gemarkeerd is.

Veiligheidshandschoenen

Draag bij het werken met het apparaat geschikte veilig-

heidshandschoenen met snijbeschermingsuitrusting

die voldoen aan EN 381-7 en CE-gemarkeerd zijn.

Beenbescherming

Draag bij het werken met het apparaat geschikte been-

beschermers met bescherming rondom die voldoen aan

EN 381-5 en CE-gemarkeerd zijn.

Veiligheidsschoenen

Draag bij het werken met het apparaat slipvaste veilig-

heidsschoenen die voldoen aan EN 20345 en zijn ge-

markeerd met een afbeelding van een kettingzaag.

Hierdoor is gegarandeerd dat de veiligheidsschoenen

aan EN 381-3 voldoen.

Als u de kettingzaag slechts af en toe gebruikt, de grond

vlak is en er weinig gevaar is voor struikelen of vastra-

ken in struiken, kunt u veiligheidsschoenen met stalen

teenkappen en beenbeschermers die voldoen aan EN

381-9 gebruiken.

Beschrijving apparaat

In deze gebruiksaanwijzing wordt de maximale uitrus-

ting beschreven. Afhankelijk van het model zijn er ver-

schillen in de leveringsomvang (zie verpakking).

Afbeelding zie pagina's met grafieken

Afbeelding A

1 Ketting

2 Geleidingsrail

3 Klauwstop

4 Deksel kettingolietank

5 Handbeschermer / hendel kettingrem

6 Handgreep, achterzijde

7 Apparaatschakelaar

8 Ontgrendelingsknop apparaatschakelaar

9 Ontgrendelingsknop accupack

10 Afdekking

11 Handgreep, voorzijde

12 Ring voor het instellen van de kettingspanning

13 Kettingspankop

14 Kettingvanger

15 Typeplaatje

16 Kettingolie

17 Kettingbeveiliging

18 *Accupack Battery Power 18V

19 *Snellader Battery Power 18V

* optioneel

Accupack

Het apparaat kan met een 18 V Battery Power van Kär-

cher accupack worden gebruikt.

Montage

Ketting en geleidingsrail monteren

몇 VOORZICHTIG

Scherpe ketting

Letsel door snijden

Draag bij alle werkzaamheden aan de ketting veilig-

heidshandschoenen.

1. De kettingspankop losmaken en de afdekking ver-

wijderen.

Afbeelding B

2. De ketting op de geleidingsrail plaatsen. Hierbij op

de draairichting van de ketting letten.

Afbeelding C

3. De ketting rond het kettingwiel plaatsen en de gelei-

dingsrail inzetten.

Afbeelding D

4. De afdekking plaatsen en de kettingspankop vast-

draaien.

Afbeelding E

5. De kettingspanning instellen (zie hoofdstuk Ket-

tingspanning instellen).

6. De kettingbeveiliging aanbrengen.

Afbeelding F

Inbedrijfstelling

Kettingolietank vullen

1. Het bereik rond de vulopening reinigen en evt.

zaagspanen en vuil verwijderen.

2. Het deksel van de kettingolietank verwijderen.

Afbeelding G

3. De kettingolie langzaam in de tank vullen.

Afbeelding H

4. Evt. gemorste kettingolie met een doek opnemen.

5. De kettingolietank met het deksel afsluiten.

Kettingspanning controleren

몇 VOORZICHTIG

Scherpe ketting

Letsel door snijden

Draag bij alle werkzaamheden aan de ketting veilig-

heidshandschoenen.

1. De kettingbeveiliging verwijderen.

Afbeelding I

2. Voorzichtig aan de ketting trekken.

Afbeelding J

De afstand tussen geleidingsrail en ketting moet 3-

4 mm bedragen.

3. Evt. de kettingspanning instellen (zie hoofdstuk

Kettingspanning instellen).

Accupack monteren

1. Het accupack in de opname van het apparaat schui-

ven tot het hoorbaar vastklikt.

Afbeelding K

Nederlands 59

Werking

Algemene bediening

1. De boom en de takken op schade, zoals bijv. verrot-

ting, onderzoeken.

Bij beschadigde of rotte takken advies bij een pro-

fessionele boomverzorger inwinnen.

2. De kettingbeveiliging verwijderen.

3. Het apparaat met beide handen vasthouden.

Apparaat inschakelen

1. De handbescherming / hendel kettingrem in de rich-

ting van de greep trekken.

Afbeelding L

De kettingrem wordt gelost.

2. De ontgrendelingsknop apparaatschakelaar indruk-

ken.

Afbeelding M

3. De apparaatschakelaar indrukken.

Het apparaat start.

Werking onderbreken

1. De apparaatschakelaar loslaten.

Het apparaat stopt.

2. De handbescherming / hendel kettingrem in de rich-

ting van de geleidingsrail drukken.

Afbeelding N

De kettingrem wordt vastgezet en de zaagketting

geblokkeerd.

3. De accupack uit het apparaat verwijderen (zie

hoofdstuk Accupack verwijderen).

Werktechnieken

Werkpositie

 GEVAAR

Ongecontroleerde bewegingen van de kettingzaag

Levensgevaar door snijwonden

Vóór het zagen de snede plannen en gevaren herken-

nen.

De kettingzaag altijd stevig en met beide handen vast-

houden.

 De kettingzaag niet centraal voor het lichaam lei-

den.

Afbeelding O

 De kettingzaag naast het lichaam houden, zodat li-

chaamsdelen niet in het bewegingsbereik van de

kettingzaag komen.

 Zoveel mogelijk afstand van het te zagen materiaal

houden.

 Nooit op een ladder of in een boom staand werken.

 Nooit op onstabiele locaties werken.

Intrekken/terugslag

 GEVAAR

Ongecontroleerde bewegingen van de kettingzaag

Levensgevaar door snijwonden

Vóór het zagen de snede plannen en gevaren herken-

nen.

De kettingzaag altijd stevig en met beide handen vast-

houden.

Bij het intrekken en bij een terugslag gaat het om een ef-

fect dat in principe tegengesteld is aan de looprichting

van de ketting op het gezaagde materiaal.

Afbeelding P

1 Intrekken

2 Te rugslag

Als bij het zagen met de onderkant van de geleidingsrail

- bovenhands zagen - de kettingzaag klemt of een vast

voorwerp in het hout raakt, kan de kettingzaag schoks-

gewijs naar het zaagmateriaal worden getrokken.

 Om het intrekken te vermijden, de klauwstop altijd

veilig aanbrengen.

Als bij het zagen met de bovenkant van de geleidingsrail

- onderhands zagen - de zaagketting klemt of een vast

voorwerp in het hout raakt, dan kan de kettingzaag in de

richting van de gebruiker teruggeslagen worden.

 Om een terugslag te vermijden:

 De bovenkant van de geleidingsrail niet inklem-

men.

 De geleidingsrail tijdens het zagen niet verdraai-

en.

Terugslag

 GEVAAR

Ongecontroleerde bewegingen van de kettingzaag

Levensgevaar door snijwonden

Vóór het zagen de snede plannen en gevaren herken-

nen.

De kettingzaag altijd stevig en met beide handen vast-

houden.

Bij een terugslag wordt de kettingzaag plots en oncon-

troleerbaar in de richting van de gebruiker geslingerd.

Een terugslag ontstaat als bijv. de zaagketting in het bo-

venste bereik van de zaagrailpunt per ongeluk een hin-

dernis raakt of ingeklemd wordt.

Afbeelding Q

 De kettingzaag altijd zo vasthouden dat aan de te-

rugslagkrachten weerstaan kan worden. De ketting-

zaag niet loslaten.

 Bij het zagen niet te ver naar voren buigen.

 De kettingzaag niet boven schouderhoogte houden.

 Altijd wachten tot de ketting zijn maximaal toerental

bereikt heeft en met volgas zagen.

 Niet met de zaagrailpunt zagen.

 De geleidingsrail alleen met uiterst voorzichtig in

een begonnen snede inbrengen.

 Op de positie van de stam letten en op krachten die

de snijspleet sluiten en de zaagketting kunnen in-

klemmen.

 Bij het verwijderen van takken nooit meerdere tak-

ken tegelijk zagen.

 Alleen met scherpe en juist gespannen ketting wer-

ken.

 Een ketting met gering terugslaggevaar en een ge-

leidingsrail met kleine railkop gebruiken.

Valrichting en terugtrektraject om terug te trekken

plannen

 GEVAAR

Vallende boom

Levensgevaar

Het kappen van bomen mag alleen door hiervoor opge-

leide personen worden uitgevoerd.

Bij het plannen van de valrichting het volgende in acht

nemen:

 De afstand tot de volgende werkplek moet minstens

2,5 boomlengtes bedragen.

 Geen bomen vellen bij sterke wind.

De boom kan ongecontroleerd vallen.

 Valrichting aan de hand van boomgroei, omstandig-

heden op het terrein (helling) en weersomstandig-

heden vastleggen.

60 Nederlands

 De boom altijd in een onbegroeide plek laten vallen,

nooit op andere bomen.

Voor elke betrokken persoon moet een terugtrektraject

gepland worden. Hierbij geldt:

 Het terugtrektraject ca. 45° schuin tegen de velrich-

ting in plannen.

Afbeelding R

 Het terugtrektraject van hindernissen ontdoen.

 Geen gereedschap en apparaten op het terugtrek-

traject neerleggen.

 Bij het werken op een steile helling het terugtrektra-

ject parallel aan de helling plannen.

 Bij het gebruik maken van het terugtrektraject op

vallende takken letten en de kroonruimte in het oog

houden.

Het werkbereik aan de stam voorbereiden

1. Het werkbereik aan de stam van storende takken,

struiken en hindernissen ontdoen.

Stabiliteit gegarandeerd.

2. De stamvoet grondig vrijmaken, bijv. met een bijl.

Zand, stenen en andere vreemde voorwerpen ma-

ken de ketting stomp.

3. Grote wortels verwijderen.

a De wortels verticaal insnijden.

Afbeelding S

b De wortels horizontaal insnijden.

c Het losse wortelstuk uit het werkbereik verwijde-

ren.

Velsnede uitvoeren

 GEVAAR

Vallende boom

Levensgevaar

Het kappen van bomen mag alleen door hiervoor opge-

leide personen worden uitgevoerd.

1. Controleren of niemand door de vallende boom ge-

vaar loopt. Geroep kan door het lawaai van de mo-

tor niet gehoord worden.

In het velbereik mogen zich alleen personen bevin-

den die bezig zijn met het vellen.

2. De velkerf in een rechte hoek op de velrichting

plaatsen.

a Zo dicht mogelijk bij de bodem een horizontale

snede (zoolsnede) over ca. 1/3 van de stamdia-

meter uitvoeren.

Afbeelding T

b Een schuine snede (daksnede) in een hoek van

ca. 45-60° uitvoeren.

3. De velsnede uitvoeren.

a De velsnede parallel aan de zoolsnede en min-

stens 50 mm hoger aanbrengen.

b De velsnede slechts zover uitvoeren dat een min-

stens 50 mm breuklijst blijft staan.

De breuklijst verhindert dat de boom verdraait en

in de verkeerde richting valt.

Als de velsnede de breuklijst nadert, dan moet de

boom beginnen te vallen.

4. Als het gevaar bestaat dat de boom niet in de ge-

wenste richting valt of terugzwaait en de zaagketting

inklemt, de velsnede niet verder uitvoeren. Wiggen

gebruiken om de snede te verbreden en de boom in

de gewenste richting te laten vallen.

5. Als de boom begint te vallen, de kettingzaag uit de

snede trekken.

6. Het apparaat uitschakelen.

7. De kettingrem vastzetten.

8. De kettingzaag neerzetten.

9. Het geplande terugtrektraject volgen.

Gespannen hout zagen

 GEVAAR

Ongecontroleerde bewegingen van kettingzaag en

zaagmateriaal

Levensgevaarlijke snijletsels, letsels door gezaagd ma-

teriaal

Vóór het zagen de snede plannen en gevaren herken-

nen.

De kettingzaag altijd stevig en met beide handen vast-

houden

Gespannen hout ontstaat als aan een stam, tak, stomp

met wortels of scheut van ander hout onder spanning

wordt getrokken.

1. Op gespannen hout letten, omdat het gevaar be-

staat dat het opnieuw in zijn oorspronkelijke positie

terugschiet.

Afbeelding U

2. Gespannen hout voorzichtig vanaf de drukzijde za-

gen (zie ook hoofdstuk Onder spanning staande

stam afkorten).

Afbeelding V

Zagen van takken

 GEVAAR

Terugslag

Levensgevaarlijke snijletsels

Er bij het zagen van takken op letten dat de geleidings-

rail/ketting niet ingeklemd wordt.

몇 WAARSCHUWING

Veranderende gewichtsverdeling bij het zagen van

takken

Letselgevaar door ongecontroleerde beweging van de

stam

Werkbereik zodanig kiezen dat er geen gevaar ontstaat.

 Takken in groeirichting afzagen.

Afbeelding W

 Van boven naar onderen takken afzagen.

 Grotere, onderaan liggende takken als steun laten

om de boom boven de bodem te houden.

 De kettingzaag zo goed mogelijk ondersteunen.

 Niet op de stam staan terwijl u takken afzaagt.

 Niet met de railpunt zagen.

 Op takken letten die onder spanning staan. Takken

die onder spanning staan, van onderen naar boven

zagen.

 Nooit meerdere takken tegelijk zagen.

 Regelmatig afgezaagde takken uit het werkbereik

verwijderen.

Stam afkorten

 GEVAAR

Ongecontroleerde bewegingen van de kettingzaag

Levensgevaar door snijwonden

Vóór het zagen de snede plannen en gevaren herken-

nen.

De kettingzaag altijd stevig en met beide handen vast-

houden.

LET OP

Beschadiging van de ketting door bodemcontact

Ervoor zorgen dat de ketting de bodem niet raakt.

1. De kettingzaag aan de klauwstop aanzetten.

2. De stam gelijkmatig doorzagen.

Nederlands 61

Onder spanning staande stam afkorten

 GEVAAR

Ongecontroleerde beweging van de kettingzaag

Levensgevaarlijke snijletsels

Bij het afkorten van onder spanning staande stammen

absoluut de volgorde van ontlastingsnede aan de druk-

zijde en doorzaagsnede aan de trekzijde in acht nemen.

 Stam wordt aan 2 zijden ondersteund:

a Voor de ontlastingssnede aan de drukzijde de

stam ca. 1/3 van de stamdiameter van boven in-

zagen.

Afbeelding X

b De zaagsnede aan de trekzijde van onderen aan-

zetten.

 Stam wordt aan 1 zijde ondersteund:

a Voor de ontlastingssnede aan de drukzijde de

stam ca. 1/3 van de stamdiameter van onderen

inzagen.

Afbeelding Y

b De zaagsnede aan de trekzijde van boven uitvoe-

ren.

Accupack verwijderen

Instructie

Verwijder bij langdurige werkonderbrekingen de ac-

cupack uit het apparaat en bescherm hem tegen onbe-

voegd gebruik.

1. De ontgrendelingsknop accupack richting accupack

trekken.

Afbeelding Z

2. De ontgrendelingsknop accupack indrukken om de

accupack te ontgrendelen.

3. De accupack uit het apparaat nemen.

Werking beëindigen

1. De accupack uit het apparaat verwijderen (zie

hoofdstuk Accupack verwijderen).

2. Het apparaat reinigen (zie hoofdstuk Apparaat rei-

nigen).

vervoer

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij het vervoer rekening met het gewicht van het

apparaat.

몇 VOORZICHTIG

Ongecontroleerd starten

Letsel door snijden

Neem de accu voor transport uit het apparaat.

Transporteer het apparaat alleen met aangebrachte

kettingbeveiliging.

1. Het accupack verwijderen (zie hoofdstuk Accupack

verwijderen).

2. De handbescherming / hendel kettingrem in de rich-

ting van de geleidingsrail drukken.

Afbeelding N

De kettingrem is vastgezet.

3. De kettingbeveiliging aanbrengen.

Afbeelding F

4. Het apparaat alleen aan de handgreep en met de

geleidingsrail naar achteren dragen.

5. Bij langere trajecten de kettingolietank leegmaken.

a Het deksel van de kettingolietank verwijderen.

Afbeelding G

b De kettingsmeerolie in een geschikt reservoir vul-

len.

c Het deksel van de kettingolietank vastschroeven.

6. Bij het transport in voertuigen het apparaat tegen

wegglijden en omvallen beveiligen.

Opslag

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij de opslag rekening met het gewicht van het ap-

paraat.

몇 VOORZICHTIG

Ongecontroleerd starten

Letsel door snijden

Neem de accu vóór het opslaan uit het apparaat.

Bewaar het apparaat alleen met aangebrachte ketting-

beveiliging.

1. Het accupack verwijderen (zie hoofdstuk Accupack

verwijderen).

2. De handbescherming / hendel kettingrem in de rich-

ting van de geleidingsrail drukken.

Afbeelding N

De kettingrem is vastgezet.

3. De kettingbeveiliging aanbrengen.

Afbeelding F

4. De kettingolietank leegmaken.

a Het deksel van de kettingolietank verwijderen.

Afbeelding G

b De kettingsmeerolie in een geschikt reservoir vul-

len.

c Het deksel van de kettingolietank vastschroeven.

5. Wordt het apparaat langer dan een maand wordt be-

waard, de ketting inoliën om roest te vermijden.

6. Het apparaat op een droge en hoed geventileerde

plaats bewaren. Uit de buurt houden van corrode-

rende stoffen zoals tuinchemicaliën en zouten. Het

apparaat niet buiten opslaan.

Verzorging en onderhoud

몇 VOORZICHTIG

Ongecontroleerd starten

Letsel door snijden

Neem voor alle werkzaamheden aan het apparaat de

accu uit het apparaat.

몇 VOORZICHTIG

Scherpe ketting

Letsel door snijden

Draag bij alle werkzaamheden aan de ketting veilig-

heidshandschoenen.

Apparaat reinigen

1. Het accupack verwijderen (zie hoofdstuk Accupack

verwijderen).

2. De ketting met een borstel reinigen en resten snij-

materiaal en vuil verwijderen.

Afbeelding AA

3. De behuizing en de grepen met een zachte, droge

doek reinigen.

4. Na elke reiniging de werking van de kettingrem con-

troleren (zie hoofdstuk Werking van de kettingrem-

men controleren).

62 Nederlands

Onderhoudsintervallen

Voor elke inbedrijfstelling

Voor elke inbedrijfstelling moeten de volgende werk-

zaamheden worden uitgevoerd:

 Het vulniveau van de kettingolie controleren, evt.

kettingolie bijvullen (zie hoofdstuk Kettingolietank

vullen).

 De kettingspanning controleren (zie hoofdstuk Ket-

tingspanning controleren).

 De ketting op voldoende scherpte controleren, evt.

de ketting vervangen (zie hoofdstuk Ketting en ge-

leidingsrail vervangen).

 Het apparaat op beschadigingen controleren.

 Alle bouten, moeren en schroeven op vastheid con-

troleren.

 De werking van de kettingrem controleren (zie

hoofdstuk Werking van de kettingremmen controle-

ren).

Om de 5 bedrijfsuren

 Om de 5 bedrijfsuren de werking van de kettingrem

controleren (zie hoofdstuk Werking van de ket-

tingremmen controleren).

Onderhoudswerkzaamheden

Werking van de kettingremmen controleren

1. Het apparaat inschakelen.

2. Terwijl het apparaat loopt, de hand aan de voorste

greep zo draaien dat de handbeveiliging/de hendel

van de kettingrem met de handrug in de richting van

de geleidingsrail wordt gedrukt.

De kettingrem wordt vastgezet.

De ketting moet tot stilstand komen.

3. De handbescherming / hendel kettingrem in de rich-

ting van de greep trekken.

De ketting moet loskomen.

Kettingspanning instellen

1. Het accupack verwijderen (zie hoofdstuk Accupack

verwijderen).

2. De kettingspankop losmaken.

Afbeelding AB

3. Met de ring de kettingspanning instellen.

Afbeelding AC

4. De kettingspanning controleren.

Afbeelding J

De afstand tussen geleidingsrail en ketting moet 3-

4 mm bedragen.

5. De kettingspankop vastdraaien.

Ketting en geleidingsrail vervangen

몇 VOORZICHTIG

Scherpe ketting

Letsel door snijden

Draag bij alle werkzaamheden aan de ketting veilig-

heidshandschoenen.

1. Het accupack verwijderen (zie hoofdstuk Accupack

verwijderen).

2. De kettingspankop losmaken en de afdekking ver-

wijderen.

Afbeelding AD

3. De geleidingsrail met de kettingspaninrichting ver-

wijderen.

Afbeelding AE

4. Als de geleidingsrail vervangen moet worden, de

kettingspaninrichting verwijderen.

Afbeelding AF

5. De oude ketting en evt. de geleidingsrail op een

deskundige manier afvoeren.

6. Evt. de kettingspaninrichting op de nieuwe gelei-

dingsrail monteren.

Afbeelding AG

7. De nieuwe ketting op de geleidingsrail plaatsen.

Hierbij op de draairichting van de ketting letten.

Afbeelding C

8. De ketting rond het kettingwiel plaatsen en de gelei-

dingsrail inzetten.

Afbeelding D

9. De afdekking plaatsen en de kettingspankop vast-

draaien.

Afbeelding E

10. De kettingspanning instellen (zie hoofdstuk Ket-

tingspanning instellen).

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met be-

hulp van het volgende overzicht kunnen worden verhol-

pen. Neem bij twijfel of storingen die hier niet worden

vermeld contact op met de erkende klantenservice.

Hoe ouder de accupack is, hoe lager de capaciteit ook

bij goed onderhoud wordt, zodat ook in volledig opgela-

den toestand niet meer de volledige looptijd wordt be-

reikt. Dit is geen defect.

Garantie

In elk land gelden de garantievoorwaarden die door on-

ze verantwoordelijke verkoopmaatschappij zijn uitgege-

ven. Mogelijke storingen aan uw apparaat verhelpen we

binnen de garantieperiode gratis, voor zover een mate-

riaal- of fabricagefout de oorzaak is. Als u gebruik wilt

maken van de garantie, neemt u met uw aankoopbon

contact op met uw distributeur of de dichtstbijzijnde ge-

autoriseerde klantenservice.

(adres zie achterzijde)

Fout Oorzaak Remedie

Apparaat start niet Accupack is leeg.  Accupack opladen.

Accupack is defect.  Accupack vervangen.

Accupack is niet correct geplaatst.  Accupack in de opname schuiven tot deze

vergrendelt.

Apparaat stopt tijdens

bedrijf

De accu is oververhit  De werkzaamheden onderbreken en

wachten tot de accutemperatuur weer in

het normale bereik ligt.

De motor is oververhit  De werkzaamheden onderbreken en de

motor laten afkoelen.

Nederlands 63

Technische gegevens

Technische wijzigingen voorbehouden.

Trillingswaarde

몇 WAARSCHUWING

De aangegeven trillingswaarde werd met een stan-

daard-testprocedure gemeten en mag ter vergelijking

van de apparaten worden gebruikt.

De aangegeven trillingswaarde mag voor een voorlopi-

ge beoordeling van de belasting worden gebruikt.

Afhankelijk van de wijze waarop het apparaat wordt ge-

bruikt, kan de trilingsemissie tijdens het momentele ge-

bruik van het apparaat van de aangegeven totale

waarde afwijken.

Apparaten met een hand-armvibratiewaarde

> 2,5 m/s² (zie het hoofdstuk Technische

gegevens in de gebruiksaanwijzing)

몇 VOORZICHTIG ● Langdurig ononderbro-

ken gebruik van het apparaat kan tot stijfheid leiden.

● Draag warme handschoenen om uw handen te be-

schermen. ● Las regelmatige werkpauzes in.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine

op basis van het ontwerp en type en in de door ons op

de markt gebrachte uitvoering voldoet aan de relevante

veiligheids- en gezondheidsvereisten van de EU-richtlij-

nen. Bij een niet door ons goedgekeurde wijziging van

de machine verliest deze verklaring zijn geldigheid.

Product: Accukettingzaag

Type: 1.444-00x.x

Relevante EU-richtlijnen

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

2000/14/EG (+2005/88/EG)

Toegepaste geharmoniseerde normen

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Toegepaste conformiteitswaarderingsprocedure

2000/14/EG en gewijzigd door 2005/88/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten:98,9

Gegarandeerd:101

Opdrachtgevende instantie, 0197 TÜV Rheinland LGA

Products GmbH; Tillystraße 2 D - 90431 Nürnberg, Ger-

many heeft het EG-typeonderzoek uitgevoerd, certifi-

caatnummer: BM 50452503 0001

De ondergetekenden handelen in opdracht en met vol-

macht van de directie.

Gevolmachtigde voor de documentatie: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/09/01

CNS 18-

Gegevens capaciteit apparaat

Bedrijfsspanning V 18

Stationaire snelheid van de ketting m/s 10

Volume kettingolietank ml 200

Vastgestelde waarden conform EN 60745-1, EN

60745-2-13

Geluidsdrukniveau L

dB(A) 87,9

Onzekerheid K

dB(A) 3,0

Geluidsvermogensniveau L

dB(A) 98,9

Onzekerheid K

dB(A) 1,4

Hand-arm-trillingwaarde voorste

handgreep

m/s

3,5

Hand-arm-trillingwaarde achter-

ste handgreep

m/s

5,2

Onzekerheid K m/s

1,5

Afmetingen en gewichten

Lengte x breedte x hoogte mm 735 x

230 x

247

Lengte geleidingsrail mm 300

Snijlengte mm 250

Kettingdeling in (mm) 0,375

(9,525)

Gewicht (zonder accupack) kg 3,2

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

64 Español

Índice de contenidos

Avisos generales

Antes de utilizar por primera vez el equipo, lea

y siga estas instrucciones de seguridad, este

manual de instrucciones, las instrucciones de

seguridad adjuntas a la batería y el manual de

instrucciones adjunto de la batería/cargador. Actúe con-

forme a estos documentos. Conserve los manuales pa-

ra su uso posterior o para futuros propietarios.

Además de las instrucciones incluidas en el manual de

instrucciones, debe respetar las normativas de seguri-

dad y para la prevención de accidentes del legislador

correspondiente.

Instrucciones de seguridad

A la hora de utilizar motosierras existe un elevado

riesgo de lesiones dado que funcionan con eleva-

das velocidades y presentan unos dientes de sierra

muy afilados. Tenga en cuenta las medidas de segu-

ridad y las normas de comportamiento a la hora de

utilizar motosierras.

Además de las instrucciones de seguridad citadas, de-

ben tenerse en cuenta las normativas sobre educación

y seguridad específicas del país (p. ej. autoridades,

asociaciones profesionales o cajas sociales). El uso de

motosierras también puede estar limitado por normati-

vas locales (momento del día o estación). Tenga en

cuenta las normativas locales.

Niveles de peligro

 PELIGRO

● Aviso de un peligro inminente que produce lesiones

corporales graves o la muerte.

몇 ADVERTENCIA

● Aviso de una posible situación peligrosa que puede

producir lesiones corporales graves o la muerte.

몇 PRECAUCIÓN

● Aviso de una posible situación peligrosa que puede

producir lesiones corporales leves.

CUIDADO

● Aviso de una posible situación peligrosa que puede

producir daños materiales.

Instrucciones generales de seguridad para

herramientas eléctricas

몇 ADVERTENCIA

● Consulte todas las instrucciones de seguridad e

instrucciones de empleo.

No respetar las instrucciones de seguridad ni las ins-

trucciones de empleo puede provocar una descarga

eléctrica y/o lesiones graves. Conserve las instruc-

ciones de seguridad y las instrucciones de em-

pleo para el futuro.

El término "Herramienta eléctrica" utilizado en las ins-

trucciones de seguridad hace referencia a herramientas

eléctricas de alimentación eléctrica (con cable de ali-

mentación) y herramientas eléctricas alimentadas por

baterías (sin cable de alimentación).

1 Seguridad en el lugar de trabajo

a Mantenga la zona de trabajo limpia y bien ilu-

minada. Las zonas de trabajo desordenadas y

mal iluminadas pueden aumentar la probabilidad

de que se produzcan accidentes.

b No utilice la herramienta eléctrica en entor-

nos potencialmente explosivos, donde haya

líquidos, gases o polvos inflamables. Las he-

rramientas eléctricas producen chispas que pue-

den provocar la combustión del polvo o los

gases.

c Mantenga a los niños y a otras personas ale-

jadas durante el uso de la herramienta eléctri-

ca. Si se distrae, puede perder el control del

equipo.

2 Seguridad eléctrica

a El elemento de conexión de la herramienta

eléctrica debe encajar en el enchufe. No se

permite modificar el conector de ninguna ma-

nera. No utilice un conector de adaptación

con herramientas eléctricas con puesta a tie-

rra. Un conector sin alterar y un enchufe adecua-

do reducen el riesgo de descarga eléctrica.

b Evite el contacto corporal con las superficies

conectadas a tierra, como tubos, calefacción,

hornillos o frigoríficos. Existe un mayor riesgo

de descarga eléctrica si el cuerpo está conectado

a tierra.

c Mantenga las herramientas eléctricas aleja-

das de la lluvia o la humedad. La penetración

de agua en una herramienta eléctrica aumenta el

riesgo de descarga eléctrica.

d No utilice el cable de forma inadecuada para

portar la herramienta eléctrica, colgarla o des-

enchufar el conector. Mantenga el cable aleja-

do de calor, aceite, cantos afilados o

componentes del equipo en movimiento. Los

cables de conexión dañados o enrollados au-

mentan el riesgo de descarga eléctrica.

e Si utiliza una herramienta eléctrica al aire li-

bre, solo puede emplear cables de prolonga-

ción adecuados para su uso en exteriores. El

uso de un cable de prolongación adecuado para

exteriores reduce el riesgo de descarga eléctrica.

f Si no se puede evitar el funcionamiento de la

herramienta eléctrica en un entorno húmedo,

utilice un interruptor de corriente de defecto.

Avisos generales ................................................. 64

Instrucciones de seguridad ................................. 64

Uso previsto ........................................................ 68

Protección del medioambiente ............................ 68

Accesorios y recambios ...................................... 68

Volumen de suministro ........................................ 68

Dispositivos de seguridad ................................... 68

Símbolos en el equipo......................................... 69

Vestuario de protección....................................... 69

Descripción del equipo ........................................ 69

Montaje................................................................ 70

Puesta en funcionamiento................................... 70

Servicio................................................................ 70

Transporte ........................................................... 72

Almacenamiento.................................................. 73

Conservación y mantenimiento ........................... 73

Ayuda en caso de fallos ...................................... 74

Garantía .............................................................. 74

Datos técnicos..................................................... 74

Nivel de vibraciones ............................................ 74

Declaración de conformidad UE.......................... 75

Español 65

El uso de un interruptor de corriente de defecto

reduce el riesgo de descarga eléctrica.

3 Seguridad de personas

a Preste atención a lo que haga y proceda con

sentido común a la hora de trabajar con una

herramienta eléctrica. No utilice herramientas

eléctricas si está cansado o si se encuentra

bajo la influencia de drogas, alcohol o medi-

camentos. Un momento de descuido a la hora

de utilizar la herramienta eléctrica puede provo-

car heridas graves.

b Lleve siempre su equipo de protección perso-

nal y unas gafas de protección. Llevar puesto

el equipo de protección personal (como máscara

antipolvo, zapatos de seguridad antideslizantes,

casco de protección o protección para oídos), en

función del tipo y del uso de la herramienta eléc-

trica, reduce el riesgo de lesiones.

c Evite una puesta en funcionamiento involun-

taria. Asegúrese de que la herramienta eléctri-

ca esté apagada antes de portar, colocar o

usar la alimentación de corriente y/o la bate-

ría. Pueden producirse accidentes si, al portar la

herramienta eléctrica, tiene un dedo en el inte-

rruptor o conecta el equipo encendido a la ali-

mentación de corriente.

d Retire la herramienta de ajuste o la llave ajus-

table antes de conectar la herramienta eléctri-

ca. Una herramienta o llave que se encuentre en

un componente giratorio puede producir lesio-

nes.

e Evite una postura corporal poco natural. Per-

manezca siempre en una postura segura y

mantenga siempre el equilibrio. De esa forma,

puede controlar mejor la herramienta eléctrica en

situaciones inesperadas.

f Lleve ropa adecuada. No use joyas ni ropa

holgada. Mantenga el cabello, la ropa y los

guantes alejados de los componentes móvi-

les. Los componentes móviles pueden atrapar la

ropa holgada, los guantes, las joyas o el cabello

largo.

g Si se pueden montar dispositivos de aspira-

ción y almacenamiento de polvo, asegúrese

de que están conectados y se utilizan de for-

ma adecuada. El uso de un dispositivo de aspi-

ración de polvo puede reducir los riesgos

provocados por la presencia de polvo.

4 Uso y manipulación de la herramienta eléctrica

a No sobrecargue el equipo. Utilice la herra-

mienta eléctrica adecuada para su trabajo. La

herramienta eléctrica adecuada permite trabajar

mejor y de forma más segura en el rango de po-

tencia indicado.

b No utilice herramientas eléctricas con inte-

rruptores defectuosos. Una herramienta eléc-

trica que ya no se enciende ni se apaga supone

un riesgo y debe repararse.

c Extraiga el conector del enchufe y/o retire la

batería antes de realizar ajustes en el equipo,

cambiar accesorios o guardar el equipo. Las

medidas de precaución evitan una conexión in-

voluntaria de la herramienta eléctrica.

d Almacene las herramientas eléctricas sin

usar fuera del alcance de los niños. No permi-

ta que personas no familiarizadas con el equi-

po o que no hayan leído las instrucciones de

empleo utilicen dicho equipo. Las herramien-

tas eléctricas suponen un peligro en manos de

personas sin experiencia.

e Manipule las herramientas eléctricas con cui-

dado. Compruebe que los componentes mó-

viles funcionen correctamente y no se

atasquen, y que los componentes no estén

rotos ni dañados de forma que el funciona-

miento de la herramienta eléctrica se vea per-

judicado. Repare los componentes dañados

antes de utilizar el equipo. Muchos accidentes

se producen por herramientas eléctricas con un

mal mantenimiento.

f Mantenga las herramientas de corte limpias y

afiladas. Las herramientas de corte con filos afi-

lados y bien conservadas se atascan con menos

frecuencia y se transportan con mayor facilidad.

g Utilice las herramientas eléctricas, acceso-

rios, herramientas de inserción, etc. confor-

me a las presentes instrucciones de empleo.

Para ello, tenga en cuenta las condiciones de

trabajo y la tarea a realizar. Utilizar herramien-

tas eléctricas para usos diferentes a los usos pre-

vistos puede producir situaciones peligrosas.

5 Uso y conservación de baterías

a Cargue la batería solo con cargadores autori-

zados por el fabricante. Los cargadores no

adecuados para la batería correspondiente pue-

den causar un incendio.

b Únicamente utilice el equipo con una batería

adecuada. El uso de otras baterías puede produ-

cir lesiones o incendios.

c Mantenga las baterías sin usar lejos de obje-

tos metálicos, como clips, monedas, llaves,

clavos, tornillos u otros objetos metálicos pe-

queños que puedan causar un cortocircuito.

Un cortocircuito puede causar un incendio o una

explosión.

d En determinadas circunstancias, puede pro-

vocar fugas de líquido de la batería. Evite el

contacto. Si entra en contacto con el líquido,

límpielo en profundidad con agua. Si el líqui-

do entra en contacto con los ojos, solicite in-

mediatamente asistencia médica. El líquido de

la batería puede causar sarpullidos o quemadu-

ras.

6 Asistencia técnica

a Solo personal técnico cualificado puede repa-

rar la herramienta eléctrica y únicamente con

recambios originales. Para ello, asegúrese de

que se mantiene la seguridad del equipo.

Instrucciones de seguridad generales

adicionales

Nota ● En algunas regiones, las normativas pueden

restringir el uso de este equipo. Pida consejo a la auto-

ridad local.



PELIGRO ● Peligro de muerte por cortes pro-

vocados por movimientos incontrolados del equipo.

Mantenga las partes del cuerpo alejadas de las partes

móviles.

● Riesgo de lesiones por objetos que se caen

o salen disparados. Nunca use el dispositivo si hay per-

sonas, en particular niños o animales, dentro de un ra-

dio de 15 m.

● No debe realizar modificaciones en el

equipo.

몇 ADVERTENCIA ● Este equipo no puede

ser utilizado por niños ni por personas que no estén fa-

66 Español

miliarizadas con estas instrucciones. Las condiciones

locales pueden restringir la edad del usuario. ● Necesi-

ta una vista despejada de la zona de trabajo para detec-

tar posibles peligros. Utilice el equipo solo con buena

iluminación. ● Antes de la operación, asegúrese de

que el dispositivo y todos los controles, incluidos el fre-

no de cadena y los dispositivos de seguridad, estén fun-

cionando correctamente. Verifique que no haya cierres

sueltos, asegúrese de que todos los dispositivos de

protección y empuñaduras estén sujetos de manera

adecuada y segura. No utilice el equipo si el estado no

es adecuado.

● No use el equipo si el interruptor situa-

do en el asa no se conecta o desconecta correctamen-

te. ● Sustituya cualquier pieza desgastada o dañada

antes de poner en funcionamiento el equipo. ● Riesgo

de contragolpe por pérdida de equilibrio. Evite una pos-

tura inadecuada, permanezca en una postura segura y

firme y mantenga el equilibrio. ● Detenga de inmediato

el equipo y verifique si hay daños o identifique la causa

de la vibración si la unidad se ha caído, golpeado o vi-

bra de manera anormal. Ponga en manos del servicio

de postventa la reparación de los daños o el cambio del

equipo.

몇

PRECAUCIÓN ● Use protección completa

para los ojos y los oídos, guantes fuertes y resistentes

y protección para la cabeza cuando utilice el dispositivo.

Use una máscara facial cuando trabaje con polvo.

● Al

trabajar con el equipo, lleve pantalones largos y grue-

sos, calzado resistente y guantes bien colocados. Nun-

ca trabaje descalzo. No lleve joyas, sandalias ni

pantalones cortos.

● Peligro de lesiones en caso de

que las piezas móviles del equipo atrapen las ropa hol-

gada, el cabello o las joyas. Mantenga la ropa y las jo-

yas alejadas de las piezas móviles. Recójase el pelo

largo hacia atrás. ● La protección para oídos puede li-

mitar la capacidad para oír los sonidos de advertencia,

por lo que debe estar atento a los posibles peligros en

las inmediaciones y en la zona de trabajo.

● Utilice úni-

camente accesorios y recambios autorizados por el fa-

bricante. Los accesorios y recambios originales

garantizan un servicio seguro y sin fallos del equipo.

Instrucciones de seguridad para motosierras

 Con la sierra en marcha, mantenga la cadena de

la sierra alejada de partes del cuerpo. Antes de

encender la sierra, asegúrese de que no está en

contacto con la cadena. Durante el uso de la mo-

tosierra, un momento de descuido puede producir

que prendas o partes del cuerpo queden atrapadas

por la cadena de la sierra.

 Agarre siempre la motosierra por la empuñadu-

ra trasera con la mano derecha y por la empuña-

dura delantera con la mano izquierda. Agarrar la

motosierra en el orden contrario aumenta el riesgo

de lesiones.

 La herramienta eléctrica solo puede agarrarse

por las superficies de agarre aisladas porque la

cadena de la sierra puede entrar en contacto con

los cables ocultos. Las cadenas de la sierra que

entran en contacto con alambres conductores, con-

ducen tensión a los componentes metálicos de la

herramienta eléctrica y pueden producir una des-

carga eléctrica.

 Utilice gafas de protección y protección para los

oídos. Se recomienda utilizar equipamiento de

protección para la cabeza, las manos, las pier-

nas o los pies. El vestuario de protección personal

adecuado reduce el riesgo de sufrir lesiones por

material proyectado y por contacto involuntario con

la cadena de la sierra.

 No utilice la motosierra en un árbol. Utilizarla en

un árbol puede producir lesiones.

 Asegúrese siempre de mantener una posición

firme y solo utilice la motosierra si se encuentra

sobre un suelo firme, seguro y nivelado. Un sue-

lo resbaladizo o una superficie inestable (como la

de una escalera) puede conllevar la pérdida del

equilibro o la pérdida de control sobre la motosierra.

 A la hora de cortar una rama que se encuentre

bajo tensión, se debe contar con que esta pueda

soltarse. Si la tensión se libera en las fibras de ma-

dera, la rama en tensión puede afectar al operario y/

o hacerle perder el control sobre la motosierra.

 Proceda con especial precaución a la hora de

cortar mata y árboles jóvenes. El material fino

puede enredarse con la cadena de la sierra y gol-

pearle o hacerle perder el equilibrio.

 Sujete la motosierra por la empuñadura delante-

ra en estado desconectada, la sierra se aplica

con todo el cuerpo. A la hora de transportar o al-

macenar la motosierra, utilice siempre la cubier-

ta de protección. Manipular la motosierra con

cuidado reduce la probabilidad de entrar en contac-

to, de forma involuntaria, con la cadena en funcio-

namiento.

 Respete las instrucciones para lubricar, tensar

la cadena y sustituir accesorios. Una cadena lu-

bricada o tensada de forma incorrecta puede rom-

perse o aumentar el riesgo de retorno.

 Agarre empuñaduras secas, limpias y libres de

aceite y grasa. Unas empuñaduras con grasa o

aceite resultan resbaladizas y, por tanto, pueden im-

plicar la pérdida de control.

 Solo serrar madera. No utilice la motosierra para

aquellos usos para los que no esté diseñada.

Ejemplo: No utilice la motosierra para serrar

plástico, muros o material de construcción que

no estén fabricados en madera. El uso de la mo-

tosierra para tareas no previstas puede producir si-

tuaciones peligrosas.

Causas y prevención del retorno

Puede producirse retorno si la punta del riel guía entra

en contacto con un objeto o si la madera se dobla y la

cadena de la sierra se queda atascada durante el corte.

En algunos casos, un contacto con la punta del riel pue-

de conllevar una reacción inesperada y descontrolada

hacia abajo que provoca el desplazamiento del riel guía

hacia arriba y en dirección al operario.

Si la cadena de la sierra se atasca en el canto superior

del riel guía, el riel puede retroceder rápidamente en di-

rección al operario.

Estas reacciones pueden provocar que pierda el control

sobre la sierra y que pueda sufrir lesiones graves. No

utilice únicamente los dispositivos de seguridad integra-

dos en la motosierra. Como operario de una motosierra,

debe adoptar otras medidas para poder trabajar de for-

ma segura sin accidentes ni lesiones.

El retroceso de la sierra es la consecuencia de un uso

inadecuado o incorrecto de la herramienta eléctrica.

Puede evitarse mediante medidas de precaución ade-

cuadas, tal y como se describe a continuación:

 Sujete la sierra con ambas manos, de forma que

los pulgares y los dedos rodeen las empuñadu-

ras de la motosierra. Coloque su cuerpo y sus

Español 67

brazos de forma que pueda resistir las fuerzas

de retorno. Si se adoptan medidas adecuadas, el

operario puede controlar las fuerzas de retorno.

Nunca suelte la motosierra.

 Evite una postura inadecuada y no sierre por en-

cima de la altura del hombro. De esta forma, se

evita un contacto inadecuado con la punta de los

rieles y se facilita un mejor control de la motosierra

en situaciones inesperadas.

 Utilice siempre las cadenas y los rieles de re-

puesto indicados por el fabricante. Unas cade-

nas y unos rieles inadecuados pueden producir la

rotura de la cadena y/o retorno.

 Respete las instrucciones de empleo del fabri-

cante para afilar y realizar el mantenimiento de

la cadena de la sierra. Un limitador de profundidad

demasiado bajo aumenta la probabilidad de retorno.

Instrucciones de seguridad adicionales para

motosierras

Nota ● Kärcher recomienda serrar troncos de árbo-

les con un caballete para sierra en el primer uso.

● Cuando use la motosierra, mantenga un botiquín de

primeros auxilios para heridas grandes y un medio para

pedir ayuda. Debe haber cerca un botiquín de primeros

auxilios más grande y ampliado.

몇

ADVERTENCIA ● Asegure una base firme,

un lugar de trabajo limpio e idee el camino para retirarse

de las ramas que caen antes de usar el dispositivo.

● Tenga cuidado con la neblina provocada por el lubri-

cante y con las virutas. Si es necesario, use una más-

cara o aparato de respiración. ● Sostenga la

motosierra siempre con ambas manos. Sostenga las

empuñaduras con el pulgar de un lado y los dedos del

otro lado. Sujete el mango trasero con la mano derecha

y el mango delantero con la mano izquierda. ● Peligro

de lesiones. No realice ningún tipo de modificación en

el equipo. No utilice el dispositivo para accionar piezas

o dispositivos no recomendados por el fabricante del

dispositivo. ● Antes de encender el aparato, asegúrese

de que la cadena de la sierra no toque ningún objeto.

● Riesgo de lesiones graves o muerte si una cadena de

sierra desalineada salta del riel guía. Verifique la ten-

sión de la cadena antes de cada uso. La longitud de la

cadena depende de la temperatura.

● Asegúrese de

que todos los dispositivos de protección, las empuña-

duras y el tope de la garra estén debidamente asegura-

dos y en buenas condiciones.

● Lesiones graves

debido a una operación incorrecta:

 Debe estar alerta en todo momento y tener el con-

trol de su lugar de trabajo cuando trabaje con la mo-

tosierra. El tamaño del espacio de trabajo depende

de la tarea a realizar y del tamaño del árbol o la pie-

za de trabajo. Talar un árbol requiere una estación

de trabajo más grande que, por ejemplo, los traba-

jos de corte.

 Nunca sierre con su cuerpo alineado con el riel guía

y la cadena. Así reducirá el riesgo de recibir un con-

tragolpe de la cadena en la cabeza o el cuerpo du-

rante un contragolpe.

 No balancee la sierra, deje que la cadena haga el

trabajo, mantenga la cadena afilada y no intente

empujar la cadena a través del corte.

 No aplique presión a la sierra al final del corte. Pre-

párese para descargar la sierra cuando haya corta-

do la madera.

 No detenga la motosierra durante el proceso de cor-

te. Deje que la sierra funcione hasta que haya termi-

nado el corte.

● Familiarícese con su nueva motosierra haciendo

cortes simples en madera con soporte seguro. Repita

esto si no ha usado su motosierra durante mucho tiem-

po.

● No corte enredaderas y/o arbustos con un diá-

metro inferior a 75 mm. ● Desconecte el motor, fije el

freno de la cadena, retire la batería y asegúrese de que

todos los componentes móviles se han detenido por

completo:

 Antes de limpiar el equipo o retirar un obstáculo.

 Al dejar el equipo sin supervisión.

 Antes de montar o quitar accesorios.

 Antes de que examinar el equipo, realizar trabajos

de mantenimiento en él o trabajar con él.

몇 PRECAUCIÓN ● La motosierra es un dis-

positivo pesado. Las personas que usan la motosierra

deben estar en buena forma física y gozar de buena sa-

lud. Debe tener buena vista, agilidad, equilibrio y habili-

dades manuales. En caso de duda, no use la

motosierra.

● Cuando trabaje con el dispositivo, use

siempre un casco de seguridad con visera de rejilla pa-

ra reducir el riesgo de lesiones por el contragolpe en la

cara y la cabeza.

Riesgos residuales

몇 ADVERTENCIA

● Aunque el equipo se use según su uso previsto, exis-

ten ciertos riesgos residuales. Pueden surgir los si-

guientes peligros durante el uso del equipo:

 La vibración puede causar lesiones. Use la herra-

mienta adecuada para cada trabajo, use las asas

previstas y limite el tiempo de trabajo y la exposi-

ción.

 El ruido puede causar daños auditivos. Use protec-

ción para oídos y limite la carga sobre estos.

 Riesgo de lesiones por corte por contacto con los

dientes de sierra expuestos de la cadena.

 Riesgo de lesiones por corte debido a movimientos

imprevistos, bruscos o contragolpe del riel guía.

 Riesgo de lesiones por corte/inyección por piezas

que salgan despedidas de la cadena de la sierra.

 Riesgo de lesiones causadas por objetos que salen

despedidos (virutas de madera, astillas).

 Inhalación de polvo y partículas.

 Contacto de la piel con el lubricante/aceite.

Reducción del riesgo

몇 PRECAUCIÓN

● Utilizar el equipo durante un período de tiempo pro-

longado puede producir trastornos circulatorios en

las manos relacionados con la vibración. No puede

establecerse una duración general válida para el uso

de la motosierra porque depende de muchos facto-

res:

 Predisposición personal a padecer trastornos circu-

latorios graves (dedos fríos con frecuencia, picor en

las manos)

 Temperatura ambiente baja. Lleve guantes calien-

tes para protegerse las manos.

 Trastorno circulatorio limitado mediante un agarre

firme.

 Un funcionamiento continuo resulta más perjudicial

que un uso interrumpido con pausas.

68 Español

En el caso de un uso regular prolongado del equipo

y de la aparición repetida de los síntomas (p. ej. picor

en las manos, dedos fríos), debe consultar a su mé-

dico.

Uso previsto

 PELIGRO

Uso incorrecto

Peligro de muerte por cortes

Utilice el equipo solo para su uso previsto.

 La motosierra está diseñada únicamente para el

uso privado.

 La motosierra está pensada solo para trabajar al ai-

re libre.

 Por motivos de seguridad, la motosierra siempre

debe sostenerse de forma segura con ambas ma-

nos.

 La motosierra se desarrolló para serrar ramas, tron-

cos y vigas. La longitud de corte del riel guía deter-

mina el diámetro máximo posible del material

serrado.

 La motosierra solo se puede utilizar para cortar ma-

dera.

 La motosierra no puede utilizarse en entornos hú-

medos o cuando llueve.

 La motosierra puede utilizarse únicamente en entor-

nos bien iluminados.

 Las modificaciones y alteraciones del equipo no

permitidas por el fabricante están prohibidas por

motivos de seguridad.

No se permite ningún uso distinto al descrito. El usuario

es responsable de los peligros asociados con un uso no

permitido.

Protección del medioambiente

Los materiales del embalaje son reciclables. Eli-

mine los embalajes de forma respetuosa con el

medioambiente.

Los equipos eléctricos y electrónicos contienen

materiales reciclables y, a menudo, componen-

tes, como baterías, acumuladores o aceite, que

suponen un riesgo potencial para la salud de las

personas o el medioambiente en caso de manipularse

o eliminarse de forma inadecuada. Sin embargo, dichos

componentes son necesarios para un servicio adecua-

do del equipo. Los equipos identificados con este sím-

bolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actual sobre las sustancias

contenidas en: www.kaercher.com/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales,

estos garantizan un servicio seguro y fiable del equipo.

Encontrará información sobre los accesorios y recam-

bios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo de muestra en el

embalaje. Compruebe la integridad del volumen de su-

ministro durante el desembalaje. Póngase en contacto

con su distribuidor si faltan accesorios o en caso de da-

ños de transporte.

Dispositivos de seguridad

몇 PRECAUCIÓN

Dispositivo de seguridad faltantes o modificados

Los dispositivos de seguridad velan por su seguridad.

Nunca modifique ni manipule los dispositivos de segu-

ridad.

Cadena con bajo riesgo de contragolpe

Una cadena con bajo riesgo de contragolpe reduce la

probabilidad de contragolpe.

Los dientes de la navaja (cuchillas de enganche) frente

a cada diente de sierra evitan que los dientes de la sie-

rra intervengan demasiado profundamente en la zona

de contragolpe, reduciendo así la fuerza del contragol-

pe.

Si se produce un bucle en la cadena, existe el riesgo de

que esta función de seguridad se anule. Si el rendimien-

to de la sierra se deteriora, la cadena debe reemplazar-

se por razones de seguridad. Para piezas de repuesto,

use solo la combinación de riel guía y cadena recomen-

dada por el fabricante.

Rieles guía

Para rieles guía cuyas puntas tienen un radio pequeño,

generalmente existe un menor riesgo de contragolpe.

Por lo tanto, use un riel guía con una cadena correspon-

diente para la tarea, que sea lo suficientemente larga.

Las guías más largas aumentan la probabilidad de pér-

dida de control durante el serrado.

Verifique la tensión de la cadena antes de cada uso

(vea el capítulo Verifique la tensión de la cadena). Si la

tensión de la cadena no se ajusta correctamente, el se-

rrado de ramas más pequeñas (más delgadas que la

longitud total del riel guía) aumenta el riesgo de que se

caiga la cadena.

Colector de cadena

Si la cadena se afloja o se rompe, el colector de la ca-

dena evita que la cadena salga disparada en la direc-

ción del usuario.

Tope de garra

El tope de garra integrado se puede usar como eje para

dar estabilidad a la motosierra durante un corte.

Al serrar, presione el equipo hacia delante hasta que las

clavijas penetren en el borde de la madera. Si el mango

trasero se mueve hacia arriba o hacia abajo en la direc-

ción del corte, se reduce la tensión física al trabajar con

la motosierra.

Freno de la cadena

Los frenos de cadena se utilizan en caso de peligro pa-

ra detener la cadena rápidamente.

Si se presiona protector para manos/palanca de freno

de la cadena en la dirección del riel guía, la cadena de-

be detenerse inmediatamente.

El freno de cadena no puede evitar el contragolpe, pero

reduce el riesgo de lesiones si el riel guía golpea al

usuario en caso de un contragolpe.

Debe comprobarse el funcionamiento correcto del freno

de cadena antes de cada uso del dispositivo (consulte

el capítulo Comprobación del funcionamiento del fre-

no).

Español 69

Símbolos en el equipo Vestuario de protección

 PELIGRO

Peligro de muerte por cortes. Al trabajar con el equipo,

lleve la ropa de protección adecuada. Tenga en cuenta

las normativas locales en materia de prevención de ac-

cidentes.

Casco protector

Cuando trabaje con el dispositivo, use un casco de se-

guridad adecuado que cumpla con la norma EN 397 y

tenga la marca CE.

Cuando trabaje con el dispositivo, use protección audi-

tiva que cumpla con la norma EN 352-1 y tenga la mar-

ca CE.

Para protegerse de las astillas que salgan disparadas,

use gafas de seguridad adecuadas que cumplan con

EN 166 o tengan la marca CE. O use una visera de cas-

co que cumpla con la norma EN 1731 y tenga la marca

CE.

En las tiendas especializadas hay disponibles cascos

con protección para oídos integrada.

Chaqueta

Use una chaqueta para motosierra que cumpla con la

norma EN 381-11 y tenga la marca CE cuando trabaje

para proteger la parte superior del cuerpo.

Guantes de protección

Cuando trabaje con el dispositivo, use guantes protec-

tores adecuados con equipos de protección contra cor-

tes que cumplan con la norma EN 381-7 y tengan la

marca CE.

Protección para las piernas

Cuando trabaje con el dispositivo, use protectores para

las piernas adecuados con protección integral que cum-

plan con la norma EN 381-5 y tengan la marca CE.

Calzado

Use zapatos de seguridad antideslizantes que cumplan

con la norma EN 20345 y estén marcados con una ima-

gen de una motosierra cuando trabaje con el dispositi-

vo. Esto garantiza que los zapatos de seguridad

cumplan con la norma EN 381-3.

Si solo usa la motosierra ocasionalmente, el suelo está

nivelado y hay poco riesgo de tropezar o engancharse

en los arbustos, puede usar zapatos de seguridad con

tapas delanteras de acero y polainas protectoras que

cumplan con la norma EN 381-9.

Descripción del equipo

En este manual de instrucciones se describe el equipa-

miento máximo. Existen diferencias en el alcance del

suministro según el modelo (véase el embalaje).

Figura véanse las páginas de gráfico

Figura A

1 Cadena

2 Riel guía

3 Tope de garra

4 Tanque de aceite de cadena de tapa

5 Protector para manos/palanca de freno de la cade-

6 Asa, detrás

7 Interruptor del equipo

Signos de advertencia generales

Antes de la puesta en funcionamiento,

lea el manual de instrucciones y todas

las indicaciones de seguridad.

Lleve protección para los ojos, la cabeza

y para los oídos adecuada al trabajar con

el equipo.

Lleve calzado de seguridad antideslizan-

te durante el trabajo con el equipo.

Lleve guantes antideslizantes y robustos

durante el trabajo con el equipo.

Peligro de muerte por el contragolpe de

la motosierra. Nunca toque los objetos a

serrar con la punta del riel de guía.

Peligro de muerte por movimientos in-

controlados de la motosierra. Sostenga

la motosierra siempre con ambas ma-

nos.

Peligro de muerte por movimientos in-

controlados de la motosierra. Nunca su-

jete el dispositivo con una sola mano.

No exponga el equipo a la lluvia ni a con-

diciones de gran humedad.

El nivel de presión acústica garantizado

indicado en la etiqueta es de 101 dB.

Se suelta el freno de la cadena.

Se detecta el freno de la cadena y la ca-

dena de la sierra se bloquea.

Gire para ajustar la tensión de la cadena:

= tensar la cadena

= aflojar la cadena

Dirección de marcha de la cadena (la

marca está debajo de la cubierta)

Bloquee el tensor de la cadena

Desbloquee el tensor de la cadena

70 Español

8 Tecla de desbloqueo del interruptor del equipo

9 Tecla de desbloqueo de la batería

10 Cubierta

11 Asa, delante

12 Anillo para ajustar la tensión de la cadena.

13 Botón tensor de la cadena

14 Colector de cadena

15 Placa de características

16 Aceite de la cadena

17 Protección de la cadena

18 *Batería Battery Power 18V

19 *Cargador rápido Battery Power 18 V

* opcional

Batería

El equipo puede accionase con una batería Kärcher Ba-

ttery Power 18 V .

Montaje

Monte la cadena y el riel guía

몇 PRECAUCIÓN

Cadena afilada

Cortes

Use guantes de protección cuando trabaje en la cade-

na.

1. Suelte el tensor de la cadena y retire la cubierta.

Figura B

2. Coloque la cubierta sobre el riel guía. Observe la di-

rección de rotación de la cadena.

Figura C

3. Coloque la cadena alrededor de la rueda dentada e

inserte el riel guía.

Figura D

4. Coloque la tapa y apriete el botón tensor de la cade-

na.

Figura E

5. Ajuste la tensión de la cadena (véase el capítulo

Ajuste la tensión de la cadena.).

6. Instale el protector de la cadena.

Figura F

Puesta en funcionamiento

Llene el tanque de aceite de la cadena

1. Si es necesario, limpie el área alrededor de la boca

de llenado de serrín y suciedad.

2. Retire la tapa del tanque de aceite de la cadena.

Figura G

3. Llene lentamente el aceite de la cadena en el tan-

que.

Figura H

4. Si es necesario, absorba el aceite de la cadena de-

rramado con un paño.

5. Cierre el depósito de aceite de la cadena con la ta-

pa.

Verifique la tensión de la cadena

몇 PRECAUCIÓN

Cadena afilada

Cortes

Use guantes de protección cuando trabaje en la cade-

na.

1. Retire el protector de la cadena.

Figura I

2. Tire con cuidado de la cadena.

Figura J

La distancia entre el riel guía y la cadena debe ser

de 3-4 mm.

3. Si es necesario, ajuste la tensión de la cadena (ver

capítulo Ajuste la tensión de la cadena.).

Montaje de la batería

1. Introduzca la batería en el alojamiento del equipo

hasta que encaje de manera audible.

Figura K

Servicio

Manejo básico

1. Inspeccione el árbol y las ramas en busca de, por

ejemplo, podredumbre.

Si encuentra ramas dañadas o podridas, busque el

consejo de un experto en árboles.

2. Retire el protector de la cadena.

3. Sostenga el equipo con ambas manos.

Conexión del equipo

1. Tire del protector para manos/palanca de freno de la

cadena en dirección a la empuñadura.

Figura L

Se suelta el freno de la cadena.

2. Pulse la tecla de desbloqueo del interruptor del

equipo.

Figura M

3. Pulse el interruptor del equipo.

El equipo se pone en marcha.

Interrupción del servicio

1. Suelte el interruptor del equipo.

El equipo se detiene.

2. Tire del protector para manos/palanca de freno de la

cadena en dirección al riel guía.

Figura N

Se detecta el freno de la cadena y la cadena de la

sierra se bloquea.

3. Retire la batería del equipo (véase el capítulo Reti-

rada de la batería).

Técnicas de trabajo

Posición de trabajo

 PELIGRO

Movimientos incontrolados de la motosierra

Peligro de muerte por cortes

Planifique el corte antes de cortar y analice los riesgos.

Siempre sostenga la motosierra firmemente con ambas

manos.

 No guíe la motosierra en el eje del cuerpo.

Figura O

 Maneje la motosierra de tal forma que ninguna parte

del cuerpo entre dentro del área de movimiento de

la cuchilla.

 Mantenga la mayor distancia posible al material que

se sierra.

Español 71

 Nunca trabaje en una escalera o de pie en un árbol.

 Nunca trabaje en lugares inestables.

Tirón/contragolpe

 PELIGRO

Movimientos incontrolados de la motosierra

Peligro de muerte por cortes

Planifique el corte antes de cortar y analice los riesgos.

Siempre sostenga la motosierra firmemente con ambas

manos.

El tirón/contragolpe es un efecto que ocurre en principio

en la dirección opuesta a la dirección de funcionamiento

de la cadena sobre el material que se sierra.

Figura P

1 Tirón

2 Contragolpe

Al cortar con la parte inferior del riel de guía, si la cade-

na de la sierra se atasca o golpea un objeto sólido en la

madera, la motosierra puede tirar bruscamente hacia el

objeto que se sierra.

 Para evitar el tirón, siempre coloque el tope de la

garra de forma segura.

Al cortar con la parte superior del riel de guía, si la ca-

dena de la sierra se atasca o golpea un objeto sólido en

la madera, la motosierra puede golpear al usuario.

 Para evitar un golpe de contragolpe:

 No atasque la parte superior del riel de guía.

 No gire el riel guía durante el corte.

Contragolpe

 PELIGRO

Movimientos incontrolados de la motosierra

Peligro de muerte por cortes

Planifique el corte antes de cortar y analice los riesgos.

Siempre sostenga la motosierra firmemente con ambas

manos.

Un contragolpe implica que la motosierra se lanza re-

pentina e incontrolablemente en la dirección del usua-

rio.

Se produce un contragolpe cuando, por ejemplo, la ca-

dena de la sierra en la parte superior de la punta del riel

de la sierra se topa con un obstáculo accidentalmente o

queda atrapada.

Figura Q

 Sujete siempre la motosierra para que puedan re-

sistir las fuerzas del contragolpe. No suelte la moto-

sierra.

 Cuando corte, no se doble demasiado hacia adelan-

te.

 No transporte la motosierra por encima del nivel del

hombro.

 Siempre espere hasta que la cadena haya alcanza-

do la velocidad máxima y sierre a toda velocidad.

 No corte con la punta del riel de la sierra.

 Inserte el riel guía en una sección cortada solo con

extremo cuidado.

 Preste atención a la posición del tronco y a las fuer-

zas que pueden cerrar la ranura y bloquear la cade-

na de la sierra.

 No sierre varias ramas al mismo tiempo durante la

descarga.

 Solo trabaje con una cadena afilada y correctamen-

te tensada.

 Use una cadena con bajo riesgo de contragolpe y

un riel guía con una cabeza de riel pequeña.

Planifique la dirección de caída y el camino de

regreso

 PELIGRO

Árbol cayendo

Peligro de muerte

El trabajo de tala de árboles solo puede ser realizado

por personas capacitadas.

Cuando planifique la dirección de caída, tenga en cuen-

ta lo siguiente:

 La distancia a la siguiente estación de trabajo debe

ser de al menos 2,5 longitudes del árbol.

 No tale con viento fuerte.

El árbol puede caer sin control.

 Determine la dirección de la caída en función del

crecimiento de los árboles, el terreno (pendiente) y

las condiciones climáticas.

 Siempre deje caer el árbol en un hueco, nunca so-

bre otros árboles.

Para cada empleado se debe planificar un camino de

retirada. Debe hacerse lo siguiente:

 Sitúe el camino de retirada aproximadamente 45°

diagonalmente opuesta a la dirección de caída.

Figura R

 Libere el camino de retirada de obstáculos.

 No coloque herramientas ni equipos en el camino

de retirada.

 Cuando trabaje en una pendiente empinada, plani-

fique el camino de retirada paralelo a la pendiente.

 Cuando utilice el camino de retirada, observe las ra-

mas que caen y observe el espacio de la corona.

Prepare el área de trabajo en el tronco.

1. Limpie el área de trabajo en el tronco de ramas, ma-

torrales y obstáculos.

Garantice que cuenta con un soporte seguro.

2. Limpie a fondo la raíz, por ejemplo, con el hacha.

La arena, las piedras y otras materias extrañas de-

safilan la cadena.

3. Elimine las raíces grandes.

a Corte las raíces perpendicularmente.

Figura S

b Corte las raíces horizontalmente.

c Retire la pieza de raíz suelta del área de trabajo.

Marcado de la sección de caída

 PELIGRO

Árbol cayendo

Peligro de muerte

El trabajo de tala de árboles solo puede ser realizado

por personas capacitadas.

1. Asegúrese de que nadie esté en peligro por el árbol

que cae. Las llamadas pueden no escucharse con

el ruido del motor.

En el área de caída, solo las personas encargadas

de la tala pueden estar presentes.

2. Ajuste la muesca inferior en ángulo recto a la direc-

ción de la caída.

a Estando lo más cerca posible del suelo, haga un

corte horizontal (corte único) sobre aproximada-

mente 1/3 del diámetro del tronco.

Figura T

b Haga un corte oblicuo (corte del techo) en un án-

gulo de aproximadamente 45-60°.

3. Marque la sección de caída.

a Establezca la sección de caída paralela al corte

de la suela y al menos 50 mm más elevada.

72 Español

b Solo establezca la sección de caída hasta el pun-

to de que quede una bisagra de al menos 50 mm

de ancho.

La bisagra evita que el árbol se tuerza y caiga en

la dirección incorrecta.

A medida que la sección de caída se aproxima a

la línea de ruptura, el árbol debería comenzar a

caer.

4. Si existe el riesgo de que el árbol no caiga en la di-

rección deseada o se balancee y apriete la cadena

de la sierra, detenga el corte. Use cuñas para exten-

der el corte y deje caer el árbol en la dirección de-

seada.

5. Si el árbol comienza a caer, extraiga la motosierra

del corte.

6. Desconecte el equipo.

7. Ponga el freno de la cadena.

8. Baje la motosierra.

9. Siga el camino de retirada planificado.

Sierre madera tensa

 PELIGRO

Movimientos incontrolados de motosierra y mate-

rial de sierra

Cortes potencialmente mortales, lesiones causadas por

material serrado

Planifique el corte antes de cortar y analice los riesgos.

Siempre sostenga la motosierra firmemente con ambas

manos

La madera tensa se denomina así cuando un tronco, ra-

ma, tocón enraizado o retoño de otra madera se tira ba-

jo tensión.

1. Tenga cuidado con la madera tensa, ya que existe

el riesgo de que vuelva a su posición original.

Figura U

2. Sierre la madera tensa con cuidado desde el lado

de presión (ver también el capítulo Corte el tronco

bajo tensión).

Figura V

Poda

 PELIGRO

Contragolpe

Cortes potencialmente mortales

Durante la poda, asegúrese de que el riel guía/cadena

no esté atascado.

몇 ADVERTENCIA

Cambio de distribución de peso durante la poda

Riesgo de lesiones debido al movimiento incontrolado

del tronco

Seleccione el área de trabajo para que no surja ningún

peligro.

 Debe podar en la dirección del crecimiento.

Figura W

 Pode de arriba a abajo.

 Deje ramas más grandes debajo como soportes pa-

ra mantener el árbol sobre el suelo.

 Apoye la motosierra tanto como sea posible.

 No pode sobre el tronco.

 No sierre con la punta del riel.

 Preste atención a las ramas que están bajo tensión.

Corte las ramas que están bajo tensión de abajo ha-

cia arriba.

 No sierre varias ramas a la vez.

 Limpie regularmente el área de trabajo de las ramas

cortadas.

Corte el tronco

 PELIGRO

Movimientos incontrolados de la motosierra

Peligro de muerte por cortes

Planifique el corte antes de cortar y analice los riesgos.

Siempre sostenga la motosierra firmemente con ambas

manos.

CUIDADO

Daños en la cadena debido al contacto con el suelo

Asegúrese de que la cadena no toque el suelo.

1. Conecte la motosierra al tope de garra.

2. Sierre uniformemente el tronco.

Corte el tronco bajo tensión

 PELIGRO

Movimiento incontrolado de la motosierra

Cortes potencialmente mortales

Al cortar troncos bajo tensión, asegúrese de seguir el

orden del corte de descarga en el lado de presión y res-

petar el corte de separación en el lado de tensión.

 El tronco se sostiene por 2 lados:

a Para el corte de descarga en el lado de presión,

corte aproximadamente 1/3 del diámetro del tron-

co desde arriba.

Figura X

b Establezca el corte de separación en el lado de

tensión desde la parte inferior.

 El tronco se sostiene por un lado:

a Para el corte de descarga en el lado de presión,

sierre aproximadamente 1/3 del diámetro del

tronco desde abajo.

Figura Y

b Establezca el corte de separación en el lado de

tensión desde la parte superior.

Retirada de la batería

Nota

Durante las interrupciones de trabajo, retire la batería

del equipo y asegúrela contra un uso no autorizado.

1. Tire de la tecla de desbloqueo de la batería hacia la

batería.

Figura Z

2. Pulse la tecla de desbloqueo de la batería para des-

bloquearla.

3. Retire la batería del equipo.

Finalización del funcionamiento

1. Retire la batería del equipo (véase el capítulo Reti-

rada de la batería).

2. Limpie el equipo (véase el capítulo Limpieza del

equipo).

Transporte

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños

Tenga en cuenta el peso del equipo durante el transpor-

te.

몇 PRECAUCIÓN

Arranque descontrolado

Cortes

Retire la batería del equipo antes del transporte.

Transporte siempre el equipo con la protección de la ca-

dena colocada.

Español 73

1. Retire la batería (véase el capítulo Retirada de la

batería).

2. Tire del protector para manos/palanca de freno de la

cadena en dirección al riel guía.

Figura N

El freno de la cadena está puesto.

3. Instale el protector de la cadena.

Figura F

4. Solo lleve el dispositivo hacia atrás con el asa y con

el riel guía.

5. Vacíe el depósito de aceite para cadena en trayec-

tos largos.

a Retire la tapa del depósito de aceite de la cade-

na.

Figura G

b Llene el aceite lubricante de la cadena en un re-

cipiente adecuado.

c Apriete la tapa del depósito de aceite de la cade-

na.

6. Al transportar el equipo en vehículos, fíjelo para evi-

tar que resbale o vuelque.

Almacenamiento

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños

Tenga en cuenta el peso del equipo para su almacena-

miento.

몇 PRECAUCIÓN

Arranque descontrolado

Cortes

Retire la batería del equipo antes de almacenarlo.

Almacene siempre el equipo con la protección de la cu-

chilla colocada.

1. Retire la batería (véase el capítulo Retirada de la

batería).

2. Tire del protector para manos/palanca de freno de la

cadena en dirección al riel guía.

Figura N

El freno de la cadena está puesto.

3. Instale el protector de la cadena.

Figura F

4. Vacíe el depósito de aceite de la cadena.

a Retire la tapa del depósito de aceite de la cade-

na.

Figura G

b Llene el aceite lubricante de la cadena en un re-

cipiente adecuado.

c Apriete la tapa del depósito de aceite de la cade-

na.

5. Si se va a almacenar el equipo durante más de un

mes, engrase la cadena para evitar que se oxide.

6. Almacene el equipo en un lugar seco y bien ventila-

do. Mantenga el equipo alejado de sustancias co-

rrosivas como productos químicos de jardinería o

productos de descongelación. No almacene el equi-

po al aire libre.

Conservación y mantenimiento

몇 PRECAUCIÓN

Arranque descontrolado

Lesiones de corte

Retire la batería del equipo antes de realizar trabajos en

él.

몇 PRECAUCIÓN

Cadena afilada

Cortes

Use guantes de protección cuando trabaje en la cade-

na.

Limpieza del equipo

1. Retire la batería (véase el capítulo Retirada de la

batería).

2. Use un cepillo para limpiar la cadena de escombros

y suciedad.

Figura AA

3. Limpie la carcasa y las empuñaduras con un paño

suave y seco.

4. Compruebe el funcionamiento del freno de cadena

después de cada limpieza (consulte el capítulo

Comprobación del funcionamiento del freno).

Intervalos de mantenimiento

Antes de cada puesta en funcionamiento

Antes de cada puesta en funcionamiento se deben rea-

lizar las siguientes tareas:

 Compruebe el nivel de llenado del aceite de la ca-

dena, rellene aceite de la cadena si es necesario

(véase el capítulo Llene el tanque de aceite de la

cadena).

 Verifique la tensión de la cadena (véase el capítulo

Verifique la tensión de la cadena).

 Verifique que la cadena esté suficientemente afila-

da, reemplace la cadena si es necesario (véase el

capítulo Sustitución de la cadena y el riel guía).

 Compruebe si el equipo presenta daños.

 Verifique que todos los pernos, tuercas y tornillos

estén bien colocados y sujetos.

 Compruebe el funcionamiento del freno de la cade-

na (véase el capítulo Comprobación del funciona-

miento del freno).

Cada 5 horas de servicio

 Compruebe el funcionamiento del freno de cadena

cada 5 horas de funcionamiento (consulte el capítu-

lo Comprobación del funcionamiento del freno).

Trabajos de mantenimiento

Comprobación del funcionamiento del freno

1. Conectar el equipo.

2. Mientras el dispositivo está en funcionamiento, gire

con la mano el asa delantera de manera que el pro-

tector para manos/palanca de freno de la cadena se

empuje hacia el riel de guía a mano.

Se pone el freno de la cadena.

La cadena debe detenerse.

3. Tire del protector para manos/palanca de freno de la

cadena en dirección a la empuñadura.

La cadena debe soltarse.

Ajuste la tensión de la cadena.

1. Retire la batería (véase el capítulo Retirada de la

batería).

2. Afloje el botón tensor de la cadena.

Figura AB

3. Ajuste la tensión de la cadena con el anillo.

Figura AC

4. Verifique la tensión de la cadena.

Figura J

La distancia entre el riel guía y la cadena debe ser

de 3-4 mm.

5. Apriete el botón tensor de la cadena.

74 Español

Sustitución de la cadena y el riel guía

몇 PRECAUCIÓN

Cadena afilada

Cortes

Use guantes de protección cuando trabaje en la cade-

na.

1. Retire la batería (véase el capítulo Retirada de la

batería).

2. Suelte el tensor de la cadena y retire la cubierta.

Figura AD

3. Retire el riel guía con el dispositivo tensor de la ca-

dena.

Figura AE

4. Para reemplazar el riel guía, retire el dispositivo ten-

sor de la cadena.

Figura AF

5. Deseche la cadena antigua y, si es necesario, el riel

guía correctamente.

6. Si es necesario, monte el dispositivo tensor de la

cadena en el nuevo riel de guía.

Figura AG

7. Coloque la nueva cadena en el riel guía. Observe la

dirección de rotación de la cadena.

Figura C

8. Coloque la cadena alrededor de la rueda dentada e

inserte el riel guía.

Figura D

9. Coloque la tapa y apriete el botón tensor de la cade-

na.

Figura E

10. Ajuste la tensión de la cadena (véase el capítulo

Ajuste la tensión de la cadena.).

Ayuda en caso de fallos

A menudo, las causas de las averías son simples y pue-

den solucionarse con ayuda del siguiente resumen. En

caso de duda o averías no mencionadas aquí, póngase

en contacto con el servicio de postventa.

Con el paso del tiempo, la capacidad de la batería dis-

minuye aunque se conserve correctamente, por lo que

ya no se alcanzará el tiempo de marcha completo aun-

que esté completamente cargada. Esto no se considera

una avería.

Garantía

En cada país se aplican las condiciones de garantía in-

dicadas por nuestra compañía distribuidora autorizada.

Subsanamos cualquier fallo en su equipo de forma gra-

tuita dentro del plazo de garantía siempre que la causa

se deba a un fallo de fabricación o material. En caso de

garantía, póngase en contacto con su distribuidor o con

el servicio de postventa autorizado más próximo pre-

sentando la factura de compra.

(Dirección en el reverso)

Datos técnicos

Reservado el derecho a realizar modificaciones.

Nivel de vibraciones

몇 ADVERTENCIA

El nivel de vibraciones indicado se ha medido mediante

un procedimiento de prueba estándar y puede utilizarse

para comparación del equipo.

El nivel de vibraciones indicado puede utilizarse en una

evaluación provisional de la carga.

Fallo Causa Solución

El equipo no se pone en

marcha

La batería está vacía.  Cargue la batería.

La batería está defectuosa.  Sustituya la batería.

La batería no está colocada correcta-

mente.

 Introduzca la batería en el alojamiento has-

ta que encaje.

El equipo se detiene du-

rante el funcionamiento

La batería está sobrecalentada  Interrumpa el trabajo y espere a que la

temperatura de la batería esté en el rango

normal.

El motor está sobrecalentado  Interrumpa el trabajo y deje enfriar el mo-

tor.

CNS 18-

Datos de potencia del equipo

Tensión de funcionamiento de la

batería

V18

Velocidad de ralentí de la cadena m/s 10

Volumen del tanque de aceite de

la cadena

ml 200

Valores calculados conforme a EN 60745-1, EN

60745-2-13

Nivel de presión acústica L

dB(A) 87,9

Inseguridad K

dB(A) 3,0

Intensidad acústica L

dB(A) 98,9

Inseguridad K

dB(A) 1,4

Nivel de vibraciones mano-brazo

empuñadura delantera

m/s

3,5

Nivel de vibraciones mano-brazo

empuñadura trasera

m/s

5,2

Inseguridad K m/s

1,5

Peso y dimensiones

Longitud x anchura x altura mm 735 x

230 x

247

Longitud del carril de guía mm 300

Longitud de corte mm 250

Paso de cadena in (mm) 0,375

(9,525)

Peso (sin batería) kg 3,2

CNS 18-

Português 75

Dependiendo de la forma en que se utilice el equipo, la

emisión de vibraciones durante el uso momentáneo del

equipo puede diferir del valor total indicado.

Equipos con un nivel de vibraciones

transmitido al sistema mano-brazo > 2,5 m/s²

(véase capítulo Datos técnicos del manual de

instrucciones)

몇 PRECAUCIÓN ● Un uso ininterrumpido de

varias horas puede provocar una sensación de entume-

cimiento. ● Lleve guantes calientes para protegerse las

manos. ● Establece pausas de trabajo regulares.

Declaración de conformidad UE

Por la presente declaramos que la máquina designada

a continuación cumple, en lo que respecta a su diseño

y tipo constructivo así como a la versión puesta a la

venta por nosotros, las normas básicas de seguridad y

sobre la salud que figuran en las directivas comunitarias

correspondientes. Si se producen modificaciones no

acordadas en la máquina, esta declaración pierde su

validez.

Producto: Motosierra por baterías

Tipo: 1.444-00x.x

Directivas UE aplicables

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

2000/14/CE (+2005/88/CE)

Normas armonizadas aplicadas

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Procedimiento de evaluación de la conformidad

aplicado

2000/14/CE modificada por 2005/88/CE: Anexo V

Intensidad acústica dB(A)

Medida:98,9

Garantizada:101

El órgano comisionado 0197 TÜV Rheinland LGA Pro-

ducts GmbH; Tillystarße 2 D - 90431 Nürnberg, (Alema-

nia) ha realizado el examen CE de tipo, número de

certificado: BM 50452503 0001

Los abajo firmantes actúan en nombre y con la autori-

zación de la junta directiva.

Responsable de documentación: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/09/2018

Índice

Indicações gerais

Antes da primeira utilização do aparelho, leia

estes avisos de segurança, este manual origi-

nal, os avisos de segurança fornecidos com o

conjunto de bateria e o manual original do con-

junto da bateria/carregador anexo. Proceda em confor-

midade. Conserve as folhas para referência ou

utilização futura.

Além das indicações que constam do manual de instru-

ções, é necessário observar as prescrições gerais de

segurança e as prescrições para a prevenção de aci-

dentes do legislador.

Avisos de segurança

Ao trabalhar com motosserras existe um risco de

ferimentos muito elevado, pois trabalha-se com ve-

locidades da correia muito elevadas e com dentes

de serra muito afiados. Respeite impreterivelmente

as medidas de segurança e as regras de comporta-

mento relativas ao trabalho com motosserras.

Para além dos avisos de segurança referidos, é neces-

sário observar igualmente as normas de segurança e

de formação específicas do país (p. ex., disponibiliza-

das pelas autoridades, associações profissionais ou se-

gurança social). Os períodos de utilização de

motosserras podem ser limitados (dias ou estação do

ano) por regulamentos locais. Respeite as normas lo-

cais.

Níveis de perigo

 PERIGO

● Aviso de um perigo iminente, que pode provocar fe-

rimentos graves ou morte.

몇 ATENÇÃO

● Aviso de uma possível situação de perigo, que pode

provocar ferimentos graves ou morte.

몇 CUIDADO

● Aviso de uma possível situação de perigo, que pode

provocar ferimentos ligeiros.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Indicações gerais ................................................ 75

Avisos de segurança........................................... 75

Utilização prevista ............................................... 79

Protecção do meio ambiente .............................. 79

Acessórios e peças sobressalentes.................... 79

Volume do fornecimento ..................................... 79

Unidades de segurança ...................................... 79

Símbolos no aparelho ......................................... 80

Vestuário de proteção ......................................... 80

Descrição do aparelho ........................................ 81

Montagem ........................................................... 81

Colocação em funcionamento............................. 81

Operação ............................................................ 82

Transporte........................................................... 84

Armazenamento.................................................. 84

Conservação e manutenção ............................... 84

Ajuda em caso de avarias................................... 85

Garantia .............................................................. 86

Dados técnicos.................................................... 86

Valor de vibração ................................................ 86

Declaração de conformidade UE ........................ 86

76 Português

ADVERTÊNCIA

● Aviso de uma possível situação de perigo, que pode

provocar danos materiais.

indicações gerais de segurança para

ferramentas elétricas

몇 ATENÇÃO

● Leia todas as indicações de segurança e instru-

ções.

Falhas de observância das indicações de segurança

e das instruções podem resultar em choques elétri-

cos e/ou ferimentos graves. Guarde todas as indi-

cações de segurança e instruções para consulta

futura.

O conceito de "ferramenta elétrica" utilizado nas indica-

ções de segurança refere-se a ferramentas elétricas

com alimentação por rede (com cabo de alimentação) e

a ferramentas elétricas com alimentação por bateria

(sem cabo de alimentação).

1 Segurança no local de trabalho

a Mantenha a sua área de trabalho limpa e bem

iluminada. Áreas de trabalho desarrumadas ou

mal iluminadas podem dar origem a acidentes.

b Não trabalhe com a ferramenta eléctrica em

ambientes com risco de explosão, nos quais

se encontrem líquidos, gases ou poeiras in-

flamáveis. As ferramentas eléctricas produzem

faíscas, que podem inflamar a poeira ou os vapo-

res.

c Durante a utilização da ferramenta eléctrica,

mantenha crianças e outras pessoas afasta-

das. Uma distracção pode levá-lo a perder o con-

trolo sobre o aparelho.

2 Segurança eléctrica

a A ficha da ferramenta eléctrica tem de encai-

xar na tomada. A ficha não pode ser alterada

de modo nenhum. Não utilize adaptadores

com ferramentas eléctricas com ligação à ter-

ra. Fichas não alteradas e tomadas adequadas

reduzem o risco de choque eléctrico.

b Evite contacto do corpo com superfícies liga-

das à terra, como tubos, aquecimentos, fo-

gões e frigoríficos. Existe um risco mais

elevado de choque eléctrico quando o corpo está

ligado à terra.

c Mantenha as ferramentas eléctricas protegi-

das da chuva e da humidade. A penetração de

água numa ferramenta eléctrica aumenta o risco

de choque eléctrico.

d Não utilize o cabo para transportar ou sus-

pender a ferramenta eléctrica, nem para puxar

a ficha da tomada. Mantenha o cabo afastado

de fontes de calor, óleo, arestas afiadas ou

peças mecânicas em movimento. Cabos de li-

gação danificados ou enredados aumentam o

risco de choque eléctrico.

e Ao trabalhar com uma ferramenta eléctrica ao

ar livre, utilize apenas cabos de extensão ade-

quados para o exterior. A utilização de um cabo

de extensão adequado para o exterior reduz o

risco de choque eléctrico.

f Se não for possível evitar a operação da ferra-

menta eléctrica num ambiente húmido, utilize

um disjuntor diferencial residual. A utilização

de um disjuntor diferencial residual reduz o risco

de choque eléctrico.

3 Segurança de pessoas

a Seja cuidadoso, preste atenção ao que está a

fazer e proceda com prudência ao trabalhar

com uma ferramenta eléctrica. Não utilize fer-

ramentas eléctricas quando está cansado ou

sob a influência de drogas, álcool ou medica-

mentos. Um momento de desatenção ao utilizar

a ferramenta eléctrica pode causar ferimentos

sérios.

b Use equipamento de protecção individual e

use sempre óculos de protecção. A utilização

de equipamento de proteção individual, como

máscara contra poeira, sapatos de segurança

antiderrapantes, capacete ou proteções para os

ouvidos, consoante o tipo e utilização da ferra-

menta elétrica, reduz o risco de ferimentos.

c Evite um arranque involuntário. Assegure-se

de que a ferramenta eléctrica está desligada,

antes de a ligar à corrente eléctrica e/ou à ba-

teria, antes de pegar nela ou antes de a trans-

portar. Se transportar a ferramenta elétrica com

o dedo sobre o interruptor ou a ligar à corrente

elétrica com o interruptor ligado pode provocar

acidentes.

d Retire as ferramentas de ajuste ou a chave in-

glesa antes de ligar a ferramenta eléctrica.

Uma ferramenta ou chave que se encontre numa

peça rotativa do aparelho pode provocar ferimen-

tos.

e Evite uma postura corporal fora do normal.

Tenha o cuidado de estar numa posição segu-

ra e mantenha sempre o equilíbrio. Deste mo-

do poderá controlar melhor a ferramenta

eléctrica em situações inesperadas.

f Use vestuário adequado. Não use roupas lar-

gas ou jóias. Mantenha o cabelo, a roupa e as

luvas afastadas das peças em movimento.

Vestuário solto, luvas, jóias ou cabelos compri-

dos podem ser colhidos por peças em movimen-

to.

g Se for possível montar dispositivos de aspira-

ção e recolha de poeiras, certifique-se de que

estes estão ligados e são correctamente utili-

zados. A utilização de aspiração de poeiras pode

reduzir os riscos provocados por poeira.

4 Utilização e manuseamento da ferramenta eléc-

trica

a Não sobrecarregue o aparelho. Utilize a ferra-

menta eléctrica adequada para o seu traba-

lho. Com uma ferramenta eléctrica adequada,

trabalha melhor e com mais segurança na área

indicada.

b Não utilize ferramentas eléctricas cujo inter-

ruptor esteja avariado. Uma ferramenta eléctri-

ca que não se consegue ligar ou desligar é

perigosa e tem de ser reparada.

c Retire a ficha da tomada e/ou remova a bate-

ria antes de efectuar ajustes no aparelho,

substituir acessórios ou arrumar o aparelho.

Esta medida de precaução evita um arranque in-

voluntário da ferramenta eléctrica.

d Guarde as ferramentas eléctricas fora do al-

cance das crianças. Não permita que o apare-

lho seja utilizado por pessoas que não

estejam familiarizadas com o mesmo ou que

não tenham lido estas instruções. As ferra-

mentas eléctricas são perigosas se forem utiliza-

das por pessoas inexperientes.

Português 77

e Cuide da ferramenta eléctrica com atenção.

Verifique se as peças móveis funcionam sem

problemas e não encravam e se existem pe-

ças partidas ou danificadas de modo a afectar

o funcionamento do aparelho. Mande reparar

as peças danificadas antes de utilizar o apa-

relho. Muitos acidentes são causados por ferra-

mentas eléctricas com manutenção deficiente.

f Mantenha as ferramentas de corte afiadas e

limpas. Ferramentas de corte cuidadosamente

mantidas, com arestas de corte afiadas, encra-

vam menos e são mais fáceis de controlar.

g Utilize a ferramenta eléctrica, os acessórios,

as ferramentas de inserção, etc. em conformi-

dade com estas instruções. Tenha em aten-

ção as condições de trabalho e a actividade a

realizar. A utilização de ferramentas eléctricas

para fins diferentes dos previstos pode levar a si-

tuações perigosas.

5 Utilização e conservação de conjuntos de bate-

rias

a Carregue o conjunto da bateria apenas com

os carregadores aprovados pelo fabricante.

Os carregadores que não sejam adequados para

o respetivo conjunto da bateria, podem causar

um incêndio.

b Opere o aparelho apenas com um conjunto da

bateria adequado. A utilização de outros con-

juntos de baterias baterias pode causar ferimen-

tos e risco de incêndio.

c Quando o conjunto da bateria não está a ser

utilizado, mantenha-o afastado de clipes,

moedas, chaves, pregos, parafusos ou outros

pequenos objetos metálicos que possam

causar um curto-circuito. Um curto-circuito po-

de causar um incêndio ou uma explosão.

d Nalguns casos, o conjunto da bateria pode

verter líquido. Evite o contacto com esse lí-

quido. Se entrar em contacto com o líquido,

lave com água abundante. Se o líquido entrar

em contacto com os olhos, procure imediata-

mente um médico. O líquido de bateria pode

causar irritação cutânea e queimaduras na pele.

6 Serviço de assistência técnica

a Mande reparar a sua ferramenta eléctrica ape-

nas a pessoal técnico qualificado e com pe-

ças de substituição originais. Garante assim

que a segurança do aparelho é mantida.

Avisos de segurança gerais adicionais

Aviso ● Nalgumas regiões podem existir normas

que limitam a utilização deste aparelho. Informe-se jun-

to da autoridade local competente.



PERIGO ● Perigo de vida devido a cortes re-

sultantes de movimentos descontrolados do aparelho.

Mantenha as partes do corpo afastadas das peças mó-

veis.

● Risco de lesões devido objectos projetados ou

em queda. Nunca utilize o aparelho se houver pessoas,

especialmente crianças ou animais, num raio de 15 m.

● Não é permitido efectuar quaisquer alterações no

aparelho.

몇 ATENÇÃO ● Este aparelho não pode ser

operado por crianças e pessoas que não estejam fami-

liarizadas com estas instruções. As normais locais po-

dem impor limitações à idade do operador.

● Tem de

ter uma vista desobstruída da área de trabalho para

conseguir reconhecer possíveis perigos. Utilize o apa-

relho apenas se existir uma boa iluminação. ● Antes

da operação, verifique se o aparelho e todos os ele-

mentos de comando, incluindo travão da corrente e dis-

positivos de segurança, estão a funcionar

correctamente. Verifique se há fechos soltos, certifique-

se de que todos os dispositivos de protecção e pegas

estão presos de maneira adequada e segura. Não utili-

ze o aparelho se não estiverem em perfeitas condições.

● Nunca utilize o aparelho se o interruptor do aparelho

no punho não estiver ligado ou desligado correctamen-

te. ● Substitua as peças gastas ou danificadas antes

de colocar o aparelho em funcionamento.

● Risco de

ressalto devido à perda de equilíbrio. Evite uma postura

corporal fora do normal. Certifique-se de que a sua pos-

tura é estável, segura e mantém o equilíbrio. ● Pare

imediatamente o aparelho e verifique se há danos ou

identifique a causa da vibração se o aparelho cair, bater

ou vibrar de forma anormal. Mande reparar os danos

junto do serviço de assistência técnica autorizado ou

substitua o aparelho.

몇

CUIDADO ● Use protecções auditiva e ocular

totais, luvas resistentes e robustas e protecção da ca-

beça ao operar o aparelho. Use uma máscara facial se

o ambiente de trabalho estiver empoeirado. ● Vista cal-

ças compridas e pesadas, calçado resistente e luvas

com a medida adequada durante os trabalhos com o

aparelho. Não trabalhe descalço. Não use jóias, sandá-

lias ou calças curtas.

● Perigo de lesões, se vestuário

solto, o cabelo ou joias forem colhidos por peças mó-

veis. Mantenha o vestuário e as joias afastados das pe-

ças móveis da máquina. Apanhe o cabelo comprido.

● O uso de proteção auditiva pode limitar a sua capaci-

dade de ouvir sinais de alerta, por isso fique atento a

possíveis perigos nas imediações da área de trabalho.

● Utilize acessórios e peças sobressalentes disponibi-

lizadas pelo fabricante. Ao utilizar acessórios e peças

sobressalentes originais, garante uma utilização segura

e o bom funcionamento do aparelho.

Indicações de segurança para motosserras

 Durante o funcionamento da serra, mantenha to-

das as partes do corpo afastadas da correia da

serra. Antes do arranque da serra, certifique-se

de que a correia da serra não está em contacto

com nada. Ao trabalhar com uma motosserra, um

momento de desatenção pode permitir que uma pe-

ça de vestuário ou uma parte do corpo sejam colhi-

dos pela correia da serra.

 Segure a motosserra sempre com a mão direita

no punho posterior e a mão esquerda no punho

anterior. Segurar a motosserra na postura de traba-

lho inversa aumenta o risco de ferimentos, pelo que

essa postura não deve ser utilizada.

 A ferramenta eléctrica só deve ser agarrada pe-

las superfícies isoladas dos punhos, pois a cor-

reia da serra pode tocar em cabos ocultos. O

contacto da correia da serra com um fio eléctrico

condutor transforma as peças metálicas da ferra-

menta eléctrica em condutores eléctricos e pode

provocar um choque eléctrico no operador.

 Use óculos de protecção e protecções para os

ouvidos. É recomendada a utilização de equipa-

mento de protecção adicional para a cabeça, as

mãos, as pernas e os pés. Vestuário de protecção

adequado reduz o risco de ferimentos provocados

por partículas projectadas.

78 Português

 Não trabalhe com a motosserra em cima de uma

árvore. A operação em cima de uma árvore provo-

ca risco de ferimentos.

 Tenha o cuidado de ter sempre uma base de

apoio estável e utilize a motosserra apenas so-

bre uma base sólida, segura e nivelada. Pavi-

mento escorregadio ou superfícies instáveis, como

um escadote, podem provocar uma perda do equilí-

brio ou uma perda de controlo da motosserra.

 Ao cortar um ramo sob tensão, tenha em conta

que este irá ressaltar para a posição original.

Quando a tensão nas fibras de madeira é libertada,

o ramo sob tensão pode atingir o operador e/ou ar-

rancar-lhe a motosserra.

 Tenha particular cuidado ao cortar vegetação

rasteira e árvores jovens. O material fino pode ser

colhido na correia da serra e atingir o operador ou

fazê-lo perder o equilíbrio.

 Segure a motosserra desligada pelo punho

dianteiro, com a correia da serra virada para fora

em relação ao seu corpo. Ao transportar ou ar-

rumar a motosserra, coloque sempre a cobertu-

ra de protecção. Um manuseamento cuidadoso da

motosserra reduz a probabilidade de um contacto

acidental com a correia da serra em funcionamento.

 Siga as instruções sobre lubrificação, tensão da

correia e substituição de acessórios. Uma cor-

reia incorrectamente tensionada ou lubrificada pode

rebentar ou aumentar o risco de ressalto.

 Mantenha os punhos secos, limpos e livres de

óleo e gordura. Punhos gordurosos ou oleosos são

escorregadios e causam perda de controlo.

 Serrar apenas madeira. Não utilize a motosserra

para trabalhos para os quais esta não foi conce-

bida. Exemplo: Não utilize a motosserra para

serrar plástico, alvenaria ou materiais de cons-

trução que não sejam feitos de madeira. A utiliza-

ção da motosserra para trabalhos para os quais

esta não foi concebida pode levar a situações de

perigo.

Causas e prevenção de um ressalto

Pode ocorrer um ressalto quando a extremidade da ca-

lha de guia entra em contacto com um objecto ou quan-

do a madeira verga e a correia da serra encrava no

modo de corte.

Nalguns casos, o contacto com a extremidade da calha

pode provocar uma reacção inesperada de ressalto, na

qual a calha de guia é projectada para cima e na direc-

ção do operador.

O encravamento da correia da serra na aresta superior

da calha de guia pode projectar a calha bruscamente na

direcção do operador.

Qualquer destas reacções pode levá-lo a perder o con-

trolo sobre a serra e possivelmente causar ferimentos

graves. Não confie exclusivamente nos dispositivos de

segurança montados na motosserra. Como operador

de uma motosserra, deve tomar diversas medidas para

poder trabalhar sem perigo de acidentes e ferimentos.

Um ressalto é a consequência de uma utilização incor-

recta ou defeituosa da ferramenta. Pode ser prevenido

por meio de medidas de precaução adequadas, tal co-

mo descrito abaixo:

 Segure na serra com ambas as mãos, com o po-

legar e os dedos a rodear os punhos da motos-

serra. Coloque o corpo e os braços numa

posição que lhe permita resistir às forças de res-

salto. Se tiverem sido tomadas as medidas ade-

quadas, o operador pode dominar as forças de

ressalto. Nunca largue a motosserra.

 Evite uma postura corporal fora do normal e não

serre acima da altura dos ombros. Deste modo

evita-se um contacto involuntário com a extremida-

de da calha e possibilita-se um controlo melhor so-

bre a motosserra em situações inesperadas.

 Utilize sempre calhas de substituição e correias

de serra prescritas pelo fabricante. Calhas de

substituição e correias de serra incorrectas podem

provocar o rebentamento da correia e/ou um ressal-

to.

 Respeite as instruções do fabricante para a

amolação e manutenção da correia da serra. Li-

mitadores de profundidade demasiado baixos au-

mentam a tendência para um ressalto.

Avisos de segurança adicionais para

motosserras

Aviso ● Na primeira utilização, a Kärcher recomen-

da serrar os troncos de árvores num cavalete. ● Ao

usar a motosserra, mantenha junto de si uma caixa de

primeiros socorros para feridas grandes e um meio de

pedir ajuda. Uma caixa de primeiros socorros maior e

mais abrangente deve estar nas proximidades.

몇

ATENÇÃO ● Garanta uma posição firme, um

local de trabalho limpo e planeie um caminho de fuga

diante da queda de galhos antes de usar o aparelho.

● Tenha cuidado com a névoa de óleo de lubrificação e

as aparas. Se necessário, use uma máscara ou um

aparelho de respiração. ● Segure sempre a motosser-

ra com ambas as mãos. Segure as pegas com o pole-

gar de um lado e os restantes dedos do outro lado.

Segure bem a pega traseira com a mão direita e a pega

dianteira com a mão esquerda.

● Perigo de lesões.

Não modifique o aparelho. Não utilize o aparelho para

accionar acessórios ou aparelhos não recomendados

pelo fabricante do aparelho. ● Antes de ligar o apare-

lho, certifique-se de que a corrente da serra não toca

em nenhum objecto. ● Ferimentos graves ou morte, se

uma corrente da serra com tensão incorrecta saltar do

carril guia. Verifique a tensão da corrente antes de cada

utilização. O comprimento da corrente depende da tem-

peratura. ● Certifique-se de que todos os dispositivos

de protecção, pegas e batente da garra estão devida-

mente fixos e em bom estado. ● Ferimentos graves de-

vido a operação incorrecta:

 Ao trabalhar com a motosserra, tem de estar sem-

pre atento e controlar o seu local de trabalho. O ta-

manho da área de trabalho depende da tarefa a ser

executada e do tamanho da árvore ou da peça de

trabalho. Derrubar uma árvore requer um local de

trabalho maior do que, por ex., cortar no compri-

mento.

 Nunca serre com o corpo alinhado com o carril guia

e a corrente. Assim, minimiza o perigo de ser atingi-

do na cabeça ou no corpo pela corrente, em caso de

ressalto.

 Não balance a serra, deixe a corrente fazer o traba-

lho, mantenha a corrente afiada e não tente empur-

rar a corrente pelo corte.

 Não aplique pressão sobre a serra no final do corte.

Esteja preparado para aliviar a serra quando a ma-

deira estiver cortada.

 Não pare a motosserra durante o processo de ser-

ragem. Deixe a serra funcionar até terminar o corte.

Português 79

● Familiarize-se com a sua nova motosserra, fazendo

cortes simples em segurança, em madeira apoiada.

Repita esse processo de familiarização, se já não usar

a motosserra há algum tempo.

● Não serre vides e/ou

arbustos pequenos com diâmetro inferior a 75 mm.

● Desligue o aparelho, bloqueie o travão da corrente,

retire o conjunto da bateria e certifique-se de que todas

as peças móveis estão completamente imobilizadas:

 Antes de limpar ou remover uma obstrução do apa-

relho.

 Deixar o aparelho sem vigilância.

 Antes de montar ou remover os acessórios.

 Antes de verificar, efectuar a manutenção ou traba-

lhar no aparelho.

몇

CUIDADO ● A motosserra é um aparelho pe-

sado. As pessoas que usam a motosserra devem estar

fisicamente em forma e com boa saúde. Deverá ter boa

visão, agilidade, equilíbrio e habilidade manual. Em ca-

so de dúvida, não use a motosserra. ● Ao trabalhar

com o aparelho, use sempre um capacete de protecção

com uma viseira de rede, para reduzir o perigo de feri-

mentos no rosto e na cabeça, em caso de ressalto.

Riscos residuais

몇 ATENÇÃO

● Existem determinados riscos residuais, mesmo que

o aparelho seja utilizado conforme as instruções. Po-

dem existir os seguintes riscos durante a utilização

do aparelho:

 A vibração pode causar ferimentos. Utilize a ferra-

menta correcta para cada trabalho, faça uso das pe-

gas previstas e limite o tempo de trabalho e a

exposição.

 O ruído pode causar problemas auditivos. Utilize

proteção auditiva e limite o ruído.

 Ferimentos de corte no contacto com os dentes da

serra expostos da corrente da serra.

 Ferimentos de corte devido a movimentos imprevis-

tos e bruscos ou ressalto do carril guia.

 Ferimentos de corte/risco de perfuração da pele de-

vido a peças projectadas para longe da corrente da

serra.

 Lesões causadas por objectos projetados (aparas

de madeira, lascas).

 Inspiração de poeira e partículas.

 Contacto entre a pele e o lubrificante/óleo.

Redução dos riscos

몇 CUIDADO

● Uma utilização prolongada do aparelho pode levar a

perturbações vasculares nas mãos, devido à vibra-

ção. Não é possível estabelecer uma duração de uti-

lização genericamente aplicável, pois isso depende

de vários factores:

 Predisposição individual para problemas de circula-

ção (dedos frequentemente frios ou dormentes)

 Temperatura ambiente baixa. Use luvas quentes

para proteger as mãos.

 Circulação limitada devido à força feita a agarrar.

 Uma operação ininterrupta é mais prejudicial do que

uma operação interrompida por pausas.

Em caso de utilização regular e prolongada do apa-

relho e, perante a repetição de sintomas como,

p. ex., dormência dos dedos ou dedos frios, deve

consultar um médico.

Utilização prevista

 PERIGO

Utilização não adequada

Perigo de vida devido a cortes

Utilize o aparelho apenas para os fins a que se destina.

 A motosserra apenas foi prevista para uso domésti-

co.

 A motoserra foi prevista para trabalhos ao ar livre.

 Por razões de segurança, a motoserra tem de ser

sempre agarrada com as duas mãos.

 A motosserra foi desenvolvida para serrar ramos,

galhos, troncos e vigas. O comprimento de corte do

carril guia determina o diâmetro máximo possível do

material serrado.

 A motosserra só pode ser usada para cortar madei-

ra.

 Não utilizar a motosserra em ambiente húmido ou à

chuva.

 Utilizar a motosserra apenas em ambientes bem ilu-

minados.

 Por razões de segurança, são proibidas quaisquer

modificações ou alterações no aparelho não autori-

zadas pelo fabricante.

Não é permitido qualquer outro tipo de utilização. Os

perigos que sejam resultado de uma utilização inadmis-

sível são da responsabilidade do utilizador.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis.

Elimine as embalagens de acordo com os regula-

mentos ambientais.

Os aparelhos eléctricos e electrónicos contêm

materiais recicláveis de valor e, com frequência,

componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha er-

rada, podem representar um potencial perigo para a

saúde humana e para o ambiente. Estes componentes

são necessários para o bom funcionamento do apare-

lho. Os aparelhos que apresentem este símbolo não

devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de in-

gredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobres-

salentes originais, garante uma utilização segura e o

bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressa-

lentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na

embalagem. Ao abrir a embalagem, confirme a integra-

lidade do conteúdo. Caso faltem acessórios ou em caso

de danos de transporte informe o seu fornecedor.

Unidades de segurança

몇 CUIDADO

Unidades de segurança alteradas ou em falta

As unidades de segurança servem para a sua protec-

ção.

Nunca altere ou evite as unidades de segurança.

80 Português

Corrente com perigo de ressalto reduzido

Uma corrente com perigo de ressalto reduzido reduz a

probabilidade de ressalto.

As saídas de serradura (lâminas de contacto) à frente

de cada dente da serra impedem que os dentes da ser-

ra entrem muito profundamente na zona de ressalto, re-

duzindo assim a intensidade do ressalto.

Ao enrolar a corrente, existe o perigo de essa função de

segurança ser invalidada. Se o desempenho da serra

se deteriorar, a corrente deve ser substituída por razões

de segurança. Para peças sobressalentes, usar apenas

a combinação de carril guia e corrente recomendada

pelo fabricante.

Carris guia

Para carris guia cujas pontas têm um raio pequeno, ge-

ralmente, há um perigo menor de ressalto.

Portanto, para a tarefa, usar um carril guia com corrente

correspondente, com comprimento suficiente. Carris

guia mais longos aumentam a probabilidade de perda

de controlo ao serrar.

Verifique a tensão da corrente antes de cada colocação

em funcionamento (consulte o capítulo Verificar a ten-

são da corrente). Se a tensão da corrente não estiver

ajustada correctamente, ao serrar galhos menores

(mais finos que o comprimento total do carril guia), exis-

te o perigo acrescido de saída da corrente.

Trava da corrente

Se a corrente se soltar ou rasgar, a trava da corrente

impede que a mesma seja projectada na direção do uti-

lizador.

Batente da garra

O batente da garra integrado pode ser usado como

ponto de rotação, para conferir estabilidade à motosser-

ra durante um corte.

Ao serrar, pressionar o aparelho para a frente, até os pi-

nos penetrarem na borda da madeira. Se, depois, a pe-

ga traseira for movida para cima ou para baixo na

direção do corte, a carga física ao trabalhar com a mo-

toserra será reduzida.

Travão da corrente

Em caso de perigo, os travões da corrente servem para

parar rapidamente a corrente.

Se a protecção das mãos/alavanca do travão da cor-

rente for pressionada na direcção do carril guia, a cor-

rente deverá parar imediatamente.

O travão da corrente não pode impedir um ressalto,

mas reduz o risco de ferimentos se o carril guia atingir

o utilizador em caso de ressalto.

O funcionamento adequado do travão da corrente deve

ser verificado antes de cada colocação em funciona-

mento do aparelho (consulte o capítulo Verificar o fun-

cionamento do travão da corrente).

Símbolos no aparelho

Vestuário de proteção

 PERIGO

Perigo de vida devido a cortes. Utilize vestuário de pro-

tecção adequado durante os trabalhos com o aparelho.

Respeite as normas locais para prevenção de aciden-

tes.

Sinal de perigo geral

Antes do arranque, leia o manual de ins-

truções todos os avisos de segurança.

Utilize protecções auditiva, ocular e de

cabeça adequadas durante o trabalho

com o aparelho.

Utilize calçado de protecção antiderra-

pante durante o trabalho com o apare-

lho.

Utilize luvas antideslizantes e resisten-

tes durante o trabalho com o aparelho.

Perigo de morte devido ao ressalto da

motosserra. Nunca toque nos objectos a

serrar com a ponta do carril guia.

Perigo de morte devido a movimentos

descontrolados da motosserra. Segure

sempre a motosserra com ambas as

mãos.

Perigo de morte devido a movimentos

descontrolados da motosserra.Nunca

segure o aparelho com apenas uma

mão.

Não exponha o aparelho a chuva ou a

condições húmidas.

O nível acústico garantido indicado na

etiqueta é de 101 dB.

O travão da corrente é solto.

O travão da corrente é bloqueado e a

corrente da serra é bloqueada.

Rodar, para ajustar a tensão da corrente:

= tensionar a corrente

= aliviar a corrente

Sentido de funcionamento da corrente (a

marcação está sob a cobertura)

Bloquear o tensor da corrente

Desbloquear o tensor da corrente

Português 81

Proteção da cabeça

Ao trabalhar com o aparelho, use um capacete de pro-

tecção adequado que esteja em conformidade com a

norma EN 397 e ostente a marcação CE.

Ao trabalhar com o aparelho, use uma protecção audi-

tiva adequada que esteja em conformidade com a nor-

ma EN 352-1 e ostente a marcação CE.

Para protecção contra a projecção de lascas, use ócu-

los de protecção adequados que estejam em conformi-

dade com a norma EN 166 ou que ostente a marcação

CE. Ou use uma viseira de capacete que esteja em

conformidade com a norma EN 1731 e ostente a mar-

cação CE.

No comércio especializado existem à venda capacetes

com proteção auditiva e viseira integradas.

Casaco para trabalho com motosserra

Ao trabalhar com o aparelho e para proteger a parte su-

perior do corpo, use um casaco para trabalho com mo-

tosserra que atenda à EN 381-11 e ostente a marcação

CE.

Luvas de protecção

Ao trabalhar com o aparelho, use luvas de protecção

adequadas com equipamento de protecção contra cor-

tes, que estejam em conformidade com a norma

EN 381-7 e ostentem a marcação CE.

Protecção para as pernas

Ao trabalhar com o aparelho, use protecções para as

pernas adequadas com protecção completa, que este-

jam em conformidade com a norma EN 381-5 e osten-

tem a marcação CE.

Calçado de protecção

Ao trabalhar com o aparelho, use calçado de protecção

antiderrapante que esteja em conformidade com a nor-

ma EN 20345 e esteja identificado com a figura de uma

motosserra. Isso garante que o calçado de protecção

está em conformidade com a EN 381-3.

Se usar a motosserra apenas ocasionalmente, o chão

estiver plano e houver um perigo reduzido de tropeçar

ou ficar preso nos arbustos, poderá usar calçado de

protecção com capas frontais de aço e perneiras de

proteção que atendem à norma EN 381-9.

Descrição do aparelho

Neste manual de instruções é descrito o equipamento

máximo. Há diferenças no volume do fornecimento con-

soante o modelo (ver embalagem).

Figura, ver páginas com gráficos

Figura A

1 Corrente

2 Carril guia

3 Batente da garra

4 Tampa do depósito de óleo da corrente

5 Protecção das mãos/alavanca do travão da corren-

6 Punho, traseiro

7 Interruptor do aparelho

8 Tecla de desbloqueio do interruptor do aparelho

9 Tecla de desbloqueio do conjunto da bateria

10 Cobertura

11 Punho, dianteiro

12 Anel para ajustar a tensão da corrente

13 Tensor da corrente

14 Trava da corrente

15 Placa de características

16 Óleo da corrente

17 Protecção da corrente

18 *Conjunto de bateria Battery Power 18 V

19 *Aparelho de carga rápida Battery Power 18 V

* opcional

Conjunto da bateria

O aparelho pode ser operado com um conjunto de ba-

teria 18 V Kärcher Battery Power .

Montagem

Montar a corrente e o carril guia

몇 CUIDADO

Corrente afiada

Ferimentos de corte

Use sempre luvas de protecção ao trabalhar na corren-

te.

1. Soltar o tensor da corrente e remover a cobertura.

Figura B

2. Colocar a corrente no carril guia. Observar o sentido

de rotação da corrente.

Figura C

3. Colocar a corrente ao redor da roda da corrente e

inserir o carril guia.

Figura D

4. Colocar a cobertura e apertar o tensor da corrente.

Figura E

5. Ajustar a tensão da corrente (consultar o capítulo

Ajustar a tensão da corrente).

6. Colocar a protecção da corrente.

Figura F

Colocação em funcionamento

Encher o depósito de óleo da corrente

1. Se necessário, limpar as aparas e a sujidade da zo-

na em redor da abertura de enchimento.

2. Retirar a tampa do depósito de óleo da corrente.

Figura G

3. Encher lentamente o depósito com o óleo da cor-

rente.

Figura H

4. Se necessário, absorver o óleo da corrente derra-

mado com um pano.

5. Fechar o depósito de óleo da corrente com a tampa.

Verificar a tensão da corrente

몇 CUIDADO

Corrente afiada

Ferimentos de corte

Use sempre luvas de protecção ao trabalhar na corren-

te.

1. Retirar a protecção da corrente.

Figura I

2. Puxar cuidadosamente a corrente.

Figura J

82 Português

A distância entre o carril guia e a corrente deve ser

de 3-4 mm.

3. Se necessário, ajustar a tensão da corrente (consul-

te o capítulo Ajustar a tensão da corrente).

Montar o conjunto de bateria

1. Introduzir o conjunto da bateria na admissão do

aparelho até encaixar audivelmente.

Figura K

Operação

Operação básica

1. Examinar a árvore e os galhos relativamente a da-

nos, p. ex. podridão.

Se forem identificados galhos danificados ou po-

dres, procure o conselho de um arborista profissio-

nal.

2. Retirar a protecção da corrente.

3. Agarre o aparelho com as ambas as mãos.

Ligar o aparelho

1. Puxar a protecção das mãos/alavanca do travão da

corrente na direcção da pega.

Figura L

O travão da corrente é solto.

2. Premir a tecla de desbloqueio do interruptor do apa-

relho.

Figura M

3. Premir o interruptor do aparelho.

O aparelho arranca.

Interromper a operação

1. Soltar o interruptor do aparelho.

O aparelho para.

2. Empurrar a protecção das mãos/alavanca do travão

da corrente na direcção do carril guia.

Figura N

O travão da corrente é bloqueado e a corrente da

serra é bloqueada.

3. Retirar o conjunto da bateria do aparelho (consultar

o capítulo Remover o conjunto de bateria).

Técnicas de trabalho

Posição de trabalho

 PERIGO

Movimentos descontrolados da motosserra

Perigo de vida devido a cortes

Antes de serrar, planear o corte e identificar os perigos.

Segurar sempre a motosserra firmemente e com as

duas mãos.

 Não conduzir a motosserra no eixo do corpo.

Figura O

 Conduzir a motosserra lateralmente ao corpo, de

forma que nenhuma parte corporal sobressaia na

área de movimento da motosserra.

 Manter a maior distância possível em relação ao

material a serrar.

 Nunca trabalhar numa escada ou em pé numa árvo-

re.

 Nunca trabalhar em locais instáveis.

Penetrar/recuar

 PERIGO

Movimentos descontrolados da motosserra

Perigo de vida devido a cortes

Antes de serrar, planear o corte e identificar os perigos.

Segurar sempre a motosserra firmemente e com as

duas mãos.

Ao penetrar/recuar, ocorre um efeito que acontece, em

princípio, na direcção oposta ao sentido de funciona-

mento da corrente no material a serrar.

Figura P

1 Penetrar

2 Recuar

Se, ao serrar com a parte inferior do carril guia (corte a

direito), a corrente da serra prender ou bater num objec-

to fixo na madeira, a motosserra pode ser puxada brus-

camente para o material que está a ser serrado.

 Para evitar uma penetração, colocar sempre o ba-

tente da garra com segurança.

Se, ao serrar com a face superior do carril guia (corte

ao revés), a corrente da serra prender ou bater num ob-

jecto fixo na madeira, a motosserra pode ser empurra-

da de volta na direcção do utilizador.

 Para evitar um recuo:

 Não prender a face superior do carril guia.

 Não rodar o carril guia no corte.

Ressalto

 PERIGO

Movimentos descontrolados da motosserra

Perigo de vida devido a cortes

Antes de serrar, planear o corte e identificar os perigos.

Segurar sempre a motosserra firmemente e com as

duas mãos.

Em caso de ressalto, a motosserra é projectada repen-

tina e descontroladamente na direcção do utilizador.

Um ressalto ocorre quando, por ex., a corrente da serra

na zona superior da ponta da guia bate inadvertidamen-

te num obstáculo ou fica presa.

Figura Q

 Segurar sempre a motosserra, de modo a poder re-

sistir às forças de ressalto. Não soltar a motosserra.

 Ao serrar, não se debruçar muito para a frente.

 Não conduzir a motosserra acima do nível dos om-

bros.

 Esperar sempre até que a corrente atinja a veloci-

dade máxima e serrar a toda a velocidade.

 Não serrar com a ponta da guia.

 Colocar o carril guia apenas com o máximo cuidado

num corte iniciado.

 Prestar atenção à posição do tronco e às forças que

fecham a folga de corte e podem apertar a corrente

da serra.

 Ao aparar galhos, nunca serrar vários galhos ao

mesmo tempo.

 Trabalhar apenas com uma corrente afiada e devi-

damente tensionada.

 Usar uma corrente com perigo de ressalto reduzido,

bem como um carril guia com uma cabeça de carril

pequena.

Planear a direcção da queda e o caminho de fuga

 PERIGO

Queda de árvore

Perigo de vida

O trabalho de derrubar árvores só pode ser realizado

por pessoas com formação para tal.

Ao planear a direcção da queda, observar o seguinte:

 A distância até ao local de trabalho seguinte deve

ser de, pelo menos, 2,5 comprimentos de árvore.

Português 83

 Não realizar o abate de árvores com vento forte.

A árvore pode cair descontroladamente.

 Determinar a direcção da queda com base no cres-

cimento das árvores, nas características do terreno

(inclinação) e nas condições climáticas.

 Deixar cair a árvore sempre num espaço livre e nun-

ca sobre outras árvores.

Para cada pessoa encarregue, deve planear-se um ca-

minho de fuga. Neste caso, aplica-se:

 Elaborar o caminho de fuga aproximadamente 45 º

na diagonal oposta à direcção da queda.

Figura R

 Libertar o caminho de fuga de obstáculos.

 Não colocar ferramentas e aparelhos no caminho

de fuga.

 Ao trabalhar em declives, planear o caminho de fu-

ga paralelo à inclinação.

 Ao usar o caminho de fuga, prestar atenção aos ga-

lhos que caem e observar o dossel.

Preparar a área de trabalho no tronco

1. Limpar a área de trabalho no tronco de galhos que

perturbem, mato e obstáculos.

Estado seguro garantido.

2. Limpar bem a base do tronco, por exemplo, com o

machado.

Areia, pedras e outros corpos estranhos tornam a

corrente romba.

3. Retirar as raízes grandes.

a Cortar a raiz na vertical.

Figura S

b Cortar a raiz na horizontal.

c Remover a parte da raiz solta da área de traba-

lho.

Definir o corte de abate

 PERIGO

Queda de árvore

Perigo de vida

O trabalho de derrubar árvores só pode ser realizado

por pessoas com formação para tal.

1. Certificar-se de que ninguém está em perigo pela

queda da árvore. As chamadas de atenção podem

não ser ouvidas devido ao ruído do motor.

Na área de abate, só podem estar presentes as

pessoas encarregues do abate.

2. Colocar o entalhe em ângulo recto em relação à di-

recção da queda.

a O mais perto possível do chão, realizar um corte

horizontal (corte inferior) até atingir cerca de 1/3

do diâmetro do tronco.

Figura T

b Realizar um corte oblíquo (corte superior) num

ângulo de aproximadamente 45-60 º.

3. Definir o corte de abate.

a Aplicar o corte de abate paralelo ao corte inferior

e, pelo menos, 50 mm acima.

b Executar o corte de abate apenas até garantir

uma dobradiça com, pelo menos, 50 mm de lar-

gura.

A dobradiça impede que a árvore rode e caia na

direcção errada.

Quando o corte de abate se aproxima da dobra-

diça, a árvore deve começar a cair.

4. Se houver o perigo de a árvore não cair na direcção

pretendida ou oscilar para trás e prender a corrente

da serra, não continuar a executar o corte de abate.

Usar cunhas para aumentar o corte e deixar a árvo-

re cair na direcção pretendida.

5. Se a árvore começar a cair, retirar a motoserra do

corte.

6. Desligar o aparelho.

7. Bloquear o travão da corrente.

8. Pousar a motosserra.

9. Seguir o caminho de fuga planeado.

Serrar madeira sob tensão

 PERIGO

Movimentos descontrolados da motosserra e mate-

rial a serrar

Ferimentos por corte mortais, ferimentos provocados

pelo material a serrar

Antes de serrar, planear o corte e identificar os perigos.

Segurar sempre a motosserra firmemente e com as

duas mãos

A madeira tensionada surge quando um tronco, galho,

toco enraizado ou rebento de outra madeira é puxado

sob tensão.

1. Ter em atenção a madeira tensionada, pois existe o

perigo de ela voltar rapidamente à sua posição ori-

ginal.

Figura U

2. Serrar cuidadosamente a madeira tensionada a

partir do lado da pressão (consulte também o capí-

tulo Cortar o tronco sob tensão no comprimento).

Figura V

Aparar galhos

 PERIGO

Ressalto

Ferimentos por corte mortais

Ao aparar galhos, garantir que o carril guia/a corrente

não fica preso(a).

몇 ATENÇÃO

Distribuição de peso que se altera ao aparar galhos

Perigo de lesões devido ao movimento descontrolado

do tronco

Seleccionar a área de trabalho para que não ocorram

perigos.

 Aparar galhos na direcção do crescimento.

Figura W

 Aparar galhos de cima para baixo.

 Deixar galhos maiores, que se situam em baixo, co-

mo suporte para manter a árvore acima do solo.

 Apoiar a motosserra o máximo possível.

 Não aparar galhos de pé no tronco.

 Não serrar com a ponta do carril.

 Prestar atenção aos galhos que estão sob tensão.

Serrar os galhos sob tensão de baixo para cima.

 Nunca serrar vários galhos de uma só vez.

 Retirar regularmente os galhos cortados da área de

trabalho.

Cortar o tronco no comprimento

 PERIGO

Movimentos descontrolados da motosserra

Perigo de vida devido a cortes

Antes de serrar, planear o corte e identificar os perigos.

Segurar sempre a motosserra firmemente e com as

duas mãos.

84 Português

ADVERTÊNCIA

Danos na corrente devido ao contacto com o pavi-

mento

Garantir que a corrente não toca no chão.

1. Colocar a motosserra no batente da garra.

2. Serrar o tronco uniformemente.

Cortar o tronco sob tensão no comprimento

 PERIGO

Movimento descontrolado da motosserra

Ferimentos por corte mortais

Ao cortar troncos sob tensão no comprimento, cumprir

impreterivelmente a sequência do corte de alívio de

pressão no lado da pressão e o corte de separação no

lado da tracção.

 O tronco é apoiado em 2 lados:

a Para o corte de alívio de pressão no lado da pres-

são, serrar aproximadamente 1/3 do diâmetro do

tronco, por cima.

Figura X

b Colocar o corte de separação no lado da tracção,

por baixo.

 O tronco é apoiado num lado:

a Para o corte de alívio de pressão no lado da pres-

são, serrar aproximadamente 1/3 do diâmetro do

tronco, por baixo.

Figura Y

b Colocar o corte de separação no lado da tracção,

por cima.

Remover o conjunto de bateria

Aviso

Durante interrupções de trabalho mais prolongadas, re-

tire o conjunto da bateria do aparelho e guarde-o de

modo a evitar uma utilização não autorizada.

1. Puxe a tecla de desbloqueio do conjunto de bateria

na direção do conjunto.

Figura Z

2. Prima a tecla de desbloqueio do conjunto da bateria

para desprender o conjunto da bateria.

3. Retirar o conjunto da bateria do aparelho.

Terminar a operação

1. Retirar o conjunto da bateria do aparelho (consultar

o capítulo Remover o conjunto de bateria).

2. Limpar o aparelho (consultar o capítulo Limpar o

aparelho).

Transporte

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho ao transportá-lo.

몇 CUIDADO

Arranque descontrolado

Ferimentos de corte

Antes do transporte, retire o conjunto da bateria do apa-

relho.

Transporte o aparelho apenas com a protecção da cor-

rente colocada.

1. Remover o conjunto de bateria (consultar o capítulo

Remover o conjunto de bateria).

2. Empurrar a protecção das mãos/alavanca do travão

da corrente na direcção do carril guia.

Figura N

O travão da corrente está bloqueado.

3. Colocar a protecção da corrente.

Figura F

4. Transportar o aparelho apenas pelo punho e com o

carril guia para trás.

5. No caso de transporte por distâncias maiores, esva-

ziar o depósito do óleo da corrente.

a Retirar a tampa do depósito do óleo da corrente.

Figura G

b Colocar o óleo lubrificante da corrente num reci-

piente adequado.

c Enroscar bem a tampa do depósito do óleo da

corrente.

6. Ao transportar o aparelho em veículos, protegê-lo

contra deslizes e quedas.

Armazenamento

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho para o respectivo arma-

zenamento.

몇 CUIDADO

Arranque descontrolado

Ferimentos de corte

Antes do armazenamento, retire a bateria do aparelho.

Armazene o aparelho apenas com a protecção da cor-

rente colocada.

1. Remover o conjunto de bateria (consultar o capítulo

Remover o conjunto de bateria).

2. Empurrar a protecção das mãos/alavanca do travão

da corrente na direcção do carril guia.

Figura N

O travão da corrente está bloqueado.

3. Colocar a protecção da corrente.

Figura F

4. Esvaziar o depósito do óleo da corrente.

a Retirar a tampa do depósito do óleo da corrente.

Figura G

b Colocar o óleo lubrificante da corrente num reci-

piente adequado.

c Enroscar bem a tampa do depósito do óleo da

corrente.

5. Se o aparelho for armazenado durante mais de um

mês, lubrificar a corrente para evitar ferrugem.

6. Guardar o aparelho num local seco e com boa ven-

tilação. Manter afastado de substâncias corrosivas,

como produtos químicos para jardim e sal para des-

congelação. Não armazenar o aparelho no exterior.

Conservação e manutenção

몇 CUIDADO

Arranque descontrolado

Ferimentos de corte

Retire a bateria do aparelho antes de todos os trabalhos

realizados no mesmo.

몇 CUIDADO

Corrente afiada

Ferimentos de corte

Use sempre luvas de protecção ao trabalhar na corren-

te.

Limpar o aparelho

1. Retirar o conjunto de bateria (consultar o capítulo

Remover o conjunto de bateria).

Português 85

2. Usar uma escova para limpar a corrente de material

cortado remanescente e sujidade.

Figura AA

3. Limpar a carcaça e as pegas com um pano macio e

seco.

4. Verificar o funcionamento do travão da corrente

após cada limpeza (consulte o capítulo Verificar o

funcionamento do travão da corrente).

Intervalos de manutenção

Antes de cada colocação em funcionamento

Antes de cada colocação em funcionamento, é neces-

sário realizar as seguintes actividades:

 Verificar o nível de enchimento do óleo da corrente

e atestar, se necessário (consulte o capítulo Encher

o depósito de óleo da corrente).

 Verificar a tensão da corrente (consulte o capítulo

Verificar a tensão da corrente).

 Verificar se a corrente está suficientemente afiada

e, se necessário, substituí-la (consulte o capítulo

Substituir a corrente e o carril guia).

 Inspeccionar o aparelho quanto a danos.

 Verificar todos os pernos, porcas e parafusos quan-

to ao aperto.

 Verificar o funcionamento do travão da corrente

(consulte o capítulo Verificar o funcionamento do

travão da corrente).

A cada 5 horas de serviço

 Verificar o funcionamento do travão da corrente a

cada 5 horas de funcionamento (consulte o capítulo

Verificar o funcionamento do travão da corrente).

Trabalhos de manutenção

Verificar o funcionamento do travão da corrente

1. Ligar o aparelho.

2. Enquanto o aparelho está em funcionamento, girar

a mão na pega dianteira, de modo que a protecção

das mãos/alavanca do travão da corrente seja pres-

sionada com as costas da mão na direcção do carril

guia.

O travão da corrente é bloqueado.

A corrente deve parar.

3. Puxar a protecção das mãos/alavanca do travão da

corrente na direcção da pega.

A corrente deve soltar-se.

Ajustar a tensão da corrente

1. Remover o conjunto de bateria (consultar o capítulo

Remover o conjunto de bateria).

2. Aliviar o tensor da corrente.

Figura AB

3. Ajustar a tensão da corrente com o anel.

Figura AC

4. Verificar a tensão da corrente.

Figura J

A distância entre o carril guia e a corrente deve ser

de 3-4 mm.

5. Apertar bem o tensor da corrente.

Substituir a corrente e o carril guia

몇 CUIDADO

Corrente afiada

Ferimentos de corte

Use sempre luvas de protecção ao trabalhar na corren-

te.

1. Remover o conjunto de bateria (consultar o capítulo

Remover o conjunto de bateria).

2. Soltar o tensor da corrente e remover a cobertura.

Figura AD

3. Remover o carril guia com o dispositivo de tensiona-

mento da corrente.

Figura AE

4. Se o carril guia tiver de ser substituído, retirar o dis-

positivo de tensionamento da corrente.

Figura AF

5. Eliminar devidamente a corrente antiga e, se neces-

sário, o carril guia.

6. Se necessário, montar o dispositivo de tensiona-

mento da corrente no novo carril guia.

Figura AG

7. Colocar a nova corrente no carril guia. Observar o

sentido de rotação da corrente.

Figura C

8. Colocar a corrente ao redor da roda da corrente e

inserir o carril guia.

Figura D

9. Colocar a cobertura e apertar o tensor da corrente.

Figura E

10. Ajustar a tensão da corrente (consultar o capítulo

Ajustar a tensão da corrente).

Ajuda em caso de avarias

As avarias têm, geralmente, causas simples que po-

dem ser corrigidas por si com a ajuda do seguinte resu-

mo. Em caso de dúvida ou no caso de se tratar de uma

avaria não mencionada aqui, contacte o serviço de as-

sistência técnica autorizado.

Com o desgaste progressivo, a capacidade do conjunto

de bateria diminui mesmo com boa conservação, pelo

que mesmo em estado totalmente carregado, o tempo

de funcionamento nunca é total. Isto não representa

qualquer defeito.

Erro Causa Reparação

O aparelho não arranca O conjunto da bateria está descarrega-

do.

 Carregar conjunto da bateria.

O conjunto da bateria tem defeito  Substituir o conjunto da bateria.

O conjunto da bateria não está bem colo-

cado.

 Introduzir o conjunto da bateria no suporte

até encaixar.

O aparelho para durante

a operação

Sobreaquecimento da bateria  Interromper o trabalho e aguardar até que

a temperatura da bateria fique na gama

normal.

Sobreaquecimento do motor  Interromper o trabalho e deixar que o mo-

tor arrefeça

86 Português

Garantia

Em cada país são válidas as condições de garantia

transmitidas pela nossa sociedade distribuidora res-

ponsável. Trataremos de possíveis avarias no seu apa-

relho no âmbito do prazo da garantia, sem custos,

desde que estas tenham origem num erro de material

ou de fabrico. Em caso de garantia, contacte o seu re-

vendedor ou a assistência técnica autorizada mais pró-

xima, apresentando o talão de compra.

(endereço consultar o verso)

Dados técnicos

Reservados os direitos a alterações técnicas.

Valor de vibração

몇 ATENÇÃO

O valor de vibração indicado foi medido com um méto-

do de ensaio padrão, podendo ser usado para compa-

ração dos aparelhos.

O valor de vibração indicado pode ser usado numa ava-

liação provisória da carga.

Dependendo do tipo de utilização a que o aparelho é

sujeito, as emissões de vibrações durante a utilização

momentânea do aparelho podem divergir do valor total

indicado.

Aparelhos com um valor de vibração de mão/

braço > 2,5 m/s² (ver capítulo Dados

Técnicos no manual de instruções)

몇 CUIDADO ● A utilização ininterrupta do apa-

relho durante várias horas pode causar dormência.

● Use luvas quentes para proteger as mãos. ● Faça

pausas regulares durante o trabalho.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas,

em virtude da sua concepção e tipo de construção, bem

como do modelo colocado por nós no mercado, estão

em conformidade com os requisitos de saúde e segu-

rança essenciais e pertinentes das directivas da União

Europeia. Em caso de realização de alterações na má-

quina sem o nosso consentimento prévio, a presente

declaração fica sem efeito.

Produto: motosserra sem fios

Tipo: 1.444-00x.x

Directivas da União Europeia pertinentes

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

2000/14/CE (+2005/88/CE)

Normas harmonizadas aplicadas

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Procedimento de avaliação da conformidade aplica-

2000/14/CE, conforme alterado pela 2005/88/CE:

Anexo V

Nível de potência sonora dB(A)

Medido:98,9

Garantido:101

Organismo comissionado, 0197 TÜV Rheinland LGA

Products GmbH; Tillystarße 2 D - 90431 Nürnberg, Ale-

manha realizou o exame de tipo CE, número do certifi-

cado: BM 50452503 0001

Os signatários actuam em nome e em procuração do

Conselho de Administração.

Representante da documentação: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/09/01

CNS 18-

Características do aparelho

Tensão eléctrica de serviço V 18

Velocidade ao ralenti da corrente m/s 10

Volume do depósito de óleo da

corrente

ml 200

Valores determinados de acordo com EN 60745-1,

EN 60745-2-13

Nível acústico L

dB(A) 87,9

Insegurança K

dB(A) 3,0

Nível de potência sonora L

dB(A) 98,9

Insegurança K

dB(A) 1,4

Valor de vibrações transmitidas

ao sistema mão-braço punho

dianteiro

m/s

3,5

Valor de vibrações transmitidas

ao sistema mão-braço punho tra-

seiro

m/s

5,2

Insegurança K m/s

1,5

Medidas e pesos

Comprimento x Largura x Altura mm 735 x

230 x

247

Comprimento do carril guia mm 300

Comprimento de corte mm 250

Passo da corrente in (mm) 0,375

(9,525)

Peso (sem conjunto de bateria) kg 3,2

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Dansk 87

Indhold

Generelle henvisninger

Læs disse sikkerhedshenvisninger, denne origi-

nale driftsvejledning og de sikkerhedshenvis-

ninger, der er vedlagt batteripakken, samt den

medfølgende originale driftsvejledning til batte-

ripakken/opladeren, inden maskinen tages i brug første

gang. Betjen maskinen i henhold til disse. Opbevar hæf-

tet til senere brug eller til efterfølgende ejere.

Ud over henvisningerne i driftsvejledningen skal lovens

generelle sikkerheds- og ulykkesforebyggelsesforskrif-

ter overholdes.

Sikkerhedsanvisninger

Når der arbejdes med en kædesav, er risikoen for at

komme til skade stor, da kædehastigheden er me-

get høj og savtænderne meget skarpe. Overhold al-

tid sikkerhedsforanstaltningerne og

adfærdsreglerne under arbejdet med kædesaven.

Ud over de nævnte sikkerhedshenvisninger skal de lo-

kale sikkerheds- og uddannelsesforskrifter (f.eks. fra

myndigheder, brancheforeninger eller arbejdstilsyn)

overholdes. I lokale forordninger kan anvendelsen af

kædesave kan være tidsmæssigt begrænsede (tids-

punkt på dagen eller året). Overhold de lokale bestem-

melser.

Faregrader

 FARE

● Henviser til en umiddelbar fare, der medfører alvorli-

ge kvæstelser eller død.

몇 ADVARSEL

● Henviser til en mulig farlig situation, der kan medføre

alvorlige kvæstelser eller død.

몇 FORSIGTIG

● Henviser til en mulig farlig situation, der kan medføre

lettere kvæstelser.

BEMÆRK

● Henviser til en mulig farlig situation, der kan medføre

materielle skader.

Generelle sikkerhedshenvisninger for el-

værktøj

몇 ADVARSEL

● Læs alle sikkerhedshenvisninger og anvisninger.

Der er risiko for elektrisk stød og/eller alvorlige kvæ-

stelser, hvis sikkerhedshenvisningerne og anvisnin-

gerne ikke overholdes. Opbevar alle

sikkerhedshenvisningerne og anvisningerne til

senere brug.

Begrebet "el-værktøj", der anvendes i sikkerhedshen-

visningerne, omfatter netdrevet el-værktøj (med netka-

bel) og batteridrevet el-værktøj (uden netkabel).

1 Sikkerhed på arbejdsstedet

a Hold arbejdsområdet rent og sørg for god be-

lysning. Rodede eller dårligt oplyste arbejdsom-

råder kan forårsage ulykker.

b El-værktøjet må ikke anvendes i områder med

eksplosionsfare, hvor der befinder sig brand-

bare væsker, gasser eller støv. El-værktøj afgi-

ver gnister, som kan antænde støvet eller

dampene.

c Hold børn og andre personer væk, mens el-

værktøjet anvendes. Du kan miste kontrollen

over maskinen, hvis du bliver forstyrret.

2 Elektrisk sikkerhed

a Tilslutningsstikket på el-værktøjet skal passe

i stikdåsen. Der må ikke foretages nogen form

for ændringer på stikket. Der må ikke anven-

des adapterstik sammen med jordforbundet

el-værktøj. Originale stik og passende stikdåser

forringer risikoen for elektrisk stød.

b Undgå kontakt med jordforbundne overflader

såsom rør, radiatorer, komfurer og køleskabe.

Risikoen for elektrisk stød øges, hvis kroppen har

jordforbindelse.

c Udsæt ikke el-værktøj for regn eller fugt. Hvis

der trænger vand ind i el-værktøjet, øges risikoen

for elektrisk stød.

d Brug ikke kablet til at løfte el-værktøjet, hæn-

ge det op eller trække stikket ud af stikdåsen.

Hold kablet væk fra varme, olie, skarpe kanter

eller bevægelige dele på maskinen. Beskadi-

gede eller snoede tilslutningskabler øger risikoen

for elektrisk stød.

e Anvend kun forlængerkabler, der er beregnet

til udendørs brug, hvis du arbejder med el-

værktøjet i det fri. Risikoen for elektrisk stød for-

ringes, hvis der anvendes et forlængerkabel, der

er beregnet til udendørs brug.

f Anvend et HFI-relæ/FI-relæ, hvis el-værktøjet

anvendes i fugtige omgivelser. Anvendelse af

et HFI-relæ/FI-relæ forringer risikoen for elektrisk

stød.

3 Personlig sikkerhed

a Vær opmærksom, overvej, hvad du gør, og

brug din fornuft, når du arbejder med el-værk-

tøj. Brug ikke el-værktøj, hvis du er træt eller

er påvirket af narkotika, alkohol eller medicin.

Et øjebliks uopmærksomhed under arbejdet med

el-værktøj kan medføre alvorlige kvæstelser.

b Bær personligt beskyttelsesudstyr og altid

beskyttelsesbriller. Hvis der bæres personligt

Generelle henvisninger ....................................... 87

Sikkerhedsanvisninger ........................................ 87

Bestemmelsesmæssig anvendelse..................... 90

Miljøbeskyttelse................................................... 90

Tilbehør og reservedele....................................... 90

Leveringsomfang................................................. 91

Sikkerhedsanordninger ....................................... 91

Symboler på apparatet ........................................ 91

Beskyttelsesdragt ................................................ 92

Maskinbeskrivelse ............................................... 92

Montering ............................................................ 92

Ibrugtagning ........................................................ 92

Drift...................................................................... 93

Transport ............................................................. 95

Opbevaring.......................................................... 95

Pleje og vedligeholdelse...................................... 95

Hjælp ved fejl....................................................... 96

Garanti................................................................. 96

Tekniske data ...................................................... 96

Vibrationsværdi.................................................... 97

EU-overensstemmelseserklæring ....................... 97

88 Dansk

beskyttelsesudstyr, såsom støvmaske, skridsikre

sikkerhedssko, beskyttelseshjelm eller høre-

værn, forringes risikoen for kvæstelser, afhæn-

gigt af el-værktøjets anvendelse.

c Undgå, at maskinen starter utilsigtet. Kontrol-

lér, om el-værktøjet er slået fra, inden du til-

slutter strømforsyningen og/eller batteriet,

løfter det op eller bærer det. Hvis du holder fin-

geren på kontakten, mens du bærer el-værktøjet,

eller maskinen er tændt, når strømforsyningen til-

sluttes, kan det medføre ulykker.

d Fjern indstillingsværktøj eller skruenøgle, in-

den du tænder for el-værktøjet. Et værktøj eller

en nøgle, der befinder sig i roterende maskinde-

le, kan medføre kvæstelser.

e Undgå unormale kropsstillinger. Sørg for at

stå fast, og sørg altid for at have ligevægt. Så-

ledes har du bedre kontrol over el-værktøjet i en

uventet situation.

f Bær egnet tøj. Bær ikke løstsiddende tøj eller

smykker. Hold hår, tøj og handsker væk fra

bevægelige dele. Løstsiddende tøj, handsker,

smykker eller langt hår kan blive grebet og truk-

ket med af bevægelige dele.

g Hvis der kan monteres støvudsugnings- og -

opsamlingsanordninger, skal du sikre dig, at

disse er korrekt tilsluttet og anvendes kor-

rekt. Fare på grund af støv kan forringes ved an-

vendelse af en støvudsugning.

4 Anvendelse og håndtering af el-værktøj

a Undgå at overbelaste maskinen. Anvend et el-

værktøj, der passer til det pågældende arbej-

de. Med det passende el-værktøj arbejder du

bedre og mere sikkert inden for det angivne ef-

fektområde.

b Brug ikke el-værktøj med defekt kontakt. Et el-

værktøj, som ikke kan tændes eller slukkes, er

farligt og skal repareres.

c Tag stikket ud af stikdåsen og/eller fjern bat-

teriet, inden du foretager indstillinger på ma-

skinen, skifter tilbehørsdele eller lægger

maskinen til side. Disse sikkerhedsforanstalt-

ninger forhindrer en utilsigtet start af el-værktøjet.

d Opbevar el-værktøj, der ikke anvendes, uden

for børns rækkevidde. Lad ikke personer an-

vende maskinen, der ikke er fortrolige med

det eller ikke har læst disse anvisninger. El-

værktøj er farligt, hvis det anvendes af uerfarne

personer.

e Sørg for omhyggelig vedligeholdelse af el-

værktøj. Kontrollér, om de bevægelige dele

fungerer korrekt og ikke er blokeret, om dele

er brækket eller beskadiget på en sådan må-

de, at el-værktøjet ikke fungerer korrekt. Lad

beskadigede dele reparere, inden du tager

maskinen i brug. Mange uheld skyldes el-værk-

tøj, der er dårligt vedligeholdt.

f Hold skæreværktøj skarpt og rent. Ordentligt

vedligeholdt skæreværktøj med skarpe skære-

kanter sætter sig ikke så let fast og er lettere at

styre.

g Anvend el-værktøj, tilbehør, hjælpeværktøj

etc. i overensstemmelse med anvisningerne

til disse. Tag hensyn til arbejdsbetingelserne

og det arbejde, der skal udføres. Det kan med-

føre farlige situationer, hvis el-værktøjet anven-

des til andre formål end det beregnede.

5 Brug og pleje af batteripakker

a Oplad kun batteripakken ladeaggregater, der

er godkendt af producenten. Ladeaggregater,

som ikke er egnet til den pågældende batteripak-

ke, kan forårsage brand.

b Anvend kun maskinen med en egnet batteri-

pakke. Det kan medføre kvæstelser og brandfa-

re, hvis der anvendes en anden batteripakke.

c Hvis batteripakken ikke anvendes, skal den

holdes væk fra metalliske genstande som

kontorklips, mønter, nøgler, søm, skruer eller

andre små metalgenstande, som kan forårsa-

ge en kortslutning. En kortslutning kan føre til

brand eller eksplosion.

d Under visse omstændigheder kan der sive

væske ud af batteripakken. Undgå kontakt

med denne væske. Vask dig grundigt med

vand, hvis du kommer i kontakt med væsken.

Kontakt lægen, hvis væsken kommer i kon-

takt med øjnene. Batterivæske kan forårsage

udslæt og hudirritation.

6 Service

a Lad kun el-værktøj reparere af kvalificerede

fagfolk og kun med originale reservedele. På

den måde opretholdes maskinens sikkerhed.

Yderligere generelle sikkerhedshenvisninger

Obs ● I nogle regioner kan forskrifter indskrænke an-

vendelsen af denne maskine. Spørg de lokale myndig-

heder til råds.

 FARE ● Livsfare på grund af snitsår, der skyl-

des ukontrollerede bevægelser af maskinen. Undgå at

kropsdele kommer i nærheden af bevægelige dele.

● Risiko for kvæstelser på grund af flyvende eller fal-

dende genstande. Brug aldrig maskinen, hvis der befin-

der sig personer, især børn eller dyr, inden for en radius

på 15 m.

● Du må ikke foretage nogen ændringer på

apparatet.

몇 ADVARSEL ● Børn og personer, der ikke er

fortrolige med denne vejledning, må ikke anvende den-

ne maskine. Lokale bestemmelser kan begrænse bru-

gerens alder.

● Det er nødvendigt med et uhindret

udsyn til arbejdsområdet for at opdage mulige farer. An-

vend kun maskinen med god belysning. ● Før betje-

ning skal du kontrollere, at maskinen, alle

betjeningselementer, inklusive kædebremse, og sikker-

hedsanordninger fungerer korrekt. Kontroller, om der

findes løse samlinger, og sørg for, at alle beskyttelses-

anordninger og greb er fastgjort ordentligt og sikkert.

Anvend ikke apparatet hvis det ikke befinder sig i fejlfri

tilstand.

● Brug aldrig maskinen, hvis tænd/sluk-kon-

takten på håndtaget ikke tænder eller slukker korrekt.

● Udskift slidte eller beskadigede dele, før du bruger

maskinen. ● Risiko for tilbageslag, hvis du mister ba-

lancen. Undgå en unormal kropsholdning, sørg for at

stå fast, og for altid at have ligevægt. ● Stop maskinen

med det samme og kontroller for skader eller find frem

til årsagen til vibrationen, hvis maskinen er faldet ned,

har fået et slag eller vibrerer unormalt. Få repareret ska-

der af den autoriserede kundeservice, eller udskift ma-

skinen.

몇 FORSIGTIG ● Brug komplet øjen- og høre-

værn, stærke og robuste handsker samt hovedbeskyt-

telse, når du betjener maskinen. Brug en ansigtsmaske,

hvis arbejdet er støvet.

● Bær lange, kraftige bukser,

fast skotøj og handsker, der sidder godt ved arbejde

med apparatet. Arbejd ikke uden fodtøj. Bær ikke smyk-

Dansk 89

ker, sandaler eller shorts. ● Der er fare for tilskade-

komst, hvis løst siddende tøj, hår eller smykker bliver

grebet af maskinens bevægelige dele. Hold tøj og

smykker væk fra maskinens bevægelige dele. Sæt

langt hår op i en hestehale. ● Høreværn kan nedsætte

evnen til at høre advarselssignaler. Vær derfor opmærk-

som på mulige farer i nærheden og i arbejdsområdet.

● Anvend kun tilbehør og reservedele, der er godkendt

af producenten. Originalt tilbehør og originale reserve-

dele er en garanti for en sikker og fejlfri drift af apparatet.

Sikkerhedshenvisninger for kædesave

 Hold alle legemsdele væk fra savkæden, når sa-

ven kører. Kontrollér, at savkæden ikke er i berø-

ring med noget, inden du starter saven. Et

øjebliks uopmærksomhed under arbejdet med kæ-

desaven kan medføre, at tøj eller legemsdele gribes

og trækkes med af savkæden.

 Hold altid kædesaven fast i det bageste greb

med højre hånd og i det forreste greb med ven-

stre hånd. Hvis kædesaven holdes omvendt, øges

risikoen for kvæstelser, hvorfor dette ikke er tilladt.

 El-værktøjet må kun holdes i de isolerede greb,

fordi savkæden kan komme i berøring med

skjulte ledninger. Savkæder, der kommer i berø-

ring med en strømførende ledning, gør el-værktø-

jets metaldele spændingsførende og kan give

betjeningspersonen elektrisk stød.

 Bær beskyttelsesbriller og høreværn. Det anbe-

fales, at bære yderligere beskyttelsesudstyr til

hoved, hænder, ben og fødder. Passende beskyt-

telsesdragt reducerer risikoen for kvæstelser på

grund af omkringflyvende savspåner og utilsigtet

berøring af savkæden.

 Anvend ikke kædesaven oppe i et træ. Der er fare

for tilskadekomst, hvis den anvendes oppe i et træ.

 Sørg altid for at stå fast, og anvend kun kædesa-

ven, når du står på et fast, sikkert og jævnt un-

derlag. Du kan miste balancen eller kontrollen over

kædesaven, hvis du står på en glat undergrund eller

et ustabilt sted, såsom på en stige.

 Tag højde for, at en gren, der sidder i spænd,

svipper tilbage, når den saves over. Når spæn-

dingen i træfibrene frigives, kan den spændte gren

ramme betjeningspersonen og/eller denne kan mi-

ste kontrollen over kædesaven.

 Vær særlig forsigtig, når du saver i underskov

og unge træer. Det tynde materiale kan blive grebet

af savkæden og ramme dig eller få dig til at miste

balancen.

 Bær kædesaven i det forreste greb, når den slået

fra, og med savkæden vendt væk fra kroppen.

Sæt altid beskyttelseskappen på under trans-

port og opbevaring af kædesaven. Forsigtig

håndtering af kædesaven forringer sandsynlighe-

den for en utilsigtet berøring af den roterende sav-

kæde.

 Følg anvisningerne vedrørende smøring, kæ-

destramning og udskiftning af tilbehør. En kæde,

der er strammet eller smurt forkert, kan enten sprin-

ge eller øge risikoen for tilbageslag.

 Hold grebene tørre, rene og fri for olie og fedt.

Fedtede og olieindsmurte greb er glatte og kan med-

føre, at du mister kontrollen.

 Der må kun saves i træ. Anvend ikke kædesaven

til et arbejde, som den ikke er beregnet til. Ek-

sempel: Anvend ikke kædesaven til skæring af

plastik, murværk eller byggematerialer, der ikke

er af træ. Anvendes kædesaven til ikke-bestemmel-

sesmæssigt arbejde, kan det medføre farlige situa-

tioner.

Årsager til og undgåelse af tilbageslag

Tilbageslag kan opstå, hvis spidsen af sværdet berører

en genstand eller hvis træet bøjer sig og savkæden

sætter sig fast i snittet.

En berøring med sværdets spids kan i mange situatio-

ner medføre en uventet bagudrettet reaktion, ved hvil-

ken sværdet slås opad og i retning mod

betjeningspersonen.

Hvis savkæden klemmes sammen om sværdets over-

kant, stødes sværdet tilbage i retning af betjeningsper-

sonen.

Enhver af disse reaktioner kan betyde, at du mister kon-

trollen over saven og kommer alvorligt til skade. Du må

ikke udelukkende stole på det monterede sikkerhedsud-

styr i kædesaven. Som bruger af en kædesav skal du

træffe forskellige foranstaltninger, så ulykker og kvæ-

stelser under arbejdet undgås.

Tilbageslag skyldes forkert eller fejlagtig anvendelse af

el-værktøjet. Det kan forhindres ved hjælp af egnede

sikkerhedsforanstaltninger, som beskrevet nedenfor:

 Hold saven fast med begge hænder, og lad tom-

melfingrene og fingrene omslutte grebet. Placér

din krop og dine arme i en stilling, hvor du er i

stand til at modstå tilbageslaget. Hvis der træffes

egnede foranstaltninger, kan betjeningspersonen

modstå tilbageslaget. Slip aldrig kædesaven.

 Undgå en unormal kropsstilling og brug ikke sa-

ven over skulderhøjde. Derved undgås en utilsig-

tet berøring med sværdspidsen og du har bedre

kontrol over kædesaven i uventede situationer.

 Anvend kun de reservesværd og savkæder, der

er foreskrevet af producenten. Forkerte reser-

vesværd og savkæder kan resultere i, at kæden

springer og/eller der opstår tilbageslag.

 Følg producentens anvisninger vedrørende slib-

ning og vedligeholdelse af savkæden. Tenden-

sen til tilbageslag øges, hvis skæredybden er for

stor.

Yderligere sikkerhedshenvisninger for

kædesave

Obs ● Kärcher anbefaler, at træstammer saves på en

savbuk, når maskinen bruges første gang. ● Sørg for at

have en førstehjælpskasse til store sår og en telefon i

nærheden, så du kan ringe efter hjælp, når du bruger

motorsaven. En større og mere omfattende første-

hjælpskasse bør opbevares i nærheden.

몇

ADVARSEL ● Sørg for et sikkert fodfæste,

en ren arbejdsplads og planlæg en flugtvej, så du ikke

bliver ramt af faldende grene, før du bruger maskinen.

● Pas på smøreolietåge og savspåner. Brug om nød-

vendigt en maske eller åndedrætsværn. ● Hold altid

motorsaven fast med begge hænder. Hold om grebene

med tommelfingeren på den ene side og fingrene på

den anden side. Hold det bageste greb med din højre

hånd og det forreste greb med din venstre hånd.

● Fare

for tilskadekomst. Foretag ingen ændringer på maski-

nen. Brug ikke maskinen til at drive tilbehør eller maski-

ner, der ikke er anbefalet af maskinens producent.

● Inden maskinen tændes, skal du sørge for, at savkæ-

den ikke berører nogen genstande. ● Fare for alvorlige

kvæstelser eller livsfare, hvis en forkert indstillet savkæ-

de springer ud af sværdet. Kontroller kædens spænding

90 Dansk

inden brug. Kædens længde afhænger af temperatu-

ren. ● Sørg for, at alle sikkerhedsanordninger, greb og

barkstød er fastgjort korrekt og er i god stand. ● Fare

for alvorlige kvæstelser på grund af forkert betjening:

 Du skal altid være opmærksom og have kontrol over

din arbejdsplads, når du arbejder med motorsaven.

Størrelsen på arbejdsområdet afhænger af den op-

gave, der skal udføres, og størrelsen på træet eller

arbejdsstykket. At fælde et træ kræver et større ar-

bejdsområde end f.eks. neddeling.

 Sav aldrig med din krop på en ret linje med sværdet

og kæden. Således reducerer du risikoen for at blive

ramt af kæden i hovedet eller på kroppen under et

tilbageslag.

 Undgå at bevæge saven frem og tilbage, når du sa-

ver. Lad kæden udføre arbejdet, sørg for at holde

kæden skarp og prøv ikke at trykke kæden igennem

snittet.

 Undgå at påføre tryk på saven ved slutningen af

snittet. Vær klar til at aflaste saven, når du har skåret

igennem træet.

 Stop ikke motorsaven under savningen. Lad saven

køre, indtil snittet er færdigt.

● Gør dig bekendt med din nye motorsav ved at lave

enkle snit i træ, der er solidt understøttet. Gentag dette,

hvis du ikke har brugt din motorsav i længere tid.

● Undgå at save vinstokke og/eller mindre buske med

en diameter under 75 mm. ● Sluk for maskinen, aktiver

kædebremsen, fjern batteripakken og kontroller, at alle

bevægelige dele står fuldstændigt stille:

 Før du rengør eller fjerner en blokering på maski-

nen.

 Lader maskinen være uden opsyn.

 Før montering eller fjernelse af tilbehør.

 Før du kontrollerer, rengør eller arbejder på maski-

nen.

몇 FORSIGTIG ● Motorsaven er tung. Perso-

ner, der bruger motorsaven, skal være i god fysisk form

og have et godt helbred. De skal have et godt syn, være

smidige, have god balanceevne og gode manuelle fær-

digheder. Hvis der hersker tvivl herom, skal du ikke bru-

ge motorsaven.

● Når du arbejder med maskinen, skal

du altid bruge en sikkerhedshjelm med gittervisir for at

mindske risikoen for kvæstelser i ansigtet og på hove-

det, hvis maskinen slår tilbage.

Resterende risici

몇 ADVARSEL

● Selvom apparatet anvendes som foreskrevet, er der

stadig visse, resterende risici. Følgende farer kan op-

stå ved brug af apparatet:

 Vibration kan forårsage tilskadekomst. Brug det rig-

tige værktøj til de enkelte arbejdsopgaver, brug de

dertil beregnede greb, og begræns arbejdstiden og

eksponeringen.

 Larm kan medføre høreskader. Bær høreværn, og

begræns belastningen.

 Snitsår ved kontakt med savkædens ubeskyttede

savtænder.

 Snitsår på grund af uforudsete, pludselige bevægel-

ser eller sværdets tilbageslag.

 Snitsår/risiko for at blive ramt af dele, der flyver væk

fra savkæden.

 Tilskadekomst pga. udslyngede genstande (træspå-

ner, splinter).

 Indånding af støv og partikler.

 Hudkontakt med smøremiddel/olie.

Risikoreduktion

몇 FORSIGTIG

● Hvis apparatet anvendes i længere tid, kan blodgen-

nemstrømningen i hænderne nedsættes på grund af

vibrationer. Der findes ingen generelt gældende an-

vendelsestid, idet denne afhænger af flere faktorer:

 Personlig tendens til dårligt blodomløb (ofte kolde

fingre, fingerkløe)

 Lave omgivelsestemperaturer. Bær varme hand-

sker for at beskytte hænderne.

 Dårlig blodgennemstrømning, fordi der holdes godt

fast.

 Anvendelse uden afbrydelse er mere skadeligt, end

hvis der holdes pauser.

Kontakt lægen, hvis symptomerne, f.eks. fingerkløe,

kolde fingre, optræder gentagne gange ved regel-

mæssig, længerevarende anvendelse af apparatet.

Bestemmelsesmæssig anvendelse

 FARE

Ikke korrekt anvendelse

Livsfare på grund af snitsår

Anvend kun maskinen i henhold til dens formål.

 Motorsaven er kun beregnet til privat brug.

 Motorsaven er kun beregnet til udendørs arbejde.

 Af sikkerhedsmæssige grunde skal motorsaven al-

tid holdes fast med begge hænder.

 Motorsaven blev udviklet til savning af grene, kviste,

stammer og bjælker. Skærelængden på sværdet

bestemmer den maksimalt mulige diameter på det

savede materiale.

 Motorsaven må kun bruges til skæring af træ.

 Anvend ikke motorsaven i våde omgivelser eller når

det regner.

 Anvend kun motorsaven i omgivelser med god be-

lysning.

 Det er af sikkerhedsmæssige grunde forbudt at fore-

tage ombygninger og ændringer på maskinen, der

ikke er tilladt af producenten.

Enhver anden anvendelse er ikke tilladt. Brugeren er

ansvarlig for farer, der opstår på grund af ikke tilladt an-

vendelse.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaf-

fe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder

værdifulde materialer, der kan genbruges, og ofte

dele, såsom batterier, akku-pakker eller olie, der

ved forkert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sundhed og for mil-

jøet. For en korrekt drift af maskinen er disse dele imid-

lertid nødvendige. Maskiner, der er kendetegnet med

dette symbol, må ikke bortskaffes sammen med hus-

holdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.com/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en

garanti for en sikker og fejlfri drift af maskinen.

Informationer om tilbehør og reservedele findes på

www.kaercher.com.

Dansk 91

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen.

Kontroller ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør

eller ved transportskader.

Sikkerhedsanordninger

몇 FORSIGTIG

Manglende eller ændrede sikkerhedsanordninger

Sikkerhedsanordninger fungerer som din beskyttelse.

Sikkerhedsanordninger må aldrig ændres eller ignore-

res.

Kæde med lav risiko for tilbageslag

En kæde med lav risiko for tilbageslag reducerer sand-

synligheden for tilbageslag.

Rømmetænderne (indgrebsknive) foran hver savtand

forhindrer savtænderne i at gribe for dybt ned i tilbage-

slagsområdet, hvilket reducerer tilbageslagets styrke.

Hvis du sliber kæden, er der risiko for, at denne sikker-

hedsfunktion ikke længere er til stede. Hvis savens

skæreevne forringes, skal kæden udskiftes af sikker-

hedsmæssige årsager. Du må kun bruge reservedele i

den sværd- og kædekombination, der er anbefalet af

producenten.

Sværd

I forbindelse med sværd, hvis spidser har en lille radius,

er der normalt en lavere risiko for tilbageslag.

Brug derfor et sværd med passende kæde, der netop er

lang nok til opgaven. Længere sværd øger risikoen for

at miste kontrollen under savningen.

Kontroller kædespændingen inden brug (se kapitlet

Kontrol af kædespænding). Hvis kædespændingen ikke

er indstillet korrekt, øges risikoen for at kæden ryger af

under savning af mindre grene (tyndere end sværdets

fulde længde).

Kædeholder

Hvis kæden løsner sig eller rives over, forhindrer kæde-

holderen kæden i at blive kastet i retning af brugeren.

Barkstød

Det integrerede barkstød kan bruges som omdrejnings-

punkt for at give motorsaven mere stabilitet under et

snit.

Idet du saver, skal du trykke maskinen fremad, indtil me-

talstifterne trænger ind i trækanten. Hvis du så bevæger

det bageste greb hhv. op eller ned i snitretningen, redu-

ceres den fysiske belastning under arbejdet med motor-

saven.

Kædebremse

Kædebremser bruges til at bringe kæden til standsning

hurtigt i tilfælde af fare.

Hvis håndafskærmningen/kædebremsearmen trykkes i

retning af sværdet, skal kæden straks standse.

Kædebremsen kan ikke forhindre tilbageslag, men re-

ducerer risikoen for kvæstelser, hvis sværdet rammer

brugeren i tilfælde af tilbageslag.

Du skal altid kontrollere, at kædebremsen fungerer kor-

rekt, inden du tager maskinen i brug (se kapitlet Kontrol

af kædebremsens funktion).

Symboler på apparatet

Generelt advarselssignal

Læs driftsvejledningen og alle sikker-

hedsanvisninger før ibrugtagning.

Bær egnet hovedbeskyttelse, øjen- og

høreværn under arbejdet med maskinen.

Bær skridsikre sikkerhedssko under ar-

bejdet med maskinen.

Bær skrid- og slidsikre beskyttelses-

handsker under arbejdet med maskinen.

Livsfare ved tilbageslag af motorsaven.

Berør aldrig genstande, der skal saves,

med spidsen af sværdet.

Livsfare på grund af ukontrollerede be-

vægelser med motorsaven. Hold altid

motorsaven fast med begge hænder.

Livsfare på grund af ukontrollerede be-

vægelser med motorsaven. Hold aldrig

maskinen fast med kun en hånd.

Udsæt ikke maskinen for regn eller fugti-

ge forhold.

Det garanterede lydtryksniveau, som er

angivet på etiketten, er på 101 dB.

Kædebremsen løsnes.

Kædebremsen aktiveres, og savkæden

er blokeret.

Drej for at indstille kædespændingen:

= kæden strammes

= kæden løsnes

Kædens omløbsretning (markering be-

finder sig under afdækningen)

Låsning af kædestrammer

Oplåsning af kædestrammer

92 Dansk

Beskyttelsesdragt

 FARE

Livsfare på grund af snitsår. Anvend egnet beskyttel-

sesudstyr ved arbejde med apparatet. Overhold de lo-

kale bestemmelser vedrørende forebyggelse af ulykker.

Hovedbeskyttelse

Brug en egnet beskyttelseshjelm, der er i overensstem-

melse med EN 397 og er CE-mærket, når du arbejder

med maskinen.

Når du arbejder med maskinen, skal du bære høre-

værn, der er i overensstemmelse med EN 352-1 og er

CE-mærket.

For at beskytte dig mod flyvende splinter skal du bruge

egnede beskyttelsesbriller, der er i overensstemmelse

med EN 166 eller er CE-mærket. Eller bær et hjelmvisir,

der er i overensstemmelse med EN 1731 og er CE-

mærket.

Man kan købe beskyttelseshjelme med integreret høre-

værn i specialforretninger.

Jakke med skærebeskyttelse

Bær en jakke med skærebeskyttelse, der opfylder kra-

vene i EN 381-11 og er CE-mærket, til beskyttelse af

overkroppen, når du arbejder med maskinen.

Beskyttelseshandsker

Bær egnede trådforstærkede beskyttelseshandsker,

der er i overensstemmelse med EN 381-7 og er CE-

mærket, når du arbejder med maskinen.

Benbeskyttelse

Når du arbejder med maskinen, skal du bruge egnede

benbeskyttere med all-round beskyttelse, der er i over-

ensstemmelse med EN 381-5 og er CE-mærket.

Sikkerhedssko

Brug skridsikre sikkerhedssko, der opfylder kravene i

EN 20345 og er markeret med et billede af en motorsav,

når du arbejder med maskinen. Så kan du være sikker

på, at sikkerhedsskoene opfylder kravene i EN 381-3.

Hvis du kun bruger motorsaven lejlighedsvis, og jorden

er jævn og der kun er ringe risiko for at snuble eller

hænge fast i buskene, kan du bruge sikkerhedssko med

stålfrontkapper og beskyttelsesbenklæder, der er i over-

ensstemmelse med EN 381-9.

Maskinbeskrivelse

I denne driftsvejledning beskrives det maksimale udstyr.

Afhængigt af modellen er der forskel på leveringsom-

fanget (se emballage).

Billede se grafiksider

Figur A

1 Kæde

2 Sværd

3 Barkstød

4 Låg til kædeoliebeholder

5 Håndafskærmning/kædebremsearm

6 Håndtag, bagved

7 Apparatkontakt

8 Sikkerhedstast maskinkontakt

9 Oplåsningstast batteripakke

10 Afdækning

11 Håndtag, foran

12 Ring til indstilling af kædespænding

13 Kædestrammer

14 Kædeholder

15 Typeskilt

16 Kædeolie

17 Kædeskærm

18 *Batteripakke Battery Power 18V

19 * Hurtigladeaggregat Battery Power 18V

* option

Batteripakke

Maskinen kan anvendes med en 18 V Kärcher Battery

Power batteripakke.

Montering

Montering af kæde og sværd

몇 FORSIGTIG

Skarp kæde

Snitsår

Brug altid beskyttelseshandsker, når du arbejder med

kæden.

1. Løsn kædestrammeren, og fjern afdækningen.

Figur B

2. Sæt kæden på sværdet. Vær opmærksom på kæ-

dens omdrejningsretning.

Figur C

3. Læg kæden omkring tandhjulet, og sæt sværdet i.

Figur D

4. Sæt afdækningen på, og spænd kædestrammeren

fast.

Figur E

5. Indstil kædespændingen (se kapitlet Indstilling af

kædespænding).

6. Anbring kædeskærmen.

Figur F

Ibrugtagning

Påfyldning af kædeoliebeholder

1. Rengør om nødvendigt området omkring påfyld-

ningsåbningen for savspåner og snavs.

2. Fjern låget på kædeoliebeholderen.

Figur G

3. Fyld langsomt kædeolie i beholderen.

Figur H

4. Tør evt. spildt kædeolie op med en klud.

5. Luk kædeoliebeholderen med låget.

Kontrol af kædespænding

몇 FORSIGTIG

Skarp kæde

Snitsår

Brug altid beskyttelseshandsker, når du arbejder med

kæden.

1. Fjern kædeskærmen.

Figur I

2. Træk forsigtigt i kæden.

Figur J

Dansk 93

Afstanden mellem sværdet og kæden skal være 3-

4 mm.

3. Indstil om nødvendigt kædespændingen (se kapitlet

Indstilling af kædespænding).

Montér batteripakke

1. Skub batteripakken ind i maskinens holder, indtil

den går hørbart i hak.

Figur K

Drift

Grundlæggende betjening

1. Undersøg træet og grenene for skader, f.eks. råd.

Ved beskadigede eller rådne grene skal du søge råd

hos en professionel træfælder.

2. Fjern kædeskærmen.

3. Hold fast i maskinen med begge hænder.

Start af maskinen

1. Træk håndafskærmningen/kædebremsearmen i ret-

ning af grebet.

Figur L

Kædebremsen løsnes.

2. Tryk på oplåsningstasten maskinkontakt.

Figur M

3. Tryk på maskinkontakten.

Apparatet starter.

Afbrydelse af driften

1. Slip maskinkontakten.

Maskinen stopper.

2. Skub håndafskærmningen/kædebremsearmen i ret-

ning af sværdet.

Figur N

Kædebremsen aktiveres, og savkæden er blokeret.

3. Tag batteripakken ud af maskinen (se kapitlet Fjern

batteripakken).

Arbejdsteknikker

Arbejdsstilling

 FARE

Ukontrollerede bevægelser med motorsaven

Livsfare på grund af snitsår

Planlæg snittet og vær opmærksom på eventuelle farer,

inden du saver.

Hold altid motorsaven fast med begge hænder.

 Bevæg ikke motorsaven i kroppens akse.

Figur O

 Før motorsaven på siden af kroppen, så ingen le-

gemsdele rager ind i motorsavens bevægelsesom-

råde.

 Hold så stor afstand som muligt til det materiale, der

skal saves.

 Arbejd aldrig på en stige eller i et træ.

 Arbejd aldrig uden sikkert fodfæste.

Indtræk/rekyl

 FARE

Ukontrollerede bevægelser med motorsaven

Livsfare på grund af snitsår

Planlæg snittet og vær opmærksom på eventuelle farer,

inden du saver.

Hold altid motorsaven fast med begge hænder.

I forbindelse med indtræk/rekyl er der tale om en effekt,

der i princippet forekommer i den modsatte retning af

kædens omløbsretning i det savede materiale.

Figur P

1 Indtræk

2 Rekyl

Hvis kæden klemmes fast eller støder på en fast gen-

stand i træet, når der saves med undersiden af sværdet

- forhåndssnit, kan motorsaven trækkes mod det save-

de materiale med et ryk.

 Sørg altid for at anbringe barkstødet sikkert, så ind-

træk undgås.

Hvis kæden klemmes fast eller støder på en fast gen-

stand i træet, når der saves med oversiden af sværdet -

baghåndssnit, kan motorsaven stødes tilbage imod bru-

geren.

 For at undgå rekyl:

 Undgå at klemme sværdets overside fast.

 Undgå at bevæge sværdet skævt i snittet.

Tilbageslag

 FARE

Ukontrollerede bevægelser med motorsaven

Livsfare på grund af snitsår

Planlæg snittet og vær opmærksom på eventuelle farer,

inden du saver.

Hold altid motorsaven fast med begge hænder.

Under et tilbageslag kastes motorsaven pludseligt og

ukontrolleret i retning af brugeren.

Et tilbageslag finder sted, hvis f.eks. savkæden i den

forreste del af sværdets spids utilsigtet støder på en hin-

dring eller klemmes fast.

Figur Q

 Hold altid motorsaven, så du kan modstå tilbagesla-

gets kraft. Slip ikke motorsaven.

 Bøj dig ikke for langt fremover, når du saver.

 Brug ikke motorsaven over skulderhøjde.

 Vent altid, indtil kæden har nået fuld omdrejningsha-

stighed, og sav ved fuld gas.

 Sav ikke med sværdspidsen.

 Før kun sværdet ind i et påbegyndt snit med største

forsigtighed.

 Vær opmærksom på stammens placering og på

kræfter, der kan lukke skærespalten og klemme

savkæden fast.

 Beskær aldrig flere grene samtidigt.

 Arbejd kun med skarp og korrekt strammet kæde.

 Brug en kæde med lav risiko for tilbageslag og et

sværd med lille sværdspids.

Planlægning af faldretning og flugtvej

 FARE

Faldende træ

Livsfare

Træfældningsarbejde må kun udføres af personer med

den nødvendige uddannelse.

Bemærk følgende, når du planlægger faldretningen:

 Afstanden til næste arbejdsplads skal være mindst

2,5 trælængder.

 Fæld ikke træer i kraftig blæst.

Træet kan falde ukontrolleret.

 Bestem faldretningen baseret på trævækst, terræn

(hældning) og vejrforhold.

 Lad altid træet falde i et mellemrum mellem bevoks-

ningen, aldrig på andre træer.

Der skal planlægges en flugtvej for alle beskæftigede.

Der gælder følgende:

94 Dansk

 Planlæg flugtvejen ca. 45 ° diagonalt på faldretnin-

gen.

Figur R

 Fjern forhindringer fra flugtvejen.

 Placer ikke værktøj og udstyr på flugtvejen.

 Når du arbejder på en stejl skråning, skal du plan-

lægge flugtvejen parallelt med skråningen.

 Når du bruger flugtvejen, skal du holde øje med fal-

dende grene og området omkring kronen.

Forberedelse af arbejdsområdet på stammen

1. Rengør arbejdsområdet på stammen for grene,

stubbe og forhindringer, der er i vejen.

Sørg for sikkert fodfæste.

2. Rengør det nederste stykke af stammen grundigt,

f.eks. med øksen.

Sand, sten og andre fremmedlegemer gør kæden

sløv.

3. Fjern store fritliggende rødder.

a Skær et lodret snit på den fritliggende rod.

Figur S

b Skær et vandret snit på den fritliggende rod.

c Fjern det løse rodstykke fra arbejdsområdet.

Anbringelse af fældesnit

 FARE

Faldende træ

Livsfare

Træfældningsarbejde må kun udføres af personer med

den nødvendige uddannelse.

1. Kontroller, at ingen befinder sig inden for farezonen

af det faldende træ. På grund af motorstøjen kan til-

råb overhøres.

I fældningsområdet må der kun opholde sig perso-

ner, der er beskæftiget med fældningen.

2. Anbring forhugget vinkelret på faldretningen.

a Anbring et vandret snit (sålesnit) over ca. 1/3 af

stammens diameter så tæt ved jorden som mu-

ligt.

Figur T

b Lav et skråt snit (tagsnit) i en vinkel på ca. 45-60

°.

3. Anbring fældesnittet.

a Anbring fældesnittet parallelt med sålesnittet og

mindst 50 mm højere.

b Udfør kun fældesnittet således, at bredden på

fældekammen udgør mindst 50 mm.

Fældekammen forhindrer træet i at sno sig og fal-

de i den forkerte retning.

Når fældesnittet nærmer sig fældekammen, skal

træet begynde at falde.

4. Hvis der er risiko for, at træet ikke falder i den ønske-

de retning eller svinger tilbage og klemmer savkæ-

den fast, skal du stoppe fældesnittet. Brug kiler til at

udvide snittet, og lad træet falde i den ønskede ret-

ning.

5. Træk motorsaven ud af snittet, når træet begynder

at falde.

6. Sluk apparatet.

7. Aktiver kædebremsen.

8. Sæt motorsaven til side.

9. Følg den planlagte flugtvej.

Savning af træ, der sidder i spænd

 FARE

Ukontrollerede bevægelser på motorsav og savma-

teriale

Livsfarlige snitkvæstelser, kvæstelser forårsaget af sav-

materiale

Planlæg snittet og vær opmærksom på eventuelle farer,

inden du saver.

Hold altid motorsaven fast med begge hænder

Træ, der sidder i spænd, opstår, når en stamme, gren,

rodfæstet stub eller et skud trækkes i spænd af andet

træ.

1. Pas på træ i spænd, da der er risiko for, at det svin-

ger tilbage til sin oprindelige position.

Figur U

2. Sav forsigtigt træ i spænd fra tryksiden (se også ka-

pitlet Neddeling af stamme, der sidder i spænd).

Figur V

Beskæring

 FARE

Tilbageslag

Livsfarlige snitkvæstelser

Sørg for, at sværdet/kæden ikke klemmes fast, når du

beskærer.

몇 ADVARSEL

Ændring af vægtfordeling under beskæring

Risiko for tilskadekomst på grund af stammens ukon-

trollerede bevægelse

Vælg arbejdsområde, så der ikke opstår fare.

 Beskær i vækstretningen.

Figur W

 Beskær oppefra og ned.

 Lad større, underliggende grene være som støtte,

så træet holdes over jorden.

 Sørg for at understøtte motorsaven så meget som

muligt.

 Stå ikke på stammen, når du beskærer.

 Sav ikke med spidsen af sværdet.

 Vær opmærksom på grene, der sidder i spænd. Sav

grene, der sidder i spænd, nedefra og op.

 Sav aldrig flere grene på én gang.

 Ryd arbejdsområdet for afskårne grene regelmæs-

sigt.

Neddeling af stammen

 FARE

Ukontrollerede bevægelser med motorsaven

Livsfare på grund af snitsår

Planlæg snittet og vær opmærksom på eventuelle farer,

inden du saver.

Hold altid motorsaven fast med begge hænder.

BEMÆRK

Skader på kæden på grund af kontakt med jorden

Sørg for, at kæden ikke berører jorden.

1. Anbring motorsaven ved barkstødet.

2. Sav stammen igennem med en jævn bevægelse.

Neddeling af stamme, der sidder i spænd

 FARE

Ukontrolleret bevægelse med motorsaven

Livsfarlige snitkvæstelser

Dansk 95

Når du neddeler stammer, der sidder i spænd, skal du

sørge for at følge rækkefølgen af aflastningssnit på tryk-

siden og skæresnit på spændingssiden.

 Stamme understøttes på 2 sider:

a Sav ind til ca. 1/3 af stammens diameter oppefra,

når du anbringer aflastningssnittet på tryksiden.

Figur X

b Anbring skæresnittet på spændingssiden nede-

fra.

 Stamme understøttes på 1 side:

a Sav ind til ca. 1/3 af stammens diameter nedefra,

når du anbringer aflastningssnittet på tryksiden.

Figur Y

b Anbring skæresnittet på spændingssiden oppe-

fra.

Fjern batteripakken

Obs

Fjern batteripakken fra maskinen, og sørg for at sikre

maskinen mod utilsigtet brug ved længere afbrydelser

af arbejdet.

1. Træk batteripakkens oplåsningsknap i batteripak-

kens retning.

Figur Z

2. Tryk på batteripakkens oplåsningsknap for at låse

batteripakken op.

3. Tag batteripakken ud af maskinen.

Afslutning af driften

1. Tag batteripakken ud af maskinen (se kapitlet Fjern

batteripakken).

2. Rengør maskinen (se kapitlet Rengøring af maski-

nen).

Transport

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse

Vær opmærksom på maskinens vægt ved transporten.

몇 FORSIGTIG

Ukontrolleret start

Snitsår

Tag batteriet ud af maskinen inden transporten.

Maskinen må kun transporteres med monteret kæde-

skærm.

1. Fjern batteripakken (se kapitlet Fjern batteripak-

ken).

2. Skub håndafskærmningen/kædebremsearmen i ret-

ning af sværdet.

Figur N

Kædebremsen er aktiveret.

3. Anbring kædeskærmen.

Figur F

4. Bær kun maskinen i håndtaget og med sværdet pe-

gende bagud.

5. Tøm kædeoliebeholderen ved længere transportve-

je.

a Fjern låget på kædeoliebeholderen.

Figur G

b Fyld kædesmøreolien over i en passende behol-

der.

c Skru låget på kædeoliebeholderen fast.

6. Ved transport i køretøjer skal maskinen sikres mod

at glide eller vælte.

Opbevaring

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse

Vær opmærksom på maskinens vægt ved opbevaring.

몇 FORSIGTIG

Ukontrolleret start

Snitsår

Tag batteriet ud af maskinen inden opbevaringen.

Opbevar kun maskinen med monteret kædeskærm.

1. Fjern batteripakken (se kapitlet Fjern batteripak-

ken).

2. Skub håndafskærmningen/kædebremsearmen i ret-

ning af sværdet.

Figur N

Kædebremsen er aktiveret.

3. Anbring kædeskærmen.

Figur F

4. Tøm kædeoliebeholderen.

a Fjern låget på kædeoliebeholderen.

Figur G

b Fyld kædesmøreolien over i en passende behol-

der.

c Skru låget på kædeoliebeholderen fast.

5. Smør en smule olie på kæden, så den ikke ruster,

hvis maskinen opbevares længere end en måned.

6. Opbevar apparatet på et tørt og godt ventileret sted.

Hold apparatet fra korrosive stoffer, såsom haveke-

mikalier og tøsalt. Opbevar ikke apparatet uden-

dørs.

Pleje og vedligeholdelse

몇 FORSIGTIG

Ukontrolleret start

Snitsår

Tag batteriet ud af maskinen før alle arbejder på maski-

nen.

몇 FORSIGTIG

Skarp kæde

Snitsår

Brug altid beskyttelseshandsker, når du arbejder med

kæden.

Rengøring af maskinen

1. Fjern batteripakken (se kapitlet Fjern batteripak-

ken).

2. Rengør kæden med en børste for at fjerne savspå-

ner og snavs.

Figur AA

3. Rengør huset og grebene med en blød, tør klud.

4. Kontroller, om kædebremsen fungerer korrekt efter

hver rengøring (se kapitlet Kontrol af kædebrem-

sens funktion).

Vedligeholdelsesintervaller

Før hver ibrugtagning

Følgende skal udføres før hver ibrugtagning:

 Kontroller niveauet for kædeolie, fyld om nødvendigt

kædeolie på (se kapitlet Påfyldning af kædeoliebe-

holder).

 Kontroller kædespændingen (se kapitlet Kontrol af

kædespænding).

96 Dansk

 Kontroller, om kæden er tilstrækkelig skarp, udskift

om nødvendigt kæden (se kapitlet Udskiftning af

kæde og sværd).

 Kontroller maskinen for beskadigelser.

 Kontroller, om alle bolte, møtrikker og skruer er

spændt fast.

 Kontroller, om kædebremsen fungerer korrekt (se

kapitlet Kontrol af kædebremsens funktion).

For hver 5 driftstimer

 Kontroller, om kædebremsen fungerer korrekt for

hver 5. driftstime (se kapitlet Kontrol af kædebrem-

sens funktion).

Vedligeholdelsesarbejde

Kontrol af kædebremsens funktion

1. Tænd apparatet.

2. Når maskinen kører, skal du dreje hånden på det

forreste greb, så håndafskærmningen/kædebrem-

searmen skubbes i retning af sværdet med bagsi-

den af hånden.

Kædebremsen aktiveres.

Kæden skal stoppe.

3. Træk håndafskærmningen/kædebremsearmen i ret-

ning af grebet.

Kæden skal frigives.

Indstilling af kædespænding

1. Fjern batteripakken (se kapitlet Fjern batteripak-

ken).

2. Løsn kædestrammeren.

Figur AB

3. Indstil kædespændingen med ringen.

Figur AC

4. Kontroller kædespændingen.

Figur J

Afstanden mellem sværdet og kæden skal være 3-

4 mm.

5. Spænd kædestrammeren fast.

Udskiftning af kæde og sværd

몇 FORSIGTIG

Skarp kæde

Snitsår

Brug altid beskyttelseshandsker, når du arbejder med

kæden.

1. Fjern batteripakken (se kapitlet Fjern batteripak-

ken).

2. Løsn kædestrammeren, og fjern afdækningen.

Figur AD

3. Fjern sværdet sammen med kædestrammeren.

Figur AE

4. Fjern kædestrammerne, hvis sværdet skal udskif-

tes.

Figur AF

5. Bortskaf den gamle kæde og evt. sværdet korrekt.

6. Monter om nødvendigt kædestrammeren på det nye

sværd.

Figur AG

7. Sæt den nye kæde på sværdet. Vær opmærksom

på kædens omdrejningsretning.

Figur C

8. Læg kæden omkring tandhjulet, og sæt sværdet i.

Figur D

9. Sæt afdækningen på, og spænd kædestrammeren

fast.

Figur E

10. Indstil kædespændingen (se kapitlet Indstilling af

kædespænding).

Hjælp ved fejl

Fejl skyldes ofte enkle årsager, som du selv kan afhjæl-

pe ved hjælp af følgende oversigt. I tvivlstilfælde eller

ved fejl, der ikke nævnes her, skal du kontakte den auto-

riserede kundeservice.

Jo ældre batteripakken er, desto mere forringes dens

kapacitet – også på trods af omhyggelig pleje, og selv i

fuldt opladet tilstand kan den fulde driftstid ikke opnås

længere. Dette er dog ikke nogen mangel eller fejl.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlag-

te garantibetingelser. Eventuelle fejl på maskinen af-

hjælpes gratis inden for garantien, såfremt fejlen kan

tilskrives en materiale- eller produktionsfejl. Hvis du øn-

sker at gøre garantien gældende, bedes du henvende

dig til sin forhandler eller nærmeste kundeservice med-

bringende kvittering for købet.

(Se adressen på bagsiden)

Tekniske data

Fejl Årsag Afhjælpning

Maskinen starter ikke Batteripakke er tom.  Oplad batteripakken.

Batteripakken er defekt.  Udskift batteripakken.

Batteripakken er ikke sat korrekt i.  Skub batteripakken ind i holderen, til den

går i indgreb.

Maskinen stopper under

drift

Batteriet er overophedet  Afbryd arbejdet og vent til batteritempera-

turen ligger i det normale område.

Motoren er overophedet  Afbryd arbejdet og lad motoren afkøle.

CNS 18-

Effektdata maskine

Driftsspænding V 18

Kædens tomgangshastighed m/s 10

Volumen kædeoliebeholder ml 200

Beregnede værdier iht. EN 60745-1, EN 60745-2-13

Lydtryksniveau L

dB(A) 87,9

Usikkerhed K

dB(A) 3,0

Lydeffektniveau L

dB(A) 98,9

Norsk 97

Der tages forbehold for tekniske ændringer.

Vibrationsværdi

몇 ADVARSEL

Den angivne vibrationsværdi blev målt med en standard

testning og må anvendes til sammenligning af maski-

ner.

Den angivne vibrationsværdi må anvendes i en forelø-

big vurdering af belastningen.

Afhængigt af hvilken måde maskinen anvendes på, kan

svingningsemissionen i løbet af den aktuelle anvendel-

se af maskinen afvige fra den angivne samlede værdi.

Apparater med en hånd-arm vibrationsværdi

> 2,5 m/s² (se kapitlet Tekniske data i

driftsvejledningen)

몇 FORSIGTIG ● Flere timers uafbrudt anven-

delse af apparatet kan medføre følelsesløshed. ● Bær

varme handsker for at beskytte hænderne. ● Indlæg re-

gelmæssige arbejdspauser.

EU-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund

af sin udformning og konstruktion i den udførelse, i hvil-

ken den sælges af os, overholder EU-direktivernes re-

levante, grundlæggende sikkerheds- og

sundhedsmæssige krav. Hvis maskinen ændres uden

aftale med os, mister denne attest sin gyldighed.

Produkt: Batteridrevet motorsav

Type: 1.444-00x.x

Relevante EU-direktiver

2014/30/EU

2006/42/EF (+2009/127/EF)

2011/65/EU

2000/14/EF (+2005/88/EF)

Anvendte harmoniserede standarder

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Anvendt overensstemmelsesvurderingsproces

2000/14/EF og ændret af 2005/88/EF: Tillæg V

Lydeffektniveau dB(A)

Målt:98,9

Garanteret:101

Akkrediteret organ, 0197 TÜV Rheinland LGA Products

GmbH; Tillystraße 2 D - 90431 Nürnberg, Tyskland har

gennemført EF-typeafprøvning, certifikatnummer: BM

50452503 0001

Underskriverne handler på bestyrelsens vegne og med

dennes fuldmagt.

Dokumentationsbefuldmægtiget: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/09/01

Indhold

Generelle merknader

Før du tar i bruk apparatet første gang, må du

lese og følge sikkerhetshenvisningene, den ori-

ginale bruksanvisningen, de vedlagte sikker-

hetshenvisningene for batteripakken og den

vedlagte originale bruksanvisningen for batteripakken/

laderen. Følg anvisningene. Oppbevar heftene til sene-

re bruk eller for annen eier.

I tillegg til instruksene i denne bruksanvisningen må du

ta hensyn til de generelle forskrifter vedrørende sikker-

het og forebygging av ulykker.

Sikkerhetsanvisninger

Ved arbeid med motorsager er det svært stor fare

for personskader, siden det arbeides med høye

motorhastigheter og veldig skarpe sagtenner. Ta

hensyn til sikkerhetstiltakene og forholdsreglene

for arbeid med motorsager.

Usikkerhed K

dB(A) 1,4

Hånd-arm-vibrationsværdi forre-

ste håndtag

m/s

3,5

Hånd-arm-vibrationsværdi bager-

ste håndtag

m/s

5,2

Usikkerhed K m/s

1,5

Mål og vægt

Længde x bredde x højde mm 735 x

230 x

247

Sværdets længde mm 300

Skærelængde mm 250

Kædeinddeling in (mm) 0,375

(9,525)

Vægt (uden batteripakke) kg 3,2

CNS 18-

Generelle merknader .......................................... 97

Sikkerhetsanvisninger......................................... 97

Forskriftsmessig bruk .......................................... 101

Miljøvern.............................................................. 101

Tilbehør og reservedeler ..................................... 101

Leveringsomfang................................................. 101

Sikkerhetsinnretninger ........................................ 101

Symboler på apparatet........................................ 101

Verneklær............................................................ 102

Beskrivelse av apparatet..................................... 102

Montering ............................................................ 103

Igangsetting......................................................... 103

Drift...................................................................... 103

Transport............................................................. 105

Lagring ................................................................ 105

Stell og vedlikehold ............................................. 106

Bistand ved feil.................................................... 106

Garanti ................................................................ 107

Tekniske data ...................................................... 107

Vibrasjonsverdi.................................................... 107

EU-samsvarserklæring........................................ 107

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

98 Norsk

Som en supplering til disse sikkerhetsanvisningene må

nasjonale sikkerhets- og utdannelsesforskrifter (for ek-

sempel fra myndigheter, fagforeninger eller sosiale in-

stanser) tas hensyn til. Bruken av motorsager kan være

tidsbegrenset gjennom lokale forskrifter (dags- eller års-

tid). Følg de lokale forskriftene.

Risikonivå

 FARE

● Anvisning om en umiddelbar truende fare som kan

føre til store personskader eller til død.

몇 ADVARSEL

● Anvisning om en mulig farlig situasjon som kan føre

til store personskader eller til død.

몇 FORSIKTIG

● Anvisning om en mulig farlig situasjon som kan føre

til mindre personskader.

OBS

● Anvisning om en mulig farlig situasjon som kan føre

til materielle skader.

Generelle sikkerhetsanvisninger

elektroverktøy

몇 ADVARSEL

● Les alle sikkerhetsanvisninger og anvisninger.

Mislighold når det gjelder å overholde sikkerhetsan-

visningene og anvisningene kan forårsake elektrisk

støt og/eller alvorlige personskader. Oppbevar alle

sikkerhetsanvisninger og anvisninger for fremti-

den.

Begrepet «elektroverktøy» som er brukt i sikkerhetsan-

visningene refererer til ledningsdrevne elektroverktøy

(med strømledning) og batteridrevne elektroverktøy

(uten strømledning).

1 Sikkerhet på arbeidsplassen

a Hold arbeidsområdet rent og godt opplyst.

Rot og ikke opplyste arbeidsområder kan føre til

uhell.

b Arbeid ikke med elektroverktøyet i eksplo-

sjonsfarlige omgivelser der det befinner seg

brennbare væsker, gasser eller støv. Elektro-

verktøy kan generere gnister som kan antenne

støvet eller dampen.

c Hold barn og andre personer unna elektro-

verktøyet under bruk. Distraksjoner kan føre til

at du mister kontrollen over apparatet.

2 Elektrisk sikkerhet

a Tilkoblingsstøpselet til elektroverktøyet må

passe i stikkontakten. Støpselet skal ikke en-

dres på noe vis. Ikke bruk adapter sammen

med jordede elektroverktøy. Uforandrede

støpsler og egnede stikkontakter reduserer risi-

koen for elektrisk støt.

b Unngå kroppskontakt med jordede overflater

som rør, varmeenheter, komfyrer og kjøle-

skap. Det er økt risiko for elektrisk støt hvis krop-

pen er jordet.

c Hold elektroverktøy unna regn eller fuktighet.

Hvis det trenger vann inn i elektroverktøy, økes ri-

sikoen for elektrisk støt.

d Ikke misbruk ledningen til å bære eller henge

opp enheten eller trekke ut støpselet fra stik-

kontakten. Hold ledningen unna varme, olje,

skarpe kanter eller bevegelige apparatdeler.

Skadde eller viklede tilkoblingsledninger øker ri-

sikoen for elektrisk støt.

e Hvis du arbeider med elektroverktøy uten-

dørs, må du kun bruke skjøteledninger som er

egnet for bruk utendørs. Bruk av skjøtelednin-

ger egnet for bruk utendørs reduserer risikoen for

elektrisk støt.

f Hvis det ikke kan unngås at elektroverktøyet

brukes i fuktige omgivelser, må du bruke en

jordfeilbryter. Bruk av jordfeilbryter reduserer ri-

sikoen for elektrisk støt.

3 Personers sikkerhet

a Vær oppmerksom, følg med på hva du gjør,

og vær fornuftig i arbeidet med et elektroverk-

tøy. Ikke bruk et elektroverktøy dersom du er

trøtt eller påvirket av narkotiske midler, alko-

hol eller medikamenter. Et øyeblikks uoppmerk-

somhet ved bruken av det elektroverktøy kan

føre til alvorlige skader.

b Bruk personlig verneutstyr, og bruk alltid ver-

nebriller. Bruk av personlig verneutstyr, som

støvmaske, sklisikre sikkerhetssko, beskyttelses-

hjelm eller hørselsvern, alt etter type bruk av

elektroverktøyet, reduserer risikoen for skader.

c Unngå utilsiktet igangsetting. Sørg for at elek-

troverktøyet er slått av før du kobler det til

strømforsyningen og/eller kobler til batteriet,

tar det ut eller bærer det. Hvis du har fingeren

på bryteren når du bærer elektroverktøyet eller

det er koblet til strømforsyningen, kan det føre til

ulykker.

d Fjern innstillingsverktøy eller skrujern før du

slår på elektroverktøyet. Et verktøy eller en

nøkkel som befinner seg i en roterende apparat-

del, kan føre til personskader.

Unngå en unormal kroppsholdning. Sørg for å

stå sikkert og hold likevekten til enhver tid. Da

kan du kontrollere elektroverktøyet bedre i uven-

tede situasjoner.

f Bruk egnede klær. Ikke bruk romslige klær el-

ler smykker. Hold hår, klær og hansker unna

deler som beveger seg. Løstsittende klær, han-

sker, smykker eller langt hår kan trekkes inn av

deler som beveger seg.

g Hvis det kan monteres støvavtrekk og -opp-

samlingsinnretninger, må du påse at disse er

koblet til og brukes riktig. Bruk av støvavtrekk

kan redusere farer fra støv.

4 Bruk og behandling av elektroverktøy

a Ikke overbelast apparatet. Bruk riktig elektro-

verktøy for arbeidet. Med egnet elektroverktøy

arbeider du bedre og sikrere i det angitte ytelses-

området.

b Ikke bruk elektroverktøy med defekt bryter. Et

elektroverktøy som ikke lenger kan slås på eller

av, er farlig og må repareres.

c Trekk støpselet ut av stikkontakten og/eller

fjern batteriet før du foretar apparatinnstillin-

ger, skifter tilbehørsdeler eller legger bort ap-

paratet. Disse forsiktighetstiltakene forhindrer

utilsiktet oppstart av elektroverktøyet.

d Oppbevar elektroverktøy som ikke er i bruk

utenfor barns rekkevidde. Ikke la personer

bruke apparatet hvis de ikke er kjent med det

eller har lest denne bruksanvisningen. Elek-

troverktøy er farlige hvis de brukes av uerfarne

personer.

Norsk 99

e Stell nøye med elektroverktøyet. Kontroller at

bevegelige deler fungerer uten problemer og

ikke sitter i klem, om deler er brukket eller

ødelagt, eller så skadet at elektroverktøyets

funksjon påvirkes. Få skadde deler reparert

før apparatet brukes igjen. Mange ulykker skyl-

des dårlig vedlikeholdt elektroverktøy.

f Hold kutteverktøy skarpe og rene. Godt pleide

kutteverktøy med skarpe kuttekanter setter seg

sjeldnere i klem og er lettere å føre.

g Bruk elektroverktøy, tilbehør, bruksverktøy

osv. i henhold til denne bruksanvisningen. Ta

hensyn til arbeidsbetingelsene og oppgaven

som skal utføres. Bruk av elektroverktøy til an-

dre formål enn det de er tiltenkt, kan føre til farlige

situasjoner.

5 Bruk og pleie av batteriet

a Batteriet skal kun lades med ladere som er

godkjent av produsenten. Ladere som ikke er

egnet for tilsvarende batteri, kan føre til brann.

b Bruk apparatet kun med et egnet batteri. Bruk

av andre batterier kan føre til personskader eller

brann.

c Når batteriet ikke er i bruk, må det holdes un-

na metalliske gjenstander som kontorstifter,

mynter, nøkler, spiker, skruer eller andre små

metallgjenstander som kan forårsake kort-

slutning. Kortslutning kan føre til brann eller ek-

splosjon.

d Under visse omstendigheter kan det lekke

væske ut av batteriet. Unngå kontakt med

denne væsken. Hvis du kommer i kontakt med

væsken, må du skylle grundig med vann. Hvis

du får væsken i øynene, må du oppsøke lege

umiddelbart. Batterivæske kan forårsake utslett

og brannsår på huden.

6 Service

a La elektroverktøyet kun bli reparert av kvalifi-

serte fagfolk og kun med originale reservede-

ler. Da garanteres det at sikkerheten til apparatet

opprettholdes.

Ytterligere generelle sikkerhetsinstruksjoner

Merknad ● I noen regioner kan forskrifter bety inn-

skrenkninger på bruken av dette apparatet. Innhent råd

fra dine ansvarlige offentlige myndigheter.



FARE ● Livsfare pga. kuttskader ved ukontrol-

lerte bevegelser hos apparatet. Hold kroppsdeler borte

fra bevegelige deler. ● Fare for personskader på grunn

av gjenstander som slynges ut eller faller ned. Enheten

skal aldri brukes hvis det finnes personer, spesielt barn,

eller dyr innenfor en radius på 15 m.

● Du må ikke fore-

ta noen endringer på apparatet.

몇 ADVARSEL ● Barn og personer som ikke

har lest denne anvisningen, skal ikke bruke apparatet.

Lokale bestemmelser kan sette begrensninger med

hensyn til brukerens alder.

● Du trenger hindret sikt

over arbeidsområdet for å gjenkjenne mulige farer. Bruk

apparatet kun ved god belysning.

● Før bruk må du for-

sikre deg om at enheten, alle kontroller inkludert kjede-

bremsen og sikkerhetsinnretningene fungerer som de

skal. Se etter løse lukninger, sørg for at alle beskyttelse-

sinnretninger og håndtak er festet riktig og sikkert. Ikke

bruk apparatet hvis tilstanden ikke er feilfri.

● Apparatet

skal aldri brukes dersom apparatbryteren på håndtaket

ikke lar seg betjene på riktig måte. ● Skift ut slitte eller

skadde deler før du tar apparatet i bruk. ● Risiko for til-

bakeslag på grunn av tap av balanse. Unngå en unor-

mal kroppsholdning, sørg for å stå støtt og sikkert og

hold likevekten til enhver tid.

● Stans apparatet øyeblik-

kelig og sjekk for skade eller identifiser årsaken til vibra-

sjonen hvis apparatet har falt ned, har kollidert eller

vibrerer unormalt. Få apparatet reparert av autorisert

kundeservice eller bytt ut apparatet.

몇

FORSIKTIG ● Bruk vernebriller og hørsels-

vern, faste og robuste hansker samt hjelm når du bruker

enheten. Bruk ansiktsbeskyttelse når arbeidet er støve-

te.

● Bruk lange, tykke bukser, solide sko og hansker

som sitter godt når du arbeider med apparatet. Ikke ar-

beid barbeint. Ikke bruk smykker, sandaler eller korte

bukser.

● Fare for personskader ved bruk av løstsitten-

de klær, løst hår eller smykker som kan sette seg fast i

apparatets bevegelige deler. Hold klær og smykker un-

na maskinens bevegelige deler. Sett opp langt hår.

● Hørselsvern kan begrense din evne til å høre varsel-

slyder, vær derfor oppmerksom på mulige farer i nærhe-

ten av arbeidsområdet. ● Bruk kun tilbehør og

reservedeler som produsenten har frigitt. Originalt tilbe-

hør og originalreservedeler gir garanti for sikker drift av

apparatet uten funksjonsfeil.

Sikkerhetsanvisninger for motorsager

 Hold alle kroppsdeler unna sagkjedet når sagen

går. Før sagen startes opp må det sørges for at

sagkjedet ikke berøres. Ved arbeid med en mot-

orsag kan et øyeblikks uoppmerksomhet føre til at

klær eller kroppsdeler trekkes inn av sagkjedet.

 Hold alltid motorsagen med høyre hånd på ba-

kre håndtak og venstre hånd på fremre håndtak.

Hvis motorsagen holdes i omvendt arbeidsstilling,

øker risikoen for personskader og sagen må ikke

brukes.

 Elektroverktøyet må bare holdes i de isolerte gri-

peflatene, da sagkjedet kan komme borti skjulte

ledninger. Sagkjeder som kommer borti en spen-

ningsførende ledning, gjør metalldeler på elektro-

verktøyet spenningsførende og kan utsette

operatøren for elektrisk støt.

 Bruk vernebriller og hørselsvern. Det anbefales

å bruke annet beskyttelsesutstyr for hode, hen-

der, bein og føtter. Egnet verneutstyr reduserer fa-

ren for personskader fra sponmateriale som flyr

rundt og tilfeldig berøring av sagkjedet.

 Ikke bruk motorsagen på et tre. Ved drift på et tre

er det fare for personskader.

 Pass alltid på at du står stødig og bruk kun mot-

orsagen når du står på et fast, sikkert og jevnt

underlag. Glatt underlag og ustabile flater som sti-

ger kan føre til at du mister balansen eller kontrollen

over motorsagen.

 Når du kutter en gren som står under spenning,

må du regne med at denne kan fjære tilbake. Når

spenningen i trefibrene frigjøres, kan den spente

grenen treffe operatøren og/eller trekke motorsagen

ut av kontroll.

 Vær spesielt forsiktig ved kutting av kratt og un-

ge trær. Det tynne materialet kan fanges opp av

sagkjedet og slå tilbake på deg eller bringe deg ut av

balanse.

 Bær motorsagen i det fremre håndtaket i ut-

koblet tilstand, sagkjedet vendt bort fra kroppen.

Ved transport eller oppbevaring av motorsagen

må alltid sikkerhetsdekselet trekkes på. Forsiktig

100 Norsk

omgang med motorsagen reduserer sannsynlighe-

ten for utilsiktet berøring av det løpende sagkjedet.

 Følg anvisningene for smøring, kjedestramming

og utskifting av tilbehør. Feilstrammet eller feil-

smurt kjede kan slite eller øke faren for tilbakeslag.

 Hold håndtakene tørre, rene og fri for olje og fett.

Fettete, oljete håndtak er glatte og fører til at du mis-

ter kontrollen.

 Sag kun i treverk. Ikke bruk motorsagen for ar-

beid som den ikke er tiltenkt for. Eksempel: Ikke

bruk motorsagen til saging av plast, murverk el-

ler byggematerialer som ikke er av tre. Bruk av

motorsagen til ikke tiltenkt arbeid kan føre til farlige

situasjoner.

Årsaker til tilbakeslag og hvordan dette kan

unngås

Tilbakeslag kan oppstå hvis en spiss av føringsskinnen

berører en gjenstand eller hvis treet bøyer seg og klem-

mer sagkjedet fast i snittet.

Berøring med en skinnespiss kan i mange tilfeller føre

til en uventet reaksjon bakover der føringsskinnen slås

opp og i retning operatøren.

Klemming av sagkjedet i føringsskinnens overkant kan

støte skinnen raskt tilbake i operatørens retning.

Hver av disse reaksjonene kan føre til at du mister kon-

troll over motorsagen og muligens får alvorlige person-

skader. Ikke stol utelukkende på motorsagens

integrerte sikkerhetsinnretninger. Som bruker av en

motorsag må du iverksette ulike tiltak for å kunne arbei-

de uten ulykker og skader.

Tilbakeslag er resultatet av feil bruk eller misbruk av

elektroverktøyet. Det kan forhindres med egnede forsik-

tighetstiltak, som beskrevet under:

 Hold sagen godt fast med begge hender, tomler

og fingre skal slutte rundt håndtakene til mot-

orsagen. Innta en stilling med kropp og armer

som kan motstå tilbakeslagskreftene. Hvis det

iverksettes egnede tiltak, kan operatøren beherske

tilbakeslagskreftene. Slipp aldri motorsagen.

 Unngå en unormal kroppsholdning og ikke sag

over skulderhøyde. Slik unngår du utilsiktet berø-

ring med skinnespissene og får bedre kontroll over

motorsagen i uventede situasjoner.

 Bruk alltid reserveskinner og sagkjeder som er

angitt av produsenten. Feil reserveskinner og sag-

kjeder kan føre til at kjedet sliter og/eller tilbakeslag.

 Hold deg til produsentens anvisninger for siping

og vedlikehold av sagkjedet. For lave dybdebe-

grensere øker faren for tilbakeslag.

Videre sikkerhetsinstruksjoner for

motorsager

Merknad ● Kärcher anbefaler saging av trestam-

mer på en sagbukk første gang sagen brukes. ● Når du

bruker motorsagen, må du ha førstehjelpsutstyr for sto-

re sår og mobiltelefon i umiddelbar nærhet. En større og

mer innholdsrik førstehjelpskoffert må finnes i nærhe-

ten.

몇 ADVARSEL ● Stå støtt, pass på at arbeids-

plassen er ren og planlegg en retrettvei foran fallende

grener før du bruker enheten. ● Pass deg for smøreol-

jedamp og sagflis. Bruk ansiktsbeskyttelse eller puste-

maske hvis det kreves. ● Hold motorsagen med begge

hender. Hold håndtakene med tommelen på den ene si-

den og fingrene på den andre siden. Hold det bakre

håndtaket med høyre hånd og det fremre håndtaket

med venstre hånd. ● Fare for personskader. Foreta al-

dri endringer på apparatet. Ikke bruk enheten til å drive

vedlegg eller enheter som ikke er anbefalt av produsen-

ten av enheten.

● Før du slår på enheten, må du forsi-

kre deg om at sagkjeden ikke berører gjenstander.

● Alvorlige eller dødelige personskader hvis en feiljus-

tert sagkjede hopper ut av styreskinnen. Kontroller kje-

destrammingen før hver bruk. Lengden på kjeden

avhenger av temperaturen. ● Forsikre deg om at alle

beskyttelser, håndtak og kloanslag er ordentlig festet og

i god stand. ● Alvorlige personskader på grunn av feil

arbeidsmåte:

 Du må til enhver tid være våken og ha kontroll over

arbeidsplassen din når du jobber med motorsagen.

Størrelsen på arbeidsområdet avhenger av opp-

gaven som skal utføres og størrelsen på treet eller

arbeidsstykket. Å felle et tre krever en større ar-

beidsstasjon enn f.eks. skjæring til lengde.

 Du må aldri sage med kroppen på linje med styre-

skinnen og kjeden. Slik reduserer du faren for å bli

truffet av kjeden i hodet eller kroppen under et tilba-

keslag.

 Ikke før sagen fram og tilbake under sagingen, la

kjeden utføre arbeidet, hold kjedet skarpt og ikke

prøv å trykke kjedet gjennom snittet.

 Ikke bruk trykk på sagen mot slutten av kuttet. Vær

forberedt på å avlaste sagen når den har skåret

gjennom treverket.

 Ikke stopp motorsagen under sagingen. La sagen

gå til den er ferdig med snittet.

● Gjør deg kjent med din nye motorsag ved å lage en-

kle kutt i trygt støttet tre. Gjenta dette hvis du ikke har

brukt motorsagen på lenge.

● Ikke sag vinranker og/el-

ler busker med en diameter under 75 mm. ● Slå av mo-

toren, sett på kjedebremsen, ta ut batteripakken og

forsikre deg om at alle bevegelige deler har stanset helt

opp:

 før du rengjør apparatet eller fjerner en blokkering.

 før du lar apparatet ligge uten tilsyn.

 Før du monterer eller fjerner tilleggsdeler.

 Før du rengjør eller kontrollerer enheten, eller utfø-

rer arbeider på den.

몇 FORSIKTIG ● Motorsagen er et tungt appa-

rat. Folk som bruker motorsagen, skal være i god fysisk

form og ha god helse. De må ha godt syn, god smidig-

het, god balanse og være hendige. Hvis du er i tvil, ikke

bruk motorsagen. ● Når du arbeider med enheten, må

du alltid bruke beskyttelseshjelm med gittervisir for å re-

dusere faren for personskader på grunn av tilbakeslag.

Restfarer

몇 ADVARSEL

● Selv om apparatet brukes som anvist, gjenstår visse

restfarer. Følgende farer kan oppstå under bruk av

apparatet:

 Vibrasjoner kan forårsake skader. Bruk riktig verk-

tøy for hver type arbeid, anvend passende grep og

begrens arbeidstiden og eksponeringen.

 Støy kan føre til hørselsskader. Bruk hørselsvern og

reduser belastningen.

 Kuttskader ved kontakt med frittliggende tenner i

sagkjeden.

 Kuttskader på grunn av uforutsette, brå bevegelser

eller tilbakeslag i styreskinnen.

 Kuttskader / fare for injeksjon av deler som slynges

bort fra sagkjeden.

Norsk 101

 Skader forårsaket av gjenstander som slynges rundt

(trespon, splinter).

 Innånding av støv og partikler.

 Hudkontakt med smøremiddel/olje.

Redusering av risiko

몇 FORSIKTIG

● Dersom apparatet brukes lenge kan det oppstå pro-

blemer med blodomløpet i hendene pga. vibrasjone-

ne. En generell brukstid kan ikke fastsettes, da denne

er avhengig av flere faktorer:

 Personlig anlegg til dårlig blodomløp (stadig kalde

fingre, kribling i fingrene).

 Lav omgivelsestemperatur. Bruk varme hansker for

å beskytte hendene.

 For fast grep reduserer sirkulasjonen.

 Uavbrutt arbeid er mer ugunstig enn arbeid med inn-

lagte pauser.

Ved regelmessig, vedvarende bruk av apparatet og

gjentatt forekomst av symptomene, som v.eks. Kri-

bling i fingrene, bør du oppsøke lege.

Forskriftsmessig bruk

 FARE

Ikke forskriftsmessig bruk

Livsfare pga. kuttskader

Bruk apparatet slik det er tiltenkt.

 Motorsagen er kun ment for privat bruk.

 Motorsagen er laget for arbeid utendørs.

 Av sikkerhetsårsaker må motorsagen alltid holdes

støtt med begge hender.

 Motorsagen ble utviklet for saging av kvister, grei-

ner, stammer og bjelker. Kuttlengden på styreskin-

nen bestemmer maksimal diameter på saget

material.

 Motorsagen kan bare brukes til å sage tre.

 Motorsagen må ikke brukes i våte omgivelser eller

når det regner.

 Motorsagen må bare brukes i godt opplyste omgi-

velser.

 Modifikasjoner og endringer som ikke er godkjent av

produsenten, er av sikkerhetsårsaker ikke tillatt.

All annen bruk er forbudt. Brukeren er ansvarlig for farer

som oppstår grunnet feil bruk.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt

deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder

verdifulle resirkulerbare materialer og ofte deler

batterier, batteripakker eller olje. Disse kan utgjø-

re en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidler-

tid nødvendige for korrekt drift av apparatet. Apparater

merket med dette symbolet skal ikke kastes i hushold-

ningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du un-

der: www.kaercher.com/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de

garanterer for en sikker og problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler finner du på

www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen.

Kontroller at innholdet i pakken er komplett når du pak-

ker ut. Manglende tilbehør eller transportskader skal

meldes til forhandleren.

Sikkerhetsinnretninger

몇 FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger

Sikkerhetsinnretningene tjener til din egen sikkerhet.

Du må aldri forandre eller omgå sikkerhetsinnretninger.

Kjede med lav risiko for tilbakeslag

En kjede med lav risiko for tilbakeslag reduserer sann-

synligheten for tilbakeslag.

Topptennene (inngrepskniver ) foran hver sagtann for-

hindrer at sagtennene griper for dypt inn i tilbakeslags-

sonen slik at kraften i tilbakeslaget reduseres.

Når kjeden legges i sløyfe, er det fare for at denne sik-

kerhetsfunksjonen settes ut av kraft. Hvis sagens ytelse

blir dårligere, bør kjeden byttes ut av sikkerhetsmessige

årsaker. Bruk da kun reservedeler fra produsentens an-

befalte kombinasjon av styreskinne og kjede.

Styreskinner

For styreskinner med spisser som har liten radius, er det

vanligvis en lavere risiko for tilbakeslag.

Bruk derfor en styreskinne med passende kjede til opp-

gaven. Kjeden må være akkurat lang nok. Lengre førin-

ger øker sannsynligheten for tap av kontroll under

saging.

Kontroller kjedestrammingen før hver bruk (se kapittel

Kontroller kjedestrammingen). Hvis kjedestrammingen

ikke er riktig innstilt, er det større fare for at kjeden glip-

per ved saging av mindre greiner (tynnere enn den fulle

lengden av styreskinnen).

Kjedefanger

Hvis kjeden løsner eller slites av, forhindrer kjedefange-

ren at kjeden slynges mot brukeren.

Krokanslag

Det integrerte kloanslaget kan brukes som dreiepunkt

for å stabilisere motorsagen under et snitt.

Når du sager, trykker du sagen fremover til metallpinne-

ne trenger inn i kanten på treverket. Hvis det bakre

håndtaket beveges opp eller ned i retning mot snittet,

reduseres den fysiske belastningen når du arbeider

med motorsagen.

Kjedebrems

Kjedebremser brukes i farlige situasjoner for å stoppe

kjeden raskt.

Hvis håndbeskytteren / spaken for kjedebremsen tryk-

kes mot styreskinnen, må kjeden stoppe umiddelbart.

Kjedebremsen kan ikke forhindre tilbakeslag, men redu-

serer faren for personskader hvis styreskinnen treffer

brukeren ved tilbakeslag.

Kontroller alltid at kjedebremsen virker som den skal

motorsagen tas i bruk (se kapittel Kontroller kjedebrem-

sens funksjon).

Symboler på apparatet

Generelle varselstegn

102 Norsk

Verneklær

 FARE

Livsfare pga. kuttskader. Bruk egnede verneklær når du

arbeider med apparatet. Følg lokale forskrifter om fore-

byggelse av ulykker.

Hodebeskyttelse

Når du arbeider med sagen, må du bruke en egnet sik-

kerhetshjelm iht. EN 397 som er CE-merket.

Når du arbeider med sagen, må du bruke hørselsvern

som oppfyller EN 352-1 og er CE-merket.

Bruk egnede vernebriller som oppfyller EN 166 eller er

CE-merket som beskyttelse mot flyvende splinter. Du

kan også hjelmvisir som oppfyller EN 1731 og er CE-

merket.

En fagforhandler formidler sikkerhetshjelmer med inte-

grert hørselsvern og visir.

Motorsagjakke

Ved arbeid med motorsagen må du bruke en motorsa-

gjakke som er iht. EN 381-11 og CE-merket for å be-

skytte overkroppen.

Vernehansker

Når du arbeider med enheten, må du bruke egnede be-

skyttelseshansker med kuttbeskyttelsesutstyr iht. EN

381-7, som er CE-merket.

Beinbeskyttelse

Når du arbeider med enheten, må du bruke egnede

beinbeskytteren som beskytter hele veien rundt, som er

CE-merket og som oppfyller EN 381-5.

Vernesko

Bruk sklisikre vernesko som oppfyller EN 20345 og er

merket med et bilde av en motorsag når du arbeider

med enheten. Dette garanterer at verneskoene er i

samsvar med EN 381-3.

Hvis du bare bruker motorsagen av og til, bakken er

jevn og det er liten fare for å snuble eller henge seg fast

i busker, kan du bruke vernesko med stålhetter foran og

beskyttende leggings som oppfyller EN 381-9.

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maksimalt utstyr.

Alt etter modell kan det være ulike leveringsomfang (se

emballasjen).

Bilde, se grafikksider

Figur A

1 Kjede

2 Styreskinne

3 Krokanslag

4 Lokk på kjedeoljetank

5 Håndbeskyttelse / spak for kjedebrems

6 Håndtak bak

7 Apparatbryter

8 Låseknapp apparatbryter

9 Låseknapp batteri

10 Deksel

11 Håndtak foran

12 Ring for justering av kjedestrammingen

13 Kjedestrammeknott

14 Kjedefanger

15 Typeskilt

16 Kjedeolje

Les bruksanvisningen og alle sikkerhets-

anvisningene før du tar i bruk produktet.

Bruk egnede vernebriller og egnet

hørselsvern samt hjelm under arbeid

med enheten.

Bruk sved sklifaste vernesko under ar-

beid med motorsagen.

Bruk sklisikre og slitesterke hansker ved

arbeid med apparatet.

Livsfare hvis motorsagen slår tilbake.

Ikke berør gjenstandene som skal sages

med tuppen på styreskinnen.

Livsfare på grunn av ukontrollerte beve-

gelser i motorsagen. Hold motorsagen

med begge hender.

Livsfare på grunn av ukontrollerte beve-

gelser med motorsagen. Hold aldri enhe-

ten med bare en hånd.

Ikke utsett apparatet for regn eller fuktige

omgivelser.

Det garanterte lydtrykknivået angitt på

etiketten er på 101 dB.

Kjedebremsen løsnes.

Kjedebremsen blir settes på og sagkje-

den blokkeres.

Drei for å justere kjedestrammingen:

= Stram kjeden

= Løsne kjeden

Kjedens kjøreretning (merkingen er un-

der dekselet)

Lås kjedestrammeren

Lås opp kjedestrammeren

Norsk 103

17 Kjedebeskyttelse

18 *Batteripakke Battery Power 18 V

19 *Hurtiglader Battery Power 18V

* ekstrautstyr

Batteripakke

Apparatet kan drives med en 18 V Kärcher Battery Po-

wer batteripakke.

Montering

Monter kjede og styreskinne

몇 FORSIKTIG

Skarp kjede

Kuttskader

Bruk alltid beskyttelseshansker når du arbeider på kje-

den.

1. Løsne kjedestrammerknotten og fjern dekselet.

Figur B

2. Sett kjeden på styreskinnen. Følg kjedens rotas-

jonsretning.

Figur C

3. Legg kjeden rundt kjedehjulet og sett inn styreskin-

nen.

Figur D

4. Sett på dekselet og stram kjedestrammeren.

Figur E

5. Still inn kjedestrammingen (se kapittel Still inn kje-

destrammingen).

6. Monter kjedebeskyttelsen.

Figur F

Igangsetting

Fyll kjedeoljetanken

1. Fjern sagflis og smuss fra området rundt påfyl-

lingsåpningen ved behov.

2. Fjern dekselet på kjedeoljetanken.

Figur G

3. Fyll kjedeoljen i tanken sakte.

Figur H

4. Fjern kjedeoljesøk med en klut ved behov.

5. Lukk kjedeoljetanken med dekslet.

Kontroller kjedestrammingen

몇 FORSIKTIG

Skarp kjede

Kuttskader

Bruk alltid beskyttelseshansker når du arbeider på kje-

den.

1. Fjern kjedebeskyttelsen.

Figur I

2. Trekk forsiktig i kjeden.

Figur J

Avstanden mellom styreskinnen og kjeden må være

3-4 mm.

3. Still inn kjedestrammingen ved behov (se kapittel

Still inn kjedestrammingen).

Montere batteripakke

1. Skyv batteripakken inn i åpningen på apparatet til

den klikker på plass.

Figur K

Drift

Grunnleggende betjening

1. Kontroller om treet og greinene er skadet, f.eks. av

råte.

For skadde eller råtne grener må du hente inn en

profesjonell arborist.

2. Fjern kjedebeskyttelsen.

3. Hold motorsagen godt fast med begge hender.

Slå på motorsagen

1. Trekk håndbeskyttelsen / spaken for kjedebremsen

mot håndtaket.

Figur L

Kjedebremsen løsnes.

2. Trykk på låseknappen for apparatbryteren.

Figur M

3. Trykk på apparatbryteren.

Apparatet starter.

Avbryte driften

1. Slipp apparatbryteren.

Apparatet stopper.

2. Trykk håndbeskyttelsen / spaken for kjedebremsen

mot styreskinnen.

Figur N

Kjedebremsen blir settes på og sagkjeden blokke-

res.

3. Ta batteriet ut av apparatet (se kapittel Fjerne bat-

teripakken).

Arbeidsteknikk

Arbeidsposisjon

 FARE

Ukontrollerte bevegelser i motorsagen

Livsfare pga. kuttskader

Planlegg snittet før du sager og vær oppmerksom på fa-

rer.

Hold alltid motorsagen fast med begge hender.

 Ikke før motorsagen for nær kroppen.

Figur O

 Før motorsagen på siden av kroppen, slik at ingen

deler av kroppen kommer inn i bevegelsesområdet

til motorsagen.

 Hold så mye avstand som mulig til saget materiale.

 Arbeid aldri på en stige eller stående i et tre.

 Arbeid aldri på ustabile steder.

Inntrekking/rekyl

 FARE

Ukontrollerte bevegelser i motorsagen

Livsfare pga. kuttskader

Planlegg snittet før du sager og vær oppmerksom på fa-

rer.

Hold alltid motorsagen fast med begge hender.

Ved inntrekking/rekyl handler det om en effekt som alltid

skjer i motsatt retning i forhold til den retningen kjeden

beveger seg i.

Figur P

1 Inntrekking

2 Rekyl

Hvis sagkjeden henger eller treffer en fast gjenstand i

treet under saging med undersiden av styreskinnen

(forhåndskutt), kan motorsagen trekkes rykkvis til mate-

rialet som skal sages.

104 Norsk

 For å unngå dette må kloanslaget alltid settes plas-

seres på en sikker måte.

Hvis sagkjeden henger eller treffer på en fast gjenstand

i treet under saging med oversiden av styreskinnen

(bakhåndskutt), kan motorsagen bli støtt mot brukeren.

 For å unngå rekyl:

 Ikke klem oversiden av styreskinnen.

 Ikke snu styreskinnen i snittet.

Tilbakeslag

 FARE

Ukontrollerte bevegelser i motorsagen

Livsfare pga. kuttskader

Planlegg snittet før du sager og vær oppmerksom på fa-

rer.

Hold alltid motorsagen fast med begge hender.

Under et tilbakeslag blir motorsagen plutselig og ukon-

trollert slynget mot brukeren.

Et tilbakeslag oppstår f.eks. når sagkjeden i det øvre

området av sagskinnetuppen støter på en hindring util-

siktet eller kommer i klem.

Figur Q

 Hold alltid motorsagen på en slik måte at tilbake-

slagskreftene kan motstås. Ikke slipp motorsagen.

 Ikke bøy sagen for langt fremover når du sager.

 Ikke før motorsagen over skulderhøyde.

 Vent alltid til kjedet har nådd fullt turtall og sag med

full gass.

 Ikke sag med sagskinnetuppen.

 Vær svært forsiktig når du fører styreskinnen inn i et

å påbegynt snitt.

 Vær oppmerksom på stammens posisjon og på

krefter som lukker kuttspalten og kan klemme fast

sagkjeden.

 Du må aldri sage av flere greiner samtidig når du

kvister.

 Arbeid bare med en kjede som er skarp og riktig

strammet.

 Bruk en kjede med liten fare for tilbakeslag samt en

styreskinne med lite skinnehode.

Planlegg fallretning og retrettvei

 FARE

Fallende tre

Livsfare

Trefellingsarbeider skal kun utføres av personer med ut-

danning og erfaring.

Vær oppmerksom på følgende når du planlegger fallret-

ningen:

 Avstanden til neste arbeidsstasjon må være minst

2,5 trelengder.

 Ikke utfør fellearbeider ved sterk vind.

Treet kan falle ukontrollert.

 Bestem fallretningen basert på trevekst, terreng

(skråning) og værforhold.

 Treet skal alltid falle der det ikke står andre trær.

Alle som arbeider på og rundt treet, må ha en retrettvei.

Følgende gjelder:

 Lag retrettveien ca. 45 ° på skrå iforhold til fallretnin-

gen.

Figur R

 Fjern hindringer fra retrettveien.

 Ikke plasser verktøy og apparater på retrettveien.

 Når du arbeider i en bratt skråning, må du planlegge

retrettveien parallelt med skråningen.

 Når du bruker retrettveien, må du se etter fallende

grener og være oppmerksom på trekroneområdet.

Klargjør arbeidsområdet på stammen

1. Fjern forstyrrende kvister, kratt og hindringer fra ar-

beidsområdet på stammen.

Sikker stilling må være garantert.

2. Rengjør grundig nederst på stammen, f.eks. Med en

øks.

Sand, stein og andre fremmedlegemer gjør kjeden

sløv.

3. Fjern store rotansatser.

a Skjær inn i rotansatsen loddrett.

Figur S

b Skjær inn i rotansatsen vannrett.

c Fjern det løse rotstykket fra arbeidsområdet.

Still inn fellesnittet

 FARE

Fallende tre

Livsfare

Trefellingsarbeider skal kun utføres av personer med ut-

danning og erfaring.

1. Forsikre deg om at settes i fare når treet faller. Støy-

en fra motorsagen overdøver varselrop.

I fellerområdet skal det bare oppholde seg personer

som er opptatt med fellingen.

2. Plasser fallhakket i rett vinkel i forhold til fallretnin-

gen.

a Lag et vannrett snitt (bunnsnitt) så nær bakken

som mulig over ca. 1/3 av stammediameteren.

Figur T

b Lag et skrått snitt (taksnitt) i en vinkel på ca. 45-

60 °.

3. Plasser fellesnittet.

a Lag fellesnittet parallelt med bunnsnittet og minst

50 mm høyere.

b Utfør fellesnittet bare til det er igjen en minst 50

mm bred bruddlist.

Bruddlisten forhindrer at treet vrir seg og faller i

feil retning.

Når fellesnittet nærmer seg bruddlinjen, bør treet

begynne å falle.

4. Hvis det er fare for at treet ikke faller i ønsket retning

eller svinger tilbake og klemmer fast sagkjedet, må

du stoppe snittet. Bruk kiler for å utvide snittet og la

treet falle i ønsket retning.

5. Når treet begynner å falle, trekker du motorsagen ut

av snittet.

6. Slå av apparatet.

7. Sett på kjedebremsen.

8. Sett ned motorsagen.

9. Følg den planlagte retrettveien.

Sag tre med spenn

 FARE

Ukontrollerte bevegelser i motorsag og materialet

som skal sages

Livsfarlige kuttskader, personskader på grunn av mate-

rialer som skal sages

Planlegg snittet før du sager og vær oppmerksom på fa-

rer.

Hold alltid motorsagen fast med begge hender

Spenning i treet oppstår når en stamme, en grein, en

stump eller skudd på trærne strammes av annet tre.

1. Se opp for spent treverk, da det er fare for at det

spretter tilbake til opprinnelig posisjon.

Figur U

Norsk 105

2. Sag forsiktig i det spente treverket fra trykksiden (se

også kapittel Kutt opp en stamme som står under

spenning).

Figur V

Kvisting

 FARE

Tilbakeslag

Livsfarlige kuttskader

Ved kvisting må du passe på at styreskinnen/kjeden

ikke kommer i klem.

몇 ADVARSEL

Endret vektfordeling ved kvisting

Fare for personskader ved ukontrollert bevegelse i

stammen

Velg arbeidsområde slik at ingen fare oppstår.

 Kvist mot vekstretningen.

Figur W

 Avlast ovenfra og ned.

 La større greiner nederst bli igjen om støtter for å

holde treet over bakken.

 Støtt motorsagen så godt som mulig.

 Ikke stå på stammen under kvistingen.

 Ikke sag med skinnetuppen.

 Vær oppmerksom på greiner som står under spen-

ning. Spente greier må sages nedenfra og opp.

 Du må aldri sage flere greiner samtidig.

 Løse kvister og greiner må fjernes fra arbeidsområ-

det regelmessig.

Kutt opp stammen

 FARE

Ukontrollerte bevegelser i motorsagen

Livsfare pga. kuttskader

Planlegg snittet før du sager og vær oppmerksom på fa-

rer.

Hold alltid motorsagen fast med begge hender.

OBS

Skader på kjeden på grunn av kontakt med bakken

Forsikre deg om at kjeden ikke berører bakken.

1. Fest motorsagen til kloanslaget.

2. Sag jevnt gjennom stammen.

Kutt opp en stamme som står under spenning

 FARE

Ukontrollert bevegelse i motorsagen

Livsfarlige kuttskader

Når du kutter opp stammer som står under spenning, er

det svært viktig å passe på riktig rekkefølge for avlast-

ningssnitt på trykksiden og delesnitt på trekksiden.

 Stammen støttes på 2 sider:

a For avlastningssnitt på trykksiden må du sage inn

i stammen ca. 1/3 av stammediameteren oven-

fra.

Figur X

b Plasser delekuttet på trekksiden nedenfra.

 Stammen støttes på 1 side:

a For avlastningssnitt på trykksiden, må du sage

ca. 1/3 inn i stammediameteren nedenfra.

Figur Y

b Plasser delesnittet på trekksiden ovenfra.

Fjerne batteripakken

Merknad

Ved lengre avbrudd i arbeidet skal batteripakken tas ut

av apparatet, og apparatet må sikres mot uautorisert

bruk.

1. Trekk knappen opplåsing batteripakke i retning av

batteripakken.

Figur Z

2. Trykk på låseknappen for batteripakken for å låse

opp batteripakken.

3. Ta batteripakken ut av apparatet.

Avslutte bruken

1. Ta batteriet ut av apparatet (se kapittel Fjerne bat-

teripakken).

2. Rengjør apparatet (se kapitlet Rengjøre apparatet).

Transport

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt under transport.

몇 FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet før transport.

Transporter motorsagen kun med montert kjedebeskyt-

telse.

1. Ta ut batteripakken (se kapitlet Fjerne batteripak-

ken).

2. Trykk håndbeskyttelsen / spaken for kjedebremsen

mot styreskinnen.

Figur N

Kjedebremsen er satt på.

3. Monter kjedebeskyttelsen.

Figur F

4. Motorsagen skal bare bæres etter håndtaket med

styreskinnen vendt bakover.

5. Tøm kjedeoljetanken ved transport over lengre

strekninger.

a Fjern kjedeoljetankdekselet.

Figur G

b Fyll kjedesmøreolje i en egnet beholder.

c Skru fast kjedeoljetankdekselet.

6. Ved transport i kjøretøy må apparatet sikres mot å

skli og velte.

Lagring

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved lagring.

몇 FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av motorsagen før lagring.

Lagre enheten kun med påsatt kjedebeskyttelse.

1. Ta ut batteripakken (se kapitlet Fjerne batteripak-

ken).

2. Trykk håndbeskyttelsen / spaken for kjedebremsen

mot styreskinnen.

Figur N

Kjedebremsen er satt på.

3. Monter kjedebeskyttelsen.

Figur F

106 Norsk

4. Tøm kjedeoljetanken.

a Fjern kjedeoljetankdekselet.

Figur G

b Fyll kjedesmøreolje i en egnet beholder.

c Skru fast kjedeoljetankdekselet.

5. Ved lagring i mer enn en måned, må kjeden smøres

med olje for å forhindre rusting.

6. Oppbevar apparatet på et tørt sted med god lufting.

Hold apparatet unna korroderende stoffer som ha-

gekjemikalier og veisalt. Apparatet skal ikke lagres

utendørs.

Stell og vedlikehold

몇 FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet før alt arbeid på apparatet.

몇 FORSIKTIG

Skarp kjede

Kuttskader

Bruk alltid beskyttelseshansker når du arbeider på kje-

den.

Rengjøre apparatet

1. Ta ut batteripakken (se kapittel Fjerne batteripak-

ken).

2. Bruk en børste til å fjerne kuttrester og smuss fra

kjeden.

Figur AA

3. Rengjør huset og håndtakene med en myk, tørr klut.

4. Kontroller kjedebremsens funksjon etter hver ren-

gjøring (se kapittel Kontroller kjedebremsens funk-

sjon).

Vedlikeholdsintervaller

Før hver bruk

Følgende aktiviteter må utføres før hver oppstart:

 Sjekk kjedeoljenivået, og etterfyll kjedeolje ved be-

hov (se kapittel Fyll kjedeoljetanken).

 Kontroller kjedespenningen (se kapittel Kontroller

kjedestrammingen).

 Kontroller at kjeden er skarp nok, skift den ved be-

hov (se kapittel Bytt kjede og styreskinne).

 Kontroller om motorsagen har skader.

 Sjekk at alle bolter, muttere og skruer sitter godt.

 Kontroller kjedebremsens funksjon (se kapitlet Kon-

troller kjedebremsens funksjon).

Hver 5. driftstime

 Kontroller kjedebremsens funksjon hver 5. driftstime

(se kapittel Kontroller kjedebremsens funksjon).

Vedlikeholdsarbeid

Kontroller kjedebremsens funksjon

1. Slå på apparatet.

2. Når motorsagen går, dreier du hånden på det fremre

håndtaket på en slik måte at håndbeskyttelsen /

spaken for kjedebremsen trykkes i retning mot sty-

reskinnen med håndbaken.

Kjedebremsen blir settes på.

Kjeden må stoppe helt.

3. Trekk håndbeskyttelsen / spaken for kjedebremsen

mot håndtaket.

Kjeden må løsne.

Still inn kjedestrammingen

1. Ta ut batteripakken (se kapitlet Fjerne batteripak-

ken).

2. Løsne kjedestrammerknotten.

Figur AB

3. Still inn kjedestrammingen med ringen.

Figur AC

4. Kontroller kjedestrammingen.

Figur J

Avstanden mellom styreskinnen og kjeden må være

3-4 mm.

5. Stram kjedestrammerknotten.

Bytt kjede og styreskinne

몇 FORSIKTIG

Skarp kjede

Kuttskader

Bruk alltid beskyttelseshansker når du arbeider på kje-

den.

1. Ta ut batteripakken (se kapitlet Fjerne batteripak-

ken).

2. Løsne kjedestrammerknotten og fjern dekselet.

Figur AD

3. Fjern styreskinnen med kjedestrammeren.

Figur AE

4. Fjern kjedestrammeren hvis styreskinnen skal skif-

tes ut.

Figur AF

5. Kasser den gamle kjeden og ev. styreskinnen på en

fagmessig måte.

6. Hvis det er nødvendig, må kjedestrammeren monte-

res på den nye styreskinnen.

Figur AG

7. Sett den nye kjeden på styreskinnen. Følg kjedens

rotasjonsretning.

Figur C

8. Legg kjeden rundt kjedehjulet og sett inn styreskin-

nen.

Figur D

9. Sett på dekselet og stram kjedestrammeren.

Figur E

10. Still inn kjedestrammingen (se kapittel Still inn kje-

destrammingen).

Bistand ved feil

Feil har oftest enkle årsaker som du selv kan utbedre

ved hjelp av følgende oversikt. I tvilstilfeller, eller ved

driftsforstyrrelser som ikke er nevnt her, kan du kontakte

vår autoriserte kundeservice.

Batteripakkens kapasitet forringes ved tiltagende alder,

også ved god pleie. Batteripakken vil derfor ikke oppnå

full driftstid selv om den er helt oppladet. Dette er ikke

en feil.

Norsk 107

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land

har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på apparatet repareres gratis i ga-

rantitiden dersom disse kan føres tilbake til material- el-

ler produksjonsfeil. Ved behov for garantireparasjoner,

vennligst henvend deg med kjøpskvitteringen til din for-

handler eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

Tekniske data

Med forbehold om tekniske endringer.

Vibrasjonsverdi

몇 ADVARSEL

Den angitte vibrasjonsverdien ble målt med en standard

testmetode og kan brukes til sammenligning av appara-

tene.

Den angitte vibrasjonsverdien kan brukes i en foreløpig

evaluering av belastningen.

Avhengig av typen og måten apparatet brukes på, kan

vibrasjonsutslippet under bruk av apparatet avvike fra

den angitte totalverdien.

Apparater med hånd-arm vibrasjonsverdi >

2,5 m/s² (se kapittel Tekniske data i

driftsveiledningen)

몇 FORSIKTIG ● Hvis apparatet brukes i flere ti-

mer kan det føre til at en føler seg vissen. ● Bruk varme

hansker for å beskytte hendene. ● Ta pause regelmes-

sig.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på

grunn av design og konstruksjon, samt i versjonen som

vi har markedsført, oppfyller de relevante grunnleggen-

de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at

denne erklæringen blir ugyldig.

Produkt: Motorsag med oppladbart batteri

Type: 1.444-00x.x

Gjeldende EU-direktiver

2014/30/EU

2006/42/EF (+2009/127/EF)

2011/65/EU

2000/14/EG (+2005/88/EG)

Anvendte harmoniserte standarder

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Anvendte samsvarsvurderingsprosesser

2000/14/EF og endret via 2005/88/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt:98,9

Garantert:101

Oppdragsgiver, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D - 90431 Nürnberg, Tyskland har

gjennomført EF-typeundersøkelse, sertifikatnummer:

BM 50452503 0001

Undertegnede handler på vegne av og med fullmakt fra

styret.

Dokumentasjonsfullmektig: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 01.09.2018

Feil Årsak Utbedring

Apparatet starter ikke Batteriet er tomt.  Lad opp batteriet.

Batteriet er defekt.  Skift ut batteriet.

Batteriet er ikke satt riktig inn.  Skyv batteriet inn i holderen til det klikker

på plass.

Apparatet stopper under

drift

Batteriet er overopphetet  Avbryt arbeidet og vent til batteritempera-

turen er i normalområdet.

Motoren er overopphetet  Avbryt arbeidet og la motoren avkjøles.

CNS 18-

Effektspesifikasjoner apparat

Driftsspenning V 18

Tomgangshastighet på kjeden m/s 10

Volumkjeden oljetank ml 200

Registrerte verdier iht. NEK EN 60745 -1, NEK EN

60745-2-13

Lydtrykknivå L

dB(A) 87,9

Usikkerhet K

dB(A) 3,0

Lydeffektnivå L

dB(A) 98,9

Usikkerhet K

dB(A) 1,4

Hånd-arm-vibrasjonsverdi fremre

håndtak

m/s

3,5

Hånd-arm-vibrasjonsverdi bakre

håndtak

m/s

5,2

Usikkerhet K m/s

1,5

Mål og vekt

Lengde x bredde x høyde mm 735 x

230 x

247

Lengde på styreskinne mm 300

Klippelengde mm 250

Sagkjededeling in (mm) 0,375

(9,525)

Vekt (uten batteripakke) kg 3,2

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

108 Svenska

Innehåll

Allmän information

Innan du använder maskinen för första gången

ska du läsa igenom och följa denna bruksanvis-

ning i original och dessa säkerhetsanvisningar

samt de säkerhetsanvisningar och bruksanvis-

ningen i original som medföljer batteripaketet/laddaren.

Följ anvisningarna. Spara texterna för senare bruk eller

för nästa ägare.

Förutom anvisningarna i bruksanvisningen ska lagstifta-

rens allmänna säkerhets- och skyddsföreskrifter följas.

Säkerhetsinformation

När man arbetar med motorsågar föreligger en

mycket stor risk för personskador, eftersom arbetet

sker med höga kedjehastigheter och mycket vassa

sågtandade kedjor. Läs igenom säkerhetsåtgärder-

na och föreskrifterna noggrant innan du börjar arbe-

ta med motorsågar.

Utöver dessa säkerhetsanvisningar måste de landspe-

cifika säkerhets- och utbildningsföreskrifterna (som ut-

färdats av t.ex. myndigheter, yrkesorganisationer eller

socialförsäkringar) följas. Enligt vissa lokala föreskrifter

kan användningen av motorsågar vara tidsbegränsad

(tid på dygnet eller årstid). Följ de lokala föreskrifterna.

Risknivåer

 FARA

● Varnar om en omedelbart överhängande fara som

kan leda till svåra personskador eller dödsfall.

몇 VARNING

● Varnar om en möjligen farlig situation som kan leda

till svåra personskador eller dödsfall.

몇 FÖRSIKTIGHET

● Varnar om en möjligen farlig situation som kan leda

till lättare personskador.

OBSERVERA

● Varnar om en möjligen farlig situation som kan leda

till materiella skador.

Allmän säkerhetsinformation för elverktyg

몇 VARNING

● Läs igenom all säkerhetsinformation och alla an-

visningar.

Om säkerhetsinformationen och anvisningarna inte

följs föreligger risk för elstötar och/eller allvarliga

skador. Spara all säkerhetsinformation och alla

anvisningar för framtida bruk.

Begreppet ”elverktyg” i denna säkerhetsinformation av-

ser nätdrivna elverktyg (med nätkabel) och batteridrivna

elverktyg (utan kabel).

1 Säkerhet på arbetsplatsen

a Håll arbetsplatsen ren och välupplyst. Om ar-

betsplatsen är stökig eller dåligt upplyst kan det

leda till olyckor.

b Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser el-

ler damm. Elverktygen alstrar gnistor som kan

antända dammet eller gaserna.

c Håll barn och obehöriga personer på betryg-

gande avstånd när du arbetar med elverkty-

get. Om du distraheras kan du förlora kontrollen

över elverktyget.

2 Elsäkerhet

a Elverktygets stickkontakt måste passa till

vägguttaget. Stickkontakten får absolut inte

förändras. Använd inte adapterkontakter till-

sammans med skyddsjordade elverktyg.

Oförändrade stickkontakter och passande vägg-

uttag minskar risken för elstötar.

b Undvik kroppskontakt med jordade ytor som

t.ex. rör, värmeelement, spisar och kylskåp.

Risken för elstötar är större om din kropp är jor-

dad.

c Skydda elverktyget mot regn och fukt. Tränger

vatten in i ett elverktyg ökar risken för elstötar.

d Missbruka inte nätsladden och använd den

inte för att bära eller hänga upp elverktyget

och inte heller för att dra ut stickkontakten ur

vägguttaget. Håll nätsladden på avstånd från

värme, olja, vassa kanter och rörliga maskin-

delar. Skadade eller tilltrasslade ledningar ökar

risken för elstötar.

e När du arbetar med ett elverktyg utomhus får

endast förlängningskablar som är avsedda

för utomhusbruk användas. Genom att använ-

da en lämplig förlängningskabel för utomhusbruk

minskar du risken för elstötar.

f Om det är alldeles nödvändigt att använda

verktyget i en fuktig miljö måste du använda

en jordfelsbrytare. Jordfelsbrytare minskar ris-

ken för elstötar.

3 Personsäkerhet

a Var uppmärksam, tänk på vad du gör och an-

vänd sunt förnuft när du arbetar med ett el-

verktyg. Använd aldrig elverktyg om du är

trött eller är påverkad av droger, alkohol eller

mediciner. Tillfällig ouppmärksamhet medan el-

verktyget används kan vålla allvarliga skador.

b Bär alltid personlig skyddsutrustning och

skyddsglasögon. Genom att använda personlig

skyddsutrustning som t.ex. dammskyddsmask,

halkfria säkerhetsskor, skyddshjälm eller hörsel-

skydd, beroende på vilket elverktyg du använder

och till vad, minskar du risken för kroppsskada.

c Undvik oavsiktlig igångsättning. Se till att el-

verktyget är frånkopplat innan du ansluter det

Allmän information............................................... 108

Säkerhetsinformation .......................................... 108

Avsedd användning............................................. 111

Miljöskydd............................................................ 111

Tillbehör och reservdelar..................................... 111

Leveransens omfattning ...................................... 111

Säkerhetsanordningar ......................................... 111

Symboler på maskinen........................................ 112

Skyddskläder....................................................... 112

Beskrivning av maskinen..................................... 113

Montering ............................................................ 113

Idrifttagning.......................................................... 113

Drift...................................................................... 113

Transport ............................................................. 115

Förvaring ............................................................. 116

Skötsel och underhåll .......................................... 116

Hjälp vid störningar.............................................. 117

Garanti................................................................. 117

Tekniska data ...................................................... 117

Vibrationsvärde.................................................... 117

EU-försäkran om överensstämmelse .................. 117

Svenska 109

till strömförsörjningen och/eller batteriet, tar

upp det eller bär det. Om du bär elverktyget

med fingret på strömbrytaren eller ansluter ett till-

kopplat verktyg till strömförsörjningen kan en

olycka inträffa.

d Ta bort alla inställningsverktyg och skruv-

nycklar innan du kopplar in elverktyget. Ett

verktyg eller en nyckel i en roterande komponent

kan leda till personskador.

e Undvik onormal kroppshållning. Se till att du

står stadigt och håller balansen. På så sätt kan

du lättare kontrollera elverktyget i oväntade situ-

ationer.

f Bär lämplig klädsel. Bär inga löst sittande klä-

der eller smycken. Håll kläder och handskar

på avstånd från rörliga delar. Löst sittande klä-

der, handskar, smycken eller långt hår kan slitas

fast av rörliga delar.

g När du använder elverktyg med anordningar

för uppsugning och uppsamling av damm

måste du kontrollera att dessa anordningar är

rätt monterade och används korrekt. Använd

dammuppsugning för att minska risken för faror

som orsakas av damm.

4 Användning och hantering av elverktyg

a Överbelasta inte verktyget. Använd elverktyg

som är avsedda för det aktuella arbetet. Med

ett lämpligt elverktyg kan du arbeta bättre och

säkrare inom angivet effektområde.

b Använd aldrig elverktyget om strömbrytaren

är defekt. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c Dra ut stickkontakten ur uttaget och/eller ta ut

batteriet innan du gör inställningar på verkty-

get, byter tillbehör eller lägger ifrån dig verk-

tyget. Denna skyddsåtgärd förhindrar att du eller

någon annan råkar sätta igång elverktyget av

misstag.

d Förvara elverktyget oåtkomligt för barn. Verk-

tyget får inte användas av personer som sak-

nar vana eller som inte har läst dessa

anvisningar. Elverktyget är farligt om det an-

vänds av oerfarna personer.

e Hantera elverktyget med omsorg. Kontrollera

att rörliga komponenter fungerar felfritt och

inte kärvar och att komponenter inte har brus-

tit eller skadats så att elverktygets funktion

påverkas negativt. Se till att skadade delar re-

pareras innan verktyget används igen. Många

olyckor orsakas av dåligt skötta elverktyg.

f Håll skärverktygen vassa och rena. Omsorgs-

fullt skötta skärverktyg med vassa eggar kommer

inte så lätt i kläm och är lättare att styra.

g Använd elverktyg, tillbehör, insatsverktyg

osv. enligt dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Om el-

verktyget används på icke ändamålsenligt sätt

kan farliga situationer uppstå.

5 Användning och skötsel av batteripaket

a Ladda batteripaketet endast med laddare som

godkänts av tillverkaren. Laddare som inte

lämpar sig för batteripaketet kan orsaka brand.

b Använd maskinen endast med ett lämpligt

batteripaket. Användning av ett andra batteripa-

ket kan orsaka personskador eller bränder.

c Håll batteripaketet borta från metalliska före-

mål som häftklamrar, mynt, nycklar, spikar,

skruvar eller andra små metalliska föremål

när du inte använder det, då dessa kan orsaka

kortslutning. En kortslutning kan orsaka brand

eller en explosion.

d I vissa fall kan det rinna ut vätska ur batteripa-

ketet. Undvik kontakt med vätskan. Om du får

vätska på dig måste du spola bort den nog-

grant med vatten. Uppsök genast läkare om

vätska hamnar i ögonen. Batterivätska kan or-

saka utslag och brännskador på huden.

6 Service

a Låt endast kvalificerad fackpersonal reparera

elverktyget och endast med originalreservde-

lar. På så sätt garanteras att elverktygets säker-

het upprätthålls.

Ytterligare allmänna säkerhetsanvisningar

Hänvisning ● I vissa områden kan det finnas fö-

reskrifter som begränsar användningen av denna ma-

skin. Rådgör med din lokala ansvariga myndighet.



FARA ● Livsfara genom skärskador till följd av

okontrollerade rörelser på maskinen. Håll kroppsdelar

borta från rörliga delar. ● Risk för personskador på

grund av ivägkastade eller fallande föremål. Använd

aldrig maskinen om det finns människor, särskilt barn,

eller djur, inom en radie av 15 m.

● Det är inte tillåtet att

göra några ändringar på maskinen.

몇 VARNING ● Barn och personer som inte kan

innehållet i denna bruksanvisning får inte använda ma-

skinen. Det kan finnas lokala föreskrifter som höjer den

lägsta tillåtna åldern för användaren. ● Du måste ha

ständig och obehindrad uppsikt över arbetsområdet för

att identifiera möjliga risker. Använd maskinen endast

vid god belysning. ● Se till att maskinen, alla manöver-

don, inklusive kedjebromsen och säkerhetsanordningar

fungerar korrekt före användning. Kontrollera lösa lå-

sanordningar. Kontrollera att alla skyddsanordningar

och handtag är korrekta och säkert monterade. Använd

inte maskinen om skicket inte är gott.

● Använd aldrig

maskinen om maskinens brytare på handtaget inte

stänger av och slår på maskinen korrekt. ● Byt ut utslit-

na eller skadade delar innan du använder maskinen.

● Risk för kast om man tappar balansen. Undvik onor-

mal kroppshållning, se till att du står stadigt och håller

balansen. ● Stäng omedelbart av maskinen och kont-

rollera om den är skadad eller identifiera orsaken till

eventuella vibrationer om maskinen har tappats, utsatts

för en stöt eller vibrerar onormalt. Låt en auktoriserad

verkstad reparera maskinen eller byt maskinen om den

är skadad.

몇

FÖRSIKTIGHET ● Använd komplett ögon-

och hörselskydd, kraftiga och robusta handskar samt

hjälm när du använder maskinen. Använd en ansikts-

mask om arbetet genererar damm.

● Använd grova

långbyxor, fasta skor och handskar med bra passform

när du arbetar med maskinen. Arbeta aldrig barfota. An-

vänd inte smycken, sandaler eller kortbyxor.

● Risk för

personskador om löst sittande klädsel, hår eller smyck-

en fastnar i maskinens rörliga delar. Håll kläder och

smycken borta från maskinens rörliga delar. Ha långt

hår knutet så att det inte hänger ned i maskinen.

● Hör-

selskydd kan göra att du inte hör varningssignaler. Se

därför upp för möjliga risker i närheten och i arbetsom-

rådet.

● Använd endast tillbehör och reservdelar som

har godkänts av tillverkaren. Originaltillbehör och origi-

nalreservdelar garanterar en säker och störningsfri drift

av maskinen.

110 Svenska

Säkerhetsanvisningar för motorsågar

 Håll alla kroppsdelar borta från sågkedjan när

sågen är igång. Försäkra dig om att sågkedjan

inte rör vid något innan du startar sågen. När

man arbetar med en motorsåg kan tillfällig oupp-

märksamhet leda till att kläder eller kroppsdelar dras

med av sågkedjan.

 Håll alltid motorsågen i det bakre handtaget med

höger hand och i det främre handtaget med vän-

ster hand. Att hålla fast motorsågen på omvänt håll

ökar risken för skador och är därför förbjudet.

 Elverktyget får endast hållas i de isolerade grep-

pytorna eftersom sågkedjan kan röra vid dolda

ledningar. Sågkedjor som rör vid en spänningsfö-

rande tråd gör att elverktygets metalldelar också blir

spänningsförande och kan orsaka elstötar på an-

vändaren.

 Bär skyddsglasögon och hörselskydd. Vi re-

kommenderar att även skyddsutrustning för hu-

vud, händer, ben och fötter används. Passande

skyddskläder minskar skaderisken till följd av kring-

flygande spånmaterial och tillfällig beröring av såg-

kedjan.

 Arbeta inte med sågkedjan på ett träd. Vid arbete

på träd föreligger risk för skador.

 Stå alltid stadigt och använd sågkedjan endast

när du står på en fast, stadigt och jämn mark.

Hala underlag eller instabila ytor, t.ex. en stege, kan

leda till att man tappar balansen eller kontrollen över

motorsågen.

 När du sågar av en gren måste du alltid räkna

med att den kan fjädra tillbaka. Om spänningen

frigörs i träfibrerna kan den spända grenen slå emot

användaren och/eller få motorsågen att rycka till.

 Var extra försiktig när du sågar i undervegeta-

tion och unga träd. Det tunna materialet kan snärja

sig kring sågkedjan och slå mot dig eller få dig ur ba-

lans.

 Håll motorsågen i det främre handtaget i av-

stängt tillstånd, med sågkedjan vänd från krop-

pen. Vid transport eller förvaring av motorsågen

ska alltid skyddsfodralet tas på. Varsam hante-

ring av motorsågen minskar risken för oavsiktlig be-

röring av den löpande sågkedjan.

 Följ anvisningarna för smörjning, kedjespän-

ning och byte av tillbehör. En felaktigt spänd eller

smord sågkedja kan antingen gå av eller öka risken

för rekyl.

 Se till att handtagen är torra, rena och fria från

olja och fett. Feta, oljiga handtag är hala och gör att

du tappar kontrollen.

 Såga endast i trä. Använd inte motorsågen för

arbeten som den inte är avsedd för. Exempel:

Använd inte motorsågen för att såga i plast,

murverk eller byggmaterial som inte är av trä.

Användning av motorsågen för arbeten som den in-

te är avsedd för kan ge upphov till farliga situationer.

Orsaker till rekyl och hur det undviks

Rekyl kan uppstå om svärdspetsen rör vid ett föremål

eller om virket böjs och sågkedjan kläms fast i snittet.

Beröring med svärdspetsen resulterar ibland i en bak-

åtriktad reaktion, där svärdspetsen slås uppåt mot an-

vändaren.

Om sågkedjan på ovansidan av svärdspetsen har

klämts fast finns det risk för att svärdet snabbt slår tillba-

ka mot användaren.

Var och en av dessa reaktioner kan leda till att du förlo-

rar kontrollen över sågen och skadar dig allvarligt. För-

lita dig inte helt på säkerhetsanordningarna i

motorsågen. Innan du använder motorsågen måste du

vidta olika åtgärder så att du kan arbeta utan att olyckor

uppstår eller att du skadas.

En rekyl är resultatet av olämplig eller felaktig använd-

ning av elverktyget. Rekyler kan undvikas med lämpliga

försiktighetsåtgärder som beskrivs nedan:

 Håll alltid fast sågen med båda händerna, så att

tummen och de andra fingrarna griper runt om

motorsågens handtag. Håll kroppen och armar-

na så att du kan hålla emot eventuella rekylkraf-

ter. Om lämpliga åtgärder har tilltagits kan

användaren motverka rekylkrafterna. Släpp aldrig

motorsågen.

 Undvik onormala kroppshållningar och såga

aldrig högre än axelhöjd. Därigenom kan du und-

vika att komma åt svärdspetsen av misstag, samti-

digt som du har bättre kontroll över motorsågen i

oväntade situationer.

 Använd alltid de reservskenor och sågkedjor

som rekommenderas av tillverkaren. Felaktiga

reservkedjor och sågkedjor kan leda till att kedjan

brister eller att rekyler uppstår.

 Följ tillverkarens anvisningar för slipning och

underhåll av sågkedjan. Alltför låga djupbegräns-

ningar ökar tendensen till rekyler.

Ytterligare säkerhetsanvisningar för

motorsågar

Hänvisning ● Kärcher rekommenderar att träd-

stammar sågas på en sågbock vid första användning.

● Vid användning av motorsågen måste du ha en för-

bandslåda för stora sår och ett hjälpmedel för att kalla

på hjälp till hands. En större och mer omfattande för-

bandslåda bör finnas i närheten.

몇 VARNING ● Se till att du står stabilt, att ar-

betsplatsen är ren och planera en reträttväg vid fallande

grenar innan du använder maskinen. ● Se upp för

smörjoljedimma och sågspån. Bär vid behov mask eller

andningsskydd.

● Håll alltid i motorsågen med båda

händerna. Håll i handtagen med tummen på ena sidan

och övriga fingrar på andra sidan. Håll det bakre hand-

taget med din högra hand och det främre handtaget

med din vänstra hand.

● Risk för personskador. Gör

inga ändringar på maskinen. Använd inte maskinen för

att driva påbyggnadsdelar eller maskiner, som inte re-

kommenderas av tillverkaren.

● Kontrollera att sågked-

jan inte vidrör något föremål innan du slår på maskinen.

● Allvarliga personskador eller dödsfall om en felaktigt

spänd sågkedja hoppar av svärdet. Kontrollera kedjes-

pänningen före varje användning. Kedjans längd beror

på temperaturen.

● Kontrollera att alla skyddsanord-

ningar, handtag och barkstöd är ordentligt monterade

och i gott skick. ● Allvarliga personskador på grund av

felaktig användning:

 Du måste alltid vara uppmärksam och ha kontroll

över din arbetsplats när du arbetar med motorså-

gen. Storleken på arbetsområdet beror på arbetet

som ska utföras och storleken på trädet eller arbets-

stycket. Att fälla ett träd kräver en större arbetsplats,

än t.ex. kapning.

 Såga aldrig med kroppen i linje med svärdet och

kedjan. På sätt minskar du risken för att kedjan ska

träffa ditt huvud eller din kropp vid ett kast.

Svenska 111

 Gunga inte sågen fram och tillbaka, låt kedjan göra

jobbet, se till att kedjan är vass och försök inte att

trycka kedjan genom snittet.

 Tryck inte på sågen i slutet av snittet. Var beredd att

avlasta sågen när den har skurit igenom träet.

 Stoppa inte motorsågen under sågningen. Låt så-

gen gå tills snittet är klart.

● Bekanta dig med din nya motorsåg genom att såga i

uppstöttat trä. Upprepa detta om du inte har använt mo-

torsågen på länge.

● Såg inte vinstockar och/eller små

buskar med en diameter på mindre än 75 mm. ● Stäng

av maskinen, aktivera kedjebromsen, ta ut batteripake-

tet och kontrollera att alla rörliga delar har stannat helt:

 Innan du rengör maskinen eller avlägsnar en block-

ering.

 Lämnar maskinen utan uppsikt.

 Innan du monterar eller tar bort påbyggnadsdelar.

 Innan du kontrollerar eller underhåller maskinen, el-

ler utför några arbeten på den.

몇

FÖRSIKTIGHET ● Motorsågen är tung.

Människor som använder motorsågen bör vara fysiskt i

form och vid god hälsa. Du bör ha god syn, rörlighet, ba-

lans och manuella färdigheter. Använd inte motorsågen

om du är osäker.

● Använd alltid en skyddshjälm med

ett visir vid arbete med maskinen för att minska risken

för skador på ansiktet och huvudet vid ett kast.

Kvarstående risker

몇 VARNING

● Även om maskinen används enligt föreskrifterna,

kvarstår ändå vissa risker. Följande faror kan upp-

komma när man använder maskinen:

 Vibrationer kan orsaka skador. Använd rätt verktyg

för varje arbete, använd de avsedda handtagen och

begränsa arbetstiden och exponeringstiden.

 Buller kan leda till hörselskador. Använd alltid hör-

selskydd och begränsa exponeringen.

 Skärskador vid kontakt med sågkedjans exponera-

de sågtänder.

 Skärskador på grund av oförutsedda, plötsliga rörel-

ser eller kast av svärdet.

 Skärskador/injektionsrisk på grund av delar som

kastas iväg av sågkedjan.

 Skador orsakade av ivägkastade föremål (träspån,

flisor).

 Inandning av damm och partiklar.

 Hudkontakt med smörjmedlet/oljan.

Riskreducering

몇 FÖRSIKTIGHET

● Längre användning av verktyget kan leda till vibra-

tionsbaserade cirkulationsstörningar i händerna. En

allmängiltig tidslängd för användningen kan inte fast-

läggas eftersom denna påverkas av många faktorer:

 Personliga anlag för dålig cirkulation (ofta kalla eller

domnade fingrar)

 Låg omgivningstemperatur. Bär varma handskar för

att skydda händerna.

 Kvävd cirkulation på grund av hårt grepp.

 Drift utan pauser är skadligare än drift med inlagda

pauser.

Vid regelbunden och oavbruten användning av verk-

tyget samt vid upprepade symtom som domnande

och kalla fingrar bör du kontakta läkare.

Avsedd användning

 FARA

Ej ändamålsenlig användning

Livsfara på grund av skärskador

Använd maskinen endast till de ändamål den är avsedd

för.

 Motorsågen är endast avsedd för privat bruk.

 Motorsågen är endast avsedd för utomhusbruk.

 Av säkerhetsskäl måste motorsågen alltid hållas

med båda händer.

 Motorsågen är konstruerad för sågning av grenar,

kvistar, stammar och balkar. Svärdets skärlängd be-

stämmer det sågade materialets maximala diame-

ter.

 Motorsågen får endast användas för sågning av trä.

 Använd inte motorsågen i våta omgivningar eller i

regn.

 Använd endast motorsågen i ordentligt upplysta om-

givningar.

 Av säkerhetsskäl är det inte tillåtet att utföra änd-

ringar på maskinen som inte är godkända av tillver-

karen.

All annan användning är förbjuden. Användaren ansva-

rar för faror som uppstår på grund av otillåten använd-

ning.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfalls-

hantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller

ofta värdefulla återvinningsbara material och

komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja, som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra en

potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maski-

nen ska kunna arbeta korrekt. Maskiner som märkts

med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaer-

cher.com/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar,

så att en säker och störningsfri drift av maskinen är ga-

ranterad.

Information om tillbehör och reservdelar finns på

www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpack-

ningen. Kontrollera att innehållet i leveransen är full-

ständigt. Kontakta din försäljare om något tillbehör

saknas eller om det finns transportskador.

Säkerhetsanordningar

몇 FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig.

Ändra eller förbikoppla aldrig säkerhetsanordningar.

Kedja med låg risk för kast

En kedja med låg risk för kast minskar sannolikheten för

kast.

112 Svenska

Skyddslänkarna framför varje sågtand förhindrar att

sågtänderna griper in för långt i kastzonen vilket gör att

kastets styrka reduceras.

När kedjan slipas finns risk för att denna säkerhetsfunk-

tion upphör att fungera. Om sågkapaciteten försämras

bör kedjan bytas av säkerhetsskäl. Använd endast den

kombination av svärd och kedja som rekommenderas

av tillverkaren.

Svärd

För svärd med en spets med liten diameter är risken för

kast normalt sett lägre.

Använd därför ett svärd med passande kedja som är

precis tillräckligt lång. Längre svärd ökar sannolikheten

för kontrollförlust under sågningen.

Kontrollera kedjespänningen före varje användning (se

kapitel Kontrollera kedjespänningen). Om kedjespän-

ningen inte är korrekt inställd ökar risken för att kedjan

ska hoppa av vid sågning av mindre grenar (smalare än

svärdets kompletta längd).

Kedjefångare

Om kedjan lossnar eller går av, förhindrar kedjefånga-

ren att kedjan slungas i väg mot användaren.

Barkstöd

Det integrerade barkstödet kan användas som vrid-

punkt för att ge ytterligare stabilitet hos motorsågen vid

sågning.

Skjut maskinen framåt vid sågning tills dornarna tränger

in i träkanten. Om det bakre handtaget flyttas uppåt eller

nedåt i sågriktningen, reduceras den fysiska belastning-

en vid arbete med motorsågen.

Kedjebroms

Kedjebromsar används vid fara för att snabbt stoppa

kedjan.

Om handskyddet/kedjebromsens spak trycks mot svär-

det måste kedjan stoppas direkt.

Kedjebromsen kan inte förhindra kast, men minskar ris-

ken för skador om svärdet träffar användaren vid ett

kast.

Kedjebromsens korrekta funktion måste kontrolleras fö-

re varje användning av maskinen (se kapitel Kontroll-

era att kedjebromsen fungerar).

Symboler på maskinen

Skyddskläder

 FARA

Livsfara på grund av skärskador. Bär alltid lämpliga

skyddskläder när du arbetar med maskinen. Följ de lo-

kala föreskrifterna om olycksförebyggande.

Huvudskydd

Använd en lämplig skyddshjälm som uppfyller EN 397

och som är CE-märkt när du arbetar med maskinen.

Använd ett lämpligt hörselskydd som uppfyller EN 352-

1 och som är CE-märkt när du arbetar med maskinen.

Använd lämpliga skyddsglasögon som uppfyller EN 166

och som är CE-märkta för skydd mot ivägslungade fli-

sor. Eller bär ett hjälmvisir som uppfyller EN 1731 och är

CE-märkt.

Skyddshjälmar med integrerat hörselskydd och visir

finns i handeln.

Sågskyddsjacka

Använd en sågskyddsjacka som uppfyller EN 381-11

och som är CE-märkt som skydd för överkroppen när du

arbetar med maskinen.

Allmän varningssymbol

Läs bruksanvisningen och all säkerhets-

information före idrifttagning.

Använd lämpliga huvud-, ögon- och hör-

selskydd när du arbetar med maskinen.

Använd skyddsskor med halkskydd när

du arbetar med maskinen.

Använd glidsäkra och slitstarka handskar

när du arbetar med maskinen.

Livsfara på grund av kast hos motorså-

gen. Rör aldrig vid föremålen som sågas

med svärdspetsen.

Livsfara på grund av motorsågens okon-

trollerade rörelser. Håll alltid i motorså-

gen med båda händerna.

Livsfara på grund av motorsågens okon-

trollerade rörelser. Håll aldrig i maskinen

med bara en hand.

Utsätt inte maskinen för regn eller väta.

Den garanterade ljudtrycksnivån på eti-

ketten är 101 dB.

Kedjebromsen frigörs.

Kedjebromsen är aktiverad och sågked-

jan är blockerad.

Vrid för att ställa in kedjespänningen:

= Spänn kedjan

= Lossa kedjan

Kedjans rotationsriktning (markeringen

finns under kåpan)

Lås kedjespännarknappen

Lås upp kedjespännarknappen

Svenska 113

Skyddshandskar

Använd lämpliga skyddshandskar med skärskydd som

uppfyller EN 381-7 och som är CE-märkt när du arbetar

med maskinen.

Benskydd

Använd lämpliga benskydd som skydd runt om som

uppfyller EN 381-5 och som är CE-märkt när du arbetar

med maskinen.

Skyddsskor

Använd skyddsskor med halkskydd som uppfyller

EN 20345 och är märkta med en motorsåg när du arbe-

tar med maskinen. Detta säkerställer att skyddsskorna

överensstämmer med EN 381-3.

Om du bara använder motorsågen ibland, marken är

jämn och risken för att snubbla eller fastna i buskar är

låg, kan du använda skyddsskor med stålhätta och

skyddsdamasker som uppfyller EN 381-9.

Beskrivning av maskinen

I den här bruksanvisningen beskrivs den maximala ut-

rustningen. Leveransens omfattning varierar beroende

på modell (se förpackning).

Bild, se grafiksidor

Bild A

1 Kedja

2 Svärd

3 Barkstöd

4 Lock för kedjeoljetank

5 Handskydd/kedjebromsens spak

6 Handtag, bak

7 Maskinens strömbrytare

8 Strömbrytarens frigöringsknapp

9 Batteripaketets frigöringsknapp

10 Kåpa

11 Handtag, fram

12 Ring för inställning av kedjespänningen

13 Kedjespännarknapp

14 Kedjefångare

15 Typskylt

16 Kedjeolja

17 Kedjeskydd

18 *Batteripaket Battery Power 18 V

19 *Snabbladdare Battery Power 18V

* tillval

Batteripaket

Apparaten kan drivas med ett 18 V Kärcher Battery

Power atteripaket.

Montering

Montera kedjan och svärdet

몇 FÖRSIKTIGHET

Vass kedja

Skärskador

Använd alltid skyddshandskar när du arbetar på kedjan.

1. Lossa kedjespännarknappen och ta bort kåpan.

Bild B

2. Montera kedjan på svärdet. Observera kedjans rota-

tionsriktning.

Bild C

3. Lägg kedjan runt kedjehjulet och sätt in svärdet.

Bild D

4. Montera kåpan och dra åt kedjespännarknappen.

Bild E

5. Ställ in kedjespänningen (se kapitel Ställa in kedje-

spänningen).

6. Montera kedjeskyddet.

Bild F

Idrifttagning

Fylla kedjeoljetanken

1. Rengör vid behov området runt påfyllningsöppning-

en och ta bort sågspån och smuts.

2. Ta bort locket för oljetanken.

Bild G

3. Fyll på kedjeolja långsamt i tanken.

Bild H

4. Torka upp utspilld kedjeolja med en trasa vid behov.

5. Förslut kedjeoljetanken med locket.

Kontrollera kedjespänningen

몇 FÖRSIKTIGHET

Vass kedja

Skärskador

Använd alltid skyddshandskar när du arbetar på kedjan.

1. Ta bort kedjeskyddet.

Bild I

2. Dra försiktigt i kedjan.

Bild J

Avståndet mellan svärdet och kedjan måste vara 3-

4 mm.

3. Ställ in kedjespänningen vid behov (se kapitel Ställa

in kedjespänningen).

Montera batteripaketet

1. Skjut in batteripaketet i maskinens fäste tills du hör

att det kopplas i.

Bild K

Drift

Grundläggande användning

1. Undersök om trädet och grenarna är t.ex. ruttna el-

ler skadade på annat sätt.

Kontakta en professionell arborist vid skadade eller

ruttna grenar.

2. Ta bort kedjeskyddet.

3. Håll maskinen med båda händerna.

Slå på maskinen

1. Dra i handskyddet/kedjebromsens spak mot hand-

taget.

Bild L

Kedjebromsen frigörs.

2. Tryck på strömbrytarens frigöringsknapp.

Bild M

3. Tryck på strömbrytaren.

Maskinen startar.

Stoppa driften

1. Släpp strömbrytaren.

Maskinen stannar.

114 Svenska

2. Tryck handskyddet/kedjebromsens spak mot svär-

det.

Bild N

Kedjebromsen är aktiverad och sågkedjan är block-

erad.

3. Ta ut batteripaketet ur apparaten (se kapitel Ta ut

batteripaketet).

Arbetsmetoder

Arbetsläge

 FARA

Okontrollerade rörelser hos motorsågen

Livsfara på grund av skärskador

Planera sågningen innan du börjar och var uppmärk-

sam på faror.

Håll alltid motorsågen ordentligt med båda händerna.

 För inte motorsågen längs med kroppens axel.

Bild O

 Håll motorsågen vid sidan av kroppen så att inga

kroppsdelar kan fastna i motorsågens rörelseområ-

de.

 Håll så mycket avstånd som möjligt till det sågade

materialet.

 Arbeta aldrig på en stege eller uppe i ett träd.

 Arbeta aldrig på instabila platser.

Indragning/kast

 FARA

Okontrollerade rörelser hos motorsågen

Livsfara på grund av skärskador

Planera sågningen innan du börjar och var uppmärk-

sam på faror.

Håll alltid motorsågen ordentligt med båda händerna.

Kast eller indragning är en effekt som principiellt uppträ-

der i motsatt riktning till kedjans rotationsriktning i det

sågade materialet.

Bild P

1 Indragning

2 Kast

Vid sågning med undersidan av svärdet – forehandsi-

dan – kan sågkedjan klämmas fast eller stöta emot ett

fast föremål i träet och motorsågen plötsligt dras in mot

det sågade materialet.

 För att undvika indragning ska alltid barkstödet först

sättas an säkert.

Vid sågning med ovansidan av svärdet –- backhandsi-

dan – kan sågkedjan klämmas fast eller stöta emot ett

fast föremål i träet och motorsågen plötsligt kastas mot

användaren.

 För att undvika kast:

 Kläm inte ovansidan av svärdet.

 Vrid inte svärdet i snittet.

Kast

 FARA

Okontrollerade rörelser hos motorsågen

Livsfara på grund av skärskador

Planera sågningen innan du börjar och var uppmärk-

sam på faror.

Håll alltid motorsågen ordentligt med båda händerna.

Vid ett kast kastas motorsågen plötsligt och okontrolle-

rat mot användaren.

Ett kast uppstår t.ex. när sågkedjan vid det övre områ-

det av svärdet oavsiktligt vidrör ett hinder eller kläms

fast.

Bild Q

 Håll alltid motorsågen så du kan hålla emot vid ett

kast. Släpp inte motorsågen.

 Böj dig inte för långt framåt vid sågning.

 Såga inte med motorsågen över axelnivå.

 Vänta alltid tills kedjan har nått full hastighet och så-

gar med maximalt varvtal.

 Såga inte med svärdspetsen.

 För alltid in svärdet mycket försiktigt i ett redan på-

börjat snitt.

 Var uppmärksam på stammens läge och krafter som

kan trycka ihop snittmellanrummet och klämma fast

sågkedjan.

 Såga aldrig av flera grenar samtidigt vid grensåg-

ning.

 Arbeta endast med en vass och korrekt spänd ked-

ja.

 Använd en kedja med låg risk för kast och ett svärd

med en liten svärdspets.

Planera fallriktning och reträttväg

 FARA

Fallande träd

Livsfara

Trädfällning får endast utföras av utbildade personer.

Observera följande när du planerar fallriktningen:

 Avståndet till nästa arbetsplats måste vara minst 2,5

trädlängder.

 Utför inte fällning i kraftig vind.

Trädet kan falla okontrollerat.

 Bestäm fallriktningen utifrån trädets utseende, ter-

rängen (sluttningar) och väderförhållanden.

 Låt alltid trädet falla i en lucka utan andra träd och

aldrig mot andra träd.

För varje medarbetare måste en reträttväg planeras.

Följande gäller:

 Välj en reträttväg ca 45 ° diagonalt motsatt fallrikt-

ningen.

Bild R

 Ta bort hinder i reträttvägen.

 Placera inga verktyg och utrustning i reträttvägen.

 Vid arbete i en brant sluttning ska reträttvägen vara

parallell med sluttningen.

 Var uppmärksam på fallande grenar och kronans

omfång vid användning av reträttvägen.

Förbered arbetsområdet på stammen

1. Rengör arbetsområdet på stammen och ta bort stö-

rande grenar, bladverk och hinder.

Kontrollera att du står stabilt.

2. Rengör grundligt roten, t.ex. med en yxa.

Sand, stenar och andra främmande föremål gör

kedjan slö.

3. Ta bort stora rötter.

a Skär rötterna lodrätt.

Bild S

b Skär rötterna vågrätt.

c Ta bort lösa rotstycken från arbetsområdet.

Såga fällskäret

 FARA

Fallande träd

Livsfara

Trädfällning får endast utföras av utbildade personer.

1. Kontrollera att ingen utsätts för fara på grund av det

fallande trädet. Varningsrop hörs eventuellt inte på

grund av motorbullret.

Svenska 115

I fällningsområdet får endast personer uppehålla sig

som arbetar med fällningen.

2. Såga riktskäret i rät vinkel mot fallriktningen.

a Såga ett vågrätt skär (nedre skär) så nära mar-

ken som möjligt, cirka 1/3 av stammens diameter.

Bild T

b Såga ett snett skär (övre skär) i en vinkel på cirka

45 - 60°.

3. Såga fällskäret.

a Såga fällskäret parallellt med det nedre skäret

och minst 50 mm högre.

b Såga endast fällskäret så långt att det åtminstone

finns en 50 mm bred brytmån.

Brytmånen förhindrar att trädet vrids och faller i

fel riktning.

När fällskäret närmar sig brytmånen ska trädet

börja falla.

4. Stoppa sågningen av fällskäret om det finns risk att

trädet inte faller i önskad riktning eller gungar tillba-

ka och klämmer sågkedjan. Använd kilar för att

bredda skäret och få trädet att falla i önskad riktning.

5. Dra ut motorsågen ur skäret när trädet börjar falla.

6. Stäng av maskinen.

7. Aktivera kedjebromsen.

8. Sätt ned motorsågen.

9. Följ den planerade reträttvägen.

Såga i trä i spänn

 FARA

Okontrollerade rörelser hos motorsåg och sågat

material

Livshotande skärskador skador på grund av sågat ma-

terial

Planera sågningen innan du börjar och var uppmärk-

sam på faror.

Håll alltid motorsågen ordentligt med båda händerna

Träd i spänn uppstår när en stam, gren, stubbe eller

skott från ett annat träd ligger emot trädet.

1. Var uppmärksam på träd i spänn eftersom risken

finns att det slår tillbaka till sitt ursprungliga läge.

Bild U

2. Såga försiktigt i träd i spänn från trycksidan (se även

kapitel Kapa stammar i spänn).

Bild V

Kvistning

 FARA

Kast

Livshotande skärskador

Var uppmärksam vid kvistning så att svärdet/kedjan inte

kläms.

몇 VARNING

Förändrad viktfördelning vid kvistning

Risk för personskador på grund av okontrollerad rörelse

hos stammen

Välj arbetsområde så att ingen fara uppstår.

 Kvista i växtriktningen.

Bild W

 Kvista uppifrån och ned.

 Lämna större grenar nedtill som stöd för att hålla trä-

det på marken.

 Stötta motorsågen så mycket som möjligt.

 Stå inte på stammen vid kvistning.

 Såga inte med svärdspetsen.

 Var uppmärksam på grenar som är i spänn. Såga

grenar i spänn nedifrån och upp.

 Såga aldrig flera grenar på en gång.

 Rengör regelbundet arbetsområdet och ta bort av-

sågade grenar.

Kapa stammen

 FARA

Okontrollerade rörelser hos motorsågen

Livsfara på grund av skärskador

Planera sågningen innan du börjar och var uppmärk-

sam på faror.

Håll alltid motorsågen ordentligt med båda händerna.

OBSERVERA

Skador på kedjan på grund av markkontakt

Kontrollera att kedjan inte rör vid marken.

1. Sätt an motorsågen med barkstödet.

2. Såga jämnt genom stammen.

Kapa stammar i spänn

 FARA

Okontrollerade rörelser hos motorsågen

Livshotande skärskador

Vid kapning av stammar som är i spänn måste du alltid

följa ordningsföljden från avlastningsskäret på trycksi-

dan och kapningsskäret på dragsidan.

 Stammen stöttas på två sidor:

a För avlastningsskäret på trycksidan ska stam-

men sågas ca 1/3 av stammens diameter uppi-

från.

Bild X

b Såga kapningsskäret på dragsidan nedifrån.

 Stammen stöttas på en sida:

a För avlastningsskäret på trycksidan ska stam-

men sågas ca 1/3 av stammens diameter ne-

difrån.

Bild Y

b Såga kapningsskäret på dragsidan uppifrån.

Ta ut batteripaketet

Hänvisning

Vid längre arbetsuppehåll måste batteripaketet tas ut ur

maskinen och skyddas mot obehörig användning.

1. Dra i batteripaketets frigöringsknapp i riktning mot

batteripaketet.

Bild Z

2. Tryck på batteripaketets frigöringsknapp för att låsa

upp batteripaketet.

3. Ta ut batteripaketet ur apparaten.

Avsluta driften

1. Ta ut batteripaketet ur apparaten (se kapitel Ta ut

batteripaketet).

2. Rengör maskinen (se kapitel Rengöra maskinen).

Transport

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport.

몇 FÖRSIKTIGHET

Okontrollerad start

Skärskador

Ta ut batteriet ur ut batteriet ur maskinen före transport.

Transportera endast maskinen med monterat ked-

jeskydd.

116 Svenska

1. Ta bort batteripaketet (se kapitel Ta ut batteripake-

tet).

2. Tryck handskyddet/kedjebromsens spak mot svär-

det.

Bild N

Kedjebromsen är aktiverad.

3. Montera kedjeskyddet.

Bild F

4. Bär endast maskinen i handtaget och med svärdet

bakåt.

5. Töm kedjeoljetanken vid längre transporter.

a Ta bort locket från kedjeoljetanken.

Bild G

b Fyll kedjesmörjoljan i en lämplig behållare.

c Skruva fast locket på kedjeoljetanken.

6. Vid transport i fordon ska maskinen säkras så att

den inte kan halka och välta.

Förvaring

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid förvaring.

몇 FÖRSIKTIGHET

Okontrollerad start

Skärskador

Ta ut batteriet ur maskinen före förvaring.

Förvara endast maskinen med monterat kedjeskydd.

1. Ta bort batteripaketet (se kapitel Ta ut batteripake-

tet).

2. Tryck handskyddet/kedjebromsens spak mot svär-

det.

Bild N

Kedjebromsen är aktiverad.

3. Montera kedjeskyddet.

Bild F

4. Töm kedjeoljetanken.

a Ta bort locket från kedjeoljetanken.

Bild G

b Fyll kedjesmörjoljan i en lämplig behållare.

c Skruva fast locket på kedjeoljetanken.

5. Smörj kedjan med olja om maskinen ska förvaras i

mer än en månad för att förhindra rost.

6. Förvara maskinen på en torr och välventilerad plats.

Se till att maskinen inte kommer i kontakt med kor-

rosiva ämnen som trädgårdskemikalier och tösalt.

Förvara inte maskinen utomhus.

Skötsel och underhåll

몇 FÖRSIKTIGHET

Okontrollerad start

Skärskador

Ta alltid ut batteriet ur maskinen innan du utför arbete på

den.

몇 FÖRSIKTIGHET

Vass kedja

Skärskador

Använd alltid skyddshandskar när du arbetar på kedjan.

Rengöra maskinen

1. Ta bort batteripaketet (se kapitel Ta ut batteripake-

tet).

2. Rengör kedjan med en borste och ta bort sågrester

och smuts.

Bild AA

3. Rengör höljet och handtagen med en mjuk, torr tra-

sa.

4. Kontrollera kedjebromsens funktion efter varje ren-

göring (se kapitel Kontrollera att kedjebromsen

fungerar).

Underhållsintervaller

Före varje användning

Följande aktiviteter måste utföras före varje använd-

ning:

 Kontrollera kedjeoljans nivå. Fyll på kedjeolja vid

behov (se kapitel Fylla kedjeoljetanken).

 Kontrollera kedjespänningen (se kapitel Kontrollera

kedjespänningen).

 Kontrollera att kedjan är tillräckligt vass. Byt vid be-

hov kedjan (se kapitel Byta kedja och svärd).

 Undersök om maskinen är skadad.

 Kontrollera att alla bultar, muttrar och skruvar är kor-

rekt åtdragna.

 Kontrollera kedjebromsens funktion (se kapitel

Kontrollera att kedjebromsen fungerar).

Var 5:e drifttimme

 Kontrollera kedjebromsens funktion var 5:e drifttim-

me (se kapitel Kontrollera att kedjebromsen funge-

rar).

Underhållsarbeten

Kontrollera att kedjebromsen fungerar

1. Starta maskinen.

2. Vrid handen på det främre handtaget när maskinen

går så att handskyddet/kedjebromsens spak trycks

mot svärdet.

Kedjebromsen är aktiverad.

Kedjan måste stanna.

3. Dra i handskyddet/kedjebromsens spak mot hand-

taget.

Kedjan måste lossna.

Ställa in kedjespänningen

1. Ta bort batteripaketet (se kapitel Ta ut batteripake-

tet).

2. Lossa kedjespännarknappen.

Bild AB

3. Ställ in kedjespänningen med ringen.

Bild AC

4. Kontrollera kedjespänningen.

Bild J

Avståndet mellan svärdet och kedjan måste vara 3-

4 mm.

5. Dra åt kedjespännarknappen.

Byta kedja och svärd

몇 FÖRSIKTIGHET

Vass kedja

Skärskador

Använd alltid skyddshandskar när du arbetar på kedjan.

1. Ta bort batteripaketet (se kapitel Ta ut batteripake-

tet).

2. Lossa kedjespännarknappen och ta bort kåpan.

Bild AD

3. Demontera svärdet med kedjespännaranordningen.

Bild AE

4. Demontera kedjespännaranordningen för att byta

svärdet.

Bild AF

5. Kassera den gamla kedjan och vid behov svärdet

enligt gällande föreskrifter.

Svenska 117

6. Montera vid behov kedjespännanordningen på det

nya svärdet.

Bild AG

7. Montera den nya kedjan på svärdet. Observera ked-

jans rotationsriktning.

Bild C

8. Lägg kedjan runt kedjehjulet och sätt in svärdet.

Bild D

9. Montera kåpan och dra åt kedjespännarknappen.

Bild E

10. Ställ in kedjespänningen (se kapitel Ställa in kedje-

spänningen).

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda

på egen hand med hjälp av översikten nedan. I tvek-

samma fall eller vid störningar som inte anges här, kon-

takta auktoriserad kundtjänst.

Med stigande ålder kommer batteripaketets kapacitet

att reduceras även vid bra hantering och full drifttid kom-

mer då inte längre att uppnås vid full laddning. Detta är

inte ett fel.

Garanti

I respektive land gäller de garantivillkor som publicerats

av våra auktoriserade distributörer. Eventuella fel på

maskinen repareras utan kostnad inom garantifristen,

under förutsättning att det orsakats av ett material- eller

tillverkningsfel. I frågor som gäller garantin ska du vän-

da dig med kvitto till inköpsstället eller närmaste, aukto-

riserad kundtjänst.

(Se baksidan för adress)

Tekniska data

Med förbehåll för tekniska ändringar.

Vibrationsvärde

몇 VARNING

Det angivna vibrationsvärdet mättes med en standard-

mätmetod och får användas för jämförelse av maskiner-

na.

Det angivna vibrationsvärdet får används i en preliminär

bedömning av belastningen.

Beroende på hur maskinen används kan vibrationerna

under den aktuella användningen av maskinen avvika

från totalvärdet.

Maskiner med ett hand-arm vibrationsvärde >

2,5 m/s² (se kapitel Tekniska data i

bruksanvisningen)

몇 FÖRSIKTIGHET ● Kontinuerlig använd-

ning av maskinen i flera timmar kan leda till domningar.

● Bär varma handskar för att skydda händerna. ● Ta

regelbundna arbetspauser.

EU-försäkran om

överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom

sin utformning och konstruktionstyp samt i det utförande

som marknadsförs av oss uppfyller gällande grundläg-

gande säkerhets- och hälsokrav i EU-direktivet. Denna

försäkran upphör att gälla om maskinen ändras utan att

detta har godkänts av oss.

Produkt: Batteridriven motorsåg

Typ: 1.444-00x.x

Gällande EU-direktiv

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

2000/14/EG (+2005/88/EG)

Tillämpade harmoniserade standarder

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Fel Orsak Åtgärd

Maskinen startar inte Batteripaket är tomt.  Ladda upp batteripaketet.

Batteripaketet är defekt.  Byt ut batteripaketet.

Batteripaketet är felaktigt insatt.  Skjut in batteripaketet i fästet tills du hör att

det hakar i.

Maskinen stannar under

drift

Batteriet är överhettat  Avbryt arbetet och vänta tills batteritempe-

raturen ligger inom normalområdet igen.

Motorn är överhettad  Avbryt arbetet och låt motorn svalna.

CNS 18-

Effektdata maskin

Driftspänning V 18

Kedjans tomgångshastighet m/s 10

Volym kedjeoljetank ml 200

Fastställda värden enligt EN 60745-1, EN 60745-2-

Ljudtrycksnivå L

dB(A) 87,9

Osäkerhet K

dB(A) 3,0

Ljudeffektsnivå L

dB(A) 98,9

Osäkerhet K

dB(A) 1,4

Hand-arm-vibrationsvärde för

främre handtag

m/s

3,5

Hand-arm-vibrationsvärde för ba-

kre handtag

m/s

5,2

Osäkerhet K m/s

1,5

Mått och vikter

Längd x bredd x höjd mm 735 x

230 x

247

Svärdets längd mm 300

Skärlängd mm 250

Kedjedelning in (mm) 0,375

(9,525)

Vikt (utan batteripaket) kg 3,2

118 Suomi

Tillämpad konformitetsbedömningsprocedur

2000/14/EG och ändrat genom 2005/88/EG: Bilaga V

Ljudeffektsnivå dB(A)

Uppmätt:98,9

Garanterad:101

Anmält organ, 0197 TÜV Rheinland LGA Products Gm-

bH; Tillystraße 2 D – 90431 Nürnberg, Tyskland har ut-

fört EG-typkontrollen, certifikatsnummer: BM 50452503

0001

Undertecknande agerar på uppdrag av och med styrel-

sens godkännande.

Dokumentationsbefullmäktigad: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

D-71364 Winnenden (Germany)

Tfn: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018-09-01

Sisältö

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä nämä

turvallisuusohjeet, tämä alkuperäinen käyttöoh-

je, akun mukana toimitettavat turvallisuusohjeet

ja akun/laturin mukana toimitettava alkuperäi-

nen käyttöohje. Menettele niiden mukaisesti. Säilytä oh-

jeet myöhempää käyttöä tai laitteen seuraavaa

omistajaa varten.

Käyttöohjeen ohjeiden lisäksi sinun on noudatettava la-

kimääräisiä yleisiä turvallisuus- ja tapaturmantorjunta-

määräyksiä.

Turvallisuusohjeet

Ketjusahoilla työskenneltäessä on olemassa erit-

täin suuri loukkaantumisvaara, koska työskentelys-

sä käytetään suuria ketjunopeuksia ja erittäin

teräviä sahanhampaita. Noudata ehdottomasti tur-

vallisuustoimenpiteitä ja menettelysäännöksiä ket-

jusahoilla työskennellessäsi.

Mainittujen turvallisuusohjeiden lisäksi on noudatettava

(esim. viranomaisten, ammattikuntayhdistysten tai sosi-

aaliturvarahastojen) maakohtaisia turvallisuus- ja koulu-

tussäädöksiä. Paikalliset säännökset voivat rajoittaa

ketjusahojen käyttöä tiettyinä aikoina (vuorokauden- tai

vuodenaikana). Noudata paikallisia säädöksiä.

Vaarallisuusasteet

 VAARA

● Huomautus välittömästi uhkaavasta vaarasta, joka

voi aiheuttaa vakavan ruumiinvamman tai johtaa kuo-

lemaan.

몇 VAROITUS

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa vakavan ruumiinvamman tai voi

johtaa kuolemaan.

몇 VARO

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa aineellisia vahinkoja.

Sähkötyökalujen yleiset turvallisuusohjeet

몇 VAROITUS

● Lue kaikki turvallisuus- ja käyttöohjeet.

Turvallisuus- ja käyttöohjeiden noudattamatta jättä-

minen saattaa johtaa sähköiskuun ja/tai vakaviin

loukkaantumisiin. Säilytä kaikki turvallisuus- ja

käyttöohjeet myöhempää käyttöä varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” tar-

koittaa verkkokäyttöisiä sähkötyökaluja (joissa on verk-

kojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei ole

verkkojohtoa).

1 Työpaikan turvallisuus

a Pidä työskentelyalue siistinä ja hyvin valais-

tuna. Työpaikan epäjärjestys ja valaisemattomat

työalueet voivat johtaa tapaturmiin.

b Älä käytä sähkötyökalua räjähdysalttiissa

ympäristössä, jossa on syttyviä nesteitä,

kaasuja tai pölyjä. Sähkötyökalut synnyttävät ki-

pinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Voit menettää sähkötyökalun hal-

linnan huomiosi suuntautuessa muualle.

2 Sähköturvallisuus

a Sähkötyökalun pistokkeen pitää sopia pisto-

rasiaan. Pistoketta ei saa muuttaa millään ta-

valla. Älä käytä pistorasia-adaptereita

suojamaadoitettujen sähkötyökalujen yhtey-

dessä. Alkuperäisessä kunnossa olevat pistok-

keet ja sopivat pistorasiat vähentävät sähköiskun

vaaraa.

b Vältä koskettamasta sähköä johtaviin pintoi-

hin, kuten putkiin, pattereihin, liesiin ja jää-

kaappeihin. Sähköiskun vaara kasvaa, jos

kehosi on maadoitettu.

c Älä altista sähkötyökaluja sateelle tai kosteu-

delle. Veden tunkeutuminen sähkötyökalun si-

sään lisää sähköiskun vaaraa.

Yleisiä ohjeita ...................................................... 118

Turvallisuusohjeet................................................ 118

Määräystenmukainen käyttö ............................... 121

Ympäristönsuojelu............................................... 122

Lisävarusteet ja varaosat .................................... 122

Toimituksen sisältö .............................................. 122

Turvalaitteet......................................................... 122

Laitteessa olevat symbolit ................................... 122

Suojavaatteet ...................................................... 123

Laitekuvaus ......................................................... 123

Asennus .............................................................. 123

Käyttöönotto ........................................................ 123

Käyttö .................................................................. 124

Kuljetus................................................................ 126

Varastointi............................................................ 126

Hoito ja huolto ..................................................... 126

Ohjeet häiriötilanteissa ........................................ 127

Takuu................................................................... 127

Tekniset tiedot ..................................................... 127

Tärinäarvo ........................................................... 128

EU-vaatimustenmukaisuusvakuutus ................... 128

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Suomi 119

d Älä kanna tai ripusta sähkötyökalua verkko-

johdosta äläkä vedä pistoketta irti pisto-

rasiasta johdosta vetämällä. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reu-

noista ja liikkuvista osista. Vahingoittuneet tai

toisiinsa kietoutuneet johdot lisäävät sähköiskun

vaaraa.

e Kun käytät sähkötyökalua ulkona, käytä ai-

noastaan ulkokäyttöön soveltuvaa jatkojoh-

toa. Ulkokäyttöön soveltuvan jatkojohdon käyttö

pienentää sähköiskun vaaraa.

f Jos sähkötyökalua on välttämätöntä käyttää

kosteassa ympäristössä, käytä vikavirtasuo-

jakytkintä. Vikavirtasuojakytkimen käyttö pie-

nentää sähköiskun vaaraa.

3 Henkilöturvallisuus

a Ole valpas, kiinnitä huomiota työskentelyysi

ja noudata tervettä järkeä sähkötyökalua

käyttäessäsi. Älä käytä sähkötyökalua, jos

olet väsynyt tai huumeiden, alkoholin tai lääk-

keiden vaikutuksen alaisena. Sähkötyökalua

käytettäessä hetkellinenkin varomattomuus saat-

taa aiheuttaa vakavia vammoja.

b Käytä henkilökohtaisia suojavarusteita ja ai-

na suojalaseja. Henkilökohtaiset suojavarus-

teet, kuten hengityssuojain, luistamattomat

turvajalkineet, kypärä ja kuulosuojaimet, pienen-

tävät oikein käytettyinä loukkaantumisriskiä säh-

kötyökalun käyttötilanteesta riippuen.

c Varo tahatonta käynnistämistä. Varmista, että

sähkötyökalu on kytketty pois päältä, ennen

kuin liität sen verkkovirtaan ja/tai liität siihen

akun, otat sen käteesi tai kannat sitä. Jos kan-

nat sähkötyökalua sormi käyttökytkimellä tai liität

pistokkeen pistorasiaan käyttökytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d Poista kaikki säätötyökalut ja ruuvitaltat, en-

nen kuin käynnistät sähkötyökalun. Työkalu

tai avain, joka sijaitsee sähkötyökalun pyörivässä

osassa, saattaa johtaa loukkaantumiseen.

e Vältä vaikeita työskentelyasentoja. Varmista

aina tukeva seisoma-asento ja tasapaino. Si-

ten voit paremmin hallita sähkötyökalua odotta-

mattomissa tilanteissa.

f Käytä työhösi soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset,

vaatteet ja käsineet loitolla liikkuvista osista.

Väljät vaatteet, käsineet, korut ja pitkät hiukset

voivat takertua liikkuviin osiin.

g Jos pölynpoisto- ja keräilylaitteita voidaan

asentaa, sinun on tarkastettava, että ne on lii-

tetty oikein ja että niitä käytetään oikealla ta-

valla. Pölynpoistovarustuksen käyttö vähentää

pölyn aiheuttamia vaaroja.

4 Sähkötyökalun käyttö ja käsittely

a Älä ylikuormita laitetta. Käytä kyseiseen työ-

hön tarkoitettua sähkötyökalua. Sopivaa säh-

kötyökalua käyttäen työskentelet paremmin ja

varmemmin tehoalueella, jolle sähkötyökalu on

tarkoitettu.

b Älä käytä sähkötyökalua, jonka käyttökytkin

ei toimi. Sähkötyökalu, jota ei enää voida käyn-

nistää tai pysäyttää käyttökytkimellä, on vaaralli-

nen, ja se täytyy korjata.

c Irrota pistoke pistorasiasta ja/tai irrota akku

ennen kuin muutat laiteasetuksia tai vaihdat

lisävarusteita ja kun lopetat työkalun käyttä-

misen. Tämä turvatoimenpide estää sähkötyö-

kalun tahattoman käynnistymisen.

d Säilytä sähkötyökalut poissa lasten ulottuvil-

ta, kun niitä ei käytetä. Älä anna toisten henki-

löiden käyttää sähkötyökalua, elleivät he ole

perehtyneet sen käyttöön ja lukeneet käyttö-

ohjeita. Sähkötyökalut ovat vaarallisia, jos niitä

käyttävät kokemattomat henkilöt.

e Hoida sähkötyökalujasi huolella. Tarkasta, et-

tä liikkuvat osat toimivat moitteettomasti ei-

vätkä ole puristuksissa, ja tarkasta myös,

ettei sähkötyökalussa ole murtuneita tai vau-

rioituneita osia, jotka saattaisivat haitata sen

toimintaa. Korjauta vaurioituneet osat ennen

työkalun käyttämistä. Usein loukkaantumisten

ja tapaturmien syynä on sähkötyökalujen laimin-

lyöty huolto.

f Pidä terät terävinä ja puhtaina. Huolella hoide-

tut terät, joiden leikkausreunat ovat teräviä, eivät

jumitu herkästi, ja niillä työnteko on kevyempää.

g Käytä sähkötyökalua, lisävarusteita ja tarvik-

keita, teriä jne. niiden käyttöohjeiden mukai-

sesti. Ota tällöin työolosuhteet ja suoritettava

työtehtävä huomioon. Sähkötyökalun käyttö

muuhun kuin sille tarkoitettuun käyttöön saattaa

johtaa vaarallisiin tilanteisiin.

5 Akun käyttö ja hoito

a Lataa akku vain valmistajan hyväksymien la-

tauslaitteiden kanssa. Kyseiselle akulle sovel-

tumattomat latauslaitteet voivat aiheuttaa

tulipalon.

b Käytä laitetta vain soveltuvalla akulla. Muun

akun käyttäminen voi aiheuttaa loukkaantumisia

tai tulipaloja.

c Kun et käytä akkua, pidä se poissa paperiliit-

timien, kolikoiden, avaimien, naulojen, ruu-

vien tai muiden pienten metalliesineiden

lähettyviltä, sillä ne voivat aiheuttaa oikosu-

lun. Oikosulku voi aiheuttaa tulipalon tai räjäh-

dyksen.

d Akusta voi tietyissä olosuhteissa vuotaa nes-

tettä. Vältä joutumista kosketuksiin sen kans-

sa. Jos joudut kosketuksiin nesteen kanssa,

huuhdo se huolellisesti vedellä. Jos nestettä

joutuu silmiin, ota välittömästi yhteyttä lääkä-

riin. Akkuneste voi aiheuttaa ihottumaa ja ihon

polttelua.

6 Huolto

a Anna koulutettujen ammattihenkilöiden kor-

jata sähkötyökalusi ja hyväksy korjauksiin

vain alkuperäisiä varaosia. Siten varmistat, että

sähkötyökalu säilyy turvallisena.

Muita yleisiä turvallisuusohjeita

Huomautus ● Joillakin alueilla voivat määräykset

rajoittaa tämän laitteen käyttöä. Kysy neuvoa paikallisil-

ta viranomaisilta.



VAARA ● Hengenvaara laitteen hallitsematto-

mista liikkeistä aiheutuvien viiltohaavojen vuoksi. Pidä

kehonosat etäällä liikkuvista osista.

● Sinkoavat tai pu-

toavat esineet voivat aiheuttaa vammoja. Älä koskaan

käytä laitetta, jos 15 m:n säteellä on ihmisiä, erityisesti

lapsia tai eläimiä.

● Laitteeseen ei saa tehdä mitään

muutoksia.

몇 VAROITUS ● Lapset tai henkilöt, jotka eivät

ole tutustuneet tähän ohjeeseen, eivät saa käyttää tätä

120 Suomi

laitetta. Paikallisissa määräyksissä saatetaan rajoittaa

käyttäjän ikää. ● Näkyvyys työskentelyalueelle täytyy

olla esteetön, jotta voit havaita mahdolliset vaarat. Käy-

tä laitetta vain hyvässä valaistuksessa.

● Varmista en-

nen käyttöä, että laite ja kaikki hallintalaitteet, ketjujarru

ja turvalaitteet mukaan lukien, toimivat kunnolla. Tarkis-

ta, onko löystyneitä kansia. Varmista, että kaikki suojuk-

set ja kahvat on kiinnitetty asianmukaisesti ja kunnolla.

Älä käytä laitetta, mikäli se ei ole moitteettomassa kun-

nossa. ● Älä koskaan käytä laitetta, jos kädensijassa

oleva laitekytkin ei kytkeydy päälle tai pois asianmukai-

sesti. ● Vaihda loppuun kuluneet tai vaurioituneet osat,

ennen kuin otat laitteen käyttöön.

● Takaiskun vaara

tasapainon menetyksen vuoksi. Vältä epänormaalia

asentoa. Pidä huoli siitä, että seisot tukevasti ja pysyt

tasapainossa. ● Pysäytä laite välittömästi ja tarkista se

vaurioiden varalta tai tunnista tärinän syy, jos yksikkö on

pudonnut, saanut iskun tai tärisee epänormaalisti. Anna

valtuutetun huollon korjata vauriot tai vaihtaa laite.

몇 VARO ● Käytä laitetta käyttäessäsi täydellisiä

silmä- ja kuulosuojaimia, lujia ja tukevia käsineitä ja

päänsuojainta. Käytä kasvonaamaria, jos työ on pölyis-

tä.

● Kun työskentelet tällä laitteella, käytä pitkiä, vah-

voja housuja, tukevia kenkiä ja ihonmyötäisiä käsineitä.

Älä työskentele paljain jaloin. Älä käytä koruja, sandaa-

leja tai lyhyitä housuja.

● Laitteen liikkuviin osiin koske-

vat löysät vaatteet, hiukset tai korut aiheuttavat

loukkaantumisvaaran. Pidä vaatteet ja korut erillään ko-

neen liikkuvista osista. Sido pitkät hiukset kiinni.

● Kuulosuojaimet voivat rajoittaa varoitusäänten kuule-

mista. Kiinnitä siksi huomiota lähistön ja työskentely-

alueen mahdollisiin vaaroihin.

● Käytä vain valmistajan

hyväksymiä lisävarusteita ja varaosia. Alkuperäiset lisä-

varusteet ja varaosat varmistavat laitteen turvallisen ja

häiriöttömän käytön.

Ketjusahojen turvallisuusohjeet

 Pidä kaikki kehon osat loitolla teräketjusta sa-

han ollessa käynnissä. Varmista ennen sahan

käynnistämistä, että teräketju ei kosketa mihin-

kään. Ketjusahan kanssa työskenneltäessä voi het-

kellinen varomattomuus johtaa siihen, että vaatteet

tai kehonosa tarttuu teräketjuun.

 Pidä ketjusahaa aina oikea käsi takakahvassa ja

vasen käsi etukahvassa. Ketjusahan pitäminen eri

tavalla työn aikana, kasvattaa loukkaantumisriskiä,

eikä sitä saa käyttää.

 Tartu sähkötyökaluun ainoastaan kahvojen eris-

tepinnoista, koska teräketju saattaa osua omaan

verkkojohtoon. Teräketjun kosketus jännitteiseen

johtoon voi saattaa sähkötyökalun metalliosat jän-

nitteisiksi ja johtaa sähköiskuun.

 Käytä suojalaseja ja kuulonsuojaimia. Lisäsuo-

javarusteita pään, käsien, säärien ja jalkojen

suojaksi suositellaan. Sopiva suojapuku pienen-

tää loukkaantumisvaaraa, joka syntyy ympäristöön

sinkoutuvista lastuista ja teräketjun tahattomasta

kosketuksesta.

 Älä koskaan työskentele ketjusahan kanssa

kasvavassa puussa. Ketjusahan käyttö puunkaa-

dossa synnyttää loukkaantumisvaaran.

 Varmista aina tukeva seisoma-asento ja käytä

ketjusahaa ainoastaan, kun seisot kiinteällä, tur-

vallisella ja tasaisella alustalla. Luistava alusta tai

epävakaat seisomapinnat kuten tikkaat voivat ai-

kaansaada tasapainon menetyksen tai sahan hallin-

nan menettämisen.

 Ota huomioon, että jännityksessä oleva oksa

ponnahtaa takaisin sahattaessa. Puun kuitujen

jännityksen poistuessa saattaa jännityksessä ollut

oksa osua sahaajaan ja/tai riistää ketjusahan käyt-

täjän hallinnasta.

 Ole erityisen varovainen, kun sahaat alusmet-

sikköä ja nuoria puita. Ohut puu saattaa tarttua te-

räketjuun ja iskeä sinuun tai saattaa sinut

menettämään tasapainosi.

 Kanna ketjusahaa etukahvasta sahan ollessa

pysähdyksissä ja teräketjun osoittaessa kehos-

tasi poispäin. Asenna aina suojus laippaan, kun

kuljetat tai säilytät ketjusahaa. Ketjusahan huolel-

linen käsittely vähentää todennäköisyyttä koskettaa

liikkuvaa teräketjua epähuomiossa.

 Noudata voitelua, ketjun kiristystä ja lisätarvik-

keiden vaihtoa koskevia ohjeita. Asiaankuulumat-

tomasti kiristetty tai voideltu ketju voi revetä tai

kasvattaa takaiskuriskiä.

 Pidä kahvat kuivina, puhtaina ja vapaana öljystä

sekä rasvasta. Rasvaiset, öljyiset kahvat ovat liuk-

kaita ja johtavat hallinnan menetykseen.

 Sahaa vain puuta. Älä käytä ketjusahaa töihin,

joihin sitä ei ole tarkoitettu. Esimerkki: Älä käytä

ketjusahaa muovin, muurauksen tai muiden

kuin puisten rakennusaineiden sahaukseen.

Ketjusahan käyttö muihin kuin määräyksenmukai-

siin töihin saattaa johtaa vaarallisiin tilanteisiin.

Takaiskun syyt ja sen estäminen

Takaisku saattaa syntyä terälevyn kärjen osuessa esi-

neeseen tai puun taipuessa ja teräketjun jää-dessä pu-

ristukseen sahausuraan.

Laipan kärjen kosketus saattaa monessa tapauksessa

johtaa odottamattomaan taaksepäin suuntautuvaan

vastavoimaan, jolloin terälevy iskeytyy ylöspäin ja käyt-

täjää kohti.

Teräketjun jäädessä puristukseen terälevyn yläreunasta

laippa saattaa nopeasti iskeä taaksepäin käyttäjää koh-

ti.

Jokainen näistä vastavoimista voivat johtaa siihen, että

menetät sahan hallinnan ja voit loukkaantua vakavasti.

Älä luota yksinomaan ketjusahan turvalaitteisiin. Ket-

jusahan käyttäjänä tulisi sinun ryhtyä määrättyihin toi-

menpiteisiin voidaksesi työskennellä ilman

onnettomuutta ja loukkaantumista.

Takaisku johtuu sähkötyökalun väärästä tai virheellises-

tä käytöstä. Se voidaan estää sopivin varotoimin, joita

selostetaan seuraavassa:

 Pidä saha tukevassa otteessa molemmilla käsil-

läsi siten, että peukalo ja sormet ovat ketjusa-

han kahvojen ympärillä. Saata kehosi ja

käsivartesi asentoon, jossa pystyt vastusta-

maan takaiskuvoimia. Kun suoritetaan tarkoituk-

senmukaisia toimenpiteitä, pystyy käyttäjä

hallitsemaan takaiskuvoimia. Älä koskaan irrota

otetta ketjusahasta.

 Vältä epänormaalia kehon asentoa äläkä kos-

kaan sahaa yli olkakorkeuden. Näin voidaan es-

tää laipan kärjen tahaton kosketus ja

mahdollistetaan ketjusahan parempi hallinta odotta-

mattomissa tilanteissa.

 Käytä aina valmistajan määräämiä varalaippoja

ja teräketjuja. Vääränlaiset varalaipat ja teräketjut

voivat johtaa ketjun repeytymiseen ja/tai takaiskuun.

 Noudata valmistajan antamia teräketjun teroi-

tus- ja huolto-ohjeita. Liian matala syvyyssäädin

kasvattaa taipumusta takaiskuun.

Suomi 121

Ketjusahojen lisäturvallisuusohjeet

Huomautus ● Kärcher suosittelee sahaamaan

puunrungot ensimmäisen käytön yhteydessä sahapu-

killa. ● Pidä ketjusahaa käyttäessäsi saatavilla ensia-

pupakkaus suurille haavoille sekä väline, jolla voit

soittaa apua. Suuremman ja kattavamman ensiapupak-

kauksen tulisi olla lähettyvillä.

몇 VAROITUS ● Varmista ennen laitteen käyt-

töä, että alusta on tukeva ja työpaikka puhdas sekä

suunnittele perääntymistie, jota voit käyttää putoavilta

oksilta suojautumiseen.

● Varo voiteluöljysumua ja sa-

hanlastuja. Käytä tarvittaessa naamaria tai hengityslai-

tetta. ● Pidä ketjusahasta aina kaksin käsin kiinni. Pidä

kahvoista kiinni toiselta puolelta peukalolla ja toiselta

sormilla. Pidä takakahvasta kiinni oikealla kädellä ja

etukahvasta vasemmalla kädellä. ● Loukkaantumis-

vaara. Älä tee laitteeseen mitään muutoksia. Älä käytä

laitetta lisä- tai muiden laitteiden käyttämiseen, joita lait-

teen valmistaja ei ole suositellut. ● Varmista ennen lait-

teen käynnistämistä, että teräketju ei kosketa mitään

esineitä. ● Vakava loukkaantuminen tai kuolema, jos

väärin kiinnitetty teräketju ponnahtaa pois terälevystä.

Tarkista ketjun kireys aina ennen käyttöä. Ketjun pituus

riippuu lämpötilasta. ● Varmista, että kaikki suojukset,

kahvat ja kaarnatuki ovat kunnolla kiinni ja hyvässä kun-

nossa. ● Väärästä työtavasta johtuvat vakavat vam-

mat:

 Ketjusahan kanssa työskenneltäessä on oltava aina

valppaana ja valvottava työskentelypaikkaa. Työs-

kentelyalueen koko riippuu suoritettavasta tehtäväs-

tä ja puun tai työkappaleen koosta. Puun

kaataminen vaatii suuremman työalueen kuin esim.

katkaisu.

 Älä koskaan sahaa niin, että vartalosi on samassa

linjassa terälevyn ja ketjun kanssa. Näin vähennät

vaaraa, että ketju osuu päähän tai kehoon takapot-

kun tapauksessa.

 Älä liikuta sahaa sahattaessa edestakaisin, vaan

anna ketjun tehdä työ, pidä ketju terävänä äläkä yri-

tä työntää ketjua leikkauksen läpi.

 Älä kohdista sahaan painetta sahauksen lopussa.

Ole valmis vapauttamaan saha, kun se on sahannut

puun läpi.

 Älä pysäytä ketjusahaa sahauksen aikana. Anna

sahan käydä, kunnes olet sahannut loppuun.

● Tutustu uuteen ketjusahaasi tekemällä yksinkertaisia

sahauksia tukevasti tuettuun puuhun. Toista tämä, jos

et ole käyttänyt ketjusahaasi pitkään aikaan. ● Älä sa-

haa viiniköynnöksiä ja/tai matalia pensaita, joiden hal-

kaisija on alle 75 mm. ● Sammuta laite, kytke

ketjujarru, poista akku ja varmista, että kaikki liikkuvat

osat ovat pysähtyneet kokonaan:

 ennen kuin puhdistat laitteen tai poistat tukkeuman.

 kun jätät laitteen ilman valvontaa.

 ennen kuin asennat tai poistat lisälaitteita.

 ennen kuin tarkistat tai huollat laitteen tai työskente-

let laitteen parissa.

몇

VARO ● Ketjusaha on raskas laite. Ketjusahaa

käyttävien ihmisten tulee olla fyysisesti hyvässä kun-

nossa ja terveitä. Näön, liikkuvuuden, tasapainon ja kä-

dentaitojen tulisi olla hyviä. Jos et ole tästä varma, älä

käytä ketjusahaa.

● Kun työskentelet laitteen kanssa,

käytä aina visiirillä varustettua suojakypärää kasvojen

ja pään loukkaantumisriskin vähentämiseksi takapotkun

tapauksessa.

Jäännösriskit

몇 VAROITUS

● Vaikka laitetta käytetään ohjeenmukaisella tavalla,

jää silti tiettyjä jäännösriskejä. Laitteen käytön aikana

voi esiintyä seuraavia vaaroja:

 Tärinä voi aiheuttaa loukkaantumisia. Käytä jokai-

seen työhön oikeaa työkalua ja määrättyjä otteita ja

rajoita työaikaa ja altistumista.

 Melu voi johtaa kuulovaurioihin. Käytä kuulosuojai-

mia ja rajoita kuormitusta.

 Viiltohaavat jouduttaessa kosketuksiin teräketjun

paljaiden sahahammasten kanssa.

 Viiltohaavat odottamattomien, äkillisten liikkeiden tai

terälevyn takapotkun seurauksena.

 Teräketjusta lentävien osien aiheuttamat viiltohaa-

vat / injektiovaara.

 Sinkoavien esineiden (puunlastut, säikeet) aiheutta-

mat vammat.

 Pölyn ja hiukkasten hengittäminen.

 Ihokosketus voiteluaineen/öljyn kanssa.

Riskien pienentäminen

몇 VARO

● Laitteen pitkäaikaisessa käytössä voi käsissä syntyä

tärinän aiheuttamia verenkiertohäiriöitä. Yleispäte-

vää kestoa laitteen käytölle ei voida määrittää, koska

se riippuu monista tekijöistä:

 Henkilökohtainen taipumus heikentyneeseen ve-

renkiertoon (usein kylmät sormet, sormien kihel-

möinti)

 Alhainen ympäristön lämpötila. Käytä käsiesi suoja-

na lämpimiä käsineitä.

 Lujan tarttumisen estämä verenkierto.

 Keskeytymätön käyttö on vahingollisempaa kuin

taukojen keskeyttämä käyttö.

Jos käytät laitetta säännöllisesti, pitkäaikaisesti ja si-

nulla ilmenee toistuvasti oireita, kuten esim. sormien

kihelmöintiä, kylmät sormet, sinun tulee kääntyä lää-

kärin puoleen.

Määräystenmukainen käyttö

 VAARA

Määräystenvastainen käyttö

Hengenvaara viiltohaavojen vuoksi

Käytä laitetta vain määräystenmukaisesti.

 Ketjusaha on tarkoitettu ainoastaan yksityiskäyt-

töön.

 Ketjusaha on tarkoitettu työskentelyyn ulkona.

 Turvallisuussyistä pidä ketjusahasta aina kiinni kak-

sin käsin.

 Ketjusaha on kehitetty oksien, runkojen ja parrujen

sahaamiseen. Terälevyn leikkauspituus määrittää

sahattavan materiaalin suurimman mahdollisen hal-

kaisijan.

 Ketjusahaa saa käyttää vain puun sahaamiseen.

 Älä käytä ketjusahaa märässä ympäristössä tai sa-

teella.

 Käytä ketjusahaa vain hyvin valaistussa ympäris-

tössä.

 Muutokset, joita valmistaja ei ole hyväksynyt, on

kielletty turvallisuussyistä.

Kaikki muu käyttö on kielletty. Käyttäjä vastaa vaarati-

lanteista, jotka johtuvat kielletystä käytöstä.

122 Suomi

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä

pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkai-

ta kierrätettäviä materiaaleja tai rakenneosia ku-

ten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa

mahdollisia vaaroja ihmisten terveydelle ja ympäristölle.

Nämä rakenneosat ovat kuitenkin välttämättömiä lait-

teen asianmukaista käyttöä varten. Tällä symbolilla

merkittyjä laitteita ei saa hävittää tavallisena talousjät-

teenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta:

www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va-

raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt-

tömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta

www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa.

Tarkasta laitetta pakkauksesta purkaessasi pakkauksen

sisällön täydellisyys. Jos lisävarusteita puuttuu tai ha-

vaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Turvalaitteet

몇 VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten.

Älä koskaan muuta tai ohita turvalaitteita.

Ketju, jonka takapotkuvaara on alhainen

Ketju, jonka takapotkuvaara on alhainen, vähentää ta-

kapotkun todennäköisyyttä.

Jokaisen sahanhampaan edessä olevat höylähampaat

(syvyysmitat) estävät sahanhampaita menemästä liian

syvälle takapotkuvyöhykkeellä, mikä vähentää takapot-

kun voimakkuutta.

Ketjua hiottaessa on vaara, että tämä turvatoiminto

poistetaan käytöstä. Jos sahausteho heikkenee, ketju

on vaihdettava turvallisuussyistä. Käytä varaosina vain

valmistajan suosittelemia terälevyjen ja ketjujen yhdis-

telmiä.

Terälevyt

Takapotkuvaara on yleensä alhaisempi terälevyillä, joi-

den kärkien säde on pieni.

Käytä siksi tehtävään juuri riittävän pitkää terälevyä, jol-

la on sopiva ketju. Pitkät terälevyt lisäävät hallinnan me-

nettämisen todennäköisyyttä sahaamisen aikana.

Tarkista ketjun kireys aina ennen käyttöä (katso luku

Ketjun kireyden tarkistaminen). Jos ketjun kireyttä ei ole

säädetty oikein, pieniä oksia (terälevyn koko pituutta

ohuemmat) sahattaessa on suurempi vaara, että ketju

irtoaa.

Ketjukiinnitys

Jos ketju löystyy tai repeää, ketjukiinnitys estää ketjun

sinkoutumisen käyttäjän suuntaan.

Kaarnatuki

Integroitua kaarnatukea voidaan käyttää tukipisteenä

ketjusahan vakauttamiseksi sahauksen aikana.

Kun sahaat, paina laitetta eteenpäin, kunnes tapit tun-

keutuvat puun reunaan. Kun takakahvaa sitten siirre-

tään ylös tai alas sahauksen suuntaan, fyysinen rasitus

ketjusahalla työskenneltäessä vähenee.

Ketjujarru

Ketjujarruja käytetään ketjun pysäyttämiseksi nopeasti

vaaratilanteissa.

Jos käsisuojaa / ketjujarrun vipua painetaan terälevyn

suuntaan, ketjun on pysähdyttävä välittömästi.

Ketjujarru ei voi estää takapotkua, mutta se vähentää

loukkaantumisriskiä, jos terälevy osuu käyttäjään ta-

kapotkun yhteydessä.

Ketjujarrun asianmukainen toiminta on tarkistettava ai-

na ennen laitteen käyttöä (katso luku Ketjujarrun toi-

minnan tarkastaminen).

Laitteessa olevat symbolit

Yleinen varoitusmerkki

Lue ennen käyttöönottoa käyttöohje ja

kaikki turvaohjeet.

Käytä laitteella työskennellessäsi sopivia

pään-, silmä- ja kuulosuojaimia.

Käytä luistamattomia turvajalkineita, kun

työskentelet laitteella.

Käytä luistamattomia ja kestäviä käsinei-

tä, kun työskentelet laitteella.

Ketjusahan takapotkun aiheuttama hen-

genvaara. Älä koskaan kosketa sahatta-

via esineitä terälevyn kärjellä.

Ketjusahan hallitsemattomien liikkeiden

aiheuttama hengenvaara. Pidä ketjusa-

hasta aina kaksin käsin kiinni.

Ketjusahan hallitsemattomien liikkeiden

aiheuttama hengenvaara. Älä koskaan

pidä laitetta vain yhdellä kädellä.

Älä altista laitetta sateelle tai kosteille

olosuhteille.

Merkinnässä ilmoitettu melutaso on 101

dB.

Ketjujarru vapautuu.

Ketjujarru kytkeytyy ja teräketju lukkiu-

tuu.

Suomi 123

Suojavaatteet

 VAARA

Hengenvaara mahdollisten viiltohaavojen vuoksi. Käytä

laitteella työskennellessäsi soveltuvia suojavaatteita.

Noudata paikallisia onnettomuudentorjuntamääräyksiä.

Päänsuojaus

Kun työskentelet laitteen parissa, käytä asianmukaista

suojakypärää, joka on standardin EN 397 mukainen ja

CE-merkitty.

Kun työskentelet laitteen parissa, käytä kuulosuojaimia,

jotka ovat standardin EN 352-1 mukaiset ja CE-merki-

tyt.

Käytä soveltuvia, standardin EN 166 mukaisia tai CE-

merkittyjä suojalaseja suojaamaan sinkoilevilta lastuilta.

Tai käytä standardin EN 1731 mukaista kypärävisiiriä,

joka on CE-merkitty.

Ammattiliikkeissä on saatavilla suojakypäriä, joissa on

sisäänrakennettu kuulosuojaus ja visiiri.

Viiltosuojatakki

Kun työskentelet laitteen parissa, käytä standardin

EN 381-11 mukaista ja CE-merkittyä viiltosuojatakkia

suojaamaan yläkehoa.

Suojakäsineet

Kun työskentelet laitteen parissa, käytä soveltuvia viilto-

suojauksella varustettuja suojakäsineitä, jotka ovat

standardin EN 381-7 mukaiset ja CE-merkityt.

Turvalahkeet

Kun työskentelet laitteen parissa, käytä soveltuvia kaut-

taaltaan suojattuja turvalahkeita, jotka ovat standardin

EN 381-5 mukaiset ja CE-merkityt.

Turvajalkineet

Käytä laitteen kanssa työskennellessäsi liukumattomia

turvajalkineita, jotka täyttävät standardin EN 20345 vaa-

timukset ja on merkitty ketjusahan kuvalla. Tämä takaa,

että turvajalkineet ovat standardin EN 381-3 mukaiset.

Jos käytät ketjusahaa vain satunnaisesti, alusta on ta-

sainen ja pensaisiin kompastumisen tai takertumisen

vaara on pieni, voit käyttää standardin EN 381-9 mukai-

sia turvajalkineita, joissa on teräskärjet ja suojaavat

säärystimet.

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimaalinen varus-

tus. Mallista riippuen toimituksen sisällössä on eroja

(katso pakkaus).

Katso kuva kuvitussivuilta

Kuva A

1 Ketju

2 Terälevy

3 Kaarnatuki

4 Ketjuöljysäiliön kansi

5 Käsisuoja / ketjujarrun vipu

6 Takakahva

7 Laitekytkin

8 Laitekytkimen vapautuspainike

9 Akun vapautuspainike

10 Suojus

11 Etukahva

12 Rengas ketjun kireyden säätämiseen

13 Ketjunkiristysnuppi

14 Ketjukiinnitys

15 Tyyppikilpi

16 Ketjuöljy

17 Ketjusuoja

18 *Battery Power 18 V -akkupaketti

19 *Battery Power 18 V -pikalaturi

* valinnainen

Akku

Laitetta voidaan käyttää 18 V Kärcher Battery Power -

akkupaketti -akulla.

Asennus

Ketjun ja terälevyn asentaminen

몇 VARO

Terävä ketju

Viiltohaavat

Käytä aina suojakäsineitä, kun työskentelet ketjun pa-

rissa.

1. Löysää ketjunkiristysnuppia ja poista suojus.

Kuva B

2. Aseta ketju terälevyn päälle. Huomaa ketjun pyöri-

missuunta.

Kuva C

3. Aseta ketju ketjupyörän ympärille ja aseta terälevy.

Kuva D

4. Aseta suojus paikalleen ja kiristä ketjunkiristysnup-

pi.

Kuva E

5. Säädä ketjun kireys (katso luku Ketjun kireyden

säätäminen).

6. Asenna ketjusuoja.

Kuva F

Käyttöönotto

Ketjuöljysäiliön täyttäminen

1. Puhdista tarvittaessa sahanpuru ja lika täyttöaukon

ympärillä olevalta alueelta.

2. Poista ketjuöljysäiliön kansi.

Kuva G

Käännä säätääksesi ketjun kireyttä:

= kiristä ketjua

= löysää ketjua

Ketjun kulkusuunta (merkintä on suojuk-

sen alla)

Ketjunkiristimen lukitseminen

Ketjunkiristimen vapauttaminen

124 Suomi

3. Täytä ketjuöljyä hitaasti säiliöön.

Kuva H

4. Pyyhi vuotanut ketjuöljy tarvittaessa liinalla.

5. Sulje ketjuöljysäiliön kansi.

Ketjun kireyden tarkistaminen

몇 VARO

Terävä ketju

Viiltohaavat

Käytä aina suojakäsineitä, kun työskentelet ketjun pa-

rissa.

1. Poista ketjusuojus.

Kuva I

2. Vedä ketjua varovasti.

Kuva J

Terälevyn ja ketjun välisen etäisyyden on oltava 3-

4 mm.

3. Säädä tarvittaessa ketjun kireys (katso luku Ketjun

kireyden säätäminen).

Akun asennus

1. Työnnä akkupaketti laitteen kiinnityskohtaan, kun-

nes se lukittuu kuuluvasti.

Kuva K

Käyttö

Peruskäyttö

1. Tutki, onko puussa ja oksissa vaurioita, kuten lahoa.

Jos havaitset vaurioituneita tai mätiä oksia, kysy

neuvoa ammattitaitoiselta arboristilta.

2. Poista ketjusuojus.

3. Pidä laitteesta kiinni molemmin käsin.

Laitteen kytkeminen päälle

1. Vedä käsisuojusta / ketjujarrun vipua kahvan suun-

taan.

Kuva L

Ketjujarru vapautuu.

2. Paina laitekytkimen vapautuspainiketta.

Kuva M

3. Paina laitekytkintä.

Laite käynnistyy.

Käytön keskeyttäminen

1. Vapauta laitekytkin.

Laite pysähtyy.

2. Paina käsisuojusta / ketjujarrun vipua terälevyn

suuntaan.

Kuva N

Ketjujarru kytkeytyy ja teräketju lukkiutuu.

3. Poista akku laitteesta (katso luku Akun poistami-

nen).

Työskentelytavat

Työasento

 VAARA

Ketjusahan hallitsemattomat liikkeet

Hengenvaara viiltohaavojen vuoksi

Suunnittele sahaus etukäteen ja tunnista vaarat.

Pidä ketjusahasta kiinni aina tiukasti molemmin käsin.

 Älä vie ketjusahaa kehon akselilla.

Kuva O

 Vie ketjusahaa vartalon sivulla niin, että mitkään

ruumiinosat eivät ole ketjusahan liikealueella.

 Pidä mahdollisimman suuri etäisyys sahauskohtee-

seen.

 Älä koskaan työskentele tikkailla tai puussa seisten.

 Älä koskaan työskentele epävakaissa paikoissa.

Sisäänveto/takaisku

 VAARA

Ketjusahan hallitsemattomat liikkeet

Hengenvaara viiltohaavojen vuoksi

Suunnittele sahaus etukäteen ja tunnista vaarat.

Pidä ketjusahasta kiinni aina tiukasti molemmin käsin.

Sisäänveto/takaisku tarkoittaa vaikutusta, joka ilmenee

yleensä vastakkaiseen suuntaan verrattuna ketjun kul-

kusuuntaan sahattavalla kohteella.

Kuva P

1 Sisäänveto

2 Takaisku

Jos teräketju juuttuu tai osuu puussa olevaan kiinteään

esineeseen sahattaessa terälevyn alapuolella (etus-

ahaus), ketjusaha voi mennä nykäysmäisesti sahaus-

kohteen sisään.

 Aseta kaarnatuki aina tukevasti sisäänvedon estä-

miseksi.

Jos teräketju juuttuu tai osuu puussa olevaan kiinteään

esineeseen sahattaessa terälevyn yläpuolella (takasa-

haus), ketjusaha voi työntyä takaisin käyttäjän suun-

taan.

 Takaiskun välttämiseksi:

 Älä päästä terälevyn yläsivua juuttumaan.

 Älä väännä terälevyä sahauksessa.

Takapotku

 VAARA

Ketjusahan hallitsemattomat liikkeet

Hengenvaara viiltohaavojen vuoksi

Suunnittele sahaus etukäteen ja tunnista vaarat.

Pidä ketjusahasta kiinni aina tiukasti molemmin käsin.

Takapotkun yhteydessä ketjusaha kimpoaa äkillisesti ja

hallitsemattomasti käyttäjän suuntaan.

Takapotku syntyy, kun esim. teräketju osuu terälevyn

kärjen alueella yllättäen esteeseen tai tarttuu kiinni.

Kuva Q

 Pidä ketjusahasta aina kiinni niin, että takapotkuvoi-

mat kestetään. Älä päästä ketjusahasta irti.

 Kun sahaat, älä taivuta liian pitkälle eteenpäin.

 Älä vie ketjusahaa olkapäiden yläpuolelle.

 Odota aina, kunnes ketju on saavuttanut täyden no-

peuden ja sahaa täydellä kaasulla.

 Älä sahaa terälevyn kärjellä.

 Vie terälevy aloitettuun leikkaukseen vain erittäin

varovasti.

 Huomioi rungon asento ja voimat, jotka voivat sul-

kea sahausraon ja saada teräketjun juuttumaan.

 Karsittaessa älä sahaa kerralla useita oksia.

 Työskentele vain terävällä ja oikein kiristetyllä ketjul-

la.

 Käytä ketjua, jonka takapotkuvaara on alhainen, ja

terälevyä, jolla on pieni pää.

Suunnittele kaatosuunta ja perääntymisreitti

 VAARA

Kaatuva puu

Hengenvaara

Vain koulutetut henkilöt saavat kaataa puita.

Kun suunnittelet kaatosuuntaa, huomioi seuraava:

 Etäisyyden seuraavaan työskentelypisteeseen on

oltava vähintään 2,5 puun pituutta.

 Älä kaada puita voimakkaassa tuulessa.

Suomi 125

Puu voi kaatua hallitsemattomasti.

 Määritä kaatosuunta puun kasvun, maaston ominai-

suuksien (kaltevuuden) ja sääolosuhteiden perus-

teella.

 Kaada puu aina aukkoon, älä koskaan muiden pui-

den päälle.

Jokaiselle työntekijälle on suunniteltava perääntymis-

reitti. Tähän pätee seuraava:

 Suunnittele perääntymisreitti noin 45° vinoon kaa-

tosuuntaa vastaan.

Kuva R

 Poista esteet perääntymisreitiltä.

 Älä aseta perääntymisreitille mitään työkaluja ja va-

rusteita.

 Kun työskentelet jyrkillä rinteillä, suunnittele perään-

tymisreitti rinteen suuntaisesti.

 Kun käytät perääntymisreittiä, varo putoavia oksia ja

tarkasta latvatila.

Työskentelyalueen valmistelu rungon luona

1. Puhdista työskentelyalue häiritsevistä oksista, pen-

saista ja esteistä.

Varmista turvallinen seisomapaikka.

2. Puhdista puun tyvi perusteellisesti, esim. kirveellä.

Hiekka, kivet ja muut vieraat aineet tekevät ketjusta

tylsän.

3. Poista suuret juuret.

a Katkaise juuret pystysuoraan.

Kuva S

b Katkaise juuret vaakasuoraan.

c Poista irtonainen juurikappale työskentelyalueel-

ta.

Kaatosahaus

 VAARA

Kaatuva puu

Hengenvaara

Vain koulutetut henkilöt saavat kaataa puita.

1. Varmista, että kaatuva puu ei vaaranna ketään.

Moottorin ääni voi estää huutojen kuulemisen.

Hakkuualueella saavat olla vain ne henkilöt, jotka

osallistuvat puiden kaatamiseen.

2. Sijoita kaatolovi suoraan kulmaan kaatosuuntaan.

a Sahaa vaakasuoraan mahdollisimman läheltä

maata (alasahaus) noin 1/3 rungon halkaisijan

yläpuolelta.

Kuva T

b Sahaa vino sahaus (yläsahaus) noin 45–60°:n

kulmaan.

3. Tee kaatosahaus.

a Tee kaatosahaus alasahauksen suuntaisesti ja

vähintään 50 mm sitä korkeammalle.

b Sahaa kaatosahausta vain niin pitkälle, että jäljel-

le jää vähintään 50 mm leveä pitopuu.

Pitopuu estää puuta kääntymästä ja kaatumasta

väärään suuntaan.

Kun kaatosahaus lähestyy pitopuuta, puun pitäisi

alkaa kaatua.

4. Jos on vaara, että puu ei kaadu haluttuun suuntaan

tai heilahtaa taaksepäin ja teräketju juuttuu, älä jatka

kaatosahausta. Käytä kiilaa laajentaaksesi leikkaus-

ta ja puun kaatamiseksi haluttuun suuntaan.

5. Kun puu alkaa kaatua, vedä ketjusaha pois sahauk-

sesta.

6. Kytke laite pois päältä.

7. Kytke ketjujarru.

8. Laske ketjusaha maahan.

9. Seuraa suunniteltua perääntymisreittiä.

Jännittyneen puun sahaaminen

 VAARA

Ketjusahan ja sahattavan materiaalin hallitsematto-

mat liikkeet

Sahatun materiaalin aiheuttamat hengenvaaralliset viil-

tohaavat, vammat

Suunnittele sahaus etukäteen ja tunnista vaarat.

Pidä ketjusahasta kiinni aina tiukasti molemmin käsin

Jännittynyt puu syntyy, kun toinen puu aiheuttaa jänni-

tyksen runkoon, oksaan, juuria sisältävään kantoon tai

vesaan.

1. Varo jännittynyttä puuta, koska on vaara, että se

kimpoaa takaisin alkuperäiseen asentoonsa.

Kuva U

2. Sahaa jännittynyt puu varovasti painepuolelta (kat-

so myös luku Jännitteisen rungon katkaiseminen).

Kuva V

Karsinta

 VAARA

Takapotku

Hengenvaaralliset viiltohaavat

Kun karsit oksia varmista, että terälevy/ketju ei juutu

kiinni.

몇 VAROITUS

Painon jakautumisen muuttuminen karsittaessa

Rungon hallitsemattomasta liikkeestä johtuva loukkaan-

tumisvaara

Valitse työskentelyalue siten, että vaaraa ei aiheudu.

 Karsi kasvusuuntaan.

Kuva W

 Karsi ylhäältä alas.

 Jätä alla olevat suuret oksat tuiksi, jotta puu pysyy

maanpinnan yläpuolella.

 Tue ketjusahaa, jos mahdollista.

 Älä seiso karsiessasi puun päällä.

 Älä sahaa terälevyn kärjellä.

 Varo jännitteisiä oksia. Sahaa jännitteiset oksat al-

haalta ylös päin.

 Älä koskaan sahaa useita oksia kerralla.

 Siivoa työskentelyalue säännöllisesti irrotetuista ok-

sista.

Katkaisu

 VAARA

Ketjusahan hallitsemattomat liikkeet

Hengenvaara viiltohaavojen vuoksi

Suunnittele sahaus etukäteen ja tunnista vaarat.

Pidä ketjusahasta kiinni aina tiukasti molemmin käsin.

HUOMIO

Ketjun vaurioituminen sen koskettaessa maata

Varo, ettei ketju kosketa maata.

1. Aseta ketjusahan kaarnatuki rungolle.

2. Sahaa tasaisesti rungon halki.

Jännitteisen rungon katkaiseminen

 VAARA

Ketjusahan hallitsematon liike

Hengenvaaralliset viiltohaavat

Noudata jännitteisiä runkoja katkaistaessa ehdottomas-

ti vapautussahauksen järjestystä painepuolella ja ero-

tussahauksen järjestystä vetopuolella.

 Runkoa tuetaan kahdelta puolelta:

126 Suomi

a Sahaa vapautussahausta varten painepuolelta

runkoa n. 1/3 rungon halkaisijasta ylhäältä päin.

Kuva X

b Tee erotussahaus vetopuolella alhaalta.

 Runkoa tuetaan yhdeltä puolelta:

a Sahaa vapautussahausta varten painepuolelta

runkoa n. 1/3 rungon halkaisijasta alhaalta päin.

Kuva Y

b Tee erotussahaus vetopuolella ylhäältä.

Akun poistaminen

Huomautus

Poista akku laitteesta, kun et tarvitse laitetta pidempään

aikaan, ja varmista, ettei laitetta voida käyttää luvatto-

masti.

1. Vedä akun avauspainiketta akun suuntaan.

Kuva Z

2. Paina akun avauspainiketta avataksesi akun luki-

tuksen.

3. Ota akku laitteesta.

Käytön lopettaminen

1. Poista akku laitteesta (katso luku Akun poistami-

nen).

2. Puhdista laite (katso luku Laitteen puhdistus).

Kuljetus

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi kuljetettaessa laitteen paino.

몇 VARO

Tahaton käynnistyminen

Viiltohaavat

Ota akku pois laitteesta ennen kuljetusta.

Kuljeta laitetta vain, kun ketjusuoja on paikallaan.

1. Poista akku (katso luku Akun poistaminen).

2. Paina käsisuojusta / ketjujarrun vipua terälevyn

suuntaan.

Kuva N

Ketjujarru on kytketty.

3. Asenna ketjusuoja.

Kuva F

4. Kanna laitetta vain kahvasta niin, että terälevy on

taakse päin.

5. Tyhjennä ketjuöljysäiliö, jos kuljetusmatka on pitkä.

a Poista ketjuöljysäiliön kansi.

Kuva G

b Laita ketjun voiteluöljy asianmukaiseen astiaan.

c Ruuvaa ketjuöljysäiliön kansi kiinni.

6. Kun kuljetat laitetta ajoneuvossa, varmista, ettei se

pääse liukumaan tai kallistumaan.

Varastointi

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi varastoitaessa laitteen paino.

몇 VARO

Tahaton käynnistyminen

Viiltohaavat

Ota akku pois laitteesta ennen varastointia.

Pidä ketjusuoja paikallaan laitteen varastoinnin aikana.

1. Poista akku (katso luku Akun poistaminen).

2. Paina käsisuojusta / ketjujarrun vipua terälevyn

suuntaan.

Kuva N

Ketjujarru on kytketty.

3. Asenna ketjusuoja.

Kuva F

4. Tyhjennä ketjuöljysäiliö.

a Poista ketjuöljysäiliön kansi.

Kuva G

b Laita ketjun voiteluöljy asianmukaiseen astiaan.

c Ruuvaa ketjuöljysäiliön kansi kiinni.

5. Jos laite varastoidaan yli kuukauden ajaksi, öljyä

ketju ruosteen välttämiseksi.

6. Säilytä laitetta kuivassa ja hyvin tuulettuvassa pai-

kassa. Pidä kaukana syövyttävistä aineista kuten

puutarhakemikaaleista ja jäätymisenestosuoloista.

Säilytä laitetta vain sisätiloissa.

Hoito ja huolto

몇 VARO

Tahaton käynnistyminen

Viiltohaavat

Irrota akku laitteesta aina ennen kuin teet laitteeseen

huoltotoimenpiteitä.

몇 VARO

Terävä ketju

Viiltohaavat

Käytä aina suojakäsineitä, kun työskentelet ketjun pa-

rissa.

Laitteen puhdistus

1. Poista akkupaketti (katso luku Akun poistaminen).

2. Puhdista roskat ja lika ketjusta harjalla.

Kuva AA

3. Puhdista kotelo ja kahvat pehmeällä, kuivalla liinal-

la.

4. Tarkista ketjujarrun toiminta aina puhdistuksen jäl-

keen (katso luku Ketjujarrun toiminnan tarkastami-

nen).

Huoltovälit

Aina ennen käyttöönottoa

Aina ennen käyttöönottoa on suoritettava seuraavat toi-

met:

 Tarkista ketjuöljyn määrä, lisää tarvittaessa ketjuöl-

jyä (katso luku Ketjuöljysäiliön täyttäminen).

 Tarkista ketjun kireys (katso luku Ketjun kireyden

tarkistaminen).

 Tarkista ketjun riittävä terävyys, vaihda ketju tarvit-

taessa (katso luku Ketjun ja terälevyn vaihtaminen).

 Tarkasta laite, onko siinä vaurioita.

 Tarkista kaikki pultit, mutterit ja ruuvit.

 Tarkasta ketjujarrun toiminta (katso luku Ketjujarrun

toiminnan tarkastaminen).

5 käyttötunnin välein

 Tarkista ketjujarrun toiminta viiden käyttötunnin vä-

lein (katso luku Ketjujarrun toiminnan tarkastami-

nen).

Huoltotyöt

Ketjujarrun toiminnan tarkastaminen

1. Kytke laite päälle.

2. Kun laite on käynnissä, käännä kättä etukahvalla

niin, että painat kämmenselällä käsisuojaa / ketjujar-

run vipua terälevyn suuntaan.

Ketjujarru kytkeytyy.

Suomi 127

Ketjun on pysähdyttävä.

3. Vedä käsisuojusta / ketjujarrun vipua kahvan suun-

taan.

Ketjun on vapauduttava.

Ketjun kireyden säätäminen

1. Poista akku (katso luku Akun poistaminen).

2. Löysää ketjunkiristysnuppia.

Kuva AB

3. Säädä ketjun kireys renkaalla.

Kuva AC

4. Tarkista ketjun kireys.

Kuva J

Terälevyn ja ketjun välisen etäisyyden on oltava 3-

4 mm.

5. Kiristä ketjunkiristysnuppi.

Ketjun ja terälevyn vaihtaminen

몇 VARO

Terävä ketju

Viiltohaavat

Käytä aina suojakäsineitä, kun työskentelet ketjun pa-

rissa.

1. Poista akku (katso luku Akun poistaminen).

2. Löysää ketjunkiristysnuppia ja poista suojus.

Kuva AD

3. Poista terälevy ketjunkiristyslaitteen kanssa.

Kuva AE

4. Jos terälevy on vaihdettava, irrota ketjunkiristyslaite.

Kuva AF

5. Hävitä vanha ketju ja tarvittaessa terälevy asianmu-

kaisesti.

6. Tarvittaessa asenna ketjunkiristyslaite uuteen terä-

levyyn.

Kuva AG

7. Aseta uusi ketju terälevyn päälle. Huomaa ketjun

pyörimissuunta.

Kuva C

8. Aseta ketju ketjupyörän ympärille ja aseta terälevy.

Kuva D

9. Aseta suojus paikalleen ja kiristä ketjunkiristysnup-

pi.

Kuva E

10. Säädä ketjun kireys (katso luku Ketjun kireyden

säätäminen).

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse

poistaa seuraavan yleiskatsauksen avulla. Ota yhteys

valtuutettuun asiakaspalveluun epäselvissä tapauksis-

sa tai jos häiriöitä ei ole tässä mainittu.

Akun vanhetessa sen varauskyky heikkenee, vaikka si-

tä hoidettaisiin hyvin. Näin ollen täyttä käyntiaikaa ei

enää saavuteta edes täyteen ladattuna. Tämä ei ole

osoitus viasta.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myynti-

yhtiön julkaisemat takuuehdot. Korjaamme laitteessa

mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak-

sutta, jos häiriöiden syynä ovat olleet materiaali- tai val-

mistusvirheet. Takuutapauksessa pyydämme ottamaan

yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim-

pään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Tekniset tiedot

Oikeus teknisiin muutoksiin pidätetään.

Virhe Syy Korjaus

Laite ei käynnisty Akku on tyhjä.  Lataa akku.

Akku on viallinen.  Vaihda akku.

Akkua ei ole asetettu oikein.  Työnnä akku kiinnityskohtaan, kunnes se

lukittuu.

Laite pysähtyy käytön ai-

kana

Akku on ylikuumentunut  Keskeytä työskentely ja odota, kunnes

akun lämpötila on normaalialueella.

Moottori on ylikuumentunut  Keskeytä työskentely ja anna moottorin

jäähtyä.

CNS 18-

Laitteen tehotiedot

Käyttöjännite V 18

Ketjun joutokäyntinopeus m/s 10

Ketjuöljysäiliön tilavuus ml 200

Määritetyt arvot standardien EN 60745-1 ja EN

60745-2-13 mukaan

Äänenpainetaso L

dB(A) 87,9

Epävarmuus K

dB(A) 3,0

Äänen tehotaso L

dB(A) 98,9

Epävarmuus K

dB(A) 1,4

Käsi-käsivarsi-tärinäarvo, etukah-

m/s

3,5

Käsi-käsivarsi-tärinäarvo, taka-

kahva

m/s

5,2

Epävarmuus K m/s

1,5

Mitat ja painot

Pituus x leveys x korkeus mm 735 x

230 x

247

Terälevyn pituus mm 300

Leikkuupituus mm 250

Ketjujako in (mm) 0,375

(9,525)

Paino (ilman akkupakettia) kg 3,2

CNS 18-

128 Ελληνικά

Tärinäarvo

몇 VAROITUS

Ilmoitettu tärinäarvo on mitattu vakiotestillä, ja sitä voi-

daan käyttää laitteiden vertailemiseen.

Ilmoitettua tärinäarvoa voidaan käyttää kuormituksen

alustavassa arvioinnissa.

Laitteen käsittelytavasta riippuen koneen käytöstä ai-

heutuvat tärinäpäästöt voivat hetkellisesti poiketa ilmoi-

tetusta kokonaisarvosta.

Laite käden-käsivarren tärinäarvolla > 2,5 m/

s² (katso luku Tekniset tiedot käyttöohjeessa)

몇 VARO ● Useiden tuntien ajan jatkunut keskey-

tyksetön käyttö voi johtaa puutumisoireisiin. ● Käytä

käsiesi suojana lämpimiä käsineitä. ● Pidä säännöllisiä

työtaukoja.

EU-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vas-

taa suunnittelultaan ja rakenteeltaan sekä meidän

markkinoille tuomanamme mallina EU-direktiivien olen-

naisia turvallisuus- ja terveysvaatimuksia. Jos konetta

muutetaan ilman meidän hyväksyntäämme, tämän va-

kuutuksen voimassaolo raukeaa.

Tuote: Akkukäyttöinen ketjusaha

Tyyppi: 1.444-00x.x

Sovellettavat EU-direktiivit

2014/30/EU

2006/42/EY (+2009/127/EY)

2011/65/EU

2000/14/EY (+2005/88/EY)

Sovelletut yhdenmukaistetut standardit

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Sovellettu vaatimustenmukaisuuden arviointime-

nettely

2000/14/EY ja muutettu: 2005/88/EY: liite V

Äänen tehotaso dB(A)

Mitattu:98,9

Taattu:101

Valtuutettu laitos, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D – 90431 Nürnberg, Germany on

suorittanut EY-tyyppitarkastuksen, todistuksen numero:

BM 50452503 0001

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta

ja sen valtakirjalla.

Dokumentointivastaava: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Winnenden, 1.9.2018

Περιεχόμενα

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής

διαβάστε αυτές τις υποδείξεις ασφαλείας, αυτό

εδώ το εγχειρίδιο οδηγιών χρήσης, τις

συνημμένες υποδείξεις ασφαλείας των

μπαταριών καθώς και το συνημμένο εγχειρίδιο οδηγιών

χρήσης για τις μπαταρίες και τον φορτιστή. Εφαρμόζετε

αυτές τις οδηγίες. Φυλάξτε τα εγχειρίδια για

μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Εκτός από τις υποδείξεις στο εγχειρίδιο χρήσης πρέπει

να τηρείτε και τους ισχύοντες γενικούς κανονισμούς

ασφαλείας και πρόληψης ατυχημάτων.

Υποδείξεις ασφαλείας

Κατά την εργασία με αλυσοπρίονα, ο κίνδυνος

τραυματισμού είναι πολύ υψηλός, επειδή η

ταχύτητα της αλυσίδας είναι μεγάλη και τα δόντια

του πριονιού πολύ κοφτερά. Είναι σημαντικό να

τηρείτε τα μέτρα ασφαλείας και τους κανόνες

συμπεριφοράς για την εργασία με αλυσοπρίονα.

Συμπληρωματικά στις παρούσες υποδείξεις ασφαλείας

θα πρέπει να τηρείτε επίσης

τους εθνικούς κανονισμούς

ασφαλείας και εκπαίδευσης (π.χ. δημόσιων αρχών,

επαγγελματικών ενώσεων ή ασφαλιστικών ταμείων). Η

χρήση αλυσοπρίονων μπορεί να περιορίζεται χρονικά

από τοπικούς κανονισμούς (ώρες ημέρας ή εποχές του

χρόνου). Τηρείτε τους τοπικούς κανονισμούς.

Διαβαθμίσεις κινδύνων

 ΚΙΝΔΥΝΟΣ

● Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε

σοβαρούς τραυματισμούς ή θάνατο.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή

θάνατο.

몇 ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Γενικές υποδείξεις ............................................... 128

Υποδείξεις ασφαλείας ......................................... 128

Προβλεπόμενη χρήση......................................... 132

Προστασία του περιβάλλοντος............................ 133

Παρελκόμενα και ανταλλακτικά ........................... 133

Παραδοτέος εξοπλισμός ..................................... 133

Συστήματα ασφαλείας......................................... 133

Σύμβολα επάνω στη συσκευή............................. 133

Προστατευτικός ρουχισμός ................................. 134

Περιγραφή συσκευής .......................................... 134

Συναρμολόγηση .................................................. 135

Θέση σε λειτουργία ............................................. 135

Λειτουργία ........................................................... 135

Μεταφορά............................................................ 137

Αποθήκευση........................................................ 138

Φροντίδα και συντήρηση..................................... 138

Αντιμετώπιση βλαβών......................................... 139

Εγγύηση.............................................................. 139

Τεχνικά στοιχεία................................................... 139

Τιμή δονήσεων.................................................... 139

Δήλωση συμμόρφωσης EΕ................................. 140

Ελληνικά 129

ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε υλικές ζημίες.

Γενικές υποδείξεις ασφαλείας ηλεκτρικών

εργαλείων

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

● Διαβάζετε όλες τις υποδείξεις ασφαλείας και τις

οδηγίες.

Η παράλειψη τήρησης των υποδείξεων ασφαλείας και

των οδηγιών μπορεί να έχει ως αποτέλεσμα

ηλεκτροπληξία και σοβαρούς τραυματισμούς.

Φυλάσσετε όλες τις υποδείξεις ασφαλείας και τις

οδηγίες για μελλοντική χρήση.

Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις

υποδείξεις ασφαλείας αφορά ηλεκτρικά εργαλεία που

λειτουργούν τόσο με ηλεκτρικό ρεύμα από πρίζα (με

ηλεκτρικό καλώδιο) όσο και με μπαταρία (χωρίς

ηλεκτρικό καλώδιο).

1 Ασφάλεια μέρους εργασίας

a Η περιοχή εργασίας πρέπει να είναι καθαρή

και με επαρκή φωτισμό. Η ακαταστασία και ο

ελλιπής φωτισμός μπορεί να έχουν ως

αποτέλεσμα ατυχήματα.

b Με το ηλεκτρικό εργαλείο μην εργάζεστε σε

περιοχές με εκρηκτικές ατμόσφαιρες, στις

οποίες υπάρχουν εύφλεκτα υγρά, αέρια ή

εύφλεκτες σκόνες. Τα ηλεκτρικά εργαλεία

δημιουργούν σπινθήρες, οι οποίοι μπορούν να

αναφλέξουν τη σκόνη και τους ατμούς.

c Κατά τη διάρκεια της χρήσης του ηλεκτρικού

εργαλείου κρατάτε τα παιδιά και τα άλλα

άτομα μακριά. Αν σας αποσπάσουν την

προσοχή μπορεί να χάσετε τον έλεγχο του

εργαλείου.

2 Ηλεκτρική ασφάλεια

a Το φις του ηλεκτρικού εργαλείου πρέπει να

ταιριάζει στην πρίζα. Σε καμία περίπτωση δεν

επιτρέπεται η τροποποίηση του φις. Σε

γειωμένα ηλεκτρικά εργαλεία μη

χρησιμοποιείτε αντάπτορα πρίζας. Τα σωστά

φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο

ηλεκτροπληξίας.

b Αποφεύγετε τη

σωματική επαφή με

γειωμένες επιφάνειες όπως σωλήνες,

σώματα καλοριφέρ, φούρνους και ψυγεία. Αν

το σώμα σας είναι γειωμένο υπάρχει αυξημένος

κίνδυνος ηλεκτροπληξίας.

c Προστατέψτε τα ηλεκτρικά εργαλεία από

βροχή και υγρασία. Από τη διείσδυση νερού

μέσα σε ένα ηλεκτρικό εργαλείο αυξάνεται ο

κίνδυνος ηλεκτροπληξίας.

d Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για

να μεταφέρετε το ηλεκτρικό εργαλείο, για να

το κρεμάσετε ή για να τραβήξετε το φις από

την πρίζα. Προστατέψτε το καλώδιο από τη

ζέστη, τα λάδια, τις αιχμηρές άκρες και από τα

κινούμενα μέρη του εργαλείου. Τα χαλασμένα

και τα μπερδεμένα ηλεκτρικά καλώδια αυξάνουν

τον κίνδυνο ηλεκτροπληξίας.

e Αν εργάζεστε

στο ύπαιθρο με ένα ηλεκτρικό

εργαλείο χρησιμοποιείτε μόνο καλώδιο

προέκτασης που είναι κατάλληλο για

εξωτερική χρήση. Από τη χρήση ενός καλωδίου

προέκτασης που είναι κατάλληλο για εξωτερική

χρήση ο κίνδυνος ηλεκτροπληξίας μειώνεται.

f Αν η λειτουργία του ηλεκτρικού εργαλείου σε

υγρό περιβάλλον δεν μπορεί να αποφευχθεί

χρησιμοποιήστε προστατευτικό διακόπτη

από ρεύμα

διαρροής. Η χρήση ενός

προστατευτικού διακόπτη μειώνει τον κίνδυνο

ηλεκτροπληξίας.

3 Ασφάλεια για άτομα

a Να είστε προσεκτικοί σε ότι κάνετε και να

χρησιμοποιείτε το ηλεκτρικό εργαλείο λογικά

και συνετά. Μη χρησιμοποιείτε κανένα

ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή

υπό την επίδραση ναρκωτικών ουσιών,

αλκοόλ ή φαρμάκων. Μια στιγμή απροσεξίας

κατά τη

χρήση του ηλεκτρικού εργαλείου μπορεί

να έχει ως αποτέλεσμα σοβαρούς

τραυματισμούς.

b Πάντα να φοράτε ατομικό προστατευτικό

εξοπλισμό και προστατευτικά γυαλιά.

Ανάλογα με τον τύπο και τη χρήση του ηλεκτρικού

εργαλείου η χρήση ατομικού προστατευτικού

εξοπλισμού όπως μάσκα σκόνης, αντιολισθητικά

υποδήματα, προστατευτικό κράνος και

ωτοασπίδες, μειώνει τον κίνδυνο τραυματισμών.

c Αποφύγετε την ακούσια έναρξη χρήσης. Πριν

συνδέσετε το ηλεκτρικό εργαλείο στο

ηλεκτρικό ρεύμα ή την μπαταρία και πριν το

κρατήσετε ή το μεταφέρετε βεβαιωθείτε πως

είναι απενεργοποιημένο. Αν κατά τη μεταφορά

του ηλεκτρικού εργαλείου έχετε το δάχτυλο στη

σκανδάλη ή αν το συνδέσετε στην ηλεκτρική

πρίζα ή στην μπαταρία ενεργοποιημένο, μπορεί

να προκληθούν ατυχήματα.

d Προτού ενεργοποιήσετε το ηλεκτρικό

εργαλείο αφαιρέστε τα εξαρτήματα ρύθμισης

και τα κλειδιά για βίδες. Ένα εξάρτημα ή ένα

κλειδί που βρίσκεται σε ένα περιστρεφόμενο

τμήμα του εργαλείου μπορεί να προκαλέσει

τραυματισμούς.

e Αποφεύγετε αφύσικες στάσεις του σώματος.

Φροντίζετε να στηρίζεστε με ασφάλεια και να

έχετε πάντα ισορροπία. Με

τον τρόπο αυτό

μπορείτε να ελέγξετε καλύτερα το ηλεκτρικό

εργαλείο σε κάποια απρόσμενη περίσταση.

f Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά

ρούχα ούτε και κοσμήματα. Κρατάτε τα

μαλλιά, τα ρούχα και τα γάντια σας μακριά

από κινούμενα μέρη. Τα φαρδιά ρούχα, τα

γάντια, τα κοσμήματα ή τα μακριά μαλλιά

μπορούν να

πιαστούν στα κινούμενα μέρη.

g Αν μπορούν να τοποθετηθούν διατάξεις

αναρρόφησης και συγκράτησης σκόνης

βεβαιωθείτε πως έχουν συνδεθεί και

χρησιμοποιούνται σωστά. Η χρήση μιας

διάταξης αναρρόφησης σκόνης μπορεί να

μειώσει τους κινδύνους από τη σκόνη.

4 Χρήση και χειρισμός του ηλεκτρικού εργαλείου

a Μην υπερφορτώνετε το εργαλείο.

Χρησιμοποιείτε το σωστό ηλεκτρικό εργαλείο

για

τη δουλειά σας. Με το κατάλληλο ηλεκτρικό

εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη

ασφάλεια στο καθορισμένο εύρος ισχύος.

b Μη χρησιμοποιείτε κανένα ηλεκτρικό

εργαλείο με χαλασμένο διακόπτη. Ένα

ηλεκτρικό εργαλείο που δεν μπορεί πλέον να

ενεργοποιηθεί ή να απενεργοποιηθεί είναι

επικίνδυνο και πρέπει να επισκευαστεί.

c Πριν κάνετε ρυθμίσεις στο εργαλείο

αλλάξετε εξαρτήματα ή το αφήσετε κάπου,

130 Ελληνικά

αποσυνδέστε το φις από την πρίζα ή

αφαιρέστε την μπαταρία. Αυτή η ενέργεια

αποτρέπει την τυχαία ενεργοποίηση του

ηλεκτρικού εργαλείου.

d Τα ηλεκτρικά εργαλεία που δεν

χρησιμοποιούνται φυλάσσετέ τα σε μέρος

ασφαλισμένο από παιδιά. Μην αφήνετε να

χρησιμοποιήσουν το εργαλείο άτομα που δεν

είναι εξοικειωμένα με αυτό και δεν έχουν

διαβάσει

τις οδηγίες λειτουργίας. Τα ηλεκτρικά

εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται

από άτομα χωρίς εμπειρία.

e Φροντίζετε τα ηλεκτρικά εργαλεία με

προσοχή. Ελέγχετε τα κινούμενα μέρη αν

λειτουργούν σωστά χωρίς να μαγκώνουν, αν

υπάρχουν σπασμένα μέρη ή αν έχουν τέτοια

ζημιά που επηρεάζει αρνητικά τη λειτουργία

του ηλεκτρικού εργαλείου. Πριν από τη

χρήση

του εργαλείου επισκευάστε τα χαλασμένα

μέρη. Πολλά ατυχήματα με ηλεκτρικά εργαλεία

οφείλονται στο ότι έχει γίνει κακή συντήρηση.

f Τα εργαλεία κοπής πρέπει να διατηρούνται

ακονισμένα και καθαρά. Τα φροντισμένα

εργαλεία κοπής με αιχμηρές κόψεις μαγκώνουν

λιγότερο και οδηγούνται πιο εύκολα.

g Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα

παρελκόμενα, τα εξαρτήματα κτλ. σύμφωνα

με αυτές τις οδηγίες. Ταυτόχρονα λαμβάνετε

υπόψη τις συνθήκες εργασίας και τη δουλειά

που θέλετε να κάνετε. Η χρήση των ηλεκτρικών

εργαλείων για διαφορετικές εφαρμογές από τις

προβλεπόμενες μπορεί να έχει ως συνέπεια

επικίνδυνες καταστάσεις.

5 Χρήση και φροντίδα των μπαταριών

a Φορτίζετε τις μπαταρίες μόνο με

εγκεκριμένους φορτιστές. Φορτιστές που δεν

είναι κατάλληλοι για τις συγκεκριμένες μπαταρίες

μπορεί να προκαλέσουν πυρκαγιά.

b Χρησιμοποιείτε τη συσκευή μόνο με

κατάλληλες μπαταρίες. Αν χρησιμοποιηθούν

διαφορετικές μπαταρίες μπορεί να προκληθούν

τραυματισμοί και πυρκαγιά.

c Όταν οι μπαταρίες δεν χρησιμοποιούνται θα

πρέπει να φυλάσσονται μακριά από

μεταλλικά αντικείμενα όπως συνδετήρες,

κέρματα, κλειδιά, καρφιά, ή παρόμοια,

που θα

μπορούσαν να τις βραχυκυκλώσουν. Το

βραχυκύκλωμα μπορεί να προκαλέσει πυρκαγιά

ή έκρηξη.

d Σε ορισμένες περιπτώσεις μπορεί από τις

μπαταρίες να διαρρεύσει υγρό. Αποφύγετε

την επαφή με αυτό το υγρό. Όταν έρχεστε σε

επαφή με το υγρό, ξεπλυθείτε καλά με νερό.

Αν το υγρό πέσει στα μάτια σας, ζητήστε

άμεσα ιατρική βοήθεια. Το υγρό της μπαταρίας

μπορεί να προκαλέσει εξανθήματα και εγκαύματα

στο δέρμα.

6 Σέρβις

a Τα ηλεκτρικά εργαλεία πρέπει να

επισκευάζονται μόνο από εξειδικευμένους

τεχνικούς και μόνο με γνήσια ανταλλακτικά.

Έτσι διασφαλίζεται η ασφαλής λειτουργία του

εργαλείου.

Πρόσθετες γενικές υποδείξεις ασφαλείας

Υπόδειξη ● Σε μερικές χώρες μπορεί να υπάρχουν

κανονισμοί που περιορίζουν τη χρήση αυτής της

συσκευής. Ενημερωθείτε σχετικά από τις κατά τόπον

αρμόδιες υπηρεσίες.

 ΚΙΝΔΥΝΟΣ ● Κίνδυνος θανατηφόρου

τραυματισμού από κόψιμο λόγω ανεξέλεγκτης κίνησης

του εργαλείου. Κρατήστε τα μέλη του σώματος μακριά

από τα κινούμενα μέρη. ● Κίνδυνος τραυματισμού από

αντικείμενα που εκτοξεύονται ή πέφτουν. Ποτέ μην

χρησιμοποιείτε τη συσκευή αν υπάρχουν άτομα,

ιδιαίτερα παιδιά ή ζώα, σε ακτίνα 15 m.

● Στη συσκευή

δεν επιτρέπεται να γίνει καμία μετατροπή.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Παιδιά και άτομα

που δεν γνωρίζουν τις οδηγίες αυτές, δεν πρέπει να

λειτουργούν τη συσκευή. Τοπικές διατάξεις μπορούν να

μειώσουν την ηλικία του χειριστή. ● Χρειάζεται καλή

θέαση της περιοχής εργασίας για να ανιχνεύετε

πιθανούς κινδύνους. Χρησιμοποιείτε τη συσκευή μόνο

με καλό φωτισμό. ● Πριν τη λειτουργία, βεβαιωθείτε ότι

η συσκευή, όλα τα στοιχεία χειρισμού καθώς και το

φρένο αλυσίδας και οι προστατευτικές διατάξεις

λειτουργούν σωστά. Ελέγξτε για χαλαρά πώματα,

βεβαιωθείτε ότι όλες οι προστατευτικές διατάξεις και οι

λαβές είναι σωστά και σταθερά στερεωμένες. Μην

χρησιμοποιείτε τη συσκευή, εάν δεν λειτουργεί άψογα.

● Ποτέ μην λειτουργείτε τη συσκευή αν ο διακόπτης της

συσκευής στη λαβή δεν ενεργοποιείται ή

απενεργοποιείται σωστά. ● Αντικαθιστάτε φθαρμένα ή

κατεστραμμένα μέρη πριν από την έναρξη λειτουργία

της συσκευής. ● Κίνδυνος ανάκρουσης λόγω απώλειας

ισορροπίας. Αποφεύγετε αφύσικες στάσεις του

σώματος, φροντίζετε να στηρίζεστε στέρεα με ασφάλεια

και να έχετε πάντα ισορροπία. ● Αν η συσκευή πέσει

κάτω, χτυπήσει ή δονείται ασυνήθιστα, σταματήστε την

αμέσως και ελέγξτε για ζημιές ή εντοπίστε την αιτία των

κραδασμών. Δώστε τη συσκευή για επισκευή σε

εξουσιοδοτημένο κατάστημα ή αντικαταστήστε τη

συσκευή.

몇 ΠΡΟΣΟΧΗ ● Κατά τη λειτουργία της

συσκευής φοράτε προστατευτικά ματιών και

ωτοασπίδες, γερά και ανθεκτικά γάντια και

προστατευτικό κράνος. Φοράτε μάσκα προσώπου όταν

η εργασία δημιουργεί σκόνη. ● Κατά την εργασία με το

εργαλείο να φοράτε βαρύ, μακρύ παντελόνι, σωστά

υποδήματα και εφαρμοστά γάντια. Μην εργάζεστε

ξυπόλυτοι. Μην φοράτε κοσμήματα, πέδιλα ούτε κοντά

παντελόνια.

● Κίνδυνος τραυματισμού αν πιαστούν σε

κινούμενα μέρη της συσκευής φαρδιά ρούχα, μακριά

μαλλιά ή κοσμήματα. Μην πλησιάζετε στα κινούμενα

μέρη της συσκευής φαρδιά ρούχα ή κοσμήματα. Έχετε

δεμένα τα μακριά μαλλιά.

● Οι ωτοασπίδες μπορεί να

περιορίσουν την ικανότητά σας να ακούτε

προειδοποιητικούς ήχους, γι’ αυτό προσέχετε για

πιθανούς κινδύνους κοντά σας και στον χώρο εργασίας.

● Χρησιμοποιείτε μόνο εξαρτήματα και ανταλλακτικά, τα

οποία έχουν την έγκριση του κατασκευαστή. Τα γνήσια

παρελκόμενα και τα γνήσια ανταλλακτικά εγγυούνται την

ασφαλή και απρόσκοπτη λειτουργία του εργαλείου.

Υποδείξεις ασφαλείας για αλυσοπρίονα

 Όταν το αλυσοπρίονο είναι σε λειτουργία έχετε

όλα τα μέλη του σώματός σας μακριά από αυτό.

Βεβαιώνεστε ότι το αλυσοπρίονο δεν αγγίζει

τίποτε πριν από την εκκίνησή του. Κατά την

εργασία με ένα αλυσοπρίονο, μια στιγμή απροσεξίας

μπορεί να έχει ως αποτέλεσμα να παρασυρθούν

από αυτό ενδύματα ή μέλη του

σώματος.

Ελληνικά 131

 Κρατάτε πάντοτε το αλυσοπρίονο με το δεξί χέρι

από την πίσω λαβή και με το αριστερό χέρι από

τη μπροστινή λαβή. Η συγκράτηση του

αλυσοπρίονου με την αντίθετη στάση εργασίας

αυξάνει τον κίνδυνο τραυματισμών και δεν

επιτρέπεται.

 Το ηλεκτρικό εργαλείο πρέπει να συγκρατείται

αποκλειστικά από τις μονωμένες επιφάνειες

λαβής,

επειδή το αλυσοπρίονο μπορεί να έρθει

σε επαφή με καλυμμένους αγωγούς.

Αλυσοπρίονα, τα οποία έρχονται σε επαφή με

κάποιο σύρμα υπό τάση, καθιστούν τα μεταλλικά

εξαρτήματα του ηλεκτρικού εργαλείου ηλεκτροφόρα

και θα μπορούσαν να προκαλέσουν ηλεκτροπληξία

του χειριστή.

 Φοράτε προστατευτικά γυαλιά και ωτοασπίδες.

Συνιστάται η χρήση περαιτέρω μέσων

προστασίας για

την κεφαλή, τα χέρια, τους

μηρούς και τα πόδια. Τα κατάλληλα προστατευτικά

ενδύματα περιορίζουν τον κίνδυνο τραυματισμού

από εκσφενδονιζόμενο υλικό και την τυχαία επαφή

με το αλυσοπρίονο.

 Μην εκτελείτε εργασίες με το αλυσοπρίονο

επάνω σε δένδρο. Η χρήση επάνω σε δένδρο

εγκυμονεί κίνδυνο τραυματισμού.

 Φροντίζετε πάντοτε να έχετε σταθερή

στάση του

σώματος και χρησιμοποιείτε το αλυσοπρίονο

μόνον όταν στέκεστε σε σταθερό, ασφαλές και

επίπεδο έδαφος. Το ολισθηρό έδαφος ή ασταθείς

επιφάνειες στήριξης, όπως, π.χ., επάνω σε μια

σκάλα, μπορούν να καταλήξουν σε απώλεια της

ισορροπίας ή του ελέγχου του αλυσοπρίονου.

 Όταν κόβετε ένα κλαδί που είναι υπό μηχανική

τάση έχετε υπόψη ότι αυτό θα εκτιναχθεί

οπισθοδρομώντας. Όταν εκτονώνεται η τάση στις

ίνες του ξύλου, το τεταμένο κλαδί μπορεί να πλήξει το

χειριστή και/ή να προκαλέσει απώλεια του ελέγχου

του αλυσοπρίονου.

 Είστε ιδιαίτερα προσεκτικοί κατά την κοπή

θάμνων και μικρών δένδρων. Το λεπτό υλικό

μπορεί να παρασυρθεί από

την αλυσίδα του

πριονιού και να σάς πλήξει ή να σάς αναγκάσει να

χάσετε την ισορροπία σας.

 Μεταφέρετε το αλυσοπρίονο από τη μπροστινή

λαβή σε κατάσταση εκτός λειτουργίας, με την

αλυσίδα του πριονιού στραμμένη μακριά από το

σώμα σας. Κατά τη μεταφορά ή την αποθήκευση

του αλυσοπρίονου τοποθετείτε πάντοτε το

προστατευτικό κάλυμμα. Ο προσεκτικός

χειρισμός του αλυσοπρίονου περιορίζει την

πιθανότητα της τυχαίας επαφής με την κινούμενη

αλυσίδα πριονιού.

 Ακολουθείτε τις οδηγίες για τη λίπανση, την

τάνυση της αλυσίδας και την αντικατάσταση των

παρελκομένων. Η αδόκιμα τεντωμένη ή λιπασμένη

αλυσίδα μπορεί να σπάσει ή να αυξήσει τον κίνδυνο

οπισθοδρόμησης.

 Διατηρείτε

τις λαβές στεγνές, καθαρές και χωρίς

λάδι και γράσο. Οι λαβές με γράσο, λάδι είναι

ολισθηρές και έχουν ως αποτέλεσμα την απώλεια

του ελέγχου.

 Πριονίζετε αποκλειστικά ξυλεία. Μην

χρησιμοποιείτε το αλυσοπρίονο για εργασίες,

για τις οποίες δεν προορίζεται. Παράδειγμα:

Μην χρησιμοποιείτε το αλυσοπρίονο για να

πριονίσετε πλαστικό, τοιχοποιία ή δομικά

υλικά

που δεν είναι από ξύλο. Η χρήση του

αλυσοπρίονου για μη προβλεπόμενες εργασίες

μπορεί να καταλήξει σε επικίνδυνες καταστάσεις.

Αιτίες και αποφυγή της οπισθοδρόμησης

Οπισθοδρόμηση μπορεί να προκληθεί όταν η κορυφή

της ράγας οδηγού έρθει σε επαφή με κάποιο αντικείμενο

ή όταν το ξύλο κάμπτεται και η αλυσίδα του πριονιού

ενσφηνώνεται στην τομή.

Η επαφή με την κορυφή της ράγας μπορεί σε ορισμένες

περιπτώσεις να προκαλέσει απροσδόκητη αντίδραση

οπισθοδρόμησης, κατά την οποία η ράγα οδηγός

εκτινάσσεται προς τα επάνω και προς την κατεύθυνση

του χειριστή.

Η ενσφήνωση της αλυσίδας του πριονιού στην επάνω

ακμή της ράγας οδηγού μπορεί να εκτινάξει γρήγορα

προς τα πίσω τη ράγα προς την κατεύθυνση του

χειριστή.

Καθεμιά από αυτές τις αντιδράσεις μπορεί να έχει ως

αποτέλεσμα να χάσετε τον έλεγχο

του αλυσοπρίονου

και ενδεχομένως να τραυματιστείτε σοβαρά. Μην

βασίζεστε αποκλειστικά στα εγκαταστημένα στο

αλυσοπρίονο συστήματα ασφαλείας. Ως χρήστης ενός

αλυσοπρίονου πρέπει να λαμβάνετε διάφορα μέτρα

ώστε να μπορείτε να εργάζεστε χωρίς ατυχήματα και

τραυματισμούς.

Η οπισθοδρόμηση αποτελεί συνέπεια αδόκιμης ή

εσφαλμένης χρήσης του ηλεκτρικού εργαλείου. Μπορεί

να αποτραπεί με κατάλληλα μέτρα προφύλαξης, όπως

αυτά που περιγράφονται παρακάτω:

 Κρατάτε σταθερά το αλυσοπρίονο και με τα δύο

χέρια περιβάλλοντας τις λαβές του

αλυσοπρίονου με τον αντίχειρα και τα δάκτυλα.

Φέρετε το σώμα και τους βραχίονές σας σε θέση,

στην οποία μπορείτε να αντισταθείτε στις

δυνάμεις οπισθοδρόμησης. Όταν λαμβάνονται

κατάλληλα μέτρα, ο χειριστής μπορεί να ελέγξει τις

δυνάμεις οπισθοδρόμησης. Μην αφήνετε ποτέ

ελεύθερο το αλυσοπρίονο.

 Αποφεύγετε κάθε αφύσικη στάση του σώματος

και μην πριονίζετε σε ύψος μεγαλύτερο από

εκείνο των ώμων. Έτσι αποτρέπεται η τυχαία

επαφή με την κορυφή της ράγας και εξασφαλίζεται

καλύτερος έλεγχος του αλυσοπρίονου σε

απροσδόκητες καταστάσεις.

 Χρησιμοποιείτε πάντοτε τις προβλεπόμενες

από τον κατασκευαστή ανταλλακτικές ράγες και

αλυσίδες πριονιού. Οι λάθος ανταλλακτικές ράγες

και αλυσίδες πριονιού μπορούν να προκαλέσουν

ρήξη της αλυσίδας και/ή οπισθοδρόμηση.

 Ακολουθείτε τις οδηγίες του κατασκευαστή για

το ακόνισμα και τη συντήρηση της αλυσίδας

πριονιού. Οι πολύ χαμηλοί περιοριστές βάθους

αυξάνουν την έφεση στην οπισθοδρόμηση.

Πρόσθετες υποδείξεις ασφαλείας για

αλυσοπρίονα

Υπόδειξη ● Η Kärcher συνιστά κατά την πρώτη

χρήση η κοπή κορμών δέντρων να γίνεται επάνω σε

καβαλέτο κοπής. ● Όταν χρησιμοποιείτε το

αλυσοπρίονο έχετε κοντά σας ένα κιτ πρώτων βοηθειών

για μεγάλες πληγές και ένα μέσο για να καλέσετε

βοήθεια. Ένα μεγαλύτερο και πληρέστερο κιτ πρώτων

βοηθειών θα πρέπει να βρίσκεται σε κοντινή απόσταση.

몇

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Πριν

χρησιμοποιήσετε τη συσκευή επιλέξτε σταθερή θέση,

καθαρό χώρο εργασίας και σχεδιάστε τη διαδρομή

διαφυγής σε περίπτωση πτώσης κλαδιών. ● Προσέχετε

132 Ελληνικά

όταν δημιουργούνται αναθυμιάσεις λαδιού και πριονίδια.

Αν χρειάζεται, φοράτε μάσκα ή συσκευή αναπνοής.

● Πάντα να κρατάτε το αλυσοπρίονο με τα δύο χέρια.

Κρατήστε τις λαβές με τον αντίχειρα στη μία πλευρά και

τα δάχτυλα στην άλλη πλευρά. Κρατήστε την πίσω λαβή

με το δεξί χέρι και την μπροστινή λαβή με το αριστερό

χέρι.

● Κίνδυνος τραυματισμού. Μην κάνετε μετατροπές

στη συσκευή. Μην χρησιμοποιείτε τη συσκευή για να

λειτουργείτε πρόσθετα εξαρτήματα ή συσκευές που δεν

συνιστώνται από τον κατασκευαστή της συσκευής.

● Πριν ενεργοποιήσετε τη συσκευή, βεβαιωθείτε ότι η

αλυσίδα κοπής δεν ακουμπά σε κανένα αντικείμενο.

● Κίνδυνος σοβαρού τραυματισμού ή θανάτου, όταν μια

αλυσίδα κοπής που έχει τεντωθεί λανθασμένα πετάγεται

από τη λάμα. Πριν από κάθε χρήση ελέγχετε την τάνυση

της αλυσίδας. Το μήκος της αλυσίδας εξαρτάται από τη

θερμοκρασία. ● Βεβαιωθείτε ότι όλες οι διατάξεις

ασφαλείας, οι λαβές και το δόντι-οδηγός είναι σωστά και

με ασφάλεια στερεωμένα και είναι σε καλή κατάσταση.

● Σοβαροί τραυματισμοί λόγω εσφαλμένου τρόπου

χρήσης:

 Όταν εργάζεστε με το αλυσοπρίονο θα πρέπει να

είστε πάντα σε εγρήγορση και να επιτηρείτε τον

χώρο εργασίας σας. Το μέγεθος του χώρου

εργασίας εξαρτάται από την εργασία που πρόκειται

να εκτελεστεί και από το μέγεθος του δέντρου ή του

τεμαχίου εργασίας. Η κοπή ενός δέντρου π.χ.

απαιτεί μεγαλύτερο χώρο εργασίας από την κοπή

κατά μήκος.

 Ποτέ μην κόβετε με το αλυσοπρίονο έχοντας το

σώμα σας ευθυγραμμισμένο με τη λάμα και την

αλυσίδα. Έτσι μειώνετε τον κίνδυνο να χτυπηθείτε

από την αλυσίδα στο κεφάλι ή στο σώμα σε

περίπτωση ανάκρουσης.

 Μη κινείτε το πριόνι εμπρός και πίσω, αφήστε την

αλυσίδα να κάνει την εργασία, κρατάτε την αλυσίδα

κοφτερή και προσπαθήστε η τομή να μην πιέζει την

αλυσίδα.

 Στο τέλος της τομής μην ασκείτε πίεση στο πριόνι. Να

είστε έτοιμοι να χαλαρώσετε το πριόνι όταν το ξύλο

έχει κοπεί.

 Μην σταματάτε το αλυσοπρίονο στη διάρκεια της

κοπής. Αφήστε το πριόνι να λειτουργήσει μέχρι να

ολοκληρωθεί η τομή.

● Εξοικειωθείτε με το νέο αλυσοπρίονο σας κάνοντας

απλές τομές σε σταθερό ξύλο. Αν δεν έχετε

χρησιμοποιήσει το αλυσοπρίονο για μεγάλο χρονικό

διάστημα, επαναλάβετέ το.

● Μην κόβετε κλήματα ή

θάμνους με διάμετρο μικρότερη από 75 mm.

● Απενεργοποιήστε τη συσκευή, ασφαλίστε το φρένο

αλυσίδας, αφαιρέστε τις μπαταρίες και βεβαιωθείτε ότι

όλα τα κινούμενα μέρη είναι εντελώς ακίνητα:

 Πριν καθαρίσετε τη συσκευή ή την ξεμπλοκάρετε.

 Πριν αφήσετε ανεπίβλεπτη τη συσκευή.

 Πριν τοποθετήσετε ή αφαιρέσετε πρόσθετα

εξαρτήματα.

 Πριν ελέγξετε, συντηρήσετε ή κάνετε εργασίες

επάνω στη συσκευή.

몇

ΠΡΟΣΟΧΗ ● Το αλυσοπρίονο είναι βαριά

συσκευή. Τα άτομα που χρησιμοποιούν το αλυσοπρίονο

θα πρέπει να είναι σωματικά ικανά και με καλή υγεία.

Πρέπει να έχετε καλή όραση, ευελιξία, ισορροπία και

χειρωνακτικές δεξιότητες. Σε περίπτωση αμφιβολίας,

μην χρησιμοποιείτε το αλυσοπρίονο.

● Όταν εργάζεστε

με τη συσκευή, φοράτε πάντοτε κράνος ασφαλείας με

προστατευτικό πλέγμα στο πρόσωπο, έτσι μειώνετε τον

κίνδυνο τραυματισμού από ανάκρουση στο πρόσωπο

και το κεφάλι.

Λοιποί κίνδυνοι

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

● Ακόμη και αν η συσκευή χρησιμοποιείται όπως

προβλέπεται, παραμένουν κάποιοι μόνιμοι κίνδυνοι.

Κατά τη χρήση της συσκευής ενδέχεται να

προκληθούν οι ακόλουθοι κίνδυνοι:

 Οι κραδασμοί μπορεί να προξενήσουν

τραυματισμούς. Χρησιμοποιήστε το σωστό εργαλείο

για κάθε εργασία, χρησιμοποιήστε τις παρεχόμενες

λαβές και περιορίστε τις ώρες εργασίας και την

έκθεση.

 Ο θόρυβος

μπορεί να προκαλέσει βλάβη στην ακοή.

Φορέστε ωτοασπίδες και περιορίστε την

καταπόνηση.

 Τραυματισμός από κόψιμο κατά την επαφή με

εκτεθειμένα δόντια της αλυσίδας κοπής.

 Τραυματισμός από κόψιμο λόγω απρόβλεπτων,

απότομων κινήσεων ή ανάκρουσης της λάμας.

 Τραυματισμός από κόψιμο / κάρφωμα από τμήματα

που πετάγονται από την αλυσίδα κοπής.

 Τραυματισμοί

από εκσφενδονιζόμενα αντικείμενα

(κομμάτια ξύλου, θραύσματα).

 Εισπνοή σκόνης και σωματιδίων.

 Επαφή του δέρματος με το λιπαντικό / λάδι.

Μείωση του κινδύνου

몇 ΠΡΟΣΟΧΗ

● Η χρήση του εργαλείου για μεγάλο χρονικό διάστημα

ενδέχεται λόγω των κραδασμών να προκαλέσει στα

χέρια διαταραχές κυκλοφορίας αίματος. Δεν μπορεί

να καθοριστεί διάρκεια χρησιμοποίησης με γενική

ισχύ, διότι αυτή εξαρτάται από πολλούς παράγοντες:

 Ατομική προδιάθεση για διαταραχή κυκλοφορίας

αίματος (συχνά κρύα χέρια, μούδιασμα δακτύλων)

 Χαμηλή θερμοκρασία περιβάλλοντος. Για προστασία

των χεριών φοράτε ζεστά γάντια.

 Το σφίξιμο της λαβής εμποδίζει την καλή κυκλοφορία

του αίματος.

 Η αδιάκοπη λειτουργία έχει πιο βλαβερές συνέπειες

απ' ότι η λειτουργία με διαλείμματα.

Κατά την τακτική, πολύωρη χρήση του εργαλείου και

εφόσον εκδηλώνονται επανειλημμένα συμπτώματα

όπως π.χ. μούδιασμα δακτύλων, κρύα χέρια,

συνιστάται να

συμβουλευτείτε έναν γιατρό.

Προβλεπόμενη χρήση

 ΚΙΝΔΥΝΟΣ

Μη ενδεδειγμένη χρήση

Κίνδυνος θανάτου λόγω κοψίματος

Χρησιμοποιείτε το εργαλείο μόνο για τον σκοπό που

προορίζεται.

 Το αλυσοπρίονο προορίζεται μόνο για ιδιωτική

χρήση.

 Το αλυσοπρίονο είναι σχεδιασμένο μόνο για

εργασίες σε υπαίθριο χώρο.

 Για λόγους ασφαλείας κρατάτε πάντα σταθερά το

αλυσοπρίονο και με τα δύο χέρια.

 Το αλυσοπρίονο σχεδιάστηκε για

κοπή κλαδιών,

κλωναριών, κορμών και δοκών. Το μήκος κοπής της

λάμας καθορίζει τη μέγιστη δυνατή διάμετρο του

προς κοπή υλικού.

 Το αλυσοπρίονο επιτρέπεται να χρησιμοποιείται

μόνο για κοπή ξύλου.

Ελληνικά 133

 Μη χρησιμοποιείτε το αλυσοπρίονο σε υγρό

περιβάλλον ή σε βροχή.

 Χρησιμοποιείτε το αλυσοπρίονο μόνο σε καλά

φωτιζόμενο χώρο.

 Για λόγους ασφαλείας απαγορεύονται οι

τροποποιήσεις και οι αλλαγές στη συσκευή που δεν

είναι εγκεκριμένες από τον κατασκευαστή.

Οποιαδήποτε άλλη χρήση δεν επιτρέπεται. Την ευθύνη

για κινδύνους που προκύπτουν από τη

μη

επιτρεπόμενη χρήση την φέρει ο χρήστης.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.

Απορρίπτετε τις συσκευασίες με περιβαλλοντικά

ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές

περιέχουν πολύτιμα ανακυκλώσιμα υλικά και,

συχνά, εξαρτήματα όπως μπαταρίες απλές,

επαναφορτιζόμενες ή λάδια, τα οποία σε

περίπτωση λανθασμένης χρήσης ή απόρριψης

μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία

και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι

απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι

συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται

να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά

είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/

REACH

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια

ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και

απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα

ανταλλακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται

επάνω στη συσκευασία. Κατά την αφαίρεση από τη

συσκευασία ελέγξτε την πληρότητα των περιεχομένων.

Σε περίπτωση που λείπουν παρελκόμενα ή έχουν

προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον

προμηθευτή σας.

Συστήματα ασφαλείας

몇 ΠΡΟΣΟΧΗ

Ελλιπή ή τροποποιημένα συστήματα ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την

προστασία σας.

Ποτέ μην τροποποιείτε και μη παρακάμπτετε τα

συστήματα ασφαλείας.

Αλυσίδα με μειωμένο κίνδυνο ανάκρουσης

Μια αλυσίδα με μειωμένο κίνδυνο ανάκρουσης μειώνει

την πιθανότητα ανάκρουσης.

Τα δόντια (μαχαίρια εμπλοκής) μπροστά από κάθε δόντι

πριονιού εμποδίζουν τα δόντια πριονιού να εισχωρούν

πολύ βαθιά στη ζώνη ανάκρουσης, μειώνοντας έτσι την

ένταση της ανάκρουσης.

Όταν ακονίζετε την αλυσίδα, υπάρχει ο κίνδυνος αυτή η

λειτουργία ασφαλείας να ακυρωθεί. Αν η

απόδοση του

πριονιού μειωθεί, η αλυσίδα θα πρέπει να

αντικατασταθεί για λόγους ασφαλείας. Για ανταλλακτικά

χρησιμοποιείτε μόνο τον συνδυασμό λάμας και

αλυσίδας που συνιστάται από τον κατασκευαστή.

Λάμες

Σε λάμες των οποίων οι άκρες έχουν μικρή ακτίνα

καμπυλότητας, υπάρχει κατά κανόνα μικρότερος

κίνδυνος ανάκρουσης.

Επομένως, χρησιμοποιείτε λάμα με αλυσίδα που

ταιριάζει με την εργασία, η οποία να είναι αρκετά μακριά.

Οι μακρύτερες λάμες αυξάνουν την πιθανότητα

απώλειας ελέγχου κατά την κοπή.

Πριν από κάθε χρήση εξετάζετε την τάνυση της

αλυσίδας (βλ. Κεφάλαιο Έλεγχος τάνυσης αλυσίδας).

Αν η τάνυση της αλυσίδας δεν έχει ρυθμιστεί σωστά, η

κοπή μικρότερων κλαδιών (λεπτότερων από το πλήρες

μήκος της λάμας) αυξάνει τον κίνδυνο πετάγματος της

αλυσίδας.

Δόντι συγκράτησης αλυσίδας

Αν η αλυσίδα χαλαρώσει ή σπάσει, το δόντι

συγκράτησης εμποδίζει την αλυσίδα να εκσφενδονίζεται

προς την κατεύθυνση του χρήστη.

Δόντι οδηγός

Το ενσωματωμένο δόντι οδηγός μπορεί να

χρησιμοποιείται ως σημείο στρέψης ώστε να

σταθεροποιείτε καλύτερα το αλυσοπρίονο στη διάρκεια

της κοπής.

Κατά την κοπή, πιέστε τη συσκευή προς τα εμπρός

μέχρι να εισχωρήσουν τα δόντια στην άκρη του ξύλου.

Όταν η πίσω λαβή μετακινείται προς τα πάνω ή προς τα

κάτω στην κατεύθυνση της τομής, μειώνεται η σωματική

καταπόνηση κατά την εργασία με το αλυσοπρίονο.

Φρένο αλυσίδας

Τα φρένα αλυσίδας σταματούν γρήγορα την κίνηση της

αλυσίδας σε περίπτωση κινδύνου.

Αν το προστατευτικό χεριών / μοχλός φρένου αλυσίδας

πιεστεί στην κατεύθυνση της λάμας, τότε η αλυσίδα θα

πρέπει να σταματήσει αμέσως.

Το φρένο της αλυσίδας δεν μπορεί να αποτρέψει την

ανάκρουση, αλλά μειώνει τον κίνδυνο τραυματισμού αν

η λάμα χτυπήσει

τον χρήστη σε περίπτωση

ανάκρουσης.

Η σωστή λειτουργία του φρένου αλυσίδας πρέπει να

ελέγχεται πριν από κάθε χρήση της συσκευής (βλ.

Κεφάλαιο Έλεγχος λειτουργίας φρένου αλυσίδας).

Σύμβολα επάνω στη συσκευή

Γενικό προειδοποιητικό σύμβολο

Πριν από την έναρξη χρήσης διαβάστε

τις οδηγίες χρήσης και όλες τις

υποδείξεις ασφαλείας.

Κατά την εργασία με τη συσκευή να

φοράτε κατάλληλα προστατευτικά

κεφαλιού, γυαλιά και ωτοασπίδες.

Κατά την εργασία με τη συσκευή φοράτε

αντιολισθητικά υποδήματα ασφαλείας.

Κατά την εργασία με τη συσκευή να

φοράτε αντιολισθητικά και

ανθεκτικά

γάντια.

134 Ελληνικά

Προστατευτικός ρουχισμός

 ΚΙΝΔΥΝΟΣ

Θανατηφόρος κίνδυνος λόγω κοψίματος. Κατά την

εργασία με το εργαλείο φοράτε κατάλληλα

προστατευτικά ρούχα. Τηρείτε τους τοπικούς

κανονισμούς πρόληψης ατυχημάτων.

Προστασία κεφαλής

Κατά την εργασία με τη συσκευή φοράτε κατάλληλο

προστατευτικό κράνος κατά EN 397 και με σήμανση

CE.

Κατά την εργασία με τη συσκευή φοράτε ωτοασπίδες

κατά EN 352-1 και με σήμανση CE.

Για προστασία από εκσφενδονιζόμενα θραύσματα,

φοράτε κατάλληλα προστατευτικά γυαλιά κατά EN 166

ή με σήμανση CE. Ή φορέστε προστατευτική ζελατίνα

ματιών κατά EN 1731 και με σήμανση CE.

Μπορείτε να

προμηθευτείτε προστατευτικά κράνη με

ενσωματωμένες ωτοασπίδες και προστατευτικό ματιών

από τα ειδικά εμπορικά καταστήματα.

Μπουφάν αλυσοπρίονου

Κατά την εργασία φοράτε μπουφάν αλυσοπρίονου κατά

EN 381-11 με σήμανση CE για προστασία του επάνω

μέρους του σώματος.

Προστατευτικά γάντια

Κατά την εργασία με τη συσκευή φοράτε κατάλληλα

προστατευτικά γάντια με εξοπλισμό προστασίας για

κόψιμο κατά EN 381-7 και με σήμανση CE.

Προστατευτικό ποδιού

Όταν εργάζεστε με τη συσκευή, φοράτε κατάλληλα

προστατευτικά ποδιού με ολόπλευρη προστασία κατά

EN 381-5 και με σήμανση CE.

Υποδήματα ασφαλείας

Κατά την εργασία με τη συσκευή φοράτε αντιολισθητικά

υποδήματα ασφαλείας κατά EN 20345 που φέρουν την

εικόνα ενός αλυσοπρίονου. Αυτό διασφαλίζει ότι τα

υποδήματα ασφαλείας συμμορφώνονται με το πρότυπο

EN 381-3.

Αν χρησιμοποιείτε μόνο περιστασιακά το αλυσοπρίονο,

το έδαφος είναι επίπεδο και υπάρχει μικρός κίνδυνος να

σκοντάψετε ή να μπερδευτείτε σε θάμνους, μπορείτε να

χρησιμοποιείτε υποδήματα ασφαλείας με μπροστινά

χαλύβδινα προστατευτικά και περικνημίδες προστασίας

κατά EN 381-9.

Περιγραφή συσκευής

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο

μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό

υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε

στη συσκευασία).

Εικόνα βλ. τις σελίδες εικόνων

Εικόνα A

1 Αλυσίδα

2 Λάμα οδήγησης

3 Δόντι οδηγός

4 Καπάκι δοχείου λαδιού αλυσίδας

5 Προστατευτικό χεριών / Μοχλός φρένου αλυσίδας

6 Χειρολαβή, πίσω

7 Διακόπτης συσκευής

8 Πλήκτρο απασφάλισης διακόπτη συσκευής

9 Πλήκτρο απασφάλισης μπαταριών

10 Κάλυμμα

11 Χειρολαβή, εμπρός

12 Δακτύλιος ρύθμισης τάνυσης αλυσίδας

13 Κουμπί τάνυσης αλυσίδας

14 Δόντι συγκράτησης αλυσίδας

15 Πινακίδα τύπου

16 Λάδι αλυσίδας

17 Προστατευτικό αλυσίδας

18 *Μπαταρία Battery Power 18V

19 *Ταχυφορτιστής Battery Power 18V

* Προαιρετικά

Θανάσιμος κίνδυνος από ανάκρουση

του αλυσοπρίονου. Μην ακουμπάτε ποτέ

τα αντικείμενα που πρόκειται να κόψετε

με το άκρο της λάμας.

Θανάσιμος κίνδυνος από ανεξέλεγκτες

κινήσεις του αλυσοπρίονου. Πάντα να

κρατάτε το αλυσοπρίονο με τα δύο χέρια.

Θανάσιμος κίνδυνος από ανεξέλεγκτες

κινήσεις του αλυσοπρίονου. Μην κρατάτε

ποτέ τη συσκευή

με το ένα μόνο χέρι.

Μην εκθέτετε τη συσκευή σε βροχή ή

υγρασία.

Η εγγυημένη στάθμη ηχητικής πίεσης

που αναγράφεται στην ετικέτα είναι 101

dB.

Το φρένο αλυσίδας λύνεται.

Το φρένο αλυσίδας ενεργοποιείται και η

αλυσίδα κοπής μπλοκάρεται.

Περιστρέψτε, ώστε να ρυθμίσετε την

τάνυση της αλυσίδας:

= η αλυσίδα τεντώνεται

= η αλυσίδα χαλαρώνει

Κατεύθυνση κίνησης της αλυσίδας (η

σήμανση βρίσκεται κάτω από το καπάκι)

Κλείδωμα κουμπιού τάνυσης αλυσίδας

Ξεκλείδωμα κουμπιού τάνυσης αλυσίδας

Ελληνικά 135

Συστοιχία μπαταριών

Η συσκευή μπορεί να λειτουργήσει με συστοιχία

μπαταριών 18 V Kärcher Battery Power .

Συναρμολόγηση

Τοποθέτηση αλυσίδας και λάμας

몇 ΠΡΟΣΟΧΗ

Κοφτερή αλυσίδα

Τραυματισμός από κόψιμο

Σε όλες τις εργασίες στην αλυσίδα φοράτε

προστατευτικά γάντια.

1. Λύστε το κουμπί τάνυσης αλυσίδας και αφαιρέστε το

κάλυμμα.

Εικόνα B

2. Περάστε την αλυσίδα στη λάμα. Εδώ δώστε

προσοχή στη φορά περιστροφής της αλυσίδας.

Εικόνα C

3. Περάστε την αλυσίδα γύρω από τον οδοντωτό

τροχό και τοποθετήστε τη λάμα.

Εικόνα D

4. Τοποθετήστε το κάλυμμα και σφίξτε το κουμπί

τάνυσης αλυσίδας.

Εικόνα E

5. Ρυθμίστε την τάνυση της αλυσίδας (βλ. Κεφάλαιο

Ρύθμιση τάνυσης αλυσίδας).

6. Τοποθετήστε το προστατευτικό αλυσίδας.

Εικόνα F

Θέση σε λειτουργία

Πλήρωση δοχείου λαδιού αλυσίδας

1. Αν χρειάζεται, καθαρίστε την περιοχή γύρω από το

άνοιγμα πλήρωσης από ροκανίδια και ρύπους.

2. Αφαιρέστε το καπάκι του δοχείου λαδιού αλυσίδας.

Εικόνα G

3. Γεμίστε αργά το δοχείο με λάδι αλυσίδας.

Εικόνα H

4. Αν χρειάζεται, καθαρίστε τυχόν χυμένο λάδι

αλυσίδας με πανί.

5. Κλείστε το δοχείο του λαδιού αλυσίδας με το καπάκι.

Έλεγχος τάνυσης αλυσίδας

몇 ΠΡΟΣΟΧΗ

Κοφτερή αλυσίδα

Τραυματισμός από κόψιμο

Σε όλες τις εργασίες στην αλυσίδα φοράτε

προστατευτικά γάντια.

1. Αφαιρέστε το προστατευτικό αλυσίδας.

Εικόνα I

2. Τραβήξτε προσεκτικά την αλυσίδα.

Εικόνα J

Η απόσταση μεταξύ λάμας και αλυσίδας πρέπει να

είναι 3-4 mm.

3. Αν χρειάζεται, ρυθμίστε την τάνυση της αλυσίδας

(βλ. Κεφάλαιο Ρύθμιση τάνυσης αλυσίδας).

Τοποθέτηση μπαταρίας

1. Ωθήστε τη συστοιχία μπαταριών στην υποδοχή της

συσκευής, μέχρι να ακούσετε τον ήχο εφαρμογής.

Εικόνα K

Λειτουργία

Βασικός τρόπος χειρισμού

1. Εξετάστε το δέντρο και τα κλαδιά για ζημιές όπως

π.χ. για σήψη.

Σε περίπτωση κατεστραμμένων ή σάπιων κλαδιών,

ζητήστε τη συμβουλή ενός επαγγελματία

δενδροκόμου.

2. Αφαιρέστε το προστατευτικό αλυσίδας.

3. Κρατήστε καλά τη συσκευή και με τα δύο χέρια.

Ενεργοποίηση συσκευής

1. Τραβήξτε το προστατευτικό χεριών ή τον μοχλό

φρένου αλυσίδας στην κατεύθυνση της λαβής.

Εικόνα L

Το φρένο αλυσίδας λύνεται.

2. Πιέστε το πλήκτρο απασφάλισης του διακόπτη

συσκευής.

Εικόνα M

3. Πιέστε τον διακόπτη της συσκευής.

Η συσκευή αρχίζει να λειτουργεί.

Διακοπή λειτουργίας

1. Αφήστε τον διακόπτη της συσκευής.

Η συσκευή σταματά.

2. Πιέστε το προστατευτικό χεριών ή τον μοχλό φρένου

αλυσίδας στην κατεύθυνση της λάμας.

Εικόνα N

Το φρένο αλυσίδας ενεργοποιείται και η αλυσίδα

κοπής μπλοκάρεται.

3. Αφαιρέστε την μπαταρία από τη συσκευή (βλ.

κεφάλαιο Αφαίρεση μπαταρίας).

Τεχνικές εργασίας

Θέση λειτουργίας

 ΚΙΝΔΥΝΟΣ

Μη ελεγχόμενες κινήσεις του αλυσοπρίονου

Θανατηφόρος κίνδυνος λόγω κοψίματος

Πριν από την κοπή σχεδιάστε την τομή και διαγνώστε

τους πιθανούς κινδύνους.

Κρατάτε πάντα σταθερά το αλυσοπρίονο και με τα δύο

χέρια.

 Μην κρατάτε το αλυσοπρίονο ευθυγραμμισμένο με

τον άξονα του σώματος.

Εικόνα O

 Κρατάτε το αλυσοπρίονο στο πλάι του σώματος,

ώστε να

μην βρίσκονται μέλη του σώματος μέσα στο

πεδίο κίνησης της αλυσίδας κοπής.

 Κρατάτε τη μέγιστη δυνατή απόσταση από το προς

κοπή υλικό.

 Ποτέ μην εργάζεστε ανεβασμένοι σε σκάλα ή

ανεβασμένοι επάνω στο δέντρο.

 Ποτέ μην εργάζεστε πατώντας σε σημεία που δεν

είναι σταθερά.

Τράβηγμα / Ανάκρουση

 ΚΙΝΔΥΝΟΣ

Μη ελεγχόμενες κινήσεις του αλυσοπρίονου

Θανατηφόρος κίνδυνος λόγω κοψίματος

Πριν από την κοπή σχεδιάστε την τομή και διαγνώστε

τους πιθανούς κινδύνους.

Κρατάτε πάντα σταθερά το αλυσοπρίονο και με τα δύο

χέρια.

Το τράβηγμα και η ανάκρουση είναι φαινόμενα που

συμβαίνουν κυρίως στην αντίθετη κατεύθυνση κίνησης

της αλυσίδας στο προς κοπή υλικό.

Εικόνα

1 Τράβηγμα

2 Ανάκρουση

136 Ελληνικά

Όταν κατά την κοπή με την κάτω πλευρά της λάμας -

ευθεία κοπή - η αλυσίδα κοπής πιαστεί ή χτυπήσει σε

σταθερό αντικείμενο στο ξύλο, το αλυσοπρίονο μπορεί

να τραβηχτεί απότομα προς το υλικό κοπής.

 Για να αποφεύγετε το τράβηγμα, να εφαρμόζετε

πάντα σταθερά το δόντι οδηγό.

Όταν κατά την κοπή με

την επάνω πλευρά της λάμας -

ανάποδη κοπή - η αλυσίδα κοπής πιαστεί ή χτυπήσει σε

σταθερό αντικείμενο στο ξύλο, το αλυσοπρίονο μπορεί

να κινηθεί προς τον χρήστη.

 Για να αποφύγετε την ανάκρουση:

 Μην αφήνετε να μαγκώσει το πάνω μέρος της

λάμας.

 Μην στρέφετε τη λάμα μέσα στην τομή.

Ανάκρουση

 ΚΙΝΔΥΝΟΣ

Μη ελεγχόμενες κινήσεις του αλυσοπρίονου

Θανατηφόρος κίνδυνος λόγω κοψίματος

Πριν από την κοπή σχεδιάστε την τομή και διαγνώστε

τους πιθανούς κινδύνους.

Κρατάτε πάντα σταθερά το αλυσοπρίονο και με τα δύο

χέρια.

Σε περίπτωση ανάκρουσης, το αλυσοπρίονο

εκσφενδονίζεται απότομα και ανεξέλεγκτα προς την

κατεύθυνση του χρήστη.

Η ανάκρουση προκαλείται όταν π.χ. η αλυσίδα κοπής

στο επάνω τμήμα της άκρης της λάμας βρει τυχαία

κάποιο εμπόδιο ή μαγκώσει.

Εικόνα Q

 Πάντοτε να κρατάτε το αλυσοπρίονο έτσι ώστε να

μπορείτε να αντισταθείτε στις δυνάμεις

ανάκρουσης. Μην αφήνετε το αλυσοπρίονο.

 Κατά την κοπή μην γέρνετε πολύ προς τα εμπρός.

 Μην σηκώνετε το αλυσοπρίονο πάνω από το ύψος

του ώμου.

 Περιμένετε πάντα μέχρι η αλυσίδα να φτάσει στον

μέγιστο αριθμό στροφών και κόψτε με τέρμα το

γκάζι.

 Μην κόβετε με την άκρη του αλυσοπρίονου.

 Σε τομή που έχει ήδη ξεκινήσει τοποθετήστε τη λάμα

μόνο με μεγάλη προσοχή.

 Προσέξτε τη θέση του κορμού και τις

δυνάμεις που

μπορεί να κλείσουν το διάκενο της τομής και να

φρακάρουν την αλυσίδα.

 Κατά το κλάδεμα μην κόβετε ποτέ ταυτόχρονα

πολλά κλαδιά.

 Χρησιμοποιείτε μόνο κοφτερές και καλά τεντωμένες

αλυσίδες.

 Χρησιμοποιείτε αλυσίδα με μειωμένο κίνδυνο

ανάκρουσης και λάμα με μικρή κεφαλή.

Προγραμματισμός της κατεύθυνσης πτώσης και

της διαδρομής διαφυγής

 ΚΙΝΔΥΝΟΣ

Πτώση δέντρου

Κίνδυνος - θάνατος

Οι υλοτομικές εργασίες θα πρέπει να εκτελούνται μόνο

από κατάλληλα εκπαιδευμένα άτομα.

Κατά τον προγραμματισμό της κατεύθυνσης πτώσης,

τηρείτε τα εξής:

 Η απόσταση έως την επόμενη θέση εργασίας

πρέπει να είναι τουλάχιστον 2,5 φορές το μήκος

δέντρου.

 Μην εκτελείτε υλοτομικές εργασίες υπό συνθήκες

ισχυρών ανέμων.

Το δέντρο μπορεί

να πέσει με ανεξέλεγκτο τρόπο.

 Προσδιορίστε την κατεύθυνση πτώσης βάσει του

μεγέθους του δέντρου, της κατάστασης του εδάφους

(κλίση) και των καιρικών συνθηκών.

 Το δέντρο να πέφτει πάντα μόνο σε σημείο χωρίς

βλάστηση, ποτέ επάνω σε άλλα δέντρα.

Για κάθε έναν από τους συμμετέχοντες, πρέπει να

σχεδιαστεί διαδρομή διαφυγής. Εδώ ισχύει:

 Σχεδιάστε τη διαδρομή

διαφυγής περίπου 45°

διαγώνια στην κατεύθυνση της πτώσης.

Εικόνα R

 Ελευθερώστε τη διαδρομή διαφυγής από τυχόν

εμπόδια.

 Μην τοποθετείτε εργαλεία και εξοπλισμό επάνω στη

διαδρομή διαφυγής.

 Όταν εργάζεστε σε απότομη πλαγιά, σχεδιάστε τη

διαδρομή διαφυγής παράλληλα προς την πλαγιά.

 Όταν χρησιμοποιείτε τη διαδρομή διαφυγής,

προσέχετε τα κλαδιά που τυχόν πέφτουν

και την

κορυφή του δένδρου.

Προετοιμασία χώρου εργασίας στον κορμό

1. Καθαρίστε τον χώρο εργασίας δίπλα στον κορμό

από κλαδιά, φρύγανα και εμπόδια.

Να διασφαλίζεται σταθερή έδραση.

2. Καθαρίστε σχολαστικά τη βάση του κορμού, π.χ. με

τσεκούρι.

Άμμος, πέτρες και άλλες ξένες ύλες στομώνουν την

αλυσίδα.

3. Αφαιρέστε τυχόν μεγάλες επιφανειακές ρίζες.

a Κόψτε τις ρίζες κάθετα.

Εικόνα S

b Κόψτε τις ρίζες οριζόντια.

c Αφαιρέστε το κομμένο κομμάτι ρίζας από την

περιοχή εργασίας.

Δημιουργία τομής υλοτόμησης

 ΚΙΝΔΥΝΟΣ

Πτώση δέντρου

Κίνδυνος - θάνατος

Οι υλοτομικές εργασίες θα πρέπει να εκτελούνται μόνο

από κατάλληλα εκπαιδευμένα άτομα.

1. Βεβαιωθείτε ότι κανένας δεν κινδυνεύει από την

πτώση του δέντρου. Οι φωνές μπορεί να

καλύπτονται από τον θόρυβο του κινητήρα και να

μην ακούγονται.

Στην περιοχή υλοτόμησης επιτρέπεται να είναι

παρόντα μόνο άτομα που σχετίζονται

με την

υλοτόμηση.

2. Σχηματίστε την εγκοπή πτώσης σε ορθή γωνία

προς την κατεύθυνση της πτώσης.

a Όσο το δυνατόν πιο κοντά στο έδαφος, κάντε

οριζόντια τομή (τομή πέλματος) σε περίπου το 1/

3 της διαμέτρου του κορμού.

Εικόνα T

b Κάνετε λοξή τομή (τομή στέγης) υπό γωνία

περίπου 45-60°.

3. Δημιουργήστε την τομή υλοτόμησης.

a Δημιουργήστε

την τομή υλοτόμησης παράλληλα

με την τομή πέλματος και τουλάχιστον 50 mm

ψηλότερα.

b Προχωρήστε την τομή υλοτόμησης τόσο, ώστε να

παραμείνει λωρίδα κορμού πλάτους τουλάχιστον

50 mm.

Η λωρίδα κορμού εμποδίζει τη στρέψη του

δέντρου και την πτώση του σε λάθος

κατεύθυνση.

Ελληνικά 137

Καθώς η τομή υλοτόμησης προσεγγίζει τη

λωρίδα κορμού, το δέντρο θα πρέπει να αρχίσει

να πέφτει.

4. Αν υπάρχει κίνδυνος να μην πέσει το δέντρο στην

επιθυμητή κατεύθυνση ή να πέσει προς τα πίσω και

να φρακάρει την αλυσίδα, σταματήστε την κοπή.

Χρησιμοποιήστε σφήνες για να επεκτείνετε την τομή

και κατεβάστε

το δέντρο στην επιθυμητή

κατεύθυνση.

5. Αν το δέντρο αρχίσει να πέφτει, τραβήξτε το

αλυσοπρίονο έξω από την τομή.

6. Απενεργοποιήστε τη συσκευή.

7. Ενεργοποιήστε το φρένο της αλυσίδας.

8. Αποθέστε το αλυσοπρίονο.

9. Ακολουθήστε τη σχεδιασμένη διαδρομή διαφυγής.

Κοπή λυγισμένου ξύλου

 ΚΙΝΔΥΝΟΣ

Μη ελεγχόμενες κινήσεις αλυσοπρίονου και υλικού

κοπής

Θανατηφόρος τραυματισμός από κόψιμο, τραυματισμός

από το υλικό κοπής

Πριν από την κοπή σχεδιάστε την τομή και διαγνώστε

τους πιθανούς κινδύνους.

Κρατάτε πάντα σταθερά το αλυσοπρίονο και με τα δύο

χέρια

Λυγισμένο ξύλο δημιουργείται όταν πιέζεται ένας

κορμός, ένα κλαδί, ένα ριζωμένο κούτσουρο ή μια

παραφυάδα από άλλο ξύλο.

1. Προσέξτε το λυγισμένο ξύλο, καθώς υπάρχει ο

κίνδυνος να επιστρέψει στην αρχική του θέση.

Εικόνα U

2. Κόψτε προσεκτικά το λυγισμένο ξύλο από την

πλευρά πίεσης (βλ. επίσης Κεφάλαιο Τεμαχισμός

λυγισμένου κορμού).

Εικόνα V

Κλάδεμα

 ΚΙΝΔΥΝΟΣ

Ανάκρουση

Θανατηφόρος τραυματισμός από κόψιμο

Κατά το κλάδεμα να προσέχετε, να μην παγιδευτεί η

λάμα ή η αλυσίδα.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αλλαγή κατανομής βάρους κατά το κλάδεμα

Κίνδυνος τραυματισμού λόγω ανεξέλεγκτης κίνησης του

κορμού

Επιλέξτε την περιοχή εργασίας έτσι, ώστε να

αποφεύγονται πιθανοί κίνδυνοι.

 Κλαδέψτε στην κατεύθυνση ανάπτυξης των

κλαδιών.

Εικόνα W

 Κλαδέψτε από πάνω προς τα κάτω.

 Αφήστε τα κάτω μεγαλύτερα κλαδιά ως στηρίγματα

για να κρατήσετε το δέντρο πάνω από

το έδαφος.

 Στηρίξτε το αλυσοπρίονο όσο το δυνατόν

περισσότερο.

 Μην κλαδεύετε πατώντας επάνω στον κορμό.

 Μην κόβετε με την άκρη της λάμας.

 Προσέχετε τα λυγισμένα κλαδιά. Κλαδιά που είναι

λυγισμένα να κόβονται από κάτω προς τα πάνω.

 Ποτέ μην κόβετε πολλά κλαδιά ταυτόχρονα.

 Απομακρύνετε τακτικά τα κομμένα κλαδιά

από τον

χώρο εργασίας.

Τεμαχισμός κορμού

 ΚΙΝΔΥΝΟΣ

Μη ελεγχόμενες κινήσεις του αλυσοπρίονου

Θανατηφόρος κίνδυνος λόγω κοψίματος

Πριν από την κοπή σχεδιάστε την τομή και διαγνώστε

τους πιθανούς κινδύνους.

Κρατάτε πάντα σταθερά το αλυσοπρίονο και με τα δύο

χέρια.

ΠΡΟΣΟΧΗ

Ζημιά στην αλυσίδα λόγω επαφής με το έδαφος

Προσέχετε ώστε η αλυσίδα να μην ακουμπά στο έδαφος.

1. Εφαρμόστε το αλυσοπρίονο στο δόντι οδηγό.

2. Κόψτε τον κορμό ομοιόμορφα.

Τεμαχισμός λυγισμένου κορμού

 ΚΙΝΔΥΝΟΣ

Μη ελεγχόμενη κίνηση του αλυσοπρίονου

Θανατηφόρος τραυματισμός από κόψιμο

Κατά τον τεμαχισμό λυγισμένων κορμών, τηρείτε

οπωσδήποτε τη σειρά με τομή εκτόνωσης στην πλευρά

κατάθλιψης και τομή διαχωρισμού στην πλευρά

εφελκυσμού.

 Ο κορμός υποστηρίζεται από 2 πλευρές:

a Για την τομή εκτόνωσης στην πλευρά κατάθλιψης

κόψτε περίπου το 1/3 της διαμέτρου του κορμού

από επάνω.

Εικόνα X

b Κάντε την τομή διαχωρισμού στην πλευρά

εφελκυσμού από κάτω.

 Ο κορμός υποστηρίζεται από 1 πλευρά:

a Για την τομή εκτόνωσης στην πλευρά κατάθλιψης

κόψτε περίπου το 1/3 της διαμέτρου του κορμού

από κάτω.

Εικόνα Y

b Κάντε την τομή διαχωρισμού στην πλευρά

εφελκυσμού από επάνω.

Αφαίρεση μπαταρίας

Υπόδειξη

Σε περίπτωση μη χρήσης για μεγάλα διαστήματα

αφαιρέστε την μπαταρία από τη συσκευή και

προστατέψτε την από αναρμόδια χρήση.

1. Τραβήξτε το πλήκτρο απασφάλισης της μπαταρίας

στην κατεύθυνση της μπαταρίας.

Εικόνα Z

2. Για να απασφαλίσετε την μπαταρία πιέστε το

πλήκτρο απασφάλισης.

3. Αφαιρέστε την μπαταρία από τη συσκευή.

Τερματισμός λειτουργίας

1. Αφαιρέστε την μπαταρία από τη συσκευή (βλ.

κεφάλαιο Αφαίρεση μπαταρίας).

2. Καθαρίστε τη συσκευή (βλ. κεφάλαιο Καθαρισμός

συσκευής).

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος.

몇 ΠΡΟΣΟΧΗ

Ανεξέλεγκτη λειτουργία

Τραυματισμός από κόψιμο

Πριν τη μεταφορά αφαιρέστε τη μπαταρία από τη

συσκευή.

138 Ελληνικά

Μεταφέρετε τη συσκευή μόνο με τοποθετημένο το

προστατευτικό αλυσίδας.

1. Αφαιρέστε την μπαταρία (βλ. κεφάλαιο Αφαίρεση

μπαταρίας).

2. Πιέστε το προστατευτικό χεριών ή τον μοχλό φρένου

αλυσίδας στην κατεύθυνση της λάμας.

Εικόνα N

Το φρένο αλυσίδας είναι ενεργοποιημένο.

3. Τοποθετήστε το προστατευτικό αλυσίδας.

Εικόνα F

4. Μεταφέρετε τη συσκευή μόνο από τη λαβή και

με τη

λάμα προς τα πίσω.

5. Για μεγαλύτερες αποστάσεις αδειάστε το δοχείο

λαδιού αλυσίδας.

a Αφαιρέστε το καπάκι του δοχείου λαδιού

αλυσίδας.

Εικόνα G

b Αδειάστε το λάδι αλυσίδας σε κατάλληλο δοχείο.

c Βιδώστε το καπάκι του δοχείου λαδιού αλυσίδας.

6. Κατά τη μεταφορά σε οχήματα στερεώστε τη

συσκευή έναντι ολίσθησης και ανατροπής.

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Κατά την αποθήκευση προσέξτε το βάρος της συσκευής.

몇 ΠΡΟΣΟΧΗ

Ανεξέλεγκτη λειτουργία

Τραυματισμός από κόψιμο

Πριν την αποθήκευση αφαιρέστε τη μπαταρία από τη

συσκευή.

Αποθηκεύστε τη συσκευή μόνο με τοποθετημένο το

προστατευτικό αλυσίδας.

1. Αφαιρέστε την μπαταρία (βλ. κεφάλαιο Αφαίρεση

μπαταρίας).

2. Πιέστε το προστατευτικό χεριών ή τον μοχλό φρένου

αλυσίδας στην κατεύθυνση της λάμας.

Εικόνα N

Το φρένο αλυσίδας είναι ενεργοποιημένο.

3. Τοποθετήστε

το προστατευτικό αλυσίδας.

Εικόνα F

4. Αδειάστε το δοχείο λαδιού αλυσίδας.

a Αφαιρέστε το καπάκι του δοχείου λαδιού

αλυσίδας.

Εικόνα G

b Αδειάστε το λάδι αλυσίδας σε κατάλληλο δοχείο.

c Βιδώστε το καπάκι του δοχείου λαδιού αλυσίδας.

5. Αν η συσκευή αποθηκευτεί για περισσότερο από

ένα μήνα, λαδώστε την αλυσίδα για προστασία από

σκουριά.

Φυλάσσετε τη συσκευή σε ξηρό και καλά αεριζόμενο

χώρο. Κρατήστε μακριά από διαβρωτικές ουσίες

όπως γεωργικά χημικά και αλάτια εκχιονισμού. Μην

αποθηκεύετε τη συσκευή στην ύπαιθρο.

Φροντίδα και συντήρηση

몇 ΠΡΟΣΟΧΗ

Ανεξέλεγκτη λειτουργία

Τραυματισμός από κόψιμο

Κατά τη διάρκεια όλων των εργασιών στη συσκευή να

αφαιρείτε από τη συσκευή τη μπαταρία.

몇 ΠΡΟΣΟΧΗ

Κοφτερή αλυσίδα

Τραυματισμός από κόψιμο

Σε όλες τις εργασίες στην αλυσίδα φοράτε

προστατευτικά γάντια.

Καθαρισμός συσκευής

1. Αφαιρέστε τη μπαταρία (βλ. Κεφάλαιο Αφαίρεση

μπαταρίας).

2. Χρησιμοποιήστε βούρτσα για να καθαρίσετε την

αλυσίδα από υπολείμματα κοπής και βρομιές.

Εικόνα AA

3. Καθαρίστε το περίβλημα και τις λαβές με μαλακό,

στεγνό πανί.

4. Μετά από κάθε καθαρισμό ελέγχετε τη λειτουργία

του φρένου αλυσίδας (βλ. Κεφάλαιο Έλεγχος

λειτουργίας φρένου αλυσίδας).

Προθεσμίες συντήρησης

Πριν από κάθε έναρξη χρήσης

Πριν από κάθε έναρξη χρήσης, πρέπει να κάνετε τα

ακόλουθα:

 Εξετάστε τη στάθμη λαδιού αλυσίδας, αν χρειάζεται

συμπληρώστε λάδι αλυσίδας (βλ. Κεφάλαιο

Πλήρωση δοχείου λαδιού αλυσίδας).

 Εξετάστε την τάνυση της αλυσίδας (βλ. Κεφάλαιο

Έλεγχος τάνυσης αλυσίδας).

 Εξετάστε αν η αλυσίδα είναι επαρκώς κοφτερή, αν

χρειάζεται αντικαταστήστε την αλυσίδα (βλ.

Κεφάλαιο Αντικατάσταση αλυσίδας και λάμας).

 Εξετάστε τη συσκευή για ζημιές.

 Ελέγξτε όλες τις βίδες, παξιμάδια και μπουλόνια για

σωστή εφαρμογή.

 Ελέγξτε τη λειτουργία του φρένου αλυσίδας (βλ.

Κεφάλαιο Έλεγχος λειτουργίας φρένου αλυσίδας).

Ανά 5 ώρες λειτουργίας

 Κάθε 5 ώρες λειτουργίας ελέγχετε τη λειτουργία του

φρένου

αλυσίδας (βλ. Κεφάλαιο Έλεγχος

λειτουργίας φρένου αλυσίδας).

Εργασίες συντήρησης

Έλεγχος λειτουργίας φρένου αλυσίδας

1. Ενεργοποιήστε τη συσκευή.

2. Κατά τη διάρκεια λειτουργίας της συσκευής, γυρίστε

το χέρι στην μπροστινή λαβή έτσι, ώστε να ωθήσετε

το προστατευτικό χεριών ή τον μοχλό φρένου

αλυσίδας με το πίσω μέρος του χεριού προς τη

λάμα.

Το φρένο αλυσίδας ενεργοποιείται.

Η αλυσίδα πρέπει να σταματήσει.

3. Τραβήξτε

το προστατευτικό χεριών ή τον μοχλό

φρένου αλυσίδας στην κατεύθυνση της λαβής.

Η αλυσίδα πρέπει να ελευθερωθεί.

Ρύθμιση τάνυσης αλυσίδας

1. Αφαιρέστε την μπαταρία (βλ. κεφάλαιο Αφαίρεση

μπαταρίας).

2. Χαλαρώστε το κουμπί τάνυσης αλυσίδας.

Εικόνα AB

3. Με τον δακτύλιο ρυθμίστε την τάνυση της αλυσίδας.

Εικόνα AC

4. Εξετάστε την τάνυση της αλυσίδας.

Εικόνα J

Η απόσταση μεταξύ λάμας και αλυσίδας πρέπει να

είναι 3-4 mm.

5. Σφίξτε το κουμπί τάνυσης αλυσίδας.

Αντικατάσταση αλυσίδας και λάμας

몇 ΠΡΟΣΟΧΗ

Κοφτερή αλυσίδα

Τραυματισμός από κόψιμο

Ελληνικά 139

Σε όλες τις εργασίες στην αλυσίδα φοράτε

προστατευτικά γάντια.

1. Αφαιρέστε την μπαταρία (βλ. κεφάλαιο Αφαίρεση

μπαταρίας).

2. Λύστε το κουμπί τάνυσης αλυσίδας και αφαιρέστε το

κάλυμμα.

Εικόνα AD

3. Αφαιρέστε τη λάμα μαζί με τη διάταξη τάνυσης

αλυσίδας.

Εικόνα AE

4. Για να αντικαταστήσετε τη λάμα, αφαιρέστε τη

διάταξη τάνυσης αλυσίδας.

Εικόνα AF

5. Απορρίψτε

σωστά την παλιά αλυσίδα και, αν

χρειάζεται, τη λάμα.

6. Κατά περίπτωση, τοποθετήστε τη διάταξη τάνυσης

αλυσίδας στη νέα λάμα.

Εικόνα AG

7. Περάστε τη νέα αλυσίδα στη λάμα. Εδώ δώστε

προσοχή στη φορά περιστροφής της αλυσίδας.

Εικόνα C

8. Περάστε την αλυσίδα γύρω από τον οδοντωτό

τροχό και τοποθετήστε τη λάμα.

Εικόνα D

9. Τοποθετήστε το κάλυμμα και σφίξτε το κουμπί

τάνυσης αλυσίδας.

Εικόνα E

10. Ρυθμίστε την τάνυση της αλυσίδας (βλ. Κεφάλαιο

Ρύθμιση τάνυσης αλυσίδας).

Αντιμετώπιση βλαβών

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις

οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη

βοήθεια του ακολούθου πίνακα. Σε περίπτωση

αμφιβολίας ή σε περίπτωση βλάβης που δεν

αναγράφεται εδώ μπορείτε να απευθύνεστε στο

εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

Με την αύξηση της παλαιότητας, η απόδοση της

συστοιχίας μπαταριών θα μειώνεται

ακόμη και με

σωστή φροντίδα, και τελικά όταν φορτίζεται πλήρως, ο

πλήρης χρόνος λειτουργίας δεν θα επιτυγχάνεται. Αυτό

δεν αποτελεί ελάττωμα.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι

εκδίδονται από την αρμόδια εταιρεία διανομής μας.

Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από

εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης,

εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε

περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή

σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα

εξυπηρέτησης πελατών, προσκομίζοντας το

παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Τεχνικά στοιχεία

Με την επιφύλαξη τεχνικών αλλαγών.

Τιμή δονήσεων

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η αναγραφόμενη τιμή δονήσεων μετρήθηκε με

τυποποιημένη μέθοδο ελέγχου και επιτρέπεται να

χρησιμοποιείται για τη σύγκριση των συσκευών.

Η αναγραφόμενη τιμή δονήσεων επιτρέπεται να

χρησιμοποιείται για προσεγγιστική εκτίμηση της

καταπόνησης.

Ανάλογα με τον τρόπο που χρησιμοποιείται η συσκευή,

η πρόκληση δονήσεων σε στιγμιαία χρήση της

συσκευής ενδέχεται να αποκλίνει από τη

αναγραφόμενη

συνολική τιμή.

Σφάλμα Αιτία Αντιμετώπιση

Η συσκευή δεν τίθεται σε

λειτουργία

Οι μπαταρίες είναι άδειες.  Φορτίστε τις μπαταρίες.

Οι μπαταρίες είναι χαλασμένες.  Αντικαταστήστε τις μπαταρίες.

Οι μπαταρίες δεν έχουν τοποθετηθεί

σωστά.

 Σπρώξτε τις μπαταρίες στην υποδοχή,

ώσπου να κουμπώσουν.

Η συσκευή σταματά κατά

τη διάρκεια της

λειτουργίας

Η μπαταρία υπερθερμάνθηκε  Περιμένετε, μέχρι η θερμοκρασία της

μπαταρίας να πέσει σε επιτρεπτές τιμές.

Ο κινητήρας υπερθερμάνθηκε  Διακόψτε την εργασία και αφήστε το μοτέρ

να κρυώσει.

CNS 18-

Στοιχεία ισχύος συσκευής

Τάση λειτουργίας V18

Ταχύτητα της αλυσίδας στο

ρελαντί

m/s 10

Όγκος δοχείου λαδιού αλυσίδας ml 200

Μετρημένες τιμές κατά EN 60745-1, EN 60745-2-13

Στάθμη ηχητικής πίεσης L

dB(A) 87,9

Αβεβαιότητα Κ

dB(A) 3,0

Στάθμη ηχητικής ισχύος L

dB(A) 98,9

Αβεβαιότητα Κ

dB(A) 1,4

Τιμή κραδασμών χεριού-βραχίονα

εμπρός χειρολαβής

m/s

3,5

Τιμή κραδασμών χεριού-βραχίονα

πίσω χειρολαβής

m/s

5,2

Αβεβαιότητα Κ m/s

1,5

Διαστάσεις και βάρη

Μήκος x πλάτος x ύψος mm 735 x

230 x

247

Μήκος λάμας mm 300

μήκος κοπής mm 250

Βήμα αλυσίδας in (mm) 0,375

(9,525)

Βάρος (χωρίς μπαταρίες)kg3,2

CNS 18-

140 Türkçe

Συσκευές με τιμή δονήσεων σε χέρι-

βραχίονα > 2,5 m/s² (βλ. κεφάλαιο Τεχνικά

χαρακτηριστικά στο εγχειρίδιο χρήσης)

몇 ΠΡΟΣΟΧΗ ● Η αδιάκοπη χρήση της

συσκευής για πολλές ώρες μπορεί να προκαλέσει

αίσθημα μουδιάσματος. ● Για προστασία των χεριών

φοράτε ζεστά γάντια. ● Κάνετε τακτικά διαλείμματα από

την εργασία.

Δήλωση συμμόρφωσης EΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω

του σχεδιασμού και του τύπου κατασκευής της καθώς

και στην έκδοση την οποία έχουμε διαθέσει στην αγορά

πληροί τις σχετικές βασικές απαιτήσεις για την

ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση

τροποποίησης της μηχανής που δεν έχει συμφωνηθεί

με εμάς

, αυτή η δήλωση ακυρώνεται.

Προϊόν: Αλυσοπρίονο μπαταρίας

Τύπος: 1.444-00x.x

Σχετικές Οδηγίες ΕΕ

2014/30/EΕ

2006/42/EΚ (+2009/127/EΚ)

2011/65/EΕ

2000/14/ΕΚ (+2005/88/ΕΚ)

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Εφαρμοζόμενη διαδικασία αξιολόγησης

συμμόρφωσης

2000/14/EΚ και τροποποιημένη από 2005/88/EΚ:

Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

Μετρημένη:98,9

Εγγυημένη:101

Ο αρμόδιος φορέας, 0197 TÜV Rheinland LGA

Products GmbH, Tillystarße 2 D - 90431 Nürnberg,

Γερμανία, διενήργησε την εξέταση τύπου ΕΚ, αριθμός

πιστοποιητικού: BM 50452503 0001

Οι υπογράφοντες ενεργούν

κατ’ εντολή και με

πληρεξούσιο από το διοικητικό συμβούλιο.

Πληρεξούσιος τεκμηρίωσης: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Winnenden, 2018/09/01

İçindekiler

Genel uyarılar

Cihazı ilk defa kullanmadan önce bu güvenlik

talimatlarını, orijinal işletim kılavuzunu, akü pa-

ketinin yanında verilen güvenlik talimatlarını ve

ekteki akü paketi / şarj aleti orijinal işletim kıla-

vuzunu okuyun. Bu bilgilere göre hareket edin. Kılavuz-

ları daha sonra tekrar kullanmak ya da cihazın sonraki

kullanıcılarına iletmek üzere saklayın.

İşletim kılavuzundaki uyarıların yanında yasa koyucu-

nun belirlediği güvenlik ve kaza önleme yönetmeliğini

dikkate almalısınız.

Güvenlik bilgileri

Motorlu testerelerle çalışırken yaralanma tehlikesi

çok yüksektir, çünkü yüksek zincir hızları ve keskin

testere dişleri ile çalışılır. Motorlu testerelerle çalış-

ma ile ilgili emniyet önlemlerine ve davranış kuralla-

rına mutlaka uyulmalıdır.

Belirtilen güvenlik talimatlarına ek olarak ülkelere özgü

güvenlik ve eğitim yönetmelikleri (örneğin makamlar,

meslek sendikaları ya da sosyal fonlar) dikkate alınma-

lıdır. Motorlu testerelerin kullanımı yerel yönetmelikler

uyarınca kısıtlanmış olabilir (günlük ya da mevsimlik).

Yerel yönetmelikleri dikkate alın.

Tehlike kademeleri

 TEHLIKE

● Ağır bedensel yaralanmalar ya da ölüme neden olan

direkt bir tehlikeye yönelik uyarı.

몇 UYARI

● Ağır bedensel yaralanmalar ya da ölüme neden ola-

bilecek olası tehlikeli bir duruma yönelik uyarı.

몇 TEDBIR

● Hafif yaralanmalara neden olabilecek olası tehlikeli

bir duruma yönelik uyarı.

DIKKAT

● Maddi hasarlara neden olabilecek olası tehlikeli bir

duruma yönelik uyarı.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Genel uyarılar...................................................... 140

Güvenlik bilgileri.................................................. 140

Amaca uygun kullanım........................................ 144

Çevre koruma...................................................... 144

Aksesuarlar ve yedek parçalar............................ 144

Teslimat kapsamı ................................................ 144

Güvenlik tertibatları ............................................. 144

Cihazdaki simgeler.............................................. 145

Koruyucu giysi..................................................... 145

Cihaz açıklaması................................................. 145

Montaj ................................................................. 146

İşletime alma ....................................................... 146

İşletme................................................................. 146

Taşıma................................................................. 148

Depolama............................................................ 149

Koruma ve bakım ................................................ 149

Arıza durumunda yardım..................................... 150

Garanti ................................................................ 150

Teknik bilgiler....................................................... 150

Titreşim değeri..................................................... 150

AB Uygunluk Beyanı ........................................... 150

Türkçe 141

Elektrikli aletler için genel güvenlik bilgileri

몇 UYARI

● Tüm güvenlik bilgilerini ve talimatları okuyun.

Güvenlik bilgileri ile talimatlara uyulmaması elektrik

çarpmasına ve / veya ağır yaralanmalara neden ola-

bilir. Tüm güvenlik bilgilerini ve talimatları, gele-

cekte kullanılabilmesi için itinayla muhafaza edin.

Güvenlik bilgilerinde kullanılan "elektrikli alet" kavramı

şebeke elektriği ile çalışan elektrikli aletler (şebeke kab-

losu ile) ve akü ile çalışan elektrikli aletler (şebeke kab-

losu olmaksızın) anlamına gelmektedir.

1 İşyeri güvenliği

a Çalışma alanınızı temiz tutun ve iyi aydınlatın.

Düzensizlik veya aydınlatılmamış çalışma alanı

kazalara neden olabilir.

b Elektrikli alet ile yanıcı sıvılar, gazlar veya toz-

lar içeren ve patlama tehlikesi olan ortamda

çalışmayın. Elektrikli aletleri toz veya buharlar

alevlendirebilecek kıvılcımlar oluşturur.

c Elektrikli aleti kullanırken çocukları ve diğer

kişileri uzak tutun. Dikkatiniz dağılırsa cihaz

kontrolünü kaybedebilirsiniz.

2 Elektrik güvenliği

a Elektrikli aletin bağlantı fişi prize tam girmeli-

dir. Fiş asla değiştirilmemelidir. Adaptör fişini,

topraklı elektrikli aletlerle birlikte kullanma-

yın. Değiştirilmeyen fişler ve uygun prizler, elekt-

rik çarpması riskini azaltır.

b Boru, kalorifer, fırın ve buzdolabı gibi topraklı

yüzeylerle beden temasından kaçının. Vücu-

dunuz topraklanırsa elektrik çarpması riski artar.

c Elektrikli aletleri yağmur ve rutubetten uzak

tutun. Elektrikli aletin içine su girdiğ

inde elektrik

çarpması riski oluşur.

d Kabloyu elektrikli aleti taşımak, asmak veya

fişi prizden çekmek gibi amacına uygun olma-

yarak kullanmayın. Kabloyu sıcaktan, yağdan,

sivri kenarlardan veya hareket eden alet par-

çalarından uzak tutun. Hasarlı veya dolanmış

bağlantı kabloları elektrik çarpması riskini artırır.

e Elektrikli aletle açık havada çalışırken, dış

alanlara da uygun bir uzatma kablosu kulla-

nın. Dış alana uygun olarak tasarlanmış bir uzat-

ma kablosunun kullanılması, elektrik çarpması

riskini azaltır.

f Elektrikli aletin rutubetli bir ortamda kullanıl-

masından kaçınılamıyorsa bir hatalı akım ko-

ruma şalteri kullanın.

Hatalı elektrik akımına

karşı koruyucu bir şalterin kullanılması, elektrik

çarpma riskini azaltır.

3 Kişilerin güvenliği

a Ne yaptığınıza dikkat edin ve elektrikli aletle

çalışırken düşünerek hareket edin. Yorgunsa-

nız veya uyuşturucu, alkol veya ilaç alımı etki-

si altındaysanız elektrikli aleti kullanmayın.

Elektrikli aleti kullanırken bir anlık bir dikkatsizlik,

ciddi yaralanmalara neden olabilir.

b Kişisel koruyucu donanım kullanın ve koruyu-

cu gözlüğünü daima takın. Elektrikli aletin türü-

ne ve kullanımına göre toz maskesi, kaymaz

koruyucu ayakkabılar, koruyucu kask ve koruyu-

cu kulaklık gibi kişisel koruyucu donanımları kul-

lanmak yaralanma riskini azaltır.

c Aletin istenmeden iş

letime alınmasını önle-

yin. Elektrikli aleti akım beslemesine ve/veya

aküye bağlamadan önce ve tutup taşıma es-

nasında aletin kapalı olduğundan emin olun.

Cihazı taşırken parmağınız şalterin üzerinde olur-

sa veya alet açık konumdayken akım beslemesi-

ne bağlarsanız kazalara neden olabilirsiniz.

d Elektrikli aleti çalıştırmadan ayar aletlerini ve-

ya tornavidaları uzaklaştırın. Dönen bir cihaz

parçasında yer alan bir takım veya anahtar yara-

lanmalara neden olabilir.

e Anormal bir beden duruşundan kaçının. Gü-

venli bir konuma geçin ve daima dengede du-

run. Böylece elektrikli aleti, beklenmeyen

durumlarda daha iyi kontrol edebilirsiniz.

f Uygun kıyafetler giyin. Bol kıyafet giymeyin

veya takı takmayın. Saçlarınızı, kıyafetinizi ve

eldivenlerinizi hareketli parçalardan uzak tu-

tun.

Gevşek kıyafetler, takılar veya uzun saçlar

dönen parçalar tarafından yakalanabilir.

g Toz emici ve toz tutucu takılabiliyorsa bunla-

rın bağlanmış olduğundan ve doğru kullanıl-

dığından emin olun. Bir toz emiş donanımının

kullanılması tozdan dolayı oluşabilecek tehditleri

azaltabilir.

4 Elektrikli aletin kullanımı ve bakımı

a Cihaza aşırı yük yüklemeyin. Her çalışma için

ona uygun elektrikli aleti kullanın. Uygun elekt-

rikli aletle, belirtilen kapasite aralığında daha iyi

ve daha güvenli çalışırsınız.

b Şalteri arızalı olan elektrikli aleti kullanmayın.

Açıl

ıp kapanamayan elektrikli aletler tehlikelidir

ve bunların onarılması gerekir.

c Cihaz ayarlarını yaparken, aksesuar parçaları-

nı değiştirirken veya aleti kaldırırken elektrik

fişini prizden çıkarın ve/veya aküyü çıkarın.

Bu önlem, elektrikli aletin istenmeden çalışmasını

engeller.

d Kullanılmayan elektrikli aletleri çocukların

ulaşamayacağı bir yerde muhafaza edin. Ci-

haza yabancı olan ve bu talimatları okumayan

hiç kimsenin aletle çalışmasına izin vermeyin.

Elektrikli aletlerin tecrübesiz kişiler tarafından kul-

lanılması tehlikelidir.

e Elektrikli aletin bakımını dikkatle yapın. Hare-

ketli parçalarının kusursuz şekilde çalışıp ça-

lışmadığını ve sıkışıp sıkışmadığını,

parçaların kırık olup olmadığını veya elektrikli

aletin işlevini etkileyen herhangi bir hasar

olup olmadığını kontrol edin. Aleti kullanma-

dan önce hasarlı parçaları onarın. Birçok kaza-

nın nedeni, bakımı kötü yapılan elektrikli

aletlerdir.

f Kesim takımlarını keskin ve temiz tutun. İyi ba-

kılan, keskin kenarlı kesici aletler daha az takılır

ve daha kolay kullanılır.

g Elektrikli aleti, aksesuarlarını, takımlar

ı vs. bu

talimatlara uygun olarak kullanın. Çalışma

şartlarını ve yapılacak faaliyeti dikkate alın.

Elektrikli aletlerin öngörülen kullanımın dışında

kullanılması tehlikeli durumlara yol açabilir.

5 Akü paketlerinin kullanımı ve bakımı

a Akü paketini sadece üretici tarafından onay-

lanmış şarj cihazları ile şarj edin. İlgili akü pa-

keti için uygun olmayan şarj cihazları, yangına

sebep olabilir.

b Cihazı sadece uygun bir akü paketi ile birlikte

kullanın. Başka bir akü paketinin kullanılması,

yaralanmalara veya yangına yol açabilir.

c Kullanmadığınızda akü paketini ataç, bozuk

para, anahtar, çivi, cıvata gibi metal nesneler-

den veya kısa devreye neden olabilecek diğer

142 Türkçe

küçük metal nesnelerden uzak tutun. Kısa

devre, yangına veya patlamaya neden olabilir.

d Duruma göre akü paketinden sıvı çıkabilir. Te-

mastan kaçının. Sıvıya temas etmeniz halin-

de, ilgili yeri suyla iyice yıkayın. Sıvının

gözünüze girmesi durumunda hemen tıbbi

yardıma başvurun. Akü sıvısı, ciltte döküntülere

ve yanmaya neden olabilir.

6 Servis

a Elektrikli aletin onarımı sadece uzman ele-

manlar tarafından ve sadece orijinal yedek

parçalar kullanılarak yapılmalıdır. Böylelikle

aletin güvenliğinin korunması temin edilmektedir.

Ek Genel Güvenlik Talimatları

Not ● Yönetmelikler, bazı bölgelerde bu cihazın kulla-

nımını kısıtlayabilmektedir. Yerel makamlarınıza danı-

şın.



TEHLIKE ● Cihazın kontrolsüz hareketleri so-

nucu kesilerek yaralanma nedeniyle hayati tehlike söz

konusudur. Uzuvları hareketli parçalardan uzak tutun.

● Savrulan veya düşen nesnelerden kaynaklanan yara-

lanma tehlikesi. Cihaza 15 m veya daha yakın mesafe-

de insanlar, özellikle de çocuklar veya hayvanlar varsa

cihazı asla kullanmayın. ● Cihaz üzerinde değişiklik

yapmanıza izin verilmez.

몇 UYARI ● Çocuklar veya bu talimatlara aşina ol-

mayan kişiler bu cihazı kullanmamalıdır. Yerel yönetme-

likler cihazı kullanan kişinin yaşını sınırlayabilir. ● Olası

tehlikeleri görebilmek için çalışma alanını önünüzde

herhangi bir engel olmadan görebilmelisiniz. Cihazı sa-

dece iyi bir aydınlatma altında kullanın. ● Çalıştırma-

dan önce cihazın ve zincir freni ile emniyet tertibatları

dahil olmak üzere tüm kumanda elemanlarının düzgün

çalıştığından emin olun. Gevşek kapak olup olmadığını

kontrol edin, tüm korumaların ve tutamakların doğru ve

güvenli bir şekilde bağlandığından emin olun. Cihazı,

durumu kusursuz değilse kullanmayın. ● Tutamaktaki

cihaz şalteri düzgün bir şekilde açılmıyorsa veya kapan-

mıyorsa cihazı asla çalıştırmayın. ● Cihazı çalıştırma-

dan önce aşınmış veya hasarlı parçaları değiştirin.

● Denge kaybı nedeniyle geri tepme riski. Normal olma-

yan bir duruştan kaçının, sabit, güvenli bir konuma ge-

çin ve dengede durun. ● Cihazı derhal durdurun ve

hasar olup olmadığını kontrol edin veya cihaz yere düş-

tüyse, bir yere çarptıysa ya da anormal şekilde titriyorsa

titreşimin nedenini belirleyin. Hasarın yetkili servis tara-

fından onarılmasını veya cihazın değiştirilmesini sağla-

yın.

몇

TEDBIR ● Cihazı kullanırken koruyucu gözlük

ve kulaklık, sıkı ve sağlam eldivenler ve koruyucu başlık

kullanın. Yapılan iş toz oluşumuna sebep oluyorsa bir

yüz maskesi kullanın.

● Cihaz ile çalışırken uzun paçalı

ağır bir pantolon, sağlam bir ayakkabı ve ele iyi oturan

bir eldiven kullanın. Çıplak ayak çalışmayın. Mücevher

takmayın, sandalet veya kısa pantolon giymeyin.

● Sıkı

oturmayan giysiler, saçlar veya takılar, cihazın hareketli

parçaları tarafından kapıldığında yaralanma tehlikesi

söz konusudur. Giysi ve takıları, makinenin hareketli

parçalarından uzak tutun. Uzun saçları toplayın. ● Ko-

ruyucu kulaklık, uyarı seslerini durma kabiliyetinizi kısıt-

layabilir, bu nedenle çalışma alanında ve çalışma

alanının yakınlarında olası tehlikelere dikkat edin.

● Sadece üretici tarafından onaylanmış olan aksesuar-

ları ve yedek parçaları kullanın. Orijinal aksesuarlar ve

orijinal yedek parçalar, cihazın güvenli ve arızasız çalış-

masını sağlar.

Motorlu testereler için güvenlik bilgileri

 Testere çalışırken tüm uzuvları testere zincirin-

den uzak tutun. Testereyi başlatmadan önce tes-

tere zincirine hiçbir şeyin temas etmemesini

sağlayın. Motorlu testerelerle çalışırken bir dakika-

lık dikkatsizlik kıyafet veya uzuvların testere zinciri

tarafından kavranmasına neden olabilir.

 Motorlu testereyi daima sağ elinizle arka tutama-

ğından ve sol elinizle ön tutamağından tutun.

Motorlu testerenin diğer şekilde tutulması yaralan-

ma riskini artırır ve uygulanamaz.

 Elektrikli alet sadece izolasyonlu tutma yüzeyle-

rinde tutulabilir, çünkü testere zinciri kapalı hat-

lara temas edebilir. Akım ileten tellere temas eden

testere zincirleri elektrikli aletin metal parçalarını

akım iletir hale getirir ve elektrik çarpmasına neden

olabilir.

 Koruyucu gözlük ve koruyucu kulaklık kullanın.

Baş, eller, bacaklar ve ayaklar için diğer koruyu-

cu donanımlar önerilir. Uygun koruma giysisi etraf-

ta uçan germe malzemesi ve testere zincirine

yanlışlıkla dokunulması

ndan kaynaklanan yaralan-

ma tehlikesini azaltır.

 Ağaç üzerinde motorlu testere ile çalışmayın.

Ağaç üzerinde işletilmesi sırasında yaralanma tehli-

kesi vardır.

 Daima sabit durmasına ve motorlu testereyi sa-

dece sağlam, güvenli ve düz bir zeminde kullan-

maya dikkat edin. Kaygan zemin veya bir merdiven

gibi sağlam olmayan durma yüzeyleri dengenin ya

da motorlu testere üzerindeki kontrolün kaybolması-

na neden olabilir.

 Gerilim altında bulunan bir dalı keserken bunun

geri sıçrayacağını göz önünde bulundurun. Ah-

şap liflerdeki gerilim serbest kalırsa gerilen dal kul-

lanıcıya isabet edebilir ve/veya motorlu testerenin

kontrolü kaybedilebilir.

 Çalı ve genç ağaçları keserken özellikle dikkatli

olun. İnce malzeme testere zincirinin içinde sıkışa-

bilir ve çarpmaya veya dengenin bozulmasına ne-

den olabilir.

 Motorlu testereyi kapalıyken ön tutamağından

tutarak, testere zinciri vücudunuzdan uzakta ola-

cak şekilde taşı

yın. Motorlu testereyi taşırken

veya saklarken her zaman koruyucu kapağını

kapatın. Motorlu testere dikkatli kullanılırsa çalışan

testere zincirine yanlışlıkla dokunma olasılığı azalır.

 Yağlama, zincir gerginliği ve aksesuar değişimi

için talimatlara uyun. Usulüne aykırı gerilmiş ya da

yağlanmış zincir ya kopabilir ya da geri tepme tehli-

kesini artırabilir.

 Sapları kuru, temiz, yağsız ve gressiz tutun. Yağ-

lı, gresli saplar kaygandır ve kontrolün kaybedilme-

sine yol açar.

 Sadece ahşap biçin. Motorlu testereyi uygun ol-

mayan çalışmalar için kullanmayın. Örnek: Mo-

torlu testereyi plastik, kagir yapı ya da ahşap

olmayan montaj malzemelerini biçmek için kul-

lanmayın. Motorlu testerenin usulüne ayk

ırı çalış-

malarda kullanılması tehlikeli durumlara neden

olabilir.

Türkçe 143

Geri tepme nedenleri ve bunların önlenmesi

Kılavuz rayın ucu bir cisme temas ederse ya da ahşap

bükülürse ve testere zinciri kesikte sıkışırsa geri tepme

meydana gelebilir.

Rayın ucuyla temas etmesi bazı durumlarda bu sırada

kılavuz rayın yukarı ve kullanıcı yönünde çarptığı arka-

ya doğru beklenmedik tepkilere neden olabilir.

Testere zincirinin kılavuz rayın üst köşesine sıkışması

rayın aniden kullanıcı yönüne geri çarpmasına neden

olabilir.

Bu tepkilerden her biri testere üzerindeki hakimiyetin

kaybolmasına ve muhtemelen ağır yaralanmalara ne-

den olabilir. Sadece motorlu testerenin içine takılmış gü-

venlik tertibatlarına güvenmeyin. Motorlu testere

kullanıcısı olarak kazasız ve yaralanmadan çalışmak

için çeşitli önlemler almalısınız.

Geri tepme, elektrikli aletin yanl

ış veya hatalı kullanım-

dan kaynaklanır. Aşağıda tarif edilen uygun tedbirler sa-

yesinde bunun önüne geçilebilir:

 Testereyi iki elinizle sıkıca tutun, bu sırada baş

parmak ve parmaklarla motorlu testerenin sapını

kavrayın. Vücudunuzu ve kollarınızı, geri tepme

kuvvetine dayanabileceğiniz konumda tutun.

Uygun önlemler alındığında kullanıcı geri tepme

kuvvetlerine hakim olabilir. Motorlu testereyi asla bı-

rakmayın.

 Anormal beden duruşunu önleyiniz ve omuz hi-

zasının üzerinde biçme işlemi yapmayın. Bu sa-

yede ray ucuyla beklenmedik bir şekilde temas

önlenir ve beklenmedik durumlarsa motorlu testere-

nin kontrolü daha iyi korunması sağlanır.

 Daima üretici tarafından belirlenen yedek raylar

ve testere zincirleri kullanın. Yanlış yedek raylar

ve testere zincirleri zincirin kopmasına ve/veya geri

tepmeye neden olabilir.

 Testere zincirinin bilenmesi ve bak

ımı için üreti-

ci talimatlarına uyun. Çok alçak derinlik sınırlayıcı-

lar geri tepme eğilimini artırır.

Motorlu testereler için ek güvenlik talimatları

Not ● Kärcher, ilk kullanımda ağaç gövdelerinin teste-

re tezgahı üzerinde kesilmesini önerir. ● Motorlu teste-

reyi kullanırken büyük yaralar için ilk yardım çantası ve

yardım için bir çağrı aracı bulundurun. Çalışma alanının

yakınında daha büyük ve daha kapsamlı bir ilk yardım

çantası bulunmalıdır.

몇

UYARI ● Sağlam bir duruş ve temiz bir çalışma

alanı sağlayın ve cihazı kullanmadan önce düşen dalla-

ra karşı bir geri çekilme yolu planlayın. ● Yağ sisi ve ta-

laştan sakının. Gerekirse bir maske veya solunum

cihazı kullanın. ● Motorlu testereyi daima iki elinizle tu-

tun. Tutamakları baş parmağınız bir tarafta, kalan par-

maklarınız diğer tarafta olacak şekilde tutun. Arka

tutamağı sağ elinizle ve ön tutamağı sol elinizle tutun.

● Yaralanma tehlikesi. Cihazda hiçbir değişiklik yapma-

yın. Cihazı, üretici tarafından önerilmeyen ek parçaları

veya aygıtları çalıştırmak için kullanmayın. ● Cihazı ça-

lıştırmadan önce testere zincirinin herhangi bir nesneye

temas etmediğinden emin olun. ● Yanlış gerdirilmiş bir

testere zincirinin kılavuz rayından çıkması durumunda

ciddi yaralanmalar veya ölüm tehlikesi söz konusudur.

Her kullanımdan önce zincir gerginliğini kontrol edin.

Zincirin uzunluğu sıcaklığa bağlıdır.

● Tüm korumala-

rın, tutamakların ve pençe dayanağının düzgün bir şe-

kilde sabitlendiğinden ve iyi durumda olduğundan emin

olun. ● Yanlış çalışma biçimi nedeniyle ciddi yaralan-

malar:

 Motorlu testere ile çalışırken her zaman dikkatli ve

çalışma alanınıza hakim olmanız gerekir. Çalışma

alanının boyutu yapılacak işleme ve ağacın veya iş

parçasının boyutuna bağlıdır. Bir ağacı kesmek, ör-

neğin boyuna kesme işlemine göre daha büyük bir

çalışma alanını gerektirir.

 Kesme işlemini asla vücudunuz kılavuz rayı ve zin-

cir ile aynı hizadayken gerçekleştirmeyin. Bu saye-

de geri tepme durumunda zincirin başınıza veya

vücudunuza isabet etme tehlikesini azaltmış olursu-

nuz.

 Kesme işlemi sırası

nda ileri geri hareketleri yapma-

yın, işlemi zincirin yapmasına izin verin, zinciri kes-

kin tutun ve zinciri kesiğe bastırmaya çalışmayın.

 Kesimin sonunda testereye basınç uygulamayın.

Testere odunu kestiği sırada testerenin yükünü al-

maya hazır olun.

 Kesme işlemi sırasında motorlu testereyi durdurma-

yın. Testere kesme işlemini bitirene kadar testerenin

çalışmasına izin verin.

● Güvenli bir şekilde desteklenen odun üzerinde basit

kesimler yaparak yeni motorlu testerenize alışın. Motor-

lu testerenizi uzun süre kullanmamanız durumunda bu

alıştırmayı tekrarlayın. ● Çapı 75 mm'den az olan as-

maları ve / veya çalılıkları kesmeyin. ● Aşağıda belirti-

len durumlarda cihazı durdurun, zincir frenini sabitleyin,

akü paketini çıkartın ve hareketli tüm parçaların tama-

men durduğundan emin olun:

 Cihazı temizlemeden veya bir blokajı kaldırmadan

önce.

 Cihazı gözetimsiz bırakacağınız zaman.

 Ek parçaları takmadan veya çıkarmadan önce.

 Cihazı kontrol etmeden, bakımını yapmadan veya

cihaz üzerinde çalışmadan önce.

몇 TEDBIR ● Motorlu testere ağır bir cihazdır.

Motorlu testereyi kullanan kişiler fiziksel olarak zinde ve

sağlıklı olmalıdır. Bu kişiler iyi görüş, çeviklik, denge ve

el becerilerine sahip olmalıdır. Bunlara ilişkin şüpheler

bulunuyorsa motorlu testere kullanılmamalıdır. ● Ci-

hazla çalışırken geri tepme sonucu yüzünüze ve kafanı-

za alacağınız bir darbe nedeniyle yaralanma riskini

azaltmak için her zaman ızgara vizörlü bir güvenlik kas-

kı takın.

Kalan riskler

몇 UYARI

● Cihaz belirtildiği şekilde kullanılsa da belirli bazı risk-

ler söz konusudur. Aşağıdaki tehlikeler, cihaz kulla-

nıldığında söz konusu olabilir:

 Titreşim, yaralanmalara neden olabilir. Her iş için

doğru takımı kullanın, öngörülen tutamakları kulla-

nın ve çalışma süresi ile maruz kalma süresini sınırlı

tutun.

 Gürültü, işitme hasarlarına neden olabilir. Koruyucu

kulaklık takın ve yüklenmeyi sınırlı tutun.

 Testere zincirinin açıktaki testere dişleriyle teması

nedeniyle kesik yaralanmaları.

 Öngörülemeyen, ani hareketler veya kılavuz rayının

geri tepmesi nedeniyle kesik yaralanmaları.

 Testere zincirinden fırlayan parçalardan kaynakla-

nan kesik yaralanmaları / enfeksiyon riski.

 Fı

rlayan nesneler nedeniyle yaralanmalar (talaş,

kıymıklar).

 Toz ve partiküllerin solunması.

 Cildin yağlayıcı / yağ ile temas etmesi.

144 Türkçe

Risklerin azaltılması

몇 TEDBIR

● Cihaz uzun süre kullanıldığında ellerde titreşime bağ-

lı olarak kan dolaşımı sorunlarına neden olabilir. Ge-

nel geçerli bir kullanım süresi belirlenemez, çünkü bu

birçok etki faktörlerine bağlıdır:

 Kötü kan dolaşımı nedeniyle kişisel kabiliyet (genel-

likle soğuk parmaklar, parmaklarda karıncalanma)

 Düşük ortam sıcaklığı. Elleri korumak için sıcak tu-

tan eldivenler kullanın.

 Sıkı kavrama nedeniyle kan dolaşımının engellen-

mesi.

 Kesintisiz işletim, molalarla bölünen işletimden da-

ha zararlıdır.

Cihaz düzenli, uzun süreli kullanıldığında ve ör. par-

maklarda karıncalanma, soğuk parmaklar gibi semp-

tomlar tekrar meydana geldiğinde bir doktora

şvurmalısınız.

Amaca uygun kullanım

 TEHLIKE

Amacına uygun olmayan kullanım

Kesme yaralarından kaynaklanan hayati tehlike

Cihazı sadece amacına uygun bir şekilde kullanın.

 Motorlu testere sadece kişisel kullanım için tasarlan-

mıştır.

 Motorlu testere sadece açık alanda çalışmak için ta-

sarlanmıştır.

 Motorlu testere güvenlik nedenlerinden dolayı her

zaman iki elle güvenli bir şekilde tutulmalıdır.

 Motorlu testere dalları, budakları, gövdeleri ve kiriş-

leri kesmek için geliştirilmiştir. Kılavuz rayının kes-

me uzunluğu, kesilen malzemenin mümkün olan

maksimum çapını belirler.

 Motorlu testere sadece odun kesmek için kullanıl-

malıdır.

 Motorlu testereyi ıslak ortamda veya yağmurda kul-

lanmayın.

 Motorlu testereyi sadece iyi aydı

nlatılmış bir ortam-

da kullanın.

 Modifikasyonlar ve cihaz üzerinde üretici tarafından

izin verilmeyen değişiklikler güvenlik nedenlerinden

dolayı yasaktır.

Diğer her türlü kullanım yasaktır. İzin verilmeyen kulla-

nımdan kaynaklanan tehditlerden kullanıcı sorumludur.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen

ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dö-

nüştürülebilir malzemelerin yanı sıra yanlış kulla-

nılması veya yanlış imha edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak ci-

hazın usulüne uygun şekilde çalıştırılması için bu parça-

lar gereklidir. Bu sembol ile işaretlenen cihazlar evsel

atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad-

res: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar

kullanın. Bu parçalar cihazın güvenli ve arızasız çalış-

masını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres:

www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde göste-

rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik

olup olmadığını kontrol edin. Aksesuarların eksik olması

durumunda ya da nakliye hasarlarında yetkili satıcınızı

bilgilendirin.

Güvenlik tertibatları

몇 TEDBIR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas et-

meyin.

Geri tepme riski düşük olan zincir

Geri tepme riski düşük bir zincir, geri tepme olasılığını

azaltır.

Her testere dişinin önündeki rende dişleri (geçme bıçak-

ları), testere dişlerinin geri tepme bölgesinde çok derine

girmesini önler ve böylece geri tepmeyi azaltır.

Zincir döndürülürken bu güvenlik fonksiyonunun geçer-

siz kılınması riski vardır. Testere performansının düş-

mesi durumunda güvenlik nedenleriyle zincir

değiştirilmelidir. Bunun için yalnızca üretici tarafından

önerilen kılavuz rayı ve zincir kombinasyonunu kullanın.

Kılavuz rayları

Uçları küçük bir yarıçapa sahip olan kılavuz raylarında

genellikle daha düşük geri tepme riski vardır.

Bu nedenle, görev için kılavuz rayını yeterli uzunluğuna

sahip uygun bir zincir ile birlikte kullanın. Daha uzun kı-

lavuzlar kesme işlemi sırasında kontrol kaybı olasılığını

arttırır.

Her işletmeye almadan önce zincir gerginliğini kontrol

edin (bkz. Bölüm Zincir gerginliğinin kontrol edilmesi).

Zincir gerginliği doğru ayarlanmazsa küçük dalların (kı-

lavuz rayının tam uzunluğundan daha ince olanların)

kesilmesi, zincirin çıkma riskini artırır.

Zincir mandalı

Zincir mandalı, zincirin gevşemesi veya kopması halin-

de kullanıcıya doğru fırlamasını önler.

Pençe dayanağı

Entegre pençe dayanağı, bir kesim sırasında motorlu

testere stabilitesini sağlamak için dayanak noktası ola-

rak kullanılabilir.

Keserken pimler odunun kenarına girene kadar cihazı

ileri doğru bastırın. Arka kol kesim yönünde yukarı veya

aşağı doğru hareket ettirilirse, motorlu testere ile çalışır-

ken üstlenilen fiziksel yük azalır.

Zincir freni

Zincir frenleri acil durumda zincirin hızlı bir şekilde dur-

durulması için kullanılır.

El koruması / Kol zinciri freni kılavuz rayı yönünde bas-

tırıldığında zincirin derhal durması gerekir.

Zincir freni geri tepmeyi önleyemez, ancak kılavuz rayı-

nın bir geri tepme sonucu kullanıcıya çarpması duru-

munda yaralanma riskini azaltır.

Zincir freninin doğru çalışması, cihazı her işletmeye al-

madan önce kontrol edilmelidir (bkz. Bölüm Zincir freni

işlevinin kontrol edilmesi).

Türkçe 145

Cihazdaki simgeler Koruyucu giysi

 TEHLIKE

Kesme yaralarından kaynaklanan hayati tehlike. Cihaz

ile çalışmalar esnasında uygun koruyucu giysiler giyin.

Kazaların önlenmesine yönelik yerel yönetmelikleri dik-

kate alın.

Kask

Cihazla çalışırken, EN 397 standardına uygun ve CE

işaretli uygun bir güvenlik kaskı takın.

Cihazla çalışırken, EN 352-1 standardına uygun ve CE

işaretli bir koruyucu kulaklık kullanın.

Uçan kıymıklara karşı korunma için EN 166 standardına

uygun veya CE işaretli uygun koruyucu gözlük takın.

Veya EN 1731 standardına uygun ve CE işaretli bir kask

vizörü kullanın.

Yetkili satıcılarda entegre koruyucu kulaklığı ve vizörü

olan koruyucu kasklar temin edilebilir.

Motorlu testere ceketi

Cihazla çalışırken üst gövdeyi korumak için EN 381-11

standardına uygun ve CE işaretli bir motorlu testere ce-

keti kullanın.

Koruyucu eldiven

Cihazla çalışırken, EN 381-7 standardına uygun ve CE

işaretli kesik koruma ekipmanlarına sahip koruyucu el-

divenler kullanın.

Bacak koruyucu

Cihazla çalışırken, EN 381-5 standardına uygun ve CE

işaretli tam kapsamlı uygun bacak koruyucusu kullanın.

Güvenlik ayakkabıları

Cihazla çalışırken, EN 20345 standardına uygun ve mo-

torlu testere resmiyle işaretlenmiş kaymaz güvenlik

ayakkabılarını kullanın. Bu işaret, güvenlik ayakkabıla-

rının EN 381-3 standardına uygun olduğunu garanti

eder.

Motorlu testereyi yalnızca ara sıra kullanırsanız, zemin

düz ve çalılara takılma veya dolanma riski çok azsa, EN

381-9 standardına uygun çelik ön başlıklı güvenlik

ayakkabıları ve koruyucu tozluk kullanabilirsiniz.

Cihaz açıklaması

Bu kullanım kılavuzunda maksimum donanım açıklan-

maktadır. Modele bağlı olarak teslimat kapsamında

farklılıklar bulunur (bkz. ambalaj).

Resim için bkz. Grafik sayfaları

Şekil A

1 Zincir

2 Kılavuz rayı

3 Pençe dayanağı

4 Zincir yağı deposu kapağı

5 El koruması / Zincir freni kolu

6 Tutamak, arka

7 Cihaz şalteri

8 Cihaz şalteri kilit açma tuşu

9 Akü paketi kilit açma mekanizması tuşu

10 Kapak

11 Tutamak, ön

Genel uyarı sembolü

Cihazı devreye almadan önce işletim kı-

lavuzunu ve tüm güvenlik uyarılarını oku-

yun.

Çalışma sırasında uygun bir koruyucu

başlık, gözlük ve kulaklık takın.

Çalışma sırasında kaymaz güvenlik

ayakkabıları giyin.

Cihaz ile çalışma sırasında kaymaz ve

dayanıklı koruyucu eldiven takın.

Motorlu testerenin geri tepmesi nedeniy-

le hayati tehlike. Kesilecek olan nesnele-

re asla kılavuz rayının ucu ile temas

etmeyin.

Motorlu testerenin kontrolsüzce hareket

ettirilmesinden dolayı hayati tehlike. Mo-

torlu testereyi daima iki elinizle tutun.

Motorlu testerenin kontrolsüzce hareket

ettirilmesinden dolayı hayati tehlike. Ci-

hazı asla tek elle tutmayınız.

Cihazı yağmura veya nemli hava koşulla-

rına maruz bırakmay

ın.

Etiket üzerinde belirtilen, garanti edilen

ses basınç seviyesi değeri 101 dB.

Zincir freni serbest bırakılır.

Zincir freni sabitlenir ve testere zinciri

bloke edilir.

Zincir gerginliğini ayarlamak için çevirin:

= Zinciri gerdirme

= Zinciri gevşetme

Zincirin hareket yönü (işaretleme kapa-

ğın altındadır)

Zincir gerginliği topuzunun kilitlenmesi

Zincir gerginliği topuzu kilidinin açılması

146 Türkçe

12 Zincir gerginliğini ayarlamak için halka

13 Zincir gerginliği topuzu

14 Zincir mandalı

15 Tip etiketi

16 Zincir yağı

17 Zincir koruması

18 *Battery Power 18V akü paketi

19 *Battery Power 18V hızlı şarj aleti

* opsiyonel

Akü paketi

Cihaz, bir 18 V Kärcher Battery Power akü paketi ile ça-

lıştırılabilir.

Montaj

Zincir ve kılavuz rayı montajı

몇 TEDBIR

Keskin zincir

Kesme sonucu yaralanmalar

Zincir ile yaptığınız tüm çalışmalarda koruyucu eldiven

kullanın.

1. Zincir gerginliği topuzunu serbest bırakın ve kapağı

çıkarın.

Şekil B

2. Zinciri kılavuz rayının üzerine yerleştirin. Bu sırada

zincirin dönme yönüne dikkat edin.

Şekil C

3. Zinciri, zincir dişlisinin etrafına dolayın ve kılavuz ra-

yını yerleştirin.

Şekil D

4. Kapağı takın ve zincir gerginliği topuzunu sıkın.

Şekil E

5. Zincir gerginliğini ayarlayın, (bkz. Bölüm Zincir ger-

ginliğinin ayarlanması).

6. Zincir korumasını takın.

Şekil F

İşletime alma

Zincir yağı haznesinin doldurulması

1. Gerekirse doldurma ağzının etrafındaki alanı talaş

ve kirden arındırın.

2. Zincir yağı deposunun kapağını çıkarın.

Şekil G

3. Zincir yağını yavaşça depoya doldurun.

Şekil H

4. Gerekirse dökülen zincir yağını bir bezle giderin.

5. Zincir yağı deposunu kapakla kapatın.

Zincir gerginliğinin kontrol edilmesi

몇 TEDBIR

Keskin zincir

Kesme sonucu yaralanmalar

Zincir ile yaptığınız tüm çalışmalarda koruyucu eldiven

kullanın.

1. Zincir korumasını çıkarın.

Şekil I

2. Zinciri dikkatlice çekin.

Şekil J

Kılavuz rayı ile zincir arasındaki mesafe 3-4 mm ol-

malıdır.

3. Gerekirse zincir gerginliğini ayarlayın (bkz. bölüm

Zincir gerginliğinin ayarlanması).

Akü paketinin montajı

1. Akü paketini, duyulur şekilde yerine oturana kadar

cihaz yuvasına itin.

Şekil K

İşletme

Temel kullanım

1. Ağaçta ve dallarda çürük ve benzeri hasarlar olup

olmadığını kontrol edin.

Hasar görmüş veya çürümüş dallar için profesyonel

bir ağaç uzmanına danışın.

2. Zincir korumasını çıkarın.

3. Motorlu testereyi iki elinizle tutun.

Cihazın çalıştırılması

1. El koruması / zincir freninin kolunu tutamak yönünde

çekin.

Şekil L

Zincir freni serbest bırakılır.

2. Cihaz şalteri kilit açma tuşuna basın.

Şekil M

3. Cihaz şalterine basın.

Cihaz çalışır.

İşletmeyi iptal etme

1. Cihaz şalterini serbest bırakın.

Cihaz durur.

2. El korumasını / Kol zinciri frenini kılavuz rayına doğ-

ru bastırın.

Şekil N

Zincir freni sabitlenir ve testere zinciri bloke edilir.

3. Akü paketini cihazdan çıkarın (bkz. Bölüm Akü pa-

ketinin çıkartılması).

Çalışma teknikleri

Çalışma konumu

 TEHLIKE

Motorlu testerenin kontrolsüzce hareket ettirilmesi

Kesme yaralarından kaynaklanan hayati tehlike

Kesmeden önce kesimi planlayın ve tehlikeleri tespit

edin.

Motorlu testereyi daima iki elinizle sıkıca tutun.

 Motorlu testereyi gövde ekseninde yönlendirmeyin.

Şekil O

 Motorlu testereyi herhangi bir uzvun hareket alanın-

da bulunmayacak şekilde vücudun yanında tutun.

 Kesilen malzemeyle aranızda mümkün olduğunca

fazla mesafe bırakın.

 Asla bir merdivende veya ağaçta durarak çalışma-

yın.

 Asla stabil olmayan zeminde çalışmayın.

İçeri çekme / Geri tepme

 TEHLIKE

Motorlu testerenin kontrolsüzce hareket ettirilmesi

Kesme yaralarından kaynaklanan hayati tehlike

Kesmeden önce kesimi planlayın ve tehlikeleri tespit

edin.

Motorlu testereyi daima iki elinizle sıkıca tutun.

İçeri çekme / geri tepme, temel olarak kesilen malzeme-

nin zincir akış yönüne ters yönde gerçekleşen bir etkidir.

Şekil P

1 İçeri çekme

Türkçe 147

2 Geri tepme

Kılavuz rayının alt tarafı ile kesim yaparken (önden ke-

sim) testere zinciri sıkışırsa veya odunun içinde katı bir

nesneye temas ederse, motorlu testere ani bir şekilde

kesilen malzemeye doğru çekilebilir.

 İçeri çekilmekten kaçınmak için pençe dayanağını

daima güvenli bir şekilde yerleştirin.

Kılavuz rayının üst tarafı ile kesim yaparken (arkadan

kesim) testere zinciri sıkışırsa veya odunun içinde katı

bir nesneye temas ederse, motorlu testere kullanıcıya

doğru geri tepebilir.

 Bir geri tepmeyi önlemek için:

 Kılavuz rayının üst tarafını sıkıştırmayın.

 Kılavuz rayını kesim sırasında döndürmeyin.

Geri tepme

 TEHLIKE

Motorlu testerenin kontrolsüzce hareket ettirilmesi

Kesme yaralarından kaynaklanan hayati tehlike

Kesmeden önce kesimi planlayın ve tehlikeleri tespit

edin.

Motorlu testereyi daima iki elinizle sıkıca tutun.

Geri tepme sırasında motorlu testere aniden ve kontrol-

süz bir şekilde kullanıcı yönünde savrulur.

Geri tepme, örneğin üst bölgedeki testere zinciri isteme-

den bir engelle karşılaştığında ya da sıkıştığında mey-

dana gelir.

Şekil Q

 Motorlu testereyi her zaman geri tepme kuvvetine

dayanabilecek şekilde tutun. Motorlu testereyi bı-

rakmayın.

 Kesim yaparken çok fazla öne eğilmeyin.

 Motorlu testereyi omuz seviyesinin üzerinde taşıma-

yın.

 Her zaman zincir tam devir sayısına ulaşana kadar

bekleyin ve kesme işlemini tam gazda gerçekleşti-

rin.

 Testere rayının ucu ile kesim yapmayın.

 Kılavuz rayını

sadece çok dikkatli şekilde kesilmiş

bir bölüme yerleştirin.

 Gövdenin uzunluğuna, kesme açıklığını kapatabile-

cek ve testere zincirini sıkıştırabilecek kuvvetlere

dikkat edin.

 Dal kesme işlemi sırasında asla aynı anda birkaç

dalı kesmeyin.

 Sadece keskin ve uygun şekilde gerdirilmiş bir zin-

cirle çalışın.

 Düşük geri tepme riskine sahip bir zincir ve küçük

ray kafalı kılavuz rayı kullanın.

Düşme yönünü ve geri çekilme yolunu planlayın

 TEHLIKE

Düşen ağaç

Hayati tehlike

Ağaç kesme işleri sadece bunun için eğitilmiş kişiler ta-

rafından yapılabilir.

Düşme yönünü planlarken aşağıdakilere dikkat edin:

 Bir sonraki çalışma alanına olan mesafe en az 2,5

ağaç uzunluğunda olmalıdır.

 Şiddetli rüzgarda kesme çalışmaları yapmayın.

Ağaç kontrolsüz bir şekilde düşebilir.

 Ağacın büyüme yönü, arazi koşulları (eğim) ve hava

şartlarına göre düşme yönünü belirleyin.

 Ağacın asla diğer ağaçların üzerine değil, her za-

man bir boşluğa düşmesini sa

ğlayın.

Her çalışan için bir geri çekilme yolu planlanmalıdır. Bu-

nun için aşağıda belirtilenler geçerlidir:

 Geri çekilme yolunu düşme yönünün yaklaşık 45°

çapraz karşısı olarak belirleyin.

Şekil R

 Geri çekilme yolunu engellerden arındırın.

 Geri çekilme yoluna herhangi bir alet veya ekipman

koymayın.

 Dik bir yokuşta çalışırken, geri çekilme yolunu yoku-

şa paralel olarak planlayın.

 Geri çekilme yolunu kullanırken, düşen dallara dik-

kat edin ve tepe boşluğunu inceleyin.

Gövdedeki çalışma alanın hazırlanması

1. Gövdedeki çalışma alanını rahatsız edici dallardan,

çalılardan ve engellerden arındırın.

Güvenli zemini sağlayın.

2. Gövde ayağı

nı, örneğin bir balta ile iyice temizleyin.

Kum, taşlar ve diğer yabancı cisimler zinciri köreltir.

3. Büyük kökleri giderin.

a Kök kanalını dikey olarak kesin.

Şekil S

b Kök kanalını yatay olarak kesin.

cGevşek kök parçasını çalışma alanından çıkarın.

Düşürme kesiminin uygulanması

 TEHLIKE

Düşen ağaç

Hayati tehlike

Ağaç kesme işleri sadece bunun için eğitilmiş kişiler ta-

rafından yapılabilir.

1. Ağacın düşmesi sonucunda kimsenin tehlike altında

olmadığından emin olun. Motor gürültüsü olduğun-

da seslenmeler duyulmayabilir.

Kesim alanında, sadece kesimle meşgul olan kişiler

bulunmalıdır.

2. Düşürme çentiğini, kesme yönüne göre dik açı ola-

rak ayarlayın.

a Yere mümkün olduğunca yakın, gövde çapının

yaklaşık 1/3'ü üzerinde yatay bir kesim (taban ke-

sim) uygulayın.

Şekil T

bYaklaşık 45-60°'lik bir açıyla eğik bir kesim (çatı

kesim) yapın.

3. Düşürme kesimini uygulayın.

aDüşürme kesimini taban kesimine paralel ve en

az 50 mm daha yüksekte yap

ın.

bDüşürme kesimini yalnızca asgari 50 mm genişli-

ğinde kopma şeridi kalacak şekilde uygulayın.

Kopma şeridi, ağacın dönmesini ve yanlış yöne

düşmesini önler.

Düşürme kesimi kopma şeridine yaklaştığında,

ağaç düşmeye başlamalıdır.

4. Ağacın istenen yöne düşmemesi veya geriye doğru

sallanması ve testere zincirinin sıkışması riski varsa

düşürme kesimini sürdürmeyin. Kesimi genişletmek

ve ağacı istediğiniz yöne düşürmek için kamalar kul-

lanın.

5. Ağaç düşmeye başladığında, motorlu testereyi ke-

sikten çı

kartın.

6. Cihazı kapatın.

7. Zincir frenini sabitleyin.

8. Motorlu testereyi bırakın.

9. Planlanan geri çekilme yolunu takip edin.

148 Türkçe

Gerdirilmiş odunun kesilmesi

 TEHLIKE

Motorlu testerenin ve kesme malzemesinin kontrol-

süzce hareket ettirilmesi

Hayati tehlike yaratan kesik yaralanmaları, kesilen mal-

zemeden kaynaklanan yaralanmalar

Kesmeden önce kesimi planlayın ve tehlikeleri tespit

edin.

Motorlu testereyi daima iki elinizle sıkıca tutun

Gerdirilmiş odun; gövde, dal, çotuk veya fidanın başka

bir odun tarafından çekilmesiyle oluşur.

1. Orijinal konumuna geri sekme riski bulunduğu için

gerdirilmiş oduna dikkat edilmelidir.

Şekil U

2. Gerdirilmiş odunu basınçlı tarafından dikkatlice ke-

sin (ayrıca bkz. Bölüm Gerilim altındaki gövdenin

boyuna kesilmesi).

Şekil V

Dal kesme

 TEHLIKE

Geri tepme

Hayati tehlike yaratan kesik yaralanmaları

Dal kesme işlemi sırasında, kılavuz rayının / zincirin sı-

kışmamasına dikkat edin.

몇 UYARI

Dal kesme işlemi sırasında ağırlık dağılımının değiş-

mesi

Gövdenin kontrolsüz hareketinden dolayı yaralanma

riski

Çalışma alanını tehlike oluşturmayacak bir şekilde belir-

leyin.

 Dalları büyüme yönüne doğru kesin.

Şekil W

 Dalları yukarıdan aşağıya doğru kesin.

 Ağacı zeminden yukarıda tutmak için destek olarak

aşağıda daha büyük dallar bırakın.

 Motorlu testereyi mümkün olduğu kadar destekle-

yin.

 Dal kesme işlemini gövde üzerinde durarak gerçek-

leştirmeyin.

 Rayın ucu ile kesim yapmayın.

 Gerilim alt

ındaki dallara dikkat edin. Gerilim altında-

ki dalları aşağıdan yukarıya doğru kesin.

 Asla aynı anda birkaç dalı kesmeyin.

 Çalışma alanındaki kesilmiş dalları düzenli olarak

temizleyin.

Gövdenin boyuna kesilmesi

 TEHLIKE

Motorlu testerenin kontrolsüzce hareket ettirilmesi

Kesme yaralarından kaynaklanan hayati tehlike

Kesmeden önce kesimi planlayın ve tehlikeleri tespit

edin.

Motorlu testereyi daima iki elinizle sıkıca tutun.

DIKKAT

Zemine temas etme nedeniyle zincir hasarı

Zincirin yere temas etmemesine dikkat edin.

1. Motorlu testereyi pençe dayanağından yerleştirin.

2. Gövdeyi dengeli bir şekilde tamamen kesin.

Gerilim altındaki gövdenin boyuna kesilmesi

 TEHLIKE

Motorlu testerenin kontrolsüzce hareket ettirilmesi

Hayati tehlike yaratan kesik yaralanmaları

Gerilim altındaki gövdeyi boyuna keserken, basınç tara-

fındaki yük alma kesiği ve çeken taraftaki ayırma kesiği

sırasına mutlaka uyun.

 Gövde 2 taraftan desteklenir:

aBasınç tarafındaki yük alma kesiği için gövdeyi,

gövde çapının yaklaşık 1/3’ü kadar yukarıdan ke-

sin.

Şekil X

bAyırma kesiğini, çeken tarafın alt kısmından ger-

çekleştirin.

 Gövde 1 taraftan desteklenir:

aBasınç tarafındaki yük alma kesiği için gövdeyi,

gövde çapının yaklaşık 1/3’ü kadar aşağıdan ke-

sin.

Şekil Y

bAyırma kesiğini, çeken tarafın üst kısmından ger-

çekleştirin.

Akü paketinin çıkartılması

Not

Uzun süre çalışmaya ara verilecekse akü paketini ci-

hazdan çıkarın ve yetkisiz kişiler tarafından kullanılma-

sını engellemek için önlemler alın.

1. Akü paketi kilit açma tuşunu akü paketi yönünde çe-

kin.

Şekil Z

2. Akü paketinin kilidini açmak için akü paketi kilit açma

tuşuna basın.

3. Akü paketini cihazdan çıkarın.

İşletmenin tamamlanması

1. Akü paketini cihazdan çıkarın (bkz. Bölüm Akü pa-

ketinin çıkartılması).

2. Cihazı temizleyin (bkz. Bölüm Cihazı temizleme).

Taşıma

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma sırasında cihazın ağırlığını dikkate alın.

몇 TEDBIR

Kontrolsüz çalıştırma

Kesme sonucu yaralanmalar

Cihazı taşımadan önce aküyü cihazdan çıkartın.

Motorlu testereyi sadece zincir koruması takılıyken taşı-

yın.

1. Akü paketini çıkartın (bkz. Bölüm Akü paketinin çı-

kartılması).

2. El korumasını / Kol zinciri frenini kılavuz rayına doğ-

ru bastırın.

Şekil N

Zincir freni sabitlenmiştir.

3. Zincir korumasını takın.

Şekil F

4. Cihazı sadece tutamak üzerinden ve kılavuz rayı ile

birlikte geriye doğru hareket ettirin.

5. Uzun mesafelerde zincir yağı deposunu boşaltın.

aZincir yağı deposunun kapağını çı

kartın.

Şekil G

bZincir yağlama yağını uygun bir kaba doldurun.

cZincir yağı deposunun kapağını sıkın.

Türkçe 149

6. Cihazı, taşıt içerisinde taşırken kayma ve devrilme-

ye karşı emniyete alın.

Depolama

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Depolama sırasında cihazın ağırlığına dikkat edin.

몇 TEDBIR

Kontrolsüz çalıştırma

Kesme sonucu yaralanmalar

Cihazı depolamadan önce aküyü çıkarın.

Motorlu testereyi sadece zincir koruması takılıyken de-

polayın.

1. Akü paketini çıkartın (bkz. Bölüm Akü paketinin çı-

kartılması).

2. El korumasını / Kol zinciri frenini kılavuz rayına doğ-

ru bastırın.

Şekil N

Zincir freni sabitlenmiştir.

3. Zincir korumasını takın.

Şekil F

4. Zincir yağı deposunu boşaltın.

a Zincir yağı deposunun kapağını çıkartın.

Şekil G

b Zincir yağlama yağını uygun bir kaba doldurun.

c Zincir yağı

deposunun kapağını sıkın.

5. Cihaz bir aydan uzun süre depolandığında, paslan-

mayı önlemek için zinciri yağlayın.

6. Cihazı kuru ve iyi havalandırılan bir yerde depola-

yın. Bahçe kimyasalları ve buz giderici tuzlar gibi

kimyasal aşınma etkisine sahip maddelerden uzak

tutun. Cihazı açık alanda depolamayın.

Koruma ve bakım

몇 TEDBIR

Kontrolsüz çalıştırma

Kesme sonucu yaralanmalar

Cihazda tüm çalışmalardan önce aküyü cihazdan çıka-

rın.

몇 TEDBIR

Keskin zincir

Kesme sonucu yaralanmalar

Zincir ile yaptığınız tüm çalışmalarda koruyucu eldiven

kullanın.

Cihazı temizleme

1. Akü paketinin çıkarılması (bkz. Bölüm Akü paketi-

nin çıkartılması).

2. Zinciri bir fırça ile kesim artıklarından ve kirden arın-

dırın.

Şekil AA

3. Muhafazayı ve tutamakları yumuşak ve kuru bir bez-

le temizleyin.

4. Her temizleme işleminden sonra zincir freninin işle-

vini kontrol edin (bkz. Bölüm Zincir freni işlevinin

kontrol edilmesi).

Bakım zaman aralıkları

Her işletmeye almadan önce

Her işletmeye almadan önce aşağıdaki uygulamalar

gerçekleştirilmelidir:

 Zincir yağı seviyesini kontrol edin, gerekirse zincir

yağı ilave edin (bkz. Bölüm Zincir yağı haznesinin

doldurulması).

 Zincir gerginliğini kontrol edin (bkz. Bölüm Zincir

gerginliğinin kontrol edilmesi).

 Zincirin yeterince keskin olup olmadığını kontrol

edin, gerekirse zinciri değiştirin (bkz. Bölüm Zincirin

ve kılavuz rayının değiştirilmesi).

 Cihazda hasar olup olmadığını kontrol edin.

 Tüm pimlerin, somunların ve cıvataların sıkı olup ol-

madığını kontrol edin.

 Zincir freninin işlevini kontrol edin (bkz. Bölüm Zin-

cir freni işlevinin kontrol edilmesi).

Her 5 işletme saatinde

 Her 5 çalışma saatinde bir zincir freninin işlevini

kontrol edin (bkz. Bölüm Zincir freni işlevinin kontrol

edilmesi).

Bakım çalışmaları

Zincir freni işlevinin kontrol edilmesi

1. Cihazı açın.

2. Cihaz çalışırken ön tutamaktaki elinizi, el koruması /

zincir freni kolu elin arkasıyla kılavuz rayına doğru

itilecek şekilde çevirin.

Zincir freni sabitlenir.

Zincir durma noktasına gelmelidir.

3. El koruması / zincir freninin kolunu tutamak yönünde

çekin.

Zincir gevşemelidir.

Zincir gerginliğinin ayarlanması

1. Akü paketini çıkartın (bkz. Bölüm Akü paketinin çı-

kartılması).

2. Zincir gerginliği topuzunu gevşetin.

Şekil AB

3. Zincir gerginliğini halka ile ayarlayın.

Şekil AC

4. Zincir gerginliğini kontrol edin.

Şekil J

Kılavuz rayı ile zincir arasındaki mesafe 3-4 mm ol-

malıdır.

5. Zincir gerginliği topuzunu sıkın.

Zincirin ve kılavuz rayının değ

iştirilmesi

몇 TEDBIR

Keskin zincir

Kesme sonucu yaralanmalar

Zincir ile yaptığınız tüm çalışmalarda koruyucu eldiven

kullanın.

1. Akü paketini çıkartın (bkz. Bölüm Akü paketinin çı-

kartılması).

2. Zincir gerginliği topuzunu serbest bırakın ve kapağı

çıkarın.

Şekil AD

3. Kılavuz rayını, zincir gerdirme tertibatını kullanarak

çıkarın.

Şekil AE

4. Kılavuz rayını değiştirmek için zincir gerdirme terti-

batını çıkarın.

Şekil AF

5. Eski zinciri ve gerekirse kılavuz rayını uygun şekilde

imha edin.

6. Gerekirse zincir gerdirme tertibatını yeni kı

lavuz ra-

yına monte edin.

Şekil AG

7. Yeni zinciri kılavuz rayına yerleştirin. Bu sırada zin-

cirin dönme yönüne dikkat edin.

Şekil C

150 Türkçe

8. Zinciri, zincir dişlisinin etrafına dolayın ve kılavuz ra-

yını yerleştirin.

Şekil D

9. Kapağı takın ve zincir gerginliği topuzunu sıkın.

Şekil E

10. Zincir gerginliğini ayarlayın, (bkz. Bölüm Zincir ger-

ginliğinin ayarlanması).

Arıza durumunda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış

yardımıyla kendiniz giderebileceğiniz kadar basittir. Ka-

rarsızlık durumunda veya burada adı geçmeyen arıza-

larda lütfen yetkili müşteri hizmetlerine başvurun.

Bakımı iyi yapılmasına rağmen, akü paketinin kapasite-

si zaman geçtikçe azalır; böylece şarj tam doluyken bile

tam çalışma süresine artık ulaşılmaz. Bu, bir kusur de-

ğildir.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş

garanti şartları geçerlidir. Garanti süresi içinde cihazı-

nızda oluşan muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece ücretsiz olarak

karşılıyoruz. Garanti durumunda satış fişi ile satıcıya

veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik bilgiler

Teknik değişiklik hakkı saklıdır.

Titreşim değeri

몇 UYARI

Belirtilen titreşim değeri, standart test yöntemi ile ölçül-

müştür ve cihazları karşılaştırmak için kullanılabilir.

Belirtilen titreşim değeri, geçici yük değerlendirmesinde

kullanılabilir.

Cihazın kullanım şekline bağlı olarak cihazın güncel kul-

lanımı sırasında titreşim emisyonu, belirtilen genel de-

ğerden farklı olabilir.

Düşük el titreşim değeri > 2,5 m/s² olan

cihazlar (bkz. kullanım kılavuzunda bölüm

Teknik veriler)

몇 TEDBIR ● Cihazın uzun saatleri boyunca ke-

sintisiz kullanılması duyma bozukluklarına neden olabi-

lir. ● Elleri korumak için sıcak tutan eldivenler kullanın.

● Düzenli aralıklarla çalışmaya ara verin.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta-

sarımı yapı tarzı ve tarafımızdan piyasaya sürülen mo-

deliyle AB direktifinin ilgili temel güvenlik ve sağlık

yükümlülüklerine uygun olduğunu beyan ederiz. Bizim

onayımız olmadan makinede yapılan bir değişiklik duru-

munda, bu açıklama geçerliliğini kaybeder.

Ürün: Şarjlı motorlu testere

Tip: 1.444-00x.x

İlgili AB direktifleri

2014/30/AB

2006/42/AT (+2009/127/AT)

2011/65/AT

2000/14/AT (+2005/88/AT)

Uygulanan uyumlaştırılmış normlar

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Uygulanan uygunluk değerlendirme yöntemi

2000/14/AT ve 2005/88/AT ile değiştirilmiştir: Ek V

Ses gücü seviyesi dB(A)

Ölçülen:98,9

Garanti edilen:101

Hata Nedeni Hatanın giderilmesi

Cihaz çalışmıyor Akü paketi boş.  Akü paketini şarj edin.

Akü paketi arızalı.  Akü paketini değiştirin.

Akü paketi doğru yerleştirilmemiş.  Akü paketini, yerine oturana kadar yuvaya

itin.

İşletim sırasında cihaz

duruyor

Akü aşırı ısınmış  Çalışmaya ara verin ve akü sıcaklığının

tekrar normal aralıkta olmasını bekleyin.

Motor aşırı ısınmış  Çalışmaya ara verin ve motorun soğuması-

nı bekleyin.

CNS 18-

Cihaz performans verileri

Çalışma gerilimi V 18

Zincirin rölanti hızı m/s 10

Zincir yağı deposu hacmi ml 200

EN 60745-1, EN 60745-2-13'e göre tespit edilen de-

ğerler

Ses basınç seviyesi L

dB(A) 87,9

Belirsizlik K

dB(A) 3,0

Ses gücü seviyesi L

dB(A) 98,9

Belirsizlik K

dB(A) 1,4

Ön tutamak el-kol titreşim değeri m/s

3,5

Arka tutamak el-kol titreşim değeri m/s

5,2

Belirsizlik K m/s

1,5

Boyutlar ve ağırlıklar

Uzunluk x genişlik x yükseklik mm 735 x

230 x

247

Kılavuz rayı uzunluğumm300

Kesme uzunluğumm250

Zincir dişlisi in (mm) 0,375

(9,525)

Ağırlık (akü paketi hariç) kg 3,2

Русский 151

Görevlendirilen kuruluş, 0197 TÜV Rheinland LGA Pro-

ducts GmbH; Tillystarße 2 D - 90431 Nürnberg, Alman-

ya EC tipi incelemesini gerçekleştirdi, sertifika

numarası: BM 50452503 0001

Aşağıda imzası olan, yönetim kurulu adına ve yönetim

yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 01/09/2018

Содержание

Общие указания

Перед первым использованием устройства

следует ознакомиться с настоящими

указаниями по технике безопасности,

настоящей оригинальной инструкцией по

эксплуатации, указаниями по технике безопасности,

которые прилагаются к аккумуляторному блоку, а

также с оригинальной инструкцией по эксплуатации

аккумуляторного блока и стандартного зарядного

устройства. Действуйте в соответствии с ними.

Следует сохранить документацию для дальнейшего

пользования или

для следующего владельца.

Наряду с указаниями, содержащимися в инструкции

по эксплуатации, необходимо соблюдать также

общие законодательные положения по технике

безопасности и предотвращению несчастных

случаев.

Указания по технике

безопасности

При эксплуатации цепных пил существует очень

высокий риск травмирования из-за высокой

скорости работы и острых зубьев цепи.

Обязательно соблюдайте меры

предосторожности и правила поведения при

работе с цепными пилами.

Кроме настоящих указаний по технике безопасности

следует также соблюдать правила техники

безопасности и указаний по подготовке к работе

(разработанные, например,

органами власти,

профсоюзами или социальными кассами).

Использование цепных пил может быть ограничено

по времени (суток или года) в соответствии с

местными постановлениями. Соблюдайте местные

нормы.

Степень опасности

 ОПАСНОСТЬ

● Указание относительно непосредственно

грозящей опасности, которая приводит к

тяжелым травмам или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

● Указание относительно возможной

потенциально опасной ситуации, которая

может привести к тяжелым травмам или к

смерти.

몇 ОСТОРОЖНО

● Указание на потенциально опасную ситуацию,

которая может привести к получению легких

травм.

ВНИМАНИЕ

● Указание относительно возможной

потенциально опасной ситуации, которая

может повлечь за собой материальный ущерб.

Общие указания по технике безопасности

при работе с электрическими

инструментами

몇 ПРЕДУПРЕЖДЕНИЕ

● Ознакомьтесь со всеми указаниями по

технике безопасности и инструкциями.

Несоблюдение указаний по технике

безопасности и инструкций может привести к

поражению электрическим током и/или

получению серьезных травм. Сохраняйте все

указания по технике безопасности и

инструкции для дальнейшего

использования.

Термин «электроинструмент», используемый в

указаниях по технике безопасности, обозначает

электрические инструменты, работающие

от

сети (с сетевым кабелем) и аккумуляторные

электрические инструменты (без сетевого

кабеля).

1 Безопасность на рабочем месте

a Необходимо содержать в чистоте рабочую

зону и обеспечить ее достаточное

освещение. Беспорядок или отсутствие

света в рабочих зонах может привести к

несчастным случаям.

b Запрещено работать

электроинструментом во взрывоопасных

Общие указания................................................. 151

Указания по технике

безопасности .................. 151

Использование по назначению......................... 156

Защита окружающей среды.............................. 156

Принадлежности и запасные части.................. 156

Комплект поставки............................................. 156

Предохранительные устройства....................... 156

Символы на устройстве .................................... 157

Защитная одежда .............................................. 157

Описание устройства ........................................ 157

Монтаж ............................................................... 158

Ввод в эксплуатацию......................................... 158

Эксплуатация ..................................................... 158

Транспортировка................................................ 161

Хранение ............................................................ 161

Уход и техническое обслуживание................... 161

Помощь при неисправностях............................ 162

Гарантия ............................................................. 162

Технические характеристики ............................ 163

Значение вибрации ........................................... 163

Декларация о соответствии стандартам ЕС.... 163

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

152 Русский

зонах, где находятся воспламеняющиеся

жидкости, газы или пыль.

Электроинструменты создают искры,

которые могут стать причиной

воспламенения пыли или паров.

c Во время использования

электроинструмента детям и другим лицам

запрещено находиться в рабочей зоне.

Отвлекаясь, можно потерять контроль над

инструментом.

2 Электробезопасность

a Штепсельная вилка электроинструмента

должна подходить к розетке. Запрещается

изменять штепсельную

вилку. Не

используйте вилку-переходник с

заземленными электроинструментами.

Наличие оригинальных штепсельных вилок

без изменений и наличие подходящих

розеток снижают риск поражения

электрическим током.

b Избегайте физического контакта с

заземленными поверхностями, например,

трубами, радиаторами отопления, плитами

и холодильниками. Если тело заземлено,

существует высокий риск поражения

электрическим током.

c Берегите электроинструменты от дождя и

влаги. Попадание воды в

электроинструмент повышает риск

поражения электрическим током.

d Не используйте кабель для переноски,

подвешивания электроинструмента или

для извлечения штепсельной вилки из

розетки. Защищайте кабель от высоких

температур, масла, острых кромок или

подвижных деталей инструмента.

Поврежденные или спутанные

соединительные кабели повышают риск

поражения электрическим током.

e При

работе с электроинструментом под

открытым небом используйте только

пригодный для наружных работ

удлинительный кабель. Использование

пригодного для наружных работ

удлинительного кабеля снижает риск

поражения электрическим током.

f Если работа с электроинструментом во

влажной среде неизбежна, используйте

устройство защитного отключения.

Использование такого устройства снижает

риск поражения электрическим током.

3 Безопасность лиц

a Будьте

внимательны, следите за своими

действиями и к работе с

электроинструментом приступайте с

ясным сознанием. Не используйте

электроинструмент в состоянии усталости

или под влиянием наркотиков, алкоголя

или лекарственных препаратов. Малейшая

неосторожность при пользовании

электроинструментом может привести к

серьезным травмам.

b Используйте средства индивидуальной

защиты и в обязательном порядке –

защитные очки. Использование средств

индивидуальной защиты, таких как

противопылевой респиратор, нескользящая

травмобезопасная обувь, каска или

противошумные наушники, в зависимости

от вида и использования

электроинструмента, снижает риск

получения травм.

c Не допускайте неконтролируемого

включения. Перед тем как подключить

электроинструмент к источнику питания и/

или аккумулятору, взять его или

перенести, убедитесь, что он выключен.

Если при переноске

электроинструмента

вы держите палец на выключателе или

подключаете включенный инструмент к

источнику питания, это может привести к

несчастным случаям.

d Перед включением электроинструмента

следует убрать регулировочные

инструменты или гаечные ключи.

Инструмент или ключ, находящийся во

вращающейся детали, может привести к

травмированию.

e Избегайте неестественного положения

корпуса во время работы. Следите за

устойчивым

положением и держите

равновесие. Это позволяет лучше

контролировать электроинструмент в

непредвиденных ситуациях.

f Используйте подходящую одежду. Не

надевайте свободную одежду или

украшения. Не допускайте контакта волос,

одежды и перчаток с подвижными

частями. Свободная одежда, перчатки,

украшения или длинные волосы могут быть

захвачены подвижными деталями.

g Если можно установить устройства для

удаления пыли и улавливания, убедитесь

в их подключении и правильном

использовании. Использование устройства

для удаления пыли может снизить риски,

возникающие из-за пыли.

4 Применение и обслуживание

электроинструмента

a Не допускайте перегрузки инструмента.

Для выполнения работы используйте

предназначенный для этого

электроинструмент. При использовании

подходящего электроинструмента

обеспечивается более качественное и

безопасное выполнение работ в указанной

области применения.

b Запрещено пользоваться

электроинструментом с поврежденным

выключателем. Электроинструмент,

который не включается или не

выключается, представляет опасность и

должен быть отремонтирован.

c Перед выполнением настроек

инструмента, заменой комплектующих

частей или откладыванием инструмента

выньте штепсельную вилку из розетки и/

или снимите аккумулятор. Эта мера

предосторожности предотвращает

непреднамеренное включение

электроинструмента.

d Неиспользуемые электроинструменты

храните в недоступном для детей месте.

Не позволяйте работать с инструментом

лицам, которые не умеют с ним

обращаться или не ознакомились с

Русский 153

данными инструкциями.

Электроинструменты представляют

опасность, если используются неопытными

пользователями.

e Электроинструменты требуют

тщательного ухода. Проверяйте

безупречность работы всех подвижных

частей, отсутствие заклинивания, поломки

или повреждения деталей, нарушающих

нормальную работу электроинструмента.

Перед использованием инструмента

поврежденные детали должны быть

отремонтированы. Причиной многих

несчастных случаев является

недостаточное техническое обслуживание

электроинструментов.

f Режущие инструменты должны быть

всегда заточены и содержаться в чистоте.

Тщательно обслуживаемые режущие

инструменты с острыми режущими

кромками реже подвержены заклиниванию и

имеют более легкий ход.

g Электроинструмент, комплектующие

части, рабочий инструмент и т. п. должны

использоваться в соответствии с данными

инструкциями. При этом необходимо

учитывать рабочие условия и вид

выполняемой работы. Использование

электроинструмента в целях,

отличающихся от предусмотренных,

может привести к возникновению опасных

ситуаций.

5 Использование и обслуживание

аккумуляторных блоков

a Заряжайте аккумуляторный блок только с

помощью допущенных производителем

зарядных устройств. Зарядные

устройства, не пригодные для

соответствующего аккумуляторного

блока, могут привести к возникновению

пожара.

b Используйте устройство только с

подходящим аккумулятором.

Использование других аккумуляторных

блоков

может привести к травмированию и

опасности возникновения пожара.

c Не храните неиспользуемый аккумулятор

рядом с канцелярскими скрепками,

монетами, ключами, иголками, винтами

или другими мелкими металлическими

предметами, которые могут привести к

короткому замыканию. Короткое

замыкание может привести к пожару или

взрыву.

d При определенных обстоятельствах из

аккумулятора может вытекать жидкость.

Избегайте контакта

с ней. При контакте с

жидкостью тщательно смойте ее водой.

При попадании жидкости в глаза

обратитесь к врачу. Электролит может

вызвать сыпь и ожоги кожи.

6 Сервис

a Ремонт электроинструмента должен

выполняться только

квалифицированными специалистами и

только с использованием оригинальных

запасных частей. Тем самым

гарантируется безопасность

инструмента.

Дополнительные общие инструкции по

безопасности

Примечание ● В некоторых регионах

нормативные акты могут ограничивать

использование этого устройства. Для получения

дополнительной информации обратитесь в

местный орган власти.



ОПАСНОСТЬ ● Опасность порезов в

результате неконтролируемых движений

устройства. Держитесь подальше от движущихся

частей.

● Опасность травмирования

выброшенными или падающими предметами.

Никогда не используйте устройство, если в

радиусе 15 м есть люди, особенно дети, или

животные. ● Запрещается вносить какие-либо

изменения в устройство.

몇 ПРЕДУПРЕЖДЕНИЕ ● Детям и

лицам, не ознакомленным с настоящим

руководством, запрещается эксплуатировать

данное устройство. Местные правила могут

ограничивать возраст оператора. ● Для

определения возможных опасностей необходим

свободный обзор рабочей зоны. Используйте

устройство только при хорошем освещении.

● Перед началом работы убедитесь, что

устройство, все органы управления, в том числе

цепной тормоз и защитные устройства,

работают исправно. Проверьте, нет ли

незакрепленных крышек; удостоверьтесь в том,

что все защитные устройства и ручки надежно

закреплены надлежащим способом. Не

используйте устройство, если его состояние не

безупречно.

● Не эксплуатируйте устройство,

если выключатель на ручке не включает или не

выключает устройство надлежащим образом.

● Перед применением устройства заменить

изношенные или поврежденные детали.

● Опасность отдачи из-за потери равновесия.

Избегайте неестественного положения корпуса

во время работы, следите за устойчивым

положением и держите равновесие.

● Немедленно

остановите устройство и проверьте на наличие

повреждений или определите причину вибрации,

если устройство упало, получило удар или имеет

нехарактерную вибрацию. Отдайте устройство

на ремонт в авторизованную сервисную службу

или замените его.

몇

ОСТОРОЖНО ● Во время работы

устройства пользуйтесь закрытыми защитными

очками и защитными наушниками, прочными и

надежными перчатками, а также защитной

кассой. Если работа связана с образованием пыли,

надевайте лицевую маску.

● Для работы с

устройством следует надевать длинные

плотные брюки, прочную обувь и плотные

перчатки. Не работать с босыми ногами. Не

надевать украшения, сандалии или шорты.

● Существует опасность травмирования при

захватывании свободной одежды, волос и

украшений подвижными частей устройства.

Держите одежду и украшения подальше от

подвижных частей машины. Завяжите длинные

волосы назад.

● Защита органов слуха может

154 Русский

ограничить вашу способность слышать

предупреждающие сигналы, поэтому следите за

возможными опасностями вблизи и в самой

рабочей зоне. ● Используйте только те

принадлежности и запасные детали, которые

одобрены производителем. Использовать

оригинальные принадлежности и запасные части.

Только они гарантируют безопасную и

бесперебойную работу устройства.

Указания по технике безопасности при

работе с цепными пилами

 Не допускайте контакта частей тела с

работающей пилой. Перед включением пилы

убедитесь, чтобы цепь ничего не касалась.

Во время работы с цепной пилой малейшая

неосторожность может привести к захвату

цепью одежды или частей тела.

 Всегда держите цепную пилу правой рукой за

заднюю рукоятку, а левой рукой – за

переднюю рукоятку.

Удерживание цепной пилы

в обратном положении запрещено, поскольку

из-за этого увеличивается риск

травмирования.

 Электроинструмент разрешено удерживать

только за изолированные участки рукояток,

поскольку пильная цепь может коснуться

скрытых проводов. При касании пильных

цепей проводов под напряжением

металлические части электроинструмента

становятся токоведущими, вследствие чего

пользователь может получить удар

электрическим током.

 Используйте защитные очки и

противошумные наушники. Рекомендуется

также использование средств

индивидуальной защиты головы, рук, ног и

стоп. Соответствующая защитная одежда

снижает опасность травмирования

разлетающейся стружкой и пильной цепью при

случайном касании.

 Не работайте цепной пилой на дереве. При

работе цепной пилой на дереве существует

опасность травмирования.

 Всегда следите за устойчивым положением и

используйте цепную пилу только в том

случае, если вы находитесь на прочной,

безопасной и ровной поверхности. Скользкое

основание или неустойчивые опорные

поверхности, например, на лестнице, могут

стать причиной потери равновесия или

контроля над цепной пилой.

 При обрезании согнутой ветки учитывайте ее

отдачу. Когда напряжение в волокнах

древесины

снимается, согнутая ветка может

отскочить и попасть в обслуживающий

персонал и/или ударив по цепной пиле, вывести

ее из-под контроля.

 Будьте особенно осторожны при обрезании

поросли и молодых деревьев. Тонкий

материал может застрять в пильной цепи и

ударить или вывести пользователя из

равновесия.

 В выключенном состоянии держите цепную

пилу

за переднюю рукоятку, цепью от

корпуса. Во время транспортировки или

хранения цепной пилы всегда надевайте на

нее защитный кожух. Осторожное обращение

с цепной пилой снижает вероятность

случайного касания работающей цепи.

 Придерживайтесь инструкций по

смазыванию, натяжению цепи и замене

комплектующих частей. Неправильно

натянутая или смазанная цепь может

разорваться или увеличить риск отдачи.

 Рукоятки должны быть сухими, чистыми и

обезжиренными. Жирные, замасленные

рукоятки скользят и могут привести к потере

контроля.

 Использовать пилу

только для распиливания

дерева. Не использовать цепную пилу для

работ, для которых она не предназначена.

Например, не используйте цепную пилу для

распиливания пластика, кирпича или

строительных материалов, выполненных не

из дерева. Использование цепной пилы не по

назначению может привести к созданию

опасных ситуаций.

Причины и предотвращение отдачи

Отдача может возникнуть при касании конца

направляющей предмета или при изгибе древесины

и заклинивании пильной цепи в распиле.

Контакт с концом направляющей в некоторых

случаях может привести к неожиданной отдаче, при

которой направляющая отскакивает вверх в

направлении пользователя.

Заклинивание цепи на верхней кромке

направляющей может резко оттолкнуть

направляющую в направлении пользователя.

Каждая из этих реакций может привести к потере

контроля над пилой и к возможному получению

серьезных травм. Не рассчитывайте только на

предохранительные устройства, встроенные в

цепную пилу. Как пользователь цепной пилы, вы

должны предпринимать различные меры для

обеспечения безопасной работы с инструментом.

Отдача является результатом неправильного или

неграмотного использования электроинструмента.

Ее можно предотвратить, предприняв

соответствующие меры предосторожности,

описанные ниже:

 Удерживайте цепную пилу двумя руками,

обхватив рукоятки пилы всеми пальцами.

Корпус и руки должны находиться в

положении, позволяющим не потерять

равновесие во время отдачи. Предприняв

соответствующие меры, пользователь в

состоянии справиться с силой отдачи. Ни в

коем случае не выпускайте из

рук пилу.

 Избегайте неестественного положения

корпуса во время работы и не работайте

пилой на уровне выше плеч. Это позволит

предотвратить случайное касание конца

направляющей и лучше контролировать

цепную пилу в непредвиденных ситуациях.

 Используйте только предписанные

производителем запасные направляющие и

цепи. Использование неправильных запасных

направляющих и пильных цепей может

привести к

разрыву цепи и/или отдаче.

 Заточку и техническое обслуживание

пильной цепи следует выполнять в

соответствии с инструкциями

производителя. Слишком низко

Русский 155

расположенные ограничители врезания

увеличивают вероятность отдачи пилы.

Дополнительные инструкции по технике

безопасности для цепных пил

Примечание ● Kärcher рекомендует во

время первого использования пилить бревна на

козлах. ● Во время использования цепной пилы

следует иметь при себе аптечку со средствами

первой помощи на случай получения значительных

травм и средство связи для вызова помощи. Рядом

должна находиться более крупная аптечка с более

широким набором средств.

몇

ПРЕДУПРЕЖДЕНИЕ ● Прежде чем

начать работу с устройством, обеспечьте

твердую опору и свободное рабочее пространство

и продумайте путь отхода в случае падения

веток. ● Остерегайтесь масляного тумана и

опилок. При необходимости воспользуйтесь

маской или респиратором. ● Всегда держите

цепную пилу двумя руками. Держите ручки таким

образом, чтобы большой палец находился с одной

стороны, а остальные пальцы – с

противоположной. Держите заднюю ручку правой

рукой и переднюю ручку левой рукой. ● Опасность

травмирования. Запрещается вносить изменения

в устройство. Не используйте устройство в

качестве привода навесного оборудования или

устройств, которые не рекомендованы

производителем устройства. ● Прежде чем

включить устройство, убедитесь, что цепное

полотно не касается никаких предметов.

● Соскакивание неправильно натянутого цепного

полотна с шины может привести к серьезным

травмам или смерти. Перед каждым

использованием проверяйте натяжение цепи.

Длина цепи зависит от температуры.

● Убедитесь в том, что все защитные

устройства, ручки и зубчатый упор закреплены

надлежащим образом и исправны. ● Серьезные

травмы при неправильной эксплуатации:

 Во время работы с цепной пилой необходимо

все время сохранять бдительность и

контролировать свое рабочее пространство.

Размер рабочего пространства зависит от

выполняемой задачи и размера дерева или

заготовки. Например, чтобы повалить дерево,

нужно больше места, чем для нарезки ствола

на бревна.

 Никогда не стойте на

одной линии с шиной и

цепью во время резки. Это уменьшает риск

удара цепью по голове или корпусу в случае

отскока.

 Не двигайте пилой вперед и назад во время

резки, дайте цепному полотну выполнить свою

работу; следите за остротой пилы и не

пытайтесь протолкнуть полотно через

пропил.

 Не нажимайте

на пилу в конце пропила.

Приготовьтесь удержать пилу, когда она

прорежет древесину.

 Не останавливайте цепную пилу во время

пиления. Пила должна работать до

завершения пропила.

● Привыкните к новой цепной пиле, делая

простые пропилы в надежно закрепленном дереве.

Повторите эту процедуру, если вы долго не

пользовались пилой. ● Не режьте виноградную

лозу или кусты с ветвями диаметром менее 75 мм.

● Выключите двигатель, зажмите цепной

тормоз, выньте аккумуляторный блок и

убедитесь, что все подвижные части полностью

остановлены:

 Перед очисткой устройства или устранением

блокировки.

 Если оставляете устройство без присмотра.

 Перед установкой или снятием навесного

оборудования.

 Перед проверкой, обслуживанием или

проведением работ с устройством.

몇

ОСТОРОЖНО ● Цепная пила является

тяжелым оборудованием. Лица, которые

используют цепную пилу, должны быть здоровыми

и иметь хорошую физическую форму. Вы должны

иметь хорошее зрение, обладать ловкостью,

уметь держать равновесие и обладать навыками

ручной работы. В случае сомнений не используйте

цепную пилу. ● Во время работы с устройством

всегда надевайте защитную каску с сетчатым

забралом, чтобы уменьшить риск травмирования

лица и головы при отскоке.

Остаточные риски

몇 ПРЕДУПРЕЖДЕНИЕ

● Даже при соблюдении вышеописанных правил

неминуемо сохраняются остаточные риски. Во

время пользования устройством могут

возникать следующие опасности:

 Повреждения, вызываемые вибрацией. Для

каждой работы используйте правильный

инструмент, держитесь за предусмотренные

ручки, ограничьте время работы и

воздействие вибрации.

 Шум может вызывать повреждение органов

слуха. Используйте средства защиты органов

слуха и ограничьте нагрузку.

 Порезы при контакте с открытыми зубьями

цепного полотна.

 Порезы в результате неожиданных, резких

движений или отскока шины.

 Порезы и риск попадания под кожу частиц,

летящих с цепного полотна.

 Травмирование выброшенными предметами

(стружкой, щепой).

 Вдыхание пыли и частиц.

 Контакт кожи с маслом или смазкой.

Уменьшение рисков

몇 ОСТОРОЖНО

● Продолжительное использование устройства

может привести к нарушению кровообращения

в руках, вызванного вибрацией. Общепринятую

продолжительность использования

установить невозможно, поскольку она зависит

от многих факторов:

 Индивидуальная склонность к плохому

кровообращению (часто холодные пальцы,

покалывание в пальцах).

 Низкая температура окружающей среды. Для

защиты рук необходимо надевать теплые

перчатки.

 Нарушение кровообращения из-за

сильной

хватки.

156 Русский

 Непрерывная работа вреднее, чем работа с

перерывами.

При регулярном использовании устройства в

течение длительного времени и при

повторяющемся появлении симптомов

(покалывание в пальцах, холодные пальцы)

необходимо обратиться к врачу.

Использование по назначению

 ОПАСНОСТЬ

Использование не по назначению

Опасность получения порезов

Использовать устройство только по назначению.

 Цепная пила предназначена только для

бытового использования.

 Цепная пила предназначена только для работ на

открытом воздухе.

 Из соображений безопасности цепную пилу

необходимо всегда надежно держать обеими

руками.

 Цепная пила была разработана для распиловки

ветвей, стволов и балок. Длина

распила шины

определяет максимальный возможный диаметр

пиления.

 Цепную пилу можно использовать только для

резки древесины.

 Не используйте цепную пилу во влажных

условиях или под дождем.

 Используйте цепную пилу только в условиях

хорошего освещения.

 В целях безопасности запрещено выполнять

переоборудование и вносить неразрешенные

производителем изменения в устройство.

Любое другое

использование недопустимо. За

риски, связанные с недопустимым использованием,

ответственность несет пользователь.

Защита окружающей среды

Упаковочные материалы поддаются

вторичной переработке. Упаковку необходимо

утилизировать без ущерба для окружающей

среды.

Электрические и электронные устройства

часто содержат ценные материалы,

пригодные для вторичной переработки, и

зачастую такие компоненты, как батареи,

аккумуляторы или масло, которые при

неправильном обращении или ненадлежащей

утилизации представляют потенциальную

опасность для здоровья и экологии. Тем не менее

данные компоненты необходимы для правильной

работы устройства. Устройства, обозначенные этим

символом, запрещено утилизировать вместе с

бытовыми отходами.

Указания по ингредиентам (REACH)

Для получения актуальной информации об

ингредиентах см. www.kaercher.com/REACH

Принадлежности и запасные

части

Использовать только оригинальные

принадлежности и запасные части. Только они

гарантируют безопасную и бесперебойную работу

устройства.

Для получения информации о принадлежностях и

запчастях см. www.kaercher.com.

Комплект поставки

Комплектация устройства указана на упаковке. При

распаковке устройства проверить комплектацию.

При обнаружении недостающих принадлежностей

или повреждений, полученных во время

транспортировки, следует уведомить торговую

организацию, продавшую устройство.

Предохранительные устройства

몇 ОСТОРОЖНО

Отсутствующие или измененные

предохранительные устройства

Предохранительные устройства предназначены

для вашей защиты.

Запрещено изменять предохранительные

устройства или пренебрегать ими.

Цепь с низким риском отскока

Цепь с низким риском отскока уменьшает

вероятность отскока.

Ограничительные зубья (ограничители глубины)

перед каждым режущим зубом предотвращают

чрезмерное заглубление зубьев в зоне отскока,

снижая таким образом риск отскока.

Во время заточки цепи есть опасность нарушения

этой защитной функции. Если производительность

пилы падает, цепь необходимо заменить из

соображений безопасности. В качестве запасных

частей используйте только сочетание шины и цепи,

рекомендованное производителем.

Шина

Обычно у шин, имеющих меньший радиус кончика,

риск отскока будет меньшим.

Поэтому для решения задачи следует использовать

шину с соответствующей цепью, имеющую

минимальную достаточную длину. Слишком

длинные шины повышают риск потери контроля во

время резки.

Проверяйте натяжение цепи перед каждым

использованием (см. главу Проверка натяжения

цепи). Если цепь натянута неправильно,

увеличивается риск соскакивания цепи во время

резки тонких веток (тоньше полной длины шины).

Уловитель цепи

Если цепь ослабнет или разорвется, уловитель цепи

предотвратит ее выброс в направлении оператора.

Зубчатый упор

Встроенный зубчатый упор можно использовать в

качестве дополнительной точки опоры цепной пилы.

Во время резки толкайте устройство вперед, пока

шипы не войдут в край древесины. Если двигать

заднюю ручку вверх или вниз в направлении резки,

работать цепной пилой будет легче.

Цепной тормоз

Цепные тормоза служат для быстрой остановки

цепи в случае опасности.

Если нажать защиту рук и рычаг тормоза цепи в

направлении шины, цепь должна мгновенно

остановиться.

Тормоз цепи не может предотвратить отскока, но

уменьшает риск травмирования, если шина при

отскоке ударит оператора.

Русский 157

Работу цепного тормоза следует проверять перед

каждым использованием устройства (см. главу

Проверка работы цепного тормоза).

Символы на устройстве

Защитная одежда

 ОПАСНОСТЬ

Опасность получения порезов. Во время работ с

устройством использовать соответствующую

защитную одежду. Соблюдать местные правила

техники безопасности.

Защита головы

Во время работы с устройством пользуйтесь

соответствующей защитной каской, которая

соответствует стандарту EN 397 или имеет

маркировку CE.

Во время работы с устройством пользуйтесь

средством защиты органов слуха, которое

соответствует стандарту EN 352-1 или имеет

маркировку CE.

Для защиты от летящей щепы пользуйтесь

подходящими защитными очками,

соответствующими стандарту EN 166 или

имеющими маркировку CE. Или воспользуйтесь

лицевым щитком, который соответствует

стандарту

EN 1731 и имеет маркировку CE.

В специализированных магазинах можно

приобрести каски со встроенной защитой органов

слуха и зрения.

Куртка для работы с цепной пилой

Во время работы с устройством надевайте куртку

для работы с цепной пилой, которая соответствует

стандарту EN 381-11 и имеет маркировку CE.

Защитные перчатки

Во время работы с устройством надевайте

защитные перчатки с защитой от порезов,

соответствующие стандарту EN 381-7 и имеющие

маркировку CE.

Защита ног

Во время работы с устройством используйте полную

защиту ног, которая соответствует стандарту EN

381-5 и имеет маркировку CE.

Защитная обувь

Во время работы с устройством используйте

нескользящую защитную обувь, соответствующую

стандарту EN 20345 и имеющую маркировку с

изображением цепной пилы. Это является

гарантией соответствия защитной обуви стандарту

EN 381-3.

Если вы используете цепную пилу эпизодически,

грунт ровный и риск спотыкания или застревания в

кустах невелик, можно использовать защитные

ботинки с железным носком и защитные

гетры,

соответствующие стандарту EN 381-9.

Описание устройства

В данной инструкции по эксплуатации приведено

описание устройства с максимальной

комплектацией. Комплектация отличается в

зависимости от модели (см. упаковку).

См. страницы с рисунками

Рисунок A

1 Цепь

Общий предупреждающий знак

Перед вводом в эксплуатацию

ознакомьтесь с инструкцией по

эксплуатации и всеми указаниями по

технике безопасности.

Во время работы с устройством

следует пользоваться подходящими

средствами защиты головы, глаз и

органов слуха.

Во время работы с устройством

используйте нескользящую защитную

обувь.

Во время работы с устройством

надевайте нескользящие и прочные

защитные перчатки.

Опасность для жизни вследствие

отскока цепной пилы. Никогда не

прикасайтесь к распиливаемым

предметам кончиком шины.

Опасность для жизни вследствие

неконтролируемых движений цепной

пилы. Всегда держите цепную пилу

двумя руками.

Опасность для жизни вследствие

неконтролируемых движений цепной

пилы. Никогда не держите устройство

только одной рукой.

Не подвергать устройство

воздействию

дождя или высокой

влажности.

Указанный на этикетке

подтвержденный уровень шума

составляет 101 dB.

Цепной тормоз освободится.

Тормоз цепи зажмется и цепное

полотно будет заблокировано.

Вращайте для регулировки натяжения

цепи:

= Натяжение цепи

= Ослабление цепи

Направление движения цепи

(маркировка находится под крышкой)

Блокировка ручки регулировки

натяжения цепи

Разблокировка ручки регулировки

натяжения цепи

158 Русский

2 Шина

3 Зубчатый упор

4 Крышка бака цепного масла

5 Защита рук и рычаг тормоза цепи

6 Задняя ручка

7 Выключатель устройства

8 Кнопка разблокировки выключателя устройства

9 Кнопка разблокировки аккумуляторного блока

10 Крышка

11 Передняя ручка

12 Кольцо регулировки натяжения цепи

13 Ручка регулировки натяжения цепи

14 Уловитель цепи

15 Заводская табличка

16 Цепное масло

17 Кожух цепи

18 * Аккумулятор Battery Power 18V

19 * Устройство быстрой зарядки Battery Power 18V

* опция

Аккумуляторный блок

Устройство разрешено эксплуатировать с

аккумуляторным блоком 18 V Kärcher Battery Power .

Монтаж

Монтаж цепи и шины

몇 ОСТОРОЖНО

Острая цепь

Порезы

Во время любых работ с цепью надевайте

защитные перчатки.

1. Ослабьте ручку регулировки натяжения цепи и

снимите крышку.

Рисунок B

2. Установите цепь на шину. Направление

движения цепи должно быть соблюдено.

Рисунок C

3. Проведите цепь вокруг цепного колеса и

вставьте шину.

Рисунок D

4. Установите крышку и закрутите ручку

регулировки натяжения цепи.

Рисунок E

5. Отрегулируйте натяжение цепи (см. главу

Регулировка натяжения цепи).

6. Установите кожух цепи.

Рисунок F

Ввод в эксплуатацию

Наполнение бака цепного масла

1. При необходимости очистите область вокруг

горловины от опилок и грязи.

2. Снимите крышку бака цепного масла.

Рисунок G

3. Медленно залейте цепное масло в бак.

Рисунок H

4. При необходимости вытрите пролитое масло

тряпкой.

5. Закройте бак цепного масла крышкой.

Проверка натяжения цепи

몇 ОСТОРОЖНО

Острая цепь

Порезы

Во время любых работ с цепью надевайте

защитные перчатки.

1. Снимите кожух цепи.

Рисунок I

2. Осторожно оттяните цепь.

Рисунок J

Расстояние между шиной и цепью должна

составлять 3-4 мм.

3. При необходимости отрегулируйте натяжение

цепи (см. главу Регулировка натяжения цепи).

Установка аккумуляторного блока

1. Установить аккумуляторный блок в отсек на

устройстве и задвинуть до щелчка.

Рисунок K

Эксплуатация

Основные операции

1. Проверьте дерево и ветки на наличие

повреждений, например гнили.

При наличии поврежденных или гнилых веток

обратитесь за советом к профессиональному

арбористу.

2. Снимите кожух цепи.

3. Держите устройство обеими руками.

Включение устройства

1. Потяните защиту рук и рычаг тормоза цепи в

направлении ручки.

Рисунок L

Цепной тормоз освободится.

2. Нажмите кнопку разблокировки выключателя

устройства.

Рисунок M

3. Нажмите выключатель устройства.

Устройство запускается.

Приостановка работы

1. Отпустите выключатель устройства.

Устройство останавливается.

2. Нажмите защиту рук и рычаг тормоза цепи в

направлении шины.

Рисунок N

Тормоз цепи зажмется и цепное полотно будет

заблокировано.

3. Выньте аккумуляторный блок из устройства (см.

главу Удаление аккумуляторного блока).

Техника выполнения работ

Рабочее положение

 ОПАСНОСТЬ

Неконтролируемые движения цепной пилы

Опасность получения порезов

Прежде чем начать резку, спланируйте распил и

выявите опасности.

Всегда крепко держите цепную пилу обеими

руками.

Русский 159

 Не работайте цепной пилой в одной плоскости с

корпусом.

Рисунок O

 Работайте цепной пилой сбоку от корпуса, чтобы

ни одна часть тела не находилась в рабочей зоне

пилы.

 Держитесь как можно дальше от

распиливаемого материала.

 Никогда не работайте с лестницы или стоя на

дереве.

 Никогда не работайте из неустойчивого

положения.

Втягивание и отбой

 ОПАСНОСТЬ

Неконтролируемые движения цепной пилы

Опасность получения порезов

Прежде чем начать резку, спланируйте распил и

выявите опасности.

Всегда крепко держите цепную пилу обеими

руками.

Эффекты втягивания и отбоя принципиально

возникают в направлении, противоположном

движению полотна в распиливаемом материале.

Рисунок P

1 Втягивание

2 Отбой

Если во время резки нижней стороной шины

(прямой рез) цепное полотно зажмет, или оно

наскочит на твердый предмет в древесине, цепную

пилу может резко потянуть в направлении

распиливаемого предмета.

 Чтобы предотвратить втягивание, всегда

надежно фиксируйте зубчатый упор.

Если во время резки верхней стороной шины

(обратный рез) цепное полотно зажмет

, или оно

наскочит на твердый предмет в древесине, цепную

пилу может резко толкнуть в направлении

оператора.

 Для предотвращения отбоя:

 Не зажимайте верхнюю сторону шины.

 Не прокручивайте шину в пропиле.

Отскок

 ОПАСНОСТЬ

Неконтролируемые движения цепной пилы

Опасность получения порезов

Прежде чем начать резку, спланируйте распил и

выявите опасности.

Всегда крепко держите цепную пилу обеими

руками.

В случае отскока цепную пилу внезапно и

неконтролируемо бросает в направлении

оператора.

Отскок происходит, например, когда цепное полотно

случайно наскакивает на препятствие или

зажимается в верхней части кончика шины

Рисунок Q

 Всегда держите цепную пилу таким образом,

чтобы можно было противостоять силам

отскока. Не отпускайте цепную пилу.

 Во время резки не наклоняйтесь слишком

далеко вперед.

 Не поднимайте цепную пилу выше линии плеч.

 Всегда ждите, пока цепь не наберет полную

скорость, и режьте на полных оборотах.

 Не режьте кончиком шины.

 Вставляйте шину в начатый пропил крайне

осторожно.

 Обращайте внимание на положение ствола и на

силы, которые могут сжать пропил и зажать

цепное полотно.

 При обрезке ветвей никогда не отрезайте

несколько ветвей

одновременно.

 Работайте только острым и правильно

натянутым цепным полотном.

 Используйте цепь с низким риском отскока и

шину с малым кончиком.

Планирование направления падения и пути

отхода

 ОПАСНОСТЬ

Падающее дерево

Опасность для жизни

Валку деревьев могут осуществлять только

подготовленные лица.

При планировании направления падения следует

учитывать следующее:

 Расстояние до ближайшего рабочего места

должно составлять не менее 2,5 высоты дерева.

 Не валите деревья при сильном ветре.

Дерево может упасть неконтролируемо.

 Определите направление падения исходя из

формы дерева, рельефа (уклона) и погодных

условий.

 Валите дерево только в промежуток между

деревьями. Никогда не валите дерево на другие

деревья.

Для каждого работника должен быть запланирован

путь отхода. Соображения таковы:

 Проложите путь отхода по диагонали под углом

примерно 45° в сторону, противоположную

направлению падения.

Рисунок R

 Очистите путь отхода от препятствий.

 Не оставляйте на пути

отхода инструмент или

оборудования.

 Работая на крутом склоне, планируйте путь

отхода параллельно склону.

 Отходя, следите за падающими ветвями, и

помните о размере кроны.

Подготовка зоны работы на стволе

1. Очистите зону работы на стволе от веток,

зарослей и препятствий, которые будут мешать

работе.

Обеспечьте устойчивое положение.

2. Тщательно очистите комель, например

помощью топора.

Песок, камни и другие посторонние материалы

притупляют цепь.

3. Удалите крупные корни.

a Отрежьте корень вертикально.

Рисунок S

b Отрежьте корень горизонтально.

c Уберите отрезанный корень из рабочей зоны.

Выполнение основного пропила

 ОПАСНОСТЬ

Падающее дерево

Опасность для жизни

160 Русский

Валку деревьев могут осуществлять только

подготовленные лица.

1. Убедитесь в том, что падающее дерево никого

не подвергнет опасности. Крики могут быть не

слышны из-за шума двигателя.

В зоне валки могут находиться только люди,

занятые валкой.

2. Выполните подпил под прямым углом к

направлению падения.

a Как можно ближе к земле сделайте

горизонтальный пропил (нижний подпил)

примерно на 1/3 диаметра ствола.

Рисунок T

b Выполните косой пропил (верхний подпил)

под углом ок. 45–60°.

3. Выполните основной пропил.

a Выполните основной пропил параллельно

нижнему подпилу, как минимум на 50 мм

выше.

b Выполните основной пропил только на такую

глубину, чтобы оставалось минимум 50 мм

недопила.

Недопил не дает дереву провернуться и

упасть в неправильном направлении.

Когда основной пропил приблизится к

недопилу, дерево должно начать падать.

4. Если существует риск того, что дерево упадет в

неправильном направлении или отклонится

назад и зажмет цепное полотно, остановите

резку основного пропила. С помощью клиньев

расширьте пропил и повалите дерево в нужном

направлении.

5. Когда дерево начнет падать, вытяните цепную

пилу из пропила.

6. Выключите устройство.

7. Зажмите цепной тормоз.

8. Опустите пилу.

9. Отойдите запланированным путем.

Резка напряженной древесины

 ОПАСНОСТЬ

Неконтролируемые движения цепной пилы и

распиливаемого материала

Опасные для жизни порезы и травмы от

распиливаемого материала

Прежде чем начать резку, спланируйте распил и

выявите опасности.

Всегда крепко держите цепную пилу обеими

руками

Напряженная древесина появляется, когда стволы,

ветви, корни или побеги другого дерева находятся

под механической нагрузкой.

1. Следите за напряженной древесиной, поскольку

есть риск ее внезапного высвобождения.

Рисунок U

2. Осторожно обрежьте напряженную древесину со

сжатой стороны (см. также главу Резка ствола с

механической напряжением).

Рисунок V

Обрезка ветвей

 ОПАСНОСТЬ

Отскок

Опасные для жизни порезы

При обрезке ветвей следите за тем, чтобы шину

и цепь не зажало.

몇 ПРЕДУПРЕЖДЕНИЕ

Изменение распределения веса при обрезке

ветвей

Риск травмирования в результате

неконтролируемого движения ствола

Выбирайте рабочую зону таким образом, чтобы

исключить опасность.

 Обрезайте ветви в направлении роста.

Рисунок W

 Обрезайте ветви снизу вверх.

 Оставьте большие ветви снизу в качестве опоры,

которая будет удерживать ствол над землей.

 Как можно лучше зафиксируйте цепную пилу.

 Не работайте стоя на стволе.

 Не режьте кончиком шины.

 Следите за напряженными ветвями.

Напряженные ветви режьте снизу вверх.

 Никогда не режьте несколько веток

одновременно.

 Регулярно очищайте рабочую зону от срезанных

веток.

Нарезка ствола на бревна

 ОПАСНОСТЬ

Неконтролируемые движения цепной пилы

Опасность получения порезов

Прежде чем начать резку, спланируйте распил и

выявите опасности.

Всегда крепко держите цепную пилу обеими

руками.

ВНИМАНИЕ

Повреждение цепи в случае контакта с землей

Следите за тем, чтобы цепь не касалась земли.

1. Установите цепную пилу на зубчатый упор.

2. Прорезайте ствол равномерно.

Резка ствола с механической напряжением

 ОПАСНОСТЬ

Неконтролируемые движения цепной пилы

Опасные для жизни порезы

Во время резки напряженных стволов строго

соблюдайте последовательность

компенсационного пропила со сжатой стороны и

отрезного пропила с растянутой стороны.

 Ствол опирается с двух сторон:

a Сделайте компенсационный пропил со

сжатой стороны ствола на глубину ок. 1/3

диаметра ствола сверху.

Рисунок X

b Сделайте отрезной пропил с

растянутой

стороны снизу.

 Ствол опирается с одной стороны:

a Сделайте компенсационный пропил со

сжатой стороны ствола на глубину ок. 1/3

диаметра ствола снизу.

Рисунок Y

b Сделайте отрезной пропил с растянутой

стороны сверху.

Удаление аккумуляторного блока

Примечание

При длительных перерывах в работе извлечь

аккумуляторный блок из устройства и

предохранить его от несанкционированного

использования.

Русский 161

1. Потянуть кнопку разблокировки аккумуляторного

блока в направлении аккумуляторного блока.

Рисунок Z

2. Нажать кнопку разблокировки аккумуляторного

блока, чтобы разблокировать аккумуляторный

блок.

3. Вынуть аккумуляторный блок из устройства.

Завершение работы

1. Вынуть аккумуляторный блок из устройства (см.

главу Удаление аккумуляторного блока).

2. Очистить устройство (см. главу Очистка

устройства).

Транспортировка

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время транспортировки учитывать вес

устройства.

몇 ОСТОРОЖНО

Неконтролируемый запуск

Порезы

Перед транспортировкой извлеките аккумулятор

из устройства.

Перевозите устройство только с установленным

защитным кожухом.

1. Выньте аккумуляторный блок (см. главу

Удаление аккумуляторного блока).

2. Нажмите защиту рук и рычаг тормоза цепи в

направлении шины.

Рисунок N

Цепной тормоз зажмется.

3. Установите кожух цепи.

Рисунок F

4. Переносите устройство только за ручку и шиной

назад.

5. При транспортировке на большие расстояния

слейте бак цепного масла.

a Снимите крышку бака цепного масла.

Рисунок G

b Вылейте цепное масло в подходящий

контейнер.

c Завинтите крышку бака цепного масла.

6. При перевозке устройства в транспортных

средствах зафиксируйте его от скольжения и

опрокидывания.

Хранение

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время хранения учитывать вес устройства.

몇 ОСТОРОЖНО

Неконтролируемый запуск

Порезы

Перед хранением выньте аккумулятор из

устройства.

Храните цепную пилу только с установленным

защитным кожухом.

1. Выньте аккумуляторный блок (см. главу

Удаление аккумуляторного блока).

2. Нажмите защиту рук и рычаг тормоза цепи в

направлении шины.

Рисунок N

Цепной тормоз зажмется.

3. Установите кожух цепи.

Рисунок F

4. Слейте бак цепного масла.

a Снимите крышку бака цепного масла.

Рисунок G

b Вылейте цепное масло в подходящий

контейнер.

c Завинтите крышку бака цепного масла.

5. В случае хранения устройства более одного

месяца, смажьте цепь для предотвращения

коррозии.

6. Храните устройство в сухом, хорошо

проветриваемом месте.

Храните вдали от

веществ, вызывающих коррозию, например

садовых химикатов и противообледенительной

соли. Не храните устройство на открытом

воздухе.

Уход и техническое

обслуживание

몇 ОСТОРОЖНО

Неконтролируемый запуск

Резаные травмы

Перед проведением любых работ с устройством

извлекайте аккумулятор.

몇 ОСТОРОЖНО

Острая цепь

Порезы

Во время любых работ с цепью надевайте

защитные перчатки.

Очистка устройства

1. Снимите аккумуляторный блок (см. главу

Удаление аккумуляторного блока).

2. Очистите цепь от остатков распиливаемого

материала и грязи с помощью щетки.

Рисунок AA

3. Очистите корпус и ручки мягкой сухой тканью.

4. После каждой чистки проверяйте работу цепного

тормоза (см. главу Проверка работы цепного

тормоза).

Периодичность технического

обслуживания

Перед каждым использованием

Перед каждым использованием необходимо

выполнить следующие действия:

 Проверьте уровень цепного масла, при

необходимости долейте цепное масло (см. главу

Наполнение бака цепного масла).

 Проверьте натяжение цепи (см. главу Проверка

натяжения цепи).

 Проверьте, достаточно ли остра цепь, при

необходимости замените цепь (см. главу

Замена цепи и шины).

 Проверьте устройство на наличие повреждений.

 Проверьте, надежно ли затянуты все болты,

гайки и винты.

 Проверьте работу цепного тормоза (см. главу

Проверка работы цепного тормоза).

Каждые 5 часов работы

 Каждые 5 часов эксплуатации проверяйте

работу цепного тормоза (см. главу Проверка

работы цепного тормоза).

162 Русский

Работы по техническому обслуживанию

Проверка работы цепного тормоза

1. Включите устройство.

2. Когда устройство работает, поверните руку на

передней ручке так, чтобы тыльной стороной

ладони нажать на защиту рук и рычаг тормоза

цепи в направлении шины.

Цепной тормоз зажмется.

Цепь должна остановиться.

3. Потяните защиту рук и рычаг тормоза цепи в

направлении ручки.

Цепь должна освободиться.

Регулировка

натяжения цепи

1. Выньте аккумуляторный блок (см. главу

Удаление аккумуляторного блока).

2. Ослабьте ручку регулировки натяжения цепи.

Рисунок AB

3. Отрегулируйте натяжение цепи с помощью

кольца.

Рисунок AC

4. Проверьте натяжение цепи.

Рисунок J

Расстояние между шиной и цепью должна

составлять 3-4 мм.

5. Затяните ручку регулировки натяжения цепи.

Замена цепи и шины

몇 ОСТОРОЖНО

Острая цепь

Порезы

Во время любых работ с цепью надевайте

защитные перчатки.

1. Выньте аккумуляторный блок (см. главу

Удаление аккумуляторного блока).

2. Ослабьте ручку регулировки натяжения цепи и

снимите крышку.

Рисунок AD

3. Снимите шину с натяжителем цепи.

Рисунок AE

4. Если необходимо заменить шину, снимите

натяжитель цепи.

Рисунок AF

5. Надлежащим способом утилизируйте цепь и,

при

необходимости, шину.

6. При необходимости установите натяжитель цепи

на новую шину.

Рисунок AG

7. Установите новую цепь на шину. Направление

движения цепи должно быть соблюдено.

Рисунок C

8. Проведите цепь вокруг цепного колеса и

вставьте шину.

Рисунок D

9. Установите крышку и закрутите ручку

регулировки натяжения цепи.

Рисунок E

10. Отрегулируйте натяжение цепи (см. главу

Регулировка

натяжения цепи).

Помощь при неисправностях

Зачастую неисправности имеют простые причины,

поэтому с помощью следующего руководства их

можно устранить самостоятельно. В случае

сомнения или возникновения не описанных здесь

неисправностей следует обращаться в

авторизованную сервисную службу.

При увеличении срока службы емкость

аккумуляторного блока будет снижаться даже при

хорошем обслуживании, вследствие чего даже при

полной зарядке полное время работы

больше не

будет обеспечиваться. Это не является дефектом.

Гарантия

В каждой стране действуют соответствующие

гарантийные условия, установленные

уполномоченной организацией по сбыту нашей

продукции. Возможные неисправности устройства в

течение гарантийного срока мы устраняем

бесплатно, если причина заключается в дефектах

материалов или производственных браке. В случае

возникновения претензий в течение гарантийного

срока просьба обращаться с чеком о покупке в

торговую организацию, продавшую

изделие или в

ближайшую уполномоченную службу сервисного

обслуживания.

(Адрес указан на обороте)

Ошибка Причина Устранение

Прибор не включается Аккумуляторный блок разряжен.  Зарядите аккумуляторный блок.

Аккумуляторный блок неисправен.  Замените аккумуляторный блок.

Аккумуляторный блок установлен

неправильно.

 Вставьте аккумуляторный блок в

крепление до фиксации.

Устройство

останавливается во

время работы

Перегрев аккумулятора  Прервите работу и дайте аккумулятору

остыть.

Перегрев двигателя  Прервите работу и дайте двигателю

остыть.

Русский 163

Технические характеристики

Сохраняется право на внесение технических

изменений.

Значение вибрации

몇 ПРЕДУПРЕЖДЕНИЕ

Указанное значение вибрации получено при

стандартных условиях испытания устройства и

может использоваться для сравнения.

Указанное значение вибрации можно использовать

для предварительной оценки нагрузки.

В зависимости от способа и режима эксплуатации

устройства, уровень вибрации может

отличаться от указанного общего значения.

Устройства со значением вибрации рука-

плечо > 2,5 м/с² (см. главу Технические

характеристики в инструкции по

эксплуатации)

몇 ОСТОРОЖНО ● При непрерывном

использовании устройства в течение нескольких

часов может появится чувство онемения. ● Для

защиты рук необходимо надевать теплые

перчатки. ● Периодически делать паузы в

работе.

Декларация о соответствии

стандартам ЕС

Настоящим заявляем, что концепция, конструкция и

исполнение указанной ниже машины отвечают

соответствующим основным требованиям директив

ЕС по безопасности и охране здоровья. При любых

изменениях машины, не согласованных с нашей

компанией, данная декларация теряет свою силу.

Изделие: Аккумуляторная цепная пила

Тип: 1.444-00x.x

Действующие директивы ЕС

2014/30/EС

2006/42/ЕС (+2009/127/ЕС)

2011/65/EС

2000/14/ЕС (+2005/88/ЕС)

Примененные гармонизированные стандарты

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Примененный метод оценки соответствия

2000/14/ЕС с изменениями 2005/88/ЕС:

Приложение V

Уровень звуковой мощности дБ(A)

Измерено:98,9

Гарантировано:101

Уполномоченный орган, 0197 TÜV Rheinland LGA

Products GmbH; Tillystarße 2 D – 90431 Nürnberg,

Germany (Германия), выполнил испытания ЕС

типового образца, номер сертификата: BM

50452503 0001

Нижеподписавшиеся лица действуют от имени и по

доверенности Правления.

Лицо, ответственное за ведение документации: Ш.

Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

г. Винненден, 01.09.2018

CNS 18-

Рабочие характеристики устройства

Рабочее напряжение V18

Скорость холостого хода цепи m/s 10

Объем бака цепного масла ml 200

Расчетные значения в соответствии с EN 60745-

1, EN 60745-2-13

Уровень звукового давления L

dB(A) 87,9

Погрешность K

dB(A) 3,0

Уровень звуковой мощности L

dB(A) 98,9

Погрешность K

dB(A) 1,4

Вибрация руки/кисти на

передней рукоятке

m/s

3,5

Вибрация руки/кисти на задней

рукоятке

m/s

5,2

Погрешность K m/s

1,5

Размеры и вес

Длина х ширина х высота mm 735 x

230 x

247

Длина шины mm 300

длина реза mm 250

Шаг цепи in (mm) 0,375

(9,525)

Масса (без аккумуляторного

блока)

kg 3,2

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

164 Magyar

Tartalom

Általános utasítások

A készülék első használata előtt olvassa el eze-

ket a biztonsági tanácsokat, ezt az eredeti ke-

zelési útmutatót, az akkuegységhez mellékelt

biztonsági tanácsokat, valamint az

akkuegység / standard töltőkészülék mellékelt eredeti

kezelési útmutatóját. Ezeknek megfelelően járjon el.

Őrizze meg az említett dokumentumokat későbbi alkal-

mazásra vagy a következő tulajdonos számára.

A használati utasításban található útmutatások mellett

figyelembe kell venni a törvényhozók általános bizton-

sági és balesetmegelőzési előírásait is.

Biztonsági tanácsok

A láncfűrészekkel való munkavégzés során igen

nagy a sérülések kockázata, mivel a munkavégzés

nagy láncsebességgel és nagyon éles fűrészfogak-

kal történik. Mindenképpen tartsa be a biztonsági

intézkedéseket, valamint a láncfűrészekkel való

munkavégzés magatartási szabályait.

Az említett biztonsági utasításokon kívül a helyi (pl. ha-

tósági, baleset- vagy társadalombiztosítási) biztonsági

és képzési előírásokat is követni kell. A láncfűrészek

használatát időben (nap- vagy évszak tekintetében)

korlátozhatják helyi rendeletek. Kövesse a helyi előírá-

sokat.

Veszélyfokozat

 VESZÉLY

● Olyan, közvetlenül fenyegető veszély jelzése, amely

súlyos sérülésekhez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

súlyos sérülésekhez vagy halálhoz vezethet.

몇 VIGYÁZAT

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

könnyebb sérülésekhez vezethet.

FIGYELEM

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

anyagi károkhoz vezethet.

Villamos szerszámok általános biztonsági

utasításai

몇 FIGYELMEZTETÉS

● Olvassa el az összes biztonsági utasítást és elő-

írást.

A biztonsági utasítások és előírások betartásának el-

mulasztása áramütést és/vagy súlyos sérüléseket

okozhat. Őrizze meg valamennyi biztonsági utasí-

tást és előírást.

A biztonsági utasításokban használt „villamos szer-

szám” kifejezés hálózatról (hálózati csatlakozókábellel)

működő villamos szerszámokra és akkumulátorral (há-

lózati csatlakozókábel nélkül) működő villamos szer-

számokra vonatkozik.

1 Munkahelyi biztonság

a Tartsa a munkavégzési területet tisztán és jól

megvilágítva. A rendetlenség vagy a ki nem vi-

lágított munkaterület balesetekhez vezethet.

b A villamos szerszámmal ne dolgozzon robba-

násveszélyes környezetben, ahol éghető fo-

lyadékok, gázok vagy porok találhatók. A

villamos szerszámok szikrát vethetnek, ami által

a por vagy a gőzök kigyulladhatnak.

c A gyermekeket és más személyeket tartsa tá-

vol a villamos szerszám használata során. A

figyelemelvonás a berendezés feletti uralom el-

vesztéséhez vezethet.

2 Elektromos biztonság

a A villamos szerszám csatlakozódugójának

bele kell illenie a csatlakozóaljzatba. A csatla-

kozódugót semmiképpen sem szabad módo-

sítani. Adapter csatlakozóaljzatot ne

használjon védőföldelt villamos szerszámmal

együtt. A módosítatlan csatlakozódugók és az

ahhoz illő csatlakozóaljzatok csökkentik az ára-

mütés kockázatát.

b Kerülje el a csövek, fűtőtestek, tűzhelyek és

hűtőszekrények földelt felületével való érint-

kezést. Ezek ugyanis fokozott áramütési kocká-

zatot jelentenek, ha az Ön teste földelve van.

c A villamos szerszámokat tartsa távol az eső-

től és a nedvességtől. A víz behatolása a villa-

mos szerszámokba növeli az áramütés

kockázatát.

d A kábelt ne használja a rendeltetésén kívül

más célra, például a villamos szerszám tartá-

sára, felakasztására, illetve a csatlakozódu-

gónak az aljzatból való kihúzására. Tartsa

távol a kábelt hőtől, olajtól, éles szélektől

vagy mozgó berendezéskomponensektől. A

károsodott vagy megcsavarodott csatlakozóká-

belek fokozzák az áramütés kockázatát.

e Ha villamos szerszámmal dolgozik a szabad-

ban, akkor csak olyan hosszabbító kábelt

használjon, amely a kültérben is használható.

A kültérben való használatra alkalmas hosszab-

bító kábel alkalmazása csökkenti az áramütés

kockázatát.

f Ha a villamos szerszám használata nedves

környezetben nem kerülhető el, akkor hasz-

náljon hibaáram-védőkapcsolót. Hibaáram-vé-

Általános utasítások ............................................ 164

Biztonsági tanácsok ............................................ 164

Rendeltetésszerű alkalmazás ............................. 167

Környezetvédelem............................................... 168

Tartozékok és pótalkatrészek .............................. 168

Szállított tartozékok ............................................. 168

Biztonsági berendezések .................................... 168

Szimbólumok a készüléken ................................. 168

Védőruha............................................................. 169

A készülék leírása ............................................... 169

Szerelés .............................................................. 169

Üzembe helyezés................................................ 170

Üzemeltetés ........................................................ 170

Szállítás............................................................... 172

Raktározás .......................................................... 172

Ápolás és karbantartás........................................ 173

Üzemzavarok elhárítása...................................... 173

Garancia.............................................................. 174

Műszaki adatok ................................................... 174

Vibrációs érték..................................................... 174

EU-megfelelőségi nyilatkozat .............................. 174

Magyar 165

dőkapcsoló használata csökkenti az áramütés

kockázatát.

3 Személyek biztonsága

a Figyeljen oda és megfontoltan végezze a villa-

mos szerszámmal való munkát. Ha fáradt

vagy kábítószer, alkohol vagy gyógyszer ha-

tása alatt áll, akkor ne használja a villamos

szerszámot. A villamos szerszám használata

során akár a pillanatnyi figyelmetlenség is ko-

moly sérülésekhez vezethet.

b Viseljen védőfelszerelést és minden esetben

védőszemüveget. A személyes védőfelszerelés

(pl. porvédő maszk, csúszásmentes biztonsági

kesztyű, védősisak vagy fülvédő) viselete a villa-

mos szerszám használati módjától függően csök-

kenti a sérülések kockázatát.

c Akadályozza meg a véletlenszerű üzembe he-

lyezést. Győződjön meg arról, hogy a villa-

mos szerszám ki van kapcsolva, mielőtt az

áramellátáshoz és/vagy az akkumulátorhoz

csatlakoztatja, felemeli vagy tartja. Ha a villa-

mos szerszám szállítása során az ujját a kapcso-

lón tartja, illetve ha a berendezést bekapcsolt

állapotban csatlakoztatja az áramellátáshoz, az

balesetet okozhat.

d A villamos szerszám bekapcsolása előtt távo-

lítsa el a beállító szerszámot vagy a csavaros

csatlakozást. A berendezés forgó komponense-

iben hagyott szerszám vagy kulcs sérüléseket

okozhat.

e Törekedjen a normál testtartás megőrzésére.

Álljon stabilan, és mindig tartsa meg egyen-

súlyát. Ezáltal a villamos szerszámot váratlan

helyzetekben is jobban uralma alatt tudja tartani.

f Viseljen megfelelő ruházatot. Ne viseljen bő

ruhát vagy ékszert. Tartsa távol a haját, ruhá-

zatát és kesztyűjét a mozgó komponensektől.

A bő ruházat, a kesztyű, az ékszer vagy a hosszú

haj becsípődhet a mozgó komponensek közé.

g Porelszívó és -felfogó berendezések felszere-

lése esetén győződjön meg arról, hogy ezek

csatlakoztatva vannak és helyesen használ-

ják őket. A porelszívás alkalmazása csökkenthe-

ti a por általi veszélyek kialakulását.

4 Villamos szerszám használata és kezelése

a Ne terhelje túl a berendezést. A munkavég-

zéshez a megfelelő villamos szerszámot

használja. A megfelelő villamos szerszámmal

jobban és biztonságosabban tud dolgozni a meg-

adott teljesítménytartományban.

b Ne használjon olyan villamos szerszámot,

amelynek kapcsolója elromlott. Az olyan villa-

mos szerszám, amelyet nem lehet be- vagy ki-

kapcsolni, veszélyes, és javításra szorul.

c Húzza ki a csatlakozódugót a csatlakozóal-

jzatból és/vagy távolítsa el az akkumulátort,

mielőtt beállítási műveleteket végezne a be-

rendezésen, alkatrészeket cserélne ki rajta,

vagy a berendezést félretenné. Ez az intézke-

dés megakadályozza a villamos szerszám vélet-

lenszerű elindítását.

d A nem használt villamos szerszámokat tartsa

távol a gyermekektől. Ne hagyja, hogy olyan

személyek használják a berendezést, akik an-

nak használatát nem ismerik, illetve ezeket az

előírásokat nem olvasták el. A villamos szer-

számok veszélyesek, ha tapasztalatlan szemé-

lyek használják őket.

e Kezelje a villamos szerszámokat gondosan.

Ellenőrizze, hogy a mozgó komponensek hi-

bátlanul működnek-e és nem akadnak-e be,

nincsenek-e eltörve vagy nincs-e rajtuk olyan

károsodás, amely a villamos szerszám műkö-

dését negatívan befolyásolná. A meghibáso-

dott komponenseket a berendezés használata

előtt javíttassa meg. Sok baleset oka a villamos

szerszámok helytelen karbantartása.

f Tartsa a vágószerszámokat élesen és tisztán.

Az éles vágóélű, gondosan ápolt vágószerszá-

mok kevésbé akadnak el és könnyebben vezet-

hetők.

g A villamos szerszámokat, tartozékokat, behe-

lyezhető szerszámokat stb. a jelen előírások

szerint használja. Ennek során vegye figye-

lembe a munkakörülményeket és a végzendő

tevékenységet. A villamos szerszámoknak a

rendeltetésüktől eltérő használata veszélyes

helyzeteket eredményezhet.

5 Akkumulátoregységek használata és ápolása

a Az akkumulátoregységet csak a gyártó által

engedélyezett töltőeszközökkel töltse. A nem

az adott akkumulátoregységhez tervezett töltő-

eszközök tüzet okozhatnak.

b A készüléket csak a megfelelő akkumuláto-

regységgel üzemeltesse. Másfajta akkumuláto-

regységek használata sérülést és tüzet okozhat.

c Tartsa távol a nem használt akkumulátoregy-

ségeket fémes tárgyaktól, mint például iroda-

kapcsoktól, érméktől, kulcsoktól, szögektől,

csavaroktól vagy más kisebb fémtárgyaktól,

amelyek rövidzárlatot okozhatnak. A rövidzár-

lat következménye tűz vagy robbanás lehet.

d Adott esetben az akkumulátoregységből fo-

lyadék szivároghat. Kerülje el a folyadékkal

való érintkezést. Ha ez mégis megtörtént, ak-

kor a folyadékot vízzel alaposan öblítse le. Ha

a folyadék a szemet éri, haladéktalanul kérjen

orvosi segítséget. Az akkumulátorfolyadék ha-

tására a bőrön kiütések és égési sebek keletkez-

hetnek.

6 Szerviz

a A villamos szerszám javítását csak képzett

szakszemélyzet végezheti, eredeti pótalkatré-

szek felhasználásával. Ezáltal biztosítható a be-

rendezés biztonságos állapotának fenntartása.

További általános biztonsági előírások

Megjegyzés ● Egyes területeken előírások korlá-

tozhatják a készülék alkalmazását. Érdeklődjön erről a

helyi hatóságnál.



VESZÉLY ● Életveszély a készülék kontrollá-

latlan mozgásai által okozott vágott sérülések miatt.

Tartsa távol a testrészeket a mozgó alkatrészektől.

● Sérülésveszély a kisodródó vagy leeső tárgyak miatt.

Soha ne használja a készüléket, ha 15 m -es körzetben

emberek, különösen gyermekek vagy állatok tartózkod-

nak. ● A készülék mindennemű átalakítása tilos.

몇 FIGYELMEZTETÉS ● Gyermekek, és a

jelen utasítást nem ismerő személyek nem üzemeltet-

hetik ezt a készüléket. Helyi rendeletek korlátozhatják a

kezelő életkorát.

● A lehetséges veszélyek felismerése

érdekében a munkaterületet akadálytalanul át kell tudni

tekinteni. A készüléket csak akkor használja, ha a meg-

világítás megfelelő.

● A működtetés előtt győződjön

166 Magyar

meg róla, hogy a készülék és az összes kezelőszerv

előírásszerű működését, beleértve a láncféket és a biz-

tonsági berendezéseket is. Ellenőrizze a laza zárakat,

győződjön meg az összes védőberendezés és markolat

előírásszerű és biztonságos rögzítését. Ne használja a

készüléket, ha annak állapota nem kifogástalan. ● So-

ha ne működtesse a készüléket, ha a fogantyún lévő

eszközkapcsoló nem megfelelő módon kapcsol be vagy

ki. ● Cserélje ki az elhasználódott vagy sérült alkatré-

szeket, mielőtt üzembe helyezi a készüléket. ● Vissza-

ütés kockázata az egyensúly elvesztése miatt. Kerülje a

szabálytalan testhelyzetet, álljon stabilan, és mindig

tartsa meg egyensúlyát.

● Azonnal állítsa le a készülé-

ket, és ellenőrizze sérülések tekintetében, vagy azono-

sítsa a rezgés okát, ha a készülék leesett, ütést kapott

vagy szokatlan módon rezeg. A sérüléseket javíttassa

meg az arra jogosult ügyfélszolgálattal, vagy cserélje ki

a készüléket.

몇

VIGYÁZAT ● A készülék működtetése során

viseljen teljes körű szem- és fülvédelmet, erős és ellen-

álló kesztyűt, valamint fejvédelmet. Viseljen arcmasz-

kot, ha a munka porral jár. ● A készülékkel végzett

munka során viseljen hosszú, nehéz nadrágot, stabil

lábbelit és megfelelő szabású kesztyűt. Ne dolgozzon

mezítláb. Ne viseljen ékszert, szandált vagy rövidnadrá-

got. ● Sérülésveszély, ha a laza ruházatot, hajat vagy

ékszert a készülék mozgó alkatrészei elkapják. Ruhá-

zatát és ékszereit tartsa távol a gép mozgó részeitől. A

hosszú haját hátul kösse össze. ● A fülvédő korlátoz-

hatja a figyelmeztető hangok érzékelésének képessé-

gét, ezért ügyeljen a közelében és a munkaterületen

felmerülő esetleges veszélyekre.

● Csak a gyártó által

jóváhagyott tartozékokat és pótalkatrészeket használ-

jon. Az eredeti tartozékok és az eredeti pótalkatrészek

garantálják a készülék biztonságos és zavarmentes

üzemelését.

Láncfűrészek biztonsági utasításai

 Testrészeit tartsa távol a működő fűrész láncá-

tól. A fűrész elindítása előtt győződjön meg ar-

ról, hogy a fűrészlánccal semmi sem érintkezik.

Láncfűrésszel való munkavégzés során a pillanat-

nyi figyelmetlenség is a ruházatnak vagy testrészek-

nek a lánc általi becsípődését okozhatja.

 Tartsa a láncfűrészt jobb kezével mindig a hátsó

fogantyúnál, bal kezével pedig az elülső fo-

gantyúnál fogva. A láncfűrész ettől eltérő tartása

növeli a sérülések kockázatát, és ennélfogva tilos.

 A villamos szerszámot csak szigetelt felületeken

szabad tartani, mivel a fűrészlánc érintkezhet el-

takart vezetékekkel. A fűrészláncok, amelyek fe-

szültségvezető dróttal érintkeznek,

feszültségvezetővé teszik a villamos szerszám fém

alkatrészeit, és így a kezelőt áramütés érheti.

 Viseljen védőszemüveget és fülvédőt. További

védőfelszerelés javasolt a fejre, a kézre, a lábra

és a lábfejre. A megfelelő védőöltözet csökkenti az

elrepülő faforgács általi sérülésveszélyt, és a fű-

részlánc véletlenszerű megérintését.

 A láncfűrészt ne használja fán. A fán történő üze-

meltetés sérülésveszélyt jelent.

 Ügyeljen mindig arra, hogy stabilan álljon, és a

láncfűrészt csak akkor használja, ha szilárd, biz-

tonságos és egyenes talajon áll.

A csúszós talaj

vagy az instabil állófelület, mint például a létra, az

egyensúly vagy a láncfűrész feletti uralom elveszté-

séhez vezethet.

 Megfeszített ág vágása során számoljon az ág

visszapattanásával. Ha a farostokban felszabadul

a feszültség, akkor a megfeszített ág eltalálhatja a

kezelőszemélyt és/vagy a láncfűrész feletti uralom-

vesztést okozhatja.

 Legyen különösen óvatos aljnövényzet és fiatal

fák vágása során. A vékony ágak beakadhatnak a

fűrészláncba, megüthetik Önt vagy elmozdíthatják

Önt az egyensúlyából.

 A láncfűrészt tartsa az elülső fogantyúnál fogva

kikapcsolt állapotban, a fűrészláncot a testétől

távol tartva. A láncfűrész szállítása vagy tárolá-

sa során mindig helyezze fel a védőburkolatot. A

láncfűrész gondos kezelése csökkenti a futó fűrész-

lánc óvatlan megérintésének valószínűségét.

 Tartsa be a kenésre, a láncfeszességre és az al-

katrészcserére vonatkozó utasításokat. A szak-

szerűtlenül megfeszített vagy megkent lánc

elszakadhat vagy növelheti az ütéskockázatot.

 A fogantyúkat tartsa szárazon, tisztán, valamint

olaj- és zsírmentesen. A zsíros, olajos fogantyúk

csúsznak, és a berendezés feletti uralom elveszté-

séhez vezetnek.

 Csak fát fűrészeljen. A láncfűrészt ne használja

nem rendeltetésszerű műveletekhez. Például:

Ne használja a láncfűrészt műanyag, falazat

vagy olyan építőanyagok fűrészelésére, ame-

lyek nem fából készültek. A láncfűrész nem ren-

deltetésszerű munkák elvégzésére történő

használata veszélyes helyzeteket idézhet elő.

Ütés okai és megakadályozása

Ütés akkor fordulhat elő, ha a vezetősín csúcsa hozzáér

egy tárgyhoz, vagy ha a fa elhajlik és a fűrészlánc bea-

kad a vágásrésbe.

A síncsúcs megérintése számos esetben váratlan, hát-

rafelé irányuló reakcióhoz vezethet, amelynél a vezető-

sín felfelé és a kezelő irányába csapódik.

A fűrészlánc beakadása a vezetősín felső szélébe a

sínt hirtelen visszalökheti a kezelő irányába.

E reakciók mindegyike a fűrész feletti uralom elveszté-

séhez és súlyos sérülésekhez is vezethet. Ne hagyat-

kozzon kizárólag a láncfűrészbe épített biztonsági

berendezésekre. A láncfűrész kezelőjeként alkalmaz-

zon különféle intézkedéseket a baleset- és sérülésmen-

tes munkavégzés érdekében.

Az ütés a villamos szerszám helytelen vagy hibás hasz-

nálatának következménye. A következő megfelelő óvin-

tézkedésekkel megakadályozható:

 Tartsa szorosan mindkét kezével a fűrészt, úgy,

hogy a hüvelykujj és a többi ujj szorosan közre-

fogják a fogantyúkat. Testét és karjait tartsa úgy,

hogy az ütőerőknek ellen tudjon állni. Megfelelő

intézkedések esetén a kezelő uralkodni tud az ütő-

erők felett. Soha ne engedje el a láncfűrészt.

 Kerülje el az abnormális testtartást, és ne fűré-

szeljen váll feletti magasságban. Ezáltal elkerül-

hető a síncsúcs véletlenszerű megérintése, és a

láncfűrész váratlan helyzetekben könnyebben ura-

lom alatt tartható.

 Használja mindig a gyártó által előírt pótsíneket

és fűrészláncokat. A nem megfelelő pótsínek és

fűrészláncok a lánc szakadásához és/vagy ütéshez

vezethetnek.

 Tartsa be a gyártónak a f

űrészlánc élesítésére és

karbantartására vonatkozó előírásait. A túl ala-

csony mélységkorlátozók növelik az ütés kockáza-

tát.

Magyar 167

Kiegészítő biztonsági utasítások a

láncfűrészekhez

Megjegyzés ● A Kärcher azt ajánlja, hogy az első

használat során a fatörzseket fűrészállványon fűrészel-

je. ● A láncfűrész használatakor tartson magánál egy

elsősegélydobozt a nagy sebekhez és egy segélyhívás-

ra alkalmas eszközt. Legyen a közelben egy nagyobb

és átfogóbb ápolást lehetővé tévő elsősegély-doboz is.

몇

FIGYELMEZTETÉS ● Gondoskodjon a

stabil álló helyzetről, a tiszta munkahelyről, és a készü-

lék használata előtt tervezze meg a visszavonulási utat

leeső ágak esetén.

● Óvakodjon a kenőolajködtől és a

fűrészportól. Ha szükséges, viseljen maszkot vagy lég-

zőkészüléket. ● A készüléket mindig két kézzel tartsa.

Fogja a fogantyúkat a hüvelykujjával az egyik oldalon, a

többi ujjával pedig a másikon. Tartsa a hátsó fogantyút

a jobb kezével, az elülső fogantyút pedig a bal kezével.

● Sérülésveszély. Ne alakítsa át a készüléket. Ne hasz-

nálja az eszközt a készülék gyártója nem ajánlott alkat-

részek vagy eszközök meghajtására. ● A készülék

bekapcsolása előtt ellenőrizze, hogy a fűrészlánc nem

érint semmilyen tárgyat. ● Súlyos sérülés vagy halál

kockázata, ha a nem megfelelően beállított fűrészlánc

kiugrik a vezetősínből. Minden használat előtt ellenőriz-

ze a lánc feszességét. A lánc hossza a hőmérséklettől

függ. ● Ügyeljen arra, hogy az összes védőburkolat, fo-

gantyú és a karmos ütköző megfelelően legyen rögzítve

és jó állapotban legyen. ● Súlyos sérülések a nem

megfelelő munkavégzés esetén:

 A láncfűrésszel végzett munka során mindig figyel-

nie kell és felügyelnie kell a munkahelyét. A munka-

terület mérete az elvégzendő feladattól és a fa vagy

a munkadarab méretétől függ. Egy fa kidöntése na-

gyobb munkaterületet igényel, mint pl. a méretre vá-

gás.

 Soha ne fűrészeljen úgy, hogy a teste a vezetősín-

nel és a lánccal egy vonalban van. Így csökkentheti

annak veszélyét, hogy visszarúgáskor a lánc eltalál-

ja a fejét vagy a testét.

 Fűrészelés során ne mozgassa ide-oda a gépet,

hagyja, hogy a lánc végezze a munkát, tartsa élesen

a láncot és ne próbálja meg átnyomni a láncot a vá-

gaton.

 A vágás végén ne nyomja meg a fűrészt. Legyen

készen arra, hogy tehermentesítse a fűrészt a fa át-

vágása után.

 Fűrészelés során ne állítsa le a láncfűrészt. Hagyja

a fűrészt működni, amíg az befejezi a fűrészelő vá-

gást.

● Ismerkedjen meg új láncfűrészével - végezzen egy-

szerű vágásokat egy biztonságosan megtámasztott fa-

anyagban. Ismételje meg ezt akkor is, ha már régóta

nem használta a láncfűrészét.

● Ne fűrészeljen 75

mm-nél kisebb átmérőjű szőlőtőkéket és / vagy kismé-

retű bokrokat. ● Kapcsolja ki a készüléket, rögzítse a

láncféket, vegye ki az akkumulátoregységet, és ügyel-

jen arra, hogy valamennyi mozgó részegység teljes

mértékben leállt:

 a készülék tisztítása vagy az eltömődés megszünte-

tése előtt.

 mielőtt a készüléket felügyelet nélkül hagyja.

 A tartozékok felszerelése vagy eltávolítása előtt.

 Mielőtt elvégezné az eszköz ellenőrzését, karban-

tartását vagy munkát végezne vele.

몇

VIGYÁZAT ● A láncfűrész nehéz eszköz. A

láncfűrészt használó személyeknek legyenek jó fizikai

állapotban, és legyenek egészségesek. Rendelkezze-

nek jó látási, mozgási és egyensúlyozási képességgel,

valamint kézügyességgel. Ha a fentiekkel kapcsolatban

kétségei vannak, inkább ne használja a láncfűrészt.

● A készülékkel végzett munka során mindig viseljen

rácsos rostéllyal szerelt védősisakot, hogy visszarúgás

esetén csökkentse az arc- és fejsérülések kockázatát.

Fennmaradó kockázatok

몇 FIGYELMEZTETÉS

● Bizonyos kockázatok még a készülék előírt alkalma-

zása mellett is fennállnak. A készülék alkalmazása a

következő veszélyekkel járhat:

 A vibrációk sérüléseket okozhatnak. Minden mun-

kához a megfelelő szerszámot és a megfelelő fo-

gantyút használja, illetve korlátozza a

munkavégzési időt és a kitettséget.

 A zaj halláskárosodást okozhat. Viseljen hallásvé-

delmet és korlátozza a zajterhelést.

 Vágási sérülések a fűrészlánc szabadon lévő fű-

részfogaival való érintkezéskor.

 A vezető sín váratlan, hirtelen mozgása vagy vis-

szarúgása miatti vágási sérülések.

 Vágási sérülések és fertőzések veszélye a fűrész-

lánctól lerepülő alkatrészek miatt.

 Kisodródó tárgyak (faforgács, szilánkok) által oko-

zott sérülések.

 Por és részecskék belélegzése.

 Kenőanyag / olaj érintkezése bőrrel.

Kockázatcsökkentés

몇 VIGYÁZAT

● A készülék hosszabb használati időtartama a kezek

rezgés okozta vérellátási zavarához vezethet. Általá-

nosan érvényes használati időtartamot nem lehet

meghatározni, mivel az többféle tényezőtől függ:

 Személyes hajlam a rossz vérellátásra (gyakran hi-

deg ujjak, ujjzsibbadás).

 Alacsony környezeti hőmérséklet. Viseljen meleg

kesztyűt kezei védelme érdekében.

 Rossz vérellátás a berendezés túl erős megmarko-

lása miatt.

 A szünetmentes üzemeltetés károsabb, mint a szü-

netek által megszakított üzem.

A készülék rendszeres, hosszan tartó használata és

a tünetek, pl. az ujjzsibbadás, hideg ujjak ismételt fel-

lépése esetén, forduljon orvoshoz.

Rendeltetésszerű alkalmazás

 VESZÉLY

Nem rendeltetésszerű használat

Vágási sérülések általi életveszély

Csak rendeltetésszerűen használja a készüléket.

 A láncfűrész csak magánhasználatra alkalmas.

 A láncfűrészt kültéri munkavégzésre tervezték.

 Biztonsági okokból a láncfűrészt mindig két kézzel,

szilárdan kell tartani.

 A láncfűrészt gallyak, ágak, fatörzsek és gerendák

fűrészelésére fejlesztették ki. A vezetősín vágási

hossza határozza meg a fűrészelt anyag lehetséges

legnagyobb átmérőjét.

 A láncfűrészt kizárólag fa vágására lehet használni.

 Ne használja a láncfűrészt nedves környezetben

vagy esőben.

 A láncfűrészt csak jól megvilágított környezetben

használja.

168 Magyar

 Biztonsági okokból tilos a készülék átépítése és a

gyártó engedélye nélküli módosítása.

Minden egyéb használat nem engedélyezett. A beren-

dezés nem rendeltetésszerű használatából eredő ve-

szélyeztetésekért a felhasználó vállalja a felelősséget.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük,

környezetbarát módon semmisítse meg a csoma-

golást.

Az elektromos és elektronikus készülékek érté-

kes, újrahasznosítható anyagokat, és gyakran

olyan alkotóelemeket, például elemeket, akku-

mulátorokat vagy olajat is tartalmaznak, melyek

nem megfelelő kezelése vagy helytelen megsemmisíté-

se potenciális veszélyt jelenthet az emberek egészség-

re és a környezetre. Ezek az alkotóelemek azonban a

készülék rendeltetésszerű üzemeléséhez szüksége-

sek. Az ezzel a szimbólummal jelölt készülékeket nem

szabad a háztartási hulladékkal együtt megsemmisíte-

ni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt ta-

lálja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkal-

mazzon; ezek garantálják a készülék biztonságos és

zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan infor-

mációkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a

csomagoláson. Kicsomagolásnál ellenőrizze, hogy

megvan-e minden tartozék. Hiányzó tartozékok vagy

szállítási sérülések esetén kérjük, értesítse a kereske-

dőt.

Biztonsági berendezések

몇 VIGYÁZAT

Hiányzó vagy módosított biztonsági berendezések

A biztonsági berendezések az Ön védelmét szolgálják.

A biztonsági berendezéseket ne módosítsa és ne mel-

lőzze használatukat.

Lánc alacsony visszarúgási kockázattal

Az alacsony visszarúgási kockázatú lánc csökkenti a

visszarúgás valószínűségét.

Az egyes fűrészfogak előtt található borotvafogak (befo-

gókések) megakadályozzák, hogy a fűrészfogak túl mé-

lyen hatoljanak a visszarúgási zónában, ezáltal

csökkentve a visszarúgás mértékét.

A lánc csiszolásánal fennáll annak a veszélye, hogy ez

a biztonsági funkció nem működik tovább. Ha a fűrész-

teljesítmény romlik, biztonsági okokból a láncot ki kell

cserélni. Pótalkatrészek esetén csak a gyártó által aján-

lott vezetősín és lánc kombinációt használja.

Vezetősínek

Azoknak a vezető síneknek, amelyek kis sugarú heg-

gyel rendelkeznek, általában alacsonyabb a visszarú-

gási kockázata.

Ezért használjon egy megfelelő lánccal szerelt ill. meg-

felelő hosszúságú vezető sínt a feladathoz. A hosszabb

vezetősínek növelik annak a valószínűségét, hogy a fű-

részelés közben elveszíti az irányítást.

Minden használat előtt ellenőrizze a lánc feszességét

(lásd a A láncfeszesség ellenőrzésefejezetben). Ha a

lánc feszessége nincs megfelelően beállítva, akkor a ki-

sebb (a vezető sín teljes hosszánál rövidebb) ágak fű-

részelése növeli a lánc leesésének kockázatát.

Lánc fogó

Ha a lánc meglazul vagy elszakad, a lánc fogó akadá-

lyozza meg, hogy a lánc a felhasználó irányába repül-

jön.

Karmos ütköző

Az integrált karmos ütköző forgatópontként használha-

tó, hogy a láncfűrésznek stabilitását biztosítsunk vágás

közben.

Fűrészelés közben nyomja előre a készüléket, amíg a

csapok behatolnak a faanyag szélébe. Ha a hátsó fo-

gantyút felfelé vagy lefelé mozgatják a vágás irányá-

ban, akkor a láncfűrésszel végzett munka során a fizikai

igénybevétel csökken.

Láncfék

A láncfékek veszély esetén arra szolgálnak, hogy a lánc

gyorsan megállítható legyen.

Ha a kézvédő / láncfék kart a vezetősín irányába nyom-

ják, akkor a láncnak azonnal le kell állnia.

A láncfék nem tudja megakadályozni a visszarúgást, de

csökkenti a sérülések kockázatát, ha a vezetősín vis-

szarúgás esetén eltalálja a felhasználót.

A készülék minden üzembe helyezése előtt ellenőrizni

kell a láncfék megfelelő működését (lásd a A fék műkö-

désének ellenőrzésefejezetben).

Szimbólumok a készüléken

Általános figyelmeztető jelzések

Készüléke üzembe helyezése előtt ve-

gye figyelembe a használati útmutatót és

a biztonsági utasításokat.

A készülékkel végzett munka során vi-

seljen megfelelő fej-, szem- és hallásvé-

delmet.

A készülékkel végzett munka során vi-

seljen csúszásmentes biztonsági cipőt.

A készülékkel való munkavégzés során

viseljen csúszásmentes és ellenálló vé-

dőkesztyűt.

Életveszélyt jelent a láncfűrész visszarú-

gása. Soha ne érintse meg a fűrészelni

kívánt tárgyakat a vezetősín csúcsával.

Életveszély a láncfűrész ellenőrizetlen

mozgása miatt. A készüléket mindig két

kézzel tartsa.

Életveszély a láncfűrész ellenőrizetlen

mozgása miatt. Soha ne tartsa a készü-

léket egyetlen kézzel.

Magyar 169

Védőruha

 VESZÉLY

Életveszély vágási sérülések következtében. A készü-

lékkel való munkavégzéshez viseljen megfelelő védőru-

házatot. Kövesse a helyi balesetmegelőzési

előírásokat.

Fejvédelem

A készülékkel végzett munka során viseljen megfelelő,

az EN 397 szabványnak megfelelő és CE jelöléssel el-

látott sisakot.

A készülékkel végzett munka során viseljen az EN 352-

1 szabványnak megfelelő és CE-jelöléssel ellátott hal-

lásvédőt.

A repülő forgácsok elleni védelem érdekében viseljen

megfelelő, az EN 166 szabvány szerinti vagy CE-jelö-

léssel rendelkező védőszemüveget. Vagy viseljen az

EN 1731 szabvány szerinti és CE-jelöléssel rendelkező

sisakrostélyt.

A szakkerekedelemben kaphatók fülvédővel és arcvé-

dővel ellátott védősisakok.

Láncfűrész kabát

A felsőtest védelmére viseljen olyan láncfűrész kabátot,

amely megfelel az EN 381-11 szabványnak és CE jelö-

léssel rendelkezik.

Védőkesztyű

A készülékkel végzett munka során viseljen megfelelő,

vágásvédő kialakítással rendelkező védőkesztyűt,

amely megfelel az EN 381-7 szabványnak és CE-jelö-

léssel rendelkezik.

Lábvédő

A készülékkel végzett munka során viseljen az EN 381-

5 szabványnak megfelelő és CE jelöléssel ellátott, min-

den irányban védett lábvédőt.

Biztonsági cipő

A készülékkel végzett munka során viseljen csúszás-

mentes biztonsági cipőt, amely megfelel az EN 20345

szabványnak és CE-jelöléssel rendelkezik. Ez biztosít-

ja, hogy a biztonsági cipő megfeleljen az EN 381-3

szabványnak.

Ha csak alkalmanként használja a láncfűrészt, a talaj

vízszintes, és alacsony a megbotlás vagy a bokrokba

való beakadás kockázata, használhat biztonsági cipőt

acél elülső sapkával és védő kamáslival, amely megfe-

lel az EN 381-9 szabványnak.

A készülék leírása

A használati utasításban a maximális felszereltséget is-

mertetjük. Modelltől függően a szállított tartozékoknál

különbségek figyelhetők meg (lásd a csomagolást).

A képet lásd az ábrák oldalán

Ábra A

1 Lánc

2 Vezetősín

3 Karmos ütköző

4 Lánc olajtartály fedél

5 Kézvédő / Láncfék kar

6 Kézi fogantyú, hátsó

7 Készülékkapcsoló

8 Készülékkapcsoló reteszelésfeloldó billentyűje

9 Akkumulátoregység-reteszelés feloldó billentyűje

10 Burkolat

11 Kézi fogantyú, elülső

12 Gyűrű a lánc feszességének beállításához

13 Láncfeszítő gomb

14 Lánc fogó

15 Típustábla

16 Láncolaj

17 Láncvédő

18 *Battery Power 18V akkumulátorcsomag

19 *Battery Power 18V gyorstöltő készülék

* opcionális

Akkuegység

A készülék 18 V Kärcher Battery Power akkuegységgel

üzemeltethető.

Szerelés

A lánc és a vezetősín felszerelése

몇 VIGYÁZAT

Éles lánc

Vágási sérülések

A láncon végzett munka során viseljen védőkesztyűt.

Ne tegye ki a készüléket esőzésnek vagy

nedves körülményeknek.

A címkén feltüntetett, garantált zajszint a

következő: 101 dB.

A láncfék meg van lazítva.

A láncféket a gép észleli és blokkolja a

fűrészláncot.

Forgassa a lánc feszességének beállítá-

sához:

= Lánc feszítése

= Lánc lazítása

A lánc menetiránya (a jelölés a borítás

alatt található)

Rögzítse a láncfeszítő fejet

Oldja ki a láncfeszítő fejet

170 Magyar

1. Lazítsa meg a láncfeszítő gombot és távolítsa el a

fedelet.

Ábra B

2. Helyezze a láncot a vezetősínre. Vegye figyelembe

a lánc forgásirányát.

Ábra C

3. Helyezze a láncot a lánckerék köré és helyezze be

a vezetősínt.

Ábra D

4. Helyezze fel a borítást és húzza meg a láncfeszítő

gombot.

Ábra E

5. Állítsa be a lánc feszességét (lásd a A láncfeszes-

ség beállításafejezetben).

6. Helyezze fel a láncvédőt.

Ábra F

Üzembe helyezés

A láncolaj-tartály feltöltése

1. Ha szükséges, tisztítsa meg a töltőnyílás környékét

a forgácstól és a szennyeződésektől.

2. Vegye le a láncolaj-tartály fedelét.

Ábra G

3. Lassan töltse a láncolajat a tartályba.

Ábra H

4. Ha szükséges, a kiömlött láncolajat egy ruhával

itassa fel.

5. Zárja vissza a láncolaj-tartály fedelét.

A láncfeszesség ellenőrzése

몇 VIGYÁZAT

Éles lánc

Vágási sérülések

A láncon végzett munka során viseljen védőkesztyűt.

1. Távolítsa el a láncvédőt.

Ábra I

2. Óvatosan húzza meg a láncot.

Ábra J

A vezetősín és a lánc közötti távolság legyen 3-

4 mm.

3. Ha szükséges, állítsa be a lánc feszességét (lásd a

A láncfeszesség beállításafejezetben).

Az akkuegység felszerelése

1. Az akkuegységet tolja a készülék tartóegységébe,

míg hallhatóan be nem pattan.

Ábra K

Üzemeltetés

A készülék alapvető kezelése

1. Vizsgálja meg a fa és az ág esetleges sérüléseit (pl.

rothadás).

Sérült vagy rothadt ágak esetén forduljon szakértő

fagondozási szakemberhez.

2. Távolítsa el a láncvédőt.

3. A készüléket két kézzel, szilárdan tartsa.

A készülék bekapcsolása

1. Húzza meg a kézvédő / láncfék kart a fogantyú irá-

nyába.

Ábra L

A láncfék meg van lazítva.

2. Nyomja meg a készülékkapcsoló reteszelésfeloldó

billentyűt.

Ábra M

3. Nyomja meg a készülékkapcsolót.

A készülék beindul.

Az üzem megszakítása

1. Engedje el a készülékkapcsolót.

A készülék leáll.

2. Tolja a kézivédő / láncfék kart a vezetősín irányába.

Ábra N

A láncféket a gép észleli és blokkolja a fűrészláncot.

3. Távolítsa el az akkuegységet a készülékből (lásd a

Akkuegység eltávolításafejezetben).

Munkamódszerek

Munkahelyzet

 VESZÉLY

A láncfűrész ellenőrizetlen mozgásai

Életveszély vágási sérülések következtében

Tervezze meg a vágást a fűrészelés előtt és ismerje fel

a veszélyeket.

Mindig két kézzel és stabilan tartsa a láncfűrészt.

 Ne mozgassa a láncfűrészt a test tengelyébe.

Ábra O

 A láncfűrészt úgy mozgassa a teste mellett oldal-

irányban, hogy egyetlen testrésze se érjen bele a

láncfűrész mozgástartományába.

 Tartson minél nagyobb távolságot a fűrészelt anyag-

tól.

 Soha ne dolgozzon létrán vagy fán állva.

 Soha ne dolgozzon instabil helyen.

Behúzás / visszarúgás

 VESZÉLY

A láncfűrész ellenőrizetlen mozgásai

Életveszély vágási sérülések következtében

Tervezze meg a vágást a fűrészelés előtt és ismerje fel

a veszélyeket.

Mindig két kézzel és stabilan tartsa a láncfűrészt.

A behúzás / visszarúgás esetén egy olyan hatásról be-

szélünk, amely rendszerint ellentétes irányban lép fel a

fűrészelt anyagon mozgó lánchoz képest.

Ábra P

1 Behúzás

2 Visszarúgás

Ha a vezetősín alsó részével fűrészel - "tenyeres" vá-

gással -, és a fűrészlánc elakad vagy egy szilárd tárgyat

ér el a fában, a láncfűrész rándulásszerűen megindul-

hat a vágott anyag felé.

 A behúzás elkerülése érdekében mindig rögzítse

biztonságosan a karmos ütközőt.

Ha a vezetősín tetejével fűrészel - "fonák" vágással -, és

a fűrészlánc elakad vagy egy szilárd tárgyat ér el a fá-

ban, akkor a láncfűrész visszarúghat a felhasználó irá-

nyába.

 A visszarúgás elkerülése érdekében:

 Ne hagyja beszorulni a vezetősín felső részét.

 A vezetősínt ne forgassa le a vágásban.

Visszarúgás

 VESZÉLY

A láncfűrész ellenőrizetlen mozgásai

Életveszély vágási sérülések következtében

Tervezze meg a vágást a fűrészelés előtt és ismerje fel

a veszélyeket.

Mindig két kézzel és stabilan tartsa a láncfűrészt.

Visszarúgás közben a láncfűrész hirtelen és ellenőrizet-

lenül a felhasználó irányába sodródik.

Magyar 171

Visszarúgásra akkor kerül sor, ha pl. a láncfűrész a fű-

részsín felső részén váratlanul akadályhoz ér vagy be-

szorul.

Ábra Q

 A láncfűrészt mindig tartsa úgy, hogy ellen tudjon

tartani a visszarúgási erőknek. Ne engedje el a lánc-

fűrészt.

 Fűrészelés során ne hajoljon túlságosan előre.

 Ne vigye a láncfűrészt vállmagasság fölé.

 Mindig várjon, amíg a lánc eléri a teljes fordulatszá-

mot, és teljes gázzal fűrészeljen.

 Ne fűrészeljen a fűrészsín hegyével.

 A vezetősínt rendkívül óvatosan helyezze be a már

megkezdett vágatba.

 Ügyeljen a törzs helyzetére és az erőkre, amelyek

lezárhatják a vágási rést és beszoríthatják a fűrész-

láncot.

 Gallyazás során soha ne fűrészeljen egyszerre több

ágat.

 Csak éles és megfelelően megfeszített lánccal dol-

gozzon.

 Használjon alacsony visszarúgási kockázatú láncot

és egy kis sínfejjel rendelkező vezetősínt.

A dőlési irány és a visszavonulási útvonal tervezése

 VESZÉLY

Eldőlő fa

Életveszély

A favágást csak szakirányú képzettséggel rendelkező

személy végezheti.

A dőlés irányának tervezésekor vegye figyelembe a kö-

vetkezőket:

 A következő munkaállomás távolsága legyen lega-

lább 2,5 fa hosszúságú.

 Ne végezzen fakivágást erős szélben.

A fa ilyenkor ellenőrizetlenül dőlhet el.

 A dőlés irányát a fa növekedési iránya, a terep (lej-

tő) és az időjárási viszonyok alapján határozza meg.

 A fát mindig egy növekedési résbe döntse, soha ne

más fákra.

Minden alkalmazott számára meg kell tervezni a vissza-

vonulási utat. Ennek során az alábbiak érvényesek:

 A visszavonulási utat körülbelül 45 ° -kal a dőlés irá-

nyával szemben tervezze meg.

Ábra R

 A visszavonulási utat tisztítsa meg az akadályoktól.

 Ne hagyjon semmilyen szerszámot és felszerelést a

visszavonulási úton.

 Ha meredek lejtőn dolgozik, a visszavonulási utat a

lejtővel párhuzamosan tervezze meg-

 A visszavonulási út használatakor vigyázzon a le-

eső ágakra, és figyelje a lombkorona szintet.

Munkaterület előkészítése a törzsön

1. Tisztítsa meg a törzsön lévő munkaterületet a zava-

ró ágaktól, a bozóttól és az akadályoktól.

A biztonságos álló helzyet biztosítva.

2. Alaposan tisztítsa meg a törzs alját, pl. fejszével.

A homok, kövek és más idegen anyagok elkoptatják

a láncot.

3. Távolítsa el a nagy gyökereket.

a A gyökeret függőlegesen vágja be.

Ábra S

b A gyökeret vízszintesen vágja be.

c Távolítsa el a laza gyökérdarabot a munkaterü-

letről.

Döntési vágás elkészítése

 VESZÉLY

Eldőlő fa

Életveszély

A favágást csak szakirányú képzettséggel rendelkező

személy végezheti.

1. Ügyeljen arra, hogy senki ne kerüljön veszélybe az

eldőlő fa miatt. A kiáltásokat a motorzaj miatt nem

mindig lehet meghallani.

A fakivágási területen csak a fakivágással foglalko-

zó személyek tartózkodhatnak.

2. A döntési bevágást derékszögben végezze el a dő-

lés irányához képest.

a A talajhoz lehető legközelebb végezzen egy víz-

szintes vágást (talpvágást) a törzs átmérőjének

kb. 1/3-án.

Ábra T

b Készítsen egy ferde vágást (fedővágás) kb. 45-

60 ° szögben.

3. Végezze el a döntési vágást.

a A döntési vágást a talpvágással párhuzamosan

és legalább 50 mm-rel magasabban kell elvégez-

ni.

b A döntési vágást csak annyira szabad elvégezni,

hogy legalább 50 mm széles törési szakasz ma-

radjon.

A törési szakasz megakadályozza a fa elfordulá-

sát és rossz irányba dőlését.

Ahogy a döntési vágás megközelíti a törési sza-

kaszt, a fának el kell dőlnie.

4. Ha fennáll annak a veszélye, hogy a fa nem a kívánt

irányba dől, vagy hátrabillen és beszorítja a fűrész-

láncot, ne folytassa a vágást. Használjon ékeket a

vágat bővítéséhez és a fának a helyes irányba való

döntéséhez.

5. Ha a fa dőlni kezd, húzza ki a láncfűrészt a vágatból.

6. Kapcsolja ki a készüléket.

7. Húzza be a láncféket.

8. Tegye le a láncfűrészt.

9. Kövesse a tervezett visszavonulási utat.

Kifeszített faanyag fűrészelése

 VESZÉLY

A láncfűrész és a fűrészanyag ellenőrizetlen mozgá-

Életveszélyes vágási sérülések, a fűrészelt anyag által

okozott sérülések

Tervezze meg a vágást a fűrészelés előtt és ismerje fel

a veszélyeket.

Mindig két kézzel és szorosan tartsa a láncfűrészt

Kifeszített faanyag akkor keletkezik, amikor egy fatörzs,

ág, gyökeres csonk vagy csemete egy másik faanyag

miatt megfeszül.

1. Vigyázzon a megfeszített faanyagra, mert fennáll

annak a veszélye, hogy visszapattan az eredeti

helyzetébe.

Ábra U

2. A megfeszített faanyagot óvatosan fűrészelje a nyo-

más oldaláról (lásd még a Megfeszített törzs méret-

re vágásafejezetben).

Ábra V

Gallyazás

 VESZÉLY

Visszarúgás

Életveszélyes vágási sérülések

172 Magyar

Gallyazáskor ügyeljen arra, hogy a vezetősín / lánc ne

legyen beszorulva.

몇 FIGYELMEZTETÉS

A súlyeloszlás megváltoztatása gallyazáskor

Sérülésveszély a törzs ellenőrizetlen mozgása miatt

A munkaterületet úgy válassza ki, hogy ne lépjen fel ve-

szély.

 A növekedés irányában gallyazzon.

Ábra W

 Fentről lefelé gallyazzon.

 A nagyobb, alul lévő ágakat hagyja meg támaszték-

ként, hogy a fát a talaj felett tartsa.

 Lehetőleg támassza meg a láncfűrészt.

 Ne gallyazzon a törzsön állva.

 Ne vágjon a sín hegyével.

 Vegye figyelembe a megfeszített ágakat. A megfe-

szített ágakat alulról felfelé vágja.

 Soha ne vágjon egyszerre több ágat.

 Rendszeresen távolítsa el a munkaterületről a levá-

gott ágakat.

Törzs méretre vágása

 VESZÉLY

A láncfűrész ellenőrizetlen mozgásai

Életveszély vágási sérülések következtében

Tervezze meg a vágást a fűrészelés előtt és ismerje fel

a veszélyeket.

Mindig két kézzel és stabilan tartsa a láncfűrészt.

FIGYELEM

A lánc károsodása a talajjal való érintkezés miatt

Ügyeljen arra, hogy a lánc ne érjen hozzá a talajhoz.

1. Rögzítse a láncfűrészt a karmos ütközővel.

2. A törzset egyeneltesen fűrészelje át.

Megfeszített törzs méretre vágása

 VESZÉLY

A láncfűrész ellenőrizetlen mozgása

Életveszélyes vágási sérülések

A megfeszített fatörzsek levágásakor ügyeljen a nyo-

más oldalán lévő tehermentesítő vágások és a vonóol-

dalon lévő leválasztó vágások sorrendjére.

 Ha a törzs 2 oldalon van kitámasztva:

a A nyomásoldalon végzett tehermentesítő vágás-

hoz fűrészelje be felülről a törzs átmérőjének kb.

1/3-át.

Ábra X

b Végezzen leválasztó vágást a vonó oldalon alul-

ról.

 Ha a törzs 1 oldalon van kitámasztva:

a A nyomásoldalon végzett tehermentesítő vágás-

hoz fűrészelje be alulról a törzs átmérőjének kb.

1/3-át.

Ábra Y

b Végezzen leválasztó vágást a vonó oldalon felül-

ről.

Akkuegység eltávolítása

Megjegyzés

Hosszabb munkamegszakítás esetén távolítsa el az ak-

kuegységet a készülékből és biztosítsa illetéktelen al-

kalmazás ellen.

1. Az akkuegység reteszelés feloldó billentyűjét húzza

az akkuegység irányába.

Ábra Z

2. Nyomja meg az akkuegység reteszelés feloldó bil-

lentyűjét az akkuegység kireteszeléséhez.

3. Vegye ki az akkuegységet a készülékből.

Az üzem befejezése

1. Távolítsa el az akkuegységet a készülékből (lásd a

Akkuegység eltávolításafejezetben).

2. Tisztítsa meg a készüléket (lásd a A készülék tisz-

tításafejezetben).

Szállítás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás során ügyeljen a készülék súlyára.

몇 VIGYÁZAT

Ellenőrizetlen beindulás

Vágási sérülések

Szállítás előtt vegye ki a készülékből az akkumulátort.

A láncfűrészt csak felhelyezett láncvédővel szállítsa.

1. Távolítsa el az akkuegységet (lásd a Akkuegység

eltávolításafejezetben).

2. Tolja a kézivédő / láncfék kart a vezetősín irányába.

Ábra N

A láncfék észlelve.

3. Helyezze fel a láncvédőt.

Ábra F

4. A készüléket csak a fogantyúnál fogva és a vezető-

sínnel hátrafelé szállítsa.

5. Hosszabb útszakaszok esetén ürítse ki a láncolaj-

tartályt.

a Távolítsa el a láncolaj-tartály fedelét.

Ábra G

b A lánckenő olajat töltse egy megfelelő tartályba.

c Húzza meg a láncolaj-tartály fedelét.

6. Járműben történő szállítás esetén a készüléket biz-

tosítsa csúszás és felborulás ellen.

Raktározás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Raktározás során ügyeljen a készülék súlyára.

몇 VIGYÁZAT

Ellenőrizetlen beindulás

Vágási sérülések

Tárolás előtt vegye ki a készülékből az akkumulátort.

A láncfűrészt csak felhelyezett láncvédővel tárolja.

1. Távolítsa el az akkuegységet (lásd a Akkuegység

eltávolításafejezetben).

2. Tolja a kézivédő / láncfék kart a vezetősín irányába.

Ábra N

A láncfék észlelve.

3. Helyezze fel a láncvédőt.

Ábra F

4. Ürítse ki a láncolaj-tartályt.

a Távolítsa el a láncolaj-tartály fedelét.

Ábra G

b A lánckenő olajat töltse egy megfelelő tartályba.

c Húzza meg a láncolaj-tartály fedelét.

5. Ha egy hónapnál tovább tárolja a készüléket, olajoz-

za meg a láncot a rozsdásodás elkerülése érdeké-

ben.

6. Tárolja a készüléket száraz, jól szellőztetett helyen.

Tartsa távol a korrodáló hatású anyagoktól, pl. kerti

vegyszerektől és jégmentesítő sótól. Ne tárolja a ké-

szüléket a szabadban.

Magyar 173

Ápolás és karbantartás

몇 VIGYÁZAT

Ellenőrizetlen beindulás

Vágott sérülések

A készüléken végzett mindennemű munkavégzés előtt

vegye ki az akkumulátort a készülékből.

몇 VIGYÁZAT

Éles lánc

Vágási sérülések

A láncon végzett munka során viseljen védőkesztyűt.

A készülék tisztítása

1. Vegye ki az akkucsomagot (lásd a Akkuegység el-

távolításafejezetben).

2. A láncot kefével tisztítsa meg a vágási törmeléktől

és a szennyeződésektől.

Ábra AA

3. A házat és a fogantyúkat puha, száraz ruhával tisz-

títsa meg.

4. Minden tisztítás után ellenőrizze a láncfék működé-

sét (lásd a A fék működésének ellenőrzésefejezet-

ben).

Karbantartási időközök

Minden üzembe helyezés előtt

Minden üzembe helyezés előtt a következő tevékeny-

ségeket kell elvégezni:

 Ellenőrizze a láncolaj szintjét, szükség esetén tölt-

sön utána láncolajat (lásd a A láncolaj-tartály feltöl-

tésefejezetben).

 Ellenőrizze a lánc feszességét (lásd a A láncfe-

szesség ellenőrzésefejezetben).

 Ellenőrizze a lánc megfelelő élességét, szükség

esetén cserélje ki a láncot (lásd a A lánc és a veze-

tősín cseréjefejezetben).

 Ellenőrizze a készülék sértetlenségét.

 Ellenőrizze valamennyi csap, anya és csavar szoros

illeszkedését.

 Ellenőrizze a láncfék működését (lásd a A fék mű-

ködésének ellenőrzésefejezetben).

5 üzemóránként

 Ellenőrizze a láncfék működését 5 üzemóránként

(lásd a A fék működésének ellenőrzésefejezetben).

Karbantartási munkálatok

A fék működésének ellenőrzése

1. Kapcsolja be a készüléket.

2. Amíg a készülék működik, fordítsa el a kezét az elül-

ső fogantyún úgy, hogy a kézvédő / láncfék kart a

kézfejével a vezetősín felé nyomja.

A láncfék észlelve.

A láncnak le kell állnia.

3. Húzza meg a kézvédő / láncfék kart a fogantyú irá-

nyába.

A láncnak meg kell lazulnia.

A láncfeszesség beállítása

1. Távolítsa el az akkuegységet (lásd a Akkuegység

eltávolításafejezetben).

2. Lazítsa meg a láncfeszítő gombot.

Ábra AB

3. Állítsa be a lánc feszességét a gyűrűvel.

Ábra AC

4. Ellenőrizze a lánc feszességét.

Ábra J

A vezetősín és a lánc közötti távolság legyen 3-

4 mm.

5. Húzza meg a láncfeszítő fejet.

A lánc és a vezetősín cseréje

몇 VIGYÁZAT

Éles lánc

Vágási sérülések

A láncon végzett munka során viseljen védőkesztyűt.

1. Távolítsa el az akkuegységet (lásd a Akkuegység

eltávolításafejezetben).

2. Lazítsa meg a láncfeszítő gombot és távolítsa el a

fedelet.

Ábra AD

3. Távolítsa el a vezető sínt a láncfeszítő berendezés-

sel együtt.

Ábra AE

4. A vezetősín cseréjéhez le kell venni a láncfeszítő

berendezést.

Ábra AF

5. A régi lánc és szükség esetén a vezetősín hulladék-

kezelését szakszerűen végezze.

6. Ha szükséges, szerelje fel a láncfeszítő berende-

zést az új vezetősínre.

Ábra AG

7. Helyezze az új láncot a vezetősínre. Vegye figye-

lembe a lánc forgásirányát.

Ábra C

8. Helyezze a láncot a lánckerék köré és helyezze be

a vezetősínt.

Ábra D

9. Helyezze fel a borítást és húzza meg a láncfeszítő

gombot.

Ábra E

10. Állítsa be a lánc feszességét (lásd a A láncfeszes-

ség beállításafejezetben).

Üzemzavarok elhárítása

Az üzemzavarok gyakran egyszerű okokra vezethetők

vissza, amelyeket az alábbi áttekintés segítségével a

kezelő maga is könnyen elháríthat. Kétség esetén vagy

az itt meg nem nevezett üzemzavarok esetén, kérjük,

forduljon a felhatalmazott ügyfélszolgálathoz.

A használati idő előrehaladtával az akkumulátoregység

kapacitása még megfelelő ápolás mellett is csökken,

így már teljesen feltöltött állapotban sem éri el a teljes

üzemidőt. Ez nem hiba.

Hiba Ok Elhárítás

A készülék nem indul el Az akkumulátor-egység lemerült.  Töltse fel az akkumulátor-egységet.

Az akkumulátor-egység meghibásodott.  Cserélje ki az akkumulátor-egységet.

Az akkumulátor-egység nincs megfelelő-

en behelyezve.

 Tolja be az akkumulátor-egységet a tartó-

ba, míg be nem pattan.

174 Magyar

Garancia

Minden országban az illetékes értékesítő társaságunk

által megadott garanciális feltételek vannak érvényben.

A készüléknél felmerülő esetleges zavarokat a garanci-

aidőn belül díjmentesen orvosoljuk, amennyiben anyag-

, illetve gyártási hibáról van szó. Garanciális esetben

kérjük, a számlával együtt forduljon kereskedőjéhez

vagy a legközelebbi, arra jogosult ügyfélszolgálati iro-

dához.

(A címet lásd a hátoldalon)

Műszaki adatok

A műszaki változtatások jogát fenntartjuk.

Vibrációs érték

몇 FIGYELMEZTETÉS

A közölt vibrációs érték mérése standard vizsgálati eljá-

rás alapján történt, és a készülékek összehasonlítására

használható.

A közölt vibrációs érték felhasználható a terhelési érték

előzetes meghatározására.

A készülék használati módjától függően a lengési érték

a készülék pillanatnyi használat során eltérhet a mega-

dott teljes értéktől.

Készülékek > 2,5 m/s² kéz-kar vibrációval

(lásd a használati útmutatóban a Műszaki

adatok című fejezetet).

몇 VIGYÁZAT ● A készülék több órán keresztül,

megszakítás nélkül történő használata érzékcsökke-

nést okozhat. ● Viseljen meleg kesztyűt kezei védelme

érdekében. ● Tartson rendszeresen szünetet.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezé-

se és felépítése alapján, valamint az általunk forgalom-

ba hozott kivitelben megfelel a vonatkozó EU-

irányelvek alapvető biztonsági és egészségügyi köve-

telményeinek. A gépen végzett, de velünk nem egyez-

tetett módosítás esetén jelen nyilatkozat érvényét

veszti.

Termék: Akkus láncfűrész

Típus: 1.444-00x.x

Vonatkozó EU-irányelvek

2014/30/EU irányelv

2006/42/EK (+2009/127/EK)

2011/65/EU irányelv

2000/14/EK (+2005/88/EK)

Alkalmazott harmonizált szabványok

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Alkalmazott megfelelőségértékelési eljárások

2000/14/EK és módosítása: 2005/88/EK: V. melléklet

Zajteljesítményszint dB(A)

Mért:98,9

Szavatolt:101

0197. sz. ellenőrző szerv, a TÜV Rheinland LGA Pro-

ducts GmbH; Tillystarße 2 D - 90431 Nürnberg, Német-

ország végezte el az EK típusvizsgálatot, tanúsítvány

száma: BM 50452503 0001

Az aláírók a cégvezetőség megbízásából és teljes körű

meghatalmazásával járnak el.

Dokumentációs ügyekben meghatalmazott: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/09/01

A készülék üzem közben

leáll

Az akkumulátor túlmelegedett  Hagyja abba a munkát, és várjon, amíg az

akkumulátor hőmérséklete eléri a normál

tartományt.

A motor túlmelegedett  Hagyja abba a munkát, hagyja a motort le-

hűlni.

Hiba Ok Elhárítás

CNS 18-

A készülék teljesítményre vonatkozó adatai

Üzemi feszültség V 18

A lánc alapjárati sebessége m/s 10

Lánc olajtartály térfogata ml 200

Az EN 60745-1, EN 60745-2-13 szerint meghatáro-

zott értékek

Zajszint L

dB(A) 87,9

Bizonytalansági paraméter K

dB(A) 3,0

L zajteljesítményszint

dB(A) 98,9

Bizonytalansági paraméter K

dB(A) 1,4

Kéz-kar-vibrációs érték elülső kézi

fogantyú

m/s

3,5

Kéz-kar-vibrációs érték hátsó kézi

fogantyú

m/s

5,2

Bizonytalansági paraméter K m/s

1,5

Méretek és súlyok

Hosszúság x szélesség x magas-

ság

mm 735 x

230 x

247

Vezetősín hossza mm 300

Vágási hossz mm 250

Láncosztás in (mm) 0,375

(9,525)

Tömeg (akkuegység nélkül) kg 3,2

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Čeština 175

Obsah

Obecné pokyny

Před prvním použitím přístroje si přečtěte tyto

bezpečnostní pokyny a originální provozní

návod, bezpečnostní pokyny přiložené

k akumulátorovému bloku a přiložený originální

provozní návod pro akumulátorový blok / nabíječku.

Řiďte se jimi. Uschovejte brožury pro pozdější použití

nebo pro dalšího vlastníka.

Kromě pokynů v návodu k použití musíte dodržovat

všeobecné zákonné bezpečnostní předpisy a předpisy

pro prevenci úrazů.

Bezpečnostní pokyny

Při práci s motorovými pilami existuje velmi vysoké

riziko zranění, protože se pracuje s vysokými

rychlostmi řetězu a velmi ostrými zuby pily.

Dodržujte bezpečnostní opatření a pravidla chování

pro práci s motorovými pilami.

Kromě výše uvedených bezpečnostních pokynů musejí

být dodržována pravidla bezpečnosti a školení pro

jednotlivé země (např. ze strany úřadů, profesních

sdružení či fondů sociálního zabezpečení). Používání

motorových pil může být časově omezeno formou

místních nařízení (v určité dny či roční dobu). Dodržujte

místní předpisy.

Stupně nebezpečí

 NEBEZPEČÍ

● Upozornění na bezprostředně hrozící nebezpečí,

které vede k těžkým úrazům nebo usmrcení.

몇 VAROVÁNÍ

● Upozornění na možnou nebezpečnou situaci, která

může vést k těžkým úrazům nebo usmrcení.

몇 UPOZORNĚNÍ

● Upozornění na možnou nebezpečnou situaci, která

může vést k lehkým úrazům.

POZOR

● Upozornění na možnou nebezpečnou situaci, která

může vést ke vzniku věcných škod.

Všeobecné bezpečnostní pokyny pro

elektromechanické nářadí

몇 VAROVÁNÍ

● Přečtěte si všechny bezpečnostní pokyny a

varování.

Opomenutí při dodržování těchto bezpečnostních

upozornění a pokynů může vést k úrazu elektrickým

proudem a /nebo k těžkým úrazům. Uschovávejte

všechny bezpečnostní pokyny a varování pro

pozdější použití.

Pojem „elektrické nářadí“ uvedený v bezpečnostních

pokynech platí pro elektrické nářadí napájené ze sítě

(síťovým kabelem) a elektrické nářadí napájené baterií

(bez síťového kabelu).

1 Bezpečnost na pracovišti

a Udržujte své pracoviště čisté a dobře

osvětlené. Nepořádek nebo neosvětlená

pracovní oblast mohou být příčinou nehody.

b S elektrickým nářadím nepracujte ve

výbušném prostředí, v němž se nacházejí

hořlavé kapaliny, plyny či prach. Při práci

s elektrickým nář

adím vznikají jiskry, které

mohou způsobit vznícení prachu či výparů.

c Udržujte děti a ostatní osoby při používání

elektrického nářadí mimo vymezenou

pracovní oblast. Vlivem nepozornosti může dojít

ke ztrátě kontroly nad používaným přístrojem.

2 Elektrická bezpečnost

a Připojovací zástrčka elektrického nářadí musí

odpovídat velikosti zásuvky. Zástrčku nijak

neupravujte. U elektrického nářadí

s ochranným uzemněním nepoužívejte žádné

upravené zástrčky. Tím, že používáte

neupravené zástrčky a příslušné zásuvky, se

snižuje riziko úrazu elektrickým proudem.

b Zabraňte tělesnému kontaktu s uzemněnými

povrchy, jako jsou potrubí, topení, sporáky a

ledničky. Existuje zvýšené riziko úrazu

elektrickým proudem, pokud je vaše tělo

uzemněno.

c Chraňte elektrické nářadí před deštěm nebo

mokrem. Vniknutí vody do elektrického nářadí

zvyšuje riziko úrazu elektrickým proudem.

d Nepoužívejte kabel k nošení elektrického

nářadí, jeho zavě

šení nebo vytahování

zástrčky ze zásuvky. Udržujte kabel

v dostatečně vzdálenosti od zdrojů horka,

oleje, ostrých hran nebo od pohybujících se

částí přístroje. Poškozené nebo zamotané

připojovací kabely zvyšují riziko úrazu

elektrickým proudem.

e Pokud pracujete s elektrickým nářadím

venku, používejte pouze prodlužovací kabel

určený i do venkovních prostor. Použití

prodlužovacího kabelu určeného do venkovních

prostor snižuje riziko úrazu elektrickým proudem.

f Pokud je práce s elektrickým nářadím ve

vlhkém prostředí nevyhnutelná, používejte

proudový chránič. Použití proudového chrániče

zmenšuje riziko úrazu elektrickým proudem.

3 Bezpečnost osob

Obecné pokyny ................................................... 175

Bezpečnostní pokyny .......................................... 175

Použití v souladu s určením ................................ 178

Ochrana životního prostředí ................................ 179

Příslušenství a náhradní díly ............................... 179

Rozsah dodávky.................................................. 179

Bezpečnostní mechanismy ................................. 179

Symboly na přístroji............................................. 179

Ochranný oděv .................................................... 180

Popis přístroje ..................................................... 180

Montáž................................................................. 180

Uvedení do provozu ............................................ 181

Provoz ................................................................. 181

Přeprava.............................................................. 183

Skladování........................................................... 183

Péče a údržba ..................................................... 183

Nápověda při poruchách ..................................... 184

Záruka ................................................................. 184

Technické údaje................................................... 185

Hodnota vibrací ................................................... 185

EU prohlášení o shodě........................................ 185

176 Čeština

a Buďte opatrní, dávejte pozor při tom, co

děláte, a při práci s elektrickým nářadím

používejte zdravý rozum. Nepoužívejte

elektrické nářadí, jste-li unavení či pod vlivem

omamných látek, alkoholu nebo léků. Jediný

okamžik nepozornosti při používání elektrického

nářadí může vést k utrpění vážného zranění.

b Používejte osobní ochranné pracovní

prostředky a vždy ochranné brýle. Používání

osobních ochranných pracovních prostředků,

např. prachové masky, protiskluzové obuvi,

ochranné přilby či ochrany sluchu, vždy

v závislosti na druhu a použití elektrického

nářadí, snižuje riziko zranění.

c Zabraňte náhodnému uvedení do provozu.

Než jej zapojíte do elektrického napájení

anebo baterie, budete zvedat či přenášet,

ujistěte se, že je elektrické nářadí vypnuto.

Pokud máte u elektrického nářadí při jeho

přenášení prst na spínači či máte přístroj zapnut

v elektrickém napájení, můžete tím způsobit

úrazy.

d Než elektrické nářadí zapnete, dejte pryč

seřizovací nářadí nebo klíč. Nářadí či klíč, které

se nacházejí v rotující části přístroje, může

způsobit zranění.

e Vyvarujte se abnormálnímu držení těla.

Zaujměte bezpečný postoj a udržujte vždy

rovnováhu. Díky tomu budete schopni elektrické

nářadí lépe zvládnout v neočekávaných

situacích.

f Používejte vhodné oblečení. Nenoste volné

oblečení nebo šperky. Udržujte vlasy,

oblečení a rukavice pryč od pohybujících se

dílů. Volné oblečení, rukavice, šperky nebo

dlouhé vlasy mohou být zachyceny pohybujícími

se díly.

g V případě, že lze připojit zařízení na odsávání

a zachycování prachu, ujistěte se, že jsou tato

zařízení připojena a správně používána.

Použití odsávání prachu může snížit ohrožení

prachem.

4 Použití elektrického nářadí a zacházení s ním

a Nepřetěžujte přístroj. Používejte ke své práci

pouze k tomu určené elektrické nářadí.

S odpovídajícím elektrickým nářadím se vám

bude v dané oblasti výkonu pracovat lépe a

bezpečněji.

b Nepoužívejte elektrické nářadí, které má

závadu na spínači. Elektrické nářadí, které

nelze zapnout či vypnout, je nebezpečné a musí

se opravit.

c Vytáhněte zástrčku ze zásuvky a/nebo

vyjměte akumulátor předtím, než začnete

provádět nastavení přístroje, měnit díly

příslušenství nebo přístroj odložíte. Toto

preventivní opatření brání nechtěnému spuštění

elektrického nářadí.

d Elektrické nářadí, které nepoužíváte, udržujte

z dosahu dětí. Nedovolte, aby přístroj

používaly osoby, které s ním nejsou

obeznámeny nebo si nepřečetly tyto pokyny.

Elektrické nářadí je nebezpečné, pokud je

používáno nezkušenými osobami.

e Údržbu elektrického nářadí provádějte

pečlivě. Zkontrolujte, zda pohyblivé díly

fungují správně a nezasekávají se, a zda

nejsou díly rozbité nebo tak poškozené, že by

znemožňovaly správnou funkci elektrického

nářadí. Poškozené díly nechejte před

použitím přístroje opravit. Příčinou mnoha

úrazů je špatná údržba elektrického nářadí.

f Řezné nástroje udržujte ostré a čisté. Řádně

udržovaný řezný nástroj s ostrými řeznými břity

se méně zasekává a snáze se s ním vede řez.

g Elektrické nářadí, příslušenství, držáky

nástrojů atd. používejte podle těchto pokynů.

Zohledněte přitom pracovní podmínky a

prováděné činnosti. Použití elektrického nářadí

pro jiné než předpokládané účely může vést ke

vzniku nebezpečných situací.

5 Používání a údržba akupacků

a Akupack nabíjejte pouze nabíječkami

schválenými výrobcem. Nabíječky, jež nejsou

vhodné pro příslušný akupack, mohou způsobit

požár.

b Přístroj používejte pouze s vhodným

akupackem. Používání jiného akupacku m

ůže

způsobit úrazy nebo požár.

c Při nepoužívání držte akupack z dosahu

kovových předmětů jako jsou kancelářské

sponky, mince, klíče, hřebíky, šrouby nebo

jiné drobné kovové předměty, které mohou

způsobit zkrat. Zkrat může způsobit požár nebo

výbuch.

d Za určitých okolností může z akupacku unikat

kapalina (elektrolyt). Zamezte kontaktu s ní.

Pokud se dostanete do kontaktu s kapalinou,

omyjte ji z pokožky řádně vodou. Pokud se

vám kapalina dostane do očí, vyhledejte

neprodleně lékařskou pomoc. Akumulátorová

kapalina může způsobit podráždění pokožky

nebo popáleniny.

6 Servis

a Své elektrické nářadí nechávejte opravit

pouze kvalifikovaným odborným personálem

a pouze s použitím originálních náhradních

dílů. Tím se zajistí, že zůstane zachována

bezpečnost přístroje.

Dodatečné Všeobecné bezpečnostní pokyny

Upozornění ● V některých regionech mohou

předpisy omezovat použití tohoto přístroje. Nechte si

poradit od svého místního úřadu.

 NEBEZPEČÍ ● Smrtelné nebezpečí

následkem řezných poranění způsobených

nekontrolovaným pohybem přístroje. Udržujte části těla

v dostatečné vzdálenosti od pohybujících se dílů.

● Nebezpečí zranění vymrštěnými nebo padajícími

objekty. Nikdy přístroj nepoužívejte, když se v okruhu

15 m nacházejí osoby, zejména děti, nebo zvířata.

● Na přístroji se nesmí provádět žádné změny.

몇 VAROVÁNÍ ● Děti a osoby, které nejsou

seznámeny s tímto návodem, nesmí tento přístroj

provozovat. Místní předpisy mohou omezovat věk

obsluhy přístroje. ● Potřebujete mít neomezený výhled

do pracovní oblasti, abyste rozpoznali možná

nebezpečí. Přístroj používejte pouze při dobrém

osvětlení.

● Před zahájením provozu zajistěte, aby

řádně fungoval přístroj, všechny ovládací prvky, včetně

brzdy řetězu a bezpečnostní zařízení. Zkontrolujte, zda

nejsou povolené uzávěry, zajistěte, aby byly všechny

ochranná zařízení a rukojeti řádně a bezpečně

upevněny. Přístroj nepoužívejte, pokud není

Čeština 177

v bezchybném stavu. ● Nikdy nepoužívejte přístroj,

pokud spínač přístroje na rukojeti správně nezapíná

nebo nevypíná. ● Před uvedením zařízení do provozu

vyměňte opotřebované nebo poškozené součásti.

● Nebezpečí zpětného rázu v důsledku ztráty

rovnováhy. Vyvarujte se abnormálnímu držení těla,

zaujměte bezpečný postoj a udržujte vždy rovnováhu.

● V případě pádu stroje, nárazu stroje nebo zjištění

neobvyklých vibrací přístroj okamžitě zastavte a

zkontrolujte, zda nevykazuje žádné škody, respektive

identifikujte příčinu vibrací. Případné škody nechte

opravit autorizovaným zákaznickým servisem nebo

zajistěte výměnu přístroje.

몇

UPOZORNĚNÍ ● Při provozu stroje noste

kompletní ochranu zraku a sluchu, pevné a robustní

rukavice, stejně jako ochranu hlavy. Pokud je práce

prašná, noste obličejovou masku, ● Při práci

s přístrojem noste dlouhé těžké kalhoty, pevnou obuv a

dobře padnoucí rukavice. Nepracujte bosi. Nenoste

šperky, sandály nebo šortky. ● Nebezpečí poranění,

pokud se do pohyblivých částí přístroje zachytí volné

oblečení, vlasy nebo šperky. Udržujte oděv a šperky

pryč z dosahu pohyblivých částí stroje. Svažte si dlouhé

vlasy. ● Ochrana sluchu může omezovat vaši

schopnost slyšet výstražné tóny, dávejte proto pozor na

možná nebezpečí v blízkosti a v pracovní oblasti.

● Používejte výhradně příslušenství a náhradní díly

schválené výrobcem. Originální příslušenství a

originální náhradní díly zaručují bezpečný a

bezporuchový provoz přístroje.

Bezpečnostní pokyny pro motorovou pilu

 Pokud pila běží, držte se všemi částmi těla pryč

od řetězu pily. Před nastartováním pily se

přesvědčte, že se řetězu pily nic nedotýká.

Okamžik nepozornosti při práci s motorovou pilou

může způsobit zachycení oblečení nebo částí těla

řetězem pily.

 Držte motorovou pilu vždy pravou rukou za

zadní rukojeť a levou rukou za přední rukojeť.

Držení motorové pily v opačné pracovní poloze

zvyšuje riziko vzniku zranění a nesmí se tedy

používat.

 Elektrické nářadí držte pouze za izolované

úchopové plochy, protože řetěz motorové pily

se může dotýkat zakrytých vedení. Řetěz pily,

který se dotýká živého vodiče, způsobuje, že

kovové části elektrického nářadí jsou elektricky

vodivé a mohou obsluze způsobit úraz elektrickým

proudem.

 Používejte ochranné brýle a ochranu sluchu.

Doporučuje se používat i další ochrannou

výstroj na hlavu, ruce, dolní končetiny a nohy.

Vhodný ochranný oděv zmírňuje nebezpečí úrazu

způsobeného odlétávajícími kousky materiálu a

náhodného doteku řetězu pily.

 Nepracujte s motorovou pilou, pokud se

nacházíte na stromě. Při provozu na stromě vzniká

nebezpečí úrazu.

 Dbejte neustále, abyste stáli ve správném

postoji, a motorovou pilu používejte, jen pokud

stojíte na pevném, bezpečném a rovném

povrchu. Kluzký podklad či nestabilní poloha, např.

na žebříku, mohou vést ke ztrátě rovnováhy či

kontroly nad motorovou pilou.

 Při řezání napnuté větve počítejte s tím, že se

větev vymrští zpět. Jakmile se uvolní napětí

dřevěných vláken, může se stát, že uvolněná větev

zasáhne obsluhu, anebo, že se pila vymkne

kontrole.

 Mějte se obzvlášť na pozoru při řezání podrostu

a mladých stromků. Řídký materiál se může v

zachytit v řetězu pily a vymrštit se na vás či vás

vyvést z rovnováhy.

 Při přenášení neste motorovou pilu za přední

držadlo; pila musí být vypnutá a řetěz pily

odkloněn směrem od těla. Při přepravě či

skladování motorové pily vždy nasaďte

ochranný kryt. Opatrná manipulace s motorovou

pilou snižuje pravděpodobnost náhodného dotyku s

běžícím řetězem pily.

 Dodržujte pokyny pro mazání, napínání řetězu a

výměnu příslušenství. Neodborně napnutý či

namazaný řetě

z se může přetrhnout nebo může

zvýšit riziko zpětného rázu.

 Udržujte rukojeti suché, čisté a neumazané

olejem či mazivem. Rukojeti umazané od maziva či

oleje jsou kluzké a vedou ke ztrátě kontroly.

 Řežte pouze dřevo. S motorovou pilou

neprovádějte práce, pro které nejste určeni.

Příklad: Nepoužívejte motorovou pilu k řezání

umělé hmoty, zdiva či stavebních materiálů,

které nejsou ze dřeva. Použití motorové pily pro

práci, pro kterou není pila určena, může vést ke

vzniku nebezpečných situací.

Příčiny zpětného rázu a jejich prevence.

Ke zpětnému rázu může dojít, pokud se špička vodicí

kolejnice dotkne překážky nebo když se dřevo sevře a

tlačí na řetěz pily v řezu.

Dotyk o špičku kolejnice může vést v některých

případech až k neočekávanému cuknutí dozadu, při

kterém se vodící kolejnice vymrští vzhůru a směru k

obsluze.

Sevření řetězu pily v horní části vodicí lišty může rychle

odsunout dráhu směrem k obsluze.

Každá taková reakce může vést ke ztrátě kontroly nad

pilou a možnosti těžkého zranění. Nepoléhejte se

pouze na vestavěná bezpečnostní zařízení motorové

pily. Jako obsluha motorové pily musíte přijmout řadu

opatření, abyste mohli pracovat bez nehod či zranění.

Zpětný ráz je důsledkem nesprávného použití

elektrického nářadí. Zpětnému rázu se lze vyhnout

dodržováním níže popsaných bezpečnostních opatření:

 Držte pilu pevně oběma rukama tak, aby palce a

prsty pevně objímaly rukojeť. Vaše tělo a paže

musí být v takové poloze, abyste dokázali

zpětný ráz vyrovnat. Pokud dodrží předepsaná

opatření, dokáže obsluha zpětný ráz zvládnout.

Motorovou pilu nikdy nepouštějte při práci z ruky.

 Vyvarujte se neobvyklé polohy těla a

neprovádějte řezy nad výši ramen. Tím se

zabrání neúmyslnému kontaktu se špičkou kolejnice

a umožňuje lepší kontrola nad motorovou pilou v

neočekávaných situacích.

 Vždy používejte náhradní kolejnice a řetězy pily

předepsané výrobcem. Nesprávné náhradní

kolejnice nebo řetězy pily mohou vést k přetržení

řetězu anebo ke vzniku zpětnému rázu.

 Dodržujte pokyny výrobce pro broušení a

údržbu řetězu pily. Příliš nízko nastavený

omezovač hloubky vyvolává sklon ke vzniku

zpětného rázu.

Dodatečné bezpečnostní předpisy pro

178 Čeština

řetězové pily

Upozornění ● Kärcher doporučuje při prvním

použití řezat kmeny stromů na koze pro řezání. ● Při

používání řetězové pily mějte po ruce lékárničku

k ošetření velkých zranění a prostředek pro přivolání

pomoci. V blízkosti by se měla nacházet větší

lékárnička s obsáhlejším obvazovým materiálem.

몇 VAROVÁNÍ ● Dbejte na stabilní postoj,

čistotu pracoviště a naplánujte si ústupovou cestu před

padajícími větvemi, dříve než začnete přístroj používat.

● Dávejte pozor na mlhu z mazacího oleje a piliny.

V případě potřeby noste masku nebo respirátor.

● Řetězovou pilu držte vždy oběma rukama. Rukojeti

držte s palcem na jedné straně a s prsty na druhé

straně. Zadní rukojeť držte pravou rukou a přední

rukojeť levou rukou. ● Nebezpečí zranění.

Neprovádějte na přístroji žádné změny. Nepoužívejte

přístroj k pohonu nástavbových dílů nebo přístrojů,

které nejsou doporučeny výrobcem přístroje.

● Zajistěte, aby se před zapnutím přístroje pilový řetěz

nedotýkal žádných předmětů. ● Těžká zranění nebo

usmrcení, když vyskočí z vodicí lišty chybně napnutý

pilový řetěz. Před každým použitím zkontrolujte napnutí

řetězu. Délka řetězu závisí na teplotě. ● Zajistěte, aby

byla všechna ochranná zařízení, rukojeti a zubový

doraz řádně upevněny a v dobrém stavu. ● Těžká

zranění při chybném způsobu práce:

 Při práci s motorovou pilou musíte v každém

okamžiku dávat pozor a mít svoje pracoviště pod

kontrolou. Velikost pracovního prostoru závisí na

prováděném úkolu a velikosti stromu nebo

zpracovávaného předmětu. Skácení stromu

vyžaduje větší pracoviště než např. zkracování.

 Nikdy neřezejte tak, aby bylo Vaše tělo v jedné linii

s vodicí lištou. Tím snížíte nebezpečí, že při

zpětném rázu dojde k zasažení hlavy nebo těla

řetězem.

 Při řezání neprovádějte pohyby sem a tam, nechte

řetěz provádět práci, udržujte řetěz naostřený a

nepokoušejte se řetěz tlačit do řezu.

 Na konci řezu na pilu netlačte. Buďte připravení pilu

odlehčit, když dojde k přeříznutí d

řeva.

 Během procesu řezání pilový řetěz nezastavujte.

Nechte pilu běžet, dokud není řez dokončen.

● Osvojte si zacházení s Vaší novou řetězovou pilou

tím, že budete provádět jednoduché řezy na bezpečně

podepřeném dřevě. Osvojení si zopakujte, pokud

nebudete Vaši řetězovou pilu delší dobu používat.

● Neřezejte révové keře a / nebo krátké křoví o

průměru pod 75 mm. ● Vypněte přístroj, zabrzděte

brzdu řetězu, vyjměte akumulátorový blok a ujistěte se,

že jsou všechny pohyblivé části zcela zastavené:

 Než budete přístroj čistit nebo odstraňovat

zablokování.

 Nenechávejte přístroj bez dozoru.

 Než začnete montovat nebo odstraňovat

nástavbové díly.

 Než začnete přístroj kontrolovat, provádět údržbu

nebo na něm pracovat.

몇

UPOZORNĚNÍ ● Řetězová pila je těžký

přístroj. Osoby, které řetězovou pilu používají, by měly

být tělesně a zdravotně v dobré kondici. Musí prokázat

dobré zrakové schopnosti, pohyblivost, udržování

rovnováhy a zručnost. V případě pochybností o těchto

schopnostech byste neměli řetězovou pilu používat.

● Při práci s přístrojem noste vždy ochrannou přilbu

s mřížovým štítem, tím snížíte nebezpečí, že při

zpětném rázu dojde ke zranění obličeje nebo hlavy.

Zbytková rizika

몇 VAROVÁNÍ

● I když bude přístroj používán podle předpisů,

přetrvávají některá zbytková rizika. Při používání

zařízení mohou vzniknout následující rizika:

 Vibrace mohou způsobit zranění. Pro každou práci

použijte správný nástroj, použijte příslušné rukojeti

a omezte pracovní dobu a expozici.

 Hluk může způsobit poškození sluchu. Používejte

ochranu sluchu a omezte zátěž.

 Řezná poranění při kontaktu s odkrytými zuby

pilového řetězu.

 Těžká zranění následkem nepředvídaných, náhlých

pohybů nebo zpětného rázu vodicí lišty.

 Řezná poranění / nebezpečí vpichů vlivem částic,

které odlétávají od pilového řetězu.

 Zranění vlivem vymrštěných předmětů (pilin,

úlomků).

 Vdechnutí prachu a částic.

 Kontakt pokožky s mazivem/olejem.

Snížení rizika

몇 UPOZORNĚNÍ

● Delší doba používání přístroje může vést ke vzniku

oběhových problémů u předních končetin v důsledku

vibrací. Všeobecně platnou dobu používání nelze

stanovit, protože ji ovlivňuje více faktorů:

 Osobní predispozice ke špatnému oběhu (často

studené prsty, mravenčení v prstech)

 Nízká teplota prostředí. Používejte teplé rukavice na

ochranu rukou.

 Pevným stiskem omezovaný krevní oběh.

 Nepřerušovaný provoz je škodlivější než provoz

přerušovaný přestávkami.

Při pravidelném, dlouhodobém používání přístroje a

při opakovaných projevech příznaků, např.

mravenčení v prstech, studené prsty, vyhledejte

lékaře.

Použití v souladu s určením

 NEBEZPEČÍ

Použití v rozporu s určením

Nebezpečí ohrožení života v důsledku řezných

poranění

Přístroj používejte výhradně v souladu s určením.

 Řetězová pila je určena jen soukromé použití.

 Řetězová pila je určena pouze pro práci ve

venkovním prostředí.

 Z bezpečnostních důvodů se musí řetězová pila

vždy bezpečně držet oběma rukama.

 Řetězová pila byla vyvinuta k řezání větví, výhonů,

kmenů a trámů. Řezná délka vodicí lišty určuje

maximální možný průměr řezaného materiálu.

 Řetězová pila se smí používat pouze k řezání

dřeva.

 Řetězovou pilu nepoužívejte ve vlhkém prostředí

nebo za dešt

ě.

 Řetězovou pilu používejte jen v dobře osvětleném

prostředí.

 Přestavby a změny na přístroji neschválené

výrobcem jsou z bezpečnostních důvodů zakázány.

Čeština 179

Jakékoliv jiné použití je nepřípustné. Za ohrožení

nastalá v důsledku nepřípustného použití nese

odpovědnost sám uživatel.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly

prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují

hodnotné recyklovatelné materiály a často

součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské

zdraví nebo pro životní prostředí. Pro řádný provoz

přístroje jsou však tyto součásti nezbytné. Přístroje

označené tímto symbolem se nesmí likvidovat

s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na

stránkách: www.kaercher.com/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní

díly, které Vám zaručují bezpečný a bezporuchový

provoz přístroje.

Informace o příslušenství a náhradních dílech

naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při

vybalení zkontrolujte úplnost obsahu. V případě

chybějícího příslušenství nebo výskytu poškození při

přepravě informujte prosím Vašeho prodejce.

Bezpečnostní mechanismy

몇 UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní

mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu.

Bezpečnostní mechanismy nikdy nepozměňujte ani

nepřemosťujte.

Řetěz se sníženým rizikem zpětného rázu

Řetěz se sníženým rizikem zpětného rázu snižuje

pravděpodobnost zpětného rázu.

Vyhazovací zuby (záběrové nože) před každým

řezacím zubem zabraňují tomu, aby pilové zuby

zasahovaly příliš hluboko do zóny zpětného rázu, takže

snižují sílu zpětného rázu.

Při broušení řetězu existuje nebezpečí, že dojde ke

ztrátě této bezpečnostní funkce. Jakmile se snižuje

řezný výkon, měl by se řetěz z bezpečnostních důvodů

vyměnit. Při tom používejte výhradně kombinaci vodicí

lišty a řetězu doporučenou výrobcem.

Vodicí lišty

U vodicích lišt, jejichž špičky mají malý poloměr, se

zpravidla vyskytuje menší riziko zpětného rázu.

Proto používejte pro konkrétní úlohu vodicí lištu

s vhodným řetězem, která je právě dostatečně dlouhá.

Delší vodicí lišty zvyšují pravděpodobnost ztráty

kontroly při řezání.

Před každým uvedením do provozu zkontrolujte napnutí

řetězu (viz kapitolu Kontrola napnutí řetězu). Když není

napnutí řetězu správně nastaveno, hrozí při řezání

menších větví (tenčích než plná délka vodicí lišty)

zvýšené nebezpečí, že bude řetěz shozen.

Záchyt řetězu

Jestliže se řetěz uvolní nebo přetrhne, zabraňuje záchyt

řetězu vymrštění řetězu ve směru uživatele.

Zarážka

Integrovaná zarážka může být použita jako otočný bod

pro zajištění stability řetězové pily během řezání.

Při řezání tlačte přístroj vpřed, dokud ostny pily

neproniknou do hrany dřeva. Pokud se zadní rukojeť

pohybuje směrem nahoru nebo dolů ve směru řezu, je

práce s motorovou pilou méně fyzicky namáhavá.

Brzda řetězu

Brzdy řetězu slouží v případě nebezpečí k tomu, aby

rychle zastavily řetěz.

Když se ochrana rukou / páka brzdy řetězu stlačí ve

směru vodicí lišty, musí se řetěz okamžitě zastavit.

Brzda řetězu nemůže zabránit zpětnému rázu, ale

snižuje riziko zranění v případě, že vodicí lišta zasáhne

při zpětném rázu uživatele.

Řádná funkce brzdy řetězu se musí zkontrolovat před

každým uvedením přístroje do provozu (viz kapitulu

Kontrola funkce brzdy řetězu).

Symboly na přístroji

Obecná výstražná značka

Před uvedením do provozu si přečtěte

návod k použití a všechny bezpečnostní

pokyny.

Při práci s přístrojem používejte vhodnou

ochranu hlavy, zraku a sluchu.

Při práci s přístrojem používejte

protiskluzovou bezpečnostní obuv.

Při práci s přístrojem noste neklouzavé a

pevné ochranné rukavice.

Smrtelné nebezpečí při zpětném rázu

řetězové pily. Nikdy se nedotýkejte

řezaných předmětů špičkou vodicí

kolejnice.

Smrtelné nebezpečí v důsledku

nekontrolovaného pohybu řetězové pily.

Řetězovou pilu držte vždy oběma

rukama.

Smrtelné nebezpečí v důsledku

nekontrolovaného pohybu řetězové pily.

Nikdy nedržte přístroj jednou rukou.

Nevystavujte přístroj dešti ani vlhkému

prostředí.

Garantovaná hladina akustického tlaku

uvedená na štítku činí 101 dB.

180 Čeština

Ochranný oděv

 NEBEZPEČÍ

Nebezpečí ohrožení života v důsledku řezných

poranění. Při práci s přístrojem noste příslušný

ochranný oděv. Dodržujte místní předpisy týkající se

zabránění úrazům.

Ochrana hlavy

Při práci s přístrojem noste vhodnou ochrannou přilbu,

která splňuje požadavky normy EN 397 a je opatřena

značkou CE.

Při práci s přístrojem noste ochranu sluchu, která

splňuje požadavky normy EN 352-1 a je opatřena

značkou CE.

Na ochranu proti odletujícím úlomkům noste vhodné

ochranné brýle, které splňují požadavky normy EN 166

nebo jsou opatřeny značkou CE. Nebo noste na přilbě

ochranný štít, který splňuje požadavky normy EN 1731

a je opatřen značkou CE.

Ve specializovaném obchodě lze zakoupit ochranné

přilby s integrovanou ochranou sluchu a hledím.

Neprořezná bunda

Při práci s přístrojem noste ochranu horní části těla,

která splňuje požadavky normy EN 381-11 a je

opatřena značkou CE.

Ochranné rukavice

Při práci s přístrojem noste vhodné ochranné rukavice

s ochranou proti řezným poraněním, které splňují

požadavky normy EN 381-7 a jsou opatřeny

značkou CE.

Ochrana nohou

Při práci s přístrojem noste vhodné chrániče nohou

s ochranou po celém obvodu, které splňují požadavky

normy EN 381-5 a jsou opatřeny značkou CE.

Bezpečnostní obuv

Při práci s přístrojem noste protiskluzovou

bezpečnostní obuv, která splňuje požadavky normy

EN 20345 a je opatřena obrázkem řetězové pily. Tím je

zaručeno, že bezpečnostní obuv splňuje požadavky

normy EN 381-3.

Když používáte řetězovou pilu pouze příležitostně,

půda je rovná a je nízké riziko klopýtnutí nebo

zachycení v křoví, můžete používat bezpečnostní obuv

s ocelovou tužinkou a ochranné kamaše, které splňují

požadavky normy EN 381-9.

Popis přístroje

Tento návod k použití obsahuje popis maximálního

vybavení. V závislosti na daném modelu existují rozdíly

v rozsahu dodávky (viz obal).

Obrázek viz strany s obrázky

Ilustrace A

1 Řetěz

2 Vodicí lišta

3 Zubový doraz

4 Uzávěr nádrže mazacího oleje řetězu

5 Ochrana rukou / páka brzdy řetězu

6 Rukojeť, zadní

7 Hlavní spínač

8 Tlačítko na odjištění hlavního spínače

9 Tlačítko na odjištění akumulátorového bloku

10 Kryt

11 Rukojeť, přední

12 Kroužek k nastavení napnutí řetězu

13 Napínací knoflík řetězu

14 Záchyt řetězu

15 Typový štítek

16 Mazací olej řetězu

17 Kryt řetězu

18 *Akumulátorový blok Battery Power 18V

19 *Rychlonabíječka Battery Power 18 V

* volitelné příslušenství

Akupack

Přístroj se může provozovat s akumulátorovým blokem

18 V Kärcher Battery Power .

Montáž

Montáž řetězu a vodicí lišty

몇 UPOZORNĚNÍ

Ostrý řetěz

Řezné poranění

Při všech pracích na řetězu noste ochranné rukavice.

1. Povolte napínací knoflík řetězu a odstraňte kryt.

Ilustrace B

2. Nasaďte řetěz na vodicí lištu. Dbejte přitom na směr

otáčení řetězu.

Ilustrace C

3. Zaveďte řetěz kolem řetězového kola a vodicí lišty.

Ilustrace D

4. Nasaďte kryt a utáhněte napínací knoflík řetězu.

Ilustrace E

5. Nastavte napnutí řetězu (viz kapitolu Nastavení

napnutí řetězu).

6. Nasaďte kryt řetězu.

Ilustrace F

Brzda řetězu je uvolněna.

Brzda řetězu je zjištěna a řet

ěz pily je

blokován.

Otáčením upravte napnutí řetězu:

= Napněte řetěz

= Uvolněte řetěz

Směr chodu řetězu (označení řetězu se

nachází pod krytem)

Zajistěte napínací tlačítko řetězu

Odblokujte napínací tlačítko řetězu

Čeština 181

Uvedení do provozu

Plnění nádrže mazacího oleje řetězu

1. Oblast kolem plnicího otvoru oleje zbavte pilin a

nečistot.

2. Odstraňte uzávěr nádrže mazacího oleje řetězu.

Ilustrace G

3. Naplňte mazací olej řetězu pomalu do nádrže.

Ilustrace H

4. Případný rozlitý mazací olej řetězu setřete utěrkou.

5. Nádrž mazacího oleje řetězu uzavřete uzávěrem.

Kontrola napnutí řetězu

몇 UPOZORNĚNÍ

Ostrý řetěz

Řezné poranění

Při všech pracích na řetězu noste ochranné rukavice.

1. Odstraňte kryt řetězu.

Ilustrace I

2. Opatrně zatáhněte za řetěz.

Ilustrace J

Vzdálenost mezi vodicí lištou a řetězem musí činit 3-

4 mm.

3. Popř. nastavte napnutí řetězu (viz kapitolu

Nastavení napnutí řetězu).

Montáž akupacku

1. Zasuňte akumulátorový blok do úchytu v přístroji, až

slyšitelně zaskočí.

Ilustrace K

Provoz

Základní obsluha

1. Zkontrolujte, zda nejsou stromy a větve poškozeny,

jako např. hnilobou.

V případě poškozených nebo prohnilých větví se

poraďte s profesionálním ošetřovatelem stromů.

2. Odstraňte kryt řetězu.

3. Přístroj držte pevně oběma rukama.

Zapnutí přístroje

1. Kryt rukou / páku brzdy řetězu přitáhněte ve směru

rukojeti.

Ilustrace L

Brzda řetězu se uvolní.

2. Stiskněte tlačítko na odjištění hlavního spínače.

Ilustrace M

3. Stiskněte hlavní spínač.

Přístroj se spustí.

Přerušení provozu

1. Uvolněte hlavní spínač.

Přístroj se zastaví.

2. Kryt rukou / páku brzdy řetězu stiskněte ve směru

vodicí lišty.

Ilustrace N

Brzda řetězu se zabrzdí a pilový řetěz je

zablokovaný.

3. Vyjměte akupack z přístroje (viz kapitolu

Odstranění akupacku).

Pracovní postupy

Pracovní poloha

 NEBEZPEČÍ

Nekontrolované pohyby řetězové pily

Nebezpečí ohrožení života v důsledku řezných

poranění

Před řezáním si řez naplánujte a identifikujte rizika.

Řetězovou pilu vždy držte pevně oběma rukama.

 Řetězovou pilu neveďte v ose těla.

Ilustrace O

 Řetězovou pilu veďte bočně od těla tak, aby žádné

části těla nezasahovaly do oblasti pohybu řetězové

pily.

 Udržujte co největší vzdálenost od řezaného

materiálu.

 Nikdy nepracujte při postoji na žebříku nebo na

stromě.

 Nikdy nepracujte na nestabilních stanovištích.

Vtažení / zpětný ráz

 NEBEZPEČÍ

Nekontrolované pohyby řetězové pily

Nebezpečí ohrožení života v důsledku řezných

poranění

Před řezáním si řez naplánujte a identifikujte rizika.

Řetězovou pilu vždy držte pevně oběma rukama.

Při vtažení / zpětném rázu se jedná o jev, který působí

zásadně v protisměru vůči směru běhu řetězu na

řezaném materiálu.

Ilustrace P

1 Vtažení

2 Zpětný ráz

Když dojde během řezání dolní stranou vodicí lišty -

forhendový řez - k sevření pilového řetězu nebo řetěz

narazí ve dřevě na pevný předmět, může být řetězová

pila trhavě vtahována k řezanému materiálu.

 Pro zamezení vtahování vždy spolehlivě nasaďte

zubový doraz.

Když dojde během řezání horní stranou vodicí lišty -

bekhendový řez - k sevření pilového řetězu nebo řetěz

narazí ve dřevě na pevný předmět, může být řetězová

pila vržena zpět ve směru uživatele.

 Pro zamezení zpětnému rázu:

 Nepřipusťte sevření horní strany vodicí lišty.

 Nepř

etáčejte vodicí lištu v řezu.

Zpětný ráz

 NEBEZPEČÍ

Nekontrolované pohyby řetězové pily

Nebezpečí ohrožení života v důsledku řezných

poranění

Před řezáním si řez naplánujte a identifikujte rizika.

Řetězovou pilu vždy držte pevně oběma rukama.

Při zpětném rázu je řetězová pila náhle a

nekontrolovaně vržena ve směru uživatele.

Ke zpětnému rázu dochází, když např. pilový řetěz

neúmyslně narazí v horní oblasti špičky pilové lišty na

překážku nebo dojde k jeho sevření.

Ilustrace Q

 Řetězovou pilu držte vždy tak, aby bylo možné

zachytit síly zpětného rázu. Řetězovou pilu

nepouštějte.

 Při řezání se nenaklánějte příliš dopředu.

 Řetězovou pilou neřezejte nad výškou ramen.

 Vždy vy

čkejte až řetěz dosáhne plných otáček a

řezejte na plný plyn.

 Neřezejte špičkou pilové lišty.

 Vodicí lištu zavádějte do započatého řezu jen

s mimořádnou opatrností.

 Dávejte pozor na polohu kmenu a na síly, které

mohou uzavřít řeznou mezeru a sevřít pilový řetěz.

182 Čeština

 Při odvětvování nikdy neřezejte více větví najednou.

 Pracujte pouze s ostrým a správně napnutým

řetězem.

 Používejte řetěz se sníženým rizikem zpětného rázu

a vodicí lištu s malou hlavou lišty.

Plánování směru pádu a ústupové cesty

 NEBEZPEČÍ

Padající strom

Smrtelné nebezpečí

Kácení stromů smí provádět pouze k tomu vyškolené

osoby.

Pří plánování směru pádu dodržujte následujíc pokyny:

 Vzdálenost od dalšího pracoviště musí činit

minimálně 2,5 délky stromu.

 Kácení stromů neprovádějte při silném větru.

Strom může padat nekontrolovaně.

 Směr pádu určete podle vzrůstu stromu, charakteru

terénu (sklon) a povětrnostních podmínek.

 Strom vždy nechte padat do mezery v porostu,

nikdy na jiné stromy.

Pro každého pracovníka musí být naplánována

ústupová cesta. Přitom platí:

 Ústupovou cesty vytvořte cca 45° šikmo proti směru

pádu.

Ilustrace R

 Z ústupové cesty odstraňte překážky.

 Na ústupovou cestu neodkládejte žádné nástroje a

přístroje.

 Při pracích na svahu plánujte ústupovou cestu

souběžně se svahem.

 Při použití ústupové cesty dávejte pozor na padající

větve a sledujte oblast koruny.

Příprava pracovního prostoru na kmenu

1. Pracovní prostor na kmenu zbavte překážejících

větví, roští a překážek.

Zajistěte bezpečný postoj.

2. Důkladně očistěte patu kmenu, např. sekerou.

Písek, kameny a další cizí tělesa otupují řetěz.

3. Odstraňte velké kořenové náběhy.

aKřenový náběh nařízněte svisle.

Ilustrace S

bKřenový náběh nařízněte vodorovně.

cUvolněný kus kořenu odstraňte z pracovního

prostoru.

Nasazení hlavního řezu

 NEBEZPEČÍ

Padající strom

Smrtelné nebezpečí

Kácení stromů smí provádět pouze k tomu vyškolené

osoby.

1. Zkontrolujte, že není nikdo ohrožen padajícím

stromem. Volání mohou být při hluku motoru

přeslechnuta.

V oblasti kácení se smějí zdržovat pouze osoby,

které se na kácení pracovně podílejí.

2. Směrový zářez nasaďte v pravém úhlu ke směru

pádu.

a Co nejblíže země proveďte vodorovný řez (patní

řez) do cca 1/3 průměru kmenu.

Ilustrace T

bŠikmý řez (střechový řez) proveďte v úhlu cca

45-60°.

3. Nasazení porážecího řezu.

a Porážecí řez nasaďte souběžně s patním řezem

a minimálně 50 mm výše.

b Porážecí řez proveďte jen natolik, aby zůstal

zachován nedořez široký minimálně 50 mm.

Nedořez zabraňuje tomu, aby se strom přetočil a

padal v chybném směru.

Když se porážecí řez přibližuje k nedořezu, měl

by strom začít padat.

4. Jestliže hrozí nebezpečí, že strom nespadne

požadovaný směrem nebo se nakloní zpět a sevře

pilový řetěz, porážecí řez dál neprovádějte. Pro

rozšíření řezu použijte klíny a nechte strom spadnou

do požadovaného směru.

5. Když strom začíná padat, vytáhněte řetězovou pilu

z řezu.

6. Vypněte přístroj.

7. Zabrzděte brzdu řetězu.

8. Odložte řetězovou pilu.

9. Použijte plánovanou ústupovou cestu.

Řezání napnutého dřeva

 NEBEZPEČÍ

Nekontrolované pohyby řetězové pily a řezaného

materiálu

Smrtelně nebezpečná řezná poranění, zranění

řezaným materiálem.

Před řezáním si řez naplánujte a identifikujte rizika.

Řetězovou pilu vždy držte pevně oběma rukama

Napnuté dřevo vzniká tak, že je kmen, větev,

zakořeněný pařez nebo výhonek přitažený pod napětím

jiným dřevem.

1. Dávejte pozor na napnuté dřevo, protože hrozí

nebezpečí, že se vymrští zpět do své původní

polohy.

Ilustrace U

2. Napnuté dřevo řezejte opatrně ze strany tlaku (viz

také kapitolu Zkracování napnutého kmenu).

Ilustrace V

Odvětvování

 NEBEZPEČÍ

Zpětný ráz

Smrtelně nebezpečná řezná poranění

Při odvětvování dávejte pozor, aby nedošlo k sevření

vodicí lišty / řetězu.

몇 VAROVÁNÍ

Proměnlivé rozložení hmotnosti při odvětvování

Nebezpečí zranění následkem nekontrolovaného

pohybu kmenu.

Zvolte pracovní prostor tak, aby nedošlo k ohrožení.

 Odvětvujte ve směru růstu.

Ilustrace W

 Odvětvujte shora směrem dolů.

 Větší, dole položené větve ponechejte jako podpěry

pro udržení stromu nad zemí.

 Řetězovou pilu pokud možno opírejte.

 Neodvětvujte při postoji na kmenu.

 Neřezejte špičkou lišty.

 Dávejte pozor na větve, které jsou napnuté.

Napnuté větve řezejte zdola směrem nahoru.

 Nikdy neřezejte více větví najednou.

 Pracovní prostor pravidelně zbavujte odřezaných

větví.

Čeština 183

Zkracování kmenu

 NEBEZPEČÍ

Nekontrolované pohyby řetězové pily

Nebezpečí ohrožení života v důsledku řezných

poranění

Před řezáním si řez naplánujte a identifikujte rizika.

Řetězovou pilu vždy držte pevně oběma rukama.

POZOR

Poškození řetězu následkem kontaktu se zemí

Dbejte na to, aby se řetěz nedotýkal země.

1. Řetězovou pilu nasaďte na zubový doraz.

2. Kmen stejnoměrně přeřízněte.

Zkracování napnutého kmenu

 NEBEZPEČÍ

Nekontrolovaný pohyb řetězové pily

Smrtelně nebezpečná řezná poranění

Při zkracování napnutého kmenu bezpodmínečně

dodržujte pořadí odlehčovacího řezu na straně tlaku a

oddělovacího řezu na straně tahu.

 Kmen je podepřen na 2 stranách:

aPro odlehčovací řez kmen nařízněte na straně

tlaku shora do cca 1/3 průměru kmenu.

Ilustrace X

bOddělovací řez nasaďte zdola na straně tahu.

 Kmen je podepřen na 1 straně:

aPro odlehčovací řez kmen nařízněte na straně

tlaku zdola do cca 1/3 průměru kmenu.

Ilustrace Y

bOddělovací řez nasaďte shora na straně tahu.

Odstranění akupacku

Upozornění

Při delším přerušení práce vyjměte akupack z přístroje

a zajistěte ho proti nepovolanému použití.

1. Vytáhněte tlačítko k odjištění akupacku ve směru

k akupacku.

Ilustrace Z

2. Stiskněte tlačítko k odjištění akupacku, abyste

akupack uvolnili.

3. Vyjměte akupack z přístroje.

Ukončení provozu

1. Vyjměte akupack z přístroje (viz kapitolu

Odstranění akupacku).

2. Vyčistěte přístroj (viz kapitolu Čištění stroje).

Přeprava

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě vezměte v úvahu hmotnost stroje.

몇 UPOZORNĚNÍ

Nekontrolovaný rozběh

Řezné poranění

Před přepravou vyjměte akumulátor z přístroje.

Přístroj přepravujte jen s nasazeným krytem řetězu.

1. Odstraňte akupack (viz kapitola Odstranění

akupacku).

2. Kryt rukou / páku brzdy řetězu stiskněte ve směru

vodicí lišty.

Ilustrace N

Brzda řetězu je zabrzděná.

3. Nasaďte kryt řetězu.

Ilustrace F

4. Přístroj noste pouze za rukojeť a s vodicí lištou

směrem dozadu.

5. Při delších trasách vyprázdněte nádrž mazacího

oleje řetězu.

aOdstraňte uzávěr nádrže mazacího oleje řetězu.

Ilustrace G

b Mazací olej řetězu naplňte do vhodné nádoby.

c Zašroubujte uzávěr nádrže mazacího oleje

řetězu.

6. Při přepravě ve vozidlech zajistěte přístroj proti

sklouznutí a převrácení.

Skladování

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při skladování vezměte v úvahu hmotnost přístroje.

몇 UPOZORNĚNÍ

Nekontrolovaný rozběh

Řezné poranění

Před skladováním vyjměte akumulátor z přístroje.

Přístroj skladujte jen s nasazeným krytem řetězu.

1. Odstraňte akupack (viz kapitola Odstranění

akupacku).

2. Kryt rukou / páku brzdy řetězu stiskněte ve směru

vodicí lišty.

Ilustrace N

Brzda řetězu je zabrzděná.

3. Nasaďte kryt řetězu.

Ilustrace F

4. Vyprázdněte nádrž mazacího oleje řetězu.

aOdstraňte uzávěr nádrže mazacího oleje řetězu.

Ilustrace G

b Mazací olej řetězu naplňte do vhodné nádoby.

c Zašroubujte uzávěr nádrže mazacího oleje

řetězu.

5. Jestliže se přístroj skladuje déle než jeden měsíc,

naolejujte řetěz pro zamezení koroze.

6. Přístroj uložte na suchém a dobře v

ětraném místě.

Uložte jej mimo dosah korozivních látek, jako jsou

zahradní chemikálie a odmrazovací soli. Přístroj

neukládejte venku.

Péče a údržba

몇 UPOZORNĚNÍ

Nekontrolovaný rozběh

Řezné poranění

Před prováděním veškerých prací na přístroji z něho

vyjměte akumulátor.

몇 UPOZORNĚNÍ

Ostrý řetěz

Řezné poranění

Při všech pracích na řetězu noste ochranné rukavice.

Čištění stroje

1. Vyjměte akumulátorový blok (viz kapitolu

Odstranění akupacku).

2. Kartáčem zbavte řetěz odřezků a nečistot.

Ilustrace AA

3. Skříň a rukojeti vyčistěte měkkou, suchou utěrkou.

4. Po každém čištění zkontrolujte funkci brzdy řetězu

(viz kapitolu Kontrola funkce brzdy řetězu).

184 Čeština

Intervaly údržby

Před každým uvedením do provozu

Před každým uvedením do provozu se musí provést

následující činnosti:

 Zkontrolujte hladinu mazacího oleje řetězu, popř.

olej doplňte (viz kapitolu Plnění nádrže mazacího

oleje řetězu).

 Zkontrolujte napnutí řetězu (viz kapitolu Kontrola

napnutí řetězu).

 Zkontrolujte dostatečné naostření řetězu, popř.

vyměňte řetěz (viz kapitolu Výměna řetězu a vodicí

lišty).

 Zkontrolujte, zda nedošlo k poškození přístroje.

 Zkontrolujte pevné utažení všech čepů, matic a

šroubů.

 Zkontrolujte funkci brzdy řetězu (viz kapitolu

Kontrola funkce brzdy řetězu).

Každých 5 provozních hodin

 Každých 5 provozních hodin zkontrolujte funkci

brzdy ř

etězu (viz kapitolu Kontrola funkce brzdy

řetězu).

Údržbářské práce

Kontrola funkce brzdy řetězu

1. Zapněte přístroj.

2. Za chodu přístroje otočte ruku na přední rukojeti tak,

aby ochrana rukou / páka brzdy řetězu byla

přitlačena hřbetem ruky ve směru vodicí lišty.

Brzda řetězu se zabrzdí.

Řetěz se musí zastavit.

3. Kryt rukou / páku brzdy řetězu přitáhněte ve směru

rukojeti.

Řetěz se musí uvolnit.

Nastavení napnutí řetězu

1. Odstraňte akupack (viz kapitola Odstranění

akupacku).

2. Povolte napínací knoflík řetězu.

Ilustrace AB

3. Pomocí kroužku nastavte napnutí řetězu.

Ilustrace AC

4. Zkontrolujte napnutí řetězu.

Ilustrace J

Vzdálenost mezi vodicí lištou a řetězem musí činit 3-

4 mm.

5. Utáhněte napínací knoflík řetězu.

Výměna řetězu a vodicí lišty

몇 UPOZORNĚNÍ

Ostrý řetěz

Řezné poranění

Při všech pracích na řetězu noste ochranné rukavice.

1. Odstraňte akupack (viz kapitola Odstranění

akupacku).

2. Povolte napínací knoflík řetězu a odstraňte kryt.

Ilustrace AD

3. Odstraňte vodicí lištu s napínacím zařízením

řetězu.

Ilustrace AE

4. Pokud se má vyměnit vodicí lišta, odstraňte

napínací zařízení řetězu.

Ilustrace AF

5. Starý řetěz a vodicí lištu zlikvidujte odborným

způsobem.

6. Na novou vodicí lištu popř. namontujte napínací

zařízení řetězu.

Ilustrace AG

7. Nasaďte nový řetěz na vodicí lištu. Dbejte přitom na

směr otáčení řetězu.

Ilustrace C

8. Zaveďte řetěz kolem ř

etězového kola a vodicí lišty.

Ilustrace D

9. Nasaďte kryt a utáhněte napínací knoflík řetězu.

Ilustrace E

10. Nastavte napnutí řetězu (viz kapitolu Nastavení

napnutí řetězu).

Nápověda při poruchách

Poruchy mají často jednoduché příčiny, které můžete

sami odstranit pomocí následujícího přehledu.

V případě pochybností nebo při poruchách, které zde

nejsou uvedeny, se prosím obraťte na autorizovaný

zákaznický servis.

S rostoucí dobou užívání se i přes dobrou péči sníží

kapacita akupacku, což znamená, že i ve stavu plného

nabití nebude již dosaženo plné doby chodu. To

nepředstavuje žádnou vadu.

Záruka

V každé zemi platí záruční podmínky vydané naší

příslušnou odbytovou společností. Případné závady

Vašeho přístroje odstraníme během záruční lhůty

bezplatně, pokud jsou zaviněny vadou materiálu nebo

výrobní vadou. V záručním případě se prosím obraťte

s dokladem o koupi na Vašeho prodejce nebo na

nejbližší autorizované servisní středisko.

(Adresa viz zadní stranu)

Chyba Příčina Odstranění

Přístroj se nerozbíhá Akupack je vybitý.  Nabijte akupack.

Akupack je vadný.  Vyměňte akupack.

Akupack není správně vložen.  Zasunujte akupack do uchycení, dokud

nezacvakne.

Přístroj se zastavuje

během provozu

Akumulátor je přehřátý  Přerušte práci a vyčkejte, dokud nebude

teplota akumulátoru opět ležet

v normálním rozsahu.

Motor je přehřátý  Přerušte práci a nechejte motor

vychladnout.

Čeština 185

Technické údaje

Technické změny vyhrazeny.

Hodnota vibrací

몇 VAROVÁNÍ

Uvedená hodnota vibrací byla naměřena standardním

testovacím postupem a smí se použít k porovnávání

přístrojů.

Uvedená hodnota vibrací se smí používat

k předběžnému posouzení zatížení.

V závislosti na způsobu, jak se přístroj používá, se

může emise kmitání během momentálního použití

přístroje lišit od uvedené celkové hodnoty.

Přístroje s hodnotou přenosu vibrací na

dlaně a paže > 2,5 m/s² (viz kapitola

Technické údaje v návodu k použití)

몇 UPOZORNĚNÍ ● Několikahodinové

nepřerušované používání přístroje může způsobit pocit

hluchoty. ● Používejte teplé rukavice na ochranu rukou.

● Pravidelně zařazujte pracovní přestávky.

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě

svého provedení a druhu konstrukce, jakož i

v provedení námi uváděném na trh, vyhovuje

příslušným základním bezpečnostním a zdravotním

požadavkům podle směrnic EU. V případě provedení

námi neschválené změny stroje ztrácí toto prohlášení

svoji platnost.

Výrobek: Akumulátorová řetězová pila

Typ: 1.444-00x.x

Příslušné směrnice EU

2014/30/EU

2006/42/ES (+2009/127/ES)

2011/65/EU

2000/14/ES (+2005/88/ES)

Aplikované harmonizované normy

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Použitý postup posouzení shody

2000/14/ES a změny podle 2005/88/ES Příloha V

Hladina akustického výkonu dB(A)

Naměřeno:98,9

Zaručeno:101

Pověřený subjekt, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D – 90431 Nürnberg, Německo

provedl ES přezkoušení typu, číslo certifikátu: BM

50452503 0001

Níže podepsaní jednají z pověření a se zplnomocněním

představenstva společnosti.

Zmocněnec pro dokumentaci: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/09/01

CNS 18-

Výkonnostní údaje přístroje

Provozní napětí V 18

Rychlost řetězu při volnoběhu m/s 10

Objem nádrže mazacího oleje

řetězu

ml 200

Zjištěné hodnoty podle EN 60745-1, EN 60745-2-13

Hladina akustického tlaku L

dB(A) 87,9

Nejistota K

dB(A) 3,0

Hladina akustického výkonu L

dB(A) 98,9

Nejistota K

dB(A) 1,4

Hodnota vibrací ruky a paže u

přední rukojeti

m/s

3,5

Hodnota vibrací ruky a paže u

zadní rukojeti

m/s

5,2

Nejistota K m/s

1,5

Rozměry a hmotnosti

Délka x šířka x výška mm 735 x

230 x

247

Délka vodicí lišty mm 300

Délka řezu mm 250

Rozteč řetězu in (mm) 0,375

(9,525)

Hmotnost (bez akumulátorového

bloku)

kg 3,2

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

186 Slovenščina

Kazalo

Splošni napotki

Pred prvo uporabo naprave preberite ta varno-

stna navodila, originalna navodila za uporabo,

varnostna navodila, priložena paketu akumula-

torskih baterij, in priložena originalna navodila

za uporabo paketa akumulatorskih baterij/polnilnika. ter

jih upoštevajte. Knjižice shranite za kasnejšo uporabo

ali za naslednjega uporabnika.

Poleg napotkov v navodilih za uporabo upoštevajte tudi

splošne zakonske predpise o varnosti in preprečevanju

nesreč.

Varnostna navodila

Pri delu z verižnimi žagami obstaja zelo velika ne-

varnost poškodb, saj so hitrosti verige zelo visoke,

zobje žage pa zelo ostri. Pri delu z verižnimi žagami

je nujno treba upoštevati varnostne ukrepe in pravi-

la ravnanja.

Poleg navedenih varnostnih navodil upoštevajte tudi

krajevne predpise o varnosti in usposabljanju, npr. pred-

pise uradov, poklicnih združenj ali socialnih skladov.

Uporaba verižnih žag je lahko časovno omejena z lokal-

nimi predpisi (čas v dnevu ali glede na letni čas). Upo-

števajte lokalne predpise.

Stopnje nevarnosti

 NEVARNOST

● Označuje neposredno nevarnost, ki lahko povzroči

težke telesne poškodbe ali smrt.

몇 OPOZORILO

● Označuje potencialno nevarno situacijo, ki lahko

povzroči težke telesne poškodbe ali smrt.

몇 PREVIDNOST

● Označuje potencialno nevarno situacijo, ki lahko

povzroči lahke telesne poškodbe.

POZOR

● Označuje potencialno nevarno situacijo, ki lahko

povzroči materialno škodo.

Splošna varnostna navodila za električna

orodja

몇 OPOZORILO

● Preberite vse varnostne napotke in vsa navodila.

Neupoštevanje varnostnih napotkov in navodil lahko

povzroči električni udar in/ali hude poškodbe. Vse

varnostne napotke in vsa navodila shranite za

prihodnjo uporabo.

Izraz »električno orodje« v varnostnih navodilih se na-

vezuje na električno orodje z omrežnim napajanjem (z

omrežnim kablom) in električno orodje z akumula-

torskim napajanjem (brez omrežnega kabla).

1 Varnost na delovnem mestu

a Delovno območje mora biti čisto in dobro

osvetljeno. Nered ali neosvetljena delovna ob-

močja lahko povzročijo nesreče.

b Električnega orodja ne uporabljajte v potenci-

alno eksplozivnem okolju, v katerem so gorlji-

ve tekočine, plini ali prah. Električna orodja

ustvarjajo iskre, ki lahko vnamejo prah ali hlape.

c Med uporabo električnega orodja se otroci in

druge osebe ne smejo nahajati v bližini. Ob

spremembi smeri lahko izgubite nadzor nad na-

pravo.

2 Električna varnost

a Priključni vtikač električnega orodja se mora

ujemati z električno vtičnico. Vtikača ni dovo-

ljeno spremeniti na noben način. V kombina-

ciji z varnostno ozemljenimi električnimi

orodji ne uporabljajte adapterjev. Nespreme-

njeni vtikači in ustrezne vtičnice zmanjšajo tvega-

nje električnega udara.

b Prepre

čite telesni stik z ozemljenimi površi-

nami, na primer s površinami cevi, grelcev,

štedilnikov in hladilnikov. Ozemljeno telo pove-

ča tveganje za električni udar.

c Preprečite stik električnih orodij z dežjem ali

vlago. Voda, ki prodre v električno orodje, pove-

ča tveganje za električni udar.

d Kabla ne uporabljajte za nošenje ali obešanje

električnega orodja. Pri odstranjevanju vtika-

ča iz vtičnice ne vlecite za kabel. Preprečite

stik kabla z vročino, oljem, ostrimi robovi ali

deli naprave, ki se premikajo. Poškodovani ali

zamotani priključni kabli povečajo tveganje za

električni udar.

e Pri uporabi električnega orodja na prostem

uporabljajte samo kabelske podaljške, ki so

primerni za delo zunaj. Uporaba ustreznega ka-

belskega podaljška zmanjša tveganje za električ-

ni udar.

f Če se ne morete izogniti uporabi električnega

orodja v vlažnem okolju, uporabite zaščitno

stikalo na okvarni tok. Uporaba zaščitnega sti-

kala na okvarni tok zmanjša tveganje za električni

udar.

3 Varnost oseb

a Pri uporabi električnega orodja bodite pozor-

ni. Električnega orodja ne uporabljajte, ko ste

utrujeni ali pod vplivom drog, alkohola ali

zdravil. Trenutek nepozornosti med uporabo ele-

ktričnega orodja lahko povzroči hude poškodbe.

b Vedno nosite osebno zaščitno opremo in za-

ščitna oč

ala. Osebna zaščitna oprema, npr. pro-

tiprašna maska, nedrsljivi varnostni čevlji,

zaščitna čelada ali zaščita sluha, glede na vrsto

Splošni napotki .................................................... 186

Varnostna navodila .............................................. 186

Namenska uporaba ............................................. 189

Varovanje okolja .................................................. 189

Pribor in nadomestni deli..................................... 189

Obseg dobave..................................................... 189

Varnostne naprave .............................................. 190

Simboli na napravi............................................... 190

Zaščitno oblačilo.................................................. 190

Opis naprave ....................................................... 191

Montaža............................................................... 191

Zagon .................................................................. 191

Obratovanje......................................................... 191

Transport ............................................................. 194

Skladiščenje ........................................................ 194

Nega in vzdrževanje............................................ 194

Pomoč pri motnjah .............................................. 195

Garancija ............................................................. 195

Tehnični podatki................................................... 195

Vrednost tresljajev ............................................... 196

Izjava EU o skladnosti ......................................... 196

Slovenščina 187

in uporabo električnega orodja zmanjša tveganje

za električni udar.

c Preprečite nenameren zagon. Pred priklju-

čitvijo električnega in/ali akumulatorskega

napajanja, dviganjem ali nošenjem zagotovi-

te, da je električno orodje izklopljeno. Če ima-

te med nošenjem električnega orodja prst na

stikalu ali če vklopljeno napravo priključite na ele-

ktrično napajanje, lahko to povzroči nesrečo.

d Pred vklopom električnega orodja odstranite

orodja za nastavitev ali vijačne ključe. Orodje

ali ključ na vrtečem se delu naprave lahko

povzroči poškodbe.

e Izogibajte se neobičajni drži telesa. Poskrbite,

da boste trdno stali na mestu in vedno ohra-

njajte ravnotežje. Tako lahko bolje nadzorujete

električno orodje v nepričakovani situaciji.

f Nosite ustrezna oblačila. Ne nosite ohlapnih

oblačil ali nakita. Preprečite stik las, oblačil in

rokavic z deli, ki se premikajo. Premikajoči se

deli lahko zagrabijo ohlapna oblačila, rokavice,

nakit ali dolge lase.

g Zagotovite ustrezno priključitev in pravilno

uporabo potencialno nameščenih naprav za

sesanje prahu in prestrezanje. Uporaba napra-

ve za sesanje prahu lahko zmanjša nevarnosti, ki

jih povzroča prah.

4 Uporaba električnega orodja

a Naprave ne preobremenite. Za delo upo-

rabljajte samo namensko električno orodje.

Delo z ustreznim električnim orodjem bo prepro-

stejše in varnejše v navedenem območju zmoglji-

vosti.

b Ne uporabljajte električnega orodja, ki ima

okvarjeno stikalo. Električno orodje, ki ga ni mo-

goče izklopiti, je nevarno in ga je treba popraviti.

c Pred nastavljanjem ali odlaganjem naprave in

zamenjavo pribora izvlecite vtikač iz vtičnice

in/ali odstranite akumulatorsko baterijo. Ta

varnostni ukrep prepreči nenamerni zagon elek-

tričnega orodja.

d Električna orodja, ki jih ne uporabljajte, mora-

jo biti zunaj dosega otrok. Osebam, ki niso

seznanjene z napravo ali niso prebrala teh na-

vodil, ne dovolite uporabe naprave. Električna

orodja so nevarna, če jih uporabljajo neizkušene

osebe.

e Električna orodja skrbno negujte. Preverite,

ali gibljivi deli brezhibno delujejo in se ne za-

tikajo. Preverite, ali so deli zlomljeni ali poš-

kodovani. Zagotovite, da električno orodje

brezhibno deluje. Poškodovane dele popravi-

te pred uporabo naprave. Slabo vzdrževana

električna orodja so vzrok številnih nesreč.

f Rezalna orodja morajo biti ostra in čista. Skrb-

no negovana rezalna orodja z ostrimi rezalnimi

robovi se manj zatikajo in omogočajo lažje vode-

nje.

g Električno orodje, pribor, vstavljiva orodja itd.

uporabljajte skladno s temi navodili. Pri tem

upoštevajte delovne pogoje in dejavnost, ki jo

je treba izvesti. Uporaba električnih orodjih za

drugačne namene uporabe od predvidenih lahko

povzroči nevarne situacije.

5 Uporaba in nega paketa akumulatorskih baterij

a Paket akumulatorskih baterij polnite samo s

polnilniki, ki jih je odobril proizvajalec. Polnil-

niki, ki niso primerni za ustrezen paket akumula-

torskih baterij, lahko povzročijo požar.

b Napravo uporabljajte samo z ustreznim pake-

tom akumulatorskih baterij. Uporaba drugega

paketa akumulatorskih baterij lahko povzroči po-

škodbe ali požar.

c Preprečite stik paketa akumulatorskih baterij,

ki ga ne uporabljajte, s kovinskimi predmeti

kot so sponke, kovanci, ključi, žeblji, vijaki ali

drugimi majhnimi kovinskimi predmeti, ki lah-

ko povzročijo kratki stik. Kratek stik lahko

povzroči požar ali eksplozijo.

d V določenih okoliščinah lahko iz paketa aku-

mulatorskih baterij izteče tekočina. Prepreči-

te stik s tekočino. Pri stiku s tekočino, jo

temeljito sperite z vodo. Ob stiku tekočine z

očmi takoj poiščite zdravniško pomoč. Baterij-

ska tekočina lahko povzroči izpuščaje in pekočo

kožo.

6 Servis

a Električno orodje sme popraviti samo uspo-

sobljen strokovnjak. Pri popravilu sme upora-

biti samo originalne nadomestne dele. S tem

je naprava še naprej varna.

Dodatna splošna varnostna navodila

Napotek ● V nekaterih regijah lahko predpisi ome-

jujejo uporabo te naprave. Posvetujte se z lokalnimi or-

gani.

 NEVARNOST ● Smrtna nevarnost zaradi

ureznin, ki so posledica nenadzorovanih premikov na-

prave. Dele telesa držite stran od gibljivih delov. ● Ne-

varnost telesnih poškodb zaradi izvrženih ali padlih

predmetov. Naprave nikoli ne uporabljajte, če se v ob-

močju 15 m od mesta dela nahajajo osebe, zlasti otroci,

ali živali. ● Naprave ne smete spreminjati.

몇 OPOZORILO ● Otroci in osebe, ki niso sez-

nanjeni s temi navodili, ne smejo upravljati te naprave.

Lokalni predpisi lahko omejujejo starost upravljavca.

● Za prepoznavanje morebitnih nevarnosti potrebujete

neoviran pogled na delovno območje. Napravo upo-

rabljajte samo pri dobri osvetlitvi. ● Pred obratovanjem

se prepričajte, da naprava, vsi upravljalni elementi,

vključno z verižno zavoro, in varnostne naprave delujejo

pravilno. Preverite morebitne ohlapne zapore in se pre-

pričajte, da so vsi ščitniki in držala pravilno pritrjeni. Na-

prave ne uporabljajte, če navedeni elementi niso v

brezhibnem stanju.

● Naprave nikoli ne uporabljajte, če

se stikalo naprave na ročaju ne vklopi ali izklopi pravil-

no. ● Pred uporabo naprave zamenjajte obrabljene ali

poškodovane dele. ● Nevarnost povratnega sunka za-

radi izgube ravnotežja. Izogibajte se neobičajni drži te-

lesa, poskrbite, da boste trdno stali na mestu, in vedno

ohranjajte ravnotežje.

● Takoj ustavite napravo in pre-

verite, ali obstaja škoda oz. ugotovite vzrok vibracij, če

je naprava padla, prejela udarec ali neobičajno vibrirala.

Škodo popravite pri pooblaščenem servisu ali zamenjaj-

te napravo.

몇

PREVIDNOST ● Pri upravljanju naprave

nosite popolno zaščito za oči in ušesa, močne in trdne

rokavice in zaščito za glavo. Pri prašnem delu nosite

masko za obraz.

● Pri delu z napravo nosite dolge, tež-

ke hlače, trdno obutev in dobro prilegajoče se rokavice.

Nikoli ne delajte bosi. Ne nosite nakita, sandal ali kratkih

hlač.

● Obstaja nevarnost poškodb, če gibljivi deli na-

prave zagrabijo ohlapna oblačila, lase ali nakit. Prepre-

188 Slovenščina

čite stik oblačil in nakita z gibljivimi deli stroja. Dolge

lase spnite nazaj. ● Zaščita sluha lahko omeji vašo

sposobnost slišati opozorilne zvoke, zato bodite pozorni

na morebitne nevarnosti v bližini in v delovnem obmo-

čju. ● Uporabljajte samo pribor in nadomestne dele, ki

jih je odobril proizvajalec. Originalni pribor in originalni

nadomestni deli zagotavljajo varno in nemoteno delova-

nje naprave.

Varnostna navodila za verižne žage

 Med tekom verižne žage ne približujte delov tele-

sa verigi. Pred zagonom verižne žage zagotovi-

te, da se veriga ničesar ne dotika. Pri delu z

verižno žago lahko trenutek nepazljivosti povzroči,

da veriga zgrabi oblačilo ali del telesa.

 Verižno žago vedno držite s svojo desno roko za

zadnji ročaj, z levo roko pa za sprednji ročaj. Dr-

žanje verižne žage na obraten način poveča nevar-

nost telesnih poškodb in zato ni dovoljeno.

 Električno orodje je dovoljeno držati samo za

izolirane površine, ker se verižna žaga lahko do-

takne skritih vodnikov. Če se verižna žaga dotak-

ne žice pod električno napetostjo, so pod električno

napetostjo tudi kovinski deli električnega orodja in

upravljavec lahko utrpi udar električnega toka.

 Nosite zaščitna očala in zaščito sluha. Priporo-

čamo še drugo zaščitno opremo za glavo, roke,

noge in stopala. Ustrezno zaščitno oblačilo zmanj-

šuje nevarnost telesnih poškodb zaradi žaganja in

nepričakovanega dotika žagine verige.

 Z verižno žago ne delajte na drevesu. Pri delu na

drevesu preti nevarnost telesnih poškodb.

 Vedno pazite na čvrsto stojo in uporabljajte ve-

rižno žago samo, če stojite na trdni, varni in rav-

ni podlagi. Spolzka podlaga ali nestabilno stojišče,

npr. lestev, lahko povzroči izgubo ravnotežja ali kon-

trole nad verižno žago.

 Pri žaganju napete veje računajte s tem, da veja

udari nazaj. Ko se napetost v lesnih vlaknih sprosti,

lahko napeta veja udari upravljavca in/ali povzroči,

da upravljavec izgubi kontrolo nad verižno žago.



Posebej previdni bodite pri žaganju podrasti in

mladih dreves. Tanek les se lahko zatakne v žagi-

no verigo in vas udari ali vrže iz ravnotežja.

 Verižno žago prenašajte v izklopljenem stanju s

prijemom sprednjega ročaja tako, da je veriga

obrnjena stran od vašega telesa. Pri transportu

ali hrambi verižne žage vedno namestite zaščitni

pokrov. Skrbno ravnanje z verižno žago zmanjšuje

nevarnost nenamernega dotika z vrtečo se verigo.

 Upoštevajte navodila za mazanje, napenjanje

verige in menjavanje pribora. Nestrokovno napeta

ali namazana veriga se lahko pretrga ali poveča ne-

varnost nastanka povratnih udarcev.

 Ročaji morajo biti suhi in čisti ter brez olja in

masti. Mastni, z oljem onesnaženi ročaji so spolzki

in povzročijo izgubo kontrole.

 Žagajte samo les. Ne uporabljajte verižne žage

za dela, za katera ni namenjena. Primer: ne upo-

rabljajte verižne žage za žaganje umetne mase,

zidu ali gradbenih materialov, ki niso iz lesa.

Uporaba verižne žage za nenamenska dela lahko

povzroči nevarna stanja.

Vzroki in preprečevanje povratnih udarcev

Povratni udarec lahko nastane, če se konica meča do-

takne predmeta ali če se les upogne in blokira žagino

verigo med žaganjem.

Dotik s konico meča v nekaterih primerih lahko povzroči

nenadno, nazaj usmerjeno silo, pri čemer meč udari

navzgor in v smeri upravljavca.

Blokiranje žagine verige na zgornjem robu meča lahko

povzroči, da meč močno udari nazaj v smeri proti uprav-

ljavcu.

Vsaka od teh reakcij lahko povzroči, da izgubite kontro-

lo nad žago in se morda težko poškodujete. Ne zanašaj-

te se izključno na varnostne naprave, ki so vgrajene na

verižni žagi. Kot uporabnik verižne žage morate izvajati

razne ukrepe, da bo vaše delo varno in brez telesnih po-

škodb.

Povratni udarec je posledica napačne ali pomanjkljive

uporabe električnega orodja. Preprečiti ga je mogoče s

primernimi varnostnimi ukrepi, ki so opisani v nadaljeva-

nju:

 Z obema rokama čvrsto držite ročaje žage, pri

čemer prsti objemajo ročaje. S telesom in roka-

mi zavzemite položaj, v katerem boste kos silam

zaradi povratnih udarcev. Z izvedbo primernih

ukrepov upravljavec lahko obvlada sile zaradi po-

vratnih udarcev. Nikoli ne izpustite verižne žage.

 Izogibajte se neobičajni drži telesa in ne žagajte

nad višino ramen. S tem se izognete nenamerne-

mu dotiku konice meča s predmeti in si omogočite

boljšo kontrolo nad verižno žago v nepričakovanih

okoliščinah.

 Uporabljajte samo nadomestne meče in verige,

ki jih predpisuje proizvajalec. Neprimerni nado-

mestne meči in verige lahko povzročijo pretrganje

verige in/ali povratni udarec.

 Upoštevajte navodila proizvajalca glede ostre-

nja in vzdrževanja žagine verige. Prenizek omejil-

nik višine poveča nevarnost za nastanek povratnih

udarcev.

Dodatna varnostna navodila za verižne žage

Napotek ● Družba Kärcher priporoča, da med prvo

uporabo debla žagate na kozi za žaganje. ● Ko uporab-

ljate verižno žago, imejte pri sebi komplet za prvo po-

moč za velike rane in pripomoček, s katerim lahko

pokličete pomoč. V bližini naj bo večji in obsežnejši

komplet za prvo pomoč.

몇

OPOZORILO ● Pred uporabo naprave za-

gotovite trdno podlago, čist delovni prostor in načrtujte

pot za umik pred padajočimi vejami. ● Pazite na dim, ki

nastane zaradi mazalnega olja, in žagovino. Po potrebi

nosite masko ali dihalni aparat. ● Verižno žago vedno

držite z obema rokama. Ročaje držite s palcem na eni

strani, z ostalimi prsti pa na drugi strani. Zadnji ročaj

trdno držite z desno roko, sprednji pa z levo.

● Nevar-

nost telesnih poškodb. Naprave ne spreminjajte. Napra-

ve ne uporabljajte za pogon priključnih delov ali naprav,

ki jih proizvajalec naprave ne priporoča. ● Preden na-

pravo vklopite, se prepričajte, da se veriga žage ne do-

tika nobenih predmetov. ● Če napačno napeta veriga

žage skoči iz vodila, lahko pride do hudih telesnih po-

škodb ali smrti. Pred vsako uporabo preverite napetost

verige. Dolžina verige je odvisna od temperature.

● Prepričajte se, da so vsi ščitniki, ročaji in zobata opo-

ra pravilno pritrjeni in v dobrem stanju. ● Hude poškod-

be zaradi nepravilnega ravnanja pri delu:

Slovenščina 189

 Pri delu z verižno žago morate biti ves čas pozorni

in imeti nadzor nad svojim delovnim prostorom. Ve-

likost delovnega prostora je odvisna od naloge, ki jo

je treba opraviti, in velikosti drevesa ali obdelovan-

ca. Za podiranje drevesa potrebujete večji delovni

prostor kot npr. za krajšanje.

 Nikoli ne žagajte v položaju, ko je vaše telo v isti liniji

z vodilom in verigo. Tako zmanjšate tveganje, da bi

vas pri povratnem sunku veriga udarila po glavi ali

telesu.

 Pri žaganju žage ne premikajte naprej in nazaj, pač

pa pustite, da veriga opravi svoje delo; pazite, da je

veriga ostra, ter je ne potiskajte skozi rez.

 Na koncu reza ne pritiskajte na žago. Bodite priprav-

ljeni, da žago razbremenite, ko je les prežagan.

 Verižne žage ne ustavite med postopkom žaganja.

Pustite, da žaga deluje, dokler rez ni dokončan.

● Seznanite se z novo verižno žago, tako da naredite

preproste reze v varno podprtem lesu. To ponovite, če

verižne žage dlje časa ne uporabljate. ● Ne žagajte trte

in/ali grmovja s premerom manj kot 75 mm. ● Izklopite

napravo, zategnite verižno zavoro, odstranite paket

akumulatorskih baterij in se prepričajte, da so vsi gibljivi

deli popolnoma ustavljeni:

 Pred čiščenjem naprave ali odstranitvijo blokade.

 Napravo pustite brez nadzora.

 Pred montažo ali odstranjevanjem priključnih delov.

 Pred preverjanjem, vzdrževanjem ali delom na nap-

ravi.

몇 PREVIDNOST ● Verižna žaga je težka na-

prava. Ljudje, ki uporabljajo verižno žago, morajo biti v

dobrem fizičnem stanju in zdravi. Morajo imeti dober

vid, biti okretni ter imeti ravnotežje in ročne spretnosti.

Če ste v dvomih, verižne žage ne uporabljajte.

● Pri de-

lu z napravo vedno nosite varnostno čelado z rešetkas-

tim vizirjem, da zmanjšate tveganje za poškodbe zaradi

udarca v obraz in glavo pri povratnem sunku.

Preostala tveganja

몇 OPOZORILO

● Tudi če se naprava uporablja, kot je predpisano, os-

tanejo nekatera preostala tveganja. Pri uporabi na-

prave se lahko pojavijo naslednje nevarnosti:

 Vibracije lahko povzročijo poškodbe. Za vsako delo

uporabljajte pravo orodje, uporabljajte predvidene

ročaje in omejite delovni čas in izpostavljenost.

 Hrup lahko povzroči okvaro sluha. Nosite zaščito za

ušesa in omejite obremenitev.

 Ureznine ob stiku z izpostavljenimi zobmi verige ža-

ge.

 Ureznine zaradi nepredvidenih, nenadnih premikov

ali povratnega sunka vodila.

 Ureznine/nevarnost prodiranja delov, ki letijo stran

od verige žage.

 Poškodbe, ki jih povzročajo odbiti predmeti (žagovi-

na, drobci).

 Vdihovanje prahu in delcev.

 Stik kože z mazivom/oljem.

Zmanjšanje tveganja

몇 PREVIDNOST

● Daljša uporaba naprave lahko povzroči motnje prekr-

vavitve rok zaradi vibracij. Splošno veljavnega traja-

nja uporabe ni mogoče določiti, saj nanj vpliva več

dejavnikov:

 Osebno nagnjenje k slabi prekrvavitvi (pogosto

hladni prsti, mravljinci v prstih).

 Nizka temperatura okolice. Nosite tople rokavice za

zaščito rok.

 Ovirana prekrvavitev zaradi močnega držanja.

 Neprekinjena uporaba je bolj škodljiva kot uporaba

s premori.

Če se pri redni dolgotrajni uporabi vedno znova po-

javljajo simptomi, kot so mravljinci v prstih in hladni

prsti, poiščite zdravniško pomoč.

Namenska uporaba

 NEVARNOST

Nenamenska uporaba

Smrtna nevarnost zaradi ureznin

Napravo uporabljajte samo v skladu z namenom upora-

be.

 Verižna žaga je namenjena samo za zasebno upo-

rabo.

 Verižna žaga je namenjena samo za delo na pros-

tem.

 Iz varnostnih razlogov je treba verižno žago vedno

čvrsto držati z obema rokama.

 Verižna žaga je bila razvita za žaganje manjših in

večjih vej, debel in tramov. Rezalna dolžina vodila

določa največji možni premer žaganega materiala.

 Verižna žaga se sme uporabljati samo za rezanje le-

sa.

 Verižne žage ne uporabljajte, ko je okolica mokra ali

ko dežuje.

 Verižno žago uporabljajte samo v dobro osvetljeni

okolici.

 Predelave ali spremembe naprave, ki jih ni odobril

proizvajalec, so iz varnostnih razlogov prepoveda-

ne.

Vsaka druga uporaba je nedovoljena. Za nevarnosti, ki

nastanejo zaradi nedovoljene uporabe, odgovarja upo-

rabnik.

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalažo

odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dra-

gocene materiale z možnostjo recikliranja, pogos-

to pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač-

ni uporabi ali napačnem odstranjevanju škodujejo

zdravju ljudi in okolju. Navedeni sestavni deli so kljub te-

mu potrebni za pravilno delovanje naprave. Naprave,

označene s tem simbolom, ne smete odvreči med go-

spodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.com/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nado-

mestne dele, ki zagotavljajo varno in nemoteno delova-

nje naprave.

Informacije o priboru in nadomestnih delih najdete na

spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstra-

njevanju embalaže preverite, ali je vsebina popolna. Če

manjka pribor ali če so med transportom nastale po-

škodbe, obvestite prodajalca.

190 Slovenščina

Varnostne naprave

몇 PREVIDNOST

Manjkajoče ali poškodovane varnostne naprave

Varnostna navodila so namenjena vaši varnosti.

Varnostnih navodil nikoli ne spreminjajte in jih vedno

upoštevajte.

Veriga z majhnim tveganjem povratnega

sunka

Veriga z majhnim tveganjem povratnega sunka zmanj-

šuje verjetnost povratnega sunka.

Rezalni zobje (oprijemni noži) pred vsakim zobom žage

preprečujejo, da bi se zobje žage preveč globoko vdirali

v območje povratnega sunka, s čimer se zmanjša moč

povratnega sunka.

Pri brušenju verige obstaja nevarnost, da ta varnostna

funkcija ne deluje več. Če se zmogljivost žage poslab-

ša, je treba verigo iz varnostnih razlogov zamenjati. Za

nadomestne dele uporabljajte samo kombinacijo vodila

in verige, ki jo priporoča proizvajalec.

Vodila

Pri vodilih, katerih konice imajo majhen polmer, je tve-

ganje za povratni sunek običajno manjše.

Zato za nalogo uporabite vodilo z ujemajočo se verigo,

ki je ravno dovolj dolga. Daljša vodila povečajo verje-

tnost izgube nadzora med žaganjem.

Pred vsako uporabo preverite napetost verige (glejte

poglavje Preverite napetost verige). Če napetost verige

ni pravilno nastavljena, pri žaganju manjših vej (tanjših

od celotne dolžine vodila) obstaja večje tveganje za pa-

dec verige.

Lovilec verige

Če se veriga zrahlja ali raztrga, lovilec verige prepreči,

da bi veriga odletela v smeri uporabnika.

Zobata opora

Integrirana zobata opora se lahko uporabi kot vrtišče za

zagotavljanje stabilnosti verižne žage med rezom.

Pri žaganju napravo pritiskajte naprej, dokler zatiči ne

prodrejo v rob lesa. Če se zadnji ročaj premakne

navzgor ali navzdol v smeri reza, se fizični napor pri de-

lu z verižno žago zmanjša.

Verižna zavora

Verižne zavore se v primeru nevarnosti uporabljajo za

hitro zaustavitev verige.

Če se verižna zavora za ročno zaščito/ročico pritisne v

smeri vodila, se mora veriga takoj zaustaviti.

Verižna zavora ne more preprečiti povratnega sunka,

vendar zmanjša tveganje za poškodbe, če vodilo v pri-

meru povratnega sunka zadene uporabnika.

Pred vsako uporabo naprave je treba preveriti pravilno

delovanje verižne zavore (glejte poglavje Preverjanje

delovanja verižne zavore).

Simboli na napravi

Zaščitno oblačilo

 NEVARNOST

Smrtna nevarnost zaradi ureznin. Pri delu z napravo no-

site ustrezna zaščitna oblačila. Upoštevajte krajevne

predpise o preprečevanju nesreč.

Zaščita za glavo

Pri delu z napravo nosite primerno varnostno čelado, ki

ustreza standardu EN 397 in ima oznako CE.

Pri delu z napravo nosite zaščito za sluh, ki ustreza

standardu EN 352-1 in ima oznako CE.

Splošni opozorilni znaki

Pred zagonom preberite navodila za

uporabo in vsa varnostna navodila.

Pri uporabi naprave nosite primerno zaš-

čito za glavo, oči in sluh.

Pri delu z napravo nosite nedrseče var-

nostne čevlje.

Pri delu z napravo nosite nedrseče in tr-

pežne rokavice.

Življenjska nevarnost zaradi povratnega

sunka verižne žage. Predmetov, ki jih

boste žagali, se nikoli ne dotikajte s koni-

co vodila.

Življenjska nevarnost zaradi nenadzoro-

vanih premikov verižne žage. Verižno ža-

go vedno držite z obema rokama.

Življenjska nevarnost zaradi nenadzoro-

vanih premikov verižne žage. Naprave

nikoli ne držite samo z eno roko.

Naprave ne izpostavljajte dežju ali vlagi.

Zagotovljena raven zvočnega tlaka, na-

vedena na etiketi, znaša 101 dB.

Verižna zavora se sprosti.

Verižna zavora je zategnjena in veriga

žage je blokirana.

Obrnite za prilagoditev napetosti verige:

= napenjanje verige

= sproščanje verige

Smer teka verige (oznaka je pod pokro-

vom)

Zapahnite napenjalec verige

Odpahnite napenjalec verige

Slovenščina 191

Za zaščito pred letečimi drobci nosite primerna zaščitna

očala, ki ustrezajo standardu EN 166 ali imajo oznako

CE. Lahko pa nosite vizir za čelado, ki ustreza standar-

du EN 1731 in ima oznako CE.

Zaščitne čelade z integrirano zaščito za sluh in vizirjem

so na voljo pri specializiranih prodajalcih.

Jopič za delo z verižno žago

Pri delu z napravo nosite jopič za delo z verižno žago za

zaščito zgornjega dela telesa, ki ustreza standardu EN

381-11 in ima oznako CE.

zaščitne rokavice

Pri delu z napravo nosite ustrezne zaščitne rokavice z

zaščito pred urezninami, ki ustrezajo standardu EN

381-7 in imajo oznako CE.

Zaščita nog

Pri delu z napravo nosite ustrezne ščitnike za noge, ki

ustrezajo standardu EN 381-5 in imajo oznako CE.

Varnostni čevlji

Pri delu z napravo nosite nedrseče varnostne čevlje, ki

ustrezajo standardu EN 20345 in so označeni s sliko ve-

rižne žage. To zagotavlja, da so varnostni čevlji v skladu

s standardom EN 381-3.

Če verižno žago uporabljate samo občasno, če so tla

ravna in je malo nevarnosti, da bi se v grmovju spotak-

nili ali zataknili, lahko uporabite zaščitne čevlje z jekle-

nimi sprednjimi kapicami in zaščitnimi gamašami, ki

ustrezajo standardu EN 381-9.

Opis naprave

V teh navodilih za uporabo je opisana vsa možna opre-

ma. Odvisno od modela se obsegi dobave razlikujejo

(glejte pakiranje).

Sliko si oglejte na strani s slikami

Slika A

1 Veriga

2 Vodilo

3 Zobata opora

4 Pokrov rezervoarja z oljem za verigo

5 Verižna zavora za ročno zaščito/ročico

6 Ročaj, zadaj

7 Stikalo naprave

8 Deblokirni gumb stikala naprave

9 Tipka za sprostitev paketa akumulatorskih baterij

10 Pokrov

11 Ročaj, spredaj

12 Obroč za nastavitev napetosti verige

13 Napenjalec verige

14 Lovilec verige

15 Tipska ploščica

16 Olje za verigo

17 Ščitnik verige

18 *Paket akumulatorskih baterij Battery Power 18V

19 *Hitri polnilnik Battery Power 18V

* opcijsko

Paket akumulatorskih baterij

Napravo lahko uporabljate s paketom akumulatorskih

baterij 18 V Kärcher Battery Power .

Montaža

Nameščanje verige in vodila

몇 PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

1. Sprostite napenjalec verige in odstranite pokrov.

Slika B

2. Verigo namestite na vodilo. Pri tem upoštevajte

smer vrtenja verige.

Slika C

3. Verigo namestite okoli zobnika in vstavite vodilo.

Slika D

4. Namestite pokrov in zategnite napenjalec verige.

Slika E

5. Nastavite napetost verige (glejte poglavje Nastavi-

tev napetosti verige).

6. Namestite ščitnik za verigo.

Slika F

Zagon

Napolnite rezervoar z oljem za verigo

1. Po potrebi očistite žagovino in umazanijo na obmo-

čju okoli odprtine za polnjenje.

2. Odstranite pokrov rezervoarja za olje verige.

Slika G

3. Počasi nalijte olje za verigo v rezervoar.

Slika H

4. Če je potrebno, razlito olje za verigo popivnajte s kr-

po.

5. Zaprite rezervoar z oljem za verigo s pokrovom.

Preverite napetost verige

몇 PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

1. Odstranite zaščito verige.

Slika I

2. Previdno povlecite verigo.

Slika J

Razdalja med vodilom in verigo mora znašati 3-

4 mm.

3. Če je potrebno, prilagodite napetost verige (glejte

poglavje Nastavitev napetosti verige).

Namestitev kompleta akumulatorskih baterij

1. Paket akumulatorskih baterij potisnite v nastavek

naprave, da se slišno zaskoči.

Slika K

Obratovanje

Osnovno delovanje

1. Preverite poškodbe drevesa in vej, kot je npr. gnilo-

ba.

Za poškodovane ali gnile veje poiščite nasvet profe-

sionalnega arborista.

2. Odstranite zaščito verige.

3. Napravo trdno držite z obema rokama.

192 Slovenščina

Vklop naprave

1. Verižno zavoro za ročno zaščito/ročico povlecite v

smeri ročaja.

Slika L

Verižna zavora se sprosti.

2. Pritisnite gumb za odklepanje na stikalu naprave.

Slika M

3. Pritisnite stikalo naprave.

Naprava se vključi.

Prekinitev obratovanja

1. Sprostite stikalo naprave.

Naprava se izključi.

2. Verižno zavoro za ročno zaščito/ročico potisnite pro-

ti vodilu.

Slika N

Verižna zavora je zategnjena in veriga žage je bloki-

rana.

3. Paket akumulatorskih baterij odstranite iz naprave

(glejte poglavje Odstranjevanje paketa akumulator-

skih baterij).

Delovne tehnike

Delovni položaj

 NEVARNOST

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

 Verižne žage ne vodite po telesni osi.

Slika O

 Verižno žago usmerite na stran telesa tako, da no-

ben del telesa ne sega v območje gibanja verižne

žage.

 Ohranjajte čim večjo razdaljo od žaganega materia-

la.

 Nikoli ne delajte na lestvi ali stojte na drevesu.

 Nikoli ne delajte na nestabilnih lokacijah.

Vlečenje/povratni sunek

 NEVARNOST

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

Pri vlečenju/povratnem sunku gre za učinek, ki se nače-

loma zgodi v nasprotni smeri teka verige na žaganem

materialu.

Slika P

1 Vlečenje

2 Povratni sunek

Ko se pri žaganju veriga žage s spodnjo stranjo vodila –

rez naprej – zatakne ali naleti na trden del v lesu, lahko

pride do sunkovitega potega verižne žage do materiala

za žaganje.

 Da se izognete vlečenju, zobato oporo vedno varno

nastavite.

Ko se pri žaganju veriga žage z zgornjo stranjo vodila –

povratni rez – zatakne ali naleti na trden del v lesu, lah-

ko verižna žaga udari nazaj v smeri uporabnika.

 Da se izognete povratnemu sunku:

 Ne zataknite zgornjega dela vodila.

 Vodila v rezu ne obračajte.

Povratni sunek

 NEVARNOST

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

Pri povratnem sunku se verižna žaga nenadoma in ne-

nadzorovano premakne v smeri uporabnika.

Do povratnega sunka npr. pride, ko verižna žaga v zgor-

njem območju konice vodila za žaganje nehote naleti na

oviro ali je ujeta.

Slika Q

 Verižno žago vedno držite tako, da lahko vzdrži po-

vratne sile. Verižne žage ne izpustite.

 Pri žaganju se ne nagibajte preveč naprej.

 Verižne žage ne vodite nad višino ramen.

 Vedno počakajte, da veriga doseže polno hitrost, in

žagajte s polno močjo.

 Ne žagajte z vrhom žage.

 Vodilo vedno vstavite v že začeti rez z izredno pre-

vidnostjo.

 Bodite pozorni na položaj debla in na sile, ki lahko

zaprejo režo reza in ukleščijo verigo žage.

 Pri odstranjevanju vej nikoli ne žagajte več vej hkra-

ti.

 Delajte le z ostro in pravilno napeto verigo.

 Uporabite verigo z majhnim tveganjem za povratni

sunek in vodilo z majhno glavo.

Načrtovanje smeri padca in poti umika

 NEVARNOST

Padajoče drevo

Smrtna nevarnost

Dela pri poseku smejo izvajati samo usposobljene ose-

be.

Pri načrtovanju smeri padca upoštevajte naslednje:

 Razdalja do naslednjega delovnega prostora mora

biti najmanj 2,5 dolžine drevesa.

 Poseka ne izvajajte v močnem vetru.

Drevo lahko nenadzorovano pade.

 Določite smer padca na podlagi rasti drevesa, tere-

na (naklona) in vremenskih razmer.

 Drevo vedno spustite v vrzel rasti, nikoli na druga

drevesa.

Za vsakega zaposlenega mora biti načrtovana pot umi-

ka. Pri tem velja:

 Pot umika načrtujte približno 45° diagonalno glede

na smer padca.

Slika R

 Odstranite ovire s poti umika.

 Na pot umika ne postavljajte nobenega orodja in

naprav.

 Ko delate na strmem pobočju, načrtujte pot umika

vzporedno s pobočjem.

 Pri uporabi poti umika pazite na padajoče veje in

opazujte krošnje.

Priprava delovnega območja na deblu

1. Z delovnega območja na deblu odstranite moteče

veje, podrastje in ovire.

Prepričajte se, da imate trdno oporo.

2. Temeljito očistite vznožje debla, npr. s sekiro.

Zaradi peska, kamnov in drugih tujkov postane veri-

ga topa.

3. Odstranite velike korenine.

a Korenine odrežite pravokotno.

Slika S

Slovenščina 193

b Korenine prerežite vodoravno.

c Odrezani koreninski del odstranite iz delovnega

območja.

Izdelajte zasek

 NEVARNOST

Padajoče drevo

Smrtna nevarnost

Dela pri poseku smejo izvajati samo usposobljene ose-

be.

1. Prepričajte se, da padajoče drevo nikogar ne ogro-

ža. Zaradi hrupa motorja lahko preslišite klice.

Na območju poseka se lahko nahajajo samo osebe,

ki opravljajo dela pri poseku.

2. Zarezo za padanje naredite pod pravim kotom glede

na smer padca.

a Čim bližje tlom naredite vodoravni rez (ob vznož-

ju), na približno 1/3 premera debla.

Slika T

b Naredite poševni rez (strešni rez) pod kotom prib-

ližno 45–60°.

3. Izdelajte zasek.

a Zasek izdelajte vzporedno z rezom ob vznožju in

vsaj 50 mm višje.

b Podžagajte le tako daleč, da ostane najmanj

50 mm široka ščetina.

Ščetina preprečuje, da bi se drevo zasukalo in

padlo v napačno smer.

Ko se rez podžagovanja približa ščetini, bi moralo

drevo začeti padati.

4. Če obstaja nevarnost, da drevo ne bo padlo v žele-

no smer ali se bo zasukalo nazaj in zapelo verigo

žage, ustavite rez. S klini razširite rez in spustite dre-

vo v želeno smer.

5. Ko drevo začne padati, potegnite verižno žago iz re-

za.

6. Izklopite napravo.

7. Zategnite verižno zavoro.

8. Odložite verižno žago.

9. Sledite načrtovani poti umika.

Žaganje vpetega lesa

 NEVARNOST

Nenadzorovani premiki verižne žage in žaganega

materiala

Življenjsko nevarne ureznine, poškodbe zaradi žagane-

ga materiala

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama

Vpeti les pomeni, da se pod napetostjo vleče deblo, ve-

jo, ukoreninjeno deblo ali poganjke drugega lesa.

1. Pazite na vpeti les, saj obstaja nevarnost, da se bo

vrnil v prvotni položaj.

Slika U

2. Vpeti les previdno žagajte s strani pritiska (glejte tu-

di poglavje Krajšanje napetega debla).

Slika V

Odstranjevanje vej

 NEVARNOST

Povratni sunek

Življenjsko nevarne ureznine

Pri odstranjevanju vej pazite, da vodilo/veriga ni uk-

leščeno/-a.

몇 OPOZORILO

Spreminjanje porazdelitve teže pri odstranjevanju

vej

Nevarnost poškodb zaradi nenadzorovanega gibanja

debla

Izberite delovno območje tako, da ne pride do nevar-

nosti.

 Veje odstranjujte v smeri rasti.

Slika W

 Odstranjujte jih od zgoraj navzdol.

 Večje veje na spodnjem delu pustite kot oporo, da

drevo ostane nad tlemi.

 Verižno žago čim bolj podprite.

 Med odstranjevanjem vej ne stojte na deblu.

 Ne žagajte s konico vodila.

 Bodite pozorni na veje, ki so napete. Napete veje

žagajte od spodaj navzgor.

 Nikoli ne žagajte več vej hkrati.

 Z delovnega območja redno odstranjujte odžagane

veje.

Krajšanje debla

 NEVARNOST

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

POZOR

Poškodba verige zaradi stika z zemljo

Pazite, da se veriga ne dotika tal.

1. Verižno žago postavite na zobato oporo.

2. Deblo enakomerno prežagajte.

Krajšanje napetega debla

 NEVARNOST

Nenadzorovano gibanje verižne žage

Življenjsko nevarne ureznine

Pri krajšanju napetih debel obvezno upoštevajte vrstni

red razbremenilnega reza na strani pritiska in ločeval-

nega reza na napeti strani.

 Deblo je podprto na dveh straneh:

a Za razbremenilni rez na strani pritiska zažagajte

deblo na približno 1/3 premera debla z zgornje

strani.

Slika X

bLočevalni rez naredite na napeti strani od spodaj

navzgor.

 Deblo je podprto na eni strani:

a Za razbremenilni rez na strani pritiska zažagajte

deblo na približno 1/3 premera debla s spodnje

strani.

Slika Y

bLočevalni rez naredite na napeti strani od zgoraj

navzdol.

Odstranjevanje paketa akumulatorskih

baterij

Napotek

Paket akumulatorskih baterij pri daljši prekinitvi dela od-

stranite iz naprave in ga zavarujte pred neodobreno

uporabo.

1. Tipko za sprostitev paketa akumulatorskih baterij

povlecite v smeri paketa akumulatorskih baterij.

Slika Z

2. Pritisnite tipko za sprostitev paketa akumulatorskih

baterij, da sprostite paket akumulatorskih baterij.

194 Slovenščina

3. Paket akumulatorskih baterij odstranite iz naprave.

Prenehanje uporabe

1. Paket akumulatorskih baterij odstranite iz naprave

(glejte poglavje Odstranjevanje paketa akumulator-

skih baterij).

2. Očistite napravo (glejte poglavje Čiščenje naprave).

Transport

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode

Pri transportu upoštevajte težo naprave.

몇 PREVIDNOST

Nenadzorovan zagon

Ureznine

Pred transportom odstranite baterijo iz naprave.

Napravo prevažajte samo z nameščeno zaščito verige.

1. Odstranite paket akumulatorskih baterij (glejte pog-

lavje Odstranjevanje paketa akumulatorskih bate-

rij).

2. Verižno zavoro za ročno zaščito/ročico potisnite pro-

ti vodilu.

Slika N

Verižna zavora je zategnjena.

3. Namestite ščitnik za verigo.

Slika F

4. Napravo med prenašanjem držite samo za ročaj,

obrnjena pa naj bo tako, da vodilo gleda nazaj.

5. Za daljše razdalje izpraznite rezervoar za olje za ve-

rigo.

a Odstranite pokrov rezervoarja za olje verige.

Slika G

b Mazalno olje za verigo nalijte v primerno posodo.

c Privijte pokrov rezervoarja za olje verige.

6. Pri transportu v vozilih napravo zavarujte proti zdrsu

in prevrnitvi.

Skladiščenje

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode

Pri skladiščenju upoštevajte težo naprave.

몇 PREVIDNOST

Nenadzorovan zagon

Ureznine

Pred shranjevanjem odstranite baterijo iz naprave.

Napravo skladiščite samo z nameščeno zaščito verige.

1. Odstranite paket akumulatorskih baterij (glejte pog-

lavje Odstranjevanje paketa akumulatorskih bate-

rij).

2. Verižno zavoro za ročno zaščito/ročico potisnite pro-

ti vodilu.

Slika N

Verižna zavora je zategnjena.

3. Namestite ščitnik za verigo.

Slika F

4. Izpraznite rezervoar za olje verige.

a Odstranite pokrov rezervoarja za olje verige.

Slika G

b Mazalno olje za verigo nalijte v primerno posodo.

c Privijte pokrov rezervoarja za olje verige.

5. Če boste napravo skladiščili več kot en mesec, veri-

go naoljite, da preprečite rjo.

6. Napravo hranite na suhem in dobro prezračenem

mestu. Preprečite stik s korozivnimi snovmi, kot so

vrtne kemikalije in sol za odmrzovanje. Naprave ne

hranite na prostem.

Nega in vzdrževanje

몇 PREVIDNOST

Nenadzorovan zagon

Ureznine

Pred vsemi deli na napravi vzemite akumulatorsko ba-

terijo iz naprave.

몇 PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

Čiščenje naprave

1. Odstranite paket akumulatorskih baterij (glejte pog-

lavje Odstranjevanje paketa akumulatorskih bate-

rij).

2. S čopičem z verige odstranite ostanke žaganja in

umazanijo.

Slika AA

3. Ohišje in ročaje očistite z mehko, suho krpo.

4. Po vsakem čiščenju preverite delovanje verižne za-

vore (glejte poglavje Preverjanje delovanja verižne

zavore).

Vzdrževalni intervali

Pred vsako uporabo

Pred vsako uporabo je treba izvesti naslednje:

 Preverite nivo olja v verigi, po potrebi dolijte olje za

verigo (glejte poglavje Napolnite rezervoar z oljem

za verigo).

 Preverite napetost verige (glejte poglavje Preverite

napetost verige).

 Preverite zadostno ostrino verige, po potrebi verigo

zamenjajte (glejte poglavje Menjava verige in vodi-

la).

 Preverite, ali je naprava poškodovana.

 Preverite, ali so vsi sorniki, matice in vijaki tesno za-

tisnjeni.

 Preverite delovanje verižne zavore (glejte poglavje

Preverjanje delovanja verižne zavore).

Po vsakih 5 obratovalnih urah

 Vsakih 5 delovnih ur preverite delovanje verižne za-

vore (glejte poglavje Preverjanje delovanja verižne

zavore).

Vzdrževalna dela

Preverjanje delovanja verižne zavore

1. Vklopite napravo.

2. Medtem ko naprava deluje, zasukajte roko na spre-

dnjem ročaju, tako da verižno zavoro za ročno zaš-

čito/ročico s hrbtnim delom roke potisnete v smeri

vodila.

Verižna zavora je zategnjena.

Veriga se mora zaustaviti.

3. Verižno zavoro za ročno zaščito/ročico povlecite v

smeri ročaja.

Veriga se mora sprostiti.

Nastavitev napetosti verige

1. Odstranite paket akumulatorskih baterij (glejte pog-

lavje Odstranjevanje paketa akumulatorskih bate-

rij).

Slovenščina 195

2. Odvijte napenjalec verige.

Slika AB

3. Nastavite napetost verige z obročem.

Slika AC

4. Preverite napetost verige.

Slika J

Razdalja med vodilom in verigo mora znašati 3-

4 mm.

5. Zategnite napenjalec verige.

Menjava verige in vodila

몇 PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

1. Odstranite paket akumulatorskih baterij (glejte pog-

lavje Odstranjevanje paketa akumulatorskih bate-

rij).

2. Sprostite napenjalec verige in odstranite pokrov.

Slika AD

3. Odstranite vodilo z napenjalcem verige.

Slika AE

4. Če je treba zamenjati vodilo, odstranite napenjalec

verige.

Slika AF

5. Staro verigo in po potrebi vodilo odstranite v skladu

s predpisi.

6. Po potrebi napenjalec verige namestite na novo vo-

dilo.

Slika AG

7. Novo verigo namestite na vodilo. Pri tem upoštevaj-

te smer vrtenja verige.

Slika C

8. Verigo namestite okoli zobnika in vstavite vodilo.

Slika D

9. Namestite pokrov in zategnite napenjalec verige.

Slika E

10. Nastavite napetost verige (glejte poglavje Nastavi-

tev napetosti verige).

Pomoč pri motnjah

Motnje imajo pogosto enostaven vzrok, ki ga lahko

odpravite sami s pomočjo naslednjega seznama. V pri-

meru dvoma ali pri motnjah, ki niso navedene tukaj, sto-

pite v stik s pooblaščeno servisno službo.

Kapaciteta paketa akumulatorskih baterij se zaradi sta-

ranja zmanjšuje tudi pri ustrezni negi, zato najdaljši mo-

žni čas delovanja po določenem času ni več na voljo niti

pri povsem napolnjenem paketu akumulatorskih baterij.

Ta pojav ni pomanjkljivost.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala

naša pristojna prodajna družba. V garancijskem roku

bodo morebitne motnje v delovanju naprave odpravlje-

ne brezplačno, če je njihov vzrok napaka v materialu ali

napaka pri proizvodnji. Pri uveljavljenju garancije zago-

tovite dokazilo o nakupu in stopite v stik s prodajalcem

ali z najbližjo servisno službo.

Naslov najdete na hrbtni strani.

Tehnični podatki

Pridržujemo si pravico do tehničnih sprememb.

Napaka Vzrok Odpravljanje

Naprava se ne zažene Paket akumulatorskih baterij je prazen.  Napolnite paket akumulatorskih baterij.

Paket akumulatorskih baterij je okvarjen.  Zamenjajte paket akumulatorskih baterij.

Paket akumulatorskih baterij ni pravilno

vstavljen.

 Paket akumulatorskih baterij potiskajte v

nosilec dokler ne zaskoči.

Naprava se med delova-

njem ustavi

Akumulatorska baterija se pregreje  Prenehajte z delom in počakajte, da se

temperatura akumulatorske baterije vrne v

normalno stanje.

Motor se pregreje  Prenehajte z delom in počakajte, da se mo-

tor ohladi.

CNS 18-

Podatki o zmogljivosti naprave

Obratovalna napetost V 18

Hitrost prostega teka verige m/s 10

Prostornina rezervoarja z oljem za

verigo

ml 200

Ugotovljene vrednosti v skladu s standardom EN

60745-1, EN 60745-2-13

Raven tlaka hrupa L

dB(A) 87,9

Negotovost K

dB(A) 3,0

Raven zvokovne moči L

dB(A) 98,9

Negotovost K

dB(A) 1,4

Vrednost tresljajev dlani-roke

sprednjega ročaja

m/s

3,5

Vrednost tresljajev dlani-roke zad-

njega ročaja

m/s

5,2

Negotovost K m/s

1,5

Mere in mase

Dolžina x širina x višina mm 735 x

230 x

247

Dolžina vodila mm 300

Dolžina reza mm 250

Razdelitev verige in (mm) 0,375

(9,525)

Teža (brez paketa akumulatorskih

baterij)

kg 3,2

CNS 18-

196 Polski

Vrednost tresljajev

몇 OPOZORILO

Navedena vrednost tresljajev je bila izmerjena z upora-

bo standardne preskusne metode in se lahko uporabi za

primerjavo naprav.

Navedena vrednost tresljajev se lahko uporabi pri pred-

hodni oceni obremenitve.

Glede na način uporabe lahko emisije vibracij med tre-

nutno uporabo naprave odstopajo od navedene skupne

vrednosti.

Naprave z vrednostjo izpostavljenosti dlani/

rok vibracijam > 2,5 m/s² (glejte poglavje

Tehnični podatki v navodilih za uporabo)

몇 PREVIDNOST ● Večurna neprekinjena

uporaba naprave lahko povzroči občutek otrplosti.

● Nosite tople rokavice za zaščito rok. ● Med delom

imejte redne premore.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zara-

di svoje zasnove in konstrukcije ter v izvedbi, kakršno

dajemo na tržišče, ustreza osnovnim zahtevam glede

varnosti in varovanja zdravja v skladu z EU-direktivami.

V primeru sprememb na stroju brez našega soglasja ta

izjava izgubi veljavnost.

Izdelek: Akumulatorska verižna žaga

Tip: 1.444-00x.x

Zadevne EU-direktive

2014/30/EU

2006/42/ES (+2009/127/ES)

2011/65/EU

2000/14/ES (+2005/88/ES)

Uporabljeni harmonizirani standardi

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Veljaven postopek ocene skladnosti

2000/14/ES in spremenjen z 2005/88/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno:98,9

Zajamčeno:101

Pooblaščeni organ, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D – 90431 Nürnberg, Nemčija, je

opravil ES-pregled tipa, št. certifikata: BM 50452503

0001

Podpisniki ravnajo po navodilih in s pooblastilom upra-

ve.

Pooblaščena oseba za dokumentacijo: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 9. 1. 2018

Spis treści

Ogólne wskazówki

Przed pierwszym użyciem urządzenia należy

przeczytać niniejsze wskazówki bezpieczeń-

stwa, oryginalną instrukcję obsługi oraz załą-

czone do zestawu akumulatorów wskazówki

bezpieczeństwa oraz załączoną oryginalną instrukcję

obsługi zestawu akumulatorów / ładowarki. Postępować

zgodnie z podanymi instrukcjami. Instrukcje obsługi

przechować do późniejszego wykorzystania lub dla ko-

lejnego właściciela.

Należy przestrzegać wskazówek zawartych w tej in-

strukcji obsługi oraz obowiązujących ogólnych przepi-

sów prawnych dotyczących bezpieczeństwa i

zapobiegania wypadkom.

Wskazówki dotyczące

bezpieczeństwa

W pracy przy użyciu piły łańcuchowej istnieje bar-

dzo wysokie ryzyko zranienia, ponieważ praca od-

bywa się przy wielkiej prędkości łańcucha i z bardzo

ostrymi zębami pilarki. Z tego względu w pracy przy

użyciu piły łańcuchowej koniecznie należy prze-

strzegać wskazówek dotyczących bezpieczeństwa i

reguł zachowania.

W uzupełnieniu do wspomnianych wskazówek bezpie-

czeństwa należy przestrzegać krajowych przepisów do-

tyczących bezpieczeństwa i wykształcenia (ustalonych

np. przez władze, związki zawodowe lub kasy stowarzy-

szeń). Zastosowanie pił łańcuchowych może być ogra-

niczone w czasie przez miejscowe ustalenia (ze

względu na porę dnia lub porę roku). Postępować zgod-

nie z lokalnymi przepisami.

Stopnie zagrożenia

 NIEBEZPIECZEŃSTWO

● Wskazówka dot. bezpośredniego zagrożenia, prowa-

dzącego do ciężkich obrażeń ciała lub do śmierci.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Ogólne wskazówki .............................................. 196

Wskazówki dotyczące bezpieczeństwa .............. 196

Zastosowanie zgodne z przeznaczeniem ........... 200

Ochrona środowiska ........................................... 200

Akcesoria i części zamienne ............................... 201

Zakres dostawy................................................... 201

Urządzenia zabezpieczające .............................. 201

Symbole na urządzeniu....................................... 201

Odzież ochronna................................................. 202

Opis urządzenia .................................................. 202

Montaż ................................................................ 202

Uruchamianie...................................................... 203

Działanie ............................................................. 203

Transport............................................................. 205

Składowanie........................................................ 205

Czyszczenie i konserwacja ................................. 206

Usuwanie usterek................................................ 206

Gwarancja ........................................................... 207

Dane techniczne ................................................. 207

Wartość drgań..................................................... 207

Deklaracja zgodności UE.................................... 207

Polski 197

몇 OSTRZEŻENIE

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

mogącej prowadzić do ciężkich obrażeń ciała lub

śmierci.

몇 OSTROŻNIE

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

która może prowadzić do lekkich zranień.

UWAGA

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

która może prowadzić do szkód materialnych.

Ogólne zasady bezpieczeństwa dotyczące

elektronarzędzi

몇 OSTRZEŻENIE

● Należy zapoznać się ze wszystkimi zasadami bez-

pieczeństwa i instrukcjami.

Nieprzestrzeganie zasad bezpieczeństwa i instrukcji

może spowodować porażenie prądem elektrycznym

lub inne ciężkie obrażenia. Wszystkie instrukcje i

zasady bezpieczeństwa przechowywać w taki

sposób, aby może było z nich korzystać w przy-

szłości.

Używany w zasadach bezpieczeństwa termin „elektro-

narzędzie” odnosi się do narzędzi elektrycznych zasila-

nych sieciowo (z kablem sieciowym) i narzędzi

elektrycznych zasilanych akumulatorowo (bez kabla

sieciowego).

1 Bezpieczeństwo w obszarze roboczym

a Obszar roboczy powinien być czysty i dobrze

oświetlony. Nieporządek lub nieodpowiednie

oświetlenie obszarów roboczych może być przy-

czyną wypadków.

b Nie wykonywać prac przy użyciu elektrona-

rzędzi w otoczeniu zagrożonym wybuchem, w

którym występują ciecze, gazy i pyły zdolne

do zapalenia się. Elektronarzędzia wytwarzają

iskry, które mogą spowodować zapalenie się py-

łów lub oparów.

c W trakcie użytkowania urządzenia nie pozwo-

lić dzieciom i osobom postronnym zbliżać się

do obszaru roboczego. Odwrócenie uwagi mo-

że doprowadzić do utraty kontroli nad urządze-

niem.

2 Bezpieczeństwo elektryczne

a Wtyczka przyłączeniowa elektronarzędzia

musi pasować do gniazda. Wtyczki nie wolno

w żaden sposób zmieniać. Nie stosować wty-

czek przejściowych razem z elektronarzędzia-

mi z uziemieniem ochronnym. Niezmienione

wtyczki i odpowiednie gniazda zmniejszają ryzy-

ko porażenia prądem elektrycznym.

b Unikać kontaktu ciała z uziemionymi po-

wierzchniami, takimi jak rury, instalacje

grzewcze, kuchenki i lodówki. Gdy ciało jest

uziemione, istnieje podwyższone ryzyko poraże-

nia prądem elektrycznym.

c Chronić elektronarzędzia przed deszczem i

wilgocią. Wniknięcie wody do elektronarzędzia

zwiększa ryzyko porażenia prądem elektrycz-

nym.

d Nie należy używać kabla niezgodnie z prze-

znaczeniem, czyli wykorzystywać go do no-

szenia i zawieszania elektronarzędzia lub

wyjmowania wtyczki z gniazda. Trzymać ka-

bel z dala od źródeł ciepła, oleju, ostrych kra-

wędzi i ruchomych części urządzenia.

Uszkodzone i pozwijane kable przyłączeniowe

zwiększają ryzyko porażenia prądem elektrycz-

nym.

e Jeśli narzędzie jest użytkowane na wolnym

powietrzu, można stosować tylko przedłuża-

cze przeznaczone do użytku na zewnątrz. Sto-

sowanie przedłużacza przeznaczonego do

żytku na zewnątrz zmniejsza ryzyko porażenia

prądem elektrycznym.

f Jeśli użytkowanie elektronarzędzia w wilgot-

nym otoczeniu jest nieuniknione, należy za-

stosować wyłącznik różnicowoprądowy.

Stosowanie wyłącznika różnicowoprądowego

zmniejsza ryzyko porażenia prądem elektrycz-

nym.

3 Bezpieczeństwo osób

a Należy zachować ostrożność i zwracać uwa-

gę na to, co się robi, a także zachować rozsą-

dek i rozwagę podczas pracy z użyciem

elektronarzędzia. Nie wolno używać elektro-

narzędzia, będąc zmęczonym oraz pod wpły-

wem środków odurzających, alkoholu lub

leków. Jeden moment nieuwagi w trakcie pracy z

uż

yciem elektronarzędzia może doprowadzić do

poważnych obrażeń.

b Należy stosować osobiste wyposażenie

ochronne i zawsze zakładać okulary ochron-

ne. Stosowanie osobistego wyposażenia ochron-

nego, takiego jak maska przeciwpyłowa,

antypoślizgowe obuwie ochronne, kask ochronny

lub nauszniki ochronne, w zależności od rodzaju

i przeznaczenia elektronarzędzia, zmniejsza ry-

zyko odniesienia obrażeń.

c Należy zapobiec przypadkowemu włączeniu.

Przed podłączeniem elektronarzędzia do zasi-

lania elektrycznego lub akumulatora, jego

podniesieniem lub przeniesieniem należy

upewnić się, że jest ono wyłączone. Trzymanie

palców na przełączniku podczas przenoszenia

elektronarzędzia lub podłączanie włączonego

urządzenia do zasilania elektrycznego może do-

prowadzić do poważnych wypadków.

d Przed włączeniem elektronarzędzia nale

ży

usunąć narzędzia regulacyjne i klucze. Narzę-

dzie lub klucz, pozostawione w obracającej się

części urządzenia, mogą doprowadzić do poważ-

nych obrażeń.

e Unikać nieprawidłowej postawy ciała. Należy

stać stabilnie, aby móc w każdej chwili zacho-

wać równowagę. Dzięki temu w nieoczekiwanej

sytuacji lepiej będzie można kontrolować elektro-

narzędzie.

f Należy nosić odpowiednią odzież. Nie należy

nosić luźnej odzieży ani biżuterii. Nie zbliżać

włosów, odzieży ani rękawic do obracających

się cz

ęści. Luźna odzież, rękawice, biżuteria lub

długie włosy mogą zostać pochwycone przez ob-

racające się części.

g W przypadku montażu urządzeń do odsysania

i odprowadzania pyłu należy upewnić się, że

są one prawidłowo podłączone i używane.

Stosowanie urządzenia do odsysania pyłu może

ograniczyć zagrożenia związane z występowa-

niem pyłu.

4 Stosowanie i obsługa elektronarzędzia

a Nie przeciążać urządzenia. Stosować elektro-

narzędzie przeznaczone do danej pracy. Od-

198 Polski

powiednio dobranym elektronarzędziem lepiej i

pewniej pracuje się w zalecanym zakresie mocy.

b Nie używać elektronarzędzia, które ma uszko-

dzony przełącznik. Elektronarzędzie, którego

nie można włączyć lub wyłączyć, jest niebez-

pieczne i musi zostać naprawione.

c Wyjąć wtyczkę z gniazda lub wyjąć akumula-

tor przed zmianą ustawień urządzenia, wy-

mianą akcesoriów lub odłożeniem

urządzenia. Te środki ostrożności zapobiegają

niezamierzonemu włączeniu elektronarzędzia.

d Nieużywane elektronarzędzia należy przecho-

wywać poza zasięgiem dzieci. Nie pozwalać

na korzystanie z elektronarzędzia osobom,

które nie są zaznajomione z jego obsługą i nie

przeczytały niniejszych instrukcji.

Elektrona-

rzędzia są bardzo niebezpieczne, gdy są użytko-

wane przez osoby niedoświadczone.

e Elektronarzędzia należy starannie czyścić.

Należy sprawdzać, czy ruchome części dzia-

łają prawidłowo i nie zakleszczają się oraz czy

nie są pęknięte ani uszkodzone, co mogłoby

negatywnie wpłynąć na działanie całego elek-

tronarzędzia. Przed użyciem narzędzia należy

zlecić naprawę uszkodzonych części. Przy-

czyną wielu wypadków jest nieprawidłowa kon-

serwacja elektronarzędzi.

f Należy zadbać o to, aby narzędzia tnące były

ostre i czyste. Gdy narzędzia tnące z ostrymi

krawędziami są starannie wyczyszczone, rza-

dziej się zakleszczają i łatwiej je prowadzić.

g Elektronarzędzia, akcesoria, narzędzia mocu-

jące itd. należy użytkować zgodnie z niniejszą

instrukcją. Należy przy tym uwzględnić wa-

runki robocze i wykonywaną czynność. Stoso-

wanie elektronarzędzi do prac innych niż

przewidziane może doprowadzić do niebezpiecz-

nych sytuacji.

5 Użytkowanie i pielęgnacja zestawu akumulato-

rowego

a Zestaw akumulatorowy można ładować tylko

za pomocą ładowarek dopuszczonych przez

producenta. Ładowarki, które nie są odpowied-

nie dla danego zestawu akumulatorowego, mogą

spowodować pożar.

b Użytkować urządzenie wyłącznie

z odpowiednim zestawem akumulatorowym.

Używanie innego zestawu akumulatorowego mo-

że spowodować obrażenia albo pożar.

c Nieużywany zestaw akumulatorowy należy

przechowywać z dala od przedmiotów meta-

lowych, takich jak spinacze biurowe, monety,

klucze, gwoździe czy śruby oraz innych ma-

łych, metalowych przedmiotów, które mogły-

by doprowadzić do zwarcia. Zwarcie może

doprowadzić do pożaru lub wybuchu.

d W pewnych okolicznościach może dojść do

wycieku elektrolitu z zestawu akumulatoro-

wego. Należy unikać kontaktu z nim. W razie

kontaktu z elektrolitem należy dokładnie spłu-

kać go wodą. Jeśli elektrolit dostanie się do

oczu, należy niezwłocznie zasięgnąć porady

lekarza. Elektrolit może powodować wysypkę

i pieczenie skóry.

6 Serwis

a Naprawę elektronarzędzia należy zleca

ć wy-

łącznie wykwalifikowanemu personelowi

technicznemu i przeprowadzać ją tylko z uży-

ciem oryginalnych części zamiennych. Za-

gwarantuje to bezpieczną pracę narzędzia.

Dodatkowe ogólne wskazówki

bezpieczeństwa

Wskazówka ● W niektórych regionach przepisy

mogą ograniczać możliwość użytkowania urządzenia.

Wcześniej należy zasięgnąć informacji u miejscowego

organu administracyjnego.

 NIEBEZPIECZEŃSTWO ● Zagrożenie

życia z powodu ran ciętych spowodowanych przez nie-

kontrolowane ruchy urządzenia. Trzymać części ciała z

dala od części ruchomych.

● Niebezpieczeństwo obra-

żeń przez wyrzucane lub spadające przedmioty. Nigdy

nie używać urządzenia, jeżeli w promieniu 15 m znajdu-

ją się osoby, w szczególności dzieci lub zwierzęta.

● Nie wolno dokonywać żadnych modyfikacji urządze-

nia.

몇 OSTRZEŻENIE ● Dzieci oraz osoby, które

nie zapoznały się z niniejszą instrukcją, nie mogą użyt-

kować tego urządzenia. Lokalne przepisy mogą ograni-

czyć dopuszczalny wiek użytkownika. ● Niezbędna jest

możliwość niezakłóconej obserwacji całego obszaru ro-

boczego, aby móc zidentyfikować potencjalne zagroże-

nia. Używać urządzenia tylko przy odpowiednim

oświetleniu. ● Przed rozpoczęciem pracy upewnić się,

że urządzenie, wszystkie elementy obsługowe, w tym

hamulec łańcucha i urządzenia bezpieczeństwa, działa-

ją prawidłowo. Sprawdzić luźne zamknięcia, upewnić

się, że wszystkie osłony i uchwyty są prawidłowo i bez-

piecznie zamocowane. Nie używać urządzenia, jeśli je-

go stan techniczny budzi zastrzeżenia. ● Nigdy nie

eksploatować urządzenia, jeśli włącznik/wyłącznik

urządzenia na uchwycie nie włącza się lub nie wyłącza

prawidłowo. ● Przed uruchomieniem urządzenia nale-

ży wymienić zużyte lub uszkodzone części. ● Ryzyko

odrzutu z powodu utraty równowagi. Należy unikać nie-

prawidłowej postawy ciała, stać stabilnie i stale utrzymy-

wać równowagę. ● Natychmiast zatrzymać urządzenie

i sprawdzić, czy nie jest uszkodzone lub określić przy-

czynę wibracji, jeśli urządzenie spadło, zostało uderzo-

ne lub wibruje w sposób odbiegający od normy. Zleć

naprawę uszkodzeń w autoryzowanemu serwisie lub

wymienić urządzenie.

몇

OSTROŻNIE ● Podczas obsługi urządzenia

nosić pełną ochronę oczu i słuchawki ochronne, mocne

i wytrzymałe rękawice oraz ochronę głowy. Nosić ma-

skę ochronną na twarz, jeżeli praca odbywa się w zapy-

leniu.

● Podczas pracy z urządzeniem należy nosić

długie, ciężkie spodnie oraz stabilne, dobrze dopaso-

wane obuwie. Nie pracować boso. Nie nosić biżuterii,

sandałów ani krótkich spodni.

● Niebezpieczeństwo

obrażeń w przypadku pochwycenia luźnej odzieży, wło-

sów lub biżuterii przez ruchome części urządzenia. Nie

zbliżać odzieży i biżuterii do ruchomych części urządze-

nia. Długie włosy należy związać z tyłu.

● Stosowanie

ochrony słuchu może ograniczać zdolność słyszenia

sygnałów ostrzegawczych, dlatego należy zwracać

uwagę na potencjalne zagrożenia w pobliżu

i w obszarze roboczym. ● Stosować wyłącznie akceso-

ria i części zamienne dopuszczone przez producenta.

Oryginalne akcesoria i części zamienne gwarantują nie-

zawodną i bezawaryjną pracę urządzenia.

Polski 199

Wskazówki bezpieczeństwa dotyczące pił

łańcuchowych

 Gdy piła pracuje, wszystkie części ciała należy

trzymać z dala od łańcucha tnącego. Przed uru-

chomieniem piły należy upewnić się, że nic nie

dotyka łańcucha tnącego. W pracy przy użyciu pi-

ły łańcuchowej jeden moment nieuwagi może do-

prowadzić do tego, że ubranie lub części ciała

zostaną pochwycone przez łańcuch tnący.

 Trzymać piłę łańcuchową zawsze prawą ręką za

tylny uchwyt i lewą ręką za przedni uchwyt. Trzy-

manie piły łańcuchowej w odwrotny sposób zwię

sza ryzyko zranienia, dlatego nie wolno tego robić.

 Elektronarzędzie należy trzymać tylko za izolo-

wane powierzchnie uchwytów, ponieważ łań-

cuch tnący może dotykać ukrytych przewodów.

Gdy łańcuchy tnące dotkną drutu przewodzącego

napięcie, metalowe części elektronarzędzia zaczy-

nają przewodzić napięcie, co może doprowadzić do

porażenia użytkownika prądem.

 Należy nosić okulary ochronne i nauszniki. Zale-

ca się również stosowania pozostałego wyposa-

żenia ochronnego, czyli ochrony głowy, rąk, nóg

i stóp. Właściwa odzież ochronna zmniejsza nie-

bezpieczeństwo zranienia przez wyrzucane opiłki i

przypadkowego dotknięcia łańcucha tn

ącego.

 Nie używać piły łańcuchowej do wykonywania

prac na drzewie. Praca na drzewie zwiększa nie-

bezpieczeństwo zranienia.

 Użytkownik zawsze powinien zwracać uwagę na

stabilną postawę i używać piły łańcuchowej tyl-

ko wtedy, gdy stoi na stałym, pewnym i równym

podłożu. Śliskie podłoże lub niestabilne powierzch-

nie, takie jak np. drabina, mogą doprowadzić do

utraty równowagi lub kontroli nad piłą łańcuchową.

 Podczas cięcia naprężonej gałęzi należy liczyć

się z jej odrzutem. Jeśli naprężone włókna drzew-

ne zostaną uwolnione, gałąź mo

że uderzyć operato-

ra, który w konsekwencji straci kontrolę nad piłą

tnącą.

 Należy zachować szczególną ostrożność pod-

czas przycinania krzewów i młodych drzewek.

Cienkie gałązki mogą zaplątać się w łańcuch tnący i

uderzyć użytkownika lub spowodować, że straci on

równowagę.

 Wyłączoną piłę łańcuchową należy nosić za

przedni uchwyt, utrzymując łańcuch tnący z dala

od ciała. W trakcie transportu lub przechowywa-

nia zawsze zakładać na piłę łańcuchową os

łonę

ochronną. Staranne obchodzenie się z piłą łańcu-

chową zmniejsza prawdopodobieństwo przypadko-

wego dotknięcia pracującego łańcucha tnącego.

 Postępować zgodnie z instrukcjami dotyczący-

mi smarowania, naprężania łańcucha i wymiany

akcesoriów. Nieprawidłowo naprężony lub nasma-

rowany łańcuch zwiększa ryzyko odrzutu i może się

zerwać.

 Uchwyty powinny być suche, czyste i wolne od

oleju i smaru. Uchwyty pokryte smarem lub olejem

są śliskie i mogą doprowadzić do utraty kontroli nad

narzędziem.

 Piły używać tylko do cięcia drewna. Nie używać

pił

y łańcuchowej do prac niezgodnych z prze-

znaczeniem. Przykład: Nie używać piły łańcu-

chowej do cięcia tworzywa sztucznego, muru

lub materiałów budowlanych, które nie są wyko-

nane z drewna. Stosowanie piły łańcuchowej do

prac niezgodnych z przeznaczeniem może dopro-

wadzić do niebezpiecznych sytuacji.

Przyczyny i zapobieganie odrzutowi

Odrzut może wystąpić, gdy końcówka szyny prowadzą-

cej dotknie obiektu lub gdy drewno się wygnie się, po-

wodując zakleszczenie łańcucha tnącego podczas

cięcia.

Dotknięcie obiektu końcówką szyny może w większości

wypadków doprowadzić do nieoczekiwanej reakcji do

tyłu, podczas której szyna prowadząca zostanie odrzu-

cona w górę i w kierunku użytkownika.

Zakleszczenie łańcucha tnącego przy górnej krawędzi

szyny prowadzącej może spowodować gwałtowne od-

rzucenie szyny w kierunku użytkownika.

Każda z tych reakcji może spowodować utratę kontroli

nad piłą i doprowadzić do poważnych zranień. Nie wol-

no polegać tylko na zabezpieczeniach zamontowanych

w pile łańcuchowej. Ka

żdy użytkownik piły łańcuchowej

powinien podjąć odpowiednie działania, aby zapobiec

wypadkom i zranieniom podczas pracy.

Odrzut powstaje na skutek nieprawidłowego użytkowa-

nia elektronarzędzia. Można mu zapobiec stosując od-

powiednie środki ostrożności opisane poniżej:

 Piłę należy trzymać obiema rękoma tak, aby

kciuk i pozostałe palce obejmowały uchwyty piły

łańcuchowej. Ustawić ciało i ramiona w takiej

pozycji, która umożliwi stawienie oporu sile od-

rzutu. Dzięki podjęciu odpowiednich działań użyt-

kownik może pokonać siłę odrzutu. Nigdy nie

puszczać piły łańcuchowej.

 Unikać nieprawidłowej postawy ciała i nie pro-

wadzi

ć piły na wysokości barków. Pozwala to

uniknąć niezamierzonego dotknięcia obiektu koń-

cówką szyny i zapewnia lepszą kontrolę nad piłą

łańcuchową w nieoczekiwanych sytuacjach.

 Zawsze stosować zalecane przez producenta

szyny wymienne i łańcuchy tnące. Nieprawidłowe

szyny wymienne i łańcuchy tnące mogą doprowa-

dzić do pęknięcia łańcucha lub odrzutu.

 Należy postępować zgodnie z instrukcjami pro-

ducenta dotyczącymi obsługi i konserwacji łań-

cucha tnącego. Za niskie ograniczniki głębokości

zwiększają prawdopodobieństwo odrzutu.

Dodatkowe wskazówki bezpieczeństwa

dotyczące pił łańcuchowych

Wskazówka ● Firma Kärcher zaleca podczas

pierwszego użycia piłowanie pni na koźle do piłowania.

● Podczas korzystania z piły łańcuchowej zachować

apteczkę na duże rany i środek, aby wezwać pomoc. W

pobliżu powinien znajdować się większy i obszerniejszy

zestaw pierwszej pomocy.

몇

OSTRZEŻENIE ● Przed użyciem urządze-

nia zapewnić stabilne oparcie, czyste miejsce pracy i

zaplanować ścieżkę wycofania przed opadającymi ko-

narami.

● Uważać na opary mgły olejowej i trociny. W

razie potrzeby nosić maskę lub aparat oddechowy.

● Trzymać piłę łańcuchową oburącz. Trzymać uchwyty

kciukiem po jednej stronie i palcami po drugiej stronie.

Trzymać tylny uchwyt prawą ręką, a przedni lewą ręką.

● Niebezpieczeństwo odniesienia obrażeń. Nie wpro-

wadzać zmian w urządzeniu. Nie używać urządzenia do

napędzania zamontowanych elementów lub urządzeń

niezalecanych przez producenta urządzenia.

● Przed

włączeniem urządzenia upewnić się, że łańcuch piły nie

dotyka żadnych przedmiotów. ● Poważne obrażenia

200 Polski

lub śmierć w wyniku wyskakiwania nieprawidłowo na-

prężonego łańcucha piły z szyny prowadzącej. Przed

każdym użyciem sprawdzić naprężenie łańcucha. Dłu-

gość łańcucha zależy od temperatury. ● Upewnić się,

że wszystkie osłony, uchwyty i ogranicznik pazurów są

odpowiednio zabezpieczone i w dobrym stanie. ● Po-

ważne obrażenia na skutek nieprawidłowej obsługi:

 Podczas pracy z piłą łańcuchową należy być za-

wsze czujnym i kontrolować swoje miejsce pracy.

Rozmiar obszaru roboczego zależy od zadania do

wykonania i wielkości drzewa lub przedmiotu obra-

bianego. Ścinanie drzewa wymaga większej stacji

roboczej niż z. B. przycinanie na długość.

 Nigdy nie piłuj ze swoim ciałem w jednej linii z szyną

prowadzącą i łańcuchem. W ten sposób zmniejsza

się ryzyko uderzenia łańcuchem w głowę lub ciało.

 Nie wykonywać piłą ruchu wahadłowego, pozwolić,

aby łańcuch wykonał pracę, dbać o naostrzenie łań-

cucha i nie próbowa

ć przepychać łańcucha przez

cięcie.

 Nie naciskać piły na końcu cięcia. Przygotować się

na odciążenie piły po przecięciu drewna.

 Nie zatrzymywać piły łańcuchowej podczas piłowa-

nia. Pozwolić pile pracować, aż zakończy cięcie.

● Zapoznać się z obsługą nowej piły łańcuchowej, wy-

konując proste cięcia w bezpiecznie podpartym drew-

nie. Powtórzyć to, jeśli piła łańcuchowa nie była

używana przez długi czas. ● Nie ciąć winorośli i / lub

niewielkich krzewów o średnicy poniżej 75 mm. ● Wy-

łączyć urządzenie, zablokować hamulce łańcucha, zde-

montować zestaw akumulatorów i upewnić się, że

wszystkie ruchome części są całkowicie zatrzymane:

 Przed wyczyszczeniem urządzenia lub zdjęciem

blokady.

 Przed pozostawieniem urządzenia bez nadzoru.

 Przed zamontowaniem lub usunięciem dodatko-

wych elementów.

 Przed kontrolą, konserwacją lub pracą przy urzą-

dzeniu.

몇

OSTROŻNIE ● Piła łańcuchowa jest ciężkim

urządzeniem. Osoby używające piły łańcuchowej po-

winni być sprawni fizycznie i cieszyć się dobrym zdro-

wiem. Powinni mieć dobry wzrok, zwinność,

równowagę i umiejętności manualne. W razie wątpliwo-

ści nie powinni używać piły łańcuchowej. ● Podczas

pracy z urządzeniem zawsze nosić kask ochronny z wi-

zjerem z kratką, aby zmniejszyć ryzyko obrażeń spowo-

dowanych odrzutem w twarz i głowę.

Ryzyko resztkowe

몇 OSTRZEŻENIE

● Nawet jeśli urządzenie jest używane zgodnie z zale-

ceniami, pewne ryzyko resztkowe pozostaje. Pod-

czas użytkowania sprzętu mogą wystąpić

następujące zagrożenia:

 Wibracje mogą powodować obrażenia ciała. Do

każdego zadania należy używać odpowiednich na-

rzędzi, dołączonych uchwytów oraz ograniczać

czas pracy i ekspozycję.

 Hałas może spowodować uszkodzenie słuchu. No-

sić ochronę słuchu i ograniczyć narażenie.

 Obrażenia przy cięciu podczas kontaktu z odsłonię-

tymi zębami piły łańcucha piły.

 Obrażenia ciał

a spowodowane nieprzewidzianymi,

nagłymi ruchami lub odrzutem szyny prowadzącej.

 Rany cięte / ryzyko wstrzyknięcia przez części od-

rzucane przez łańcuch piły.

 Obrażenia spowodowane przez wyrzucane przed-

mioty (wióry, drzazgi).

 Wdychanie pyłu i cząsteczek.

 Kontakt skóry ze smarem / olejem.

Zmniejszenie ryzyka

몇 OSTROŻNIE

● Dłuższe używanie urządzenia może prowadzić do

zaburzeń ukrwienia w dłoniach na skutek wibracji.

Nie jest możliwe ogólne ustalenie czasu użytkowa-

nia, ponieważ zależy on od szeregu czynników:

 Indywidualna skłonność do złego ukrwienia (często

zimne palce, mrowienie w palcach)

 Niska temperatura otoczenia. Dla ochrony dłoni na-

leży nosić ciepłe rękawice.

 Mocne ściskanie pogarsza ukrwienie.

 Ciągła praca działa gorzej niż praca z przerwami.

Jeżeli przy regularnym, długotrwałym używaniu urzą-

dzenia wielokrotnie powtarzają się określone objawy,

np. mrowienie w palcach, zimne palce, należy zasię-

gnąć porady lekarza.

Zastosowanie zgodne z

przeznaczeniem

 NIEBEZPIECZEŃSTWO

Zastosowanie niezgodne z przeznaczeniem

Zagrożenie życia z powodu ran ciętych

Urządzenie należy użytkować wyłącznie zgodnie z

przeznaczeniem.

 Piła łańcuchowa jest przeznaczona wyłącznie do

użytku prywatnego.

 Piła łańcuchowa jest przeznaczona do pracy na wol-

nym powietrzu.

 Ze względów bezpieczeństwa piłę łańcuchową na-

leży zawsze trzymać mocno oburącz.

 Piła łańcuchowa została zaprojektowana do piłowa-

nia gałęzi, konarów, pni i belek. Długość cięcia szy-

ny prowadzącej określa maksymalną możliwą

średnicę piłowanego materiału.

 Piłę łańcuchową wolno stosować wyłącznie do cię-

cia drewna.

 Piły łańcuchowej nie wolno używać w wilgotnym

otoczeniu lub podczas deszczu.

 Piły łańcuchowej należy używać tylko w dobrze

oświetlonym otoczeniu.

 Ze względów bezpieczeństwa zabronione jest

wprowadzanie do urządzenia jakichkolwiek modyfi-

kacji i niezatwierdzonych przez producenta zmian.

Każde inne zastosowanie jest niedopuszczalne. Za za-

grożenia powstałe w wyniku niedopuszczalnego zasto-

sowania odpowiada użytkownik.

Ochrona środowiska

Materiały, z których wykonano opakowania, na-

dają się do recyklingu. Opakowania poddać utyli-

zacji przyjaznej dla środowiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają

cenne surowce wtórne, a często również takie

części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawi-

dłowej utylizacji mogą stanowić potencjalne zagrożenie

dla zdrowia ludzkiego i środowiska naturalnego. Jednak

te części składowe są niezbędne do prawidłowej pracy

urządzenia. Urządzeń oznaczonych tym symbolem nie

można wyrzucać do odpadów z gospodarstw domo-

wych.

Polski 201

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można zna-

leźć na stronie: www.kaercher.com/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części za-

mienne, ponieważ gwarantują one bezpieczną i beza-

waryjną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych

można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opa-

kowaniu. Podczas rozpakowywania urządzenia należy

sprawdzić, czy w opakowaniu znajdują się wszystkie

elementy. W przypadku stwierdzenia braków w akceso-

riach lub szkód powstałych w transporcie należy zwró-

cić się do dystrybutora.

Urządzenia zabezpieczające

몇 OSTROŻNIE

Brak urządzeń zabezpieczających lub zmiany wpro-

wadzone w urządzeniach

Urządzenia zabezpieczające służą ochronie użytkowni-

ka.

Dlatego nigdy nie wolno zmieniać ani pomijać urządzeń

zabezpieczających.

Łańcuch o niskim ryzyku odrzutu

Łańcuch o niskim ryzyku odrzutu zmniejsza prawdopo-

dobieństwo odrzutu.

Zęby przestrzenne (noże zazębiające) przed każdym

zębem piły zapobiegają zbyt głębokiemu zazębieniu się

zębów w strefie odrzutu, zmniejszając w ten sposób

ilość odrzutu.

Podczas szlifowania łańcucha istnieje ryzyko, że ta

funkcja bezpieczeństwa zostanie wyłączona. Jeśli wy-

dajność piły ulegnie pogorszeniu, łańcuch należy wy-

mienić ze względów bezpieczeństwa. W przypadku

części zamiennych należy stosować wyłącznie kombi-

nację szyny prowadzącej i łańcucha zalecaną przez

producenta.

Szyny prowadzące

W przypadku szyn prowadzących, których wierzchołki

mają mały promień, zwykle istnieje mniejsze ryzyko od-

rzutu.

Dlatego do zadania należy użyć szyny prowadzącej z

pasującym łańcuchem, który jest wystarczająco długi.

Dłuższe szyny prowadzące zwiększają prawdopodo-

bieństwo utraty kontroli podczas piłowania.

Przed każdym uruchomieniem sprawdzić naprężenie

łańcucha (patrz rozdział Kontrola naprężenia łańcu-

cha). Jeżeli naprężenie łańcucha nie jest ustawione

prawidłowo, piłowanie mniejszych gałęzi (cieńszych niż

pełna długość szyny prowadzącej) zwiększa ryzyko

zrzucenia łańcucha.

Zaczep łańcucha

Jeśli łańcuch się poluzuje lub zerwie, zaczep łańcucha

zapobiega odrzutowi łańcucha w kierunku użytkownika.

Grzebień oporowy

Zintegrowany grzebień oporowy może służyć jako

punkt podparcia, który zapewnia stabilność piły łańcu-

chowej podczas cięcia.

Podczas cięcia pchnąć narzędzie do przodu, aż kolce

wejdą w krawędź drewna. Gdy następnie tylny uchwyt

zostanie przesunięty w górę lub w dół w kierunku cięcia,

obciążenie fizyczne podczas pracy z piłą łańcuchową

zostanie zmniejszone.

Hamulec łańcucha

Hamulce łańcucha są używane w razie niebezpieczeń-

stwa, aby szybko zatrzymać łańcuch.

Jeśli osłona dłoni / dźwignia hamulca łańcucha zostanie

naciśnięta w kierunku szyny prowadzącej, łańcuch musi

się natychmiast zatrzymać.

Hamulec łańcucha nie może zapobiec odrzutowi, ale

zmniejsza ryzyko obrażeń, jeżeli szyna prowadząca w

razie odrzutu uderzy użytkownika.

Prawidłowe działanie hamulca łańcucha należy spraw-

dzić przed każdym użyciem urządzenia (patrz rozdział

Kontrola działania hamulca do łańcucha).

Symbole na urządzeniu

Ogólny znak ostrzegawczy

Przed uruchomieniem należy dokładnie

przeczytać instrukcję obsługi i wszystkie

zasady bezpieczeństwa.

Podczas pracy urządzenia należy zakła-

dać odpowiednią ochronę głowy, oczu i

uszu.

Podczas pracy z użyciem urządzenia

nosić obuwie ochronne odporne na pośli-

zgnięcie.

Podczas pracy z użyciem urządzenia

stosować antypoślizgowe i wytrzymałe

rękawice ochronne.

Zagrożenie życia z powodu odrzutu piły

łańcuchowej. Nigdy nie dotykać przed-

miotów przeznaczonych do cięcia czub-

kiem szyny prowadzącej.

Zagrożenie życia z powodu niekontrolo-

wanych ruchów piły łańcuchowej. Za-

wsze trzymać piłę łańcuchow

ą oburącz.

Zagrożenie życia z powodu niekontrolo-

wanych ruchów piły łańcuchowej. Nigdy

nie trzymać urządzenia jedną ręką.

Nie wystawiać urządzenia na działanie

deszczu lub wilgoci.

Gwarantowany poziom ciśnienia aku-

stycznego podany na etykiecie wynosi

101 dB.

Hamulec łańcucha jest zwolniony.

Hamulec łańcucha zostaje zamknięty i

łańcuch piły zostaje zablokowany.

202 Polski

Odzież ochronna

 NIEBEZPIECZEŃSTWO

Zagrożenie życia przez rany cięte. W trakcie eksploata-

cji urządzenia należy nosić odpowiednią odzież ochron-

ną. Przestrzegać lokalnych przepisów dotyczących

zapobiegania wypadkom.

Ochrona głowy

Podczas pracy z urządzeniem należy nosić odpowiedni

kask ochronny zgodny z normą EN 397 i oznaczony

znakiem CE.

Podczas pracy z urządzeniem należy nosić ochronniki

słuchu zgodne z normą EN 352-1 i oznaczone znakiem

CE.

Aby zabezpieczyć się przed odrzucanymi odłamkami,

nosić odpowiednie okulary ochronne zgodne z normą

EN 166 lub oznaczone znakiem CE. Lub założyć przy-

łbicę kasku zgodną z normą EN 1731 i oznaczoną zna-

kiem CE.

W specjalistycznych sklepach dostępne są kaski

ochronne ze zintegrowanymi ochronnikami słuchu

i przyłbicą.

Kurtka do pracy z piłą łańcuchową

W celu ochrony górnej części ciała, podczas pracy z piłą

łańcuchową nosić odpowiednią kurtkę, która spełnia

wymogi normy EN 381-11 i posiada znak CE.

Rękawice ochronne

Podczas pracy z urządzeniem nosić odpowiednie ręka-

wice ochronne z wyposażeniem chroniącym przed

przecięciem, które są zgodne z normą EN 381-7 i posia-

dają znak CE.

Ochrona nóg

Podczas pracy z urządzeniem należy nosić odpowied-

nie ochraniacze nóg z ochroną na całym obwodzie

zgodne z normą EN 381-5 i oznaczone znakiem CE.

Obuwie ochronne

Podczas pracy nosić antypoślizgowe obuwie ochronne,

które spełniają normę EN 20345 i są oznaczone rysun-

kiem piły łańcuchowej. Zapewnia to, że obuwie ochron-

ne jest zgodne z normą EN 381-3.

Jeśli piła łańcuchowa jest stosowana tylko okazjonalnie,

podłoże jest równe i istnieje niewielkie ryzyko potknięcia

się lub zaczepienia w krzakach, możesz używać obuwia

ochronnego ze stalowymi noskami i ochraniaczami

zgodnymi z normą EN 381-9.

Opis urządzenia

W niniejszej instrukcji obsługi opisany jest maksymalny

zakres wyposażenia. W zależności od modelu występu-

ją różnice w zakresie dostawy (patrz opakowanie).

Rysunek – patrz strona z grafikami

Rysunek A

1 Łańcuch

2 Szyna prowadząca

3 Ogranicznik pazurów

4 Pokrywa zbiornika oleju do łańcucha

5 Ochrona rąk / dźwignia hamulca łańcucha

6 Uchwyt tylny

7 Wyłącznik urządzenia

8 Przycisk odblokowujący wyłącznik urządzenia

9 Przycisk odblokowujący zestaw akumulatorowy

10 Osłona

11 Uchwyt przedni

12 Pierścień do regulacji naprężenia łańcucha

13 Pokrętło naprężenia łańcucha

14 Zaczep łańcucha

15 Tabliczka znamionowa

16 Olej łańcucha

17 Osłona łańcucha

18 *Zestaw akumulatorów Battery Power 18V

19 *Ładowarka do szybkiego ładowania Battery Power

18 V

* opcjonalnie

Zestaw akumulatorów

Urządzenie można pracować z wykorzystaniem zesta-

wu akumulatorów 18 V Kärcher Battery Power .

Montaż

Montaż łańcucha i szyny prowadzącej

몇 OSTROŻNIE

Ostry łańcuch

Rany cięte

Podczas wszystkich prac przy łańcuchu nosić rękawice

ochronne.

1. Zwolnić przycisk napinacza łańcucha i zdjąć pokry-

wę.

Rysunek B

2. Założyć łańcuch na szynę prowadzącą. Przestrze-

gać kierunku obrotu łańcucha.

Rysunek C

3. Umieścić łańcuch wokół zębatki i włożyć szynę pro-

wadzącą.

Rysunek D

4. Założyć pokrywę i dokręcić przycisk napinacza łań-

cucha.

Rysunek E

5. Ustawić naprężenie łańcucha (patrz rozdział Regu-

lacja naprężenia łańcucha).

6. Zamontować osłonę łańcucha.

Rysunek F

Obrócić, aby ustawić napięcie łańcucha:

= napięcie łańcucha

= poluzowanie łańcucha

Kierunek ruchu łańcucha (oznaczenie

znajduje się pod pokrywą)

Blokowanie przycisku napinania łańcu-

cha

Odblokowanie przycisku napinania łań-

cucha

Polski 203

Uruchamianie

Napełnianie zbiornika oleju do łańcucha

1. W razie potrzeby wyczyścić obszar wokół otworu do

napełniania trocin i brudu.

2. Zdjąć pokrywę zbiornika oleju do łańcucha.

Rysunek G

3. Powoli wlać olej do łańcucha do zbiornika.

Rysunek H

4. Jeśli to konieczne, rozlany olej zaabsorbować

szmatką.

5. Zamknąć pokrywę zbiornika oleju do czyszczenia.

Kontrola naprężenia łańcucha

몇 OSTROŻNIE

Ostry łańcuch

Rany cięte

Podczas wszystkich prac przy łańcuchu nosić rękawice

ochronne.

1. Zdjąć osłonę łańcucha.

Rysunek I

2. Ostrożnie pociągnąć za łańcuch.

Rysunek J

Odległość między szyną prowadzącą a łańcuchem

musi wynosić 3-4 mm.

3. Jeżeli to konieczne, wyregulować naprężenie łańcu-

cha (patrz rozdział Regulacja naprężenia łańcu-

cha).

Montaż zestawu akumulatorów

1. Wsunąć zestaw akumulatorów w mocowanie urzą-

dzenia aż do słyszalnego zablokowania.

Rysunek K

Działanie

Podstawowa obsługa

1. Sprawdzić, czy drzewo i konary nie są uszkodzone,

np. zgniłe.

W przypadku uszkodzonych lub zgniłych gałęzi za-

sięgnąć porady profesjonalnego arborysty.

2. Zdjąć osłonę łańcucha.

3. Przytrzymywać urządzenie oburącz.

Włączanie urządzenia

1. Pociągnąć osłonę dłoni / dźwignię hamulca łańcu-

cha w kierunku uchwytu.

Rysunek L

Hamulec łańcucha zostaje zwolniony.

2. Nacisnąć przycisk odblokowujący wyłącznik urzą-

dzenia.

Rysunek M

3. Nacisnąć wyłącznik urządzenia.

Następuje uruchomienie urządzenia.

Przerwanie pracy

1. Zwolnić wyłącznik urządzenia.

Urządzenie zatrzyma się.

2. Popchnąć osłonę dłoni / dźwignię hamulca łańcucha

w kierunku szyny prowadzącej.

Rysunek N

Hamulec łańcucha jest unieruchamiany, a łańcuch

piły jest zablokowany.

3. Wyjąć zestaw akumulatorów z urządzenia (patrz

rozdział Wyjmowanie zestawu akumulatorów).

Techniki robocze

Pozycja robocza

 NIEBEZPIECZEŃSTWO

Niekontrolowane ruchy piły łańcuchowej

Zagrożenie życia z powodu ran ciętych

Przed rozpoczęciem pracy zaplanować cięcie i rozpo-

znać zagrożenia.

Zawsze trzymać piłę łańcuchową mocno obiema ręka-

mi.

 Nie prowadzić piły łańcuchowej w osi korpusu.

Rysunek O

 Prowadzić piłę łańcuchową z boku przy ciele, aby

żadna z części ciała nie znalazła się w obszarze ru-

chu piły łańcuchowej.

 Zachować jak największą odległość od piłowanego

materiału.

 Nigdy nie pracować na drabinie lub stoj

ąc na drze-

wie.

 Nigdy nie pracować w niestabilnych lokalizacjach.

Wciąganie / odrzut

 NIEBEZPIECZEŃSTWO

Niekontrolowane ruchy piły łańcuchowej

Zagrożenie życia z powodu ran ciętych

Przed rozpoczęciem pracy zaplanować cięcie i rozpo-

znać zagrożenia.

Zawsze trzymać piłę łańcuchową mocno obiema ręka-

mi.

Wciąganie / odrzut to efekt, który występuje zasadniczo

w kierunku przeciwnym do kierunku ruchu łańcucha na

piłowanym materiale.

Rysunek P

1 Wciąganie

2 Odrzut

Podczas piłowania dolną częścią szyny prowadzącej –

obecne cięcie – łańcuch piły zacina się lub uderza w

twardy przedmiot w drewnie, piła łańcuchowa może być

gwałtownie pociągnięta do ciętego materiału.

 Aby uniknąć wciągnięcia, zawsze bezpiecznie usta-

wiać ogranicznik pazurów.

Jeżeli podczas piłowania górną krawędzią szyny pro-

wadzącej – cięcie w tył – łańcuch piły zablokuje się lub

uderzy w twardy przedmiot w drewnie, można ode-

pchnąć piłę łańcuchową w kierunku użytkownika.

 Aby uniknąć

odepchnięcia:

 Nie zakleszczać górnej części szyny prowadzą-

cej.

 Nie obracać szyny prowadzącej w cięciu.

Odrzut

 NIEBEZPIECZEŃSTWO

Niekontrolowane ruchy piły łańcuchowej

Zagrożenie życia z powodu ran ciętych

Przed rozpoczęciem pracy zaplanować cięcie i rozpo-

znać zagrożenia.

Zawsze trzymać piłę łańcuchową mocno obiema ręka-

mi.

W przypadku odrzutu piła łańcuchowa jest nagle i nie-

kontrolowanie odrzucana w kierunku użytkownika.

Odrzut następuje, gdy np. łańcuch piły w górnej części

wierzchołka szyny piły przypadkowo napotka przeszko-

dę lub zostanie uwięziony.

Rysunek Q

204 Polski

 Zawsze trzymać piłę łańcuchową tak, aby można

było wytrzymać siłę odrzutu. Nie puszczać piły łań-

cuchowej.

 Podczas piłowania nie schylać się zbyt mocno do

przodu.

 Nie nosić piły łańcuchowej powyżej poziomu ra-

mion.

 Zawsze poczekać, aż łańcuch osiągnie pełną pręd-

kość obrotową i piłować na pełnym gazie.

 Nie piłować wierzchołkiem szyny piły.

 Szynę prowadzącą należy wk

ładać do rozpoczęte-

go cięcia z najwyższą ostrożnością.

 Zwrócić uwagę na położenie pnia oraz na siły, które

mogą zamknąć nacięcie i zakleszczyć łańcuch piły.

 Podczas zwalniania nigdy nie piłować kilku gałęzi

jednocześnie.

 Pracować tylko z ostrym i odpowiednio naprężonym

łańcuchem.

 Użyć łańcucha o niewielkim niebezpieczeństwie od-

rzutu oraz szynę prowadzącą z małą główką szyny.

Zaplanować kierunek spadania i ścieżkę wycofania

 NIEBEZPIECZEŃSTWO

Spadające drzewo

Zagrożenie życia

Ścinanie drzew może wykonywać wyłącznie przeszko-

lony personel.

Planując kierunek opadania, zwrócić uwagę na:

 Odległość do następnego stanowiska pracy musi

wynosić co najmniej 2,5-krotność długości drzewa.

 Nie wykonywać ścinki przy silnym wietrze.

Drzewo może spaść w sposób niekontrolowany.

 Określić kierunek upadku na podstawie wzrostu

drzewa, ukształtowania terenu (nachylenia) i warun-

ków pogodowych.

 Zawsze upuszczać drzewo w szczelinę wzrostu, ni-

gdy na inne drzewa.

Dla każdego pracownika należy zaplanować ścieżkę

wycofania. Obowiązujące reguły:

 Ustawić ścieżkę wycofania około 45° po przek

ątnej

przeciwnie do kierunku opadania.

Rysunek R

 Usunąć przeszkody ze ścieżki wycofania.

 Nie umieszczać żadnych narzędzi i sprzętu na

ścieżce wycofania.

 Podczas pracy na stromym zboczu zaplanować

ścieżkę wycofania równolegle do zbocza.

 Korzystając ze ścieżki wycofania, uważać na spa-

dające konary i obserwować przestrzeń korony.

Przygotowanie obszaru roboczego na pniu

1. Oczyścić obszar roboczy na pniu z zawadzających

konarów, zarośli i przeszkód.

Zapewnić stabilną pozycję.

2. Dokładnie oczyścić korzeń, np. siekierą.

Piasek, kamienie i inne ciała obce stępiają łańcuch.

3. Usunąć duże korzenie.

aNaci

ąć pionowo kanał korzeniowy.

Rysunek S

bNaciąć poziomo kanał korzeniowy.

cUsunąć luźny korzeń z obszaru roboczego.

Ustawianie cięcia obalającego

 NIEBEZPIECZEŃSTWO

Spadające drzewo

Zagrożenie życia

Ścinanie drzew może wykonywać wyłącznie przeszko-

lony personel.

1. Upewnić się, że nikt nie jest zagrożony przez spada-

jące drzewo. Okrzyki mogą nie być dosłyszane

przez hałas silnika.

W obszarze ścinki mogą być obecne tylko osoby

zajmujące się ścinaniem.

2. Ustawić klin powalający pod kątem prostym do kie-

runku opadania.

a Jak najbliżej ziemi należy wykonać cięcie pozio-

me (cięcie dolne) na około 1/3 średnicy pnia.

Rysunek T

bWykonać ukośne cięcie (cięcie górne) pod kątem

około 45-60°.

3. Wykonać cięcie ścinające.

aWykonać cięcie ścinające równolegle do cięcia

dolnego i co najmniej 50 mm wyżej.

bWykonać cię

cie tylko na tyle, aby pozostała linia

łamania o szerokości co najmniej 50 mm.

Linia łamania zapobiega skręceniu i upadkowi

drzewa w niewłaściwym kierunku.

Gdy cięcie powalające zbliża się do linii łamania,

drzewo powinno zacząć spadać.

4. Jeżeli istnieje ryzyko, że drzewo nie spadnie w po-

żądanym kierunku lub odskoczy i zakleszczy łań-

cuch piły, przerwać cięcie. Użyć klinów, aby

wydłużyć cięcie i upuścić drzewo w pożądanym kie-

runku.

5. Jeśli drzewo zacznie spadać, wyciągnąć piłę z cię-

cia.

6. Wyłączyć urządzenie.

7. Zablokować hamulec łańcucha.

8. Opuś

cić piłę łańcuchową.

9. Podążać zgodnie z zaplanowaną ścieżką wycofa-

nia.

Cięcie naprężonego drewna

 NIEBEZPIECZEŃSTWO

Niekontrolowane ruchy piły łańcuchowej i ciętego

drewna

Zagrażające życiu skaleczenia, obrażenia spowodowa-

ne przez piłowany materiał

Przed rozpoczęciem pracy zaplanować cięcie i rozpo-

znać zagrożenia.

Zawsze trzymać piłę łańcuchową mocno oburącz

Naprężone drewno występuje wtedy, gdy pień, konar,

ukorzeniony pień lub pędy innego drewna są wyciągane

pod naprężeniem.

1. Uważać na naprężone drewno, ponieważ istnieje ry-

zyko, że powróci ono do swojej pierwotnej pozycji.

Rysunek U

2. Ostrożnie przepiłować naprężone drewno od strony

nacisku (patrz także rozdział Przycinanie na dłu-

gość napręż

onego pnia).

Rysunek V

Okrzesywanie

 NIEBEZPIECZEŃSTWO

Odrzut

Rany cięte zagrażające życiu

Podczas okrzesywania upewnić się, że szyna prowa-

dząca / łańcuch nie są zakleszczone.

몇 OSTRZEŻENIE

Zmiana rozkładu ciężaru podczas okrzesywania

Ryzyko obrażeń na skutek niekontrolowanego ruchu

pnia

Wybierz obszar roboczy, aby nie powstało niebezpie-

czeństwo.

Polski 205

 Okrzesywać w kierunku wzrostu.

Rysunek W

 Okrzesywać od góry do dołu.

 Pozostawić większe gałęzie poniżej jako podpory,

aby utrzymać drzewo nad ziemią.

 W miarę możliwości podeprzeć piłę łańcuchową.

 Nie okrzesywać, stojąc na pniu.

 Nie piłować końcówką szyny.

 Zwrócić uwagę na napięte gałęzie. Gałęzie, które są

naprężone, wycinać od dołu do góry.

 Nigdy nie ciąć kilku gałęzi na raz.

 Regularnie usuwać odcięte gałęzie z obszaru robo-

czego.

Przycinanie pnia na długość

 NIEBEZPIECZEŃSTWO

Niekontrolowane ruchy piły łańcuchowej

Zagrożenie życia z powodu ran ciętych

Przed rozpoczęciem pracy zaplanować cięcie i rozpo-

znać zagrożenia.

Zawsze trzymać piłę łańcuchową mocno obiema ręka-

mi.

UWAGA

Uszkodzenie łańcucha na skutek kontaktu z podło-

żem

Upewnić się, że łańcuch nie dotyka ziemi.

1. Przymocować piłę łańcuchową do ogranicznika pa-

zurów.

2. Równomiernie przeciąć pień.

Przycinanie na długość naprężonego pnia

 NIEBEZPIECZEŃSTWO

Niekontrolowany ruch piły łańcuchowej

Rany cięte zagrażające życiu

Podczas przycinania pni będących pod naprężeniem

należy postępować zgodnie z kolejnością cięcia odcią-

żającego po stronie nacisku i cięcia oddzielającego po

stronie ciągnięcia.

 Pień jest podpierany z dwóch stron:

a Aby dokonać cięcia odciążającego po stronie na-

cisku, należy wyciąć około 1/3 średnicy pnia od

góry.

Rysunek X

bPołożyć nacięcie po stronie ciągnięcia od dołu.

 Pień jest podparty po jednej stronie:

a Aby dokonać cięcia odciążają

cego po stronie na-

cisku, należy wyciąć około 1/3 średnicy pnia od

dołu.

Rysunek Y

bPrzyłożyć nacięcie po stronie ciągnącej od góry.

Wyjmowanie zestawu akumulatorów

Wskazówka

W przypadku dłuższych przerw w pracy należy wyjąć

zestaw akumulatorów z urządzenia i zabezpieczyć go

przed użytkowaniem przez osoby niepowołane.

1. Pociągnąć przycisk odblokowania zestawu akumu-

latorów w kierunku zestawu.

Rysunek Z

2. Nacisnąć przycisk odblokowania zestawu akumula-

torów, aby odblokować zestaw.

3. Wyjąć zestaw akumulatorów z urządzenia.

Zakończenie pracy

1. Wyjąć zestaw akumulatorów z urządzenia (patrz

rozdział Wyjmowanie zestawu akumulatorów).

2. Oczyścić urządzenie (patrz rozdział Czyszczenie

urządzenia).

Transport

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

Podczas transportu zwrócić uwagę na masę urządze-

nia.

몇 OSTROŻNIE

Niekontrolowany rozruch

Rany cięte

Przed transportem wyjąć akumulator z urządzenia.

Transportować urządzenie tylko z założoną osłoną no-

ża.

1. Wyjąć zestaw akumulatorów (patrz rozdział Wyjmo-

wanie zestawu akumulatorów).

2. Popchnąć osłonę dłoni / dźwignię hamulca łańcucha

w kierunku szyny prowadzącej.

Rysunek N

Hamulec łańcucha jest zablokowany.

3. Zamontować osłonę łańcucha.

Rysunek F

4. Przenosić urządzenie tylko za uchwyt i z szyną pro-

wadzącą skierowaną do tyłu.

5. W przypadku pokonywania dłuższych odcinków

drogi opróżnić zbiornik z olejem do łańcucha.

aZdjąć pokrywę zbiornika oleju do łańcucha.

Rysunek G

bWlać olej smarujący łańcuch do odpowiedniego

pojemnika.

cDokręcić pokrywę zbiornika oleju do łańcucha.

6. Na czas transportu w pojazdach należy zabezpie-

czyć urządzenie przed ślizganiem się i przechyle-

niem.

Składowanie

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

Podczas składowania uwzględnić masę urządzenia.

몇 OSTROŻNIE

Niekontrolowany rozruch

Rany cięte

Przed magazynowaniem wyjąć akumulator

z urządzenia.

Składować urządzenie tylko z założoną osłoną noża.

1. Wyjąć zestaw akumulatorów (patrz rozdział Wyjmo-

wanie zestawu akumulatorów).

2. Popchnąć osłonę dłoni / dźwignię hamulca łańcucha

w kierunku szyny prowadzącej.

Rysunek N

Hamulec łańcucha jest zablokowany.

3. Zamontować osłonę łańcucha.

Rysunek F

4. Opróżnić zbiornik oleju do łańcucha.

aZdjąć pokrywę zbiornika oleju do łańcucha.

Rysunek G

bWlać olej smarujący ła

ńcuch do odpowiedniego

pojemnika.

cDokręcić pokrywę zbiornika oleju do łańcucha.

5. Jeżeli urządzenie jest przechowywane dłużej niż

miesiąc, należy naoliwić łańcuch, aby zapobiec

rdzewieniu.

206 Polski

6. Przechowywać urządzenie w suchym, dobrze wen-

tylowanym miejscu. Trzymać z dala od substancji

powodujących korozję, takich jak substancje che-

miczne stosowane w ogrodach i sole odladzające.

Nie składować urządzenia na zewnątrz.

Czyszczenie i konserwacja

몇 OSTROŻNIE

Niekontrolowany rozruch

Rany cięte

Przed rozpoczęciem jakichkolwiek prac przy urządze-

niu wyjąć z niego akumulator.

몇 OSTROŻNIE

Ostry łańcuch

Rany cięte

Podczas wszystkich prac przy łańcuchu nosić rękawice

ochronne.

Czyszczenie urządzenia

1. Wyjąć zestaw akumulatorów (patrz rozdział Wyjmo-

wanie zestawu akumulatorów).

2. Za pomocą szczotki oczyścić łańcuch ze ścinek i

brudu.

Rysunek AA

3. Wyczyścić obudowę i uchwyty miękką, suchą ście-

reczką.

4. Po każdym czyszczeniu sprawdzać działanie ha-

mulca łańcucha (patrz rozdział Kontrola działania

hamulca do łańcucha).

Terminy konserwacji

Przed każdym uruchomieniem

Przed każdym uruchomieniem należy wykonać nastę-

pujące czynności:

 Sprawdzić poziom oleju do łańcucha, w razie po-

trzeby uzupełnić olej do łańcucha (patrz rozdział

Napełnianie zbiornika oleju do łańcucha).

 Sprawdzić napięcie łańcucha (patrz rozdział Kon-

trola naprężenia łańcucha).

 Sprawdzić, czy łańcuch jest odpowiednio naostrzo-

ny, w razie potrzeby wymienić łańcuch (patrz roz-

dział Wymiana łańcucha i szyny prowadzącej).

 Sprawdzić, czy urządzenie nie jest uszkodzone.

 Sprawdzić

prawidłową pozycję wszystkich sworzni,

nakrętek i śrub.

 Sprawdzić działanie hamulca łańcuchowego (patrz

rozdział Kontrola działania hamulca do łańcucha).

Co 5 godzin pracy

 Sprawdzać działanie hamulca łańcucha co 5 godzin

pracy (patrz rozdział Kontrola działania hamulca do

łańcucha).

Prace konserwacyjne

Kontrola działania hamulca do łańcucha

1. Włączyć urządzenie.

2. Podczas pracy urządzenia obrócić rękę na przed-

nim uchwycie, tak aby osłona dłoni / dźwignia ha-

mulca łańcucha zostały popchnięte grzbietem dłoni

w kierunku szyny prowadzącej.

Hamulec łańcucha zostaje zablokowane.

Łańcuch musi się zatrzymać.

3. Pociągnąć osłonę dłoni / dźwignię hamulca łańcu-

cha w kierunku uchwytu.

Łańcuch musi się poluzować.

Regulacja naprężenia łańcucha

1. Wyjąć zestaw akumulatorów (patrz rozdział Wyjmo-

wanie zestawu akumulatorów).

2. Poluzować głowicę napinacza łańcucha.

Rysunek AB

3. Wyregulować naprężenie łańcucha za pomocą pier-

ścienia.

Rysunek AC

4. Sprawdzić naprężenie łańcucha.

Rysunek J

Odległość między szyną prowadzącą a łańcuchem

musi wynosić 3-4 mm.

5. Dokręcić głowicę napinacza łańcucha.

Wymiana łańcucha i szyny prowadzącej

몇 OSTROŻNIE

Ostry łańcuch

Rany cięte

Podczas wszystkich prac przy łańcuchu nosić rękawice

ochronne.

1. Wyjąć zestaw akumulatorów (patrz rozdział Wyjmo-

wanie zestawu akumulatorów).

2. Zwolnić przycisk napinacza łańcucha i zdjąć pokry-

wę.

Rysunek AD

3. Zdemontować szynę prowadzącą za pomocą napi-

nacza łańcucha.

Rysunek AE

4. Aby wymienić szynę prowadzącą, zdjąć napinacz

łańcucha.

Rysunek AF

5. Zutylizować stary łańcuch i, jeśli to konieczne, szy-

nę prowadzącą we właściwy sposób.

6. Jeśli to konieczne, zamontować urządzenie napina-

ją

ce łańcuch na nową szynę prowadzącą.

Rysunek AG

7. Umieścić nowy łańcuch na szynie prowadzącej.

Przestrzegać kierunku obrotu łańcucha.

Rysunek C

8. Umieścić łańcuch wokół zębatki i włożyć szynę pro-

wadzącą.

Rysunek D

9. Założyć pokrywę i dokręcić przycisk napinacza łań-

cucha.

Rysunek E

10. Ustawić naprężenie łańcucha (patrz rozdział Regu-

lacja naprężenia łańcucha).

Usuwanie usterek

Usterki mają często proste przyczyny, które można usu-

nąć samodzielnie, korzystając z poniższego przeglądu.

W razie wątpliwości lub wystąpienia usterek innych niż

wymienione należy skontaktować się z autoryzowanym

serwisem.

W wyniku starzenia zmniejsza się pojemność zestawu

akumulatorów, mimo odpowiedniej konserwacji, dlatego

nawet po całkowitym naładowaniu nie można osiągnąć

maksymalnego poziomu naładowania. Nie oznacza to

usterki.

Polski 207

Gwarancja

W każdym kraju obowiązują warunki gwarancji określo-

ne przez dystrybutora urządzeń Kärcher. Ewentualne

usterki urządzenia usuwane są w okresie gwarancji

bezpłatnie, o ile spowodowane są błędem materiało-

wym lub produkcyjnym. W sprawach napraw gwaran-

cyjnych prosimy kierować się z dowodem zakupu do

dystrybutora lub do autoryzowanego punktu serwisowe-

go.

(Adres znajduje się na odwrocie)

Dane techniczne

Zmiany techniczne zastrzeżone.

Wartość drgań

몇 OSTRZEŻENIE

Podana wartość drgań została zmierzona przy użyciu

standardowej metody testowej i może być wykorzysty-

wana do porównywania urządzeń.

Podaną wartość drgań można wykorzystać do wstępnej

oceny obciążenia.

W zależności od sposobu użytkowania urządzenia emi-

sja drgań podczas używania urządzenia w danym mo-

mencie może odbiegać od podanej wartości całkowitej.

Urządzenia, w których drgania o wartości >

2,5 m/s² przenoszone są przez kończyny

górne (patrz rozdział Dane techniczne w

instrukcji obsługi)

몇 OSTROŻNIE ● Wielogodzinne, nieprzerwa-

ne używanie urządzenia może prowadzić do uczucia

sztywnienia kończyn. ● Dla ochrony dłoni należy nosić

ciepłe rękawice. ● Robić regularne przerwy w pracy.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urzą-

dzenie odpowiada pod względem koncepcji, konstrukcji

oraz wprowadzonej przez nas do handlu wersji obowią-

zującym zasadniczym wymogom dyrektyw UE dotyczą-

cym bezpieczeństwa i zdrowia. Wszelkie

nieuzgodnione z nami modyfikacje urządzenia powodu-

ją utratę ważności tego oświadczenia.

Produkt: Piła łańcuchowa akumulatorowa

Typ: 1.444-00x.x

Obowiązujące dyrektywy UE

2014/30/UE

2006/42/WE (+2009/127/WE)

2011/65/UE

2000/14/WE (+2005/88/WE)

Zastosowane normy zharmonizowane

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Zastosowana metoda oceny zgodności

2000/14/WE i zmieniona przez 2005/88/WE

Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony:98,9

Gwarantowany:101

Organ upoważniony, 0197 TÜV Rheinland LGA Pro-

ducts GmbH; Tillystraße 2 D - 90431 Nürnberg, Niemcy

przeprowadził badanie typu WE, numer certyfikatu: BM

50452503 0001

Błąd Przyczyna Sposób usunięcia

Urządzenie nie włącza

się.

Zestaw akumulatorowy jest rozładowany.  Naładować zestaw akumulatorowy.

Zestaw akumulatorowy jest uszkodzony.  Wymienić zestaw akumulatorowy.

Zestaw akumulatorowy nie jest prawidło-

wo założony.

 Wsunąć zestaw akumulatorowy do uchwy-

tu aż do zablokowania.

Urządzenie zatrzymuje

się w trakcie pracy.

Akumulator jest przegrzany.  Przerwać pracę i poczekać, aż temperatu-

ra akumulatora znajdzie się w normalnym

zakresie.

Silnik jest przegrzany.  Przerwać pracę i poczekać, aż silnik wy-

chłodzi się.

CNS 18-

Wydajność urządzenia

Napięcie robocze V 18

Prędkość biegu jałowego łańcu-

cha

m/s 10

Pojemność zbiornika oleju do łań-

cucha

ml 200

Wartości określone zgodnie z 60745-1, EN 60745-2-

Poziom ciśnienie akustycznego

dB(A) 87,9

Niepewność pomiaru K

dB(A) 3,0

Poziom mocy akustycznej L

dB(A) 98,9

Niepewność pomiaru K

dB(A) 1,4

Drgania przedniego uchwytu

przenoszone przez kończyny gór-

m/s

3,5

Drgania tylnego uchwytu przeno-

szone przez kończyny górne

m/s

5,2

Niepewność pomiaru K m/s

1,5

Wymiary i masa

Dł. x szer. x wys. mm 735 x

230 x

247

Długość szyny prowadzącej mm 300

Długość krawędzi tnącej mm 250

Podziałka łańcucha in (mm) 0,375

(9,525)

Masa (bez zestawu akumulato-

rów)

kg 3,2

208 Româneşte

Niżej podpisane osoby działają na zlecenie i z upoważ-

nienia zarządu.

Administrator dokumentacji: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 01.09.2018

Cuprins

Indicații generale

Înainte de prima utilizare a aparatului, citiți

aceste indicații privind siguranța, aceste in-

strucțiuni de utilizare originale, indicațiile privind

siguranța anexate setului de acumulatori și in-

strucțiunile de utilizare originale anexate setului de acu-

mulatori/încărcătorului. Respectaţi aceste instrucţiuni.

Păstrați manualele pentru viitoarele utilizări sau pentru

viitorul posesor.

În afară de indicațiile din instrucțiunile de utilizare, este

necesar să fie luate în considerare și prevederile gene-

rale privind protecția muncii și prevenirea accidentelor

de muncă, emise de organele legislative.

Indicaţii privind siguranţa

În cazul lucrărilor cu fierăstraie cu lanț, există un

risc crescut de accidentare, deoarece se lucrează

cu o viteză a lanțului foarte mare, iar dinții de fierăs-

trău sunt foarte ascuțiți. Respectați cu strictețe mă-

surile de siguranță și normele de conduită dacă

lucrați cu fierăstraie cu lanț.

În plus față de indicațiile de siguranță menționate, trebu-

ie respectate și reglementările în materie de siguranță și

de instruire din fiecare țară (de ex. cele stabilite de au-

torități, asociații profesionale și casele de asigurări soci-

ale). Reglementările locale pot limita pentru o perioadă

de timp utilizarea fierăstraielor cu lanț (de ex. într-o anu-

mită zi sau perioadă a anului). Respectați reglementări-

le locale.

Trepte de pericol

 PERICOL

● Indicaţie referitoare la un pericol iminent, care duce la

vătămări corporale grave sau moarte.

몇 AVERTIZARE

● Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la vătămări corporale grave sau

moarte.

몇 PRECAUŢIE

● Indică o posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare.

ATENŢIE

● Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la pagube materiale.

Indicații de siguranță generale pentru unelte

electrice

몇 AVERTIZARE

● Citiți toate indicațiile de siguranță și instrucțiuni-

le.

Nerespectarea indicațiilor de siguranță și a instrucți-

unilor poate provoca electrocutare și/sau răniri grave.

Păstrați toate indicațiile de siguranță și instrucți-

unile în vederea utilizărilor viitoare.

Termenul de „unealtă electrică” folosit în indicațiile de si-

guranță se referă la uneltele electrice alimentate de la

rețea (cu cablu de alimentare) și la uneltele electrice cu

acumulator (fără cablu de alimentare).

1 Siguranța la locul de muncă

a Păstrați-vă zona de lucru curată și bine ilumi-

nată. Dezordinea sau zonele de lucru neilumina-

te pot duce la accidente.

b Nu lucrați cu unealta electrică într-o atmosfe-

ră potențial explozivă, în care exist

ă lichide,

gaze sau pulberi inflamabile. Uneltele electrice

generează scântei care pot aprinde praful sau

vaporii.

c Țineți la distanță copiii și alte persoane în tim-

pul utilizării uneltei electrice. Dacă vă este dis-

trasă atenția puteți pierde controlul asupra

aparatului.

2 Siguranța electrică

a Ștecherul uneltei electrice trebuie să fie potri-

vit prizei electrice. Nu este permisă modifica-

rea ștecherului în niciun fel. Nu folosiți niciun

fel de adaptoare de ștecher la uneltele electri-

ce cu împământare. Ștecherele originale și pri-

zele adecvate reduc riscul de electrocutare.

b Evitați contactul corpului cu suprafețe legate

la pământ cum sunt țevi, calorifere, aparate de

încălzit și frigidere. Există un risc ridicat de

electrocutare în cazul în care corpul intră în con-

tact cu împământarea.

c Feriți uneltele electrice de ploaie sau umidita-

te. Pătrunderea apei într-o unealtă electric

ă creș-

te riscul de electrocutare.

d Nu folosiți niciodată cablul în alte scopuri de-

cât cele prevăzute, pentru a transporta, sus-

penda unealta electrică sau pentru a scoate

Indicații generale ................................................. 208

Indicaţii privind siguranţa..................................... 208

Utilizarea conform destinaţiei .............................. 212

Protecţia mediului................................................ 212

Accesorii şi piese de schimb ............................... 212

Set de livrare ....................................................... 212

Dispozitive de siguranţă ...................................... 212

Simboluri pe aparat ............................................. 213

Îmbrăcăminte de protecție................................... 213

Descrierea aparatului .......................................... 213

Montare ............................................................... 214

Punerea în funcţiune ........................................... 214

Regim .................................................................. 214

Transport ............................................................. 216

Depozitarea ......................................................... 217

Îngrijirea şi întreţinerea........................................ 217

Remedierea defecţiunilor .................................... 218

Garanţie............................................................... 218

Date tehnice ........................................................ 218

Valoarea vibrațiilor ............................................... 218

Declaraţie de conformitate UE ............................ 219

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Româneşte 209

ștecherul din priză. Feriți cablul de căldură,

ulei, muchii ascuțite sau componente aflate în

mișcare. Cablurile de conectare deteriorate sau

răsucite cresc riscul de electrocutare.

e Dacă lucrați în aer liber cu o unealtă electrică,

folosiți numai cabluri prelungitoare adecvate

și pentru folosirea în meniul exterior. Folosirea

unui cablu prelungitor adecvat pentru mediul ex-

terior reduce riscul de electrocutare.

f Dacă nu se poate evita utilizarea uneltei elec-

trice în mediu umed, folosiți un întrerupător

de protecție împotriva curenților reziduali. Uti-

lizarea unui întrerupător de protecție împotriva

curenților reziduali reduce riscul de electrocutare.

3 Siguranța persoanelor

a Fiți atenți, aveți grijă la ceea ce faceți și proce-

dați în mod rațional atunci când lucrați cu o

unealtă electrică. Nu folosiți o unealtă electri-

că dacă

sunteți obosit sau vă aflați sub influ-

ența drogurilor, alcoolului sau a

medicamentelor. Un moment de neatenție în

timpul utilizării uneltei electrice poate duce la ră-

niri grave.

b Purtați echipament individual de protecție și

întotdeauna o pereche de ochelari de protec-

ție. Purtarea de echipament individual de protec-

ție, precum masca de praf, încălțămintea de

siguranță antiderapantă, casca de protecție sau

protecția auditivă, în funcție de tipul și utilizarea

uneltei electrice, reduce riscul de rănire.

c Evitați o punere în funcțiune accidentală. Asi-

gurați-vă că unealta electrică este oprită îna-

inte de a o conecta la rețeaua de alimentare și/

sau la acumulator, înainte de a o ridica sau

transporta. Dacă atunci când transportați uneal-

ta electrică țineți degetul pe întrerupător sau apa-

ratul este conectat la rețeaua de alimentare, se

pot produce accidente.

d Îndepărtați unealta de reglare sau cheia de

strâns șuruburi, înainte de a porni unealta

electrică. O unealtă sau o cheie rămasă într-o

piesă a aparatului care se rotește poate duce la

răniri.

e Evitați o postură corporală nefirească. Asigu-

rați-vă o poziție stabilă și păstrați-vă echili-

brul tot timpul. Astfel puteți controla mai bine

unealta electrică în situații neprevăzute.

f Purtați îmbrăcăminte adecvată. Nu purtați ha-

ine largi sau bijuterii. Țineți-vă părul, hainele

și încălțămintea departe de piesele aflate în

mișcare. Hainele largi, mănușile, bijuteriile sau

ărul lung pot fi prinse în piesele aflate în mișca-

re.

g Dacă se pot monta instalații de aspirare și de

colectare a prafului, asigurați-vă că acestea

sunt racordate și utilizate în mod corect. Folo-

sirea unei instalații de aspirare a prafului poate

reduce riscurile cauzate de praf.

4 Utilizarea și manipularea uneltelor electrice

a Nu suprasolicitați aparatul. Pentru lucrarea

dumneavoastră, folosiți unealta electrică des-

tinată acelui scop. Cu o unealtă electrică adec-

vată lucrați mai bine și mai sigur în domeniul de

performanță indicat.

b Nu folosiți o unealtă electrică al cărei întreru-

pător este defect. O unealtă electrică, care nu

mai poate fi pornită sau oprită, este periculoasă și

trebuie reparată.

c Scoateți ștecherul afară din priză și/sau înde-

părtați acumulatorul, înainte de a efectua re-

glaje la aparat, înainte de a schimba

accesoriile sau de a pune aparatul deoparte.

Această măsură de precauție împiedică pornirea

accidentală a uneltei electrice.

d Păstrați uneltele electrice nefolosite într-un

loc care nu este la îndemâna copiilor. Nu lă-

sați să utilizeze aparatul persoane care nu

sunt familiarizate sau care nu au citit aceste

instrucțiuni. Uneltele electrice sunt periculoase

atunci când sunt folosite de persoane lipsite de

experiență.

e Păstrați unealta electrică cu atenție. Verificați

dacă piesele aflate în mișcare funcționează

corect și dacă nu se blochează sau dacă exis-

tă piese rupte sau atât de deteriorate încât să

afecteze funcționarea uneltei electrice. Înain-

te de utilizarea aparatului, reparați piesele de-

teriorate. Majoritatea accidentelor sunt cauzate

de unelte electrice întreținute în mod necores-

punz

ător.

f Păstrați dispozitivele de tăiere ascuțite și cu-

rate. Dispozitivele de tăiere cu tăișuri ascuțite,

care sunt întreținute cu atenție, se blochează mai

puțin și pot fi deplasate mai ușor.

g Folosiți unealta electrică, accesoriile, dispozi-

tivele de lucru etc. conform prezentelor in-

strucțiuni. Țineți cont de condițiile de lucru și

de activitatea care trebuie desfășurată. Folosi-

rea uneltelor electrice în alt scop decât cele pre-

văzute, poate duce la situații periculoase.

5 Utilizarea și îngrijirea setului de acumulatori

a Încărcați setul de acumulatori numai cu încăr-

cătoare aprobate de producător. Încărcătoare-

le care nu sunt adecvate pentru setul

corespunzător de acumulatori pot provoca un in-

cendiu.

b Utilizați aparatul numai cu un set adecvat de

acumulatori. Utilizarea altor seturi de acumula-

tori poate provoca răniri sau incendii.

c Țineți setul de acumulatori neutilizat departe

de obiecte metalice, precum agrafe de birou,

monede, chei, cuie, șuruburi sau alte obiecte

metalice mici, care ar putea cauza un scurtcir-

cuit. Un scurtcircuit poate provoca un incendiu

sau o explozie.

d În anumite circumstanțe, se poate scurge li-

chid din setul de acumulatori. Evitați contac-

tul. În cazul în care ați intrat în contact cu

lichidul, clătiți temeinic cu apă. În cazul în ca-

re lichidul pătrunde în ochi, solicitați imediat

asistență medicală. Lichidul din acumulator

poate provoca erupții și arsuri pe piele.

6 Service

a Unealta electrică trebuie reparată numai de

personal de specialitate, calificat în acest

scop, iar repararea se face numai cu piese de

schimb originale. Acest lucru garantează men-

ținerea condițiilor de siguranță ale aparatului.

Indicații suplimentare privind siguranța

Indicaţie ● În unele regiuni, reglementările pot limi-

ta utilizarea acestui aparat. Consultați autoritățile locale.

 PERICOL ● Pericol de moarte din cauza lezi-

unilor produse prin tăiere ca urmare a mișcărilor necon-

trolate ale aparatului. Țineți părțile corpului departe de

210 Româneşte

piesele mobile. ● Pericol de rănire din cauza obiectelor

proiectate sau care cad. Nu utilizați niciodată aparatul

dacă se află persoane, în special copii sau animale, pe

o rază de 15 m. ● Nu trebuie să modificaţi aparatul.

몇 AVERTIZARE ● Copiii și persoanele care

nu sunt familiarizate cu aceste instrucțiuni nu au voie să

utilizeze acest aparat. Dispozițiile locale pot limita vâr-

sta utilizatorului.

● Aveți nevoie de o vedere fără obsta-

cole asupra zonei de lucru, pentru a detecta pericolele

potențiale. Utilizați aparatul numai în condiții bune de lu-

mină.

● Înainte de funcționare, asigurați-vă că apara-

tul, toate elementele de comandă, inclusiv frâna de lanț

și dispozitivele de siguranță funcționează corespunză-

tor. Verificați dacă există închideri deschise, asigurați-

vă că toate dispozitivele de protecție și mânerele sunt fi-

xate corespunzător și sigur. Nu utilizaţi aparatul dacă nu

este în stare impecabilă.

● Nu operați niciodată apara-

tul dacă întrerupătorul principal de pe mâner nu este

pornit sau oprit în mod corespunzător. ● Înlocuiți piese-

le uzate sau deteriorate înainte de a pune aparatul în

funcțiune. ● Pericol de recul din cauza pierderii echili-

brului. Evitați o postură corporală nefirească, asigurați-

vă o poziție fixă, stabilă și păstrați-vă echilibrul tot tim-

pul. ● Opriți imediat aparatul și verificați dacă prezintă

daune sau identificați cauza vibrației, dacă aparatul a

căzut, a fost lovit sau vibrează anormal. Reparați dau-

nele prin intermediul unui serviciu de relații cu clienții

autorizat sau înlocuiți aparatul.

몇 PRECAUŢIE ● În timpul operării aparatului,

purtați o protecție completă pentru ochi și auz, mănuși

solide și rezistente, precum și protecție pentru cap. Pur-

tați o mască pentru față atunci când lucrarea implică

prezența prafului. ● În timpul lucrului, purtați pantaloni

lungi, grei, încălțăminte de protecție și mănuși fixe. Nu

lucrați cu picioarele goale. Nu purtați bijuterii, sandale

sau pantaloni scurți. ● Pericol de rănire în cazul în care

hainele largi, părul sau bijuteriile sunt prinse în piesele

aflate în mișcare ale aparatului. Țineți hainele și bijute-

riile departe de părțile aflate în mișcare ale mașinii. Prin-

deți la spate părul lung. ● Protecția auditivă vă poate

limita capacitatea de percepție a sunetelor de avertiza-

re, prin urmare țineți cont de pericolele potențiale din

apropriere și din zona de lucru. ● Folosiţi doar accesorii

şi piese de schimb sunt recomandate de producător.

Accesoriile originale şi piesele de schimb originale asi-

gură funcţionarea în siguranţă şi fără avarii a aparatului.

Indicații de siguranță pentru fierăstraie cu

lanț

 Când fierăstrăul este în funcțiune, stați la distan-

ță de lanțul de fierăstrău. Înainte de a porni fie-

răstrăul, asigurați-vă că lanțul de fierăstrău nu

atinge nimic. În cazul lucrărilor cu un lanț de fierăs-

trău, un moment de neatenție poate duce la prinde-

rea îmbrăcăminții sau a părților corpului în lanțul de

fierăstrău.

 Țineți întotdeauna fierăstrăul cu lanț cu mâna

dreaptă aflată pe mânerul din spate și cu mâna

stângă aflată pe mânerul din față. Schimbarea po-

ziției de prindere cu mâinile în timp ce țineți fieră

trăul crește riscul de rănire și nu trebuie utilizată.

 Unealta electrică poate sta numai pe suprafețe

de prindere izolate, deoarece lanțul de fierăstrău

poate atinge cabluri ascunse. Fierăstraiele cu

lanț, care ating un cablu aflat sub tensiune, fac ca

piesele metalice ale uneltei electrice să fie alimenta-

te cu curent electric și operatorul se poate electrocu-

ta.

 Purtați ochelari de protecție și protecție auditi-

vă. Se recomandă echipament de protecție su-

plimentar pentru cap, mâini, gambe și picioare.

Îmbrăcămintea de protecție adecvată reduce riscul

de rănire cauzat de așchiile care zboară și de con-

tactul accidental cu lanțul de fierăstrău.

 Nu folosiți fierăstrăul cu lanț cățărat într-un co-

pac. Utilizarea unui fierăstrău cu lanț în timp ce vă

aflați într-un copac cauzează risc de rănire.

 Asigurați-vă în permanență că aveți o poziție fixă

și utilizați fierăstr

ăul cu lanț doar când stați pe

suprafețe fixe, sigure și fără denivelări. Terenuri-

le alunecoase sau suprafețele instabile, ca de ex.

scările, pot duce la pierderea echilibrului sau a con-

trolului asupra fierăstrăului cu lanț.

 Când tăiați o ramură care este sub tensiune tre-

buie să fiți atenți la un posibil recul. Când tensiu-

nea din fibrele lemnoase este eliberată, prin efectul

de recul, ramura aflată sub tensiune poate să lo-

vească operatorul și/sau să ducă la pierderea con-

trolului asupra fierăstrăului cu lanț.

 Fiți foarte atenți când tăiați tufișuri și arbuști ti-

neri. Fibrele subțiri se pot bloca în lanțul de fierăs-

trău și pot fi proiectate în direc

ția dumneavoastră și/

sau vă pot dezechilibra.

 Trasportați fierăstrăul cu lanț, când este oprit, ți-

nându-l de mânerul din față și la distanță de cor-

pul dumneavoastră. Când transportați sau

depozitați fierăstrăul cu lanț puneți întotdeauna

capacul de protecție. Manipularea corectă a fie-

răstrăului cu lanț reduce riscul de contact accidental

cu lanțul de fierăstrău aflat în mișcare.

 Respectați instrucțiunile pentru lubrifiere, tensi-

onare a lanțului și piese de schimb. Un lanț inco-

rect tensionat sau lubrifiat se poate rupe sau poate

crește riscul de recul.

 Păstrați mânerele uscate, curate și fără urme de

ulei sau grăsimi. Mânerele gresate, uleioase sunt

alunecoase

și pot să ducă la pierderea controlului.

 Tăiați doar lemn. Nu folosiți fierăstraie cu lanț

care nu sunt prevăzute pentru respectiva lucra-

re. Exemplu: Nu folosiți fierăstrăul cu lanț pentru

a tăia materiale plastice, zidărie sau materiale de

construcții care nu sunt realizate din lemn. Utili-

zarea fierăstrăului cu lanț la lucrări necorespunză-

toare poate duce la situații periculoase.

Cauzele reculului și măsuri de prevenire

Reculul poate să apară când capătul sau extremitatea

barei de ghidaj atinge un obiect sau când lemnul se re-

trage, strângând lanțul de fierăstrău în secțiunea de tă-

iere.

În anumite cazuri, atingerea extremității poate să pro-

voace o reacție spre spate neașteptată, împingând bara

de ghidaj în sus și în spate, către operator.

Dacă lanțul de fierăstrău este prins în partea de sus a

barei de ghidaj, aceasta poate fi împinsă rapid înapoi,

către operator.

Oricare dintre cele aceste reacții poate duce la pierde-

rea controlului asupra fierăstrăului și la eventuale răniri

grave. Nu trebuie să vă bazați exclusiv pe dispozitivele

de siguranță cu care este dotat fierăstrăul cu lanț. Când

utilizați un fierăstrău cu lanț, trebuie să luați diferite mă-

suri de precauție pentru a putea lucra fără accidente

și

răniri.

Româneşte 211

Reculul este rezultatul unei utilizări necorespunzătoare

a uneltei electrice. Acesta poate fi evitat, adoptând mă-

suri adecvate de precauție, cum ar fi:

 Țineți bine fierăstrăul cu ambele mâini, cu dege-

tul mare și celelalte degete în jurul mânerului.

Stați cu corpul și brațele într-o poziție care să vă

permită să rezistați forței de recul. Forțele de re-

cul pot fi controlate de operator dacă se iau măsurile

corespunzătoare. Nu lăsați niciodată fierăstrăul din

mână.

 Evitați o postură anormală și nu tăiați la o înălți-

me mai mare decât cea a spatelui dumneavoas-

tră. Toate acestea contribuie la evitarea contactului

accidental cu extremitățile și asigură un control mai

bun al fieră

străului cu lanț în situații neprevăzute.

 Utilizați exclusiv barele de ghidaj și lanțurile

specificate de producător. Barele de ghidaj sau

lanțuri de fierăstrău nepotrivite pot provoca ruperea

lanțului și/sau reculuri.

 Respectați instrucțiunile producătorului în ceea

ce privește ascuțirea și întreținerea fierăstrăului

cu lanț. O scădere a nivelului de profunzime poate

atrage după sine creșterea riscului de recul.

Indicații suplimentare privind siguranța

pentru ferăstraie cu lanț

Indicaţie ● În timpul primei utilizări, Kärcher reco-

mandă tăierea trunchiurilor de copac pe o capră de tăiat

lemne. ● În timpul utilizării ferăstrăului cu lanț, păstrați

la îndemână o trusă de prim ajutor pentru răni grave și

un mijloc pentru a solicita ajutor. În apropiere ar trebui

să existe o trusă de prim ajutor mai mare și mai cuprin-

zătoare.

몇 AVERTIZARE ● Înainte de a utiliza aparatul,

asigurați o poziție stabilă, un loc de muncă curat și pla-

nificați o cale de retragere față de ramurile care cad.

● Aveți grijă la vaporii de ulei lubrifiant și la rumeguș.

Dacă este necesar, purtați o mască sau un aparat de

respirație. ● Țineți întotdeauna ferăstrăul cu lanț cu am-

bele mâini. Țineți mânerele cu degetul mare pe o parte

și cu restul degetelor pe cealaltă parte. Țineți mânerul

posterior cu mâna dreaptă și mânerul frontal cu mâna

stângă. ● Pericol de rănire. Nu efectuați nicio modifica-

re asupra aparatului. Nu utilizați aparatul pentru a acțio-

na accesorii sau aparate care nu sunt recomandate de

producătorul aparatului.

● Înainte de a porni aparatul,

asigurați-vă că lanțul de ferăstrău nu atinge niciun

obiect. ● Răniri grave sau deces în cazul în care un lanț

de ferăstrău tensionat greșit sare din șina de ghidare.

Verificați tensiunea lanțului înainte de fiecare utilizare.

Lungimea lanțului depinde de temperatură.

● Asigurați-

vă că toate dispozitivele de protecție, mânerele și opri-

torul cu gheare sunt fixate în mod corespunzător și că

se află într-o stare bună.

● Răniri grave din cauza ope-

rării incorecte:

 Trebuie să fiți în permanență atent și să aveți sub

control locul de muncă, atunci când lucrați cu ferăs-

trăul cu lanț. Mărimea zonei de lucru depinde de

sarcina care trebuie efectuată și de mărimea arbo-

relui sau a piesei de lucru. Doborârea unui copac

necesită o zonă de lucru mai mare decât, de ex., de-

bitarea.

 Nu tăiați niciodată ținând corpul în linie cu șina de

ghidare și lanțul. Astfel reduceți riscul de a fi lovit de

lanț la cap sau corp, în caz de recul.

 În timpul tăierii, nu faceți mișcări de du-te-vino, lăsați

lanțul să își facă treaba, mențineți lanțul ascuțit și nu

încercați să împingeți lanțul prin tăietură.

 Nu aplicați presiune pe ferăstrău la capătul tăieturii.

Fiți pregătit să eliberați ferăstrăul, atunci când a tăiat

prin lemn.

 Nu opriți lanțul în timpul procesului de tăiere. Lăsați

ferăstrăul să funcționeze până când termină tăierea.

● Familiarizați-vă cu noul dvs. ferăstrău cu lanț, făcând

tăieturi simple în lemn sprijinit în condiții de siguranță.

Repetați acest proces, în cazul în care nu ați mai utilizat

ferăstrăul cu lanț de mai mult timp.

● Nu tăiați viță de

vie și/sau tufe mici cu diametrul mai mic de 75 mm.

● Opriți aparatul, fixați frâna de lanț, scoateți setul de

acumulatori și asigurați-vă că toate piesele aflate în

mișcare sunt oprite complet:

 Înainte de curățarea aparatului sau de eliminarea

unui blocaj.

 Lăsați aparatul nesupravegheat.

 Înainte de a monta sau de a scoate accesoriile.

 Înainte de verificarea, întreținerea și efectuarea de

lucrări la aparat.

몇 PRECAUŢIE ● Ferăstrăul cu lanț este un

aparat greu. Persoanele care utilizează ferăstrăul cu

lanț trebuie să fie aibă o formă fizică și o stare de sănă-

tate bune. Acestea ar trebui să dispună de o vedere bu-

nă, agilitate, echilibru și dexteritate manuală. Dacă aveți

nelămuriri, nu utilizați ferăstrăul cu lanț. ● În timpul lu-

crului cu aparatul, purtați întotdeauna o cască de pro-

tecție cu vizieră tip plasă, pentru a reduce pericolul de

rănire cauzat de un recul la nivelul feței și al capului.

Riscuri reziduale

몇 AVERTIZARE

● Chiar dacă aparatul este utilizat în conformitate cu

cele specificate, există anumite riscuri reziduale. Ur-

mătoarele pericole apar în urma utilizării aparatului:

 Vibrațiile pot cauza accidentări. Pentru fiecare tip de

lucrare, utilizați unealta potrivită, mânerele prevăzu-

te și restricționați timpul de lucru și de expunere.

 Zgomotul poate cauza deteriorări ale auzului. Pur-

tați protecție auditivă și limitați expunerea.

 Leziuni produse prin tăiere la contactul cu dinții ex-

puși ai ferăstrăului de la nivelul lanțului de ferăstrău.

 Leziuni produse prin tăiere cauzate de mișcări ne-

prevăzute, bruște sau de reculul șinei de ghidare.

 Leziuni produse prin tăiere/pericol de perforare din

cauza pieselor care ricoșează din lanțul de ferăs-

trău.

 Ră

niri cauzate de obiecte aruncate (așchii, frag-

mente din lemn).

 Inhalarea prafului și a particulelor.

 Contactul pielii cu lubrifiantul/uleiul.

Diminuarea riscurilor

몇 PRECAUŢIE

● Din cauza vibraţiilor, utilizarea aparatului pe o perioa-

dă îndelungată poate duce la deteriorarea circulaţiei

sanguine în zona mâinilor. Nu se poate stabili o dura-

tă de utilizare general valabilă, deoarece aceasta es-

te influenţată de mai mulţi factori:

 Predispoziţia fiecărei persoane la o circulaţie sangu-

ină deficitară (degete de multe ori reci, furnicături la

nivelul degetelor)

 Temperatură ambiantă scăzută. Pentru a vă proteja

mâinile purtaţi mănuşi călduroase.

212 Româneşte

 Prinderea bine a aparatului obstrucţionează circula-

ţia sanguină.

 Operarea în mod continuu este mai dăunătoare de-

cât operarea cu pauze.

La utilizarea în mod regulat, pe termen lung a apara-

tului şi la reapariţia simptomelor, ca de ex. furnicături

la nivelul degetelor, degete reci, trebuie să consultaţi

un medic.

Utilizarea conform destinaţiei

 PERICOL

Utilizarea neconform destinaţiei

Pericol de moarte din cauza leziunilor produse prin tăie-

Utilizaţi aparatul numai conform destinației.

 Ferăstrăul cu lanț este destinat exclusiv uzului per-

sonal.

 Ferăstrăul cu lanț este prevăzut pentru lucrul în aer

liber.

 Din motive de siguranță, ferăstrăul cu lanț trebuie să

fie întotdeauna ținut în siguranță cu ambele mâini.

 Ferăstrăul cu lanț a fost dezvoltat pentru tăierea

crengilor, ramurilor, trunchiurilor de copac și scân-

durilor. Lungimea de tăiere a șinei de ghidare deter-

mină diametrul maxim posibil al materialului care

trebuie tăiat.

 Lanțul de ferăstrău poate fi utilizat numai pentru tă-

ierea lemnului.

 Nu folosiți ferăstrăul cu lanț în medii umede sau în

condiții de precipitații.

 Folosi

ți ferăstrăul cu lanț numai în medii luminate

corespunzător.

 Modificările și schimbările asupra aparatului, neau-

torizate de către producător sunt interzise din moti-

ve de siguranță.

Orice altă utilizare este nepermisă. Utilizatorul răspun-

de pentru pericolele generate prin utilizarea nepermisă.

Protecţia mediului

Materialele de ambalare sunt reciclabile. Vă ru-

găm să eliminaţi ambalajele în mod ecologic.

Aparatele electrice şi electronice conţin materiale

reciclabile preţioase şi, uneori, componente pre-

cum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potenţial pericol

pentru sănătatea oamenilor şi pentru mediul înconjură-

tor. Pentru funcţionarea corectă a aparatului, aceste

componente sunt necesare. Aparatele marcate cu

acest simbol nu trebuie aruncate la gunoiul menajer.

Observaţii referitoare la materialele conţinute (RE-

ACH)

Informaţii actuale referitoare la materialele conţinute pu-

teţi găsi la adresa: www.kaercher.com/REACH

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb ori-

ginale; ele asigură funcţionarea în siguranţă şi fără ava-

rii a aparatului.

Informaţii despre accesorii şi piesele de schimb se gă-

sesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La

despachetare, verificaţi dacă conţinutul este complet.

Informaţi imediat distribuitorul dacă lipsesc accesorii

sau dacă există deteriorări provocate în timpul transpor-

tului.

Dispozitive de siguranţă

몇 PRECAUŢIE

Dispozitive de siguranţă care lipsesc sau care au

fost modificate

Dispozitivele de siguranţă au drept scop protecţia dvs.

Nu modificaţi şi nu ignoraţi niciodată dispozitivele de si-

guranţă.

Lanț cu risc redus de recul

Un lanț cu un risc redus de recul reduce posibilitatea de

recul.

Dinții ceaprăzuiți (limitator de adâncime) situați fața fie-

cărui dinte de ferăstrău împiedică dinții ferăstrăului să

pătrundă prea adânc în zona de recul, reducând astfel

forța de recul.

Atunci când ascuțiți lanțul, există pericolul ca această

funcție de siguranță să fie anulată. Dacă performanța

de tăiere scade, lanțul trebuie înlocuit din motive de si-

guranță. În cazul pieselor de schimb, utilizați doar com-

binația de șină de ghidare și lanț recomandată de

producător.

Șine de ghidare

În cazul șinelor de ghidare ale căror vârfuri au o rază mi-

că, există, de obicei, un pericol mai mic de recul.

Prin urmare, pentru o anumită sarcină utilizați o șină de

ghidare cu lanț adecvat, care este suficient de lung. Și-

nele de ghidare mai lungi cresc probabilitatea de pierde-

re a controlului în timpul tăierii.

Înainte de fiecare punere în funcțiune, verificați tensiu-

nea lanțului (consultați capitolul Verificarea tensiunii

lanțului). Dacă tensiunea lanțului nu este reglată corect,

tăierea ramurilor mai mici (mai subțiri decât lungimea

totală a șinei de ghidare) crește riscul ca lanțul să fie

aruncat.

Dispozitiv de prindere a lanțului

Dacă lanțul se slăbește sau se rupe, dispozitivul de prin-

dere a lanțului împiedică proiectarea lanțului în direcția

utilizatorului.

Opritor cu gheare

Opritorul cu gheare integrat poate fi utilizat ca punct de

articulație pentru a oferi stabilitate ferăstrăului cu lanț în

timpul tăierii.

În timpul tăierii, împingeți aparatul în față până când

mandrinele pătrund în marginea lemnului. Dacă mâne-

rul posterior este deplasat în sus sau în jos în direcția li-

niei de tăiere, efortul fizic depus în timpul lucrului cu

ferăstrăul cu lanț este redus.

Frână de lanț

Frânele de lanț servesc la aducerea rapidă a lanțului în

poziție de blocare, în caz de pericol.

Dacă apărătoarea mâinii/pârghia frânei de lanț este îm-

pinsă în direcția șinei de ghidare, lanțul trebuie să se

oprească imediat.

Frâna de lanț nu poate împiedica reculul, dar reduce pe-

ricolul de rănire dacă șina de ghidare lovește utilizatorul

în caz de recul.

Înainte de fiecare punere în funcțiune a aparatului, tre-

buie să se verifice funcționarea corectă a frânei de lanț

(consultați capitolul Verificaţi funcționarea frânei de

lanț).

Româneşte 213

Simboluri pe aparat Îmbrăcăminte de protecție

 PERICOL

Risc de deces din cauza tăieturilor. În cazul lucrului cu

aparatul, purtaţi îmbrăcăminte de protecţie adecvată.

Respectaţi reglementările locale referitoare la protecţia

incendiilor.

Protecție pentru cap

În timpul lucrului cu aparatul, purtați o cască de protec-

ție adecvată, care corespunde EN 397 și este prevăzu-

tă cu marcaj CE.

În timpul lucrului cu aparatul, purtați o protecție a auzu-

lui adecvată, care corespunde EN 352-1 și este prevă-

zută cu marcaj CE.

Pentru protecție împotriva achiilor care zboară, purtați

ochelari de protecție adecvați, care corespund EN 166

sau care sunt prevăzuți cu marcaj CE. Sau purtați o vi-

zieră pentru cască, care corespunde EN 1731 și este

prevăzută cu marcaj CE.

Căștile de protecție cu protecție auditivă și vizor integra-

te sunt disponibile la comercianții specializați.

Jachetă pentru lucrul cu ferăstrăul cu lanț

În timpul lucrului cu aparatul, purtați o jachetă pentru lu-

crul cu ferăstrăul cu lanț, pentru protecția părții superi-

oare a corpului, care corespunde EN 381-11 și care

este prevăzută cu marcaj CE.

Mănuși de protecție

În timpul lucrului cu aparatul, purtați mănuși de protecție

adecvate cu echipamente de protecție împotriva tăierii,

care corespund EN 381-7 și care sunt prevăzute cu

marcaj CE.

Protecție pentru picioare

În timpul lucrului cu aparatul, purtați protecții adecvate

pentru picioare cu protecție completă, care corespund

EN 381-5 și care sunt prevăzute cu marcaj CE.

Încălțăminte de protecție

În timpul lucrului cu aparatul, purtați încălțăminte de pro-

tecție antiderapantă, care corespunde EN 20345 și este

prevăzută cu o ilustrație reprezentând un ferăstrău cu

lanț. Acest lucru asigură faptul că încălțămintea de pro-

tecție corespunde EN 381-3.

Dacă utilizați doar ocazional ferăstrăul cu lanț, solul es-

te drept și există un pericol redus de împiedicare sau

prindere în tufișuri, puteți folosi încălțăminte de protecție

cu întărituri frontale din oțel și jambiere de protecție care

corespund EN 381-9.

Descrierea aparatului

În aceste instrucţiuni de utilizare se prezintă echiparea

maximă. În funcţie de model, există diferenţe în pache-

tul de livrare (consultaţi ambalajul).

Figura, consultați paginile grafice

Figura A

1 Lanț

2 Șină de ghidare

3 Opritor cu gheare

4 Capac rezervor de ulei pentru lanț

5 Apărătoarea mâinii/pârghia frânei de lanț

6 Mâner, spate

7 Comutator aparat

Semne generale de avertizare

Înainte de punerea în funcțiune, citiți in-

strucțiunile de utilizare și toate indicațiile

de siguranță.

În timpul lucrului cu aparatul, purtați pro-

tecție adecvată pentru cap, ochi și auz.

În timpul lucrului cu aparatul, purtați în-

călțăminte de protecție antiderapantă.

În timpul lucrului cu aparatul, purtați mă-

nuși de protecție antialunecare și rezis-

tente.

Pericol de moarte din cauza reculului

lanțului. Nu atingeți niciodată obiectele

care trebuie tăiate cu vârful șinei de ghi-

dare.

Pericol de moarte din cauza mișcărilor

necontrolate ale ferăstrăului cu lanț. Ți-

neți întotdeauna ferăstrăul cu lanț cu am-

bele mâini.

Pericol de moarte din cauza mișcărilor

necontrolate ale ferăstrăului cu lanț

. Nu

țineți niciodată aparatul cu o singură mâ-

nă.

Nu utilizați aparatul pe ploaie sau în con-

diții de umezeală.

Nivelul de presiune sonoră garantat

menționat pe etichetă este 101 dB.

Frâna de lanț este eliberată.

Frâna de lanț este fixată și lanțul de fe-

răstrău este blocat.

Rotiți pentru a regla tensiunea lanțului:

= tensionarea lanțului

= slăbirea lanțului

Direcția de rulare a lanțului (marcajul se

află sub carcasă)

Blocarea întinzătorului de lanț

Deblocarea întinzătorului de lanț

214 Româneşte

8 Buton de deblocare a comutatorului aparatului

9 Buton de deblocare a setului de acumulatori

10 Capac

11 Mâner, față

12 Inel pentru reglarea tensiunii lanțului

13 Întinzător de lanț

14 Dispozitiv de prindere a lanțului

15 Plăcuţă cu caracteristici

16 Ulei pentru lanț

17 Protecție pentru lanț

18 *Set de acumulatori, putere baterie 18 V

19 Încărcător pentru încărcare rapidă Battery Power

18 V

* opțional

Set de acumulatori

Aparatul poate fi utilizat cu un set de acumulatori Putere

baterie Kärcher 18 V .

Montare

Montarea lanțului și a șinei de ghidare

몇 PRECAUŢIE

Lanț ascuțit

Leziuni produse prin tăiere

Purtați mănuși de protecție în timpul tuturor lucrărilor cu

lanțul.

1. Desfaceți întinzătorul de lanț și îndepărtați carcasa.

Figura B

2. Așezați lanțul pe șina de ghidare. Respectați direc-

ția de rotație a lanțului.

Figura C

3. Așezați lanțul în jurul pinionului de lanț și introduceți

șina de ghidare.

Figura D

4. Așezați carcasa și strângeți întinzătorul de lanț.

Figura E

5. Reglați tensiunea lanțului (consultați capitolul Re-

glarea tensiunii lanțului).

6. Montați protecția pentru lan

ț.

Figura F

Punerea în funcţiune

Umplerea rezervorului de ulei pentru lanț

1. Dacă este necesar, curățați zona din jurul orificiului

de umplere de rumeguș și murdărie.

2. Scoateți capacul rezervorului de ulei pentru lanț.

Figura G

3. Umpleți lent rezervorul cu ulei pentru lanț.

Figura H

4. Dacă este necesar, absorbiți uleiul pentru lanț văr-

sat cu o lavetă.

5. Închideți cu capacul rezervorul de ulei pentru lanț.

Verificarea tensiunii lanțului

몇 PRECAUŢIE

Lanț ascuțit

Leziuni produse prin tăiere

Purtați mănuși de protecție în timpul tuturor lucrărilor cu

lanțul.

1. Scoateți protecția pentru lanț.

Figura I

2. Trageți cu atenție de lanț.

Figura J

Distanța dintre șina de ghidare și lanț trebuie să fie

de 3-4 mm.

3. Dacă este necesar, reglați tensiunea lanțului (con-

sultați capitolul Reglarea tensiunii lanțului).

Montarea setului de acumulatori

1. Împingeţi setul de acumulatori în suportul aparatului

până când se înclichetează cu un sunet.

Figura K

Regim

Operarea de bază

1. Verificați dacă arborele și ramurile prezintă daune,

de ex. putregai.

În cazul în care ramurile sunt deteriorate sau putre-

zite, solicitați sfatul unui arboricultor profesionist.

2. Scoateți protecția pentru lanț.

3. Țineți aparatul cu ambele mâini.

Pornirea aparatului

1. Trageți apărătoarea mâinii/pârghia frânei de lanț în

direcția mânerului.

Figura L

Frâna de lanț este eliberată.

2. Apăsați butonul de deblocare a comutatorului apa-

ratului.

Figura M

3. Apăsați comutatorul aparatului.

Aparatul pornește.

Întreruperea funcţionării

1. Eliberați comutatorul aparatului.

Aparatul se oprește.

2. Împingeți apărătoarea mâinii/pârghia frânei de lanț

în direcția șinei de ghidare.

Figura N

Frâna de lanț este fixată și lanțul de ferăstrău este

blocat.

3. Îndepărtați setul de acumulatori din aparat (vezi ca-

pitolul Îndepărtarea setului de acumulatori).

Tehnici de lucru

Poziție de lucru

 PERICOL

Mișcări necontrolate ale ferăstrăului cu lanț

Pericol de moarte din cauza leziunilor produse prin tăie-

Planificați tăietura înainte de tăiere și identificați perico-

lele.

Țineți întotdeauna ferm ferăstrăul cu lanț cu ambele

mâini.

 Nu ghidați ferăstrăul cu lanț în direcția corpului.

Figura O

 Ferăstrăul cu lanț trebuie ținut pe lateralul corpului,

astfel încât părțile corpului să nu intre în zona de

mișcare a ferăstrăului cu lanț.

 Păstrați o distanță cât mai mare posibil față de ma-

terialul care trebuie tăiat.

 Nu lucrați niciodată stând pe o scară sau într-un co-

pac.

 Nu lucrați niciodat

ă în locuri instabile.

Româneşte 215

Tragere înapoi/recul

 PERICOL

Mișcări necontrolate ale ferăstrăului cu lanț

Pericol de moarte din cauza leziunilor produse prin tăie-

Planificați tăietura înainte de tăiere și identificați perico-

lele.

Țineți întotdeauna ferm ferăstrăul cu lanț cu ambele

mâini.

Tragerea înapoi/reculul este efect care apare, în princi-

piu, în direcția opusă direcției de rulare a lanțului pe ma-

terialul care trebuie tăiat.

Figura P

1 Tragere înapoi

2 Recul

Dacă în timpul tăierii cu partea inferioară a șinei de ghi-

dare - tăietură din față - lanțul de ferăstrău se prinde sau

lovește un obiect solid din lemn, ferăstrăul cu lanț poate

fi tras înapoi către materialul care trebuie tăiat.

 Pentru a evita tragerea înapoi, montați întotdeauna

opritorul cu gheare în poziție fixă.

Dacă în timpul tăierii cu partea superioară a șinei de ghi-

dare - tăietură din spate - lanțul de ferăstrău se prinde

sau lovește un obiect solid din lemn, ferăstrăul cu lanț

poate fi poate fi împins înapoi în direcția utilizatorului.

 Pentru a evita reculul:

 Nu prindeți partea superioară a șinei de ghidare.

 Nu rotiți șina de ghidare în tăietură.

Recul

 PERICOL

Mișcări necontrolate ale ferăstrăului cu lanț

Pericol de moarte din cauza leziunilor produse prin tăie-

Planificați tăietura înainte de tăiere și identificați perico-

lele.

Țineți întotdeauna ferm ferăstrăul cu lanț cu ambele

mâini.

În timpul unui recul, ferăstrăul cu lanț este proiectat

brusc și necontrolat în direcția utilizatorului.

Reculul are loc atunci când, de ex., lanțul de ferăstrău

din regiunea superioară a vârfului șinei de ferăstrău

atinge accidental un obstacol sau este prins.

Figura Q

 Țineți întotdeauna lanțul, astfel încât să puteți rezis-

ta forțelor de recul. Nu dați drumul ferăstrăului cu

lanț.

 În timpul tăierii, nu vă aplecați prea mult în față.

 Nu ghidaț

i ferăstrăul cu lanț deasupra nivelului umă-

rului.

 Așteptați întotdeauna până când lanțul a atins tura-

ția maximă și tăiați la viteză maximă.

 Nu tăiați cu vârful șinei de ferăstrău.

 Introduceți acordând o atenție deosebită șina de

ghidare într-o tăietură deja începută.

 Țineți cont de poziția trunchiului de copac și de for-

țele care închid fanta tăiată și care pot prinde lanțul

de ferăstrău.

 În timpul fasonării, nu tăiați niciodată mai multe ra-

muri în același timp.



Lucrați numai cu un lanț ascuțit și tensionat în mod

corespunzător.

 Utilizați un lanț cu risc redus de recul, precum și o și-

nă de ghidare cu un cap de șină mic.

Planificarea direcției de cădere și a căii de retragere

 PERICOL

Copac doborât

Pericol de moarte

Lucrările de doborâre a copacilor trebuie efectuate doar

de către persoane instruite.

Atunci când planificați direcția de cădere, respectați ur-

mătoarele aspecte:

 Distanța până la următorul punct de lucru trebuie să

fie de cel puțin 2,5 lungimi de copac.

 Nu efectuați lucrări de doborâre a copacilor în caz

de vânt puternic.

Copacul poate cădea necontrolat.

 Determinați direcția de cădere pe baza creșterii co-

pacilor, a condiției terenului (înclinare) și a condițiilor

meteorologice.

 Copacul trebuie să cadă întotdeauna în gol, nicioda-

tă pe alți copaci.

Pentru fiecare persoană implicată, trebuie prevăzută o

cale de retragere. Se aplică următoarele:

 Stabiliți calea de retragere la aproximativ 45 ° pe di-

agonală, în partea opusă direcției de cădere.

Figura R



Eliberați calea de retragere de obstacole.

 Nu amplasați unelte și echipamente pe calea de re-

tragere.

 În timpul lucrărilor pe o pantă abruptă, planificați ca-

lea de retragere paralel cu panta.

 Când utilizați calea de retragere, țineți cont de căde-

rea ramurilor și analizați coroana.

Pregătirea zonei de lucru la trunchi

1. Curățați zona de lucru de pe trunchi de ramurile de-

ranjante, arbuști și alte obstacole.

Asigurați o poziție stabilă.

2. Curățați bine baza trunchiului, de ex. cu toporul.

Nisipul, pietrele și alte corpuri străine pot toci lanțul.

3. Îndepărtați rădăcinile mari.

aTăiați rădăcina perpendicular.

Figura S

bTăiați rădăcina pe orizontală.

c Îndepărta

ți bucata de rădăcină desprinsă din zo-

na de lucru.

Efectuarea tăieturii de doborâre

 PERICOL

Copac doborât

Pericol de moarte

Lucrările de doborâre a copacilor trebuie efectuate doar

de către persoane instruite.

1. Asigurați-vă că doborârea copacului nu pune în pe-

ricol nicio persoană. Este posibil ca strigătele de

atenționare să nu fie auzite atunci când motorul face

zgomot.

În zona de tăiere, pot fi prezente doar persoanele

implicate în doborârea copacului.

2. Faceți tăietura de doborâre în unghi drept cu direcția

de cădere.

a Cât mai aproape de sol, faceți o tăietură orizonta-

lă (tăietură inferioară) la aproximativ 1/3 deasu-

pra diametrul trunchiului.

Figura T

bEfectuați o tăietură oblică (tăietură superioară) la

un unghi de aproximativ 45-60 °°.

3. Efectuați tăietura de doborâre.

aEfectuați tăietura de doborâre în paralel cu tăie-

tura inferioară și cu cel puțin 50 mm mai sus.

216 Româneşte

bEfectuați tăietura de doborâre până când rămâne

o balama din lemn de cel puțin 50 mm lățime.

Balamaua din lemn nu lasă copacul să se răsu-

cească și să cadă în direcția greșită.

Pe măsură ce tăietura de doborâre se apropie de

balamaua din lemn, copacul ar trebui să înceapă

să cadă.

4. Dacă există pericolul ca direcția de cădere a copa-

cului să fie una greșită sau să se balanseze înapoi

și să înțepenească lanțul de ferăstrău, nu mai efec-

tuați tăietura de doborâre. Folosiți pene pentru a ex-

tinde tăietura și copacul să cadă astfel în direc

ția

dorită.

5. Atunci când copacul începe să cadă, îndepărtați fe-

răstrăul cu lanț de tăietură.

6. Opriţi aparatul.

7. Fixați frâna de lanț.

8. Puneți ferăstrăul cu lanț jos.

9. Urmați calea de retragere planificată.

Tăierea lemnului tensionat

 PERICOL

Mișcări necontrolate ale ferăstrăului cu lanț și ale

materialului care trebuie tăiat

Leziuni produse prin tăiere, care pun viața în pericol, ră-

ni provocate de materialul care trebuie tăiat

Planificați tăietura înainte de tăiere și identificați perico-

lele.

Țineți întotdeauna ferm ferăstrăul cu lanț cu ambele

mâini

Lemnul tensionat apare atunci când un trunchi de co-

pac, o ramură, o buturugă înrădăcinată sau un arbust

este tensionat de un alt lemn.

1. Atenție la lemnul tensionat, deoarece există perico-

lul ca acesta să se revină rapid înapoi în poziția ini-

țială.

Figura U

2. Tăiați cu atenție lemnul tensionat din spre partea de

presiune către față (consultați și capitolul Debitarea

unui trunchi de copac aflat sub tensiune).

Figura V

Fasonare

 PERICOL

Recul

Leziuni produse prin tăiere, care pun viața în pericol

În timpul fasonării, asigurați-vă că șina de ghidare/lanțul

nu este prins.

몇 AVERTIZARE

Modificarea distribuției greutății în timpul fasonării

Pericol de rănire din cauza mișcării necontrolate a trun-

chiului de copac

Alegeți zona de lucru, astfel încât să nu apară niciun pe-

ricol.

 Fasonați în direcția creșterii.

Figura W

 Fasonați de sus în jos.

 Lăsați ramurile mai mari, inferioare drept suport

pentru a menține copacul deasupra solului.

 Susțineți ferăstrăul cu lanț cât mai mult posibil.

 Nu fasonați stând pe trunchiul copacului.

 Nu tăiați cu vârful șinei.

 Țineți cont de ramurile aflate sub tensiune. Tăiați ra-

murile aflate sub tensiune de jos în sus.

 Nu tăiați niciodată mai multe ramuri simultan.

 Îndepărtați în mod regulat ramurile tăiate din zona

de lucru.

Debitarea unui trunchi de copac

 PERICOL

Mișcări necontrolate ale ferăstrăului cu lanț

Pericol de moarte din cauza leziunilor produse prin tăie-

Planificați tăietura înainte de tăiere și identificați perico-

lele.

Țineți întotdeauna ferm ferăstrăul cu lanț cu ambele

mâini.

ATENŢIE

Deteriorarea lanțului din cauza contactului cu solul

Asigurați-vă că lanțul nu atinge solul.

1. Atașați ferăstrăul cu lanț la opritorul cu gheare.

2. Tăiați uniform trunchiul de copac.

Debitarea unui trunchi de copac aflat sub tensiune

 PERICOL

Mișcare necontrolată a ferăstrăului cu lanț

Leziuni produse prin tăiere, care pun viața în pericol

În timpul debitării trunchiului de copac aflat sub tensiu-

ne, asigurați-vă că respectați ordinea de fasonare pe

partea de presiune și efectuați tăietura de separare pe

partea de tensiune.

 Trunchiul de copac este susținut pe două părți:

a Pentru tăietura de eliberare pe partea de presiu-

ne, tăiați aproximativ 1/3 din diametrul trunchiului

din partea de sus.

Figura X

bEfectuați tăietura de separare pe partea de tensi-

une din partea de jos.

 Trunchiul de copac este susținut pe o parte:

a Pentru tăietura de eliberare pe partea de presiu-

ne, tăiați aproximativ 1/3 din diametrul trunchiului

din partea de jos.

Figura Y

bEfectuați tăietura de separare pe partea de tensi-

une din partea de sus.

Îndepărtarea setului de acumulatori

Indicaţie

În cazul perioadelor mai lungi de întrerupere a lucrului,

îndepărtați setul de acumulatori din aparat și asigurați-l

împotriva utilizării neautorizate.

1. Trageți butonul de deblocare a setului de acumula-

tori în direcția setului de acumulatori.

Figura Z

2. Apăsați butonul de deblocare a setului de acumula-

tori, pentru a debloca setul de acumulatori.

3. Scoateți setul de acumulatori din aparat.

Finalizarea funcționării

1. Îndepărtați setul de acumulatori din aparat (vezi ca-

pitolul Îndepărtarea setului de acumulatori).

2. Curățați aparatul (vezi capitolul Curăţarea aparatu-

lui).

Transport

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare

La transport ţineţi cont de greutatea aparatului.

Româneşte 217

몇 PRECAUŢIE

Pornire necontrolată

Leziuni produse prin tăiere

Scoateți acumulatorul din aparat, înainte de transport.

Transportați aparatul numai cu protecția pentru lanț

montată.

1. Îndepărtați setul de acumulatori (vezi capitolul Înde-

părtarea setului de acumulatori).

2. Împingeți apărătoarea mâinii/pârghia frânei de lanț

în direcția șinei de ghidare.

Figura N

Frâna de lanț este fixată.

3. Montați protecția pentru lanț.

Figura F

4. Transportați aparatul numai de pe mâner și cu șina

de ghidare îndreptată spre spate.

5. Pe distanțe mai lungi, goliți rezervorul de ulei pentru

lanț.

a Scoateți capacul rezervorului de ulei pentru lanț.

Figura G

bTurnați uleiul de lubrifiat lanțul într-un recipient

adecvat.

c Strângeți capacul rezervorului de ulei pentru lanț.

6. La transportul aparatului în vehicule, ancoraţi-l pen-

tru a preveni alunecarea şi răsturnarea.

Depozitarea

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare

La depozitare ţineţi cont de greutatea aparatului.

몇 PRECAUŢIE

Pornire necontrolată

Leziuni produse prin tăiere

Scoateți acumulatorul din aparat, înainte de depozitare.

Depozitați aparatul numai cu protecția pentru lanț mon-

tată.

1. Îndepărtați setul de acumulatori (vezi capitolul Înde-

părtarea setului de acumulatori).

2. Împingeți apărătoarea mâinii/pârghia frânei de lanț

în direcția șinei de ghidare.

Figura N

Frâna de lanț este fixată.

3. Montați protecția pentru lanț.

Figura F

4. Goliți rezervorul de ulei pentru lanț.

a Scoateți capacul rezervorului de ulei pentru lanț.

Figura G

bTurnați uleiul de lubrifiat lanțul într-un recipient

adecvat.

c Strângeți capacul rezervorului de ulei pentru lanț.

5. Dacă aparatul este depozitat mai mult de o lună, un-

geți lanțul pentru a preveni rugina.

6. Depozitați aparatul într-un loc uscat și bine aerisit.

Protejați aparatul împotriva produselor corozive,

precum substanțe chimice pentru grădin

ă și sare

pentru dezghețare. Nu depozitați aparatul în aer li-

ber.

Îngrijirea şi întreţinerea

몇 PRECAUŢIE

Pornire necontrolată

Leziuni produse prin tăiere

Înainte de orice lucrare la aparat, scoateți acumulatorul

din aparat.

몇 PRECAUŢIE

Lanț ascuțit

Leziuni produse prin tăiere

Purtați mănuși de protecție în timpul tuturor lucrărilor cu

lanțul.

Curăţarea aparatului

1. Montați setul de acumulatori (consultați capitolul În-

depărtarea setului de acumulatori).

2. Folosiți o perie pentru a curăța lanțul de resturile de

material tăiat și murdărie.

Figura AA

3. Curățați carcasa și mânerele cu o lavetă moale și

uscată.

4. Verificați funcționarea frânei de lanț după fiecare cu-

rățare (consultați capitolul Verificaţi funcționarea

frânei de lanț).

Intervalele de întreţinere

Înainte de fiecare punere în funcțiune

Înainte de fiecare punere în funcțiune, trebuie efectuate

următoarele activități:

 Verificați nivelul uleiului pentru lanț, dacă este nece-

sar, completați cu ulei pentru lanț (consultați capito-

lul Umplerea rezervorului de ulei pentru lanț).

 Verificați tensiunea lanțului (consultați capitolul Ve-

rificarea tensiunii lanțului).

 Verificați dacă lanțul este suficient de ascuțit, even-

tual înlocuiți lanțul (consultați capitolul Înlocuirea

lanțului și a șinei de ghidare).

 Verificaţi dacă aparatul prezintă deteriorări.

 Verificați dacă toate bolțurile, piulițele și șuruburile

sunt strânse.

 Verificați funcționarea frânei de lanț (consultaţi capi-

tolul Verificaţi funcționarea frânei de lanț).

La fiecare 5 de ore de funcționare

 Verificați funcționarea frânei de lanț la fiecare 5 ore

de funcționare (consultați capitolul Verificaţi funcți-

onarea frânei de lanț).

Lucrări de întreţinere

Verificaţi funcționarea frânei de lanț

1. Porniţi aparatul.

2. În timp ce aparatul funcționează, rotiți mâna pe mâ-

nerul din față, astfel încât apărătoarea mâinii/pâr-

ghia frânei de lanț să fie împinsă în direcția șinei de

ghidare cu spatele mâinii.

Frâna de lanț va fi fixată.

Lanțul trebuie să se oprească.

3. Trageți apărătoarea mâinii/pârghia frânei de lanț în

direcția mânerului.

Lanțul trebuie să se desfacă.

Reglarea tensiunii lanțului

1. Îndepărtați setul de acumulatori (vezi capitolul Înde-

părtarea setului de acumulatori).

2. Slăbiți întinzătorul de lanț.

Figura AB

3. Reglați tensiunea lanțului cu inelul.

Figura AC

4. Verificați tensiunea lanțului.

Figura J

Distanța dintre șina de ghidare și lanț trebuie să fie

de 3-4 mm.

5. Strângeți întinzătorul de lanț.

218 Româneşte

Înlocuirea lanțului și a șinei de ghidare

몇 PRECAUŢIE

Lanț ascuțit

Leziuni produse prin tăiere

Purtați mănuși de protecție în timpul tuturor lucrărilor cu

lanțul.

1. Îndepărtați setul de acumulatori (vezi capitolul Înde-

părtarea setului de acumulatori).

2. Desfaceți întinzătorul de lanț și îndepărtați carcasa.

Figura AD

3. Îndepărtați șina de ghidare cu dispozitivul de tensi-

onare a lanțului.

Figura AE

4. Pentru a înlocui șina de ghidare, scoateți dispoziti-

vul de tensionare a lanțului.

Figura AF

5. Eliminați lanțul vechi și, eventual, șina de ghidare în

mod corespunzător.

6. Dacă este necesar, montați dispozitivul de tensiona-

re a lanțului pe noua șină de ghidare.

Figura AG

7. Așezați lanțul nou pe șina de ghidare. Respectați di-

recția de rotație a lanțului.

Figura C

8. Așezați lanțul în jurul pinionului de lanț și introduceți

șina de ghidare.

Figura D

9. Așezați carcasa și strângeți întinzătorul de lanț.

Figura E

10. Reglați tensiunea lanțului (consultați capitolul Re-

glarea tensiunii lanțului).

Remedierea defecţiunilor

De cele mai multe ori, defecţiunile au cauze simple, pe

care le puteţi remedia cu ajutorul următoarei liste de an-

samblu. În caz de dubiu sau de defecţiuni nemenţiona-

te, vă rugăm să vă adresaţi unităţii de service

autorizate.

Odată cu timpul, capacitatea setului de acumulatori va

scădea în ciuda îngrijirii adecvate, astfel încât nu va mai

putea fi atinsă o durată de funcţionare completă la sta-

rea de încărcare completă. Acest lucru nu reprezintă o

defecţiune.

Garanţie

În fiecare ţară sunt valabile condiţiile de garanţie publi-

cate de distribuitorul nostru din ţara respectivă. Eventu-

ale defecţiuni ale acestui aparat, care survin în perioada

de garanţie şi care sunt rezultatul unor defecte de fabri-

caţie sau de material, vor fi remediate gratuit. Pentru a

putea beneficia de garanţie, prezentaţi-vă cu chitanţa

de cumpărare la magazin sau la cea mai apropiată uni-

tate de service autorizată.

(Pentru adresă, consultaţi pagina din spate)

Date tehnice

Sub rezerva modificărilor tehnice.

Valoarea vibrațiilor

몇 AVERTIZARE

Valoarea specificată a vibrațiilor a fost măsurată utili-

zând o metodă standard de testare și poate fi utilizată la

compararea aparatelor.

Valoarea specificată a vibrațiilor poate fi utilizată la eva-

luarea preliminară a sarcinii.

În funcție de modul în care este utilizat aparatul, emisia

de vibrații în timpul utilizării curente a aparatului poate

să difere de valoarea totală specificată.

Eroare Cauză Remediere

Aparatul nu pornește Setul de acumulatori este gol.  Încărcați setul de acumulatori.

Setul de acumulatori este defect.  Înlocuiți setul de acumulatori.

Setul de acumulatori nu este introdus co-

rect.

 Împingeți setul de acumulatori în suport pâ-

nă când se înclichetează.

Aparatul se oprește în

timpul funcționării

Acumulatorul este supraîncălzit  Opriți lucrul și așteptați până când tempe-

ratura acumulatorului revine la intervalul

normal.

Motorul este supraîncălzit  Întrerupeți lucrul și lăsați motorul să se ră-

cească.

CNS 18-

Date privind puterea aparatului

Tensiune de lucru V 18

Viteza de ralanti a lanțului m/s 10

Volum rezervor de ulei pentru lanț ml 200

Valori calculate conform EN 60745-1, EN 60745-2-

Nivel de zgomot L

dB(A) 87,9

Incertitudine K

dB(A) 3,0

Nivel de putere acustică L

dB(A) 98,9

Incertitudine K

dB(A) 1,4

Valoare vibrații mână-braț la mâ-

nerul de pe partea frontală

m/s

3,5

Valoare vibrații mână-braț la mâ-

nerul de pe partea posterioară

m/s

5,2

Incertitudine K m/s

1,5

Dimensiuni şi greutăţi

Lungime x Lăţime x Înălţime mm 735 x

230 x

247

Lungimea șinei de ghidare mm 300

Lungimea de tăiere mm 250

Pas lanț in (mm) 0,375

(9,525)

Greutate (fără set de acumulatori) kg 3,2

CNS 18-

Slovenčina 219

Aparate cu valoare a vibraţiei mână-braţ de >

2,5 m/s² (vezi capitolul Date tehnice din

Instrucţiunile de funcţionare)

몇 PRECAUŢIE ● Utilizarea continuă a apara-

tului timp de mai multe ore poate determina senzaţia de

amorţeală. ● Purtaţi mănuşi călduroase pentru a vă

proteja mâinile. ● Faceţi pauze de la lucru în mod regu-

lat.

Declaraţie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos co-

respunde cerinţelor fundamentale privind siguranţa şi

sănătatea prevăzute în directivele UE relevante, prin

proiectarea și construcția sa, precum și în versiunea co-

mercializată de noi. În cazul efectuării unei modificări a

aparatului care nu a fost convenită cu noi, această de-

claraţie îşi pierde valabilitatea.

Produs: Ferăstrău cu lanț și acumulatori

Tip: 1.444-00x.x

Directive UE relevante

2014/30/UE

2006/42/UE (+2009/127/UE)

2011/65/UE

2000/14/CE (+2005/88/CE)

Norme armonizate aplicate

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Procedura aplicată de evaluare a conformităţii

2000/14/CE și modificat prin 2005/88/CE: Anexa V

Nivel de putere acustică dB(A)

Măsurat:98,9

Garantat:101

Organism notificat, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D - 90431 Nürnberg, Germania a

efectuat examinarea CE de tip, numărul certificatului:

BM 50452503 0001

Semnatarii acţionează în numele şi prin împuternicirea

Consiliului director.

Însărcinat cu elaborarea documentaţiei: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germania)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/09/01

Obsah

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tieto

bezpečnostné pokyny, tento originálny návod

na používanie, bezpečnostné pokyny priložené

k súprave akumulátorov a pôvodný návod na

prevádzku priložený k súprave akumulátorov / nabíjač-

ke. Riaďte sa informáciami a pokynmi, ktoré sú v nich

uvedené. Tieto dokumenty si uschovajte pre neskoršie

použitie alebo pre nasledujúceho majiteľa.

Okrem pokynov uvedených v návode na prevádzku je

nutné zohľadňovať aj príslušne platné všeobecné bez-

pečnostné predpisy a predpisy týkajúce sa prevencie

vzniku nehôd.

Bezpečnostné pokyny

Pri prácach s reťazovými pílami je veľmi veľké rizi-

ko poranenia, nakoľko sa pracuje pri vysokých

rýchlostiach reťaze a s veľmi ostrými zubami píly.

Bezpodmienečne dodržiavajte bezpečnostné opat-

renia a pravidlá správania sa pre práce s reťazový-

mi pílami.

Na doplnenie uvedených bezpečnostných pokynov je

potrebné dodržiavať aj národné predpisy týkajúce sa

bezpečnosti a vzdelávania (napr. predpisy úradov, pro-

fesijných združení alebo sociálnej poisťovne). Používa-

nie reťazových píl môžu miestne nariadenia časovo

obmedziť (časť dňa alebo ročná doba). Dodržiavajte

miestne predpisy.

Stupne nebezpečenstva

 NEBEZPEČENSTVO

● Upozornenie na bezprostredne hroziace nebezpe-

čenstvo, ktoré vedie k ťažkým fyzickým poraneniam

alebo k smrti.

몇 VÝSTRAHA

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k ťažkým fyzickým poraneniam alebo k

smrti.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Všeobecné upozornenia ..................................... 219

Bezpečnostné pokyny ......................................... 219

Používanie v súlade s účelom............................. 223

Ochrana životného prostredia............................. 223

Príslušenstvo a náhradné diely ........................... 223

Rozsah dodávky.................................................. 223

Bezpečnostné zariadenia.................................... 223

Symboly na prístroji............................................. 224

Ochranný odev.................................................... 224

Popis prístroja ..................................................... 225

Montáž ................................................................ 225

Uvedenie do prevádzky....................................... 225

Prevádzka ........................................................... 225

Preprava.............................................................. 227

Skladovanie......................................................... 228

Starostlivosť a údržba ......................................... 228

Pomoc pri poruchách .......................................... 229

Záruka ................................................................. 229

Technické údaje .................................................. 229

Hodnota vibrácií .................................................. 229

EÚ vyhlásenie o zhode ....................................... 230

220 Slovenčina

몇 UPOZORNENIE

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k ľahkým fyzickým poraneniam.

POZOR

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k vecným škodám.

Všeobecné bezpečnostné pokyny týkajúce

sa elektrického náradia

몇 VÝSTRAHA

● Prečítajte si všetky bezpečnostné pokyny a in-

štrukcie.

Nedodržiavanie bezpečnostných pokynov a príkazov

môže spôsobiť zásah elektrickým prúdom a/alebo

ťažké zranenia. Všetky bezpečnostné pokyny a

príkazy si uchovajte pre použitie v budúcnosti.

Pojem “Elektrické náradie” používaný v bezpečnost-

ných pokynoch sa vzťahuje na elektrické náradie s na-

pájaním zo siete (so sieťovým káblom) a na elektrické

náradie s napájaním z akumulátora (bez sieťového káb-

la).

1 Bezpečnosť na pracovisku

a Pracovnú oblasť udržiavajte v čistom a dobre

osvetlenom stave. Neporiadok alebo neosvetle-

né pracovné oblasti môžu viesť k nehodám.

b S elektrickým náradím nepracujte v prostredí

ohrozenom výbuchom, v ktorom sa nachá-

dzajú horľavé kvapaliny, plyny alebo prach.

Elektrické náradie vytvára iskry, ktoré môžu za-

páliť prach alebo výpary.

c Počas používania elektrického náradia sa v

blízkosti nesmú zdržiavať deti alebo ďalšie

osoby. Nesústredenosť môže viesť k strate kon-

troly nad prístrojom.

2 Elektrická bezpečnosť

a Pripájacia zástrčka elektrického náradia musí

byť vhodná pre príslušnú zásuvku. Nesmie

byť vykonaná žiadna zmena zástrčky. Spolu s

elektrickým náradím s ochranným uzemne-

ním nepoužívajte adaptérové zástrčky. Ne-

zmenené zástrč

ky a vhodné zásuvky znižujú

riziko zásahu elektrickým prúdom.

b Zabráňte telesnému styku s uzemnenými po-

vrchmi, akými sú rúry, vykurovacieho telesá,

sporáky a chladničky. Ak je vaše telo uzemne-

né, tak hrozí zvýšené riziko zásahu elektrickým

prúdom.

c Elektrické náradie chráňte pred dažďom a

vlhkosťou. Vniknutie vody do elektrického nára-

dia zvyšuje riziko zásahu elektrickým prúdom.

d Kábel nepoužívajte v rozpore s jeho účelom,

napríklad na nosenie elektrického náradia, je-

ho zavesenie alebo na vytiahnutie zástrčky zo

zásuvky. Kábel chráňte pred nadmerným tep-

lom, olejom, ostrými hranami alebo pohybu-

júcimi sa časťami prístroja. Poškodené alebo

zapletené pripájacie káble zvyšujú riziko zásahu

elektrickým prúdom.

e Ak s elektrickým náradím pracujete vonku,

tak používajte len predlžovacie káble, ktoré

sú vhodné aj na používanie v exteriéri. Použí-

vanie predlžovacieho kábla vhodného pre exte-

riér znižuje riziko zásahu elektrickým prúdom.

f Ak nie je možné zabrániť použitiu elektrické-

ho náradia vo vlhkom prostredí, tak použite

prúdový chránič. Používanie prúdového chráni-

ča znižuje riziko zásahu elektrickým prúdom.

3 Bezpečnosť osôb

a Buďte pozorní, dávajte pozor na to, čo robíte,

a pri práci s elektrickým náradím postupujte s

rozvahou. Elektrické náradie nepoužívajte, ak

ste unavení alebo pod vplyvom drog, alkoho-

lu alebo liekov. Moment nepozornosti pri použí-

vaní elektrického náradia môže viesť k vzniku

vážnych zranení.

b Používajte osobné ochranné prostriedky a

vždy noste ochranné okuliare. Používanie

osobných ochranných prostriedkov, akými sú

protiprachová maska, protišmyková bezpečnost-

ná obuv, ochranná prilba alebo ochrana sluchu (v

závislosti od typu a použitia elektrického nára-

dia), znižuje riziko vzniku zranení.

c Zabráňte neúmyselnému uvedeniu do pre-

vádzky. Pred pripojením elektrického náradia

k napájaniu prúdom a/alebo k akumulátoru a

pred jeho zdvihnutím alebo nesením sa ubez-

pečte, že elektrické náradie je vypnuté. Ak má-

te pri nesení elektrického náradia prst na spínači

alebo prístroj pripojíte k napájaniu prúdom v zap-

nutom stave, môže to viesť k nehodám.

d Pred zapnutím elektrického náradia odstráňte

nastavovacie nástroje alebo skrutkový kľúč.

Nástroj alebo kľúč, ktorý sa nachádza v rotujúcej

časti prístroja, môže viesť k vzniku zranení.

e Zabráňte abnormálnemu držaniu tela. Zaistite

stabilitu a neustále udržiavajte rovnováhu.

Vďaka tomu budete môcť v neočakávaných situ-

áciách lepšie kontrolovať elektrické náradie.

f Noste vhodný odev. Nenoste voľný odev ale-

bo šperky. Vlasy, odev a rukavice sa nesmú

dostať do blízkosti pohybujúcich sa dielov.

Pohybujúce sa diely môžu zachytiť voľný odev,

rukavice, šperky alebo dlhé vlasy.

g Ak je možné namontovať zariadenie na odsá-

vanie resp. zachytávanie prachu, tak sa uisti-

te, že takéto zariadenie je pripojené a správne

používané. Použitie odsávania prachu môže zní-

žiť ohrozenie prachom.

4 Používanie elektrického náradia a zaobchádza-

nie s ním

a Prístroj nepreťažujte. Pre svoju prácu vždy

použite elektrické náradie určené na prísluš-

ný účel. S vhodným elektrickým náradím pracu-

jete lepšie a bezpečnejšie v uvedenom rozsahu

výkonu.

b Nepoužívajte elektrické náradie, ktoré má po-

škodený spínač. Elektrické náradie, ktoré už nie

je možné zapnúť alebo vypnúť, je nebezpečné a

je nutné ho opraviť.

c Pred nastavovaním prístroja, výmenou dielov

príslušenstva alebo odložením prístroja vy-

tiahnite zástrčku zo zásuvky a/alebo odstráň-

te akumulátor. Toto preventívne opatrenie

zabraňuje neúmyselnému spusteniu elektrického

náradia.

d Nepoužívané elektrické náradie uchovávajte

mimo dosahu detí. Zabráňte používaniu prí-

stroja osobami, ktoré s ním nie sú oboznáme-

né alebo ktoré si neprečítali tieto pokyny.

Elektrické náradie je nebezpečné, ak ho používa-

jú neskúsené osoby.

e Elektrické náradie starostlivo ošetrujte. Skon-

trolujte, či pohyblivé diely bezchybne fungujú

Slovenčina 221

a nezasekávajú sa, či nie sú niektoré diely zlo-

mené alebo poškodené tak, že majú negatív-

ny dopad na funkčnosť elektrického náradia.

Pred použitím prístroja zabezpečte opravu

poškodených dielov. Veľa nehôd je zapríčine-

ných nesprávne udržiavaným elektrickým nára-

dím.

f Rezné nástroje udržiavajte v ostrom a čistom

stave. Starostlivo udržiavané rezné nástroje s

ostrými reznými hranami sa menej zasekávajú a

možno ich ľahšie viesť.

g Elektrické náradie, príslušenstvo, vložené ná-

stroje atď. používajte v súlade s týmito po-

kynmi. Pritom zohľadnite pracovné

podmienky a vykonávanú činnosť. Používanie

elektrického náradia na iné účely, než na aké je

určené, môže viesť k nebezpečným situáciám.

5 Používanie súprav akumulátorov a starostlivosť

o ne

a Súpravu akumulátorov nabíjajte len pomocou

nabíjačiek schválených výrobcom. Nabíjačky,

ktoré nie sú vhodné pre príslušnú súpravu aku-

mulátorov, môže spôsobiť požiar.

b Prístroj používajte len s vhodnou súpravou

akumulátorov. Používanie inej súpravy akumu-

látorov môže viesť k vzniku zranení alebo požia-

rov.

c Nepoužívanú súpravu akumulátorov uchová-

vajte mimo kovových predmetov, akými sú

kancelárske spinky, mince, kľúče, klince,

skrutky alebo iné malé kovové predmety, kto-

ré môžu spôsobiť skrat. Skrat môže viesť k

vzniku požiaru alebo k výbuchu.

d Za istých okolností môže zo súpravy akumu-

látorov vytekať kvapalina. Zabráň

te kontaktu

s touto kvapalinou. Ak prídete do kontaktu s

takouto kvapalinou, dôkladne ju opláchnite

vodou. Ak sa kvapalina dostane do vášho

oka, tak okamžite vyhľadajte lekársku pomoc.

Kvapalina z akumulátora môže na pokožke spô-

sobiť vyrážky a pálenie.

6 Servis

a Opravu vášho elektrického náradia smie vy-

konávať iba kvalifikovaný odborný personál a

len s originálnymi náhradnými dielmi. Týmto

je zabezpečené zachovanie bezpečnosti prístro-

ja.

Dodatočné všeobecné bezpečnostné pokyny

Upozornenie ● V niektorých regiónoch môžu

predpisy obmedzovať použitie tohto prístroja. Nechajte

si poradiť miestnymi úradmi.



NEBEZPEČENSTVO ● Ohrozenia živo-

ta reznými poraneniami, spôsobené nekontrolovaným

pohybom prístroja. Časti tela udržiavajte ďalej od pohy-

bujúcich sa súčiastok.

● Riziko poranenia spôsobené

vyhodenými alebo padajúcimi predmetmi. Nikdy nepou-

žívajte zariadenie, ak sa nachádzajú osoby, najmä deti

alebo zvieratá, v okruhu 15 m. ● Na prístroji nesmiete

vykonávať žiadne zmeny.

몇 VÝSTRAHA ● Deti a osoby, ktoré nie sú

oboznámené s týmto návodom, nesmú používať tento

prístroj. Miestne predpisy môžu určovať vek osôb, ktoré

môžu vykonávať obsluhu prístroja.

● Na to, aby ste

mohli rozpoznať možné nebezpečenstvá, potrebujete

mať voľný výhľad na pracovnú oblasť. Prístroj používaj-

te iba pri dobrom osvetlení. ● Pred prevádzkou sa uis-

tite, že prístroj, všetky obslužné prvky, vrátane

reťazovej brzdy a bezpečnostných zariadení, fungujú

správne. Skontrolujte, či nie sú uvoľnené uzávery, či sú

všetky ochranné kryty a rukoväte správne a bezpečne

pripevnené. Prístroj nepoužívajte, ak nie je v bezchyb-

nom stave.

● Prístroj nikdy nepoužívajte, ak vypínač

prístroja na rukoväti riadne nezapína alebo nevypína

prístroj. ● Pred uvedením prístroja do prevádzky vy-

meňte opotrebované alebo poškodené diely. ● Riziko

spätného nárazu v dôsledku straty rovnováhy. Zabráňte

abnormálnemu držaniu tela, zabezpečte pevný, bez-

pečný postoj a stále udržiavajte rovnováhu.

● Okamži-

te zastavte prístroj a skontrolujte, či nie je poškodená,

prípadne identifikujte príčinu vibrácií, ak prístroj spadol,

došlo k nárazu do prístroja alebo nadmerne vibruje. Ne-

chajte opraviť škody autorizovaným zákazníckym servi-

som alebo vymeňte prístroj.

몇 UPOZORNENIE ● Pri prevádzke prístroja

noste ochranu zraku a sluchu, pevné a robustné rukavi-

ce a ochranu hlavy. Keď je práca prašná, používajte

masku na tvár. ● Počas prác s prístrojom noste dlhé,

hrubé nohavice, odev s dlhými rukávmi, pevnú obuv a

priliehavé rukavice. Nepracujte naboso. Nenoste šper-

ky, sandále alebo krátke nohavice. ● Nebezpečenstvo

vzniku zranení pri zachytení voľného odevu, vlasov ale-

bo šperkov pohyblivými časťami prístroja. Odevy a

šperky uchovávajte mimo pohyblivých častí stroja. Dlhé

vlasy si zviažte dozadu. ● Ochrana sluchu môže mať

negatívny vplyv na vašu schopnosť vnímania výstraž-

ných tónov, a preto dbajte na možné nebezpečenstvá

vo vašej blízkosti a v pracovnej oblasti. ● Používajte iba

príslušenstvo a náhradné diely schválené výrobcom.

Originálne príslušenstvo a originálne náhradné diely za-

ručujú bezpečnú a bezporuchovú prevádzku prístroja.

Bezpečnostné pokyny pre reťazové píly

 Pri bežiacej píle časti tela nesmú byť v blízkosti

pílovej reťaze. Pred spustením píly sa ubezpeč-

te, že sa pílová reťaz ničoho nedotýka. Pri prá-

cach s pílovou reťazou moment nepozornosti môže

spôsobiť, že pílová reťaz zachytí oblečenie alebo

časti tela.

 Reťazovú pílu držte vždy pravou rukou za zadnú

rukoväť a ľavou rukou za prednú rukoväť. Opač-

né držanie reťazovej píly zvyšuje riziko poranení a

nesmie sa aplikovať.

 Elektrické náradie sa smie držať len za izolova-

né časti rukoväte, pretože pílová reťaz sa môže

dotknúť skrytých vedení. Ak sa pílové reťaze do-

týkajú drôtu pod napätím, kovové časti elektrického

náradia vedú prúd a elektrický prúd môže zasiahnuť

obsluhu.

 Používajte ochranné okuliare a ochranu sluchu.

Odporúčame použitie ďalšej ochrannej výbavy

pre hlavu, ruky, nohy a chodidlá. Tesný ochranný

odev znižuje nebezpečenstvo poranenia odlietava-

júcimi trieskami a náhodným dotykom pílovej reťa-

ze.

 Reťazovú pílu nepoužívajte na prácu na strome.

Pri použití na strome vzniká nebezpečenstvo pora-

nenia.

 Dbajte vždy na pevný postoj a reť

azovú pílu po-

užívajte len vtedy, ak stojíte na pevnom, bezpeč-

nom a rovnom podklade. Šmykľavý podklad alebo

nestabilné plochy ako napríklad rebrík môžu viesť k

222 Slovenčina

strate rovnováhy alebo kontroly nad reťazovou pí-

lou.

 Pri rezaní napnutých vetiev počítajte s tým, že sa

tieto odrazia späť. Keď sa uvoľní pnutie vo vlák-

nach dreva, napnutá vetva môže zasiahnuť obsluhu

a/alebo obsluha môže stratiť kontrolu nad reťazovou

pílou.

 Buďte obzvlášť opatrní pri rezaní porastu a mla-

dých stromov. Tenký materiál sa môže zachytiť do

pílovej reťaze a udrieť Vás alebo môžete kvôli tomu

stratiť rovnováhu.

 Pri nosení reťazovú pílu držte za prednú ruko-

väť, píla musí byť vo vypnutom stave a pílová re-

ťaz musí byť odvrátená od Vášho tela. Pri

preprave alebo skladovaní reťazovej píly na ňu

vždy natiahnite ochranný kryt. Starostlivé zaob-

chádzanie s reťazovou pílou znižuje pravdepodob-

nosť náhodného dotyku s bežiacou pílovou reťazou.

 Dodržiavajte pokyny pre mazanie, napnutie re-

ťaze a výmenu príslušenstva. Neodborne napnu-

tá alebo namazaná reťaz sa môže pretrhnúť alebo

zvýšiť riziko spätného nárazu.

 Rukoväte udržiavajte v suchom a v čistom sta-

ve, bez oleja a mazív. Mastné, naolejované rukovä-

te sa šmýkajú a spôsobujú stratu kontroly.

 Používajte len na pílenie dreva. Reťazovú pílu

nepoužívajte na vykonávanie prác, ktoré sú v

rozpore s určením. Príklad: Reťazovú pílu nepo-

užívajte na pílenie plastov, muriva alebo staveb-

ných materiálov, ktoré nie sú z dreva. Použitie

reťazovej píly na práce, ktoré sú v rozpore s urče-

ním, môže viesť k nebezpečným situáciám.

Príčiny spätného nárazu, zabránenie

spätnému nárazu

Ku spätnému nárazu môže dôjsť, ak sa špička vodiacej

koľajničky dotkne nejakého predmetu alebo ak sa drevo

ohne a reťazová píla sa zasekne v reze.

Dotyk so špičkou koľajničky môže v niektorých prípa-

doch viesť k neočakávaným reakciám smerovaným do-

zadu, pri ktorých vodiaca koľajnička vykoná náraz

nahor a do smeru obsluhy.

Zaseknutie pílovej reťaze na hornej hrane vodiacej ko-

ľajničky môže koľajničku rýchlo odraziť späť do smeru

obsluhy.

Každá z týchto reakcií môže viesť k tomu, že stratíte

kontrolu nad pílou a môžete sa ťažko zraniť. Nespolie-

hajte sa výlučne na bezpečnostné zariadenia namonto-

vané do reťazovej píly. Ako používateľ reťazovej píly by

ste mali prijať rôzne opatrenia, aby ste mohli pracovať

bez nehody a poranenia.

Spätný náraz je následok nesprávneho alebo chybného

používania elektrického náradia. Tomuto nárazu je

možné zabrániť pomocou vhodných preventívnych

opatrení, ako je to uvedené v nasledujúcom popise:

 Pílu držte pevne obidvomi rukami, pričom palec

a prsty obopínajú rukoväť reťazovej píly. Telo a

ramená umiestnite do polohy, pri ktorej dokáže-

te odolať silám spätného nárazu. Ak budú prijaté

vhodné opatrenia, obsluha dokáže ovládať sily spät-

ného nárazu. Reťazovú pílu nikdy nepustite z rúk.

 Zabráňte nenormálnemu držaniu tela a pílenie

nevykonávajte nad výškou ramien. Týmto sa za-

bráni neúmyselnému dotyku so špičkou koľajničky a

umožní sa lepšia kontrola reťazovej píly v neočaká-

vaných situáciách.

 Vždy používajte náhradné koľajničky a pílové re-

ťaze predpísané výrobcom. Nesprávne náhradné

koľajničky a pílové reťaze môžu viesť k trhaniu reťa-

ze a/alebo k spätnému nárazu.

 Dodržiavajte pokyny výrobcu týkajúce sa ostre-

nia a údržby pílovej reťaze. Príliš nízke obmedzo-

vače hĺbky zvyšujú tendenciu spätného nárazu.

Ďalšie bezpečnostné pokyny pre reťazové

píly

Upozornenie ● Spoločnosť Kärcher odporúča

pri prvom použití rezať kmene stromov na stojane na pí-

lenie. ● Pri používaní reťazovej píly si uschovajte lekár-

ničku pre veľké rany a prostriedky na privolanie pomoci.

V blízkosti by mala byť väčšia a rozsiahlejšia lekárnička.

몇 VÝSTRAHA ● Skôr, než začnete prístroj po-

užívať, zabezpečte pevné postavenie, čisté pracovisko

a naplánujte si ústupovú cestu pred padajúcimi vetvami.

● Dajte pozor na olejovú hmlu z mazacieho prostriedku

a piliny. V prípade potreby noste masku alebo dýchací

prístroj. ● Reťazovú pílu vždy držte obomi rukami. Drž-

te rukoväte palcom na jednej strane a prstami na druhej

strane. Držte zadnú rukoväť pevne pravou rukou a

prednú rukoväť ľavou rukou.

● Nebezpečenstvo vzniku

zranení. Na prístroji nevykonávajte žiadne zmeny. Ne-

používajte prístroj na pohon príslušenstva alebo prístro-

jov, ktoré výrobca zariadenia neodporúča.

● Pred

zapnutím prístroja sa uistite, že sa reťaz píly nedotýka

žiadnych predmetov. ● Vážne zranenie alebo smrť, ak

z vodiacej koľajnice vyskočí nesprávne napnutá reťaz

píly. Pred každým použitím skontrolujte napnutie reťa-

ze. Dĺžka reťaze závisí od teploty. ● Uistite sa, že sú

všetky ochranné kryty, rukoväte a zubová opierka riad-

ne upevnené a v dobrom stave. ● Vážne zranenia pri

nesprávnom spôsobe činnosti:

 Pri práci s reťazovou pílou musíte byť neustále po-

zorní a mať svoje pracovisko pod kontrolu. Veľkosť

pracoviska závisí od úlohy, ktorá sa má vykonať, a

od veľkosti stromu alebo obrábaného kusa. Výrub

stromu vyžaduje väčšie pracovisko ako z. B. rezanie

na dĺžku.

 Nikdy nesmiete píliť s polohou svojho tela v priamej

línii s vodiacou koľajnicou a reťazou. Znížite tak ne-

bezpečenstvo spätného úderu reťazou do hlavy ale-

bo tela.

 Nepohybujte pílou pri rezaní sem a tam, nechajte

reťaz pracovať, udržiavajte reťaz ostrú a nesnažte

sa pretlačiť reťaz cez rez.

 Nevyvíjajte na konci rezu tlak na pílu. Buďte pripra-

vení na uvoľnenie píly, keď je drevo prepílené.

 Počas pílenia nezastavujte reťazovú pílu. Pílu ne-

chajte bežať, kým sa nedokončí rezanie.

● Oboznámte sa so svojou novou reťazovou pílou jed-

noduchými rezmi v bezpečne upevnenom dreve. Tento

postup zopakujte, ak ste reťazovú pílu dlhšiu dobu ne-

používali.

● Nepíliť vinič a / alebo malé kríky s prieme-

rom menším ako 75 mm. ● Vypnite prístroj, zablokujte

brzdu reťaze, odstráňte súpravu akumulátorov a uistite

sa, že všetky pohyblivé diely sú úplne zastavené:

 Pred čistením prístroja alebo odstránením blokova-

nia.

 Pred ponechaním prístroja bez dozoru.

 Pred montážou alebo odstránením príslušenstva.

 Skôr, než začnete vykonávať kontrolu, údržbu alebo

činnosti na prístroji.

몇

UPOZORNENIE ● Reťazová píla je ťažký

prístroj. Osoby, ktoré používajú reťazovú pílu, by mali

byť fyzicky fit a v dobrom zdravotnom stave. Mali by mať

Slovenčina 223

dobré zrakové schopnosti, obratnosť, rovnováhu a ma-

nuálne zručnosti. Ak máte o tom pochybnosti, nepouží-

vajte reťazovú pílu. ● Pri práci s prístrojom vždy noste

ochrannú prilbu s priezorom s mriežkou, aby ste znížili

riziko zranenia pri spätnom náraze do tváre a hlavy.

Zvyškové riziká

몇 VÝSTRAHA

● Aj pri používaní prístroja predpísaným spôsobom sú

prítomné určité zvyškové riziká. Pri používaní prístro-

ja sa môžu vyskytnúť nasledujúce nebezpečenstvá:

 Vibrácie môžu spôsobiť zranenia. Pre každú prácu

používajte správne náradie, určené rukoväte a ob-

medzte pracovnú dobu a expozíciu.

 Hluk môže spôsobiť poškodenie sluchu. Používajte

ochranu sluchu a obmedzte zaťaženie hlukom.

 Rezné poranenia pri kontakte s voľne uloženými zu-

bami reťaze píly.

 Zranenie poranenia v dôsledku nepredvídaných,

náhlych pohybov alebo spätného nárazu vodiacej li-

šty.

 Rezné poranenia / Riziko prepichnutia dielmi, ktoré

odleteli z reťaze píly.

 Zranenia spôsobené vyhodenými predmetmi (hobli-

ny, triesky).

 Vdychovanie prachu a častíc.

 Styk s pokožkou s mazacím prostriedkom / olejom.

Zníženie rizika

몇 UPOZORNENIE

● Pri dlhšej dobe používania prístroja môže dôjsť k po-

ruchám prekrvenia rúk spôsobených vibráciami.

Všeobecne platnú dobu používania nie je možné sta-

noviť, nakoľko ju ovplyvňujú viaceré faktory:

 Osobné dispozície k zlému prekrveniu (často stude-

né prsty, tŕpnutie v prstoch)

 Nízka teplota prostredia. Na ochranu rúk vždy pou-

žívajte teplé rukavice.

 Obmedzenie prekrvenia spôsobené silným uchope-

ním.

 Neprerušená prevádzka je škodlivejšia ako pre-

vádzka prerušená prestávkami.

Pri pravidelnom, dlho trvajúcom používaní prístroja a

pri opakovanom výskyte symptómov, ako napr. mra-

venčenie prstov, studené prsty, by ste mali vyhľadať

lekársku pomoc.

Používanie v súlade s účelom

 NEBEZPEČENSTVO

Používanie v rozpore s účelom

Ohrozenie života spôsobené reznými poraneniami

Prístroj používajte len v súlade s účelom.

 Reťazová píla je určená len na súkromné používa-

nie.

 Reťazová píla je určená iba na vykonávanie činností

v exteriéri.

 Z bezpečnostných dôvodov je nutné reťazovú pílu

vždy pevne držať obomi rukami.

 Reťazová píla bola vyvinutá na pílenie konárov, ve-

tiev, kmeňov a trámov. Dĺžka rezu vodiacej lišty ur-

čuje maximálny možný priemer rezaného materiálu.

 Reťazová píla sa môže používať iba na rezanie dre-

va.

 Reťazovú pílu nepoužívajte vo vlhkom prostredí ale-

bo pri daždi.

 Reťazovú pílu používajte len v dobre osvetlenom

prostredí.

 Prestavby a zmeny na prístroji, ktoré výrobca neau-

torizoval, sú z bezpečnostných dôvodov zakázané.

Akékoľvek iné používanie je neprípustné. Za ohrozenia,

ktoré vznikajú v dôsledku neprípustného použitia, je

zodpovedný používateľ.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-

vidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú

cenné recyklovateľné materiály a často aj kompo-

nenty ako napr. batérie, akumulátory alebo olej,

ktoré pri nesprávnej manipulácii alebo likvidácii

môžu predstavovať potenciálne nebezpečenstvo pre

ľudské zdravie a životné prostredie. Tieto komponenty

sú však pre správnu prevádzku zariadenia nevyhnutné.

Zariadenia označené týmto symbolom nesmú byť likvi-

dované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené

na internetovej stránke: www.kaercher.com/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne ná-

hradné diely, pretože takéto komponenty zaručujú bez-

pečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa na-

chádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri

rozbaľovaní skontrolujte, či je obsah kompletný. V prí-

pade chýbajúceho príslušenstva alebo pri výskyte po-

škodení spôsobených prepravou informujte Vášho

predajcu.

Bezpečnostné zariadenia

몇 UPOZORNENIE

Chýbajúce alebo zmenené bezpečnostné zariade-

nia

Bezpečnostné zariadenia slúžia na vašu ochranu.

Nikdy nemeňte ani neobchádzajte bezpečnostné zaria-

denia.

Reťaz s nízkym rizikom spätného nárazu

Reťaz s nízkym rizikom spätného nárazu znižuje prav-

depodobnosť spätného nárazu.

Chrániče zubov (záberové nože) pred každým zubom

píly zabraňujú tomu, aby sa zuby píly príliš hlboko za-

sekli v zóne spätného nárazu, čím sa zníži intenzita

spätného nárazu.

Pri brúsení reťaze existuje riziko, že táto bezpečnostná

funkcia bude vypojená. Ak sa výkon píly zhoršuje, reťaz

by sa mala z bezpečnostných dôvodov vymeniť. Pritom

používajte pri náhradných dieloch iba kombináciu vo-

diacej lišty a reťaze odporúčanú výrobcom.

Vodiace lišty

U vodiacich líšt, ktorých špičky majú malý polomer, je

zvyčajne nižšie riziko spätného nárazu.

Preto používajte vodiacu lištu s vhodnou reťazou pre

úlohu, ktorá má dostatočnú dĺžku. Dlhšie vodiace lišty

zvyšujú pravdepodobnosť straty kontroly počas pílenia.

Pred každým uvedením do prevádzky skontrolujte nap-

nutie reťaze (pozri kapitolu Skontrolujte napnutie reťa-

224 Slovenčina

ze). Ak nie je napnutie reťaze správne nastavené,

pílenie menších vetiev (tenších ako je celá dĺžka vodia-

cej lišty) zvyšuje riziko spadnutia reťaze.

Zachytávač reťaze

Ak sa reťaz uvoľní alebo roztrhne, zachytávač reťaze

zabráni vyhodeniu reťaze smerom na používateľa.

Zubová opierka

Integrovaná zubová opierka môže byť použitá ako opo-

ra, ktorá poskytuje stabilitu reťazovej píly počas rezu.

Pri rezaní tlačte prístroj dopredu, až kým oporné zuby

nepreniknú cez okraj dreva. Ak sa zadná rukoväť pohne

smerom hore alebo dole v smere rezu, zníži sa fyzické

namáhanie pri práci s reťazovou pílou.

Brzda reťaze

Brzdy reťaze sa používajú v prípade nebezpečenstva,

aby sa reťaz rýchlo zastavila.

Ak je ručná ochrana / páke brzdy reťaze stlačená v

smere vodiacej koľajnice, musí sa reťaz okamžite za-

staviť.

Brzda reťaze nemôže zabrániť spätnému nárazu, ale

znižuje riziko zranenia, ak vodiaca lišta zasiahne užíva-

teľa v prípade spätného nárazu.

Pred každým uvedením prístroja do prevádzky sa musí

skontrolovať správna funkcia brzdy reťaze (pozri kapito-

lu Kontrola funkčnosti brzdy reťaze).

Symboly na prístroji

Ochranný odev

 NEBEZPEČENSTVO

Ohrozenie života spôsobené reznými poraneniami. Pri

práci s prístrojom noste vhodný ochranný odev. Dodr-

žiavajte miestne predpisy o prevencii pred úrazmi.

Ochrana hlavy

Pri práci s prístrojom noste vhodnú ochrannú prilbu, kto-

rá zodpovedá norme EN 397 a je označená symbolom

CE.

Pri práci s prístrojom noste ochranu sluchu, ktorá zod-

povedá norme EN 352-1 a je označená symbolom CE.

Na ochranu pred odletujúcimi úlomkami používajte

vhodné ochranné okuliare, ktoré spĺňajú normu EN 166

alebo sú označené symbolom CE. Alebo noste ochran-

ný štít prilby, ktorý spĺňa normu EN 1731 a je označený

symbolom CE.

V špecializovaných predajniach sú k dispozícii ochran-

né prilby s integrovanou ochranou sluchu a priezorom.

Bunda pre pilčíkov

Pri práci s prístrojom na ochranu hornej časti tela noste

bundu pre pilčíkov, ktorá spĺňa normu EN 381-11 a je

označená symbolom CE.

Ochranné rukavice

Pri práci s prístrojom noste vhodné ochranné rukavice s

ochranným vybavením proti rezu, ktoré spĺňajú normu

EN 381-7 a sú označené symbolom CE.

Ochrana nôh

Pri práci s prístrojom noste vhodné chrániče nôh so

všestrannou ochranou, ktoré spĺňajú normu EN 381-5 a

sú označené symbolom CE.

Bezpečnostná obuv

Pri práci s prístrojom noste bezpečnostnú obuv proti

šmyku, ktorá spĺňa normu EN 20345 a je označená ob-

rázkom reťazovej píly. Zaručí sa tak, že bezpečnostná

obuv spĺňa EN 381-3.

Všeobecná výstražná značka

Pred uvedením do prevádzky si prečítaj-

te návod na prevádzku a všetky bezpeč-

nostné pokyny.

Pri vykonávaní činností s prístrojom pou-

žívajte vhodnú ochranu hlavy, zraku a

sluchu.

Pri vykonávaní činností s prístrojom pou-

žívajte bezpečnostnú obuv proti šmyku.

Pri vykonávaní prác s prístrojom použí-

vajte protišmykové a odolné ochranné

rukavice.

Nebezpečenstvo ohrozenia života spät-

ným nárazom reťazovej píly. Nikdy sa

nedotýkajte rezaných predmetov hrotom

vodiacej lišty.

Nebezpečenstvo ohrozenia života v dô-

sledku nekontrolovaného pohybu reťa-

zovej píly. Reťazovú pílu vždy držte

obomi rukami.

Nebezpečenstvo ohrozenia života ne-

kontrolovanými pohybmi reťazovej píly

Nikdy nedržte prístroj iba jednou rukou.

Prístroj nevystavujte dažďu ani vlhkému

prostrediu.

Garantovaná hladina akustického tlaku,

ktorá je uvedená na etikete, je 101 dB.

Brzda reťaze sa uvoľní.

Brzda reťaze sa zablokuje a reťaz píly je

zablokovaná.

Otočením nastavíte napnutie reťaze:

= napnúť reťaz

= uvoľniť reťaz

Smer pohybu reťaze (označenie sa na-

chádza pod krytom)

Zablokujte napínaciu hlavu reťaze

Odblokujte napínaciu hlavu reťaze

Slovenčina 225

Ak používate motorovú pílu iba príležitostne, pôda je

rovná a existuje malé riziko zakopnutia alebo zaseknu-

tia v poraste, môžete použiť bezpečnostnú obuv s oce-

ľovými prednými krytmi a ochrannými nohavicami, ktoré

spĺňajú normu EN 381-9.

Popis prístroja

V tomto návode na obsluhu je popísané maximálne vy-

bavenie. V závislosti od modelu existujú rozdiely v roz-

sahu dodávky (pozrite si obal).

Obrázok je uvedený na stranách s grafikami

Obrázok A

1 Reťaz

2 Vodiaca lišta

3 Zubová opierka

4 Kryt olejovej nádrže reťaze

5 Ochrana rúk/ Páka brzdy reťaze

6 Rukoväť, vzadu

7 Spínač prístroja

8 Odisťovacie tlačidlo spínača prístroja

9 Odisťovacie tlačidlo súpravy akumulátorov

10 Kryt

11 Rukoväť, vpredu

12 Krúžok na nastavenie napnutia reťaze

13 Tlačidlo na napnutie reťaze

14 Zachytávač reťaze

15 Typový štítok

16 Reťazový olej

17 Ochrana reťaze

18 *Súprava akumulátorov Battery Power 18V

19 Rýchla nabíjačka Battery Power 18V

* voliteľné

Súprava akumulátorov

Zariadenie sa môže prevádzkovať so súpravou akumu-

látorov 18 V Kärcher Battery Power .

Montáž

Namontujte reťaz a vodiacu lištu

몇 UPOZORNENIE

Ostrá reťaz

Rezné poranenia

Pri všetkých činnostiach s reťazou noste ochranné ru-

kavice.

1. Uvoľnite tlačidlo napínača reťaze a odstráňte kryt.

Obrázok B

2. Nasaďte reťaz na vodiacu lištu. Dávajte pritom po-

zor na smer otáčania reťaze.

Obrázok C

3. Uložte reťaz okolo ozubeného kolesa a nasaďte vo-

diacu lištu.

Obrázok D

4. Nasaďte kryt a riadne utiahnite napínač reťaze.

Obrázok E

5. Nastavte napnutie reťaze (pozrite si kapitolu Na-

stavte napnutie reťaze).

6. Namontujte ochranu reťaze.

Obrázok F

Uvedenie do prevádzky

Naplňte nádrž na reťazový olej

1. V prípade potreby vyčistite oblasť okolo plniaceho

otvoru pilín a nečistôt.

2. Odstráňte kryt nádrže na reťazový olej.

Obrázok G

3. Pomaly naplňte reťazový olej do nádrže.

Obrázok H

4. V prípade potreby musíte utrieť rozliaty reťazový

olej handričkou.

5. Uzavrite nádrž na reťazový olej krytom.

Skontrolujte napnutie reťaze

몇 UPOZORNENIE

Ostrá reťaz

Rezné poranenia

Pri všetkých činnostiach s reťazou noste ochranné ru-

kavice.

1. Odstráňte kryt reťaze.

Obrázok I

2. Opatrne potiahnite za reťaz.

Obrázok J

Vzdialenosť medzi vodiacou lištou a reťazou musí

byť 3-4 mm.

3. V prípade potreby nastavte napnutie reťaze (pozri

kapitolu Nastavte napnutie reťaze).

Montáž súpravy akumulátorov

1. Súpravu akumulátorov zasuňte do uchytenia prí-

stroja, až kým počuteľne zacvakne.

Obrázok K

Prevádzka

Základná obsluha

1. Skontrolujte strom a konáre na škody, ako napr. hni-

loba.

V prípade poškodených alebo zhnitých konárov vy-

hľadajte radu profesionálneho ošetrovateľa stro-

mov.

2. Odstráňte kryt reťaze.

3. Držte prístroj pevne obomi rukami.

Zapnutie prístroja

1. Potiahnite ochranu rúk / páku brzdy reťaze v smere

rukoväte.

Obrázok L

Brzda reťaze sa uvoľní.

2. Stlačte tlačidlo na odblokovanie spínača prístroja.

Obrázok M

3. Stlačte spínač prístroja.

Prístroj sa spustí.

Prerušenie prevádzky

1. Uvoľnite spínač prístroja.

Prístroj sa zastaví.

2. Stlačte ochranu rúk / páku brzdy reťaze v smere k

vodiacej lište.

Obrázok N

Brzda reťaze sa zablokuje a reťaz píly je zablokova-

ná.

3. Súpravu akumulátorov vyberte z prístroja (pozrite si

kapitolu Odstránenie súpravy akumulátorov).

226 Slovenčina

Pracovné kroky

Pracovná poloha

 NEBEZPEČENSTVO

Nekontrolované pohyby reťazovej píly

Ohrozenie života spôsobené reznými poraneniami

Pred pílením si naplánujte rez a identifikujte nebezpe-

čenstvá.

Reťazovú pílu vždy držte pevne oboma rukami.

 Reťazovú pílu nemôžete viesť v osi tela.

Obrázok O

 Reťazovú pílu veďte po boku tela tak, aby časti tela

nezasahovali do oblasti pohybu reťazovej píly.

 Dodržiavajte čo najväčšiu vzdialenosť od rezaného

materiálu.

 Nikdy nepracujte na rebríku a nestojte na strome.

 Nikdy nepracujte na nestabilných miestach.

Vtiahnutie / Odskok

 NEBEZPEČENSTVO

Nekontrolované pohyby reťazovej píly

Ohrozenie života spôsobené reznými poraneniami

Pred pílením si naplánujte rez a identifikujte nebezpe-

čenstvá.

Reťazovú pílu vždy držte pevne oboma rukami.

Pri vtiahnutí / odskoku ide o efekt, ktorý sa v zásade vy-

skytuje v opačnom smere, ako je smer pohybu reťaze

na rezanom materiáli.

Obrázok P

1 Vtiahnutie

2 Odskok

Ak sa pri rezaní dolnou časťou vodiacej lišty - rez na

prednej strane - reťaz píly zasekne alebo narazí na pev-

ný predmet v dreve, môže sa reťazová píla trhavo pri-

tiahnuť k materiálu na rezanie.

 Aby ste sa vyhli vtiahnutiu, vždy zaistite zubovú

opierku.

Ak sa pri pílení hornou časťou vodiacej lišty - rezaním

na zadnej strane - reťazová píla zasekne alebo narazí

na pevný predmet v dreve, môže sa reťazová píla odra-

ziť späť smerom k užívateľovi.

 Ak sa chcete vyhnúť odskoku:

 Nesťahujte hornú časť vodiacej lišty.

 Neotáčajte vodiacu lištu v reze.

Spätný náraz

 NEBEZPEČENSTVO

Nekontrolované pohyby reťazovej píly

Ohrozenie života spôsobené reznými poraneniami

Pred pílením si naplánujte rez a identifikujte nebezpe-

čenstvá.

Reťazovú pílu vždy držte pevne oboma rukami.

Pri spätnom náraze sa reťazová píla náhle a nekontro-

lovateľne vymrští smerom k užívateľovi.

K spätnému nárazu dôjde, keď napr. reťazová píla v

hornej oblasti špičky lišty píly neúmyselne narazí na

prekážku, alebo sa zasekne.

Obrázok Q

 Reťazovú pílu musíte vždy držať tak, aby dokázala

odolať silám spätného nárazu. Nepúšťajte motorovú

pílu.

 Pri rezaní sa neohýbajte príliš dopredu.

 Neveďte motorovú pílu nad úrovňou ramien.

 Vždy počkajte, kým reťaz nedosiahne plný počet

otáčok a pilujte na plný plyn.

 Nepilujte hrotom lišty píly.

 Vodiacu lištu vkladajte iba do začatého rezu iba s

mimoriadnou opatrnosťou.

 Dávajte pozor na polohu kmeňa a na sily, ktoré mô-

žu uzavrieť reznú štrbinu a zaseknúť reťaz píly.

 Pri orezávaní konárov nikdy nepíliť niekoľko vetiev

súčasne.

 Pracujte iba s ostrou a správne napnutou reťazou.

 Používajte reťaz s nízkym rizikom spätného nárazu

a vodiacou lištou s malou hlavou lišty.

Naplánujte smer pádu a dráhu odskoku

 NEBEZPEČENSTVO

Padajúci strom

Ohrozenie života

Výrub stromov môžu vykonávať iba osoby vyškolené na

tieto účely.

Pri plánovaní smeru pádu dodržiavajte nasledujúce:

 Vzdialenosť od nasledujúceho pracoviska musí byť

najmenej 2,5 dĺžky stromu.

 Nevykonávajte výrub pri silnom vetre.

Strom môže spadnúť bez kontroly.

 Určite smer pádu na základe rastu stromu, vlastnos-

tí terénu (sklon) a poveternostných podmienok.

 Vždy položte strom do rastovej medzery, nikdy nie

na iné stromy.

Pre každého zamestnanca musí byť naplánovaná úni-

ková cesta. Pritom platí:

 Únikovú cestu umiestnite približne 45 ° šikmo proti

smeru pádu.

Obrázok R

 Uvoľnite únikovú cestu od prekážok.

 Na únikovú cestu neumiestňujte žiadne nástroje a

prístroje.

 Ak pracujete na strmom svahu, naplánujte únikovú

cestu rovnobežne so svahom.

 Pri použití únikovej cesty dávajte pozor na padajúce

konáre a sledujte oblasť koruny.

Pripravte si pracovisko na kmeni

1. Vyčistite pracovisko na kmeni od rušivých vetiev,

krovín a prekážok.

Zaručený bezpečný postoj.

2. Spodok kmeňa dôkladne očistite, napr. sekerou.

Piesok, kamene a iné cudzie častice spôsobujú, že

je reťaz tupá.

3. Odstráňte korene.

a Odrežte korene zvisle.

Obrázok S

b Odrežte korene vodorovne.

cVoľný kus koreňa vyberte z pracoviska.

Použite vyrubovací rez

 NEBEZPEČENSTVO

Padajúci strom

Ohrozenie života

Výrub stromov môžu vykonávať iba osoby vyškolené na

tieto účely.

1. Uistite sa, že nikto nie je ohrozený padajúcim stro-

mom. Volanie nemusí byť počuť pri hluku motora.

V oblasti výrubu môžu byť prítomné iba osoby, ktoré

sa zaoberajú výrubom.

2. Nastavte klesajúci zárez v pravom uhle k smeru pá-

du.

a Čo najbližšie k zemi urobte vodorovný rez (plo-

chý rez) cez cca 1/3 priemeru kmeňa.

Obrázok T

Slovenčina 227

b Šikmý rez (rez strechy) urobte v uhle približne 45-

60 °.

3. Použite vyrubovací rez.

a Vyrubovací rez urobte rovnobežne s plochým re-

zom a najmenej o 50 mm vyššie.

b Vyrubovací rez robte len tak ďaleko, aby odtrhá-

vací pás zostal široký najmenej 50 mm.

Odtrhávací pás zabraňuje, aby sa strom skrútil a

padol nesprávnym smerom.

Keď sa vyrubovací rez blíži k odtrhávaciemu pá-

su, strom by mal začať padať.

4. Ak existuje riziko, že strom nespadne v požadova-

nom smere alebo sa nakloní dozadu a zasekne re-

ťaz píly, nemôžete ďalej vykonávať vyrubovací rez.

Použite kliny na predĺženie rezu a pádu stromu v po-

žadovanom smere.

5. Ak strom začne padať, vytiahnite motorovú pílu z re-

zu.

6. Vypnite prístroj.

7. Zablokujte brzdu reťaze.

8. Zastavte reťazovú pílu.

9. Postupujte po naplánovanej únikovej ceste.

Pílenie natiahnutého dreva

 NEBEZPEČENSTVO

Nekontrolované pohyby reťazovej píly a píleného

materiálu

Životu nebezpečné rezné zranenia, zranenia spôsobe-

né materiálom na pílenie

Pred pílením si naplánujte rez a identifikujte nebezpe-

čenstvá.

Reťazovú pílu vždy držte pevne oboma rukami

Natiahnuté drevo sa vytvára vtedy, keď je kmeň, vetva,

zakorenený pahýľ alebo stromček iného dreva ťahaný

pod napnutím.

1. Dajte si pozor na natiahnuté drevo, pretože existuje

riziko, že sa skĺzne späť do pôvodnej polohy.

Obrázok U

2. Natiahnuté drevo sa musí opatrne píliť z tlakovej

strany (pozrite si tiež kapitolu Rezanie kmeňa na

dĺžku pod napnutím).

Obrázok V

Orezávanie konárov

 NEBEZPEČENSTVO

Spätný náraz

Životu nebezpečné rezné zranenia

Pri orezávaní konárov sa uistite, že vodiaca lišta / reťaz

nie je zaseknutá.

몇 VÝSTRAHA

Zmena rozloženia hmotnosti pri orezávaní konárov

Nebezpečenstvo zranenia v dôsledku nekontrolované-

ho pohybu kmeňa

Pracovný priestor vyberte tak, aby nedošlo k vzniku ne-

bezpečenstva.

 Orezávanie konárov v smere rastu.

Obrázok W

 Orezávanie konárov zhora nadol.

 Nechajte väčšie vetvy, nachádzajúce sa dole, ako

podpery, aby sa strom udržiaval nad zemou.

 Podložte čo možno najviac reťazovú pílu.

 Konáre neorezávať postojačky na kmeni.

 Nepíliť hrotom lišty.

 Venujte pozornosť vetvám, ktoré sú napnuté. Píle-

nie vetiev, ktoré sú pod napnutím, zdola nahor.

 Nikdy nepíliť niekoľko vetiev naraz.

 Pravidelne čistiť pracovisko odo odrezaných vetiev.

Odrezať kmeň na dĺžku

 NEBEZPEČENSTVO

Nekontrolované pohyby reťazovej píly

Ohrozenie života spôsobené reznými poraneniami

Pred pílením si naplánujte rez a identifikujte nebezpe-

čenstvá.

Reťazovú pílu vždy držte pevne oboma rukami.

POZOR

Poškodenie reťaze v dôsledku kontaktu so zemou

Dávajte pozor, aby sa reťaz nedotýkala zeme.

1. Pripevniť reťazovú pílu k zubovej opierke.

2. Rovnomerne prepíliť kmeň.

Rezanie kmeňa na dĺžku pod napnutím

 NEBEZPEČENSTVO

Nekontrolovaný pohyb reťazovej píly

Životu nebezpečné rezné zranenia

Pri rezaní na dĺžku postupujte kmeňov pod napnutím

bezpodmienečne dodržiavajte poradie odľahčovacieho

rezu na strane tlaku a oddeľovacieho rezu na strane ťa-

hu.

 Kmeň je podporovaný na 2 stranách:

aNa odľahčovací rez na strane tlaku musíte odpíliť

asi 1/3 priemeru kmeňa zhora.

Obrázok X

b Rez použite na dolnej strane ťažnej strany.

 Kmeň je podporovaný na 1 strane:

aNa odľahčovací rez na strane tlaku musíte odpíliť

asi 1/3 priemeru kmeňa zdola.

Obrázok Y

b Rez použite na ťažnej strane zhora.

Odstránenie súpravy akumulátorov

Upozornenie

Pri dlhšom prerušení práce z prístroja odstráňte súpra-

vu akumulátorov a zaistite proti neoprávnenému použi-

tiu.

1. Tlačidlo na odblokovanie súpravy akumulátorov po-

tiahnite v smere súpravy akumulátorov.

Obrázok Z

2. Na odblokovanie súpravy akumulátorov stlačte tla-

čidlo na odblokovanie súpravy akumulátorov.

3. Súpravu akumulátorov vyberte z prístroja.

Ukončenie prevádzky

1. Súpravu akumulátorov vyberte z prístroja (pozrite si

kapitolu Odstránenie súpravy akumulátorov).

2. Vyčistite prístroj (pozrite si kapitolu Čistenie zaria-

denia).

Preprava

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Pri preprave dbajte na hmotnosť prístroja.

몇 UPOZORNENIE

Nekontrolované spustenie

Rezné poranenia

Pred prepravou vyberte súpravu akumulátorov z prí-

stroja.

Prepravujte prístroj len s namontovanou ochranou reťa-

ze.

228 Slovenčina

1. Odstráňte súpravu akumulátorov (pozrite si kapitolu

Odstránenie súpravy akumulátorov).

2. Stlačte ochranu rúk / páku brzdy reťaze v smere k

vodiacej lište.

Obrázok N

Brzda reťaze je zablokovaná.

3. Namontujte ochranu reťaze.

Obrázok F

4. Prístroj prenášajte iba za rukoväť a s vodiacou lištou

smerujúcou dozadu.

5. Pri dlhších prepravných trasách vyprázdnite nádrž

na reťazový olej.

aOdstráňte kryt nádrže na reťazový olej.

Obrázok G

b Naplňte mazací reťazový olej do vhodnej nádoby.

c Utiahnite riadne kryt nádrže na reťazový olej.

6. Pri preprave vo vozidlách zaistite zariadenie proti

zošmyknutiu a prevráteniu.

Skladovanie

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Pri skladovaní dbajte na hmotnosť prístroja.

몇 UPOZORNENIE

Nekontrolované spustenie

Rezné poranenia

Pred uskladnením vyberte súpravu akumulátorov z prí-

stroja.

Skladujte prístroj len s nasadenou ochranou reťaze.

1. Odstráňte súpravu akumulátorov (pozrite si kapitolu

Odstránenie súpravy akumulátorov).

2. Stlačte ochranu rúk / páku brzdy reťaze v smere k

vodiacej lište.

Obrázok N

Brzda reťaze je zablokovaná.

3. Namontujte ochranu reťaze.

Obrázok F

4. Vyprázdnite nádrž na reťazový olej.

aOdstráňte kryt nádrže na reťazový olej.

Obrázok G

b Naplňte mazací reťazový olej do vhodnej nádoby.

c Utiahnite riadne kryt nádrže na reťazový olej.

5. Ak sa bude prístroj skladovať dlhšie ako jeden me-

siac, naolejujte reťaz, aby sa zabránilo korózii.

6. Prístroj uskladnite na suchom a dobre vetranom

mieste. Látky spôsobujúce koróziu, ako napríklad

záhradné chemikálie a rozmrazovacie soli sa ne-

smú nachádzať v blízkosti prístroja. Prístroj neskla-

dujte vonku.

Starostlivosť a údržba

몇 UPOZORNENIE

Nekontrolované spustenie

Rezné poranenia

Pred akýmikoľvek prácami na prístroji vyberte akumulá-

tor z prístroja.

몇 UPOZORNENIE

Ostrá reťaz

Rezné poranenia

Pri všetkých činnostiach s reťazou noste ochranné ru-

kavice.

Čistenie zariadenia

1. Odstráňte súpravu akumulátorov (pozrite si kapitolu

Odstránenie súpravy akumulátorov).

2. Očistite reťaz od zvyškov píleného materiálu a ne-

čistôt pomocou kefy.

Obrázok AA

3. Očistite teleso a rukoväte mäkkou, suchou handrič-

kou.

4. Po každom vyčistení skontrolujte funkciu brzdy re-

ťaze (pozrite si kapitolu Kontrola funkčnosti brzdy

reťaze).

Intervaly údržby

Pred každým uvedením do prevádzky

Pred každým uvedením do prevádzky sa musia vyko-

nať nasledujúce činnosti:

 Skontrolujte stav náplne oleja v reťazi, prípadne do-

plňte reťazový olej (pozrite si kapitolu Naplňte

nádrž na reťazový olej).

 Skontrolujte napnutie reťaze (pozrite si kapitolu

Skontrolujte napnutie reťaze).

 Skontrolujte dostatočnú ostrosť reťaze, v prípade

potreby reťaz vymeňte (pozrite si kapitolu Vymeňte

reťaz a vodiacu lištu).

 Skontrolujte, či nie je poškodený prístroj.

 Skontrolujte riadne upevnenie všetkých čapov, ma-

tíc a skrutiek.

 Skontrolujte funkčnosť brzdy reťaze (pozrite si kapi-

tolu Kontrola funkčnosti brzdy reťaze).

Každých 5 prevádzkových hodín

 Funkciu brzdy reťaze kontrolujte každých 5 pre-

vádzkových hodín (pozrite si kapitolu Kontrola

funkčnosti brzdy reťaze).

Údržbové práce

Kontrola funkčnosti brzdy reťaze

1. Zapnite prístroj.

2. Keď beží prístroj, otočte ručne prednú rukoväť tak,

aby sa ochrana rúk / páka brzdy reťaze pritlačila chr-

bátom rukou k vodiacej lište.

Zablokuje sa brzda reťaze.

Reťaz sa musí zastaviť.

3. Potiahnite ochranu rúk / páku brzdy reťaze v smere

rukoväte.

Reťaz sa musí uvoľniť.

Nastavte napnutie reťaze

1. Odstráňte súpravu akumulátorov (pozrite si kapitolu

Odstránenie súpravy akumulátorov).

2. Uvoľnite napínač reťaze.

Obrázok AB

3. Upravte napnutie reťaze pomocou krúžku.

Obrázok AC

4. Skontrolujte napnutie reťaze.

Obrázok J

Vzdialenosť medzi vodiacou lištou a reťazou musí

byť 3-4 mm.

5. Riadene utiahnite napínač reťaze.

Vymeňte reťaz a vodiacu lištu

몇 UPOZORNENIE

Ostrá reťaz

Rezné poranenia

Pri všetkých činnostiach s reťazou noste ochranné ru-

kavice.

1. Odstráňte súpravu akumulátorov (pozrite si kapitolu

Odstránenie súpravy akumulátorov).

Slovenčina 229

2. Uvoľnite tlačidlo napínača reťaze a odstráňte kryt.

Obrázok AD

3. Odstráňte vodiacu lištu s napínačom reťaze.

Obrázok AE

4. Pri výmene vodiacej lišty odstráňte napínač reťaze.

Obrázok AF

5. Starú reťaz a príp. aj vodiacu lištu odborne zlikviduj-

te.

6. V prípade potreby namontujte napínacie zariadenie

reťaze na novú vodiacu lištu.

Obrázok AG

7. Položte novú reťaz na vodiacu lištu. Dávajte pritom

pozor na smer otáčania reťaze.

Obrázok C

8. Uložte reťaz okolo ozubeného kolesa a nasaďte vo-

diacu lištu.

Obrázok D

9. Nasaďte kryt a riadne utiahnite napínač reťaze.

Obrázok E

10. Nastavte napnutie reťaze (pozrite si kapitolu Na-

stavte napnutie reťaze).

Pomoc pri poruchách

Poruchy majú často jednoduchú príčinu, ktorú dokážete

odstrániť sami pomocou nasledujúceho prehľadu. V prí-

pade pochybností alebo pri poruchách, ktoré tu nie sú

uvedené, sa obráťte na autorizovaný zákaznícky servis.

S narastajúcim vekom sa kapacita súpravy akumuláto-

rov aj pri dobrej starostlivosti znižuje, takže ani v celkom

nabitom stave už nie je možné dosiahnuť celkovú dobu

chodu. Toto nepredstavuje nedostatok.

Záruka

V každej krajine platia záručné podmienky vydané na-

šou príslušnou distribučnou spoločnosťou. Prípadné

poruchy Vášho zariadenia odstránime v rámci záručnej

doby zadarmo, pokiaľ ich príčinou boli materiálové ale-

bo výrobné chyby. Pri uplatňovaní záruky sa spolu s do-

kladom o kúpe obráťte na Vášho predajcu alebo na

najbližšie autorizované servisné stredisko.

(adresa je uvedená na zadnej strane)

Technické údaje

Technické zmeny vyhradené.

Hodnota vibrácií

몇 VÝSTRAHA

Uvedená hodnota vibrácií bola odmeraná pomocou

štandardnej skúšobnej metódy a možno ju použiť pre

porovnanie prístrojov.

Uvedenú hodnotu vibrácií možno použiť v predbežnom

posúdení zaťaženia.

V závislosti od spôsobu, akým sa prístroj používa, sa

môže emisia vibrácií počas aktuálneho používania prí-

stroja líšiť od uvedenej celkovej hodnoty.

Prístroje s hodnotou vibrácie v ruke-ramene

> 2,5 m/s² (pozrite si kapitolu Technické

údaje v návode návod na obsluhu)

몇 UPOZORNENIE ● Viachodinové používa-

nie prístrojov bez prerušenia môže v zriedkavých prípa-

doch viesť k pocitom necitlivosti. ● Na ochranu rúk vždy

používajte teplé rukavice. ● Dodržiavajte pravidelné

prestávky v práci.

Chyba Príčina Odstránenie

Prístroj sa nespustí Súprava akumulátorov je vybitá.  Nabite súpravu akumulátorov.

Súprava akumulátorov je chybná.  Vymeňte súpravu akumulátorov.

Súprava akumulátorov nie je správne

vložená.

 Súpravu akumulátorov zasuňte do upev-

nenia tak, aby došlo k jej počuteľnému za-

cvaknutiu.

Prístroj sa zastaví počas

prevádzky

Akumulátor je prehriaty  Prerušte vykonávanie prác a počkajte, kým

bude teplota akumulátora znovu v normál-

nom rozsahu.

Motor je prehriaty  Prerušte prácu a motor nechajte vychlad-

núť.

CNS 18-

Výkonové údaje prístroja

Prevádzkové napätie V 18

Rýchlosť voľnej jazdy reťaze m/s 10

Objemová olejová nádrž na reťa-

ml 200

Hodnoty zistené v súlade s EN 60745-1, EN 60745-

2-13

Hladina akustického tlaku L

dB(A) 87,9

Neistota K

dB(A) 3,0

Hladina akustického výkonu L

dB(A) 98,9

Neistota K

dB(A) 1,4

Hodnota vibrácií v ruke/ramene -

predná rukoväť

m/s

3,5

Hodnota vibrácií v ruke/ramene -

zadná rukoväť

m/s

5,2

Neistota K m/s

1,5

Rozmery a hmotnosti

Dĺžka x šírka x výška mm 735 x

230 x

247

Dĺžka vodiacej lišty mm 300

Dĺžka rezu mm 250

Členenie reťaze in (mm) 0,375

(9,525)

Hmotnosť (bez súpravy akumulá-

torov)

kg 3,2

CNS 18-

230 Hrvatski

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpove-

dá na základe svojej koncepcie a konštrukčného vyho-

tovenia, ako aj od vyhotovení, ktoré sme uviedli do

prevádzky, príslušným základným bezpečnostným a

zdravotným požiadavkám smerníc ES. V prípade zme-

ny, ktorú neschválime, stráca toto prehlásenie platnosť.

Výrobok: Akumulátorová reťazová píla

Typ: 1.444-00x.x

Príslušné smernice EÚ

2014/30/EÚ

2006/42/ES (+2009/127/ES)

2011/65/EÚ

2000/14/ES (+2005/88/ES)

Aplikované harmonizované normy

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Uplatňované postupy posudzovania zhody

2000/14/ES a zmenené 2005/88/ES: Príloha V

Hladina akustického výkonu dB (A)

Nameraná:98,9

Garantovaná:101

Poverená inštitúcia, 0197 TÜV Rheinland LGA Produ-

cts GmbH; Tillystarße 2 D - 90431 Nürnberg, Nemecko,

vykonala typovú skúšku EÚ, číslo certifikátu: BM

50452503 0001

Podpísané osoby konajú z poverenia a s plnou mocou

vedenia spoločnosti.

Osoba zodpovedná za dokumentáciu: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01.09.2018

Sadržaj

Opće napomene

Prije prve uporabe uređaja pročitajte ove sigur-

nosne naputke, ove originalne upute za rad i

priložene sigurnosne naputke za komplet bate-

rija, kao i priložene originalne upute za rad za

komplet baterija / standardni punjač. Postupajte u skla-

du s njima. Čuvajte knjižice za kasniju uporabu ili za

sljedećeg vlasnika.

Osim naputaka u uputama za rad, morate uzeti u obzir

i opće propise o sigurnosti i sprječavanju nezgoda koje

je donio zakonodavac.

Sigurnosni napuci

Pri radu lančanim pilama postoji vrlo visok rizik od

ozljeda jer se radi s velikim brzinama lanca i vrlo oš-

trim zupcima pile. Obvezno se pridržavajte sigurno-

snih mjera i pravila ponašanja za rad lančanim

pilama.

Uz navedene sigurnosne napomene valja se pridržavati

i propisa o sigurnosti i obrazovanju specifičnih za dotič-

nu zemlju (npr. od tijela javne uprave, strukovnih orga-

nizacija ili socijalnog osiguranja). Primjena lančanih pila

može biti vremenski ograničena lokalnim uredbama

(doba dana ili godine). Pridržavajte se lokalnih propisa.

Sigurnosne razine

 OPASNOST

● Uputa na neposredno prijeteću opasnosti koja bi mo-

gla dovesti do teške ozljede ili smrti.

몇 UPOZORENJE

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do teške ozljede ili smrti.

몇 OPREZ

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do lakših ozljeda.

PAŽNJA

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do oštećenja imovine.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Opće napomene.................................................. 230

Sigurnosni napuci................................................ 230

Namjenska uporaba ............................................ 233

Zaštita okoliša ..................................................... 234

Pribor i zamjenski dijelovi.................................... 234

Sadržaj isporuke ................................................. 234

Sigurnosni uređaji ............................................... 234

Simboli na uređaju .............................................. 234

Zaštitna odjeća.................................................... 235

Opis uređaja........................................................ 235

Montaža .............................................................. 235

Puštanje u pogon ................................................ 236

Rad...................................................................... 236

Transport............................................................. 238

Skladištenje......................................................... 238

Njega i održavanje .............................................. 238

Pomoć u slučaju smetnji ..................................... 239

Jamstvo............................................................... 239

Tehnički podaci.................................................... 239

Vrijednost vibracije .............................................. 240

EU izjava o sukladnosti....................................... 240

Hrvatski 231

Opće sigurnosne napomene za električne

alate

몇 UPOZORENJE

● Pročitajte sve sigurnosne napomene i upute.

Propusti pri pridržavanju sigurnosnih napomena i

uputa mogu uzrokovati električni udar i/ili teške ozlje-

de. Sigurnosne napomene i upute sačuvajte za

ubuduće.

Pojam „električni alat”, koji se upotrebljava u sigurno-

snim napomenama, odnosi se na električne alate (s

mrežnim kabelom) s mrežnim pogonom i električne ala-

te (bez mrežnog kabela) na pogon punjivom baterijom.

1 Sigurnost mjesta rada

a Svoje područje rada održavajte čistim i dobro

osvijetljenim. Nered ili neosvijetljena područja

rada mogu uzrokovati nesreće.

b Električnim alatom nemojte raditi u prostoru

ugroženom eksplozijom, u kojem se nalaze

gorive tekućine, plinovi ili prašine. Električni

alati stvaraju iskre koje mogu zapaliti prašinu ili

pare.

c Djecu i ostale osobe držite podalje tijekom

uporabe električnog alata. U slučaju odvraća-

nja možete izgubiti kontrolu nad uređajem.

2 Električna sigurnost

a Priključni utikač električnog alata mora odgo-

varati utičnici. Utikač se ne smije nikako mije-

njati. S uzemljenim električnim alatima

nemojte upotrebljavati adapterske utikače.

Nepromijenjeni utikači i odgovarajuće utičnice

smanjuju rizik od električ

nog udara.

b Izbjegavajte dodir tijela s uzemljenim površi-

nama kao što su primjerice površine cijevi,

grijača, štednjaka i hladnjaka. Ako je tijelo uze-

mljeno, postoji povećani rizik od električnog uda-

ra.

c Električne alate držite podalje od kiše ili vla-

ge. Prodiranje vode u električni alat povećava ri-

zik od električnog udara.

d Nemojte nenamjenski upotrebljavati kabel za

nošenje i vješanje električnog alata niti za po-

vlačenje utikača iz utičnice. Kabel držite po-

dalje od vrućine, ulja, oštrih bridova ili

pokretnih dijelova uređaja. Oštećeni ili zapet-

ljani priključni kabeli povećavaju rizik od električ-

nog udara.

e Ako radite električnim alatom na otvorenom,

upotrebljavajte samo produžni kabel prikla-

dan za vanjski prostor. Primjena produžnog ka-

bela prikladnog za vanjski prostor smanjuje rizik

od električnog udara.

f Ako ne možete izbjeći rad električnim alatom

u vlažnoj okolini, upotrijebite zaštitnu nad-

strujnu sklopku. Primjena zaštitne nadstrujne

sklopke smanjuje rizik od električnog udara.

3 Sigurnost osoba

a Budite oprezni, pazite što radite i razumno po-

stupajte pri radu električnim alatom. Kada ste

umorni ili pod utjecajem droga, alkohola ili li-

jekova, nemojte upotrebljavati električni alat.

Trenutak nepažnje pri uporabi električnog alata

može uzrokovati ozbiljne ozljede.

b Nosite osobnu zaštitnu opremu te uvijek za-

štitne nao

čale. Nošenje osobne zaštitne opreme

kao što su maska za prašinu, protuklizne zaštitne

cipele, zaštitna kaciga ili zaštita sluha, ovisno o

vrsti i primjeni električnog alata, smanjuje rizik od

ozljeda.

c Izbjegavajte slučajno puštanje u pogon. Uvje-

rite se da je električni alat isključen prije nego

što ga priključite na napajanje strujom i/ili ba-

teriju te prije nego što ga uhvatite ili nosite.

Ako pri nošenju električnog alata držite prst na

sklopci ili uključen uređaj priključite na napajanje

strujom, može se dogoditi nesreća.

d Prije nego što uključite električni alat, ukloni-

te alat ili ključ za vijke. Alat ili ključ, koji se nalazi

u dijelu uređaja koji se vrti, može uzrokovati oz-

ljede.

e Izbjegavajte abnormalno držanje tijela. Pobri-

nite se za siguran stav i u svakom trenutku

održavajte ravnotežu. Tako možete bolje kon-

trolirati električni alat u neočekivanim situacija-

ma.

f Nosite prikladnu odjeću. Nemojte nositi širo-

ku odjeću niti nakit. Kosu, odjeću i rukavice

držite podalje od pokretnih dijelova. Pokretni

dijelovi mogu uhvatiti široku odjeću, rukavice, na-

kit ili dugu kosu.

g Ako se mogu montirati naprave za usisavanje

i skupljanje prašine, uvjerite se da su priklju-

čene te da se ispravno upotrebljavaju. Upora-

ba dijela za usisavanje prašine može smanjiti

ugrozu prašinom.

4 Uporaba električnog alata i rukovanje njime

a Nemojte preopterećivati uređaj. Za svoj rad

uvijek upotrebljavajte za to namijenjeni elek-

trični alat. Odgovarajuć

im alatom radite bolje i

sigurnije u navedenom području snage.

b Nemojte upotrebljavati električni alat s neis-

pravnom sklopkom. Električni alat, koji se više

ne može uključiti niti isključiti, opasan je i valja ga

popraviti.

c Utikač izvucite iz utičnice i/ili uklonite punjivu

bateriju prije nego što obavljate namještanja

na uređaju, mijenjate dijelove pribora ili odla-

žete uređaj. Ta mjera opreza sprečava slučajno

pokretanje električnog alata.

d Električni alat, kojim se ne koristite, čuvajte

izvan dohvata djece. Nemojte dopustiti da

uređajem rukuju osobe koje nisu upoznate s

njime ili nisu pročitale ove upute. Električni su

alati opasni ako ih rabe neiskusne osobe.

e Pažljivo njegujte električne alate. Provjerite

rade li pokretni dijelovi besprijekorno i da se

ne zaglavljuju, jesu li dijelovi slomljeni ili tako

oštećeni da je ugrožen rad električnog alata.

Prije uporabe uređaja, oštećene dijelove od-

nesite na popravak. Loše održavani električni

alati uzrok su mnogim nesrećama.

f Alate za rezanje održavajte oštrima i čistima.

Pomno njegovani alati za rezanje s oštrim reznim

bridovima manje se zaglavljuju i lakši su za vođe-

nje.

g Električni alat, pribor, alat itd. upotrebljavajte

u skladu s ovim uputama. Pritom u obzir uz-

mite radne uvjete i radnju koju morate obaviti.

Uporaba električnih alata za primjene drukčije od

predviđenih može uzrokovati opasne situacije.

5 Uporaba i njega kompleta baterija

a Komplet baterija punite samo s pomoću pu-

njača odobrenog od strane proizvođača. Pu-

njači koji nisu prikladni za odgovarajući komplet

baterija mogu uzrokovati požar.

232 Hrvatski

b Uređaj koristite samo s odgovarajućim kom-

pletom baterija. Korištenje drugog kompleta ba-

terija može uzrokovati ozljede ili požare.

c Komplet baterija koji ne upotrebljavate držite

podalje od metalnih predmeta kao što su

uredske spajalice, kovanice, ključevi, čavli,

vijci ili drugi manji metalni predmeti koji mogu

uzrokovati kratki spoj. Kratki spoj može uzroko-

vati požar ili eksploziju.

d Može doći i do istjecanja tekućine iz kompleta

baterija. Izbjegavajte kontakt. Ako dođete u

kontakt s tekućinom, temeljito je isperite vo-

dom. Ako tekućina dospije u Vaše oči, odmah

potražite liječničku pomoć. Tekućina baterije

može prouzročiti osip i opekline kože.

6 Servis

a Neka vaš električni alat popravlja samo kvali-

ficirano stručno osoblje i to samo s original-

nim rezervnim dijelovima. Tako ćete osigurati

očuvanje sigurnosti uređaja.

Dodatne opće sigurnosne upute

Napomena ● U nekim regijama propisi mogu

ograničiti uporabu ovoga uređaja. Konzultirajte se sa

svojim lokalnim državnim službama.

 OPASNOST ● Opasnost po život od posje-

kotina uslijed nekontroliranih kretanja uređaja. Dijelove

tijela držite dalje od pokretnih dijelova. ● Opasnost od

ozljede od bačenih ili padnih predmeta. Nikada ne kori-

stite uređaj ako se u radijusu od 15 m nalaze osobe, po-

sebice djeca ili životinje. ● Na uređaju ne smijete

poduzimati nikakve preinake.

몇 UPOZORENJE ● Djeca i osobe koji nisu

upoznati s ovim uputama ne smiju upravljati ovim ure-

đajem. Lokalne odredbe mogu ograničiti dob rukovate-

lja. ● Potreban vam je neometan pogled na područje

rada kako biste prepoznali moguće opasnosti. Upotre-

bljavajte uređaj samo pri dobrom osvjetljenju. ● Prije

rada provjerite da jedinica, sve kontrole, uključujući koč-

nicu lanca i sigurnosne uređaje, rade ispravno. Provje-

rite ima li labavih zatvarača, provjerite jesu li svi štitnici

i držači pravilno i čvrsto učvršćeni. Uređaj ne koristite

ako njegovo stanje nije besprijekorno.

● Uređaj nemoj-

te nikada koristiti ako sklopka za uključivanje/isključiva-

nje na ručki nije propisno uključena ili isključena.

● Zamijenite istrošene ili oštećene dijelove prije nego

što pokrenete uređaj. ● Rizik od povratnog udarca

zbog gubitka ravnoteže. Izbjegavajte nenormalno drža-

nje, pobrinite se za siguran stav i u svakom trenutku

održavajte ravnotežu.

● Odmah zaustavite uređaj i pro-

vjerite ima li oštećenja odn. utvrdite uzrok vibracije ako

je uređaj pao, dobio udarac ili ako neuobičajeno vibrira.

Prepustite popravak oštećenja ovlaštenom servisu ili

zamijenite uređaj.

몇

OPREZ ● Nosite potpunu zaštitu očiju i uha, ja-

ke i čvrste rukavice i zaštitu glave tijekom rada s uređa-

jem. Nosite masku za lice kada je posao prašnjav.

● Prilikom radova s uređajem nosite dugačke, teške

hlače, čvrstu obuću i dobro prianjajuće rukavice. Ne-

mojte raditi bosih nogu. Nemojte nositi nakit, sandale ili

kratke hlače.

● Postoji opasnost od ozljeda u slučajevi-

ma kada pokretni dijelovi uređaja zahvate široku odje-

ću, kosu ili nakit. Odjeću i nakit držite podalje od

pokretnih dijelova stroja. Svežite dugu kosu.

● Zaštita

sluha može smanjiti vašu sposobnost da čujete signale

upozorenja, stoga obratite pozornost na moguće opa-

snosti u blizini i u području rada. ● Upotrebljavajte sa-

mo pribor i rezervne dijelove koji su odobreni od

proizvođača. Originalan pribor i originalni zamjenski di-

jelovi jamče siguran i nesmetan rad uređaja.

Sigurnosne napomene za lančane pile

 Dok pila radi, sve dijelove tijela držite podalje od

nje. Prije pokretanje pile uvjerite se da lanac pile

ne dodiruje ništa. Trenutak nepažnje pri radu lan-

čanom pilom može uzrokovati zahvaćanje odjeće ili

dijelova tijela lancem pile.

 Lančanu pilu uvijek držite desnom rukom za

stražnju, a lijevom ruku za prednju ručku. Drža-

nje lančane pile u obrnutom radnom položaju pove-

ćava rizik od ozljeda i ne smije se prakticirati.

 Električni alat smijete držati samo za izolirane

površine ručki jer lanac pile može dodirnuti skri-

vene kabele. Lanci pile, koji dodiruju žicu pod napo-

nom, metalne dijelove električnog alata dovode pod

napon i mogu uzrokovati električni udar za rukova-

telja.

 Nosite zaštitne naočale i zaštitu sluha. Preporu-

čuje se ostala zaštitna oprema za glavu, šake,

noge i stopala. Odgovarajuća zaštitna odjeća sma-

njuje opasnost od ozljeda uslijed materijala koji leti

uokolo i slučajnog dodirivanja lanca pile.

 Lančanom pilom nemojte raditi na stablu. Pri ra-

du na stablu postoji opasnost od ozljeda.

 Uvijek pazite na stabilan stav i lančanu pilu upo-

trebljavajte samo ako stojite na čvrstoj, sigurnoj

i ravnoj podlozi. Skliska podloga ili nestabilne po-

vršine, kao što su ljestve, mogu uzrokovati gubitak

ravnoteže ili kontrole nad lančanom pilom.

 Pri rezanju napregnute grane uvijek imajte na

umu da se može naglo vratiti prema natrag. Kada

se oslobodi napregnutost u drvenim vlaknima, na-

pregnuta grana može udariti o rukovatelja i/ili se lan-

čana pila može oteti kontroli.

 Budite posebno oprezni pri rezanju šiblja i mla-

dih stabala. Tanak materijal može se uhvatiti u la-

nac pile te vas udariti ili izbaciti iz ravnoteže.

 Kada je lančana pila isključena, nosite je držeći

je za prednju ru

čku, tako da je lanac okrenut od

vašega tijela. Pri transportu ili čuvanju lančane

pile uvijek navucite sigurnosnu navlaku. Opre-

zno ophođenje lančanom pilom smanjuje vjerojat-

nost slučajnog dodira s lancem pile koji radi.

 Slijedite upute za podmazivanje, zatezanje lanca

i zamjenu pribora. Nepravilno zategnut ili podma-

zan lanac može puknuti ili povećati rizik od povrat-

nog udarca.

 Ručke održavajte suhima i čistima te čistima od

ulja i masti. Masne, zauljene ručke skliske su i

uzrokuju gubitak kontrole.

 Pilite samo drvo. Lančanu pilu nemojte upotre-

bljavati za radove za koje nije namijenjena. Pri-

mjer: lančanu pilu nemojte upotrebljavati za

piljenje plastike, ziđa ili građevinskog materijala

koji nije od drva. Uporaba lančane pile za nena-

mjenske radove može uzrokovati opasne situacije.

Uzroci i izbjegavanje povratnog udarca

Povratni udarac može nastupiti ako vrh vodilice dodirne

neki predmet ili ako se drvo savije, a lanac pile zaglavi

u rezu.

Dodirivanje s vrhom vodilice može u nekim slučajevima

uzrokovati neočekivanu reakciju ili reakciju usmjerenu

Hrvatski 233

prema natrag, kod koje vodilica udari prema gore i pre-

ma rukovatelju.

Ako se lanac pile zaglavi na gornjem bridu vodilice, vo-

dilica može brzo udariti prema rukovatelju.

Svaka od tih reakcija može uzrokovati gubitak kontrole

nad pilom i moguće teške ozljede. Nemojte se pouzdati

isključivo u sigurnosne naprave ugrađene u lančanu pi-

lu. Kao korisnik lančane pile morate poduzeti razne mje-

re kako biste mogli raditi bez nezgoda i ozljeda.

Povratni je udarac posljedica pogrešne ili neispravne

uporabe električnog alata. Može se spriječiti prikladnim

mjerama opreza kao što je opisano u nastavku:

 Pilu čvrsto držite objema rukama, pri čemu pa-

lac i prsti obuhvaćaju ručke lančane pile. Tijelo i

ruke postavite u položaj u kojem možete izdržati

sile povratnog udarca. Ako se poduzmu prikladne

mjere, rukovatelj može svladati sile povratnog udar-

ca. Nikada nemojte ispustiti lančanu pilu.

 Izbjegavajte nenormalan položaj tijela i nemojte

piliti iznad visine ramena. Tako se izbjegava slu-

čajno dodirivanje s vrhom vodilice i omogućuje bolja

kontrola lančane pile u neočekivanim situacijama.

 Uvijek upotrebljavajte rezervne vodilice i lance

pile koje je propisao proizvođač. Pogrešne rezer-

vne vodilice i lanci pile mogu uzrokovati pucanje lan-

ca i/ili povratni udarac.

 Pridržavajte se proizvođačevih uputa za oštre-

nje i održavanje lanca pile. Preniski ograničivači

dubine povećavaju sklonost povratnom udarcu.

Dodatne sigurnosne upute za motorne pile

Napomena ● Kärcher preporučuje piljenje kroš-

nja drveća na pile tijekom prve uporabe. ● Kad koristite

motornu pilu, držite pribor za prvu pomoć kod velikih ra-

na i sredstvo za poziv u pomoć. U blizini bi trebao biti

veći i opsežniji komplet prve pomoći.

몇 UPOZORENJE ● Prije upotrebe uređaja

osigurajte čvrsto postolje, čisto radno mjesto i isplaniraj-

te stazu za povlačenje ispred padajućih grana. ● Pazite

na dimnu maglu i piljevinu. Ako je potrebno, nosite ma-

sku ili aparat za disanje. ● Visokotlačnu ručnu prskalicu

uvijek čvrsto držite objema rukama. Držite ručke palcem

s jedne i prstima na drugoj strani. Zadnju ručicu držite

desnom rukom, a prednju lijevu.

● Opasnost od ozlje-

da. Ne vršite nikakve preinake na uređaju. Ne upotre-

bljavajte uređaj za pogon dodataka ili uređaja koje

proizvođač uređaja ne preporučuje.

● Prije uključivanja

uređaja, provjerite da lanac pile ne dodiruje nikakve

predmete. ● Teške ozljede ili smrt ako neskladni lanac

pile skoči s vodeće šine. Prije svake uporabe provjerite

napetost lanca. Duljina lanca ovisi o temperaturi.

● Obavezno osigurajte da su svi štitnici, ručke i zau-

stavni prekidači pravilno osigurani i da su u ispravnom

stanju. ● Teške ozljede uslijed nepravilnog rada:

 Morate biti budni u svakom trenutku i imati kontrolu

nad svojim radnim mjestom tijekom rada s motor-

nom pilom. Veličina radnog prostora ovisi o zadatku

koji treba obaviti i veličini stabla ili radnog komada.

Za sječenje stabla potrebno je veće radno mjesto od

z. B. rezanje po duljini.

 Nikad se s vašim tijelom nije podudarao s vodilicom

i lancem. Da biste smanjili rizik od udara lanca na

glavu ili tijelo tijekom zastoja.

 Nemojte ljuljati pilu, pustite lanac da radi, držite la-

nac oštrim i ne pokušavajte gurnuti lanac kroz rez.

 Nemojte vršiti pritisak na pilu na kraju reza. Budite

spremni osloboditi pilu kada je prošao kroz šumu.

 Ne zaustavljajte motornu pilu tijekom postupka pilje-

nja. Pustite pilu da radi dok ne završi rez.

● Upoznajte se s novom motornom pilom tako što ćete

napraviti jednostavne posjekotine od sigurno podrža-

nog drva. Ponovite ovo ako već dugo niste koristili mo-

tornu pilu.

● Ne vidite vinovu lozu i / ili grm s promjerom

manjim od 75 mm. ● Isključite motor, uklonite komplet

baterija i provjerite da su svi pokretni dijelovi u pot-

punosti zaustavljeni:

 Prije nego što čistite uređaj ili uklanjate blokadu.

 Ostavite uređaj bez nadzora.

 Prije montiranja ili uklanjanja dodataka.

 prije nego što pregledavate, čistite uređaj ili radite

na njemu.

몇

OPREZ ● Motorna pila je težak uređaj. Osobe

koje koriste motornu pilu trebaju biti u fizičkom stanju i

dobrog zdravlja. Trebali biste imati dobar vid, okretnost,

ravnotežu i ručne vještine. Ako ste u nedoumici, nemoj-

te koristiti motornu pilu. ● Tijekom rada s uređajem uvi-

jek nosite sigurnosnu kacigu s vizirima rešetke kako

biste smanjili rizik od ozljeda od udarca u lice i glavu.

Preostali rizici

몇 UPOZORENJE

● Čak i kada se uređaj koristi na prethodno opisan na-

čin uvijek postoje određeni preostali rizici. Prilikom

uporabe uređaja mogu nastati sljedeće opasnosti:

 vibracije mogu izazvati ozljede. Koristite odgovara-

jući alat za sve radove, koristite predviđene ručke i

ograničite vrijeme rada i izloženost.

 Buka može izazvati oštećenja sluha. Nosite zaštitu

za sluh i ograničite opterećenje.

 Rezne ozljede pri dodiru s izloženim zubima pile

lanca pile.

 Rezne ozljede uslijed nepredviđenih, naglih pokreta

ili povratnih udara vodilice.

 Rezne ozljede / rizik od ubrizgavanja dijelova koji le-

te daleko od lanca pile.

 Ozljede uzrokovane napucanim predmetima (drvna

strugotina, drobljenje).

 Udahnite prašinu i čestice.

 Dodir kože s mazivom / uljem.

Smanjenje rizika

몇 OPREZ

● Dulja uporaba uređaja može uzrokovati poremećaje

prokrvljenosti u šakama uslijed vibriranja. Ne može

se odrediti opće trajanje uporabe jer ono ovisi o više

čimbenika:

 Osobna sklonost lošoj prokrvljenosti (često hladni

prsti, utrnulost prstiju).

 Niska temperatura okoline. Nosite tople rukavice za

zaštitu šaka.

 Prokrvljenost spriječena čvrstim hvatom.

 Rad bez prekida štetniji je od rada prekinuta stanka-

ma.

U slučaju redovite, dugotrajne uporabe uređaja te

ako se opetovano javljaju simptomi kao što su primje-

rice utrnulost prstiju, hladni prsti, obratite se liječniku.

Namjenska uporaba

 OPASNOST

Nenamjenska uporaba

Opasnost po život od posjekotina

234 Hrvatski

Uređaj upotrebljavajte samo u skladu s njegovom na-

mjenom.

 Škare za živicu namijenjene su samo za osobnu

uporabu.

 Škare za živicu predviđene su za rad na otvorenom.

 Iz sigurnosnih razloga škare za živicu se uvijek se

moraju sigurno držati s obje ruke.

 Motorna pila razvijena je za piljenje grana, grana,

debla i greda. Duljina rezanja vodilice određuje naj-

veći mogući promjer piljene građe.

 Motorna pila može se koristiti samo za rezanje drva.

 Škare za živicu ne koristite u vlažnoj okolini ili tije-

kom kiše.

 Škare za živicu koristite samo u dobro osvijetljenoj

okolini.

 Iz sigurnosnih razloga zabranjene su preinake i iz-

mjene na uređaju koje proizvođač nije odobrio.

Zabranjen je svaki drugi oblik uporabe. Za opasnosti na-

stale nenamjenskom uporabom odgovara korisnik.

Zaštita okoliša

Ambalažni se materijali mogu reciklirati. Molimo

odložite ambalažu na ekološki prihvatljiv način.

Električni i elektronički uređaji sadrže vrijedne re-

ciklažne materijale, a često i sastavne dijelove

poput baterija, punjivih baterija ili ulja koji kod ne-

propisnog rukovanja ili nepravilnog odlaganja u

otpad mogu predstavljati potencijalnu opasnost za ljud-

sko zdravlje i okoliš. Međutim, ti su sastavni dijelovi po-

trebni za pravilan rad uređaja. Uređaji koji su označeni

ovim simbolom ne smiju se odlagati zajedno s kućnim

otpadom.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima pronađite na:

www.kaercher.com/REACH

Pribor i zamjenski dijelovi

Koristite samo originalan pribor i originalne zamjenske

dijelove jer oni jamče siguran i nesmetan rad uređaja.

Informacije o priboru i zamjenskim dijelovima pronađite

na www.kaercher.com.

Sadržaj isporuke

Sadržaj isporuke uređaja prikazan je na ambalaži. Kod

raspakiravanja provjerite je li sadržaj potpun. U slučaju

nedostatka pribora ili štete nastale prilikom transporta

obavijestite svog prodavača.

Sigurnosni uređaji

몇 OPREZ

Manjkavi ili izmijenjeni sigurnosni uređaji

Sigurnosni uređaji služe vašoj zaštiti.

Nikad ne mijenjajte sigurnosne uređaje i nemojte ih za-

obilaziti.

Lanac s malim rizikom povratnog udarca

Lanac s malim rizikom povratnog udarca smanjuje vje-

rojatnost povratnog udarca.

Zubi britve (zupčasti noževi) ispred svakog zuba pile

sprječavaju da se zubi pile previše duboko uđu u zonu

povratnog udarca, smanjujući na taj način količinu po-

vratnog udarca.

Kod zavoja lanca postoji rizik da će se ova sigurnosna

funkcija zaobići. Ako se performanse pile pogoršaju, la-

nac treba zamijeniti iz sigurnosnih razloga. Za rezervne

dijelove koristite samo kombinaciju vodilica i lanca koju

preporučuje proizvođač.

Vodeće crijevo

Za vodilice čiji vrhovi imaju mali polumjer, obično postoji

manji rizik od povratnog udarca.

Zato za zadatak koristite vodilicu s odgovarajućim lan-

cem, koja je dovoljno dugačka. Dulje vodilice povećava-

ju vjerojatnost gubitka kontrole tijekom piljenja.

Prije svake uporabe provjerite napetost lanca (vidi po-

glavlje Provjerite napetost lanca). Ako napetost lanca

nije pravilno postavljena, piljenje manjih grana (tanjih od

pune duljine vodeće šine) povećava rizik od pada lanca.

lanac ulov

Ako se lanac olabavi ili ošteti, hvatanje lanca sprječava

da se lanac baci u pravcu korisnika.

šiljcima branik

Integrirani stop kandža može se koristiti kao oslonac za

postizanje stabilnosti motorne pile za vrijeme rezanja.

Kod piljenja pritisnite uređaj prema naprijed sve dok igle

ne prodru preko ruba drva. Ako se stražnja ručica pomi-

če gore ili dolje u smjeru reza, smanjuje se fizičko na-

prezanje prilikom rada s motornom pilom.

kočnica lanca

Kočnice lanca koriste se u slučaju opasnosti da se lanac

brzo zaustavi.

Ako se kočnica lanca za zaštitu / poluga pritisne u smje-

ru vodeće šine, lanac se mora odmah zaustaviti.

Kočnica lanca ne može spriječiti povratni udar, ali sma-

njuje rizik od ozljeda ako vodeća šina pogodi korisnika

u slučaju povratnog udarca.

Ispravna funkcija kočnice lanca mora se provjeriti prije

svake uporabe uređaja (vidi poglavlje Provjera funkcije

kočnice).

Simboli na uređaju

Opći znak upozorenja

Prije puštanja u pogon pročitajte upute

rad i sve sigurnosne naputke.

Prilikom radova s uređajem nosite pri-

kladnu zaštitu za oči i sluh.

Tijekom rada s uređajem nosite protukli-

zne zaštitne cipele.

Prilikom rada s uređajem nosite protukli-

zne i otporne zaštitne rukavice.

Opasnost po život udarcem motornom

pilom. Nikada ne dodirujte predmete koje

ste pili vrhom vodilice.

Opasnost po život zbog nekontroliranog

pokreta motorne pile. Visokotlačnu ručnu

prskalicu uvijek čvrsto držite objema ru-

kama.

Hrvatski 235

Zaštitna odjeća

 OPASNOST

Opasnost po život od posjekotina. Pri radu s uređajem

nosite prikladnu zaštitnu odjeću. Pridržavajte se lokal-

nih propisa za sprječavanje nezgoda.

Zaštitna glave

Za vrijeme rada s uređajem nosite prikladnu sigurnosnu

kacigu koja je u skladu s EN 397 i ima CE.

Tijekom rada s uređajem nosite zaštitu sluha koja je u

skladu s EN 352-1 i ima CE.

Za zaštitu od letećih komadića nosite odgovarajuće za-

štitne naočale koje su u skladu s EN 166 ili su CE ozna-

čene. Ili nosite kacigu za vizir koji je u skladu s EN 1731

i ima CE.

U specijaliziranoj trgovini dostupne su zaštitne kacige s

integriranom zaštitom za sluh i vizirom.

Motorna pila jakna

Nosite jaknu motorne pile koja ispunjava EN 381-11 i

ima CE oznaku prilikom rada sa zaštitnikom gornjeg di-

jela tijela.

zaštitne rukavice

Tijekom rada s uređajem nosite prikladne zaštitne ruka-

vice s zaštitnom rezom koja su u skladu s EN 381-7 i

imaju CE.

zaštita za noge

Tijekom rada s uređajem nosite odgovarajuće štitnike

za noge sa sveobuhvatnom zaštitom koji su u skladu s

EN 381-5 i imaju CE oznaku.

Sigurnosna sklopka

Nosite sigurnosne cipele koje ne klize u skladu s EN

20345 i označene su slikom motorne pile za vrijeme ra-

da s uređajem. Ovo osigurava da sigurnosne cipele bu-

du u skladu s EN 381-3.

Ako motornu pilu koristite samo povremeno, tlo je u rav-

ni i malo je rizika da se spotakne ili zaglavi u grmlje, mo-

žete upotrijebiti zaštitne cipele sa čeličnim prednjim

kapicama i zaštitnim gamašama koje su u skladu s EN

381-9.

Opis uređaja

U ovim uputama za rad opisuje se maksimalna oprema.

Ovisno o modelu postoje razlike u sadržaju isporuke (vi-

di pakiranje).

Slika vidi stranice sa grafičkim prikazima

Slika A

1 lanac

2 Vodeće crijevo

3 šiljcima branik

4 Spremnik za ulje na poklopcu lanca

5 Ručna kočnica / kočnica lančanika

6 Ručka, stražnja

7 Sklopka uređaja

8 Tipka za deblokiranje sklopke uređaja

9 Tipka za deblokiranje kompleta baterija

10 Poklopac

11 Ručka, prednja

12 Prsten za podešavanje napetosti lanca

13 Napetost lanca mjenjača

14 lanac ulov

15 Natpisna pločica

16 ulje za lance

17 štitnik lanca

18 * Standardni punjač Battery Power 18V

19 *Punjač za brzo punjenje Battery Power 18V

* opcionalno

Komplet baterija

Uređaj može raditi s kompletom baterija 18 V Kärcher

Battery Power .

Montaža

Montirajte lanac i vodilicu

몇 OPREZ

Oštar lanac

Opasnost od posjekotina

Nosite zaštitne rukavice dok radite na lancu.

1. Otpustite zatezač lanca i uklonite poklopac.

Slika B

Opasnost po život zbog nekontroliranog

pokreta motorne pile Nikada ne držite

uređaj samo jednom rukom.

Ne izlažite uređaj kiši ili vlažnim uvjetima.

Zajamčena razina zvučnog tlaka nave-

dena na etiketi iznosi 101 dB.

Kočnica lanca se otpušta.

Otkrivena je kočnica lanca i lanac je blo-

kiran.

Okrećite za podešavanje napetosti lan-

ca:

= Zatezanje lanca

= Otpustite lanac

Smjer vožnje lanca (oznaka je ispod po-

klopca)

Zaključajte zatezač lanca

Otključajte zatezač lanca

236 Hrvatski

2. Stavite pokrov svitka na držač. Promatrajte smjer

vrtnje lanca.

Slika C

3. Postavite lanac oko zupčanika i umetnite vodilicu.

Slika D

4. Postavite poklopac i zategnite napinjač lanca.

Slika E

5. Namjestite duljinu niti (vidi poglavlje Podesite nape-

tost lanca).

6. Ugradite zaštitni lanac.

Slika F

Puštanje u pogon

Napunite spremnik ulja za lanac

1. Ako je potrebno, očistite područje oko otvora za pu-

njenje piljevine i prljavštine.

2. Skinite poklopac lančanog spremnika ulja.

Slika G

3. Polako ulijte ulje u lancu u spremnik.

Slika H

4. Ako je potrebno, Krpu apsorbirajte izliveno ulje u

lancu.

5. Spremnik sredstva za pranje zatvorite poklopcem.

Provjerite napetost lanca

몇 OPREZ

Oštar lanac

Opasnost od posjekotina

Nosite zaštitne rukavice dok radite na lancu.

1. Skinite štitnik lanca.

Slika I

2. Pažljivo povucite lanac.

Slika J

Udaljenost između vodeće šine i lanca mora biti 3-

4 biti mm.

3. Ako je potrebno, podesite napetost lanca (vidi po-

glavlje Podesite napetost lanca).

Montaža kompleta baterija

1. Gurajte komplet baterija u prihvatnik uređaja dok se

čujno ne uklopi.

Slika K

Rad

Osnovno rukovanje

1. Drvo i grane na takvim štetama. B ispitajte trulež.

Za oštećene ili trule grane potražite savjet profesio-

nalnog arborista.

2. Skinite štitnik lanca.

3. Škare za živicu držite s obje ruke.

Uključivanje uređaja

1. Povucite kočnicu lanca za zaštitu / polugu u smjeru

ručke.

Slika L

Kočnica lanca se otpušta.

2. Pritisnite tipku za deblokiranje sklopke uređaja.

Slika M

3. Pritisnite sklopku uređaja.

Uređaj se uključuje.

Prekid rada

1. Pustite sklopku uređaja.

Uređaj prestaje raditi.

2. Gurnite ručnu kočnicu za zaštitu / polugu lanca pre-

ma vodilici.

Slika N

Otkrivena je kočnica lanca i lanac je blokiran.

3. Izvadite komplet baterija iz uređaja (vidi poglavlje

Vađenje kompleta baterija).

Tehnike rada

Radni položaj

 OPASNOST

Nekontrolirani pokreti motorne pile

Opasnost po život od posjekotina

Prije rezanja isplanirajte rez i prepoznajte opasnosti.

Uvijek čvrsto držite motornu pilu s obje ruke.

 Nemojte usmjeravati motornu pilu u osi tijela.

Slika O

 Škare za živicu podižite bočno uz tijelo, tako da ni-

kakvi dijelovi tijela ne strše u područje kretanja no-

ža.

 Držite što je više moguće udaljenosti od piljenog

materijala.

 Nikada ne radite na ljestvama i ne stojite na drvetu.

 Nikada ne radite na nestabilnim mjestima.

Povuci / povuci

 OPASNOST

Nekontrolirani pokreti motorne pile

Opasnost po život od posjekotina

Prije rezanja isplanirajte rez i prepoznajte opasnosti.

Uvijek čvrsto držite motornu pilu s obje ruke.

Pri povlačenju / povlačenju, to je učinak koji se u princi-

pu događa u suprotnom smjeru od smjera kretanja lan-

ca na piljenom materijalu.

Slika P

1 obuhvatiti

2 žacnuti

Kada piljete s donje strane vodeće šine - prisutan rez -

pile lanac zaglavi ili pogodi čvrst predmet u drvu, motor-

na pila se može snažno povući prema materijalu za pi-

ljenje.

 Da biste izbjegli uvlačenje, uvijek namjestite kandžu

čvrsto na mjestu.

Kada piljete vrhom vodilice - unatrag - ako se lanac za-

glavi ili udari u čvrsti predmet u drvu, motorna pila se

može gurnuti natrag prema korisniku.

 Da biste izbjegli povratni udar:

 Ne pridajte vrh vodilice.

 Ne okrećite vodilicu prosječno.

povratak

 OPASNOST

Nekontrolirani pokreti motorne pile

Opasnost po život od posjekotina

Prije rezanja isplanirajte rez i prepoznajte opasnosti.

Uvijek čvrsto držite motornu pilu s obje ruke.

Tijekom zaustavljanja vožnje motorna pila iznenada i

nekontrolirano baca u pravcu korisnika.

Zaustava se događa kada z. B. lanac pile u gornjem di-

jelu Sägeschienenspitze nenamjerno naiđe na prepreku

ili je zarobljen.

Slika Q

 Uvijek držite motornu pilu tako da se mogu oduprijeti

povratnim silama. Ne puštajte motornu pilu.

 Pri piljenju nemojte se previše naginjati prema na-

prijed.

 Ne držite motornu pilu iznad razine ramena.

 Uvijek pričekajte dok lanac ne postigne punu brzinu

i ugledate ga s punim gasom.

Hrvatski 237

 Ne vidjeti s vrhom pile.

 Vodilicu samo utaknite u rezni dio s izuzetnom pa-

žnjom.

 Obratite pažnju na položaj prtljažnika i na sile koje

mogu zatvoriti kerf i zabiti lanac.

 Nikad nije otpustila nekoliko grana u isto vrijeme pri-

likom ispuštanja.

 Radite samo s oštrim i pravilno napetim lancem.

 Koristite lanac niskog rizika i vodilicu s malom gla-

vom šine.

Planirajte smjer pada i put povratka

 OPASNOST

Pad stabla

Opasnost po život

Radove sječe stabala smiju obavljati samo obučene

osobe.

Pri planiranju smjera pada imajte na umu sljedeće:

 Udaljenost do sljedeće radne stanice mora biti naj-

manje 2,5 duljine stabala.

 Ne izvodite sječu pod jakim vjetrom.

Stablo može pasti neprovjereno.

 Odredite smjer pada na temelju rasta stabala, tere-

na (nagiba) i vremenskih uvjeta.

 Uvijek ispustite stablo u procjepu rasta, nikako na

druga stabla.

Za svakog zaposlenika mora se planirati put povlače-

nja. Primjenjuje se sljedeće:

 Stavite povratni put dijagonalno oko 45 ° nasuprot

smjeru pada.

Slika R

 Oslobodite se povlačenja od prepreka.

 Na povratni put ne stavljajte nikakve alate i opremu.

 Kad radite na strmoj padini, planirajte stazu za po-

vlačenje paralelno s padinom.

 Pri korištenju povratnog puta pazite na padajuće

grane i promatrajte prostor krune.

Pripremite radnu površinu na prtljažniku

1. Radno područje očistite na deblu od uznemirujućih

grana, grmlja i prepreka.

Osigurano je sigurno postolje.

2. Temeljito očistite korijen, npr. Sjekirom.

Pijesak, kamenje i druge strane stvari čine lanac do-

sadan.

3. Uklonite velike korijene.

a Izrežite korijenje okomito.

Slika S

b Izrežite korijenski kanal vodoravno.

c Uklonite labavi korijenski komad iz radnog pod-

ručja.

Postavite dotraženi dio

 OPASNOST

Pad stabla

Opasnost po život

Radove sječe stabala smiju obavljati samo obučene

osobe.

1. Pazite da nitko ne bude ugrožen padom stabla. Po-

zivi se mogu zanemariti kada se oglasi buka motora.

Na području sječe mogu biti samo osobe koje su za-

uzete od sječe.

2. Pod pravim kutom postavite zarez koji pada u smje-

ru pada.

a Što je bliže tlu, napravite vodoravni rez (jedini

rez) na oko 1/3 promjera debla.

Slika T

b Napravite kosi rez (krovni rez) pod kutom od pri-

bližno 45-60 °.

3. Postavite dotraženi dio.

a Izrezani rez napravite paralelno s rezom potplata

i najmanje 50 mm više.

b Urušeni rez napravite samo toliko daleko da osta-

ne prekidačka traka širine najmanje 50 mm.

Lom za probijanje sprječava da se stablo uvije i

padne u pogrešnom smjeru.

Kako se linija pada spustila do linije prijeloma,

stablo bi trebalo početi padati.

4. Ako postoji opasnost da stablo neće pasti u želje-

nom smjeru ili se pomakne natrag i zakačite lanac

pile, zaustavite rez. Upotrijebite klinove za produže-

nje posjekotine i spuštanje stabla u željenom smje-

ru.

5. Ako stablo počne padati, izvucite motornu pilu iz po-

sjekotine.

6. Isključite uređaj.

7. Odredite kočnicu lanca.

8. Spustite motornu pilu.

9. Slijedite planirani put povlačenja.

Pilite samo drvo.

 OPASNOST

Nekontrolirani pokreti motorne pile i piljenog mate-

rijala

Za život opasne posjekotine, ozljede uzrokovane pile-

nim materijalom

Prije rezanja isplanirajte rez i prepoznajte opasnosti.

Uvijek čvrsto držite motornu pilu s obje ruke

Rastegnuto drvo nastaje kada se deblo, grana, ukorije-

njeni panj ili mladica drugog drveta povuku pod napeto-

šću.

1. Pazite na napeto drvo jer postoji opasnost da se vra-

ti u prvobitni položaj.

Slika U

2. Pažljivo je vidio napeto napeto drvo sa tlačne strane

(vidi također poglavlje Izrežite na duljinu pod nape-

tošću).

Slika V

Entasten

 OPASNOST

povratak

Životni rezovi

Pri otključavanju pazite da vodilica / lanac nije zakačen.

몇 UPOZORENJE

Promjena distribucije težine prilikom otpuštanja

Opasnost od ozljede zbog nekontroliranog kretanja prt-

ljažnika

Odaberite radno područje tako da ne postoji opasnost.

 Naprezanje u smjeru rasta.

Slika W

 Odozgo, odozdo.

 Ostavite veće grane ispod kao potpornje da drvo

ostane iznad zemlje.

 Podržajte motornu pilu što je više moguće.

 Ne opterećujte prtljažnik.

 Ne vidi se vrhom šine.

 Obratite pažnju na grane koje su pod napetošću.

Izrežite grane koje su pod napetošću odozdo prema

gore.

 Nikad nisam vidio nekoliko grana odjednom.

 Redovito očistite radno područje od odsječenih gra-

na.

238 Hrvatski

Izrežite deblo po dužini

 OPASNOST

Nekontrolirani pokreti motorne pile

Opasnost po život od posjekotina

Prije rezanja isplanirajte rez i prepoznajte opasnosti.

Uvijek čvrsto držite motornu pilu s obje ruke.

PAŽNJA

Oštećenja na lancu zbog dodira s tlom

Pazite da lanac ne dodiruje zemlju.

1. Pričvrstite motornu pilu na graničnik kandži.

2. Ravnomjerno viđen kroz prtljažnik.

Izrežite na duljinu pod napetošću

 OPASNOST

Nekontrolirano kretanje motorne pile

Životni rezovi

Kod rezanja živih trupaca, pripazite da slijedite redosli-

jed istovara na tlačnoj strani i odvajanje reza na zate-

znoj strani.

 Prtljažnik je podržan na dvije strane:

a Za reljefni rez s tlačne strane, vidi se otprilike 1/3

promjera debla odozgo.

Slika X

b Stavite rez na dnu napetosti s dna.

 Pleme je podržano na 1 strani:

a Za reljefni rez s tlačne strane, otisnut je u oko 1/

3 promjera debla odozdo.

Slika Y

b Stavite rez na gornju stranu napetosti.

Vađenje kompleta baterija

Napomena

U slučaju duljih prekida rada izvadite komplet baterija iz

uređaja i osigurajte ga protiv neovlaštenog korištenja.

1. Povucite tipku za deblokiranje kompleta baterija u

smjeru istoga.

Slika Z

2. Za deblokiranje kompleta baterija pritisnite tipku za

deblokiranje kompleta baterija.

3. Izvadite komplet baterija iz uređaja.

Završetak rada

1. Izvadite komplet baterija iz uređaja (vidi poglavlje

Vađenje kompleta baterija).

2. Čišćenje uređaja (vidi poglavlje Čišćenje uređaja).

Transport

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja

Pri transportu uzmite u obzir težinu uređaja.

몇 OPREZ

Nekontrolirano pokretanje

Opasnost od posjekotina

Prije transporta izvadite bateriju iz uređaja.

Transportirajte škare za žicu samo s postavljenom zašti-

tom noža.

1. Izvadite komplet baterija (vidi poglavlje Vađenje

kompleta baterija).

2. Gurnite ručnu kočnicu za zaštitu / polugu lanca pre-

ma vodilici.

Slika N

Otkrivena je kočnica lanca.

3. Ugradite zaštitni lanac.

Slika F

4. Uređaj nosite samo natrag na ručici i s vodilicom.

5. Kod duljih udaljenosti puta, postavite zaštitu noža.

a Skinite poklopac spremnika za ulje u lancu.

Slika G

b U odgovarajuću posudu stavite ulje za podmazi-

vanje lanca.

c Zategnite poklopac spremnika ulja za lanac.

6. Pri transportu u vozilima uređaj osigurajte od kliza-

nja i prevrtanja.

Skladištenje

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja

Pri skladištenju uzmite u obzir težinu uređaja.

몇 OPREZ

Nekontrolirano pokretanje

Opasnost od posjekotina

Prije transporta izvadite bateriju iz uređaja.

Skladištite škare za žicu samo s postavljenom zaštitom

noža.

1. Izvadite komplet baterija (vidi poglavlje Vađenje

kompleta baterija).

2. Gurnite ručnu kočnicu za zaštitu / polugu lanca pre-

ma vodilici.

Slika N

Otkrivena je kočnica lanca.

3. Ugradite zaštitni lanac.

Slika F

4. Ispraznite spremnik ulja za lanac.

a Skinite poklopac spremnika za ulje u lancu.

Slika G

b U odgovarajuću posudu stavite ulje za podmazi-

vanje lanca.

c Zategnite poklopac spremnika ulja za lanac.

5. Ako se čuva više od jednog mjeseca, podmažite la-

nac kako biste spriječili hrđu.

6. Uređaj čuvajte na suhom i dobro prozračenom mje-

stu. Držite ga podalje od tvari kao što su kemikalije

za vrt i soli za odleđivanje. Uređaj nemojte skladištiti

na otvorenom.

Njega i održavanje

몇 OPREZ

Nekontrolirano pokretanje

Opasnost od posjekotina

Prije svakog rada s uređajem izvadite bateriju iz uređa-

ja.

몇 OPREZ

Oštar lanac

Opasnost od posjekotina

Nosite zaštitne rukavice dok radite na lancu.

Čišćenje uređaja

1. Montirajte komplet baterija (vidi poglavlje Vađenje

kompleta baterija).

2. Očistite lanac od nečistoća i prljavštine četkom.

Slika AA

3. Očistite kućište i ručke mekom i suhom krpom.

4. Provjerite rad kočnica lanca nakon svakog čišćenja

(vidi poglavlje Provjera funkcije kočnice).

Hrvatski 239

Intervali održavanja

Prije svake upotrebe

Prije svakog puštanja u pogon potrebno je provesti slje-

deće aktivnosti:

 Provjerite razinu ulja u lancu, po potrebi dolijte ulje u

lancu (vidi poglavlje Napunite spremnik ulja za la-

nac).

 Provjerite napetost lanca (vidi poglavlje Provjerite

napetost lanca).

 Provjerite postoji li dovoljno oštrina lanca, po potrebi

zamijenite lanac (vidi poglavlje Zamijenite lanac i

vodilicu).

 Provjerite je li uređaj oštećen.

 Provjerite nepropusnost svih vijaka, matica i vijaka.

 Provjerite broj okretaja motora (vidi poglavlje Pro-

vjera funkcije kočnice).

Svakih 5 sati rada

 Svakih 5 radnih sati provjeravajte funkciju kočnice

lanca (vidi poglavlje Provjera funkcije kočnice).

Radovi održavanja

Provjera funkcije kočnice

1. Uključite uređaj.

2. Dok se uređaj pokreće, okrenite ruku na prednjoj ru-

čici tako da se kočnica lanca za zaštitu / poluga gur-

ne prema stražnjoj ruci gurnute prema vodećoj šini.

Otkrivena je kočnica lanca.

Lanac se mora zaustaviti.

3. Povucite kočnicu lanca za zaštitu / polugu u smjeru

ručke.

Lanac se mora otpustiti.

Podesite napetost lanca

1. Izvadite komplet baterija (vidi poglavlje Vađenje

kompleta baterija).

2. Otpustite zatezač lanca.

Slika AB

3. Podesite napetost lanca s prstenom.

Slika AC

4. Provjerite napetost lanca.

Slika J

Udaljenost između vodeće šine i lanca mora biti 3-

4 biti mm.

5. Zategnite zatezač lanca.

Zamijenite lanac i vodilicu

몇 OPREZ

Oštar lanac

Opasnost od posjekotina

Nosite zaštitne rukavice dok radite na lancu.

1. Izvadite komplet baterija (vidi poglavlje Vađenje

kompleta baterija).

2. Otpustite zatezač lanca i uklonite poklopac.

Slika AD

3. Skinite vodilicu s natezačem lanca.

Slika AE

4. Za zamjenu vodeće šine uklonite zatezač lanca.

Slika AF

5. Odložite stari lanac i, ako je potrebno, vodilicu pra-

vilno.

6. Ako je potrebno, Ugradite uređaj za zatezanje lanca

na novu vodilicu.

Slika AG

7. Stavite novi lanac na vodilicu. Promatrajte smjer vrt-

nje lanca.

Slika C

8. Postavite lanac oko zupčanika i umetnite vodilicu.

Slika D

9. Postavite poklopac i zategnite napinjač lanca.

Slika E

10. Namjestite duljinu niti (vidi poglavlje Podesite nape-

tost lanca).

Pomoć u slučaju smetnji

Smetnje često imaju jednostavne uzroke koje možete

sami ukloniti uz pomoć pregleda u nastavku. Ako niste

sigurni ili ako smetnje nisu ovdje navedene, obratite se

ovlaštenoj servisnoj službi.

Sa starenjem se kapacitet kompleta baterija i pri do-

brom održavanju smanjuje, tako da se ni u potpuno na-

punjenom stanju više ne postiže puno vrijeme rada. To

se ne smatra nedostatkom.

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje je izdala

nadležna organizacija za distribuciju. Moguće kvarove

na Vašem uređaju popravljamo besplatno unutar jam-

stvenog roka ako je uzrok materijalna pogreška ili po-

greška u proizvodnji. U slučaju koji podliježe jamstvu

obratite se s potvrdom o plaćanju Vašem prodavaču ili

sljedećoj ovlaštenoj lokaciji servisne službe.

(vidi adresu na poleđini)

Tehnički podaci

Greška Uzrok Rješenje

Uređaj ne radi Komplet baterija je prazan.  Napunite komplet baterija.

Komplet baterija je neispravan.  Zamijenite komplet baterija.

Komplet baterija nije ispravno umetnut.  Gurnite komplet baterija u prihvatnik ure-

đaja dok se ne uglavi.

Uređaj se zaustavlja tije-

kom rada

Baterija je pregrijana  Prekinite rad i pričekajte da temperatura

baterije ponovno dođe u normalno područ-

je.

Motor je pregrijan  Prekinite rad i ostavite motor da se ohladi.

CNS 18-

Podaci o snazi uređaja

Radni napon V 18

Brzina u praznom hodu lanca m/s 10

Spremnik nafte u lancu zapremin-

skog lanca

ml 200

240 Srpski

Pridržano pravo na tehničke izmjene.

Vrijednost vibracije

몇 UPOZORENJE

Navedena vrijednost vibracije izmjerena je standardnim

ispitivanjem i smije se koristiti za usporedbu uređaja.

Navedena vrijednost vibracije smije se koristiti za pret-

hodnu procjenu opterećenja.

Ovisno o načinu na koji se koristi uređaj, emisija vibra-

cija tijekom trenutnog korištenja uređaja može odstupati

od navedenih ukupnih vrijednosti.

Uređaji s vrijednošću vibracije ruka-šaka >

2,5 m/s² (vidi poglavlje Tehnički podaci u

uputama za rad)

몇 OPREZ ● Višesatno neprekidno korištenje ure-

đaja može uzrokovati osjećaj obamrlosti. ● Nosite tople

rukavice za zaštitu šaka. ● Redovito radite stanke u ra-

du.

EU izjava o sukladnosti

Ovime izjavljujemo da je dolje označeni stroj na temelju

svoje koncepcije i konstrukcije kao i izvedbe koju mi

stavljamo u promet sukladan odgovarajućim temeljnim

sigurnosnim i zdravstvenim zahtjevima EU direktiva. U

slučaju izmjene stroja koja nije dogovorena s nama ova

izjava gubi svoju valjanost.

Proizvod: Bežični motornom pilom

Tip: 1.444-00x.x

Relevantne EU direktive

2014/30/EU

2006/42/EZ (+2009/127/EZ)

2011/65/EU

2000/14/EZ (+2005/88/EZ)

Primijenjene usklađene norme

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Primijenjeni postupak procjene sukladnosti

2000/14/EZ i izmijenjena direktivom 2005/88/EZ:

Prilog V.

Razina zvučne snage dB(A)

Izmjereno:98,9

Zajamčeno:101

Naručeno tijelo, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D - 90431 Nürnberg, Njemačka

obavila je ispitivanje tipa ES, broj certifikata: BM

50452503 0001

Dolje potpisani djeluju u ime i po opunomoćenju uprave.

Opunomoćenik za dokumentaciju: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Njemačka)

Tel.: +49 7195 14-0

Telefaks: +49 7195 14-2212

Winnenden, 1. 9. 2018.

Sadržaj

Opšte napomene

Pre prve upotrebe uređaja, pročitajte ove

sigurnosne napomene, ovo originalno uputstvo

za rad, sigurnosne napomene koje su priložene

uz akumulatorsko pakovanje i priloženo

originalno uputstvo za rad akumulatorskog pakovanja/

punjača. Postupajte u skladu sa tim. Sačuvajte knjižice

za buduću upotrebu ili naredne vlasnike.

Pored napomena u uputstvu za rad, moraju da se uvaže

i opšti sigurnosni propisi i propisi zakonodavca o

sprečavanju nesreća.

Vrijednosti utvrđene prema EN 60745-1, EN 60745-

2-13

Razina zvučnog tlaka L

dB(A) 87,9

Nesigurnost K

dB(A) 3,0

Razina zvučne snage L

dB(A) 98,9

Nesigurnost K

dB(A) 1,4

Vrijednost vibracije šaka ruka

prednje ručke

m/s

3,5

Vrijednost vibracije šaka ruka stra-

žnje ručke

m/s

5,2

Nesigurnost K m/s

1,5

Dimenzije i težine

Duljina x širina x visina mm 735 x

230 x

247

Duljina vodilice mm 300

Duljina reza mm 250

lanac parcele in (mm) 0,375

(9,525)

Težina (bez kompleta baterija) kg 3,2

CNS 18-

Opšte napomene................................................. 240

Sigurnosne napomene........................................ 241

Namenska upotreba............................................ 244

Zaštita životne sredine ........................................ 244

Pribor i rezervni delovi......................................... 244

Obim isporuke ..................................................... 244

Sigurnosni uređaji ............................................... 244

Simboli na uređaju .............................................. 245

Zaštitna odeća..................................................... 245

Opis uređaja........................................................ 246

Montaža .............................................................. 246

Puštanje u pogon ................................................ 246

Rad...................................................................... 246

Transport............................................................. 249

Skladištenje......................................................... 249

Nega i održavanje ............................................... 249

Pomoć u slučaju smetnje .................................... 250

Garancija............................................................. 250

Tehnički podaci.................................................... 250

Vrednost vibracija................................................ 251

EU izjava o usklađenosti ..................................... 251

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Srpski 241

Sigurnosne napomene

Pri radu sa lančanim testerama preti veliki rizik od

povreda, obzirom da se radi pri velikim brzinama

lanca i sa veoma oštrim zubima testere. Obavezno

obratite pažnju na bezbednosne mere i pravila

ponašanja pri radu sa lančanim testerama.

Osim navedenih sigurnosnih napomena, moraju da se

uvaže i specifični nacionalni sigurnosni propisi i propisi

o obukama (npr. oni koji su zahtevani od strane

državnih ustanova, profesionalnih udruženja ili fondova

za socijalnu zaštitu). Putem lokalnih odredbi, upotreba

lančanih testera može da bude vremenski ograničena

(doba dana ili godišnje doba). Obratite pažnju na

lokalne propise.

Stepeni opasnosti

 OPASNOST

● Napomena o neposrednoj opasnosti koja preti i koja

može dovesti do teških telesnih povreda ili smrti.

몇 UPOZORENJE

● Napomena o mogućoj opasnoj situaciji, koja može

dovesti do teških telesnih povreda ili smrti.

몇 OPREZ

● Napomena o mogućoj opasnoj situaciji, koja može

dovesti do lakih telesnih povreda.

PAŽNJA

● Napomena o mogućoj opasnoj situaciji, koja može

dovesti do materijalnih oštećenja.

Opšte sigurnosne napomene za električne

alate

몇 UPOZORENJE

● Pročitajte sve sigurnosne napomene i uputstva.

Propusti u pogledu poštovanja sigurnosnih

napomena i uputstava mogu da prouzrokuju

električni udar i/ili teške povrede. Sačuvajte sve

sigurnosne napomene i uputstva radi buduće

upotrebe.

Pojam „Električni alat“, koji se pominje u sigurnosnim

napomenama odnosi se na električne alate sa mrežnim

pogonom (sa mrežnim kablom) i na električne alate sa

baterijskim pogonom (bez mrežnog kabla).

1 Bezbednost na radnom mestu

a Radno područje održavajte dobro osvetljeno i

u čisto.. Neuredna ili neosvetljena radna

područja mogu dovesti do nezgoda.

b Nemojte raditi sa električnim alatima u

okruženju gde postoji opasnost od

eksplozije, u kojem se nalaze zapaljive

tečnosti, gasovi ili prašina. Električni alati

mogu da varniče, što može dovesti do zapaljenja

prašine ili isparenja.

c Tokom korišćenja električnog alata decu i

druge osobe treba da budu na bezbednoj

udaljenosti. Ukoliko vam nešto skrene pažnju

tokom rada, možete izgubiti kontrolu nad

uređajem.

2 Električna bezbednost

a Priključni utikač električnog alata mora da

odgovara utičnici. Utikač ne sme da se menja

na bilo koji način. Nemojte koristiti

adapterske utikače zajedno sa električnim

alatima sa zaštitnim uzemljenjem.

Neizmenjeni utikači i odgovarajuće uti

čnice

smanjuju rizik od električnog udara.

b Izbegavajte telesni kontakt sa uzemljenim

površinama kao što su cevi, grejna tela,

šporeti i frižideri. Ako je vaše telo uzemljeno,

preti povećan rizik od električnog udara.

c Zaštitite električne alate od kiše ili vlage.

Prodiranje vode u električni alat povećava rizik od

električnog udara.

d Nemojte koristiti kabl za pogrešne namene, za

nošenje ili vešanje električnog alata ili za

izvlačenje utikača iz utičnice. Držite kabl dalje

od toplote, ulja, oštrih ivica ili delova uređaja

u pokretu. Oštećeni ili savijeni priključni kablovi

povećavaju rizik od električnog udara.

e Ako sa električnim alatom radite na

otvorenom, koristite isključivo produžni kabl

koji je pogodan i za otvoreni prostor.

Korišćenje produžnog kabla koji je pogodan i za

otvoreni prostor smanjuje rizik od električnog

udara.

f Ukoliko je upotreba električnog alata u

vlažnom okruženju neizbežna, onda koristite

automatsku zaštitnu sklopku. Upotreba

automatske zaštitne sklopke smanjuje rizik od

električnog udara.

3 Bezbednost ljudi

a Budite pažljivi, vodite računa o onome što

radite i pristupajte razumno radu sa

električnim alatom. Nemojte koristiti

električni alat ako ste pospani ili se nalazite

pod dejstvom narkotika, alkohola ili lekova.

Jedan trenutak nepažnje pri upotrebi električnog

alata može da dovede do ozbiljnih povreda.

b Uvek nosite ličnu zaštitnu opremu i zaštitne

naočare. Nošenje lične zaštitne opreme, kao što

su maska za prašinu, sigurnosne cipele otporne

na klizanje, zaštitni šlem ili zaštita sluha, u

zavisnosti od vrste i primene električnog alata,

smanjuje rizik od povreda.

c Izbegavajte nenamerno puštanje u pogon.

Uverite se da je električni alat isključen pre

nego šta ga priključite na napajanje strujom i/

ili bateriju, preuzmete ili nosite. Ako prilikom

nošenja električnog alata držite prst na prekidaču

ili ako uključeni uređaj priključite na napajanje

strujom, to može da dovede do nesreća.

d Uklonite alat za podešavanje ili odvijače pre

uključivanja električnog alata. Alat ili ključ koji

se nalazi u rotirajućem delu uređaja može dovesti

do povreda.

e Izbegavajte neuobičajeni položaj tela.

Obezbedite siguran oslonac i u svakom

trenutku održavajte ravnotežu. Na taj način

električni alat možete bolje kontrolisati u

neočekivanim situacijama.

f Nosite odgovarajuću odeću. Nemojte nositi

široku odeću ili nakit. Kosa, odeća i rukavice

treba da budu što dalje od delova u pokretu.

Delovi u pokretu mogu da zahvate opuštenu

odeću, rukavice, nakit ili dugačku kosu.

g Ako postoji mogućnost montaže uređaja za

usisavanje i hvatanje prašine, obezbedite da

ti uređaji budu priključeni i da se pravilno

upotrebljavaju. Upotreba dela za usisavanje

prašine može smanjiti opasnosti od prašine.

4 Upotreba električnog alata

242 Srpski

a Nemojte preopterećivati uređaj. Koristite

električni alat koji je predviđen za vaš rad. Uz

odgovarajući električni alat ćete bolje i

bezbednije raditi u zadatom području rada.

b Nemojte koristiti električni alat čiji je prekidač

neispravan. Električni alat koji se više ne može

uključiti ili isključiti je opasan i mora se popraviti.

c Pre podešavanja, zamene delova pribora ili

odlaganja uređaja, izvucite utikač iz utičnice i/

ili uklonite bateriju. Ova mera predostrožnosti

sprečava nenamerno pokretanje električnog

alata.

d Nekorišćene električne alate čuvati van

domašaja dece. Osobe koje nisu upoznate sa

uređajem, odnosno koja nisu pročitale ova

uputstva, ne smeju da koriste uređaj.

Električni alati su opasni ako ih koriste neiskusna

lica.

e Električne alate negujte sa pažnjom. Uverite

se da pokretni delovi besprekorno

funkcionišu i da nisu su zaglavljeni, kao i da

delovi nisu polomljeni ili oštećeni tako da

utiču na funkcionisanje električnog alata.

Oštećene delove dostavite na popravku pre

upotrebe uređaja. Uzrok velikog broja nesreća

leži u lošem održavanju električ

nih alata.

f Alati za sečenje treba da budu oštri i čisti.

Pažljivo negovani alati za sečenje sa oštrim

ivicama za sečenje se manje zaglavljuju i mogu

lakše da se vode.

g Koristite električni alat, pribor, alate itd. u

skladu sa ovim uputstvima. Pri tom, obratite

pažnju na uslove rada i zadatke koji treba da

se izvrše. Upotreba električnih alata u druge

namene od onih koje su predviđene može

dovesti do opasnih situacija.

5 Upotreba i nega akumulatorskog pakovanja

a Akumulatorsko pakovanje punite samo

punjačima koje je odobrio proizvođač.

Punjači, koji nisu adekvatni za odgovarajuće

akumulatorsko pakovanje, mogu da dovedu do

požara.

b Uređaj koristite samo sa odgovarajućim

akumulatorskim pakovanjem. Primena nekog

drugog akumulatorskog pakovanja može dovesti

do povreda i požara.

c Kada nije u upotrebi, akumulatorsko

pakovanje držite na udaljenosti od metalnih

predmeta kao što su kancelarijske spajalice,

novčići, ključevi, ekseri, vijci i drugi sitni

metalni predmeti, koji mogu da dovedu do

kratkog spoja. Kratak spoj može da dovede do

požara ili eksplozije.

d Pod određenim okolnostima, iz

akumulatorskog pakovanja može da izlazi

tečnost. Izbegavajte kontakt sa njom. Ako

dođete u kontakt sa tečnošću, isperite se sam

mnogo vode. Ako vam tečnost dospe u oči,

odmah se obratite lekaru. Baterijska tečnost

može da dovede do osipa i opekotina na koži.

6 Servis

a Vaš električni alat sme da popravlja samo

kvalifikovano stručno osoblje i to isključivo

sa originalnim rezervnim delovima. Na taj

način se obezbeđuje očuvanje pouzdanosti

uređaja.

Dodatne opšte sigurnosne napomene

Napomena ● U nekim regionima upotreba ovog

uređaja može biti ograničena. Posavetujte se sa

lokalnim institucijama.

 OPASNOST ● Opasnost od posekotina kao

posledica nekontrolisanih pokreta uređaja. Držite

delove tela dalje od delova uređaja koji su u pokretu.

● Opasnost od povreda usled razletanja ili padanja

predmeta. Nikada nemojte koristiti uređaj ako su u

krugu od 15 m nalaze lica, a posebno deca ili životinje.

● Ne sme da vršite nikakve izmene na uređaju.

몇 UPOZORENJE ● Deca i osobe koje nisu

upoznate sa ovim uputstvom ne smeju da koriste ovaj

uređaj. Lokalne odredbe mogu da ograniče uzrast

korisnika.

● Potreban vam je nezaklonjen pogled na

radno područje da biste uočili moguće opasnosti

Koristite uređaj samo pri dovoljnom osvetljenju. ● Pre

korišćenja proverite da li svi upravljački elementi,

uključujući kočnicu lanca i sigurnosni uređaji pravilno

funkcionišu. Proverite da li ima olabavljenih zatvarača,

uverite se da su svi zaštitni uređaji i rukohvati pravilno i

bezbedno pričvršćeni. Nemojte da koristite uređaj

ukoliko nije u besprekornom stanju. ● Nikada nemojte

koristiti uređaj, ako isti ne može propisno da se uključi ili

isključi preko prekidača na rukohvatu. ● Zamenite

istrošene ili oštećene delove pre nego što uređaj pustite

u pogon. ● Opasnost od povratnog udara zbog gubitka

ravnoteže. Izbegavajte neuobičajene položaje tela,

obezbedite čvrst, bezbedan oslonac i u svakom

trenutku održavajte ravnotežu. ● Odmah zaustavite

uređaj i proverite da li ima oštećenja odn. utvrdite uzrok

vibracije ako je uređaj pao, udario ili neuobičajeno

vibrirao. Prepustite ovlašćenom korisničkom servisu

popravku ili zamenu uređaja.

몇 OPREZ ● Prilikom korišćenja uređaja koristiti

potpunu zaštitu za oči i sluh, čvrste i otporne rukavice,

kao i zaštitu za glavu. Nosite masku za lice ukoliko

radite u prašini.

● Kada radite sa uređajem, nosite

duge, deblje hlače, čvrste cipele i dobro prianjajuće

rukavice. Nemojte raditi bosi. Ne nosite nakit, sandale ili

kratke pantalone. ● Opasnost od povređivanja

zahvatanjem slobodnih delova odeće, kose ili nakita

pokretnim delovima uređaja. Odeću i nakit držite na

udaljenosti od pokretnih delova mašine. Vežite dugu

kosu.

● Zaštita za sluh može da ograniči vašu

sposobnost da čujete upozoravajuće tonove, pa zato

obratite pažnju na moguće opasnosti u blizini i u radnom

području.

● Koristite samo pribor i rezervne delove koje

je odobrio proizvođač. Originalni pribor i originalni

rezervni delovi daju garanciju za bezbedan rad uređaja

bez smetnji.

Sigurnosne napomene za lančane testere

 Sve delove tela držite podalje od reznog lanca

dok testera radi. Pre uključivanja testere

proverite da li nešto dodiruje lanac. Prilikom rada

s motornom testerom, trenutak nepažnje može

dovesti do toga da lanac zahvati odeću ili delove

tela.

 Motornu testeru uvek držite levom rukom za

prednju ručku i desnom rukom za zadnju ručku.

Drugačije držanje testere povećava rizik od povreda

i ne sme da se primenjuje.

 Električni alat sme da se drži samo za izolovane

ručke jer testera može doći u kontakt sa

Srpski 243

skrivenim električnim vodovima. Lanac testere

koji dođe u dodir sa žicom pod naponom, staviće

pod napon metalne delove električnog alata i

korisnika može da izloži strujnom udaru.

 Nosite zaštitne naočare i zaštitu sluha.

Preporučuje se dodatna zaštitna oprema za

glavu, ruke, noge i stopala. Odgovarajuća zaštitna

odeća smanjuje rizik od povreda izazvanih

izbacivanjem materijala i slučajnog kontakta s

lancem testere.

 Motornom testerom ne radite na drvetu. Prilikom

rada na drvetu postoji opasnost od povređivanja.

 Uvek vodite računa o tome da stojite čvrsto i

motornu testeru koristite samo kada stojite na

čvrstoj, sigurnoj i ravnoj podlozi. Klizave podloge

ili nestabilne površine, kao i stajanje na

merdevinama može dovesti do gubitka ravnoteže ili

gubitka kontrole nad testerom.

 Prilikom sečenja napete grane, imajte na umu

povratnu silu. Kada se oslobodi napetost u

drvenim vlaknima, napeta grana može da pogodi

rukovaoca i/ili da motornu testeru otme kontroli.

 Budite posebno oprezni prilikom sečenja grmlja

i mladica. Tanki materijal može da se zapetlja u

lanac testere i udari vas ili da vas izbaci iz

ravnoteže.

 Motornu testeru nosite držeći za prednju ručku u

isključenom stanju, a lanac okrenite od tela.

Prilikom transporta ili odlaganja motorne

testere, uvek navucite zaštitnu navlaku. Pažljivo

rukovanje motornom testerom smanjuje mogućnost

za nenamerno dodirivanje lanca u pokretu.

 Pridržavajte se uputstava za podmazivanje,

zatezanje lanca i zamenu pribora. Nepravilno

zategnut ili podmazan lanac može da pukne ili da

poveća rizik od povratnog udara.

 Ručke držite suvima, čistima i bez tragova ulja ili

masti. Masne i uljem isprljane ručke su klizave i

mogu da dovedu do gubitka kontrole.

 Secite samo drvo. Motornu testeru nemojte da

koristite za radove za koje nije predviđena.

Primer: Motornu testeru nemojte da koristite za

sečenje plastike, zidova ili građevinskog

materijala koji nije od drveta. Upotreba motorne

testere u nenamenske svrhe može da dovede do

opasnih situacija.

Uzroci i sprečavanje povratnog udara

Do povratnog udara može doći kada vrh vođice dodirne

predmet ili kada se drvo savije i lanac za sečenje

zaglavi u rezu.

Dodirivanje vrhom vođice u većini slučajeva može

dovesti do neočekivane reakcije i odskakanja unazad,

pri čemu vođica može da odskoči prema gore i u smeru

osobe koja rukuje testerom.

Zaglavljivanje lanca za sečenje na gornjoj strani vođice

može snažno da odbaci vožicu u smeru osobe koja

rukuje uređajem.

Svaka od ovih reakcija može da dovede do gubitka

kontrole nad testerom i da prouzrokuje teške povrede.

Ne oslanjajte se isključivo na sigurnosne uređaje

ugrađene u lančanu testeru. Kao korisnik motorne

testere morate da preduzmete razne mere kako biste

mogli da radite bez nesreća i povreda.

Povratni udar je posledica pogrešnog ili neispravnog

korišćenja električnog alata. Može se sprečiti

odgovarajućim merama opreza opisanim u nastavku:

 Testeru držite čvrsto obema rukama, pri čemu

palcima i prstima obuhvatite ručke na testeri.

Telo i ruke postavite u položaj u kojem u slučaju

povratnog udara možete da zadržite ravnotežu.

Ako se preduzmu odgovarajuće mere, osoba koja

rukuje testerom može da savlada sile povratnog

udara. Nikada ne puštajte lančanu testeru.

 Izbegavajte neuobičajene položaje tela i nemojte

da sečete iznad visine ramena. Na taj način ćete

izbeći dodirivanje vrhom vođice i omogućićete bolju

kontrolu nad lančanom testerom u neočekivanim

situacijama.

 Uvek koristite rezervne vođice i lance koje je

propisao proizvođač. Pogrešne vođice i lanci za

sečenje mogu dovesti do pucanja lanca i/ili

povratnog udara.

 Pridržavajte se uputstva proizvođača za

brušenje i održavanje lanca za sečenje. Prenisko

postavljeni graničnik dubine povećava rizik od

povratnog udara.

Dodatne bezbednosne napomene za lančane

testere

Napomena ● Kärcher preporučuje da se prilikom

prve upotrebe stabla seku na stalku za rezanje drva.

● Prilikom upotrebe lančane testere, u vašoj blizini

treba da se nalazi kutija za prvu pomoć za velike rane i

sredstvo pomoću kojeg možete da pozovete pomoć.

Nedaleko treba da bude dostupna još veća i

obuhvatnija kutija za prvu pomoć.

몇 UPOZORENJE ● Pre korišćenja uređaja,

obratite pažnju na stabilan položaj, čisto radno mesto i

predvidite prostor za odstupanje u slučaju padanja

grana. ● Čuvajte se od isparenja ulja za podmazivanje

i strugotina od rezanja. Ako je potrebno, nosite masku ili

uređaj za disanje.

● Lančanu testeru uvek držite sa obe

ruke. Ručke držite tako da se palac nalazi na jednoj, a

prsti na drugoj strani ručke. Zadnju ručku čvrsto držite

desnom, a prednju ručku levom rukom. ● Opasnost od

povreda. Nemojte vršiti promene na uređaju. Uređaj

nemojte koristiti za pokretanje dodataka ili uređaja koji

nisu preporučeni od strane proizvođača uređaja. ● Pre

uključivanja uređaja se postarajte da lančana testera ne

dodiruje nikakve predmete. ● Teške povrede ili smrt u

slučaju da pogrešno zategnuta lančana testera iskoči iz

vodilice. Pre svake upotrebe proverite zategnutost

lanca. Dužina lanca zavisi od temperature.

● Postarajte

se da svi zaštitni uređaji, ručke i graničnik kandže budu

pravilno pričvršćeni i da se nalaze u dobrom stanju.

● Teške povrede u slučaju pogrešnog načina rada:

 Prilikom rada sa lančanom testerom, u svakom

trenutku morate da budete pažljivi i da svoje radno

mesto imate pod kontrolom. Veličina radnog

područja zavisi od zadatka koji treba da se obavi i

veličine stabla odnosno radnog komada. Za

obaranje stabla je potreban veći radni prostor nego

npr. za skraćivanje.

 Nikada nemojte rezati tako da vam telo bude u istoj

liniji sa vodilicom i lancem. Na taj način smanjujete

opasnost da vas lanac pogodi u glavu ili telo prilikom

povratnog udara.

 Prilikom rezanja nemojte praviti pokrete napred/

nazad, neka lanac obavi posao, lanac treba da bude

oštar i ne pokušavajte rezanjem pritiskati lanac.

 Nemojte vršiti pritisak na testeru na samom

završetku rezanja. Budite spremni da rasteretite

testeru nakon presecanja drveta.

244 Srpski

 Nemojte zaustavljati lančanu testeru tokom

postupka rezanja. Pustite testeru neka radi sve dok

se ne završi rezanje.

● Upoznajte se sa svojom novom lančanom testerom

tako što ćete vršiti jednostavne rezove u drvetu koje je

bezbedno oslonjeno. To ponovite i u slučaju kada

lančanu testeru niste koristili duži period.

● Nemojte

rezati lozu i/ili kratko žbunje sa prečnikom manjim od 75

mm. ● Isključite uređaj, zakočite kočnicu lanca,

uklonite akumulatorsko pakovanje i uverite se da su se

svi pokreni delovi potpuno zaustavili:

 Pre nego što očistite uređaj ili uklonite blokadu.

 Ostavite uređaj bez nadzora.

 Pre nego što montirate ili uklonite dodatke.

 Pre provere ili održavanja uređaja ili radova na

uređaju.

몇

OPREZ ● Lančana testera je težak uređaj. Lica

koja koriste lančanu testeru trebaju da budu fizički

spremna i dobrog zdravlja. Treba da raspolažete dobrim

čulom vida, da imate dobru pokretljivost, ravnotežu i

veštinu u rukama. Ako postoje nedoumice u tom smislu,

ne treba da koristite lančanu testeru.

● Prilikom radova

sa uređajem, uvek nosite zaštitni šlem sa rešetkastim

vizirom, tako ćete smanjiti opasnost povreda na licu i

glavi u slučaju povratnog udara.

Preostali rizici

몇 UPOZORENJE

● Čak i kada se uređaj koristi na propisani način,

postoje određeni preostali rizici. Sledeće opasnosti

mogu da se pojave prilikom korišćenja uređaja:

 Vibracije mogu da izazovu povrede. Za svaki posao

koristite odgovarajući alat, koristite predviđene

ručke, te ograničite radno vreme i izloženost.

 Buka može dovesti do oštećenja sluha. Nosite

zaštitu za sluh i ograničite opterećenje.

 Posekotine u slučaju kontakta sa slobodnim

zubcima testere na lančanoj testeri.

 Posekotine usled nepredviđenih, iznenadnih

pokreta ili povratnog udara vodilice.

 Posekotine/opasnost od prskanja delova, koji su se

razleteli sa lanca testere.

 Povrede usled razletanja predmeta (drvene

strugotine, iverje).

 Udisanje prašine i sitnih delova.

 Kontakt kože da sredstvom za podmazivanje/uljem.

Smanjenje rizika

몇 OPREZ

● Duže trajanje upotrebe uređaja može da dovede do

smetnji ucirkulaciji u rukama uslovljenih vibracijama.

Opšte važeće trajanje za upotrebu se ne može

utvrditi, jer ono zavisi od više faktora uticaja:

 Lična sklonost ka lošoj cirkulaciji (često hladni prsti,

utrnulost prstiju)

 Niske temperature okoline. Nositi tople rukavice za

zaštitu ruku.

 Ometena cirkulacija usled suviše čvrstog zatezanja.

 Neprekidan rad je štetniji od rada koji se prekida

pauzama.

Kod redovnog, dugotrajnog korišćenja uređaja i kod

ponovljene pojave simptoma, kao što su npr.

utrnulost prstiju, hladni prsti, trebate se obratiti

lekaru.

Namenska upotreba

 OPASNOST

Nenamenska upotreba

Opasnost po život usled povreda posekotinama

Uređaj koristiti samo u skladu sa namenom.

 Lančana testera je namenjena samo za privatnu

upotrebu.

 Lančana testera je predviđena samo za rad na

otvorenom.

 Iz sigurnosnih razloga, lančanu testeru uvek čvrsto

držite obema rukama.

 Lančana testera je izrađena za rezanje ogranaka,

granja, stabala i balvana. Dužina rezanja vodilice

određuje maksimalni mogući prečnik materijala koji

se reže.

 Lančana testera sme da se koristi isključivo za

rezanje drveta.

 Lančanu testeru nemojte upotrebljavati u mokrom

okruženju ili po kiši.

 Lančanu testeru koristite samo u dobro osvetljenom

okruženju.

 Modifikacije i promene na uređaju koje nije odobrio

proizvođač su zabranjene iz sigurnosnih razloga.

Svaka drugačija primena nije dozvoljena. Za opasnosti,

koje nastaju kao posledica nedozvoljene upotrebe,

odgovornost snosi korisnik.

Zaštita životne sredine

Ambalaža može da se reciklira. Pakovanja

odložite u otpad na ekološki način.

Električni i elektronski uređaji sadrže dragocene

materijale koji se mogu reciklirati, a često i

sastavne delove kao što su baterije, akumulatori

ili ulje koji, u slučaju pogrešnog rukovanja ili

pogrešnog odlaganja u otpad mogu da predstavljaju

potencijalnu opasnost za zdravlje ljudi i životnu sredinu.

Međutim, ovi sastavni delovi su neophodni za pravilan

rad uređaja. Uređaji označeni ovim simbolom ne smeju

da se odlažu u kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na:

www.kaercher.com/REACH

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne rezervne

delove pošto oni garantuju bezbedan rad i rad bez

smetnji na uređaju.

Informacije o priboru i rezervnim delovima možete

pronaći na www.kaercher.com.

Obim isporuke

Obim isporuke uređaja je prikazan na pakovanju.

Prilikom otpakivanja proverite da li je sadržaj potpun.

Ukoliko nedostaje pribor ili u slučaju štete nastale

prilikom transporta obavestite vašeg distributera.

Sigurnosni uređaji

몇 OPREZ

Sigurnosni uređaji koji ne postoje ili su izmenjeni

Sigurnosni uređaji služe za vašu zaštitu.

Nikada nemojte menjati ili zaobilaziti sigurnosne

uređaje.

Srpski 245

Lanac sa niskim stepenom opasnosti od

povratnog udara

Lanac sa niskim stepenom opasnosti od povratnog

udara smanjuje verovatnoću povratnog udara.

Prostorni zubci (zahvatni nož) ispred svakog zubca

testere sprečavaju suviše duboko zahvatanje zubaca

testere u zonu povratnog udara, tako da se smanjuje

jačina povratnog udara.

Prilikom oštrenja lanca, postoji opasnost da se ova

sigurnosna funkcija stavi van funkcije. Ako se snaga

rezanja pogorša, lanac treba da se zameni iz

sigurnosnih razloga. Pri tome, po pitanju rezervnih

delova, koristite isključivo kombinaciju vodilice i lanca

koju je preporučio proizvođač.

Vodilice

Kod vodilica čiji vrhovi imaju mali poluprečnik, u pravilu

preti manja opasnost od povratnog udara.

Zbog toga za svaki zadatak koristite vodilicu sa

odgovarajućim lancem, koji ima tačno potrebnu dužinu.

Duže vodilice povećavaju verovatnoću gubitka kontrole

tokom rezanja.

Pre svakog puštanja u rad proveriti zategnutost lanca

(pogledajte poglavlje Provera zategnutosti lanca). Ako

zategnutost lanca nije pravilno podešena, prilikom

rezanja manjih grana (tanje od pune dužine vodilice)

preti povećana opasnost od odbacivanja lanca.

Hvataljka lanca

Ukoliko dođe do popuštanja ili pucanja lanca, hvataljka

lanca sprečava bacanje lanca u smeru korisnika.

Graničnik kandže

Integrisani graničnik kandže može da se koristi kao

obrtna tačka da bi se lančanoj testeri obezbedila

dodatna stabilnost tokom rezanja.

Prilikom rezanja uređaj pritisnite prema napred sve dok

igle ne prodru u ivicu drveta. Ako se zatim zadnja ručka

pomeri prema gore odn. dole u smeru rezanja, smanjuje

se telesno opterećenje prilikom radova sa lančanom

testerom.

Kočnica lanca

Kočnice lanca služe da u slučaju opasnosti lanac brzo

dovedu u stanje mirovanja.

Kada se zaštita za ruku/poluga kočnice lanca pritisne u

smeru vodilice, lanac mora odmah da se nađe u stanju

mirovanja.

Kočnica lanca ne može da spreči povratni udar, ali

može da smanji rizik od povrede ukoliko vodilica pogodi

korisnika u slučaju povratnog udara.

Pravilno funkcionisanje kočnice lanca mora da se

proveri pre svakog puštanja uređaja u rad (pogledajte

poglavlje Ispitivanje funkcije kočnice lanca).

Simboli na uređaju

Zaštitna odeća

 OPASNOST

Opasnost po život usled povreda posekotinama.

Prilikom radova sa uređajem nositi odgovarajuću

zaštitnu odeću. Obratiti pažnju na lokalne propise za

zaštitu od nesreća.

Zaštita za glavu

Prilikom radova sa uređajem nosite odgovarajući

zaštitni šlem, koji odgovara propisu EN 397 i označen je

sa CE.

Prilikom radova sa uređajem nosite odgovarajuću

zaštitu za sluh, koja odgovara propisu EN 352-1 i

označena je sa CE.

Opšti znak upozorenja

Pre puštanja u pogon pročitajte uputstvo

za rad i sve sigurnosne napomene.

Prilikom radova sa uređajem nosite

odgovarajuću zaštitu za glavu, oči i sluh.

Prilikom radova sa uređajem nosite

sigurnosnu obuću otpornu na klizanje.

Prilikom radova sa uređajem nosite

rukavice koje nisu klizave i koje su

otporan na kidanje.

Opasnost po život usled povratnog udara

lančane testere. Nikada ne dodirujte

vrhom vodilice objekte za rezanje.

Opasnost po život usled nekontrolisanih

pokreta lančane testere. Lančanu testeru

uvek držite sa obe ruke.

Opasnost po život usled nekontrolisanih

pokreta lančane testere. Nikada nemojte

držati uređaj samo jednom rukom.

Uređaj nemojte izlagati kiši ili vlažnim

uslovima.

Nivo zvučnog pritiska naveden na etiketi

iznosi 101 dB.

Kočnica lanca se deblokira.

Kočnica lanca se uglavljuje, a lančana

testera se blokira.

Okrenuti za podešavanje zategnutosti

lanca:

= zatezanje lanca

= popuštanje lanca

Smer kretanja lanca (oznaka se nalazi

ispod poklopca)

Zaključavanje stezne glave lanca

Otključavanje stezne glave lanca

246 Srpski

Kao zaštitu od razletanja strugotina nosite

odgovarajuće naočare, koje ispunjavaju propis EN 166

i nose oznaku CE. Ili nosite šlem sa vizirom koji

ispunjava zahteve iz propisa EN1731 i nosi oznaku CE.

U stručnim prodavnicama su u prodaji zaštitni šlemovi

sa integrisanom zaštitom za sluh i vizirom.

Jakna za zaštitu kod radova sa lančanom

testerom

Prilikom radova sa uređajem nosite jaknu za zaštitu

gornjeg dela tela pri radu sa lančanom testerom, koja

odgovara propisu EN 381-11 i nosi oznaku CE.

Zaštitne rukavice

Prilikom radova sa uređajem nosite odgovarajuće

zaštitne rukavice, koje odgovaraju propisu EN 381-7 i

nose oznaku CE.

Zaštita nogu

Prilikom radova sa uređajem nosite odgovarajuću

zaštitu nogu sa potpunom zaštitom, koja odgovara

propisu EN 381-5 i nosi oznaku CE.

Sigurnosna obuća

Prilikom radova sa uređajem nosite sigurnosnu obuću

otpornu na klizanje, koja odgovara propisu EN 20345 i

nosi oznaku CE. Na taj način je obezbeđeno da

sigurnosna obuća zadovoljava propis EN 381-3.

Ako lančanu testeru koristite samo povremeno, ako je

podloga ravna i preti mala opasnost od posrtanja ili

zapinjanja u žbunju, onda možete da koristite

sigurnosnu obuću sa čeličnim prednjim kapicama i

zaštitnim nazuvcima, koja odgovara propisu EN 381-9.

Opis uređaja

U ovom uputstvu za rad je opisana maksimalna

opremljenost uređaja. U zavisnosti od modela, postoje

razlike u obimu isporuke (pogledati pakovanje).

Vidi sliku na grafičkim stranama

Slika A

1 Lanac

2 Vodilica

3 Graničnik kandže

4 Poklopac rezervoara za podmazivanje lanca

5 Zaštita za ruku/poluga kočnice lanca

6 Ručka, nazad

7 Prekidač uređaja

8 Taster za otključavanje prekidača uređaja

9 Taster za deblokadu akumulatorskog pakovanja

10 Poklopac

11 Ručka, napred

12 Prsten za podešavanje zategnutosti lanca

13 Zatezna glava lanca

14 Hvataljka lanca

15 Natpisna pločica

16 Ulje za lanac

17 Zaštita lanca

18 *Akumulatorsko pakovanje Battery Power 18V

19 *Punjač za brzo punjenje Battery Power 18V

* opciono

Akumulatorsko pakovanje

Uređaj može da se koristi sa Napajanje Kärcher

baterijom od 18 V akumulatorskim pakovanjem.

Montaža

Montaža lanca i vodilice

몇 OPREZ

Oštar lanac

Posekotine

Prilikom svih radova na lancu nosite zaštitne rukavice.

1. Popustite zateznu glavu lanca i uklonite poklopac.

Slika B

2. Postavite lanac na vodilicu. Pri tom vodite računa o

smeru obrtanja lanca.

Slika C

3. Postavite lanac oko lančanog kola i umetnite

vodilicu.

Slika D

4. Postavite poklopac i čvrsto pritegnite zateznu glavu

lanca.

Slika E

5. Podesite zategnutost lanca (pogledajte poglavlje

Podešavanje zategnutosti lanca).

6. Postavite zaštitu za lanac.

Slika F

Puštanje u pogon

Punjenje rezervoara za ulje za lance

1. Područje oko otvora za punjenje očistite od

strugotina od testerisanja i prljavštine.

2. Uklonite poklopac rezervoara za ulje za lance.

Slika G

3. Sipajte polako ulje za lance u rezervoar.

Slika H

4. Po potrebi krpom obrišite prosuto ulje za lance.

5. Zatvorite poklopcem rezervoar ulja za lance.

Provera zategnutosti lanca

몇 OPREZ

Oštar lanac

Posekotine

Prilikom svih radova na lancu nosite zaštitne rukavice.

1. Uklonite zaštitu za lanac.

Slika I

2. Pažljivo povucite lanac.

Slika J

Razmak između vodilice i lanca mora iznositi 3-

4 mm.

3. Po potrebi podesite zategnutost lanca (pogledajte

poglavlje Podešavanje zategnutosti lanca).

Montaža akumulatorskog pakovanja

1. Akumulatorsko pakovanje gurnuti u prihvatnik

uređaja sve dok čujno ne nalegne.

Slika K

Rad

Osnove rukovanja

1. Proverite da li su drvo i grane oštećeni, npr. truli.

Ukoliko su grane oštećene ili trule, potražite savet

od profesionalnog šumarskog tehničara.

Srpski 247

2. Uklonite zaštitu za lanac.

3. Uređaj držite čvrsto sa obe ruke.

Uključivanje uređaja

1. Zaštitu za ruku/polugu kočnice lanca povucite u

smeru ručke.

Slika L

Kočnica lanca se deblokira.

2. Pritisnite taster za deblokadu prekidača uređaja.

Slika M

3. Pritisnite prekidač uređaja.

Uređaj se pokreće.

Prekid rada

1. Pustite prekidač uređaja.

Uređaj se zaustavlja.

2. Zaštitu za ruku/polugu kočnice lanca pritisnite u

smeru vodilice.

Slika N

Kočnica lanca se uglavljuje, a lančana testera se

blokira.

3. Uklonite akumulatorsko pakovanje iz uređaja (vidi

poglavlje Uklanjanje akumulatorskog pakovanja).

Tehnike rada

Radni položaj

 OPASNOST

Nekontrolisani pokreti lančane testere

Opasnost po život usled posekotinama

Pre rezanja je potrebno planirati rez i prepoznati

opasnosti.

Lančanu testeru uvek držati čvrsto sa obe ruke.

 Lančanu testeru ne voditi u osovini tela.

Slika O

 Lančanu testeru voditi bočno na telu, tako da

nijedan deo tela ne može dospeti u područje

kretanja lančane testere.

 Držati što je moguće više odstojanje u odnosu na

materijal koji se seče.

 Nikada nemojte raditi dok stojite na lestvama ili na

drvetu.

 Nikada nemojte raditi na nestabilnim mestima.

Povlačenje/povratni udar

 OPASNOST

Nekontrolisani pokreti lančane testere

Opasnost po život usled posekotinama

Pre rezanja je potrebno planirati rez i prepoznati

opasnosti.

Lančanu testeru uvek držati čvrsto sa obe ruke.

Kod povlačenja/povratnog udara se radi o efektu koji se

principijelno dešava u smeru suprotnom u odnosu na

smer kretanja lanca na materijalu koji se seče.

Slika P

1 Povlačenje

2 Povratni udar

Kada se prilikom rezanja sa donjom strane vodilice -

rezanje sa gornje strane - zaglavi lanac testere ili kada

naiđe na čvrsti predmet u drvetu, onda lančana testera

može da bude naglo povučena prema materijalu koji se

seče.

 Da biste izbegli povlačenje, uvek bezbedno

postavite graničnik kandže.

Kada se prilikom rezanja sa gornjom strane vodilice -

rezanje sa donje strane - zaglavi lanac testere ili kada

naiđe na čvrsti predmet u drvetu, onda lančana testera

može da bude povratno odbačena u smeru korisnika.

 Za sprečavanje povratnog udara:

 Nemojte blokirati gornju stranu vodilice.

 Nemojte okretati vodilicu u rezu.

Povratni udar

 OPASNOST

Nekontrolisani pokreti lančane testere

Opasnost po život usled posekotinama

Pre rezanja je potrebno planirati rez i prepoznati

opasnosti.

Lančanu testeru uvek držati čvrsto sa obe ruke.

U slučaju povratnog udara se lančana testera iznenada

i nekontrolisano odbacuje u smeru korisnika.

Do povratnog udara dolazi kada npr. lančana testera u

gornjem delu vrha šine testere nenamerno udari u

prepreku ili kada se zaglavi.

Slika Q

 Lančanu testeru uvek držati tako da se možete

odupreti sili povratnog udara. Nemojte puštati

lančanu testeru.

 Prilikom rezanja se nemojte preterano naginjati

napred.

 Lančanu testeru ne voditi iznad visine ramena.

 Uvek sačekajte dok lanac ne dostigne puni broj

obrtaja i režite sa punim kapacitetom.

 Nemojte rezati vrhom šine testere.

 Vodilicu uvedite sa najvećim stepenom opreza u već

započeti rez.

 Obratite pažnju na položaj stabla i na sile koje

zatvaraju procep reza, koje mogu da zaglave lanac

testere.

 Kod uklanjanja granja, nikada nemojte rezati više

grana istovremeno.

 Radite isključivo sa oštrim i pravilno zategnutim

lancem.

 Koristite lanac sa niskim stepenom opasnosti od

povratnog udara, te vodilicom sa malom glavom

šine.

Planiranje smera padanja i prostora za odstupanje

 OPASNOST

Obaranje stabla

Opasnost po život

Radove na obaranju stabla smeju da vrše samo za to

obučena lica.

Prilikom planiranja smera padanja, obratite pažnju na

sledeće:

 Udaljenost do sledećeg radnog mesta mora da

iznosi najmanje 2,5 dužine stabla.

 Nemojte izvoditi radove na obaranju pri jakom vetru.

Stablo može da padne nekontrolisano.

 Smer padanja odredite na osnovu rasta stabla,

karakteristika terena (nagib) i vremenskih uslova.

 Stablo uvek treba da pada na prazan prostor, a

nikada na druga stabla.

Za svakog radnika mora da se planira prostor za

odstupanje. Pri tome važi:

 Prostor za odstupanje odredite oko 45° ukoso u

smeru suprtnom od smera padanja.

Slika R

 Prostor za odstupanje oslobodite od prepreka.

 Nemojte odlagati alat i uređaje na prostoru za

odstupanje.

248 Srpski

 Pri radovima na strmim obroncima, prostor za

odstupanje planirajte paralelno u odnosu na

obronak.

 Prilikom korišćenja prostora za odstupanje vodite

računa o granju koje pada i posmatrajte područje

krune.

Priprema radnog područja na stablu

1. Radno područje na stablu očistite od nepotrebnog

granja, šipražja i prepreka.

Obezbeđen je stabilan položaj.

2. Dno stabla temeljno očistite, npr. pomoću sekire.

Pesak, kamenje i druga strana tela otupljuju lanac.

3. Uklonite velike izrasline korena.

a Izraslinu korena zasecite uspravno.

Slika S

b Izraslinu korena zasecite vodoravno.

c Uklonite odsečeni komad korena iz radnog

područja.

Utvrđivanje reza za obaranje

 OPASNOST

Obaranje stabla

Opasnost po život

Radove na obaranju stabla smeju da vrše samo za to

obučena lica.

1. Proverite da niko ne bude ugrožen usled padanja

stabla. Moguće je da ne čujete dozivanja zbog buke

motora.

U području obaranja smeju da se zadržavaju samo

lica koja su angažovana na obaranju.

2. Urez obaranja postavite u desnom uglu prema

smeru obaranja.

a Napravite vodoravni rez (podni rez) što je

moguće bliže podlozi preko oko 1/3 prečnika

stabla.

Slika T

b Napravite kosi rez (gornji rez) pod uglom od oko

45-60°.

3. Odredite rez za obaranje

a Rez za obaranje odredite paralelno u odnosu na

podni rez uz visinu veću za najmanje 50 mm.

b Izvedite rez za obaranje samo toliko da

preostane linija padanja širine od najmanje 50

mm.

Linija padanja sprečava okretanje stabla i

njegovo padanje u pogrešnom smeru.

Kada se rez za obaranje približi liniji padanja,

stablo bi trebalo početi da pada.

4. Ako postoji opasnost da stablo ne padne u željenom

smeru ili da povratno osciluje, te zaglavi lanac

testere, onda više nemojte izvoditi rez za obaranje.

Koristite klinove za proširenje reza i usmeravanje

pada stabla u željenom smeru.

5. Kada stablo počne da pada, izvadite lančanu

testeru iz reza.

6. Isključite uređaj.

7. Zakočite kočnicu lanca.

8. Odložite lančanu testeru.

9. Sledite planirani put za odstupanje.

Rezanje zategnutog drveta

 OPASNOST

Nekontrolisano kretanje lančane testere i materijala

za rezanje

Posekotine opasne po život, povrede materijalom za

rezanje

Pre rezanja je potrebno planirati rez i prepoznati

opasnosti.

Lančanu testeru uvek držati čvrsto sa obe ruke.

Zategnuto drvo nastaje kada se stablo, grana, panj sa

korenom ili mladi izdanak povuče i zategne pomoću

drugog drveta.

1. Obratiti pažnju na zategnuto drvo, jer preti opasnost

da ponovo odskoči u svoj početni položaj.

Slika U

2. Zategnuto drvo pažljivo režite počev od pritisne

strane (pogledajte takođe poglavlje Skraćivanje

zategnutog stabla).

Slika V

Uklanjanje grana

 OPASNOST

Povratni udar

Posekotine opasne po život

Prilikom uklanjanja grana obratiti pažnju da se vodilica/

lanac ne zaglavi.

몇 UPOZORENJE

Promena raspodele težine prilikom uklanjanja

grana

Opasnost od povreda usled nekontrolisanog pomeranja

stabla

Radno područje izabrati tako da ne preti opasnost.

 Grane uklanjati u smeru rasta.

Slika W

 Uklanjanje grana vršiti odozgo prema dole.

 Veće grane u donjem delu ostavite kao oslonac da

bi se stablo držalo iznad podloge.

 Po mogućnosti oslonite lančanu testeru.

 Nemojte uklanjati grane dok stojite na stablu.

 Nemojte rezati vrhom šine.

 Obratiti pažnju na grane koje su zategnute. Grane

koje su zategnute režite odozdo prema gore.

 Nikada nemojte rezati više grana istovremeno.

 Redovno uklanjajte otkinute grane iz radnog

područja.

Skraćivanje stabla

 OPASNOST

Nekontrolisani pokreti lančane testere

Opasnost po život usled posekotinama

Pre rezanja je potrebno planirati rez i prepoznati

opasnosti.

Lančanu testeru uvek držati čvrsto sa obe ruke.

PAŽNJA

Oštećenje lanca usled kontakta sa podom

Obratite pažnju da lanac ne dodiruje pod.

1. Lančanu testeru postavite na graničnik kandže.

2. Ravnomerno presecite stablo.

Skraćivanje zategnutog stabla

 OPASNOST

Nekontrolisani pokret lančane testere

Posekotine opasne po život

Prilikom skraćivanja zategnutih stabala obavezno se

pridržavajte redosleda odnosno rez rasterećenja na

pritisnoj strani i razdvojni rez na vučnoj strani.

 Stablo se oslanja na 2 strane:

a Za rez rasterećenja na pritisnoj strani, stablo

zaseći sa gornje strane oko 1/3 prečnika stabla.

Slika X

Srpski 249

b Razdvojni rez na vučnoj strani počnite sa donje

strane.

 Stablo se oslanja na 1 strani:

a Za rez rasterećenja na pritisnoj strani, stablo

zaseći sa donje strane oko 1/3 prečnika stabla.

Slika Y

b Razdvojni rez na vučnoj strani počnite sa gornje

strane.

Uklanjanje akumulatorskog pakovanja

Napomena

Pri dužim prekidima u radu uklonite akumulatorski

pakovanje iz uređaja i zaštitite ga od neovlašćenog

korišćenja.

1. Taster za deblokadu akumulatorskog pakovanja

povucite u smeru akumulatorskog pakovanja.

Slika Z

2. Pritisnite taster za deblokadu akumulatorskog

pakovanja da biste deblokirali akumulatorsko

pakovanje.

3. Izvadite akumulatorsko pakovanje iz uređaja.

Završetak rada

1. Uklonite akumulatorsko pakovanje iz uređaja (vidi

poglavlje Uklanjanje akumulatorskog pakovanja).

2. Očistite uređaja (pogledajte poglavlje Čišćenje

uređaja).

Transport

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja

Prilikom transporta obratite pažnju na težinu uređaja.

몇 OPREZ

Nekontrolisano pokretanje

Posekotine

Pre transporta izvadite akumulator iz uređaja.

Uređaj transportujte samo sa postavljenom zaštitom

lanca.

1. Uklonite akumulatorsko pakovanje (vidi poglavlje

Uklanjanje akumulatorskog pakovanja).

2. Zaštitu za ruku/polugu kočnice lanca pritisnite u

smeru vodilice.

Slika N

Kočnica lanca je zakočena.

3. Postavite zaštitu za lanac.

Slika F

4. Uređaj nosite samo za ručku i sa vodilicom

usmerenom prema nazad.

5. Na dužim deonicama, ispraznite rezervoar ulja za

lance.

a Uklonite poklopac rezervoara ulja za lance.

Slika G

b Sipajte ulja za podmazivanje lanca u

odgovarajuću posudu.

c Čvrsto pritegnite zavrtnjima poklopac rezervoara

ulja za lance.

6. Prilikom transporta uređaj osigurajte od klizanja i

prevrtanja.

Skladištenje

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja

Prilikom skladištenja obratite pažnju na težinu uređaja.

몇 OPREZ

Nekontrolisano pokretanje

Posekotine

Pre skladištenja izvadite akumulator iz uređaja.

Uređaj skladištite samo sa postavljenom zaštitom za

lanac.

1. Uklonite akumulatorsko pakovanje (vidi poglavlje

Uklanjanje akumulatorskog pakovanja).

2. Zaštitu za ruku/polugu kočnice lanca pritisnite u

smeru vodilice.

Slika N

Kočnica lanca je zakočena.

3. Postavite zaštitu za lanac.

Slika F

4. Ispraznite rezervoar ulja za lance.

a Uklonite poklopac rezervoara ulja za lance.

Slika G

b Sipajte ulja za podmazivanje lanca u

odgovarajuću posudu.

c Čvrsto pritegnite zavrtnjima poklopac rezervoara

ulja za lance.

5. Ako se uređaj skladišti duže od mesec dana,

podmažite lanac da biste sprečili pojavu rđe.

6. Uređaj skladištite na suvom i dobro provetrenom

mestu. Držati ga na udaljenosti od materija sa

korozivnim dejstvom, kao što su baštenske

hemikalije i soli za odleđivanje. Uređaj nemojte

skladištiti na otvorenom.

Nega i održavanje

몇 OPREZ

Nekontrolisano pokretanje

Posekotine

Pre svih radova na uređaju, izvadite akumulator iz

uređaja.

몇 OPREZ

Oštar lanac

Posekotine

Prilikom svih radova na lancu nosite zaštitne rukavice.

Čišćenje uređaja

1. Uklonite akumulatorsko pakovanje (pogledajte

poglavlje Uklanjanje akumulatorskog pakovanja).

2. Lanac četkom oslobodite od ostataka sečenog

materijala i prljavštine.

Slika AA

3. Kućište i ručke očistite mekom, suvom krpom.

4. Nakon svakog čišćenja ispitajte funkciju kočnice

lanca (pogledajte poglavlje Ispitivanje funkcije

kočnice lanca).

Intervali održavanja

Pre svakog puštanja u rad

Pre svakog puštanja u rad treba izvršiti sledeće

aktivnosti:

 Proverite nivo napunjenosti ulja za podmazivanje

lanca, eventualno dopunite ulje (pogledajte

poglavlje Punjenje rezervoara za ulje za lance).

 Proverite zategnutost lanca (pogledajte poglavlje

Provera zategnutosti lanca).

 Proverite da li je lanac dovoljno oštar, po potrebi

zamenite lanac (pogledajte poglavlje Zamena lanca

i vodilice).

 Proverite da li na uređaju postoje oštećenja.

 Proverite pričvršćenost svih sprežnjaka, navrtki i

zavrtanjeva.

250 Srpski

 Ispitajte funkciju kočnice lanca (pogledajte poglavlje

Ispitivanje funkcije kočnice lanca).

Svakih 5 radnih sati

 Svakih 5 radnih sati ispitajte funkciju kočnice lanca

(pogledajte poglavlje Ispitivanje funkcije kočnice

lanca).

Radovi na održavanju

Ispitivanje funkcije kočnice lanca

1. Uključite uređaj.

2. Dok je uređaj u pogonu, ruku na prednjoj ručki

okrenite tako da se zaštita za ruku/poluga kočnice

lanca sa nadlaničnom stranom pritisne u smeru

vodilice.

Kočnica lanca je zakočena.

Lanac mora da dođe u stanje mirovanja.

3. Zaštitu za ruku/polugu kočnice lanca povucite u

smeru ručke.

Lanac mora da popusti.

Podešavanje zategnutosti lanca

1. Uklonite akumulatorsko pakovanje (vidi poglavlje

Uklanjanje akumulatorskog pakovanja).

2. Popustite zateznu glavu lanca.

Slika AB

3. Pomoću prstena podesite zategnutost lanca.

Slika AC

4. Proverite zategnutost lanca.

Slika J

Razmak između vodilice i lanca mora iznositi 3-

4 mm.

5. Čvrsto zavijte zateznu glavu lanca.

Zamena lanca i vodilice

몇 OPREZ

Oštar lanac

Posekotine

Prilikom svih radova na lancu nosite zaštitne rukavice.

1. Uklonite akumulatorsko pakovanje (vidi poglavlje

Uklanjanje akumulatorskog pakovanja).

2. Popustite zateznu glavu lanca i uklonite poklopac.

Slika AD

3. Uklonite vodilicu sa uređajem za zatezanje lanca.

Slika AE

4. Ako vodilica treba da se zameni, uklonite uređaj za

zatezanje lanca.

Slika AF

5. Stari lanac i, po potrebi, vodilicu odložite propisno u

otpad.

6. Po potrebi montirajte uređaj za zatezanje lanca na

novu vodilicu.

Slika AG

7. Postavite novi lanac na vodilicu. Pri tom vodite

računa o smeru obrtanja lanca.

Slika C

8. Postavite lanac oko lančanog kola i umetnite

vodilicu.

Slika D

9. Postavite poklopac i čvrsto pritegnite zateznu glavu

lanca.

Slika E

10. Podesite zategnutost lanca (pogledajte poglavlje

Podešavanje zategnutosti lanca).

Pomoć u slučaju smetnje

Smetnje obično imaju jednostavne uzroke koje možete

samostalno da otklonite tokom sledećeg pregleda. U

slučaju da imate nedoumice ili smetnje koje nisu ovde

navedene, obratite se ovlašćenoj servisnoj službi.

Sa povećanim starenjem kapacitet akumulatorskog

pakovanja će se smanjiti čak i u slučaju dobre nege,

tako da se ni u potpuno napunjenom stanju ne može

postići puno vreme rada. To ne predstavlja nedostatak.

Garancija

U svakoj zemlji važe uslovi garancije koje je izdala naša

nadležna distributivna organizacija. Bilo kakve smetnje

na uređaju otklanjamo besplatno u garantnom roku,

ukoliko je uzrok smetnje greška u materijalu ili

proizvodnji. U slučaju koji podleže garanciji obratite se

sa računom vašem distributeru ili narednoj ovlašćenoj

lokaciji servisne službe.

(Adresu vidi na poleđini)

Tehnički podaci

Greška Uzrok Otklanjanje

Uređaj se ne pokreće Akumulatorsko pakovanje je prazno.  Napunite akumulatorsko pakovanje.

Akumulatorsko pakovanje je neispravno.  Zamenite akumulatorsko pakovanje.

Akumulatorsko pakovanje nije pravilno

postavljeno.

 Akumulatorsko pakovanje gurati u

prihvatnik sve dok se ne uklopi.

Uređaj se zaustavlja

tokom rada

Akumulator je pregrejan  Prekinite rad i sačekajte da temperatura

akumulatora ponovo bude u normalnom

opsegu.

Motor je pregrejan  Prekinite rad i ostavite motor da se ohladi.

CNS 18-

Podaci o snazi uređaja

Radni napon V 18

Brzina pri praznom hodu lanca m/s 10

Zapremina rezervoara sa uljem za

podmazivanje lanca

ml 200

Utvrđene vrednosti u skladu sa EN 60745-1, EN

60745-2-13

Nivo zvučnog pritiska L

dB(A) 87,9

Nepouzdanost K

dB(A) 3,0

Nivo zvučne snage L

dB(A) 98,9

Български 251

Zadržano pravo na tehničke promene.

Vrednost vibracija

몇 UPOZORENJE

Navedena vrednost vibracija je izmerena standardnim

postupkom testiranja i može da se koristi za poređenje

uređaja.

Navedena vrednost vibracija sme da se koristi za

privremenu procenu opterećenja.

U zavisnosti od vrste i načina rada uređaja, emisija

vibracija tokom trenutnog korišćenja uređaja može da

odstupa od navedene ukupne vrednosti.

Uređaji sa vrednosti vibracije ruka-šaka >

2,5 m/s² (vidi poglavlje Tehnički podaci u

uputstvu za rad)

몇 OPREZ ● Višečasovno neprekidno korišćenje

uređaja može dovesti do osećaja utrnulosti. ● Nositi

tople rukavice za zaštitu ruku. ● Pravite redovne

prekide u radu.

EU izjava o usklađenosti

Ovim putem izjavljujemo da mašina označena u

nastavku, na osnovu svoje koncepcije i konstrukcije kao

i u izvedbi koju smo pustili u promet, odgovara važećim

osnovnim zahtevima za bezbednost i zdravlje iz EU

direktiva. U slučaju izmena na mašini bez naše

saglasnosti ova izjava prestaje da važi.

Proizvod: Akumulatorska lančana testera

Tip: 1.444-00x.x

Važeće direktive EU

2014/30/EU

2006/42/EZ (+2009/127/EZ)

2011/65/EU

2000/14/EZ (+2005/88/EZ)

Primenjene harmonizovane norme

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Primenjeni postupak ocenjivanja usklađenosti

2000/14/EZ i izmenjeno kroz 2005/88/EZ: Prilog V

Nivo zvučne snage dB(A)

Izmereno:98,9

Garantovano:101

Nadležno telo, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D – 90431 Nürnberg, Germany je

izvršilo ispitivanje prototipa, broj sertifikata: BM

50452503 0001

Potpisnici deluju po nalogu i uz punomoć upravnog

odbora.

Lice ovlašćeno za dokumentaciju: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2018/09/01

Съдържание

Общи указания

Преди първото използване на уреда

прочетете тези указания за безопасност,

това оригинално ръководство за

експлоатация, приложените към

акумулиращата батерия указания за безопасност и

приложеното оригинално ръководство за

експлоатация Акумулираща батерия/Зарядно

устройство. Процедирайте съответно. Запазете

книжките за последващо използване или за

следващия собственик.

Освен указанията в ръководството за експлоатация,

трябва да

спазвате и общовалидните законови

предписания за безопасност и избягване на

злополуки.

Nepouzdanost K

dB(A) 1,4

Vrednost vibracije na šaci-ruci,

prednji rukohvat

m/s

3,5

Vrednost vibracije na šaci-ruci,

zadnji rukohvat

m/s

5,2

Nepouzdanost K m/s

1,5

Dimenzije i težine

Dužina x širina x visina mm 735 x

230 x

247

Dužina vodilice mm 300

Dužina sečiva mm 250

Podela lanca in (mm) 0,375

(9,525)

Težina (bez akumulatorskog

pakovanja)

kg 3,2

CNS 18-

Общи указания .................................................. 251

Указания за безопасност .................................. 252

Употреба по предназначение ........................... 256

Защита на околната среда ............................... 256

Аксесоари и резервни части............................. 256

Обхват на доставка ........................................... 256

Предпазни устройства ...................................... 256

Символи върху уреда........................................ 257

Защитно облекло............................................... 257

Описание на уреда............................................ 258

Монтаж ............................................................... 258

Пускане в експлоатация ................................... 258

Експлоатация..................................................... 259

Транспортиране................................................. 261

Съхранение........................................................ 261

Грижа и поддръжка............................................ 262

Помощ при повреди .......................................... 263

Гаранция ............................................................ 263

Технически данни .............................................. 263

Стойност на вибрации ...................................... 263

Декларация за съответствие на ЕС................. 263

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

252 Български

Указания за безопасност

При работа с верижни триони има много висок

риск от нараняване, тъй като се работи с високи

скорости на веригата и с много остри режещи

зъбци. Непременно спазвайте мерките за

безопасност и правилата за поведение при

работа с верижни триони.

В допълнение към посочените указания за

безопасност трябва да се спазват

специфичните за

съответната държава предписания за безопасност и

обучение (напр. от административни органи,

професионални сдружения или социални каси).

Използването на верижни триони може да се

ограничи във времето поради локалните

разпоредби (част от деня или сезон от годината).

Спазвайте локалните предписания.

Степени на опасност

 ОПАСНОСТ

● Указание за непосредствена опасност, която

може да доведе до тежки телесни повреди или

до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

● Указание за възможна опасна ситуация, която

може да доведе до тежки телесни повреди или

до смърт.

몇 ПРЕДПАЗЛИВОСТ

● Указание за възможна опасна ситуация, която

може да доведе до леки телесни повреди.

ВНИМАНИЕ

● Указание за възможна опасна ситуация, която

може да доведе до материални щети.

Общи указания за безопасност за

електроинструменти

몇 ПРЕДУПРЕЖДЕНИЕ

● Прочетете всички указания за безопасност

и инструкции.

Пропуските при спазване на указанията за

безопасност и инструкциите могат да

причинят електрически удар и/или тежки

наранявания. Съхранявайте всички указания

за безопасност и инструкции за бъдеща

употреба.

Използваният в указанията за безопасност

термин "електроинструмент" се отнася до

захранвани от мрежата електроинструменти (с

електрически кабел) и захранвани с акумулираща

батерия електроинструменти (без електрически

кабел).

1 Безопасност на работното място

a Поддържайте работното си място чисто и

добре осветено. Липсата на ред или

недоброто осветление на работното

място могат да доведат до злополуки.

b Не работете с електроинструмента в

експлозивна среда, в която има запалими

течности, газове

или прахове.

Електроинструментите генерират искри,

които могат да възпламенят праха или

парите.

c Децата и страничните хора трябва да стоят

встрани при използване на

електроинструмента. При разсейване

можете да загубите контрола над уреда.

2 Електрическа безопасност

a Свързващият щепсел на

електроинструмента трябва да пасва в

контакта. Щепселът не бива да се

променя

по никакъв начин. Не използвайте

адаптери с електроинструменти със

защитно заземяване. Непроменените

щепсели и подходящите контакти

намаляват риска от електрически удар.

b Избягвайте контакт на тялото със заземени

повърхности като тръби, отоплителни

уреди, печки и хладилници. Има увеличен

риск от електрически удар, ако тялото ви

се заземи.

c Пазете електроинструментите

от дъжд или

влага. Проникването на вода в

електроинструмента увеличава риска от

електрически удар.

d Кабелът не бива да се използва за други

цели, напр. за носене и окачване на

електроинструмента или за изтегляне на

щепсела от контакта. Пазете кабела от

топлина, масло, остри ръбове или

движещи се части на уреди

. Повредените

или усукани електрически кабели

увеличават риска от електрически удар.

e Когато работите с електроинструмент на

открито, използвайте само такива

удължителни кабели, които са подходящи

за работа на открито. Използването на

подходящ за работа на открито

удължителен кабел намалява риска от

електрически удар.

f Ако работата с електроинструмента във

влажна среда не може да се избегне,

използвайте предпазен прекъсвач против

утечен ток. Използването на предпазен

прекъсвач против утечен ток намалява

риска от електрически удар.

3 Безопасност на хората

a Бъдете внимателни и следете за това,

какво правите; подхождайте благоразумно

към работата с електроинструмент. Не

използвайте електроинструмента, ако сте

уморени или се намирате

под влиянието

на наркотични вещества, алкохол или

медикаменти. Момент невнимание при

използването на електроинструмент може

да доведе до сериозни наранявания.

b Носете лично защитно оборудване и

винаги използвайте защитни очила.

Носенето на лично защитно оборудване

като маска за прах, устойчиви на хлъзгане

предпазни обувки, защитна каска или

защита за слуха според

вида и употребата

на електроинструмента намалява риска от

наранявания.

c Избягвайте неволното пускане в

експлоатация. Уверявайте се, че

електроинструментът е изключен, преди

да го свържете към електрозахранването

и/или акумулиращата батерия, преди да го

повдигате или да го носите. Ако при носене

на електроинструмента държите пръста

си на превключвателя или ако

свързвате

Български 253

включен уред към електрозахранването,

може да се стигне до злополуки.

d Преди включване на електроинструмента

отстранявайте работните накрайници и

винтовите ключове. Инструмент или ключ,

намиращи се във въртяща се част на уреда,

могат да доведат до наранявания.

e Избягвайте необичайните позиции на

тялото. Погрижете се за стабилна позиция

и по всяко време

пазете равновесие. Така

можете да контролирате по-добре

електроинструмента в неочаквани

ситуации.

f Носете подходящи дрехи. Не носете

широки дрехи или накити. Дръжте косата,

дрехите и ръкавиците далеч от движещите

се части. Широките дрехи, ръкавиците,

накитите или дългите коси могат да бъдат

захванати от движещите се части.

g Ако могат да

се монтират съоръжения за

прахоизсмукване и прахоулавяне, уверете

се, че те са свързани и се използват

правилно. Използването на

прахоизсмукване може да намали рисковете

от прах.

4 Използване и обслужване на

електроинструмента

a Не претоварвайте уреда. Използвайте за

работата си предвидения за това

електроинструмент. С подходящ

електроинструмент работите по-добре и

по-безопасно в посочения мощностен

диапазон.

b Не използвайте електроинструмент, чийто

превключвател е дефектен.

Електроинструмент, който не може повече

да се включва или изключва, е опасен и

трябва да се ремонтира.

c Изтегляйте щепсела от контакта и/или

изваждайте акумулиращата батерия,

преди да извършвате настройки по уреда,

преди смяна принадлежности или

оставяне на

уреда. Тази превантивна мярка

предотвратява неволното стартиране на

електроинструмента.

d Съхранявайте неизползваните

електроинструменти на места, които са

недостъпни за деца. Не позволявайте

употреба на уреда от хора, които не са

запознати с него или не са прочели тези

инструкции. Електроинструментите са

опасни, ако се използват от хора без опит.

e Поддържайте

електроинструментите

грижливо. Проверявайте дали подвижните

части функционират безупречно и не се

захващат, дали няма счупени или

повредени части, така че функцията на

електроинструмента да е нарушена.

Осигурете ремонт на повредените части

преди използване на уреда. Много

злополуки са причинени от лошо поддържани

електроинструменти.

f Поддържайте режещите инструменти

остри и чисти. Грижливо

поддържаните

режещи инструменти с остри режещи

ръбове се заклинват по-малко и са по-лесни

за направляване.

g Използвайте електроинструмент,

принадлежности, работни накрайници и

др. съгласно тези инструкции. При това

съблюдавайте условията на работа и

дейността, която трябва да се извършва.

Използването на електроинструменти за

друга, различна от предвидената употреба,

може да доведе до опасни ситуации.

5 Използване и поддръжка на акумулиращи

батерии

a Зареждайте акумулиращата батерия само

с разрешените

от производителя зарядни

устройства. Зарядни устройства, които не

са подходящи за съответната акумулираща

батерия, могат да доведат до пожар.

b Използвайте уреда само с подходяща

акумулираща батерия. Използването на

други акумулиращи батерии може да доведе

до наранявания или пожари.

c Когато не използвате акумулиращата

батерия, я дръжте далеч от метални

предмети като кламери, монети, ключове,

пирони, винтове или други малки метални

предмети, които могат да доведат до късо

съединение. Късото съединение може да

доведе до пожар или експлозия.

d При определени обстоятелства от

акумулиращата батерия може да изтече

електролит. Избягвайте контакт. Ако

попаднете в контакт с електролита,

изплакнете основно с вода. Ако

електролитът попадне в очите Ви,

незабавно потърсете лекарска помощ.

Електролитът на акумулиращата батерия

може да причини обриви и изгаряния по

кожата.

6 Сервиз

a Възлагайте ремонта на вашия

електроинструмент само на квалифициран

експертен персонал и само с използването

на оригинални резервни части. Така се

гарантира, че безопасността на уреда се

запазва.

Допълнителни Общи указания за

безопасност

Указание ● В някои региони употребата на

този уред може да бъде ограничавана от

предписания. Потърсете консултация с

компетентния орган във Вашето населено място.



ОПАСНОСТ ● Опасност за живота

поради порезни наранявания, причинени от

неконтролирано движение на уреда. Дръжте

частите на тялото далече от движещи се части.

● Опасност от наранявания поради отхвърлени с

висока скорост или падащи обекти. Никога не

използвайте уреда, ако в радиус от 15 m има хора,

особено деца, или животни.

● Не трябва да

предприемате промени по уреда.

몇 ПРЕДУПРЕЖДЕНИЕ ● Деца и хора,

които не са запознати с това ръководство, не

трябва да работят с този уред. Валидни на

мястото разпоредби могат да налагат

ограничения за възраст на обслужващото лице.

● Нуждаете се от неограничен поглед върху

работната зона, за да разпознавате възможни

254 Български

опасности. Използвайте уреда само при добро

осветление. ● Преди работата се уверете, че

уредът, всички обслужващи елементи, в това

число верижната спирачка и предпазните

приспособления, функционират правилно.

Проверете за разхлабени затварящи

приспособления, уверете се, че всички предпазни

приспособления и ръкохватки са правилно и

сигурно закрепени. Не използвайте уреда, ако

състоянието му не е безупречно.

● Никога не

работете с уреда, ако прекъсвачът на уреда на

ръкохватката не включва или изключва правилно.

● Преди да пуснете уреда в експлоатация,

сменяйте износените или повредени части.

● Опасност от откат поради загуба на

равновесие. Избягвайте необичайна позиция на

тялото, осигурете си устойчиво, стабилно

положение и пазете равновесие. ● Ако уредът е

паднал, бил е ударен или вибрира необичайно,

незабавно го спрете и проверете за повреди, респ.

установете причината за вибрациите.

Възложете ремонта на повредите на

оторизирания сервиз или сменете уреда.

몇

ПРЕДПАЗЛИВОСТ ● Когато

работите с уреда, носете пълна защита за очите

и слуха, устойчиви и здрави ръкавици, както и

защита за главата. Носете маска за лице, когато

при работата се образува прах. ● При работа с

уреда носете дълги, здрави панталони, здрави

обувки и добре прилягащи ръкавици. Не работете

боси. Не носете бижута, сандали или къси

панталони. ● Опасност от наранявания при

захващане на свободно облекло, косите или

накити от движещи се части на уреда. Дръжте

облеклото и накитите далеч от движещи се

части на машината. Връзвайте дългите коси

назад. ● Защитата за слуха може да ограничи

способността Ви да чувате предупредителни

сигнали, затова внимавайте за възможни

опасности в близост и в работната зона.

● Използвайте само аксесоари и резервни части,

които са одобрени от производителя.

Оригиналните аксесоари и оригиналните

резервни части осигуряват безопасната и

безпроблемна експлоатация на уреда.

Указания за безопасност за верижни

триони

 При работещ трион пазете всички части на

тялото далеч от веригата. Уверявайте се

преди стартиране на триона, че веригата не

се допира до нищо. При работа с верижен

трион момент на невнимание може да доведе

до захващане на дрехи или части на тялото от

веригата.

 Винаги дръжте верижния трион с

дясната

ръка за задната дръжка и с лявата ръка за

предната дръжка. Хващането на верижния

трион по обратен начин увеличава риска от

наранявания и не бива да се прави.

 Електроуредът може да се хваща само за

изолираните повърхности за хващане,

защото веригата може да влезе в допир със

скрити

електропроводи. Докосването на

веригите до кабел под напрежение, водят до

зареждане с електричество на металните

части на електроуреда и могат да доведат до

електрически удар за оператора.

 Носете защитни очила и защита за слуха.

Препоръчва се допълнително защитно

оборудване за главата, ръцете и краката.

Подходящото защитно облекло намалява

опасността от нараняване поради отлитащи

стружки и случайно докосване на веригата.

 Не работете с верижния трион върху

дърво.

При работа върху дърво има опасност от

нараняване.

 Винаги следете за стабилно положение и

използвайте верижния трион само върху

здрава, сигурна и равна основа. Хлъзгавата

основа или нестабилните опорни повърхности,

като напр. стълбите, могат да доведат до

загуба на равновесие или контрол върху

верижния трион.

 При рязане

на намиращ се под натиск клон

имайте предвид неговия откат. Ако

напрежението в дървесината се освободи,

притиснатият клон може да уцели работещия

и/или да изкара верижния трион извън контрол.

 Бъдете особено внимателни при рязане на

подлес и млади дървета. Тънкият материал

може да се захване във веригата и да

ви удари

или да ви извади от равновесие.

 Носете верижния трион за предната дръжка в

изключено състояние, като веригата трябва

да е далеч от тялото. При транспорт или

съхранение на верижния трион винаги

изтегляйте предпазното покритие.

Внимателното боравене с верижния трион

намалява вероятността от неволен допир до

движещата се верига.

 Спазвайте инструкциите за смазване,

обтягане на веригата и смяна на

принадлежностите. Неправилно обтегнатата

или смазана верига може да се скъса или да

увеличи риска от откат.

 Пазете дръжките сухи, чисти и без масло и

грес. Дръжките с остатъци от грес и масло са

хлъзгави и водят до загуба на контрол.

 Режете само дървен материал. Верижният

трион не трябва да се използва за дейности,

за които не е предназначен. Пример: Не

използвайте верижния трион за рязане на

пластмаса, зидария или строителни

материали, които не са от дърво.

Използването на верижния трион за дейности,

които не са по предназначение, може да

доведе

до опасни ситуации.

Причини и избягване на откат

Откат може да възникне, ако върхът на

направляващата шина докосне предмет или ако

дървото се огъне и веригата се захване по време на

рязане.

Докосването с върха на шината може в повечето

случаи да доведе до неочаквана реакция назад, при

което водещата шина ще се удари нагоре и в посока

към

оператора.

Захващането на веригата в горния ръб на

направляващата шина може да върне назад рязко

шината в посока към оператора.

Всяка от тези реакции може да доведе до загуба на

контрол върху триона и до тежко нараняване. Не се

осланяйте единствено на вградените във верижния

Български 255

трион предпазни съоръжения. Като потребител на

верижен трион трябва да взимате различни мерки,

за да можете да работите без злополуки и

наранявания.

Откатът е следствие на грешна или неправилна

употреба на електроуреда. Той може да се

предотврати чрез подходящи предпазни мерки,

както е описано по-долу:

 Дръжте триона здраво с

две ръце, със

здраво стиснати пръсти около дръжките на

верижния трион. Тялото и ръцете ви трябва

да са в положение, в което да можете да

издържите на силите на откат. Ако се вземат

подходящи мерки, операторът може да

овладее силите на откат. Никога не пускайте

верижния трион.

 Избягвайте необичайна позиция

на тялото и

не режете над височината на раменете. По

този начин се избягва неволно докосване до

върха на шината и се постига по-добър

контрол над верижния трион при неочаквани

ситуации.

 Винаги използвайте предписаните от

производителя резервни шини и верижни

триони. Грешните резервни шини и верижни

триони могат да

доведат до разкъсване на

веригата и/или до откат.

 Придържайте се към инструкциите на

производителя за заточване и поддръжка на

верижния трион. Твърде ниските

ограничители на дълбочината увеличават

склонността към откат.

Допълнителни указания за безопасност за

верижни триони

Указание ● Kärcher препоръчва, при първото

използване стволовете на дървета да се режат

върху стойка за рязане на дърва. ● Когато

използвате верижния трион, дръжте при себе си

аптечка с материали за големи рани и средство за

повикване на помощ. В близост трябва да има по-

голяма и с повече материали аптечка.

몇 ПРЕДУПРЕЖДЕНИЕ ● Преди да

използвате уреда, си осигурете стабилно

състояние, чисто работно място и планирайте

път за изтегляне при падащи клони.

● Пазете се

от изпарения от смазочно масло и стружки. При

необходимост носете маска или дихателен

апарат.

● Винаги дръжте верижния трион с

двете ръце. Хващайте ръкохватките с палеца от

едната и показалеца от другата страна. Дръжте

здраво задната ръкохватка с дясната ръка, а

предната ръкохватка - с лявата ръка.

● Опасност

от нараняване. Не предприемайте никакви

промени по уреда. Не използвайте уреда за

задвижване на прикачни компоненти или на уреди,

които не са препоръчани от производителя на

уреда.

● Преди включването на уреда се уверете,

че веригата не докосва никакви предмети.

● Тежки наранявания или смърт при изскачането

на неправилно обтегната верига от

направляващата шина. Проверявайте

обтягането на веригата преди всяка употреба.

Дължината на веригата зависи от

температурата.

● Уверете се, че всички

предпазни приспособления, ръкохватки и

ограничителят на палеца са правилно закрепени и

в добро състояние. ● Тежки наранявания при

неправилен начин на работа:

 Когато работите с верижния трион, по всяко

време трябва да бъдете внимателни и да

държите под контрол Вашето работно място.

Размерът на работната зона зависи от

дейността, която ще се извършва, и от

размера на дървото или на обработваемия

предмет. Повалянето на дърво

изисква по-

голямо работно място, отколкото напр.

отрязването до определена дължина.

 Никога не режете, поставяйки тялото си на

една линия с направляващата шина и

веригата. Така ще намалите опасността при

откат веригата да удари главата или

тялото.

 При рязането не правете движения напред-

назад, оставете веригата да работи,

поддържайте веригата

остра и не се

опитвайте да я прокарвате с натиск през

среза.

 Не упражнявайте натиск върху триона в края

на среза. Бъдете готови да освободите

триона, щом прережете дървото.

 По време на процеса на рязане не спирайте

верижния трион. Оставете триона да работи,

докато рязането завърши.

● Запознайте се с Вашия нов верижен трион,

като правите прости разрези в дърво, поставено

на стабилна опора. Повторете това, ако дълго

време не сте използвали Вашия верижен трион.

● Не режете лозя и/или ниски храсти с диаметър

под 75 mm. ● Изключете уреда, фиксирайте

верижната спирачка, извадете акумулиращата

батерия и се уверете, че всички движещи се части

са напълно спрени:

 Преди да почистите уреда или да отстраните

блокиращ предмет.

 Когато оставяте уреда без надзор.

 Преди да монтирате или демонтирате

прикачни компоненти.

 Преди да проверявате, извършвате работи по

поддръжка или да

работите по уреда.

몇 ПРЕДПАЗЛИВОСТ ● Верижният

трион е тежък уред. Лицата, които използват

верижния трион, трябва да бъдат в добра

физическа форма и в добро здраве. Те трябва да

имат добро зрение, подвижност, равновесие и

ловкост. Ако имате съмнения относно това, не

трябва да използвате верижния трион.

● При

работата с уреда винаги носете защитна каска с

мрежест визьор, така намалявате опасността

от наранявания на лицето и главата при откат.

Остатъчни рискове

몇 ПРЕДУПРЕЖДЕНИЕ

● Дори когато уредът се използва, както е

предписано, продължават да съществуват

определени остатъчни рискове. При

използването на уреда могат да възникнат

следните опасности:

 Вибрацията може да причини наранявания. За

всяка работа използвайте правилния

инструмент, използвайте предвидените

ръкохватки и ограничавайте работното

време и излагането на вибрация.

256 Български

 Шумът може да причини увреждания на слуха.

Носете защита за слуха и ограничавайте

натоварването.

 Порезни наранявания при контакт с открити

режещи зъбци на веригата.

 Порезни наранявания поради непредвидими,

резки движения или откат на направляващата

шина.

 Порезни наранявания/опасност от пронизване

от части, отхвърчащи от веригата.

 Наранявания поради отхвърлени

с висока

скорост предмети (дървени стърготини,

стружки).

 Вдишване на прах и частици.

 Контакт на кожата със смазочния материал/

маслото.

Намаляване на риска

몇 ПРЕДПАЗЛИВОСТ

● По-дългото време на използване на уреда може

да доведе до нарушения в кръвообращението в

областта на ръцете, причинени от

вибрациите. Общовалидно време на използване

не може да се установи, тъй като това зависи

от множество фактори, които оказват

влияние:

 Персоналните проблеми с кръвообращението

(честа поява на усещане за студ и изтръпване

на пръстите на ръцете)

 Ниска температура на околната среда.

Носете топли ръкавици за защита на ръцете.

 Затруднено кръвообращение поради здраво

хващане.

 Непрекъснатата работа е по-вредна от

работата, прекъсвана от почивки.

При редовно, дълготрайно използване на уреда

и при повторна поява на симптоми, като напр.

изтръпване и

усещане за студ в пръстите на

ръцете, трябва да потърсите лекар.

Употреба по предназначение

 ОПАСНОСТ

Употреба не по предназначение

Опасност за живота поради порезни наранявания

Използвайте уреда само по предназначение.

 Верижният трион е предназначен само за

употреба в частно домакинство.

 Верижният трион е предназначен само за работа

на открито.

 От съображения за безопасност верижният

трион винаги трябва да се държи здраво с двете

ръце.

 Верижният

трион е разработен за рязане на

клони, стволове и дъски. Дължината на среза на

направляващата шина определя максимално

възможния диаметър на материала за рязане.

 Верижният трион трябва да се използва

единствено за рязане на дървен материал.

 Не използвайте верижния трион във влажна

заобикаляща среда или при дъжд.

 Използвайте верижния

трион само в добре

осветена заобикаляща среда.

 От съображения за безопасност са забранени

преустройствата и неоторизираните от

производителя промени.

Всяка друга употреба е недопустима. Потребителят

отговаря за опасности, които възникват поради

недопустима употреба.

Защита на околната среда

Опаковъчните материали подлежат на

рециклиране. Моля, изхвърляйте опаковките

по съобразен с околната среда начин.

Електрическите и електронните уреди

съдържат ценни материали, подлежащи на

рециклиране, а често и съставни части, напр.

батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне

могат да представляват потенциална опасност за

човешкото здраве и за

околната среда. За

правилното функциониране на уреда все пак тези

съставни части са необходими. Обозначените с този

символ уреди не трябва да бъдат изхвърляни

заедно с битовите отпадъци.

Указания за съставни вещества (REACH)

Актуална информация относно съставни вещества

можете да намерите тук: www.kaercher.com/REACH

Аксесоари и резервни части

Използвайте само оригинални аксесоари и

оригинални резервни части, по този начин

осигурявате безопасната и безпроблемна

експлоатация на уреда.

Информация относно аксесоари и резервни части

ще намерите тук: www.kaercher.com.

Обхват на доставка

Обхватът на доставката на уреда е изобразен върху

опаковката. При разопаковане проверете

съдържането за цялост. При липсващи аксесоари

или при транспортни щети, моля, обърнете се към

Вашия дистрибутор.

Предпазни устройства

몇 ПРЕДПАЗЛИВОСТ

Липсващи или променени предпазни

устройства

Предпазните устройства служат за Вашата

защита.

Никога не променяйте или пренебрегвайте

предпазни устройства.

Верига с нисък риск от откат

Веригата с нисък риск от откат намалява

вероятността от откат.

Зъбите на протяжката (зацепващи ножове) пред

всеки зъб на триона предотвратяват твърде

дълбокото навлизане на зъбите на триона в зоната

на отката, следователно силата на отката намалява.

При заточването на веригата съществува опасност

тази защитна функция да бъде деактивирана. Ако

мощността

на рязане се влоши, веригата трябва да

бъде сменена от съображения за безопасност. При

това за резервните части използвайте само

препоръчаната от производителя комбинация от

направляваща шина и верига.

Направляващи шини

При направляващи шини, чиито върхове имат малък

радиус, по принцип има ниска опасност от откат.

Затова използвайте за работата направляваща

шина с точната верига, която е достатъчно дълга.

Български 257

По-дългите направляващи шини увеличават

вероятността от загуба на контрол по време на

рязането.

Преди всяко пускане в експлоатация проверявайте

обтягането на веригата (вж. глава Проверка на

обтягането на веригата). Ако обтягането на

веригата не е настроено правилно, при рязането на

по-малки клони (по-тънки от цялата дължина на

направляващата шина) съществува по-висок риск

веригата да се отпусне.

Задържащо устройство на веригата

Ако веригата се отпусне или скъса, задържащото

устройство на веригата предотвратява

отхвърлянето на веригата с висока скорост по

посока на потребителя.

Ограничител на палеца

Вграденият ограничител на палеца може да се

използва като точка на въртене, за да придаде

стабилност на верижния трион по време на

извършването на срез.

При рязането натиснете уреда напред, докато

металните дорници навлязат в дървения ръб.

Когато след това задната ръкохватка се движи

нагоре, респ. надолу по посока на среза, се

намалява физическото натоварване при работата с

верижния трион.

Верижна спирачка

Верижните спирачки са предназначени бързо да

спрат напълно веригата в случай на опасност.

Щом предпазителят за ръцете/лостът на верижната

спирачка се натисне по посока на направляващата

шина, веригата трябва веднага да спре напълно.

Верижната спирачка не може да предотврати откат,

но може да намали риска от наранявания, ако при

откат направляващата шина удари потребителя.

Преди всяко пускане в експлоатация на уреда

трябва да се проверява за правилно функциониране

на верижната спирачка (вж. глава Проверка на

функцията на верижната спирачка).

Символи върху уреда

Защитно облекло

 ОПАСНОСТ

Опасност за живота поради порезни наранявания.

При работа с уреда носете подходящо защитно

облекло. Спазвайте локалните предписания за

избягване на злополуки.

Защита за главата

При работата с уреда носете подходяща защитна

каска, която отговаря на предписанията на стандарт

EN 397 и носи маркировка за съответствие CE.

При работата с уреда носете защита за слуха, която

отговаря на предписанията на стандарт EN 352-1 и

носи маркировка за съответствие CE.

За защита от летящи наоколо стружки носете

подходящи защитни очила, които отговарят

на

предписанията на стандарт EN 166 или носят

маркировка за съответствие CE. Или носете визьор

на каската, който отговаря на предписанията на

стандарт EN 1731 и носи маркировка за

съответствие CE.

Общ предупредителен знак

Преди пускане в експлоатация

прочетете ръководството за

експлоатация и всички указания за

безопасност.

При работата с уреда носете

подходяща защита за главата, очите

слуха.

При работата с уреда носете

устойчиви на хлъзгане защитни

обувки.

При работата с уреда носете

устойчиви на хлъзгане и издръжливи

ръкавици.

Опасност за живота поради откат на

верижния трион. Никога не докосвайте

обектите, които ще бъдат рязани, с

върха на направляващата шина.

Опасност за живота поради

неконтролирани движения на

верижния трион. Винаги дръжте

верижния трион с двете ръце.

Опасност за живота поради

неконтролирани движения на

верижния трион. Никога не дръжте

уреда само

с една ръка.

Не излагайте уреда на дъжд и влага.

Посоченото на етикета гарантирано

ниво на звуково налягане е 101 dB.

Верижната спирачка се освобождава.

Верижната спирачка се фиксира и

веригата блокира.

Завъртете, за да настроите

обтягането на веригата:

= обтягане на веригата

= отпускане на веригата

Посока на движение на веригата

(маркировката се

намира под капака)

Блокиране на копчето за обтягане на

веригата

Деблокиране на копчето за обтягане

на веригата

258 Български

От специализиран магазин можете да закупите

защитни каски с вградена защита за слуха и визьор.

Работно яке за работа с верижен трион

При работата с уреда за защита на горната част на

тялото носете работно яке за работа с верижен

трион, което отговаря на предписанията на стандарт

EN 381-11 и носи маркировка за съответствие CE.

Защитни ръкавици

При работата с уреда носете подходящи защитни

ръкавици със защита от срязване, които отговарят

на предписанията на стандарт EN 381-7 и носят

маркировка за съответствие CE.

Предпазител за краката

При работата с уреда носете подходящи

предпазители за крака със защита по цялата

обиколка на крака, които отговарят на

предписанията на стандарт EN 381-5 и носят

маркировка за съответствие CE.

Защитни обувки

При работата с уреда носете устойчиви на хлъзгане

защитни обувки, които отговарят на предписанията

на стандарт EN 20345 и са обозначени с

изображение на верижен трион. Това гарантира, че

защитните обувки отговарят на предписанията на

стандарт EN 381-3.

Ако използвате верижния трион само от време на

време, основата е равна и има малък риск от

препъване или закачване в храстите, можете да

използвате защитни обувки със стоманени бомбета

и защитни гамаши, които отговарят на

предписанията на стандарт EN 381-9.

Описание на уреда

В това упътване за работа е описано максималното

оборудване. В комплекта на доставката има разлики

в зависимост от модела (вижте опаковката).

Вж. изображението на страниците с графики

Фигура A

1 Верига

2 Направляваща шина

3 Ограничител на палеца

4 Капак на резервоара за верижно масло

5 Предпазител за ръцете/лост на верижната

спирачка

6 Ръкохватка, отзад

7 Прекъсвач на уреда

8 Бутон за деблокиране на прекъсвача на уреда

9 Бутон за деблокиране на акумулиращата

батерия

10 Капак

11 Ръкохватка, отпред

12 Пръстен за настройка на обтягането на веригата

13 Копче за обтягане на веригата

14 Задържащо устройство на веригата

15 Типова табелка

16 Верижно масло

17 Предпазител на веригата

18 *Акумулираща батерия Battery Power 18V

19 *Зарядно устройство за бързо зареждане Battery

Power 18V

* опционално

Акумулираща батерия

Уредът може да работи с една акумулираща

батерия 18 V Kärcher Battery Power .

Монтаж

Монтаж на веригата и на направляващата

шина

몇 ПРЕДПАЗЛИВОСТ

Остра верига

Порезни наранявания

При всякакви работи по веригата носете

защитни ръкавици.

1. Развийте копчето за обтягане на веригата и

свалете капака.

Фигура B

2. Поставете веригата на направляващата шина.

При това съблюдавайте посоката на въртене на

веригата.

Фигура C

3. Положете веригата около верижното колело и

поставете направляващата шина.

Фигура D

4. Поставете капака и завинтете

здраво копчето за

обтягане на веригата.

Фигура E

5. Настройте обтягането на веригата (вж. глава

Настройка на обтягането на веригата).

6. Поставете предпазителя на веригата.

Фигура F

Пускане в експлоатация

Напълване на резервоара за верижно

масло

1. При необходимост почистете зоната около

отвора за пълнене от стружки от рязането и

мръсотия.

2. Свалете капака на резервоара за верижно

масло.

Фигура G

3. Бавно налейте верижно масло в резервоара.

Фигура H

4. Попийте евентуално разлято верижно масло с

кърпа.

5. Затворете резервоара за верижно масло с

капака.

Проверка на обтягането на веригата

몇 ПРЕДПАЗЛИВОСТ

Остра верига

Порезни наранявания

При всякакви работи по веригата носете

защитни ръкавици.

1. Свалете предпазителя на веригата.

Фигура I

2. Внимателно дръпнете веригата.

Фигура J

Български 259

Разстоянието между направляващата шина и

веригата трябва да бъде 3-4 mm.

3. При необходимост настройте обтягането на

веригата (вж. глава Настройка на обтягането

на веригата).

Монтиране на акумулиращата батерия

1. Пъхнете акумулиращата батерия в гнездото на

уреда, докато се чуе фиксирането ѝ.

Фигура K

Експлоатация

Основно обслужване

1. Проверете дървото и клоните за увреждания

като напр. загниване.

При повредени или изгнили клони потърсете

съвет от професионален арборист.

2. Свалете предпазителя на веригата.

3. Дръжте здраво уреда с двете ръце.

Включване на уреда

1. Дръпнете предпазителя за ръцете/лоста на

верижната спирачка по посока на ръкохватката.

Фигура L

Верижната спирачка се освобождава.

2. Натиснете бутона за деблокиране на прекъсвача

на уреда.

Фигура M

3. Натиснете прекъсвача на уреда.

Уредът стартира.

Прекъсване на работата

1. Отпуснете прекъсвача на уреда.

Уредът спира.

2. Натиснете предпазителя за ръцете/лоста на

верижната спирачка по посока на

направляващата шина.

Фигура N

Верижната спирачка се фиксира и веригата

блокира.

3. Извадете акумулиращата батерия от уреда (вж.

глава Изваждане на акумулиращата батерия).

Техники на работа

Работна позиция

 ОПАСНОСТ

Неконтролирани движения на верижния трион

Опасност за живота поради порезни наранявания

Преди рязане планирайте среза и разпознайте

опасностите.

Винаги дръжте верижния трион здраво и с двете

ръце.

 Не направлявайте верижния трион по оста на

тялото.

Фигура O

 Направлявайте верижния трион отстрани на

тялото, така че в зоната на движение на

верижния трион

да не попадат части от тялото.

 Спазвайте възможно най-голямо разстояние от

материалите за рязане.

 Никога не работете, качени на стълба или

стоящи на дървото.

 Никога не работете на неустойчиви места.

Увличане/реактивна сила

 ОПАСНОСТ

Неконтролирани движения на верижния трион

Опасност за живота поради порезни наранявания

Преди рязане планирайте среза и разпознайте

опасностите.

Винаги дръжте верижния трион здраво и с двете

ръце.

При увличането/реактивната сила се касае за ефект,

който по принцип настъпва в противоположната на

движението на веригата посока при материала за

рязане.

Фигура P

1 Увличане

2 Реактивна сила

Когато при рязане с долната част на

направляващата шина - рязане отгоре - веригата

бъде захваната или се удари в твърд предмет в

дървото, тя може да бъде рязко дръпната към

материала за рязане.

 За да избегнете увличане, винаги поставяйте

ограничителя на палеца стабилно.

Когато при рязане с горната част на

направляващата шина - рязане отдолу - веригата

бъде захваната или се удари в твърд предмет в

дървото, тя може да бъде тласната назад към

потребителя.

 За избягване на реактивна сила:

 Не захващайте горната част на

направляващата шина.

 Не завъртайте направляващата шина в среза.

Откат

 ОПАСНОСТ

Неконтролирани движения на верижния трион

Опасност за живота поради порезни наранявания

Преди рязане планирайте среза и разпознайте

опасностите.

Винаги дръжте верижния трион здраво и с двете

ръце.

При откат веригата се отхвърля с висока скорост

внезапно и неконтролирано към потребителя.

Откат настъпва, когато напр. веригата в горната

зона на върха на направляващата шина на триона

се удари непредвидено в препятствие или бъде

захваната.

Фигура Q

 Винаги дръжте верижния трион така, че да може

да се устоява на силите на отката. Не пускайте

верижния трион.

 При рязането не се навеждайте много напред.

 Не направлявайте верижния трион над

височината на раменете.

 Винаги изчаквайте,

докато веригата достигне

пълните си обороти и режете с пълна сила.

 Не режете с върха на направляващата шина на

триона.

 Вкарвайте направляващата шина само с

изключително внимание в започнат срез.

 Следете положението на ствола и внимавайте за

сили, които могат да затворят процепа на среза

и да захванат веригата.

 При подрязване никога не режете няколко клона

едновременно.

260 Български

 Работете само с остра и правилно обтегната

верига.

 Използвайте верига с по-нисък риск от откат и

направляваща шина с малка глава.

Планиране на посоката на поваляне и на пътя за

изтегляне

 ОПАСНОСТ

Падащо дърво

Опасност за живота

Работите по поваляне на дървета трябва да се

извършват само от обучени за това лица.

При планирането на посоката на поваляне

съблюдавайте следното:

 Разстоянието до следващото работно място

трябва да бъде най-малко 2,5 дължини на

дървото.

 Не извършвайте работи по поваляне при силен

вятър.

Дървото може

да падне неконтролирано.

 Определете посоката на поваляне с помощта на

растежа на дървото, характеристиките на терена

(наклон) и атмосферните условия.

 Винаги оставяйте дървото да падне на място,

където няма растителност, никога върху други

дървета.

За всеки работник трябва да се планира път за

изтегляне. При това важи следното:

 Задайте пътя за изтегляне с прибл. 45° наклон

спрямо посоката на поваляне.

Фигура R

 Освободете пътя за изтегляне от препятствия.

 Не оставяйте никакви инструменти и уреди на

пътя за изтегляне.

 При работи по стръмен склон планирайте пътя

за изтегляне успоредно на склона.

 Когато използвате пътя за изтегляне, следете за

падащи клони и наблюдавайте зоната на

короната.

Подготвяне на работна зона на ствола

1. Почистете работната зона на ствола от пречещи

клони, храсти и препятствия.

Осигурете си стабилно положение.

2. Почистете добре основата на ствола, напр. с

брадва.

Пясък, камъни и други чужди тела затъпяват

веригата.

3. Отстранете големи коренови нарастъци.

a Нарежете кореновия нарастък

вертикално.

Фигура S

b Нарежете кореновия нарастък хоризонтално.

c Отстранете освободената част от корена от

работната зона.

Създаване на среза за поваляне

 ОПАСНОСТ

Падащо дърво

Опасност за живота

Работите по поваляне на дървета трябва да се

извършват само от обучени за това лица.

1. Проверете дали никой няма да бъде застрашен

от падащото дърво. Повикванията може да не

бъдат чути при шума на мотора.

В зоната на повалянето трябва да има само

хора, които работят

по повалянето.

2. Настройте прореза за повалянето под прав ъгъл

спрямо посоката на поваляне.

a Възможно най-близо до земята направете

хоризонтален срез (долен срез) по прибл. 1/3

от диаметъра на ствола.

Фигура T

b Направете кос срез (горен срез) под ъгъл от

прибл. 45-60°.

3. Направете среза за поваляне.

a Направете среза за поваляне успоредно на

долния срез и най-малко 50 mm по-високо.

b Изпълнявайте среза за поваляне само

дотолкова, че да остане несрязана част от

ствола от най-малко 50 mm.

Несрязаната част от ствола предотвратява

обръщането на дървото и падането му в

грешната посока.

Когато срезът за поваляне доближи

несрязаната част от ствола, дървото трябва

да започне да пада.

4. Ако има опасност дървото да не падне в

желаната посока

или да се завърти обратно и

веригата да бъде захваната, спрете с

изпълнението на среза за поваляне.

Използвайте клинове, за да разширите среза и

да оставите дървото да падне в желаната

посока.

5. Щом дървото започне да пада, извадете

верижния трион от среза.

6. Изключете уреда.

7. Фиксирайте верижната спирачка.

8. Оставете верижния трион.

9. Следвайте планирания път за изтегляне.

Рязане на дърво под напрежение

 ОПАСНОСТ

Неконтролирани движения на верижния трион

и материала за рязане

Опасни за живота порезни наранявания,

наранявания от материал за рязане

Преди рязане планирайте среза и разпознайте

опасностите.

Винаги дръжте верижния трион здраво и с двете

ръце

Дърво под напрежение се получава, когато ствол,

клон, вкоренен пън или фиданка бъдат поставени

под напрежение от

друго дърво.

1. Внимавайте за дърво под напрежение, тъй като

има опасност то отново да отскочи в своето

начално положение.

Фигура U

2. Режете внимателно дървото под напрежение

откъм страната на натиска (вж. и глава

Отрязване на ствол под напрежение до

определена дължина).

Фигура V

Подрязване

 ОПАСНОСТ

Откат

Опасни за живота порезни наранявания

При подрязването внимавайте направляващата

шина/веригата да не бъде захваната.

몇 ПРЕДУПРЕЖДЕНИЕ

Промяна в разпределението на теглото при

подрязването

Опасност от наранявания поради неконтролирано

движение на ствола

Български 261

Изберете работната зона така, че да не възниква

опасност.

 Подрязвайте по посоката на растежа.

Фигура W

 Подрязвайте отгоре надолу.

 Оставете по-големи, намиращи се отдолу клони

като опори, за да се държи дървото над земята.

 По възможност укрепете верижния трион.

 Не подрязвайте, като стоите върху ствола.

 Не режете с

върха на шината.

 Внимавайте за клони, които се намират под

напрежение. Режете клони под напрежение

отдолу нагоре.

 Никога не режете няколко клона наведнъж.

 Редовно почиствайте работната зона от

отрязани клони.

Отрязване на ствола до определена дължина

 ОПАСНОСТ

Неконтролирани движения на верижния трион

Опасност за живота поради порезни наранявания

Преди рязане планирайте среза и разпознайте

опасностите.

Винаги дръжте верижния трион здраво и с двете

ръце.

ВНИМАНИЕ

Повреда на веригата при контакт със земята

Следете веригата да не докосва земята.

1. Поставете верижния трион на ограничителя на

палеца.

2. Режете равномерно през ствола.

Отрязване на ствол под напрежение до

определена дължина

 ОПАСНОСТ

Неконтролирано движение на верижния трион

Опасни за живота порезни наранявания

Когато отрязвате до определена дължина

стволове под напрежение, задължително

спазвайте последователността на срез за

освобождаване от страната на натиска и

разделителния срез от страната на опъването.

 Стволът се поддържа от 2 страни:

a За среза за освобождаване от страната на

натиска срежете ствола

прибл. 1/3 от неговия

диаметър отгоре.

Фигура X

b Направете разделителния срез от страната на

опъването отдолу.

 Стволът се поддържа от 1 страна:

a За среза за освобождаване от страната на

натиска срежете ствола прибл. 1/3 от неговия

диаметър отдолу.

Фигура Y

b Направете разделителния разрез от страната

на опъването отгоре.

Изваждане на акумулиращата батерия

Указание

При продължителни прекъсвания на работата

изваждайте акумулиращата батерия от уреда и я

осигурявайте срещу неоправомощено ползване.

1. Дръпнете бутона за деблокиране на

акумулиращата батерия по посока на

акумулиращата батерия.

Фигура Z

2. Натиснете бутона за деблокиране на

акумулиращата батерия, за да освободите

акумулиращата батерия.

3. Извадете акумулиращата батерия от уреда.

Приключване на работата

1. Извадете акумулиращата батерия от уреда (вж.

глава Изваждане на акумулиращата батерия).

2. Почистете уреда (вж. глава Почистване на

уреда).

Транспортиране

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При транспортиране съблюдавайте теглото на

уреда.

몇 ПРЕДПАЗЛИВОСТ

Неконтролирано задвижване

Порезни наранявания

Преди транспортиране изваждайте

акумулиращата батерия от уреда.

Транспортирайте уреда само с поставен

предпазител на веригата.

1. Извадете акумулиращата батерия (вж. глава

Изваждане на акумулиращата батерия).

2. Натиснете предпазителя за ръцете/лоста на

верижната спирачка по посока на

направляващата шина.

Фигура N

Верижната спирачка е фиксирана.

3. Поставете предпазителя на веригата

Фигура F

4. Носете уреда само за ръкохватката и с насочена

надолу направляваща шина.

5. При по-дълги разстояния изпразвайте

резервоара за верижно масло.

a Свалете капака на резервоара за верижно

масло.

Фигура G

b Налейте верижното смазочно масло в

подходящ съд.

c Завинтете капака на резервоара за верижно

масло.

6. При транспортиране в превозни

средства

осигурявайте уреда срещу изплъзване и

преобръщане.

Съхранение

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При съхранението вземайте под внимание

теглото на уреда.

몇 ПРЕДПАЗЛИВОСТ

Неконтролирано задвижване

Порезни наранявания

Преди прибирането за съхранение извадете

акумулиращата батерия от уреда.

Съхранявайте уреда само с поставен

предпазител на веригата.

1. Извадете акумулиращата батерия (вж. глава

Изваждане на акумулиращата батерия).

262 Български

2. Натиснете предпазителя за ръцете/лоста на

верижната спирачка по посока на

направляващата шина.

Фигура N

Верижната спирачка е фиксирана.

3. Поставете предпазителя на веригата.

Фигура F

4. Изпразнете резервоара за верижно масло.

a Свалете капака на резервоара за верижно

масло.

Фигура G

b Налейте верижното смазочно масло в

подходящ съд.

c Завинтете капака на резервоара за

верижно

масло.

5. Ако уредът ще се съхранява в продължение на

повече от един месец, смажете веригата, за да

предотвратите появата на ръжда.

6. Съхранявайте уреда на сухо и добре

проветрявано място. Дръжте далече от

предизвикващи корозия вещества като химикали

за градинска употреба и размразяващи соли. Не

съхранявайте уреда на открито.

Грижа и поддръжка

몇 ПРЕДПАЗЛИВОСТ

Неконтролирано задвижване

Порезни наранявания

Преди всякакви работи изваждайте

акумулиращата батерия от уреда.

몇 ПРЕДПАЗЛИВОСТ

Остра верига

Порезни наранявания

При всякакви работи по веригата носете

защитни ръкавици.

Почистване на уреда

1. Извадете акумулиращата батерия (вж. глава

Изваждане на акумулиращата батерия).

2. Почистете веригата с четка от остатъци от

нарязан материал и от мръсотия.

Фигура AA

3. Почистете корпуса и ръкохватките с мек, сух

парцал.

4. След всяко почистване проверявайте функцията

на верижната спирачка (вж. глава Проверка на

функцията на верижната спирачка).

Интервали на поддръжка

Преди всяко пускане в експлоатация

Преди всяко пускане в експлоатация трябва да се

извършват следните дейности:

 Проверете нивото на пълнене на верижното

масло, при необходимост долейте верижно

масло (вж. глава Напълване на резервоара за

верижно масло).

 Проверете обтягането на веригата (вж. глава

Проверка на обтягането на веригата).

 Проверете веригата

за достатъчна острота, при

необходимост сменете веригата (вж. глава

Смяна на веригата и направляващата шина).

 Проверете уреда за повреди.

 Проверете всички болтове, гайки и винтове за

фиксирано положение.

 Проверете функцията на верижната спирачка

(вж. глава Проверка на функцията на

верижната спирачка).

На всеки 5 работни часа

 На всеки 5 работни часа проверявайте

функцията на верижната спирачка (вж. глава

Проверка на функцията на верижната

спирачка).

Работи по поддръжка

Проверка на функцията на верижната спирачка

1. Включете уреда.

2. Докато уредът работи, завъртете ръката на

предната ръкохватка така, че предпазителят за

ръцете/лостът на верижната спирачка да бъде

натиснат с обратната страна на дланта по

посока на направляващата шина.

Верижната спирачка се фиксира.

Веригата трябва да спре напълно.

3. Дръпнете предпазителя за

ръцете/лоста на

верижната спирачка по посока на ръкохватката.

Веригата трябва да се освободи.

Настройка на обтягането на веригата

1. Извадете акумулиращата батерия (вж. глава

Изваждане на акумулиращата батерия).

2. Разхлабете копчето за обтягане на веригата.

Фигура AB

3. С пръстена настройте обтягането на веригата.

Фигура AC

4. Проверете обтягането на веригата.

Фигура J

Разстоянието

между направляващата шина и

веригата трябва да бъде 3-4 mm.

5. Затегнете копчето за обтягане на веригата.

Смяна на веригата и направляващата шина

몇 ПРЕДПАЗЛИВОСТ

Остра верига

Порезни наранявания

При всякакви работи по веригата носете

защитни ръкавици.

1. Извадете акумулиращата батерия (вж. глава

Изваждане на акумулиращата батерия).

2. Развийте копчето за обтягане на веригата и

свалете капака.

Фигура AD

3. Свалете направляващата шина с

приспособлението за обтягане на веригата.

Фигура AE

4. Ако трябва да се смени направляващата шина,

свалете

приспособлението за обтягане на

веригата.

Фигура AF

5. Изхвърлете правилно старата верига и евент.

направляващата шина.

6. При необходимост монтирайте

приспособлението за обтягане на веригата на

новата направляваща шина.

Фигура AG

7. Поставете новата верига на направляващата

шина. При това съблюдавайте посоката на

въртене на веригата.

Фигура C

8. Положете веригата около верижното колело и

поставете

направляващата шина.

Фигура D

Български 263

9. Поставете капака и завинтете здраво копчето за

обтягане на веригата.

Фигура E

10. Настройте обтягането на веригата (вж. глава

Настройка на обтягането на веригата).

Помощ при повреди

Много често причините за повреда са елементарни

и с помощта на следните указания може сами да ги

отстраните. Ако не сте сигурни или повредите не са

описани тук, обърнете се към оторизирания сервиз.

С увеличаване на стареенето капацитетът на

акумулаторната батерия намалява дори при добра

грижа, така че и при напълно заредено състояние

вече не се достига пълното време на работа. Това не

е дефект.

Гаранция

Във всяка държава са валидни издадените от нашия

оторизиран дистрибутор гаранционни условия.

Евентуални повреди на Вашия уред ще отстраним в

рамките на гаранционния срок безплатно, ако се

касае за дефект в материалите или производствен

дефект. В случай на предявяване на право на

гаранция, се обърнете към Вашия дистрибутор или

към най-близкия оторизиран сервиз, като

представите касовата бележка.

(Адрес, вж. задната страна)

Технически данни

Запазваме си правото на технически промени.

Стойност на вибрации

몇 ПРЕДУПРЕЖДЕНИЕ

Посочената стойност на вибрации е измерена при

прилагане на стандартен метод за проверка и

може да се използва за сравнение на уредите.

Посочената стойност на вибрации може да се

използва в рамките на предварителна оценка на

натоварването.

В зависимост от вида и начина, по който се

използва уредът, емисиите на вибрации

по време

на моментното ползване на уреда могат да се

различават от посочената обща стойност.

Уреди със стойност на вибрацията ръка-

рамо > 2,5 m/s² (вж. глава Технически

данни от ръководството за експлоатация)

몇 ПРЕДПАЗЛИВОСТ ● Многочасовото,

непрекъснато използване на уреда може да доведе

до изтръпване. ● Носете топли ръкавици за

защита на ръцете. ● Правете периодични паузи

при работа.

Декларация за съответствие на

ЕС

С настоящото декларираме, че посочената по-долу

машина по своята концепция и конструкция, както и

в пуснатото от нас на пазара изпълнение,

съответства на приложимите основни изисквания за

безопасност и опазване на здравето, определени в

Грешка Причина Отстраняване

Уредът не сработва Акумулиращата батерия е празна.  Заредете акумулиращата батерия.

Акумулиращата батерия е дефектна.  Сменете акумулиращата батерия.

Акумулиращата батерия не е

поставена правилно.

 Пъхнете акумулиращата батерия в

гнездото, докато се фиксира.

Уредът спира по време

на работа

Акумулиращата батерия е прегряла  Прекратете работата и изчакайте,

докато температурата на

акумулиращата батерия влезе отново в

рамките на нормалния диапазон.

Моторът е прегрял  Прекратете работата и оставете мотора

да се охлади.

CNS 18-

Данни за мощността на уреда

Работно напрежение V18

Скорост на празен ход на

веригата

m/s 10

Вместимост на резервоара за

верижно масло

ml 200

Установени стойности съгласно EN 60745-1, EN

60745-2-13

Ниво на звуково налягане L

dB(A) 87,9

Неустойчивост K

dB(A) 3,0

Ниво на звукова мощност L

dB(A) 98,9

Неустойчивост K

dB(A) 1,4

Стойност на вибрацията ръка-

рамо, предна ръкохватка

m/s

3,5

Стойност на вибрацията ръка-

рамо, задна ръкохватка

m/s

5,2

Неустойчивост K m/s

1,5

Размери и тегла

Дължина x широчина x

височина

mm 735 x

230 x

247

Дължина на направляващата

шина

mm 300

дължина на рязане mm 250

Стъпка на веригата in (mm) 0,375

(9,525)

Тегло (без акумулираща

батерия)

kg 3,2

CNS 18-

264 Eesti

директивите на ЕС. При несъгласувана с нас

промяна на машината тази декларация губи своята

валидност.

Продукт: Акумулаторен верижен трион

Тип: 1.444-00x.x

Приложими директиви на ЕС

2014/30/ЕС

2006/42/ЕО (+2009/127/ЕО)

2011/65/ЕС

2000/14/ЕО (+2005/88/ЕО)

Приложими хармонизирани стандарти

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Приложима процедура за оценяване на

съответствието

2000/14/ЕО и изменена с 2005/88/ЕО:

Приложение V

Ниво на звукова мощност dB(A)

Измерено:98,9

Гарантирано:101

Упълномощено лице, 0197 TÜV Rheinland LGA

Products GmbH; Tillystarße 2 D – 90431 Nürnberg,

Germany, е извършило ЕО изследване на типа,

номер на сертификат: BM 50452503 0001

Подписващите лица действат от името и като

пълномощници на управителния орган.

Пълномощник по документацията: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Виненден, 2018/09/01

Sisukord

Üldised juhised

Lugege enne seadme esmakordset kasutamist

neid ohutusjuhiseid, antud originaalkasutusju-

hendit, akupakiga kaasasolevaid ohutusjuhi-

seid ning kaasasolevat

originaalkasutusjuhendit Akupakk / laadija. Toimige nei-

le vastavalt. Hoidke brošüürid hilisemaks kasutamiseks

või järgmise omaniku tarbeks alles.

Lisaks kasutusjuhendis esitatud juhistele tuleb Teil ar-

vesse võtta ka seadusandja üldisi ohutusalaseid ja õn-

netuse ennetamise eeskirju.

Ohutusjuhised

Kettsaagidega töötades esineb väga kõrge vigas-

tusrisk, kuna töötatakse suurtel ketikiirustel ja väga

teravate saehammastega. Järgige tingimata ohu-

tusmeetmeid ja käitumisreegleid kettsaagidega töö-

tamise kohta.

Lisaks nimetatud ohutusjuhistele tuleb järgida kohaliku

riigi (nt ametiasutuste, kutseühingute või sotsiaalameti-

te) ohutus- ja väljaõppe-eeskirju. Kettsaagide kasutami-

ne võib olla kohalike määrustega ajaliselt piiratud

(päeva- või aastaaeg). Järgige kohalikke eeskirju.

Ohuastmed

 OHT

● Viide vahetult ähvardavale ohule, mis võib põhjusta-

da raskeid kehavigastusi või lõppeda surmaga.

몇 HOIATUS

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada raskeid kehavigastusi või lõppeda surmaga.

몇 ETTEVAATUS

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada kergeid vigastusi.

TÄHELEPANU

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada varakahjusid.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Üldised juhised.................................................... 264

Ohutusjuhised ..................................................... 264

Nõuetekohane kasutamine ................................. 268

Keskkonnakaitse................................................. 268

Lisavarustus ja varuosad .................................... 268

Tarnekomplekt..................................................... 268

Ohutusseadised .................................................. 268

Seadmel olevad sümbolid................................... 268

Kaitseriietus......................................................... 269

Seadme kirjeldus................................................. 269

Montaaž .............................................................. 269

Käikuvõtmine....................................................... 270

Käitus .................................................................. 270

Transport............................................................. 272

Ladustamine........................................................ 272

Hooldus ja jooksevremont................................... 272

Abi rikete korral ................................................... 273

Garantii................................................................ 273

Tehnilised andmed .............................................. 273

Vibratsiooniväärtus.............................................. 274

EL vastavusdeklaratsioon ................................... 274

Eesti 265

Elektritööriistade üldised ohutusjuhised

몇 HOIATUS

● Lugege kõiki ohutusjuhiseid ja korraldusi.

Ohutusjuhiste ja korralduste eiramine võib põhjusta-

da elektrilöögi ja /või raskeid vigastusi. Hoidke kõik

ohutusjuhised ja korraldused edaspidiseks alles.

Ohutusjuhistes kasutatud mõiste „elektritööriist“ kehtib

võrgutoitega elektritööriistade (võrgukaabliga) ja akutoi-

tega (võrgukaablita) elektritööriistade kohta.

1 Töökoha ohutus

a Hoidke oma tööpiirkond puhta ja hästi val-

gustatuna. Korratus või valgustamata tööpiir-

konnad võivad põhjustada õnnetusi.

b Ärge töötage elektritööriistaga plahvatusoht-

likus keskkonnas, kus asuvad põlevad vede-

likud, gaasid või tolmud. Elektritööriistad

tekitavad sädemeid, mis võivad tolmu või aurud

süüdata.

c Hoidke lapsed ja teised inimesed elektritöö-

riista kasutamise ajal eemal. Tähelepanu kõr-

valekaldumisel võite kaotada kontrolli seadme

üle.

2 Elektriohutus

a Elektritööriista ühenduspistik peab sobima

pistikupessa. Pistikut ei tohi mingil viisil muu-

ta. Ärge kasutage adapterpistikut koos kaitse-

maandatud elektritööriistadega. Muutmata

pistikud ja sobivad pistikupesad vähendavad

elektrilöögiriski.

b Vältige kehalist kontakti maandatud pealis-

pindade nagu torude, küttesüsteemide, pliiti-

de ja külmikutega. Kui Teie keha on maandatud,

esineb kõrgenenud risk elektrilöögi tõttu.

c Hoidke elektritööriistad vihmast või niisku-

sest eemal. Vee tungimine elektritööriista sisse

suurendab elektrilöögiriski.

d Ärge väärtarvitage kaablit elektritööriista

kandmiseks, ülesriputamiseks või pistiku väl-

jatõmbamiseks pistikupesast. Hoidke kaablit

eemal kuumusest, õlist, teravatest servadest

või liikuvatest seadmeosadest. Kahjustatud või

sassiläinud ühenduskaablid suurendavad elektri-

löögiriski.

e Töötades elektritööriistaga välitingimustes,

kasutage ainult pikenduskaableid, mis on ka

välipiirkonna jaoks sobivad. Välipiirkonna

jaoks sobiliku pikenduskaabli kasutamine vähen-

dab elektrilöögiriski.

f Kui elektritööriista käitamine niiskes ümbru-

ses on vältimatu, kasutage rikkevoolu kait-

selülitit. Rikkevoolu kaitselüliti kasutamine

vähendab elektrilöögiriski.

3 Inimeste ohutus

a Olge tähelepanelik, jälgige, mida Te teete ja

käituge elektritööriistaga töötamisel mõistli-

kult. Ärge kasutage elektritööriista, kui olete

väsinud või uimastite, alkoholi või ravimite

mõju all. Üks tähelepanematuse hetk elektritöö-

riista kasutamisel võib põhjustada tõsiseid vigas-

tusi.

b Kandke isiklikku kaitsevarustust ja alati kait-

seprille. Isikliku kaitsevarustuse nagu tolmumas-

ki, libisemiskindlate turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kandmine, olenevalt

elektritööriista liigist ja kasutamisest, vähendab

vigastuseriski.

c Vältige tahtmatut käikuvõtmist. Veenduge, et

elektritööriist on välja lülitatud, enne kui Te

selle voolutoite ja/või aku külge ühendate,

vastu võtate või seda kannate. Kui Teil on

elektritööriista kandmisel sõrm lülitil või kui ühen-

date seadme sisselülitatud seisundis voolutoite-

ga, võib see põhjustada õnnetusjuhtumeid.

d Eemaldage seadistustööriistad või kruvivõt-

med enne elektritööriista sisselülitamist.

Pöörleval seadmeosal asuv tööriist või võti võib

põhjustada vigastusi.

e Vältige ebanormaalset kehahoidu. Hoolitsege

kindla seisuasendi eest ja hoidke igal ajal ta-

sakaalu. Nii saate elektritööriista ootamatutes

olukordades paremini kontrollida.

f Kandke sobivat riietust. Ärge kandke avarat

riietust ega ehteid. Hoidke juuksed, riided ja

kindad liikuvatest osadest eemal. Liikuvad

osad võivad lahtistest riietest, kinnastest, ehetest

või pikkadest juustest kinni haarata.

g Kui tolmuimemis- ja -kogumisseadiseid saab

monteerida, siis veenduge, et need on ühen-

datud ja neid kasutatakse õigesti. Tolmuime-

mistoru kasutamine võib vähendada tolmust

tingitud ohte.

4 Elektritööriista kasutamine ja käsitsemine

a Ärge koormake seadet üle. Kasutage oma

tööks selleks ettenähtud elektritööriista. Sobi-

va elektritööriistaga töötate Te paremini ja ohutu-

malt esitatud võimsusvahemikus.

b Ärge kasutage elektritööriista, mille lüliti on

defektne. Elektritööriist, mida ei saa enam sisse

või välja lülitada, on ohtlik ja seda tuleb remonti-

da.

c Enne seadme seadistuste tegemist, tarviku-

osade vahetamist või seadme ärapanekut

tõmmake pistik pistikupesast välja ja/või ee-

maldage aku. See ettevaatusabinõu hoiab ära

elektritööriista tahtmatu käivitamise.

d Hoidke kasutamata elektritööriistu lastele kät-

tesaamatus kohas. Ärge laske seadet kasuta-

da inimestel, kes pole sellega tuttavad või kes

pole lugenud käesolevaid korraldusi. Elektri-

tööriistad on ohtlikud, kui neid kasutavad kogene-

matud inimesed.

e Hoolitsege elektritööriistade eest hästi. Kont-

rollige, kas liikuvad osad talitlevad laitmatult

ega kiilu kinni, ega osad pole purunenud või

nii kahjustatud, et elektritööriista talitlus on

piiratud. Laske kahjustatud osad enne sead-

me kasutamist ära remontida. Paljude õnne-

tusjuhtumite põhjuseks on halvasti hooldatud

elektritööriistad.

f Hoidke lõiketööriistad terava ja puhtana. Hästi

hoolitsetud, teravate lõikeservadega lõiketööriis-

tad kiiluvad vähem kinni ning neid on lihtsam juh-

tida.

g Kasutage elektritööriista, tarvikuid, kasutus-

tööriistu jne vastavalt neile korraldustele.

Võtke seejuures arvesse töötingimusi ja teos-

tatavat tegevust. Elektritööriistade kasutamine

mitteettenähtud rakendusteks võib põhjustada

ohtlikke olukordi.

5 Akupakkide kasutamine ja hoolitsus

a Laadige akupakki ainult tootja poolt lubatud

laadijatega. Vastavale akupakile mittesobivad

laadijad võivad põhjustada tulekahju.

266 Eesti

b Kasutage seadet ainult sobiva akupakiga.

Teiste akupakkide kasutamine võib põhjustada

vigastusi või tulekahjusid.

c Hoidke akupakki mittekasutamise korral ee-

mal metallesemetest nagu kirjaklambrid,

mündid, võtmed, naeltest, kruvidest või muu-

dest väikestest metallesemetest, mis võivad

põhjustada lühist. Lühis võib põhjustada tule-

kahju või plahvatust.

d Olenevalt asjaoludest võib akupakist väljuda

vedelikku. Vältige kokkupuudet. Kui satute

vedelikuga kokkupuutesse, loputage see

põhjalikult veega maha. Kui vedelik satub

Teie silma, pöörduge viivitamatult arsti poole.

Akuvedelik võib põhjustada nahal lööbeid ja kipi-

tust.

6 Teenindus

a Laske oma elektritööriista remontida ainult

kvalifitseeritud erialapersonalil ja ainult origi-

naalvaruosadega. Sellega kindlustatakse, et

seadme ohutus jääb püsima.

Täiendavad üldised ohutusjuhised

Märkus ● Mõningates piirkondades võivad eeskir-

jad piirata antud seadme kasutamist. Laske end nõus-

tada oma kohalikul ametiasutusel.

 OHT ● Oht elule lõikevigastuste tõttu seadme

kontrollimatust liikumisest tingitult. Hoidke kehaosad lii-

kuvatest detailidest eemal. ● Vigastusoht ülespaisku-

vate või kukkuvate objektide tõttu. Ärge kunagi

kasutage seadet, kui 15 m raadiuses on inimesi, eriti

lapsi või loomi. ● Te ei tohi seadmel ette võtta muuda-

tusi.

몇 HOIATUS ● Antud seadet ei tohi käitada lap-

sed ega inimesed, kes pole käesoleva juhendiga tutvu-

nud. Kohalikud sätted võivad piirata operaatori vanust.

● Teil on vaja takistamatut vaadet tööpiirkonnale, et tu-

vastada võimalikke ohte. Kasutage seadet ainult hea

valgustuse korral. ● Enne käitamist veenduge, et sea-

de, kõik käsitsemiselemendid, sealhulgas ketipidur ja

ohutusseadised talitlevad nõuetekohaselt. Kontrollige

lõtvunud sulgurite suhtes, tehke kindlaks, et kõik kaitse-

seadised ja käepidemed on nõuetekohaselt ja kindlalt

kinnitatud. Ärge kasutage seadet, kui selle seisund ei

ole laitmatu. ● Ärge käitage seadet kunagi, kui käepi-

demel asuv seadmelüliti ei lülita nõuetekohaselt sisse

või välja. ● Asendage kulunud või kahjustatud detailid

enne seadme käikuvõtmist. ● Tagasilöögi oht tasakaa-

lu kaotuse tõttu. Vältige ebanormaalset kehahoidu, hoo-

litsege tugeva, kindla seisuasendi eest ja hoidke

tasakaalu.

● Seisake seade viivitamatult ja kontrollige

võimalikke kahjustusi või tuvastage vibratsiooni põhjus,

kui seade on maha kukkunud, löögi saanud või vibree-

rib ebaharilikult. Laske kahjustused volitatud teenindu-

ses parandada või vahetage seade välja.

몇

ETTEVAATUS ● Kandke seadme kasuta-

misel täielikku silma- ja kuulmiskaitsevahendit, tugevaid

ja robustseid kindaid ning peakaitsevahendit. Kui töö on

tolmune, kandke näomaski.

● Kandke seadmega töö-

tamisel pikki raskeid pükse, tugevaid jalatseid ja hästiis-

tuvaid kindaid. Ärge töötage paljajalu. Ärge kandke

ehteid, sandaale ega lühikesi pükse.

● Vigastusoht, kui

seadme liikuad osad haaravad kinni lõdvalt istuvast riie-

tusest, juustest või ehetest. Hoidke riietus ja ehte masi-

na liikuvatest osadest eemal. Siduge pikad juuksed

kinni.

● Kuulmiskaitsevahend võib piirata Teie võimet

kuulda hoiatushelisid, seetõttu pöörake tähelepanu või-

malikele ohtudele läheduses ja tööpiirkonnas. ● Kasu-

tage ainult tootja poolt lubatud tarvikuid ja varuosi.

Originaaltarvikud ja originaalvaruosad tagavad seadme

ohutu ja tõrgeteta käituse.

Kettsaagide ohutusjuhised

 Hoidke käiva sae korral kõik kehaosad saeketist

eemal. Enne sae käivitamist veenduge, et

saekett ei puuduta midagi. Kettsaega töötamisel

võib üks tähelepanematuse hetk viia selleni, et

saekett haarab kinni riietest või kehaosadest.

 Hoidke kettsaagi alati parema käega tagumisest

käepidemest ja vasaku käega eesmisest käepi-

demest. Kettsae kinnihoidmine vastupidises tööa-

sendis suurendab vigastuste riski ning seda ei tohi

kasutada.

 Elektritööriista tohib hoida ainult isoleeritud

haardepinnast, kuna saekett võib puudutada

kaetud juhtmeid. Saeketid, mis puudutavad pinget

juhtivat traati, muudavad elektritööriista metallosad

pinget juhtivaks ja võivad operaatorile anda elektri-

löögi.

 Kandke kaitseprille ja kuulmiskaitsevahendit.

Pea, käte, jalgade ja jalalabade täiendav kaitse-

varustus on soovituslik. Sobiv kaitseriietus vä-

hendab vigastusohtu ümberringi lenduva

laastumaterjali ning saeketi juhusliku puudutamise

tõttu.

 Ärge töötage kettsaega puu otsas. Puu otsas käi-

tamisel esineb vigastusoht.

 Pidage alati silmas stabiilset seisuasendit ja ka-

sutage kettsaagi ainult siis, kui seisate kindlal,

ohutul ja tasasel pinnal. Libe aluspind või ebasta-

biilsed seisupinnad nagu redelil võivad põhjustada

tasakaalu või kontrolli kadumise kettsae üle.

 Arvestage pinge all oleva oksa lõikamisel selle-

ga, et see vetrub tagasi. Kui puidukiududes olev

pinge vabaneb, võib pinges oks tabada operaatorit

ja/või põhjustada kontrolli kaotamist kettsae üle.

 Olge eriti ettevaatlik alusmetsa ja noorte puude

lõikamisel. Õhuke materjal võib saeketi vahele kin-

ni jääda ja Teie pihta lüüa või Teid tasakaalust välja

viia.

 Kandke kettsaagi eesmisest käepidemest välja

lülitatud seisundis, saekett Teie kehast eemale

pööratud. Kettsae transportimisel või hoiusta-

misel tõmmake alati kaitsekate peale. Hoolikas

ümberkäimine kettsaega vähendab käiva saeketi ju-

husliku puudutamise tõenäosust.

 Järgige määrimise, ketipinge ja tarvikute vaheta-

mise korraldusi. Asjatundmatult pingutatud või

määritud kett võib kas rebeneda või suurendada ta-

gasilöögiriski.

 Hoidke käepidemed kuiva, puhta ning õli- ja

määrdevabana. Määrdesed, õlised käepidemed on

libedad ja põhjustavad kontrolli kadumist.

 Saagige ainult puitu. Ärge kasutage kettsaagi

mitteettenähtud tööde jaoks. Näide: Ärge kasu-

tage kettsaagi plastiku, müüritise või ehitusma-

terjalide saagimiseks, mis pole puidust. Kettsae

kasutamine mittesihtotstarbeliste tööde jaoks võib

põhjustada ohtlikke olukordi.

Tagasilöögi põhjused ja ärahoidmine

Tagasilöök võib tekkida, kui juhtsiini tipp puudutab mõn-

da eset või kui puit paindub ja saekett kiilub lõikes kinni.

Eesti 267

Siinitipuga puudutamine võib mõnel juhul viia ootamatu

tahapoole suunatud reaktsioonini, mille puhul lüüakse

juhtsiin üles ja operaatori suunas.

Saeketi kinnikiilumine juhtsiini ülaserva külge võib siini

kiiresti operaatori suunas tagasi tõugata.

Iga selline reaktsioon võib viia sae üle kontrolli kaotami-

se ja võimalik, et raskete vigastusteni. Ärge lootke ainult

kettsae sisse paigaldatud ohutusseadistele. Kettsae ka-

sutajana peaksite tarvitusele võtma erinevaid meet-

meid, et saaksite töötada õnnetusjuhtumiteta ja

vigastusteta.

Tagasilöök on elektritööriista vale või vigase kasutamise

tagajärg. Seda saab ära hoida sobivate ettevaatusabi-

nõudega nagu alljärgnevalt kirjeldatud:

 Hoidke saest mõlema käega kinni, seejuures

ümbritsevad pöidlad ja sõrmed kettsae käepide-

meid. Viige oma keha ja käsivarred asendisse,

milles Te talute tagasilöögijõude. Kui tarvitusele

on võetud sobivad meetmed, saab operaator taga-

silöögijõude kontrollida. Ärge kunagi laske kettsaagi

lahti.

 Vältige ebanormaalset kehahoidu ja ära saagige

õlakõrgusest kõrgemal. Selle kaudu hoitakse ära

siinitipu tahtmatu puudutamine ja võimaldatakse

kettsae paremat kontrolli ootamatutes olukordades.

 Kasutage alati tootja poolt ettekirjutatud varusii-

ne ja saekette. Valed varusiinid ja saeketid võivad

põhjustada keti rebenemist ja/või tagasilööki.

 Pidage kinni tootja korraldustest saeketi terita-

mise ja hoolduse kohta. Liiga madalad sügavus-

piirikud suurendavad kalduvust tagasilöögiks.

Kettsaagide täiendavad ohutusjuhised

Märkus ● Kärcher soovitab esmakordsel kasutami-

sel saagida puutüvesid saagimispukil. ● Hoidke ket-

tsae kasutamisel enda juures esmaabikomplekti suurte

haavade jaoks ja vajalikke vahendeid abi kutsumiseks.

Lähedal peaks olema suurem ja ulatuslikum esmaabi-

komplekt.

몇 HOIATUS ● Enne seadme kasutamist pidage

silmas, et seisuasend oleks stabiilne, töökoht puhas ja

planeerige taganemistee kukkuvate okste eest.

● Olge

ettevaatlik määrdeõliudu ja saelaastude osas. Kandke

vajaduse korral maski või hingamisaparaati. ● Hoidke

kettsaagi alati mõlema käega kinni. Hoidke käepide-

meid pöidlaga ühelt poolt ja sõrmedega teiselt poolt.

Hoidke tagumist käepidet parema käega ja eesmist

käepidet vasaku käega kinni.

● Vigastusoht. Ärge teh-

ke muudatusi seadmel. Ärge kasutage seadet paigal-

dusosade või seadmete ringiajamiseks, mida seadme

tootja pole soovitanud.

● Tehke enne seadme sisselüli-

tamist kindlaks, et saekett ei puuduta ühtegi eset.

● Rasked vigastused või surm, kui valesti pingutatud

saekett hüppab juhtsiinist välja. Kontrollige ketipinget

enne iga kasutamist. Keti pikkus sõltub temperatuurist.

● Tehke kindlaks, et kõik kaitseseadised, käepidemed

ja küünistugi oleksid korralikult kinnitatud ja heas seisu-

korras. ● Valest tööviisist tingitud rasked vigastused:

 Kettsaega töötades peate olema kogu aeg tähele-

panelik ja hoidma kontrolli oma töökoha üle. Tööpiir-

konna suurus sõltub teostatavast ülesandest ja puu

või töödetaili suurusest. Puu langetamiseks on vaja

suuremat töökohta kui nt järkamiseks.

 Ärge saagige kunagi oma kehaga samal joonel juht-

siini ja ketiga. Nii vähendate tagasilöögi ajal keti

poolt peale või kehale pihtasaamise ohtu.

 Ärge tehke saagimisel edasi-tagasi liigutusi, laske

ketil tööd teha, hoidke ketti teravana ja ärge proovi-

ge ketti läbi lõike suruda.

 Ärge avaldage lõikeosa lõpus saele survet. Olge

valmis sae koormust vähendama, kui see on puidu

läbi lõiganud.

 Ärge peatage kettsaage saagimise ajal. Laske sael

töötada, kuni see on saelõike lõpetanud.

● Tutvuge oma uue kettsaega, tehes kindlalt toetatud

puidus lihtsaid lõikeid. Korrake seda, kui Te pole oma

kettsaage pikka aega kasutanud. ● Ärge saagige vii-

napuid ja / või madalaid põõsaid läbimõõduga alla

75 mm.

● Lülitage seade välja, fikseerige ketipidur, ee-

maldage akupakk ja tehke kindlaks, et kõik liikuvad de-

tailid on täielikult peatatud:

 Enne seadme puhastamist või blokeeringu eemal-

damist.

 Kui jätate seadme järelevalveta.

 Enne paigaldusosade monteerimist või eemalda-

mist.

 Enne seadme kontrollimist, hooldamist või seadmel

töötamist.

몇 ETTEVAATUS ● Kettsaag on raske seade.

Kettsaage kasutavad inimesed peaksid olema füüsili-

selt heas vormis ja hea tervisega. Teil peaks olema hea

nägemine, liikuvus, tasakaal ja käelised oskused. Kui

Te selles kahtlete, ei tohiks Te kettsaage kasutada.

● Kandke seadmega töötades alati võrkvisiiriga kaitse-

kiivrit, et vähendada näo ja pea vigastamise ohtu taga-

silöögi ajal.

Jääkriskid

몇 HOIATUS

● Ka siis, kui seadet kasutatakse ettekirjutuste koha-

selt, jäävad teatud jääkriskid. Seadme kasutamisel

võivad tekkida järgmised ohud:

 Vibratsioon võib põhjustada vigastusi. Kasutage iga

töö jaoks õiget tööriista, kasutage ettenähtud käepi-

demeid ja piirake tööaega ning ekspositsiooni.

 Müra võib põhjustada kuulmiskahjustusi. Kandke

kuulmiskaitsevahendeid ja vähendage koormust.

 Lõikevigastused kokkupuutel saeketta katmata

saehammastega.

 Juhtsiini ettenägematute, järskude liikumiste või ta-

gasilöögi tagajärjel tekkinud lõikevigastused.

 Lõikevigastused / injektsioonioht saeketi küljest len-

duvate osade tõttu.

 Vigastused ülespaiskuvate esemete (puulaastud,

killud) tõttu.

 Tolmu ja osakeste sissehingamine.

 Naha kokkupuude määrdeaine / õliga.

Riskide vähendamine

몇 ETTEVAATUS

● Seadme pikem kasutuskestus võib põhjustada vib-

ratsioonist tingitud verevarustuse häireid kätes. Üldi-

selt kehtivat kasutuskestust ei saa kindlaks määrata,

kuna see sõltub mitmetest mõjuteguritest:

 Isiklik soodumus halvaks verevarustuseks (sageli

külmad sõrmed, sõrmede surin)

 Madal ümbrustemperatuur. Kandke käte kaitsmi-

seks sooje kindaid.

 Tugevast kinnihaaramisest tingitud puudulik vereva-

rustus.

 Katkematu käitus on kahjulikum kui pausidega kat-

kestatud käitus.

268 Eesti

Seadme regulaarse, pikaajalise kasutamise ja sümp-

tomite nagu nt sõrmede surina, külmade sõrmede

korduval esinemisel peaksite pöörduma arsti poole.

Nõuetekohane kasutamine

 OHT

Mittesihtotstarbeline kasutamine

Oht elule lõikevigastuste tõttu

Kasutage seadet ainult sihtotstarbeliselt.

 Kettsaag on ette nähtud ainult erakasutuseks.

 Kettsaag on ette nähtud ainult välitingimustes tööta-

miseks.

 Ohutusalastel põhjustel tuleb kettsaagi hoida alati

kindlalt mõlema käega.

 Kettsaag töötati välja harude, okste, puutüvede ja

palkide saagimiseks. Juhtsiini lõikepikkus määrab

ära saetava materjali maksimaalse võimaliku läbi-

mõõdu.

 Kettsaagi tohib eranditult kasutada puidu lõikami-

seks.

 Ärge kasutage kettsaagi märjas keskkonnas või vih-

ma käes.

 Kasutage kettsaagi ainult hästi valgustatud kesk-

konnas.

 Ümberehitused ja tootja poolt volitamata muudatu-

sed seadmel on ohutusalastel põhjustel keelatud.

Iga muu kasutamine on lubamatu. Lubamatu kasutami-

se tõttu tekkivate ohtude eest vastutab kasutaja.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige

pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda-

vad väärtuslikke taaskasutatavaid materjale ja

sageli koostisosi nagu patareid, akud või õli, mis

võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja

keskkonnale. Seadme nõuetekohaseks käitamiseks on

neid koostisosi siiski vaja. Selle sümboliga tähistatud

seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

www.kaercher.com/REACH

Lisavarustus ja varuosad

Kasutage ainult originaaltarvikuid ja originaalvaruosi,

mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt

www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipak-

kimisel kontrollige, kas pakendi sisu on täielik. Puudu-

olevate tarvikute või transpordikahjustuste korral

teavitage oma edasimüüjat.

Ohutusseadised

몇 ETTEVAATUS

Puuduvad või muudetud ohutusseadised

Ohutusseadised on ette nähtud Teie kaitseks.

Ärge kunagi muutke või hiilige kõrvale ohutusseadis-

test.

Väikse tagasilöögiohuga kett

Väikse tagasilöögiohuga kett vähendab tagasilöögi tõe-

näosust.

Iga saehamba ees olevad koristushambad (hambumis-

noad) takistavad saehammaste hambumist liiga süga-

val tagasilöögitsoonis, vähendades sellega tagasilöögi

tugevust.

Keti hõõrumisel esineb oht, et see ohutusfunktsioon tü-

histatakse. Kui saejõudlus halveneb, tuleks kett ohutus-

alastel põhjustel uuega asendada. Kasutage seejuures

varuosade puhul eranditult tootja soovitatud juhtsiini ja

keti kombinatsiooni.

Juhtsiinid

Juhtsiinide puhul, mille otsad on väikese raadiusega,

esineb reeglina väiksem tagasilöögioht.

Kasutage seetõttu ülesande jaoks piisavalt pika, sobiva

ketiga juhtsiini. Pikemad juhtsiinid suurendavad saagi-

mise ajal kontrolli kaotamise tõenäosust.

Kontrollige enne iga käikuvõtmist ketipinget (vt pt Keti-

pinge kontrollimine). Kui ketipinge ei ole õigesti seadis-

tatud, suurendab väiksemate harude (õhemad kui

juhtsiini täispikkus) saagimine keti kukkumise ohtu.

Ketipüüdur

Kui kett lõtvub või rebeneb, takistab ketipüüdur keti vis-

kumist kasutaja suunas.

Küünistugi

Integreeritud küünistuge saab kasutada pöördepunkti-

na, et anda kettsaele stabiilsust lõike ajal.

Suruge saagimisel seadet ettepoole, kuni ogad tungi-

vad puiduserva. Kui siis liigutatakse tagumist käepidet

lõike suunas üles või alla, väheneb kettsaega töötami-

sel füüsiline koormus.

Ketipidur

Ketipidurid on ohu korral ette nähtud keti kiireks seisma-

panekuks.

Kui ketipiduri käekaitset / hooba vajutatakse juhtsiini

suunas, peab kett viivitamatult seisma jääma.

Ketipidur ei saa tagasilööki ära hoida, kuid saab vähen-

dada vigastamisriski, kui juhtsiin tabab tagasilöögi kor-

ral kasutajat.

Ketipiduri nõuetekohast talitlust tuleb kontrollida enne

seadme igakordset käikuvõtmist (vt peatükki Ketipiduri

talitluse kontrollimine).

Seadmel olevad sümbolid

Üldine hoiatusmärk

Lugege enne käikuvõtmist kasutusju-

hendit ja kõiki ohutusjuhiseid.

Kandke seadmega töötamisel sobivaid

pea-, silma- ja kuulmiskaitsevahendeid.

Kandke seadmega töötamisel libisemis-

kindlaid turvajalatseid.

Kandke seadmega töötamisel libisemis-

kindlaid ja vastupidavaid kindaid.

Eesti 269

Kaitseriietus

 OHT

Oht elule lõikevigastuste tõttu. Kandke seadmega töö-

tamisel sobivat kaitseriietust. Järgige kohalikke eeskirju

õnnetuste ennetamiseks.

Peakaitse

Kandke seadmega töötades sobivat kaitsekiivrit, mis

vastab EN 397 nõuetele ja on CE-märgisega.

Kandke seadmega töötades EN 352-1 nõuetele vasta-

vat ja CE-märgisega kuulmiskaitsevahendit.

Kandke ümberringi lenduvate kildude eest kaitsmiseks

sobivaid, EN 166 nõuetele vastavaid või CE-märgisega

kaitseprille. Või kandke EN 1731 nõuetele vastavat ja

CE-märgisega kiivrivisiiri.

Erialakauplustes on saadaval integreeritud kuulmiskait-

sevahendi ja visiiriga kaitsekiivrid.

Kettsaejope

Kandke seadmega töötamisel ülakeha kaitseks ket-

tsaejopet, mis vastab EN 381-11 nõuetele ja on CE-

märgisega.

Kaitsekindad

Kandke seadmega töötades sobivaid, lõikekaitsevarus-

tusega kaitsekindaid, mis vastavad EN 381-7 nõuetele

ja on CE-märgisega.

Jalakaitse

Kandke seadmega töötades sobivaid ümberringi kaits-

vaid jalakaitsmeid, mis vastavad EN 381-5 nõuetele ja

on CE-märgisega.

Turvajalatsid

Kandke seadmega töötades libisemiskindlaid turvajalat-

seid, mis vastavad EN 20345 nõuetele ja on märgista-

tud kettsae pildiga. See tagab turvajalatsite vastavuse

EN 381-3 nõuetele.

Kui kasutate kettsaagi ainult aeg-ajalt, maapind on tasa-

ne ja põõsastesse komistamise või kinnijäämise oht on

väike, võite kasutada EN 381-9 nõuetele vastavaid, te-

rasninatsite ja kaitsekamassidega turvajalatseid.

Seadme kirjeldus

Selles kasutusjuhendis kirjeldatakse maksimaalset va-

rustust. Olenevalt mudelist on tarnekomplektis erinevu-

si (vt pakendit).

Vt pilti graafika lehekülgedel

Joonis A

1 Kett

2 Juhtsiin

3 Küünistugi

4 Ketiõlipaagi kaas

5 Käekaitse / ketipiduri hoob

6 Käepide, taga

7 Seadmelüliti

8 Seadmelüliti lahtilukustusklahv

9 Akupaki lahtilukustusklahv

10 Kate

11 Käepide, ees

12 Rõngas ketipinge seadistamiseks

13 Ketipingutusnupp

14 Ketipüüdur

15 Tüübisilt

16 Ketiõli

17 Ketikaitse

18 *Akupakk Battery Power 18V

19 *Kiirlaadija Battery Power 18V

* optsionaalne

Akupakk

Seadet saab käitada 18 V Kärcher Battery Power aku-

pakiga.

Montaaž

Keti ja juhtsiini monteerimine

몇 ETTEVAATUS

Terav kett

Lõikevigastused

Oht elule kettsae tagasilöögi tõttu. Ärge

puudutage saetavaid objekte kunagi

juhtsiini otsaga.

Oht elule kettsae kontrollimatute liikumis-

te tõttu. Hoidke kettsaagi alati mõlema

käega kinni.

Oht elule kettsae kontrollimatute liikumis-

te tõttu. Ärge hoidke seadet kunagi ainult

ühe käega.

Ärge asetage seadet vihma kätte ega

niisketesse tingimustesse.

Etiketil esitatud garanteeritud helirõhuta-

se on 101 dB.

Ketipidur vabastatakse.

Tuvastatakse ketipidur ja saekett blokee-

ritakse.

Ketipinge seadistamiseks pöörake:

= keti pingutamine

= keti lõdvendamine

Keti liikumissuund (märgistus asub katte

all)

Ketipingutusnupu lukustamine

Ketipingutusnupu lahtilukustamine

270 Eesti

Kandke kõigi ketil teostatavate tööde puhul kaitsekin-

daid.

1. Vabastage ketipingutusnupp ja eemaldage kate.

Joonis B

2. Asetage kett juhtsiinile. Pidage seejuures silmas ke-

ti pöörlemissuunda.

Joonis C

3. Asetage kett ümber ketiratta ja sisestage juhtsiin.

Joonis D

4. Pange kate peale ja keerake ketipingutusnupp kinni.

Joonis E

5. Seadistage ketipinge (vt peatükki Ketipinge seadis-

tamine).

6. Paigaldage ketikaitse.

Joonis F

Käikuvõtmine

Ketiõlipaagi täitmine

1. Vabastage vajaduse korral täiteava ümber olev piir-

kond saelaastudest ja mustusest.

2. Eemaldage ketiõlipaagi kaas.

Joonis G

3. Valage ketiõli aeglaselt paaki.

Joonis H

4. Koguge vajaduse korral mahaloksunud ketiõli lapi-

ga kokku.

5. Sulgege ketiõlipaak kaanega.

Ketipinge kontrollimine

몇 ETTEVAATUS

Terav kett

Lõikevigastused

Kandke kõigi ketil teostatavate tööde puhul kaitsekin-

daid.

1. Eemaldage ketikaitse.

Joonis I

2. Tõmmake ketist ettevaatlikult.

Joonis J

Juhtsiini ja keti vaheline kaugus peab olema 3-

4 mm.

3. Vajaduse korral seadistage ketipinget (vt pt Ketipin-

ge seadistamine).

Akupaki monteerimine

1. Lükake akupakk seadme pessa, kuni see kuuldavalt

fikseerub.

Joonis K

Käitus

Põhiline käsitsemine

1. Uurige puud ja oksi kahjustuste nagu nt mädaniku

suhtes.

Kahjustatud või mädanenud okste korral pöörduge

professionaalse arboristi poole.

2. Eemaldage ketikaitse.

3. Hoidke seadet mõlema käega kinni.

Seadme sisselülitamine

1. Tõmmake ketipiduri käekaitset / hooba käepideme

suunas.

Joonis L

Ketipidur vabastatakse.

2. Vajutage seadmelüliti lahtilukustusklahvi.

Joonis M

3. Vajutage seadmelülitit.

Seade käivitub.

Käituse katkestamine

1. Laske seadmelüliti lahti.

Seade peatub.

2. Suruge ketipiduri käekaitset / hooba juhtsiini suu-

nas.

Joonis N

Tuvastatakse ketipidur ja saekett blokeeritakse.

3. Eemaldage akupakk seadmest (vt peatükki Akupa-

ki eemaldamine).

Töövõtted

Tööasend

 OHT

Kettsae kontrollimatud liikumised

Oht elule lõikevigastuste tõttu

Planeerige lõige enne saagimist ja tuvastage ohud.

Hoidke kettsaagi alati kindlalt ja mõlema käega.

 Ärge suunake kettsaagi kehatelje suunas.

Joonis O

 Juhtige kettsaagi keha küljel nii, et kehaosad ei ula-

tuks kettsae liikumispiirkonda.

 Hoidke saetavast materjalist nii suurt distantsi kui

võimalik.

 Ärge töötage kunagi redelil ega puu peal seistes.

 Ärge töötage kunagi ebastabiilsetes kohtades.

Sissetõmbamine / tagasilöök

 OHT

Kettsae kontrollimatud liikumised

Oht elule lõikevigastuste tõttu

Planeerige lõige enne saagimist ja tuvastage ohud.

Hoidke kettsaagi alati kindlalt ja mõlema käega.

Sissetõmbamisel / tagasilöögil on see efekt, mis tekib

saetaval materjalil põhimõtteliselt vastupidises suunas

ketiliikumissuunaga.

Joonis P

1 Sissetõmbamine

2 Tagasilöök

Kui saekett saagimisel juhtsiini alaküljega kinni kiilub -

eestkätt lõige - või puutub vastu puidus olevat tahket

eset, võib kettsae tõmmata katkendlikult saetava mater-

jali juurde.

 Sissetõmbamise vältimiseks pange küünistugi alati

kindlalt kohale.

Kui saekett saagimisel juhtsiini ülaküljega kinni kiilub -

tagantkätt lõige - või puutub vastu puidus olevat tahket

eset, saab kettsae kasutaja poole tagasi tõugata.

 Tagasilöögi vältimiseks:

 Juhtsiini ülakülge mitte kinni kiiluda.

 Ärge keerake juhtsiini lõikes.

Tagasilöök

 OHT

Kettsae kontrollimatud liikumised

Oht elule lõikevigastuste tõttu

Planeerige lõige enne saagimist ja tuvastage ohud.

Hoidke kettsaagi alati kindlalt ja mõlema käega.

Tagasilöögi ajal paisatakse kettsaag järsult ja kontrolli-

matult kasutaja suunas.

Tagasilöök tekib siis, kui nt saesiinitipu ülapiirkonnas

asuv saekett puutub tahtmatult vastu takistust või on

kinni kiilunud.

Joonis Q

Eesti 271

 Hoidke kettsaagi alati nii, et tagasilöögijõude oleks

võimalik taluda. Ärge laske kettsaagi lahti.

 Ärge painutage end saagimisel liiga kaugele ette.

 Ärge juhtige kettsaage õlakõrgusest ülespoole.

 Oodake alati, kuni kett on jõudnud oma täiskiirusele

ja saagige täisgaasiga.

 Ärge saagige saesiinitipuga.

 Sisestage juhtsiin alustatud sisselõikesse ainult äär-

mise ettevaatusega.

 Pöörake tähelepanu tüve asetusele ja jõududele,

mis lõikepilu sulgevad ja võivad saeketi kinni kiiluda.

 Ärge saagige laasimisel kunagi mitut oksa sama-

aegselt.

 Töötage ainult terava ja õigesti pingutatud ketiga.

 Kasutage väikse tagasilöögiohuga ketti ja väikese

siinipeaga juhtsiini.

Kukkumissuuna ja taganemistee planeerimine

 OHT

Kukkuv puu

Oht elule

Puude langetustöid tohivad teostada ainult selleks väl-

jaõpetatud isikud.

Pidage kukkumissuuna planeerimisel silmas järgmist:

 Kaugus järgmise töökohani peab olema vähemalt

2,5 puu pikkust.

 Ärge tehke langetustöid tugeva tuule korral.

Puu võib kontrollimatult kukkuda.

 Määrake kukkumise suund kindlaks puukasvu,

maastiku omaduste (kalle) ja ilmastikuolude abil.

 Laske puul kukkuda alati kasvuvahesse, mitte kuna-

gi teistele puudele.

Iga töötaja jaoks tuleb kavandada taganemistee. See-

juures kehtib alljärgnev:

 Looge taganemistee kukkumissuuna suhtes u 45°

viltu.

Joonis R

 Vabastage taganemistee takistustest.

 Ärge asetage taganemisteele tööriistu ega sead-

meid.

 Järsul kallakul töötades planeerige taganemistee

kaldega paralleelselt.

 Taganemisteed kasutades pidage silmas langevaid

oksi ja jälgige võraruumi.

Tööpiirkonna ettevalmistamine tüve juures

1. Puhastage tüve juures olev tööpiirkond häirivatest

okstest, võsast ja takistustest.

Kindel seisuasend tagatud.

2. Puhastage puutüve allosa põhjalikult, nt kirvega.

Liiv, kivid ja muud võõrkehad muudavad keti nüriks.

3. Eemaldage suured juureotsad.

a Lõigake vertikaalselt juureotsa sisse.

Joonis S

b Lõigake horisontaalselt juureotsa sisse.

c Eemaldage lahtine juurtükk tööpiirkonnast.

Langetuslõike määramine

 OHT

Kukkuv puu

Oht elule

Puude langetustöid tohivad teostada ainult selleks väl-

jaõpetatud isikud.

1. Kontrollige, et langev puu ei ohustaks kedagi. Moo-

torimüra korral võivad hüüded märkamata jääda.

Raiealal võivad viibida ainult raiega hõivatud isikud.

2. Seadke langetussälk kukkumissuuna suhtes täis-

nurga alla.

a Tehke maapinnale võimalikult lähedal horison-

taalne lõige (taldlõige) umbes 1/3 tüve läbimõõ-

dust.

Joonis T

b Tehke viltune lõige (katuslõige) u 45-60° nurga

all.

3. Määrake langetuslõige.

a Tehke langetuslõige taldlõikega paralleelselt ja

vähemalt 50 mm kõrgemal.

b Tehke langetuslõige ainult nii kaugele, et jääks

vähemalt 50 mm laiune murderiba.

Murderiba takistab puu keerdumist ja vales suu-

nas kukkumist.

Kui langetuslõige läheneb murderibale, peaks

puu hakkama langema.

4. Kui on oht, et puu ei kuku soovitud suunas ega pöö-

ra tagasi ning saekett kiilub kinni, siis lõpetage lan-

getuslõike tegemine. Kasutage kiile, et laiendada

lõiget ja lasta puul kukkuda soovitud suunas.

5. Kui puu hakkab kukkuma, tõmmake kettsaag lõikest

välja.

6. Lülitage seade välja.

7. Fikseerige ketipidur.

8. Pange kettsaag ära.

9. Kasutage planeeritud taganemisteed.

Pingutatud puidu saagimine

 OHT

Kettsae ja saetava materjali kontrollimatud liikumi-

sed

Eluohtlikud lõikevigastused, vigastused saetud materja-

li tõttu

Planeerige lõige enne saagimist ja tuvastage ohud.

Hoidke kettsaage alati kindlalt ja mõlema käega kinni

Pingutatud puit tekib siis, kui mõne teise puidu tüvi, oks,

juurdunud känd või võsu tõmmatakse pingesse.

1. Pöörake pingutatud puidule tähelepanu, kuna esi-

neb oht, et see põrkub tagasi algasendisse.

Joonis U

2. Saagige pingutatud puitu ettevaatlikult surveküljelt

(vt ka pt Pinge all oleva tüve järkamine).

Joonis V

Laasimine

 OHT

Tagasilöök

Eluohtlikud lõikevigastused

Pidage laasimisel silmas, et juhtsiin / kett kinni ei kiilu.

몇 HOIATUS

Muutuv kaalu jaotumine laasimisel

Vigastusoht tüve kontrollimatu liikumise tõttu

Valige tööpiirkond nii, et ei teki ohtu.

 Laasige kasvu suunas.

Joonis W

 Laasige ülalt alla.

 Jätke suuremad, allpool asuvad oksad tugedeks, et

hoida puud maapinna kohal.

 Toestage kettsaage nii palju kui võimalik.

 Ärge laasige tüvel seistes.

 Ärge saagige siiniotsaga.

 Pöörake tähelepanu pinge all olevatele okstele. Lõi-

ka pinge all olevad oksad alt üles.

 Ärge saagige kunagi korraga mitut oksa.

 Vabastage tööpiirkond regulaarselt eraldatud oks-

test.

272 Eesti

Tüve järkamine

 OHT

Kettsae kontrollimatud liikumised

Oht elule lõikevigastuste tõttu

Planeerige lõige enne saagimist ja tuvastage ohud.

Hoidke kettsaagi alati kindlalt ja mõlema käega.

TÄHELEPANU

Keti kahjustus maapinnaga kokkupuute tõttu

Pidage silmas, et kett ei puudutaks maapinda.

1. Asetage kettsaag küünistoele.

2. Saagige tüvi ühtlaselt läbi.

Pinge all oleva tüve järkamine

 OHT

Kettsae kontrollimatu liikumine

Eluohtlikud lõikevigastused

Pidage pinge all olevate tüvede järkamisel tingimata

kinni surveküljel tehtava koormusevähendussammu ja

tõmbeküljel tehtava eralduslõike järjekorrast.

 Tüve toetatakse 2 küljel:

a Saagige koormusevähenduslõike jaoks survekül-

jel tüve u 1/3 tüve läbimõõdust ülevalt.

Joonis X

b Määrake eralduslõige tõmbeküljele altpoolt.

 Tüve toetatakse 1 küljel:

a Saagige koormusevähenduslõike jaoks survekül-

jel tüve u 1/3 tüve läbimõõdust altpoolt.

Joonis Y

b Määrake eralduslõige tõmbeküljele ülaltpoolt.

Akupaki eemaldamine

Märkus

Eemaldage pikematel töökatkestustel akupakk sead-

mest ja kindlustage see volitamata kasutamise vastu.

1. Tõmmake akupaki lahtilukustusklahvi akupaki suu-

nas.

Joonis Z

2. Vajutage akupaki lahtilukustamiseks akupaki lahtilu-

kustusklahvi.

3. Võtke akupakk seadmest välja.

Käituse lõpetamine

1. Eemaldage akupakk seadmest (vt peatükki Akupa-

ki eemaldamine).

2. Puhastage seade (vt peatükki Seadme puhastami-

ne).

Transport

몇 ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage transportimisel silmas seadme kaalu.

몇 ETTEVAATUS

Kontrollimatu käivitumine

Lõikevigastused

Võtke aku enne transportimist seadmest välja.

Transportige seadet ainult paigaldatud ketikaitsmega.

1. Eemaldage akupakk (vt peatükki Akupaki eemalda-

mine).

2. Suruge ketipiduri käekaitset / hooba juhtsiini suu-

nas.

Joonis N

Ketipidur on fikseeritud.

3. Paigaldage ketikaitse.

Joonis F

4. Kandke seadet ainult käepidemest ja juhtsiiniga ta-

hapoole.

5. Pikemate teekondade puhul tühjendage ketiõlipaak.

a Eemaldage ketiõlipaagi kaas.

Joonis G

b Valage keti määrdeõli sobivasse mahutisse.

c Keerake ketiõlipaagi kaas kinni.

6. Kindlustage seade sõidukites transportimisel libise-

mise ja ümberkukkumise vastu.

Ladustamine

몇 ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

몇 ETTEVAATUS

Kontrollimatu käivitumine

Lõikevigastused

Võtke aku enne ladustamist seadmest välja.

Ladustage seadet ainult paigaldatud ketikaitsmega.

1. Eemaldage akupakk (vt peatükki Akupaki eemalda-

mine).

2. Suruge ketipiduri käekaitset / hooba juhtsiini suu-

nas.

Joonis N

Ketipidur on fikseeritud.

3. Paigaldage ketikaitse.

Joonis F

4. Tühjendage ketiõlipaak.

a Eemaldage ketiõlipaagi kaas.

Joonis G

b Valage keti määrdeõli sobivasse mahutisse.

c Keerake ketiõlipaagi kaas kinni.

5. Kui seadet ladustatakse kauem kui üks kuu, õlitage

ketti rooste vältimiseks.

6. Hoidke seadet kuivas ja hästi ventileeritud kohas.

Hoidke eemal korrodeeruvalt mõjuvatest ainetest

nagu aiakemikaalidest ja jääeemaldussooladest.

Ärge hoidke seadet välitingimustes.

Hooldus ja jooksevremont

몇 ETTEVAATUS

Kontrollimatu käivitumine

Lõikevigastused

Võtke enne kõiki seadmel teostatavaid töid aku sead-

mest välja.

몇 ETTEVAATUS

Terav kett

Lõikevigastused

Kandke kõigi ketil teostatavate tööde puhul kaitsekin-

daid.

Seadme puhastamine

1. Võtke akupakk välja (vt peatükki Akupaki eemalda-

mine).

2. Vabastage kett harjaga lõikematerjali jääkidest ja

mustusest.

Joonis AA

3. Puhastage korpust ja käepidemeid pehme, kuiva la-

piga.

4. Kontrollige ketipiduri talitlust pärast iga puhastamist

(vt pt Ketipiduri talitluse kontrollimine).

Eesti 273

Hooldusintervallid

Enne iga käikuvõtmist

Enne iga käikuvõtmist tuleb läbi viia järgmised toimin-

gud:

 Kontrollige ketiõli täitetaset, vajaduse korral valage

ketiõli juurde (vt pt Ketiõlipaagi täitmine).

 Kontrollige ketipinget (vt pt Ketipinge kontrollimine).

 Kontrollige ketti piisava teravuse suhtes, vajaduse

korral vahetage kett välja (vt pt Asendage kett ja

juhtsiin).

 Kontrollige seadet kahjustuste suhtes.

 Kontrollige kõiki polte, mutreid ja kruve kindla asetu-

se suhtes.

 Kontrollige ketipiduri talitlust (vt pt Ketipiduri talitlu-

se kontrollimine).

Iga 5 töötunni järel

 Kontrollige ketipiduri talitlust iga 5 töötunni järel (vt

pt Ketipiduri talitluse kontrollimine).

Hooldustööd

Ketipiduri talitluse kontrollimine

1. Lülitage seade sisse.

2. Kui seade töötab, keerake käsi eesmisel käepide-

mel nii, et ketipiduri käekaitset / hooba surutakse

käeseljaga juhtsiini suunas.

Ketipidur fikseeritakse.

Kett peab seiskuma.

3. Tõmmake ketipiduri käekaitset / hooba käepideme

suunas.

Kett peab vabanema.

Ketipinge seadistamine

1. Eemaldage akupakk (vt peatükki Akupaki eemalda-

mine).

2. Lõdvendage ketipingenupp.

Joonis AB

3. Seadistage ketipinge rõngaga.

Joonis AC

4. Kontrollige ketipinget.

Joonis J

Juhtsiini ja keti vaheline kaugus peab olema 3-

4 mm.

5. Keerake ketipingutusnupp kinni.

Asendage kett ja juhtsiin

몇 ETTEVAATUS

Terav kett

Lõikevigastused

Kandke kõigi ketil teostatavate tööde puhul kaitsekin-

daid.

1. Eemaldage akupakk (vt peatükki Akupaki eemalda-

mine).

2. Vabastage ketipingutusnupp ja eemaldage kate.

Joonis AD

3. Eemaldage juhtsiin koos ketipingutusseadisega.

Joonis AE

4. Kui juhtsiin tuleb asendada, siis eemaldage ketipin-

gutusseadis.

Joonis AF

5. Utiliseerige vana kett ja vajaduse korral juhtsiin as-

jatundlikult.

6. Monteerige vajaduse korral ketipingutusseadis uue-

le juhtsiinile.

Joonis AG

7. Pange uus kett juhtsiinile. Pidage seejuures silmas

keti pöörlemissuunda.

Joonis C

8. Asetage kett ümber ketiratta ja sisestage juhtsiin.

Joonis D

9. Pange kate peale ja keerake ketipingutusnupp kinni.

Joonis E

10. Seadistage ketipinge (vt peatükki Ketipinge seadis-

tamine).

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille Te suudate ise

kõrvaldada järgneva ülevaate abil. Kahtluse korral või

siin nimetamata rikete puhul pöörduge palun volitatud

klienditeeninduse poole.

Vananemisega väheneb akupaki mahutavus ka hea

hoolitsuse korral, nii et täis käitusaega ei saavutata

enam ka täislaetud seisundis. See ei kujuta puudust.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud

garantiitingimused. Seadmel esinevad mistahes rikked

kõrvaldame garantiiajal tasuta, kui põhjuseks on mater-

jali- või tootmisviga. Garantiijuhtumil pöörduge ostu

tõendava dokumendiga oma edasimüüja või lähima vo-

litatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Tehnilised andmed

Viga Põhjus Kõrvaldamine

Seade ei käivitu Akupakk on tühi.  Laadige akupakk täis.

Akupakk on defektne.  Vahetage akupakk välja.

Akupakk ei ole õigesti sisse pandud.  Lükake akupakk pessa kuni see fikseerub.

Seade peatub käituse

ajal

Aku on ülekuumenenud  Katkestage töö ja oodake, kuni aku tempe-

ratuur asub jälle normaalvahemikus.

Mootor on ülekuumenenud  Katkestage töö ja laske mootoril maha jah-

tuda.

CNS 18-

Seadme võimsusandmed

Tööpinge V 18

Keti tühikäigu kiirus m/s 10

Ketiõlipaagi maht ml 200

Kindlakstehtud väärtused EN 60745-1, EN 60745-2-

13 kohaselt

Helirõhutase L

dB(A) 87,9

274 Latviešu

Õigus tehnilisteks muudatusteks.

Vibratsiooniväärtus

몇 HOIATUS

Esitatud vibratsiooniväärtust on mõõdetud standard-

testmeetodiga ning seda tohib kasutada seadmete

võrdlemiseks.

Esitatud vibratsiooniväärtust tohib kasutada koormuse

esialgsel hindamisel.

Sõltuvalt seadme kasutamisviisist võib võnkeemissioon

seadme hetkelisel kasutamisel esitatud üldväärtusest

kõrvale kalduda.

Labakäsi-käsivars vibratsiooniväärtusega >

2,5 m/s² seadmed (vt peatükki Tehnilised

andmed kasutusjuhendist)

몇 ETTEVAATUS ● Seadme mitmetunnine

katkematu kasutamine võib põhjustada kurtustundeid.

● Kandke käte kaitsmiseks sooje kindaid. ● Seadke

sisse regulaarsed tööpausid.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud

masin vastab oma kontseptsiooni ja koosteliigi põhjal

ning meie poolt turule viidud teostuses EL direktiivide

asjaomastele põhilistele ohutus- ja tervisenõuetele. Ma-

sinal meiega kooskõlastamata muudatuste teostamisel

kaotab käesolev deklaratsioon kehtivuse.

Toode: Aku-kettsaag

Tüüp: 1.444-00x.x

Asjaomased EL direktiivid

2014/30/EL

2006/42/EÜ (+2009/127/EÜ)

2011/65/EL

2000/14/EÜ (+2005/88/EÜ)

Kohaldatud ühtlustatud normid

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Kohaldatud vastavushindamismenetlus

2000/14/EÜ ja muudetud 2005/88/ EÜ: Lisa V

Helivõimsustase dB(A)

Mõõdetud:98,9

Garanteeritud:101

Teavitatud asutus, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D – 90431 Nürnberg, Germany, on

teostanud EÜ tüübihindamise, sertifikaadi number: BM

50452503 0001

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-

sega.

Dokumentatsioonivolinik: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2018/09/01

Saturs

Vispārīgas norādes

Pirms iekārtas pirmās izmantošanas reizes rū-

pīgi izlasiet turpmākās drošības norādes, šo

oriģinālo lietošanas instrukciju, iepazīstieties ar

akumulatora pakai pievienotajām drošības no-

rādēm, kā arī ar akumulatora pakas / lādētāja oriģinālo

lietošanas instrukciju. Rīkojieties saskaņā ar tām. Sa-

glabājiet minētos materiālus vēlākai izmantošanai vai

nodošanai nākamajam īpašniekam.

Kopā ar lietošanas instrukcijā ietvertajiem norādīju-

miem ņemiet vērā likumdevēja vispārīgos drošības teh-

nikas noteikumus un nelaimes gadījumu novēršanas

noteikumus.

Ebakindlus K

dB(A) 3,0

Helivõimsustase L

dB(A) 98,9

Ebakindlus K

dB(A) 1,4

Labakäsi-käsivars vibratsiooni-

väärtus eesmine käepide

m/s

3,5

Labakäsi-käsivars vibratsiooni-

väärtus tagumine käepide

m/s

5,2

Ebakindlus K m/s

1,5

Mõõtmed ja kaalud

Pikkus x laius x kõrgus mm 735 x

230 x

247

Juhtsiini pikkus mm 300

Lõike pikkus mm 250

Ketisamm in (mm) 0,375

(9,525)

Kaal (akupakita) kg 3,2

CNS 18-

Vispārīgas norādes ............................................. 274

Drošības norādes................................................ 275

Noteikumiem atbilstoša lietošana........................ 278

Vides aizsardzība................................................ 278

Piederumi un rezerves daļas............................... 278

Piegādes komplekts............................................ 278

Drošības ierīces .................................................. 278

Simboli uz ierīces ................................................ 279

Aizsargapģērbs ................................................... 279

Ierīces apraksts................................................... 280

Montāža .............................................................. 280

Ekspluatācijas uzsākšana................................... 280

Darbība ............................................................... 280

Transportēšana ................................................... 282

Uzglabāšana ....................................................... 283

Kopšana un apkope ............................................ 283

Palīdzība traucējumu gadījumā........................... 284

Garantija.............................................................. 284

Tehniskie dati ...................................................... 284

Vibrācijas vērtība................................................. 284

ES atbilstības deklarācija.................................... 284

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Latviešu 275

Drošības norādes

Strādājot ar motorzāģiem, pastāv ļoti liela savaino-

jumu riska iespējamība, jo darbs notiek ar ļoti lielu

ķēdes ātrumu un ļoti asiem ķēdes zobiem. Strādājot

ar motorzāģiem, obligāti ievērojiet drošības pasā-

kumus un darba noteikumus.

Papildus minētajām drošības norādēm jāievēro arī val-

stī spēkā esošie drošības un izglītības noteikumi (piem.,

iestāžu, arodbiedrību vai sociālā nodrošinājuma iestāžu

noteikumi). Motorzāģu izmantošanas laiku (dienas vai

gada laiks) var ierobežot vietējie noteikumi. Ievērojiet

vietējos noteikumus.

Riska pakāpes

 BĪSTAMI

● Norāde par tieši draudošām briesmām, kuras izraisa

smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

● Norāde par iespējami draudošām briesmām, kuras

var izraisīt smagas traumas vai nāvi.

몇 UZMANĪBU

● Norāda uz iespējami bīstamu situāciju, kura var radīt

vieglus ievainojumus.

IEVĒRĪBAI

● Norāde par iespējami bīstamu situāciju, kura var radīt

materiālos zaudējumus.

Vispārējie elektroinstrumentu drošības

tehnikas noteikumi

몇 BRĪDINĀJUMS

● Izlasiet visus drošības noteikumus un norādes.

Drošības noteikumu un norāžu neievērošana var iz-

raisīt strāvas triecienu un/vai smagus savainojumus.

Uzglabājiet visus drošības noteikumus un norā-

des turpmākai pielietošanai.

Drošības noteikumos izmantotais termins „Elektroins-

truments” attiecas uz tīkla elektroinstrumentiem (ar tīkla

kabeli) un akumulatora elektroinstrumentiem (bez tīkla

kabeļa).

1 Darba vietas drošība

a Raugiet, lai darba zona būtu tīra un labi ap-

gaismota. Nekārtība vai neapgaismota darba zo-

na var izraisīt nelaimes gadījumus.

b Ar elektroinstrumentu nestrādājiet sprādzien-

bīstamā vidē, kurā atrodas uzliesmojoši šķid-

rumi, gāzes vai putekļi. Elektroinstrumenti rada

dzirksteles, kas var aizdedzināt putekļus vai tvai-

kus.

c Raugiet, lai elektroinstrumenta lietošanas lai-

kā

darba zonā neatrastos bērni un citas per-

sonas. Noliecoties, jūs varat zaudēt kontroli pār

instrumentu.

2 Elektriskā drošība

a Elektroinstrumenta pieslēguma spraudnim jā-

atbilst kontaktligzdai. Spraudni nedrīkst pie-

lāgot. Lietojot iezemētus elektriskos

darbarīkus, neizmantojiet adaptera spraudni.

Oriģinālie spraudņi un atbilstošas kontaktligzdas

samazina elektriskā trieciena risku.

b Izvairieties no ķermeņa saskares ar iezemē-

tām virsmām, piemēram, caurulēm, apsildes

elementiem, krāsnīm un ledusskapjiem. Brīdī,

kad jūsu ķermenis ir sazemēts, iespējams paaug-

stināts elektriskā trieciena risks.

c Elektroinstrumentus uzglabājiet pret lietu vai

mitrumu aizsargātā telp

ā. Ūdens iespiešanās

elektroinstrumentā paaugstina strāvas trieciena

risku.

d Nelietojiet kabeli neatbilstoši paredzētajam

mērķim, piemēram, lai elektroinstrumentu

nestu, pakārtu vai, lai atvienotu spraudni no

kontaktligzdas. Raugiet, lai kabelis atrastos

drošā attālumā no karstuma, eļļas, asām ma-

lām vai ierīces kustīgajām daļām. Bojāti vai sa-

mezglojušies pieslēguma kabeļi palielina

elektriskā trieciena risku.

e Strādājot ar elektroinstrumentu ārpus telpām,

izmantojiet tikai lietošanai ārpus telpām pare-

dzētus pagarinājuma kabeļus. Lietojot izman-

tošanai ārpus telpām paredzētu pagarinājuma

kabeli, tiek samazināts elektriskā trieciena risks.

f Ja nav iesp

ējams izvairīties no elektroinstru-

menta lietošanas mitrā vidē, izmantojiet no-

plūdes strāvas aizsargslēdzi. Noplūdes

strāvas aizsargslēdža lietošana samazina elek-

triskā trieciena risku.

3 Personu drošība

a Esiet uzmanīgs, pievērsiet uzmanību tam, ko

darāt un ar elektroinstrumentu un strādājiet

ar to rūpīgi. Nelietojiet elektroinstrumentu, ja

esat noguris vai narkotisko vielu, alkohola vai

medikamentu ietekmē. Elektroinstrumenta lie-

tošanas laikā viens neuzmanības brīdis var radīt

nopietnus savainojumus.

b Vienmēr nēsājiet personisko aizsargaprīkoju-

mu un aizsargbrilles. Personīgā aizsargaprīko-

juma, piemēram, putekļu maskas, neslīdošu

drošības apavu, aizsargķiveres vai dzirdes aiz-

sardzības lietošana atkarī

bā no elektroinstru-

menta veida un izmantošanas mērķa, samazina

savainojumu risku.

c Izvairieties no nejaušas ekspluatācijas uzsāk-

šanas. Pirms elektroinstrumentu pievienot

strāvas padevei un/vai akumulatoram, pacelt

vai nest, pārliecinieties, ka tas ir izslēgts. Ja

elektroinstrumenta nešanas laikā pirkstu esat no-

vietojis uz slēdža vai strāvas padevei pievienojat

ieslēgtu iekārtu, tas var izraisīt nelaimes gadīju-

mus.

d Pirms ieslēgt elektroinstrumentu, noņemiet

iestatīšanas instrumentus vai uzgriežņu at-

slēgu. Iekārtas rotējošā daļā ievietotais darbarīks

vai atslēga var radīt savainojumus.

e Izvairieties no nepareiza ķermeņa stāvokļa.

Stāviet stabilā pozīcijā un saglabājiet līdzsva-

ru. Tā elektroinstrumentu negaidī

tās situācijās

varēsiet labāk kontrolēt.

f Nēsājiet piemērotu apģērbu. Nenēsājiet platu

apģērbu vai rotaslietas. Raugiet, lai mati, ap-

ģērbs un cimdi neatrastos kustīgu detaļu tu-

vumā. Kustīgās daļas var aizķert brīvu apģērbu,

cimdus, rotaslietas vai garus matus.

g Ja ir iespējams piemontēt putekļu nosūkša-

nas un savākšanas ierīces, pārliecinieties, ka

tās ir pievienotas un tiek izmantotas atbilstoši

paredzētajam mērķim. Putekļu nosūkšanas ie-

kārtas izmantošana samazina putekļu radīto ap-

draudējumu.

4 Elektroinstrumenta lietošana

a Nep

ārslogojiet ierīci. Darbu veikšanai izman-

tojiet šim mērķim paredzētu elektroinstru-

mentu. Ar atbilstošu elektroinstrumentu

276 Latviešu

norādītajā jaudas diapazonā jūs varēsiet strādāt

labāk un drošāk.

b Nelietojiet elektroinstrumentu ar bojātu slē-

dzi. Elektroinstruments, ko vairs nevar ieslēgt vai

izslēgt, ir bīstams un to ir jāremontē.

c Pirms veikt iekārtas iestatījumus, mainīt deta-

ļas vai novietot iekārtu, atvienojiet spraudni

no kontaktligzdas un/vai izņemiet akumulato-

ru. Šis drošības pasākums novērsīs neparedzētu

elektroinstrumenta iedarbināšanu.

d Elektroinstrumentus uzglabājiet bērniem ne-

pieejamā vietā. Neļaujiet ierīci lietot perso-

nām bez darba pieredzes vai personām, kas

nav izlasījušas šīs norādes. Elektroinstrumenti

ir b

īstami, ja tos lieto nepieredzējušas personas.

e Nodrošiniet rūpīgu elektroinstrumentu apko-

pi. Pārbaudiet, vai kustīgās daļas darbojas

nevainojami un neieķīlējas, vai detaļas nav

salauztas un bojātas tā, ka ietekmē elektroins-

trumenta funkcijas. Pirms iekārtas lietošanas

saremontējiet bojātās daļas. Slikti kopti elektro-

instrumenti ir daudzu nelaimes gadījumu cēlonis.

f Raugiet, lai griešanas darbarīki būtu asi un tī-

ri. Rūpīgi kopti griešanas instrumenti ar asiem

asmeņiem mēdz mazāk ieķerties un tos ir vieglāk

vadīt.

g Elektroinstrumentus, to piederumus, apstrā-

des instrumentus utt. lietojiet atbilstoši šīm

norādēm. Lietošanas laikā ņemiet vērā darba

nosacī

jumus un veicamo darbību. Elektroins-

trumentu izmantošana neatbilstoši paredzētajam

mērķim var radīt bīstamas situācijas.

5 Akumulatoru paku ekspluatācija un uzturēšana

a Akumulatoru pakas uzlādei izmantojiet tikai

ražotāja atļautās uzlādes ierīces. Uzlādes ierī-

ces, kas nav piemērotas atbilstošai akumulatoru

pakai, var izraisīt ugunsgrēku.

b Izmantojiet ierīci tikai ar piemērotu akumula-

toru paku. Citu akumulatoru paku izmantošana

var izraisīt savainojumus vai ugunsgrēkus.

c Neizmantoto akumulatoru paku uzglabājiet

drošā attālumā no metāliskiem priekšmetiem,

monētām, atslēgām, naglām, skrūvēm vai ci-

tiem nelieliem metāla priekšmetiem, kas var

radīt īssavienojumu.

Īssavienojums var izraisīt

ugunsgrēku vai eksploziju.

d Atsevišķos gadījumos no akumulatoru pakas

var noplūst šķidrums. Izvairieties no saska-

res. Ja nonākat saskarē ar šo šķidrumu, rūpī-

gi to noskalojiet. Ja šķidrums iekļūst Jūsu

acīs, nekavējoties uzmeklējiet ārstu. Akumula-

tora šķidrums var radīt izsitumus un apdegumus

uz ādas.

6 Serviss

a Elektroinstrumenta remontu ļaujiet veikt tikai

kvalificētiem profesionāļiem, kas izmanto ori-

ģinālās rezerves daļas. Šādi var saglabāt iekār-

tas drošību.

Papildu vispārējās drošības instrukcijas

Norādījum ● Dažos reģionos noteikumi var iero-

bežot šīs ierīces ekspluatāciju. Saņemiet informāciju no

vietējās iestādes.



BĪSTAMI ● Grieztas traumas radīts dzīvības

apdraudējums, kuru var izraisīt nekontrolētas ierīces

kustības. Sargājiet ķermeņa daļas no kustīgajām deta-

ļām.

● Savainošanās risks aizsviestu vai krītošu priekš-

metu dēļ. Nekādā gadījumā nelietojiet ierīci, ja 15 m

rādiusā atrodas personas (īpaši bērni) vai dzīvnieki.

● Jūs ierīcei nedrīkstat veikt patvaļīgas izmaiņas.

몇 BRĪDINĀJUMS ● Bērni un personas, kuras

nav iepazinušās ar šo instrukciju, nedrīkst šo ierīci iz-

mantot. Vietējie noteikumi var ierobežot lietotāja vecu-

mu. ● Jums nepieciešams bez šķēršļiem pārskatīt

darba zonu, lai atpazītu iespējamos draudus. Izmanto-

jiet ierīci tikai, ja ir labs apgaismojums. ● Pirms eks-

pluatācijas pārbaudiet, vai iekārta, visas vadības

ierīces, ieskaitot ķēdes bremzi un drošības ierīces, dar-

bojas pareizi. Pārbaudiet, vai ierīces korpusā nav vaļīgu

vietu un vai visas aizsargierīces un rokturi ir pareizi un

droši nostiprināti. Ja visas iepriekš minētās komponen-

tes nav nevainojamā stāvoklī, iekārtu izmantot nedrīkst.

● Nekādā gadījumā neizmantojiet iekārtu, ja uz roktura

esošais ierīces slēdzis nedarbojas, kā paredzēts (to ne-

var ieslēgt/izslēgt). ● Pirms iekārtas izmantošanas no-

mainiet nolietotās vai bojātās detaļas. ● Atsitiena risks

līdzsvara zaudēšanas dēļ. Izvairieties no neparastas

ķermeņa stājas, stāviet stabilā, drošā pozīcijā un sagla-

bājiet līdzsvaru. ● Ja ierīce ir nokritusi, saņēmusi trie-

cienu vai neparasti vibrē, nekavējoties to apturiet un

pārbaudiet, vai tajā nav bojājumu vai nosakiet vibrācijas

cēloni Uzticiet bojājumu novēršanu pilnvarotam klientu

apkalpošanas centram vai nomainiet ierīci.

몇 UZMANĪBU ● Darbinot ierīci, valkājiet pilnīgu

acu un ausu aizsardzību, stiprus un izturīgus cimdus un

galvas aizsardzību. Ja darba gaitā rodas putekļi, valkā-

jiet sejas masku. ● Izmantojot iekārtu, uzvelciet biezas

bikses ar garām starām, izturīgus apavs un atbilstoša iz-

mēra cimdus. Nestrādājiet basām kājām! Nevalkājiet

rotas, sandales vai šortus. ● Savainošanās draudi, kad

vaļīgu apģērbu, matus vai rotas aizķer ierīces kustīgās

daļas. Turiet apģērbu un rotas pa gabalu no kustīgām

mašīnas daļām. Saņemiet garus matus astē. ● Dzirdes

aizsarglīdzekļi var ietekmēt brīdinājuma signālu uztveri,

tādēļ pievērsiet uzmanību tuvumā un darba zonā eso-

šajiem iespējamiem draudiem.

● Izmantojiet tikai ražo-

tāja apstiprinātos piederumus un rezerves daļas.

Oriģinālie piederumi un rezerves daļas garantē drošu

un nevainojamu ierīces darbību.

Motorzāģu drošības norādījumi

 Zāģa darbības laikā raugiet, lai ķermeņa daļas

neatrastos zāģa ķēdes tuvumā. Pirms zāģa ie-

darbināšanas pārliecinieties, ka ķēde nekam ne-

pieskaras. Veicot darbus ar motorzāģi,

nepietiekamas uzmanības brīdī ir iespējama apģēr-

ba vai ķermeņa daļu aizķeršana ar zāģa ķēdi.

 Motorzāģi vienmēr turiet ar labo roku aiz aizmu-

gurējā roktura un kreiso roku – aiz priekšējā rok-

tura. Motorzāģa turēšana pretējā darba pozīcijā

palielina savainojumu risku un šādi to nedrīkst iz-

mantot.

 Elektroinstrumentu drīkst turēt tikai aiz izolē

ta-

jām rokturu virsmām, jo zāģa ķēde var pieskar-

ties slēptiem vadiem. Pieskaroties strāvu

vadošam kabelim, motorzāģa ķēdes izraisa motor-

zāģa metālisko daļu strāvas vadību un lietotāju var

pakļaut strāvas triecienam.

 Nēsājiet aizsargbrilles un dzirdes aizsargele-

mentus. Ieteicams izmantot papildu aizsargaprī-

kojumu galvai, rokām, kājām un pēdām.

Piemērots aizsargapģērbs samazinās lidojoša zāģ-

Latviešu 277

materiāla izraisītus savainojuma draudus un netīšu

pieskaršanos zāģa ķēdei.

 Nestrādājiet ar motorzāģi kokā. Strādājot kokā, ir

iespējami savainojuma draudi.

 Raugiet, lai jūsu poza vienmēr būtu stabila un

motorzāģi lietojiet tikai tad, ja stāvat uz cietas,

drošas un līdzenas pamatnes. Slidena pamatne

vai nestabilas virsmas, piemēram trepes, var izraisīt

līdzsvara vai motorzāģa kontroles zudumu.

 Zāģējot nospriegotu zaru, rēķinieties ar iespēju,

ka tas var strauji atbrīvoties. Atbrīvojot koka

šķiedrās radīto nospriegojumu, zars var trāpīt apkal-

pojošam personālam un/vai izraisīt kontroles zaudē-

jumu par motorzāģi.

 Rīkojieties ī

paši rūpīgi, zāģējot pamežu un jau-

nus kokus. Plānais materiāls var aizķerties zāģa

ķēdē un atsisties pret jums, vai arī izraisīt līdzsvara

zudumu.

 Pārnēsājiet motorzāģi izslēgtā stāvoklī, to turot

aiz priekšējā roktura un ar zāģa ķēdi pagrieztu

prom no ķermeņa. Transportējot vai uzglabājot

motorzāģi, vienmēr uzlieciet ķēdes aizsargpār-

segu. Rūpīga motorzāģa lietošana samazina iespē-

ju netīšām pieskarties rotējošai zāģa ķēdei.

 Sekojiet norādēm par eļļ

ošanu, ķēdes nosprie-

gojumu un piederumu nomaiņu. Neatbilstoši no-

spriegota vai ieeļļota ķēde var pārtrūkt vai palielināt

atsišanās iespēju.

 Raugiet, lai rokturi būtu sausi tīri no eļļas un zie-

dēm. Ar smērvielu pārklāti, eļļaini rokturi ir slideni un

var izraisīt kontroles zudumu.

 Zāģējiet tikai koksni. Neizmantojiet motorzāģi

neatbilstoši paredzētajam mērķim. Piemērs: Ne-

izmantojiet motorzāģi plastmasas, mūra vai citu

būvmateriālu zāģēšanai. Motorzāģa lietošana ne-

atbilstoši paredzētajam mērķim var izraisīt bīstamas

situācijas.

Atsitiena cēloņi un to novēršana

Atsitiens var rasties, ja vadotnes sliedes gals pieskaras

priekšmetam, vai arī tad, ja ķēde, koksnei liecoties, ieķī-

lējas griezumā.

Dažos gadījumos pieskaršanās priekšmetam ar sliedes

smaili var izraisīt negaidītu un atpakaļ vērstu reakciju,

kuras laikā vadotnes sliede triecienveidīgi pārvietojas

augšup un lietotāja virzienā.

Ķēdes iespīlēšanās vadotnes sliedes augšmalā var iz-

raisīt strauju sliedes pārvietošanos atpakaļ lietotāja vir-

zienā.

Katra no šāda darbība izraisa kontroles zudumu pār

motorzāģi un rada smagu savainojumu iespēju. Nepa-

ļaujieties tikai uz motorzāģa iebūvētajām drošības ierī-

cēm. Jums kā motorzāģa lietotājam jāveic dažādi

pas

ākumi, lai darbs noritētu bez negadījumiem un sa-

vainojumiem.

Atsitiens ir nepareizas vai kļūdainas elektroinstrumenta

lietošanas rezultāts. To var novērst ar atbilstošiem turp-

māk minētajiem drošības pasākumiem:

 Turiet zāģi cieši ar abām rokām, raugot, lai delna

un pirksti pilnībā aptvertu rokturus. Nostājieties

tādā pozā un rokas novietojiet tā, lai varētu kom-

pensēt atsitiena radīto spēku. Lietotājs var kom-

pensēt atsitiena radīto spēku, veicot piemērotus

pasākumus. Neatlaidiet motorzāģi.

 Nestāviet nestandarta pozīcijā un neveiciet zā-

ģēšanu augstumā, kas pārsniedz plecu augstu-

mu. Šādi tiek novērsta nejauša pieskaršanās

materiālam ar sliedes smaili un uzlabota kontrole

pār motorzāģi negaidītās situācijās.

 Lietojiet tikai ražotāja norādītās nomaiņas slie-

des un motorzāģa ķēdes. Nepareizas nomaiņas

sliedes un motorzāģa ķēdes var izraisīt ķēdes pār-

trūkšanu un/vai atsitienu.

 ievērojiet ražotāja norādes, veicot motorzāģa

ķēdes asināšanu un apkopi. Pārāk zemi dziļuma

ierobežotāji paaugstina atsitiena iespēju.

Papildu drošības instrukcijas motorzāģiem

Norādījum ● Kärcher iesaka pirmajā lietošanas

reizē zāģēt koku stumbrus uz zāģēšanas steķa. ● Iz-

mantojot motorzāģi, turiet pie sevis pirmās palīdzības

komplektu lielām brūcēm un līdzekli palīdzības izsauk-

šanai. Tuvumā jābūt arī lielākam un plašākam pirmās

palīdzības komplektam.

몇

BRĪDINĀJUMS ● Pirms ierīces izmantoša-

nas nostājieties stabilā stājā, parūpējieties par darba

vietas tīrību un izplānojiet atkāpšanās ceļu krītošu zaru

gadījumā. ● Sargieties no eļļas izgarojumiem un zāģu

skaidām. Ja nepieciešams, nēsājiet masku vai elpoša-

nas aparātu. ● Motorzāģi vienmēr stingri turiet ar abām

rokām. Turiet rokturus ar īkšķiem vienā pusē un pirk-

stiem otrā pusē. Turiet aizmugurējo rokturi ar labo roku

un priekšējo rokturi ar kreiso roku. ● Savainojumu risks.

Neizdariet ierīcei nekādas izmaiņas. Nelietojiet ierīci tā-

du pierīču vai ierīču darbināšanai, ko nav ieteicis ierīces

ražotājs. ● Pirms ierīces ieslēgšanas pārbaudiet, vai

zāģa ķēde nepieskaras nevienam priekšmetam. ● Ne-

pareizi nospriegotai zāģa ķēdei izlecot no virzošās slie-

des, pastāv smagu ievainojumu vai nāves risks. Pirms

katras lietošanas reizes pārbaudiet ķēdes spriegojumu.

Ķēdes garums ir atkarīgs no temperatūras. ● Pārbau-

diet, vai visas aizsargierīces, rokturi un ķīļveida atdure ir

pareizi nostiprināta un labā stāvoklī. ● Smagu ievaino-

jumu risks nepareizas darba metodikas dēļ:

 Strādājot ar motorzāģi jums vienmēr jāsaglabā

modrība un kontrole pār savu darba vietu. Darba zo-

nas lielums ir atkarīgs no veicamā uzdevuma un ko-

ka vai darba gabala lieluma. Koka nogāšanai

nepieciešama lielāka darba vieta nekā gabala nozā-

ģēšanai.

 Nekad nezāģējiet ar kādu no ķermeņa daļām vienā

līnijā ar virzošo sliedi un ķēdi. Tā jūs mazināsiet ris-

ku, ka ķēde atsitiena gadījumā var trāpīt pa jūsu gal-

vu vai ķermeni.

 Zāģēšanas laikā nevirziet zāģi uz priekšu un atpa-

kaļ, ļaujiet darbu veikt ķēdei, uzturiet to asu un ne-

mēģiniet to ar sp

ēku virzīt caur griezumu.

 Grieziena beigās neizdariet spiedienu uz zāģi. Esiet

gatavībā atbrīvot zāģi pēc zāģējuma pabeigšanas.

 Neapstādiniet motorzāģi zāģēšanas laikā. Ļaujiet

zāģim darboties, līdz griezums ir pabeigts.

● Iepazīstiet savu jauno motorzāģi, veicot vienkāršus

griezumus droši atbalstītā koksnē. Atkārtojiet šo proce-

su, ja ilgu laiku savu motorzāģi neesat izmantojis.

● Nezāģējiet vīnogulājus un/vai īsus krūmājus, kuru

diametrs ir mazāks par 75 mm. ● Izslēdziet ierīci, nofik-

sējiet ķēdes bremzi, izņemiet akumulatoru paku un pār-

liecinieties, ka visas kustīgās daļas ir pilnībā apturētas:

 Pirms iekārtas tīrīšanas vai fiksācijas atvienošanas.

 Ierīci atstāt bez uzraudzības.

 Pirms pierīču uzstādīšanas vai noņemšanas.

 Pirms ierīces pārbaudes, apkopes vai remonta.

278 Latviešu

몇 UZMANĪBU ● Motorzāģis ir smaga ierīce.

Cilvēkiem, kuri lieto motorzāģi, jābūt fiziski sagatavo-

tiem un veseliem. Jums jābūt gana labai redzei, veiklī-

bai, līdzsvaram un prasmēm. Ja rodas šaubas,

nelietojiet motorzāģi. ● Strādājot ar ierīci, vienmēr val-

kājiet aizsargķiveri ar režģa sejsegu, lai samazinātu se-

jas un galvas traumu risku atsitiena gadījumā.

Neapzinātais apdraudējums

몇 BRĪDINĀJUMS

● Pat tad, ja iekārta tiek lietota atbilstoši aprakstītajiem

noteikumiem, joprojām pastāv neapzināts apdraudē-

jums. Iekārtas lietošanas laikā var rasties turpmākie

draudi:

 Vibrācijas var radīt savainojumus. Katram darba vei-

dam izmantojiet piemērotus instrumentus, izmanto-

jiet paredzētos rokturus, kā arī ierobežojiet darba un

ekspozīcijas laiku.

 Troksnis var izraisīt dzirdes traucējumus. Izmanto-

jiet dzirdes aizsardzības līdzekļus un ierobežojiet ra-

dīto slodzi.

 Grieztas brūces, saskaroties ar nenosegtiem zāģa

ķēdes zāģa zobiem.

 Grieztas brūces neparedzētas, pēkšņas virzošās

sliedes kustības vai atsitiena dēļ.

 Grieztas brūces / ieduršanās risks no zāģa ķēdes

prom lidojošu daļiņu dēļ.

 Aizsviestu priekšmetu (koka skaidu, skabargu) radī-

tas traumas.

 Putekļu un daļiņu ieelpošana.

 Smērvielas/eļļas saskare ar ādu.

Neapzinātā apdraudējuma samazināšana

몇 UZMANĪBU

● Ilgāks ierīces lietošanas ilgums var radīt vibrācijas iz-

raisītus asinsrites traucējumus rokās. Vispārēji ietei-

camu aparāta lietošanas laiku noteikt nevar, jo tas ir

atkarīgs no vairākiem ietekmes faktoriem:

 Personīga predispozīcija uz sliktu asinsriti (bieži

auksti pirksti, pirkstu tirpšana)

 Zema apkārtējā temperatūra. Roku aizsardzībai val-

kājiet siltus cimdus.

 Cieša satvēriena radīti asinsrites traucējumi.

 Nepārtraukts darba režīms ir sliktāks par pārtrauktu

darba režīms.

Regulāras un ilglaicīgas ierīces lietošanas gadījumā

un, atkārtoti iestājoties atbilstošajām pazīmēm, pie-

mēram, pirkstu kņudēšanai, aukstiem pirkstiem, ie-

sak

ām iziet medicīnisko apsekošanu.

Noteikumiem atbilstoša lietošana

 BĪSTAMI

Noteikumiem neatbilstošs lietojums

Grieztu brūču radīts dzīvības apdraudējums

Lietojiet ierīci tikai atbilstoši paredzētajam mērķim.

 Motorzāģis ir paredzēts tikai privātai lietošanai.

 Motorzāģis ir paredzēts darbam ārpus telpām.

 Drošības apsvērumu dēļ motorzāģis vienmēr ir stin-

gri jātur ar abām rokam.

 Motorzāģis ir paredzēts zaru, stumbru un baļķu zā-

ģēšanai. Virzošās sliedes griešanas garums nosaka

zāģētā materiāla maksimālo iespējamo diametru.

 Motorzāģi drīkst izmantot tikai koksnes zāģēšanai.

 Nelietojiet motorzāģi slapjā vidē vai lietus laikā.

 Izmantojiet motorz

āģi tikai labi apgaismotā vidē.

 Pārbūves un ražotāja neatļautas ierīces izmaiņas

drošības apsvērumu dēļ ir aizliegtas.

Jebkāds cits pielietojums nav pieļaujams. Par apdrau-

dējumu, kas rodas neatbilstošas ekspluatācijas dēļ, at-

bild lietotājs.

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt at-

kārtoti. Utilizējiet iepakojumus videi draudzīgā

veidā.

Elektriskās un elektroniskās ierīces satur noderī-

gus pārstrādājumus materiālus un bieži vien tā-

das sastāvdaļas kā baterijas, akumulatorus un

eļļu, kuras to nepareizas izmantošanas vai neat-

bilstošas utilizācijas gadījumā var radīt potenciālu ap-

draudējumu cilvēku veselībai un videi. Tomēr šīs

sastāvdaļas ir nepieciešamas ierīces pareizai darbībai.

Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest

kopā ar sadzīves atkritumiem.

Informācija par sast

āvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

www.kaercher.com/REACH

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās re-

zerves daļas, jo tie garantē drošu un nevainojamu ierī-

ces darbību.

Informāciju par piederumiem un rezerves daļām skatīt

www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-

saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede-

rumi vai transportēšanas laikā radušies bojājumi, lūdzu,

informējiet tirgotāju.

Drošības ierīces

몇 UZMANĪBU

Atvienotas vai mainītas drošības ierīces

Drošības ierīces ir paredzētas jūsu aizsardzībai.

Nemainiet un neatvienojiet drošības ierīces.

Ķēde ar nelielu atsitiena risku

Ķēde ar nelielu atsitiena risku samazina atsitiena iespē-

jamību.

Frēzēšanas zobi (iezāģēšanas naži) katra zāģa zoba

priekšā neļauj zāģa zobiem pārāk dziļi iegriezties atsi-

tiena zonā, tādējādi samazinot atsitiena spēku.

Asinot ķēdi, pastāv risks, ka šī drošības funkcija pārstās

darboties. Ja zāģa veiktspēja pasliktinās, drošības ap-

svērumu dēļ ķēde ir jānomaina. Rezerves daļām izman-

tojiet tikai ražotāja ieteikto virzošās sliedes un ķēdes

kombināciju.

Virzošās sliedes

Virzošajām sliedēm, kuru galiem ir mazs rādiuss, paras-

ti ir zemāks atsitiena risks.

Tāpēc uzdevumam jāizmanto virzošā sliede ar atbilsto-

šu ķēdi ar minimālo pietiekamo garumu. Garākas virzo-

šās sliedes palielina vadības zuduma risku zāģēšanas

laikā.

Pirms katras lietošanas reizes pārbaudiet ķēdes sprie-

gojumu (skatiet nodaļu Ķēdes spriegojuma pārbaude).

Ja ķēdes spriegojums nav noteikts pareizi, mazāku zaru

(kas tievāki par pilnu virzošās sliedes garumu) zāģēša-

nas laikā pastāv paaugstināts ķēdes noslīdēšanas

risks.

Latviešu 279

Ķēdes uztvērējs

Ķēdes vaļīguma vai plīsuma gadījumā ķēdes uztvērējs

novērš ķēdes izmešanu lietotāja virzienā.

Ķīļveida atdure

Iebūvēto ķīļveida atduri var izmantot kā atbalsta punktu,

lai zāģēšanas laikā nodrošinātu motorzāģa stabilitāti.

Zāģējot virziet ierīci uz priekšu, līdz durkļi iespiežas kok-

snes malā. Pēc tam pārvietojot aizmugurējo rokturi uz

augšu vai uz leju griezuma virzienā, tiek mazināta darba

ar motorzāģi radītā slodze uz ķermeni.

Ķēdes bremze

Ķēdes bremzes tiek izmantotas ātrai ķēdes apstādinā-

šanai bīstamos gadījumos.

Nospiežot roku aizsargu / ķēdes bremzes sviru virzošās

sliedes virzienā, ķēdei nekavējoties jāapstājas.

Ķēdes bremze nevar novērst atsitienu, bet samazina ie-

vainojumu risku, ja atsitiena gadījumā virzošā sliede trā-

pa lietotājam.

Pirms katras ierīces lietošanas reizes jāpārbauda ķēdes

bremzes pareiza darbība (skatiet nodaļu Ķēdes brem-

zes darbības pārbaude).

Simboli uz ierīces

Aizsargapģērbs

 BĪSTAMI

Grieztu traumu radīts dzīvības apdraudējums. Strādājot

ar ierīci, nēsājiet piemērotu aizsargapģērbu. Ievērojiet

vietējos drošības noteikumus.

Galvas aizsarglīdzeklis

Strādājot ar ierīci, valkājiet piemērotu aizsargķiveri, kas

atbilst EN 397 un apzīmēta ar CE marķējumu.

Strādājot ar ierīci, valkājiet dzirdes aizsardzības līdzek-

ļus, kas atbilst EN 352-1 un ir apzīmēti ar CE marķēju-

mu.

Lai aizsargātos pret lidojošām skabargām, valkājiet pie-

mērotas aizsargbrilles, kas atbilst EN 166 vai ir apzīmē-

tas ar CE marķējumu. Alternatīvi varat valkāt ķiveres

sejsegu, kas atbilst EN 1731 un ir apzīmēts ar CE mar-

ķējumu.

Specializētajās tirdzniecības vietās ir pieejamas aizsar-

gķiveres ar integrētu dzirdes aizsardzību un vizieri.

Motorzāģa jaka

Strādājot ar ierīci, ķermeņa augšdaļas aizsardzībai val-

kājiet motorzāģa jaku, kas atbilst EN 381-11 un ir apzī-

mēta ar CE marķējumu.

Aizsargcimdi

Strādājot ar ierīci, valkājiet piemērotus aizsargcimdus,

kas paredzēti aizsardzībai pret griezumiem un atbilst

EN 381-7, un ir apzīmēti ar CE marķējumu.

Kāju aizsardzība

Strādājot ar ierīci, valkājiet piemērotus pilnus kāju aiz-

sargus, kas atbilst EN 381-5 un ir apzīmēti ar CE mar-

ķējumu.

Drošības apavi

Strādājot ar ierīci, valkājiet neslīdošus drošības apavus,

kas atbilst EN 20345 un ir marķēti ar ķēdes zāģa attēlu.

Tas nodrošina, ka drošības apavi atbilst EN 381-3.

Ja motorzāģi izmantojat tikai laiku pa laikam, zeme ir lī-

dzena un ir mazs paklupšanas vai ieķeršanās krūmos

risks, varat izmantot drošības apavus ar tērauda purn-

galiem un aizsarggetrām, kas atbilst EN 381-9.

Vispārīgā brīdinājuma zīme

Pirms ekspluatācijas uzsākšanas izlasiet

lietošanas pamācību un visas drošības

norādes.

Strādājot ar ierīci, lietojiet piemērotus

galvas, acu un dzirdes aizsardzības lī-

dzekļus.

Strādājot ar ierīci, lietojiet neslīdošus

drošī

bas apavus.

Strādājot ar ierīci, valkāt neslīdošus un

izturīgus aizsargcimdus.

Motorzāģa atsitiena radīts dzīvības ap-

draudējums. Nekad nepieskarieties zā-

ģējamajiem priekšmetiem ar virzošās

sliedes galu.

Nekontrolētas motorzāģa kustības dēļ

radītas dzīvības briesmas. Motorzāģi

vienmēr stingri turiet ar abām rokām.

Nekontrolētas motorzāģa kustības dēļ

radītas dzīvības briesmas. Nekad netu-

riet ierīci tikai ar vienu roku.

Nepakļaujiet ierīci ne lietus, ne paaugsti-

nāta mitruma ietekmei.

Uz etiķetes norādītais garantētais trokš-

ņa spiediena līmenis ir 101 dB.

Ķēdes bremze ir atbrīvota.

Ķēdes bremze tiek fiksēta un zāģa ķēde

tiek bloķēta.

Pagrieziet, lai pielāgotu ķēdes spriegoju-

mu:

= nospriego ķēdi

= atspriego ķēdi

Ķēdes kustības virziens (marķējums at-

rodas zem pārsega)

Bloķējiet ķēdes spriegotāju

Atbloķējiet ķēdes spriegotāju

280 Latviešu

Ierīces apraksts

Šajā lietošanas instrukcijā ir aprakstīts maksimālais ap-

rīkojums. Atkarībā no modeļa iespējamas piegādes

komplekta atšķirības (skatiet iepakojumu).

Attēlu skatīt grafiku lapās

Attēls A

1 Ķēde

2 Virzošā sliede

3 Ķīļveida atdure

4 Ķēdes eļļas tvertnes vāciņš

5 Roku aizsargs / ķēdes bremzes svira

6 Rokturis, aizmugurē

7 Ierīces slēdzis

8 Ierīces slēdža atbloķēšanas taustiņš

9 Akumulatoru pakas atbloķēšanas taustiņš

10 Pārsegs

11 Rokturis, priekšā

12 Gredzens ķēdes spriegojuma regulēšanai

13 Ķēdes spriegotājs

14 Ķēdes uztvērējs

15 Datu plāksnīte

16 Ķēdes eļļa

17 Ķēdes aizsargs

18 *Akumulatora paka Battery Power 18V

19 Ātrās uzlādes ierīce Battery Power 18V

* izvēles iespēja

Akumulatoru paka

Ierīci iespējams darbināt ar 18 V Kärcher Battery Power

akumulatoru paku.

Montāža

Ķēdes un virzošās sliedes uzlikšana

몇 UZMANĪBU

Asa ķēde

Grieztas brūces

Strādājot ar ķēdi, valkājiet aizsargcimdus.

1. Atbrīvojiet ķēdes spriegotāju un noņemiet pārsegu.

Attēls B

2. Uzlieciet ķēdi uz virzošās sliedes. Ievērojiet ķēdes

griešanās virzienu.

Attēls C

3. Uzlieciet ķēdi uz ķēdes rata un ievietojiet virzošo

sliedi.

Attēls D

4. Uzlieciet pārsegu un pievelciet ķēdes spriegotāju.

Attēls E

5. Iestatiet ķēdes spriegojumu (skatiet nodaļu Ķēdes

spriegojuma regulēšana).

6. Uzstādiet ķēdes aizsargu.

Attēls F

Ekspluatācijas uzsākšana

Ķēdes eļļas tvertnes uzpilde

1. Ja nepieciešams, notīriet laukumu ap uzpildes atve-

ri no zāģu skaidām un netīrumiem.

2. Noņemiet ķēdes eļļas tvertnes vāciņu.

Attēls G

3. Lēnām iepildiet ķēdes eļļu tvertnē.

Attēls H

4. Ja nepieciešams, saslaukiet izšļakstīto ķēdes eļļu ar

drānu.

5. Aizveriet ķēdes eļļas tvertnes vāciņu.

Ķēdes spriegojuma pārbaude

몇 UZMANĪBU

Asa ķēde

Grieztas brūces

Strādājot ar ķēdi, valkājiet aizsargcimdus.

1. Noņemiet ķēdes aizsargu.

Attēls I

2. Uzmanīgi pavelciet ķēdi.

Attēls J

Attālumam starp virzošo sliedi un ķēdi jābūt 3-4 mm.

3. Ja nepieciešams, noregulējiet ķēdes spriegojumu

(skatiet nodaļu Ķēdes spriegojuma regulēšana).

Akumulatoru pakas montāža

1. Akumulatoru paku iebīdīt ierīces ietvarā, līdz tā dzir-

dami nofiksējas.

Attēls K

Darbība

Apkalpošanas pamati

1. Pārbaudiet, vai kokam un zariem nav bojājumu, pie-

mēram, trupes.

Bojātu vai satrupējušu zaru gadījumā konsultējieties

ar profesionālu arboristu.

2. Noņemiet ķēdes aizsargu.

3. Stingri turiet ierīci ar abām rokām.

Ierīces ieslēgšana

1. Pavelciet rokas aizsargu / ķēdes bremzes sviru rok-

tura virzienā.

Attēls L

Ķēdes bremze ir atbrīvota.

2. Nospiest ierīces slēdža atbloķēšanas taustiņu.

Attēls M

3. Nospiest ierīces slēdzi.

Ierīce ieslēdzas.

Ekspluatācijas pārtraukšana

1. Atlaist ierīces slēdzi.

Ierīce pārtrauc darbību.

2. Pavelciet rokas aizsargu / ķēdes bremzes sviru vir-

zošās sliedes virzienā.

Attēls N

Ķēdes bremze tiek fiksēta un zāģa ķēde tiek bloķē-

ta.

3. Akumulatoru paku izņemt no ierīces (skatīt nodaļu

Akumulatoru pakas izņemšana).

Darba veidi

Darba pozīcija

 BĪSTAMI

Nekontrolētas motorzāģa kustības

Grieztu brūču radīts dzīvības apdraudējums

Latviešu 281

Pirms zāģēšanas izplānojiet griezumu un apziniet ris-

kus.

Vienmēr stingri turiet motorzāģi ar abām rokām.

 Nevirziet motorzāģi vienā plaknē ar ķermeni.

Attēls O

 Virziet motorzāģi sāņus no ķermeņa, tā, lai motorzā-

ģa kustības zonā neatrastos ķermeņa daļas.

 Saglabājiet pēc iespējas lielāku attālumu līdz zāģē-

tajam materiālam.

 Nekad nestrādājiet uz kāpnēm vai stāvus kokā.

 Nekad nestrādājiet nestabilās vietās.

Ievilkšana/atgrūšana

 BĪSTAMI

Nekontrolētas motorzāģa kustības

Grieztu brūču radīts dzīvības apdraudējums

Pirms zāģēšanas izplānojiet griezumu un apziniet ris-

kus.

Vienmēr stingri turiet motorzāģi ar abām rokām.

Ievilkšana/atgrūšana ir iedarbība, kas parasti rodas ķē-

des kustībai pretējā virzienā attiecībā uz zāģēto mate-

riālu.

Attēls P

1 Ievilkšana

2 Atgrūšana

Ja, zāģējot ar virzošās sliedes apakšdaļu (priekšējās ro-

kas griezums), zāģa ķēde iestrēgst vai trāpa cietam

priekšmetam koksnē, motorzāģis var pēkšņi tikt rauts

zāģētā materiāla virzienā.

 Lai izvairītos no ievilkšanas, vienmēr droši uzstādiet

ķīļveida atduri.

Ja, zāģējot ar virzošās sliedes augšdaļu (aizmugurējās

rokas griezums), zāģa ķēde iestrēgst vai trāpa cietam

priekšmetam koksnē, motorzāģis var pēkšņi tikt at-

grūsts lietotāja virzienā.

 Lai izvairītos no atgrūšanas:

 Neļaujiet virzošās sliedes augšdaļai iestr

ēgt.

 Griešanas laikā negroziet virzošo sliedi.

Atsitiens

 BĪSTAMI

Nekontrolētas motorzāģa kustības

Grieztu brūču radīts dzīvības apdraudējums

Pirms zāģēšanas izplānojiet griezumu un apziniet ris-

kus.

Vienmēr stingri turiet motorzāģi ar abām rokām.

Atsitiena laikā motorzāģis pēkšņi un nekontrolēti tiek

mests lietotāja virzienā.

Atsitiens rodas, piemēram, ja zāģa ķēde zāģa sliedes

gala augšpusē nejauši trāpa šķērslim vai iestrēgst.

Attēls Q

 Vienmēr turiet motorzāģi tā, lai varētu izturēt atsitie-

na spēku. Neatlaidiet motorzāģi.

 Zāģēšanas laikā neliecieties pārāk tālu uz priekšu.

 Nevirziet motorz

āģi virs plecu augstuma.

 Vienmēr pagaidiet, līdz ķēde ir sasniegusi pilnu ap-

griezienu ātrumu, un zāģējiet ar pilnu jaudu.

 Nekad nezāģējiet ar zāģa sliedes galu.

 Ievietojiet virzošo sliedi jau iesāktā griezumā tikai ar

īpašu piesardzību.

 Pievērsiet uzmanību stumbra stāvoklim un spē-

kiem, kas var aizvērt griezuma vietu un iespiest zā-

ģa ķēdi.

 Nozāģējot zarus, nekad nezāģējiet vairākus zarus

vienlaikus.

 Strādājiet tikai ar asu un pareizi nospriegotu ķēdi.

 Izmantojiet ķēdi ar nelielu atsitiena risku un virzošo

sliedi ar nelielu sliedes galviņu.

Plānojiet krišanas virzienu un atkāpšanās ceļu

 BĪSTAMI

Krītošs koks

Dzīvības apdraudējums

Koku ciršanas darbus drīkst veikt tikai atbilstoši apmācī-

tas personas.

Plānojot kritiena virzienu, ņemiet vērā tālāk minēto:

 Attālumam līdz nākamajai darba vietai jābūt vismaz

2,5 koku garumā.

 Neveiciet ciršanu spēcīgā vējā.

Koks var krist nekontrolēti.

 Nosakiet kritiena virzienu, vadoties no koka augša-

nas virziena, reljefa (slīpuma) un laika apstākļiem.

 Vienmēr gāziet koku brīvā vietā, un nekādā gadīju-

mā negāziet to uz citiem kokiem.

Katram darbiniekam ir jābūt ieplā

notam atkāpšanās ce-

ļam. To plānojot, jāņem vērā šādi norādījumi:

 Plānojiet atkāpšanās ceļu aptuveni 45 ° leņķī pa dia-

gonāli pret kritiena virzienu.

Attēls R

 Atbrīvojiet atkāpšanās ceļu no šķēršļiem.

 Nenovietojiet atkāpšanās ceļā instrumentus un aprī-

kojumu.

 Strādājot pie stāvas nogāzes, plānojiet atkāpšanās

ceļu paralēli nogāzei.

 Izmantojot atkāpšanās ceļu, pievērsiet uzmanību

krītošiem zariem un ievērojiet koka vainaga apjomu.

Darba zonas sagatavošana pie stumbra

1. Atbrīvojiet darba zonu pie stumbra no traucējošiem

zariem, krūmiem un traucēkļiem.

Nostājieties drošā stājā.

2. Rūpīgi notīriet stumbra pamatni, piemēram, ar cirvi.

Smiltis, akmeņi un citi svešķermeņi notrulina ķēdi.

3. Noņemiet lielās saknes.

a Iegrieziet sakni vertikāli.

Attēls S

b Iegrieziet sakni horizontāli.

cAizvāciet vaļīgo saknes gabalu no darba zonas.

Ciršanas griezuma veikšana

 BĪSTAMI

Krītošs koks

Dzīvības apdraudējums

Koku ciršanas darbus drīkst veikt tikai atbilstoši apmācī-

tas personas.

1. Pārliecinieties, ka krītošais koks nevienu neapdrau-

dēs. Saucienus motoru troksnī var nesadzirdēt.

Cirsmā drīkst atrasties tikai personas, kas nodarbo-

jas ar ciršanu.

2. Veiciet konusveida griezumu taisnā leņķī pret kritie-

na virzienu.

aPēc iespējas tuvāk zemei veiciet horizontālu grie-

zumu (zoles griezumu) apmēram 1/3 stumbra

diametra dziļumā.

Attēls T

b Veiciet slīpu griezumu (jumta griezumu) aptuveni

45-60 ° leņķī.

3. Veiciet ciršanas griezumu.

a Veiciet ciršanas griezumu paralēli zoles griezu-

mam un par vismaz 50 mm augstāk.

b Veiciet ciršanas griezumu tikai tik tālu, lai atstātu

vismaz 50 mm platu lūzuma joslu.

282 Latviešu

Lūzuma josla neļauj kokam sagriezties un nokrist

nepareizajā virzienā.

Ciršanas griezumam tuvojoties lūzuma joslai, ko-

kam vajadzētu sākt krist.

4. Ja pastāv risks, ka koks nekritīs vēlamajā virzienā

vai sasvērsies atpakaļ un iespiedīs zāģa ķēdi, netur-

piniet ciršanas griezumu. Izmantojiet ķīļus, lai papla-

šinātu griezumu un nogāztu koku vajadzīgajā

virzienā.

5. Ja koks sāk krist, izvelciet motorzāģi no griezuma.

6. Izslēdziet ierīci.

7. Nofiksējiet ķēdes bremzi.

8. Nolieciet motorzāģi.

9. Sekojiet plānotajam atkāpšanās ceļam.

Nospriegotas koksnes zāģēšana

 BĪSTAMI

Nekontrolētas motorzāģa un zāģētā materiāla kustī-

bas

Dzīvībai bīstamas grieztas brūces, zāģētā materiāla ra-

dītas traumas

Pirms zāģēšanas izplānojiet griezumu un apziniet ris-

kus.

Vienmēr stingri turiet motorzāģi ar abām rokām

Nospriegota koksne rodas, ja stumbru, zaru, iesakņotu

celmu vai dzinumu spriego cits koks.

1. Pievērsiet uzmanību nospriegotai koksnei, jo pastāv

risks, ka tā atgriezīsies sākotnējā stāvoklī.

Attēls U

2. Uzmanīgi zāģējiet nospriegoto koksni no spiediena

puses (skatiet arī nodaļu Nospriegota stumbra ga-

bala nozāģēšana).

Attēls V

Zaru nozāģēšana

 BĪSTAMI

Atsitiens

Dzīvībai bīstamas grieztas brūces

Zāģējot zarus, gādājiet, lai virzošā sliede / ķēde ne-

iestrēgtu.

몇 BRĪDINĀJUMS

Mainīgs svara sadalījums zaru zāģēšanas laikā

Ievainojumu risks nekontrolētas stumbra kustības dēļ

Izvēlieties darba zonu tā, lai nerastos apdraudējums.

 Zāģējiet zarus augšanas virzienā.

Attēls W

 Veiciet zaru zāģēšanu virzienā no augšas uz leju.

 Atstājiet lielākus, zemākus zarus kā balstus, lai koks

paliktu virs zemes.

 Iespēju robežās atbalstiet motorzāģi.

 Nezāģējiet zarus, stāvot uz stumbra.

 Nezāģējiet ar sliedes galu.

 Pievērsiet uzmanību zariem, kas ir nospriegoti. No-

spriegotos zarus zāģējiet no apakšas uz augšu.

 Nekad nezāģējiet vairākus zarus vienlaikus.

 Regulāri atbrīvojiet darba zonu no nozāģētajiem za-

riem.

Stumbra gabala nozāģēšana

 BĪSTAMI

Nekontrolētas motorzāģa kustības

Grieztu brūču radīts dzīvības apdraudējums

Pirms zāģēšanas izplānojiet griezumu un apziniet ris-

kus.

Vienmēr stingri turiet motorzāģi ar abām rokām.

IEVĒRĪBAI

Ķēdes bojājumi saskarē ar zemi

Gādājiet, lai ķēde nepieskartos zemei.

1. Atbalstiet motorzāģi pie ķīļveida atdures.

2. Vienmērīgi nozāģējiet stumbru.

Nospriegota stumbra gabala nozāģēšana

 BĪSTAMI

Motorzāģa nekontrolēta kustība

Dzīvībai bīstamas grieztas brūces

Griežot nospriegotus stumbrus, noteikti vispirms veiciet

atbrīvošanas griezienu spiediena pusē un tad sadalošo

griezienu vilkšanas pusē.

 Stumbrs tiek atbalstīts no divām pusēm:

a Veiciet atbrīvošanas griezienu stumbra spiediena

pusē, iezāģējot no augšas apmēram 1/3 stumbra

diametra dziļumā.

Attēls X

b Veiciet sadalošo griezienu vilkšanas pusē no

apakšas.

 Stumbrs tiek atbalstīts no vienas puses:

a Veiciet atbrīvošanas griezienu stumbra spiediena

pusē, iezāģējot no apakšas apmēram 1/

3 stumbra diametra dziļumā.

Attēls Y

b Veiciet sadalošo griezienu vilkšanas pusē no

augšas.

Akumulatoru pakas izņemšana

Norādījum

Ilgstoša darbu pārtraukuma gadījumā izņemt akumula-

toru paku no ierīces un nodrošināt to pret nesankcionētu

lietošanu.

1. Akumulatoru pakas fiksatoru pavilkt akumulatoru

pakas virzienā.

Attēls Z

2. Nospiest akumulatoru pakas atbloķēšanas taustiņu,

lai atfiksētu akumulatoru paku.

3. No ierīces izņemt akumulatoru paku.

Ekspluatācijas beigšana

1. Akumulatoru paku izņemt no ierīces (skatīt nodaļu

Akumulatoru pakas izņemšana).

2. Iztīrīt ierīci (skatīt nodaļu Iekārtas tīrīšana).

Transportēšana

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot ņemiet vērā ierīces svaru.

몇 UZMANĪBU

Nekontrolēta ieslēgšanās

Grieztas brūces

Pirms transportēšanas no ierīces izņemt akumulatoru.

Transportējiet ierīci tikai ar uzliktu ķēdes aizsargu.

1. Izņemiet akumulatoru paku (skatīt nodaļu Akumula-

toru pakas izņemšana).

2. Pavelciet rokas aizsargu / ķēdes bremzes sviru vir-

zošās sliedes virzienā.

Attēls N

Ķēdes bremze ir fiksēta.

3. Uzstādiet ķēdes aizsargu.

Attēls F

4. Pārnēsājiet ierīci tikai aiz roktura un ar virzošo sliedi

uz aizmuguri.

Latviešu 283

5. Ja ilgāku laiku nelietojat ierīci, iztukšojiet ķēdes eļļas

tvertni.

aNoņemiet ķēdes eļļas tvertnes vāciņu.

Attēls G

bPiemērotā tvertnē iepildiet ķēdes smēreļļu.

c Uzskrūvējiet ķēdes eļļas tvertnes vāciņu.

6. Pārvadājot transportlīdzekļos, nodrošiniet iekārtu

pret slīdēšanu un apgāšanos.

Uzglabāšana

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Uzglabājot ņemiet vērā ierīces svaru.

몇 UZMANĪBU

Nekontrolēta ieslēgšanās

Grieztas brūces

Pirms uzglabāšanas izņemiet no ierīces akumulatoru.

Uzglabājiet ierīci tikai ar uzliktu ķēdes aizsargu.

1. Izņemiet akumulatoru paku (skatīt nodaļu Akumula-

toru pakas izņemšana).

2. Pavelciet rokas aizsargu / ķēdes bremzes sviru vir-

zošās sliedes virzienā.

Attēls N

Ķēdes bremze ir fiksēta.

3. Uzstādiet ķēdes aizsargu.

Attēls F

4. Iztukšojiet ķēdes eļļas tvertni.

aNoņemiet ķēdes eļļas tvertnes vāciņu.

Attēls G

bPiemērotā tvertnē iepildiet ķēdes smēreļļu.

c Uzskrūvējiet ķēdes eļļas tvertnes vāciņu.

5. Uzglabājot ierīci ilgāk par mēnesi, ieeļļojiet ķēdi, lai

novērstu rūsu.

6. Glabājiet iekārtu sausā un labi vēdinātā vietā. Ne-

glabājiet to koroziju veicinošu vielu (piemēram,

dārzniecības ķimikāliju un ledus kausēšanas sāls)

tuvumā. Iekārtu uzglabāt tikai iekštelpās.

Kopšana un apkope

몇 UZMANĪBU

Nekontrolēta ieslēgšanās

Grieztas brūces

Pirms visu darbu veikšanas ar ierīci, izņemiet no ierīces

akumulatoru.

몇 UZMANĪBU

Asa ķēde

Grieztas brūces

Strādājot ar ķēdi, valkājiet aizsargcimdus.

Iekārtas tīrīšana

1. Izņemiet akumulatora paku (skatiet nodaļu Akumu-

latoru pakas izņemšana).

2. Notīriet no ķēdes zāģētā materiāla atlikumus un ne-

tīrumus ar suku.

Attēls AA

3. Notīriet korpusu un rokturus ar mīkstu, sausu drānu.

4. Pēc katras tīrīšanas reizes pārbaudiet ķēdes brem-

zes darbību (skatiet nodaļu Ķēdes bremzes darbī-

bas pārbaude).

Apkopes intervāli

Pirms katras lietošanas reizes

Pirms katras lietošanas reizes jāveic šādas darbības:

 Pārbaudiet ķēdes eļļas līmeni, ja nepieciešams, pa-

pildiniet ķēdes eļļu (skatiet nodaļu Ķēdes eļļas tvert-

nes uzpilde).

 Pārbaudiet ķēdes spriegojumu (skatiet nodaļu Ķē-

des spriegojuma pārbaude).

 Pārbaudiet, vai ķēde ir gana asa, ja nepieciešams,

nomainiet ķēdi (skatiet nodaļu Ķēdes un virzošās

sliedes nomaiņa).

 Pārbaudiet, vai ierīce nav bojāta.

 Pārbaudiet visu tapu, uzgriežņu un skrūvju stingrī-

bu.

 Pārbaudiet ķēdes bremzes darbību (skatiet nodaļu

Ķēdes bremzes darbības pārbaude).

Ik pēc 5 darba stundām

 Ik pēc 5 darba stundām pārbaudiet ķēdes bremzes

darbību (skatiet nodaļu Ķēdes bremzes darbības

pārbaude).

Apkopes darbi

Ķēdes bremzes darbības pārbaude

1. Ieslēgt ierīci.

2. Kamēr ierīce darbojas, pagrieziet roku uz priekšējā

roktura tā, lai roku aizsargs / ķēdes bremzes svira ar

plaukstas virspusi tiktu piespiesta virzošajai sliedei.

Ķēdes bremze tiek fiksēta.

Ķēdei jāapstājas.

3. Pavelciet rokas aizsargu / ķēdes bremzes sviru rok-

tura virzienā.

Ķēdei jātiek atbrīvotai.

Ķēdes spriegojuma regulēšana

1. Izņemiet akumulatoru paku (skatīt nodaļu Akumula-

toru pakas izņemšana).

2. Atskrūvējiet ķēdes spriegotāju.

Attēls AB

3. Pielāgojiet ķēdes spriegojumu ar gredzenu.

Attēls AC

4. Pārbaudiet ķēdes spriegojumu.

Attēls J

Attālumam starp virzošo sliedi un ķēdi jābū

t 3-4 mm.

5. Pievelciet ķēdes spriegotāju.

Ķēdes un virzošās sliedes nomaiņa

몇 UZMANĪBU

Asa ķēde

Grieztas brūces

Strādājot ar ķēdi, valkājiet aizsargcimdus.

1. Izņemiet akumulatoru paku (skatīt nodaļu Akumula-

toru pakas izņemšana).

2. Atbrīvojiet ķēdes spriegotāju un noņemiet pārsegu.

Attēls AD

3. Ar ķēdes spriegošanas ierīci noņemiet virzošo slie-

di.

Attēls AE

4. Ja virzošā sliede ir jāmaina, noņemiet ķēdes sprie-

gošanas ierīci.

Attēls AF

5. Pienācīgi likvidējiet veco ķēdi un, ja nepieciešams,

virzošo sliedi.

6. Ja nepieciešams, uzstādiet ķēdes spriegošanas ie-

rīci uz jaunās virzošās sliedes.

Attēls AG

7. Uzlieciet jauno ķēdi uz virzošās sliedes. Ievērojiet

ķēdes griešan

ās virzienu.

Attēls C

284 Latviešu

8. Uzlieciet ķēdi uz ķēdes rata un ievietojiet virzošo

sliedi.

Attēls D

9. Uzlieciet pārsegu un pievelciet ķēdes spriegotāju.

Attēls E

10. Iestatiet ķēdes spriegojumu (skatiet nodaļu Ķēdes

spriegojuma regulēšana).

Palīdzība traucējumu gadījumā

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turp-

mākā pārskata palīdzību var novērst pašu spēkiem.

Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vēr-

sieties autorizētā klientu servisā.

Novecojot akumulatoru pakas kapacitāte samazinās arī

tad, ja tiek labi kopta, tādējādi arī pilnībā uzlādētā stā-

voklī vairs netiek sasniegts pilns darbības laiks. Tas ne-

liecina par defektu.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-

biedrības izdotie garantijas nosacījumi. Garantijas ter-

miņa ietvaros iespējamos Jūsu iekārtas darbības

traucējumus mēs novērsīsim bez maksas, ja to cēlonis

ir materiāla vai ražošanas defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu apliecinošu do-

kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota-

jā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Tehniskie dati

Paturētas tiesības veikt tehniskas izmaiņas.

Vibrācijas vērtība

몇 BRĪDINĀJUMS

Norādītā vibrācijas vērtība izmērīta ar standarta testēša-

nas metodi un to drīkst izmantot, salīdzinot ierīces.

Norādīto vibrācijas vērtību var izmantot, lai veiktu sākot-

nējo slodzes novērtēšanu.

Atkarībā no ierīces lietošanas veida vibrācijas emisija

ierīces pašreizējās lietošanas laikā var atšķirties no no-

rādītās kopējās vērtības.

Iekārtas ar roku-plaukstu vibrācijas vērtību >

2,5 m/s² (skatiet lietošanas pamācības

nodaļu Tehniskie dati)

몇 UZMANĪBU ● Nepārtraukta, vairāku stundu

ilga ierīces lietošana var radīt notirpuma sajūtu. ● Roku

aizsardzībai valkājiet siltus cimdus. ● Regulāri pārtrau-

ciet darbu.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekār-

tas projekts un konstrukcija, kā arī mūsu izgatavotais

modelis atbilst ES direktīvu drošības un veselības pa-

matprasībām. Veicot ar mums nesaskaņotas izmaiņas

iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Motorzāģis ar akumulatoru

Tips: 1.444-00x.x

Attiecīgās ES direktīvas

2014/30/ES

2006/42/EK (+2009/127/EK)

2011/65/ES

2000/14/EK (+2005/88/EK)

Piemērotie saskaņotie standarti

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK ar 2005/88/EK grozījumiem: Pielikums V

Trokšņa intensitātes līmenis dB(A)

Izmē

rīts:98,9

Nodrošināts:101

Kļūda Cēlonis Novēršana

Ierīce neieslēdzas Akumulatoru paka ir izlādējusies.  Uzlādējiet akumulatoru paku.

Akumulatoru paka ir bojāta.  Veikt akumulatoru pakas nomaiņu.

Akumulatoru paka nav pareizi ielikta.  Iebīdiet akumulatoru paku stiprinājumā,

līdz tā nofiksējas.

Ierīce ekspluatācijas lai-

kā pārtrauc darbību

Akumulatoru paka ir pārkarsusi  Pārtraukt darbu un uzgaidīt, līdz akumula-

tora temperatūra atkal atrodas normas ro-

bežās.

Motors ir pārkarsis  Pārtraukt darbu un ļaut motoram atdzist.

CNS 18-

Ierīces veiktspējas dati

Darba spriegums V 18

Ķēdes tukšgaitas ātrums m/s 10

Ķēdes eļļas tvertnes tilpums ml 200

Aprēķinātās vērtības saskaņā ar EN 60745-1, EN

60745-2-13

Trokšņa spiediena līmenis L

dB(A) 87,9

Nedrošības faktors K

dB(A) 3,0

Trokšņa intensitātes līmenis L

dB(A) 98,9

Nedrošības faktors K

dB(A) 1,4

Priekšējā roktura vibrācijas eks-

pozīcija uz plaukstu/roku

m/s

3,5

Aizmugurējā roktura vibrācijas

ekspozīcija uz plaukstu/roku

m/s

5,2

Nedrošības faktors K m/s

1,5

Izmēri un svars

Garums x platums x augstums mm 735 x

230 x

247

Virzošās sliedes garums mm 300

Griezuma garums mm 250

Ķēdes solis in (mm) 0,375

(9,525)

Svars (bez akumulatoru pakas) kg 3,2

Lietuviškai 285

Atbildīgā iestāde, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D - 90431 Nirnbergā, Vācijā ir vei-

kusi EK tipa pārbaudi, sertifikāta numurs: BM 50452503

0001

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju: S. Reizers (S.

Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Vinendene (Winnenden), 09.01.2018.

Turinys

Bendrosios nuorodos

Prieš pradėdami naudoti įsigytą prietaisą, per-

skaitykite šiuos saugos nurodymus, originalią

eksploatavimo instrukciją, su akumuliatoriaus

bloku susijusius saugos nurodymus ir pridėtą

originalią akumuliatoriaus bloko / įkroviklio naudojimo

instrukciją. Laikykitės jų. Išsaugokite originalią eksploa-

tavimo instrukciją, kad galėtumėte vėliau ja pasinaudoti

arba perduoti kitam savininkui.

Be naudojimo instrukcijoje pateikiamų nurodymų taip

pat reikia laikytis bendrųjų įstatymus leidžiančiųjų insti-

tucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir

saugos.

Saugos nurodymai

Dėl didelio grandinės greičio ir itin aštrių grandinės

dantukų, dirbant su grandininiais pjūklais kyla labai

didelis pavojus susižaloti. Būtinai laikykitės saugos

priemonių ir darbo su grandininiais pjūklais taisy-

klių.

Be minėtų saugos nurodymų taip pat laikykitės šalyje

galiojančių saugos ir kvalifikacijos reikalavimų (pvz.,

valdžios institucijų, profesinių draugijų ar socialinių įstai-

gų nustatytų reikalavimų). Vietos reikalavimais taip pat

gali būti ribojamas grandininių pjūklų naudojimo laikas

(tam tikru paros ar metų laiku). Atkreipkite dėmesį į vie-

tos reikalavimus.

Rizikos lygiai

 PAVOJUS

● Nuoroda dėl tiesioginio pavojaus, galinčio sukelti

sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

● Nuoroda dėl galimo pavojaus, galinčio sukelti sun-

kius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

● Nurodo galimą pavojų, galintį sukelti lengvus sužalo-

jimus.

DĖMESIO

● Nuoroda dėl galimo pavojaus, galinčio sukelti materi-

alinius nuostolius.

Elektrinių įrankių bendrieji saugos

nurodymai

몇 ĮSPĖJIMAS

● Perskaitykite visus saugos nurodymus ir instruk-

cijas.

Jei saugos nurodymų ir instrukcijų nebus kruopščiai

laikomasi, gali kilti elektros smūgis ir (arba) sunkūs

sužalojimai. Visus saugos nurodymus ir instrukci-

jas išsaugokite ateičiai.

Saugos nurodymuose vartojamas terminas „Elektrinis

įrankis“ reiškia iš tinklo maitinamus elektrinius įrankius

(su tinklo kabeliu) ir baterijomis maitinamus elektrinius

įrankius (be tinklo kabelio).

1 Darbo vietos sauga

a Pasirūpinkite, kad darbo vieta būtų visada

švari ir gerai apšviesta. Netvarkingose arba ne-

apšviestose darbo vietose gali įvykti nelaimingų

atsitikimų.

b Su elektriniu įrankiu nedirbkite potencialiai

sprogioje aplinkoje, kurioje yra degių skys-

čių, dujų ar dulkių. Elektriniai įrankiai sukelia ki-

birkščių, nuo kurių dulkės ar garai gali užsidegti.

c Kai elektriniu įrankiu naudojatės, neleiskite

artintis vaikams ir kitiems asmenims. Tai jus

gali blaškyti ir galite prarasti prietaiso kontrolę.

2 Elektrinė sauga

a Elektrinio įrankio elektros kištukas turi atitikti

kištukinį lizdą

. Kištuko jokiu būdu negalima

keisti. Kartu su įžemintais elektriniais įran-

kiais nenaudokite jokių kištukinių adapterių.

Jei naudosite nepakeistą kištuką ir tinkamą kištu-

kinį lizdą, sumažės elektros smūgio pavojus.

b Nesilieskite prie įžemintų paviršių, pvz., prie

vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei

jūsų kūnas yra įžemintas, kyla didesnis elektros

smūgio pavojus.

c Elektrinius įrankius saugokite nuo lietaus ir

drėgmės. Jei į elektrinį įrankį patektų vandens,

padidėtų elektros smūgio pavojus.

d Kabelį naudokite tik pagal paskirtį; jo nenau-

dokite elektriniam įrankiui kelti, pakabinti ir už

jo nelaikykite, kai kištuką

traukiate iš kištuki-

Bendrosios nuorodos .......................................... 285

Saugos nurodymai .............................................. 285

Naudojimas laikantis nurodymų .......................... 288

Aplinkos apsauga ................................................ 289

Priedai ir atsarginės dalys ................................... 289

Komplektacija ...................................................... 289

Saugos įtaisai ...................................................... 289

Simboliai ant prietaiso ......................................... 289

Apsauginė apranga ............................................. 290

Prietaiso aprašymas............................................ 290

Montavimas ......................................................... 290

Eksploatavimo pradžia ........................................ 291

Naudojimas ......................................................... 291

Transportavimas.................................................. 293

Sandėliavimas ..................................................... 293

Kasdienė priežiūra ir techninė priežiūra .............. 294

Pagalba trikčių atveju .......................................... 294

Garantija.............................................................. 295

Techniniai duomenys........................................... 295

Vibracijos vertė.................................................... 295

ES atitikties deklaracija ....................................... 295

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

286 Lietuviškai

nio lizdo. Kabelį laikykite atokiau nuo šilumos

šaltinių, alyvos, aštrių briaunų arba judančių

prietaiso dalių. Dėl pažeisto ar susipainiojusio

jungiamojo kabelio padidėja elektros smūgio pa-

vojus.

e Jei su elektriniu įrankiu dirbate lauke, naudo-

kite tik tokį ilginamąjį kabelį, kuris taip pat tin-

ka naudoti lauke. Naudojant lauke tinkamą

naudoti ilginamąjį kabelį sumažėja elektros smū-

gio pavojus.

f Jei elektrinį įrankį neišvengiamai tenka nau-

doti drėgnoje vietoje, naudokite jungtuvą su

liekamosios srovės apsaugu. Naudojant jung-

tuvą su liekamosios srovės apsaugu sumažėja

elektros smūgio pavojus.

3 Asmenų sauga

a Dirbdami su elektriniu įrankiu būkite atidūs,

dėmesį sukaupkite

į atliekamą darbą ir vado-

vaukitės sveika nuovoka. Elektrinio įrankio

nenaudokite, kai esate pavargę arba apsvaigę

nuo narkotikų, alkoholio ar vaistų. Kai naudo-

jatės elektriniu įrankiu, dėl vienos neatidumo aki-

mirkos galite patirti rimtų sužalojimų.

b Dėvėkite asmenines apsaugos priemones ir

visada nešiokite apsauginius akinius. Dėvint

asmenines apsaugos priemones (pvz., nuo dul-

kių apsaugančią kaukę, neslidžią apsauginę ava-

lynę, apsauginį šalmą arba ausų apsaugus),

atsižvelgiant į elektrinio įrankio pobūdį ir paskirtį,

sumažėja pavojus susižeisti.

c Venkite atsitiktinio paleidimo. Prieš elektrinį

įrankį jungdami prie maitinimo šaltinio ir (ar-

ba) akumuliatoriaus bloko , keldami ar nešda-

mi įsitikinkite, kad jis išjungtas. Jei elektrinį

įrankį nešdami pirštą laikote ant jungiklio arba

įjungtą prietaisą prijungiate prie maitinimo šalti-

nio, gali įvykti nelaimingas atsitikimas.

d Prieš elektrinį įrankį įjungdami pašalinkite re-

guliavimo įtaisą arba veržliaraktį. Sukamojoje

prietaiso dalyje esantis įrankis arba raktas gali

sužeisti.

e Venkite nenormalios kūno padėties. Stenkitės

tvirtai stovėti ir visą laiką išlaikykite pusiaus-

vyrą. Šitaip netikėtose situacijose elektrinį įrankį

galėsite geriau kontroliuoti.

f Dėvėkite tinkamą aprangą. Nedėvėkite palai-

dų drabužių ar papuošalų. Saugokite, kad

plaukai, drabužiai ir avalynė nebūtų arti besi-

sukančių dalių. Laisvi drabužiai, pirštinės, pa-

puošalai ar ilgi plaukai gali pakliū

ti tarp judančių

dalių.

g Jei galima sumontuoti dulkių išsiurbimo ir su-

rinkimo prietaisus, įsitikinkite, kad jie tinka-

mai prijungti ir naudojami. Naudojant dulkių

išsiurbimo prietaisą galima sumažinti dulkių kelia-

mus pavojus.

4 Elektrinio įrankio naudojimas ir priežiūra

a Prietaiso neperkraukite. Naudokite jūsų atlie-

kamam darbui tinkamą elektrinį įrankį. Su tin-

kamu elektriniu įrankiu darbą atliksite geriau,

saugiau ir neviršysite nustatyto galios diapazono.

b Nenaudokite elektrinio įrankio su sugedusiu

jungikliu. Elektrinis įrankis, kurio nebegalima

įjungti arba išjungti, yra pavojingas ir jį būtina su-

taisyti.

c Prieš prietaisą reguliuodami, keisdami prie-

dus arba prietaisą sandėliuodami, kištuką iš-

traukite iš lizdo ir (arba) pašalinkite

akumuliatoriaus bloką. Jei bus imamasi šių at-

sargumo priemonių, prietaisas nebus įjungtas at-

sitiktinai.

d Nenaudojamus elektrinius įrankius laikykite

vaikams nepasiekiamoje vietoje. Prietaisu ne-

leiskite naudotis žmonėms, kurie su juo nėra

susipažinę arba nėra perskaitę šių nurodymų.

Elektriniai įrankiai yra pavojingi, kai juos naudoja

nepatyrę asmenys.

e Elektrinį prietaisą kruopščiai prižiūrėkite. Pa-

tikrinkite, ar judančios dalys tinkamai veikia ir

nestringa, ar nėra sulūžusių arba pažeistų da-

lių, kurios turėtų įtakos elektrinio įrankio vei-

kimui. Prieš prietaisą naudodami

pasirūpinkite, kad pažeistos dalys būtų pa-

keistos. Dažna nelaimingų atsitikimų priežastis

yra prasta elektrinių įrankių priežiūra.

f Pasir

ūpinkite, kad pjovimo įrankiai būtų aš-

trūs ir švarūs. Kruopščiai prižiūrimi pjovimo įran-

kiai su aštriomis pjovimo briaunomis mažiau

stringa ir juos lengviau valdyti.

g Elektrinį įrankį, priedus, antgalius ir kt. nau-

dokite pagal šiuos nurodymus. Taip pat at-

sižvelkite į darbo sąlygas ir atliekamą užduotį.

Jie elektriniai įrankiai bus naudojami ne pagal nu-

matytą paskirtį, gali susidaryti pavojingų situacijų.

5 Akumuliatoriaus bloko naudojimas ir priežiūra

a Akumuliatoriaus bloką įkraukite tik naudoda-

mi gamintojo patvirtintus įkroviklius. Naudo-

jant įkroviklius, kurie nėra pritaikyti atitinkamam

akumuliatoriaus blokui, gali būti sukeliamas gais-

ras.

b Prietaisą naudokite tik su tinkamu akumulia-

toriaus bloku. Naudojant kitus akumuliatoriaus

blokus galima susižeisti ir gali kilti gaisro pavojus.

c Nenaudojamo akumuliatoriaus bloko nelaiky-

kite šalia sąvaržėlių, monetų, raktų, vinių,

varžtų arba kitų smulkių

metalinių daiktų, ku-

rie gali sukelti trumpąjį kontaktų jungimą.

Trumpasis sujungimas gali sukelti gaisrą arba

sprogimą.

d Tam tikromis aplinkybėmis iš akumuliato-

riaus bloko gali ištekėti skystis. Venkite sąly-

čio su skysčiu. Jeigu neišvengtumėte sąlyčio

su skysčiu, atitinkamą vietą gausiai skalauki-

te vandeniu. Jeigu skysčio patektų į akis, ne-

delsdami kreipkitės į gydytoją.

Akumuliatoriaus bloko skystis gali sukelti odos iš-

bėrimą arba ją nudeginti.

6 Techninė priežiūra

a Elektrinį įrankį patikėkite remontuoti tik kvali-

fikuotiems specialistams, naudojantiems tik

originalias atsargines dalis. Šitaip ir toliau užti-

krinsite prietaiso saugumą.

Papildomi bendrieji saugos reikalavimai

Pastaba ● Tam tikruose regionuose gali būti taiko-

mos šį prietaisą naudoti draudžiančios nuostatos. Pasi-

tarkite su savo vietine valdžios institucija.



PAVOJUS ● Gyvybei gresiantis pavojus, kurį

kelia nekontroliuojamo įtaiso judėjimas. Kūno dalis lai-

kykite toliau nuo judančių dalių. ● Sužeidimo pavojus

dėl skriejančių ar krentančių daiktų. Niekada nenaudo-

kite šio prietaiso, jei 15 m spinduliu yra žmonių, ypač

vaikų ar gyvūnų.

● Draudžiama atlikti bet kokias įrengi-

nio modifikacijas.

Lietuviškai 287

몇 ĮSPĖJIMAS ● Vaikams ir asmenims, kurie su

šiuo vadovu nėra susipažinę, šį įrenginį naudoti drau-

džiama. Nacionaliniuose teisės aktuose gali būti nusta-

tytas operatoriaus amžiaus apribojimas. ● Turite

sugebėti be jokių apribojimų apžvelgti darbo zoną, kad

galėtumėte numatyti galimus pavojus. Prietaisą naudo-

kite tik tuo atveju, jeigu užtikrinamas tinkamas apšvieti-

mas.

● Prieš pradėdami eksploatuoti įsitikinkite, kad

prietaisas, visi valdymo elementai, įskaitant grandinės

stabdžius ir saugos įtaisus, veikia tinkamai. Patikrinkite,

ar užraktai neatsilaisvino, įsitikinkite, kad visi apsaugai

ir rankenos yra tinkamai ir tvirtai pritvirtinti. Jeigu nusta-

tomi pažeidimai, įtaiso nenaudokite.

● Prietaisą drau-

džiama eksploatuoti, jeigu ant rankenos esančio

prietaiso jungiklio negalima tinkamai įjungti arba išjung-

ti. ● Prieš imdamiesi naudoti įrenginį pakeiskite nudilu-

sias arba pažeistas dalis. ● Atatrankos smūgio

pavojus, jeigu būtų prarasta pusiausvyra. Nestovėkite

kaip nors neįprastai, stenkitės tvirtai, saugiai stovėti ir iš-

laikykite pusiausvyrą. ● Nedelsdami sustabdykite prie-

taisą ir patikrinkite, ar jis nėra pažeistas arba nustatykite

vibracijos priežastį, jeigu prietaisas nukrito, jį paveikė

smūginė apkrova ar jis neįprastai vibruoja. Pasirūpinki-

te, kad pažeidimą pašalintų įgaliotoji klientų aptarnavi-

mo tarnyba arba prietaisą pasikeiskite.

몇 ATSARGIAI ● Dirbdami su prietaisu naudo-

kite visas akių ir ausų apsaugos priemones, mūvėkite

stiprias ir tvirtas pirštines bei nešiokite galvos apsaugą.

Dėvėkite veido kaukę, kai darbas dulkėtas. ● Naudoda-

mi prietaisą vilkėkite ilgas storas kelnes, dėvėkite ap-

rangą ilgomis rankovėmis ir avėkite nuo paslydimo

saugančią avalynę. Basam dirbti draudžiama. Nenešio-

kite papuošalų, neavėkite sandalų ir nevilkėkite trumpų

kelnių. ● Gresia sužeidimo pavojus, jeigu vilkėsite lais-

vą aprangą, nesusirišite plaukų arba mūvėsite papuo-

šalus, kuriuos gali įtraukti judamosios prietaiso dalys.

Pasirūpinkite, kad apranga ir papuošalai visada būtų

atokiai nuo prietaiso. Ilgus plaukus susiriškite. ● Klau-

sos apsaugos priemonės gali apriboti jūsų gebėjimą iš-

girsti įspėjamuosius signalus, todėl atsižvelkite į

galimus greta jūsų darbo zonos gresiančius pavojus.

● Leidžiama naudoti tik gamintojo patvirtintus priedus ir

atsargines dalis. Naudokite tik originalius priedus ir ori-

ginalas atsargines dalis – taip užtikrinsite, kad įrenginys

veiktų patikimai ir be trikčių.

Grandininių pjūklų saugos nurodymai

 Kai pjūklas veikia, visas kūno dalis laikykite ato-

kiai nuo pjovimo grandinės. Prieš paleisdami

pjūklą įsitikinkite, kad grandinė prie nieko nesi-

liečia. Kai dirbama su grandininiu pjūklu, pjūklo

grandinė gali sugriebti drabužius ar kūno dalis, jei

net ir akimirkai prarandamas budrumas.

 Grandininį pjūklą visada laikykite taip, kad deši-

nė ranka būtų ant galinės rankenos, o kairė ran-

ka – ant priekinės rankenos. Grandininį pjūklą

laikant atvirkščiai padidėja sužeidimų pavojus, todėl

šitaip laikyti nereikėtų.

 Elektrinį įrankį laikyti reikia tik už izoliuotų ran-

kenų, nes pjovimo grandinė gali prisiliesti prie

paslėptų laidų. Pjovimo grandinei prisilietus prie

įtampingojo laido, metalin

ės elektrinio įrankio dalys

tampa įtampingosiomis ir naudotojui gali sukelti

elektros smūgį.

 Nešiokite apsauginius akinius ir dėvėkite ausų

apsaugus. Rekomenduojama naudoti papildo-

mas galvos, rankų, kojų ir pėdų apsaugos prie-

mones. Tinkami apsauginiai drabužiai sumažina

sužeidimų pavojų, kuris kyla dėl lekiančių nuolaužų

arba netyčia prisilietus prie pjovimo grandinės.

 Su grandininiu pjūklu nedirbkite įlipę į medį. Dir-

bant medyje galima susižeisti.

 Visada atkreipkite dėmesį į tvirtą stovėseną ir

grandininį pjūklą naudokite tik tada, kai stovite

ant tvirto, saugaus ir lygaus paviršiaus. Stovint

ant slidaus arba nestabilaus paviršiaus (pvz., ant

kopėčių) galima prarasti pusiausvyrą arba grandini-

nio pjūklo kontrolę.

 Kai pjaunate įtemptą dalį, atkreipkite dėmesį,

kad ji gali atšokti. Kai medienos pluošte nebelieka

įtampos, įtemptoji dalis gali atsitrenkti į operatorių ir

(arba) grandininis pjūklas gali tapti nevaldomas.

 Būkite ypač

atsargūs, kai pjaunate pomiškį arba

jaunus medelius. Plona medžiaga gali įstrigti pjovi-

mo grandinėje ir į jus trenktis arba jus išmušti iš pu-

siausvyros.

 Grandininį pjūklą neškite laikydami už priekinės

rankenos, išjungtą, pjovimo grandinę laikydami

toliau nuo savęs. Kai grandininį pjūklą gabenate

ar sandėliuojate, visada uždėkite apsauginį

gaubtą. Jei su grandininiu pjūklu bus elgiamasi at-

sargiai, sumažės atsitiktinio prisilietimo prie veikian-

čios pjovimo grandinės tikimybė.

 Laikykitės tepimo, grandinės įtempimo ir priedų

keitimo nurodymų. Jei grandinė bus netinkamai

įtempta arba sutepta, ji gali nutrūkti arba gali padidė-

ti atatrankos pavojus.

 Pasirūpinkite, kad rankenos būtų sausos, šva-

rios ir nesuteptos alyva bei riebalais. Riebaluotos

arba alyvuotos rankenos yra slidžios, todėl galima

prarasti kontrolę.

 Pjaukite tik medieną. Grandininio pjūklo nenau-

dokite tokiems darbams, kuriems jis nėra skir-

tas. Pvz., grandininiu pjūklu nepjaukite plastiko,

mūro arba statybinių medžiagų, kurios pagamin-

tos ne iš medienos. Jei grandininis pjūklas bus

naudojamas ne pagal numatytą paskirtį, gali kilti pa-

vojingų situacijų.

Atatrankos priežastys ir priemonės jai

išvengti

Atatranka gali susidaryti, kai kreipiamosios galiukas pa-

liečia objektą arba kai pjaunama mediena susispaudžia

ir sugnybia pjovimo grandinę.

Kai kuriais atvejais prisilietus kreipiamosios galiuku gali

susidaryti staigus judesys į priešingą pusę ir kreipiamoji

gali trenktis aukštyn, link operatoriaus.

Jei pjovimo grandinė įstrigs ties viršutiniu kreipiamosios

krašteliu, kreipiamoji gali būti staiga pastumta link ope-

ratoriaus.

Kiekvienu iš šių atvejų galima prarasti pjūklo kontrolę ir

sunkiai susižeisti. Nepasikliaukite vien tik grandininiame

pjūkle sumontuotais saugos įtaisais. Jūs, kaip grandini-

nio pjūklo naudotojas, turėtumėte imtis įvairių priemo-

nių, kad dirbdami išvengtumėte nelaimingų atsitikimų ir

traumų.

Atatranka įvyksta dėl elektrinio įrankio netinkamo ar ne-

teisingo naudojimo. Jos galima išvengti imantis toliau

aprašytų tinkamų atsargumo priemonių.

 Pjūklą tvirtai laikykite abiem rankomis taip, kad

nykščiai ir pirštai apimtų grandininio pjūklo ran-

kenas. Pasirinkite tokią kūno ir rankų pad

ėtį, ku-

rioje galėtumėte atlaikyti atatrankos jėgas. Jei

operatorius imasi tinkamų priemonių, jis gali valdyti

288 Lietuviškai

atatrankos jėgas. Grandininio pjūklo niekada nepa-

leiskite.

 Venkite nenormalios kūno padėties ir nepjaukite

aukščiau pečių aukščio. Šitaip išvengsite atsitikti-

nio kreipiamosios antgalio kontakto ir grandininį pjū-

klą galėsite lengviau kontroliuoti netikėtose

situacijose.

 Naudokite vien tik gamintojo nurodytas pakaiti-

nes kreipiamąsias ir pjovimo grandines. Jei bus

naudojamos netinkamos pakaitinės kreipiamosios ir

pjovimo grandinės, grandinė gali nutrūkti ir (arba)

susidaryti atatranka.

 Pjovimo grandinę galąskite ir prižiūrėkite laiky-

damiesi gamintojo nurodymų. Jei gylio ribotuvo

aukštis bus per mažas, gali padidėti atatrankos tiki-

mybė.

Papildomi darbo su grandininiu pjūklu

saugos nurodymai

Pastaba ● „Kärcher“ rekomenduoja pirmąjį kartą

pjauti medžių kamienus ant pjovimo ožio. ● Kai naudo-

jate grandininį pjūklą, laikykite pirmosios pagalbos vais-

tinėlę didelėms žaizdoms ir priemonę, su kuria

pasikviestumėte pagalbą. Netoliese turėtų būti didesnis

ir gausesnis pirmosios pagalbos rinkinys.

몇 ĮSPĖJIMAS ● Prieš naudodamiesi prietaisu

stenkitės atsistoti tvirtai, užtikrinkite švarią darbo vietą ir

suplanuokite atsitraukimo kelią nuo krintančių šakų.

● Saugokitės tepimo alyvos rūko ir pjuvenų. Jei reikia,

dėvėkite kaukę ar kvėpavimo aparatą. ● Grandininį pjū-

klą visada laikykite abiem rankomis. Rankenas laikykite

nykščiu iš vienos pusės, o pirštus - iš kitos pusės. Lai-

kykite užpakalinę rankeną dešine ranka, o priekinę ran-

keną - kaire ranka. ● Sužalojimų pavojus. Prietaisą

kaip nors modifikuoti draudžiama. Nenaudokite prietai-

so priedams ar prietaisams valdyti, kurių nerekomen-

duoja prietaiso gamintojas. ● Prieš įjungdami prietaisą

įsitikinkite, kad pjūklo grandinė neliečia jokių daiktų.

● Sunkūs sužeidimai arba mirtis, jei netinkamai įtempta

pjūklo grandinė iššoka iš pjovimo juostos. Prieš kiekvie-

ną naudojimą patikrinkite grandinės įtempimą. Grandi-

nės ilgis priklauso nuo temperatūros. ● Įsitikinkite, kad

visi apsaugai, rankenos ir dantytoji atrama yra geros bū-

klės ir tinkamai pritvirtinti. ● Sunkūs sužeidimai dėl ne-

tinkamo veikimo režimo:

 Dirbdami su grandininiu pjūklu turite būti visada bu-

drūs ir kontroliuoti savo darbo vietą. Darbo vietos

dydis priklauso nuo atliktinos užduoties ir medžio ar

ruošinio dydžio. Medžiui nukirsti reikia didesnės dar-

bo vietos nei, pvz., pjaustant į dalis.

 Niekada nepjaukite stovėdamas taip, kad jūsų kū-

nas būtų vienoje linijoje su pjovimo juosta ir grandi-

ne. Taip sumažinsite pavojų, kad atatrankos metu

galva ar kūnas nukentės nuo grandinės.

 Pjaudami nejudėkite pirmyn ir atgal, leiskite grandi-

nei atlikti darbą, grandinė turi būti aštri, ir nebandy-

kite spausti grandinės per pjūvį.

 Pjūvio pabaigoje nespauskite pjūklo. Būkite pasiren-

gę pašalinti pjūklo apkrovą, kai jis perpjauna medie-

ną.

 Pjovimo metu nesustabdykite grandininio pjūklo.

Leiskite pjūklui veikti, kol jis baigs pjauti.

● Susipažinkite su naujuoju grandininiu pjūklu papras-

tai pjaudami tvirtai atremtą medieną. Pakartokite tai, jei

ilgą laiką nenaudojote savo grandininio pjūklo.

● Nepjaukite vynmedžių ir (arba) neaukštų krūmų, kurių

skersmuo mažesnis nei 75 mm. ● Išjunkite prietaisą,

įjunkite grandinės stabdį, išimkite akumuliatoriaus bloką

ir įsitikinkite, kad visos judamosios dalys yra visiškai su-

stojusios:

 prieš imdamiesi valyti prietaisą arba prieš pašalin-

dami blokavimo įtaisą

 Nepalinkite prietaiso be priežiūros.

 Prieš montuodami ar nuimdami priedus.

 Prieš tikrindami prietaisą, atlikdami techninę priežiū-

rą ar kitus prietaiso priežiūros darbus.

몇 ATSARGIAI ● Grandininis pjūklas yra sun-

kus prietaisas. Grandininį pjūklą naudojantys žmonės

turėtų būti fiziškai sveiki ir geros sveikatos. Jie turėtų ge-

rai matyti, būti judrūs, gerai laikyti pusiausvyrą ir būti mi-

klių rankų. Jei dėl to abejojate, neturėtumėte naudoti

grandininio pjūklo.

● Dirbdami su prietaisu, visada dė-

vėkite apsauginį šalmą su grotelių skydeliu, kad suma-

žintumėte sužeidimo riziką, dėl atatrankos į veidą ir

galvą.

Liekamoji rizika

몇 ĮSPĖJIMAS

● Nors prietaisas būtų eksploatuojamas laikantis visų

nustatytų reikalavimų, vis tiek kyla tam tikra liekamoji

rizika. Naudojant prietaisą gali grėsti šie pavojai:

 Vibracija gali sukelti sužeidimus. Kiekvienam darbui

naudokite tinkamą įrankį, naudokite numatytas ran-

kenas ir ribokite darbo trukmę bei poveikį.

 Triukšmas gali pažeisti klausą. Naudokite ausų ap-

saugus ir apribokite apkrovą.

 Pjautiniai sužeidimai, liečiantis su atvirais pjūklo

grandinės dantimis.

 Pjautiniai sužeidimai dėl nenumatytų, staigių pjovi-

mo juostos judesių ar atatrankos.

 Pjautiniai sužeidimai / įpurškimo pavojus dėl dalių,

kurios lekia nuo pjūklo grandinės.

 Sužalojimai dėl lekiančių daiktų (medžio drožlių,

skeveldrų).

 Dulkių ir dalelių įkvėpimas.

 Odos są

lytis su tepalu / alyva.

Rizikos mažinimas

몇 ATSARGIAI

● Su prietaisu dirbant ilgą laiką vibracijos poveikis ran-

koms gali sukelti kraujo apytakos sutrikimų. Tačiau

negalima nustatyti bendrai galiojančios naudojimo

trukmės, kadangi tai priklauso nuo daugybės veiks-

nių:

 Kiekvienam žmogui būdingo polinkio į kraujo apyta-

kos sutrikimus (dažnai šąlantys ar niežtintys pirštai)

 Žemos aplinkos temperatūros. Rankoms apsaugoti

mūvėkite šiltas pirštines.

 Stipriai suspausto prietaiso laikymo.

 Nepertraukiamo naudojimo, kuris daro didesnę žalą

negu naudojimas su pertraukomis.

Jeigu įtaisas reguliariai ir ilgą laiką naudojamas ir šie

simptomai (pvz., pirštų niežėjimas arba šalimas) pa-

sireiškia nuolat, turėtumėte kreiptis į gydytoją.

Naudojimas laikantis nurodymų

 PAVOJUS

Naudojimas ne pagal paskirtį

Pjautinių sužeidimų keliamas pavojus gyvybei

Įrenginį naudokite tik pagal paskirtį.

 Grandininis pjūklas skirtas tik privačiam naudojimui.

 Grandininis pjūklas skirtas tik darbams lauke.

Lietuviškai 289

 Kad būtų saugiai dirbama, grandininis pjūklas visa-

da turi būti laikomas abiem rankomis.

 Grandininis pjūklas buvo sukurtas šakelėms, ša-

koms, kamienams ir rąstams pjauti. Pjovimo juostos

pjūvio ilgis nustato didžiausią įmanomą pjaunamos

medžiagos skersmenį.

 Grandininį pjūklą galima naudoti tik medienai pjauti.

 Grandininis pjūklas nepritaikytas naudoti drėgnoje

aplinkoje ar lietui lyjant.

 Grandininį pjūklą galima naudoti tik gerai apšviesto-

se vietose.

 Draudžiama modifikuoti ir atlikti pakeitimus, kurių

gamintojas nepatvirtino.

Neleidžiama naudoti bet kokiu kitokiu būdu. Už pavojus,

kilusius dėl naudojimo ne pagal paskirtį, atsako naudo-

tojas.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pa-

kuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna ver-

tingų perdirbamų medžiagų ir dažnai tokių dalių,

su kuriomis netinkamai elgiantis arba netinkamai

jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį

šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius

draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite:

www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines

dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir

be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetai-

nėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pa-

kuotės. Išpakavę patikrinkite, ar yra visos įrenginio de-

talės. Jei trūksta priedų arba yra transportavimo

pažeidimų, praneškite apie tai pardavėjui.

Saugos įtaisai

몇 ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius įtaisus modifikuoti ar apeiti draudžiama.

Grandinė, kelianti mažą atatrankos pavojų

Grandinė, kelianti mažą atatrankos pavojų, sumažina

atatrankos tikimybę.

Pratraukimo dantys (sukibimo peilis) priešais kiekvieną

pjovimo dantį neleidžia pjovimo dantims per giliai įsitvir-

tinti atatrankos zonoje ir taip sumažina atatrankos sti-

prumą.

Galandant grandinę kyla pavojus, kad ši saugos funkci-

ja bus panaikinta. Jei pjovimo galia mažėja, saugos su-

metimais grandinę reikia pakeisti. Atsarginėms dalims

naudokite tik gamintojo rekomenduotą pjovimo juostos

ir grandinės derinį.

Pjovimo juostos

Pjovimo juostoms, kurių galas yra nedidelio spindulio,

paprastai yra mažesnė atatrankos rizika.

Todėl užduočiai naudokite pjovimo juostą su tinkančia

grandine, kuri yra pakankamai ilga. Ilgesnės pjovimo

juostos padidina kontrolės praradimo tikimybę pjovimo

metu.

Prieš kiekvieną naudojimą patikrinkite grandinės įtempi-

mą (žr. skyrių Grandinės įtempimo tikrinimas). Jei gran-

dinės įtempimas nėra tinkamai nustatytas, pjaunant

mažesnes šakas (plonesnes už visą pjovimo juostos il-

gį) padidėja grandinės nukritimo pavojus.

Grandinės gaudiklis

Jei grandinė atsilaisvina ar nutrūksta, grandinės gaudi-

klis apsaugo, kad grandinė nebūtų metama link naudo-

tojo.

Dantytoji atrama

Integruotą dantytąją atramą galima naudoti kaip atra-

mą, kad grandininis pjūklas būtų stabilus pjovimo metu.

Kai pjaunate, prietaisą spauskite į priekį, kol metaliniai

dantys prasiskverbs į medienos kraštą. Jei užpakalinė

rankena juda aukštyn arba žemyn pjūvio kryptimi, dir-

bant su grandininiu pjūklu sumažėja fizinis krūvis.

Grandinės stabdys

Grandinės stabdžiai naudojami kilus pavojui, kad gran-

dinė greitai sustotų.

Jei rankų apsaugos / grandinės stabdžio svirtis paspau-

džiama pjovimo juostos kryptimi, grandinė turi nedels-

dama sustoti.

Grandinės stabdys negali užkirsti kelio atatrankai, ta-

čiau sumažina sužeidimo riziką, jei atatrankos atveju

pjovimo juosta atsitrenks į naudotoją.

Prieš kiekvieną prietaiso naudojimą reikia patikrinti, ar

tinkamai veikia grandinės stabdys (žr. skyrių Stabdžių

veikimo tikrinimas).

Simboliai ant prietaiso

Bendri įspėjamieji ženklai

Prieš pradėdami dirbti perskaitykite nau-

dojimo instrukciją ir visas saugos nuoro-

das.

Dirbdami su prietaisu dėvėkite tinkamus

galvos, akių ir klausos apsaugus.

Dirbdami prietaisu avėkite slydimui at-

sparią avalynę.

Dirbdami su prietaisu avėkite slydimui at-

sparią ir patvarią avalynę.

Pavojus gyvybei dėl grandininio pjūklo

atatrankos. Niekada nelieskite pjaunamų

objektų pjovimo juostos galu.

Pavojus gyvybei dėl nekontroliuojamų

grandininio pjūklo judesių. Grandininį

pjūklą visada laikykite abiem rankomis.

290 Lietuviškai

Apsauginė apranga

 PAVOJUS

Pavojus gyvybei dėl įpjovimų. Dirbdami su įrenginiu dė-

vėkite pritaikytus apsauginius drabužius. Laikykitės na-

cionalinių apsaugos nuo nelaimingų atsitikimų teisės

aktų reikalavimų.

Galvos apsaugas

Dirbdami su prietaisu, dėvėkite tinkamą apsauginį šal-

mą, kuris atitinka EN 397 ir yra pažymėtas CE ženklu.

Dirbdami su prietaisu, dėvėkite klausos apsaugos prie-

mones, kurios atitinka EN 352-1 ir yra pažymėtos CE

ženklu.

Norėdami apsisaugoti nuo skraidančių atplaišų, nešioki-

te tinkamus apsauginius akinius, kurie atitinka EN 166

arba yra pažymėti CE ženklu. Arba dėvėkite šalmo sky-

delį, kuris atitinka EN 1731 ir yra pažymėtas CE ženklu.

Specializuotose prekybos vietose galima įsigyti šalmą

su primontuotais ausų apsaugais ir apsauginiu veido

skydeliu.

Apsauginė striukė su signaliniais atributais

Dirbdami su prietaisu, dėvėkite apsauginę striukę su si-

gnaliniais atributais, atitinkančią EN 381-11 ir pažymėtą

CE ženklu, viršutinei kūno dalies apsaugoti.

Apsauginės pirštinės

Dirbdami su šiuo prietaisu, mūvėkite tinkamas apsaugi-

nes pirštines su apsaugos nuo pjūvio įranga, atitinkan-

čiomis EN 381-7 ir pažymėtas CE ženklu.

Kojų apsauga

Dirbdami su šiuo prietaisu, nešiokite tinkamas kojų ap-

saugas su visapusiška apsauga, kurios atitinka EN 381-

5 ir yra pažymėtos CE ženklu.

Apsauginiai batai

Dirbdami su prietaisu avėkite slydimui atsparią avalynę,

kuri atitinka EN 20345 reikalavimus ir yra pažymėti

grandininio pjūklo paveikslėliu. Tai užtikrina, kad apsau-

giniai batai tenkina EN 381-3 reikalavimus.

Jei grandininį pjūklą naudojate tik retkarčiais, žemė yra

lygi ir nėra pavojaus įklimpti ar įsipainioti krūmuose, ga-

lite avėti apsauginius batus su plieniniais priekiniais

dangteliais ir antkurpiais, kurie tenkina EN 381-9 reika-

lavimus.

Prietaiso aprašymas

Šioje naudojimo instrukcijoje aprašoma maksimali gali-

ma komplektacija. Atsižvelgiant į modelį, kiekvienoje

komplektacijoje yra skirtumų (žr. pakuotę).

Pav. žr. schemų psl.

Paveikslas A

1 Grandinė

2 Pjovimo juosta

3 Dantytoji atrama

4 Grandinės alyvos bako dangtelis

5 Rankų apsaugas / grandinės stabdžio svirtis

6 Rankena, galinė

7 Įrenginio jungiklis

8 Prietaiso jungiklio blokavimo panaikinimo mygtukas

9 Akumuliatoriaus bloko blokavimo panaikinimo myg-

tukas

10 Gaubtas

11 Rankena, priekinė

12 Žiedas grandinės įtempimui reguliuoti

13 Grandinės įtempimo rankenėlė

14 Grandinės gaudiklis

15 Identifikacinė plokštelė

16 Grandinės alyva

17 Apsauginis grandinės gaubtas

18 *Akumuliatorių blokas „Battery Power 18V“

19 *Spartusis įkroviklis „Battery Power 18V“

* pasirenkamoji įranga

Akumuliatoriaus blokas

Įrenginį galima eksploatuoti naudojant 18 V, „Kärcher

Battery Power“ akumuliatoriaus bloką.

Montavimas

Grandinės ir pjovimo juostos montavimas

몇 ATSARGIAI

Aštri grandinė

Pjautiniai sužeidimai

Dirbdami su grandine, mūvėkite apsaugines pirštines.

Pavojus gyvybei dėl nekontroliuojamų

grandininio pjūklo judesių. Niekada ne-

laikykite prietaiso tik viena ranka.

Nenaudokite prietaiso lietui lyjant arba

drėgno oro sąlygomis.

Etiketėje nurodytas garso slėgio dydis

yra 101 dB.

Grandinės stabdys atleistas.

Aptiktas grandinės stabdis ir užblokuota

pjūklo grandinė.

Pasukite, kad nustatytumėte grandinės

įtempimą:

= įtempkite grandinę,

= atlaisvinkite grandinę

Grandinės judėjimo kryptis (žymėjimas

yra po gaubtu)

Grandinės įtempimo rankenėlės užblo-

kavimas

Grandinės įtempimo rankenėlės atbloka-

vimas

Lietuviškai 291

1. Atleiskite grandinės įtempimo rankenėlę ir nuimkite

dangtį.

Paveikslas B

2. Grandinę uždėkite ant pjovimo juostos. Stebėkite

grandinės sukimosi kryptį.

Paveikslas C

3. Uždėkite grandinę aplink žvaigždutę ir įstatykite į

pjovimo juostą.

Paveikslas D

4. Uždėkite dangtį ir priveržkite grandinės įtempimo

rankenėlę.

Paveikslas E

5. Nustatykite grandinės įtempimą (žr. skyrių Grandi-

nės įtempimo nustatymas).

6. Uždėkite apsauginį grandinės gaubtą.

Paveikslas F

Eksploatavimo pradžia

Alyvos bako pripildymas

1. Jei reikia, pašalinkite pjuvenas ir nešvarumus iš zo-

nos aplink pylimo angą.

2. Nuimkite grandinės alyvos bako dangtelį.

Paveikslas G

3. Į baką lėtai pilkite grandinės alyvos.

Paveikslas H

4. Jei reikia, išsiliejusią grandinės alyvą nušluostykite

šluoste.

5. Grandinės alyvos baką uždarykite dangteliu.

Grandinės įtempimo tikrinimas

몇 ATSARGIAI

Aštri grandinė

Pjautiniai sužeidimai

Dirbdami su grandine, mūvėkite apsaugines pirštines.

1. Nuimkite apsauginį grandinės gaubtą.

Paveikslas I

2. Atsargiai patraukite grandinę.

Paveikslas J

Atstumas tarp pjovimo juostos ir grandinės turi būti

3-4 mm.

3. Jei reikia, nustatykite grandinės įtempimą (žr. skyrių

Grandinės įtempimo nustatymas).

Akumuliatoriaus bloko montavimas

1. Akumuliatoriaus bloką stumkite į prietaiso laikiklį, kol

išgirsite, kad jis užsifiksavo.

Paveikslas K

Naudojimas

Pagrindinis valdymas

1. Patikrinkite, ar medis ir šakos nepažeistos, pvz., pu-

vinio.

Dėl pažeistų ar supuvusių šakų kreipkitės į profesi-

onalų arboristą.

2. Nuimkite apsauginį grandinės gaubtą.

3. Prietaisą laikykite abiem rankomis.

Įrenginio įjungimas

1. Patraukite rankų apsaugą / grandinės stabdžio svirtį

rankenos kryptimi.

Paveikslas L

Grandinės stabdys atleistas.

2. Nuspauskite prietaiso blokavimo panaikinimo myg-

tuką.

Paveikslas M

3. Paspauskite prietaiso jungiklį.

Prietaisas įsijungia.

Darbo nutraukimas

1. Atleiskite prietaiso jungiklį.

Prietaisas sustoja.

2. Paspauskite rankų apsaugą / grandinės stabdžio

svirtį pjovimo juostos kryptimi.

Paveikslas N

Aptiktas grandinės stabdis ir užblokuota pjūklo gran-

dinė.

3. Akumuliatoriaus bloko pašalinimas prietaiso (žr.

skyrių Akumuliatoriaus bloko pašalinimas).

Darbo metodai

Darbinė padėtis

 PAVOJUS

Nevaldomi grandininio pjūklo judesiai

Pjautinių sužeidimų keliamas pavojus gyvybei

Prieš pjovimą suplanuokite pjūvį ir atpažinkite pavojus.

Grandininį pjūklą visada laikykite tvirtai ir abiem ranko-

mis.

 Grandininiu pjūklu neatlikite judesių kūno ašyje.

Paveikslas O

 Grandininį pjūklą laikykite šalia kūno, kad jokios kū-

no dalys negalėtų patekti į grandininio pjūklo judėji-

mo zoną.

 Laikykitės kuo didesnio atstumo iki pjaunamos me-

džiagos.

 Niekada nedirbkite stovėdami ant kopėčių ar medy-

je.

 Niekada nedirbkite nestabiliose vietose.

Įtraukimas / atatranka

 PAVOJUS

Nevaldomi grandininio pjūklo judesiai

Pjautinių sužeidimų keliamas pavojus gyvybei

Prieš pjovimą suplanuokite pjūvį ir atpažinkite pavojus.

Grandininį pjūklą visada laikykite tvirtai ir abiem ranko-

mis.

Vykstant įtraukimui / atatrankai kalbama apie poveikį,

kuris iš esmės vyksta priešinga grandinės eigos krypčiai

ant pjaunamos medžiagos.

Paveikslas P

1 Įtraukimas

2 Atatranka

Jei pjaunant apatine pjovimo juostos briauna pjovimo -

padarytu pjūviu - grandinė užstringa arba atsitrenkia į

kietą daiktą medienoje, grandininis pjūklas gali būti stai-

giai truktelėjamas link pjaunamos medžiagos.

 Kad išvengtumėte įtraukimo, visada tvirtai atremkite

dantytąją atramą.

Jei pjaunant viršutine pjovimo juostos briauna - pjau-

nant iš apačios - pjovimo grandinė užstringa arba atsi-

trenkia į kietą daiktą medienoje, grandininis pjūklas gali

būti stumiama naudotojo kryptimi.

 Kad išvengtumėte atatrankos:

 Nesugnybkite pjovimo juostos viršutinės briau-

nos.

 Pjaudami nepersukite pjovimo juostos.

Atatranka

 PAVOJUS

Nevaldomi grandininio pjūklo judesiai

Pjautinių sužeidimų keliamas pavojus gyvybei

Prieš pjovimą suplanuokite pjūvį ir atpažinkite pavojus.

292 Lietuviškai

Grandininį pjūklą visada laikykite tvirtai ir abiem ranko-

mis.

Atatrankos metu grandininis pjūklas staiga ir nekontro-

liuojamai sviedžiamas naudotojo kryptimi.

Atatranka įvyksta, kai, pvz., pjūklo grandinė viršutinėje

pjūklo juostos galo srityje atsitiktinai susiduria su kliūtimi

arba įstringa.

Paveikslas Q

 Visada laikykite grandininį pjūklą taip, kad būtų gali-

ma atlaikyti atatrankos jėgos. Nepaleiskite grandini-

nio pjūklo.

 Pjaudami nepasilenkite per daug į priekį.

 Nekelkite grandininio pjūklo aukščiau pečių lygio.

 Visada palaukite, kol grandinė pasieks didžiausią

sukimosi greitį ir pjaukite visu greičiu.

 Nepjaukite pjovimo juostos galu.

 Pjovimo juostą labai atsargiai įkiškite į pradėtą pjūvį.

 Atkreipkite dėmesį į kamieno pad

ėtį ir jėgas, kurios

gali uždaryti pjūvio plyšį ir suspausti pjūklo grandinę.

 Genėdami šakas, niekada nepjaukite kelių šakų vie-

nu metu.

 Pjaukite tik su aštria ir tinkamai įtempta grandine.

 Naudokite grandinę, kuri kelia mažą atatrankos pa-

vojų, ir mažos galvutės pjovimo juostą.

Medžio kritimo krypties ir atsitraukimo kelio

planavimas

 PAVOJUS

Krentantis medis

Pavojus gyvybei

Medžių kirtimo darbus gali atlikti tik apmokyti asmenys.

Planuodami kritimo kryptį, atkreipkite dėmesį į šiuos da-

lykus:

 Atstumas iki kitos darbo vietos turi būti ne mažesnis

kaip 2,5 medžio ilgio.

 Nekirksite, esant stipriam vėjui.

Medis gali virsti nekontroliuojamai.

 Kritimo kryptį nustatykite pagal medžio augimą, rel-

jefą (nuolydį) ir oro sąlygas.

 Medžiui visada leiskite virsti į neapaugusį tarpą, nie-

kada ant kitų medžių.

Kiekvienam darbuotojui turi būti suplanuotas atsitrauki-

mo kelias. Kur:

 Atsitraukimo kelią įrenkite įstrižai apie 45° nuo prie-

šingos medžio kritimo krypties

Paveikslas R

 Iš atsitraukimo kelio pašalinkite kliūtis.

 Atsitraukimo kelyje nedėkite jokių įrankių ir prietaisų.

 Dirbdami ant stataus šlaito, atsitraukimo kelią supla-

nuokite lygiagrečiai šlaitui.

 Naudodamiesi atsitraukimo keliu stebėkite krentan-

čias šakas ir lajas.

Darbo vietos prie kamieno paruošimas

1. Iš darbo vietos prie kamieno pašalinkite trukdančias

šakas, krūmokšnius ir kliū

tis.

Atsistokite saugiai.

2. Kruopščiai nuvalykite kamieno apatinę dalį, pvz.,

kirviu.

Grandinė atšimpa dėl smėlio, akmenų ir kitų sve-

timkūnių.

3. Pašalinkite priešakninius medžio sustorėjimus.

a Priešakninį sustorėjimą įpjaukite statmenai.

Paveikslas S

b Priešakninį sustorėjimą įpjaukite horizontaliai.

c Pašalinkite išpjautą šaknies gabalą iš darbo vie-

tos.

Nuleidimo pjūvio nustatymas

 PAVOJUS

Krentantis medis

Pavojus gyvybei

Medžių kirtimo darbus gali atlikti tik apmokyti asmenys.

1. Įsitikinkite, kad krentantis medis nieko nesužalos.

Šauksmų galima negirdėti dėl variklio keliamo

triukšmo.

Kirtimo vietoje leidžiama būti tik tiems asmenys, ku-

rie užsiima kirtimais.

2. Nukreipimo įpjovą pjaukite stačiu kampu į kritimo

kryptį.

aKiek įmanoma arčiau žemės padarykite horizon-

talų pjūvį (apatinį) maždaug 1/3 kamieno skers-

mens.

Paveikslas T

b Atlikite įstrižą pjūvį (viršutinį) maždaug 45–60°

kampu.

3. Pjaukite nuleidimo pjūvį.

a Nuleidimo pjūvį padarykite lygiagrečiai apatiniam

pjūviui ir bent 50 mm aukščiau jo.

b Nuleidimo pjūvį darykite tik tiek, kad liktų bent

50 mm pločio užtūra.

Užtūra neleidžia medžiui susisukti ir nukristi ne-

teisinga kryptimi.

Jei nuleidimo pjūvis artėja prie užtūros, medis tu-

ėtų pradėti kristi.

4. Jei yra pavojus, kad medis nenukris norima kryptimi

ar pasvirs atgal ir suspaus pjūklo grandinę, nepjau-

kite toliau nuleidimo pjūvio. Naudokite pleištus, kad

praplėstumėte pjūvį ir medį nuverstumėte norima

linkme.

5. Jei medis pradeda kristi, ištraukite grandininį pjūklą

iš pjūvio.

6. Išjunkite įrenginį.

7. Įjunkite grandinės stabdį.

8. Padėkite grandininį pjūklą.

9. Atsitraukite suplanuotu atsitraukimo keliu.

Įtemptos medienos pjovimas

 PAVOJUS

Nevaldomi grandininio pjūklo ir pjaunamos medžia-

gos judesiai

Gyvybei pavojingi pjautiniai sužeidimai, sužalojimai, ku-

riuos sukėlė pjaunama medžiaga

Prieš pjovimą suplanuokite pjūvį ir atpažinkite pavojus.

Grandininį pjūklą visada laikykite tvirtai ir abiem ranko-

mis

Mediena, turinti lenkimo įtempimą, susidaro, kai kitas

medis tempia kamieną, šaką, kelmą su šaknimis ar ūglį.

1. Saugokitės įtemptos medienos, nes yra pavojus,

kad ji vėl grįš į pradinę padėtį.

Paveikslas U

2. Įtemptą medieną atsargiai pjaukite iš įtemptos pu-

sės (taip pat žr. skyrių Įtempto kamieno supjausty-

mas).

Paveikslas V

Šakų genėjimas

 PAVOJUS

Atatranka

Gyvybei pavojingi pjautiniai sužeidimai

Genėdami šakas stebėkite, kad pjovimo juosta / grandi-

nė neįstrigtų.

Lietuviškai 293

몇 ĮSPĖJIMAS

Genint šakas keičiasi svorio pasiskirstymas

Sužeidimo pavojus dėl nekontroliuojamo kamieno judė-

jimo

Pasirinkite darbo vietą taip, kad nekiltų jokio pavojaus.

 Genėkite augimo kryptimi.

Paveikslas W

 Genėkite iš viršaus į apačią.

 Didesnes, žemiau esančias šakas pasilikite kaip

atramas, kad medis išliktų virš žemės.

 Jei įmanoma, grandininį pjūklą atremkite.

 Negenėkite stovėdami ant kamieno.

 Nepjaukite juostos galu.

 Atkreipkite dėmesį į įtemptas šakas. Įtemptas šakas

pjaukite iš apačios į viršų.

 Niekada nepjaukite kelių šakų iš karto.

 Iš darbo vietos šalinkite nupjautas šakas.

Kamieno supjaustymas

 PAVOJUS

Nevaldomi grandininio pjūklo judesiai

Pjautinių sužeidimų keliamas pavojus gyvybei

Prieš pjovimą suplanuokite pjūvį ir atpažinkite pavojus.

Grandininį pjūklą visada laikykite tvirtai ir abiem ranko-

mis.

DĖMESIO

Grandinės pažeidimas dėl sąlyčio su žeme

Įsitikinkite, kad grandinė neliečia žemės.

1. Grandininį pjūklą atremkite ant dantytosios atramos.

2. Tolygiai perpjaukite kamieną.

Įtempto kamieno supjaustymas

 PAVOJUS

Nekontroliuojamas grandininio pjūklo judėjimas

Gyvybei pavojingi pjautiniai sužeidimai

Pjaudami kamienus, turinčius lenkimo įtempimą, būtinai

laikykitės apkrovos sumažinimo pjūvio spaudžiamoje

pusėje ir atskiriamojo pjūvio tempiamoje pusėje eilišku-

mo.

 Kamienas atremiamas iš 2 pusių:

aNorėdami sumažinti apkrovą spaudžiamoje pu-

sėje, iš viršaus įpjaukite kamieną maždaug 1/3

kamieno skersmens.

Paveikslas X

bAtskiriamąjį pjūvį pjaukite tempiamoje pusėje iš

apačios.

 Kamienas atremiamas iš 1 pusės:

aNorėdami sumažinti apkrovą spaudžiamoje pu-

sėje, iš apačios įpjaukite kamieną maždaug 1/3

kamieno skersmens.

Paveikslas Y

bAtskiriamąjį pjūvį pjaukite tempiamoje pusėje iš

viršaus.

Akumuliatoriaus bloko pašalinimas

Pastaba

Jeigu esate numatę ilgas darbo pertraukas, akumuliato-

riaus bloką pašalinkite iš prietaiso ir pasirūpinkite, kad

juo nebūtų įmanoma naudotis be leidimo.

1. Akumuliatoriaus bloko blokavimo panaikinimo myg-

tuką patraukite akumuliatoriaus bloko link.

Paveikslas Z

2. Nuspauskite akumuliatoriaus bloko blokavimo pa-

naikinimo mygtuką, kad akumuliatoriaus blokas ne-

būtų blokuojamas.

3. Akumuliatoriaus bloką išimkite iš prietaiso.

Darbo užbaigimas

1. Akumuliatoriaus bloko pašalinimas prietaiso (žr.

skyrių Akumuliatoriaus bloko pašalinimas).

2. Prietaiso valymas (žr. skyrių Įrenginio valymas).

Transportavimas

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Transportuodami atsižvelkite į įrenginio svorį.

몇 ATSARGIAI

Nekontroliuojamas veikimas

Pjautiniai sužeidimai

Prieš gabendami prietaisą išimkite iš jo akumuliatoriaus

bloką.

Grandininį pjūklą gabenkite su uždėtu apsauginiu gran-

dinės gaubtu.

1. Akumuliatoriaus bloko šalinimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).

2. Paspauskite rankų apsaugą / grandinės stabdžio

svirtį pjovimo juostos kryptimi.

Paveikslas N

Įjungtas grandinės stabdys.

3. Uždėkite apsauginį grandinės gaubtą.

Paveikslas F

4. Prietaisą gabenkite tik už rankenos, žemyn nukreipę

pjovimo juostą.

5. Jeigu grandininį pjūklą nešate didesnį atstumą, iš-

tuštinkite grandinės alyvos baką.

a Nuimkite grandinės alyvos bako dangtį.

Paveikslas G

b Į tinkamą indą įpilkite grandinės tepimo alyvos.

c Užsukite grandinės alyvos bako dangtį.

6. Gabendami transporto priemone įtvirtinkite į

renginį,

kad jis neslidinėtų ir neapvirstų.

Sandėliavimas

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami atsižvelkite į prietaiso svorį.

몇 ATSARGIAI

Nekontroliuojamas veikimas

Pjautiniai sužeidimai

Prieš sandėliuodami prietaisą išimkite iš jo akumuliato-

rių.

Grandininį bloką sandėliuokite tik su uždėtu apsauginiu

grandinės gaubtu.

1. Akumuliatoriaus bloko šalinimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).

2. Paspauskite rankų apsaugą / grandinės stabdžio

svirtį pjovimo juostos kryptimi.

Paveikslas N

Įjungtas grandinės stabdys.

3. Uždėkite apsauginį grandinės gaubtą.

Paveikslas F

4. Ištuštinkite grandinės alyvos baką.

a Nuimkite grandinės alyvos bako dangtį.

Paveikslas G

b Į tinkamą indą įpilkite grandinės tepimo alyvos.

c Užsukite grandinės alyvos bako dangtį.

5. Jei prietaisas sandėliuojamas ilgiau nei mėnesį, su-

tepkite grandinę, kad neatsirastų rūdžių.

294 Lietuviškai

6. Prietaisą sandėliuokite sausoje ir tinkamai vėdina-

moje vietoje. Sandėliuokite atokiai nuo korozinį po-

veikį sukeliančių medžiagų, pvz., sodo chemikalų, ir

ledą tirpdančių druskų. Prietaiso nesandėliuokite

lauke.

Kasdienė priežiūra ir techninė

priežiūra

몇 ATSARGIAI

Nekontroliuojamas veikimas

Pjautiniai sužeidimai

Prieš imdamiesi bet kokių prietaiso tvarkymo darbų vi-

sada pirmiau išimkite akumuliatoriaus bloką.

몇 ATSARGIAI

Aštri grandinė

Pjautiniai sužeidimai

Dirbdami su grandine, mūvėkite apsaugines pirštines.

Įrenginio valymas

1. Išimkite akumuliatoriaus bloką (žr. skyrių Akumulia-

toriaus bloko pašalinimas).

2. Norėdami nuvalyti nuo grandinės pjaunamos me-

džiagos likučius ir nešvarumus, naudokite šepetį.

Paveikslas AA

3. Korpusą ir rankenas valykite minkšta, sausa šluos-

te.

4. Po kiekvieno valymo patikrinkite grandinės stabdžio

veikimą (žr. skyrių Stabdžių veikimo tikrinimas).

Techninės priežiūros intervalai

Prieš kiekvieną eksploatacijos pradžią

Prieš kiekvieną eksploatacijos pradžią turi būti atlikta šie

darbai:

 Patikrinkite grandinės alyvos lygį, jei reikia, įpilkite

grandinės alyvą (žr. skyrių Alyvos bako pripildy-

mas).

 Patikrinkite grandinės įtempimą (žr. skyrių Grandi-

nės įtempimo tikrinimas).

 Patikrinkite, ar grandinė yra pakankamai aštri, jei

reikia, pakeiskite grandinę (žr. skyrių Grandinės ir

pjovimo juostos keitimas).

 Patikrinkite, ar prietaisas nepažeistas.

 Patikrinkite, ar visi sraigtai, veržlės ir varžtai tvirtai

laikosi.

 Patikrinkite grandinės stabdžio veikimą (žr. skyrių

Stabdžių veikimo tikrinimas).

Visas 5 eksploatavimo valandų

 Kas 5 eksploatavimo valandas patikrinkite grandi-

nės stabdžio veikimą (žr. skyrių Stabdžių veikimo ti-

krinimas).

Techninės priežiūros darbai

Stabdžių veikimo tikrinimas

1. Įjunkite prietaisą.

2. Kai prietaisas veikia, pasukite ranką ant priekinės

rankenos taip, kad rankos apsaugas / grandinės

stabdžio svirtis su plaštakos išorine puse būtų stu-

miama pjovimo juostos kryptimi.

Grandinės stabdys įjungiamas.

Grandinė turi sustoti.

3. Patraukite rankų apsaugą / grandinės stabdžio svirtį

rankenos kryptimi.

Grandinė turi atsilaisvinti.

Grandinės įtempimo nustatymas

1. Akumuliatoriaus bloko šalinimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).

2. Atlaisvinkite grandinės įtempimo rankenėlę.

Paveikslas AB

3. Grandinės įtempimą nustatykite žiedu.

Paveikslas AC

4. Patikrinkite grandinės įtempimą.

Paveikslas J

Atstumas tarp pjovimo juostos ir grandinės turi būti

3-4 mm.

5. Priveržkite grandinės įtempimo rankenėlę.

Grandinės ir pjovimo juostos keitimas

몇 ATSARGIAI

Aštri grandinė

Pjautiniai sužeidimai

Dirbdami su grandine, mūvėkite apsaugines pirštines.

1. Akumuliatoriaus bloko šalinimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).

2. Atleiskite grandinės įtempimo rankenėlę ir nuimkite

dangtį.

Paveikslas AD

3. Nuimkite pjovimo juostą su grandinės įtempimo įtai-

su.

Paveikslas AE

4. Norėdami pakeisti pjovimo juostą, nuimkite grandi-

nės įtempimo įtaisą.

Paveikslas AF

5. Tinkamai utilizuokite seną grandinę ir, jei reikia, pjo-

vimo juostą.

6. Jei reikia, grandinės įtempimo įtaisą sumontuokite

ant naujos pjovimo juostos.

Paveikslas AG

7. Uždėkite naują grandinę ant pjovimo juostos. Stebė-

kite grandinės sukimosi kryptį.

Paveikslas C

8. Uždėkite grandinę aplink žvaigždutę ir įstatykite į

pjovimo juostą.

Paveikslas D

9. Uždėkite dangtį ir priveržkite grandinės įtempimo

rankenėlę.

Paveikslas E

10. Nustatykite grandinės įtempimą (žr. skyrių Grandi-

nės įtempimo nustatymas).

Pagalba trikčių atveju

Gedimų priežastys dažnai yra paprastos, kurias nesun-

kiai pašalinsite pasinaudoję šia apžvalga. Kilus abejo-

nių arba atsiradus čia nenurodytų gedimų, kreipkitės į

įgaliotą klientų aptarnavimo tarnybą.

Senstančios baterijos talpa net ir gerai ją prižiūrint, ma-

žėja, todėl net ir pilnai įkrauta ji neveikia visą numatytą

veikimo laiką. Tai nėra trūkumas.

Triktis Priežastis Šalinimas

Prietaisas neįsijungia Akumuliatoriaus blokas yra išsikrovęs.  Įkraukite akumuliatoriaus bloką.

Akumuliatoriaus blokas defektinis.  Pakeiskite akumuliatoriaus bloką.

Akumuliatoriaus blokas įstatytas ne pa-

gal reikalavimus.

 Akumuliatoriaus bloką stumkite į laikiklį

taip, kad jis užsifiksuotų.

Lietuviškai 295

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-

statytos garantijos sąlygos. Galimus įrenginio gedimus

garantijos galiojimo laikotarpiu pašalinsime nemoka-

mai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos defektai. Dėl garantinių gedimų

šalinimo kreipkitės į savo pardavėją arba artimiausią kli-

entų aptarnavimo tarnybą pateikdami pirkimą patvirti-

nantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Techniniai duomenys

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

Vibracijos vertė

몇 ĮSPĖJIMAS

Nurodytoji vibracijos vertė išmatuojama taikant standar-

tinę bandymo procedūrą ir turi būti palyginama su prie-

taisui taikoma verte.

Nurodytoji vertė turi būti naudojama iš anksto įvertinant

apkrovą.

Atsižvelgiant į prietaiso naudojimo būdą tam tikrais prie-

taiso veikimo tarpsniais vibracijos vertė nuo nurodyto-

sios bendrosios vertės gali skirtis.

Maža vibracija rankas veikiantis prietaisas

2,5 m/s² (žr.Eksploatavimo instrukcijų skyrių

Techniniai duomenys)

몇 ATSARGIAI ● Jeigu prietaisas ilgą laiką būtų

naudojamas be pertraukos, gali nutirpti rankos. ● Ran-

koms apsaugoti mūvėkite šiltas pirštines. ● Reguliariai

darykite darbo pertraukas.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir

konstrukcija bei mūsų į rinką išleistas modelis atitinka

pagrindinius ES direktyvų saugumo ir sveikatos apsau-

gos reikalavimus. Jeigu įrenginiui atliekamas su mumis

nesuderintas keitimas, ši deklaracija netenka savo ga-

lios.

Produktas: akumuliatorinis grandininis pjūklas

Tipas: 1.444-00x.x

Atitinkamos ES direktyvos

2014/30/ES

2006/42/EB (+2009/127/EB)

2011/65/ES

2000/14/EB (+2005/88/EB)

Taikomi darnieji standartai

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Taikoma atitikties įvertinimo procedūra

2000/14/EB ir pakeista 2005/88/EB: V priedas

Svertinis garso galios lygis dB(A)

Išmatuota:98,9

Garantuojama:101

Įgaliota įstaiga, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D - 90431 Niurnbergas, Vokietija,

atliko EB tipo tyrimą, pažymėjimo numeris: BM

50452503 0001

Pasirašantys asmenys veikia pagal bendrovės vadovų

įgaliojimus.

Dokumentacijos tvarkytojas: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: +49 7195 14-0

Faks.: +49 7195 14-2212

Vinendenas (Winnenden), 2018-09-01

Veikiantis prietaisas su-

stoja.

Akumuliatoriaus blokas perkaito  Nutraukite darbą ir palaukite, kol akumulia-

toriaus bloko temperatūra atitiks privalo-

mąją.

Perkaito variklis  Nutraukite darbą ir palaukite, kol variklis

atauš.

Triktis Priežastis Šalinimas

CNS 18-

Įrenginio galios duomenys

Darbinė įtampa V 18

Grandinės tuščiosios eigos greitis m/s 10

Grandinės alyvos bako tūris ml 200

Nustatyta vertė pagal standartus EN 60745–1 EN

60745-2-13

Garso lygis L

dB(A) 87,9

Neapibrėžtis K

dB(A) 3,0

Garso galios lygis L

dB(A) 98,9

Neapibrėžtis K

dB(A) 1,4

Vibracijos, kuria priekinė rankena

veikia viršutines galūnes, vertė

m/s

3,5

Vibracijos, kuria galinė rankena

veikia viršutines galūnes, vertė

m/s

5,2

Neapibrėžtis K m/s

1,5

Matmenys ir svoriai

Ilgis x plotis x aukštis mm 735 x

230 x

247

Pjovimo juostos ilgis mm 300

Pjovimo ilgis mm 250

Grandinės žingsnis in (mm) 0,375

(9,525)

Svoris (be akumuliatoriaus bloko) kg 3,2

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

296 Українська

Зміст

Загальні вказівки

Перед першим використанням пристрою

слід ознайомитися з цими вказівками з

техніки безпеки, цією оригінальною

інструкцією з експлуатації, вказівками з

техніки безпеки, що додаються до акумуляторного

блока, а також із оригінальною інструкцією з

експлуатації акумуляторного блока й стандартного

зарядного пристрою. Дійте відповідно до них.

Документи зберігати для подальшого користування

або для наступного власника.

Разом із вказівками в цій інструкції з експлуатації

слід враховувати загальні законодавчі положення

щодо техніки безпеки та попередження нещасних

випадків.

Вказівки з техніки безпеки

Під час експлуатації ланцюгових пилок існує

великий ризик травмування через високу

швидкість і гострі зубці ланцюга. Обов'язково

дотримуйтесь запобіжних заходів та правил

поведінки під час роботи з ланцюговими

пилками.

Крім цих вказівок з техніки безпеки слід також

дотримуватися правил техніки безпеки й положень

щодо підготовки до роботи (розроблених,

наприклад, органами

влади, профспілками або

соціальними касами). Використання ланцюгових

пилок може бути обмежене за часом (доби чи пори

року) відповідно до місцевих постанов.

Дотримуйтесь місцевих норм.

Ступінь небезпеки

 НЕБЕЗПЕКА

● Вказівка щодо небезпеки, яка безпосередньо

загрожує та призводить до тяжких травм чи

смерті.

몇 ПОПЕРЕДЖЕННЯ

● Вказівка щодо потенційно можливої небезпечної

ситуації, що може призвести до тяжких травм

чи смерті.

몇 ОБЕРЕЖНО

● Вказівка щодо потенційно небезпечної ситуації,

яка може спричинити отримання легких травм.

УВАГА

● Вказівка щодо можливої потенційно небезпечної

ситуації, що може спричинити матеріальні

збитки.

Загальні вказівки з техніки безпеки під час

роботи з електричними інструментами

몇 ПОПЕРЕДЖЕННЯ

● Ознайомтесь з усіма вказівками з техніки

безпеки та інструкціями.

Недотримання вказівок з техніки безпеки та

інструкцій може призвести до ураження

електричним струмом та/або отримання

тяжких травм. Зберігайте усі вказівки з

техніки безпеки та інструкції для

подальшого використання.

Термін «електроінструмент», що

використовується у вказівках з техніки безпеки,

означає електричні інструменти,

що працюють

від мережі (із мережним кабелем), та акумуляторні

електричні інструменти (без мережного кабелю).

1 Безпека на робочому місці

a Необхідно утримувати робочу зону у

чистоті та забезпечити її достатнє

освітлення. Безлад чи відсутність світла у

робочих зонах може призвести до нещасних

випадків.

b Забороняється працювати

електроінструментом у

вибухонебезпечних зонах, у яких

знаходяться

займисті рідини, гази чи пил.

Електроінструменти створюють іскри, які

можуть стати причиною запалення пилу чи

пари.

c Під час користування

електроінструментом забороняється

знаходитись дітям та іншим особам у

робочій зоні. Відволікаючись, можна

втратити контроль над інструментом.

2 Електробезпека

a Штепсельна вилка електроінструмента

повинна пасувати до розетки.

Забороняється змінювати штепсельну

вилку. Не

використовуйте вилку-

перехідник із заземленими

електроінструментами. Наявність

оригінальних штепсельних вилок без змін та

наявність придатних розеток знижують

ризик ураження електричним струмом.

b Запобігайте фізичному контакту із

заземленими поверхнями, наприклад,

трубами, радіаторами опалення, плитами

та холодильниками. Якщо тіло заземлене,

існує високий ризик ураження електричним

струмом.

c Бережіть електроінструменти від дощу та

вологи

. Потрапляння води в

Загальні вказівки................................................ 296

Вказівки з техніки безпеки ................................. 296

Використання за призначенням........................ 300

Охорона довкілля .............................................. 300

Приладдя та запасні деталі .............................. 301

Комплект поставки............................................. 301

Запобіжні пристрої............................................. 301

Символи на пристрої ......................................... 301

Захисний одяг .................................................... 302

Опис пристрою................................................... 302

Монтаж ............................................................... 302

Введення в експлуатацію.................................. 302

Експлуатація ...................................................... 303

Транспортування................................................ 305

Зберігання .......................................................... 305

Догляд і технічне обслуговування .................... 306

Допомога в разі несправностей........................ 306

Гарантія .............................................................. 307

Технічні характеристики .................................... 307

Значення вібрації............................................... 307

Декларація про відповідність стандартам ЄС . 307

Українська 297

електроінструмент підвищує ризик

ураження електричним струмом.

d Не використовуйте кабель для

перенесення, підвішування

електроінструмента чи для витягування

вилки з розетки. Захищайте кабель від

високих температур, мастила, гострих

кромок чи рухомих деталей інструмента.

Пошкоджені чи спутані з'єднувальні кабелі

підвищують ризик ураження електричним

струмом.

e Під час роботи з електроінструментом

просто неба

використовуйте тільки

придатний для зовнішніх робіт

подовжувальний кабель. Використання

придатного для зовнішніх робіт

подовжувального кабелю знижує ризик

ураження електричним струмом.

f Якщо робота з електроінструментом у

вологому середовищі неминуча,

використовуйте пристрій захисного

відключення. Використання такого

пристрою знижує ризик ураження

електричним струмом.

3 Безпека осіб

a Будьте уважні, слідкуйте за своїми діями та

до роботи з електроінструментом

приступайте з чіткою свідомістю. Не

використовуйте електроінструмент у стані

втоми чи під впливом наркотиків,

алкоголю або лікарських препаратів.

Найменша необережність під час

користування електроінструментом може

призвести до тяжких травм.

b Використовуйте засоби індивідуального

захисту та в обов'язковому порядку —

захисні окуляри. Використання засобів

індивідуального захисту, таких як

протипиловий респіратор, нековзне

травмобезпечне взуття, каска чи

протишумні навушники, залежно від виду та

використання електроінструмента, знижує

ризик отримання травм.

c Не припускайте неконтрольованого

увімкнення. Перед тим як підключити

електроінструмент до джерела живлення

та/або акумулятора, взяти його чи

перенести, впевніться, що він вимкнений.

Якщо під час перенесення

електроінструмента ви тримаєте палець

на вимикачі чи підключаєте увімкнений

інструмент до джерела живлення, це може

призвести до нещасних випадків.

d Перед увімкненням електроінструмента

слід прибрати регулювальні інструменти

або гайкові ключі. Інструмент або ключ, що

знаходиться в деталі, яка обертається,

може призвести до травмування.

e Уникайте неприродного положення

корпусу під час роботи. Слідкуйте за

стійким положенням та

тримайте

рівновагу. Це дозволяє краще

контролювати електроінструмент у

непередбачених ситуаціях.

f Використовуйте придатний одяг. Не

надягайте просторий одяг чи прикраси. Не

припускайте контакту волосся, одягу та

рукавиць з рухомими частинами.

Просторий одяг, рукавиці, прикраси чи довге

волосся можуть бути затягнуті рухомими

деталями.

g Якщо можна встановити пристрої для

видалення пилу й

уловлювання,

впевніться в їхньому підключенні та

правильному використанні. Використання

пристрою для видалення пилу може знизити

ризики, які виникають через пил.

4 Використання та обслуговування

електроінструмента

a Не припускайте перевантаження

інструмента. Для виконання роботи

використовуйте призначений для цього

електроінструмент. У разі використання

придатного електроінструмента

забезпечується більш якісне й безпечне

виконання робіт у зазначеній

галузі

застосування.

b Забороняється користуватись

електроінструментом з пошкодженим

вимикачем. Електроінструмент, який не

вмикається чи не вимикається, становить

небезпеку і повинен бути відремонтований.

c Перед здійсненням налаштувань

інструмента, заміною комплектувальних

частин чи відкладенням інструмента

витягніть штепсельну вилку з розетки та/

або зніміть акумулятор. Цей запобіжний

захід запобігає ненавмисному увімкненню

електроінструмента.

d Електроінструменти, які не

використовуються, зберігайте у

недоступному для дітей місці. Не

дозволяйте працювати з інструментом

особам, які не вміють з ним поводитись чи

не ознайомились з цими інструкціями.

Електроінструменти становлять

небезпеку, якщо використовуються

недосвідченими користувачами.

e Електроінструменти потребують

ретельного догляду. Перевіряйте

бездоганність роботи усіх рухомих частин,

відсутність заклинювання, поломки чи

пошкодження деталей, що

порушують

нормальну роботу електроінструмента.

Перед використанням інструмента

пошкоджені деталі повинні бути

відремонтовані. Причиною багатьох

нещасних випадків є недостатнє технічне

обслуговування електроінструментів.

f Ріжучі інструменти повинні бути завжди

загострені та утримуватись у чистоті. Ріжучі

інструменти, що ретельно обслуговуються,

з гострими ріжучими кромками рідше схильні

до заклинювання та мають більш легкий хід.

g Електроінструмент

, комплектувальні

частини, робочий інструмент тощо повинні

використовуватись відповідно до цих

інструкцій. При цьому слід враховувати

робочі умови та вид роботи, що

виконується. Використання

електроінструмента у цілях, що

відрізняються від передбачених, може

призвести до виникнення небезпечних

ситуацій.

5 Використання акумуляторних блоків та

догляд за ними

298 Українська

a Заряджати акумуляторний блок тільки за

допомогою допущених виробником

зарядних пристроїв. Зарядні пристрої, які не

придатні для відповідного акумуляторного

блока, можуть призвести до пожежі.

b Використовувати пристрій лише з

відповідним акумуляторним блоком.

Використання іншого акумуляторного блока

може призвести до травм або пожежі.

c Акумуляторний блок, який не

використовується, зберігати вдалині від

канцелярських скріпок, монет, ключів,

голок, гвинтів чи інших дрібних металевих

предметів, які можуть призвести до

короткого замикання. Коротке замикання

може призвести до пожежі або вибуху.

d За певних обставин з акумуляторного

блока може виходити електроліт. Уникати

контакту з ним. У разі контакту з

електролітом ретельно промити

відповідну ділянку водою. Якщо

електроліт

потрапив в очі, негайно

звернутися до лікаря. Електроліт може

спричинити висипання і печіння на шкірі.

6 Сервісне обслуговування

a Ремонт електроінструмента повинен

виконуватись тільки кваліфікованими

спеціалістами та тільки з використанням

оригінальних запасних частин. Тим самим

гарантується безпека інструмента.

Додаткові загальні інструкції з безпеки

Вказівка ● У деяких регіонах нормативні акти

можуть обмежувати використання цього

пристрою. Для отримання додаткової інформації

зверніться до місцевого органу влади.

 НЕБЕЗПЕКА ● Небезпека порізу

внаслідок неконтрольованих рухів пристрою.

Тримайтесь подалі від рухомих частин.

● Небезпека травмування викинутими

предметами або предметами, що падають. Ніколи

не використовуйте пристрій, якщо в радіусі 15 м є

люди, особливо діти, або тварини.

● Забороняється вносити будь-які зміни в

пристрій.

몇 ПОПЕРЕДЖЕННЯ ● Забороняється

користуватися цим пристроєм дітям та особам,

які не ознайомлені з цією інструкцією. Місцеві

положення можуть обмежувати вік оператора.

● Для виявлення потенційних небезпек потрібен

безперешкодний огляд робочої зони.

Використовувати пристрій тільки за гарного

освітлення.

● Перед початком роботи

переконайтесь, що пристрій, усі органи

управління, включно з ланцюговим гальмом та

захисними пристроями, працюють справно.

Перевірте, чи немає незакріплених кришок;

упевніться в тому, що всі захисні пристрої й ручки

надійно закріплені належним чином. Не

використовуйте пристрій, якщо його стан не

бездоганний.

● Не експлуатуйте пристрій, якщо

вимикач на ручці не вмикає або не вимикає пристрій

належним чином. ● Перед початком експлуатації

пристрою замінити зношені або пошкоджені

деталі. ● Небезпека віддачі через втрату

рівноваги. Уникайте неприродного положення

корпусу під час роботи, стежте за стійким

положенням і тримайте рівновагу. ● Негайно

зупиніть пристрій і перевірте на наявність

пошкоджень або визначте причину вібрації, якщо

пристрій упав, отримав удар або має

нехарактерну вібрацію. Віддайте пристрій на

ремонт до авторизованої сервісної служби або

замініть його.

몇

ОБЕРЕЖНО ● Під час роботи пристрою

користуйтеся закритими захисними окулярами й

захисними навушниками, міцними й надійними

рукавичками, а також захисною касою. Якщо

робота пов’язана з утворенням пилу, надягайте

лицьову маску.

● Для роботи з пристроєм слід

надягати довгі щільні штани, міцне взуття і щільні

рукавиці. Не працювати босоніж. Не надягати

прикраси, сандалії чи шорти. ● Небезпека

травмування через захоплення вільного одягу,

волосся або прикрас частинами пристрою.

Тримати рухомі частини пристрою подалі від

одягу і прикрас. Зібрати довге волосся ззаду в

пучок.

● Засоби захисту органів слуху можуть

обмежити вашу здатність чути звукові сигнали

попередження, тому звертайте увагу на

потенційну небезпеку навколо робочої зони та в

робочій зоні. ● Використовуйте лише те

обладнання та запасні частини, що дозволені для

використання виробником. Слід використовувати

оригінальне приладдя та оригінальні запасні

частини, тому що саме вони гарантують безпечну

та безперебійну експлуатацію пристрою.

Вказівки з техніки безпеки під час роботи з

ланцюговими пилками

 Не припускайте контакту частин тіла з

увімкнутою пилкою. Перед увімкненням

пилки впевніться, що ланцюг нічого не

торкається. Під час роботи з ланцюговою

пилкою найменша необережність може

призвести до захоплення ланцюгом одягу чи

частин тіла.

 Завжди тримайте ланцюгову пилку правою

рукою за задню рукоятку, а лівою – за

передню рукоятку. Утримання

ланцюгової

пилки у зворотному положенні заборонене,

оскільки через це збільшується ризик

травмування.

 Електроінструмент дозволено утримувати

лише за ізольовані дільниці рукояток,

оскільки пильний ланцюг може торкнутися

прихованих дротів. У разі торкання пильних

ланцюгів дротів під напругою металеві

частини електроінструмента стають

струмопровідними, внаслідок чого користувач

може отримати удар електричним струмом.

 Використовуйте захисні

окуляри та

протишумні навушники. Рекомендується

також використання засобів індивідуального

захисту голови, рук, ніг та стоп. Відповідний

захисний одяг знижує небезпеку травмування

стружкою, що розлітається, та пилковим

ланцюгом у разі випадкового торкання.

 Не працюйте ланцюговою пилкою на дереві.

Під час роботи ланцюговою пилкою на дереві

існує небезпека травмування.

 Завжди слідкуйте

за стійким положенням та

використовуйте ланцюгову пилку лише у

Українська 299

тому разі, якщо ви знаходитесь на міцній,

безпечній та рівній поверхні. Слизька основа

чи нестійкі опорні поверхні, наприклад, на

драбині, можуть стати причиною втрати

рівноваги або контролю над ланцюговою

пилкою.

 Під час обрізання зігнутої гілки враховуйте її

віддачу. Коли напруга у волокнах деревини

знімається, зігнута гілка може відскочити та

потрапити

в обслуговуючий персонал та/або

вдаривши по ланцюговій пилці, вивести її з-під

контролю.

 Будьте особливо обережні під час обрізання

порослі та молодих дерев. Тонкий матеріал

може застрягнути у пильному ланцюзі та

вдарити чи вивести користувача з рівноваги.

 У вимкнутому стані тримайте ланцюгову

пилку за передню рукоятку, ланцюгом від

корпуса. Під час транспортування або

зберігання ланцюгової пилки завжди

надягайте на неї захисний кожух. Обережне

поводження з пилкою знижує ймовірність

випадкового торкання ланцюга, що працює.

 Дотримуйтесь інструкцій щодо змазування,

натягнення ланцюга та заміни

комплектувальних частин. Неправильно

натягнутий чи змазаний ланцюг може

розірватися або збільшити ризик віддачі.

 Рукоятки повинні бути сухими, чистими та

знежиреними. Жирні, замаслені рукоятки

ковзають і можуть призвести до втрати

контролю.

 Використовувати пилку тільки для

розпилювання деревини. Не

використовувати ланцюгову пилку для робіт,

для яких вона не призначена. Наприклад, не

використовуйте ланцюгову пилку для

розпилювання пластика, цегли чи

будівельних матеріалів, виготовлених не з

деревини. Використання ланцюгової пилки

не

за призначенням може призвести до створення

небезпечних ситуацій.

Причини та уникнення віддачі

Віддача може з'явитися у разі торкання предмета

кінцем напрямної чи у разі вигину деревини та

заклинюванні пильного ланцюга у розпилі.

Контакт з кінцем напрямної у деяких випадках може

призвести до неочікуваної віддачі, за якої напрямна

відскакує вгору у напрямку користувача.

Заклинювання ланцюга на верхній кромці напрямної

може різко відштовхнути напрямну

у напрямку

користувача.

Кожна з цих реакцій може призвести до втрати

контролю над пилкою чи до можливого отримання

тяжких травм. Не розраховуйте тільки на запобіжні

пристрої, вбудовані у ланцюгову пилку. Як

користувач ланцюгової пилки, ви повинні уживати

різних заходів для забезпечення безпечної роботи з

інструментом.

Віддача є результатом неправильного або

неграмотного використання електроінструмента. Її

можна уникнути, вживши відповідних запобіжних

заходів, наведених нижче:

 Тримайте ланцюгову пилку обома руками,

охопивши рукоятки пилки усіма пальцями.

Корпус і руки повинні знаходитись у

положенні, яке дозволяє не втратити

рівновагу під час віддачі. Уживши відповідних

заходів, користувач у змозі подолати силу

віддачі. У жодному разі не випускайте з рук

пилку.

 Уникайте неприродного положення корпуса

під час роботи та не працюйте пилкою на

рівні вище плечей. Це дозволить уникнути

випадкового торкання кінця напрямної та

краще контролювати ланцюгову пилку у

непередбачених

ситуаціях.

 Використовуйте лише дозволені виробником

запасні напрямні та ланцюги. Використання

неправильних запасних напрямних та пилкових

ланцюгів може призвести до розірвання

ланцюга та/або віддачі.

 Заточення та технічне обслуговування

пилкового ланцюга слід виконувати

відповідно до інструкцій виробника. Надто

низько розташовані обмежувачі врізання

збільшують ймовірність віддачі пилки.

Додаткові інструкції з техніки безпеки для

ланцюгових пил

Вказівка ● Kärcher рекомендує під час першого

використання пиляти колоди на козлах. ● Під час

використання ланцюгової пили слід мати при собі

аптечку з засобами першої допомоги на випадок

отримання значних травм і засіб виклику допомоги.

Поруч має знаходитись більша аптечка з ширшим

набором засобів.

몇 ПОПЕРЕДЖЕННЯ ● Перш ніж

розпочати роботу з пристроєм, забезпечте

тверду опору й вільний робочий простір і

продумайте шлях відходу в разі падіння гілок.

● Остерігайтеся масляного туману й тирси. За

необхідності скористайтеся маскою або

респіратором. ● Завжди тримайте ланцюгову

пилу двома руками. Тримайте ручки таким чином,

щоб великий палець знаходився з одного боку, а

інші пальці – з протилежного. Тримайте задню

ручку правою рукою й передню ручку лівою рукою.

● Небезпека травмування. Не вносьте жодних змін

у пристрій. Не використовуйте пристрій в якості

привода навісного обладнання або пристроїв, які не

рекомендовані виробником пристрою.

● Перш ніж

увімкнути пристрій, переконайтеся, що

ланцюгове полотно не торкається жодного

предмета.

● Зіскакування неправильно

натягнутого ланцюгового полотна з шини може

призвести до серйозних травм або смерті. Перед

кожним використанням перевіряйте натяг

ланцюга. Довжина ланцюга залежить від

температури.

● Упевніться в тому, що всі захисні

пристрої, ручки й зубчастий упор закріплені

належним чином і справні. ● Серйозні травми

внаслідок неправильної експлуатації:

 Під час роботи з ланцюговою пилою необхідно

весь час бути уважним і контролювати свій

робочий простір. Розмір робочого простору

залежить від завдання, що виконується, й

розміру дерева або заготівки. Наприклад, щоб

повалити дерево, потрібно більше місця, ніж

для нарізання колод.

 Ніколи не стійте на одній

лінії з шиною й

ланцюгом під час різання. Це зменшує ризик

удару ланцюгом по голові або корпусу у разі

відскоку.

300 Українська

 Не рухайте пилою взад-уперед під час різання,

нехай ланцюгове полотно виконує свою

роботу; слідкуйте за гостротою пилки й не

намагайтеся проштовхнути полотно через

пропил.

 Не натискайте на пилу в кінці пропилу.

Приготуйтеся втримати пилу, коли вона

проріже деревину.

 Не зупиняйте ланцюгову пилу під час пиляння.

Пила повинна працювати,

доки пропил не буде

завершено.

● Звикніть до нової ланцюгової пили, роблячи

прості пропили в надійно закріпленому дереві.

Повторіть цю процедуру, якщо ви довго не

користувалися пилою. ● Не ріжте виноградну лозу

або кущі з гілками діаметром менше 75 мм.

● Вимкніть двигун, затисніть ланцюгове гальмо,

вийміть акумуляторний блок і переконайтеся, що

всі рухомі частини повністю зупинені:

 Перед очищенням або зняттям блокування.

 Якщо пристрій залишається без нагляду.

 Перед установленням або зняттям навісного

обладнання.

 Перед перевіркою, обслуговуванням або

проведенням робіт із пристроєм.

몇 ОБЕРЕЖНО ● Ланцюгова пила є важким

обладнанням. Особи, які використовують

ланцюгову пилу, повинні бути здоровими й мати

добру фізичну форму. Ви повинні мати добрий зір,

спритність, вміти тримати рівновагу й мати

навички ручної праці. Якщо ви маєте сумніви, не

використовуйте ланцюгову пилу. ● Під час роботи

з пристроєм завжди надягайте захисну каску із

сітчастим забралом, щоб зменшити ризик

травмування обличчя й голови внаслідок відскоку.

Залишкові ризики

몇 ПОПЕРЕДЖЕННЯ

● Навіть якщо пристрій експлуатується за

правилами, зберігаються деякі залишкові

ризики. Під час використання пристрою можуть

виникати такі ризики:

 Вібрація може спричинити травми. Слід

використовувати належний інструмент для

кожного виду робіт, використовувати

відповідні ручки й обмежувати час роботи та

впливу вібрації.

 Шум може спричинити пошкодження органів

слуху. Слід використовувати засоби для

захисту органів слуху й обмежувати

тривалість впливу шуму.

 Порізи в разі контакту з відкритими зубами

ланцюгового полотна.

 Порізи внаслідок непередбачуваних, раптових

рухів або відскоку шини.

 Порізи й ризик потрапляння під шкіру частинок,

що летять із ланцюгового полотна.

 Травми, спричинені викинутими предметами

(стружкою, тріскою).

 Вдихання пилу й частинок.

 Контакт шкіри з мастилом або маслом.

Зменшення ризику

몇 ОБЕРЕЖНО

● Тривале використання пристрою може

призвести до порушення кровопостачання в

руках, спричинене вібрацією. Загальноприйняте

значення тривалості використання встановити

неможливо, тому що воно залежить від

багатьох факторів:

 Індивідуальна схильність до поганого

кровопостачання (часто холодні пальці,

поколювання у пальцях).

 Низька температура навколишнього

середовища. Для захисту рук слід надягати

теплі рукавиці.

 Порушення кровопостачання через міцну

хватку.

 Безперервна робота більш шкідлива за роботу

з перервами.

У разі регулярного використання пристрою

протягом тривалого часу та повторювання

симптомів (поколювання у пальцях, холодні

пальці) слід завернутися до лікаря.

Використання за призначенням

 НЕБЕЗПЕКА

Використання не за призначенням

Небезпека для життя внаслідок порізів

Використовувати пристрій лише за призначенням.

 Ланцюгова пила призначена тільки для

побутового використання.

 Ланцюгова пила призначена для робіт просто

неба.

 З міркувань безпеки ланцюгову пилу необхідно

завжди надійно тримати обома руками.

 Ланцюгова пила була розроблена для

розпилювання гілок, стовбурів та балок. Довжина

розпилу шини визначає максимальний

можливий діаметр розпилюваного матеріалу.

 Ланцюгову пилу можна використовувати тільки

для різання деревини.

 Не використовуйте ланцюгову пилу за вологих

умов чи під дощем.

 Використовуйте ланцюгову пилу тільки в умовах

гарного освітлення.

 Переобладнання і внесення не схвалених

виробником змін у пристрій заборонене з

міркувань безпеки.

Будь-

яке інше використання неприпустиме. За

ризики, що виникають через неприпустиме

використання, несе відповідальність користувач.

Охорона довкілля

Пакувальні матеріали придатні до вторинної

переробки. Упаковку необхідно утилізувати

без шкоди для довкілля.

Електричні та електронні пристрої найчастіше

містять цінні матеріали, які придатні до

вторинної переробки, та компоненти, такі як

батареї, акумулятори чи мастило, які у разі

неправильного поводження з ними або

неправильної утилізації можуть створити потенційну

небезпеку для здоров'я

людини та довкілля. Однак

ці компоненти необхідні для належної експлуатації

пристрою. Пристрої, позначені цим символом,

забороняється утилізувати разом із побутовим

сміттям.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на

сайті: www.kaercher.com/REACH

Українська 301

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя

та оригінальні запасні частини, тому що саме вони

гарантують безпечну та безперебійну експлуатацію

пристрою.

Інформація щодо приладдя та запасних частин

міститься на сайті www.kaercher.com.

Комплект поставки

Комплектація пристрою зазначена на упаковці. Під

час розпакування пристрою перевірити

комплектацію. У разі нестачі приладдя або

ушкоджень, отриманих під час транспортування,

слід повідомити про це торговельній організації, яка

продала пристрій.

Запобіжні пристрої

몇 ОБЕРЕЖНО

Відсутні або змінені запобіжні пристрої

Запобіжні пристрої призначені для вашого захисту.

Забороняється змінювати запобіжні пристрої чи

нехтувати ними.

Ланцюг із низьким ризиком відскоку

Ланцюг із низьким ризиком відскоку зменшує

вірогідність відскоку.

Обмежувальні зуби (обмежувачі глибини) перед

кожним різальним зубом запобігають надмірному

заглибленню зубів у зоні відскоку, знижуючи таким

чином ризик відскоку.

Під час гостріння ланцюга є ризик порушення цієї

захисної функції. Якщо продуктивність пили падає,

ланцюг необхідно замінити з міркувань безпеки. У

якості запасних частин використовуйте тільки

комбінацію шини й ланцюга, рекомендовану

виробником.

Шина

Зазвичай для шин, що мають менший радіус кінчика,

ризик відскоку буде меншим.

Тому для виконання завдання слід використовувати

шину з відповідним ланцюгом, що має мінімальну

достатню довжину. Занадто довгі шини підвищують

ризик втрати контролю під час різання.

Перевіряйте натяг ланцюга перед кожним

використанням (див. главу Перевірка натягу

ланцюга). Якщо ланцюг

натягнутий неправильно,

зростає ризик зіскакування ланцюга під час різання

тонких гілок (тонших ніж повна довжина шини).

Уловлювач ланцюга

Якщо ланцюг ослабне або розірветься, уловлювач

ланцюга запобігатиме його викиданню в напрямку

оператора.

Зубчастий упор

Вбудований зубчастий упор можна використовувати

в якості додаткової точки опори ланцюгової пили.

Під час різання штовхайте пристрій уперед, доки

шипи не увійдуть у край деревини. Якщо рухати

задню ручку вгору або вниз у напрямку різання,

працювати ланцюговою пилою буде легше.

Ланцюгове гальмо

Ланцюгові гальма використовуються для швидкої

зупинки ланцюга в разі небезпеки.

Якщо натиснути захист рук і важіль ланцюгового

гальма в напрямку шини, ланцюг повинен миттєво

зупинитися.

Ланцюгове гальмо не може запобігти відскоку, але

зменшує ризик травмування, якщо шина вдарить

оператора в разі відскоку.

Роботу ланцюгового гальма слід перевіряти перед

кожним використанням пристрою (див. главу

Перевірка роботи гальма).

Символи на пристрої

Загальний знак попередження

Перед уведенням в експлуатацію

ознайомитись з інструкцією з

експлуатації та усіма вказівками з

техніки безпеки.

Під час роботи з пристроєм слід

користуватися придатними засобами

захисту голови, очей та органів слуху.

Під час роботи з пристроєм

використовуйте нековзне захисне

взуття.

Під час роботи з пристроєм

використовуйте нековзні міцні захисні

рукавиці.

Небезпека для життя внаслідок

відскоку ланцюгової пили. Ніколи не

торкайтеся предметів, які розпилюєте,

кінчиком шини.

Небезпека для життя внаслідок

неконтрольованих рухів ланцюгової

пили. Завжди тримайте ланцюгову

пилу двома руками.

Небезпека для життя внаслідок

неконтрольованих рухів ланцюгової

пили. Ніколи не тримайте пристрій

лише однією рукою.

Захищати пристрій від впливу дощу та

вологи.

Гарантований рівень звукового тиску,

зазначений на етикетці, становить 101

dB.

Ланцюгове гальмо звільниться.

Ланцюгове гальмо затиснеться й

ланцюгове полотно буде заблоковане.

Обертайте для регулювання натягу

ланцюга:

= Натягування ланцюга

= Ослаблення ланцюга

302 Українська

Захисний одяг

 НЕБЕЗПЕКА

Небезпека отримання порізу! Під час роботи з

пристроєм використовувати відповідний захисний

одяг. Дотримуватись місцевих правил техніки

безпеки.

Захист голови

Під час роботи з пристроєм користуйтеся

відповідною захисною каскою, що відповідає

стандарту EN 397 або має маркування CE.

Під час роботи з пристроєм користуйтеся засобом

захисту органів слуху, що відповідає стандарту

EN 352-1 або має маркування CE.

Для захисту від тріски, що летить, користуйтеся

придатними захисними окулярами, що відповідають

стандарту EN 166 або мають маркування CE. Або

скористайтеся лицевим

щитком, що відповідає

стандарту EN 1731 і має маркування CE.

У спеціалізованих магазинах можна знайти захисні

каски із вбудованими засобами захисту органів

слуху й щитками для захисту очей.

Куртка для роботи з ланцюговою пилою

Під час роботи з пристроєм надягніть куртку для

роботи з ланцюговою пилою, що відповідає

стандарту EN 381-11 і має маркування CE.

Захисні рукавиці

Під час роботи з пристроєм надягніть захисні

рукавиці з захистом від порізів, що відповідають

стандарту EN 381-7 і мають маркування CE.

Захист ніг

Під час роботи з пристроєм використовуйте повний

захист ніг, що відповідає стандарту EN 381-5 і має

маркування CE.

Захисне взуття

Під час роботи з пристроєм використовуйте

нековзне захисне взуття, що відповідає стандарту

EN 20345 і має маркування з зображенням

ланцюгової пили. Це є гарантією того, що захисне

взуття відповідає стандарту EN 381-3.

Якщо ви використовуєте ланцюгову пилу

епізодично, ґрунт рівний і ризик перечіпляння або

застрягання в кущах невеликий, можна

використовувати захисне взуття з залізним

носком і

захисні гетри, що відповідають стандарту EN 381-9.

Опис пристрою

У цій інструкції з експлуатації описано максимальну

комплектацію. Комплект поставки відрізняється

залежно від моделі (див. упаковку).

Зображення див. на сторінках з малюнками

Малюнок A

1 Ланцюг

2 Шина

3 Зубчастий упор

4 Кришка бака ланцюгового масла

5 Захист рук і важіль ланцюгового гальма

6 Ручка, задня

7 Вимикач пристрою

8 Кнопка розблокування вимикача пристрою

9 Кнопка звільнення акумуляторного блока

10 Кришка

11 Ручка, передня

12 Кільце для регулювання натягу ланцюга

13 Ручка регулювання натягу ланцюга

14 Уловлювач ланцюга

15 Заводська табличка

16 Ланцюгове масло

17 Кожух ланцюга

18 * Акумулятор Battery Power 18V

19 * Пристрій швидкого заряджання

Battery Power 18V

* опція

Акумуляторний блок

Пристрій дозволено експлуатувати з акумуляторним

блоком 18 V Kärcher Battery Power .

Монтаж

Монтаж ланцюга й шини

몇 ОБЕРЕЖНО

Гострий ланцюг

Порізи

Під час будь-яких робіт із ланцюгом надягайте

захисні рукавиці.

1. Ослабте ручку регулювання натягу ланцюга й

зніміть кришку.

Малюнок B

2. Установіть ланцюг на шину. Напрям руху

ланцюга повинен бути дотриманий.

Малюнок C

3. Проведіть ланцюг навколо ланцюгового колеса й

уставте шину.

Малюнок D

4. Установіть кришку й закрутіть ручку регулювання

натягу ланцюга

Малюнок E

5. Відрегулюйте натяг ланцюга (див. главу

Регулювання натягу ланцюга).

6. Установіть кожух ланцюга.

Малюнок F

Введення в експлуатацію

Наповнення бака ланцюгового масла

1. За необхідності очистіть область навколо

горловини від тирси й бруду.

Напрям руху ланцюга (маркування

знаходиться під кришкою)

Блокування ручки регулювання натягу

ланцюга

Розблокування ручки регулювання

натягу ланцюга

Українська 303

2. Зніміть кришку бака ланцюгового масла.

Малюнок G

3. Повільно залийте ланцюгове масло в бак.

Малюнок H

4. За необхідності витріть пролите масло

ганчіркою.

5. Закрийте бак ланцюгового масла кришкою.

Перевірка натягу ланцюга

몇 ОБЕРЕЖНО

Гострий ланцюг

Порізи

Під час будь-яких робіт із ланцюгом надягайте

захисні рукавиці.

1. Зніміть кожух ланцюга.

Малюнок I

2. Обережно відтягніть ланцюг.

Малюнок J

Відстань між шиною й ланцюгом повинна

становити 3-4 мм.

3. За необхідності відрегулюйте натяг ланцюга

(див. главу Регулювання натягу ланцюга).

Монтаж акумуляторного блока

1. Установити акумуляторний блок у відсік на

пристрої і засунути до клацання.

Малюнок K

Експлуатація

Основні операції

1. Перевірте дерево й гілки на наявність

пошкоджень, наприклад гнилі.

Щодо пошкоджених або гнилих гілок, зверніться

за порадою до професійного арбориста.

2. Зніміть кожух ланцюга.

3. Тримайте пристрій обома руками.

Увімкнення пристрою

1. Потягніть захист рук і важіль ланцюгового гальма

в напрямку ручки.

Малюнок L

Ланцюгове гальмо звільниться.

2. Натисніть кнопку розблокування вимикача

пристрою.

Малюнок M

3. Натисніть вимикач пристрою.

Пристрій запуститься.

Переривання роботи

1. Відпустіть вимикач пристрою.

Пристрій зупиниться.

2. Натисніть захист рук і важіль ланцюгового

гальма в напрямку шини.

Малюнок N

Ланцюгове гальмо затиснеться й ланцюгове

полотно буде заблоковане.

3. Вийміть акумуляторний блок із пристрою (див.

главу Демонтаж акумуляторного блока).

Методи роботи

Робоче положення

 НЕБЕЗПЕКА

Неконтрольовані рухи ланцюгової пили

Небезпека для життя внаслідок порізів

Перш ніж розпочати різання, сплануйте розпил і

виявіть небезпеки.

Завжди міцно тримайте ланцюгову пилу обома

руками.

 Не працюйте ланцюговою пилою в одній площині

з корпусом.

Малюнок O

 Працюйте ланцюговою пилою збоку від корпусу,

щоб жодна частина тіла не знаходилась у

робочій зоні пили.

 Тримайтесь якнайдалі від розпилюваного

матеріалу.

 Ніколи не працюйте з драбини або стоячи на

дереві.

 Ніколи

не працюйте з нестійкої позиції.

Втягування й відбій

 НЕБЕЗПЕКА

Неконтрольовані рухи ланцюгової пили

Небезпека для життя внаслідок порізів

Перш ніж розпочати різання, сплануйте розпил і

виявіть небезпеки.

Завжди міцно тримайте ланцюгову пилу обома

руками.

Ефекти втягування й відбою принципово виникають

у напрямку, протилежному руху полотна по

розпилюваному матеріалу.

Малюнок P

1 Втягування

2 Відбій

Якщо під час різання нижньою стороною шини

(пряме різання) ланцюгове полотно затисне, або

воно натрапить на твердий предмет в деревині,

ланцюгову пилу може різко потягнути в напрямку

розпилюваного предмета.

 Щоб запобігти втягуванню, завжди надійно

фіксуйте зубчастий упор.

Якщо під час різання верхньою стороною шини

(зворотнє різання) ланцюгове полотно затисне

, або

воно натрапить на твердий предмет в деревині,

ланцюгову пилу може різко штовхнути в напрямку

оператора.

 Щоб запобігти відбою:

 Не затискайте верхню сторону шини.

 Не прокручуйте шину в пропилі.

Відскок

 НЕБЕЗПЕКА

Неконтрольовані рухи ланцюгової пили

Небезпека для життя внаслідок порізів

Перш ніж розпочати різання, сплануйте розпил і

виявіть небезпеки.

Завжди міцно тримайте ланцюгову пилу обома

руками.

У разі відскоку ланцюгову пилу раптово й

неконтрольовано кидає в напрямку оператора.

Відскок відбувається, наприклад, коли ланцюгове

полотно ненавмисно натрапляє на перешкоду або

затискається у верхній зоні

кінчика шини.

Малюнок Q

 Завжди тримайте ланцюгову пилу таким чином,

щоб можна було протистояти силам відскоку. Не

відпускайте ланцюгову пилу.

 Під час різання не нахиляйтеся занадто далеко

вперед.

 Не піднімайте ланцюгову пилу вище лінії плечей.

304 Українська

 Завжди чекайте, доки ланцюг не набере повну

швидкість, і ріжте на повних обертах.

 Не ріжте кінчиком шини.

 Уставляйте шину в розпочатий пропил вкрай

обережно.

 Звертайте увагу на положення стовбура й на

сили, які можуть стиснути пропил і затиснути

ланцюгове полотно.

 Під час обрізання гілок ніколи не відрізуйте

декілька

гілок водночас.

 Працюйте тільки гострим і правильно натягнутим

ланцюговим полотном.

 Використовуйте ланцюг із низьким ризиком

відскоку і шину з малим кінчиком.

Планування напрямку падіння й шляху відходу

 НЕБЕЗПЕКА

Дерево, що падає

Небезпека для життя

Валку дерев можуть здійснювати тільки

підготовлені особи.

Під час планування напрямку падіння слід

враховувати таке:

 Відстань до найближчого робочого місця

повинна складати щонайменше 2,5 висоти

дерева.

 Не здійснюйте валку за сильного вітру.

Дерево може впасти неконтрольовано.

 Визначте напрямок падіння виходячи з форми

дерева, рельєфу (ухилу)

і погодних умов.

 Валіть дерево тільки в проміжок між деревами.

Ніколи не валіть дерево на інші дерева.

Для кожного працівника повинен бути запланований

шлях відходу. Міркування такі:

 Прокладіть шлях відходу по діагоналі під кутом

приблизно 45° у бік, протилежний напрямку

падіння.

Малюнок R

 Очистіть шлях відходу від перешкод.

 Не розташовуйте на

шляху відходу інструмент

або обладнання.

 Працюючи на крутому схилі, плануйте шлях

відходу паралельно схилу.

 Відходячи, стежте за гілками, що падають, і

пам’ятайте про розмір крони.

Підготування зони роботи на стовбурі

1. Очистіть зону роботи на стовбурі від гілок,

зарості й перешкод, що заважатимуть роботі.

Забезпечте стійке положення.

2. Ретельно очистіть

комель, наприклад за

допомогою сокири.

Пісок, камені й інші сторонні речовини

притупляють ланцюг.

3. Видаліть великі корені.

a Відріжте корінь вертикально.

Малюнок S

b Відріжте корінь горизонтально.

c Приберіть відрізаний корінь з робочої зони.

Створення основного пропилу

 НЕБЕЗПЕКА

Дерево, що падає

Небезпека для життя

Валку дерев можуть здійснювати тільки

підготовлені особи.

1. Упевніться в тому, що падіння дерева нікого не

наражає на небезпеку. Вигуки можуть не почути

через шум двигуна.

У зоні валки можуть знаходитись тільки люди,

зайняті валкою.

2. Зробіть підпил під прямим кутом до напрямку

падіння.

a Якнайближче до землі, зробіть

горизонтальний пропил (нижній підпил)

приблизно на 1/3 діаметра стовбура.

Малюнок T

b Зробіть

косий пропил (верхній підпил) під

кутом прибл. 45–60°.

3. Зробіть основний пропил.

a Зробіть основний пропил паралельно

нижньому підпилу, якнайменше на 50 мм

вище.

b Зробіть основний пропил тільки до глибини,

коли залишиться мінімум 50 мм недопилу.

Недопил запобігає обертанню дерева й

падінню в неправильному напрямку.

Коли основний пропил наблизиться до

недопилу, дерево повинне почати

падати.

4. Якщо існує ризик того, що дерево впаде в

неправильному напрямку або відхилиться назад

і затисне ланцюгове полотно, зупиніть різання

основного пропилу. За допомогою клинів

розширте пропил і поваліть дерево в потрібному

напрямку.

5. Коли дерево почне падати, витягніть ланцюгову

пилу з пропилу.

6. Вимкніть пристрій.

7. Затисніть ланцюгове гальмо.

8. Опустіть пилу.

9. Відійдіть запланованим шляхом.

Різання напруженої деревини

 НЕБЕЗПЕКА

Неконтрольовані рухи ланцюгової пили й

розпилюваного матеріалу

Небезпечні для життя порізи, травми від

розпилюваного матеріалу

Перш ніж розпочати різання, сплануйте розпил і

виявіть небезпеки.

Завжди міцно тримайте ланцюгову пилу обома

руками

Напружена деревина виникає, коли стовбури, гілки,

корені або пагони іншого дерева знаходяться під

механічним навантаженням.

1. Слідкуйте за напруженою деревиною, оскільки є

ризик її раптового вивільнення.

Малюнок U

2. Обережно обріжте напружену деревину зі

стиснутої сторони (див. також главу Різання

стовбура з механічною напругою).

Малюнок V

Обрізання гілок

 НЕБЕЗПЕКА

Відскок

Небезпечні для життя порізи

Під час обрізання гілок слідкуйте за тим, щоб шину

й ланцюг не затиснуло.

Українська 305

몇 ПОПЕРЕДЖЕННЯ

Зміна розподілу ваги під час обрізання гілок

Ризик травмування внаслідок неконтрольованого

руху стовбура

Обирайте робочу зону таким чином, щоб

небезпека не виникала.

 Обрізуйте гілки в напрямку росту.

Малюнок W

 Обрізуйте гілки знизу вгору.

 Залиште більші гілки, що знаходяться знизу, у

якості опори, яка утримуватиме стовбур над

землею.

 Якнайкраще зафіксуйте ланцюгову пилу

 Не працюйте стоячи на стовбурі.

 Не ріжте кінчиком шини.

 Слідкуйте за напруженими гілками. Напружені

гілки ріжте знизу вгору.

 Ніколи не ріжте кілька гілок водночас.

 Регулярно очищайте робочу зону від зрізаних

гілок.

Нарізання стовбуру на колоди

 НЕБЕЗПЕКА

Неконтрольовані рухи ланцюгової пили

Небезпека для життя внаслідок порізів

Перш ніж розпочати різання, сплануйте розпил і

виявіть небезпеки.

Завжди міцно тримайте ланцюгову пилу обома

руками.

УВАГА

Пошкодження ланцюга в разі контакту з

землею

Слідкуйте за тим, щоб ланцюг не торкався землі.

1. Установіть ланцюгову пилу на зубчастий упор.

2. Прорізайте стовбур рівномірно.

Різання стовбура з механічною напругою

 НЕБЕЗПЕКА

Неконтрольовані рухи ланцюгової пили

Небезпечні для життя порізи

Під час нарізання напружених стовбурів суворо

дотримуйтесь послідовності компенсаційного

пропилу зі стиснутої сторони й відрізного пропилу

з розтягнутої сторони.

 Стовбур опирається з двох боків:

a Зробіть компенсаційний пропил зі стиснутої

сторони стовбуру на глибину прибл. 1/3

діаметра стовбуру зверху.

Малюнок X

b Зробіть відрізний пропил з

розтягнутої

сторони знизу.

 Стовбур опирається з одного боку:

a Зробіть компенсаційний пропил зі стиснутої

сторони стовбуру на глибину прибл. 1/3

діаметра стовбуру знизу.

Малюнок Y

b Зробіть відрізний пропил з розтягнутої

сторони зверху.

Демонтаж акумуляторного блока

Вказівка

Під час тривалих перерв у роботі вийміть

акумуляторну батарею з пристрою і захистить її

від несанкціонованого використання.

1. Потягнути кнопку розблокування акумуляторного

блоку в напрямку акумуляторного блоку.

Малюнок Z

2. Натиснути кнопку розблокування

акумуляторного блоку, щоб розблокувати

акумуляторний блок.

3. Вийняти акумуляторний блок з пристрою.

Завершення роботи

1. Вийняти акумуляторний блок з пристрою (див.

главу Демонтаж акумуляторного блока).

2. Очистити пристрій (див. главу Очищення

пристрою).

Транспортування

몇 ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень

Під час транспортування враховувати вагу

пристрою.

몇 ОБЕРЕЖНО

Неконтрольований запуск

Порізи

Перед транспортуванням вийміть акумулятор з

пристрою.

Транспортуйте пристрій тільки з установленим

захисним кожухом.

1. Зніміть акумуляторний блок (див. главу

Демонтаж акумуляторного блока).

2. Натисніть захист рук і важіль ланцюгового

гальма в напрямку шини.

Малюнок N

Ланцюгове гальмо затиснеться.

3. Установіть кожух ланцюга.

Малюнок F

4. Переносьте пристрій тільки за ручку і шиною

назад.

5. У разі транспортування на великі відстані злийте

бак ланцюгового масла.

a Зніміть кришку бака ланцюгового масла.

Малюнок G

b Вилийте ланцюгове масло в придатний

контейнер.

c Загвинтіть кришку бака ланцюгового масла.

6. Під час перевезення транспортними засобами

пристрій слід фіксувати від ковзання та

перекидання.

Зберігання

몇 ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень

Під час зберігання враховувати вагу пристрою.

몇 ОБЕРЕЖНО

Неконтрольований запуск

Порізи

Перед зберіганням вийміть акумулятор з

пристрою.

Зберігайте ланцюгову пилу тільки із

встановленим захисним кожухом.

1. Зніміть акумуляторний блок (див. главу

Демонтаж акумуляторного блока).

2. Натисніть захист рук і важіль ланцюгового

гальма в напрямку шини.

Малюнок N

306 Українська

Ланцюгове гальмо затиснеться.

3. Установіть кожух ланцюга.

Малюнок F

4. Злийте бак ланцюгового масла.

a Зніміть кришку бака ланцюгового масла.

Малюнок G

b Вилийте ланцюгове масло в придатний

контейнер.

c Загвинтіть кришку бака ланцюгового масла.

5. У разі зберігання пристрою більше одного

місяця, змастіть ланцюг, щоб запобігти корозії.

6. Зберігайте пристрій у сухому й добре

вентильованому

місці. Не піддавайте пристрій

впливу корозійних речовин, наприклад садових

хімікатів і протиобліднювальної солі. Зберігайте

пристрій лише в приміщенні.

Догляд і технічне обслуговування

몇 ОБЕРЕЖНО

Неконтрольований запуск

Порізи

Перед проведенням будь-яких робіт вийміть

акумулятор із пристрою.

몇 ОБЕРЕЖНО

Гострий ланцюг

Порізи

Під час будь-яких робіт із ланцюгом надягайте

захисні рукавиці.

Очищення пристрою

1. Зніміть акумуляторний блок (див. главу

Демонтаж акумуляторного блока).

2. Очистіть ланцюг від залишків розпилюваного

матеріалу й бруду за допомогою щітки.

Малюнок AA

3. Очистіть корпус і ручки м’якою сухою тканиною.

4. Після кожного чищення перевіряйте роботу

ланцюгового гальма (див. главу Перевірка

роботи гальма).

Періодичність технічного обслуговування

Перед кожним використанням

Перед кожним використанням необхідно виконати

такі дії:

 Перевірте рівень ланцюгового масла, за

необхідності долийте ланцюгове масло (див.

главу Наповнення бака ланцюгового масла).

 Перевірте натяг ланцюга (див. главу Перевірка

натягу ланцюга).

 Перевірте, чи є ланцюг достатньо гострим, за

необхідності замініть ланцюг (див. главу Заміна

ланцюга й

шини).

 Перевірте прилад на наявність пошкоджень.

 Перевірте, чи надійно затягнуті усі болти, гайки й

гвинти.

 Перевірте роботу ланцюгового гальма (див.

главу Перевірка роботи гальма).

Кожні 5 годин експлуатації

 Кожні 5 годин експлуатації перевіряйте роботу

ланцюгового гальма (див. главу Перевірка

роботи гальма).

Роботи з технічного обслуговування

Перевірка роботи гальма

1. Увімкніть пристрій.

2. Коли пристрій працює, поверніть руку на

передній ручці таким чином, щоб тильною

стороною долоні натиснути на захист рук і важіль

ланцюгового гальма в напрямку шини.

Ланцюгове гальмо затиснеться.

Ланцюг повинен зупинитися.

3. Потягніть захист рук і важіль ланцюгового гальма

в напрямку ручки.

Ланцюг повинен звільнитися.

Регулювання натягу ланцюга

1. Зніміть акумуляторний блок

(див. главу

Демонтаж акумуляторного блока).

2. Ослабте ручку регулювання натягу ланцюга.

Малюнок AB

3. Відрегулюйте натяг ланцюга за допомогою

кільця.

Малюнок AC

4. Перевірте натяг ланцюга.

Малюнок J

Відстань між шиною й ланцюгом повинна

становити 3-4 мм.

5. Затягніть ручку регулювання натягу ланцюга.

Заміна ланцюга й шини

몇 ОБЕРЕЖНО

Гострий ланцюг

Порізи

Під час будь-яких робіт із ланцюгом надягайте

захисні рукавиці.

1. Зніміть акумуляторний блок (див. главу

Демонтаж акумуляторного блока).

2. Ослабте ручку регулювання натягу ланцюга й

зніміть кришку.

Малюнок AD

3. Зніміть шину із натягувачем ланцюга.

Малюнок AE

4. Якщо необхідно замінити шину, зніміть натягувач

ланцюга.

Малюнок AF

5. Належним чином утилізуйте ланцюг і

, за

необхідності, шину.

6. За необхідності встановіть натягувач ланцюга на

новій шині.

Малюнок AG

7. Установіть новий ланцюг на шину. Напрям руху

ланцюга повинен бути дотриманий.

Малюнок C

8. Проведіть ланцюг навколо ланцюгового колеса й

уставте шину.

Малюнок D

9. Установіть кришку й закрутіть ручку регулювання

натягу ланцюга.

Малюнок E

10. Відрегулюйте натяг ланцюга (див. главу

Регулювання натягу ланцюга).

Допомога в разі несправностей

Несправності часто мають просту причину, яку

можна усунути самостійно за допомогою інструкцій,

наведених нижче. За наявності сумнівів або в разі

неназваних несправностей слід звертатися до

авторизованої сервісної служби.

Під час збільшення строку служби ємність

акумуляторного блока знижуватиметься навіть за

доброго обслуговування, внаслідок чого навіть у разі

повної зарядки повний час роботи

більше не

забезпечуватиметься. Це не є дефектом.

Українська 307

Гарантія

У кожній країні діють відповідні гарантійні умови,

встановлені уповноваженою організацією збуту

нашої продукції в цій країні. Можливі несправності

приладу протягом гарантійного строку ми усуваємо

безкоштовно, якщо причина несправності полягає в

дефектах матеріалів або виробничому браку. У разі

виникнення претензій протягом гарантійного строку

прохання звертатися, маючи при собі чек про

покупку, до торговельної організації, що продала

продукт, або до найближчої уповноваженої служби

сервісного обслуговування.

(Адреси див. на звороті)

Технічні характеристики

Зберігається право на внесення технічних змін.

Значення вібрації

몇 ПОПЕРЕДЖЕННЯ

Зазначене значення вібрації виміряне за допомогою

стандартного методу випробування і може

використовуватися для порівняння з пристроєм.

Зазначене значення вібрації може бути

використано у попередній оцінці навантаження.

Залежно від способу використання пристрою,

рівень вібрації під час поточного використання

пристрою може відрізнятися від зазначеного

загального значення.

Пристрої зі значенням вібрації рука-плече

> 2,5 м/с² (див. главу Технічні

характеристики в інструкції з

експлуатації)

몇 ОБЕРЕЖНО ● Під час безперервного

використання пристрою протягом декількох годин

може заявитися відчуття оніміння. ● Для захисту

рук слід надягати теплі рукавиці. ● Періодично

робити паузи в роботі.

Декларація про відповідність

стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина

на основі своєї конструкції та конструктивного

виконання, а також у випущеної у продаж моделі,

відповідає спеціальним основним вимогам щодо

безпеки та захисту здоров'я представлених нижче

директив ЄС. У разі внесення неузгоджених із нами

змін до машини ця заява втрачає свою чинність.

Виріб: акумуляторна

ланцюгова пила

Тип: 1.444-00x.x

Відповідні директиви ЄС

2014/30/ЄС

2006/42/EG (+2009/127/EG)

2011/65/ЄС

2000/14/ЄС (+2005/88/ЄС)

Застосовувані гармонізовані стандарти

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Застосовуваний метод оцінки відповідності

2000/14/ЄС зі змінами згідно з 2005/88/ЄС:

Додаток V

Рівень звукової потужності, дБ(A)

Виміряний:98,9

Гарантований:101

Уповноважений орган, 0197 TÜV Rheinland LGA

Products GmbH; Tillystarße 2 D – 90431 Nürnberg,

Помилка Причина Усунення

Пристрій не

запускається

Акумуляторний блок розряджений.  Зарядити акумуляторний блок.

Акумуляторний блок несправний.  Замінити акумуляторний блок.

Акумуляторний блок встановлено

неправильно.

 Встановити акумуляторний блок у гніздо

до фіксації.

Пристрій зупиняється

під час роботи

Акумулятор перегрітий  Зупинити роботу і зачекати, доки

температура акумулятора не знизиться

до нормального значення.

Двигун перегрітий  Зупинити роботу і

дати двигуну

охолонути.

CNS 18-

Робочі характеристики пристрою

Робоча напруга V18

Швидкість холостого ходу

ланцюга

m/s 10

Об'єм бака ланцюгового масла ml 200

Розраховані значення згідно з EN 60745-1, EN

60745-2-13

Рівень звукового тиску L

dB(A) 87,9

Похибка К

dB(A) 3,0

Рівень звукової потужності L

dB(A) 98,9

Похибка К

dB(A) 1,4

Величина вібрацій на руці/кисті

від передньої ручки

m/s

3,5

Величина вібрацій на руці/кисті

від задньої ручки

m/s

5,2

Похибка К m/s

1,5

Розміри та вага

Довжина x ширина x висота mm 735 x

230 x

247

Довжина шини mm 300

довжина зрізання mm 250

Крок ланцюга in (mm) 0,375

(9,525)

Вага (без акумуляторного

блока)

kg 3,2

308 Қазақша

Germany (Німеччина), здійснив випробування ЄС

типового зразка, номер сертифіката: BM 50452503

0001

Особи, що нижче підписалися, діють від імені та за

довіреністю керівництва.

Особа, відповідальна за ведення документації: Ш.

Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

м. Вінненден, 01.09.2018

Мазмұны

Жалпы нұсқаулар

Құрылғыны алғаш рет пайдаланбас бұрын,

осы қауіпсіздік жөніндегі нұсқауларын, осы

түпнұсқалық пайдалану нұсқаулығын,

аккумулятор жинағына қоса берілетін

қауіпсіздік жөніндегі нұсқауларын жəне қауіпсіздік

туралы нұсқаулығын жəне қоса берілетін

түпнұсқалық аккумулятор жинағын / зарядтау

құрылғысын пайдалану нұсқауларын оқыңыз. Оған

сəйкес əрекет етіңіз. Буклеттерді кейінірек

пайдалану үшін немесе кейінгі иелері үшін ұстаңыз.

Пайдалану бойынша нұсқаулықтағы

нұсқауларға

қосымша құрылғы пайдаланылатын елдің қауіпсіздік

техникасы мен қайғылы жағдайлардың алдын

алудың жалпы нұсқауларын сақтау керек.

Қауіпсіздік техникасы бойынша

нұсқаулар

Шынжырлы арамен жұмыс жасағанда жарақат

алу қаупі жоғары, өйткені ол жоғары

жылдамдықта жəне өте өткір ара тістерімен

жұмыс істейді. Шынжырлы арамен жұмыс істеу

кезінде міндетті түрде қауіпсіздік шараларын

жəне өзін-өзі ұстау ережелерін сақтаңыз.

Осы қауіпсіздік техникасы бойынша нұсқауларға

қосымша сондай-ақ нақты елде əрекет ететін

(мысалы, билік органдарының, кəсіби

қауымдастықтардың немесе əлеуметтік қорлардың)

қауіпсіздік техникасының жəне оқытудың ережелері

сақталуы керек.

Шынжырлы араны пайдалану

жергілікті ережелермен (күн жəне жыл уақытымен)

шектелуі мүмкін. Жергілікті ережелерді сақтаңыз.

Қауіп деңгейлері

 ҚАУІП

● Ауыр жарақаттануға немесе өлімге апарып

соғатын тікелей қауіп бойынша нұсқау.

몇 ЕСКЕРТУ

● Ауыр жарақаттануға немесе өлімге апарып

соғуы мүмкін қауіпті жағдай бойынша нұсқау.

몇 АБАЙЛАҢЫЗ

● Жеңіл жарақаттануға апарып соғуы ықтимал

қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫҢЫ

● Материалдық зиянға апарып соғуы ықтимал

қауіпті жағдай бойынша нұсқау.

Электр құралдарының жалпы қауіпсіздік

ережелері

몇 ЕСКЕРТУ

● Барлық қауіпсіздік ережелерін жəне

нұсқауларды оқып шығыңыз.

Нұсқаулар мен қауіпсіздік техникасы бойынша

нұсқаулықты сақтамау электр тогының

соғуына жəне/немесе ауыр жарақатқа əкелуі

мүмкін. Болашақ үшін барлық қауіпсіздік пен

нұсқауларды сақтаңыз.

Қауіпсіздік техникасы бойынша нұсқаулықта

қолданылатын «электр құралы» термині электр

қуатымен жұмыс істейтін электр құралдарына

(қуат сымы бар) жəне аккумуляторлық электр

құралдарына (қуат сымы жоқ) қатысты.

1 Жұмыс орнының қауіпсіздігі

a Жұмыс аймағын таза ұстаңыз жəне жақсы

жарықтандырыңыз. Таза емес жəне

жарықтандырылмаған жұмыс орындары

апаттарға əкелуі мүмкін.

b Электр құралмен тұтанғыш сұйықтықтар,

газдар немесе шаңдар бар ықтимал

жарылғыш ортада жұмыс істемеңіз.

Электр құралы шаңды немесе буды

тұтандыруы мүмкін ұшқындар шығарады.

c Электр құралын

пайдалану кезінде

балалар мен басқа адамдарды алыс

ұстаңыз. Алаңдағанда құрылғыны басқара

алмай қалуыңыз мүмкін.

2 Электрлік қауіпсіздік

a Электр құралының штекері розеткаға

сəйкес болуы керек. Штекерді ешбір

жағдайда өзгертуге болмайды. Электрлік

жерге тұйықталған электр құралдарымен

бірге жалғастырғыш тетікті қолданбаңыз.

Өзгертілмеген штекер жəне сəйкес келетін

Жалпы нұсқаулар............................................... 308

Қауіпсіздік техникасы бойынша нұсқаулар ...... 308

Бұйымды мақсатына сəйкес қолдану............... 312

Қоршаған ортаны қорғау ................................... 312

Керек-жарақ жəне қосалқы бөлшектер ............ 313

Жеткізілім жинағы .............................................. 313

Қорғаныс құрал-жабдықтары ............................ 313

Құрылғыдағы белгілер....................................... 313

Қорғаныш киім.................................................... 314

Құрылғының сипаттамасы................................. 314

Орнату ................................................................ 314

Пайдалануға енгізу............................................ 315

Пайдалану.......................................................... 315

Тасымалдау........................................................ 317

Сақтау................................................................. 317

Күтім жəне техникалық қызмет көрсету ........... 318

Ақаулар кезіндегі көмек..................................... 319

Кепілдік............................................................... 319

Техникалық мағлұматтар .................................. 319

Діріл мəні

............................................................ 320

ЕО стандарттарына сəйкестігі туралы

декларация......................................................... 320

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Қазақша 309

розеткалар электр тогының соғу қаупін

азайтады.

b Дененің құбырлар, жылытқыштар, пештер

мен тоңазытқыштар сияқты жерге

тұйықталған беттермен байланысуын

болдырмаңыз. Егер денеңіздің жерге

тұйықталуы орын алса, электр тогының

соғу қаупі жоғары.

c Электр құралдарын жаңбырдан немесе

ылғалдан сақтаңыз. Судың электр

құралына енуі электр тогының соғу қаупін

арттырады.

d Электр құралын тасымалдау үшін сымды

пайдаланбаңыз, оны іліп қойыңыз немесе

оны қабырғадағы розеткадан суырыңыз.

Кабельді жылу, май, өткір жиектер немесе

жабдықтың жылжымалы бөліктерінен

алыс ұстаңыз. Зақымдалған немесе

шатастырылған байланыс кабельдері

электр тогының соғу қаупін арттырады.

e Электр құралмен ашық ауада жұмыс

істегенде, тек қана сыртқы қолдануға

жарамды ұзартқыш сымдарды

қолданыңыз. Сыртта қолдануға жарамды

ұзартқыш сымын

пайдалану электр

тогының соғу қаупін азайтады.

f Электр құралын дымқыл ортада

пайдалану мүмкін болмаса, қалдық ток

құрылғысын пайдаланыңыз. Қалдық тоқ

сөндіргішті қолдану электр тогының соғу

қаупін төмендетеді.

3 Адамдардың қауіпсіздігі

a Мұқият болыңыз, не істеп жатқаныңызға

назар аударыңыз, сонымен қатар электр

құралымен жұмыс істеу барысында

ақылға қонымды болыңыз. Шаршаған

немесе есірткі, алкоголь

немесе дəрі-

дəрмек əсері бар кезде электр құралын

қолданбаңыз. Электр құралын пайдаланған

кезде байқамай қалу сəті ауыр

жарақаттарға əкелуі мүмкін.

b Жеке қорғаныс жабдығын жəне үнемі

қауіпсіздік көзілдірігін пайдаланыңыз.

Электр құралының түрі мен қолданысына

байланысты шаң маскасы, сырғанаудан

қорғайтын аяқ киім, қатаң шляпалар немесе

құлақ қорғанысы сияқты жеке қорғану

құралдарын кию

жарақат алу қаупін

азайтады.

c Кездейсоқ іске қосудан аулақ болыңыз.

Қуат көзіне жəне/немесе батареяға қосу,

алу немесе тасымалдау алдында электр

құралының өшірілгенін тексеріңіз. Электр

құралды алып жүргенде саусағыңызды

ауыстырғышқа қойсаңыз немесе құрылғыны

қуат көзіне қоссаңыз, бұл апатқа себеп

болуы мүмкін.

d Электр құралын қоспас бұрын реттеу

құралдарын немесе кілттерді алып

тастаңыз

. Құралдың айналмалы бөлігінде

орналасқан құрал немесе кілт жарақатқа

əкелуі мүмкін.

e Дененің дұрыс емес қалпын

болдырмаңыз. Қауіпсіз тіректі қамтамасыз

етіңіз жəне əрдайым тепе-теңдікті ұстаңыз.

Бұл күтпеген жағдайларда электр құралын

жақсы басқаруға мүмкіндік береді.

f Тиісті киім киіңіз. Кең киім мен зергерлік

бұйымдарды кимеңіз. Шаштарыңызды

жəне қолғаптарды қозғалмалы

бөліктерден алыс ұстаңыз.

Кең киімдерді,

қолғаптарды, зергерлік бұйымдарды немесе

ұзын шашты жылжымалы бөлшектер ұстап

алуы мүмкін.

g Егер шаңды жою жəне жинау құрылғылары

орнатылса, олардың дұрыс қосылғанын

жəне дұрыс пайдаланылып жатқанын

тексеріңіз. Шаңсорғышты пайдалану

шаңның қауіптілігін азайтуы мүмкін.

4 Электр құралын пайдалану жəне өңдеу

a Құрылғыны шамадан тыс жүктемеңіз.

Жұмысыңыз үшін тиісті электр құралын

пайдаланыңыз. Тиісті

электр құралымен

көрсетілген қуат диапазонында жақсы жəне

қауіпсіз жұмыс жасайсыз.

b Ауыстырғышы ақаулы электр құралын

пайдаланбаңыз. Қосу немесе өшіру мүмкін

емес электр құралы қауіпті жəне жөнделуі

керек.

c Құрылғыға қандай да бір реттеулер

жасамай тұрып, қосымша бөлшектерді

ауыстырып немесе құрылғыны алысқа

қоймастан бұрын штекерді розеткасынан

ажыратыңыз жəне/немесе аккумуляторды

шығарыңыз. Бұл

сақтық шарасы электр

құралдың кездейсоқ басталуына жол

бермейді.

d Пайдаланылмайтын электр құралдарын

балалардың қолы жетпейтін жерде

сақтаңыз. Құрылғымен таныс емес немесе

осы нұсқауларды оқымаған адамдарға

құрылғыны пайдалануға рұқсат бермеңіз.

Электр құралдары тəжірибесіз адамдардың

пайдалануы үшін қауіпті.

e Электр құралдарын ұқыпты ұстаңыз.

Қозғалатын бөліктердің дұрыс жұмыс

істеп тұрғанын жəне кептеліп қалмағанын,

бұл бөлшектер

электр құралының

жұмысына нұқсан келтіруі үшін жеткілікті

зақымдалмағанын немесе бүлінбегенін

тексеріңіз. Құрылғыны пайдаланбас

бұрын бүлінген бөлшектер жөнделген

болуы керек. Дұрыс жұмыс істемейтін

электр құралдарының салдарынан көптеген

апаттар пайда болады.

f Кесетін құралдарды өткір жəне таза

ұстаңыз. Қатты кесу жиектері бар кескіш

аспаптарды мұқият ұстаңыз, олар көбіне

кептеліп қалмайды жəне жеңіл

бағытталады

g Осы нұсқауларға сəйкес электр

құралдарын, аксессуарларды, кірістіру

құралдарын жəне т.б. пайдаланыңыз.

Жұмыс жағдайларына жəне орындалатын

қызметке назар аударыңыз. Электр

құралдарын басқа мақсаттарда пайдалану

қауіпті жағдайларға əкелуі мүмкін.

5 Аккумулятор жинағын пайдалану жəне күту

a Аккумулятор тек өндіруші бекіткен

зарядтау құрылғыларымен зарядтаңыз.

Тиісті аккумулятор жинағына сай келмейтін

зарядтау құрылғылары өртке əкелуі

мүмкін.

b Құрылғыны тек қана тиісті аккумулятор

жинағымен пайдаланыңыз. Басқа

аккумулятор жинағын пайдалану

310 Қазақша

жарақаттауға немесе өртке себепші болуы

мүмкін.

c Аккумулятор жинағы пайдаланылмаған

кезде, қысқа тұйықталуға себеп болатын

қысқыштар, монеталар, кілттер, шегелер,

бұрандалар немесе басқа да шағын металл

заттар сияқты металл заттардан алысырақ

ұстаңыз. Қысқа тұйықталу өртке немесе

жарылысқа алып келуі мүмкін.

d Белгілі бір жағдайларда сұйықтық

аккумулятор жинағынан шығуы мүмкін.

Контактіден аулақ болыңыз.

Сұйықтықпен

байланыста болған кезде суды мұқият

шайыңыз. Көзіңізге сұйықтық түссе, дереу

дəрігерге хабарласыңыз. Аккумулятор

сұйықтығы теріде бөртпелер тудырып,

күйдіруі мүмкін.

6 Қызмет көрсету

a Электр құралыңызды білікті мамандар

ғана, тек түпнұсқа қосалқы бөлшектермен

ғана жөндейді. Бұл құрылғының қауіпсіздігін

қамтамасыз етілгеніне кепілдік береді.

Қосымша жалпы қауіпсіздік техникасы

бойынша нұсқаулар

Нұсқау ● Кейбір аймақтардағы ережелер осы

құрылғыны пайдалануды шектеуі мүмкін.

Жергілікті билік органынан кеңес алыңыз.

 ҚАУІП ● Құрылғының бақылаусыз

қозғалысының нəтижесінде кесу салдарынан өлім

қаупі. Дене бөліктерін қозғалатын бөлшектерден

алыс ұстаңыз. ● Лақтырылған немесе құлаған

заттардан жарақат алу қаупі. Құрылғыны 15 м

радиуста адамдар, əсіресе балалар немесе

жануарлар болса, қолданбаңыз. ● Сіз құрылғыға

өзгерістер енгізбеуіңіз керек.

몇 ЕСКЕРТУ ● Осы нұсқаулықпен таныс

емес балалар мен тұлғалар құрылғыны

пайдаланбауы тиіс. Жергілікті ережелер

пайдаланушының жасын шектеуі мүмкін.

● Ықтимал қауіп-қатерлерді анықтау үшін жұмыс

аймағын кедергісіз шолу қажет. Құрылғыны жақсы

жарықтандыруда ғана пайдаланыңыз.

● Пайдалану алдында құрылғының, барлық басқару

элементтерінің, оның ішінде шынжырдың

тежегіші мен қауіпсіздік қондырғыларының дұрыс

жұмыс істейтініне көз жеткізіңіз. Бос

қақпақтардың бар-жоқтығын тексеріп, барлық

қорғаныш қондырғылары мен тұтқалардың дұрыс

жəне мықтап бекітілгеніне көз жеткізіңіз.

Құрылғының күйі қалыпты болмаса, оны

қолданбаңыз.

● Тұтқадағы құрылғы қосқыш дұрыс

қосылмаса немесе өшірілмесе, құрылғыны

ешқашан пайдаланбаңыз. ● Құрылғыны

пайдаланбас бұрын тозған немесе бүлінген

бөліктерді ауыстырыңыз. ● Тепе-теңдіктің

жоғалуына байланысты кері соққы қаупі. Дененің

дұрыс емес қалпын болдырмаңыз, денеңізді

тұрақты жəне тепе-тең ұстаңыз. ● Құрылғыны

дереу тоқтатып, зақымданғанын тексеріңіз

немесе егер құрылғы құлап, қатты соғылған

немесе əдеттегіден тыс дірілдеген болса, дірілдің

себебін анықтаңыз. Құрылғыны жөндеу немесе

ауыстыру үшін авторландырылған сервистік

орталыққа жүгініңіз.

몇 АБАЙЛАҢЫЗ ● Құрылғыны пайдалану

кезінде көз бен құлақтың толық қорғанысын,

мықты жəне берік қолғаптар мен бас қорғанысын

киіңіз. Жұмыс шаңды болған кезде бет маскасын

киіңіз. ● Құрылғымен жұмыс істегенде ұзын ауыр

шалбар, мықты аяқ киім жəне жақсы киілетін

қолғаптар киіңіз. Жалаң аяқ жұмыс істемеңіз.

Зергерлік бұйымдар, сандалдар немесе шолақ

шалбар киюдің қажеті жоқ. ● Кең киім, шаш немесе

зергерлік бұйымдар құрылғының қозғалмалы

бөліктеріне түскен жағдайда жарақат алу қаупі

бар. Киім мен зергерлік бұйымдарды машинаның

қозғалмалы бөліктерінен алыс ұстаңыз. Ұзын

шашты буып қойыңыз.

● Есту органдарының

қорғанысы сіздің ескерту дыбыстарын есту

қабілетіңізді шектейді, сондықтан аймақта жəне

жұмыс орнында ықтимал қауіптер туралы

хабардар болыңыз. ● Тек əзірлеуші рұқсат еткен

құрал-жабдықтар мен қосалқы бөлшектерді

пайдаланыңыз. Түпнұсқа құрал-жабдықтар мен

түпнұсқа қосалқы бөлшектер құрылғыны сенімді

жəне үздіксіз пайдалануға кепілдік береді.

Шынжырға арналған қауіпсіздік

техникасы бойынша нұсқаулар

 Ара жұмыс істеп тұрған кезде дененің барлық

бөліктерін ара шынжырынан алыс ұстаңыз.

Араны іске қосар алдында ара шынжыры

ешнəрсе тиіп тұрмағанына көз жеткізіңіз.

Шынжырлы арамен жұмыс істегенде,

абайсыздық сəттері киімнің немесе дене

бөліктерінің ара шынжырына тиіп кетуіне

əкелуі мүмкін.

 Шынжырлы араны əрдайым оң қолмен артқы

тұтқасынан жəне сол қолмен алдыңғы

тұтқасынан ұстаңыз. Шынжырлы араны кері

жұмыс күйінде ұстау жарақат алу қаупін

арттырады жəне оны қолдануға болмайды.

 Электр құралын тек оқшауланған тұтқа

беттерінде ұстауға болады, өйткені ара

шынжыры жасырын сымдарға тиіп кетуі

мүмкін. Тікелей кернеулі сымға тиген ара

шынжырлары электр құралының металл

бөлшектерін кернеулі етеді жəне

пайдаланушыны электр тогының соғуына

əкелуі мүмкін.

 Қорғайтын көзілдірік пен құлақ қорғанысын

киіңіз. Бас, қол, аяқ жəне сирақ үшін қосымша

қорғаныс керек-жарақтары ұсынылады.

Тиісті қорғаныс киімі ұшатын жоңқалы

материал мен ара шынжырына кездейсоқ тиіп

кету əсерінен жарақат алу қаупін азайтады.

 Шынжырлы арамен ағашта жұмыс

жасамаңыз. Талда жұмыс жасағанда жарақат

алу қаупі бар.

 Əрқашан

нық тұрғаныңызға көз жеткізіңіз

жəне шынжырлы араны қатты, қауіпсіз жəне

тегіс жерде тұрған жағдайда ғана

пайдаланыңыз. Тайғақ жер немесе баспалдақ

сияқты тұрақсыз беттер тепе-теңдікті

немесе шынжырлы араның бақылауын

жоғалтуға əкелуі мүмкін.

 Кернеулі бұтақты кесу кезінде оның

серіппеленетінін ескеріңіз. Ағаш

талшықтарындағы кернеу босатылған кезде,

тартылған бұтақ пайдаланушыны соғуы жəне /

немесе шынжырлы араның бақылаудан

шығуына əкелуі мүмкін.

Қазақша 311

 Бұталар мен жас ағаштарды кесу кезінде

əсіресе абай болыңыз. Жіңішке материал ара

шынжырына түсіп, Сізді соғуы немесе тепе-

теңдіктен шығаруы мүмкін.

 Шынжырлы араны өшкен күйінде алдыңғы

тұтқасынан киіңіз, ара шынжырын

денеңізден алшақтатыңыз. Шынжырлы

араларды тасымалдағанда немесе

сақтағанда əрқашан қорғаныс қаптама киіңіз.

Шынжырлы араны ұқыпты пайдалану жұмыс

істеп тұрған ара шынжырына

кездейсоқ тиіп

кету ықтималдығын азайтады.

 Майлау, шынжырды керу жəне керек-

жарақтарын ауыстыру нұсқауларын

орындаңыз. Дұрыс керілмеген немесе

майланбаған шынжыр үзіліп кетуі немесе кері

соққының қаупін арттыруы мүмкін.

 Тұтқаларды құрғақ, таза жəне май мен

майланудан аулақ ұстаңыз. Майлы, майланған

тұтқалар тайғақ жəне бақылауды жоғалтуға

əкеледі.

 Тек ағашты ғана аралаңыз.

Шынжырлы

араны өзіне тағайындалмаған жұмыстар үшін

пайдаланбаңыз. Мысалы: Шынжырлы араны

пластикті, кірпіш қалауын немесе ағаштан

жасалынбаған құрылыс материалдарын

аралау үшін қолданбаңыз. Шынжырлы араны

өзіне тағайындалмаған жұмыстар үшін

пайдалану қауіпті жағдайларға əкелуі мүмкін.

Кері соққының себептері жəне оның

алдын алу

Бағыттаушы рельстің ұшы бір затқа тиіп кетсе

немесе ағаш майысып, ара шынжыры кесілген

жерде қысылып қалса, кері соққылар орын алуы

мүмкін.

Рельстің ұшына тию кейбір жағдайларда күтпеген

кері реакцияға алып келуі мүмкін, нəтижесінде

бағыттаушы рельс жоғары көтеріліп,

пайдаланушыға қарай бұрылады.

Бағыттаушы рельстің жоғарғы жиегіндегі ара

шынжырының кептелуі рельсті пайдаланушы жаққа

қарай

жылдам итермелеуі мүмкін.

Осы реакциялардың кез-келгені араның бақылауын

жоғалтуға жəне өзіңізге ауыр зақым келтіруге əкелуі

мүмкін. Тек шынжырлы араға орнатылған қорғаныс

құрал-жабдықтарына сенбеңіз. Сіз шынжырлы

араның пайдаланушысы ретінде жазатайым

оқиғаларсыз жəне жарақатсыз жұмыс жасай алу

үшін түрлі шараларды қолдануыңыз керек.

Кері соққы – электр құралын дұрыс емес немесе

қате

пайдаланудың салдары. Төменде

сипатталғандай тиісті сақтық шаралары арқылы

олардың алдын алуға болады:

 Араны екі қолыңызбен мықтап ұстаңыз, ал

бас бармағыңыз бен саусақтарыңызды

шынжырлы араның тұтқасына қойыңыз.

Денеңізді жəне қолдарыңызды кері соққы

күштеріне қарсы тұра алатын қалыпқа

келтіріңіз. Тиісті шаралар қабылданған

жағдайда, пайдаланушы кері күштерді игере

алады. Шынжырлы араны ешқашан жібермеңіз.

 Дененің қалыпты емес күйінен аулақ

болыңыз жəне иық биіктігінен жоғары

араламаңыз. Бұл рельстің ұшына байқаусызда

тиіп кетуді болдырмауға жəне күтпеген

жағдайларда шынжырлы араны жақсы

басқаруға мүмкіндік береді.

 Əрдайым өндіруші көрсеткен ауыстырғыш

рельстер мен ара шынжырларын

қолданыңыз. Дұрыс ауыстырылмаған

рельстер мен ара шынжырлары шынжырдың

үзілуіне жəне / немесе кері соққыға əкелуі

мүмкін.

 Ара шынжырын қайрау жəне күту бойынша

өндірушінің нұсқауларын орындаңыз. Тым

төмен тереңдік шектеулері кері соққыға

бейімділікті арттырады.

Шынжырлы араларға арналған қосымша

қауіпсіздік техникасы бойынша нұсқаулар

Нұсқау ● Kärcher бірінші рет қолданғанда

бөренелерді ара материалымен аралауды

ұсынады. ● Шынжырлы араны пайдаланған кезде

ірі жарақаттарға арналған дəрі қобдишасын жəне

көмек шақыруға арналған құралды өзіңізбен бірге

ұстаңыз. Үлкенірек жəне кеңірек дəріхана жақын

жерде болуы керек.

몇 ЕСКЕРТУ ● Құрылғыны қолданар алдында

орнықты қалыпта, таза жұмыс орнында

тұрғаныңызға көз жеткізіңіз жəне құлаған

бұтақтардың алдында шегіну жолын жоспарлаңыз.

● Майлайтын май мен үгінділерден сақ болыңыз.

Қажет болған жағдайда, маска немесе тыныс алу

аппаратын киіңіз. ● Шынжырлы араны əрдайым екі

қолыңызбен ұстаңыз. Тұтқаларды бас

бармағыңызбен бір жағынан, екінші жағынан

саусақтарыңызбен ұстаңыз. Артқы тұтқаны оң

қолыңызбен, ал алдыңғы тұтқаны сол қолыңызбен

ұстаңыз. ● Жарақат алу қаупі. Құрылғыға

ешқандай өзгерістер енгізбеңіз. Құрылғы

өндірушісі ұсынбаған аспалы бөлшектерге немесе

құрылғыларға қуат беру үшін құрылғыны

пайдаланбаңыз. ● Құрылғыны қоспас бұрын, ара

шынжыры ешбір затқа тимейтініне көз жеткізіңіз.

● Егер дұрыс емес керілген ара шынжыры

бағыттаушы рельстен шығып кетсе, ауыр

жарақаттарға немесе өлімге əкелуі мүмкін. Əр

қолданар алдында шынжырдың керілуін тексеріңіз.

Шынжырдың ұзындығы температураға

байланысты.

● Барлық қорғаныс құралдары,

тұтқалар мен тісті тіректің дұрыс бекітілгеніне

жəне жақсы күйде екеніне көз жеткізіңіз. ● Дұрыс

емес жұмыс салдарынан ауыр жарақаттар:

 Сіз кез-келген уақытта сергек болуыңыз керек

жəне шынжырмен жұмыс жасағанда жұмыс

орныңызды бақылауыңыз керек. Жұмыс

ауқымының көлемі орындалатын тапсырмаға

жəне ағаштың немесе жұмыс бөлігінің

мөлшеріне байланысты. Ағашты шабу,

мысалы, кесуге қарағанда үлкен жұмыс орнын

талап етеді.

 Денеңіз бағыттаушы рельспен жəне

шынжырмен бір деңгейде

болғанда, ешқашан

араламаңыз. Осылайша, кері соққы болғанда,

денеңізді немесе басыңызды шынжырмен соғу

қаупін азайтасыз.

 Кесу кезінде қайтарымды-үдемелі

қозғалыстарды жасамаңыз, шынжыр жұмысын

атқарсын, шынжырды өткір ұстаңыз жəне

шынжырды кесіктен əрі итермеуге

тырысыңыз.

 Кесу соңында араға қысым жасамаңыз. Ағашты

кесіп жатқанда араны босатуға дайын

болыңыз.

312 Қазақша

 Кесу процесінде шынжырлы араны

тоқтатпаңыз. Ара кесуді аяқтағанша арамен

жұмыс істей беріңіз.

● Сенімді қорғалған ағашта қарапайым кесулер

жасау арқылы жаңа шынжырлы арамен

танысыңыз. Егер сіз өзіңіздің шынжырлы араңызды

ұзақ уақыт пайдаланбаған болсаңыз, осыны

қайталаңыз.

● Жүзім сабақтарын жəне / немесе

қысқа бұталарды 75 мм-ден кем себезгі

пышағының көмегімен кеспеңіз. ● Құрылғыны

өшіріңіз, шынжыр тежегішін орнатыңыз,

аккумулятор жинағын алып тастаңыз жəне

барлық қозғалатын бөлшектердің толық

тоқтағанына көз жеткізіңіз:

 Құрылғыны тазаламас немесе бұғаттауды

алып тастамас бұрын.

 Құрылғыны қараусыз қалдырыңыз.

 Аспалы бөлшектерді орнатпас немесе алып

тастамас бұрын.

 Құрылғыны тексермес, тазаламас немесе

құрылғымен жұмыс істемес бұрын.

몇

АБАЙЛАҢЫЗ ● Шынжырлы ара – ауыр

құрылғы. Шынжырлы араны қолданатын адамдар

физикалық сау жəне денсаулығы жақсы болуы

керек. Оларда көру қабілеті, ептілік, тепе-теңдік

жəне қолмен жұмыс істеу дағдылары болуы керек.

Егер күмəндансаңыз, шынжырлы араны

қолданбауыңыз керек. ● Құрылғымен жұмыс

істегенде, кері соққы салдарынан бет пен бас

жарақатын алу қаупін азайту үшін əрдайым торлы

күнқағары бар қорғаныс шлемін кию керек.

Қалдық тəуекелдер

몇 ЕСКЕРТУ

● Құрылғы алдын ала белгіленгендей

пайдаланылса да, кейбір қалдық тəуекелдер

қалады. Құрылғыны пайдаланған кезде келесі

қауіптер туындауы мүмкін:

 Діріл зақым келтіруі мүмкін. Əр жұмыс үшін

дұрыс құралды пайдаланыңыз, берілген

тұтқаларды пайдаланыңыз жəне жұмыс

уақытын жəне экспозициясын шектеңіз.

 Шу есту қабілетіне нұқсан келтіруі мүмкін.

Құлақ қорғау құралын пайдаланыңыз жəне

жүктемені шектеңіз.



Ара шынжырының ашық аралық тістеріне тиіп

кеткен кездегі кесіктер.

 Күтпеген жерден, кенеттен қозғалудан немесе

бағыттаушы рельстің кері соққысынан

туындайтын кесіктер.

 Ара шынжырынан ұшатын бөлшектерден

болатын кесіктер / тесу қаупі.

 Лақтырылған заттардан (ағаш үгінділері,

жоңқа) болатын жарақаттар.

 Шаң мен бөлшектермен дем алу.

 Теріге жағар май / май тию.

Тəуекелдерді азайту

몇 АБАЙЛАҢЫЗ

● Құрылғыны ұзақ қолданған кезде қолдағы қан

айналымы бұзылуы мүмкін. Щеткамен

жұмыстың жалпы ұзақтығын орнатпау керек,

себебі ол көптеген факторларға байланысты

болады:

 Жеке нашар қан айналымға бейімділік (жиі

саусақтарыңыз салқындайды, саусақтарыңыз

шаншиды).

 Қоршаған орта температурасы төмен. Қолды

қорғау үшін жылы қолғаптарды қолданыңыз.

 Щетканы мықтап ұстау салдарынан қан

айналымының нашарлауы.

 Үзіліспен жұмыс істеуге қарағанда, үздіксіз

жұмыс істеу зиян.

Құрылғыны тұрақты жəне ұзақ қолданған кезде

жəне саусақтардың шаншуы, салқын саусақтар

сияқты қан айналымының

нашарлау белгілері

бірнеше рет пайда болғанда, дəрігерге қаралу

қажет.

Бұйымды мақсатына сəйкес

қолдану

 ҚАУІП

Қате пайдалану

Кесіп кетуінің салдарынан өмірге қауіп

Құрылғыны тек нұсқауға сəйкес қолданыңыз.

 Шынжырлы ара тек жеке пайдалануға арналған.

 Шынжырлы ара ашық ауада жұмыс істеуге ғана

арналған.

 Қауіпсіздік мақсатында шынжырлы ара əрдайым

екі қолмен нық ұсталуы керек.

 Шынжырлы аралар бұтанақтарды, бұтақтарды,

тамырларды жəне арқалықтарды аралау үшін

жасалған. Бағыттаушы рельстің кесу ұзындығы

араның ең үлкен ықтимал диаметрін анықтайды.

 Шынжырлы ара тек ағаш кесу үшін ғана

пайдалануға болады.

 Шынжырлы араны дымқыл ортада немесе

жаңбырда пайдаланбаңыз.

 Шынжырлы араны жақсы жарықтандырылған

ортада пайдаланыңыз.

 Өндіруші рұқсат бермеген өзгерістер мен

модификациялауға қауіпсіздік себептері

бойынша тыйым салынады.

Мақсаты бойынша пайдаланбауға рұқсат

берілмейді. Пайдаланушы дұрыс пайдаланбау

салдарынан

болатын қауіп-қатерлерге жауапты.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға

болады. Орауыштарды қоршаған ортаға

қауіпсіз түрде утилизациялаңыз.

Электрлік жəне электрондық бұйымдардың

құрамында қате қолдану немесе

утилизациялау нəтижесінде адам

денсаулығына жəне қоршаған ортаға қауіп

төндіруі ықтимал, құнды қайта өңделмелі

материалдар жəне батареялар, аккумуляторлар

немесе май сияқты бөлшектер жиі кездеседі.

Алайда, аталмыш бөлшектер бұйымды тиісінше

пайдалану үшін қажет болады. Осы

таңбамен

белгіленген бұйымдарды үй қоқыстарымен бірге

тастауға болмайды.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы

мəліметтер төмендегі мекенжай бойынша

қолжетімді: www.kaercher.com/REACH

Қазақша 313

Керек-жарақ жəне қосалқы

бөлшектер

Тек түпнұсқалы керек-жарақ немесе қосалқы

бөлшектерді пайдаланыңыз, себебі ол құралдың

қауіпсіз жəне апатсыз жұмыс істеуіне кепілдік

болады.

Керек-жарақтар мен қосалқы бөлшектер туралы

ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Бұйымның жеткізілім жинағы орауыштың үстінде

көрсетілген. Бұйымды орауыштан шығарғанда

жинақтың толықтығын тексеріп шығыңыз. Керек-

жарақтар жетіспеген немесе тасымалдау кезінде

зақымдар тиген жағдайда, дилеріңізге

хабарласыңыз.

Қорғаныс құрал-жабдықтары

몇 АБАЙЛАҢЫЗ

Жоқ немесе өзгертілген қорғаныс құрал-

жабдықтары

Қорғаныс құрылғысы сіздің қауіпсіздігіңізге

арналған.

Қорғаныс құрылғысын ешқашан өзгертпеңіз

немесе ажыратпаңыз.

Кері соққы қаупі төмен шынжыр

Кері соққы қаупі төмен шынжыр кері соққының

ықтималдығын азайтады.

Əрбір тістің алдындағы ұстара тістері (тарту

пышақтары) аралау тістерінің кері соққы аймағына

тым терең енуіне жол бермейді, осылайша кері

соққының күші азайтады.

Шынжырды тегістеу кезінде бұл қауіпсіздік

функциясының алынып тасталу қаупі бар. Егер

араның өнімділігі нашарласа, қауіпсіздік мақсатында

шынжырды ауыстыру керек. Бұл ретте қосалқы

бөлшектер үшін өндіруші ұсынған бағыттаушы

рельстер мен шынжырдың үйлесімін ғана

пайдаланыңыз.

Бағыттаушы рельстер

Ұштарының радиусы кішкене болатын бағыттаушы

рельстер үшін əдетте кері соққы қаупі аз болады.

Сондықтан тапсырманы орындау үшін сəйкес

келетін жеткілікті ұзын шынжыры бар бағыттаушы

рельсті пайдаланыңыз. Ұзынырақ бағыттаушы

рельстер аралау кезінде бақылауды жоғалту

ықтималдығын арттырады.

Əрбір пайдалануға енгізу алдында шынжырдың

керілуін тексеріңіз (бөлімді қараңыз Шынжырдың

керілуін тексеріңіз). Егер шынжыр дұрыс

керілмеген

болса, кішігірім бұтақтарды аралау (бағыттаушы

рельстің толық ұзындығынан жұқа) шынжырдың

түсіп кету қаупін арттырады.

Шынжырдың қармауы

Егер шынжыр босаса немесе үзілсе, шынжырдың

қармауы оны пайдаланушының бағытына лақтыруға

жол бермейді.

Тісті тірек

Кесу кезінде шынжырлы араның тұрақтылығын

қамтамасыз ету үшін кіріктірілген тісті тіректі тіреу

нүктесі ретінде қолдануға болады.

Аралау кезінде құрылғыны кертіктері ағаштың

шетіне енгенше алға қарай қысыңыз. Артқы тұтқа

кесу бағытында жоғары немесе төмен жылжиды,

шынжырлы арамен жұмыс кезінде физикалық

жүктеме азаяды.

Шынжыр тежегіші

Шынжыр тежегіштері қауіпті жағдайда шынжырды

тез тоқтату үшін қолданылады.

Егер шынжыр тежеуіштің қол қорғанысы / рычагы

бағыттаушы рельс бағытында басылса, шынжырды

дереу тоқтату керек.

Шынжыр тежегіші соққының алдын ала алмайды,

бірақ бағыттаушы рельс кері соққы жағдайында

пайдаланушыға тиіп кетсе, жарақат алу қаупін

төмендетуі мүмкін.

Шынжыр тежегіштің тиісті жұмыс істеуін əрбір

пайдалануға енгізу

алдында тексеру қажет (бөлімді

қараңыз Шынжыр тежегішінің жұмысын

тексеріңіз).

Құрылғыдағы белгілер

Жалпы ескерту белгісі

Пайдалану алдында нұсқаулықты

жəне барлық қауіпсіздік нұсқауларын

оқыңыз.

Құрылғымен жұмыс істеу кезінде тиісті

бас, көз жəне есту қорғауыштарын

пайдаланыңыз.

Құрылғымен жұмыс істеген кезде

тайғанамайтын қорғаныс аяқ киімін

пайдаланыңыз.

Құрылғымен жұмыс істеу кезінде

сырғымайтын жəне берік қолғап киіңіз.

Шынжырлы араның кері соққысы

өмірге қауіпті. Ешқашан бағыттаушы

рельстің ұшымен кесілетін

заттарды

ұстамаңыз.

Шынжырлы араның бақылаусыз

қозғалысы өмірге қауіп. Шынжырлы

араны əрдайым екі қолыңызбен

ұстаңыз.

Шынжырлы араның бақылаусыз

қозғалысы өмірге қауіп төндіреді.

Құрылғыны ешқашан бір қолыңызбен

ұстамаңыз.

Құрылғыны жаңбыр немесе ылғал

жағдайларға ұшыратпаңыз.

Жапсырмада көрсетілген дыбыс

қысымының кепілді деңгейі 101 dB.

Шынжыр тежегіші босатылды.

Шынжыр тежегіші орнатылады жəне

ара шынжырын бұғаттайды.

314 Қазақша

Қорғаныш киім

 ҚАУІП

Кесіп кетуінің салдарынан өмірге қауіп.

Құрылғымен жұмыс істеу кезінде тиісті қорғаныс

киімін киіңіз. Жергілікті жазатайым оқиғаларды

болдырмау ережелерін сақтаңыз.

Бас қорғанысы

Құрылғымен жұмыс істеу кезінде EN 397 сəйкес

келетін жəне CE белгісі бар келетін қорғаныс шлемін

киіңіз.

Құрылғымен жұмыс істеу кезінде EN 352-1 сəйкес

келетін жəне CE белгісі бар құлық қорғанысын киіңіз.

Ұшатын сынықтардан қорғау үшін EN 166 сəйкес

келетін немесе CE белгісі бар тиісті қауіпсіздік

көзілдіріктерін киіңіз. Немесе EN 1731 сəйкес келетін

жəне CE белгісі бар шлем күнқағарын киіңіз.

Есту қабілеті мен қорғауды қамтитын қорғағыш

дулыға мамандарда сатылады.

Шынжырлы араның күртесі

Құрылғымен жұмыс істеу кезінде дененің жоғарғы

жағын қорғау үшін EN 381-11 сай келетін жəне CE

белгісі бар шынжырлы ара күртесін киіңіз.

Қорғаныс қолғаптар

Құрылғымен жұмыс істеу кезінде EN 381-7 сəйкес

келетін жəне CE белгісі бар кесілген қорғаныс

жабдығы бар қорғаныс қолғаптарын киіңіз.

Аяқ қорғанысы

Құрылғымен жұмыс істеу кезінде EN 381-5 сəйкес

келетін жəне CE белгісі бар толық қорғалған тиісті

аяқ қорғанысын кию керек.

Қорғаныс аяқ киімі

Құрылғымен жұмыс істеу кезінде EN 20345 сай

келетін жəне шынжырлы араның суретімен белгісі

бар тайғанамайтын қорғаныс аяқ киімін киіңіз. Бұл

қорғаныс аяқ киімнің EN 381-3 сəйкес келетініне

кепілдік береді.

Егер сіз шынжырлы араны тек кейде ғана

пайдалансаңыз, жер тегіс жəне тайғанап кету

немесе бұталарға түсіп кету қаупі аз болса, EN 381-

9 сəйкес келетін алдыңғы қақпақтары болаттан

жасалған жəне қорғаныш леггинстері бар қорғаныс

аяқ киімін қолдануға болады.

Құрылғының сипаттамасы

Осы нұсқаулықта максималды комплектациядағы

құрылғы сипатталған. Үлгіге қарай жеткізілім

комплектациясында айырмашылықтар болады

(Қаптаманы қараңыз).

Сурет Графикалық беттерді қараңыз

Сурет A

1 Шынжыр

2 Бағыттаушы рельс

3 Тісті тірек

4 Шынжырға май құю багының қақпағы

5 Қол қорғанысы / шынжыр тежегішінің рычагы

6 Тұтқа, артқы жағы

7 Ажыратқыш

8 Құрылғы қосқышты ажыратқыш түйме

9 Аккумулятор жинағын ажыратқыш түйме

10 Қаптама

11 Тұтқа, алдыңғы

12 Шынжырдың керілуін реттейтін сақина

13 Шынжырды керу түймесі

14 Шынжырдың қармауы

15 Зауыт тақтайшасы

16 Шынжыр майы

17 Шынжыр қорғанысы

18 * Аккумулятор жинағының батарея қуаты 18 В

19 * Жылдам зарядтағыш батарея қуаты 18 В

*қосымша

Аккумулятор жинағы

Құрылғыны 18 В Kärcher батарея қуаты аккумулятор

жинағымен басқаруға болады.

Орнату

Шынжырды жəне бағыттаушы рельсті

монтаждау

몇 АБАЙЛАҢЫЗ

Өткір шынжыр

Кесіктер

Шынжырмен жұмыс жасағанда əрдайым қорғаныс

қолғаптарын киіңіз.

1. Шынжырды керу түймесін босатыңыз жəне

қаптаманы алыңыз.

Сурет B

2. Шынжырды бағыттаушы рельске

орналастырыңыз. Бұл ретте шынжырдың айналу

бағытын қадағалаңыз.

Сурет C

3. Шынжырды шынжыр дөңгелегіне қойып,

бағыттаушы рельсті салыңыз.

Сурет D

4. Қаптаманы салыңыз жəне шынжыр керу

түймесін тартыңыз.

Сурет E

5. Шынжырды керуді реттеу (бөлімді

қараңыз

Шынжырдың керілуін реттеу).

Шынжырдың керілуін реттеу үшін

бұрыңыз:

= Шынжырды керу

= Шынжырды босату

Шынжырдың жұмыс бағыты (таңбалау

қаптама астында орналасқан)

Шынжырды керу түймесін бекітіңіз

Шынжырды керу түймесін құлыптан

шығарыңыз

Қазақша 315

6. Шынжыр қорғанысын орнатыңыз.

Сурет F

Пайдалануға енгізу

Шынжырға май құю багын толтыру

1. Қажет болса, толтыратын саңылаудың

айналасын үгінділер мен кірден тазалаңыз.

2. Шынжырға май құю багының қақпағын алыңыз.

Сурет G

3. Бакке шынжыр майын ақырын толтырыңыз.

Сурет H

4. Егер қажет болса, төгілген шынжыр майын

шүберекпен сүртіп алыңыз.

5. Шынжырға май құю багының қақпағын жабыңыз.

Шынжырдың керілуін тексеріңіз

몇 АБАЙЛАҢЫЗ

Өткір шынжыр

Кесіктер

Шынжырмен жұмыс жасағанда əрдайым қорғаныс

қолғаптарын киіңіз.

1. Шынжыр қорғанысын алыңыз.

Сурет I

2. Мұқият шынжырдан тартыңыз.

Сурет J

Бағыттаушы рельс пен шынжыр арасындағы

қашықтық 3-4 мм болу керек.

3. Егер қажет болса, шынжырдың керілуін реттеңіз

(бөлімді қараңыз Шынжырдың керілуін реттеу).

Аккумулятор жинағын орнатыңыз

1. Аккумулятор жинағын құрылғының ұстағышына

шырт ертіп орнына түскенше итеріңіз.

Сурет K

Пайдалану

Негізгі жұмыс

1. Ағаш пен бұтақтарды шірік сияқты

зақымданулардың болуына тексеріңіз.

Зақымдалған немесе шіріген бұтақтар үшін

кəсіби орман маманынан кеңес алыңыз.

2. Шынжыр қорғанысын алыңыз.

3. Құрылғыны екі қолыңызбен ұстаңыз.

Құрылғыны қосу

1. Қол қорғанысын / шынжыр тежегішінің рычагын

тұтқаға қарай тартыңыз.

Сурет L

Шынжыр тежегіші босатылды.

2. Құрылғы ауыстырғышының құлпын ашу түймесін

басыңыз.

Сурет M

3. Құрылғы ауыстырғышын басыңыз.

Құрылғы іске қосылады.

Жұмысты тоқтату

1. Құрылғы ауыстырып қосқышты босатыңыз.

Құрылғы тоқтайды.

2. Қол қорғанысын / шынжыр тежегішінің рычагын

бағыттаушы рельске қарай итеріңіз.

Сурет N

Шынжыр тежегіші орнатылады жəне ара

шынжырын бұғаттайды.

3. Құрылғыдан батарея жинағын алып тастаңыз

(бөлімін қараңыз Аккумулятор жинағын алып

тастаңыз).

Жұмыс əдістері

Жұмыс позициясы

 ҚАУІП

Шынжырлы араның бақыланбайтын

қозғалыстары

Кесіп кетуінің салдарынан өмірге қауіп

Кесу алдында кесуді жоспарлаңыз жəне қауіптерді

анықтаңыз.

Шынжырлы араны əрқашан екі қолыңызбен мықтап

ұстаңыз.

 Шынжырлы араны дененің өсімен жүргізуге

болмайды.

Сурет O

 Шынжырлы араны дененің бүйіріне, дененің

ешқандай бөліктері шынжырлы араның қозғалыс

ауқымына енбейтіндей етіп бағыттаңыз.

 Аралау материалын мүмкіндігінше қашықтықта

ұстаңыз.

 Ешқашан

баспалдақта немесе ағашта тұрып

жұмыс істемеңіз.

 Ешқашан тұрақсыз жерлерде жұмыс істемеңіз.

Тарту/қайтару

 ҚАУІП

Шынжырлы араның бақыланбайтын

қозғалыстары

Кесіп кетуінің салдарынан өмірге қауіп

Кесу алдында кесуді жоспарлаңыз жəне қауіптерді

анықтаңыз.

Шынжырлы араны əрқашан екі қолыңызбен мықтап

ұстаңыз.

Тарту/қайтару кезінде бұл аралау материалындағы

шынжыр қозғалысына қарама-қарсы бағытта пайда

болатын əсер.

Сурет P

1 Тарту

2 Қайтару

Бағыттаушы рельстің төменгі жағымен – алдыңғы

кесікті кесу кезінде, ара шынжыры кептеліп қалады

немесе қатты затқа тигенде, шынжырлы араны

аралау материалына қайтаруға болады.

 Тартуды болдырмас үшін тісті тіректі əрқашан

мықтап бекітіңіз.

Бағыттаушы рельстің төменгі жағымен – артқы

кесікті кесу кезінде, ара шынжыры кептеліп қалады

немесе қатты затқа тигенде, шынжырлы араны

пайдаланушыға қайтаруға

болады.

 Қайтаруды болдырмас үшін:

 Бағыттаушы рельстің жоғарғы жағын

қыспаңыз.

 Бағыттаушы рельсті кесікте бұрмаңыз.

Кері соққы

 ҚАУІП

Шынжырлы араның бақыланбайтын

қозғалыстары

Кесіп кетуінің салдарынан өмірге қауіп

Кесу алдында кесуді жоспарлаңыз жəне қауіптерді

анықтаңыз.

Шынжырлы араны əрқашан екі қолыңызбен мықтап

ұстаңыз.

Кері соққы кезінде шынжыр кенеттен жəне

бақылаусыз пайдаланушы бағытына лақтырылады.

316 Қазақша

Кері соққы ара рельсінің ұшының жоғарғы

жағындағы ара шынжыры кездейсоқ кедергіге

соғылғанда немесе кептеліп қалғанда пайда

болады.

Сурет Q

 Шынжырды əрқашан кері соққыларға қарсы тұра

алатындай етіп ұстап тұрыңыз. Шынжырлы

араны босатпаңыз.

 Аралап жатқанда қатты алға еңкеюге болмайды.

 Шынжырлы араны иық деңгейінен асырмаңыз.

 Əрқашан шынжыр толық жылдамдыққа

жеткенше күтіңіз жəне

толық газбен аралаңыз.

 Ара рельсінің ұшымен араламаңыз.

 Бағыттауыш рельсті тек басталған бөлікке аса

сақтықпен енгізіңіз.

 Біліктің орналасуына жəне кесу саңылауын

жабуы жəне ара шынжырын қысып қалуы мүмкін

күштерге назар аударыңыз.

 Бөлу кезінде ешқашан бір уақытта бірнеше

бұтақты кеспеңіз.

 Тек өткір жəне дұрыс керілген шынжырмен ғана

жұмыс істеңіз.



Кері соққысының қауіптілігі төмен жəне рельсінің

бастиегі кішкентай бағыттаушы рельсті

қолданыңыз.

Құлау бағытын жəне қайту жолын жоспарлау

 ҚАУІП

Құлап бара жатқан ағаш

Өмірге қауіп

Ағаш шабу жұмыстарын тек осыған оқытылған

адамдар жүргізе алады.

Құлау бағытын жоспарлау кезінде төмендегілерді

ескеріңіз:

 Жақын жұмыс орнына дейінгі қашықтық

2,5 ағаштың ұзындығынан кем болмауы тиіс.

 Қатты жел кезінде ағаш шабуға болмайды.

Ағаш бақылаусыз құлауы мүмкін.

 Ағаштың өсуі, жердің сипаты (еңісі) жəне ауа

райы жағдайлары

негізінде құлау бағытын

анықтаңыз.

 Ағашты əрдайым өсіп тұрған құзға тастаңыз,

ешқашан басқа ағаштарға тастамаңыз.

Əр қызметкер үшін қайту жолы жоспарлануы керек.

Бұл ретте:

 Қайту жолын шамамен 45° құлау бағытына

қарама-қарсы орналастырыңыз.

Сурет R

 Қайту жолын кедергілерден босатыңыз.

 Қайтару жолына ешқандай құрал мен жабдық

қоймаңыз.

 Тік беткейде жұмыс жасағанда, қайту

жолын

беткейге параллель етіп жоспарлаңыз.

 Қайту жолын пайдаланған кезде, құлаған

бұтақтарды бақылап, ағаштың ұшар басының

аумағын бақылаңыз.

Діңгектегі жұмыс аймағын дайындау

1. Діңгектегі жұмыс аймағын сынған бұтақтардан,

бұталардан жəне кедергілерден тазалаңыз.

Қауіпсіз күй қамтамасыз етіледі.

2. Діңгектің аяғын, мысалы, балтамен мұқият

тазалаңыз.

Құм, тастар жəне басқа бөгде заттар шынжырды

өтпейтін етеді.

3. Үлкен тамыр аналарын алып тастау.

a Тамыр арналарын тігінен кесіңіз.

Сурет S

b Тамыр арналарын көлденең кесіңіз.

c Жұмыс аймағынан бос жатқан тамыр бөлігін

алып тастаңыз.

Құлаған кесіктерді орнату

 ҚАУІП

Құлап бара жатқан ағаш

Өмірге қауіп

Ағаш шабу жұмыстарын тек осыған оқытылған

адамдар жүргізе алады.

1. Құлап жатқан ағаштың ешкім қауіп

төндірмейтініне көз жеткізіңіз. Қозғалтқыштың

шуылы кезінде шақырулар естілмей қалуы

мүмкін.

Шабу аймағында тек ағаш шабумен

айналысатын адамдардың ғана болуына рұқсат

етіледі.

2. Құлаған тесікшені құлау бағытына дұрыс

бұрышта орнатыңыз.

a Жерге барынша

жақын бір діңгек диаметрінен

шамамен 1/3 көлденең кесік (табанның кесігі)

жасаңыз.

Сурет T

b Шамамен 45–60° бұрышта қиғаш кесік (шатыр

кесігін) жасаңыз.

3. Құлаған кесікті орнатыңыз.

a Құлаған кесікті кесілген табанға параллель

етіп жəне кем дегенде 50 мм биікке

орнатыңыз.

b Құлаған кесікті ені кемінде 50 мм кесу жолағы

қалатындай етіп орындаңыз.

Кесу жолағы ағаштың бұралуына жəне дұрыс

емес бағытта құлауына жол бермейді.

Құлаған кесік кесу жолағына жақындаған

сайын, ағаш құлай бастайды.

4. Егер ағаш қажетті бағытта құлап кетпесе немесе

артқа бұрылып, ара шынжырын қысып қалу қаупі

болса, кесуді тоқтатыңыз. Кесуді кеңейту жəне

ағашты қалаған бағытқа тастау үшін сыналарды

қолданыңыз.

5. Егер ағаш құлап бара жатса, шынжырлы араны

кесіктен

шығарып алыңыз.

6. Құрылғыны өшіріңіз.

7. Шынжыр тежегішін орнатыңыз.

8. Шынжырлы араны төмендетіңіз.

9. Жоспарланған қайту жолымен жүріңіз.

Тартылған ағашты аралаңыз

 ҚАУІП

Шынжырлы аралар мен аралау

материалдарының бақылаусыз қозғалыстары

Өмірге қауіп төндіретін кесіктер, аралау

материалынан болатын жарақаттар

Кесу алдында кесуді жоспарлаңыз жəне қауіптерді

анықтаңыз.

Шынжырлы араны əрқашан екі қолыңызбен мықтап

ұстаңыз

Тартылған ағаш діңгекті, бұтақты, тамырлы сабақты

немесе басқа ағаштың көшеттерін шиеленіскен

кезде жасайды.

1. Тартылған ағашқа назар аударыңыз, өйткені

оның бастапқы орнына түсіп кету

қаупі бар.

Сурет U

2. Ағашты қысылған жағынан мұқият аралаңыз

(сонымен бірге бөлімді қараңыз Кернеулі

діңгекті ұзындыққа кесіңіз).

Сурет V

Қазақша 317

Бөлу

 ҚАУІП

Кері соққы

Өмірге қауіп төндіретін кесіктер

Бөлу кезінде бағыттаушы рельстің / шынжырдың

қысылып қалмағанына көз жеткізіңіз.

몇 ЕСКЕРТУ

Бөлу кезінде салмақ үлестірімін өзгертіңіз

Діңгектің бақылаусыз қозғалысы салдарынан

жарақат алу қаупі

Ешқандай қауіп тудырмайтын жұмыс аймағын

таңдаңыз.

 Өсу бағытында бөліңіз.

Сурет W

 Жоғарыдан төменге қарай бөліңіз.

 Ағашты жерден жоғары ұстап тұру үшін тіреуіш

ретінде үлкен төменгі бұтақтарды қалдырыңыз.

 Шынжырлы араны мүмкіндігінше тіреңіз.

 Діңгектің үстінде тұрып бөлмеңіз.

 Рельстің ұшымен араламаңыз

 Кернеулі бұтақтарға назар аударыңыз. Кернеулі

бұтақтарды төменнен жоғарыға қарай аралаңыз.

 Ешқашан бірден бірнеше бұтақты араламаңыз.

 Жұмыс аймағын үнемі кесілген бұтақтардан

тазартып отырыңыз.

Діңгекті ұзындыққа кесіңіз

 ҚАУІП

Шынжырлы араның бақыланбайтын

қозғалыстары

Кесіп кетуінің салдарынан өмірге қауіп

Кесу алдында кесуді жоспарлаңыз жəне қауіптерді

анықтаңыз.

Шынжырлы араны əрқашан екі қолыңызбен мықтап

ұстаңыз.

НАЗАР АУДАРЫҢЫ

Жерге тию салдарынан шынжырдың

зақымдалуы

Шынжырдың жерге тимейтініне көз жеткізіңіз.

1. Шынжырлы араны тісті тірекке бекітіңіз.

2. Діңгекті біркелкі кесіңіз.

Кернеулі діңгекті ұзындыққа кесіңіз

 ҚАУІП

Шынжырлы араның бақыланбайтын

қозғалысы

Өмірге қауіп төндіретін кесіктер

Кернеулі діңгектерді ұзындыққа кесу кезінде қысым

жағындағы түсіру жəне керу жағында бөлу

кесіктерінің тəртібін міндетті түрде сақтаңыз.

 Діңгекке 2 жағынан қолдау көрсетіледі:

a Қысым жағындағы түсіру кесігі үшін

жоғарыдан діңгек диаметрінің шамамен 1/

3 мөлшерін көруге болады.

Сурет X

b Төменге тарту жағында бөлу кесігін

орнатыңыз.

 Діңгекке 1

жағынан қолдау көрсетіледі:

a Қысым жағындағы түсіру кесігі үшін төменнен

діңгек диаметрінің шамамен 1/3 мөлшерін

көруге болады.

Сурет Y

b Жоғары тарту жағында бөлу кесігін

орнатыңыз.

Аккумулятор жинағын алып тастаңыз

Нұсқау

Ұзақ жұмыс үзілістері үшін аккумулятор жинағын

құрылғыдан алып тастаңыз жəне оны рұқсатсыз

пайдаланудан қорғаңыз.

1. Аккумулятор жинағының босату түймесін

аккумулятор жинағының бағытына қарай

тартыңыз.

Сурет Z

2. Аккумулятор жинағын босату үшін аккумулятор

жинағын босату түймесін басыңыз.

3. Құрылғыдан аккумулятор жинағын алыңыз.

Жұмыстың аяқталуы

1. Құрылғыдан батарея жинағын алып тастаңыз

(бөлімін қараңыз Аккумулятор жинағын алып

тастаңыз).

2. Құрылғыны тазалаңыз (бөлімін қараңыз

Құрылғыны тазалаңыз).

Тасымалдау

몇 АБАЙЛАҢЫЗ

Салмақтың сақталмауы

Жарақат алу жəне құрылғыны зақымдау қаупі

Тасымалдау кезінде құрылғының салмағын

ескеріңіз.

몇 АБАЙЛАҢЫЗ

Бақыланбайтын іске қосу

Кесіктер

Тасымалдаудан бұрын аккумуляторды құрылғыдан

шығарыңыз.

Құрылғыны шынжыр қорғанысын бекітіп қана

тасымалдаңыз.

1. Аккумулятор жинағын алып тастаңыз (бөлімді

қараңыз Аккумулятор жинағын алып

тастаңыз).

2. Қол қорғанысын / шынжыр тежегішінің рычагын

бағыттаушы рельске қарай итеріңіз.

Сурет N

Шынжыр тежегіші орнатылды.

3. Шынжыр қорғанысын орнатыңыз.

Сурет F

4. Құрылғыны тек тұтқасынан жəне бағыттаушы

рельстерін артқа қаратып ұстаңыз.

5. Ұзын қашықтықтар кезінде шынжырға май құю

багын босатыңыз.

a Шынжырға май құю багының қақпағын

алыңыз.

Сурет G

b Шынжырды майлау майын қолайлы

контейнерге құйыңыз.

c Шынжырға май құю багының қақпағын мықтап

бұраңыз.

6. Көлік құралдарында тасымалдау кезінде,

құрылғыны сырғанаудан жəне еңкеюден

қорғаңыз.

Сақтау

몇 АБАЙЛАҢЫЗ

Салмақтың сақталмауы

Жарақат алу жəне құрылғыны зақымдау қаупі

Тасымалдау кезінде құрылғының салмағын

ескеріңіз.

318 Қазақша

몇 АБАЙЛАҢЫЗ

Бақыланбайтын іске қосу

Кесіктер

Сақтаудан бұрын аккумуляторды құрылғыдан

шығарыңыз.

Құрылғыны бекітілген шынжыр қорғанысымен ғана

сақтаңыз.

1. Аккумулятор жинағын алып тастаңыз (бөлімді

қараңыз Аккумулятор жинағын алып

тастаңыз).

2. Қол қорғанысын / шынжыр тежегішінің рычагын

бағыттаушы рельске қарай итеріңіз.

Сурет N

Шынжыр тежегіші орнатылды.

3. Шынжыр қорғанысын орнатыңыз.

Сурет F

4. Шынжырға май құю багын босатыңыз.

a Шынжырға май

құю багының қақпағын

алыңыз.

Сурет G

b Шынжырды майлау майын қолайлы

контейнерге құйыңыз.

c Шынжырға май құю багының қақпағын мықтап

бұраңыз.

5. Егер құрылғы бір айдан астам уақыт сақталса,

тоттың алдын алу үшін шынжырды майлаңыз.

6. Құрылғыны құрғақ жəне жақсы желдетілетін

жерде сақтаңыз. Бау-бақша химикаты жəне

тұздар сияқты жемір заттардан аулақ ұстаңыз.

Құрылғыны

сыртта сақтамаңыз.

Күтім жəне техникалық қызмет

көрсету

몇 АБАЙЛАҢЫЗ

Бақыланбайтын іске қосу

Кесілген жарақаттар

Құрылғыда жұмыс істемес бұрын аккумуляторды

құрылғыдан шығарыңыз.

몇 АБАЙЛАҢЫЗ

Өткір шынжыр

Кесіктер

Шынжырмен жұмыс жасағанда əрдайым қорғаныс

қолғаптарын киіңіз.

Құрылғыны тазалаңыз

1. Аккумулятор жинағын шығарыңыз (бөлімді

қараңыз Аккумулятор жинағын алып

тастаңыз).

2. Шынжырды қоқыстар мен кірден тазарту үшін

щетканы қолданыңыз.

Сурет AA

3. Корпусы мен тұтқаларын жұмсақ, құрғақ

шүберекпен тазалаңыз.

4. Əрбір тазалаудан кейін шынжыр тежегішінің

жұмысын тексеріңіз (бөлімді қараңыз Шынжыр

тежегішінің жұмысын тексеріңіз).

Техникалық қызмет көрсету мерзімділігі

Əрбір пайдалануға енгізу алдында

Əрбір пайдалануға енгізу алдында келесі

қызметтерді орындау қажет:

 Қажет болса, шынжыр майының мөлшерін

тексеріңіз, шынжыр майын толтырыңыз (бөлімді

қараңыз Шынжырға май құю багын толтыру).

 Шынжырдың керілуін тексеріңіз (бөлімді қараңыз

Шынжырдың керілуін тексеріңіз).

 Шыжырдың жеткілікті өткірлігін тексеріңіз, қажет

болған жағдайда шынжырды ауыстырыңыз

(бөлімді қараңыз Шынжырды жəне

бағыттаушы рельсті ауыстырыңыз).

 Құрылғының зақымдалмағанын тексеріңіз.

 Барлық болттардың, сомындар мен

бұрандалардың тығыздығын тексеріңіз.

 Шынжыр тежегішінің жұмысын тексеріңіз

(бөлімді қараңыз Шынжыр тежегішінің

жұмысын тексеріңіз).

Əр 5 сағат

жұмыс

 Əр 5 сағат жұмыс сайын шынжыр тежегішінің

жұмысын тексеріңіз (бөлімді қараңыз Шынжыр

тежегішінің жұмысын тексеріңіз).

Техникалық қызмет көрсету жұмыстары

Шынжыр тежегішінің жұмысын тексеріңіз

1. Құрылғыны қосыңыз.

2. Құрылғы жұмыс істеп тұрған кезде қол қорғанысы

/ шынжыр тежегішінің рычагы бағыттаушы

рельске қолдың артқы жағымен басылатындай

етіп қолды алдыңғы тұтқаға бұраңыз.

Шынжыр тежегіші орнатылады.

Шынжыр тоқтауы керек.

3. Қол қорғанысын / шынжыр тежегішінің рычагын

тұтқаға қарай тартыңыз.

Шынжыр босап кетуі керек.

Шынжырдың керілуін реттеу

1. Аккумулятор

жинағын алып тастаңыз (бөлімді

қараңыз Аккумулятор жинағын алып

тастаңыз).

2. Шынжырдың керілу түймесін бұғаттаңыз.

Сурет AB

3. Сақинаның көмегімен шынжырдың керілуін

реттеңіз.

Сурет AC

4. Шынжырдың керілуін тексеріңіз.

Сурет J

Бағыттаушы рельс пен шынжыр арасындағы

қашықтық 3-4 мм болу керек.

5. Шынжырдың керілу түймесін қатайтыңыз.

Шынжырды жəне бағыттаушы рельсті

ауыстырыңыз

몇 АБАЙЛАҢЫЗ

Өткір шынжыр

Кесіктер

Шынжырмен жұмыс жасағанда əрдайым қорғаныс

қолғаптарын киіңіз.

1. Аккумулятор жинағын алып тастаңыз (бөлімді

қараңыз Аккумулятор жинағын алып

тастаңыз).

2. Шынжырды керу түймесін босатыңыз жəне

қаптаманы алыңыз.

Сурет AD

3. Бағыттаушы рельсті шынжырды керу құралымен

алыңыз.

Сурет AE

4. Бағыттаушы рельсті ауыстыру үшін шынжырды

керу құралын алыңыз.

Сурет AF

5. Ескі шынжырды жəне қажет болған

жағдайда

бағыттаушы рельсті дұрыс кəдеге жаратыңыз.

Қазақша 319

6. Егер қажет болса, шынжырды керу құралын жаңа

бағыттаушы рельске орнатыңыз.

Сурет AG

7. Жаңа тізбекті бағыттаушы рельске салыңыз. Бұл

ретте шынжырдың айналу бағытын қадағалаңыз.

Сурет C

8. Шынжырды шынжыр дөңгелегіне қойып,

бағыттаушы рельсті салыңыз.

Сурет D

9. Қаптаманы салыңыз жəне шынжыр керу

түймесін тартыңыз.

Сурет E

10. Шынжырды керуді реттеу (бөлімді қараңыз

Шынжырдың керілуін реттеу).

Ақаулар кезіндегі көмек

Ақаулардың себептері көп жағдайда келесі шолуды

пайдалану арқылы өздігінен жоюға болатындай

қарапайым болады. Күдіктер болса немесе осы

жерде көрсетілмеген ақаулар болған кезде, ресми

сервис орталығына хабарласыңыз.

Тозған сайын аккумулятор батареясының

сыйымдылығы тіпті жақсы күтім көрсетілсе де

азаяды, сондықтан толық зарядталған күйде де,

толық пайдалану ұзақтығына бұдан былай жету

мүмкін емес. Бұл

ақау емес.

Кепілдік

Əр елде жергілікті дистрибьюторлар берген кепілдік

шарттары қолданылады. Бұйымда материалдық

немесе өндірістік ақаулар анықталған жағдайда,

ықтимал ақауларды кепілдік мерзімі ішінде ақысыз

жөндейміз. Кепілдік мерзіміне наразылықтарыңыз

болса, бұйымды сатқан сауда мекемесіне немесе

жақындағы өкілетті қызмет көрсету орнына

түбіртекті көрсетіп хабарласыңыз.

(Мекенжайы артқы жағында берілген)

Техникалық мағлұматтар

Техникалық өзгерістер рұқсат етілген.

Қате Себебі Жою

Құрылғы жұмыс

істемейді

Аккумулятор жинағының заряды жоқ.  Аккумулятор жинағын зарядтау.

Аккумулятор жинағы ақаулы.  Аккумулятор жинағын ауыстырыңыз.

Аккумулятор жинағы дұрыс

салынбаған.

 Аккумуляторды орнына түскенше

ұстағышқа салыңыз.

Құрылғы пайдалану

кезінде тоқтайды

Аккумулятор жинағы қызып кетті  Жұмысты тоқтатып, аккумулятор

температурасы қалыпты болғанша

күтіңіз.

Қозғалтқыш қызып кетті  Жұмысты тоқтатып, қозғалтқышты

суытыңыз.

CNS 18-

Құрылғының техникалық сипаттамалары

Жұмыс кернеуі V18

Шынжырдың жұмыс

жылдамдығы

m/s 10

Шынжырға май құю багының

көлемі

ml 200

EN 60745-1, EN 60745-2-13 бойынша өлшенген

мəндер

Дыбыс қысымының деңгейі L

dB(A) 87,9

Белгісіздік K

dB(A) 3,0

Дыбыстық шуылдың деңгейі

Ылғал таратқыштық

dB(A) 98,9

Белгісіздік K

Ылғал таратқыштық

dB(A) 1,4

Қолдың діріл мəні бар алдыңғы

тұтқа

m/s

3,5

Қолдың діріл мəні бар артқы

тұтқа

m/s

5,2

Белгісіздік K m/s

1,5

Өлшемдері мен салмағы

Ұзындығы х ені х биіктігі mm 735 x

230 x

247

Бағыттаушы рельстің ұзындығы mm 300

Жүзінің кесу ұзындығы mm 250

Шынжыр қадамы in (mm) 0,375

(9,525)

Салмағы (аккумулятор

жинағынсыз)

kg 3,2

320 日本語

Діріл мəні

몇 ЕСКЕРТУ

Көрсетілген діріл мəні стандартты сынақ əдісімен

өлшенді жəне жабдықты салыстыруға

пайдаланылуы мүмкін.

Берілген діріл мəні жүктің алдын ала бағалауында

пайдаланылуы мүмкін.

Құрылғыны пайдалану тəсіліне байланысты

құрылғының ағымдағы қолданысы кезінде діріл

деңгейі көрсетілген жалпы мəннен ауытқуы

мүмкін.

> 2,5 м/с² (Пайдалану нұсқаулығында

Техникалық сипаттар) бір қолды

дірілдеу мəні бар құрылғы

몇 АБАЙЛАҢЫЗ ● Көп сағатты, үздіксіз

пайдаланылатын құрылғының есту қасиетін

жоғалтуға əкелуі мүмкін. ● Қолды қорғау үшін жылы

қолғаптарды қолданыңыз. ● Жұмыста жиі

үзілістер жасап тұрыңыз.

ЕО стандарттарына сəйкестігі

туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік

жəне денсаулық қорғау бойынша ЕО

директиваларының талаптарына сəйкес келетіні

мəлімдейміз. Бізбен келісусіз машинаның

конструкциясы өзгерген жағдайда осы декларация

өз күшін жояды.

Өнім: Аккумуляторлы шынжырлы ара

Типі: 1.444-00x.x

Қолданыстағы ЕО директивалары

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

2000/14/EG (+2005/88/EG)

Қолданылатын біріздендірілген стандарттар

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Сəйкестікті бағалаудың қолданбалы əдісі

2000/14/EG жəне 2005/88/EG арқылы өзгертілді:

V қосымшасы

Дыбыс қуаттылығының деңгейі дБ(А)

Өлшенді:98,9

Кепілдік береді:101

Уəкілетті орган, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D – 90431 Нюрнберг, Германия

ЕҚ типтік сынақ өткізді, сертификат нөмірі: BM

50452503 0001

Қол қойғандар басқарманың тапсырмасы мен

уəкілдігі бойынша əрекет етеді.

Құжаттаманы жүргізетін уəкілетті тұлға С. Райзер

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Германия)

Тел.: +49 7195 14-0

Телефакс: +49 7195 14-2212

Винненден, 01.09.2018

一般的な注意事項

機器の最初の使用前には、この純正取扱説明

書の安全注意事項、充電式電池パックに同封

の安全注意事項ならびに充電式電池パックと

充電器の純正取扱説明書をお読みください。

記載事項に従ってください。本取扱説明書を、後の使

用あるいは次の所有者のために保存してください。

取扱説明書内の備考の他に、使用国の一般的な安全/

事故防止規定を順守してください。

安全注意事項

チェーンソーで作業する場合、高速度のチェーンと非

常に鋭いのこ歯で作業するため、非常に高い怪我のリ

スクがあります。チェーンソーで作業する際の安全対

策と行動規則を遵守することが不可欠です。

ここに挙げた安全に関する注意事項に加え、 (例えば

監督官庁、職業団体や社会保障基金による) 現地の安

全や訓練に関する規則に従う必要があります。チェー

ンソーの使用は、地域の規制(一日のうちの時間帯ま

たは季節)によって制限される場合があります。現地

の規定に従ってください。

セキュリティレベル



危険

●

この注記は死亡に至る直近の危険を指します。

몇

警告

●

この注記は身体の重傷または死亡に至る可能性が

考えうる危険な状況を指します。

몇

注意

●

この注記は軽度から中程度の怪我を招く恐れのあ

る危険状態を示唆します。

注意

●

この注記は器物破損を招く恐れのある危険状態を

示唆します。

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

一般的な注意事項 ......................... 320

安全注意事項 ............................. 320

規定に沿った使用 ......................... 324

環境保護 ................................. 324

付属品と交換部品 ......................... 324

同梱品 ................................... 324

安全機器 ................................. 324

機器上のシンボル ......................... 324

保護服 ................................... 325

機器に関する説明 ......................... 325

取り付け ................................. 326

セットアップ ............................. 326

運転 ..................................... 326

搬送 ..................................... 328

保管 ..................................... 328

手入れとメンテナンス ..................... 329

障害発生時のサポート ..................... 330

保証 ..................................... 330

技術データ ............................... 330

振動値 ................................... 330

EU準拠宣言 ............................... 331

日本語 321

パワーツールに関する安全に関する注意事項

몇

警告

●

安全に関する注意事項をすべてお読みください。

安全に関する注意事項および作業指示に従わずに作

業すると、感電や深刻なケガにつながるおそれがあ

ります。

すべての安全に関する注意事項および作業

指示は、将来参照するために大切に保管してくださ

い。

安全に関する注意事項で言及されている用語「パワー

ツール」とは、コンセントに接続して使用するパワー

ツール(電源ケーブル付き)、および充電式電池を内

蔵したパワーツール(電源ケーブル無し)を指しま

す。

1 作業場の安全性

作業場所は整理整頓を心がけ、かつ十分な照明

を確保してください。

作業場所が整理されてい

なかったり、十分な照明が確保されていない

と、事故につながる可能性があります。

b 爆発の危険があるため、周囲に可燃性の液体、

ガス、ほこりなどが存在する場所では、パワー

ツールを使用した作業は行わないでください。

パワーツールから火花が出て、ほこりや気体に

引火するおそれがあります。

c パワーツール使用中は、お子様や他の方が近づ

かないよう注意してください。

周囲に気を取ら

れて、機器を使った作業に集中できなくなるお

それがあります。

2 電気に関する安全性

パワーツールのプラグは、ソケットに適合して

いる必要があります。このプラグは、決して改

造してはなりません。アダプタープラグは、決

して保護アース付きパワーツールと一緒に使用

してはなりません。

改造していないプラグと適

合したソケットを使用することで、感電のリス

クが低くなります。

b パイプ、ヒーター、調理レンジ、冷蔵庫など、

アースされた表面に身体が触れないよう注意し

てください。

身体が接地している場合、感電の

危険が高くなります。

c パワーツールを雨や湿気から遠ざけてくださ

い。

パワーツール内に水が入ると、感電の危険

が高くなります。

d ケーブルを用いたパワーツールの運搬、フック

への収納、またはプラグの引き抜きなどの行為

は、本来のケーブルの使用方法ではないのでお

止めください。ケーブルを熱、オイル、鋭利な

物、可動機器部品に近づけないよう注意してく

ださい。

接続ケーブルが損傷、あるいはもつれ、

感電のリスクが高くなります

。

戸外でパワーツールを使用する場合は、必ず戸

外での使用に適した接続ケーブルを使用してく

ださい。

戸外での使用に適した延長ケーブルを

使用することで、感電のリスクが低くなりま

す。

f どうしても、湿気の多い場所でパワーツールを

使用する必要がある場合は、漏電ブレーカーを

使用してください。

漏電ブレーカーを使用すれ

ば、感電のリスクが低くなります。

3 人員の安全

パワーツールを使った作業では、事前に作業の

内容を確認して、作業中は常に作業に集中して

ください。疲れている、薬を服用している、あ

るいは飲酒しているときは、パワーツールを使

用しないでください。

パワーツール使用中に一

瞬でも集中力が散漫になると、深刻なケガにつ

ながるおそれがあります。

b 必ず、作業に適した防護服と保護メガネを着用

してください。

防塵マスク、安全靴、防護ヘル

メット、耳当てなど、パワーツールの種類と用

途に適した防護具を使用することで、ケガのリ

スクが低くなります。

c パワーツールが意図せず作動しないよう注意し

てください。電源および/または充電式電池へ

の接続、ツールの起動、あるいは運搬前には、

ツールの電源がオフになっていることを確認し

てください。

パワーツールを運ぶ際に、スイッ

チに指がかかって、誤って機器の電源が入る

と、事故につながるおそれがあります。

d パワーツールをオンにする前に、調整ツールや

レンチが近くに無いことを確認してください。

回転する機器部品近くにツールやレンチがある

と、ケガの原因となります。

e 不安定な場所での作業は避けてください。作業

場が安定していることを確認するとともに、作

業中も常に安定した状態を維持してください。

これにより、思わぬ状況に陥った場合でも、電

動工具を適切にコントロールできます。

f 作業に適した保護服を着用してください。大き

すぎる保護服やネックレス等の貴金属は着用し

ないでください。髪の毛、衣服や手袋をツール

可動部に近づけないよう注意してください。

ゆったりとした衣服、手袋、貴金属、長い髪の

毛は可動部に巻き込まれるおそれがあります。

g 集塵装置を取り付けることができる場合、接続

され、正しく使用されていることを確認してく

ださい。

集塵機を使用することで、ほこりを吸

い込むことで発生する健康被害を低減すること

ができます

。

パワーツールの取り扱い

機器に負荷をかけ過ぎないでください。作業に

適したパワーツールを使用してください。

作業

内容に適したパワーツールを使うことで、適切

な作業と安全性が確保されます。

b スイッチに不具合のあるパワーツールは使用し

ないでください。

正しくオン・オフできないパ

ワーツールは危険です。修理を依頼してくださ

い。

c 機器の各種調整を行う、アクセサリを交換す

る、あるいは機器を収納する場合は、その前に

ソケットからプラグを外す、あるいは充電式電

池を取り外してください。

この事前の対策によ

り、パワーツールが突然起動する事態を防止で

きます。

d 使用していないパワーツールは、お子様の手の

届かない場所に保管してください。慣れていな

い、あるいはこの作業指示を読んでいない方に

は、機器を使わせないでください。

不慣れな人

がパワーツールを使うと危険です。

e パワーツールには、適切なメンテナンスを行っ

てください。可動部が固着しておらず、スムー

ズに動くこと、各部品がパワーツールの作動に

影響するような損傷を受けていないかどうか点

検してください。機器を使用する前に、損傷し

た部品の修理を依頼してください。

多くの事故

は、パワーツールのメンテナンスを怠ったこと

が原因で発生しています。

f 切断ツールは、刃先を鋭利に保ち、清潔さを

保ってください。

よく手入れされ刃先が鋭利に

保たれている切断ツールを使えば、作業中のか

み込みも少なく、スムーズな作業が可能です。

g この作業指示に基づきパワーツール、アクセサ

リ、付属ツールを使用してください。その際、

作業条件と作業内容を十分に考慮してくださ

い。

本来の使用目的以外の方法でパワーツール

322 日本語

を使用すると、危険な状況を発生させる原因と

なります。

5 充電式電池パックのご使用とお手入れ

充電式電池パックの充電には、メーカーが承認

した充電器のみを使用してください。

該当する

充電式電池パックに適していない充電器は、火

災を引き起こす可能性があります。

b 機器は適切な充電式電池パックのみと組み合わ

せて使用してください。

別の充電式電池パック

を使用すると、怪我や火災の原因となることが

あります。

c 使用しないときは、充電式電池パックをクリッ

プ、コイン、鍵、釘、ネジなどの金属製のも

の、またはショートの原因となる可能性のある

その他の金属製品から遠ざけてください。

ショートは火災や爆発を引き起こす可能性あり

ます。

d 特定の状況下では、充電式電池パックから液体

が漏れることがあります。この液体には触れな

いでください。間違って液体に触れてしまった

ときは、水で十分に洗い流してください。目に

入った場合は、直ちに医師の診察を受けてくだ

さい。

バッテリー液は発疹や皮膚の灼熱感を引

き起こすことがあります。

6 サービス

パワーツールの修理は、必ず資格を有する専門

の作業者が純正の交換部品のみを使って行なっ

てください。

これにより、機器の安全性を確保

することができます。

一般的な安全に関する追加指示

注意事項

●

地域によっては規定により、この機器

の使用が制限される場合があります。現地の地方自治

体からアドバイスを受けてください。



危険

●

制御のきかない機器の動きによって生じ

た切断による命に関わる危険。身体を機器の可動部か

ら遠ざけてください。

●

物が飛んできたり落下するこ

とによる怪我の危険。半径15 m以内に人、特に子供

や動物がいる場合は、機器を使用しないでください。

●

機器を改造しないでください。

몇

警告

●

お子様ならびにこの機器に不馴れな作業

員は、この機器を操作しないこと。使用地の法規に

よっては、ユーザーに年齢制限の掛かることがありま

す。

●

潜在的な危険を回避するために、作業領域の視

界を遮るものがないようにしてください。機器は、十

分な照明のもとで使用してください。

●

操作の前に、

機器そのもの、すべてのスイッチ類、チェーンブレー

キおよび安全装置が正常に機能していることを確認し

てください。ゆるんだ箇所がないかをチェックし、す

べての保護装置とハンドルが適切かつしっかりと固定

されていることを確認します。機器の状態が完璧でな

い場合は、使用しないでください。

●

ハンドルのス

イッチ類が規定通りに作動しない場合には、機器を絶

対に使用しないでください。

●

摩耗したあるいは損傷

した部品は、機器を稼働させる前に交換すること。

●

バランスの喪失による跳ね返りの危険。無理な体勢を

避けて、しっかりと安定した状態でバランスを保って

ください。

●

機器が落下した、衝撃を受けた、または

異常に振動する場合は、すぐに機器を停止し、損傷の

有無を確認して振動の原因を特定します。損傷箇所を

修理する場合は認定カスタマーサービスに依頼する

か、機器を交換してください。

몇

注意

●

機器を操作するときは、目と耳を完全に

保護し、丈夫な手袋と頭部保護具を着用してくださ

い。ほこりの多い作業の場合は、マスクを着用してく

ださい。

●

機器による作業時には、長くて丈夫なズボ

ン、頑丈な作業靴ならびに適合する作業手袋を着用の

こと。裸足で作業しないこと。装身具、サンダルある

いは短パンの着用は禁止。

●

ゆったりとした衣服、髪

の毛または宝飾品が機器の可動部分に引っかかると、

怪我をする危険があります。衣服や宝飾品は機械の可

動部分に近づけないでください。長い髪は1つに束ね

ます。

●

聴覚保護具は警告音などを聞きとる能力を制

限する可能性があるため、作業領域の近くで発生する

可能性のある危険に注意してください。

●

メーカーに

よって承認されたアクセサリおよびスペアパーツのみ

を使用してください。純正アクセサリおよびスペア

パーツを使用することで、機器の安全でトラブルの無

い動作が保証されます。

チェーンソーに関する安全上の注意



チェーンソーの動作中は、すべての身体部分を刃

から遠ざけてください。チェーンソーをオンにす

る前に、刃がどこにも触れないようにしてくださ

い。

チェーンソーで作業する場合、一瞬でも注意

を怠ると衣服や身体の一部が刃の部分に引っかか

ることがあります。

 チェーンソーは、常に右手で後部ハンドル、左手

で前部ハンドルを持つようにしてください。

負傷

のリスクが高まるため、チェーンソーを逆向きの

作業姿勢で持って使用しないでください。

 チェーン部分は隠れた電線に接触することがある

ため、この電動工具は絶縁されたグリップ面での

み持つようにしてください。

電圧のかかった電線

に触れたチェーンソーの刃は、電動工具の金属部

分に通電するため、使用者に感電を引き起こす可

能性があります。

 安全ゴーグルと耳の保護具を着用してください。

さらに頭部、手、脚、足用の保護具の使用を推奨

します。

適切な防護服を身に着けることで、木材

チップの飛散や偶発的な刃との接触による怪我の

危険を減らします。

 このチェーンソーでは、樹木での作業はしないで

ください。

樹木での作業をする場合、怪我の危険

が伴います。

 常に安定した場所に立ち、しっかりとした安全で

平らな地面に立っているときにのみチェーンソー

を使用してください。

滑りやすい面またははしご

のような不安定な場所での使用は、チェーンソー

のバランスを崩したり、制御不能になる可能性が

あります。

 しなった枝を切断する際には、枝が跳ね返ること

を考慮しておいてください。

木の繊維の張力が解

放されると、ピンと張った枝が作業者に当たった

り、チェーンソーの制御を失ったりします。

 下草や若い木を切るときは特に注意してください。

切断の際に、細いものは刃に巻き込まれて作業者

にあたったり、バランスを失ったりする可能性が

あります。

 スイッチを切っている状態では、前部のハンドル

でチェーンソーを持ち、刃の部分を体から離して

ください。チェーンソーの搬送または保管時は、

常に保護カバーを取付けてください。

チェーン

ソーを注意深く扱うことで、作動中の刃との偶発

的な接触の可能性を減らします。

 潤滑、チェーンの張り調整、付属品の交換につい

ては、指示に従ってください。

不適切な張りまた

は潤滑がなされたチェーンは、切れたり跳ね返っ

たりするリスクを高める可能性があります。

 ハンドルは常に乾燥して清潔で、オイルや油等の

汚れがないようにします。

油の付いたハンドルは

滑りやすく、制御を失います。

 木材のみに対して使用してください。チェーン

ソーを正しい用途以外の作業に使用しないでくだ

日本語 323

さい。例：チェーンソーは木製でないもの、つま

りプラスチック、石材、または建設資材の切断に

は使用しないでください。

不適切な使用目的でこ

のチェーンソーを使用すると、危険な状況につな

がる可能性があります。

キックバックの原因と回避

キックバックは、ガイドバーの先端が何かに接触した

場合、または木材が曲がって切断部の刃が挟まってし

まった場合に発生する可能性があります。

ガイドバーの先端に接触すると、場合によっては、ガ

イドバーが跳ね返って作業者の方向に動くなど、予期

しない後方への反応が発生する場合があります。

ガイドバーの上部で刃が詰まると、ガイドバーが作業

者の方向にすばやく押し戻されます。

これらの反応のいずれかにより、チェーンソーの制御

が失われ、場合によっては重傷を負う可能性がありま

す。チェーンソーに取り付けられた安全装置だけに頼

らないようにしてください。チェーンソーを使用する

作業者は、事故や怪我のないようにさまざまな対策を

講じる必要があります。

キックバックは、この電動工具の正しくない使用また

は誤った使用の結果です。これは以下に説明するよう

に、適切な予防措置によって防止できます。



チェーンソーのハンドルは両手でしっかりと持ち、

親指とその他の指が付くように握ります。キック

バックの力に耐えられるように、体と腕の位置を

決めてください。

適切な対策が取られている場合、

作業者はキックバックの力を制御できます。

チェーンソーは絶対に離さないでください。

 異常な姿勢は避け、肩の高さ以上で使用しないで

ください。

これにより、ガイドバーの先端との意

図しない接触が回避され、予期しない状況での

チェーンソーの制御が改善されます。

 必ずメーカーが指定した交換用のガイドバーと替

え刃を使用してください。

それ以外の交換用ガイ

ドバーと替え刃は、チェーンの破損やキックバッ

クを引き起こす可能性があります。

 刃の研磨とメンテナンスについては、メーカーの

指示に従ってください。

デプスゲージが低すぎる

場合、キックバックの傾向が高まります。

チェーンソーに関する追加の安全指示

注意事項

●

ケルヒャーでは、初めて使用する際に

は、丸太を木挽き台を用いて切ることをお勧めしま

す。

●

チェーンソーを使用するときは、大きな傷に対

する応急処置キットと助けを求める手段を準備してお

いてください。大きくて十分なサイズの応急処置キッ

トを近くに置いておく必要があります。

몇

警告

●

機器を使用する前には、しっかりとした

足場やごみなどのない作業場を確保し、落下する枝か

らの後退経路を確認しておきます。

●

気化した潤滑油

や切りくずに注意してください。必要に応じて、マス

クまたは呼吸装置を着用してください。

●

チェーン

ソーは常に両手で持つようにしてください。ハンドル

を持つ際は、親指を片方から、その他の反対側からま

わしてつかむようにしてください。右手で後ハンドル

を、左手で前ハンドルをしっかり持ってください。

●

怪我をする危険があります。機器に変更を加えないで

ください。機器のメーカーが推奨していないアタッチ

メントや機器を駆動するために機器を使用しないでく

ださい。

●

機器のスイッチを入れる前に、刃が物に触

れていないことを確認してください。

●

適切に張られ

ていないチェーンがガイドバーから飛び出した場合の

重傷または死亡。使用する前には、毎回チェーンの張

り具合を確認してください。チェーンの長さは温度に

依存します。

●

すべての保護装置、ハンドル、および

スパイクが適切に固定され、良好な状態であることを

確認してください。

●

誤操作による重傷：



チェーンソーを使用するときは、常に注意を払い、

作業場をきちんと管理する必要があります。作業

場の広さは、実行する作業と木または木材のサイ

ズによって異なります。木を伐採する場合は、例

えば木材を切る作業よりも広い場所が必要です。



必ず身体がガイドバーとチェーンと一直線上にな

らないように作業をしてください。キックバック

が起こった場合に、チェーンの刃が頭または体に

当たるリスクを減らすためです。



チェーンソーで作業中にはあちこち動かしたりせ

ず、チェーンがきちんと作動するようにし、

チェーンは常に研いでおき、切断中にチェーンを

押し付けたりしないでください。



切断の終わりにはチェーンソーに圧力をかけない

でください。木材を切断し終えたら、チェーン

ソーを離せるように準備をしてください。



切断中にチェーンソーを停止しないでください。

切断が完了するまで、チェーンソーを作動させま

す。

●

安全に支えられた木材の単純切断作業ができるよ

うになるまで、新しいチェーンソーに慣れるようにし

てください。チェーンソーを長期間使用していなかっ

た場合には、これを繰り返します。

●

直径75 mm未満

のつるや茂みをチェーンソーで切らないでください。

●

チェーンソーを停止させ、チェーンにブレーキをか

けて、充電式電池パックを取り外し、すべての可動部

品が完全に停止していることを確認してください。



機器を清掃する前に、詰まったものを除去する前。



機器を誰もいない場所に置いたままにしないでく

ださい。



アタッチメントを取り付けまたは取り外しする前。



機器をチェック、メンテナンスあるいは使用して

作業する前。

몇

注意

●

チェーンソーは重い工具です。チェーン

ソーを使用する人は、身体的に元気で健康でなければ

なりません。優れた視力、敏しょう性、バランス、お

よび手作業のスキルが必要です。これらを備えていな

い場合は、チェーンソーを使用しないでください。

●

この工具を操作するときは、顔と頭部へのキックバッ

クの危険を減らすために、必ずグリルバイザー付きの

安全ヘルメットを着用してください。

残留リスク

몇

警告

●

機器を規定通りに使用しても、特定の残留リスク

は残ります。以下の危険性が機器の使用時に発生し

ます：



振動は怪我をもたらします。各作業に適したツー

ル、規定のグリップを使用し、作業時間の短縮に

努めること。



騒音は聴覚障害をもたらします。聴覚保護具を着

用して負荷を抑制してください。



チェーンの露出した刃との接触による切り傷を伴

う怪我。



予期せぬ突然の動きやガイドバーのキックバック

による切り傷を伴う怪我。



チェーンから飛び散る部品による切り傷や食い込

みを伴う怪我の危険。



飛ばされた物体 (木の削りくず、破片) によって

引き起こされる怪我。



ほこりや粒子の吸い込み。



潤滑剤/オイルとの皮膚接触。

324 日本語

リスク抑制

몇

注意

●

機器の長時間に渡る使用は、振動による血行障害

を手にもたらすことがあります。使用の一般的な所

要時間は、影響要素が多数に及ぶために特定できま

せん：



個人差のある血行障害 (頻繁に指の冷えあるいは

疼き)



低い周辺温度。手の保護用に手袋を着用してくだ

さい。



長時間の力んだ握りによる血行障害。



中断なし運転は、中断して一時休止するよりも有

害。

機器の定期的な長時間使用で症状、例えば指の冷え

/疼きの再発する場合には、医師に相談してくださ

い。

規定に沿った使用

 危険

規定に沿わない使用

深い切り傷による生命の危険性

機器は規定に従ってのみ、使用してください。

 チェーンソーは個人が使用するために設計されて

います。

 チェーンソーは屋外作業専用です。

 安全上のため、チェーンソーは常に両手でしっか

りと保持する必要があります。

 チェーンソーは、枝、小枝、幹、梁の切断用に開

発されました。ガイドバーの切断長は、切断する

材料の切断可能な最大直径を決定します。

 チェーンソーは木材の切断にのみ使用できます。

 チェーンソーは、水を使用する環境や雨天時には

使用しないでください。

 チェーンソーは、十分な照明のある場所でのみ使

用してください。

 機器の改造や、メーカーによって認められていな

い変更は、安全上の理由のため禁止されています。

指定外の使用は一切、禁止されています。禁止行為に

より生じた危険に対する責任は使用者にあります。

環境保護

梱包材はリサイクル可能です。梱包材は環境に

適した方法で廃棄してください。

電気および電子機器には、誤って取り扱ったり

廃棄したりすると人間と環境に危険を及ぼす可

能性があるバッテリーや充電式電池パックある

いはオイルなどの構成要素が含まれています。

しかしながら、これらは機器が適切に機能するために

必要な構成要素です。このシンボルが表記されている

機器は、家庭ゴミと一緒に廃棄してはいけません。

物質についての注意事項 (REACH)

物質に関する最新情報は、以下を参照してください:

www.kaercher.de/REACH

付属品と交換部品

純正のアクセサリーおよび純正のスペアパーツのみ使

用してください。これにより装置の安全で、トラブル

の無い動作の保証が約束されます。

アクセサリーやスペアパーツに関する詳細について

は、

www.kaercher.com

をご参照ください。

同梱品

本装置の同梱品は包装材の上に表示されています。開

梱の際に内容物が揃っているか確認してください。付

属品が欠けている場合や輸送による損傷があった場合

は販売業者にご連絡ください。

安全機器

몇 注意

安全装置の欠落または変更

安全装置は使用者を保護するためのものです。

安全装置に変更を加えたり、バイパスさせたりするの

は絶対におやめください。

キックバックの危険が低いチェーン

キックバックの危険が低いチェーンは、キックバック

が起こる可能性を減らします。

それぞれの上刃の前にあるレイカー (デプスゲージ)

は、上刃がキックバックゾーンに深く入り込むことを

防ぎ、キックバックの力を減らします。

チェーンの目立をする際に、この安全機能が無効にな

る危険があります。切断の性能が低下した場合は、安

全上の理由からチェーンを交換する必要があります。

交換用パーツについては、メーカーが推奨するガイド

バーとチェーンの組み合わせのみを使用してくださ

い。

ガイドバー

先端の半径が小さいガイドバーの場合、キックバック

の危険は通常低くなります。

したがって、作業内容に合ったチェーンを備えたちょ

うどよい長さのガイドバーを使用してください。長す

ぎるガイドバーは、作業中に制御を失う可能性を高め

ます。

使用前には毎回、チェーンの張りを確認してください

(以下の章を参照：

チェーンの張りを確認する

）。

チェーンの張りが正しく設定されていない場合、小さ

な枝 (ガイドバーの全長よりも細い) をのこぎりで切

ると、チェーンが外れる危険が高くなります。

チェーンキャッチャー

チェーンが緩んだり切れたりした場合、チェーン

キャッチャーによってチェーンが作業者の方向に飛ば

されるのを防ぎます。

スパイクバンパー

一体型のスパイクバンパーは、切断中にチェーンソー

に安定性を与える支点として使用できます。

チェーンソーで切るとき、尖りが木材に食い込むまで

機器を前方に押します。後ハンドルを切断する方向に

上または下に動かすと、チェーンソーで作業する際の

物理的な負担が軽減されます。

チェーンブレーキ

チェーンブレーキは、危険な場合にチェーンを素早く

停止させるために使用されます。

ハンドガード/チェーンブレーキレバーをガイドバー

の方向に押すと、チェーンは直ちに停止しなければな

りません。

チェーンブレーキはキックバックを防ぐことはできま

せんが、キックバックの際にガイドバーが作業者に当

たった場合の負傷のリスクを減らします。

チェーンソーを使用する前には毎回、チェーンブレー

キが適切に機能することを確認する必要があります (

以下の章を参照：

チェーンブレーキの機能を確認

）。

機器上のシンボル

一般的な警告標識

日本語 325

保護服



危険

深い切り傷による生命の危険性。機器を取り扱う際に

は、適切な保護衣を着用してください。現地の事故防

止規定に従ってください。

頭部保護

この機器を用いた作業では、EN 397に準拠し、CE

マークが付いた適切な安全ヘルメットを着用してくだ

さい。

この機器を用いた作業では、EN 352-1に準拠し、CE

マークが付いた適切な聴覚保護具を着用してくださ

い。

飛び散る破片から保護するために、EN 166に準拠する

か、CEマークが付いた適切な安全ゴーグルを着用して

ください。または、EN 1731に準拠し、CEマークの付

いたヘルメットバイザーを着用します。

専門店では、聴覚保護具とバイザーを含めた一体型の

保護用ヘルメットを入手できます。

チェーンソージャケット

この機器を用いた作業では、上半身を保護するため、

EN 381-11に適合し、CEマークの付いたチェーンソー

ジャケットを着用してください。

保護手袋

この機器を用いた作業では、EN 381-7に準拠し、CE

マークが付いた適切な切断保護手袋を着用してくださ

い。

脚の保護

この機器を用いた作業では、EN 381-5に準拠し、CE

マークが付いた完全保護の適切な脚用防護衣を着用し

てください。

安全靴

この機器を用いた作業では、EN 20345に適合し、

チェーンソーのイラストで示された滑り止めの付きの

安全靴を着用してください。これにより、安全靴がEN

381-3に準拠することが保証されます。

チェーンソーの使用がそれほど頻繁でなく、平面での

作業のみで茂みでつまずいたり、引っかかったりする

危険がほとんどない場合は、EN 381-9に準拠したス

チール製のフロントキャップと防護機能を備えた安全

靴を使用してもかまいません。

機器に関する説明

取扱説明書にはすべての装備が記載されています。各

機種に応じて納品範囲に差異があります (包装を参照

)。

図はグラフィックページを参照

イラスト A

1 チェーン

2 ガイドバー

3 スパイクバンパー

4 チェーンオイルタンクのふた

5 ハンドガード/チェーンブレーキレバー

6 ハンドル、後ろ

7 トリガー

8 トリガーのロック解除ボタン

9 充電式電池パックのロック解除ボタン

10 カバー

11 ハンドル、前

12 チェーンの張り調整用リング

13 チェーンの張り調整ボタン

14 チェーンキャッチャー

使用を開始する前に取扱説明書とすべ

ての安全に関する注意事項をお読みく

ださい。

この機器での作業中には適切な頭部、

視覚および聴覚保護具を着用すること。

この機器を用いた作業では、滑り止め

の付いた安全靴を着用してください。

機器を用いて作業する際には、滑り止

め機能があり、同時に耐久性のある手

袋を着用してください。

チェーンソーのキックバックによる生

命の危険。切断する物をガイドバーの

先端では絶対に触れないでください。

チェーンソーの制御不能な動きによる

生命の危険。チェーンソーは常に両手

で持つようにしてください。

チェーンソーの制御不能な動きによる

生命の危険性。片手だけで決して

チェーンソーを持たないでください。

当機器を雨、湿気に晒さないでくださ

い。

ラベルに記載された保証音圧レベル：

101 dB。

チェーンブレーキが解除されます。

チェーンブレーキが検出され、ソー

チェーンがブロックされます。

回してチェーンの張りを調整します。

= チェーンを張る

= チェーンを緩める

チェーンの回転方向 (マークはカバー

の下にあります)

チェーンの張り調整ボタンをロック

チェーンの張り調整ボタンのロックを

解除

326 日本語

15 形式表示板

16 チェーンオイル

17 チェーンカバー

18 *バッテリーパワー 18V用の電池パック

19 *バッテリーパワー 18V用の迅速充電器

* オプショナル

充電式電池パック

当機器は 18 V Kärcher バッテリーパワー充電式電

池パックで駆動します。

取り付け

チェーンとガイドバーの取り付け

몇

注意

チェーンは鋭利です

切り傷危険

チェーンの作業をするときは、保護手袋を着用してく

ださい。

1. チェーンの張り調整ボタンを解除し、カバーを取

り外します。

イラスト B

2. チェーンをガイドバーに取り付けます。チェーン

の回転方向に注意してください。

イラスト C

3. チェーンをスプロケット部に入れ、ガイドバーを

取り付けます。

イラスト D

4. カバーを取り付け、チェーンの張り調整ボタンを

締めます。

イラスト E

5. チェーンの張りを調整します (以下の章を参照：

チェーンの張りを調整する

）。

6. チェーンカバーを取り付けます。

イラスト F

セットアップ

チェーンオイルタンクの充填

1. 必要に応じて、注入口周辺を切りくずや汚れのな

いよう掃除してください。

2. チェーンオイルタンクのカバーを取り外します。

イラスト G

3. ゆっくりとチェーンオイルをタンクに注入します。

イラスト H

4. 必要に応じて、こぼれたチェーンオイルを布で吸

い取ります。

5. チェーンオイルタンクにふたをします。

チェーンの張りを確認する

몇 注意

チェーンは鋭利です

切り傷危険

チェーンの作業をするときは、保護手袋を着用してく

ださい。

1. チェーンカバーを取り外します。

イラスト I

2. チェーンを慎重に引っ張ります。

イラスト J

ガイドバーとチェーンの間の距離は 3-4 mmなけれ

ばなりません。

3. 必要に応じて、チェーンの張りを調整します (以

下の章を参照：

チェーンの張りを調整する

）。

充電式電池パックの取付け

1. 充電式電池パックを機器のホルダーにカチッと音

がするまで押し込みます。

イラスト K

運転

基本操作

1. 木と枝に腐敗などの損傷箇所がないか調べます。

損傷したまたは腐った枝については、専門の樹医

の助言を求めてください。

2. チェーンカバーを取り外します。

3. 機器を両手で保持します。

機器をオンにする

1. ハンドルの方向にハンドガード/チェーンブレー

キレバーを引きます。

イラスト L

チェーンブレーキが解除されます。

2. トリガーのロック解除ボタンを押します。

イラスト M

3. トリガーを押します。

機器は作動します。

作動中の割り込み

1. トリガーから手を離します。

機器が停止します。

2. ハンドガード/チェーンブレーキレバーをガイド

バーに向かって押します。

イラスト N

チェーンブレーキが検出され、ソーチェーンがブ

ロックされます。

3. 充電式電池パックを機器から取出します (参照；

　章

充電式電池パックの取外し

）。

作業方法

作業位置



危険

チェーンソーの制御不能な動き

深い切り傷による生命の危険性

作業の前にあらかじめ切断作業の内容を計画し、危険

を認識してください。

チェーンソーは常に両手でしっかりと持ってくださ

い。

 チェーンソーを体軸内で使用しないでください。

イラスト O

 体のいずれの部分もチェーンソーの可動範囲に入

らないよう、チェーンソーを体に対して側面で使

用するようにしてください。

 切断する材料とは可能な限り距離を取るようにし

てください。

 はしご上や木に立ったりした状態で使用しないで

ください。

 不安定な場所で作業しないでください。

プルイン/プッシュバック



危険

チェーンソーの制御不能な動き

深い切り傷による生命の危険性

作業の前にあらかじめ切断作業の内容を計画し、危険

を認識してください。

チェーンソーは常に両手でしっかりと持ってくださ

い。

プルイン/プッシュバックの場合、原則として切断す

る材料においてチェーンの走行方向とは反対方向に発

生する効果です。

イラスト P

日本語 327

1 プルイン

2 プッシュバック

ガイドバーの下側で切る (フォアハンド) 場合、

チェーンが挟まったり、木の中の固い物にぶつかった

りすると、チェーンソーは切断する材料にがくんと

引っ張られます。

 引っ張られないようにするには、必ずスパイクバ

ンパーをしっかりとセットしてください。

ガイドバーの上側で切る (バックハンド) 場合、

チェーンが挟まったり、木の中の固い物にぶつかった

りすると、チェーンソーは作業者の方向に押し戻され

ます。

 プッシュバックを回避するには：

 ガイドバーの上部を挟まないでください。

 切断中にガイドバーを曲げないでください。

キックバック



危険

チェーンソーの制御不能な動き

深い切り傷による生命の危険性

作業の前にあらかじめ切断作業の内容を計画し、危険

を認識してください。

チェーンソーは常に両手でしっかりと持ってくださ

い。

キックバックした場合、チェーンソーは突然、制御不

能状態でにユーザーの方向に跳ね返ります。

例えば、ガイドバー先端の上部で、ソーチェーンが

誤って障害物にぶつかったり、引っかかったりする

と、キックバックが発生します。

イラスト Q

 チェーンソーは、常にキックバックの力に耐えら

れるように持ってください。チェーンソーから手

を放さないでください。

 切断作業中は、前方に屈みすぎないようにしてく

ださい。

 チェーンソーを肩の高さを超えて使用しないでく

ださい。

 チェーンがフルスピードに達し、常にフルスロッ

トルで作業できるまで待ってください。

 ガイドバーの先端で切断作業をしないでください。

 ガイドバーは、細心の注意を払って作業開始した

切断部に挿入するようにしてください。

 幹の位置と、切り込んだ溝をふさいでチェーンを

詰まらせてしまう力に注意してください。

 伐採作業時には、絶対に複数の枝を同時に切らな

いようにしてください。

 鋭く適切に張られたチェーンでのみ作業するよう

にしてください。

 キックバックの危険性が低いチェーンや、小さな

バーヘッドを備えたガイドバーを使用してくださ

い。

伐倒方向と後退するための経路を計画する



危険

倒れる木

生命の危険

伐採作業は、専門の訓練を受けた人のみが行うことが

できます。

伐倒方向を計画する際は、次のことに注意してくださ

い。

 次の作業場までの距離は、少なくとも木の高さの

2.5倍でなければなりません。

 強風での伐採は行わないでください。

木は制御不能の状態で倒れる可能性があります。

 樹木の成長、地形 (斜面)、気象条件に基づいて、

伐倒方向を決定します。

 伐倒の際は、常に樹木の間に倒れるようにし、決

して他の木に当たらないようにしてください。

すべての作業員について、退却経路を計画する必要が

あります。そのためには以下のことが適用されます。

 退却経路は倒す方向に対して斜め約45度に配置し

ます。

イラスト R

 経路に障害物がないようにします。

 退却経路には工具や機器を置かないでください。

 急な斜面で作業する場合は、斜面と平行に経路を

計画します。

 退却経路を使用する際は、枝の落下に注意し、林

冠を観察してください。

幹の作業領域を準備する

1. 邪魔な枝、茂み、障害物がないよう、幹の作業領

域をきれいにします。

安全な足場を確保します。

2. 斧などを用いて、根株を徹底的にきれいにします。

砂、石、その他の異物はチェーンの切れ味を鈍ら

せます。

3. 大きな根を取り除きます。

a 根を垂直に切ります。

イラスト S

b 根を水平に切ります。

c 切り取った根の部分を作業領域の外に出しま

す。

伐倒のための切断



危険

倒れる木

生命の危険

伐採作業は、専門の訓練を受けた人のみが行うことが

できます。

1. 倒れた木によって誰も危険にさらされないことを

確認してください。叫び声はエンジンの音で消さ

れる可能性があります。

伐採作業エリアでは、その作業に従事している人

のみ立ち会うことができます。

2. 伐倒方向に直角に刻みを入れます。

a 地面にできるだけ近づけて、幹の直径の約1/3

程度まで水平に切り込み (受け口の下切) を入

れます。

イラスト T

b 約45～60度の角度で斜めの切り込み (斜め切

り) を入れます。

3. 追い口を切ります。

a 追い口は受け口と平行にし、50 mm以上高くし

ます。

b 追い口は、つるの幅が50 mm以上残るように

切ってください。

つるは、木がねじれて間違った方向に倒れるの

を防ぎます。

追い口がつるに近くなると、木が倒れ始めま

す。

4. 木が目的の方向に倒れなかったり、木が戻ること

によりチェーンが挟まって動かなくなった場合に

は、追い口を切るのを停止します。くさびを使用

して追い口を拡張し、木を目的の方向に倒します。

5. 木が倒れ始めたら、追い口からチェーンソーを引

き出します。

6. 機器のスイッチを切ります。

7. チェーンブレーキをかけます。

8. チェーンソーを降ろします。

9. 計画された退避経路に従ってください。

328 日本語

張力のかかった木を切る



危険

チェーンソーと木材の制御不能な動き

生命にかかわる切傷、切断する木材による怪我

作業の前にあらかじめ切断作業の内容を計画し、危険

を認識してください。

チェーンソーは常に両手でしっかりと持ってください

張力のかかった木は、他の木によって幹、枝、根のあ

る切り株または苗木が張力を受けて曲がったときに発

生します。

1. かかられた木には注意してください。元の位置に

跳ね返る可能性があります。

イラスト U

2. 圧のかかった側から曲がった木を注意深く切断し

ます (以下の章も参照：

圧のかかった木の玉切

り

）。

イラスト V

枝払い



危険

キックバック

命にかかわる切傷

枝払い作業の際には、ガイドバー/チェーンが挟まれ

ないように注意してください。

몇 警告

枝払い時の重量配分の変化

幹の制御不能な動きによる負傷の危険

危険が生じないような作業領域を選択してください。

 成長の方向に枝払いをします。

イラスト W

 上から下に向かって枝を切ります。

 木を地面の上に保持するためのサポートとして、

大きな枝を下に残します。

 チェーンソーを可能な限り支えてください。

 幹を立てた状態で枝払いしないでください。

 ガイドバーの先端で切断作業をしないでください。

 かかり木により曲がった枝に注意してください。

曲がった枝は下から上に切ります。

 一度に複数の枝を切らないでください。

 切り落とされた枝は定期的に作業エリアから取り

除いてください。

玉切りをする



危険

チェーンソーの制御不能な動き

深い切り傷による生命の危険性

作業の前にあらかじめ切断作業の内容を計画し、危険

を認識してください。

チェーンソーは常に両手でしっかりと持ってくださ

い。

注意

地面との接触によるチェーンの損傷

チェーンが地面に触れないようにしてください。

1. チェーンソーをスパイクバンパーの位置に置きま

す。

2. 幹を均等に切断します。

圧のかかった木の玉切り

 危険

チェーンソーの制御不能な動き

命にかかわる切傷

圧のかかった木を玉切りするときは、圧のかかった側

で負荷を取るための切断から始め、張力側で切り離し

のための切断の順序に従ってください。

 幹は2つの側で支えます：

a 圧のかかった側で負荷を取る切断については、

幹の直径の約1/3を上側から切り口を入れま

す。

イラスト X

b 張力側に下からカットを入れます。

 幹は片側で支えます：

a 圧のかかった側で負荷を取る切断については、

幹の直径の約1/3を下側から切り口を入れま

す。

イラスト Y

b 張力側に上からカットを入れます。

充電式電池パックの取外し

注意事項

長時間作業を中断する場合は、機器から充電式電池

パックを取外し、不正使用から保護してください。

1. 充電式電池パックのロック解除ボタンを充電式電

池パックの方向に引きます。

イラスト Z

2. 充電式電池パックのロック解除ボタンを押して、

充電式電池パックのロックを解除します。

3. 充電式電池パックを機器から取出します。

運転の終了

1. 充電式電池パックを機器から取出します (参照；

　章

充電式電池パックの取外し

）。

2. 機器を洗浄します (参照；章

機器の清掃

）。

搬送

몇 注意

重量無視

怪我と損傷が引き起こされる危険

輸送の際には装置の重量に注意してください。

몇 注意

無制御の入電

切り傷危険

充電式電池は運搬前に機器から取り外してください。

チェーンソーは、チェーンカバーを取り付けた状態で

のみ運搬してください。

1. 充電式電池パックを取外します (参照；章

充電

式電池パックの取外し

）。

2. ハンドガード/チェーンブレーキレバーをガイド

バーに向かって押します。

イラスト N

チェーンブレーキがかかります。

3. チェーンカバーを取り付けます。

イラスト F

4. チェーンソーは必ずハンドルを持ち、ガイドバー

を後ろに向けて持ち運んでください。

5. 長距離を運ぶ際にはチェーンオイルタンクを空に

してください。

a チェーンオイルタンクのふたを取り外します。

イラスト G

b チェーン潤滑油を適切な容器に入れます。

c チェーンオイルタンクのふたを締めます。

6. 車両での搬送時には、機器の滑りあるいは転倒を

防止してください。

保管

몇 注意

重量無視

怪我と損傷が引き起こされる危険

保管の際には装置の重量に注意してください。

日本語 329

몇 注意

無制御の入電

切り傷危険

充電式電池は保管前に機器から取り外してください。

チェーンソーは、チェーンカバーを取り付けた状態で

のみ保管してください。

1. 充電式電池パックを取外します (参照；章

充電

式電池パックの取外し

）。

2. ハンドガード/チェーンブレーキレバーをガイド

バーに向かって押します。

イラスト N

チェーンブレーキがかかります。

3. チェーンカバーを取り付けます。

イラスト F

4. チェーンオイルタンクを空にします。

a チェーンオイルタンクのふたを取り外します。

イラスト G

b チェーン潤滑油を適切な容器に入れます。

c チェーンオイルタンクのふたを締めます。

5. 1か月以上保管する場合は、錆を防ぐために

チェーンにオイルを塗ります。

6. 機器は、乾燥して通気の良い個所に保管してくだ

さい。錆びをもたらす物質、例えば植物用添加物

および凍結防止剤等から遠ざけてください。機器

は野外に保管しないこと。

手入れとメンテナンス

몇 注意

無制御の入電

切り傷危険

機器でいかなる作業でもそれを行う前には、機器から

充電式電池を取り外してください。

몇 注意

チェーンは鋭利です

切り傷危険

チェーンの作業をするときは、保護手袋を着用してく

ださい。

機器の清掃

1. 充電式電池パックを取り外します (以下の章を参

照：

充電式電池パックの取外し

）。

2. ブラシを用いて、チェーンから切りくずや汚れを

落とします。

イラスト AA

3. 柔らかい乾いた布でハウジングとハンドルを掃除

します。

4. クリーニングを行う度に、チェーンブレーキの機

能を確認してください (以下の章を参照：

チェー

ンブレーキの機能を確認

）。

メンテナンス間隔

毎回使用する前に

使用する前には毎回、次の項目を実行する必要があり

ます。

 チェーンオイル量のレベルを確認し、必要に応じ

て補充します (以下の章を参照：

チェーンオイル

タンクの充填

）。

 チェーンの張りを確認します (以下の章を参照：

チェーンの張りを確認する

）。

 チェーンの切れ味が十分であることを確認し、必

要に応じてチェーンを交換します (以下の章を参

照：

チェーンとガイドバーを交換する

）。

 機器に損傷がないか確認してください。

 すべてのボルト、ナット、ねじの締め付けを確認

してください。

 チェーンブレーキの機能を確認してください (以

下の章を参照：

チェーンブレーキの機能を確認

）。

使用5時間ごと

 使用5時間ごとにチェーンブレーキの機能を確認し

てください (以下の章を参照：

チェーンブレーキ

の機能を確認

）。

メンテナンス

チェーンブレーキの機能を確認

1. 機器をスイッチオンします。

2. 機器の作動中に、ハンドガード/チェーンブレー

キレバーが手の甲でガイドバーに向かって押され

るように、前ハンドルで手を回します。

チェーンブレーキがかかります。

チェーンが停止するはずです。

3. ハンドルの方向にハンドガード/チェーンブレー

キレバーを引きます。

チェーンは緩むはずです。

チェーンの張りを調整する

1. 充電式電池パックを取外します (参照；章

充電

式電池パックの取外し

）。

2. チェーンの張り調整ボタンを緩めます。

イラスト AB

3. チェーンの張りをリングで調整します。

イラスト AC

4. チェーンの張りを確認してください。

イラスト J

ガイドバーとチェーンの間の距離は 3-4 mmなけれ

ばなりません。

5. チェーンの張り調整ボタンを締めます。

チェーンとガイドバーを交換する

몇

注意

チェーンは鋭利です

切り傷危険

チェーンの作業をするときは、保護手袋を着用してく

ださい。

1. 充電式電池パックを取外します (参照；章

充電

式電池パックの取外し

）。

2. チェーンの張り調整ボタンを解除し、カバーを取

り外します。

イラスト AD

3. チェーンの張り調整装置付きのガイドバーを取り

外します。

イラスト AE

4. ガイドバーを交換する場合は、チェーンの張り調

整装置を取り外します。

イラスト AF

5. 古いチェーンと、必要に応じてガイドバーを適切

に廃棄します。

6. 必要に応じて、チェーンの張り調整装置を新しい

ガイドバーに取り付けます。

イラスト AG

7. 新しいチェーンをガイドバーに取り付けます。

チェーンの回転方向に注意してください。

イラスト C

8. チェーンをスプロケット部に入れ、ガイドバーを

取り付けます。

イラスト D

9. カバーを取り付け、チェーンの張り調整ボタンを

締めます。

イラスト E

10. チェーンの張りを調整します (以下の章を参照：

チェーンの張りを調整する

）。

330 日本語

障害発生時のサポート

障害発生の原因は簡単なものであることがよくあり、

以下の一覧表を参考にすればご自分で対処することが

できます。確信が持てない時や、該当する障害が記載

されてない場合は認可カスタマーサービスまでご連絡

ください。

よく手入れをしていても充電式電池パックの容量が使

用年月とともに減少するため、完全充電の状態でも本

来の最大稼働時間に達しなくなります。これは故障に

は当たりません。

保証

国ごとに弊社の販売会社が発行する保証条件が有効で

す。保証期間中は、資材または製造上の欠陥が原因と

みられる装置の故障に関しては無料で修理いたしま

す。保証請求の際はレシートを販売店またはお近くの

認可カスタマーサービスを提示してください。

（住所は裏面をご覧ください）

技術データ

技術的な変更が行われることがあります。

振動値

몇

警告

記載された振動値は、標準的な試験方法で測定された

もので、機器の比較に使用することができます。

記載された振動値は、負荷の予備的評価に使用できま

す。

使用方法によっては、機器の使用中における振動によ

るエミッションが記載された合計値から外れることが

あります。

手と腕の振動値が 2.5 m /s²の超える装置(取

扱説明書の

技術データ

の章を参照)

몇

注意

●

本機器を数時間連続して使用すると、し

びれを起こすことがあります。

●

手の保護用に手袋を

着用してください。

●

定期的に休憩を取ってくださ

い。

エラー原因解決策

装置が始動しません充電式電池パックが空です。  充電式電池パックを充電してください。

充電式電池パックの故障。  充電式電池を交換します。

充電式電池パックが正しく取り付けら

れていません。

 充電式電池パックをホルダーに嵌るまで

押し込みます。

使用中に装置が停止しま

す

充電式電池がオーバーヒートしていま

す

 作業を中止し、充電式電池の温度が正常

に戻るまで待ちます。

モーターが過熱状態です  作業を中止してモーターの温度が下がる

のを待ちます。

CNS 18-

装置のデータ

動作電圧 V 18

チェーンのアイドリング速度 m/s 10

ボリュームチェーンオイルタン

ク

ml 200

EN 60745-1、EN 60745-2-13 に基づいて求めた値

音圧レベル L

dB(A) 87,9

不確実性 K

dB(A) 3,0

音響出力レベル L

dB(A) 98,9

不確実性 K

dB(A) 1,4

前方グリップでの手と腕の振動

値

m/s

3,5

後方グリップでの手と腕の振動

値

m/s

5,2

不確実性 K m/s

1,5

度量衡

長さ x 幅 x 高さ mm 735 x

230 x

247

ガイドバーの長さ mm 300

カッター長さ mm 250

チェーンピッチ in (mm) 0,375

(9,525)

重量 (充電電池パックなし) kg 3,2

日本語 331

EU準拠宣言

弊社はここに以下に記載する機械がその設計と製造型

式および弊社によって市場に出された仕様において、

関連するEU指令の安全要件および健康要件を満たし

ていることを宣言します。弊社との相談なしに機械に

改造を食うわえた場合は、この宣言の有効性が失われ

ます。

製品：充電式チェーンソー

型式： 1.444-00x.x
