Owner’s Manual
USB 3.1 Gen 1 USB-C
Docking Station - Silver
Model: U442-DOCK4-S
USB Type-C™ and USB-C™ are trademarks of USB Implementers Forum.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
All trademarks and registered trademarks are the property of their respective owners.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 9 • Français 17 • Русский 25
21-03-270-933DBD.indb 121-03-270-933DBD.indb 1 7/27/2021 10:08:00 AM7/27/2021 10:08:00 AM
2
Product Features
System Requirements
• Supports USB DisplayPort Alternate Mode for connecting a VGA, DisplayPort or HDMI
monitor via a USB-C or Thunderbolt 3 port
• Supports the connection of three monitors at the same time through DisplayPort
MST Mode*
• Supports connection of DVI monitor via HDMI to DVI adapter (see Optional Accessories)
• Supports connection of Mini DisplayPort monitor via DP to Mini DisplayPort adapter
(see Optional Accessories)
•
DisplayPort and HDMI ports support 4K x 2K video resolutions up to 3840 x 2160 @ 30 Hz
• VGA port supports video resolutions up to 1920 x 1200, including 1080p @ 60 Hz
• Ethernet port supports true 10/100/1000 Mbps network speeds
• USB-A Hub ports support data transfer rates up to 5 Gbps
• Dedicated 5V/1.5A USB port provides fast charging power to mobile devices
• USB-C port supports both data and PD Charging; supports power input up to
20V 5A (100W)
• 4 USB-A and 1 Type-C ports share a max 12W (5V 2.4A) of power
• 3.5 mm Mini Stereo jack on front of unit for connection of speaker and microphone
• 3.5 mm Mini Stereo jack on back of unit for connection of speaker
• Automatically resumes operation from hibernation and suspend mode
• IEEE 802.3az (Energy Efficient Ethernet) compliant
• Supports full duplex and half duplex operations
• Supports IPv4 and IPv6 pack Checksum Offload Engine (COE) to reduce CPU loading
• Supports Wake-on LAN
• Plug-and-play; no software or drivers required
* See Multi-Monitor Requirements section for details
• Computer with USB-C or Thunderbolt 3 port that supports USB DisplayPort
Alternate Mode
• DisplayPort, Mini DisplayPort,* VGA, DVI* or HDMI monitor
• Ethernet Network with speeds up to 10/100/1000 Mbps
*Requires an adapter. See Optional Accessories
21-03-270-933DBD.indb 221-03-270-933DBD.indb 2 7/27/2021 10:08:00 AM7/27/2021 10:08:00 AM
3
Optional Accessories
Package Includes
• N201-Series Cat6 Gigabit Snagless Patch Cables
• P502-Series High-Resolution VGA Cables
• P566-Seires HDMI to DVI Adapter Cables
• P568-Series High-Speed HDMI Cables
• P580-Series DisplayPort Cables
• P583-Series mDP to DP Adapter Cables
• U322-Series USB 3.0 A/B Device Cables
• U326-Series USB 3.0 Micro-B Device Cables
• U420-003-G2-5A USB 3.1 Gen 2 USB-C M/M Cable (3 ft.)
• U442-DOCK4-S
• USB Type-C Cable, M/M (2.6 ft.)
• External Power Supply (Input: 100-240V, 50/60 Hz, 1.8A; Max Output: 20V 3.6A)
• Owner’s Manual
21-03-270-933DBD.indb 321-03-270-933DBD.indb 3 7/27/2021 10:08:00 AM7/27/2021 10:08:00 AM
4

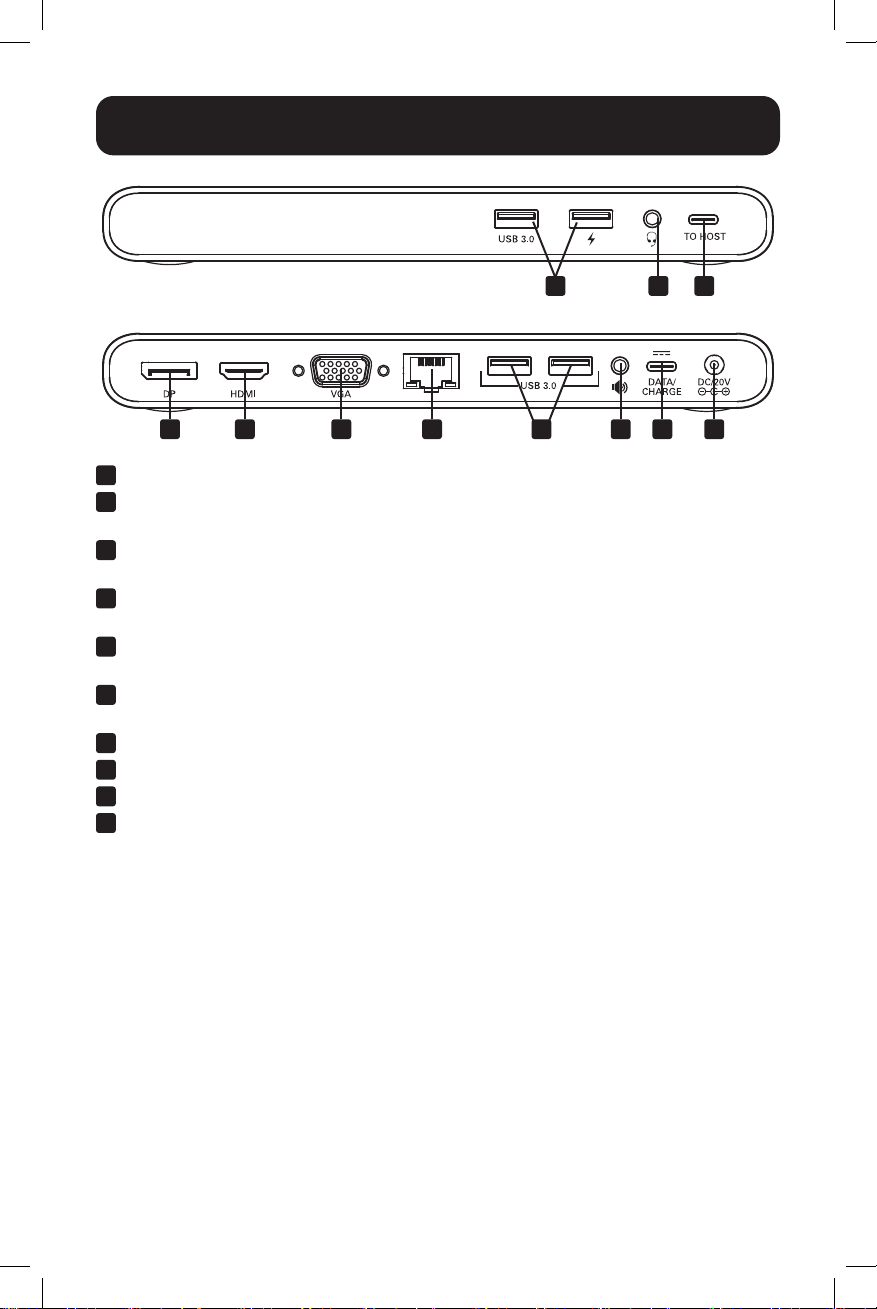

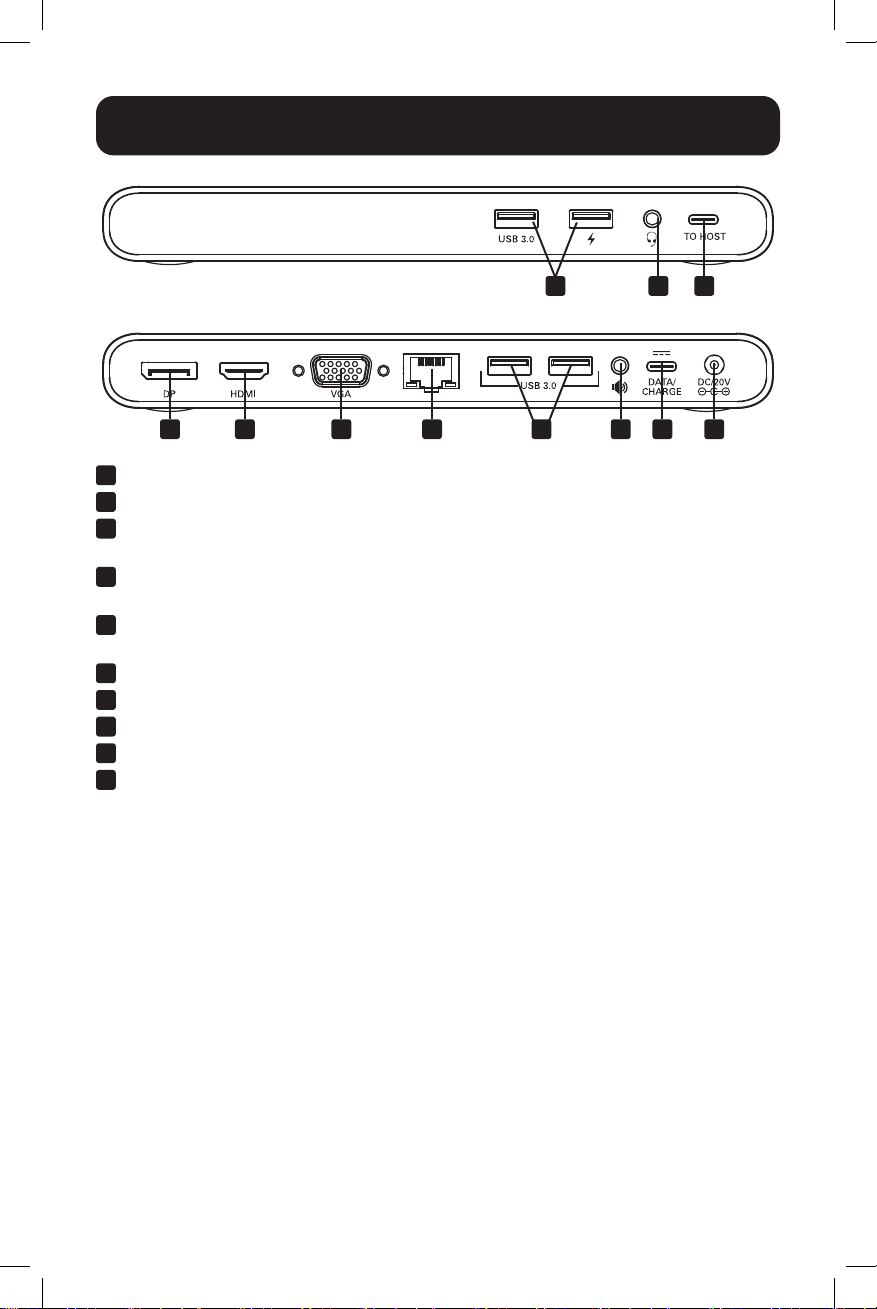

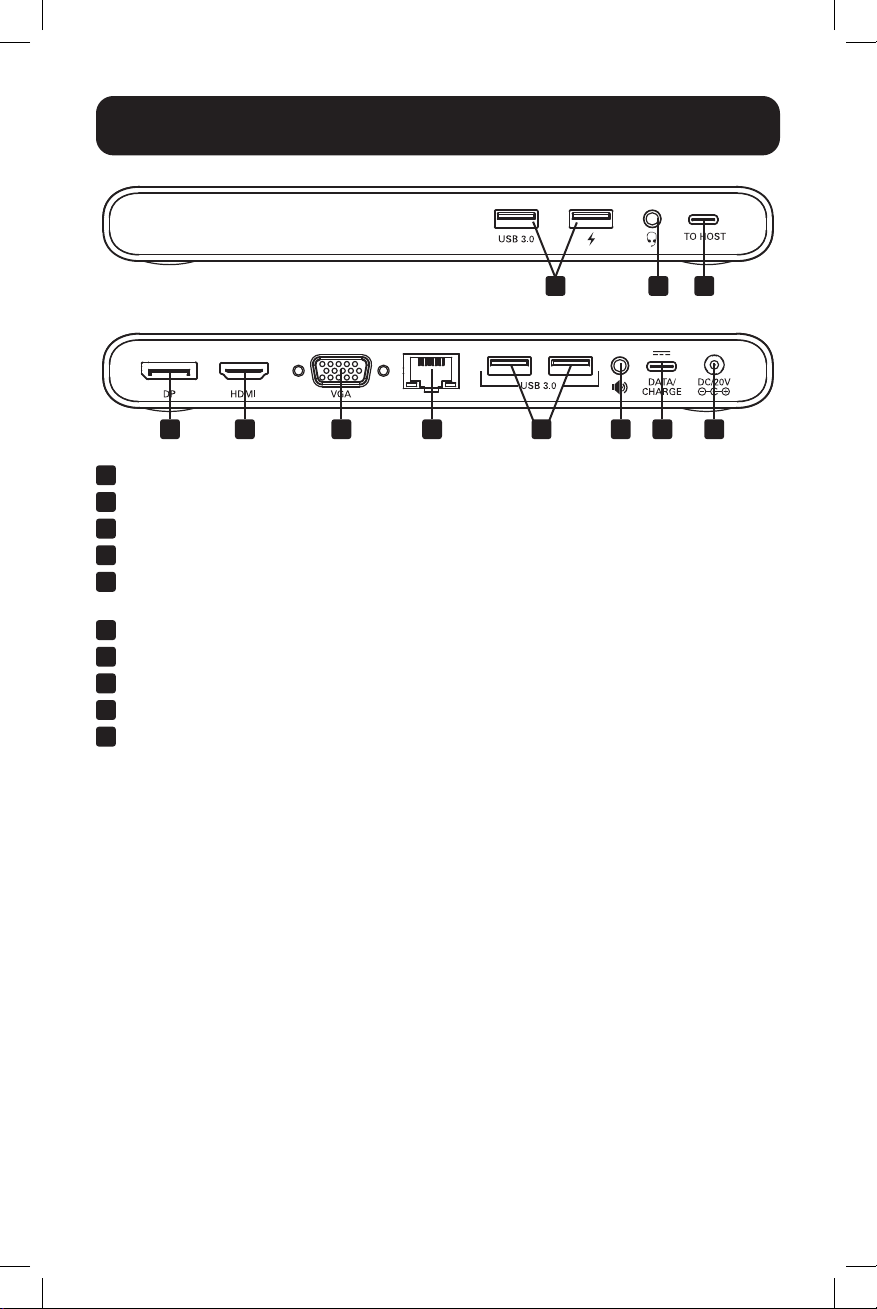

Product Overview
1
USB-A 3.0 Ports (Female) – Connect up to four USB peripherals*
2
3.5 mm Mini Stereo Audio Input (Female) – Connect headphones or a microphone
3
USB-C Host Port (Female) – Connect your USB Type-C enabled laptop or computer
4
DC Power Input (Female) – Connect included power supply for external power
5
USB-C Charging and Data Port (Female) – Connect your device to its USB-C PD
charger for charging, or connect a USB-C device
6
3.5 mm Mini Stereo Audio Output (Female) – Connect speakers or headphones
7
RJ45 Port (Female) – Connect to a 10/100/1000 Mbps network
8
VGA Port (Female) – Connect a VGA monitor
9
HDMI Port (Female) – Connect a HDMI monitor
10
DisplayPort Port (Female) – Connect a DisplayPort monitor
*12W of power is dedicated to the USB-A and USB Type-C hub ports when a USB charger is
connected to the USB-C charging port. The USB-A 3.0 charging ports each support 5V 1.5A (7.5W).
When maxing out one port’s power, the other ports’ power is reduced. All ports will not be able to
provide full power simultaneously, meaning external power may be required for some connected
peripherals.
2 3
1
1
456789
10
21-03-270-933DBD.indb 421-03-270-933DBD.indb 4 7/27/2021 10:08:01 AM7/27/2021 10:08:01 AM
5
Installation
Notes:
1) Supports the connection of three monitors at the same time through DisplayPort MST Mode.*
2) To ensure proper function of the five USB (4 USB-A and 1 USB-C) hub ports, make sure to plug
in the included external power supply or the host device’s PD charging power supply to the unit.
3) When the included 72W power adapter is connected to the DC port, it supplies power to charge
the host PC first (up to 60W) with the rest of the power being supplied to the dock.
4) When the PD charging power adapter is connected, 15W of total power will be reserved first to
guarantee the functioning of the product. The rest of the power will be used to charge the host
PC (the power that the host PC can get depends on the result of PD protocol negotiation).
5) When the DC port is connected prior to the Type-C PD Charging port, the docking and host PC
are powered from the DC port, with the Type-C port as an alternative power source.
6) When the Type-C PD Charging port is connected (with a PD power adapter) prior to the DC port,
the docking and host PC are powered from the Type-C port with the DC port as an alternative
power source.
7) If the active power source (power source that is supplying power) is unplugged, the alternative
power port will be switched on automatically to be the active power source. In this case, the
connected devices will get disconnected for a few seconds and then reconnect automatically.
8) See Optional Accessories section for suggested cables.
9) When the unit is connected to the USB-C port on your computer and to a network via Cat5e/6
cabling, a network connection will be automatically established. If no connection is made, you
can manually establish one by going to your computer’s network settings page. For example, on a
Mac, you would navigate to the Network section found in System Preferences, click the “Assist Me”
button to get to the Network Setup Assistant, then follow the prompts to establish a connection.
* See Multi-Monitor Requirements section for details.
1. Connect the included power supply between the unit and a power source and/or the
included USB Type-C cable between the unit and a PD charging adapter (not included).
Note: The USB hub ports may go into overcurrent protection if high-powered USB peripherals
are attached without the external power adapter being connected. The USB Type-C PD Charging
port can also be used for data transfer.
2. Connect a USB Type-C enabled laptop or computer to the unit’s USB Type-C host port
using a USB Type-C cable.
3. Connect a 3.5 mm Mini Stereo cable to the back of the unit to connect a speaker.
4. Connect up to four USB devices to the dock’s USB-A hub ports.
5. Connect the adapter’s RJ45 port to a network using a UTP cable.
6. Connect the dock’s VGA port to the VGA port on a monitor using a VGA cable.
OR
7. Connect the dock’s HDMI port to the HDMI port on a monitor using a HDMI cable.
OR
8. Connect the dock’s DisplayPort port to the DisplayPort port on a monitor using a
HDMI cable.
9. Connect a 3.5 mm Mini Stereo cable to the front of the unit to connect a microphone
or headphones.
21-03-270-933DBD.indb 521-03-270-933DBD.indb 5 7/27/2021 10:08:01 AM7/27/2021 10:08:01 AM
6
Multi Monitor Requirements
The U442-DOCK4-S supports the connection of three monitors at the same time through
DisplayPort Multi-Stream Transport (MST) mode. Below are limitations that must be
taken into account when connecting multiple monitors at the same time.
Does the Source Computer Support DisplayPort MST Mode?
When connecting to a USB-C source that supports DisplayPort MST mode, the EDID
information of the two or three connected monitors will be read by the computer and
appear as separate displays that can be shown in mirror mode or extended mode. When
connected in MST mode, the computer graphics card will have a total bandwidth of 10.8
Gbps for all video ports.
When connecting to a USB-C source that does not support DisplayPort MST mode,
Single-Stream Transport (SST) mode is used instead. In SST mode, only the EDID of
the first connected monitor is read by the computer, forcing the connected monitors to
display in mirror mode. The default resolution of the first monitor will then be sent to the
second monitor and/or third monitor, with all monitors displaying the same resolution.
If the second monitor is not capable of supporting the same resolution as the first,
no video will display on that monitor. Before connecting the second monitor, the first
monitor’s resolution must be changed to the second monitor’s resolution in order for
video to be displayed.
Note: The following table depicts the maximum resolution achieved on each video port,
based on the connected monitors. Mac does not support DisplayPort MST; therefore,
multiple monitor setups are not guaranteed.
* Port not in use.
Windows Source (Single display)
VGA HDMI DisplayPort
1920 x 1200 @ 60 Hz * *
* 3840 x 2160 @ 30 Hz *
* * 3840 x 2160 @ 30 Hz
Windows Source (Dual display)
VGA HDMI DisplayPort
1920 x 1200 @ 60 Hz 1920 x 1080 @ 60 Hz *
1920 x 1200 @ 60 Hz * 1920 x 1080 @ 60 Hz
* 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz
Windows Source (Triple display)
VGA HDMI DisplayPort
1) Supports 3 displays to work simultaneously under MST mode,
3 videos share max 10.8 Gbps bandwidth (e.g., dual 1080p/60 Hz,
or 1 x 1080p @ 60 Hz + dual 720p @ 60 Hz).
2) Some host PCs only support output of 3 video streams/monitors.
To ensure the output of the 3 displays, turn off the screen of the host PC.
21-03-270-933DBD.indb 621-03-270-933DBD.indb 6 7/27/2021 10:08:01 AM7/27/2021 10:08:01 AM
7
Specifications
Connectors-Input
DC Port DC Power (Female)
USB PD Charging and Data USB-C (Female)
Connectors-Output
USB-A USB 3.0 A (Female), x4
USB-C USB 3.0 Type-C (Female), x1
Ethernet RJ45 (Female)
VGA VGA (Female)
HDMI HDMI (Female)
DisplayPort DisplayPort (Female)
Audio Port 3.5 mm Mini Stereo Audio (Female), x2
Environmental
Operating Temperature 32 to 113°F (0 to 45°C)
Operating Humidity 10% to 90% RH, Non-Condensing
Storage Temperature 14 to 158°F (-10 to 70°C)
Storage Humidity 10% to 90% RH, Non-Condensing
Power Requirements
USB-C Charging Port Supports up to 20V 5A (100W) Input
DC Port Supports up to 20V 3.6A (72W) Input
Power Supply Specs
Power Input 100-240V, 50/60 Hz, 1.8A
Power Output 20V 3.6A (72W)
21-03-270-933DBD.indb 721-03-270-933DBD.indb 7 7/27/2021 10:08:01 AM7/27/2021 10:08:01 AM
8
21-03-270 93-3DBD_RevA
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Warranty and Product Registration
3-Year Limited Warranty
Tripp Lite warrants its products to be free from defects in materials and workmanship for a period of three (3) years from
the date of initial purchase. Tripp Lite’s obligation under this warranty is limited to repairing or replacing (at its sole option)
any such defective products. To obtain service under this warranty, you must obtain a Returned Material Authorization
(RMA) number from Tripp Lite or an authorized Tripp Lite service center. Products must be returned to Tripp Lite or an
authorized Tripp Lite service center with transportation charges prepaid and must be accompanied by a brief description of
the problem encountered and proof of date and place of purchase. This warranty does not apply to equipment, which has
been damaged by accident, negligence or misapplication or has been altered or modified in any way.
EXCEPT AS PROVIDED HEREIN, Tripp Lite MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WARRANTIES
OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. Some states do not permit limitation or exclusion of
implied warranties; therefore, the aforesaid limitation(s) or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL Tripp Lite BE LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE. Specifically, Tripp Lite is not liable for any costs, such as lost profits or revenue, loss of equipment, loss of use of
equipment, loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise.
Product Registration
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a
chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Regulatory Compliance Identification Numbers
For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been assigned a
unique series number. The series number can be found on the product nameplate label, along with all required approval
markings and information. When requesting compliance information for this product, always refer to the series number. The
series number should not be confused with the marketing name or model number of the product.
FCC Notice, Class B
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this device must accept any interference received, including interference that
may cause undesired operation.
Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15
of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Any changes or modifications to this equipment not expressly approved by Tripp Lite could void the user’s authority to
operate this equipment.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and
illustrations may differ slightly from actual products.
21-03-270-933DBD.indb 821-03-270-933DBD.indb 8 7/27/2021 10:08:01 AM7/27/2021 10:08:01 AM
9
Manual del Propietario
Estación de Conexión
USB 3.1 Gen 1 USB C - Plata
Modelo: U442-DOCK4-S
USB Type C™ y USB C™ son marcas comerciales registradas del USB Implementers Forum.
1111 W. 35th Street, Chicago, IL 60609, EE UU • tripplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados.
Todas las marcas registradas son propiedad de sus respectivos propietarios.
English 1 • Français 17 • Русский 25
21-03-270-933DBD.indb 921-03-270-933DBD.indb 9 7/27/2021 10:08:01 AM7/27/2021 10:08:01 AM
10
Características del Producto
Requisitos del Sistema
• Soporta USB DisplayPort de Modo Alterno para conectar un monitor VGA, HDMI o DisplayPort
mediante un puerto USB C o Thunderbolt 3
• Soporta la conexión de tres monitores al mismo tiempo mediante el Modo DisplayPort MST*
• Soporta la conexión de un monitor DVI mediante un adaptador HDMI a DVI (vea Accesorios
Opcionales)
• Soporta la conexión de un monitor DisplayPort mediante adaptador DP a Mini DisplayPort
(vea Accesorios Opcionales)
• Los puertos DisplayPort y HDMI soportan resoluciones de video 4K x 2K video de hasta 3840
x 2160 @ 30 Hz
• El puerto VGA soporta resoluciones de video hasta 1920 x 1200, incluyendo 1080p @60 Hz
• El puerto Ethernet soporta velocidades reales de red de 10Mbos / 100Mbps / 1000Mbps
• Los puertos del Hub USB A soportan tasas de transferencia de datos hasta 5 Gbps
• Un puerto USB dedicado de 5V / 1.5A proporciona carga rápida para dispositivos móviles
• Puerto USB C soporta datos y carga PD; soporta alimentación hasta
20V 5A (100W)
• 4 puertos USB A y 1 Type C comparten un máximo de 12W (5V 2.4A) de potencia
• Conector Mini Estéreo de 3.5 mm en el frente de la unidad para la conexión de bocinas y
micrófono
• Conector Mini Estéreo de 3.5 mm en la parte posterior de la unidad para la conexión de
bocinas y micrófono
• Restablece automáticamente la operación desde el modo de hibernación y suspensión
• Compatible con IEEE 802.3az (Ethernet Eficiente con la Energía)
• Soporta operaciones dúplex y semi-dúplex
• Soporta Checksum Offload Engine [COE] de módulo IPv4 e IPv6 para reducir la carga del CPU
• Soporta Wake on LAN
• Conectar y Usar—No requiere software ni controladores
* Para detalles, consulte la sección de Requerimientos para Múltiples Monitores
• Computadora con puerto USB C o Thunderbolt 3 que soporte USB DisplayPort
Modo Alterno
• Monitor DisplayPort, Mini DisplayPort,* VGA, DVI* o HDMI
• Red Ethernet con velocidades hasta 10Mbps / 100Mbps / 1000Mbps
*Requiere un adaptador. Vea Accesorios Opcionales
21-03-270-933DBD.indb 1021-03-270-933DBD.indb 10 7/27/2021 10:08:01 AM7/27/2021 10:08:01 AM
11
Accesorios Opcionales
El Paquete Incluye
• Cables Patch Snagless Cat6 Gigabit Serie N201
• Cables VGA de Alta Resolución P502
• Cables adaptadores de HDMI a DVI de la serie P566
• Cables HDMI de Alta Velocidad Serie P568
• Cables DisplayPort de la Serie P580
• Cables Adaptadores mDP a DP de la Serie P583
• Cables para Dispositivo USB 3.0 A/B Serie U322
• Cables para Dispositivo USB 3.0 Micro-B Serie U326
• Cable USB 3.1 Gen 2 USB C M/M de 91 cm [3 pies] U420-003-G2-5A
• U442-DOCK4-S
• Cable USB Type C, M/M, 80 cm [2.6 pies]
• Fuente de Alimentación Externa (Entrada: 100V ~ 240V, 50Hz / 60Hz, 1.8A Salida
Máxima: 20V 3.6A)
• Manual del Propietario
21-03-270-933DBD.indb 1121-03-270-933DBD.indb 11 7/27/2021 10:08:01 AM7/27/2021 10:08:01 AM
12
Vista General del Producto
1
Puertos USB A 3.0 (Hembra) – Conecte hasta cuatro periféricos USB*
2
Puerto de Entrada para Audio Mini Estéreo de 3.5 mm (Hembra) – Conecte
audífonos o un micrófono
3
Puerto de Servidor USB C (Hembra) – Conecte su laptop o computadora equipada
con USB Type C
4
Entrada de Alimentación CD (Hembra) – Conecte la fuente de alimentación
externa incluida
5
Puerto USB C para Carga y Datos (Hembra) – Conecte su dispositivo a su
cargador USB C PD para cargar o conecte un dispositivo USB C
6
Puerto de Salida para Audio Mini Estéreo de 3.5 mm (Hembra) – Conecte
bocinas o audífonos
7
Puerto RJ45 (Hembra) – Conecte a una red 10Mbps / 100Mbps / 1000Mbps
8
Puerto VGA (Hembra) – Conecte un monitor VGA
9
Puerto HDMI (Hembra) – Conecte un monitor HDMI
10
Puerto DisplayPort (Hembra) – Conecte un monitor DisplayPort
*12W de potencia están dedicados a los puertos de hub USB A y USB Type C cuando se conecta
un cargador USB al puerto de carga USB C. Los puertos de carga USB A 3.0 soportan cada uno 5V
1.5A (7.5W). Al maximizar la salida de potencia de un puerto, se reduce la potencia del otro puerto.
Todos los puertos no podrán proporcionar potencia plena al mismo tiempo, lo que significa que
puede ser necesaria alimentación externa para algunos periféricos conectados.
2 3
1
1
456789
10
21-03-270-933DBD.indb 1221-03-270-933DBD.indb 12 7/27/2021 10:08:02 AM7/27/2021 10:08:02 AM
13
Instalación
Notas:
1) Soporta la conexión de tres monitores al mismo tiempo mediante el Modo DisplayPort MST.*
2) Para garantizar el correcto funcionamiento de los cinco puertos de hub USB (4 USB A y 1 USB C), asegúrese
de conectar la fuente de alimentación externa o la alimentación de carga PD del dispositivo a la unidad.
3) Cuando el adaptador de corriente de 72W incluido se conecta al puerto de CD, suministra energía para
cargar primero la PC Anfitrión (hasta 60W) con el resto de la potencia suministrada a la unidad de conexión.
4) Cuando el adaptador de corriente PD esté conectado, se reservarán primero 15W de potencia total para
garantizar el funcionamiento del producto. El resto de la potencia se utilizará para cargar la PC Anfitrión (la
potencia que la PC anfitrión puede conseguir depende del resultado de la negociación del Protocolo de PD).
5) Cuando se conecta el puerto de CD antes del puerto de carga de PD Type C, la unidad de conexión y la PC
anfitrión son alimentados desde el puerto de CD, con el puerto Type C como fuente alternativa de energía.
6) Cuando se conecta el puerto de carga de PD Type C (con un adaptador de corriente PD) antes del
puerto de CD, la unidad de conexión y la PC anfitrión son alimentados desde el puerto Type C, con el
puerto de CD como fuente alternativa de energía.
7) Si se desconecta la fuente de alimentación activa (La fuente de alimentación que está suministrando
energía), el puerto alternativo de alimentación se activará automáticamente para ser la fuente de
alimentación activa. En este caso, los dispositivos conectados se desconectarán por unos segundos y
luego se vuelven a conectar automáticamente.
8) Para ver los cables sugeridos, consulte la sección de Accesorios Opcionales.
9) Cuando la unidad esté conectada al puerto USB C en su computadora y a una red mediante cableado
Cat5e o Cat6, se establecerá automáticamente una conexión de red. Si no se realiza la conexión, se
puede establecer una manualmente yendo a la página de configuración de red de su computadora.
Por ejemplo, en una Mac, necesita desplazarse a la sección de red en preferencias del sistema, hacer
click en el botón "Ayúdame" para llegar al asistente de configuración de red y seguir las instrucciones
para establecer una conexión.
* Para detalles, consulte la sección de Requerimientos para Múltiples Monitores.
1. Conecte la fuente de alimentación entre la unidad y una fuente de energía y/o el cable
USB Type C entre la unidad y un adaptador de carga PD (no incluido).
Nota: Los puertos del hub USB pueden ir a protección contra sobrecorriente si se conectan
periféricos USB de alta potencia sin que se conecte el adaptador de alimentación externo. El puerto
de Carga PD USB Type C puede usarse también para transferencia de datos.
2. Conecte una laptop o computadora equipada con USB Type C al puerto host USB Type C
de la unidad usando un cable USB Type C.
3. Para conectar una bocina, conecte un cable Mini Estéreo de 3.5 mm a la parte posterior
de la unidad.
4. Conecte hasta cuatro dispositivos USB a los puertos de hub USB A de la estación de conexión.
5. Conecte el puerto RJ45 del adaptador a una red mediante un cable UTP.
6. Conecte el puerto VGA de la estación de conexión al puerto VGA en un monitor usando un
cable VGA.
O
7. Conecte el puerto HDMI de la estación de conexión al puerto HDMI en un monitor usando
un cable HDMI.
O
8. Conecte el puerto DisplayPort de la estación de conexión al puerto DisplayPort en un
monitor usando un cable HDMI.
9. Para conectar un micrófono o audífonos, conecte un cable Mini Estéreo de 3.5 mm a la
parte anterior de la unidad.
21-03-270-933DBD.indb 1321-03-270-933DBD.indb 13 7/27/2021 10:08:02 AM7/27/2021 10:08:02 AM
14
Requerimientos para Múltiples Monitores
El U442-DOCK4-S soporta la conexión de tres monitores al mismo tiempo a través del
modo DisplayPort Multi-Stream Transport [MST]. A continuación se presentan limitaciones
que deben tenerse en cuenta al conectar a varios monitores al mismo tiempo.
¿Es Compatible la Computadora Fuente con el Modo DisplayPort MST?
Al conectar a una fuente USB C que soporte el Modo DisplayPort MST, la información de
EDID de los dos o tres monitores conectados será leída por la computadora y aparecerá
como pantallas separadas que pueden mostrarse en modo espejo o extendido. Cuando
esté conectada en modo MST, la tarjeta gráfica de computadora tendrá un ancho de
banda total de 10.8 Gbps para todos los puertos de video.
Cuando se conecta a una fuente USB C que no soporte modo DisplayPort MST, se
utiliza en su lugar el modo Single Stream Transport [SST]. En el modo de SST, solo
el EDID del monitor conectado primero es leído por la computadora, obligando a los
monitores conectados a mostrarse en modo espejo. La resolución predeterminada del
primer monitor se enviará al segundo monitor y/o tercer monitor, con todos los monitores
mostrando la misma resolución. Si el segundo monitor no es capaz de soportar la misma
resolución que el primero, no se mostrará video en ese monitor. Antes de conectar el
segundo monitor, la resolución del primero debe cambiarse a la resolución del segundo
monitor para que el video se muestre.
Nota: La siguiente tabla muestra la resolución máxima alcanzada en cada puerto de
video, en base a los monitores conectados. Mac no soporta DisplayPort MST; por lo
tanto, las configuraciones de múltiples monitores no están garantizadas.
* Puerto que no está en uso
Fuente con Windows (Una pantalla)
VGA HDMI DisplayPort
1920 x 1200 @ 60 Hz * *
* 3840 x 2160 @ 30 Hz *
* * 3840 x 2160 @ 30 Hz
Fuente con Windows (Dos Pantallas)
VGA HDMI DisplayPort
1920 x 1200 @ 60 Hz 1920 x 1080 @ 60 Hz *
1920 x 1200 @ 60 Hz * 1920 x 1080 @ 60 Hz
* 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz
Fuente con Windows (Tres Pantalla)
VGA HDMI DisplayPort
1) Soporta 3 pantallas para trabajar simultáneamente bajo el modo MST,
3 videos comparten un ancho de banda Máximo de 10.8 Gbps (por ejemplo, dos 1080p @ 60 Hz,
o 1 x 1080p @ 60 Hz + dos 720p @ 60 Hz).
2) Algunas PC anfitrión solo soportan salida de 3 flujos de video / monitores.
Para asegurar la salida de las 3 pantallas, apague la pantalla de la PC anfitrión.
21-03-270-933DBD.indb 1421-03-270-933DBD.indb 14 7/27/2021 10:08:02 AM7/27/2021 10:08:02 AM
15
Especificaciones
Conectores-Entrada
Puerto de CD Alimentación de CD (Hembra)
USB Datos y Carga PD USB C (Hembra)
Conectores-Salida
USB A USB 3.0 A (Hembra), x4
USB C USB 3.0 Type C (Hembra), x1
Ethernet RJ45 (Hembra)
VGA VGA (Hembra)
HDMI HDMI (Hembra)
DisplayPort DisplayPort (Hembra)
Puerto de Audio Audio Mini Estéreo de 3.5 mm (Hembra), x2
Ambiental
Temperatura de Operación 0 ºC a 45 °C [32 ºF a 113 °F]
Humedad de Operación De 10 % a 90 % de HR, Sin Condensación
Temperatura de Almacenamiento -10 ºC a 70 ºC [14 ºF a 158 ºF]
Humedad de Almacenamiento De 10% a 90% de HR, Sin Condensación
Requerimientos de Energía
Puerto de Carga USB C Soporta Entrada de Hasta 20V 5A (100W)
Puerto de CD Soporta Entrada de hasta 20V 3.6A (72W)
Especificaciones de Suministro de Energía
Entrada de Energía 100V ~ 240V, 50Hz / 60Hz, 1.8A
Salida de Energía 20V 3.6A (72W)
21-03-270-933DBD.indb 1521-03-270-933DBD.indb 15 7/27/2021 10:08:02 AM7/27/2021 10:08:02 AM
16
21-03-270 93-3DBD_RevA
1111 W. 35th Street, Chicago, IL 60609, EE UU • tripplite.com/support
Garantía
Garantía Limitada de 3 años
Tripp Lite garantiza durante un período de tres (3) años a partir de la fecha de compra inicial que este producto no
presenta defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la
reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía,
debe obtener un número de Autorización de Devolución de Mercancía [RMA] de Tripp Lite o de un centro de servicio
autorizado de Tripp Lite. Los productos deben devolverse a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con
los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de
la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o
mal uso o hayan sido alterados o modificados de alguna manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OTORGA GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS
LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten
la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no
aplicarse al comprador.
EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS,
INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE
ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, Tripp Lite no es responsable por ningún costo, como
pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos,
costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las
fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
21-03-270-933DBD.indb 1621-03-270-933DBD.indb 16 7/27/2021 10:08:02 AM7/27/2021 10:08:02 AM
17
Manuel de l'utilisateur
Station d'accueil USB 3.1
Gen 1 USB-C - argent
Modèle : U442-DOCK4-S
USB Type-C™ et USB-C™ sont des marques de commerce d'USB Implementers Forum
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.
Toutes les marques de commerce et les marques de commerce enregistrées sont la propriété de
leurs propriétaires respectifs.
English 1 • Español 9 • Русский 25
21-03-270-933DBD.indb 1721-03-270-933DBD.indb 17 7/27/2021 10:08:02 AM7/27/2021 10:08:02 AM
18
Caractéristiques du produit
Configuration requise
• Prend en charge le mode alternatif USB DisplayPort pour connecter un moniteur VGA,
DisplayPort ou HDMI via un port USB-C ou Thunderbolt 3
• Prend en charge la connexion de trois moniteurs en même temps par le biais du
mode DisplayPort MST*
• Prend en charge les connexions d'un moniteur DVI via un adaptateur de HDMI à DVI
(consulter Accessoires en option)
• Prend en charge la connexion d'un moniteur Mini DisplayPort via un adaptateur de DP à Mini
DisplayPort (consulter Accessoires en option)
• Les ports DisplayPort et HDMI prennent en charge les résolutions vidéo 4K x 2K allant jusqu'à
3 840 x 2 160 @ 30 Hz.
• Le port VGA prend en charge des résolutions vidéo jusqu'à 1 920 x 1 200, y compris
1 080 p, @ 60 Hz.
• Le port Ethernet prend en charge de véritables vitesses de réseau de 10/100/1 000 Mbps.
• Les ports du concentrateur USB-A prennent en charge des taux de transfert de données
pouvant atteindre jusqu'à 5 Gbps.
• Le port dédié USB 5 V/1,5 A procure un pouvoir de chargement rapide pour les appareils
mobiles.
• Le port USB-C prend en charge les données et le chargement de la distribution de puissance
(PD); prend en charge une entrée d'alimentation allant jusqu'à 20 V 5 A (100 W).
• Quatre (4) ports USB-A et 1 port Type-C partagent un maximum de 12 W (5 V 2,4 A) de
puissance.
• Prise mini stéréo de 3,5 mm sur le devant de l'appareil pour raccorder un haut-parleur ou un
microphone
• Prise mini stéréo de 3,5 mm à l'arrière de l'appareil pour raccorder un haut-parleur
• Se remet automatiquement en marche du mode de mise en veille ou de mise en attente
• IEEE 802.3az (Ethernet à haute efficacité énergétique)
• Prend en charge les exploitations en duplex intégral et en semi-duplex
• Prend en charge le moteur de déchargement de contrôle de somme des modules IPv4 et
IPv6 pour réduire la charge de l'UCT
• Prend en charge le réseau local Wake-on
• Prêt à l'emploi; aucun logiciel ou lecteur requis
* Consulter la section Exigences pour plusieurs moniteurs pour plus de détails.
• Ordinateur avec port USB-C ou Thunderbolt 3 qui prend en charge le
mode alternatif USB DisplayPort
• Moniteur DisplayPort*, Mini DisplayPort, VGA, DVI* ou HDMI
• Réseau Ethernet avec des vitesses jusqu'à 10/100/1 000 Mbps
*Exige un adaptateur. Consulter Accessoires en option.
21-03-270-933DBD.indb 1821-03-270-933DBD.indb 18 7/27/2021 10:08:02 AM7/27/2021 10:08:02 AM
19
Accessoires en option
L'emballage comprend
• Cordons de raccordement anticoupure Gigabit Cat6 de la série N201
• Câbles VGA haute résolution de la série P502
• Câbles d'adaptateur de HDMI à DVI de la série P566
• Câbles HDMI haute vitesse de la série P568
• Câbles DisplayPort de la série P580
• Câbles de l'adaptateur de mDP à DP de la série P583
• Câbles de l'appareil A/B USB 3.0 de la série U322
• Câbles de l'appareil USB 3.0 Micro-B de la série U326
• Câble U420-003-G2-5A USB 3.1 Gen 2 USB-C mâle/mâle – 0,91 m (3 pi)
• U442-DOCK4-S
• Câble USB Type-C, M/M 0,8 m (2,6 pi)
• Source d'alimentation externe (entrée : 100 à 240 V, 50/60 Hz, 1,8 A, sortie
maximale : 20 V, 3,6 A)
• Manuel de l'utilisateur
21-03-270-933DBD.indb 1921-03-270-933DBD.indb 19 7/27/2021 10:08:02 AM7/27/2021 10:08:02 AM
20
Aperçu du produit
1
Ports USB-A 3.0 (femelle) – permettent de raccorder jusqu'à quatre périphériques USB*
2
Entrée audio mini stéréo de 3,5 mm (femelle) – permet de raccorder des casques
d'écoute ou un microphone
3
Port hôte USB-C (femelle) – permet de raccorder un ordinateur portatif ou un
ordinateur à port USB Type-C
4
Entrée d'alimentation CC (femelle) – permet de raccorder l'alimentation incluse
pour l'alimentation externe
5
Port de chargement USB-C et de données (femelle) – permet de raccorder
un dispositif à son chargeur de la distribution de puissance (PD) USB-C pour le
chargement ou permet de raccorder un dispositif USB-C
6
Sortie audio mini stéréo de 3,5 mm (femelle) – permet de raccorder des haut-
parleurs ou des casques d'écoute
7
Port RJ45 (femelle) – se raccorde à un réseau de 10/100/1 000 Mbps
8
Port VGA (femelle) – permet de raccorder un moniteur VGA
9
Port HDMI (femelle) – permet de raccorder un moniteur HDMI
10
Port DisplayPortx (femelle) – permet de raccorder un moniteur DisplayPort
*12 W de puissance sont dédiés aux ports de concentrateur USB-A et USB Type-C lorsqu'un
chargeur USB est raccordé au port de chargement USB-C. Les ports de chargement USB-A 3.0
prennent chacun en charge 5 V 1,5 A (7.5 W). Lorsqu'un port est utilisé à la limite de sa capacité,
la puissance des autres ports est réduite. Tous les ports ne seront pas en mesure de fournir
simultanément la pleine puissance, ce qui signifie qu'une alimentation externe peut être requise
pour connecter certains périphériques.
2 3
1
1
456789
10
21-03-270-933DBD.indb 2021-03-270-933DBD.indb 20 7/27/2021 10:08:02 AM7/27/2021 10:08:02 AM
21
Installation
Remarques :
1) Prend en charge la connexion de trois moniteurs en même temps par le biais du mode DisplayPort MST*
2) Pour assurer un bon fonctionnement des cinq ports de concentrateur USB (4 USB-A et 1 USB-C),
s'assurer de brancher l'alimentation externe incluse ou l'alimentation de chargement de la distribution
de puissance (PD) des dispositifs hôtes à l'appareil.
3) Lorsque l'adaptateur d'alimentation de 72 W inclus est connecté au port CC, il fournit de
l'alimentation pour charger d'abord l'ordinateur hôte (jusqu'à 60 W) et le reste de la puissance est
fourni à la station d'accueil.
4) Lorsque l'adaptateur d'alimentation de chargement de la distribution de puissance (PD) est connecté,
15 W de puissance totale seront d'abord réservés pour garantir le fonctionnement du produit. Le
reste de la puissance sera utilisé pour charger l'ordinateur hôte (la puissance que l'ordinateur hôte
reçoit dépend du résultat de la négociation relative au protocole de la distribution de puissance (PD)).
5) Lorsque le port CC est connecté avant le port de chargement de la distribution de puissance (PD), la
station d'accueil et l'ordinateur hôte sont alimentés par le port CC, avec le port Type-C comme source
d'alimentation alternative.
6) Lorsque le port CC est connecté avant le port de chargement de la distribution de puissance (PD), la
station d'accueil et l'ordinateur hôte sont alimentés par le port CC, avec le port Type-C comme source
d'alimentation alternative.
7) Si la source d'alimentation active (la source d'alimentation qui fournit l'alimentation) est débranchée,
le port d'alimentation alternatif sera activé automatiquement pour être la source d'alimentation
active. Dans ce cas, les dispositifs connectés seront déconnectés pendant quelques secondes, puis
reconnectés automatiquement.
8) Consulter la section Accessoires en option pour des suggestions concernant les câbles.
9) Lorsque l'appareil est raccordé au port USB-C d'un ordinateur et à un réseau via un câble Cat5e/6,
un raccordement au réseau sera automatiquement établi. Si aucun raccordement n'a été établi, un
raccordement peut être établi manuellement depuis la page des paramètres réseau de l'ordinateur.
Par exemple, sur un Mac, se rendre à la section Network (réseau) qui se trouve dans System
Preferences (préférences du système), cliquer sur le bouton « Assist Me » (obtenir de l'aide) pour
accéder à Network Setup Assistant (assistant à la configuration du réseau), puis suivre les messages-
guides pour établir une connexion.
* Consulter la section Exigences pour plusieurs moniteurs pour plus de détails.
1. Raccorder l'alimentation incluse entre l'appareil et une source d'alimentation et/
ou le câble USB Type-C inclus entre l'appareil et un adaptateur de chargement de la
distribution de puissance (PD) (non inclus).
Remarque : Les ports du concentrateur USB peuvent passer en mode de protection contre
les surintensités si les périphériques USB à haute puissance sont reliés sans que l'adaptateur
d'alimentation externe ne soit connecté. Le port de chargement de la distribution de puissance (PD)
USB de Type-C peut également être utilisé pour le transfert des données.
2. Raccorder un ordinateur portatif ou un ordinateur dont le port USB Type-C est activé au
port hôte USB Type-C de l'appareil en utilisant un câble USB de Type-C.
3. Raccorder un câble mini stéréo de 3,5 mm à l'arrière de l'appareil pour connecter un
haut-parleur.
4. Raccorder jusqu'à quatre appareils USB aux ports du concentrateur USB-A.
5. Raccorder le port RJ45 de l'adaptateur à un réseau en utilisant un câble UTP.
6. Raccorder le port VGA de la station d'accueil au port VGA sur un moniteur en utilisant un
câble VGA.
OU
7. Raccorder le port HDMI de la station d'accueil au port HDMI sur un moniteur en utilisant
un câble HDMI.
OU
8. Raccorder le port DisplayPort de la station d'accueil au port DisplayPort sur un moniteur
en utilisant un câble HDMI.
9. Raccorder un câble mini stéréo de 3,5 mm à l'avant de l'appareil pour connecter un
microphone ou des casques d'écoute.
21-03-270-933DBD.indb 2121-03-270-933DBD.indb 21 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
22
Exigences pour plusieurs moniteurs
Le U442-DOCK4-S prend en charge la connexion de trois moniteurs en même temps
par le biais du mode DisplayPort Multi-Stream Transport (MST). Ci-dessous se trouvent
les limitations qui doivent être prises en considération au moment de raccorder plusieurs
moniteurs en même temps.
L'ordinateur source prend-il en charge le mode DisplayPort MST?
Lors d'un raccordement à une source USB-C qui prend en charge le mode DisplayPort,
les informations EDID (Extended Display Identification Data) des deux ou trois moniteurs
connectés seront lues par l'ordinateur et affichées sur des écrans distincts qui peuvent être
présentés en mode miroir ou en mode prolongé. Lorsque connectée en mode MST, la carte
graphique aura une bande passante totale de 10,8 Gbps pour tous les ports vidéo.
Lors d'un raccordement à une source USB-C qui ne prend pas en charge le mode
DisplayPort MTS, le mode Single Stream Transport (SST) est utilisé à la place. En mode
SST, seules les informations EDID du premier moniteur connecté sont lues par l'ordinateur,
forçant les moniteurs connectés à afficher en mode miroir. La résolution par défaut du
premier moniteur sera ensuite envoyée au second moniteur et/ou au troisième moniteur,
avec tous les moniteurs affichant la même résolution. Si le second moniteur est incapable
de prendre en charge la même résolution que le premier, aucune vidéo ne sera affichée sur
ce moniteur. Avant de raccorder le second moniteur, la résolution du premier moniteur doit
être changée pour la résolution du second moniteur pour permettre l'affichage vidéo.
Remarque : Le tableau suivant illustre la résolution maximale atteinte sur chaque port
vidéo selon les moniteurs connectés. Mac ne prend pas en charge DisplayPort MST; par
conséquent, les configurations connectant plusieurs moniteurs ne sont pas garanties.
* Port non utilisé.
Source Windows (écran simple)
VGA HDMI DisplayPort
1 920 x 1 200 @ 60 Hz * *
* 3 840 x 2 160 @ 30 Hz *
* * 3 840 x 2 160 @ 30 Hz
Source Windows (écran double)
VGA HDMI DisplayPort
1 920 x 1 200 @ 60 Hz 1 920 x 1 080 @ 60 Hz *
1 920 x 1 200 @ 60 Hz * 1 920 x 1 080 @ 60 Hz
* 1 920 x 1 080 @ 60 Hz 1 920 x 1 080 @ 60 Hz
Source Windows (écran triple)
VGA HDMI DisplayPort
1) Prend en charge 3 écrans pour un fonctionnement simultané en mode MST, partage de 3
vidéos pour une bande passante maximale de 10,8 Gbps (par ex., 1 080 p/60 Hz double,
ou 1 x 1 080 p @ 60 Hz + double 720 p @ 60 Hz).
2) Certains ordinateurs hôtes prennent uniquement en charge une sortie de 3 flux vidéo/moniteurs.
Pour garantir la sortie de 3 écrans, éteindre l'écran de l'ordinateur hôte.
21-03-270-933DBD.indb 2221-03-270-933DBD.indb 22 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
23
Caractéristiques techniques
Connecteurs - entrée
Port CC Alimentation CC (femelle)
Chargement de distribution de
puissance (PD) USB et données
USB-C (femelle)
Connecteurs - sortie
USB-A USB 3.0 A (femelle), x4
USB-C USB 3.0 Type-C (femelle), x1
Ethernet RJ45 (femelle)
VGA VGA (femelle)
HDMI HDMI (femelle)
DisplayPort DisplayPort (femelle)
Port audio Audio Mini Stereo de 3,5 mm (femelle), x2
Environnement
Température de fonctionnement 0 à 45 °C (32 à 113 °F)
Humidité de fonctionnement 10 à 90 % HR, sans condensation
Température d'entreposage -10 à 70 °C (14 à 158 °F)
Humidité d'entreposage 10 à 90 % HR, sans condensation
Besoins en matière de puissance
Port de chargement USB-C Prend en charge une entrée de puissance
allant jusqu'à 20 V 5 A (100 W)
Port CC Prend en charge une entrée d'alimentation
allant jusqu'à 20 V 3,6 A (72 W)
Caractéristiques techniques de l'alimentation
Entrée d'alimentation 100 à 240 V, 50/60 Hz, 1,8 A
Sortie d'alimentation 20 V 3,6 A (72 W)
21-03-270-933DBD.indb 2321-03-270-933DBD.indb 23 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
24
21-03-270 93-3DBD_RevA
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Garantie
Garantie limitée de 3 ans
Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois
(3) ans à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la
réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette
garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre
de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé
par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du
lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à
une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.
SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y
COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États
n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne
pas s'appliquer à l'acheteur.
À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE
DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT,
MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue
responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel,
perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.
La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
Les produits réels peuvent différer légèrement des photos et des illustrations.
21-03-270-933DBD.indb 2421-03-270-933DBD.indb 24 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
25
Руководство пользователя
Док-станция USB 3.1 Gen 1 / USB-C
в серебристом корпусе
Модель: U442-DOCK4-S
USB Type-C и USB-C™ являются торговыми знаками компании USB Implementers Forum.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.
Все торговые знаки и зарегистрированные торговые знаки являются собственностью своих соответствующих владельцев.
English 1 • Español 9 • Français 17
21-03-270-933DBD.indb 2521-03-270-933DBD.indb 25 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
26
Характеристики изделия
Cиcтемные требования
• Поддержка режима USB DisplayPort Alternate для подключения монитора VGA, DisplayPort или HDMI через порт
USB-C или Thunderbolt 3
• Возможность одновременного подключения трех мониторов с использованием режима DisplayPort MST*
• Возможность подключения DVI-монитора через переходник HDMI-DVI (см. раздел Опциональные комплектующие)
• Возможность подключения монитора Mini DisplayPort через переходник DP-Mini DisplayPort (см. раздел
Опциональные комплектующие)
•
Порты DisplayPort и HDMI поддерживают видеоразрешения 4K x 2K до 3840 x 2160 при 30 Гц
• Порт VGA поддерживает видеоразрешения до 1920 x 1200 (вкл. 1080p) при 60 Гц
• Порт Ethernet поддерживает сетевые скорости 10/100/1000 Мбит/с
• Порты концентратора USB-A поддерживают скорости передачи данных до 5 Гбит/с
• Выделенный USB-порт обеспечивает питание (5 В / 1,5 А) для быстрой зарядки мобильных устройств
• Порт USB-C поддерживает как передачу данных, так и зарядку PD при входном питании до 20 В / 5 А (100 Вт)
• 4 порта USB-A и 1 порт Type-C суммарно обеспечивают питание мощностью до 12 Вт (5 В / 2,4 А)
• Разъем Mini Stereo3,5 мм с лицевой стороны для подключения акустики и микрофона
• Разъем Mini Stereo 3,5 мм с тыльной стороны для подключения акустики
• Автоматическое восстановление из режимов ожидания и приостановки
• Соответствие требованиям стандарта IEEE 802.3az (энергоэффективный Ethernet)
• Поддержка полнодуплексного и полудуплексного режимов
• Поддержка контрольной суммы разгрузки (СОЕ) IPv4 и IPv6, обеспечивающая снижение нагрузки на ЦП
• Поддержка Wake-on LAN
• Подключение по технологии Plug-and-play без необходимости использования программного обеспечения или
драйверов
* Более подробная информация представлена в разделе Требования к многомониторным системам
• Компьютер с портом USB-C или Thunderbolt 3, поддерживающий режим USB DisplayPort Alternate
• Монитор DisplayPort, Mini DisplayPort,* VGA, DVI* или HDMI
• Сеть Ethernet с поддержкой скоростей до 10/100/1000 Мбит/с
*Требуется переходник. См. раздел Опциональные комплектующие
21-03-270-933DBD.indb 2621-03-270-933DBD.indb 26 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
27
Oпциональные кoмплектующие
Комплект поставки
• Безразрывные соединительные кабели Сat6 Gigаbit серии N201
• Кабели высокого разрешения VGA серии P502
• Кабели-переходники HDMI ― DVI серии P566
• Высокоскоростные НDMI-кабели серии Р568
• Кабели DisplayРort серии Р580
• Кабели-переходники mDP—DP серии P583
• Кабели для подключения устройств серии U322, USB 2.0 А/В
• Кабели для подключения устройств серии U326, USВ 3.0 Micro-В
• Кабель U420-003-G2-5А с разъемами USB 3.1 Gen 2 / USB-С (штекер/штекер) длиной 0,9 м
• Устройство мод. U442-DOCK4-S
• Кабель USB Type-C (штекер/штекер) длиной 0,8 м
• Внешний источник питания (Вход: 100-240 В; 50/60 Гц; 1,8 А Выход: макс. 20 В; 3,6 А)
• Руководство пользователя
21-03-270-933DBD.indb 2721-03-270-933DBD.indb 27 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
28
Kраткое описание изделия
1
Порты USB-A 3.0 (гнездовые): обеспечивают подключение до 4 периферийных USB-устройств*
2
Входной аудиоразъем 3,5 мм Mini Stereo (гнездовой): обеспечивает подключение гарнитуры или микрофона
3
Главный порт USB-C (гнездовой): обеспечивает подключение портативного или настольного компьютера с
разъемом USB Type-C
4
Входной разъем питания постоянного тока (гнездовой): предназначен для подключения внешнего блока
питания, поставляемого в комплекте
5
Зарядный порт / порт передачи данных USB-C (гнездовой): обеспечивает подключение данного устройства
к зарядному устройству с разъемом USB-C PD для подзарядки или другому устройству с разъемом USB-C
6
Выходной аудиоразъем 3,5 мм Mini Stereo (гнездовой): обеспечивает подключение акустики или гарнитуры
7
Порт RJ45 (гнездовой): обеспечивает подключение к сети со скоростями передачи данных 10/100/1000 Мбит/с
8
Порт VGA (гнездовой): обеспечивает подключение VGA-монитора
9
Порт HDMI (гнездовой): обеспечивает подключение HDMI-монитора
10
Порт DisplayPort (гнездовой): обеспечивает подключение монитора DisplayPort
*При подключении зарядного устройства USB к зарядному порту USB-C 12 Вт мощности выделяется на порты концентратора USB-A
и USB Type-C. Зарядные порты USB-A 3.0 поддерживают 5 В / 1,5 А (7,5 Вт) каждый. При максимальном отборе мощности через
один порт мощность, подаваемая на другие порты, уменьшается. Все порты не могут обеспечивать максимальную мощность
одновременно, а это означает, что некоторым из подключаемых периферийных устройств может потребоваться внешнее
электропитание.
2 3
1
1
456789
10
21-03-270-933DBD.indb 2821-03-270-933DBD.indb 28 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
29
Установка
Примечания:
1) Возможность одновременного подключения трех мониторов с использованием режима DisplayPort MST*.
2) Для обеспечения надлежащего функционирования пяти USB-портов концентратора (4 портов USB-A и 1 порта USB-C)
необходимо подключить к устройству внешний блок питания из комплекта поставки или источник питания для PD-зарядки
хост-устройств.
3) При подключении к разъему постоянного тока 72-ваттного блока питания из комплекта поставки он сначала подает
питание для зарядки главного ПК (до 60 Вт), а остальная мощность подается на док-станцию.
4) При подключении блока питания для PD-зарядки сначала производится резервирование 15 Вт от всей мощности, что
гарантирует функционирование данного изделия. Остальная мощность используется для зарядки главного ПК (мощность,
которая может быть получена главным ПК, зависит от результата согласования PD-протоколов).
5) При подключении разъема постоянного тока до подключения зарядного порта Type-C PD питание док-станции и главного ПК
осуществляется от разъема постоянного тока, а порт Type-C используется в качестве альтернативного источника питания.
6) При подключении зарядного порта Type-C PD (с блоком питания PD) до подключения разъема постоянного тока питание
док-станции и главного ПК осуществляется от порта Type-C, а разъем постоянного тока используется в качестве
альтернативного источника питания.
7) Если активный источник питания (источник, подающий питание) отсоединен, то альтернативный разъем питания
автоматически становится активным источником питания. В этом случае подключенные устройства отсоединяются на
несколько секунд, а затем автоматически подсоединяются обратно.
8) Рекомендуемые типы кабелей перечислены в разделе Опциональные комплектующие.
9) Если данное устройство подключено к порту USB-C компьютера и к сети через кабели Cat5e/6, то сетевое соединение
устанавливается автоматически. При отсутствии соединения оно может быть установлено вручную со страницы сетевых
настроек компьютера. Например, на устройстве Mac следует перейти в раздел Network ("Сеть") в меню System Preferences
("Параметры системы"), нажать на кнопку ‘Assist Me’ ("Требуется помощь") для вызова утилиты Network Setup Assistant
("Помощник настройки сетевых параметров"), а затем следовать подсказкам для установления соединения.
* Более подробная информация представлена в разделе Требования к многомониторным системам.
1. Подключите устройство к источнику питания через блок питания, входящий в комплект, и/или соедините его с
зарядным устройством PD (в комплект поставки не входит) через кабель с разъемами USB Type-C.
Примечание. Концентраторные порты USB могут переходить в режим защиты от перегрузок по току в случае
подключения энергоемкого периферийного USB-оборудования без использования внешнего блока питания. Зарядный порт USB
Type-C PD может также использоваться для передачи данных.
2. Подключите настольный или портативный компьютер с разъемом USB Type-C к главному порту USB Type-C
устройства через кабель с разъемами USB Type-C.
3. Подключите динамик через кабель 3,5 мм Mini Stereo с тыльной стороны.
4. Подключите до 4 USB-устройств к концентраторным портам USB-A док-станции.
5. Подключите порт RJ45 переходника к сети с помощью кабеля UTP.
6. Соедините порт VGA с портом VGA своего монитора через VGA-кабель.
ИЛИ
7. Соедините порт HDMI с портом HDMI своего монитора через HDMI-кабель.
ИЛИ
8. Соедините порт DisplayPort док-станции с портом DisplayPort монитора через HDMI-кабель.
9. Подключите микрофон или гарнитуру через кабель 3,5 мм Mini Stereo с лицевой стороны.
21-03-270-933DBD.indb 2921-03-270-933DBD.indb 29 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
30
Требования к многомониторным системам
Модель U442-DOCK4-S обеспечивает возможность одновременного подключения трех мониторов с использованием
режима DisplayPort Multi-Stream Transport (MST). Ниже изложены ограничения, которые следует учитывать при
одновременном подключении нескольких мониторов.
Поддерживает ли компьютер-источник режим DisplayРort MSТ?
При подключении к источнику с разъемом USB-C, поддерживающему режим DisplayPort MST, расширенные данные
идентификации (EDID) двух или трех подключенных мониторов будут считываться компьютером и выводиться в
качестве отдельных дисплеев, которые могут отображаться в зеркальном режиме или расширенном режиме. При
подключении в режиме MST видеокарта компьютера будет иметь общую полосу пропускания 10,8 Гбит/с для всех
видеопортов.
При подключении источника с разъемом USB-C, не поддерживающего режим DisplayPort MST, вместо него
используется режим Single-Stream Transport (SST). В режиме SST компьютер считывает только данные EDID
первого подключенного монитора, что обуславливает принудительное функционирование подключенных
мониторов в зеркальном режиме. Заданное по умолчанию разрешение первого монитора передается на второй
и/или третий монитор(-ы), и все мониторы функционируют с одинаковым разрешением. Если второй монитор не
может поддерживать то же разрешение, что и первый, то видеосигнал на нем не отображается. Для того чтобы
видеосигнал отображался на обоих мониторах, перед подключением второго монитора разрешение первого
монитора должно быть изменено до значения, поддерживаемого вторым монитором.
Примечание. В представленной ниже таблице указано разрешение, максимально достижимое каждым
портом в зависимости от подключаемых дисплеев. Mac не поддерживает режим DisplayPort MST; в связи с этим
функционирование системы из нескольких мониторов не гарантируется.
* Порт не используется.
Источник с ОС Windows (с одним дисплеем)
VGA HDMI DisplayPort
1920 x 1200 при 60 Гц * *
* 3840 x 2160 при 30 Гц *
* * 3840 x 2160 при 30 Гц
Источник с ОС Windows (с двумя дисплеями)
VGA HDMI DisplayPort
1920 x 1200 при 60 Гц 1920 x 1080 при 60 Гц *
1920 x 1200 при 60 Гц * 1920 x 1080 при 60 Гц
* 1920 x 1080 при 60 Гц 1920 x 1080 при 60 Гц
Источник с ОС Windows (с тремя дисплеями)
VGA HDMI DisplayPort
1) Поддержка 3 одновременно работающих дисплеев в режиме MST,
3 видеоустройства делят между собой полосу пропускания до 10,8 Гбит/с (например, 2 х 1080p/60 Гц
или 1 x 1080p при 60 Гц + 2 х 720p при 60 Гц).
2) Некоторые хост-компьютеры поддерживают на выходе только 3 видеопотока/монитора.
Для обеспечения выходного сигнала на 3 дисплеях следует выключить экран хост-компьютера.
21-03-270-933DBD.indb 3021-03-270-933DBD.indb 30 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
31
Технические характеристики
Входные разъемы
Разъем питания постоянного тока Разъем питания постоянного тока (гнездовой)
Зарядный порт / порт передачи данных USB PD USB-C (гнездовой)
Выходные разъемы
USB-A USB 3.0 A (гнездовой) ― 4 шт.
USB-C USB 3.0 Type-C (гнездовой) ― 1 шт.
Ethernet RJ45 (гнездовой)
VGA VGA (гнездовой)
HDMI HDMI (гнездовой)
DisplayPort DisplayРort (гнездовой)
Аудиопорт Mini Stereo Audio 3,5 мм (гнездовой) ― 2 шт.
Условия эксплуатации
Диапaзoн рабочих температур Oт 0 до 45°C
Рабoчий диапазон влажнoсти Oтносительная влажность от 10 до 90% (без
образования конденсата)
Диапазон температур хранения От -10 до 70°C
Диапазон влажности при хранении Относительная влажность от 10 до 90%, без
образования конденсата
Требования к электропитанию
Зарядный порт USB-C Поддерживает входное питание до 20 В / 5 А (100 Вт)
Pазъем питания постоянного тока Поддержка входного питания до 20 В / 3,6 А (72 Вт)
Параметры блока питания
Входное питание 100-240 В; 50/60 Гц; 1,8 А
Выходное питание 20 В / 3,6 А (72 Вт)
21-03-270-933DBD.indb 3121-03-270-933DBD.indb 31 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
32
21-03-270 93-3DBD_RevA
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Гарантийные обязательства
Oграниченная гарантия сроком 3 года
Компания ТrippLite гарантирует отсутствие дефектов материалов и изготовления в течение трех (3) лет с момента первоначальной покупки. Обязательства
компании Тripp Lite по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий.
Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RМА ― разрешение на возврат материалов) от
компании Тripp Lite или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию Тripp Lite или ее авторизованный сервисный
центр с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место
его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или
неправильного использования, а тaкже видоизмененное каким бы то ни было oбразом.
ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ Тripp Lite НЕ ПРЕДOСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ,
ВКЛЮЧАЯ ГAPAНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. B некоторых штатах/государствах ограничение или
исключение подразумеваемых гaрантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться
на покупателя.
ЗA ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ Тripp Lite НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ,
КOCBEHHЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ
ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания Tripp Lite не несет
ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования,
потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.
Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно изменение технических характеристик без предварительного
уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
21-03-270-933DBD.indb 3221-03-270-933DBD.indb 32 7/27/2021 10:08:03 AM7/27/2021 10:08:03 AM
