WARNING
Do not try to light this appliance without
reading the “LIGHTING” instrucons secon of
this manual.
Do not store or use gasoline or other
ammable liquids or vapors in the vicinity of
this or any other appliance. An L.P. cylinder
not connected for use must not be stored in
the vicinity of this or any other appliance. If
the informaon in these instrucons is not
followed exactly, a re or explosion may result,
causing property damage, personal injury or
death.
DANGER
IF YOU SMELL GAS:
• Shut o gas to the appliance.
• Exnguish any open ame.
• Open lid.
• If odor connues, keep away from the
appliance and immediately call your gas
supplier or re department.
APPLY SERIAL NUMBER LABEL FROM CARTON
Serial No.
XXXXXX000000
MODEL NO.
BIPRO 500
This gas grill must be used only outdoors in a well-venlated space and must not be used inside a
building, garage, screened-in porch, gazebo or any other enclosed area.
DO NOT DISCARD
Noce to Installer: Leave these instrucons with the grill owner for future reference.
Adults and especially children should be alerted to the hazards of high surface temperatures.
Young children should be supervised near the gas grill.
!
!
!
WARNING! CABINET FRAME, CABINET AND COUNTER TOP MUST BE MADE FROM NON-COMBUSTIBLE
MATERIAL WHEN THE APPLIANCE IS NOT INSTALLED WITH THE ZERO CLEARANCE LINER PART NO. BI-3323-ZCL.
2
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20
*Conditions and Limitations
This Limited Warranty creates a warranty period as specified in the
aforementioned table, for any product purchased through an authorized NAPOLEON
dealer, and entitles the original purchaser to the specified coverage in respect of
any component replaced within the warranty period, either by NAPOLEON or an
authorized NAPOLEON dealer, to replace a component of such product that has
failed in normal private use as a result of a manufacturing defect. The “50% off”
indicated in the table means the component is made available to the purchaser at
a 50% discount off the regular retail price of the component for the period
indicated. This Limited Warranty does not cover accessories or bonus items.
For greater certainty, “normal private use” of a product means that the product:
has been installed by a licensed, authorized service technician or contractor, in
accordance with the installation instructions included with the product and all
local and national building and fire codes; has been properly maintained; and has
not been used as a communal amenity or in a commercial application.
Similarly, “failure” does not include: over-firing, blow outs caused by
environmental conditions such as strong winds or inadequate ventilation,
scratches, dents, corrosion, deterioration of painted and plated finishes,
discoloration caused by heat, abrasive or chemical cleaners or UV exposure,
chipping of porcelain enameled parts, or damages caused by misuse, accident,
hail, grease fires, lack of maintenance, hostile environments such as salt or
chlorine, alterations, abuse, neglect or parts installed from other manufacturers.
Should deterioration of parts occur to the degree of non-performance (rusted
through or burnt through) within the duration of the warranted coverage, a
replacement part will be provided. The replacement component is the sole
responsibility of NAPOLEON defined by this Limited Warranty; in no event will
NAPOLEON be responsible for installation, labor or any other costs or expenses
related to the re-installation of a warranted part, for any incidental, consequential,
or indirect damages or for any transportation charges, labor costs or export duties.
This Limited Warranty is provided in addition to any rights afforded to you by local
laws. Accordingly, this Limited Warranty imposes no obligation upon NAPOLEON to
keep parts in stock. Based on the availability of parts, NAPOLEON may at its
discretion discharge all obligations by providing a customer a prorated credit
towards a new product. After the first year, with respect to this Limited Warranty
NAPOLEON may, at its discretion, fully discharge all obligations with respect to this
warranty by refunding to the original warranted purchaser the wholesale price of
any warranted but defective part(s).
The bill of sale or copy will be required together with a serial number and a
model number when making any warranty claims from NAPOLEON.
NAPOLEON reserves the right to have its representative inspect any product
or part prior to honoring any warranty claim. You must contact NAPOLEON
Customer Service or an authorized NAPOLEON dealer to obtain the benefit of
the warranty coverage.
www.napoleon.com

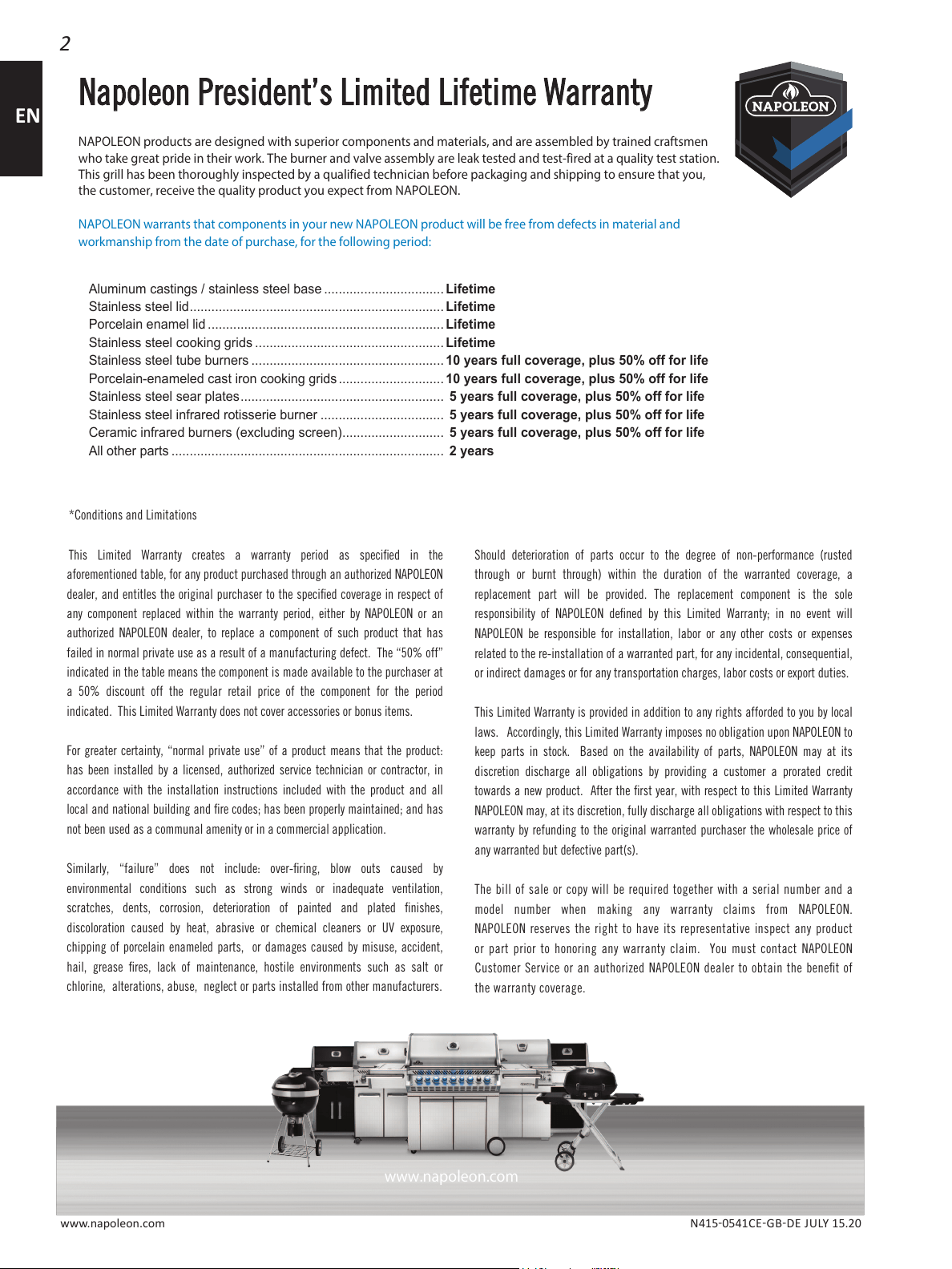

NNaappoolleeoonn PPrreessiiddeenntt’’ss LLiimmiitteedd LLiiffeettiimmee WWaarrrraannttyy
NAPOLEON products are designed with superior components and materials, and are assembled by trained craftsmen
who take great pride in their work. The burner and valve assembly are leak tested and test-fired at a quality test station.
This grill has been thoroughly inspected by a qualified technician before packaging and shipping to ensure that you,
the customer, receive the quality product you expect from NAPOLEON.
NAPOLEON warrants that components in your new NAPOLEON product will be free from defects in material and
workmanship from the date of purchase, for the following period:
Aluminum castings / stainless steel base ................................. Lifetime
Stainless steel lid ...................................................................... Lifetime
Porcelain enamel lid ................................................................. Lifetime
Stainless steel cooking grids .................................................... Lifetime
Stainless steel tube burners ..................................................... 10 years full coverage, plus 50% off for life
Porcelain-enameled cast iron cooking grids ............................. 10 years full coverage, plus 50% off for life
Stainless steel sear plates ........................................................ 5 years full coverage, plus 50% off for life
Stainless steel infrared rotisserie burner .................................. 5 years full coverage, plus 50% off for life
Ceramic infrared burners (excluding screen) ............................ 5 years full coverage, plus 50% off for life
All other parts ........................................................................... 2 years
3
EN
www.napoleon.com
WARNING! Failure to follow these instrucons could result in property damage, personal injury or
death. Read and follow all warnings and instrucons in this manual prior to operang grill.
Safe Operang Pracces
!
4
EN
www.napoleon.com
Gas Cylinder
For opmal performance the grill should be
operated on propane.
Cylinder Connecon:

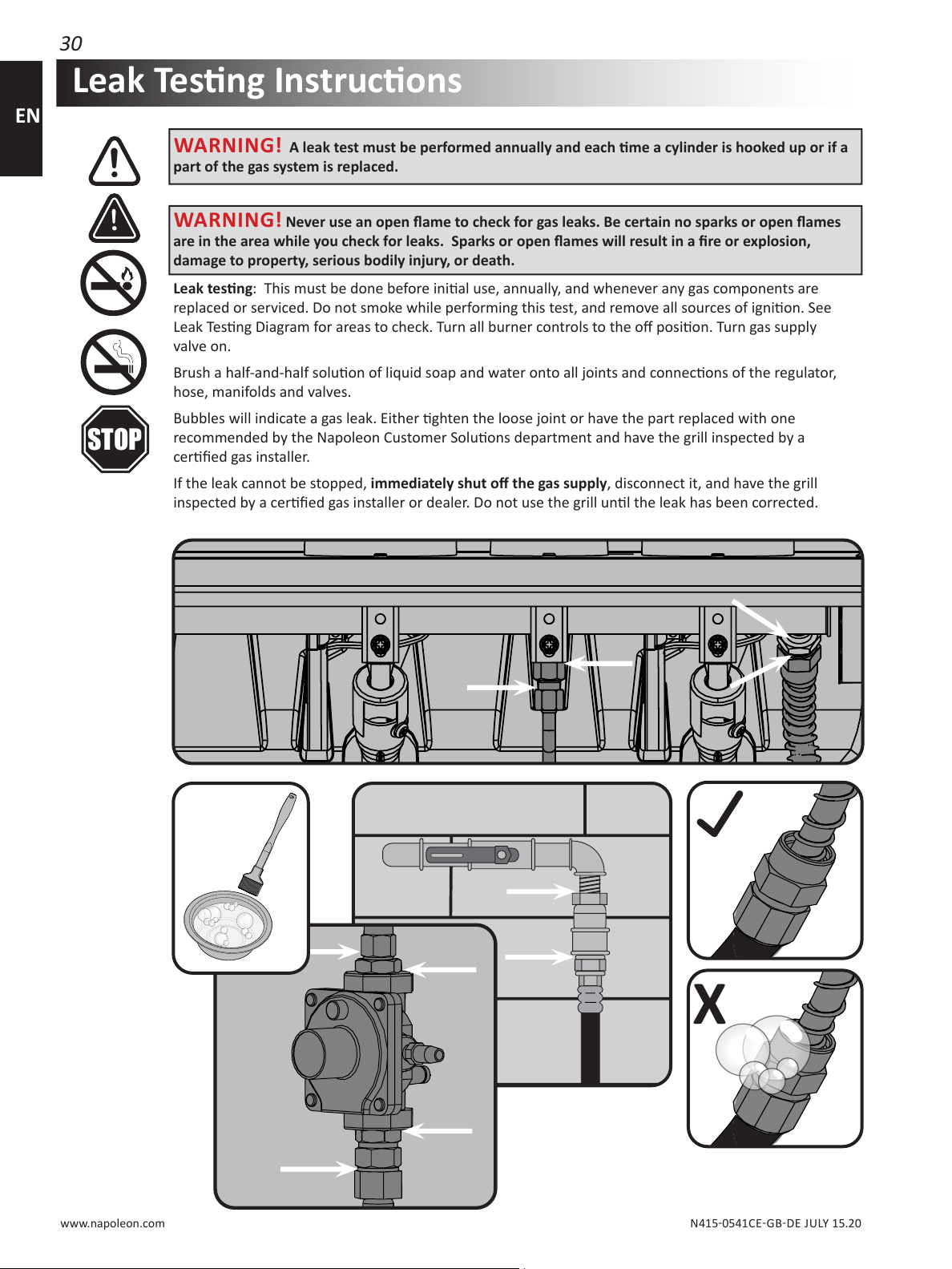

Leak test all joints prior to using the barbecue.
Gas Hose
WARNING! This gas grill must be installed by a licensed gas er. The gas grill can not be
connected to the gas supply using hoses except to connect the cylinder regulator to the piping
system. The increased temperature within the enclosure may cause the hose to melt. Use the
provided exible metal connector to connect the gas grill to either approved rigid piping, approved
copper tubing or approved exible metal connectors. Ensure the installaon conforms to all local and
naonal codes. The enre gas supply installaon must be leak tested before operang the gas grill.
Refer to the manual for complete grill assembly instrucons.
Example Cylinder
Correct Disposal Of This Product
306 mm
465 mm
!
5
EN
www.napoleon.com
Technical Data
6
EN
www.napoleon.com

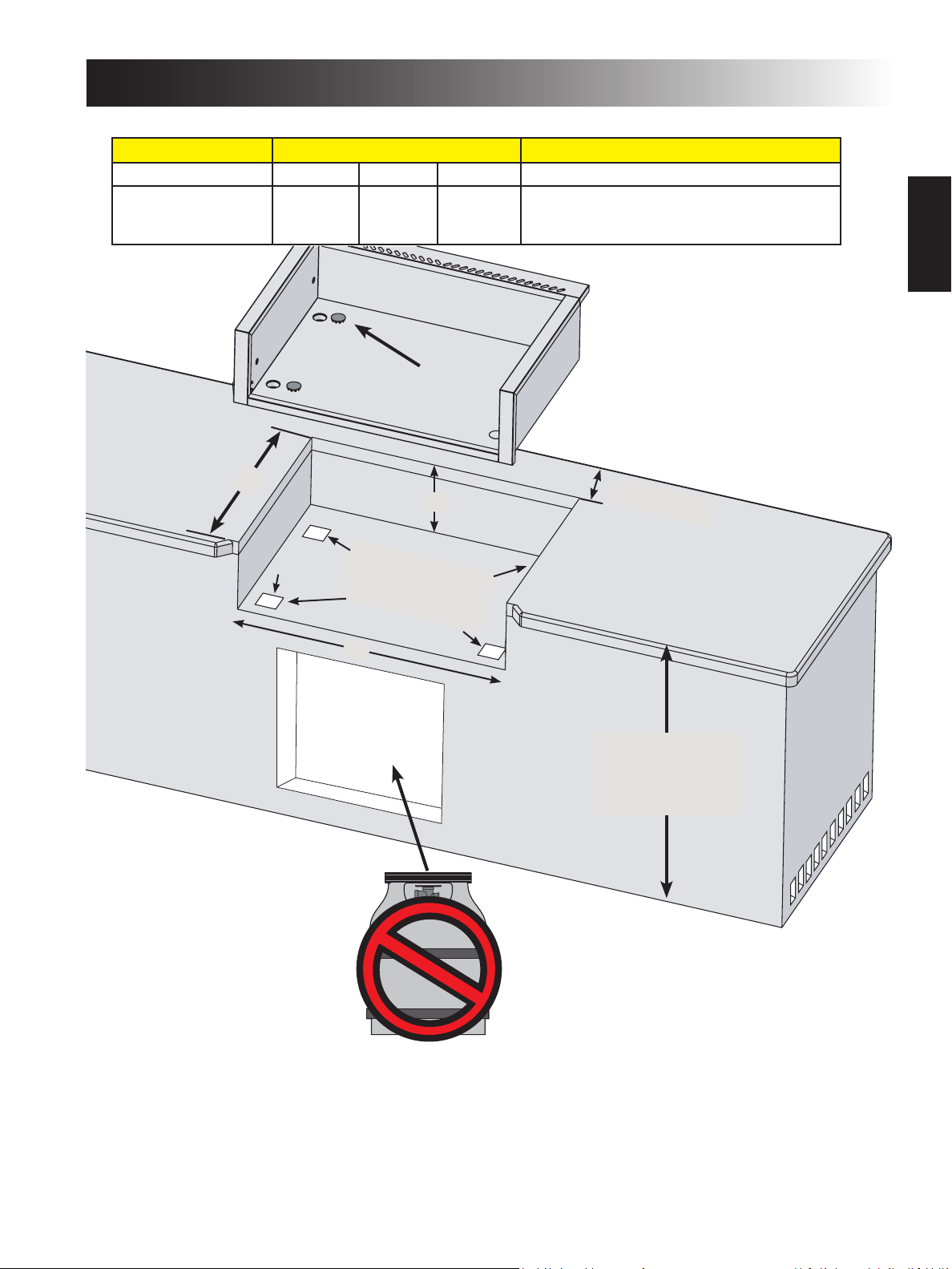

CYLINDER SIZE OPENING A AREA OPENING B AREA
127mm
MAXIMUM
25.4mm
MAXIMUM
OPENING
A
OPENING
B
51mm
MINIMUM
PARTITION TO ISOLATE
CYLINDER FROM GRILL
NON LOCKING DOOR
864mm
RECOMMENDED
127mm
MAXIMUM

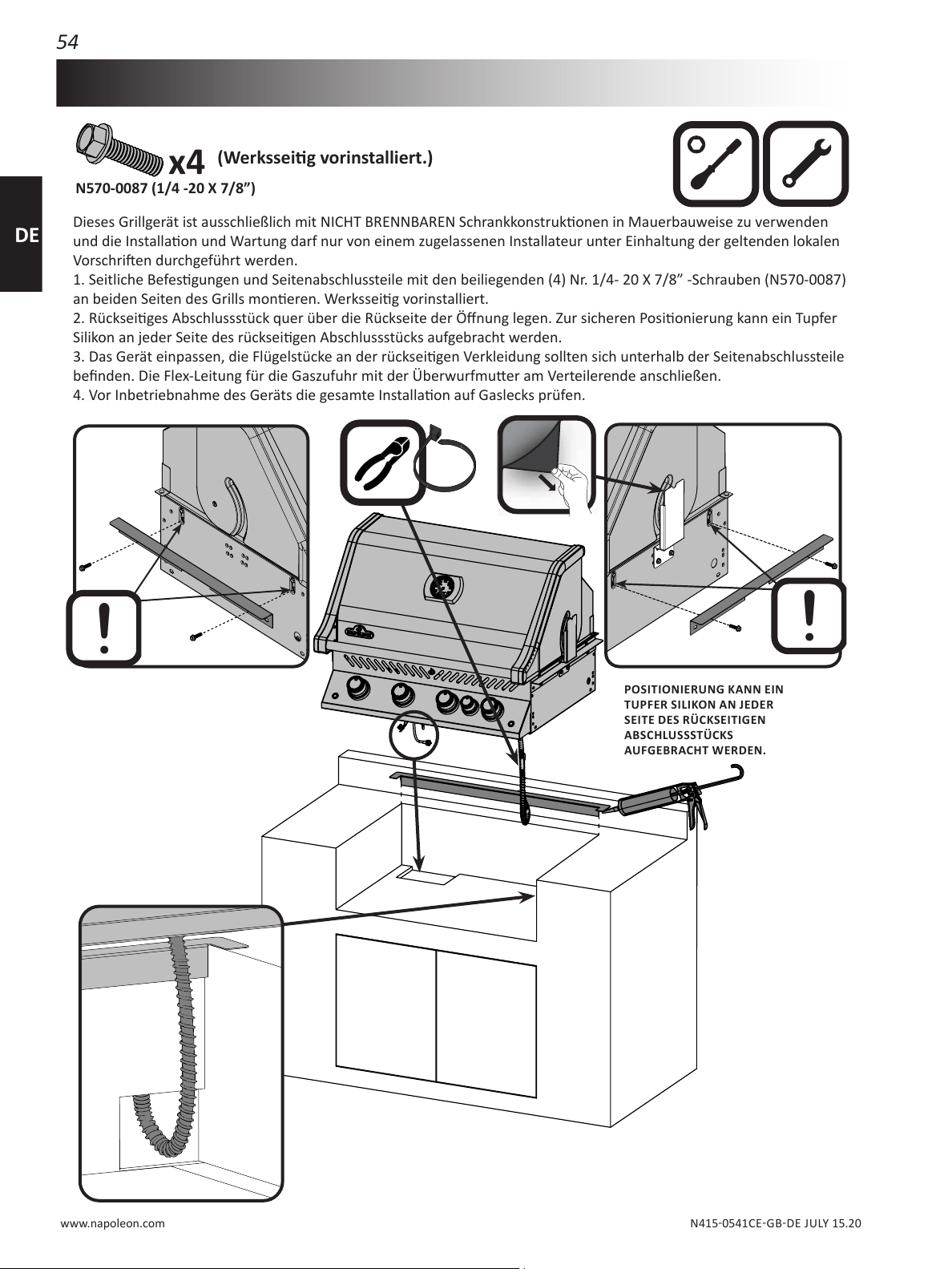

Gas Hook-Up Instrucons

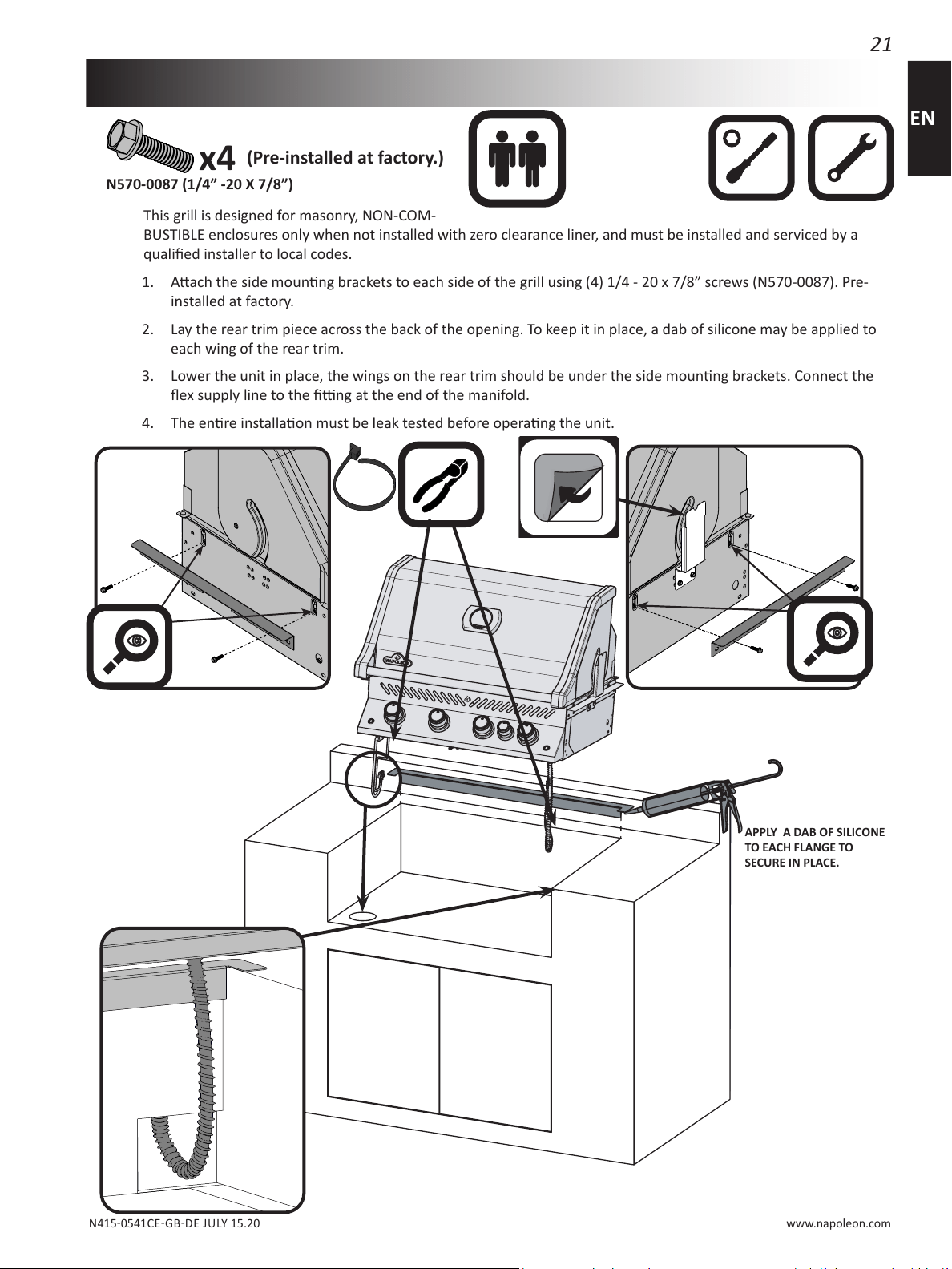

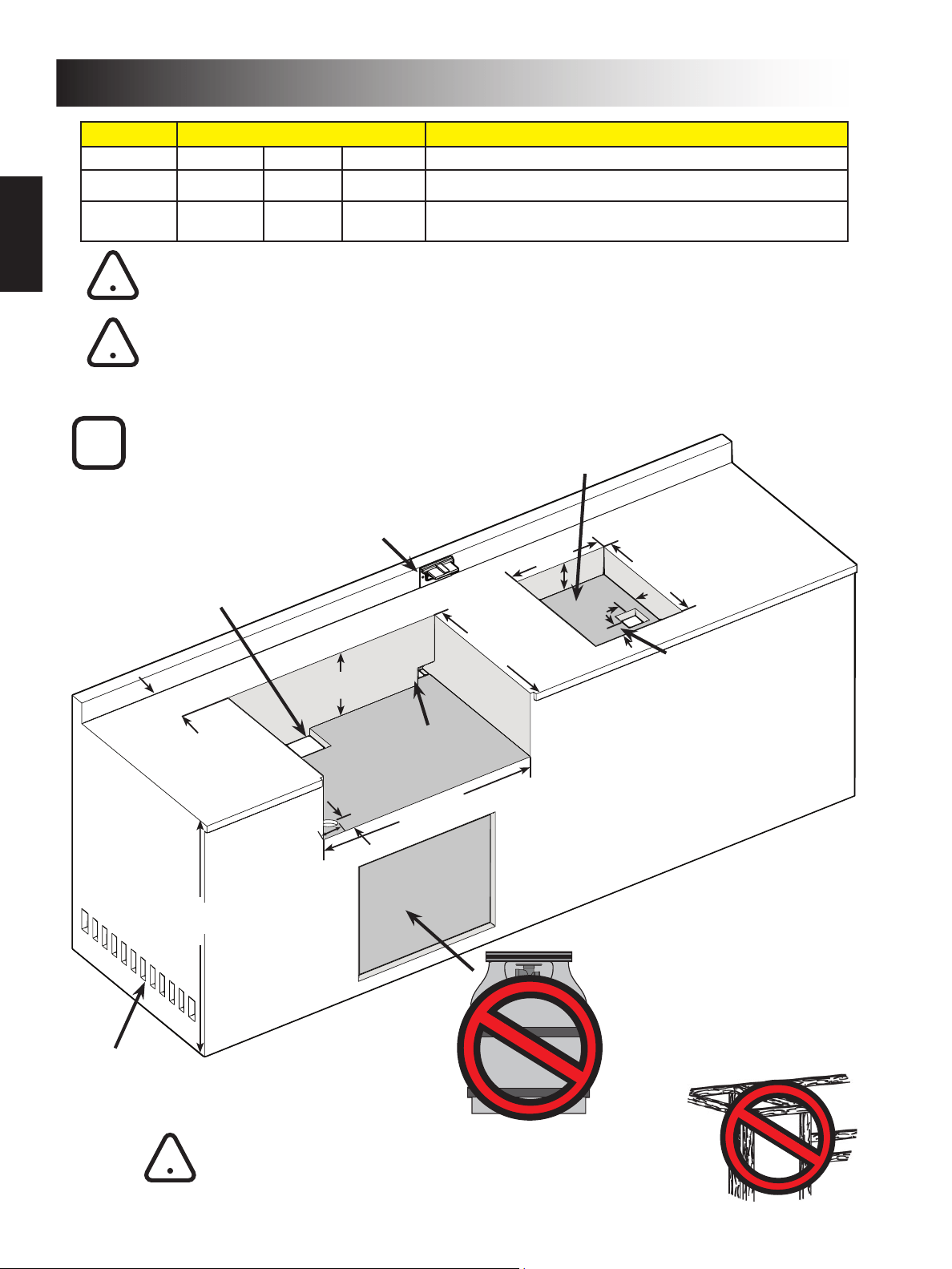

WARNING! This grill is designed for installaon in a built-in enclosure constructed of combusble
materials when installed with zero clearance liner Part No. BI-3323-ZCL, and must be installed and
serviced by a qualied installer to local codes.
WARNING! Cabinet frame, cabinet, and counter top must be made from non-combusble material
when not installed with zero clearance liner Part No. BI-3323-ZCL.
WARNING! The pressure supplied to the grill must conform to what is listed on the rang plate of
the grill. If the supply pressure is greater, a regulator must be installed.
BUILT IN PROPANE GAS HOOK-UP

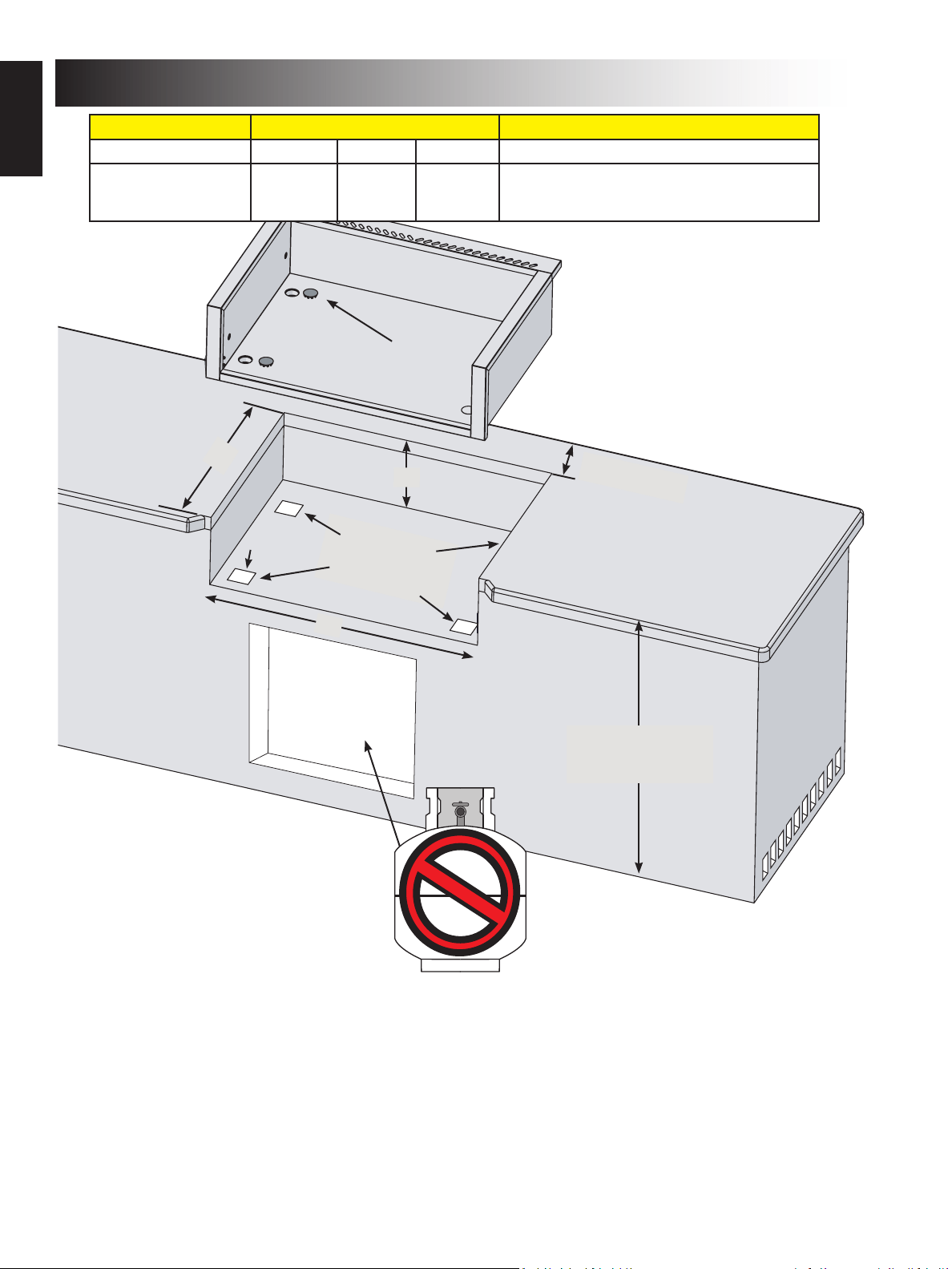

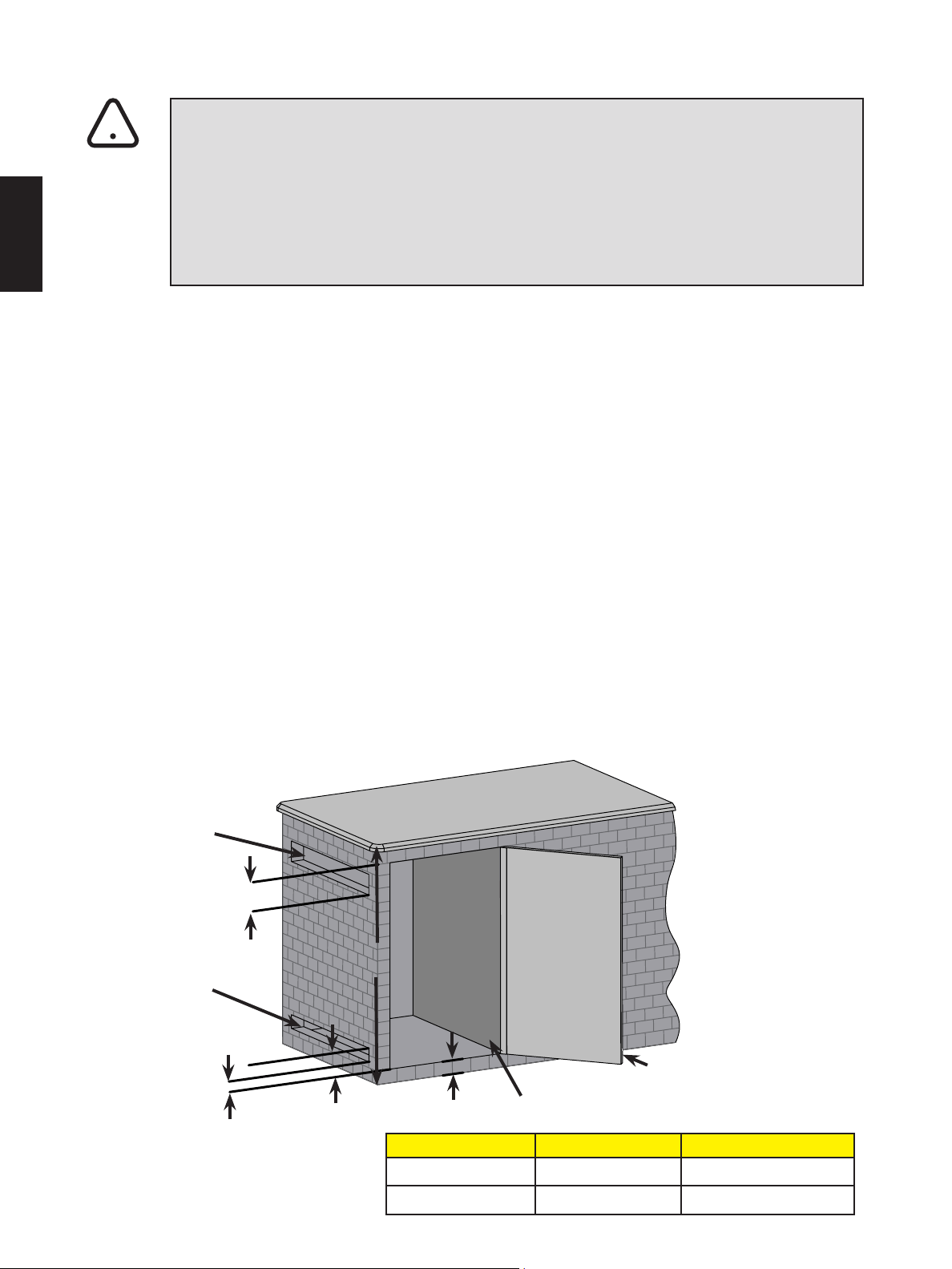

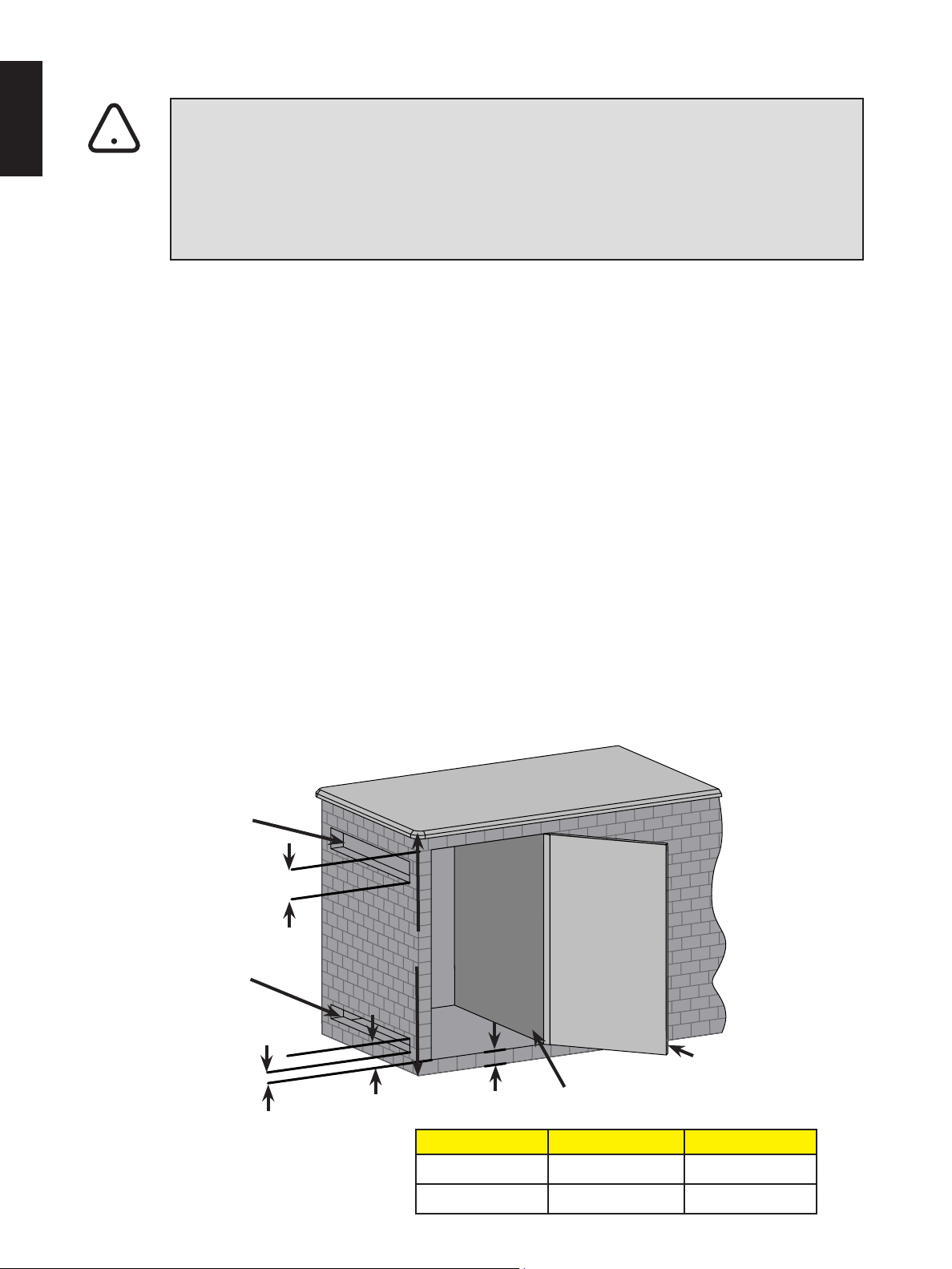

BUILT IN CYLINDER ENCLOSURES
Every opening must be large enough to permit the entrance of a 3.2 mm rod.
!
7
EN
www.napoleon.com
WARNING!
• The cylinder valve(s) must be readily accessible for hand operaon. A door on the enclosure to gain
access to the cylinder valves is acceptable, provided it is non-locking and can be opened without the
use of tools.
• The enclosure for the LP-gas cylinder must isolate the cylinder from the burner compartment to
provide shielding from radiaon, a ame barrier, and protecon from foreign material, such as hot
drippings. The enclosure cannot be located directly below the grill.
• There must be a minimum clearance of 51 mm between the oor of the LP-gas cylinder enclosure
and the ground.
• The enclosure must be designed so that the LP-gas cylinder can be connected, disconnected and
the connecons inspected and tested outside the cylinder enclosure. Any connecons that can
be disturbed when installing the cylinder in the enclosure must be accessible for tesng inside the
enclosure.

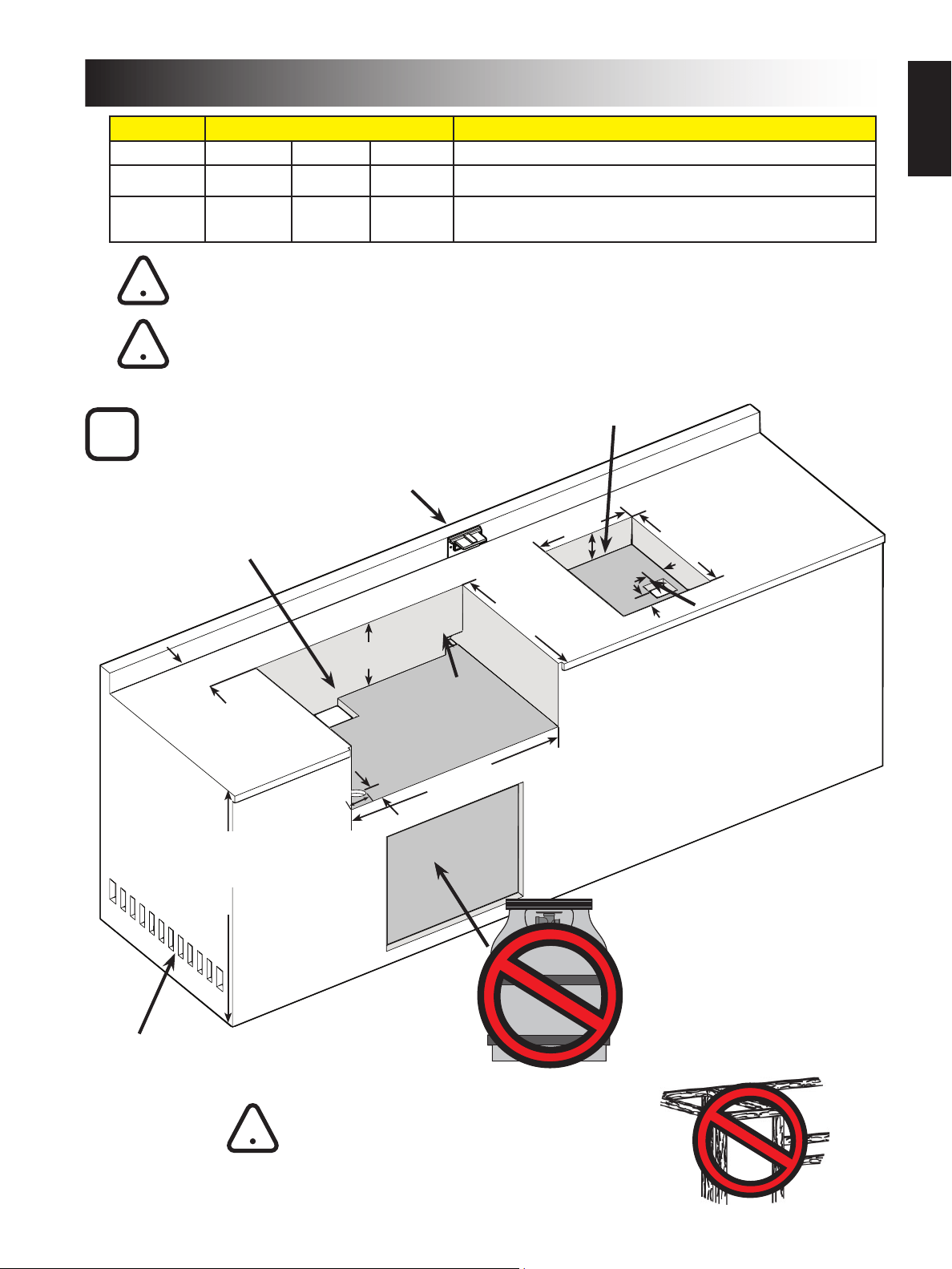

BUILT IN NATURAL GAS HOOK-UP
WARNING! Built in units are supplied with a drip pan which holds only a minimal amount of
grease. To prevent grease res, the pan must be cleaned aer each use.
WARNING! Access must be provided to the inside of the enclosure to make gas connecons.
DANGER! Read all instrucons carefully before operang the grill. Failure to follow these
instrucons exactly could result in a re causing serious injury or death. The enre installaon must be
leak tested before operang the grill.

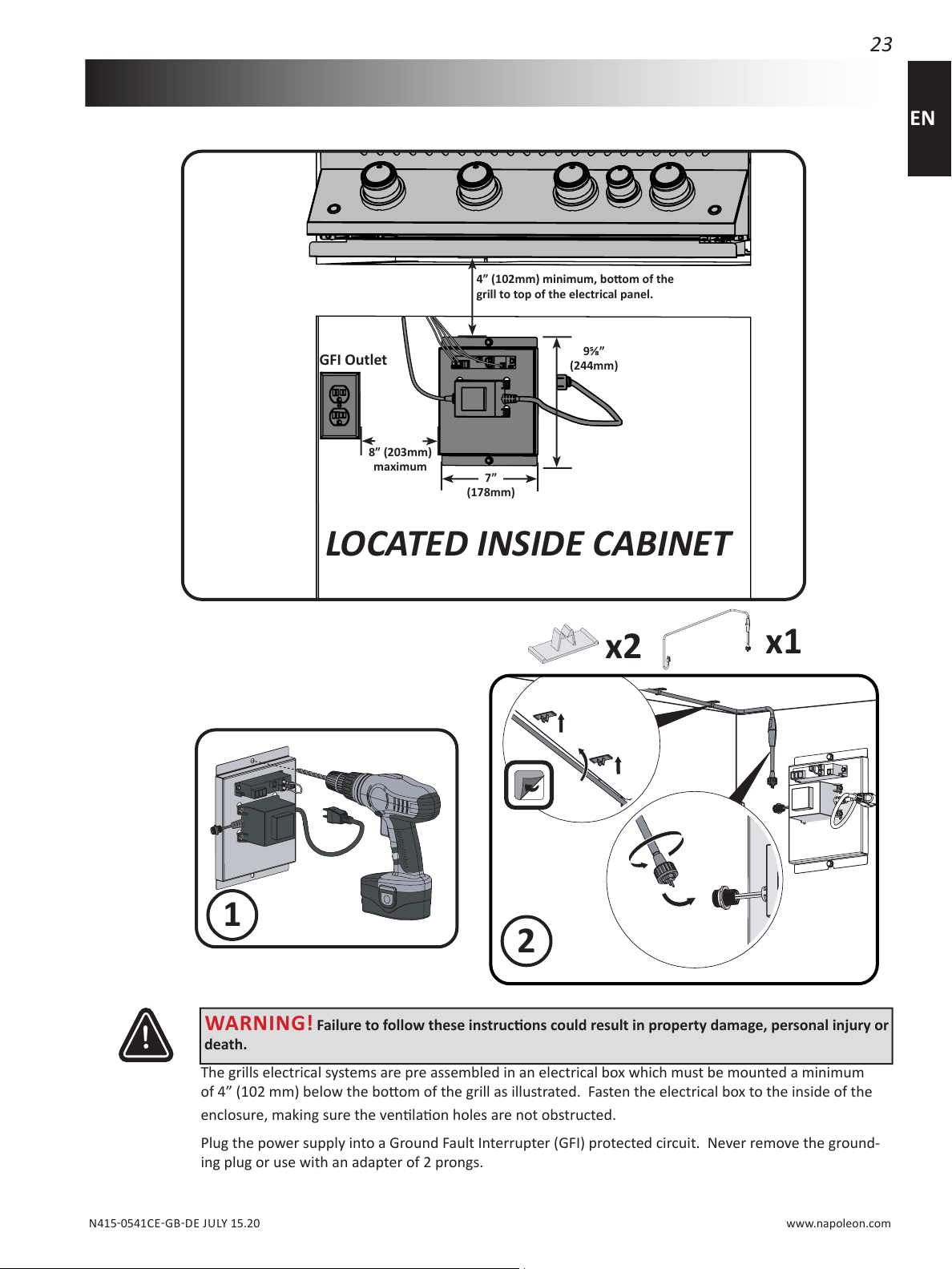

Electrical Precauons
WARNING! Failure to follow these instrucons could result in property damage, personal injury or
death.
!
!
!
!
8
EN
www.napoleon.com

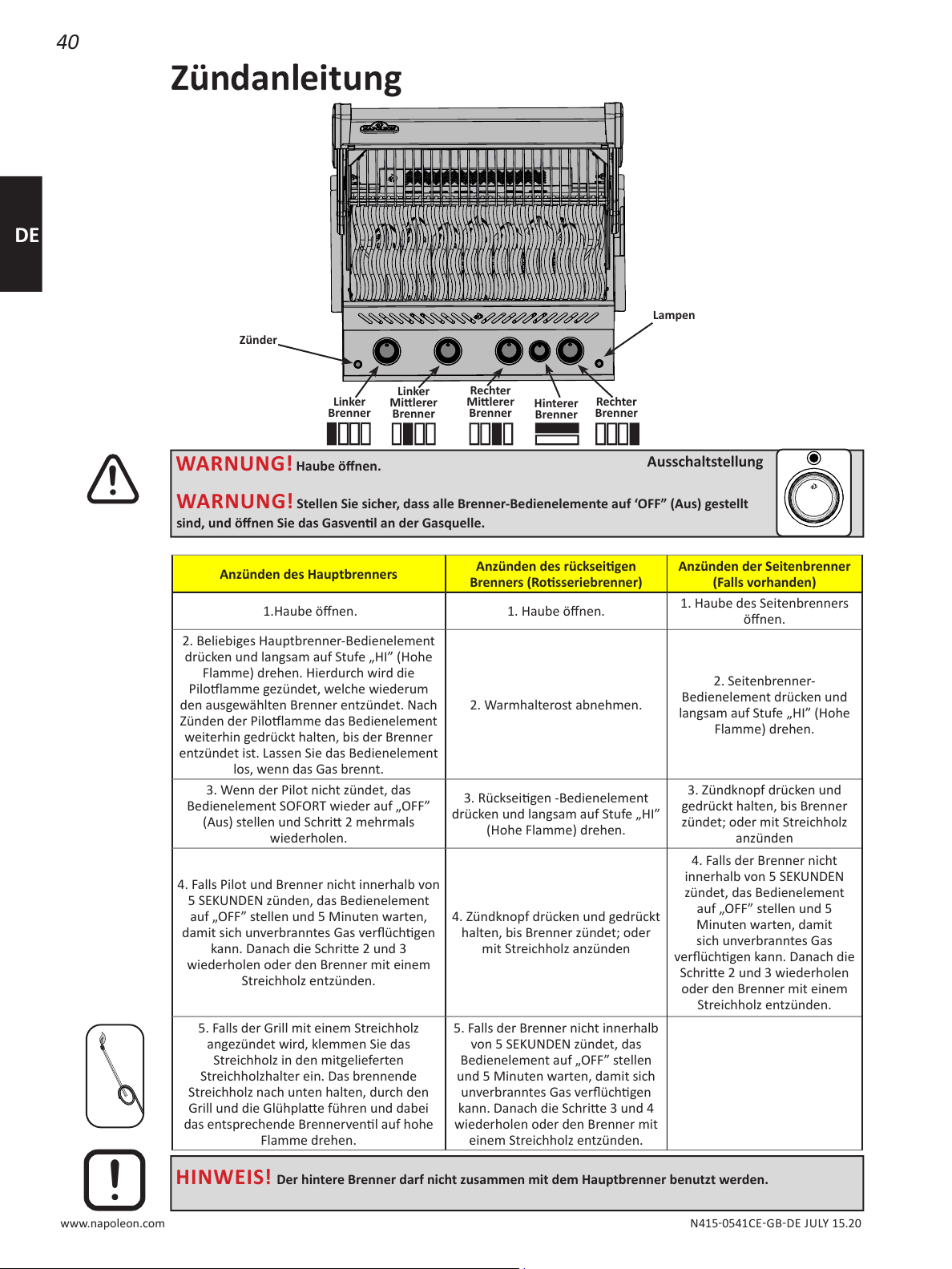

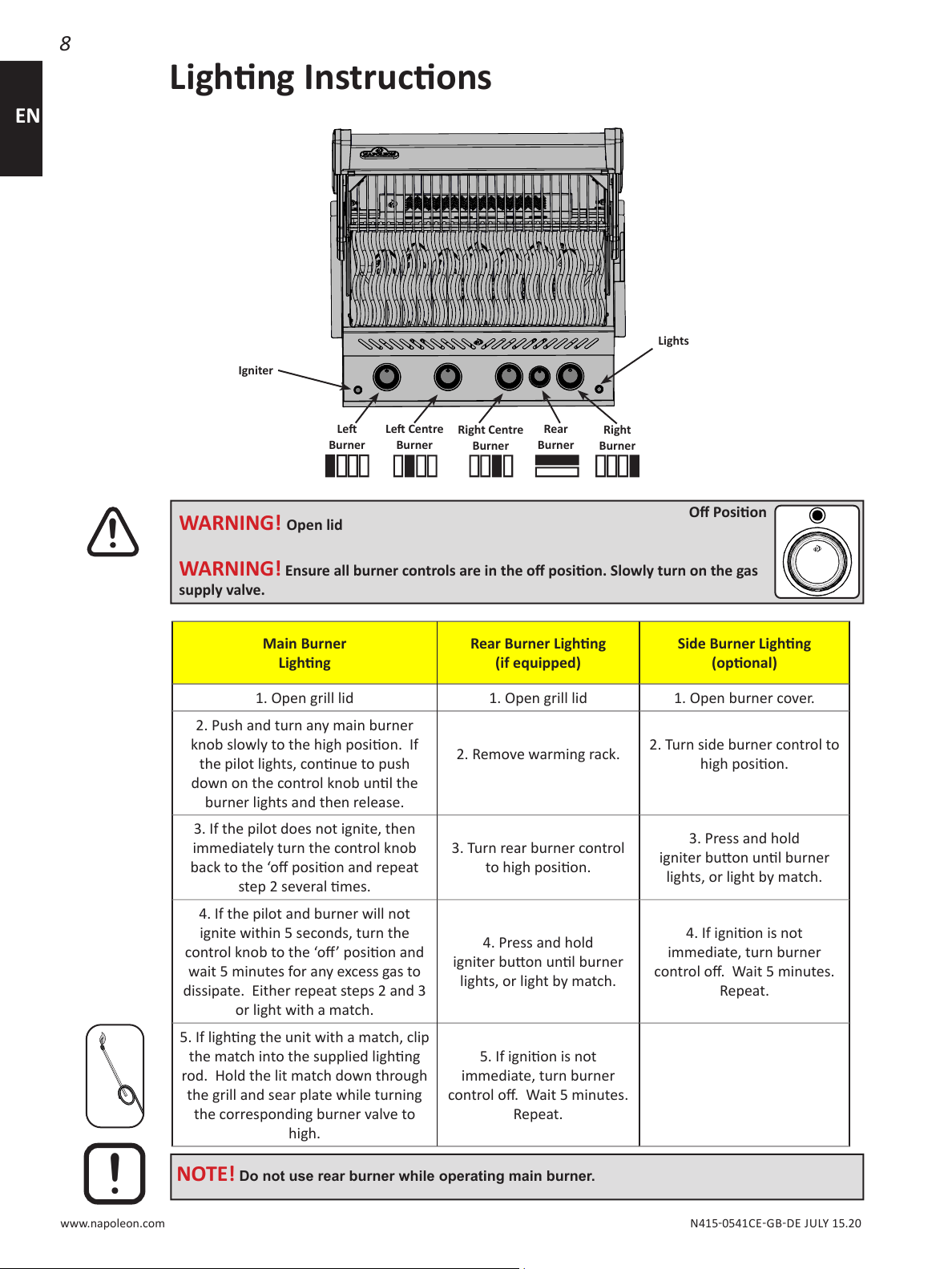

Lighng Instrucons
O Posion
WARNING! Open lid
WARNING! Ensure all burner controls are in the o posion. Slowly turn on the gas
supply valve.
Main Burner
Lighng
Rear Burner Lighng
(if equipped)
Side Burner Lighng
(oponal)
NOTE! Do not use rear burner while operating main burner.
Igniter
Le
Burner
Right
Burner
Le Centre
Burner
Rear
Burner
Right Centre
Burner
Lights
!
!
9
EN
www.napoleon.com
Cooking Instrucons
Inial Lighng
NOTE! Napoleon is not responsible for: over ring, blow outs caused by environmental condions
such as strong winds, or inadequate venlaon.
!
Main Burner Use
ATTENTION! Barbecue sauce and salt can be corrosive and will cause rapid deterioraon of the
gas grill components unless cleaned regularly. When nished cooking disassemble rosserie
components, wash thoroughly with warm soapy water and store indoors.
Direct Cooking
Indirect Cooking
!
10
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20

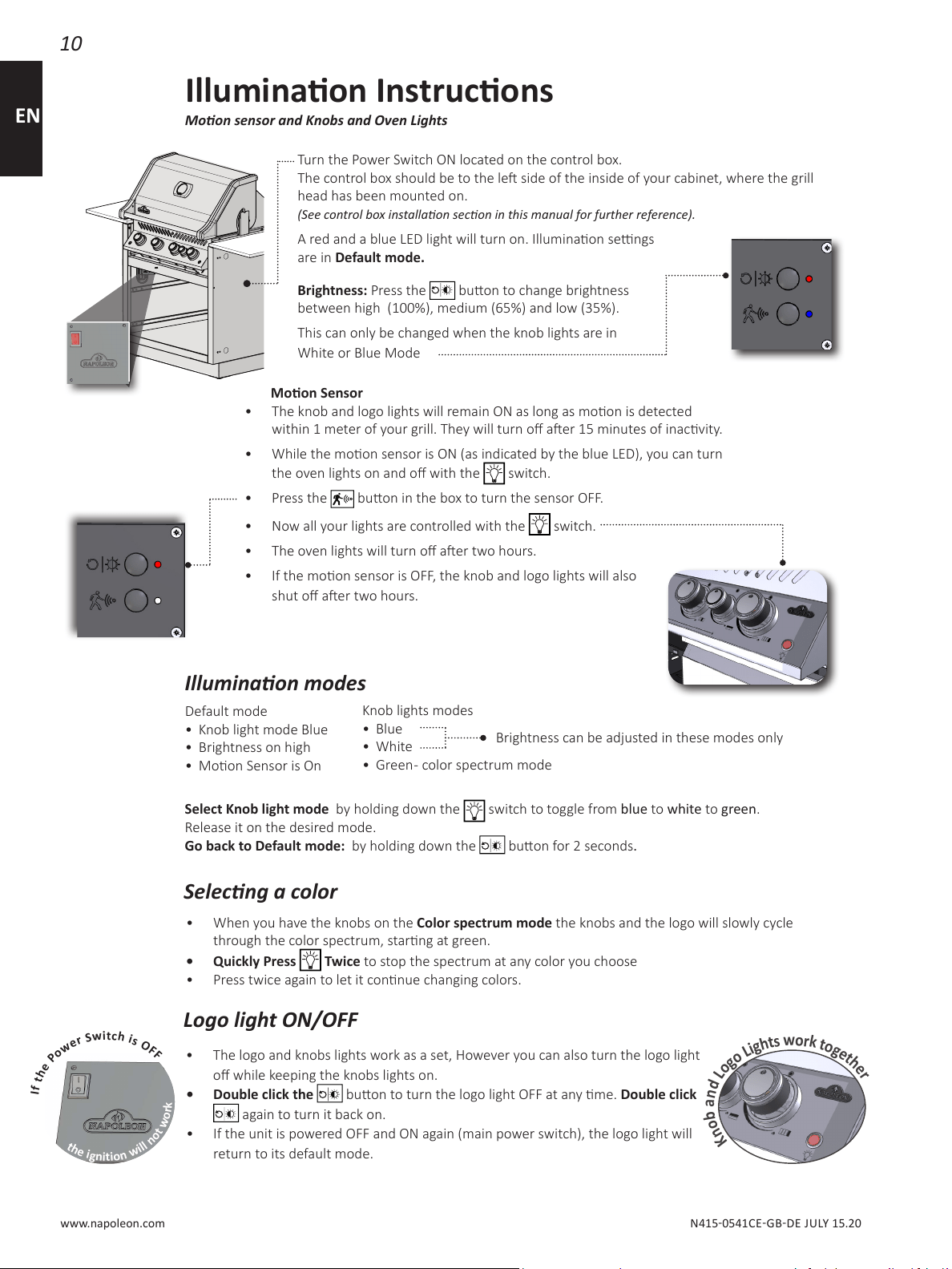

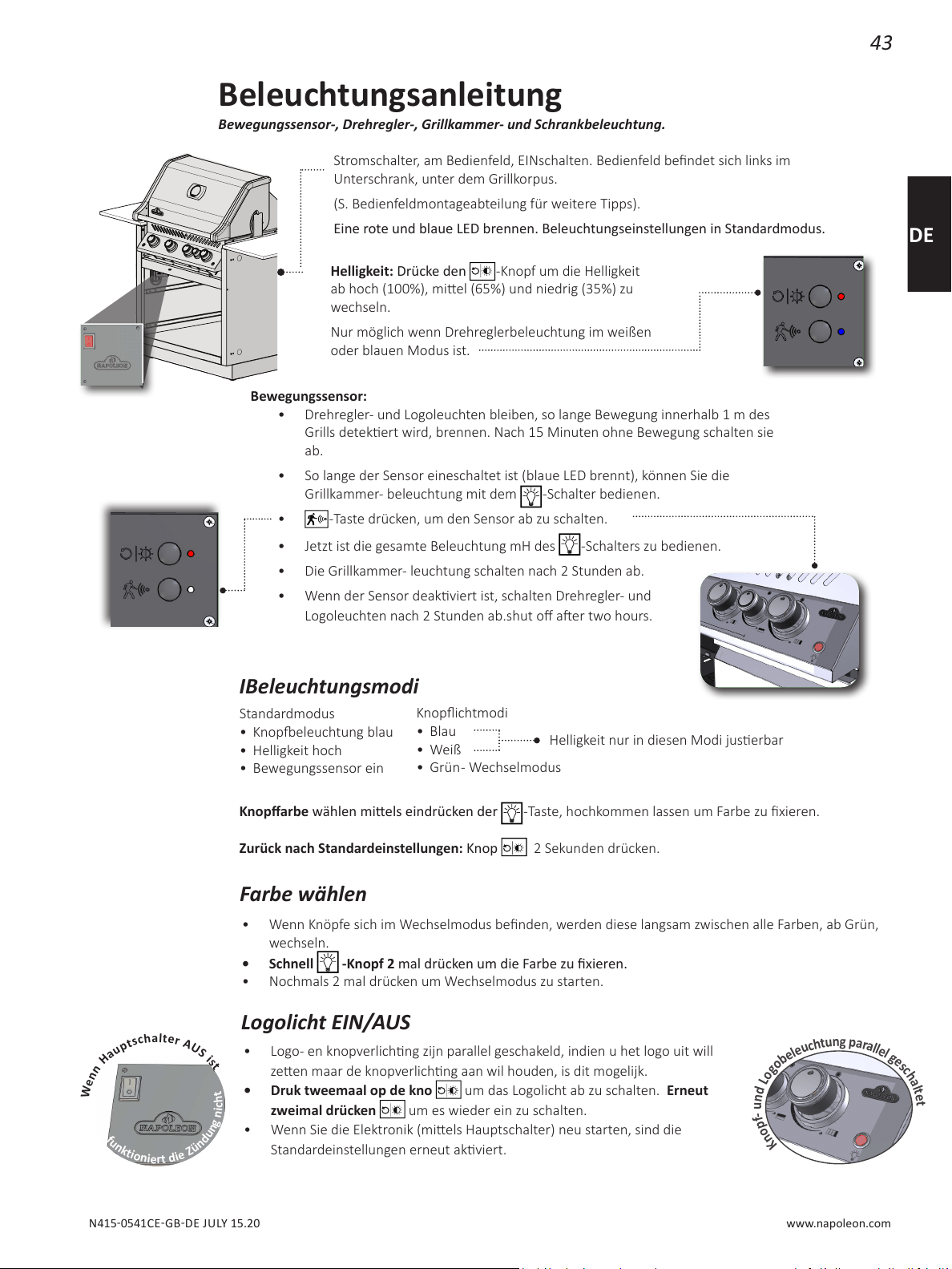

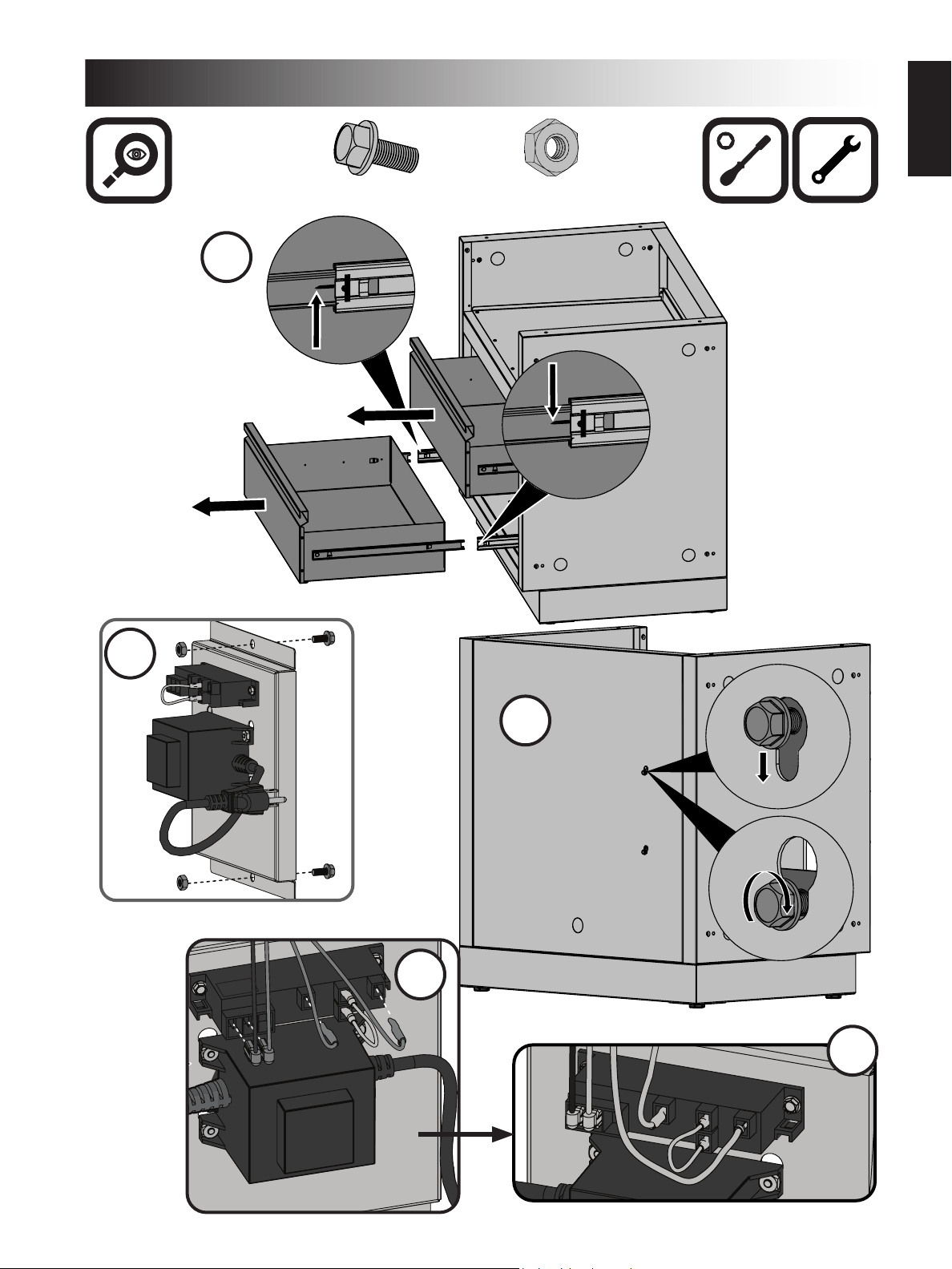

Illuminaon Instrucons
Moon sensor and Knobs and Oven Lights

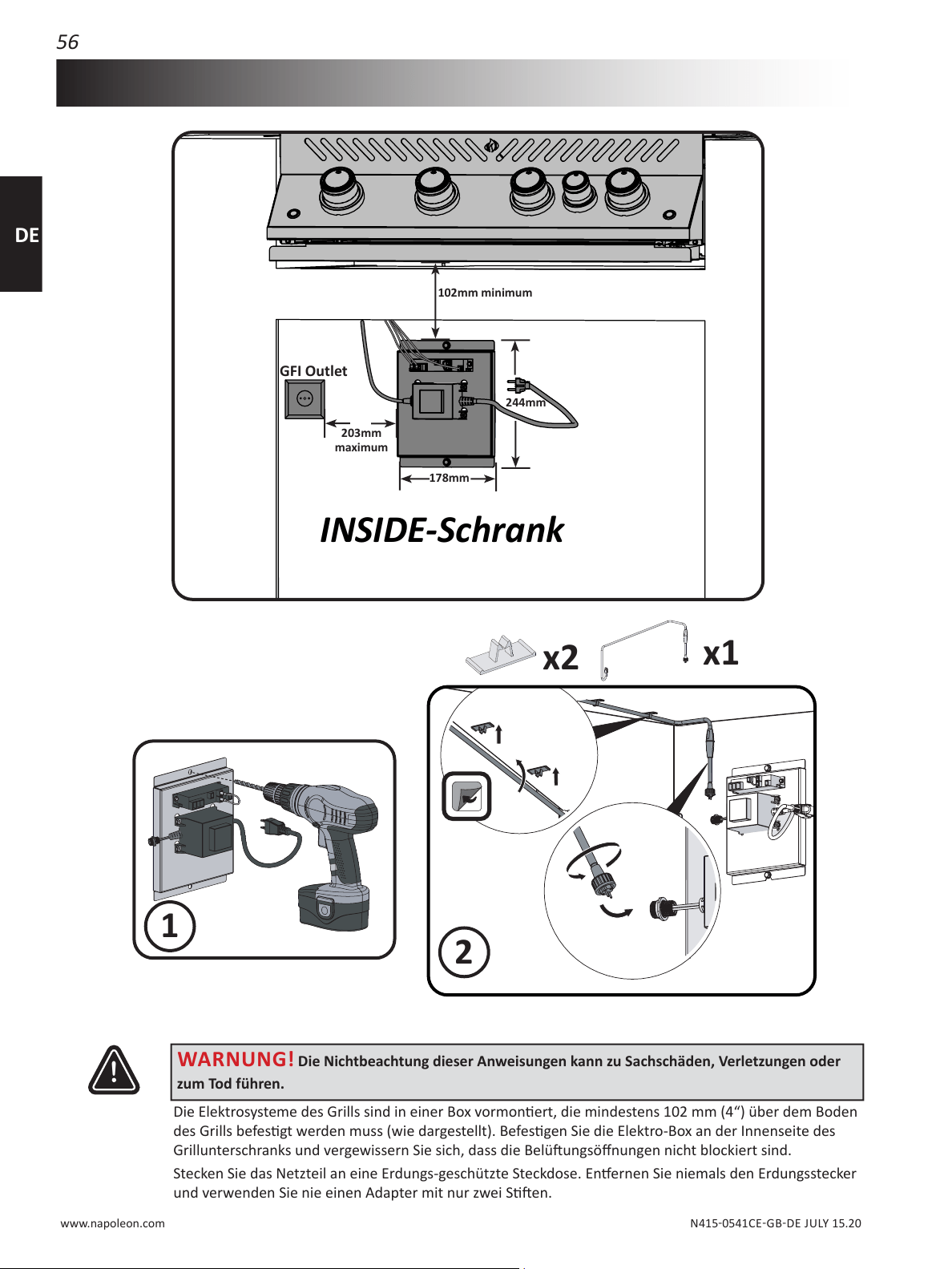

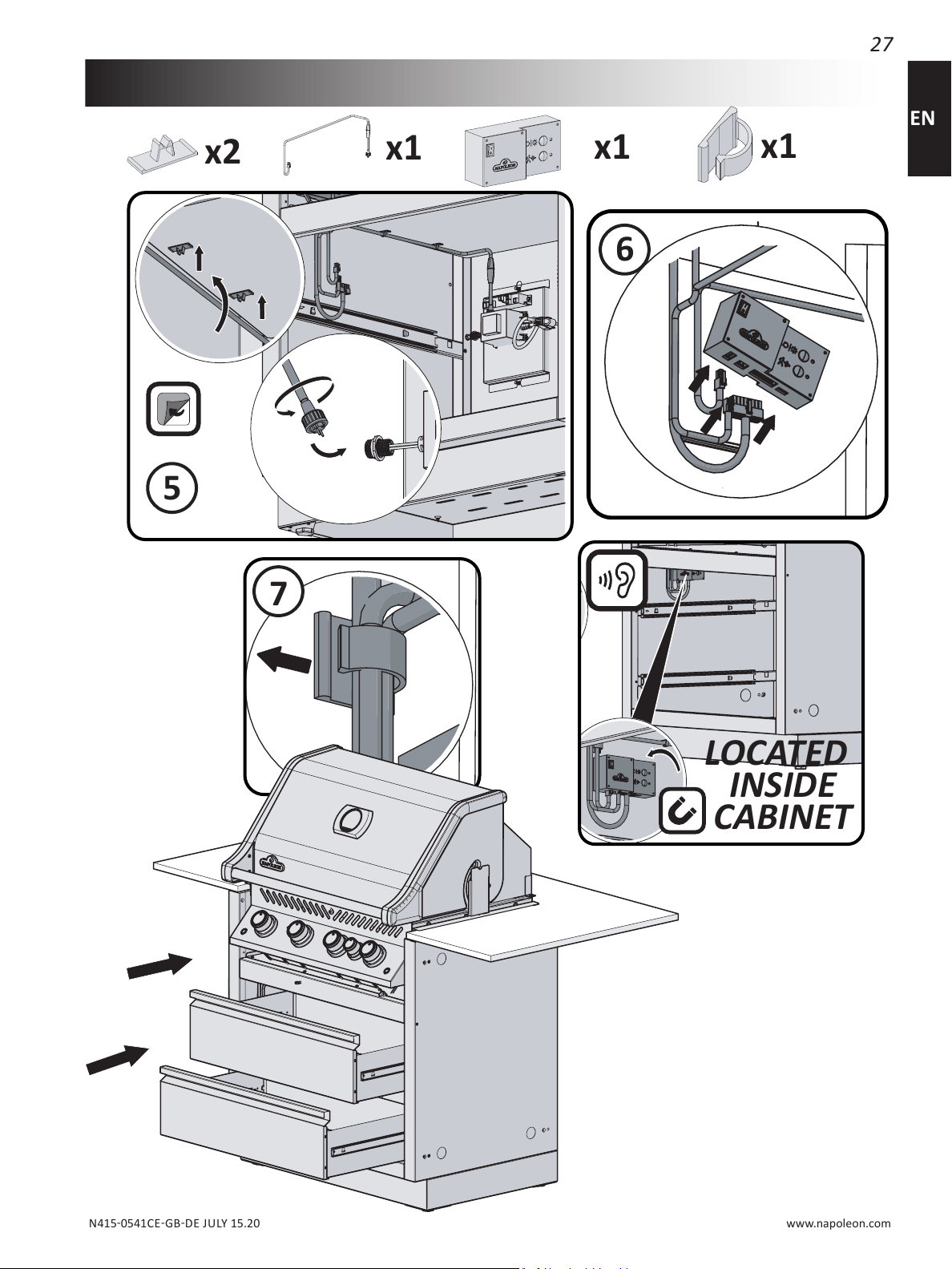

Turn the Power Switch ON located on the control box.

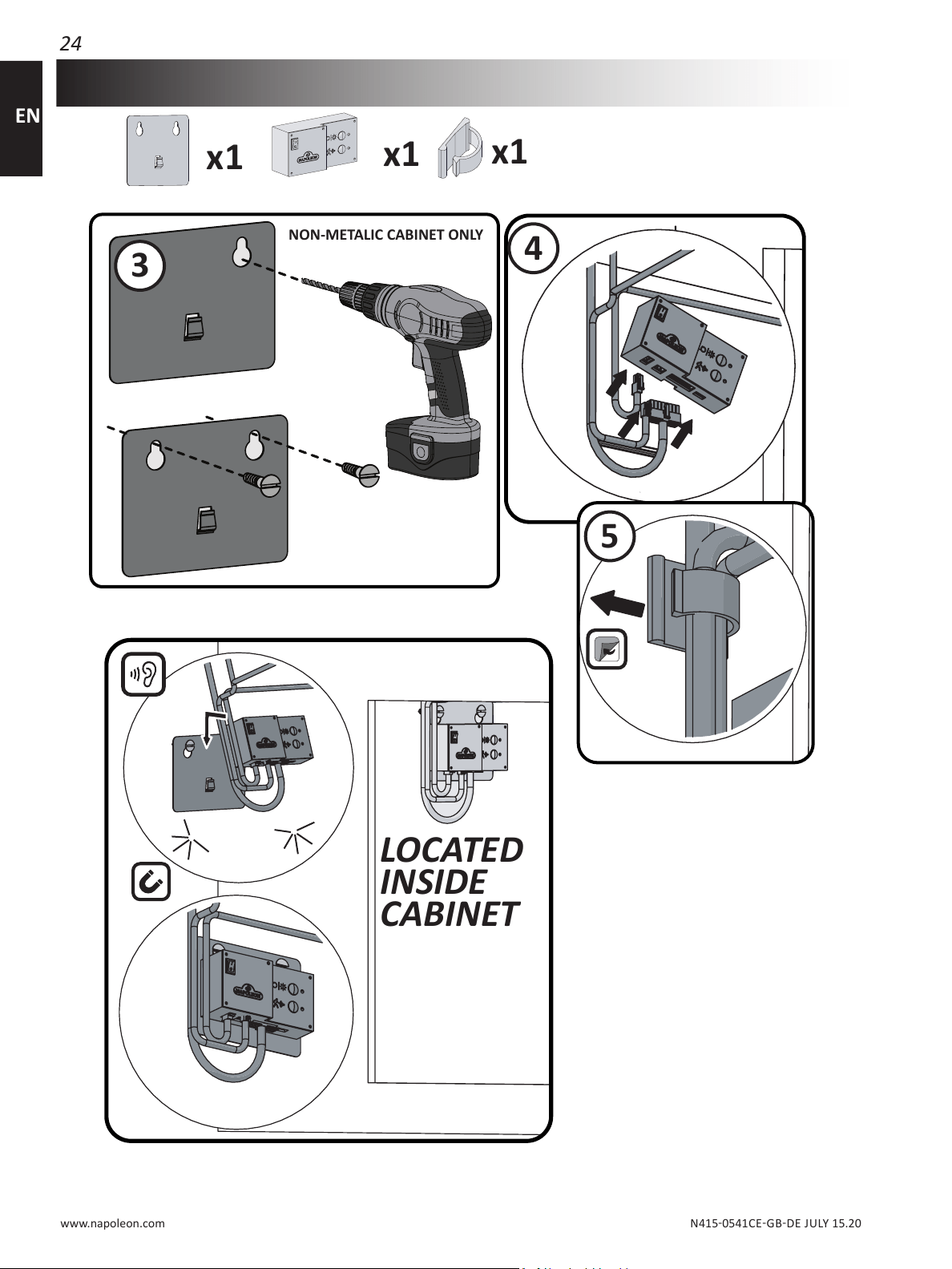

The control box should be to the le side of the inside of your cabinet, where the grill
head has been mounted on.
(See control box installaon secon in this manual for further reference).
A red and a blue LED light will turn on. Illuminaon sengs
are in Default mode.
Default mode
• Knob light mode Blue
• Brightness on high
• Moon Sensor is On
Knob lights modes
• Blue
• White
• Green - color spectrum mode
Select Knob light mode by holding down the
switch to toggle from blue to white to green.
Release it on the desired mode.
Go back to Default mode: by holding down the
buon for 2 seconds.
Brightness can be adjusted in these modes only
• When you have the knobs on the Color spectrum mode the knobs and the logo will slowly cycle
through the color spectrum, starng at green.
• Quickly Press
Twice to stop the spectrum at any color you choose
• Press twice again to let it connue changing colors.
Moon Sensor
• The knob and logo lights will remain ON as long as moon is detected
within 1 meter of your grill. They will turn o aer 15 minutes of inacvity.
• While the moon sensor is ON (as indicated by the blue LED), you can turn
the oven lights on and o with the
switch.
• Press the
buon in the box to turn the sensor OFF.
• Now all your lights are controlled with the
switch.
• The oven lights will turn o aer two hours.
• If the moon sensor is OFF, the knob and logo lights will also
shut o aer two hours.
Brightness: Press the buon to change brightness
between high (100%), medium (65%) and low (35%).
This can only be changed when the knob lights are in
White or Blue Mode
Illuminaon modes
Selecng a color
K
n
o
b
a
n
d
L
o
g
o
L
i
g
h
t
s
w
o
r
k
t
o
g
e
t
h
e
r
I
f
t
h
e
P
o
w
e
r
S
w
i
t
c
h
i
s
O
F
F
t
h
e
i
g
n
i
t
i
o
n
w
i
l
l
n
o
t
w
o
r
k
• The logo and knobs lights work as a set, However you can also turn the logo light
o while keeping the knobs lights on.
Logo light ON/OFF
• Double click the
buon to turn the logo light OFF at any me. Double click
again to turn it back on.
• If the unit is powered OFF and ON again (main power switch), the logo light will
return to its default mode.
11
EN
www.napoleon.com
WARNING! Always wear protecve gloves and safety glasses when servicing your grill.
WARNING! To avoid the possibility of burns, maintenance should be done only when the grill is
cool. Avoid unprotected contact with hot surfaces. Ensure all burners are turned o. Clean grill in an
area where cleaning soluons will not harm decks, lawns, or paos. Do not use oven cleaner to clean
any part of this gas grill. Do not use a self-cleaning oven to clean cooking grids or any other parts of
the gas grill. Barbecue sauce and salt can be corrosive and will cause rapid deterioraon of the gas grill
components unless cleaned regularly.
Cleaning Instrucons
Note
Grids And Warming Rack
Control Panel:
Cleaning Inside The Gas Grill
WARNING! Built in units are supplied with a drip pan which holds only a minimal amount of
grease. To prevent grease res, the pan must be cleaned aer each use.
Drip Pan
Cleaning The Outer Grill Surface:
!
!
12
EN
www.napoleon.com

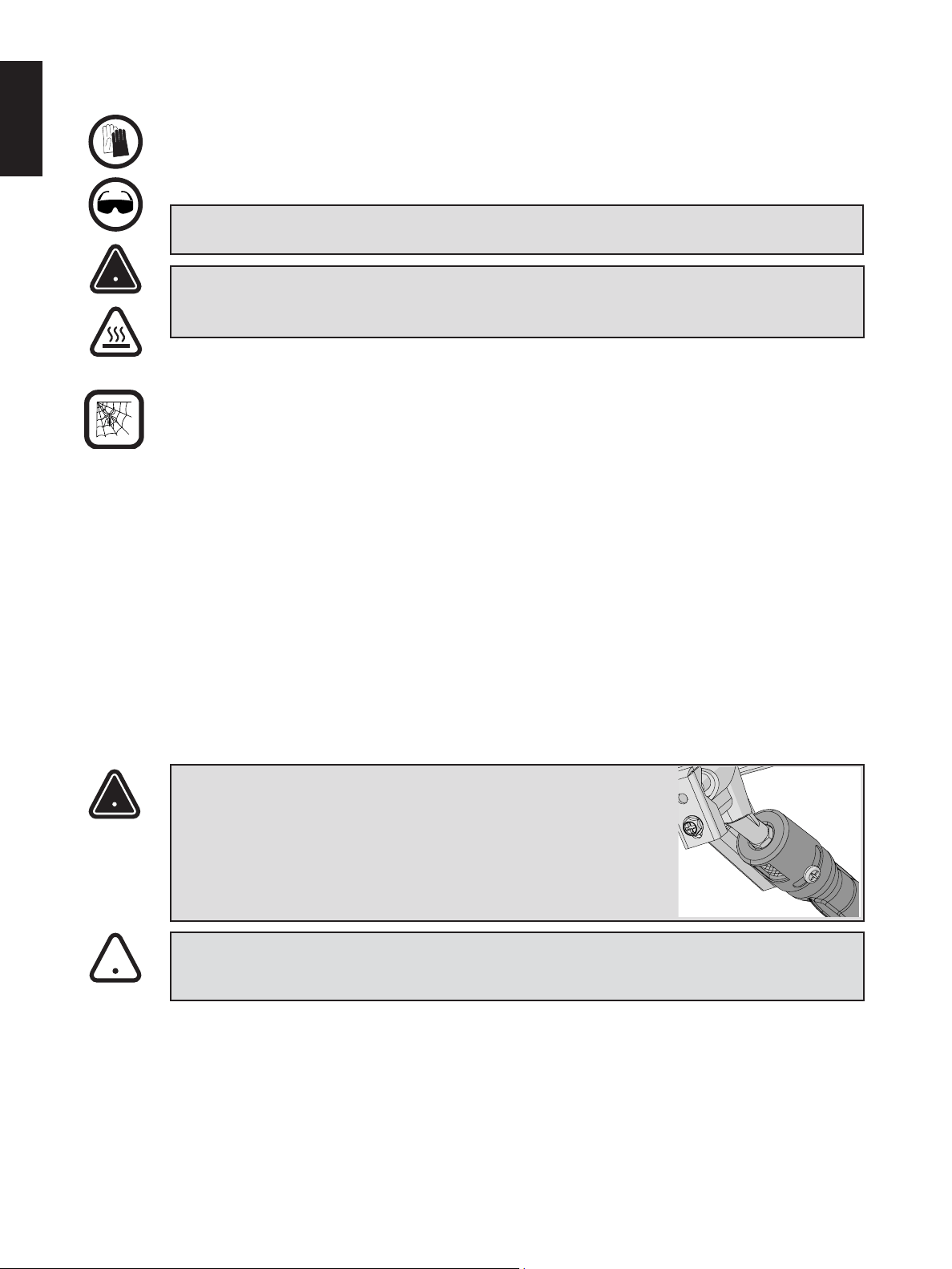

WARNING! Always wear protecve gloves and safety glasses when cleaning your grill.
WARNING! Turn o the gas at the source and disconnect the unit before servicing. To avoid the
possibility of burns, maintenance should be done only when the grill is cool. A leak test must be
performed annually and whenever any component of the gas train is replaced or gas smell is present.
Maintenance Instrucons
Burner
CAUTION! Beware of Spiders.
Reinstallaon
WARNING! Regulator Hose (when applicable): Check for abrasions’, melng, cuts, and cracks in the
hose. If any of these condions exist, do not use the gas grill. Have the part replaced by your Napoleon
Gas Grill dealer or qualied gas installer.
WARNING! When reinstalling the burner aer cleaning it is very
important that the valve/orice enters the burner tube before lighng your
gas grill. If the valve is not inside the burner tube a re or explosion could
occur.
Aluminum Casngs
!
!
!
13
EN
www.napoleon.com

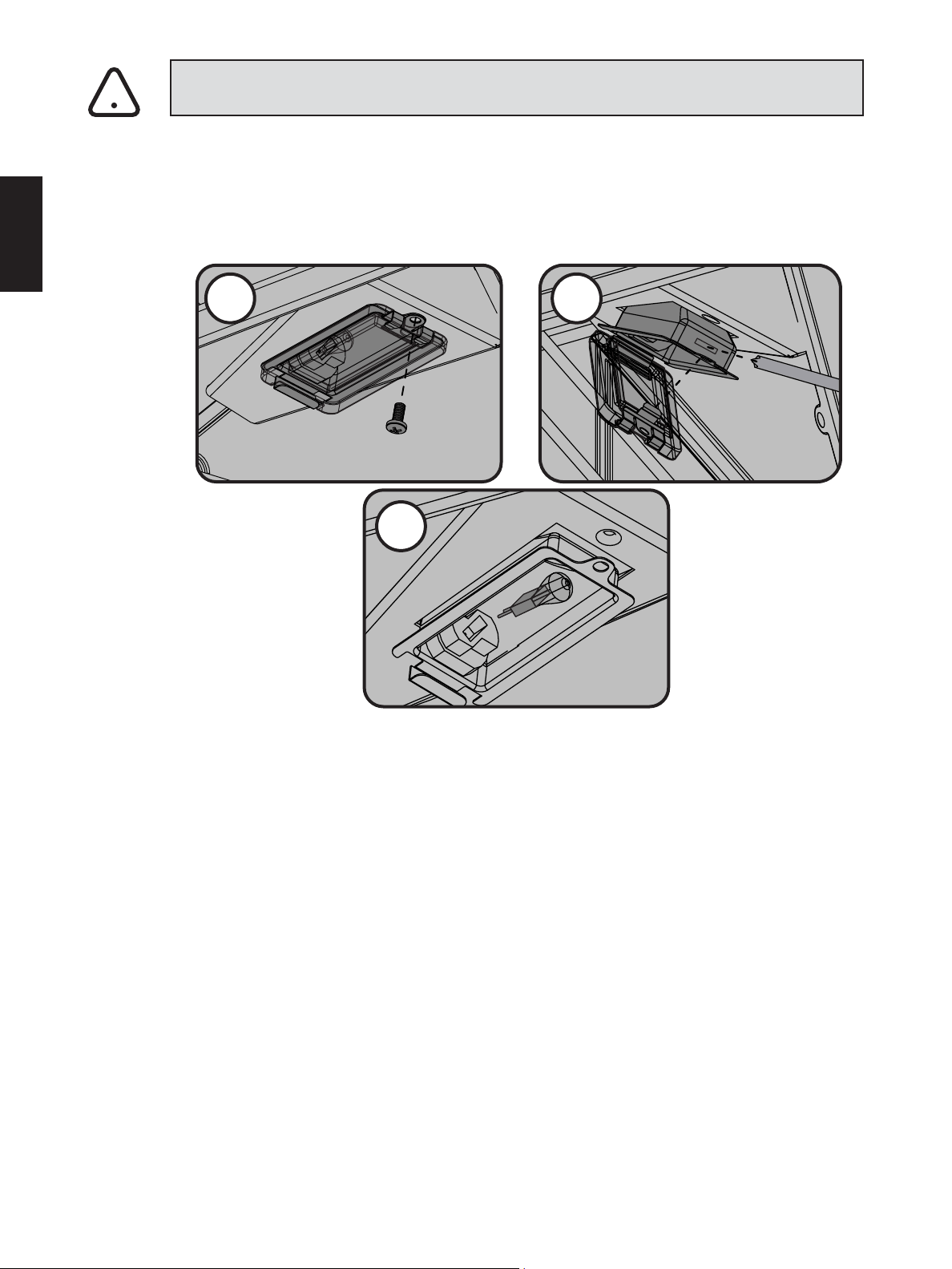

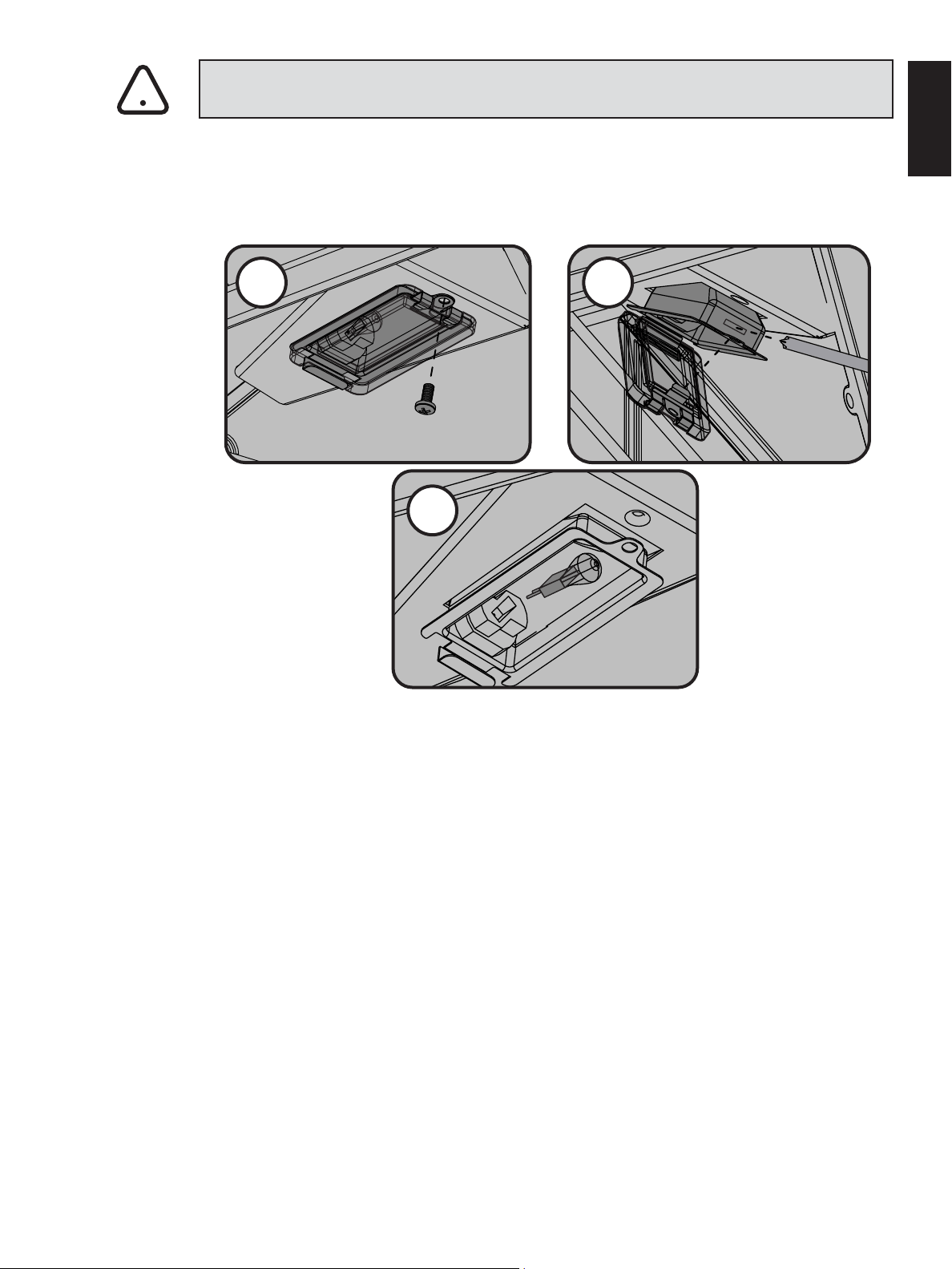

WARNING! Always wear protecve gloves when changing the halogen bulb in the internal lights
of your grill.
Lights
1 2
3
!
14
EN
www.napoleon.com
Troubleshoong
Problem Possible Causes Soluon
15
EN
www.napoleon.com
Problem Possible Causes Soluon
16
EN
www.napoleon.com
Problem Possible Causes Soluon
17
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20
KEEP YOUR RECEIPT AS PROOF OF PURCHASE TO VALIDATE YOUR WARRANTY
.
Ordering Replacement Parts
Warranty Informaon
MODEL:
DATE OF PURCHASE:
SERIAL NUMBER:
(Record informaon here for easy reference)
For replacement parts and warranty claims, contact the Napoleon dealer where the product was purchased.
Before contacting the dealer, check the Napoleon Grills Website for more extensive cleaning, maintenance,
troubleshooting and parts replacement instructions at
www.napoleon.com.
To process a claim, the following informaon is required:
1. Model and serial number of the unit.
2. Part number and descripon.
3. A concise descripon of the problem (‘broken’ is not sucient).
4. Proof of purchase (photocopy of the invoice).
In some cases, Napoleon could request to have the parts returned to the factory for inspecon before
providing replacement parts.
Before contacng Napoleon dealer, please note that the following items are not covered by the warranty:
• Costs for transportaon, brokerage or export dues.
• Labour costs for removal and reinstallaon.
• Costs for service calls to diagnose problems.
• Discolouraon of stainless steel parts.
• Part failure due to lack of cleaning and maintenance, or use of improper cleaners (oven
cleaner or other harsh chemicals).
18
EN
www.napoleon.com
CAUTION! During unpacking and assembly we recommended you wear work gloves and safety
glasses for your protecon. Although we make every eort to make the assembly process as problem
free and safe as possible, it is characterisc of fabricated steel parts that the edges and corners might
be sharp and could cause cuts if handled incorrectly.
TOOLS REQUIRED FOR ASSEMBLY (tools not included)
WARNING! Construcon materials and masonry dust may cause surface damage to units and
accessories. The best opon is to install components aer all construcon has been completed and
the jobsite has been thoroughly cleaned. If the components must be installed prior to the construcon
being completed, then exposed surfaces need to be covered to prevent corrosion. All surfaces must
be cleaned when construcon is completed. Do not use muriac acid to clean masonry materials
from any surfaces. The lime contained in some construcon materials is extremely corrosive. During
its curing period, (1 - 2 months) it is recommended that a stainless steel polish or wax (car wax is
acceptable) be applied to prevent direct contact of the lime materials.
!
Geng Started
1. Remove all cart panels, hardware, and grill head from carton. Raise lid and remove any components packed
inside. Use the parts list to ensure all necessary parts are included.
4. Most stainless steel parts are supplied with a protecve plasc coang that must be removed prior to using
the grill. The protecve coang has been removed from some of the parts during the manufacturing process
and may have le behind a residue that can be perceived as scratches or blemishes. To remove the residue,
vigorously wipe the stainless steel in the same direcon as the grain.
f you have any quesons about assembly or grill operaon, or if there are damaged or missing parts please call our
Customer Soluons Department at 1-866-820-8686 between 9 AM and 5 PM (Eastern Standard Time).
19
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20
101.6mm
101.6mm
W
H
H
D
D
44mm
127mm
44mm
W
BUILT-IN UNIT OPENING DIMENSIONS
MODEL OPENING DIMENSIONS NOTES
W D H
BIPRO500 781mm 524mm 225mm WITHOuT ZERO ClEARANCE lINER
SIDE BuRNER 324mm 419mm 114mm
OPENING OF AT lEAST
32cm
2
MuST BE PROVIDED FOR COMBuS
TION
AIR FOR SIDE BuRNER.
WARNING! This grill is designed for installaon in a built-in enclosure constructed of combusble
materials when installed with zero clearance liner Part No. BI-3323-ZCL and must be installed and
serviced by a qualied installer to local codes.
WARNING! If not installing with the Zero Clearance Liner, use only non-combusble materials
(cered class A to EN 13501-1 standard) when nishing the appliance (e.g. steel studs, cement board,
ceramic le, marble, paint, etcetera). Do not use wood or drywall.
BUILT-IN SIDEBURNER
GAS INLET OPENING
NON-COMBUSTIBLE MATERIAL
OUTDOOR GFI ELECTRICAL OUTLET
REC
OMMENDED - LOCATE ON SAME SIDE
OF GRILL AS ROTISSERIE BRACKET.
GAS INLET
OPENING
Note: Accessory frames
overlap opening by 1 ¾”
on all 4 sides.
864mm
RECOMMENDED
ELECTRICAL OPENING
MINIMUM 65 cm
2
IN OF
VENTILATION REQUIRED
ON EACH END OF
CABINET
!
!
!
WARNING! CABINET FRAME, CABINET AND
COUNTER TOP MUST BE MADE FROM NON-
COMBUSTIBLE MATERIAL WHEN NOT INSTALLED WITH
THE ZERO CLEARANCE LINER PART NO. BI-3323-ZCL
!
20
EN
www.napoleon.com
BUILT-IN UNIT OPENING DIMENSIONS
WARNING! A propane tank
cannot be stored below the gas grill.
CUT OPENINGS
AS REQUIRED FOR
ELECTRICAL AND GAS
CONNECTIONS.
KNOCK OUT
2
1/2
”x 2
1/2
”
34”(864mm)
RECOMMENDED
COMBUSTIBLE
OR
NON COMBUSTIBLE
MATERIAL
ALLOWED
MODEL OPENING DIMENSIONS NOTES
W
21
EN
www.napoleon.com
N570-0087 (1/4” -20 X 7/8”)
(Pre-installed at factory.)
APPLY A DAB OF SILICONE
TO EACH FLANGE TO
SECURE IN PLACE.
x4
22
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20

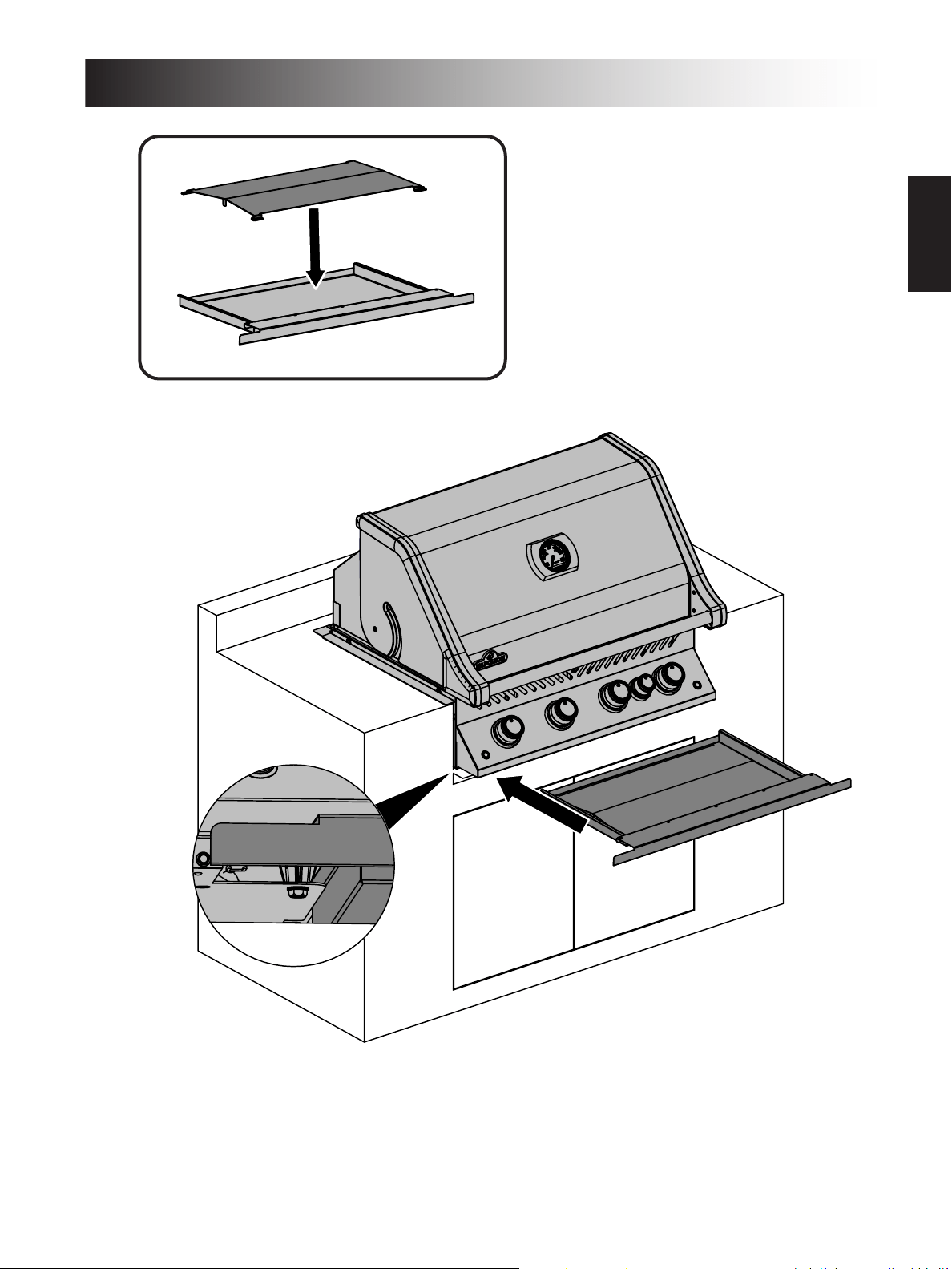

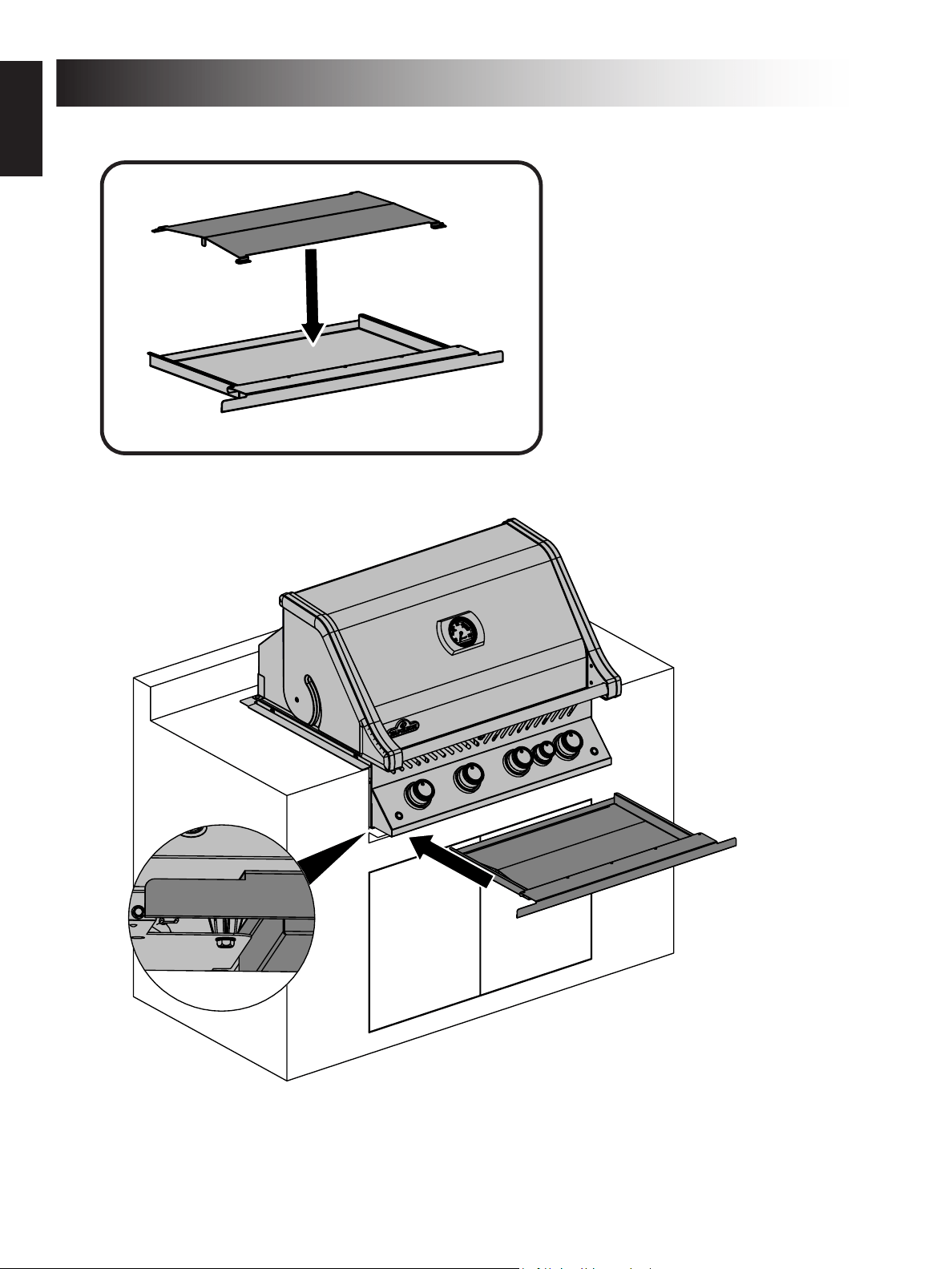

Drip pan
Heat shield
23
EN
www.napoleon.com
x1
x2
4” (102mm) minimum, boom of the
grill to top of the electrical panel.
8” (203mm)
maximum
7”
(178mm)
9⅝”
(244mm)
LOCATED INSIDE CABINET
GFI Outlet
WARNING! Failure to follow these instrucons could result in property damage, personal injury or
death.
1
2
!
24
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20

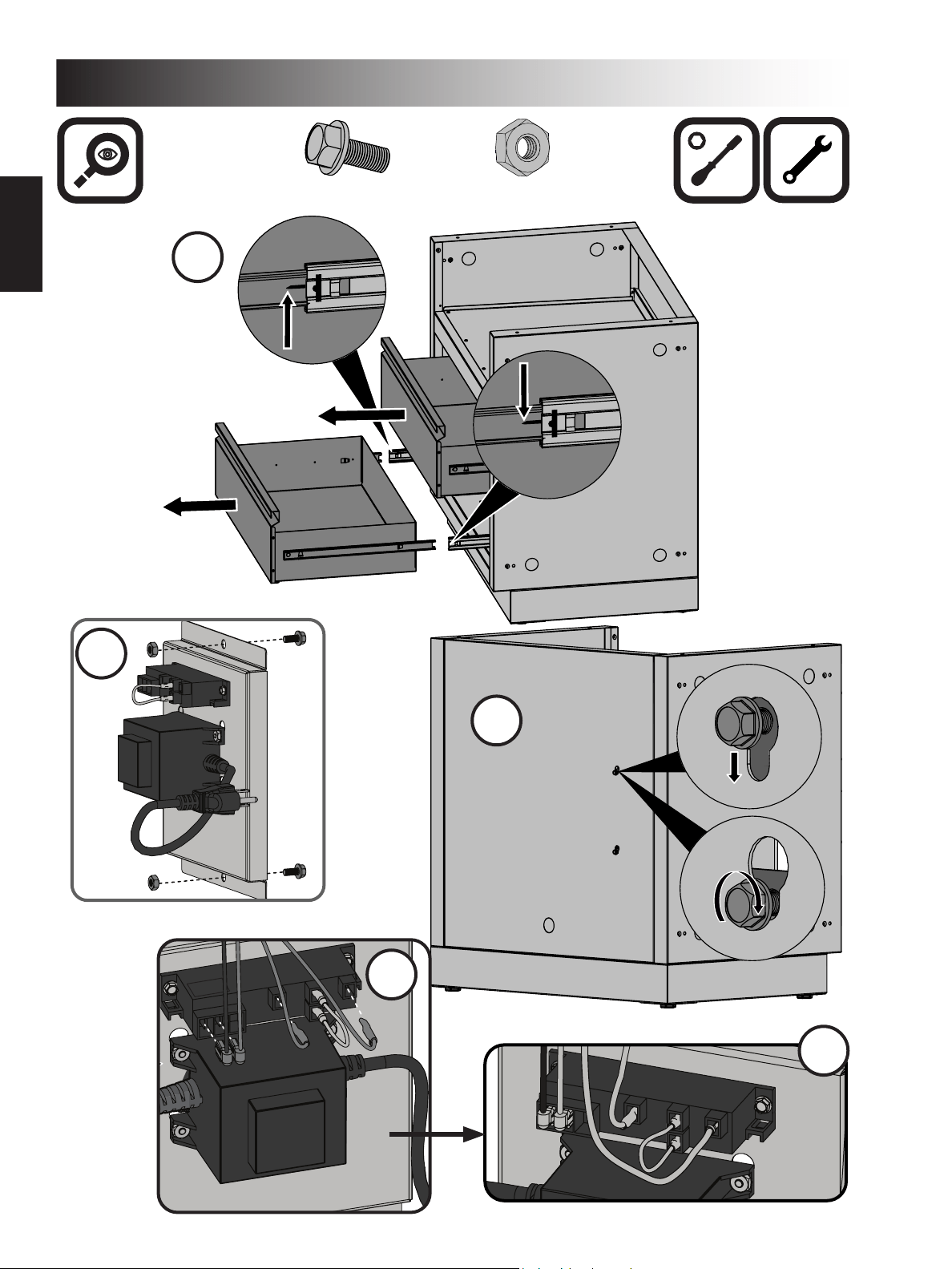

x1
x1
x1
NON-METALIC CABINET ONLY
4
3
5
LOCATED
INSIDE
CABINET
25
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20
N570-0038 (1/4”-20 X 1/2”)
x2
N450-0008 (1/4”-20)
x2
IM-UGC500
1
2
3
4
5
26
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20

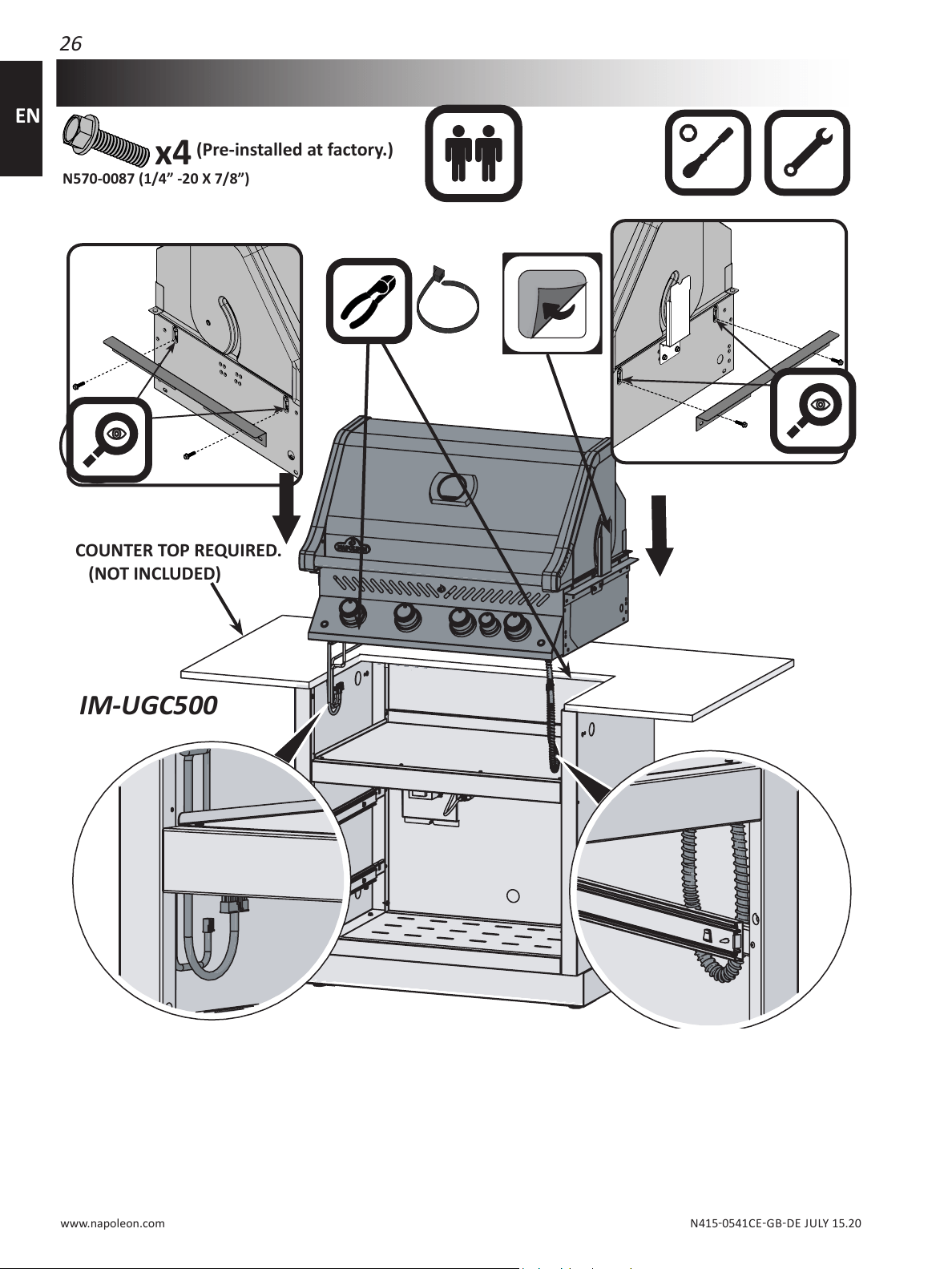

N570-0087 (1/4” -20 X 7/8”)
x4
(Pre-installed at factory.)
COUNTER TOP REQUIRED.
(NOT INCLUDED)
IM-UGC500
27
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20
x1
x1
x2
x1
5
LOCATED
INSIDE
CABINET
6
7
28
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20
3
1
2
29
EN
www.napoleon.com

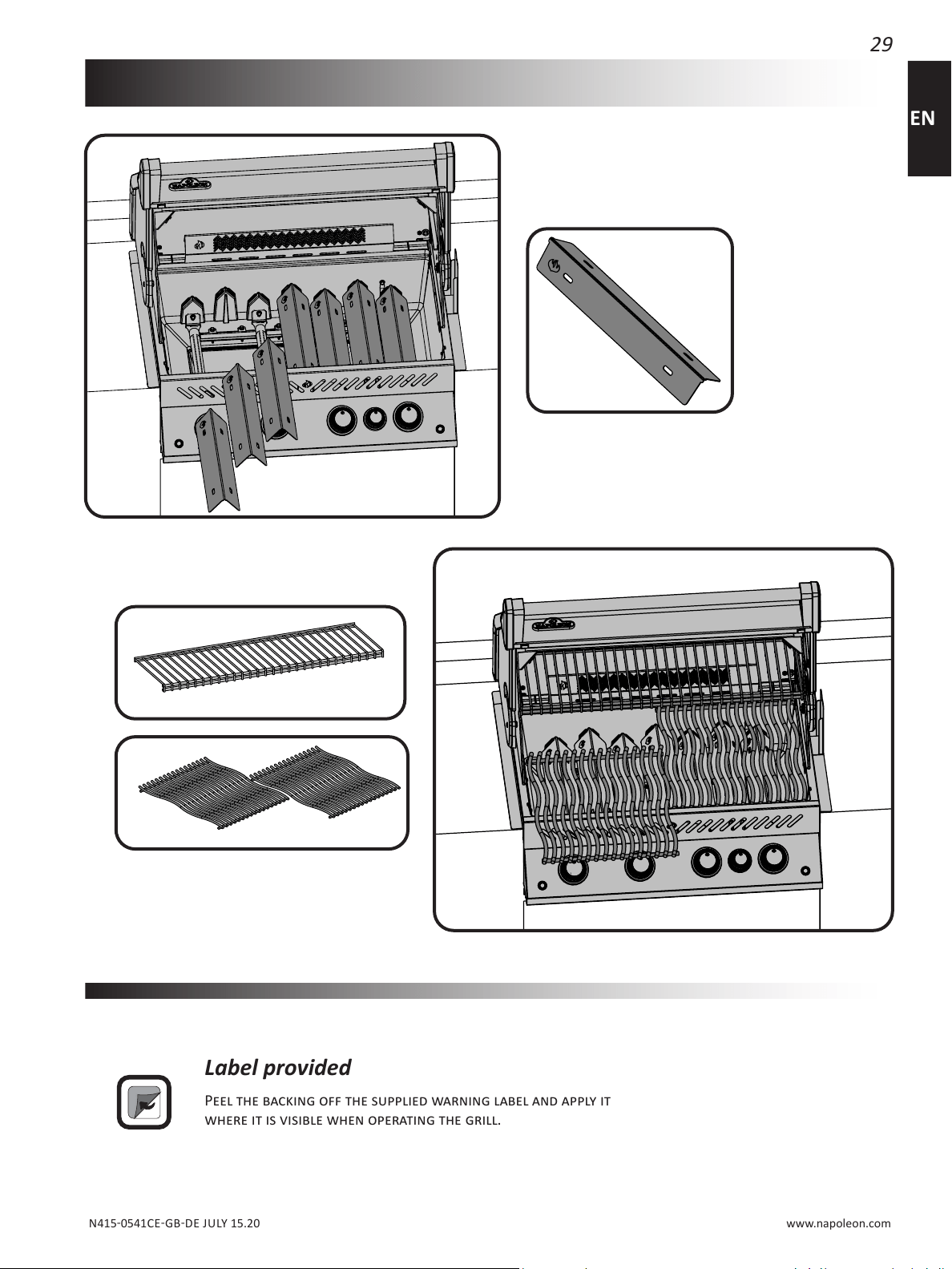

Label provided
30
EN
www.napoleon.com
STOP
Leak Tesng Instrucons
WARNING! A leak test must be performed annually and each me a cylinder is hooked up or if a
part of the gas system is replaced.
WARNING! Never use an open ame to check for gas leaks. Be certain no sparks or open ames
are in the area while you check for leaks. Sparks or open ames will result in a re or explosion,
damage to property, serious bodily injury, or death.
Leak tesng
immediately shut o the gas supply
X
!
!
31
EN
www.napoleon.com

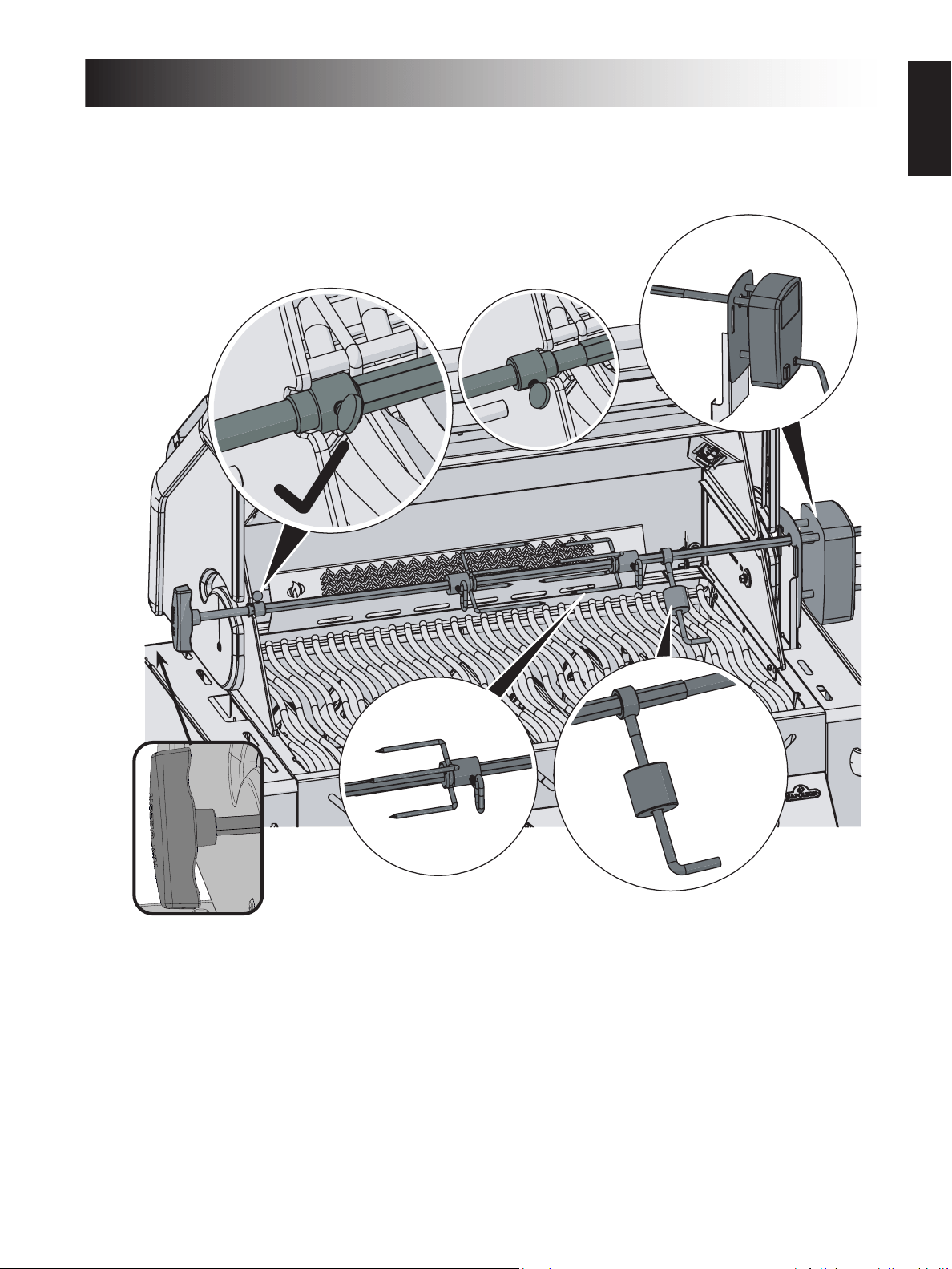

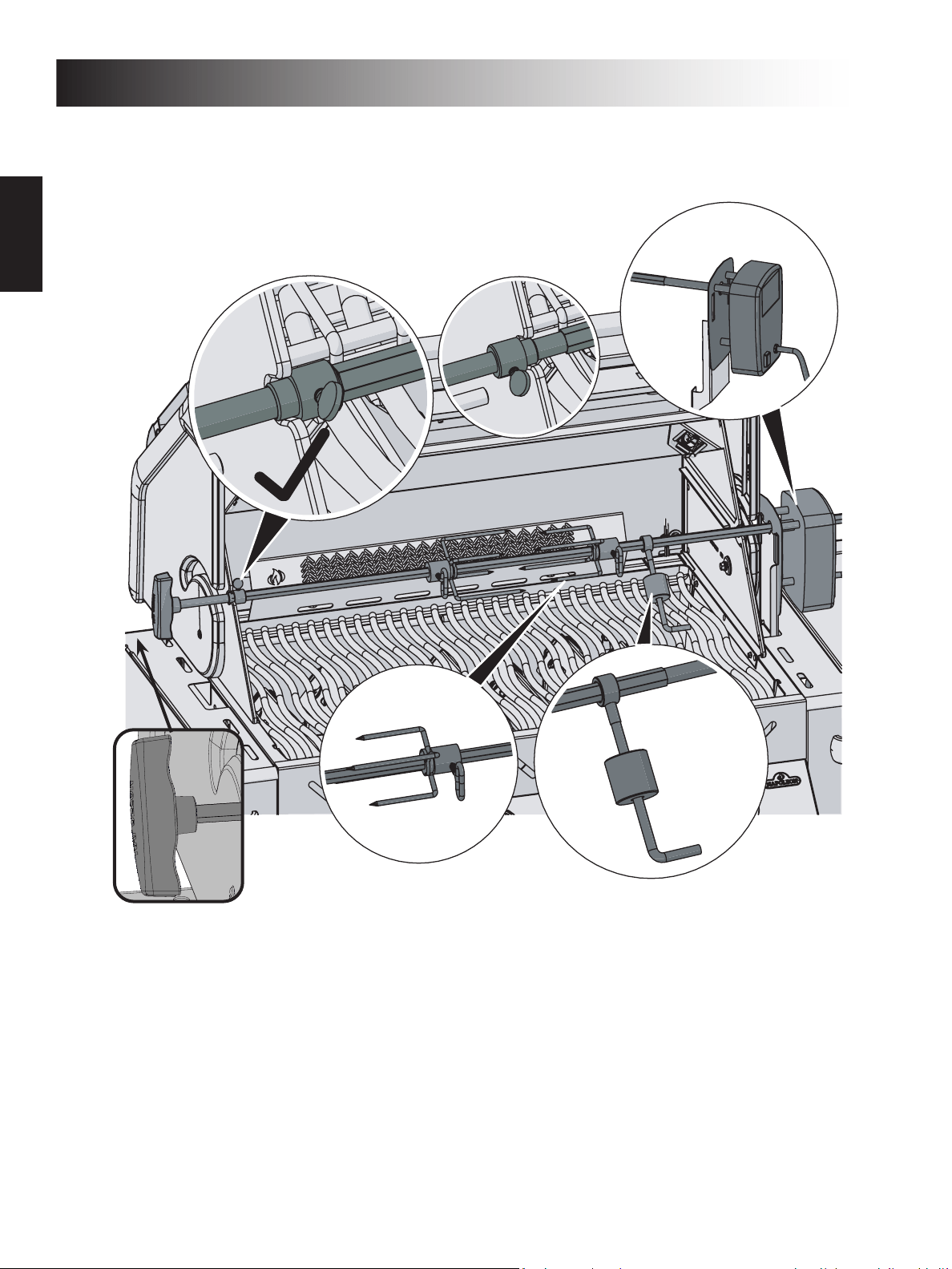

Rosserie Kit Assembly Instrucon
Ensure stop bushing is ghtened on the
inside of hood casng.
X
32
EN
www.napoleon.com
N415-0541CE-GB-DE July 15.20
Notes
33
DE
www.napoleon.com
BIPRO 500
Dieser Gasgrill darf nur an einem gut belüeten Ort im Freien benutzt werden, nicht jedoch in einem
Gebäude, einer Garage oder einem anderen geschlossenen Bereich.
SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN
Seriennr.
XXXXXX000000
Model-Nr.
BITTE SORGFÄLTIG
AUFBEWAHREN
WARNUNG
Vor dem Zünden dieses Geräts bie unbedingt
den Abschni „ZÜNDANLEITUNG” lesen.
In der Nähe dieses oder anderer Geräte
dürfen weder Benzin noch andere brennbaren
Flüssigkeiten oder Gase gelagert werden. Dies
gilt auch für nicht angeschlossene Gasaschen.
Ein Nichtbefolgen dieser Anleitung kann durch
Brände oder Explosionen zu Sachschäden
und Körperverletzungen, auch zu tödlichen,
führen.
GEFAHR
WENN ES NACH GAS RIECHT:
• Gaszufuhr zum Gerät absperren.
• Flammen löschen.
• Haube önen.
• Wenn es weiterhin nach Gas riechen
sollte, dem Gerät fernbleiben und unver
züglich
den Gaslieferanten oder die Feuerwehr
benachrichgen.
Bie Bewahren Sie Diese Anleitung Auf
Erwachsene und insbesondere Kinder sollten vor den Gefahren beim Umgang mit hohen
Oberächentemperaturen gewarnt werden. Kleine Kinder, die sich in der Nähe des Gasgrills
aualten, sollten stets beaufsichgt werden.
!
!
!
WAARSCHUWING! UNTERSCHRANK, DESSEN RAHMEN UND DIE ARBEITSFLÄCHE SIND AUS NICHT-
BRENNBAREN MATERIALIEN HER ZU STELLEN. DIE EINZEIGE AUSNAHME IST, WENN DER GRILL IM ISOLIERTEN
GEHÄUSE FÜR EINBAUGRILLS, ARTNR. BI-3323-ZCL, INSTALLIERT IST.
34
DE
www.napoleon.com
N415-0541CE-GB-DE July 15.20
*Bedingungen und Beschränkungen
Diese beschränkte Garantie bewirkt eine wie zuvor in der Aufstellung
aufgeführte Garantiefrist für jedes bei einem autorisierten NAPOLEON Händler
erworbene Produkt und berechtigt den ursprünglichen Käufer,
entsprechend den geltenden Bestimmungen hinsichtlich des
Komponentenaustauschs innerhalb der Garantiefrist, zu den entweder durch
NAPOLEON oder einen autorisierten NAPOLEON Händler zu erbringenden
Garantieleistungen. Diese beziehen sich auf den Austausch einer Komponente
eines solchen Produkts, das im normalen Privatgebrauch infolge eines
Herstellungsfehlers ausfiel. „Abzüglich 50 %“, wie in der Aufstellung genannt,
bedeutet, dass die Komponente dem Käufer für den angegebenen Zeitraum mit 50
% Rabatt auf den regulären Verkaufspreis der Komponente angeboten wird.
Diese beschränkte Garantie umfasst weder Zubehör noch Extrateile.
Um Missverständnissen vorzubeugen, „normaler Privatgebrauch“ eines
Produkts bedeutet, dass das Produkt durch einen lizenzierten, autorisierten
Servicetechniker oder Auftragnehmer in Übereinstimmung mit der dem
Produkt beigefügten Installationsanleitung sowie allen lokalen und nationalen
Bauverordnungen und Feuerschutzbestimmungen installiert wurde, dass es
ordnungsgemäß gepflegt wurde und dass es nicht als Gemeinschaftsvorrichtung
oder gewerblich genutzt wurde.
'Ausfallen“ beinhaltet nicht: übermäßige Hitzeerzeugung; Erlöschen der
Flammen infolge von Umgebungsbedingungen wie starkem Wind oder
unzureichender Luftzirkulation; Kratzer; Beulen; Rostbildung; Abnutzung
von aufgetragenen Lackierungen und Plattierungen; durch Hitzeeinwirkung,
scheuernde oder chemische Reinigungsmittel oder UV-Bestrahlung verursachte
Verfärbung; Beschädigung porzellan-emaillierter Teile oder Schäden, die
verursacht wurden durch unsachgemäße Nutzung, Unfall, Hagel, Fettbrand,
mangelnde Pflege, widrige Umgebungseinflüsse wie Salz oder Chlor, Umbau,
Nachlässigkeit oder installierte
Teile von anderen Herstellern. Sollten sich während der gewährten Garantiefrist
Teile so sehr abnutzen, dass die Nutzung nicht mehr möglich ist (durchgerostet
oder -gebrannt), werden die entsprechenden Ersatzteile bereitgestellt.
NAPOLEON ist gemäß dieser beschränkten Garantie einzig für die
Ersatzkomponente verantwortlich. Unter keinen Umständen wird NAPOLEON
Verantwortung übernehmen für Installation, Arbeitskräfte oder jegliche andere
Kosten im Zusammenhang mit der Installation eines im Garantieumfang
enthaltenen neuen Teils; für Neben-, Folge- oder indirekte Schäden oder für
Fracht, Arbeitskosten oder Ausfuhrzölle.
Diese beschränkte Garantie gilt in Ergänzung zu jeglichen Rechten, die Ihnen laut den
örtlichen Gesetzen zustehen. Folglich erlegt diese beschränkte Garantie
NAPOLEON keine Verpflichtung dahingehend auf, Einzelteile vorrätig zu halten. Auf
der Grundlage der Einzelteilverfügbarkeit kann sich NAPOLEON nach eigenem
Ermessen von allen Verpflichtungen entbinden, indem dem entsprechenden
Kunden eine anteilige Gutschrift beim Kauf eines neuen Produkts gewährt wird.
Nach dem ersten Jahr kann sich NAPOLEON in Bezug auf diese beschränkte Garantie
nach eigenem Ermessen von allen Verpflichtungen hinsichtlich dieser Garantie
vollständig entbinden, indem dem ursprünglichen und ein Garantieanspruch
zustehenden Käufer der Großhandelspreis eines jeden im Garantieumfang
enthaltenen aber defekten Einzelteils erstattet wird.
Für die Geltendmachung von Garantieansprüchen bei NAPOLEON sind
der Kaufvertrag oder eine Kopie dessen sowie die Serien- und Modellnummer
erforderlich.
NAPOLEON ist das Recht vorbehalten, durch einen damit beauftragten Vertreter
jedes Produkt oder Teil prüfen zu lassen, bevor einem Garantieanspruch
stattgegeben wird. Sie müssen sich an den NAPOLEON Kundendienst oder einen
autorisierten NAPOLEON Händler wenden, um von der angebotenen Garantie
profitieren zu können.
www.napoleon.com
NNaappoolleeoonn PPrreessiiddeenntt BBeesscchhrräännkkttee GGaarraannttiiee aauuff LLeebbeennsszzeeiitt
Hochwertige Komponenten und Materialien bilden die Grundlage der NAPOLEON Produkte. Sie werden von gelernten
Handwerkern, denen ihre Arbeit mit großem Stolz erfüllt, montiert. Brenner und Ventilsystem wurden an einem
Prüfstand auf Dichtigkeit geprüft und im Test betrieben. Dieses Produkt wurde durch einen Fachmonteur gründlich
geprüft, bevor es verpackt und ausgeliefert wurde, um zu garantieren, dass Sie, der Kunde, das erwartete
Qualitätsprodukt von NAPOLEON erhalten.
NAPOLEON garantiert, dass die Bestandteile Ihres neuen NAPOLEON Produkts ab dem Kaufdatum für den folgenden
Zeitraum frei von Material- und Arbeitsfehlern sein werden:
Alugussteile / Edelstahlrahmen ................................................ Lebensdauer
Edelstahl Deckel ....................................................................... Lebensdauer
Porzellan-Emaillierter Deckel ................................................... Lebensdauer
Edelstahl-Grillroste ................................................................... Lebensdauer
Edelstahl-Rohrbrenner ............................................................. 10 Jahre voller Umfang, abzüglich 50 % auf Lebenszeit
Grillroste aus porzellanbeschichtetem Gusseisen .................... 10 Jahre voller Umfang, abzüglich 50 % auf Lebenszeit
Edelstahl-Flammenschutzeinsätze ........................................... 5 Jahre voller Umfang, abzüglich 50 % auf Lebenszeit
Edelstahl-Infrarotbrenner für Drehspießgerichte ...................... 5 Jahre voller Umfang, abzüglich 50 % auf Lebenszeit
Keramik-Infrarotbrenner (ohne Abdeckgitter) ........................... 5 Jahre voller Umfang, abzüglich 50 % auf Lebenszeit
Alle anderen Teile .................................................................... 2 Jahre
35
DE
www.napoleon.com
ACHTUNG! Nichtbefolgung dieser Anweisungen kann zu Bränden mit schweren Verletzungen oder
zum Tod führen. Lesen Sie die Sicherheitshinweise sorgfälg und leisten Sie diesen Folge bevor Sie den
Grill in Betrieb nehmen.
Vorsichtsmassnahmen
!
36
DE
www.napoleon.com
Gasaschen
FLASCHENANSCHLUSS
Vor der Benutzung des Grills alle
Verbindungen auf Leckagen überprüfen.
Gasschlauch
WARNUNG! Der Gasgrill muss von einem lizenzierten Gasinstallateur installiert werden. Keine
Schlauchverbindungen zum Anschluss des Gasgrill an die Gaszufuhr verwenden, außer um den Druckregler
der Gasasche an das Rohrsystem anzuschließen. Die erhöhte Temperatur im Schrank kann zum Schmelzen
des Schlauchs führen. Den Gasgrill mit der mitgelieferten exiblen Metallverbindung an die zulässigen
steifen Rohrverbindungen, zulässigen Kupferrohre oder zulässigen Flex-Metallverbindungen anschließen.
Sicherstellen, dass die Installaon allen regional und überregional geltenden Installaonsvorschrien
entspricht. Vor Inbetriebnahme des Gasgrills die gesamte Gasinstallaon auf Gaslecks prüfen. Vollständige
Anweisungen zur Montage des Grills entnehmen Sie bie der Bedienungsanleitung.
Entsorgung von Altgeräten aus privaten Haushalten in der EU
Beispiel Gasasche
306 mm
465 mm
!
37
DE
www.napoleon.com
Regler
38
DE
www.napoleon.com
Anweisungen für den Gasanschluss
WARNUNG! Dieser Grill ist nur dann in einem Gehäuse aus brennbaren Materialien zu
integrieren, wenn er im isolierten Gehäuse für Einbaugrills, Artnr. BI-3323-ZCL, gefasst ist UND nach
örtlichen Besmmungen bz. Gasgeräteinstallaon und von einem qualizierten Installateur installiert
und gewartet wird
WAARSCHUWING! Unterschrank, dessen Rahmen und die Arbeitsäche sind aus nicht-
brennbaren Materialien her zu stellen. Die einzeige Ausnahme ist, wenn der Grill im isolierten
Gehäuse für Einbaugrills, Artnr. BI-3323-ZCL, installiert ist.
WARNUNG! Der Gasdruck am Grillgerät muss dem am Gerät bendlichen Leistungsschild
entsprechen. Falls der Gasdruck an der Gaszufuhr größer ist, als angegeben, muss ein Druckregler
installiert werden.
PROPANGASANSCHLUSS FÜR EINBAUGERÄT
127 mm
MAXIMUM
25.4 mm
MAXIMUM
ÖFFNUNG
A
ÖFFNUNG
B
51 mm
MINIMUM
TRENNWAND ZUR TRENNUNG DER
GASFLASCHE VOM GRILL
NICHT
VERRIEGELNDE
TÜR
864 mm
EMPFOHLEN
127 mm
MAXIMUM
GASFLASCHENGRÖSSE ÖFFNUNG A FLÄCHE ÖFFNUNG B FLÄCHE
!
39
DE
www.napoleon.com
WARNUNG!
• Das Gasaschenvenl muss für Handbedienung problemlos zugänglich sein. Eine Schranktür kann
installiert werden, um problemlosen Zugang zum Gasaschenvenl zu ermöglichen, es muss jedoch
sichergestellt sein, dass die Tür nicht verriegelbar und ohne Werkzeuge zu önen ist.
• Der Gasaschenschrank muss die Gasasche eekve vom Brennerabteil trennen und Schutz bieten
vor Strahlung, Flammen und Fremdstoen, beispielsweise heißen Bratensäen. Der Schrank darf
sich nicht direkt unter dem Grill benden.
• Zwischen dem Boden des Propangasaschenschranks und Bodenniveau muss ein Mindestabstand
von 51 mm eingehalten werden.
• Die Schrankkonstrukon muss sicherstellen, dass die Propangasasche an- und abgenommen
werden kann und dass die Verbindungen außerhalb des Schranks inspiziert und getestet werden
können. Alle Verbindungen, die bei der Gasascheninstallaon im Schrank beeinträchgt werden
könnten, müssen an der Schrankinnenseite für Testzwecke zugänglich sein.
ERDGASANSCHLUSS FÜR EINBAUGERÄT
WARNUNG! Einbaugeräte werden mit einem Fe-Auangbehälter geliefert, der nur eine
minimale Menge an Fe aufnehmen kann. Zur Vermeidung von Febränden muss der Fe-
Auangbehälter nach jeder Verwendung gereinigt werden.
WARNUNG! Zur Installaon von Gasverbindungen muss problemloser Zugang zum Schrank
gewährleistet sein.
WARNUNG! Lesen Sie diese Anleitung sorgfälg durch, bevor Sie den Grill in Betrieb nehmen.
Nichtbefolgung dieser Anweisungen kann zu Bränden mit schweren Verletzungen oder Tod führen.
Vor Inbetriebnahme des Grills die gesamte Installaon auf Gaslecks prüfen.
Elektrische Schutzmaßnahmen
WARNUNG! Nichtbefolgung dieser Anweisungen kann zu Sachschäden, Körperverletzung oder Tod führen.
• 230 - 240V / AC - 50HZ – 0.4A.
• Um sich vor Stromschlag zu schützen, tauchen Sie das Kabel oder die Stecker nicht in Wasser
oder andere Flüssigkeiten.
• Ziehen Sie den Netzstecker heraus, wenn das Gerät nicht benutzt wird und bevor Sie den Grill
reinigen. Lassen das Gerät erst abkühlen, bevor Sie Teile aufsetzen oder abnehmen.
• Verwenden Sie einen Gasgrill für den Außengebrauch nicht mit einem beschädigten Kabel oder
Stecker oder nachdem das Gerät nicht richg funkonierte oder auf irgendeine Art und Weise
beschädigt wurde. Setzen Sie sich zu Reparaturzwecken mit dem Hersteller in Verbindung.
• Falls das Netzkabel beschädigt ist, darf es nur vom Hersteller oder dessen Kundendienst oder
von ähnlich qualizierten Personen ausgetauscht werden, um Gefährdungen zu vermeiden.
• Lassen Sie das Stromkabel nicht vom Rand eines Tisches herunter hängen oder mit heißen
Oberächen in Berührung kommen.
• Benutzen Sie einen Gasgrill für den Außengebrauch ausschließlich für die in der
Bedienungsanleitung beschriebenen Zwecke.
• Zum Anschließen an die Stromversorgung stecken Sie den Stecker zunächst in das Grillgerät für
den Außengebrauch und schließen Sie dann das Gerät an die Steckdose an.
• Schließen Sie dieses Gasgrillgerät für den Außengebrauch nur an einen Stromkreis mit GFI-
Schutz (Ground Fault Interrupt = Unterbrechung bei Erdschluß) an.
• Enernen Sie niemals den Erdungsstecker und verwenden Sie das Gerät nicht mit einem 2-S-
Adapter.
• Verwenden Sie ausschließlich Verlängerungskabel mit einem 3-S-Erdungsstecker, die für die
entsprechende Geräteleistung und für die Verwendung im Freien geeignet und entsprechend
gekennzeichnet ist.
!
!
!
!
40
DE
www.napoleon.com
WARNUNG! Haube önen.
WARNUNG! Stellen Sie sicher, dass alle Brenner-Bedienelemente auf ‘OFF” (Aus) gestellt
sind, und önen Sie das Gasvenl an der Gasquelle.
Anzünden des Hauptbrenners
Anzünden des rückseigen
Brenners (Rosseriebrenner)
Anzünden der Seitenbrenner
(Falls vorhanden)
HINWEIS! Der hintere Brenner darf nicht zusammen mit dem Hauptbrenner benutzt werden.
Ausschaltstellung
Lampen
Linker
Milerer
Brenner
Zünder
Linker
Brenner
Rechter
Brenner
Hinterer
Brenner
Rechter
Milerer
Brenner
Zündanleitung
!
!
41
DE
www.napoleon.com
Grillanleitung
HINWEIS! Napoleon übernimmt keine Haung für zu starkes Befeuern oder Hitzeausstöße aufgr-
und von Umwelteinüssen wie starkem Wind oder unsachgemäßer Belüung.
!
Grillen Mit Den Hauptbrennern
Direktes Garen
Indirektes Garen
42
DE
www.napoleon.com
Verwendung Des Rückseigen Brenners:
ACHTUNG! Barbecuesoße und Salz kann korrosiv wirken und schnell zur Korrosion des Grills und
einzelner Bauteile führen, wenn keine regelmäßige Reinigung durchgeführt wird.
43
DE
www.napoleon.com
Beleuchtungsanleitung
Bewegungssensor-, Drehregler-, Grillkammer- und Schrankbeleuchtung.
Stromschalter, am Bedienfeld, EINschalten. Bedienfeld bendet sich links im
Unterschrank, unter dem Grillkorpus.
(S. Bedienfeldmontageabteilung für weitere Tipps).
Eine rote und blaue LED brennen. Beleuchtungseinstellungen in Standardmodus.
Standardmodus
• Knopeleuchtung blau
• Helligkeit hoch
• Bewegungssensor ein
Knopichtmodi
• Blau
• Weiß
• Grün - Wechselmodus
Knoparbe
-Taste, hochkommen lassen um Farbe zu xieren.
Zurück nach Standardeinstellungen: Knop
2 Sekunden drücken.
Helligkeit nur in diesen Modi juserbar
• Wenn Knöpfe sich im Wechselmodus benden, werden diese langsam zwischen alle Farben, ab Grün,
wechseln.
• Schnell
-Knopf 2
• Nochmals 2 mal drücken um Wechselmodus zu starten.
Bewegungssensor:
• Drehregler- und Logoleuchten bleiben, so lange Bewegung innerhalb 1 m des
Grills detekert wird, brennen. Nach 15 Minuten ohne Bewegung schalten sie
ab.
• So lange der Sensor eineschaltet ist (blaue LED brennt), können Sie die
Grillkammer- beleuchtung mit dem
-Schalter bedienen.
•
-Taste drücken, um den Sensor ab zu schalten.
• Jetzt ist die gesamte Beleuchtung mH des
-Schalters zu bedienen.
• Die Grillkammer- leuchtung schalten nach 2 Stunden ab.
• Wenn der Sensor deakviert ist, schalten Drehregler- und
Logoleuchten nach 2 Stunden ab.shut o aer two hours.
Helligkeit: -Knopf um die Helligkeit
ab hoch (100%), miel (65%) und niedrig (35%) zu
wechseln.
Nur möglich wenn Drehreglerbeleuchtung im weißen
oder blauen Modus ist.
IBeleuchtungsmodi
Farbe wählen
K
n
o
p
f
-
u
n
d
L
o
g
o
b
e
l
e
u
c
h
t
u
n
g
p
a
r
a
l
l
e
l
g
e
s
c
h
a
l
t
e
t
W
e
n
n
H
a
u
p
t
s
c
h
a
l
t
e
r
A
U
S
i
s
t
f
u
n
k
t
i
o
n
i
e
r
t
d
i
e
Z
ü
n
d
u
n
g
n
i
c
h
t
• Logo- en knopverlichng zijn parallel geschakeld, indien u het logo uit will
zeen maar de knopverlichng aan wil houden, is dit mogelijk.
Logolicht EIN/AUS
• Druk tweemaal op de kno
um das Logolicht ab zu schalten. Erneut
zweimal drücken
um es wieder ein zu schalten.
• Wenn Sie die Elektronik (miels Hauptschalter) neu starten, sind die
Standardeinstellungen erneut akviert.
44
DE
www.napoleon.com
Reinigungsanleitung
WARNUNG! Beim reinigungsanleitung sollten Arbeitshandschuhe und eine Schutzbrille getragen
werden.
WARNUNG! Zum Reinigen müssen die Brenner ausgeschaltet sein. Heiße Flächen nicht
ungeschützt berühren. Grill an einen Ort stellen, wo das Reinigungsmiel keinen Schaden anrichten
kann (nicht auf die Terrasse oder den Rasen). Kein Teil dieses Gasgrills darf mit Ofenreiniger gesäubert
werden. Grillroste oder andere Teile des Gasgrills nicht in einem selbstreinigenden Ofen säubern.
Gasgrill regelmäßig reinigen, da Barbecue-Sauce und Salz das Metall angreifen.
Hinweis
Roste Und Warmhalteäche
Bedienleiste:
Das Innere Des Gasgrills
WARNUNG! Einbaugeräte werden mit einem Fe-Auangbehälter geliefert, der nur eine minimale
Menge an Fe aufnehmen kann. Zur Vermeidung von Febränden muss der Fe-Auangbehälter nach
jeder Verwendung gereinigt werden.
Fe-Auangbehälter
Reinigen der Aussenseite des Gasgrills:
!
!
45
DE
www.napoleon.com
Wartungs Anleitung
WARNUNG! Beim reinigungsanleitung sollten Arbeitshandschuhe und eine Schutzbrille getragen
werden.
WARNUNG! Gaszufuhr vor den Wartungsarbeiten abstellen und Gerät von der Gaszufuhr trennen.
Grill vor dem Warten abkühlen lassen, damit es nicht zu Verbrennungen kommt. Jährlich und nach
Auswechseln eines Gasbauteils eine Leckageprüfung durchführen.
Brenner
VORSICHT! Passen Sie Von Den Spinnen Auf
WARNUNG! Bei der erneuten Installaon des gereinigten Brenners
unbedingt sicherstellen, dass das Venl/die Önung in das Brennerrohr
führt, bevor der Gasgrill angezündet wird. Wenn das Venl sich nicht
innerhalb des Brennerohrs bendet, kann es zu Brand oder Explosion
kommen.
VORSICHT! Regulator Schlauch (wenn zutreend): Scheck auf Abrieb, Schmelzstellen, Einschnie
und Risse untersuchen. Wenn einer dieser Defekte vorliegt,darf der Gasgrill nicht benutzt werden.
Schlauch von Ihrem Napoleon-Händler oder einem Fachbetrieb auswechseln lassen.
Alugussteile
!
!
!
46
DE
www.napoleon.com
VORSICHT! Verwenden Sie beim Wechseln der Halogenlampe in Ihrem Grill stets
Schutzhandschuhe.
Lichter
verhindern Sie eine Berührung der
Halogenleuchte mit der bloßen HandDas Fe der Haut kann die Lebensdauer der Halogenleuchte
verringern.
1 2
3
!
47
DE
www.napoleon.com
Fehlerbehebung
Problem Mögliche Ursachen Lösung
48
DE
www.napoleon.com
Problem Mögliche Ursachen Lösung
49
DE
www.napoleon.com
Problem Mögliche Ursachen Lösung
50
DE
www.napoleon.com
N415-0541CE-GB-DE July 15.20
RECHNUNG/KASSENBON ALS KAUFBELEG FÜR GARANTIEANFRAGEN
AUFBEWAHREN
ERSATZTEILBESTELLFORMULAR
GARANTIEINFORMATIONEN
MODELL:
KAUFDATUM:
SERIENNUMMER:
(Speichern Sie diese Informaonen hier als künige Referenz)
Für Ersatzteile und Garaneanfragen, kontakeren Sie Ihren Napoleonhändler, bei dem das Produkt
gekauft wurde.
Vor Sie Ihren Händler kontaktieren, lesen Sie bitte die Napoleon Grills Website, um mehr über
Reinigung, Wartung, Troubleshooting und Ersatzteilmontage zu erfahren:
https://www.napoleon.com/de/de/willkommen
Um eine Reklamation einzureichen, sind folgende Unterlagen erforderlich:
1. Typenbezeichnung und Seriennummer des Geräts.
2. Arkelnummer und -Bezeichnung.
3. Bündige Problembeschreibung (‚defekt‘ reicht nicht aus).
4. Kaueleg (Rechnungskopie, Kopie des Kassenbons).
Napoleon behält sich das Recht vor, als Voraussetzung für Ersatzteile, den Rückversand reklamierter
Teile zu beantragen.
Bie beachten Sie, vor Sie Ihren Händler kontakeren, dass folgende Items keine Garanegründe
darstellen:
• Versand-, Zoll- oder sonsge Gebühren.
• Montagearbeit und -Kosten.
• Kommunikaonskosten, um eine (Fern-)Diagnose zu stellen.
• Edelstahlverfärbungen.
• Schäden verursacht durch mangelnde Reinigung und Wartung, oder die Anwendung
ungeeigneter Reinigungsmiel (Ofenreiniger oder abrasiver Chemikalien).
51
DE
www.napoleon.com
Erste Schrie
1. Alle Paneele für den Wagen, Hardware und Grilleinsatz aus dem Karton entnehmen. Haube önen
und alle darin verpackten Komponenten entnehmen. Anhand der Stückliste sicherstellen, dass alle
nögen Teile vorhanden sind.
4. Die meisten Edelstahl-Komponenten sind mit einer Plask-Schutzfolie überzogen, die vor dem
ersten Gebrauch des Grills enernt werden muss. An manchen Stellen wurde die Schutzfolie bereits
während des Produkonsprozesses enernt und kann Rückstände hinterlassen haben, die wie
Fehler oder Kratzer im Material aussehen. Um diese Rückstände zu enernen, wischen Sie einfach
mit sanem Druck in Richtung der Maserung des Materials.
Bei Fragen zur Montage oder zum Betrieb des Grills, oder bei beschädigten oder fehlenden Teilen,
wenden Sie sich an unseren Kundendienst unter +1-866-820-8686 zwischen 9 Uhr und 15 Uhr Eastern
Standard Time.
ACHTUNG! Wir empfehlen beim Entpacken des Geräts und bei der Montage Arbeitshandschuhe und
eine Schutzbrille zu tragen. Wir unternehmen alle Anstrengungen, den Montageprozess so problemlos und
sicher wie möglich zu machen, doch bearbeitete Stahlteile haben üblicherweise scharfe Kanten und Ecken,
die zu Schniverletzungen führen können, wenn sie während der Montage unsachgemäß gehandhabt
werden.
Erforderliche werkzeuge für die montage (werkzeuge nicht enthalten)
ACHTUNG! Schmutz vom Bau oder Material vom Gemäuer können auf den Oberächen der
Einbaumodule Schäden verursachen. Wir empfehlen die Komponenten der Outdoorküchen erst nach
Fergstellung eines Baus und nach Reinigung des vorgesehenen Montageortes aufzustellen. Falls
die Komponenten vorab eingebaut werden müssen, sollen ungeschützte Oberächen vor Korrosion
bewahrt werden. Alle Oberächen müssen gereinigt werden nachdem der Einbau erfolgt ist.
Verwenden Sie keine zu scharfen Reiniger (wie z.B. Salzsäure, etc.). Der in vielen Gemäuern enthaltene
Kalk führt zu Korrosion. Während der Härtezeit (1 – 2 Monate) empehlt es sich, Edelstahl-Politur
oder Wachs (es kann auch Autowachs verwendet werden) aufzutragen, um die Oberächen vor den
kalkhalgen Materialen zu schützen.
!
52
DE
www.napoleon.com
W
H
H
D
D
44mm
127mm
44mm
W
ABMESSUNGEN DER EINBAUÖFFNUNG
MODELL ABMESSUNGEN DER ÖFFNUNG ANMERKUNGEN
W
²
ZUR KORREKTEN BELÜFTUNG
MUSS EIN MINDESTQUERSCHNITT
VON 65 cm
2
AN ALLEN
SCHRANKENDEN EINGEHALTEN
WERDEN.
EINBAUSEITENBRENNER
ELEKTRO GEHÄUSE ÖFFNUNG
Hinweis: Zubehörrahmen
überlappen die Önung an
allen vier Seiten um 4 cm.
VERWENDUNG EINER FÜR DEN AUSSENGEBRAUCH
GEEIGNETEN STECKDOSE IST EMPFOHLEN. ZUR
VERWENDUNG DES DREHSPIESSES AUF DER
DIESELBE SEITE DES GRILLS MONTIEREN.
ÖFFNUNG FÜR GASEINLASS
ÖFFNUNG FÜR GASEINLASS
!
864mm
EMPFOHLEN
!
WARNUNG! Dieser Grill ist nur dann in einem Gehäuse aus brennbaren Materialien zu integrieren,
wenn er im isolierten Gehäuse für Einbaugrills, Artnr. BI-3323-ZCL, gefasst ist UND nach örtlichen
Besmmungen bz. Gasgeräteinstallaon und von einem qualizierten Installateur installiert und
gewartet wird
WARNUNG! Falls Grill nicht mit isoliertem Gehäuse für Einbaugrills installieert wird, ausschließlich
nicht-brennbare Materialien (klasse A bis EN 13501-1 standard zeriziert), wie z.B. Prolstahl,
Zementplaen, Keramikiesen, Marmor, Farbe usw. verwenden. Auch für die Oberäche kein Holz und
Gipskarton verwenden.
WARNUNG! FÜR DIE SCHRANKRAHMEN, SCHRÄNKE UND
ARBEITSFLÄCHEN AUSSCHLIESSLICH NICHT BRENNBARE MATERIALIEN
VERWENDEN WENN DIESE NICHT MIT DEM ISOLIERUNGSMATERIAL
INSTALLIERT WORDEN SIND, ART.-NR. BI-3323-ZCL
!
!
101.6mm
101.6mm
53
DE
www.napoleon.com
WARNUNG! Es ist, auch während des Grillens,
verboten, die Gasasche unter dem Grill zu
lagern.
Vorgestanzte
Durchführlöcher für Gas-
und elektrische Leitungen
nach Wunsch enernen
Verbinden
34”(864mm)
Empfohlen
Brennbare und nicht-
brennbare Materialien
zugelassen.
MODELL ABMESSUNGEN ÖFFNEN ANMERKUNGEN
W
ABMESSUNGEN DER EINBAUÖFFNUNG
54
DE
www.napoleon.com
N570-0087 (1/4 -20 X 7/8”)
x4
(Werksseig vorinstalliert.)
!
!
POSITIONIERUNG KANN EIN
TUPFER SILIKON AN JEDER
SEITE DES RÜCKSEITIGEN
ABSCHLUSSSTÜCKS
AUFGEBRACHT WERDEN.
55
DE
www.napoleon.com
N415-0541CE-GB-DE July 15.20
Tropfpfanne
Hitzeschild
56
DE
www.napoleon.com
INSIDE-Schrank
WARNUNG! Die Nichtbeachtung dieser Anweisungen kann zu Sachschäden, Verletzungen oder
zum Tod führen.
102mm minimum
203mm
maximum
178mm
244mm
GFI Outlet
!
x1
x2
1
2
57
DE
www.napoleon.com
N415-0541CE-GB-DE July 15.20
x1
x1
x1
NUR NICHTMETALLISCHES
GEHÄUSE
4
3
5
INSIDE-
Schrank
58
DE
www.napoleon.com
N415-0541CE-GB-DE July 15.20
N570-0038 (1/4”-20 X 1/2”)
x2
N450-0008 (1/4”-20)
x2
IM-UGC500
1
2
3
4
5
59
DE
www.napoleon.com
N415-0541CE-GB-DE July 15.20
ARBEITSPLATTE ERFORDERLICH
IM-UGC500
60
DE
www.napoleon.com
N415-0541CE-GB-DE July 15.20
x1
x1
x2
x1
5
6
7
INSIDE-
Schrank
61
DE
www.napoleon.com
N415-0541CE-GB-DE July 15.20

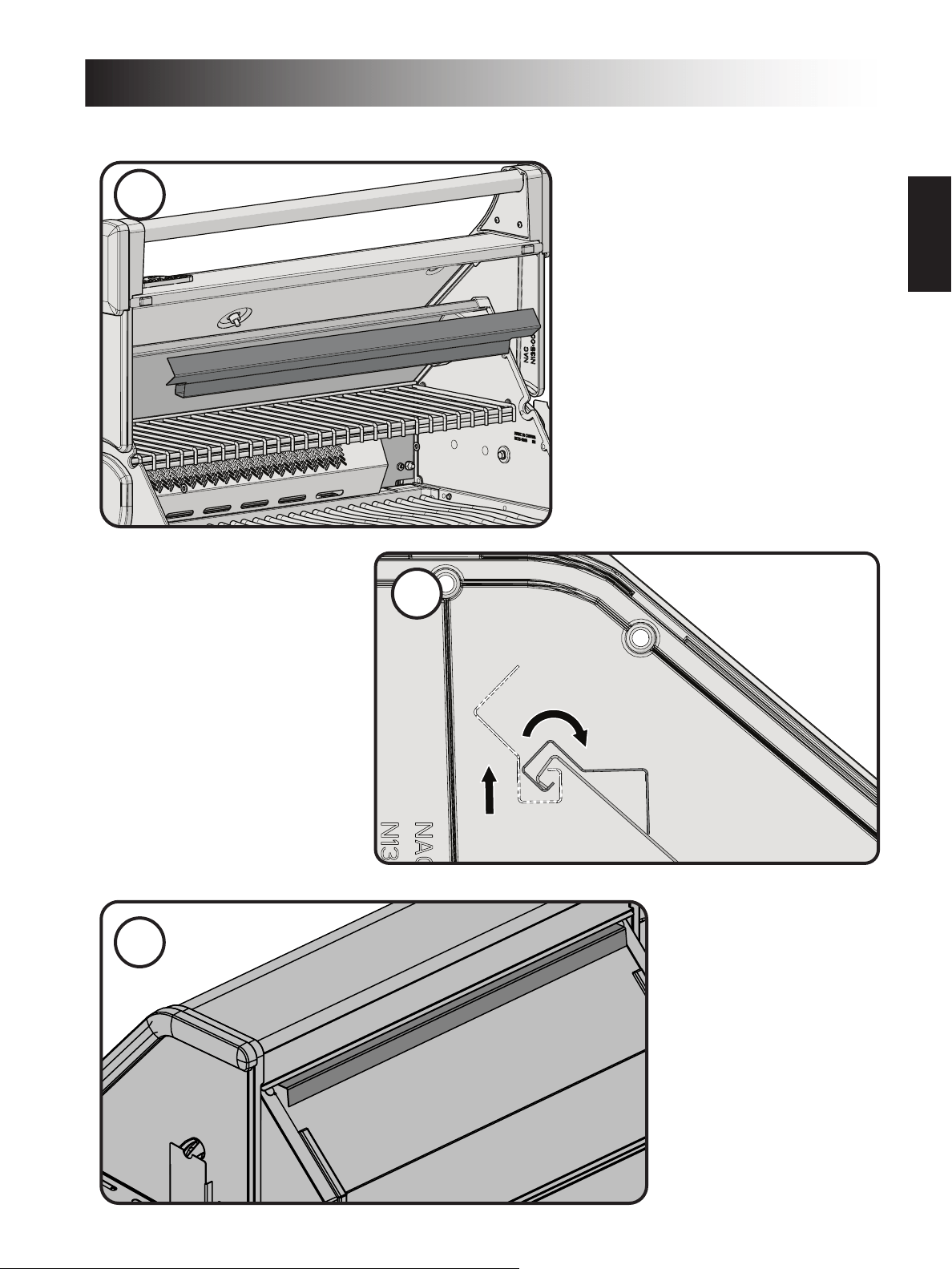

3
1
2
62
DE
www.napoleon.com
Eke zur verfügung gestellt
63
DE
www.napoleon.com
ANLEITUNG FÜR DIE LECKAGEPRÜFUNG
WARNUNGEin Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln
oder Warten eines Gasbauteils durchgeführt werden.
WARNUNG Während der Prüfung ist Rauchen verboten. Alle Zündquellen sind zu enernen.
Leckageprüfung:
Leckageprüfzeichnung
X
STOP
!
!
64
DE
www.napoleon.com
Sicherstellen, dass die Anschlagbuchse an
der Innenseite des Haubengussteils fest
angezogen ist.
Anweisungen für die Montage des Drehspieß-Sets
X
65
www.napoleon.com
N415-0541CE-GB-DE July 15.20
POWER TRX
- INPUT : 120VAC-60Hz, 85W
- OUTPUT : 12VAC-3333mA, 40W
HALOGEN LAMP
- 12VAC, 10W
POWER
LIGHTS
SWITCHES/KNOBS
RESERVED
FUSE - 4 A
IGNITER
- 12VAC/DC, 1.5W, 120mA
HALOGEN LAMP
- 12VAC, 10W
ELECTRODE
- REAR BURNER
SWITCH - IGNITION
- 12VDC, 0.3~0.8W, 22~65mA
SWITCH - LIGHT
- 12VDC, 0.3~0.8W, 22~65mA
PROX. SENSOR
- 3.3VDC, 0.01W, 0.08mA
LOGO LIGHT
- 9VDC, 1.0W, 310mA
JUMPER
GFCI
OUTLET
CONTROL BOX
- INPUT 12VAC
- OUTPUT 12VDC / 3.3VDC
- STANDBY POWER 0.4W
- WORKING CURRENT 32mA
KNOB LIGHT (x5)
- 12VDC, 0.2~0.5W, 20~50mA
66
www.napoleon.com

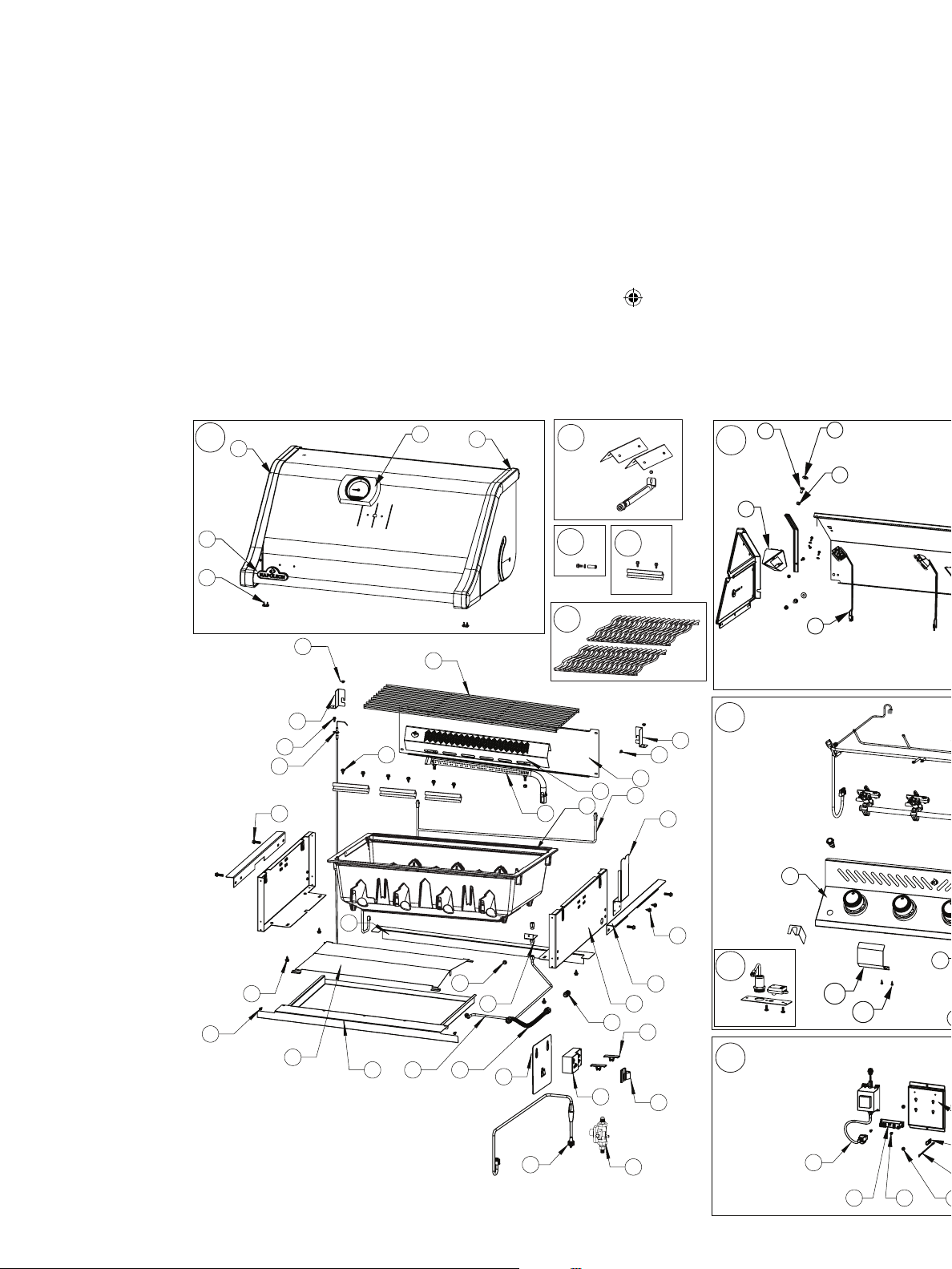

Parts List / Stückliste
1
4
5
11
14
15
67
www.napoleon.com
41
44
45
51
54
55
Parts List / Stückliste
68
www.napoleon.com
Parts List / Stückliste
69
www.napoleon.com
N415-0541CE-GB-DE July 15.20
BIPRO500RB
5
36
37
38
39
40 41
42
43
35
37
44
45
46
47
49
50
51
56
37
54
52 53
55
39
1
48
21
34
32
31
28
29
30
26
27
25
23
24
58
59
60
61
62
4
2
3
22
6
13
21
18
15
14
16
20
17
19
9
8
7
10
11
12
64
67
68
65
66
37 69
63
57
33
70
37
71
70
www.napoleon.com
N415-0541CE-GB-DE July 15.20
NOTES
71
www.napoleon.com
N415-0541CE-GB-DE July 15.20
NOTES
N415-0541CE-GB-DE
Napoleon products are protected
by one or more U.S. and Canadian
and/or foreign patents or patents
pending.
