Tesla Technology RC3400FHXE Combi Refrigerators User Manual

ENG

BIH/

BG GR

Product images are for illustrative purposes only and may differ from the actual product.

COMBI FRIDGE

FREEZER

NO-FROST

RC3400FHXE

User Manual

RO SRB

ENG

SAFETY INFORMATION

In the interest of your safety and to ensure the correct use, before installing

and ﬁrst using the appliance, read this user manual carefully, including

its hints and warnings. To avoid unnecessary mistakes and accidents, it is

important to ensure that all people using the appliance are thoroughly

familiar with its operation and safety features. Save these instructions and

make sure that they remain with the appliance if it is moved or sold, so that

everyone using it through its life will be properly informed on appliance use

and safety.

For the safety of life and property keep to the precautions of these user

instructions as the manufacturer is not responsible for damages caused by

omission.

Children and vulnerable people safety

• This appliance can be used by children aged of 8 years and above and

persons with reduced physical, sensory or mental capabilities, or lack

of experience and knowledge if they have supervision or have been

given instructions concerning the use of the appliance in a safe way and

understand the hazards involved.

• Children aged from 3 to 8 years are allowed to load and unload this

appliance.

• Children should be supervised to ensure that they do not play with the

appliance.

• Cleaning and user maintenance should not be done by children unless

they are aged from 8 years and above and supervised.

• Keep all packaging well away from children. There is risk of suffocation.

• If you are discarding the appliance pull the plug out of the socket, cut the

connection cable (as close to the appliance as you can) and remove the

door to prevent playing children from suffering electric shock or closing

themselves in.

• If this appliance features a magnetic door seal to replace an older

appliance having a spring lock (latch) on the door or lid, be sure to make

that spring lack unusable before you discard the old appliance. This will

prevent it from becoming a death trap for a child.

General safety

WARNING!

Keep ventilation openings, in the appliance enclosure or in

the built-in structure, clear of obstruction.

WARNING!

Do not use mechanical devices or other means to accelerate

the defrosting process, other than those recommended by the manufacturer.

ENG

WARNING!

Do not damage the refrigerant circuit.

WARNING!

Do not use other electrical appliances (such as ice cream

makers) inside of refrigerating appliances, unless they are approved for this

purpose by the manufacture.

WARNING!

Do not touch the light bulb if it has been on for a long period

of time because it could be very hot.

WARNING!

When positioning the appliance, ensure the supply cord is

not trapped or damaged.

WARNING!

Do not locate multiple portable socket-outlets or portable

power suppliers at the rear of the appliance.

• Do not store explosive substances such as aerosol cans with a ﬂammable

propellant in this appliance.

• The refrigerant isobutene (R600a) is contained within the refrigerant

circuit of the appliance, a natural gas with a high level of environmental

compatibility, which is nevertheless ﬂammable.

• During transportation and installation of the appliance, be certain that none

of the components of the refrigerant circuit become damaged.

- avoid open ﬂames and sources of ignition

- thoroughly ventilate the room in which the appliance is situated

• It is dangerous to alter the speciﬁcations or modify this product in any way.

Any damage to the cord may cause a short circuit, ﬁre and/or electric shock.

• This appliance is intended to be used in a household and similar

applications such as

- staff kitchen areas in shops, ofﬁces and other working environments;

- farm houses and by clients in hotels, motels and other residential type

environments;

- bed and breakfast type environments;

- catering and similar non-retail applications.

WARNING!

Any electrical components (plug, power cord, compressor

and etc.) must be replaced by a certiﬁed service agent or qualiﬁed service

personnel.

WARNING!

The light bulb supplied with this appliance is a “special use

light bulb” usable only with the appliance supplied. This “special use lamp” is

not usable for domestic lighting.

• Power cord must not be lengthened.

• Make sure that the power plug is not squashed or damaged by the back

of the appliance. A squashed or damaged power plug may overheat and

cause a ﬁre.

If there is a light in the compartment.

ENG

• Make sure that you can come to the main plug of the appliance.

• Do not pull the main cable.

• If the power plug socket is loose, do not insert the power plug. There is a

risk of electric shock or ﬁre.

• You must not operate the appliance without the lamp.

• This appliance is heavy. Care should be taken when moving it.

• Do not remove nor touch items from the freezer compartment if your hands

are damp/wet, as this could cause skin abrasions or frost/freezer burns.

• Avoid prolonged exposure of the appliance to direct sunlight.

Daily use

• Do not put hot things on the plastic parts in the appliance.

• Do not place food products directly against the rear wall.

• Frozen food must not be re-frozen once it has been thawed out.

• Store pre-packed frozen food in accordance with the frozen food

manufacture, s instructions.

• Appliance, s manufactures storage recommendations should be strictly

adhered to. Refer to relevant instructions.

• Do not place carbonated of ﬁzzy drinks in the freezer compartment as it

creates pressure on the container, which may cause it to explode, resulting

in damage to the appliance.

• Ice lollies can cause frost burns if consumed straight from the appliance.

To avoid contamination of food, please respect the following

instructions

• Opening the door for long periods can cause a signiﬁcant increase of the

temperature in the compartments of the appliance.

• Clean regularly surfaces that can come in contact with food and accessible

drainage systems.

• Clean water tanks if they have not been used for 48h; ﬂush the water

system connected to a water supply if water has not been drawn for 5 days.

• Store raw meat and ﬁsh in suitable containers in the refrigerator, so that it is

not in contact with or drip onto other food.

• Two-star frozen-food compartments (if they are presented in the appliance)

are suitable for storing pre-frozen food, storing or making ice-cream and

making ice cubes.

• One-, two- and three -star compartments (if they are presented in the

appliance) are not suitable for the freezing of fresh food.

If there is a freezer compartment.

ENG

• If the appliance is left empty for long periods, switch off, defrost, clean,

dry and leave the door open to prevent mount developing within the

appliance.

Care and cleaning

• Before maintenance, switch off the appliance and disconnect the main plug

from the power socket.

• Do not clean the appliance with metal objects.

• Do not use sharp objects to remove frost from the appliance. Use a plastic

scraper.

• Regularly examine the drain in the refrigerator for defrosted water. If

necessary, clean the drain. If the drain is blocked, water will collect at the

bottom of the appliance.

Installation

• IMPORTANT! For electrical connection carefully follow the instructions

given in speciﬁc paragraphs.

• Unpack the appliance and check if there are damages on it. Do not connect

the appliance if it is damaged. Report possible damages immediately to

the place you bought it. In that case retain packing.

• It is advisable to wait at least four hours before connecting the appliance to

allow the oil to ﬂow back in the compressor.

• Adequate air circulation should be provided around the appliance, lacking

this leads to overheating. To achieve sufﬁcient ventilation, follow the

instructions relevant to installation.

• Wherever possible the spacers of the product should be against a wall

to avoid touching or catching warm parts (compressor, con- denser) to

prevent possible burn.

• The appliance must not be located close to radiators or cookers.

• Make sure that the main plug is accessible after the installation of the

appliance.

Service

• Any electrical work required to do the servicing of the appliance should be

carried out by a qualiﬁed electrician or competent person.

• This product must be serviced by an authorized Service Center, and only

genuine spare parts must be used.

If there is a freezer compartment.

If there is a fresh-food storage compartment.

ENG

Energy saving

• Do not put hot food in the appliance;

• Do not pack food close together as this prevents air circulating;

• Make sure food does not touch the back of the compartment(s);

• If electricity goes off, do not open the door(s);

• Do not open the door(s) frequently;

• Do not keep the door(s) open for a long time;

• Do not set the thermostat on exceeding cold temperatures;

• All accessories, such as drawers, shelves balconies, should be kept there for

lower energy consumption.

Environment Protection

This appliance does not contain gasses which could damage the ozone

layer, in either its refrigerant circuit or insulation materials. The appliance shall

not be discarded together with the urban refuse and rubbish. The insulation

foam contains ﬂammable gases: the appliance shall be disposed according

to the appliance regulations which can be obtained from your local

authorities. Avoid damaging the cooling unit, especially the heat exchanger.

The materials used on this appliance marked by the symbol are recyclable.

The symbol on the product or on its packaging indicates that this

product may not be treated as household waste. Instead it should be

taken to the appropriate collection point for the recycling of electrical

and electronic equipment. By ensuring this product is disposed of correctly,

you will help prevent potential negative consequences to the environment

and human health, which could otherwise be caused by inappropriate waste

handling of this product. For more detailed information about recycling of

this product, please contact your local council, your household waste

disposal service or the shop where you purchased the product.

Packaging materials

The materials with the symbol are recyclable.

Dispose the packaging in a suitable collection container to recycle it.

Disposal of the appliance

1. Disconnect the mains plug from the mains socket.

2. Cut off the mains cable and discard it.

ENG

OVERVIEW

Note: Picture is for

reference only. Real

appliance probably is

different.

Fridge Balconies

Fridge Shelves

Freezer Drawers

Crisper Cover

Crisper

Fresh convertible box

Leveling Feet

WARNING!

During using, service and disposal the appliance, please pay

attention to symbol similar as left side, which is located on rear of

appliance (rear panel or compressor) and with yellow or orange

color.

It’s risk of ﬁre warning symbol. There are ﬂammable materials in

refrigerant pipes and compressor.

Please be far away ﬁre source during using, service and disposal.

ENG

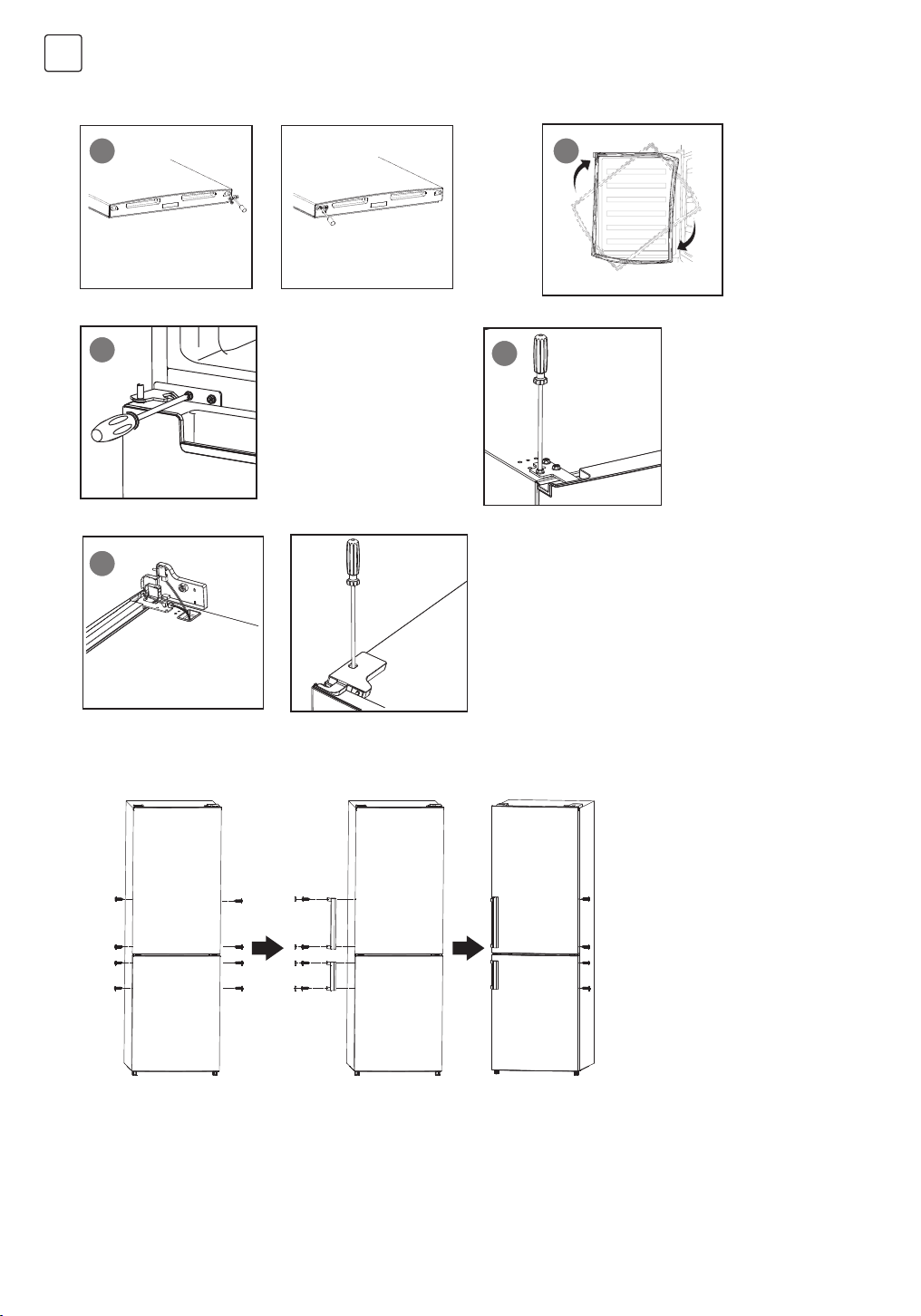

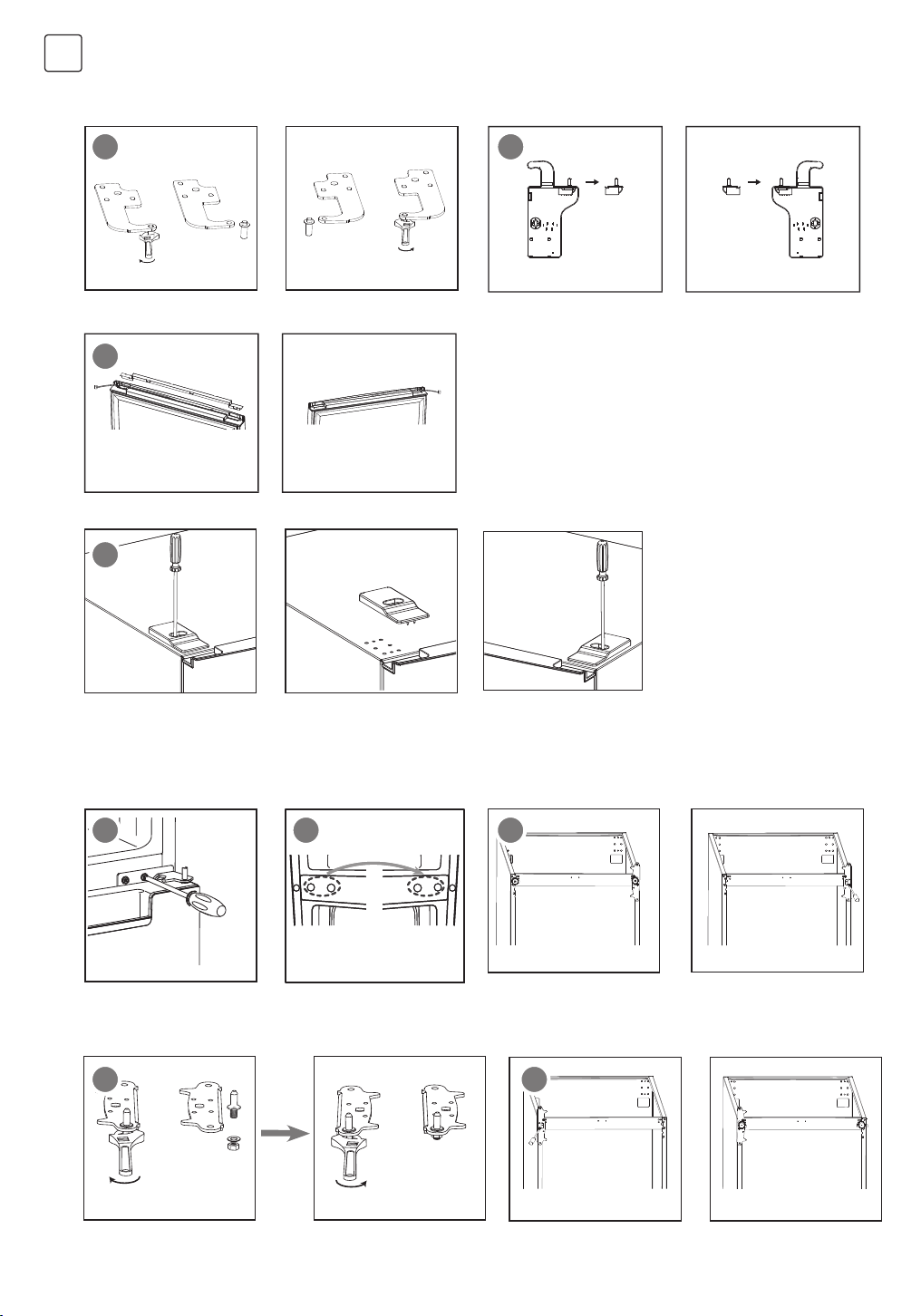

Door Reversibility

INSTALLATION

Before reversing the door, please be prepared below tools and material: straight screwdriver, cross screwdriver, spanner and the components

included in the poly bag:

1. Unscrew top hinge cover and disconnect connectors of door

switch and harness.

2. Unscrew top hinge

Space Requirement

• Select a location without direct exposure to sunlight;

• Select a location with enough space for the refrigerator doors to

open easily;

• Select a location with level (or nearly level) ﬂooring;

• Allow sufﬁcient space to install the refrigerator on a ﬂat surface;

• Allow clearance to the right, left, back and top when installing. This

will help reduce power consumption and keep your energy bills

lower.

• Keep at lest 50mm gap at two sides and back.

Positioning

Install this appliance at a location where the ambient temperature

corresponds to the climate class indicated on the rating plate of the

appliance:

For refrigerating appliances with climate class:

• extended temperate: this refrigerating appliance is intended to be

used at ambient temperatures ranging from 10 °C to 32 °C (SN);

• temperate: this refrigerating appliance is intended to be used at

ambient temperatures ranging from 16 °C to 32 °C (N);

• subtropical: this refrigerating appliance is intended to be used at

ambient temperatures ranging from 16 °C to 38 °C (ST);

• tropical: this refrigerating appliance is intended to be used at

ambient temperatures ranging from 16 °C to 43 °C (T);

Location

The appliance should be installed well away from sources of heat

such as radiators, boilers, direct sunlight etc. Ensure that air can

circulate freely around the back of the cabinet. To ensure best

performance, if the appliance is positioned below an overhanging

wall unit, the minimum distance between the top of the cabi- net and

the wall unit must be at least 50 mm. Ideally, however, the appliance

should not be positioned below overhanging wall units. Accurate

leveling is ensured by one or more adjustable feet at the base of the

cabinet.

This refrigerating appliance is not intended to be used as a built-in

appliance.

WARNING!

It must be possible to disconnect the appliance from the mains

power supply; the plug must therefore be easily accessible after

installation.

Electrical connection

Before plugging in, ensure that the voltage and frequency shown

on the rating plate correspond to your domestic power supply.

The appliance must be earthed. The power supply cable plug is

provided with a contact for this purpose. If the domestic power

supply socket is not earthed, connect the appliance to a separate

earth in compliance with current regulations, consulting a qualiﬁed

electrician.

The manufacturer declines all responsibility if the above safety

precautions are not observed. This appliance complies with the

E.E.C. Directives.

Left Door Hinge Cover x 1 Left Aid-Closer on Upper Door x 1 Left Aid-Closer on Lower Door x 1

1 2

ENG

3. Remove the pin with a screwdriver and ﬁlp the hinge bracket. Then

reﬁt the pin to hinge bracket

4. Move door switch from right hinge cover to left hinge cover in

accessary bag.

5. Detach cover in top of upper

door and move harness from

right side to left side, then

replace the cover.

6. Move top left cover to right

side

7. Take off the upper door, take

out the screw from the middle

hinge by cross screwdriver, then

take off the lower door.

8.. Move the hinge hole covers

from left side to right side.

9. Unscrew bottom hinge. Then remove the adjustable feet from

both side.

10. Unscrew and remove the bottom hinge pin, turn the bracket over

and replace it.

11. Reﬁt the bracket ﬁtting the bottom hinge pin. Replace both

adjustable feet.

unscrew screw

3 4

7 8 9

unscrew screw

10 11

ENG

12. Remove aid-closers from bottom of upper and lower doors, then take

new aid-closers from accessary bag and install them to left side.

13. Detach the Fridge and the Freezer door gaskets and

then attach them after rotating.

14. Install the lower

door, adjust and ﬁx

the middle hinge

onto the cabinet.

15. Replace upper door, please

ensure the door align with

the cabinet to make sure

door gasket seal the cabinet

tightly. Then connect door

with cabinet by tightly ﬁxed

top hinge.

16. Connect harnesses from door and

cabinet. Then replace top hinge

cover. Before screw the cover,

connect terminals of door switch.

Install door external handle (if external handle is present)

12 13

ENG

USER INTERFACE

Using the Control Panel

1.1 Key Operation (A & B & C)

Temperature control of fridge compartment

This key is available in user deﬁned mode and SUPER

mode, not available in ECO mode and VACATION mode.

Short touching this key to select fridge temperature.

Temperature control of freezer compartment

This key is available in user deﬁned mode and VACATION

mode, not available in SUPER mode and ECO mode.

Short touching this key to select freezer temperature.

Running mode select / Locking / Unlocking

Keep touching this key for 3s to lock or unlock the control

panel.

In “Unlocking”status, short touching this key to select

running mode (ECO mode / VACATION mode / SUPER

mode / user deﬁnded mode).

1.2 Display (1&2)

1. Setting temperature display of fridge compartment

This area will display setting temperature of fridge

compartment.

If E0,E1,E2,E3,E5 displays in this area, please call service

2. Setting temperature display of freezer compartment

This area will display setting temperature of freezer

compartment

• Keep enough space of door open.

• Keep at least 50mm gap at two sides.

To do this adjust the two levelling feet at front of the unit.

If the unit is not level, the doors and magnetic seal alignments will not be covered properly.

Space Requirement

Leveling the unit

A 600

B 685

C 1950

D min=50

E min=50

F min=50

G 1200

H 1285

I 135�

Doors

Lenghten Shorten

ENG

1.3 Indicators (3 & 4 & 5 & 6)

3. ECO mode indicator

This light is on when ECO mode is selected.

4. VACATION mode indicator

This light is on when VACATION mode is selected.

5. SUPER mode indicator

This light is on when SUPER mode is selected.

6. Locking / Unlocking indicator

This light is on when control panel is locked.

2.1 Operation and display

• Control panel will be 100% lit up for 3s, which operates exactly

as per the setting before the power off. After that,operations are

available.

• Before your operation, make sure the conrol panel is in unlocking

status.

• In locking status, locking indicator will ﬂash for 3s when you short

touching any operation key, but operations are not available.

• Control panel will be locked 25s after the last operation.

• Control panel will 100% light off 2 minutes after the last operation.

• Control panel will be lit up once the door of fridge compartment

is opened.

• Control panel will be lit up once short touching operation keys.

• There will be a prompt beep for any key operation.

2.2 Temperature setting of fridge compartment

• In user deﬁned mode or SUPER mode, short touch

key

consecutively, setting temperature of ﬁrdge compartment will

display in a circle from 2�C to 8�C.

• Setting temperature will be conﬁrmed after 5s of ﬂashing of the

indicator.

2.3 Temperature setting of freezer compartment\

• In user deﬁned mode, short touching

consecutively,

setting temperature of freezer compartment will display in a circle

from -14�C to -22�C.

• Setting temperature will be conﬁrmed after 5s of ﬂashing of the

indicator.

2.4 Temperature setting recommendation

Environment Temperature Fridge Compartment Freezer Compartment

Summer

Normal

Winter

2.5 Temperature control of fresh zone

• Temperature of the fresh can be adjusted according to the type

of storage food.

• Push the knob upward from the bottom, temperature in the fresh

zone will be gradually decreased.

• When the knob is placed at the “CRISPER” position, the fresh zone

can be functioned as a crisper zone and maintain the appropriate

temperature and humidity for fruits and vegetable.

• When the knob is placed at the “ FRESH” position, it is suitable for

short-term storage of ﬁsh or other fresh food. The food will keep

fresh but not frozen which makes it the best choice for storing

fresh food.

• Tips: When you choose “ FRESH” function, it is recommended to

set the refrigerator temperature below 4°C . and preserved lead-

time no more than 3 days , in order to keep the best freshness.

2.6 ECO mode

Activate ECO mode:

• Short touching

key consecutively, when (ECO mode

indicator) is lit up, ECO mode is selected.

• After 5s of ﬂashing of ECO mode indicator,ECO mode will be

activated.

• When ECO mode is activated, fridge / freezer temperature will be

set automatically to 5°C / -18°C.

• In ECO mode, if you set fridge or freezer temperature by

manual, ECO mode indicator will ﬂash for 3s, fridge and freezer

temperature setting operations are not workable.

Quit from ECO mode:

• Short

touch key, when ECO mode indicator is light off, the

appliance quits from ECO mode.

2.7 VACATION mode

Activate VACATION mode:

• Short touching

key consecutively, when (VACATION

mode indicator) is lit up, VACATION mode is selected.

• After 5s of ﬂashing of VACATION mode indicator, VACATION

mode will be activated.

• When VACATION mode is activated, fridge temperature will

be set automatically to 17°C, setting temperature of freezer

compartment is available.

• In VACATION mode, if you set fridge temperature by manual,

VACATION mode indicator will ﬂash for 3s, fridge temperature

setting operation is not workable.

Quit from VACATION mode:

• Short touch

key, when VACATION mode indicator is light

off, the appliance quits from mode.

ENG

DAILY USE

First Use

Cleaning the interior

Before using the appliance for the ﬁrst time, wash the interior and all internal accessories with lukewarm water and some neutral soap so as to

remove the typical smell of a brand new product, then dry thoroughly.

IMPORTANT! Do not use detergents or abrasive powders, as these will damage the ﬁnish.

2.8 SUPER mode

It is advisable to set SUPER mode 24 hours ahead, if lots of foods

need to be frozen in one time.

Activate SUPER mode:

• Short touching

key consecutively, when (SUPER

mode indicator) is lit up, SUPER mode is selected.

• After 5s of ﬂashing of SUPER mode indicator, SUPER mode will be

activated.

• When SUPER mode is activated, freezer temperature will be set

automatically to -25°C, setting temperature of fridge compartment

is available.

• In SUPER mode, if you set freezer temperature by manual, SUPER

mode indicator will ﬂash for 3s, freezer temperature setting

operation is not workable.

Quit from SUPER mode:

• Short touch

key, when SUPER mode indicator is light off,

the appliance quits from SUPER mode.

WARNING!

In SUPER mode, the appliance will keep running under heavy load,

noise level will be slightly higher than normal condition.

2.9 User deﬁned mode

• Short touch

key until ECO mode indicator / VACATION

mode indicator / SUPER mode indicator are all light off, user

deﬁned mode is activated.

• In user deﬁned mode, users can set fridge temperature and

freezer temperature by manual.

2.10 Door opening alarm function

If fridge door keeps open for 60s, door opening alarm will arise.

Daily use

Position different food in different compartments according to be below table

Refrigerator compartments Type of food

Door or balconies of fridge compartment

• Foods with natural preservatives, such as jams, juices, drinks, condiments.

• Do not store perishable foods.

Crisper drawer (salad drawer)

• Fruits, herbs and vegetables should be placed separately in the crisper bin.

• Do not store bananas, onions, potatoes, garlic in the refrigerator.

Fridge shelf – middle • Dairy products, eggs

Fridge shelf – top • Foods that do not need cooking, such as ready-to-eat foods, deli meats, leftovers.

Freezer drawer(s)/shelf

• Foods for long-term storage.

• Bottom drawer/shelf for raw meat, poultry, ﬁsh.

• Middle drawer/shelf for frozen vegetables, chips

• Top drawer/shelf for ice cream, frozen fruit, frozen baked goods.

Freezing fresh food

• The freezer compartment is suitable for freezing fresh food and

storing frozen and deep-frozen food for a long time.

• Place the fresh food to be frozen in the bottom compartment.

• The maximum amount of food that can be frozen in 24 hours is

speciﬁed on the rating plate.

• The freezing process lasts 24 hours: during this period do not add

other food to be frozen.

Storing frozen food

When ﬁrst starting-up or after a period out of use. Before putting the

product in the compartment let the appliance run at least 2 hours on

the higher settings.

Important! In the event of accidental defrosting, for example the

power has been off for longer than the value shown in the technical

characteristics chart under “rising time”, the defrosted food must be

consumed quickly or cooked immediately and then re-frozen (after

cooked).

Thawing

Deep-frozen or frozen food, prior to be used, can be thawed in the

freezer compartment or at room temperature, depending on the

time available for this operation.

Small pieces may even be cooked still frozen, directly from the

freezer. In this case, cooking will take longer.

ENG

Accessories

Movable shelves

The walls of the refrigerator are equipped

with a series of runners so that the

shelves can be positioned as desired.

Positioning the door

balconies

To permit storage of food packages of

various sizes, the door balconies can

be placed at different heights. To make

these adjustments proceed as follows:

gradually pull the balcony in the direction

of the arrows until it comes free, then

reposition as required.

Disassemble the bottom drawer

1. Pull out the bottom drawer to stopper

position.

2. Lift up the front of drawer.

3. Pull out the bottom drawer.

Helpful hints and tips

Hints for freezing

To help you make the most of the freezing process, here are some

important hints:

• the maximum quantity of food which can be frozen in 24 hrs. is

shown on the rating plate;

• the freezing process takes 24 hours. No further food to be frozen

should be added during this period;

• only freeze top quality, fresh and thoroughly cleaned, foodstuffs;

• prepare food in small portions to enable it to be rapidly and

completely frozen and to make it possible subsequently to thaw

only the quantity required;

• wrap up the food in aluminium foil or polythene and make sure

that the packages are airtight;

• do not allow fresh, unfrozen food to touch food which is already

frozen, thus avoiding a rise in temperature of the latter;

• lean foods store better and longer than fatty ones; salt reduces the

storage life of food;

• water ices, if consumed immediately after removal from the freezer

compartment, can possibly cause the skin to be freeze burnt;

• it is advisable to show the freezing in date on each individual pack

to enable you removal from the freezer compartment, can possibly

cause the skin to be freeze burnt;

• it is advisable to show the freezing in date on each individual pack

to enable you to keep tab of the storage time.

Hints for storage of frozen food

To obtain the best performance from this appliance, you should:

make sure that the commercially frozen foodstuffs were adequately

stored by the retailer;

be sure that frozen foodstuffs are transferred from the food store to

the freezer in the shortest possible time;

not open the door frequently or leave it open longer than absolutely

necessary. Once defrosted, food deteriorates rapidly and cannot be

refrozen.

Do not exceed the storage period indicated by the food manufacture.

Hints for fresh food refrigeration

To obtain the best performance:

• Do not store warm food or evaporating liquids in the refrigerator

• Do cover or wrap the food, particularly if it has a strong ﬂavour

Hints for refrigeration

• Make (all types): wrap in polythene bags and place on the glass

shelves above the vegetable drawer.

• For safety, store in this way only one or two days at the most.

• Cooked foods, cold dishes, etc...: these should be covered and

may be placed on any shelf.

• Fruit and vegetables: these should be thoroughly cleaned and

placed in the special drawer(s) provided.

• butter and cheese: these should be placed in special airtight

containers or wrapped in aluminum foil or polythene bags to

exclude as much air as possible.

• Milk bottle: these should have a cap and should be stored in the

balconies on the door.

• Bananas, potatoes, onions and garlic, if not packed, must not be

kept in the fridge.

Cleaning

For hygienic reasons the appliance interior, including interior

accessories, should be cleaned regularly.

CAUTION!

The appliance may not be connected to the mains during cleaning.

Danger of electrical shock! Before cleaning switch the appliance

off and remove the plug from the mains, or switch off or turn out

the circuit breaker or fuse. Never clean the appliance with a steam

cleaner. Moisture could accumulate in electrical components, danger

of electrical shock! Hot vapors can lead to the damage of plastic

parts. The appliance must be dry before it is placed back into service.

IMPORTANT! Ethereal oils and organic solvents can attack

plastic parts, e.g. lemon juice or the juice form orange peel, butyric

acid, cleanser that contain acetic acid.

• Do not allow such substances to come into contact the appliance

parts.

• Do not use any abrasive cleaners

• Remove the food from the freezer. Store them in a cool place, well

covered.

• Switch the appliance off and remove the plug from the mains, or

switch off or turn out the circuit breaker of fuse.

• Clean the appliance and the interior accessories with a cloth and

lukewarm water. After cleaning wipe with fresh water and rub dry.

• After everything is dry place appliance back into service.

ENG

CAUTION!

Before troubleshooting, disconnect the power supply. Only a qualiﬁed electrician of competent person must do the troubleshooting that is not

in this manual.

IMPORTANT! There are some sounds during normal use (compressor, refrigerant circulation).

If the malfunction shows again, contact the Service Center.

These data are necessary to help you quickly and correctly. Write the necessary data here, refer to the rating plate.

TROUBLESHOOTING

Problem Possible cause Solution

Appliance does not

work

Temperature regulation knob is set at coldest Set the knob at other switch on the appliance.

Power plug is not plugged in or is loose Insert power plug.

Fuse has blown or is defective Check fuse, replace if necessary.

Socket is defective Socket malfunctions are to be corrected by an electrician.

Appliance freezes or

cools too much

Temperature is set too cold or the appliance runs

at coldest.

Turn the temperature regulator to a warmer setting

temporarily.

The food is not frozen

enough.

Temperature is not properly adjusted.

Please look in the initial Temperature

Setting section.

Door was open for an extended period. Open the door only as long as necessary.

A large quantity of warm food was placed in the

appliance within the last 24 hours.

Turn the temperature regulation to a colder setting

temporarily.

The appliance is near a heat source. Please look in the installation location section.

Heavy buildup of frost

on the door seal.

Door seal is not air tight.

Carefully warm the leaking sections of the door seal with a

hair dryer (on a cool setting). At the same time shape, the

warmed door seal by hand so that it sits correctly.

Unusual noises

Appliance is not level. Re-adjust the feet.

The appliance is touching the wall or other

objects.

Move the appliance slightly.

A component, e.g. a pipe, on the rear of the

appliance is touching another part of the

appliance or the wall.

If necessary, carefully bend the component out of the way.

Water on the ﬂoor Water drain hole is blocked. See the Cleaning section.

Side panel is hot It’s normal. Heat exchange parts are in the sides. Take gloves to touch sides if needed.

Replace the lamp

The internal light is a LED light. To replace the lamp, please contact qualiﬁed technician.

ENG

Product Information Sheet

COMMISSION DELEGATED REGULATION (EU) 2019/2016 with regard to energy labelling of refrigerating

appliances

Supplier's name or trade mark: Tesla

Supplier's address: Tesla Electronics, Litijska 47, 1000 Ljubljana, SI

Model identifier: RC3400FHXE

Type of refrigerating appliance:

Low-noise appliance: No Design type: freestanding

Wine storage appliance: No

Other refrigerating appli-

ance:

Yes

General product parameters:

Parameter Value Parameter Value

Height 1 950

Width 600

Overal dimensions

(millimetre)

Depth 685

Total volume (dm³ or l) 347

EEI 100 Energy efficiency class E

Airborne acoustical noise emis-

sions (dB(A) re 1 pW)

Airborne acoustical noise

emission class

Annual energy consumption

(kWh/a)

254 Climate class:

extended temperate,

temperate, subtropi-

cal

Minimum ambient tempera-

ture (ºC), for which the refrig-

erating appliance is suitable

Maximum ambient tem-

perature (ºC), for which

the refrigerating appliance

is suitable

Winter setting No

Compartment Parameters:

Compartment parameters and values

Compartment type

Compartment Vol-

ume (dm³ or l)

Recom-

mended

tempera-

ture setting

for opti-

mised food

storage (ºC)

These set-

tings shall

not con-

tradict the

storage

conditions

set out in

Annex IV,

Table 3

Freezing

capacity

(kg/24h)

Defrosting type

(auto-defrost=A,

manual defrost=M)

Page 1 / 2

ENG

Pantry No - - - -

Wine storage No - - - -

Cellar No - - - -

Fresh food Yes 243,0 - - A

Chill No - - - -

0-star or ice-making No - - - -

1-star No - - - -

2-star No - - - -

3-star No - - - -

4-star Yes 104,0 -18 6,0 A

2-star section No - - - -

Variable temperature

compartment

- - - - -

For 4-star compartments

Fast freeze facility No

Light source parameters:

Type of light source LED

Energy efficiency class -

Minimum duration of the guarantee offered by the manufacturer: 24 months

Additional information:

Weblink to the manufacturer's website, where the information in point4(a) Annex of Commission Regulation (EU)

2019/2019 is found: tesla.info

Page 2 / 2

Link to the EU EPREL database

The QR code on the energy label supplied with the appliance provides a web link to the registration of this appliance in the EU EPREL database.

Keep the energy label for reference together with the user manual and all other documents provided with this appliance.

It is possible to ﬁnd information related to the performance of the product in the EU EPREL database using the link https://eprel.ec.europa.eu

and the model name and product number that you can ﬁnd on the rating plate of the appliance.

For more detailed information about the energy label, visit www.theenergylabel.eu.

ENG

BIH/CG

BEZBJEDONOSNA UPUTSTVA

Radi sopstvene bezbijednosti obezbijedite sigurnu upotrebu, prije

instalacije i prve upotrebe uređaja, pročitajte ovo korisničko uputstvo,

uključujući i savjete i upozorenja. Da biste izbjegli nepotrebne greške i

nezgode, važno je da se postarate da sve osobe koje koriste uređaj budu

detaljno upoznate s njegovim operacijama i bezbijednosnim funkcijama.

Sačuvajte ova uputstva i pobrinite se da budu u sklopu uređaja ako bude

premješten ili prodat, kako bi svako, ko ga koristi tokom svog života bio

upoznat sa pravilnom upotrebom i bezbijednošću uređaja.

Imajte na umu ovo korisničko uputstvo radi svoje lične sigurnosti i sigurnosti

imovine, budući da proizvođač nije odgovoran za štetu učinjenu propustima.

Bezbijednost djece i nesamostalnih osoba

• Ovaj uređaj mogu koristiti djeca starosti 8 ili više godina i osobe sa

smanjenim ﬁzičkim, čulnim ili mentalnim sposobnostima, ili manjkom

iskustva i znanja ukoliko su pod nadzorom, ili su im data uputstva u vezi sa

bezbijednom upotrebom uređaja, i svjesni su mogućeg rizika.

• Djeci uzrasta od 3 do 8 godina je dozvoljeno da stavljaju predmete u i

uzimaju predmete iz ovog uređaja.

• Deca bi trebalo da budu pod nadzorom, kako biste osigurali da se ne igraju

uređajem.

• Čišćenjem i održavanjem ne bi trebalo da se bave deca, osim ako nisu

starosti 8 ili više godina i moraju biti pod obaveznim nadzorom.

• Svu ambalažu čuvajte van domašaja dece. Postoji opasnost od gušenja.

• Ukoliko ste odlučili da više ne koristite uređaj, prekinite napajanje uređaja

strujom, presjecite kabal za napajanje (što je bliže moguće uređaju) i

uklonite vrata, kako biste spriječili mogućnost da deca, koja se igraju,

pretrpe strujni udar ili se zatvore u uređaj.

• Ukoliko ovaj uređaj ima magnetnu gumu na vratima, a želite da njime

zamijenite stariji uređaj, koji se zatvarao pomoću opruge na vratima ili

poklopcu, onemogućite funkcionisanje zatvaranja starijeg uređaja pomoću

opruge. Na ovaj način ćete spriječiti da uređaj postane smrtonosna zamka

za dijete.

Opšta bezbijednost

UPOZORENJE!

Održavajte ventilacione otvore u kućištu frižidera ili

ugradnoj strukturi čistima od začepljenja.

UPOZORENJE!

Nemojte koristiti mehaničke uređaje ili druge naprave

kako biste ubrzali proces odmrzavaja, osim proizvoda preporučenih od

strane proizvođača uređaja.

BIH/CG

UPOZORENJE!

Nemojte oštetiti sistem za hlađenje.

UPOZORENJE!

Nemojte stavljati druge električne uređaje (kao što su

uređaji za pravljenje sladoleda) u uređaj za hlađenje, osim ako ih proizvođač

nije odobrio u ovu svrhu.

UPOZORENJE!

Ne dirajte sijalicu ukoliko radi duže vremena, jer može biti

veoma vruća.

UPOZORENJE!

Prilikom postavljanja uređaja, uvjerite se da ništa ne

pritiska priključni kabal, kao i da kabl nije oštećen.

UPOZORENJE!

Ne postavljajte višestruke prenosive utičnice ili prenosivo

napajanje iza uređaja.

• Nemojte čuvati eksplozivne supstance, kao što su ambalaže sprejeva sa

zapaljivim gasom u ovom uređaju.

• Supstanca za hlađenje, izobutan (R600a), se nalazi u sistemu za hlađenje

uređaja, to je prirodni gas s visokim nivoom ekološke kompatibilnosti, ali

izuzetno zapaljiv.

• Pobrinite se da tokom transporta ili postavljanja uređaja ne bude oštećena

nijedna komponenta sistema za hlađenje uređaja.

- izbjegavajte otvoren plamen i izvore zapaljivosti

- temeljno provjetrite prostoriju, u kojoj se nalazi uređaj

• Opasno je mijenjati speciﬁkacije ili modiﬁkovati proizvod na bilo koji način.

Bilo kakvo oštećenje kabla može prouzrokovati kratak spoj, požar i/ili strujni

udar.

• Ovaj uređaj je namijenjen za upotrebu u domaćinstvima i za slične

primjene, kao što su

- prostori za zaposlene u kuhinji, u prodavnicama, kancelarije i druga radna

okruženja;

- poljoprivredna domaćinstva i od strane hotelskih i motelskih gostiju, kao i

drugih vrsta ovakvih objekata;

- objekti koji pružaju uslugu noćenja sa doručkom;

- ketering i slične neprodajne namjene.

UPOZORENJE!

Bilo koju električnu komponentu (utikač, kabl za

napajanje, kompresor itd.) mora zamijeniti ovlašteni serviser ili kvaliﬁkovano

osoblje.

UPOZORENJE!

Sijalica, dostavljena sa ovim uređajem, je “sijalica za

specijalnu namjenu” i može se koristiti samo za uređaj uz koji je dostavljena.

Ova “sijalica za specijalnu namenu” se ne može koristiti za kućno osvjetljenje.

• Kabl za napajanje se ne smije produžavati.

• Provjerite da li je utikač, na zadnjoj strani uređaja, zgnječen ili oštećen.

Ukoliko u uređaju postoji.

BIH/CG

Zgnječen ili oštećen utikač može dovesti do pregrijavanja i izazvati požar.

• Pobrinite se da vam glavni utikač uređaja bude dostupan.

• Nemojte izvlačiti glavni kabl.

• Ukoliko utičnica nije ﬁksirana, nemojte priključivati aparat. Postoji rizik od

strujnog udara ili vatre.

• Ne smijete raditi ništa na uređaju bez osvjetljenja.

• Uređaj je težak. Budite oprezni tokom pomjerenja uređaja.

• Nemojte uklanjati ili dodirivati elemente iz dijela za zamrzavanje ako su

vam ruke vlažne/mokre, budući da to može prouzrokovati ogrebotine ili

promrzline na koži.

• Izbjegavajte duže izlaganje aparata direktnoj sunčevoj svjetlosti.

Dnevna upotreba

• Ne stavljajte vruće stvari na plastične dijelove uređaja.

• Ne stavljate prehrambene proizvode uz zadnji zid.

• Zamrznuta hrana se ne sme ponovo zamrzavati nakon što se otopi.

• Već zapakovanu zamrznutu hranu čuvajte u skladu sa instrukcijama

proizvođača, u vezi sa zamrznutom hranom.

• Striktno se pridržavajte preporuka proizvođača u pogledu držanja stvari u

uređaju. Pridržavajte se relevantnih instrukcija.

• Ne stavljate gazirana pića u dio za zamrzavanje, budući da to stvara pritisak,

koji može prouzrokovati pucanje ambalaže, što može dovesti do oštećenja

uređaja.

• Voćni sladoledi mogu izazvati promrzline ukoliko se konzumiraju odmah po

uzimanju iz uređaja.

Kako biste izbjegli kontaminiranje hrane, pratite sljedeća uputstva

• Držanje uređaja otvorenim tokom dugih vremenskih perioda može da

dovede do značajnog rasta temperature unutar odjeljka uređaja.

• Redovno čistite površine koje mogu da dođu u dodir sa hranom, kao i

pristupačne dijelove odvodnog sistema.

• Očistite rezervoare za vodu ukoliko ih niste koristili tokom vremenskog

perioda dužeg od 48 h; ukoliko tokom vremenskog perioda od 5 dana

niste uzimali vodu iz uređaja, isperite sistem za protok vode vodom iz

vodovodne mreže.

• Sirovo meso i ribu unutar frižidera držite u odgovarajućim posudama, kako

ove namirnice ne bi došle u dodir sa ili kako ne bi kapale po ostaloj hrani.

• Odjeljci za smrznutu hranu označeni sa dvije zvjezdice (ukoliko postoje

u okviru uređaja) pogodni su za držanje prethodno smrznute hrane, za

držanje ili pravljenje sladoleda i za pravljenje kockica leda.

Ukoliko postoji deo za zamrzavanje.

BIH/CG

• Odeljci označeni jednom, dvijema i sa tri zvijezdice (ukoliko postoje u

okviru uređaja) nisu pogodni za zamrzavanje svježe hrane.

• Ukoliko će uređaj biti prazan tokom dužeg vremenskog perioda, isključite

ga, odledite, očistite i osušite, a zatim ostavite vrata uređaja otvorenim kako

biste spriječili razvoj buđi u unutrašnjosti uređaja.

Održavanje i čišćenje

• Pre održavanja, isključite uređaj, ili prekinite dotok električne energije.

• Uređaj nemojte čistiti metalnim predmetima.

• Ne koristite oštre predmete, da bi uklonili led sa uređaja. Koristite plastična

sredstva za struganje.

• Redovno provjeravajte odvod za odleđenu vodu u frižideru. Ukoliko je

potrebno, očistite odvod. Ukoliko je odvod blokiran, voda će se sakupljati

na dnu uređaja

Instalacija uređaja

• VAŽNO! Za priključivanje na električnu mrežu, pažljivo pratite uputstva data

u speciﬁčnim dijelovima uputstva.

• Raspakujte uređaj i provjerite da li postoje na njemu oštećenja. Ne

povezujte uređaj na struju, ukoliko je oštećen. Moguća oštećenja odmah

prijavite u mjestu, gdje ste ga kupili. U tom slučaju zadržite ambalažu

uređaja.

• Preporučuje se, da sačekate najmanje četiri sata pre nego što priključite

uređaj, kako bi se ulje vratilo u kompresor.

• Potrebno je obezbijediti adekvatno strujanje zraka oko uređaja,

nepostojanje ovoga može dovesti do pregrijavanja. Za postizanje

odgovarajućeg protoka vazduha, pratite uputstva potrebna za instalaciju

uređaja.

• Gde god je moguće, razmaknica mora biti postavljena između uređaja

i zida, kako bi se izbjeglo dodirivanje ili hvatanje za vruće dijelove

(kompresor, kondenzator) kako bi se izbjegle moguće opekotine.

• Uređaj ne sme biti postavljen blizu radijatora ili štednjaka.

• Pobrinite se da bude obezbijeđen lak pristup glavnom utikaču i nakon

postavljanja uređaja.

Servisiranje

• Bilo kakvo servisiranje uređaja, koje zahtjeva električne radove, treba da

bude obavljen od strane kvaliﬁkovanog električara ili kompetentne osobe.

Ukoliko postoji dio za zamrzavanje.

Ukoliko postoji dio za čuvanje svježe hrane

BIH/CG

• Samo ovlašteni centar za servisiranje može obaviti popravke na uređaju, i

mogu se koristiti samo originalni rezervni dijelovi.

Ušteda energije

• Ne stavljate vruću hranu u uređaj;

• Ne pakujte svu hranu zajedno, budući da to spriječava cirkulaciju vazduha;

• Pobrinite se da hrana ne dotiče zadnji deo pregrade(a);

• Ukoliko nestane struje, ne otvarajte vrata;

• Ne otvarajte često vrata;

• Ne držite vrata otvorena drugo;

• Nemojte postavljati termostat na izuzetno niske temperature

• Potrebno je sve dodatne elemente, poput ﬁoka, polica, polica u vratima

uređaja, tamo držati u cilju smanjenja utroška energije.

Zaštita životne sredine

Ovaj uređaj ne sadrži gasove, koji mogu oštetiti ozonski omotač, ni u

sistemu za hlađenje, ni u materijalima za izolaciju. Uređaj ne bi trebalo

odlagati zajedno sa gradskim ili kućnim otpadom. Izolaciona pjena sadrži

zapaljive gasove: uređaj bi trebalo odložiti u skladu sa propisima za uređaje,

koje su izdale lokalne vlasti. Izbjegavajte pravljenje oštećenja dijela za

hlađenje, posebno dela za razmjenu toplote. Materijali korišteni za ovaj

uređaj, mogu se reciklirati ukoliko su označeni simbolom za reciklažu.

Oznaka na proizvodu, ili njegovom pakovanju, ukazuje da ovaj proizvod

ne sme biti tretiran kao otpad nastao u domaćinstvu. Umjesto toga,

treba ga ostaviti na odgovarajućem mjestu, na kojem se sakuplja

električna i elektronska oprema. Osiguravanjem da je proizvod ispravno

odložen, pomoćićete spriječavanju potencijalnih negativnih posljedica po

životnu sredinu i ljudsko zdravlje, koje inače mogu biti uzrokovane

nepravilnim odlaganjem otpada ovog uređaja. Za više detalja o recikliranju

ovog proizvoda, molimo vas da kontaktirate svoju lokalni organ za zaštitu

životne sredine, preduzeće za odlaganje komunalnog otpada ili prodavnicu,

u kojoj ste kupili proizvod.

Materijali ambalaže

Materijali označeni ovim simbolom mogu se reciklirati. Ambalažu odložite u

odgovarajući konterjner za prikupljanje otpada za reciklažu.

Odlaganje uređaja

1. Prekinite napajanje uređaja strujom.

2. Odsjecite kabal za napajanje i odložite ga.

BIH/CG

UPOZORENJE!

Prilikom upotrebe, servisiranja i odlaganja uređaja, imajte u vidu

oznaku žute ili narandžaste boje, sličnu onoj prikazanoj na slici

lijevo, koja se nalazi na poleđini uređaja (tabla ili kompresor na

poleđini uređaja).

Ova oznaka predstavlja simbol rizika od požara. U cijevima za

rashladno sredstvo i u kompresoru se nalaze zapaljivi materijali.

Molimo Vas da tokom upotrebe, servisiranja i odlaganja, uređaj

držite dalje od izvora vatre.

PREGLED

Ova ilustracija je samo

okvirna, molimo vas da

za detalje pogledajte svoj

uredjaj.

Police frižidera

Fioke za zamrzavanje

Poklopac za korpu sa

kontrolom vlažnosti

Korpa sa kontrolom vlažnosti

Prilagodljiva kutija za svježu hranu

Podesive nožice

BIH/CG

Zamjena položaja vrata

INSTALACIJA

Pre nego što zamijenite položaj vrata, molimo Vas da pripremite sljedeće alate i materijale: ravan šarafciger, krstasti šrafciger, francuski ključ i

dijelove koji se nalaze u kesici uz uređaj:

1. Odšaraﬁte gornji poklopac za šarku i zatim odvojte

konektore prekidača i kablova za vrata.

2. Odšraﬁte gornju šarku.

Potrebe prostora

• Odaberite mesto bez direktnog izlaganja sunčevim zracima;

• Odaberite mesto za uređaj gde ima dovoljno prostora za

neometano otvaranje vrata.

• Odaberite mjesto za uređaj koje je na nivou poda (ili malo

odstupa visinom);

• Pronađite mesto za uređaj na kojem će biti dovoljno mesta da bi

se uređaj instalirao na ravnoj površini;

• Pronađite mesto za uređaj na kome će biti dovoljno slobodnog

prostora sa lijeve, desne, zadnje i prednje strane kada ga

instalirate Ovo će Vam omogućiti vidnu uštedu energije i smanjiti

Vam troškove.

• Ostavite najmanje 50mm razmaka s obje strane.

Pozicioniranje

Postavite ovaj uređaj na mesto čija sobna temperatura odgovara

klimatskoj klasi navedenoj na pločici sa podacima o uređaju:

Kod uređaja za rashlađivanje sa sljedećim klimatskim klasama:

• prošireno umjerena: ovaj uređaj za rashlađivanje je namijenjen za

upotrebu na sobnim temperaturama koje se kreću u opsegu od

10°C do 32°C (SN);

• umerena: ovaj uređaj za rashlađivanje je namenjen za upotrebu na

sobnim temperaturama koje se kreću u opsegu od 16°C do 32°C

(N);

• suptropska: ovaj uređaj za rashlađivanje je namenjen za upotrebu

na sobnim temperaturama koje se kreću u opsegu od 16°C do 38°C

(ST);

• tropska: ovaj uređaj za rashlađivanje je namenjen za upotrebu na

sobnim temperaturama koje se kreću u opsegu od 16°C do 43°C (T);

LOKACIJA

Uređaj treba da bude postavljen daleko od izvora toplote, kao što su

radijatori, bojleri, izlaganje direktnim sunčevim zracima itd. Postarajte

se da vazduh slobodno cirkuliše oko zadnjeg dijela frižidera, kako

biste osigurali najbolju učinak. Ukoliko je uređaj postavljen ispod

visećeg dela, minimalni razmak između vrha uređaja i visećeg

dela treba da bude bar 50 mm. Idealno bi bilo da uređaj ne bude

postavljen ispod visećeg dela. Odgovarajuća nivelacija se postiže uz

pomoć jedne ili više podesivih nožica, u zavisnosti od uređaja.

Nije predviđeno da se ovaj uređaj za rashlađivanje upotrebljava kao

ugradbeni uređaj;

Povezivanje na struju

Pre uključivanja, provjerite da napon i frekvencija prikazana na tablici

speciﬁkacije odgovaraju naponu električne energije domaćinstva.

Ovaj uređaj mora biti uzemljen. Kabl za napajanje električnom

energijom je opremljen kontaktom za ovu namjenu. Ukoliko utičnica

u domaćinstvu nema uzemljenje, priključite uređaj na izdvojeno

uzemljenje u skladu sa trenutnim propisima; konsultujte se sa

kvaliﬁkovanim električarem.

Proizvođač ne snosi nikakvu odgovornost, ukoliko gore navedene

preventivne mjere nisu ispoštovane. Ovaj uređaj ispunjava uslove

EEC direktiva.

Poklopac za šarku lijevih vrata x1 Pomoćni zatvarač levih gornjih vrata x1 Pomoćni zatvarač desnih donjih vrata x 1

1 2

BIH/CG

3. Uklonite iglu pomoću odvijača i obrnite šarku. Zatim ponovo

stavite iglu u šarku.

4. Premjestite prekidač za vrata s desnog poklopca za šarku na lijevi

poklopac za šarku, koji se nalazi u torbi sa priborom.

5. Odvojite poklopac s vrha gornjih

vrata i premestite kablove s

desne strane na levu stranu i

zatim zamijenite poklopac.

6. Premestite gornji levi

poklopac na desnu stranu

7. Skinite gornja vrata, izvadite

šaraf iz srednje šarke uz pomoć

krstastog šrafcigera, zatim

skinite donja vrata.

8. Premestite štitnike rupe

za šarke sa leve na desnu

stranu.

9. Odšraﬁte donju šarku. Zatim uklonite podesive nožice s obe

strane.

10. Odvrnite i uklonite donju iglu na šarci, i okrenite podupirač, zatim

ga vratite.

11. Ponovo postavite podupirač, tako što ćete staviti iglu. Vratite

obe podesive nožice.

odšraﬁte zašraﬁte

3 4

7 8 9

odšraﬁte zašraﬁte

10 11

BIH/CG

12. Uklonite pomoćni zatvarač s dna gornjih i donjih vrata, zatim uzmite nove

pomoćne zatvarače iz torbe s priborom i postavite ih na levu stranu.

13. Odvojte vrata i zaptivke frižidera i zamrzivača i zatim

ih ponovo pripojite nakon rotiranja.

14. Instalirajte donja

vrata, prilagodite

i ﬁksirajte srednju

šarku na uređaj.

15. Zamenite gornja vrata, molimo

Vas, pobrinite se da vrata

budu poravnana s uređajem,

kako biste osigurali da

zaptivka bude pričvršćena uz

uređaj. Zatim povežite vrata

s uređajem, tako što ćete

pričvrstiti šarku.

16. Povežite kablove vrata i uređaja.

Zatim zamenite gornji poklopac

za šarku. Pre nego što zašaraﬁte

poklopac, povežite krajeve

prekidača za vrata.

Postavljanje spoljne ručke na vratima (ukoliko postoji spoljnja ručka)

12 13

BIH/CG

KORISNIČKI INTERFEJS

Upotreba kontrolne table

1.1 Upotreba tastera (A & B & C)

Kontrola temperaturnih vrijednosti u odjeljku frižidera

Ovaj taster je dostupan u okviru korisnički deﬁnisanog

režima i režima SUPER, a nedostupan je u okviru ECO

režima i režima VACATION (ODMOR).

Kratko dodirnite ovaj taster kako biste odabrali

temperaturne vrednosti unutar frižidera.

Kontrola temperaturnih vrednosti u odeljku zamrzivača

Ovaj taster je dostupan u okviru korisnički deﬁnisanog

režima i režima VACATION (ODMOR), a nedostupan je u

okviru režima SUPER i ECO režima.

Kratko dodirnite ovaj taster kako biste odabrali

temperaturne vrednosti unutar zamrzivača.

Kratkim dodirivanjem ovog tastera odabirite temperaturu

zamrzivača.

Odabir režima rada / Zaključavanje / Otključavanje

Zadržite dodir na ovom tasteru u trajanju od 3 sek. kako

biste zaključali ili otključali komandnu tablu.

Pri statusu „Otključavanje“, kratko dodirnite ovaj taster kako

biste odabrali režim rada (ECO režim / režim VACATION

(ODMOR) / režim SUPER / korisnički deﬁnisani režim).

1.2 Displej (1&2)

1. Displej podešenih temperaturnih vrednosti unutar odeljka

frižidera

Ovdje će biti prikazane podešene temperaturne vrednosti

unutar odeljka frižidera.

Ukoliko ovde budu prikazane oznake E0,E1,E2,E3 ili E5,

pozovite servis

2. Displej podešenih temperaturnih vrednosti unutar odeljka

zamrzivača

A 600

B 685

C 1950

D min=50

E min=50

F min=50

G 1200

H 1285

I 135�

Vrata

Povećavanje

visine

Smanji-

vanje visine

• Ostavite dovoljno prostora za otvaranja vrata.

• Ostavite najmanje 50mm razmaka s obe strane.

Potrebe prostora

Kako biste ovo uradili, podesite dvije podesne nožice s prednje strane uređaja.

Ukoliko uređaj nije poravnan, vrata i magnetna guma neće pravilno prijanjati.

Nivelisanje uređaja

BIH/CG

Ovde će biti prikazane podešene temperaturne vrednosti

unutar odeljka zamrzivača.

1.3 Indikatori (3 & 4 & 5 & 6)

3. Indikator ECO režima

Ova lampica će se uključiti prilikom odabira ECO režima.

4. Indikator režima VACATION (ODMOR)

Ova lampica će se uključiti prilikom odabira režima VACATION

(ODMOR).

5. Indikator režima SUPER

Ova lampica će se uključiti prilikom odabira režima SUPER.

6. Indikator opcije Zaključavanje / Otključavanje

Ova lampica će se uključiti kada je komandna tabla zaključana.

2.1 Rad i diplej

• Komandna tabla će biti 100% osvjetljena u trajanju od 3 sek., što u

potpunosti odgovara podešavanju pre isključivanja. Nakon toga,

upotreba tastera će biti omogućena.

• Pre nego što počnete da upotrebljavate tastere, uverite se da je

komandna tabla otključana.

• Pri zaključanoj komandnoj tabli, indikator zaključavanja će treperiti

u trajanju od 3 sek. ukoliko kratko dodirnete bilo koji taster za rad,

ali će odgovarajuće funkcije biti onemogućene.

• Komandna tabla će se zaključati 25 sek. nakon posljednje

upotrebe tastera.

• Komandna tabla će biti 100% neosvjetljena 2 minuta nakon

poslednje upotrebe tastera.

• Komandna tabla će postati osvetljena nakon što otvorite vrata na

odeljku frižidera.

• Komandna tabla će postati osvetljena nakon što kratko dodirnete

tastere za rad.

• Prilikom upotrebe bilo kog tastera, začuće se zvuk obavještenja.

2.2 Podešavanje temperaturnih vrednosti unutar odeljka

frižidera

• U okviru korisnički deﬁnisanog režima ili režima SUPER,

uzastopno kratko dodirujte

taster, nakon čega će se

prikazati podešavanja temperaturnih vrednosti unutar odeljka

frižidera, čiji se opseg kreće od 2°C do 8°C.

• Podešena temperaturna vrednost će biti potvrđena nakon

perioda od 5 sek. tokom kog će indikator treperiti.

2.3 Podešavanje temperaturnih vrednosti unutar odeljka

zamrzivača\

• U okviru korisnički deﬁnisanog režima, uzastopno kratko dodirujte

taster, nakon čega će se prikazati podešavanja

temperaturnih vrednosti unutar odeljka zamrzivača, čiji se opseg

kreće od -14°C do -22°C.

• Podešena temperaturna vrednost će biti potvrđena nakon

perioda od 5 sek. tokom kog će indikator treperiti.

2.4 Preporuka za temperaturna podešavanja

Spoljašnja temperatura Odeljak frižidera Odeljak zamrzivača

Ljetna

Normalna

Zimska

Kontrola temperature korpe sa kontrolom svježine

• Temperatura korpe sa kontrolom svežine se može podesiti u

skladu sa vrstom hrane koja se odlaže.

• Gurnite točkić nagore, od dna. Temperatura korpe sa kontrolom

svežine će se postepeno smanjivati.

• Kada je točkić podešen na “KONTROLA VLAŽNOSTI”, korpa sa

kontrolom svežine će raditi kao korpa sa kontrolom vlažnosti i

održavati odgovarajuću temperaturu i vlagu za voće i povrće.

• Kada je točkić podešen na “HLADNIJE”, to je pogodno za

kratkoročno čuvanje ribe i druge sveže hrane. Hrana će biti

sveža, ali ne zamrznuta, što ovu funkciju čini najboljim izborom za

čuvanje sveže hrane.

• Savjeti: Kada izaberete funkciju “HLADNIJE”, preporučuje se

da temperaturu frižidera postavite na ispod 4°C, a da vrijeme

čuvanja hrane ne bude duže od tri dana, kako biste očuvali

najbolju svežinu.

2.6 ECO režim

Aktiviranje ECO režima:

• Uzastopno kratko dodirujte

taster. ECO režim je

odabran kada (indikator ECO režima) bude osvetljen.

• ECO režim će se aktivirati nakon perioda od 5 sek. tokom kog će

indikator ECO režima treperiti.

• U okviru aktiviranog ECO režima, temperaturne vrednosti unutar

frižidera / zamrzivača će automatski biti podešene na 5°C / -18°C.

• U okviru ECO režima, ukoliko ručno podesite temperaturne

vrednosti unutar frižidera ili zamrzivača, indikator ECO režima će

treperiti u trajanju od 3 sek. Podešavanje temperaturnih vrednosti

unutar frižidera / zamrzivača nije moguće.

Napuštanje ECO režima:

• Kratko dodirnite taster

. Uređaj će napustiti ECO režim kada

indikator ECO režima ne bude osvetljen.

2.7 Režim VACATION (ODMOR)

Aktiviranje režima VACATION (ODMOR):

• Uzastopno kratko dodirujte taster

. Režim VACATION

(ODMOR) je odabran kada

(indikator režima VACATION

(ODMOR)) bude osvetljen.

• Režim VACATION (ODMOR) će se aktivirati nakon perioda od 5

sek. tokom kog će indikator režima VACATION (ODMOR) treperiti.

• U okviru aktiviranog režima VACATION (ODMOR), temperaturne

vrednosti unutar frižidera će automatski biti podešene na 17°C, a

podešavanje temperaturnih vrednosti unutar odeljka zamrzivača

će biti omogućeno.

• U okviru režima VACATION (ODMOR), ukoliko ručno podesite

temperaturne vrednosti unutar frižidera, indikator režima

VACATION (ODMOR) će treperiti u trajanju od 3 sek. Podešavanje

temperaturnih vrednosti unutar frižidera nije moguće.

BIH/CG

DNEVNA UPOTREBA

Napuštanje režima VACATION (ODMOR):

• Kratko dodirnite taster

Uređaj će napustiti režim kada

indikator režima VACATION (ODMOR) ne bude osvetljen.

2.8 Režim SUPER

Ukoliko je neophodno odjednom zamrznuti veliku količinu hrane,

preporučuje se da se 24 časa ranije uređaj podesi na režim SUPER.

Aktiviranje režima SUPER:

• Uzastopno kratko dodirujte taster

. Režim SUPER je odabran

kada

(indikator režima SUPER) bude osvetljen.

• Režim SUPER će se aktivirati nakon perioda od 5 sek. tokom kog

će indikator režima SUPER treperiti.

• U okviru aktiviranog režima SUPER, temperaturne vrednosti

unutar zamrzivača će automatski biti podešene na -25°C, a

podešavanje temperaturnih vrednosti unutar odeljka frižidera će

biti omogućeno.

• U okviru režima SUPER, ukoliko ručno podesite temperaturne

vrednosti unutar zamrzivača, indikator režima SUPER će treperiti

u trajanju od 3 sek. Podešavanje temperaturnih vrednosti unutar

zamrzivača nije moguće.

Napuštanje režima SUPER:

• Kratko dodirnite taster

. Uređaj će napustiti režim SUPER

kada indikator režima SUPER ne bude osvetljen.

UPOZORENJE!

U okviru režima SUPER, uređaj će nastaviti sa radom pri uslovima

velikog opterećenja, a nivo buke će se blago povećati u odnosu na

normalno funkcionisanje.

2.9 Korisnički deﬁnisan režim

• Kratko dodirujte taster

sve dok indikator ECO režima /

indikator režima VACATION (ODMOR) / indikator režima SUPER

više ne budu osvetljeni. Korisnički deﬁnisan režim je aktiviran.

• U okviru korisnički deﬁnisanog režima, korisnici mogu ručno

podesiti temperaturne vrednosti unutar frižidera i temperaturne

vrednosti unutar zamrzivača.

2.10 Funkcija alarma za otvorena vrata

Ukoliko vrata frižidera ostanu otvorena tokom perioda od 60 sek.,

aktiviraće se alarm za otvorena vrata.

Svakodnevna upotreba

Različite vrste namirnica raspoređujte u različite odjeljke, prema podacima navedenim u sljedećoj tabeli

Zamrzavanje sveže hrane

• Dio za zamrzavanje je pogodan za zamrzavanje sveže hrane i

čuvanje zaleđene i duboko zamrznute hrane na duži vremenski

period.

• Svežu hranu stavite u pregradu na dnu, kako biste je zamrzli.

• Maksimalna količina hrane koja može biti zaleđena u 24 sata je

navedena u tablici speciﬁkacije.

• Proces zamrzavanja traje 24 sata: tokom ovog perioda nemojte

dodavati još hrane, predviđene da se zamrzne.

Čuvanje zamrznute hrane

Ukoliko se uključuje prvi put ili nakon dužeg perioda van upotrebe.

Pre stavljanja proizvoda u pregradu, uređaj treba da radi najmanje 2

sata podešen na najviše vrijednosti.

Važno! Ukoliko dođe do slučajnog odmrzavanja, na primer, ukoliko

nema struje duže nego što je prikazano u tehničkim karakteristikama

pod dijelom “rising time”, zamrznuta hrana se mora brzo upotrijebiti,

ili odmah termički obraditi i onda ponovo zamrznuti (nakon što je

spremljena).

Odmrzavanje

Duboko zamrznuta ili zaleđena hrana, pre upotrebe, može biti

odmrznuta ili u pregradama frižidera ili na sobnoj temperaturi, u

zavisnosti od raspoloživog vremena.

Manji komadi se mogu čak pripremati za jelo iako su i dalje zaleđeni,

direktno iz zamrzivača. U ovom slučaju priprema hrane traje druže.

Odjeljci frižidera Vrste namirnica

Vrata ili police u vratima odeljka za rashlađivanje

• Namirnice sa prirodnim konzervansima, poput džemova, sokova, pića, dodataka

jelima.

• Nemojte držati kvarljive namirnice.

Crisper ﬁoka za čuvanje svežine (ﬁoka za čuvanje

salate)

• Voće, začinsko bilje i povrće treba držati zasebno u crisper ﬁoci za čuvanje svežine.

• Banane, crni luk, paradajz i bijeli luk ne treba držati u frižideru.

Polica frižidera – srednja • Mliječni proizvodi, jaja

Polica frižidera – gornja

• Hrana koju nije potrebno termički obrađivati, poput gotove hrane, mesnih

prerađevina, ostataka hrane.

Fioka(e)/polica zamrzivača

• Namirnice koje se drže tokom dužeg vremenskog perioda.

• Donja ﬁoka/polica za svježe meso, živinsko meso, ribu.

• Srednja ﬁoka/polica za smrznuto povrće, pomfrit.

• Gornja ﬁoka/polica za sladoled, smrznuto voće, smrznutu kuhanu hranu.

Prva upotreba

Čišćenje unutrašnjosti uređaja

Prije korištenja uređaja po prvi put, očistite unutrašnjost i sve unutrašnje elemente mlakom vodom i neutralnim sapunom, kako biste uklonili

tipičan miris novog proizvoda, a zatim ga dobro osušite.

VAŽNO! Ne koristite deterdžente ili abrazivna sredstva, budući da mogu da oštete površinu.

BIH/CG

Prateći elementi

Police koje se mogu

pomjerati

Zidovi frižidera imaju niz žljebova, tako da

se police mogu podešavati po želji.

Podešavanje polica na

vratima

Kako biste omogućili odlaganje hrane

različitih veličina, police na vratima mogu

biti podešena na različite nivoe. Kako

biste ovo prilagodili, učinite sljedeće:

postepeno spuštajte policu u smjeru

strelice, dok se bude slobodna, a onda je

pozicionirajte po potrebi.

Skidanje donje ﬁoke

1. Izvucite donju ﬁoku do graničnika.

2. Podignite prednji dio ﬁoke.

3. Izvucite donju ﬁoku.

Korisni savjeti

Saveti za zamrzavanje

Kako bismo vam pomogli da što bolje iskoristite proces zamrzavanja,

evo nekih važnih saveta:

• maksimalna količina hrane koja može biti zaleđena u 24 sata je

navedena u tablici speciﬁkacije;

• proces zamrzavanja traje 24 sata. Tokom ovog perioda ne bi bilo

poželjno dodavanje hrane za zamrzavanje;

• zamrzavajte samo kvalitetnu, svežu i potpuno očišćenu hranu;

• hrana treba da bude podijeljena u manje porcije, kako bi bilo

omogućeno brže i potpuno zamrzavanje, i kako bi se kasnije

mogla odmrznuti samo potrebna količina;

• hranu zavijte u aluminijumsku ili polietilensku foliju i pobrinite se

da pakovanja ne propuštaju vazduh;

• nemojte da dozvolite da sveža, nezaleđena hrana dodiruje već

zaleđenu, kako biste izbjegli porast temperature;

• nemasna hrana se čuva bolje i duže od masne; so smanjuje vijek

trajanja čuvane hrane;

• ukoliko se kockice leda upotrebe odmah nakon što su izvađene iz

zamrzivača, mogu izazvati promrzline na koži;

• savjetuje se, da na svakom paketiću smrznute hrane navedete

datum zamrzavanja, kako biste omogućili uklanjanje iz odeljka za

zamrzavanje, budući da to može izazvati promrzline na koži.

• savjetuje se, da na svakom paketiću smrznute hrane navedete

datum zamrzavanja, da biste znali koliko dugo se čuva.

Saveti za čuvanje zamrznute hrane

Kako biste dobili najbolji učinak od ovog uređaja, treba da:

da provjerite, da je komercijalno zamrznutu hranu adekvatno čuvao

prodavac;

postarajte se da hrana bude prenesena od prodavnice do zamrzivača

u najkraćem mogućem roku;

ne otvarajte vrata često, i ne ostavljajte ih otvorena duže nego što je

potrebno. Hrana koja se jednom odmrzne brzo propada i ne može

biti ponovo zamrznuta.

Nemojte prekoračivati rok za čuvanje, koji je naznačio proizvođač.

Saveti za hlađenje sveže hrane

Kako biste dobili najbolji učinak:

• Ne čuvajte vruću hranu ili tečnosti koje isparavaju u frižideru

• Pokrijte ili umotajte hranu, naročito ako ima jak miris

Saveti za čuvanje hrane u frižideru

• Sve vrste: uvijte u polietilenske kese i stavite na staklene police

iznad ﬁoke za povrće.

• Radi sigurnosti, hranu na ovaj način čuvajte jedan dan, najviše dva.

• Kuhana hrana, hladna jela, itd...: treba ih pokriti i mogu se odložiti

na bilo koju policu.

• Voće i povrće: treba da bude temeljno oprano i odloženo u ﬁoke,

namijenjene za njihovo čuvanje.

• Puter i sir: treba da budu stavljeni u specijalne posude koje

ne propuštaju vazduh, ili zamotane u aluminijumske folije ili

polietilenske kese kako bi se uklonilo što više vazduha.

• Boce s mlijekom/jogurtom: treba da budu zatvorene i da se

čuvaju u policama na vratima.

• Banane, krompir, luk i beli luk, ukoliko nisu zapakovani, ne smeju

biti čuvani u frižideru.

Čišćenje

Iz higijenskih razloga unutrašnjost uređaja, uključujući i unutrašnje

elemente, treba čistiti redovno.

OPREZ!

Uređaj ne sme biti povezan na struju tokom čišćenja. Postoji

opasnost od strujnog udara! Pre čišćenja isključite uređaj i prekinite

dotok električne energije, ili isključite automatsku sklopku ili osigurač.

Uređaj nikako ne čistite paročistačem. Vlaga može da se nakupi

u električnim komponentama, opasnost od strujnog udara! Vrela

isparenja mogu dovesti do oštećenja plastičnih dijelova. Uređaj mora

biti suh prije ponovne upotrebe.

VAŽNO! Eterična ulja i organski rastvarači mogu nagristi

plastične delove, na primer limunov sok, ili sok od narandžine kore,

karboksilne kiseline ili sredstva koja sadrže sirćetnu kiselinu.

• Ne dozvolite da ovakve supstance dođu u kontakt sa delovima

uređaja.

• Nemojte koristi abrazivna sredstva za čišćenje

• Uklonite hranu iz zamrzivača. Hranu čuvajte na hladnom mestu, i

dobro je pokrijte.

• Isključite uređaj i prekinite dotok električne energije, ili isključite

automatsku sklopku ili osigurač.

• Očistite uređaj i unutrašnje elemente tkaninom i mlakom vodom.

Nakon čišćenja isperite čistom vodom i osušite krpom.

• Nakon što sve bude suho, ponovo uključite uređaj.

BIH/CG

Zamjena lampe

Unutrašnje svjetlo je tipa LED. Kako biste uklonili sijalicu, molimo vas da kontaktirate kvaliﬁkovanog majstora.

OPREZ!

Pre rešavanja problema, prekinite napajanje električnom energijom. Samo kvaliﬁkovani električar ili kompetentna osoba treba da riješi problem

koji nije naveden u ovom uputstvu.

VAŽNO! Postoje određeni zvukovi, koje uređaj proizvodi tokom normalne upotrebe (kompresor, rashladni deo uređaja).

RJEŠAVANJE PROBLEMA

Ukoliko se kvar pojavi ponovo, kontaktirajte Servisni centar.

Ove informacije su potrebne, kako bi Vam se pomoglo u što kraćem roku i što ispravnije. Ovdje unesite potrebne podatke, u skladu sa tablicom

speciﬁkacije.

Problem Mogući uzrok Rješenje

Uređaj ne radi

Dugme za regulisanje temperature je podešeno

na najhladniji podiok.

Podesite dugme uređaja tako da bude na nekom drugom

podeoku.

Utikač nije uključen ili je prekinut Utaknite utikač.

Osigurač je ispao ili je neispravan. Provjerite osigurač, zamijenite ga ako je potrebno.

Utičnica je neispravna. Kvarove utikača treba da popravi električar.

Uređaj previše

zamrzava ili hladi

Temperatura je podešena na previše

niske vrijednosti ili uređaj radi pri najnižim

temperaturnim vrijednostima.

Privremeno podesite regulator temperature na više

temperaturne vrijednosti.

Hrana se nedovoljno

zamrzava

Temperatura nije pravilno podešena.

Pogledajte odjeljak o početnom podešavanju temperature u

odeljku Podešavanja.

Vrata su bila otvorena duže vremena. Držite vrata otvorenim samo onoliko, koliko je potrebno.

Velika količina tople hrane je stavljena u uređaj u

posljednja 24 sata.

Okrenite privremeno regulator temperature na neku nižu

temperaturu.

Uređaj je blizu izvora toplote. Molimo vas, pogledajte odeljak za lokaciju i instalaciju.

Nagomilan led na

gumi na vratima.

Guma na vratima propušta vazduh.

Pažljivo zagrijte dio koji propušta na gumi na vratima fenom

za kosu (podešenom na hladno). Istovremeno podesite,

zagrijani dio gume na vratima rukom, tako da pravilno

naliježe.

Neobični zvukovi

Uređaj nije nivelisan. Ponovo podesite nožice.

Uređaj dodiruje zid ili druge predmete. Malo pomjerite uređaj.

Deo, kao što je cjevovod na zadnjoj strani

uređaja, dodiruje druge delove uređaja ili zid.

Ukoliko je potrebno, pažljivo uklonite deo koji predstavlja

prepreku.

Voda na podu Odvod je blokiran. Pogledajte odeljak za čišćenje.

Bočni panel je vreo

Ovo je normalno. Dijelovi koji obavljaju funkciju

izmjenjivanja toplote se nalaze na bočnim

stranama.

Ukoliko je potrebno, stavite rukavice prilikom dodirivanja ovih

strana.

BIH/CG

List sa informacijama o proizvodu

DELEGIRANA UREDBA KOMISIJE (EU) 2019/2016

Naziv ili zaštitni znak dobavljača: Tesla

Adresa dobavljača: Džemala Bijedića 179, Sarajevo, Bosnia and Herzegovina

Identifikaciona oznaka modela: RC3400FHXE

Tip uređaja za rashlađivanje:

Uređaj sa niskim nivoom buke: Ne Tip dizajna: Samostojeći

Uređaj za čuvanje vina:

Ostali uređaji za

rashlađivanje:

Opći parametri proizvoda:

Parameter Vrijednost Parameter Vrijednost

Ukupne

dimenzije

milimetrima)

Visina

1 950

Ukupna zapremina (dm³ ili l)

347

Širina 600

Dubina 685

Indeks energetske efikasnosti –

EEI

100

Klasa energetske efikasnosti

Emisija buke u zraku (dB(A) re 1

pW)

Klasa emisije buke u zraku

Godišnja potrošnja energije

(kWh/a)

254

Klimatska klasa:

Prošireno umjerena,

umjerena,

suptropska,

Minimalna ambijentalna

temperatura (˚C), koja je

odgovarajuća za ovaj uređaj za

rashlađivanje

Maksimalna ambijentalna

temperatura (˚C), koja je

odgovarajuća za ovaj uređaj

za rashlađivanje

Podešavanja za zimu Ne

Parametri odjeljaka:

Tip odjeljka

Parametri i vrijednosti odjeljka

Zapremina

odjeljka

(dm³ ili l)

Preporučeno

podešavanje

temperature

optimizovan

o čuvanje

hrane (˚C)

Ova

podešavanja

ne smiju biti

suprotnosti

sa uslovima

čuvanja

definisanim

u Aneksu IV,

tabela 3

Kapacitet

zamrzavanja

(kg/24h)

Tip otapanja (automatsko otapanje=A,

manuelno otapanje=M)

Ostava

Ostava za vino

Podrum

Svježa hrana

243

Rashlađivanje

Page 1 / 2

0 zvjezdica ili

pravljenje leda

1 zvjezdica

2 zvjezdice

3 zvjezdice

4 zvjezdice

104

-18

6,0

Odjeljak sa 2

zvjezdice

Odjeljak sa

varijabilnom

temperaturom

Parametri izvora osvjetljenja:

Tip izvora osvjetljenja

LED

Klasa energetske efikasnosti

BIH/CG

Zapremina

odjeljka

(dm³ ili l)

Preporučeno

podešavanje

temperature

optimizovan

o čuvanje

hrane (˚C)

Ova

podešavanja

ne smiju biti

suprotnosti

sa uslovima

čuvanja

definisanim

u Aneksu IV,

tabela 3

Kapacitet

zamrzavanja

(kg/24h)

Tip otapanja (automatsko otapanje=A,

manuelno otapanje=M)

Ostava Ne - - - -

Ostava za vino Ne - - - -

Podrum Ne - - - -

Svježa hrana

243

- A

Rashlađivanje Ne - - - -

Page 1 / 2

0 zvjezdica ili

pravljenje leda

Ne - - - -

1 zvjezdica Ne

- - - -

2 zvjezdice Ne - - - -

3 zvjezdice Ne - - - -

4 zvjezdice Ne 104 -18 6,0 A

Odjeljak sa 2

zvjezdice

Odjeljak sa

varijabilnom

temperaturom

Parametri izvora osvjetljenja:

Tip izvora osvjetljenja

LED

Klasa energetske efikasnosti

BIH/CG

Minimalno trajanje garancije koju daje proizvođač: 24 mjeseca

Dodatne informacije:

Link ka veb-sajtu proizvođača gdje se mogu pronaći informacije iz tačke 4(a) Aneksa Uredbe Komisije (EU) 2019/2019:

tesla.info

Page 2 / 2

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

В интерес на Вашата безопасност и за да осигурите правилната

употреба, преди да инсталирате и използвате уреда за първи път,

прочетете внимателно това ръководство за експлоатация, включително

съветите и предупрежденията, съдържащи се в него. За да избегнете

ненужни грешки и инциденти, е важно да се уверите, че всички хора,

които използват уреда, са добре запознати с принципа на неговата

работа и функциите за безопасност. Запазете тези инструкции и

се уверете, че те те ще бъдат предадени заедно с уреда, ако бъде

преместен или продаден, така че всеки, който го използва по време

на експлоатационния му живот, да бъде правилно информиран за

употребата и безопасността на уреда.

Заради Вашата лична безопасност и тази на имуществото Ви,

спазвайте предпазните мерки в тези инструкции за употреба, тъй като

производителят не носи отговорност за щети, причинени от пропуск.

Безопасност на децата и уязвимите лица

• Този уред може да се използва от деца на възраст от 8 и повече

години и лица с намалени физически, сетивни или психически

способности или с недостатъчно опит и познания, ако те са под

наблюдение или са получили инструкции относно безопасното

използване на уреда и са разбрали свързаните опасности.

• Деца на възраст между 3 и 8 години може да поставят предмети и да

вземат предмети от този уред.

• Децата трябва да бъдат наблюдавани, за да се уверите, че те не си

играят с уреда.

• Потребителското почистване и поддръжка не трябва да се извършват

от деца, освен ако не са на възраст 8 години и повече и са под

наблюдение.

• Съхранявайте опаковъчните материали далеч от деца. Съществува

риск от задушаване.

• Ако решите повече да не използвате устройството, изключете го

от контакта, отрежете захранващия кабел (възможно най-близо до

устройството) и отстранете вратата, за да предотвратите токов удар

или възможността играещи си деца да се затворят в устройството.

• Ако този уред разполага с магнитно уплътнение на вратата, което е

заменило по-старо устройство с пружинна брава (резе) за вратата или

капака, уверете се, че тази пружина е отстранена, преди да изхвърлите

стария уред. Това ще предотврати превръщането му в смъртен капан

за някое дете.

Обща безопасност

ПРЕДУПРЕЖДЕНИЕ!

Пазете вентилационните отвори в корпуса на

хладилника или вградената конструкция от запушване или покриване.

ПРЕДУПРЕЖДЕНИЕ!

Не използвайте механични устройства или

други устройства, за да ускорите процеса на размразяване, различни от

тези, препоръчани от производителя на устройството.

ПРЕДУПРЕЖДЕНИЕ!

Внимавайте да не повредите охладителната

система.

ПРЕДУПРЕЖДЕНИЕ!

Не използвайте други електрически

устройства (като машини за производство на сладолед) в хладилника,

освен ако те не са одобрени от производителя за тази цел.

ПРЕДУПРЕЖДЕНИЕ!

Не докосвайте осветителната крушка, ако

е била включена за дълъг период от време, защото може да е много

гореща.

ПРЕДУПРЕЖДЕНИЕ!

Когато монтирате устройството, уверете се, че

нищо не притиска захранващия кабел и той не е повреден.

ПРЕДУПРЕЖДЕНИЕ!

Не поставяйте няколко преносими

разклонители или преносими захранващи устройства зад устройството.

• Не съхранявайте взривоопасни вещества, като аерозолни опаковки

със запалими газове в това устройство.

• Хладилният агент, изобутан (R600a), се съдържа в охладителната

система на устройството, той представлява природен газ с високо

ниво на екологична съвместимост, но е изключително запалим.

• Уверете се, че по време на транспортирането или монтажа не са

повредени компоненти на охладителната система на уреда.

- Избягвайте близост с открит пламък и източници на запалване

- Щателно проветрявайте помещението, в което се намира уредът

• Опасно е да променяте спецификациите или модифицирате уреда по

какъвто и да е начин. Всяка повреда на захранващия кабел може да

причини късо съединение, пожар и/или токов удар.

• Този уред е предназначен за битова употреба и за подобни

приложения, като например:

- кухненски помещения за персонала в магазини, офиси и други

работни помещения;

- селскостопански къщи и от клиенти в хотели, мотели и други

помещения, предназначени за временно пребиваване;

- места, които предоставят услуга нощувка със закуска;

- кетъринг и подобни нетърговски приложения.

Ако в устройството е налично осветление.

ПРЕДУПРЕЖДЕНИЕ!

Всички електрически компоненти (щепсел,

захранващ кабел, компресор и т.н.) трябва да бъдат подменяни само от

оторизиран сервизен техник или квалифициран персонал.

ПРЕДУПРЕЖДЕНИЕ!

Електрическата крушка, доставена с този

уред, е „крушка със специално предназначение“, използваема само

с доставения уред. Тази „крушка със специално предназначение“ не

може да се използва за битово осветление.

• Захранващият кабел не трябва да се удължава.

• Уверете се, че щепселът от задната страна на уреда, не е счупен или

повреден. Счупен или повреден щепсел може да причини прегряване

и пожар.

• Уверете се, че захранващият кабел на уреда е лесно достъпен.

• Не издърпвайте захранващия кабел.

• Ако контактът за захранващия щепсел е разхлабен, не включвайте

щепсела. Съществува опасност от токов удар или пожар.

• Уредът не трябва да работи без лампата.

• Този уред е тежък. Трябва да се внимава при преместването му.

• Не изваждайте и не докосвайте храна от фризерното отделение,

ако ръцете Ви са влажни/мокри, тъй като това може да причини

ожулвания на кожата или измръзване.

• Избягвайте продължително излагане на уреда на пряка слънчева

светлина.

Ежедневна употреба

• Не поставяйте горещи предмети върху пластмасовите части на уреда.

• Не поставяйте храна непосредствено до задната стена.

• Замразените храни не трябва да се замразяват повторно, след като са

били размразени.

• Съхранявайте предварително опаковани замразени храни в

съответствие с инструкциите на производителя на замразените

храни.

• Препоръките за съхранение от производителите на уреда трябва да

се спазват стриктно. Следвайте съответните инструкции.

• Не поставяйте газирани напитки във фризерното отделение, тъй като

при замръзването се създава налягане, което може да доведе до

счупване на опаковката и да доведе до повреда на уреда.

• Ледените близалки могат да причинят измръзване, ако се консумират

веднага след изваждането им от уреда.

За да избегнете замърсяване

на храната, следвайте тези инструкции.

Ако в устройството е налично осветление.

Ако в устройството е налично фризерно отделение.

• Отварянето на вратата за по-продължително време може да доведе

до значително повишаване на температурата в отделенията на уреда.

• Почиствайте редовно повърхностите, които влизат в контакт с

храната, както и достъпните части на дренажната система.

• Почиствайте резервоарите за вода, ако не са били използвани в

продължение на 48 часа; промийте водната система, свързана към

водопровода, ако водата не е била сменяна в продължение на 5 дни.

• Съхранявайте суровото месо и риба в хладилника в подходящи

съдове, така че да не влиза в контакт с останалата храна или да капе

върху нея.

• Отделенията за замразени храни, маркирани с две звезди (ако има

такива в уреда), са подходящи за съхранение на предварително

замразени храни, за съхранение или приготвяне на сладолед и за

приготвяне на кубчета лед.

• Отделенията, маркирани с една, две и три звезди (ако има такива в

уреда), не са подходящи за замразяване на пресни храни.

• Ако уредът няма да бъде ползван за продължителен период от

време, изключете го, размразете, почистете и го подсушете, а след

това оставете вратата на уреда отворена, за да предотвратите появата

на мухъл в уреда.

Поддръжка и почистване

• Преди поддръжка изключете уреда и изключете главния щепсел от

контакта.

• Не почиствайте уреда с помощта на метални предмети.

• Не използвайте остри предмети за отстраняване на лед от уреда.

Използвайте пластмасови стъргалки.

• Редовно проверявайте дренажната система в хладилника за наличие

на размразена вода. Ако е необходимо, почистете дренажната

система. Ако дренажната система е запушена, водата ще се събира в

долната част на уреда.

Монтаж

• ВАЖНО! За да свържете уреда към електрическата мрежа,

следвайте внимателно инструкциите, дадени в конкретните части на

ръководството.

• Разопаковайте уреда и го проверете за повреди. Не свързвайте

уреда към електрическата мрежа, ако е повреден. Веднага съобщете

за евентуални щети на мястото, където сте го купили. В този случай

пазете опаковката на уреда.

• Препоръчително е да изчакате поне четири часа, преди да свържете

уреда, за да може маслото да изтече обратно в компресора.

Ако в устройството е налично фризерно отделение.

Ако в устройството е налично отделение за съхранение на прясна храна.

• Необходимо е да се осигури адекватен въздушен поток около

уреда, липсата му може да доведе до прегряване. За да постигнете

достатъчна вентилация, следвайте инструкциите относно монтажа.

• Където е възможно, трябва да се постави дистанционер между уреда

и стената, за да се избегне докосване или захващане на горещи части

(компресор, кондензатор), за да се избегнат възможни изгаряния.

• Уредът не трябва да се намира близо до отоплителни радиатори или

готварски печки.

• Уверете се, че щепселът на захранването е лесно достъпен дори след

инсталирането на уреда

Обслужване

• Всяко обслужване на уреда, което изисква работа по електрическата

част, трябва да се извършва от квалифициран електротехник или

компетентно лице.

• Този уред трябва да се обслужва от оторизиран сервизен център и да

се използват само оригинални резервни части.

Икономия на енергия

• Не поставяйте гореща храна в уреда;

• Не опаковайте цялата храна заедно в един пакет, тъй като това

предотвратява циркулацията на въздуха;

• Уверете се, че храната не опира в задната част на отделението (ята);

• Ако токът спре, не отваряйте вратата на хладилника;

• Не отваряйте често вратите;

• Не дръжте вратата (ите) отворени дълго време;

• Не настройвайте термостата на изключително ниски температури

• Всички допълнителни елементи, като чекмеджета, рафтове, стелажи

във вратата на устройството, трябва да се държат на място, за да се

намали консумацията на енергия.

Опазване на околната среда

Този уред не съдържа газове, които могат да навредят на озоновия

слой, нито в охладителната система, нито в изолационните материали.

Уредът не трябва да се изхвърля с битови отпадъци или градския

боклук. Изолационната пяна съдържа запалими газове: устройството

трябва да се отстранява от употреба в съответствие с разпоредбите

за този тип уреди, издадени от местните власти. Избягвайте да

нарушавате целостта на охлаждащата част, особено частта на

топлообменника. Материалите, използвани в този уред, могат да бъдат

рециклирани, ако са маркирани със символа за рециклиране

ПРЕДУПРЕЖДЕНИЕ!

По време на употреба, обслужване и отстраняване на уреда

от употреба, моля, обърнете внимание на символът, подобен

на този, показан на илюстрацията вляво, който е разположен

на задната част на уреда (задния панел или компресора) и е

с жълт или оранжев цвят.

Този символ е символ за опасност от пожар. В тръбите за

хладилен агент и в компресора има запалими материали.

Моля, пазете устройството далеч от източници на запалване

по време на употреба, обслужване и изхвърляне

Символът върху уреда или върху опаковката показва, че този уред

не може да бъде третиран като битов отпадък. Вместо това

трябва да бъде отнесен до подходящия пункт за събиране за

рециклиране на електрическо и електронно оборудване. Уверявайки

се, че този уред е правилно отстранен от употреба, ще помогнете за

предотвратяване на потенциални негативни последствия за околната

среда и човешкото здраве, които в противен случай биха могли да

бъдат причинени от неподходящо боравене с този продукт. За повече

подробности относно рециклирането на този продукт, моля, свържете

се с местната гражданска служба, местната организация за

отстраняване от употреба на битови отпадъци или магазина, от който

сте закупили продукта.

Опаковъчен материал

Материалите, маркирани с този символ, могат да бъдат рециклирани.

Изхвърлете опаковката в подходящ контейнер за събиране на отпадъци

за рециклиране.

Отстраняване от употреба на уреда

1. Изключете щепсела от контакта.

2. Отрежете захранващия кабел и го изхвърлете.

ПРЕГЛЕД

Забележка:

Изображението е

илюстративно.

Реалният уред вероятно

ще се различава.

Рафтове

на вратата

на хладилника

Рафтове на хладилника

Чекмеджета

на фризера

Капак на отделението

за съхранение на

плодове и зеленчуци

Прозрачно отделение, за

съхранение на плодове и

зеленчуци

Кутия за прясна храна

Нивелиращо краче

МОНТИРАНЕ

Смяна на позицията на вратата

Изисквания за пространство

• Изберете място което не е пряко огрява от слънчева

светлина;

• Изберете място с достатъчно пространство за лесно

отваряне на вратите на хладилника;

• Изберете място с водоравна (или почти водоравна) подова

настилка;

• Осигурете достатъчно място за монтиране на хладилника

върху равна повърхност;

• Осигурете място за монтиране на уреда, където ще има

достатъчно свободно място отляво, отдясно, отзад и отгоре.

.Това ще Ви позволи осезаемо да спестите енергия и да

намалите разходите си.

• Оставете поне 50 mm разстояние от двете страни.

Позициониране:

Монтирайте този уред на място, където температурата на

околната среда съответства на климатичния клас, посочен на

табелката с технически данни на уреда:

За хладилни уреди със следните климатични класове:

• Разширен температурен диапазон: този хладилен уред е

предназначен за използване при температури на околната

среда, вариращи от 10 °C до 32 °C (SN);

• Умерен температурен диапазон: този хладилен уред е

предназначен за използване при температури на околната

среда, вариращи от 16 °C до 32 °C (N);

• Субтропичен температурен диапазон: този хладилен уред е

предназначен за използване при температури на околната

среда, вариращи от 16 °C до 38 °C (ST);

• Тропичен температурен диапазон: този хладилен уред е

предназначен за използване при температури на околната

среда, вариращи от 16 °C до 43 °C (T);

Местоположение

Уредът трябва да бъде монтиран далеч от източници на топлина

като радиатори, котли, пряка слънчева светлина и т.н. Уверете

се, че въздухът може свободно да циркулира около задната част

на хладилника. За да се осигури най-добра работа, ако уредът е

разположен под окачен стенен модул, минималното разстояние

между горната част на корпуса и стенното тяло трябва да бъде

най-малко 50 mm. В идеалния случай, обаче, уредът не трябва

да бъде разположен под окачени стенни модули. Адекватното

нивелиране се осигурява от едно или повече регулируеми

крачета в основата на корпуса.

Този хладилен уред не е предназначен да се използва като

вграден уред.

ПРЕДУПРЕЖДЕНИЕ!

Трябва да осигурите възможност за изключване на уреда от

електрическата мрежа; Следователно щепселът трябва да бъде

лесно достъпен след монтажа.

Електрическо свързване.

Преди да включите уреда в мрежата, уверете се, че

напрежението и честотата, показани на табелката с данни,

съответстват на Вашето битово захранване. Този уред трябва да

е заземен. За тази цел захранващият кабел е снабден с контакт.

Ако битовият контакт не е заземен, свържете уреда към отделно

заземяване в съответствие с действащите разпоредби; като се

консултирате с квалифициран електротехник.

Производителят не носи никаква отговорност, ако не бъдат

спазени горните превантивни мерки. Този уред отговаря на

изискванията на ЕИО.

Преди да смените позицията на вратата, моля подгответе следните инструменти и материали: плоска отвертка, кръстата отвертка, гаечен

ключ и компонентите, включени в найлоновия плик:

Капак на пантата за ляво

отваряне на вратата x 1

Допълнителен крепеж за ляво

отваряне на долната врата x 1

Допълнителен крепеж за ляво

отваряне на горната врата x1

1. Развийте горния капак на пантата и след това разкачете

конекторите на кабела на превключвателя и вратата.

2. Развийте горната панта.

1 2

3. Извадете щифта с отвертка и завъртете скобата на пантата.

След това монтирайте отново щифта към скобата на пантата.

4. Преместете ключа на вратата от десния капак на пантата към

левия капак на пантата от чантата за аксесоари.

5. Отделете капака от горната

част на горната врата и

преместете кабелния сноп

от дясната страна към лявата

страна и след това поставете

отново капака.

6. Преместете горния ляв

капак на дясната страна.

7. Отстранете горната врата,

извадете винта от средната

панта с кръстата отвертка,

след което свалете

долната врата.

8. Преместете капачките на

отворите на пантата от

лявата страна на дясната

страна.

9. Развийте долната панта.

След това отстранете регулируемите крачета от двете страни.

10. Развийте и извадете долния щифт на пантата, обърнете скобата

и я преместете.

11. Поставете отново скобата и щифта на долната панта.

Преместете двете регулируеми крачета.

развиване завиване

3 4

7 8 9

развиване завиване

10 11

12. Извадете допълнителния крепеж от долната част на горната

и долната врата, след това вземете новите допълнителни

крепежни елементи от чантата за аксесоари и ги поставете

от лявата страна.

13. Отделете уплътненията на вратите на хладилника

и фризера и след това ги прикрепете отново

след като ги завъртите.

14. Монтирайте

долната врата,

регулирайте

и фиксирайте

средната панта

върху корпуса.

15. Поставете отново горната

врата, като се уверите, че

вратата е подравнена с

шкафа, за да сте сигурни,

че уплътнението на

вратата уплътнява плътно

корпуса. След това

свържете вратата към

уреда, като прикрепите

пантата.

16. Свържете кабелните снопове

на вратата и уреда. След това

поставете отново горния капак

на пантата. Преди да завиете

капака, свържете клемите на

ключа на вратата.

Монтирайте външната дръжка на вратата (ако е налична външна дръжка)

• Оставете достатъчно място за отваряне на вратата.

• Оставете поне 50 mm разстояние от двете страни.

За да направите това, регулирайте двете регулиращи крачета в предната част на уреда.

Ако уредът не е нивелиран, вратите и на магнитното уплътнение няма да съвпаднат правилно.

Изисквания за пространство

Нивелиране на уреда

A 600

B 685

C 1950

D min=50

E min=50

F min=50

G 1200

H 1285

I 135�

Врати

Увеличение

на височината

Намаляване

на височината

ПОТРЕБИТЕЛСКИ ИНТЕРФЕЙС

1.1 Работа с бутоните (A & B & C)

Управление на температурата в хладилното

отделение

Този бутон е достъпен в дефиниран от потребителя

режим и режим SUPER и не е наличен в режим ECO

и VACATION. Натиснете кратко този бутон, за да

изберете температурните стойности в хладилника.

Управление на температурата във фризерното

отделение

Този бутон е достъпен в дефиниран от потребителя

режим и режим VACATION и не е наличен в режим

SUPER и ECO.

Натиснете кратко този бутон, за да изберете

температурните стойности във фризера. Избор на

режим на работа/заключване/отключване

Натиснете този бутон за 3 секунди, за да заключите

или отключите контролния панел.

В състояние “Unlocking” (отключено), натиснете за

кратко този бутон, за да изберете режим на работа

(режим ECO/режим VACATION/режим SUPER/

дефиниран от потребителя режим).

Използване на контролния панел

1.2 Дисплей (1 и 2)

1. Настройка на температурата на дисплея на хладилното

отделение. Тук ще бъдат показани зададените

температурни стойности в хладилното отделение. Ако тук

се показват E0, E1, E2, E3 или E5, обадете се в сервиз

2. Настройка на температурата на дисплея на фризерното

отделение. Тук ще бъдат показани зададените

температурни стойности в фризерното отделение.

1.3 Индикатори (3 & 4 & 5 & 6)

3. Индикатор за режим ECO

Тази лампа ще се включи, когато изберете режим ECO.

4. Индикатор за режим VACATION

Тази лампа ще се включи, когато изберете режим

VACATION.

5. Индикатор за режим SUPER

Тази лампа ще се включи, когато изберете режим SUPER.

6. Индикатор за заключване/отключване

Тази лампа ще се включи, когато контролният панел е

заключен.

2.1 Работа и показания на дисплея

• Контролният панел ще свети на 100% за 3 секунди, като ще

работи с настройката преди изключване. След това ще бъде

активирано използването на бутоните.

• Преди да използвате бутоните се уверете, че контролният

панел е отключен.

• Когато контролният панел е заключен, индикаторът за

заключване ще мига в продължение на 3 секунди, при кратко

натискане някой от операционните бутони, но съответните

функции ще бъдат дезактивирани.

• Контролният панел ще се заключи 25 s след натискане на

последния бутон.

• Контролният панел ще бъде 100% неосветен 2 минути след

натискане на последния бутон.

• Контролният панел ще светне, след като отворите вратата на

хладилното отделение.

• Контролният панел ще светне, след като за натиснете кратко

операционните бутони.

• Когато използвате който и да е бутон, ще се чува звуков

сигнал.

2.2 Настройки на температурата във фризерното отделение

• В дефиниран от потребителя режим или режим SUPER, при

последователно кратко натискане на бутона

ще се

покажат температурните настройки в хладилното отделение,

които варират от 2°C до 8°C.

• Настройката на температурата ще бъде потвърдена след 5

секунди мигане на индикатора.

2.3 Настройки на температурата във фризерното отделение

• В дефиниран от потребителя режим, при последователно

кратко натискане на

ще се покажат температурните

настройки в фризерното отделение, които варират от -14ºC

до -22ºC.

• Настройката на температурата ще бъде потвърдена след 5

секунди мигане на индикатора.

2.4 Препоръка за температурни настройки

Температура на

околната среда

Хладилно

отделение

Фризерно

отделение

Лято

Нормално

Зима

2.5 Управление на температурата на отделението за свежи

продукти

Температурата на отделението за свежи продукти може да се

регулира според вида на съхраняваната храна.

• Натиснете бутона отдолу нагоре, температурата в

отделението за свежи продукти постепенно ще намалява.

• Когато бутонът е в положение „CRISPER“, отделението за

свежи продукти може да функционира като зона за свежи

продукти и да поддържа подходящата температура и

влажност за плодовете и зеленчуците.

• Когато бутонът е поставен в положение „FRESH“, то е

подходящо за краткосрочно съхранение на риба или друга

прясна храна. Храната ще остане прясна, но без да замръзва,

което го прави най-добрият избор за съхранение на прясна

храна.

• Съвети: Когато изберете функция “FRESH” е препоръчително

да настроите температурата на хладилника под 4 °C, а

времето за съхранение на храната не трябва да бъде по-

дълго от три дни, за да се запази най-добрата свежест.

2.6 Режим ECO

Активиране на режим ECO :

• При последователно кратко натискане на бутона

когато светне

(индикаторът за режим ECO), показва, че е

избран режим ECO.

• След 5 секунди мигане на индикатора за режим ECO,

режимът ECO ще бъде активиран.

• Когато е активиран режим ECO, температурата на

хладилника/фризера ще бъде зададена автоматично на 5

°C/-18 °C.

• В режим ECO, ако зададете ръчно температурата на

хладилника или фризера, индикаторът за режим ECO ще

мига в продължение на 3 секунди, функциите за настройка на

температурата на хладилника и фризера не са активни.

Изход от режим ECO:

• Натиснете кратко бутона

, когато индикаторът за

режим ECO спре да свети, уредът излиза от режим ECO.

2.7 Режим VACATION

Активиране на режим VACATION:

• При последователно кратко натискане на бутона

, когато

светне (индикаторът за режим VACATION)

, показва, че е

избран режим VACATION.

• След 5 секунди мигане на индикатора за режим VACATION,

режимът VACATION ще бъде активиран.

• Когато е активиран режим VACATION, температурата на

в хладилника ще бъдат автоматично зададени на 17 ° C, а

настройката на температурните стойности във фризерното

отделение ще бъдат активирани.

• В режим VACATION, ако зададете ръчно температурата

в хладилника, индикаторът за режим VACATION ще мига

в продължение на 3 секунди, функциите за настройка на

температурата на фризера не са активни

Изход от режим VACATION:

• Натиснете кратко бутона

, когато индикаторът за режим

VACATION спре да свети, уредът излиза от режима.

2.8 Режим SUPER

Ако е необходимо да замразите едновременно голямо

количество храна, препоръчително е да настроите уреда в

режим SUPER 24 часа по-рано.

Активиране на режим SUPER:

• При последователно кратко натискане на бутона

, когато

светне (индикаторът за режим SUPER)

, показва, че е

избран режим SUPER.

• След 5 секунди мигане на индикатора за режим SUPER,

режимът SUPER ще бъде активиран.

• Когато е активиран режим SUPER, температурата във фризера

ще бъдат автоматично зададени на -25 °C, а настройката на

температурните стойности във хладилното отделение ще

бъдат активирани.

• В режим SUPER, ако зададете ръчно температурата

във фризера, индикаторът за режим SUPER ще мига в

продължение на 3 секунди, функциите за настройка на

температурата на хладилното отделение не са активни

Изход от режим SUPER:

• Натиснете кратко бутона

, когато индикаторът за режим

SUPER спре да свети, уредът излиза от режим SUPER.

ПРЕДУПРЕЖДЕНИЕ!

В режим SUPER уредът ще продължи да работи при условия

на високо натоварване и нивото на шума ще се увеличи леко в

сравнение с нормалната работа.

2.9 Дефиниран от потребителя режим

• Натиснете за кратко бутона

, докато индикаторът за

ECO режим/индикаторът за режим VACATION/индикаторът

за режим SUPER изгасне, активиран е дефиниран от

потребителя режим.

• В дефинирания от потребителя режим, потребителите

могат да задават ръчно температурата на хладилника и

температурата на фризера.

• 2.10 Аларма за отворена врата

• Ако вратата на хладилника остане отворена за повече от 60

секунди, ще се активира аларма за отворена врата.

ЕЖЕДНЕВНА УПОТРЕБА

Първа употреба

Почистване на вътрешността на уреда

Преди да използвате уреда за първи път, почистете вътрешността и всички вътрешни елементи с хладка вода и неутрален сапун, за да

премахнете типичната миризма на нов уред и след това го изсушете старателно.

ВАЖНО! Не използвайте препарати или абразивни агенти, тъй като те могат да повредят покритието.

Ежедневна употреба

Подредете различните видове храни в различни секции, съгласно данните в следващата таблица

Хладилни отделения Вид храна

Врати или рафтове на вратата

на охлаждащото отделение

• Храни с естествени консерванти, като конфитюри, сокове, напитки, подправки.

• Не съхранявайте нетрайни храни.

Отделение за съхранение

на плодове и зеленчуци

(чекмедже за съхранение на салата)

• Плодовете, билките и зеленчуците трябва да се поставят отделно в

отделението за съхранение на плодове и зеленчуци.

• Не съхранявайте банани, лук, картофи, чесън в хладилника.

Среден рафт на хладилника • Млечни продукти, яйца

Горен рафт на хладилника

• Храна, която не трябва да се готви, като готови за консумация храни,

деликатесни меса, остатъци от храна.

Чекмедже (та)/рафт на фризера

• Храни, които се съхраняват за дълъг период от време.

• Долно чекмедже/рафт за прясно месо, птици, риба.

• Средно чекмедже/рафт за замразени зеленчуци, пържени картофи.

• Горно чекмедже/рафт за сладолед, замразени плодове, замразена готвена храна

Замразяване на прясна храна

• Фризерното отделение е подходящо за замразяване

на пресни храни и съхранение на замразени и дълбоко

замразени храни за по-дълъг период от време.

• Поставете прясната храна, която трябва да бъде замразена, в

долното отделение.

• Максималното количество храна, което може да бъде

замразено за 24 часа, е посочено на табелката с данни.

• Процесът на замразяване продължава 24 часа: през този

период не добавяйте повече храна, която да бъде замразена.

Съхранение на замразена храна

При първо пускане в експлоатация или след дълъг период, в

който уредът не е бил използван. Преди да поставите храната,

уредът трябва да работи най-малко 2 часа на зададени най-

високи стойности.

Важно! В случай на случайно размразяване, например при

изключване на електрозахранването за по-дълъг период от този,

показан в таблицата с технически характеристики в “rising time”

(време за достигане на режим на работа), размразената храна

трябва да се консумира бързо или да се обработи термично

незабавно и след това да се замрази отново (след приготвяне)

Размразяване

Дълбоко замразените или замразени храни, преди да бъдат

използвани, могат да се размразят в хладилното отделение или

при стайна температура, в зависимост от времето, налично за

тази операция.

Малки разфасовки може дори да се готвят все още замразени,

директно извадени от фризера. В този случай приготвянето на

храна отнема повече време.

Размразяване

Стените на хладилника имат серия от жлебове, така че

рафтовете да могат да бъдат разположени по желание.

Позициониране

на рафтовете на вратата

Рафтовете на вратите могат да бъдат разглобени за почистване.

За да ги разглобите, направете следното: постепенно издърпайте

рафта по посока на стрелките, докато се освободи, след което го

преместете, където е необходимо.

Съвети за замразяване

За да ви помогнем да се възползвате максимално от процеса на

замразяване, Ви предлагаме няколко важни съвета:

• максималното количество храна, което може да бъде

замразено за 24 часа, е показано на табелката с данни;

• процесът на замразяване отнема 24 часа. В това време не

трябва да се добавя допълнително храна, които да бъдат

замразени;

• замразявайте само качествена, прясна и напълно почистена

храна;

• храната трябва да бъде разделена на по-малки порции,

за да се позволи по-бързо и пълно замразяване, така

че впоследствие да се размрази само необходимото

количество;

• увивайте храната в алуминиево фолио или полиетилен и се

уверете, че пакетите са херметически затворени;

• не позволявайте на прясна, незамразена храна да се допира

до вече замразена храна, този начин се избягва повишаване

на температурата на последната;

• нискомаслената храна се съхранява по-добре и по-дълго от

мазната; солта намалява срока на годност на съхраняваната

храна;

• ако кубчета лед се използват веднага след изваждането им от

фризера, те могат да причинят измръзване на кожата;

• препоръчително е да отбележите датата на замразяване на

всяка отделна опаковка, за да можете да следите времето за

съхранение.

Съвети за съхранение на замразени храни

За да използвате хладилника по най-добрия начин, трябва

спазвате следното:

• да се уверите, че продадената в търговска мрежа замразена

храна е била съхранявана адекватно от продавача;

• да се уверите, че замразените храни се транспортират от

хранителния магазин във фризера във възможно най-кратки

срокове;

• не отваряйте често вратата и не я оставяйте отворена

по-дълго от необходимото. Храната, която веднъж е била

размразена, бързо се разваля и не може да бъде замразена

отново.

• Не превишавайте периода на съхранение, посочен от

производителя на храната.

Съвети за охлажданена прясна храна

За да получите най-добър резултат:

• Не съхранявайте в хладилника гореща храна или течности,

които се изпаряват

• Покривайте или увивайте храната, особено ако има силна

миризма

Съвети за съхранение на храна в хладилника

• Отнася се за всички видове храни: увийте в полиетиленови

торбички и поставете на стъклените рафтове над чекмеджето

за зеленчуци.

• От съображения за безопасност съхранявайте храната по

този начин най-много за един или два дни.

• Готвени храни, студени ястия и т.н .: те трябва да бъдат

покрити и могат да бъдат поставени на всеки рафт.

• Плодове и зеленчуци: трябва да се измият старателно и да се

съхраняват в чекмеджета, предназначени за това.

• масло и сирене: те трябва да се поставят в специални

херметически затворени контейнери или да се опаковат

в алуминиево фолио или полиетиленови торбички, като

въздухът се отстрани в доколкото е възможно.

• Бутилки с мляко: те трябва да имат капачка и да се съхраняват

на рафтовете на вратата.

• Банани, картофи, лук и чесън, ако не са опаковани, не трябва

да се съхраняват в хладилника.

Почистване

По хигиенни причини вътрешността на уреда, включително

вътрешните елементи, трябва да се почистват редовно.

1. Издърпайте долното чекмедже

до ограничителя.

2. Повдигнете предната част

на чекмеджето.

3. Извадете долното чекмедже.

Аксесоари

Демонтиране на долното чекмедже

Полезни съвети

ВНИМАНИЕ!

Уредът не трябва да е свързан към електрическата мрежа

по време на почистване. Опасност от токов удар! Преди

почистване изключете уреда и изключете захранването или

изключете прекъсвача или предпазителя. Никога не почиствайте

уреда с .парочистачка. Влагата може да се натрупва в

електрическите компоненти, опасност от токов удар! Горещите

пари могат да доведат до повреда на пластмасовите части.

Уредът трябва да бъде подсушен, преди да бъде пуснат обратно

в експлоатация.

ВАЖНО! Етеричните масла и органичните разтворители могат

да корозират пластмасови части, например лимонов сок или

сок от портокалова кора, карбоксилна киселина или почистващ

препарат, който съдържа оцетна киселина.

• Не допускайте такива вещества да влизат в контакт с частите

на уреда.

• Не използвайте абразивни почистващи препарати.

• Извадете храната от фризера. Съхранявайте храната на

хладно място и я покрийте добре.

• Изключете уреда и изключете захранването или изключете

прекъсвача или предпазителя.

• Почиствайте уреда и вътрешните елементи с кърпа и хладка

вода. След почистване изплакнете с чиста вода и подсушете

с кърпа.

• След като всичко изсъхне, отново включете уреда.

Смяна на лампата

Вътрешното осветление е от светодиоден тип. За да подмените

лампата, моля свържете се с квалифициран техник.

ВНИМАНИЕ!

Преди да пристъпите към отстраняване на неизправности, изключете захранването. Само квалифициран електротехник или

компетентно лице трябва да извършва отстраняване на неизправности, които не са описани в това ръководство.

ВАЖНО! Има определени звуци, които уредът издава при нормална употреба (компресор, циркулация на хладилния агент).

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Проблем Възможна причина Решение

Уредът не работи

Копчето за управление на температурата е

настроено на “0”.

Натиснете бутона или ключа, за да включите уреда.

Захранващият щепсел не е включен или е

разхлабен

Поставете щепсела.

Предпазителят е изгорял или е дефектен Проверете предпазителя, сменете го, ако е необходимо.

Контактът е дефектен

Неизправностите в контактите трябва да бъдат

отстранени от електротехник.

Уредът замразява

или охлажда твърде

много

Температурата е настроена твърде ниско или

уредът работи при най-ниските температурни

стойности.

Временно настройте регулатора на температурата на

по-високи температурни стойности.

Храната не е

достатъчно

замразена.

Температурата не е зададена правилно.

Вижте раздела за първоначална настройка на

температурата в раздел Настройки.

Вратата е била отворена дълго време. Дръжте вратата отворена само колкото е необходимо.

През последните 24 часа в устройството е

поставено голямо количество топла храна.

Временно настройте регулатора на температурата на

по-високи температурни стойности.

Уредът е близо до източник на топлина. Моля, вижте раздела за местоположение и монтаж.

Силно натрупване

на лед върху

уплътнението на

вратата.

Уплътнението на вратата не е херметично.

Внимателно загрейте замразената част на уплътнението

на вратата със сешоар (настроен на студено). В същото

време регулирайте нагрятата част от гумата на вратата с

ръка, така че да прилегне правилно.

Необичайни шумове

Уредът не е нивелиран Регулирайте нивелиращите крачета отново.

Уредът се допира до стената или други

предмети.

Преместете леко уреда.

Компонент, като например тръбите на гърба

на хладилника докосва други части на уреда

или стената.

Ако е необходимо, внимателно огънете съответната част.

Вода на пода Отворът за източване на вода е блокиран. Вижте раздел Почистване и поддръжка

Страничният панел е

горещ

Това е нормално. Частите, които изпълняват

функцията на топлообмен, са разположени

отстрани.

Ако е необходимо, носете ръкавици, когато докосвате

тези страни.

Ако неизправността възникне отново, свържете се със сервизния център.

Тази информация е необходима, за да Ви помогне възможно най-бързо и възможно най-правилно.

Въведете необходимите данни тук, съгласно табелката с данни.

Продуктов информационен лист

ДЕЛЕГИРАН РЕГЛАМЕНТ (ЕС) 2019/2016 НА КОМИСИЯТА по отношение на енергийното етикетиране на

хладилни уреди

Име или търговска марка на доставчика: Tesla

Адрес на доставчика: Tesla Electronics, Litijska 47, 1000 Ljubljana, SI

Идентификатор на модела: RC3400FHXE

Тип хладилен уред:

Уред с ниско ниво на шума: Не Тип конструкция: свободностоящ

Охладител за вино: Не Други хладилни уреди: Да

Общи параметри на продукта:

Параметър Стойност Параметър Стойност

Висо-

чина

1 950

Ши-

рина

600Общи размери (ми-

лиметри)

Дъл-

бочи-

на

685

Общ обем (dm³ или l) 347

ИЕЕ 100 Клас на енергийна ефек-

тивност

Излъчван въздушен шум

(dB(A) при нулево ниво 1 pW)

Клас по излъчван възду-

шен шум

Годишна консумация на

енергия (kWh/год.)

254 Климатичен клас:

разширен умерен,

умерен, субтропичен

Минимална околна темпера-

тура (°C), за която хладилният

уред е подходящ

Максимална околна тем-

пература (°C), за която

хладилният уред е подхо-

дящ

Зимни настройки Не

Параметри на отделението:

Параметри и стойности на отделението

Тип отделение

Обем на отделе-

нието (dm³ или l)

Препоръ-

чителна

температу-

ра за опти-

мално съх-

ранение на

хранител-

ните про-

дукти (°C)

Тези наст-

ройки не

трябва да

противо-

Капаци-

тет на зам-

разяване

(kg/24h)

Defrosting type

(auto-defrost=A,

manual defrost=M)

Страница 1 / 2

речат на

условията

за съхране-

ние, опре-

делени в

таблица 3

от прило-

жение IV

Трайни продукти Не - - - -

Съхранение на вино Не - - - -

Зимник Не - - - -

Пресни храни Да 243,0 - - A

Лесно развалящи се

храни

Не - - - -

0 звезди или ледоге-

нератор

Не - - - -

1 звезди Не - - - -

2 звезди Не - - - -

3 звезди Не - - - -

4 звезди Да 104,0 -18 6,0 A

Секция 2 звезди Не - - - -

Отделение с промен-

лива температура

- - - - -

За отделения 4 звезди

Функция за бързо замразяване Не

Параметри на светлинния източник:

Тип на светлинния източник LED

Клас на енергийна ефективност -

Минимален срок на гаранцията, предложена от доставчика: 24 месеци

Допълнителна информация:

Връзка към уебсайта на производителя, където се намира информацията по точка 4, буква а) от

приложение към Регламент (ЕС) 2019/2019 на Комисията: tesla.info

Страница 2 / 2

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Για την ασφάλειά σας και προκειμένου να διασφαλιστεί η ορθή χρήση , πριν από την

εγκατάσταση και την πρώτη χρήση της συσκευής διαβάστε προσεκτικά το παρόν

εγχειρίδιο χρήσης, συμπεριλαμβανομένων των συμβουλών και προειδοποιήσεων

που περιλαμβάνονται σε αυτό. Προκειμένου να αποφεύγονται περιττά λάθη και

ατυχήματα, είναι σημαντικό να διασφαλίσετε ότι όλα τα άτομα που χρησιμοποιούν

τη συσκευή είναι πλήρως εξοικειωμένα με τη λειτουργία και τα χαρακτηριστικά

ασφαλείας της. Φυλάξτε αυτές τις οδηγίες και βεβαιωθείτε ότι συνοδεύουν τη

συσκευή σε περίπτωση μετακίνησης ή πώλησης αυτής, ούτως ώστε όλοι όσοι θα την

χρησιμοποιούν καθ’ όλη τη διάρκεια του κύκλου ζωής της να ενημερώνονται σωστά

για τη χρήση και την ασφαλή λειτουργία της.

Για τη διασφάλιση της ζωής και της περιουσίας, τηρείτε τις προφυλάξεις που

περιέχονται σε αυτές τις οδηγίες χρήσης, καθώς ο κατασκευαστής δεν φέρει ευθύνη

για ζημιές που ενδέχεται να προκληθούν λόγω παράλειψης.

Ασφάλεια παιδιών και ευάλωτων ατόμων

• Αυτή η συσκευή μπορεί να χρησιμοποιείται από παιδιά ηλικίας 8 ετών και άνω και

από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή

έλλειψη πείρας και γνώσης, εφόσον επιβλέπονται ή έχουν λάβει οδηγίες για την

ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που υπάρχουν.

• Παιδιά ηλικίας από 3 έως 8 ετών επιτρέπεται να γεμίζουν και να αδειάζουν αυτή τη

συσκευή.

• Τα παιδιά πρέπει να βρίσκονται υπό επίβλεψη προκειμένου να διασφαλίζεται ότι

δεν παίζουν με τη συσκευή.

• Οι εργασίες καθαρισμού και συντήρησης από τον χρήστη δεν θα πρέπει να

πραγματοποιούνται από παιδιά, εκτός εάν είναι ηλικίας 8 ετών και άνω και

βρίσκονται υπό επίβλεψη.

• Κρατήστε όλα τα υλικά συσκευασίας μακριά από παιδιά. Υπάρχει κίνδυνος

ασφυξίας.

• Για να απορρίψετε τη συσκευή, βγάλτε το φις από την πρίζα, κόψτε το καλώδιο

σύνδεσης (όσο πιο κοντά στη συσκευή μπορείτε) και αφαιρέστε την πόρτα για να

αποτρέψετε τυχόν ηλεκτροπληξία ή εγκλωβισμό παιδιών που μπορεί να παίξουν

με αυτή.

• Εάν αυτή η συσκευή διαθέτει μαγνητικό λάστιχο στεγανοποίησης πόρτας και

πρόκειται να αντικαταστήσει παλαιότερη συσκευή που διαθέτει κλειδαριά με

ελατήριο (μάνδαλο) στην πόρτα ή το καπάκι, φροντίστε να αχρηστεύσετε την

κλειδαριά με ελατήριο πριν απορρίψετε την παλιά συσκευή. Με αυτόν τον τρόπο

θα αποτραπεί ο θανάσιμος εγκλωβισμός κάποιου παιδιού.

Γενική ασφάλεια

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

ΔΔιατηρήστε ελεύθερες τις οπές εξαερισμού, στο

περίβλημα της συσκευής ή στην ενσωματωμένη δομή της, απομακρύνοντας τυχόν

εμπόδια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μη χρησιμοποιείτε μηχανικές συσκευές ή οποιαδήποτε

άλλα μέσα για να επιταχύνετε τη διαδικασία απόψυξης, εκτός από αυτά που

συνιστώνται από τον κατασκευαστή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην προκαλείτε ζημιά στο κύκλωμα ψυκτικού υγρού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μη χρησιμοποιείτε άλλες ηλεκτρικές συσκευές (όπως

παγωτομηχανές) μέσα σε ψυκτικές συσκευές, εκτός εάν έχουν εγκριθεί για τον σκοπό

αυτό από τον κατασκευαστή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην αγγίζετε τον λαμπτήρα εάν ήταν αναμμένος για

μεγάλο χρονικό διάστημα, γιατί μπορεί να καίει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κατά την τοποθέτηση της συσκευής, βεβαιωθείτε ότι το

καλώδιο τροφοδοσίας δεν έχει μαγκώσει ή καταστραφεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην τοποθετείτε φορητά πολύπριζα ή φορητά

τροφοδοτικά στο πίσω μέρος της συσκευής.

• Μην αποθηκεύετε εκρηκτικές ουσίες, όπως δοχεία αεροζόλ με εύφλεκτο

προωθητικό σε αυτήν τη συσκευή.

• Το κύκλωμα ψυκτικού της συσκευής περιέχει το ψυκτικό ισοβουτένιο (R600a), ένα

φυσικό αέριο με υψηλό επίπεδο περιβαλλοντικής συμβατότητας, το οποίο όμως

είναι εύφλεκτο.

• Κατά τη μεταφορά και εγκατάσταση της συσκευής, βεβαιωθείτε ότι κανένα από τα

εξαρτήματα του κυκλώματος ψυκτικού υγρού δεν έχει υποστεί ζημιά.

- αποφύγετε τις ανοιχτές φλόγες και τις πηγές ανάφλεξης

- αερίζετε σχολαστικά τον χώρο όπου βρίσκεται η συσκευή

• Είναι επικίνδυνο να αλλάζετε τα χαρακτηριστικά ή να τροποποιείται αυτό το προϊόν

με οποιονδήποτε τρόπο.

• Τυχόν ζημιά στο καλώδιο μπορεί να προκαλέσει βραχυκύκλωμα, πυρκαγιά ή/και

ηλεκτροπληξία.

• Αυτή η συσκευή προορίζεται για χρήση σε οικιακές και παρόμοιες εφαρμογές

όπως

- χώροι κουζίνας προσωπικού σε καταστήματα, γραφεία και άλλους χώρους

εργασίας·

- αγροικίες και από πελάτες σε ξενοδοχεία, μοτέλ και άλλους χώρους διαμονής·

- χώροι καταλυμάτων με πρωινό·

- τροφοδοσία και παρόμοιες εφαρμογές μη λιανικής πώλησης.

Εάν ο θάλαμος διαθέτει φωτισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Τυχόν ηλεκτρικά εξαρτήματα (φις, καλώδιο τροφοδοσίας,

συμπιεστής κ.λπ.) πρέπει να αντικαθίστανται από πιστοποιημένο αντιπρόσωπο

σέρβις ή εξειδικευμένο προσωπικό σέρβις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο λαμπτήρας που παρέχεται με αυτήν τη συσκευή

είναι «λαμπτήρας ειδικής χρήσης» που μπορεί να χρησιμοποιηθεί μόνο με την

παρεχόμενη συσκευή. Αυτός ο «λαμπτήρας ειδικής χρήσης» δεν μπορεί να

χρησιμοποιηθεί σε εφαρμογές οικιακού φωτισμού.

• Το καλώδιο τροφοδοσίας δεν πρέπει να επιμηκυνθεί.

• Φροντίστε ώστε το φις του καλωδίου τροφοδοσίας να μη συνθλιβεί ούτε να

φθαρεί από το πίσω μέρος της συσκευής. Σε περίπτωση σύνθλιψης ή φθοράς του

φις μπορεί να προκληθεί υπερθέρμανση ή πυρκαγιά.

• Βεβαιωθείτε ότι έχετε πρόσβαση στο φις του καλωδίου τροφοδοσίας της

συσκευής.

• Μην τραβάτε το καλώδιο τροφοδοσίας.

• Εάν η πρίζα είναι χαλαρή, μην εισαγάγετε το φις. Υπάρχει κίνδυνος ηλεκτροπληξίας

ή πυρκαγιάς.

• Δεν πρέπει να χρησιμοποιείτε τη συσκευή χωρίς τον λαμπτήρα.

• Αυτή η συσκευή είναι βαριά. Πρέπει να προσέχετε κατά τη μεταφορά της.

• Να μην αφαιρείτε ούτε να αγγίζετε αντικείμενα από το διαμέρισμα κατάψυξης

εάν τα χέρια σας είναι υγρά/βρεγμένα, καθώς μπορεί να προκληθούν εκδορές ή

κρυογενή εγκαύματα στο δέρμα.

• Αποφύγετε την παρατεταμένη άμεση έκθεση της συσκευής στο ηλιακό φως.

Καθημερινή χρήση

• Μην τοποθετείτε καυτά αντικείμενα στα πλαστικά μέρη της συσκευής.

• Τοποθετείτε τα τρόφιμα έτσι ώστε να μην έρχονται σε άμεση επαφή με το πίσω

τοίχωμα.

• Κατεψυγμένα τρόφιμα που έχουν αποψυχθεί δεν πρέπει να επαναψύχονται.

• Αποθηκεύετε τα προσυσκευασμένα κατεψυγμένα τρόφιμα σύμφωνα με τις

οδηγίες του παρασκευαστή κατεψυγμένων τροφίμων.

• Οι συστάσεις του κατασκευαστή της συσκευής σχετικά με την αποθήκευση θα

πρέπει να τηρούνται αυστηρά. Ανατρέξτε στις σχετικές οδηγίες.

• Μην τοποθετείτε ανθρακούχα ή αεριούχα ποτά στο διαμέρισμα της κατάψυξης

καθώς αναπτύσσεται πίεση στον περιέκτη, η οποία μπορεί να προκαλέσει έκρηξη

και κατ’ επέκταση ζημιά στη συσκευή.

• Οι γρανίτες μπορούν να προκαλέσουν κρυογενή εγκαύματα εάν καταναλωθούν

κατευθείαν από την κατάψυξη.

Εάν ο θάλαμος διαθέτει φωτισμό.

Εάν υπάρχει διαμέρισμα κατάψυξης.

Για να αποφύγετε τη μόλυνση των τροφίμων, παρακαλείσθε να ακολουθείτε τις

παρακάτω οδηγίες

• Το άνοιγμα της πόρτας για πολλή ώρα μπορεί να προκαλέσει σημαντική αύξηση

της θερμοκρασίας στα διαμερίσματα της συσκευής.

• Καθαρίζετε τακτικά τις επιφάνειες που μπορούν να έρθουν σε επαφή με τα

τρόφιμα και τα προσβάσιμα συστήματα αποστράγγισης.

• Καθαρίζετε τα δοχεία νερού εάν δεν έχουν χρησιμοποιηθεί για 48 ώρες. Ξεπλύνετε

το σύστημα νερού που είναι συνδεδεμένο σε παροχή νερού εάν δεν έχει αντληθεί

νερό για 5 ημέρες.

• Φυλάσσετε το ωμό κρέας και τα ωμά ψάρια σε κατάλληλα δοχεία στο ψυγείο, ώστε

να μην έρχονται σε επαφή ούτε να στάζουν σε άλλα τρόφιμα.

• Τα διαμερίσματα κατάψυξης δύο αστέρων (εφόσον η συσκευή διαθέτει)

ενδείκνυνται για την αποθήκευση προκατεψυγμένων τροφίμων, την αποθήκευση

ή παρασκευή παγωτού και την παρασκευή παγοκύβων.

• Τα διαμερίσματα ενός, δύο και τριών αστέρων (εφόσον η συσκευή διαθέτει) δεν

είναι κατάλληλα για την κατάψυξη φρέσκων τροφίμων.

• Εάν η συσκευή παραμείνει κενή για μεγάλα χρονικά διαστήματα, απενεργοποιήστε

την, κάντε απόψυξη, καθαρίστε την, στεγνώστε την και αφήστε την πόρτα ανοιχτή,

ώστε να αποφύγετε την ανάπτυξη μυκήτων στο εσωτερικό της.

Φροντίδα και καθαρισμός

• Πριν από τη συντήρηση, απενεργοποιήστε τη συσκευή και αποσυνδέστε το

καλώδιο τροφοδοσίας από την πρίζα.

• Μην καθαρίζετε τη συσκευή με μεταλλικά αντικείμενα.

• Μη χρησιμοποιείτε αιχμηρά αντικείμενα για την αφαίρεση πάγου από τη συσκευή.

Χρησιμοποιήστε ένα πλαστικό ξέστρο.

• Εξετάστε προσεκτικά τη σωλήνωση αποστράγγισης του ψυγείου για αποψυγμένο

νερό. Εάν είναι απαραίτητο, καθαρίστε τη σωλήνωση αποστράγγισης. Σε

περίπτωση έμφραξης της σωλήνωσης αποστράγγισης, θα συγκεντρωθεί νερό στο

κάτω μέρος της συσκευής.

Εγκατάσταση

ΣΗΜΑΝΤΙΚΟ! Για την ηλεκτρική σύνδεση, ακολουθήστε προσεκτικά τις οδηγίες που

δίνονται στις σχετικές παραγράφους.

• Αφαιρέστε τη συσκευή από τη συσκευασία και ελέγξτε για τυχόν ζημιές. Μη

συνδέετε τη συσκευή αν φέρει ζημιές. Αναφέρετε αμέσως πιθανές ζημιές στο

κατάστημα από το οποίο την αγοράσατε. Σε αυτήν την περίπτωση, φυλάξτε τη

συσκευασία.

Εάν υπάρχει διαμέρισμα κατάψυξης.

Εάν υπάρχει διαμέρισμα αποθήκευσης φρέσκων τροφίμων.

• Συνιστάται να περιμένετε τουλάχιστον τέσσερις ώρες προτού συνδέσετε τη

συσκευή, μέχρι το λάδι να επιστρέψει στον συμπιεστή.

• Πρέπει να υπάρχει επαρκής κυκλοφορία αέρα γύρω από τη συσκευή, ειδάλλως

προκαλείται υπερθέρμανση. Προκειμένου να εξασφαλιστεί ο επαρκής αερισμός

της συσκευής, ακολουθήστε τις οδηγίες που σχετίζονται με την εγκατάσταση.

• Εφόσον είναι δυνατό, τα διαχωριστικά του προϊόντος θα πρέπει να τοποθετούνται

σε τοίχο προκειμένου να αποφευχθεί η επαφή ή το κράτημα μερών της συσκευής

(συμπιεστή, συμπυκνωτή) και να προληφθεί πιθανό έγκαυμα.

• Η συσκευή δεν πρέπει να τοποθετείται κοντά σε θερμαντικά σώματα ή κουζίνες.

• Βεβαιωθείτε ότι το φις του καλωδίου τροφοδοσίας είναι προσβάσιμο μετά την

εγκατάσταση της συσκευής.

Σέρβις

• Τυχόν ηλεκτρολογικές εργασίες που απαιτούνται κατά το σέρβις της συσκευής θα

πρέπει να εκτελούνται από ειδικευμένο ηλεκτρολόγο ή αρμόδιο πρόσωπο.

• Το σέρβις αυτού του προϊόντος πρέπει να εκτελείται από εξουσιοδοτημένο Κέντρο

Σέρβις και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά.

Εξοικονόμηση ενέργειας

• Μην τοποθετείτε καυτό φαγητό στη συσκευή.

• Μη στοιβάζετε τα τρόφιμα κοντά το ένα στο άλλο, καθώς αυτό εμποδίζει την

κυκλοφορία του αέρα.

• Βεβαιωθείτε ότι τα τρόφιμα δεν αγγίζουν το πίσω μέρος του(των) διαμερίσματος

(-ων).

• Σε περίπτωση διακοπής ρεύματος, μην ανοίγετε την(τις) πόρτα(-ες).

• Μην ανοίγετε την(τις) πόρτα(-ες) συχνά.

• Μην κρατάτε την(τις) πόρτα(-ες) ανοιχτή(-ές) για πολύ μεγάλο χρονικό διάστημα.

• Μη ρυθμίζετε τον θερμοστάτη σε υπερβολικά χαμηλές θερμοκρασίες.

• Όλα τα εξαρτήματα, όπως συρτάρια και ράφια πόρτας, θα πρέπει να παραμένουν

στη θέση τους για μικρότερη κατανάλωση ενέργειας.

Προστασία του περιβάλλοντος

Αυτή η συσκευή δεν περιέχει, ούτε στο κύκλωμα ψυκτικού υγρού ούτε στα

μονωτικά υλικά, αέρια που θα μπορούσαν να καταστρέψουν το στρώμα του

όζοντος. Η συσκευή δεν πρέπει να απορρίπτεται μαζί με αστικά απόβλητα

και απορρίμματα. Ο μονωτικός αφρός περιέχει εύφλεκτα αέρια: η συσκευή

απορρίπτεται σύμφωνα με τους κανονισμούς για τις συσκευές, τους οποίους

μπορείτε να λάβετε από τις τοπικές αρχές. Αποφύγετε να προκαλέσετε ζημιά στη

μονάδα ψύξης, ιδίως στον εναλλάκτη θερμότητας. Τα υλικά που χρησιμοποιούνται

σε αυτήν τη συσκευή και φέρουν το σύμβολο « » είναι ανακυκλώσιμα.

Αυτό το σύμβολο στο προϊόν ή στη συσκευασία του υποδεικνύει ότι το

συγκεκριμένο προϊόν δεν πρέπει να απορρίπτεται ως οικιακό απόβλητο.

Αντιθέτως, θα πρέπει να μεταφέρεται σε κατάλληλο σημείο συλλογής για

ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Φροντίζοντας για την ορθή

απόρριψη του προϊόντος αυτού συμβάλλετε στην αποτροπή πιθανών αρνητικών

επιπτώσεων στο περιβάλλον και την ανθρώπινη υγεία, οι οποίες ενδέχεται, σε

αντίθετη περίπτωση, να προκύψουν από την ακατάλληλη απόρριψη αυτού του

προϊόντος. Για αναλυτικότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του

προϊόντος, επικοινωνήστε με το δημοτικό συμβούλιο, την υπηρεσία αποκομιδής

οικιακών απορριμμάτων της περιοχής σας ή το κατάστημα από το οποίο αγοράσατε

το προϊόν.

Υλικά συσκευασίας

Τα υλικά με το σύμβολο είναι ανακυκλώσιμα.

Απορρίψτε τη συσκευασία σε κατάλληλο κάδο συλλογής για ανακύκλωση.

Απόρριψη της συσκευής

1. Αποσυνδέστε το φις του καλωδίου τροφοδοσίας από την πρίζα.

2. Κόψτε το καλώδιο τροφοδοσίας και απορρίψτε το.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κατά τη χρήση, συντήρηση και απόρριψη της συσκευής, δώστε

προσοχή σε ένα σύμβολο παρόμοιο με αυτό που απεικονίζεται στα

αριστερά, το οποίο βρίσκεται στο πίσω μέρος της συσκευής (πίσω

πλαίσιο ή συμπιεστής) και έχει κίτρινο ή πορτοκαλί χρώμα.

Είναι σύμβολο προειδοποίησης για τον κίνδυνο πυρκαγιάς.

Στους σωλήνες ψυκτικού υγρού και στον συμπιεστή υπάρχουν

εύφλεκτα υλικά.

Κατά τη χρήση, το σέρβις και την απόρριψη, παραμένετε μακριά από

πηγές ανάφλεξης.

ΕΠΙΣΚΟΠΗΣΗ

Σημείωση: Η εικόνα

παρέχεται μόνο για αναφορά.

Η πραγματική συσκευή είναι

πιθανό να διαφέρει.

Συρτάρια

πόρτας ψυγείου

Ράφια ψυγείου

Συρτάρια καταψύκτη

Κάλυμμα συρταριού

φρούτων και λαχανικών

Συρτάρι φρούτων και

λαχανικών

Μετατρέψιμο

καλάθι φρέσκων τροφίμων

Πόδια οριζοντίωσης

ΕΓΚΑΤΑΣΤΑΣΗ

Απαιτούμενος χώρος

• Επιλέξτε μια θέση προστατευμένη από την άμεση έκθεση

στο ηλιακό φως.

• Επιλέξτε μια θέση με αρκετό χώρο, ώστε οι πόρτες του ψυγείου να

ανοίγουν εύκολα.

• Επιλέξτε μια θέση όπου το δάπεδο είναι επίπεδο (ή σχεδόν επίπεδο).

• Εξασφαλίστε αρκετό χώρο ώστε να εγκαταστήσετε το ψυγείο

σε επίπεδη επιφάνεια.

• Αφήστε κενό στη δεξιά, αριστερή και επάνω πλευρά κατά την

εγκατάσταση της συσκευής. Αυτό συμβάλλει στη μείωση της

κατανάλωσης ενέργειας και διατηρεί τους λογαριασμούς ρεύματος

μειωμένους.

• Διατηρείτε απόσταση τουλάχιστον 50mm εκατέρωθεν της

συσκευής και στην πίσω πλευρά αυτής.

Τοποθέτηση

Εγκαταστήστε τη συσκευή σε θέση όπου η θερμοκρασία περιβάλλοντος

αντιστοιχεί στην κλιματική κλάση που αναφέρεται στον πίνακα

καταλληλότητας της συσκευής:

Για ψυκτικές συσκευές με κλιματική κλάση:

• εκτεταμένη εύκρατη: αυτή η ψυκτική συσκευή προορίζεται για χρήση σε

θερμοκρασίες περιβάλλοντος που κυμαίνονται από 10 °C έως 32 °C (SN)·

• εύκρατη: αυτή η ψυκτική συσκευή προορίζεται για χρήση σε

θερμοκρασίες περιβάλλοντος που κυμαίνονται από 16 °C έως 32 °C (N)·

• υποτροπική: αυτή η ψυκτική συσκευή προορίζεται για χρήση σε

θερμοκρασίες περιβάλλοντος που κυμαίνονται από 16 °C έως 38 °C (ST)·

• τροπική: αυτή η ψυκτική συσκευή προορίζεται για χρήση σε

θερμοκρασίες περιβάλλοντος που κυμαίνονται από 16 °C έως 43 °C (T)

Θέση εγκατάστασης

Η συσκευή θα πρέπει να εγκατασταθεί μακριά από πηγές θερμότητας,

όπως θερμαντικά σώματα, λέβητες, άμεσο ηλιακό φως κ.λπ. Βεβαιωθείτε

ότι ο αέρας μπορεί να κυκλοφορεί ελεύθερα στο πίσω μέρος του

θαλάμου. Για να εξασφαλίσετε τη βέλτιστη απόδοση της συσκευής, εάν η

συσκευή τοποθετηθεί κάτω από αναρτημένη επίτοιχη μονάδα, η ελάχιστη

απόσταση μεταξύ της επάνω πλευράς του θαλάμου και της επίτοιχης

μονάδας πρέπει να είναι 50 mm. Ωστόσο, ιδανικά, η συσκευή δεν θα πρέπει

να τοποθετείται κάτω από αναρτημένες επίτοιχες μονάδες. Η ακριβής

ευθυγράμμιση εξασφαλίζεται με ένα ή περισσότερα ρυθμιζόμενα πόδια

στη βάση του θαλάμου.

Αυτή η ψυκτική συσκευή δεν προορίζεται για χρήση

ως εντοιχιζόμενη μονάδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πρέπει να είναι δυνατή η αποσύνδεση της συσκευής από την παροχή

ρεύματος. Για τον λόγο αυτό, το φις πρέπει να είναι εύκολα προσβάσιμο

μετά την εγκατάσταση.

Ηλεκτρική σύνδεση

Προτού συνδέσετε το φις, βεβαιωθείτε ότι η τάση και η συχνότητα που

αναγράφονται στην ετικέτα ονομαστικών χαρακτηριστικών αντιστοιχούν

στην οικιακή παροχή ρεύματος. Η συσκευή πρέπει να γειωθεί. Το φις του

καλωδίου τροφοδοσίας παρέχεται με επαφή για τον σκοπό αυτό. Εάν

η πρίζα δεν είναι γειωμένη, συνδέστε τη συσκευή σε χωριστή γείωση

σύμφωνα με τους ισχύοντες κανονισμούς, αφού συμβουλευτείτε έναν

εξειδικευμένο ηλεκτρολόγο.

Ο κατασκευαστής δεν φέρει καμία ευθύνη σε περίπτωση μη τήρησης των

παραπάνω προφυλάξεων ασφαλείας. Αυτή η συσκευή συμμορφώνεται με

τις οδηγίες ΕΚ.

Δυνατότητα αναστροφής φοράς πόρτας

Πρoτού αντιστρέψετε τη φορά της πόρτας, προετοιμάστε τα εργαλεία και τα κατάλληλα υλικά: ίσιο κατσαβίδι, σταυρωτό κατσαβίδι, κλειδί σύσφιξης και τα

εξαρτήματα που περιέχονται στην ειδική σακούλα:

Κάλυμμα μεντεσέ αριστερής πόρτας x 1 Αριστερό κλείστρο κάτω πόρτας x 1

Αριστερό κλείστρο επάνω πόρτας x 1

1. Ξεβιδώστε το κάλυμμα του επάνω μεντεσέ και αφαιρέστε τα μέσα

σύνδεσης του διακόπτη και της καλωδίωσης της πόρτας.

2. Ξεβιδώστε τον επάνω μεντεσέ.

1 2

3. Αφαιρέστε τον πείρο με ένα κατσαβίδι και αναποδογυρίστε τον βραχίονα

του μεντεσέ. Επανατοποθετήστε τον πείρο στον βραχίονα του μεντεσέ.

4. Μετακινήστε τον διακόπτη της πόρτας από το κάλυμμα του δεξιού

μεντεσέ στο κάλυμμα του αριστερού μεντεσέ.

5. Αφαιρέστε το κάλυμμα που

βρίσκεται στην κορυφή της

επάνω πόρτας και μεταφέρετε

την καλωδίωση από τη δεξιά

στην αριστερή πλευρά. Κατόπιν,

επανατοποθετήστε το κάλυμμα.

6. Μετακινήστε το επάνω

αριστερό κάλυμμα στη δεξιά

πλευρά

7. Βγάλτε την επάνω πόρτα,

αφαιρέστε τη βίδα από τον

μεσαίο μεντεσέ με σταυρωτό

κατσαβίδι, κατόπιν βγάλτε την

κάτω πόρτα.

8. Μετακινήστε τα καλύμματα

των οπών των μεντεσέδων από

την αριστερή στη δεξιά πλευρά.

9. Ξεβιδώστε τον μεντεσέ της κάτω πλευράς.

Κατόπιν, αφαιρέστε τα ρυθμιζόμενα πόδια και από τις δύο πλευρές.

10. Ξεβιδώστε και αφαιρέστε τον κάτω πείρο του μεντεσέ, αναποδογυρίστε τον

βραχίονα και επανατοποθετήστε τον.

11. Επανατοποθετήστε τον βραχίονα βιδώνοντας τον πείρο του κάτω

μεντεσέ. Αντικαταστήστε και τα δύο ρυθμιζόμενα πόδια.

ξεβιδώστε βιδώστε

3 4

7 8 9

ξεβιδώστε βιδώστε

10 11

12. Αφαιρέστε τα προστατευτικά κλείστρα της επάνω και κάτω πόρτας,

κατόπιν πάρτε νέα κλείστρα από το σακουλάκι με τα παρελκόμενα και

τοποθετήστε τα στην αριστερή πλευρά.

13. Αφαιρέστε τα λάστιχα στεγανοποίησης της πόρτας

του ψυγείου και της κατάψυξης και στη συνέχεια

επανατοποθετήστε τα, αφού πρώτα τα περιστρέψετε.

14. Τοποθετήστε

την κάτω πόρτα,

ρυθμίστε και

βιδώστε τον μεσαίο

μεντεσέ πάνω στον

θάλαμο.

15. Επανατοποθετήστε την επάνω

πόρτα, φροντίστε να είναι

ευθυγραμμισμένη με τον

θάλαμο για να βεβαιωθείτε ότι

το στεγανοποιητικό λάστιχο

εφαρμόζει σωστά. Στη συνέχεια,

τοποθετήστε την πόρτα στον

θάλαμο και βιδώστε σφιχτά τον

επάνω μεντεσέ.

16. Συνδέστε τις καλωδιώσεις της

πόρτας και του θαλάμου. Κατόπιν,

επανατοποθετήστε το κάλυμμα του

επάνω μεντεσέ. Προτού βιδώσετε το

κάλυμμα, συνδέστε τους ακροδέκτες

του διακόπτη της πόρτας.

Εγκαταστήστε την εξωτερική λαβή της πόρτας (εάν υπάρχει εξωτερική λαβή)

• Εξασφαλίστε αρκετό χώρο ώστε η πόρτα να μπορεί να ανοίξει.

• Διατηρείτε απόσταση τουλάχιστον 50mm εκατέρωθεν της συσκευής.

Για να γίνει αυτό, ρυθμίσετε τα δύο πόδια οριζοντίωσης στο μπροστινό μέρος της μονάδας.

Αν η μονάδα δεν είναι επίπεδη, τα μαγνητικά λάστιχα δεν θα ευθυγραμμιστούν και δεν θα καλύψουν σωστά τις πόρτες.

Απαιτούμενος χώρος

Οριζοντίωση της μονάδας

A 600

B 685

C 1950

D ελάχ.=50

E ελάχ.=50

F ελάχ.=50

G 1200

1285

135°

Πόρτες

Επιμήκυνση Κόντεμα

ΔΙΕΠΑΦΗ ΧΡΗΣΤΗ

1.1 Λειτουργίες κουμπιού (A & B & C)

Ρύθμιση θερμοκρασίας διαμερίσματος ψύξης

Αυτό το κουμπί είναι διαθέσιμο για επιλογή στις λειτουργίες

USER DEFINED (ΟΡΙΣΜΕΝΗ ΑΠΌ ΤΟΝ ΧΡΗΣΤΗ), SUPER

(ΕΞΤΡΑ), ECO (ΟΙΚΟΛΟΓΙΚΗ) και VACATION (ΔΙΑΚΟΠΕΣ).

Πατήστε σύντομα το κουμπί για να επιλέξετε τη θερμοκρασία

του ψυγείου.

Ρύθμιση θερμοκρασίας διαμερίσματος ψύξης

Αυτό το κουμπί είναι διαθέσιμο για επιλογή στις λειτουργίες

USER DEFINED (ΟΡΙΣΜΕΝΗ ΑΠΌ ΤΟΝ ΧΡΗΣΤΗ), VACATION

(ΔΙΑΚΟΠΕΣ), SUPER (ΕΞΤΡΑ), ECO (ΟΙΚΟΛΟΓΙΚΗ).

Πατήστε σύντομα το κουμπί για να επιλέξετε τη θερμοκρασία

του καταψύκτη.

Επιλογή κατάστασης λειτουργίας / Κλείδωμα / Ξεκλείδωμα

Κρατήστε παρατεταμένο αυτό το κουμπί για 3 δευτ. για να

κλειδώσετε ή να ξεκλειδώσετε τον πίνακα χειρισμού.

Στην κατάσταση «Ξεκλείδωμα», πατώντας σύντομα αυτό το

κουμπί μπορείτε να επιλέξετε την κατάσταση λειτουργίας

(λειτουργία ECO / VACATION / SUPER / user dended).

Χρήση του πίνακα χειρισμού

1.2 Ένδειξη στην οθόνη (1&2)

1. Ρύθμιση της ένδειξης στην οθόνη του διαμερίσματος ψύξης Σε

αυτή την περιοχή θα εμφανιστεί η θερμοκρασία που έχει οριστεί

για το διαμέρισμα ψύξης. Εάν στην οθόνη εμφανιστούν οι ενδείξεις

E0,E1,E2,E3,E5, επικοινωνήστε με το Κέντρο Σέρβις

2. Ρύθμιση της ένδειξης στην οθόνη του διαμερίσματος κατάψυξης Σε

αυτή την περιοχή θα εμφανιστεί η θερμοκρασία που έχει οριστεί για το

διαμέρισμα κατάψυξης.

1.3 Ενδεικτικές λυχνίες (3 & 4 & 5 & 6)

3. Ενδεικτική λυχνία λειτουργίας ECO

Η ενδεικτική λυχνία ανάβει όταν επιλέγεται η λειτουργία ECO.

4. Ενδεικτική λυχνία λειτουργίας VACATION

Η ενδεικτική λυχνία ανάβει όταν επιλέγεται η λειτουργία VACATION

5. Ενδεικτική λυχνία λειτουργίας SUPER

Η ενδεικτική λυχνία ανάβει όταν επιλέγεται η λειτουργία SUPER

6. Ενδεικτική λυχνία κλειδώματος/ξεκλειδώματος

Η ενδεικτική λυχνία ανάβει όταν ο πίνακας χειρισμού κλειδώνεται.

2.1 Λειτουργία και ενδείξεις οθόνης

• Ο πίνακας χειρισμού ανάβει πλήρως για 3 δευτ. και λειτουργεί ακριβώς

στη ρύθμιση που είχε επιλεγεί πριν από την απενεργοποίηση της

συσκευής. Μόλις παρέλθουν αυτά τα δευτερόλεπτα, οι λειτουργίες είναι

διαθέσιμες.

• Πριν από τη λειτουργία, βεβαιωθείτε ότι στον πίνακα χειρισμού δεν έχει

επιλεγεί η κατάσταση κλειδώματος.

• Στην κατάσταση κλειδώματος, η ενδεικτική λυχνία κλειδώματος

αναβοσβήνει για 3 δευτ. με το σύντομο πάτημα οποιουδήποτε κουμπιού

λειτουργίας, αλλά οι λειτουργίες δεν είναι διαθέσιμες.

• Ο πίνακας χειρισμού θα κλειδωθεί 25 δευτ. μετά την τελευταία

λειτουργία.

• Ο πίνακας χειρισμού θα είναι πλήρως αναμμένος 2 λεπτά μετά την

τελευταία λειτουργία.

• Ο πίνακας χειρισμού θα ανάψει μόλις ανοίξει η πόρτα του διαμερίσματος

ψύξης.

• Ο πίνακας χειρισμού θα ανάψει μία φορά με το σύντομο πάτημα των

κουμπιών λειτουργίας.

• Με την επιλογή μιας λειτουργίας ακούγεται ένας χαρακτηριστικός ήχος

μπιπ.

2.2 Ρύθμιση θερμοκρασίας διαμερίσματος ψύξης

• Στην κατάσταση λειτουργίας που ορίζεται από τον χρήστη (user dened)

ή στην κατάσταση λειτουργίας έξτρα (SUPER), πατώντας εν συντομία

και διαδοχικά το κουμπί, η ένδειξη ρύθμιση της θερμοκρασίας

του διαμερίσματος ψύξης εμφανίζεται στην οθόνη μέσα σε ένα κυκλικό

πλαίσιο. Το εύρος της θερμοκρασίας κυμαίνεται από 2°C έως 8°C.

• Η οριζόμενη θερμοκρασία θα επιβεβαιωθεί αφού η ενδεικτική λυχνία

αναβοσβήσει για 5 δευτ.

2.3 Ρύθμιση θερμοκρασίας διαμερίσματος κατάψυξης

• Στην κατάσταση λειτουργίας που ορίζεται από τον χρήστη (user

dened), πατώντας εν συντομία

και διαδοχικά το κουμπί,

η ένδειξη ρύθμιση της θερμοκρασίας του διαμερίσματος κατάψυξης

εμφανίζεται στην οθόνη μέσα σε ένα κυκλικό πλαίσιο. Το εύρος της

θερμοκρασίας κυμαίνεται από -14°C έως -22°C.

• Η οριζόμενη θερμοκρασία θα επιβεβαιωθεί αφού η ενδεικτική λυχνία

αναβοσβήσει για 5 δευτ.

2.4 Σύσταση ρύθμισης της θερμοκρασίας

Θερμοκρασία

περιβάλλοντος

Διαμέρισμα ψύξης

Διαμέρισμα

κατάψυξης

Καλοκαίρι

Φυσιολογικές

συνθήκες

Χειμώνας

2.5 Управление на температурата на отделението за свежи

продукти

Η θερμοκρασία του διαμερίσματος φρέσκων τροφίμων μπορεί να

ρυθμιστεί ανάλογα με το είδος των αποθηκευμένων τροφίμων.

• Σέρνοντας τον επιλογέα από κάτω προς τα πάνω, η θερμοκρασία στο

διαμέρισμα φρέσκων τροφίμων μειώνεται σταδιακά.

• Όταν ο επιλογέας βρεθεί στη θέση «CRISPER», το διαμέρισμα φρέσκων

τροφίμων λειτουργεί όπως το συρτάρι φρούτων και λαχανικών και

διατηρεί τις κατάλληλες συνθήκες θερμοκρασίας και υγρασίας για την

αποθήκευσή τους.

• Όταν ο επιλογέας βρεθεί στη θέση «FRESH», δημιουργούνται οι

κατάλληλες συνθήκες για τη βραχυπρόθεσμη αποθήκευση ψαριών ή

άλλων φρέσκων τροφίμων. Τα τρόφιμα αυτά θα διατηρηθούν σε νωπή

κατάσταση χωρίς να καταψυχθούν, γεγονός που αποτελεί την καλύτερη

επιλογή για την αποθήκευση φρέσκων τροφίμων.

• Συμβουλές: Όταν επιλέγετε τη λειτουργία «FRESH», συνιστάται να

ρυθμίζετε τη θερμοκρασία του ψυγείου σε θερμοκρασία μικρότερη

των 4°C. Ο χρόνος παραμονής στη συντήρηση δεν θα πρέπει να

υπερβαίνει τις 3 ημέρες, έτσι ώστε τα τρόφιμα να διατηρούνται όσο το

δυνατόν πιο φρέσκα.

2.6 Режим ECO

Ενεργοποίηση λειτουργίας ECO:

• Πατήστε σύντομα και διαδοχικά το κουμπί « ». Όταν ανάψει η

λυχνία «

» (ενδεικτική λυχνία λειτουργίας ECO), η λειτουργία ECO έχει

επιλεγεί.

• Αφού η ενδεικτική λυχνία της λειτουργίας ECO αναβοσβήσει για 5 δευτ.,

θα ενεργοποιηθεί η λειτουργία ECO.

• Όταν η λειτουργία ECO είναι ενεργοποιημένη, η θερμοκρασία του

ψυγείου / καταψύκτη θα ρυθμιστεί αυτόματα στους 5°C / -18°C.

• Στη λειτουργία ECO, εάν ρυθμίσετε τη θερμοκρασία του ψυγείου ή

του καταψύκτη χειροκίνητα, η ενδεικτική λυχνία της λειτουργίας ECO

αναβοσβήνει για 3 δευτ., οι λειτουργίες ρύθμισης της θερμοκρασίας του

ψυγείου και του καταψύκτη δεν είναι επιλέξιμες.

Έξοδος από τη λειτουργία ECO:

Εάν πατήσετε σύντομα το κουμπί «

», όταν η ενδεικτική λυχνία ECO

σβήσει, η συσκευή εξέρχεται από την κατάσταση λειτουργίας ECO.

2.7 Λειτουργία VACATION

Ενεργοποίηση λειτουργίας VACATION:

• Πατήστε σύντομα και διαδοχικά το κουμπί «

». Όταν ανάψει η λυχνία

» (ενδεικτική λυχνία λειτουργίας VACATION), η λειτουργία VACATION

έχει επιλεγεί.

• Αφού η ενδεικτική λυχνία της λειτουργίας VACATION αναβοσβήσει για 5

δευτ., θα ενεργοποιηθεί η λειτουργία VACATION.

• Όταν είναι ενεργοποιημένη η κατάσταση λειτουργίας VACATION, η

θερμοκρασία του ψυγείου ρυθμίζεται αυτόματα στους 17°C. Υπάρχει

δυνατότητα ρύθμισης της θερμοκρασίας του καταψύκτη.

• Στη λειτουργία VACATION, εάν ρυθμίσετε τη θερμοκρασία του ψυγείου

ή του καταψύκτη χειροκίνητα, η ενδεικτική λυχνία της λειτουργίας

VACATION αναβοσβήνει για 3 δευτ., η λειτουργία ρύθμισης της

θερμοκρασίας του ψυγείου δεν είναι επιλέξιμη.

Διαμερίσματα του ψυγείου Τύπος τροφίμων

Πόρτα ή συρτάρια πόρτας ψυγείου

• Τρόφιμα με φυσικά συντηρητικά, όπως μαρμελάδες, χυμοί, ποτά, καρυκεύματα.

• Μην αποθηκεύετε ευπαθή τρόφιμα.

Συρτάρι για φρούτα και λαχανικά (συρτάρι σαλατικών)

• Τα φρούτα, τα μυρωδικά και τα λαχανικά πρέπει να τοποθετούνται χωριστά στο ειδικό συρτάρι.

• Μην αποθηκεύετε μπανάνες, κρεμμύδια, πατάτες και σκόρδο στο ψυγείο.

Ράφι ψυγείου - μεσαίο • Γαλακτοκομικά προϊόντα, αυγά

Ράφι ψυγείου - άνω

• Τρόφιμα που δεν χρειάζονται μαγείρεμα, όπως τρόφιμα έτοιμα προς κατανάλωση, αλλαντικά,

περισσεύματα.

Συρτάρι(-α)/ ράφι κατάψυξης

• Τρόφιμα μακράς διάρκειας.

• Κάτω συρτάρι/ράφι για ωμό κρέας, πουλερικά, ψάρια.

• Μεσαίο συρτάρι/ράφι για κατεψυγμένα λαχανικά, κομμένες πατάτες.

• Άνω συρτάρι/ράφι για παγωτό, κατεψυγμένα φρούτα, κατεψυγμένα μαγειρεμένα προϊόντα.

Έξοδος από τη λειτουργία VACATION:

• Εάν πατήσετε σύντομα το κουμπί «

», όταν η ενδεικτική λυχνία

VACATION σβήσει, η συσκευή εξέρχεται από την κατάσταση λειτουργίας

VACATION.

2.8 Λειτουργία SUPER

Συνιστάται να ρυθμίσετε τη λειτουργία SUPER 24 ώρες εκ των προτέρων,

εάν πρέπει να καταψύξετε πολλά τρόφιμα ταυτόχρονα.

Ενεργοποίηση λειτουργίας SUPER:

• Πατήστε σύντομα και διαδοχικά το κουμπί «

». Όταν ανάψει η

λυχνία « » (ενδεικτική λυχνία λειτουργίας SUPER), η λειτουργία SUPER

έχει επιλεγεί.

• Αφού η ενδεικτική λυχνία της λειτουργίας SUPER αναβοσβήσει για 5

δευτ., θα ενεργοποιηθεί η λειτουργία SUPER.

• Όταν είναι ενεργοποιημένη η κατάσταση λειτουργίας SUPER, η

θερμοκρασία του ψυγείου ρυθμίζεται αυτόματα στους -25°C. Υπάρχει

δυνατότητα ρύθμισης της θερμοκρασίας του καταψύκτη.

• Στη λειτουργία SUPER, εάν ρυθμίσετε τη θερμοκρασία του ψυγείου ή

του καταψύκτη χειροκίνητα, η ενδεικτική λυχνία της λειτουργίας SUPER

αναβοσβήνει για 3 δευτ., η λειτουργία ρύθμισης της θερμοκρασίας του

ψυγείου δεν είναι επιλέξιμη.

Έξοδος από τη λειτουργία SUPER:

• Εάν πατήσετε σύντομα το κουμπί «

», όταν η ενδεικτική λυχνία

SUPER σβήσει, η συσκευή εξέρχεται από την κατάσταση λειτουργίας

SUPER.

ПРЕДУПРЕЖДЕНИЕ!

Στη λειτουργία SUPER, η συσκευή θα συνεχίσει να λειτουργεί υπό βαρύ

φορτίο, η στάθμη θορύβου θα είναι ελαφρώς υψηλότερη σε σχέση με τη

φυσιολογική κατάσταση λειτουργίας.

2.9 Дефиниран от потребителя режим

• Πατήστε σύντομα το κουμπί «

» έως ότου οι ενδεικτικές λυχνίες των

λειτουργιών ECO, VACATION, SUPER σβήσουν. Ενεργοποιείται η ορισμένη

από τον χρήστη κατάσταση λειτουργίας (user dened).

• Στην ορισμένη από τον χρήστη λειτουργία, οι χρήστες μπορούν να

ρυθμίσουν χειροκίνητα τη θερμοκρασία του ψυγείου και του καταψύκτη.

• 2.10 Λειτουργία ειδοποίησης ανοιχτής πόρτας

• Εάν η πόρτα του ψυγείου παραμείνει ανοιχτή για 60 δευτ., ενεργοποιείται

το σύστημα ειδοποίησης ανοιχτής πόρτας.

ΚΑΘΗΜΕΡΙΝΗ ΧΡΗΣΗ

Πρώτη χρήση

Καθαρισμός του εσωτερικού

Προτού χρησιμοποιήσετε τη συσκευή για πρώτη φορά, πλύνετε το εσωτερικό της και όλα τα εξαρτήματα που βρίσκονται σε αυτό με χλιαρό νερό και σαπούνι

με ουδέτερο pH προκειμένου να εξουδετερωθεί η χαρακτηριστική μυρωδιά που έχουν τα ολοκαίνουργια προϊόντα. Στη συνέχεια, στεγνώστε καλά.

ΣΗΜΑΝΤΙΚΟ! Μη χρησιμοποιείτε απορρυπαντικά ή λειαντικές σκόνες, καθώς μπορεί να καταστρέψουν το φινίρισμα.

Καθημερινή χρήση

Τοποθετήστε τρόφιμα διαφορετικού τύπου σε διαφορετικά διαμερίσματα, σύμφωνα με τον παρακάτω πίνακα

Κατάψυξη φρέσκων τροφίμων

• Το διαμέρισμα της κατάψυξης είναι κατάλληλο για την κατάψυξη

φρέσκων τροφίμων και την αποθήκευση κατεψυγμένων τροφίμων και

τροφίμων βαθιάς κατάψυξης για μεγάλο χρονικό διάστημα.

• Τοποθετήστε στο διαμέρισμα κατάψυξης τα φρέσκα τρόφιμα που

πρόκειται να καταψυχθούν.

• Η μέγιστη ποσότητα τροφίμων που μπορούν να καταψυχθούν σε 24

ώρες ορίζεται στην ετικέτα ονομαστικών χαρακτηριστικών.

• Η διαδικασία κατάψυξης διαρκεί 24 ώρες: σε αυτό το διάστημα μην

προσθέτετε άλλα τρόφιμα για κατάψυξη.

Αποθήκευση κατεψυγμένων τροφίμων

Κατά την πρώτη εκκίνηση ή ύστερα από μια περίοδο εκτός λειτουργίας.

Προτού τοποθετήσετε τρόφιμα στο εσωτερικό της συσκευής, αφήστε την

να λειτουργήσει τουλάχιστον 2 ώρες σε υψηλότερη ρύθμιση.

Σημαντικό! Σε περίπτωση ακούσιας απόψυξης, για παράδειγμα σε

περίπτωση διακοπής του ρεύματος για χρονικό διάστημα μεγαλύτερο

από την τιμή που αναγράφεται στον πίνακα τεχνικών χαρακτηριστικών,

στην ενότητα «χρόνος ανύψωσης», τα τρόφιμα που ξεπάγωσαν πρέπει να

καταναλωθούν γρήγορα ή να μαγειρευτούν αμέσως και στη συνέχεια να

επαναψυχθούν (μετά το μαγείρεμα).

Απόψυξη

Τα βαθιάς κατάψυξης ή κατεψυγμένα τρόφιμα μπορούν, προτού

καταναλωθούν, να αποψυχθούν στο ψυγείο ή σε θερμοκρασία δωματίου,

ανάλογα με τον διαθέσιμο χρόνο για αυτή τη διαδικασία.

Τα μικρά τεμάχια μπορούν να μαγειρευτούν ακόμη και κατεψυγμένα,

απευθείας από την κατάψυξη. Σε αυτήν την περίπτωση, το μαγείρεμα θα

διαρκέσει περισσότερο.

Κινητά ράφια

Τα τοιχώματα του ψυγείου είναι εξοπλισμένα με μια σειρά οδηγών, για να

μπορείτε να τοποθετείτε τα ράφια όπως επιθυμείτε.

Τοποθέτηση συρταριών πόρτας

Για να είναι δυνατή η αποθήκευση συσκευασιών τροφίμων διαφόρων

μεγεθών, τα συρτάρια των πορτών μπορούν να τοποθετηθούν σε

διαφορετικά ύψη. Για να κάνετε τέτοιου είδους ρυθμίσεις, προχωρήστε ως

εξής: τραβήξτε απαλά το συρτάρι προς την κατεύθυνση των βελών μέχρι να

ελευθερωθεί και στη συνέχεια επανατοποθετήστε το όπως απαιτείται.

Υποδείξεις για την κατάψυξη τροφίμων

Ακολουθούν ορισμένες σημαντικές συμβουλές που θα σας βοηθήσουν να

αξιοποιείτε στο έπακρο τη διαδικασία κατάψυξης:

• Η μέγιστη ποσότητα τροφίμων που μπορούν να καταψυχθούν σε 24

ώρες αναγράφεται στην ετικέτα ονομαστικών χαρακτηριστικών.

• Η διαδικασία κατάψυξης διαρκεί 24 ώρες. Σε αυτό το διάστημα

δεν πρέπει να προστεθούν επιπλέον τρόφιμα που πρόκειται να

καταψυχθούν.

• Καταψύξτε μόνο υψηλής ποιότητας, φρέσκα και καλά καθαρισμένα

τρόφιμα.

• Χωρίστε τα τρόφιμα σε μικρές μερίδες για να μπορέσουν να

καταψυχθούν γρήγορα και πλήρως και στη συνέχεια να μπορείτε να

ξεπαγώνετε μόνο την ποσότητα που χρειάζεστε.

• Τυλίξτε τα τρόφιμα σε αλουμινόχαρτο ή μεμβράνη από πολυαιθυλένιο

και βεβαιωθείτε ότι οι συσκευασίες είναι αεροστεγώς κλεισμένες.

• Μην αφήνετε φρέσκα, μη κατεψυγμένα τρόφιμα να έρχονται σε

επαφή με τρόφιμα που είναι ήδη κατεψυγμένα. Με αυτόν τον τρόπο

αποφεύγεται η αύξηση της θερμοκρασίας των τελευταίων.

• Τα άπαχα τρόφιμα αποθηκεύονται καλύτερα και για μεγαλύτερο

διάστημα από ο,τι τα λιπαρά. Το αλάτι μειώνει τη διάρκεια αποθήκευσης

των τροφίμων.

• Οι γρανίτες, εάν καταναλωθούν αμέσως μόλις βγουν από το διαμέρισμα

κατάψυξης, ενδέχεται να προκαλέσουν κρυοπαγήματα στο δέρμα.

• Συνιστάται να αναγράφετε σε κάθε μεμονωμένη συσκευασία την

ημερομηνία τοποθέτησης στην κατάψυξη, ώστε να γνωρίζετε πόσος

καιρός έχει περάσει από την αποθήκευσή της.

• Συνιστάται να αναγράφετε σε κάθε μεμονωμένη συσκευασία την

ημερομηνία τοποθέτησης στην κατάψυξη, ώστε να γνωρίζετε πόσος

καιρός έχει περάσει από την αποθήκευσή της.

Υποδείξεις για την αποθήκευση κατεψυγμένων τροφίμων

Βεβαιωθείτε ότι τα τρόφιμα που διατίθενται κατεψυγμένα ήταν

αποθηκευμένα σε κατάλληλες συνθήκες από τον λιανοπωλητή.

Διασφαλίστε ότι τα κατεψυγμένα τρόφιμα μεταφέρονται από το κατάστημα

τροφίμων στην κατάψυξη όσο το δυνατόν πιο σύντομα.

Μην ανοίγετε συχνά την πόρτα και μην την αφήνετε ανοιχτή περισσότερο

από όσο είναι απολύτως απαραίτητο. Μόλις αποψυχθούν, τα τρόφιμα

αλλοιώνονται γρήγορα και δεν μπορούν να επαναψυχθούν.

Μην υπερβαίνετε την περίοδο αποθήκευσης που υποδεικνύεται από τον

παρασκευαστή των τροφίμων.

Υποδείξεις για τη συντήρηση φρέσκων τροφίμων στην ψύξη

Για να εξασφαλίσετε τη βέλτιστη απόδοση της συσκευής:

• Μην αποθηκεύετε ζεστά τρόφιμα ή υγρά που εξατμίζονται στο ψυγείο

• Καλύπτετε ή τυλίγετε τα τρόφιμα, ιδίως αν έχουν έντονη οσμή

Υποδείξεις για τη συντήρηση τροφίμων στην ψύξη

• Κρέας (όλων των τύπων): τυλίξτε το σε σακούλες πολυαιθυλενίου και

τοποθετήστε το στα γυάλινα ράφια πάνω από το συρτάρι λαχανικών.

• Για ασφάλεια, διατηρήστε το αποθηκευμένο με αυτόν τον τρόπο το πολύ

για μία ή δύο ημέρες.

• Μαγειρεμένα φαγητά, κρύα πιάτα κ.λπ.: θα πρέπει να καλύπτονται και

μπορούν να τοποθετηθούν σε οποιοδήποτε ράφι.

• Φρούτα και λαχανικά: θα πρέπει να πλένονται καλά και να τοποθετούνται

στο ειδικό συρτάρι ή συρτάρια που παρέχονται.

• Βούτυρο και τυρί: θα πρέπει να τοποθετούνται σε ειδικά αεροστεγή

δοχεία ή να τυλίγονται σε αλουμινόχαρτο ή σακούλες πολυαιθυλενίου

προκειμένου να προστατεύονται όσο το δυνατόν από την έκθεση σε

αέρα.

• Μπουκάλια γάλα: θα πρέπει να έχουν πώμα και να αποθηκεύονται στα

συρτάρια της πόρτας.

• Οι μπανάνες, οι πατάτες, τα κρεμμύδια και το σκόρδο, εάν δεν είναι

συσκευασμένα, δεν πρέπει να φυλάσσονται στο ψυγείο.

Καθαρισμός

Για λόγους υγιεινής, το εσωτερικό της συσκευής, συμπεριλαμβανομένων

των εξαρτημάτων του, πρέπει να καθαρίζεται τακτικά.

1. Τραβήξτε το κάτω συρτάρι προς τα έξω μέχρι τη

θέση του αναστολέα.

2. Ανασηκώστε την πρόσοψη του συρταριού.

3. Τραβήξτε το κάτω συρτάρι προς τα έξω.

Παρελκόμενα

Αποσυναρμολόγηση κάτω συρταριού

Χρήσιμες υποδείξεις και συμβουλές

Πρόβλημα Πιθανή αιτία Λύση

Η συσκευή δεν λειτουργεί

Ο περιστροφικός διακόπτης ρύθμισης της

θερμοκρασίας βρίσκεται στον αριθμό «0».

Γυρίστε τον περιστροφικό διακόπτη σε άλλο αριθμό για να

ενεργοποιήσετε τη συσκευή.

Το φις του καλωδίου τροφοδοσίας δεν είναι στην

πρίζα ή είναι χαλαρό

Εισαγάγετε το φις τροφοδοσίας στην πρίζα.

Η ασφάλεια έχει καεί ή είναι ελαττωματική Ελέγξτε την ασφάλεια και αντικαταστήστε την εάν είναι απαραίτητο.

Η πρίζα είναι ελαττωματική Οι δυσλειτουργίες της πρίζας επισκευάζονται από ηλεκτρολόγο.

Η συσκευή καταψύχει ή

ψύχει υπερβολικά

Η θερμοκρασία έχει ρυθμιστεί στο πάρα πολύ κρύο

ή η συσκευή λειτουργεί στις χαμηλότερες δυνατές

θερμοκρασίες.

Γυρίστε προσωρινά τον επιλογέα ρύθμισης θερμοκρασίας σε

θερμότερη ρύθμιση.

Το φαγητό δεν έχει

καταψυχθεί επαρκώς.

Η θερμοκρασία δεν έχει ρυθμιστεί σωστά. Ανατρέξτε στην αρχική ενότητα «Ρύθμιση θερμοκρασίας».

Η πόρτα παρέμεινε ανοιχτή για μεγάλο χρονικό

διάστημα.

Ανοίγετε την πόρτα μόνο για όσο χρόνο είναι απαραίτητο.

Μεγάλη ποσότητα ζεστού φαγητού τοποθετήθηκε

στη συσκευή εντός των τελευταίων 24 ωρών.

Γυρίστε προσωρινά τον περιστροφικό διακόπτη ρύθμισης

θερμοκρασίας σε ψυχρότερη ρύθμιση.

Η συσκευή βρίσκεται κοντά σε πηγή θερμότητας. Ανατρέξτε στην ενότητα «Θέση εγκατάστασης».

Έντονη συσσώρευση

πάγου στο λάστιχο της

πόρτας.

Το λάστιχο της πόρτας δεν σχηματίζει αεροστεγές

σφράγισμα.

Ζεστάνετε προσεκτικά τα μη στεγανά τμήμα του λάστιχου της

πόρτας με ένα σεσουάρ μαλλιών (σε δροσερό περιβάλλον).

Παράλληλα πιέστε το ζεσταμένο λάστιχο της πόρτας με το χέρι για

απόλυτα στεγανή σφράγιση.

Ασυνήθιστοι ήχοι

Η συσκευή δεν είναι ευθυγραμμισμένη στο επίπεδο. Ρυθμίστε ξανά τα πόδια.

Η συσκευή αγγίζει τον τοίχο ή άλλα αντικείμενα. Μετακινήστε ελαφρώς τη συσκευή.

Ένα εξάρτημα, π.χ. ένας σωλήνας, στο πίσω μέρος

της συσκευής αγγίζει ένα άλλο μέρος της συσκευής

ή τον τοίχο.

Εάν είναι απαραίτητο, λυγίστε προσεκτικά το εξάρτημα ώστε να

μετακινηθεί.

Νερό στο πάτωμα Έμφραξη στην οπή αποστράγγισης. Ανατρέξτε στην ενότητα Καθαρισμός και Φροντίδα.

Το πλευρικό πλαίσιο είναι

υπερβολικά ζεστό

Είναι φυσιολογικό. Στα πλαϊνά τοιχώματα βρίσκονται

εξαρτήματα ανταλλαγής θερμότητας.

Φορέστε γάντια για να αγγίξετε τα πλαϊνά τοιχώματα, εάν χρειαστεί.

ΠΡΟΣΟΧΗ:

Η συσκευή δεν πρέπει να είναι συνδεδεμένη στο δίκτυο παροχής

ηλεκτρικού ρεύματος κατά τον καθαρισμό. Κίνδυνος ηλεκτροπληξίας! Πριν

από τον καθαρισμό, απενεργοποιήστε τη συσκευή και αποσυνδέστε το φις

από την ηλεκτρική πρίζα, ή απενεργοποιήστε ή κατεβάστε τον διακόπτη

ή την ασφάλεια. Ποτέ μην καθαρίζετε τη συσκευή με ατμοκαθαριστή. Θα

μπορούσε να συσσωρευτεί υγρασία σε ηλεκτρικά εξαρτήματα. Υπάρχει

κίνδυνος ηλεκτροπληξίας! Οι καυτοί ατμοί μπορούν να προκαλέσουν βλάβη

στα πλαστικά μέρη. Η συσκευή πρέπει να στεγνώσει πλήρως πριν τεθεί πάλι

σε λειτουργία.

ΣΗΜΑΝΤΙΚΟ! Τα αιθέρια έλαια και οι οργανικοί διαλύτες μπορούν να

προσβάλουν τα πλαστικά μέρη, π.χ. χυμός λεμονιού ή χυμός από φλούδα

πορτοκαλιού, βουτυρικό οξύ, καθαριστικό που περιέχει οξικό οξύ.

• Μην αφήνετε τέτοιες ουσίες να έρθουν σε επαφή με τα μέρη της

συσκευής.

• Μη χρησιμοποιείτε λειαντικά καθαριστικά.

• Αφαιρέστε τα τρόφιμα από την κατάψυξη. Αποθηκεύστε τα σε δροσερό,

καλά καλυμμένο μέρος.

• Απενεργοποιήστε τη συσκευή και αποσυνδέστε το φις από την

ηλεκτρική πρίζα, ή απενεργοποιήστε ή κατεβάστε τον διακόπτη ή την

ασφάλεια.

• Καθαρίστε τη συσκευή και τα εσωτερικά εξαρτήματά της με ένα πανί και

χλιαρό νερό. Αφού την καθαρίσετε, περάστε την με ένα πανί βρεγμένο

με γλυκό νερό και στεγνώστε την.

• Μόλις στεγνώσει πλήρως, θέστε τη συσκευή πάλι σε λειτουργία.

Αντικαταστήστε τον λαμπτήρα

Ο λαμπτήρας στο εσωτερικό της συσκευής είναι τύπου LED. Για την

αντικατάσταση του λαμπτήρα, επικοινωνήστε με εξειδικευμένο τεχνικό.

ΠΡΟΣΟΧΗ:

Πριν από την αντιμετώπιση προβλημάτων, αποσυνδέστε το καλώδιο τροφοδοσίας. Για την αντιμετώπιση προβλημάτων που δεν περιλαμβάνονται σε αυτό το

εγχειρίδιο, πρέπει να απευθυνθείτε σε εξειδικευμένο ηλεκτρολόγο ή άλλο αρμόδιο πρόσωπο.

ΣΗΜΑΝΤΙΚΟ! Στο πλαίσιο της φυσιολογικής χρήσης της συσκευής ακούγονται ορισμένοι ήχοι (συμπιεστής, κυκλοφορία του ψυκτικού υγρού).

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Εάν η δυσλειτουργία παρουσιαστεί ξανά, επικοινωνήστε με το Κέντρο Σέρβις.

Αυτά τα δεδομένα είναι απαραίτητα για τη γρήγορη και σωστή εξυπηρέτησή σας.

Καταχωρίστε τα απαραίτητα δεδομένα εδώ, ανατρέξτε στην ετικέτα ονομαστικών χαρακτηριστικών.

Δελτίο πληροφοριών προϊόντος

ΚΑΤ’ ΕΞΟΥΣΙΟΔΟΤΗΣΗ ΚΑΝΟΝΙΣΜΟΣ (ΕΕ) 2019/2016 ΤΗΣ ΕΠΙΤΡΟΠΗΣ όσον αφορά την ενεργειακή επισήμανση

των οικιακών ψυκτικών συσκευών

Όνομα ή εμπορικό σήμα του προμηθευτή: Tesla

Διεύθυνση του προμηθευτή: Tesla Electronics, Litijska 47, 1000 Ljubljana, SI

Αναγνωριστικό του μοντέλου: RC3400FHXE

Τύπος ψυκτικής συσκευής:

Συσκευή χαμηλού θορύβου: Όχι Τύπος σχεδιασμού: ελεύθερη

Συσκευή συντήρησης κρασιών: Όχι Άλλη ψυκτική συσκευή: Ναι

Γενικές παράμετροι του προϊόντος:

Παράμετρος Τιμή Παράμετρος Τιμή

Ύψος 1 950

Πλά-

τος

600

Συνολικές διαστάσεις

(σε χιλιοστά)

Βά-

θος

685

Συνολικός όγκος (dm³ ή l) 347

ΕΕΙ 100 Τάξη ενεργειακής απόδο-

σης

Εκπομπές αερομεταφερόμενου

ακουστικού θορύβου (dB(A) re

1 pW)

Τάξη εκπομπών αερομε-

ταφερόμενου ακουστικού

θορύβου

Ετήσια κατανάλωση ενέργειας

(kWh/έτος)

254 Κλιματική κλάση:

εκτεταμένη εύκρατη,

εύκρατη, υποτροπική

Ελάχιστη θερμοκρασία περι-

βάλλοντος (°C) στην οποία αρ-

μόζει η ψυκτική συσκευή

Μέγιστη θερμοκρασία

περιβάλλοντος (°C) στην

οποία αρμόζει η ψυκτική

συσκευή

Χειμερινή ρύθμιση Όχι

Παράμετροι θαλάμου:

Παράμετροι και τιμές του θαλάμου

Τύπος θαλάμου

Όγκος του θα-

λάμου (dm³ ή l)

Συνιστώμε-

νη ρύθμι-

ση της θερ-

μοκρασίας

για βέλτι-

στη συντή-

ρηση τρο-

φίμων (°C)

Οι ρυθμί-

σεις αυτές

δεν αντι-

βαίνουν

στις συνθή-

κες συντή-

Ικανότητα

κατάψυξης

(kg/24ωρο)

Defrosting type

(auto-defrost=A,

manual defrost=M)

Σελίδα 1 / 2

ρησης που

καθορίζο-

νται στον

πίνακα 3

του παραρ-

τήματος IV

Προθήκη Όχι - - - -

Συντήρησης κρασιών Όχι - - - -

Δροσερός θάλαμος Όχι - - - -

Νωπών τροφίμων Ναι 243,0 - - A

Ψύκτης Όχι - - - -

0 αστέρων ή παραγω-

γής πάγου

Όχι - - - -

1 αστέρος Όχι - - - -

2 αστέρων Όχι - - - -

3 αστέρων Όχι - - - -

4 αστέρων Ναι 104,0 -18 6,0 A

τμήμα 2 αστέρων Όχι - - - -

Θάλαμος μεταβλητής

θερμοκρασίας

- - - - -

Για θαλάμους 4 αστέρων

Εγκατάσταση ταχείας κατάψυξης Όχι

Παράμετροι φωτεινής πηγής:

Τύπος φωτεινής πηγής LED

Τάξη ενεργειακής απόδοσης -

Ελάχιστη διάρκεια της εγγύησης που προσφέρει ο κατασκευαστής: 24 μήνες

Συμπληρωματικές πληροφορίες:

Σύνδεσμος προς την ιστοσελίδα του κατασκευαστή όπου βρίσκονται οι πληροφορίες του σημείου 4 στοιχείο α)

του παραρτήματος του κανονισμού (ΕΕ) 2019/2019 της Επιτροπής: tesla.info

Σελίδα 2 / 2

INFORMAȚII DE SIGURANȚĂ

În interesul siguranței dvs. și pentru a vă asigura o utilizare corectă, înainte

de instalare și prima utilizare a aparatului, citiți cu atenție acest manual de

utilizare, inclusiv indicii și avertismente. Pentru a evita greșelile și accidentele

inutile, este important să vă asigurați că toate persoanele care folosesc

aparatul sunt familiarizate cu funcționarea și

siguranța acestuia. Salvați aceste instrucțiuni și asigurați-vă că rămân cu

aparatul dacă este mutat sau vândut, astfel încât toată lumea care îl utilizează

de-a lungul funcționării sale să ﬁe informat în mod corespunzător cu privire la

utilizarea și siguranța aparatului.

Pentru siguranța vieții și a proprietății, păstrați măsurile de precauție

din aceste instrucțiuni ale utilizatorului, deoarece producătorul nu este

responsabil pentru daunele cauzate de omisiune.

Siguranța copiilor și a persoanelor vulnerabile

• Acest aparat poate ﬁ utilizat de copii cu vârsta peste 8 ani și mai mari și

persoane cu capacități ﬁzice, senzoriale sau mentale reduse sau lipsă de

experiență și cunoștințe dacă au supraveghere sau li s-au dat instrucțiuni

privind utilizarea aparatului într-un mod sigur și înțeleg pericolele implicate.

• Copiii cu vârste între 3 și 8 ani au voie să încarce și să descarce acest aparat.

• Copiii trebuie supravegheați pentru a se asigura că nu se joacă cu aparatul.

• Curățarea și întreținerea nu trebuie să ﬁe efectuate de către copii, cu

excepția cazului în care au vârsta peste 8 ani și supravegheat.

• Păstrați toate ambalajele departe de copii. Există risc de sufocare.

• Dacă aruncați aparatul scoateți ștecherul din priză, tăiați cablul de

conectare (cât mai aproape de aparat) și scoateți ușa pentru a împiedica

copii să sufere electrocutare sau să îl închidă.

• Dacă acest aparat dispune de o etanșare magnetică a ușii pentru a înlocui

un aparat mai vechi care are blocare cu arc (zăvor) pe ușă sau capac,

asigurați-vă că nu este utilizabil acest arc înainte de a arunca aparatul vechi.

Acest lucru îl va împiedica să devină un pericol pentru un copil.

Siguranță generală

AVERTISMENT!

Păstrați oriﬁciile de ventilație, în incinta aparatului sau în

structura încorporată, fără obstacole.

AVERTISMENT!

Nu folosiți dispozitive mecanice sau alte mijloace pentru

a accelera procesul de decongelare, altele decât cele recomandate de

producător..

AVERTISMENT!

Nu deteriorați circuitul refrigerantului.

AVERTISMENT!

Nu folosiți alte aparate electrice (cum ar ﬁ aparate de

înghețată) în interiorul aparatelor frigoriﬁce, cu excepția cazului în care

acestea sunt aprobate în acest scop de către fabricație.

AVERTISMENT!

Nu atingeți becul dacă a fost aprins o perioadă lungă de

timp, deoarece ar putea ﬁ foarte cald.

AVERTISMENT!

Când poziționați aparatul, asigurați-vă că cablul de

alimentare nu este prins sau deteriorat.

AVERTISMENT!

Nu localizați mai multe prizele portabile sau furnizori de

energie portabilă în partea din spate a aparatului.

• Nu depozitați substanțe explozive, cum ar ﬁ cutii de aerosoli, cu un

propulsor inﬂamabil în acest aparat.

• Izobutena frigoriﬁcă (R600a) este în circuitul de refrigerare al aparatului, un

gaz natural cu un nivel ridicat de compatibilitate cu mediul, care este totuși

inﬂamabil.

• În timpul transportului și instalării aparatului, asigurați-vă că niciuna dintre

componentele circuitului frigoriﬁc nu este deteriorată.

- evitați ﬂăcările deschise și sursele de aprindere

- ventilați complet camera în care se aﬂă aparatul

• Este periculos să modiﬁcați speciﬁcațiile sau să modiﬁcați acest produs

în orice fel. Orice deteriorare a cablului poate provoca un scurtcircuit,

incendiu și / sau șoc electric.

• Acest aparat este destinat să ﬁe utilizat într-o gospodărie și aplicații similare

cum ar ﬁ:

- bucătării personalului din magazine, birouri și alte medii de lucru;

- case ferme și de către clienți din hoteluri, moteluri și alte medii de tip

pensiune;

- medii tip pensiune;

- catering.

AVERTISMENT!

Orice componente electrice (ștecher, cablul de

alimentare, compresor etc.) trebuie înlocuite de un service autorizat sau

personal de service caliﬁcat.

AVERTISMENT!

Becul furnizat cu acest aparat este un „bec de uz special”

utilizabil numai la aparatul furnizat. Această „lampă cu uz special” nu este

utilizabilă pentru iluminatul casnic.

• Cablul de alimentare nu trebuie să ﬁe întins.

• Asigurați-vă că ștecherul nu este stropit sau deteriorat de partea din spate

a aparatului. Un conector de alimentare ghemuit sau deteriorat se poate

supraîncălzi și poate provoca un incendiu.

Dacă există o lumină în compartiment.

• Asigurați-vă că puteți accesa mufa principală a aparatului. Nu trageți cablul

principal.

• Nu trageți cablul principal.

• Dacă priza de alimentare este liberă, nu introduceți ﬁșa de alimentare.

Există riscul de electrocutare sau incendiu.

• Nu trebuie să acționați aparatul fără lampă.

• Acest aparat este greu. Trebuie să aveți grijă atunci când îl mutați.

• Nu îndepărtați și nu atingeți obiectele din compartimentul congelatorului

dacă mâinile sunt umede / ude, deoarece acest lucru ar putea provoca

abraziuni ale pielii sau arsuri la îngheț / congelator.

• Evitați expunerea prelungită a aparatului la lumina directă a soarelui.

Utilizare zilnică

• Nu puneți obiecte calde pe piesele de plastic din aparat.

• Nu așezați produsele alimentare direct pe peretele din spate.

• Alimentele congelate nu trebuie re-congelate odată ce au fost

decongelate

• Depozitați alimentele congelate preambalate în conformitate cu

instrucțiunile de fabricare a alimentelor congelate.

• Recomandările de stocare trebuie respectate cu strictețe. Consultați

instrucțiunile relevante.

• Nu așezați gaze carbogazoase în compartimentul congelator, deoarece

creează presiune pe recipient, ceea ce poate provoca explozie, ceea ce

duce la deteriorarea aparatului.

• Cuburile de gheață pot provoca arsuri de îngheț dacă sunt consumate

direct din aparat.

• Cuburile de gheață pot provoca arsuri de îngheț dacă sunt consumate

direct din aparat.

Pentru a evita contaminarea alimentelor, respectați instrucțiunile următoare

• Deschiderea ușii pentru perioade lungi poate provoca o creștere

semniﬁcativă a temperaturii în compartimentele aparatului.

• Curățați cu regularitate suprafețele care pot intra în contact cu alimentele și

sistemele de drenare accesibile.

• Rezervoarele de apă curată dacă nu au fost folosite timp de 48 ore; spălați

sistemul de apă conectat la o alimentare cu apă, dacă apa nu a fost extrasă

timp de 5 zile.

• Depozitați carnea crudă și peștele în recipiente adecvate la frigider, astfel

Dacă există un compartiment congelator.

încât să nu intre în contact cu sau să se scurgă pe alte alimente.

• Compartimentele cu două stele pentru alimente congelate (dacă sunt

prezentate în aparat) sunt potrivite pentru depozitarea alimentelor

precongelate, pentru depozitarea sau prepararea înghețatei și pentru

fabricarea cuburilor de gheață.

• Compartimentele cu una, două și trei stele (dacă sunt prezentate în aparat)

nu sunt potrivite pentru înghețarea alimentelor proaspete.

• Dacă aparatul este lăsat gol pentru perioade îndelungate, opriți,

dezghețați, curățați, uscați și lăsați ușa deschisă

Îngrijire și curățare

• Înainte de întreținere, opriți aparatul și deconectați mufa principală de la

priza electrică.

• Nu curățați aparatul cu obiecte metalice.

• Nu folosiți obiecte ascuțite pentru a îndepărta gheața din aparat. Folosiți un

răzuitor de plastic.

• Examinați regulat scurgerea din frigider pentru apă decongelată. Dacă este

necesar, curățați. Dacă scurgerea este blocată, apa se va colecta în partea

inferioară a aparatului.

Instalarea

• IMPORTANT! Pentru conexiune electrică, urmați cu atenție instrucțiunile

din paragrafele speciﬁce.

• Despachetați aparatul și veriﬁcați dacă există daune. Nu conectați aparatul

dacă este deteriorat. Raportați posibile daune imediat locului în care l-ați

cumpărat. În acest caz, păstrați ambalajul.

• Este recomandabil să așteptați cel puțin patru ore înainte de conectarea

aparatului pentru a permite uleiului să revină în compresor.

• Ar trebui să ﬁe asigurată o circulație adecvată a aerului în jurul aparatului,

ceea ce duce la supraîncălzire. Pentru a obține o ventilație suﬁcientă, urmați

instrucțiunile relevante pentru instalare.

• Ori de câte ori este posibil, distanțierele produsului trebuie să ﬁe

împotriva unui perete pentru a evita atingerea sau prinderea părților calde

(compresor, condensator) pentru a preveni o posibilă ardere.

• Aparatul nu trebuie să ﬁe amplasat în apropierea caloriferelor sau

aragazelor.

• Asigurați-vă că mufa principală este accesibilă după instalarea aparatului.

Dacă există un compartiment congelator.

Dacă există un compartiment de depozitare a alimentelor proaspete.

Service

• Orice lucrare electrică necesară pentru efectuarea service-ului aparatului

trebuie efectuată de un electrician caliﬁcat sau de o persoană caliﬁcată.

• Acest produs trebuie deservit de un centru de service autorizat și trebuie

utilizate doar piese de schimb autentice.

Economisirea energiei

• Nu puneți alimente calde în aparat;

• Nu împachetați alimentele strâns, deoarece acest lucru împiedică circularea

aerului;

• Asigurați-vă că mâncarea nu atinge partea din spate a compartimentului;

• Dacă energia electrică se oprește, nu deschideți ușile;

• Nu deschideți ușile frecvent;

• Nu mențineți ușile deschise mult timp;

• Nu setați termostatul la depășirea temperaturilor reci;

• Toate accesoriile, cum ar ﬁ sertarele, rafturile trebuie păstrate acolo pentru

un consum mai mic de energie.

Protecția mediului

Acest aparat nu conține gaze care ar putea deteriora stratul de ozon,

nici în circuitul său de refrigerare, nici în materialele de izolare. Aparatul nu

trebuie aruncat împreună cu deșeurile și gunoiul urban. Spuma de izolație

conține gaze inﬂamabile: aparatul trebuie aruncat în conformitate cu

reglementările aparatului care pot ﬁ obținute de la autoritățile locale. Evitați

deteriorarea unității de răcire, în special schimbătorul de căldură. Materialele

utilizate pe acest aparat marcate cu simbolul sunt reciclabile.

Simbolul de pe produs sau de pe ambalajul său indică faptul că acest

produs nu poate ﬁ tratat ca deșeuri menajere. În schimb, ar trebui dus la

punctul de colectare corespunzător pentru reciclarea echipamentelor

electrice și electronice. Prin asigurarea că acest produs este eliminat în mod

corect, veți ajuta la prevenirea consecințelor negative potențiale asupra

mediului și sănătății umane, care ar putea ﬁ cauzate în alt mod de

manipularea necorespunzătoare a acestui produs. Pentru informații mai

detaliate despre reciclarea acestui produs, vă rugăm să contactați consiliul

local, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați

achiziționat produsul.

Materiale de ambalare

Materialele cu acest simbol sunt reciclabile. Eliminați ambalajul într-un

recipient de colectare adecvat pentru a-l recicla.

AVERTISMENT!

În timpul utilizării, deservirii și eliminării aparatului, vă rugăm să

acordați atenție simbolurilor similare din partea stângă, care se

aﬂă în spatele aparatului (panoul din spate sau compresor) și cu

culoare galbenă sau portocalie.

Este riscul simbolului de avertizare la incendiu. Există materiale

inﬂamabile în interior conducte frigoriﬁce și compresor.

Vă rugăm să ﬁți departe sursa de incendiu în timpul utilizării, al

serviciului și al eliminării.

Eliminarea aparatului

1. Deconectați mufa de la priză.

2. Tăiați cablul de alimentare și aruncați-l.

PREZENTARE GENERALĂ

Notă: Imaginea este doar

pentru referință. Aparatul

real poate ﬁ diferit

Rafturi ușă

Rafturi Frigider

Sertare congelator

Capac prospețime

Crisper

Sertar

Picioare reglabile

INSTALLATION

Space Requirement

• Select a location without direct exposure to sunlight;

• Select a location with enough space for the refrigerator doors to

open easily;

• Select a location with level (or nearly level) ﬂooring;

• Allow sufﬁcient space to install the refrigerator on a ﬂat surface;

• Allow clearance to the right, left, back and top when installing. This

will help reduce power consumption and keep your energy bills

lower.

• Keep at lest 50mm gap at two sides and back.

Poziționare

Instalați acest aparat într-o locație în care temperatura mediului

corespunde clasei de climă indicate pe placa de identiﬁcare a

aparatului:

Pentru aparate frigoriﬁce cu clasă climatică:

• temperat extins: acest aparat frigoriﬁc este destinat să ﬁe utilizat la

temperaturi ambientale cuprinse între 10 și 32 (SN)

• temperat: acest aparat frigoriﬁc este destinat să ﬁe utilizat la

temperaturi ambientale cuprinse între 16 și 32 (SN)

• subtropical: acest aparat frigoriﬁc este destinat să ﬁe utilizat la

temperaturi ambientale cuprinse între 16 și 38 (SN)

• tropical: acest aparat frigoriﬁc este destinat să ﬁe utilizat la

temperaturi ambientale cuprinse între 16 și 43 (SN)

Amplasare

Aparatul trebuie instalat departe de surse de căldură, cum ar ﬁ

radiatoare, cazane, lumina directă a soarelui, etc. Asigurați-vă că aerul

poate circula liber în spatele carcasei pentru a asigura performanțe

optime. Dacă aparatul este poziționat sub o unitate de perete

înclinată, distanța minimă dintre partea superioară a carcasei și

unitatea de perete trebuie să ﬁe de cel puțin 50 mm. În mod ideal,

însă, aparatul nu trebuie poziționat sub unități de perete înclinate.

Acest aparat frigoriﬁc nu este destinat a ﬁ folosit ca aparat încorporat.

ATENȚIE!

Este posibil să deconectați aparatul de la sursa de alimentare; prin

urmare, mufa trebuie să ﬁe ușor accesibilă după instalare.

Conexiune electrică

Înainte de conectare, asigurați-vă că tensiunea și frecvența aﬁșate pe

plăcuța de identiﬁcare corespund cu sursa de alimentare internă.

Aparatul trebuie să ﬁe împământat. Mufa cablului de alimentare

este prevăzut cu un contact în acest scop. Dacă priza de alimentare

electrică nu este împământată, conectați aparatul la o împământare

separată în conformitate cu reglementările actuale, consultând un

electrician caliﬁcat.

Producătorul își declină orice responsabilitate dacă nu sunt

respectate măsurile de siguranță de mai sus. Acest aparat este în

conformitate cu E.E.C. Directive.

Ușă reversibilă

Înainte de a inversa ușa, vă rugăm să ﬁți pregătiți cu instrumentele și materialele de mai jos: șurubelniță dreaptă, șurubelniță transversală, cheie

și componentele incluse în sacul poli:

1. Deșurubați capacul balamalei superioare și deconectați

conectorii comutatorului și angrenajului.

2. Deșurubați și îndepărtați

balamaua.

Capacul balamalei ușii din stânga x 1 Închidere pentru ajutor pe ușa

superioară stânga x 1

Nchidere pentru ajutor pe ușa

inferioară x 1 stânga

1 2

3. Scoateți știftul cu o șurubelniță și ﬁletați suportul balamalei. Apoi

reporniți știftul la suportul de balamale.

4. Mutați comutatorul ușii de la capacul balamalei drepte la capacul

balamalei din stânga din sacul accesoriu.

5. Desfaceți capacul din partea

superioară a ușii superioare și

deplasați angrenajul din partea

dreaptă în partea stângă, apoi

înlocuiți capacul.

6. Mutați capacul din stânga

sus în partea dreaptă

7. Scoateți ușa superioară, scoateți

șurubul de la balamaua mijlocie

cu șurubelniță încrucișată, apoi

scoateți ușa inferioară.

8. Mutați capacele oriﬁciilor

de balama din partea

stângă în partea dreaptă.

9. Deșurubați balama de jos. Apoi scoateți picioarele reglabile din

ambele părți

10. Deșurubați și îndepărtați știftul de la balama de jos, întoarceți

suportul și înlocuiți-l.

11. Reinstalați suportul care se potrivește cu știftul de la balama

de jos. Înlocuiți ambele picioare reglabile.

unscrew screw

3 4

7 8 9

deşuruba șurub

10 11

Instalați mânerul exterior al ușii (dacă există mâner exterior)

12. Îndepărtați suportul de închidere de ajutor din partea inferioară

a ușilor superioare și inferioare, apoi scoateți noile închizători de

ajutor din sacul de accesorii și instalați-le în partea stângă.

13. Desprindeți garniturile ușii frigiderului și

congelatorului și apoi ﬁxați-le după rotire.

14. Instalați ușa

inferioară, reglați

și ﬁxați balamaua

mijlocie pe carcasă.

15. Înlocuiți ușa superioară,

asigurați-vă că ușa se aliniază

cu carcasa pentru a vă asigura

că garnitura ușii etanșează

bine carcasa. Apoi conectați

ușa cu carcasa cu balama de

sus bine ﬁxată.

16. Conectați agrenajul de la ușă și

carcasă. Apoi înlocuiți capacul

balamalei superioare. Înainte de

a înșuruba capacul, conectați

bornele întrerupătorului ușii.

12 13

INTERFAȚA

Utilizarea Panoului de Control

1.1 Operare butoane (A & B & C)

Controlul temperaturii compartimentului frigider

Acest buton este disponibil în modul deﬁnit de utilizator și

modul SUPER, nu este disponibil în modul ECO și modul

VACATION.

Apăsați scurt acest buton pentru a selecta

temperatura frigiderului.

Controlul temperaturii compartimentului congelator

Acest buton este disponibil în modul deﬁnit de utilizator și

modul VACATION, nu este disponibil în modul SUPER și în

modul ECO.

Short touching this key to select freezer temperature.

Apăsați scurt acest buton pentru a selecta temperatura

congelatorului.

Selectați modul de rulare / Blocare / Deblocare

Atingeți continuu acest buton timp de 3 secunde pentru a

bloca sau debloca panoul de control.

În starea „Deblocare”, apăsați scurt acest buton pentru

a selecta modul de funcționare (modul ECO / modul

VACATION / modul SUPER / modul deﬁnit de utilizator).

1.2 Display (1&2)

1. Setarea aﬁșării temperaturii compartimentului frigider

Această zonă va aﬁșa temperatura setată a compartimentului

frigider.

Dacă E0, E1, E2, E3, E5 se aﬁșează în această zonă, vă rugăm să

sunați la service

2. Setarea aﬁșării temperaturii compartimentului congelator

Această zonă va aﬁșa temperatura setată a compartimentului

congelator

• Păstrați suﬁcient spațiu pentru deschiderea ușilor.

• Păstrați un spațiu de cel puțin 50 mm pe ambele părți.

Pentru a face acest lucru, reglați cele două picioare de nivelare din fața unității. Dacă unitatea nu este la nivel, ușile și alinierile

magnetice nu vor ﬁ acoperite corespunzător.

Spațiu Necesar

Stabilizare

A 600

B 685

C 1950

D min=50

E min=50

F min=50

G 1200

H 1285

I 135�

Usi

Mai înalt Mai scurt

1.3 Indicatori (3 & 4 & 5 & 6)

3. Indicator Mod ECO

Această lumină este aprinsă când este selectat modul ECO.

4. Indicator Mod VACATION

Această lumină este aprinsă când este selectat modul Vacation.

5. Indicator Mod SUPER

Această lumină este aprinsă când este selectat modul SUPER.

6. Indicator Mod Blocare/Deblocare

Această lumină este aprinsă când panoul de control este blocat.

2.1 Operațiuni și Display

• Panoul de control va ﬁ iluminat 100% timp de 3 secunde, care

funcționează exact conform setărilor înainte de oprire. După

aceea, sunt disponibile alte operațiuni.

• Înainte de operare, asigurați-vă că panoul conrol este în stare de

deblocare.

• În starea de blocare, indicatorul de blocare va clipi timp de 3

secunde când apăsați scurt orice buton de operare, dar operațiile

nu sunt disponibile

• Panoul de control va ﬁ blocat 25 de secunde după ultima operație.

• Panoul de control se va stinge 100% la 2 minute după ultima

operație.

• Panoul de control se va aprinde odată ce ușa compartimentului

frigiderului este deschisă.

• Panoul de control se va aprinde după ce atingeți scurt tastele de

funcționare.

• Va apărea un semnal sonor prompt pentru orice operație de

cheie.

2.2 Reglarea temperaturii compartimentului frigider

• În modul deﬁnit de utilizator sau în modul SUPER, apăsați

scurt butonul

consecutiv, setarea temperaturii

compartimentului frigider se va aﬁșa într-un cerc de la 2C la 8C.

• Temperatura setată va ﬁ conﬁrmată după 5 secunde de clipire a

indicatorului.

2.3 Reglarea temperaturii compartimentului congelator

• În modul deﬁnit de utilizator, apăsați scurt butonul

consecutiv, setarea temperaturii compartimentului congelator se

va aﬁșa într-un cerc de la -14C to -22C.

• Temperatura setată va ﬁ conﬁrmată după 5 secunde de clipire a

indicatorului.

2.4 Setarea Temperaturii Recomandate

Controlul temperaturii în zona de alimente proaspete

• Temperatura pentru alimente proaspete poate ﬁ reglată în funcție

de tipul de alimente de depozitare.

• Apăsați butonul de sus în jos, temperatura din zona pentru

alimente proaspete va ﬁ scăzută treptat.

• Când butonul este poziționat în poziția „CRISPER”, zona

pentru alimente proaspete menține temperatura și umiditatea

corespunzătoare pentru fructe și legume.

• Când butonul este plasat în poziția „CHILLER”, este potrivit

pentru depozitarea pe termen scurt a peștelui sau a altor

alimente proaspete. Mâncarea va ﬁ păstrată proaspătă, dar nu

înghețată, ceea ce va face cea mai bună alegere pentru păstrarea

alimentelor proaspete.

• Sfaturi: Când alegeți funcția „CHILLER”, este recomandat să setați

temperatura frigiderului sub 4 ° C

2.6 Mod ECO

Activați modul ECO:

• Apăsați scurt consecutiv butonul

, cand (indicatorul

modului ECO) este aprins, este selectat modul ECO.

• După 5 secunde de clipit intermitent al indicatorului modul ECO,

modul ECO va ﬁ activat.

• Când modul ECO este activat, temperatura frigiderului /

congelatorului va ﬁ setată automat la 5 ° C / -18 ° C.

• În modul ECO, dacă setați temperatura frigiderului /

congelatorului manual, indicatorul modul ECO va clipi timp de

3 secunde, funcționarea temperaturii frigiderului / congelatorului

nu este funcțională.

Ieșiți din modul ECO:

• Apăsați scurt butonul

când indicatorul modului ECO este

aprins, aparatul iese din modul ECO.

2.7 Mod VACATION

Activați modul VACATION:

• Apăsați scurt consecutiv butonul

, cand (indicatorul

modului VACATION) este aprins, este selectat modul VACATION.

• După 5 secunde de clipit intermitent al indicatorului modul

VACATION, modul VACATION va ﬁ activat.

• Când modul VACATION este activat, temperatura frigiderului

va ﬁ setată automat la 17 ° C, temperatura de reglare a

compartimentului congelatorului este disponibilă.

• În modul VACATION, dacă setați temperatura frigiderului

manual, indicatorul modul VACATION va clipi timp de 3 secunde,

funcționarea temperaturii frigiderului nu este funcțională.

Ieșiți din modul VACATION:

• Apăsați scurt butonul

, când VACATION este aprins,

aparatul iese din acest mod.

Environment Temperature Fridge Compartment Freezer Compartment

Summer

Normal

Winter

UTILIZARE ZILNICĂ

2.8 MOD SUPER

Este recomandabil să setați modul SUPER cu 24 de ore înainte, dacă

multe alimente trebuie congelate dintr-o singură dată.

Activați modul SUPER:

• Apăsați scurt consecutiv butonul

, cand (indicatorul

modului SUPER) este aprins, este selectat modul SUPER.

• După 5 secunde de clipit intermitent al indicatorului modul

SUPER, modul SUPER va ﬁ activat.

• Când modul SUPER este activat, temperatura congelatorului

va ﬁ setată automat la -25 ° C, temperatura de reglare a

compartimentului frigider este disponibilă.

• În modul SUPER, dacă setați temperatura congelatorului

manual, indicatorul modului SUPER va clipi timp de 3 secunde,

funcționarea setării temperaturii congelatorului nu este

funcțională.

Ieșiți din modul SUPER:

• Apăsați scurt butonul

până când indicatorul modului

SUPER este aprins, aparatul iese din modul SUPER.

•

ATENȚIE!

În modul SUPER, aparatul va continua să funcționeze sub sarcină

grea, nivelul de zgomot va ﬁ puțin mai mare decât starea normală.

2.9 Mod deﬁnit de utilizator

• Apăsați scurt butonul

până când indicatorul modului ECO

/ indicatorul modului VACATION / indicatorul modul SUPER sunt

toate aprinse, modul deﬁnit de utilizator este activat

• În modul deﬁnit de utilizator, utilizatorii pot seta temperatura

frigiderului și temperatura congelatorului manual.

2.10 Funcția alrmă când ușa este deschisă

Dacă ușa frigiderului rămâne deschisă timp de 60 de secunde, va

apărea alarma de deschidere a ușii.

Congelarea alimentelor proaspete

• Compartimentul congelator este potrivit pentru congelarea

alimentelor proaspete și depozitarea alimentelor congelate și

înghețate mult timp. Așezați mâncarea proaspătă care trebuie

înghețată în congelator.

• Cantitatea maximă de hrană care poate ﬁ înghețată în 24 de ore

este speciﬁcată pe tabelul de clasiﬁcare.

• Procesul de îngheț durează 24 de ore: în această perioadă nu

adăugați alte alimente pentru a ﬁ congelate.

Depozitarea alimentelor congelate

La prima pornire sau după o perioadă de utilizare. Înainte de a pune

produsul în compartiment, lăsați aparatul să funcționeze cel puțin 2

ore pe setările superioare.

Important! În cazul decongelării accidentale, de exemplu,

electricitatea a fost oprită mai mult decât valoarea indicată în graﬁcul

de caracteristici tehnice la

„timp de creștere”, alimentele dezghețate trebuie consumate rapid

sau gătite imediat și apoi re-congelate (după gătit).

Dezghețarea

Alimentele înghețate sau congelate, înainte de a ﬁ utilizate, pot

ﬁ decongelate în compartimentul frigiderului sau la temperatura

camerei, în funcție de timpul disponibil pentru această operație.

Piesele mici pot ﬁ chiar ﬁerte încă congelate, direct de la congelator.

În acest caz, gătitul va dura mai mult.

Prima Utilizare

Curățarea interiorului

Înainte de a folosi aparatul pentru prima dată, spălați interiorul și toate accesoriile interne cu apă călduță și săpun neutru, astfel încât să

îndepărtați mirosul tipic al unui produs nou, apoi uscați bine.

IMPORTANT! Nu folosiți detergenți sau pulberi abrazive, deoarece acestea vor deteriora ﬁnisajul.

Utlizare zilnică

Poziționează alimente diferite în compartimente diferite, în conformitate cu tabelul de mai jos

Compartimente frigider Tip mancare

Ușa sau rafturile compartimentului frigider

• Alimente cu conservanți naturali, precum gemuri, sucuri, băuturi, condimente.

• Nu depozitați alimente perisabile.

Sertar prospețime (sertar pentru salate)

• Fructele, ierburile și legumele .

• Nu depozitați banane, ceapă, cartoﬁ, usturoi la frigider.

Raft frigider - mijloc • Produse lactate, ouă

Raft frigider - Superior • Alimente care nu au nevoie de gătit, cum ar ﬁ alimente gata de consumat, carne, resturi.

Sertar / raft congelator

• Alimente pentru depozitare pe termen lung.

• Sertar inferior / raft pentru carne crudă, pește.

• Sertar / raft mediu pentru legume congelate, chipsuri.

• Top sertar / raft pentru înghețată, fructe congelate

Accesorii

Rafturi mobile

Pereții frigiderului sunt echipate cu o

serie de șine, astfel încât rafturile să poată

ﬁ poziționate după dorință.

Poziționarea rafturilor

pe uși

Pentru a permite depozitarea pachetelor

alimentare de diferite dimensiuni, rafturile

ușii pot ﬁ plasate la diferite înălțimi.

Pentru a face aceste ajustări, procedați

după cum urmează: trageți treptat

balconul în direcția săgeților până când

se eliberează, apoi repoziționați după

cum este necesar.

Demontați sertarul inferior

1. Trageți sertarul inferior în poziția oprit.

2. Ridicați partea din față a sertarului.

3. Scoateți sertarul inferior.

Sugestii și sfaturi utile

Hints for freezing

Pentru a vă ajuta să proﬁtați la maximum de procesul de îngheț, iată

câteva sfaturi importante:

• cantitatea maximă de alimente care poate ﬁ înghețată în 24 de ore

- este aﬁșat pe tabelul de rating;

• procesul de îngheț durează 24 de ore. Nu trebuie adăugate alte

alimente care trebuie înghețate în această perioadă;

• congelați numai produsele alimentare de cea mai bună calitate,

proaspete și curățate complet;pregătiți mâncarea în porții mici

pentru a permite

• înghețarea rapidă și completă a acesteia și pentru a face posibilă

dezghețarea

• numai a cantității necesare;

• ambalați alimentele în folie de aluminiu sau polietilen și asigurați-

vă că pachetele sunt etanșe;

• nu permiteți mâncării proaspete să atingă alimentele care sunt

deja înghețate, evitând astfel o creștere a temperaturii acestora;

• alimentele slabe se păstrează mai bine și mai mult decât cele

grase; sarea reduce durata de depozitare a alimentelor;

• glazurile de apă, dacă sunt consumate imediat după scoaterea din

congelator, pot cauza înghețarea pielii;

• scoaterea din congelator, poate provoca înghețarea pielii; este

indicat să aﬁșați data de îngheț pe ﬁecare pachet individual pentru

a vă permite să păstrați ﬁla timpului de stocare.

Sugestii pentru depozitarea alimentelor congelate

Pentru a obține cele mai bune performanțe de la acest aparat, trebuie

să:

• asigurați-vă că produsele alimentare congelate comercial au fost

depozitate în mod adecvat de către comerciant;

• asigurați-vă că produsele alimentare congelate sunt transferate de

la magazinul alimentar la congelator în cel mai scurt timp posibil;

• nu deschideți ușa frecvent și nu o lăsați deschisă mai mult decât

este absolut necesar.

• odată decongelate, alimentele se deteriorează rapid și nu pot ﬁ

re-congelate;

• nu depășiți perioada de depozitare indicată de fabricația alimentară.

Sugestii pentru refrigerarea alimentelor proaspete

Pentru a obține cele mai bune performanțe:

• Nu păstrați mâncarea caldă sau lichidele care se evaporă în frigider

• Acoperiți sau ambalați mâncarea, în special dacă are o aromă

puternică

Sugestii pentru refrigerare

• Carne (de toate tipurile): ambalați în pungi de polietilen și așezați

pe rafturile de sticlă deasupra sertarului pentru fructe și legume.

• Pentru siguranță, păstrați în acest fel doar una sau două zile

cel mult. Alimente gătite, mâncăruri reci, etc ... acestea trebuie

acoperite și pot ﬁ amplasate pe orice raft.

• Fructe și legume: acestea trebuie curățate bine și introduse în

sertarul special prevăzut.

• Unt și brânză: acestea trebuie plasate în recipiente speciale etanșe

sau învelite în folie de aluminiu sau pungi de polietilen pentru a

exclude cât mai mult aer.

• Flacon de lapte: acestea trebuie să aibă capac și trebuie

depozitate în rafturile din ușă

• Bananele, cartoﬁi, ceapa și usturoiul, dacă nu sunt ambalate, nu

trebuie păstrate la frigider.

Curățare

Din motive igienice, interiorul aparatului, inclusiv accesoriile

interioare, trebuie curățate regulat.

AVERTIZARE!

Aparatul nu trebuie să ﬁe conectat la rețea în timpul curățării.

Pericol de electrocutare! Înainte de curățare, comutați aparatul

opriți și scoateți ștecherul de la rețeaua electrică sau opriți sau

stingeți întrerupătorul sau siguranța. Nu curățați niciodată aparatul

cu un aparat de curățat cu abur. Umiditatea s-ar putea acumula în

componente electrice, pericol de șoc electric! Vaporii ﬁerbinți pot

duce la deteriorarea pieselor din plastic. Aparatul trebuie să ﬁe uscat

înainte să ﬁe pus din nou în funcțiune.

IMPORTANT! Uleiurile eterice și solvenții organici pot ataca

părțile din plastic, de ex. sucul de lămâie sau sucul formează coaja de

portocală, acid butiric, demachiant care conține acid acetic.

• Nu permiteți ca aceste substanțe să intre în contact cu piesele

aparatului. Nu folosiți substanțe de curățare abrazive

• Scoateți alimentele din congelator. Depozitați-le într-un loc

răcoros, bine acoperite

• Opriți aparatul și scoateți ștecherul din priză sau opriți

întrerupătorul sau siguranța

• Curățați aparatul și accesoriile interioare cu o cârpă și apă călduță.

După curățare ștergeți cu apă proaspătă și ștergeți-le

• După ce totul este uscat, puneți aparatul din nou în funcțiune.

AVERTIZARE!

Înainte de depanare, deconectați sursa de alimentare. Doar un electrician caliﬁcat trebuie să efectueze depanarea dacă nu este o problemă din

acest manual.

IMPORTANT! Există unele sunete în timpul utilizării normale (compresor, circulația agentului frigoriﬁc).

Dacă defecțiunea apare din nou, contactați centrul de service.

Aceste date sunt necesare pentru a vă ajuta rapid și corect. Scrieți datele necesare aici, consultați data evaluării.

DIAGNOSTICARE

Înlocuirea becului

Produsul este echipat cu lumină LED, vă rugăm să contactați serviciul autorizat în cazul înlocuirii.

Problemă Cauză posibilă Soluție

Aparatul nu

funcționează

Butonul de reglare a temperaturii este setat la cel

mai rece

Setați butonul la celălalt comutator al aparatului.

Mufa de alimentare nu este conectată. Conectați la priză.

Siguranța este defectă. Veriﬁcați siguranța, înlocuiți dacă este necesar.

Priza este defectă. Defecțiunile la priză trebuie corectate de un electrician.

Aparatul îngheață sau

răcește prea mult

Temperatura este setată prea rece sau aparatul

funcționează la cel mai rece.

Porniți temporar regulatorul de temperatură la o setare mai

caldă.

Mâncarea este prea

caldă

Temperatura nu este reglată corespunzător. Vă rugăm să consultați secțiunea inițială Setare temperatură.

Ușa a fost deschisă pentru o perioadă

îndelungată.

Deschideți ușa doar cât este necesar.

O cantitate mare de mâncare caldă a fost

introdusă în aparat în ultimele 24 de ore.

Întoarceți temporar reglarea temperaturii la o temperatură

mai rece.

Aparatul este aproape de o sursă de căldură. Vă rugăm să consultați secțiunea locației de instalare.

Acumulare puternică

de îngheț pe sigiliul

ușii

Sigiliul ușii nu este etanșat.

Încălziți cu grijă secțiunile care se scurg de la garnitura ușii

cu un uscător de păr (pe un decor rece) În același timp, se

închide ușa încălzită manual, astfel încât să se așeze corect.

Zgomote neobișnuite

Aparatul nu este stabilizat. Ajustați picioarele.

Aparatul atinge peretele sau alte obiecte. Mutați puțin aparatul.

O componentă, de ex. o conductă, în partea din

spate a aparatului atinge o altă parte a aparatului

sau a peretelui.

Dacă este necesar, îndoiți cu atenție componenta.

Apă pe podea Oriﬁciul de scurgere a apei este blocată. Consultați secțiunea Curățare.

Panoul lateral este

ﬁerbinte

Este normal. Părțile schimbătoare de căldură sunt

în lateral.

Luați mănuși pentru a atinge părțile laterale, dacă este

necesar.

Fișă cu informații despre produs

REGULAMENTUL DELEGAT (UE) 2019/2016 AL COMISIEI cu privire la etichetarea energetică a aparatelor

frigorifice

Denumirea sau marca comercială a furnizorului: Tesla

Adresa furnizorului: Tesla Electronics, Litijska 47, 1000 Ljubljana, SI

Identificatorul de model: RC3400FHXE

Tipul de aparat frigorific:

Aparat cu nivel redus de zgo-

mot:

Nu Tip de proiectare: de sine stătător

Aparat pentru păstrarea vinului: Nu Alt aparat frigorific: Da

Parametrii generali ai produsului:

Parametru Valoare Parametru Valoare

Înălți-

1 950

Lăți-

600

Dimensiuni globale

(milimetri)

Adân-

cime

685

Volum total (dm³ sau l) 347

EEI 100 Clasa de eficiență energeti-

că

Emisii acustice în aer [dB(A) re

1 pW]

Clasa emisiilor de zgomot

transmis prin aer

Consumul anual de energie

(kWh/a)

254 Clasa climatică:

temperată extinsă,

temperată, subtropi-

cală

Temperatura ambiantă minimă

(ºC) pentru care este adecvat

aparatul frigorific

Temperatura ambiantă

maximă (ºC) pentru care

este adecvat aparatul fri-

gorific

Reglaj de iarnă Nu

Parametri ai compartimentelor:

Parametrii și valorile compartimentului

Tipul de compartiment

Volumul comparti-

mentului (dm³ sau l)

Reglajul re-

comandat

al tempera-

turii pentru

o păstrare

optimizată

a alimen-

telor (ºC)

Aceste re-

glaje nu tre-

buie să fie

în contra-

Capacitatea

de congela-

re (kg/24h)

Defrosting type

(auto-defrost=A,

manual defrost=M)

Pagina 1 / 2

dicție cu

condițiile de

depozitare

specificate

în tabelul 3

din anexa IV

Cămară Nu - - - -

Păstrarea vinului Nu - - - -

Cramă Nu - - - -

Alimente proaspete Da 243,0 - - A

Răcire Nu - - - -

Fără stele sau pentru

prepararea gheții

Nu - - - -

1 stele Nu - - - -

2 stele Nu - - - -

3 stele Nu - - - -

4 stele Da 104,0 -18 6,0 A

Secțiune cu 2 stele Nu - - - -

Compartiment cu tem-

peratură variabilă

- - - - -

În ceea ce privește compartimentele cu 4 stele

Funcție de congelare rapidă Nu

Parametrii sursei de lumină:

Tipul sursei de lumină LED

Clasa de eficiență energetică -

Durata minimă a garanției oferite de producător: 24 luni

Informații suplimentare:

Link către site-ul web al producătorului, unde se găsesc informațiile de la punctul 4 litera (a) din anexa la

Regulamentul (UE) 2019/2019 al Comisiei: tesla.info

Pagina 2 / 2

SRB

BEZBEDNOSNA UPUTSTVA

Radi sopstvene bezbednosti obezbedite sigurnu upotrebu, pre

instalacije i prve upotrebe uređaja, pročitajte ovo korisničko uputstvo,

uključujući i savete i upozorenja. Da biste izbegli nepotrebne greške i

nezgode, važno je da se postarate da sve osobe koje koriste uređaj budu

detaljno upoznate s njegovim operacijama i bezbedonosnim funkcijama.

Sačuvajte ova uputstva i pobrinite se da budu u sklopu uređaja ako bude

premešten ili prodat, kako bi svako, ko ga koristi tokom svog života bio

upoznat sa pravilnom upotrebom i bezbednošću uređaja.

Imajte na umu ovo korisničko uputstvo radi svoje lične sigurnosti i sigurnosti

imovine, budući da proizvođač nije odgovoran za štetu učinjenu propustima.

Bezbednost dece i nesamostalnih osoba

• Ovaj uređaj mogu koristiti deca starosti 8 ili više godina i osobe sa

smanjenim ﬁzičkim, čulnim ili mentalnim sposobnostima, ili manjkom

iskustva i znanja ukoliko su pod nadzorom, ili su im data uputstva u vezi sa

bezbednom upotrebom uređaja, i svesni su mogućeg rizika.

• Deci uzrasta od 3 do 8 godina je dozvoljeno da stavljaju predmete u i

uzimaju predmete iz ovog uređaja.

• Deca bi trebalo da budu pod nadzorom, kako biste osigurali da se ne igraju

uređajem.

• Čišćenjem i održavanjem ne bi trebalo da se bave deca, osim ako nisu

starosti 8 ili više godina i moraju biti pod obaveznim nadzorom.

• Svu ambalažu čuvajte van domašaja dece. Postoji opasnost od gušenja.

• Ukoliko ste odlučili da više ne koristite uređaj, prekinite napajanje uređaja

strujom, presecite kabl za napajanje (što je bliže moguće uređaju) i uklonite

vrata, kako biste sprečili mogućnost da deca, koja se igraju, pretrpe strujni

udar ili se zatvore u uređaj.

• Ukoliko ovaj uređaj ima magnetnu gumu na vratima, a želite da njime

zamenite stariji uređaj, koji se zatvarao pomoću opruge na vratima ili

poklopcu, onemogućite funkcionisanje zatvaranja starijeg uređaja pomoću

opruge. Na ovaj način ćete sprečiti da uređaj postane smrtonosna zamka za

dete.

Opšta bezbednost

UPOZORENJE!

Održavajte ventilacione otvore u kućištu frižidera ili

ugradnoj strukturi čistima od začepljenja.

UPOZORENJE!

Nemojte koristiti mehaničke uređaje ili druge naprave

kako biste ubrzali proces odmrzavaja, osim proizvoda preporučenih od

strane proizvođača uređaja.

SRB

UPOZORENJE!

Nemojte oštetiti sistem za hlađenje.

UPOZORENJE!

Nemojte stavljati druge električne uređaje (kao što su

uređaji za pravljenje sladoleda) u uređaj za hlađenje, osim ako ih proizvođač

nije odobrio u ovu svrhu.

UPOZORENJE!

Ne dirajte sijalicu ukoliko radi duže vremena, jer može biti

veoma vruća.

UPOZORENJE!

Prilikom postavljanja uređaja, uverite se da ništa ne

pritiska priključni kabl, kao i da kabl nije oštećen.

UPOZORENJE!

Ne postavljajte višestruke prenosive utičnice ili prenosivo

napajanje iza uređaja.

• Nemojte čuvati eksplozivne supstance, kao što su ambalaže sprejeva sa

zapaljivim gasom u ovom uređaju.

• Supstanca za hlađenje, izobutan (R600a), se nalazi u sistemu za hlađenje

uređaja, to je prirodni gas s visokim nivoom ekološke kompatibilnosti, ali

izuzetno zapaljiv.

• Pobrinite se da tokom transporta ili postavljanja uređaja ne bude oštećena

nijedna komponenta sistema za hlađenje uređaja.

- izbegavajte otvoren plamen i izvore zapaljivosti

- temeljno provetrite prostoriju, u kojoj se nalazi uređaj

• Opasno je menjati speciﬁkacije ili modiﬁkovati proizvod na bilo koji način.

Bilo kakvo oštećenje kabla može prouzrokovati kratak spoj, požar i/ili strujni

udar.

• Ovaj uređaj je namenjen za upotrebu u domaćinstvima i za slične primene,

kao što su

- prostori za zaposlene u kuhinji, u prodavnicama, kancelarije i druga radna

okruženja;

- poljoprivredna domaćinstva i od strane hotelskih i motelskih gostiju, kao i

drugih vrsta ovakvih objekata;

- objekti koji pružaju uslugu noćenja sa doručkom;

- ketering i slične neprodajne namene.

UPOZORENJE!

Bilo koju električnu komponentu (utikač, kabl za

napajanje, kompresor itd.) mora zameniti ovlašćeni serviser ili kvaliﬁkovano

osoblje.

UPOZORENJE!

Sijalica, dostavljena sa ovim uređajem, je “sijalica za

specijalnu namenu” i može se koristiti samo za uređaj uz koji je dostavljena.

Ova “sijalica za specijalnu namenu” se ne može koristiti za kućno osvetljenje.

• Kabl za napajanje se ne sme produžavati.

• Proverite da li je utikač, na zadnjoj strani uređaja, zgnječen ili oštećen.

Ukoliko u uređaju postoji.

SRB

Zgnječen ili oštećen utikač može dovesti do pregrevanja i izazvati požar.

• Pobrinite se da vam glavni utikač uređaja bude dostupan.

• Nemojte izvlačiti glavni kabl.

• Ukoliko utičnica nije ﬁksirana, nemojte priključivati aparat. Postoji rizik od

strujnog udara ili vatre.

• Ne smete raditi ništa na uređaju bez osvetljenja.

• Uređaj je težak. Budite oprezni tokom pomeranja uređaja.

• Nemojte uklanjati ili dodirivati elemente iz dela za zamrzavanje ako su

vam ruke vlažne/mokre, budući da to može prouzrokovati ogrebotine ili

promrzline na koži.

• Izbegavajte duže izlaganje aparata direktnoj sunčevoj svetlosti.

Dnevna upotreba

• Ne stavljajte vruće stvari na plastične delove uređaja.

• Ne stavljate prehrambene proizvode uza zadnji zid.

• Zamrznuta hrana se ne sme ponovo zamrzavati nakon što se otopi.

• Već zapakovanu zamrznutu hranu čuvajte u skladu sa instrukcijama

proizvođača, u vezi sa zamrznutom hranom.

• Striktno se pridržavajte preporuka proizvođača u pogledu držanja stvari u

uređaju. Pridržavajte se relevantnih instrukcija.

• Ne stavljate gazirana pića u deo za zamrzavanje, budući da to stvara

pritisak, koji može prouzrokovati pucanje ambalaže, što može dovesti do

oštećenja uređaja.

• Voćni sladoledi mogu izazvati promrzline ukoliko se konzumiraju odmah po

uzimanju iz uređaja.

Kako biste izbegli kontaminiranje hrane, pratite sledeća uputstva

• Držanje uređaja otvorenim tokom dugih vremenskih perioda može da

dovede do značajnog rasta temperature unutar odeljaka uređaja.

• Redovno čistite površine koje mogu da dođu u dodir sa hranom, kao i

pristupačne delove odvodnog sistema.

• Očistite rezervoare za vodu ukoliko ih niste koristili tokom vremenskog

perioda dužeg od 48 h; ukoliko tokom vremenskog perioda od 5 dana

niste uzimali vodu iz uređaja, isperite sistem za protok vode vodom iz

vodovodne mreže.

• Sirovo meso i ribu unutar frižidera držite u odgovarajućim posudama, kako

ove namirnice ne bi došle u dodir sa ili kako ne bi kapale po ostaloj hrani.

• Odeljci za smrznutu hranu označeni sa dve zvezdice (ukoliko postoje u

okviru uređaja) pogodni su za držanje prethodno smrznute hrane, za

držanje ili pravljenje sladoleda i za pravljenje kockica leda.

Ukoliko postoji deo za zamrzavanje.

SRB

• Odeljci označeni jednom, dvema i trima zvezdicama (ukoliko postoje u

okviru uređaja) nisu pogodni za zamrzavanje sveže hrane.

• Ukoliko će uređaj biti prazan tokom dužeg vremenskog perioda, isključite

ga, odledite, očistite i osušite, a zatim ostavite vrata uređaja otvorenim kako

biste sprečili razvoj buđi u unutrašnjosti uređaja.

Održavanje i čišćenje

• Pre održavanja, isključite uređaj, ili prekinite dotok električne energije.

• Uređaj nemojte čistiti metalnim predmetima.

• Ne koristite oštre predmete, da bi uklonili led sa uređaja. Koristite plastična

sredstva za struganje.

• Redovno proveravajte odvod za odleđenu vodu u frižideru. Ukoliko je

potrebno, očistite odvod. Ukoliko je odvod blokiran, voda će se sakupljati

na dnu uređaja

Instalacija uređaja

• VAŽNO! Za priključivanje na električnu mrežu, pažljivo pratite uputstva data

u speciﬁčnim delovima uputstva.

• Raspakujte uređaj i proverite da li postoje na njemu oštećenja. Ne

povezujte uređaj na struju, ukoliko je oštećen. Moguća oštećenja odmah

prijavite u mestu, gde ste ga kupili. U tom slučaju zadržite ambalažu

uređaja.

• Preporučuje se, da sačekate najmanje četiri sata pre nego što priključite

uređaj, kako bi se ulje vratilo u kompresor.

• Potrebno je obezbediti adekvatno strujanje vazduha oko uređaja,

nepostojanje ovoga može dovesti do pregrevanja. Za postizanje

odgovarajućeg protoka vazduha, pratite uputstva potrebna za instalaciju

uređaja.

• Gde god je moguće, razmaknica mora biti postavljena između uređaja i

zida, kako bi se izbeglo dodirivanje ili hvatanje za vruće delove (kompresor,

kondenzator) kako bi se izbegle moguće opekotine.

• Uređaj ne sme biti postavljen blizu radijatora ili štednjaka.

• Pobrinite se da bude obezbeđen lak pristup glavnom utikaču i nakon

postavljanja uređaja.

Servisiranje

• Bilo kakvo servisiranje uređaja, koje zahteva električne radove, treba da

bude obavljen od strane kvaliﬁkovanog električara ili kompetentne osobe.

Ukoliko postoji deo za zamrzavanje.

Ukoliko postoji deo za čuvanje sveže hrane

SRB

• Samo ovlašćeni centar za servisiranje može obaviti popravke na uređaju, i

mogu se koristiti samo originalni rezervni delovi.

Ušteda energije

• Ne stavljate vruću hranu u uređaj;

• Ne pakujte svu hranu zajedno, budući da to sprečava cirkulaciju vazduha;

• Pobrinite se da hrana ne dotiče zadnji deo pregrade(a);

• Ukoliko nestane struje, ne otvarajte vrata;

• Ne otvarajte često vrata;

• Ne držite vrata otvorena drugo;

• Nemojte postavljati termostat na izuzetno niske temperature

• Potrebno je sve dodatne elemente, poput ﬁoka, polica, polica u vratima

uređaja, tamo držati u cilju smanjenja utroška energije.

Zaštita životne sredine

Ovaj uređaj ne sadrži gasove, koji mogu oštetiti ozonski omotač, ni u

sistemu za hlađenje, ni u materijalima za izolaciju. Uređaj ne bi trebalo

odlagati zajedno sa gradskim ili kućnim otpadom. Izolaciona pena sadrži

zapaljive gasove: uređaj bi trebalo odložiti u skladu sa propisima za uređaje,

koje su izdale lokale vlasti. Izbegavajte pravljenje oštećenja dela za hlađenje,

posebno dela za razmenu toplote. Materijali korišćeni za ovaj uređaj, mogu

se reciklirati ukoliko su označeni simbolom za reciklažu.

Oznaka na proizvodu, ili njegovom pakovanju, ukazuje da ovaj proizvod

ne sme biti tretiran kao otpad nastao u domaćinstvu. Umesto toga,

treba ga ostaviti na odgovarajućem mestu, na kojem se sakuplja

električna i elektronska oprema. Osiguravanjem da je proizvod ispravno

odložen, pomoćićete sprečavanju potencijalnih negativnih posledica po

životnu sredinu i ljudsko zdravlje, koje inače mogu biti uzrokovane

nepravilnim odlaganjem otpada ovog uređaja. Za više detalja o recikliranju

ovog proizvoda, molimo vas da kontaktirate svoju lokalni organ za zaštitu

životne sredine, preduzeće za odlaganje komunalnog otpada ili prodavnicu,

u kojoj ste kupili proizvod.

Materijali ambalaže

Materijali označeni ovim simbolom mogu se reciklirati. Ambalažu odložite u

odgovarajući konterjner za prikupljanje otpada za reciklažu.

Odlaganje uređaja

1. Prekinite napajanje uređaja strujom.

2. Odsecite kabl za napajanje i odložite ga.

SRB

UPOZORENJE!

Prilikom upotrebe, servisiranja i odlaganja uređaja, imajte u vidu

oznaku žute ili narandžaste boje, sličnu onoj prikazanoj na slici

levo, koja se nalazi na poleđini uređaja (tabla ili kompresor na

poleđini uređaja).

Ova oznaka predstavlja simbol rizika od požara. U cevima za

rashladno sredstvo i u kompresoru se nalaze zapaljivi materijali.

Molimo Vas da tokom upotrebe, servisiranja i odlaganja, uređaj

držite dalje od izvora vatre.

PREGLED

Ova ilustracija je samo

okvirna, molimo vas da

za detalje pogledajte svoj

uredjaj.

Police frižidera

Fioke za zamrzavanje

Poklopac za korpu sa

kontrolom vlažnosti

Korpa sa kontrolom vlažnosti

Prilagodljiva kutija za svežu hranu

Podesive nožice

SRB

Zamena položaja vrata

INSTALACIJA

Pre nego što zamenite položaj vrata, molimo Vas da pripremite sledeće alate i materijale: ravan šrafciger, krstasti šrafciger, francuski ključ i

delove koji se nalaze u kesici uz uređaj:

1. Odšraﬁte gornji poklopac za šarku i zatim odvojte konektore

prekidača i kablova za vrata.

2. Odšraﬁte gornju šarku.

Potrebe prostora

• Odaberite mesto bez direktnog izlaganja sunčevim zracima;

• Odaberite mesto za uređaj gde ima dovoljno prostora za

neometano otvaranje vrata.

• Odaberite mesto za uređaj koje je na nivou poda (ili malo

odstupa visinom);

• Pronađite mesto za uređaj na kome će biti dovoljno mesta da bi

se uređaj instalirao na ravnoj površini;

• Pronađite mesto za uređaj na kome će biti dovoljno slobodnog

prostora sa leve, desne, zadnje i prednje strane kada ga instalirate

Ovo će Vam omogućiti vidnu uštedu energije i smanjiti Vam

troškove.

• Ostavite najmanje 50mm razmaka s obe strane.

Pozicioniranje

Postavite ovaj uređaj na mesto čija sobna temperatura odgovara

klimatskoj klasi navedenoj na pločici sa podacima o uređaju:

Kod uređaja za rashlađivanje sa sledećim klimatskim klasama:

• prošireno umerena: ovaj uređaj za rashlađivanje je namenjen za

upotrebu na sobnim temperaturama koje se kreću u opsegu od

10°C do 32°C (SN);

• umerena: ovaj uređaj za rashlađivanje je namenjen za upotrebu na

sobnim temperaturama koje se kreću u opsegu od 16°C do 32°C

(N);

• suptropska: ovaj uređaj za rashlađivanje je namenjen za upotrebu

na sobnim temperaturama koje se kreću u opsegu od 16°C do 38°C

(ST);

• tropska: ovaj uređaj za rashlađivanje je namenjen za upotrebu na

sobnim temperaturama koje se kreću u opsegu od 16°C do 43°C (T);

LOKACIJA

Uređaj treba da bude postavljen daleko od izvora toplote, kao što su

radijatori, bojleri, izlaganje direktnim sunčevim zracima itd. Postarajte

se da vazduh slobodno cirkuliše oko zadnjeg dela frižidera, kako

biste osigurali najbolju učinak. Ukoliko je uređaj postavljen ispod

visećeg dela, minimalni razmak između vrha uređaja i visećeg

dela treba da bude bar 50 mm. Idealno bi bilo da uređaj ne bude

postavljen ispod visećeg dela. Odgovarajuća nivelacija se postiže uz

pomoć jedne ili više podesnih nožica, u zavisnosti od uređaja.

Nije predviđeno da se ovaj uređaj za rashlađivanje upotrebljava kao

ugradni uređaj;

Povezivanje na struju

Pre uključivanja, proverite da napon i frekvencija prikazana na tablici

speciﬁkacije odgovaraju naponu električne energije domaćinstva.

Ovaj uređaj mora biti uzemljen. Kabl za napajanje električnom

energijom je opremljen kontaktom za ovu namenu. Ukoliko utičnica

u domaćinstvu nema uzemljenje, priključite uređaj na izdvojeno

uzemljenje u skladu sa trenutnim propisima; konsultujte se sa

kvaliﬁkovanim električarem.

Proizvođač ne snosi nikakvu odgovornost, ukoliko gore navedene

preventivne mere nisu ispoštovane. Ovaj uređaj ispunjava uslove

EEC direktiva.

Poklopac za šarku levih vrata x1 Pomoćni zatvarač levih gornjih vrata x1 Pomoćni zatvarač desnih donjih vrata x 1

1 2

SRB

3. Uklonite iglu pomoću odvijača i obrnite šarku. Zatim ponovo

stavite iglu u šarku.

4. Premestite prekidač za vrata s desnog poklopca za šarku na levi

poklopac za šarku, koji se nalazi u torbi sa priborom.

5. Odvojite poklopac s vrha gornjih

vrata i premestite kablove s

desne strane na levu stranu i

zatim zamenite poklopac.

6. Premestite gornji levi

poklopac na desnu stranu

7. Skinite gornja vrata, izvadite

šraf iz srednje šarke uz pomoć

krstastog šrafcigera, zatim

skinite donja vrata.

8. Premestite štitnike rupe

za šarke sa leve na desnu

stranu.

9. Odšraﬁte donju šarku. Zatim uklonite podesive nožice s obe

strane.

10. Odvrnite i uklonite donju iglu na šarci, i okrenite podupirač, zatim

ga vratite.

11. Ponovo postavite podupirač, tako što ćete staviti iglu. Vratite

obe podesive nožice.

odšraﬁte zašraﬁte

3 4

7 8 9

odšraﬁte zašraﬁte

10 11

SRB

12. Uklonite pomoćni zatvarač s dna gornjih i donjih vrata, zatim uzmite nove

pomoćne zatvarače iz torbe s priborom i postavite ih na levu stranu.

13. Odvojte vrata i zaptivke frižidera i zamrzivača i zatim

ih ponovo pripojite nakon rotiranja.

14. Instalirajte donja

vrata, prilagodite

i ﬁksirajte srednju

šarku na uređaj.

15. Zamenite gornja vrata, molimo

Vas, pobrinite se da vrata

budu poravnana s uređajem,

kako biste osigurali da

zaptivka bude pričvršćena uz

uređaj. Zatim povežite vrata

s uređajem, tako što ćete

pričvrstiti šarku.

16. Povežite kablove vrata i uređaja.

Zatim zamenite gornji poklopac

za šarku. Pre nego što zašraﬁte

poklopac, povežite krajeve

prekidača za vrata.

Postavljanje spoljne ručke na vratima (ukoliko postoji spoljnja ručka)

12 13

SRB

KORISNIČKI INTERFEJS

Upotreba kontrolne table

1.1 Upotreba tastera (A & B & C)

Kontrola temperaturnih vrednosti u odeljku frižidera

Ovaj taster je dostupan u okviru korisnički deﬁnisanog

režima i režima SUPER, a nedostupan je u okviru ECO

režima i režima VACATION (ODMOR).

Kratko dodirnite ovaj taster kako biste odabrali

temperaturne vrednosti unutar frižidera.

Kontrola temperaturnih vrednosti u odeljku zamrzivača

Ovaj taster je dostupan u okviru korisnički deﬁnisanog

režima i režima VACATION (ODMOR), a nedostupan je u

okviru režima SUPER i ECO režima.

Kratko dodirnite ovaj taster kako biste odabrali

temperaturne vrednosti unutar zamrzivača.

Short touching this key to select freezer temperature.

Odabir režima rada / Zaključavanje / Otključavanje

Zadržite dodir na ovom tasteru u trajanju od 3 sek. kako

biste zaključali ili otključali komandnu tablu.

Pri statusu „Otključavanje“, kratko dodirnite ovaj taster kako

biste odabrali režim rada (ECO režim / režim VACATION

(ODMOR) / režim SUPER / korisnički deﬁnisani režim).

1.2 Displej (1&2)

1. Displej podešenih temperaturnih vrednosti unutar odeljka

frižidera

Ovde će biti prikazane podešene temperaturne vrednosti

unutar odeljka frižidera.

Ukoliko ovde budu prikazane oznake E0,E1,E2,E3 ili E5,

pozovite servis

2. Displej podešenih temperaturnih vrednosti unutar odeljka

zamrzivača

A 600

B 685

C 1950

D min=50

E min=50

F min=50

G 1200

H 1285

I 135�

Vrata

Povećavanje

visine

Smanji-

vanje visine

• Ostavite dovoljno prostora za otvaranja vrata.

• Ostavite najmanje 50mm razmaka s obe strane.

Potrebe prostora

Kako biste ovo uradili, podesite dve podesne nožice s prednje strane uređaja.

Ukoliko uređaj nije poravnan, vrata i magnetna guma neće pravilno prijanjati.

Nivelisanje uređaja

SRB

Ovde će biti prikazane podešene temperaturne vrednosti

unutar odeljka zamrzivača.

1.3 Indikatori (3 & 4 & 5 & 6)

3. Indikator ECO režima

Ova lampica će se uključiti prilikom odabira ECO režima.

4. Indikator režima VACATION (ODMOR)

Ova lampica će se uključiti prilikom odabira režima VACATION

(ODMOR).

5. Indikator režima SUPER

Ova lampica će se uključiti prilikom odabira režima SUPER.

6. Indikator opcije Zaključavanje / Otključavanje

Ova lampica će se uključiti kada je komandna tabla zaključana.

2.1 Rad i diplej

• Komandna tabla će biti 100% osvetljena u trajanju od 3 sek., što u

potpunosti odgovara podešavanju pre isključivanja. Nakon toga,

upotreba tastera će biti omogućena.

• Pre nego što počnete da upotrebljavate tastere, uverite se da je

komandna tabla otključana.

• Pri zaključanoj komandnoj tabli, indikator zaključavanja će treperiti

u trajanju od 3 sek. ukoliko kratko dodirnete bilo koji taster za rad,

ali će odgovarajuće funkcije biti onemogućene.

• Komandna tabla će se zaključati 25 sek. nakon poslednje

upotrebe tastera.

• Komandna tabla će biti 100% neosvetljena 2 minuta nakon

poslednje upotrebe tastera.

• Komandna tabla će postati osvetljena nakon što otvorite vrata na

odeljku frižidera.

• Komandna tabla će postati osvetljena nakon što kratko dodirnete

tastere za rad.

• Prilikom upotrebe bilo kog tastera, začuće se zvuk obaveštenja.

2.2 Podešavanje temperaturnih vrednosti unutar odeljka

frižidera

• U okviru korisnički deﬁnisanog režima ili režima SUPER,

uzastopno kratko dodirujte

taster, nakon čega će se

prikazati podešavanja temperaturnih vrednosti unutar odeljka

frižidera, čiji se opseg kreće od 2°C do 8°C.

• Podešena temperaturna vrednost će biti potvrđena nakon

perioda od 5 sek. tokom kog će indikator treperiti.

2.3 Podešavanje temperaturnih vrednosti unutar odeljka

zamrzivača\

• U okviru korisnički deﬁnisanog režima, uzastopno kratko dodirujte

taster, nakon čega će se prikazati podešavanja

temperaturnih vrednosti unutar odeljka zamrzivača, čiji se opseg

kreće od -14°C do -22°C.

• Podešena temperaturna vrednost će biti potvrđena nakon

perioda od 5 sek. tokom kog će indikator treperiti.

2.4 Preporuka za temperaturna podešavanja

Spoljašnja temperatura Odeljak frižidera Odeljak zamrzivača

Letnja

Normalna

Zimska

Kontrola temperature korpe sa kontrolom svežine

• Temperatura korpe sa kontrolom svežine se može podesiti u

skladu sa vrstom hrane koja se odlaže.

• Gurnite točkić nagore, od dna. Temperatura korpe sa kontrolom

svežine će se postepeno smanjivati.

• Kada je točkić podešen na “KONTROLA VLAŽNOSTI”, korpa sa

kontrolom svežine će raditi kao korpa sa kontrolom vlažnosti i

održavati odgovarajuću temperaturu i vlagu za voće i povrće.

• Kada je točkić podešen na “HLADNIJE”, to je pogodno za

kratkoročno čuvanje ribe i druge sveže hrane. Hrana će biti

sveža, ali ne zamrznuta, što ovu funkciju čini najboljim izborom za

čuvanje sveže hrane.

• Saveti: Kada izaberete funkciju “HLADNIJE”, preporučuje se da

temperaturu frižidera postavite na ispod 4°C, a da vreme čuvanja

hrane ne bude duže od tri dana, kako biste očuvali najbolju

svežinu.

2.6 ECO režim

Aktiviranje ECO režima:

• Uzastopno kratko dodirujte

taster. ECO režim je

odabran kada (indikator ECO režima) bude osvetljen.

• ECO režim će se aktivirati nakon perioda od 5 sek. tokom kog će

indikator ECO režima treperiti.

• U okviru aktiviranog ECO režima, temperaturne vrednosti unutar

frižidera / zamrzivača će automatski biti podešene na 5°C / -18°C.

• U okviru ECO režima, ukoliko ručno podesite temperaturne

vrednosti unutar frižidera ili zamrzivača, indikator ECO režima će

treperiti u trajanju od 3 sek. Podešavanje temperaturnih vrednosti

unutar frižidera / zamrzivača nije moguće.

Napuštanje ECO režima:

• Kratko dodirnite taster

. Uređaj će napustiti ECO režim kada

indikator ECO režima ne bude osvetljen.

2.7 Režim VACATION (ODMOR)

Aktiviranje režima VACATION (ODMOR):

• Uzastopno kratko dodirujte taster

. Režim VACATION

(ODMOR) je odabran kada

(indikator režima VACATION

(ODMOR)) bude osvetljen.

• Režim VACATION (ODMOR) će se aktivirati nakon perioda od 5

sek. tokom kog će indikator režima VACATION (ODMOR) treperiti.

• U okviru aktiviranog režima VACATION (ODMOR), temperaturne

vrednosti unutar frižidera će automatski biti podešene na 17°C, a

podešavanje temperaturnih vrednosti unutar odeljka zamrzivača

će biti omogućeno.

• U okviru režima VACATION (ODMOR), ukoliko ručno podesite

temperaturne vrednosti unutar frižidera, indikator režima

VACATION (ODMOR) će treperiti u trajanju od 3 sek. Podešavanje

temperaturnih vrednosti unutar frižidera nije moguće.

SRB

DNEVNA UPOTREBA

Napuštanje režima VACATION (ODMOR):

• Kratko dodirnite taster

Uređaj će napustiti režim kada

indikator režima VACATION (ODMOR) ne bude osvetljen.

2.8 Režim SUPER

Ukoliko je neophodno odjednom zamrznuti veliku količinu hrane,

preporučuje se da se 24 časa ranije uređaj podesi na režim SUPER.

Aktiviranje režima SUPER:

• Uzastopno kratko dodirujte taster

. Režim SUPER je odabran

kada

(indikator režima SUPER) bude osvetljen.

• Režim SUPER će se aktivirati nakon perioda od 5 sek. tokom kog

će indikator režima SUPER treperiti.

• U okviru aktiviranog režima SUPER, temperaturne vrednosti

unutar zamrzivača će automatski biti podešene na -25°C, a

podešavanje temperaturnih vrednosti unutar odeljka frižidera će

biti omogućeno.

• U okviru režima SUPER, ukoliko ručno podesite temperaturne

vrednosti unutar zamrzivača, indikator režima SUPER će treperiti

u trajanju od 3 sek. Podešavanje temperaturnih vrednosti unutar

zamrzivača nije moguće.

Napuštanje režima SUPER:

• Kratko dodirnite taster

. Uređaj će napustiti režim SUPER

kada indikator režima SUPER ne bude osvetljen.

UPOZORENJE!

U okviru režima SUPER, uređaj će nastaviti sa radom pri uslovima

velikog opterećenja, a nivo buke će se blago povećati u odnosu na

normalno funkcionisanje.

2.9 Korisnički deﬁnisan režim

• Kratko dodirujte taster

sve dok indikator ECO režima /

indikator režima VACATION (ODMOR) / indikator režima SUPER

više ne budu osvetljeni. Korisnički deﬁnisan režim je aktiviran.

• U okviru korisnički deﬁnisanog režima, korisnici mogu ručno

podesiti temperaturne vrednosti unutar frižidera i temperaturne

vrednosti unutar zamrzivača.

2.10 Funkcija alarma za otvorena vrata

Ukoliko vrata frižidera ostanu otvorena tokom perioda od 60 sek.,

aktiviraće se alarm za otvorena vrata.

Svakodnevna upotreba

Različite vrste namirnica raspoređujte u različite odeljke, prema podacima navedenim u sledećoj tabeli

Zamrzavanje sveže hrane

• Deo za zamrzavanje je pogodan za zamrzavanje sveže hrane i

čuvanje zaleđene i duboko zamrznute hrane na duži vremenski

period.

• Svežu hranu stavite u pregradu na dnu, kako biste je zamrzli.

• Maksimalna količina hrane koja može biti zaleđena u 24 sata je

navedena u tablici speciﬁkacije.

• Proces zamrzavanja traje 24 sata: tokom ovog perioda nemojte

dodavati još hrane, predviđene da se zamrzne.

Čuvanje zamrznute hrane

Ukoliko se uključuje prvi put ili nakon dužeg perioda van upotrebe.

Pre stavljanja proizvoda u pregradu, uređaj treba da radi najmanje 2

sata podešen na najviše vrednosti.

Važno! Ukoliko dođe do slučajnog odmrzavanja, na primer, ukoliko

nema struje duže nego što je prikazano u tehničkim karakteristikama

pod delom “rising time”, zamrznuta hrana se mora brzo upotrebiti,

ili odmah termički obraditi i onda ponovo zamrznuti (nakon što je

spremljena).

Odmrzavanje

Duboko zamrznuta ili zaleđena hrana, pre upotrebe, može biti

odmrznuta ili u pregradama frižidera ili na sobnoj temperaturi, u

zavisnosti od raspoloživog vremena.

Manji komadi se mogu čak pripremati za jelo iako su i dalje zaleđeni,

direktno iz zamrzivača. U ovom slučaju priprema hrane traje druže.

Odeljci frižidera Vrste namirnica

Vrata ili police u vratima odeljka za rashlađivanje

• Namirnice sa prirodnim konzervansima, poput džemova, sokova, pića, dodataka

jelima.

• Nemojte držati kvarljive namirnice.

Crisper ﬁoka za čuvanje svežine (ﬁoka za čuvanje

salate)

• Voće, začinsko bilje i povrće treba držati zasebno u crisper ﬁoci za čuvanje svežine.

• Banane, crni luk, paradajz i beli luk ne treba držati u frižideru.

Polica frižidera – srednja • Mlečni proizvodi, jaja

Polica frižidera – gornja

• Hrana koju nije potrebno termički obrađivati, poput gotove hrane, mesnih

prerađevina, ostataka hrane.

Fioka(e)/polica zamrzivača

• Namirnice koje se drže tokom dužeg vremenskog perioda.

• Donja ﬁoka/polica za sveže meso, živinsko meso, ribu.

• Srednja ﬁoka/polica za smrznuto povrće, pomfrit.

• Gornja ﬁoka/polica za sladoled, smrznuto voće, smrznutu kuvanu hranu.

Prva upotreba

Čišćenje unutrašnjosti uređaja

Pre korišćenja uređaja po prvi put, očistite unutrašnjost i sve unutrašnje elemente mlakom vodom i neutralnim sapunom, kako biste uklonili

tipičan miris novog proizvoda, a zatim ga dobro osušite.

VAŽNO! Ne koristite deterdžente ili abrazivna sredstva, budući da mogu da oštete površinu.

SRB

Prateći elementi

Police koje se mogu

pomerati

Zidovi frižidera imaju niz žljebova, tako da

se police mogu podešavati po želji.

Podešavanje polica na

vratima

Kako biste omogućili odlaganje hrane

različitih veličina, police na vratima mogu

biti podešena na različite nivoe. Kako

biste ovo prilagodili, učinite sledeće:

postepeno spuštajte policu u smeru

strelice, dok se bude slobodna, a onda je

pozicionirajte po potrebi.

Skidanje donje ﬁoke

1. Izvucite donju ﬁoku do graničnika.

2. Podignite prednji deo ﬁoke.

3. Izvucite donju ﬁoku.

Korisni saveti

Saveti za zamrzavanje

Kako bismo vam pomogli da što bolje iskoristite proces zamrzavanja,

evo nekih važnih saveta:

• maksimalna količina hrane koja može biti zaleđena u 24 sata je

navedena u tablici speciﬁkacije;

• proces zamrzavanja traje 24 sata. Tokom ovog perioda ne bi bilo

poželjno dodavanje hrane za zamrzavanje;

• zamrzavajte samo kvalitetnu, svežu i potpuno očišćenu hranu;

• hrana treba da bude podeljena u manje porcije, kako bi bilo

omogućeno brže i potpuno zamrzavanje, i kako bi se kasnije

mogla odmrznuti samo potrebna količina;

• hranu zavijte u aluminijumsku ili polietilensku foliju i pobrinite se

da pakovanja ne propuštaju vazduh;

• nemojte da dozvolite da sveža, nezaleđena hrana dodiruje već

zaleđenu, kako biste izbegli porast temperature;

• nemasna hrana se čuva bolje i duže od masne; so smanjuje vek

trajanja čuvane hrane;

• ukoliko se kockice leda upotrebe odmah nakon što su izvađene iz

zamrzivača, mogu izazvati promrzline na koži;

• savetuje se, da na svakom paketiću smrznute hrane navedete

datum zamrzavanja, kako biste omogućili uklanjanje iz odeljka za

zamrzavanje, budući da to može izazvati promrzline na koži.

• savetuje se, da na svakom paketiću smrznute hrane navedete

datum zamrzavanja, da biste znali koliko dugo se čuva.

Saveti za čuvanje zamrznute hrane

Kako biste dobili najbolji učinak od ovog uređaja, treba da:

da proverite, da je komercijalno zamrznutu hranu adekvatno čuvao

prodavac;

postarajte se da hrana bude prenesena od prodavnice do zamrzivača

u najkraćem mogućem roku;

ne otvarajte vrata često, i ne ostavljajte ih otvorena duže nego što je

potrebno. Hrana koja se jednom odmrzne brzo propada i ne može

biti ponovo zamrznuta.

Nemojte prekoračivati rok za čuvanje, koji je naznačio proizvođač.

Saveti za hlađenje sveže hrane

Kako biste dobili najbolji učinak:

• Ne čuvajte vruću hranu ili tečnosti koje isparavaju u frižideru

• Pokrijte ili uvijte hranu, naročito ako ima jak miris

Saveti za čuvanje hrane u frižideru

• Sve vrste: uvijte u polietilenske kese i stavite na staklene police

iznad ﬁoke za povrće.

• Radi sigurnosti, hranu na ovaj način čuvajte jedan dan, najviše dva.

• Kuvana hrana, hladna jela, itd...: treba ih pokriti i mogu se odložiti

na bilo koju policu.

• Voće i povrće: treba da bude temeljno oprano i odloženo u ﬁoke,

namenjene za njihovo čuvanje.

• Puter i sir: treba da budu stavljeni u specijalne posude koje

ne propuštaju vazduh, ili zavijeni u aluminijumske folije ili

polietilenske kese kako bi se uklonilo što više vazduha.

• Boce s mlekom/jogurtom: treba da budu zatvorene i da se čuvaju

u policama na vratima.

• Banane, krompir, luk i beli luk, ukoliko nisu zapakovani, ne smeju

biti čuvani u frižideru.

Čišćenje

Iz higijenskih razloga unutrašnjost uređaja, uključujući i unutrašnje

elemente, treba čistiti redovno.

OPREZ!

Uređaj ne sme biti povezan na struju tokom čišćenja. Postoji

opasnost od strujnog udara! Pre čišćenja isključite uređaj i prekinite

dotok električne energije, ili isključite automatsku sklopku ili osigurač.

Uređaj nikako ne čistite paročistačem. Vlaga može da se nakupi

u električnim komponentama, opasnost od strujnog udara! Vrela

isparenja mogu dovesti do oštećenja plastičnih delova. Uređaj mora

biti suv pre ponovne upotrebe.

VAŽNO! Eterična ulja i organski rastvarači mogu nagristi

plastične delove, na primer limunov sok, ili sok od pomorandžine

kore, karboksilne kiseline ili sredstva koja sadrže sirćetnu kiselinu.

• Ne dozvolite da ovakve supstance dođu u kontakt sa delovima

uređaja.

• Nemojte koristi abrazivna sredstva za čišćenje

• Uklonite hranu iz zamrzivača. Hranu čuvajte na hladnom mestu, i

dobro je pokrijte.

• Isključite uređaj i prekinite dotok električne energije, ili isključite

automatsku sklopku ili osigurač.

• Očistite uređaj i unutrašnje elemente tkaninom i mlakom vodom.

Nakon čišćenja isperite čistom vodom i osušite krpom.

• Nakon što sve bude suvo, ponovo uključite uređaj.

100

SRB

Zamena lampe

Unutrašnje svetlo je tipa LED. Kako biste uklonili sijalicu, molimo vas da kontaktirate kvaliﬁkovanog majstora.

OPREZ!

Pre rešavanja problema, prekinite napajanje električnom energijom. Samo kvaliﬁkovani električar ili kompetentna osoba treba da reši problem

koji nije naveden u ovom uputstvu.

VAŽNO! Postoje određeni zvukovi, koje uređaj proizvodi tokom normalne upotrebe (kompresor, rashladni deo uređaja).

REŠAVANJE PROBLEMA

Ukoliko se kvar pojavi ponovo, kontaktirajte Servisni centar.

Ove informacije su potrebne, kako bi Vam se pomoglo u što kraćem roku i što ispravnije. Ovde unesite potrebne podatke, u skladu sa tablicom

speciﬁkacije.

Problem Mogući uzrok Rešenje

Uređaj ne radi

Dugme za regulisanje temperature je podešeno

na najhladniji podeok.

Podesite dugme uređaja tako da bude na nekom drugom

podeoku.

Utikač nije uključen ili je prekinut Utaknite utikač.

Osigurač je ispao ili je neispravan. Proverite osigurač, zamenite ga ako je potrebno.

Utičnica je neispravna. Kvarove utikača treba da popravi električar.

Uređaj previše

zamrzava ili hladi

Temperatura je podešena na previše

niske vrednosti ili uređaj radi pri najnižim

temperaturnim vrednostima.

Privremeno podesite regulator temperature na više

temperaturne vrednosti.

Hrana se nedovoljno

zamrzava

Temperatura nije pravilno podešena.

Pogledajte odeljak o početnom podešavanju temperature u

odeljku Podešavanja.

Vrata su bila otvorena duže vremena. Držite vrata otvorenim samo onoliko, koliko je potrebno.

Velika količina tople hrane je stavljena u uređaj u

poslednja 24 sata.

Okrenite privremeno regulator temperature na neku nižu

temperaturu.

Uređaj je blizu izvora toplote. Molimo vas, pogledajte odeljak za lokaciju i instalaciju.

Nagomilan led na

gumi na vratima.

Guma na vratima propušta vazduh.

Pažljivo zagrejte deo koji propušta na gumi na vratima fenom

za kosu (podešenom na hladno). Istovremeno podesite,

zagrejani deo gume na vratima rukom, tako da pravilno

naleže.

Neobični zvukovi

Uređaj nije nivelisan. Ponovo podesite nožice.

Uređaj dodiruje zid ili druge predmete. Malo pomerite uređaj.

Deo, kao što je cevovod na zadnjoj strani uređaja,

dodiruje druge delove uređaja ili zid.

Ukoliko je potrebno, pažljivo uklonite deo koji predstavlja

prepreku.

Voda na podu Odvod je blokiran. Pogledajte odeljak za čišćenje.

Bočni panel je vreo

Ovo je normalno. Delovi koji obavljaju funkciju

izmenjivanja toplote se nalaze na bočnim

stranama.

Ukoliko je potrebno, stavite rukavice prilikom dodirivanja ovih

strana.

List sa informacijama o proizvodu

DELEGIRANA UREDBA KOMISIJE (EU) 2019/2016

Naziv ili zaštitni znak dobavljača: Tesla

Adresa dobavljača: Bulevar Zorana Đinđića 125i, Belgrade, Serbia

Identifikaciona oznaka modela: RC3400FHXE

Tip uređaja za rashlađivanje:

Uređaj sa niskim nivoom buke:

Tip dizajna:

Samostojeći

Uređaj za čuvanje vina:

Ostali uređaji za rashlađivanje:

Opšti parametri proizvoda:

Parametar

Vrednost

Parametar

Vrednost

Ukupne

dimenzije (u

milimetrima

Visina

1 950

Ukupna zapremina (dm³ ili l)

347

Širina

600

Dubina

685

Indeks energetske efikasnosti – EEI

100

Klasa energetske efikasnosti

Emisija buke u vazduhu (dB(A) re 1

pW)

Klasa emisije buke u vazduhu

Godišnja potrošnja energije (kWh/a)

254

Klimatska klasa:

Proširena

umerena,

umerena ,

suptropska,

Minimalna ambijentalna

temperatura

(˚C), koja je odgovarajuća za ovaj

uređaj za rashlađivanje

Maksimalna ambijentalna

temperatura (˚C), koja je

odgovarajuća za ovaj uređaj za

rashlađivanje

Podešavanja za zimu

Parametri odeljaka:

Tip odeljka

Parametri i vrednosti odeljka

101

SRB

List sa informacijama o proizvodu

DELEGIRANA UREDBA KOMISIJE (EU) 2019/2016

Naziv ili zaštitni znak dobavljača: Tesla

Adresa dobavljača: Bulevar Zorana Đinđića 125i, Belgrade, Serbia

Identifikaciona oznaka modela: RC3400FHXE

Tip uređaja za rashlađivanje:

Uređaj sa niskim nivoom buke:

Tip dizajna:

Samostojeći

Uređaj za čuvanje vina:

Ostali uređaji za rashlađivanje:

Opšti parametri proizvoda:

Parametar

Vrednost

Parametar

Vrednost

Ukupne

dimenzije (u

milimetrima

Visina

1 950

Ukupna zapremina (dm³ ili l)

347

Širina

600

Dubina

685

Indeks energetske efikasnosti – EEI

100

Klasa energetske efikasnosti

Emisija buke u vazduhu (dB(A) re 1

pW)

Klasa emisije buke u vazduhu

Godišnja potrošnja energije (kWh/a)

254

Klimatska klasa:

Proširena

umerena,

umerena ,

suptropska,

Minimalna ambijentalna

temperatura

(˚C), koja je odgovarajuća za ovaj

uređaj za rashlađivanje

Maksimalna ambijentalna

temperatura (˚C), koja je

odgovarajuća za ovaj uređaj za

rashlađivanje

Podešavanja za zimu Ne

Parametri odeljaka:

Tip odeljka

Parametri i vrednosti odeljka

102

SRB

Zapremina

odeljka

(dm³ ili l)

Preporučeno

podešavanje

temperature za

optimizovano

čuvanje hrane

(˚C) Ova

podešavanja ne

smeju biti u

suprotnosti sa

uslovima

čuvanja

definisanim u

Aneksu IV,

tabela 3

Kapacitet

zamrzavanja

(kg/24h)

Tip otapanja

(automatsko

otapanje=A,

manuelno

otapanje=M)

Ostava

Ostava za vino

Podrum

Sveža hrana

243

Rashlađivanje

0 zvezdica ili

pravljenje leda

1 zvezdica Ne - - - -

2 zvezdice Ne - - - -

3 zvezdice Ne - - - -

4 zvezdice Da 104 -18 6,0 A

Odeljak sa 2

zvezdice

Odeljak sa

varijabilnom

temperaturom

Za odeljke sa 4 zvezdice

Prostor za brzo zamrzavanje Da

Parametri izvora osvetljenja:

Tip izvora osvetljenja

LED

Klasa energetske efikasnosti

Minimalno trajanje garancije koju daje proizvođač: 24 meseca

Dodatne informacije:

Link ka veb-sajtu proizvođača gde se mogu pronaći informacije iz tačke 4(a) Aneksa Uredbe Komisije (EU)

2019/2019: tesla.info

103

SRB

Zapremina

odeljka

(dm³ ili l)

Preporučeno

podešavanje

temperature za

optimizovano

čuvanje hrane

(˚C) Ova

podešavanja ne

smeju biti u

suprotnosti sa

uslovima

čuvanja

definisanim u

Aneksu IV,

tabela 3

Kapacitet

zamrzavanja

(kg/24h)

Tip otapanja

(automatsko

otapanje=A,

manuelno

otapanje=M)

Ostava

Ostava za vino

Podrum

Sveža hrana

243

Rashlađivanje

0 zvezdica ili

pravljenje leda

1 zvezdica

2 zvezdice

3 zvezdice

4 zvezdice

104

-18

6,0

Odeljak sa 2

zvezdice

Odeljak sa

varijabilnom

temperaturom

Za odeljke sa 4 zvezdice

Prostor za brzo zamrzavanje Da

Parametri izvora osvetljenja:

Tip izvora osvetljenja

LED

Klasa energetske efikasnosti

Minimalno trajanje garancije koju daje proizvođač: 24 meseca

Dodatne informacije:

Link ka veb-sajtu proizvođača gde se mogu pronaći informacije iz tačke 4(a) Aneksa Uredbe Komisije (EU)

2019/2019: tesla.info

tesla.info

Tesla Technology RC3400FHXE Combi Refrigerators

Product's Documents

User Manual

Specifications

Tesla Technology RC3400FHXE Questions and Answers
