HW-B450
FULL MANUAL
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at www.samsung.com/register
Para evitar cualquier avería o daños, lea detalladamente este manual de instrucciones antes de conectar y utilizar este
aparato. Conserve el manual para referencia futura. (Sólo México)
ENG - 2
SAFETY INFORMATION
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
Refer to the table below for an explanation of
symbols which may be on your Samsung product.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN.
This symbol indicates that high voltage
is present inside. It is dangerous to
make any kind of contact with any
internal part of this product.
This symbol indicates that this product
has included important literature
concerning operation and maintenance.
Class II product : This symbol indicates
that it does not require a safety
connection to electrical earth (ground).
If this symbol is not present on a
product with a power cord, the product
MUST have a reliable connection to
protective earth (ground).
AC voltage : This symbol indicates that
the rated voltage marked with the
symbol is AC voltage.
DC voltage : This symbol indicates that
the rated voltage marked with the
symbol is DC voltage.
Caution, Consult instructions for use :
This symbol instructs the user to
consult the user manual for further
safety related information.
WARNING
• To reduce the risk of re or electric shock, do
not expose this appliance to rain or moisture.
CAUTION
• TO PREVENT ELECTRIC SHOCK, MATCH WIDE
BLADE OF PLUG TO WIDE SLOT, FULLY
INSERT.
• This apparatus shall always be connected to a
AC outlet with a protective grounding
connection.
• To disconnect the apparatus from the mains,
the plug must be pulled out from the mains
socket, therefore the mains plug shall be
readily operable.
• Do not expose this apparatus to dripping or
splashing. Do not put objects lled with
liquids, such as vases on the apparatus.
• To turn this apparatus off completely, you
must pull the power plug out of the wall
socket. Consequently, the power plug must
be easily and readily accessible at all times.
ENG - 3
PRECAUTIONS
1. Ensure that the AC power supply in your
house complies with the power
requirements listed on the identication
sticker located on the bottom of your
product. Install your product horizontally, on
a suitable base (furniture), with enough
space around it for ventilation (7~10 cm).
Make sure the ventilation slots are not
covered. Do not place the unit on ampliers
or other equipment which may become hot.
This unit is designed for continuous use.
To fully turn off the unit, disconnect the AC
plug from the wall outlet. Unplug the unit if
you intend to leave it unused for a long
period of time.
2. During thunderstorms, disconnect the AC
plug from the wall outlet. Voltage peaks due
to lightning could damage the unit.
3. Do not expose the unit to direct sunlight or
other heat sources. This could lead to
overheating and cause the unit to
malfunction.
4. Protect the product from moisture (i.e.
vases), and excess heat (e.g. a replace) or
equipment creating strong magnetic or
electric elds. Unplug the power cable from
the AC wall socket if the unit malfunctions.
Your product is not intended for industrial
use. It is for personal use only. Condensation
may occur if your product has been stored in
cold temperatures. If transporting the unit
during the winter, wait approximately
2 hours until the unit has reached room
temperature before using.
5. The battery used with this product contains
chemicals that are harmful to the
environment. Do not dispose of the battery
in the general household trash. Do not
expose the battery to excess heat, direct
sunlight, or re. Do not short circuit,
disassemble, or overheat the battery.
CUATION : Danger of explosion if the battery
is replaced incorrectly. Replace only with the
same or equivalent type.
ENG - 4
CONTENTS
01 Checking the Components 6
02 Product Overview 7
Front Panel / Top Panel of the Soundbar
------------------------- 7
Bottom Panel of the Soundbar
------------------------- 8
03 Using the Remote Control 9
Inserting Batteries before using the Remote Control (AAA batteries X 2) ------------------------- 9
How to Use the Remote Control
-------------------------
9
Using the Hidden Buttons (Buttons with more than one function)
-------------------------
13
Output specications for the different sound effect modes
-------------------------
13
Adjusting the Soundbar volume with a TV remote control
------------------------- 14
04 Connecting the Soundbar 15
Connecting Electrical Power
-------------------------
15
Connecting the Soundbar to the Subwoofer
-------------------------
16

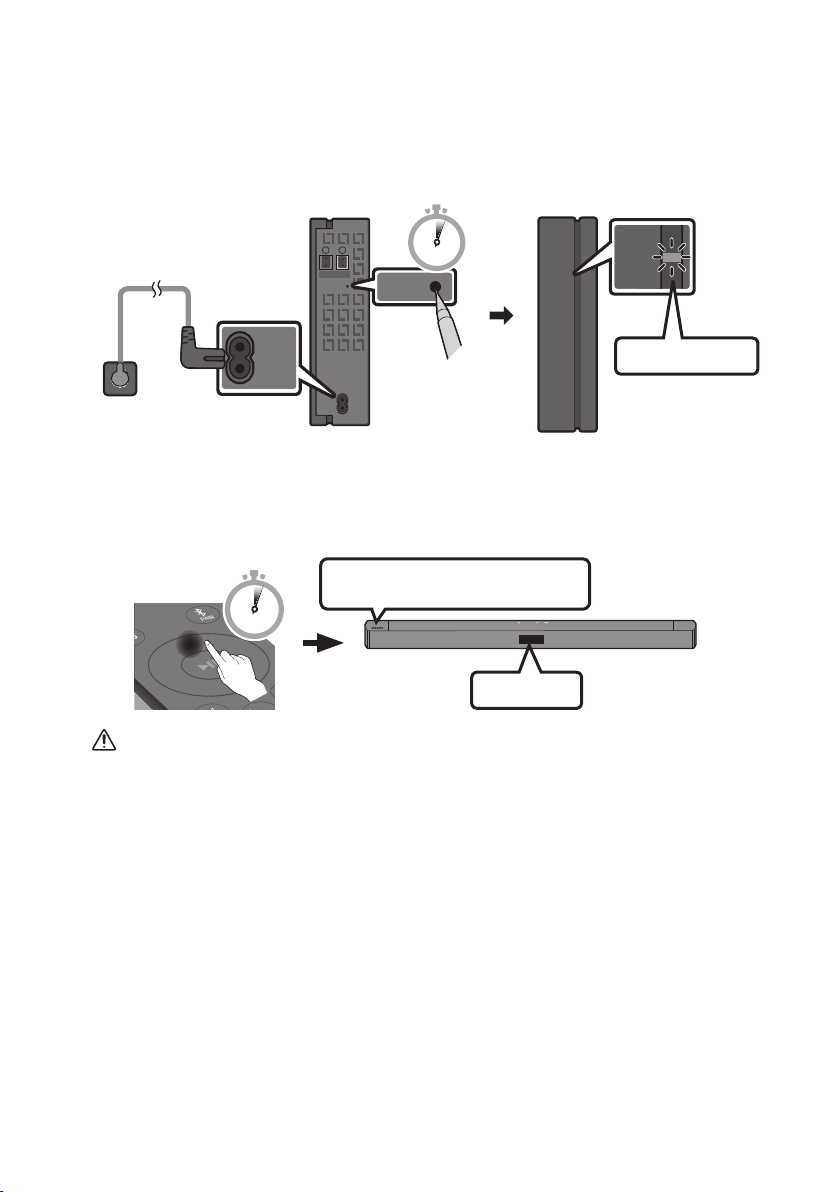

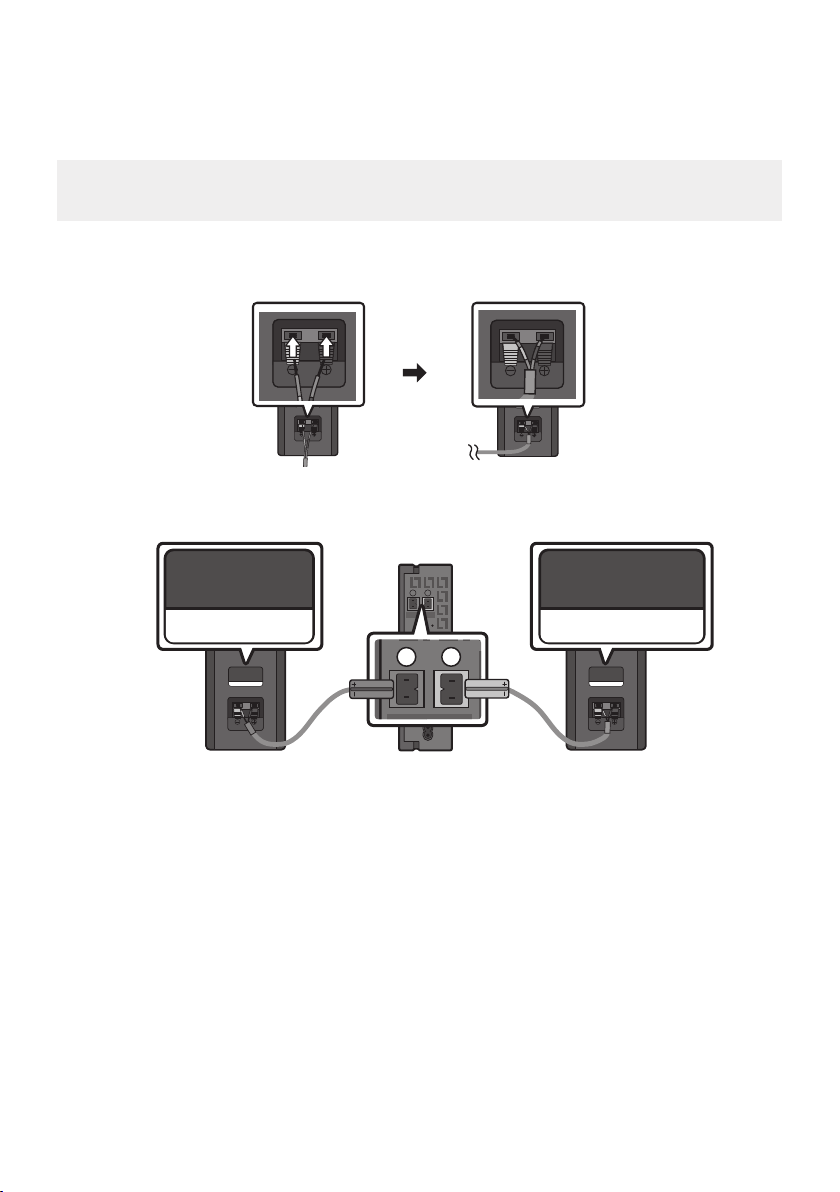

Connecting an SWA-9100S (Sold Separately) to your Soundbar
-------------------------
19
05 Using a wired connection to the TV 22
Connecting using an Optical Cable
-------------------------
22
06 Using a wireless connection to the TV 23
Connecting a TV via Bluetooth
-------------------------
23
ENG - 5
07 Connecting an External Device 25
Connecting using an Optical Cable
-------------------------
25
08 Connecting a USB Storage Device 26
09 Connecting a Mobile Device 28
Connecting via Bluetooth
-------------------------
28

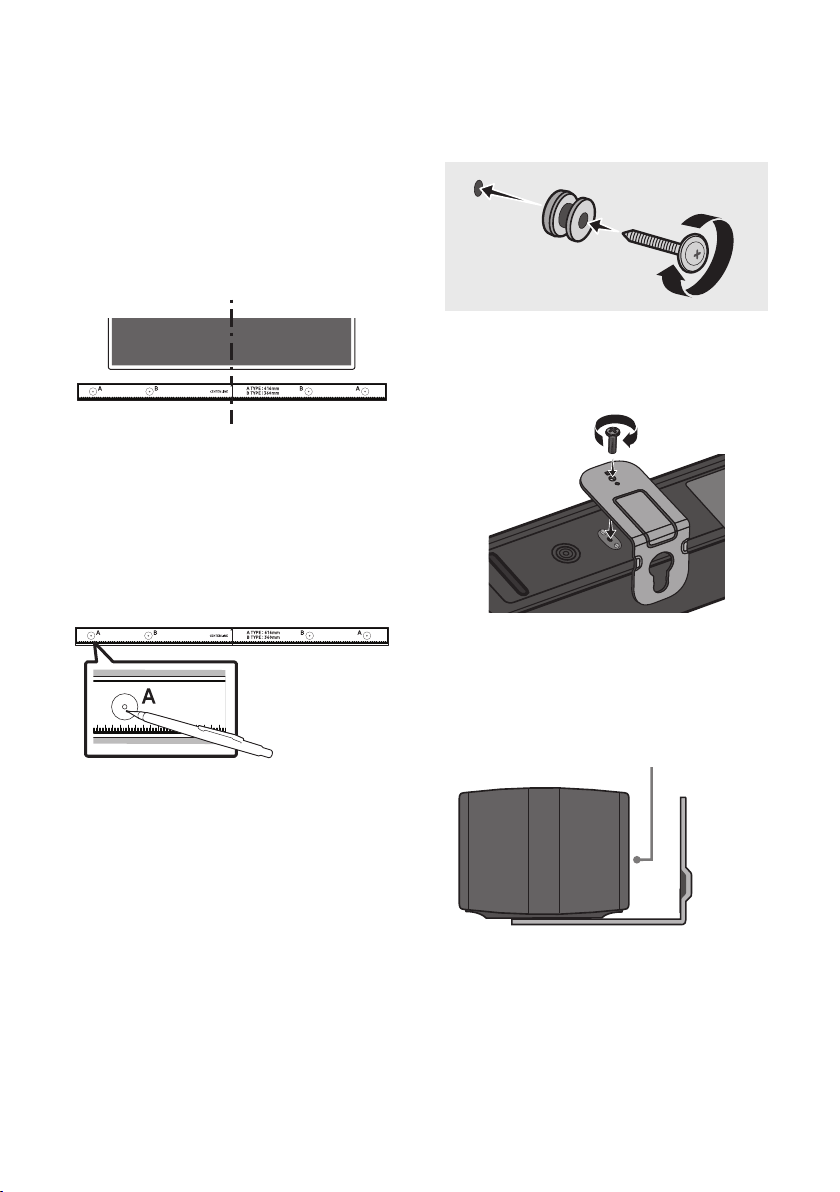

10 Installing the Wall Mount 31
Installation Precautions
-------------------------
31
Wallmount Components
-------------------------
31

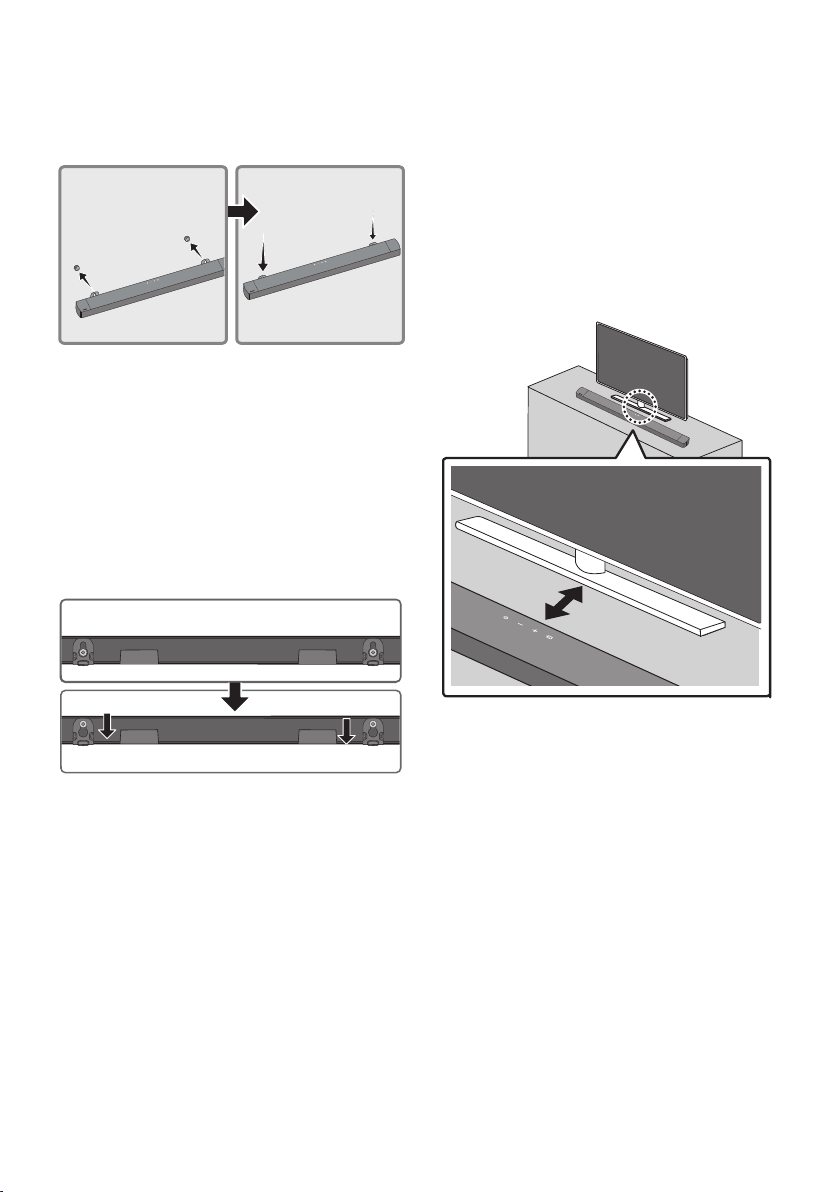

11 Placing the Soundbar on a TV stand 33
12 Software Update 34
Update Procedure
-------------------------
34
If UPDATE is not displayed
-------------------------
35
13 Troubleshooting 36
14 License 37
15 Open Source License Notice 38
16 Important Notes About Service 38
17 SpecicationsandGuide 39
Specications
-------------------------
39
ENG - 6
01 CHECKING THE COMPONENTS
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Soundbar Main Unit Subwoofer Remote Control / Batteries (Not available in
some locations or models)
x 2
Power Cord
(Subwoofer, Soundbar)
Optical Cable Wall Mount Guide
x 2
(M4 x L10)
x 2
x 2
Holder-Screw Screw
Bracket-Wall Mount
• For more information about the power supply and power consumption, refer to the label attached
to the product. (Label: Bottom of the Soundbar Main Unit)
• To purchase additional components or optional cables, contact a Samsung Service Center or
Samsung Customer Care.
• The appearance of the accessories may differ slightly from the illustrations above.
• Design and specications are subject to change without prior notice.
ENG - 7
02 PRODUCT OVERVIEW
Front Panel / Top Panel of the Soundbar
Top Panel
Display
Displays the product’s status and current mode.
(Power) Button
Turns the power on and off.
• Auto Power Down Function
The unit turns off automatically in the following situations:
– In D.IN / BT / USB Mode : If there is no audio signal for 18 minutes.
(Volume) Button
Adjusts the volume.
• When adjusted, the volume level appears on the Soundbar’s front display.
(Source) Button
Selects the source input mode.
Input mode Display
Optical Digital input D.IN
BLUETOOTH mode BT
USB mode USB
• To turn on “BT PAIRING” mode, change the source to “BT” mode, and then press and hold the
(Source) button for more than 5 seconds.
• When you plug in the AC cord, the power button will begin working in 4 to 6 seconds.
ENG - 8
• When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
• If you want to enjoy sound only from the Soundbar, you must turn off the TV’s speakers in the Audio
Setup menu of your TV. Refer to the owner’s manual supplied with your TV.
Bottom Panel of the Soundbar
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
POWER
Connect the Soundbar's AC power cable.
DIGITAL AUDIO IN (OPTICAL)
Connect to the digital (optical) output of an external device.
USB (5V 0.5A)
Connect a USB device here to play music les stored on the USB device through the Soundbar.
• When disconnecting the power cord from a wall outlet, pull the plug. Do not pull the cable.
• Do not connect this unit or other components to an AC outlet until all connections between
components are complete.
ENG - 9
03 USING THE REMOTE CONTROL

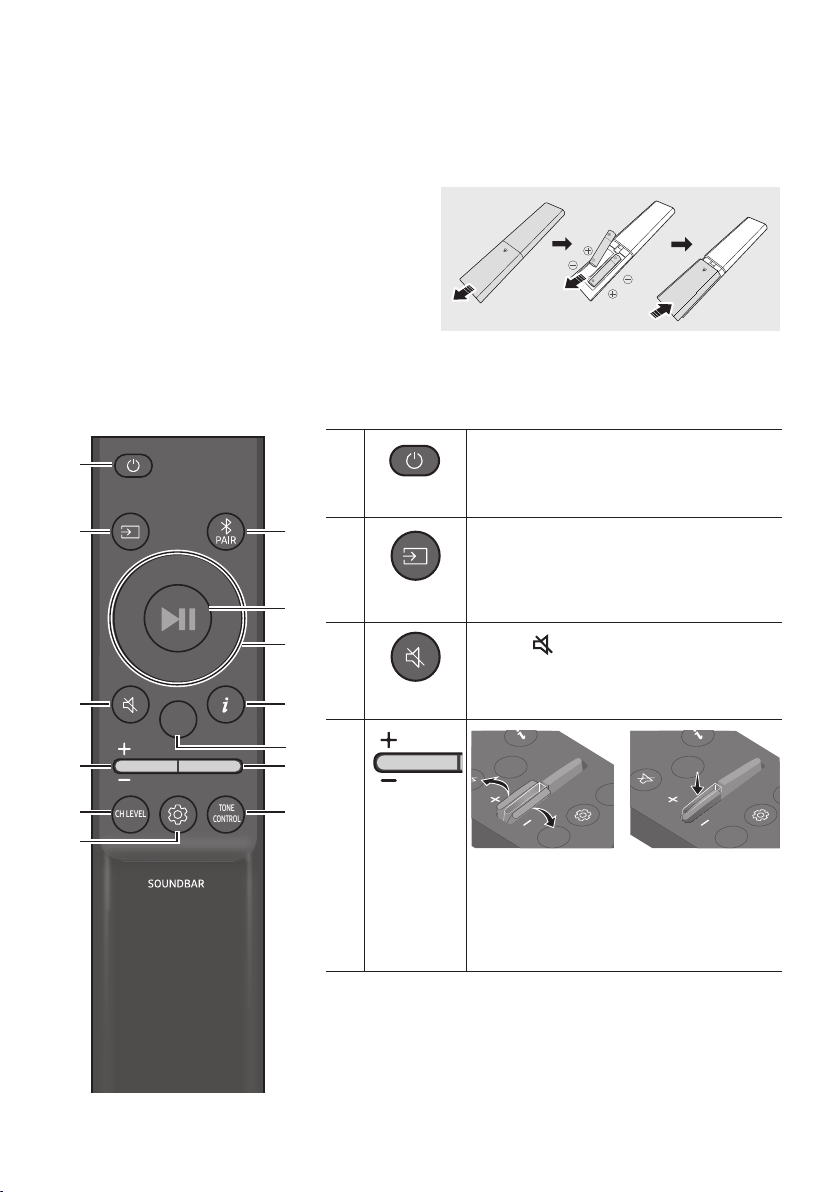

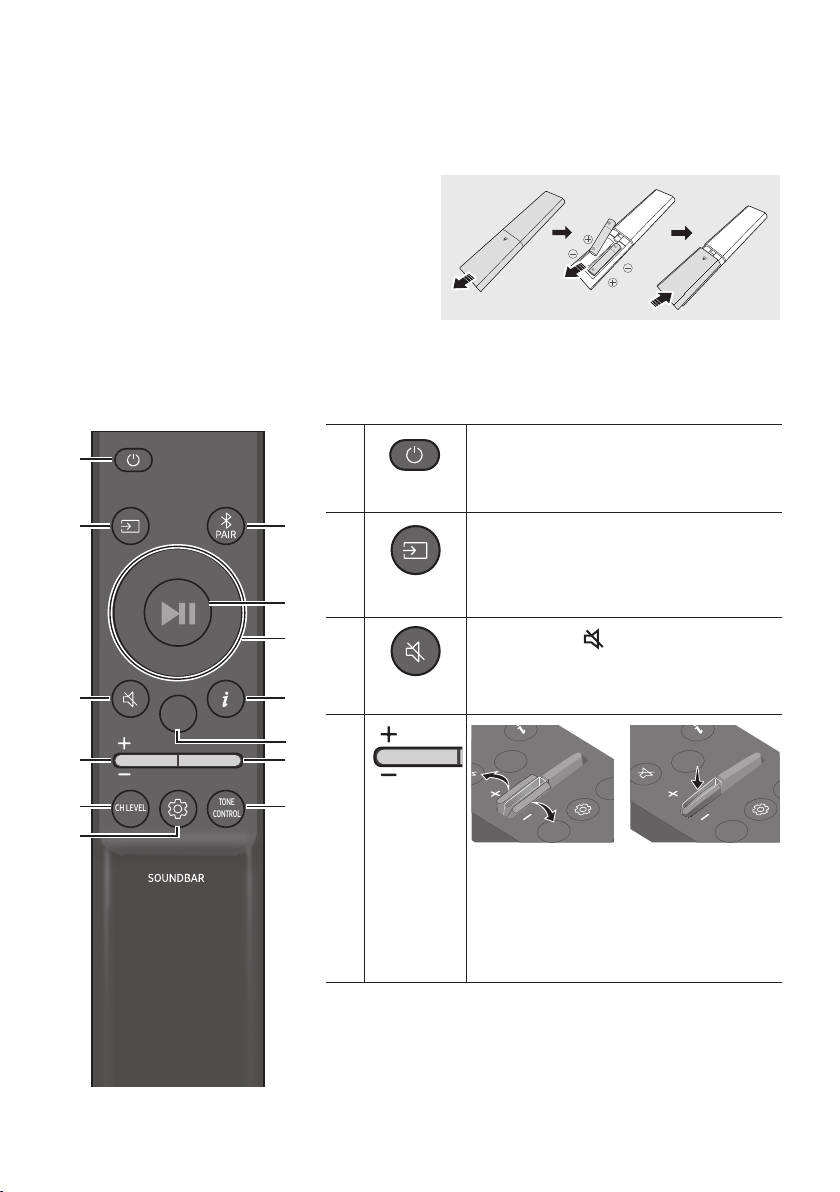

Inserting Batteries before using the Remote Control (AAA batteries X 2)
Slide the back cover in the direction of the arrow
until it is completely removed.
Insert 2 AAA batteries (1.5V) oriented so that their
polarity is correct. Slide the back cover back into
position.
How to Use the Remote Control
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Power
Turns the Soundbar on and off.
Source
Press to select a source connected to the
Soundbar.
Mute
Press the (Mute) button to mute the sound.
Press it again to unmute the sound.
Volume
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
CH LEVEL
TO
C
WOOFER
SOUND
MODE
Push the button up or down to adjust the
volume.
• Mute
Press the Volume button in to mute the
sound. Press it in again to unmute the sound.
ENG - 10
CH LEVEL
CH LEVEL
By pressing the button, you can adjust the volume of the each speaker.
• Press the button to select VIRTUAL CENTER LEVEL and then adjust the volume
between -6~+6 by using the Up/Down buttons.
• If the Rear Speakers (sold separately) are connected, the setting REAR LEVEL is
supported. To adjust the volume of the REAR LEVEL between -6 to +6 by using the Up/
Down buttons.
VEL
Sound Control
By pressing the button, you can set the audio function. The desired settings can be
adjusted using the Up/Down buttons.
AUDIO SYNC VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF
– AUDIO SYNC
If the video on the TV and audio from the Soundbar are not synchronized, press the
(Sound Control) button to select AUDIO SYNC and then set the audio delay
between 0~300 milliseconds by using the Up/Down buttons. (Not available in “USB”
or “BT” mode.)
– VOICE ENHANCE ON/OFF
This mode is makes it easier to hear spoken dialog in movies and TV.
– NIGHT MODE ON/OFF
This mode is optimized for nighttime viewing with the settings adjusted to bring the
volume down but keep the dialog clear.
• The VOICE ENHANCE, and NIGHT MODE audio function can be turned ON/OFF by
using the Up/Down buttons.
• Press and hold the (Sound Control) button for about 5 seconds to adjust the sound
for each frequency band. 150Hz, 300Hz, 600Hz, 1.2kHz, 2.5kHz, 5kHz, and 10kHz are
selectable using the Left/Right buttons and each can be adjusted to a setting between
-6 to +6 using the Up/Down buttons.
(Make sure the Sound mode is set to “STANDARD”.)
Bluetooth
PAIR
Press the
PAIR button. “BT PAIRING” appears in the Soundbar’s display.
You can connect the Soundbar to a new Bluetooth device in this mode by selecting the
Soundbar from the Bluetooth device's search list.
Play / Pause
Press the p button to pause a music le temporarily.
When you press the button again, the music le plays.
ENG - 11
Up/Down/
Left/Right
Press the indicated areas to select Up/Down/Left/Right.
Press Up/Down/Left/Right on the button to select or set functions.
• Repeat
To use the Repeat function in “USB” mode, press the Up button.
• Music Skip
Press the Right button to select the next music le. Press the Left button to select the
previous music le.
• ID SET

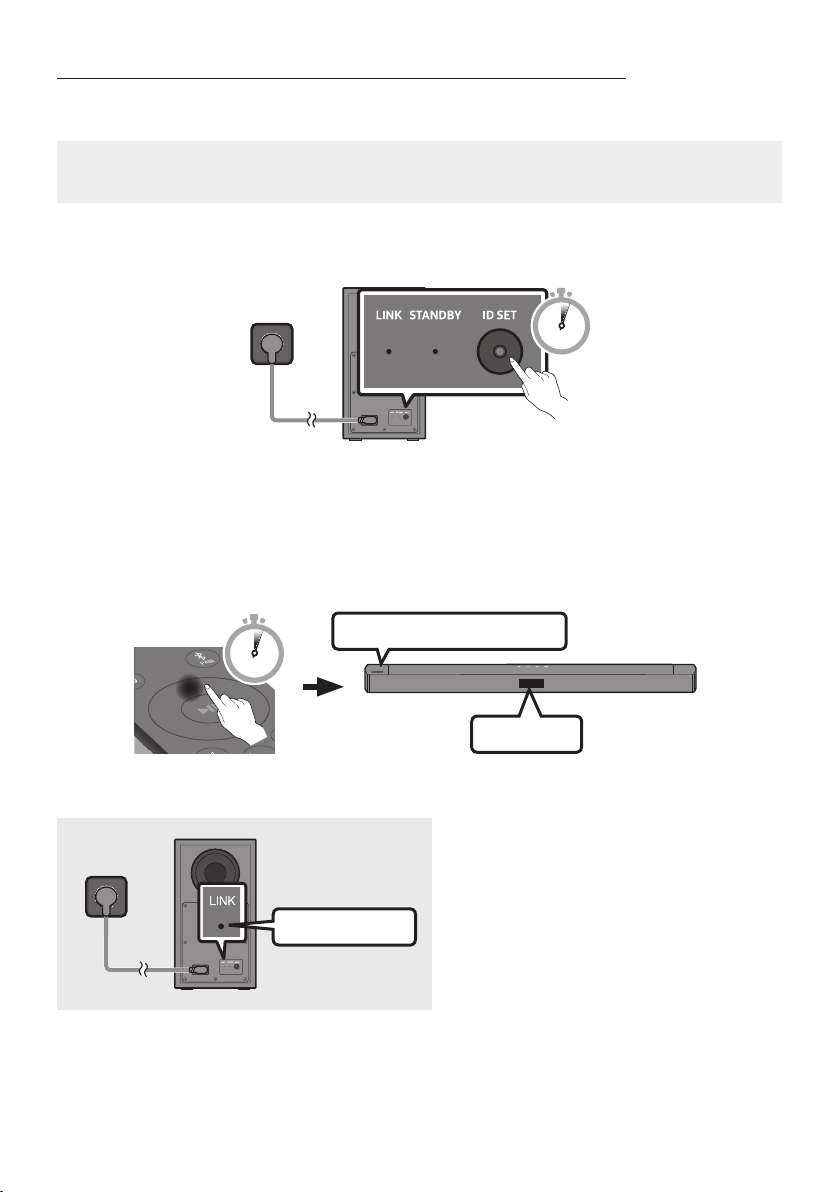

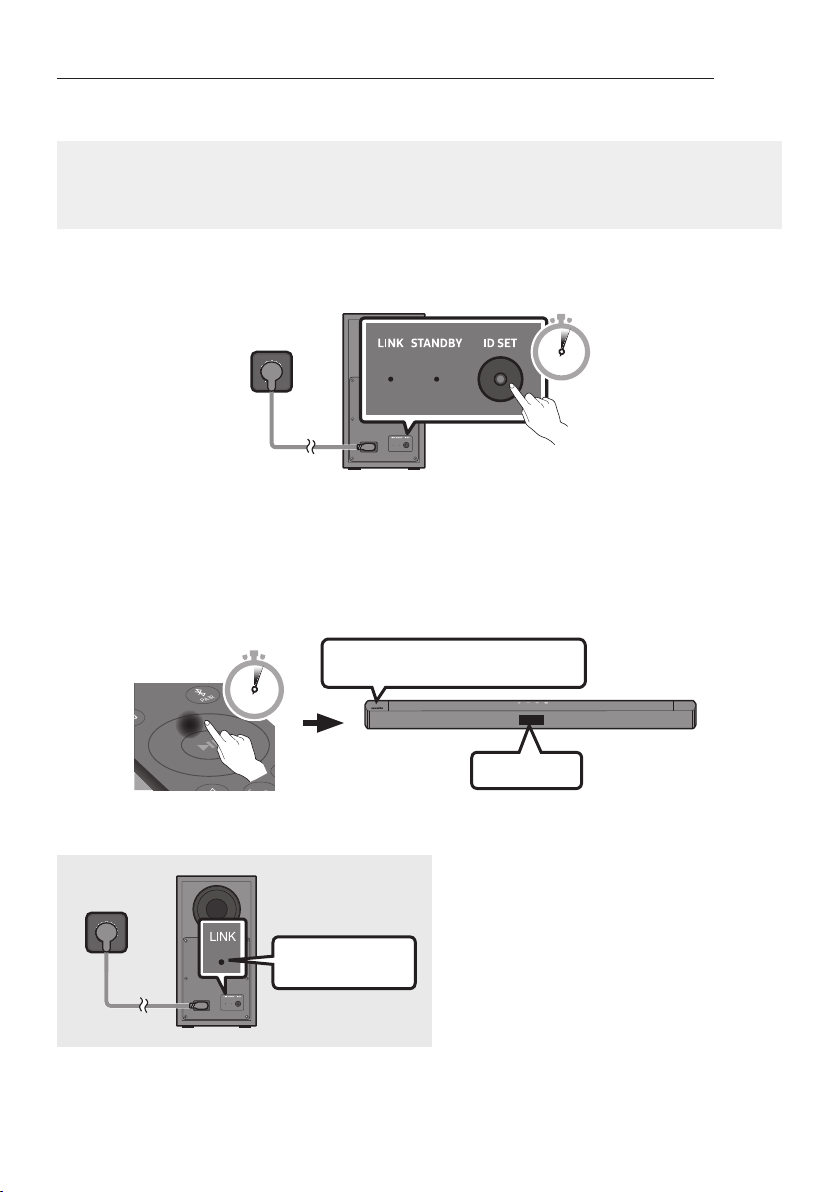

Press and hold the Up button for 5 seconds to complete ID SET (when connecting to a
wireless subwoofer or wireless rear speakers).
OUND
Info
Press the button to display information about the current function. (See page 7.)
SOUND
MODE
SOUND MODE
By pressing the button, you can select the desired sound mode.
SURROUND SOUND GAME ADAPTIVE BASS BOOST STANDARD
– SURROUND SOUND
Provides a wider sound eld than standard.
– GAME
Provides stereoscopic sound to immerse you in the action while gaming.
– ADAPTIVE
Analyzes the content in real time and automatically provides an optimal sound eld
based on the characteristics of the content.
– BASS BOOST
Sound eld mode with emphasis on bass sound.
– STANDARD
Outputs the original sound.
• DRC (Dynamic Range Control)
Lets you apply dynamic range control to Dolby Digital tracks. Press and hold the
SOUND MODE button for more than 5seconds while the Soundbar is powered off to
turn DRC (Dynamic Range Control) on or off. With the DRC turned on, loud sound is
reduced. (The sound may be distorted.)
• Bluetooth Power
This feature automatically turns the Soundbar on when it receives a connection
request from a previously connected TV or Bluetooth device. The setting is On by
default.
– Press and hold the SOUND MODE button for more than 5 seconds to turn off the
Bluetooth Power function.
ENG - 12
WOOFER
WOOFER
(BASS) LEVEL
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
Push the button up or down to adjust the level of the woofer (bass) to -12 or between -6 to
+6. To set the woofer (bass) volume level to 0 (Default), press the button.
TONE
CONTROL
TONE
CONTROL
By pressing the button, you can adjust the volume of the treble or bass sound.
• Press the button to select TREBLE or BASS and then adjust the volume between -6~+6
by using the Up/Down buttons.
ENG - 13
Using the Hidden Buttons (Buttons with more than one function)
Hidden Button
Reference page
Remote Control Button Function
WOOFER (Up) TV remote control On/Off (Standby) page 14
Left TV Connect On/Off (BT Ready) page 24
Up ID SET page 11
(Sound Control)
7 Band EQ (Press and hold 5 seconds) page 10
Reset (Press and hold 10 seconds) page 34
SOUND MODE
DRC ON/OFF (Standby) page 11
Bluetooth Power page 11
Outputspecicationsforthedifferentsoundeffectmodes
Effect Input
Output
Without Wireless Rear
Speaker Kit
With Wireless Rear
Speaker Kit
SOUND MODE
SOUND
MODE
SURROUND
SOUND
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
GAME
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
ADAPTIVE
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
BASS BOOST
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
STANDARD
2.0 ch
2.1 ch 2.1 ch
5.1 ch 2.1 ch 2.1 ch
• The Samsung Wireless Rear Speaker Kit can be purchased separately. To purchase a Kit, contact the
vendor you purchased the Soundbar from.
ENG - 14

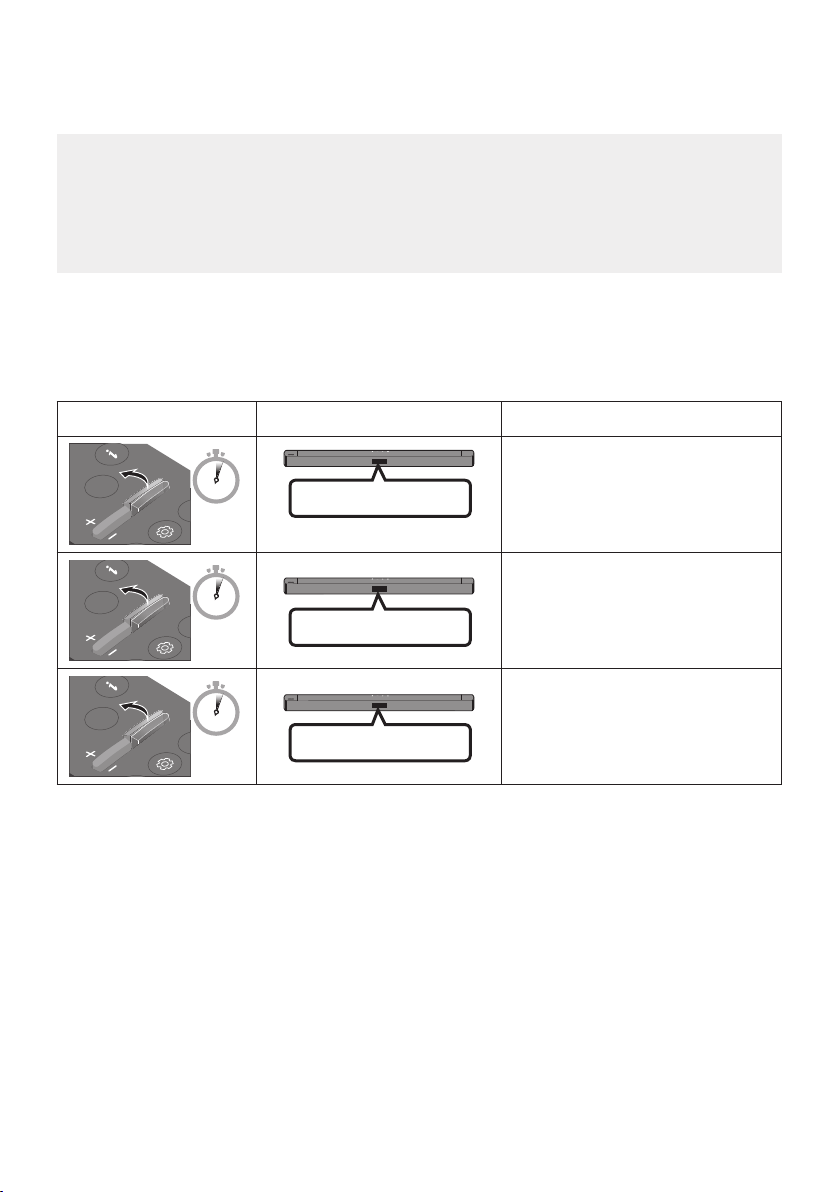

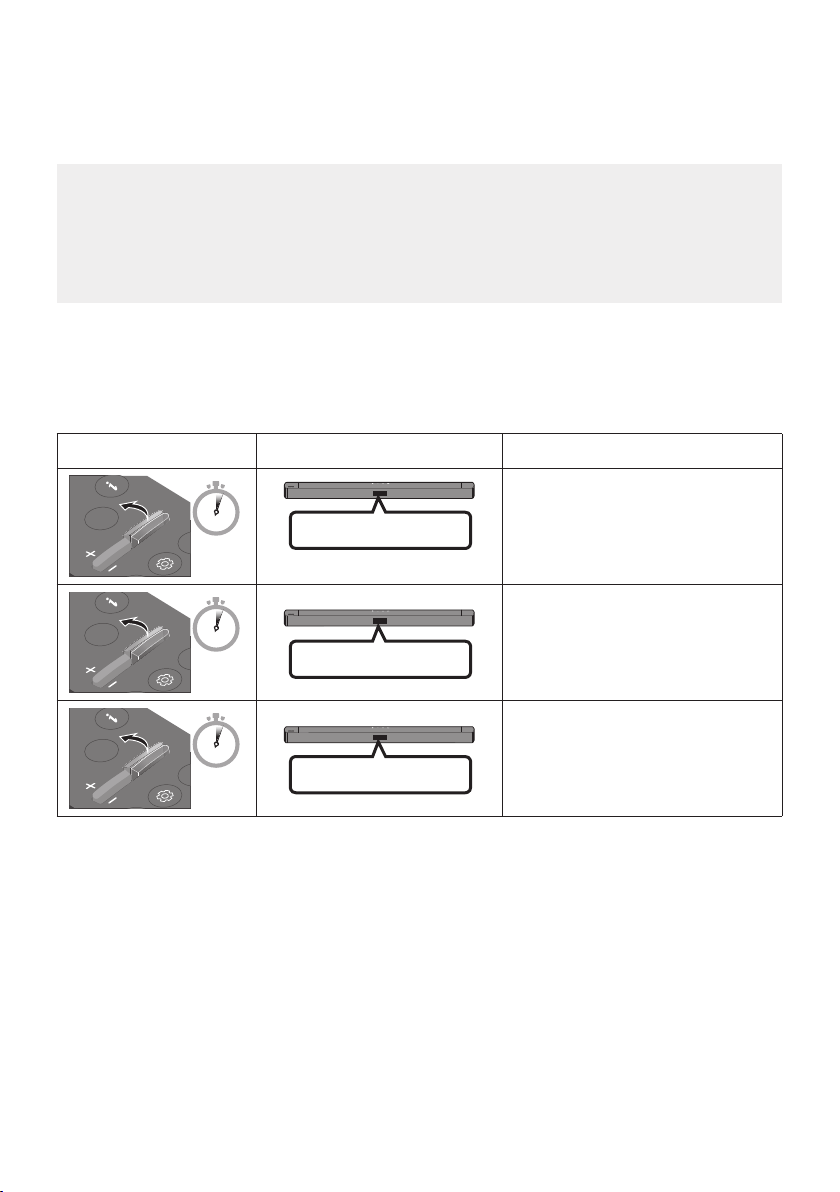

Adjusting the Soundbar volume with a TV remote control
Adjust the Soundbar volume using the TV’s remote control.
• This function can be used with IR remote controls only. Bluetooth remote controls (remote
controls that require pairing) are not supported.
• Set the TV speaker to External Speaker to use this function.
• Manufacturers supporting this function:
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
1. Turn Off the Soundbar.
2. Push up and hold the WOOFER button for 5 seconds.
Each time you push the WOOFER button up and hold it for 5 seconds, the mode switches in the
following order: “OFF-TV REMOTE” (Default mode), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”.
Remote Control Button Display Status
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
(Default mode)
OFF-TV REMOTE
Disable the TV remote control.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
SAMSUNG-TV REMOTE
Enable a Samsung TV’s IR remote
control.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
ALL-TV REMOTE
Enable a third-party TV’s IR remote
control.
ENG - 15
04 CONNECTING THE SOUNDBAR
Connecting Electrical Power
Use the power components to connect the Subwoofer and Soundbar to an electrical outlet in the following
order:
1. Connect the power cord to the Subwoofer.
2. Connect the power cord to the Soundbar.
See the illustrations below.
• For more information about the required electrical power and power consumption, refer to the
label attached to the product. (Label: Bottom of the Soundbar Main Unit)
Rear of Subwoofer
Power Cord
Connecting
Electrical Power
Bottom of the
Soundbar Main Unit
Connecting
Electrical Power
Power Cord
POWER
POWER
ENG - 16
Connecting the Soundbar to the Subwoofer
When the subwoofer is connected, you can enjoy rich bass sound.
Automatic connection between the Subwoofer and the Soundbar
When you turn the power on after connecting the power cables to the Soundbar and subwoofer, the
subwoofer is automatically connected to the Soundbar.
• When auto pairing is complete, the blue indicators at the rear of the subwoofer turn on.
LED Indicator Lights on the Rear of Subwoofer
LED Status Description Resolution
Blue
On
Successfully connected
(normal operation)
-
Blinking
Recovering the
connection
Check if the power cable attached
to the main Soundbar unit is
connected properly or wait about
5 minutes. If blinking persists, try
manually connecting the
subwoofer.
See page 17.
Red
On
Standby (with the
Soundbar main unit
turned off)
Check if the power cable attached
to the main Soundbar unit is
connected properly.
Connection failed
Connect again. See the
instructions for manual
connection on page 17.
Red and blue
Blinking Malfunction
See the contact information for
the Samsung Service Center in
this manual.
ENG - 17

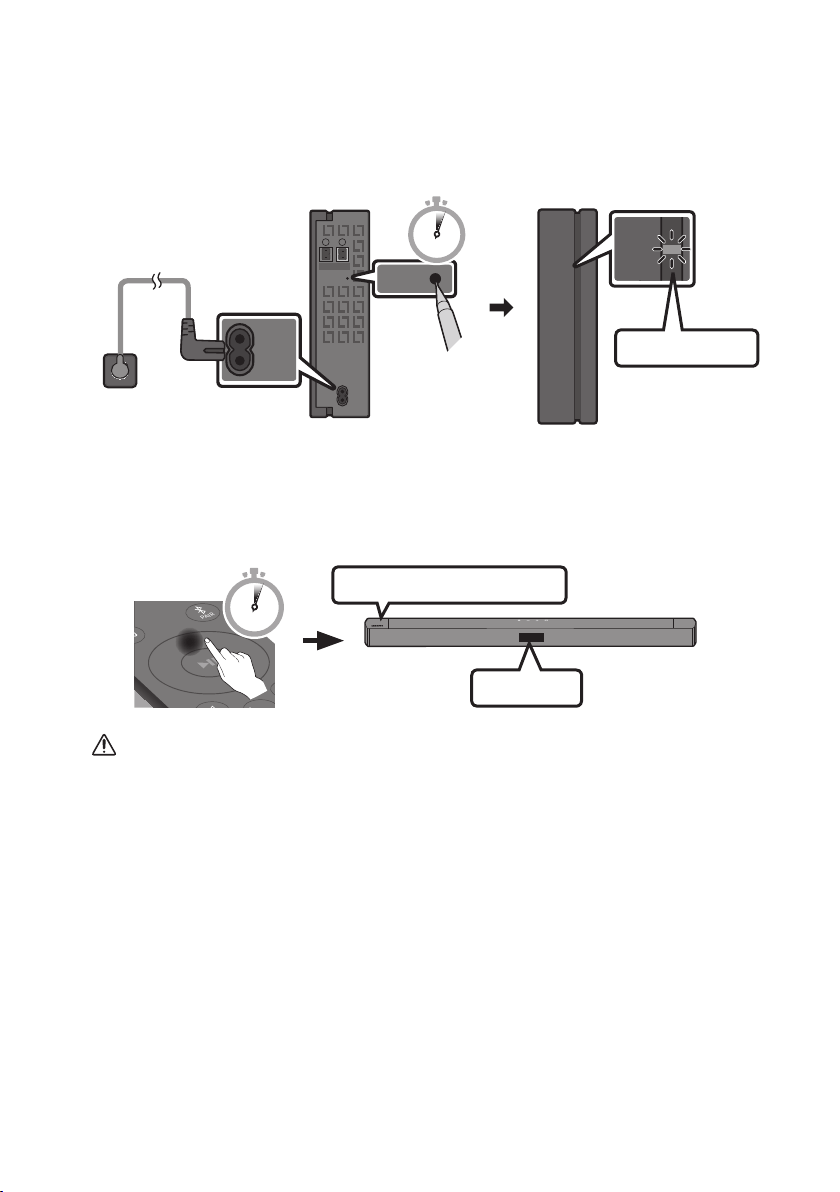

Manually connecting the Subwoofer if automatic connection fails
Before performing the manual connection procedure below:
• Check whether the power cables for the Soundbar and subwoofer are connected properly.
• Make sure that the Soundbar is turned on.
1. Press and hold ID SET on the rear of the subwoofer for at least 5 seconds.
• The red indicator on the rear of the subwoofer turns off and the blue indicator blinks.
5 Sec
Rear of Subwoofer
2. Press and hold the Up button on the remote control for at least 5 seconds.
• The ID SET message appears on the display of the Soundbar for a moment, and then it
disappears.
• The Soundbar will automatically power on when ID SET is complete.
SOUND
MODE
PAIR
5 Sec
ID SET
SAMSUNG logo is on the top
3. Check if the LINK LED is solid blue (connection complete).
Blue is On
The LINK LED indicator stops blinking and
glows a solid blue when a connection is
established between the Soundbar and the
Wireless Subwoofer.
ENG - 18
NOTES
• Do not connect the power cord of this product or your TV to a wall outlet until all connections
between components are complete.
• Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
• If the main unit is powered off, the wireless subwoofer will go into stand-by mode and the
STANDBY LED on the rear of the sub-woofer will turn red after blinking blue several times.
• If you use a device that uses the same frequency (5.8GHz) as the Soundbar near the Soundbar,
interference may cause some sound interruption.
• The maximum transmission distance of the main unit’s wireless signal is about 10 m, but may vary
depending on your operating environment. If a steel-concrete or metallic wall is between the main
unit and the wireless subwoofer, the system may not operate at all because the wireless signal
cannot penetrate metal.
PRECAUTIONS
• Wireless receiving antennas are built into the wireless subwoofer. Keep the unit away from water
and moisture.
• For optimal listening performance, make sure that the area around the wireless subwoofer and the
Wireless Receiver Module (sold separately) is clear of any obstructions.
ENG - 19
Connecting an SWA-9100S (Sold Separately) to your Soundbar
Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit
(SWA-9100S, sold separately) to your Soundbar.
• Please purchase the appropriate model for your region. The models that are compatible may
vary, depending on your region.
1. Connect the Wireless Receiver Module to 2 Surround Speakers.
– When connecting the speaker cable, connect the core wire to the speaker.
SURROUND-RIGHT
SURROUND-RIGHT
– The speaker cables are color coded.
SURROUND-LEFT
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
SURROUND-RIGHT
SURROUND-LEFT SURROUND-RIGHT
ENG - 20
2. Check the standby status of the Wireless Receiver Module after plugging it into an electrical outlet.
• The LINK LED indicator (blue LED) on the Wireless Receiver Module blinks. If the LED does not
blink, press the ID SET button on the back of the Wireless Receiver Module with a pen tip for
5~6 seconds until the LINK LED indicator blinks (in Blue). For more about the LED, please refer
to the SWA-9100S user manual.
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
POWER
ID SET
STANDBY
LINK
STANDBY
LINK
Blue blinking
5 Sec
3. Press and hold the Up button on the remote control for at least 5 seconds.
• The ID SET message appears on the display of the Soundbar for a moment, and then it
disappears.
• The Soundbar will automatically power on when ID SET is complete.
SOUND
MODE
PAIR
5 Sec
ID SET
SAMSUNG logo is on the top
CAUTION
• If your Soundbar was playing music when it connects to the SWA-9100S, you may hear some
stuttering from the woofer as the connection nalizes.
ENG - 21
4. Check if the LINK LED is solid blue (connection complete).
STANDBY
LINK
STANDBY
LINK
Blue is On
The LINK LED indicator stops blinking and
glows a solid blue when a connection is
established between the Soundbar and the
Wireless Receiver Module.
5. If the SWA-9100S are not connected, repeat the procedure from Step 2.
ENG - 22
05 USING A WIRED CONNECTION TO THE TV
Hear TV sound from your Soundbar through wired or wireless connections.
• When the Soundbar is connected to selected Samsung TVs, the Soundbar can be controlled using
the TV’s remote control.
– This feature is supported by 2017 and later Samsung Smart TVs that support Bluetooth when
you connect the Soundbar to the TV using an optical cable.
– This function also allows you to use the TV menu to adjust the sound eld and various settings
as well as the volume and mute.
Connecting using an Optical Cable
When the audio in a broadcast is encoded in Dolby Digital and the “Digital Output Audio Format” on
your TV is set to PCM, we recommend that you change the setting to Dolby Digital. When the setting on
the TV is changed, you will experience better sound quality. (The TV menu may use different words for
Dolby Digital and PCM depending on the TV manufacturer.)
Pre-connection Checklist
• When you use an optical cable and the terminals have covers, be sure to remove the covers.
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Top of the Soundbar
D.IN
Optical Cable
Bottom of the Soundbar
1. Connect the DIGITAL AUDIO IN (OPTICAL) port on the Soundbar to the OPTICAL OUT port of the
TV with a digital optical cable.
2. Press the
(Source) button on the top panel or remote control, and then select the “D.IN” mode.
ENG - 23
06 USING A WIRELESS CONNECTION TO THE TV
Connecting a TV via Bluetooth
When a TV is connected using Bluetooth, you can hear stereo sound without the hassle of cabling.
• Only one TV can be connected at a time.
PAIR
OR
The initial connection
1. Press the
PAIR button on the remote control to enter the “BT PAIRING” mode.
(OR)
a. Press the
(Source) button on the top panel and then select “BT”.
“BT” changes to “BT PAIRING” in a few seconds automatically or changes to “BT READY” if
there is a connect record.
b. When “BT READY” appears, press and hold the
(Source) button on the top panel of the
Soundbar for more than 5 seconds to display “BT PAIRING”.
2. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.)
3. Select “[AV] Samsung Soundbar B4-Series” or “[ AV ]Soundbar B4-Series” from the list on TV’s
screen.
An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device
list. To connect the TV to the Soundbar, select the message, and then establish a connection.
• When the TV is connected, [TV Name] → “BT” appears on the Soundbar’s front display.
4. You can now hear TV sound from the Soundbar.
If the Soundbar is not found by the TV
• Connect the TV and Soundbar with an optical cable, and select the “D.IN” mode by pressing
(Source) button on the top of the Soundbar. See if the audio output works normally, and
proceed with the step 2 and 3.
ENG - 24
If the device fails to connect
• If a previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar B4-Series” or “[ AV ]
Soundbar B4-Series”) appears in the list, delete it.
• Then repeat steps 1 through 3.
NOTE
• After you have connected the Soundbar to your TV the rst time, use the “BT READY” mode to
reconnect.
Disconnecting the Soundbar from the TV
Press the (Source) button on the top panel or on the remote control and switch to any mode but “BT”.
• Disconnecting takes time because the TV must receive a response from the Soundbar.
(The time required may differ, depending on the TV model.)
• To cancel the automatic Bluetooth connection between the Soundbar and TV, press the
Left button
on the remote control for 5 seconds with the Soundbar in “BT READY” status. (
TV Connect On/Off
)
What is the difference between BT READY and BT PAIRING?
• BT READY : In this mode, you can search for previously connected TVs or connect a previously
connected mobile device to the Soundbar.
• BT PAIRING : In this mode, you can connect a new device to the Soundbar. (Press the PAIR button
on the remote control or press and hold the (Source) button on the top of the Soundbar for
more than 5 seconds while the Soundbar is in “BT” mode.)
NOTES
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 10 m.
• The Soundbar automatically turns off after 18 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
ENG - 25
07 CONNECTING AN EXTERNAL DEVICE
Connect to an external device via a wired connection or Bluetooth connection to play the external
device’s sound through the Soundbar.
Connecting using an Optical Cable
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Top of the Soundbar
D.IN
Optical Cable
Bottom of the Soundbar
BD / DVD player /
Set-top box /
Game console
1. Connect DIGITAL AUDIO IN (OPTICAL) on the main unit to the OPTICAL OUT port of the Source
Device using a digital optical cable.
2. Select “D.IN” mode by pressing the
(Source) button on the top panel or on the remote control.
ENG - 26
08 CONNECTING A USB STORAGE DEVICE
You can play music les located on USB storage devices through the Soundbar.
USB
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
USB port
1. Connect the USB device to the USB port on the bottom of the product.
2. Press the
(Source) button on the top panel or on the remote control, and then select “USB”.
3. “USB” appears in the display screen.
4. Play music les from the USB storage device through the Soundbar.
• The Soundbar automatically turns off (Auto Power Down) if no USB device has been connected
for more than 18 minutes.
ENG - 27
File Format Type Compatibility list
Extension Codec Sampling Rate Bitrate
*.mp3 MPEG 1 Layer2 32kHz ~ 48kHz 32kbps~320kbps
MPEG 1 Layer3 32kHz ~ 48kHz 32kbps~320kbps
MPEG 2 Layer3 16kHz ~ 24kHz 8kbps~160kbps
MPEG 2.5 Layer3 8kHz ~ 12kHz 8kbps~160kbps
*.wma WMA7/8/9/STD 8kHz ~ 48kHz 32kbps~320kbps
*.aac AAC
8kHz ~ 96kHz < 1728kbpsA A C- L C
HE-AAC
*.ogg Vorbis codec (8, 16, 22.05, 32, 44.1, 48)kHz
unsupport ogg:
1. block size 0 < 256,
block size 0 > 1024
2. block size 1 < 512,
block size 1 > 4096
3. codebook counter >
64
4. codebook entry > 640
5. oor counter > 2
6. oor type 0
7. residua counter > 2
8. dimension != 2
9. mapping counter > 2
10. mode counter > 2
11. residue type !=
channel number
*.ac - 8kHz ~ 192kHz < 5Mbps
*.wav
PCM/LPCM/IMA_
ADPCM/MPEG/MULAW
8kHz ~ 192kHz < 5Mbps
*.AIF F
Compression type:
alwa, ulaw, sowt
(8, 16, 22.05, 32, 44.1, 48, 96, 192)kHz
2 channels
< 5Mbps
• If there are too many folders (about 256) and les (about 999) stored on the USB device, it may take
the Soundbar some time to access and play les.
ENG - 28
09 CONNECTING A MOBILE DEVICE
Connecting via Bluetooth
When a mobile device is connected using Bluetooth, you can hear stereo sound without the hassle of
cabling.
• You cannot connect more than one Bluetooth device at a time.
PAIR
OR
Bluetooth device
The initial connection
1. Press the
PAIR button on the remote control to enter the “BT PAIRING” mode.
(OR)
a. Press the
(Source) button on the top panel and then select “BT”.
“BT” changes to “BT PAIRING” in a few seconds automatically or changes to “BT READY” if
there is a connect record.
b. When “BT READY” appears, press and hold the
(Source) button on the top panel of the
Soundbar for more than 5 seconds to display “BT PAIRING”.
2. On your device, select “[AV] Samsung Soundbar B4-Series” or “[ AV ]Soundbar B4-Series” from
the list that appears.
• When the Soundbar is connected to the Bluetooth device, [Bluetooth Device Name] → “BT”
appears in the front display.
3. Play music les from the device connected via Bluetooth through the Soundbar.
If the device fails to connect
• If a previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar B4-Series” or “[ AV ]
Soundbar B4-Series”) appears in the list, delete it.
• Then repeat steps 1 and 2.
NOTE
• After you have connected the Soundbar to your mobile device the rst time, use the “BT READY”
mode to reconnect.
ENG - 29
What is the difference between BT READY and BT PAIRING?
• BT READY : In this mode, you can search for previously connected TVs or connect a previously
connected mobile device to the Soundbar.
• BT PAIRING : In this mode, you can connect a new device to the Soundbar. (Press the PAIR button
on the remote control or press and hold the (Source) button on the top of the Soundbar for
more than 5 seconds while the Soundbar is in “BT” mode.)
NOTES
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 10 m.
• The Soundbar automatically turns off after 18 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
• The Soundbar supports SBC data (44.1kHz, 48kHz).
• Connect only to a Bluetooth device that supports the A2DP (AV) function.
• You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free)
function.
• Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar
B4-Series” or “[ AV ]Soundbar B4-Series” from the device’s scanned devices list will automatically
change the Soundbar to “BT” mode.
– Available only if the Soundbar is listed among the Bluetooth device’s paired devices.
(The Bluetooth device and the Soundbar must have been previously paired at least once.)
• The Soundbar will appear in the Bluetooth device’s searched devices list only when the Soundbar is
displaying “BT READY”.
• The Soundbar cannot be paired to another Bluetooth device if already in Bluetooth mode and
paired to a Bluetooth device.
Bluetooth Power On (SOUND MODE)
If a previously paired Bluetooth device tries to pair with the Soundbar when the Bluetooth Power On
function is on and the Soundbar is turned off, the Soundbar turns on automatically.
1. Press and hold the SOUND MODE button for more than 5 seconds on the remote while the
Soundbar is turned on.
2. “ON-BLUETOOTH POWER” appears on the Soundbar’s display.
ENG - 30
Disconnecting the Bluetooth device from a Soundbar
You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s
user manual.
• The Soundbar will be disconnected.
• When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
“BT DISCONNECTED” on the front display.
Disconnecting the Soundbar from the Bluetooth device
Press the
(Source) button on the top panel or on the remote control, and then change to any mode
except “BT”.
• Disconnecting takes time because the Bluetooth device must receive a response from the
Soundbar. (Disconnection time may differ, depending on the Bluetooth device)
• When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
“BT DISCONNECTED” on the front display.
NOTES
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 10 m.
• The Soundbar automatically turns off after 18 minutes in the Ready state.
More About Bluetooth
Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each
other using a short wireless connection.
• A Bluetooth device may cause noise or malfunction, depending on usage, if:
– A part of your body is in contact with the receiving/transmitting system of the Bluetooth
device or the Soundbar.
– It is subject to electrical variation from obstructions caused by a wall, corner, or ofce partition.
– It is exposed to electrical interference from same frequency-band devices including medical
equipment, microwave ovens, and wireless LANs.
• Pair the Soundbar with the Bluetooth device while they are close together.
• The further the distance between the Soundbar and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational range, the connection is lost.
• In poor reception areas, the Bluetooth connection may not work properly.
• The Bluetooth connection only works when it is close to the unit. The connection will be
automatically cut off if the Bluetooth device is out of range. Even within range, the sound quality
may be degraded by obstacles such as walls or doors.
• This wireless device may cause electric interference during its operation.
ENG - 31
10 INSTALLING THE
WALL MOUNT
Installation Precautions
• Install on a vertical wall only.
• Do not install in a place with high
temperature or humidity.
• Verify whether the wall is strong enough to
support the product’s weight. If not, reinforce
the wall or choose another installation point.
• Purchase and use the xing screws or
anchors appropriate for the kind of wall you
have (plaster board, iron board, wood, etc.). If
possible, x the support screws into wall
studs.
• Purchase wall mounting screws according to
the type and thickness of the wall you want to
mount the Soundbar on.
– Diameter: M5
– Length: 35 mm or longer recommended.
• Connect cables from the unit to external
devices before you install the Soundbar on
the wall.
• Make sure the unit is turned off and
unplugged from the power source before you
install it. Otherwise, it may cause an electric
shock.
Wallmount Components
Wall Mount Guide
x 2
(M4 x L10)
x 2
Holder-Screw Screw
x 2
Bracket-Wall Mount
1. Place the Wall Mount Guide against the wall
surface.
• The Wall Mount Guide must be level.
• If your TV is mounted on the wall, install
the Soundbar at least 5 cm below the TV.
5 cm or more
ENG - 32
2. Align the Wall Mount Guide’s Center Line
with the center of your TV (if you are
mounting the Soundbar below your TV), and
then x the Wall Mount Guide to the wall
using tape.
• If you are not mounting below a TV, place
the Center Line in the center of the
installation area.
Center Line
3. Push a pen tip or sharpened pencil tip
through the center of the A-TYPE images on
each end of the Guide to mark the holes for
the supporting screws, and then remove the
Wall Mount Guide.
4. Using an appropriately sized drill bit, drill a
hole in the wall at each marking.
• If the markings do not correspond to the
positions of studs, make sure you insert
appropriate anchors into the holes before
you insert the support screws. If you use
anchors, make sure the holes you drill are
large enough for the anchors you use.
5. Push a screw (not supplied) through each
Holder-Screw, and then screw each screw
rmly into a support screw hole.
(Not supplied)
6. Install the 2 Bracket-Wall Mounts in the
correct orientation on the bottom of the
Soundbar using 2 Screws.
• When assembling, make sure the hanger
part of the Bracket-Wall Mounts are
located behind the rear of the Soundbar.
Rear of Soundbar
Right end of Soundbar
ENG - 33

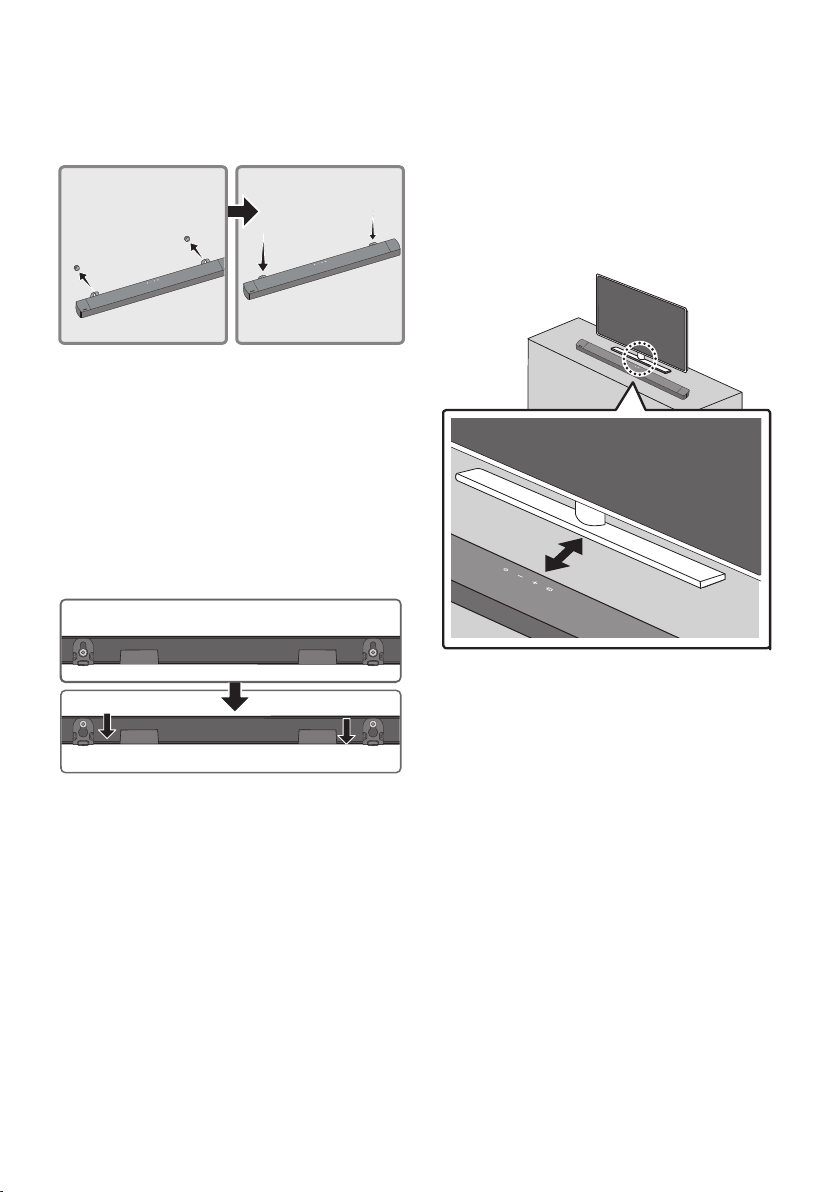

7. Install the Soundbar with the attached
Bracket-Wall Mounts by hanging the
Bracket-Wall Mounts on the Holder-Screws
on the wall.
8. Slide the Soundbar down as shown below so
that the Bracket-Wall Mounts rest securely
on the Holder-Screws.
• Insert the Holder-Screws into the wide
(bottom) part of the Bracket-Wall
Mounts, and then slide the Bracket-Wall
Mounts down so that the Bracket-Wall
Mounts rest securely on the
Holder-Screws.
11 PLACING THE
SOUNDBAR ON A
TV STAND
Place the Soundbar on a TV stand.
3cm or more
As illustrated in the image, align the center of the
Soundbar with the center of the TV, carefully
place the Soundbar onto the TV stand.
For optimal sound quality, position the Soundbar
at least 3cm away from the TV front.
NOTE
• Make sure the Soundbar is placed on a at
and solid surface.
ENG - 34
12 SOFTWARE
UPDATE
Samsung may offer updates for the Soundbar’s
systemrmwareinthefuture.
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
USB port
If an update is offered, you can update the
rmware by connecting a USB device with the
rmware update stored on it to the USB port on
your Soundbar. For more information about how
to download update les, go to the Samsung
Electronics website at
www.samsung.com
Support.
Then, select the product type or enter the model
number of your Soundbar, select the Software &
Apps option, and then Downloads. Note that the
option names can vary.
Update Procedure
Important: The update function erases all user
settings. We recommend you write down your
settings so that you can easily reset them after
the update. Note that updating the rmware
resets the subwoofer connection too.
1. Connect a USB thumb drive to the USB port
on your computer.
Important: Make sure there are no music
les on the USB thumb drive. This may cause
the rmware update to fail.
2. Go to (samsung.com)
select Enter Model
Number and enter the model of your
Soundbar. Select manuals and downloads
and download the latest software le.
3. Save the downloaded software to a USB
stick and select “Extract Here” to unzip the
folder.
4. Turn off the Soundbar and connect the USB
stick containing the software update to the
USB port.
5. Turn on the Soundbar and change the source
to “USB” mode. Within 3 minutes, “UPDATE”
is displayed and the update begins.
6. When the update is complete, the Soundbar
turns off. Turn on the Soundbar and then
press the (Volume) button on the top
panel for 5 seconds. “INIT OK” appears on the
display and the Soundbar is reset.
• This product has a DUAL BOOT function.
If the rmware fails to update, you can
update the rmware again. Soundbar AC
code on when USB in with update le.
Then update again but VFD no show
anything, It will update nish after 2min.
7. Restore your settings on the Soundbar.
ENG - 35
If UPDATE is not displayed
1. Turn off the Soundbar, disconnect and then
reconnect the USB storage device that
contains the update les to the Soundbar’s
USB port.
2. Disconnect the Soundbar’s power cord,
reconnect it, and then turn on the Soundbar.
NOTES
• The rmware update may not work properly
if audio les supported by the Soundbar are
stored in the USB storage device.
• Do not disconnect the power or remove the
USB device while updates are being applied.
• After the update is completed, the user setup
in the Soundbar is initialized so you can reset
your settings. We recommend you write
down your settings so that you can easily
reset them after the update. Note that
updating rmware resets the subwoofer
connection too.
If the connection to the subwoofer is not
re-established automatically after the
update, refer to page 16.
If the software update fails, check if the USB
stick is defective.
• Mac OS users should use MS-DOS (FAT) as the
USB format.
• Updating via USB may not be available,
depending on the USB storage device
manufacturer.
ENG - 36
13 TROUBLESHOOTING
Before seeking assistance, check the following.
Soundbar does not turn on.
; Check whether the power cord of the
Soundbar is correctly inserted into the
outlet.
Soundbar works erratically.
; After removing the power cord, insert it
again.
; Power cycle the external device and try
again.
; If there is no signal, the Soundbar
automatically turns off after a certain
period of time. Turn on the power.
(See page 7.)
If the remote control does not work.
; Point the remote directly at the Soundbar.
; Replace the batteries with new ones.
Soundbar does not output any sound.
; The volume of the Soundbar is too low or
muted. Adjust the volume.
; When any external device (STB, Bluetooth
device, mobile device, etc.) is connected,
adjust the volume of the external device.
; For sound output of the TV, select
Soundbar. (Samsung TV: Home (
) →
Menu → Settings ( ) → All Settings ( )
→ Sound → Sound Output → Select
Soundbar)
; The cable connection to the Soundbar may
not be loose. Remove the cable and
connect again.
; Remove the power cord completely,
reconnect, and turn the power on.
; Reset the product and try again.
(See page 34.)
Subwoofer does not output any sound.
; Check whether the LED indicator on the
rear of the Subwoofer is on in blue.
Reconnect the Soundbar and Subwoofer if
the indicator is blinking slowly in blue or
turned red. (See page 17.)
; You may experience an issue if there is an
obstacle between the Soundbar and
Subwoofer. Move devices to an area away
from obstacles.
; Other devices sending radio frequency
signals in proximity may interrupt the
connection. Keep your speaker away from
such devices.
; Remove and reconnect the power plug.
The Subwoofer volume is too low.
; The original volume of the content you are
playing may be low. Try adjusting the
Subwoofer level. (See page 12.)
; Bring the Subwoofer speaker closer to you.
Soundbar does not appear on the Bluetooth
device list of the TV.
; Disconnect the power cord of the Soundbar
completely and reconnect, and then try
searching again. (See page 23.)
; Connect the TV and Soundbar with an
optical cable, and select the “D.IN” mode by
pressing the
(Source) button on the
top of the Soundbar. See if the audio output
works normally, and try searching again.
(See page 23.)
ENG - 37
Soundbar does not connect via Bluetooth.
; When connecting a new device, switch to
“BT PAIRING” for connection. (Press the
PAIR button on the remote control or
press the (Source) button on the body
for at least 5 seconds.)
; If the Soundbar is connected to another
device, disconnect that device rst to
switch the device.
; Reconnect it after removing the Bluetooth
speaker list on the device to connect.
(Samsung TV: Home ( ) → Menu →
Settings ( ) → All Settings ( ) → Sound
→ Sound Output → Bluetooth Speaker List)
; Remove and reconnect the power plug,
then try again.
; Reset the product and try again.
(See page 34.)
Sound drops out when connected via
Bluetooth.
; Some devices can cause radio interference
if they are located too close to the
Soundbar. e. g. microwaves, wireless
routers, etc.
; If your device that is connected via
Bluetooth moves too far away from the
Soundbar, it may cause the sound to drop
out. Move the device closer to the
Soundbar.
; If a part of your body is in contact with the
Bluetooth transceiver or the product is
installed on metal furniture, sound may
drop out. Check the installation
environment and conditions for use.
Soundbar does not turn on automatically with
the TV.
; When you turn off the Soundbar while
watching TV, power synchronization with
the TV is disabled. First turn off the TV.
14 LICENSE
Dolby, Dolby Audio, and the double-D symbol
are trademarks of Dolby Laboratories Licensing
Corporation. Manufactured under license from
Dolby Laboratories. Condential unpublished
works. Copyright 1992-2019 Dolby Laboratories.
All rights reserved.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
combination with the Symbol, and DTS 2.0
Channel are registered trademarks or
trademarks of DTS, Inc. in the United States
and/or other countries. © DTS, Inc. All Rights
Reserved.
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth SIG,
Inc. and any use of such marks by Samsung
Electronics Co., Ltd. is under license. Other
trademarks and trade names are those of their
respective owners.
ENG - 38
[ENERGY STAR]
ENERGYSTARqualiedmodelonly
– Your Samsung product is ENERGY STAR
qualied in its factory default setting.
Change to certain features, settings and
functionality in this product can change the
power consumption, possibly beyond the
limits required for ENERGY STAR
qualication.
– Environmental Protection Agency and
Department of Energy. ENERGY STAR is a
joint program of the Government agencies,
designed to promote energy efcient
products and practices.
Refer to www.energystar.gov for more
information of the ENERGY STAR Program.
ENERGYSTARqualiedmodelonly
(Applicable to Thin Client models only)
As an ENERGY STAR® Partner, SAMSUNG has
determined that this product meets the
ENERGY STAR® guidelines for energy
efciency.
– The ENERGY STAR Program has been to
reduced greenhouse gas emissions and
save energy through voluntary labeling.
– Power management setting of this product
have been enabled by default, and have
various timing setting from 1 minutes to 5
hours.
– The product can wake with a button press
on the chassis from sleep mode.
ENERGYSTARqualiedmodelonly(Theother
models)
– As an ENERGY STAR Partner, Samsung has
determined that this product or product
models meets the ENERGY STAR guideline
for energy efciency.
15 OPEN SOURCE
LICENSE NOTICE
To send inquiries and requests for questions
regarding open sources, contact Samsung Open
Source (http://opensource.samsung.com)
16 IMPORTANT
NOTES ABOUT
SERVICE
Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
ENG - 39
17 SPECIFICATIONS AND GUIDE
Specications
Model Name HW-B450
USB 5V/0.5A
Weight 1.4 kg
Dimensions (W x H x D) 858.8 x 59.0 x 75.0 mm
Operating Temperature Range +5°C to +35°C
Operating Humidity Range 10 % ~ 75 %
AMPLIFIER
Rated Output power
40W x 2, 6 ohm
Supported play formats
(DTS 2.0 sound is played in DTS format.)
LPCM 2ch, Dolby Audio™
(supporting Dolby® Digital), DTS
Subwoofer Name PS-WB45T
Weight 4.5 kg
Dimensions (W x H x D) 184.0 x 343.0 x 295.0 mm
AMPLIFIER
Rated Output power
220W
NOTES
• Samsung Electronics Co., Ltd reserves the right to change the specications without notice.
• Weight and dimensions are approximate.
SPA - 2
INFORMACIÓN DE SEGURIDAD
ADVERTENCIAS DE SEGURIDAD
PARA REDUCIR EL PELIGRO DE DESCARGA
ELÉCTRICA, NO RETIRE LA TAPA (NI LA PARTE
TRASERA).
NO CONTIENE ELEMENTOS QUE DEBA
REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA,
SOLICITE LA AYUDA DE PERSONAL
ESPECIALIZADO.
Consulte la tabla a continuación para obtener una
explicación de los símbolos que podrían aparecer
en su producto Samsung.
PRECAUCIÓN
RIESGO DE ELECTROCUCION.
NO ABRIR.
Este símbolo indica que el dispositivo
contiene alto voltaje. Es peligroso
establecer cualquier tipo de contacto
con cualquier parte interna del producto.
Este símbolo indica que con este
producto se incluye documentación
importante relativa a la operación y el
mantenimiento.
Producto de Clase II: Este símbolo indica
que no es necesaria una conexión
eléctrica de seguridad (toma de tierra).
Si un producto con un cable de
alimentación no tiene este símbolo, el
producto DEBE tener una conexión
segura a una puesta a tierra.
Voltaje CA: Este símbolo indica que la
tensión nominal marcada con el símbolo
es CA.
Voltaje CC: Este símbolo indica que la
tensión nominal marcada con el símbolo
es CC.
Precaución, consulte las instrucciones
antes de usar: Este símbolo indica que
se debe consultar el manual del usuario
para obtener información relacionada
con la seguridad.
ADVERTENCIA
• Para reducir el riesgo de incendio o de
descarga eléctrica, no exponga este aparato a
la lluvia ni a lahumedad.
PRECAUCIÓN
• PARA EVITAR DESCARGAS ELÉCTRICA S,
INTRODUZCA TOTALMENTE EL ENCHUFE.
• Este aparato deberá conectarse siempre a
una toma de alimentación principal con una
conexión a tierra de protección.
• Para desconectar el aparato de la fuente de
alimentación, el enchufe deberá ser
desconectado de la toma principal, lo que
signica que deberá disponer de fácil acceso
al enchufe principal.
• No debe exponer este aparato a gotas ni
salpicaduras de agua. No coloque en el
aparato objetos con líquido, como jarrones.
• Para apagar completamente este aparato,
debe desconectar su enchufe de la toma de
corriente. Por tanto, el enchufe debe estar
accesible en todo momento.
SPA - 3
PRECAUCIONES
1. Asegúrese de que la fuente de alimentación
de CA de su hogar cumpla con los requisitos
mencionados en la etiqueta de identicación
ubicada en la parte inferior del producto.
Instale el producto horizontalmente, sobre
una base adecuada (mueble), con espacio
suciente a su alrededor para ventilación
7~10 cm. Asegúrese de que los oricios de
ventilación no queden tapados. No coloque
la unidad sobre amplicadores o cualquier
otro equipo que pueda generar calor. Esta
unidad se ha diseñado para utilizarse de
forma continua. Para apagar completamente
la unidad, desconecte el enchufe de CA de la
toma de corriente. Desenchufe la unidad si
no va utilizarla durante un tiempo
prolongado.
2. Durante tormentas, desconecte el enchufe
principal de CA de la toma de corriente.
Los picos de tensión debidos a rayos podrían
dañar la unidad.
3. No exponga la unidad a la luz directa del sol ni a
otras fuentes de calor. Podrían sobrecalentarla
y provocar una avería en la unidad.
4. Proteja el reproductor contra la humedad por
ejemplo, jarrones) y calor excesivo (p. ej.:
chimeneas) o equipos que creen campos
magnéticos o eléctricos potentes.
Desconecte el cable de alimentación de la
fuente de CA si la unidad no funciona
correctamente. El producto no ha sido creado
para uso industrial. Este producto es sólo
para uso personal. Es posible que se
produzca condensación en el producto o en el
disco en situaciones de temperaturas bajas.
Si tiene que transportar el producto durante
el invierno, espere 2 horas aproximadamente
antes de usarlo hasta que la unidad haya
alcanzado la temperatura de la sala.
5. Las pilas utilizadas en este producto contienen
productos químicos que son peligrosos para el
medio ambiente. No tire las pilas con el resto
de la basura doméstica. No deseche las pilas en
el fuego. No cortocircuite, desmonte ni
sobrecaliente las baterías.
PRECAUCIÓN : Si las pilas se reemplazan de
manera incorrecta existe peligro de explosión.
Reemplácelas únicamente por el mismo tipo o
un tipo equivalente.
SPA - 4
ÍNDICE
01 VericacióndelosComponentes 6
02 DescripcióndelProducto 7
Panel frontal/panel superior de la Soundbar
------------------------- 7
Panel inferior de la Soundbar
------------------------- 8
03 UsodelControlRemoto 9
Colocación de las pilas antes de utilizar el control remoto (2 pilas AAA)
------------------------- 9
Cómo utilizar el control remoto
-------------------------
9
Uso de los botones ocultos (botones con más de una función)
-------------------------
13
Especicaciones de salida para los diferentes modos de efectos de sonido
------------------------
13
Ajuste del volumen de la Soundbar con un control remoto de televisor
------------------------- 14
04 ConexióndelaSoundbar 15
Conexión del suministro eléctrico
-------------------------
15
Conexión de la Soundbar al subwoofer
-------------------------
16
Conexión del SWA-9100S (se vende por separado) a una Soundbar
-------------------------
19
05 UsodeunaconexiónconcablealTV 22
Conexión con un cable óptico
-------------------------
22
06 UsodeunaconexióninalámbricaalTV 23
Conexión a un TV mediante Bluetooth
-------------------------
23
SPA - 5
07 ConexióndeunDispositivoExterno 25
Conexión con un cable óptico
-------------------------
25
08
ConectarundispositivodealmacenamientoUSB
26
09 ConexióndeunDispositivomóvil 28
Conexión vía Bluetooth
-------------------------
28
10 InstalacióndelSoportedemontajeenlapared 31
Precauciones para la instalación
-------------------------
31
Componentes de soporte
-------------------------
31
11
ColocacióndelaSoundbarenunsoporteparaTV
33
12 ActualizacióndelSoftware 34
Procedimiento de actualización
-------------------------
34
Si no aparece la opción UPDATE
-------------------------
35
13 SolucióndeProblemas 36
14 Licencia 37
15 AvisoSobreLicenciadecódigoabierto 38
16 NotaImportanteSobreelServicio 38
17 EspecicacionesyGuía 39
Especicaciones
-------------------------
39
SPA - 6
01 VERIFICACIÓN DE LOS COMPONENTES
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
UnidadprincipaldelaSoundbar Subwoofer Controlremoto/Pilas(Nodisponibleen
algunoslugaresoparaalgunosmodelos)
x 2
Cabledealimentación
(Subwoofer,Soundbar)
Cableóptico Guíaparamontajeenlapared
x 2
(M4 x L10)
x 2
x 2
Tornillodesujeción Tornillo
Soportedemontajeenlapared
• Para la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada en el producto.
(Etiqueta : Parte inferior de la unidad principal de la Soundbar)
• Para comprar componentes adicionales o cables optativos, comuníquese con un Centro de Servicios
de Samsung o con el Centro de Atención al Cliente de Samsung.
• El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.
• El diseño y las especicaciones están sujetos a cambio sin previo aviso.
SPA - 7
02
DESCRIPCIÓN DEL PRODUCTO
Panelfrontal/panelsuperiordelaSoundbar
Panelsuperior
Pantalla
Muestra el estado del producto y el modo actual.
Botón
(Encendido)
Permite encender y apagar la Soundbar.
• FuncióndeAutoPowerDown
La unidad se apaga automáticamente en las siguientes situaciones.
– Modo D.IN / BT / USB: Si no hay señal de audio por 18 minutos.
Botón
(Volumen)
Permite ajustar el volumen.
• Una vez que haya ajustado el volumen, el nivel de volumen aparecerá en la pantalla frontal de la Soundbar.
Botón
(Fuente)
Permite seleccionar el modo de entrada.
Mododeentrada Pantalla
Entrada digital óptica D.IN
Modo BLUETOOTH BT
Modo USB USB
• Para encender el modo “BT PAIRING”, cambie la fuente a modo “BT” y luego mantenga presionado el
botón
(Fuente) durante más de 5 segundos.
• Cuando enchufe el cable de CA, la tecla de alimentación funcionará transcurridos entre 4 y
6segundos.
• Cuando encienda la unidad, pasarán entre 4 y 5 segundos antes de poder reproducir sonido.
• Para disfrutar del sonido sólo desde Soundbar, debe apagar los altavoces del TV en el menú Audio
Setup del TV. Consulte el manual del TV que se facilita con el TV.
SPA - 8
PanelinferiordelaSoundbar
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
POWER
Conecte el cable de alimentación de CA de la Soundbar.
DIGITALAUDIOIN(OPTICAL)
Permite conectar la Soundbar a la salida digital (óptica) de un dispositivo externo.
USB(5V0.5A)
Conecte un dispositivo USB aquí para reproducir archivos de música que se encuentran en el dispositivo
USB a través de la Soundbar.
• Cuando desconecte el cable de alimentación de una toma de la pared, tire del enchufe. No tire del
cable.
• No conecte esta unidad ni ningún otro componente a una toma de CA hasta realizar todas las
conexiones entre los componentes.
SPA - 9
03 USO DEL CONTROL REMOTO
Colocacióndelaspilasantesdeutilizarelcontrolremoto(2pilasAAA)
Deslice la contratapa en dirección de la echa
hasta retirarla completamente. Coloque 2 pilas
AAA (1.5V) tal como se indica para que la polaridad
sea correcta. Vuelva a deslizar la contratapa hasta
su posición.
Cómoutilizarelcontrolremoto
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Encender
Enciende y apaga la Soundbar.
Fuente
Presione el botón Fuente para seleccionar una
fuente que esté conectada a la Soundbar.
Silencio
Presione el botón
(Silencio) para silenciar el
sonido. Vuelva a presionarlo para reanudar el
sonido.
Volumen
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
CH LEVEL
TO
C
WOOFER
SOUND
MODE
Mueva el botón hacia arriba o hacia abajo para
ajustar el volumen.
• Silencio
Presione el botón Volumen para silenciar el
sonido. Vuelva a presionarlo para reanudar el
sonido.
SPA - 10
CH LEVEL
CH LEVEL
Puede presionar este botón para ajustar el volumen de cada altavoz.
• Presione el botón para seleccionar VIRTUAL CENTER LEVEL y, luego, ajuste el volumen
entre -6 y +6 con los botones Arriba/Abajo.
• Cuando se conectan los altavoces traseros (que se venden por separado), se admite la
conguración REAR LEVEL. Para ajustar el volumen de REAR LEVEL entre -6 y +6, use
los botones Arriba/Abajo.
VEL
Controlde
sonido
Puede presionar el botón para establecer la función de audio. Se puede regular el ajuste
deseado mediante los botones Arriba/Abajo.
AUDIO SYNC VOICEENHANCEON/OFFNIGHTMODEON/OFF
– AUDIO SYNC
Si el video en el televisor y el audio de la Soundbar no están sincronizados, presione el
botón
(Controldesonido) para seleccionar AUDIO SYNC y luego dena la demora
de audio entre 0 y 300 milisegundos utilizando los botones Arriba/Abajo. (No
disponible en modo “USB” o “BT”.)
– VOICEENHANCEON/OFF
Este modo hace que sea más fácil oír el diálogo hablado en las películas y contenido
de TV.
– NIGHTMODEON/OFF
Este modo está optimizado para ver contenido por la noche, ya que la conguración
se ajusta para bajar el volumen, pero mantener la claridad del diálogo.
• Las funciones de audio VOICE ENHANCE y NIGHT MODE se pueden activar o
desactivar ON/OFF mediante los botones Arriba/Abajo.
• Para ajustar el volumen de cada banda de frecuencias, mantenga presionado el botón
(Controldesonido) durante unos 5 segundos. Se puede seleccionar una frecuencia
de 150 Hz, 300 Hz, 600 Hz, 1.2 kHz, 2.5 kHz, 5 kHz o 10 kHz con los botones Izquierda/
Derecha. Además, cada banda se puede ajustar a una conguración entre -6 y +6 con
los botones Arriba/Abajo. (Asegúrese de que el modo de sonido se establezca como
“STANDARD”.)
Bluetooth
PAIR
Presione el botón
PAIR. En la pantalla de la Soundbar aparece “BT PAIRING”.
Puede conectar la Soundbar a un nuevo dispositivo con Bluetooth en este modo
seleccionando la Soundbar desde la lista de búsqueda del dispositivo con Bluetooth.
Reproducir/
Pausar
Presione el botón p para pausar un archivo de música temporalmente.
Si vuelve a presionar el botón, se reproduce el archivo de música.
SPA - 11
Arriba/Abajo/
Izquierda/
Derecha
PresionelasáreasindicadasparaseleccionarArriba/Abajo/
Izquierda/Derecha.
Presione Arriba/abajo/izquierda/derecha para seleccionar o congurar las funciones.
• Repetir
Para utilizar la función Repetir en el modo “USB”, presione el botón Arriba.
• Saltearcanciones
Presione el botón Derecha para seleccionar el próximo archivo de música.
Presione el botón Izquierda para seleccionar el archivo de música anterior.
• ID SET
Mantenga presionado el botón Arriba durante 5segundos para completar ID SET (al
establecer la conexión con un altavoz de graves inalámbrico o altavoces traseros
inalámbricos).
OUND
Información
Cuando se presiona, se muestra la información para cada modo. (Consulte la página7).
SOUND
MODE
SOUND MODE
Puede seleccionar el modo de sonido que desea presionando el botón.
SURROUND SOUND GAME ADAPTIVE BASS BOOST STANDARD
– SURROUND SOUND
Provee un campo acústico más amplio que el estándar.
– GAME
Provee sonido estereoscópico y lo sumerge en la acción mientras juega.
– ADAPTIVE
Analiza el contenido en tiempo real y provee automáticamente el campo acústico
óptimo, según las características del contenido.
– BASS BOOST
Modo de campo sonoro con énfasis en los sonidos graves.
– STANDARD
Reproduce el sonido original.
• DRC(DynamicRangeControl)
Le permite aplicar el control de rango dinámico a las pistas Dolby Digital. Mantenga
presionado el botón SOUND MODE durante más de 5segundos con la Soundbar
apagada para encender o apagar la función DRC (control de rango dinámico). Cuando la
función DRC está encendida, se reducen los sonidos fuertes. (Es posible que el sonido
se distorsione).
• BluetoothPower
Esta función enciende automáticamente la Soundbar cuando recibe una solicitud de
conexión de un televisor o dispositivo Bluetooth que se conectó anteriormente. La
función está encendida de manera predeterminada.
– Mantenga presionado el botón SOUND MODE durante más de 5 segundos para
desactivar la función Bluetooth Power (Encendido con Bluetooth).
SPA - 12
WOOFER
NIVELde
WOOFER
(BAJOS)
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
Mueva el botón hacia arriba o hacia abajo para ajustar el nivel del woofer (grave) a -12 o de
-6 a +6. Para establecer el nivel de volumen del woofer (grave) en 0 (predeterminado),
presione el botón.
TONE
CONTROL
TONE
CONTROL
Presione este botón para ajustar el volumen de los sonidos graves o agudos.
• Presione el botón para seleccionar TREBLE o BASS y, luego, ajuste el volumen entre -6
y +6 con los botones Arriba/Abajo.
SPA - 13
Usodelosbotonesocultos(botonesconmásdeunafunción)
Botónoculto
Páginadereferencia
Botóndelmandoadistancia Función
WOOFER (Arriba)
Encendido/Apagado control remoto del TV
(espera)
Página 14
Izquierda Encendido/Apagado del TV (BT listo) Página 24
Arriba ID SET Página 11
(Control de sonido)
EQ 7 bandas
(mantener presionado 5segundos)
Página 10
Restablecer
(mantener presionado 10segundos)
Página 34
SOUND MODE
DRC ON/OFF (espera) Página 11
Bluetooth Power Página 11
Especicacionesdesalidaparalosdiferentesmodosdeefectosdesonido
Efecto Entrada
Salida
Soloconelaltavoz
degraves
Conelaltavozdegravesyelkitde
altavoztraseroinalámbrico
SOUND MODE
SOUND
MODE
SURROUND
SOUND
2.0 canales
2.1 canales 4.1 canales
5.1 canales 2.1 canales 4.1 canales
GAME
2.0 canales
2.1 canales 4.1 canales
5.1 canales 2.1 canales 4.1 canales
ADAPTIVE
2.0 canales
2.1 canales 4.1 canales
5.1 canales 2.1 canales 4.1 canales
BASS
BOOST
2.0 canales
2.1 canales 4.1 canales
5.1 canales 2.1 canales 4.1 canales
STANDARD
2.0 canales
2.1 canales 2.1 canales
5.1 canales 2.1 canales 2.1 canales
• El Kit de parlante trasero inalámbrico de Samsung se puede comprar por separado. Para comprar
un Kit, póngase en contacto con el proveedor a quien le compró la Soundbar.
SPA - 14
AjustedelvolumendelaSoundbarconuncontrolremotode
televisor
Ajuste el volumen de la Soundbar con el control remoto del televisor.
• Esta función solo se puede usar con controles remotos IR. Los controles remotos Bluetooth
(controles remotos que requieren emparejamiento) no son compatibles.
• Congure el parlante del televisor en Altavozexterno para usar esta función.
• Fabricantes que admiten esta función:
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
1. Apague la Soundbar.
2. Mantenga presionado el botón WOOFER durante 5 segundos. Cada vez que mantiene presionado
el botón WOOFER durante 5 segundos, el modo cambia en el siguiente orden: “OFF-TV REMOTE”
(Modo predeterminado), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”.
Botonesdelcontrolremoto Pantalla Estado
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
(Modo predeterminado)
OFF-TV REMOTE
Deshabilita el control remoto del
televisor.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
SAMSUNG-TV REMOTE
Habilita el control remoto IR de un
televisor Samsung.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
ALL-TV REMOTE
Habilita el control remoto IR de un
televisor de terceros.
SPA - 15
04 CONEXIÓN DE LA SOUNDBAR
Conexióndelsuministroeléctrico
Utilice los componentes de alimentación para conectar el subwoofer y la Soundbar a un tomacorriente
en el siguiente orden:
1. Conecte el cable de alimentación al subwoofer.
2. Conecte el cable de alimentación a la Soundbar.
Consulte las siguientes ilustraciones.
• Para la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada en el producto.
(Etiqueta : Parte inferior de la unidad principal de la Soundbar)
Parteposteriordel
Subwoofer
Cablede
alimentación
Conexióndel
suministroeléctrico
Parteinferiordelaunidad
principaldelaSoundbar
Conexióndel
suministro
eléctrico
Cablede
alimentación
POWER
POWER
SPA - 16
ConexióndelaSoundbaralsubwoofer
Cuando el subwoofer está conectado, puede disfrutar de sonidos graves potentes.
ConexiónautomáticaentreelsubwooferylaSoundbar
Cuando lo enciende después de conectar los cables de alimentación a la Soundbar y el subwoofer, el
subwoofer se conectará automáticamente a la Soundbar.
• Cuando naliza el emparejamiento automático, se enciende el indicador azul de la parte posterior
del altavoz de graves.
Lucesdelindicadorledenlaparteposteriordelsubwoofer
LED Estado Descripción Resolución
Azul
Activado
Se conectó correctamente
(funcionamiento normal)
-
Intermitente
Se está recuperando la
conexión
Verique si el cable de
alimentación montado a la
unidad de Soundbar principal
está debidamente conectado o
espere unos 5 minutos. Si el
parpadeo persiste, intente
conectar el subwoofer
manualmente. Consulte la
página 17.
Rojo
Activado
Modo De espera (con la
unidad principal de la
Soundbar apagada)
Verique si el cable de
alimentación de la unidad
principal de la Soundbar está
conectado correctamente.
Se produjo un error en la
conexión
Vuelva a conectarlo. Para
realizar una conexión manual
consulte las instrucciones de en
la página 17.
Rojoyazul
Intermitente
No funciona
correctamente
Consulte el manual para obtener
la información de contacto del
Centro de Servicios de Samsung.
SPA - 17
Conexiónmanualdelsubwooferencasodeerrorenlaconexiónautomática
Antesderealizarelprocedimientodeconexiónmanualqueguraacontinuación:
• Verique si los cables de alimentación de la Soundbar y el subwoofer están conectados
correctamente.
• Asegúrese de que la Soundbar esté encendida.
1. Mantenga presionado ID SET en la parte posterior del subwoofer durante al menos 5 segundos.
• El indicador rojo de la parte posterior del subwoofer se apaga y el indicador azul parpadea.
5 Sec
ParteposteriordelSubwoofer
2. Mantenga presionado el botón Arriba en el control remoto al menos 5 segundos.
• El mensaje ID SET aparece en la pantalla de la Soundbar durante un momento y luego
desaparece.
• La Soundbar se encenderá automáticamente cuando ID SET esté completo.
SOUND
MODE
PAIR
5 Sec
ID SET
EllogotipodeSAMSUNGseubicaenla
partesuperior
3. Verique que el LINK LED no parpadeé (conexión completa).
Elledazulestá
encendido
El indicador LINK LED deja de parpadear y
queda encendido en azul intenso cuando se
establece una conexión entre la Soundbar y
el subwoofer inalámbrico.
SPA - 18
NOTAS
• No conecte el cable de alimentación de este producto ni de su televisor a una toma de pared hasta
realizar todas las conexiones entre los componentes.
• Antes de mover o instalar este producto, asegúrese de apagar el equipo y desconectar el cable de
alimentación.
• Si la unidad principal está apagada, el subwoofer inalámbrico pasará a modo de espera y el LED de
STANDBY de la parte posterior se verá rojo después de parpadear con una luz azul varias veces.
• Si utiliza cerca de la Soundbar un dispositivo que usa la misma frecuencia (5,8 GHz) que esta, la
interferencia puede hacer que se interrumpa el sonido.
• La distancia máxima de transmisión de la señal inalámbrica de la unidad principal es de
aproximadamente 10 metros, pero puede variar según su entorno operativo. Si hay una pared
metálica o de amalgama acero-concreto entre la unidad principal y el subwoofer inalámbrico, es
posible que el sistema no funcione porque la señal inalámbrica no puede penetrar el metal.
PRECAUCIONES
• El subwoofer inalámbrico tiene incorporadas antenas receptoras inalámbricas. Mantenga las
unidades lejos de fuentes de agua y humedad.
• Para obtener un rendimiento óptimo de escucha, asegúrese de que no haya obstrucciones en el
área alrededor de la ubicación del subwoofer inalámbrico y del módulo receptor inalámbrico (se
vende por separado).
SPA - 19
ConexióndelSWA-9100S(sevendeporseparado)aunaSoundbar
Conecte el Kit de parlante trasero inalámbrico de Samsung (SWA-9100S: se vende por separado) a la
Soundbar para lograr un verdadero sonido envolvente inalámbrico.
• Compre el modelo adecuado para su región. Los modelos compatibles pueden variar según la
región en la que esté.
1. Conecte el módulo receptor inalámbrico a 2 parlantes de sonido envolvente.
– Para hacer la conexión con el cable del altavoz, conecte el hilo conductor al altavoz.
SURROUND-RIGHT
SURROUND-RIGHT
– Los cables del parlante están codicados con colores.
SURROUND-LEFT
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
SURROUND-RIGHT
SURROUND-LEFT SURROUND-RIGHT
SPA - 20
2. Verique el estado de espera del módulo receptor inalámbrico luego de enchufarlo a un
tomacorriente.
• El indicador LED de LINK (LED azul) en el módulo receptor inalámbrico parpadea. Si el LED no
parpadea, presione el botón ID SET en la parte posterior del módulo receptor inalámbrico con
la punta de una lapicera por 5 o 6 segundos hasta que el indicador LED de LINK parpadee (en
Azul). Para obtener más información sobre el LED, consulte el manual del usuario SWA-9100S.
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
POWER
ID SET
STANDBY
LINK
STANDBY
LINK
Azulintermitente
5 Sec
3. Mantenga presionado el botón Arriba en el control remoto al menos 5 segundos.
• El mensaje ID SET aparece en la pantalla de la Soundbar durante un momento y luego
desaparece.
• La Soundbar se encenderá automáticamente cuando ID SET esté completo.
SOUND
MODE
PAIR
5 Sec
ID SET
EllogotipodeSAMSUNGseubicaenla
partesuperior
PRECAUCIÓN
• Si su Soundbar estaba reproduciendo música al momento de conectarse al SWA-9100S, es
posible que escuche una reproducción defectuosa del woofer a medida que la conexión naliza.
SPA - 21
4. Verique que el LINK LED no parpadeé (conexión completa).
STANDBY
LINK
STANDBY
LINK
Elledazulestá
encendido
El indicador LINK LED deja de parpadear y
queda encendido en azul intenso cuando se
establece una conexión entre la Soundbar y
el módulo receptor inalámbrico.
5. Si el SWA-9100S no se conecta, repita el procedimiento desde el Paso 2.
SPA - 22
05 USO DE UNA CONEXIÓN CON CABLE AL TV
Escuche el sonido de su televisor desde su Soundbar a través de conexiones por cable o inalámbricas.
• Cuando la Soundbar está conectada a un televisor Samsung seleccionado, esta se puede controlar
mediante el control remoto del televisor.
– Esta función es compatible con Samsung Smart TV, modelos 2017 o posteriores, que admitan
Bluetooth cuando conecte la Soundbar al televisor usando un cable óptico.
– Esta función también le permite utilizar el menú del televisor para ajustar el campo sonoro,
varias conguraciones, el volumen y el silencio.
Conexiónconuncableóptico
Cuando el audio en una transmisión está codicado en Dolby Digital y el “Formato de salida de audio
digital” en su televisor está congurado en PCM, recomendamos que cambie de conguración a Dolby
Digital. Cuando se cambia la conguración en el televisor, experimentará una mejor calidad de sonido.
(En el menú del televisor se pueden usar diferentes palabras para hacer referencia a Dolby Digital y
PCM según el fabricante del televisor.)
Listadevericaciónpreviaalaconexión
• Cuando use un cable óptico y las terminales tengan cubiertas, asegúrese de quitarlas.
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Partesuperiordela
Soundbar
D.IN
Cableóptico
ParteinferiordelaSoundbar
1. Conecte la toma DIGITALAUDIOIN(OPTICAL) de la Soundbar a la toma OPTICAL OUT del televisor
con un cable óptico digital.
2. Presione el botón
(Fuente) en el panel superior o en el control remoto y, luego, seleccione el
modo “D.IN”.
SPA - 23
06 USO DE UNA CONEXIÓN INALÁMBRICA AL TV
ConexiónaunTVmedianteBluetooth
Cuando un televisor está conectado a través de Bluetooth, puede escuchar sonido estéreo sin utilizar
varios cables.
• Solo puede conectar un televisor a la vez.
PAIR
O
Laconexióninicial
1. Presione el botón PAIR en el control remoto para ingresar al modo “BT PAIRING”.
(O)
a. Presione el botón
(Fuente) en el panel superior y, luego, seleccione “BT”.
“BT” cambia automáticamente a “BT PAIRING” en pocos segundos o cambia a “BT READY”
si existe un registro de conexión.
b. Cuando aparezca “BT READY” mantenga presionado el botón
(Fuente) en el panel
superior de la Soundbar durante más de 5 segundos hasta que aparezca “BT PAIRING”.
2. Seleccione el modo Bluetooth en el televisor. (Para obtener más información, consulte el manual
del televisor).
3. Seleccione “
[AV]SamsungSoundbarB4-Series” o “[AV]SoundbarB4-Series
” en la lista que
aparece en la pantalla del televisor. La Soundbar disponible aparece con la indicación “NeedPairing” o
“Paired” en la lista de dispositivos Bluetooth del televisor. Para conectar la Soundbar, seleccione el
mensaje y establezca una conexión.
• Cuando el televisor está conectado, aparecerá [Nombredeltelevisor] → “BT” en la pantalla
frontal de la Soundbar.
4. Ahora puede escuchar el sonido del televisor a través de la Soundbar.
SielTVnoencuentralaSoundbar
• Conecte el TV y la Soundbar con un cable óptico y seleccione el modo “D.IN” presionando el botón
(Fuente) en la parte superior de la Soundbar. Compruebe si la salida de audio funciona
normalmente, y continúe con los pasos2 y 3.
SPA - 24
Sieldispositivonoseconecta
• Si la lista de la Soundbar que se conectó anteriormente (p. ej. “[AV]SamsungSoundbarB4-Series”
o “[AV]SoundbarB4-Series”) aparece en la lista, bórrela.
• Luego, repita del Paso 1 al 3.
NOTA
• Cuando ya ha conectado por primera vez la Soundbar a su televisor, utilice el modo “BT READY”
para volver a conectarlo.
DesconexióndelaSoundbardeltelevisor
Presione el botón (Fuente) en el panel superior o en el control remoto y cambie a cualquier modo
excepto “BT”.
• La desconexión lleva tiempo porque el televisor debe recibir una respuesta de la Soundbar.
(El tiempo que dura la desconexión puede variar según el modelo del televisor).
• Para cancelar la conexión automática de Bluetooth entre la Soundbar y el televisor, pulse el botón
Izquierda
del control remoto durante 5 segundos con la Soundbar en el estado “BT READY”.
(Encendido/Apagado del TV)
¿CuálesladiferenciaentreBTREADYyBTPAIRING?
• BT READY : En este modo, puede buscar los televisores que se conectaron anteriormente o
conectar un dispositivo móvil que conectó anteriormente a la Soundbar.
• BT PAIRING : En este modo, puede conectar un dispositivo nuevo a la Soundbar. (Presione el botón
PAIR en el control remoto o mantenga presionado el botón
(Fuente)
en la parte superior de
la Soundbar durante más de 5 segundos mientras la Soundbar está en modo “BT”.)
NOTAS
• Si le pide un código PIN mientras conecta un dispositivo Bluetooth, ingrese <0000>.
• En el modo Conexión Bluetooth, se perderá la conexión Bluetooth si la distancia entre la Soundbar
y el dispositivo Bluetooth supera los 10 m.
• La Soundbar se apaga automáticamente después de permanecer 18 minutos en estado Preparada.
• Es posible que la Soundbar no realice la búsqueda de dispositivos Bluetooth ni se conecte
correctamente en los siguientes casos:
– Si hay un gran campo eléctrico alrededor de la Soundbar.
– Si dos o más dispositivos Bluetooth se emparejan simultáneamente con la Soundbar.
– Si el dispositivo Bluetooth se apaga, no se encuentra en el lugar o no funciona correctamente.
• Los dispositivos electrónicos pueden ocasionar interferencias de radio. Los dispositivos que
generan ondas electromagnéticas deberán mantenerse alejados de la unidad principal de la
Soundbar, p. ej., dispositivos con redes LAN inalámbricas, microondas, etc.
SPA - 25
07 CONEXIÓN DE UN DISPOSITIVO EXTERNO
Conecte un dispositivo externo a través de un cable o de una conexión de Bluetooth para reproducir el
sonido del dispositivo exterior a través de la Soundbar.
Conexiónconuncableóptico
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Partesuperiordela
Soundbar
D.IN
Cableóptico
ParteinferiordelaSoundbar
Reproductorde
Blu-ray/Reproductor
deDVD/
Decodicador/
Consoladejuegos
1. Conecte la DIGITALAUDIOIN(OPTICAL)de la unidad principal a la toma OPTICAL OUT del
dispositivo fuente con un cable óptico digital.
2. Seleccione el modo “D.IN” presionando el botón
(Fuente) en el panel superior o en el control
remoto.
SPA - 26
08 CONECTAR UN DISPOSITIVO DE
ALMACENAMIENTO USB
Puede reproducir archivos de música que se encuentran en dispositivos de almacenamiento a través de
la Soundbar.
USB
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
PuertoUSB
1. Conecte el dispositivo USB en el puerto USB en la parte inferior del producto.
2. Presione el botón
(Fuente) en el panel superior o en el control remoto y, luego, seleccione
“USB”.
3. “USB” aparece en la ventana de visualización.
4. Reproduzca archivos de música que se encuentran en un dispositivo de almacenamiento a través
de la Soundbar.
• La Soundbar se apaga automáticamente (Auto Power Down) si el dispositivo de
almacenamiento estuvo conectado durante más de 18 minutos.
SPA - 27
Listadecompatibilidad
Extensión Códec Velocidaddemuestreo Velocidadenbits
*.mp3 MPEG 1 Layer2 32kHz ~ 48kHz 32 ~ 320 kbps
MPEG 1 Layer3 32kHz ~ 48kHz 32 ~ 320 kbps
MPEG 2 Layer3 16kHz ~ 24kHz 8 ~ 160 kbps
MPEG 2.5 Layer3 8kHz ~ 12kHz 8 ~ 160 kbps
*.wma WMA7/8/9/STD 8kHz ~ 48kHz 32 ~ 320 kbps
*.aac AAC
8kHz ~ 96kHz < 1728 kbpsA A C- L C
HE-AAC
*.ogg Códec Vorbis (8, 16, 22,05, 32, 44,1, 48)kHz
incompatible con ogg:
1. tamaño del bloque 0 < 256,
tamaño del bloque 0 > 1024
2. tamaño del bloque 1 < 512,
tamaño del bloque 1 > 4096
3. contador de codebooks >
64
4. entrada de codebooks >
640
5. contador de piso > 2
6. tipo de piso 0
7. contador de residuos > 2
8. dimensión != 2
9. contador de mapeo > 2
10. contador de modos > 2
11. tipo de residuo != número
de canal
*.ac - 8kHz ~ 192kHz <5 Mbps
*.wav
PCM/LPCM/IMA_
ADPCM/MPEG/MULAW
8kHz ~ 192kHz < 5 Mbps
*.AIF F
Tipo de compresión:
alwa, ulaw, sowt
(8, 16, 22,05, 32, 44,1, 48, 96, 192)kHz
2 canales
< 5 Mbps
• Si hay demasiadas carpetas (alrededor de 256) y archivos (alrededor de 999) almacenados en el
dispositivo USB, puede que la Soundbar demore en acceder a los archivos y reproducirlos.
SPA - 28
09 CONEXIÓN DE UN DISPOSITIVO MÓVIL
ConexiónvíaBluetooth
Cuando un dispositivo móvil está conectado a través de Bluetooth, puede escuchar sonido estéreo sin
utilizar varios cables.
• No puede conectar más de un dispositivo Bluetooth a la vez.
PAIR
O
DispositivoBluetooth
Laconexióninicial
1. Presione el botón
PAIR en el control remoto para ingresar al modo “BT PAIRING”.
(O)
a. Presione el botón
(Fuente) en el panel superior y, luego, seleccione “BT”.
“BT” cambia automáticamente a “BT PAIRING” en pocos segundos o cambia a “BT READY”
si existe un registro de conexión.
b. Cuando aparezca “BT READY” mantenga presionado el botón
(Fuente) en el panel
superior de la Soundbar durante más de 5 segundos hasta que aparezca “BT PAIRING”.
2. Seleccione
“
[AV]SamsungSoundbarB4-Series” o “[AV]SoundbarB4-Series
”
en la lista.
• Cuando una Soundbar está conectada al dispositivo Bluetooth, aparecerá
[NombredeldispositivoBluetooth] → “BT” en la pantalla frontal.
3. Reproduzca archivos de música que se encuentran en el dispositivo, conectado vía Bluetooth, a
través de la Soundbar.
Sieldispositivonoseconecta
• Si la lista de la Soundbar que se conectó anteriormente (p. ej.
“
[AV]SamsungSoundbarB4-Series”
o “[AV]SoundbarB4-Series
”
) aparece en la lista, bórrela.
• Después repita los pasos 1 y 2.
NOTA
• Cuando ya ha conectado por primera vez la Soundbar a su dispositivo móvil, utilice el modo “BT
READY” para volver a conectarlo.
SPA - 29
¿CuálesladiferenciaentreBTREADYyBTPAIRING?
• BT READY : En este modo, puede buscar los televisores que se conectaron anteriormente o
conectar un dispositivo móvil que conectó anteriormente a la Soundbar.
• BT PAIRING : En este modo, puede conectar un dispositivo nuevo a la Soundbar. (Presione el botón
PAIR en el control remoto o mantenga presionado el botón
(Fuente)
en la parte superior de
la Soundbar durante más de 5 segundos mientras la Soundbar está en modo “BT”.)
NOTAS
• Si le pide un código PIN mientras conecta un dispositivo Bluetooth, ingrese <0000>.
• En el modo Conexión Bluetooth, se perderá la conexión Bluetooth si la distancia entre la Soundbar
y el dispositivo Bluetooth supera los 10 m.
• La Soundbar se apaga automáticamente después de permanecer 18 minutos en estado Preparada.
• Es posible que la Soundbar no realice la búsqueda de dispositivos Bluetooth ni se conecte
correctamente en los siguientes casos:
– Si hay un gran campo eléctrico alrededor de la Soundbar.
– Si varios dispositivos Bluetooth se emparejan de manera simultánea con la Soundbar.
– Si el dispositivo Bluetooth se apaga, no se encuentra en el lugar o no funciona correctamente.
• Los dispositivos electrónicos pueden ocasionar interferencias de radio. Los dispositivos que
generan ondas electromagnéticas deberán mantenerse alejados de la unidad principal de la
Soundbar, p. ej., dispositivos con redes LAN inalámbricas, microondas, etc.
• La Soundbar admite datos SBC (44,1 kHz, 48 kHz).
• Conecte sólo a un dispositivo Bluetooth que admita la función A2DP (AV).
• No puede conectar la Soundbar a un dispositivo Bluetooth que admita solo la función HF (Hands Free).
• Una vez que haya emparejado la Barra de sonido a un dispositivo Bluetooth, si selecciona
“
[AV]SamsungSoundbarB4-Series” o “[AV]SoundbarB4-Series
”
en la lista de dispositivos
explorados, cambiará automáticamente la Barra de sonido al modo “BT”.
– Solo disponible si la Soundbar aparece en la lista de dispositivos emparejados del dispositivo
Bluetooth.
(El dispositivo Bluetooth y la Soundbar deben emparejarse previamente al menos una vez.)
• La Soundbar aparecerá en la lista de dispositivos buscados del dispositivo Bluetooth solo cuando la
Soundbar muestre “BT READY”.
• La Soundbar no se puede emparejar con otro dispositivo Bluetooth si ya está en modo Bluetooth y
emparejada con un dispositivo Bluetooth.
BluetoothPowerEncendido(SOUNDMODE)
Si otro dispositivo con Bluetooth previamente emparejado intenta emparejarse con la Soundbar cuando
la función Bluetooth Power Está encendida y la Soundbar está apagada, la Soundbar se enciende
automáticamente.
1. Mantenga presionado el botón SOUND MODE durante más de 5 segundos en el control remoto
mientras la Soundbar está encendida.
2. En la pantalla de la Soundbar, aparecerá el mensaje “ON-BLUETOOTH POWER”.
SPA - 30
DesconexióndeldispositivoBluetoothdelaSoundbar
Puede desconectar el dispositivo Bluetooth de Soundbar. Para obtener instrucciones, consulte el
manual del usuario del dispositivo Bluetooth.
• Soundbar se desconectará.
• Cuando se desconecta la Soundbar del dispositivo Bluetooth, aparecerá “BT DISCONNECTED” en la
pantalla frontal de la Soundbar.
DesconexióndelaSoundbardeldispositivoBluetooth
Presione el botón
(Fuente) en el panel superior o en el control remoto y, luego, cambie a cualquier
modo excepto “BT”.
• La desconexión lleva tiempo porque el dispositivo Bluetooth debe recibir una respuesta de la
Soundbar. (El tiempo de desconexión puede variar según el dispositivo Bluetooth).
• Cuando se desconecta la Soundbar del dispositivo Bluetooth, aparecerá “BT DISCONNECTED” en la
pantalla frontal de la Soundbar.
NOTAS
• En el modo de conexión Bluetooth, la conexión Bluetooth se perderá si la distancia entre Soundbar
y el dispositivo Bluetooth supera los 10 m.
• Soundbar se apaga automáticamente después de 18 minutos en modo Listo.
InformaciónadicionalsobreBluetooth
Bluetooth es una tecnología que permite que los dispositivos externos compatibles con Bluetooth
puedan fácilmente interconectarse entre sí utilizando una conexión inalámbrica corta.
• Un dispositivo Bluetooth puede causar ruidos o un funcionamiento defectuoso, dependiendo del
uso, cuando:
– Una parte del cuerpo está en contacto con el sistema de recepción/transmisión del dispositivo
Bluetooth o de Soundbar.
– Exista variación eléctrica por obstrucciones causadas por una pared, un rincón o paneles de
división de la ocina.
– Esté expuesto a interferencias eléctricas de dispositivos con la misma banda de frecuencia
incluido equipo médico, hornos microondas y LAN inalámbrica.
• Empareje Soundbar con el dispositivo Bluetooth a una distancia corta.
• Cuando mayor sea la distancia entre Soundbar y el dispositivo Bluetooth, peor será la calidad.
Si la distancia sobrepasa el alcance de funcionamiento de Bluetooth, se pierde la conexión.
• En áreas con sensibilidad/recepción pobre es posible que la conexión Bluetooth no funcione
correctamente.
• La conexión Bluetooth sólo funciona cuando está cerca del equipo. La conexión se corta
automáticamente si la distancia es superior a la indicada. Incluso dentro de esta distancia, es
posible que la calidad del sonido se degrade debido a obstáculos como muros o puertas.
• Este dispositivo inalámbrico puede causar interferencia eléctrica cuando está en funcionamiento.
SPA - 31
10 INSTALACIÓN
DEL SOPORTE DE
MONTAJEENLA
PARED
Precaucionesparalainstalación
• Instálelo en una pared vertical únicamente.
• No lo instale en un lugar donde la
temperatura sea alta o haya humedad.
• Verique si la pared es lo sucientemente
resistente como para soportar el peso del
producto.
Si no lo es, refuerce la pared o elija otro lugar
para realizar la instalación.
• Compre y utilice tornillos de jación o pernos
adecuados para el tipo de pared que usted
tiene (placa de sello, placa de hierro, madera,
etc.). Si es posible, je los tornillos de sujeción
en los pernos de la pared.
• Compre tornillos para realizar montajes en la
pared según el tipo y el espesor de la pared
en la que desea colocar la Soundbar.
– Diámetro: M5
– Longitud: Se recomienda 35 mm o más.
• Conecte los cables de la unidad a los
dispositivos externos antes de instalar la
Soundbar en la pared.
• Asegúrese de que la unidad esté apagada y
desconéctela de la alimentación antes de
instalarla. De lo contrario, se puede producir
una descarga eléctrica.
Componentesdesoporte
Guíaparamontajeenlapared
x 2
(M4 x L10)
x 2
Tornillodesujeción Tornillo
x 2
Soportedemontajeenlapared
1. Coloque la Guíaparamontajeenlapared
sobre la supercie de la pared.
• La Guíaparamontajeenlapared debe
estar nivelada.
• Si el televisor está colocado en la pared,
instale la Soundbar a al menos 5 cm
debajo del televisor.
5cmomás
SPA - 32
2. Haga coincidir la Líneacentraldelaguía
paramontajeenlapared con el centro de su
televisor (si va a montar la Soundbar debajo
de su televisor) y luego je la Guíapara
montajeenlapared a la pared con cinta
adhesiva.
• Si no la va a montar debajo del televisor,
coloque la Líneacentral en el centro del
área de instalación.
Líneacentral
3. Pase la punta de una lapicera o la punta de
un lápiz no por el centro de las imágenes
A-TYPE en cada extremo de la Guía para
marcar los oricios en donde irán los
tornillos de sujeción. Luego, quite la Guía
paramontajeenlapared.
4. Utilizando una broca del tamaño adecuado,
taladre un oricio en la pared en cada una de
las marcas.
• Si las marcas no coinciden con la posición
de los pernos, asegúrese de colocar
pernos de expansión adecuados dentro de
los oricios antes de colocar los tornillos
de soporte. Si utiliza pernos de expansión,
asegúrese de que los oricios que taladre
sean lo sucientemente grandes para los
pernos que va a utilizar.
5. Pase un tornillo (no suministrado) por cada
Tornillodesujeción y luego ajuste cada
tornillo con rmeza en un oricio de soporte
del tornillo.
(Nosuministrado)
6. Instale los dos Soportedemontajepara
pared en la dirección correcta en la parte
inferior de la Soundbar utilizando 2 Tornillos.
• Al realizar el montaje, asegúrese de que
los ganchos para colgar de los Soportes
depared queden ubicados detrás de la
parte posterior de la Soundbar.
ParteposteriordelaSoundbar
ExtremoderechodelaSoundbar
SPA - 33
7. Para instalar la Soundbar con el Soportede
montajeenlapared ya colocado, cuelgue el
soporte de montaje en la pared de los
Tornillosdesujeción que están en la pared.
8. Deslice la Soundbar hacia abajo, como se
muestra a continuación, de manera que los
Soportesdemontajeparapared se apoyen
rmemente en los Tornillosdesujeción.
• Inserte los Tornillosdesujeción en la
parte ancha (inferior) de los Soportesde
montajeparapared y, luego, deslícelos
hacia abajo de manera que se apoyen
rmemente en los Tornillosdesujeción.
11 COLOCACIÓN DE
LA SOUNDBAR
EN UN SOPORTE
PARA TV
Coloque la Soundbar en un soporte para TV.
3cmomás.
Como se indica en la imagen, alinee el centro de la
Soundbar con el centro del TV y coloque con
cuidado la Soundbar en el soporte para TV.
Para tener una óptima calidad de sonido, coloque
la Soundbar a al menos 3 cm de distancia del
frente del TV.
NOTA
• Asegúrese de que la Soundbar se coloque en
una supercie plana y sólida.
SPA - 34
12 ACTUALIZACIÓN
DEL SOFTWARE
EsposiblequeSamsungofrezcaactualizaciones
paraelrmwaredelsistemadelaSoundbarenel
futuro.
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
PuertoUSB
Si le ofrecen una actualización, puede actualizar
el rmware conectando el dispositivo USB con la
actualización del rmware almacenada en mismo
al puerto USB de la Soundbar.
Para obtener más información sobre cómo
descargar los archivos de las actualizaciones,
visite el sitio web de Samsung Electronics en
(www.samsung.com
Support).
Luego, seleccione el tipo de producto o escriba el
número de modelo de la Soundbar, seleccione la
opción Software y aplicaciones, y luego presione
Descargas. Tenga en cuenta que los nombres de
la opciones pueden variar.
Procedimientodeactualización
Importante:La función de actualización borra todas
las conguraciones del usuario. Le recomendamos
que anote sus conguraciones para poder
restablecerlas fácilmente después de la actualización.
Tenga en cuenta que actualizar el rmware también
restablece la conexión del subwoofer.
1. Conecte un dispositivo de memoria USB al
puerto USB de su computadora.
Importante: Asegúrese de que no haya
archivos de música en el dispositivo de
memoria USB, ya que podría fallar la
actualización del rmware.
2. Vaya a (samsung.com)
seleccione Enter
Model Number e ingrese el modelo de su
Soundbar. Seleccione manuales y descargas,
y descargue el archivo de software más
reciente.
3. Guarde el software descargado en una
memoria USB y seleccione “Extraer aquí”
para descomprimir la carpeta.
4. Apague la Soundbar y conecte en el puerto
USB la memoria USB que contiene la
actualización de software.
5. Encienda la Soundbar y cambie la fuente de
entrada a modo “USB”. En 3 minutos,
aparecerá el texto “UPDATE” y comenzará la
actualización.
6. La Soundbar se apaga cuando se completa la
actualización. Encienda la Soundbar y, luego,
presione el botón (Volumen)en el
panel superior durante 5segundos. Aparece
“INIT OK” en la pantalla y, luego, la Soundbar
se restablece.
• Este producto tiene una función de
DOBLE ARRANQUE. Si el rmware no se
actualiza, puede volver a hacerlo. El cable
de CA (o cable de alimentación) de la
Soundbar debe estar conectado cuando
se inserta el USB con la actualización.
La actualización volverá a iniciarse.
La pantalla VFD (uorescente de vacío)
no mostrará nada, pero la actualización
nalizará después de 2minutos.
7. Restablezca sus ajustes en la Soundbar.
SPA - 35
SinoaparecelaopciónUPDATE
1. Apague la Soundbar, desconecte y vuelva a
conectar el dispositivo de almacenamiento
que contiene los archivos actualizados al
puerto USB de la Soundbar.
2. Desconecte el cable de alimentación de la
Soundbar, vuelva a conectarlo y luego
encienda la Soundbar.
NOTAS
• La actualización de rmware tal vez no
funcione correctamente si los archivos de
audio admitidos por la Soundbar están
almacenados en el dispositivo de
almacenamiento.
• No desconecte el equipo ni quite el dispositivo
USB mientras se están aplicando
actualizaciones.
• Una vez que se naliza la actualización, se
inicializa la conguración de usuario en la
Soundbar para que pueda restablecer su
conguración. Le recomendamos tomar nota
de su conguración para que pueda
restablecerlas fácilmente después de la
actualización. Tenga en cuenta que la
actualización de rmware restablece también
la conexión del subwoofer. Si la conexión al
subwoofer no se restablece automáticamente
después de la actualización, consulte la
página 16. Si falla la actualización de
software, verique que la memora USB no
esté defectuosa.
• Los usuarios con sistema operativo Mac
deben usar MS-DOS (FAT) como formato de
USB.
• Quizás no esté disponible la actualización a
través de USB, según el fabricante del
dispositivo de almacenamiento.
SPA - 36
13 SOLUCIÓN DE PROBLEMAS
Antes de buscar ayuda, controle lo siguiente.
LaSoundbarnoseenciende.
; Compruebe si el cable de alimentación de
la Soundbar se insertó correctamente en el
enchufe.
LaSoundbarfuncionadeformaerrática.
; Después de quitar el cable de alimentación,
vuelva a insertarlo.
; Reinicie el dispositivo externo e intente
nuevamente.
; Si no hay señal, la Soundbar se apaga
automáticamente después de un período
determinado. Encienda la Soundbar
(Consulte la página 7.)
Sielcontrolremotonofunciona.
; Apunte el control remoto directamente a la
Soundbar.
; Cambie las baterías por unas nuevas.
NosaleningúnsonidodelaSoundbar.
; El volumen de la Soundbar está muy bajo o
en silencio Ajuste el volumen.
; Cuando hay un dispositivo externo (STB,
dispositivo Bluetooth, dispositivo móvil,
etc.) conectado, ajuste el volumen del
dispositivo externo.
; Para la salida del sonido del TV, seleccione
Soundbar. (TV Samsung: Inicio ( ) → Menú
→ Cong. ( ) → Todos los ajustes ( ) →
Sonido → Salida del sonido → Seleccione
Soundbar)
; La conexión del cable a la Soundbar no
debe estar oja. Retire el cable y vuelva a
conectar.
; Retire el cable de alimentación por
completo, vuelva a conectarlo y enciéndalo.
; Inicie el producto e intente nuevamente.
(Consulte la página 34.)
Nosaleningúnsonidodelaltavozdegraves.
; Compruebe si el indicador LED en la parte
posterior del altavoz de graves está
encendido en color azul. Vuelva a conectar
la Soundbar y el altavoz de graves si el
indicador parpadea lentamente en azul o
está en rojo. (Consulte la página17.)
; Puede haber problemas de funcionamiento
si hay un obstáculo entre la Soundbar y el
Subwoofer. Mueva los dispositivos a un
área lejos de obstáculos.
; Otros dispositivos que envían señales de
radiofrecuencia en las proximidades
pueden interrumpir la conexión.
Mantenga su parlante alejado de tales
dispositivos.
; Retire y vuelva a conectar el enchufe de
alimentación.
ElvolumendelSubwooferesdemasiadobajo.
; El volumen original del contenido que está
reproduciendo puede ser bajo. Intente
ajustar el nivel del Subwoofer. (Consulte la
página 12.)
; Acerque el parlante Subwoofer hacia usted.
LaSoundbarnoapareceenlalistade
dispositivosBluetoothdelTV.
; Desconecte completamente el cable de
alimentación de la Soundbar y vuelva a
conectarlo. Luego, intente buscar otra vez.
(Consulte la página 23.)
; Conecte el TV y la Soundbar con un cable
óptico y seleccione el modo “D.IN”
presionando el botón
(Fuente)en la
parte superior de la Soundbar. Compruebe
si la salida de audio funciona normalmente
y pruebe volver a buscar. (Consulte la
página 23.)
SPA - 37
LaSoundbarnoseconectamediante
Bluetooth.
; Cuando conecte un dispositivo nuevo,
cambie a “BT PAIRING” para establecer la
conexión. (Presione el botón
PAIR del
control remoto o presione el botón
(Fuente) en el cuerpo de la Soundbar
por al menos 5segundos).
; Si la Soundbar está conectada a otro
dispositivo, primero desconéctelo para
poder cambiarlo.
; Vuelva a conectarlo después de quitar la
lista de parlantes Bluetooth del dispositivo
al que se quiere conectar. (TV Samsung:
Inicio ( ) → Menú → Cong. ( ) → Todos
los ajustes ( ) → Sonido → Salida del
sonido → Lista de altavoces Bluetooth)
; Retire y vuelva a conectar el enchufe de
alimentación; luego, intente nuevamente.
; Inicie el producto e intente nuevamente.
(Consulte la página 34.)
Nohaysonidocuandoseconectamediante
Bluetooth.
; Algunos dispositivos, p.ej., microondas,
enrutador inalámbrico, etc., pueden
generar interferencias de radio si están
ubicados demasiado cerca de la Soundbar.
; Si el dispositivo que está conectado
mediante Bluetooth se aleja demasiado de
la Soundbar, eso puede hacer que no haya
sonido. Acerque el dispositivo a la
Soundbar.
; Si parte de su cuerpo está en contacto con
el transceptor Bluetooth o si el producto
está sobre un mueble de metal, eso puede
hacer que no haya sonido. Compruebe el
entorno de instalación y las condiciones de
uso.
LaSoundbarnoseenciendeautomáticamente
conelTV.
; Cuando apaga la Soundbar mientras mira
TV, se desactiva la sincronización de
encendido con el TV. Primero, apague el TV.
14 LICENCIA
Dolby, Dolby Audio, and the double-D symbol
are trademarks of Dolby Laboratories Licensing
Corporation. Manufactured under license from
Dolby Laboratories. Condential unpublished
works. Copyright 1992-2019 Dolby Laboratories.
All rights reserved.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
combination with the Symbol, and DTS 2.0
Channel are registered trademarks or
trademarks of DTS, Inc. in the United States
and/or other countries. © DTS, Inc. All Rights
Reserved.
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth SIG,
Inc. and any use of such marks by Samsung
Electronics Co., Ltd. is under license. Other
trademarks and trade names are those of their
respective owners.
SPA - 38
[ENERGY STAR]
ENERGYSTARqualiedmodelonly
– Your Samsung product is ENERGY STAR
qualied in its factory default setting.
Change to certain features, settings and
functionality in this product can change the
power consumption, possibly beyond the
limits required for ENERGY STAR
qualication.
– Environmental Protection Agency and
Department of Energy. ENERGY STAR is a
joint program of the Government agencies,
designed to promote energy efcient
products and practices.
Refer to www.energystar.gov for more
information of the ENERGY STAR Program.
ENERGYSTARqualiedmodelonly
(ApplicabletoThinClientmodelsonly)
As an ENERGY STAR® Partner, SAMSUNG has
determined that this product meets the
ENERGY STAR® guidelines for energy
efciency.
– The ENERGY STAR Program has been to
reduced greenhouse gas emissions and
save energy through voluntary labeling.
– Power management setting of this product
have been enabled by default, and have
various timing setting from 1 minutes to 5
hours.
– The product can wake with a button press
on the chassis from sleep mode.
ENERGYSTARqualiedmodelonly(Theother
models)
– As an ENERGY STAR Partner, Samsung has
determined that this product or product
models meets the ENERGY STAR guideline
for energy efciency.
15 AVISO SOBRE
LICENCIA DE
CÓDIGO ABIERTO
Para enviar consultas y solicitudes o preguntas
sobre fuentes abiertas, comuníquese con
Samsung Open Source
(http://opensource.samsung.com)
16 NOTA
IMPORTANTE
SOBRE EL
SERVICIO
Las guras e ilustraciones de este Manual del
usuario se facilitan sólo como referencia y pueden
diferir del aspecto real del producto.
SPA - 39
17 ESPECIFICACIONES Y GUÍA
Especicaciones
Nombre del modelo HW-B450
USB 5V/0,5A
Requisitos de electricidad (solo México) 110-127V ~50/60Hz (méxico sólo)
Consumo de energía (solo México) 25W (méxico sólo)
Peso 1,4 kg
Dimensiones (An x Al x Pr) 858,8 x 59,0 x 75,0 mm
Rango de temperatura de servicio +5 °C a +35 °C
Rango de humedad de servicio 10 % a 75 %
AMPLIFICADOR
Potencia nominal de salida
40W x 2, 6 ohm
Formatos de reproducción compatibles
(El sonido DTS 2.0 se reproduce en formato DTS)
LPCM 2ch, Dolby Audio™
(admite Dolby® Digital), DTS
Nombre del subwoofer PS-WB45T
Requisitos de electricidad (solo México) 110-127V ~50/60Hz (méxico sólo)
Consumo de energía (solo México) 40W (méxico sólo)
Peso 4,5 kg
Dimensiones (An x Al x Pr) 184,0 x 343,0 x 295,0 mm
AMPLIFICADOR
Potencia nominal de salida
220W
NOTAS
• Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especicaciones sin previo aviso.
• Los pesos y dimensiones son aproximados.
• La operación de este equipo está sujeta a las siguientes dos condiciones:
(1) es posible que este equipo o dispositivo no cause interferencia perjudicial y
(2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar
su operación no deseada.
© 2022 Samsung Electronics Co., Ltd. All rights reserved.
ContactSAMSUNGWORLDWIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care Center.
Country Samsung Service Center
Web Site
`
Latin America
MEXICO 800-SAMSUNG www.samsung.com/mx/support
BRAZIL
0800 555 0000 (Demais cidades e regiões)
4004-0000 (Capitais e grandes centros)
www.samsung.com/br/support
COSTA RICA 00-800-1-SAMSUNG (726-7864)
www.samsung.com/latin/support (Spanish)
www.samsung.com/latin_en/support (English)
DOMINICAN REPUBLIC 1-800-751-2676
ECUADOR 1-800-SAMSUN (72-6786)
EL SALVADOR 8000-SAMSUNG (726-7864)
GUATEMALA 1-800-299-0033
HONDURAS 800-2791-9111
JAMAICA 1-800-SAMSUNG (726-7864) www.samsung.com/latin_en/support (English)
NICARAGUA 001-800-5077267
www.samsung.com/latin/support (Spanish)
www.samsung.com/latin_en/support (English)
PANAMA 800-0101
PUERTO RICO 1-800-682-3180
TRINIDAD & TOBAGO 1-800-SAMSUNG (726-7864)
VENEZUELA 0-800-100-5303
COLOMBIA
Bogotá en el 600 12 72
Sin costo en todo el pais 01 8000 112 112
Y desde tu celular #726
www.samsung.com/co/support
CHILE 800 726 786
www.samsung.com/cl/support
BOLIVIA 800 107 260
PERU 080077708 Desde teléfonos fi jos, públicos o celulares www.samsung.com/pe/support
ARGENTINA 0800-555-SAMS (7267) www.samsung.com/ar
URUGUAY 0800-SAMS (7267) www.samsung.com/uy
PA RAG UAY 0800-11-SAMS (7267) www.samsung.com/py
--------------SOLO MÉXICO---------------
IMPORTADO POR : SAMSUNG ELECTRONICS MÉXICO S.A. DE C.V.
GENERAL MARIANO ESCOBEDO 476 PISO 8
COL. ANZURES, DELEGACIÓN MIGUEL HIDALGO MÉXICO, CIUDAD DE MÉXICO C.P. 11590
TEL : 01 (55) 5747-5100 / 01 800 726 7864
