TE-AP 1050 E
Art.-Nr.: 43.261.35 I.-Nr.: 11035
7
D Originalbetriebsanleitung
Universalsäge
GB Original operating instructions
All Purpose Saw
F Mode d’emploi d’origine
Scie universelle
I Istruzioni per l’uso originali
Sega universale
DK/ Original betjeningsvejledning
N Universalsav
S Original-bruksanvisning
Universalsåg
HR/ Originalne upute za uporabu
BIH Univerzalna pila
NL Originele handleiding
Universele zaag
E Manual de instrucciones original
Sierra universal
P Manual de instruções original
Serra universal
FIN Alkuperäiskäyttöohje
Yleissaha
PL Instrukcją oryginalną
Piła wielofunkcyjna
GR Πρωτότυπες Οδηγίες χρήσης
Πολυλειτουργικό πριόνι
Anleitung_TE_AP_1050_E_SPK7.indb 1Anleitung_TE_AP_1050_E_SPK7.indb 1 27.11.2019 13:29:5127.11.2019 13:29:51
- 2 -
1
2
3
4
5 6
3
a
8
2.
4 5
7
7 21
4
6
1.
2.
5
1.
5 7
A
B
Anleitung_TE_AP_1050_E_SPK7.indb 2Anleitung_TE_AP_1050_E_SPK7.indb 2 27.11.2019 13:29:5227.11.2019 13:29:52
- 3 -
6
7
C
7
Anleitung_TE_AP_1050_E_SPK7.indb 3Anleitung_TE_AP_1050_E_SPK7.indb 3 27.11.2019 13:29:5627.11.2019 13:29:56
D
- 4 -
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Anleitung_TE_AP_1050_E_SPK7.indb 4Anleitung_TE_AP_1050_E_SPK7.indb 4 27.11.2019 13:29:5727.11.2019 13:29:57
D
- 5 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei-
sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elekt-
rischen Schlag, Brand und/oder schwere Verlet-
zungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

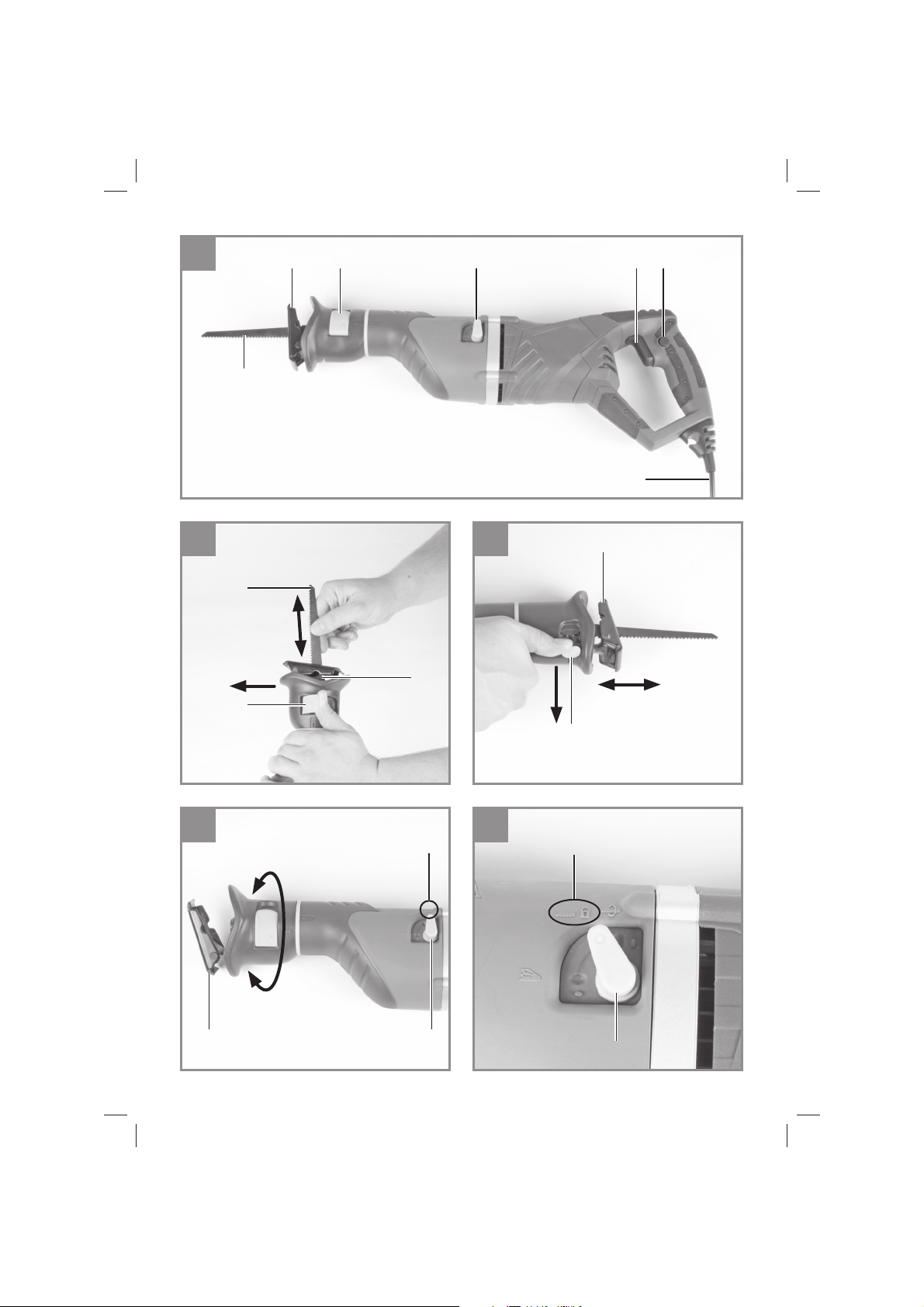

2.1 Gerätebeschreibung (Bild 1+3)
1 Ein-/Ausschalter
2 Feststellknopf
3 Netzkabel
4 Sägeblatt
5 Sägeschuh
6 Hebel für Sägeblattwechsel
7 Funktionsschalter
8 Feststellhebel für Sägeschuh
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
•
Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
•
Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
•
Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
•
Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
•
Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
•
Universalsäge
•
Sägeblatt (1x)
•
Originalbetriebsanleitung
•
Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Die Universalsäge ist zum Sägen von Holz,
Eisen, Buntmetallen und Kunststoff en unter
Verwendung des entsprechenden Sägeblatts
bestimmt.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anleitung_TE_AP_1050_E_SPK7.indb 5Anleitung_TE_AP_1050_E_SPK7.indb 5 27.11.2019 13:29:5827.11.2019 13:29:58
D
- 6 -
4. Technische Daten
Netzspannung:................................230 V~ 50 Hz
Leistungsaufnahme: ................................. 1050 W
Hubzahl: ............................................0-2700 min
-1
Hubhöhe: ..................................................29 mm
Schnitttiefe Holz: ..................................... 200 mm
Schnitttiefe Eisen: ..................................... 20 mm
Schutzklasse: ..................II (Doppelisolierung) /
쓑
Gewicht: ...................................................... 3,9 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 62841 ermittelt.
Schalldruckpegel L
pA
.............................. 91 dB(A)
Unsicherheit K
pA
............................................3 dB
Schallleistungspegel L
WA
...................... 102 dB(A)
Unsicherheit K
WA
........................................... 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
Schneiden von Holzplatten
(vorderer Handgriff )
Schwingungsemissionswert a
h
= 17,465 m/s
2
Unsicherheit K = 1,5 m/s
2
Schneiden von Holzplatten
(hinterer Handgriff )
Schwingungsemissionswert a
h
= 19,837 m/s
2
Unsicherheit K = 1,5 m/s
2
Schneiden von Holzbalken
(vorderer Handgriff )
Schwingungsemissionswert a
h
= 17,746 m/s
2
Unsicherheit K = 1,5 m/s
2
Schneiden von Holzbalken
(hinterer Handgriff )
Schwingungsemissionswert a
h
= 18,825 m/s
2
Unsicherheit K = 1,5 m/s
2
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro-
werkzeugs mit einem anderen verwendet werden.
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön-
nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.
Warnung:
Die Schwingungs- und Geräuschemissionen kön-
nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei-
chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
•
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
ßig.
•
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
prüfen.
•
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
•
Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
Anleitung_TE_AP_1050_E_SPK7.indb 6Anleitung_TE_AP_1050_E_SPK7.indb 6 27.11.2019 13:29:5827.11.2019 13:29:58
D
- 7 -
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Sägeblattwechsel (Bild 2)
Vor allen Arbeiten an der Maschine und beim
Sägeblattwechsel die Universalsäge ausschalten
und den Netzstecker aus der Steckdose ziehen.
Drücken Sie den Hebel für Sägeblattwechsel (6)
wie in Bild 2 gezeigt, bis sich das Sägeblatt (4) in
den Schlitz der Sägeblattaufnahme (a) schieben
lässt. Lassen Sie nun den Hebel für Sägeblatt-
wechsel (6) wieder los. Dieser geht wieder in
die Ausgangsposition zurück und verriegelt das
Sägeblatt (4). Kontrollieren Sie durch Ziehen am
Sägeblatt (4), ob dieses fest in der Sägeblattauf-
nahme (a) hält.
Um das Sägeblatt (4) zu entfernen, verfahren Sie
in umgekehrter Reihenfolge.
5.2 Verstellen des Sägeschuh (Bild 3)
Warnung!
Ziehen Sie den Netzstecker.
Zum Verstellen des Sägeschuhs (5) lösen Sie den
Feststellhebel für Sägeschuh (8) soweit, dass der
Sägeschuh (5) verschoben werden kann. Stellen
Sie den gewünschten Abstand ein und ziehen Sie
den Feststellhebel für Sägeschuh (8) wieder fest.
Überprüfen Sie den festen Sitz des Sägeschuhs!
6. Bedienung
6.1 Ein-/Ausschalter (Bild 1/Pos. 1)
Einschalten:
Ein-/Ausschalter drücken
Ausschalten:
Ein-/Ausschalter loslassen
6.2 Feststellknopf (Bild 1/Pos. 2)
Mit dem Feststellknopf (2) kann der Ein-/Aus-
schalter (1) im Betrieb arretiert werden. Zum
Ausschalten Ein-/Ausschalter (1) kurz eindrücken.
6.3 Funktionsschalter (Bild 4-6 / Pos. 7)
Achtung! Der Funktionsschalter (7) darf nur
im Stillstand umgeschaltet werden!
Sie können den Sägeschuh (5) in 4 verschiedene
Stellungen drehen, um an schwer zugänglichen
Stellen besser arbeiten zu können.
Um den Sägeschuh (5) zu drehen, stellen Sie den
Funktionsschalter (7) auf die Position A (siehe
Bild 4).
Um den Sägeschuh (5) zu arretieren, stellen
Sie den Funktionsschalter (7) auf die Position B
(siehe Bild 5). Der Sägeschuh (5) kann nur in 4
Stellungen arretiert werden (bei 90°, 180°, 270°
und 360°).
Prüfen Sie nun durch Drehen des Sägeschuhs
(5), ob dieser fest ist.

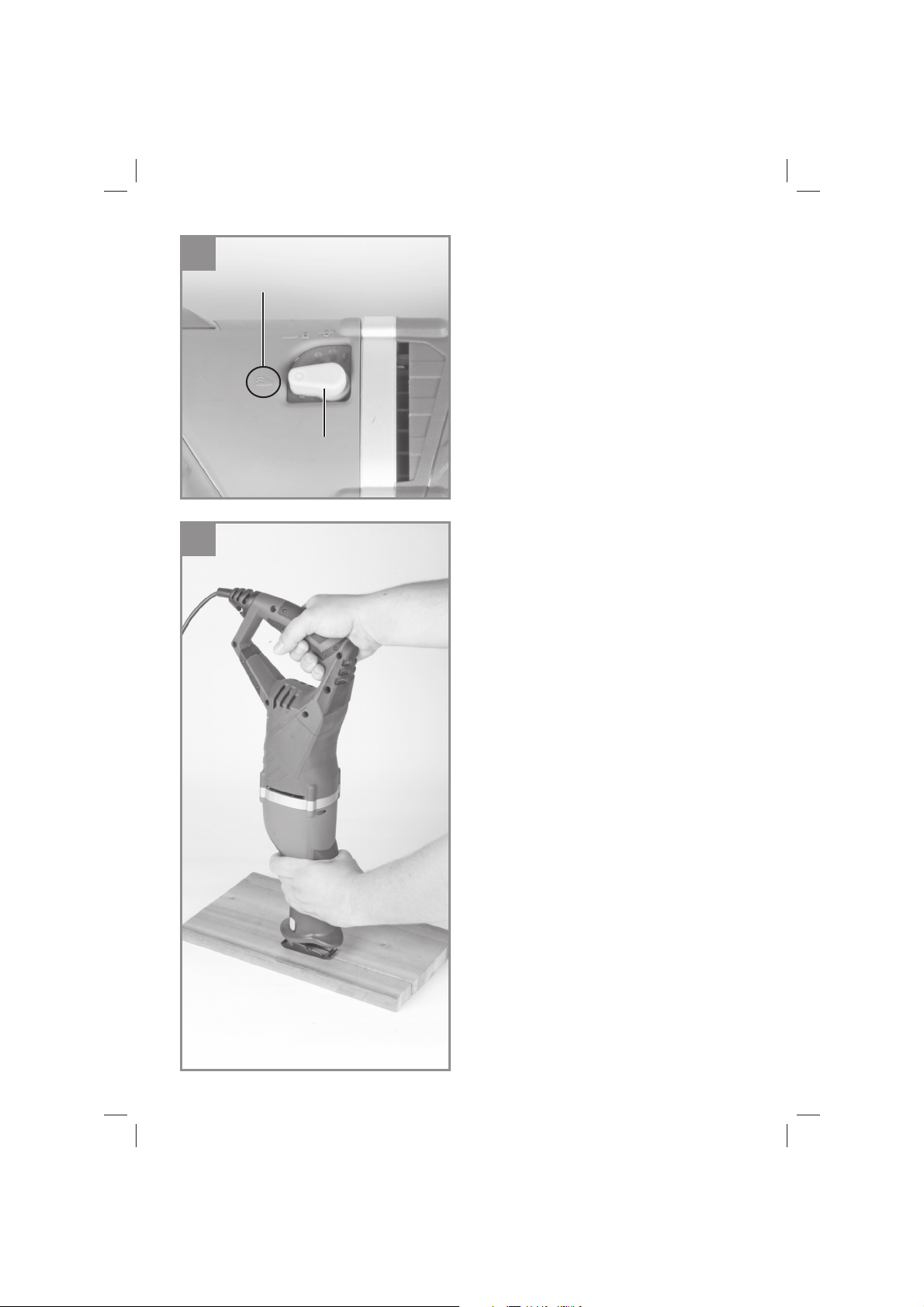

In der Positions C wird der Pendelhub eingeschal-
tet (Siehe Bild 6). Das Sägeblatt pendelt dann
zusätzlich zur Auf- und Abbewegung nach vorn
und nach hinten. Dieses bewirkt eine zunehmen-
de Sägeleistung durch besseren Spanauswurf.
In dieser Position ist der Sägeschuh (5) immer
arretiert.
Achtung! Um den Funktionsschalter (7) in die
Position C schalten zu können, muss der Säge-
schuh (5) in der 180° oder 360° Stellung sein.
6.4 Verwendung als Stichsäge (Bild 7)
Setzen Sie die Universalsäge, wie in Bild 7 ge-
zeigt auf das zu schneidende Material. Schalten
Sie die Universalsäge ein und schieben Sie die
Universalsäge gegen das zu schneidende Mate-
rial. Die Schnittgeschwindigkeit ist dem Material
anzupassen.
Anleitung_TE_AP_1050_E_SPK7.indb 7Anleitung_TE_AP_1050_E_SPK7.indb 7 27.11.2019 13:29:5827.11.2019 13:29:58
D
- 8 -
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
•
Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
•
Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
•
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über-
prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
•
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeits-
ergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
welcome@kwb.eu
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung,
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder ver-
wendbar oder kann dem Rohstoff kreislauf zurück-
geführt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anleitung_TE_AP_1050_E_SPK7.indb 8Anleitung_TE_AP_1050_E_SPK7.indb 8 27.11.2019 13:29:5927.11.2019 13:29:59
D
- 9 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anleitung_TE_AP_1050_E_SPK7.indb 9Anleitung_TE_AP_1050_E_SPK7.indb 9 27.11.2019 13:29:5927.11.2019 13:29:59
D
- 10 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Sägeblätter
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
•
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anleitung_TE_AP_1050_E_SPK7.indb 10Anleitung_TE_AP_1050_E_SPK7.indb 10 27.11.2019 13:29:5927.11.2019 13:29:59
D
- 11 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anleitung_TE_AP_1050_E_SPK7.indb 11Anleitung_TE_AP_1050_E_SPK7.indb 11 27.11.2019 13:30:0027.11.2019 13:30:00
D
- 12 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
•
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anleitung_TE_AP_1050_E_SPK7.indb 12Anleitung_TE_AP_1050_E_SPK7.indb 12 27.11.2019 13:30:0027.11.2019 13:30:00
GB
- 13 -
Danger! - Read the operating instructions to reduce the risk of inquiry.
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Anleitung_TE_AP_1050_E_SPK7.indb 13Anleitung_TE_AP_1050_E_SPK7.indb 13 27.11.2019 13:30:0227.11.2019 13:30:02
GB
- 14 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the
following instructions may result in electric shock,
fi re and/or serious injury.
Keep all the safety information and instruc-
tions in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1+3)
1 ON/OFF switch
2 Locking knob
3 Mains lead
4 Saw blade
5 Soleplate
6 Lever for changing the saw blade
7 Functional switches
8 Locking lever for soleplate
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
•
Open the packaging and take out the equip-
ment with care.
•
Remove the packaging material and any
packaging and/or transportation braces (if
available).
•
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
•
If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
•
Universal saw
•
Saw blade (1x)
•
Original operating instructions
•
Safety instructions
3. Proper use
The multi-saw is designed for sawing wood, iron,
non-ferrous metals and plastic. It should only be
used with the appropriate saw blade.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage: ................................230 V~ 50 Hz
Power: ..................................................... 1050 W
Stroke rate: .......................................0-2700 min
-1
Stroke height: ........................................... 29 mm
Cutting depth in wood: ........................... 200 mm
Cutting depth in iron: ................................ 20 mm
Protection class: ............................................ II/
쓑
Weight: .......................................................3.9 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 62841.
Anleitung_TE_AP_1050_E_SPK7.indb 14Anleitung_TE_AP_1050_E_SPK7.indb 14 27.11.2019 13:30:0227.11.2019 13:30:02
GB
- 15 -
L
pA
sound pressure level ........................ 91 dB(A)
K
pA
uncertainty .............................................3 dB
L
WA
sound power level ........................ 102 dB(A)
K
WA
uncertainty .............................................3 dB
Wear ear-muff s.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 62841.
Cutting wooden boards (front handle)
Vibration emission value a
h
= 17.465 m/s
2
K uncertainty = 1.5 m/s
2
Cutting wooden boards (rear handle)
Vibration emission value a
h
= 19.837 m/s
2
K uncertainty = 1.5 m/s
2
Cutting wooden boards (front handle)
Vibration emission value a
h
= 17.746 m/s
2
K uncertainty = 1.5 m/s
2
Cutting wooden boards (rear handle)
Vibration emission value a
h
= 18.825 m/s
2
K uncertainty = 1.5 m/s
2
The stated vibration emission levels and stated
noise emission values were measured in ac-
cordance with a set of standardized criteria and
can be used to compare one power tool with
another.
The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.
Warning:
The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.
Keep the noise emissions and vibrations to a
minimum.
•
Only use appliances which are in perfect wor-
king order.
•
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
cessary.
•
Switch the appliance off when it is not in use.
•
Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull the power plug before making
adjustments to the equipment.
5.1 Changing the saw blade (Fig. 2)
Always switch off and unplug the multi-saw before
working on the machine or changing the saw
blade.
Press the lever for changing the saw blade (6) as
shown in Figure 2 until the saw blade (4) lets itself
be slipped into the slot of the blade holder (a).
Then release the lever for changing the saw blade
(6). The lever will return to its starting position and
lock the saw blade in place (4). Pull on the blade
(4) to check whether it sits tightly in the holder (a).
To remove the saw blade (4), proceed in reverse
order.
5.2 Adjusting the soleplate (Fig. 3)
Warning!
Pull out the power plug.
To adjust the soleplate (5), loosen the locking le-
ver for the soleplate (8) until the soleplate (5) can
be moved. Set the required distance and refasten
the lever (8).
Check that the soleplate is secure.
Anleitung_TE_AP_1050_E_SPK7.indb 15Anleitung_TE_AP_1050_E_SPK7.indb 15 27.11.2019 13:30:0327.11.2019 13:30:03
GB
- 16 -
6. Operation
6.1 ON/OFF switch (Fig. 1/Item 1)
To switch on:
Press the ON/OFF switch
To switch off :
Release the ON/OFF switch
6.2 Locking button (Fig. 1/Item 2)
You can lock the ON/OFF switch (1) using the lo-
cking button (2) when the equipment is in operati-
on. To switch off the equipment briefl y hold down
the ON/OFF switch (1).
6.3 Function switch (Fig. 4-6/Item 7)
Important. Activate the function switch (7)
only when the equipment is at a standstill.
You can move the soleplate (5) to 4 diff erent set-
tings to work better in hard-to-reach areas.
To move the soleplate (5), set the function switch
(7) to position A (see Figure 4).
To lock the soleplate (5) in place, set the function
switch (7) to position B (see Figure 5). The sole-
plate (5) can be locked in only four positions (at
90°, 180°, 270° and 360°). Now check that the
soleplate (5) is secure by turning it.
The pendulum action is activated in position C
(see Figure 6). The saw balde will then move
forwards and backwards in addition to its up and
down movements. This will improve the sawing
performance through better chip discharge. In this
position the soleplate (5) is always locked.
Important. To switch the function switch (7) to
position C, the soleplate (5) must be set to 180°
or 360°.
6.4 Use as a jigsaw (Fig. 7)
Place the multi-saw on the material to be cut as
shown in Fig. 7. Switch on the multi-saw and push
it along against the material to be cut. Adapt your
cutting speed to the material.
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before star-
ting any cleaning work.
8.1 Cleaning
•
Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
•
We recommend that you clean the device
immediately each time you have finished
using it.
•
Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
Anleitung_TE_AP_1050_E_SPK7.indb 16Anleitung_TE_AP_1050_E_SPK7.indb 16 27.11.2019 13:30:0327.11.2019 13:30:03
GB
- 17 -
8.4 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
•
Type of unit
•
Article number of the unit
•
ID number of the unit
•
Spare part number of the required spare part
For our latest prices and information please go to
www.isc-gmbh.info
Tip! For good results we
recommend high-quality ac-
cessories from !
www.kwb.eu
welcome@kwb.eu
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
10. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
Anleitung_TE_AP_1050_E_SPK7.indb 17Anleitung_TE_AP_1050_E_SPK7.indb 17 27.11.2019 13:30:0327.11.2019 13:30:03
GB
- 18 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anleitung_TE_AP_1050_E_SPK7.indb 18Anleitung_TE_AP_1050_E_SPK7.indb 18 27.11.2019 13:30:0327.11.2019 13:30:03
GB
- 19 -
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes
Consumables* Saw blade
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
•
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anleitung_TE_AP_1050_E_SPK7.indb 19Anleitung_TE_AP_1050_E_SPK7.indb 19 27.11.2019 13:30:0427.11.2019 13:30:04
GB
- 20 -
Warranty cer tifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anleitung_TE_AP_1050_E_SPK7.indb 20Anleitung_TE_AP_1050_E_SPK7.indb 20 27.11.2019 13:30:0427.11.2019 13:30:04
F
- 21 -
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures.
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Anleitung_TE_AP_1050_E_SPK7.indb 21Anleitung_TE_AP_1050_E_SPK7.indb 21 27.11.2019 13:30:0427.11.2019 13:30:04
F
- 22 -
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten-
tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-
sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.
Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1+3)
1 Interrupteur marche/arrêt
2 Bouton de fi xation
3 Câble réseau
4 Lame de scie
5 Patin
6 Levier pour changement de lame de scie
7 Interrupteur de fonction
8 Levier de fi xation pour patin
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala-
ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après-
vente à la fi n du mode d‘emploi.
•
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
•
Retirez le matériel d’emballage tout comme
les sécurités d’emballage et de transport (s’il
y en a).
•
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
sont pas endommagés par le transport.
•
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
•
Scie universelle
•
Lame de scie (1x)
•
Mode d’emploi d’origine
•
Consignes de sécurité
3. Utilisation conforme à
l’aff ectation
La scie „à voleur“ est destinée à scier le bois, le
fer, les métaux lourds non ferreux et les matières
plastiques en employant la lame de scie respec-
tive.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
nel, industriel ou artisanal. Nous déclinons toute
Anleitung_TE_AP_1050_E_SPK7.indb 22Anleitung_TE_AP_1050_E_SPK7.indb 22 27.11.2019 13:30:0527.11.2019 13:30:05
F
- 23 -
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension réseau : ..............................230 V~50 Hz
Puissance absorbée: .............................. 1050 W
Nombre de courses : ...................... 0-2700 tr/min
Hauteur de course : .................................. 29 mm
Profondeur de coupe du bois : ............... 200 mm
Profondeur de coupe du fer : .................... 20 mm
Catégorie de protection : ............................... II/
쓑
Poids : ........................................................3,9 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déter-
minées conformément à la norme EN 62841.
Niveau de pression acoustique L
pA
....... 91 dB(A)
Imprécision K
pA
............................................3 dB
Niveau de puissance acoustique L
WA
... 102 dB(A)
Imprécision K
WA
............................................3 dB
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.
Coupe de plaques de bois (poignée avant)
Valeur d’émission de vibration a
h
= 17,465 m/s
2
Insécurité K = 1,5 m/s
2
Coupe de plaques de bois (poignée arrière)
Valeur d’émission de vibration a
h
= 19,837 m/s
2
Insécurité K = 1,5 m/s
2
Coupe de plaques de bois (poignée avant)
Valeur d’émission de vibration a
h
= 17,746 m/s
2
Insécurité K = 1,5 m/s
2
Coupe de plaques de bois (poignée arrière)
Valeur d’émission de vibration a
h
= 18,825 m/s
2
Insécurité K = 1,5 m/s
2
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro-
visoire de la sollicitation.
Avertissement :
Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec-
trique, en particulier du type de traitement de la
pièce à usiner.
Limitez le niveau sonore et les vibrations à
un minimum !
•
Utilisez exclusivement des appareils en ex-
cellent état.
•
Entretenez et nettoyez l’appareil régulière-
ment.
•
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
•
Portez des gants.
Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor-
mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const-
ruction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
Anleitung_TE_AP_1050_E_SPK7.indb 23Anleitung_TE_AP_1050_E_SPK7.indb 23 27.11.2019 13:30:0527.11.2019 13:30:05
F
- 24 -
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.
5.1 Changement de lame de scie (fi gure 2)
Avant tous travaux sur la machine et lors d’un
changement de lame, mettez la scie „à voleur“
hors circuit et retirez la fi che secteur de la prise.
Poussez le levier pour le changement de lame de
scie (6) comme indiqué sur la fi gure 2 jusqu’à ce
que la lame de scie (4) puisse être glissée dans la
fente du logement de lame de scie (a). Relâchez
ensuite le levier pour le changement de lame de
scie (6). Celui-ci revient dans sa position initiale et
verrouille la lame de scie (4). Contrôlez en tirant
sur la lame (4) si celle-ci est bien fi xée dans le
logement de lame de scie (a). Pour retirer la lame
de scie (4), procédez dans l’ordre inverse.
5.2 Changement du réglage du patin
(fi gure 3)
Avertissement !
Tirez la fi che de contact.
Pour changer le réglage du patin (5), desserrez
le levier de fi xation pour patin (8) de manière à ce
que le patin (5) puisse être décalé. Réglez l’écart
souhaité et serrez à nouveau le levier de fi xation
(8).
Vérifi ez que le patin est bien fi xé !
6. Commande
6.1 Interrupteur Marche / Arrêt
(fi gure 1/pos. 1)
Mise en circuit :
appuyez sur l’interrupteur Marche / Arrêt
Mise hors circuit :
relâchez l’interrupteur Marche / Arrêt
6.2 Bouton de blocage (fi gure 1/pos. 2)
Avec le bouton de blocage (2), on peut arrêter
l’interrupteur Marche/Arrêt (1) en fonctionnement.
Appuyez brièvement sur l’interrupteur Marche /
Arrêt (1).
6.3 Interrupteur de fonction
(fi gure 4-6 / pos. 7)
Attention ! L’interrupteur de fonction (7) ne
doit être actionné qu’à l’arrêt !
Vous pouvez tourner le patin (5) dans 4 positions
diff érentes afi n de pouvoir travailler des endroits
diffi cilement accessibles.
Pour tourner le patin (5), positionnez l’interrupteur
de fonction (7) sur la position A (voir fi gure 4).
Pour bloquer le patin (5), positionnez
l’interrupteur de fonction (7) sur la position B (voir
fi gure 5). Le patin (5) peut être bloqué unique-
ment dans 4 positions (90°, 180°, 270° et 360°).
Vérifi ez maintenant en tournant le patin que celui-
ci est bien fi xé.
Dans la position C, on met en marche la course
pendulaire (voir fi gure 6) La lame de scie oscille
ensuite vers l’avant et vers l’arrière lorsqu’elle
monte ou descend. Cela augmente l’effi cacité de
la scie en favorisant l’éjection des copeaux. Dans
cette position, le patin (5) est toujours bloqué.
Attention ! Pour pouvoir positionner l’interrupteur
de fonction (7) dans la position C, le patin (5) doit
toujours être à 180° ou à 360°.
6.4 Utilisation comme scie à guichet
(fi gure 7)
Placez la scie „à voleur“ sur le matériau à couper,
comme indiqué en fi gure 7. Mettez la scie „à vo-
leur“ en circuit et poussez-la contre le matériau à
couper. La vitesse de coupe doit être adaptée au
matériau.
7. Remplacement de la ligne de
raccordement réseau
Danger !
Si la ligne de raccordement réseau de cet ap-
pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.
Anleitung_TE_AP_1050_E_SPK7.indb 24Anleitung_TE_AP_1050_E_SPK7.indb 24 27.11.2019 13:30:0527.11.2019 13:30:05
F
- 25 -
8. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
•
Maintenez les dispositifs de protection, les
fentes à air et le carter de moteur aussi pro-
pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres-
sion.
•
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
•
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
8.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
8.4 Commande de pièces de rechange et
d‘accessoires :
Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;
•
Type de l‘appareil
•
Référence de l‘appareil
•
Numéro d‘identification de l‘appareil
•
Numéro de la pièce de rechange requise
Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info
Astuce ! Pour un bon résul-
tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
welcome@kwb.eu
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per-
mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin-
troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-
tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
10. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Anleitung_TE_AP_1050_E_SPK7.indb 25Anleitung_TE_AP_1050_E_SPK7.indb 25 27.11.2019 13:30:0527.11.2019 13:30:05
F
- 26 -
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-
er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
Anleitung_TE_AP_1050_E_SPK7.indb 26Anleitung_TE_AP_1050_E_SPK7.indb 26 27.11.2019 13:30:0627.11.2019 13:30:06
F
- 27 -
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-
mables.
Catégorie Exemple
Pièces d‘usure* brosses à charbon
Matériel de consommation/
pièces de consommation*
Lame de scie
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
•
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
Anleitung_TE_AP_1050_E_SPK7.indb 27Anleitung_TE_AP_1050_E_SPK7.indb 27 27.11.2019 13:30:0627.11.2019 13:30:06
F
- 28 -
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-
sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-
mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-
tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-
lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-
dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-
males ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-
rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-
ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-
yer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-
rantie conformément aux informations du service après-vente de ce mode d‘emploi.
Anleitung_TE_AP_1050_E_SPK7.indb 28Anleitung_TE_AP_1050_E_SPK7.indb 28 27.11.2019 13:30:0627.11.2019 13:30:06
I
- 29 -
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso.
Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.
Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-
re della polvere nociva alla salute. Non lavorate materiale contenente amianto!
Anleitung_TE_AP_1050_E_SPK7.indb 29Anleitung_TE_AP_1050_E_SPK7.indb 29 27.11.2019 13:30:0627.11.2019 13:30:06
I
- 30 -
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi-
oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques-
te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al-
cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett-
routensile. Il mancato rispetto delle seguenti
istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.
Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1+3)
1 Interruttore ON/OFF
2 Pulsante di bloccaggio
3 Cavo di alimentazione
4 Lama
5 Pattino della sega
6 Leva per il cambio della lama
7 Selettore funzione
8 Leva di fi ssaggio per il pattino della sega
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As-
sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac-
quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten-
zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
•
Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
•
Togliete il materiale d’imballaggio e anche i
fermi di trasporto / imballo (se presenti).
•
Controllate che siano presenti tutti gli elemen-
ti forniti.
•
Verificate che l’apparecchio e gli accessori
non presentino danni dovuti al trasporto.
•
Se possibile, conservate l’imballaggio fino
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
•
Sega universale
•
Lama (1x)
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
3. Utilizzo proprio
La sega multiuso è adatta per segare legno, ferro,
metalli non ferrosi e plastica usando la rispettiva
lama.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi-
anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Tensione di rete: .............................230 V~ 50 Hz
Potenza assorbita: ................................... 1050 W
Numero di corse: .............................0-2700 min
-1
Altezza di corsa: ....................................... 29 mm
Profondità di taglio legno: ....................... 200 mm
Profondità di taglio ferro: .......................... 20 mm
Grado di protezione: ...................................... II/
쓑
Peso: ..........................................................3,9 kg
Anleitung_TE_AP_1050_E_SPK7.indb 30Anleitung_TE_AP_1050_E_SPK7.indb 30 27.11.2019 13:30:0727.11.2019 13:30:07
I
- 31 -
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.
Livello di pressione acustica L
pA
........... 91 dB (A)
Incertezza K
pA
..............................................3 dB
Livello di potenza acustica L
WA
........... 102 dB (A)
Incertezza K
WA
..............................................3 dB
Portate cuffi e antirumore.
L’e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vetto-
riale delle tre direzioni) rilevati secondo la norma
EN 62841.
Taglio di pannelli di legno (impugnatura an-
teriore)
Valore emissione vibrazioni a
h
= 17,465 m/s
2
Incertezza K = 1,5 m/s
2
Taglio di travi di legno (impugnatura anteri-
ore)
Valore emissione vibrazioni a
h
= 19,837 m/s
2
Incertezza K = 1,5 m/s
2
Taglio di pannelli di legno (impugnatura an-
teriore)
Valore emissione vibrazioni a
h
= 17,746 m/s
2
Incertezza K = 1,5 m/s
2
Taglio di travi di legno (impugnatura anteri-
ore)
Valore emissione vibrazioni a
h
= 18,825 m/s
2
Incertezza K = 1,5 m/s
2
I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos-
sono essere usati per il confronto tra elettrouten-
sili di marchi diversi.
I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.
Avvertimento:
Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
•
Utilizzate soltanto apparecchi in perfetto sta-
to.
•
Eseguite regolarmente la manutenzione e la
pulizia dell’apparecchio.
•
Adattate il vostro modo di lavorare
all’apparecchio.
•
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz-
zato secondo le norme, continuano a sussis-
tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol-
vere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni ma-
no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.
Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.
5.1 Cambio della lama (Fig. 2)
Prima di eseguire qualsiasi operazione
all’elettroutensile e di cambiare la lama spegnete
la sega multiuso e staccate la spina dalla presa
di corrente.
Premete la leva per il cambio della lama (6) come
mostrato in Fig. 2 fi no a quando sia possibile
Anleitung_TE_AP_1050_E_SPK7.indb 31Anleitung_TE_AP_1050_E_SPK7.indb 31 27.11.2019 13:30:0727.11.2019 13:30:07
I
- 32 -
inserire la lama (4) nella fessura della sede (a).
Lasciate andare la leva del cambio della lama (6).
Essa arretra nella posizione di partenza e blocca
la lama (4). Accertatevi quindi che la lama (4)
sia fi ssata saldamente nella sede (a) provando
a tirarla. Per rimuovere la lama (4), procedete
nell’ordine inverso.
5.2 Regolazione del pattino della sega (Fig. 3)
Avvertenza!
Staccate la spina dalla presa.
Per regolare il pattino della sega (5) allentate la
leva di fi ssaggio del pattino della sega (8) fi no a
quando sia possibile spostarlo. Impostate la dis-
tanza desiderata e serrate nuovamente la leva (8).
Accertatevi che il pattino della sega sia fi ssato
saldamente!
6. Uso
6.1 Interruttore ON/OFF (Fig. 1/Pos. 1)
Accensione:
Premete l’interruttore ON/OFF
Spegnimento:
Mollate l’interruttore di ON/OFF
6.2 Pulsante di bloccaggio (Fig. 1/Pos. 2)
Con il pulsante di bloccaggio (2) l’interruttore ON/
OFF (1) può essere bloccato in esercizio. Per
spegnere, premete brevemente l’interruttore ON/
OFF (1).
6.3 Selettore di funzione (Fig. 4-6 / Pos. 7)
Attenzione! Il selettore di funzione (7) deve
essere attivato solo ad utensile fermo!
Potete ruotare il pattino della sega (5) in 4 diverse
posizioni per poter lavorare meglio nei punti più
diffi cili da raggiungere.
Per girare il pattino della sega (5), girate il seletto-
re di funzione (7) sulla posizione A (vedi Fig. 4).
Per bloccare il pattino della sega (5), girate il
selettore di funzione (7) sulla posizione B (vedi
Fig. 5).
Il pattino della sega (5) può essere bloccato su 4
posizioni (a 90°, 180°, 270° e 360°). Provate ora a
ruotare il pattino della sega (5) per controllare se
esso sia ben fi ssato.
Il movimento pendolare si attiva sulla posizione
C (vedi Fig. 6). La lama non si muove solo in su e
in giù, ma anche in avanti e all’indietro. Ne risulta
un aumento della potenza della sega tramite un
migliore scarico dei trucioli. In questa posizione il
pattino della sega (5) è sempre bloccato.
Attenzione! Per portare il selettore di funzione
(7) sulla posizione C, bisogna che il pattino della
sega (5) sia su una posizione di 180° o 360°.
6.4 Uso come seghetto alternativo (Fig. 7)
Appoggiate la sega multiuso al materiale da se-
gare come indicato nella Fig. 7. Inserite la sega
multiuso e spingetela verso il materiale da segare.
La velocità di taglio deve essere adattata al mate-
riale da segare.
7. Sostituzione del cavo di
alimentazione
Pericolo!
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.
8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spi-
na dalla presa di corrente.
8.1 Pulizia
•
Tenete il più possibile i dispositivi di protezio-
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
•
Consigliamo di pulire l’apparecchio subito
dopo averlo usato.
•
Pulite l’apparecchio regolarmente con un
panno asciutto ed un po’ di sapone. Non usa-
te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
Anleitung_TE_AP_1050_E_SPK7.indb 32Anleitung_TE_AP_1050_E_SPK7.indb 32 27.11.2019 13:30:0727.11.2019 13:30:07
I
- 33 -
in un elettroutensile aumenta il rischio di una
scossa elettrica.
8.2 Spazzole al carbone
In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis-
ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.
8.3 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
8.4 Ordinazione di pezzi di ricambio e
accessori
In caso di ordinazione di pezzi di ricambio è ne-
cessario indicare quanto segue:
•
Tipo di apparecchio
•
Numero di articolo dell‘apparecchio
•
Numero di identificazione dell‘apparecchio
•
Numero del pezzo di ricambio richiesto
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
Consiglio! Per un buon risul-
tato di lavoro consigliamo
gli accessori di qualità di
! www.kwb.eu
welcome@kwb.eu
9. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es-
sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con-
segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
10. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac-
cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori-
ginale.
Anleitung_TE_AP_1050_E_SPK7.indb 33Anleitung_TE_AP_1050_E_SPK7.indb 33 27.11.2019 13:30:0727.11.2019 13:30:07
I
- 34 -
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-
chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
Anleitung_TE_AP_1050_E_SPK7.indb 34Anleitung_TE_AP_1050_E_SPK7.indb 34 27.11.2019 13:30:0827.11.2019 13:30:08
I
- 35 -
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Spazzole di carbone
Materiale di consumo/parti di consumo * Lama
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu-
enti domande:
•
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Anleitung_TE_AP_1050_E_SPK7.indb 35Anleitung_TE_AP_1050_E_SPK7.indb 35 27.11.2019 13:30:0827.11.2019 13:30:08
I
- 36 -
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-
tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-
mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-
do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Anleitung_TE_AP_1050_E_SPK7.indb 36Anleitung_TE_AP_1050_E_SPK7.indb 36 27.11.2019 13:30:0827.11.2019 13:30:08
DK/N
- 37 -
Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade.
Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.
Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-
skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
Anleitung_TE_AP_1050_E_SPK7.indb 37Anleitung_TE_AP_1050_E_SPK7.indb 37 27.11.2019 13:30:0827.11.2019 13:30:08
DK/N
- 38 -
Fare!
Ved brug af el-værktøj er der visse sikkerhedsfo-
ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet-
jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin-
gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis-
ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-
gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.
Alle sikkerhedsanvisninger og øvrige anvis-
ninger skal opbevares for senere brug.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1+3)
1 Tænd/Sluk-knap
2 Låseknap
3 Netkabel
4 Savklinge
5 Sål
6 Arm til savklingeskift
7 Funktionskontakt
8 Fikseringsgreb til sål
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leve-
ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen-
ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op-
mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
•
Åbn pakken, og tag forsigtigt maskinen ud af
emballagen.
•
Fjern emballagematerialet samt emballage-/
og transportsikringer (hvis sådanne forefin-
des).
•
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
kader.
•
Opbevar så vidt muligt emballagen indtil ga-
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
•
Universalsav
•
Savklinge (1x)
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
3. Formålsbestemt anvendelse
Universalsaven er beregnet til savning i træ, jern,
ikke-jernholdige metaller og kunststof med anven-
delse af passende savklinge.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth-
vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus-
triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd-
værksmæssigt, industrielt eller lignende øjemed.
4. Tekniske data
Netspænding: ................................230 V~ 50 Hz
Optagen eff ekt: ....................................... 1050 W
Slagantal: .........................................0-2700 min
-1
Slaghøjde: ................................................ 29 mm
Skæredybde træ: ................................... 200 mm
Skæredybde jern: ..................................... 20 mm
Kapslingsklasse: ........................................... II/
쓑
Vægt: ..........................................................3,9 kg
Anleitung_TE_AP_1050_E_SPK7.indb 38Anleitung_TE_AP_1050_E_SPK7.indb 38 27.11.2019 13:30:0927.11.2019 13:30:09
DK/N
- 39 -
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 62841.
Lydtryksniveau L
pA
................................. 91 dB(A)
Usikkerhed K
pA
.............................................3 dB
Lydeff ektniveau L
WA
............................. 102 dB(A)
Usikkerhed K
WA
............................................3 dB
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage hø-
retab.
Samlede svingningstal (vektorsum for tre retnin-
ger) beregnet i henhold til EN 62841.
Skæring i træplader (forreste håndgreb)
Svingningsemissionstal a
h
= 17,465 m/s
2
Usikkerhed K = 1,5 m/s
2
Skæring i træplader (bageste håndgreb)
Svingningsemissionstal a
h
= 19,837 m/s
2
Usikkerhed K = 1,5 m/s
2
Skæring i træplader (forreste håndgreb)
Svingningsemissionstal a
h
= 17,746 m/s
2
Usikkerhed K = 1,5 m/s
2
Skæring i træplader (bageste håndgreb)
Svingningsemissionstal a
h
= 18,825 m/s
2
Usikkerhed K = 1,5 m/s
2
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven-
des til at sammenligne el-værktøj indbyrdes.
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast-
ningen.
Advarsel:
Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.
Støjudvikling og vibration skal begrænses til
et minimum!
•
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
mellemrum.
•
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
syn.
•
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors-
kriftsmæssigt, er der stadigvæk nogle risiko-
faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst-
ruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-arm-
vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli-
geholdes forskriftsmæssigt.
5. Inden ibrugtagning
Inden du slutter høvlen til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.
Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på høvlen.
5.1 Skift af savklinge (fi g. 2)
Inden arbejde udføres på selve maskinen, inklusi-
ve skift af savklinge, skal universalsaven slukkes,
og netstikket trækkes ud af stikkontakten.
Tryk armen til savklingeskift (6) som vist på fi g. 2,
indtil savklingen (4) lader sig presse ind i slidsen
på klingeholderen (a). Slip nu armen til savklin-
geskift (6) igen. Denne går tilbage i udgangspo-
sitionen igen og låser savklingen (4). Træk i sav-
klingen (4) for at tjekke, om den sidder godt fast i
savklingeholderen (a).
Savklingen (4) fjernes i omvendt rækkefølge.
Anleitung_TE_AP_1050_E_SPK7.indb 39Anleitung_TE_AP_1050_E_SPK7.indb 39 27.11.2019 13:30:0927.11.2019 13:30:09
DK/N
- 40 -
5.2 Justering af sål (fi g. 3)
Advarsel!
Træk netstikket ud af stikkontakten.
For at justere sålen (5) skal du løsne fi kserings-
grebet (8) så meget, at sålen (5) kan fl yttes. Indstil
den ønskede afstand og spænd grebet (8) fast
igen.
Kontroller, at sålen sidder ordentlig fast!
6. Betjening
6.1 Tænd/Sluk-knap (fi g. 1/pos. 1)
Tænde:
Tryk på tænd/sluk-knappen
Slukke:
Slip tænd/sluk-knappen
6.2 Låseknap (fi g. 1/pos. 2)
Med låseknappen (2) kan tænd/sluk-knappen (1)
fi kseres under drift. Tryk kortvarigt på tænd/sluk-
knappen (1) for at slukke.
6.3 Funktionskontakt (fi g. 4-6/pos. 7)
Vigtigt! Funktionskontakten (7) må kun skiftes,
når maskinen står stille!
Sålen (5) kan drejes i 4 forskellige stillinger for at
gøre det nemmere at arbejde i vanskeligt tilgæn-
gelige steder.
Sålen (5) drejes ved at stille funktionskontakten
(7) på A (se fi g. 4).
Sålen (5) fastlåses ved at stille funktionskontak-
ten (7) på B (se fi g. 5). Nu kan sålen (5) fastlåses i
4 stillinger (ved 90°, 180°, 270° og 360°).
Drej nu sålen (5) for at tjekke, om den er fast.
I position C tændes pendulslaget (se fi g. 6). Sav-
klingen svinger så desuden fremad og tilbage til
op- og nedadgående bevægelse. Dette giver en
yderligere saveff ekt som følge af et bedre spå-
nudkast. I denne position er sålen (5) altid fastlåst.
Vigtigt! Sålen (5) skal være i position 180° eller
360° for at kunne stille funktionskontakten (7) på
C.
6.4 Anvendelse som stiksav (fi g. 7)
Sæt universalsaven ned på det materiale, der
skal saves i, som vist på fi g. 7. Tænd for univer-
salsaven og skub den hen mod savematerialet.
Skærehastigheden skal tilpasses materialet.
7. Udskiftning af
nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadi-
ges, skal den skiftes ud af producenten eller den-
nes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.
8. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk stikket ud af stikkontakten inden vedligehol-
delsesarbejde.
8.1 Rengøring
•
Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
•
Vi anbefaler, at maskinen rengøres hver gang
efter brug.
•
Rengør af og til maskinen med en fugtig klud
og lidt blød sæbe. Undgå brug af rengørings-
eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el-
værktøj, øger det risikoen for elektrisk stød.
8.2 Kontaktkul
Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.
8.3 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
Anleitung_TE_AP_1050_E_SPK7.indb 40Anleitung_TE_AP_1050_E_SPK7.indb 40 27.11.2019 13:30:0927.11.2019 13:30:09
DK/N
- 41 -
8.4 Bestilling af reservedele og tilbehør:
Ved bestilling af reservedele bedes følgende
oplyst:
•
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
Aktuelle priser og øvrig information fi ndes på
www.isc-gmbh.info
Tip! Det anbefales at bruge
førsteklasses tilbehør fra
for at opnå et godt
arbejdsresultat! www.kwb.eu
welcome@kwb.eu
9. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå trans-
portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen-
brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin-
deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk-
kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
Anleitung_TE_AP_1050_E_SPK7.indb 41Anleitung_TE_AP_1050_E_SPK7.indb 41 27.11.2019 13:30:0927.11.2019 13:30:09
DK/N
- 42 -
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
Anleitung_TE_AP_1050_E_SPK7.indb 42Anleitung_TE_AP_1050_E_SPK7.indb 42 27.11.2019 13:30:1027.11.2019 13:30:10
DK/N
- 43 -
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kontaktkul
Forbrugsmateriale/ forbrugsdele* Savklinger
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig-
tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
•
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.
Anleitung_TE_AP_1050_E_SPK7.indb 43Anleitung_TE_AP_1050_E_SPK7.indb 43 27.11.2019 13:30:1027.11.2019 13:30:10
DK/N
- 44 -
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-
nummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn-
digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel-
ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net-
spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli-
geholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur-
ligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-
den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det-
te gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa-
rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-
tet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen-
hold til serviceinformationerne i nærværende betjeningsvejledning.
Anleitung_TE_AP_1050_E_SPK7.indb 44Anleitung_TE_AP_1050_E_SPK7.indb 44 27.11.2019 13:30:1027.11.2019 13:30:10
S
- 45 -
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador.
Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!
Anleitung_TE_AP_1050_E_SPK7.indb 45Anleitung_TE_AP_1050_E_SPK7.indb 45 27.11.2019 13:30:1027.11.2019 13:30:10
S
- 46 -
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis-
ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis-
ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan-
visning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Varning!
Läs igenom alla säkerhetsanvisningar, inst-
ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-
oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.
Spara på alla säkerhetsanvisningar och inst-
ruktioner för framtida bruk.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1+3)
1 Strömbrytare
2 Låsknapp
3 Nätkabel
4 Sågblad
5 Fotplatta
6 Spak för byte av sågblad
7 Funktionsbrytare
8 Spärrspak för fotplatta
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita-
bellen i serviceinformationen i slutet av bruksan-
visningen.
•
Öppna förpackningen och ta försiktigt ut pro-
dukten ur förpackningen.
•
Ta bort förpackningsmaterialet samt förpack-
nings- och transportsäkringar (om förhan-
den).
•
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
na har skadats i transporten.
•
Spara om möjligt på förpackningen tills ga-
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast-
påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
•
Universalsåg
•
Sågblad (1 st)
•
Original-bruksanvisning
•
Säkerhetsanvisningar
3. Ändamålsenlig användning
Multisågen är avsedd för sågning av trä, järn,
icke-järnmetall och plast med ett lämpligt sågblad.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul-
terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-
dukten ska användas inom yrkesmässiga, hant-
verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
Anleitung_TE_AP_1050_E_SPK7.indb 46Anleitung_TE_AP_1050_E_SPK7.indb 46 27.11.2019 13:30:1127.11.2019 13:30:11
S
- 47 -
4. Tekniska data
Nätspänning ................................. 230 V ~ 50 Hz
Upptagen eff ekt: ...................................... 1050 W
Varvtal: .............................................0-2700 min
-1
Slaghöjd: .................................................. 29 mm
Sågdjup trä: ............................................ 200 mm
Sågdjup järn: ............................................ 20 mm
Skyddsklass .................................................. II/
쓑
Vikt .............................................................3,9 kg
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 62841.
Ljudtrycksnivå L
pA
................................. 91 dB(A)
Osäkerhet K
pA
..............................................3 dB
Ljudeff ektnivå L
WA
................................ 102 dB(A)
Osäkerhet K
WA
..............................................3 dB
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre riktnin-
gar) har bestämts enligt EN 62841.
Såga träplattor (främre handtaget)
Vibrationsemissionsvärde a
h
= 17,465 m/s
2
Osäkerhet K = 1,5 m/s
2
Såga träplattor (bakre handtaget)
Vibrationsemissionsvärde a
h
= 19,837 m/s
2
Osäkerhet K = 1,5 m/s
2
Såga träplattor (främre handtaget)
Vibrationsemissionsvärde a
h
= 17,746 m/s
2
Osäkerhet K = 1,5 m/s
2
Såga träplattor (bakre handtaget)
Vibrationsemissionsvärde a
h
= 18,825 m/s
2
Osäkerhet K = 1,5 m/s
2
Angivna vibrationsemissionsvärden och buller-
värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.
Angivna vibrationsemissionsvärden och buller-
värden kan även användas till en preliminär be-
dömning av belastningen.
Varning:
Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.
Begränsa uppkomsten av buller och vibration
till ett minimum!
•
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl-
jande risker kan uppstå på grund av elverkty-
gets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un-
derhålls enligt föreskrift.
5. Före användning
Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.
Varning!
Dra alltid ut stickkontakten innan du gör någ-
ra inställningar på maskinen.
5.1 Byta sågblad (bild 2)
Dra alltid ut stickkontakten och koppla ifrån mul-
tisågen innan du utför arbeten på maskinen eller
ska byta sågblad.
Anleitung_TE_AP_1050_E_SPK7.indb 47Anleitung_TE_AP_1050_E_SPK7.indb 47 27.11.2019 13:30:1127.11.2019 13:30:11
S
- 48 -
Tryck spaken (6) för byte av sågblad enligt
beskrivningen i bild 2 tills sågbladet (4) kan sk-
jutas in i öppningen i sågbladsfästet (a). Släpp
därefter spaken (6) för byte av sågblad. Denna
fjädrar tillbaka till sitt utgångsläge och spärrar
sågbladet (4). Dra därefter i sågbladet (4) för att
kontrollera att det sitter fast ordentligt i sågblads-
fästet (a). Gå tillväga i omvänd följd om du vill ta
av sågbladet (4).
5.2 Ställa in fotplattan (bild 3)
Varning!
Dra ut stickkontakten.
Om du vill ställa in fotplattan (5) måste du först
lossa på spärrspaken (8) för fotplattan så pass
mycket att fotplattan (5) kan förskjutas. Ställ in av-
sett avstånd och dra sedan åt spaken (8) på nytt.
Kontrollera att fotplattan sitter fast.
6. Användning
6.1 Strömbrytare (bild 1/pos. 1)
Inkoppling:
Tryck in strömbrytaren.
Frånkoppling:
Släpp strömbrytaren.
6.2 Låsknapp (bild 1/pos. 2)
Spärra strömbrytaren (1) under drift med låsknap-
pen (2). Tryck in strömbrytaren (1) kort för att slå
ifrån.
6.3 Funktionsbrytare (bild 4-6/pos. 7)
Obs! Funktionsbrytaren (7) får endast ändras om
maskinen står stilla!
Du kan vrida fotplattan (5) till ett av fyra olika
lägen så att du lättare kommer åt att såga vid
svåråtkomliga ställen.
För att vrida runt fotplattan (5) ska funktionsbryta-
ren (7) ställas på läge A (se bild 4).
För att spärra fotplattan (5) ska funktionsbrytaren
(7) ställas på läge B (se bild 5).
Fotplattan (5) kan endast spärras i ett av dessa
fyra lägen (vid 90°, 180°, 270° och 360°). Vrid runt
fotplattan (5) för att kontrollera att den sitter fast.
I läget C kommer pendelrörelsen att slås till (se
bild 6). Sågbladet rör sig då inte enbart uppåt och
nedåt, utan även framåt och bakåt. Detta förbätt-
rar sågprestandan med högre spånavverkning. I
detta läge är fotplattan (5) alltid spärrad.
Obs! För att funktionsbrytaren (7) ska kunna
ställas i läge C, måste fotplattan (5) stå på 180°
eller 360°.
6.4 Använda sågen som sticksåg (bild 7)
Sätt multisågen emot materialet som ska sågas
enligt beskrivningen i bild 7. Koppla in multisågen
och skjut sågen mot materialet som ska sågas.
Anpassa såghastigheten till materialet.
7. Byta ut nätkabeln
Fara!
Om nätkabeln till denna produkt har skadats mås-
te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter-
som det annars fi nns risk för personskador.
8. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut stickkontakten inför alla rengörings-
arbeten.
8.1 Rengöra maskinen
•
Håll skyddsanordningarna, ventilationsöpp-
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas-
kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
•
Vi rekommenderar att du rengör maskinen
efter varje användningstillfälle.
•
Rengör maskinen med jämna mellanrum med
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt-
riska slag.
Anleitung_TE_AP_1050_E_SPK7.indb 48Anleitung_TE_AP_1050_E_SPK7.indb 48 27.11.2019 13:30:1127.11.2019 13:30:11
S
- 49 -
8.2 Kolborstar
Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be-
hörig elinstallatör.
8.3 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
8.4 Reservdels- och tillbehörsbeställning
Ange följande information när du beställer reser-
vdelar:
•
Produkttyp
•
Produktens artikelnummer
•
Produktens ID-nr.
•
Reservdelsnumret för reservdelen
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
Tips: För bra arbetsresultat
rekommenderar vi högvärdi-
ga tillbehör från
! www.kwb.eu
welcome@kwb.eu
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack-
ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor-
na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
10. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack-
ningen.
Anleitung_TE_AP_1050_E_SPK7.indb 49Anleitung_TE_AP_1050_E_SPK7.indb 49 27.11.2019 13:30:1127.11.2019 13:30:11
S
- 50 -
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-
fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-
ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-
ter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
Anleitung_TE_AP_1050_E_SPK7.indb 50Anleitung_TE_AP_1050_E_SPK7.indb 50 27.11.2019 13:30:1227.11.2019 13:30:12
S
- 51 -
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-
ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kolborstar
Förbrukningsmaterial/förbrukningsdelar* Sågblad
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:
•
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
Beskriv den felaktiga funktionen.
Anleitung_TE_AP_1050_E_SPK7.indb 51Anleitung_TE_AP_1050_E_SPK7.indb 51 27.11.2019 13:30:1227.11.2019 13:30:12
S
- 52 -
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-
sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-
verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-
rer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-
den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-
besök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-
gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
Anleitung_TE_AP_1050_E_SPK7.indb 52Anleitung_TE_AP_1050_E_SPK7.indb 52 27.11.2019 13:30:1227.11.2019 13:30:12
HR/BIH
- 53 -
Opasnost! - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja.
Oprez! Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha.
Oprez! Nosite zaštitne naočale. Iskre koje nastaju za vrijeme rada, iverje, piljevina i prašina koji izlaze
iz uređaja mogu izazvati gubitak vida.
Oprez! Nosite masku za zaštitu od prašine. Kod obrade drva i drugih materijala može doći do stva-
ranja prašine štetne po zdravlje. Azbestni materijali ne smiju se obrađivati!
Anleitung_TE_AP_1050_E_SPK7.indb 53Anleitung_TE_AP_1050_E_SPK7.indb 53 27.11.2019 13:30:1227.11.2019 13:30:12
HR/BIH
- 54 -
Opasnost!
Prilikom uporabe uređaja morate se pridržavati
sigurnosnih propisa kako biste spriječili nastanak
ozljeda i šteta. Zato pažljivo pročitajte ove upute
za uporabu/sigurnosne napomene. Dobro ih
sačuvajte tako da vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj tre-
bali predati drugim osobama, molimo da im pros-
lijedite i ove upute za uporabu. Ne preuzimamo
jamstvo za štete nastale zbog nepridržavanja ovih
uputa za uporabu i sigurnosnih napomena.
1. Sigurnosne napomene
Upozorenje!
Pročitajte sve sigurnosne napomene, upute,
ilustracije i tehničke podatke koje ima ovaj
elektroalat. Nepridržavanje sljedećih uputa može
imati za posljedicu električni udar, požar i/ili teške
ozljede.
Sačuvajte sve sigurnosne napomene i upute
za ubuduće.
2. Opis uređaja i sadržaj isporuke
2.1 Opis uređaja (slika 1+3)
1 Sklopka za uključivanje/isključivanje
2 Gumb za fi ksiranje
3 Mrežni kabel
4 List pile
5 Stopica pile
6 Poluga za zamjenu lista pile
7 Funkcijska sklopka
8 Poluga za fi ksiranje stopice pile
2.2 Sadržaj isporuke
Molimo vas da pomoću opisanog sadržaja
isporuke provjerite cjelovitost artikla. Ako su neki
dijelovi neispravni, nakon kupnje artikla obratite
se našem servisnom centru ili prodajnom mjestu
najkasnije u roku od 5 radnih dana uz predočenje
važeće potvrde o kupnji. Molimo vas da u vezi s
tim obratite pozornost na tablicu o jamstvu u infor-
macijama o servisu na kraju uputa.
•
Otvorite pakovinu i pažljivo izvadite uređaj.
•
Uklonite ambalažu kao i dijelove za sigurnost
pakiranja / za sigurnost tijekom transporta
(ako postoje).
•
Provjerite je li sadržaj isporuke cjelovit.
•
Prekontrolirajte postoje li na uređaju i dijelovi-
ma pribora transportna oštećenja.
•
Po mogućnosti sačuvajte pakovinu do isteka
jamstvenog roka.
Opasnost!
Uređaj i materijal pakovine nisu igračke za
djecu! Djeca se ne smiju igrati plastičnim
vrećicama, folijama i sitnim dijelovima! Pos-
toji opasnost da ih progutaju i tako se uguše!
•
Univerzalna pila
•
List pile (1x)
•
Originalne upute za uporabu
•
Sigurnosne napomene
3. Namjenska uporaba
Multifunkcionalna pila je namijenjena za rezanje
drva, željeza, obojenih metala i plastike, uz upot-
rebu odgovarajućeg lista pile.
Uređaj se smije koristiti samo namjenski. Svaka
drugačija uporaba nije namjenska. Za štete ili
ozljede svih vrsta nastale zbog nenamjenskog
korištenja odgovoran je korisnik/rukovatelj a nika-
ko proizvođač.
Molimo da obratite pozornost na to da naši
uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili industrijske svrhe. Ne preuzimamo
jamstvo ako se uređaj koristi u komercijalne i in-
dustrijske svrhe kao i u sličnim djelatnostima.
4. Tehnički podaci
Mrežni napon: ................................ 230 V ~ 50 Hz
Primljena snaga: ..................................... 1050 W
Broj pomaka: ....................................0-2700 min
-1
Visina pomaka: ......................................... 29 mm
Dubina rezanja - drvo: ............................ 200 mm
Dubina rezanja - željezo: .......................... 20 mm
Klasa zaštite: ................................................. II/
쓑
Težina: ........................................................ 3,9 kg
Opasnost!
Buka i vibracije
Vrijednosti buke i vibracija određene su prema
normi EN 62841.
Anleitung_TE_AP_1050_E_SPK7.indb 54Anleitung_TE_AP_1050_E_SPK7.indb 54 27.11.2019 13:30:1327.11.2019 13:30:13
HR/BIH
- 55 -
Razina zvučnog tlaka L
pA
...................... 91 dB (A)
Nesigurnost K
pA
............................................3 dB
Intenzitet buke L
WA
.............................. 102 dB (A)
Nesigurnost K
WA
...........................................3 dB
Nosite zaštitu za sluh.
Buka može utjecati na gubitak sluha.
Ukupne vrijednosti vibracija (vektorski zbroj triju
pravaca) određene su prema normi EN 62841.
Rezanje drvenih ploča (prednja ručka)
Vrijednost emisije vibracija a
h
= 17,465 m/s
2
Nesigurnost K = 1,5 m/s
2
Rezanje drvenih greda (prednja ručka)
Vrijednost emisije vibracija a
h
= 19,837 m/s
2
Nesigurnost K = 1,5 m/s
2
Rezanje drvenih ploča (prednja ručka)
Vrijednost emisije vibracija a
h
= 17,746 m/s
2
Nesigurnost K = 1,5 m/s
2
Rezanje drvenih greda (prednja ručka)
Vrijednost emisije vibracija a
h
= 18,825 m/s
2
Nesigurnost K = 1,5 m/s
2
Navedene ukupnevrijednosti vibracija i vrijednosti
emisije buke izmjerene su prema normiranom
postupku kontrole i mogu se koristiti u svrhu
usporedbe jednog elektroalata s drugim.
Navedene ukupne vrijednosti vibracija i vrijednos-
ti emisije buke također se mogu koristiti za privre-
menu procjenu opterećenja.
Upozorenje:
Ovisno o načinu korištenja elektroalata i osobito
vrsti obrađivanog radnog komada, emisije vibraci-
je i buke mogu se razlikovati od navedenih vrijed-
nosti tijekom stvarnog korištenja elektroalata.
Ograničite stvaranje buke i vibracija na mini-
mum!
•
Koristite samo besprijekorne uređaje.
•
Redovito čistite i održavajte uređaj.
•
Svoj način rada prilagodite uređaju.
•
Nemojte preopterećivati uređaj.
•
Po potrebi predajte uređaj na kontrolu.
•
Isključite uređaj kad ga ne koristite.
•
Nosite zaštitne rukavice.
Oprez!
Ostali rizici
Čak i kad se ovi elektroalati koriste propis-
no, uvijek postoje neki drugi rizici. Sljedeće
opasnosti mogu nastati vezi s izvedbom i
konstrukcijom elektroalata:
1. Oštećenja pluća ako se ne nosi prikladna
maska za zaštitu od prašine.
2. Oštećenja sluha ako se ne nosi prikladna
zaštita za sluh.
3. Zdravstveni problemi koji nastaju kao posl-
jedica vibracija na šaku-ruku u slučaju da se
uređaj koristi tijekom dužeg vremena ili se
nepropisno koristi i održava.
5. Prije puštanja u pogon
Prije uključivanja provjerite odgovaraju li podaci
na tipskoj pločici podacima o mreži.
Upozorenje!
Prije nego počnete podešavati uređaj izvuci-
te utikač iz utičnice.
5.1 Zamjenjivanje lista pile (slika 2)
Prije svih radova na stroju i prilikom zamjenjivanja
lista pile isključite multifunkcionalnu pilu i izvadite
utikač iz utičnice.
Pritisnite polugu za zamjenu lista pile (6) kao
što je prikazano na slici 2, tako da se list pile
(4) može gurnuti u njegov prihvatnik (a). Sad
pustite polugu za zamjenu lista pile (6). Ona će
se vratiti u početni položaj i zabraviti list pile (4).
Povlačenjem za list pile (4) provjerite je li dobro
učvršćen u prihvatniku (a). Da biste uklonili list
pile (4), postupite obrnutim redoslijedom.
5.2 Korekcija stopice pile (slika 3)
Upozorenje!
Izvucite mrežni utikač.
Za korekciju stopice pile (5) otpustite polugu za
fi ksiranje stopice (8) toliko da se stopica pile (5)
može pomaknuti. Utvrdite potreban razmak i po-
novno pritegnite polugu (8).
Provjerite pričvršćenost stopice pile!
Anleitung_TE_AP_1050_E_SPK7.indb 55Anleitung_TE_AP_1050_E_SPK7.indb 55 27.11.2019 13:30:1327.11.2019 13:30:13
HR/BIH
- 56 -
6. Rukovanje
6.1 Sklopka za uključivanje/isključivanje
(slika 1/poz. 1)
Uključivanje:
Pritisnite sklopku za uključivanje/isključivanje
Isključivanje:
Pustite sklopku za uključivanje/isključivanje
6.2 Gumb za fi ksiranje (slika 1/poz. 2)
Pomoću gumba za fi ksiranje (2) možete aretirati
sklopku za uključivanje/isključivanje (1) tijekom
pogona. Za isključivanje nakratko pritisnite sklop-
ku za uključivanje/isključivanje (1).
6.3 Funkcijska sklopka (slika 4-6/poz. 7)
Pozor! Funkcijska sklopka (7) smije se preklapati
samo u stanju mirovanja!
Stopicu pile (5) možete okretati u 4 različita
položaja kako biste mogli bolje raditi na teško
pristupačnim mjestima.
Da biste okrenuli stopicu pile (5), stavite funkcijs-
ku sklopku (7) u položaj A (vidi sliku 4).
Da biste aretirali stopicu pile (5), stavite funkcijsku
sklopku (7) u položaj B (vidi sliku 5).
Stopica pile (5) može se aretirati samo u 4
položaja (kod 90°, 180°, 270° i 360°). Okretanjem
stopice pile (5) provjerite je li dobro učvršćena.
U položaju C uključuje se oscilacijski hod (vidi sli-
ku 6). Tada list pile dodatno oscilira uz podizanje
i spuštanje prema naprijed ili natrag. To povećava
snagu pile poboljšava izbacivanje piljevine. U tom
je položaju stopica pile (5) uvijek aretirana.
Pozor! Da biste mogli uključiti funkcijsku sklop-
ku (7) u položaj C, stopica pile (5) mora biti u
položaju 180° ili 360°.
6.4 Upotreba kao ubodna pila (slika 7)
Postavite multifunkcionalnu pilu na materijal
koji želite rezati kao što je prikazano na slici 7.
Uključite multifunkcionalnu pilu i gurnite multifunk-
cionalnu pilu prema materijalu koji želite rezati.
Brzinu
sječenja treba prilagoditi materijalu.
7. Zamjena mrežnog kabela
Opasnost!
Ako se kabel za priključivanje ovog uređaja na
mrežu ošteti, mora ga zamijeniti proizvođač ili
njegova servisna služba ili slična kvalifi cirana
osoba kako bi se izbjegle opasnosti.
8. Čišćenje, održavanje i naručivanje
rezervnih dijelova
Opasnost!
Prije svih radova čišćenja izvucite mrežni utikač.
8.1 Čišćenje
•
Zaštitne naprave, prolaze za zrak i kućište
motora treba uvijek očistiti od prašine i
nečistoća. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
tlakom.
•
Preporučujemo da očistite uređaj odmah na-
kon svake uporabe.
•
Redovito čistite uređaj mokrom krpom i s
malo kalijevog sapuna. Ne koristite otapala
ili sredstva za čišćenje; ona bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Pro-
diranje vode u električni uređaj povećava rizik
od električnog udara.
8.2 Ugljene četkice
U slučaju prekomjernog iskrenja kontrolu ugljenih
četkica prepustite električaru.
Opasnost! Ugljene četkice smije zamijeniti samo
električar.
8.3 Održavanje
U unutrašnjosti uređaja nema dijelova koje bi tre-
balo održavati.
Anleitung_TE_AP_1050_E_SPK7.indb 56Anleitung_TE_AP_1050_E_SPK7.indb 56 27.11.2019 13:30:1327.11.2019 13:30:13
HR/BIH
- 57 -
8.4 Narudžba rezervnih dijelova i pribora:
Kod naručivanja rezervnih dijelova trebali biste
navesti sljedeće podatke:
•
tip uređaja
•
broj artikla uređaja
•
identifikacijski broj uređaja
•
broj potrebnog rezervnog dijela
Aktualne cijene nalaze se na internetskoj stranici
www.isc-gmbh.info
Savjet! Za postizanje
dobrih rezultata rada
preporučujemo kvalitetan
pribor tvrtke !
www.kwb.eu
welcome@kwb.eu
9. Zbrinjavanje u otpad i recikliranje
Uređaj je zapakiran kako bi se tijekom transporta
spriječila oštećenja. Ova ambalaža je sirovina
i može se ponovno upotrijebiti ili predati na
reciklažu. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plasti-
ke. Elektrouređaji se ne smiju bacati u obično
kućno smeće. Uređaj bi, u svrhu stručnog
zbrinjavanja, trebalo predati odgovarajućem
sakupljalištu takvog otpada. Ako ne znate gdje se
takvo sakupljalište nalazi, raspitajte se u svojoj
općinskoj upravi.
10. Skladištenje
Uređaj i njegov pribor spremite na tamno i suho
mjesto zaštićeno od smrzavanja, kojem djeca ne-
maju pristup. Optimalna temperatura skladištenja
je između 5 i 30 ˚C. Elektroalat čuvajte u original-
noj pakovini.
Anleitung_TE_AP_1050_E_SPK7.indb 57Anleitung_TE_AP_1050_E_SPK7.indb 57 27.11.2019 13:30:1327.11.2019 13:30:13
HR/BIH
- 58 -
Samo za zemlje članice EU
Elektroalate nemojte bacati u kućno smeće!
Prema europskoj odredbi 2012/19/EG o starim električnim i elektroničkim uređajima i njenim prijenosom
u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na
mjestu za reciklažu.
Alternativa s recikliranjem nasuprot zahtjevu za povrat:
Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja
vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu
za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju.
Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih
elemenata.
Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno
je samo uz izričito dopuštenje tvrtke iSC GmbH.
Zadržavamo pravo na tehničke izmjene
Anleitung_TE_AP_1050_E_SPK7.indb 58Anleitung_TE_AP_1050_E_SPK7.indb 58 27.11.2019 13:30:1327.11.2019 13:30:13
HR/BIH
- 59 -
Informacije o servisu
U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere
čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao
što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.
Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirod-
nom trošenju odnosno potrebni su kao potrošni materijal.
Kategorija Primjer
Potrošni dijelovi* Ugljene četkice
Potrošni materijal/ potrošni dijelovi* Listovi pile
Neispravni dijelovi
* nije obavezno u sadržaju isporuke!
U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.isc-gmbh.info.
Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja:
•
Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?
•
Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?
•
U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?
Opišite taj kvar.
Anleitung_TE_AP_1050_E_SPK7.indb 59Anleitung_TE_AP_1050_E_SPK7.indb 59 27.11.2019 13:30:1427.11.2019 13:30:14
HR/BIH
- 60 -
Jamstveni list
Poštovani kupče,
naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao,
jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamst-
venom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa.
Za zahtijevanje jamstva vrijedi slijedeće:
1. Ovi jamstveni uvjeti isključivo se odnose na potrošače, tj. fi zičke osobe koje ovaj proizvod ne žele
koristiti ni u okviru gospodarske djelatnosti, niti u drugim samostalnim djelatnostima. Ovi jamstveni
uvjeti reguliraju dodatne jamstvene usluge koje dolje navedeni proizvođač jamči zajedno sa zakon-
skim jamstvom kupcima svojih novih uređaja. Ovo jamstvo ne utječe na Vaše zakonske jamstvene
zahtjeve. Naša jamstvena usluga za Vas je besplatna.
2. Jamstvena usluga isključivo se odnosi na nedostatke novog uređaja dolje navedenog proizvođača
koji ste kupili, koji su posljedica grešaka na materijalu ili tvorničke greške, a po našem izboru usluga
je ograničena na uklanjanje takvih nedostataka na uređaju ili zamjenu uređaja.
Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u raz-
doblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom
opterećenju.
3. Naše jamstvo isključuje:
- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instala-
cije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu
struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja ne-
normalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.
- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje
uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u
uređ
aj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili vanjskih
djelovanja (npr. oštećenja zbog pada).
- Štete na uređaju ili dijelovima uređaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ost-
alo trošenje.
4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se
prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva na-
kon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređaja neće rezultirati produljen-
jem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa
na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.
5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da ima-
te u pripravnosti račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti
priložen odgovarajući dokaz ili će biti poslani bez tipske pločice, isključeni su iz realizacije jamstva
na temelju nedostatka mogućnosti uvrštenja. Ako naša jamstvena usluga obuhvaća kvar na uređaju,
odmah ćemo vam vratiti popravljeni ili novi uređaj.
Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne
obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.
Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s infor-
macijama o servisu u ovim uputama za uporabu.
Anleitung_TE_AP_1050_E_SPK7.indb 60Anleitung_TE_AP_1050_E_SPK7.indb 60 27.11.2019 13:30:1427.11.2019 13:30:14
NL
- 61 -
Gevaar! - Handleiding lezen om het letselrisico te verminderen.
Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.
Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.
Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-
an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
Anleitung_TE_AP_1050_E_SPK7.indb 61Anleitung_TE_AP_1050_E_SPK7.indb 61 27.11.2019 13:30:1427.11.2019 13:30:14
NL
- 62 -
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in-
formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins-
tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei-
ligheidsinstructies.
1. Veiligheidsaanwijzingen
Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin-
gen, plaatjes en technische gegevens, waar-
van dit elektrisch gereedschap is voorzien.
Nalatigheden bij de inachtneming van de vol-
gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsinstructies en aanwij-
zingen voor de toekomst.
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het gereedschap
(fi g. 1+3)
1 AAN / UIT-schakelaar
2 Vastzetknop
3 Netkabel
4 Zaagblad
5 Zaagschoen
6 Hefboom voor het verwisselen van het zaag-
blad
7 Functieschakelaar
8 Vastzethefboom voor zaagschoen
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te contro-
leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge-
kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service-
informatie aan het einde van de handleiding in
acht te nemen.
•
Open de verpakking en neem het toestel
voorzichtig uit de verpakking.
•
Verwijder het verpakkingsmateriaal alsmede
verpakkings-/transportbeveiligingen (indien
aanwezig).
•
Controleer of de leveringsomvang compleet
is.
•
Controleer het toestel en de accessoires op
transportschade.
•
Bewaar de verpakking indien mogelijk tot het
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo-
gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik-
kingsgevaar!
•
Universele zaag
•
Zaagblad (1x)
•
Originele handleiding
•
Veiligheidsinstructies
3. Reglementair gebruik
Controleer of de gegevens vermeld op het ken-
plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon-
dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overe-
enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge-
reedschap in ambachtelijke of industriële bedrij-
ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
Anleitung_TE_AP_1050_E_SPK7.indb 62Anleitung_TE_AP_1050_E_SPK7.indb 62 27.11.2019 13:30:1427.11.2019 13:30:14
NL
- 63 -
4. Technische gegevens
Netspanning: .................................. 230 V~ 50 Hz
Opgenomen vermogen : ......................... 1050 W
Aantal slagen : .................................0-2700 min
-1
Slaghoogte : ............................................. 29 mm
Snijdiepte hout : ..................................... 200 mm
Snijdiepte ijzer : ........................................ 20 mm
Bescherming klasse: ..................................... II/
쓑
Gewicht: .....................................................3,9 kg
Gevaar!
Geluid en vibratie
De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.
Geluidsdrukniveau L
pA
.......................... 91 dB (A)
Onzekerheid K
pA
...........................................3 dB
Geluidsvermogen L
WA
......................... 102 dB (A)
Onzekerheid K
WA
..........................................3 dB
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.
Snijden van houten panelen
(voorste handgreep)
Trillingsemissiewaarde ah = 17,465 m/s
2
Onzekerheid K = 1,5 m/s
2
Snijden van houten panelen
(achterste handgreep)
Trillingsemissiewaarde ah = 19,837 m/s
2
Onzekerheid K = 1,5 m/s
2
Snijden van houten panelen
(voorste handgreep)
Trillingsemissiewaarde ah = 17,746 m/s
2
Onzekerheid K = 1,5 m/s
2
Snijden van houten panelen
(achterste handgreep)
Trillingsemissiewaarde ah = 18,825 m/s
2
Onzekerheid K = 1,5 m/s
2
De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme-
ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge-
reedschappen onderling te vergelijken.
De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.
Waarschuwing:
De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
•
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
aan.
•
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
bruikt.
•
Draag handschoenen.
Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be-
diend. Volgende gevaren kunnen zich voordo-
en in verband met de bouwwijze en uitvoe-
ring van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker
wordt gedragen.
2. Gehoorschade indien geen gepaste gehoor-
beschermer wordt gedragen.
3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder-
houden.
5. Vóór inbedrijfstelling
Controleer of de gegevens vermeld op het ken-
plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.
Waarschuwing!
Verwijder altijd de netstekker uit het stop-
contact voordat u het gereedschap anders
afstelt.
Anleitung_TE_AP_1050_E_SPK7.indb 63Anleitung_TE_AP_1050_E_SPK7.indb 63 27.11.2019 13:30:1427.11.2019 13:30:14
NL
- 64 -
5.1 Verwisselen van zaagblad (fi g. 2)
Telkens voordat u met de machine begint te wer-
ken alsook vóór het verwisselen van zaagblad de
multizaag uitzetten en de netstekker uit het stop-
contact trekken.
Druk de hefboom voor het verwisselen van het
zaagblad (6) in, zoals getoond in fi g. 2, tot u het
zaagblad (4) de gleuf van de zaagbladopname (a)
in kunt schuiven. Laat dan de hefboom voor het
verwisselen van zaagblad (6) terug los. Die gaat
terug naar de oorspronkelijke positie en vergren-
delt het zaagblad (4). Controleer of het zaagblad
(4) goed vast blijft zitten in de zaagbladopname
(a) door aan het zaagblad te trekken. Om het
zaagblad (4) te verwijderen gaat u in omgekeerde
volgorde te werk.
5.2 Verstellen van de zaagschoen (fi g. 3)
Waarschuwing!
Trek de netstekker uit het stopcontact.
Om de zaagschoen (5) te verstellen zet u de
vastzethefboom voor zaagschoen (8) los zodat
de zaagschoen (5) kan worden verschoven. Stel
de gewenste afstand af en trek de hefboom (8)
opnieuw vast.
Controleer of de zaagschoen goed vast zit!
6. Bediening
6.1 AAN/UIT-schakelaar (fi g. 1, pos. 1)
Aanzetten:
AAN/UIT-schakelaar indrukken
Uitzetten:
AAN/UIT-schakelaar loslaten
6.2 Vastzetknop (fi g. 1, pos. 2)
Met de vastzetknop (2) kan de AAN-/UIT-scha-
kelaar (1) tijdens het gebruik van de zaag worden
vergrendeld. Voor het uitschakelen de AAN-/UIT-
schakelaar (1) kort indrukken.
6.3 Functieschakelaar (fi g. 4-6, pos. 7)
Let op! De functieschakelaar (7) mag enkel in stil-
stand worden omgeschakeld!
U kunt de zaagschoen (5) naar 4 verschillende
standen draaien om op moeilijk bereikbare plaat-
sen beter te kunnen werken.
Om de zaagschoen (5) te draaien brengt u de
functieschakelaar (7) naar de positie A (zie fi g. 4).
Om de zaagschoen (5) te arreteren brengt u de
functieschakelaar (7) naar de positie B (zie fi g. 5).
De zaagschoen (5) kan enkel in 4 standen wor-
den gearreteerd (bij 90°, 180°, 270° en 360°).
Controleer dan door draaien van de zaagschoen
(5) of die goed vast zit.
In de stand C wordt de pendelbeweging inge-
schakeld (zie fi g. 6). Het zaagblad pendelt dan
naast de opwaartse en neerwaartse beweging
naar voren en naar achteren. Daardoor wordt een
toenemende zaagprestatie bereikt door beter
uitwerpen van het zaagsel. In deze positie is de
zaagschoen (5) altijd gearreteerd.
Let op! Om de functieschakelaar (7) naar de
positie C te kunnen brengen moet de zaagschoen
(5) in de 180° of 360° stand zijn.
6.4 Gebruik als wipzaag (fi g. 7)
Hou de multizaag tegen het te snijden materiaal
zoals in fi g. 7 getoond. Zet de multizaag aan en
schuif de multizaag tegen het te snijden materi-
aal. De snijsnelheid is aan het materiaal aan te
passen.
7. Vervanging van de
netaansluitleiding
Gevaar!
Als de netaansluitleiding van dit apparaat be-
schadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.
Anleitung_TE_AP_1050_E_SPK7.indb 64Anleitung_TE_AP_1050_E_SPK7.indb 64 27.11.2019 13:30:1527.11.2019 13:30:15
NL
- 65 -
8. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.
8.1 Reiniging
•
Hou de veiligheidsinrichtingen, de ventila-
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
•
Het is aan te bevelen het toestel direct na elk
gebruik te reinigen.
•
Reinig het toestel regelmatig met een vochti-
ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun-
nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin-
gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.
8.2 Koolborstels
Bij bovenmatige vonkvorming laat u de koolbors-
tels door een bekwame elektricien nazien.
Gevaar! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.
8.3 Onderhoud
In het toestel zijn er geen andere te onderhouden
onderdelen.
8.4 Bestelling van onderdelen en toebehoren:
Gelieve bij de bestelling van onderdelen de vol-
gende gegevens te vermelden:
•
Type van het apparaat
•
Artikelnummer van het apparaat
•
Ident.-nummer van het apparaat
•
Onderdeelnummer van het benodigde on-
derdeel
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
Tip! Voor een goed werkre-
sultaat bevelen wij hoog-
waardig toeehoren van
aan! www.kwb.eu
welcome@kwb.eu
9. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo-
erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
10. Opbergen
Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg-
temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver-
pakking.
Anleitung_TE_AP_1050_E_SPK7.indb 65Anleitung_TE_AP_1050_E_SPK7.indb 65 27.11.2019 13:30:1527.11.2019 13:30:15
NL
- 66 -
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-
zameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge-
deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.
Technische wijzigingen voorbehouden
Anleitung_TE_AP_1050_E_SPK7.indb 66Anleitung_TE_AP_1050_E_SPK7.indb 66 27.11.2019 13:30:1527.11.2019 13:30:15
NL
- 67 -
Service-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-
ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* Koolborstels
Verbruiksmateriaal/verbruiksstukken* Zaagblad
Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:
•
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
Beschrijf deze foutieve werkwijze.
Anleitung_TE_AP_1050_E_SPK7.indb 67Anleitung_TE_AP_1050_E_SPK7.indb 67 27.11.2019 13:30:1527.11.2019 13:30:15
NL
- 68 -
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-
dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-
noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-
ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-
mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over-
belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen-
dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast-
stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-
gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-
helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
Anleitung_TE_AP_1050_E_SPK7.indb 68Anleitung_TE_AP_1050_E_SPK7.indb 68 27.11.2019 13:30:1527.11.2019 13:30:15
E
- 69 -
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños.
Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.
Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.
Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la
salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi-
al que contenga asbesto!
Anleitung_TE_AP_1050_E_SPK7.indb 69Anleitung_TE_AP_1050_E_SPK7.indb 69 27.11.2019 13:30:1627.11.2019 13:30:16
E
- 70 -
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le-
siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver-
tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual-
quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci-
as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
1. Instrucciones de seguridad
¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni-
cos con los que está provista esta herrami-
enta eléctrica. El incumplimiento de las instruc-
ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.
Guardar todas las instrucciones de seguri-
dad e indicaciones para posibles consultas
posteriores.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fi g. 1+3)
1 Interruptor ON/OFF
2 Botón de enclavamiento
3 Cable de conexión
4 Hoja de la sierra
5 Zapata
6 Palanca para el cambio de la hoja de sierra
7 Interruptor de funcionamiento
8 Palanca de fi jación para zapata
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser-
vice Center o a la tienda especializada más cer-
cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
•
Abrir el embalaje y extraer cuidadosamente
el aparato.
•
Retirar el material de embalaje, así como los
dispositivos de seguridad del embalaje y para
el transporte (si existen).
•
Comprobar que el volumen de entrega esté
completo.
•
Comprobar que el aparato y los accesorios
no presenten daños ocasionados durante el
transporte.
•
Si es posible, almacenar el embalaje hasta
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue-
guen con bolsas de plástico, láminas y pie-
zas pequeñas! ¡Riesgo de ingestión y asfi xia!
•
Sierra universal
•
Hoja de la sierra (1x)
•
Manual de instrucciones original
•
Instrucciones de seguridad
3. Uso adecuado
La sierra múltiple se ha diseñado exclusivamente
para cortar madera, hierro, metales no férreos y
plásticos, empleando la hoja de sierra adecuada.
Utilizar la máquina sólo en los casos que se indi-
can explícitamente como de uso adecuado. Cual-
quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon-
sable es el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria-
les, comerciales o talleres, así como actividades
similares.
Anleitung_TE_AP_1050_E_SPK7.indb 70Anleitung_TE_AP_1050_E_SPK7.indb 70 27.11.2019 13:30:1627.11.2019 13:30:16
E
- 71 -
4. Características técnicas
Tensión de red: ...............................230 V~ 50 Hz
Consumo: ............................................... 1050 W
Número de carreras: ........................0-2700 min
-1
Altura de carrera: ...................................... 29 mm
Profundidad de corte en madera: ........... 200 mm
Profundidad de corte en hierro: ................ 20 mm
Clase de protección: ..................................... II/
쓑
Peso: ..........................................................3,9 kg
Peligro!
Ruido y vibración
Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.
Nivel de presión acústica L
pA
................. 91 dB(A)
Imprecisión K
pA
............................................3 dB
Nivel de potencia acústica L
WA
............ 102 dB(A)
Imprecisión K
WA
............................................3 dB
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para
el oído.
Los valores totales de vibración (suma de vec-
tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.
Corte de tablas de madera
(empuñadura delantera)
Valor de emisión de vibraciones a
h
= 17,465 m/s
2
Imprecisión K = 1,5 m/s
2
Corte de tablas de madera
(empuñadura trasera)
Valor de emisión de vibraciones a
h
= 19,837 m/s
2
Imprecisión K = 1,5 m/s
2
Corte de tablas de madera
(empuñadura delantera)
Valor de emisión de vibraciones a
h
= 17,746 m/s
2
Imprecisión K = 1,5 m/s
2
Corte de tablas de madera
(empuñadura trasera)
Valor de emisión de vibraciones a
h
= 18,825 m/s
2
Imprecisión K = 1,5 m/s
2
Los valores totales de vibración indicados y el ni-
vel de emisión de ruidos indicado se han calcula-
do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami-
enta eléctrica con otra.
Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.
Aviso:
Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.
¡Reducir la emisión de ruido y las vibracio-
nes al mínimo!
•
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
arlo con regularidad.
•
Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
En caso necesario dejar que se compruebe
el aparato.
•
Apagar el aparato cuando no se esté utilizan-
do.
•
Llevar guantes.
Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua-
damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir-
se los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utili-
ce una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibracio-
nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.
Anleitung_TE_AP_1050_E_SPK7.indb 71Anleitung_TE_AP_1050_E_SPK7.indb 71 27.11.2019 13:30:1627.11.2019 13:30:16
E
- 72 -
5. Antes de la puesta en marcha
Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.
Aviso!
Desenchufar el aparato antes de realizar
ajustes.
5.1 Cambio de la hoja de sierra (Fig. 2)
Antes de efectuar cualquier trabajo en la máquina
o cambiar la hoja de la sierra, es preciso descon-
ectar la misma y desenchufar el cable.
Presionar la palanca para el cambio de hoja de
sierra (6) como se muestra en la fi gura 2 hasta
que la hoja de sierra (4) se pueda deslizar int-
roduciéndose en la ranura del alojamiento de la
hoja de sierra (a). Volver a soltar la palanca para
el cambio de la hoja de sierra (6). Ésta vuelve a
la posición inicial y bloquea la hoja de sierra (4).
Tirar de la hoja de la sierra (4) para comprobar si
permanece fi ja en el alojamiento (a). Para des-
montar la hoja de sierra (4), realizar las mismas
operaciones en orden inverso.
5.2 Ajuste de la zapata (fi g. 3)
Aviso!
Retirar el enchufe de la toma de corriente.
Para ajustar la zapata (5), soltar la palanca de
fi jación de la misma (8) hasta que la zapata (5) se
pueda desplazar. Ajustar la distancia deseada y
volver a apretar la palanca (8).
¡Comprobar que la zapata esté bien sujeta!
6. Manejo
6.1 Interruptor ON/OFF (Fig. 1/Pos. 1)
Conexión:
Apretar el interruptor ON/OFF
Desconexión:
Soltar el interruptor ON/OFF
6.2 Botón de enclavamiento (Fig. 1/Pos. 2)
El botón de enclavamiento (2) permite bloquear
el interruptor ON/OFF (1) durante el funciona-
miento. Para desconectar, pulsar brevemente el
interruptor ON/OFF (1).
6.3 Interruptor de funcionamiento
(fi g. 4-6 / pos. 7)
¡Atención! ¡El interruptor de funcionamiento (7)
sólo debe cambiarse de posición con el aparato
parado!
La zapata (5) puede girarse en 4 posiciones di-
ferentes para poder trabajar mejor en puntos de
difícil acceso.
Para girar la zapata (5), llevar el interruptor de
funcionamiento (7) a la posición A (ver fi gura 4).
Para bloquear la zapata (5), llevar el interruptor
de funcionamiento (7) a la posición B (ver fi g. 5).
La zapata (5) sólo puede bloquearse en 4 posi-
ciones (a 90°, 180°, 270° y 360°). Girar la zapata
(5) para comprobar que esté fi ja.
En la posición C se conecta la carrera oscilante
(ver fi g. 6). En esa posición la hoja de sierra,
además de desplazarse hacia arriba y hacia
abajo, oscila hacia delante y hacia atrás. De este
modo se mejora la expulsión de virutas, aumen-
tando el rendimiento de la sierra. En esta posici-
ón, la zapata (5) siempre está bloqueada.
¡Atención! Para poder llevar el interruptor de
funcionamiento (7) a la posición C, la zapata (5)
debe encontrarse en la posición de 180° o 360°.
6.4 Uso como sierra de calar (Fig. 7)
Coloque la sierra, como se muestra en la Fig. 7,
sobre el material a cortar. Conecte la sierra y des-
plácela contra el material a cortar. La velocidad
de corte debe adaptarse al material.
.
Anleitung_TE_AP_1050_E_SPK7.indb 72Anleitung_TE_AP_1050_E_SPK7.indb 72 27.11.2019 13:30:1627.11.2019 13:30:16
E
- 73 -
7. Cambio del cable de conexión a
la red eléctrica
Peligro!
Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.
8. Mantenimiento, limpieza y pedido
de piezas de repuesto
Peligro!
Desenchufar siempre antes de realizar algún tra-
bajo de limpieza.
8.1 Limpieza
•
Reducir al máximo posible la suciedad y
el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
•
Se recomienda limpiar el aparato tras cada
uso.
•
Limpiar el aparato con regularidad con un
paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá-
stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.
8.2 Escobillas de carbón
En caso de formación excesiva de chispas,
ponerse en contacto con un electricista espe-
cializado para que compruebe las escobillas de
carbón.
Peligro! Las escobillas de carbón sólo deben
ser cambiadas por un electricista.
8.3 Mantenimiento
No hay que realizar el mantenimiento a más
piezas en el interior del aparato.
8.4 Pedido de piezas de repuesto y acces-
orios:
A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:
•
Tipo de aparato
•
Número de artículo del aparato
•
Número de identificación del aparato
•
Número de la pieza de repuesto requerida
Los precios y la información actual se hallan en
www.isc-gmbh.info
¡Consejo! ¡Para obtener un
buen resultado recomenda-
mos accesorios de alta cali-
dad de ! www.kwb.eu
welcome@kwb.eu
9. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu-
ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
10. Almacenamiento
Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.
Anleitung_TE_AP_1050_E_SPK7.indb 73Anleitung_TE_AP_1050_E_SPK7.indb 73 27.11.2019 13:30:1627.11.2019 13:30:16
E
- 74 -
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura casera.
Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi-
co para facilitar su posterior reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade-
cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.
Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.
Nos reservamos el derecho a realizar modifi caciones técnicas
Anleitung_TE_AP_1050_E_SPK7.indb 74Anleitung_TE_AP_1050_E_SPK7.indb 74 27.11.2019 13:30:1727.11.2019 13:30:17
E
- 75 -
Información de servicio
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
Categoría Ejemplo
Piezas de desgaste* Escobillas de carbón
Material de consumo/Piezas de consumo* Hoja de la sierra
Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:
•
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
Describa ese fallo en el funcionamiento.
Anleitung_TE_AP_1050_E_SPK7.indb 75Anleitung_TE_AP_1050_E_SPK7.indb 75 27.11.2019 13:30:1727.11.2019 13:30:17
E
- 76 -
Certifi cado de garantía
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci-
ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno-
ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra-
dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre-
carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).
- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ-
cido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta-
das. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa-
rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente
o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.
Anleitung_TE_AP_1050_E_SPK7.indb 76Anleitung_TE_AP_1050_E_SPK7.indb 76 27.11.2019 13:30:1727.11.2019 13:30:17
P
- 77 -
Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções.
Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.
Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil-
haços e a poeira que saem do aparelho podem provocar cegueira.
Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros
materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser
trabalhados!
Anleitung_TE_AP_1050_E_SPK7.indb 77Anleitung_TE_AP_1050_E_SPK7.indb 77 27.11.2019 13:30:1727.11.2019 13:30:17
P
- 78 -
Perigo!
Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para preve-
nir ferimentos e danos. Por conseguinte, leia
atentamente este manual de instruções / estas
instruções de segurança. Guarde-o num local
seguro, para que o possa consultar sempre que
necessário. Caso passe o aparelho a outras
pessoas, entregue também este manual de in-
struções / estas instruções de segurança. Não
nos responsabilizamos pelos acidentes ou danos
causados pela não observância deste manual e
das instruções de segurança.
1. Instruções de segurança
Aviso!
Leia todas as instruções de segurança,
indicações, ilustrações e dados técnicos
fornecidos com esta ferramenta elétrica. O
incumprimento das indicações seguintes pode
provocar choques elétricos, incêndios e/ou feri-
mentos graves.
Guarde todas as instruções de segurança e
indicações para consultar mais tarde.
2. Descrição do aparelho e material
a fornecer
2.1 Descrição do aparelho (fi gura 1+3)
1 Interruptor para ligar/desligar
2 Botão de bloqueio
3 Cabo eléctrico
4 Disco de serra
5 Patim da serra
6 Alavanca para a substituição da lâmina de
serra
7 Interruptor funcional
8 Alavanca de bloqueio para o patim da serra
2.2 Material a fornecer
Com a ajuda da descrição do material a fornecer,
verifi que se o artigo se encontra completo. Caso
faltem peças, dirija-se num prazo máximo de 5
dias úteis após a compra do artigo a um dos nos-
sos Service Center ou ao ponto de venda onde
adquiriu o aparelho, fazendo-se acompanhar de
um talão de compra válido. Para o efeito, consulte
a tabela da garantia que se encontra nas infor-
mações do serviço de assistência técnica no fi m
do manual.
•
Abra a embalagem e retire cuidadosamente o
aparelho.
•
Remova o material da embalagem, assim
como os dispositivos de segurança da emba-
lagem e de transporte (caso existam).
•
Verifique se o material a fornecer está com-
pleto
•
Verifique se o aparelho e as peças acessóri-
as apresentam danos de transporte.
•
Se possível, guarde a embalagem até ao ter-
mo do período de garantia.
Perigo!
O aparelho e o material da embalagem não
são brinquedos! As crianças não devem
brincar com sacos de plástico, películas ou
peças de pequena dimensão! Existe o perigo
de deglutição e asfi xia!
•
Serra universal
•
Lâmina de serra (1x)
•
Manual de instruções original
•
Instruções de segurança
3. Utilização adequada
A serra multi-usos destina-se a serrar madeira,
ferro, metais não-ferrosos e plásticos, utilizando a
lâmina de serra adequada.
A máquina só pode ser utilizada para os fi ns a
que se destina. Qualquer outro tipo de utilização
é considerado inadequado. Os danos ou feri-
mentos de qualquer tipo daí resultantes são da
responsabilidade do utilizador/operador e não do
fabricante.
Chamamos a atenção para o facto de os nossos
aparelhos não terem sido concebidos para uso
comercial, artesanal ou industrial. Não assumi-
mos qualquer responsabilidade se o aparelho for
utilizado no comércio, artesanato ou indústria ou
em actividades equiparáveis.
Anleitung_TE_AP_1050_E_SPK7.indb 78Anleitung_TE_AP_1050_E_SPK7.indb 78 27.11.2019 13:30:1827.11.2019 13:30:18
P
- 79 -
4. Dados técnicos
Tensão de rede: .............................230 V~ 50 Hz
Potência absorvida: ................................ 1050 W
Número de cursos: ...........................0-2700 min
-1
Altura do curso: ........................................ 29 mm
Profundidade de corte em madeira: ....... 200 mm
Profundidade de corte em ferro: ............... 20 mm
Classe de protecção: .................................... II/
쓑
Peso: ..........................................................3,9 kg
Perigo!
Ruído e vibração
Os valores de ruído e de vibração foram apura-
dos de acordo com a EN 62841.
Nível de pressão acústica L
pA
................ 91 dB(A)
Incerteza K
pA
................................................3 dB
Nível de potência acústica L
WA
............ 102 dB(A)
Incerteza K
WA
...............................................3 dB
Use uma protecção auditiva.
O ruído pode provocar danos auditivos.
Valores totais de vibração (soma vectorial de três
direcções) apurados de acordo com a EN 62841.
Corte de placas de madeira (punho dianteiro)
Valor de emissão de vibração ah = 17,465 m/s²
Incerteza K = 1,5 m/s²
Corte de placas de madeira (punho traseiro)
Valor de emissão de vibração ah = 19,837 m/s²
Incerteza K = 1,5 m/s²
Corte de vigas de madeira (punho dianteiro)
Valor de emissão de vibração ah = 17,746 m/s²
Incerteza K = 1,5 m/s²
Corte de vigas de madeira (punho traseiro)
Valor de emissão de vibração ah = 18,825 m/s²
Incerteza K = 1,5 m/s²
Os valores totais de vibração e os valores de
emissão de ruídos indicados foram medidos
segundo um método de ensaio normalizado e
podem ser utilizados para a comparação de uma
ferramenta elétrica com outra.
Os valores totais de vibração e os valores de
emissão de ruídos indicados também podem ser
utilizados para um cálculo provisório da carga.
Aviso:
As emissões de vibração e de ruído podem di-
vergir dos valores indicados durante a utilização
efetiva da ferramenta elétrica, consoante o tipo
de utilização da mesma, em especial, o tipo de
peça a trabalhar.
Reduza a produção de ruído e de vibração
para o mínimo!
•
Utilize apenas aparelhos em bom estado.
•
Limpe e faça a manutenção do aparelho re-
gularmente.
•
Adapte o seu modo de trabalho ao aparelho.
•
Não sobrecarregue o aparelho.
•
Se necessário, submeta o aparelho a uma
verificação.
•
Desligue o aparelho, quando este não estiver
a ser utilizado.
•
Use luvas.
Cuidado!
Riscos residuais
Mesmo quando esta ferramenta eléctrica é
utilizada adequadamente, existem sempre
riscos residuais. Dependendo do formato e
do modelo desta ferramenta eléctrica podem
ocorrer os seguintes perigos:
1. Lesões pulmonares, caso não seja utilizada
uma máscara de protecção para pó adequa-
da.
2. Lesões auditivas, caso não seja utilizada uma
protecção auditiva adequada.
3. Danos para a saúde resultantes das vib-
rações na mão e no braço, caso a ferramenta
seja utilizada durante um longo período de
tempo ou se não for operada e feita a manu-
tenção de forma adequada.
5. Antes da colocação em
funcionamento
Antes de ligar a máquina, certifi que-se de que
os dados constantes da placa de características
correspondem aos dados de rede.
Aviso!
Retire sempre a fi cha de alimentação da cor-
rente eléctrica antes de efectuar ajustes no
aparelho.
Anleitung_TE_AP_1050_E_SPK7.indb 79Anleitung_TE_AP_1050_E_SPK7.indb 79 27.11.2019 13:30:1827.11.2019 13:30:18
P
- 80 -
5.1 Substituição da lâmina de serra (fi gura 2)
Antes de qualquer trabalho no aparelho e da sub-
stituição da lâmina, deve desligar a serra multi-
usos e retirar a fi cha da tomada.
Prima a alavanca para a substituição da lâmina
de serra (6) como indicado na fi gura 2, até que
seja possível introduzir a lâmina de serra (4) na
respectiva fenda do suporte (a). Solte novamente
a alavanca para a substituição da lâmina de serra
(6). Esta volta à posição inicial e bloqueia a lâ-
mina de serra (4). Certifi que-se de que esta está
bem fi xa no suporte (a), puxando a lâmina de
serra (4). Para retirar a lâmina de serra (4), utilize
o processo inverso.
5.2 Ajuste do patim da serra (fi gura 3)
Aviso!
Retire a fi cha de alimentação.
Para ajustar o patim da serra (5), solte a alavanca
de bloqueio para patim da serra (8) até que o pa-
tim (5) possa ser deslocado. Faça o ajuste da dis-
tância desejada e volte a apertar a alavanca (8).
Verifi que o assento correcto do patim da serra!
6. Operação
6.1 Interruptor para ligar/desligar
(fi gura 1/pos. 1)
Ligar:
Pressione o interruptor para ligar/desligar
Desligar:
Solte o interruptor para ligar/desligar
6.2 Botão de bloqueio (fi gura 1/pos. 2)
Com o botão de bloqueio (2) pode fi xar o inter-
ruptor para ligar/desligar (1) durante o funcio-
namento. Para desligar, prima o interruptor para
ligar/desligar (1) por breves instantes.
6.3 Interruptor funcional (fi gura 4-6 / pos. 7)
Atenção! O interruptor funcional (7) só deve
ser comutado com a ferramenta parada!
Pode rodar o patim da serra (5) para 4 posições
diferentes, de modo a facilitar o trabalho em lo-
cais de difícil acesso.
Para rodar o patim da serra (5), coloque o inter-
ruptor funcional (7) na posição A (ver fi gura 4).
Para fi xar o patim da serra (5), coloque o interrup-
tor funcional (7) na posição B (ver fi gura 5). O pa-
tim da serra (5) só pode ser fi xado em 4 posições
(a 90°, 180°, 270° e 360°). Certifi que-se agora de
que o patim da serra (5) está bem fi xo, rodando-o.
Na posição C, liga-se o movimento pendular (ver
fi gura 6). A lâmina de serra oscila então para a
frente e para trás adicionalmente ao movimento
ascendente e descendente. Isto gera um aumen-
to do rendimento da serra devido a uma melhor
saída de aparas. Nesta posição, o patim da serra
(5) está sempre fi xado.
Atenção! Para poder mudar o interruptor funcio-
nal (7) para a posição C, o patim da serra (5) tem
de se encontrar na posição de 180° ou 360°.
6.4 Utilização como serra vertical (fi gura 7)
Coloque a serra multi-usos, tal como ilustrado na
fi gura 7, sobre o material a cortar. Ligue a serra
multi-usos e empurre-a contra o material a cortar.
Deve adequar a velocidade de corte ao material.
7. Substituição do cabo de ligação à
rede
Perigo!
Para evitar perigos, sempre que o cabo de li-
gação à rede deste aparelho for danifi cado, é
necessário que seja substituído pelo fabricante
ou pelo seu serviço de assistência técnica ou por
uma pessoa com qualifi cação.
8. Limpeza, manutenção
e encomenda de peças
sobressalentes
Perigo!
Retire a fi cha da corrente antes de qualquer tra-
balho de limpeza.
8.1 Limpeza
•
Mantenha os dispositivos de segurança,
ranhuras de ventilação e a carcaça do motor
o mais limpo possível. Esfregue o aparelho
com um pano limpo ou sopre com ar compri-
mido a baixa pres são.
•
Aconselhamos a limpar o aparelho directa-
mente após cada utilização.
Anleitung_TE_AP_1050_E_SPK7.indb 80Anleitung_TE_AP_1050_E_SPK7.indb 80 27.11.2019 13:30:1827.11.2019 13:30:18
P
- 81 -
•
Limpe regularmente o aparelho com um pano
húmido e um pouco de sabão. Não utilize
detergentes ou solventes; estes podem
corroer as peças de plástico do aparelho.
Certifique-se de que não entra água para o
interior do aparelho. A entrada de água num
aparelho eléctrico aumenta o risco de choque
eléctrico.
8.2 Escovas de carvão
No caso de formação excessiva de faíscas,
mande verifi car as escovas de carvão por um
electricista.
Perigo! As escovas de carvão só podem ser
substituídas por um electricista.
8.3 Manutenção
No interior do aparelho não existem quaisquer
peças que necessitem de manutenção.
8.4 Encomenda de peças sobressalentes e
acessórios:
Para encomendar peças sobressalentes, deve
indicar os seguintes dados:
•
modelo do aparelho
•
número de referência do aparelho
•
número de identificação do aparelho
•
número de peça sobressalente necessária
Pode consultar os preços e informações actuais
em www.isc-gmbh.info
Dica! Para bons resultados,
recomendamos acessórios
de alta qualidade da
! www.kwb.eu
welcome@kwb.eu
9. Eliminação e reciclagem
O aparelho encontra-se dentro de uma embala-
gem para evitar danos de transporte. Esta emba-
lagem é matéria-prima, podendo ser reutilizada
ou reciclada. O aparelho e os respectivos aces-
sórios são de diferentes materiais, como p. ex.
o metal e o plástico. Não deite os aparelhos de-
feituosos para o lixo doméstico. Para uma elimi-
nação ecologicamente correcta, o aparelho deve
ser entregue num local de recolha adequado.
Se não tiver conhecimento de nenhum local de
recolha, informe-se junto da sua administração
autárquica.
10. Armazenagem
Guarde o aparelho e os respectivos acessórios
em local escuro, seco e sem risco de formação
de gelo, fora do alcance das crianças. A tempe-
ratura ideal de armazenamento situa-se entre os
5 e os 30 ˚C. Guarde a ferramenta eléctrica na
embalagem original.
Anleitung_TE_AP_1050_E_SPK7.indb 81Anleitung_TE_AP_1050_E_SPK7.indb 81 27.11.2019 13:30:1827.11.2019 13:30:18
P
- 82 -
Só para países da UE
Não deite as ferramentas eléctricas para o lixo doméstico!
Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró-
nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser
recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
Alternativa de reciclagem relativa à solicitação de devolução:
O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade-
quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto
de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e
respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes
electrónicos, que acompanham os aparelhos usados.
A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece
da autorização expressa da iSC GmbH.
Reservado o direito a alterações técnicas
Anleitung_TE_AP_1050_E_SPK7.indb 82Anleitung_TE_AP_1050_E_SPK7.indb 82 27.11.2019 13:30:1827.11.2019 13:30:18
P
- 83 -
Informações do serviço de assistência técnica
Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto-
rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se
ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças
sobressalentes e peças desgastadas ou a aquisição de consumíveis.
Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural
ou decorrente da sua utilização, ou então são necessárias como consumíveis.
Categoria Exemplo
Peças de desgaste* Escovas de carvão
Consumíveis/peças consumíveis* Lâmina de serra
Peças em falta
* não incluído obrigatoriamente no material a fornecer!
Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In-
ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo
sempre às seguintes questões:
•
O aparelho já funcionou alguma vez ou possui o defeito desde o início?
•
Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
•
Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?
Descreva este erro de funcionamento.
Anleitung_TE_AP_1050_E_SPK7.indb 83Anleitung_TE_AP_1050_E_SPK7.indb 83 27.11.2019 13:30:1827.11.2019 13:30:18
P
- 84 -
Certifi cado de garantia
Estimado(a) cliente,
os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho
não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser-
viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também
pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício
dos direitos de garantia está sujeito às seguintes condições:
1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-
soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial
quer de outra actividade independente. As presentes condições de garantia regem as prestações
de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos
legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus
direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-
cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados,
e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso
comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso
de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial,
artesanal ou industrial ou actividades equiparáveis.
3. Excluídos pela nossa garantia estão:
- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins-
talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão
de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da
exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção
insufi cientes.
- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga
do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração
de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de
força ou impactos externos (como p. ex. danos resultantes de quedas).
- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um
desgaste natural habitual ou de outro tipo.
4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-
rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter
sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío-
do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período
de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para
eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência
técnica ter sido prestada no local.
5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição
o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti-
vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido
à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-
lhe-á imediatamente enviado um aparelho novo ou reparado.
Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de
estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para
este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com
as informações do serviço de assistência técnica deste manual de instruções.
Anleitung_TE_AP_1050_E_SPK7.indb 84Anleitung_TE_AP_1050_E_SPK7.indb 84 27.11.2019 13:30:1927.11.2019 13:30:19
FIN
- 85 -
Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje.
Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.
Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt
saattavat aiheuttaa näkökyvyn menetyksen.
Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter-
veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää!
Anleitung_TE_AP_1050_E_SPK7.indb 85Anleitung_TE_AP_1050_E_SPK7.indb 85 27.11.2019 13:30:1927.11.2019 13:30:19
FIN
- 86 -
Vaara!
Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval-
lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli-
suusohjeiden noudattamisen laiminlyönnistä.
1. Turvallisuusmääräykset
Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö-
työkalu on varustettu. Jos seuraavia ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.
Säilytä kaikki turvallisuusmääräykset ja oh-
jeet myöhempää tarvetta varten.
2. Laitteen kuvaus ja toimituksen
sisältö
2.1 Laitteen kuvaus (kuva 1+3)
1 Päälle-/pois-katkaisin
2 Lukitusnuppi
3 Verkkojohto
4 Sahanterä
5 Sahankenkä
6 Sahanterän vaihtovipu
7 Toimintokytkin
8 Sahankengän lukitusvipu
2.2 Toimituksen sisältö
Tarkasta tässä kuvatun toimitusselostuksen avul-
la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn-
tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.
•
Avaa pakkaus ja ota laite varovasti pakkauk-
sesta.
•
Poista pakkausmateiriaalit sekä pakkaus- ja
kuljetusvarmistukset (mikäli käytetty).
•
Tarkasta, onko toimitus täysilukuinen.
•
Tarksta, onko laitteessa ja varusteissa kulje-
tusvaurioita.
•
Säilytä pakkaus, mikäli mahdollista, takuua-
jan loppuun saakka.
Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi-
pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!
•
Yleissaha
•
Sahanterä (1 kpl)
•
Alkuperäiskäyttöohje
•
Turvallisuusmääräykset
3. Määräysten mukainen käyttö
Monitoimisaha soveltuu puun, raudan,värillisten
metallien ja muovien sahaamiseen kulloinkin
tarkoituksenmukaista sahanterää käyttäen.
Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu-
tuvista vahingoista tai loukkaantumisista on vas-
tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.
Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol-
lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko-
illa tai näihin verrattavissa olevissa toimissa.
4. Tekniset tiedot
Verkkojännite: ................................ 230 V ~ 50 Hz
Tehonotto: ............................................... 1050 W
Iskuluku: ...........................................0-2700 min
-1
Iskukorkeushe: ......................................... 29 mm
Leikkaussyvyys puuhun: ........................ 200 mm
Leikkaussyvyys rautaan: .......................... 20 mm
Suojaluokka: ................................................. II/
쓑
Paino: .........................................................3,9 kg
Anleitung_TE_AP_1050_E_SPK7.indb 86Anleitung_TE_AP_1050_E_SPK7.indb 86 27.11.2019 13:30:1927.11.2019 13:30:19
FIN
- 87 -
Vaara!
Melu ja tärinä
Melu- ja tärinäarvot on mitattu standardin
EN 62841 mukaisesti.
Äänen painetaso L
pA
............................. 91 dB(A)
Mittausvirhe K
pA
............................................3 dB
Äänen tehotaso L
WA
............................. 102 dB(A)
Mittausvirhe K
WA
........................................... 3 dB
Käytä kuulosuojuksia.
Melu saattaa aiheuttaa kuulon menetyksen.
Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai-
sesti.
Puulevyjen leikkaaminen
(etummainen kahva)
Tärinänpäästöarvo a
h
= 17,465 m/s
2
Epävarmuus K = 1,5 m/s
2
Puulevyjen leikkaaminen (taempi kahva)
Tärinänpäästöarvo a
h
= 19,837 m/s
2
Epävarmuus K = 1,5 m/s
2
Puulevyjen leikkaaminen
(etummainen kahva)
Tärinänpäästöarvo a
h
= 17,746 m/s
2
Epävarmuus K = 1,5 m/s
2
Puulevyjen leikkaaminen (taempi kahva)
Tärinänpäästöarvo a
h
= 18,825 m/s
2
Epävarmuus K = 1,5 m/s
2
Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes-
tusmenetelmällä ja niitä voidaan käyttää sähköty-
ökalun vertaamiseksi toiseen sähkötyökaluun.
Annettuja tärinän päästöarvoja ja annettuja me-
lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.
Varoitus:
Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan-
teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.
Rajoita melunpäästöt ja tärinä mahdollisim-
man vähäisiksi!
•
Käytä ainoastaan moitteettomia laitteita.
•
Huolla ja puhdista laite säännöllisesti.
•
Sovita työskentelytapasi laitteen mukaiseksi.
•
Älä ylikuormita laitetta.
•
Tarkastuta laite aina tarvittaessa.
•
Sammuta laite, kun sitä ei käytetä.
•
Käytä suojakäsineitä.
Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken-
teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:
1. keuhkovaurioita, ellei käytetä sopivaa pöly-
suojanaamaria.
2. kuulovaurioita, ellei käytetä soveliaita kuulo-
suojaimia.
3. terveydellisiä haittoja, jotka aiheutuvat käden-
käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.
5. Ennen käyttöönottoa
Tarkistakaa ennen käyttöönottoa, että tyyppikilven
tiedot täsmäävät verkkotietojen kanssa.
Varoitus!
Vetäkää aina vahvavirtapistoke pistorasiasta,
ennen kuin suoritatte laitteen säätöjä.
5.1 Sahanterän vaihto (kuva 2)
Ennen kaikkia monitoimisahaan tehtäviä töitä
sekä sahanterän vaihtoa tulee kone sammuttaa ja
verkkopistoke irroittaa sähkörasiasta.
Paina sahanterän vaihtovipua (6) kuten kuvassa
2 näytetään, kunnes sahanterän (4) voi työntää
sahanteränistukan (a) rakoon. Päästä sitten
sahanterän vaihtovipu (6) jälleen irti. Se palaa ta-
kaisin lähtöasemaansa ja lukitsee sahanterän (4)
paikalleen. Tarkasta sitten vetämällä sahanterästä
(4), onko se tiukasti kiinni sahanterän istukassa
(a). Ota sahanterä (4) pois päinvastaisessa järjes-
tyksessä.
Anleitung_TE_AP_1050_E_SPK7.indb 87Anleitung_TE_AP_1050_E_SPK7.indb 87 27.11.2019 13:30:1927.11.2019 13:30:19
FIN
- 88 -
5.2 Sahankengän säätö (kuva 3)
Varoitus!
Irrota verkkopistoke.
Muuta sahankengän (5) säätöä nostamalla sa-
hankengän lukitusvipua (8) niin paljon, että sa-
hankengän (5) voi työntää pois paikaltaan. Säädä
haluttu etäisyys ja vedä vipu (8) jälleen tiukkaan.
Tarkasta, että sahankenkä on tukevasti paikalla-
an!
6. Käyttö
6.1 Päälle-/pois-katkaisin (kuva 1/nro 1)
Käynnistys:
Paina päälle-/pois-katkaisinta
Sammutus:
Päästä päälle-/pois-katkaisin irti
6.2 Lukitusnuppi (kuva 1/nro 2)
Lukitusnupin (2) avulla voit lukita päälle-/pois-
katkaisimen (1) käytön ajaksi. Sammuta laite pai-
namalla päälle-/pois-katkaisinta (1) lyhyesti.
6.3 Toimintokytkin (kuvat 4-6/nro 7)
Huomio! Toimintokytkimen (7) asentoa saa mu-
uttaa vain laitteen ollessa pysähdyksissä!
Voit kääntää sahankengän (5) 4 eri asentoon,
jotta vaikeasti tavoitettavissa paikoissa työskente-
leminen helpottuu.
Käännä sahankenkää (5) siten, että asetat toimin-
tokytkimen (7) asentoon A (katso kuva 4).
Lukitse sahankenkä (5) paikalleen asettamalla
toimintokytkin (7) asentoon B (katso kuva 5).
Sahankengän (5) voi sitten lukita 4 asentoon
(90°, 180°, 270° ja 360° kulmaan). Tarkasta sitten
sahankenkää (5) kääntämällä, onko se tiukasti
kiinni.
Asennossa C heiluriliike kytkeytyy päälle (katso
kuva 6). Sahanterä heiluu silloin ylös- ja alasliik-
keen lisäksi eteen- ja taaksepäin. Tästä aiheutuu
sahaustehon paraneminen purun nopeamman
poiston ansiosta. Tässä asennossa sahankenkä
(5) on aina lukittu paikalleen.
Huomio! Toimintokytkimen (7) voi kytkeä asen-
toon C vain silloin, kun sahankenkä (5) on asen-
nossa 180° tai 360°.
6.4 Käyttö pistosahana (kuva 7)
Asenna monitoimisaha kuvan 7 mukaisesti sahat-
tavaan materiaaliin. Käynnistä monitoimisaha ja
työnnä sitä sahattavaa materiaalia vasten. Käytet-
ty leikkausnopeus tulee säätää materiaalin laatua
vastaavaksi.
7. Verkkojohdon vaihtaminen
Vaara!
Kun tämän laitteen verkkojohto vahingoittuu sen
on korvattava joko valmistaja tai hänen asiakas-,
huolto- ja varaosapalvelunsa tai vastaavan pä-
tevyyden omaava henkilö, jotta vaaratilanteita ei
pääse syntymään.
8. Puhdistus, huolto ja varaosatilaus
Vaara!
Irroita verkkopistoke pistorasiasta ennen kaikkia
puhdistusstoimia.
8.1 Puhdistus
•
Pidä suojalaitteet, ilmaraot ja moottorin kotelo
niin puhtaina pölystä ja liasta kuin suinki mah-
dollista. Pyyhi laite puhtaalla rievulla tai puhal-
la se puhtaaksi vähäpaineisella paineilmalla.
•
Suosittelemme laitteen puhdistamista heti
joka käytön jälkeen.
•
Puhdista laite säännöllisin väliajoin käyttäen
kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo-
lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.
Anleitung_TE_AP_1050_E_SPK7.indb 88Anleitung_TE_AP_1050_E_SPK7.indb 88 27.11.2019 13:30:1927.11.2019 13:30:19
FIN
- 89 -
8.2 Hiiliharjat
Jos kipinöitä syntyy ylettömästi, anna sähköalan
ammattihenkilön tarkastaa hiiliharjojen kunto.
Vaara! Hiiliharjojen vaihdon saa tehdä vain säh-
köalan ammattihenkilö.
8.3 Huolto
Laitteen sisäpuolella ei ole mitään huoltoa tarvits-
evia osia.
8.4 Varaosa- ja lisävarustetilaus:
Varaosia tilattaessa tulee antaa seuraavat tiedot:
•
laitteen tyyppi
•
laitteen tuotenumero
•
laitteen tunnusnumero
•
tarvittavan varaosan varaosanumero
Aktuellit hinnat ja muita tietoja löydät verkkosivus-
tosta www.isc-gmbh.info
Vinkki: Hyvän työtuloksen
saamiseksi suosittelemme
:n korkealaatuisia va-
rusteita! www.kwb.eu
welcome@kwb.eu
9. Käytöstäpoisto ja uusiokäyttö
Laite on pakattu kuljetuspakkaukseen, jotta välte-
tään kuljetusvauriot. Tämä pakkaus on raaka-ai-
netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine-
kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis-
ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis-
teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.
10. Säilytys
Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk-
sissaan.
Anleitung_TE_AP_1050_E_SPK7.indb 89Anleitung_TE_AP_1050_E_SPK7.indb 89 27.11.2019 13:30:2027.11.2019 13:30:20
FIN
- 90 -
Koskee ainoastaan EU-maita
Älä heitä sähkötyökaluja kotitalousjätteisiin!
Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek-
si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä-
välliseen kierrätykseen.
Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että
hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten
luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja
jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu-
välineitä, joissa ei ole sähköosia.
Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis-
taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.
Oikeus teknisiin muutoksiin pidätetään
Anleitung_TE_AP_1050_E_SPK7.indb 90Anleitung_TE_AP_1050_E_SPK7.indb 90 27.11.2019 13:30:2027.11.2019 13:30:20
FIN
- 91 -
Asiakaspalvelutiedot
Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump-
paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve-
lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.
Laji Esimerkki
Kuluvat osat* Hiiliharjat
Käyttömateriaali / käyttöosat* Sahanterä
Puuttuvat osat
* ei välttämättä kuulu toimitukseen!
Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.
isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin
kysymyksiin:
•
Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
•
Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
•
Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
Kuvaa tätä toimintavirhettä.
Anleitung_TE_AP_1050_E_SPK7.indb 91Anleitung_TE_AP_1050_E_SPK7.indb 91 27.11.2019 13:30:2027.11.2019 13:30:20
FIN
- 92 -
Takuutodistus
Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas-
palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:
1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus-
vaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu-
della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi-
työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat-
tavissa oleva rasitus.
3. Antamamme takuu ei kata näitä vaurioita:
- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi-
antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.
- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy-
töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).
- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-
nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu-
delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.
5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden
laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe-
tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen
puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy-
mättä.
Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.
Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.
Anleitung_TE_AP_1050_E_SPK7.indb 92Anleitung_TE_AP_1050_E_SPK7.indb 92 27.11.2019 13:30:2027.11.2019 13:30:20
PL
- 93 -
Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi.
Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.
Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących
utratę wzroku iskier, opiłek, drzazg lub odprysków.
Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić
do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!
Anleitung_TE_AP_1050_E_SPK7.indb 93Anleitung_TE_AP_1050_E_SPK7.indb 93 27.11.2019 13:30:2027.11.2019 13:30:20
PL
- 94 -
Niebezpieczeństwo!
Podczas użytkowania urządzenia należy
przestrzegać wskazówek bezpieczeństwa w celu
uniknięcia zranień i uszkodzeń. Z tego względu
proszę dokładnie zapoznać się z instrukcją
obsługi/ wskazówkami bezpieczeństwa. Proszę
zachować instrukcję i wskazówki, aby można
było w każdym momencie do nich wrócić. W
razie przekazania urządzenia innej osobie,
proszę wręczyć jej również instrukcję obsługi/
wskazówki bezpieczeństwa. Nie odpowiadamy
za wypadki i uszkodzenia zaistniałe w wyniku
nieprzestrzegania niniejszej instrukcji i wska-
zówek bezpieczeństwa.
1. Wskazówki bezpieczeństwa
Ostrzeżenie!
Zapoznać się z treścią wszystkich ws-
kazówek bezpieczeństwa, instrukcji, ry-
sunków i danych technicznych danego
elektronarzędzia. Nieprzestrzeganie niżej wymi-
enionych instrukcji może spowodować porażenie
prądem, niebezpieczeństwo pożaru lub ciężkie
obrażenia.
Prosimy zachować na przyszłość wszystkie
wskazówki bezpieczeństwa i instrukcje.
2. Opis urządzenia i zakres dostawy
2.1 Opis urządzenia (rys. 1+3)
1 Włącznik/ wyłącznik
2 Przycisk blokujący
3 Kabel zasilający
4 Tarcza tnąca
5 Płoza piły
6 Dźwignia do wymiany brzeszczotu
7 Przełącznik funkcyjny
8 Blokada dźwigni płozy piły
2.2 Zakres dostawy
Prosimy sprawdzić na podstawie podanego
zakresu dostawy czy produkt jest kompletny.
Jeżeli stwierdzono brak części, prosimy zwrócić
się w ciągu 5 dni roboczych od zakupu produktu
do naszego centrum serwisowego lub punktu
zakupu urządzenia przedstawiając dowód zaku-
pu. Prosimy wziąć pod uwagę umieszczoną w
informacjach serwisowych na końcu tej instrukcji
tabelę świadczeń gwarancyjnych.
•
Otworzyć opakowanie i ostrożnie wyciągnąć
urządzenie.
•
Zdjąć opakowanie oraz zabezpieczenia do
transportu (jeśli jest).
•
Sprawdzić, czy dostawa jest kompletna.
•
Sprawdzić, czy urządzenie i wyposażenie
dodatkowe nie zostały uszkodzone w trans-
porcie.
•
W razie możliwości zachować opakowanie,
aż do upływu czasu gwarancji.
Niebezpieczeństwo!
Urządzenie i opakowanie nie są zabawkami!
Dzieci nie mogą bawić się częściami z twor-
zywa sztucznego, folią i małymi elementami!
Niebezpieczeństwo połknięcia i uduszenia
się!
•
P i ła szablasta
•
Brzeszczot (x1)
•
Instrukcją oryginalną
•
Wskazówki bezpieczeństwa
3. Użycie zgodne z przeznaczeniem
Piła wielofunkcyjna przeznaczona jest do cięcia
drewna, żelaza, metali kolorowych i tworzyw sztu-
cznych pod warunkiem zastosowania odpowied-
niego brzeszczotu.
Urządzenie używać tylko zgodnie z jego przezna-
czeniem. Każde użycie, odbiegające od opisan-
ego w niniejszej instrukcji jest niezgodne z przez-
naczeniem urządzenia. Za powstałe w wyniku
niewłaściwego użytkowania szkody lub zranienia
odpowiedzialność ponosi użytkownik/ właściciel,
a nie producent.
Proszę pamiętać o tym, że nasze urządzenie nie
jest przeznaczone do zastosowania zawodowe-
go, rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie
było stosowane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.
Anleitung_TE_AP_1050_E_SPK7.indb 94Anleitung_TE_AP_1050_E_SPK7.indb 94 27.11.2019 13:30:2127.11.2019 13:30:21
PL
- 95 -
4. Dane techniczne
Napięcie znamionowe: .................. 230 V ~ 50 Hz
Moc: ......................................................... 1050 W
Liczba skoków: .................................0-2700 min
-1
Wysokość skoku: ...................................... 29 mm
Głębokość cięcia w drewnie: .................. 200 mm
Głębokość cięcia w żelazie: ...................... 20 mm
Klasa ochrony: .............................................. II/
쓑
Waga: .........................................................3,9 kg
Niebezpieczeństwo!
Hałas i wibracje
Hałas i wibracje zostały zmierzone zgodnie z
normą EN 62841.
Poziom ciśnienia akustycznego L
pA
........ 91 dB(A)
Odchylenie K
pA
.............................................3 dB
Poziom mocy akustycznej L
WA
.............. 102 dB(A)
Odchylenie K
WA
............................................3 dB
Nosić nauszniki ochronne.
Oddziaływanie hałasu może spowodować utratę
słuchu.
Wartości całkowite drgań (suma wektorowa 3 kie-
runków) mierzone są zgodnie z normą 62841.
Ciecie płyt drewnianych (uchwyt przedni)
Wartość emisji drgań a
h
= 17,465 m/s
2
Odchylenie K = 1,5 m/s
2
Ciecie płyt drewnianych (uchwyt tylni)
Wartość emisji drgań a
h
= 19,837 m/s
2
Odchylenie K = 1,5 m/s
2
Ciecie belek drewnianych (uchwyt przedni)
Wartość emisji drgań a
h
= 17,746 m/s
2
Odchylenie K = 1,5 m/s
2
Ciecie belek drewnianych (uchwyt tylni)
Wartość emisji drgań a
h
= 18,825 m/s
2
Odchylenie K = 1,5 m/s
2
Podane wartości emisji drgań i emisji hałasu
zostały zmierzone według znormalizowanych
procedur i mogą służyć jako podstawa do porów-
nywania urządzeń elektrycznych.
Podane wartości emisji drgań i emisji hałasu
mogą również być wykorzystywane do wstępnej
oceny obciążeń.
Ostrzeżenie:
Faktyczne wartości emisji drgań i hałasu pod-
czas pracy z urządzeniem mogą odbiegać od
podanych wartości i zależą ona od sposobu
użytkowania elektronarzędzia, w szczególności
od właściwości przedmiotu, który poddawany jest
obróbce.
Ograniczać powstawanie hałasu i wibracji do
minimum!
•
U żywać wyłącznie urządzeń bez uszkodzeń.
•
Regularnie czyścić urządzenie.
•
Dopasować własny sposób pracy do
urządzenia.
•
Nie przeciążać urządzenia.
•
W razie potrzeby kontrolować urządzenie.
•
Nie włączać urządzenia, jeśli nie będzie
używane.
•
Nosić rękawice ochronne.
Ostrożnie!
Pozostałe zagrożenia
Ta k że w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją,
zawsze zachodzi ryzyko powstawania
zagrożenia. W zależności od budowy i spo-
sobu wykonania tego elektronarzędzia mogą
pojawić się następujące zagrożenia:
1. Uszkodzenia płuc, w przypadku nie stosowa-
nia odpowiedniej maski przeciwpyłowej.
2. Uszkodzenia słuchu, w przypadku nie stoso-
wania odpowiednich nauszników ochronnych.
3. Negatywny wpływ na zdrowie, w wyniku
drgań ramion i dłoni, w przypadku, gdy
urządzenie jest używane przez dłuższy czas
lub w niewłaściwy sposób i bez przeglądów.
5. Przed uruchomieniem
Przed podłączeniem urządzenia należy się
upewnić, że dane na tabliczce znamionowej
urządzenia są zgodne z danymi zasilania.
Ostrzeżenie!
Przed rozpoczęciem ustawień na urządzeniu
zawsze wyciągać wtyczkę z gniazdka.
5.1 Wymiana brzeszczotu piły (Rys. 2)
Przed wszystkimi pracami wykonywanymi przy
urządzeniu oraz przy wymianie brzeszczotu
należy wyłączyć piłę wielofunkcyjną i wyciągnąć
wtyczkę kabla zasilającego z gniazdka.
Anleitung_TE_AP_1050_E_SPK7.indb 95Anleitung_TE_AP_1050_E_SPK7.indb 95 27.11.2019 13:30:2127.11.2019 13:30:21
PL
- 96 -
Docisnąć dźwignię do zmiany brzeszczotu (6),
jak pokazano na rys. 2, aż brzeszczot (4) wsunie
się w szczelinę uchwytu (a). Teraz z powrotem
puścić dźwignię do zmiany brzeszczotu (6). Wróci
ona do pozycji wyjściowej i zarygluje brzeszczot
(4). Pociągając brzeszczot (4) sprawdzić, czy do-
brze się trzyma w uchwycie mocującym (a). Aby
wyciągnąć brzeszczot (4), postępować w odwrot-
nej kolejności.
5.2 Przestawienie płozy piły ( rys. 3)
Ostrzeżenie!
Wyjąć wtyczkę.
Aby przestawić płozę piły (5) należy poluzować
dźwignię (8) tak, aż płozę (5) będzie można
przesunąć. Ustawić żądany odstęp i ponownie
przymocować dźwignię (8).
Sprawdzić płozę piły pod kątem mocowania!
6. Obsługa
6.1 Włącznik/ wyłącznik (rys. 1/ poz. 1)
Włączanie:
Wcisnąć włącznik/ wyłącznik
Wyłączanie:
Zwolnić włącznik/ wyłącznik
6.2 Przycisk blokujący (rys. 1/ poz.2)
Za pomocą przycisku blokującego (2) włącznik/
wyłącznik (1) może zostać zablokowany w trak-
cie pracy. W celu wyłączenia wcisnąć na chwilę
włącznik/ wyłącznik (1).
6.3 Przełącznik funkcyjny (rys. 4-6/ poz. 7)
Uwaga! Przełącznik funkcyjny (7) może być
przełączany wyłącznie, gdy urządzenie jest
wyłączone!
Płozę piły (5) można obracać w 4 różne ustawi-
enia, aby móc wygodniej pracować w miejscach
trudnodostępnych.
Aby obrócić płozę piły (5), ustawić przełącznik
funkcyjny (7) na pozycję (A) (patrz rys. 4).
Aby zablokować płozę piły (5), ustawić
przełącznik funkcyjny (7) na pozycję B (patrz rys.
5). Płoza piły (5) może być zablokowana tylko
w 4 ustawieniach (przy 90°, 180°, 270° i 360°).
Obracając płozę piły (5) sprawdzić, czy się trzy-
ma.
W pozycji C włącza się ruch wahadłowy (patrz
rys. 6). Brzeszczot porusza się wtedy dodatkowo
ruchem wahadłowym w ruchu do góry i na dół,
do przodu i do tyłu. Sprawia to, że polepsza się
wydajność cięcia prze lepszy wyrzut wiórów. W tej
pozycji płoza piły (5) jest zawsze zablokowana.
Uwaga! Aby móc przestawić przełącznik funk-
cyjny (7) w pozycję C, płoza piły (5) musi być w
ustawieniu 180° lub 360°.
6.4 Użycie w funkcji wyrzynarki (rys. 7)
Przyłożyć piłę wielofunkcyjną do przecinanego
materiału jak przedstawiono na rys. 7. Włączyć
piłę wielofunkcyjna i przesuwać ja w kierun-
ku przecinanego materiału. Prędkość cięcia
dopasować do przecinanego materiału.
7. Wymiana przewodu zasilającego
Niebezpieczeństwo!
W razie uszkodzenia przewodu zasilającego,
przewód musi być wymieniony przez autoryzowa-
ny serwis lub osobę posiadającą podobne kwalifi -
kacje, aby uniknąć niebezpieczeństwa.
8. Czyszczenie, konserwacja i
zamawianie części zamiennych
Niebezpieczeństwo!
Przed rozpoczęciem jakichkolwiek prac
związanych z czyszczeniem wyciągnąć wtyczkę
z gniazdka.
Anleitung_TE_AP_1050_E_SPK7.indb 96Anleitung_TE_AP_1050_E_SPK7.indb 96 27.11.2019 13:30:2127.11.2019 13:30:21
PL
- 97 -
8.1 Czyszczenie
•
Urządzenia zabezpieczające, szczeliny
powietrza i obudowa silnika powinny być w
miarę możliwości zawsze wolne od pyłu i
zanieczyszczeń. Urządzenie wycierać czystą
ściereczką lub przedmuchać sprężonym po-
wietrzem o niskim ciśnieniu.
•
Zaleca się czyszczenie urządzenia
bezpośrednio po każdorazowym użyciu.
•
Urządzenie czyścić regularnie wilgotną
ściereczką z niewielką ilością szarego mydła.
Nie używać żadnych środków czyszczących
ani rozpuszczalników; mogą one uszkodzić
części urządzenia wykonane z tworzywa
sztucznego. Należy uważać, aby do wnętrza
urządzenia nie dostała się woda. Wniknięcie
wody do urządzenia podwyższa ryzyko
porażenia prądem.
8.2 Szczotki węglowe
W razie nadmiernego iskrzenia proszę sprawdzić
stan szczotek węglowych przez elektryka.
Niebezpieczeństwo! Wymiany szczotek
węglowych dokonywać może jedynie elektryk.
8.3 Konserwacja
We wnętrzu urządzenia nie ma części
wymagaj
ących konserwacji.
8.4 Zamawianie części zamiennych i
osprzętu:
Zamawiając części zamienne należy podać
następujące informacje:
•
Typ urządzenia
•
Numer artykułu urządzenia
•
Numer identyfikacyjny urządzenia
•
Numer wymaganej części zamiennej
Aktualne ceny i informacje można znaleźć na
stronie internetowej: www.isc-gmbh.info
Wskazówka! Dla osiągnięcia
doskonałych rezultatów po-
lecamy stosować doskonałej
jakości wyposażenie produ-
kowane przez fi rmę
! www.kwb.eu
welcome@kwb.eu
9. Utylizacja i recykling
Sprzęt umieszczony jest w opakowaniu
zapobiegającym uszkodzeniom w czasie trans-
portu. Opakowanie jest surowcem i nadaje się do
powtórnego użytku lub do recyklingu. Urządzenie
oraz jego osprzęt składają się z rożnych rodzajów
materiałów, jak np. metal i tworzywa sztuczne. Nie
wyrzucać uszkodzonych urządzeń do śmietnika!
W celu odpowiedniej utylizacji należy oddać
urządzenie do specjalistycznego punktu zbiórki
odpadów. Informacji o specjalistycznych punktach
zbiórki odpadów udziela administracja
komunalna.
10. Przechowywanie
Urządzenie i wyposażenie dodatkowe
przechowywać w miejscu ciemnym, suchym i
wolnym od przemarzania, zabezpieczyć przed
dziećmi. Optymalna temperatura przechowywani
5 do 30˚C. Przechowywać urządzenie w oryginal-
nym opakowaniu.
Anleitung_TE_AP_1050_E_SPK7.indb 97Anleitung_TE_AP_1050_E_SPK7.indb 97 27.11.2019 13:30:2127.11.2019 13:30:21
PL
- 98 -
Tylko dla krajów Unii Europejskiej
Nie wyrzucać elektronarzędzi do śmieci!
Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych
oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do
punktu zbiórki surowców wtórnych.
Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:
Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania,
do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu
zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa-
dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie
mają części elektrycznych.
Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na-
wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH.
Zmiany techniczne zastrzeżone
Anleitung_TE_AP_1050_E_SPK7.indb 98Anleitung_TE_AP_1050_E_SPK7.indb 98 27.11.2019 13:30:2127.11.2019 13:30:21
PL
- 99 -
Informacje serwisowe
Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji.
Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do
Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami-
ennych i zużywalnych oraz materiałów eksploatacyjnych.
Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas
eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały
eksploatacyjne.
Kategoria Przykład
Części zużywające się* Szczotki węglowe
Materiał eksploatacyjny/części eksploatacyjne* Brzeszczot piły
Brakujące części
* nie zawsze wchodzą w zakres dostawy!
W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej
www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:
•
Czy urządzenie na początku działało czy też było uszkodzone od samego początku?
•
Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed
usterką)?
•
Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)?
Prosimy o podanie opisu.
Anleitung_TE_AP_1050_E_SPK7.indb 99Anleitung_TE_AP_1050_E_SPK7.indb 99 27.11.2019 13:30:2127.11.2019 13:30:21
PL
- 100 -
Certyfi kat gwarancji
Szanowny kliencie, szanowna klientko!
Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk-
cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do
naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do
Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń
gwarancyjnych obowiązują następujące postanowienia:
1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają
tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej.
Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent
urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami
prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu
rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.
2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen-
ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia
powyższych wad bądź wymiany urządzenia, według decyzji producenta.
Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane
do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal-
nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach
rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym
obciążeniem postanowienia umowy gwarancyjnej tracą moc.
3. Gwarancji nie podlegają:
- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji,
nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe-
go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i
bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek
upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji
urządzenia.
- szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np.
przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze-
gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w
urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły
przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku
urządzenia).
- uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub
innego naturalnego zużycia.
4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne
winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie
okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa
bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu
nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne.
Obowiązuje to również w przypadku interwencji serwisowej na miejscu.
5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na
następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument
zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabli-
czki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich
przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo
niezwłocznie naprawione lub nowe urządzenie.
Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją b
ądź po jej upływie za zw-
rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego.
W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy
uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk-
cji obsługi.
Anleitung_TE_AP_1050_E_SPK7.indb 100Anleitung_TE_AP_1050_E_SPK7.indb 100 27.11.2019 13:30:2127.11.2019 13:30:21
GR
- 101 -
Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης.
Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την
απώλεια της ακοής.
Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται
κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν
απώλεια της όρασης.
Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και
άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η
επεξεργασία υλικών που περιέχουν αμίαντο!
Anleitung_TE_AP_1050_E_SPK7.indb 101Anleitung_TE_AP_1050_E_SPK7.indb 101 27.11.2019 13:30:2227.11.2019 13:30:22
GR
- 102 -
Κίνδυνος!
Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.
1. Υποδείξεις ασφαλείας
Προειδοποίηση!
Διαβάστε όλες τις υποδείξεις ασφαλείας,
τις οδηγίες, τις απεικονίσεις και τα τεχνικά
χαρακτηριστικά αυτής της ηλεκτρικής
συσκευής. Σε περίπτωση παραλείψεων κατά
την τήρηση των υποδείξεων ασφαλείας μπορεί
να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί.
Φυλάξτε για μελλοντική χρήση όλες τις
Υποδείξεις ασφαλείας και τις οδηγίες.
2. Περιγραφή της συσκευής και
συμπαραδιδόμενα
2.1 Περιγραφή της συσκευής (εικ. 1+ 3)
1 Διακόπτης ενεργοποίησης/απενεργοποίησης
2 Κουμπί ακινητοποίησης
3 Καλώδιο δικτύου
4 Πριονολάμα
5 Πέδιλο πριονιού
6 Moχλός αλλαγής πριονολάμας
7 Διακόπτης λειτουργίας
8 Μοχλός ασφάλισης για πέδιλο πριονιού
2.2 Συμπαραδιδόμενα
Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία
αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.
•
Ανοίξτε τη συσκευασία και βγάλτε
προσεκτικά τη συσκευή.
•
Απομακρύντε τα υλικά συσκευασίας
καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).
•
Ελέγξτε εάν είναι πλήρες το περιεχόμενο.
•
Ελέγξτε τη συσκευή και τα αξεσουάρ για
ενδεχόμενες ζημιές από τη μεταφορά.
•
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την
πάροδο της προθεσμάις της εγγύησης.
Κίνδυνος!
H συσκευή και τα υλικά συσκευασίας δεν είναι
παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν
με πλαστικές σακούλες, πλαστικές μεμβράνες
και μικροαντικείμενα! Υφίσταται κίνδυνος
κατάποσης και ασφυξίας!
•
Πριόνι γενικής χρήσης
•
Πριονολάμα (1x)
•
Πρωτότυπες Οδηγίες χρήσης
•
Υποδείξεις ασφαλείας
3. Σωστή χρήση
To πριόνι γενικής χρήσης προορίζεται για χρήση
σε ξύλο, σίδερο, μη πολύτιμα μέταλλα και
πλαστικά με χρήση τη ανάλογης πριονολάμας.
Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Για βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.
Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.
Anleitung_TE_AP_1050_E_SPK7.indb 102Anleitung_TE_AP_1050_E_SPK7.indb 102 27.11.2019 13:30:2227.11.2019 13:30:22
GR
- 103 -
4. Τεχνικά χαρακτηριστικά
Τάση δικτύου: ............................... 230 V ~ 50 Hz
Απορρόφηση ισχύος: .............................. 1050 W
Αριθμός εμβολισμών ................... ....0-2700 min
-1
Ύψος εμβολισμών: .................................. 29 mm
Βάθος κοπής σε ξύλο: ........................... 200 mm
Βάθος κοπής σε σίδερο: .......................... 20 mm
Κλάση προστασίας: ...................................... ΙΙ/
쓑
Βάρος: .......................................................3,9 kg
Κίνδυνος!
Θόρυβος και δονήσεις
Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν
σύμφωνα με το πρότυπο EN 62841.
Στάθμη ηχητικής πίεσης L
pA
................. 91 dB(A)
Αβεβαιότητα K
pA
..........................................3 dB
Στάθμη ηχητικής ισχύος L
WA
............... 102 dB(A)
Αβεβαιότητα K
WA
..........................................3 dB
Να χρησιμοποιείτε ηχοπροστασία.
Η επίδραση θορύβου μπορεί να έχει σαν
συνέπεια την απώλεια της ακοής.
Συνολικές τιμές ταλαντώσεων (σύνολο
διανυσμάτων τριών κατευθύνσεων) σύμφωνα με
το πρότυπο EN 62841.
Κοπή ξύλινων πλακών (μπροστινή
χειρολαβή)
Τιμή μετάδοσης δόνησης ah = 17,465 m/s²
Αβεβαιότητα K = 1,5 m/s²
Κοπή ξύλινων πλακών (πίσω χειρολαβή)
Τιμή μετάδοσης δόνησης ah = 19,837 m/s²
Αβεβαιότητα K = 1,5 m/s²
Κοπή ξύλινων δοκαριών (μπροστινή
χειρολαβή)
Τιμή
μετάδοσης δόνησης ah = 17,746 m/s²
Αβεβαιότητα K = 1,5 m/s²
Κοπή ξύλινων δοκαριών (πίσω χειρολαβή)
Τιμή μετάδοσης δόνησης ah = 18,825 m/s²
Αβεβαιότητα K = 1,5 m/s²
Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μετρήθηκαν βάσει τυποποιημένης μεθόδου
δοκιμής και μπορούν να χρησιμοποιηθούν για
τη σύγκριση μίας ηλεκτρικής συσκευής με μία
άλλη.
Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μπορούν να χρησιμοποιηθούν για προσωρινή
εκτίμηση της σχετικής επιβάρυνσης.
Προειδοποίηση:
Η τιμή μετάδοσης της δόνησης μπορεί να
διαφέρει κατά την πραγματική χρήση της
ηλεκτρικής συσκευής από την αναφερόμενη
τιμή, ανάλογα με τον τρόπο χρήσης της,
ιδιαίτερα από το είδος του αντικειμένου που θα
κατεργασθείτε.
Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!
•
Να χρησιμοποιείτε μόνο συσκευές σε άψογη
κατάσταση.
•
Να συντηρείτε και να καθαρίζετε τακτικά τη
συκσευή.
•
Να προσαρμόζετε στη συσκευή τον τρόπο
εργασίας σας.
•
Προσέξτε να μην υπερφορτώνετε τη
συσκευή.
•
Αφήστε τη συσκευή νδεχομένως να
ελεγχθεί από ειδικό τεχνίτη.
•
Να απενεργοποιείτε τη συσκευή όταν δεν
την χρησιμοποιείτε.
•
Να φοράτε γάντια.
Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:
1. Βλάβες πνευμόνων, εάν δεν
χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.
2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί
κατάλληλη ηχοπροστασίας.
3. Βλάβες της υγείας που προκαλούνται από
δονήσεις χεριού-βραχίονα, εάν η συσκευή
χρησιμοποιηθεί για μεγαλύτερο χρονικό
διάστημα ή δεν τηρείται και δεν συντηρείται
σωστά.
Anleitung_TE_AP_1050_E_SPK7.indb 103Anleitung_TE_AP_1050_E_SPK7.indb 103 27.11.2019 13:30:2227.11.2019 13:30:22
GR
- 104 -
5. Πριν τη θέση σε λειτουργία
Πριν τη σύνδεση σιγουρευτείτε πως τα στοιχεία
στην ετικέτα του συμφωνούν με τα στοιχεία του
δικτύου.
Προειδοποίηση!
Πριν κάνετε ρυθμίσεις στη συσκευή να
βγάζετε πάντα το βύσμα από την πρίζα.
5.1 Αλλαγή πριονολάμας (εικ. 2)
Πριν από όλες τις εργασίες στη μηχανή
και κατά την αλλαγή της πριονολάμας να
απενεργοποιείτε το πριόνι γενικής
χρήσης και
να βγάζετε το βύσμα από την πρίζα.
Πιέστε το μοχλό για την αλλαγή της
πριονολάμας (6) όπως φαίνεται στην εικόνα 2,
μέχρι να μπορεί να σπρωχτεί η πριονολάμα (4)
στην υποδοχή για την πριονολάμα (a). Αφήστε
τώρα πάλι ελεύθερο τον μοχλό για την αλλαγή
της πριονολάμας (6). Ο μοχλός επιστρέφει στην
αρχική του θέση και ασφαλίζει την πριονολάμα
(4). Με τράβηγμα της πριονολάμας (4) ελέγξτε
εάν είναι καλά στερεωμένη στην υποδοχή για
την πριονολάμα (a). Για να αφαιρέσετε την
πριονολάμα (4), κάνετε τα ίδια βήματα στην
αντίστροφη σειρά.
5.2 Μετατόπιση του πέδιλου του πριονιού
(εικόνα 3)
Προειδοποίηση!
Βγάλτε το βύσμα από την πρίζα.
Για την μετατόπιση του πέδιλου του πριονιού
(5) λασκάρετε τον μοχλό ασφάλισης για το
πέδιλο του πριονιού (8), έτσι ώστε να μπορεί
να μετατοπιστεί το πέδιλο του πριονιού (5).
Ρυθμίστε την επιθυμούμενη απόσταση και
επαναστερεώστε τον μοχλό (8).
Ελέγξτε την καλή στερέωση του πέδιλου του
πριονιού!
6. Χειρισμός
6.1 Διακόπτης ενεργοποίησης/
απενεργοποίησης (εικ. 1/αρ. 1)
Ενεργοποίηση:
Πιέστε το διακότπη ενεργοποίησης /
απενεργοποίησης
Απενεργοποίηση:
Αφήστε ελεύερο διακότπη ενεργοποίησης /
απενεργοποίησης
6.2 Κουμπί ασφάλισης (εικ. 1/αρ. 2)
Με το κουμπί ασφάλισης (2) μπορεί να
ασφαιστεί ο διακόπτης ενεργοποίησης/
απενεργοποίησης (1) στη λειτουργία. Γι την
απενεργοποίηση πιέστε σύντομα το διακόπτη
ενεργοποίησης/απενεργοποίησης (1).
6.3 Διακόπτης λειτουργίας
(εικόνα 4-6/ αρ. 7)
Προσοχή! Ο χειρισμός
του διακόπτη λειτουργίας
(7) επιτρέπεται να γίνει μόνο κατά τη διάρκεια
ακινητοποίησης της συσκευής!
Μπορείτε να στρίψετε το πέδιλο του πριονιού
(5) σε 4 διαφορετικές θέσεις για να μπορείτε να
εργαστείτε καλύτερα σε όχι καλά προσβάσιμα
σημεία.
Για να στρίψετε το πέδιλο του πριονιού (5) βάλτε
τον διακόπτη λειτουργίας (7) στη θέση Α (βλέπε
εικόνα 4).
Για να ασφαλίσετε το πέδιλο του πριονιού (5)
βάλτε τον διακόπτη λειτουργίας (7) στη θέση Β
(βλέπε εικόνα 5).
Το πέδιλο του πριονιού (5) μπορεί να ασφαλιστεί
σε 4 θέσεις (σε 90°, 180°, 270° και 360°).
Ελέγξτε με περιστροφή του πέδιλου του
πριονιού (5) εάν είναι καλά στερεωμένο.
Στη θέση C ενεργοποιείται η αιωρούμενη
λειτουργία (βλέπε εικόνα 6). Η πριονολάμα
αιωρείται επιπροσθέτως όχι μόνο προς τα
επάνω και κάτω, αλλά και προς τα εμπρός και
πίσω. Αυτό σημαίνει καλύτερη απόδοση κοπής
με βελτιωμένη εξαγωγή ροκανιδιών/γρεζιών.
Στη θέση αυτή το πέδιλο του πριονιού (5) είναι
πάντα ασφαλισμένο.
Προσοχή! Γι α να μπορείτε να βάλετε το
διακόπτη λειτουργίας (7) στη θέση C, πρέπει το
πέδιλο του πριονιού (5) να βρίσκεται στη θέση
180° ή 360°.
6.4 Χρήση σαν σέγα (εικ. 7)
Ακουμπήστε το πριόνι γενικής χρήσης στο
αντικείμενο που θέλετε να κόψετε όπως
φαίνεται στην εικ. 7. Ενεργοποιήστε το πριόνι
και ωθήστε το προς το αντικείμενο που θέλετε
να κόψετε. Να προσαρμόσετε την ταχύτητα
κοπής στο υλικό που κόβετε.
Anleitung_TE_AP_1050_E_SPK7.indb 104Anleitung_TE_AP_1050_E_SPK7.indb 104 27.11.2019 13:30:2227.11.2019 13:30:22
GR
- 105 -
7. Αντικατάσταση του αγωγού
σύνδεσης με το δίκτυο
Κίνδυνος!
Εάν πάθει βλάβη το καλώδιο σύνδεση της
συσκευής με το δίκτυο, πρέπει προς αποφυγή
κινδύνου, να αντικατασταθεί από τον
κατασκευαστή ή το τμήμα του εξυπηρέτησης
πελατών ή από παρόμοια εξειδικευμένο
πρόσωπο.
8. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών
Κίνδυνος!
Πριν από όλες τις εργασίες τοποθέτησης να
βγάζετε το φις από την πρίζα
8.1 Καθαρισμός
•
Να κρατάτε όσο πιο ελεύθερα από σκόνη
και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.
•
Συνιστούμε να καθαρίζετε τη συσκευή
αμέσως μετά από κάθε χρήση.
•
Να καθαρίζετε τη συσκευή τακτικά με ένα
νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.
8.2 Ψήκτρες
Σε περίπτωση υπερβολικού σχηματισμού
σπινθήρων να ελεγχθούν οι ψήκτρες από
εξειδικευμένο ηλεκτρολόγο.
Κίνδυνος! Η αντικατάσταση των ψηκτρών
επιτρέπεται να γίνει μόνο από εξειδικευμένο
ηλεκτρολόγο.
8.3 Συντήρηση
Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.
8.4 Παραγγελία ανταλλακτικών:
Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:
•
Τύπος της συσκευής
•
Αριθμός είδους της συσκευής
•
Αριθμός ταύτισης της συσκευής
•
Αριθμός ανταλλακτικού
Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info
8.4 Παραγγελία ανταλλακτικών και
αξεσουάρ:
Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:
•
Τύπος της συσκευής
•
Αριθμός είδους της συσκευής
•
Αριθμός ταύτισης της συσκευής
•
Αριθμός ανταλλακτικού
Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info
Συμβουλή! Γι α ένα καλό
αποτέλεσμα της εργασίας
σας σάς συνιστούμε
αξεσουάρ ανώτερης
ποιότητας της !
www.kwb.eu
welcome@kwb.eu
9. Διάθεση στα απορρίμματα και
επαναχρησιμοποίηση
Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.
Anleitung_TE_AP_1050_E_SPK7.indb 105Anleitung_TE_AP_1050_E_SPK7.indb 105 27.11.2019 13:30:2227.11.2019 13:30:22
GR
- 106 -
10. Φύλαξη
Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.
Anleitung_TE_AP_1050_E_SPK7.indb 106Anleitung_TE_AP_1050_E_SPK7.indb 106 27.11.2019 13:30:2227.11.2019 13:30:22
GR
- 107 -
Μόνο για κράτη-μέλη της Ε.Ε.
Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!
Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.
Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.
Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της iSC GmbH.
M ε επιφύλαξη τεχνικών τροποποιήσεων
Anleitung_TE_AP_1050_E_SPK7.indb 107Anleitung_TE_AP_1050_E_SPK7.indb 107 27.11.2019 13:30:2327.11.2019 13:30:23
GR
- 108 -
Εγγύηση
Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό
σέρβις που αναφέρεται στην κάρτα εγγύησης.
Για την αξίωση της εγγύησης ισχύουν τα εξής:
1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν
χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη
απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που
υπόσχεται ο
πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών
του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας
παρέχεται δωρεάν.
2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω
κατασκευαστή και που αφορούν
ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική,
βιοτεχνική ή βιομηχανική χρήση. Για το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.
3. Από την εγγύησή μας εξαιρούνται τα εξής:
- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε
όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.
- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).
- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.
4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της
συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.
5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.isc-gmbh.info. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που
αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση
λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας
επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.
Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα
ελαττώματα αυτά
δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.
Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.
Anleitung_TE_AP_1050_E_SPK7.indb 108Anleitung_TE_AP_1050_E_SPK7.indb 108 27.11.2019 13:30:2327.11.2019 13:30:23
GR
- 109 -
Ενημέρωση για το σέρβις
Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.
Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή
φθροά ή ότι
χρειάζονται τα ακόλουθα αναλώσιμα.
Κατηγορία Παράδειγμα
Φθειρόμενα εξαρτήματα* Ψήκτρες
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Λάμα πριονιού
Ελλείψεις
* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!
Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε
στις ακόλουθες ερωτήσεις:
•
Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?
•
Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?
•
Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?
Περιγράψετε αυτή τη δυσλειτουργία.
Anleitung_TE_AP_1050_E_SPK7.indb 109Anleitung_TE_AP_1050_E_SPK7.indb 109 27.11.2019 13:30:2327.11.2019 13:30:23
Yang/Product-ManagementAndreas Weichselgartner/General-Manager
- 110 -
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Universalsäge TE-AP 1050 E (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notifi ed Body:
(EU)2016/425
X
2011/65/EU_(EU)2015/863
X
2006/42/EC
Annex IV
Notifi ed Body:
Reg. No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L
WA
= dB (A); guaranteed L
WA
= dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2012/46/EU_(EU)2016/1628
Emission No.:
Standard references: EN 62841-1; EN 62841-2-11;
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 62321
Landau/Isar, den 22.08.2019
First CE: 10 Archive-File/Record: NAPR012144
Art.-No.: 43.261.35 I.-No.: 11035 Documents registrar: Christoph Egginger
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Anleitung_TE_AP_1050_E_SPK7.indb 110Anleitung_TE_AP_1050_E_SPK7.indb 110 27.11.2019 13:30:2327.11.2019 13:30:23
- 111 -
Anleitung_TE_AP_1050_E_SPK7.indb 111Anleitung_TE_AP_1050_E_SPK7.indb 111 27.11.2019 13:30:2327.11.2019 13:30:23
EH 11/2019 (03)
Anleitung_TE_AP_1050_E_SPK7.indb 112Anleitung_TE_AP_1050_E_SPK7.indb 112 27.11.2019 13:30:2327.11.2019 13:30:23
