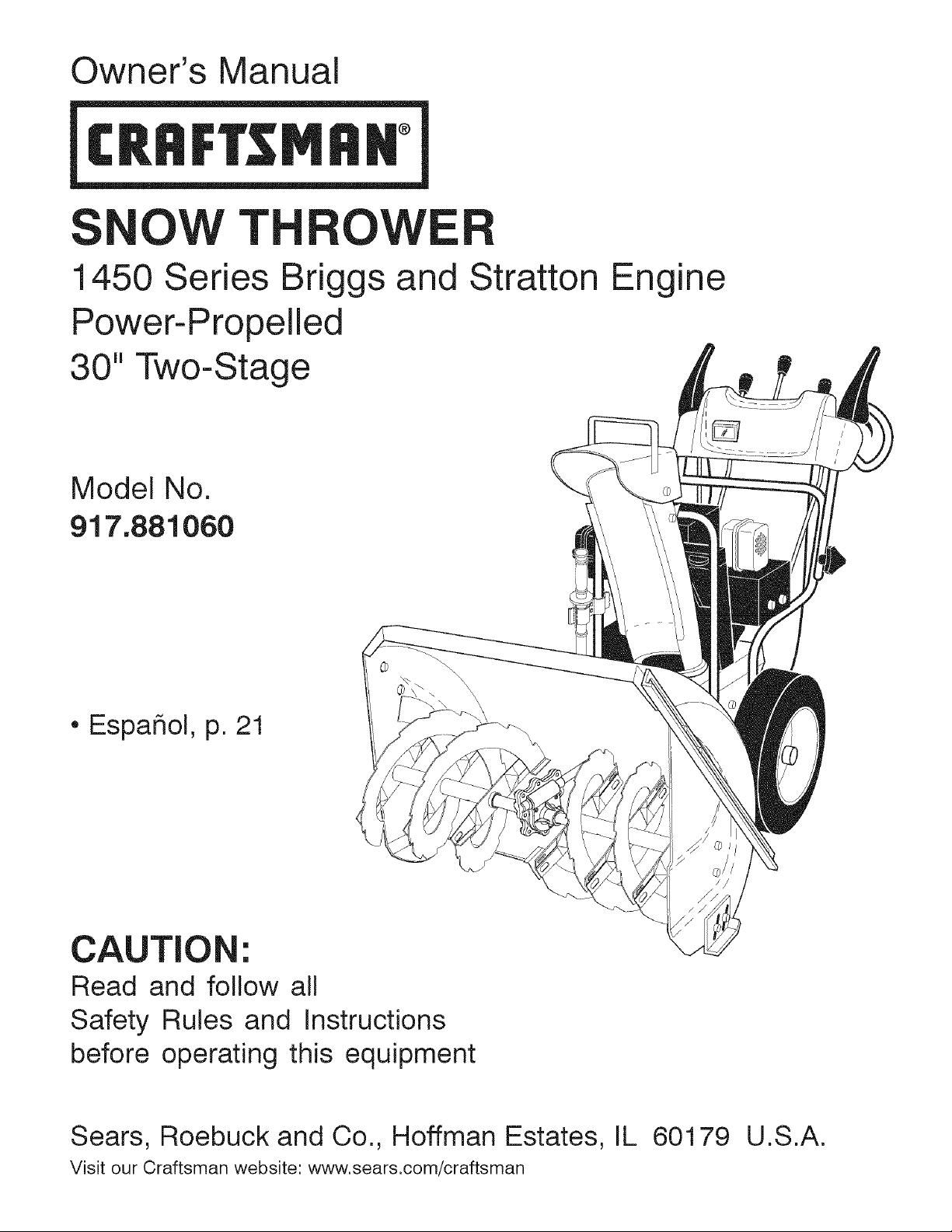

Owner's Manual

CRRI:TSMRW

SNOW THROWER

1450 Series Briggs and

Power-Propelled

30" Two-Stage

Model No.

917.881060

• EspaSol, p. 21

CAUTIO ."

Read and follow all

Safety Rules and Instructions

before operating this equipment

Stratton

Engine

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

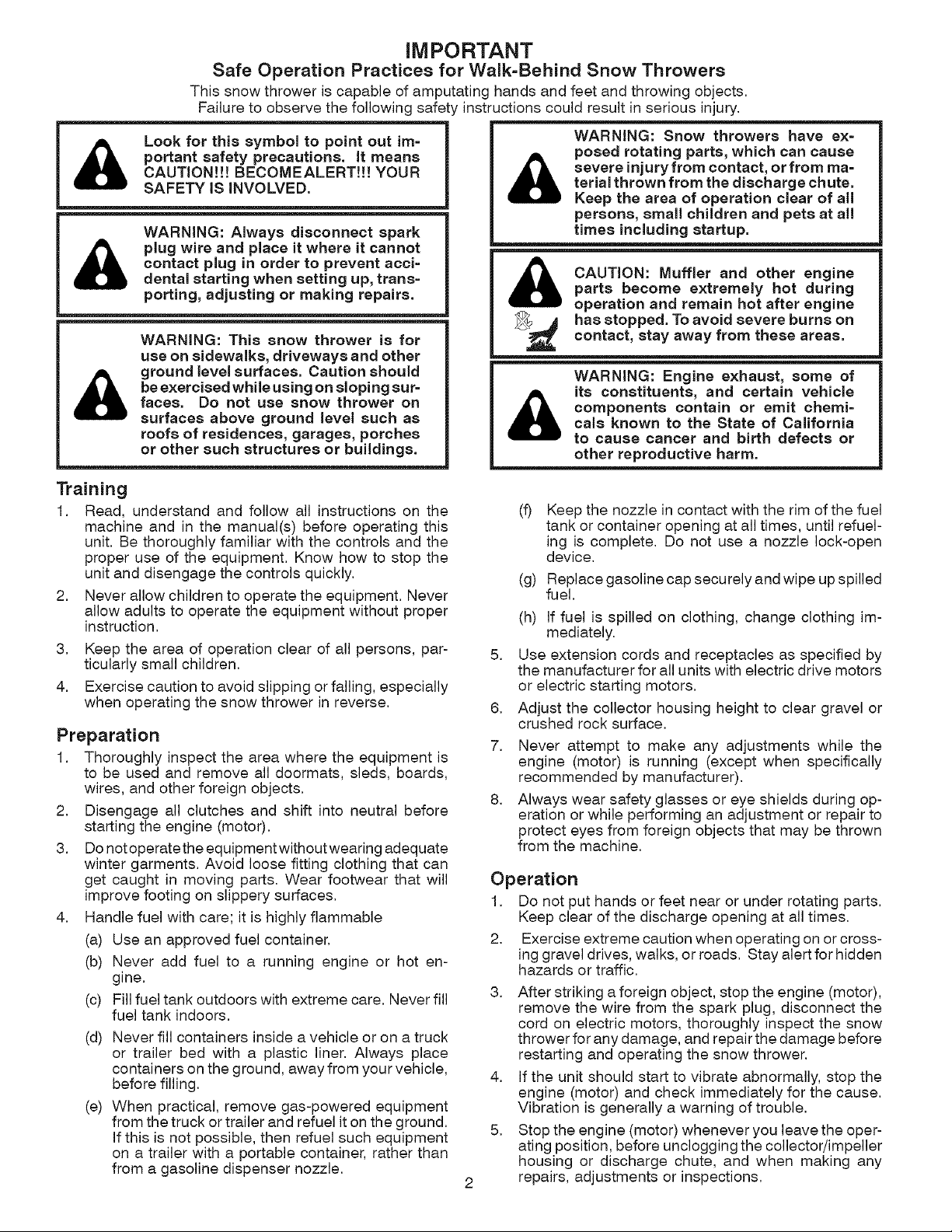

IMPORTANT

Safe Operation Practices for Walk=Behind Snow Throwers

This snow thrower is capable of amputating hands and feet and throwing objects.

Failure to observe the following safety instructions could result in serious injury.

Look for this symbol to point out im-

portant safety precautions. It means

CAUTION!!! BEOOMEALERT!!! YOUR

SAFETY IS INVOLVED.

WARNING: Always disconnect spark

plug wire and place it where it cannot

contact plug in order to prevent acci-

dental starting when setting up, trans-

porting, adjusting or making repairs.

WARNING: This snow thrower is for

use on sidewalks, driveways and other

ground level surfaces. Caution should

be exercised while using on sloping sur-

faces, Do not use snow thrower on

surfaces above ground level such as

roofs of residences, garages, porches

or other such structures or buildings.

WARNING: Snow throwers have ex-

posed rotating parts, which can cause

severe injury from contact, or from ma-

terial thrown from the discharge chute.

Keep the area of operation clear of all

persons, small children and pets at all

times including startup.

CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemi-

cals known to the State of California

to cause cancer and birth defects or

other reproductive harm.

Training

1. Read, understand and follow all instructions on the

machine and in the manual(s) before operating this

unit. Be thoroughly familiar with the controls and the

proper use of the equipment. Know how to stop the

unit and disengage the controls quickly.

2. Never allow children to operate the equipment. Never

allow adults to operate the equipment without proper

instruction.

3. Keep the area of operation clear of all persons, par-

ticularly small children.

4. Exercise caution to avoid slipping or falling, especially

when operating the snow thrower in reverse.

Preparation

1. Thoroughly inspect the area where the equipment is

to be used and remove all doormats, sleds, boards,

wires, and other foreign objects.

2. Disengage all clutches and shift into neutral before

starting the engine (motor).

3. Do notoperatethe equipmentwithoutwearing adequate

winter garments. Avoid loose fitting clothing that can

get caught in moving parts. Wear footwear that will

improve footing on slippery surfaces.

4. Handle fuel with care; it is highly flammable

(a) Use an approved fuel container.

(b) Never add fuel to a running engine or hot en-

gine.

fuel tank indoors.

(d) Never fill containers inside a vehicle or on a truck

or trailer bed with a plastic liner. Always place

containers on the ground, away from your vehicle,

before filling.

(e) When practical, remove gas-powered equipment

from the truck or trailer and refuel it on the ground.

If this is not possible, then refuel such equipment

on a trailer with a portable container, rather than

from a gasoline dispenser nozzle.

(f) Keep the nozzle in contact with the rim of the fuel

tank or container opening at all times, until refuel-

ing is complete. Do not use a nozzle lock-open

device.

(g) Replace gasoline cap securely and wipe up spilled

fuel.

(h) If fuel is spilled on clothing, change clothing im-

mediately.

Use extension cords and receptacles as specified by

the manufacturer for all units with electric drive motors

or electric starting motors.

Adjust the collector housing height to clear gravel or

crushed rock surface.

Never attempt to make any adjustments while the

engine (motor) is running (except when specifically

recommended by manufacturer).

Always wear safety glasses or eye shields during op-

eration or while performing an adjustment or repair to

protect eyes from foreign objects that may be thrown

from the machine.

Operation

1. Do not put hands or feet near or under rotating parts.

Keep clear of the discharge opening at all times.

2. Exercise extreme caution when operating on or cross-

ing gravel drives, walks, or roads. Stay alert for hidden

hazards or traffic.

3. After striking a foreign object, stop the engine (motor),

remove the wire from the spark plug, disconnect the

cord on electric motors, thoroughly inspect the snow

thrower for any damage, and repair the damage before

restarting and operating the snow thrower.

4. If the unit should start to vibrate abnormally, stop the

engine (motor) and check immediately for the cause.

Vibration is generally a warning of trouble.

5. Stop the engine (motor) whenever you leave the oper-

ating position, before unclogging the collector/impeller

housing or discharge chute, and when making any

repairs, adjustments or inspections.

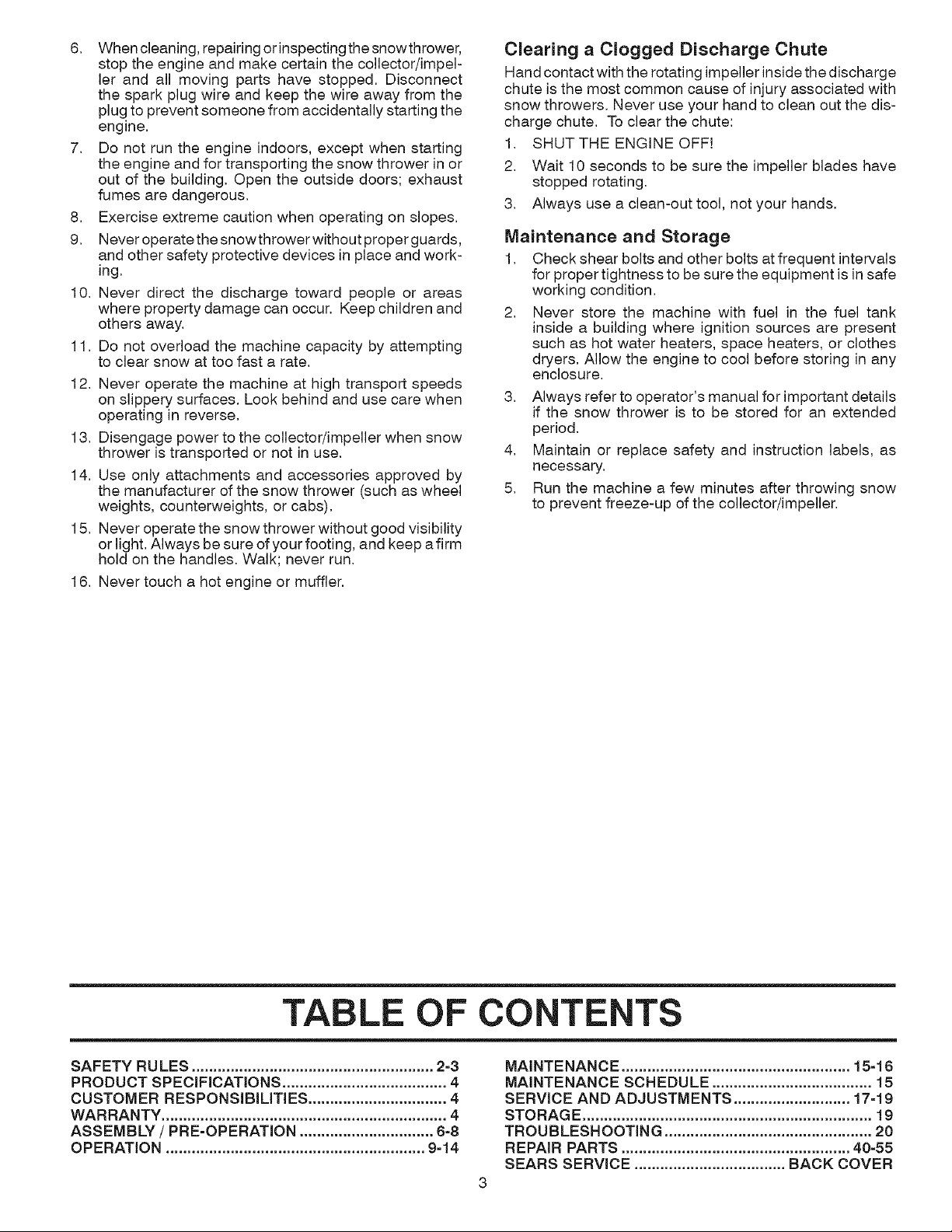

6. Whencleaning,repairingorinspectingthesnowthrower,

stoptheengineandmakecertainthecollector/impel-

ler and all movingpartshavestopped.Disconnect

thesparkplugwireandkeepthewireawayfromthe

plug.topreventsomeonefromaccidentallystartingthe

engine.

7. Donot runtheengineindoors,exceptwhenstarting

theengineandfortransportingthesnowthrowerinor

outof thebuilding.Opentheoutsidedoors;exhaust

fumesaredangerous.

8. Exerciseextremecautionwhenoperatingonslopes.

9. Neveroperatethesnowthrowerwithoutproperguards,

andothersafetyprotectivedevicesinplaceandwork-

ing.

10.Neverdirectthe dischargetowardpeopleor areas

wherepropertydamagecanoccur.Keepchildrenand

othersaway.

11.Donotoverloadthe machinecapacitybyattempting

toclearsnowattoofasta rate.

12.Neveroperatethemachineat hightransportspeeds

onslipperysurfaces.Lookbehindandusecarewhen

operatingin reverse.

13.Disengagepowertothecollector/impellerwhensnow

throweristransportedornotinuse.

14.Useonlyattachmentsandaccessoriesapprovedby

themanufacturerofthesnowthrower(suchaswheel

weights,counterweights,orcabs).

15.Neveroperatethesnowthrowerwithoutgoodvisibility

orlight.Alwaysbesureofyourfooting,andkeepafirm

holdonthehandles.Walk;neverrun.

16.Nevertoucha hotengineormuffler.

Clearing a Clogged Discharge Chute

Hand contact with the rotating impeller inside the discharge

chute is the most common cause of injury associated with

snow throwers. Never use your hand to clean out the dis-

charge chute. To clear the chute:

1. SHUTTHE ENGINE OFF!

2. Wait 10 seconds to be sure the impeller blades have

stopped rotating.

3. Always use a clean-out tool, not your hands.

Maintenance and Storage

1. Check shear bolts and other bolts at frequent intervals

for proper tightness to be sure the equipment is in safe

working condition.

2. Never store the machine with fuel in the fuel tank

inside a building where ignition sources are present

such as hot water heaters, space heaters, or clothes

dryers. Allow the engine to cool before storing in any

enclosure.

3. Always refer to operator's manual for important details

if the snow thrower is to be stored for an extended

period.

4. Maintain or replace safety and instruction labels, as

necessary.

5. Run the machine a few minutes after throwing snow

to prevent freeze-up of the collector/impeller.

TABLE OF CONTENTS

SAFETY RULES ........................................................ 2-3

PRODUCT SPECIFICATIONS ...................................... 4

CUSTOMER RESPONSiBiLITIES ................................ 4

WARRANTY .................................................................. 4

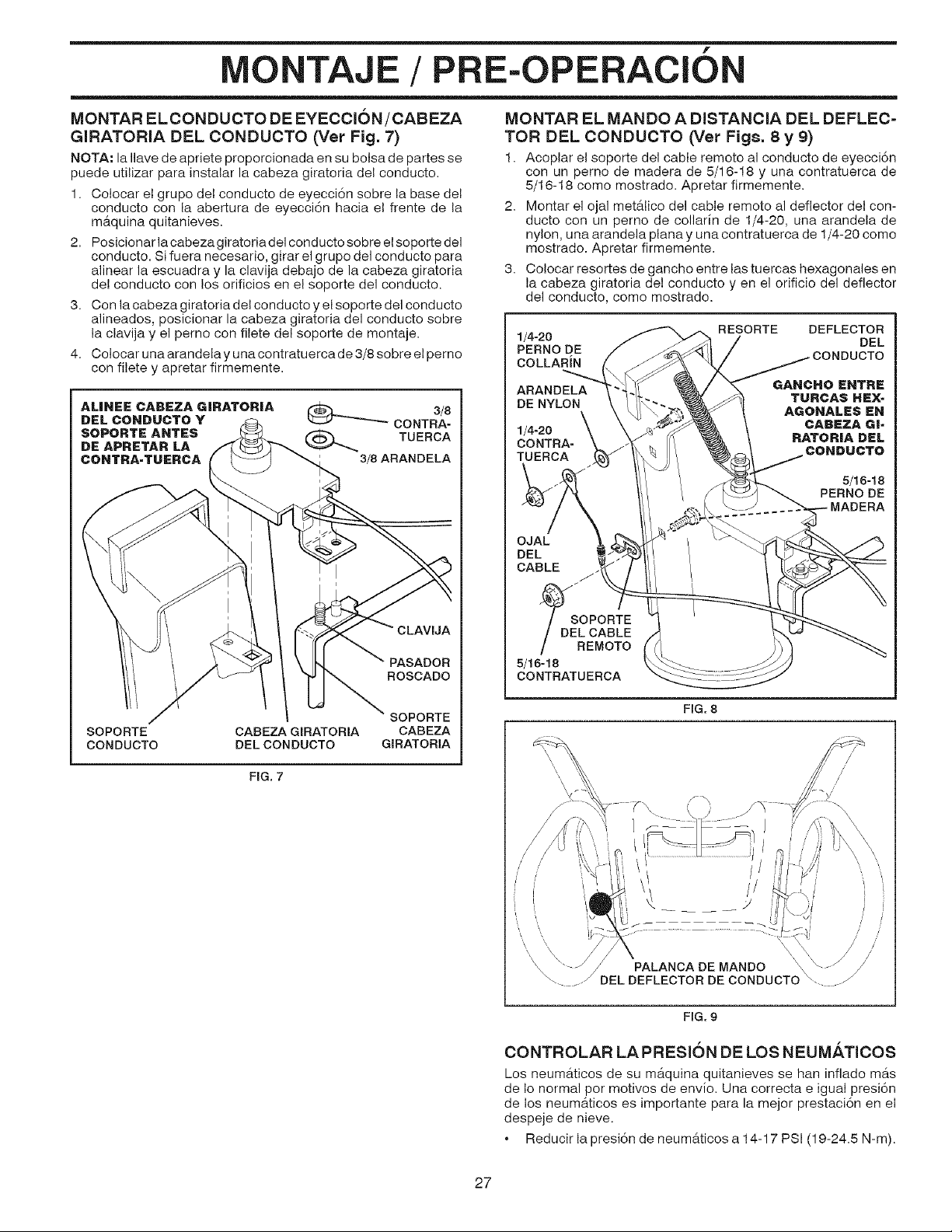

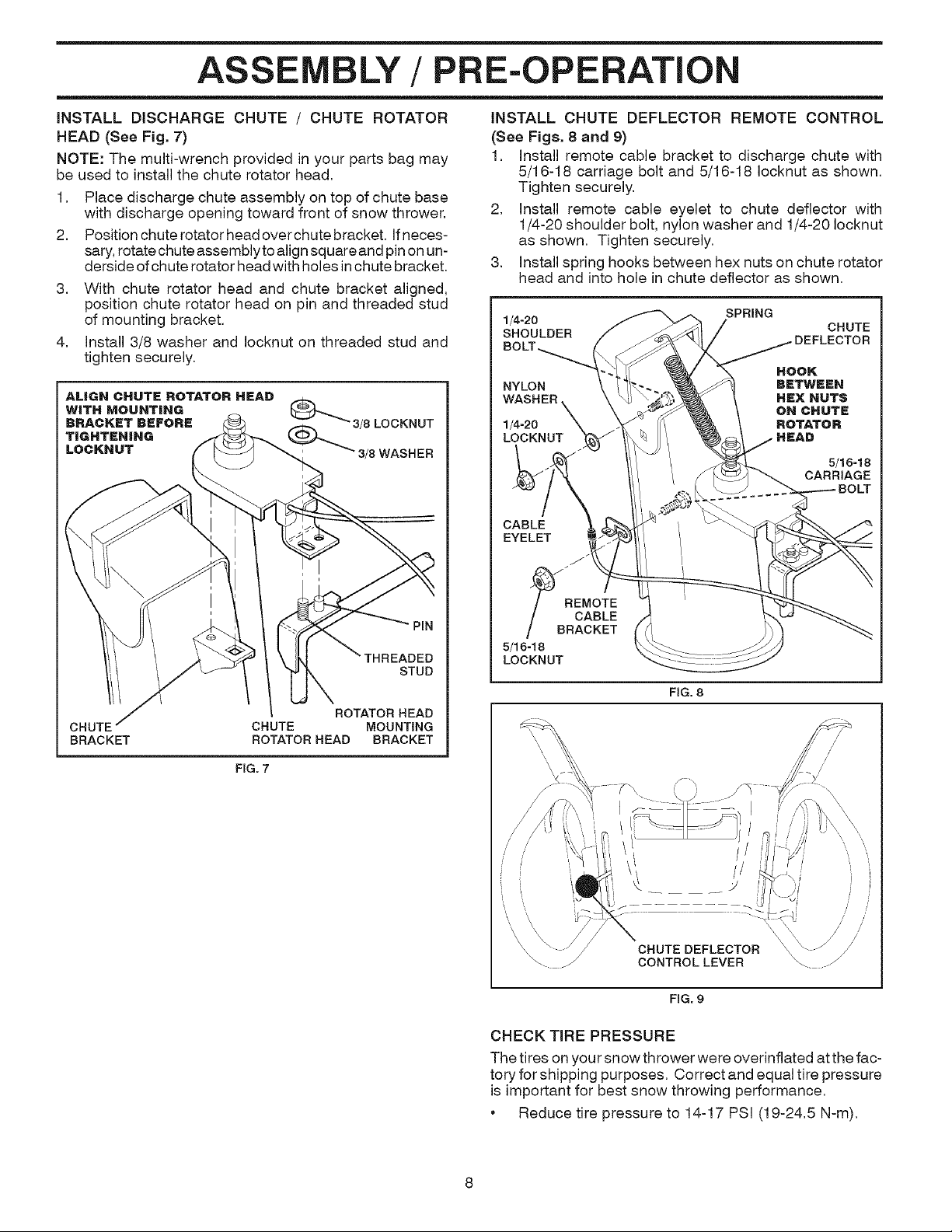

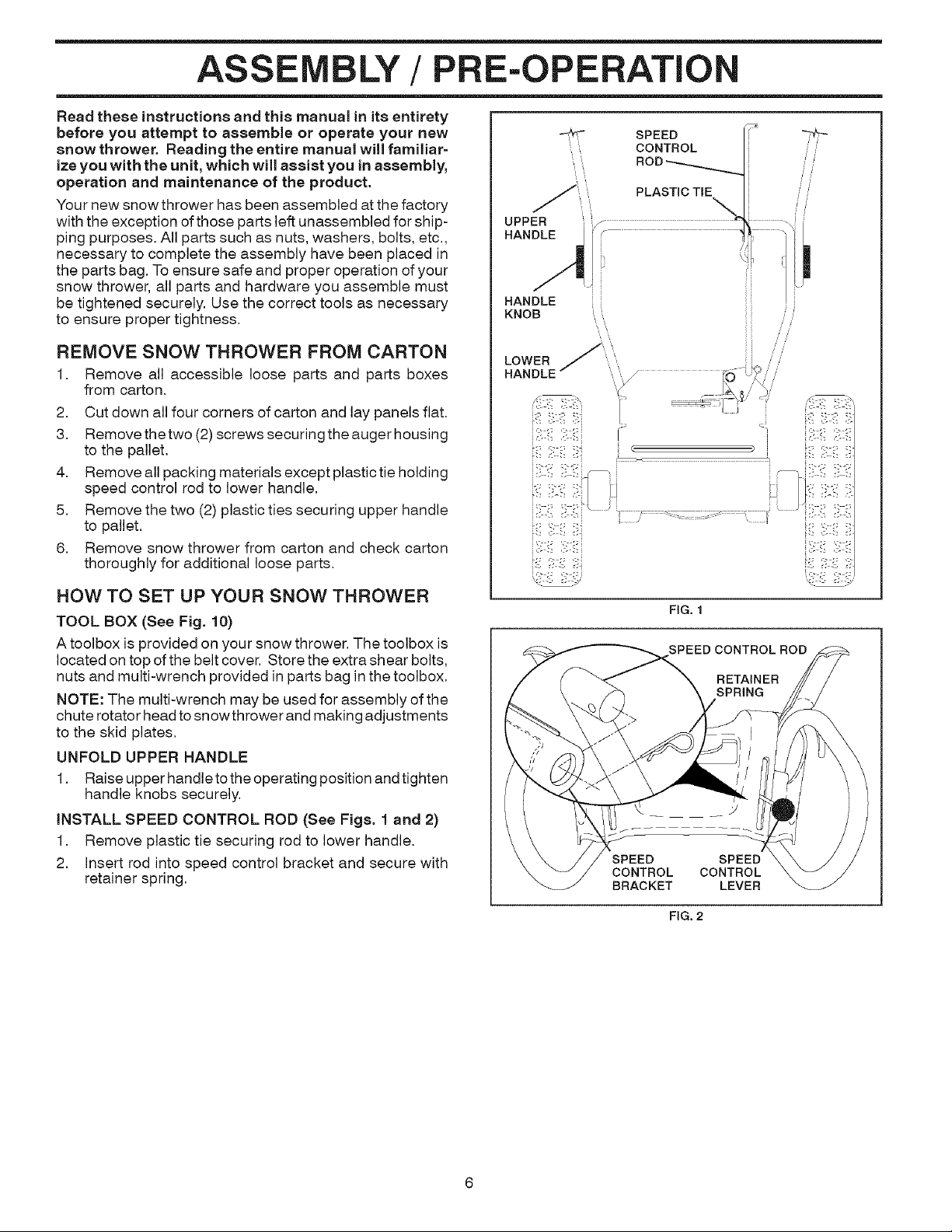

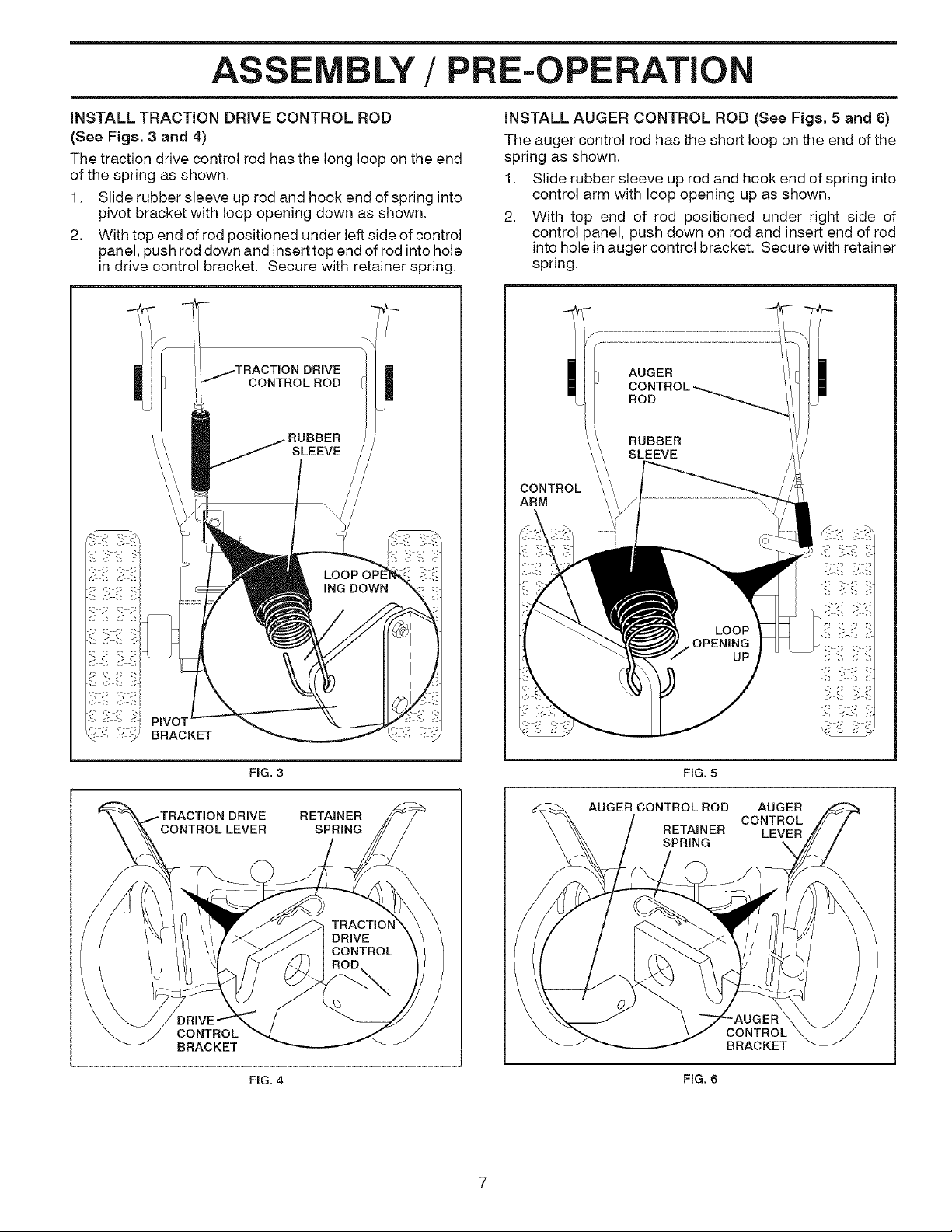

ASSEMBLY / PRE-OPERATION ............................... 6-8

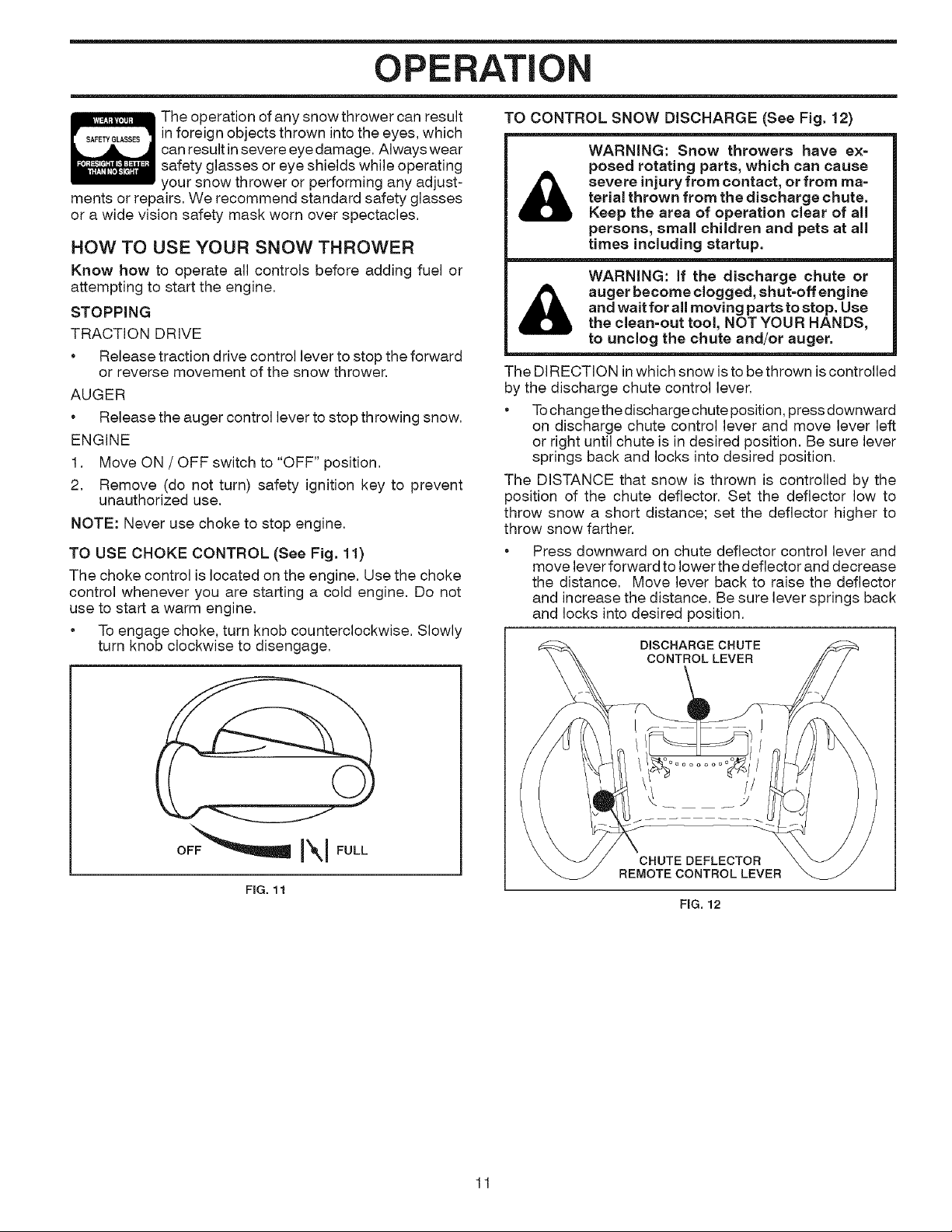

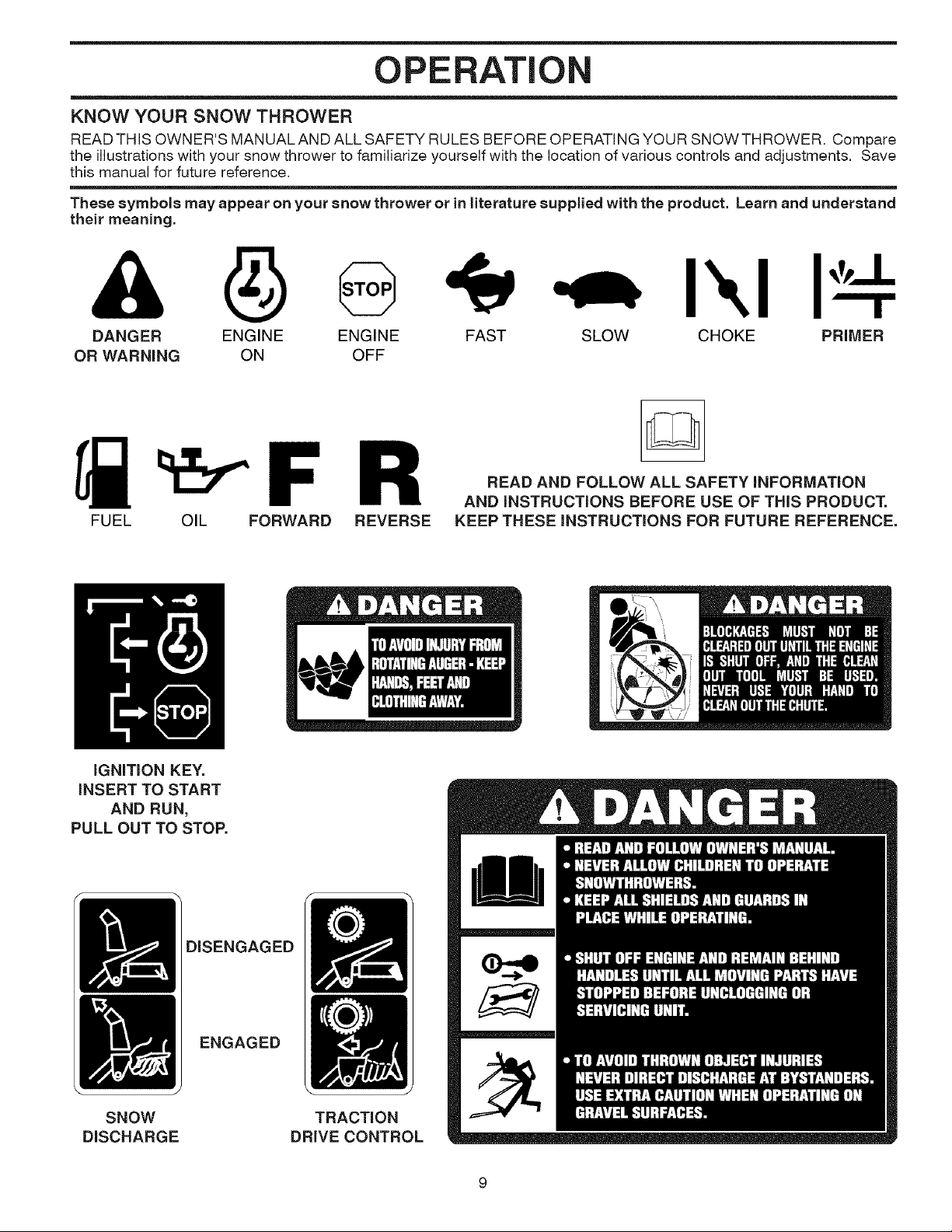

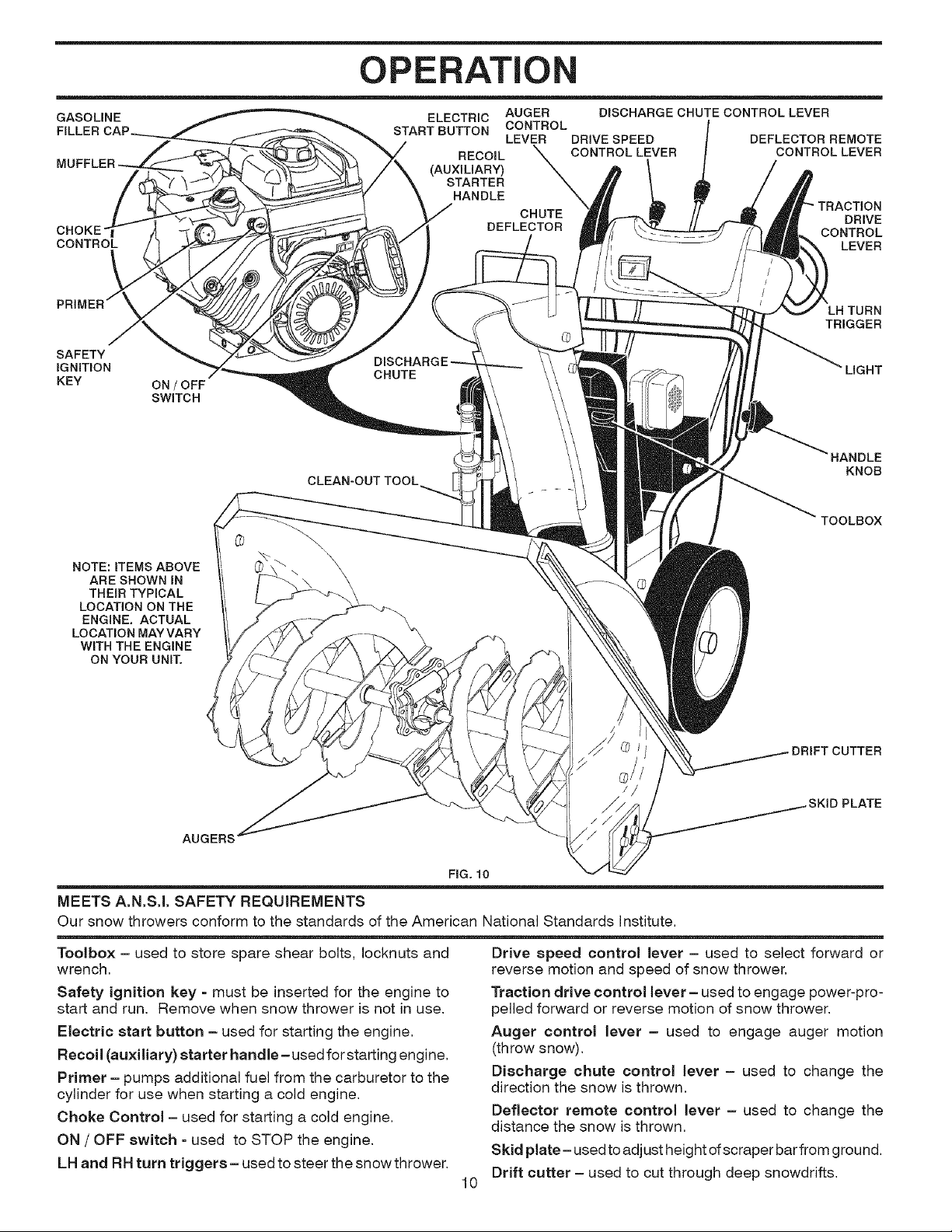

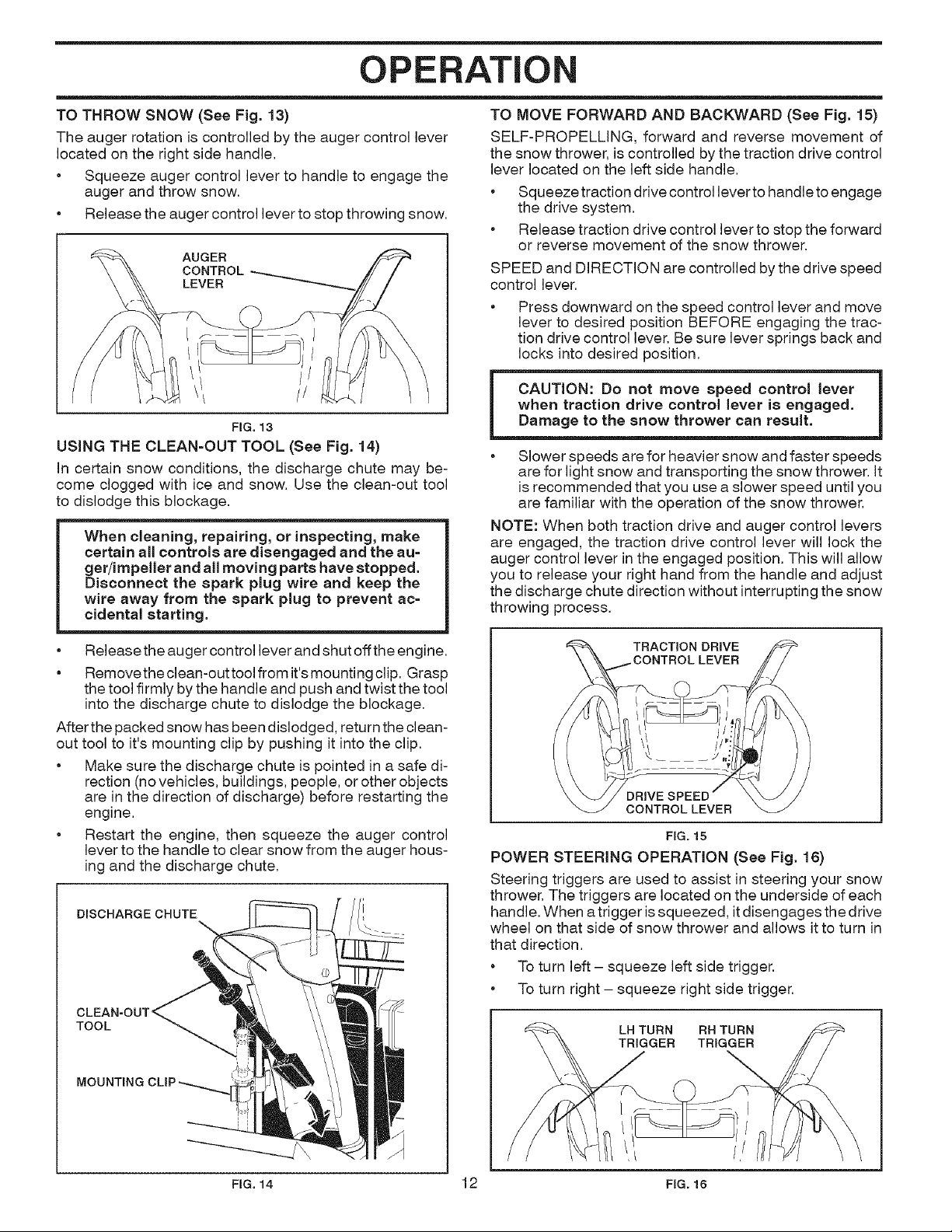

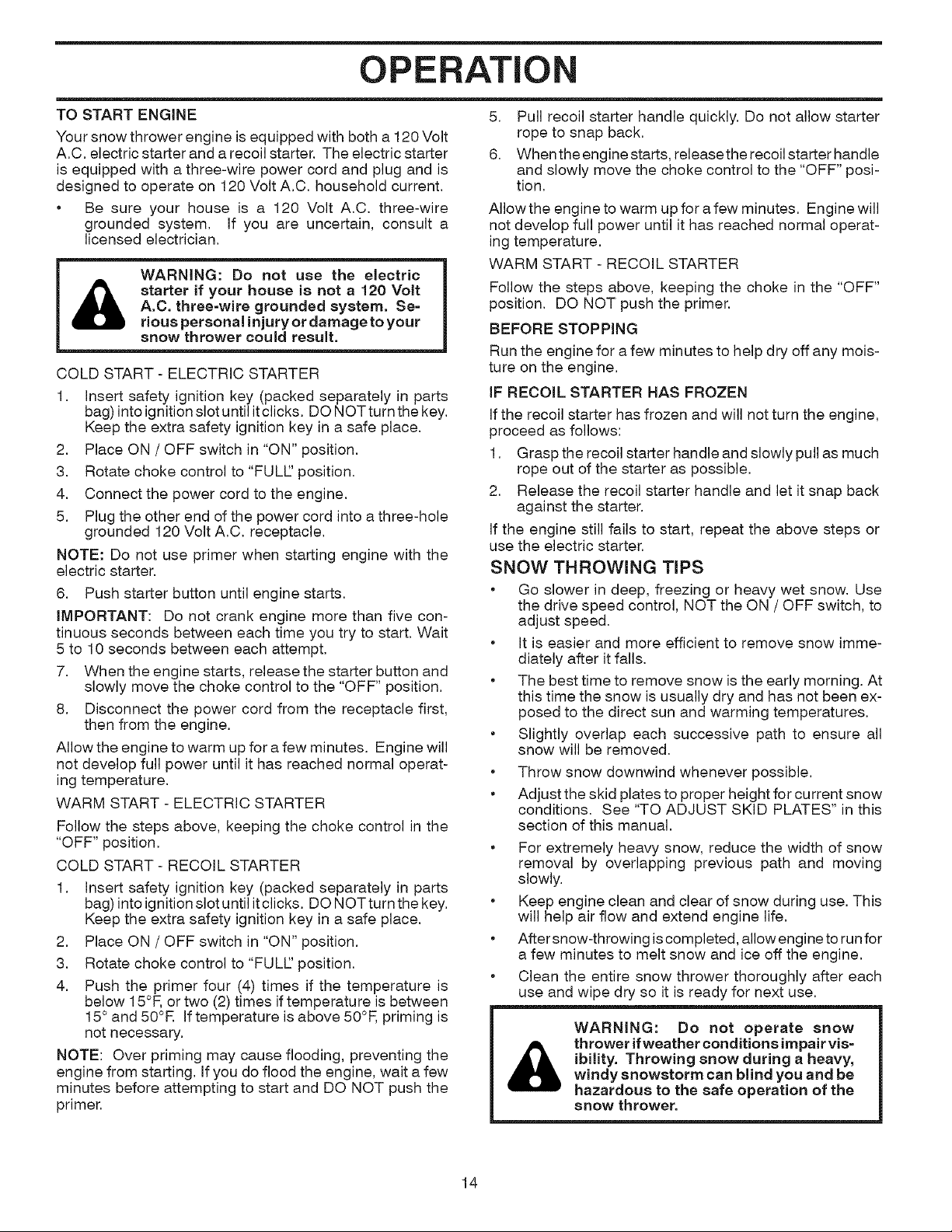

OPERATION ............................................................ 9=14

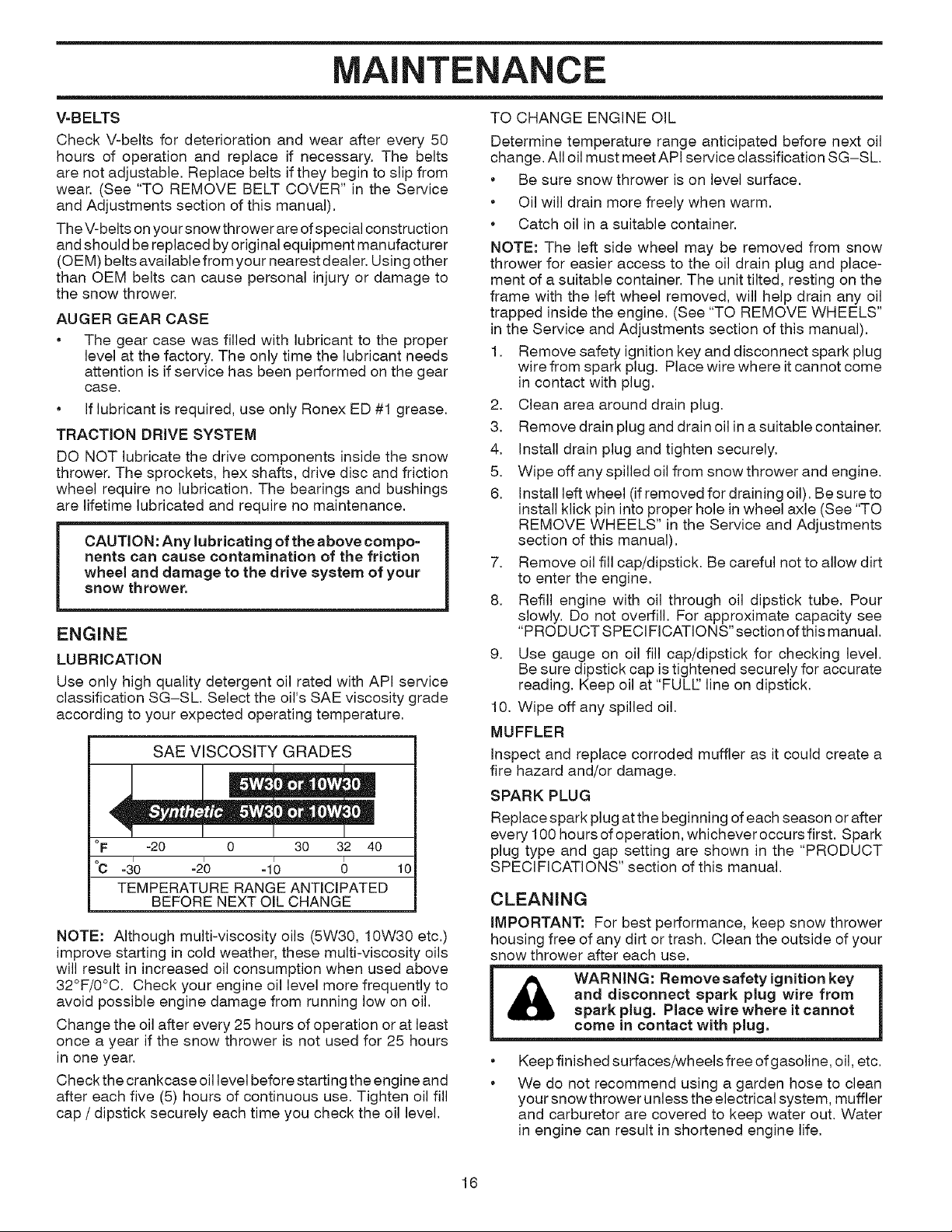

MAINTENANCE ..................................................... 15-16

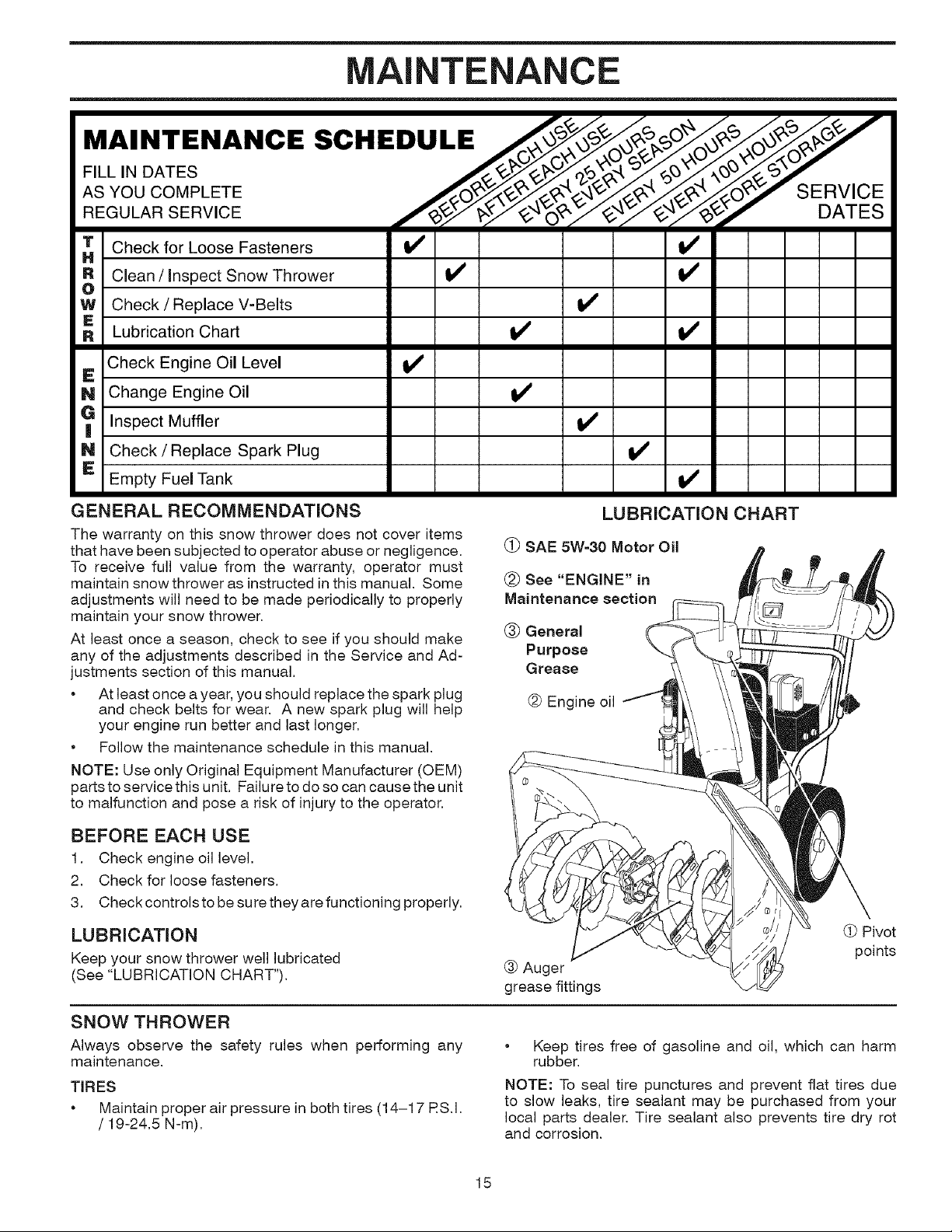

MAINTENANCE SCHEDULE ..................................... 15

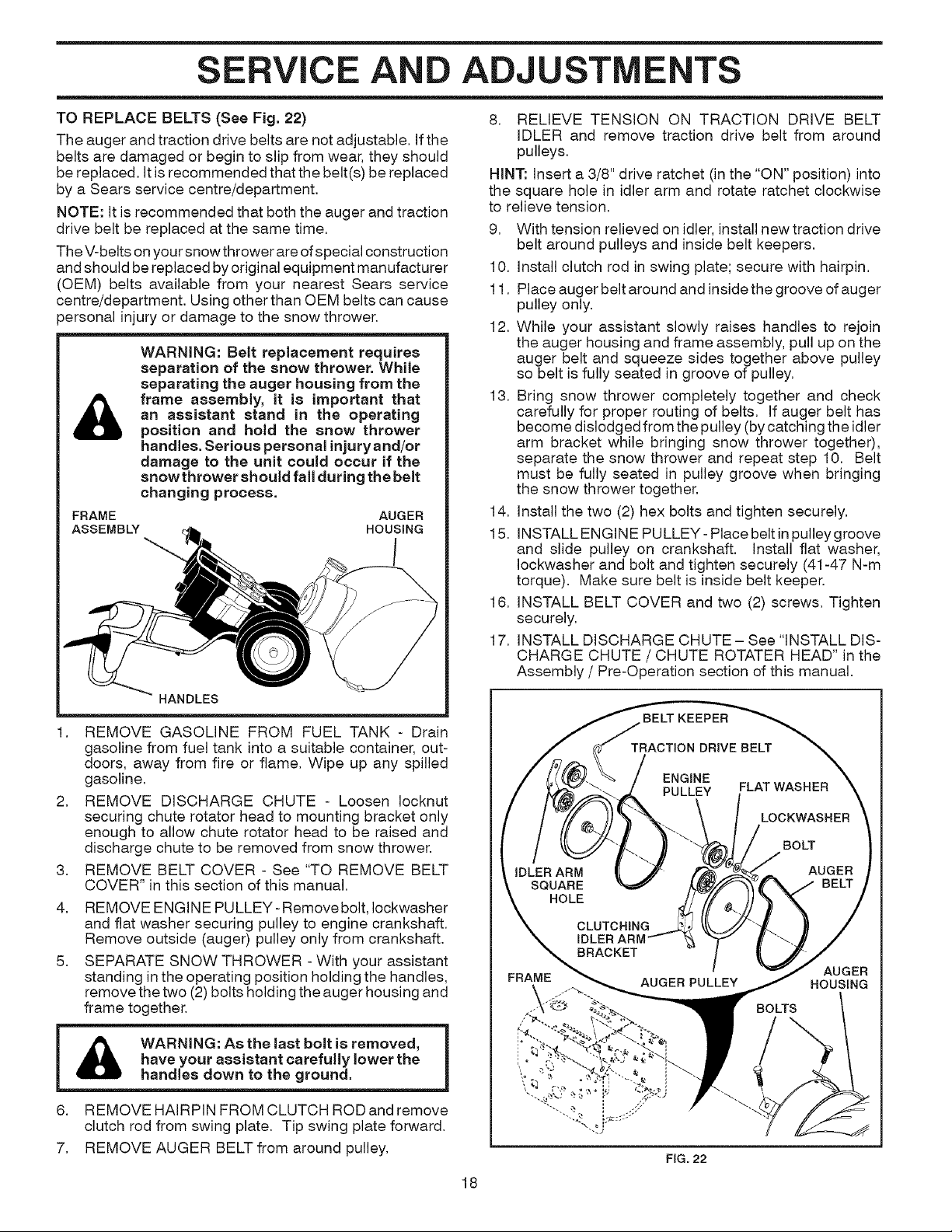

SERVICE AND ADJUSTMENTS ........................... 17=19

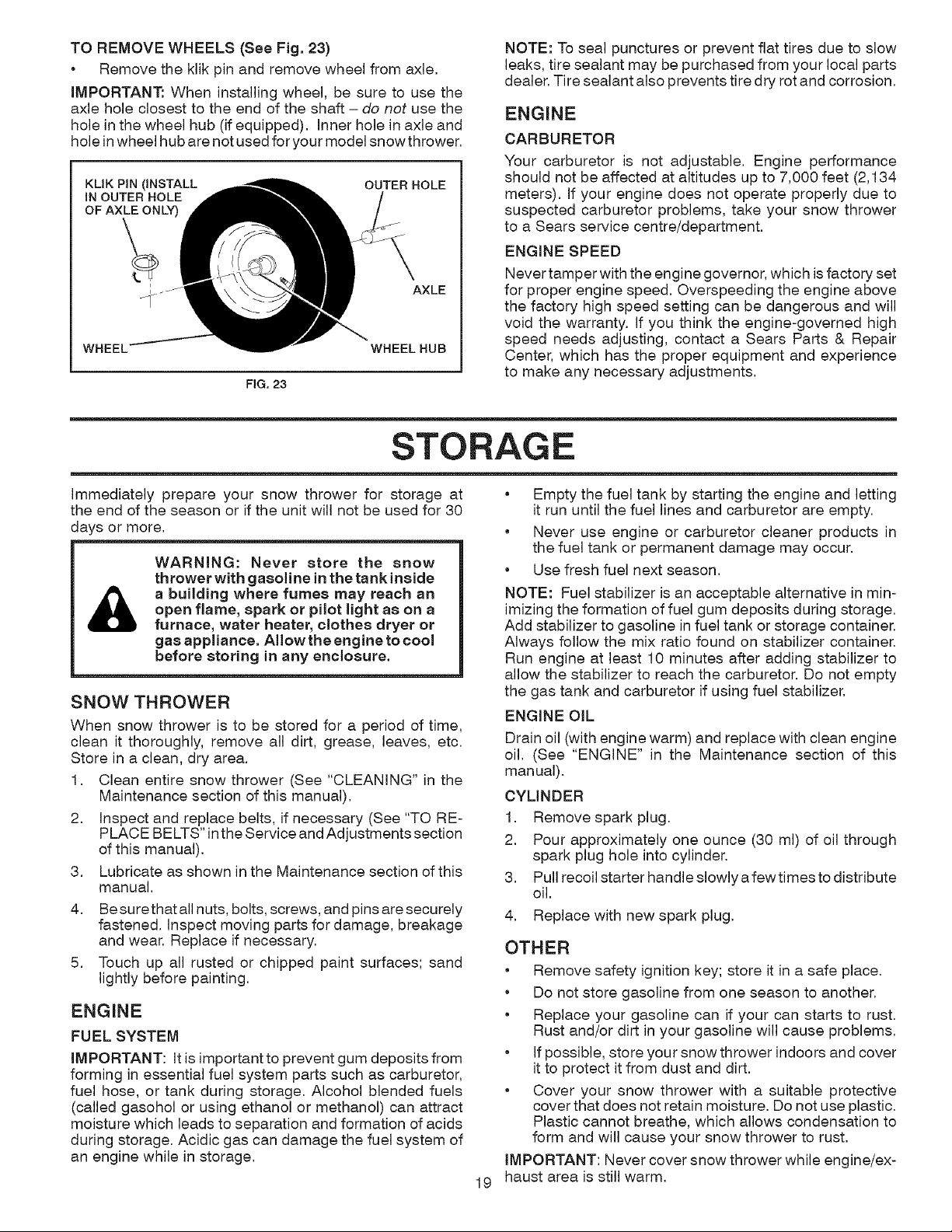

STORAGE ................................................................... 19

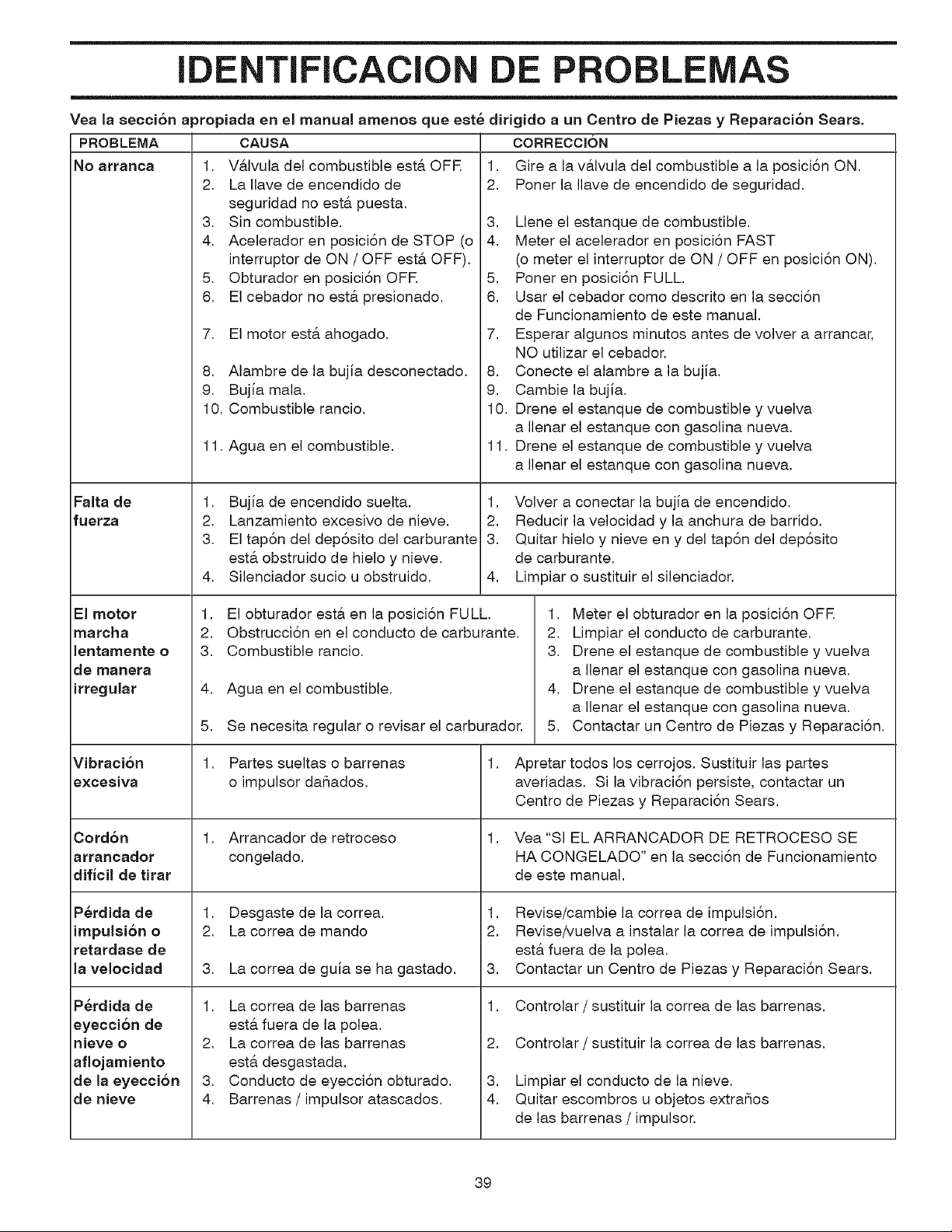

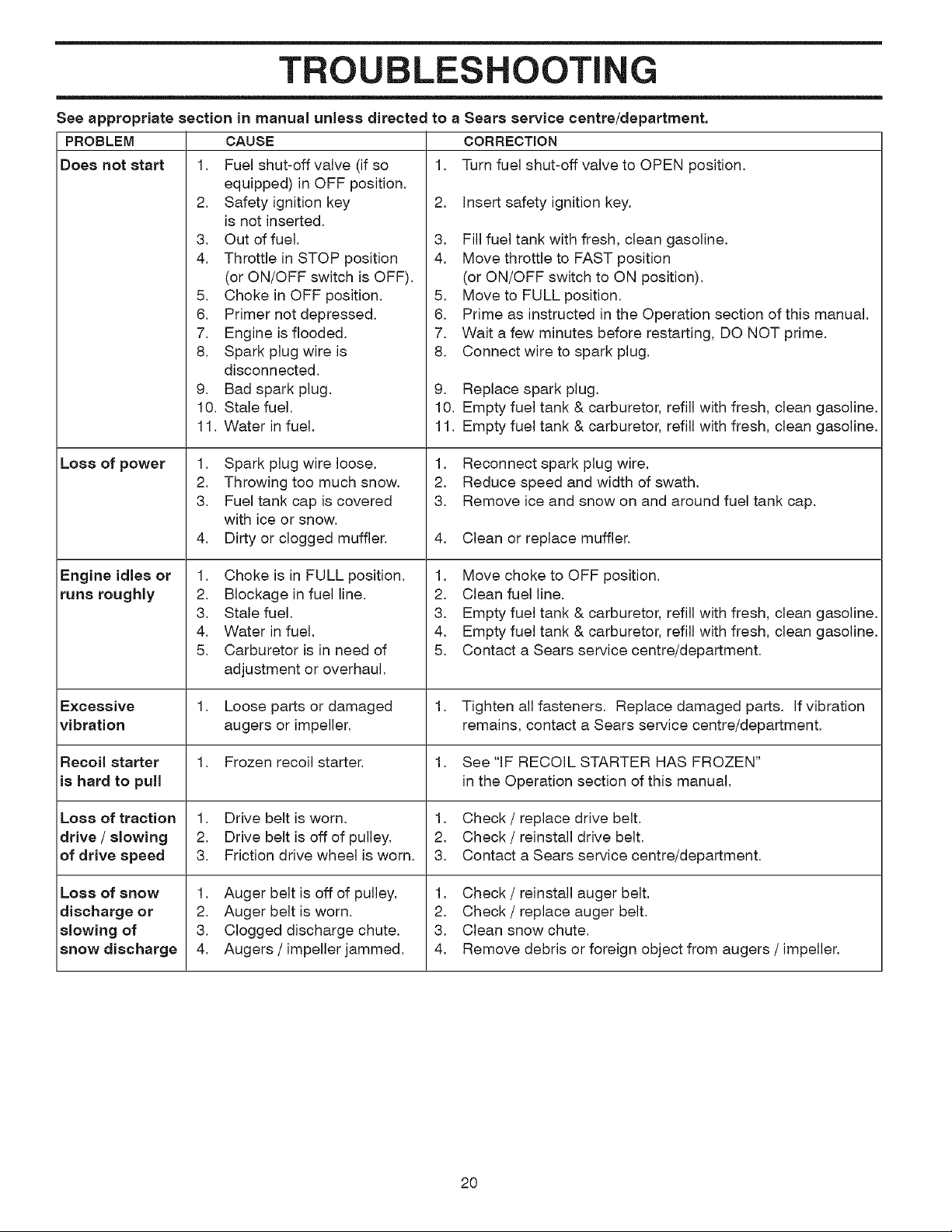

TROUBLESHOOTING ................................................ 20

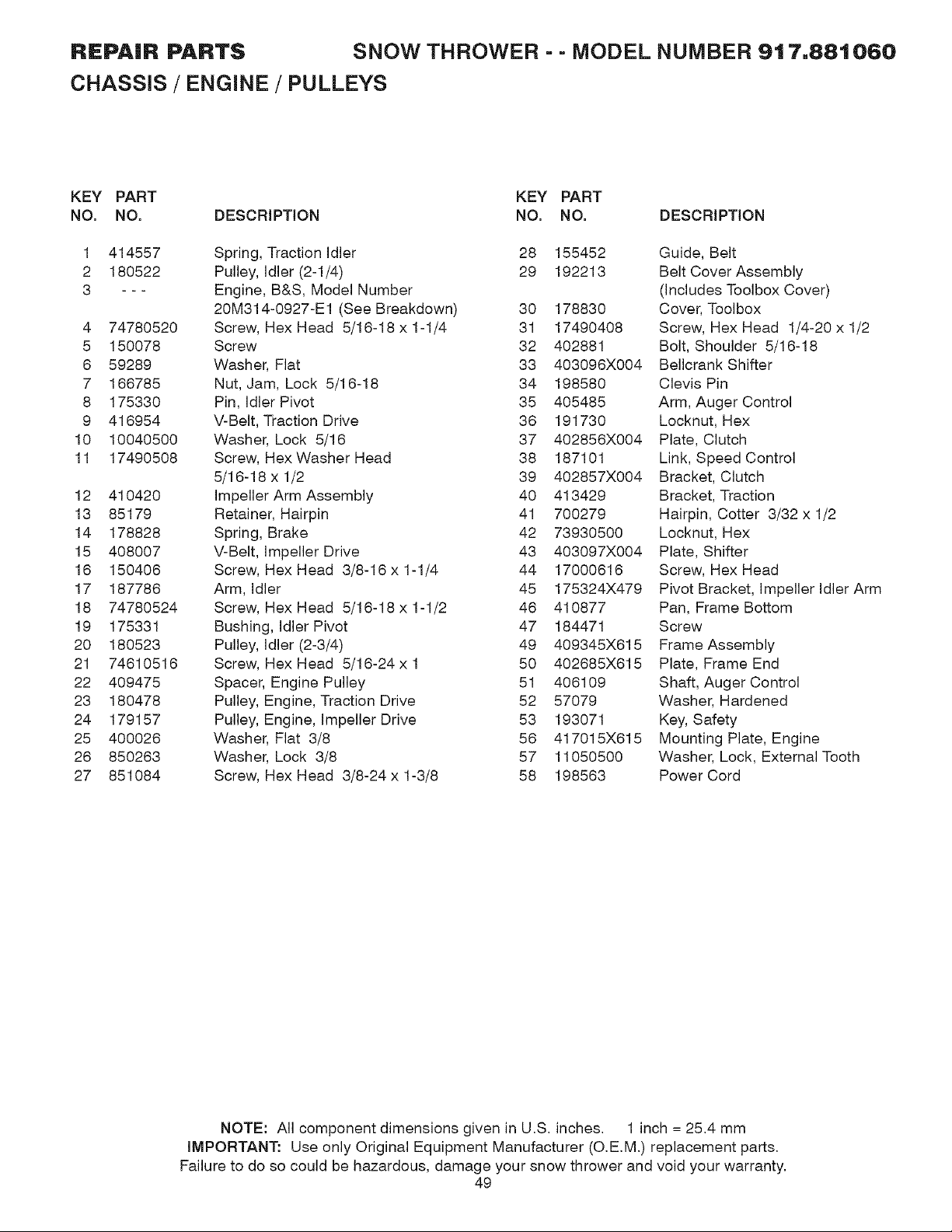

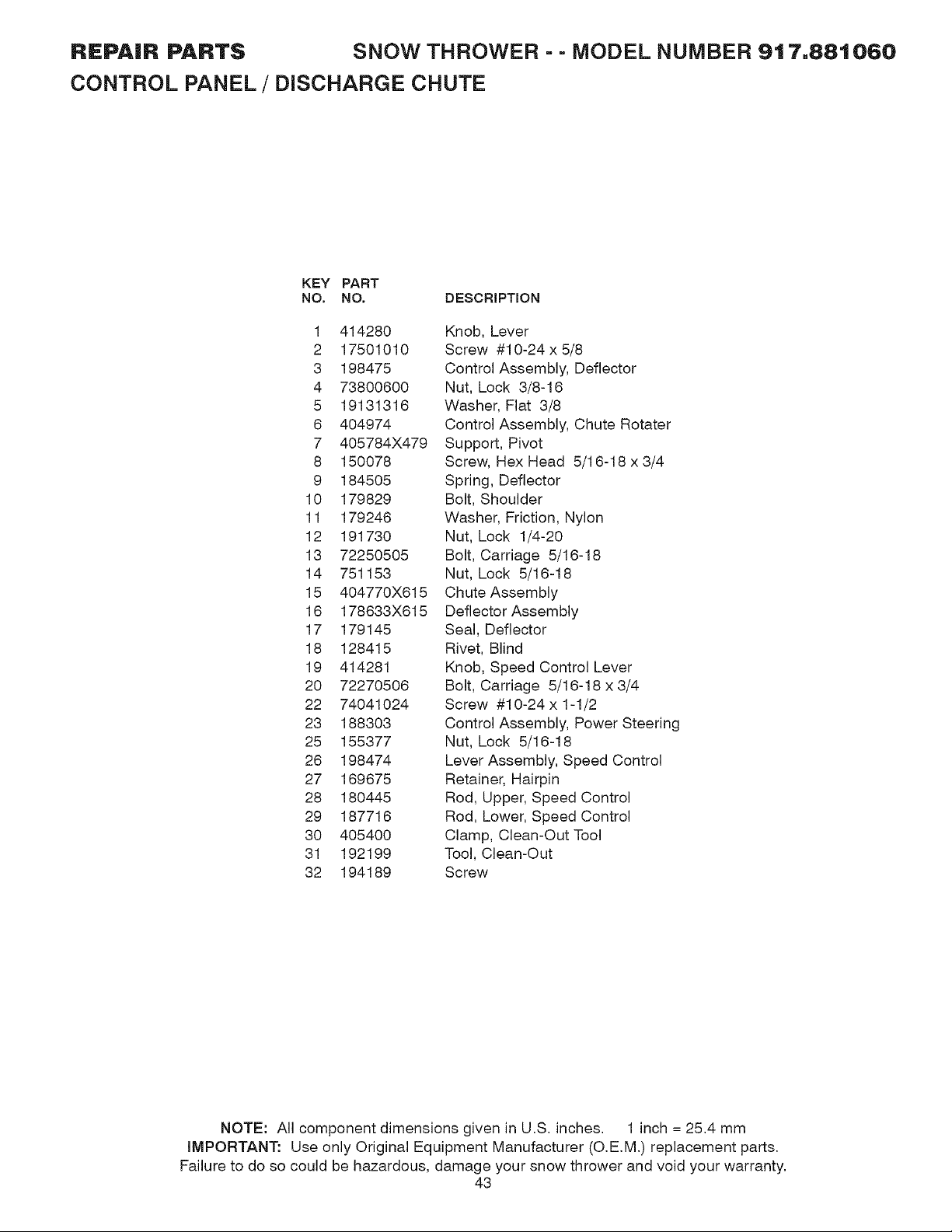

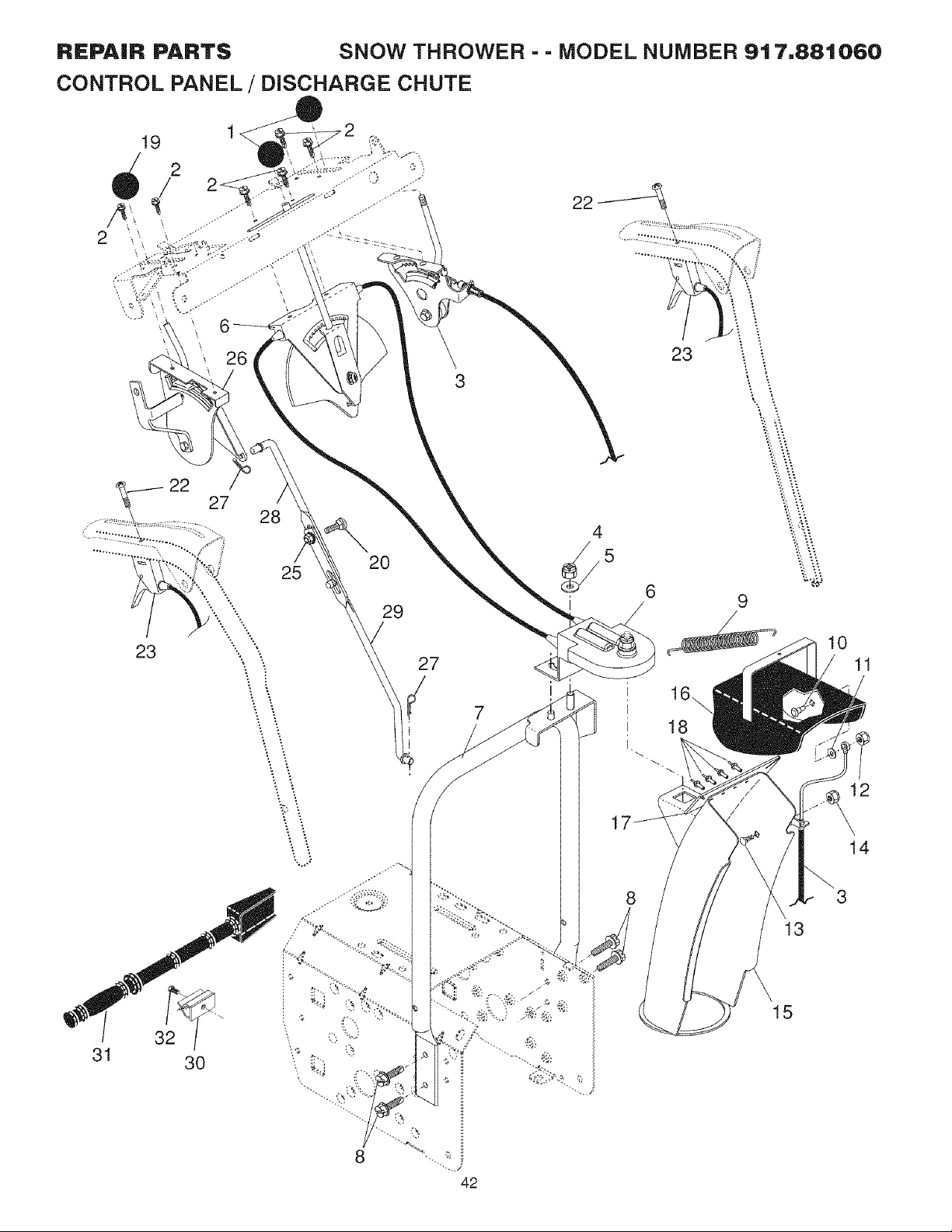

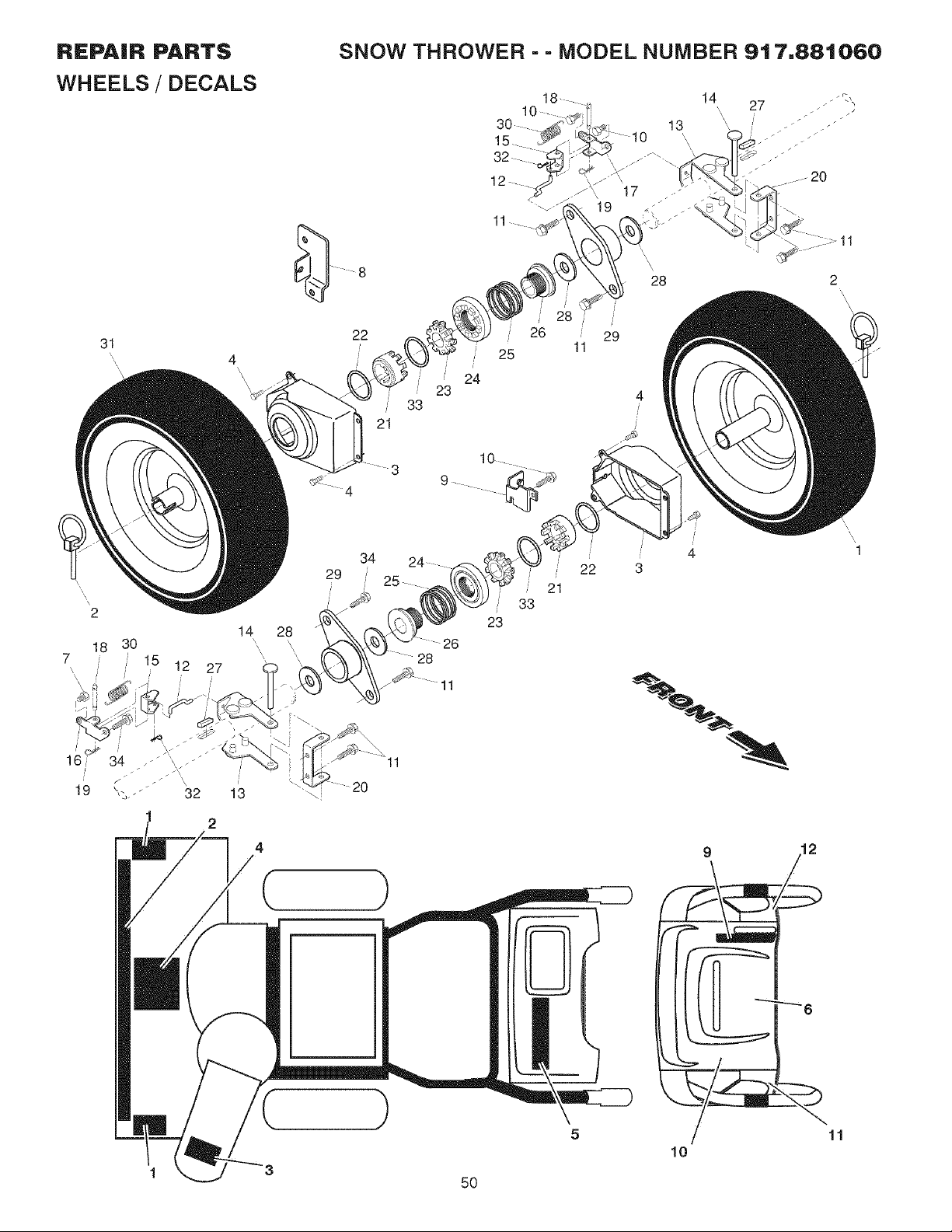

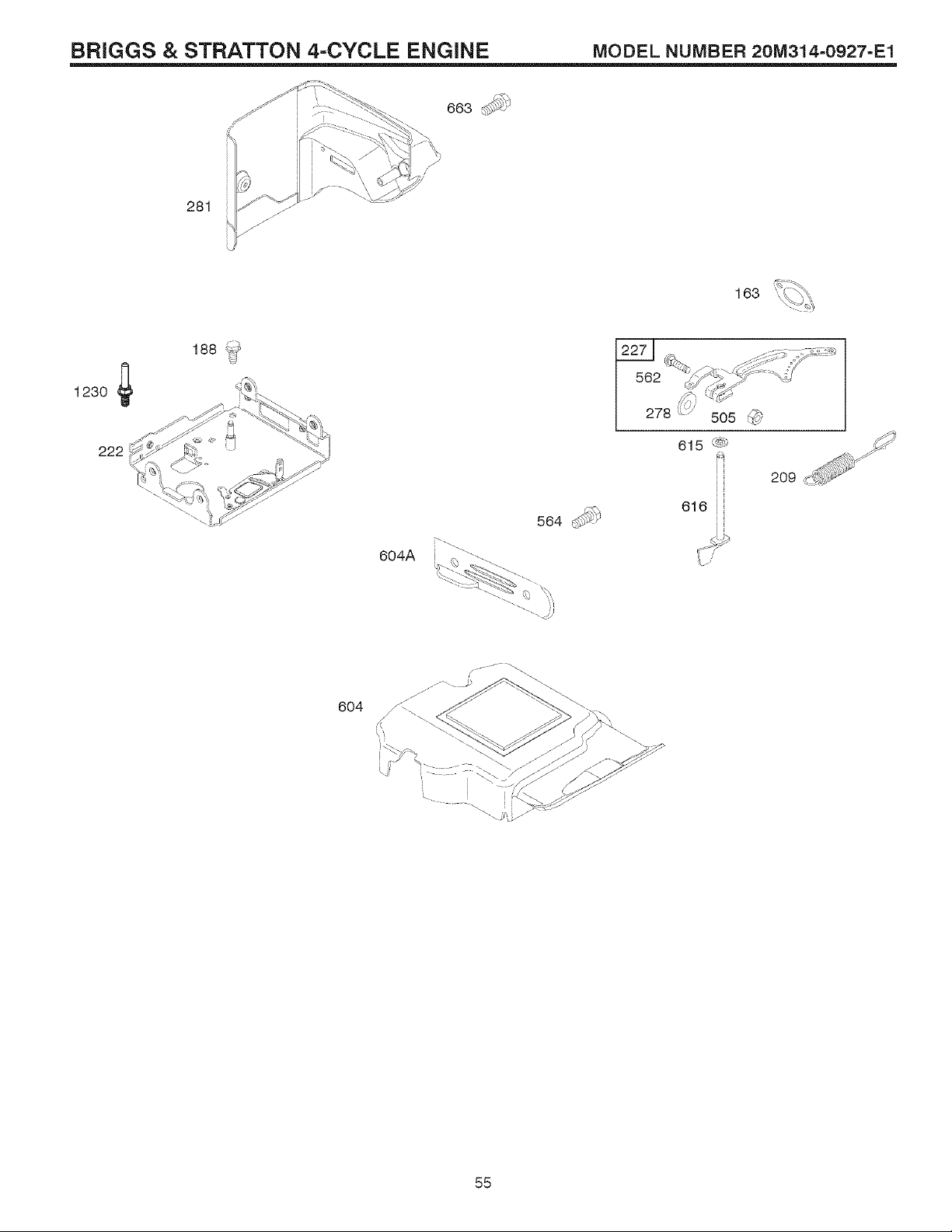

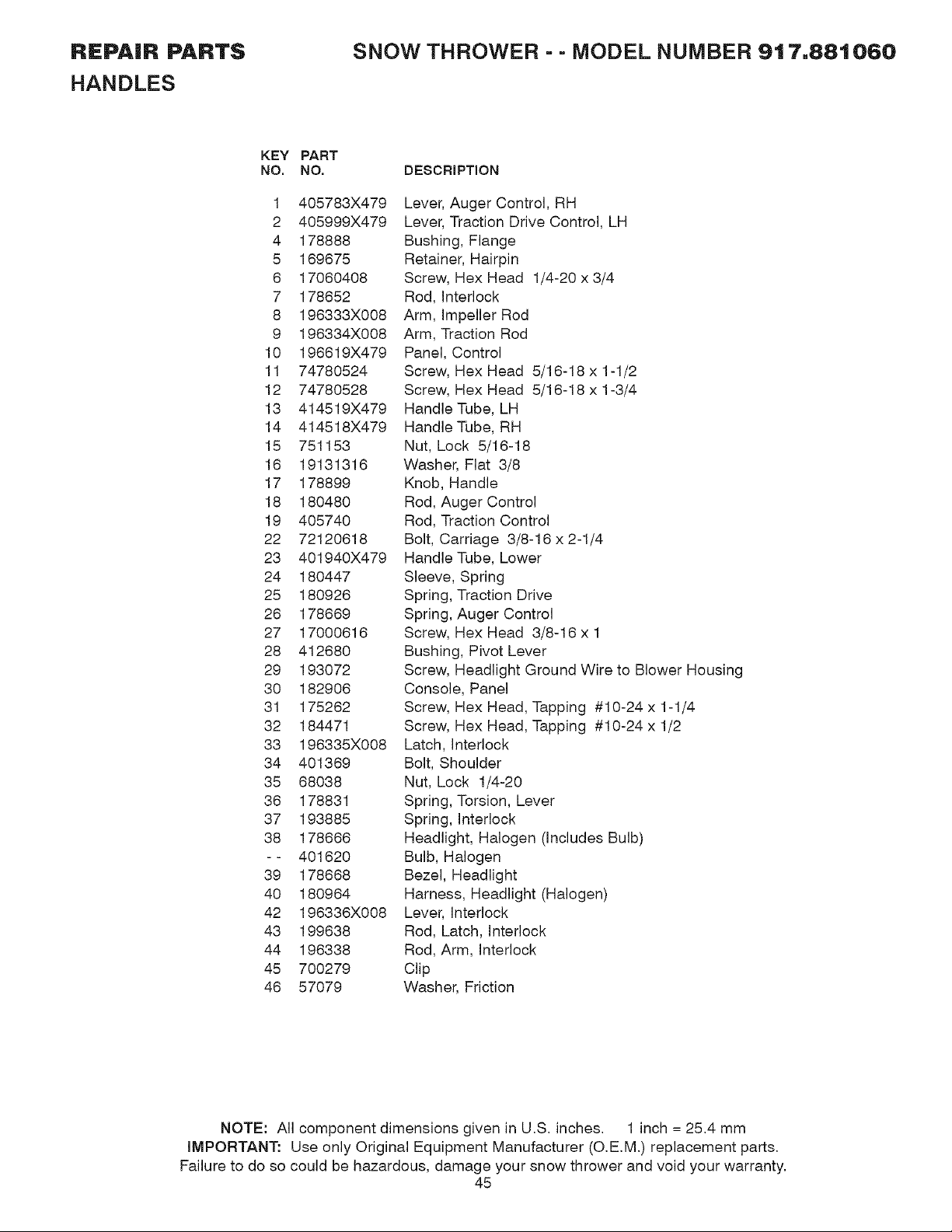

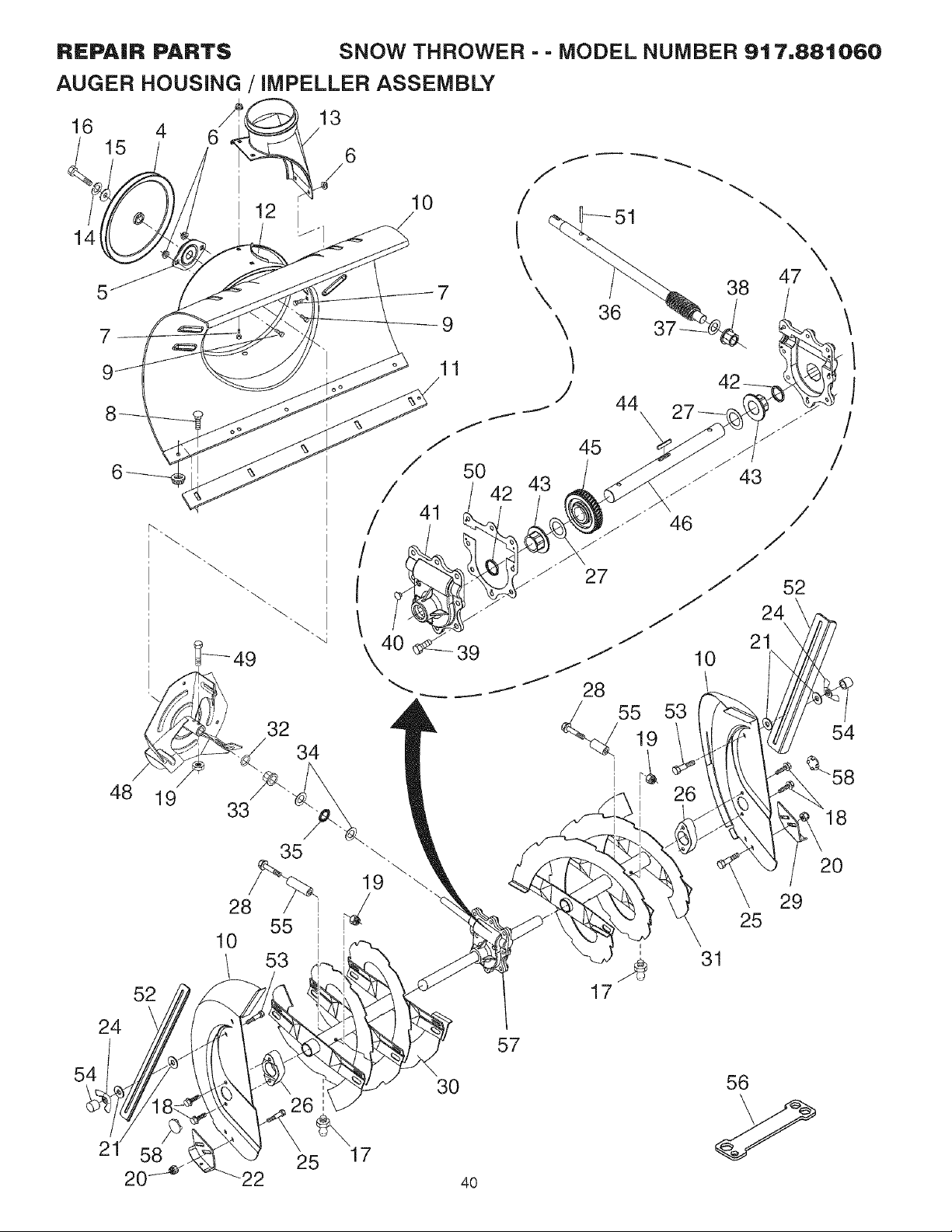

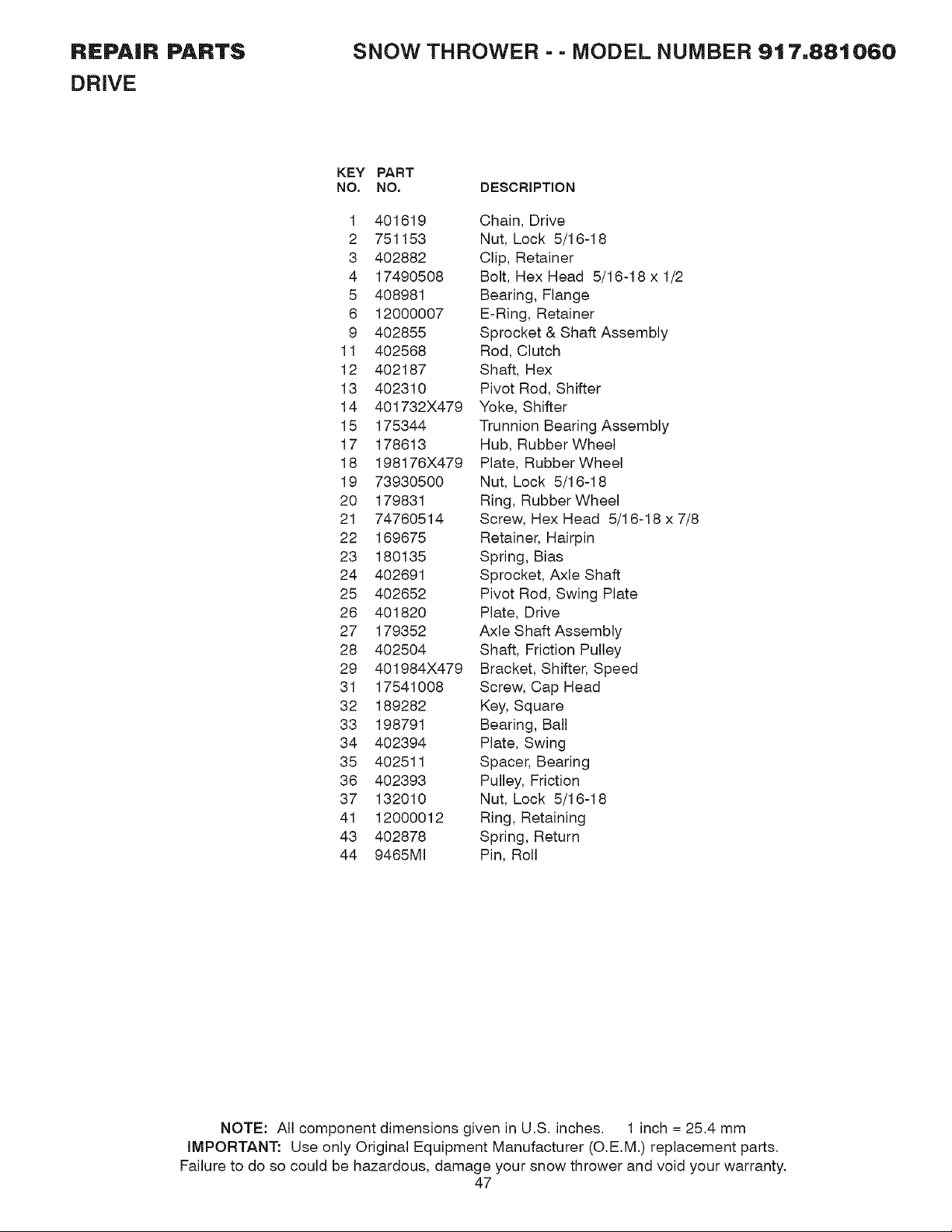

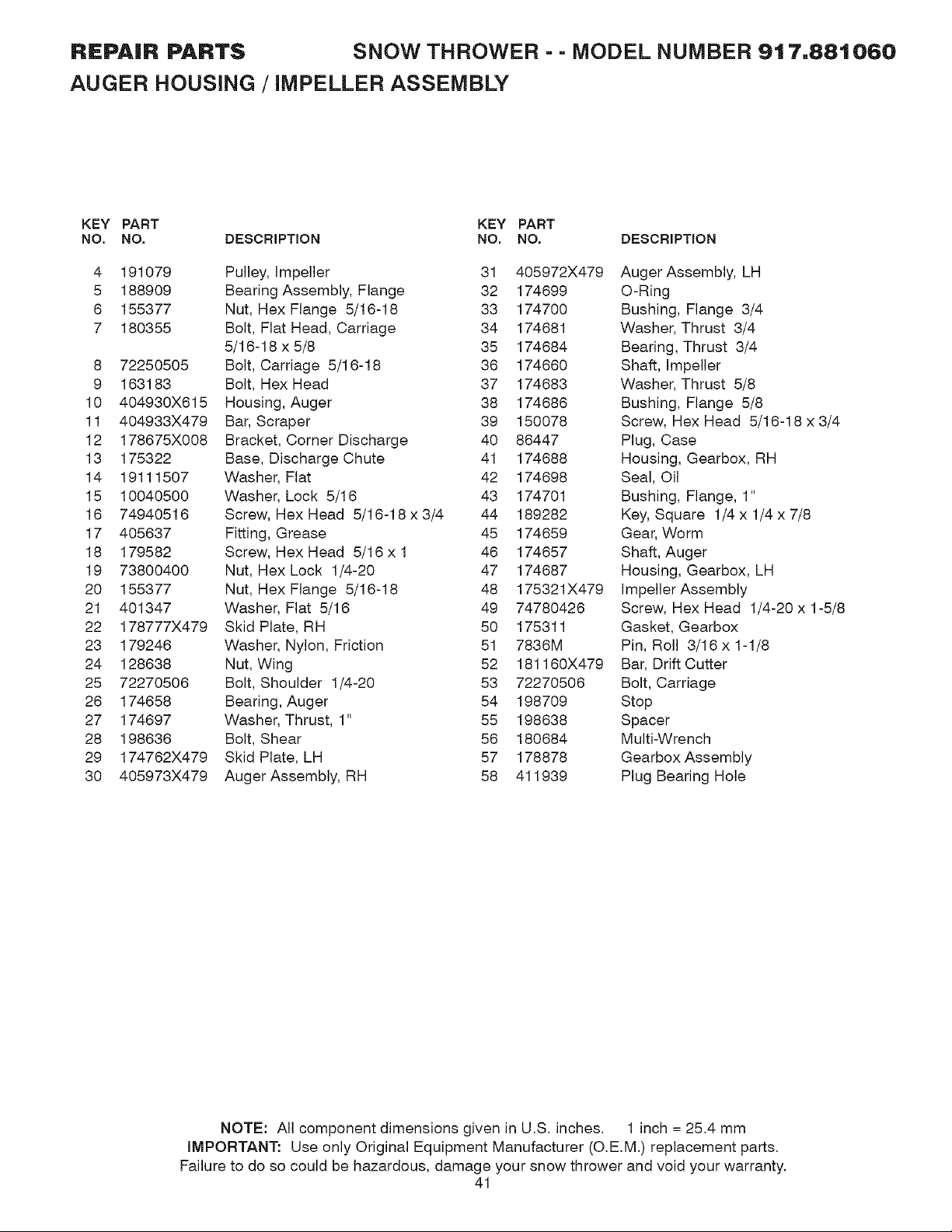

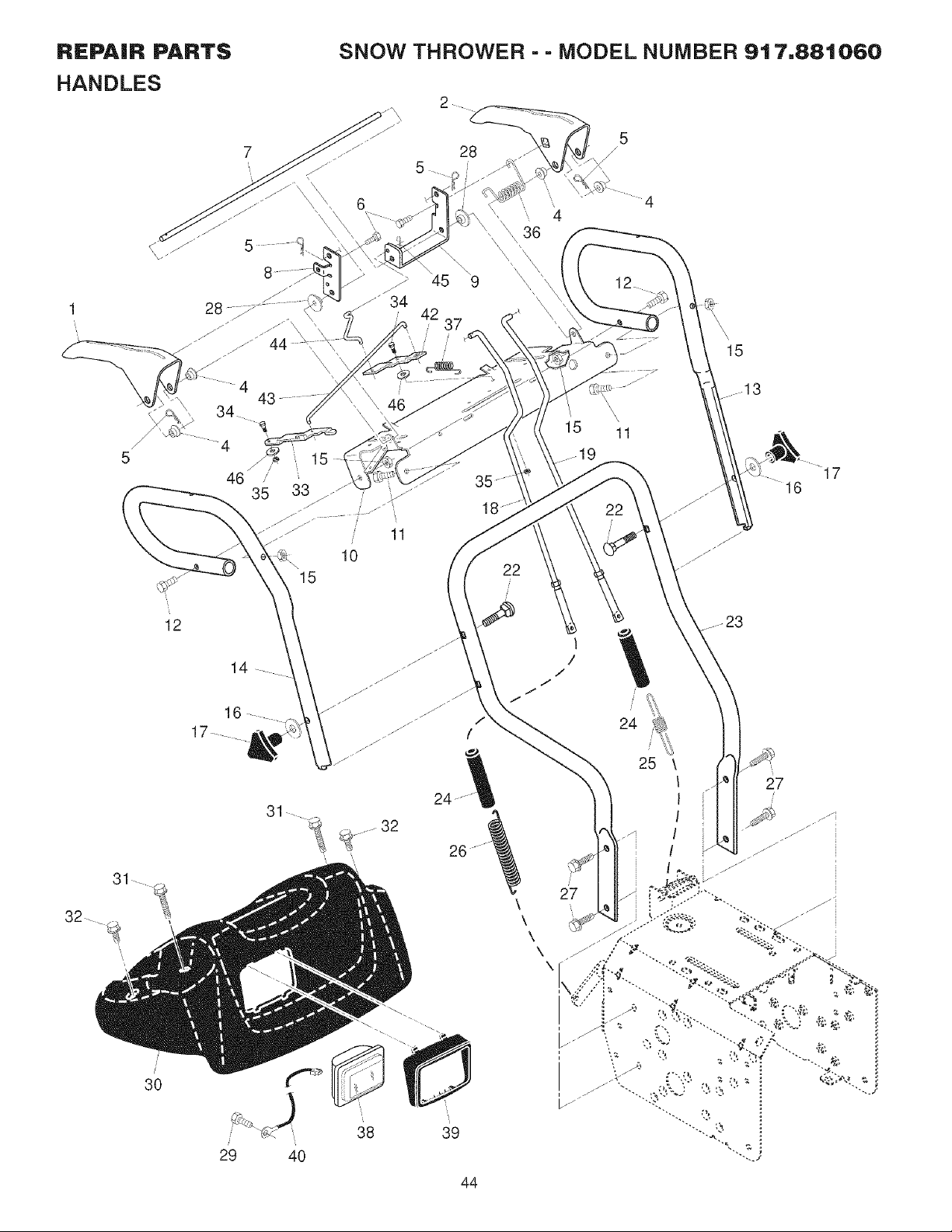

REPAIR PARTS ..................................................... 40-55

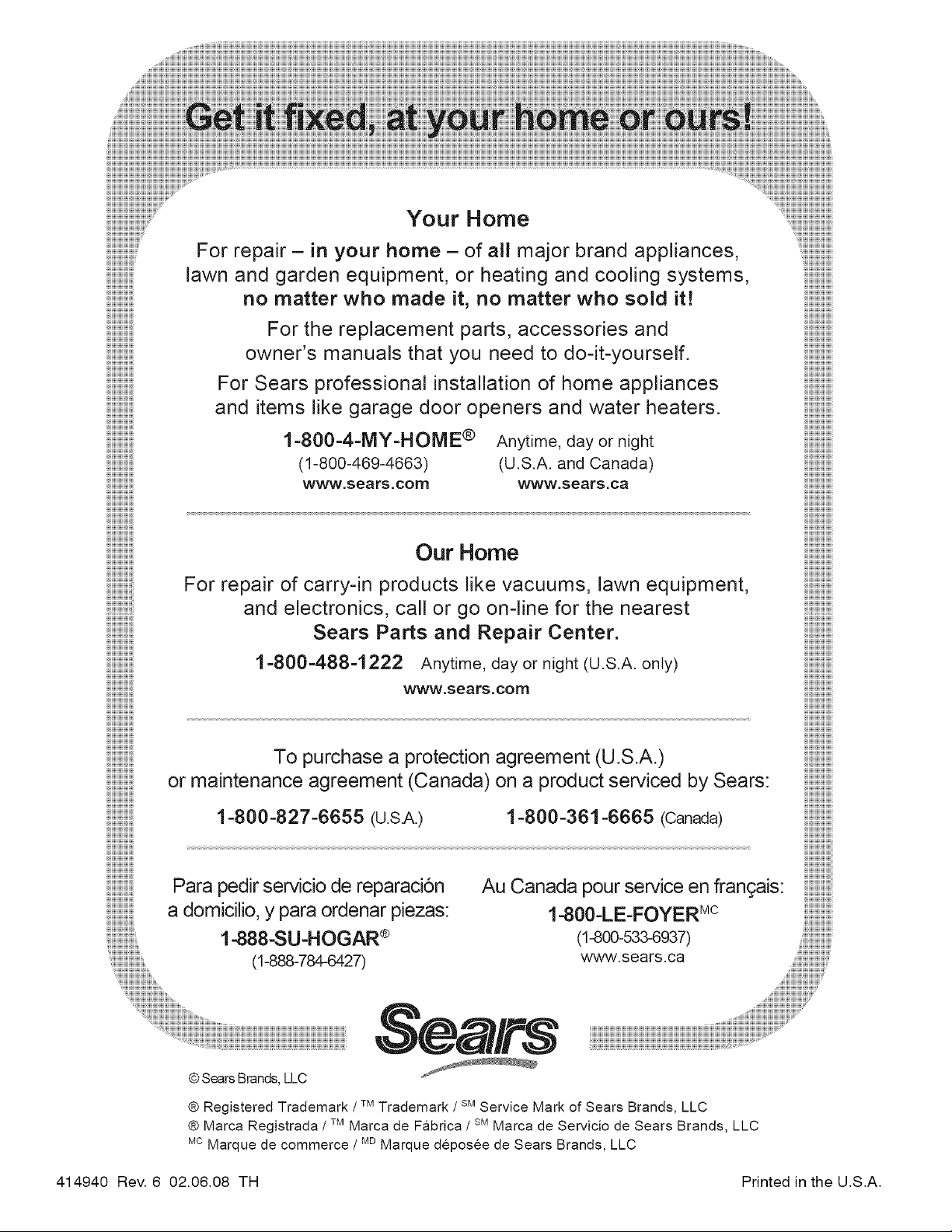

SEARS SERVICE ................................... BACK COVER

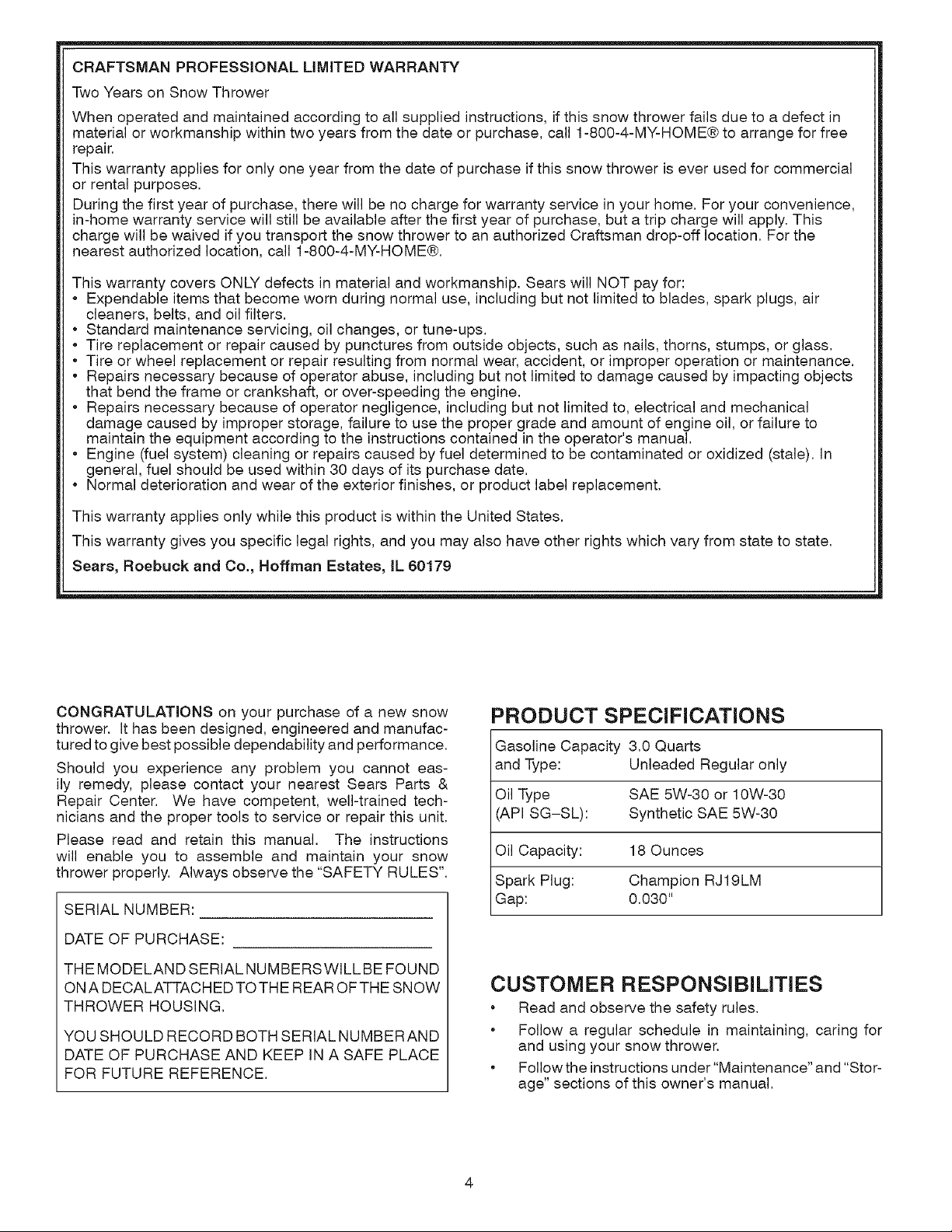

CRAFTSMANPROFESSIONALLIMITEDWARRANTY

TwoYearson SnowThrower

Whenoperatedandmaintainedaccordingtoallsuppliedinstructions,ifthissnowthrowerfailsdueto a defectin

materialorworkmanshipwithintwoyearsfromthedateorpurchase,call1-800-4-MY-HOME®to arrangeforfree

repair.

Thiswarrantyappliesforonlyoneyearfromthedateof purchaseifthissnowthroweris everusedforcommercial

orrentalpurposes.

Duringthefirstyearof purchase,therewillbenochargeforwarrantyservicein yourhome.Foryourconvenience,

in-homewarrantyservicewillstillbeavailableafterthefirstyearof purchase,butatripchargewillapply.This

chargewillbewaivedif youtransportthesnowthrowertoanauthorizedCraftsmandrop-offlocation,Forthe

nearestauthorizedlocation,call1-800-4-MY-HOME®,

ThiswarrantycoversONLYdefectsinmaterialandworkmanship.SearswillNOTpayfor:

• Expendableitemsthatbecomewornduringnormaluse,includingbutnotlimitedto blades,sparkplugs,air

cleaners,belts,andoilfilters.

• Standardmaintenanceservicing,oilchanges,ortune-ups.

• Tirereplacementor repaircausedby puncturesfromoutsideobjects,suchasnails,thorns,stumps,orglass.

• Tireor wheelreplacementorrepairresultingfromnormalwear,accident,orimproperoperationormaintenance.

• Repairsnecessarybecauseofoperatorabuse,includingbutnotlimitedtodamagecausedbyimpactingobjects

thatbendtheframeorcrankshaft,orover-speedingtheengine.

• Repairsnecessarybecauseofoperatornegligence,includingbutnotlimitedto, electricalandmechanical

damagecausedbyimproperstorage,failureto usethepropergradeandamountofengineoil,orfailureto

maintaintheequipmentaccordingtotheinstructionscontainedintheoperator'smanual.

• Engine(fuelsystem)cleaningorrepairscausedbyfueldeterminedto becontaminatedoroxidized(stale),In

general,fuelshouldbeusedwithin30daysof itspurchasedate.

• Normaldeteriorationandwearoftheexteriorfinishes,orproductlabelreplacement.

ThiswarrantyappliesonlywhilethisproductiswithintheUnitedStates,

Thiswarrantygivesyouspecificlegalrights,andyoumayalsohaveotherrightswhichvaryfromstateto state.

Sears,Roebuckand Co., Hoffman Estates, IL 60179

CONGRATULATIONS on your purchase of a new snow

thrower. It has been designed, engineered and manufac-

tured to give best possible dependability and performance.

Should you experience any problem you cannot eas-

ily remedy, please contact your nearest Sears Parts &

Repair Center. We have competent, well-trained tech-

nicians and the proper tools to service or repair this unit.

Please read and retain this manual. The instructions

will enable you to assemble and maintain your snow

thrower properly. Always observe the "SAFETY RULES",

SERIAL NUMBER:

DATE OFPURCHASE:

THE MODELAND SERIAL NUMBERSWILL BE FOUND

ON A DECALATTACH ED TOTHE REAR OFTHE SNOW

THROWER HOUSING.

YOUSHOULDRECORDBOTHSERIALNUMBERAND

DATE OF PURCHASE AND KEEPIN A SAFE PLACE

FOR FUTURE REFERENCE.

PRODUCT SPECIFICATIONS

Gasoline Capacity 3.0 Quarts

and Type: Unleaded Regular only

Oil Type SAE 5W-30 or 10W-30

(API SG-SL): Synthetic SAE 5W-30

Oil Capacity: 18 Ounces

Spark Plug: Champion RJ19LM

Gap: 0,030"

CUSTOMER RESPONSIBILITIES

• Read and observe the safety rules,

• Follow a regular schedule in maintaining, caring for

and using your snow thrower,

• Follow the instructions under "Maintenance" and "Stor-

age" sections of this owner's manual,

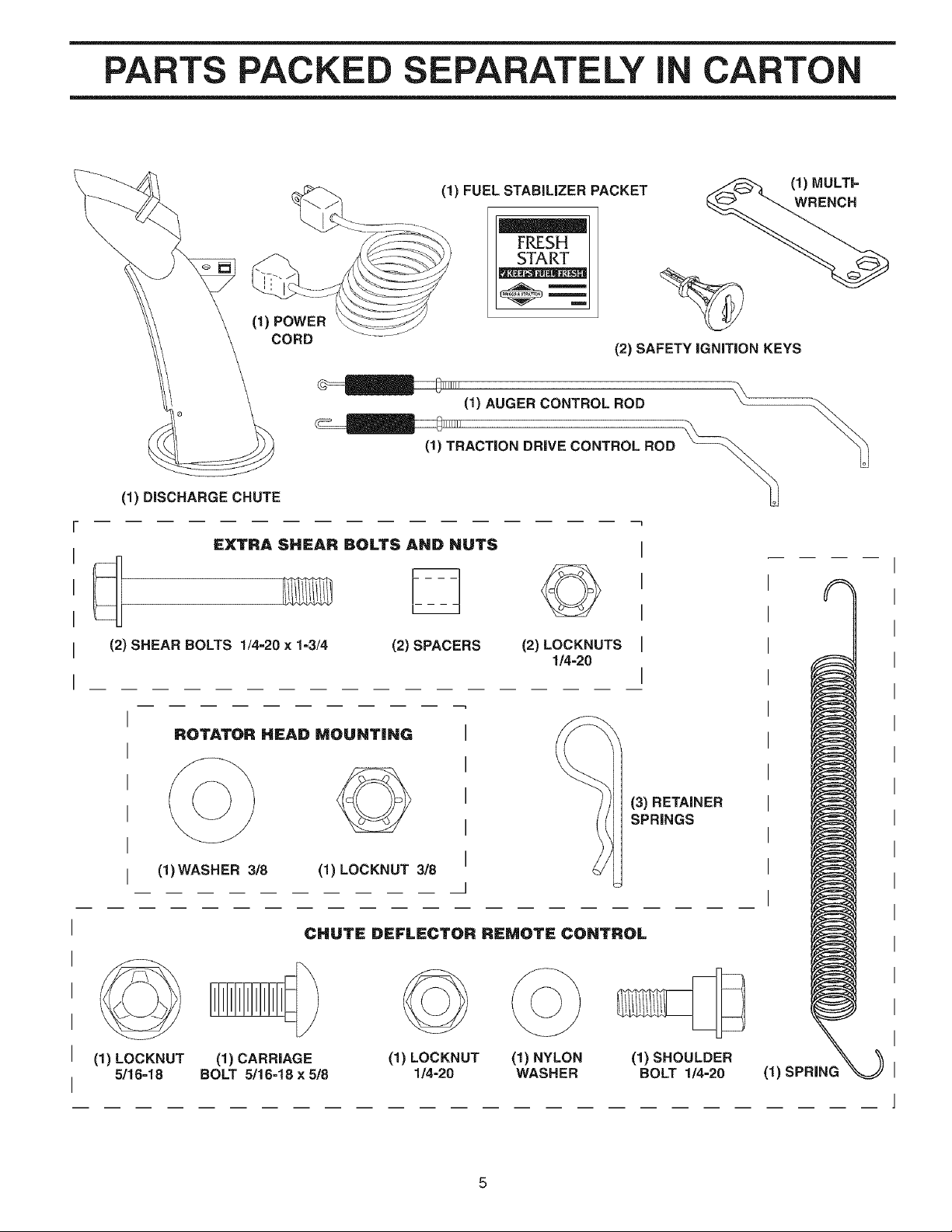

PARTS PACKED SEPARATELY I CARTON

(1) POWER

CORD

(1) FUEL STABiLiZER PACKET

START I

(2) SAFETY iGNiTiON KEYS

(1) MULTi=

WRENCH

(1) DISCHARGE CHUTE

(1) AUGER CONTROL ROD

(1) TRACTION DRIVE CONTROL ROD _

EXTRA SHEAR BOLTS AND NUTS

(2) SHEAR BOLTS 1/4=20 x 1=3/4

(2) SPACERS (2) LOCKNUTS

1/4=20

ROTATOR HEAD MOUNTING

(1) WASHER 3/8 (1) LOCKNUT 3/8

(3) RETAINER

SPRINGS

CHUTE DEFLECTOR REMOTE CONTROL

(1) LOCKNUT

5/16=18

(1) CARRIAGE

BOLT 5/16=18 × 5/8

(1) LOCKNUT (1) NYLON

1/4=20 WASHER

(1) SHOULDER

BOLT 1/4=20 (1) SPRING

AS / RE-O ERATION

Read these instructions and this manual in its entirety

before you attempt to assemble or operate your new

snow thrower. Reading the entire manual will familiar=

ize you with the unit, which will assist you in assembly,

operation and maintenance of the product.

Your new snow thrower has been assembled at the factory

with the exception of those parts left unassembled for ship-

ping purposes. All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been placed in

the parts bag. To ensure safe and proper operation of your

snow thrower, all parts and hardware you assemble must

be tightened securely. Use the correct tools as necessary

to ensure proper tightness.

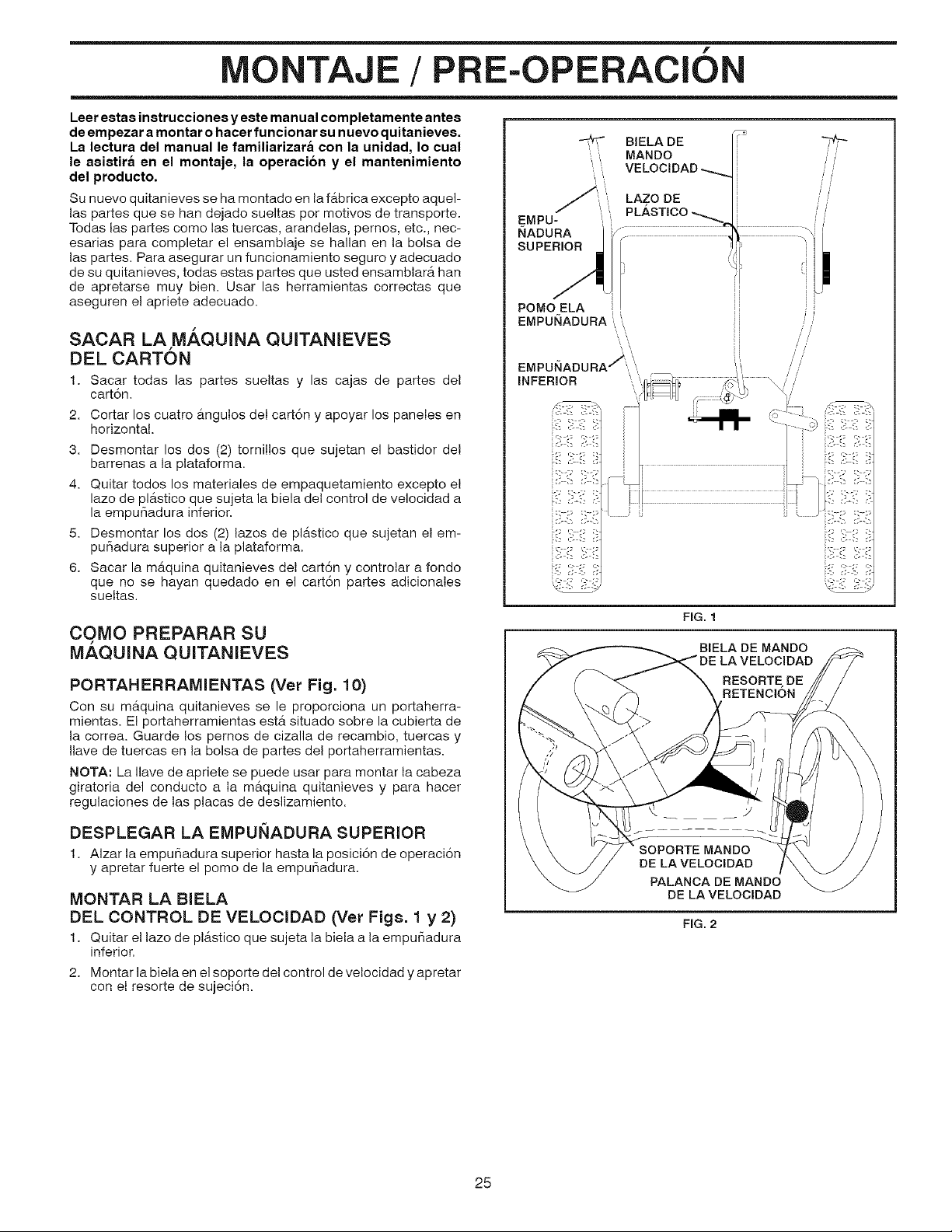

REMOVE SNOW THROWER FROM CARTON

1. Remove all accessible loose parts and parts boxes

from carton.

2. Cut down all four corners of carton and lay panels flat.

3. Remove the two (2) screws securing the auger housing

to the pallet.

4. Remove all packing materials except plastic tie holding

speed control rod to lower handle.

5. Remove the two (2) plastic ties securing upper handle

to pallet.

6. Remove snow thrower from carton and check carton

thoroughly for additional loose parts.

HOW TO SET UP YOUR SNOW THROWER

TOOL BOX (See Fig. 10)

A toolbox is provided on your snow thrower. The toolbox is

located on top of the belt cover. Store the extra shear bolts,

nuts and multi-wrench provided in parts bag in the toolbox.

NOTE: The multi-wrench may be used for assembly of the

chute rotator head to snow thrower and making adjustments

to the skid plates.

UNFOLD UPPER HANDLE

1. Raise upper handle to the operating position and tighten

handle knobs securely.

INSTALL SPEED CONTROL ROD (See Figs. 1 and 2)

1. Remove plastic tie securing rod to lower handle.

2. Insert rod into speed control bracket and secure with

retainer spring.

UPPER

HANDLE

KNOB

LOWER

HANDLE

/' /

/ ,/

i _ _ i

= ......

FIG. 1

SPEED CONTROL ROD

RETAINER

SPRING

SPEED SPEED

CONTROL CONTROL

BRACKET LEVER

FIG. 2

AS / RE-O ERATION

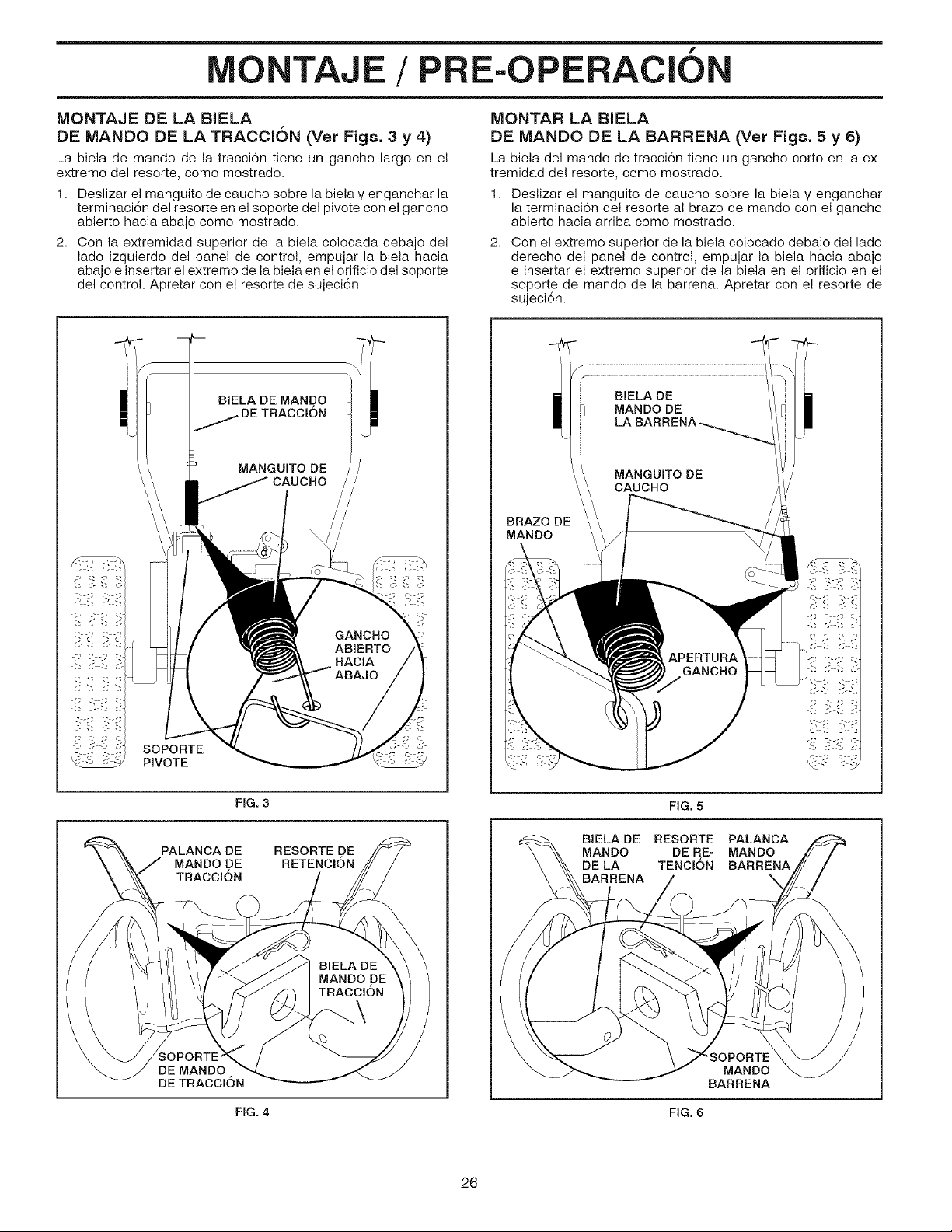

INSTALL TRACTION DRIVE CONTROL ROD

(See Figs. 3 and 4)

The traction drive control rod has the long loop on the end

of the spring as shown.

1. Slide rubber sleeve up rod and hook end of spring into

pivot bracket with loop opening down as shown.

2. With top end of rod positioned under left side of control

panel, push rod down and insert top end of rod into hole

in drive control bracket. Secure with retainer spring.

INSTALL AUGER CONTROL ROD (See Figs. 5 and 6)

The auger control rod has the short loop on the end of the

spring as shown.

1. Slide rubber sleeve up rod and hook end of spring into

control arm with loop opening up as shown.

2. With top end of rod positioned under right side of

control panel, push down on rod and insert end of rod

into hole in auger control bracket. Secure with retainer

spring.

FIG. 3

RETAINER

SPRING

CONTROL

BRACKET

FIG, 4

AUGER

ROD

RUBBER

SLEEVE

CONTROL

ARM

FIG. 5

AUGER CONTROL ROD AUGER

CONTROL

RETAINER LEVER

SPRING \

CONTROL

BRACKET

FIG. 6

AS BLY / RE..O ERATION

iNSTALL DISCHARGE CHUTE / CHUTE ROTATOR

HEAD (See Fig. 7)

NOTE: The multi-wrench provided in your parts bag may

be used to install the chute rotator head,

1, Place discharge chute assembly on top of chute base

with discharge opening toward front of snow thrower,

2, Position chute rotator head overchute bracket, Ifneces-

sary, rotate chute assembly to align square and pin on un-

derside of chute rotator head with holes in chute bracket,

3, With chute rotator head and chute bracket aligned,

position chute rotator head on pin and threaded stud

of mounting bracket,

4, Install 3/8 washer and Iocknut on threaded stud and

tighten securely,

STUD

CHUTE

BRACKET

ROTATOR HEAD

CHUTE MOUNTING

ROTATOR HEAD BRACKET

FiG. 7

iNSTALL CHUTE DEFLECTOR REMOTE CONTROL

(See Figs. 8 and 9)

1, Install remote cable bracket to discharge chute with

5/16-18 carriage bolt and 5/16-18 Iocknut as shown,

Tighten securely,

2, Install remote cable eyelet to chute deflector with

1/4-20 shoulder bolt, nylon washer and 1/4-20 Iocknut

as shown, Tighten securely,

3, Install spring hooks between hex nuts on chute rotator

head and into hole in chute deflector as shown,

SPRING

1/4-20 CHUTE

SHOULDER

HOOK

NYLON BETWEEN

WASHER HEX HUTS

ON CHUTIE

1/4-20 ROTATO R

LOCKNUT

CABLE

EYELET

5/16- ! 8

CARRIAGE

BOLT

L _EMOTE

CABLE

RACKET

5/16-18

LOCKNUT

FiG. 8

CHUTE DEFLECTOR

CONTROL LEVER

FIG, 9

CHECK TiRE PRESSURE

The tires on you r snow th rower were overinflated at the fac-

tory for shipping purposes. Correct and equal tire pressure

is important for best snow throwing performance,

• Reduce tire pressure to 14-17 PSi (19-24,5 N-m),

OPERATION

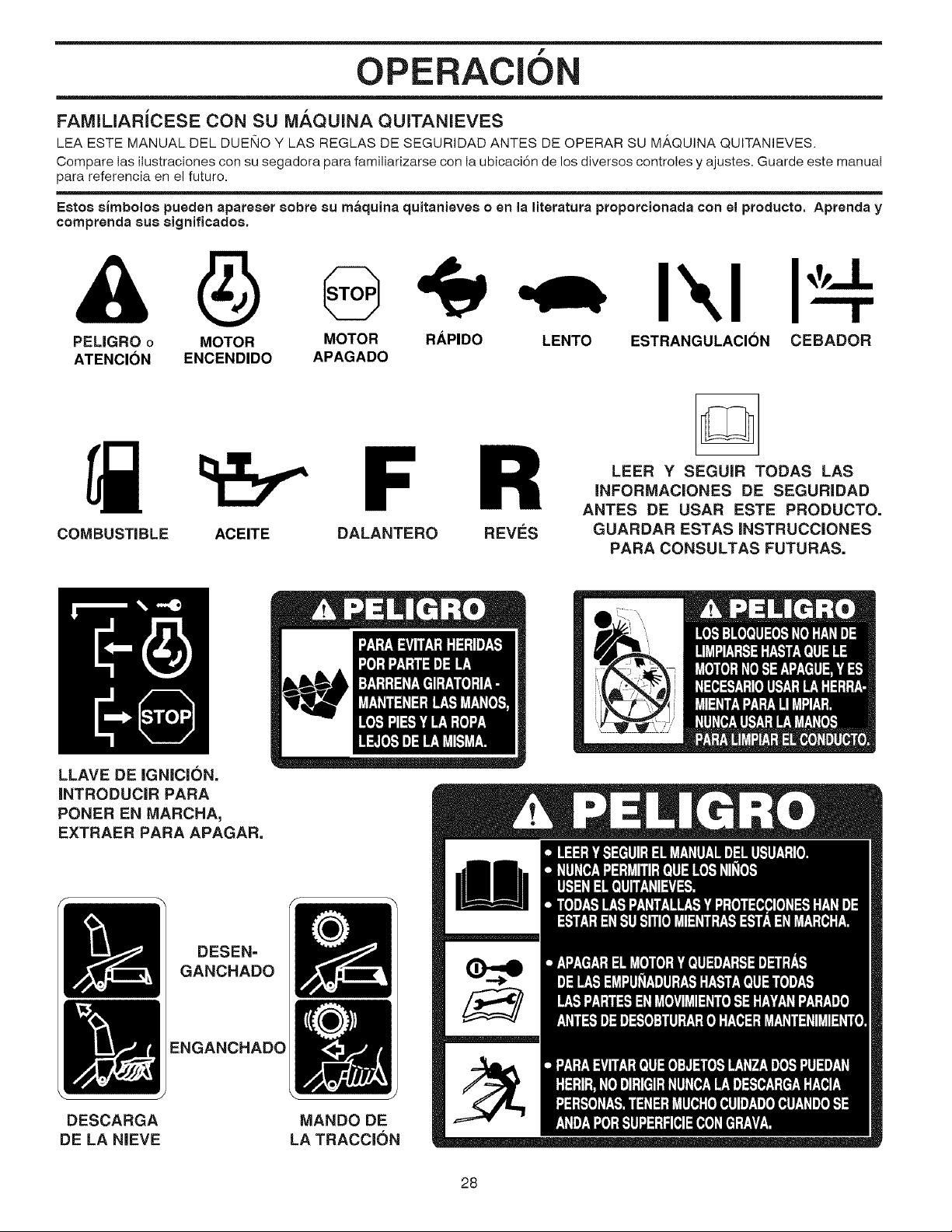

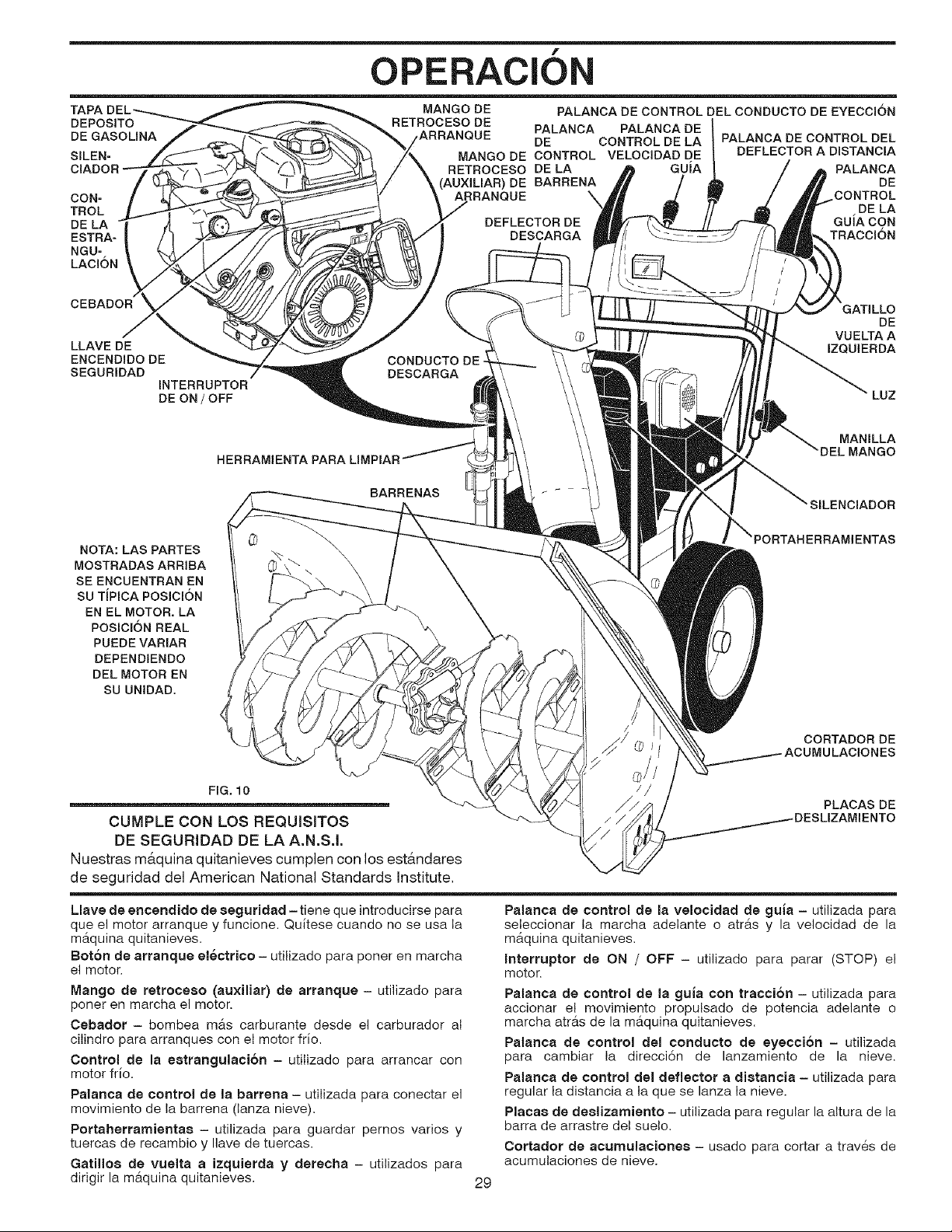

KNOW YOUR SNOW THROWER

READ THIS OWNER'S MANUALAND ALL SAFETY RULES BEFORE OPERATING YOUR SNOWTHROWER. Compare

the illustrations with your snow thrower to familiarize yourself with the location of various controls and adjustments, Save

this manual for future reference,

These symbols may appear on your snow thrower or in literature supplied with the product. Learn and understand

their meaning,

ENGINE

OFF

I\1

DANGER ENGINE FAST SLOW CHOKE PRIMER

OR WARNING ON

FUEL OIL FORWARD REVERSE

READ AND FOLLOW ALL SAFETY INFORMATION

AND iNSTRUCTiONS BEFORE USE OF THIS PRODUCT.

KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.

iGNITiON KEY.

INSERT TO START

AND RUN,

PULL OUT TO STOP.

DISENGAGED

ENGAGED

\ J

SNOW

DISCHARGE

TRACTION

DRIVECONTROL

OPERATION

GASOLINE ELECTRIC AUGER DISCHARGE CHUTE CONTROL LEVER

START BUTTON CONTROL

LEVER DRIVE SPEED DEFLECTOR REMOTE

RECOIL X CONTROL LEVER CONTROL LEVER

STARTER

HANDLE

TRACTION

CHUTE DRIVE

CHOKE DEFLECTOR CONTROL

CONTROL LEVER

SAFETY

IGNITION

KEY

ON / OFF

SWITCH

CHUTE

LH TURN

TRIGGER

LIGHT

CLEAN-OUT TOOL

KNOB

NOTE: ITEMS ABOVE

ARE SHOWN IN

THEIR TYPICAL

LOCATION ON THE

ENGINE. ACTUAL

LOCATION MAY VARY

WITH THE ENGINE

ON YOUR UNIT.

TOOLBOX

DRIFT CUTTER

PLATE

AUGERS

FIG. 10

MEETS A,N,S,I, SAFETY REQUIREMENTS

Our snow throwers conform to the standards of the American National Standards institute,

Toolbox - used to store spare shear bolts, Iocknuts and

wrench,

Safety ignition key = must be inserted for the engine to

start and run, Remove when snow thrower is not in use,

Electric start button - used for starting the engine,

Recoil (auxiliary) starter handle-used for starting engine,

Primer - pumps additional fuel from the carburetor to the

cylinder for use when starting a cold engine.

Choke Control - used for starting a cold engine.

ON / OFF switch = used to STOP the engine.

LH and RH turn triggers- used to steer the snow thrower.

Drive speed control lever = used to select forward or

reverse motion and speed of snow thrower,

Traction drive control lever- used to engage power-pro-

pelled forward or reverse motion of snow thrower,

Auger control lever - used to engage auger motion

(throw snow),

Discharge chute control lever - used to change the

direction the snow is thrown,

Deflector remote control lever - used to change the

distance the snow is thrown,

Skid plate - used to adjust height of scraper bar from ground,

Drift cutter - used to cut through deep snowdrifts,

OPERATION

The operation of any snow thrower can result

in foreign objects thrown into the eyes, which

can result insevere eye damage. Always wear

safety glasses or eye shields while operating

your snow thrower or performing any adjust-

ments or repairs. We recommend standard safety glasses

or a wide vision safety mask worn over spectacles.

HOW TO USE YOUR SNOW THROWER

Know how to operate all controls before adding fuel or

attempting to start the engine.

STOPPING

TRACTION DRIVE

• Release traction drive control lever to stop the forward

or reverse movement of the snow thrower.

AUGER

• Release the auger control lever to stop throwing snow.

ENGINE

1. Move ON / OFF switch to "OFF" position.

2. Remove (do not turn) safety ignition key to prevent

unauthorized use.

NOTE: Never use choke to stop engine.

TO CONTROL SNOW DISCHARGE (See Fig. 12)

WARNING: Snow throwers have ex-

posed rotating parts, which can cause

i_ severe injury from contact, or from ma-

terial thrown from the discharge chute.

Keep the area of operation clear of all

persons, small children and pets at all

times including startup.

WARNING: if the discharge chute or

auger become clogged, shut-off engine

and wait for aii moving parts to stop, Use

the clean-out tool, NOT YOUR HANDS,

to unclog the chute and/or auger.

The DIRECTION in which snow isto be thrown is controlled

by the discharge chute control lever.

• Tochangethe discharge chute position, press downward

on discharge chute control lever and move lever left

or right until chute is in desired position. Be sure lever

springs back and locks into desired position.

The DISTANCE that snow is thrown is controlled by the

position of the chute deflector. Set the deflector low to

throw snow a short distance; set the deflector higher to

throw snow farther.

TO USE CHOKE CONTROL (See Fig, 11)

The choke control is located on the engine. Use the choke

control whenever you are starting a cold engine. Do not

use to start a warm engine.

• To engage choke, turn knob counterclockwise. Slowly

turn knob clockwise to disengage.

FIG, 11

Press downward on chute deflector control lever and

move lever forward to lower the deflector and decrease

the distance. Move lever back to raise the deflector

and increase the distance. Be sure lever springs back

and locks into desired position.

DISCHARGECHUTE

CONTROLLEVER

CHUTE DEFLECTOR

REMOTE CONTROLLEVER

FIG, 12

OPERATION

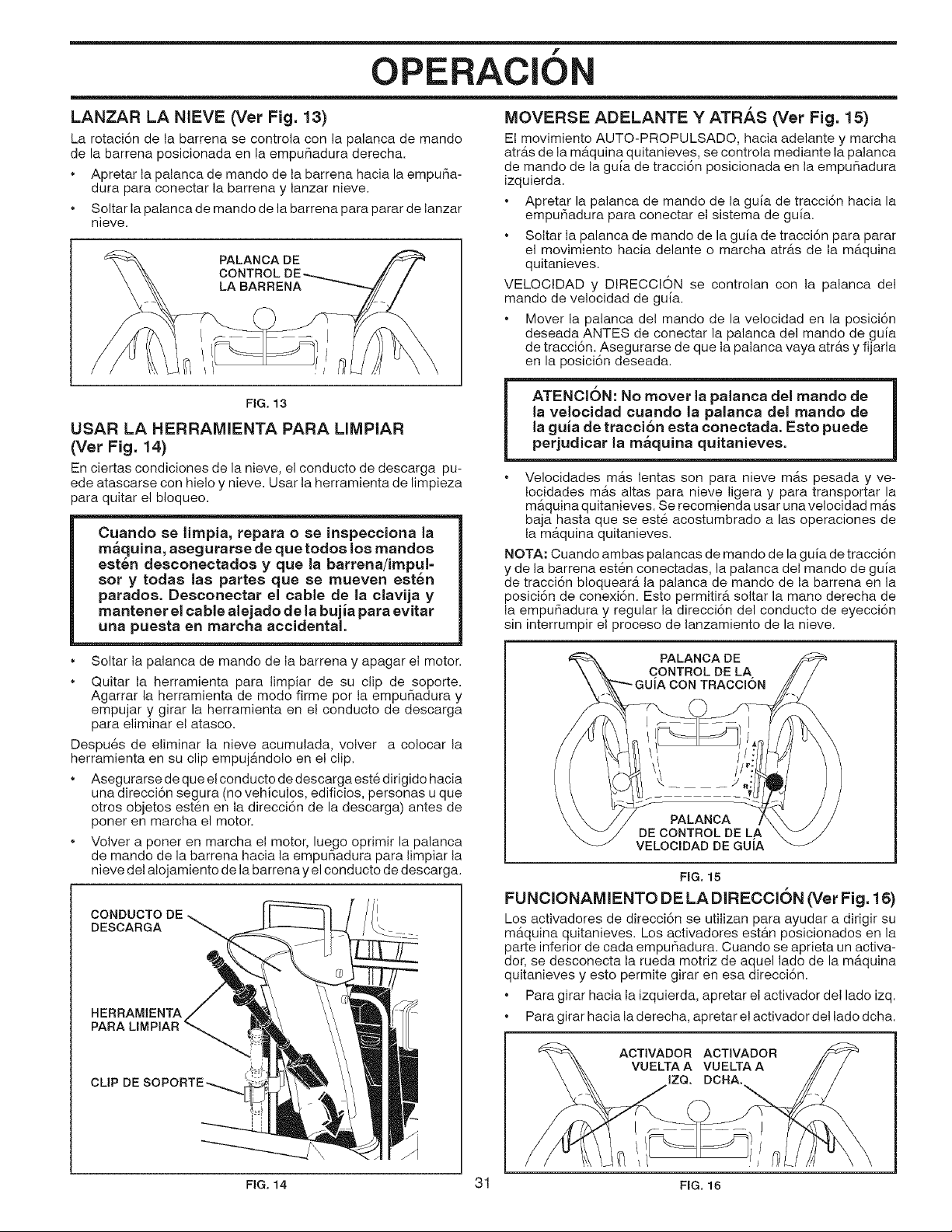

TO THROW SNOW (See Fig, 13)

The auger rotation is controlled by the auger control lever

located on the right side handle.

• Squeeze auger control lever to handle to engage the

auger and throw snow.

• Release the auger control lever to stop throwing snow.

TO MOVE FORWARD AND BACKWARD (See Fig. 15)

SELF-PROPELLING, forward and reverse movement of

the snow thrower, is controlled by the traction drive control

lever located on the left side handle.

• Squeeze traction drive control lever to handle to engage

the drive system,

• Release traction drive control lever to stop the forward

or reverse movement of the snow thrower,

SPEED and DIRECTION are controlled by the drive speed

control lever.

FIG, 13

USING THE CLEAN-OUT TOOL (See Fig, 14)

In certain snow conditions, the discharge chute may be-

come clogged with ice and snow, Use the clean-out tool

to dislodge this blockage,

When cleaning, repairing, or inspecting, make

certain all controls are disengaged and the au-

ger/impeller and all moving parts have stopped,

Disconnect the spark plug wire and keep the

wire away from the spark plug to prevent ac-

cidental starting,

• Releasethe auger control lever and shut offthe engine.

• Removethe clean-out tool from it's mounting clip. Grasp

the tool firmly by the handle and push and twist the tool

into the discharge chute to dislodge the blockage.

After the packed snow has been dislodged, return the clean-

out tool to it's mounting clip by pushing it into the clip.

• Make sure the discharge chute is pointed in a safe di-

rection (no vehicles, buildings, people, or other objects

are in the direction of discharge) before restarting the

engine.

• Restart the engine, then squeeze the auger control

lever to the handle to clear snow from the auger hous-

ing and the discharge chute.

DISCHARGECHUTE

TOOL

MOUNTING

• Press downward on the speed control lever and move

lever to desired position BEFORE engaging the trac-

tion drive control lever. Be sure lever springs back and

locks into desired position,

• Slower speeds are for heavier snow and faster speeds

are for light snow and transporting the snow thrower. It

is recommended that you use a slower speed until you

are familiar with the operation of the snow thrower.

NOTE: When both traction drive and auger control levers

are engaged, the traction drive control lever will lock the

auger control lever in the engaged position. This will allow

you to release your right hand from the handle and adjust

the discharge chute direction without interrupting the snow

throwing process,

TRACTION DRIVE //_

CONTROLLEVER

FIG. 15

POWER STEERING OPERATION (See Fig, 16)

Steering triggers are used to assist in steering your snow

thrower. The triggers are located on the underside of each

handle. When atrigger is squeezed, it disengages the drive

wheel on that side of snow thrower and allows it to turn in

that direction.

• To turn left- squeeze left side trigger,

• To turn right - squeeze right side trigger,

LH TURN

TRIGGER

FIG, 14 12 FIG. 16

OPERATION

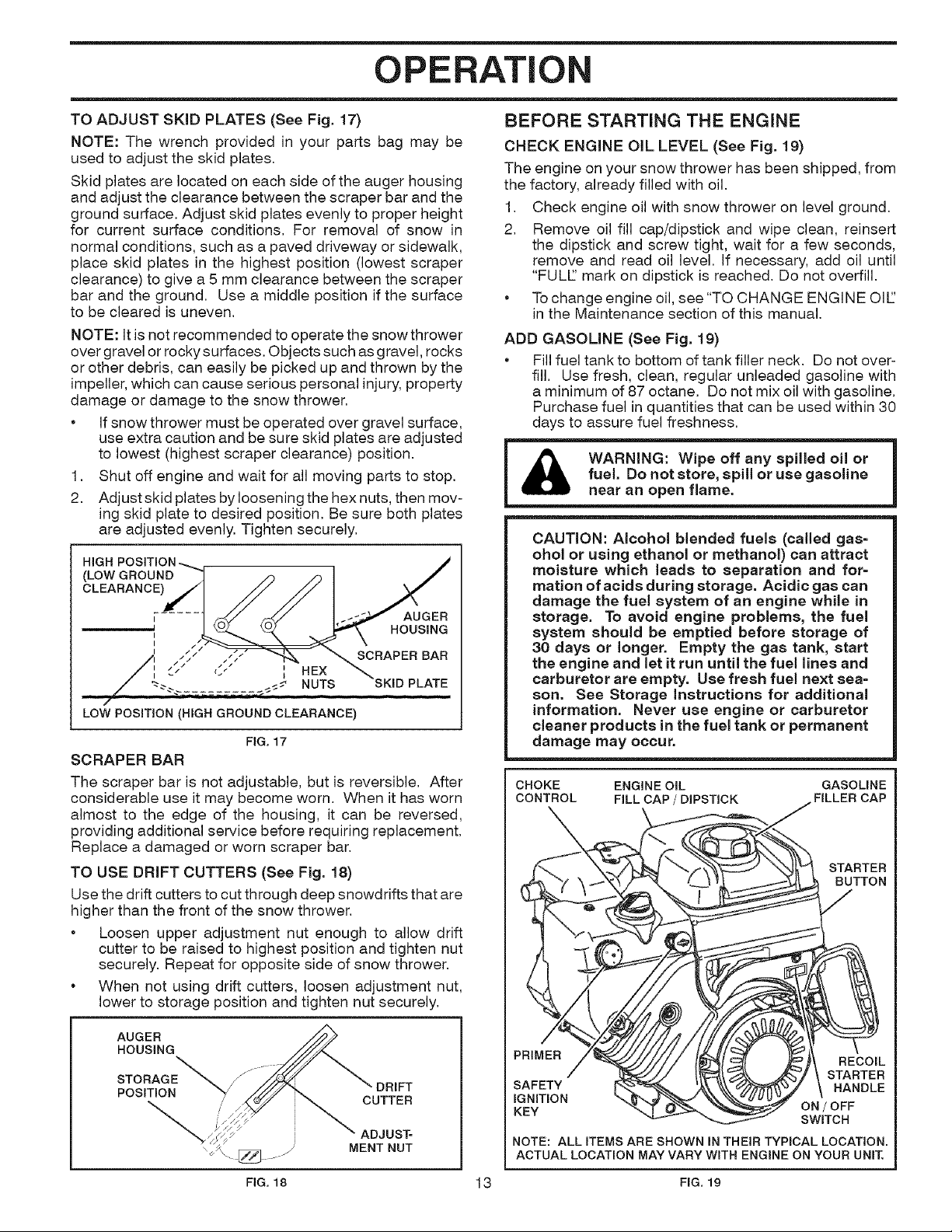

TO ADJUST SKiD PLATES (See Fig. 17)

NOTE: The wrench provided in your parts bag may be

used to adjust the skid plates.

Skid plates are located on each side of the auger housing

and adjust the clearance between the scraper bar and the

ground surface. Adjust skid plates evenly to proper height

for current surface conditions. For removal of snow in

normal conditions, such as a paved driveway or sidewalk,

place skid plates in the highest position (lowest scraper

clearance) to give a 5 mm clearance between the scraper

bar and the ground. Use a middle position if the surface

to be cleared is uneven.

NOTE: It is not recommended to operate the snow thrower

over gravel or rocky surfaces. Objects such as gravel, rocks

or other debris, can easily be picked up and thrown by the

impeller, which can cause serious personal injury, property

damage or damage to the snow thrower.

• If snow thrower must be operated over gravel surface,

use extra caution and be sure skid plates are adjusted

to lowest (highest scraper clearance) position.

1. Shut off engine and wait for all moving parts to stop.

2. Adjust skid plates by loosening the hex nuts, then mov-

ing skid plate to desired position. Be sure both plates

are adjusted evenly. Tighten securely.

(LOW GROUND

AUGER

HOUSING

SCRAPER BAR

I HEX

_¢ NUTS PLATE

LOW POSITION (HIGH GROUND CLEARANCE)

FIG, 17

SCRAPER BAR

The scraper bar is not adjustable, but is reversible. After

considerable use it may become worn. When it has worn

almost to the edge of the housing, it can be reversed,

providing additional service before requiring replacement,

Replace a damaged or worn scraper bar.

TO USE DRIFT CUTTERS (See Fig. 18)

Use the drift cutters to cut through deep snowdrifts that are

higher than the front of the snow thrower.

• Loosen upper adjustment nut enough to allow drift

cutter to be raised to highest position and tighten nut

securely. Repeat for opposite side of snow thrower.

• When not using drift cutters, loosen adjustment nut,

lower to storage position and tighten nut securely.

AUGER

HOUSING

STcORTIAoGE_

DRIFT

CUTTER

ADJUST

MENT NUT

BEFORE STARTING THE ENGINE

CHECK ENGINE OiL LEVEL (See Fig. 19)

The engine on your snow thrower has been shipped, from

the factory, already filled with oil.

1. Check engine oil with snow thrower on level ground.

2. Remove oil fill cap/dipstick and wipe clean, reinsert

the dipstick and screw tight, wait for a few seconds,

remove and read oil level. If necessary, add oil until

"FULL:.'mark on dipstick is reached. Do not overfill.

• To change engine oil, see "TO CHANGE ENGINE OIE'

in the Maintenance section of this manual.

ADD GASOLINE (See Fig. 19)

• Fill fuel tank to bottom of tank filler neck. Do not over-

fill. Use fresh, clean, regular unleaded gasoline with

a minimum of 87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be used within 30

days to assure fuel freshness.

WARNING: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

CAUTION: Alcohol blended fuels (called gas-

ohol or using ethanol or methanol) can attract

moisture which leads to separation and for-

mation of acids during storage. Acidic gas can

damage the fuel system of an engine while in

storage. To avoid engine problems, the fuel

system should be emptied before storage of

30 days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines and

carburetor are empty. Use fresh fuel next sea-

son. See Storage instructions for additional

information. Never use engine or carburetor

cleaner products in the fuel tank or permanent

damage may occur.

CHOKE ENGINE OIL GASOLINE

CONTROL FILL CAP / DiPSTiCK FILLER CAP

STARTER

BUTTON

PRIMER RECOIL

STARTER

SAFETY HANDLE

IGNITION ON / OFF

KEY SWITCH

NOTE: ALL ITEMS ARE SHOWN IN THEIR TYPICAL LOCATION.

ACTUAL LOCATION MAY VARY WITH ENGINE ON YOUR UNIT.

FIG, 18 13 FIG, 19

OPERATION

TO START ENGINE

Your snow thrower engine is equipped with both a 120 Volt

A.C. electric starter and a recoil starter. The electric starter

is equipped with a three-wire power cord and plug and is

designed to operate on 120 Volt A.C. household current.

• Be sure your house is a 120 Volt A.C. three-wire

grounded system. If you are uncertain, consult a

licensed electrician.

WARNING: Do not use the electric

starter if your house is not a 120 Volt

A.C. three=wire grounded system. Se=

rious personal injury or damage to your

snow thrower could result.

COLD START- ELECTRIC STARTER

1. Insert safety ignition key (packed separately in parts

bag) into ignition slot until it clicks. DO NOTturn the key.

Keep the extra safety ignition key in a safe place.

2. Place ON / OFF switch in "ON" position.

3. Rotate choke control to "FULE' position.

4. Connect the power cord to the engine.

5. Plug the other end of the power cord into a three-hole

grounded 120 Volt A.C. receptacle.

NOTE: Do not use primer when starting engine with the

electric starter.

6. Push starter button until engine starts.

IMPORTANT: Do not crank engine more than five con-

tinuous seconds between each time you try to start. Wait

5 to 10 seconds between each attempt.

7. When the engine starts, release the starter button and

slowly move the choke control to the "OFF" position.

8. Disconnect the power cord from the receptacle first,

then from the engine.

Allow the engine to warm up for a few minutes. Engine will

not develop full power until it has reached normal operat-

ing temperature.

WARM START - ELECTRIC STARTER

Follow the steps above, keeping the choke control in the

"OFF" position.

COLD START - RECOIL STARTER

1. Insert safety ignition key (packed separately in parts

bag) into ignition slot until it clicks. DO NOTturn the key.

Keep the extra safety ignition key in a safe place.

2. Place ON / OFF switch in "ON" position.

3. Rotate choke control to "FULE' position.

4. Push the primer four (4) times if the temperature is

below 15°F, or two (2) times if temperature is between

15° and 50°F. If temperature is above 50°F, priming is

not necessary.

NOTE: Over priming may cause flooding, preventing the

engine from starting. If you do flood the engine, wait a few

minutes before attempting to start and DO NOT push the

primer.

5. Pull recoil starter handle quickly. Do not allow starter

rope to snap back.

6. When the engine starts, releasethe recoil starter handle

and slowly move the choke control to the "OFF" posi-

tion.

Allow the engine to warm up for a few minutes. Engine will

not develop full power until it has reached normal operat-

ing temperature.

WARM START- RECOIL STARTER

Follow the steps above, keeping the choke in the "OFF"

position. DO NOT push the primer.

BEFORE STOPPING

Run the engine for a few minutes to help dry off any mois-

ture on the engine.

iF RECOIL STARTER HAS FROZEN

Ifthe recoil starter has frozen and will not turn the engine,

proceed as follows:

1. Grasp the recoil starter handle and slowly pull as much

rope out of the starter as possible.

2. Release the recoil starter handle and let it snap back

against the starter.

If the engine still fails to start, repeat the above steps or

use the electric starter.

SNOW THROWING TIPS

, Go slower in deep, freezing or heavy wet snow. Use

the drive speed control, NOT the ON / OFF switch, to

adjust speed.

, It is easier and more efficient to remove snow imme-

diately after it falls.

, The best time to remove snow is the early morning. At

this time the snow is usually dry and has not been ex-

posed to the direct sun and warming temperatures.

• Slightly overlap each successive path to ensure all

snow will be removed.

Throw snow downwind whenever possible.

Adjust the skid plates to proper height for current snow

conditions. See "TO ADJUST SKID PLATES" in this

section of this manual.

• For extremely heavy snow, reduce the width of snow

removal by overlapping previous path and moving

slowly.

, Keep engine clean and clear of snow during use. This

will help air flow and extend engine life.

, After snow-throwing is completed, allow engine to run for

a few minutes to melt snow and ice off the engine.

, Clean the entire snow thrower thoroughly after each

use and wipe dry so it is ready for next use.

WARNING: Do not operate snow

thrower if weather conditions impair vis-

ibility. Throwing snow during a heavy,

windy snowstorm can blind you and be

hazardous to the safe operation of the

snow thrower.

HT Check for Loose Fasteners I_ I_

R Clean / Inspect Snow Thrower t1_ If

W Check/Replace V-Belts I_

Lubrication Chart I_ If

Check Engine Oil Level

N Change Engine Oil

Inspect Muffler

N Check / Replace Spark Plug

Empty Fuel Tank

GENERAL RECOMMENDATIONS

The warranty on this snow thrower does not cover items

that have been subjected to operator abuse or negligence.

To receive full value from the warranty, operator must

maintain snow thrower as instructed in this manual. Some

adjustments will need to be made periodically to properly

maintain your snow thrower.

At least once a season, check to see if you should make

any of the adjustments described in the Service and Ad-

justments section of this manual.

• At least once a year, you should replace the spark plug

and check belts for wear. A new spark plug will help

your engine run better and last longer.

• Follow the maintenance schedule in this manual.

NOTE: Use only Original Equipment Manufacturer (OEM)

parts to service this unit. Failure to do so can cause the unit

to malfunction and pose a risk of injury to the operator.

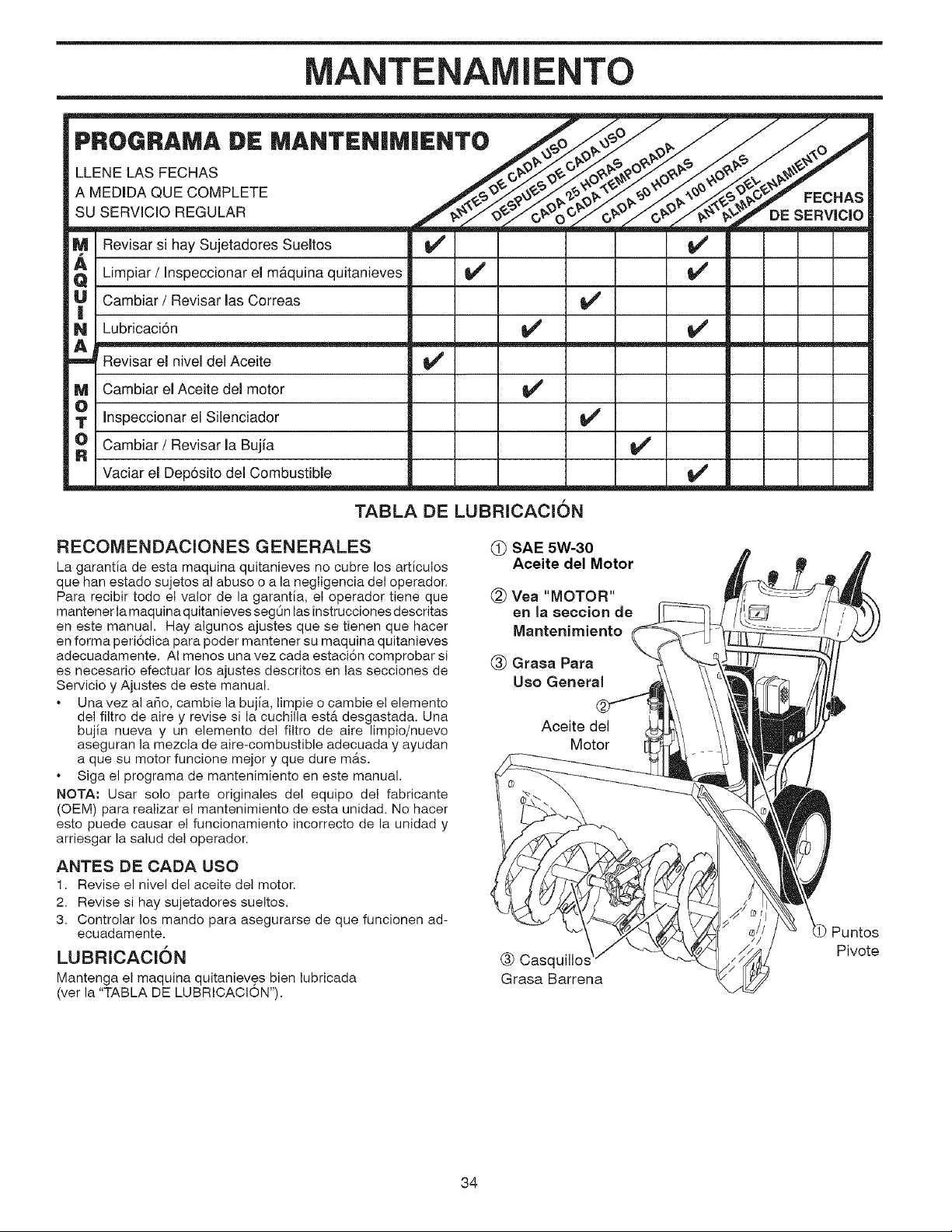

LUBRICATION CHART

(_ SAE 5W=30 Motor Oil

(_) See "ENGINE" in

Maintenance section

(_) General

Purpose

Grease

@ Engine oil

BEFORE EACH USE

1, Check engine oil level.

2. Check for loose fasteners.

3, Check controls to be sure they are functioning properly.

LUBRICATION

Keep your snow thrower well lubricated

(See "LUBRICATION CHART"),

Auger

grease fittings

O Pivot

points

SNOW THROWER

Always observe the safety rules when performing any

maintenance.

TIRES

• Maintain proper air pressure in both tires (14-17 RS.I.

/ 19-24.5 N-m).

Keep tires free of gasoline and oil, which can harm

rubber.

NOTE: To seal tire punctures and prevent flat tires due

to slow leaks, tire sealant may be purchased from your

local parts dealer. Tire sealant also prevents tire dry rot

and corrosion.

V-BELTS TO CHANGE ENGINE OIL

Check V-belts for deterioration and wear after every 50

hours of operation and replace if necessary. The belts

are not adjustable. Replace belts if they begin to slip from

wear. (See "TO REMOVE BELT COVER" in the Service

and Adjustments section of this manual).

The V-belts on your snow thrower are of special construction

and should be replaced by original equipment manufacturer

(OEM) belts available from your nearest dealer. Using other

than OEM belts can cause personal injury or damage to

the snow thrower.

AUGER GEAR CASE

• The gear case was filled with lubricant to the proper

level at the factory. The only time the lubricant needs

attention is if service has been performed on the gear

case.

• If lubricant is required, use only Ronex ED #1 grease.

TRACTION DRIVE SYSTEM

DO NOT lubricate the drive components inside the snow

thrower. The sprockets, hex shafts, drive disc and friction

wheel require no lubrication. The bearings and bushings

are lifetime lubricated and require no maintenance.

CAUTION: Any lubricating of the above compo=

nents can cause contamination of the friction

wheel and damage to the drive system of your

snow thrower.

ENGINE

LUBRiCATiON

Use only high quality detergent oil rated with API service

classification SG-SL Select the oil's SAE viscosity grade

according to your expected operating temperature.

SAE VISCOSITY GRADES

°F -20 0 30 32 40

i°C -3'0 -20 =1'0 0

TEMPERATURE RANGE ANTICIPATED

BEFORE NEXT OiL CHANGE

NOTE: Although multi-viscosity oils (5W30, 10W30 etc.)

improve starting in cold weather, these multi-viscosity oils

will result in increased oil consumption when used above

32°F/0°C. Check your engine oil level more frequently to

avoid possible engine damage from running low on oil.

Change the oil after every 25 hours of operation or at least

once a year if the snow thrower is not used for 25 hours

in one year.

Check the crankcase oil level before starting the engine and

after each five (5) hours of continuous use. Tighten oil fill

cap / dipstick securely each time you check the oil level.

Determine temperature range anticipated before next oil

change. All oil must meet API service classification SG-SL.

• Be sure snow thrower is on level surface.

• Oil will drain more freely when warm.

• Catch oil in a suitable container.

NOTE: The left side wheel may be removed from snow

thrower for easier access to the oil drain plug and place-

ment of a suitable container. The unit tilted, resting on the

frame with the left wheel removed, will help drain any oil

trapped inside the engine. (See "TO REMOVE WHEELS"

in the Service and Adjustments section of this manual).

1. Remove safety ignition key and disconnect spark plug

wire from spark plug. Place wire where it cannot come

in contact with plug.

2. Clean area around drain plug.

3. Remove drain plug and drain oil in a suitable container.

4. Install drain plug and tighten securely.

5. Wipe off any spilled oil from snow thrower and engine.

6. Install left wheel (if removed for draining oil). Be sure to

install klick pin into proper hole in wheel axle (See "TO

REMOVE WHEELS" in the Service and Adjustments

section of this manual).

7. Remove oil fill cap/dipstick. Be careful not to allow dirt

to enter the engine.

8. Refill engine with oil through oil dipstick tube. Pour

slowly. Do not overfill. For approximate capacity see

"PRODUCT SPECIFICATIONS"section of this manual.

9. Use gauge on oil fill cap/dipstick for checking level.

Be sure dipstick cap is tightened securely for accurate

reading. Keep oil at "FULL.' line on dipstick.

10. Wipe off any spilled oil.

MUFFLER

Inspect and replace corroded muffler as it could create a

fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of each season or after

every 100 hours of operation, which ever occurs first. Spark

plug type and gap setting are shown in the "PRODUCT

SPECIFICATIONS" section of this manual.

CLEANING

iMPORTANT: For best performance, keep snow thrower

housing free of any dirt or trash, Clean the outside of your

snow thrower after each use.

-- come in contact with plug,

Keep finished surfaces/wheels free of gasoline, oil, etc.

We do not recommend using a garden hose to clean

your snow thrower unless the electrical system, muffler

and carburetor are covered to keep water out. Water

in engine can result in shortened engine life.

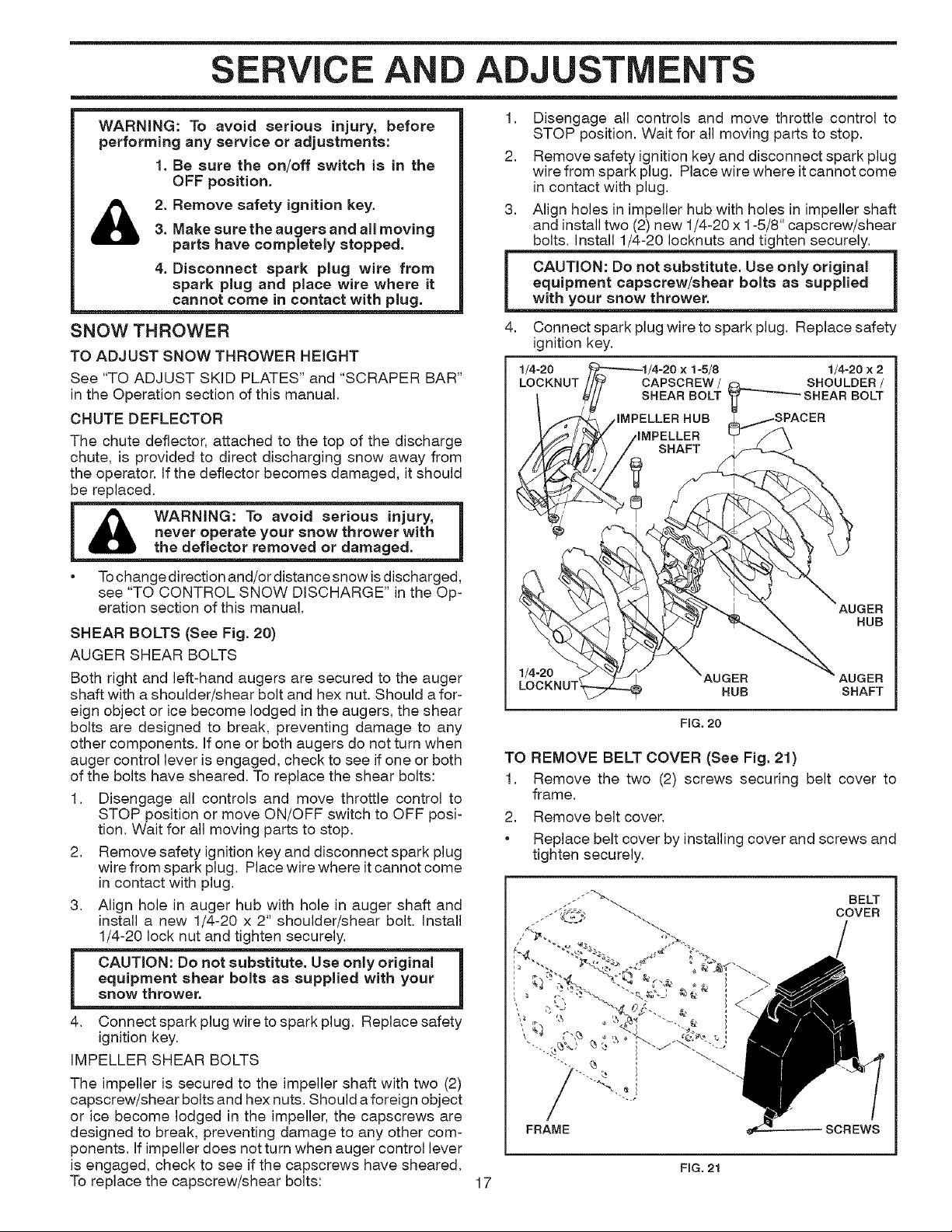

SERVICE ADJUSTMENTS

WARNING: To avoid serious injury, before

performing any service or adjustments:

1. Be sure the on/off switch is in the

OFF position.

2, Remove safety ignition key.3. Make sure the augers and all moving

parts have completely stopped.

4. Disconnect spark plug wire from

spark plug and place wire where it

cannot come in contact with plug.

SNOW THROWER

TO ADJUST SNOW THROWER HEIGHT

See "TO ADJUST SKID PLATES" and "SCRAPER BAR"

in the Operation section of this manual.

CHUTEDEFLECTOR

The chute deflector, attached to the top of the discharge

chute, is provided to direct discharging snow away from

the operator. If the deflector becomes damaged, it should

be replaced.

• Tochange direction and/or distance snow is discharged,

see "TO CONTROL SNOW DISCHARGE" in the Op-

eration section of this manual.

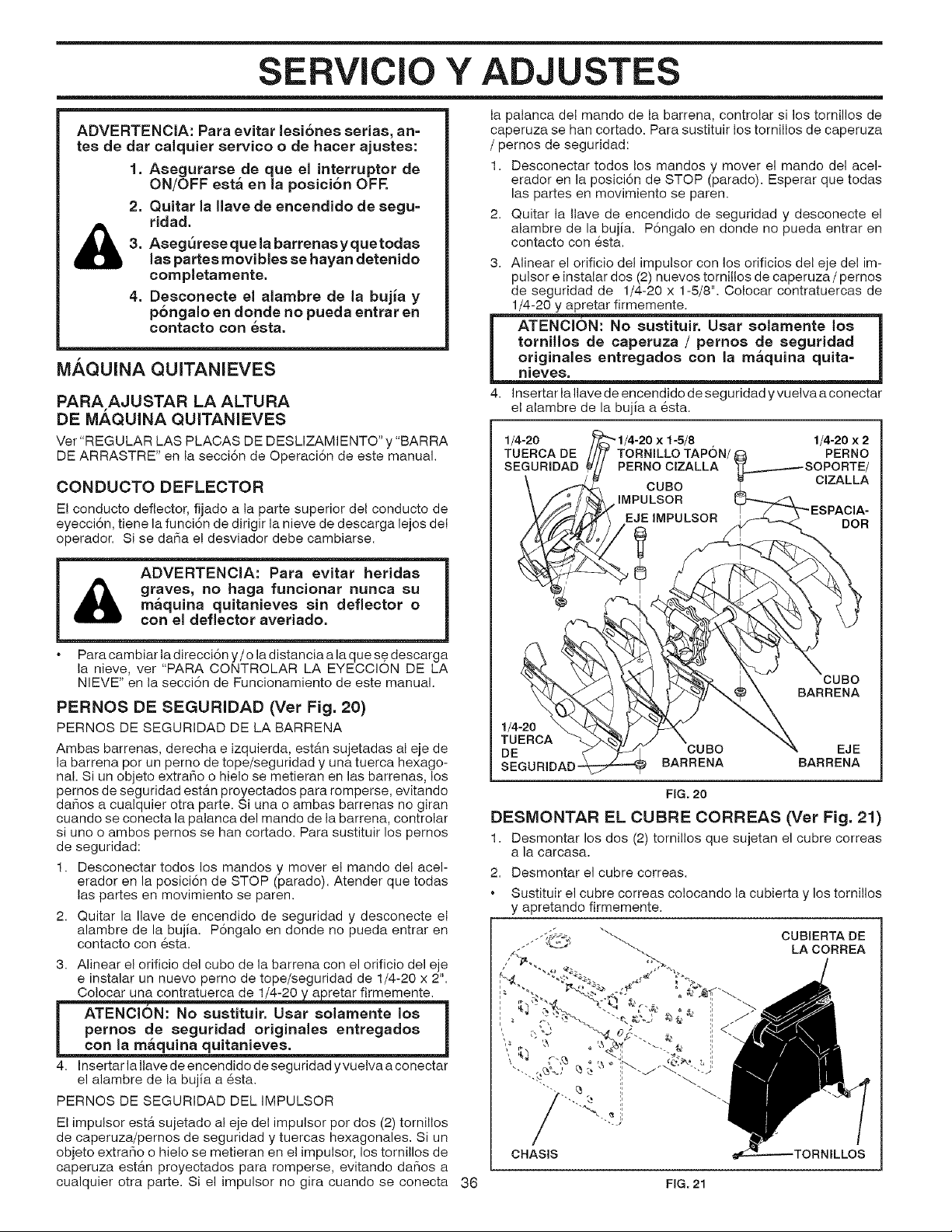

SHEAR BOLTS (See Fig. 20)

AUGER SHEAR BOLTS

Both right and left-hand augers are secured to the auger

shaft with a shoulder/shear bolt and hex nut. Should a for-

eign object or ice become lodged in the augers, the shear

bolts are designed to break, preventing damage to any

other components. If one or both augers do not turn when

auger control lever is engaged, check to see if one or both

of the bolts have sheared. To replace the shear bolts:

1. Disengage all controls and move throttle control to

STOP position or move ON/OFF switch to OFF posi-

tion. Wait for all moving parts to stop.

2. Remove safety ignition key and disconnect spark plug

wire from spark plug. Place wire where it cannot come

in contact with plug.

3. Align hole in auger hub with hole in auger shaft and

install a new 1/4-20 x 2" shoulder/shear bolt. Install

1/4-20 lock nut and tighten securely.

CAUTION: Do not substitute. Use only original

equipment shear bolts as supplied with your

snow thrower.

4. Connect spark plug wire to spark plug. Replace safety

ignition key.

IMPELLER SHEAR BOLTS

The impeller is secured to the impeller shaft with two (2)

capscrew/shear bolts and hex nuts. Should a foreign object

or ice become lodged in the impeller, the capscrews are

designed to break, preventing damage to any other com-

ponents. If impeller does not turn when auger control lever

is engaged, check to see if the capscrews have sheared.

To replace the capscrew/shear bolts:

1. Disengage all controls and move throttle control to

STOP position. Wait for all moving parts to stop.

2. Remove safety ignition key and disconnect spark plug

wire from spark plug. Place wire where it cannot come

in contact with plug.

3. Align holes in impeller hub with holes in impeller shaft

and install two (2) new 1/4-20 x 1-5/8" capscrew/shear

bolts. Install 1/4-20 Iocknuts and tighten securely.

i CAUTION: Do not substitute. Use only original

J equipment capscrew/shear bolts as supplied |

with your snow thrower.

4. Connect spark plug wire to spark plug. Replace safety

ignition key.

FIG, 20

TO REMOVE BELT COVER (See Fig. 21)

1. Remove the two (2) screws securing belt cover to

frame.

2. Remove belt cover.

• Replace belt cover by installing cover and screws and

tighten securely.

FIG, 21

SERVICE ADJUSTMENTS

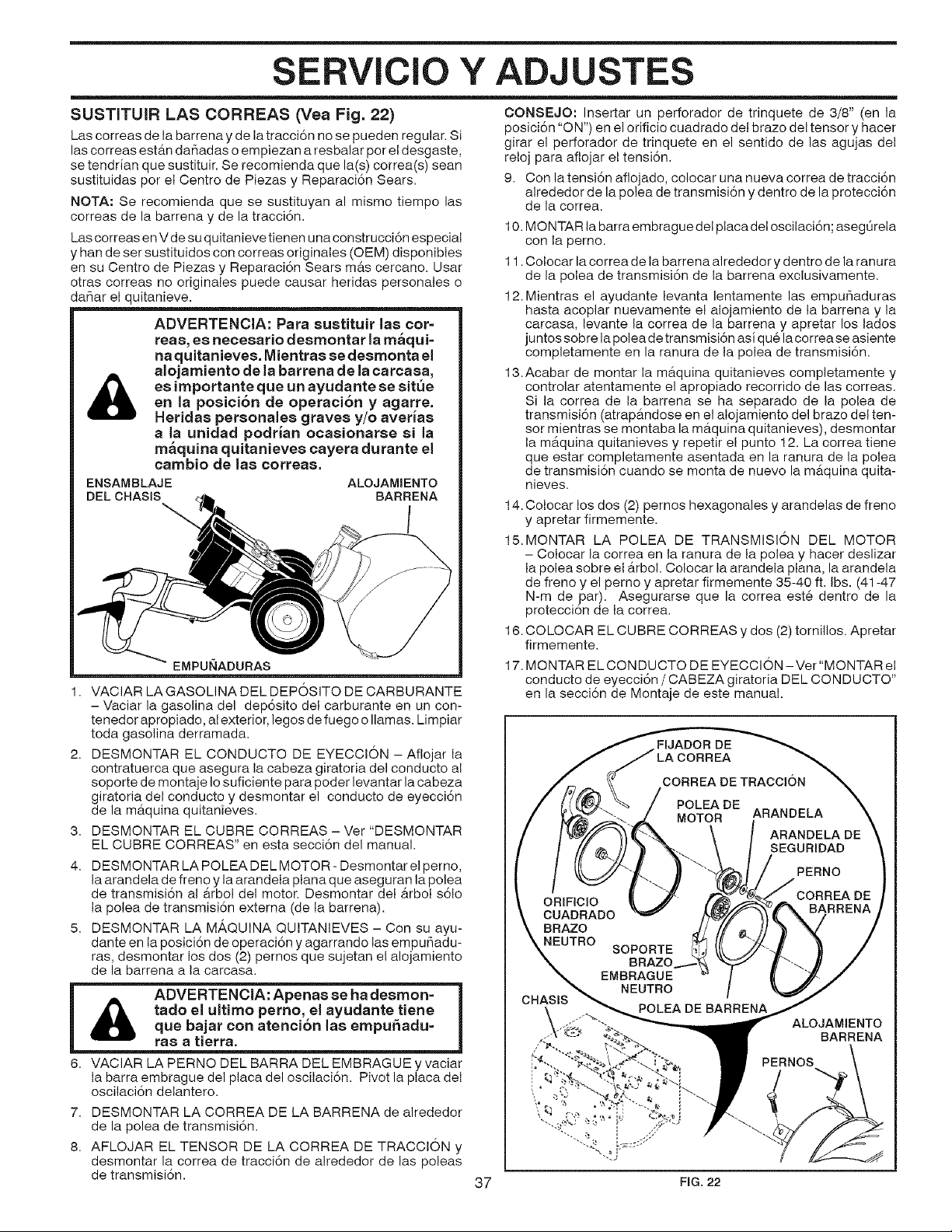

TO REPLACE BELTS (See Fig. 22)

The auger and traction drive belts are not adjustable. If the

belts are damaged or begin to slip from wear, they should

be replaced. It is recommended that the belt(s) be replaced

by a Sears service centre/department.

NOTE: It is recommended that both the auger and traction

drive belt be replaced at the same time.

The V-belts on your snow thrower are of special construction

and should be replaced by original equipment manufacturer

(OEM) belts available from your nearest Sears service

centre/department. Using other than OEM belts can cause

_ersonal injury or damage to the snow thrower.

WARNING: Belt replacement requires

separation of the snow thrower, While

separating the auger housing from the

frame assembly, it is important that

an assistant stand in the operating

position and hold the snow thrower

handles, Serious personal injury and/or

damage to the unit could occur if the

snow thrower should fall during the belt

changing process.

FRAME AUGER

ASSEMBLY HOUSING

8. RELIEVE TENSION ON TRACTION DRIVE BELT

IDLER and remove traction drive belt from around

pulleys.

HINT: Insert a 3/8" drive ratchet (in the "ON" position) into

the square hole in idler arm and rotate ratchet clockwise

to relieve tension.

9. With tension relieved on idler, install new traction drive

belt around pulleys and inside belt keepers.

10. Install clutch rod in swing plate; secure with hairpin.

11. Place auger belt around and inside the groove of auger

pulley only.

12. While your assistant slowly raises handles to rejoin

the auger housing and frame assembly, pull up on the

auger belt and squeeze sides together above pulley

so belt is fully seated in groove of pulley.

13. Bring snow thrower completely together and check

carefully for proper routing of belts. If auger belt has

become dislodged from the pulley (by catching the idler

arm bracket while bringing snow thrower together),

separate the snow thrower and repeat step 10. Belt

must be fully seated in pulley groove when bringing

the snow thrower together.

14. Install the two (2) hex bolts and tighten securely.

15. INSTALL ENGINE PULLEY- Place belt in pulley groove

and slide pulley on crankshaft. Install flat washer,

Iockwasher and bolt and tighten securely (41-47 N-m

torque). Make sure belt is inside belt keeper.

16. INSTALL BELT COVER and two (2) screws. Tighten

securely.

17. INSTALL DISCHARGE CHUTE - See "INSTALL DIS-

CHARGE CHUTE / CHUTE ROTATER HEAD" in the

Assembly / Pre-Operation section of this manual.

1, REMOVE GASOLINE FROM FUEL TANK - Drain

gasoline from fuel tank into a suitable container, out-

doors, away from fire or flame, Wipe up any spilled

gasoline,

2, REMOVE DISCHARGE CHUTE - Loosen Iocknut

securing chute rotator head to mounting bracket only

enough to allow chute rotator head to be raised and

discharge chute to be removed from snow thrower,

3, REMOVE BELT COVER - See "TO REMOVE BELT

COVER" in this section of this manual,

4. REMOVE ENGINE PULLEY-Removebolt, lockwasher

and flat washer securing pulley to engine crankshaft,

Remove outside (auger) pulley only from crankshaft,

5, SEPARATE SNOW THROWER - With your assistant

standing in the operating position holding the handles,

remove the two (2) bolts holding the auger housing and

frame together,

I WARNING: As the last bolt is removed,

I have your assistant carefully lower the I

handles down to the ground.

6. REMOVE HAIRPIN FROM CLUTCH ROD and remove

clutch rod from swing plate. Tip swing plate forward.

7. REMOVE AUGER BELT from around pulley.

HOLE

AUGER

FRAME ROUSING

FIG. 22

TO REMOVE WHEELS (See Fig. 23)

• Remove the klik pin and remove wheel from axle.

IMPORTANT: When installing wheel, be sure to use the

axle hole closest to the end of the shaft - do not use the

hole in the wheel hub (if equipped), Inner hole in axle and

hole in wheel hub are not used for your model snow thrower,

KLIK PIN (INSTALL

IN OUTER HOLE

OF AXLE ONLY)

OUTER HOLE

AXLE

WHEEL WHEEL HUB

FNG. 23

NOTE: To seal punctures or prevent flat tires due to slow

leaks, tire sealant may be purchased from your local parts

dealer, Tire sealant also prevents tire dry rot and corrosion,

ENGINE

CARBURETOR

Your carburetor is not adjustable. Engine performance

should not be affected at altitudes up to 7,000 feet (2,134

meters), If your engine does not operate properly due to

suspected carburetor problems, take your snow thrower

to a Sears service centre/department,

ENGINE SPEED

Never tamper with the engine governor, which is factory set

for proper engine speed, Overspeeding the engine above

the factory high speed setting can be dangerous and will

void the warranty, If you think the engine-governed high

speed needs adjusting, contact a Sears Parts & Repair

Center, which has the proper equipment and experience

to make any necessary adjustments,

STO E

Immediately prepare your snow thrower for storage at

the end of the season or if the unit will not be used for 30

days or more,

WARNING: Never store the snow

thrower with gasoline in the tank inside

a building where fumes may reach an

open flame, spark or pilot light as on a

furnace, water heater, clothes dryer or

gas appliance. Allow the engine to cool

before storing in any enclosure.

SNOW THROWER

When snow thrower is to be stored for a period of time,

clean it thoroughly, remove all dirt, grease, leaves, etc,

Store in a clean, dry area.

1, Clean entire snow thrower (See "CLEANING" in the

Maintenance section of this manual),

2, Inspect and replace belts, if necessary (See "TO RE-

PLACE BELTS" inthe Service and Adjustments section

of this manual),

3, Lubricate as shown in the Maintenance section of this

manual,

4, Besurethat all nuts, bolts, screws, and pins are securely

fastened. Inspect moving parts for damage, breakage

and wear, Replace if necessary,

5, Touch up all rusted or chipped paint surfaces; sand

lightly before painting,

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent gum deposits from

forming in essential fuel system parts such as carburetor,

fuel hose, or tank during storage, Alcohol blended fuels

(called gasohol or using ethanol or methanol) can attract

moisture which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel system of

an engine while in storage,

• Empty the fuel tank by starting the engine and letting

it run until the fuel lines and carburetor are empty,

• Never use engine or carburetor cleaner products in

the fuel tank or permanent damage may occur,

• Use fresh fuel next season,

NOTE: Fuel stabilizer is an acceptable alternative in min-

imizing the formation of fuel gum deposits during storage,

Add stabilizer to gasoline in fuel tank or storage container.

Always follow the mix ratio found on stabilizer container,

Run engine at least 10 minutes after adding stabilizer to

allow the stabilizer to reach the carburetor. Do not empty

the gas tank and carburetor if using fuel stabilizer,

ENGINE OIL

Drain oil (with engine warm) and replace with clean engine

oil, (See "ENGINE" in the Maintenance section of this

manual),

CYLINDER

1, Remove spark plug,

2, Pour approximately one ounce (30 ml) of oil through

spark plug hole into cylinder,

Pull recoil starter handle slowly a few times to distribute

oil,

Replace with new spark plug,

OTHER

• Remove safety ignition key; store it in a safe place,

• Do not store gasoline from one season to another,

• Replace your gasoline can if your can starts to rust.

Rust and/or dirt in your gasoline will cause problems,

• If possible, store your snow thrower indoors and cover

it to protect it from dust and dirt,

• Cover your snow thrower with a suitable protective

cover that does not retain moisture, Do not use plastic,

Plastic cannot breathe, which allows condensation to

form and will cause your snow thrower to rust,

IMPORTANT: Never cover snow thrower while engine/ex-

haust area is still warm,

TROU OOTING

See appropriate section in manual unless directed to a Sears service centre/department.

PROBLEM

Does not start

Loss of power

Engine idles or

runs roughly

Excessive

vibration

Recoil starter

is hard to pull

Loss of traction

drive / slowing

of drive speed

Loss of snow

discharge or

slowing of

snow discharge

CAUSE

1. Fuel shut-off valve (if so

equipped) in OFF position.

2. Safety ignition key

is not inserted.

3. Out of fuel.

4. Throttle in STOP position

(or ON/OFF switch is OFF).

5. Choke in OFF position.

6. Primer not depressed.

7. Engine is flooded.

8. Spark plug wire is

disconnected.

9. Bad spark plug.

10. Stale fuel.

11. Water in fuel.

1. Spark plug wire loose.

2. Throwing too much snow.

3. Fuel tank cap is covered

with ice or snow.

4. Dirty or clogged muffler.

1. Choke is in FULL position.

2. Blockage in fuel line.

3. Stale fuel.

4. Water in fuel.

5. Carburetor is in need of

adjustment or overhaul.

Loose parts or damaged

augers or impeller.

1. Frozen recoil starter.

1. Drive belt is worn.

2. Drive belt is off of pulley.

3. Friction drive wheel is worn.

1. Auger belt is off of pulley.

2. Auger belt is worn.

3. Clogged discharge chute.

4. Augers / impeller jammed.

CORRECTION

1. Turn fuel shut-off valve to OPEN position.

2. insert safety ignition key.

3. Fill fuel tank with fresh, clean gasoline.

4. Move throttle to FAST position

(or ON/OFF switch to ON position).

5. Move to FULL position.

6. Prime as instructed in the Operation section of this manual.

7. Wait a few minutes before restarting, DO NOT prime.

8. Connect wire to spark plug.

9. Replace spark plug.

10. Empty fuel tank & carburetor, refill with fresh, clean gasoline.

11. Empty fuel tank & carburetor, refill with fresh, clean gasoline.

1. Reconnect spark plug wire.

2. Reduce speed and width of swath.

3. Remove ice and snow on and around fuel tank cap.

4. Clean or replace muffler.

1. Move choke to OFF position.

2. Clean fuel line.

3. Empty fuel tank & carburetor, refill with fresh, clean gasoline.

4. Empty fuel tank & carburetor, refill with fresh, clean gasoline.

5. Contact a Sears service centre/department.

1. Tighten all fasteners. Replace damaged parts. If vibration

remains, contact a Sears service centre/department.

1. See "IF RECOIL STARTER HAS FROZEN"

in the Operation section of this manual.

1. Check / replace drive belt.

2. Check / reinstall drive belt.

3. Contact a Sears service centre/department.

1. Check / reinstall auger belt.

2. Check / replace auger belt.

3. Clean snow chute.

4. Remove debris or foreign object from augers / impeller.

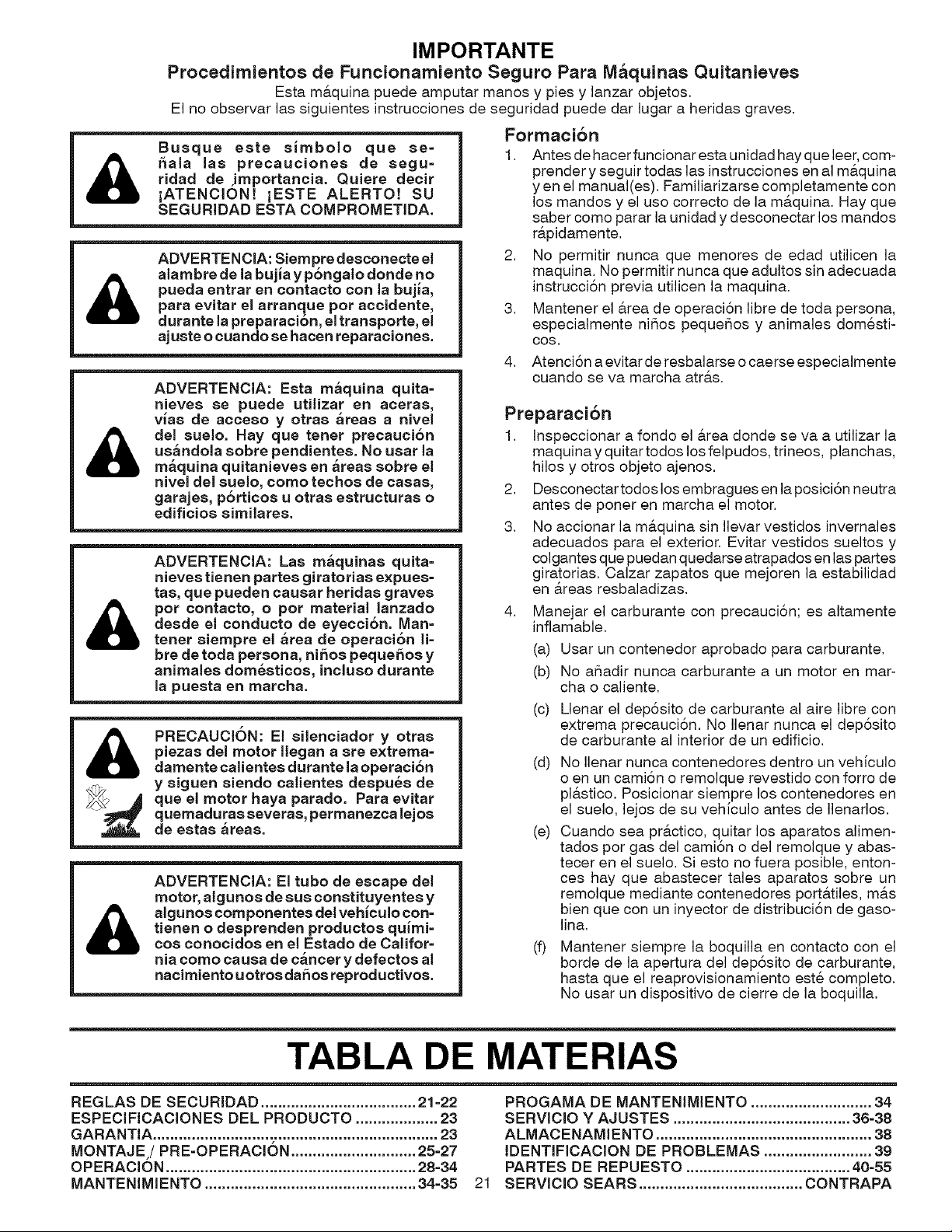

IMPORTANTE

Procedimientos de Funcionamiento Seguro Para IVl_quinas Quitanieves

Esta m&quina puede amputar manos y pies y lanzar objetos.

El no observar las siguientes instrucciones de seguridad puede dar lugar a heridas graves.

Busque este simbolo que se=

_ala las ptecauciones de segu=

tidad de jmportancia. Quiete decit

iATENCION! iESTE ALERTO! SU

SEGURIDAD ESTA COMPROMETIDA.

ADVERTENCIA: Siempte desconecte el

alambte de la bujia y pdngalo donde no

pueda enttat en contacto con la bujJa,

pata evitat el attanque pot accidente,

dutante la ptepatacion, el ttansporte, el

ajuste o cuando se hacen tepataciones.

ADVERTENCIA: Esta maquina quita-

nieves se puede utilizat en acetas,

vias de acceso y ottas areas a nivel

del suelo. Hay que tenet ptecauci6n

usandola sobte pendientes. No usat la

maquina quitanieves en areas sobte el

nivel del suelo, como techos de casae,

gatajes, p6tticos u ottas esttuctutas o

edificioe similates.

ADVERTENCIA: Las maquinas quita-

nieves tienen pattes gitatotias expues-

tas, que pueden causat hetidas graves

pot contacto, o pot material lanzado

desde el conducto de eyecci6n. Man=

tenet siempte el area de opetaci6n li=

bte de toda persona, nitros peque5os y

animales domesticos, incluso dutante

la puesta en matcha.

PRECAUCI6N: El silenciadot y ottas

piezas del motor Ilegan a ere exttema-

damente calientes dutante la opetaci6n

y siguen siendo calientes despues de

_'J_ que el motor haya patado. Pata evitat

quemadutas sevetas, petmanezca lejos

de estas areas.

ADVERTENCIA: El tubo de escape del

motor, algunos de sue constituyentes y

algunos componentes del vehiculo con=

tienen o desprenden ptoductos quimi-

cos conocidos en el Estado de Califot=

nia como causa de cancer y defectos al

nacimiento uottoedar_oe teptoductivoe.

Forrnaci6n

1. Antes de hacer funcionar esta unidad hay que leer, com-

prender y seguir todas las instrucciones en al m&quina

yen el manual(es). Familiarizarse completamente con

los mandos y el uso correcto de la m&quina. Hay que

saber como parar la unidad y desconectar los mandos

r&pidamente.

2. No permitir nunca que menores de edad utilicen la

maquina. No permitir nunca que adultos sin adecuada

instrucci6n previa utilicen la maquina.

3. Mantener el &tea de operaci6n libre de toda persona,

especialmente ni_os peque_os y animales domesti-

OOS,

4. Atenci6n a evitar de resbalarse o caerse especialmente

cuando se va marcha atr&s.

Preparaci6n

1. Inspeccionar a fondo el &tea donde se va a utilizar la

maquina y quitar todos los felpudos, trineos, planchas,

hilos y otros objeto ajenos.

2. Desconectartodoslos embragues en la posici6n neutra

antes de poner en marcha el motor.

3. No accionar la m&quina sin Ilevar vestidos invernales

adecuados para el exterior. Evitar vestidos sueltos y

colgantes que puedan quedarse atrapados en las partes

giratorias. Calzar zapatos que mejoren la estabilidad

en &teas resbaladizas.

4. Manejar el carburante con precauci6n; es altamente

inflamable.

(a) Usar un contenedor aprobado para carburante.

(b) No a_adir nunca carburante a un motor en mar-

cha o caliente.

extrema precauci6n. No Ilenar nunca el dep6sito

de carburante al interior de un edificio.

(d) No Ilenar nunca contenedores dentro un vehiculo

o en un cami6n o remolque revestido con forro de

pl&stico. Posicionar siempre los contenedores en

el suelo, lejos de su vehiculo antes de Ilenarlos.

(e) Cuando sea pr&ctico, quitar los aparatos alimen-

tados por gas del cami6n o del remolque y abas-

tecer en el suelo. Si esto no fuera posible, enton-

ces hay que abastecer tales aparatos sobre un

remolque mediante contenedores port&tiles, m&s

bien que con un inyector de distribuci6n de gaso-

lina.

(f) Mantener siempre la boquilla en contacto con el

borde de la apertura del dep6sito de carburante,

hasta que el reaprovisionamiento este completo.

No usar un dispositivo de cierre de la boquilla.

TABLA DE MATERIAS

REGLAS DE SECURIDAD .................................... 21=22

ESPECIFICACIONES DEL PRODUCTO ................... 23

GARANTIA ........................... ;, ..................................... 23

MONTAJE / PRE=OPERACION ............................. 25=27

OPERACION .......................................................... 28=34

MANTENIMIENTO ................................................. 34-35 21

PROGAMA DE MANTENIMIENTO ............................ 34

SERVICIO Y AJUSTES ......................................... 36=38

ALMACENAMIENTO .................................................. 38

IDENTIFICACION DE PROBLEMAS ......................... 39

PARTES DE REPUESTO ...................................... 40=55

SERVICIO SEARS ...................................... CONTRAPA

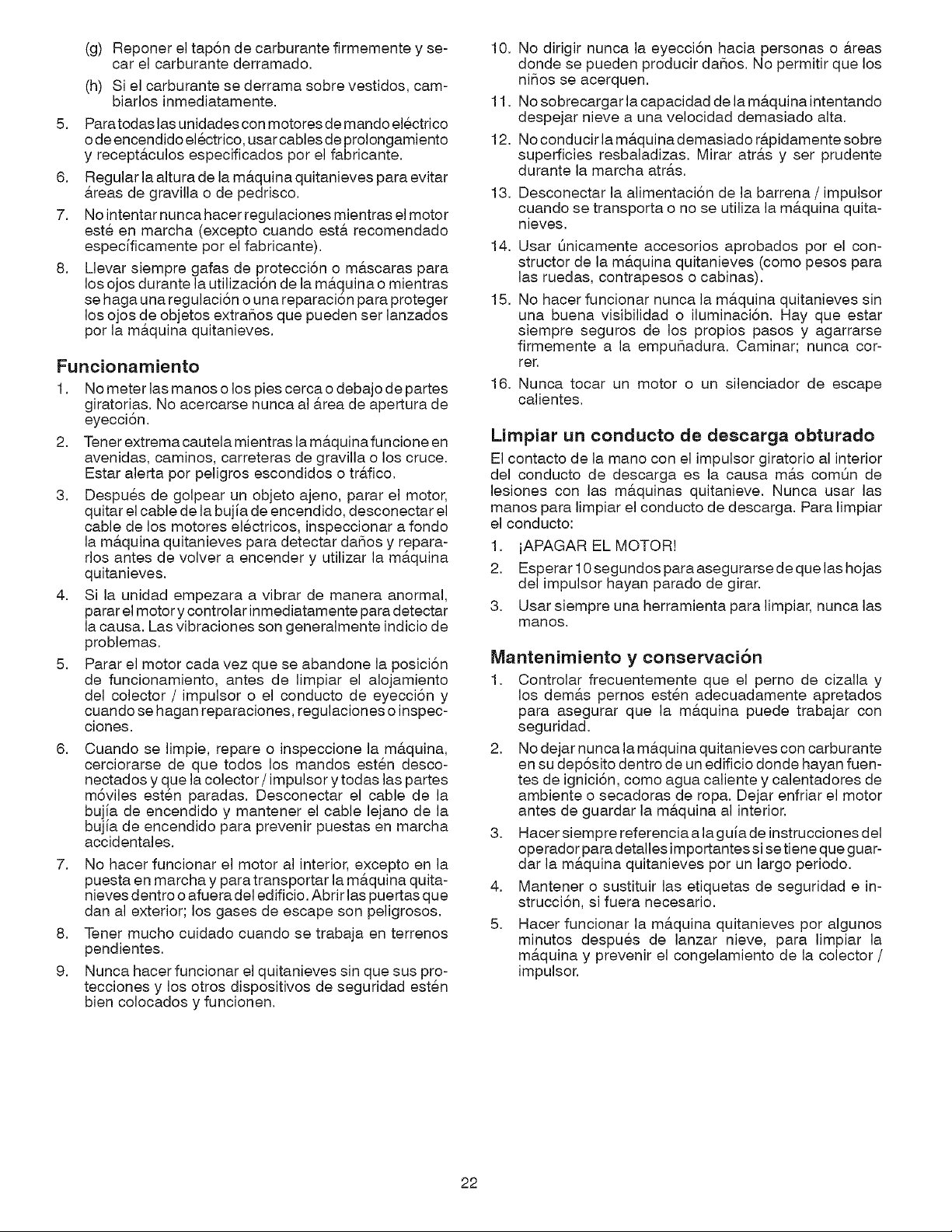

(g) Reponer el tap6n de carburante firmemente y se-

car el carburante derramado.

(h) Si el carburante se derrama sobre vestidos, cam-

biarlos inmediatamente.

5. Paratodas las unidades con motores de mando electrico

o de encendido electrico, usar cables de prolongamiento

y recept&culos especificados pot el fabricante.

6. Regular la altura de la m&quina quitanieves para evitar

&teas de gravilla o de pedrisco.

7. No intentar nunca hacer regulaciones mientras el motor

este en marcha (excepto cuando est& recomendado

especificamente por el fabricante).

8. Llevar siempre gafas de protecci6n o mascaras para

los ojos durante la utilizaci6n de la maquina o mientras

se haga una regulaci6n o una reparaci6n para proteger

los ojos de objetos extrafios que pueden set lanzados

pot la m&quina quitanieves.

Funcionamiento

1. No meter las manos o los pies cerca o debajo de partes

giratorias. No acercarse nunca al &tea de apertura de

eyecci6n.

2. Tener extremacautela mientras la m&quinafuncione en

avenidas, caminos, carreteras de gravilla o los cruce.

Estar alerta pot peligros escondidos o tr&fico.

3. Despues de golpear un objeto ajeno, parar el motor,

quitar el cable de la bujia de encendido, desconectar el

cable de los motores electricos, inspeccionar a fondo

la maquina quitanieves para detectar dafios y repara-

rlos antes de volver a encender y utilizar la m&quina

quitanieves.

4. Si la unidad empezara a vibrar de manera anormal,

parar el motor y controlar inmediatamente para detectar

la causa. Las vibraciones son generalmente indicio de

problemas.

5. Parar el motor cada vez que se abandone la posici6n

de funcionamiento, antes de limpiar el alojamiento

del colector / impulsor o el conducto de eyecci6n y

cuando se hagan reparaciones, regulaciones o inspec-

ciones.

Cuando se limpie, repare o inspeccione la m&quina,

cerciorarse de que todos los mandos esten desco-

nectados y que la colector / impulsor y todas las partes

m6viles esten paradas. Desconectar el cable de la

bujia de encendido y mantener el cable lejano de la

bujia de encendido para prevenir puestas en marcha

accidentales.

7. No hacer funcionar el motor al interior, excepto en la

puesta en marcha y para transportar la maquina quita-

nieves dentro o afuera del edificio. Abrir las puertas qu e

dan al exterior; los gases de escape son peligrosos.

8. Tenet mucho cuidado cuando se trabaja en terrenos

pendientes.

9. Nunca hacer funcionar el quitanieves sin que sus pro-

tecciones y los otros dispositivos de seguridad esten

bien colocados y funcionen.

10. No dirigir nunca la eyecci6n hacia personas o &teas

donde se pueden producir dafios. No permitir que los

nifios se acerquen.

11. No sobrecargar la capacidad de la maquina intentando

despejar nieve a una velocidad demasiado alta.

12. No conducir la m&quina d emasiado r&pidamente sobre

superficies resbaladizas. Mirar atr&s y set prudente

durante la marcha atr&s.

13.

Desconectar la alimentaci6n de la barrena / impulsor

cuando se transporta o no se utiliza la m&quina quita-

nieves.

14, Usar Onicamente accesorios aprobados pot el con-

structor de la m&quina quitanieves (como pesos para

las ruedas, contrapesos o cabinas),

15, No hacer funcionar nunca la m&quina quitanieves sin

una buena visibilidad o iluminaci6n, Hay que estar

siempre seguros de los propios pasos y agarrarse

firmemente a la empufiadura, Caminar; nunca cor-

rer,

16,

Nunca tocar un motor o un silenciador de escape

calientes,

Limpiar un conducto de descarga obturado

El contacto de la mano con el impulsor giratorio al interior

del conducto de descarga es la causa m&s comOn de

lesiones con las m&quinas quitanieve, Nunca usar las

manos para limpiar el conducto de descarga, Para limpiar

el conducto:

1. iAPAGAR EL MOTOR!

2. Esperar 10 segundos para asegurarse de que las hojas

del impulsor hayan parado de girar.

3. Usar siempre una herramienta para limpiar, nunca las

manos.

Mantenimiento y conservaci6n

1. Controlar frecuentemente que el perno de cizalla y

los dem&s pernos esten adecuadamente apretados

para asegurar que la m&quina puede trabajar con

seguridad.

2. No dejar nunca la m&quina quitanieves con carburante

en su dep6sito dentro de un edificio donde hayan fuen-

tes de ignici6n, como agua caliente y calentadores de

ambiente o secadoras de ropa. Dejar enfriar el motor

antes de guardar la m&quina al interior.

3. Hacer siempre referenciaalaguiade instrucciones del

operador para detallesimportantes si se ti ene que guar-

dar la m&quina quitanieves pot un largo periodo.

4. Mantener o sustituir las etiquetas de seguridad e in-

strucci6n, si fuera necesario.

5. Hacer funcionar la maquina quitanieves pot algunos

minutos despues de lanzar nieve, para limpiar la

maquina y prevenir el congelamiento de la colector /

impulsor.

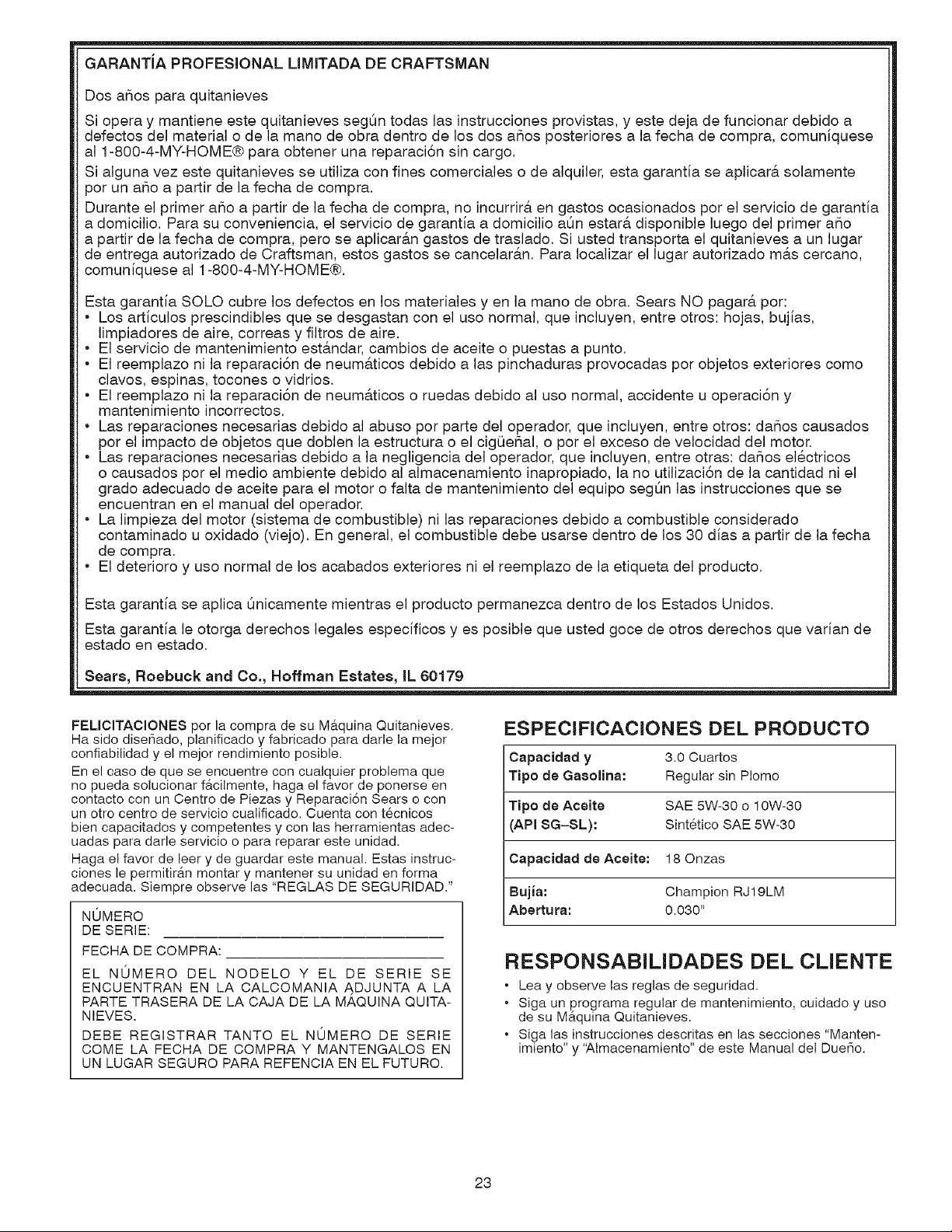

GARANTiAPROFESIONALLIMITADA DE CRAFTSMAN

Dos afios para quitanieves

Si opera y mantiene este quitanieves segQn todas las instrucciones provistas, y este deja de funcionar debido a

defectos del material o de la mano de obra dentro de los dos afios posteriores a la fecha de compra, comuniquese

al 1-800-4-MY-HOME® para obtener una reparaci6n sin cargo.

Si alguna vez este quitanieves se utiliza con fines comerciales o de alquiler, esta garantia se aplicar& solamente

pot un afio a partir de la fecha de compra.

Durante el primer afio a partir de la fecha de compra, no incurrir& en gastos ocasionados pot el servicio de garantia

a domicilio. Para su conveniencia, el servicio de garantia a domicilio aQn estara disponible luego del primer afio

a partir de la fecha de compra, pero se aplicaran gastos de traslado. Si usted transporta el quitanieves a un lugar

de entrega autorizado de Craftsman, estos gastos se cancelar&n. Para Iocalizar el lugar autorizado m&s cercano,

comuniquese al 1-800-4-MY-HOME®.

Esta garantia SOLO cubre los defectos en los materiales yen la mano de obra. Sears NO pagar& por:

• Los articulos prescindibles que se desgastan con el uso normal, que incluyen, entre otros: hojas, bujias,

limpiadores de aire, correas y filtros de aire.

• El servicio de mantenimiento est&ndar, cambios de aceite o puestas a punto.

• El reemplazo ni la reparaci6n de neum&ticos debido alas pinchaduras provocadas pot objetos exteriores come

clavos, espinas, tocones o vidrios.

• El reemplazo ni la reparaci6n de neum&ticos o ruedas debido al uso normal, accidente u operaci6n y

mantenimiento incorrectos.

• Las reparaciones necesarias debido al abuso pot parte del operador, que incluyen, entre otros: dafios causados

por el impacto de objetos que doblen la estructura o el cigQefial, o per el exceso de velocidad del motor.

• Las reparaciones necesarias debido a la negligencia del operador, que incluyen, entre otras: dafios electricos

o causados por el medio ambiente debido al almacenamiento inapropiado, la no utilizaci6n de la cantidad ni el

grado adecuado de aceite para el motor o falta de mantenimiento del equipo segOn las instrucciones que se

encuentran en el manual del operador.

• La limpieza del motor (sistema de combustible) ni las reparaciones debido a combustible considerado

contaminado u oxidado (viejo). En general, el combustible debe usarse dentro de los 30 dias a partir de la fecha

de compra.

• El deterioro y uso normal de los acabados exteriores ni el reemplazo de la etiqueta del producto.

Esta garantia se aplica Onicamente mientras el producto permanezca dentro de los Estados Unidos.

Esta garantia le otorga derechos legales especificos y es posible que usted goce de otros derechos que varian de

estado en estado.

Sears, Roebuck and Co,, Hoffman Estates, [L 60179

FELICITACIONES por la compra de su Mb_quina Quitanieves.

Ha sido disefiado, planificado y fabricado para darle la mejor

confiabilidad y el mejor rendimiento posible.

En el caso de que se encuentre con cualquier problema que

no pueda solucionar fAcilmente, haga el favor de ponerse en

contacto con un Centro de Piezas y Reparaci6n Sears o con

un otro centro de servicio cualificado. Cuenta con t6cnicos

bien capacitados y competentes y con las herramientas adec-

uadas para darle servicio o para reparar este unidad.

Haga el favor de leer y de guardar este manual. Estas instruc-

clones le permitirb_n montar y mantener su unidad en forma

adecuada. Siempre observe las "REGLAS DE SEGURIDAD."

NOMERO

DE SERIE:

FECHA DE COMPRA:

EL NOMERO DEL NODELO Y EL DE SERIE SE

ENCUENTRAN EN LA CALCOMANIA ADJUNTA A LA

PARTE TRASERA DE LA CAJA DE LA M_,QUINA QUITA-

NIEVES.

DEBE REGISTRAR TANTO EL NOMERO DE SERIE

COME LA FECHA DE COMPRA Y MANTENGALOS EN

UN LUGAR SEGURO PARA REFENCIA EN EL FUTURO.

ESPE¢IFICAOIONES DEL PRODUCTO

Capacidad y 3.0 Cuartos

Tipo de Gasolina: Regular sin Plomo

Tipo de Aceite SAE 5W-30 o 10W-30

(API SG-SL): Sintetico SAE 5W-30

Capacidad de Aceite: 18 Onzas

Bujia; Champion RJ19LM

Abertura: 0.030"

RESPONSABILIDADES DEL CLIENTE

• Lea y observe las reglas de seguridad.

• Siga un programa regular de mantenimiento, cuidado y uso

de su Mb.quina Quitanieves.

• Siga las instrucciones descritas en las secciones "Manten-

imiento" y '_,lmacenamiento" de este Manual del Duefio.

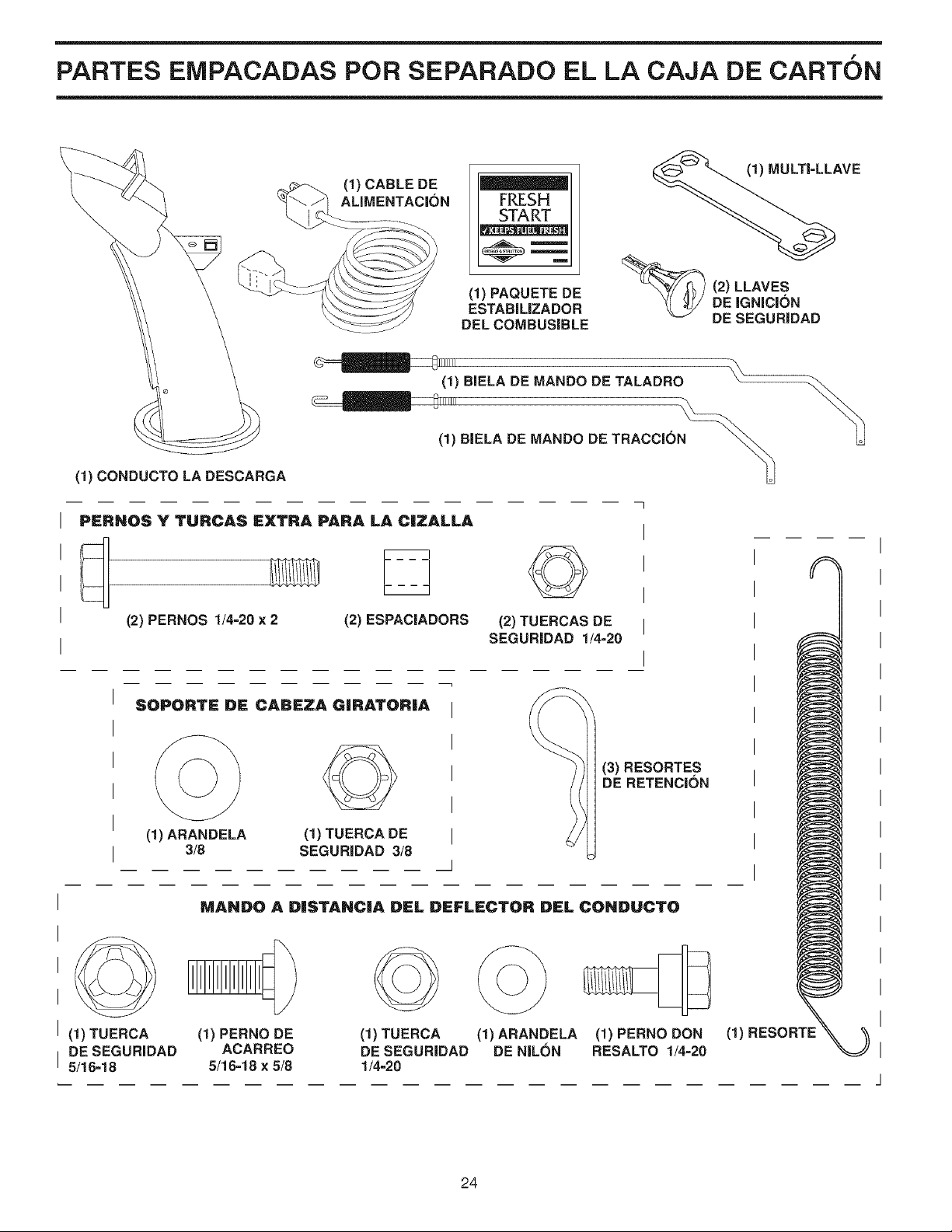

PARTES EMPACADAS POR SEPARADO EL LA CAJA DE CARTON

(1) CABLE DE

ALIMENTACI()N

(1) PAQUETE DE

ESTABILIZADOR

DEL COMBUSIBLE

(1) MULTI=LLAVE

(2) LLAVES

DE IGNICI6N

DE SEGURIDAD

(1) CONDUCTO LA DESCARGA

(1) BIELA DE MANDO DE TALADRO

(1) BIELA DE MANDO DE TRACCI()N_

PERNOS Y TURCAS EXTRA PARA lLA C|ZAlLlLA

(2) PERNOS 1/4=20 x 2 (2) ESPACIADORS

(2) TUERCAS DE

SEGURIDAD 1/4-20

SOPORTE DE CABEZA G|RATOR|A

(1) ARANDELA (1) TUERCA DE

3/8 SEGURIDAD 3/8

]

(3) RESORTES

DE RETENCK)N

MANDO A D|STANC|A DElL DEFLECTOR DElL CONDUCTO

(1) TUERCA (1) PERNO DE

DE SEGURIDAD ACARREO

5/16=18 5/16-18 x 5/8

(1) TUERCA

DE SEGURIDAD

1/4=20

(1) ARANDELA

DE NIL()N

(1) PERNO DON

RESALTO 1/4=20

(i)

MONTAJE / RE-O ERACI

Leer eetae inetruccionee y eete manual completamente antes

de empezar a montar o hacer funcionar eu nuevo quitanievee.

La lectura del manual le familiarizara con la unidad, Io cual

le aeietira en el montaje, la operaci6n y el mantenimiento

del producto.

Su nuevo quitanieves se ha montado en la fabrica excepto aquel-

las partes que se han dejado sueltas por motivos de transporte.

Todas las partes como las tuercas, arandelas, pernos, etc., nec-

esarias para completar el ensamblaje se hallan en la bolsa de

las partes. Para asegurar un funcionamiento seguro y adecuado

de su quitanieves, todas estas partes que usted ensamblarb, han

de apretarse muy bien. Usar las herramientas correctas que

aseguren el apriete adecuado.

SACAR LA Mi_QUINA QUITANIEVES

DEL CARTON

1. Sacar todas las partes sueltas y las cajas de partes del

cart6n.

2. Cortar los cuatro b.ngulos del cart6n y apoyar los paneles en

horizontal.

3. Desmontar los dos (2) tornillos que sujetan el bastidor del

barrenas a la plataforma.

4. Quitar todos los materiales de empaquetamiento excepto el

lazo de plb,stico que sujeta la biela del control de velocidad a

la empu_adura inferior.

5. Desmontar los dos (2) lazos de pl_.stico que sujetan el em-

pur_adura superior a la plataforma.

6. Sacar la maquina quitanieves del cart6n y controlar a fondo

que no se hayan quedado en el cart6n partes adicionales

sueltas.

BIELA DE

MANDO

VELOCIDAD

"',"_, LAZO DE

EMPU- i _ PLASTICO _'_'_'r,

POMO ELA

EMPUNADURA ', ',

EMPUNADURA _ i

INFERIOR ", ',

/ /

,/ ,/

,/ /

COMO PREPARAR SU

M.&QUINA QUITANIEVES

PORTAHERRAMIENTAS (Vet Fig. 10)

Con su maquina quitanieves se le proporciona un portaherra-

mientas. El portaherramientas est& situado sobre la cubierta de

la correa. Guarde los pernos de cizalla de recambio, tuercas y

Ilave de tuercas en la bolsa de partes del portaherramientas.

NOTA: La Ilave de apriete se puede usar para montar la cabeza

giratoria del conducto a la maquina quitanieves y para hacer

regulaciones de las placas de deslizamiento.

DESPLEGAR LA EMPU_IADURA SUPERIOR

1. Alzar la empur_adura superior hasta la posici6n de operaci6n

y apretar fuerte el pomo de la empur_adura.

MONTAR LA BIELA

DEL CONTROL DE VELOCIDAD (Vet Figs. 1 y 2)

1. Quitar el lazo de pl_.stico que sujeta la biela a la empur_adura

inferior.

FIG. 1

BIELA DE MANDO

LA VELOClDAD

RESORTE DE

RETENCION

DE LA VELOCIDAD

PALANCA DE MANDO

DE LA VELOClDAD

FIG. 2

2. Montar la biela en el soporte del control de velocidad y apretar

con el resorte de sujeci6n.

MONTAJE / RE-O ERACION

MONTAJE DE LA BIELA

DE MANDO DE LA TRACCI6N (Vet Figs. 3 y 4)

La biela de mando de la tracci6n tiene un gancho largo en el

extremo del resorte, como mostrado.

1. Deslizar el manguito de caucho sobre la biela y enganchar la

terminaci6n del resorte en el soporte del pivote con el gancho

abierto hacia abajo como mostrado.

2. Con la extremidad superior de la biela colocada debajo del

lado izquierdo del panel de control, empujar la biela hacia

abajo e insertar el extremo de la biela en el orificio del soporte

del control. Apretar con el resorte de sujeci6n.

MONTAR LA BIELA

DE MANDO DE LA BARRENA (Vet Figs. 5 y 6)

La biela del mando de tracci6n tiene un gancho corto en la ex-

tremidad del resorte, como mostrado.

1. Deslizar el manguito de caucho sobre la biela y enganchar

la terminaci6n del resorte al brazo de mando con el gancho

abierto hacia arriba como mostrado.

2. Con el extremo superior de la biela colocado debajo del lado

derecho de! panel de control, empujar la biela hacia abajo

e insertar el extremo superior de la biela en el orificio en el

soporte de mando de la barrena. Apretar con el resorte de

sujeci6n.

BIELA DE MANDO

•DE TRACClON

CAUCHO

BRAZO DE

MANDO

BIELA DE

MANDO DE

MANGUITO DE

CAUCHO

:2-°[; :'4

t; :: t; I

,z- {2 £;H

',%-'-i24

_: ,-:_:)

FIG. 3

PALANCA DE

MANDO DE

TRACClON

RESORTE DE

SOPORTE

DE MANDO

DETRACClON

FIG. 4

FIG. 5

BIELA DE RESORTE PALANCA

MANDO DERE- MANDO

DELA TENCION BARRENA

BARRENA

SOPORTE

MANDO

BARRENA

FIG. 6

MONTAJE / RE-O ERACI

MONTAR ELCONDUCTO DE EYECClON/CABEZA

GIRATORIA DEL CONDUCTO (Ver Fig. 7)

NOTA: la Ilave de apriete proporcionada en su bolsa de partes se

puede utilizar para instalar la cabeza giratoria del conducto.

1. Colocar el grupo del conducto de eyecci6n sobre la base del

conducto con la abertura de eyecci6n hacia el frente de la

m&quina quitanieves.

2. Posicionar la cabeza giratoriadel conducto sobre e! soporte del

conducto. Si fuera necesado, girar el grupo del conducto para

alinear la escuadra y la clavija debajo de la cabeza giratoria

del conducto con los orificios en el soporte del conducto.

3. Con la cabeza giratoria del conducto y el soporte del conducto

alineados, posicionar la cabeza giratoria del conducto sobre

la clavija y el perno con filete del soporte de montaje.

4. Colocar una arandela y una contratuerca de 3/8 sobre el perno

con filete y apretar firmemente.

__CONT_A_

TUERCA

3/SARANDELA

PASADOR

ROSCADO

AL|NEE CABEZA GIRATORIA

DELCONDUCTO Y

SOPORTE ANTES

DE APRETAR LA

CONTRA-TUERCA

SOPORTE

CABEZA GIRATORIA CABEZA

DEL CONDUCTO GIRATORIA

FIG. 7

SOPORTE

CONDUCTO

MONTAR EL MANDO A DISTANCIA DEL DEFLEC-

TOR DEL CONDUCTO (Vet Figs. 8 y 9)

1. Acoplar el soporte del cable remoto al conducto de eyecci6n

con un perno de madera de 5/16-18 y una contratuerca de

5/16-18 como mostrado. Apretar firmemente.

2. Montar el ojal metbJico del cable remoto al deflector del con-

ducto con un perno de collarin de 1/4-20, una arandela de

nylon, una arandela plana y una contratuerca de 1/4-20 come

mostrado. Apretar firmemente.

3. Colocar resortes de gancho entre las tuercas hexagonales en

la cabeza giratoria del conducto y en el orificio del deflector

del conducto, como mostrado.

1/4-20

PERNO DE

COLLARiN

ARANDELA

DE NYLON

1/4-20

CONTRA-

TUEROA

RESORTE DEFLECTOR

DEL

GANCHO ENTRE

TURCAS HE_

AGONALE$ EN

CABEZA GI=

RATOR|A DEL

CONDUCTO

5/16-18

PERNO DE

OJAL

DEL

CABLE

OPORTE

LOABLE

REMOTO

5/16-18

CONTRATUERCA

FIG. 8

PALANCA DE MANDO

DEL DEFLECTOR DE CONDUCTO

FIG. 9

CONTROLAR LA PRESION DE LOS NEUM.&TICOS

Los neumb, ticos de su m&quina quitanieves se han inflado m&s

de Io normal por motivos de envio. Una correcta e igual presi6n

de los neum&ticos es importante para la mejor prestaci6n en el

despeje de nieve.

Reducir la presi6n de neumaticos a 14-17 PSI (19-24.5 N-m).

O ERACI

FAMILIARiCESE CON SU Mi_QUINA QUITANIEVES

LEA ESTE MANUAL DEL DUEi_O Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU M,&,QUINA QUITANIEVES.

Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este manual

para referencia en el futuro.

Estos simbolos pueden apateser eobre su maquina quitanievee o en la literatura proporeionada con el producto. Aprenda y

comprenda sue eignificadoe.

PELIGRO o MOTOR LENTO

ATENCION ENCENDIDO

MOTOR RAPIDO

APAGADO

I\1

ESTRANGULACION CEBADOR

COMBUSTIBLE ACEITE DALANTERO REVES

LEER Y SEGUIR TODAS LAS

INFORMACIONES DE SEGURIDAD

ANTES DE USAR ESTE PRODUCTO.

GUARDAR ESTASINSTRUCCiONES

PARA CONSULTAS FUTURAS.

LLAVE DE|GN|CION.

|NTRODUCiR PARA

PONER EN MARCHA,

EXTRAER PARA APAGAR.

DESCARGA

DE LA NiEVE

DESEN=

GANCHADO

ENGANCHADO

MANDO DE

LATRACCION

OPERACI

MANGO DE PALANCA DE CONTROL DEL CONDUCTO DE EYECCION

DEPOSITO RETROCESO DE

PALANCA PALANCA DE

DE GASOLINA DE CONTROL DE LA PALANCA DE CONTROL DEL

SlLEN- MANGO DE CONTROL VELOCIDAD DE DEFLECTOR A DNSTANCJA

CJADOR RETROCESO DE LA GUiA PALANCA

DE BARRENA DE

CON- IRANQUE _ .CONTROL

TROL DE LA

DE LA _ DEFLECTOR DE GUiA CON

ESTRA- DESCARGA TRACCJON

NGU-

LACION

CEBADOR

LLAVEDE

ENCENDIDO DE CONDUCTO DE j

SEGURIDAD DESCARGA

INTERRUPTOR

DE ON/OFF

HERRAMIENTA

BARRENAS

NOTA:LAS PARTES

MOSTRADAS ARRJBA

SEENCUENTRANEN

SU TiPJCA POSICleN

EN EL MOTOR. LA

POSlCION REAL

PUEDEVARJAR

DEPENDIENDO

DEL MOTOR EN

SU UNIDAD.

GATILLO

VU ELTA A

iZQUIERDA

LUZ

MANILLA

SILENCIADOR

CORTADORDE

Palanca de control de la velocidad de guia - utilizada para

seleccionar la marcha adelante o arras y la velocidad de la

maquina quitanieves.

Interruptor de ON / OFF - utilizado para parar (STOP) el

motor.

Palanca de control de la guia con tracci6n - utilizada para

accionar el movimiento propulsado de potencia adelante o

marcha arras de la maquina quitanieves.

Palanca de control del conducto de eyecci6n - utilizada

para cambiar la direcci6n de lanzamiento de la nieve.

Palanca de control del deflector a distancia - utilizada para

regular la distancia a la que se lanza la nieve.

Placaa de deelizamiento - utilizada para regular la altura de la

barra de arrastre del suelo.

Cortador de acumulacione8 - usado para cortar a traves de

acumulaciones de nieve.

Palanca de control de la barrena - utilizada para conectar el

movimiento de la barrena (lanza nieve).

Portaherramientas - utilizada para guardar pernos varios y

tuercas de recambio y Ilave de tuercas.

Gatilloa de vuelta a izquierda y derecha - utilizados para

dirigir la maquioa quitanieves.

Mango de retroceso (auxiliar) de arranque - utilizado para

poner en marcha el motor.

Cebador - bombea mas carburante desde el carburador al

cilindro para arranques con el motor frio.

Control de la estrangulacion - utilizado para arrancar con

motor frio.

Llave de encendido de eeguridad -tiene que introducirse para

que el motor arranque y funcione. Quitese cuando no se usa la

maquioa quitanieves.

Bot6n de arranque electrico - utilizado para poner en marcha

el motor,

FIG. 10

PLACAS DE

CUMPLE CON LOS REQUISITOS

DE SEGURIDAD DE LA A.N.S.I.

Nuestras m&quina quitanieves cumplen con los estandares

de seguridad del American National Standards Institute,

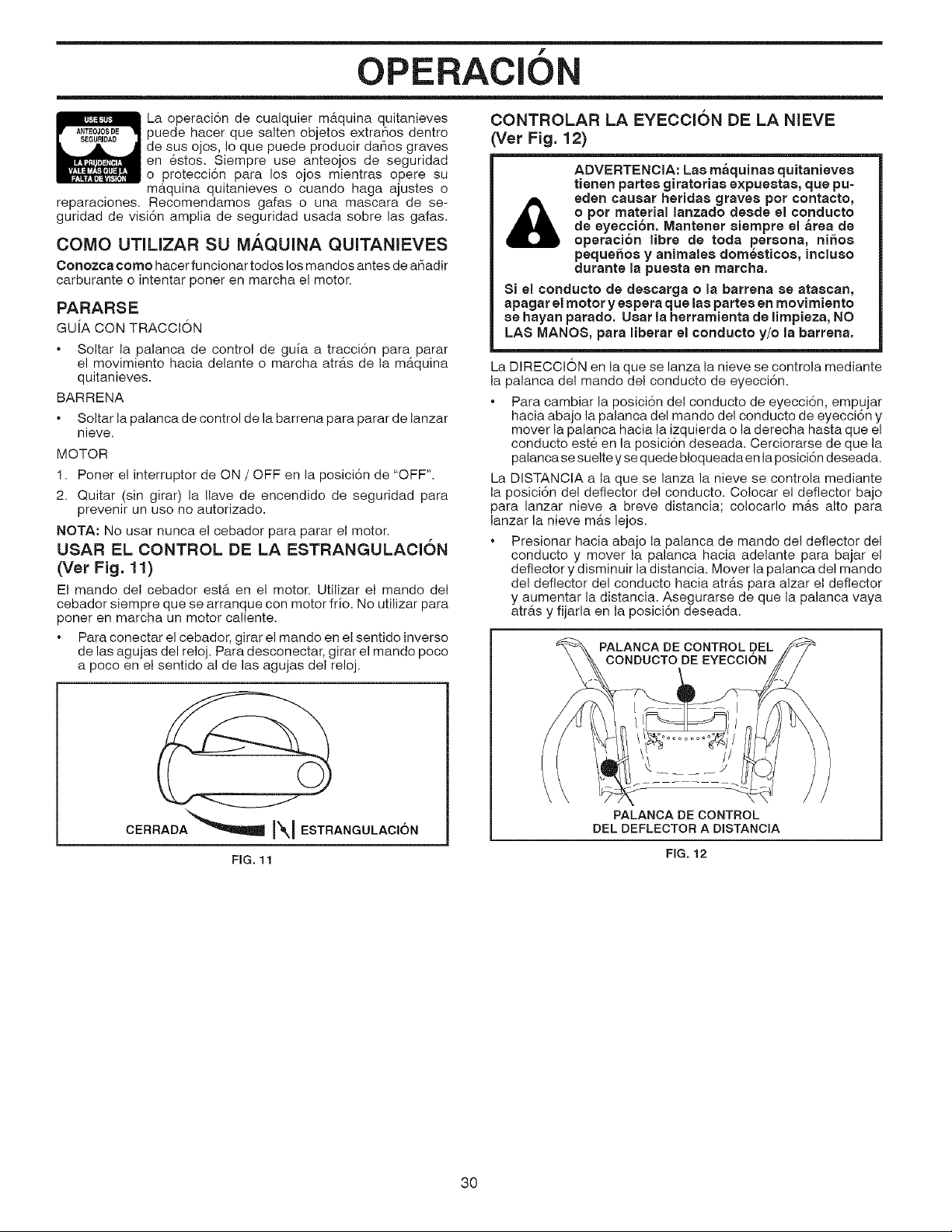

O ERACION

La operaci6n de cualquier mb_quina quitanieves

puede hacer que salten objetos extrafios dentro

de sus ojos, Io que puede producir da_os graves

en estos. Siempre use anteojos de seguridad

o protecci6n para los ojos mientras opere su

mb_quina quitanieves o cuando haga ajustes o

reparaciones. Recomendamos gafas o una mascara de se-

guridad de visi6n amplia de seguridad usada sobre las gafas.

COMO UTILIZAR SU MAQUINA QUITANIEVES

Conozca eomo hacer funcionar todos los mandos antes de a_adir

carburante o intentar poner en marcha el motor.

PARARSE

GU{A CONTRACCION

Soltar la palanca de control de guia a tracci6n para parar

el movimiento hacia delante o marcha atrb, s de la maquina

quitanieves.

BARRENA

Soltar la palanca de control de la barrena para parar de lanzar

nieve.

MOTOR

1. Poner el interruptor de ON / OFF en la posici6n de "OFF".

2. Quitar (sin girar) la Ilave de encendido de seguridad para

prevenir un uso no autorizado.

NOTA: No usar nunca el cebador para parar el motor.

USAR EL CONTROL DE LA ESTRANGULACION

(Vet Fig. 11)

El mando del cebador esta en el motor. Utilizar el mando del

cebador siempre que se arranque con motor frio. No utilizar para

poner en marcha un motor caliente.

Para conectar el cebador, girar el mando en el sentido inverse

de las agujas del reloj. Para desconectar, girar el mando poco

a poco en el sentido al de las agujas del reloj.

CERRADA'__ [_1 ESTRANGULACION

FiG. 11

CONTROLAR LA EYECCION DE LA NIEVE

(Vet Fig. 12)

ADVERTENCIA: Las maquinas quitanieves

tienen partes giratorias expuestas, que pu-

eden causar heridas graves por contacto,

o por material lanzado desde el eondueto

de eyeeci6n. Mantener siempre el area de

operacion libre de toda persona, nihoa

pequer_os y animalee dom_sticoe, incluso

durante la puesta en marcha.

Si el conducto de deacarga o la barrena se atasean,

apagar el motor y espera que las partes en movimiento

se hayan parado. Usar la herramienta de limpieza, NO

LAS MANOS, para liberar el conducto y/o la barrena.

La DIRECCION en la que se lanza la nieve se controla mediante

la palanca del mando del conducto de eyecci6n.

Para cambiar la posici6n del conducto de eyecci6n, empujar

hacia abajo la palanca del mando del conducto de eyecclon y

mover la palanca hacia la izquierda o la derecha hasta que el

conducto este en la posici6n deseada. Cerciorarse de que la

palanca se suelte y se quede bloqueada en la posici6n deseada.

La DISTANCIA a la que se lanza la nieve se controla mediante

la posici6n del deflector del conducto. Colocar el deflector bajo

para lanzar nieve a breve distancia; colocarlo mb.s alto para

lanzar la nieve mAs lejos.

Presionar hacia abajo la palanca de mando del deflector del

conducto y mover la palanca hacia adelante para bajar el

deflector y disminuir la distancia. Mover la palanca del mando

del deflector del conducto hacia atr__s para alzar el deflector

y aumentar la distancia. Asegurarse de que la palanca vaya

atr&s y fijarla en la posici6n deseada.

PALANCA DE CONTROLDEL

PALANCA DE CONTROL

DELDEFLECTOR A DISTANClA

FIG. 12

O ERACI

LANZAR LA NIEVE (Vet Fig. 13)

La rotaci6n de la barrena se controla con la palanca de mando

de la barrena posicionada en la empu_adura derecha.

Apretar la palanca de mando de la barrena hacia la empu_a-

dura para conectar la barrena y lanzar nieve.

Soltar la palanca de mando de la barrena para parar de lanzar

nieve.

PALANCADE

FIG. 13

USAR LA HERRAMIENTA PARA LIMPIAR

(Vet Fig. 14)

En ciertas condiciones de la nieve, el conducto de descarga pu-

ede atascarse con hielo y nieve. Usar la herramienta de limpieza

para quitar el bloqueo.

Cuando ae limpia, repara o ee inspecciona la

maquina, asegurarse de que todoa los mandos

est_n deaconectadoa y que la barrena/impul-

sot y todaa las partes que se mueven est_n

parados, Desconectar el cable de la clavija y

mantener el cable alejado de la bujia para evitar

una puesta en marcha accidental.

Soltar la palanca de mando de la barrena y apagar el motor.

Quitar la herramienta para limpiar de su clip de soporte.

Agarrar la herramienta de modo firme per la empur_adura y

empujar y girar la herramienta en el conducto de descarga

para eliminar el atasco.

Despues de eliminar la nieve acumulada, volver a colocar la

herramienta en su clip empujandolo en el clip.

Asegurarse de que el conducto de descarga este dirigido hacia

una direcci6n segura (no vehiculos, edificios, personas u que

otros objetos esten en la direcci6n de la descarga) antes de

poner en marcha el motor.

Volver a poner en marcha el motor, luego oprimir la palanca

de mando de la barrena hacia la empu_adura para limpiar la

nieve del alojamiento de la barrena y el conducto de descarga.

CONDUCTO DE

DESCARGA

HERRAMIENTA

PARA LIMPIAR

CLIP DE

MOVERSE ADELANTE Y ATR,_,S (Vet Fig. 15)

El movimiento AUTO-PROPULSADO, hacia adelante y marcha

atrb, s de la mb, quina quitanieves, se controla mediante la palanca

de mando de la guia de tracci6n posicionada en la empur_adura

izquierda.

Apretar la palanca de mando de la guia de tracci6n hacia la

empu_adura para conectar el sistema de guia.

Soltar la palanca de mando de la guia de tracci6n para parar

el movimiento hacia delante o marcha atras de la maquina

quitanieves.

VELOClDAD y DIRECCION se controlan con la palanca del

mando de velocidad de guia.

Mover la palanca del mando de la velocidad en la posici6n

deseada ANTES de conectar la palanca del mando de guia

de tracci6n. Asegurarse de que la palanca vaya atras y fijarla

en la posici6n deseada.

ATENCION: No mover la palanca del mando de

la velocidad cuando la palanca del mando de

la guia de tracci6n esta conectada, Esto puede

perjudicar la maquina quitanieves.

Velocidades mb, s lentas son para nieve m&s pesada y ve-

Iocidades mb,s altas para nieve ligera y para transportar la

m&quina quitanieves. Se recomienda usar una velocidad mas

baja hasta que se este acostumbrado alas operaciones de

la maquina quitanieves.

NOTA: Cuando ambas palancas de mando de la guia de tracci6n

y de la barrena esten conectadas, la palanca del mando de guia

de tracci6n bloquearb, la palanca de mando de la barrena en la

posici6n de conexi6n. Esto permitira soltar la mano derecha de

la empu_adura y regular la direcci6n del conducto de eyecci6n

sin interrumpir el proceso de lanzamiento de la nieve.

PALANCADE

CONTROLDELA

TRACCION

PALANCA

DECONTROLDELA

VELOCIDAD DE GUIA

FIG. 15

FUNCIONAMIENTO DE LA DIRECCK_N (Vet Fig. 16)

Los activadores de direcci6n se utilizan para ayudar a dirigir su

maquina quitanieves. Los activadores estan posicionados en la

parte inferior de cada empur_adura. Cuando se aprieta un activa-

dor, se desconecta la rueda motriz de aquel lado de la m&quina

quitanieves y esto permite girar en esa direcci6n.

Para girar hacia la izquierda, apretar el activador del lado izq.

Para girar hacia la derecha, apretar el activador del lado dcha.

ACTIVADOR

FIG. 14 31 FIG. 16

O ERACION

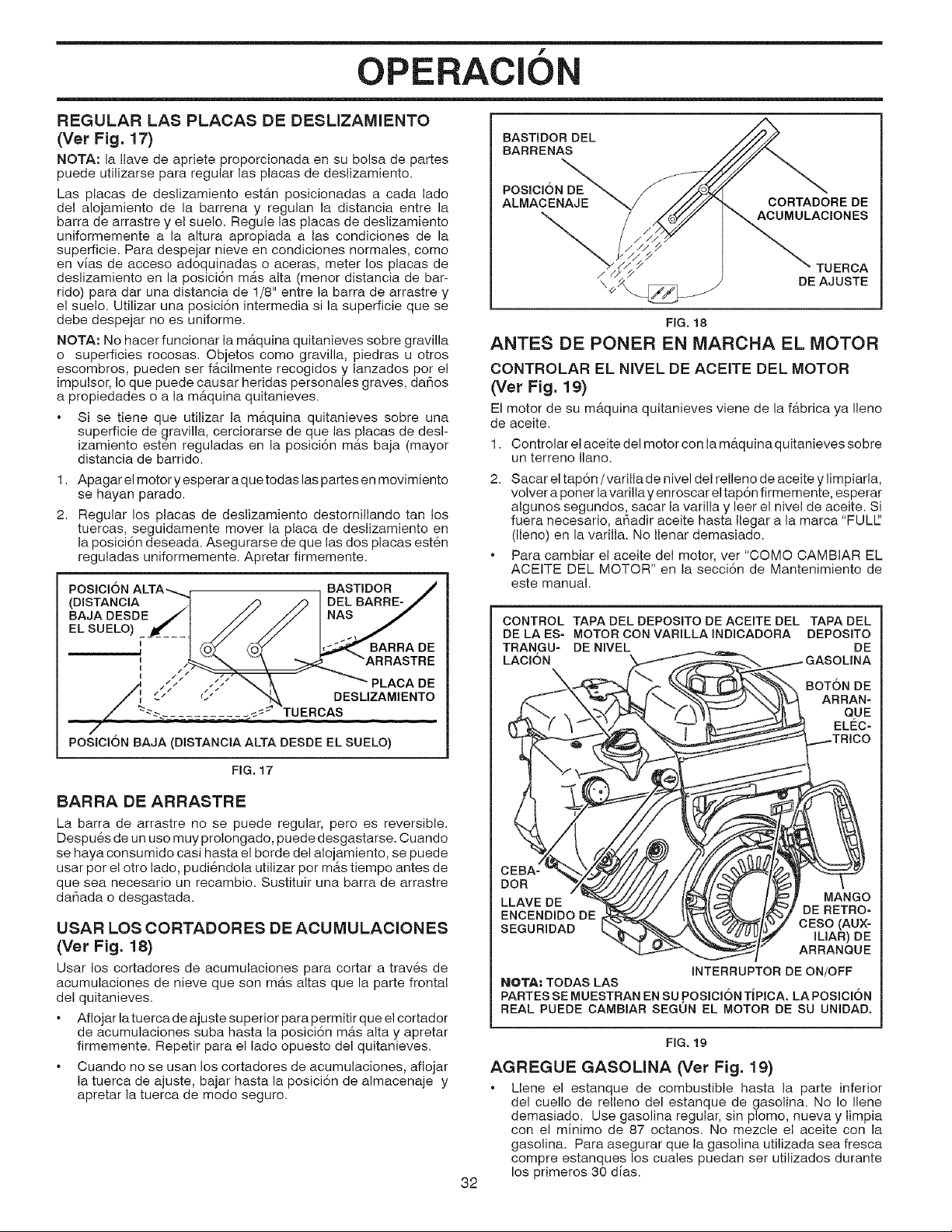

REGULAR LAS PLACAS DE DESLIZAMIENTO

(Vet Fig. 17)

NOTA: la Ilave de apriete proporcionada en su bolsa de partes

puede utilizarse para regular las placas de deslizamiento.

Las placas de deslizamiente estAn posicionadas a cada lado

del alejamiente de la barrena y regulan la distancia entre la

barra de arrastre y el suelo. Regule las placas de deslizamiento

uniformemente a la altura apropiada alas condiciones de la

superficie. Para despejar nieve en condiciones normales, como

en vias de acceso adoquinadas o aceras, meter los placas de

deslizamiento en la posici6n mb,s alta (menor distancia de bar-

rido) para dar una distancia de 1/8" entre la barra de arrastre y

el suelo. Utilizar una posici6n intermedia si la superficie que se

debe despejar no es uniforme.

NOTA: No hacer funcionar la m__quina quitanieves sobre gravilla

o superficies rocesas. Objetos como gravilla, piedras u otros

escombros, pueden set facilmente recogidos y lanzados per el

impulsor, Io que puede causar heridas personales graves, dafies

a propiedades e a la mAquina quitanieves.

Si se tiene que utilizar la mAquina quitanieves sobre una

superficie de gravilla, cerciorarse de que las placas de desl-

izamiento esten reguladas en la posici6n mb.s baja (mayor

distancia de barrido.

1. Apagar el motor y esperar a que todas las partes en movimiento

se hayan parado.

2. Regular los placas de deslizamiento destornillando tan los

tuercas, seguidamente mover la placa de deslizamiento en

la posici6n deseada. Asegurarse de que las dos placas est6n

reguladas uniformemente. Apretar firmemente.

POSICl6N BASTIDOR

(DISTANCIA DEL BARRE-

BAJA DESDE NAS

EL SUELO)

_j BARRA DE

c_ _" DESLIZAMIENTO

TUERCAS

POSICI6N BAJA (DISTANCIA ALTA DESDE EL SUELO)

FIG. 17

BARRA DE ARRASTRE

La barra de arrastre no se puede regular, pero es reversible.

Despu6s de un uso muy prolongado, puede desgastarse. Cuando

se haya consumido casi hasta el borde del alojamiento, se puede

usar por el otro lade, pudi6ndola utilizar por mb,s tiempo antes de

que sea necesario un recambio. Sustituir una barra de arrastre

da_ada o desgastada.

USAR LOS CORTADORES DE ACUMULACIONES

(Vet Fig. 18)

Usar los cortadores de acumulaciones para cortar a trav6s de

acumulaciones de nieve que son mAs altas que la parte frontal

del quitanieves.

Aflojar latuerca de ajuste superior para permitir que el cortador

de acumulaciones suba hasta la posici6n mAs alta y apretar

firmemente. Repetir para el lado opuesto del quitanieves.

Cuando no se usan los cortadores de acumulaciones, aflojar

la tuerca de ajuste, bajar hasta la posici6n de almacenaje y

apretar la tuerca de mode seguro.

BASTIDOR DEL

BARRENAS

POSICI6N DE

ALMACENAJE CORTADOREDE

ACUMULACIONES

/ TUEROA

\ DEAJUSTE

FIG. 18

ANTES DE PONER EN MARCHA EL MOTOR

CONTROLAR EL NIVEL DE ACEITE DEL MOTOR

(Ver Fig. 19)

El motor de su m_tquina quitanieves viene de la fb.brica ya Ileno

de aceite.

1. Controlar el aceite del motor con la maquina quitanieves sobre

un terreno llano.

Sacar el tap6n /varilla de nivel del relleno de aceite y limpiarla,

volver a poner la varilla y enroscar el tap6n firmemente, esperar

algunos segundos, sacar la varilla y leer el nivel de aceite. Si

fuera necesario, a_adir aceite hasta Ilegar a la marca "FULl"

(lleno) en la varilla. No Ilenar demasiado.

Para cambiar el aceite del motor, ver "COMO CAMBIAR EL

ACEITE DEL MOTOR" en la secci6n de Mantenimiento de

este manual.

TRANGU- DE NIVEL

LACION

DOR

LLAVE DE

ENCENDIDO DE

SEGURIDAD

CONTROL TAPA DEL DEPOSITO DE AOEITE DEL TAPA DEL

DE LA ES= MOTOR CON VARILLAINDICADORA DEPOSITO

BOT6N DE

ARRAN-

Q UE

- ELEC-

MANGO

DE RETRO-

CESO (AUX-

ILIAR) DE

ARRANQUE

INTERRUPTOR DE ON/OFF

NOTA" TODAS LAS

PARTES SE MUESTRAN EN SU pOSICl6N TiPICA. LA POSICl6N

REAL PUEDE CAMBIAR SEGUN EL MOTOR DE SU UNIDAD.

FIG. 19

AGREGUE GASOLINA (Ver Fig. 19)

Llene el estanque de combustible hasta la parte inferior

del cuello de relleno del estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin plomo, nueva y limpia

con el minimo de 87 octanos. No mezcle el aceite con la

gasolina. Para asegurar que la gasolina utilizada sea fresca

compre estanques los cuales puedan ser utilizados durante

los primeros 30 dias.

0 ERACI

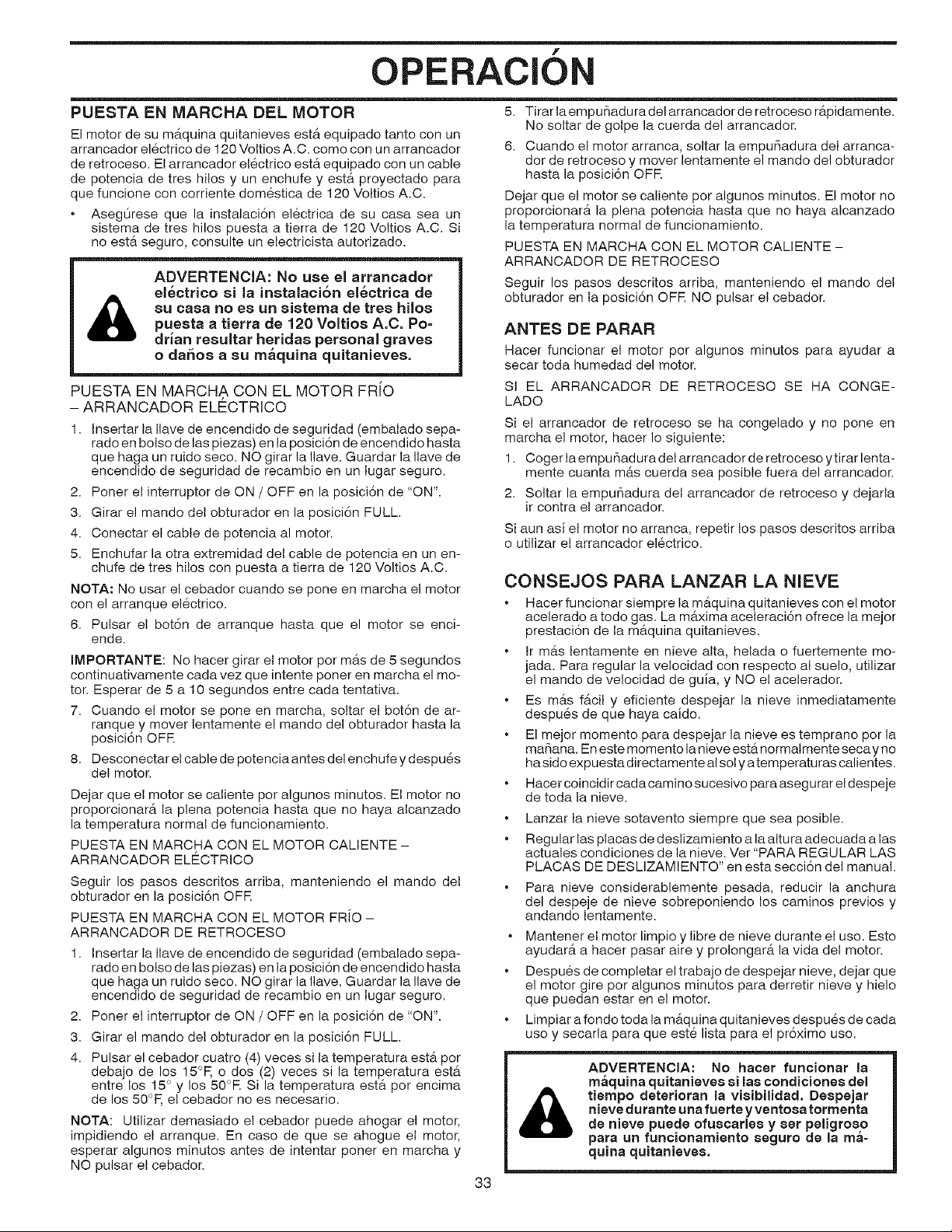

PUESTA EN MARCHA DEL MOTOR 5. Tirarlaempur_aduradelarrancadorderetrocesorApidamente.

El motor de su mAquina quitanieves estA equipado tanto con un

arrancador electrico de 120 Voltios A.C. como con un arrancador

de retroceso. El arrancador electrico estA equipado con un cable

de potencia de tres hilos y un enchufe y estA proyectado para

que funcione con corriente dom6stica de 120 Voltios A.C.

AsegOrese que la instalaci6n electrica de su casa sea un

sistema de tres hilos puesta a tierra de 120 Voltios A.C. Si

no estA seguro, consulte un electricista autorizado.

ADVERTENCIA: No use el arrancador

el6ctrieo si la instalaci6n electriea de

su casa no es un sistema de tree hiloe

puesta a tierra de 120 Voltios A.C, Po-

drian resultar heridas personal graves

o dar_os a su rnaquina quitanieves.

PUESTA EN MARCH,A CON EL MOTOR FR[O

- ARRANCADOR ELECTRJCO

1. Insertar la Ilave de encendido de seguridad (embalado sepa-

rado en bolso de las piezas) en la posici6n de encendido hasta

que haga un ruido seco. NO girar la Ilave. Guardar la Ilave de

encendido de seguridad de recambio en un lugar seguro.

2. Poner el interruptor de ON / OFF en la posici6n de "ON".

3. Girar el mando del obturador en la posici6n FULL.

4. Conectar el cable de potencia al motor.

5. Enchufar la otra extremidad del cable de potencia en un en-

chufe de tres hilos con puesta a tierra de 120 Voltios A.C.

NOTA: No usar el cebador cuando se pone en marcha el motor

con el arranque electrico.

6. Pulsar el bot6n de arranque hasta que el motor se enci-

ende.

IMPORTANTE: No hacer girar el motor por mas de 5 segundos

continuativamente cada vez que intente poner en marcha el mo-

tor. Esperar de 5 a 10 segundos entre cada tentativa.

7. Cuando el motor se pone en marcha, soltar el bot6n de ar-

ranque y mover lentamente el mando del obturador hasta la

poslclon OFR

8. Desconectar el cable de potencia antes del enchufe y despu6s

del motor.

Dejar que el motor se caliente por algunos minutos. El motor no

proporcionarA la plena potencia hasta que no haya alcanzado

la temperatura normal de funcionamiento.

PUESTA EN MARCHA CON EL MOTOR CALIENTE -

ARRANCADOR ELECTRICO

Seguir los pasos descritos arriba, manteniendo el mando del

obturador en la posici6n OFR

PUESTA EN MARCHA CON EL MOTOR FRiO -

ARRANCADOR DE RETROCESO

1. Insertar la Ilave de encendido de seguridad (embalado sepa-

rado en bolso de las piezas) en la posici6n de encendido hasta

que haga un ruido seco. NO girar la Ilave. Guardar la Ilave de

encendido de seguridad de recambio en un lugar seguro.

2. Poner el interruptor de ON / OFF en la posici6n de "ON".

3. Girar el mando del obturador en la posici6n FULL.

4. Pulsar el cebadoroCUatro (4) veces si la temperatura esta por

debajo de los 15"F, o dos (2) veces si la temperatura estA

entre los 15 ° y los 50°R Si la temperatura estA por encima

de los 50°F, el cebador no es necesario.

NOTA: Utilizar demasiado el cebador puede ahogar el motor,

impidiendo el arranque. En caso de que se ahogue el motor,

esperar algunos minutos antes de intentar poner en marcha y

NO pulsar el cebador.

No soltar de golpe la cuerda del arrancador.

6. Cuando el motor arranca, soltar la empu_adura del arranca-

dor de retroceso y mover lentamente el mando del obturador

hasta la posici6n OFR

Dejar que el motor se caliente por algunos minutos. El motor no

proporcionarA la plena potencia hasta que no haya alcanzado

la temperatura normal de funcionamiento.

PUESTA EN MARCHA CON EL MOTOR CALIENTE -

ARRANCADOR DE RETROCESO

Seguir los pasos descritos arriba, manteniendo el mando del

obturador en la posici6n OFE NO pulsar el cebador.

ANTES DE PARAR

Hacer funcionar el motor por algunos minutos para ayudar a

secar toda humedad del motor.

SI EL ARRANCADOR DE RETROCESO SE HA CONGE-

LADO

Si el arrancador de retroceso se ha congelado y no pone en

marcha el motor, hacer Io siguiente:

1. Coger la empur_adura del arrancador de retroceso ytirar lenta-

mente cuanta mAs cuerda sea posible fuera del arrancador.

2. Soltar la empur_adura del arrancador de retroceso y dejarla

ir contra el arrancador.

Si aun asi el motor no arranca, repetir los pasos descritos arriba

o utilizar el arrancador electrico.

CONSEJOS PARA LANZAR LA NIEVE

Hacer funcionar siempre la mAquina quitanieves con el motor

acelerado a todo gas. La maxima aceleraci6n ofrece la mejor

prestaci6n de la maquina quitanieves.

Ir mas lentamente en nieve alta, helada o fuertemente mo-

jada. Para regular la velocidad con respecto al suelo, utilizar

el mando de velocidad de guia, y NO el acelerador.

Es mas fAcil y eficiente despejar la nieve inmediatamente

despu6s de que haya caido.

El mejor momento para despejar la nieve es temprano por la

mar_ana. En este momento la nieve esta normalmente seca y no

ha sido expuesta directamente al sol y atemperaturas calientes.

Hacer coincidir cada camino sucesivo para asegurar el despeje

de toda la nieve.

Lanzar la nieve sotavento siempre que sea posible.

Regular las placas de deslizamiento a la altura adecuada alas

actuales condiciones de la nieve. Ver "PARA REGULAR LAS

PLACAS DE DESLIZAMIENTO" en esta secci6n del manual.

Para nieve considerablemente pesada, reducir la anchura

del despeje de nieve sobreponiendo los caminos previos y

andando lentamente.

• Mantener el motor limpio y libre de nieve durante el uso. Esto

ayudara a hacer pasar aire y prolongara la vida del motor.

Despu6s de completar el trabajo de despejar nieve, dejar que

el motor gire por algunos minutos para derretir nieve y hielo

que puedan estar en el motor.

Limpiar a fondo toda la mAquina quitanieves despu6s de cada

uso y secarla para que este lista para el pr6ximo uso.

ADVERTENCIA: No hacer funcionar la

maquina quitanieves si laa condiciones del

tiempo deterioran la viaibilidad. Despejar

nieve durante una fuerte y ventosa tormenta

de nieve puede ofuscarlea y set peligroso

para un funcionarniento aeguro de la rna=

quina quitanieves.

lENTO

M Revisar si hay Sujetadores Sueltos

Limpiar / Inspeccionar el mAquina quitanieves

i1_ Cambiar / Revisar las Correas

N Lubricaci6n

rRevisar el nivel del Aceite

M Cambiar el Aceite del motor

Inspeccionar el Silenciador

Cambiar / Revisar la Buj{a

Vaciar el Dep6sito del Combustible

t/ t/

t/ v'

t/ i/

mmmmm m mmm

TABLA DE LUBRICACION

RECOMENDAClONES GENERALES

La garantia de esta maquina quitanieves no cubre los articulos

que han estado sujetos al abuso o a la negligencia del operador.

Para recibir todo el valor de la garantia, el operador tiene que

mantener la maquina quitanieves segOn las instrucciones descritas

en este manual. Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su maquina quitanieves

adecuadamente. AI menos una vez cada estaci6n comprobar si

es necesario efectuar los ajustes descritos en las secciones de

Servicio y Ajustes de este manual.

Una vez al a_o, cambie la bujia, limpie o cambie el elemento

del filtro de aire y revise si la cuchilla esta desgastada. Una

bujia nueva y un elemento del filtro de aire limpio/nuevo

aseguran la mezcla de aire-combustible adecuada y ayudan

a que su motor funcione mejor y que dure m&s.

Siga el programa de mantenimiento en este manual.

NOTA: Usar solo parte originales del equipo del fabricante

(OEM) para realizar el mantenimiento de esta unidad. No hacer

esto puede causar el funcionamiento incorrecto de la unidad y

arriesgar la salud del operador.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

3. Controlar los mando para asegurarse de que funcionen ad-

ecuadamente.

LUBRICAClON

Mantenga el maquina quitanieves bien lubricada

(ver la "TABLA DE LUBRICACION').

(_) SAE 5W-30

Aceite del Motor

(_) Vea "MOTOR"

en la seccion de

Mantenirniento

(_ Grasa Para

Uso General

Aceite del

Motor

(_ Casquillo

Grasa Barrena

Puntos

Pivote

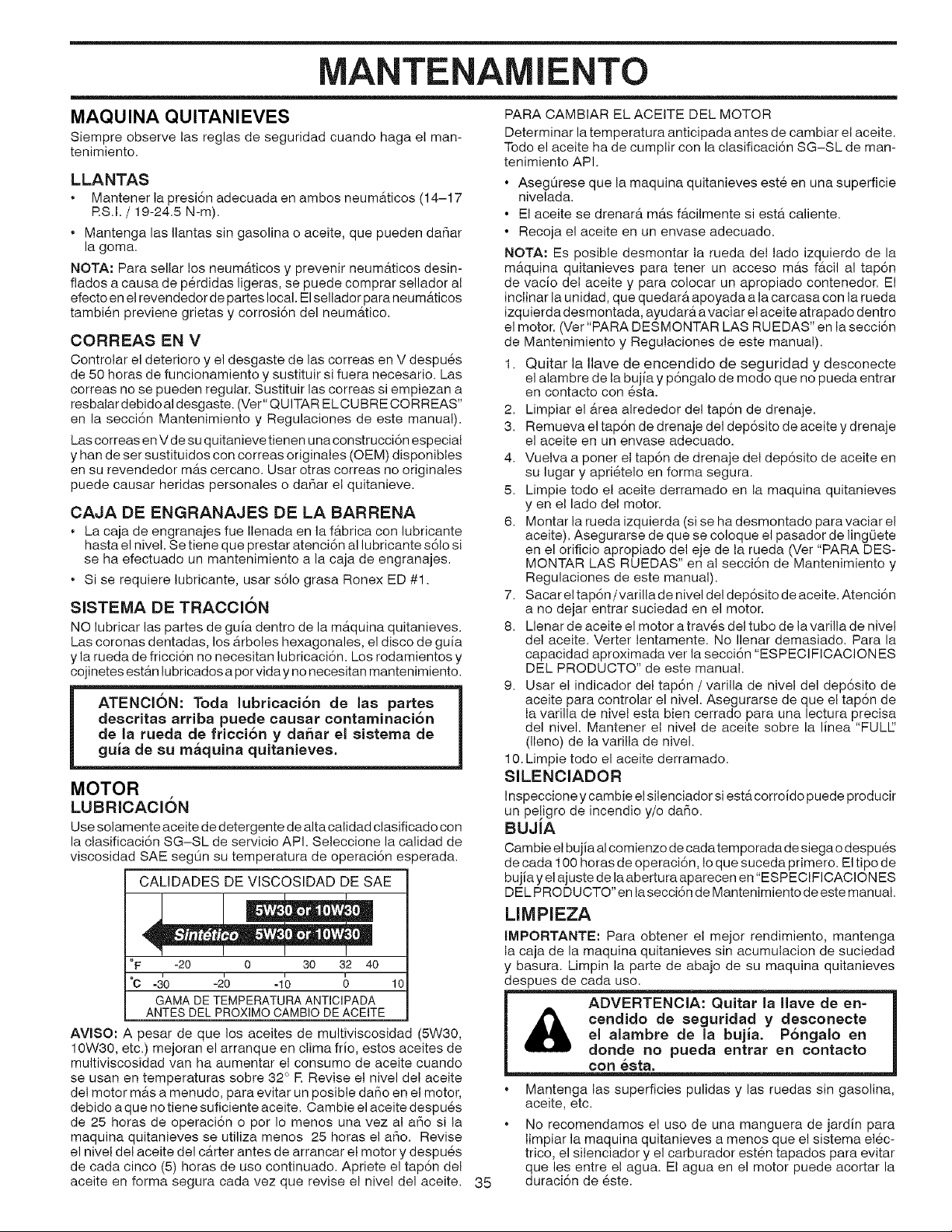

MAQUINA QUITANIEVES

Siempre observe las reglas de seguridad cuando haga el man-

tenimiento.

LLANTAS

Mantener la presi6n adecuada en ambos neumAticos (14-17

RS.I./19-24.5 N-m).

• Mantenga las Ilantas sin gasolina o aceite, que pueden dafiar

la goma.

NOTA: Para sellar los neumAticos y prevenir neumAticos desin-

flados a causa de p@didas ligeras, se puede comprar sellador al

efecto en el revendedor de partes local. EI sellador para neumAticos

tambien previene grietas y corrosi6n del neumatico.

CORREAS EN V

ControJar el deterioro y el desgaste de las correas en V despu6s

de 50 horas de funcionamiento y sustituir si fuera necesario. Las

correas no se pueden regular. Sustituir las correas si empiezan a

resbalar debido al desgaste. (Ver" QUITAR EL CU BRE CORREAS"

en la secci6n Mantenimiento y Regulaciones de este manual).

Las correas en V de su quitanieve tienen u na con strucci6n especial

y han de ser sustituidos con correas originales (OEM) disponibles

en su revendedor mas cercano. Usar otras correas no originales

puede causar heridas personales o dafiar el quitanieve.

CAJA DE ENGRANAJES DE LA BARRENA

• La caja de engranajes fue Ilenada en la fabrica con lubricante

hasta el nivel. Se tiene que prestar atenci6n al lubricante s61o si

se ha efectuado un mantenimiento a la caja de engranajes.

• Si se requiere lubricante, usar s61o grasa Ronex ED #1.

SISTEMA DE TRACCION

NO lubricar las partes de guia dentro de la mAquina quitanieves.

Las coronas dentadas, los Arboles hexagonales, el disco de guia

y la rueda de fricci6n no necesitan lubricaci6n. Los rodamientos y

cojinetes estAn lubricados a per vida y no necesitan mantenimiento.

ATENCION: Toda lubricaci6n de las partes

descritas arriba puede causar contarninaci6n

de la rueda de fricci6n y dar_ar el sistema de

guia de su rnaquina quitanieves.

MOTOR

LUBRICACI6N

Use solamente aceite de detergente de alta calidad clasificado con

la clasificaci6n SG-SL de servicio API. Seleccione la calidad de

viscosidad SAE segOn su temperatura de operaci6n esperada.

CALIDADES DE VlSCOSIDAD DE SAE

°F -20 0 30 32 40

°c -3'0 -2'o -?0 b

GAMA DE TEMPERATURA ANTICIPADA

ANTES DEL PROXIMO CAMBIO DE ACEITE

AVlSO: A pesar de que los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en clima frio, estos aceites de

multiviscosidad van ha aumentar el consumo de aceite cuando

se usan en temperaturas sobre 32 ° R Revise el nivel del aceite

deJ motor mAs a menudo, para evitar un posible dafio en el motor,

debido a que no tiene suficiente aceite. Cambie el aceite despu6s

de 25 horas de operaci6n o por Io menos una vez al afio si la

maquina quitanieves se utiliza menos 25 horas el afio. Revise

el nivel del aceite del cArter antes de arrancar el motor y despues

de cada cinco (5) horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el nivel del aceite. 35

PARA CAMBIAR EL ACEITE DEL MOTOR

Determinar la temperatura anticipada antes de cambiar el aceite.

Todo el aceite ha de cumplir con la clasificaci6n SG-SL de man-

tenimiento API.

• Asegt_rese que la maquina quitanieves este en una superficie

nivelada.

• El aceite se drenarA mAs facilmente siesta caliente.

• Recoja el aceite en un envase adecuado.

NOTA: Es posible desmontar la rueda del lado izquierdo de la

maquina quitanieves para tener un acceso mAs fAcil al tap6n

de vacio del aceite y para colocar un apropiado contenedor. El

inclinar la unidad, que quedarA apoyada a la carcasa con la rueda

izquierda desmontada, ayudarA avaciar el aceite atrapado dentro

el motor. (Ver"PARA DESMONTAR LAS RUEDAS" en la secci6n

de Mantenimiento y Regulaciones de este manual).

1. Quitar la Ilave de encendido de seguridad y desconecte

el alambre de la bujia y p6ngalo de modo que no pueda entrar

en contacto con 6sta.

2. Limpiar el Area alrededor del tap6n de drenaje.

3. Remueva el tap6n de drenaje del dep6sito de aceite y drenaje

el aceite en un envase adecuado.

4. Vuelva a poner el tap6n de drenaje del dep6sito de aceite en

su lugar y apri6telo en forma segura.

5. Limpie todo el aceite derramado en la maquina quitanieves

yen el lado del motor.

6. Montar la rueda izquierda (si se ha desmontado para vaciar el

aceite). Asegurarse de que se coloque el pasador de lingQete

en el orificio apropiado del eje de la rueda (Ver "PARA DES-

MONTAR LAS RUEDAS" en al secci6n de Mantenimiento y

Regulaciones de este manual).

7. Sacar el tap6n/varilla de nivel del dep6sito de aceite. Atenci6n

a no dejar entrar suciedad en el motor.

8. Llenar de aceite el motor a trav6s del tubo de la varilla de nivel

del aceite. Verter lentamente. No Ilenar demasiado. Para la

capacidad aproximada ver la secci6n "ESPECIFICACIONES

DEL PRODUCTO" de este manual.

9. Usar el indicador del tap6n / varilla de nivel del dep6sito de

aceite para controlar el nivel. Asegurarse de que el tap6n de

la varilla de niveJ esta bien cerrado para una lectura precisa

del nivel. Mantener el nivel de aceite sobre la linea "FULl"

(lleno) de la varilla de nivel.

10. Limpie todo el aceite derramado.

SILENCIADOR

I nspeccione y cambie el silenciador siesta corroido p uede producir

un pe!igro de incendio y/o dafio.

BUJIA

Cambie el bujia al comienzo de cada tem porada de siega o despues

de cada 100 horas de operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en"ESPECIFICACIONES

DEL PRODUCTO" en la secci6n de Mantenimiento de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimiento, mantenga

la caja de la maquina quitanieves sin acumulacion de suciedad

y basura. Limpin la parte de abajo de su maquina quitanieves

despues de cada uso.

ADVERTENCIA: Quitar la Ilave de en=

cendido de seguridad y desconecte

el alambre de la bujJa. P6ngalo en

donde no pueda entrar en contacto

con 6sta,

Mantenga las superficies pulidas y las ruedas sin gasolina,

aceite, etc.

No recomendamos el uso de una manguera de jardin para

limpiar la maquina quitanieves a menos que el sistema elec-

trico, el silenciador y el carburador est6n tapados para evitar

que les entre el agua. El agua en el motor puede acortar la

duraci6n de 6ste.

SERVICIO Y ADJUSTES

ADVERTENCIA: Para evJtar lesJ6nes serJas, an=

tee de dar calquier servico o de hater ajustes:

1. Asegurarse de que el interruptor de

ON/OFF esta en la posici6n OFF,

2. Quitar la Ilave de encendido de segu=

ridad,

_ 3. Aseg(Jreee que la barrenae y que todae

las partes movJbles se hayan detenido

cornpletamente.

4. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con _sta.

MAQUINA QUITANIEVES

PARA AJUSTAR LA ALTURA

DE MAQUINA QUITANIEVES

Ver "REGULAR LAS PLACAS DE DESLIZAMIENTO" y "BARRA

DE ARRASTRE" en la secci6n de Operaci6n de este manual.

CONDUCTO DEFLECTOR

El conducto deflector, fijado a la parte superior del conducto de

eyecci6n, tiene la funci6n de dirigir la nieve de descarga lejos del

operador. Si se da_a e! desviador debe cambiarse.

ADVERTENCIA: Para evitar heridae

graves, no haga funcionar nunca su

maquina quitanieves sin deflector o

con el deflector averiado.

Para cambiar la direcci6n y/o la distancia a la que s e descarga

la nieve, vet "PARA CONTROLAR LA EYECCION DE LA

NIEVE" en la secci6n de Funcionamiento de este manual.

PERNOS DE SEGURIDAD (Vet Fig. 20)

PERNOS DE SEGURIDAD DE LA BARRENA

Ambas barrenas, derecha e izquierda, estan sujetadas al eje de

la barrena por un perno de tope/seguridad y una tuerca hexago-

nal. Si un objeto extra_o o hielo se metieran en las barrenas, los

pernos de seguridad estan proyectados para romperse, evitando

da_os a cualquier otra parte. Si una o ambas barrenas no giran

cuando se conecta la palanca del mando de la barrena, controlar

si uno o ambos pernos se han cortado. Para sustituir los pernos

de seguridad:

1. Desconectar todos los mandos y mover el mando del acel-

erador en la posici6n de STOP (parado). Atender que todas

las partes en movimiento se paren.

2. Quitar la Ilave de encendido de seguridad y desconecte el

alambre de la bujia. P6ngalo en donde no pueda entrar en

contacto con esta.

3. Alinear el orificio del cubo de la barrena con el orificio del eje

e instalar un nuevo perno de tope/seguridad de 1/4-20 x 2".

Colocar una contratuerca de 1/4-20 a retar firmemente.

ATENCION: No sustJtuir, Usar solamente Joe

pemoe de seguridad originales entregados

con la rnaquina quitanieves.

4. Insertar la Ilave de encendido de seguridad yvuelva a oonectar

el alambre de la bujia a esta.

PERNOS DE SEGURIDAD DEL IMPULSOR

El impulsor est& sujetado al eje del impulsor pot dos (2) tornillos

de caperuza/pernos de seguridad y tuercas hexagonales. Si un

objeto extra_o o hielo se metieran en el impulsor, los tornillos de

caperuza estan proyectados para romperse, evitando dafios a

cualquier otra parte. Si el impulsor no gira cuando se conecta

la palanca del mando de la barrena, controlar si los tornillos de

caperuza se han cortado. Para sustituir los tornillos de caperuza

/ pernos de seguridad:

1. Desconectar todos los mandos y mover el mando del acel-

erador en la posici6n de STOP (parado). Esperar que todas

las partes en movimiento se paren.

2. Quitar la Ilave de encendido de seguridad y desconecte el

alambre de la bujia. P6ngalo en donde no pueda entrar en

contacto con esta.

3. Alinear el orificio del impulsor con los orificios del eje del im-

pulsor e instalar dos (2) nuevos tornillos de caperuza/pemos

de seguridad de 1/4-20 x 1-5/8". Colocar contratuercas de

1/4-20 y apretar firmemente.

I ATEN_!r. Usar s_amente !os

tornilloe de caperuza / pemoe de seguridad

I la maq.i.aq.ita- I

nleves,

4. Insertar lallave de encendido de seguridad y vuelva a conectar

el alambre de la bujia a &sta.

1/4-20 "1/4-20 x 1-5/8

TUERCA DE TORNILLO TAP6N/,

SEGURIDAD PERNO CIZALLA

CUBO

IMPULSOR

EJEIMPULSOR

1/4-20 x 2

PERNO

ClZALLA

DOR

CUBO

BARRENA

TUERCA

CUBO EJE

BARRENA BARRENA

FIG. 20

DESMONTAR EL CUE}RE CORREAS (Vet Fig. 21)

1. Desmontar los dos (2) tornillos que sujetan el oubre correas

a la caroasa.

2. Desmontar el cubre correas.

Sustituir el cubre correas colocando la cubierta y los tornillos

y apretando firmemente.

36 FIG. 21

SERVICIO Y ADJUSTES

SUSTITUIR LAS CORREAS (Vea Fig. 22)

Las correas de la barrena y de la tracci6n no se pueden regular• Si

las correas estb, n dafiadas o empiezan a resbalar por el desgaste,

se tendrian que sustituir. Se recomienda que la(s) correa(s) sean

sustituidas por el Centro de Piezas y Reparaci6n Sears.

NOTA: Se recomienda que se sustituyan al mismo tiempo las

correas de la barrena y de la tracci6n.

Las correas en V de su quitanieve tienen u na con strucci6n especial

y han de ser sustituidos con correas originales (OEM) disponibles

en su Centro de Piezas y Reparaci6n Sears mas cercano. Usar

otras correas no originales puede causar heridas personales o

da_ar el quitanieve.

ADVERTENCIA: Para sustituir las cor-

reas, es necesario desmontar la maqui-

na quitanieves. Mientras se desmonta el

alojamiento de la barrena de la carcasa,

es importante que un ayudante se situe

en la posici6n de operaei6n y agarre.

Heridas personales graves y/o averias

a la unidad podrian ocasionarse si la

maquina quitanieves cayera durante el

eambio de las correas.

ALOJAMIENTO

BARRENA

ENSAMBLAJE

DEL CHASIS

• VACIAR LA GASOLINA DEL DEPOSITO DE CARBURANTE

- Vaciar la gasolina del dep6sito del carburante en un con-

tenedor apropiado, al exterior, legos de fuego o llamas• Limpiar

toda gasolina derramada.

2. DESMONTAR EL CONDUCTO DE EYECCION - Aflojar la

contratuerca que asegura la cabeza giratoria del conducto al

soporte de montaje Io suficiente para poder levantar la cabeza

giratoria del conducto y desmontar el conducto de eyecci6n

de lamb, quina quitanieves.

3. DESMONTAR EL CUBRE CORREAS - Ver "DESMONTAR

EL CUBRE CORREAS" en esta secci6n del manual.

4. DESMONTAR LA POLEA DEL MOTOR - Desmontar el perno,

la arandela de freno y la arandela plana que aseguran la polea

de transmisi6n al b.rbol del motor. Desmontar del _rbol s61o

la polea de transmisi6n externa (de la barrena).

5. DESMONTAR LA M_,QUINA QUITANIEVES - Con su ayu-

dante en la posici6n de operaci6n y agarrando las empu_adu-

ras, desmontar los dos (2) pernos que sujetan el alojamiento

de la barrena a la carcasa.

i ADVERTENCIA: Apenas se ha desmon=

& tado el ultimo perno, el ayudante tiene

que bajar con ater=ci6n las empu_adu=

ras a tierra,

6. VACIAR LA PERNO DEL BARRA DEL EMBRAGUE y vaciar

la barra embrague del placa del oscilaci6n. Pivot la placa del

oscilaci6n delantero.

7. DESMONTAR LA CORREA DE LA BARRENA de alrededor

de la polea de transmisi6n.

8. AFLOJAR EL TENSOR DE LA CORREA DE TRACCION y

desmontar la correa de tracci6n de alrededor de las poleas

de transmisi6n.

CONSEJO: Insertar un perforador de trinquete de 3/8" (en la

posici6n "ON") en el orificio cuadrado del brazo del tensor y hacer

girar el perforador de trinquete en el sentido de las agujas del

reloj para aflojar el tensi6n.

9. Con la tensi6n aflojado, colocar una nueva correa de tracci6n

alrededor de la polea de transmisi6n y dentro de la protecci6n

de la correa.

10. MONTAR la barra embrague del placa del oscilaci6n; asegOrela

con la perno.

11. Colocar la correa de la barrena alrededor y dentro de la ranura

de la polea de transmisi6n de la barrena exclusivamente.

12. Mientras el ayudante levanta lentamente las empu_aduras

hasta acoplar nuevamente el alojamiento de la barrena y la

carcasa, levante la correa de la barrena y apretar los lados

juntos sobrela polea detransmisi6n asiqu_ lacorrease asiente

completamente en la ranura de la polea de transmisi6n.

13.Acabar de montar la maquina quitanieves completamente y

controlar atentamente el apropiado recorrido de las correas.

Si la correa de la barrena se ha separado de la polea de

transmisi6n (atrapb, ndose en el alojamiento del brazo del ten-

sor mientras se montaba la mb, quina quitanieves), desmontar

lamb, quina quitanieves y repetir el punto 12. La correa tiene

que estar completamente asentada en la ranura de la polea

de transmisi6n cuando se monta de nuevo la m_.quina quita-

nieves.

14. Colocar los dos (2) pernos hexagonales y arandelas de freno

y apretar firmemente.

15. MONTAR LA POLEA DE TRANSMISION DEL MOTOR

- Colocar la correa en la ranura de la polea y hacer deslizar

la polea sobre el arbol. Colocar la arandela plana, la arandela

de freno y el perno y apretar firmemente 35-40 ft. Ibs. (41-47

N-m de par). Asegurarse que la correa est6 dentro de la

proteccion de la correa.

16. COLOCAR EL CUBRE CORREAS y dos (2) tornillos. Apretar

firmemente.

17. M ONTAR EL CON DUCTO DE EYECCION -Ver "MONTAR el

conducto de eyecci6n / CABEZA giratoria DEL CONDUCTO"

en la secci6n de Montaje de este manual.

BRAZO

NEUTRO

CHASIS

ALOJAMIENTO

BARRENA

37 FIG. 22

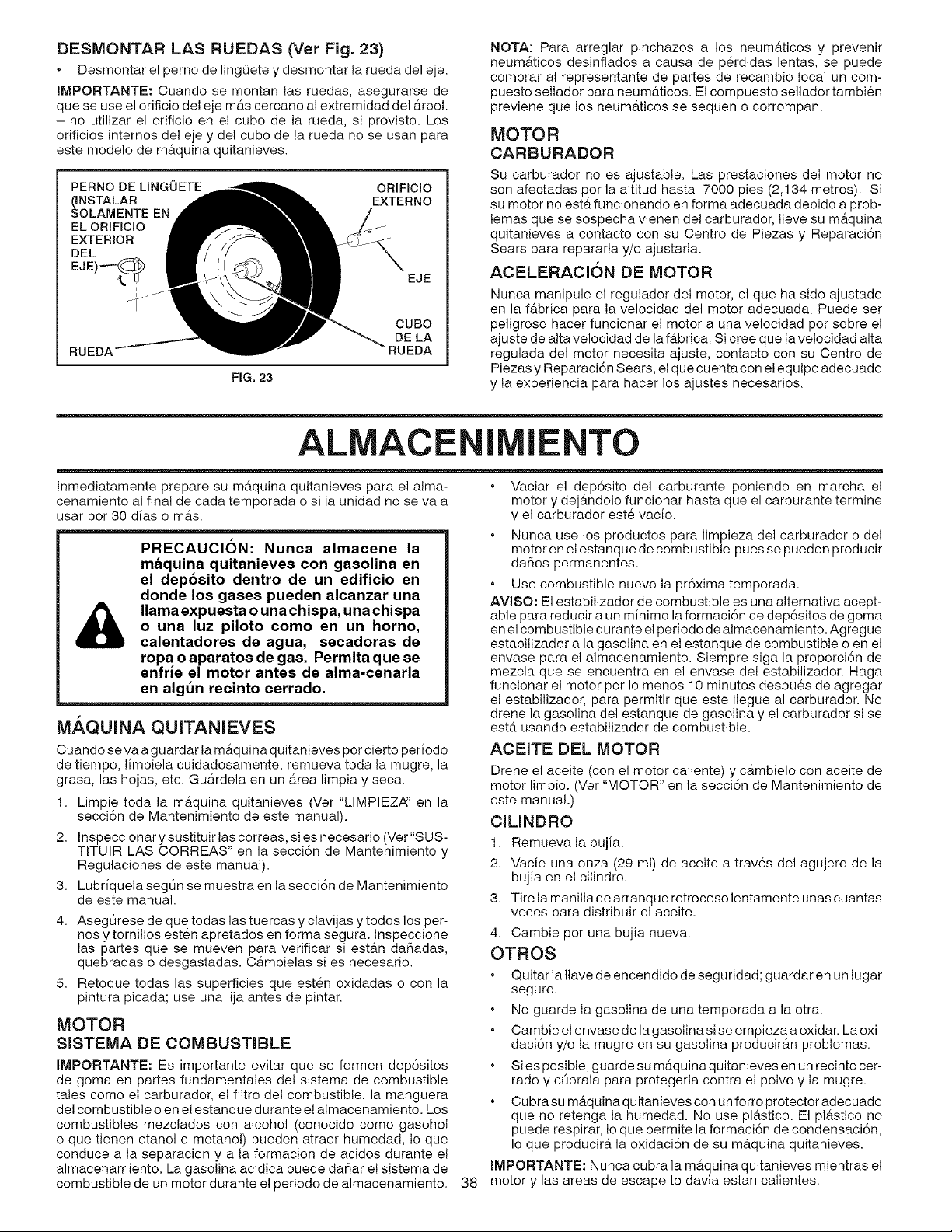

DESMONTAR LAS RUEDAS (Vet Fig. 23)

Desmontar el perno de lingQete y desmontar la rueda del eje.

IMPORTANTE: Cuando se montan las ruedas, asegurarse de

que se use el orificio del eje mAs cercano al extremidad del Arbol.

- no utilizar el orificio en el cubo de la rueda, si provisto. Los

orificios internes del eje y del cubo de la rueda no se usan para

este modelo de maquina quitanieves.

PERNO DE LINGUETE ORIFIClO

(INSTALAR EXTEFINO

SOLAMENTE EN

EL ORIFIClO

EXTERIOR

DEL

EJE)/_ EJE

RUEDA

CUBO

DELA

FIG. 23

NOTA: Para arreglar pinchazos a los neumAticos y prevenir

neumaticos desinflados a causa de p@didas lentas, se puede

comprar al representante de partes de recambio local un com-

puesto sellador para neumAticos. El compuesto sellador tambi6n

previene que los neumaticos se sequen o corrompan.

MOTOR

CARBURADOR

Su carburador no es ajustable. Las prestaciones del motor no

son afectadas por la altitud hasta 7000 pies (2,134 metros). Si

su motor no estA funcionando en forma adecuada debido a prob-

lemas que se sospecha vienen del carburador, Ileve su mAquina

quitanieves a contacto con su Centro de Piezas y Reparaci6n

Sears para repararla y/o ajustarla.

ACELERACI6N DE MOTOR

Nunca manipule el regulador del motor, el que ha sido ajustado

en la fAbrica para la velocidad del motor adecuada. Puede ser

peligroso hacer funcionar el motor a una velocidad por sobre el

ajuste de alta velocidad de la fabrica. Si cree que la velocidad alta

regulada del motor necesita ajuste, contacto con su Centro de

Piezas y Reparaci6n Sears, el que cuenta con el equipo adecuado

y la experiencia para hacer los ajustes necesarios.

ENTO

Inmediatamente prepare su maquina quitanieves para el alma-

cenamiento al final de cada temporada o si la unidad no se va a

usar por 30 dias o mAs.

PRECAUCION: Nunca almacene la

maquina quitanieves con gasolina en

el deposito dentro de un edificio en

donde los gases pueden alcanzar una

_[b lama expuesta o una chispa, una chispa

o una luz piloto como en un homo,

calentadores de agua, secadoras de

ropa o aparatos de gas. Permita que se

enfrie el motor antes de alma-cenarla

en algun recinto cerrado.

Mi_QUINA QUITANIEVES

Cuando se va a guardar la mAquina quitanieves pot cierto periodo

de tiempo, limpiela cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Guardela en un Area limpia y seca.

1. Limpie toda la maquina quitanieves (Ver "LIMPIEZt%' en la

secci6n de Mantenimiento de este manual).

2. Inspeccionar y sustituir las correas, si es necesario (Ver"SUS-

TITUIR LAS CORREAS" en la secci6n de Mantenimiento y

Regulaciones de este manual).

3. LubriquelasegOn se muestraen lasecci6n de Mantenimiento

de este manual.

4. AsegOrese de que todas las tuercas y clavijas y todos los per-

nos y tornillos est6n apretados en forma segura. Inspeccione

las partes que se mueven para verificar si estan da_adas,

quebradas o desgastadas. Cambielas si es necesario.

5. Retoque todas las superficies que esten oxidadas o con la

pintura picada; use una lija antes de pintar.

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se formen dep6sitos

de goma en partes fundamentales deJ sistema de combustible

tales como el carburador, el filtro del combustible, la manguera

del combustible o en e! estanque durante el almacenamiento. Los

combustibles mezclados con alcohol (conocido como gasohol

o que tienen etanol o metanol) pueden atraer humedad, Io que

conduce a la separacion y a la formacion de acidos durante el

Vaciar el dep6sito del carburante poniendo en marcha el

motor y dejandolo funcionar hasta que el carburante termine

y el carburador este vacio.

Nunca use los productos para limpieza del carburador o del

motor en el estanque de combustible pues se pueden producir

dar_os permanentes.

Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es una altemativa acept-

able para reducir a un minimo la formaci6n de dep6sitos de goma

en el combustible durante el periodo de almacenamiento. Agregue

estabilizador a la gasolina en el estanque de combustible o en el

envase para el almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del estabilizador. Haga

funcionar el motor por Io menos 10 minutos despues de agregar

el estabilizador, para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el carburador si se

esta usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cambielo con aceite de

motor limpio. (Ver "MOTOR" en la secci6n de Mantenimiento de

este manual.)

CILINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves del agujero de la

bujia en el cilindro.

3. Tire la manilla de arranque retroceso lentamente unas cuantas

veces para distribuir el aceite.

4. Oambie por una bujia nueva.

OTROS

Quitar la Ilave de encendido de seguridad; guardar en un lugar

seguro.

No guarde la gasolina de una temporada a la otra.

Cambie el envase de la gasolina si se empieza a oxidar. La oxi-

daci6n y/o la mugre en su gasolina producirAn problemas.

Si es posible, guarde su maquina quitanieves en un recinto cer-

rado y cObrala para protegerla contra el polvo y la mugre.

Cubra su mAquina quitanieves con un forro protector adecuado

que no retenga la humedad. No use plastico. El plastico no

puede respirar, Io que permite la formaci6n de condensaci6n,

Io que producira la oxidaci6n de su maquina quitanieves.

almacenamiento. La gasolina acidica puede dafiar el sistema de IMPORTANTE: Nunca cubra la maquina quitanieves mientras el

combustible de un motor durante el periodo de almacenamiento. 38 motor y las areas de escape to davia estan calientes.

E CACION PRO

Yea la secci6n apropiada en el manual amenos que est_ dirigido a un Centro de Piezas y Reparaci6n Sears.

PROBLEMA

No arranca

Faita de

fuerza

El motor

marcha

lentamente o

de manera

irregular

Vibraci6n

excesiva

Cord6n

atranoador

difJcil de tirar

P_rdida de

impulsion o

retardase de

la velocidad

P6rdida de

eyeccion de

nieve o

aflojamiento

de la eyeccion

de nieve

CAUSA

1. V&lvula del combustible est& OFR

2. La Ilave de encendido de

seguridad no est& puesta.

3. Sin combustible.

4. Acelerador en posici6n de STOP (o

interruptor de ON / OFF est& OFF).

5. Obturador en posici6n OFR

6. El cebador no est& presionado.

7. El motor estA ahogado.

8. Alambre de la bujia desconectado.

9. Bujia mala.

10. Combustible rancio.

11. Agua en el combustible.

1. Bujia de encendido suelta.

2. Lanzamiento excesivo de nieve.

3. El tap6n del dep6sito del carburante

estA obstruido de hielo y nieve.

4. Silenciador sucio u obstruido.

CORRECCi(3N

1. Gire a la v&lvula del combustible a la posici6n ON.

2. Poner la Ilave de encendido de seguridad.

3. Llene el estanque de combustible.

4. Meter el acelerador en posici6n FAST

(o meter el interrupter de ON / OFF en posici6n ON).

5. Poner en posici6n FULL.

6. Usar el cebador como descrito en la secci6n

de Funcionamiento de este manual.

7. Esperar algunos minutos antes de volver a arrancar,

NO utilizar el cebador.

8. Conecte el alambre a la bujia.

9. Cambie la bujia.

10. Drene el estanque de combustible y vuelva

a Ilenar el estanque con gasolina nueva.

11. Drene el estanque de combustible y vuelva

a Ilenar el estanque con gasolina nueva.

1. Volver a conectar la bujia de encendido.

2. Reducir la velocidad y la anchura de barrido.

3. Quitar hielo y nieve en y del tap6n del dep6sito

de carburante.

4. Limpiar o sustituir el silenciador.

1. El obturador estA en la posici6n FULL.

2. Obstrucci6n en el conducto de carburante.

3. Combustible rancio.

4. Agua en el combustible.

5. Se necesita regular o revisar el carburador.

1. Meter el obturador en la posici6n OFE

2. Limpiar el conducto de carburante.

3. Drene el estanque de combustible y vuelva

a Ilenar el estanque con gasolina nueva.

4. Drene el estanque de combustible y vuelva

a Ilenar el estanque con gasolina nueva.

5. Contactar un Centro de Piezas y Reparaci6n.

Partes sueltas o barrenas

o impulsor dahados.

Arrancador de retroceso

congelado.

Desgaste de la correa.

La correa de mando

La correa de guia se ha gastado.

La correa de las barrenas

estA fuera de la polea.

La correa de las barrenas

estA desgastada.

Conducto de eyecci6n obturado.

Barrenas / impulsor atascados.

1. Apretar todos los cerrojos. Sustituir las partes

averiadas. Si la vibraci6n persiste, contactar un

Centro de Piezas y Reparaci6n Sears.

1. Vea "SI EL ARRANCADOR DE RETROCESO SE

HA CONGELADO" en la secci6n de Funcionamiento

de este manual.

1. Revise/cambie la correa de impulsi6n.

2. Revise/vuelva a instalar la correa de impulsi6n.

est& fuera de la polea.

3. Contactar un Centro de Piezas y Reparaci6n Sears.

1. Controlar / sustituir la correa de las barrenas.

2. Controlar / sustituir la correa de las barrenas.

3. Limpiar el conducto de la nieve.

4. Quitar escombros u objetos extrahos

de las barrenas / impulsor.

REPAIR PARTS SNOW THROWER == MODEL NUMBER 9t 7,881060

AUGER HOUSING / IMPELLER ASSEMBLY

/÷_ 13

16 4 6 _/

15 6

12 10

14_

,4o

37-

38 /

/ 53

25 17

REPAIR PARTS SNOW THROWER - - MODEL NUMBER 9t 7.88t 060

AUGER HOUSING / IMPELLER ASSEMBLY

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON

4 191079 Pulley, Impeller 31 405972X479

5 188909 Bearing Assembly, Flange 32 174699

6 155377 Nut, Hex Flange 5/16-18 33 174700

7 180355 Bolt, Flat Head, Carriage 34 174681

5/16-18 x 5/8 35 174684

8 72250505 Bolt, Carriage 5/16-18 36 174660

9 163183 Bolt, Hex Head 37 174683

10 404930X615 Housing, Auger 38 174686

11 404933X479 Bar, Scraper 39 150078

12 178675X008 Bracket, Corner Discharge 40 86447

13 175322 Base, Discharge Chute 41 174688

14 19111507 Washer, Flat 42 174698

15 10040500 Washer, Lock 5/16 43 174701

16 74940516 Screw, HexHead 5/16-18x3/4 44 189282

17 405637 Fitting, Grease 45 174659

18 179582 Screw, HexHead 5/16xl 46 174657

19 73800400 Nut, Hex Lock 1/4-20 47 174687

20 155377 Nut, Hex Flange 5/16-18 48 175321X479

21 401347 Washer, Flat 5/16 49 74780426

22 178777X479 Skid Plate, RH 50 175311

23 179246 Washer, Nylon, Friction 51 7836M

24 128638 Nut, Wing 52 181160X479

25 72270506 Bolt, Shoulder 1/4-20 53 72270506

26 174658 Bearing, Auger 54 198709

27 174697 Washer, Thrust, 1" 55 198638

28 198636 Bolt, Shear 56 180684

29 174762X479 Skid Plate, LH 57 178878

30 405973X479 Auger Assembly, RH 58 411939

Auger Assembly, LH

O-Ring

Bushing, Flange 3/4

Washer, Thrust 3/4

Bearing, Thrust 3/4

Shaft, Impeller

Washer, Thrust 5/8

Bushing, Flange 5/8

Screw, Hex Head 5/16-18 x 3/4

Plug, Case

Housing, Gearbox, RH

Seal, Oil

Bushing, Flange, 1"

Key, Square 1/4 x 1/4 x 7/8

Gear, Worm

Shaft, Auger

Housing, Gearbox, LH

Impeller Assembly

Screw, Hex Head 1/4-20 x 1-5/8

Gasket, Gearbox

Pin, Roll 3/16 x 1-1/8

Bar, Drift Cutter

Bolt, Carriage

Stop

Spacer

Multi-Wrench

Gearbox Assembly

Plug Bearing Hole

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your snow thrower and void your warranty.

D\SCHAt_GEG_u' -

\ :

\\,

h:,"\

.............!

......i_i

REPAIR PARTS SNOW THROWER == MODEL NUMBER 9t 7,88t 060

CONTROL PANEL / DISCHARGE CHUTE

KEY PART

NO. NO. DESCRIPTION

1 414280

2 17501010

3 198475

4 73800600

5 19131316

6 404974

7 405784X479

8 150078

9 184505

10 179829

11 179246

12 191730

13 72250505

14 751153

15 404770X615

16 178633X615

17 179145

18 128415

19 414281

20 72270506

22 74041024

23 188303

25 155377

26 198474

27 169675

28 180445

29 187716

30 405400

31 192199

32 194189

Knob, Lever

Screw #10-24 x 5/8

Control Assembly, Deflector

Nut, Lock 3/8-16

Washer, Flat 3/8

Control Assembly, Chute Rotater

Support, Pivot

Screw, Hex Head 5/16-18 x 3/4

Spring, Deflector

Bolt, Shoulder

Washer, Friction, Nylon

Nut, Lock 1/4-20

Bolt, Carriage 5/16-18

Nut, Lock 5/16-18

Chute Assembly

Deflector Assembly

Seal, Deflector

Rivet, Blind

Knob, Speed Control Lever

Bolt, Carriage 5/16-18 x 3/4

Screw #10-24 x 1-1/2

Control Assembly, Power Steering

Nut, Lock 5/16-18

Lever Assembly, Speed Control

Retainer, Hairpin

Rod, Upper, Speed Control

Rod, Lower, Speed Control

Clamp, Clean-Out Tool

Tool, Clean-Out

Screw

NOTE: All component dimensions given in U,S, inches, 1 inch = 25,4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O,E,M,) replacement parts,

Failure to do so could be hazardous, damage your snow thrower and void your warranty,

REPAIR PARTS SNOW THROWER == MODEL NUMBER 9t 7,881060

HANDLES

15 11

_-19

REPAIR PARTS

HANDLES

SNOW THROWER == MODEL NUMBER 9t 7,881060

KEY PART

NO. NO.

1 405783X479

2 405999X479

4 178888

5 169675

6 17060408

7 178652

8 196333X008

9 196334X008

10 196619X479

11 74780524

12 74780528

13 414519X479

14 414518X479

15 751153

16 19131316

17 178899

18 180480

19 405740

22 72120618

23 401940X479

24 180447

25 180926

26 178669

27 17000616

28 412680

29 193072

30 182906

31 175262

32 184471

33 196335X008

34 401369

35 68038

36 178831

37 193885

38 178666

-- 401620

39 178668

40 180964

42 196336X008

43 199638

44 196338

45 700279

46 57079

DESCRIPTION

Lever, Auger Control, RH

Lever, Traction Drive Control, LH

Bushing, Flange

Retainer, Hairpin

Screw, Hex Head 1/4-20 x 3/4

Rod, Interlock

Arm, Impeller Rod

Arm, Traction Rod

Panel, Control

Screw, Hex Head 5/16-18 x 1-1/2

Screw, Hex Head 5/16-18 x 1-3/4

Handle Tube, LH

Handle Tube, RH

Nut, Lock 5/16-18

Washer, Flat 3/8

Knob, Handle

Rod, Auger Control

Rod, Traction Control

Bolt, Carriage 3/8-16 x 2-1/4

Handle Tube, Lower

Sleeve, Spring

Spring, Traction Drive

Spring, Auger Control

Screw, Hex Head 3/8-16 x 1

Bushing, Pivot Lever

Screw, Headlight Ground Wire to Blower Housing

Console, Panel

Screw, Hex Head, Tapping #10-24 x 1-1/4

Screw, Hex Head, Tapping #10-24 x 1/2

Latch, Interlock

Bolt, Shoulder

Nut, Lock 1/4-20

Spring, Torsion, Lever

Spring, Interlock

Headlight, Halogen (Includes Bulb)

Bulb, Halogen

Bezel, Headlight

Harness, Headlight (Halogen)

Lever, Interlock

Rod, Latch, Interlock

Rod, Arm, Interlock

Clip

Washer, Friction

NOTE: All component dimensions given in U,S, inches, 1 inch = 25,4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O,E,M,) replacement parts,

Failure to do so could be hazardous, damage your snow thrower and void your warranty,

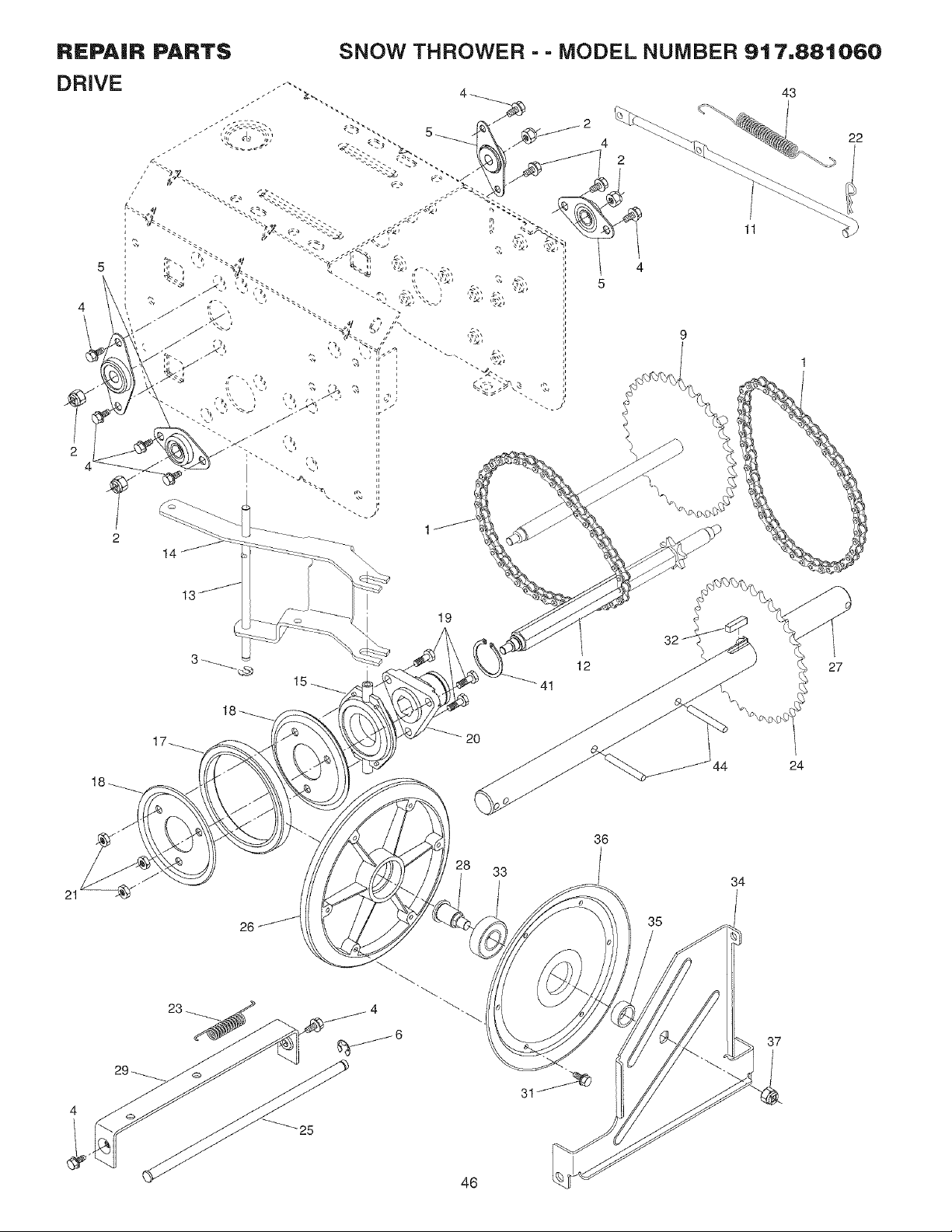

REPAIR PARTS SNOW THROWER - - MODEL NUMBER 9t 7,881060

REPAIR PARTS

DRIVE

SNOW THROWER == MODEL NUMBER 9t 7,881060

KEY PART

NO. NO. DESCRIPTION

1 401619 Chain, Drive

2 751153 Nut, Lock 5/16-18

3 402882 Clip, Retainer

4 17490508 Bolt, Hex Head 5/16-18 x 1/2

5 408981 Bearing, Flange

6 12000007 E-Ring, Retainer

9 402855 Sprocket & Shaft Assembly

11 402568 Rod, Clutch

12 402187 Shaft, Hex

13 402310 Pivot Rod, Shifter

14 401732X479 Yoke, Shifter

15 175344 Trunnion Bearing Assembly

17 178613 Hub, Rubber Wheel

18 198176X479 Plate, Rubber Wheel

19 73930500 Nut, Lock 5/16-18

20 179831 Ring, Rubber Wheel

21 74760514 Screw, Hex Head 5/16-18 x 7/8

22 169675 Retainer, Hairpin

23 180135 Spring, Bias

24 402691 Sprocket, Axle Shaft

25 402652 Pivot Rod, Swing Plate

26 401820 Plate, Drive

27 179352 Axle Shaft Assembly

28 402504 Shaft, Friction Pulley

29 401984X479 Bracket, Shifter, Speed

31 17541008 Screw, Cap Head

32 189282 Key, Square

33 198791 Bearing, Ball

34 402394 Plate, Swing

35 402511 Spacer, Bearing

36 402393 Pulley, Friction

37 132010 Nut, Lock 5/16-18

41 12000012 Ring, Retaining

43 402878 Spring, Return

44 9465MI Pin, Roll

NOTE: All component dimensions given in U,S, inches, 1 inch = 25,4 mm

IMPORTANT." Use only Original Equipment Manufacturer (O,E,M,) replacement parts,

Failure to do so could be hazardous, damage your snow thrower and void your warranty,

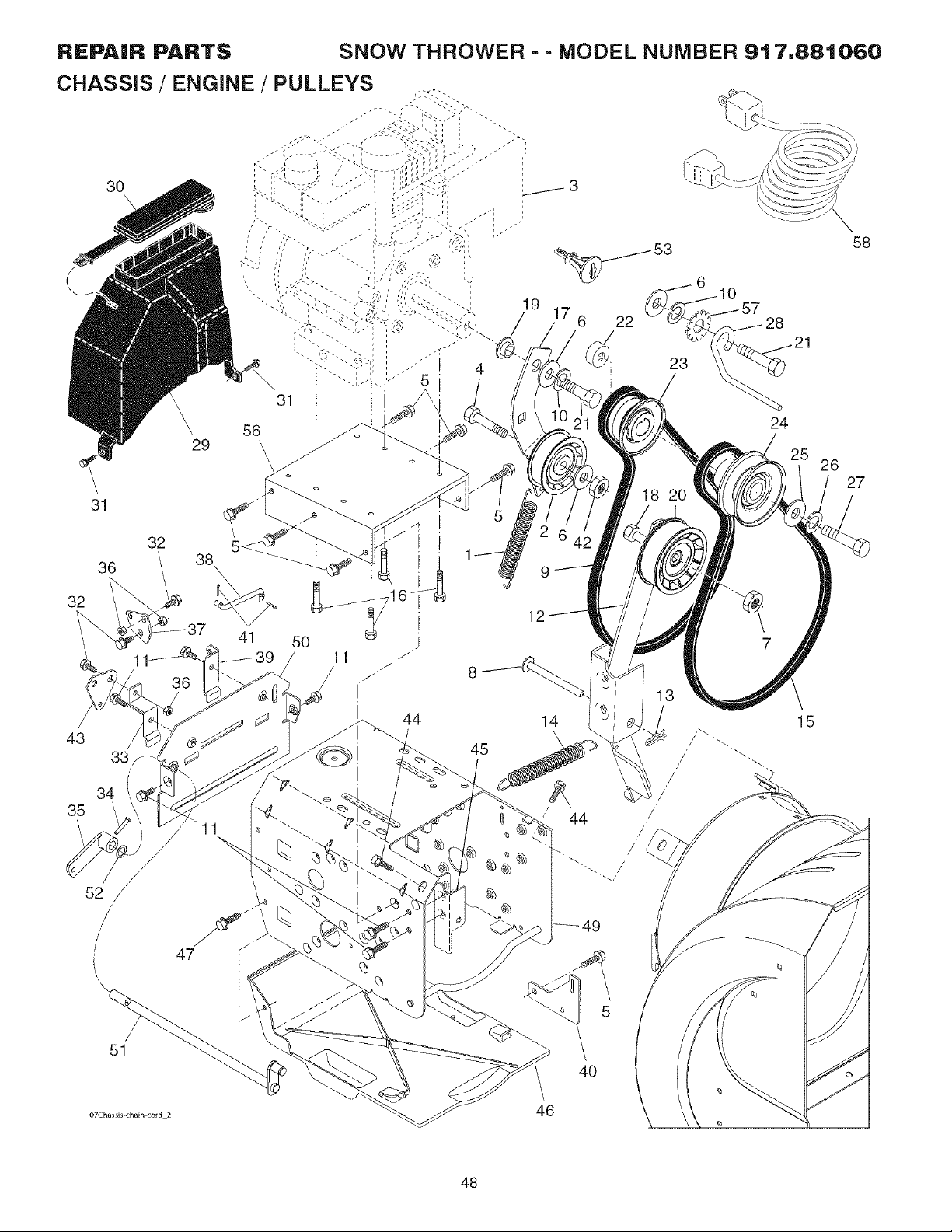

REPAIR PARTS SNOW THROWER - - MODEL NUMBER 9t 7,881060

CHASSIS / ENGINE / PULLEYS

6 22

36 \ 38

50 j

11 /

_3 j 4 _"_ _

33S-_, J

11 \\

52 ,/

07Chassis chain cord 2

18 2O

REPAIR PARTS SNOW THROWER == MODEL NUMBER 9t 7,88t 060

CHASSIS / ENGINE / PULLEYS

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON

414557

180522

4 74780520

5 150078

6 59289

7 166785

8 175330

9 416954

10 10040500

11 17490508

12 410420

13 85179

14 178828

15 408007

16 150406

17 187786

18 74780524

19 175331

20 180523

21 74610516

22 409475

23 180478

24 179157

25 400026

26 850263

27 851084

Spring, Traction idler 28

Pulley, Idler (2-1/4) 29

Engine, B&S, Model Number

20M314-0927-E1 (See Breakdown) 30

Screw, Hex Head 5/16-18 x 1-1/4 31

Screw 32

Washer, Flat 33

Nut, Jam, Lock 5/16-18 34

Pin, idler Pivot 35

V-Belt, Traction Drive 36

Washer, Lock 5/16 37

Screw, Hex Washer Head 38

5/16-18 x 1/2 39

Impeller Arm Assembly 40

Retainer, Hairpin 41

Spring, Brake 42

V-Belt, impeller Drive 43

Screw, Hex Head 3/8-16 x 1-1/4 44

Arm, idler 45

Screw, Hex Head 5/16-18 x 1-1/2 46

Bushing, Idler Pivot 47

Pulley, idler (2-3/4) 49

Screw, Hex Head 5/16-24 x 1 50

Spacer, Engine Pulley 51

Pulley, Engine, Traction Drive 52

Pulley, Engine, impeller Drive 53

Washer, Flat 3/8 56

Washer, Lock 3/8 57

Screw, Hex Head 3/8-24 x 1-3/8 58

155452

192213

178830

17490408

402881

403096X004

198580

405485

191730

402856X004

187101

402857X004

413429

700279

73930500

403097X004

17000616

175324X479

410877

184471

409345X615

402685X615

406109

57079

193071

417015X615

11050500

198563

Guide, Belt

Belt Cover Assembly

(includes Toolbox Cover)

Cover, Toolbox

Screw, Hex Head 1/4-20 x 1/2

Bolt, Shoulder 5/16-18

Bellcrank Shifter

Clevis Pin

Arm, Auger Control

Locknut, Hex

Plate, Clutch

Link, Speed Control

Bracket, Clutch

Bracket, Traction

Hairpin, Cotter 3/32 x 1/2

Locknut, Hex

Plate, Shifter

Screw, Hex Head

Pivot Bracket, impeller Idler Arm

Pan, Frame Bottom

Screw

Frame Assembly

Plate, Frame End

Shaft, Auger Control

Washer, Hardened

Key, Safety

Mounting Plate, Engine

Washer, Lock, External Tooth

Power Cord

NOTE: All component dimensions given in U,S, inches, 1 inch = 25,4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O,E,M,) replacement parts,

Failure to do so could be hazardous, damage your snow thrower and void your warranty,

REPAIR PARTS

WHEELS / DECALS

SNOW THROWER - - MODEL NUMBER 9t 7,88t060

/ 24

/ 23

26 29

25 11

18 30

16_#_ 34 _\_

f / \

19 '-%.__ 32

34 24

14 28

', \

9 ,12

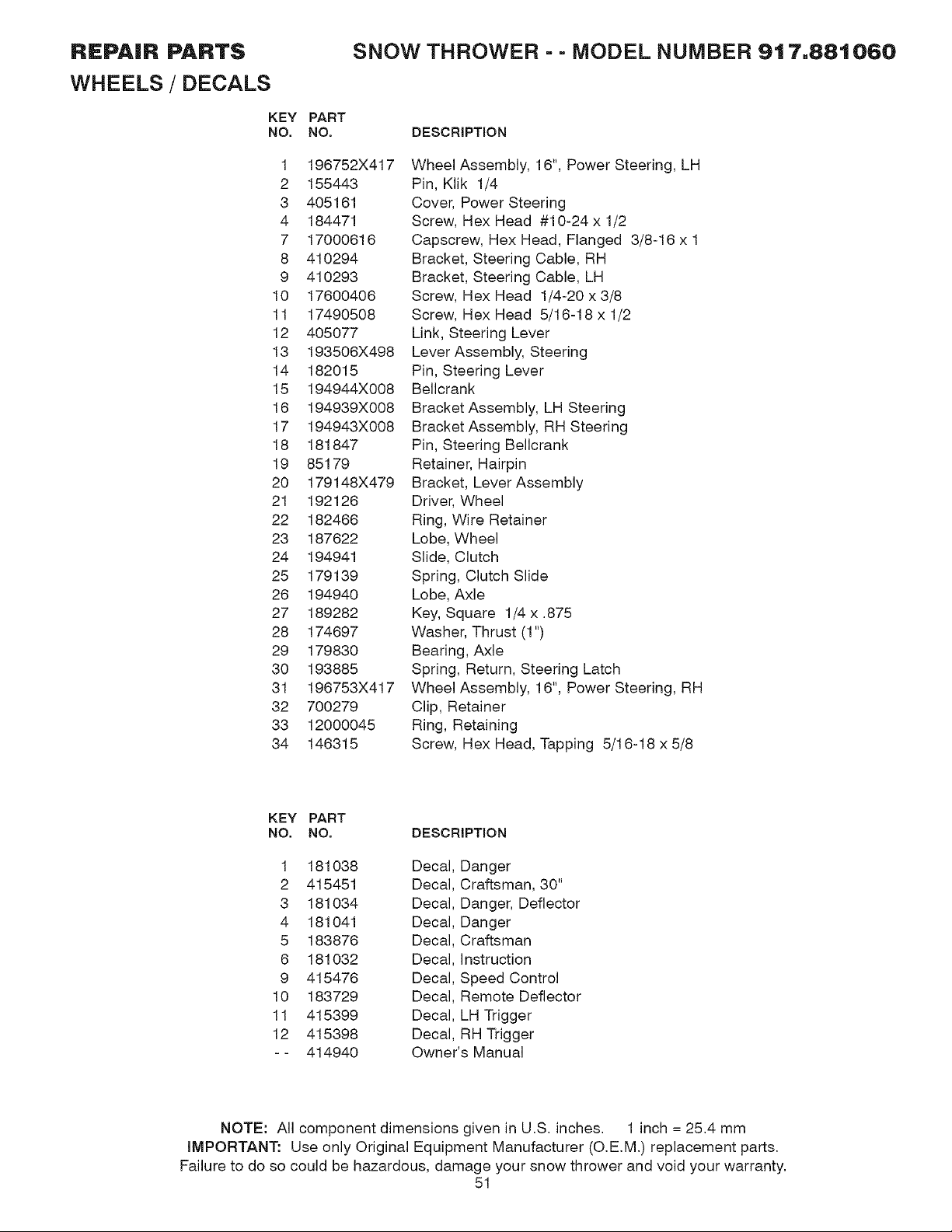

REPAIR PARTS

WHEELS / DECALS

KEY

NO.

SNOW THROWER == MODEL NUMBER 9t 7,881060

PART

NO.

196752X417

155443

405161

184471

17000616

410294

410293

17600406

17490508

405077

193506X498

182015

194944X008

194939X008

194943X008

181847

85179

179148X479

192126

182466

187622

194941

179139

194940

189282

174697

179830

193885

196753X417

700279

12000045

146315

DESCRIPTION

Wheel Assembly, 16", Power Steering, LH

Pin, Klik 1/4

Cover, Power Steering

Screw, Hex Head #10-24 x 1/2

Capscrew, Hex Head, Flanged 3/8-16 x 1

Bracket, Steering Cable, RH

Bracket, Steering Cable, LH

Screw, Hex Head 1/4-20 x 3/8

Screw, Hex Head 5/16-18 x 1/2

Link, Steering Lever

Lever Assembly, Steering

Pin, Steering Lever

Bellcrank

Bracket Assembly, LH Steering

Bracket Assembly, RH Steering

Pin, Steering Bellcrank

Retainer, Hairpin

Bracket, Lever Assembly

Driver, Wheel

Ring, Wire Retainer

Lobe, Wheel

Slide, Clutch

Spring, Clutch Slide

Lobe, Axle

Key, Square 1/4 x .875

Washer, Thrust (1")

Bearing, Axle

Spring, Return, Steering Latch

Wheel Assembly, 16", Power Steering, RH

Clip, Retainer

Ring, Retaining

Screw, Hex Head, Tapping 5/16-18 x 5/8

KEY

NO,

PART

NO.

1 181038

2 415451

3 181034

4 181041

5 183876

6 181032

9 415476

10 183729

11 415399

12 415398

- - 414940

DESCRIPTION

Decal, Danger

Decal Craftsman, 30"

Decal Danger, Deflector

Decal Danger

Decal Craftsman

Decal Instruction

Decal Speed Control

Decal Remote Deflector

Decal LH Trigger

Decal RH Trigger

Owner's Manual

NOTE: All component dimensions given in U,S, inches, 1 inch = 25,4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O,E,M,) replacement parts,

Failure to do so could be hazardous, damage your snow thrower and void your warranty,

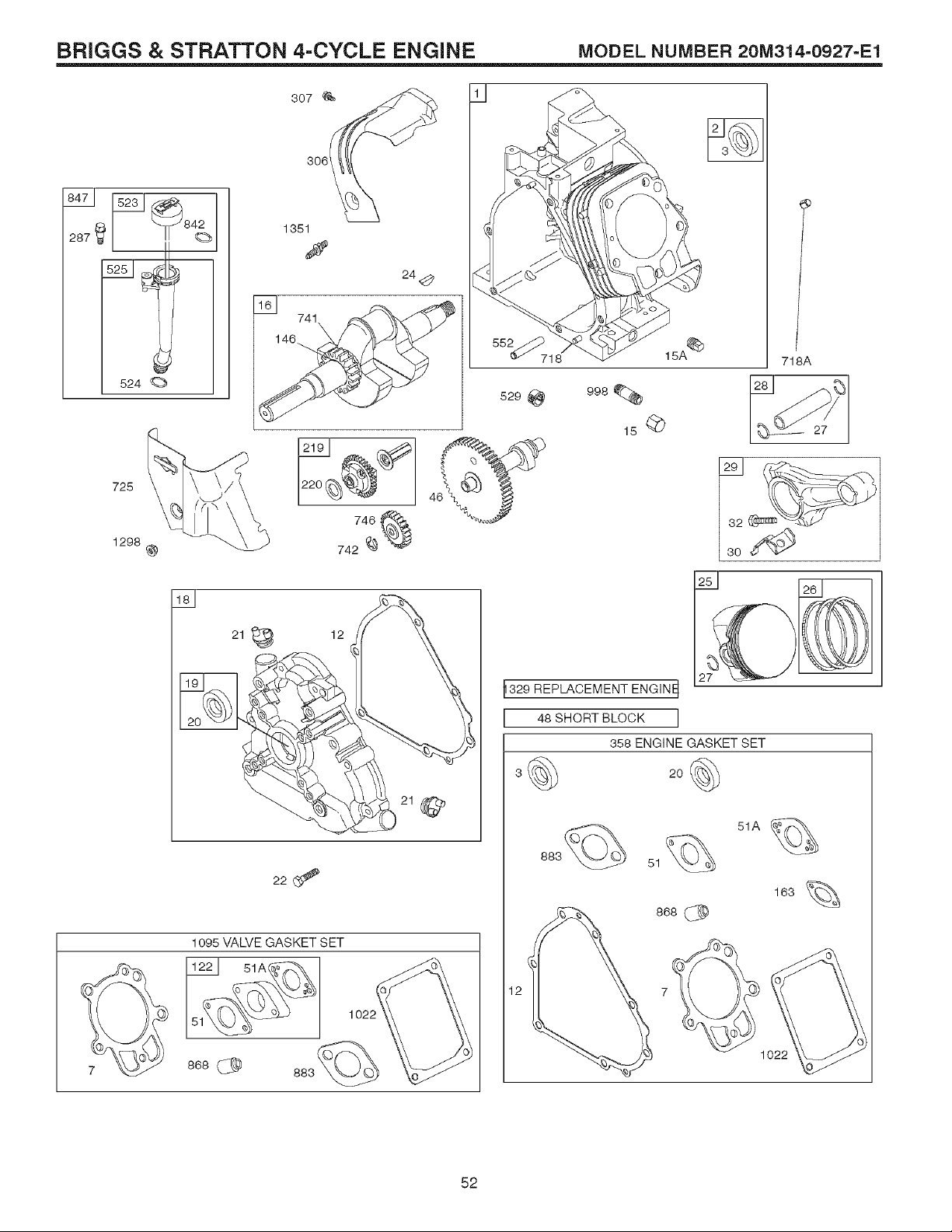

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314o0927=E1

307 _ 1J

8 / _qT _842

287_J2SI _ _

524

306

1351

741,

24_

725

1298_

21@

1095 VALVE GASKET SET

51A,

sss (_ ss3%

552_718

15A _

718A

_329 REPLACEMENT ENGINE_

48 SHORT BLOCK I

358 ENGINE GASKET SET

20@

868 (_

51A

163 %

1022

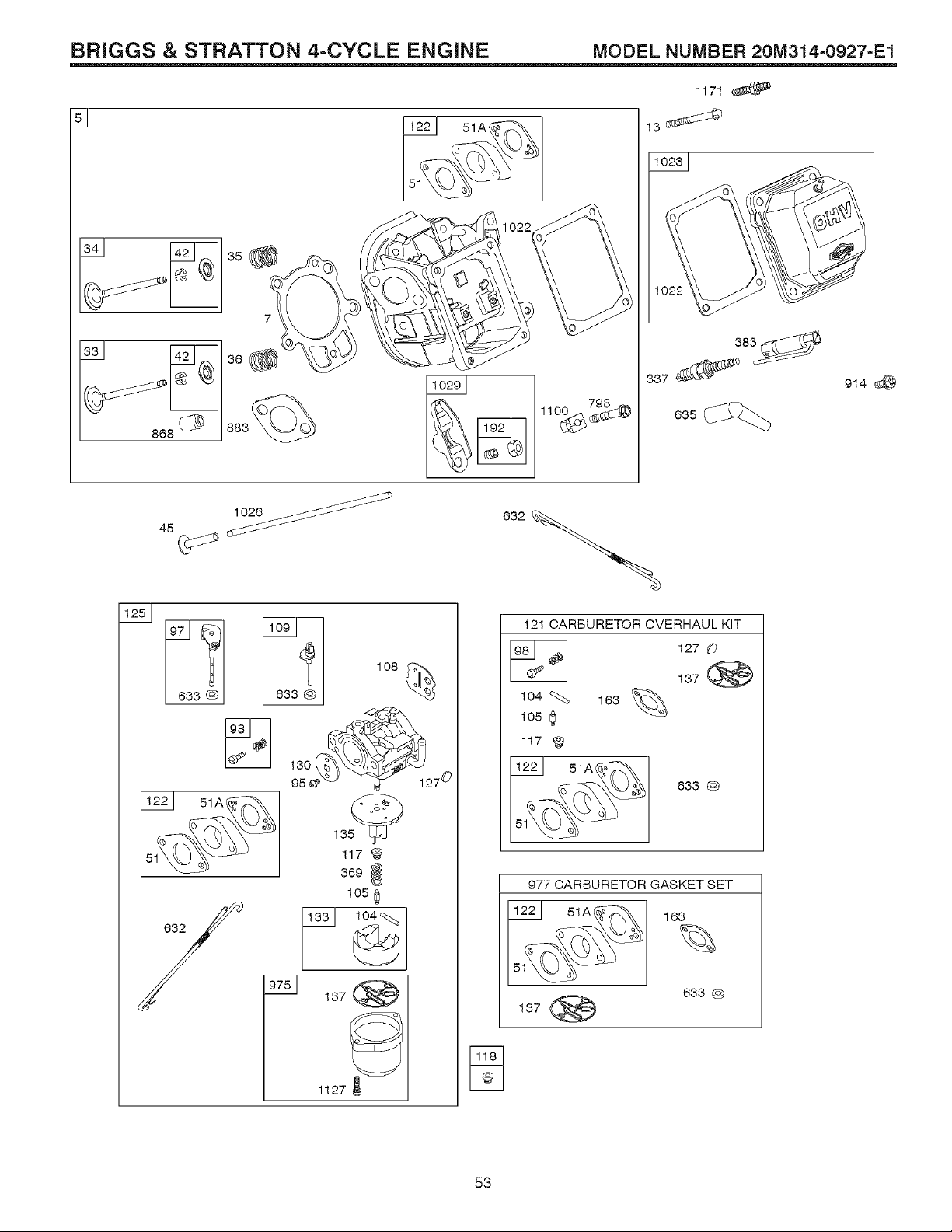

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314o0927=E1

868 (_

51A(

1171

383_

337 J

635 (_

e14

51A_

135

117

369

105

_ 1_7(_

1127 ?

121 CARBURETOR OVERHAUL KIT

127 0

137 (_

104 _ 163 %

105 [_

117

51A_

633 @

977 CARBURETOR GASKET SET

_J 51A( 163

633 @

137

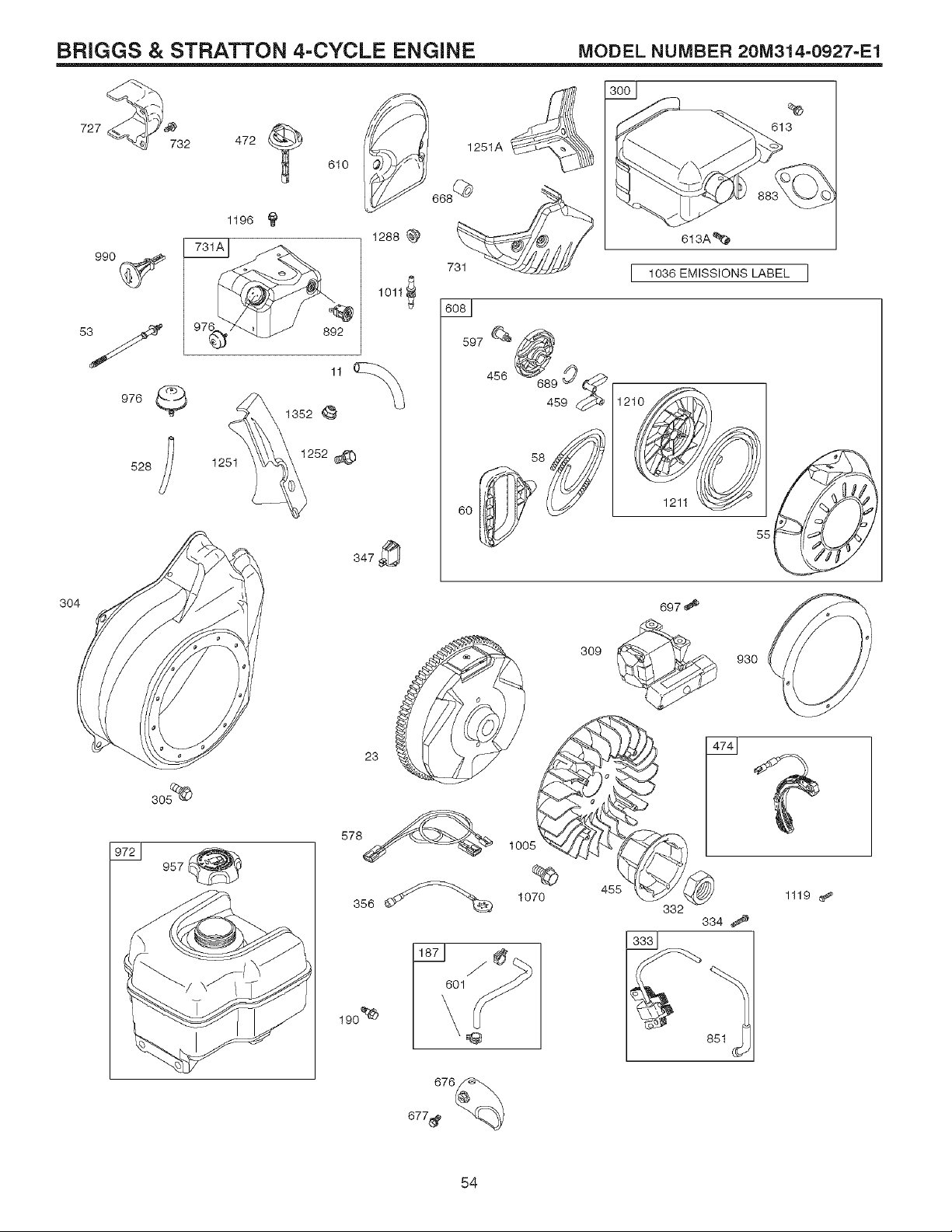

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314o0927=E1

727

732 472

610

990

1196

_668 _251A

1288

1011

11%

976

1352

1252_

1251

613A_

613

828

347_

731

I 1036 EMISSIONS LABEL I

597 _(_

486 684980_

1211

3O4

697_

305_

721 957

366

100E

1070

309

455

930

332

334 ,_

881

¢;

1119 ,_

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314=0927-E1

281

1230 4_

222

188#_

604A i

564 _J,_

163 "<_D_,

1227 I ....._, -_-_._

/s ¸ _- _:L_:__o_ <,_=,....

I 278 C_' 505 _?

209

616

604

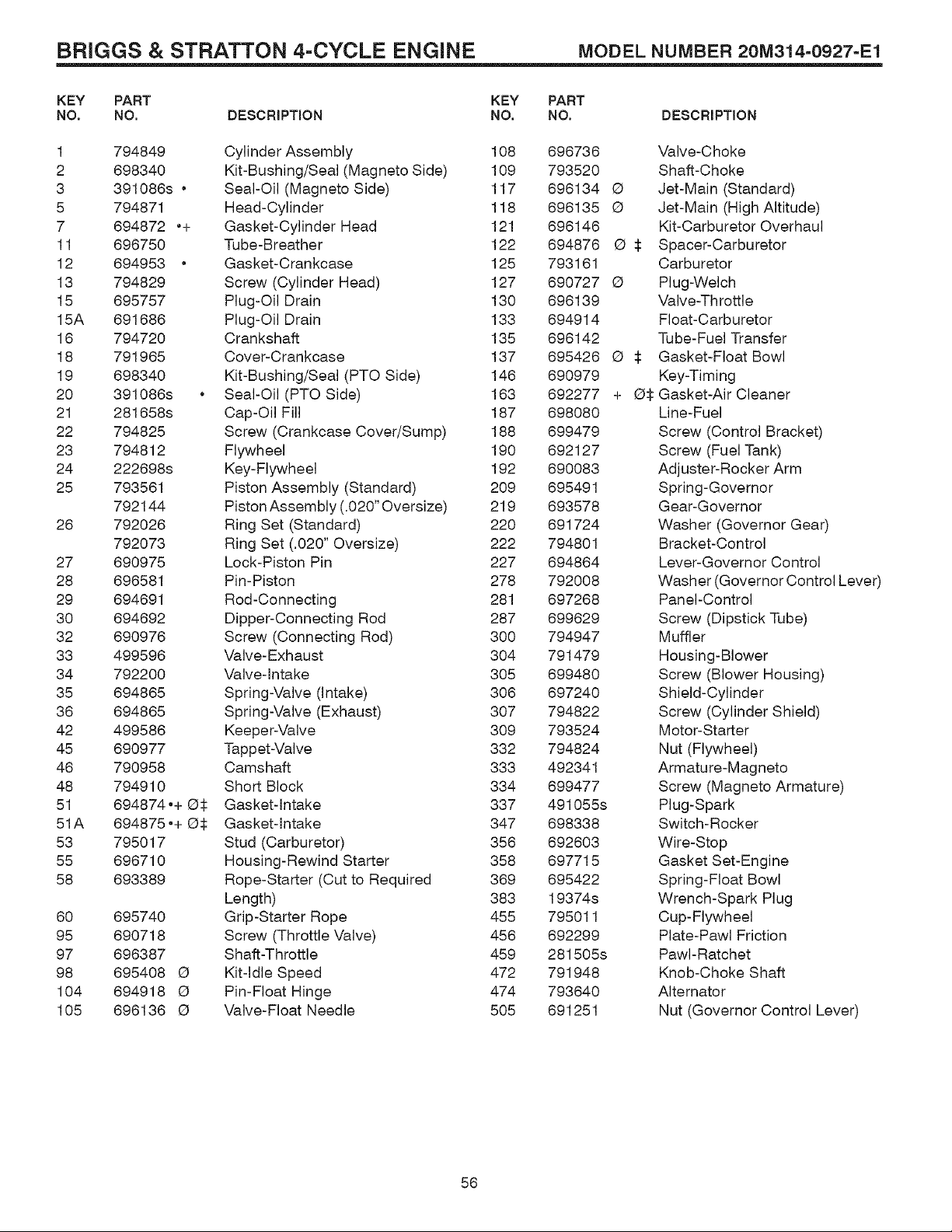

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314-0927=E1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 794849 Cylinder Assembly 108 696736

2 698340 Kit-Bushing/Seal (Magneto Side) 109 793520

3 391086s • Seal-Oil (Magneto Side) 117 696134 O

5 794871 Head-Cylinder 118 696135 O

7 694872 .+ Gasket-Cylinder Head 121 696146

11 696750 Tube-Breather 122 694876 O $

12 694953 • Gasket-Crankcase 125 793161

13 794829 Screw (Cylinder Head) 127 690727 O

15 695757 Plug-Oil Drain 130 696139

15A 691686 Plug-Oil Drain 133 694914

16 794720 Crankshaft 135 696142

18 791965 Cover-Crankcase 137 695426 O

19 698340 Kit-Bushing/Seal (PTO Side) 146 690979

20 391086s • Seal-Oil (PTO Side) 163 692277 +

21 281658s Cap-Oil Fill 187 698080

22 794825 Screw (Crankcase Cover/Sump) 188 699479

23 794812 Flywheel 190 692127

24 222698s Key-Flywheel 192 690083

25 793561 Piston Assembly (Standard) 209 695491

792144 Piston Assembly (.020" Oversize) 219 693578

26 792026 Ring Set (Standard) 220 691724

792073 Ring Set (.020" Oversize) 222 794801

27 690975 Lock-Piston Pin 227 694864

28 696581 Pin-Piston 278 792008

29 694691 Rod-Connecting 281 697268

30 694692 Dipper-Connecting Rod 287 699629

32 690976 Screw (Connecting Rod) 300 794947

33 499596 Valve-Exhaust 304 791479

34 792200 Valve-Intake 305 699480

35 694865 Spring-Valve (Intake) 306 697240

36 694865 Spring-Valve (Exhaust) 307 794822

42 499586 Keeper-Valve 309 793524

45 690977 Tappet-Valve 332 794824

46 790958 Camshaft 333 492341

48 794910 Short Block 334 699477

51 694874.+ O_ Gasket-Intake 337 491055s

51A 694875.+ O$ Gasket-Intake 347 698338

53 795017 Stud (Carburetor) 356 692603

55 696710 Housing-Rewind Starter 358 697715

58 693389 Rope-Starter (Cut to Required 369 695422

Length) 383 19374s

60 695740 Grip-Starter Rope 455 795011

95 690718 Screw (Throttle Valve) 456 692299

97 696387 Shaft-Throttle 459 281505s

98 695408 O Kit-Idle Speed 472 791948

104 694918 O Pin-Float Hinge 474 793640

105 696136 O Valve-Float Needle 505 691251

Valve-Choke

Shaft-Choke

Jet-Main (Standard)

Jet-Main (High Altitude)

Kit-Carburetor Overhaul

Spacer-Carburetor

Carburetor

Plug-Welch

Valve-Throttle

Float-Carburetor

Tube-Fuel Transfer

Gasket-Float Bowl

Key-Timing

O$ Gasket-Air Cleaner

Line-Fuel

Screw (Control Bracket)

Screw (Fuel Tank)

Adjuster-Rocker Arm

Spring-Governor

Gear-Governor

Washer (Governor Gear)

Bracket-Control

Lever-Governor Control

Washer (Governor Control Lever)

Panel-Control

Screw (Dipstick Tube)

Muffler

Housing-Blower

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Motor-Starter

Nut (Flywheel)

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Switch-Rocker

Wire-Stop

Gasket Set-Engine

Spring-Float Bowl

Wrench-Spark Plug

Cup-Flywheel

Plate-Pawl Friction

PawI-Ratchet

Knob-Choke Shaft

Alternator

Nut (Governor Control Lever)

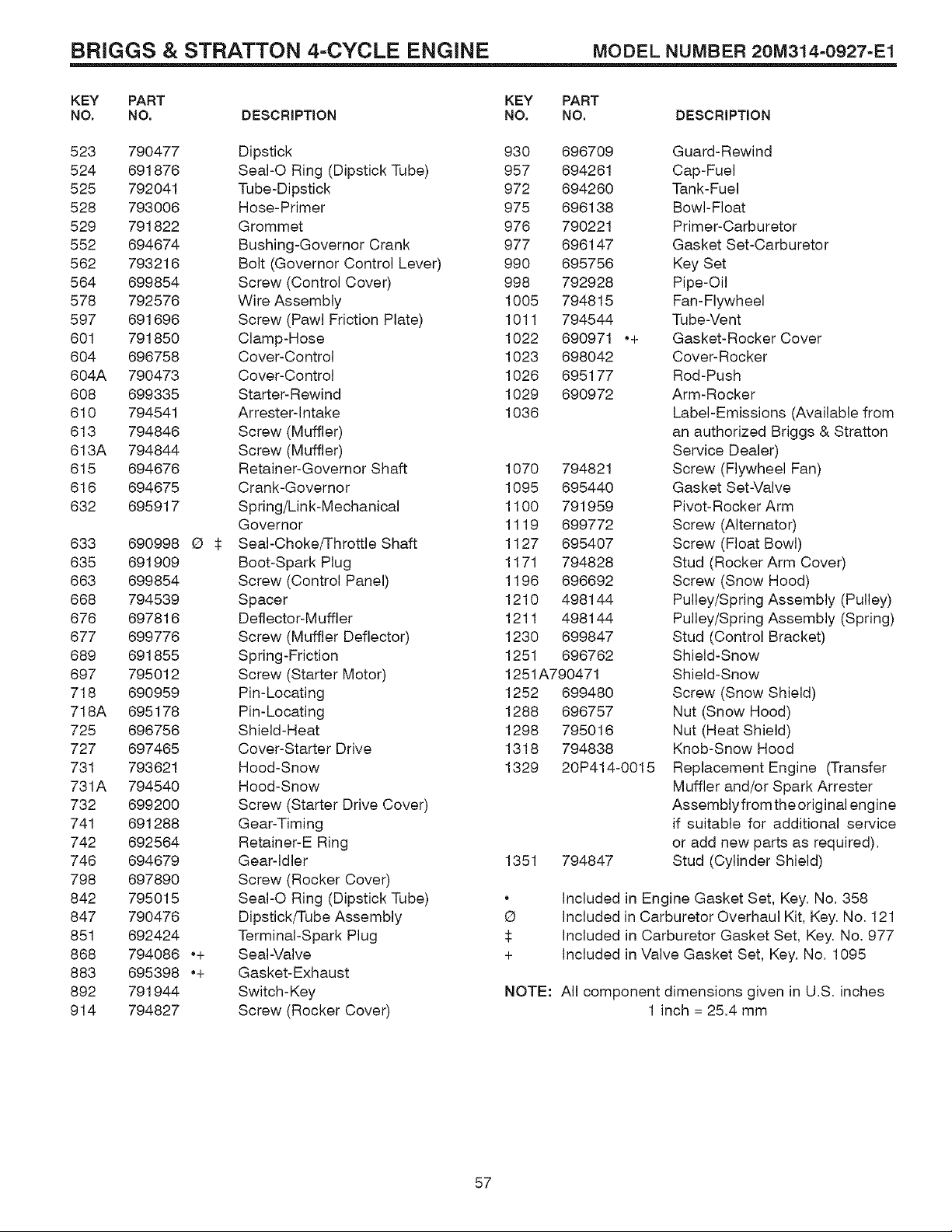

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 20M314=0927=E1

KEY PART KEY PART

NO. NO, DESCRIPTION NO. NO, DESCRIPTION

523 790477

524 691876

525 792041

528 793006

529 791822

552 694674

562 793216

564 699854

578 792576

597 691696

601 791850

604 696758

604A 790473

608 699335

610 794541

613 794846

613A 794844

615 694676

616 694675

632 695917

633 690998 O

635 691909

663 699854

668 794539

676 697816

677 699776

689 691855

697 795012

718 690959

718A 695178

725 696756

727 697465

731 793621

731A 794540

732 699200

741 691288

742 692564

746 694679

798 697890

842 795015

847 790476

851 692424

868 794086 "+

883 695398 "+

892 791944

914 794827

Dipstick 930 696709

SeaI-O Ring (Dipstick Tube) 957 694261

Tube-Dipstick 972 694260

Hose-Primer 975 696138

Grommet 976 790221

Bushing-Governor Crank 977 696147

Bolt (Governor Control Lever) 990 695756

Screw (Control Cover) 998 792928

Wire Assembly 1005 794815

Screw (Pawl Friction Plate) 1011 794544

Clamp-Hose 1022 690971 .+

Cover-Control 1023 698042

Cover-Control 1026 695177

Starter-Rewind 1029 690972

Attester-intake 1036

Screw (Muffler)

Retainer-Governor Shaft 1070 794821

Crank-Governor 1095 695440

Spring/Link-Mechanical 1100 791959

Governor 1119 699772

Seal-Choke/Throttle Shaft 1127 695407

Boot-Spark Plug 1171 794828

Screw (Control Panel) 1196 696692

Spacer 1210 498144

Deflector-Muffler 1211 498144

Screw (Muffler Deflector) 1230 699847

Spring-Friction 1251 696762

Screw (Starter Motor) 1251A790471

Pin-Locating 1252 699480

Pin-Locating 1288 696757

Shield-Heat 1298 795016

Cover-Starter Drive 1318 794838

Hood-Snow 1329 20P414-0015

Hood-Snow

Screw (Starter Drive Cover)

Gear-Timing

Retainer-E Ring

Gearqdler 1351 794847

Screw (Rocker Cover)

SeaI-O Ring (Dipstick Tube)

Dipstick/Tube Assembly (_

Terminal-Spark Plug $

Seal-Valve +

Gasket-Exhaust

Switch-Key

Screw (Rocker Cover)

Guard-Rewind

Cap-Fuel

Tank-Fuel

Bowl-Float

Primer-Carburetor

Gasket Set-Carburetor

Key Set

Pipe-Oil

Fan-Flywheel

Tube-Vent

Gasket-Rocker Cover

Cover-Rocker

Rod-Push

Arm-Rocker

Label-Emissions (Available from

an authorized Briggs & Stratton

Service Dealer)

Screw (Flywheel Fan)

Gasket Set-Valve

Pivot-Rocker Arm

Screw (Alternator)

Screw (Float Bowl)

Stud (Rocker Arm Cover)

Screw (Snow

Pulley/Spring

Stud (Control

Shield-Snow

Hood)

Assembly (Pulley)

Assembly (Spring)

Bracket)

Screw (Snow Shield)

Nut (Snow Hood)

Nut (Heat Shield)

Knob-Snow Hood

Replacement Engine (Transfer

Muffler and/or Spark Attester

Assembly from the original engine

if suitable for additional service

or add new parts as required).

Stud (Cylinder Shield)

Included in Engine Gasket Set, Key. No. 358

Included in Carburetor Overhaul Kit, Key. No. 121

Included in Carburetor Gasket Set, Key. No. 977

Included in Valve Gasket Set, Key. No. 1095

NOTE: All component dimensions given in U,S, inches

1 inch = 25,4 mm

RVICE OTES

ERVICE OTES

Your Home ....

i!i!!!iiiii:iiiii::iiiiii::iiiiiiiii::i::!!iiiil

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_ _ii!iiiiiiiiiiiiiiiiiiiiiiHiiiiiiiiiill

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!ii_' For repair - in your home - of all major brand appliances, '_:_!!!iiiii!!iiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!' ,_i!iiiiiiiiiiiiiii!!ii_iiii!iii:

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii!lawn and garden equipment, or heating and cooling systems, _iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiil...............................

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiil n o m atte r w h o m ad e it, n o m att er w h o s o id it t iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii_ iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! For the replacement parts, accessories and iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii i_iiiiiiiii_iiiiiiii_iiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! owner's manuals that you need to do-it-yourself. ...............................,,,,,_,,,_,,,_,,,_,,,_,,_iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii,

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiilFor Sears professional installation of home appliances iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii_ iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii!a nd item s lik e g ara ge d oo r o pe ne rs a nd wa t er h eate rs. iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii i_iiiiiiiii_iiiiiiii_iiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! 1-800-4-MY-HOME ® Anytime, dayornight iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiil (1-800-469-4663) (U.S.A. and Canada) iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii_ iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! www.sears.com www.sears.ca ...............................iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiil i_iiiiiiiii_iiiiiiii_iiiiiii'

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiil iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii_ iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! Our Home iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_

........................... i_iiiiiiiii_ii!!!!imiii!!_i

For repair of carry-in products like vacuums, lawn equipment, ................................iiiiiiiii!iiiiiiiii!!!!iiii!iiii

...............................and electronics, call or go on-line for the nearest iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiil Sears Parts and Repair Center. iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! i_iiii_iiiiiiii_iiiiiiiiiiiii

............................... i_iiiiiiiiiiiiiiiiiii_iiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiil 1-800-488-1222 Anytime, day or night (U.S.A. onty) iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! i_iiii_iiiiiiii_iiiiiiiiiiiii

............................... i_iiiiiiiiiiiiiiiiiii_iiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! www.sears.com i_iiii_iiiiiiii_iiiiiiiiiiiii

............................... i_iiiiiiiiiiiiiiiiiii_iiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! i_iiii_iiiiiiii_iiiiiiiiiiiii

............................... i_iiiiiiiiiiiiiiiiiii_iiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! i_iiii_iiiiiiii_iiiiiiiiiiiii

............................... i_iiiiiiiiiiiiiiiiiii_iiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! i_iiii_iiiiiiii_iiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiil To purchase a protection agreement (U.S.A.) iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_

iiiiiii!!iiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiior maintenance agreement (Canada) on a product serviced by Sears: iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!

iiiiiii$iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada) ................................iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_

iiiiiiiiiiiiiiiiiiiiii!!iiiiii_ iiiiiiiiiiiiiiiii!!iiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii! i_iiii_iiiiiiiiiiiiiiiiiiiiii,

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiil

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii!

iiiiiiiiiiiiiiiiiiiii!iiiiiiiii Para pedir servicio de reparacidn Au Canada pour service en fran(_ais: ,,,,,,,,,,,,_,,,,,,,,,,_,,_,

............................... :::::::::::::::::::::::::::::::

iiiiiiiiiii!iiiiiii!H!ii!iiilla domicilio, y para ordenar piezas: 1-800-LE-FOYER MC !iiiii!iiiiiiiiiiiiiiiii!!iiiiii

',,_,,_,,,_, 1-888-SU-HOGAR ® (1-800-533-6937) .........................................................................................................:,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,iiiiiiiiiiiiiiiii!!!!iiii!i!iiiii

::',!i!!!!iiiiii!!!!i!!!!iii!!!!iiiiii!!_, ...........................................,_i!!iiiiiiiiiiiiiiii!iii!iiiiiii!!!!!_'

_U!!iiiiiiiiiiiiiiiiiiiiiiii!!iiiii!!Uii _iiiiiH::ii::i!!iHiiiiH_i;ii!!iiiiiiii_

.....iiiiiiiiiiiiii_iiilHiiiHHiiii_iiiii: ,_i!!iii!!iiiiiiiiiiiiii!!i%iiii!ii_'

_i!!iiiiiiiiii!!iiiiii!!iiiiiiiiiiiii!!iiiiiii_

.................

.........

® Registered Trademark / TMTrademark / SMService Mark of Sears Brands, LLC

® Marca Registrada / TMMarca de Fabrica / SM Marca de Servicio de Sears Brands, LLC

MCMarque de commerce / MDMarque depos6e de Sears Brands, LLC

414940 Rev. 6 02.06.08 TH Printed in the U.S.A.

Craftsman 917881060 snow thrower

Product's Documents

User Manual

Specifications

Craftsman 917881060 Questions and Answers
