Bosch 1594K planer User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions

Consignes de fonctionnement/s6curit_

Instrucciones de funcionamiento

y seguridad

1594

BOSCH

Consumer Information

Renseignement des consommateurs

Informacibn para el consumidor

Toll Free Number: Appel gratuit : N_mero de tel_fono gratuito:

1-877-BOSCH99 (1-877-267-2499) http://www.boschtools.com

For English Parlez-vous fran_:ais? _,Habla espafiol?

See page 2 Voir page 15 Ver pagina 28

Power Tool Safety Rules

Read and understand all instructions. Failure to follow all instructions listed

below, may result in electric shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

Work Area

Keep your work area clean and well lit.

Cluttered benches and dark areas invite

accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases, or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep by-standers, children, and visitors

away while operating a power tool.

Distractions can cause you to lose control.

Electrical Safety

Double Insulated tools are equipped with a

polarized plug (one blade is wider than the

other.) This plug will fit in a polarized outlet

only one way. If the plug does not fit fully in

the outlet, reverse the plug. If it still does

not fit, contact a qualified electrician to

install a polarized outlet. Do not change

the plug in any way. Double Insulation []

eliminates the need for the three wire

grounded power cord and grounded power

supply system. Before plugging in the tool, be

certain the outlet voltage supplied is within the

voltage marked on the nameplate. Do not use

"AC only" rated tools with a DC power supply.

Avoid body contact with grounded surfaces

such as pipes, radiators, ranges and

refrigerators. There is an increased risk of

electric shock if your body is grounded. If

operating the power tool in damp locations is

unavoidable, a Ground Fault Circuit Interrupter

must be used to supply the power to your

tool. Electrician's rubber gloves and footwear

will further enhance your personal safety.

Don't expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

to carry the tools or pull the plug from an

outlet. Keep cord away from heat, oil,sharp

edges or moving parts. Replace damaged

cords immediately. Damaged cords increase

the risk of electric shock.

When operating a power tool outside, use

an outdoor extension cord marked "W-A"

or "W." These cords are rated for outdoor use

and reduce the risk of electric shock. Refer to

"Recommended sizes of Extension Cords" in

the Accessory section of this manual.

Personal Safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use tool while tired or

under the influence of drugs, alcohol, or

medication. A moment of inattention while

operating power tools may result in serious

personal injury.

Dress properly. Do not wear loose clothing

or jewelry. Contain long hair. Keep your

hair, clothing, and gloves away from

moving parts. Loose clothes, jewelry, or long

hair can be caught in moving parts. Keep

handles dry, clean and free from oil and

grease.

Avoid accidental starting. Be sure switch is

"OFF" before plugging in. Carrying tools with

your finger on the switch or plugging in tools

that have the switch "ON" invites accidents.

Remove adjusting keys or wrenches before

turning the tool "ON". A wrench or a key that

is left attached to a rotating part of the tool

may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. Proper footing and

balance enables better control of the tool in

unexpected situations.

Use safety equipment. Always wear eye

protection. Dust mask, non-skid safety

shoes, hard hat, or hearing protection must be

used for appropriate conditions.

Tool Use and Care

Use clamps or other practical way to

secure and support the workpiece to a

stable platform. Holding the work by hand or

against your body is unstable and may lead to

loss of control.

-2-

Do not force tool. Use the correct tool for

your application. The correct tool will do the

job better and safer at the rate for which it is

designed.

Do not use tool if switch does not turn it

"ON" or "OFF". Any tool that cannot be

controlled with the switch is dangerous and

must be repaired.

Disconnect the plug from the power source

before making any adjustments, changing

accessories, or storing the tool. Such

preventive safety measures reduce the risk of

starting the tool accidentally.

Store idle tools out of reach of children and

other untrained persons. Tools are

dangerous in the hands of untrained users.

Maintain tools with care. Keep cutting tools

sharp and clean. Properly maintained tools,

with sharp cutting edges are less likely to bind

and are easier to control. Any alteration or

modification is a misuse and may result in a

dangerous condition.

Check for misalignment or binding of

moving parts, breakage of parts, and any

other condition that may affect the tools

operation. If damaged, have the tool

serviced before using. Many accidents are

caused by poorly maintained tools. Develop a

periodic maintenance schedule for your tool.

Use only accessories that are

recommended by the manufacturer for

your model. Accessories that may be suitable

for one tool, may become hazardous when

used on another tool.

Service

Tool service must be performed only by

qualified repair personnel. Service or

maintenance performed by unqualified

personnel could result in a risk of injury. For

example: internal wires may be misplaced or

pinched, safety guard return springs may be

improperly mounted.

When servicing a tool, use only identical

replacement parts. Follow instructions in

the Maintenance section of this manual.

Use of unauthorized parts or failure to follow

Maintenance Instructions may create a risk of

electric shock or injury. Certain cleaning

agents such as gasoline, carbon tetrachloride,

ammonia, etc. may damage plastic parts.

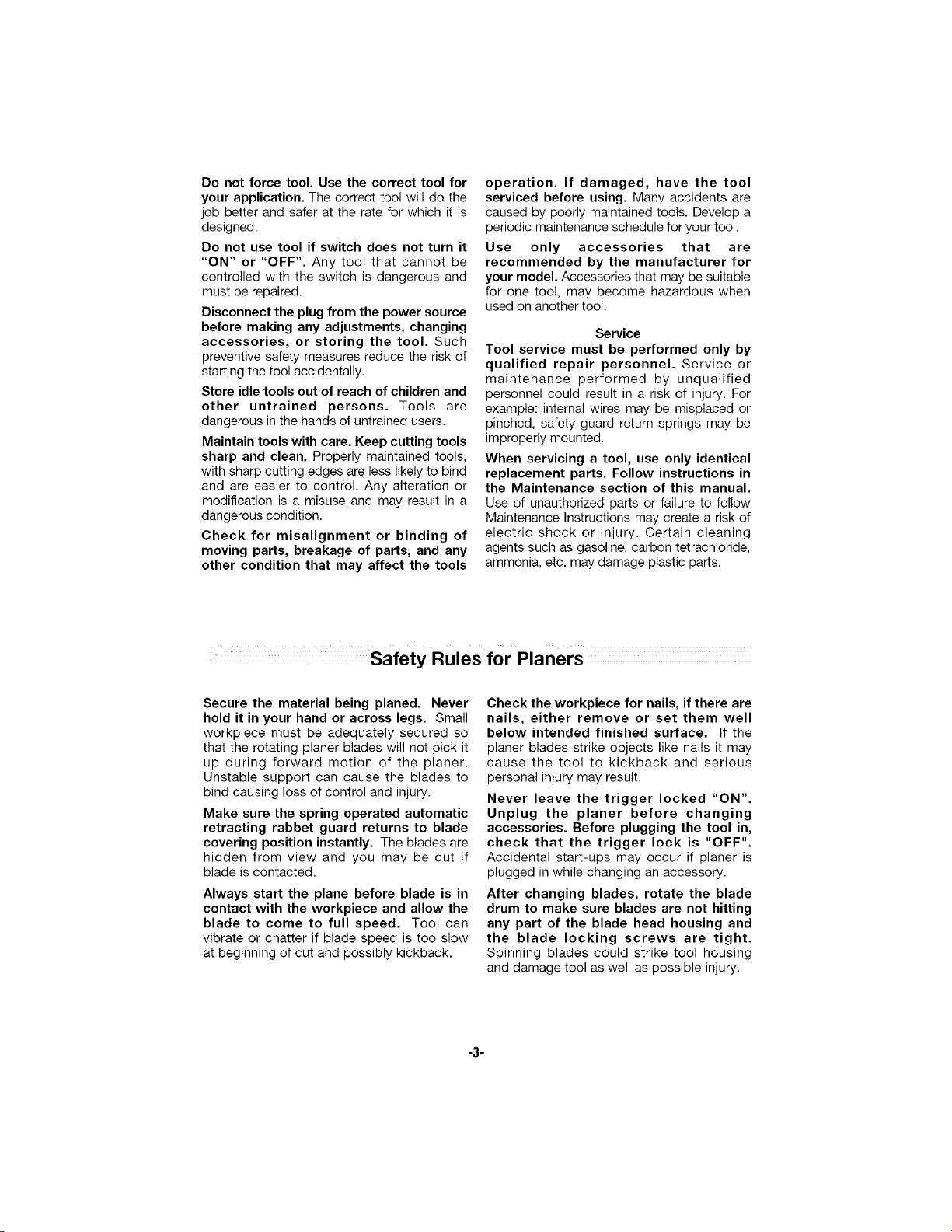

Safety Rules for Planers

Secure the material being planed. Never

hold it in your hand or across legs. Small

workpiece must be adequately secured so

that the rotating planer blades will not pick it

up during forward motion of the planer.

Unstable support can cause the blades to

bind causing loss of control and injury.

Make sure the spring operated automatic

retracting rabbet guard returns to blade

covering position instantly. The blades are

hidden from view and you may be cut if

blade is contacted.

Always start the plane before blade is in

contact with the workpiece and allow the

blade to come to full speed. Tool can

vibrate or chatter if blade speed is too slow

at beginning of cut and possibly kickback.

Check the workpiece for nails, if there are

nails, either remove or set them well

below intended finished surface. If tile

planer blades strike objects like nails it may

cause the tool to kickback and serious

personal injury may result.

Never leave the trigger locked "ON".

Unplug the planer before changing

accessories. Before plugging the tool in,

check that the trigger lock is "OFF".

Accidental start-ups may occur if planer is

plugged in while changing an accessory.

After changing blades, rotate the blade

drum to make sure blades are not hitting

any part of the blade head housing and

the blade locking screws are tight.

Spinning blades could strike tool housing

and damage tool as well as possible injury.

-3-

Always hold the tool firmly with both

hands for maximum control.

Never pull the plane backward over the

workpiece. Loss of control may occur.

Do not put fingers or any objects into the

chip ejector or clean out chips while tool

is running. Contact with blade drum will

cause injury.

Remove plug from power source if it

becomes necessary to remove chips. The

blades are hidden from view and you may be

cut if blade is contacted.

Never place the plane down until the

blade is completely at rest. Surface

contact with coasting blade drum may cause

the plane to walk out of control.

Never use dull or damaged blades. Sharp

blades must be handled with care.

Damaged blades can snap during use. Dull

blades require more force to push the tool,

possibly causing the blade to break.

_Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area,

and work with approved safety equipment,

such as those dust masks that are specially

designed to filter out microscopic particles.

-4-

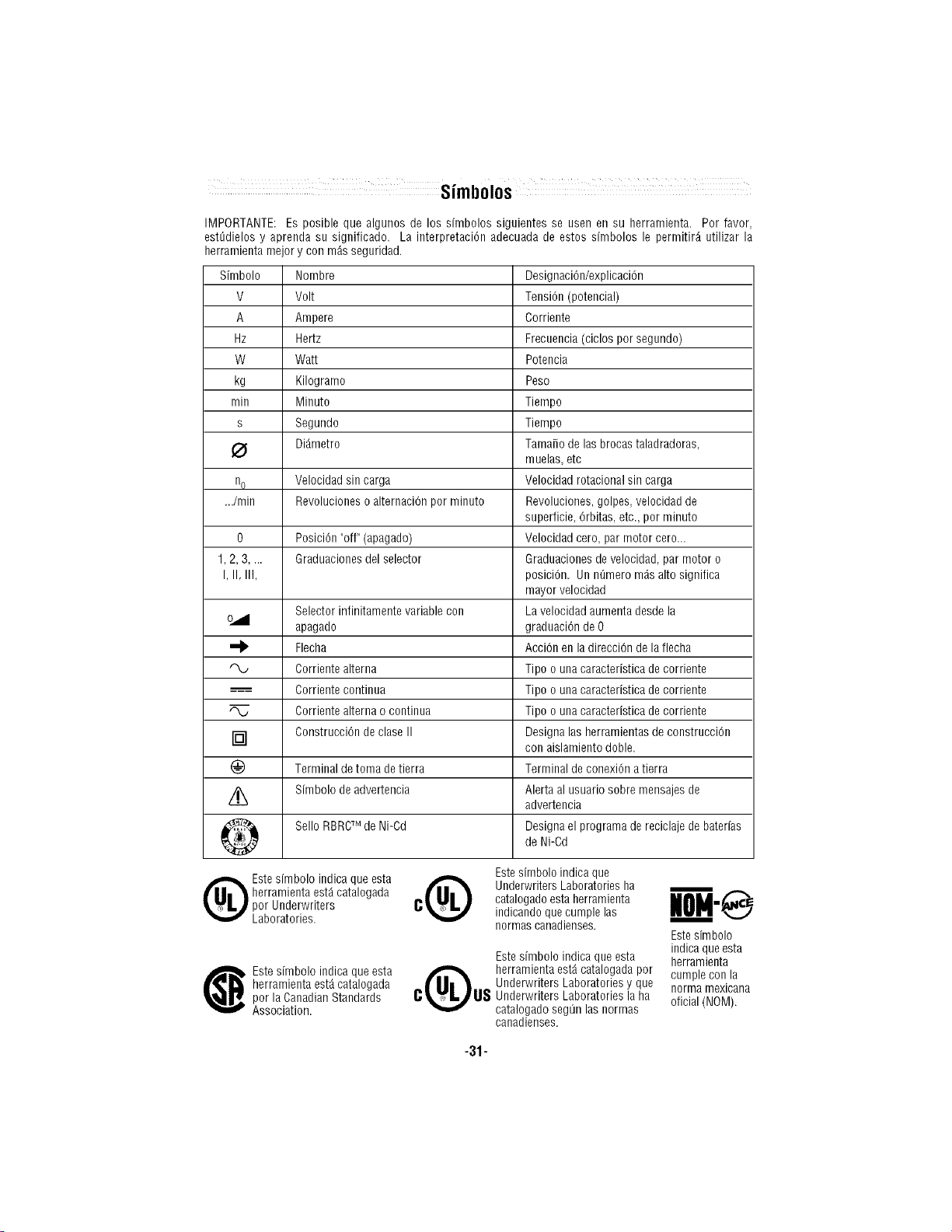

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Name

V Volts

A Amperes

Hz Hertz

W Watt

kg Kilograms

min Minutes

s Seconds

O Diameter

no No load speed

Designation/Explanation

Voltage (potential)

Current

Frequency (cycles per second)

Power

Weight

Time

Size of drill bits, grinding wheels, etc.

Rotational speed, at no load

.../min Revolutions or reciprocation per minute Revolutions, strokes, surface speed,

orbits etc. per minute

0 Off position Zero speed, zero torque...

1,2, 3.... Selector settings Speed, torque or position settings.

I, II, Ill, Higher number means greater speed

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

[] Class II construction Designates Double Insulated

Construction tools.

(_) Earthing terminal Grounding terminal

Warning symbol Alerts user to warning messages

Ni-Cad RBRC seal Designates Ni-Cad battery recycling

program

This symbol designates

that this tool is listed by

Underwriters Laboratories.

This symbol designates

that this tool is listed to

Canadian Standards by

Underwriters Laboratories.

This symbol

designates

This symbol designates that

This symbol designates _ that this tool is listed by this tool

that this tool is listed by ! II|g _ Underwriters Laboratories, complies

the Canadian Standards C _VLJ US and listed to Canadian to NOM

Association. v Standards by Underwriters Mexican

Laboratories. Standards.

0® m-e

-5-

Functional Description and Specifications

_ Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

Planer

DEPTH

ADJUSTMENT

KNOB

WING _

KNOB

"LOCK-OFF'RELEASE

BUTTON

CHIP I

EXHAUST

PORT

RABBETING

DEPTH STOP

(OPTIONAL)

TRIGGER

SWITCH

DRIVE BELT

COVER

SCREW

CHIP EXHAUST PORT

LEVER

DEPTH

SCALE

GUIDE

BRACKET

PIVOT

FENCE

ROUND

KNOB

SCALE

WING KNOB

Note: Each unlabeled mark

represents 0.5 mm.

Model number

Voltage rating

Amperage rating

No load speed

1594

120 V Q,, 50 - 60Hz

6.5A

no 16,500/min

Maximum Capacities

Planing depth 0 - 3/32" (0 - 2.6mm)

Rabbeting depth 0 - 5/16" (0 - 9mm)

Planing width 3-1/4" (82mm)

-6-

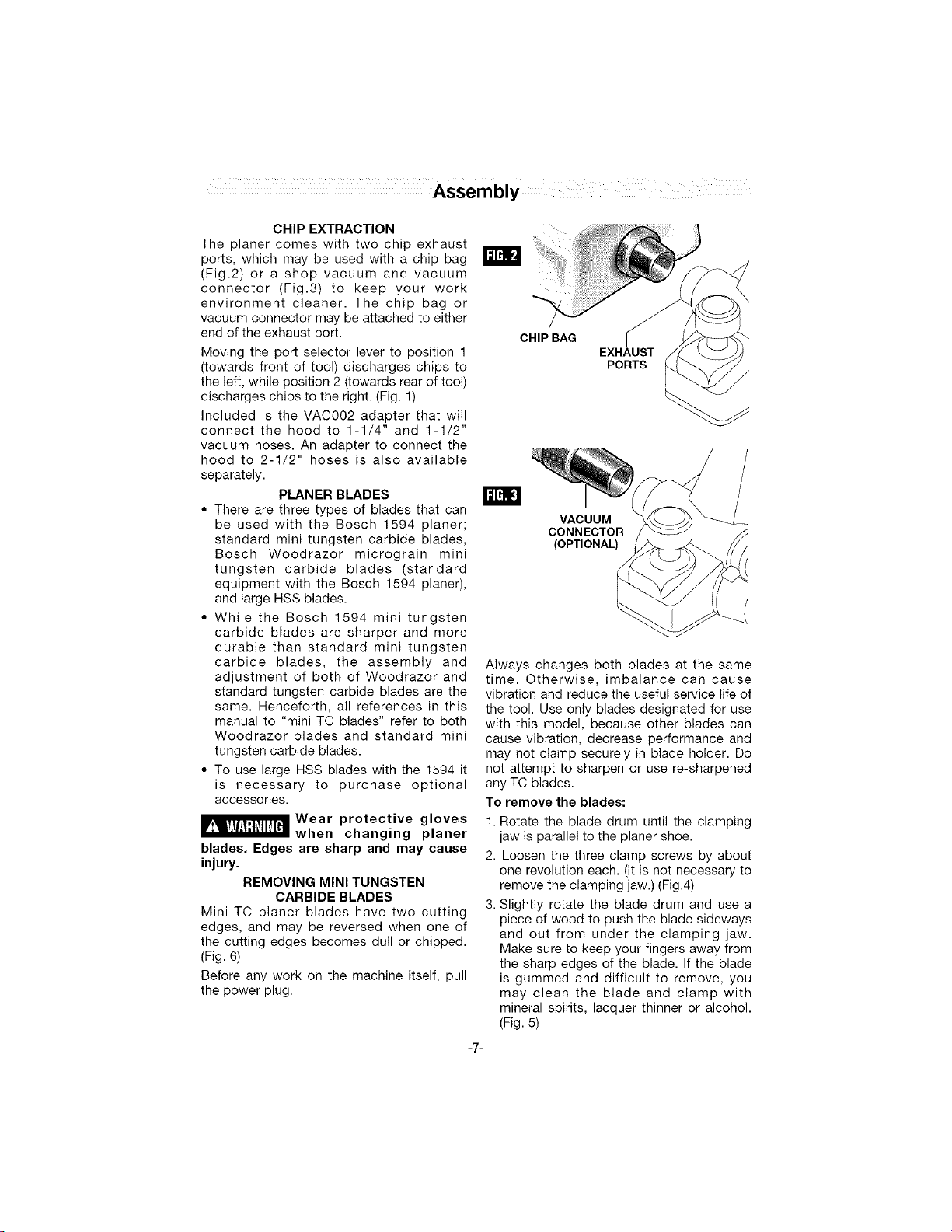

CHIP EXTRACTION

The planer comes with two chip exhaust

ports, which may be used with a chip bag

(Fig.2) or a shop vacuum and vacuum

connector (Fig.3) to keep your work

environment cleaner. The chip bag or

vacuum connector may be attached to either

end of the exhaust port.

Moving the port selector lever to position 1

(towards front of tool) discharges chips to

the left, while position 2 (towards rear of tool)

discharges chips to the right. (Fig. 1)

Included is the VACOO2 adapter that will

connect the hood to 1-1/4" and 1-1/2"

vacuum hoses. An adapter to connect the

hood to 2-1/2" hoses is also available

separately.

PLANER BLADES

• There are three types of blades that can

be used with the Bosch 1594 planer;

standard mini tungsten carbide blades,

Bosch Woodrazor micrograin mini

tungsten carbide blades (standard

equipment with the Bosch 1594 planer),

and large HSS blades.

• While the Bosch 1594 mini tungsten

carbide blades are sharper and more

durable than standard mini tungsten

carbide blades, the assembly and

adjustment of both of Woodrazor and

standard tungsten carbide blades are the

same. Henceforth, all references in this

manual to "mini TC blades" refer to both

Woodrazor blades and standard mini

tungsten carbide blades.

• To use large HSS blades with the 1594 it

is necessary to purchase optional

accessories.

Wear protective gloves

when changing planer

blades. Edges are sharp and may cause

injury.

REMOVING MINI TUNGSTEN

CARBIDE BLADES

Mini TO planer blades have two cutting

edges, and may be reversed when one of

the cutting edges becomes dull or chipped.

(Fig. 6)

Before any work on the machine itself, pull

the power plug.

-7-

CHIP BAG

EXHAUST

PORTS

VACUUM

CONNECTOR

(OPTIONAL)

Always changes both blades at the same

time. Otherwise, imbalance can cause

vibration and reduce the useful service life of

the tool. Use only blades designated for use

with this model, because other blades can

cause vibration, decrease performance and

may not clamp securely in blade holder. Do

not attempt to sharpen or use re-sharpened

any TC blades.

To remove the blades:

1. Rotate the blade drum until the clamping

jaw is parallel to the planer shoe.

2. Loosen the three clamp screws by about

one revolution each. (It is not necessary to

remove the clamping jaw.) (Fig.4)

3. Slightly rotate the blade drum and use a

piece of wood to push the blade sideways

and out from under the clamping jaw.

Make sure to keep your fingers away from

the sharp edges of the blade. If the blade

is gummed and difficult to remove, you

may clean the blade and clamp with

mineral spirits, lacquer thinner or alcohol.

(Fig. 5)

4.Rotatethebladedrum180°andrepeat

theprocedureto removethesecond

blade.

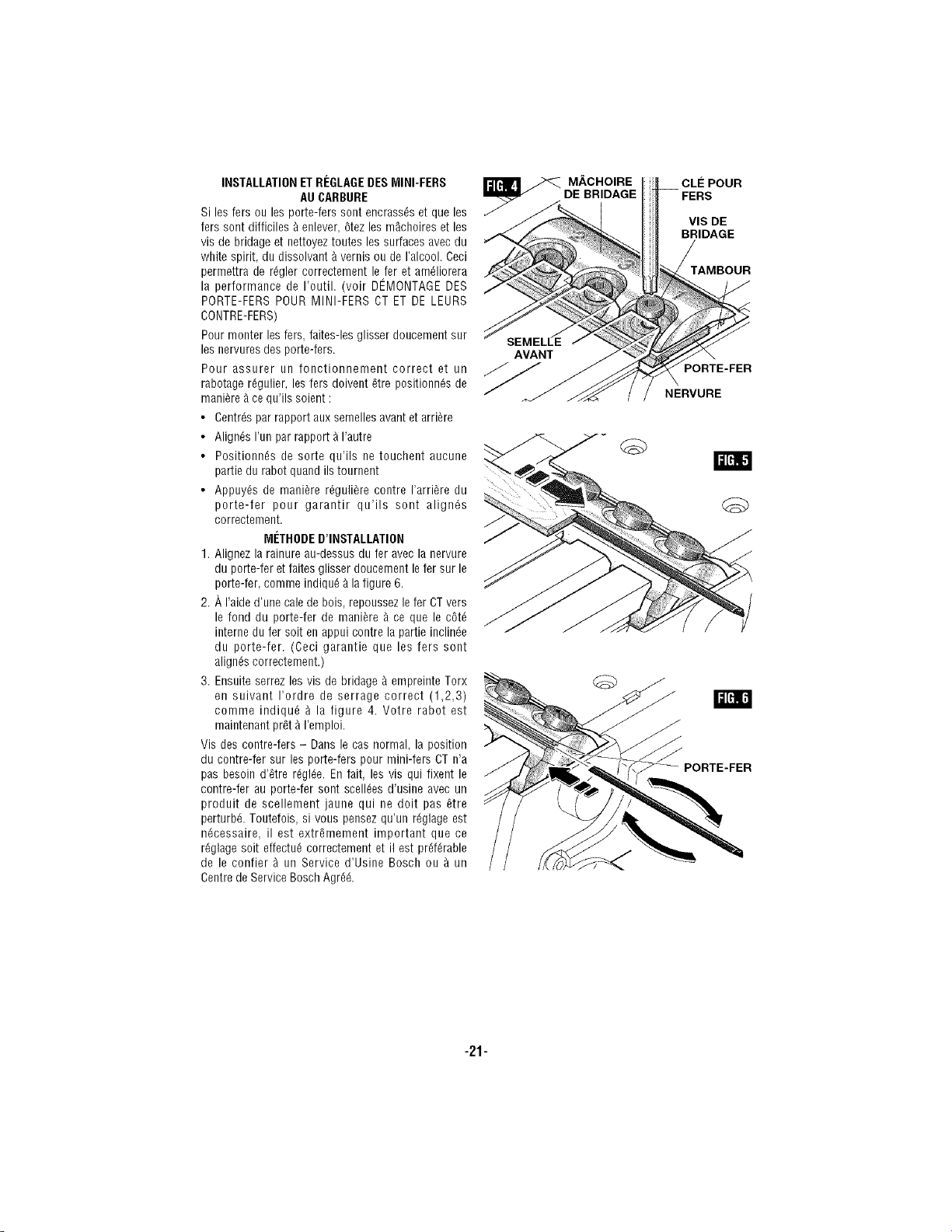

INSTALLING AND ADJUSTING MINI

CARBIDE BLADES

If the blades and/or holder are gummed and

difficult to remove, remove the clamping

jaws and screws and clean all surfaces with

mineral spirits; lacquer thinner or alcohol, as

this will ensure an accurate blade setting

and proper tool performance. (See

REMOVAL OF MINI TC BLADE HOLDERS

AND RETAINERS)

To install, carefully slide the blades onto

ridges on the blade holders.

To ensure proper operation and an even cut,

the blades must be positioned so that they

are:

° Centered relative to the front and rear

shoes.

° Aligned with each other.

° Positioned so that they will not touch

against any part of the planer when

rotated.

° Evenly pressed back toward the holder to

ensure that they are level.

INSTALLATION PROCEDURE

1. Align the groove on top of the blade with

the ridge of the blade holder and carefully

slide the blade onto the blade holder, as

shown in Figure 6.

2. Using a block of wood push the TC blade

back towards the blade holder so that the

inner side of the blade is pressed against

the sloping part of the blade holder. (This

will ensure that the blades are level.)

3. Then tighten the Torx clamping screws

using the correct tightening sequence

(1,2,3), as shown in Figure 4, and your

planer is ready for use.

Blade Retainer Screws - Under normal

circumstances, the position of the retainer

on the mini TC blade holders does not

require readjustment. If fact, the screws that

attach the retainer to the blade holder are

factory sealed with a yellow fastening

compound that should not be disturbed.

However, if you believe that adjustments

must be made, proper adjustment is critical,

and it is best performed by a Bosch Factory

Service or Bosch Authorized Service Center.

SHOE

CLAMPING

BLADE

WRENCH

CLAMPING

SCREW

BLADE

DRUM

BLADE

HOLDER

RIDGE

BLADE

HOLDER

-8-

CONVERSION TO HIGH-SPEED

STEEL BLADES

The 1594 Planer can be converted to accept

large HSS blades. The conversion requires

the optional PA1204 HSS Blades with

Retainers (pair). (Fig. 7)

Additional pairs of HSS blade, the PA1205

large HSS blades, can also be purchased

separately.

REMOVAL OF MINI TC BLADE

HOLDERS AND RETAINERS

1. Rotate the blade drum until the clamping

jaw is parallel to the planer shoe.

2. Loosen the three clamp screws

completely and remove the screws and

clamping jaw.

3. Slightly rotate the blade drum and use a

piece of wood to push the blade, holder

and retainer off of the blade drum. Make

sure to keep your fingers away from the

sharp edges of the blade. If the blade is

gummed and difficult to remove, you may

clean the blade and clamp with mineral

spirits, lacquer thinner or alcohol.

4. Rotate the blade drum 180 ° and repeat

the procedure to remove the second

blade.

INSTALLATION OF HSS BLADES

AND RETAINERS

Before inserting a new or sharpened blade,

clean all surfaces (blades, retainer and drum)

with mineral spirits; lacquer thinner or

alcohol, as this will ensure an accurate blade

setting and proper tool performance.

New or re-sharpened plane blades must be

properly leveled before installation using the

optional PA1206 HSS Blade Leveling

Fixture. (The PA1204 HSS Blades with

Retainers are leveled at the factory.)

To ensure proper operation and an even cut,

the blades must be positioned so that they

are:

• Centered relative to the front and rear

shoes.

• Aligned with each other.

• Positioned so that they will not touch

against any part of the planer when

rotated.

Procedure:

1. To install the blades, carefully slide the

blade/retainer assembly sideways to over

one of the two clamping areas on the

blade drum. The retainer must engage in

the groove. (Fig. 8)

BLADE

RETAINER

HSS

BLADE

2. Place a properly-oriented clamping jaw

over the blade. (Fig. 4)

3. Tighten the three clamp screws with the

Torx key using the correct tightening

sequence (1,2,3). (Fig. 4)

4. Rotate the blade drum 180 ° and repeat

the procedure for the second blade

clamp.

REMOVING LARGE HSS BLADES

To remove the blades:

1. Rotate the blade drum until the clamping

jaw is parallel to the planer shoe.

2. Loosen and remove the three clamp

screws with the Torx key.

3. Also remove the clamping jaw.

4. Slightly rotate the blade drum and use a

piece of wood to push the blade and

retainer sideways and out of the blade

drum. Make sure to keep your fingers

away from the sharp edges of the blade. If

the blade is gummed and difficult to

remove, you may clean the blade and

clamp with mineral spirits, lacquer thinner

or alcohol.

Rotate the blade drum 180 ° and repeat the

procedure to remove the second blade.

-9-

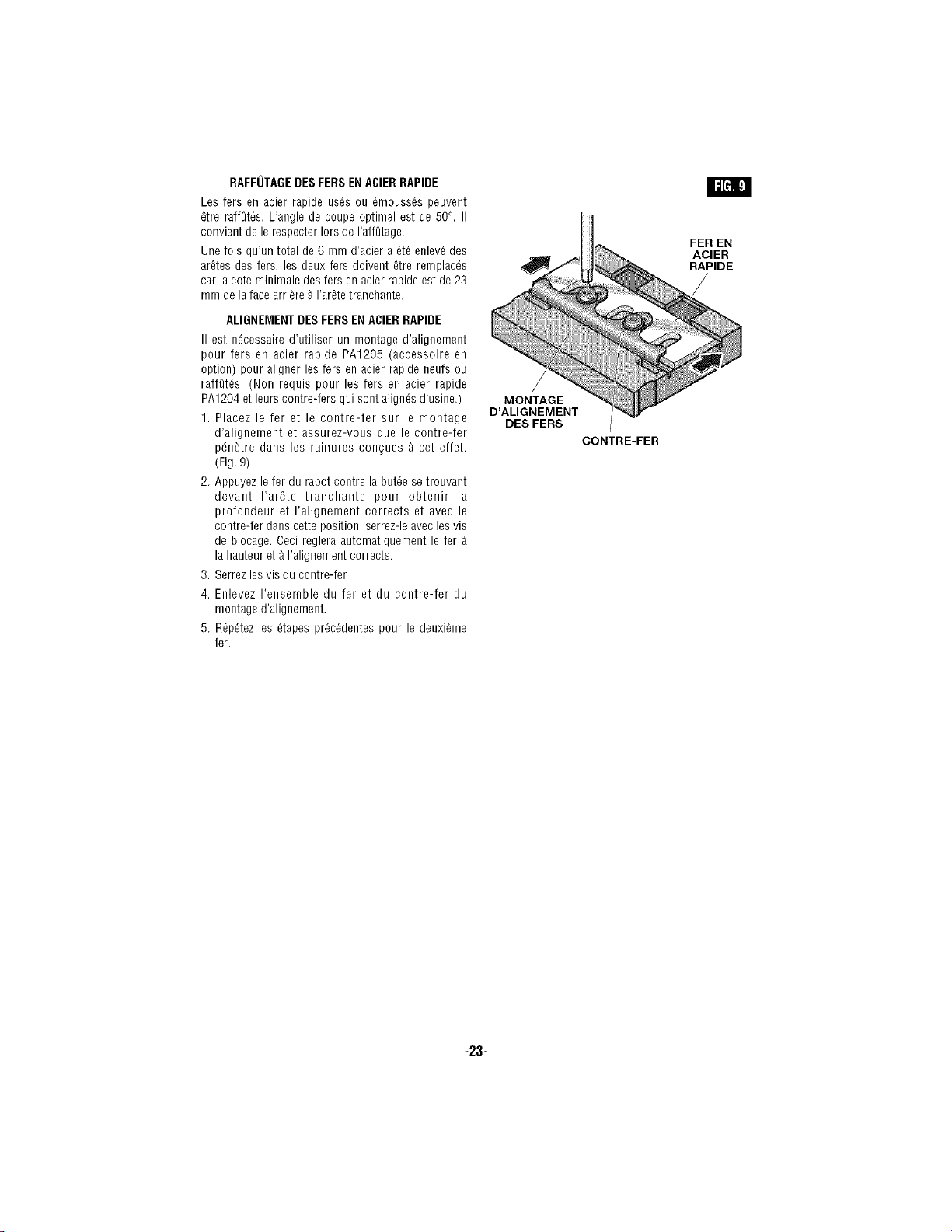

RESHARPENING HSS BLADES

Worn or dull HSS plane blades can be re-

sharpened. The optimal blade angle of 50°

should be maintained when sharpening.

Once a total of 6 mm of steel has been

removed from tips of the blades, both blades

must be replaced because the minimum

HSS blade height is 23 mm from back to tip.

LEVELING OF HSS BLADES

A PA1206 HSS Blade Leveling Fixture

(optional accessory) is required to level new

or resharpened HSS blades. (Not necessary

with the PA1204 HSS Blades and Retainers,

which are leveled at the factory.)

1. Place the blade and blade retainer on the

leveling fixture and make sure that the

blade retainer engages in the grooves

intended for this purpose. (Fig. 9)

2. Press the plane blade against the stop in

front of the cutting edge to achieve the

proper depth and evenness (levelness)

and with the blade retainer in this position

and tighten it with the locking screws. This

will automatically adjust the blade to the

correct height and levelness.

3. Tighten the retainer screws.

4. Remove blade and retainer assembly from

the leveling fixture.

5. Repeat the procedure for the second

blade.

BLADE

LEVELING

FIXTURE

BLADE

RETAINER

HSS

BLADE

-10-

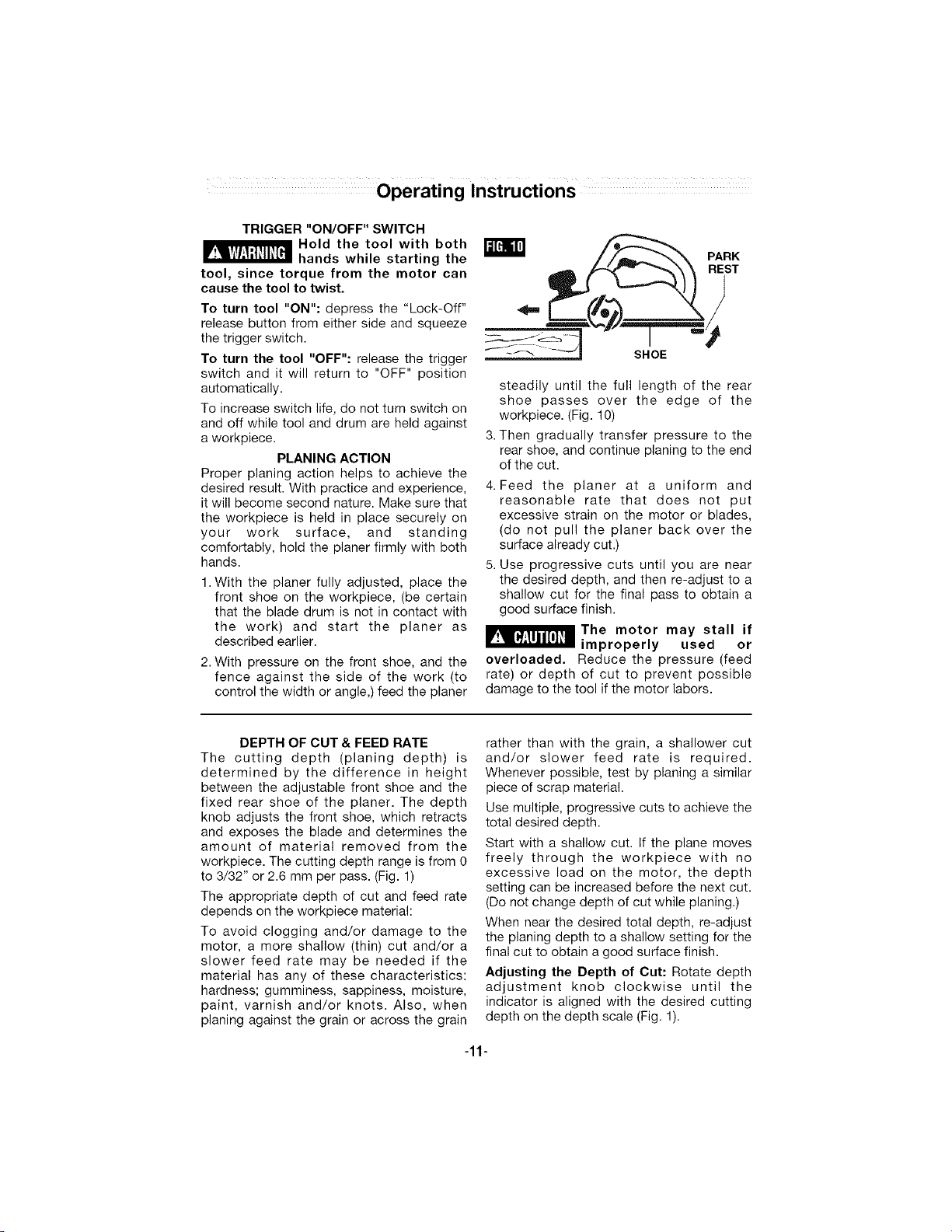

Operating Instructions

TRIGGER "ON/OFF" SWITCH

_Hold the tool with both

hands while starting the

tool, since torque from the motor can

cause the tool to twist.

To turn tool "ON": depress the "Lock-Off"

release button from either side and squeeze

the trigger switch.

To turn the tool "OFF": release the trigger

switch and it will return to "OFF" position

automatically.

To increase switch life, do not turn switch on

and off while tool and drum are held against

a workpiece.

PLANING ACTION

Proper planing action helps to achieve the

desired result. With practice and experience,

it will become second nature. Make sure that

the workpiece is held in place securely on

your work surface, and standing

comfortably, hold the planer firmly with both

hands.

1. With the planer fully adjusted, place the

front shoe on the workpiece, (be certain

that the blade drum is not in contact with

the work) and start the planer as

described earlier.

2. With pressure on the front shoe, and the

fence against the side of the work (to

control the width or angle,) feed the planer

PARK

REST

SHOE

steadily until the full length of the rear

shoe passes over the edge of the

workpiece. (Fig. 10)

3. Then gradually transfer pressure to the

rear shoe, and continue planing to the end

of the cut.

4. Feed the planer at a uniform and

reasonable rate that does not put

excessive strain on the motor or blades,

(do not pull the planer back over the

surface already cut.)

5. Use progressive cuts until you are near

the desired depth, and then re-adjust to a

shallow cut for the final pass to obtain a

good surface finish.

The motor may stall if

improperly used or

overloaded. Reduce the pressure (feed

rate) or depth of cut to prevent possible

damage to the tool if the motor labors.

DEPTH OF CUT & FEED RATE

The cutting depth (planing depth) is

determined by the difference in height

between the adjustable front shoe and the

fixed rear shoe of the planer. The depth

knob adjusts the front shoe, which retracts

and exposes the blade and determines the

amount of material removed from the

workpiece. The cutting depth range is from 0

to 3/32" or 2.6 mm per pass. (Fig. 1)

The appropriate depth of cut and feed rate

depends on the workpiece material:

To avoid clogging and/or damage to the

motor, a more shallow (thin) cut and/or a

slower feed rate may be needed if the

material has any of these characteristics:

hardness; gumminess, sappiness, moisture,

paint, varnish and/or knots. Also, when

planing against the grain or across the grain

rather than with the grain, a shallower cut

and/or slower feed rate is required.

Whenever possible, test by planing a similar

piece of scrap material.

Use multiple, progressive cuts to achieve the

total desired depth.

Start with a shallow cut. If the plane moves

freely through the workpiece with no

excessive load on the motor, the depth

setting can be increased before the next cut.

(Do not change depth of cut while planing.)

When near the desired total depth, re-adjust

the planing depth to a shallow setting for the

final cut to obtain a good surface finish.

Adjusting the Depth of Cut: Rotate depth

adjustment knob clockwise until the

indicator is aligned with the desired cutting

depth on the depth scale (Fig. 1).

-11-

PARK REST STAND

The park rest stand automatically springs

down to help keep the blade from coming in

contact with the work surface when planer is

not in use (Fig. 11). The park rest stand is

designed to swing up and out of the way by

it itself when the back of the plane crosses

the leading edge of the workpiece (Fig. 10).

It will also swing up when planing begins in

the middle of the work piece (in from the

edge of the work piece).

UNCLOGGING THE CHIP EXHAUST

SYSTEM

Remove plug from power

source if it becomes

necessary to manually remove chips. The

blades are hidden from view and you may be

cut if contacted.

To minimize the possibility of clogging, make

sure:

1. Chip eject lever is all the way forward (left

eject) or back (right eject).

2.The depth of cut is reasonable for the

material.

3. The feed rate is reasonable for the

material.

(See FEED RATE & DEPTH OF CUT)

If clogging occurs, stop the planer and move

the chip eject lever back and forth. If this

does not break up the clog, unplug the

planer and carefully insert a screwdriver or

similar object into the dust port to break up

the clog.

DELUXE BEVEL GUIDE FENCE

The Deluxe Bevel Guide Fence (Fig. 12) can

be used to cut various desired widths, with

the additional capability of guiding the planer

on any angle up to 45 degrees, to allow

edge chamfering (Fig. 13).

Installing the angle fence: Place the wing

knob through the appropriate hole in the

guide bracket and screw into the housing.

Securely tighten wing knob (Fig. 1).

Setting the cutting width: Loosen wing

knob and using the width scale, slide the

fence along the guide bracket to the desired

position. Securely tighten wing knob (Fig. 1).

Setting the cutting angle: Loosen round

knobs and pivot the fence to the desired

position. Securely tighten round knobs

(Fig. 1).

PARK

REST

9ram

Note that the adjustable front shoe contains

three chamfer V-grooves, which will follow

the corner of a workpiece to allow easier

handling when using the deluxe angle/width

fence (Fig. 13).

-12-

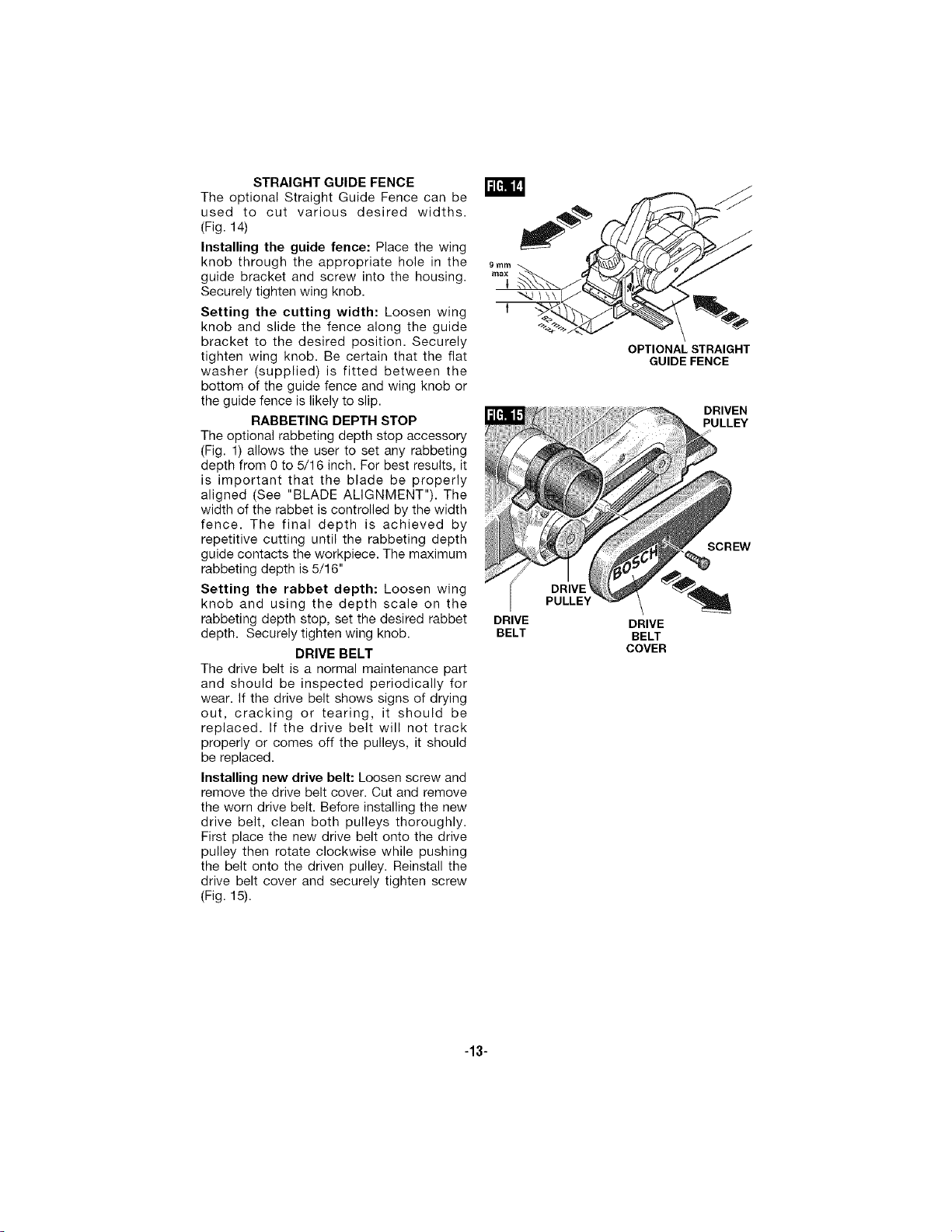

STRAIGHT GUIDE FENCE

The optional Straight Guide Fence can be

used to cut various desired widths.

(Fig. 14)

Installing the guide fence: Place the wing

knob through the appropriate hole in the

guide bracket and screw into the housing.

Securely tighten wing knob.

Setting the cutting width: Loosen wing

knob and slide the fence along the guide

bracket to the desired position. Securely

tighten wing knob. Be certain that the flat

washer (supplied) is fitted between the

bottom of the guide fence and wing knob or

the guide fence is likely to slip.

RABBETING DEPTH STOP

The optional rabbeting depth stop accessory

(Fig. 1) allows the user to set any rabbeting

depth from 0 to 5/16 inch. For best results, it

is important that the blade be properly

aligned (See "BLADE ALIGNMENT"). The

width of the rabbet is controlled by the width

fence. The final depth is achieved by

repetitive cutting until the rabbeting depth

guide contacts the workpiece. The maximum

rabbeting depth is 5/16"

Setting the rabbet depth: Loosen wing

knob and using the depth scale on the

rabbeting depth stop, set the desired rabbet

depth. Securely tighten wing knob.

DRIVE BELT

The drive belt is a normal maintenance part

and should be inspected periodically for

wear. If the drive belt shows signs of drying

out, cracking or tearing, it should be

replaced. If the drive belt will not track

properly or comes off the pulleys, it should

be replaced.

Installing new drive belt: Loosen screw and

remove the drive belt cover. Cut and remove

the worn drive belt. Before installing the new

drive belt, clean both pulleys thoroughly.

First place the new drive belt onto the drive

pulley then rotate clockwise while pushing

the belt onto the driven pulley. Reinstall the

drive belt cover and securely tighten screw

(Fig. 15).

I=[_liLq

OPTIONAL STRAIGHT

GUIDE FENCE

DRIVEN

PULLEY

SCREW

DRIVE

PULLEY

DRIVE DRIVE

BELT BELT

COVER

-13-

Service

_ Preventive maintenance

performed by unauthorized

personnel may result in misplacing of

internal wires and components which

could cause serious hazard. We

recommend that all tool service be performed

by a Bosch Factory Service Center or Autho-

rized Bosch Service Station.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated

and is ready to use. It is recommended that

tools with gears be regreased with a special

gear lubricant at every brush change.

CARBON BRUSHES

The brushes and commutator in your tool

have been engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend every

two to six months the brushes be examined.

Only genuine Bosch replacement brushes

specially designed for your tool should be

used.

BEARINGS

After about 300-400 hours of operation, or at

every second brush change, the bearings

should be replaced at Bosch Factory Service

Center or Authorized Bosch Service Station.

Bearings which become noisy (due to heavy

load or very abrasive material cutting) should

be replaced at once to avoid overheating or

motor failure.

Cleaning

_To avoid accidents always

disconnect the tool from

the power supply before cleaning or

performing any maintenance. The tool may

be cleaned most effectively with compressed

dry air. Always wear safety goggles when

cleaning tools with compressed air.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not attempt to clean by inserting pointed

objects through openings.

I__ Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

carbon tetrachloride, chlorinated cleaning

solvents, ammonia and household detergents

that contain ammonia.

Clean the park rest shoe regularly and ensure

that it springs back freely.

If an extension cord is

Ir_iV_Vl:1:l_ll_[_

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent

excessive voltage drop, loss of power or

overheating. Grounded tools must use

3-wire extension cords that have 3-prong

plugs and receptacles.

NOTE:The smaller the gauge number, the

heavier the cord.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Tool's Cord Size in A.W,G. Wire Sizes in mm 2

Ampere

Rating

Cord Length inFeet

25 50 100 150

3-6 18 16 16 14

6-8 18 16 14 12

8-10 18 16 14 12

10-12 16 16 14 12

12-16 14 12

Cord Length inMeters

15 30 60 120

0.75 0.75 1.5 2.5

0.75 1.0 2.5 4.0

1.0 2.5 4.0 --

Woodrazor reversible micro grain

TC blades (2) *

T-30 Torx blade wrench *

Deluxe Bevel Guide Fence *

Vacuum hose adapter **

Straight Guide Fence **

Rabbeting depth stop **

Chip bag *

High-Speed Steel Blades **

HSS Blade Leveling Fixture **

High-Speed Steel Blades with Retainers **

(*= standard equipment)

(**= optional accessories)

-14-

R glesde S curit G n rales

Vous devezlire el comprendretoutesles instructions.Lenon-respect, marnepartiel,

des instructions ci-apr_s entra_neun risque de choc _letrique d'incendie et/ou de

blessuresgraves.

CONSERVEZCESINSTRUCTIONS

Aire de travail

Veillez_ ceque I'airedetravailsoitpropreet bien

_clair_e. Le d_sordre et le manquede lumi_re

favorisentlesaccidents.

N'utilisez pas d'outils _lectriques dans one

atmosphereexplosive,par exempleenpr_sencede

liquides,degazoudepoussi_resinflammables,Les

outils_lectriquescr_entdes_tincellesqui pourraient

enflarnrnerlespoussi_resoules vapeurs

Tenez_ distanceles curieux,les enfantset les

visiteurspendantqnevoustravaillezavecnnontil

_lectriqne.IIs pourraientvousdistraireetvousfaire

faireunefaussemanoeuvre,

S_curit__lectrique

Les outils _ double isolation sont _quip_s d'une

fiche polaris_e (one des lames est plnslarge que

I'autre), qui ne pent se brancher qne d'une seule

fat;on dans one prise polaris_e. Si la fiche n'entre

pasparfaitement dans la prise, inversezsa position

; si elle n'entre toujonrs pasbien, demandez _ un

_lectricien qnalifi_ d'installer one prise de courant

polaris_e. He modifiez pas la fiche de I'outil. La

double isolation[_limine le besoin d'un cordon

d'alimentation_ trois fils avec raise _ la terre ainsi que

d'une prise de courant raise _ la terre Avant de

brancher I'outit, assurez-vous que la tension de la

prise correspond, _ cefle indiqu6e sur la plaque

signal_fique. N'utilisez pas d'outfls pr_vus pour

courant alternatif seulement avec une source de

courant continu.

I_viteztoutcontactcorporelavec des surfacesmises

la terre (tuyauterie, radiateurs, cnisini_res,

r_frig_rateurs, etc.). Lerisque de choc _lectrique est

plus grand si votre corps est encontact avecla terre Si

I'utilisation de I'outil _lectrique darts un endroit

humide est indvitable, undisjoncteur de fuite _ laterre

doit 6tre utilis_ pour alimenter votre outil. Des

chaussures et des gants en caoutchouc d'dlectricien

contribueront 9 accroftre davantage votre sdcuritd

personnelle.

N'exposez pas les outils _lectriques _ la pluie ou

I'eau. La prdsence d'eau dans un outil dlectrique

augmente le risque de choc dlectrique.

Ne maltraitez pas le cordon. He transportez pas

I'outil par son cordonet ne d_branchezpas la fiche

entirant surle cordon. N'exposez pas le cordon_ la

chaleur, _ des hniles, _ des ar_tes vires on _ des

pi_ces en mouvement. Remplacez imm_diatement

nn cordon endommag& Un cordon endommagd

augmente le risque de choc dlectrique.

Lorsque vous utilisez un outil _lectriqne

I'ext_rieur, employez un prolongateur pour

I'ext_rieur marqu_ ,, W-A ,, ou ,, W ,,. Ces cordons

sont faits pour _tre utilis_s _ I'ext_rieur et r_duisent le

risque de choc dlectrique. Reportez-vous aux ,,

Dimensions recommanddes des cordons de rallonge

,,darts la section Accessoires de ce manuel.

S_curit_despersonnes

Restez alerte, concentrez-voussur votre travail et

faites preuve de jugement. N'utilisez pas un outil

_lectrique sivous _tes fatigu_ ousous I'influence de

drogues, d'alcool ou de m_dicaments. Un instant

d'inattention suffit pour entra_ner des blessures

graves.

Habillez-vous convenablement. Ne portez ni

v_tements flottants ni bijoux. Confinez les cheveux

longs. N'approchez jamais les cheveux, les

v_tements on les gants des pi_ces en mouvement.

Des v_tements flottants, des bijoux ou des cheveux

longs risquent d'6tre happds par des pi_ces en

mouvement. Gardez les poigndes s_ches, propres et

exemptes d'huile et de graisse.

M_fiez-vous d'un d_marrage accidentel. Avant de

brancherI'outil, assurez-vous que son interrnpteur

est sur ARRi:T. Lefait detransporter un outil avec le

doigt sur la ddtente ou de brancher un outil dont

I'interrupteur est en position MARCHEpeut menertout

droit _ un accident.

Enlevez les cl_s de r_glage ou de serrage avant de

d_marrer I'ontil. Une cl_ laiss_e dans une piece

tournante de I'outil peut provoquer des blessures.

He vons penchezpas trop en avant. Maintenez un

bonappui et restez en _quilibre entout temps, Un

bonne stabilit_ vous permet de mieux r_agir _ une

situation inattendue.

Utilisez des accessoires de s_curit& Porteztoujours

des lunettes ou one visi_re. Selon les conditions

portez aussi un masque antipoussi_re, des bottes de

sdcurit_ antid_rapantes, un casque protecteur et!ou un

appareil antibruit.

Utilisation et entretien des outils

Immobilisez le mat_riau sur une surface stable au

moyen de brides ou de tonte antre fa_on adequate.

Lefait de tenir la piece avec la main ou contre votre

corps offre unestabilitd insuffisanteet peutamener un

ddrapagede I'outil

-15-

Ne forcez pas I'outil. Utilisez I'outil appropri_ _ la

t_che. L'outil correct fonctionne mieux et de fa_on

plus sdcuritaire. Respectezaussi la vitesse de travail

qui lui est propre.

N'utilisez pas un outil sison interrupteur est bloqo6.

Un outil quevous ne pouvezpas commander par son

interrupteur est dangereuxet doit _tre rdpard.

D6branchezla fiche de I'outil avant d'effectuer un

r6glage, de changer d'accessoire oude ranger

I'outil. De telles mesures preventives de s_curit_

r_duisent le risque de d_marrage accidentel de I'outil.

Rangez lee outils hers de la port6e des enlants el

d'autrespersonnesinexp_riment_es. Les outils sent

dangereux dans les mains d'utilisateurs novices.

Prenez soin de bien entretenir les outils. Les outils

de coupe doivent _tre toujours bien aff_t_s et

propres. Des outils bien entretenus, dont les ar_tes

sont bien tranchantes, sont moins susceptibles de

coincer et plus faciles A diriger.Toute alteration ou

modification constitue un usageerron_ et peut causer

un danger

Soyez attentif _ tout d6salignement ou coincement

des pi_ces en mouvement, _ tout bris ou _ toute

autre conditionpr6judiciable au ben fonctionnement

de I'outil. Si vous constatez qu'un outil est

endommag_, faites-le r_parer avant de vous en

servir. De nombreux accidents sent causes par des

outils en mauvais dtat. Elaborez un calendrier

d'entretien pdriodique devotre outil.

N'utilisez que des accessoires qoe le fabricant

recommande pour votre module d'outil. Certains

accessoires peuvent convenir _ un outil, mais _tre

dangereux avecun autre.

Reparation

Lar_paration des outils61ectriques dolt_tre confi_e

un r_parateur qualifi6. L'entretienou la r_paration

d'un outil _lectrique par un amateur peut avoir des

consequences graves. Ainsi, des ills internes peuvent

_tre real places ou pinc_s des ressorts de rappel de

protecteur peuvent _tre months erron_ment.

Pour la r6paration d'un outil, n'employez que des

pi_ces de rechange d'origine. Suivez lee directives

donn_es_ la section ,, R_paration ,, de ce manuel.

L'emploi de pi_ces non autoris_es ou le non-respect

des instructions d'entretien peut crier un risque de

choc _lectrique ou de blessures. Certains agents

nettoyants tels qu'essence, t_trachlorure de carbone

ammoniac, etc. peuvent abfmer les pi_ces en

plastique.

Consignes des curit pour lesrabots

Fixez la piece _ raboter. Ne la tenez jamais _ la

main et ne la posez jamais sur yes genoux. Les

petites pi_ces doivent _tre correctement brid_es pour

les emp_cher d'6tre happdes par la rotation des fers

du rabot quand on pousse celui-ci vers I'avant. Si le

support est instable, les fers risquent de coincer etde

causer uneperte de contr61eet des blessures.

Assurez-vous que le capet pour feuillures

rappel automatique par ressort retourne

instantan_ment a la position de

recouvrement du fer. Les fers sent caches

& la vue et vous risquez de vous blesser si

vous les touchez.

D6marrez toujours le rabot et laissez-le reenter en

r6gime avant de mettre le fer en contact avecla

piece. L'outil risque de vibrer ou de sursauter sila

vitesse du fer est trop faible quand on commence le

rabotageet il risque de reculer brutalement.

V_rifiezquela pibceestexemptedeclous.S'ily a

des clous, enlevez-les ou chassez-lesbienen

dessousdela dimensionsouhait_epour la surface

termin6e,Siles fersdu rabotrencontrentdesobjets

tels que des clous, I'outil risque de reculer

brutalementet de causerdes blessurescorporelles

graves.

Ne laissez jamais la g_chette verrouill_e

en position marche. D6branchezle rabetavant

de changertout accessoire.Avant de brancher

I'outil,v_rifiezquela g_chetteest surla position,,

arr_t ,, (OFF).Si le rabot reste branch_quandon

changeun accessoire,il y a risque de ddmarrage

intempestif.

Apr_savoir chang6les fers, laites tourner le

cylindreporte-fers(tambour)pour v6rifierque les

fers netoucbentaucunepartieducarteret que les

vis de blocagedesferssent serr_es.Lesfers en

rotation risquent de heurter le carter de I'outil et

d'abimercelui-ci. IIs risquentausside causerdes

blessures.

-16-

TeeeztoujoursI'outillermement_ deuxmainspour

mieuxlemaftriser

Ne tirez jamais le rahot versI'arri_re sur la surface

de la piece. Vous risquezd'en perdre le contr61e

Ne mettez pas les doigtsou tout aulre ohjetdans la

huse d'6vacuation descopeaux. Ne d6gagezjamais

les copeaux avec I'outil ee marche. Vous vous

blesseriez si vous touchiez letambour porte-fers

D_hranchez la prise s'il devenait n_cessaire de

d_gager les copeaux. Les fers sent caches et ils

risquent de vous couper si vous les touchez.

Ne posez jamais le rahot avant que le ler soil

I'arr_t complet. Si le fer touchait unesurface Iorsque

le tambour est en roue libre, vous risqueriez de perdre

le contr61edevotre rabot.

N'utilisez jamais de lers _mouss6s ou abfm_s.

Manipulez les lers affQl6s avec precaution. Les fers

abfm_s risquent de se briser pendant I'utilisation. Les

fers dmoussds ndcessitent plus d'effort pour pousser

I'outih ce qui risque de provoquer lacassure du fer.

Les travaux _ la machine

tel que pongage, sciage,

meulage, per_age et autres travaux du h_timent

peuvent crier des poussi_res contenant des

produits ¢himiques qui sont des causes reconnues

de cancer, de mallormation cong_eitale ou d'autres

prohl_mes reproductifs. Ces produits chimiques

sont, parexemple :

• Le plomb provenant des peintures _ bassde plornb

• Les cristaux de silices provenant des briques et du

ciment et d'autres produits demagonnerie, et

• L'arsenic et le chrome provenant des bois trait_s

chimiquement

Leniveau de risque dr] &cette exposition varie avec la

fr_quence de ces types de travaux. Pour rdduire

I'exposition _ ces produits chimiques, il faut travailler

dans un lieu bien ventild et porter un dquipement de

s_curitd approprid tel que certains masques

poussi_re congus spdcialement pour filtrer les

particules microscopiques.

-17-

IMPORTANT : Certains des symboles suivants peuvent _tre utilisds sur votre outil. Veuillez les dtudier et

apprendre leur signification. Une interprdtation appropride de ces symboles vous permettra d'utiliser I'outil de

faqon plus efficace

Symbole

min

Ddsignation/Explication

Tension (potentielle)

Courant

Frdquence(cyclespar seconde)

Puissance

Poids

Temps

Taille des m_chesde perceuse,meules,

etc.

et plus st3re.

Nom

Volts

Amperes

Hertz

Watt

Kilogrammes

Minutes

Secondes

Diam_tre

[]

Cesymbole signifie quecet

outil est approuvd par

Underwriters Laboratories.

no Vitesse_vide Vitesse derotation. _vide

.../min Tours ou mouvementalternatif par Tours, coups, vitesseensurface, orbites.

minute etc., par minute

0 Position d'arr_t Vitesse zdro. couple zdro ...

1,2, 3.... Rdglagesdu sdlecteur Rdglagesdevitesse,decouple ou de

I.II. III ... position. Unnombre plus dlevdsignifie

unevitesseplus grande.

S_lecteurvariable _ I'infini avecarr_t Lavitesseaugmente depuisle r_glage0

'_ Fl_che Action dans la direction dela fl_che

",d Courantalternatif Type ou caractdristique du courant

Courantcontinu Typeou caractdristiquedu courant

Courantalternatif Type ou caractdristique du courant

ou continu

Construction classeII Ddsigne desoutils construits avecdouble

isolation

Bornedeterre Bornedemise _ laterre

Symbole d'avertissement Alerte I'utilisateur aux messages

d'avertissement.

SceauNi-OadRBRCTM Ddsignele programmede recyclagedes piles

Ni-Cad.

Cesymbole signifie que

cet outil est approuvd W"_

conformdment aux normes

C canadiennespar Underwriters

Laboratories. Cesymbole

signifie que

cet outil se

Cesymbole signifie quecet outil conforme aux

est approuvd par Underwriters normes

Laboratories et qu'il adtd mexicaines

US homologu_ selon les hermes NOM.

canadiennespar Underwriters

Laboratories.

Cesymbole signifie que cet

outil est approuvd par

I'Association canadienne de

normalisation.

-18-

Descriptionfonctionnelleet spdcifications

D_branchezlafichedela prisedecourantavantd'effectuerquelqueassemblage

our_glageque cesoitou de changerles accessoires.Cesmesuresde s_curit_

preventiver_duisentlerisqued'uneraiseenmarcheaccidentelledeI'outil.

Rabot

BOUTONDEVERROUILLAGE

SURARRET

RACCORD

BOUTONDE D'EVACUATION

REGLAGEDE

PROFONDEUR DESCOPEAUX

BOUTONA _

AILETTES

INTERRUPTEUR

AGACHETFE

BUTCEDE

PROFONDEUR

POURFEUILLURE

(ENOPTION)

CAPOTDE

COURROIE

RACCORDD'EVACUATION

DESCOPEAUX

LEVIERDESELECTIONOU

RACCORD

ECNELLE

PROFONDEUR

GUIDE

INCLINABLE

BOUTON

ROND

Remarque : les graduations sans

reputes correspondent & 0,5 mm.

BOUTONA

AILETFES

DES

LARGEURS

Numdrode module 1594

Tension nominale 120V _ 50 - 60Hz

Intensit_ nominale 6.5A

Rdgime ) vide no16,500/rain

Capacit6smaximales

Profondeur de rabotage

Profondeur des feuillures

Largeur de rabotage

-19-

0 _ 1/16 po (0 _ 2,6 ram)

0_5/16 po (0_9 ram)

3-1/4 po (82 ram)

I_VACUATIONDES COPEAUX

Le rabot est muni de deux raccords d'dvacuation de

copeaux sur lesquels on pout brancher soit un sac

copeaux (Fig, 2) soit un aspirateur d'atelier avec un

raccord d'aspiration (Fig, 3) pour amdliorer la

propret_ de votre environnement de travail, Le sac

copeaux ou le raccord d'aspiration pout 6tre branchd

sur I'un ou I'autre des raccords d'_vacuation.

Quand le levier desdlection du raccord est en position

1 (vers I'avant de I'outil), los copeaux sont _vacuds

gauche. En position 2 (vers I'arri_re de I'outil), los

copeaux sent dvacuds&droite (Fig. 1).

L'adaptateur VACO02permettant de raccorder la bose

des tuyaux d'aspiration de 1-1/4 po ou 1-1/2 po est

compris. Un adaptateur pour raccorder la bose _ un

tuyau de 2-1/2 po est dgalement disponible en option.

FERSDERABOT

• II y a trois types de fers qui peuvent _tre utilis_s

avec le rabot dlectrique Bosch 1594 : los mini fers

ordinaires au carbure de tungst_ne, los mini fers

Bosch Woodrazor au carbure de tungst_ne

micrograin (livrd en standard avec le rabot

dlectrique Bosch 1594), et los grands fers en acier

rapide.

• Bien que los mini fers Bosch 1594 au carbure de

tungst_ne soient plus tranchants et plus durables

que los mini fers ordinaires au carbure de

tungst_ne I'assemblage et le rdglage se font de la

m_me maniere pour los deux types de fers (lets au

carbure de tungstene ordinaires ou fers

Woodrazor). Ainsi, toutes los r_f_rences _ des <<

mini fers CT ,, dans ce mode d'emploi

correspondent 9 la lois aux fers Woodrazor ainsi

qu'aux mini fers ordinaires au carbure de

tungst_ne.

• Des accessoires en option sont ndceseairessi on

ddsire utiliser des grands fers enacier rapide sur le

1594.

Portez des gants de

protection lots du

changement de lets de rabot. Los bords sont

tranchantset risqnent de vousblesser,

DI_IVIONTAGEDESMINI FERSAUCARBURE

DETUNGSTi:NE

Los mini fers CT pour rabots _lectriques sont dot_s de

deux tranchants lie peuvent _tre retourn_s quand un

des tranchants est _mouss_ ou _br_ch_ (Fig. 6).

Avant tous travaux sur la machine, ddbranchez la

prise.

Changez toujours los deux fers en m_me temps.

Autrement. le ddsdquilibrage risque de causer des

SACA

COPEAUX RACCORDS

D'[_VACUATION

rm=l

RACCORD

D'ASPIRATION

(ENOPTION)

vibrations et de rdduire la vie utile de I'outil N'utilisez

que des fers con£us pour 6tre utilisdes avec ce

module, D'autres fers risquent de causer des

vibrations, de d_croftre la performance ou de ne pas

6tre correctement pincds par le porte-for. Netentez

jamais d'affl3ter oude raffl3terun for CT.

Pour d_monterlos lets :

1. Faites tourner le tambour jusqu'_ ce que la

m_choire de bridage soit parall_le _ la semelle du

rabot.

2. Desserrez lostrois vis de la bride d'environ un tour

chacune (il n'est pas ndcessaire d'enlever la

mgchoire de bridage) (Fig. 4)

3. Faites Idg_rement tourner le tambour et servez-

vous d'une cale de bois pour sortir le for de

dessous la m_choire de bridage en poussant

latdralement sur le for. Faites bien attention de ne

pas approcher los doigts des bords tranchants du

for. Sile for est encrass_ et difficile _ enlever, on

pout nettoyer le for et la bride avecdu white spirit.

du dissolvant _vernis ou deI'alcool. (Fig.5)

4. Faites tourner le tambour de 180° et r@dtez cette

procddure pour enleverle deuxi_me for.

-20-

INSTALLATIONETRI_GLAGEDESMINI-FERS

AU CARBURE

Si les fers ou les porte-fers sent encrass_s et que les

fers sont difficiles _ enlever, (_tezles mgchoires et les

vis de bridage et nettoyez toutes les surfaces avec du

white spirit, du dissolvant _vernis ou de I'alcool. Ceci

permettra de rdgler correctement le fer et amdliorera

la performance de I'outil. (voir DEMONTAGE DES

PORTE-FERS POUR MINI-FERS CT ET DE LEURS

CONTRE-FERS)

Pour monter les fers, faites-les glisser doucement sur

les nervures des porte-fers.

Pour assurer un fonctionnement correct et un

rabotage rdgulier, les fers doivent _tre positionnds de

mani_re 9 ce qu'ils soient :

• Centrds par rapport aux semelles avant et arri_re

• Alignds I'un par rapport 9 I'autre

• Positionnds de sorte qu'ils ne touchent aucune

partie du rabot quand ilstournent

• Appuyds de mani_re rdguli_re contre I'arri_re du

porte-fer pour garantir qu'ils sont alights

correctement,

MI_TNODED'INSTALLATION

1. Alignez la rainure au-dessus du fer avec la nervure

du porte-fer et faites glisser doucement le fer sur le

porte-fer, comme indiqu_ _ la figure 6.

2, A I'aide d'une cale de bois, repoussez le fer CTvers

le fond du porte-fer de mani_re _ ce que le c6td

interne du fer soit en appui contre la partie inclinde

du porte-fer, (Ceci garantie que les fers sont

alignds correctement,)

3, Ensuite serrez les vis de bridage ) empreinte Torx

en suivant I'ordre de serrage correct (1,2,3)

comme indiqud _ la figure 4. Votre rabot est

maintenant pr_t _ I'emploi.

Vis des contre-fers - Dartsle cas normal, la position

du contre-fer sur les porte-fers pour mini-fers CT n'a

pas besoin d'etre rdgl_e. En fait, les vis qui fixent le

contre-fer au porte-fer sont scelldes d'usine avec un

produit de scellement jaune qui ne doit pas 6tre

perturbd. Toutefois, si vous pensez qu'un rdglage est

ndcessaire, il est extr6mement important que ce

rdglage soit effectual correctement et il est prdfdrable

de le confier _ un Service d'Usine Bosch ou ) un

Centrede Service BoschAgrdd,

MACHOIRE

DE BRIDAGE

AVANT

CLE POUR

FERS

VIS DE

BRIDAGE

TAMBOUR

PORTE-FER

NERVURE

PORTE-FER

-21-

CONVERSIONPOURL'UTILISATION

DEFERSENACIER RAPIDE

Le rabot 1594 peut _tre converti pour utiliser des

grands fers en acier rapide. La conversion ndcessite

des fers en acier rapide PA1204 avecdes contre-fers

(paire) disponibles enoption (Fig.7).

On peut dgalement acheter sdpardment des paires de

fers en acier rapide suppldmentaires (grands fers en

acier rapide PA1205).

DI_MONTAGEDESPORTE-FERS

POUR MINI-FERSCT ETDE LEURS

CONTRE-FERS

1. Tournez le tambour jusqu'_ ce que la m_choire de

bridage soit parall_le _ la semelle du rabot.

2. Desserrez lestrois vis de bridage compl_tement et

6tez lesvis et lamgchoire de bridage.

3. Tournez I_g_rement le tambour et _ I'aide d'une

cale de bois, poussez le fer, le porte-fer et le

contre-fer pour les sortir du tambour. Faites bien

attention de nepas approcher les doigts des ar_tes

tranchantes du fer. Si le fer est encrassd et difficile

enlever,on peutnettoyer le fer et la bride avec du

white spirit, du dissolvant 9vernis ou de I'alcool.

4. Tournez le tambour de 180° et rdpdtez les dtapes

prdc_dentespour le secondfer.

INSTALLATIONDEFERSENACIER RAPIDEET

DELEURS CONTRE-FERS

Avant d'ins_rer un fer neuf ou rafft3t_,nettoyez toutes

les surfaces (fers, contre-fers et tambour) avec du

white spirit, du dissolvant _vernis ou de I'alcool. Ceci

garantit le rdglage correct des fers et une bonne

performance de I'outil.

Les fers neufs ou rafft3tds doivent 6tre align_s

correctement avant montage _ I'aide du montage

d'alignement pour fers en acier rapide PA1206

disponible en option. (Les fers enacier rapide PA1204

et leurs contre-fers sont align_s en usine.)

Pour assurer un fonctionnement correct et un

rabotage r_gulier, les fers doivent _tre places de

mani_re 9 ce qu'ils soient :

• Centrds par rapport aux semelles avant et arri_re

• Alignds I'un par rapport 9 I'autre

• Positionnds de sorte qu'ils ne touchent aucune

partie du rabot quand ilstournent

M_thode:

1. Pour rnonter les fers, glissez doucement

I'ensemble de fer et contre-fer latdralement au-

dessus d'une des deux zones de bridage du

tambour. Le contre-fer doit pdndtrer dans la

rainure. (Fig. 8)

2. Placez une m_choire de bridage - orientde

correctement- sur lefer. (Fig.4)

CONTRE-FER

FER EN

ACIER

RAPIDE

RAINURE W

3. Serrez les trois vis de bridage avec la cld

empreinte Torx en suivant Pordre de serrage

prdconisd (1,2,3). (Fig. 4)

4. Tournez le tambour de 180° et rdpdtez ces dtapes

pour la deuxi_me bride defer.

DI_MONTAGEDESGRANDESLAMES

ENACIERRAPIDE

Pour enleverles lames :

1. Tournez le tambour jusqu'_ ce que la m_choire de

bridage soit parall_le 9 la semelle du rabot.

2. Desserrezet enlevezles trois vis de bridage _ I'aide

de lacld _empreinte Torx.

3. Enlevezdgalementla mgchoire de bridage.

4. Tournez I_g_rement le tambour et ) I'aide d'une

cale de bois, poussez latdralement le fer et le

contre-fer pour les sortir du tambour. Faites bien

attention de nepas approcher les doigts des ar6tes

tranchantes du fer. Si le fer est encrassd et difficile

enlever, on peut nettoyer le fer et la bride avecdu

white spirit, du dissolvant _.vernis ou de I'alcool.

Tournez le tambour de 180° et rdpdtez les dtapes

prdc_dentespour enlever lesecond fer.

-22-

RAFFUTAGEDESFERS ENACIERRAPIDE

Les fers en acier rapide uses ou _rnouss_s peuvent

6tre raff0t_s, L'angle de coupe optimal est de 50°. II

convient dele respecter Iors de I'aff0tage.

Une lois qu'un total de 6 mm d'acier a dtdenlevd des

ar6tes des fers, les deux fers doivent 6tre remplac_s

car lacote minimale des fers en acier rapide est de 23

mm de laface arri_re _ I'ar6te tranchante.

ALIGNEMENTDESFERSENACIERRAPIDE

II est n_cessaire d'utiliser un montage d'alignement

pour fers en acier rapide PA1205 (accessoire en

option) pour aligner les fers en acier rapide neufs ou

raffQtds. (Non requis pour les fers en acier rapide

PA1204 et leurs contre-fers qui sont alignds d'usine.)

1. Placez le fer et le contre-fer sur le montage

d'alignement et assurez-vous que le contre-fer

pdnNre darts les rainures conques _ cet effet.

(Fig, g)

2, Appuyez le fer du rabot contre la butte se trouvant

devant I'ar_te tranchante pour obtenir la

profondeur et I'alignement corrects et avec le

contre-fer dans cette position, serrez-le avecles vis

de blocage. Ceci rdglera automatiquement le fer

la hauteuret_ I'alignement corrects,

3, Serrez les vis du contre-fer

4. Enlevez I'ensemble du fer et du contre-fer du

montage d'alignement.

5, Rdp_tez les dtapes pr_c_dentes pour le deuxi_me

fer.

MONTAGE

D'ALIGNEMENT

DES FERS

FER EN

ACIER

RAPIDE

CONTRE-FER

-23-

Instructions d'utilisation

INTERRUPTEURMARCHE/ARRf:TA GACHETTE

_ Tenez I'outil _ deux mains

quend vous le d_merrez

car le couple du moteur risquede le faire pivoter.

Pourmettre I'outil en marche, enfoncez lebouton de

verrouillage sur arr6t dans un sens ou dans I'autreet

appuyez sur I'interrupteur_g_chette.

Pour arr_ter I'outil, I_ehez la g_ehette Elle est

rappel_e par ressort et reviendra automatiquement

la position arr6t.

Pour allonger la dur_e de vie de I'interrupteur, ne

d_marrez pas I'outil ou ne I'arr_tez pas si eelui-ei ou

son tambour est appuy_ eontre la piece_ raboter.

RABOTAGE

Pour obtenir le r_sultat eseompt_, un mouvement de

rabotage correct est n_cessaire. Pratique et

expdrience vous permettront d'en prendre I'habitude.

Vdrifiez que la pieceest bien fix_e sur votre surface de

travail. Placez-vous debout dans une position

confortable et saisissez le rabot fermement avec les

deux mains.

1. Avec le rabot bien rdgld, posezla semelle avant sur

la piece (en vous assurant que le tambour ne

touche pas la piece) et ddmarrez le rabot comme

d_crit pr_cddemment.

2. Tout en appuyant sur la semelle avant et avec le

guide contre le c6td de la piece (pour obtenir la

largeur ou I'angle de coupe d_sird), faites avancer

REPOSOIR

SEMELLE

le rabot r_guli_rement jusqu'_ ce que la semelle

arri_re repose compl_tement sur la piece. (Fig. 10)

3. Transf_rez alors graduellement la pression vers la

semelle arri_re et continuez _ raboter jusqu'_ la fin

de lapasse.

4. Faites avancer le rabot _ une vitesse rdguli_re et

raisonnable pour ne pas placer de contraintes

excessives sur le moteur ou les fers, (Ne tirez pas

le rabot sur la surface que vous venezderaboter)

5. Faitesdes passesprogressives jusqu'_ ce quevous

soyez pros de la profondeur finale. R_glezalors le

rabot pour une profondeur de coupe faible qui

vous permettra d'obtenir un meilleur fini Iors de la

derni_re passe.

11se peut que le moteur

cele en cas d'usage

incorrect ou de surcharge. R_duisez la pression

(vitesse d'avanee) ou la profondeur de coupe pour

_viter d'ab_merI'outil quand le moteur peine.

PROFONDEURDE COUPEETVITESSED'AVANCE

La profondeur de coupe (profondeur de rabotage) est

d_termin_e par la difference de hauteur entre la

semelle avant r_glable et la semelle arri_re fixe du

rabot. Le bouton de r_glage de profondeur r_gle la

semelle avant qui recule et fait apparaftre le fer, ce qui

ddtermine la quantitd de mati_re qui sera enlevde de la

piece. La gamme de profondeur de coupe s'dtend de

0 93/32 po ou 2,6 mm. (Fig. 1)

La profondeur de coupe et la vitesse d'avance

approprides ddpendent du matdriau dela piece.

Pour _viter le bourrage ou pour ne pas abfmer le

moteur, il se peut qu'une coupe moins profonde (plus

fine) ou qu'une vitesse d'avance plus faible se r_v_le

ndcessaire si le matdriau rabot_ a une des

caractdristiques suivantes : matdriau dur, collant,

rdsineux, humide, peint, vernis ou comportant des

nceuds. De plus si on rabote _ I'opposd du fil ou en

travers du fil du bois, il est ndcessaire de rdduire la

profondeur de coupe ou la vitesse d'avance. Si

possible faites un essai prdliminaire sur une chute de

mat_riau similaire _ la piece _ raboter.

Faites des passes successives pour atteindre la

profondeur totale ddsirde.

Commencez par une coupe peu profonde. Si le rabot

avancefacilement le long de la piece sans surcharge

excessivedu moteur, lerdglage de la profondeur peut

6tre augmentd avant la passe suivante. (Ne changez

pas la profondeur de coupe pendant le rabotage).

Quand vous approchez de la profondeur totale

ddsirde, rdduisez la profondeur de coupe avant la

passefinale afin d'obtenir un meilleur fini.

Fl_glage de la profondeur de coupe : Faitestourner

le bouton de r_glage de la profondeur en sens horaire

jusqu'A ce que I'index soit en face de la profondeur

d_sirdesur I'dchelle des profondeurs (Fig. 1).

-24-

REPOSOIR

Le reposoir pivote automatiquement vers le bas pour

emp6cher le for de toucher la surface de la piece

quand on n'utilise pas le rabot (Fig. 11). Le reposoir

est congu pour pivoter vers le haut automatiquement

et d_gager quand I'arri_re du rabot passeau niveaude

I'extr_mitd de d_part de la piece (Fig. 10). II pivote

dgalementvers le haut quand on commence _ raboter

au milieu dela piece(9 distance de I'extrdmitd).

DI_BOUCNAGEDU SYSTi:MED'I_VACUATION

DESCOPEAUX

_ D_branchezla prise quand

il devient n_cessaire

d'enlever les copeaux _ la main. Los fers sont

caches _ la vue et vous risquez de vous couper si

vous lostouchez.

Pour minimiser le risque de bouchage, assurez-vous

que :

1. Le levier de sdlection du raccord est & fond vers

I'avant (djection _ gauche) ou vers I'arri_re

(djection 9 droite).

2. La profondeur de coupe est raisonnable pour le

matdriau _ raboter.

3. La vitesse d'avance est raisonnable pour le

matdriau _ raboter.

(voir VITESSE D'AVANCE ET PROFONDEUR DE

COUPE)

Sile rabot se bouche, arr_tez-le et agitez le levier de

sdlection du raccord d'avant en arri_re. Si cola ne

suffit pas9 ddboucher le rabot, d_branchez la prise et

enfoncez doucement un tournevis ou objet similaire

dans le raccord pour le ddboucher.

GUIDEINCLINABLEDE LUXE

Le guide inclinable de luxe (Fig 12) pout _tre utilis_

pour raboter _ des largeurs varides ainsi que pour

guider le rabot _ n'importe quel angle entre 0° et 45°

afin de raboter des chanfreins (Fig. 13).

Montage du guide inclinable : Enfilez le bouton

ailettes par le trou appropri_ du support de guide et

vissez-le dans le carter. Serrez fermement le bouton

ailettes (Fig. 1).

R_glage de la largeur de coupe : Desserrez le

bouton _ ailettes et, en vous aidant de I'dchelle des

largeurs, faites coulisser le guide le long de son

support pour le mettre _ la position souhaitde. Serrez

fermement le bouton 9 ailettes (Fig. 1).

R_glage de I'angle : Desserrez los boutons ronds et

faites pivoter le guide _ la position ddsirde. Serrez

fermement los boutons ronds (Fig. 1).

Remarquez que la semelle avant r_glable est munie

de trois rainures en vd pour chanfreins qui

permettent de suivre I'ar_te de la piece pour faciliter

le rabotage quand vous utilisez le guide inclinable de

luxe (Fig. 13).

-25-

I=[_IIP:

REPOSOIR

GUIDEDELARGEURPARALLi:LE

Le guido de largeur parall_le en option permet de

raboter _des largeurs vari_es(Fig. 14)

Montage du guide : Enfilez le bouton _ ailettes daos

le trou du support de guide approprid et vissez-le

dartsle carter. Serrezfermement le bouton _ ailette.

R_glage de la largeur de rabotage : Desserrez le

bouton _ ailettes et faites coulisser le guide le long de

son support pour le mettre 9 la position souhaitde.

Serrez fermement le bouton _ ailettes. Assurez-vous

que la rondelle plate (fournie) est install_e

correctement entre le dessous du guide et le bouton

ailettes, sinon, il est probable que le guide se

ddrdglera.

BUTI_EDEPROFONDEURPOURFEUILLURES

La butte de profondeur pour feuillures, vendue en

option, (Fig. 1) vous permet de r_gler le rabot pour

rdaliser des feuillures de profondeur quelconque entre

0 et 5/16 po. Pour obtenir de bons r_sultats, il faut

que le fer soit aligo_corroctement (voir ALIGNEMENT

DU FER). La largeur de la feuillure se r_gle avec le

guide de large[Jr. La profondeur finale s'obtient en

faisant des passes successives jusqu'_ ce que la

butte de profondeur pour feuillures touche la surface

de lapiece. La profondeur maximale de la feuillure est

de5/16 po.

R_glage de la profondeurde la feuillure : Desserrez

le bouton 9 ailettes et, en vous aidant de I'dchelle de

profondeur sur labutde de profondeur pour feuillures,

rdglez _ la profondeur d_sir_e. Serrez fermement le

bouton _ ailettes.

COURROIEDETRANSMISSION

La courroie de transmission est une piece d'usure

normale. Contr61ezson usure pdriodiquement. Si elle

appara;t se dossdcher, se fissurer ou se d_chirer, il

faut la remplacer. Si elle ne reste pas en ligne ou

glisse dos poulies, il faut dgalement la remplacer.

Montage d'une courroie neuve : desserrer la vis et

onlever Io capet de courroie. Coupoz ot enlevez la

courroie usde. Avant de rnonter la courroie neuve,

nettoyez _ fond les deux poulies. Commencez par

placer la courroie neuve sur la poulie menante,

ensuite tournez la courroie en sens horaire tout en la

poussant sur la poulie mende. Remontez le capet de

courroie et serrer la vis fermement (Fig. 10).

J=[_liEI

GUIDE DE LARGEUR

PARALLELE EN OPTION

POULIE

MEN[_E

VIS

POULIE

MENANTE

COURROIEDE CAPOTDE

TRANSMISSION COURROIE

-26-

Service

Tout entretien pr_ventif

effectu_ par des

personnels nonautoris_s peut r_sulter en mauvais

placementde tils internes ou de pi_ces, ce qui pent

presenterun danger grave. Nous vous conseillons

de faire taire tout I'entretien par un centre de service

d'usine Bosch ou une station service agrddeBosch.

LUBRIFICATIONDE L'OUTIL

Votre outil Bosch a _t_ lubri% correctement en usine

et il est pr_t _ I'utilisation. Nous vous conseillons de

re-graisser los outils qui comportent des engrenages

avec un lubrifiant _ engrenages spdcial _ chaque lois

quevous changez los balais.

BALAISOU CHARBONS

Los balais (ou charbons) et le collecteur de votre outil

ont dtd con_us pour apporter de nombreuses heures

de fonctionnement fiable. Pour maintenir le

rendement du moteur _ son maximum, nous vous

conseillons de contr61er los balais tous los deux _ six

mois. II ne faut utiliser que des balais de rechange

Bosch d'origine et con_us pour votre outih

PALIERS

Apr_s environ 300 _400 heuresde fonctionnement ou

tous los deux changements de balais il est conseilld

de faire remplacer los paliers par un centre de service

d'usine Bosch ou unestation service agrddeBosch. Si

los pallors commencent _ faire du bruit (_ cause de

surcharges importantes ou du toupillage de matdriaux

tr_s abrasifs) il faut losfaire remplacer immddiatement

pour _viter la surchauffe ou une panne de moteur.

Nettoyage

Pour_viter les accidents, il

taut toojoors d_brancher

I'outil avant de le nettoyer ou de I'entreteeir. Le

meilleur moyen de nettoyer I'outil est d'utiliser de I'air

comprim_ sec. II taut teojours porterdes lunettes de

protection quand on utilise de Fair comprim&

Los oufes de ventilation et los leviers de I'interrupteur

doivent rester propres et exempts de corps _trangers.

Netentez pas de los nettoyer en enfon£ant des objets

pointus dans los orifices.

_ Certains agents de

nettoyages et certains

dissolvantsabiment les pi_cesen plastiqae. Parmi

ceux-ci se trouvent: I'essence, le t_trachlorure de

carbone, los dissolvants de nettoyage chlords,

I'ammoniaque ainsi que los ddtergents domestiques

qui en contiennent.

Si un cordon de rallonge

s'av_re n_cessaire, vous

devez ntiliser nn cordon avec conducteurs de

dimension adequate poovant porter le coorant Intensite

n_cessaire _ votre outil. Ceci pr_viendra une chute nominale

excessive de tension, une porte de courant ou une deI'oetil

surchauffe. Los outils mis _ la term doivent utiliser des

cordons de rallonge trifilaires pourvus de fiches 9trois 3-6

brochesainsi quedes prises_trois broches. 64

8-10

REMARQUE:Plusle calibreestpetit,pluslefil estgros. 10-12

12-16

DIMENSIONSDERALLONGESRECOMMANDEES

OUTILS120VOLTSCOURANTALTERNATIF

CalibreA.W.G.

Longueeren pieds

25 50 100 150

18 16 16 14

18 16 14 12

16 16 14 12

14 12

Calibreen mmz

Longlleer ell metres

15 30 60 120

0,75 0,75 1,5 2,5

0,75 1,0 2,5 4,0

1,0 2,5 4,0 --

FersCT _micro grain r_versiblesWoodrazor (2) *

CIdde lame pour empreinte Torx T-30 *

Guideinclinable de luxe *

Adaptateur pour tuyau d'aspiration **

Guidede largeur parall_le **

Butte deprofondeur pour feuillures **

Sac _copeaux *

Fersen acier rapide **

Montage d'alignement pour fers enacier rapide **

Fersen acier rapide aveccontre-fers **

* = livrd en standard

** = livrd en option

-27-

Normasdeseguridadpara herramientasmec nicas

Lea y entienda todas las instrucciones. El incumplimiento de todas las instrucciones

indicadas a continuaci6n puede dar lugar a sacudidas eldctricas, incendios y/o lesiones

personales graves.

CONSERVEESTASINSTRUCCIONES

Areadetrabajo

Mantenga el _rea de trabajo limpia y bien

iluminada. Las mesas desordenadas y las _reas

oscuras invitan a que se produzcan accidentes

No utilice herramientas mec_nicas en atm6sferas

explosivas, tales come las existentes en presencia

de liquidos, gases o pelves inflamahles. Las

herramientas rnec_nicas generan chispas y _stas

puedendar lugar a la igniciOn del polvo o los vapores.

Mantenga a las personas qoe se encuentren

presentes, a los nifios y a losvisitantes alejados al

utilizar una herramientamec_nica. Lasdistracciones

pueden hacer que usted pierda el control.

Seguridadel_ctrica

Las herramientas con aislamiento doble estbn

equipadas con on enchufe polarizado (un terminal

es m_s ancho que el otro). Esteenchufeentrar_ en

un tomacorriente polarizado solamente de una

manera. Si el enchufe no entra per complete en el

tomacorriente, d_le la vaelta. Si sigue sin entrar,

p6ngase en contactocon un electricista competente

para instalar on tomacorrientepolarizado. No haga

ningt]nripe de camhio en el enchufe. El aislarniento

doble [] elirnina la necesidad del sistema de cordon

de energia de tres hilos conectado atierra y la fuente

de energia conectada a tierra. Antes de enchufar la

herramienta, asegElrese de que la tensidn del

tomacorriente suministrada se encuentre dentro del

margen de la tensi6n especificada en la placa del

fabricante. No ufilice herramientas con capacidad

nominal "ACsolamente" ("AC only") con una fuente de

energfaDC.

Evite el contacto del coerpo con las superficies

conectadasa tierra tales come tuberias, radiadores,

estufas de cocinayrefrigeradores. Hay mayor riesgo

de quese produzcansacudidas el0ctricas si su cuerpo

est9 conectado a tierra. Si la utilizaci0n de la

herramienta mecgnica en lugares h0medos es

inevitable, se debe usarun interrupter de circuito para

fallos a tierra para suministrar la energia a la

herramienta. Los guantes de goma para electricista y

el calzadoantideslizante aumentar_n rags la seguridad

personal.

No expongalas herramientas mec_nicas a la Iluvia

nia situacioneshtimedas. Laentradade aguaen una

herramienta mec_nica aumentar_ el riesgo de que se

produzcan sacudidasel0ctricas.

No abusedel cordon. Nunca use el cordon para Ilevar

las herramientas ni para sacar el enchufe de un

tomacorriente. Mantenga el cordon alejado del calor,

el aceite, los bordes afilados o las piezas mOviles.

Cambie los cordones da_ados inmediatamente. Los

cordones da_ados aumentan el riesgo de que se

produzcan sacudidas eldctricas.

AI utilizar ona herramienta mec;_nica a la

intemperie, utilice un cord6n de extensi6n para

intemperie marcado "W-A" o "W". Estos cordones

tienen capacidad nominal para uso a la intemperiey

reducen el riesgo de que se produzcan sacudidas

eldctricas. Consulte "Tama_os recomendados de los

cordones de extension" en la secci6n Accesorios de

este manual.

Seguridadpersonal

Mant_ngase alerta, fijese en Io que estb haciendoy

use el sentido comt]n cuando utilice una

herramienta mec_nica. No use la herramienta

coando est_ cansado o se encoentre bajo la

influencia de drogas, alcohol o medicamentos. Un

memento de distracci6n al utilizar herramientas

mec_nicas puede dar lugar a lesiones personales

graves.

Vistase adecoadamente. No se pongaropa holgada

ni joyas. Suj_tese el pelo, Mantenga el pelo, la

ropa y los guantes alejados de las piezas m6viles.

La ropa holgada, las joyas o el pelo largo pueden

quedar atrapados en las piezas m6viles. Mantenga los

mangos secos, limpios y libres de aceitey grasa.

Evite el arranqae accidental. Aseg_rese de qoe el

interrupter est_ en la posici6n "OFF" (apagado)

antes de enchofar la herramienta, El Ilevar las

herrarnientas con el dedo en el interrupter o el

enchufar herramientas que tengan el interrupter en la

posici6n "ON" (encendido) invita a que se produzcan

accidentes.

Quite las Ilaves de ajuste o de tuerca antes de

encender la herramienta. Una Ilave de ajuste o de

tuerca que se deje puesta en una piezagiratoria de la

herramienta puede ocasionar lesiones personales.

No intente alcanzar demasiado lejos. Mantenga un

apoyode los pies yun equilibrio adecuadosen todo

momento, El apoyo de los pies y el equilibrio

adecuados permiten un mejor control de la

herramienta en situaciones inesperadas.

Utilice equipo de seguridad. Use siempre

protecci6n de los ojos. Se debe utilizar una m_scara

antipolvo, zapatos de seooridad antideslizantes casco

o protecci6n de los oidos segun Io requieran las

condiciones.

-28-

Utilizaci6n y cuidado de las herramientas

Utilice abrazaderas u otro modopr_ctico de fijar y

soportar la pieza de trabajo a una plataforma

estable. La sujeci6n de la pieza de trabajo con la

mano o contra el cuerpo resulta inestable y puede

ocasionar p,6rdidade control.

No fuerce la herramienta. Use la herramienta

correcta para la aplicaci6n que desea. La

herramienta correcta har_ el trabajo mejor y con rn_s

seguridad ala capacidad nominal para la que est_

dise_ada.

No utilice la herramienta si el interruptor no la

enciendeo apaga. Todaherrarnienta queno se pueda

controlar con el interruptor es peligrosa y debe ser

reparada.

Desconecteel enchufede la foentede energiaantes

de hacer caalquier ajaste, cambiar accesorios o

guardar la herramienta, Estasmedidas de seguridad

preventivas reducen el riesgo de arrancar la

herramienta accidentalmente.

Guarde los herramientas que no est_ usando foera

del alcance de los nifios y otras personas no

capacitadas, Las herramientas son peligrosas en las

manos de los usuarios no capacitados.

Mantenga los herramientas con cuidado. Conserve

las herramientas de corte atiladas y limpias. Los

herramientas mantenidas adecuadarnente, con bordes

de corte atilados, tienen menos probabilidades de

atascarse y son mAs f_ciles de controlar. Toda

alteraci6n o modificaci6n constituye un uso incorrecto

y puede tener como resultado unasituaci6n peligrosa.

Comproebe la desalineaci6n o el atasco de los

piezasm6viles,la rupturedepiezasy coalquierotra

situaci6nque puedaafectarel funcionamientode

las herramientas.Si la herramientaestb dafiada,

haga que realicen on servicio de ajostes y

reparacionesa la herramientaantesde usarla.

Muchosaccidentesson causadospor herramientas

mantenidasdeficientemente.Establezcaun programa

demantenimientoperi6dicoparalaherramienta.

Utilice dnicamente accesorios que est_n

recomendadosporelfabricantedesumodelo. Los

accesorios que pueden ser adecuadospara una

herramientapuedenvolversepeligrososcuandose

utilizanenotraherramienta.

Servicio

El servicio de ajustes y reparaciones de una

herramienta debe ser realizado tinicamente por

personal de reparaciones ¢ompetente. El servicio o

rnantenirniento realizado por personal no competente

podria ocasionar un peligro de que se produzcan

lesiones. Por ejemplo: Los cables internos pueden

colocarse realo pellizcarse Ins resortes de retorno de

los protectores de seguridad pueden montarse

inadecuadamente.

AI realizar servicio de ajustes y reparacionesde ana

herramienta, utilice _nicamente piezas de repoesto

id_nticas. Siga las instruccionesque aparecen en la

secci6n Mantenimiento de este manual. El uso de

piezas no autorizadas o el incurnplimiento de las

instrucciones de Mantenimiento puede ocasionar un

peligro de que se produzcan sacudidas el6ctricas o

lesiones. Ciertos agentes de limpiez& tales como

gasolina, tetracloruro de carbono, amonfaco, etc.,

pueden dafiar las piezas de pl_stico.

Normas deseguridadpara cepillosmec nicos

Fije el material que se vaya a acepillar. Nonce Io

sostengaen la mano ni sobrelas piernas. Si la pieza

de trabajo es peque_a, debe fijarse adecuadarnente

para que las cuchillas del cepillo mec_nico que giran

no la levanten durante el movimiento del cepillo hacia

delante. Un soporte inestable puede hacer que las

cuchillas se atasquen, causando p6rdida de control y

lesiones.

Aseg_rese de que el protector de rebajado

retraible autom_tico acciooado por resorte

regrese instaot_oeamente a la posici6o de

cobertura de las cuchillas. Las cuchillas est_n

ocultas ala vista y usted puede cortarse si entra

en contacto con la cuchilla.

Arranquesiempre el cepillo mec_nico antes de que

la cuchilla entre en contactocon la pieza de trabajo

y deje que la cuchilla alcance toda su velocidad.

La herramienta puedevibrar o chirriar sila velocidad

de la cuchilla es demasiado lenta al comienzo del

corte y es posible que causeretroceso.

Compruebesi la pieza detrabajotiene clavos. Si

hay¢lavos,quJteloso¢l_veloshastaqueest_nbien

pordebajode la superficieacabadaque sedesea

obtener. Silas cuchillas deloepillo meo_nioo

golpeanobjetoscomoclavos,puedenhacerquela

herramientaexperimenteretrocesoy el resultado

puedeserlesionespersonalesgraves.

Nonce deje el gatillo bloqueadoen la posici6n

de encendido. Desenchuteel cepillo mec_nico

antesde cambiaraccesorios.Antesde enchufarla

herramienta,aseg_resedeque elcierredel gatillo

est_enla posici6ndeapagado. Puedenocurrir

arranques accidentalessi el cepillo mec_nicose

enchufamientrasseest_cambiandounaccesorio,

Despu_sde cambiarlos cuchillas,gireel cilindro

de lascuchillas(tamborde corte)paraasegurarse

de que las cuchillasnoest_ngolpeandoninguna

partede lacarcasadela cabezade lascuchillasy

de que lostornillosde fijaci6n de las cuchillas

est_napretados. Lascuchillasque giran podrian

-29-

golpear la carcasa de la herramienta y da_ar la

herramienta, asi como causar posibles lesiones.

Sujete siempre finnemente la herramienta con las

dos manospara tener un controlm_ximo.

Nunca tire del cepillo mec_nico hacia atr_ssobre la

pieza detrabajo. Podria producirse p_rdidade

control,

No ponga los dedos ni ningtin objeto en el eyector

de virutas ni recoja las virutas cortadasmientras la

herramientaest_en marcha. EIcontactocon el

tambor delas cuchillas causarAlesiones

Saque el enchule de la fuente de energia si es

necesario quitar las virutas. Las ouohillas estAn

ocultas de la vista yes posible que usted se corte si

toca alguna de elias.

Nnnca deje el cepillo mec_nico hasta que la

cuchilla se hayadetenido por completo. El contacto

de lasuperficie con el tambor de las cuchillas cuando

dste se estA moviendo por inercia hasta detenerse

puede hacer que el cepillo mecAnicose desplace fuera

decontrol.

Nnnca ntilice cuchillas desaliladas o danadas, Las

cuchillas afiladas deben manejarse con cuidado.

Las cuchillas da_adas pueden rornperse bruscamente

durante el uso. Si las cuchillas estAn desafiladas, se

requiere mAs fuerza para empujar la herramienta. Io

cual puede causar larotura de la cuchilla.

_ Cierto polvo generado por el

lijado, aserrado, amolado y

taladrado mec_nicos, y pot otras actividades de

construcci6n, contiene agentes quimicos que se

sabe qne causan c_ncer, defectos de nacimiento n

otros danos sobre la reproducci6n. Algunos

ejemplos de estosagentes quimicos son:

• Plomo de pinturas a basede plomo,

• Silice cristalina de ladrillos y cemento y otros

productos demamposteria, y

• Arsdnico y cromo de maderatratada quimicamente,

Su riesgo por causa de estas exposiciones varia,

dependiendo de con cuAnta frecuencia realice este

tipo de trabajo. Para reducir su exposici6n a estos

agentes quimicos: trabaje en un Areabien ventilada y

trabaje con equipo de seguridad aprobado, como por

ejemplo mascaras antipolvo que estdn dise_adas

especialmente para impedir mediante filtraci6n el

paso de particulas microsc6picas.

-30-

Simbolos

IMPORTANTE: Es posible que algunos de los sfmbolos siguientes se usen en su herramienta, Por favor,

est0dielos y aprenda su significado, La interpretaci6n adecuada de estos sfmbolos le permitir_ utilizar la

herramienta mejor y con m_s seguridad.

Simbolo Nombre Designaci6n/explicaci6n

V Volt Tensi6n (potencial)

A Ampere Corriente

Hz Hertz Frecuencia(ciclos por segundo)

W Watt Potencia

kg Kilogramo Peso

rain Minuto Tiempo

s Segundo Tiempo

O Di_metro Tamafio de lasbrocas taladradoras,

muelas, etc

no Velocidad sin carga Velocidad rotacional sin carga

.,,/rain Revoluciones o alternaci6n por minuto Revoluciones, golpes,velocidad de

superficie, 6rbitas, etc., por minuto

0 Posici6n "off" (apagado) Velocidad cero, par motor cero,,,

1,2, 3.... Graduacionesdel selector Graduacionesdevelocidad, par motor o

I, II, III, posici6n. Un n0mero m_s alto significa

mayor velocidad

Selector infinitamente variable con Lavelocidad aumenta desde la

apagado graduaci6n de 0

Flecha Acci6n en la direcci6n de la flecha

Corrientealterna Tipo o una caracteristica decorriente

Corrientecontinua Tipo o una caracteristica decorriente

•"N.. Corrientealterna o continua Tipo o una caracteristica decorriente

[] Construcci6n de clase II Designalas herramientas de construcci6n

con aislamiento doble,

_) Terminal detoma detierra Terminal deconexi6n atierra

/_ Sfmbolo deadvertencia Alerta al usuario sobre mensajes de

advertencia

O %11oRBRCTM deNi-Cd Designael programa de reciclajede baterfas

de Ni-Cd

Estesfmbolo indica que esta

herramienta estd catalogada

por Underwriters C

Laboratories.

Estesfmbolo indica queesta

herramienta est_ catalogada

porla CanadianStandards

Association.

Estesimbolo indica que

Underwriters Laboratories ha

catalogadoesta herramienta

indicando quecumple las

normas canadienses.

Estesfmbolo indica que esta

herramienta est9 catalogada por

Underwriters Laboratoriesy que

Underwriters Laboratories laha

catalogado segun las normas

canadienses.

Estesimbolo

indica queesta

herramienta

cumplecon la

norma mexicana

oficial (NOM),

-31-

DescripciOnfuncionalyespecificaciones

_ esconecteel enchufede la fuentede energia antes de realizar cualquier ensamblaje

o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el

riesgo de arrancar la herramienta accidentalmente.

Cepillo mec nico

ORIFICIODE

POIVIODEAJUSTE SALIDADE

DEPROFUNDIDAD VIRUTAS

POMODE _

MARIPOSA

PROFUNDIDAD IIt I1"__..

DEREBAJADO I[ _) J _

(OPClONA_

ZAPATA

DELANTERA

BOTONDEFIJACION

ENAPAGADO

INTERRUPTOR

GATILLO

CORREADE

TRANSMISIOH

PALANCADESELECCION

DEORIFIClO

ESCALA

PROFUNDIDAD

TOPE-GUJA

DEPIVOTE

POMO

REDONDO

Nota: Cadamarca sin nQmero

representa 0.5mm.

POMODE

MARIPOSA

ESCALADE

ANCHURA

N_merode modelo

TensiOnnominal

Amperaje nominal

Capacidadsin carga

1594

120 VQ, 50- 60Hz

6.5A

no18000/min

Capacidadesm;_ximas

Profundidad de acepillad 0 - 1/16" (0 - 2,6 ram)

Profundidad de rebajado 0 - 5/16" (0 - 9 ram)

Anchura decorte 3-1/4" (82 ram)

-32-

EXTRACCIONDEVIRUTAS

El cepillo mec9nico viene con dos orificios de salida

de virutas, que pueden utilizarse con una bolsa para

virutas (Fig. 2) o con una aspiradora de taller y un

conector de aspiradora (Fig. 3) para mantener m_s

limpio el entorno de trabajo, La bolsa para virutas o

el conector de aspiradora pueden acoplarse a

cualquiera de los extremos del orificio desalida,

AI mover la palanca selectora de orifieio hasta la

posici6n 1 (hacia la parte delantera de la

herramienta) lasvirutas se descargan hacia la

izquierda, mientras queal moverla hasta la posici6n 2

(hacia la parte trasera de la herramienta), las virutas

se descargan haciala derecha (Fig. 1).

Se incluye el adaptador VACOO2que eonectar, la

cubierta a mangueras de aspiraciOn de 1-1/4 y 1-1/2

pulgadas. Tambil'n hay disponible per separado un

adaptador para conectar la cubierta a mangueras de

2-1/2 pulgadas,

CUCHILLASDE CEPILLOMECANICO

• Hay tres tipos de cuchillas que pueden utilizarse

con el cepillo mecgnico Bosch 1594: minicuchillas

de carburo de tungsteno est_ndar, minicuchillas de

carburo de tungsteno de micrograno Woodrazor

Bosch (equipo est_ndar con el cepillo mec_nico

Bosch 1594) y cuchillas deAAV grandes.

• Aunque las minicuchillas de carburo de tungsteno

Bosch 1594 son m_s afiladas y rags duraderas que

las minicuchillas de carburo de tungsteno

est_ndar, el ensamblaje y el ajuste de las cuchillas

de carburo de tungsteno tanto Woodrazor como

est_ndar son iguales. Por Io tanto, todas las

referencias alas "minicuchillas de CT" que

aparezcan en este manual se aplican tanto a las

cuchillas Woodrazor como alas minicuchillas de

carburo detungsteno estdndar.

• Para utilizar cuchillas de AAV est_ndar con el

cepillo mec_nico 1594. es necesario comprar

accesorios opcionales.

Use guantes pretecteres

cuando cambie las cuchillas

del cepillo mec;_nico. Los filos est_n afilados Y

pueden causar lesiones.

REMOCIONDE LAg MINICUCHILLASDECARBURO

DETUNGSTENO

Las minicuchillas de CT de cepillo mec_nico tienen

dos filos y pueden invertirse cuando uno de los filos

se desafila o meN& (Fig. 6.)

Antes de realizar cualquier trabajo en la propia

m_quina desenchufe elenchufe de alimentaci6n.

BOLSAPARA

VIRUTAS ORIFICIOS

DESALIDA

CONECTORDE

ASPIRADORA

(OPCIONAL)

Cambie siempre ambas cuchillas al mismo tiempo. Si

no Io hace asf, el desequilibrio puede causar vibraciOn

y reducir la duraci6n deservicio Otilde la herramienta.

Utilice unicamente cuchillas disefiadas para utilizarse

con este modelo, porque otras cuchillas pueden

causar vibraciOn y reducir el rendimiento, y quiz_s no

se sujeten firmemente en el portacuchilla. No intente

afilar ni utilizar cuchillas de CT reafiladas.

Para quitar las cuchillas:

1. Gire el tambor de las cuchillas hasta que la

mandibula de fijaci6n est6 paralela a la zapata del

cepillo mec_nico.

2. Afloje los tres tornillos de fijaci6n

aproximadamente una revoluci6n cada uno. (No es

necesario quitar la mandibula de fijaci6n.) (Fig.4.)

3. Gire ligeramente el tambor de las cuchillas y utilice

un pedazo de madera para empujar la cuchilla

lateralmente y sacarla de debajo de la mandfbula

de fijaci6n. Asegurese de mantener los dedos

alejados de los filos afilados de la cuchilla. Si la

cuchilla estd gomosa yes diffcil de quitar, puede

limpiar la cuchilla y la abrazadera con alcoholes

minerales, diluyente de lacao alcohol. (Fig. 5.)

-33-

4. Gire el tambor de las cuchillas 180° y repita el

procedimiento para quitar la segundacuchilla.

INSTALACIONY AJUSTEDELAS

MINICUCHILLASDECARBURO

Si las cuchillas y/o el portacuchilla est_n gornosos y

son diffciles dequitar, quite las mandibulas defijaci6n

y los tornillos de fijaciOny limpie todas las superficies

con alcoholes minerales, diluyente de laca o alcohol,

ya que esto asegurard que se Iogre un ajuste preciso

de la cuchilla y un fuecionamiento correcto de la

herramienta. (Consulte REMOCION DE LOS

PORTACUCHILLAS DE MINICUCHILLAS DE CT Y

RETENEDORES.)

Para realizar la instalaciOn, deslice cuidadosamente

las cuchillas sobre los resaltos de los portacuchillas.

Paraasegurarse de Iograr unfuncionamiento correcto

y un corte uniforme, las cuchillas deben posicionarse

de maneraqueestdn:

• Centradas en relaciOncon las zapatas delantera y

trasera.

• Alineadasuna con otra.

• Posicionadas de modo que no toquen ninguna

parte del cepillo mec9nico cuando se las haga

girar.

• Presionadas uniformemente hacia atr9s, hacia el

portacuchilla para asegurarse de que est6n

niveladas.

PROCEDIMIENTODE INSTALACI()N

1. Alinee la ranura que est_ en laparte de arriba de la

cuchilla con el resalto del portacuchilla y deslice

cuidadosamente la cuchilla sobre el portacuchilla

de lamaneraque se muestra en la Figura6.

2. Utilizando un bloque de madera, empuje la cuchilla

de CThacia atr9s, hacia el portacuchilla, de manera

que el lado interior de la cuchilla estd presionado

contra la parte inclinada del portacuchilla. (Esto

asegurar9 que lascuchillas est6n niveladas.)

3. Luego, apriete los tornillos de fijaci6n Torx

utilizando la secuenciacorrecta de apriete (1, 2, 3),

de la manera que se muestra en la Figura 4, y el

cepillo mec_nico estar9 listo para utilizarse.

Tornillos del retenedor de la cuchilla: En

circunstancias normales, la posici6n del retenedor en

los portacuchillas de minicuchillas de CT no requiere

reajuste. De hecho, los tornillos que sujetan el

retenedor al portacuchilla estgn sellados en f_brica

con un compuesto de sujeciOn amarillo que no debe

perturbarse. No obstante, si cree que deben hacerse

ajustes, el ajuste correcto es crucial y Io mejor es que

Io realice ueCentro de Servicio de F_bricaBosch o un

Centro deServicio Autorizado Bosch.

_ MANDJBUL.A DE

FIJACION

ZAPATA

DELANTERA

TORNILL.O

DE FIJACION

TAMBOR

DE LAS

CUCHILLAS

PORTA-

CUCHILLA

RESALTO

PORTA-

CUCHILLA

-34-

ICONVERSIONACUCHILLASDEACERO

DEALTAVELOCIDAD

El cepillo mec4nico 1594 puede convertirse para

aceptar cuchillas de AAV grandes. La conversion

requiere las cuchillas de AAV PA1204 opcionales con

retenedores (par). (Fig. 7.)

Tambidn pueden comprarse por separado pares

adicionales decuchillas de AAVy lascuchillas deAAV

grandes PA1205.

REMOCIONDE LOSPORTACUCHILLASDE

MINICUCHILLASDECTY LOSRETENEDORES

1. Gire el tarnbor de las cuchillas hasta que la

mandibula de fijaciOn est0 paralela a la zapata del

cepillo mec9nico.

2. Afloje completamente los tres tornillos defijaciOn y

quite lostornillos y la mandibula defijaciOn.

3. Gire ligeramente el tambor de las cuchillas y utilice

un pedazo de madera para empujar la cuchilla, el

portacuchilla y el retenedor hasta separarlos del

tambor de lascuchillas. Asegurese de mantener los

dedos alejadosde los filos afilados de la cuchilla. Si

la cuchilla est_ gomosa yes dificil de quitar, puede

limpiar la cuchilla y la abrazadera con alcoholes

minerales, diluyente de lacao alcohol.

4. Gire el tambor de las cuchillas 180° y repita el

procedimiento paraquitar la segunda cuchilla.

INSTALACIONDELASCUCHILLASDE

AAVY LOS RETENEDORES

Antes deintroducir unacuchilla nueva o afilada, limpie

todas las superficies (cuchillas, retenedor y tambor)

con alcoholes minerales, diluyente de laca o alcohol,

ya que esto asegurar_ que se Iogre un ajuste preciso

de la cuchilla y un funcionamiento correcto de la

herramienta.

Las cuchillas nuevas o reafiladas deben nivelarse

apropiadamente antes de realizar la instalaciOn,

utilizando el dispositivo de fijaciOn de nivelaci6n de

cuchillas de AAV PA1206 opcionaL (Las cuchillas de

AAVPA1204 con retenedores se nivelan enla f9brica.)

Paraasegurarse de Iograr un funcionamiento correcto

y un corte uniforme, las cuchillas deben posicionarse

de maneraqueest0n:

• Centradas en relaci6n con las zapatas delantera y

trasera.

• Alineadasunacon otra.

• Posicionadas de modo que no toquen ninguna

parte del cepillo mec4nico cuandose las hagagirar.

Procedimiento:

1. Para instalar las cuchillas deslice lateralmentecon

cuidado el ensamblajede cuchilla y retenedorsobre

una de las dos 4reas de fijaci0n que estdn en el

tambor de lascuchillas. El retenedordebeacoplarse

en laranura. (Fig.8.)

RETENEDOR

DE LA

CUCHILLA

DE AAV

2. Coloque una mandibula de fijaciOn orientada

adecuadamentesobre la cuchilla. (Fig. 4.)

3. Apriete los tres tornillos defijaci6n con la HaveTorx

utilizando la secuencia correcta deapriete (1, 2, 3).

(Fig.4.)

4. Gire el tambor de las cuchillas 180° y repita el

procedimiento para la segunda abrazadera de

cuchilla.

REMOCI()NDECUCHILLASDE AAVMAS GRANDES

Para quitar las cuchillas:

1. Gire el tambor de las cuchillas hasta que la

mandibula de fijaciOn est6 paralela a la zapata del

cepillo mec9nico.

2. Afloje y quite los tres tornillos de fijaciOn con la

HaveTorx.

3. Quite tambi0n la mandibula defijaciOn.

4. Gire ligeramente el tambor de las cuchillas y utilice

un pedazode madera para empujar la cuchilla y el

retenedor lateralmente hasta separarlos del tambor

de las cuchillas. Asegurese de mantener los dedos

alejados de los filos afilados de la cuchilla. Si la

cuchilla est9 gomosa yes dificil de quitar, puede

limpiar la cuchilla y la abrazadera con alcoholes

minerales, diluyente de lacao alcohol.

Gire el tambor de las cuchillas 180 ° y repita el

procedimiento paraquitar la segunda cuchilla.

-35-

II=1[__]

REAFILADODELASCUCHILLASDEAAV

Las cuchillas de AVVde cepillo rnec_nico desgastadas

o desafiladas pueden reafilarse. El _ngulo 6ptirno de

50° de la cuchilla debe rnantenerse al reafilar la

cuchilla.

Una vez que se haya quitado un total de 6 rnrn de

acero de las puntas de las cuchillas, arnbas cuchillas

deben reernplazarse, porque la altura minima de la

cuchilla de AAV es de 23 rnrn desde la parte trasera

hasta la punta.

NIVELACII]N DE LASCUCHILLASDEAAV

Serequiere un dispositivo de fijaci6n de nivelaci6n de

cuchillas de AAV PA1206 (accosorio opcional) para

nivelar las cuchillas de AAV nuovas o roafiladas. (No

os necesario con las cuchillas do AAV y retenedoros

PA1204, quo se nivelan onla fAbrica.)

1. Coloquo la cuchilla y el retenedor de la cuchilla

sobre el dispositivo do fijaci6n de nivolaci6n y

asogurese de quo el retenedor de la cuchilla se

acoplo on las ranuras provistas para este

prop6sito (Fig. 9.)

2 Presione lacuchilla del cepillo rnec_nico contra el

tope que estA delante dol filo para Iograr la

profundidad e igualdad (nivelaci6n) apropiadas, y

con el retenedor de la cuchilla en osta posici6n,

apri6tola con los tornillos de fijaci6n Esto ajustarA

autorn_ticarnonto la cuchilla a la altura y nivelaci6n

correctas.

3. Apriete los tornillos del retenedor.

4. Quite el ensarnblaje de cuchilla y retenedor del

dispositivo de fijaci6n de nivelaciOn.

5. Repita el procedirniento parala segundacuchilla.

DISPOSITI .VO

DE FIJACION

NIVELACION

DE LA

CUCHILLA

RETENEDO

RDELA

CUCHILLA

DE AAV

-36-

INTERRUPTORGATILLODE

ENCENDIDOY APAGADO

_ Sujete la herramienta con las

dos manos mientras la poneen

marcha, ya que el par de fuerzas del motor puede

hacerque la herramienta se toerza.

Para encender la herramienta: oprima el bot6n de

"FijaciOn en apagado" desde cualquiera de los dos

lados yapriete el interruptor gatillo.

Para apagar la herramienta: suelte el interruptor

gatillo y dste regresard autom_ticamente a la posiciOn

deapagado.

Para prolongar la duraciOn del interruptor, no Io

ponga en las posiciones de encendido y apagado

mientras la herramienta y el tambor so est_n

sujetando contra una pieza detrabajo.

ACCIONDEACEPILLADO

La acci6n de acepillado correcta ayuda a Iograr el

resultado deseado. Con pr_ctica y experiencia, le ser_

muy fdcil realizarla. AsegOrese de que la pieza de

trabajo estd sujeta firmemente en su sitio sobre la

superficie de trabajo y, parado cOmodamente, sujete

firmemente el cepillo mec_nico con lasdos manos.

1. Con el cepillo mec_nico completamente ajustado,

coloque la zapata delantera sobre la pieza de

trabajo (asegOrese de que el tambor de las

cuchillas no estd en contacto con la pieza de

trabajo) y arranque el cepillo mec_nico tal como se

describi6 anteriormente.

2. Con presiOn sobre la zapata delantera y con el

tope-gu[a contra el lado de la piezadetrabajo (para

APOYO DE

ESTACIONA

MIENTO

ZAPATA

controlar la anchura o el dngulo), haga avanzar

firmemente el cepillo mec_nico hasta que toda la

Iongitud dela zapatatrasera pasosobre el borde de

la pieza detrabajo. (Fig. 10.)

3. Luego, transfiera gradualmente presi6n a la zapata

traseray siga acepillando hastael final del corte.

4. Haga avanzar el cepillo mec9nico auna velocidad

uniforme y razonable que no ponga un esfuerzo

excesivo en el motor ni en las cuchillas (no tire del

cepillo mec_nico hacia atr_s sobre la superficie ya

cortada).

5. Realice cortes progresivos hasta que estd cerca de

la profundidad deseada y entonces reajuste aun

corte poco profundo para realizar la pasada final,

con el fin de obtener un buen acabado de la

superficie.

EI motor poede pararse si se

utiliza incorrectamente o se

sobrecarga.Reduzcala presiOn (velocidad de avance)

o la profundidad de corte para evitar posibles da_os a

la herramienta si el motor funciona con dificultad.

PROFUNDIDADDECORTEY

VELOCIDADDEAVANCE

La profundidad de corte (profundidad de acepillado)

estd determinada por la diferencia en altura entre la

zapata delantera ajustable y la zapata trasera fija del

cepillo mec_nico. El pomo de profundidad ajusta la

zapatadelantera, que se retrae y deja al descubierto la

cuchilla y determina la cantidad de material que se

quita de la piezadetrabajo. El intervalo deprofundidad

decorte es de0 a 3/32 depulgada 6 2.6 mm. (Fig. 1.)

La profundidad de corte y la velocidad de avance

apropiadas dependen del material de la pieza de

trabajo:

Paraevitar atascosy/o da_os al motor, es posible que

se necesite un corte menos profundo (m_s delgado)

y/o una velocidad de avance mgs lenta si el material

tiene cualquiera de estas caracteristicas: dureza,

gomosidad, alto contenido desavia, humedad, pintura,

barniz y/o nudos. Adem_s,al acepillar contra la veta o

transversalmente a la veta, en lugar de con la vet& se

requiere un corte menos profundo y/o una velocidad

de avance mgs lenta. Siempre que sea posible, haga

una prueba acepillando un pedazo similar de material

dedesecho.

Realice cortes progresivos multiples para Iograr la

profundidad total deseada.

Comience con un corte poco profundo. Si el cepillo

mecdnico se mueve libremente a travds de la piezade

trabajo sin que se produzca una carga excesiva en el

motor, el ajuste de profundidad puede aumentarse

antes del proximo corte. (No cambie la profundidad de

corte mientras acepilla.)

Cuando estd cerca de la profundidad total deseada,

reajuste la profundidad de acepillado a una posici6n

menos profunda para realizarel corte final, con objeto

deobtener un buenacabadode la superficie.

Ajuste de la profundidad de carte: Gire el pomo de

ajuste de profundidad en el sentido de las agujas del

reloj hasta que el indicador est_ alineado con la

profundidad de corte deseada en la escala de

profundidad (Fig. 1).

-37-

BASEDEAPOYODEESTACIONAMIENT0

La base de apoyo de estacionarniento baja

autorn_ticarnente por resorte para ayudar a evitar que

la cuchilla entre en contacto con la superficie de la

piezadetrabajo cuando nose est6 utilizando el cepillo

rnecdnico (Fig. 11), La base de estacionarniento est_

disefiada para oscilar por si misrna hacia arriba y

apart_ndose del paso cuando la parte trasera del

cepillo cruza el borde de avancede la piezade trabajo

(Fig. 10), Tambi6n oscilard hacia arriba cuando la

operaci6n de acepillado cornience en el centro de la

pieza de trabajo (hacia adentro desde el borde de la

piezadetrabajo),

DESATASCADODELSISTEMADE

SALIDA BEVIRUTAS

_ Saque el enchufe de la fuente

de energia si es necesario

quitar las virutas rnanualmente. Las ouchillas est_n

ocultas a la vista yes posible que usted se corte si

entra encontacto con elias,

9turn

max

APOYO DE

ESTACIONA

MIENTO

Para minirnizar la posibilidad de atasco, aseguresede

que:

1. La palanca de eyecci6n de virutas est6

cornpletamente hacia adelante (eyecci6n por la

izquierda) o haciaatrds (eyecci6n por la derecha),

2, La profundidad de corte sea razonable para el

material,

3, La velocidad de avance sea razonable para el

material,

Consulte VELOCIDAD DEAVANCEY PROFUNDIDAD

DECORTE

Si se produce un atasco, pare el cepillo rnec9nico y

rnueva la palanca de eyecci6n de virutas haciaatr_s y

hacia delante, Si esto no despeja el atasco,

desenchufe el cepillo e introduzca cuidadosarnente un

destornillador o un objeto similar en el orificio con el

fin dedespejar el atasco,

TOPE-GUIAANGULARDE LUJO

El tope-guia angular de lujo (Fig 12) puede utilizarse

para cortar diversas anchuras deseadas, con la

capacidad adicional de guiar el cepillo rnec_nico sobre

cualquier _ngulo hasta 45 grados para perrnitir el

achaflanado debordes (Fig, 13),

Instalaci6n del tepe-guia angular: Coloque el porno

de rnariposa a travds del agujero apropiado del

soporte de guia y enr6squelo en la carcasa, Apriete

firrnernente elporno de rnariposa (Fig,1),

Ajuste de la anchura de corte: Afloje el pomo de

rnariposa y, utilizando la escala de anchura, desliceel

tope-guia a Io largo del soporte de guia hasta la

posici6n deseada. Apriete firrnernente el porno de

rnariposa (Fig. 1).

Ajuste del _ngulo de corte: Afloje los pomos

redondos y pivote el tope-guia hasta la posici6n

deseada. Apriete firrnernente los pomos redondos

(Fig. 1).

Observe que la zapata delantera ajustable contiene

tres ranuras en V de achaflanar, que seguir_n la

esquina de una pieza de trabajo para facilitar el

manejo cuando se utilicen el tope-gufa angular de lujo

y el tope-gufa deanchura (Fig. 13).

-38-

TOPE-GUJADEANCI-IURAPARALELO

El tope-guia de anchura paralelo opcional puede

utilizarse para cortar diversos anchos deseados.

(Fig. 14.)

Instalaci6n del tope-guia: Coloque el pomo de

mariposa a trav6s del agujero apropiado del soporte

de guia y enr6squelo en la carcasa. Apriete

firmemente el pomo de mariposa. Ajuste de la

anchurade corte: Afloje el pomo de mariposay

deslice el tope-guia a Io largo del soporte de guia

hastala posici6n deseada. Apriete firmemente el

pomo de mariposa. Aseg0rese de que la arandela

plana (suministrada) estd ajustada entre la parte

inferior del tope-guia y el pomo de mariposa, o es

posible que el tope-guia resbale.

TOPEDEPROFUNDIDADDEREBAJADO

El accesorio de tope de profundidad de rebajado

opcional (Fig. 1) permite al usuario ajustar cualquier

profundidad de rebajado desde 0 hasta 5/16 de

pulgada. Para obtener resultados 6ptimos, es

importante que la cuchilla est6 alineada

adecuadamente (consulte "ALINEACION DE LAS

CUCHILLAS"). La anchura de rebajado se controla

mediante el tope-guia de anchura. La profundidad

final se Iogra realizandocortes repetitivos hasta que la

guia de profundidad de rebajado entra en contacto

con la pieza de trabajo. La profundidad m_xima de

rebajado esde 5/16".

Ajuste dela profundidad de rebajado: Afloje el

pomo de rnariposa y, utilizando la escala de

profundidad que est_ en el tope de profundidad de

rebajado, ajuste la profundidad de rebajado deseada.

Apriete firmemente el pomo demariposa.

CORREADETRANSMISI(]N

La correa de transmisi6n es una pieza que requiere

mantenimiento normal y debe inspeccionarse

peri6dicamente para comprobar si est_ desgastada.

Si la correa de transmisi6n muestra sefiales de estar

sec_ndose, agriet_ndose o rasg_ndose, debe

cambiarse. Si la correa detransmisi6n no describe su

trayectoria adecuadamente o si se sale de las poleas,

debecambiarse.

Instalaci0n de una correa de transmisi0n nueva:

Afloje el tornillo y quita la cubierta de la correa de

transmisi6n. Corte y quite la correa de transmisi6n

dahada. Antes de instalar la correa de transmisi6n

nueva, limpie a fondo las dos poleas. Coloque

primero la correa de transmisi6n nueva en la polea

motriz y luego haga girar dicha polea en el sentido de

las agujas del reloj a la vez que empuja la correa

sobre la polea impulsada. Vuelva ainstalar la cubierta

de la correa de transmisi6n y apriete firmemente el

tornillo (Fig. 10).

J{[_liLq

TOPE-GU[A DE ANCHURA

PARALELO OPCIONAL

POLEA

IMPULSADA

TORNILLO

POLEA

MOTRIZ

C0RREADE

TRANSMISION

CUBIERTADELA

CORREADE

TRANSMISION

-39-

Servicio

EI mantenimiento preventivo

realizado por personal no

autorizadopodedarlugarala colocaci6nincorrectade

cablesy componentesinternos que podria ¢onstituir

un peligro serio. Recomendanlos que todo el servicio

de las herramientas sea realizado per un Centre de

serviciode fAbricaBosch o per una EstaciOnde servicio

Bosch autorizada.

LUBRICACI()NDE LASHERRAMIENTAS

Suherramienta Boschhaside lubricada adecuadarnente

y est4 lista parala utilizaciOn. Se recomienda que las

herramientascon engranajesse vuelvana engrasarcon

un lubricante especialpara engranajesencada cambio

deescobillas.

ESCOBILLASDECARBI)N

Las escobillasy el conrnutador de la herramienta han

sido dise_ados para muchas horas de servicio fiable.

Para mantener un rendimiento Optimo del motor,

recomendamosquecadados aseis mesesse examinee

lasescobillas.$61ose debenusarescobillasde repuesto

Bosch genuinas dise_adas especificamente para su

herramienta.

RODAMIENTOS

Despu_s de 300-400 horas de funcionamiento, o

despubs de cada segundo cambio de escobillas, los

rodamientos deben cambiarseen un Centrode servicio

de f_brica Bosch o en una Estaci6n de servicio Bosch

autorizada. Los rodamientos qua se vuelven ruidosos

(debido ala pesadacarga o al corte de materialesmuy

abrasivos) deben ser sustituidos inmediatamente para

evitarel sobrecalentamientoo elfallo del motor.

Limpieza

_Para evitar accidentes

desconecte siempre la herra-

mienta de la fuentede energiaantes de la limpieza o

de la realizacidn de cualqoier mantenimiento. La

herramientase puede limpiar m_s eficazmentecon aire

comprimido seco. Usegafas deseguridad siempre que

limpie herramientasconaire comprimido.

Lasaberturasdeventilaci6ny laspalancasde interruptor

deben mantenerselimpiasy libres demateriasextra_as.

No intente limpiar introduciendo objetos puntiagudos a

trav_sde lasaberturas.

_ iertes ageetes de limpieza y

diselventes dafian las piezas de

pl_stico. Algunos deestosson: gasolina,tetracloruro de

carbono, disolventes de limpieza clorados, amoniaco y

detergentesdombsticos quecontienenamoniaco.

Si es necesario un cord6e de

extensi6n, se debe usar un

cord6ncon conductoresde tamanoadecuadoquesea

capaz de transportar la corriente necesaria para la Capacidad

herramienta, Esto evitar_caidas detensi6n excesivas nomiealen

pdrdidade potenciao recalentamiento.Lasherramientas amperiesdela

conectadasatierradeben usarcordonesde extensibnde harramieeta

3 hilos que tengan enchufes de 3 terminales y 3-6

recept_culospara3terminales. 6-8

NOTA: Cuanto m_s peque_o es el nt]mero de calibre 8-10

10-12

m_sgrueso esel cordbn. 12-16

TAMAI_OSRECOMENDADOSDECORDONESDEEXTENSION

HERRAMIENTASDE120 V CORRIENTEALTERNA

TamanodelcordbnenA.W.G. Tamanosdelcableenmm2

Longituddelcordbnenpies

25 50 100 150

18 16 16 14

18 16 14 12

16 16 14 12

14 12

Loegiteddelcordbeenmetros

15 30 60 120

0,75 0,75 1,5 2,5

0,75 1,0 2,5 4,0

1,0 2,5 4,0 --

Cuchillas deCT de micrograno reversibles

Woodrazor (2) *

Llavedetuerca para cuchillas Torx T30 *

Tope-guia angular de lujo *

Adaptador de mangueradeaspiraciOn **

Tope-guia de anchura paralelo **

Tope de profundidad de rebajado **

Bolsa paravirutas *

Cuchillas deacero de alta velocidad **

Dispositivo de fijacibn de nivelaci6n de cuchillas

de AAV**

Cuchillas deacero de alta velocidad con

retenedores **

(* = equipo est_ndar)

(** = accesorios opcionales)

-40-

-41-

-42-

-43-

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation ("Seller") warl_nta to the odcnaI pur@aser only, that all BOSDH portahle and benchtop power tools will hefree froln

defects in rnateriaI or workrnanship for a period of one year frorn date of purchase. SELLER'S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY

under this Limited Warranty and, to the extent permitted by law, anywarraniy or condition implied by law, silail be the repair or replacement of parts,

without @arge, which are defective in material or workmansHp and which have not been misused, carelessly handled, or misrepaired by persons

other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete portable or bencittop

power tool product, transportation prepaid, to any BOSCH Facton/Service Center or Authorized Service Station. For Authodzed BOSCH Power Tool

Service Stations, please refer to your phone directory.

THiS LIMITED WARRANTY DOESNOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS. ROUTERBITS, JIGSAW

BLADES,SANDING BELTS,GRINDING WHEELSAND OTHER RELATEDiTEMS.

ANY iMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME

CANADIAN PROVINCESDO NOT ALLOW LIMITATIONS ON HOW LONGAN iMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT

APPLYTO YON.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIALDAMAGES (iNCLUDiNG BUT NOT LIMITED TO LIABILITY

FOR LOSS OF PROFITS)ARISING FROM THE SALE OR USE OF THIS PRODUCT.SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES

DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR

EXCLUSION MAY NOT APPLYTO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFICLEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO

STATEIN THE U.S., PROVINCETO PROVINCEINCANADAAND FROMCOUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRICTOOLS SOLD WITHIN THE UNITED STATES OF AMERICA,

CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGEWITHIN OTHER COUNTRIES, CONTACTYOUR LOCAL

BOSCH DEALEROR IMPORTER.

GARANTIE LIMITEE DES OUTILS ELECTRIQUES PORTATIFS ET D'ETABLI BOSCH

Robert Bosch Tool Corporation (le <<vendeur ,>) ga_ntit & I'acheteur initial seuiernent que tOLlSles outils 61ectriques portatifs et d'_tabli BOSCH

seront exempts de vices de mat@iaux ou d'ex@ution pendant une pdriode d'un an depuis la date d'achat. LA SEULE OBLIGATION DUVENDEUR ET

LESEUL RECOURSDE L'ACHETEURsous la prdsenta garantie limit@, et en autant que la Ioi le permette SOLIStouta garantie ou condition implicite

qui en d_coulerait, sera I'obligation de remplacer ou r@arer gratuitament les pi_ces ddectueuses maMdellement ou comme fabrication, pourvu que

lesdites ddfechJosit@ nesoient pas attdbuables & un usage abusif ou & quelque rdparation hricolde par quelqu'un d'autre que le vendeur ou le

personnel d'une station-service agrdde. Pour pr_sentar une r_clamation en vertu de cette garantie limit@, vous devez renvoyer I'outil _lectdque

portatif ou d'dtabN complet, port payd, &tout centre de service agr_ ou centre de service usine. Veuillez consulter votre annuaire tdl_phonique

pour les adresses.

LA PRESENTEGARANTIE NE S'APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MECHESDE PERCENSES,FERS

DETONPIES, LAMES DE SCIESSAUTEUSES, CONRROIESDE PONOAGE,MEULES ETAUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITEE COMME DUREE b, UN AN D, COMPTER DE LA DATE D'ACHAT. CERTAINS ETATS AMERICAINS,

CERTAINES PROVINCES CANADIENNES N'ADMETFANT PAS LE PRINCIPE DE LA LiMiTATION DE LA DIJREE DES GARANTIES IMPLICITES, IL

EST POSSIBLE QUELES LiMiTATIONS Ci-DESSUS NE S'APPLIQUENT PASb,VOTRECAS.

ENAUCUN CAS LEVENDEUR NE SAURAIT ETRETENU POUR RESPONSABLEDES INCIDENTS OU DOMMAGES INDIRECTS(INCLUA_JT,MAIS NE

SE LIMITANT PAS AUX PERTES DE PROFITS) CONSECNTIFS b,LA VENTE OU L'USAGE DE CE PRODNIT. CERTAINS ETATS AMERICAINS ET

CERTAINES PROVINCESCANADIENNES N'ADMETFANT PAS LE PRINCIPE DE LA LiMiTATiON Ni L'EXCLUSION DES DOMMAGES iNDIRECTS ET

CONSEQUENTIELS,iL EST POSSIBLE QUE LES LiMiTATIONS ON EXCLUSIONSCi-DESSUS NE S'APPLIQUENT PAS A VOTRECAS.

LA PRESENTEGARANTIEVOUS ACCORDE DES DROITS BIEN DETERMINES,Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS

LES DIFFERENTSETATSAMERICAINS, PROVINCESCANADIENNES.

CETFEGARANTIE LIMITEE NES'APPLIQUE QU'AUX OUTILS ELECTRIQUESPORTATIFS ET D'ETABLI VENDUS AUX ETATSdJNIS D'AMERIQNE,

AU CANADA ET AN COMMONWEALTH DE PORTO RICO.POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZVOTRE

IMPORTATEUR OU REVENDEURBOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el VendedoP) garantiza, unicamenta al comprador original, que todas las llerramientas lnec_nicas port4tiles y

paratablero de banco BOSCH estar4n libres de defectos de material o de fabricaci6n duranta un periodo de un abo a partir de la fecha de compra.

LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO EXCLUSIVO QNE USTED TIENE bajo esta Garantia Limitada y, l_asta don@ la ley Io

permita, bajo cualquier garantia o condici6n implicita por ley, consistir_ en la reparaci6n o sustituci6n sin costo de las piezas que presenten

itefectos de material o de fabricacidn y que no hayan sido utilizadas incorrectamenta, manejadas descuidadamenta o reparadas incorrectamente

por personas que no sean el Vendedor o una Estacidn de servicio autorizada. Para etactuar una reclamaci6n bajo esta Garantia Limitada, ustad

debe devolver el producto, que consista en la l_erramienta mecAnica port_til o para tablero de banco completa, con el transporta pagado, a

cualquier Centro de sewicio de f_brica o Estaci6n de servicio autodzada. Pai_ Estaciones de servicio autodzadas de herramientas mecAnicas

BOSCH,por favor, consuita el directorio teld6nico.

ESTAGARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRDULARES, BROCAS PARA

TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA WAR, RNEDAS DE AMOLAR Y OTROS

ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN ANO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS

ESTADOS DE LOS EE.UU., ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA

GARANTIA IMPLICITA, POR LO QUEES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN ELCASO DE USTED.

ELVENDEDOR NO SERA RESPONSABLEEN NINGNN CASO DE NINGUN DANO iNCIDENTAL O EMERGENTE(INCLUYENDO PERONO LIMITADO

A RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE

PRODUCTO.ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSESNO PERMITEN LA EXCLUSION O LIMITACION DE

LOSDADIOSiNCIDENTALES O EMERGENTES, POR LO QUEES POSIBLE QUE LA LIMITACION O EXCLUSIONANTERIOR NO SEA APLICABLE EN

ELCASO DE USTED.

ESTAGARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS YES POSIBLE QUE NSTED TAMBIEN TENGA OTROS

DERECHOSQUE VARIAN DEESTADOA ESTADOEN LOSEE.UU., DEPROVINCIAA PROVINCIAENCANADA.

ESTAGARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICASPORTATILES Y PARA TABLERO DE BANCOVENDIDAS EN

LOSESTADOSUNIDOS DE AMERICA, CANADA Y EL ESTADOLIBRE ASOCIADO DE PUERTORICO. PARA COBERTURA DE GARANTIA EN OTROS

PAISES, PONGASEEN CONTACTOCON SU DISTRIBUIDOR O IMPORTADORLOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado en M_xico por: Robert Bosch, S.A. de C.V., CaNeRobert Bosch No. 405, Zona Industrial,

Toluca, Edo. de M_xico, C.P. 50070, Tel. (722) 2792300

2 609 140 252 11/03 Printed in Malaysia

Bosch 1594K planer

Product's Documents

User Manual

Specifications

Bosch 1594K Questions and Answers
