Read all safety warnings, instructions, illustrations and speciﬁcations

provided with this power tool. Failure to follow all instructions listed

below may result in electric shock, ﬁre and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power

tool or battery-operated (cordless) power tool.

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to

potential personal injury hazards. Obey all safety messages

that follow this symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not

avoided, will result in death or serious injury.

WARNING indicates a hazardous situation which, if not

avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not

avoided, could result in minor or moderate injury.

▶ Work area safety

Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

▶ Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp

location is unavoidable, use a Ground

Fault Circuit Interrupter (GFCI) protected

supply. Use of an GFCI reduces the risk of

electric shock.

▶ Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 2

-3-

Safety Rules for Planers

Wait for the cutter to stop before setting

the tool down. An exposed rotating cutter

may engage the surface leading to possible

loss of control and serious injury.

Hold the power tool by insulated gripping

surfaces only, because the cutter may

contact its own cord. Cutting a "live" wire

may make exposed metal parts of the tool

"live" and could give the operator an electric

shock.

Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the workpiece by

your hand or against the body leaves it

unstable and may lead to loss of control.

Always start the planer before blade is in

General Power Tool Safety Warnings

protection used for appropriate conditions

will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energizing power tools that

have the switch on invites accidents.

Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of

the power tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught

in moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce

dust-related hazards.

Do not let familiarity gained from frequent

use of tools allow you to become

complacent and ignore tool safety

principles. A careless action can cause

severe injury within a fraction of a second.

▶ Power tool use and care

Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it was

designed.

Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power

source and/or remove the battery pack, if

detachable, from the power tool before

making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk

of starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

Maintain power tools and accessories.

Check for misalignment or binding of

moving parts, breakage of parts and any

other condition that may affect the power

tool’s operation. If damaged, have the

power tool repaired before use. Many

accidents are caused by poorly maintained

power tools.

Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to bind

and are easier to control.

Use the power tool, accessories and tool

bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

Keep handles and grasping surfaces dry,

clean and free from oil and grease.

Slippery handles and grasping surfaces do

not allow for safe handling and control of

the tool in unexpected situations.

▶ Service

Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 3

-4-

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a

hazard to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard

return springs may be improperly

mounted. Certain cleaning agents such as

gasoline, carbon tetrachloride, ammonia,

etc. may damage plastic parts.

Risk of injury to user. The power cord must

only be serviced by a Bosch Factory Service

Center or Autho rized Bosch Service Station.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area,

and work with approved safety equipment,

such as those dust masks that are specially

designed to filter out microscopic particles.

Safety Rules for Planers

contact with the workpiece and allow the

blade to come to full speed. Tool can

vibrate or chatter if blade speed is too slow

at beginning of cut and possibly kickback.

Check the workpiece for nails, if there are

nails, either remove or set them well

below intended finished surface. If the

planer blades strike objects like nails it may

cause the tool to kickback and serious

personal injury may result.

Unplug the planer before changing

accessories. Before plugging the tool in,

check that the trigger lock is "OFF".

Accidental start-ups may occur if planer is

plugged in while changing an accessory.

After changing blades, rotate the blade

drum to make sure blades are not hitting

any part of the blade head housing and the

blade locking screws are tight. Spinning

blades could strike tool housing and

damage tool as well as possible injury.

Always hold the tool firmly with both

hands for maximum control.

Never pull the planer backward over the

workpiece. Loss of control may occur.

Do not put fingers or any objects into the

shavings exhaust port or clean out

shavings while tool is running. Contact

with blade drum will cause injury.

Remove plug from power source if it

becomes necessary to remove chips. The

blades are hidden from view and you may

be cut if blade is contacted.

Never use dull or damaged blades. Sharp

blades must be handled with care.

Damaged blades can snap during use. Dull

blades require more force to push the tool,

possibly causing the blade to break.

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 4

-5-

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

Ah Amp hour (measurement of battery capacity)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface

speed, orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number

means greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 5

-6-

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbols

Symbol Designation / Explanation

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters

Laboratories.

This symbol designates that this component is recognized by

Underwriters Laboratories.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian

Standards Association.

This symbol designates that this tool is listed by the Canadian

Standards Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican

Standards.

Designates Li-ion battery recycling program

Designates Ni-Cad battery recycling program

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 6

-7-

PL2632 Planer

PORT

SELECTOR

LEVER

Maximum Capacities

Planing depth . . . .0 - 5/32" (0 - 2.6mm)

Rabbeting depth . .0 - 5/16" (0 - 9mm)

Planing width . . . . .3-1/4" (82mm)

NOTE: For tool specifications refer to

the nameplate on your tool.

gUIDE

BRACkET

DEPTH

ADJUSTMENT

kNOB

SHAVINgS

EXHAUST

PORT

gUIDE

BRACkET

FENCE

CHAMFER

V-gROOVE

wASHER

O-RINg

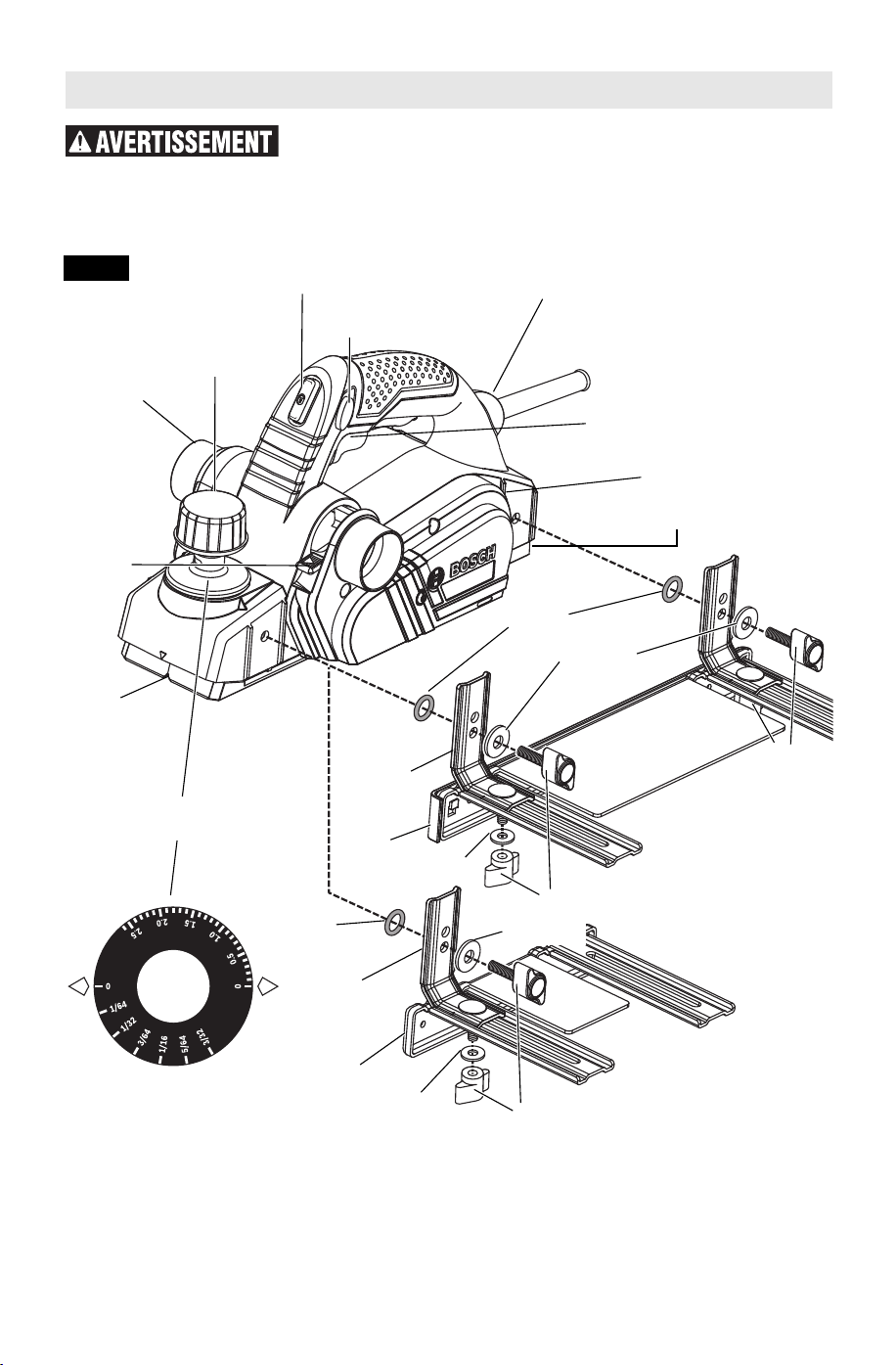

Fig. 1

TRIggER SwITCH

wRENCH STORAgE AREA

“LOCk-ON”

BUTTON

“LOCk OFF”

BUTTON

BALL-JOINT

CORD SwIVEL

wINg kNOBS

FENCE

PLANER STAND

DEPTH

SCALE

Dual-Mount

Guide Fence

PA1207

Basic Guide

Fence

wINg kNOBS

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 7

-8-

▶ Purposes of Guide Fences

The Bosch planer guide fences all have a

protective shield that covers the unused

section of the blade. Therefore, we

recommend always attaching a planer

guide fence (except in situations when

the planing takes place farther in from

the edge of a workpiece than the width

of the planer blade and would interfere

with the work).

All of the Bosch planer guide fences can

be used to control the width of the cut,

such as when creating rabbets (See

page 12).

All of the Bosch planer guide fences also

provide added stability when planing

materials that are up to 3-1/4" wide.

The optional dual-mount guide fence is

especially helpful when planing a

vertical edge, such as when planing an

un-mounted door that is laid flat, such

as on saw horses. (Fig. 2)

▶ Positioning of Guide Fences

For right-handed use, the guide fence

should be installed on the left side of

the tool. For left-handed use, the guide

fence should be installed on the right

side of the tool, except when using the

planer to create rabbets, which requires

the guide fence to be installed on the

left side of the tool.

▶ Installation of Basic Guide

Fence

1. Place a wing screw through the

bottom hole in the long end of the

bracket and screw into the front

mount on the appropriate side of the

planer and securely tighten wing

knob. (The O-ring should be on the

backside of the bracket and the flat

washer between the back of the knob

and the front side of the bracket.)

2. Place the bolt through the top of the

hole on the short end of the bracket

and then through the slot in the

appropriate arm of the fence. Place

the flat washer on the bottom of the

bolt below the guide fence’s arm and

then install wing knob. If the washer

is not installed, the guide fence is

likely to slip.

3. Securely tighten wing knob.

▶ Installation of Dual-Mount

Guide Fences

• This is the same as installing the

Basic Guide Fence, except that both

brackets are attached to the planer’s

front mount area and rear mount area

(Fig. 1).

▶ Attachment of Plastic

Overshoe to Dual-Mount

Guide Fences

• There are two plastic overshoes that

can be used with the dual-mount

fence, a straight overshoe and 3-

degree overshoe (sold separately).

• The PA1209 3-degree bevel plastic

overshoe is especially useful when

planing the long edges of typical

doors.

• The overshoes clip onto the steel fence.

• To remove either overshoe, gently

pull tabs on overshoe away from the

fence and then move overshoe

upward (Fig. 2a).

Assembly

Fig. 2

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 8

-9-

▶

ett

e D

sire

d P

lan

idth

osen the w

ing kno

b(s) th

at h

old

the

fen

ce on

e brack

ets guide

bracke

t(s).

lid

e the

fenc

e alon

g the

guide

racke

t(s

) to

e des

ired

planing

idth. (W

en using the du

al-m

oun

fen

ce, it m

ay be nec

essary to raise

e pla

ner stan

d before the de

sired

width can b

e reach

ed.)

curely tighten w

ing knob

▶

vin

tra

ctio

e P

L26

lane

r c

with

shavings exh

aust ports. M

oving the port

selec

tor le

ver to po

sition 1 (to

front of to

ol) discha

rge

s s

havin

gs to

the

left, w

hile

positio

n 2 (tow

ards rear of

tool) discharg

es shaving

s to

e rig

ht.

(Fig. 1).

The p

lan

er shavings e

xhaus

t p

ort ma

be use

d w

ith an

optional shavings b

hop

vac

and

vac

uum

con

necto

r (F

. 3

) to

keep

our w

ork

environm

ent cleaner.

osc

h offers several different vacu

oses that w

ill conn

ect these too

ls to

osch

vacuu

cle

aners. Th

e op

tion

osch VA

C00

2 or VAC

024

adapters w

ill

nnect the planer to 1-1/4” and 1

-1/2

”

vac

uum

hoses, and the optional VAC

020

ill co

nnec

t the planer to

2-1/2" hose

e vacu

cle

aner m

ust b

e suitable

for th

e ma

rial b

eing wo

ed.

n v

acu

ing

dry

st tha

t is

esp

ecially de

trim

ntal to h

ealth o

carcino

gen

ic, u

se a s

pec

l va

cuu

lea

ner / du

st extracto

Assembly

1¼ hose

35mm hose

Bosch

VH-series hose

VAC002

VX120

VAC024

VAC020

1½ hose

2½ hose

SHAVINgS

BAg

SHAVINgS

EXHAUST

PORT

Fig. 3

PLASTIC

OVERSHOE

DUAL-MOUNT

gUIDE FENCE

TABS (3x)

Fig. 2a

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 9

-10-

Assembly

▶ Planer Blades

The planer blades are

sharp and fragile and

must be handled carefully to avoid

injury to the user or damage to the

blades.

• There are three types of blades that

can be used with the Bosch PL2632

planer; standard mini tungsten

carbide blades, Bosch Woodrazor

micrograin mini tungsten carbide

blades (standard equipment with the

Bosch PL2632 planer), and large HSS

blades.

• While the Bosch PA1202 mini

tungsten carbide blades are sharper

and more durable than standard mini

tungsten carbide blades, the

assembly and adjustment of both of

Woodrazor and standard tungsten

carbide blades are the same.

Henceforth, all references in this

manual to “mini TC blades” refer to

both Woodrazor blades and standard

mini tungsten carbide blades.

• To use large HSS blades with the

PL2632 it is necessary to purchase

optional accessories.

Wear protective

gloves when

changing planer blades. Edges are

sharp and may cause injury.

▼ REMOVING MINI TUNGSTEN

CARBIDE BLADES

Mini TC planer blades have two cutting

edges, and may be reversed when one

of the cutting edges becomes dull or

chipped. (Fig. 6) Before any work on the

machine itself, pull the power plug.

Always change both blades at the same

time. Otherwise, imbalance can cause

vibration and reduce the useful service

life of the tool. Use only blades

designated for use with this model,

because other blades can cause

vibration, decrease performance and

may not clamp securely in blade holder.

Do not attempt to sharpen or use re-

sharpened any TC blades.

To remove the blades:

1. Rotate the blade drum until the

clamping jaw is parallel to the planer

shoe.

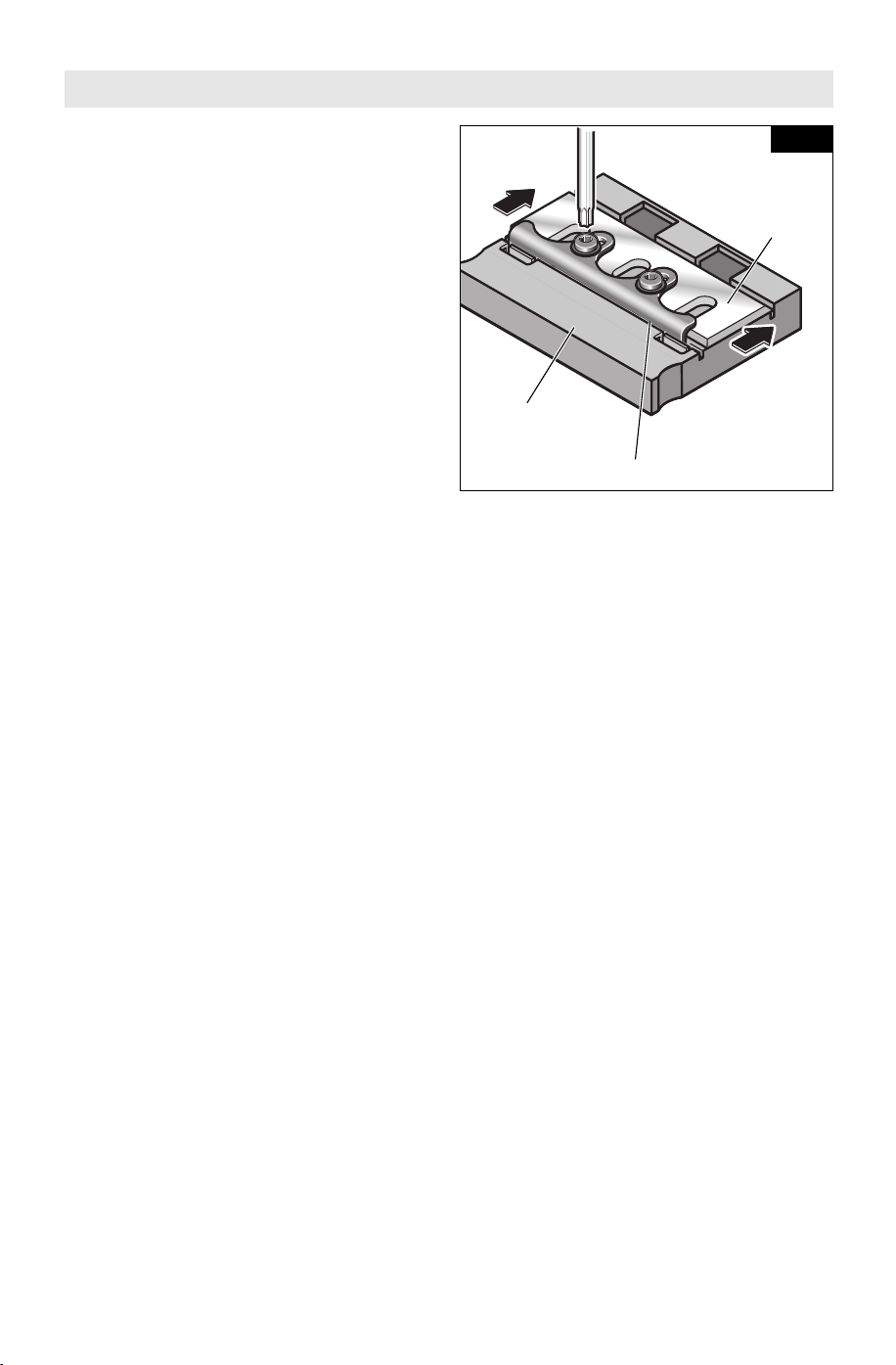

2. Loosen the three clamp screws by

about one revolution each. (It is not

necessary to remove the clamping

jaw.) (Fig. 4)

3. Slightly rotate the blade drum and

use a piece of wood to push the

blade sideways and out from under

the clamping jaw. Make sure to keep

your fingers away from the sharp

edges of the blade. If the blade is

gummed and difficult to remove, you

may clean the blade and clamp with

mineral spirits, lacquer thinner or

alcohol. (Fig. 5)

4. Rotate the blade drum 180° and

repeat the procedure to remove the

second blade. Before inserting a new

or sharpened blade, clean all surfaces

(blades, retainer and drum) with

mineral spirits; lacquer thinner or

alcohol, as this will ensure an

accurate blade setting and proper

tool performance.

▼ INSTALLING AND ADJUSTING MINI

CARBIDE BLADES

If the blades and/or holder are gummed

and difficult to remove, remove the

clamping jaws and screws and clean all

surfaces with mineral spirits; lacquer

thinner or alcohol, as this will ensure an

accurate blade setting and proper tool

performance. (See REMOVAL OF MINI

TC BLADE HOLDERS AND RETAINERS)

To install, carefully slide the blades onto

ridges on the blade holders.

To ensure proper operation and an even

cut, the blades must be positioned so

that they are:

• Centered relative to the front and

rear shoes.

• Aligned with each other.

Fig. 4

CLAMPINg

SCREw

FRONT

SHOE

BLADE

HOLDER

RIDgE

CLAMPINg

JAw

BLADE

DRUM

BLADE

wRENCH

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 10

• Positioned so that they will not touch

against any part of the planer when

rotated.

• Evenly pressed back toward the

holder to ensure that they are level.

▼ INSTALLATION PROCEDURE

1. Align the groove on top of the blade

with the ridge of the blade holder and

carefully slide the blade onto the

blade holder, as shown in Figure 6.

2. Using a block of wood push the TC

blade back towards the blade holder

so that the inner side of the blade is

pressed against the sloping part of

the blade holder. (This will ensure

that the blades are level.)

3. Then tighten the Torx clamping

screws using the correct tightening

sequence (1, 2, 3), as shown in

Figure 4, and your planer is ready for

use.

Blade Retainer Screws - Under normal

circumstances, the position of the

retainer on the mini TC blade holders

does not require readjustment. If fact,

the screws that attach the retainer to

the blade holder are factory sealed with

a yellow fastening compound that

should not be disturbed. However, if you

believe that adjustments must be made,

proper adjustment is critical, and it is

best performed by a Bosch Factory

Service or Bosch Authorized Service

Center.

▼ CONVERSION TO HIGH-SPEED

STEEL BLADES

The PL2632 Planer can be converted to

accept large HSS blades. The conversion

requires the optional PA1204 HSS

Blades with Retainers (pair). (Fig. 7)

Additional pairs of HSS blade, the

PA1205 large HSS blades, can also be

purchased separately.

▼ REMOVAL OF MINI TC BLADE

HOLDERS AND RETAINERS

1. Rotate the blade drum until the

clamping jaw is parallel to the planer

shoe.

2. Loosen the three clamp screws

completely and remove the screws

and clamping jaw.

3. Slightly rotate the blade drum and

use a piece of wood to push the

blade, holder and retainer off of the

blade drum. Make sure to keep your

fingers away from the sharp edges of

the blade. If the blade is gummed and

difficult to remove, you may clean the

blade and clamp with mineral spirits,

lacquer thinner or alcohol.

4. Rotate the blade drum 180° and

repeat the procedure to remove the

second blade.

▼ INSTALLING AND ADJUSTING HSS

BLADES AND RETAINERS

Before inserting a new or sharpened

blade, clean all surfaces (blades,

Fig. 7

HSS BLADE

BLADE

RETAINER

Fig. 6

BLADE

HOLDER

Fig. 5

Assembly

-11-

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 11

retainer and drum) with mineral spirits;

lacquer thinner or alcohol, as this will

ensure an accurate blade setting and

proper tool performance.

New or re-sharpened planer blades must

be properly leveled before installation

using the optional PA1206 HSS Blade

Leveling Fixture. (The PA1204 HSS

Blades with Retainers are leveled at the

factory.)

To ensure proper operation and an even

cut, the blades must be positioned so

that they are:

• Centered relative to the front and

rear shoes.

• Aligned with each other.

• Positioned so that they will not touch

against any part of the planer when

rotated.

Procedure:

1. To install the blades, carefully

slide the blade/retainer assembly

sideways to over one of the two

clamping areas on the blade drum. The

retainer must engage in the groove. (Fig.

2. Place a properly-oriented clamping

jaw over the blade. (Fig. 4)

3. Tighten the three clamp screws

with the Torx key using the correct

tightening sequence (1, 2, 3). (Fig. 4)

4. Rotate the blade drum 180° and

repeat the procedure for the second

blade clamp.

▼ REMOVING LARGE HSS BLADES

To remove the blades:

1. Rotate the blade drum until the

clamping jaw is parallel to the planer

shoe.

2. Loosen and remove the three clamp

screws with the Torx key.

3. Also remove the clamping jaw.

4. Slightly rotate the blade drum and

use a piece of wood to push the

blade and retainer sideways and out

of the blade drum. Make sure to keep

your fingers away from the sharp

edges of the blade. If the blade is

gummed and difficult to remove, you

may clean the blade and clamp with

mineral spirits, lacquer thinner or

alcohol.

Rotate the blade drum 180° and repeat

the procedure to remove the second

blade.

▼ RESHARPENING HSS BLADES

Worn or dull HSS planer blades can be

resharpened. The optimal blade angle of

50° should be maintained when

sharpening. Once a total of 6 mm of

steel has been removed from tips of the

blades, both blades must be replaced

because the minimum HSS blade height

is 23 mm from back to tip.

▼ LEVELING OF HSS BLADES

A PA1206 HSS Blade Leveling Fixture

(optional accessory) is required to level

new or resharpened HSS blades. (Not

necessary with the PA1204 HSS Blades

and Retainers, which are leveled at the

factory.)

1. Place the blade and blade retainer on

the leveling fixture and make sure

that the blade retainer engages in the

grooves intended for this purpose.

(Fig. 9)

2. Press the planer blade against the

Fig. 8

gROOVE

Fig. 9

HSS BLADE

BLADE

RETAINER

BLADE

LEVELINg

FIXTURE

Assembly

-12-

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 12

-13-

Operating Instructions

▶ Trigger "ON/OFF" Switch

Hold the tool with

both hands while

starting the tool, since torque from the

motor can cause the tool to twist.

If the “Lock-ON”

button is

continuously being depressed, the

trigger cannot be released.

Never leave the

trigger locked "ON".

Before plugging the tool in, check that

the trigger lock is "OFF". Accidental

start-ups could cause injury.

Be aware of the

location and setting

of the switch "Lock-ON" button. If the

switch is locked "ON" during the use, be

ready for emergency situations to switch

TO TURN THE TOOL “ON”: Depress the

“Lock-OFF” button on either side of the

tool and squeeze the trigger switch.

TO TURN THE TOOL “OFF”: Simply

release the trigger switch.

Your planer is also equipped with a

“Lock-ON” button located on the front

of the handle that allows continuous

operation without squeezing the trigger.

TO LOCK THE SWITCH ON: Squeeze

trigger switch fully, depress the “Lock-

ON” button and release trigger.

TO UNLOCK THE SWITCH: Squeeze

trigger switch and release it without

depressing the “Lock-ON” button.

▶ Cord Swivel

The swiveling ball joint on the power

cord makes it easy to position the cord

in a way that makes it easier to use the

tool (Fig. 1).

▶ Planing Action

Proper planing action helps to achieve

the desired result. With practice and

experience, it will become second

nature. Make sure that the workpiece is

held in place securely on your work

surface, and standing comfortably, hold

the planer firmly with both hands.

1. With the planer fully adjusted, place

the front shoe on the workpiece, (be

certain that the blade drum is not in

contact with the work) and start the

planer as described earlier.

2. With pressure on the front shoe, and

the fence against the side of the work

(to control the width or angle,) feed

the planer steadily until the full length

of the rear shoe passes over the edge

of the workpiece. (Fig. 10)

3. Then gradually transfer pressure to

the rear shoe, and continue planing

to the end of the cut.

4. If pressure is not maintained over

the rear shoe through the end of the

cut, a divot may be created in the

workpiece once the front shoe clear

the end of the workpiece. To

minimize this possibility, use a 3-way

edge clamp to hold a piece of scrap

wood (at least 1-1/2" (38 mm) thick)

on the end of the workpiece, aligned

stop in front of the cutting edge to

achieve the proper depth and

evenness (levelness) and with the

blade retainer in this position and

tighten it with the locking screws.

This will automatically adjust the

blade to the correct height and

levelness.

3. Tighten the retainer screws.

4. Remove blade and retainer assembly

from the leveling fixture.

5. Repeat the procedure for the second

blade.

PLANER

STAND

SHOE

Fig. 10

Assembly

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 13

-14-

with the surface to be planed (Fig.

11). Doing this moves the location of

a potential divot off the workpiece

and on to the piece of scrap wood.

5. Feed the planer at a uniform and

reasonable rate that does not put

excessive strain on the motor or

blades, (do not pull the planer back

over the surface already cut.)

6. Use progressive cuts until you are

near the desired depth, and then re-

adjust to a thin cut for the final pass

to obtain a good surface finish.

The motor may stall

if improperly used or

overloaded. Reduce the pressure (feed

rate) or depth of cut to prevent possible

damage to the tool if the motor labors.

▶ Depth Of Cut And Feed Rate

The cutting depth (planing depth) is

determined by the difference in height

between the adjustable front shoe and

the fixed rear shoe of the planer. The

depth knob adjusts the front shoe,

which retracts and exposes the blade

and determines the amount of material

removed from the workpiece. The

cutting depth range is from 0 to 3/32"

(2.6 mm) per pass. (Fig. 1)

The appropriate depth of cut and feed

rate depends on the workpiece material:

To avoid clogging and/or damage to the

motor, a thinner cut and/or a slower

feed rate may be needed if the material

has any of these characteristics:

hardness; gumminess, sappiness,

moisture, paint, varnish and/or knots.

Also, when planing against the grain or

across the grain rather than with the

grain, a shallower cut and/or slower

feed rate is required. Whenever

possible, test by planing a similar piece

of scrap material.

Use multiple, progressive cuts to

achieve the total desired depth.

Start with a thin cut. If the planer moves

freely through the workpiece with no

excessive load on the motor, the depth

setting can be increased before the next

cut.

When near the desired total depth, re-

adjust the planing depth to a thin

setting for the final cut to obtain a good

surface finish.

Adjusting the Depth of Cut: Rotate

depth adjustment knob until the

indicator is aligned with the desired

cutting depth on the depth scale

(Fig. 1).

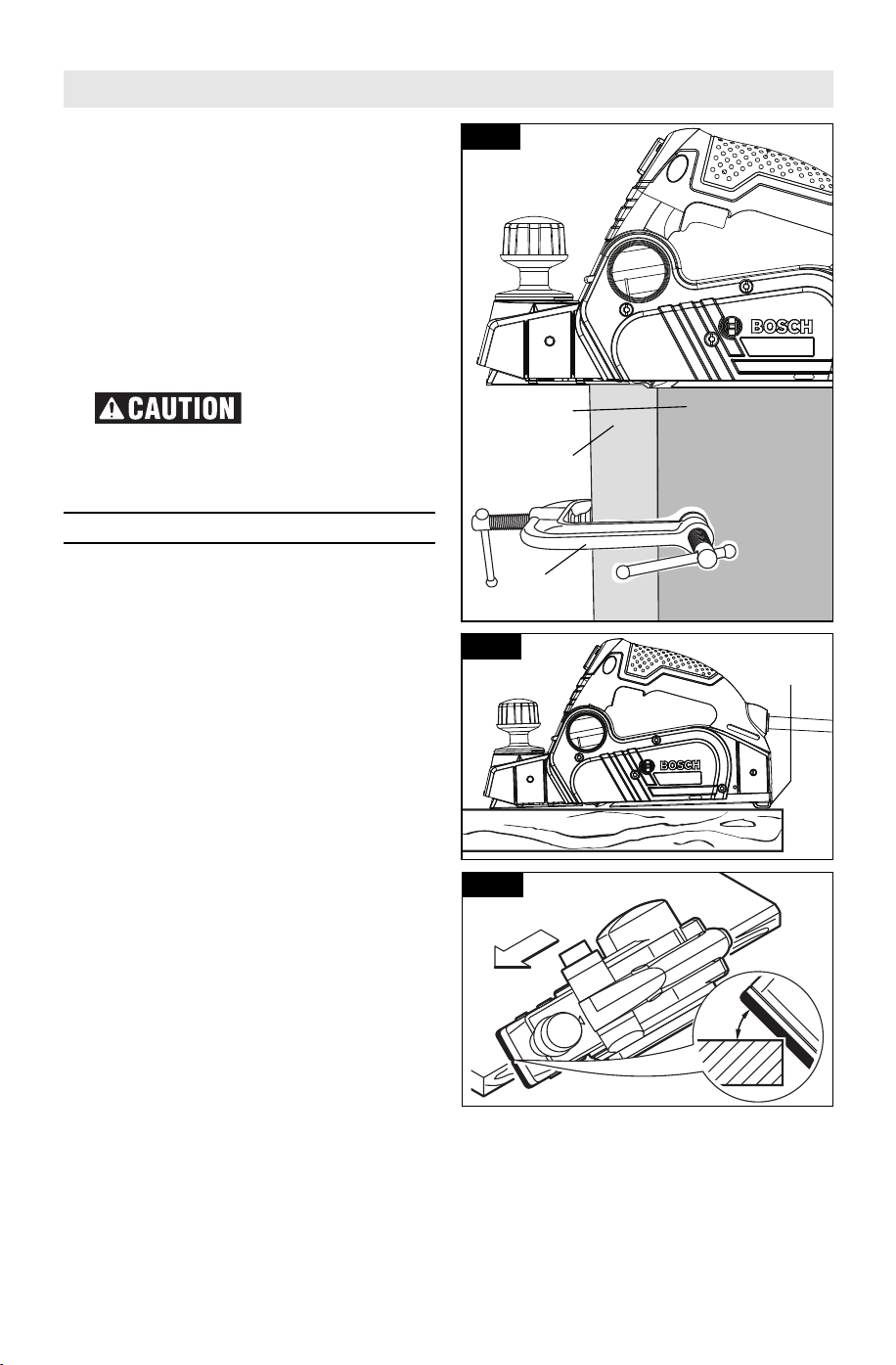

Fig. 11

EDgE

CLAMP

wOOD SCRAP

wORk PIECE

Operating Instructions

45°

Fig. 13

Fig. 12

PLANER

STAND

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 14

-15-

▶ Planer Stand

The planer stand automatically springs

down to help keep the blade from

coming in contact with the work surface

when planer is not in use (Fig. 12). The

planer stand is designed to swing up

and out of the way by it itself when the

back of the planer crosses the leading

edge of the workpiece (Fig. 10). It will

also swing up when planing begins in

the middle of the work piece (in from

the edge of the work piece).

▶ Beveling Edges

The V-groove in the front planer base

plate allow quick and easy beveling of

workpiece edges. (Fig. 13).

▶Rabbeting

Although all of the compatible Bosch

planer guide fences can be used with

the PL2632 for rabbeting (sometimes

called "shiplapping"), the best fence for

this purpose is the optional dual-mount

fence.

The PL2632 can create rabbets up to 82

mm / 3-1/2" wide. (Fig. 14). Keep in

mind that it takes steady sideways

pressure and many passes to create

rabbets using a planer.

▶ Unclogging the Shavings

Exhaust System

Remove plug from

power source if it

becomes necessary to manually

remove shavings. The blades are hidden

from view and you may be cut if

contacted.

To minimize the possibility of clogging,

make sure:

1. The depth of cut is reasonable for the

material.

2. The feed rate is reasonable for the

material. (See DEPTH OF CUT AND

FEED RATE)

3. Unplug the planer and carefully insert

a screwdriver or similar object into

the exhaust port to break up the clog.

Operating Instructions

Fig. 14

9mm

max.

82mm

max.

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 15

-16-

Maintenance

▶ Service

P r e v e n t i v e

m a i n t e n a n c e

performed by unauthorized per so n nel

may result in misplacing of internal

wires and components which could

cause serious hazard. We recommend

that all tool service be performed by a

Bosch Factory Service Center or Autho -

rized Bosch Service Station.

▶ Tool Lubrication

Your Bosch tool has been properly

lubricated and is ready to use. It is

recommended that tools with gears be

regreased with a special gear lubricant

at every brush change.

▶ Carbon Brushes

The brushes and commutator in your

tool have been engineered for many

hours of dependable service. To

maintain peak efficiency of the motor,

we recommend every two to six months

the brush es be examined. Only genuine

Bosch replace ment brushes specially

designed for your tool should be used.

▶ Bearings

Bearings which become noisy (due to

heavy load or very abrasive material cut -

ting) should be replaced at once to

avoid overheating or motor failure.

▶ Cleaning

Certain cleaning

agents and sol vents

damage plastic parts. Some of these

are: gasoline, carbon tetrachlo ride, chlo -

rinated cleaning solvents, ammonia and

house hold detergents that contain

ammonia.

Clean the planer stand regularly and

ensure that it springs back freely.

Ventilation openings and switch levers

must be kept clean and free of foreign

matter. Do not at tempt to clean by

inserting pointed objects through

openings.

▶ Drive Belt

The drive belt is a normal maintenance

part and should be inspected

periodically for wear. If the drive belt

shows signs of drying out, cracking or

tearing, it should be replaced. If the

drive belt will not track properly or

comes off the pulleys, it should be

replaced.

Installing new drive belt: Loosen screw

and remove the drive belt cover (Fig.

15). Cut and remove the worn drive

belt. Before installing the new drive

belt, clean both pulleys thoroughly. First

place the new drive belt onto the drive

pulley then rotate clockwise while

pushing the belt onto the driven pulley

(Fig. 16). Reinstall the drive belt cover

and securely tighten screw (Fig. 15).

To avoid accidents, always disconnect the tool and/or charger from the

power supply before servicing or cleaning.

Fig. 15

SCREw

DRIVE BELT

COVER

Fig. 16

DRIVEN

PULLEY

DRIVE

PULLEY

DRIVE

BELT

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 16

-17-

If an extension cord

is necessary, a cord

with adequate size conductors that is

capable of carrying the current

necessary for your tool must be used.

This will prevent excessive voltage drop,

loss of power or overheating. Grounded

tools must use 3-wire extension cords

that have 3-prong plugs and receptacles.

NOTE: The smaller the gauge number,

the higher the cord capacity.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Extension Cords

Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm

Cord Length in Feet Cord Length in Meters

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Accessories and Attachments

The use of any other attachments or acces so ries not specified in

this manual may create a hazard.

Store accessories in a dry and temperate environment to avoid corrosion and

deterioration.

Description Included Sold Separately

Accessories

Torx 30 blade wrench ● ●

PA1202 Woodrazor reversible micro-grain tungsten

carbide blade (2)

● ●

PA1204 HSS blades with retainers – ●

PA1205 Large HSS blades – ●

PA1206 Fixture for leveling Large HSS planer blade – ●

Attachments

PA1207 Standard guide fence – ●

Dual-mount guide fence with plastic overshoe – ●

Vacuum hose adapters – ●

Vacuum hoses – ●

Shavings bag – ●

PA1209 3-degree bevel overshoe for dual-mount fence – ●

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 17

-18-

Lisez toutes les consignes de sécurité, instructions,

illustrations et spécifications fournies avec cet outil

électrique. Le non-respect de toutes les instructions figurant ci-après pourrait causer un

choc électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché

sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un

danger. Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé

pour vous avertir de l’existence possible d’un danger de

lésion corporelle. Obéissez à tous les messages relatifs à la

sécurité qui suivent ce symbole pour éviter tout risque de

blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est

pas évitée, causera la mort d’une personne ou une blessure

grave.

AVERTISSEMENT indique une situation dangereuse qui, si

elle n’est pas évitée, pourrait causer la mort d’une personne

ou une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si

elle n'est pas évitée, causera une blessure légère ou

modérée.

▶ Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien

éclairé. Les risques d’accident sont plus

élevés quand on travaille dans un endroit

encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans

des atmosphères explosives, comme par

exemple en présence de gaz, de

poussières ou de liquides inflammables.

Les outils électroportatifs produisent des

étincelles qui risquent d’enflammer les

poussières ou les vapeurs.

Éloignez les enfants et les visiteurs quand

vous vous servez d’un outil électroportatif.

Vous risquez une perte de contrôle si on

vous distrait.

▶ Sécurité électrique

Les fiches des outils électroportatifs

doivent correspondre à la prise. Il ne faut

absolument jamais modifier la fiche.

N’utilisez pas d’adaptateur de prise avec

des outils électroportatifs munis d’une

fiche de terre. Le risque de choc électrique

est moindre si on utilise une fiche non

modifiée sur une prise qui lui correspond.

Évitez tout contact du corps avec des

surfaces reliées à la terre tels que tuyaux,

radiateurs, gazinières ou réfrigérateurs. Le

risque de choc électrique augmente si votre

corps est relié à la terre.

N’exposez pas les outils électroportatifs à

la pluie ou à l’humidité. Si de l’eau pénètre

dans un outil électroportatif, le risque de

choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en

servez jamais pour transporter l’outil

électroportatif, pour le tirer ou pour le

débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes

ou des pièces mobiles. Les cordons abîmés

ou emmêlés augmentent les risques de choc

électrique.

Si vous utilisez un outil électroportatif à

l’extérieur, employez une rallonge conçue

pour l’extérieur. Ces rallonges sont faites

pour l’extérieur et réduisent le risque de

choc électrique.

S'il est absolument nécessaire d'utiliser

l'outil électroportatif dans un endroit

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 18

-19-

humide, utilisez une alimentation protégée

par un disjoncteur de fuite de terre (GFCI).

L'utilisation d'un disjoncteur GFCI réduit les

risques de choc électrique.

▶ Sécurité personnelle

Restez concentré, faites attention à ce que

vous faites, et servez-vous de votre bon

sens lorsque vous utilisez un outil

électroportatif. N'employez pas d’outils

électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment

d’inattention pour causer des blessures

corporelles graves.

Utilisez des équipements de sécurité

personnelle. Portez toujours une

protection oculaire. Le port d'équipements

de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et

des protecteurs d'oreilles dans des

conditions appropriées réduira le risque de

blessure corporelle.

Évitez les démarrages intempestifs.

Assurez-vous que l'interrupteur est dans la

position arrêt (Off) avant de brancher

l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le

transporter. Le transport d'un outil

électroportatif avec le doigt sur la gâchette

ou le branchement de cet outil quand

l'interrupteur est en position de marche

(ON) est une invite aux accidents.

Enlevez toutes les clés de réglage avant de

mettre l’outil électroportatif en marche. Si

on laisse une clé sur une pièce tournante de

l’outil électroportatif, il y a risque de

blessure corporelle.

Ne vous penchez pas. Conservez toujours

une bonne assise et un bon équilibre. Ceci

vous permettra de mieux maîtriser l’outil

électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne

portez pas de vêtements amples ou de

bijoux. Attachez les cheveux longs.

N’approchez pas les cheveux, les

vêtements ou les gants des pièces en

mouvement. Les vêtements amples, les

bijoux ou les cheveux longs risquent d’être

happés par les pièces en mouvement.

Si l’outil est muni de dispositifs

permettant le raccordement d’un système

d’aspiration et de collecte des poussières,

assurez-vous que ces dispositifs sont

raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire

les dangers associés à l'accumulation de

poussière.

Ne laissez pas la familiarité résultant de

l'utilisation fréquente des outils vous

inciter à devenir complaisant(e) et à

ignorer les principes de sécurité des outils.

Une action négligente pourrait causer des

blessures graves en une fraction de

seconde.

▶ Utilisation et entretien des

outils électroportatifs

Ne forcez pas sur l’outil électroportatif.

Utilisez l’outil électroportatif qui convient

à la tâche à effectuer. L’outil qui convient

à la tâche fait un meilleur travail et est plus

sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil

électroportatif si son interrupteur ne

parvient pas à le mettre en marche ou à

l’arrêter. Tout outil électroportatif qui ne

peut pas être commandé par son

interrupteur est dangereux et doit être

réparé.

Débranchez la fiche de la prise secteur

et/ou retirez le bloc-piles de l’outil

électrique (s’il est amovible) avant d’y

apporter de quelconques modifications, de

changer d’accessoire ou de ranger l’outil

électrique. De telles mesures de sécurité

préventive réduisent le risque de démarrage

intempestif de l’outil électroportatif.

Rangez les outils électroportatifs dont

vous ne vous servez pas hors de portée

des enfants et ne permettez pas à des

personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces

consignes de s’en servir. Les outils

électroportatifs sont dangereux dans les

mains d’utilisateurs inexpérimentés.

Entretenez de façon appropriée les outils

électriques et les accessoires. Vérifiez que

les pièces mobiles sont alignées

correctement et ne coincent pas. Vérifiez

qu’il n’y a pas de pièces cassées ou d’autre

circonstance qui risquent d’affecter le

fonctionnement de l’outil électroportatif.

Si l’outil est abîmé, faites-le réparer avant

de l’utiliser. De nombreux accidents sont

causés par des outils électroportatifs mal

entretenus.

Maintenez les outils coupants affûtés et

propres. Les outils coupants entretenus

Avertissements généraux concernant la sécurité des outils électroportatifs

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 19

-20-

Consignes de sécurité pour les rabots

Attendez que le couteau se soit arrêté

pour poser l'outil. Un couteau exposé

pourrait entrer en contact avec la surface,

faire perdre le contrôle et causer une

blessure grave.

Tenez l'outil électroportatif par les

surfaces de préhension isolées, parce que

le couteau pourrait entrer en contact avec

son propre cordon. Le contact avec un fil

sous tension risquerait de mettre les pièces

métalliques exposées de l'outil sous tension

et de causer un choc électrique à

l'opérateur.

Utilisez des brides ou d’autres moyens

pratiques de brider ou de supporter la

pièce sur une plate-forme stable. Si vous

tenez l’ouvrage avec vos mains ou contre

votre corps, ceci le rendra instable et

pourrait causer une perte de contrôle.

Démarrez toujours le rabot et laissez-le

monter en régime avant de mettre le fer en

contact avec la pièce. L’outil risque de

vibrer ou de sursauter si la vitesse du fer est

trop faible quand on commence le rabotage

et il risque de reculer brutalement.

Vérifiez que la pièce est exempte de clous.

S’il y a des clous, enlevez-les ou chassez-

les bien en dessous de la dimension

souhaitée pour la surface terminée. Si les

fers du rabot rencontrent des objets tels

que des clous, l’outil risque de reculer

brutalement et de causer des blessures

corporelles graves.

Débranchez le rabot avant de changer tout

accessoire. Avant de brancher l’outil,

vérifiez que la gâchette est sur la position

« arrêt » (OFF). Si le rabot reste branché

quand on change un accessoire, il y a risque

de démarrage intempestif.

Après avoir changé les fers, faites tourner

le cylindre porte-fers (tambour) pour

vérifier que les fers ne touchent aucune

partie du carter et que les vis de blocage

des fers sont serrées. Les fers en rotation

risquent de heurter le carter de l’outil et

d’abîmer celui-ci. Ils risquent aussi de

causer des blessures.

Tenez toujours l’outil fermement à deux

mains pour mieux le maîtriser.

Ne tirez jamais le rabot vers l’arrière sur la

surface de la pièce. Vous risquez d’en

perdre le contrôle.

Ne mettez pas les doigts ou un objet

quelconque dans le raccord d'évacuation

des copeaux, et ne nettoyez pas les

copeaux pendant que l'outil est en marche.

Tout contact avec le tambour causera une

blessure.

Débranchez la prise s’il devenait

nécessaire de dégager les copeaux. Les

fers sont cachés et ils risquent de vous

couper si vous les touchez.

N’utilisez jamais de fers émoussés ou

abîmés. Manipulez les fers affûtés avec

précaution. Les fers abîmés risquent de se

briser pendant l’utilisation. Les fers

émoussés nécessitent plus d’effort pour

pousser l’outil, ce qui risque de provoquer

la cassure du fer.

Avertissements généraux concernant la sécurité des outils électroportatifs

correctement et dotés de bords tranchants

affûtés sont moins susceptibles de coincer

et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les

accessoires et les embouts d'outil, etc.

conformément à ces instructions, en

tenant compte des conditions de travail et

des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes

de celles pour lesquelles ils ont été prévus

peut résulter en une situation dangereuse.

Gardez les poignées et les surfaces de

préhension propres, sèches et exemptes

de toute trace d'huile ou de graisse. Les

poignées et les surfaces de préhension

glissantes ne permettent pas une

manipulation et un contrôle sûrs de l'outil

dans des situations inattendues.

▶ Entretien

Faites réparer votre outil électroportatif

par un agent de service qualifié n’utilisant

que des pièces de rechange identiques.

Ceci assure que la sécurité de l’outil

électroportatif est préservée.

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 20

-21-

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de

protection personnelle tels que gants et

chaussures d’électricien en caoutchouc

améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement

pour le C.A. sur une alimentation en C.C.

Même si l’outil semble fonctionner, les

composants électriques d’un outil prévu

pour le C.A. tomberont probablement en

panne et risquent de créer un danger pour

l’utilisateur.

Maintenez les poignées sèches et

exemptes d’huile et de graisse. On ne pas

maîtriser un outil électroportatif en toute

sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique

pour votre outil. Quand vous nettoyez un

outil, faites attention de n’en démonter

aucune pièce car il est toujours possible

de mal remonter ou de pincer les fils

internes ou de remonter incorrectement

les ressorts de rappel des capots de

protection. Certains agents de nettoyage

tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent

d’abîmer les plastiques.

Risque de blessure pour l'utilisateur. Le

cordon d'alimentation électrique ne doit

être réparé que par un Centre de service

usine de Bosch ou par une Station service

agréée de Bosch.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et

autres travaux du bâtiment peuvent créer

des poussières contenant des produits

chimiques qui sont des causes reconnues

de cancer, de malformation congénitale ou

d’autres problèmes reproductifs. Ces

produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base

de plomb,

• Les cristaux de silices provenant des

briques et du ciment et d’autres produits

de maçonnerie, et

• L’arsenic et le chrome provenant des bois

traités chimiquement.

Le niveau de risque dû à cette exposition

varie avec la fréquence de ces types de

travaux. Pour réduire l’exposition à ces

produits chimiques, il faut travailler dans un

lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques

à poussière conçus spécialement pour

filtrer les particules microscopiques.

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 21

-22-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication

V Volts (voltage)

Ah Ampères/heure (mesure de la capacité de la pile)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en

surface, orbites, etc., par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le

réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 22

-23-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines

NOM.

Désigne le programme de recyclage des piles Li-ion.

Désigne le programme de recyclage des piles Ni-Cad.

2610052960.qxp_PL2632 7/17/19 8:53 AM Page 23

-24-

Description fonctionnelle et spécifications

Rabot PL2632

Capacités maximales

Profondeur de rabotage . . .0 à 5/32 po (0 à 2,6 mm)

Profondeur des feuillures . .0 à 5/16 po (0 à 9 mm)

Largeur de rabotage . . . . . .3-1/4 po (82 mm)

LEVIER DE

SÉLECTION

RACCORD

RONDELLE

JOINT

TORIQUE

JOINT

TORIQUE

Fig. 1

BOUTON DE

RÉgLAgE DE LA

PROFONDEUR

RACCORD

D'ÉVACUAT

ION DES

COPEAUX

gUIDE

gORgE EN

FORME DE V

POUR

CHANFREINER

BOUTONS À

AILETTES

BOUTONS À

AILETTES

BOUTONS À AILETTES

ZONE DE RANgEMENT

DE LA CLÉ

BOUTON DE « VERROUILLAgE

EN ÉTAT DE MARCHE »

BOUTON DE VERROUILLAgE

EN POSITION D'ARRÊT

JOINT À ROTULE

POUR CORDON

REPOSOIR DU RABOT

ÉCHELLE DE

PROFONDEUR

Guide à montage

double

Guide standard

PA1207

INTERRUPTEUR À

gÂCHETTE

SUPPORT

DE gUIDE

SUPPORT

DE gUIDE

Débranchez la fiche de la prise de courant avant d'effectuer

quelque assemblage ou réglage que ce soit ou de changer les

accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche

accidentelle de l'outil.

REMARQUE : Pour spéci -

fications de l'outil, reportez-

vous à la plaque signalétique

de votre outil.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 24

-25-

Assemblage

▶ Raisons d'être des guides

Les guides du rabot Bosch sont tous

pourvus d'un cache de protection qui

couvre la partie non utilisée du fer. Par

conséquent, nous recommandons

toujours d'attacher un guide de rabot

(sauf dans les situations dans lesquelles

le rabotage a lieu à un endroit plus

renfoncé par rapport au bord d'un

ouvrage que la largeur du fer du rabot,

auquel cas cela causerait une

interférence avec le travail).

Tous les guides du rabot Bosch peuvent

être utilisés pour contrôler la largeur de

la coupe, notamment en créant des

feuillures (voir page 25).

Tous les guides du rabot Bosch

fournissent également une stabilité

accrue lors du rabotage de matériaux

pouvant atteindre 3-1/4 po (8 cm) de

large.

Le guide à montage double en option

est particulièrement utile lors du

rabotage d'un bord vertical, par exemple

en rabotant une porte qui n'a pas

encore été installée et est posée à plat,

comme sur un chevalet. (Fig. 2)

▶ Positionnement des guides

Pour un emploi avec la main droite, le

guide doit être installé du côté gauche

de l'outil. Pour un emploi avec la main

gauche, le guide doit être installé du

côté droit de l'outil, sauf quand on

utilise le rabot pour produire des

feuillures, auquel cas le guide doit être

installé du côté gauche de l'outil.

▶ Installation du guide standard

1. Insérez une vis à oreilles à travers le

trou du bas dans l'extrémité longue

du support, et vissez dans le bloc de

montage sur le côté approprié du

rabot, puis serrez le bouton à ailettes

à fond. (Le joint torique doit être

situé sur le côté arrière du support,

et la rondelle plate doit se trouver

entre l'arrière du bouton et le côté

avant du support.)

2. Introduisez le boulon par le haut du

trou de l'extrémité courte du support,

puis faites-le passer dans la fente du

bras approprié du guide. Placez la

rondelle plate sur le bas du boulon,

en dessous du bras du guide, puis

installez le bouton à ailettes. Si la

rondelle n'est pas installée, le guide

risque de déraper.

3. Serrez à fond le bouton à ailettes.

▶ Installation des guides à

montage double

• Cette installation est similaire à celle

du guide à montage standard, sauf

que les deux supports sont attachés

à la surface de montage avant du

rabot et à la surface de montage

arrière (Fig. 1).

▶ Fixation du couvre-semelle en

plastique sur les guides à

montage double

• Il existe deux couvre-semelle en

plastique qui peuvent être utilisés

avec le guide à montage double, un

couvre-semelle droit et un couvre-

semelle à 3 degrés (vendus

séparément).

• Le couvre-semelle en plastique à

biseau de 3 degrés PA1209 est

particulièrement utile lors du

Fig. 2

Débranchez la fiche de la prise de courant avant d'effectuer

quelque assemblage ou réglage que ce soit ou de changer les

accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche

accidentelle de l'outil.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 25

Assemblage

-26-

Tuyau flexible de

35mm

Tuyau flexible

Bosch de la série VH

VAC002

VX120

VAC024

VAC020

Tuyau flexible de

1¼

Tuyau flexible de

1½

Tuyau flexible de

2½

SAC À

COPEAUX

RACCORD

D’ÉVACUATION

DES COPEAUX

Fig. 3

rabotage des bords longs de portes

ordinaires.

• Les couvre-semelle s’agrafent sur le

guide en acier.

• Pour retirer l’un quelconque des

couvre-semelle, tirez doucement sur

les languettes du couvre-semelle afin

de les éloigner du guide, puis

soulevez le couvre-semelle (Fig. 2a).

▶ Fixation de la largeur de

rabotage désirée

1. Desserrez le(s) bouton(s) à ailettes

qui maintiennent le guide sur le(s)

support(s) de guide.

2. Faites glisser le guide contre le(s)

support(s) de guide jusqu'à la largeur

de rabotage désirée. (Lorsque vous

utilisez le guide à montage double, il

peut être nécessaire d'élever le

reposoir du rabot pour pouvoir

atteindre la largeur désirée.)

3. Serrez à fond les boutons à ailettes.

▶ Extraction des copeaux

Le rabot PL2632 est pourvu de deux

raccords d'évacuation des copeaux.

Mettez le levier du sélecteur de raccord

d'évacuation dans la position 1 (vers

l'avant de l'outil) pour évacuer les

copeaux vers la gauche ou dans la

position 2 (vers l'arrière de l'outil) pour

évacuer les copeaux vers la droite.

(Fig. 1).

Le raccord d'évacuation des copeaux du

rabot peut être utilisé avec un sac à

copeaux en option ou avec un aspirateur

d'atelier muni d'un connecteur

d'aspirateur (Fig. 3) pour assurer la

propreté de votre espace de travail.

Bosch peut fournir plusieurs tuyaux

flexibles différents pour aspirateur qui

COUVRE-SEMELLE

EN PLASTIQUE

gUIDE A MONTAgE

DOUBLE

LANgUETTES (3x)

Fig. 2a

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 26

-27-

Assemblage

permettront de raccorder ces outils aux

aspirateurs Bosch. Les adaptateurs

Bosch VAC002 ou VAC024 en option

raccorderont le rabot aux tuyaux

d'aspirateur de 1-1/4 po et de 1-1/2 po,

et l'adaptateur VAC020 en option

raccordera le rabot aux tuyaux de 2-1/2

po.

L’aspirateur doit être approprié pour le

matériau sur lequel vous devez

travailler.

Lorsque vous aspirez de la poussière

sèche qui est particulièrement toxique

pour la santé ou peut même être

cancérogène, utilisez un aspirateur /

extracteur de poussière conçu

spécifiquement pour une telle

application.

▶ Fers de rabot

Les fers du

rabot sont

tranchants et fragiles, et ils doivent

être manipulés avec précaution pour

ne pas risquer de blesser l'utilisateur

ou de les endommager.

• Il existe trois types de fers qui

peuvent être utilisés avec le rabot

Bosch PL2632 : les mini-fers au

carbure de tungstène standard, les

mini-fers au carbure de tungstène à

micrograins Bosch Woodrazor

(équipements standard pour le rabot

Bosch PL2632) et les grands fers

HSS.

• Bien que les mini-fers au carbure de

tungstène Bosch PA1202 soient plus

tranchants et plus durables que les

mini-fers au carbure de tungstène

standard, le montage et le réglage

des fers au carbure de tungstène

Woodrazor et standard sont

similaires. Toutes les références aux «

mini-fers TC » dans ce mode d'emploi

portent donc à la fois sur les fers

Woodrazor et sur les mini-fers au

carbure de tungstène standard.

• Pour utiliser de grands fers en acier

rapide (HSS) avec le rabot PL2632, il

est nécessaire d'acheter des

accessoires en option.

Portez des

gants de

protection lors du changement de fers

de rabot. Les bords sont tranchants et

risquent de vous blesser.

▼ RETRAIT DES MINI-FERS AU

CARBURE DE TUNGSTÈNE

Les mini-fers du rabot TC ont deux

bords tranchants, et leur position peut

être inversée quand l'un des bords

tranchants devient émoussé ou est

ébréché. (Fig. 6) Débranchez l'outil de la

prise de courant avant d'effectuer un

quelconque travail sur l'outil.

Remplacez toujours les deux fers en

même temps. Sinon, un déséquilibre

risquerait de causer des vibrations et de

réduire la durée de vie utile de l'outil.

Utilisez seulement des fers conçus pour

une utilisation avec ce modèle, parce

que d'autres fers causeront des

vibrations, réduiront la performance et

ne seront peut-être pas fixés aussi

solidement dans le porte-fer. Ne tentez

en aucune manière de réaffûter des fers

TC ou d'utiliser des fers TC réaffûtés.

Pour retirer les fers :

1. Faites tourner le tambour jusqu'à ce

que la mâchoire de fixation soit

parallèle à la semelle du rabot.

2. Desserrez les trois vis de fixation

d'environ un tour chacune. (Il n'est

pas nécessaire de retirer la mâchoire

de fixation.) (Fig. 4)

3. Faites tourner légèrement le tambour

et utilisez un morceau de bois pour

pousser le fer sur le côté et le faire

sortir du dessous de la mâchoire de

fixation. Faites bien attention de ne

pas laisser vos doigts entrer en

contact avec les bords tranchants du

fer. Si le fer attache et est difficile à

retirer, vous pouvez le nettoyer avec

des essences minérales, un diluant à

laque ou de l'alcool. (Fig. 5)

Fig. 4

VIS DE

BRIDAgE

SEMELLE

AVANT

PORTE-

FER

NERVURE

MÂCHOIRE

DE BRIDAgE

TAMBOUR

CLÉ POUR

FERS

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 27

4. Faites tourner le tambour de 180° et

recommencez la procédure déjà

suivie pour retirer le second fer.

Avant d'insérer un nouveau fer ou un

fer réaffûté, nettoyez toutes les

surfaces (fers, dispositifs de retenue

et tambour) avec des essences

minérales, un diluant à laque ou de

l'alcool, car ceci assurera un

positionnement plus précis du fer et

une performance optimisée de l'outil.

▼ INSTALLATION ET RÉGLAGE DES

MINI-FERS AU CARBURE

Si les fers et/ou le porte-fer attachent et

sont difficiles à retirer, retirez les

mâchoires et les vis de fixation, et

nettoyez toutes les surfaces avec des

essences minérales, un diluant à laque

ou de l'alcool, car ceci assurera un

positionnement plus précis du fer et une

performance optimisée de l'outil. (Voir

RETRAIT DES PORTE-MINI-FERS TC ET

DES DISPOSITIFS DE RETENUE)

Pour installer, faites glisser

délicatement les fers sur les stries

tracés sur les porte-fers.

Pour assurer un fonctionnement

approprié et des coupes uniformes, les

fers doivent être positionnés de façon

qu'ils soient :

• Centrés par rapport aux semelles à

l'avant et à l'arrière.

• Alignés l'un sur l'autre.

• Positionnés de façon à ne pas entrer

en contact avec une partie

quelconque du rabot quand on les

fait tourner.

• Enfoncés uniformément vers l'arrière,

en direction du porte-fer, pour vérifier

qu'ils sont de niveau.

▼ PROCÉDURE D'INSTALLATION

1. Alignez la rainure en haut du fer sur

l'arête du porte-fer et faites glisser

délicatement le fer sur le porte-fer,

comme illustré à la Figure 6.

2. En vous servant d'un bloc de bois,

poussez le fer TC vers l'arrière, en

direction du porte-fer, de façon que

le côté intérieur du fer soit enfoncé

contre la partie inclinée du porte-fer.

(Ceci assurera que les fers sont de

niveau.)

3. Puis serrez les vis de fixation Torx en

suivant la séquence de serrage

correcte (1, 2, 3), comme illustré à la

Figure 4. Votre rabot est maintenant

prêt à être utilisé.

Vis de retenue des fers – Dans des

circonstances normales, il n'est pas

nécessaire d'ajuster la position du

dispositif de retenue sur les porte-mini-

fers TC. En fait, les vis qui attachent le

dispositif de retenue au porte-fer sont

scellées à l'usine par un composé de

fixation jaune qu'il ne faut pas

perturber. Cependant, si vous pensez

que des réglages sont nécessaires, étant

donné qu'un réglage correct est

Assemblage

Fig. 6

PORTE-FER

Fig. 7

CONTRE-FER

-28-

FER EN

ACIER RAPIDE

Fig. 5

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 28

-29-

essentiel, il est recommandé de le faire

effectuer par un centre de service après-

vente Bosch agréé ou par un centre de

service usine Bosch.

▼ TRANSFORMATION POUR UTILISER

DES FERS EN ACIER RAPIDE

Le rabot PL2632 peut être transformé

de façon à pouvoir utiliser de grands

fers HSS (en acier rapide). La

transformation nécessite une paire de

fers HSS PA1204 avec dispositifs de

retenue (Fig. 7). Des paires

supplémentaires de fers en acier rapide,

les grands fers HSS PA1205, peuvent

également être achetées séparément.

▼ RETRAIT DES PORTE-MINI-FERS TC

ET DES DISPOSITIFS DE RETENUE

1. Faites tourner le tambour jusqu'à ce

que la mâchoire de fixation soit

parallèle à la semelle du rabot.

2. Desserrez complètement les trois vis

de fixation, et retirez les vis et la

mâchoire de fixation.

3. Faites tourner légèrement le tambour

et utilisez un morceau de bois pour

pousser le fer, le porte-fer et le

dispositif de retenue afin de les faire

sortir du tambour. Faites bien

attention de ne pas laisser vos doigts

entrer en contact avec les bords

tranchants du fer. Si le fer attache et

est difficile à retirer, vous pouvez le

nettoyer avec des essences

minérales, un diluant à laque ou de

l'alcool.

4. Faites tourner le tambour de 180° et

recommencez la procédure déjà

suivie pour retirer le second fer.

▼ INSTALLATION ET RÉGLAGE DES

FERS HSS ET DES DISPOSITIFS DE

RETENUE

Avant d'insérer un nouveau fer ou un fer

réaffûté, nettoyez toutes les surfaces

(fers, dispositifs de retenue et tambour)

avec des essences minérales, un diluant

à laque ou de l'alcool, car ceci assurera

un positionnement plus précis du fer et

une performance optimisée de l'outil.

Les fers de rabot neufs ou ayant été

réaffûtés doivent être aplanis de façon

appropriée avant l'installation en

utilisant le dispositif de planage de fers

HSS PA1206 en option. (Les fers HSS

PA1204 avec dispositifs de retenue sont

aplanis à l'usine.)

Pour assurer un fonctionnement

approprié et des coupes uniformes, les

fers doivent être positionnés de façon

qu'ils soient :

• Centrés par rapport aux semelles à

l'avant et à l'arrière.

• Alignés l'un sur l'autre.

• Positionnés de façon à ne pas entrer

en contact avec une partie

quelconque du rabot quand on les

fait tourner.

Procédure :

1. Pour installer les fers, faites glisser

l'ensemble de fer/dispositif de

retenue latéralement, jusqu'à ce qu'il

soit positionné au-dessus de l'une

des deux aires de fixation sur le

tambour, en faisant très attention. Le

dispositif de fixation doit s'engager

dans la rainure. (Fig. 8)

2. Placez une mâchoire de fixation

orientée correctement au-dessus du

fer. (Fig. 4)

3. Serrez les trois vis de fixation avec la

clé Torx en suivant la séquence de

serrage correcte (1, 2, 3). (Fig. 4)

4. Faites tourner le tambour de 180° et

recommencez la procédure déjà

suivie pour la fixation du second fer.

▼ RETRAIT DES GRANDS FERS HSS

Pour retirer les fers :

1. Faites tourner le tambour jusqu'à ce

que la mâchoire de fixation soit

parallèle à la semelle du rabot.

2. Desserrez et retirez les trois vis de

fixation au moyen de la clé Torx.

3. Retirez également la mâchoire de

fixation.

Assemblage

Fig. 8

RAINURE

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 29

-30-

4. Faites tourner légèrement le tambour

et utilisez un morceau de bois pour

pousser le fer et le mécanisme de

retenue latéralement afin de les faire

sortir du tambour. Faites bien

attention de ne pas laisser vos doigts

entrer en contact avec les bords

tranchants du fer. Si le fer attache et

est difficile à retirer, vous pouvez le

nettoyer avec des essences

minérales, un diluant à laque ou de

l'alcool.

Faites tourner le tambour de 180° et

recommencez la procédure déjà suivie

pour retirer le second fer.

▼ RÉAFFÛTAGE DES FERS HSS

Il est possible de réaffûter des fers de

rabot an acier rapide usés ou émoussés.

L'angle d'inclinaison du fer optimal de

50° doit être maintenu lors de l'affûtage.

Après qu'un total de 6 mm d'acier aura

été retiré des pointes des fers, les deux

fers devront être remplacés parce que la

hauteur minimum d'un fer en acier

rapide est de 23 mm depuis l'arrière

jusqu'à la pointe.

▼ APLANISSEMENT DES LAMES EN

ACIER RAPIDE

Un dispositif de planage des lames en

acier rapide PA1206 (accessoire en

option) est nécessaire pour aplanir les

fers HSS neufs ou réaffûtés. (Il n'est pas

nécessaire pour les fers HSS PA1204 et

les dispositifs de retenue associés,

parce qu'ils sont aplanis à l'usine.)

1. Placez le fer et le dispositif de

retenue du fer sur le dispositif de

planage, et assurez-vous que le

dispositif de retenue du fer s'engage

dans les rainures prévues à cet effet

(Fig. 9).

2. Appuyez sur le fer du rabot contre la

butée devant le bord tranchant pour

produire la profondeur et la planéité

(nivelance) appropriées, puis, avec le

dispositif de retenue du fer dans

cette position, serrez avec les vis de

blocage. Ceci ajustera automatique -

ment le fer à la hauteur et à la

planéité correctes.

3. Serrez les vis du dispositif de

retenue.

4. Retirez l'ensemble de fer et de

dispositif de retenue du dispositif de

planage.

5. Recommencez cette procédure pour

le second fer.

Assemblage

Fig. 9

FER EN

ACIER

RAPIDE

CONTRE-FER

MONTAgE

D’ALIgNEMENT

DES FERS

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 30

-31-

▶ Interrupteur à gâchette

« Marche/Arrêt »

Tenez l'outil

des deux

mains pendant que vous mettez l'outil

en marche, étant donné que le couple

du moteur pourrait un mouvement de

rotation de l'outil.

Si le bouton

de ver-

rouillage en position de marche

(« Lock-ON ») est enfoncé en

permanence, la gâchette ne peut pas

être relâchée.

Ne laissez

jamais la

gâchette en position verrouillée

(« ON »). Avant de brancher l’outil,

assurez-vous que le dispositif de

verrouillage de la gâchette est

désactivé (« OFF »). Une mise en

marche accidentelle pourrait causer des

blessures.

Soyez au

courant de

l'emplacement et de la position du

bouton de blocage en marche de la

gâchette. Si l'interrupteur est bloqué en

marche durant l'usage, soyez prêt, dans

des cas d'urgence, à le mettre à l'arrêt en

appuyant d'abord sur la gâchette, puis en

la relâchant immédiatement sans appuyer

sur le bouton de blocage en marche.

MISE EN MARCHE DE L'OUTIL :

Appuyez sur le bouton de déverrouillage

en position d'arrêt d'un côté ou de

l'autre de l'outil, et comprimez

l'interrupteur à gâchette.

MISE DE L'OUTIL EN POSITION

D'ARRÊT : Relâchez simplement

l'interrupteur à gâchette.

Votre rabot est également muni d'un

bouton de verrouillage en état de

marche situé sur le devant de la poignée

qui permet un fonctionnement continu

sans avoir besoin de comprimer

constamment la gâchette.

VERROUILLAGE DE L'INTERRUPTEUR

EN ÉTAT DE MARCHE : Comprimez à

fond l'interrupteur à gâchette, appuyez

sur le bouton de verrouillage en état de

marche, puis relâchez la gâchette.

DÉVERROUILLAGE DE L'INTER -

RUPTEUR : Comprimez l'interrupteur à

gâchette puis relâchez-le sans appuyer sur

le bouton de verrouillage en état de

marche.

▶ Joint à rotule pour cordon

Le joint à rotule pour cordon sur le

cordon d'alimentation permet de

positionner facilement le cordon d'une

façon qui facilite l'utilisation de l'outil

(Fig. 1).

▶ Action de rabotage

Une action de rabotage appropriée aide

à atteindre le résultat désiré. Avec de la

pratique et de l'expérience, cela

deviendra comme une seconde nature.

Assurez-vous que l'ouvrage est maintenu

solidement en place sur votre surface de

travail, tenez-vous dans une position

confortable et tenez fermement le rabot

des deux mains.

1. Après avoir ajusté totalement le

rabot, placez la semelle avant sur

l'ouvrage (assurez-vous que le

tambour n'est pas en contact avec

l'ouvrage) et mettez le rabot en

marche comme cela est décrit plus

haut.

2. Tout en faisant pression sur la

semelle avant, et le guide étant

positionné contre le côté de l'ouvrage

(pour contrôler la largeur ou l'angle),

faites avancer le rabot à une vitesse

constante jusqu'à ce que toute la

longueur de la semelle arrière ait

Instructions d’utilisation

REPOSOIR

DU RABOT

SEMELLE

Fig. 10

Débranchez la fiche de la prise de courant avant d'effectuer

quelque assemblage ou réglage que ce soit ou de changer les

accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche

accidentelle de l'outil.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 31

-32-

dépassé le bord de l'ouvrage.

(Fig. 10)

3. Puis transférez progressivement la

pression vers la semelle arrière, et

continuez le mouvement de rabotage

jusqu'à la fin de la coupe.

4. Si la pression n'est pas maintenue sur

la semelle arrière jusqu'à la fin de la

coupe, l'ouvrage risque d'être éraflé

après que la semelle avant aura

dépassé l'extrémité de l'ouvrage.

Pour réduire ce risque, utilisez une

bride de fixation sur le bord de trois

façons différentes pour maintenir en

place un morceau de bois de rebut

(d'au moins 1-1/2 po (38 mm)

d'épaisseur) à l'extrémité de l'ouvrage

aligné sur la surface à raboter (Fig.

11). Ceci déplacera l'emplacement de

l'éraflure possible de l'ouvrage au

morceau de bois de rebut.

5. Faites avancer le rabot à une vitesse

uniforme et raisonnable qui

n'exercera pas une pression

excessive sur le moteur ou sur le fer

(ne traînez pas le rabot sur la surface

venant d'être coupée).

6. Effectuez des coupes progressives

jusqu'à ce que vous soyez presque à

la profondeur désirée, puis réajustez

à une coupe de faible profondeur

pour la dernière passe afin d'obtenir

une bonne finition de la surface.

Le moteur risque

de caler s'il est

utilisé de façon inappropriée ou en état

de surcharge. Réduisez la pression

(vitesse d'alimentation) ou la

profondeur de coupe pour éviter tout

risque d'endommagement de l'outil si le

moteur semble peiner.

▶ Profondeur de coupe et

vitesse d'alimentation

La profondeur de coupe (profondeur de

rabotage) est déterminée par la

différence de hauteur entre la semelle

avant réglable et la semelle arrière fixe

du rabot. Le bouton de profondeur

permet d'ajuster la semelle avant, qui se

rétracte et expose le fer, et qui

détermine le montant de matériau

détaché de l'ouvrage. La profondeur de

coupe peut aller de 0 à 3/32 po (2,6

mm) par passe. (Fig. 1)

La profondeur de coupe et la vitesse

d'alimentation appropriées dépendent

du matériau constituant l'ouvrage :

Pour éviter d'obstruer l'outil et/ou

d'endommager le moteur, une coupe

plus fine et/ou une vitesse

d'alimentation plus lente peuvent être

nécessaires si le matériau a une ou

plusieurs de ces caractéristiques :

dureté; tendance à attacher, aspect

résineux, humidité, peinture, vernis

et/ou nœuds. En outre, lorsque vous

rabotez contre le grain ou à travers le

grain plutôt que dans le sens du grain,

une coupe moins profonde et/ou une

vitesse d'alimentation plus lente sont

nécessaires. Dans la mesure du

possible, faites un test en rabotant un

morceau similaire de matériau de rebut.

Utilisez de multiples coupes

progressives pour atteindre la

profondeur totale désirée.

Commencez par une coupe fine. Si le

rabot avance librement tout au long de

l'ouvrage sans trop surcharger le

moteur, le réglage de la profondeur peut

être augmenté avant la coupe suivante.

Lorsque vous aurez presque atteint la

profondeur totale désirée, réajustez la

profondeur de rabotage sur une faible

profondeur pour la coupe finale afin

d'obtenir une bonne finition de la

surface.

Fig. 11

OUVRAgE

BRIDE DE FIXATION

SUR LE BORD

MORCEAU DE

BOIS DE REBUT

Instructions d’utilisation

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 32

-33-

Réglage de la profondeur de coupe :

Tournez le bouton de réglage de la

profondeur jusqu'à ce que l'indicateur

soit aligné sur la profondeur de coupe

désirée sur l'échelle de profondeur

(Fig. 1).

▶ Reposoir du rabot

Le reposoir du rabot s'abaisse

automatiquement pour contribuer à

empêcher le fer d'entrer en contact avec

la surface de travail lorsque le rabot

n'est pas utilisé (Fig. 12). Le reposoir du

rabot est conçu pour se relever et

s'écarter automatiquement lorsque

l'arrière du rabot aura dépassé le bord

d'attaque de l'ouvrage (Fig. 10). Il se

relève également lorsque le rabotage

commence au milieu d'un ouvrage (par

rapport au bord de l'ouvrage).

▶ Bords de biseautage

La gorge en V à l'avant de la plaque

d'assise du rabot permet de biseauter

rapidement et facilement les bords des

ouvrages. (Fig. 13)

▶ Feuillures

Bien que tous les guides compatibles

avec les rabots Bosch puissent être

utilisés avec le modèle PL2632 pour les

feuillures (parfois appelées planches à «

feuillures »"), le meilleur guide dans ce

but est le guide à montage double en

option.

Le modèle PL2632 peut créer des

feuillures d'une largeur pouvant

atteindre 82 mm / 3-1/2 po. (Fig. 14)

N'oubliez pas qu'il faut une pression

latérale constante et de nombreuses

passes pour créer des feuillures en

utilisant un rabot.

▶ Débouchage du système

d’évacuation des copeaux

Retirez la

fiche de la

prise de courant s'il est nécessaire de

retirer manuellement les copeaux. Les

fers ne sont pas visibles, et vous risquez

de vous couper si vous entrez en

contact avec eux accidentellement.

Pour réduire autant que possible le

risque d'obstruction, vérifiez ce qui

suit :

1. La profondeur de coupe est

raisonnable en fonction du matériau.

2. La vitesse d'alimentation est

raisonnable en fonction du matériau.

(Voir la section « Profondeur de

coupe et vitesse d'alimentation »)

3. Débranchez le rabot et insérez un

tournevis ou un objet similaire dans

le raccord d'évacuation des copeaux

en prenant les précautions

nécessaires pour éliminer

l'obstruction.

Instructions d’utilisation

45°

Fig. 13

Fig. 12

REPOSOIR

DU RABOT

Fig. 14

9mm

max.

82mm

max.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 33

-34-

Entretien

▶ Service apres-vente

U n e

maintenance

pré-ventive effectuée par une personne

non autorisée pourrait entraîner un

placement incorrect de fils et

composants internes, ce qui pourrait

être très dangereux. Nous

recommandons que toutes les

réparations de cet outil soient

effectuées par un centre de service

après-vente usine de Bosch ou par un

poste de service agréé par Bosch.

▶ Lubrification de l'outil

Votre outil Bosch a été lubrifié

correctement et est prêt à l'emploi. Il

est recommandé que les outils

comportant des engrenages soient

graissés à nouveau avec un lubrifiant

spécial pour engrenages lors de chaque

remplacement des balais.

▶ Balais de charbon

Les balais et le commutateur dans votre

outil ont été conçus pour fonctionner

sans problème pendant de nombreuses

heures d'utilisation. Pour maintenir le

rendement optimal du moteur, nous

recommandons d'examiner les balais

tous les deux à six mois. N'utilisez que

des balais de remplacement Bosch

authentiques conçus pour votre outil

particulier.

▶ Paliers

Les paliers qui deviennent bruyants (en

raison de charges élevées ou de la

coupe de matériaux très abrasifs)

doivent être remplacés immédiatement

pour éviter la surchauffe ou une panne

du moteur.

▶ Nettoyage

Certains agents

de nettoyage et

solvants endommagent les pièces en

plastique. Citons notamment :

l'essence, le tétrachlorure de carbone,

les solvants de nettoyage chlorés,

l'ammoniac et les détergents ménagers

contenant de l'ammoniac.

Les ouvertures de ventilation et les

leviers de l'interrupteur doivent être

gradés propres et n'être obstrués par

aucun corps étranger. Ne tentez pas de

nettoyer en insérant des objets pointus

à travers les ouvertures.

Nettoyez périodiquement le reposoir du

rabot et assurez-vous qu'il se remet

librement en place.

▶ Courroie d'entrainement

La courroie d'entraînement est un

composant qui doit être inspecté

périodiquement dans le cadre d'une

maintenance normale afin de s'assurer

qu'elle n'est pas excessivement usée. Si

la courroie d'entraînement montre des

signes d'assèchement ou révèle des

fissures ou des déchirures, elle doit être

remplacée. Si la courroie d'entraînement

ne se déplace pas comme il faut ou sort

des poulies, elle doit être remplacée.

Installation d'une nouvelle courroie

d'entraînement : Desserrez la vis et

retirez le cache de la courroie

d'entraînement (Fig. 15). Coupez et

retirez la courroie d'entraînement usée.

Avant d'installer la nouvelle courroie

d'entraînement, nettoyez soigneusement

les deux poulies. Commencez par placer

la nouvelle courroie d'entraînement sur

Pour éviter les accidents, débranchez toujours l'outil et/ou le

chargeur de sa source d’alimentation secteur avant toute

opération de maintenance ou de nettoyage.

Fig. 15

VIS

CACHE DE LA

COURROIE

D'ENTRAÎNE -

MENT

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 34

la poulie d'entraînement, puis faites-la

tourner dans le sens des aiguilles d'une

montre tout en faisant pression sur la

courroie au-dessus de la poulie qu'elle

entraîne (Fig. 16). Réinstallez le cache

de la courroie d'entraînement et serrez

la vis à fond (Fig. 15).

-35-

Entretien

Si un cordon

de rallonge

s'avère nécessaire, vous devez utiliser un

cordon avec conducteurs de dimension

adéquate pouvant porter le courant

nécessaire à votre outil. Ceci préviendra

une chute excessive de tension, une perte

de courant ou une surchauffe. Les outils

mis à la terre doivent utiliser des cordons

de rallonge trifilaires pourvus de fiches à

trois broches ainsi que des prises à trois

broches.

REMARQUE : Plus le calibre du cordon

est petit, plus sa capacité est élevée.

DIMENSIONS DE RALLONGES

RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

Cordons de rallonge

Intensité

nominale

de l’outil

Calibre A.w.g. Calibre en mm

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Fig. 16

POULIE

ENTRAÎNÉE

POULIE

D'ENTRAÎNEMENT

COURROIE

D'ENTRAÎNEMENT

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 35

-36-

Accessoires et compléments

Description Inclus

Vendu

séparément

Accessoires

Clé à fer pour empreinte Torx T-30 ● ●

PA1202 Fer au carbure de tungstène Woodrazor micro-grain

réversible (2)

● ●

Fers HSS PA1204 avec dispositifs de retenue – ●

Grandes fers HSS PA1205 – ●

Dispositif de planage de fers HSS PA1206 – ●

Attachements

PA1207 Guide standard – ●

Guide à montage double avec couvre-semelle en

plastique

– ●

Adaptateurs pour tuyaux d'aspirateur – ●

Tuyaux d'aspirateur – ●

Sac à copeaux – ●

PA1209 Couvre-semelle à biseau de 3 degrés pour guide à

montage double

– ●

L’utilisation d’autres accessoires ou attachements non

spécifiés dans ce mode d’emploi pourrait être dangereuse.

Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de

corrosion et de détérioration.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 36

-37-

▶ Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desordenadas u

oscuras invitan a que se produzcan

accidentes.

No utilice herramientas mecánicas en

atmósferas explosivas, como por ejemplo

en presencia de líquidos, gases o polvos

inflamables. Las herramientas mecánicas

generan chispas que pueden incendiar el

polvo o los vapores.

Mantenga alejados a los niños y a las

personas que estén presentes mientras

esté utilizando una herramienta mecánica.

Las distracciones pueden hacerle perder el

control de la herramienta.

▶ Seguridad eléctrica

Los enchufes de las herramientas

mecánicas deben coincidir con el

tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas

conectadas a tierra (puestas a tierra). Los

enchufes no modificados y los

tomacorrientes coincidentes reducirán el

riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las

superficies conectadas o puestas a tierra,

tales como tuberías, radiadores, estufas y

refrigeradores. Hay un aumento del riesgo

de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a

la lluvia o a condiciones mojadas. La

entrada de agua en una herramienta

mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use

nunca el cordón para transportar la

herramienta mecánica, tirar de ella o

desenchufarla. Mantenga el cordón alejado

del calor, el aceite, los bordes afilados o

las piezas móviles. Los cordones dañados o

enganchados aumentan el riesgo de que se

produzcan sacudidas eléctricas.

Cuando utilice una herramienta mecánica

en el exterior, use un cordón de extensión

Advertencias generales de seguridad para herramientas mecánicas

Lea todas las advertencias de seguridad, instrucciones,

ilustraciones y especificaciones suministradas con esta

herramienta eléctrica. Si no se siguen todas las instrucciones que se indican a

continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones

graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta

mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta

mecánica alimentada por baterías (herramienta inalámbrica).

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada

palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza

para alertarle a usted de posibles peligros de lesiones

corporales. Obedezca todos los mensajes de

seguridad que sigan a este símbolo para evitar

posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se

evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no

se evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no

se evita, podría causar lesiones leves o moderadas.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 37

-38-

adecuado para uso a la intemperie. La

utilización de un cordón adecuado para uso

a la intemperie reduce el riesgo de que se

produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta

mecánica en un lugar húmedo, utilice una

fuente de energía protegida por un

interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso

de un GFCI reduce el riesgo de sacudidas

eléctricas.

▶ Seguridad personal

Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando

esté utilizando una herramienta mecánica.

No use una herramienta mecánica cuando

esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un

momento de distracción mientras esté

utilizando herramientas mecánicas podría

causar lesiones corporales graves.

Use equipo de protección personal. Use

siempre protección de los ojos. El equipo

de protección, como por ejemplo una

máscara antipolvo, calzado de seguridad

antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas,

reducirá las lesiones corporales.

Evite el arranque accidental. Asegúrese de

que el interruptor esté en la posición de

apagado antes de conectar la herramienta

a la fuente de energía y / o al paquete de

batería, levantar la herramienta o

transportarla. Transportar herramientas

mecánicas con un dedo en el interruptor o

encender herramientas mecánicas que

tengan el interruptor en la posición de

encendido invita a que se produzcan

accidentes.

Quite todas las llaves de ajuste o de tuerca

antes de encender la herramienta

mecánica. Una llave de tuerca o de ajuste

que se deje colocada en una pieza giratoria

de la herramienta mecánica podría causar

lesiones corporales.

No intente alcanzar demasiado lejos.

Mantenga un apoyo de los pies y un

equilibrio apropiados en todo momento.

Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa

holgada ni alhajas holgadas. Mantenga el

pelo, la ropa y los guantes alejados de las

piezas móviles. La ropa holgada, las alhajas

holgadas o el pelo largo pueden quedar

atrapados en las piezas móviles.

Si se proporcionan dispositivos para la

conexión de instalaciones de extracción y

recolección de polvo, asegúrese de que

dichas instalaciones estén conectadas y se

usen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los

peligros relacionados con el polvo.

No deje que la familiaridad obtenida con el

uso frecuente de las herramientas le haga

volverse complaciente e ignorar los

principios de seguridad de las

herramientas. Una acción descuidada

puede causar lesiones graves en una

fracción de segundo.

▶ Uso y cuidado de las

herramientas mecánicas

No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la

aplicación que desee realizar. La

herramienta mecánica correcta hará el

trabajo mejor y con más seguridad a la

capacidad nominal para la que fue

diseñada.

No use la herramienta mecánica si el

interruptor no la enciende y apaga. Toda

herramienta mecánica que no se pueda

controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de

alimentación y/o retire el paquete de

batería de la herramienta eléctrica, si es

extraíble, antes de hacer cualquier ajuste,

cambiar accesorios o almacenar

herramientas eléctricas. Dichas medidas

preventivas de seguridad reducen el riesgo

de arrancar accidentalmente la herramienta

mecánica.

Guarde las herramientas que no esté

usando fuera del alcance de los niños y no

deje que personas que no estén

familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la

herramienta. Las herramientas mecánicas

son peligrosas en manos de usuarios que no

hayan recibido capacitación.

Mantenga las herramientas eléctricas y sus

accesorios. Compruebe si hay piezas

móviles desalineadas o que se atoran, si

hay piezas rotas y si existe cualquier otra

situación que podría afectar el

funcionamiento de la herramienta

mecánica. Si la herramienta mecánica está

dañada, haga que la reparen antes de

usarla. Muchos accidentes son causados

Advertencias generales de seguridad para herramientas mecánicas

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 38

-39-

Espere a que el cortador se detenga antes

de dejar la herramienta en algún lugar. Un

cortador expuesto se puede enganchar en la

superficie y causar una posible pérdida de

control y lesiones graves.

Sujete la herramienta eléctrica por las

superficies de agarre con aislamiento,

porque es posible que el cortador entre en

contacto con su propio cordón. Si corta un

cable "con corriente", puede hacer que las

partes metálicas de la herramienta que

están al descubierto "lleven corriente" y el

resultado podría ser una descarga eléctrica

al operador.

Use abrazaderas u otro modo práctico de

sujetar y soportar la pieza de trabajo en

una plataforma estable. Si sostiene la pieza

de trabajo con la mano o contra el cuerpo,

dicha pieza quedará inestable y es posible

que cause pérdida de control.

Arranque siempre el cepillo mecánico

antes de que la cuchilla entre en contacto

con la pieza de trabajo y deje que la

cuchilla alcance toda su velocidad. La

herramienta puede vibrar o chirriar si la

velocidad de la cuchilla es demasiado lenta

al comienzo del corte y es posible que

cause retroceso.

Compruebe si la pieza de trabajo tiene

clavos. Si hay clavos, quítelos o clávelos

hasta que estén bien por debajo de la

superficie acabada que se desea obtener.

Si las cuchillas del cepillo mecánico golpean

objetos como clavos, pueden hacer que la

herramienta experimente retroceso y el

resultado puede ser lesiones personales

graves.

Desenchufe el cepillo mecánico antes de

cambiar accesorios. Antes de enchufar la

herramienta, asegúrese de que el cierre

del gatillo esté en la posición de apagado.

Pueden ocurrir arranques accidentales si el

cepillo mecánico se enchufa mientras se

está cambiando un accesorio.

Después de cambiar las cuchillas, gire el

cilindro de las cuchillas (tambor de corte)

para asegurarse de que las cuchillas no

estén golpeando ninguna parte de la

carcasa de la cabeza de las cuchillas y de

que los tornillos de fijación de las cuchillas

estén apretados. Las cuchillas que giran

podrían golpear la carcasa de la

herramienta y dañar la herramienta, así

como causar posibles lesiones.

Sujete siempre firmemente la herramienta

con las dos manos para tener un control

máximo.

Nunca tire del cepillo mecánico hacia atrás

sobre la pieza de trabajo. Podría

producirse pérdida de control.

No ponga los dedos ni ningún otro objeto

en el orificio de salida de virutas, ni retire

las virutas mientras la herramienta esté en

marcha. El contacto con el tambor de las

cuchillas causará lesiones.

Saque el enchufe de la fuente de energía si

es necesario quitar las virutas. Las

cuchillas están ocultas de la vista y es

posible que usted se corte si toca alguna de

ellas.

Nunca utilice cuchillas desafiladas o

dañadas. Las cuchillas afiladas deben

manejarse con cuidado. Las cuchillas

Normas de seguridad para cepillos mecánicos

Advertencias generales de seguridad para herramientas mecánicas

por herramientas mecánicas mantenidas

deficientemente.

Mantenga las herramientas de corte

afiladas y limpias. Es menos probable que

las herramientas de corte mantenidas

apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas

son más fáciles de controlar.

Utilice la herramienta mecánica, los

accesorios, las brocas de la herramienta,

etc., de acuerdo con estas instrucciones,

teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar.

El uso de la herramienta mecánica para

operaciones distintas a aquéllas para las

que fue diseñada podría causar una

situación peligrosa.

Mantenga secos, limpios y libres de aceite

y grasa los mangos y las superficies de

agarre. Si están resbalosos, los mangos y

las superficies de agarre no permiten un

manejo y un control seguros de la

herramienta en situaciones inesperadas.

▶ Servicio de ajustes y

reparaciones

Haga que su herramienta mecánica reciba

servicio de un técnico de reparaciones

calificado, utilizando únicamente piezas de

repuesto idénticas. Esto asegurará que se

mantenga la seguridad de la herramienta

mecánica.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 39

-40-

Un GFCI y los dispositivos de protección

personal, como guantes de goma y calzado

de goma de electricista, mejorarán más su

seguridad personal.

No use herramientas mecánicas con

capacidad nominal solamente para CA con

una fuente de energía de CC. Aunque

pueda parecer que la herramienta funciona

correctamente, es probable que los

componentes eléctricos de la herramienta

con capacidad nominal para CA fallen y

creen un peligro para el operador.

Mantenga los mangos secos, limpios y

libres de aceite y grasa. Las manos

resbalosas no pueden controlar de modo

seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento

periódico de la herramienta. Cuando limpie

una herramienta, tenga cuidado de no

desmontar ninguna de sus partes, ya que

los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los

resortes de retorno de los protectores de

seguridad podrían montarse

incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro

de carbono, amoníaco, etc., podrían dañar

las piezas de plástico.

Riesgo de lesiones para el usuario. El

cordón de energía debe recibir servicio de

ajustes y reparaciones solamente por un

Centro de Servicio de Fábrica Bosch o una

Estación de Servicio Bosch Autorizada.

Cierto polvo

generado por el

lijado, aserrado, amolado y taladrado

mecánicos, y por otras actividades de

construcción, contiene agentes químicos

que se sabe que causan cáncer, defectos

de nacimiento u otros daños sobre la

reproducción. Algunos ejemplos de estos

agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y

otros productos de mampostería, y

• Arsénico y cromo de madera tratada

químicamente.

Su riesgo por causa de estas exposiciones

varía, dependiendo de con cuánta

frecuencia realice este tipo de trabajo. Para

reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada

y trabaje con equipo de seguridad

aprobado, como por ejemplo máscaras

antipolvo que estén diseñadas

especialmente para impedir mediante

filtración el paso de partículas

microscópicas.

Advertencias de seguridad adicionales

Normas de seguridad para cepillos mecánicos

dañadas pueden romperse bruscamente

durante el uso. Si las cuchillas están

desafiladas, se requiere más fuerza para

empujar la herramienta, lo cual puede

causar la rotura de la cuchilla.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 40

-41-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

Ah Amperios-hora (medición de la capacidad de la batería)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la

graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con

aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 41

-42-

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por

Underwriters Laboratories.

Este símbolo indica que este componente está reconocido por

Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta está catalogada por la

Canadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha

catalogado esta herramienta indicando que cumple con las normas

estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta cumple con la norma

mexicana oficial (NOM).

Designa el programa de reciclaje de baterías de Li-ion.

Designa el programa de reciclaje de baterías de Ni-Cd.

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 42

-43-

Capacidades máximas

Profundidad de acepillad . . .0 - 3/32" (0 - 2,6 mm)

Profundidad de rebajado . . .0 - 5/16" (0 - 9 mm)

Anchura de corte . . . . . . . . .3-1/4" (82 mm)

SOPORTE

DE gUÍA

SOPORTE

DE gUÍA

POMO DE

AJUSTE DE

PROFUNDIDAD

ORIFICIO DE

SALIDA DE

VIRUTAS

TOPE-

gUÍA

TOPE-

gUÍA

RANURA

EN V DE

ACHAFLANAR

POMOS DE MARIPOSA

POMOS DE

MARIPOSA

INTERRUPTOR gATILLO

ÁREA DE ALMACENAMIENTO

DE LA LLAVE PARA

CUCHILLAS

BOTÓN DE “FIJACIÓN

EN ENCENDIDO”

BOTÓN DE “FIJACIÓN

EN APAgADO”

gIRADOR DEL CORDÓN DE ENERgÍA

CON ARTICULACIÓN ESFÉRICA

BASE DE SOPORTE DEL

CEPILLO MECÁNICO

ARANDELA

ANILLO

TÓRICO

ANILLO

TÓRICO

FIg. 1

ESCALA DE

PROFUNDIDAD

PALANCA

SELECCIÓN

ORIFICIO

Cepillo mecánico PL2632

Desconecte el enchufe de la fuente de energía antes de realizar

cualquier ensamblaje o ajuste, o cambiar accesorios. Estas

medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta

accidentalmente.

Descripción funcional y especificaciones

Tope-guía de

montura dual

Tope-guía básico

PA1207

NOTA: Para obtener las

especificaciones de la herramienta,

consulte la placa del fabricante

colocada en la herramienta.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 43

-44-

Ensamblaje

▶ Propósitos de los topes-guía

Los topes-guía para cepillos mecánicos

Bosch tienen todos un escudo protector

que cubre la sección no usada de la

cuchilla. Por lo tanto, recomendamos

instalar siempre un tope-guía para cepillos

mecánicos (excepto en situaciones en las

que la operación de acepillado tenga lugar

más hacia el interior del borde de una

pieza de trabajo que la anchura de la

cuchilla del cepillo mecánico e interferiría

con el trabajo).

Todos los topes-guía para cepillos

mecánicos Bosch se pueden utilizar

para controlar la anchura del corte, por

ejemplo al crear rebajos (consulte la

página 42).

Todos los topes-guía para cepillos

mecánicos Bosch también proporcionan

estabilidad adicional al acepillar

materiales que midan hasta 3-1/4

pulgadas de ancho.

El tope-guía de montura dual opcional es

especialmente útil al acepillar un borde

vertical, por ejemplo al acepillar una

puerta que no esté montada y que esté

acostada en posición plana, por ejemplo

sobre caballetes de aserrar (Fig. 2).

▶ Posicionamiento de los

topes-guía

Para uso con la mano derecha, el tope-

guía se deberá instalar en el lado

izquierdo de la herramienta. Para uso

con con la mano izquierda, el tope-guía

se deberá instalar en el lado derecho de

la herramienta, excepto cuando el

cepillo mecánico se utilice para crear

rebajos, lo cual requiere que el tope-

guía esté instalado en el lado izquierdo

de la herramienta.

▶ Instalación del tope-guía

básico

1. Coloque un tornillo de mariposa a

través del agujero inferior del

extremo largo del soporte,

enrósquelo en la montura delantera

en el lado apropiado del cepillo

mecánico y apriete firmemente el

pomo de mariposa. (El anillo tórico

deberá estar en el lado trasero del

soporte y la arandela plana deberá

estar entre la parte trasera del pomo

y el lado delantero del soporte.)

2. Coloque un perno a través de la parte

superior del agujero ubicado en el

extremo corto del soporte y luego a

través de la ranura ubicada en el

brazo apropiado del tope-guía.

Coloque la arandela plana en la parte

inferior del perno, debajo del brazo

del tope-guía, y luego instale el pomo

de mariposa. Si no se instala la

arandela, es probable que el tope-

guía se deslice.

3. Apriete firmemente el pomo de

mariposa.

▶ Instalación de los topes-guía

de montura dual

• Esto es lo mismo que instalar el tope-

guía básico, excepto que ambos

soportes se acoplan en el área de la

montura delantera y en el área de la

montura trasera del cepillo mecánico

(Fig. 1).

▶ Instalación de la sobrezapata

de plástico en los topes-guía

de montura dual

• Hay dos sobrezapatas de plástico que

se pueden usar con el tope-guía de

montura dual, una sobrezapata recta

Fig. 2

Desconecte el enchufe de la fuente de energía antes de realizar

cualquier ensamblaje o ajuste, o cambiar accesorios. Estas

medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta

accidentalmente.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 44

-45-

Ensamblaje

y una sobrezapata de 3 grados (de

venta por separado).

• La sobrezapata de plástico con bisel de

3 grados PA1209 es especialmente útil

cuando se acepillan bordes largos de

puertas típicas.

• Las sobrezapatas se fijan con clips al

tope-guía de acero.

• Para retirar cualquiera de las dos

sobrezapatas, jale suavemente las

lengüetas ubicadas en la sobrezapata

de manera que se alejen del tope-guía

y luego mueva hacia arriba la

sobrezapata (Fig. 2a).

▶ Ajuste de la profundidad

de acepillado deseada

1. Afloje el pomo o los pomos de

mariposa que sujetan el tope-guía al

soporte o los soportes de guía.

2. Deslice el tope-guía a lo largo del

soporte o los soportes de guía hasta

la anchura de acepillado deseada.

(Cuando utilice el tope-guía de

montura dual, puede que sea

necesario subir la base de soporte

del cepillo mecánico antes de que se

pueda alcanzar la anchura deseada.)

3. Apriete firmemente los pomos de

mariposa.

▶ Extracción de virutas

El cepillo mecánico PL2632 viene con

dos orificios de salida de virutas. Al

mover la palanca selectora de orificio

hasta la posición 1 (hacia la parte

delantera de la herramienta), las virutas

se descargan hacia la izquierda,

mientras que en la posición 2 (hacia la

parte trasera de la herramienta), las

virutas se descargan hacia la derecha

(Fig. 1).

El orificio de salida de virutas del cepillo

mecánico se puede usar con una bolsa

para virutas opcional (Fig. 3a) o con una

aspiradora de taller y un conector de

aspiración (Fig. 3b) para mantener más

limpio el entorno de trabajo.

Bosch ofrece varias mangueras de

VAC002

VX120

VAC024

VAC020

Manguera

Bosch serie VH

Manguera de

1¼

pulg.

Manguera de

1½

pulg.

Manguera de

2½

pulg.

Manguera de

35mm

BOLSA PARA

VIRUTAS

ORIFICIO DE

SALIDA DE

VIRUTAS

Fig. 3

SOBREZAPATA

DE PLÁSTICO

TOPE-gUÍA DE

MONTURA DUAL

LENgÜETAS (3x)

Fig. 2a

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 45

-46-

Ensamblaje

aspiración diferentes que conectarán

estas herramientas a las aspiradoras

Bosch. Los adaptadores Bosch VAC002

o VAC024 opcionales conectarán el

cepillo mecánico a mangueras de

aspiración de 1-1/4 pulgadas y 1-1/2

pulgadas, y el adaptador VAC020

opcional conectará el cepillo mecánico a

mangueras de 2-1/2 pulgadas.

La aspiradora debe ser adecuada para

el material en el cual se esté

trabajando.

Cuando aspire polvo seco que sea

especialmente perjudicial para la salud

o cancerígeno, utilice una aspiradora o

un extractor de polvo especial.

▶ Cuchillas del cepillo

mecánico

Las cuchillas

del cepillo

mecánico están afiladas y son frágiles,

y se deben manejar con cuidado para

evitar lesiones al usuario o daños a las

cuchillas.

• Hay tres tipos de cuchillas que se

pueden utilizar con el cepillo

mecánico Bosch PL2632:

minicuchillas de carburo de

tungsteno (TC) estándar,

minicuchillas de carburo de

tungsteno de microgramo Bosch

Woodrazor (equipo estándar con el

cepillo mecánico Bosch PL2632) y

cuchillas de acero de alta velocidad

(HSS) grandes.

• Mientras que las minicuchillas de

carburo de tungsteno Bosch PA1202

están más afiladas y son más

duraderas que las minicuchillas de

carburo de tungsteno estándar, el

ensamblaje y el ajuste de las cuchillas

de carburo de tungsteno tanto

Woodrazor como estándar son los

mismos. De aquí en adelante, todas

las veces que en este manual

aparezca “minicuchillas TC” se estará

haciendo referencia tanto a las

cuchillas Woodrazor como a las

minicuchillas de carburo de

tungsteno estándar.

• Para utilizar cuchillas HSS grandes

con el PL2632, es necesario comprar

accesorios opcionales.

Use guantes

protectores cuando cambie las

cuchillas del cepillo mecánico. Los filos

están afilados y pueden causar lesiones.

▼ RETIRADA DE LAS MINICUCHILLAS

DE CARBURO DE TUNGSTENO

Las minicuchillas de cepillo mecánico

TC tienen dos filos y se pueden invertir

cuando uno de los filos se desafile o se

astille (Fig. 6). Antes de realizar

cualquier trabajo en la propia máquina,

desenchufe el enchufe de alimentación.

Cambie siempre ambas cuchillas al

mismo tiempo. De lo contrario, el

desequilibrio puede causar vibración y

reducir la vida de servicio útil de la

herramienta. Utilice únicamente

cuchillas designadas para utilizarse con

este modelo, porque otras cuchillas

pueden causar vibración y reducir el

rendimiento, y es posible que no se

sujeten firmemente en el portacuchilla.

No intente afilar ni reutilizar cualquier

cuchilla TC reafilada.

Para retirar las cuchillas:

1. Rote el tambor de las cuchillas hasta

que la mandíbula de fijación esté

paralela a la zapata del cepillo

mecánico.

2. Afloje los tres tornillos de fijación

aproximadamente una revolución

cada uno (no es necesario retirar la

mandíbula de fijación) (Fig. 4).

3. Rote ligeramente el tambor de las

cuchillas y utilice un pedazo de

madera para empujar la cuchilla hacia

un lado hasta sacarla de debajo de la

mandíbula de fijación. Asegúrese de

mantener los dedos alejados de los

filos de la cuchilla. Si la cuchilla tiene

Fig. 4

TORNILLO DE

FIJACIÓN

ZAPATA

DELANTERA

PORTA-

CUCHILLA

RESALTO

MANDÍBULA

DE FIJACIÓN

TAMBOR

DE LAS

CUCHILLAS

LLAVE PARA

CUCHILLAS

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 46

-47-

goma y es difícil de retirar, puede

limpiar la cuchilla y la abrazadera con

alcoholes minerales, diluyente de laca

o alcohol (Fig. 5).

4. Rote 180° el tambor de las cuchillas y

repita el procedimiento para retirar la

segunda cuchilla. Antes de insertar

una cuchilla nueva o que se haya

afilado, limpie todas las superficies

(las cuchillas, el retenedor y el

tambor) con alcoholes minerales,

diluyente de laca o alcohol, ya que

esto asegurará un ajuste preciso de

las cuchillas y un rendimiento

apropiado de la herramienta.

▼ INSTALACIÓN Y AJUSTE DE LAS

MINICUCHILLAS DE CARBURO

Si las cuchillas y/o el portacuchilla

tienen goma y son difíciles de retirar,

retire las mandíbulas de fijación y los

tornillos de fijación, y limpie todas las

superficies con alcoholes minerales,

diluyente de laca o alcohol, ya que esto

asegurará un ajuste preciso de las

cuchillas y un rendimiento apropiado de

la herramienta. (Consulte “RETIRADA DE

LOS PORTA-MINICUCHILLAS TC Y

RETENEDORES”)

Para realizar la instalación, deslice

cuidadosamente las cuchillas sobre los

salientes de los portacuchillas.

Para asegurar un funcionamiento

apropiado y un corte uniforme , las

cuchillas se deben posicionar de manera

que estén:

• Centradas respecto a las zapatas

delantera y trasera.

• Alineadas una con otra.

• Posicionadas de manera que no

toquen ninguna parte del cepillo

mecánico al rotarlas.

• Presionadas uniformemente hacia

atrás, hacia el portacuchilla, para

asegurarse de que estén niveladas.

▼ PROCEDIMIENTO DE INSTALACIÓN

1. Alinee la ranura ubicada en la parte

superior de la cuchilla con el saliente

del portacuchilla y deslice

cuidadosamente la cuchilla sobre el

portacuchilla, de la manera que se

muestra en la Figura 6.

2. Utilizando un bloque de madera,

empuje la cuchilla TC hacia atrás,

hacia el portacuchilla, de manera que

el lado interno de la cuchilla esté

presionado contra la parte inclinada

del portacuchilla (esto asegurará que

las cuchillas estén niveladas).

3. Luego, apriete los tornillos de fijación

Torx utilizando la secuencia correcta

de apriete (1, 2, 3), de la manera que

se muestra en la Figura 4, y el cepillo

mecánico estará listo para utilizarse.

Tornillos del retenedor de la cuchilla: En

circunstancias normales, la posición del

retenedor de los porta-minicuchillas TC

Fig. 6

PORTA-

CUCHILLA

Fig. 5

Ensamblaje

Fig. 7

CUCHILLA

HSS

RETENEDOR

DE LA

CUCHILLA

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 47

-48-

no necesita reajuste. De hecho, los

tornillos que sujetan el retenedor al

portacuchilla están sellados en la

fábrica con un compuesto de sujeción

amarillo que no se deberá alterar. Sin

embargo, si usted cree que se deben

hacer ajustes, el ajuste apropiado es

crucial, y lo mejor es que lo realice un

Centro de Servicio de Fábrica Bosch o

un Centro de Servicio Autorizado Bosch.

▼ CONVERSIÓN A CUCHILLAS DE

ACERO DE ALTA VELOCIDAD

El cepillo mecánico PL2632 se puede

convertir para aceptar cuchillas HSS

grandes. La conversión requiere las

cuchillas HSS PA1204 opcionales con

retenedores (pareja) (Fig. 7). También

se pueden comprar por separado

parejas adicionales de cuchillas HSS, las

cuchillas HSS grandes PA1205.

▼ RETIRADA DE LOS PORTA-

MINICUCHILLAS TC Y

RETENEDORES

1. Rote el tambor de las cuchillas hasta

que la mandíbula de fijación esté

paralela a la zapata del cepillo

mecánico.

2. Afloje completamente los tres

tornillos de fijación y retire los

tornillos y la mandíbula de fijación.

3. Rote ligeramente el tambor de las

cuchillas y utilice un pedazo de madera

para empujar la cuchilla, el

portacuchilla y el retenedor hasta

separarlos del tambor de las cuchillas.

Asegúrese de mantener los dedos

alejados de los filos de la cuchilla. Si la

cuchilla tiene goma y es difícil de

retirar, puede limpiar la cuchilla y la

abrazadera con alcoholes minerales,

diluyente de laca o alcohol.

4. Rote 180° el tambor de las cuchillas y

repita el procedimiento para retirar la

segunda cuchilla.

▼ INSTALACIÓN Y AJUSTE DE LAS

CUCHILLAS

HSS Y LOS RETENEDORES

Antes de insertar una cuchilla nueva o

que se haya afilado, limpie todas las

superficies (las cuchillas, el retenedor y

el tambor) con alcoholes minerales,

diluyente de laca o alcohol, ya que esto

asegurará un ajuste preciso de las

cuchillas y un rendimiento apropiado de

la herramienta.

Las cuchillas de cepillo mecánico

nuevas o reafiladas se deben nivelar

apropiadamente antes de instalarlas,

utilizando el dispositivo de nivelación de

cuchillas HSS PA1206 opcional (las

cuchillas HSS PA1204 con retenedores

se nivelan en la fábrica).

Para asegurar un funcionamiento

correcto y un corte uniforme, las

cuchillas se deben posicionar de manera

que estén:

• Centradas respecto a las zapatas

delantera y trasera.

• Alineadas una con otra.

• Posicionadas de manera que no

toquen ninguna parte del cepillo

mecánico al rotarlas.

Procedimiento:

1. Para instalar las cuchillas, deslice

cuidadosamente el ensamblaje de

cuchilla/retenedor hacia un lado

hasta que esté sobre una de las dos

áreas de fijación ubicadas en el

Ensamblaje

Fig. 8

RAINURE

Fig. 9

CUCHILLA

HSS

RETENEDOR DE

LA CUCHILLA

DISPOSITIVO DE

FIJACIÓN DE

NIVELACIÓN DE LA

CUCHILLA

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 48

-49-

tambor de las cuchillas. El retenedor

debe acoplarse en la ranura (Fig. 8)

2. Coloque una mandíbula de fijación

orientada adecuadamente sobre la

cuchilla (Fig. 4).

3. Apriete los tres tornillos de fijación

con la llave Torx, utilizando la

secuencia correcta de apriete (1, 2,

3) (Fig. 4).

4. Rote 180° el tambor de las cuchillas y

repita el procedimiento para la

segunda abrazadera de cuchilla.

▼ RETIRADA DE CUCHILLAS HSS

GRANDES

Para retirar las cuchillas:

1. Rote el tambor de las cuchillas hasta

que la mandíbula de fijación esté

paralela a la zapata del cepillo

mecánico.

2. Afloje y retire los tres tornillos de

fijación con la llave Torx.

3. Retire también la mandíbula de

fijación.

4. Rote ligeramente el tambor de las

cuchillas y utilice un pedazo de

madera para empujar la cuchilla y el

retenedor hacia un lado hasta

sacarlos del tambor de las cuchillas.

Asegúrese de mantener los dedos

alejados de los filos de la cuchilla. Si

la cuchilla tiene goma y es difícil de

retirar, puede limpiar la cuchilla y la

abrazadera con alcoholes minerales,

diluyente de laca o alcohol.

Rote 180° el tambor de las cuchillas y

repita el procedimiento para retirar la

segunda cuchilla.

▼ REAFILADO DE LAS CUCHILLAS HSS

Las cuchillas de cepillo mecánico HSS

desgastadas o desafiladas se pueden

reafilar. Se deberá mantener el ángulo

óptimo de 50° de la cuchilla al afilarla.

Una vez que se haya retirado un total de

6 mm de acero de las puntas de las

cuchillas, ambas cuchillas se deben

reemplazar, debido a que la altura

mínima de la cuchilla HSS es de 23 mm

desde la parte trasera hasta la punta.

▼ NIVELACIÓN DE LAS CUCHILLAS

HSS

Se necesita un accesorio de nivelación

de cuchillas HSS PA1206 (accesorio

opcional) para nivelar las cuchillas HSS

nuevas o reafiladas. (No se necesita con

las cuchillas HSS y retenedores PA1204,

que se nivelan en la fábrica.)

1. Coloque la cuchilla y el retenedor de

la cuchilla sobre el dispositivo de

nivelación y asegúrese de que el

retenedor de la cuchilla se acople en

las ranuras diseñadas para este

propósito (Fig. 9)

2. Presione la cuchilla del cepillo

mecánico contra el tope ubicado

delante del filo, para lograr la

profundidad y la uniformidad

(nivelación) adecuadas, y con el

retenedor de la cuchilla en esta

posición, apriétela con los tornillos

de fijación. Esto ajustará

automáticamente la cuchilla a la

altura y nivelación correctas.

3. Apriete los tornillos del retenedor.

4. Retire el ensamblaje de cuchilla y

retenedor del dispositivo de

nivelación.

5. Repita el procedimiento para la

segunda cuchilla.

Ensamblaje

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 49

-50-

▶ Interruptor gatillo de

"Encendido y Apagado"

Agarre la

herrami e n t a

con las dos manos mientras la pone en

marcha, ya que la fuerza de torsión del

motor puede hacer que la herramienta

se tuerza.

Si el botón de

“Fijación en

ENCENDIDO” está siendo presionando

continuamente, no se puede soltar el

gatillo.

No deje nunca

el gatillo

bloqueado en la posición de

"ENCENDIDO". Antes de enchufar la

herramienta, compruebe que el cierre

del gatillo esté en la posición de

"APAGADO". Los arranques accidental -

es podrían causar lesiones.

Conozca la

ubicación y el

ajuste del botón de "Fijación en

ENCENDIDO" del interruptor. Si el

interruptor está bloqueado en la

posición de "ENCENDIDO" durante el

uso, esté preparado para, en situaciones

de emergencia, ponerlo en la posición

de "APAGADO".

PARA “ENCENDER” LA HERRAMIENTA:

Presione el botón de “Fijación en

APAGADO” en cualquiera de los dos

lados de la herramienta y apriete el

interruptor gatillo.

PARA “APAGAR” LA HERRAMIENTA:

Simplemente suelte el interruptor

gatillo.

Su cepillo mecánico también está

equipado con un botón de “Fijación en

APAGADO” ubicado en la parte

delantera del mango, que permite

utilizar el cepillo de manera continua sin

apretar el gatillo.

PARA BLOQUEAR EL INTERRUPTOR

EN LA POSICIÓN DE ENCENDIDO:

Apriete completamente el interruptor

gatillo, presione el botón de “Fijación en

ENCENDIDO” y suelte el gatillo.

PARA DESBLOQUEAR EL

INTERRUPTOR: Apriete el interruptor

gatillo y suéltelo sin presionar el botón

de “Fijación en ENCENDIDO”.

▶ Girador del cordón de

energía

La articulación esférica giratoria ubicada

en el cordón de energía facilita el

posicionamiento de dicho cordón de

manera que haga más fácil el uso de la

herramienta (Fig. 1).

▶ Acción de acepillado

La acción de acepillado correcta ayuda a

lograr el resultado deseado. Con

práctica y experiencia, le será muy fácil

realizarla. Asegúrese de que la pieza de

trabajo esté sujeta firmemente en la

posición deseada sobre la superficie de

trabajo y, situándose cómodamente de

pie, agarre firmemente el cepillo

mecánico con las dos manos.

1. Con el cepillo mecánico

completamente ajustado, coloque la

zapata delantera sobre la pieza de

trabajo (asegúrese de que el tambor

de las cuchillas no esté en contacto

con la pieza de trabajo) y arranque el

cepillo mecánico de la manera que se

describió anteriormente.

2. Con presión sobre la zapata

delantera y con el tope-guía contra el

lado de la pieza de trabajo (para

controlar la anchura o el ángulo),

haga avanzar firmemente el cepillo

mecánico hasta que toda la longitud

de la zapata trasera pase sobre el

borde de la pieza de trabajo (Fig. 10).

Instrucciones de funcionamiento

BASE DE

SOPORTE DEL

CEPILLO

MECÁNICO

ZAPATA

Fig. 10

Desconecte el enchufe de la fuente de energía antes de realizar

cualquier ensamblaje o ajuste, o cambiar accesorios. Estas

medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta

accidentalmente.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 50

-51-

3. Luego, transfiera gradualmente la

presión a la zapata trasera y siga

acepillando hasta el final del corte.

4. Si no se mantiene la presión sobre la

zapata trasera hasta el final del corte,

se podría crear una peladura en la

pieza de trabajo una vez que la

zapata delantera sobrepase el

extremo de la pieza de trabajo. Para

minimizar esta posibilidad, utilice una

abrazadera de borde de 3 posiciones

para sujetar un pedazo de madera de

desecho (de por lo menos 1-1/2

pulgadas (38 mm) de grosor) sobre el

extremo de la pieza de trabajo,

alineado con la superficie que se vaya

a acepillar (Fig. 11). Al hacer esto se

traslada la ubicación de una peladura

potencial fuera de la pieza de trabajo,

al pedazo de madera de desecho.

5. Haga avanzar el cepillo mecánico a

una velocidad uniforme y razonable

que no ponga esfuerzo excesivo en el

motor ni en las cuchillas, (no jale el

cepillo mecánico hacia atrás sobre la

superficie que ya esté cortada.)

6. Realice cortes progresivos hasta que

esté cerca de la profundidad deseada

y luego reajuste a un corte delgado

para realizar la pasada final, con el fin

de obtener un buen acabado de la

superficie.

Puede que el

motor se detenga

si se utiliza incorrectamente o se

sobrecarga. Reduzca la presión

(velocidad de avance) o la profundidad

de corte para evitar posibles daños a la

herramienta si el motor funciona con

dificultad.

▶ Profundidad de corte y

velocidad de avance

La profundidad de corte (profundidad

de cepillado) está determinada por la

diferencia de altura entre la zapata

delantera ajustable y la zapata trasera

fija del cepillo mecánico. El pomo de

profundidad ajusta la zapata delantera,

que se retrae y deja al descubierto la

cuchilla, y determina la cantidad de

material que se retira de la pieza de

trabajo. El intervalo de profundidad de

corte es de 0 a 3/32 de pulgada (2,6

mm) por pasada (Fig. 1).

La profundidad de corte y la velocidad

de avance apropiadas dependen del

material de la pieza de trabajo:

Para evitar atoramientos y/o daños al

motor, es posible que se necesite un

corte más delgado y/o una velocidad de

avance más lenta si el material tiene

cualquiera de estas características:

Fig. 11

ABRAZADERA

DE BORDE

DESECHO

DE MADERA

PIEZA DE TRABAJO

45°

Fig. 13

Fig. 12

BASE DE SOPORTE

DEL CEPILLO

MECÁNICO

Instrucciones de funcionamiento

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 51

-52-

dureza, gomosidad, alto contenido de

savia, humedad, pintura, barniz y/o

nudos. Además, al acepillar contra la

veta o transversalmente a la veta, en

lugar de con la veta, se requiere un

corte menos profundo y/o una velocidad

de avance más lenta. Siempre que sea

posible, haga una prueba acepillando un

pedazo de material de desecho similar.

Realice múltiples cortes progresivos

para lograr la profundidad total

deseada.

Comience con un corte delgado. Si el

cepillo mecánico se mueve libremente a

través de la pieza de trabajo sin que se

produzca una carga excesiva en el

motor, el ajuste de profundidad se

puede aumentar antes del próximo

corte.

Cuando esté cerca de la profundidad

total deseada, reajuste la profundidad

de acepillado a una posición poco

profunda para realizar el corte final, con

el fin de obtener un buen acabado de la

superficie.

Ajuste de la profundidad de corte: Rote

el pomo de ajuste de profundidad hasta

que el indicador esté alineado con la

profundidad de corte deseada en la

escala de profundidad (Fig. 1).

▶ Base de soporte del cepillo

mecánico

La base de soporte del cepillo mecánico

baja automáticamente por resorte para

ayudar a evitar que la cuchilla entre en

contacto con la superficie de la pieza de

trabajo cuando no se esté utilizando el

cepillo mecánico (Fig. 12). La base de

soporte del cepillo mecánico está

diseñada para oscilar por sí misma hacia

arriba, apartándose del paso, cuando la

parte trasera del cepillo mecánico cruce

el borde de avance de la pieza de

trabajo (Fig. 10). También oscilará hacia

arriba cuando la operación de acepillado

comience en el centro de la pieza de

trabajo (hacia dentro desde el borde de

la pieza de trabajo).

▶ Biselado de bordes

La ranura en V ubicada en la placa-base

delantera del cepillo mecánico permite

biselar rápida y fácilmente los bordes de

la pieza de trabajo (Fig. 13).

▶ Rebajado

Aunque todos los topes-guía para

cepillos mecánicos Bosch compatibles

se pueden utilizar con la PL2632 para

rebajar (lo cual a veces se conoce como

"traslapar"), el mejor tope-guía para este

propósito es el tope-guía de montura

dual opcional.

La PL2632 puede crear rebajos de hasta

82 mm / 3-1/2 pulgadas de ancho. (Fig.

14). Tenga presente que se requiere una

presión lateral firme, así como muchas

pasadas, para crear rebajos usando un

cepillo mecánico.

▶ Desobstrucción del sistema

de salida de virutas

Saque el

enchufe de la

fuente de energía si llega a ser

necesario retirar manualmente las

virutas. Las cuchillas están ocultas a la

vista y puede que usted se corte si entra

en contacto con ellas.

Para minimizar la posibilidad de

atoramiento, asegúrese de que:

1. La profundidad de corte sea razonable

para el material.

2. La velocidad de avance sea razonable

para el material. (Consulte “Profundidad

de corte y velocidad de avance”).

3. Desenchufe el cepillo mecánico e inserte

cuidadosamente un destornillador o un

objeto similar en el orificio de salida para

despejar el atoramiento.

Instrucciones de funcionamiento

Fig. 14

9mm

max.

82mm

max.

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 52

-53-

Mantenimiento

▶ Servicio de ajustes y

reparaciones

El manteni -

m i e n t o

preventivo realizado por personal no

autorizado puede dar lugar a la

colocación incorrecta de cables y

componentes internos que podría causar

un peligro grave. Recomendamos que

todo el servicio de ajustes y reparaciones

de las herramientas sea realizado por un

Centro de Servicio de Fábrica Bosch o una

Estación de Servicio Bosch Autorizada.

▶ Lubricación de las

herramientas

Su herramienta Bosch ha sido lubricada

apropiadamente y está lista para

utilizarse. Se recomienda que las

herramientas con engranajes se

reengrasen con un lubricante especial

para engranajes en cada cambio de

escobillas.

▶ Escobillas de carbono

Las escobillas y el conmutador de su

herramienta han sido diseñados para

brindar muchas horas de servicio

confiable. Para mantener la máxima

eficiencia del motor, recomendamos que

las escobillas se examinen cada dos a seis

meses. Sólo se deberán usar escobillas de

repuesto Bosch genuinas diseñadas

especialmente para su herramienta.

▶ Rodamientos

Los rodamientos que se vuelvan

ruidosos (debido a una carga pesada o a

que se corte un material muy abrasivo)

se deberán reemplazar de inmediato

para evitar el sobrecalentamiento o la

falla del motor.

▶ Limpieza

Ciertos agentes y

solventes de

limpieza dañan las piezas de plástico.

Algunos de estos son: gasolina,

tetracloruro de carbono, solventes de

limpieza clorados, amoníaco y detergentes

domésticos que contienen amoníaco.

Las aberturas de ventilación y las palancas

de interruptor se deben mantener limpias

y libres de materias extrañas. No intente

limpiar insertando objetos puntiagudos a

través de las aberturas.

Limpie regularmente la base de soporte

del cepillo mecánico y asegúrese de que

regrese libremente hacia atrás por

acción de resorte.

▶ Correa de transmisión

La correa de transmisión es una pieza

que requiere mantenimiento normal y se

deberá inspeccionar periódicamente

para comprobar si está desgastada. Si la

correa de transmisión muestra señales

de estar secándose, agrietándose o

desgarrándose, deberá ser reemplazada.

Para evitar accidentes, desconecte siempre la herramienta y/o

el cargador de la fuente de alimentación antes de realizar

servicio de ajustes y reparaciones o limpieza.

Fig. 15

TORNILLO

CUBIERTA DE

LA CORREA DE

TRANSMISIÓN

Fig. 16

POLEA

IMPULSADA

POLEA

MOTRIZ

CORREA DE

TRANSMISIÓN

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 53

-54-

Mantenimiento

Si es necesa -

rio un cordón

de extensión, se debe usar un cordón

con conductores de tamaño adecuado

que sea capaz de transportar la

corriente necesaria para la

herramienta. Esto evitará caídas de

tensión excesivas, pérdida de potencia

o recalentamiento. Las herramientas

conectadas a tierra deben usar

cordones de extensión de 3 hilos que

tengan enchufes de 3 terminales y

receptáculos para 3 terminales.

NOTA: Cuanto más pequeño sea el

número de calibre, más alta será la

capacidad del cordón.

TAMAÑOS RECOMENDADOS DE

CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE

ALTERNA

Cordones de extensión

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.w.g. Tamaños del cable en mm

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Si la correa de transmisión no describe

su trayectoria adecuadamente o si se

sale de las poleas, deberá ser

reemplazada.

Instalación de una correa de

transmisión nueva: Afloje el tornillo y

retire la cubierta de la correa de

transmisión (Fig. 15). Corte y retire la

correa de transmisión desgastada. Antes

de instalar la correa de transmisión

nueva, limpie a fondo las dos poleas.

Coloque primero la correa de

transmisión nueva en la polea motriz y

luego rótela en el sentido de las agujas

del reloj a la vez que empuja la correa

sobre la polea impulsada (Fig. 16).

Reinstale la cubierta de la correa de

transmisión y apriete firmemente el

tornillo (Fig. 15).

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 54

-55-

Es posible que el uso de cualquier otro aditamento o

accesorio no especificado en este manual cree un peligro.

Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y

el deterioro.

Descripción

incluye(n)

Se vende(n) por

separado

Accesorios

Llave de tuerca para cuchillas Torx T30 ● ●

PA1202 Cuchilla de carburo de tungsteno de micrograno

reversible Woodrazor (2)

● ●

Cuchillas HSS PA1204 – ●

Cuchillas HSS grandes PA1205 – ●

Dispositivo de nivelación de cuchillas HSS PA1206 – ●

Aditamentos

PA1207 Tope-guía estándar – ●

Tope-guía de montura dual con sobrezapata de plástico – ●

Adaptadores de manguera de aspiración – ●

Mangueras de aspiración – ●

Bolsa para virutas – ●

PA1209 Sobrezapata con bisel de 3 grados para el tope-

guía de montura dual

– ●

Aditamentos y accesorios

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 55

2610052960 07/19

LIMITED wARRANTY OF BOSCH PORTABLE AND BENCHTOP POwER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty

and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are defective in

material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Station. To make a

claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any BOSCH Factory Service

Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SANDING

BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S.,SOMECANADIAN PRO V INCES DO

NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS)

ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR

LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S.,

PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE

COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

gARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de

vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR

sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou

réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à

quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette

garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez

consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES

DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES PROVINCES

CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS

NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS

AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES

N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS

OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIFFÉRENTS

ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET AU

COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR BOSCH

LOCAL.

gARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de

banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION DEL

VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita

por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas inco -

rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar

una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa,

con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas

mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS

PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y

ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA

LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD

POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES

POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE VARIAN DE

ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS

UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CONTACTO

CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P.

50070, Tel. (722) 2792300

!2610052960!

2610052960.qxp_PL2632 7/17/19 8:54 AM Page 56

Bosch PL2632K 3-1/4 Inch Woodworking Hand Planer with Carrying Case,

Product's Documents

User Manual

Specifications

Bosch PL2632K Questions and Answers
