Grattugia
Manuale delle istruzioni per l’uso
MODELLO
GS GSD GSM GD GG
GB GRATER OPERATING MANUAL
E RALLADORA MANUAL DE INSTRUCCION
F RÂPE
MANUEL D’UTILIZATION
D KÄSEREIBE BEDIENUNGSANLEITUNG
RUS ТЕРКА
РУКОВОДСТВО ПО
ИСПОЛЬЗОВАНИЮ
ISTRUZIONI ORIGINALI
Pag. di
2 13
INDICE
CAP. 1. ORGANIZZAZIONE DEL CONTENUTO E MODALITÀ DI CONSULTAZIONE 3
CAP. 2. INFORMAZIONI GENERALI E CARATTERISTICHE 4
CAP. 3. ISTRUZIONI PER LA SICUREZZA 6
CAP. 4. TRASPORTO, MESSA IN SERVIZIO ED USO 8
CAP. 5. MANUTENZIONE, RICERCA GUASTI E PULIZIA 11
CAP. 6. SMALTIMENTO 13
CAP. 7. MATERIALI DI COSTRUZIONE 13
GARANZIA
La macchina è garantita 12 (dodici) mesi dalla data della vendita.
La garanzia copre le riparazioni delle macchine acquistate presso i punti di vendita autorizzati, qualora venga dimostrato che
esse siano difettose nei materiali o nell'assemblaggio, alle condizioni qui di seguito stabilite:
1. per garanzia si intende la sostituzione gratuita di tutte quelle parti che sono risultate difettose di fabbricazione. La
garanzia decade se non accompagnata da scontrino fiscale o fattura attestante l'acquisto e per i seguenti casi:
a. manomissione della macchina o danneggiamento dello stesso dovuto ad incuria;
b. utilizzo della macchina con modalità non conformi alle avvertenze riportate sul libretto istruzioni;
c. danni provocati dalla non idoneità dell'ambiente in cui l'apparecchio opera e da fenomeni non dipendenti
dal normale funzionamento della macchina (irregolarità dei valori tensione e frequenza nell'impianto di
rete);
d. interventi di riparazione effettuati da persone o centri non autorizzati dal fabbricante,
2. la richiesta di intervento in garanzia dovrà essere effettuata unicamente a punti di vendita o laboratori autorizzati;
3. la macchina dovrà essere resa in porto franco al costruttore per la riparazione le spese di trasporto sono sempre a carico
del destinatario,
4. è esclusa la sostituzione della macchina nonché il prolungamento della garanzia a seguito di intervento per guasto;
5. il fabbricante non risponde per danni diretti o indiretti di qualsiasi natura a persone o cose per l'uso improprio della
macchina o per mancato uso durante il tempo occorrente per le riparazioni.
MODELLO GS / GSD / GSM / GD / GG
Manuale delle istruzioni per l’uso
Edizione
Novembre 2014
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
3 13
CAP. 1. ORGANIZZAZIONE DEL CONTENUTO E MODALITÀ DI CONSULTAZIONE
SCOPO DEL MANUALE
IMPORTANZA DEL MANUALE
Il presente manuale delle istruzioni per l’uso è da considerarsi come parte integrante della macchina:
1. deve essere custodito per tutta la vita della macchina.
2. deve accompagnare la macchina in caso di cessione della stessa.
3. oltre a riportare tutte le notizie utili per gli operatori, contiene (raccolti in capitoli specifici), gli schemi elettrici che
serviranno per gli eventuali interventi di manutenzione e riparazione.
SCOPO / FINALITÀ DEL MANUALE
Il Manuale delle istruzioni per l’uso ha lo scopo di fornire al committente tutte le informazioni necessarie affinché, oltre ad un
adeguato utilizzo della macchina fornita, sia in grado di gestire la stessa nel modo più autonomo e sicuro possibile.
Inoltre il presente manuale è stato redatto allo scopo di fornire indicazioni ed avvertenze per conoscere la macchina fornita,
per comprendere i suoi principi e limiti di funzionamento. Per eventuali dubbi interpellare il Centro di Assistenza Autorizzato.
DESTINATARI
Il presente manuale delle istruzioni per l’uso, consegnato in numero di n. 1 copia assieme alla macchina, viene fornito come
parte integrante dello stesso, è rivolto sia agli operatori che ai tecnici qualificati abilitati all’installazione, uso e manutenzione.
Il responsabile del servizio di prevenzione e protezione del committente e gli ulteriori addetti cui è destinata la macchina,
devono prendere visione del presente manuale delle istruzioni per l’uso, al fine di adottare tutte le misure tecniche ed
organizzative
RESPONSABILITÀ
Nel caso il presente manuale subisca danneggiamenti o venga smarrito, è possibile richiederne copia al
Centro di Assistenza Autorizzato.
Il presente manuale rispecchia lo stato della tecnica al momento della costruzione della macchina; il
costruttore si riserva il diritto di aggiornare la produzione e di conseguenza altre edizioni del manuale,
senza l’obbligo di aggiornare produzioni o manuali precedenti, se non in casi particolari riguardanti la
salute e la sicurezza delle persone.
Porre particolare attenzione al contenuto dei rischi residui presenti sulla macchina e le prescrizioni a cui
devono attenersi gli operatori.
Il costruttore si ritiene responsabile per la macchina nella sua originale configurazione.
Il costruttore non si ritiene responsabile per danni arrecati dall’uso improprio o non corretto della
macchina e della documentazione o per danni arrecati dalla violazione di norme imperative, negligenza,
imperizia, imprudenza e non rispetto di norme regolamentari da parte del datore di lavoro, dell’operatore
o del manutentore e per ogni eventuale guasto causato da un uso irragionevole, improprio e/o sbagliato
Il costruttore non si ritiene responsabile per le conseguenze causate dall’uso di parti di ricambio non
originali o di caratteristiche equivalenti.
Il costruttore si ritiene responsabile solo per le informazioni riportate nella versione originale del
manuale in lingua italiana.
L’inosservanza delle prescrizioni contenute in questo manuale provocherà l’immediato decadimento
della garanzia.
I responsabili di stabilimento, che sovrintendono alle attività lavorative, devono, nell’ambito delle rispettive
attribuzioni e competenze:
attuare le misure di sicurezza previste;
rendere edotti gli operatori dei rischi specifici cui sono esposti e portare a loro conoscenza le norme
essenziali di prevenzione;
disporre ed esigere che i singoli operatori osservino le norme di sicurezza ed usino i mezzi di protezione
messi a loro disposizione:
porre più di un operatore, contemporaneamente, al lavoro su tale manufatto.
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
4 13
SIGNIFICATO DELLA SIMBOLOGIA
Di seguito viene chiaramente specificato il significato dei simboli e delle definizioni che verranno utilizzate nel presente
documento.
PERICOLO
Indica la presenza di un pericolo per chi opera sulla macchina e per chi si trova nelle vicinanze perciò l’attività
segnalata deve essere svolta nel rispetto delle norme antinfortunistiche vigenti e delle indicazioni riportate nel
presente manuale.
PRECAUZIONE
Indica un’avvertenza su informazioni utili e/o ulteriori raccomandazioni e/o accorgimenti inerenti l’operazione
in corso.
ATTENZIONE
Indica un’operazione da eseguire con attenzione per evitare di arrecare danno alla macchina.
CAP. 2. INFORMAZIONI GENERALI E CARATTERISTICHE
DESTINAZIONE USO E PARTI COSTRUTTIVE
La grattugia nel seguito denominata “macchina”, è progettata per:
1. grattugiare formaggio duro, pane e biscotti.
La macchina è costituita da un motore elettrico inserito in una unica fusione (corpo macchina base). In alcune versioni la
fusione può essere ricoperta da un cofano (corpo macchina carenato).
Il prodotto da grattugiare, viene caricato manualmente entro la bocca grattugia posta nella zona superiore della macchina e
sempre manualmente, azionando il pressore tramite il suo manico, il prodotto viene spinto contro il rullo grattugia.
Il carico del prodotto deve avvenire in quantità moderata per evitare che abbassando il pressore la macchina non si avvii, a
causa del micro interruttore di sicurezza posto nel blocco del pressore.
Il rullo grattugia, che può essere punzonato o fresato, non può essere rimosso dalla macchina.
La macchina è provvista di targhetta di identificazione sulla quale sono riportati i seguenti dati:
[fac simile]
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
5 13

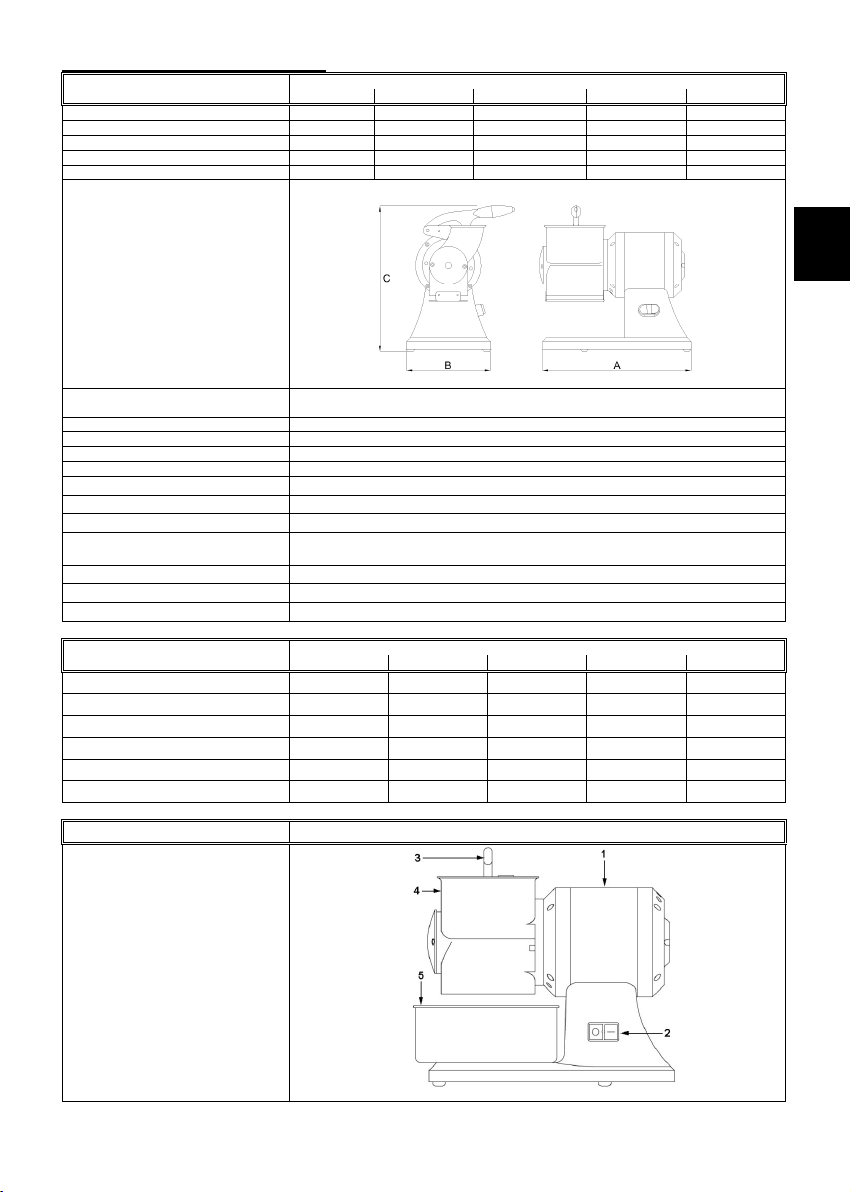

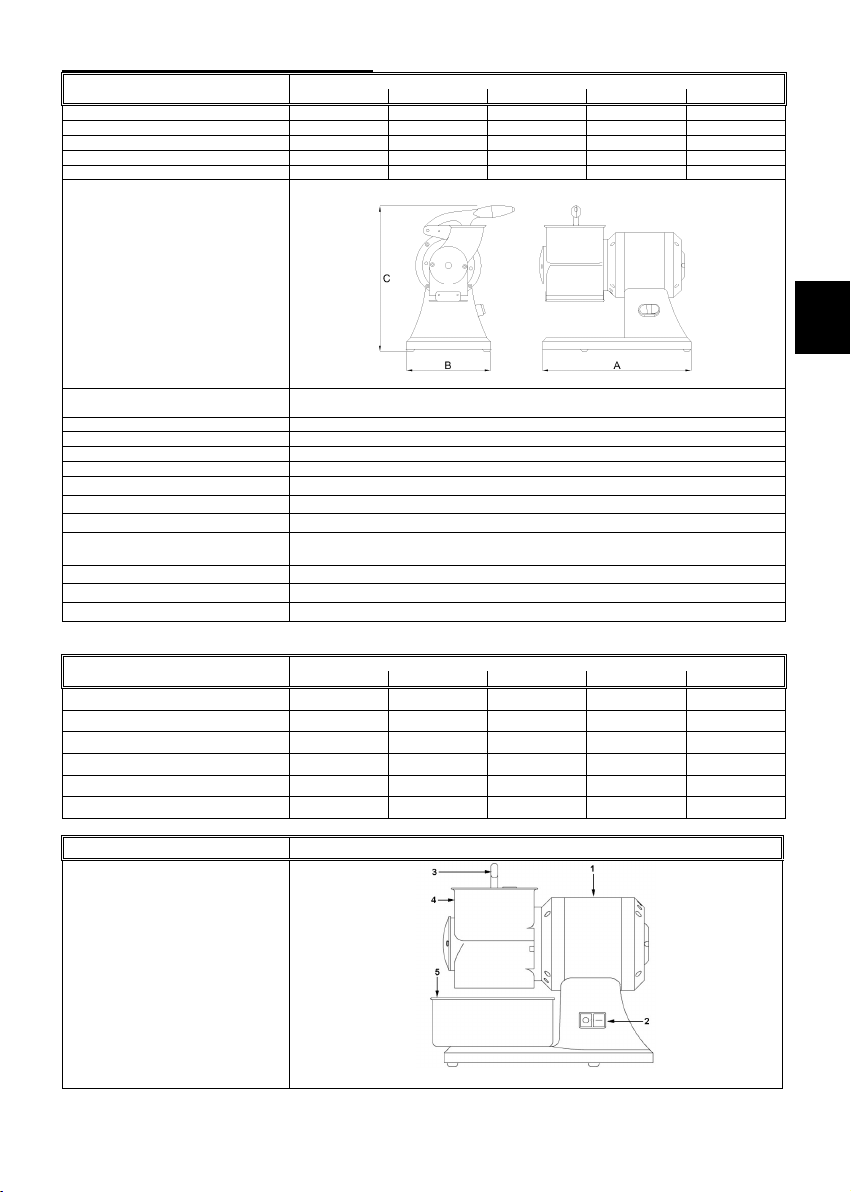

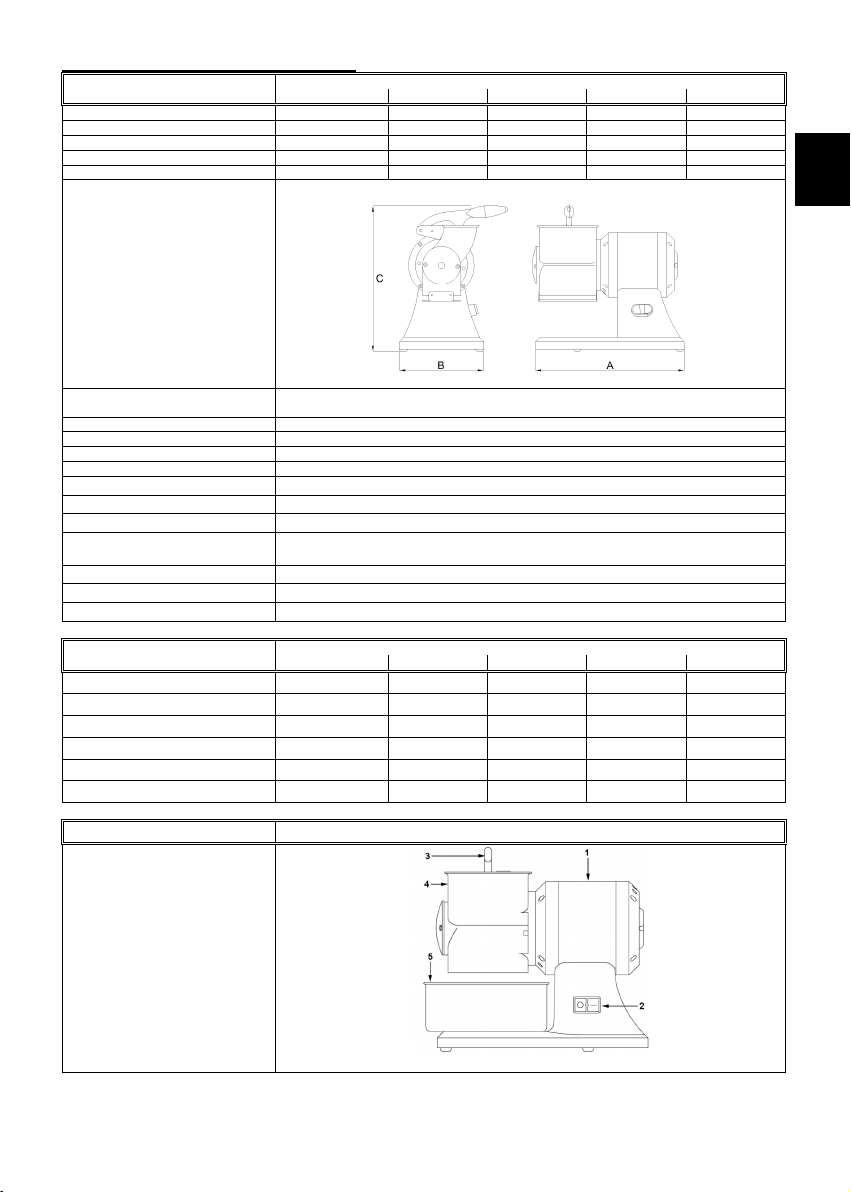

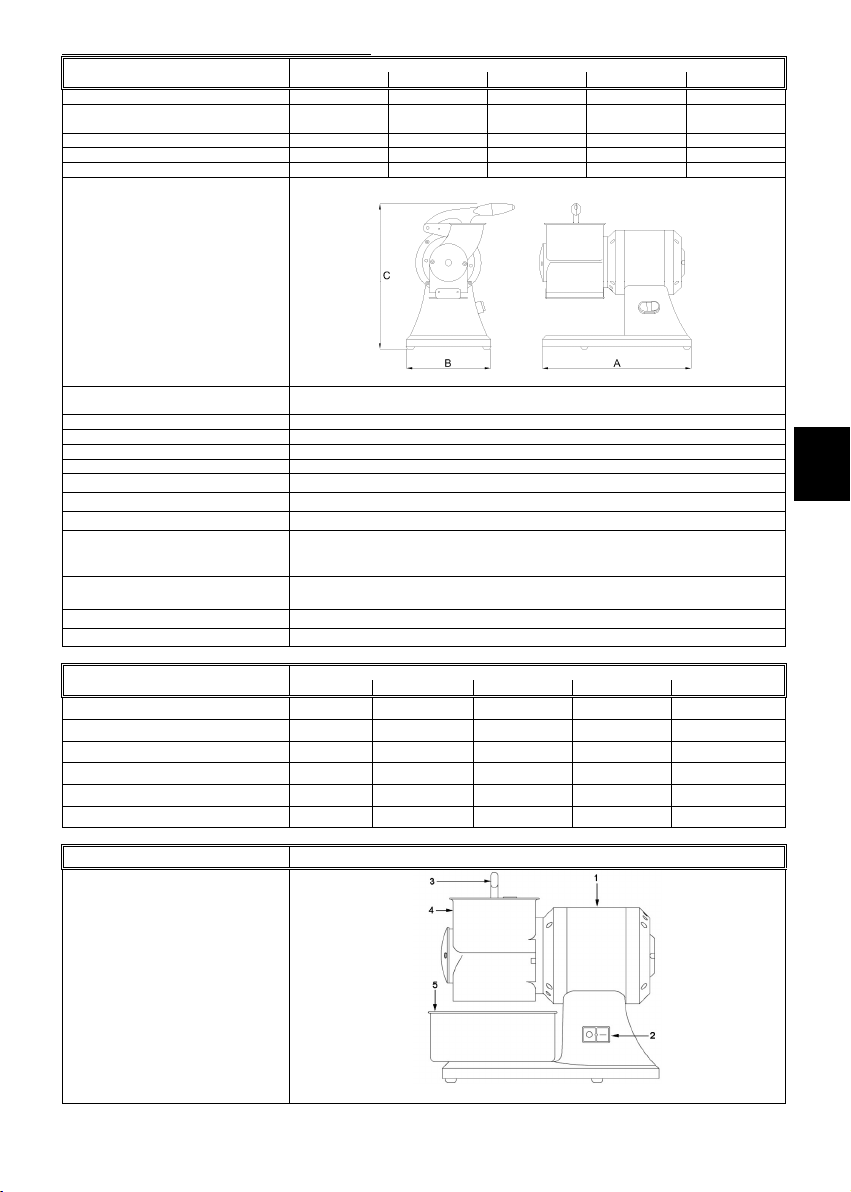

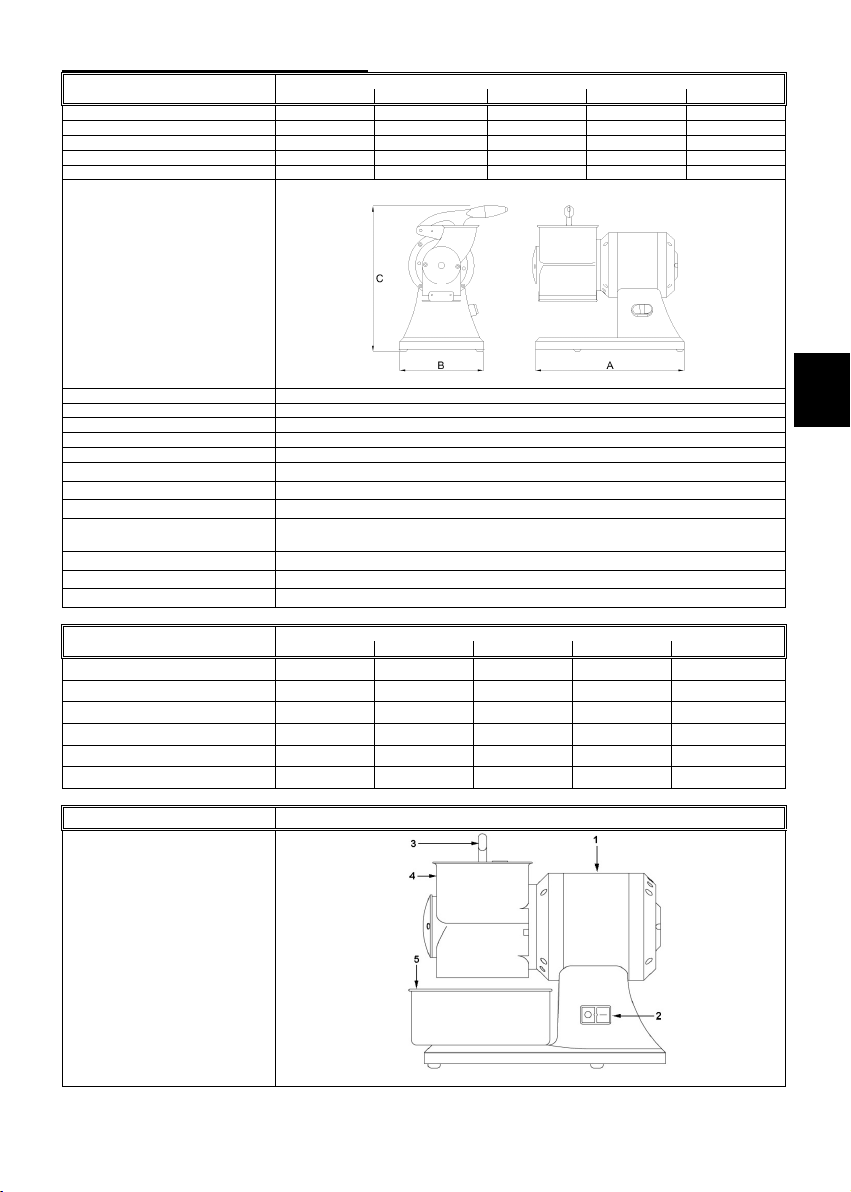

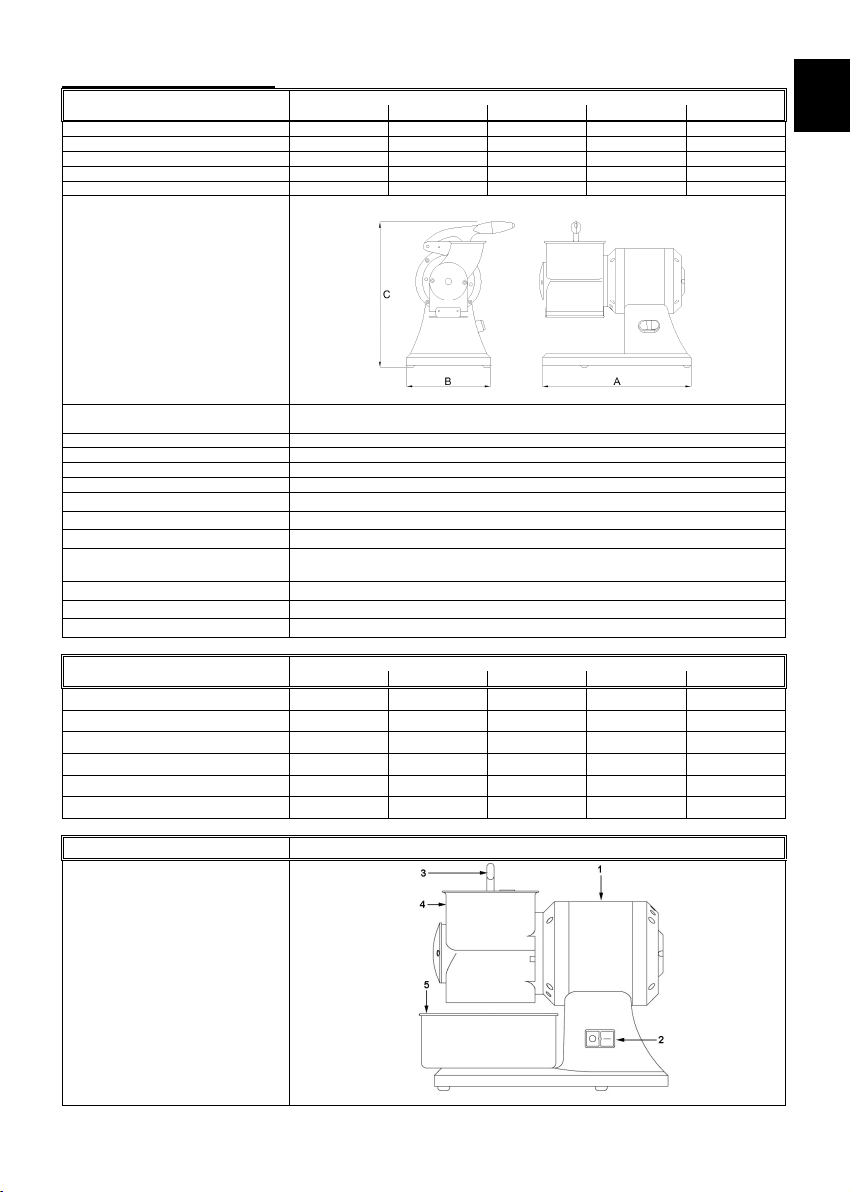

DATI TECNICI E COSTRUTTIVI
DATI TECNICI
MODELLO
GS GSD GSM GD GG
Potenza motore (kW) / (Hp) 0.75 / 1 0.75 / 1 1.1/ 1,5 0.75/ 1 3/ 4
Dimensione interna bocca grattugia (mm) 140x75 140x75 140x75 140x75x2 285x150
Produzione oraria grattugia (kg/h) 50 50 50 50 100
Massa (kg) 17 17 20 20 40
Dimensioni ingombro: A x B x C (mm) 380x220x380 380x220x380 420x 220x380 540x220x380 700x400x600
Livello di potenza acustica continuo
equivalente ponderato A
Minore di 70dBA
Natura della corrente - Frequenza Cfr. targa della macchina
Corrente a pieno carico Cfr. targa della macchina
Tensione nominale d’impiego Cfr. targa della macchina
Tensione dei circuiti ausiliari AC 24V – DC 24V
Massa e neutro TT e TN
Grado di protezione IP X3
Luogo d’impiego All’interno
Posizionamento della macchina
Banco di lavoro impiegato nel settore alimentare di altezza compresa tra 900/1100mm dal
piano di calpestio di adeguata portata, con uno spazio libero di circolazione di almeno 800mm
Temperatura aria ambiente max +40°C
Illuminazione minima richiesta 500 lux
Conformità direttive di prodotto
2006/42/CE, 2006/95/CE e successive modifiche ed integrazioni, Reg. 1935/2004
GRUPPO
MODELLO
GS GSD GSM GD GG
Corpo macchina base, grattugia a sinistra
● ● ●
Corpo macchina base, grattugia a destra
● ● ●
Motore maggiorato
●
Motore da 3 kW
●
Rullo grattugia punzonato
● ● ● ● ●
Rullo grattugia fresato
● ● ● ●
GRUPPO ESEMPIO
1. corpo macchina
2. interruttore di comando ON / OFF
3. manico pressore
4. bocca grattugia
5. contenitore di raccolta
Corpo macchina base
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
6 13

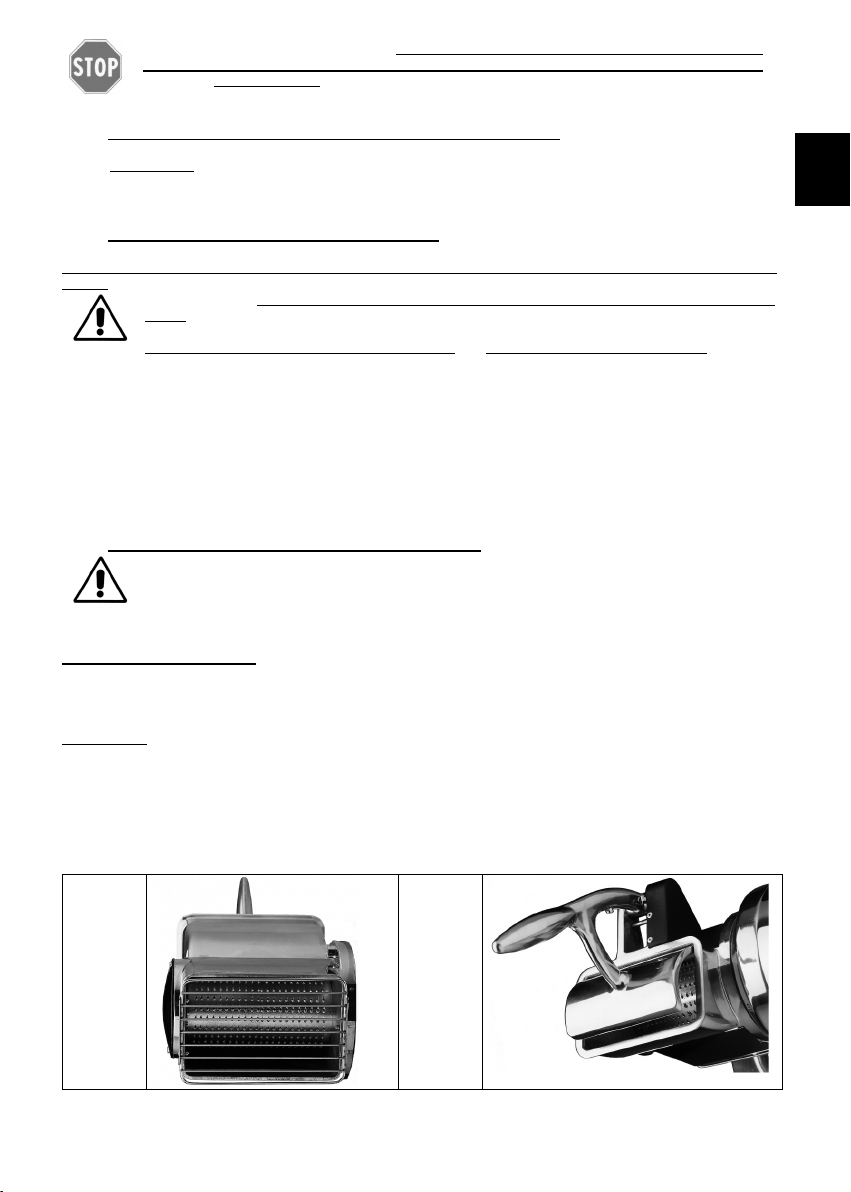

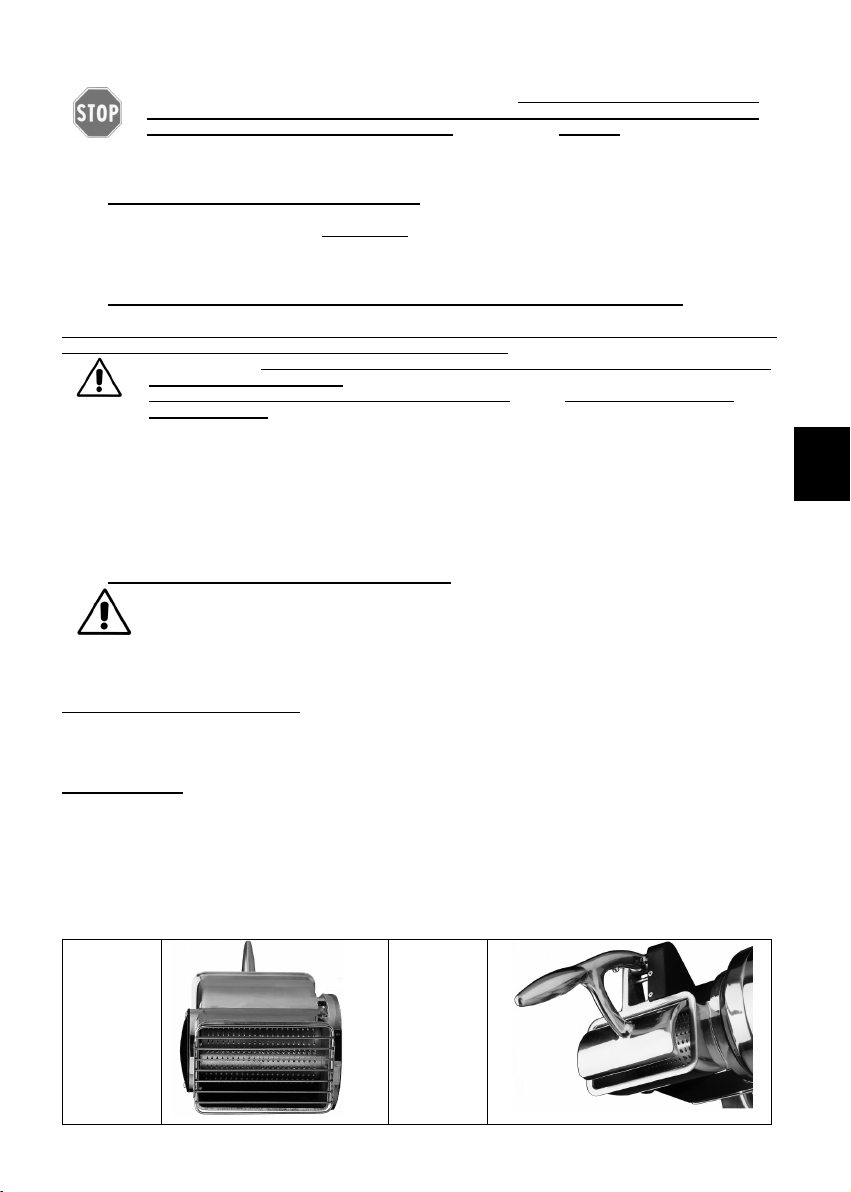

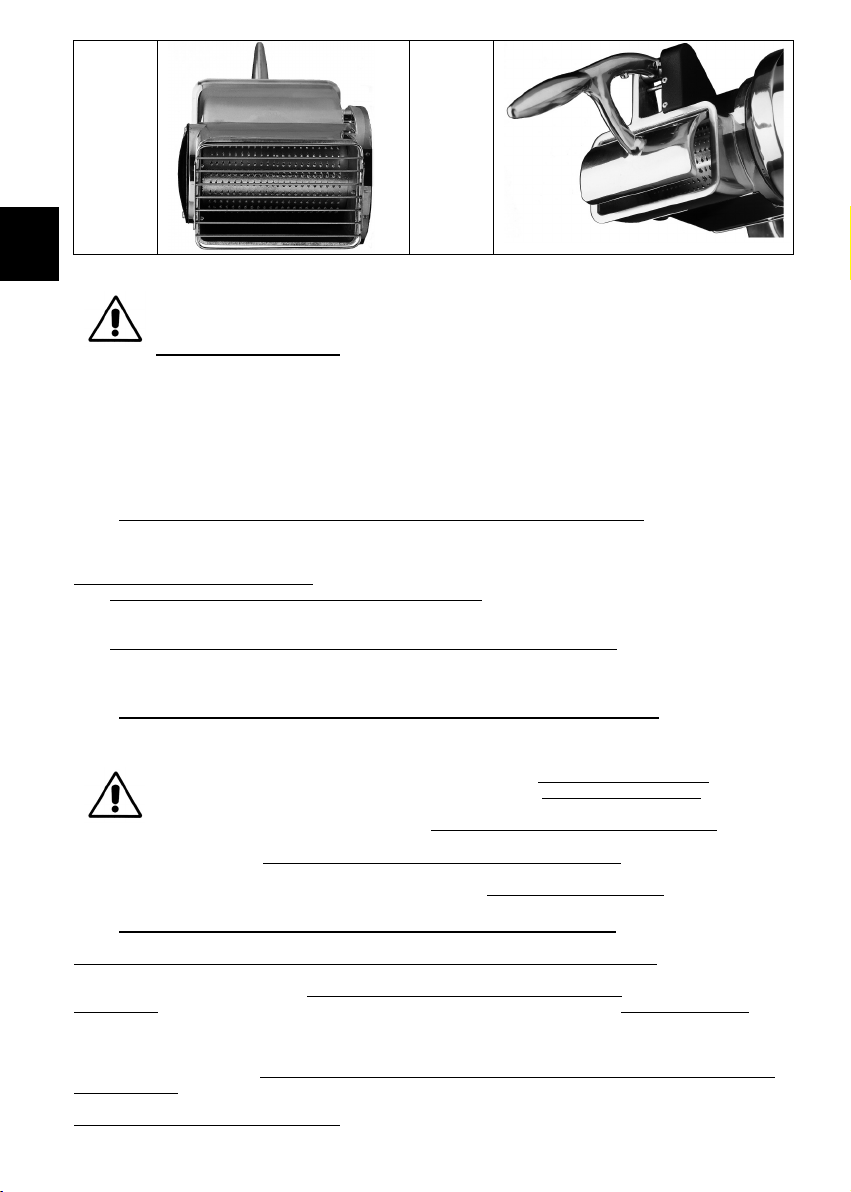

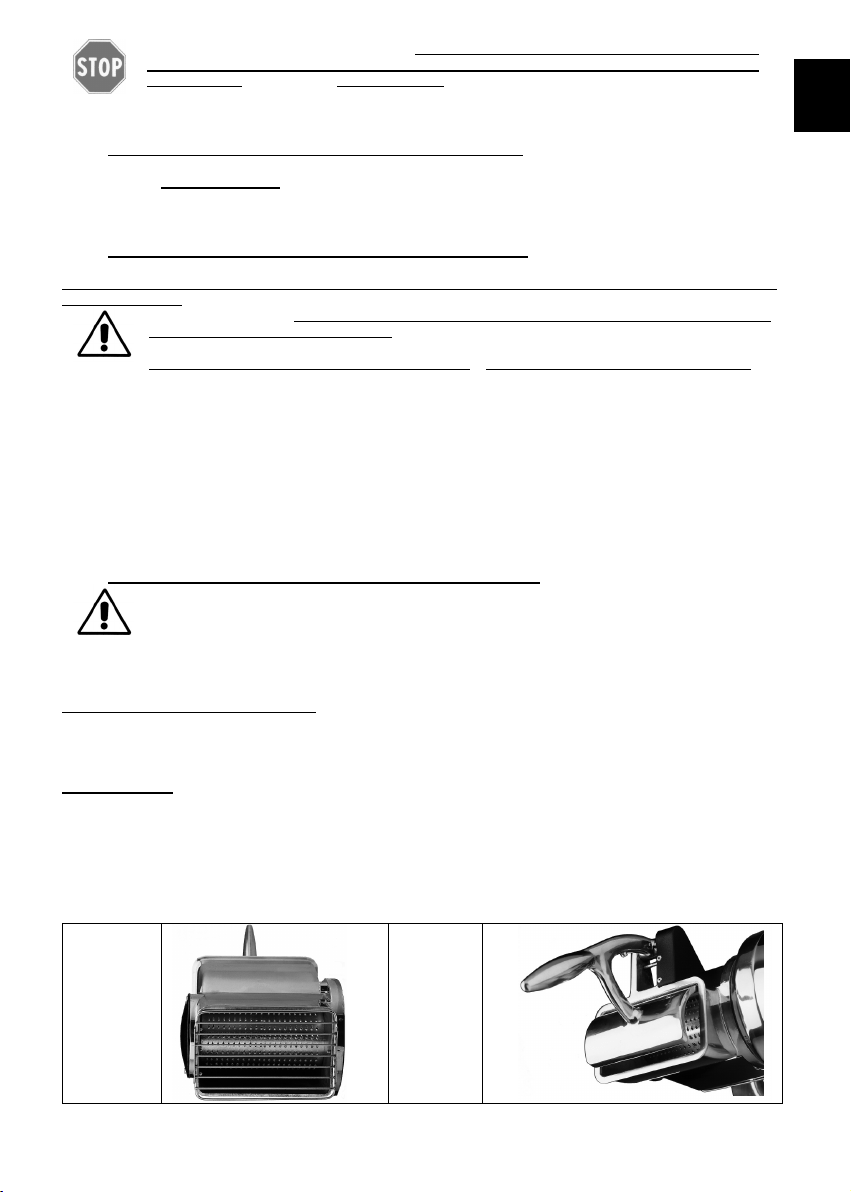

USO NORMALE, USO IMPROPRIO, USO NON CORRETTO O VIETATO
La macchina descritta nel presente manuale delle istruzioni per l’uso è prevista per essere condotto da un solo operatore
addestrato ed edotto sui rischi residui, ma con le competenze, in materia di sicurezza, degli addetti alla manutenzione.
Nel suo USO NORMALE, e ragionevolmente prevedibile, la macchina può essere utilizzata soltanto per:
1. grattugiare formaggio duro, pane e biscotti.
La macchina non deve essere utilizzata IN MODO IMPROPRIO; in particolare:
1. non deve essere impiegata per usi domestici,
2. non deve essere fatta funzionare con parametri diversi da quelli riportati nella tabella delle caratteristiche
tecniche,
3. per ogni uso della macchina con modalità diverse da quelle indicate nel presente manuale, il costruttore
ne declina ogni responsabilità,
4. l’utilizzatore è responsabile dei danni risultanti dalla mancata osservanza delle condizioni di esercizio
concordate in sede di specifica tecnica e di conferma d’ordine,
5. non manomettere o deteriorare volutamente né rimuovere o nascondere le etichette.
La macchina non deve essere utilizzata IN MODO NON CORRETTO ovvero VIETATO in quanto si
potrebbero causare danni o ferite per l’operatore; in particolare:
1. è vietato spostare la macchina quando è allacciata all’alimentazione elettrica;
2. è vietato tirare il cavo di alimentazione elettrica o la macchina per scollegare la spina di
alimentazione,
3. è vietato porre dei pesi sulla macchina o sul cavo di alimentazione elettrica,
4. è vietato posizionare il cavo di alimentazione elettrica su parti taglienti o con pericolo di ustione,
5. è vietato l’impiego della macchina con il cavo di alimentazione elettrica od i dispositivi di comando
danneggiati e non integri;
6. è vietato lasciare la macchina spenta con il cavo di alimentazione elettrica allacciato alla spina di
alimentazione,
7. è vietato lasciare la macchina caricata incustodita;
8. è vietato infilare qualsiasi tipo di oggetto all’interno della calotta di ventilazione del motore;
9. è vietato posizionare la macchina sopra oggetti diversi da un banco di lavoro impiegato nel settore
alimentare di altezza compresa tra 900 - 1100mm dal piano di calpestio,
10. è vietato infilare qualsiasi tipo di oggetto sotto il basamento della macchina o posizionare panni o altro
tra i piedini di appoggio della macchina ed il banco di lavoro,
11. è vietato l’impiego di sostanze infiammabili, corrosive o nocive per la pulizia,
12. è vietato immergere la macchina in acqua o altri liquidi;
13. è vietato l’impiego a personale non autorizzato e con vestiario diverso da quelle indicate per l’uso,
14. è vietato introdurre nella bocca grattugia, prodotti od oggetti aventi caratteristiche diverse da quelle
indicate nell’uso normale, quali per es. ossa, carne congelata, prodotti non alimentari, od altri oggetti
quali sciarpe, etc…,
15. è vietato introdurre nella zona di uscita del prodotto grattugiato, qualsiasi oggetto, quale per es.
lame di coltelli, etc…,
16. è vietato il funzionamento con i ripari di protezione e fissi non bloccati correttamente o asportati;
17.
è vietata la parziale rimozione delle protezioni e delle segnalazioni di pericolo.
18. è vietato il funzionamento senza che siano stati adottati da parte dell’utilizzatore tutti i provvedimenti
circa l’eliminazione dei rischi residui,
19. è vietato fumare od usare apparecchi a fiamma libera e manipolare materiali incandescenti, a meno
che non siano adottate idonee misure di sicurezza
20. è vietato azionare il pulsante di avviamento “I” quando la maniglia del pressore è sollevata.
L’utilizzatore è comunque responsabile dei danni risultanti dalla mancata osservanza delle condizioni di uso
normale specificate. Per eventuali dubbi rivolgersi al Centro di Assistenza Autorizzato.
CAP. 3. ISTRUZIONI PER LA SICUREZZA
PREMESSA
La mancata applicazione delle norme e procedure di sicurezza può essere fonte di pericolo e di danno.
La macchina s’intende vincolata nell’uso al rispetto, da parte dell’utente finale, di:
1. tutte le regole, d’inserimento nell’ambiente e di comportamento delle persone, stabilite dalle leggi e/o
norme applicabili; con particolare riferimento all’impianto fisso a monte della macchina fornita e per il
suo allacciamento/funzionamento;
2. tutte le ulteriori istruzioni e avvertenze d’impiego facenti parte della documentazione tecnico/grafica
annessa alla macchina stessa.
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
7 13
Eccetto dove diversamente specificato, il personale che esegue gli interventi di installazione,
allacciamento, manutenzione, reinstallazione e riutilizzazione, ricerca guasti o avarie, demolizione e
smantellamento deve essere un personale esperto addestrato in materia di sicurezza ed edotto sui rischi
residui, con le competenze, in materia di sicurezza, degli addetti alla manutenzione.
AMBIENTI, POSTI DI LAVORO E DI PASSAGGIO
L’ambiente di lavoro deve rispondere ai requisiti della direttiva 89/654/CEE. Nell’area di lavoro non devono essere presenti
oggetti estranei. Il datore di lavoro, nel rispetto della direttiva 89/391/CEE, concernente l'attuazione di misure volte a
promuovere il miglioramento della sicurezza e della salute dei lavoratori durante il lavoro, deve provvedere ad eliminare o
ridurre i rischi residui indicati come previsto nel presente manuale.
AVVERTIMENTI IN MERITO AI RISCHI RESIDUI
RISCHIO RESIDUO DOVUTO ALLA RIMOZIONE DEI RIPARTI FISSI, INTERVENTI SU PARTI
ROTTE/USURATE
Per qualsiasi evenienza l'operatore non deve mai tentare di aprire o rimuovere un riparo fisso o
manomettere un dispositivo di sicurezza.
Nella fase di attrezzaggio, di manutenzione e di pulizia, e durante tutte le ulteriori operazioni manuali
che avvengono introducendo le mani o altre parti del corpo nelle aree pericolose della macchina, permane un
rischio residuo dovuto soprattutto a:
1. urti con parti costruttive della macchina,
2. strisciamento e/o abrasione con parti ruvide della macchina,
3. puntura con le parti appuntite,
4. taglio con parti affilate degli utensili.
Inoltre, l’operatore ed il manutentore devono essere addestrati per l'intervento connesso alle operazioni
manuali con ripari aperti, devono essere istruiti sui conseguenti rischi connessi e devono essere autorizzati da
persona responsabile.
DISPOSITIVI DI PROTEZIONE SULLA MACCHINA
Le protezioni ed i dispositivi di sicurezza della macchina non devono essere rimossi.
Qualora essi debbano essere rimossi per esigenze di manutenzione straordinaria dovranno essere
immediatamente adottate misure atte a mettere in evidenza e a ridurre al limite minimo possibile il
pericolo che ne deriva.
La rimessa in posto della protezione o del dispositivo di sicurezza deve avvenire non appena siano cessate le
ragioni che hanno resa necessaria la loro temporanea rimozione.
Gli organi di trasmissione della macchina sono completamente segregati per mezzo di protezioni fisse che non permettono
l’accesso a nessuna catena cinematica.
Per tutte le funzione di sicurezza comprendenti le parti dei sistemi di comando e controllo legate alla sicurezza, sono stati
utilizzati componenti e principi di sicurezza e componenti ben collaudati.
Gruppo grattugia:
1. Tenuto conto delle modalità di impiego della macchina e della sua destinazione d’uso, gli elementi mobili non sono
segregati da ripari fissi, ripari mobili o altri dispositivi di sicurezza.
2. Sul gruppo del manico e del pressore, è posto un micro interruttore che arresta la rotazione del rullo grattugia quando è
possibile accedere attraverso la bocca grattugia;
3. Nella zona inferiore del gruppo grattugia in corrispondenza della fuoriuscita del prodotto grattugiato è presente un riparo
fisso a forma di grata che impedisce l’accesso delle dita verso il rullo grattugia in funzione.
4. La macchina è dotata di freno motore elettronico che permette al rullo grattugia di fermarsi entro 2 sec.

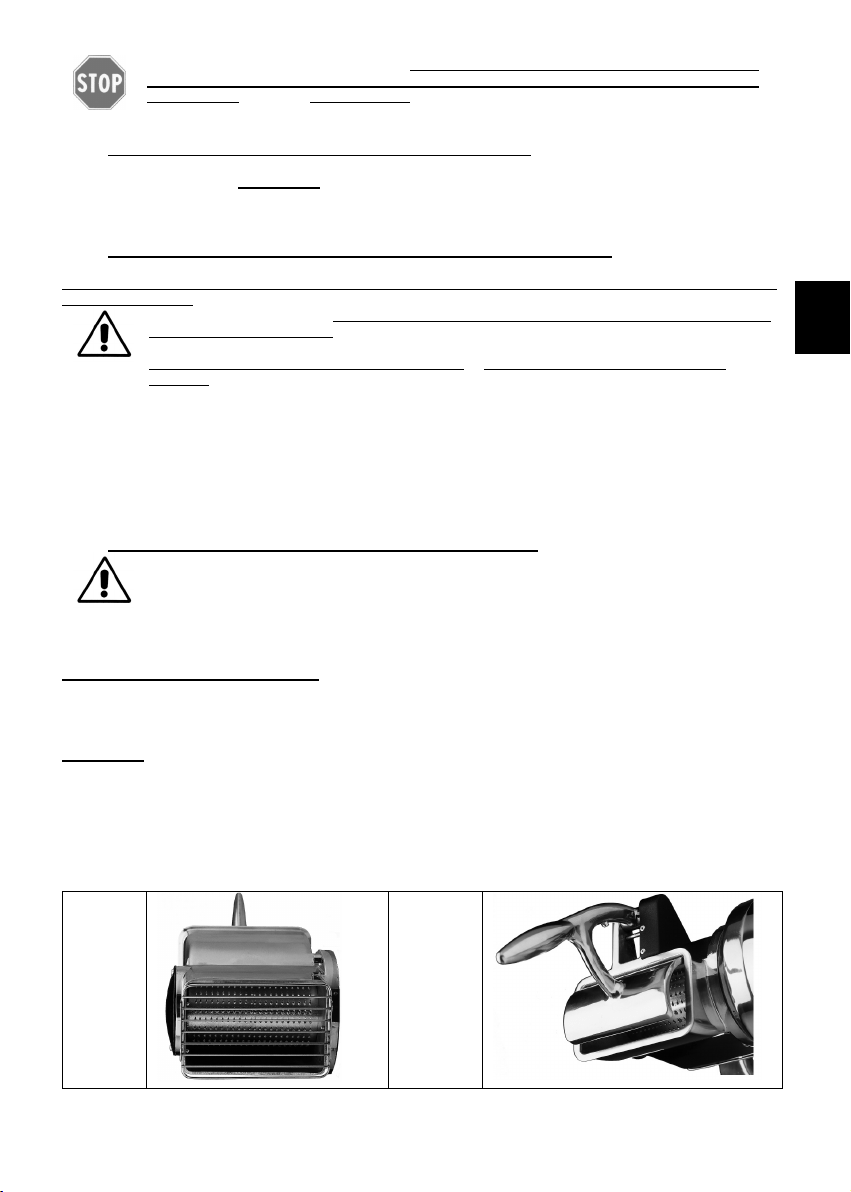

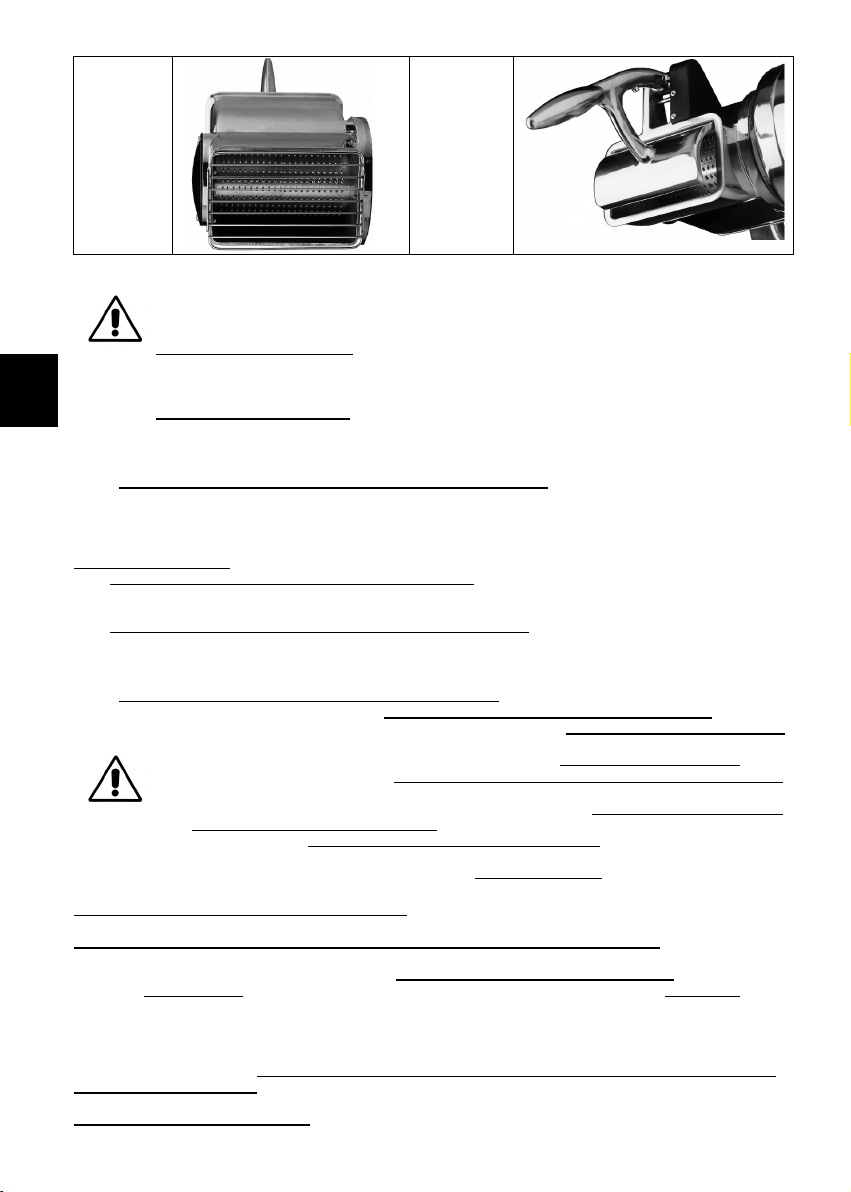

Riparo fisso a
forma di grata
Manico del
pressore con
micro
interruttore
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
8 13
CAP. 4. TRASPORTO, MESSA IN SERVIZIO ED USO
La gestione della macchina è consentita unicamente a personale autorizzato ed opportunamente istruito e
dotato di una sufficiente esperienza tecnica.
Prima di accendere la macchina effettuare le seguenti operazioni:
leggere attentamente la documentazione tecnica,
conoscere quali protezioni e dispositivi di emergenza sono disponibili sulla macchina, la loro
localizzazione ed il loro funzionamento.
L’utilizzo non autorizzato di parti commerciali ed accessori facenti parte delle protezioni e dei dispositivi di
sicurezza può provocare il verificarsi di malfunzionamenti e l’insorgere di situazioni di pericolo per il
personale operatore. L’operatore deve inoltre avere ricevuto una adeguata formazione.
POSTAZIONI DI LAVORO E MANSIONI DEGLI OPERATORI
Come prescritto nel manuale delle istruzioni per l'uso, la macchina è progettata per essere condotta da un operatore addestrato
ed edotto sui rischi residui, ma con le competenze, in materia di sicurezza, degli addetti alla manutenzione.
La zona normale di lavoro dell’operatore è:
1. la zona anteriore della macchina in prossimità della bocca grattugia (definita zona di carico) in condizioni normali di
funzionamento per le operazioni di carico manuale del prodotto alimentare, con i ripari fissi in posizione chiusi e
bloccati;
2. la zona anteriore della macchina in prossimità della zona inferiore del gruppo grattugia in condizioni normali di
funzionamento per le operazioni di prelievo manuale del prodotto alimentare depositato nel contenitore di raccolta, con i
ripari fissi in posizione chiusi e bloccati
TRASPORTO, MOVIMENTAZIONE IMMAGAZZINAGGIO
Tutte le operazioni di trasporto e movimentazione devono essere eseguite da personale adeguatamente informato e formato
e deve aver letto e compreso le prescrizioni di sicurezza riportate nel presente manuale delle istruzioni per l’uso. Occorre:
1. eseguire la movimentazione ed il trasporto della macchina sempre quando si trova scarica;
2. verificare che i mezzi per il sollevamento siano in grado di sopportare il peso e l’ingombro del carico in
condizioni di sicurezza e che siano del tipo omologato e sottoposto a regolare manutenzione,
3. adottare tutte le misure necessarie per assicurare la massima stabilità di mezzi e carichi in relazione alle
loro masse ed ai baricentri,
4. evitare di far subire alla macchina brusche scosse o urti accidentali durante lo spostamento e lo scarico,
5. eseguire la movimentazione con movimenti continui, senza strappi o impulsi ripetuti.
RIMOZIONE IMBALLO - MODALITÀ DI APERTURA
DESCRIZIONE DELL’IMBALLO -COME DISFARSI DEL MATERIALE DI IMBALLAGGIO
Le macchine, sono imballate in modo che sia evitata l’infiltrazione / penetrazione di liquidi, di materie organiche o di esseri
vivi: detto è rappresentato da un rivestimento in polietilene attorno alla macchina, ed il tutto inserito in una scatola in
cartone di adeguata dimensione. Gli spazi vuoti entro la scatola sono occupati dal materiale di riempimento.
Non disperdere l’imballo nell’ambiente, ma conservarlo per eventuali trasporti oppure destinarlo alle agenzie di riciclaggio.
La valutazione e la gestione ai fini della compatibilità biologica dei prodotti impiegati nell’imballaggio, sono di competenza e
di responsabilità dell’utilizzatore.
E’ obbligo del datore di lavoro essere a conoscenza delle leggi vigenti in merito nel proprio paese e operare in modo da
ottemperare a tali legislazioni.
É vietato ed inoltre passibile di sanzioni, abbandonare la macchina e l’equipaggiamento elettrico nell’ambiente.
OPERAZIONI PRELIMINARI DI PREPARAZIONE
STABILITÀ
La stabilità della macchina è progettata in modo che, nelle condizioni di funzionamento previste, tenuto conto delle condizioni
climatiche, è tale da consentirne l'utilizzazione senza rischio di rovesciamento, di caduta o di spostamento intempestivo.
Tenuto conto della conformazione e della sua posizione, la macchina risulta essere intrinsecamente stabile senza necessità di
fissaggio al banco di lavoro.
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
9 13
ALIMENTAZIONE ELETTRICA
L’allaccio dell’alimentazione elettrica, deve essere in conformità alla legislazione pertinente del paese in cui viene usata.
L’alimentazione elettrica deve pertanto essere mantenuta in conformità alle seguenti prescrizioni tecniche:
1. l’alimentazione elettrica deve essere sempre del tipo ed avere una intensità corrispondente alle specifiche indicate nella
targa della macchina. Se vengono applicate tensioni eccessive, verranno danneggiati irreparabilmente dei componenti,
2. deve essere previsto un dispositivo differenziale coordinato con il circuito di protezione, rispettando la legislazione e
le disposizioni legislative e regolamentari vigenti nel paese d’installazione;
3. il cavo per l’alimentazione elettrica al di fuori dell’involucro della macchina, deve essere fatto passare negli spazi da
Voi predisposti ed adeguatamente protetto;
4. se presente il conduttore di neutro (N) prima di alimentare l’equipaggiamento elettrico, da parte Vs deve essere
garantita la sua continuità (collegato e disponibile).
5. prima di alimentare l’equipaggiamento elettrico, da parte Vs deve essere garantita la sua continuità (collegato e
disponibile) del conduttore giallo verde del circuito equipotenziale di protezione.
DISPOSITIVO DI SEZIONAMENTO DELL’ALIMENTAZIONE ELETTRICA
Il dispositivo di sezionamento dell’alimentazione, come riscontrabile da quanto descritto dallo schema dei circuiti di potenza
consegnato con l’equipaggiamento elettrico, è fornito per l’unica sorgente di alimentazione della macchina.
In caso di incompatibilità tra la presa di rete e la spina dell'apparecchio fare sostituire la presa con altra di tipo adatto da
personale di manutenzione.
Il dispositivo di sezionamento dell’alimentazione permette di separare (isolare) l’equipaggiamento elettrico della macchina
dall’alimentazione, al fine di rendere possibile l’effettuazione di interventi senza rischi di scosse elettriche.
Il dispositivo di sezionamento presenta due possibili posizioni:
OFF o “disinserito”, l’equipaggiamento elettrico risulta sezionato
dall’alimentazione elettrica
ON o “inserito”, l’equipaggiamento elettrico risulta collegato
all’alimentazione elettrica
ROTAZIONE DEL RULLO GRATTUGIA
Le operazioni di seguito indicate, devono essere svolte dal manutentore della macchina (personale
specializzate nel settore della manutenzione elettrica delle macchine industriali).
Per macchine alimentate con tensione trifase (3 PE AC 400V 50Hz), all’atto dell'accensione verificare che il
rullo grattugia ruoti in senso antiorario.
Nel caso in cui vi sia una rotazione oraria, spegnere la macchina staccando la spina, smontarla, scollegare
due conduttori di fase e invertirli di posizione.
DESCRIZIONE DEL FUNZIONAMENTO
I dispositivi di comando sono progettati e costruiti in modo da essere tanto sicuri ed affidabili e resistenti alle sollecitazioni
normali di servizio, agli sforzi prevedibili ed agli agenti esterni. Sono inoltre chiaramente visibili, individuabili e
contrassegnati da una marcatura adatta. Di seguito sono riportati i principali dispositivi di comando:
TIPO / COLORE RIFERIMENTO / DESCRIZIONE
Pulsante / nero
“0” / Pulsante per il comando di arresto della macchina
Pulsante / bianco
“I” / Pulsante per il comando di avvio della macchina
Spia luminosa / bianco
Segnala lo stato della macchina avvio/accesa arresto/spenta
AVVIAMENTO
L’avviamento della macchina è possibile soltanto con una azione volontaria sul dispositivo di comando previsto a tal fine:
pulsante bianco “I” per il comando di avvio della macchina (spia luminosa accesa).
ARRESTO
Per il comando di arresto azionare il pulsante nero “0”. In caso di arresto momentaneo o prolungato, prima di rimettere in
funzione la macchina, devono essere tolti tutti i prodotti alimentari entro la macchina (spia luminosa spenta).
SICUREZZA DI FUNZIONAMENTO
Nel caso in cui la macchina sia sottosforzo, oppure sia sottoposta a tempi di funzionamento troppo lunghi o sottoposta a
sovraccarico, la stessa si arresta immediatamente per l’entrata in funzione della protezione termica. In questo caso attendere
che si sia completamente raffreddata prima di procedere alla funzione di avviamento.
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
10 13
ASSENZA DI TENSIONE
In caso di interruzione dell’alimentazione elettrica o se la macchina viene staccata dalla rete elettrica , quest’ultima potrà essere
riavviata solamente seguendo la funzione di avviamento, dopo il ritorno dell’alimentazione elettrica od il riallaccio alla
rete elettrica.
APERTURA DEL PRESSORE
Sollevando per il manico il pressore del gruppo grattugia, la macchina si arresta immediatamente per l’entrata in funzione delle
sicurezze, freno motore e micro interruttore . La macchina può essere riavviata abbassando il pressore sino all’altezza che non
permette l’introduzione delle dita verso il rullo grattugia.
Se il manico del pressore viene tenuto sollevato per più di 30 secondi la macchina si arresta automaticamente e la spia
luminosa si spegne. Per riprendere il lavoro rieseguire la procedura di avviamento.
CONTROLLI E VERIFICHE PRIMA DELLA MESSA IN MOTO
VERIFICA / CONTROLLO MODALITÀ E RISCONTRI
Accertarsi che:
Non vi siano sulla macchina, entro la bocca grattugia
ed in corrispondenza della zona di fuoriuscita del
prodotto grattugiato oggetti estranei
Controllo visivo delle parti indicate, per accertarsi dell’assenza di oggetti o
corpo estranei quali utensili vari, stracci, etc… e che non vi sia comunque il
prodotto alimentare. In caso di presenza provvedere alla loro rimozione.
Accertarsi della pulizia:
della bocca grattugia, del pressore e del rullo
grattugia
della superficie esterna della macchina
Tutti le superfici delle parti indicate, prima dell’impiego della macchina
devono essere controllate visivamente per accertarsi della loro pulizia.
In caso di presenza di muffe o altro tipo di sporcizia, provvedere alla
procedura di pulizia secondo le indicazioni di cui al capitolo 5
Accertarsi dell’integrità:
delle protezioni fisse,
del corpo della macchina, della bocca grattugia, del
pressore e del rullo grattugia
Tutti i ripari fissi, etc.. devono svolgere la funzione per cui sono stati previsti.
Controllo visivo delle parti indicate per accertarsi della loro integrità nella
parte esterna della loro superficie.
Le parti devono essere comunque sostituiti ai primi segni di erosione o rottura.
Accertarsi della funzionalità:
delle parti del sistema di comando / controllo relative
alla sicurezza;
dei dispositivi di comando.
Tutti i dispositivi devono svolgere la funzione per cui sono stati previsti.
Comandare direttamente i dispositivi affinchè questi determinano la funzione
attesa. Gli attuatori e tutte le parti devono essere comunque sostituiti ai primi
segni di erosione o rottura.
Accertarsi dell’assenza:
di rumori strani dopo la messa in moto
Durante l’accertamento della funzionalità dei dispositivi di comando, nel caso
in cui vi siano rumori strani, dovuti per esempio ad un grippaggio o rotture
meccaniche, arrestare immediatamente la macchina, ed attivare il servizio di
manutenzione.
Accertarsi dell’assenza:
di tracce di olio sia sul banco di appoggio della
macchina che nella coclea
Sia durante la lavorazione, sia al termine di ogni lavorazione, controllare,
l’assenza di tracce di olio nelle parti indicate. Nel caso in cui vi siano dello
goccioline di fluido, arrestare immediatamente la macchina, ed attivare il
servizio di manutenzione.
Per qualsiasi tipo d’intervento o per la sostituzione delle parti che risultano danneggiate, attivare il servizio di manutenzione.
L’eventuale sostituzione deve avvenire con prodotti originali del costruttore od almeno di qualità, sicurezza e caratteristiche
equivalenti. Per approfondimenti contattare il Centro di Assistenza Autorizzato.
MESSA IN FUNZIONE
L’operatore della macchina, può mettere in funzione la macchina, seguendo in ordine le indicazioni sotto riportate:
1. Esito positivo dei controlli di cui alla operazioni preliminari di preparazione,
2. Esito positivo dei controlli di cui all’alimentazione elettrica,
3. Allaccio della spina in opportuna presa di corrente,
4. Per il funzionamento del GRUPPO GRATTUGIA:
a. Esito positivo dei controlli di cui alla corretta rotazione del rullo grattugia,
b. Esito positivo dei controlli / verifiche prima della messa in moto,
c. Esito positivo dei controlli finalizzati ad accertare il rispetto di tutte le condizioni di sicurezza,
d. Posizionare una bacinella di raccolta nella zona anteriore della macchina in corrispondenza della zona di uscita
del prodotto grattugiato,
e. Posizionarsi nella zona sinistra della macchina ed avviare la macchina azionando il dispositivo di comando di
start “I”,
f. Introdurre manualmente il prodotto alimentare entro la bocca grattugia e spingerlo verso il rullo grattugia
abbassando il manico del pressore,
g. Al termine dell’introduzione del prodotto alimentare, ovvero quando nella bacinelle non si deposita più del
prodotto, arrestare la macchina azionando il dispositivo di comando di stop “0”.
Si raccomanda di non fare funzionare la macchina a vuoto, senza il prodotto alimentare.
SPEGNIMENTO
In successione, le operazioni di spegnimento devono seguire quanto di seguito indicato:
1. prima dello spegnimento attendere la conclusione della fuoriuscita del prodotto alimentare dalla zona inferiore della
bocca grattugia;
2. arrestare la macchina azionando il dispositivo di comando di stop “0”,
3. scollegare la spina della macchina dalla presa di alimentazione,
4. eseguire gli interventri di pulizia.
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
11 13
SBLOCCO IN CASO DI INTOPPO
Durante la lavorazione, ovvero durante la rotazione del gruppo grattugia, a causa dell’introduzione di prodotti eccessivamente
duri e secchi, la macchina potrebbe bloccarsi.
La stessa situazione può determinarsi a seguito di un guasto dell’alimentazione elettrica, ovvero quando la macchina viene
arrestata con il prodotto alimentare al suo interno.
Per poter riprendere normalmente la lavorazione, deve essere rimosso manualmente il prodotto alimentare bloccato.
CAP. 5. MANUTENZIONE, RICERCA GUASTI E PULIZIA
REQUISITI DEL MANUTENTORE
Con il termine “manutenzione” non deve essere inteso solamente il controllo periodico del normale funzionamento della
macchina ma anche l’analisi ed il conseguente rimedio di tutte quelle cause che per un motivo qualsiasi lo pongono fuori
servizio. E’ assolutamente necessario che per le attività di manutenzione, pulizia, sostituzione parti e ricerca guasti
effettuate dall’utilizzatore, questo compito sia affidato a personale esperto, competente ed autorizzato dal datore di lavoro.
Tutte le operazioni di manutenzione, pulizia e sostituzione parti, nessuna esclusa, devono essere tassativamente eseguite con
la macchina completamente ferma ed isolata dalle fonti di alimentazione esterne.
PRESCRIZIONI DI MANUTENZIONE
RIMOZIONE DEI RIPARI E/O DISPOSITIVI DI PROTEZIONE
Per alcuni interventi di cui al presente capitolo, è necessario rimuovere dalla loro posizione alcuni ripari fissi.
La rimozione può avvenire solo ad opera del manutentore.
Al termine degli interventi, detti ripari, devono essere riposti e bloccati nella loro originale posizione, con i sistemi di fissaggio
che erano previsti prima dell’intervento.
Il responsabile della manutenzione deve disattivare completamente la macchina, come tra l’altro di seguito riportato,
prima di procedere all'asportazione di un riparo fisso e/o alla sostituzione di un elemento.
ISOLAMENTO DALLE FONTI DI ALIMENTAZIONE ESTERNE
Prima di eseguire qualsiasi operazione manutenzione, pulizia e sostituzione parti, si devono sezionare ed isolare le fonti di
alimentazione esterne.
Posizionare a “zero” il dispositivo di protezione posto a monte della linea
d’alimentazione dell’equipaggiamento elettrico.
Disinserire il dispositivo di sezionamento generale e provvedere a
proteggere la spina con appositi sistemi
RICERCA GUASTI O AVARIE E SBLOCCO ELEMENTI MOBILI
Di seguito sono indicati gli interventi per la ricerca guasti o avarie e sblocco elementi mobili che possono essere svolti da
manutentori.
TIPO POTENZIALE/I CAUSA/E MODALITÀ E RISCONTRI
Mancanza
tensione di rete
Black out generale Contattare l’ente distributore dell’energia elettrica
Intervento di fusibili o magnetotermici
posti a monte della linea
d’alimentazione della macchina
Dopo avere eliminato le cause che hanno determinato l’intervento del dispositivo di
protezione, ripristinarlo. In caso di persistenza del problema contattate un tecnico
elettricista.
Interruzione di
funzionamento
Intervento del dispositivo di protezione
interno alla macchina
Contattate un tecnico elettricista: dopo avere eliminato le cause che hanno
determinato l’intervento di un dispositivo di protezione, ripristinarlo.
In caso di intervento di fusibili, sostituirli con tipi dello stesso identico modello,
taratura e curva d’intervento.
Sollevamento del manico del gruppo
grattugia
Sollevando il manico del pressore del gruppo grattugia, la macchina si arresta
immediatamente per l’entrata in funzione del micro interruttore di sicurezza.
Abbassare il pressore sino all’altezza che non permette l’introduzione delle dita
verso il rullo grattugia per avviare la macchina.
Se il manico del pressore viene tenuto sollevato per più di 30 sec. automaticamente
la macchina si spegne per riprendere il lavoro abbassare il manico e premere il
pulsante bianco “I” per il comando di avvio macchina.
Causa/e non identificabili Contattare direttamente il Centro di Assistenza Autorizzato
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
12 13
La macchina
non funziona:
il rullo
grattugia non
ruota
Mancanza tensione di alimentazione.
Dispositivi di sezionamento posti su
“OFF”.
Fusibili intervenuti o magnetotermici
non funzionanti.
Mancato funzionamento del pulsante di
marcia
Intervento termico dovuto a
surriscaldamento
Micro interruttore guasto
Blocco scheda elettronica di comando
Controllare e ripristinare l’energia elettrica.
Girare i dispositivi di sezionamento nella posizione “ON”
Fare sostituire i fusibili intervenuti, controllare lo stato degli interruttori
magnetotermici.
Controllare l’efficienza del pulsante di START ed eventualmente contattare
direttamente il Centro di Assistenza Autorizzato.
Attendere il completo raffreddamento prima del riavvio della macchina
Contattare direttamente il Centro di Assistenza Autorizzato
Scollegare la macchina dalla rete per alcuni minuti
MANUTENZIONE STRAORDINARIA
Per gli interventi di manutenzione straordinaria, conseguenti a rotture o revisioni o guasti meccanici o elettrici, è necessaria
una richiesta d’intervento direttamente al Centro di Assistenza Autorizzato.
Le istruzioni relative alla manutenzione straordinaria, non compaiono nel presente manuale delle istruzioni per l’uso e
devono pertanto essere esplicitamente richieste al fabbricante.
PULIZIA
E’ vietato pulire a mano gli organi e gli elementi in moto.
Tutti gli interventi di pulizia devono essere messi in atto solo ed esclusivamente, dopo aver scaricato la
macchina con il prodotto alimentare in lavorazione ed averla isolata dalla fonte di alimentazione
elettrica e di energia esterne.
La macchina, l’apparecchiatura elettrica ed i componenti a bordo macchina, non devono essere mai lavati
utilizzando acqua, tanto meno in forma di getti di qualunque natura e quantità; quindi, senza “secchio”
né “gomma” né “spugna”. Non porre mai direttamente la macchina nel lavandino o sotto il rubinetto.
La classificazione del livello di igiene della macchina e delle attrezzature associate, per l'uso previsto, è 2 (due):
macchina che, in seguito a una valutazione del rischio di igiene, è conforme ai requisiti delle norme internazionali applicabili,
ma richiede un disassemblaggio programmato per la pulizia.
FREQUENZA PERSONALE MODALITÀ
Al termine di
ogni turno di
lavoro e
comunque prima
dell’uso
giornaliero
Operatore Tutte le superfici e le parti delle macchina destinate a venire a contatto con il prodotto alimentare,
ovvero, le zone alimentari (il pressore, la bocca grattugia ed il rullo grattugia) e le zone spruzzi
(superficie esterna della macchina), devono essere pulite e disinfettate con le modalità sotto riportate.
Scrostare le superfici dagli eventuali residui di prodotto alimentare (per es. con raschiatori di
plastica);
Pulire tutte le superfici della zona alimentare e zona spruzzi con un panno morbido inumidito
(non sgocciolante) con detergente diluito in acqua calda (anche del comune sapone per piatti va
benissimo). Non lasciarli a mollo. Con una spugna pulire l’interno della bocca grattugia. Utilizzare
prodotti specifici per acciaio, questi debbono essere liquidi (non in crema o paste comunque abrasive)
e soprattutto non debbono contenere cloro. Contro le sostanze grasse si può usare l’alcool denaturato.
Risciacquare con acqua calda pulita e successivamente asciugare tutte le superfici della zona
alimentare e zona spruzzi con un panno morbido che non perda peli.
PERIODI DI LUNGA INATTIVITÀ
Durante i periodi di lunga inattività della macchina provvedere a passare energicamente su tutte le
superfici in acciaio (specialmente se inox) una panno imbevuto di olio di vaselina in modo da
stendere un velo protettivo.
COSE DA NON FARE PRIMA O DURANTE LA PULIZIA:
Accedere agli elementi mobili senza essersi preventivamente accertati del loro arresto;
Accedere agli elementi mobili senza averla fermata in sicurezza garantita (bloccaggio nella posizione
di zero dei dispositivi di sezionamento dell’alimentazione elettrica)
PRODOTTI DA NON USARE:
aria compressa con getti verso le zone con depositi di farina ed in generale verso la macchina;
apparecchi a vapore;
detergente che contengono CLORO (anche se diluiti) o suoi composti come: la candeggina, l’acido
muriatico, prodotti per sturare lo scarico, prodotti per la pulizia del marmo, decalcificanti in generale,
etc … possono attaccare la composizione dell’acciaio, macchiandolo od ossidandolo
irreparabilmente. Le sole esalazioni dei suddetti prodotti possono ossidare ed in alcuni casi corrodere
l’acciaio;
paglietta, spazzole o dischetti abrasivi realizzati con altri metalli o leghe (es. acciaio comune,
alluminio, ottone, etc…) oppure utensili che abbiano precedentemente pulito altri metalli o leghe, che
oltre a graffiare le superficie.
detergenti in polvere abrasivi;
benzina, solventi o fluidi infiammabili e/o corrosivi;
sostanze impiegate per pulire l’argento.
ITALIANO
ITALIANO
ISTRUZIONI ORIGINALI
Pag. di
13 13
CAP. 6. SMALTIMENTO
Il simbolo del cassonetto barrato riportato sulla macchina indica che il prodotto alla fine
della sua vita utile debba essere raccolto separatamente dagli altri rifiuti
Nel caso si decida di non utilizzare piu’ la macchina perchè obsoleta, guasta o usurata , la sua messa fuori servizio deve essere
affidata a personale specializzato ed attrezzato.Al temine delle attività di smantellamento tutte le targhette di identificazione ed
altro documento devono essere distrutti. La macchina puo’essere smaltita senza bisogno di ridurla in pezzi minuti, è sufficiente
scollegare i principali gruppi che la compongono e mandarli alla rottamazione.
Non smaltire la macchina come rifiuto urbano misto, effettuare la raccolta differenziata.
I sistemi di ritiro o di raccolta della macchina sono:
Ritiro tramite consorzio
Possibilità di consegna al distributore della macchina equivalente all’atto di acquisto di una macchina nuova.
Nella macchina non sono presenti sostanze pericolose con effetti potenzialmente negativi sull’ambiente e sulla salute umana.
E’ fondamentale che gli acquirenti contribuiscano al riutilizzo, al riciclaggio e ad altre forme di recupero della macchina.
E’ obbligo del datore di lavoro essere a conoscenza delle leggi vigenti in merito nel proprio paese e operare in modo ad
ottemperare a tali legislazioni.
È vietato ed inoltre passibile di sanzioni abbandonare la macchina e l’equipaggiamento elettrico
nell’ambiente
CAP. 7. MATERIALI DI COSTRUZIONE
A seconda delle esigenze di funzionamento e di produzione, la macchina può essere costituita con diverse tipologie di materiali
di costruzione.
GRUPPO
TIPOLOGIA MATERIALI
Acciaio inox
18/8
Acciaio inox
AISI 304
Alluminio per
alimenti
Acciaio trattato per
alimenti
Corpo macchina
●
Rullo grattugia punzonato
● ●
Rullo grattugia fresato
●
Pressore, manico, bocca grattugia
●
ITALIANO
ITALIANO
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
2 13
INDEX
CHAP. 1. CONTENT ORGANIZATION AND CONSULTATION MODALITY 3
CHAP. 2. GENERAL INFORMATION AND CHARACTERISTICS 4
CHAP. 3. SAFETY INSTRUCTIONS 6
CHAP. 4. TRANSPORTATION, PUT ON SERVICE AND USE 8
CHAP. 5. MAINTENANCE, BREAKS RESEARCH AND CLEANING 11
CHAP. 6. SELLING 13
CHAP. 7. MANUFACTURING MATERIALS 13
GUARANTEE
The machine is guaranteed 12 (twelve) months from the sale date.
The guarantee covers the machines reparations acquired c/o the authorized sale points, if it is demonstrated that they are faulty
in the materials or in the assembly, to the conditions here follow described:
1. For guarantee gets on the free change of all parts that are resulted manufacturing defect. The guarantee decades if not
coupled from fiscal ticket or invoice certifying the purchase and for the following cases:
a) Machine tampering or damaging due to negligence;
b) Machine use with non conformance modalities to the warnings described in the instructions handbook;
c) Damages caused from the non environment suitability in which the device works and from phenomenon not
dependent from the machine normal functioning (voltage values irregularities and frequency in the net plant);
d) Reparations interventions performed from people or centers not authorized from the manufacturer,
2. The intervention request in guarantee will have to be performed only in the sale points or authorized laboratories;
3. The machine will have to be free port returned to the manufacturer for the reparation and the transportation expenses are
always charged to the receiver,
4. It is excluded the machine change nor the guarantee prolongation following the intervention for damage;
5. The manufacturer doesn’t answer for direct or indirect damages of any nature to people or things for the improper use of
the machine or for lacked use during the time occurring for the reparations.
MODEL GS / GSD / GSM / GD / GG
Use Instructions manual
Issue
November 2014
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
3 13
CHAP. 1. CONTENT ORGANIZATION AND CONSULTATION MODALITY
MANUAL PURPOSE
MANUAL IMPORTANCE
The present instruction manual for the use is to be considered as integral part of the machine:
1. Must be kept for all the machine life.
2. Must be coupled with the machine in case of its ceasing.
3. Besides to show all useful notices for the operators, contains (collected in specific chapters) the electric diagrams that
will be used for the possible maintenance interventions and reparation.
SCOPE / MANUAL PURPOSE
The instructions manual for the use has the purpose to furnish to the commitment all necessary information so that, except of
an adequate supplied machine use, is able to manage the same in the more autonomous way and possibly safe.
Besides the present manual has been written with the purpose to supply indications and warnings to know the supplied
machine, to understand its principles and functioning limits. For possible doubts you can call the Authorized Assistance
Center.
RECEIVERS
The present instruction manual for the use, delivered in number of 1 copy together with the machine, is supplied as integral
part of the machine, is turned both to the operators both to the skilled technicians qualified to the installation, use and
maintenance.
The prevention and protection service responsible of the commitment and the additional employees, to whom is assigned
the machine, must take vision of the present instructions manual for the use, with the aim to adopt all technical and
organizzative measures
RESPONSIBILITY
If the present manual endures damages or is lost, it is possible to request a copy to the Authorized
Assistance Center.
The present manual reflects the technical state during the machine manufacturing; the manufacturer
reserves the right to update the production and of consequence other manual issues, without the obligation
to update productions or previous manuals, if not in particular cases regarding the health and the people
safety.
Pay particularly attention to the residual risks content present on the machine and the prescriptions to
which the operators must keep.
The manufacturer is the responsible for the machine in its original configuration.
The manufacturer isn’t the responsible for damages caused from the improper use or not correct of the
machine and documentation or for damages caused from the imperative standards violation, negligence,
lack of experience, imprudence and the not respect of regulation standards on behalf of the employer, of
the operator or the maintenance man and for every possible damage, caused from an irrational, improper
and/or wrong use
The manufacturer isn’t the responsible for the consequences caused from the not original spare parts use
or of equal characteristics.
The manufacturer is the responsible only for the information showed in the manual original version in
Italian language.
The prescriptions non-fulfillment contained in this manual will cause the guarantee immediate decay.
The factory responsible, that supervision to the working activities, in the field of the foreseen respective
attributions and competence, must:
Carry out the foreseen safety measures;
Make informed the operators about the specific risks whom are exposed and bring to their knowledge the
prevention essential standards;
Prepare and require that the single operators observe the safety standards and use the protection means put
at their disposal:
Work an operator, contemporary, on this product.
ENGLISH ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
4 13
SIMBOLOGY MEANING
Here follow it is clearly specified the symbols and definitions meaning, which will be used in the present document.
DANGER
Show the danger presence for who works on the machine and for who is in the vicinity, so the indicated activity
must be performed in accordance with the actual accident prevention standards and with the indications showed
in the present manual.
PRECAUTION
Show a warning on useful information and/or further recommendations and/or shrewdness about the actual
operation.
ATTENTION
Show an operation to perform with attention to avoid damage to the machine.
CHAP. 2. GENERAL INFORMATION AND CHARACTERISTICS
USE DESTINATION AND MANUFACTURE PARTS
The grater here follow called “machine”, is designed to:
1. Grate tough cheese, bread and biscuits.
The machine is constituted from an electric motor inserted in a unique fusion (basic machine body). In any versions the fusion
can be recovered from a bonnet (hulled machine body).
The product to grate is loaded manually inside the grater mouth placed in the superior side of the machine and always
manually, acting the pressure through its handle, the product is pushed against the grater roll.
The product load must happen in moderate quantity to avoid that lowing the pressure the machine doesn’t start, due to the
safety micro switch placed in the pressure block.
The grater roll, which can be stamped or milled, cannot be removed from the machine.
In accordance with the functioning requirements and production, the machine can be constituted with different optional parts.
The machine is supplied with the identification plate on which the following data are showed:
[fac simile]
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
5 13
TECHNICAL AND MANUFACTURING DATA
TECHNICAL DATA
MODEL
GS GSD GSM GD GG
Motor power (kW) / (Hp) 0.75 / 1 0.75 / 1 1.1/ 1,5 0.75/ 1 3/ 4
Grater mouth internal size (mm) 140x75 140x75 140x75 140x75x2 285x150
Grater timetable production (kg/h) 50 50 50 50 100
Mass (kg) 17 17 20 20 40
Maximum sizes: A x B x C (mm) 380x220 x380 380x 220x380 420x 220x380 540x220x380 700x400x600
Continue acoustic power level
considered equal to A
Minor of 70dBA
Current nature – frequency Cfr. Machine plate
Full charge current Cfr. Machine plate
Use nominal voltage Cfr. Machine plate
Auxiliary circuits voltage AC 24V – DC 24V
Mass and neutral TT e TN
Protection degree IP X3
Use place Inside
Machine positioning
Working ground used in the food field of height included between 900/1100mm from the trampling
level of adequate capacity, with a free circulation space of at least 800mm
Max environment air temperature +40°C
Requested minimum illumination 500 lux
Product directive conformance
2006/42/CE, 2006/95/CE and successive modifications and integration, Reg. 1935/2004
GROUP
MODEL
GS GSD GSM GD GG
Basic machine body, grater on the left
● ● ●
Basic machine body, grater on the right
● ● ●
Increased motor
●
Motor from 3 kW
●
Stamped grater roll
● ● ● ● ●
Milled grater roll
● ● ● ●
GROUP EXAMPLE
1. Machine body
2. Control switch ON / OFF
3. Pressure handle
4. Grater mouth
5. Collect container
Basic machine body
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
6 13
NORMAL USE, IMPROPER USE, NOT CORRECT USE OR FORBIDDEN
The machine described in the present instructions manual for the use is foreseen to be driven from an only operator skilled
and prepared on residual risks, but with the competence, in safety matter, of maintenance employees.
In its NORMAL USE, and reasonably foreseeable, the machine can be used only to:
1. Grate tough cheese, bread and biscuits.
The machine must not be used IN IMPROPER WAY; in particular:
1. It must not be used for domestic uses,
2. It must not functioned with parameters different from those showed in the technical characteristics table,
3. For every use of the machine with modalities different from those showed in the present manual, the
manufacturer declines every responsibility,
4. The user is responsible of the damages resulting from the lacked exercise conditions observance in
accordance with the greed technical specifications and order confirmation,
5. Not tamper or damage intentionally nor remove or hide the labels.
The machine must not be used IN NOT CORRECT WAY or FORBIDDEN so some damages or injuries could
be caused for the operator; in particular:
1. It is forbidden to move the machine when it is connected to the electric feeding;
2. It is forbidden to draw the electric feeding cable or the machine to disconnect the feeding plug,
3. It is forbidden to put weights on the machine or on the electric feeding cable,
4. It is forbidden to put the electric feeding cable on sharp parts or with burn danger,
5. It is forbidden the machine use with the damaged and not integer electric feeding cable or with the
control devices;
6. It is forbidden to leave the machine off with the electric feeding cable connected with the feeding plug,
7. It is forbidden to leave the loaded machine unguarded;
8. It is forbidden to insert any type of object inside the motor ventilation cap;
9. It is forbidden to put the machine above different objects from the working ground used in the food
field of height included between 900 - 1100mm from the trampling level,
10. It is forbidden insert every type of object under the machine base or place clothes or other things between
the machine support pressure feet and the working ground,
11. It is forbidden the use of inflammable substances, corrosive or harmful for the cleaning,
12. It is forbidden to plunge the machine in water or in other liquids;
13. It is forbidden the not authorized personnel use and with clothes different from that showed for the use,
14. It is forbidden to introduce in the grinding neck and in the grater mouth, products or objects having
characteristics different from those showed in the normal use, such as for example bones, frozen meat,
not food products, or other objects as scarves, etc…,
15. It is forbidden to introduce in the grated product exit zone, every object, as for example knifes blades,
etc…,
16. It is forbidden the functioning with the protection shelters and fixes not blocked correctly or removed;
17. It is forbidden the partial removal of the protections and of the danger signals.
18.
It is forbidden the functioning without that all the precautions about the residual risks elimination have
been adopted on behalf of the user,
19. It is forbidden to smoke or use free flame devices and manipulate incandescent materials, unless some
suitable safety measures aren’t adopted
20. It is forbidden to activate the starting button “I” when the pressure handle is raised.
The user is however responsible of the damages resulting from the lacked observance of the specified normal
use conditions. For possible doubts you can enquire at the Authorized Assistance Center.
CHAP. 3. SAFETY INSTRUCTIONS
INTRODUCTION
The lacked standards and safety procedures applications can be danger and damage sources.
The machine means bound in the use for the respect, on behalf of the final user, of:
1. all rules, of insertion in the environment and of people behaviour, fixed from the laws and/or applicable
standards; with particular reference to the fixed plant upstream of the supplied machine and for its
connection / functioning;
2. All further instructions and use warnings making part of the technical / graphic documentation annexed
to the same machine.
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
7 13
Except where differently specified, the personnel which performs the installation interventions,
connection, maintenance, reassembly, and reuse, damages or breakdowns, demolition and dismantling
must be a skilled personnel qualified in safety matter and educated on the residual risks, with the
competencies, in safety matter, of the maintenance employees.
ENVIRONMENTS, WORKING AND PASSING PLACES
The work environment must answer to the directive 89/654/CEE requirements. In the working area foreign object must not be
present. The employer, in the directive 89/391/CEE respect, concerning the measures realization turned to promote the safety
and workers health improvement during the work, must provide to eliminate or reduce the showed residual risks as foreseen in
the present manual.
WARNINGS ON THE RESIDUAL RISKS
RESIDUAL RISK DUE TO THE FIXED PROTECTIONS REMOVAL, INTERVENTIONS ON BROKEN/WORN
PARTS
For any evenience the operator must not try to open or remove a fixed protection or tamper a safety
device.
In the phase of equipment, maintenance and cleaning, and during all further manual operations that
happens introducing the hands or other body parts in the machine dangerous areas, a residual risk remains due
above all to:
1. Knocks with machine manufacturing parts,
2. Grazing and/or abrasion with machine rough parts,
3. Sharp pain with the sharpened parts,
4. Cut with tools sharpened parts.
Besides, the operator and the maintenance man must be skilled for the intervention connected to the manual
operations with open protections, must be trained on the joined consequent risks and must be authorised from
a responsible person.
PROTECTION DEVICES ON THE MACHINE
The machine protections and safety devices must not be removed.
If they must be removed for extraordinary maintenance requirements some measures will have to be
immediately adopted ready to put in evidence and to reduce at the possible minimum limit the danger.
The putting back in its place of the protection or of the safety device must happen as soon as the reasons, that
have made necessary their temporary removal, are stopped.
The machine transmission parts are completely isolated by means of fixed protections which don’t allow the access for none
kinematical chain.
For all safety functions including the control and check systems parts joined to the safety, some well-tested components and
safety principles have been used.
Grater group:
1. Taking into account of the machine use modality and its use destination, the moving elements aren’t isolated from fixed
protections, moving protections or other safety devices.
2. On handle and pressure group a micro switch is placed, which stops the grater roll rotation when it is possible to access
through the grater mouth;
3. In the inferior zone of the grater group in correspondence of the grated product exile a grating form fixed protection is
present, which prevent the fingers access towards the grater roll.
4. The machine is equipped with electronic motor brake that allows to the grater roll to stop within 2 sec.
Grating form
Fixed
protection
Pressure
handle with
micro switch
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
8 13
CHAP. 4. TRANSPORTATION, PUT ON SERVICE AND USE
The machine management is allowed only to the authorized personnel and opportunely educated and endowed
of a sufficient technical experience.
Before to switch on the machine perform the following operations:
Read with attention the technical documentation,
Know what protections and emergency devices are available on the machine, their location and
functioning.
The not authorized use of commercial parts and accessories making part of the protections and safety devices
can cause some malfunctions and the ranger situation beginning for the operators. The operator must besides
have received an adequate training.
WORKING POSITIONS AND OPERATORS TASKS
As described in the instructions manual for the use, the machine is designed to be driven from an operator skilled and
informed on the residual risks, but with the competences, in safety matter, of the maintenance employees.
The normal working zone of the operator is:
1. The machine anterior zone near to the grater mouth (defined loading zone) in normal conditions of functioning for the
manual loading operations of the food product, with the fixed covers closed and blocked;
2. The machine anterior zone near to the grater group inferior zone in normal conditions of functioning for the manual
withdrawal operations of the food product stored in the collect container, with the fixed covers in closed and blocked
position
TRANSPORTATION, HANDLING AND STORING
All transportation and handling operations must be performed from informed and trained personnel and must have read
and understood the safety prescriptions showed in the present instructions manual for the use. Occur:
1. Perform the machine handling and transportation always when you find it uncharged;
2. Verify that the lifting means are able to support the loading weight and overall dimensions in safety
conditions and that are approved and subjected to a regular maintenance,
3. Adopt all necessary measures to assure the means and loads maximum stability in relation to their masses
and barycentre,
4. Avoid to make suffer to the machine rude shaker or accidental collisions during the moving and the
loading,
5. Perform the handling with continue movements, without pulls or repeated impulses.
PACKING REMOVAL – OPENING MODALITY
PACKING DECRIPTION – HOW GET RID OF THE PACKING MATERIAL
The machines, are packaged so that the seepage / liquids insight, organic matters or alive beings is avoided: it is represented
from a covering in polyethylene around the machine, and all inserted in a cardboard box of adequate size. The empty
spaces within the box are occupied from the fill material.
Don’t waste the packaging in the environment, but restore it for possible transportations or to address it to the recycling
agencies.
The evaluation and the management with the aims of the biological compatibility of the products used in the packaging are of
the user competence and responsibility.
It is an employer obligation to be acquainted of the actual laws in own country and work so that to observe these
legislations.
It is forbidden and besides liable to fines, leave the machine and the electric equipment in the environment.
PREPARATION PRELIMINARY OPERATIONS
STABILITY
The machine stability is designed so that, in the foreseen functioning conditions, taking into account of the climatic conditions,
is such as to allow the use without reversal risk, fall, or inopportune movement.
Taking into account of the conformation and its position, the machine results to be intrinsically steady without fastening needs
to the working ground.
ELECTRIC FEEDING
The electric feeding connection must be in conformance with the country legislation in which is used.
The electric feeding so must be maintained in conformance with the following technical prescriptions:
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
9 13
1. The electric feeding must be always of type and have an intensity corresponding to the specifications indicated in the
machine plate. If excessive voltages are applied, some components will be damaged irreparably,
2. A differential device must be foreseen coordinated with the protection circuit, respecting the legislation, the legislative
and regulation disposals in force in the installation country;
3. The electric feeding cable outside the machine cover must be made pass in the spaces prepared from You and
adequately protected;
4. If present the neutral conductor (N) before feeding the electric equipment, as for You its continuity must be guaranteed
(connected and available).
5. Before to feed the electric equipment, as for You must be guaranteed the continuity of the green yellow conductor of the
protection equipotential circuit.
ELECTRIC FEEDING SECTIONING DEVICE
The feeding sectioning device, as comparable from what described in the power circuits diagram delivered with the electric
equipment, is supplied for the machine feeding unique source.
In case of incompatibility between the net socket and the device plug change the socket with another type suitable from
maintenance personnel.
The feeding sectioning device allows to separate (insulate) the machine electric equipment from the feeding, with the aim
to make possible the interventions fulfillment without electric shocks risks.
The sectioning device presents two possible positions:
OFF o “disconnected”, the electric equipment results sectioned from the
electric feeding
ON o “connected”, the electric equipment results connected to the
electric feeding
GRATER ROLL ROTATION
The operations here follow indicated must be performed from the machine maintenance man (skilled personnel
in the electric maintenance field of the industrial machines).
For machines fed with three phase voltage (3 PE AC 400V 50Hz), slacken lightly the blockage wheel so as
don’t make a strong pressure on the drilled plate as for the cutting knife. During the switching on verify that the
Archimedean screw / grater roll rotates in anticlockwise sense.
If there is an clockwise rotation, switch off the machine disconnecting the plug, disassembly it, disconnect two
phase conductors and invert them of position.
FUNCTIONING DESCRIPTION
The control devices are designed and manufactured so as much sure and reliable and resistant to the service normal stresses, to
the foreseeable strains and to the external agents. Besides they are clearly visible, locatable and marked from a suitable
marking. Here follow the main control devices are showed:
TYPE / COLOR REFERENCE / DESCRIPTION
Button / black “0” / button for the machine stop control
Button / white “I” / button for the machine start control
Bright indicating light / white Signals the machine condition start/switch on stop/switch off
STARTING
The machine starting is possible only with a voluntary action on the control device foreseen for this aim: white button “I”
for the machine starting control (bright indicating light switched on).
STOP
For the stop control push the black button “0”. In case of momentary or extended stop, before to get in function the machine,
all food products must be removed within the machine (bright indicating light switched off).
FUNCTIONING SAFETY
If the machine is under stress, or is submitted to too long functioning times or submitted at overloaded, the same stops
immediately for the thermal protection functioning. In this case wait that it is completely cooled before proceeding to the
starting function.
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
10 13
VOLTAGE LACKING
In case of electric feeding breaking or if the machine is disconnected from the electric net, this last one will be able to be
restarted only following the starting function, after the electric feeding back or the reconnection to the electric net.
PRESSURE OPENING
Raising for the handle the grater group pressure, the machine stops immediately for the entry infunction of the safeties, motor
brake and micro switch. The machine can be restarted lowering the pressure up to the height that doesn’t allow the fingers
introduction towards the grater roll. If the pressure handle is kept raised for more 30 seconds the machine stops automatically
and the bright indicating light switches off. To perform again the work, restart the starting procedure.
CONTROLS AND VERIFICATIONS BEFORE STARTING
VERIFICATION / CONTROL MODALITY AND CHECKS
Check that:
Extraneous objects aren’t on the machine, inside the grater
mouth and in correspondence of the exile zone of the grated
product
Sight control of the indicated parts, to check of objects or extraneous bodies
lacking as for example different tools, clothes, etc… and that there isn’t
however the food product.
In case of presence, provide with their removal.
Check the cleaning:
of the grater mouth, of the pressure and the grater
roll
of the machine external surface
All indicated parts surfaces, before the machine use must be checked visually
to verify their cleaning.
For the sight check of the grinding group internal parts, provide with its
disassembly.
In case of molds presence or other type of dirtiness, provide with the cleaning
procedure in accordance with the chapter 5 indications
Check the integrity:
of the fixed protections,
of the machine body, of the grater mouth, of the
pressure and the grater roll
All fixed protections, etc.., must perform the function for which have been
foreseen.
Indicated parts sight check to verify their integrity in their surface external
part.
The parts must be however changed at the first erosion signals or breaking.
Check the functionality:
of the control system parts / control about the safety;
of the control devices.
All devices must perform the function for which have been foreseen. Control
directly the devices so that these ones determine the waiting function.
The actuators and all parts must be however changed to the first erosion signals
or breaking.
Check the absence:
of strange noises after the starting
During the functionality checking of the control devices, if there are strange
noises, due for example to a seizing or mechanical breaks, stop immediately
the machine and activate the maintenance service.
Check the absence:
Of oil trails both on the machine support ground
both in the Archimedean screw
Both during the working, both at the end of every work, both in the assembly
moment of the grinding group, check the oil trails absence in the indicated
parts. If there are some fluid drops stop immediately the machine and activate
the maintenance service.
For any intervention type or for the parts change that are damaged, activate the maintenance service. The possible change
must happen with manufacturer original products or at least of quality, safety and equivalent characteristics. For analysis
contact the Authorized Assistance Center.
PUT IN FUNCTION
The machine operator can put in function the machine following in order the under reported indications:
1. Controls positive result for the preparation preliminary operations,
2. Controls positive result for the electric feeding,
3. Plug connection in opportune current socket,
4. For the functioning of the GRATER GROUP:
a. Checks positive result for the grater roll correct rotation,
b. Checks positive result / verifications before the starting,
c. Finalized checks positive result and verify the all safety conditions respect,
d. Place a gathering basin in the machine anterior zone in correspondence of the grated product exit zone,
e. Put in the machine left side and start the machine acting the control device of start “I”,
f. Introduce manually the food product within the grater mouth and drive it towards the grater roll lowering the
pressure roll,
g. At the end of the food product introduction, or when in the basins the product is not more left, stop the machine
acting the control device of stop “0”.
It is recommended to make not work the machine in vain, without the food product.
SWITCHING OFF
In succession, the switching off must follow what here under indicated:
1. Before the switching off wait the food product exile conclusion from the grater mouth inferior zone;
2. Stop the machine acting the stop control device “0”,
3. Disconnect the machine plug from the feeding socket,
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
11 13
4. Perform the cleaning interventions.
UNBLOCK IN CASE OF OBSTACLE
During the working, or during the grater group rotation, due to the introduction of products excessively hard and dry, the
machine could block.
The same situation can determine after an electric feeding break, or when the machine is stopped with inside the food product.
To be able to resume normally the working, the blocked food product must be removed manually.
CHAP. 5. MAINTENANCE, BREAKS RESEARCH AND CLEANING
MAINTENANCE MAN REQUIREMENTS
With the term “maintenance” must not be understood only the periodical check of the machine normal functioning but also
the analysis and the consequent remedy of all causes that for any matter put it out of service. It is absolutely necessary that for
the maintenance, cleaning, parts change and breaks research activities performed from the user, this work is entrusted to
skilled personnel, competence and authorized from the employer.
All operations of maintenance, cleaning and parts change, none excluded, must be definitely performed with the machine
completely stopped and insulated from the external feeding sources.
MAINTENANCE PRESCRIPTIONS
PROTECTIONS REMOVAL AND/OR PROTECTION DEVICES
For any interventions described in the present chapter, it is necessary to remove from their position some fixed protections.
The removal can happen only from the maintenance man.
At the end of the interventions, these protections must be replaced and blocked in their original position, with the fastening
systems, which were foreseen before the intervention.
The maintenance responsible must disconnect completely the machine, as here follow reported, before to proceed with the
removal of a fixed protection and/or with the element change.
INSULATION FROM THE EXTERNAL FEEDING SOURCES
Before to perform any operation of maintenance, cleaning and parts change, the external feeding sources must be sectioned
and insulated.
Position on “zero” the protection device placed upstream of the electric
equipment feeding line.
Disconnect the general sectioning device and provide to protect the
plug with proper systems
BREAKS OR DAMAGES RESEARCH AND MOVING ELEMENTS UNBLOCKING
Here follow are indicate the interventions for the breaks or damages research and moving elements unblocking which can
be performed from maintenance men.
TYPE POTENTIAL CAUSE/S MODALITY AND COMPARISONS
Net voltage
lacking
General Blackout Contact the electric energy distributor
Fuses or magneto thermals intervention
place upstream of the machine feeding
line
After having eliminated the causes that have determined the protection device
intervention, restore it. In case of problem persistency contact an electrician
technician.
Functioning
intervention
Protection device intervention inside the
machine
Contact an electrician technician: after having eliminated the causes that have
determined the protection device intervention, restore it.
In case of fuses intervention, change them with types of the same model,
calibration and intervention curve.
Grater group handle lifting
Lifting the grater group pressure handle, the machine stops immediately for the entry
in function of the safety micro switch.
Low the pressure up to the height that doesn’t allow the fingers introduction towards
the grater roll to start the machine.
If the pressure handle is kept raised for more 30 seconds the machine switches off
automatically to restart the work lower the handle and push the white button “I” for
the machine start control.
Cause/s not identifiable Contact directly the Authorized Assistance Center
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
12 13
The machine
doesn’t
function: the
Archimedean
screw or the
grater roll
don’t rotate
Feeding voltage lacking.
Sectioning devices set on “OFF”.
Intervened fuses or not functioning
magneto thermals.
Lacked running button functioning
Thermal intervention due to the
overheating
Damaged micro switch
Control electronic card block
Check and restore the electric energy.
Turn the sectioning devices in the position “ON”
Change the intervened fuses, check the magneto thermal switches state.
Check the START button efficiency and eventually contact directly the Authorized
Assistance Center.
Wait the complete cooling before the machine restarting
Contact directly the Authorized Assistance Center
Disconnect the machine from the net for some minutes.
EXTRAORDINARY MAINTENANCE
For the intervention of extraordinary maintenance, consequent to breaks or revisions or mechanical and electric damages, it
is necessary an intervention request directly to the Authorized Assistance Center.
The instructions about the extraordinary maintenance don’t appear in the present instruction manual for the use and so
must be explicitly requested to the manufacturer.
CLEANING
It is forbidden to clean by hand the organs and the elements in motion.
All cleaning interventions must be started only and exclusively, after having unloaded the machine with the
food product in working and having insulated from the electric feeding source and from external energy.
The machine, the electric equipment and the machine board components must not be ever washed utilizing
water, and not in any kind of jets form and quantity; so, without “secchio” nor “rubber” nor “towel”.
Don’t put ever directly the machine in the sink or under the tap.
The machine hygiene level classification and the associated equipment, for the foreseen use, is 2 (two): machine that, after
an hygiene risk evaluation, is in conformance with applicable international standards requirements, but requests a programmed
disassembly for the cleaning.
FREQUENCY PERSONNEL MODALITY
At the end of every
shift work and
however before the
daily use
Operator All the surface and the machine parts destined to come in contact with the food product or with
the food zones (hopper internal surface, machine neck and the grinding group, the pestle, the
pressure, the grater mouth and the grater roll) and the jets zones (machine external surface)
must be cleaned and disinfected with the under reported modalities. For the grinding group
disassembly activities see the previous descriptions.
Scrape the surfaces from the possible food product residuals (for example with plastic
scrapers);
Clean all the food zone surfaces and jets zone with a morbid dampened clothes (not
draining) with detergent diluted in hot water (also common soap for dishes is good).
Don’t soak them. With a towel clean inside the grinding mouth. Use specific products for
steel, which must be liquids (not in cream or pastries however abrasive) and above all must
not contain chlorine. Against the fat substances the denatured alcohol.
Rinse with cleaned hot water and successively dry all food zone surfaces and jets zone
with soft clothes that don’t lose coats.
PERIODS OF LONG INACTIVITY
During the machine long inactivity periods provide to pass vigorously on all steel surfaces
(especially if stainless) a clothes soaked of Vaseline oil so that to spread a protective veil.
THINGS DA NON FARE BEFORE OR DURING THE CLEANING:
Enter towards the moving elements without to be previously checked of their stop;
Enter towards the moving elements without have stopped it in safety stop (blockage in zero
position of the electric feeding sectioning devices)
PRODUCTS NOT TO USE:
Compressed air with jets towards the zones with flour warehouses and in general towards
the machine;
Vapor equipment;
Detergent that contains CLORO (also if diluted) or its compounds as: the bleach, the
muriatic acid, products to clear the drain, products for the marble cleaning, in general
decalcifying, etc … can attack the steel composition, staining and oxidizing it unavoidable.
The only above described products fumes can oxidize and in any case corrode the steel;
Steel wool, brushes or abrasive discs produced with other metals or alloys (ex. Common
steel, aluminum, brass, etc…) or tools that have previously cleaned other metals or alloys,
that except to scratch the surface.
Detergents in abrasive dust;
Fuel, solvents or inflammable and/or corrosive fluids;
Substances used to clean the silver.
ENGLISH
ORIGINAL INSTRUCTIONS TRANSLATION
Pag. di
13 13
CHAP. 6. SELLING
The crossed container symbol on the machine shows that the product at the end of its
useful life must be collected separately from other refusals
If we decide to not use ever the machine because it is obsolete, damaged or worn, its out of service must be entrusted to
specialized and trained personnel. At the end of the dismantling activities all identification plates and other document must be
destroyed. The machine can be sold without the possibility to reduce it in small pieces; it is sufficient to disconnect the main
groups that compose it and to send them for the scrapping.
Don’t sell the machine like mixed urban refusal, perform the waste separation.
The machine collection or harvest systems are:
Collection through distributor consortium
Delivery possibility to the machine distributor equivalent to the purchasing certificate of a new machine.
In the machine there aren’t dangerous substances with potentially negative effects on the ambient and on the human health. It
is fundamental that the purchasers contribute to the reuse, to the recycling and to the other forms of machine restoring. It is the
employer obligation to be aware of the actual laws of own country and work so to be comply with these legislations.
It is forbidden and besides liable of penalties to leave the machine and the electric equipment in the
ambient.
CHAP. 7. MANUFACTURING MATERIALS
In accordance with the functioning and production requirements, the machine can be constituted with different typology of
manufacturing materials.
GROUP
MATERIALS TYPOLOGY
Stainless
Steel
18/8
Stainless Steel
AISI 304
Aluminum treated
for foods
Stainless treated for foods
Machine body
●
Stamped grater roll
● ●
Milled grater roll
●
Pressure, handle, grater mouth
●
ENGLISH
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
2 13
INDICE
CAP. 1. ORGANIZACIÓN DEL CONTENIDO Y MODALIDAD DE CONSULTACION 3
CAP. 2. INFORMACIONES GENERALES Y CARACTERÍSTICAS 4
CAP. 3. INSTRUCCIONES POR LA SEGURIDAD 7
CAP. 4. TRANSPORTE, PUESTA EN SERVICIO Y USO 8
CAP. 5. MANUTENCIÓN, BÚSQUEDA AVERÍAS Y LIMPIEZA 11
CAP. 6. DESMANTELAMIENTO 13
CAP. 7. MATERIALES DE CONSTRUCCIÓN 13
GARANTÍA
La máquina es garantizada 12 (doce) meses de la fecha de la venta.
La garantía cubre las reparaciones de las máquinas adquiridas cerca de los puntos de venta autorizados, en caso de que sea
demostrado que éstas sean defectuosas en los materiales o en el ensamblaje, a las condiciones aquí en seguida establecidas::
1. por garantía se entiende la sustitución gratuita de todas aquéllas partes que han resultado defectuosas de fabricación. La
garantía decae si no acompañada por resguardo fiscal o factura que certifica la adquisición y para los siguientes casos:
a. manumisión de la máquina o perjuicio de la misma debida a incuria;
b. empleo de la máquina con modalidad no conforma a las advertencias indicadas sobre el manuale de
instrucciones;
c. daños provocados por el no idoneidad del entorno en que el aparato obra y de fenómenos no dependientes del
normal funcionamiento de la máquina (irregularidad de los valores tensión y frecuencia en la instalación de
red);
d. intervenciones de reparación efectuadas por personas o centros no autorizados por el fabricante,
2. la solicitud de intervención en garantía tendrá que únicamente ser efectuada a puntos de venta o a laboratorios
autorizados;
3. la máquina tendrá que ser devuelta en puerto franco al constructor por la reparación, los gastos de transporte siempre
estan a cargo del destinatario,
4. es excluida la sustitución de la máquina además de la prolongación de la garantía a causa de intervención por avería;
5. el fabricante no contesta por daños directos o indirectos de cualquiera natura a personas o a cosas por el empleo
impropio de la máquina o por fallido empleo durante el tiempo necesario por las reparaciones.
MODELO GS / GSD / GSM / GD / GG
Manual de instrucciones y uso
Edición
Noviembre 2014
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
3 13
CAP. 1. ORGANIZACIÓN DEL CONTENIDO Y MODALIDAD DE CONSULTACION
OBJETIVO DEL MANUAL
IMPORTANCIA DEL MANUAL
El presente manual de instrucciones y uso es que considerarse como parte integrante de la máquina:
1. tiene que ser custodiado por toda la vida de la máquina.
2. tiene que acompañar la máquina en caso de cesión de la misma.
3. además de reconducir todas las noticias útiles para los operadores, contiene (recogido en capítulos específicos), los
esquemas eléctricos que servirán para las eventuales intervenciones de manutención y reparación.
OBJETIVO / FINALIDAD DEL MANUAL.
El Manual de instrucciones y uso tiene el objetivo de proveer al cliente todas las informaciones necesarias para que, más de un
adecuado empleo de la máquina suministrada, sea capaz de administrar la misma en el modo más autónomo y seguro posible.
Además el presente manual ha sido redactado al objetivo de proveer indicaciones y advertencias para conocer la máquina
suministrada, para comprender sus principios y límites de funcionamiento. Por eventuales dudas interpelar el Centro de
Asistencia Autorizado
DESTINATARIOS
El presente manual de instrucciones y uso, remitido en número de n. 1 copia junto a la máquina, es provisto como parte
integrante del mismo, es dirigido sea a los operadores sea a los técnicos calificados habilitados a la instalación, empleo y
manutención.
El responsable del servicio de prevención y protección del cliente y los ulteriores empleados a los que es destinada la
máquina, tienen que examinar el presente manual de instrucciones y uso, para adoptar todas las medidas técnicas y
organizativas
RESPONSABILIDAD
En el caso el presente manual padezca perjuicios o sea perdido, es posible solicitar copia de ello al
Centro de Asistencia Autorizado.
El presente manual refleja el estado de la técnica al momento de la construcción de la máquina; el
constructor se reserva el derecho a poner al día la producción y por consiguiente otras ediciones del
manual, sin la obligación de poner al día producciones o manuales precedentes, si no en casos
particulares que conciernen la salud y la seguridad de las personas.
Poner particular atención al contenido de los riesgos residuos que hay sobre la máquina y las
prescripciones a que tienen que atenerse los operadores.
El constructor es responsable por la máquina en su original configuración.
El constructor no es responsable por daños traídos por el empleo impropio o no corregido de la máquina
y de la documentación o por daños traídos por la violación de normas imperativas, negligencia,
impericia, imprudencia y no respeto de normas reglamentarias de parte del empresario, del operador o
del manutentor y por cada eventual avería causada por un empleo irrazonable, impropio y/o equivocado
El constructor no es responsable por las consecuencias causadas por el empleo de partos de repuesto no
original o con características equivalentes.
El constructor es responsable sólo por las informaciones indicadas en la versión original del manual en
lengua italiana.
La inobservancia de las prescripciones contenidas en este manual provocará el inmediato decaimiento de
la garantía.
Los responsables de establecimiento, que gobiernan las actividades laborales, deben, en el ámbito de las
correspondientes atribuciones y competencias:
actuar las medidas de seguridad previstas;
instruir a los operadores de los riesgos específicos a cuyo estan expuestos y llevar ellos a conocimiento
de las normas esenciales de prevención;
disponer y exigir que cada operador observe las normas de seguridad y use los medios de protección
puestos a disposición;
poner más que un operador, al mismo tiempo, al trabajo sobre tal manufactura.
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
4 13
SIGNIFICADO DE LA SIMBOLOGÍA
En seguida es precisado claramente el sentido de los símbolos y las definiciones que serán utilizadas en el presente documento.
PELIGRO
Indica la presencia de un peligro por quien obra sobre la máquina y por quien se encuentra en las vecindades
por tanto la actividad insigne tiene que ser desarrollada en el respeto de las normas de previdencia sobre el
trabajo vigentes y de las indicaciones indicadas en el presente manual.
PRECAUCIÓN
Indica una advertencia sobre informaciones útiles y/o ulteriores recomendaciones y/o tretas inherentes la
operación en curso.
ATENCIÓN
Indica una operación que ejecutar con atención para evitar traer daño a la máquina.
CAP. 2. INFORMACIONES GENERALES Y CARACTERÍSTICAS
DESTINACION USO Y PARTES CONSTRUCTIVOS
El rallador en la continuación denominado "máquina", es planeado por:
1. rallar queso duro, pan y galletas.
La máquina es constituida por un motor eléctrico integrado en una única fusión (cuerpo maquina base). En algunas versiones la
fusión puede ser revestida por un capó (cuerpo maquina carenado)
El producto de rallar, es cargado manualmente dentro de la boca rallador apuesta en la zona superior de la máquina y siempre
manualmente, accionando el presor por su mango, el producto es empujado contra el rodillo rallador.
La carga del producto tiene que ocurrir en cantidad moderada para evitar que bajando el presor la máquina no se encamine, a
causa del micro interruptor de seguridad sitio en el bloque del presor.
El rodillo rallador, que puede ser punzonado o fresado, no puede ser removido de la máquina
A segunda de las exigencias de funcionamiento y producción, la máquina puede ser constituida con muchas partes opcionales.
La máquina es provista de etiqueta de identificación sobre la que son reconducidos los siguientes datos:
[fac simile]
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
5 13
DATOS TÉCNICOS Y CONSTRUCTIVOS
DATOS TECNICOS
MODELO
GS GSD GSM GD GG
Potencia motor (kW) / (Hp) 0.75 / 1 0.75 / 1 1.1/ 1,5 0.75/ 1 3/ 4
Dimensión interna boca rallador (mm) 140x75 140x75 140x75 140x75x2 285x150
Producción horaria rallador (kg/h) 50 50 50 50 100
Masa (kg) 17 17 20 20 40
Dimensiones estorbo: A x B x C (mm) 380x22x380 380x220x380 420x 220 x 380 540x220x380 700x400x600
Nivel de potencia acústica continúo
equivalente ponderado A
Minor de 70dBA
Natura de la corriente - Frecuencia Cfr. matrícula de la máquina
Corriente a lleno cargo Cfr. matrícula de la máquina
Tensión nominal de empleo Cfr. matrícula de la máquina
Tensión de los circuitos auxiliares AC 24V – DC 24V
Masa y neutro TT e TN
Grado de protección IP X3
Lugar de empleo Al interior
Posicionamiento de la máquina
Banco de trabajo empleado en el sector alimenticio de altura incluida entre 900/1100mm del
plan de pisoteo de adecuado alcance, con un espacio libre de circulación de al menos 800mm
Temperatura aire entorno max +40°C
Iluminación mínima solicitada 500 lux
Conformidades directivas de producto
2006/42/CE, 2006/95/CE y siguientes modificaciones e integraciones, Reg. 1935/2004
GRUPO
MODELO
GS GSD GSM GD GG
Cuerpo maquina base, rallador a izquierda
● ● ●
Cuerpo maquina base, rallador a derecha
● ● ●
Motor aumentado
●
Motor de 3 kW
●
Rodillo rallador punzonado
● ● ● ● ●
Rodillo rallador fresado
● ● ● ●
GRUPO EJEMPLO
1. cuerpo maquina
2. interruptor de mando ON / OFF
3. mango presor
4. boca rallador
5.contenedor de colección
Cuerpo maquina base
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
6 13
USO NORMAL, USO IMPROPIO, USO NO CORRECTO O PROHIBIDO
La máquina descrita en el presente manual de instrucciones y uso es prevista para ser conducida por un solo operador
adiestrado e informado sobre los riesgos residuos, pero con las competencias, en materia de seguridad, de los empleados a la
manutención.
En su USO NORMAL, y razonablemente previsible, la máquina puede ser utilizada solamente para:
1. rallar queso duro, pan y galletas.
La máquina no tiene que ser utilizada DE MODO IMPROPIO; en particular:
1. no tiene que ser empleada para usos domésticos
2. no tiene que ser hecha funcionar con parámetros diferentes de aquellos indicados en el tablero de las
características técnicas
3. por cada empleo de la máquina con modalidades diferentes de aquellos indicados en el presente manual,
el constructor declina cada responsabilidad
4. lo explotador es responsable de los daños resultantes de la fallida observancia de las condiciones de
ejercicio concordada durante específica técnica y de confirmación de orden
5. no forzar o deteriorar intencionalmente ni remover o esconder las etiquetas.
La máquina no tiene que ser utilizada DE MODO NO CORRECTO o bien PROHIBIDO en cuanto se
pudieran causar daños o heridas para el operador; en particular:
1. es prohibido desplazar la máquina cuando está abrochada a la alimentación eléctrica;
2. es prohibido tirar el cable de alimentación eléctrica o la máquina para desconectar la espina de
alimentación,
3. es prohibido poner pesos sobre la máquina o sobre el cable de alimentación eléctrica,
4. es prohibido posicionar el cable de alimentación eléctrica sobre partes cortantes o con peligro de
quemadura,
5. es prohibido el empleo de la máquina con el cable de alimentación eléctrica u los aparatos de mando
dañados y no integros;
6. es prohibido dejar la máquina apagada con el cable de alimentación eléctrica anudado a la espina de
alimentación,
7. es prohibido dejar la máquina cargada abandonada;
8. es prohibido enhebrar cualquier tipo de objeto dentro del casquete de ventilación del motor;
9. es prohibido posicionar la máquina sobre objetos diferentes de un banco de trabajo empleado en el
sector alimenticio de altura incluida entre 900 - 1100mm del plan de pisoteo,
10. es prohibido enhebrar cualquier tipo de objeto bajo el zócalo de la máquina o posicionar paños u otro
entre los prensatelas de apoyo de la máquina y el banco de trabajo,
11. es prohibido el empleo de sustancias inflamables, corrosivas o nocivas por la limpieza,
12. es prohibido sumergir la máquina en agua u otros líquidos;
13. es prohibido el empleo a personal no autorizado y con ropa diferente de aquellas indicada por el
empleo,
14. es prohibido introducir en la boca rallador, productos u objetos habientes características diferentes
de aquellas indicada en el empleo normal, cuales por ej. huesos, carne congelada, productos no
comestibles u otros objetos cuál bufandas, etc…,
15. es prohibido introducir en la zona de salida del producto rallado, cualquier objeto, cuál por ej. hojas
de cuchillos, etc…,
16. es prohibido el funcionamiento con los amparos de protección y fijos no parados correctamente o
extirpados;
17. es prohibida la
parcial eliminación de las protecciones y las señales de peligro.
18. es prohibido el funcionamiento sin que hayan sido adoptadas de parte de lo explotador todas las medidas
acerca de la eliminación de los riesgos restantes,
19. es prohibido fumar u usar aparatos a llama libre y manipular materiales incandescentes, a menos que
no sean adoptadas idóneas medidas de seguridad
20. Está prohibido accionar el interruptor de puesta en marcha “I” cuando la palanca del prensador
esté levantada.
Lo explotador es en todo caso responsable de los daños resultantes de la fallida observancia de las
condiciones de empleo normal precisada. Por eventuales dudas dirigirse al Centro de Asistencia Autorizado.
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
7 13
CAP. 3. INSTRUCCIONES POR LA SEGURIDAD
ANTEPUESTA
La fallida aplicación de las normas y procedimientos de seguridad puede ser manantial de peligro y daño.
La máquina se entiende vinculada en el empleo al respeto, de parte del usuario final, de:
1. todas las reglas, de inserción en el entorno y de comportamiento de las personas, establecidas por las
leyes y/o normas aplicables; con particular referencia a la instalación fija a monte de la máquina
dotada y por su atadura/funcionamiento;
2. todas las ulteriores instrucciones y advertencias de empleo que hacen parte de la documentación
técnico/gráfica anexa a la máquina misma.
Excepto dónde de otra manera precisado, el personal que ejecuta las intervenciones de instalación,
atadura, manutención, reinstalación y reutilizacion, búsqueda averías, demolición y desmantelamiento
tiene que ser un personal experto adiestrado en materia de seguridad e informado sobre los riesgos residuos,
con las competencias, en materia de seguridad, de los empleados a la manutención.
ENTORNOS, PUESTOS DE TRABAJO Y DE PASO
El entorno de trabajo tiene que contestar a los requisitos de la norma 89/654/CEE. En el área de trabajo no tienen que ser
presentes objetos extraños. El empresario, en el respeto de la norma 89/391/CEE, que atañe la realización de medidas dirigida
a promover la mejoría de la seguridad y la salud de los trabajadores durante el trabajo, tiene que proveer a eliminar o reducir
los riesgos residuos indicados como previstos en el presente manual.
ADVERTENCIAS EN MÉRITO A LOS RIESGOS RESIDUOS
RIESGO RESIDUO DEBIDO A LA ELIMINACIÓN DE LOS REPARTES FIJOS, INTERVENCIONES SOBRE
PARTES ROTAS/ GASTADAS
Por cualquiera eventualidad el operador no tiene que intentar nunca abrir o remover un amparo fijo o
forzar un aparato de seguridad.
En la fase de attrezzaggio, de manutención y de limpieza, y durante todas las ulteriores operaciones
manuales que ocurren introduciendo las manos u otros partes del cuerpo en las áreas peligrosas de la máquina,
queda sobre todo un riesgo residuo debido a:
1. choques con partes constructivos de la máquina
2. arrastramiento y/o abrasión con partes rudas de la máquina
3. picadura con las partes puntiagudas
4. corte con partes afilados de los utensilios.
Además, el operador y el manutentor tienen que ser adiestrados por la intervención conexa a las
operaciones manuales con amparos abiertos, tienen que ser instruidos sobre los consiguientes riesgos
conectados y tienen que ser autorizados por persona responsable.
DISPOSITIVOS DE PROTECCIÓN SOBRE LA MÁQUINA
Las protecciones y los dispositivos de seguridad de la máquina no tienen que ser removidos. En caso de que
estos tengan que ser removidos por exigencias de manutención extraordinaria tendrán que ser adoptadas
enseguida medidas adecuadas a poner en evidencia y a reducir al límite mínimo posible el peligro que
deriva.
La remesa en sitio de la protección o del dispositivo de seguridad tiene que ocurrir en cuanto sean dejadas las
razones que han hecho necesario su temporal eliminación.
Los órganos de transmisión de la máquina son completamente segregados a través de protecciones fijas que no permiten el
acceso a ninguna cadena cinemática.
Por todas la función de seguridad que comprenden las partes de los sistemas de mando y control atados a la seguridad, han sido
utilizados miembros y principios de seguridad y miembros bien aprobados.
Grupo rallador:
1. Considerando las modalidades de empleo de la máquina y su destino de empleo, los elementos móviles no son
segregados por dispositivos fijos, ripícolas muebles u otros aparatos de seguridad.
2. Sobre el grupo del mango y del presor, es puesto un micro interruptor que para la rotación del rodillo rallador cuando es
posible acceder por la boca rallador;
3. En la zona inferior del grupo rallador en correspondencia del derrame del producto rallado está presente un amparo fijo
en forma de rejilla que impide el acceso de los dedos hacia el rodillo rallador en función.
4. La máquina está equipada con freno motor electrónico que permite al rodillo de pararse en 2 segundos.
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
8 13
Amparo
fijo en
forma de
rejilla
Mango del
presor con
micro
interruptor
CAP. 4. TRANSPORTE, PUESTA EN SERVICIO Y USO
La gestión de la máquina es permitida únicamente a personal autorizado y oportunamente instruido y
dotado de una suficiente experiencia técnica.
Antes de encender la máquina efectuar las siguientes operaciones:
leer cuidadosamente la documentación técnica
conocer cuáles protecciones y aparatos de emergencia están disponibles sobre la máquina, su
localización y su funcionamiento.
El empleo no autorizado de partes comerciales y accesorios que hacen parte de las protecciones y de los
aparatos de seguridad puede provocar el averiguarse de funcionamientos defectuosos y el sublevarse de
situaciones de peligro para el personal operador. El operador tiene que haber recibido una adecuada
formación.
POSICIONES DE TRABAJO Y TAREAS DE LOS OPERADORES
Como prescrito en el manual de instrucciones y uso, la máquina es planeada para ser conducida por un operador adiestrado e
informado sobre los riesgos residuos, pero con las competencias, en materia de seguridad, de los empleados a la manutención.
La zona normal de trabajo del operador es:
1. la zona anterior de la máquina en proximidad de la boca rallador (definida zona de carga) en condiciones normales de
funcionamiento por las operaciones de cargo manual del producto alimenticio, con los amparos fijos en posición cerrada
y bloqueadas;
2. la zona anterior de la máquina en proximidad de la zona inferior del grupo rallador en condiciones normales de
funcionamiento por las operaciones de cobro manual del producto alimenticio depositadas en el contenedor de
colección, con los amparos fijos en posición cerrada y bloqueadas.
TRANSPORTE, MOVIMIENTO, OPERACIONES DE ALMACENO
Todas las operaciones de transporte y movimiemto tienen que ser ejecutadas de personal adecuadamente informado y
formado y tiene que haber leído y comprendido las prescripciones de seguridad indicadas en el presente manual de
instrucciones y uso. Hace falta:
1. siempre ejecutar el movimiento y el transporte de la máquina cuando se encuentra descarga;
2. averiguar que los medios por el levantamiento estén capaz de soportar el peso y el estorbo de la carga en
condiciones de seguridad y que sean del tipo homologado y subordinado a regular manutención,
3. adoptar todas las medidas necesarias para asegurar la máxima estabilidad de medios y cargas en relación
a sus masas y a los baricentros,
4. evitar hacer padecer a la máquina bruscas sacudidas o choques accidentales durante el desplazamiento y
el descargue,
5. ejecutar el movimiento con movimientos continuos, sin tirones o impulsos repetidos.
ELIMINACIÓN EMBALAJE - MODALIDAD DE ABERTURA
DESCRIPCIÓN DEL EMBALAJE - COMO DESHACERSE DEL MATERIAL DE EMBALAJE
Las máquinas, estan embaladas de modo que sea evitada la infiltración/penetración de líquidos, de materias orgánicas o de
seres vivos: dicho es representado por un revestimiento en polietileno alrededor de la máquina y el todo integrado en una
caja en cartón de adecuada dimensión. Los espacios vacíos dentro de la caja estan ocupados por el material de llenado
No disperses el embalaje en el entorno, pero conservarlo por eventuales transportes o bien destinarlo a las agencias de reciclaje.
La valoración y la gestión a los objetivos de la compatibilidad biológica de los productos empleado en el embalaje, son de
competencia y de responsabilidad de lo explotador.
Es obligación del empresario ser a conocimiento de las leyes vigentes en mérito en el propio país y obrar para cumplir a
tales legislaciones
Es prohibido y además pasible de sanciones, dejar la máquina y el equipo eléctrico en el entorno.
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
9 13
OPERACIONES PRELIMINARES DE PREPARACIÓN
ESTABILIDAD
La estabilidad de la máquina es planeada de modo que, en las condiciones de funcionamiento previstas, considerando las
condiciones climáticas, es tal que permite el empleo sin riesgo de derrocamiento, de caída o de desplazamiento inoportuno.
En consideración de la conformación y de su posición, la máquina resulta ser intrínsecamente estable sin necesidad de fijado al
banco de trabajo.
ALIMENTACIÓN ELÉCTRICA
Lo abrocho de la alimentación eléctrica, tiene que estar en conformidad con la legislación pertinente del país en que es
usada.
La alimentación eléctrica tiene que ser mantenida en conformidad a las siguientes prescripciones técnicas:
1. la alimentación eléctrica tiene siempre que ser dl tipo y tener una intensidad correspondiente a las especificaciones
indicadas en la matrícula de la máquina. Si son aplicadas tensiones excesivas, serán perjudicados irreparablemente
componentes,
2. tiene que ser previsto un dispositivo diferencial coordinado con el circuito de protección, respetando la legislación y
las disposiciones legislativas y reglamentarias vigentes en el país de instalación;
3. el cable por la alimentación eléctrica fuera de la envoltura de la máquina, tiene que ser hecho pasar en los espacios
de Usted predispuestos y adecuadamente protegido;
4. si esta presiente el conductor de neutro (N) antes de alimentar el equipo eléctrico, de parte de Usted tiene que ser
garantizada su continuidad (unido y disponible).
5. antes de alimentar el equipo eléctrico, Usted tiene que garantizar la continuidad del conductor amarillo verde del circuito
equipotencial de protección.
APARATO DE SECCIONAMIENTO DE LA ALIMENTACIÓN ELÉCTRICA
El dispositivo de seccionamiento de la alimentación, como verificable de cuánto descrito por el esquema de los circuitos de
potencia entregado con el equipo eléctrico, es provisto por lo única naciente de alimentación de la máquina.
En caso de incompatibilidad entre la toma de red y la espina del aparato hacer reemplazar la toma con otro de tipo apto de
personal de manutención.
El aparato de seccionamiento de la alimentación permite de separar (aislar) el equipo eléctrico de la máquina de la
alimentación, para hacer posible la efectuación de intervenciones sin riesgos de descargas eléctricas.
El aparato de seccionamiento presenta dos posibles posiciones:
OFF o "desconectado", el equipo eléctrico resulta seccionado por la
alimentación eléctrica
ON o "integrado", el equipo eléctrico resulta unido a la alimentación
eléctrica
ROTACIÓN DEL RODILLO RALLADOR
Las operaciones en seguida indicadas, tienen que ser desarrolladas por el manutentor de la máquina (personal
especializados en el sector de la manutención eléctrica de las máquinas industriales).
Por máquinas alimentadas con tensión trifásica (3 PE AC 400V 50Hz), al acto del encendido averiguar que
el rodillo rallador rotee en sentido antihorario.
En caso en que se hubiese una rotación horaria, apagar la máquina desenchufando, desmontar, desconectar
los dos conductores de fase e invertirlos de posición.
DESCRIPCIÓN DEL FUNCIONAMIENTO
Los dispositivos de mando son planeados y construidos para estar muy seguros y confiables y resistentes a los apremios
normales de servicio, a los esfuerzos previsibles y a los agentes externos. Además son claramente visibles y contraseñados por
un marcaje apto. En seguida son reconducidos los principales dispositivos de mando:
TIPO / COLOR REFERIMIENTO / DESCRIPCIÓN
Botón / negro
"0" / Botón por el mando de detención de la máquina
Botón / blanco
"I" / Botón por el mando de inicio de la máquina
Luz de alerta / blanco
Indica el estado de la máquina puesta en marcha / encendida parada / apagada
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
10 13
ARRANQUE
El arranque de la máquina es solamente posible con una acción voluntaria sobre el aparato de mando previsto a tal fin:
pulsante blanco "I" por el mando de inicio de la máquina (luz indicadora encendida).
PARO
Por el mando de paro accionar el pulsante negro "0". En caso de paro momentáneo o prolongado, antes de reponer en
función la máquina, tienen que ser sacados todos los productos alimenticios dentro de la máquina (spia luminosa spenta).
SEGURIDAD DE FUNCIONAMIENTO
En el caso en que la máquina sea bajoesfuerzo, o bien sea sometida a tiempos de funcionamiento demasiado largos o sometida
a sobrecargado, la misma se para enseguida por la entrada en función de la protección térmica. En este caso esperar que se
haya completamente enfriada antes de proceder a la función de arranque.
AUSENCIA DE TENSIÓN
En caso de interrupción de la alimentación eléctrica o si la máquina es despegada por la red eléctrica, este última podrá ser
reavivada solo siguiendo la función de arranque, después de la vuelta de la alimentación eléctrica u el reanudo a la red
eléctrica.
ABERTURA DEL PRESOR
Levantando por la palanca el prensador del grupo rallador, la máquina se detiene inmediatamente con la puesta en
funcionamiento del sistema de seguridad, del freno motor y del microinterruptor.
La máquina puede reiniciarse bajando el prensador hasta un nivel que no permita introducir los dedos hacia el rodillo. Si la
palanca del prensador se queda levantada durante más de 30 segundos, la máquina se detiene automáticamente y se apaga la
luz indicadora. Para reanudar el trabajo volver a ejecutar el procedimiento de puesta en marcha.
CONTROLES Y VERIFICACIONES ANTES DEL ARRANQUE
VERIFICACIÓN / CONTROL MODALIDAD Y COTEJOS
Cerciorarse que:
No haya sobre la máquina, dentro de la boca rallador
y en correspondencia de la zona de derrame del
producto rallados objetos extraños.
Control visual de las partes indicadas, para cerciorarse de la ausencia de
objetos o cuerpo extraños cuál utensilios varios, harapientas, etc… y que no
hay en todo caso el producto alimenticio. En caso de presencia proveer a su
eliminación.
Cerciorarse de la limpieza:
de la boca rallador, del pressore y del rodillo rallador
de la superficie externa de la máquina
Todas las superficies de las partes indicadas, antes del empleo de la máquina
tienen que ser controladas visualmente para cerciorarse de sus limpieza. En
caso de presencia de mohos u otro tipo de suciedad, proveer al procedimiento
de limpieza según las indicaciones de que al capítulo 5
Cerciorarse de la integridad:
de las protecciones fijas
del cuerpo de la máquina, de la boca rallador, del
pressore y del rodillo rallador
Todos los amparos fijos, etc.. tienen que desarrollar la función por que han sido
previstos. Control visual de las partes indicadas para cerciorarse su integridad
en la parte externa de su superficie. Las partes tienen que ser reemplazados en
todo caso a las primeras señales de erosión o rotura.
Cerciorarse de las funciónes:
de las partes del sistema de mando / control relativo a
la seguridad;
de los aparatos de mando.
Todos los aparatos tienen que desarrollar la función por que han sido previstos.
Mandar directamente los dispositivos para que ésta determinen la función
esperada. Los actuadores y todas las partes tienen que ser reemplazados en
todo caso a las primeras señales de erosión o rotura.
Cerciorarse de la ausencia:
de ruidos extraños después del arranque
Durante la comprobación de la función de los dispositivos de mando, en el
caso en que se hayan ruidos extraños, debidos por ejemplo a un agarrotamiento
o roturas mecánicas, parar enseguida la máquina, y activar el servicio de
manutención.
Cerciorarse de la ausencia:
de huellas de aceite sea sobre el banco de apoyo de la
máquina que en la cóclea
Sea durante la elaboración, sea al final de cada elaboración, controlar, la
ausencia de huellas de aceite en las partes indicadas. En el caso en que se
hayan goteas de fluido, parar enseguida la máquina, y activar el servicio de
manutención.
Para cualquier tipo de intervención o por la sustitución de las partes que resultan dañadas, activar el servicio de manutención.
La eventual sustitución tiene que ocurrir con productos originales del constructor o al menos de calidad, seguridad y
características equivalentes. Por ahondamientos contactar el Centro de Asistencia Autorizado.
PUESTA EN FUNCIÓN
El operador de la máquina, puede poner en función la máquina, siguiendo en orden las indicaciones bajo reconducidas:
1. Resultado positivo de los controles de las operaciones preliminares de preparación,
2. Resultado positivo de los controles a la alimentación eléctrica,
3. Abrocho de la espina en oportuna toma de corriente,
4. Por el funcionamiento del GRUPO RALLADOR:
a. Resultado positivo de los controles a la correcta rotación del rodillo rallador,
b. Resultado positivo de los controles / verificaciones antes del arranque,
c. Resultado positivo de los controles finalizados a verificar el respeto de todas las condiciones de seguridad,
d. Posicionar un barreño de colección en la zona anterior de la máquina en correspondencia de la zona de salida del
producto rallado,
e. Posicionarse en la zona izquierda de la máquina y encaminar la máquina accionando el aparato de mando de
start "I",
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
11 13
f. Introducir manualmente el producto alimenticio dentro de la boca rallador y empujarlo hacia el rodillo rallador
bajando el mango del pressore,
g. Al término de la introducción del producto alimenticio, o bien cuando en los barreños no se deposita producto,
parar la máquina accionando el aparato de mando de alto "0."
Se encomienda de no hacer funcionar la máquina a vacío, sin el producto alimenticio.
APAGAMIENTO
En sucesión, las operaciones de apagamiento tienen que seguir cuánto en seguida indicado:
1. antes del apagamiento esperar la conclusión del derrame del producto alimenticio de la zona inferior de la boca rallador;
2. parar la máquina accionando el dispositivo de mando de paro "0",
3. desconectar la espina de la máquina de la toma de alimentación,
4. ejecutar las intervenciones de limpieza.
DESBLOQUEO EN CASO DE OBSTÁCULO
Durante la elaboración, o bien durante la rotación del grupo rallador, a causa de la introducción de productos excesivamente
duros y secos, la máquina podría pararse.
La misma situación puede determinarse a causa de una avería de la alimentación eléctrica, o bien cuando la máquina es parada
con el producto alimenticio a su interior.
Para poder normalmente retomar la elaboración, tiene que ser removido manualmente el producto alimenticio bloqueado.
CAP. 5. MANUTENCIÓN, BÚSQUEDA AVERÍAS Y LIMPIEZA
REQUISADOS DEL MANUTENTOR
Con el término "manutención" no tiene que sólo ser entendido el control periódico del normal funcionamiento de la máquina
pero también el análisis y el consiguiente remedio de todas aquellas causas que por motivo cualquiera ponen la maquina fuera
de servicio. Es absolutamente necesario que por las actividades de manutención, limpieza, sustitución partes y búsqueda
averías efectuadas por lo explotador, esto debere sea confiado a personal experto, competente y autorizado por el
empresario.
Todas las operaciones de manutención, limpieza y sustitución partes, ninguna excluida, tienen que ser obligatoriamente
ejecutadas con la máquina completamente firme y aislada por los manantiales de alimentación externa.
PRESCRIPCIONES DE MANUTENCIÓN
ELIMINACIÓN DE LOS AMPAROS Y/O DISPOSITIVOS DE PROTECCIÓN
Por algunas intervenciones de que al presente capítulo, es necesario remover de su posición algunos amparos fijos.
La eliminación sólo puede ocurrir a obra del manutentor.
Al término de las intervenciones, dichos amparos, tienen que ser repuestos y bloqueados en su original posición, con los
sistemas de fijado que fueron previstos antes de la intervención.
El responsable de la manutención tiene que desactivar completamente la máquina, como además en seguida indicado,
antes de proceder a la remoción de un amparo fijo y/o a la sustitución de un elemento
AISLAMIENTO DE LAS FUENTES DE ALIMENTACIÓN EXTERNA
Antes de ejecutar cualquiera operación de manutención, limpieza y sustitución partes, se tienen que seccionar y aislar los
manantiales de alimentación externa.
Posicionar a "cero" el aparato de protección puesto a monte de la línea de
alimentación del equipo eléctrico.
Desconectar el aparato de seccionamiento general y proveer a
proteger la espina con adecuados sistemas
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
12 13
BUSQUEDA AVERÍAS Y DESBLOQUEO ELEMENTOS MÓVILES
En seguida son indicados las intervenciones por la búsqueda estropeas o averías y desbloqueo elementos móviles que
pueden ser desarrollados por el manutentor.
TIPO POTENZIAL/ES CAUSA/S MODALIDAD Y COTEJOS
Falta tensión de
red
Black out general
Contactar el ente distribuidor de la energía eléctrica
Intervención de fusibles o magnetotérmicos
sitioa monte de la línea de alimentación de
la máquina
Después de haber eliminado las causas que han determinado la intervención
del dispositivo de protección, restablecerlo. En caso de persistencia del
problema contactar a un técnico electricista.
Interrupción de
funcionamiento
Intervención del aparato de protección
interno a la máquina
Contactar a un técnico electricista: después de haber eliminado las causas que
han determinado la intervención de un aparato de protección, restablecerlo. En
caso de intervención de fusibles, reemplazarlos con tipos del mismo idéntico
modelo, calibrado y curva de intervención.
Levantamiento del mango del grupo rallador Levantando el mango del presor del grupo rallador, la máquina se para
enseguida por la entrada en función del micro interruptor de seguridad.
Para poner en marcha la máquina bajar el prensador hasta un nivel que no
permita introducir los dedos hacia el rodillo.
Si la palanca del prensador se queda levantada durante más de 30 segundos, la
máquina se detiene automáticamente para reanudar el trabajo bajar la palanca
y presionar el botón blanco "I" para el mando de puesta en marcha de la
máquina .
Causa/s no identificables Contactar directamente el Centro de Asistencia Autorizado
La máquina no
funciona: la
cóclea u el
rodillo rallador
no giran
Carecer de alimentación del voltaje.
Seccionando los dispositivos puestos
“OFF”.
Fusibles intervenidos o no funcionamiento
del magnetérmico.
Funcionamiento carecido botón corrente.
Termal intervención debido al
recalentamiento.
Micro interruptor dañado.
Bloquear la tarjeta de control electrónico
Controlar y restablecer la energía eléctrica.
Girar los aparatos de seccionamiento en la posición "ON"
Hacer reemplazar los fusibles participantes, controlar el estado de los
interruptores magnetotermicos.
Controlar la eficiencia del interruptor de START y eventualmente contactar
directamente el Centro de Asistencia Autorizado.
Esperar el completo enfriamiento antes del reavivo máquina
Contactar directamente el Centro de Asistencia Autorizado.
Desconecte el equipo de la red eléctrica durante unos minutos
MANUTENCIÓN EXTRAORDINARIA
Por las intervenciones de manutención extraordinaria, consiguientes a roturas o a revisiones o daños mecanicos o electricos,
es necesaria una solicitud de intervención directamente al Centro de Asistencia Autorizado.
Las instrucciones relativas a la manutención extraordinaria, no comparecen en el presente manual de instrucciones y
uso y tienen que ser explícitamente solicitadas al fabricante.
LIMPIEZA
Es prohibido limpiar a mano los órganos y los elementos en movimiento.
Todas las intervenciones de limpieza tienen que ser puestos en acto sólo y exclusivamente, después de haber
descargado la máquina con el producto alimenticio en elaboración y haberla aislada del manantial de
alimentación eléctrica y energía externa.
La máquina, la instrumentación eléctrica y los componentes a bordo máquina, no tienen que ser lavados
nunca utilizando agua, tan menos en forma de chorros de cualquiera natura y cantidad; por tanto, sin
"cubo" ni "goma" ni "esponja". No poner nunca directamente la máquina en el lavabo o bajo el grifo.
La clasificación del nivel de higiene de la máquina y los aparejos asociados, por el empleo previsto, es 2 (dos):
máquina que, en consecuencia de una valoración del riesgo de higiene, está conforme a los requisitos de las normas
internacionales aplicables, pero solicita un desensamblaje programado por la limpieza.
FRECUENCIA PERSONAL
MODALIDAD
Al término de cada
turno de trabajo y en
todo caso antes del
empleo diario
Operator Todas las superficies y las partes de los maquina destinadas a venir a contacto con el producto
alimenticio, o bien, las zonas alimenticias (el pressore, la boca rallador y el rodillo rallador), y
las zonas rocías (superficie externa de la máquina), tienen que ser limpiadas y desinfectadas
con las modalidades bajo reconducidas
Desconchar las superficies de los eventuales restos de producto alimentar (por ej. con
rascadores de plastico);
Limpiar todas las superficies de la zona alimenticia y zona rocía con un paño blando
humedecido, con detergente diluido en agua caliente (también del común jabón por
platos va muy bien) no dejarlos en agua. Con una esponja limpiar el interior de la boca ralla.
Utilizar productos específicos por acero, estos tienen que ser líquidos, no en crema o pastas
en todo caso abrasivas, y sobre todo no tienen que contener cloro. Contra las sustancias
gordas se puede usar el alcohol denaturado.
ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Pag. di
13 13
Aclarar con agua caliente limpia y sucesivamente secar todas las superficies de la zona
alimenticia y zona rocía con un paño blando que no pierda pelos.
PERÍODOS DE LARGA INACTIVIDAD
Durante los períodos de larga inactividad de la máquina proveer a dar enérgicamente sobre
todas las superficies de acero (especialmente si inoxidable) un paño mojado de aceite de
vaselina de modo de tender un velo protector
COSAS DE NO HACER ANTES O DURANTE LA LIMPIEZA:
Acceder a los elementos móviles sin haber verificado preventivamente el paro;
Acceder a los elementos móviles sin haberla parada en seguridad garantizada (bloqueo en la
posición de cero de los aparatos de seccionamiento de la alimentación eléctrica)
PRODUCTOS DE NO USAR:
aire comprimido con chorros hacia las zonas con depósitos de harina y en general hacia la
máquina;
dispositivos a vapor;
detergente que contienen CLORO (aunque diluidos) o sus compuestos como: la lejía, el
ácido muriático, productos para desatascar el descargue, productos para la limpieza del
mármol, decalcificantes en general, etc… pueden atacar la composición del acero,
manchándolo u oxidándolo irreparablemente. Las solas exhalaciones de susodichos
productos pueden oxidar y en algunos casos corroer el acero;
pajuela, cepillos o disquetes abrasivos realizados con otros metales o ligas, ej. acero común,
aluminio, latón, etc…) o bien utensilios que hayan limpiado anteriormente otros metales o
ligas.
detergentes en polvo abrasivos;
gasolina, solventes o fluidos inflamables y/o corrosivos;
sustancias empleadas para limpiar la plata.
CAP. 6. DESMANTELAMIENTO
El símbolo del cubo de basura tachado en la máquina indica que el producto, al final de
su vida útil, debe ser tratado separadamente de otros residuos.
En caso de que decida no utilizar más la máquina porque ha quedado obsoleta, estropeada o desgastada, su puesta fuera de
servicio debe ser realizada por personal debidamente cualificado y equipado. Al finalizar la actividad de desmantelamiento,
todas la placas relativas a las especificaciones técnicas y demás documentos deben ser destruidos. La máquina puede ser
eliminada sin necesidad de reducirla en piezas diminutas, siendo suficiente desconectar los principales grupos que la componen
y enviarlos al desguace.
No elimine la máquina como residuo urbano mixto sino que debe efectuar la recogida diferenciada.
Los sistemas de retiro o de recogida de la máquina son:
Retiro a través del consorcio del distribuidor.
Posibilidad de entrega de la máquina al distribuidor, equivalente al acto de compra de una máquina nueva.
En la máquina no hay sustancias peligrosas con efectos potencialmente nocivos sobre el medio ambiente o la salud humana. Es
fundamental que los compradores contribuyan a la reutilización, al reciclaje y otras formas de recuperación de la máquina. Es
una obligación del empleador estar al corriente de las leyes vigentes que regulan la materia en su propio país y actuar de modo
que pueda cumplir dichas obligaciones.
Queda prohibido y, es susceptible de sanciones, el abandono de la máquina y del equipo eléctrico en el
medio ambiente.
CAP. 7. MATERIALES DE CONSTRUCCIÓN
A segunda de las exigencias de funcionamiento y producción, la máquina puede ser constituida con muchas tipologías de
materiales de construcción.
GRUPO
TIPOLOGÍA MATERIALES
Acero inox
18/8
Acero inox
AISI 304
Aluminio tratado
para alimentos
Acero tratado para
alimentos
Cuerpo maquina
●
Rodillo rallador punzonado
● ●
Rodillo rallador fresado
●
Presor, mango, boca rallador
●
ESPAÑOL
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
2 13
INDEX
CHAP. 1. ORGANISATION DU CONTENU ET MODALITES DE CONSULTATION 3
CHAP. 2. INFORMATIONS GENERALES ET CARACTERISTIQUES 4
CHAP. 3. INSTRUCTIONS POUR LA SECURITE 6
CHAP. 4. TRANSPORT, MISE EN ROUTE ET EMPLOI 8
CHAP. 5. ENTRETIEN, RECHERCHE DEFAILLANCES ET NETTOYAGE 11
CHAP. 6. ELIMINATION 13
CHAP. 7. MATERIAUX DE CONSTRUCTION 13
GARANTIE
La machine est garantie 12 (douze) mois dès la date de la vente.
La garantie couvre les réparations des machines achetées chez les points de vente autorisés, au cas où l’on démontrerait
qu’elles sont défectueuses dans les matériaux ou dans l’assemblage, aux conditions établies ci-de suite:
1. par garantie l’on entend le remplacement gratuit de toutes les pièces qui se sont révélées défectueuses de fabrication. La
garantie déchoit si elle n’est pas accompagnée de ticket de caisse ou facture attestant l'achat et pour les cas suivants:
a. effraction de la machine ou endommagement du même dû à incurie;
b. utilisation de la machine avec des modes non conformes aux avertissements indiqués sur le mode d’emploi;
c. endommagements provoqués par la non aptitude de l’environnement dans lequel l'appareil opère et par des
phénomènes non dépendants du fonctionnement normal de la machine (irrégularité des valeurs tension et
fréquence dans l’installation de réseau);
d. interventions de réparation effectuées par des personnes ou centres non autorisés par le fabricant,
2. la demande d’intervention en garantie devra être effectuée uniquement à des points de vente ou laboratoires autorisés;
3. la machine devra être rendue en port franc à notre constructeur pour la réparation, les frais de transport sont toujours à la
charge du destinataire,
4. le remplacement de la machine et aussi le prolongement de la garantie suite à une intervention pour panne sont exclus;
5. le fabricant ne répond pas pour des dommages directs ou indirects de n’importe quelle nature à des personnes ou choses
pour l’emploi impropre de la machine ou pour emploi manqué pendant le temps nécessaire pour les réparations.
MODELE GS / GSD / GSM / GD / GG
Notice d’utilisation
Edition
Novembre 2014
FRANÇAIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
3 13
CHAP. 1. ORGANISATION DU CONTENU ET MODALITES DE CONSULTATION
BUT DE LA NOTICE D’UTILISATION
IMPORTANCE DE LA NOTICE D’UTILISATION
La présente notice d’utilisation doit être considérée comme partie intégrante de la machine:
1. elle doit être gardée pour toute la vie de la machine.
2. Elle doit accompagner la machine en cas de cession de la même.
3. Outre à rapporter toutes les renseignements utiles pour les opérateurs, contient (recueillis en des chapitres spécifiques),
les schémas électriques qui serviront pour des interventions d’entretien et réparation éventuelles.
BUT / FINALITES DE LA NOTICE D’UTILISATION
La notice d’utilisation a comme but celui de fournir au client toutes les informations nécessaires afin que, outre à un emploi
adéquat de la machine fournie, il soit en état de gérer la même dans la façon la plus autonome et sûre possible.
En outre, la notice d’utilisation présente a été rédigée dans le but de fournir des indications et avertissements pour connaître
la machine fournie, pour comprendre ses principes et limites de fonctionnement. Pour des doutes éventuels, appeler le Centre
d’ Assistance Autorisé.
DESTINATAIRES
La notice d’utilisation présente, remise en numéro de 1 copie avec la machine, est fournie comme partie intégrante de la même,
est adressée soit aux opérateurs soit aux techniciens qualifiés habilités à l’installation, emploi et entretien.
Le responsable du service de prévention et protection du client et les préposés ultérieurs auxquels la machine est destinée,
doivent prendre vision de la notice d’utilisation présente dans le but d’adopter toutes les mesures techniques et d’organisation.
RESPONSABILITES
Au cas où la notice d’utilisation présente subirait des endommagements ou serait égarée, il est possible
en demander une copie au Centre d’Assistance Autorisé.
La présente notice d’utilisation reflète l’état de la technique au moment de la construction de la
machine; le constructeur se réserve le droit de mettre à jour la production et par conséquent d’autres
éditions de la notice d’utilisation, sans l’obligation de mettre à jour les productions ou les manuels
précédents, sinon en des cas particuliers concernant la santé et la sécurité des personnes.
Prêter une attention particulière au contenu des risques résidus présents sur la machine et les
prescriptions auxquelles les opérateurs doivent s’en tenir.
Le constructeur se considère responsable pour la machine dans sa configuration originelle.
Le constructeur ne se considère pas responsable pour les endommagements causés par l’emploi impropre
ou non correct de la machine et de la documentation ou pour les endommagements causés par la
violation de normes impératives, négligence, incapacité, imprudence et non respect de normes
réglementaire de la part de l’employeur, de l’opérateur ou du manutentionnaire et pour chaque
endommagement éventuel causé par un emploi irraisonnable, impropre et/ou erroné.
Le constructeur ne se considère pas responsable pour les conséquences causées par l’emploi de parties de
rechange non originelles ou de caractéristiques équivalentes.
Le constructeur se considère responsable seulement pour les informations rapportées dans la version
originelle de la notice d’utilisation en langue italienne.
L’inobservance des prescriptions contenues dans cette notice d’utilisation provoquera la déchéance
immédiate de la garantie.
Les responsables de l’établissement qui supervisent les activités de travail doivent, dans le milieu des
attributions et compétences respectives:
réaliser les mesures de sécurité prévues;
informer les opérateurs des risques spécifiques auxquels ils sont exposés et faire leur connaître les
normes essentielles de prévention;
disposer et exiger que les opérateurs singles observent les normes de sécurité et utilisent les moyens de
protection mis à leur disposition:
placer plus d’un opérateur en contemporaine au travail sur ce produit manufacturé.
FRANÇ
AIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
4 13
SIGNIFICATION DE LA SYMBOLIQUE
Ci- de suite, la signification des symboles et des définitions qui seront utilisées dans le document présent est clairement
spécifié.
DANGER
Il indique la présence d’un danger pour celui qui travaille sur la machine et pour celui qui se trouve dans le
voisinage donc l’activité signalée doit être exercée dans le respect des normes pour la prévention des accidents
en vigueur et des indications rapportées dans la notice d’utilisation présente.
PRECAUTION
Il indique un avertissement sur des renseignements utiles et/ou des recommandations ultérieures et/ou des
expédients concernant l’opération en instance.
ATTENTION
Il indique une opération à exécuter avec attention pour éviter de causer des dommages à la machine.
CHAP. 2. INFORMATIONS GENERALES ET CARACTERISTIQUES
DESTINATION EMPLOI ET PARTIES CONSTRUCTIVES
La râpe ci- de suite appelée “machine”, est projetée pour:
1. râper du fromage dur, pain et biscuits.
La machine est composée d’un moteur électrique introduit dans une fusion unique (corps machine base). Dans quelques
versions la fusion peut être recouverte d’un coffre (corps machine caréné).
Le produit à râper est chargé manuellement dans la bouche râpe placée dans la zone supérieure de la machine et toujours
manuellement, en actionnant le presseur à l’aide de son manche, le produit est poussé contre le rouleau râpe .
Le chargement du produit doit être effectué en quantité modérée pour éviter que baissant le presseur la machine démarre, à
cause du micro-interrupteur de sécurité placé dans le bloc du presseur.
Le rouleau râpe, qui peut être poinçonné ou fraisé, ne peut pas être enlevé de la machine.
Selon les exigences de fonctionnement et de production, la machine peut être constituée avec des différentes parties
optionnelles.
La machine est douée de plaquette d’ identification sur laquelle elles sont rapportées les données suivantes:
[fac-similé]
FRANÇAIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
5 13
DONNEES TECHNIQUES ET CONSTRUCTIVES
DONNEES TECHNIQUES
MODELE
GS GSD GSM GD GG
Puissance moteur (kW) / (Hp) 0.75 / 1 0.75 / 1 1.1/ 1,5 0.75/ 1 3/ 4
Dimension intérieure bouche râpe (mm) 140x75 140x75 140x75 140x75x2 285x150
Production horaire râpe (kg/h) 50 50 50 50 100
Masse (kg) 17 17 20 20 40
Dimensions encombrement: AxBxC (mm) 380x220x380 380x220x380 420x220x380 540x220x380 700x400x600
Niveau de puissance acoustique continu
équivalent pondéré A
Plus petit que 70dBA
Nature du courant - Fréquence Cfr. plaque de la machine
Courant à pleine charge Cfr. plaque de la machine
Tension nominale d’emploi Cfr. plaque de la machine
Tension des circuits auxiliaires AC 24V – DC 24V
Masse et neutre TT et TN
Degré de protection IP X3
Lieu d’emploi A l’intérieur
Positionnement de la machine
Banc de travail employé dans le secteur alimentaire de hauteur comprise entre 900/1100mm du
plan de piétinement de porte adéquate, avec un espace libre de circulation d’au moins 800mm
Température air milieu max +40°C
Eclairage minimum demandé 500 lux
Conformités directives de produit
2006/42/CE, 2006/95/CE et modifications successives et intégrations, Reg. 1935/2004
GROUPE
MODELE
GS GSD GSM GD GG
Corps machine base, râpe à gauche
● ● ●
Corps machine base, râpe à droite
● ● ●
Moteur majoré
●
Moteur de 3 kW
●
Rouleau râpe poinçonné
● ● ● ● ●
Rouleau râpe fraisé
● ● ● ●
GROUPE EXEMPLE
1. corps machine
2. interrupteur de commande ON / OFF
3. manche presseur
4. bouche râpe
5. conteneur de ramassage
Corps machine base
FRANÇ
AIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
6 13
EMPLOI NORMAL, EMPLOI ABUSIF, EMPLOI NON CORRECT OU INTERDIT
La machine décrite dans la présente notice d’utilisation est prévue pour être conduite peu un seul opérateur formé et instruit
sur les risques résidus, mais avec les compétences, en matière de sécurité, des préposés à l’entretien.
Dans son EMPLOI NORMAL, et raisonnablement prévisible, la machine peut être utilisée seulement pour:
1. râper du fromage dur, pain et biscuits.
La machine ne doit pas être utilisée DE FAÇON ABUSIVE; en particulier:
1. elle ne doit pas être employée pour emplois domestiques,
2. on ne doit pas la faire marcher avec des paramètres différents de ceux rapportés dans la tabelle des
caractéristiques techniques,
3. pour chaque emploi de la machine avec modalités différentes de celles indiquées dans la notice
d’utilisation présente, le constructeur en décline toute responsabilité,
4. l’utilisateur est responsable des dommages résultants de la non observance des conditions d’exercice
concordées en siège de spécification technique et de confirmation de commande,
5. ne pas forcer ou détériorer volontairement ni enlever ou cacher les étiquettes.
La machine ne doit pas être utilisée DE FAÇON NON CORRECTE c’est-à-dire INTERDITE puisque l’on
pourrait provoquer des dommages ou blessures pour l’opérateur; en particulier:
1. il est interdit de déplacer la machine quand elle est branchée à l’alimentation électrique;
2. il est interdit de tirer le câble d’ alimentation électrique ou la machine pour débrancher la fiche
d’alimentation,
3. il est interdit de placer des poids sur la machine ou sur le câble d’ alimentation électrique,
4. il est interdit de positionner le câble d’ alimentation électrique sur des parties coupantes ou avec
danger d’ustion,
5. il est interdit l’emploi de la machine avec le câble d’ alimentation électrique ou les dispositifs de
commande endommagés et non intègres;
6. il est interdit de laisser la machine arrêtée avec le câble d’alimentation électrique branchée à la fiche d’
alimentation,
7. il est interdit de laisser la machine chargée non gardée;
8. il est interdit d’introduire n’importe quel type d’objet à l’intérieur de la calotte de ventilation du
moteur;
9. il est interdit de positionner la machine sur des objets différents d’ un banc de travail employé dans
le secteur alimentaire de hauteur comprise entre 900 - 1100mm du plan de piétinement,
10. il est interdit d’introduire n’importe quel type d’objet sous le bâti de la machine ou positionner des
draps ou autre parmi les pieds d’appui de la machine et le banc de travail,
11. il est interdit l’emploi de substances inflammables, corrosives ou nocives pour le nettoyage,
12. il est interdit de plonger la machine dans l’eau ou autres liquides;
13. il est interdit l’emploi à un personnel non autorisé et avec des vêtements différents de ceux indiqués
pour l’emploi,
14. il est interdit d’ introduire dans la bouche râpe, des produits ou des objets ayant des caractéristiques
différentes de celles indiquées dans l’emploi normal, telles que par ex. des os, de la viande congelée, des
produits non alimentaires, ou d’autres objets tels qu’ écharpes, etc…,
15. il est interdit d’introduire dans la zone de sortie du produit râpé, n’importe quel type d’objet, tel que
par ex. des lames de couteaux, etc…,
16. il est interdit le fonctionnement avec les abris de protection et fixes non bloqués correctement ou
enlevés;
17.
il est interdit l’enlèvement partielle des protections et des signalisations de danger.
18. Il est interdit le fonctionnement sans que l’on ait adopté de la part de l’utilisateur toutes les mesures
concernant l’élimination des risques résidus,
19. Il est interdit de fumer ou utiliser des appareils à flamme libre et manipuler des matériaux
incandescents, à moins que l’on n’adopte des mesures de sécurité adaptes.
20. Il est interdit d’appuyer sur le bouton de démarrage « I » lorsque le levier du presseur est soulevé.
L’utilisateur est de toute façon responsable des dommages résultants de la non observance des conditions
d’emploi normal spécifiées. Pour des doutes éventuels, s’adresser au Centre d’ Assistance Autorisé.
CHAP. 3. INSTRUCTIONS POUR LA SECURITE
PREMESSE
La non application des normes et procédures de sécurité peut être source de danger et de dommage.
La machine s’entend engagée dans l’emploi au respect, de la part de l’utilisateur final, de:
1. Toutes les règles, d’insertion dans le milieu et d’attitude des personnes, établies par les lois et/ou
normes applicables; avec une référence particulière à l’installation fixée en amont de la machine
fournie et pour son branchement /fonctionnement;
2. Toutes les instructions et avertissements d’emploi ultérieurs faisant partie de la documentation
technique/graphique jointe à la machine même.
FRANÇAIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
7 13
Sauf où spécifié de façon différente, le personnel qui exécute les interventions d’installation,
branchement, entretien, réinstallation et réutilisation, recherche défaillances ou avaries, démolition et
démantèlement doit être un personnel expert formé en matière de sécurité et instruit sur les risques résidus,
avec les compétences, en matière de sécurité, des préposés à l’entretien.
MILIEUX, PLACES DE TRAVAIL ET DE PASSAGE
Le milieu de travail doit répondre aux qualités requises par la directive 89/654/CEE. Dans la zone de travail ils ne doivent pas
être présent d’objets étrangers. L’employeur , dans le respect de la directive 89/391/CEE, concernant la réalisation de mesures
destinées à améliorer la sécurité et la santé des travailleurs pendant le travail, doit pourvoir à éliminer ou réduire les risques
résidus indiqués comme prévu dans la notice d’utilisation présente.
AVERTISSEMENTS CONCERNANT LES RISQUES RESIDUS
RISQUE RESIDU DU A L’ENLEVEMENT DES ABRIS FIXES, INTERVENTIONS SUR DES PARTIES
CASSEES/USUREES
Pour n’importe quelle occasion l'opérateur ne doit jamais chercher à ouvrir ou enlever un abri fixe ou
forcer un dispositif de sécurité.
Dans la phase d’ outillage, d’ entretien et de nettoyage, et pendant toutes les ultérieures opérations
manuelles qui se déroulent en introduisant les mains ou autres parties du corps dans les aires dangereuses de
la machine, reste un risque résidu dû surtout à:
1. Collisions avec des parties constructives de la machine,
2. Frottement et/ou abrasion avec des parties rêches de la machine,
3. Piqûre avec les parties pointues,
4. Découpage avec des parties affilées des outils.
En outre, l’opérateur et le manutentionnaire doivent être formés pour l'intervention liée aux opérations
manuelles avec des abris ouverts, doivent être formés sur les risques liés conséquents et doivent être autorisés
par une personne responsable.
DISPOSITIFS DE PROTECTION SUR LA MACHINE
Les protections et les dispositifs de sécurité de la machine ne doivent être pas enlevés.
Au cas où ils devraient être enlevés pour des exigences d’entretien extraordinaire il faudra immédiatement
adopter des mesures aptes à mettre en évidence et à réduire à la limite minimum possible le danger qui
en dérive.
La remise en place de la protection ou du dispositif de sécurité doit être effectuée dès qu’elles soient cessées les
raisons qui ont rendu nécessaire leur enlèvement temporaire.
Les organes de transmission de la machine sont complètement isolés à l’aide de protections fixes qui ne permettent l’accès à
aucune chaîne cinématique.
Pour toutes les fonctions de sécurité comprenant les parties des systèmes de commande et contrôle liées à la sécurité, on
employé des composants et principes de sécurité et composants bien essayés.
Groupe râpe:
1. Compte tenu des modalités d’emploi de la machine et de sa destination d’emploi, les éléments mobiles ne sont pas isolés
par des abris fixes, abris mobiles ou d’autres dispositifs de sécurité.
2. Sur le groupe du manche et du presseur, il est placé un micro-interrupteur qui arrête la rotation du rouleau râpe quand il
est possible accéder par la bouche râpe;
3. Dans la zone inférieure du groupe râpe à correspondance avec le déversement du produit râpé il est présent un abri fixe
en forme de grille qui empêche l’accès des doigts vers le rouleau râpe en fonction.
4. La machine est équipée d’un frein moteur électronique permettant au rouleau de la râpe de s’arrêter dans les 2 secondes.
Abri fixe en
forme de
grille
Manche du
presseur avec
micro-
interrupteur
FRANÇ
AIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
8 13
CHAP. 4. TRANSPORT, MISE EN ROUTE ET EMPLOI
La gestion de la machine est consentie uniquement à un personnel autorisé et opportunément instruit et doué
d’une suffisante expérience technique.
Avant de démarrer la machine effectuer les opérations suivantes:
Lire attentivement la documentation technique,
Connaître quelles opérations et dispositifs d’ émergence sont disponibles sur la machine, leur localisation
et leur fonctionnement.
L’emploi non autorisé de parties commerciales et accessoires faisant partie des protections et des dispositifs
de sécurité peut provoquer des défaillances et des situations de danger pour le personnel opérateur.
L’opérateur doit en outre avoir reçu une formation adéquate.
POSTES DE TRAVAIL ET FONCTIONS DES OPERATEURS
Comme prescrit dans la notice d’utilisation, la machine est projetée pour être conduite par un opérateur formé et instruit sur
les risques résidus, mais avec les compétences, en matière de sécurité, des préposés à l’entretien.
La zone normale de travail de l’opérateur est :
1. la zone antérieure de la machine à proximité de la bouche râpe (définie zone de chargement) en conditions normales de
fonctionnement pour les opérations de chargement manuel du produit alimentaire, avec des abris fixes en position
fermés et bloqués;
2. la zone antérieure de la machine à proximité de la zone inférieure du groupe râpe en des conditions normales de
fonctionnement pour les opérations d’enlèvement manuel du produit alimentaire déposé dans le conteneur de ramassage,
avec les abris fixes en position fermés et bloqués
TRANSPORT, MANUTENTION, EMMAGASINAGE
Toutes les opérations de transport et manutention doivent être exécutées par personnel adéquatement informé et formé et
doit avoir lu et compris les prescriptions de sécurité rapportées dans la présente notice d’utilisation. Il faut:
1. exécuter la manutention et le transport de la machine toujours quand elles est déchargée;
2. vérifier que les moyens pour le relevage soient en état de supporter le poids et l’encombrement de la
charge en des conditions de sécurité et qui soient du type homologué et soumis à un entretien régulier,
3. adopter toutes les mesures nécessaires pour assurer la stabilité maximum de moyens et charges suivant
leurs masses et barycentres,
4. éviter de faire subir à la machine des écosses brusques ou des chocs accidentels pendant le déplacement
et le déchargement,
5. exécuter la manutention avec des mouvements continus, sans déchirures ou impulses répétés.
ENLEVEMENT EMBALLAGE- MODALITES D’OUVERTURE
DESCRIPTION DE L’EMBALLAGE –COMMENT SE DEFAIRE DU MATERIEL D’EMBALLAGE
Les machines sont emballées de façon telle que l’on évite l’infiltration / pénétration de liquides, de matières organiques ou
d’êtres vivants: cela est représenté par un revêtement en polyéthylène autour de la machine, et le tout inséré dans une boîte
en carton de dimension adéquate. Les espaces vides dans la boîte sont occupés par le matériel de remplissage.
Ne pas disperser l’emballage dans l’environnement, mais le conserver pour des transports éventuels ou le destiner aux agences
de recyclage.
L’évaluation et la gestion dans les buts de la compatibilité biologique des produits employés dans l’emballage sont de
compétence et de responsabilité de l’utilisateur.
Il est à l’employeur d’être à connaissance des lois en vigueur concernant son Pays et opérer de façon à obtempérer à ces
législations.
Il est interdit et en outre passible de sanctions, abandonner la machine et l’équipement électrique dans l’environnement.
OPERATIONS PRELIMINAIRES DE PREPARATION
STABILITE
La stabilité de la machine est projetée de façon telle que, dans les conditions de fonctionnement prévues, compte tenu de
conditions climatiques, est telle à en consentir l'utilisation sans risque de basculement, de chute ou de déplacement
intempestif.
Compte tenu de la conformation et de sa position, la machine résulte être intrinsèquement stabile sans nécessité de fixation au
banc de travail.
FRANÇAIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
9 13
ALIMENTATION ELECTRIQUE
Le branchement de l’alimentation électrique doit être en conformité avec la législation pertinente du pays dans lequel elle
est employée.
L’alimentation électrique doit donc être maintenue en conformité avec les prescriptions techniques suivantes:
1. l’alimentation électrique doit être toujours du type et avoir une intensité correspondante aux spécifications indiquées
dans la plaquette de la machine. Si l’on applique des tensions excessives, des composants seront irréparablement
endommagés,
2. il faut prévoir un dispositif différentiel coordonné avec le circuit de protection, en respectant la législation et les
dispositions législatives et réglementaires en vigueur dans le pays d’installation;
3. le câble pour l’alimentation électrique dehors de l’emballage de la machine doit passer dans les espaces prédisposés
par vous et adéquatement protégé;
4. si présent le conducteur de neutre (N) avant d’ alimenter l’équipement électrique, de votre part doit être garantie sa
continuité (branché et disponible).
5. Avant d’alimenter l’équipement électrique, de votre part on doit garantir sa continuité (branché et disponible) du
conducteur jaune vert du circuit équipotentiel de protection.
DISPOSITIF DE SECTIONNEMENT DE L’ALIMENTATION ELECTRIQUE
Le dispositif de sectionnement de l’alimentation, comme relevable de ce qui a été décrit par le schéma des circuits de
puissance livré avec l’équipement électrique, est fourni pour la seule source d’ alimentation de la machine.
En cas d’incompatibilité entre la prise de réseau et la fiche de l'appareil faire remplacer la prise par une autre de type
adapte par un personnel d’entretien.
Le dispositif de sectionnement de l’alimentation permet de séparer (isoler) l’équipement électrique de la machine de
l’alimentation, dans le but de rendre possible le réalisation d’ interventions sans risques de secousses électriques.
Le dispositif de sectionnement présente deux positions possibles:
OFF ou “débranché”, l’équipement électrique résulte sectionné de
l’alimentation électrique
ON ou “branché”, l’équipement électrique résulte branché à
l’alimentation électrique
ROTATION DU ROULEAU RAPE
Les opérations indiquées ci-de suite doivent être réalisées par le manutentionnaire de la machine (personnes
spécialisées dans le secteur de l’entretien électrique des machines industrielles).
Pour machines alimentées avec tension triphasée (3 PE AC 400V 50Hz), au moment de l’allumage vérifier
que le rouleau râpe tourne en sens anti-horaire.
Au cas où il y aurait une rotation horaire, arrêter la machine en débranchant la fiche, la démonter,
débrancher deux conducteurs de phase et les invertir de position.
DESCRIPTION DU FONCTIONNEMENT
Les dispositifs de commande sont projetés et construits de façon telle à être très sûrs et fiables et résistants aux sollicitations
normales de service, aux efforts prévisibles et aux agents externes. Ils sont en outre clairement visibles, relevables et marqués
par un marquage adapte. Ci-de suite ils sont rapportés les principaux dispositifs de commande:
TYPE/ COULEUR REFERENCE/ DESCRIPTION
Poussoir / noir
“0” / Poussoir pour la commande d’ arrêt de la machine
Poussoir / blanc
“I” / Poussoir pour la commande de démarrage de la machine
Témoin lumineux / blanc
Indique l’état de la machine démarrage/en marche ou arrêt/éteinte
DEMARRAGE
Le démarrage de la machine est possible seulement avec une action volontaire sur le dispositif de commande prévu dans ce
but: poussoir blanc “I” pour la commande de démarrage de la machine (témoin lumineux allumé).
ARRET
Pour la commande d’arrêt actionner le poussoir noir “0”. En cas d’arrêt momentané ou prolongé, avant de remettre en
service la machine, il faut enlever tous les produits alimentaires dans la machine (spia luminosa spenta).
FRANÇ
AIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
10 13
SECURITE DE FONCTIONNEMENT
Au cas où la machine serait soumise à un effort ou à des temps de fonctionnement trop longs ou à surcharge, la même s’arrête
immédiatement pour l’entrée en fonction de la protection thermique. Dans ce cas-là, attendre qu’elle se soit complètement
refroidie avant de procéder à la fonction de démarrage.
ABSENCE DE TENSION
En cas d’interruption de l’alimentation électrique ou si la machine est débranchée du réseau électrique, elle pourra être
redémarrée seulement en suivant la fonction de démarrage, après le retour de l’alimentation électrique ou le
rebranchement au réseau électrique.
OUVERTURE DU PRESSEUR
En soulevant le levier du presseur du groupe râpe, la machine s’arrête immédiatement car lessécurités entrent en fonction,
ainsi que le frein moteur et le micro-interrupteur. La machine peut être remise en marche en baissant le levier du presseur
jusqu’à une hauteur ne permettant pas l’introduction des doigts vers le rouleau de la râpe. Si le levier du presseur est gardé
soulevé pendant plus de 30 secondes, la machine s’arrête automatiquement et le témoin lumineux s’éteint. Pour reprendre le
travail, effectuer de nouveau la procédure de démarrage.
CONTROLES ET VERIFICATIONS AVANT LA MISE EN MARCHE
VERIFICATION / CONTROLE MODALITES ET CONTROLES
S’assurer que:
Il n’y ait pas sur la machine, dans la bouche râpe à
correspondance de la zone de déversement du
produit râpé des objets étrangers
Contrôle visuel des parties indiquées, pour s’assurer de l’absence d’objets ou
corps étranges tels qu’outils différents, chiffons, etc… et qu’il n’y ait pas
toutefois le produit alimentaire. En cas de présence pourvoir à leur enlèvement.
S’assurer du nettoyage:
De la bouche râpe, du presseur et du rouleau râpe
De la surface extérieure de la machine
Toutes les surfaces des parties indiquées, avant l’emploi de la machine doivent
être contrôlées visuellement pour s’assurer de leur nettoyage.
En cas de présence de moisissures ou autre type de saleté, pourvoir à la
procédure de nettoyage selon les indications dont il est question au chapitre 5
S’assurer de l’intégrité:
Des protections fixes,
Du corps de la machine, de la bouche râpe, du
presseur et du rouleau râpe
Tous les abris, etc.. doivent dérouler la fonction pour la quelle ils ont été
prévus.
Contrôle visual des parties indiquées pour s’assurer de leur intégrité dans la
partie extérieure de leur surface.
Les parties doivent être de toute façon remplacées aux premiers signes
d’érosion ou rupture.
S’assurer de la fonctionnalité:
Des parties du système de commande / contrôle
concernant la sécurité;
Des dispositifs de commande.
Tous les dispositifs doivent dérouler la fonction pour la quelle ils ont été
prévus. Commander directement les dispositifs afin qu’ils déterminent la
fonction attendue. Les actionneurs et toutes les parties doivent de toute façon
être remplacés aux premiers signes d’érosion ou rupture.
S’assurer de l’absence:
De bruits étranges après la mise en marche
Pendant la vérification de la fonctionnalité des dispositifs de commande, au cas
où il y aurait des bruits étranges, dus par exemple à un grippage ou ruptures
mécaniques, arrêter immédiatement la machine, et activer le service
d’entretien.
S’assurer de l’absence:
De traces d’huile soit sur le banc d’appui de la
machine soit dans le vis d’Archimède
Soit pendant l’usinage, soit à la fin de chaque usinage, contrôler l’absence de
traces d’huile dans les parties indiquées. Au cas où il y aurait des petites
gouttes de fluide, arrêter immédiatement la machine, et activer le service
d’entretien.
Pour n’importe quel type d’intervention ou pour le remplacement des parties qui résultent endommagées, activer le service
d’entretien. Le remplacement éventuel doit être effectué avec des produits originaux du constructeur ou au moins de qualité,
sécurité et caractéristiques équivalentes. Pour des approfondissements contacter le Centre d’ Assistance Autorisé.
MISE EN MARCHE
L’opérateur de la machine peut mettre en marche la machine, en suivant dans l’ordre les indications rapportées ci-dessous:
1. Issue positive des contrôles dont il est question dans les opérations préliminaires de préparation,
2. Issue positive des contrôles dont il est question dans l’alimentation électrique,
3. Branchement de la fiche dans une prise de courant opportune,
4. Pour le fonctionnement du GROUPE RAPE:
a. Issue positive des contrôles dont il est question à la correcte rotation du rouleau râpe,
b. Issue positive des contrôles / vérifications avant la mise en marche,
c. Issue positive des contrôles finalisés à assurer le respect de toutes les conditions de sécurité,
d. Positionner une poche de vidange dans la zone antérieure de la machine à correspondance de la zone de sortie du
produit râpé,
e. Se positionner dans la zone gauche de la machine et démarrer la machine en actionnant le dispositif de
commande de start “I”,
f. Introduire manuellement le produit alimentaire dans la bouche râpe et le pousser vers le rouleau râpe en baissant
le manche du presseur,
g. A la fin de l’introduction du produit alimentaire, ou quand dans la poche de vidange ne se dépose plus sur le
produit, arrêter la machine en actionnant le dispositif de commande de stop “0”.
FRANÇAIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
11 13
On recommande de ne pas faire marcher la machine à vide, sans le produit alimentaire.
COUPURE
En succession, les opérations de coupure doivent suivre ce qui est indiqué ci- de suite:
1. Avant la coupure attendre la conclusion du déversement du produit alimentaire de la zone inférieure de la bouche
râpe;
2. Arrêter la machine en actionnant le dispositif de commande de stop “0”,
3. Débrancher la fiche de la machine de la prise d’ alimentation,
4. Exécuter les interventions de nettoyage.
DEBLOCAGE EN CAS D’OBSTACLE
Pendant l’usinage ou pendant la rotation du groupe râpe, à cause de l’introduction de produits excessivement durs et secs, la
machine pourrait se bloquer.
La même situation peut se vérifier ensuite à une défaillance de l’alimentation électrique, c’est –à-dire quand la machine est
arrêtée avec le produit alimentaire dedans.
Pour pouvoir reprendre normalement l’usinage, il faut enlever manuellement le produit alimentaire bloqué.
CHAP. 5. ENTRETIEN, RECHERCHE DEFAILLANCES ET NETTOYAGE
QUALITES REQUISES DU MANUTENTIONNAIRE
Par le mot “entretien” on ne doit pas entendre seulement le contrôle périodique du normal fonctionnement de la machine mais
aussi l’analyse et la remède conséquente de toutes ces causes qui pour une raison quelconque le mettent hors service. Il est
absolument nécessaire que pour les activités d’entretien, nettoyage, remplacement de parties et recherche défaillances
effectuées par l’utilisateur, ce devoir soit confié à un personnel expert, compétant et autorisé par l’employeur.
Toutes les opérations d’ entretien, nettoyage et remplacement de parties, aucune exclue, doivent être obligatoirement
exécutées avec la machine complètement arrêtée et isolée des sources d’ alimentation externes.
PRESCRIPTIONS D’ENTRETIEN
ENLEVEMENT DES ABRIS ET/OU DISPOSITIFS DE PROTECTION
Pour certaines interventions dont il est question dans le présent chapitre, il est nécessaire enlever de leur position quelques
abris fixes. L’enlèvement peut être effectué seulement par le manutentionnaire.
A la fin des interventions, les abris susmentionnés doivent être replacés et bloqués dans leur position originelle, avec les
systèmes de fixation qui étaient prévus avant l’intervention.
Le responsable de l’entretien doit désactiver complètement la machine, comme rapporté ci-de suite, avant de procéder à
l’enlèvement d’un abri fixe et/ou au remplacement d’un élément.
ISOLEMENT DES SOURCES D’ ALIMENTATION EXTERIEURES
Avant d’exécuter n’importe quelle opération d’entretien, nettoyage et remplacement parties, il faut sectionner et isoler les
sources d’ alimentation externes.
Positionner sur “zéro” le dispositif de protection placé en amont de la
ligne d’alimentation de l’équipement électrique.
Débrancher le dispositif de sectionnement général et pourvoir à
protéger la fiche avec des systèmes appropriés.
RECHERCHE DEFAILLANCES OU AVARIES ET DEBLOCAGE ELEMENTS
MOBILES
Ci de suite ils sont indiqués les interventions pour la recherche défaillances ou avaries et déblocage éléments mobiles qui
peuvent être exécutés par des manutentionnaires.
TYPE POTENTIEL/S CAUSE/S MODALITES ET CONTROLS
Manque
tension de
réseau
Black out general
Contacter l’organisme distributeur de l’énergie électrique
Intervention de fusibles ou
magnétothermiques placés en amont de
la ligne d’alimentation de la machine
Après avoir éliminé les causes qui ont déterminé l’intervention du dispositif de
protection, rétablir-le. En cas de persistance du problème contacter un technicien
électricien.
FRANÇ
AIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
12 13
Interruption de
fonctionnement
Intervention du dispositif de protection
intérieur à la machine
Contacter un technicien électricien: après avoir éliminé les causes qui ont déterminé
l’intervention d’un dispositif de protection, rétablir-le.
En cas d’intervention de fusibles, remplacer-les par des types du même modèle,
taraudage et courbe d’intervention.
Relevage du manche du groupe râpe
En relevant le manche du presseur du groupe râpe, la machine s’arrête
immédiatement pour l’entrée en fonction du micro-interrupteur de sécurité.
Baisser le levier du presseur jusqu’à une hauteur ne permettant pas l’introduction
des doigts vers le rouleau de la râpe pour mettre la machine en fonction.
Si le levier du presseur est gardé soulevé pendant plus de 30 secondes, la machine
s’éteint automatiquement, pour reprendre le travail, baisser le levier et appuyer sur
le bouton blanc « I » pour redémarrer la machine.
Cause/s non identifiables Contacter directement le Centre d’ Assistance Autorisé
La machine ne
marche pas: le
vis
d’Archimède
ou le rouleau
râpe ne
tournent pas
Manque de tension d’alimentation.
Dispositifs de sectionnement placés sur
“OFF”.
Fusibles intervenus ou
magnétothermiques non marchant.
Non fonctionnement du poussoir de
marche
Intervention thermique due à
surchauffe
Micro-interrupteur endommagé
Blocage de la carte électronique de
commande
Contrôler et rétablir l’énergie électrique.
Tourner les dispositifs de sectionnement sur la position “ON”
Faire remplacer les fusibles intervenus, contrôler l’état des interrupteurs
magnétothermiques.
Contrôler l’efficacité du poussoir de START et éventuellement contacter
directement le Centre d’ Assistance Autorisé.
Attendre le refroidissement complet avant le redémarrage de la machine.
Contacter directement le Centre d’ Assistance Autorisé
Débrancher l’alimentation de la machine pendant quelques minutes
ENTRETIEN EXTRAORDINAIRE
Pour les interventions d’ entretien extraordinaire, conséquents à ruptures ou révisions ou défaillances mécaniques ou
électriques, elle est nécessaire une demande d’intervention directement au Centre d’ Assistance Autorisé.
Les instructions concernant l’entretien extraordinaire ne sont pas présent dans cette notice d’utilisation et doivent donc
être explicitement demandées au fabricant.
NETTOYAGE
Il est interdit de nettoyer manuellement les organes et les éléments en mouvement.
Toutes les interventions de nettoyage doivent être réalisées seulement et exclusivement après avoir déchargé
la machine avec le produit alimentaire en usinage et l’avoir isolée de la source d’alimentation électrique
et d’énergie externes.
La machine, l’appareillage électrique et les composants à bord machine ne doivent être jamais lavés en
employant de l’eau, surtout en forme de jets de n’importe quelle nature et quantité; donc, sans “seau” ni
“caoutchouc” ni “éponge”. Ne jamais placer directement la machine dans l’évier ou sous le robinet.
La classification du niveau d’hygiène de la machine et des outillages associés, pour l’emploi prévu, est 2 (deux): machine
qui, suite à une évaluation du risque d’hygiène, est conforme aux qualités requises par les normes internationales applicables,
mais demande un désassemblage programmé pour le nettoyage.
FREQUENCE PERSONNEL MODALITES
A la fin de
chaque équipe et
de toute façon
avant l’emploi
journalier
Opérateur Toutes les surfaces et les parties de la machine destinées à entrer en contacte avec le produit alimentaire,
c’est-à-dire, les zones alimentaires (le presseur, la bouche râpe et le rouleau râpe) et les zones
éclaboussures (surface externe de la machine), doivent être nettoyées et désinfectées avec les modalités
rapportées ci-dessous.
Ecrouter les surfaces des résidus éventuels de produit alimentaire (par ex. avec des racleurs en
plastique);
Nettoyer toutes les surfaces de la zone alimentaire et zone éclaboussures avec un chiffon mou
mouillé (non égouttant) avec un détergent dilué en eau chaude (aussi du savon commun pour la
vaisselle ira très bien). Ne les pas laisser dans l’eau. Avec une éponge nettoyer l’intérieur de la
bouche râpe. Utiliser des produits spécifiques pour acier, ils doivent être liquides (non en crème ou
pâtes de toute façon abrasives) et surtout ils ne doivent pas contenir de chlore. Contre les substances
grasses l’on peut utiliser de l’alcool dénaturé.
Rincer avec de l’eau chaude nettoyée et successivement essuyer toutes les surfaces de la zone
alimentaire et zone éclaboussures avec un chiffon mou qui ne perde pas de poils.
PERIODES DE LONGUE INACTIVITE
Pendant les périodes de longue inactivité de la machine pourvoir à passer énergiquement sur toutes
les surfaces en acier (spécialement si inox) un chiffon imbibé d’huile de vaseline de façon à étaler un
voile de protection.
FRANÇAIS
TRADUCTION DES MODES D’EMPLOIS ORIGINALS
Pag. di
13 13
CHOSES A NE PAS FAIRE AVANT OU PENDANT LE NETTOYAGE:
Accéder aux éléments mobiles sans s’être préventivement assurés de leur arrêt;
Accéder aux éléments mobiles sans l’avoir arrêtée en sécurité garantie (blocage dans la position de
zéro des dispositifs de sectionnement de l’alimentation électrique)
PRODUITS A NE PAS UTILISER:
Air comprimé avec des jets vers les zones avec dépôts de farine et en général vers la machine;
Appareils à vapeur;
Détergents qui contiennent du CHLORE (même si dilués) ou ses composés comme: l’eau de Javel,
l’acide muriatique, produits pour déboucher le tuyau de vidange, produits pour le nettoyage du
marbre, décalcifiants en général, etc … peuvent attaquer la composition de l’acier, en le tachant ou en
l’oxydant irréparablement. Les seules exhalaisons des produits susmentionnés peuvent oxyder et en
certains cas attaquer l’acier;
Paille de fer, brosses ou disquettes abrasifs réalisés avec d’autres métaux ou alliages (ex. acier
commun, alumine, laiton, etc…) ou des outils qui aient en précédence nettoyé d’autres métaux ou
alliages, qui outre à griffer les surfaces.
Détergents en poudre abrasifs;
essence, solvants ou fluides inflammables et/ou corrosifs;
substances employées pour nettoyer l’Argent.
CHAP. 6. ELIMINATION
Le symbole de la benne à ordures barrée présent sur la machine signifie que le produit
doit être séparé des autres déchets à la fin de sa durée de vie.
Dans le cas où vous décidez de ne plus utiliser la machine à cause de son ancienneté, d’un endommagement ou de l’usure, son
déclassement doit être géré par un personnel spécialisé et équipé. Une fois les activités de démantèlement terminées, toutes les
plaques d’identification et les documents doivent être détruits. L’élimination de la machine ne nécessite pas son broyage. Il
suffit de déconnecter les groupes principaux qui composent la machine et les envoyer à la mise au rebut.
Ne pas jeter la machine dans les déchets mixtes mais l’apporter dans une déchetterie.
Les systèmes de collecte de la machine sont:
Retrait par un consortium du distributeur
Possibilité de livraison au distributeur de la machine dans le cas où vous achetez la même machine chez le même
distributeur.
La machine ne contient aucune substance dangereuse aux effets potentiellement négatifs pour l’environnement et pour la santé
de l’homme. Il est très important que les acheteurs s’engagent à réutiliser, recycler et trouver d’autres solutions afin de
valoriser la machine. A ce propos, l’employeur est tenu de connaître les lois en vigueur dans son pays afin de bien respecter
ces normes.
Il est interdit d’abandonner la machine et son équipement électrique dans la nature sous peine de
sanctions.
CHAP. 7. MATERIAUX DE CONSTRUCTION
Selon les exigences de fonctionnement et de production, la machine peut être constitué avec des différentes typologies de
matériaux de construction.
GROUPE
TIPOLOGIE MATERIAUX
Acier inox
18/8
Acier inox
AISI 304
Alumine traité
pour aliments
Acier traité pour aliments
Corps machine
●
Rouleau râpe poinçonné
● ●
Rouleau râpe fraisé
●
Presseur, manche, bouche râpe
●
FRANÇ
AIS
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
2 13
INHALT
KAP. 1. INHALT UND BENUTZUNG DER BEDIENUNGSANLEITUNG 3
KAP. 2. ALLGEMEINE INFORMATIONEN UND EIGENSCHAFTEN 4
KAP. 3. SICHERHEITSANLEITUNGEN 7
KAP. 4. TRASPORT, INBETRIEBNAHME UND ANWENDUNG 8
KAP. 5. WARTUNG, FEHLERSUCHE UND REINIGUNG 11
KAP. 6. ENTSORGUNG 13
KAP. 7. BAUMATERIAL 13
GARANTIE
Das Gerät besitzt eine Garantie über 12 (zwölf) Monate ab Verkaufsdatum.
Die Garantie deckt Reparaturen an Geräten, die bei einer anerkannten Verkaufsstelle erworben wurden, wenn nachgezeigt
werden konnte, dass sie im Material oder in der Zusammensetzung Defekte aufweisen, unter den unten stehenden vereinbarten
Bedingungen:
1. unter Garantie versteht sich die kostenlose Ersetzung aller Teile, die Fabrikationsfehler aufweisen. Die Garantie verfällt,
wenn weder ein Kassenzettel noch eine Rechung vorgewiesen werden kann, welche den Kauf des Geräts nachweist,
sowie in folgenden Fällen:
a. Beschädigung des Geräts durch Nachlässigkeit;
b. Anwendung des Geräts bei Bedingungen, die nicht den Hinweisen der vorliegenden Bedienungsanleitung
entsprechen;
c. Durch Unangebrachtheit des Aufstellraums entstandene Schäden oder Schäden, die nicht vom normalen Betrieb
des Geräts abhängig sind (Unregelmäßigkeit der Spannungswerte und Frequenz des Stromnetzes);
d. Reparaturen, die durch unbefugte Personen oder durch vom Hersteller nicht anerkannte Verkaufsstellen
durchgeführt worden sind,
2. Die Anfrage auf Garantieleistung soll ausschließlich bei den anerkannten Verkaufsstellen oder Werkstätten erfolgen;
3. Das Gerät muss dem Hersteller für die Reparatur frei Hafen zugeschickt werden; die Transportkosten sind immer zu
Lasten des Empfängers,
4. Die Ersetzung des Geräts ist ausgeschlossen so wie die Verlängerung der Garantiedauer infolge eines Eingriffs wegen
einer Störung;
5. Der Hersteller übernimmt keine Haftung für direkte oder indirekte Schäden jeglicher Art an Personen oder
Gegenständen, die bei Missbrauch des Geräts oder bei Nichtgebrauch während der für Reparaturen nötigen Dauer
entstehen könnten.
MODELL GS / GSD / GSM / GD / GG
Bedienungsanleitung
Ausgabe
November 2014
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
3 13
KAP. 1. INHALT UND BENUTZUNG DER BEDIENUNGSANLEITUNG
ZIEL DER BEDIENUNGSANLEITUNG
WICHTIGKEIT DER BEDIENUNGSANLEITUNG
Das vorliegende Bedienungshandbuch ist als ganzheitlicher Teil des Geräts zu betrachten:
1. Für die ganze Lebensdauer des Geräts muss es beim Gerät aufbewahrt werden.
2. Beim Verkauf des Geräts muss das Handbuch mit dem Gerät ausgeliefert werden.
3. Im Handbuch befinden sich neben allen für den Bediener nützlichen Informationen auch die Schaltpläne (in spezifischen
Kapiteln zusammengefasst), welche für allfällige Wartungs- und Reparatureingriffe benötigt werden.
ZIEL DER BEDIENUNGSANLEITUNG
Die Bedienungsanleitung hat zum Ziel, dem Kunden alle nötigen Informationen zu geben, die ihm eine passende Anwendung
und eine sichere und selbständige Handhabung des Geräts erlauben.
Außerdem wurde das vorliegende Handbuch mit dem Ziel erstellt, Hinweise und Warnungen bekannt zu geben zur besseren
Kenntnis des Geräts, sowie der Grundlagen und Einschränkungen für dessen Betrieb. Bei Zweifeln wenden Sie sich bitte an
die anerkannte Kundendienststelle.
ZIELPUBLIKUM
Das vorliegende Handbuch, von dem 1 Ausgabe zusammen mit dem Gerät geliefert wird, richtet sich an die Bediener sowie an
mit der Installation, dem Betrieb und der Wartung beauftragte, qualifizierte Techniker.
Der für den Arbeitsschutz im Betrieb Verantwortliche beim Kunden und die anderen Mitarbeiter für die das Gerät
bestimmt ist, müssen das vorliegende Handbuch einsehen, damit sie alle vorgeschriebenen technischen und organisatorischen
Maßnahmen ergreifen können:
HAFTUNG
Falls das Handbuch beschädigt wird oder verloren geht, kann eine Kopie davon bei der anerkannten
Kundendienststelle beantragt werden.
Das vorliegende Handbuch widerspiegelt den Stand der Technik zum Zeitpunkt der Herstellung des
Geräts; der Hersteller behält sich das Recht vor, die Produktion und dementsprechend die anderen
Ausgaben des Handbuchs zu aktualisieren ohne Verpflichtung, frühere Produktionen oder Handbücher
zu aktualisieren, außer in besonderen Fällen, die die Gesundheit und die Sicherheit von Personen
betreffen.
Besondere Aufmerksamkeit sollte den Restrisiken an dem Gerät und den Vorschriften für die Bediener
gewidmet werden.
Der Hersteller ist verantwortlich für das Gerät in seiner Original-Konfiguration.
Der Hersteller ist nicht verantwortlich für Schäden, die durch Missbrauch oder falsche Anwendung des
Geräts oder des Handbuchs entstehen könnten, ebenso wenig für Schäden die durch Nichtbeachtung von
zwingenden Vorschriften, Nachlässigkeit, Unerfahrenheit, Unvorsichtigkeit oder Nichtbeachtung der
Verordnungsbestimmungen seitens des Arbeitgebers, des Bedieners oder des Wartungstechnikers und
für eventuelle Störungen durch unvernünftigen Gebrauch, Missbrauch und/oder unzweckmäßigen
Gebrauch entstehen könnten.
Der Hersteller ist nicht verantwortlich für Folgen aus der Anwendung nicht originaler oder nicht
gleichwertiger Ersatzteile.
Der Hersteller ist nur verantwortlich für die in der italienischen Originalversion enthaltenen
Informationen.
Die Nichtbeachtung der in diesem Handbuch enthaltenen Vorschriften verursacht das sofortige Entfallen
der Garantie.
Die Werksverantwortlichen sind im Rahmen der ihnen zugeteilten Befugnisse und Kompetenzen für folgende
Punkte zuständig:
Umsetzung der vorgeschriebenen Sicherheitsmaßnahmen;
Die Arbeiter über die spezifischen Risiken, denen sie ausgesetzt sind, und über die wichtigsten Schutz-
und Vorsorgemaßnahmen unterrichten;
Anordnen und verlangen, dass die einzelnen Mitarbeiter die Sicherheitsvorschriften beachten und die
Ihnen zur Verfügung gestellten Schutzausrüstungen benutzen:
Mehr als einen Mitarbeiter gleichzeitig auf dem Gerät arbeiten lassen.
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
4 13
SYMBOLERLÄUTERUNG
Im Folgenden werden die Bedeutungen der verschiedenen Symbole und der in diesem Handbuch benutzten Begriffe erläutert.
GEFAHR
Weist auf eine Gefahr hin für den Bediener des Geräts und für alle, die sich in der Nähe des Geräts befinden.
Daher sollte die aufgezeigte Tätigkeit unter Beachtung der geltenden Unfallverhütungsvorschriften und der im
vorliegenden Handbuch angegebenen Maßnahmen ausgeführt werden.
HINWEIS
Weist auf nützliche und/oder zusätzliche Empfehlungen hin und/oder auf besondere Maßnahmen bezüglich der
gerade auszuführenden Tätigkeit.
ACHTUNG
Weist auf einen Arbeitsschritt hin, der mit Sorgfalt ausgeführt werden soll zur Verhinderung einer
Beschädigung am Gerät.
KAP. 2. ALLGEMEINE INFORMATIONEN UND EIGENSCHAFTEN
ANWENDUNG UND BAUTEILE
Die Käsereibe nachfolgend “Gerät” genannt, wurden zu folgenden Zwecken entwickelt :
1. zur Raspelung und Zerkleinerung von Hartkäse, Brot und Keksen.
Das Gerät besteht aus einem elektrischen Motor, der in einem einzigen Guss eingefügt ist (loser Gerätekörper). In einigen
Ausführungen kann der Guss auch mit einem Gehäuse abgedeckt sein (verkleideter Gerätekörper).
Das zu raspelnde Produkt wird von Hand in den Reibvorsatz auf dem oberen Teil des Geräts und ebenfalls von Hand, durch
Betätigung eines Pressers mit Griff wird das Produkt gegen die Raspelrolle gedrückt.
Das Einfüllen des Produktes muss in bescheidenen Mengen erfolgen zur Verhinderung eines ungewollten Starts bei der
Senkung des Pressers, der durch ein Sicherheitsmikro in der Pressereinheit ausgelöst werden kann.
Die Raspelrolle kann gestanzt oder gefräst sein, kann jedoch nicht aus dem Gerät entfernt werden.
Je nach Betriebs- und Produktionsbedürfnissen kann das Gerät mit verschiedenen Zusatzteilen ausgestattet werden.
Auf dem Gerät befindet sich ein Kennschild auf dem die folgenden Daten aufgeführt sind:
[Beispiel-Abbildung]
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
5 13
TECHNISCHE UND BAUTECHNISCHE DATEN
TECHNISCHE DATEN
MODELL
GS GSD GSM GD GG
Motorleistung (kW) / (Hp) 0.75 / 1 0.75 / 1 1.1/ 1,5 0.75/ 1 3/ 4
Innenmaße Reibvorsatz (mm) 140x75 140x75 140x75 140x75x2 285x150
Stundenproduktion Käsereibe (kg/Std.) 50 50 50 50 100
Masse (kg) 17 17 20 20 40
Abmessungen : A x B x C (mm) 380x220x380 380x220x380 420x220x380 540x220x380 700x400x600
Äquivalenter Dauerschallpegel A unter 70dBA
Strombeschaffenheit - Frequenz Siehe Kennschild am Gerät
Nennleistung Siehe Kennschild am Gerät
Nominale Betriebsspannung Siehe Kennschild am Gerät
Spannung Hilfskreise AC 24V – DC 24V
Masse und Neutralleiter TT e TN
Schutzgrad IP X3
Anwendungsort Innenraum
Aufstellung des Geräts
Arbeitstisch für den Lebensmittelbereich in der Höhe zwischen 900/1100mm, abgemessen vom
Fußboden passender Tragfähigkeit, mit einem freien Handlungsraum von mind. 800mm
Max. Lufttemperatur +40°C
Min. Beleuchtung 500 lux
Konformität Produktrichtlinien
2006/42/CE, 2006/95/CE und folgende Änderungen und Ergänzungen, Verordn. 1935/2004
EINHEIT
MODELL
GS GSD GSM GD GG
Loser Gerätekörper, Käsereibe links
● ● ●
Loser Gerätekörper, Käsereibe rechts
● ● ●
Größerer Motor
●
3-kW-Motor
●
Gestanzte Raspelrolle
● ● ● ● ●
Gefräste Raspelrolle
● ● ● ●
EINHEIT BEISPIEL
1. Gerätekörper
2. Schalter ON / OFF
3. Griff Presser
4. Reibvorsatz
5. Sammelbehälter
Loser Gerätekörper
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
6 13
ZWECKMÄßIGER GEBRAUCH, MISSBRAUCH, FALSCHER ODER
VERBOTENER GEBRAUCH
Das im vorliegenden Handbuch beschriebene Gerät ist für die Anwendung durch einen einzigen Bediener vorgesehen. Dieser
sollte ausgebildet und bezüglich der Restrisiken informiert sein und zugleich in Bezug auf Sicherheit die Fähigkeiten eines
Wartungstechnikers aufweisen.
Beim ZWECKMÄßIGEN und vernünftigerweise voraussehbaren GEBRAUCH kann das Gerät nur zu
folgenden Zwecken verwendet werden:
1. zur Raspelung von Hartkäse, Brot und Keksen.
Das Gerät darf nicht MISSBRAUCHT werden; im Besonderen:
1. Kein Gebrauch für den Haushalt,
2. Es darf nicht mit anderen Parametern betrieben werden, als die in der Tabelle zu den technischen
Eigenschaften aufgeführten,
3. Für jeden anderen Anwendungszweck des Geräts als die im vorliegenden Handbuch aufgeführten lehnt
der Hersteller jede Verantwortung ab,
4. Der Anwender ist verantwortlich für Schäden, die aus der Nichtbeachtung der Betriebsbedingungen im
technischen Datenblatt und in der Auftragsbestätigung hervorgehen,
5. Die Etiketten nicht absichtlich beschädigen und auch nicht entfernen oder verbergen.
Das Gerät darf nicht AUF UNZWECKMÄßIGE bzw. VERBOTENE WEISE verwendet werden, da dies
Schäden oder Verletzungen an den Bediener verursachen könnte; im Besonderen:
1. Es ist verboten, das ans Stromnetz angeschlossene Gerät zu bewegen;
2. Es ist verboten, das Stromkabel oder das Gerät zu ziehen um das Gerät vom Stromnetz zu trennen ,
3. Es ist verboten, auf dem Gerät oder auf dem Stromkabel Gewichte aufzulegen,
4. Es ist verboten, das Stromkabel auf schneidende Teile oder Teile die Verbrennungsgefahren bergen zu
legen,
5. Es ist verboten, das Gerät mit beschädigtem oder nicht unversehrtem Stromkabel oder
Steuervorrichtungen zu betreiben;
6. Es ist verboten, das Gerät mit einem an das Stromnetz angeschlossenen Stromkabel ausgeschaltet zu
lassen,
7. Es ist verboten, das befüllte Gerät unbeaufsichtigt zu lassen;
8. Es ist verboten, irgendeinen Gegenstand ins Innere der Lüfterhaube des Motors einzuführen;
9. Es ist verboten, das Gerät auf andere Gegenstände als ein Arbeitstisch aufzustellen; dieser muss für
den Lebensmittelbereich geeignet sein und zwischen 900 - 1100mm vom Fußboden reichen,
10. Es ist verboten, irgend einen Gegenstand unter das Unterteil des Geräts zu legen oder Tücher oder
andere Gegenstände zwischen den Stützfüßchen am Gerät und den Arbeitstisch einzuführen,
11. Es ist verboten, entflammbare, korrodierende oder schädliche Reinigungsmittel zu verwenden,
12. Es ist verboten, das Gerät in Wasser oder andere Flüssigkeiten einzutauchen;
13. Es ist verboten, die Anwendung nicht befugtem Personal oder Personen ohne die vorgeschriebene
Arbeitskleidung zu überlassen,
14. Es ist verboten in den Reibvorsatz, Produkte oder Gegenstände einzuführen, die andere
Eigenschaften aufweisen als die für den zweckmäßigen Gebrauch vorgegebenen, wie z.B. Knochen,
tiefgekühltes oder gefrorenes Fleisch, Nicht-Nahrungsmittel oder andere Gegenstände wie Halstücher,
etc…,
15. Es ist verboten, in den Ausgabebereich des geraspelten Produkts irgend einen Gegenstand
einzuführen wie z.B. Messerschneide, etc …,
16. Es ist verboten, das Gerät bei
nicht richtig befestigter oder fehlender Schutzvorrichtung zu betreiben;
17. Es ist verboten, Schutzvorrichtungen und Warnhinweise teilweise zu entfernen.
18. Es ist verboten, das Gerät zu betreiben wenn durch den Anwender nicht alle Maßnahmen zur
Beseitigung der Restrisiken ergriffen worden sind,
19. Es ist verboten zu rauchen oder Geräte mit offener Flamme und glühende Materialien zu benutzen,
außer bei Anwendung der passenden Sicherheitsmaßnahmen
20. Es ist verboten, Startknopf "I" zu betätigen, wenn der Bindehebel angehoben ist.
Der Anwender ist in jedem Fall verantwortlich für Schäden, die aus der fehlenden Beachtung der
aufgeführten Anwendungsbedingungen hervorgehen. Für allfällige Zweifel kann der anerkannte Kundendienst
beigezogen werden.
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
7 13
KAP. 3. SICHERHEITSANLEITUNGEN
VORBEMERKUNG
Die Nichtbeachtung der Sicherheitsnormen und -vorgänge kann Gefahren oder Schäden herbeiführen.
Die Benutzung des Geräts ist begrenzt auf die Anwendung unter Beachtung durch den Endverbraucher
von:
1. allen Regelungen, die die Aufstellung des Geräts und das Verhalten der Personen betreffen, die auf
Grund von anwendbaren Gesetzen und/oder Normen festgelegt wurden; mit besonderem Bezug auf die
am Gerät vorgeschaltete feste Anlage für den Anschluss/Betrieb des Geräts;
2. Allen weiteren Anweisungen und Warnhinweise für die Benutzung des Geräts, die als Teil der
technischen/grafischen Anlagen zum Gerät zu betrachten sind.
Wo nichts anderes festgelegt wurde, muss das Personal, das Eingriffe zu Installation, Anschluss,
Wartung, Wiederinstallation und Wiederverwendung, Fehlersuche, Verschrottung und Abbau
durchführt erfahren sein und über die Sicherheitsvorschriften unterrichtet und über die Restrisiken
informiert worden sein. Außerdem muss dieses Personal im Bereich der Sicherheit die Fachkenntnisse von
Wartungstechnikern besitzen.
RÄUMLICHKEITEN, ARBEITSPLATZ UND DURCHGANGSORT
Der Arbeitsraum muss den Anforderungen der Richtlinie 89/654/EWG entsprechen. Im Arbeitsbereich dürfen keine
Fremdgegenstände vorhanden sein. Der Arbeitgeber hat gemäß Richtlinie 89/391/EWG bezüglich der Umsetzung der
Maßnahmen zur Verbesserung der Sicherheit und des Gesundheitsschutzes der Arbeitnehmer bei der Arbeit die im Handbuch
angegeben Restrisiken zu beseitigen oder zu reduzieren.
WARNUNGEN BEZÜGLICH RESTRISIKEN
RESTRISIKO AUF GRND DER ABNAHME VON FESTEN ABSCHIRMUNGEN, EINGRIFFEN AN
BESCHÄDIGTEN/ABGENUTZTEN TEILE
Unter keinen Umständen darf der Bediener versuchen, eine feste Abschirmung zu öffnen oder zu
entfernen oder eine Sicherheitsvorrichtung abzuändern.
In der Bestückungs-, Wartungs- und Reinigungsphase und während aller anderen manuellen Eingriffe,
die das Einführen der Hände oder anderer Körperteile in die gefährlichen Bereiche des Geräts beinhalten,
bleibt ein Restrisiko, das vor allem besteht aus:
1. Stößen an Bauteilen am Gerät,
2. Reibung und/oder Aufschürfung an rauen Geräteteilen,
3. Stiche durch spitze Teile,
4. Schnitt durch schneidende Teile.
Außerdem müssen der Bediener und der Wartungstechniker für manuelle Eingriffe bei offenen
Abschirmungen ausgebildet werden und müssen über die daraus folgenden Risiken unterrichtet und durch
den Verantwortlichen befugt werden.
ICHERHEITSVORRICHTUNGEN AM GERÄT
Die Schutz- und Sicherheitsvorrichtungen am Gerät dürfen nicht entfernt werden.
Falls diese wegen außerordentlicher Wartung entfernt werden müssen, sind sofort Maßnahmen zu ergreifen,
um die sich ergebenden Gefahren anzuzeigen und aufs Mindeste zu reduzieren.
Die Wiederanbringung der Schutzvorrichtung oder Sicherheitsvorrichtung muss gleich nach Behebung der
Gründe, die deren zeitweilige Entfernung verursacht hatten, erfolgen
Die Antriebselemente des Geräts sind vollkommen abgesondert durch feste Schutzvorrichtungen, welche den Zugang zu
einer kinematischen Kette verhindern.
Für alle anderen Sicherheitsfunktionen, die die Teile des Steuerungssystems beinhalten und mit der Sicherheit verbunden
sind, wurden gut geprüfte Bestandteile und Sicherheitsprinzipien verwendet.
Reibeinheit:
1. Auf Grund der Anwendungsart des Geräts und seines Zwecks sind bewegliche Elemente nicht durch feste
Abschirmungen, bewegliche Abschirmungen oder andere Sicherheitsvorrichtungen abgetrennt.
2. Auf der Einheit Presser mit Griff befindet sich ein Mikro, der die Raspelrolle stoppt, wenn durch den Reibvorsatz
gegriffen werden kann;
3. Im unteren Bereich der Reibeinheit auf der Höhe des Ausgangs des geriebenen Produktes befindet sich eine feste
gitterförmige Abschirmung, die das Berühren der Raspelrolle verhindert.
4. Die Maschine ist mit einer elektronischen Motorbremse ausgestattet, die es der Reibewalze ermöglicht, innerhalb von 2
Sek. anzuhalten.
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
8 13
Feste
gitterförmige
Abschirmung
Griff des
Pressers mit
Mikro
KAP. 4. TRASPORT, INBETRIEBNAHME UND ANWENDUNG
Die Handhabung des Geräts ist einzig und allein dem befugten und entsprechend ausgebildeten Personal
zu überlassen, das außerdem ausreichende technische Kenntnisse aufweisen muss.
Vor der Einschaltung des Geräts die folgenden Schritte durchführen:
Die technischen Unterlagen genau durchlesen,
Die Schutz- und Nothaltvorrichtungen am Gerät, ihre Lage und ihre Betriebsweise kennen.
Die Benutzung durch Unbefugte der Geräteteile und des Zubehörs, das als Schutz- und
Sicherheitsvorrichtung eingesetzt wird, kann Störungen oder Gefahrensituationen für die Bediener
herbeiführen. Der Bediener muss außerdem eine angebrachte Ausbildung besitzen.
ARBEITSPLATZ UND AUFGABEN DER BEDIENER
Wie in der vorliegenden Anleitung vorgeschrieben ist, wurde das Gerät entwickelt für die Handhabung durch einen
ausgebildeten Bediener, der über Restrisiken unterrichtet wurde, der jedoch bezüglich der Sicherheit die gleichen Fähigkeiten
eines Wartungstechnikers besitzt.
Der normale Arbeitsbereich des Bedieners umfasst:
1. Der vordere Gerätebereich in der Nähe des Reibvorsatzes (so genannter Einfüllbereich) der unter normalen
Betriebsbedingungen für die manuelle Einfüllung der Nahrungsmittel benutzt wird, bei geschlossenen und festgesetzten
festen Abschirmungen;
2. Der vordere Gerätebereich in der Nähe des unteren Teils der Reibeinheit der unter normalen Betriebsbedingungen für
die manuelle Entnahme des Nahrungsmittels aus dem Sammelbehälter benutzt wird, bei geschlossenen und festgesetzten
festen Abschirmungen
TRANSPORT, BEWEGUNG UND LAGERUNG
Alle Transport- und Bewegungsabläufe müssen durch entsprechend informiertes und ausgebildetes Personal durchgeführt
werden, das auch die im vorliegenden Handbuch enthaltenen Sicherheitsanweisungen gelesen und verstanden haben muss.
Dazu muss das Personal:
1. die Bewegung und den Transport des Geräts immer durchführen, wenn das Gerät nicht gefüllt ist;
2. überprüfen, ob die Hebemittel das Gewicht und die Abmessung des Geräts sicher zu tragen vermögen
und ob diese Mittel zugelassen sind und regelmäßig gewartet werden,
3. sicherstellen, dass alle nötigen Maßnahmen angewandt wurden, um die höchstmögliche Stabilität der
Hebemittel und Ladungen zu gewährleisten im Verhältnis zu ihrer Masse und ihre Massenmittelpunkt,
4. vermeiden, dass das Gerät grobe Erschütterungen oder ungewollte Stöße während der Bewegung und der
Entladung erfährt,
5. die Beförderung mit gleichmäßigen Bewegungen, ruckfrei und impulslos ausführen.
VERPACKUNG ENTFERNEN - ÖFFNEN
BESCHREIBUNG DER VERPACKUNG –ENTSORGUNG DES VERPACKUNGSMATERIALS
Die Geräte wurden so verpackt, dass das Durchsickern / Eindringen von Flüssigkeit, organischen Stoffen oder Lebewesen
verhindert wird: darum besteht die Verpackung aus einer Polyäthylen-Verkleidung um das Gerät herum und das Ganze
wird in eine Kartonschachtel angemessener Größe eingepackt. Die Leerräume in der Schachtel sind mit Füllmaterial gefüllt.
Freisetzung der Verpackung in die Umwelt vermeiden, statt dessen diese für allfällige spätere Transporte aufbewahren oder bei
den befugten Entsorgungsgesellschaften materialgemäß entsorgen.
Die Handhabung und Entsorgung der Verpackungsmaterialien gemäß der biologischen Verträglichkeit liegen in der
Verantwortung des Anwenders.
Der Arbeitgeber ist verpflichtet, die diesbezüglich im eigenen Land geltenden Vorschriften zu kennen und in Beachtung
jener Vorschriften zu handeln.
Es ist außerdem untersagt und strafbar, das Gerät und elektrische Zubehör in der Umwelt frei zu setzen.
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
9 13
VORBEREITUNG
STABILITÄT
Die Stabilität des Geräts wurde entwickelt damit unter den vorgesehenen Anwendungsbedingungen und unter
Berücksichtigung der Klimabedingungen dessen Benutzung ohne Umkippgefahr oder ungelegener Verschiebung erfolgen
kann. Auf Grund seiner Bauweise und seiner Position ist das Gerät von selbst stabil und bedarf keiner Befestigung am
Arbeitstisch.
STROMVERSORGUNG
Der Stromanschluss muss entsprechend den im Aufstellungsland geltenden Vorschriften ausgeführt werden.
Die Stromversorgung soll mit den folgenden technischen Vorgaben konform sein:
1. Die Stromversorgung soll immer den Typ und die Intensität aufweisen, die den auf dem Kennschild des Geräts
angegebenen Eigenschaften entspricht. Wenn übermäßige Spannungen angewendet werden, erfolgt die unwiderrufliche
Beschädigung der Bestandteile,
2. Ein Differenzialschutzschalter, der auch am Schutzkreis angeschlossen ist, ist unter Einhaltung der im
Aufstellungsland geltenden Vorschriften und Gesetztesregelungen anzubringen;
3. Das Stromkabel außerhalb des Gerätegehäuses muss in dafür ausgerüstete und in angebrachter Weise geschützte
Stellen durchgeleitet werden;
4. Bei Vorhandensein des Neutralleiters (N) muss vor der Stromspeisung der elektrischen Anlage die Kontinuität
(angeschlossen und verfügbar) dieses Leiters sichergestellt sein.
5. Vor der Stromspeisung der elektrischen Anlage die Kontinuität (angeschlossen und verfügbar) des gelb-grünen Leiters
des Potentialausgleichskreises sicherstellen.
NETZ-TRENNVORRICHTUNG
Wie aus dem zusammen mit dem elektrischen Zubehör gelieferten Plan der Kraftstromkreise zu erkennen ist, wird die Netz-
Trennvorrichtung für die einzige Quelle für die Gerätespeisung geliefert.
Bei Unvereinbarkeit zwischen der Netzsteckdose und dem Stecker des Geräts das Wartungspersonal anweisen, den Stecker
durch einen anderen, mit dem Netz vereinbaren Stecker auszuwechseln.
Die Netz-Trennvorrichtung ermöglicht die Trennung (Isolierung) der elektrischen Anlage vom Stromnetz, damit die
Ausführung von Eingriffen ohne Stromschlaggefahr ermöglicht wird.
Die Netz-Trennvorrichtung weist zwei mögliche Positionen auf:
OFF oder “unterbrochen”, die elektrische Anlage ist von der
Stromversorgung getrennt
ON oder “eingesteckt”, elektrische Anlage ist an die
Stromversorgung angeschlossen
DREHUNG DER RASPELROLLE
Die nachstehenden Vorgänge müssen durch den Wartungstechniker am Gerät durchgeführt werden (im
Bereich elektrische Wartung für Industriegeräte spezialisiertes Fachpersonal).
Für dreiphasig betriebene Geräte (3 PE AC 400V 50Hz) bei der Einschaltung überprüfen, ob die
Raspelrolle sich gegen den Uhrzeigersinn dreht.
Falls die Drehung im Uhrzeigersinn erfolgt, das Gerät ausschalten und den Stecker ziehen, auseinander
legen, zwei Phasenleiter ausziehen und deren Position austauschen.
BETRIEB
Die Steuerungen wurden entwickelt und hergestellt um sicher, zuverlässig und widerstandsfähig gegenüber Beanspruchungen
bei Normalbetrieb, voraussehbaren Beanspruchungen und äußeren Faktoren wirken zu können. Außerdem sind sie gut sichtbar,
erkennbar und mit der entsprechenden Markierung gekennzeichnet. Hiernach werden die wichtigsten Steuerungen erläutert:
TYP / FARBE BESCHREIBUNG
Taste / schwarz
“0” / Taste für den Gerätehalt
Taste / weiß
“I” / Taste für den Gerätestart
Kontrollleuchte / weiß
zeigt den Zustand der Maschine an: Start/eingeschaltet Stop/ausgeschaltet
START
Der Gerätestart kann nur durch eine freiwillige Handlung auf der dafür vorgesehenen Steuerung erfolgen: weiße Taste “I”
für den Gerätestart (Kontrollleuchte eingeschaltet).
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
10 13
HALT
Für den Gerätehalt die schwarze Taste “0” betätigen. Bei vorübergehendem oder verlängertem Halt sind vor
Wiedereinschaltung des Geräts alle Nahrungsmittel aus dem Gerät zu entfernen (Kontrollleuchte ausgeschaltet).
BETRIEBSSICHERHEIT
Falls das Gerät stark beansprucht, übermäßig langen Betriebszeiten ausgesetzt oder überlastet wird, stellt das Gerät
automatisch ab auf Grund des Ansprechens eines Thermoschutzschalters. In diesem Fall warten, bis das Gerät vollkommen
abgekühlt ist, bevor es wieder eingeschaltet werden kann.
FEHLENDE SPANNUNG
Bei unterbrochener Stromversorgung oder wenn das Gerät vom Stromnetz getrennt wird, kann es nur durch einen Startvorgang
wieder eingeschaltet werden, nachdem die Stromversorgung wieder hergestellt oder das Gerät wieder an das Stromnetz
angeschlossen wurde.
PRESSER ÖFFNEN
Durch das Anheben des Bindehebels der Reibeeinheit hält die Maschine sofort an, damit Sicherungen, Motorbremse und
Mikroschalter in Betrieb gehen. Die Maschine kann durch Absenken des Bindehebels bis auf eine Höhe, die es nicht zulässt,
dass die Finger in die Reibe eingeführt werden, neu gestartet werden. Wenn der Bindehebel für mehr als 30 Sekunden
angehoben wird, stoppt die Maschine automatisch und die Kontrollleuchte erlischt. Um die Arbeit wieder aufzunehmen muss
das Startverfahren erneut durchgeführt werden.
KONTROLLEN UND ÜBERPRÜFUNGEN VOR DER EINSCHALTUNG
ÜBERPRÜFUNG / KONTROLLE VORGEHEN
Sicherstellen, dass:
Am Gerät, im Reibvorsatz und bei der Ausgabe des
geriebenen Produktes keine Fremdobjekte vorhanden
sind
Sichtprüfung der angegebenen Teile zur Sicherstellung, dass keine fremden
Gegenstände wie z.B. Werkzeuge, Tücher, etc… und dass auch keine
Nahrungsmittel vorhanden sind. Bei Auffinden solcher Objekte, diese
entfernen.
Reinheit überprüfen:
des Reibvorsatzes, des Pressers und der Raspelrolle
der Außenfläche des Geräts
Alle Flächen der angegebenen Teile müssen vor der Benutzung des Geräts
einer Sichtprüfung unterzogen werden, um ihre Reinheit zu überprüfen.
Bei Auffinden von Schimmel oder anderen Unreinheiten die Reinigung dieser
Teile gemäß beschriebenem Vorgang in Kapitel 5 durchführen
Zustand überprüfen:
der festen Abschirmungen,
des Gerätekörpers, des Reibvorsatzes, des Pressers
und der Raspelrolle
Alle festen Abschirmungen, etc.. müssen ihre vorgesehene Funktion erfüllen.
Sichtprüfung der angegebenen Teile um sicherzustellen, dass diese auf ihrer
Außenseite unbeschädigt sind.
Diese Teile müssen auf jeden Fall ersetzt werden, sobald erste Anzeichen von
Abnutzung oder Beschädigung sichtbar sind.
Betriebsfähigkeit überprüfen:
der für die Sicherheit vorgesehenen Steuer-
/Kontrollteile;
der Steuerungen.
Alle Vorrichtungen müssen die für sie vorgesehene Funktion erfüllen. Die
Vorrichtungen direkt steuern, so dass diese die erwartete Funktion ausführen.
Die Stellglieder und alle anderen Teile müssen auf jeden Fall ersetzt werden,
sobald erste Anzeichen von Abnutzung oder Beschädigung sichtbar sind.
Sicherstellen:
dass nach dem Start keine seltsamen Geräusche zu
hören sind
Falls während der Überprüfung des Steuerungenbetriebs seltsame Geräusche
festgestellt werden, die z.B. auf Festfressen oder mechanische Brüche
hinweisen, sofort das Gerät anhalten und den Wartungsdienst benachrichtigen.
Sicherstellen:
dass keine Ölspuren sowohl auf der Ablage des
Geräts als auch in der Schnecke vorhanden sind
Sowohl während der Bearbeitung als auch am Ende jeder Bearbeitung oder
zum Zeitpunkt der Montage der Zerkleinerungseinheit überprüfen, dass keine
Ölspuren in den angegebenen Stellen vorhanden sind. Falls kleine Tropfen
Flüssigkeit festgestellt werden, das Gerät sofort anhalten und den
Wartungsdienst benachrichtigen.
Für jede Art Eingriff oder für die Ersetzung der beschädigten Teile den Wartungsdienst benachrichtigen. Für die allfällige
Ersetzung müssen durch Original-Teile des Herstellers oder mindestens Teile von gleichwertiger Qualität, Sicherheit und
Eigenschaften benutzt werden. Weitere Auskünfte sind beim anerkannten Kundendienst erhältlich.
INBETRIEBNAHME
Der Bediener des Geräts kann das Gerät in Betrieb nehmen, unter Beachtung der folgenden Anweisungen in der angegebenen
Reihenfolge:
1. Positives Ergebnis der Kontrollen bezüglich der Vorbereitung,
2. Positives Ergebnis der Kontrollen bezüglich der Stromversorgung,
3. Anschluss des Steckers an die passende Steckdose,
4. Für den Betrieb der REIBEINHEIT:
a. Positives Ergebnis der Kontrollen bezüglich der richtigen Drehung der Raspelrolle,
b. Positives Ergebnis der Kontrollen / Überprüfungen vor der Einschaltung,
c. Positives Ergebnis der Kontrollen bezüglich der Einhaltung aller Sicherheitsvorschriften,
d. Einen Sammelbehälter vor das Gerät aufstellen auf der Höhe der Ausgabe des geriebenen Produktes,
e. Sich auf die linke Seite neben dem Gerät stellen und das Gerät einschalten durch Betätigung der Steuerung “I”,
f. Die Nahrungsmittel von Hand in den Reibvorsatz einführen und gegen die Raspelrolle drücken durch
Absenkung des Pressergriffs,
g. Am Ende der Einführung des Nahrungsmittels in den Gerätehals bzw. wenn kein Produkt mehr in den
Sammelbehälter fällt, das Gerät durch Betätigung der Stopp-Steuerung “0” ausschalten.
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
11 13
Auf keinen Fall das Gerät ohne Nahrungsmittel im Inneren laufen lassen.
AUSSCHALTEN
Anschließend die Abschaltung in folgenden Schritten durchführen:
1. vor der Abschaltung abwarten, bis die Ausgabe des Nahrungsmittels aus dem unteren Bereich des Reibvorsatzes beendet
ist,
2. das Gerät anhalten durch Betätigung der Stopp-Steuerung “0”,
3. den Stecker des Geräts von der Steckdose ziehen,
4. Reinigungsschritte durchführen
ENTSPERRUNG BEI HEMMNISSEN
Während der Bearbeitung bzw. während der Drehung der Schnecke oder der Reibeinheit könnte das Gerät auf Grund der
Einführung von übermäßig harten oder trockenen Produkten gehemmt werden.
Die gleiche Situation kann als Folge einer Störung an der Stromversorgung bzw. wenn das Gerät mit Nahrungsmitteln in
seinem Inneren angehalten wird entstehen.
Per Zur Wiederaufnahme einer normalen Bearbeitung muss zuerst das hemmende Nahrungsmittelprodukt von Hand entfernt
werden.
KAP. 5. WARTUNG, FEHLERSUCHE UND REINIGUNG
ANFORDERUNGEN AN DEN WARTUNGSTECHNIKER
Mit dem Begriff “Wartung” versteht man nicht nur die periodische Kontrolle des normalen Betriebs des Geräts, sondern auch
die Analyse und die nachfolgenden Lösungen aller Ursachen, die aus irgendeinem Grund das Gerät außer Betrieb setzen.
Es ist unbedingt notwendig, dass der Anwender für Wartung, Reinigung, Ersetzung von einzelnen Teilen und Fehlersuche
erfahrenes, fachkundiges und durch den Arbeitgeber befugtes Personal beauftragt.
Alle Eingriffe für Wartung, Reinigung und Ersetzung von Teilen müssen ausnahmslos bei völlig still stehendem und von
äußeren Quellen abgetrenntem Gerät ausgeführt werden.
WARTUNGVORSCHRIFTEN
ENTFERNUNG DER ABSCHIRMUNGEN UND/ODER SCHUTZVORRICHTUNGEN
Für einige im vorliegenden Kapitel erläuterten Eingriffe müssen einige feste Abschirmungen von ihrer Position entfernt
werden.
Die Entfernung darf nur durch einen Wartungstechniker durchgeführt werden.
Am Ende des Eingriffs müssen jene Abschirmungen wieder aufgesetzt und in ihrer Originalposition mit den vor dem Eingriff
vorgesehenen Feststellvorrichtungen befestigt werden.
Der für die Wartung zuständige Mitarbeiter muss das Gerät komplett deaktivieren wie folgt, bevor er die Entfernung
einer festen Abschirmung vornimmt und/oder ein Element ersetzt.
ISOLIERUNG VON ÄUßEREN STROMQUELLEN
Vor der Ausführung der Eingriffe im Bereich Wartung, Reinigung und Ersetzung von Teilen müssen die äußeren
Stromquellen abgetrennt und isoliert werden.
Die vor der Stromleitung geschaltete Sicherheitsvorrichtung der
elektrischen Anlage auf “Null” schalten.
Haupt-Netz-Trennschalter deaktivieren und den Stecker mit
entsprechenden Systemen abdecken
FEHLERSUCHE UND ENTSPERRUNG VON BEWEGLICHEN ELEMENTEN
Im Folgenden werden die Schritte angegeben für die Fehlersuche und Entsperrung von beweglichen Elementen, die durch
das Wartungspersonal ausgeführt werden müssen.
TYP MÖGLICHE URSACHE/N VORGEHEN
Netzausfall
Generelles Black Out Stromversorgungsgesellschaft anfragen
Sicherungen oder vorgeschaltete
Thermomagnetschalter haben
angesprochen
Nach Behebung der Ursachen, die zum Ansprechen der Schutzvorrichtung geführt
haben diese Vorrichtung wieder herstellen. Bei Anhalten des Problems einen Elektriker
beiziehen.
Betriebs-
unterbrechung
Ansprechen der Schutzvorrichtung
im Inneren des Geräts
Einen Elektriker beiziehen: nach Behebung der Ursachen, die zum Ansprechen der
Schutzvorrichtung geführt haben, diese Vorrichtung zurück stellen.
Bei Ansprechen der Sicherungen diese durch Sicherungen des gleichen Typs,
Eichung und Ansprechkurve ersetzen.
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
12 13
Griff der Reibeinheit angehoben
Durch Anhebung des Pressergriffes der Reibeinheit hält das Gerät sofort an durch
Ansprechen des Sicherheitsmikros.
Um die Maschine zu starten, senken Sie den Bindehebel bis zu einer Höhe, die nicht
zulässt, dass Finger in die Reibe eingeführt werden.
Wenn der Bindehebel für mehr als 30 Sekunden angehoben wird, schaltet sich
das Gerät automatisch aus. Zur Wiederaufnahme der Arbeit, drücken Sie den Hebel
nach unten und betätigen Sie die weiße Taste "I", um die Maschine zu starten.
Ursache/n nicht identifizierbar
Direkt den anerkannten Kundendienst beiziehen
Gerät
funktioniert
nicht: die
Schnecke oder
die Raspelrolle
dreht sich nicht
Fehlende Speisespannung.
Netz-Trennvorrichtung auf “OFF”.
Sicherungen haben angesprochen
oder Thermomagnetschalter
funktionieren nicht.
Starttaste nicht betriebsfähig
Thermoschalter hat wegen
Überhitzung angesprochen
Defekter Mikro
Blockieren der elektronischen
Steuerkarte
Stromzufuhr überprüfen und wieder herstellen.
Die Netz-Trennvorrichtung auf Position “ON” stellen.
Angesprochene Sicherungen ersetzen, den Zustand der Thermomagnetschalter
überprüfen.
Betriebsfähigkeit der START-Taste überprüfen und eventuell direkt den anerkannten
Kundendienst benachrichtigen.
Vor dem Neustart des Geräts völlige Abkühlung abwarten
Direkt den anerkannten Kundendienst beiziehen.
Trennen Sie die Maschine für einige Sekunden vom Netz
AUßERORDENTLICHE WARTUNG
Für Eingriffe im Bereich außerordentliche Wartung die infolge von Brüchen, Überholungen oder mechanischen oder
elektrischen Störungen nötig sind, muss direkt der anerkannte Kundendienst angefragt werden.
Die Anweisungen bezüglich der außerordentlichen Wartung sind im vorliegenden Bedienungshandbuch nicht enthalten
und müssen daher ausdrücklich beim Hersteller angefordert werden.
REINIGUNG
Es ist untersagt, laufende Organe oder Elemente von Hand zu reinigen.
Alle Reinigungseingriffe dürfen ausschließlich durchgeführt werden, nachdem das Gerät komplett von dem
enthaltenen Nahrungsmittel geleert und von der äußeren Stromversorgungsquelle isoliert wurde.
Das Gerät, die elektrische Anlage und die Bestandteile auf dem Gerät dürfen niemals mit Wasser gereinigt
werden, ebenso wenig mit einem Strahl, ungeachtet welcher Beschaffenheit oder welcher Menge auch
immer; deshalb ohne “Kessel”, “Schlauch” oder “Schwamm” reinigen. Niemals das Gerät in ein
Spülbecken oder unter einen Wasserhahn stellen.
Die Hygienestufe des Geräts und des passenden Zubehörs für die vorgesehene Anwendung ist 2 (zwei): Geräte, die auf
Grund einer hygienebezogene Risikoanalyse den internationalen Anforderungen entsprechen, jedoch eine programmierte
Zerlegung des Geräts für die Reinigung erfordern.
HÄUFIGKEIT PERSONAL VORGANG
Am Ende jeder
Arbeitsschicht
und jedenfalls
vor der täglichen
Benutzung
Operatore Alle Oberflächen und die Teile am Gerät, die mit Nahrungsmitteln in Berührung kommen, bzw.
Nahrungsmittelbereiche (der Presser, der Reibvorsatz und die Raspelrolle) und die Spritzbereiche
(äußere Oberfläche des Geräts) müssen gereinigt und desinfiziert werden wie unten angegeben.
Die Oberflächen von eventuellen Nahrungsmittelrückständen befreien (z.B. mit einem
Plastikschaber);
Alle Oberflächen des Nahrungsmittelbereichs und Spritzbereichs mit einem feuchten weichen
Tuch (nicht triefend) und in warmem Wasser verdünntem Reinigungsmittel reinigen
(gewöhnliche Abwaschseife genügt). Nicht im Wasser lassen. Mit einem Schwamm das Innere des
Reibvorsatzes reinigen. Spezifische Mittel für Stahl verwenden, die flüssig sein müssen (keine
Cremes oder Schleifpasten) und vor allem dürfen sie kein Chlor enthalten. Gegen Fett kann
denaturierter Alkohol verwendet werden.
Mit sauberem warmem Wasser spülen und anschließend alle Oberflächen des
Nahrungsmittelbereichs und Spritzbereichs mit einem weichen, nicht faserigen Tuch abtrocknen.
LANGE BETRIEBSLOSIGKEIT
Bei langer Betriebslosigkeit des Geräts muss auf alle Stahloberflächen (besonders diejenigen aus
Edelstahl) reichlich Vaselinöl mit einem Tuch aufgetragen werden, damit diese Teile durch eine
zusätzliche Schicht geschützt werden.
VOR ODER WÄHREND DER REINIGUNG IST ES UNTERSAGT:
auf bewegliche Elemente zu greifen, ohne dass zuvor überprüft wurde, ob diese still stehen;
auf bewegliche Elemente zu greifen ohne dass das Gerät garantiert sicher angehalten wurde (Netz-
Trennvorrichtung auf Position Null)
DEUTSCH
ÜBERSETZUNG DER ANLEITUNGEN IM ORIGINAL
Pag. di
13 13
PRODUKTE, DIE NICHT BENUTZT WERDEN DÜRFEN:
Druckluftstrahlen gegen Bereiche, in denen sich Mehl befindet und generell gegen das Gerät;
Dampfreinigungsgeräte;
Reinigungsmittel, die CHLOR enthalten (auch nicht verdünnt) oder daraus zusammengesetzt sind,
wie: Bleichlauge, Chlorwasserstoffsäure, Entstopfungsmittel, Reinigungsmittel für Marmor,
Entkalkungsmittel, etc … diese können die Beschaffung des Stahls angreifen und können
unwiderrufliche Flecken oder Oxidation verursachen. Die losen Ausströmungen der oben genannten
Mittel können oxidieren und in einigen Fällen den Stahl anfressen;
Metallplättchen, Bürsten oder Polierscheiben aus anderen Metallen oder Legierungen (z.B.
gewöhnlicher Stahl, Alu, Messing, etc…) oder Werkzeuge, die zuvor für die Reinigung anderer
Metalle oder Legierungen benutzt wurden, könnten die Oberfläche verkratzten.
reibende Reinigungspulver;
Benzin, Lösungsmittel oder entflammbare und/oder korrodierende Fluide;
Silberreinigungsmittel.
KAP. 6. ENTSORGUNG
Das auf die Maschine geschriebene Symbol der durchgestrichenen Mülltonne zeigt,
dass das Produkt am Ende der Betriebsdauer getrennt von dem anderen Abfall entsorgt
werden muss.
Für den Fall, dass man entscheidet, die Maschine nicht mehr zu benutzen, weil sie obsolet, kaputt oder abgenutzt ist, ihre
Außerbetriebnahme muss spezialisiertem und ausgerüstetem Personal anvertraut werden. Am Ende der Demontage müssen
alle Identifikationsschilder und alle andere Dokumente zerstört werden. Die Maschine kann entsorgt werden ohne sie in kleine
Stücke zu zerbrechen, es genügt die Aggregate zu trennen, aus denen sie zusammengesetzt ist, und diese zu verschrotten.
Die Maschine als städtische gemischte Abfälle nicht entsorgen, Mülltrennung beachten
Die Abfuhrsysteme der Maschine sind:
•
Rücknahme durch den Verteiler
•
Möglichkeit von Auslieferung an den Verteiler der Maschine gleichwertig mit der Kaufurkunde einer neuen Maschine.
Die Maschine hat keinen Gefahrenstoff mit potentiellen negativen Wirkungen auf die Umwelt und die menschliche
Gesundheit. Es ist wesentlich, dass die Abnehmer zu der Wiederwerwendung, dem Recycling und anderen Formen der
Rückgewinnung der Maschine beitragen. Der Arbeitgeber muss Kenntnisse der in seinem eigenen Land geltenden Gesetze
haben und sich verhalten, um solche Gesetze zu folgen.
Es ist verboten, und dazu mit Sanktionen belegt, die Maschine und die elektrische Ausrüstung in die
Landschaft zu werfen.
KAP. 7. BAUMATERIAL
Je nach Betriebs- und Produktionsbedürfnis kann das Gerät aus verschiedenen Materialtypologien bestehen.
EINHEIT
MATERIALTYPEN
Edelstahl
18/8
Edelstahl
AISI 304
Behandeltes Aluminium für
Nahrungs-mittel
Behandelter Stahl für
Nahrungs-mittel
Gerätekörper
●
Gestanzte Raspelrolle
● ●
Gefräste Raspelrolle
●
Pressor, Griff, Reibvorsatz
●
DEUTSCH
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
2 13
ОГЛАВЛЕНИЕ
ГЛАВА. 1. УСТРОЙСТВО РУКОВОДСТВА 3
ГЛАВА. 2. ОБЩИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ 4
ГЛАВА. 3. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 6
ГЛАВА. 4. ПЕРЕВОЗКА, УСТАНОВКА И ИСПОЛЬЗОВАНИЕ 8
ГЛАВА. 5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫЯВЛЕНИЕ НЕПОЛАДОК И ЧИСТКА 11
ГЛАВА. 6. УНИЧТОЖЕНИЕ 13
ГЛАВА. 7. ИСПОЛЬЗОВАННЫЕ МАТЕРИАЛЫ 13
ГАРАНТИЯ
Гарантия предоставляется на12 (двенадцать) месяцев с даты продажи.
Гарантия покрывает ремонт оборудования, приобретенного в уполномоченных торговых точках, если будет доказано,
что в оборудовании имеются дефекты материала или сборки, на приведенных ниже условиях:
1. под гарантией подразумевается бесплатная замена всех деталей, на которых выявлены фабричные дефекты.
Гарантия является недействительной в случае
отсутствия чека или счет-фактуры, свидетельствующих о
приобретении, а также в приведенных ниже случаях:
а. поломка или повреждение оборудования по неаккуратности;
б. использование оборудования без учета предостережений, приведенных в инструкции;
в. поврежения, вызванные несоответствием окружающей среды, в которой работает оборудование, и
явлениями, не зависящими от нормального функционирования оборудования (нарушения напряжения
и
частоты в сети);
г. ремонт, выполненный лицами или центрами, не уполномоченными производителем;
2. необходимо делать запросы на гарантийное обслуживание исключительно в уполномоченные торговые точки и
мастерские.
3. оборудование должно передаваться производителю для ремонта на условиях франко-порт, доставка
осуществляется за счет получателя.
4. исключена замена оборудования, а также продление сроков
гарантии в следствие ремонта повреждений.
5. производитель не несет ответственности за прямой и косвенный ущерб любого типа, нанесенный людям или
предметам, в связи с неправильным использованием оборудования или за его неиспользование в период,
необходимый для его ремонта.
МОДЕЛЬ GS / GSD / GSM / GD / GG
Руководство по использованию
Выпуск
Ноябрь 2014
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
3 13
ГЛАВА. 1. УСТРОЙСТВО РУКОВОДСТВА
ЦЕЛЬ РУКОВОДСТВА
ВАЖНОСТЬ РУКОВОДСТВА
Данное руководство по использованию считается неотъемлемой частью оборудования.
1. необходимо хранить руководство в течение всего периода использования оборудования
2. руководство должно прилагаться к оборудованию в случае его передачи
3. помимо всех сведений, необходимых пользователю, руководство содержит (по разделам) электрические схемы,
которые необходимы для технического обслуживания и возможного ремонта.
ЦЕЛЬ РУКОВОДСТВА
Целью руководства по использованию является предоставление заказчику всей информации, необходимой не только
для правильного использования поставленного оборудования, но и для как можно более надежной и автономной
работы с ним.
Кроме того, данное руководство составлено с целью предоставления указаний и предупреждений, которые позволят
изучить поставленное оборудование и понять принципы и пределы его функционирования. В случае возможных
сомнений обращаться в Уполномоченные Центры Обслуживания.
КОМУ ПРЕДНАЗНАЧЕНО
Данное руководство по использованию, поставляемое в одной копии вмсте с оборудованием, является его
неотъемлемой частью и предназначено как операторам, так и квалифицированным специалистам, занимающимся его
усановкой, использованием и техническим обслуживанием.
Ответсвенный за технику безопасности заказчика и другие работники, которым предназначено оборудование,
должны изучить данное руководство по использованию, чтобы выполнить все технические и организационные
указания.
ОТВЕТСТВЕННОСТЬ
В случае повреждения или утери данного руководства, можно запросить его копию в
Уполномоченном Центре Обслуживания.
Данное руководство соответствует состоянию техники на момент создания оборудования;
производитель оставляет за собой право обновлять продукцию и, следовательно, последующие
издания руководства, не обновляя при этом предыдущую продукцию и издания, за исключением
особых случаев, касающихся здоровья и безопасности людей
Следует придать особое значение остаточным рискам, присутствующим на оборудовании, и
указаниям, которых должны придерживаться работники.
Производитель несет ответственность за оборудование в его первоначальном состоянии.
Производитель не несет ответственность за повреждения, вызванные несоответсвующим или
неправильным использованием оборудования и документации, или за повреждения, вызванные
нарушением норм, невнимательностью, неосторожностью, неумением и невыполнением
предписанных норм со стороны работодателя, оператора или наладчика, и за любые возможные
повреждения, вызванные неправильным и/или несоответствующим использованием.
Производитель не несет ответственность за последствия использования нефирменных запасных
частей или запасных частей с неравноценными характеристиками..
Производитель несет ответственность только за информацию в оригинале на итальянском языке.
Несоблюдение указаний, содержащихся в данном руководстве, ведет к немедленному
прекращению гарантии.
Ответственные лица предприятия, отвечающие за рабочую деятельность, в сфере
соответсвующих
полномочий и компетенций должны:
Применять предусмотренные меры безопасности;
Уведомлять операторов об определенных рисках, которым они подвергаются, и доводить до их
сведения основные нормы техники безопасности;
Требовать от всех операторов исполнения норм техники безопасности и использования средств
защиты, предоставленых в их распоряжение:
Этим должны заниматься одновременно несколько
работников.
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
4 13
ЗНАЧЕНИЯ СИМВОЛОВ
Далее приведены значения и определения символов, которые используются в данном документе
ОПАСНОСТЬ
Указывает на опасность, которой могут подвергаться лица, работающие на оборудовании и
находящиеся вблизи его, в связи с чем данные операции должны выполняться с соблюдением
действующих норм техники безопасности и указаний, приведенных в данном руководстве.
ОСТОРОЖНО
Указывает на наличие полезной информации и/или дополнительных рекомендаций и/или
предосторежений, связанных с выполняемой операцией.
ВНИМАНИЕ
Указывает на операцию, которую следует выполнять внимательно во избежание повреждений
оборудования.
ГЛАВА. 2. ОБЩИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
ПРЕДНАЗНАЧЕНИЕ И ОСНОВНЫЕ ЧАСТИ
Терка, в дальнейшем называемая «машина», предназначена для того, чтобы:
1. натирать твердые сыры, хлеб и печенье.
Машина состоит из состоит из электрического мотора, включенного единым сплавом (базовый корпус машины). В
некоторых моделях сплав может быть закрыт кожухом (корпус машины с кожухом).
Продукт для измельчения закладывается вручную в загрузочное отверстие терки,
расположенное в верхней части
машины, и, также вручную, посредством ручки прижимного устройства, продукт проталкивается в барабан терки.
Следует загружать умеренное количество продукта, в противном случае машина, при опускании прижимного
устройства, не начнет работать благодаря защитному микровыключателю, установленному на прижимном устройстве.
Барабан терки, который может быть с пробойником или с фрезой, не снимается с машины.
В зависимости от потребностей функционирования и производства, машина может быть оснащена различными
дополнительными деталями.
На машине установлена опознавательная табличка, на которой приведены следующие данные:
[образец]
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
5 13
ТЕХНИЧЕСКИЕ ДАННЫЕ И КОНСТРУКЦИЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
МОДЕЛЬ
GS GSD GSM GD GG
Мощность мотора (kW) / (Hp) 0.75 / 1 0.75 / 1 1.1/ 1,5 0.75/ 1 3/ 4
Внутренний размер натирающего
отверстия (mm)
140x75 140x75 140x75 140x75x2 285x150
Часовая производ терки (kg/h) 50 50 50 50 100
Масса (kg) 17 17 20 20 40
Габаритные размеры: A x B x C (mm) 380x220x380 380x220x380 420x220x380 540x220x380 700x400x600
Уровень акустической мощности
постоянный равный коэфф. A
Ниже 70dBA
Вид тока - Частота См. табличку машины
Ток при полной загрузке См. табличку машины
Номинальное напряжение См. табличку машины
Напряжение вспомогательных цепей AC 24V – DC 24V
Масса и и нейтраль TT и TN
Степень защиты IP X3
Место применения В помещении
Расположение машины
Рабочий стол, применяемый для пищевой промышленности, высотой 900/1100mm от
пола , с соответствующей опорной поверхностью, со свободным маневренным
пространством как минимум 800mm
Макс. температура воздуха
окружающей среды
+40°C
Минимальное требуемое освещение 500 lux
Соответствие изделия директивам
2006/42/CE, 2006/95/CE и последующие изменения и дополнения, Рег. 1935/2004
УЗЕЛ
МОДЕЛЬ
GS GSD GSM GD GG
Базовый корпус машины, терка слева
● ● ●
Базовый корпус машины, терка справа
● ● ●
Усиленный мотор
●
Мотор 3 kW
●
Барабан терки с пробойником
● ● ● ● ●
Барабан терки с фрезой
● ● ● ●
УЗЕЛ ПРИМЕР
1. корпус машины
2. переключатель ON / OFF
3. ручка прижимного устройства
4. отверстие терки
5. сборник продукта
Базовый корпус машины
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
6 13
КОРРЕКТНОЕ ИСПОЛЬЗОВАНИЕ, НЕСООТВЕТСТВУЮЩЕЕ
ИСПОЛЬЗОВАНИЕ, НЕКОРРЕКТНОЕ ИЛИ ЗАПРЕЩЕННОЕ ИСПОЛЬЗОВАНИЕ
Машина, описанная в данном руководстве, предусмотрена для управления ей одним оператором, обученным и
оповещенном об остаточных рисках, и имеющим знания в области техники безопасности на уровне ответственных за
техническое обслуживание.
При КОРРЕКТНОМ ИСПОЛЬЗОВАНИИ, несомненно, машина должна использоваться только для
натирания твердых сыров, хлеба и печенья.
Машину нельзя использовать НЕСООТВЕТСТВУЮЩИМ ОБРАЗОМ, в частности:
1. не допускается домашнее использование,
2. машина не должна работать при значениях, отличных от значений, приведенных на табличке с
техническими характеристиками,
3. в случае использования машины способами, отличными от приведенных в данном руководстве,
производитель снимает с себя любую ответственность.
4. пользователь несет ответственность за повреждения, вызванные несоблюдением условий
эксплуатации, оговоренных в
технических спецификациях и при подтверждении заказа.
5. не повреждатьи не портить специально, а также не снимать и не прятать таблички.
Машину нельзя использовать НЕКОРРЕКТНЫМ или ЗАПРЕЩЕННЫМ ОБРАЗОМ, поскольку это
может повлечь за собой нанесение ущерба или ранений оператору, в частности:
1. запрещено перемещать машину, когда она подключена к электрической сети;
2. запрещено тянуть за электрический провод машины для его отключения от розетки;
3. запрещено ставить тяжелые предметы на машину или на электрический провод,
4. запрещено устанавливать электрический провод на
режущие или могущие обжечь детали;
5. запрещено использование машины при поврежденных электрических проводах или механизмах
управления;
6. запрещено оставлять выключенной машину при включенном в розетку электрическом проводе,
7. запрещено оставлять без присмотра загруженную машину;
8. запрещено вставлять любые предметы в вентиляционную крышку мотора;
9. запрещено устанавливать машину не на рабочий стол
, применяемый в пищевой
промышленности и высотой 900 - 1100mm от уровня пола,
10. запрещено устанавливать любые предметы под основание машины или располагать тряпки и
прочее между опорными ножками машины и рабочим столом,
11. запрещено применение воспламеняющихся, коррозивных или вредных веществ для чистки,
12. запрещено погружать машину в воду или другие жидкости;
13. запрещено
использование неуполномоченного персонала и персонала в одежде, не
предусмотренной для работы на машине;
14. запрещено вставлять в отверстие терки продукты или предметы, имеющие характеристики,
отличающиеся от предусмотренных для нормального использования, как например, кости,
замороженное мясо, не пищевые продукты и другие предметы, например, шарфы и т.д.
15. запрещено вставлять в
зону выходы натертого продукта любые предметы, как например,
лезвия ножей и т.д.…,
16. запрещено функционирование с незаблокированными или снятыми защитными
приспособлениями;
17. запрещено частичное снятие защитных приспособлений и сигнализации;
18. запрещено функционирование без применения со стороны пользователя всех мер по
предотвращению остаточных рисков;
19. запрещено курить или использовать
приборы с открытым пламенем и использовать
воспламеняющиеся материалы, если только не приняты все соответствующие меры
20. Запрещено нажимать на кнопку запуска “I”, когда рукоятка прижимного устройства
поднята
Пользователь в любом случае несет ответственность за повреждения, вызванные несоблюдением
указанных условий корректного использования. В случае возможных сомнений обращаться в
Уполномоченные Центры Обслуживания.
ГЛАВА. 3. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВСТУПЛЕНИЕ
Невыполнение норм и процедур техники безопасности может быть источником опасности и
повреждений.
Машина должна использоваться при соблюдении окончательным пользователем следующего:
1. всех правил расположения оборудования в помещении и поведения людей, установленных
действующими законами и применяемыми нормами, с особым вниманием по отношению к
устройству, усановленному в верхней части поставленного оборудования и к его подключению
и функционированию;
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
7 13
2. всех дополнительных инструкций и предостережений, содержащихся в технической
документации и чертежах, прилагаемых к машине.
За исключением случаев в которых предусмотрено иное, персонал, выполняющий установку,
подключение, техническое обслуживание, повторную установку и повторное использование,
выявление поломок или аварий, демонтаж, должен быть опытным, обученным технике
безопасности и оповещенным об остаточных рисках, на уровне ответственных за техническое
обслуживание.
ПОМЕЩЕНИЕ И РАБОЧИЕ МЕСТА
Рабочие помещения должны соответствовать требованиям директивы 89/654/CEE. В рабочий зоне не должны
присутствовать посторонние предметы. Работодатель, в соответствии с директивой 89/391/CEE, касающейся
принятия мер, направленных на повышение техники безопасности и охраны здоровья трудящихся во время работы,
должен позаботиться об уничтожении или понижении остаточных рисков, указанных а данном руководстве
ПРЕДОСТОРЕЖЕНИЯ, КАСАЮЩИЕСЯ ОСТАТОЧНЫХ РИСКОВ.
ОСТАТОЧНЫЙ РИСК, ВЫЗВАННЫЙ СНЯТИЕМ ФИКСИРОВАННЫХ ЗАЩИТНЫХ ПРИСПОСОБЛЕНИЙ
И РАБОТОЙ С ПОЛОМАННЫМИ/ ИЗНОШЕННЫМИ ДЕТАЛЯМИ
Ни в коем случае оператор не должен пытаться открыть или снять фиксированные защитные
приспособления или приборы.
В моменты сборки, технического обслуживания и чистки, а также во время всех дальнейших
ручных операций, при которых руки и другие части тела находятся в опасных зонах, присутствуют
остаточные риски, состоящие в основном в:
1. ударах об детали машины
2. царапинах и/или ссадинах, полученных при контакте с шероховатыми деталями машины,
3. уколах об острые детали,
4. порезах об острые детали машины.
Кроме того, работник и специалист по техническому обслуживанию должны быть подготовлены к
ручным операциям, выполняемым
при открытных предохранительных приспособлениях, и
должны быть оповещены о связанных с этим рисках, а также уполномочены ответственным лицом.
ЗАЩИТНЫЕ УСТРОЙСТВА МАШИНЫ
Защитные устройства и приспособления машины не следует снимать.
Если же они должны быть сняты в связи с ремонтом машины, необходимо немедленно применить все
меры по привлечению к этому внимания и по максимально возможному сокращению связанной с
этим опасностью.
Защитные устройства и приспособления машины должны быть установлены на место как только
завершилась необходимость в их временном отсутствии
Передаточные механизмы машины полностью изолированы фиксированными защитными приспособлениями,
которые предотвращают доступ к любым кинематическим цепям.
Для всех устройств безопасности, включающих детали системы управления и контроля, отвечающие за
безопасность, использованы проверенные компоненты и применены проверенные принципы.
Натирающий узел:
1. Учитывая то, каким образом используется машина и для чего она предназначена, ее подвижные части не
изолированы фиксированными защитными приспособлениями, съемными защитными приспособлениями или
другими защитными устройствами.
2. На узле ручки и прижимного устройства установлен микровыключатель, который остнавливает вращение
барабана терки, когда есть доступ через ее отверстие.
3. В нижней части
натирающего узла, на выходе натертого продукта, расположено защитное приспособление в
форме решетки, которая не предотвращает проникновение пальцев в барабан терки.
4. Машина оснащена устройством электронного останова мотора, позволяющим барабану терки останавливаться в
течение 2 сек.
Защитное
приспосо-
бление в
форме
решетки
Ручка
прижим.
устройствас
микровык-
лючателем
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
8 13
ГЛАВА. 4. ПЕРЕВОЗКА, УСТАНОВКА И ИСПОЛЬЗОВАНИЕ
Машиной может управлять исключительно уполномоченный, должным образом обученный
персонал, имеющий достаточный технический опыт.
Перед включением машины произвести следующие операции:
внимательно изучить техническую документацию,
изучить все защитные и аварийные приспособления, имеющиеся на машине, их расположение и
функционирование.
Неуполномоченное использование основных и дополнительных защитных устройств, может привести
к плохому функционированию и возникновению опасных для персонала ситуаций.
Кроме того, оператор должен пройти соответствующую подготовку.
РАБОЧИЕ МЕСТА И ОБЯЗАННОСТИ ОПЕРАТОРОВ
Как указано в руководстве по использованию, машина предусмотрена для управления ей одним оператором,
обученным и оповещенном об остаточных рисках, и имеющим знания в области техники безопасности на уровне
ответственных за техническое обслуживание.
Обычной рабочей зоной оператора является:
1. передняя часть машины вблизи от отверстия терки (определена, как зона загрузки), при нормальных условиях
функционирования для операций ручной загрузки пищевого продукта, с закрытыми и заблокированными
фиксированными защитными приспособлениями;
2. передняя часть машины вблизи от нижней части натирающего узла, при нормальных условиях
функционирования для операций ручного приема пищевого продукта, помещенного в специальный контейнер, с
закрытыми и заблокированными фиксированными защитными приспособлениями.
ПЕРЕВОЗКА, ПЕРЕМЕЩЕНИЕ И ХРАНЕНИЕ
Все операции по перевозке и перемещению должны выполняться соответствующим образом подготовленным и
обученным персоналом, который должен прочитать и понять указания по технике безопасности, приведенные в
данном руководстве по использованию.
Необходимо:
1. всегда выполнять перемещение и транспортировку машины когда она не загружена;
2. удостоверяться, что подъемные средства в состоянии надежно выдерживать вес и габариты груза
и что они являются утвержденного образца и регулярно проходят технический осмотр,
3. применить все необходимые меры для обеспечения максимальной стабильности средств и груза
по отношению к их массе и центрам тяжести,
4. избегать резких толчков или ударов машины при перемещении и выгрузке,
5. перемещать непрерывными движениями, не толкая и не тряся машину..
РАСПАКОВКА - ОТКРЫТИЕ
ОПИСАНИЕ УПАКОВКИ – КАК ИЗБАВИТЬСЯ ОТ УПАКОВОЧНОГО МАТЕРИАЛА
Машины упакованы таким образом, чтобы в них не попадали жидкости, органические материи и живые существа: для
этого они покрыты полиэтиленовой упаковкой и помещены в картонную коробку соответствующих размеров.
Свободные пространства в коробке заполнены заполняющим материалом.
Не выбрасывать упаковочный материал в окружающую среду, сохранять его для возможных перевозок или
отправлять его на перерабатывающие фабрики.
Оценка биологической совместимости материалов, использованных для упаковки, входит в ответственность
пользователя.
Работодатель обязан знать соответствующие действующие законы собственной страны и соблюдать их.
Запрещено и наказуемо выбрасывать машину и электрическое оснащение в окружающую среду.
ПРЕДВАРИТЕЛЬНЫЕ ОПЕРАЦИИ ПО ПОДГОТОВКЕ
СТАБИЛЬНОСТЬ
Машина спроектирована таким образом, чтобы, при предусмотренных условиях функционирования и с учетом
климатических условий, ее можно было использовать без риска переворачиваний, падений или несвоевременных
смещений.
Учитывая структуру и положение машины, она должна быть устойчивой без необходимости крепления к рабочему
столу.
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
9 13
ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ
Подключение к электрической сети должно соответствовать относящимся к этому законам страны, в которой
будет использоваться оборудование. В связи с этим электрическое питание всегда должно соответствовать
следующим техническим предписаниям:
1. тип и напряжение электрического питания должны соответствовать данным, указанным на табличке машины.
Применение слишком сильного напряжение ведет к невосполнимому повреждению компонентов,
2. должен быть предусмотрен дифференциал в координации с защитной цепью, в соответствии с законами и
предписаниями, действующими в стране, в которой будет установлена машина;
3. кабель
электрического питания вне корпуса машины должен быть проведен в подготовленных вами и
должным образом защищенных местах;
4. при наличии нулевого провода (N) перед подключением к питанию электрического оснащения, вами должна
быть обеспечена его непрерывность (подключен и свободен).
5. перед подключением к питанию электрического оснащения, вами должна быть обеспечена непрерывность
(подключен
и свободен) желто-зеленого проводника защитной эквипотенциальной цепи.
УСТРОЙСТВО СЕКЦИОНИРОВАНИЯ ЭЛЕКТРИЧЕСКОГО ПИТАНИЯ
Устройство секционирования электрического питания, как видно из описания схемы силовых цепей, переданной с
электрическим оснащением, предусмотрено для единого источника питания машины.
В случае несовместимости между розеткой сети и вилкой прибора заменить розетку на подходящий тип при
помощи персонала, занимающегося техническим обслуживанием.
Устройство секционирования электрического питания позволяет отделять (изолировать) техническое оснащение
машины от сети питания, чтобы можно было осуществлять ремонт без риска получения ударов током.
Устройство секционирования может находиться в двух положениях:
OFF или “отключен”, электрическое оснащение отделено
от электрического питания
ON или “подключен”, электрическое оснащение
подключено к электрическому питанию
ВРАЩЕНИЕ БАРАБАНА ТЕРКИ
Приведенные ниже операции должны выполняться мастером по техническому обслуживанию машины (персоналом,
специализированным по техническому обслуживанию электрической части промышленных машин).
Для машин, питающихся на трехфазном напряжении (3 PE AC 400V 50Hz), при включении убеждаться, что барабан
терки вращается против часовой стрелки.
В случае вращения по часовой стрелке, выключить машину, отключив ее от розетки, разобрать ее, отссоединить два
фазовых проводника и инвертировать их положения.
ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ
Устройства управления спроектированы и выполнены так, чтобы быть надежными и прочными к нормальным
рабочим воздействиям, к предусмотренным усилиям и внешним веществам. Кроме того, они хорошо видны, легко
отличимы и помечены соответствующей маркировкой. Ниже приведены основные устройства управления:
ТИП / ЦВЕТ ССЫЛКА / ОПИСАНИЕ
Кнопка / черный
“0” / Кнопка останова машины
Кнопка / белый
“I” / Кнопка запуска машины
Световой сигнал / белый
Означает, в каком состоянии находится машина, пуск/включена останов/выключена
ЗАПУСК
Запуск машины возможен только при специальном воздействии на соответствующее устройство управления:
белую кнопку “I”, предназначенную для запуска машины (
световой сигнал включен).
ОСТАНОВ
Для останова нажимать на черную кнопку “0”. В случае длительного или кратковременного останова, прежде чем
снова включать машину, необходимо вынуть из нее все пищевые продукты: следовать указаниям по демонтажу
измельчающего узла (
световой сигнал выключен).
НАДЕЖНОСТЬ ФУНКЦИОНИРОВАНИЯ
Если машина находится под усилием, подвергается слишком продолжительному функционированию или
функционированию под чрезмерной нагрузкой, она немедленно остнавливается благодаря вступлению термической
защиты. В этом случае дождаться полного ее охлаждения, прежде чем запускать ее.
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
10 13
ОТСУТСТВИЕ НАПРЯЖЕНИЯ
В случае прерывания электрического питания или отключения машины от электрической сети, можно производить ее
запуск, следуя соответствующей процедуре, только после восстановления электрического питания или
подключения к сети.
ОТКРЫТИЕ ПРИЖИМНОГО УСТРОЙСТВА
При поднятии рукоятки прижимного устройства узла терки машина немедленно останавливается в связи с
подключений защитного устройства, устройства останова мотора и микровыключателя. Машину можно вновь
запустить опустив прижимное устройство до уровня, не позволяющего попадание пальцев в барабан терки. Если
рукоятка прижимного устройства остается в поднятом положении в течение более 30-ти секунд, машина
автоматически
отключается и световой сигнал выключается. Чтобы продолжить работу следовать процедуре включения машины.
КОНТРОЛЬ И ПРОВЕРКИ ПЕРЕД ПУСКОМ В ХОД
ПРОВЕРКА / КОНТРОЛЬ ПЕРЕД ПУСКОМ В
ХОД
СПОСОБЫ ВЫПОЛНЕНИЯ
Убедиться, что:
на машине, в отверстии терки и на выходе
натертого продукта отсутствуют
посторонние предметы.
Визуальный контроль указанных частей для выявления отсутсвия посторонних
предметов, таких как, например, различные инструменты, тряпки и т.д. и
отсутствия пищевых продуктов
В случае наличия удалить их.
Убедиться в чистоте:
отверстия, прижимного устройства и
барабана терки,
внешней поверхности машины
Необходимо визуально проверить все поверхности указанных деталей перед
использованием машины, чтобы убедиться в их чистоте.
Что касается внутренней части измельчающего узла, для осуществления
визуального контроля необходимо его разобрать.
В случае наличия плесени или других загрязнений, произвести очистку следуя
указаниям главы
5.
Убедиться в целостности:
фиксированных защит. приспособлений
корпуса машины, отверстия, прижимного
устройства и барабана терки,
Все фиксированные и другие защитные приспособления должны выполнять
функции, для которых они предусмотрены.
Производить визуальный контроль указанных деталей для проверки
целостности их внешней поверхности.
При первых признаках эрозии или поломки детали необходимо ее заменить.
Убедиться в функционировании:
деталей системы управления / контроля
системы безопасности
устройств управления
Все устройства должны выполнять функции, для которых они предусмотрены.
Управлять непосредственно устройствами для выполнения ими необходимых
функций.
Исполнительные механизмы и все другие детали должны заменяться при
первых признаках эрозии или поломки
Убедиться в отсутствии:
необычных шумов при пуске в ход
Во время проверки функционирования устройств управления, в случае наличия
необычных шумов, вызванных, например, заеданиями или механическими
поломками, немедленно остановить машину и обратиться в ремонтный отдел.
Убедиться в отсутствии:
следов масла как на опорном столе
машины так и в шнеке
Как во время работы так и по завершению каждой операции, а также при
монтаже измельчающего узла, убеждаться в отсутствии следов масла на
указаннх деталях. При наличии капель жидкости немедленно остановить
машину и обратиться в ремонтный отдел.
Для любого ремонта или замены поврежденных деталей обращаться в ремонтный отдел. Для замены должны
использоваться фирменные детали производителя или, по крайней мере, детали, равные по качеству, надежности и
характеристикам. Для уточнений обращаться в Уполномоченный Центр Обслуживания.
ЗАПУСК
Оператор машины может произвести запуск, следуя приведенным ниже указаниям:
1. Положительный результат проверок, описанных в предварительных подготовительных операциях,
2. Положительный результат проверок, описанных в электрическом питании,
3. Подключение вилки к соответствующей розетке,
4. Для функционирования НАТИРАЮЩЕГО УЗЛА необходимо следующее:
а Положительный результат проверок, описанных в корректном вращении барабана терки,
б Положительный результат контроля/ проверок, проводящихся перед запуском,
в Положительный результат проверок, направленных на выявление соответствия всем условиям
безопасности,
г Установить ванночку для сбора в передней части машины на выходе натертого продукта,
д Встать с левой стороны машины и запустить ее посредством включающего устройства управления “I”,
е Вложить вручную пищевой продукт в отверстие терки и протолкнуть его по направлению к барабану
терки опустив ручку прижимного устройтва,
ж По завершению закладки пищевого продукта в горловину машины, то есть после того, продукт
перестает поступать в сборник, остановить машину посредством выключающего устройства
управления “0”.
Машина не должна работать вхолостую, без пишевого продукта.
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
11 13
ВЫКЛЮЧЕНИЕ
Операции по выключению должны выполняться в указанной ниже последовательности:
1. перед выключением дождаться окончательного выхода пищевого продукта из нижней зоны отверстия терки;
2. остановить машину посредством выключающего устройства управления “0”,
3. отсоединить вилку машины от розетки электрического питания,
4. произвести чистку машины.
РАЗБЛОКИРОВАНИЕ В СЛУЧАЕ ВОЗНИКНОВЕНИЯ ПОМЕХ
Во время обработки, то есть, во время вращения натирающего узла,
в случае, закладки слишком твердых и сухих продуктов, машина может заблокироваться.
Такая же ситуация может возникнуть в случае неполадок электрического питания, то есть, когда машина
останавливается с пищевым продуктом внутри.
Чтобы продолжить работу необходимо, удалить вручную застрявший продукт.
ГЛАВА. 5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫЯВЛЕНИЕ НЕПОЛАДОК И
ЧИСТКА
ТРЕБОВАНИЯ К СПЕЦИАЛИСТУ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Под термином “техническое обслуживание” не должен подразумеваться только периодический контроль
нормального функционирования машины, но также и анализ и последующее устранение всех причин, по которым
машина выходит из действия. Крайне необходимо, чтобы все виды технического обслуживания, чистка, замена
деталей и выявление неполадок, выполняемые пользователем, поручались опытным специалистам, знающим и
уполномоченным работодателем.
Все до единой операции по техническому обслуживанию, чистке и замене
деталей должны выполняться непременно на полностью остановленной и изолированной от источников питания
машине.
УКАЗАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
СНЯТИЕ ЗАЩИТНЫХ ПРИСПОСОБЛЕНИЙ И/ ИЛИ УСТРОЙСТВ
Для выполнения определенных операций, о которых идет речь в данной главе, необходимо снимать некоторые
фиксированные защитные приспособления. Снимать защитные приспособления может только специалист по
техническому обслуживанию. По завершению данных операций, вышеуказанные приспособления должны быть
установлены на место и заблокированы в первоначальной позиции посредством систем фиксирования, которые
применялись перед операцией. Ответственный за техническое обслуживание должен полностью выключать
машину, как, впрочем, будет указано в дальнейшем, прежде чем снимать фиксированное защитное приспособление
и/или заменять детали.
ОТКЛЮЧЕНИЕ ОТ ВНЕШНИХ ИСТОЧНИКОВ ЭЛЕКТРИЧЕСКОГО ПИТАНИЯ
Перед выполнением любой операции по по техническому обслуживанию, чистке и замене деталей необходимо
отсоединить и изолировать все внешние источники электрического питания.
Установить на “ноль” защитное устройство, расположенное в
верхней части линии питания электрического оснащения.
Отключить устройство общего секционирования и защитить
вилку при помощи специальных систем.
ВЫЯВЛЕНИЕ НЕПОЛАДОК ИЛИ ПОЛОМОК И РАЗБЛОКИРОВАНИЕ
ПОДВИЖНЫХ ЧАСТЕЙ
Ниже перечислены операции по выявлению неполадок или поломок и разблокированию подвижных частей,
которые могут выполняться специалистом по техническому обслуживанию.
ТИП ПРИЧИНЫ СПОСОБ ВЫЯВЛЕНИЯ
Отсутствие
напряжения в
сети
Общий black out Обратиться на фирму, поставляющую электроэнерию.
Подключение предохранителей или
термомагнитов, расположенных в
верх. части линии электрического
питания машины.
После устранения причин, которые повлекли за собой подключение
защитного устройства, восстановить его. В случае неустранения проблемы,
обратиться к электрику.
Прерывание
функциониро-
вания
Подключение внутреннего
защитного устройства машины
Обратиться к электрику: после устранения причин, которые повлекли за собой
подключение защитного устройства, восстановить его.
В случае подключения предохранителей заменить их на такой тип той же
модели, того же тарирования и характеристикой подключения.
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
12 13
Поднятие ручки натирающего
устройства
При поднятии ручки прижимного устройства натирающего узла машина
немедленно останавливается благодаря подключению защитного
микровыключателя. Опустить прижимное устройство до высоты, не
позволяющей попадание пальцев в барабан терки, чтобы запустить машину.
Если рукоятка прижимного устройства остается в поднятом положении в
течение более 30-ти секунд, машина автоматически отключается. Для
продолжения работы опустить рукоятку и нажать белую кнопку “I” для
включения машины.
Не выявленные причины
Обратиться непосредственно в Уполномоченный Центр Обслуживания.
Машина не
функциони-
рует: шнек
или барабан
терки не
вращаются
Отсутствие напряжения.
Устройства секционирования
установлены на “OFF
Подключение предохранителей или
неработающие термомагниты.
Не функционирующая кнопка пуска
Подключение термической защиты
в связи с перегревом.
Поврежденный микровыключатель
Блокировка электронного
устройства управления
Проверить и восстановить подачу электрической энергии.
Поставить устройства секционирования в положение “ON”
Заменить предохранители, проверить состояние термомагнитных
переключателей.
Проверить работу кнопки START и при необходимости обратиться
непосредственно в Уполномоченный Центр Обслуживания.
Дождаться полного охлаждения, прежде чем вновь запускать машину
Обратиться непосредственно в Уполномоченный Центр Обслуживания
Отсоединить машину от сети на несколько минут
ВНЕОЧЕРЕДНОЙ РЕМОНТ
Для осуществления внеочередного ремонта вследствие поломок, механических или электрических повреждений,
необходимо обращаться непосредственно в Уполномоченый Центр Обслуживания.
Инструкции по внеочередному ремонту не предусмотрены в данном руководстве по использованию, поскольку
должны специально запрашиваться непосредственно у производителя.
ЧИСТКА
Запрещено чистить вручную органы и детали в движении.
Все операции по чистке должны выполняться непременно только после выгрузки из машины
обрабатываемого пищевого продукта и после изоляции ее от внешних источников
электрического питания и энергии.
Машину, электрическое оборудование и приборы машины нельзя мыть водой, тем более используя
струи любого типа и количества, следовательно, без “ведра”, “резины” и “губки”. Никогда
не
ставить машину непосредственно в раковину или под кран.
Что касается гигиены, машина и соответствующее оборудование классифицированы в отношении
предусмотренного использования как уровень 2 (два): машина, в результате оценки гигиенического риска,
признана отвечающей соответствующим международным требованиям, но требует периодической разборки для
чистки.
ЧАСТОТА ПЕРСОНАЛ СПОСОБ
В конце каждой
рабочей смены и,
в любом случае,
перед
ежедневным
использованием
Оператор Все поверхности и детали машины, соприкасающиеся с пищевым продуктом, то есть,
пищевые зоны (прижимное устройство, отверстие и барабан терки) и зоны попадания брызг
(внешняя поверхность машины), необходимо чистить и дизенфецировать приведенным ниже
способом.
Удалить с поверхности возможные остатки пищевого продукта (например, при помощи
пластмассовых скребков);
Очистить все поверхности пищевой зоны и зоны попадания брызг мягкой влажной
тряпкой (с тряпки не должно капать) водой с растворенным в ней моющим средством
(прекрасно подойдет обычное мыло для посуды). Не замачивать. Губкой очистить внутри
отверстия терки. Использовать специальные средства для стали, они должны быть жидкими
(не в виде крема или пасты и, в любом случае, не должны быть абразивными) и, прежде
всего, не должны содержать хлор. Для удаления жирных веществ можно использовать
денатурированный спирт..
Сполоснуть теплой чистой водой, затем вытереть все поверхности пищевой зоны и
зоны попадания брызг мягкой тряпкой, не оставляющей ворсинок.
ПЕРИОДЫ ДЛИТЕЛЬНОГО БЕЗДЕЙСТВИЯ
Во время периодов длительного бездействия машины следует энергично протирать все
поверхности из стали (особенно нержавеющей) тряпкой, пропитанной вазелиновым маслом,
для образования защитного слоя.
РУССКИЙ
ПЕРЕВОД ОРИГИНАЛА ИНСТРУКЦИ
Pag. di
13 13
ЧТО НЕЛЬЗЯ ДЕЛАТЬ ДО ИЛИ ВО ВРЕМЯ ЧИСТКИ:
Дотрагиваться до подвижных деталей, не убедившись предварительно в их останове;
Дотрагиваться до подвижных деталей, не установив машину в безопасное положение
(блокировка в положении «ноль» устройств секционирования электрического питания).
ВЕЩЕСТВА, КОТОРЫЕ НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ:
Сжатый воздух со струей, направленной в сторону резервуаров с мукой и вообще в сторону
машины ;
Паровые приборы;
Моющие средства, содержащие ХЛОР (даже разбавленный) или его соединения, такие как:
хлорка, соляная кислота, вещества для прочистки стоков, вещества для чистки мрамора,
любые декальцифицирующие вещества и т.д. Они могут непоправимо разъесть сталь,
вызвать появление пятен и окисление. Даже испарения данных веществ могут вызвать
окисление и даже ржавение стали;
Металлические губки, щетки или чистящие диски абразивные, выполненные из других
металлов и сплавов (например из обычной стали, аллюминия, меди, и т.д.) или
инструменты, которые ранее использовались для чистки других металлов и сплавов;
порошковые абразивные чистящие средства;
бензин, растворители, воспламеняющиеся и/или коррозивные жидкости;
вещества, применяющиеся для чистки серебра
ГЛАВА. 6. УНИЧТОЖЕНИЕ
Символ перечеркнутого контейнера, нанесенный на машину, означает, что по
завершении срока эксплуатации изделие должно быть утилизировано отдельно от
остальных отходов.
Если было принято решение о дальнейшем неиспользовании машины в случае ее устаревания, поломки или износа,
вывод ее из эксплуатации должен быть поручен квалифицированным специалистам, обладающим соответствующими
техническими средствами. По завершении утилизации все идентификационные таблички и документы должны быть
уничтожены. Для утилизации нет необходимости делить машину на более мелкие компоненты, достаточно
отсоединить
основные, составляющие ее узлы и отправить их на металлолом.
Не допускается утилизация машины в качестве смешанных бытовых отходов, необходимо осуществлять раздельный
сбор отходов.
Системы вывоза или сбора следующие:
Вывоз совместно с распространителем
Возможность оправки распространителю равноценной машины с договором о приобретении новой.
В машине отсутствуют опасные вещества
, потенциально способные нанести вред окружающей среде и здоровью
человека. Очень важно, чтобы покупатели вносили свой вклад в повторное использование, переработку и другие
формы регенерации машины. Знание норм закона, действующих в стране, и выполнение работ с соблюдением таких
норм является обязанностью работодателя.
Запрещается и влечет за собой применение штрафных санкций бросать машину и
электрические компоненты в окружающую среду
ГЛАВА. 7. ИСПОЛЬЗОВАННЫЕ МАТЕРИАЛЫ
В зависимости от потребностей функционирования и производства, машина может быть выполнена из различных
материалов.
УЗЕЛ
ТИП МАТЕРИАЛА
Нержа-веющая
сталь 18/8
Нержаве-ющая
сталь AISI 304
Аллюми-ний с
обработкой для
использо-вания для
пищ. продуктов
Сталь с обработкой
для использо-вания
для пищ. продуктов
Корпус машины
●
Барабан терки с пробойником
● ●
Барабан терки с фрезой
●
Прижимное устройство, ручка,
отверстие терки
●
РУССКИЙ
SCHEDE ELETTRONICHE
ELECTRONIC CARDS
FICHAS ELECTRÓNICAS
FICHES ELECTRONIQUES
LEITERPLATTEN
ЭЛЕКТРОННЫЕ СХЕМЫ

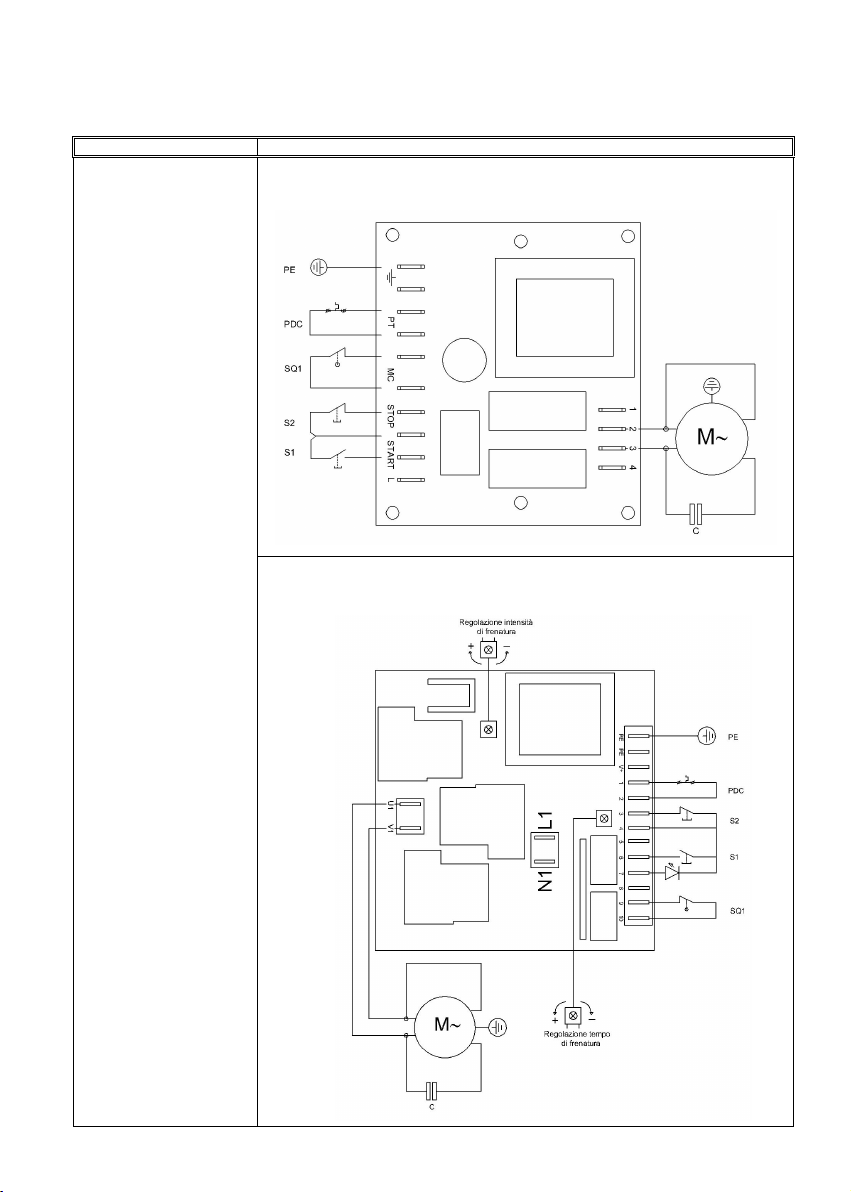

GS – GSD – GSM – GD (1 N PE AC 230V 50Hz)
PE = conduttore di terra
PDC = protezione termica
SQ1 = micro interruttore
S2 = pulsante di stop
S1= pulsante di start
C = condensatore
2-3 = motore
1-4 = 2 AC 230V 50Hz
U1-V1 = motore
L1-N1 = 2 AC 230V 50Hz
PE = ground conductor
PDC = thermal protection
SQ1 = micro switch
S2 = stop button
S1= start button
C = condenser
2-3 = motor
1-4 = 2 AC 230V 50Hz
U1-V1 = motor
L1-N1 = 2 AC 230V 50Hz
PE = conductor de tierra
PDC = protección térmica
SQ1 = micro interruptor
S2 = botón de stop
S1= botón de start
C = condensador
2-3 = motor
1-4 = 2 AC 230V 50Hz
U1-V1 = motor
L1-N1 = 2 AC 230V 50Hz
PE = conducteur de terre
PDC = protection thermique
SQ1 = micro- interrupteur
S2 = poussoir de stop
S1= poussoir de start
C = condensateur
2-3 = moteur
1-4 = 2 AC 230V 50Hz
U1-V1 = moteur
L1-N1 = 2 AC 230V 50Hz
PE = erdungsleiter
PDC= thermoschutzschalter
SQ1 = mikroschalter
S2 = stopp-taste
S1= start-taste
C = kondensator
2-3 = motor
1-4 = 2 AC 230V 50Hz
U1-V1 = motor
L1-N1 = 2 AC 230V 50Hz
PE = заземляющий провод
PDC = термическая защита
SQ1 = микровыключатель
S2 = кнопка стоп
S1= кнопка старт
C = конденсатор
2-3 = мотор
1-4 = 2 AC 230V 50Hz
U1-V1 = мотор
L1-N1 = 2 AC 230V 50Hz
AZP1208 – TGFM02LC
TGFR11

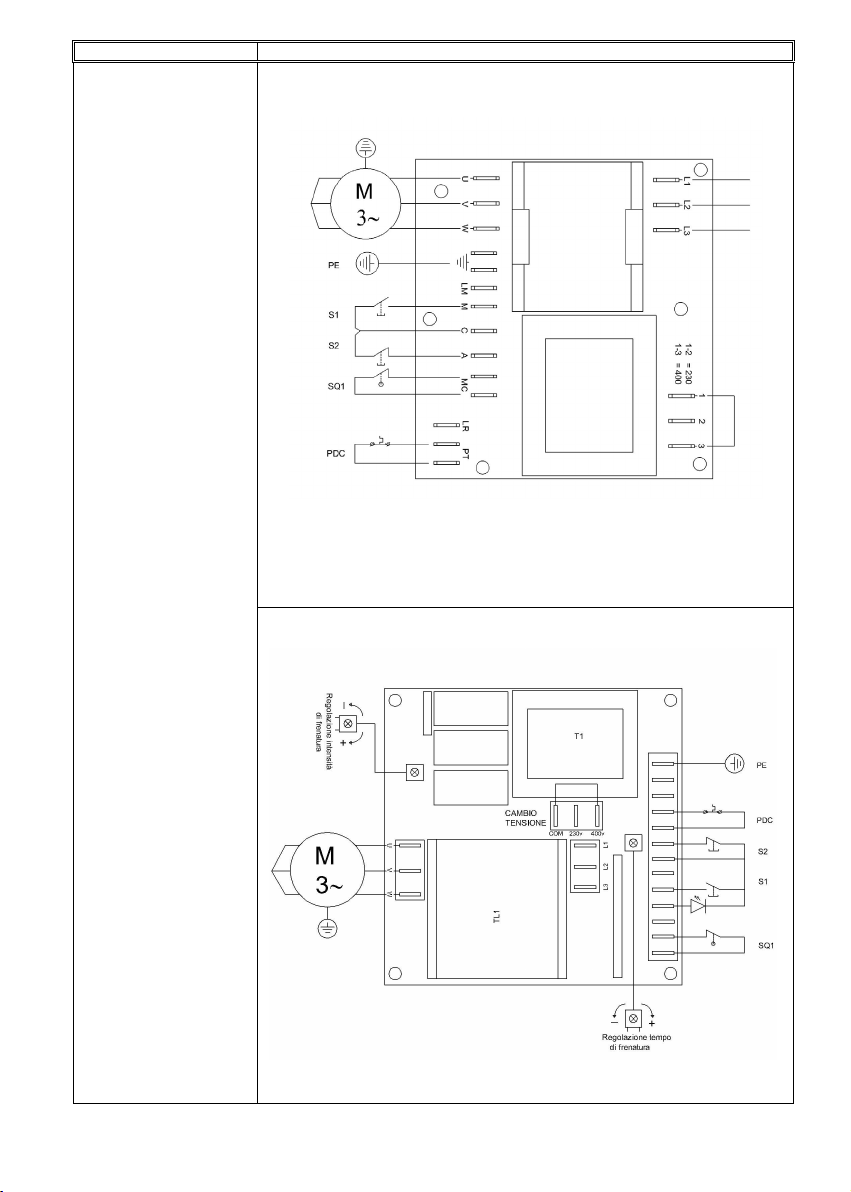

GS – GSD – GSM – GD (3 PE AC 400V 50Hz)
U -V-W = motore
PE = conduttore di terra
S1= pulsante di start
S2 = pulsante di stop
SQ1 = micro interruttore
PDC = protezione termica
L1-L2-L3 = 3 AC 400V 50Hz
1-3 = alimentazione 400V
1-2 = alimentazione 230V
U -V-W = motor
PE = ground conductor
S1= start button
S2 = stop button
SQ1 = micro switch
PDC = thermal protection
L1-L2-L3 = 3 AC 400V 50Hz
1-3 = feeding 400V
1-2 = feeding 230V
U -V-W = motor
PE = conductor de tierra
S1= botón de start
S2 = botón de stop
SQ1 = micro interruptor
PDC = protección térmica
L1-L2-L3 = 3 AC 400V 50Hz
1-3 = alimentación 400V
1-2 = alimentación 230V
U -V-W = moteur
PE = conducteur de terre
S1= poussoir de start
S2 = poussoir de stop
SQ1 = micro-interrupteur
PDC = protection thermique
L1-L2-L3 = 3 AC 400V 50Hz
1-3 = alimentation 400V
1-2 = alimentation 230V
U -V-W = motor
PE = erdungsleiter
S1= start-Taste
S2 = stopp-taste
SQ1 = mikroschalter
PDC = thermoschutzschalter
L1-L2-L3 = 3 AC 400V 50Hz
1-3 = speisung 400V
1-2 = speisung 230V
U -V-W = мотор
PE = заземляющий провод
S1= кнопка старт
S2 = кнопка стоп
SQ1 = микровыключатель
PDC = термическая защита
L1-L2-L3 = 3 AC 400V 50Hz
1-3 = питание 400V
1-2 = питание 230V
TGM8LS – SR1208
TGFR9LS
