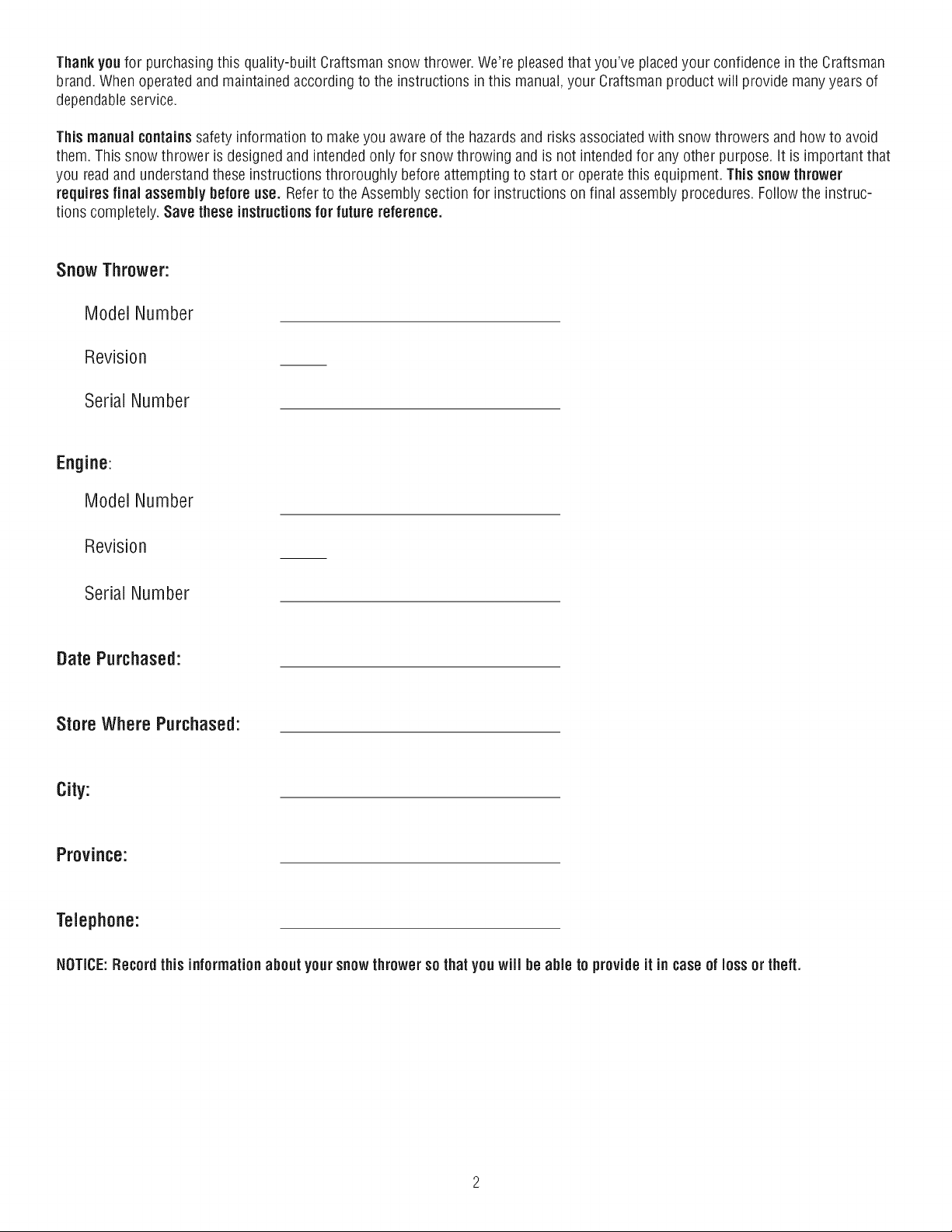

Thankyou for purchasingthis quality-built Craftsman snow thrower. We're pleasedthat you've placedyour confidence inthe Craftsman

brand. When operated and maintained according to the instructionsinthis manual, your Craftsman product will provide many years of

dependableservice.

This manual contains safety information to makeyou aware of the hazardsand risks associated with snow throwers and how to avoid

them. This snow thrower is designed and intendedonly for snow throwing and is not intendedfor any other purpose, it is important that

you readand understandthese instructions throroughiy before attempting to start or operatethis equipment. This snow thrower

requires final assembly before use. Refer to the Assembly section for instructions on final assembly procedures. Follow the instruc-

tions completely. Save these instructionsfor future reference.

Snow Thrower:

Model Number

Revision

Serial Number

Engine:

Model Number

Revision

Serial Number

Date Purchased:

Store Where Purchased:

City:

Province:

Telephone:

NOTICE:Record this informationabout your snowthrowerso that youwiii be able to provideit in case of lossor theft.

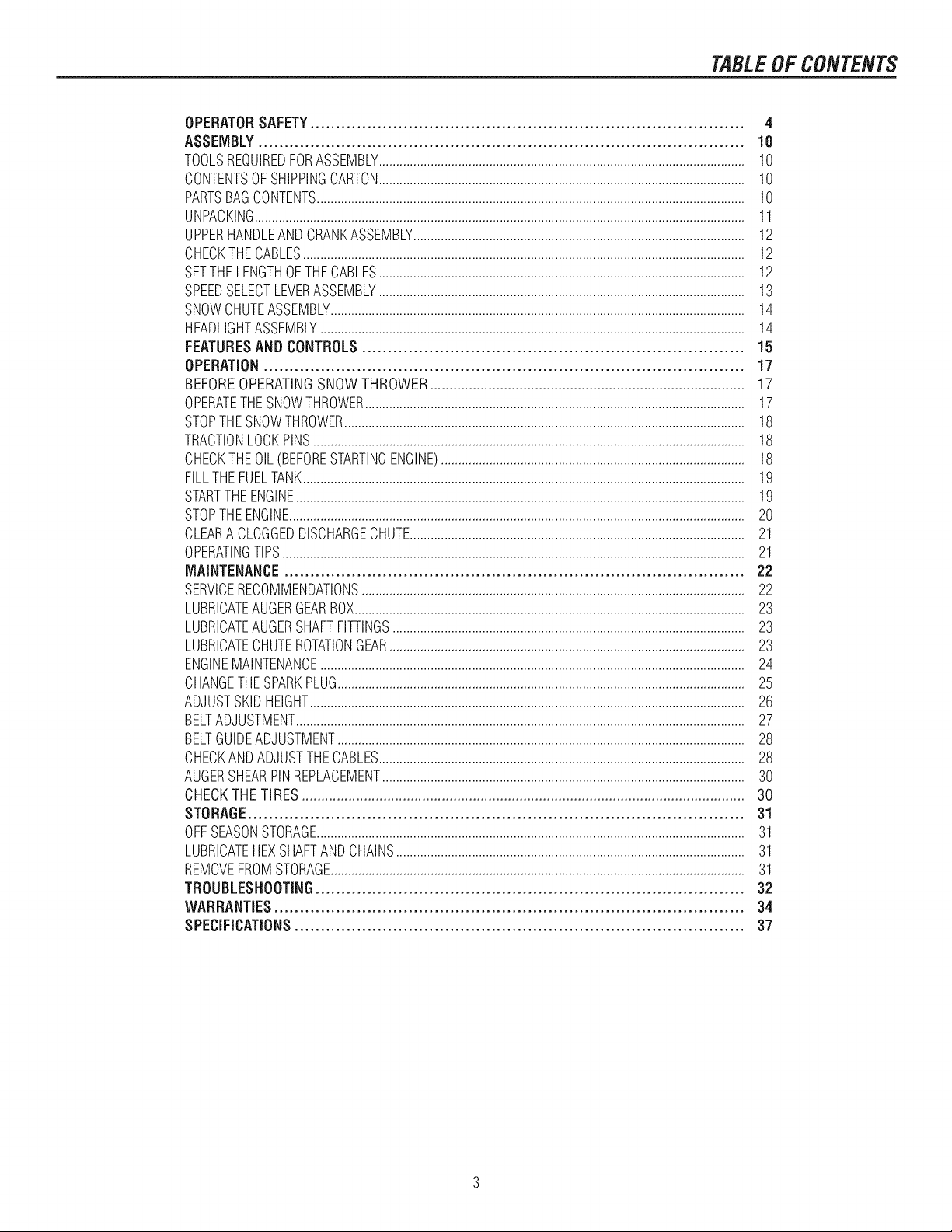

TABLEOFCONTENTS

OPERATORSAFETY.................................................................................... 4

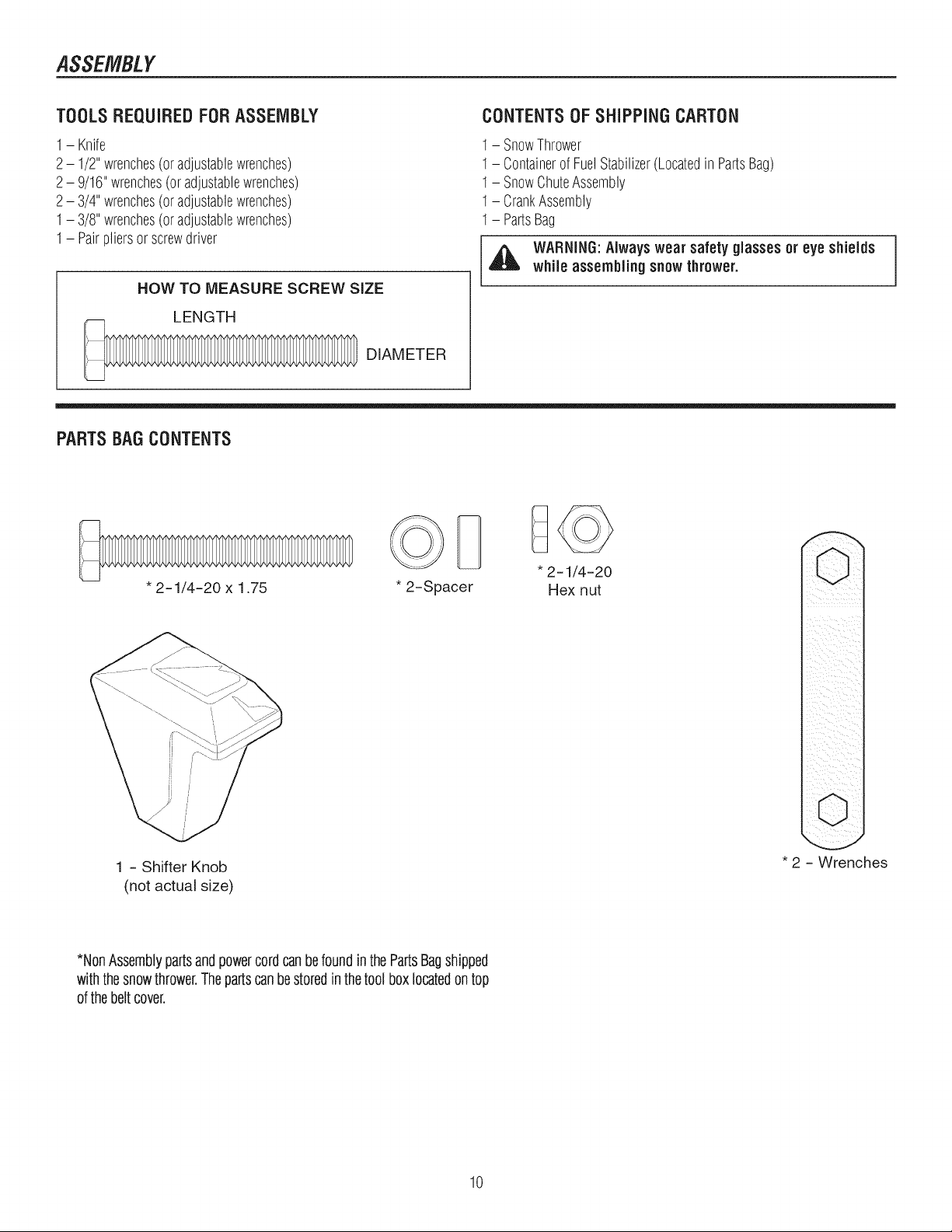

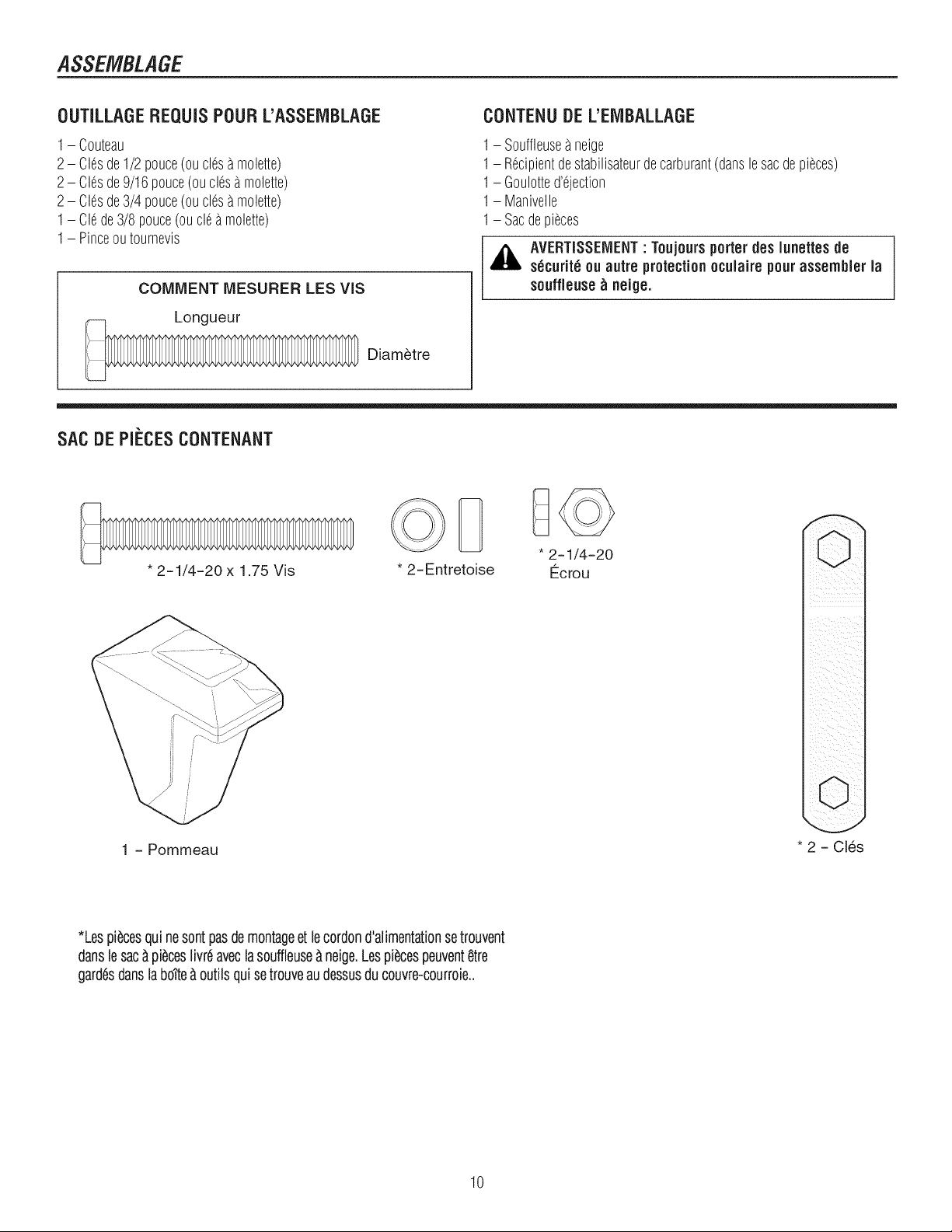

ASSEMBLY.............................................................................................. 10

TOOLSREQUIREDFORASSEMBLY..........................................................................................................10

CONTENTSOFSHiPPiNGCARTON..........................................................................................................10

PARTSBAGCONTENTS............................................................................................................................10

UNPACKING..............................................................................................................................................11

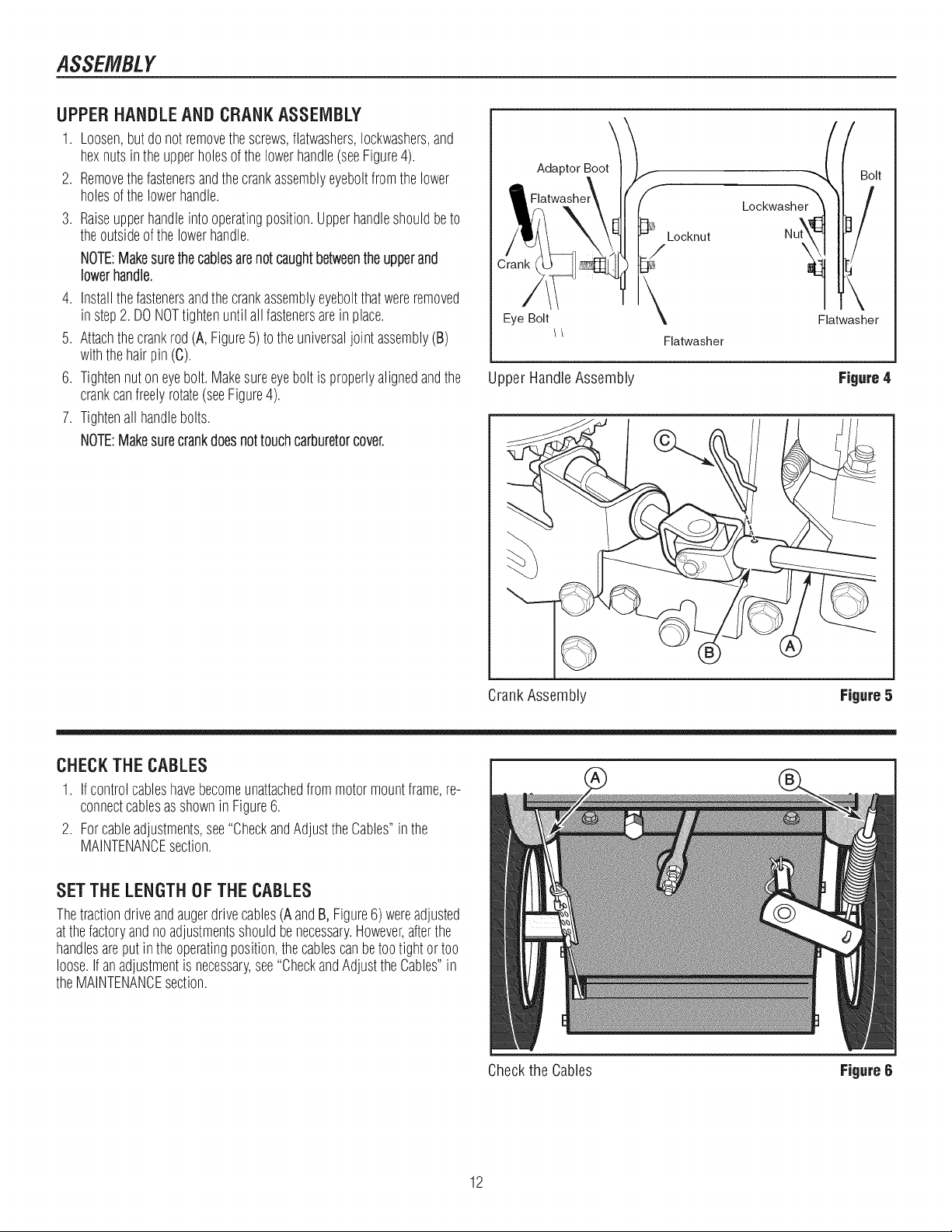

UPPERHANDLEANDCRANKASSEMBLY................................................................................................12

CHECKTHECABLES................................................................................................................................12

SETTHELENGTHOFTHECABLES..........................................................................................................12

SPEEDSELECTLEVERASSEMBLY..........................................................................................................13

SNOWCHUTEASSEMBLY........................................................................................................................14

HEADLIGHTASSEMBLY...........................................................................................................................14

FEATURESANDCONTROLS.......................................................................... 15

OPERATION............................................................................................. 17

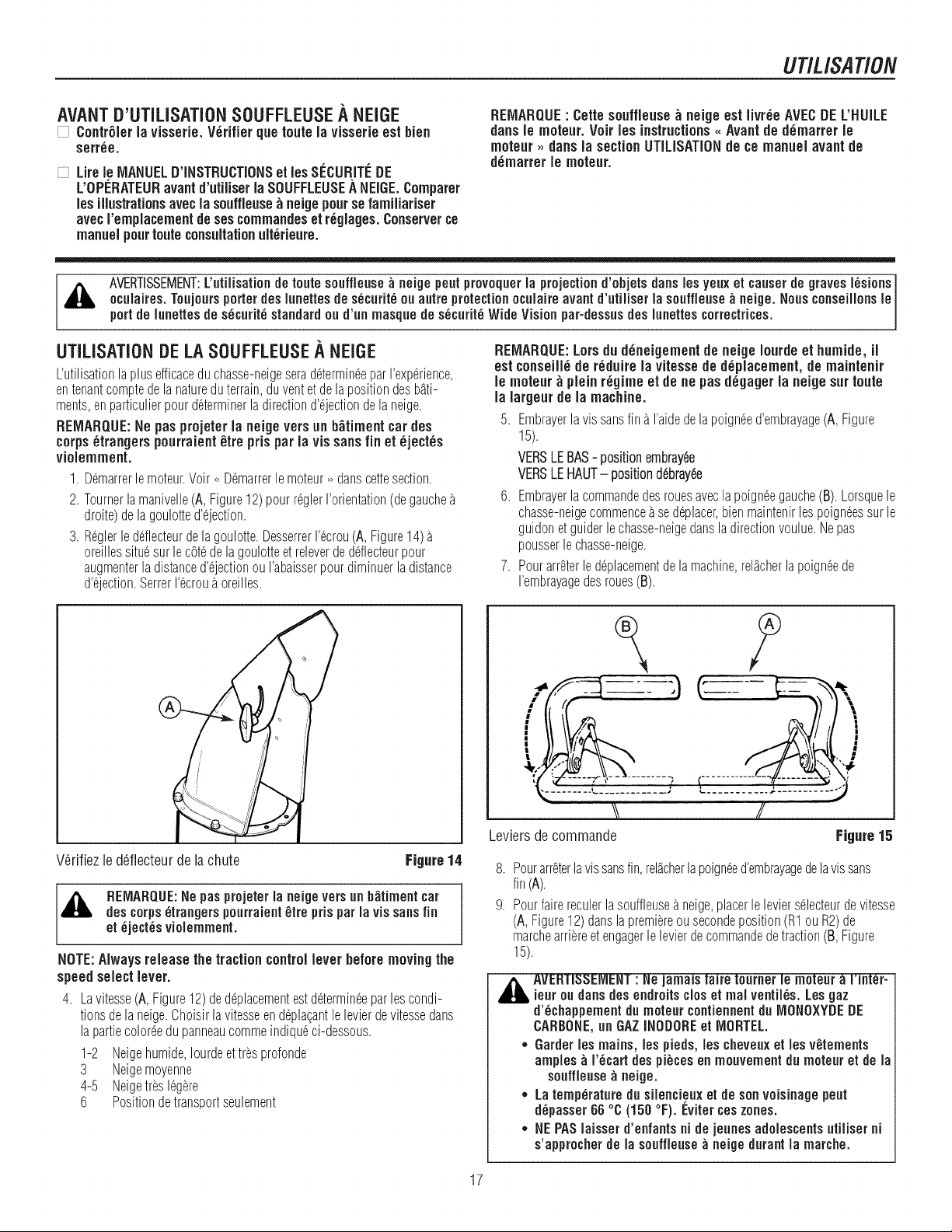

BEFOREOPERATINGSNOWTHROWER................................................................................. 17

OPERATETHESNOWTHROWER..............................................................................................................17

STOPTHESNOWTHROWER....................................................................................................................18

TRACTIONLOCKPINS.............................................................................................................................18

CHECKTHEOIL(BEFORESTARTINGENGINE)........................................................................................18

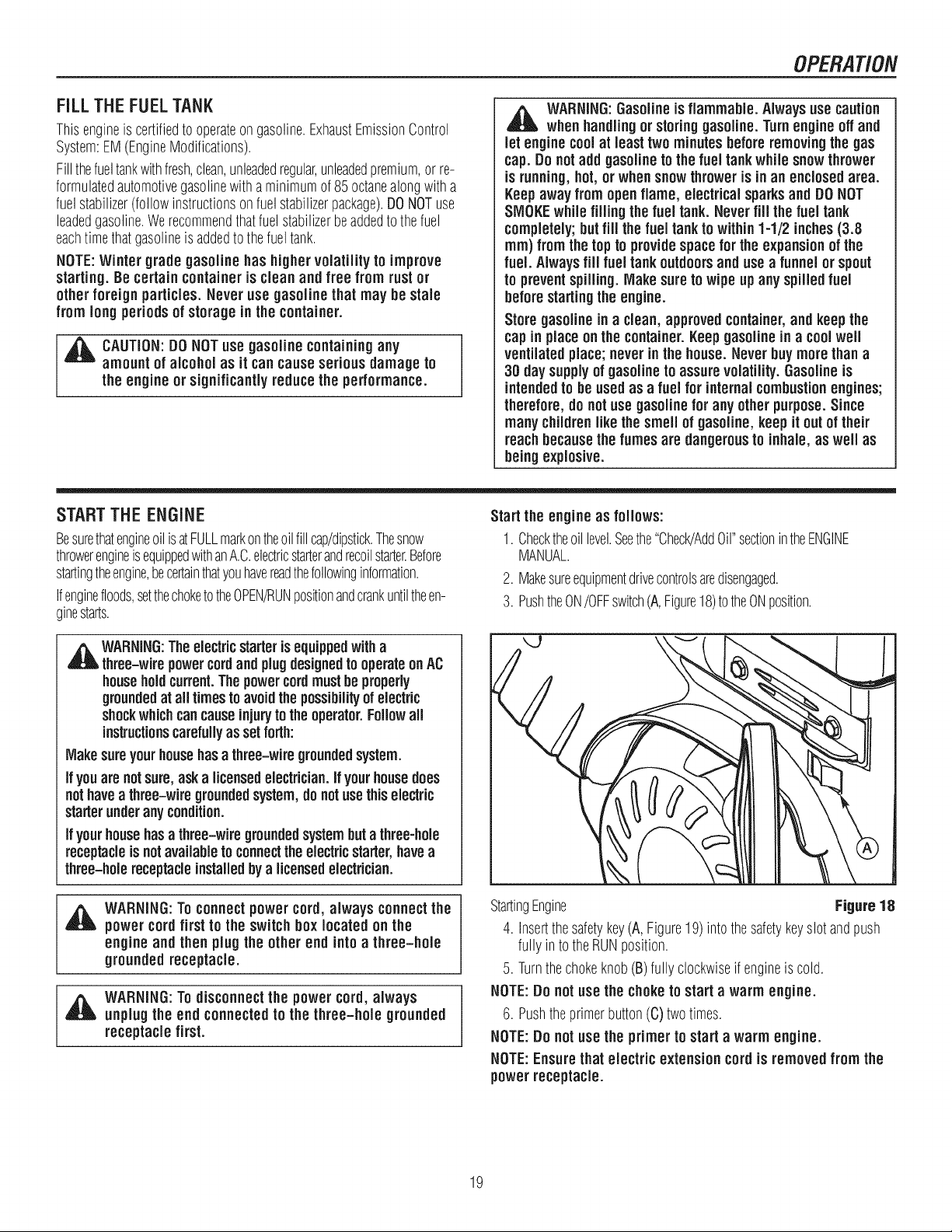

FILLTHEFUELTANK................................................................................................................................19

STARTTHEENGINE..................................................................................................................................19

STOPTHEENGINE....................................................................................................................................20

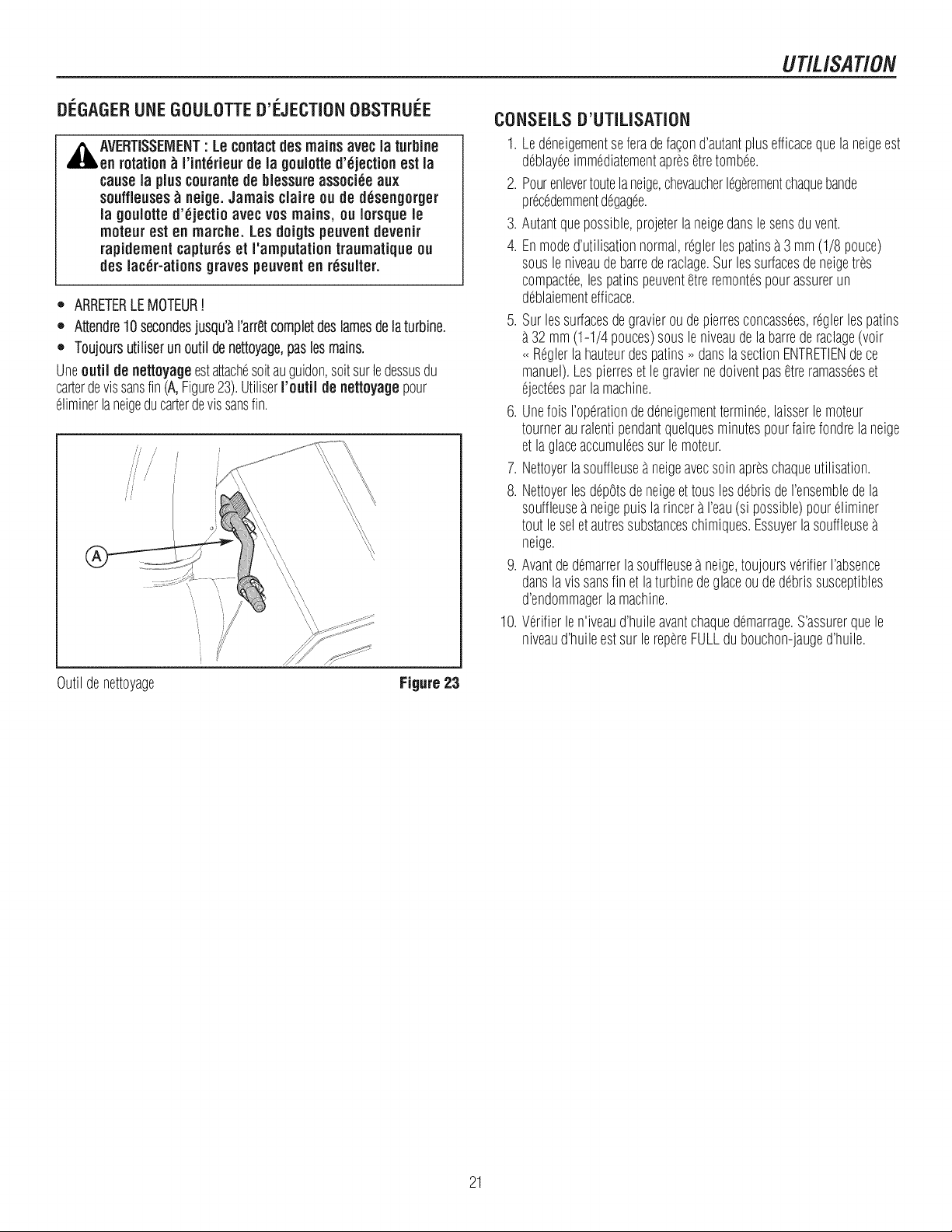

CLEARA CLOGGEDDISCHARGECHUTE.................................................................................................21

OPERATINGTIPS......................................................................................................................................21

MAINTENANCE......................................................................................... 22

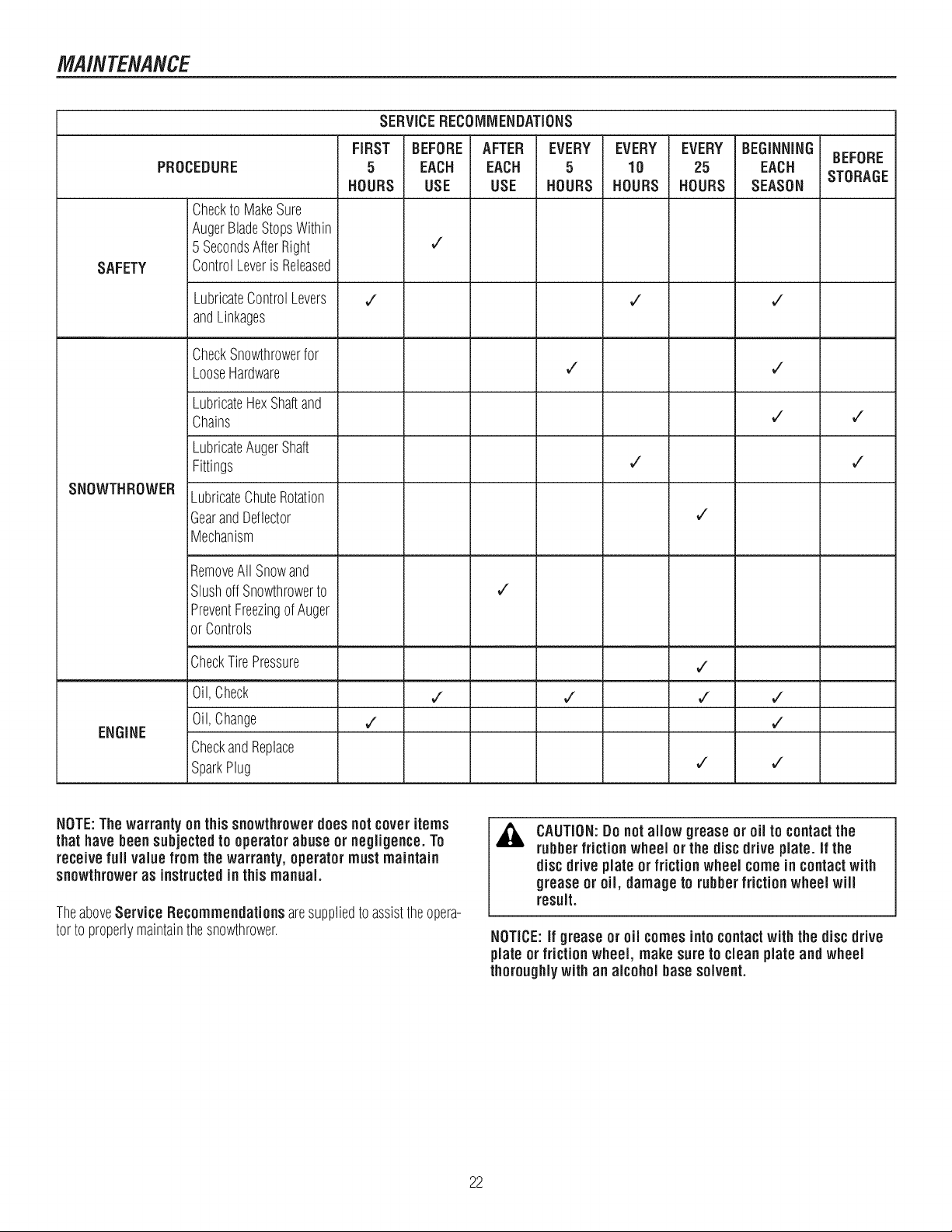

SERVICERECOMMENDATIONS...............................................................................................................22

LUBRICATEAUGERGEARBOX.................................................................................................................23

LUBRICATEAUGERSHAFTFITTINGS......................................................................................................23

LUBRICATECHUTEROTATIONGEAR.......................................................................................................23

ENGINEMAINTENANCE...........................................................................................................................24

CHANGETHESPARKPLUG......................................................................................................................25

ADJUSTSKIDHEIGHT..............................................................................................................................26

BELTADJUSTMENT..................................................................................................................................27

BELTGUIDEADJUSTMENT......................................................................................................................28

CHECKANDADJUSTTHECABLES..........................................................................................................28

AUGERSHEARPINREPLACEMENT.........................................................................................................30

CHECKTHETIRES.................................................................................................................. 30

STORAGE................................................................................................ 31

OFFSEASONSTORAGE............................................................................................................................31

LUBRICATEHEXSHAFTANDCHAINS.....................................................................................................31

REMOVEFROMSTORAGE........................................................................................................................31

TROUBLESHOOTING................................................................................... 32

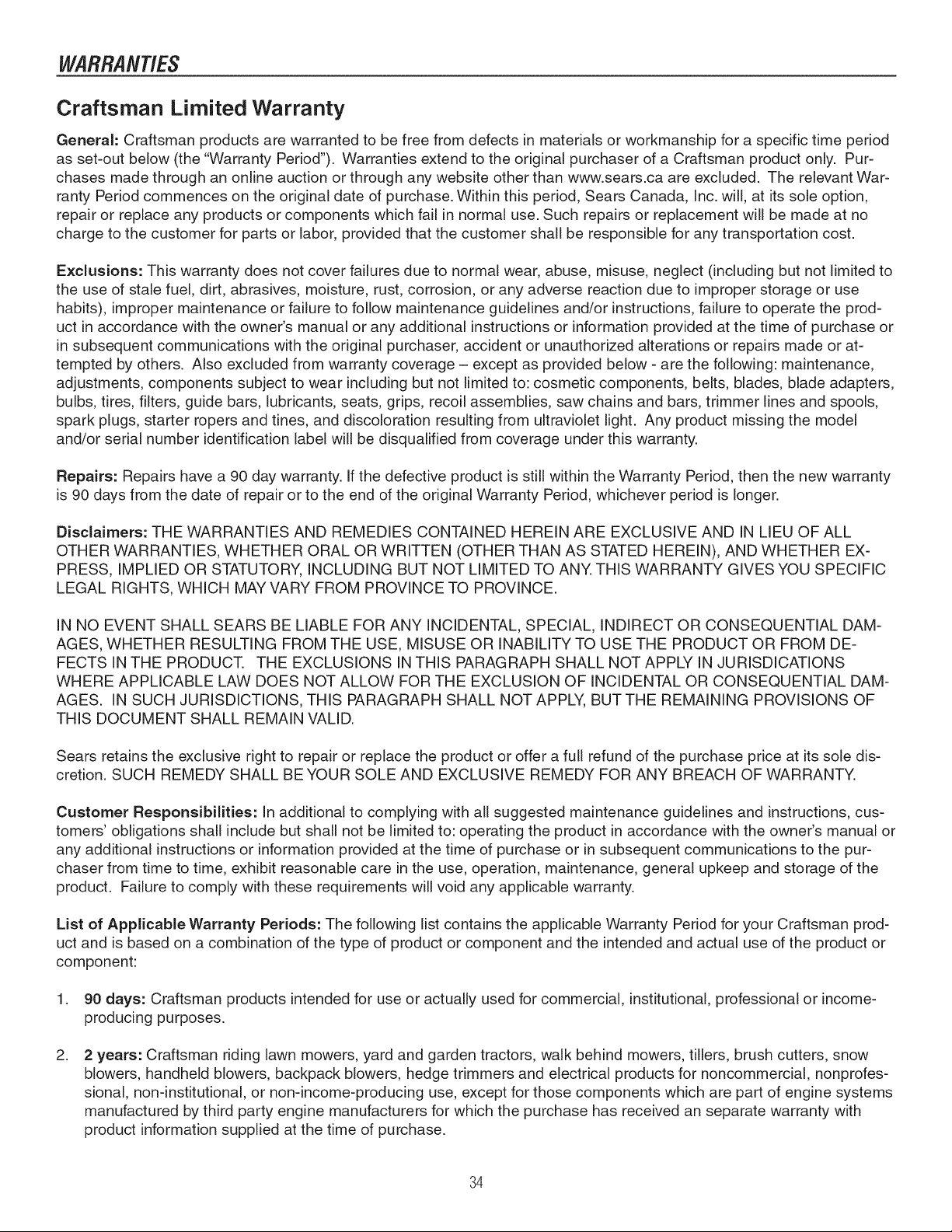

WARRANTIES........................................................................................... 34

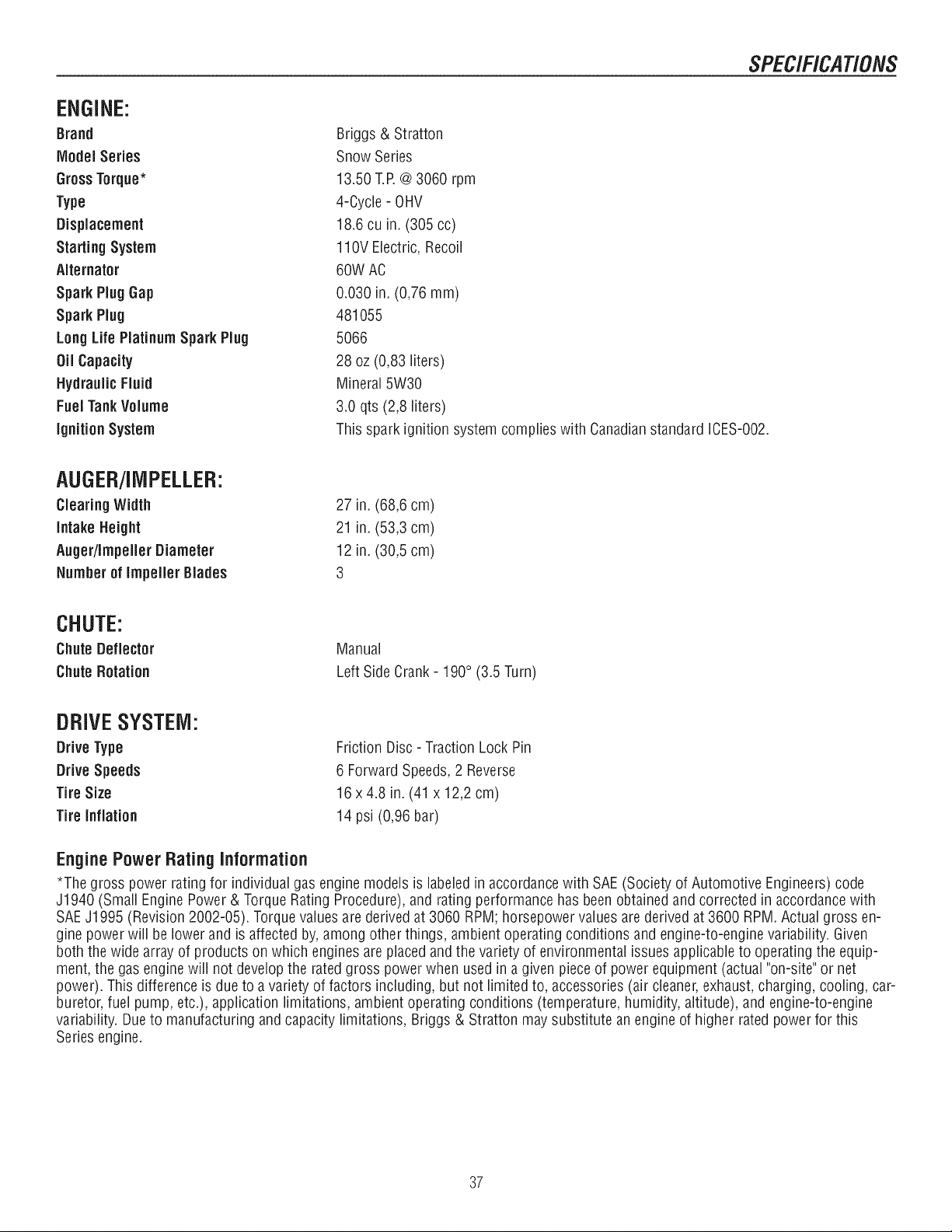

SPECIFICATIONS....................................................................................... 37

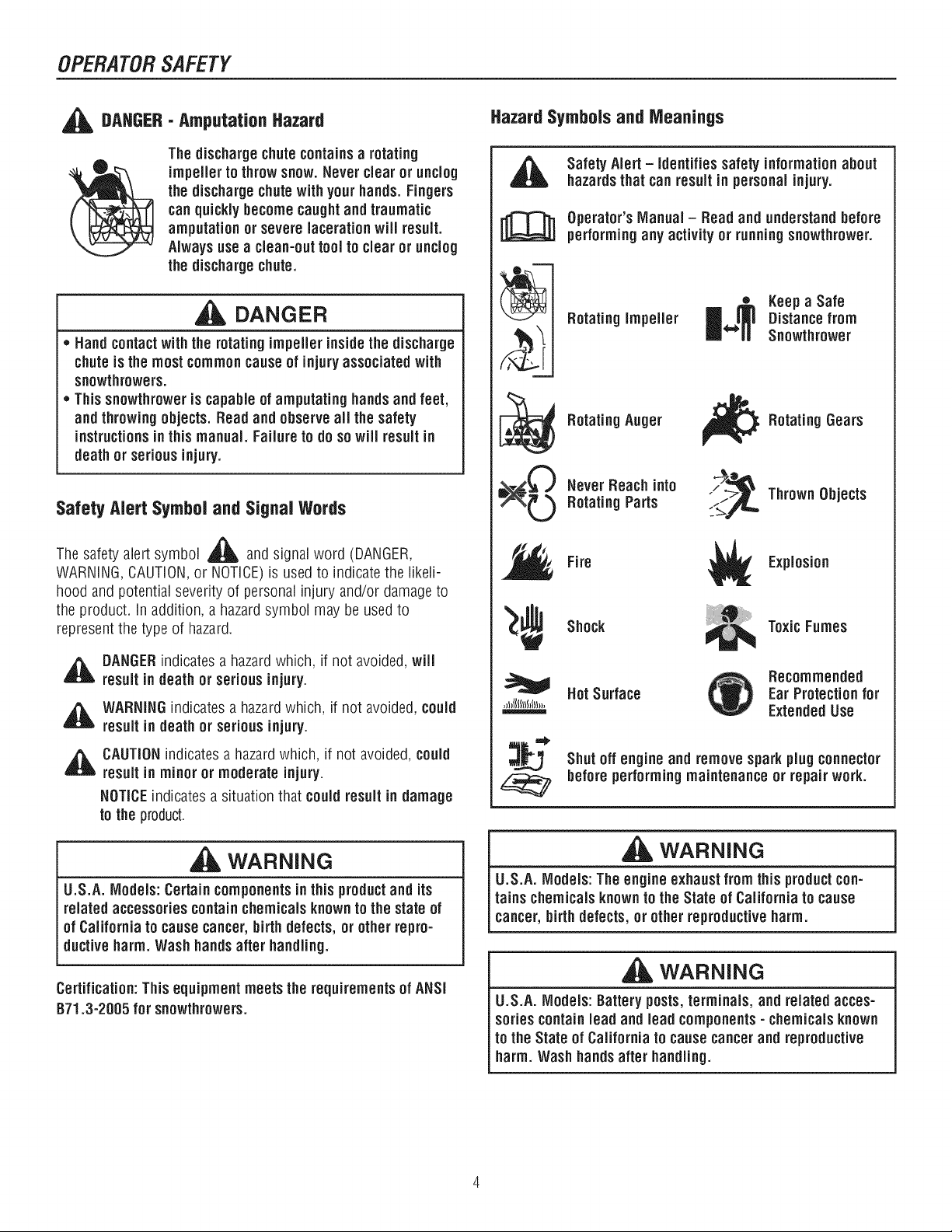

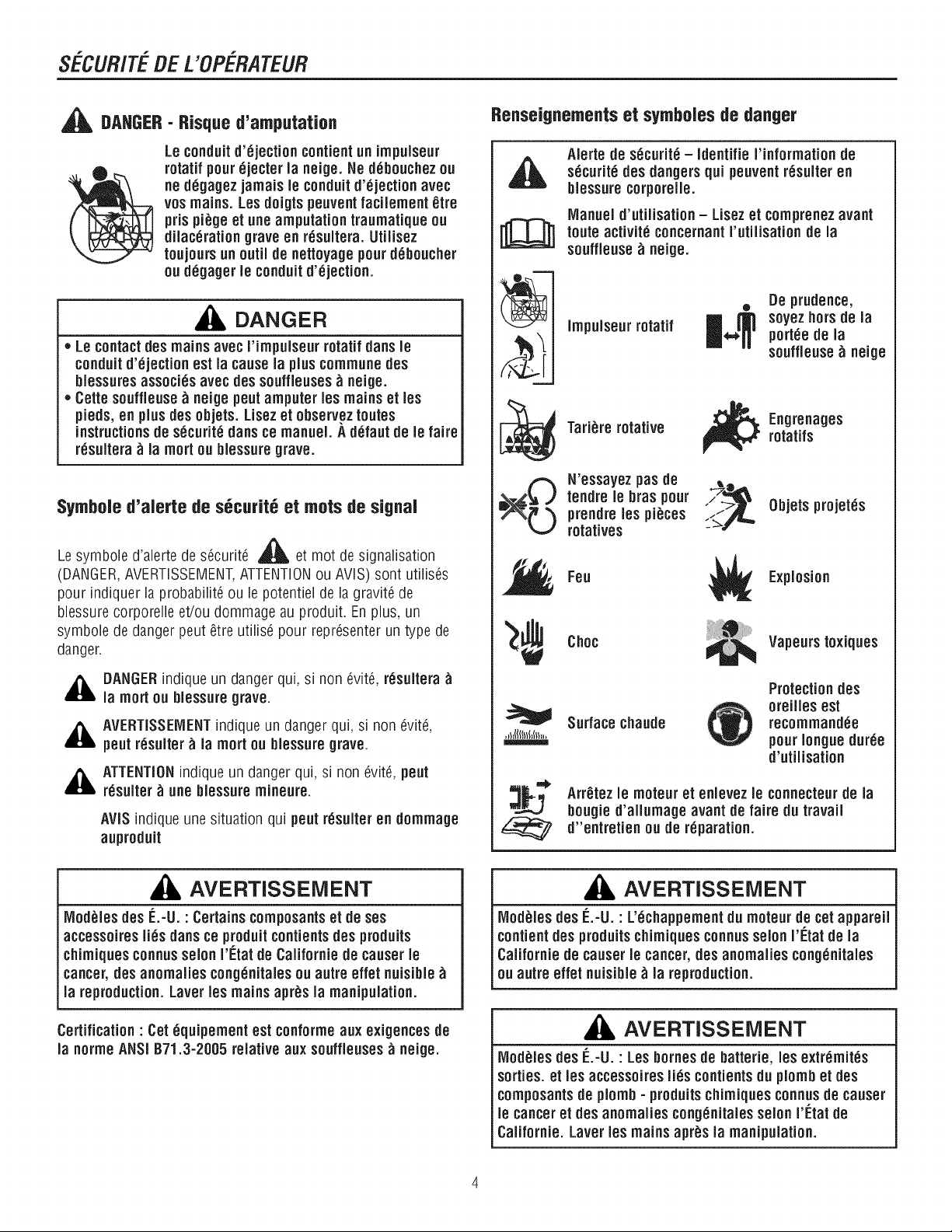

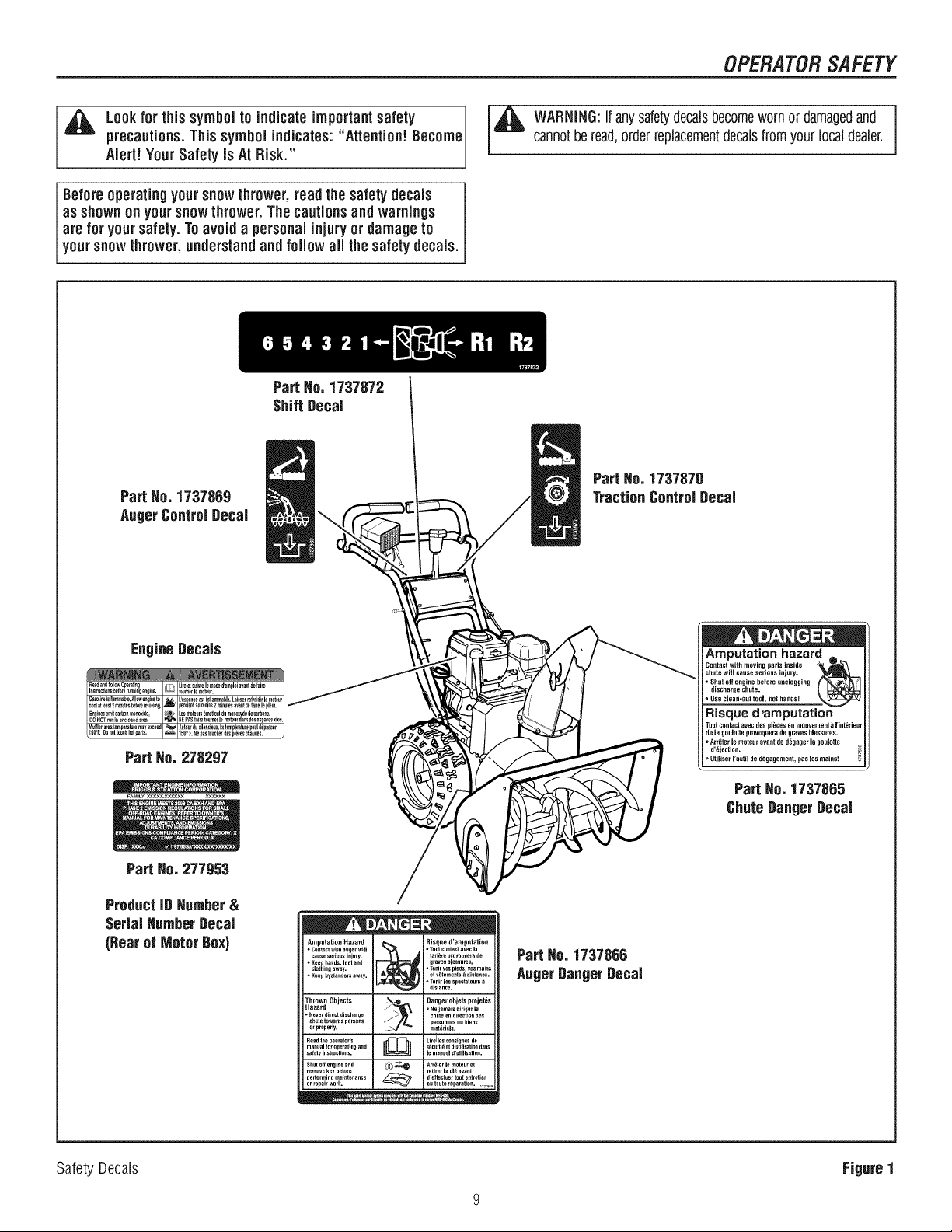

OPERATORSAFETY

DAHGER- Amputation Hazard

The dischargechutecontainsa rotating

impeller to throwsnow. Never clear or unclog

the dischargechutewith your hands.Fingers

can quickly becomecaughtand traumatic

amputation or severe lacerationwill result.

Alwaysusea clean-outtool to dear or unclog

the dischargechute.

DANGER

• Hand contactwith the rotating impeller inside the discharge

chuteis the most commoncause of injury associated with

snowthrowers.

• Thissnowthroweris capable of amputating handsand feet,

and throwingobjects. Read and observeall the safety

instructionsin this manual. Failure to do so will result in

deathor serious injury.

SafetyAlert Symboland SignalWords

The safety alert symbol _ and signal word (DANGER,

WARNING,CAUTION,or NOTICE)is used to indicate the likeli-

hood and potential severity of personal injuryand/or damage to

the product. In addition, a hazardsymbol may be used to

represent the type of hazard.

_ ANGERindicates a hazard which, if not avoided,will

result in death or serious injury.

,_lll WARNINGindicates a hazardwhich, if not avoided, could

result in death or serious injury.

_ AUTIONindicates a hazardwhich, if not avoided, could

result in minor or moderate injury.

NOTICEindicates a situation that could result in damage

to the product.

WARNING

U.S.A. Models:Certain componentsin this productand its

related accessories containchemicalsknown to the state of

of California to causecancer,birth defects, or other repro-

ductive harm. Wash hands after handling.

Certification: This equipmentmeets the requirementsof ANSI

B71.3-2005 for snowthrowers.

Hazard Symbols and Meanings

f _ %1[,,.,._i

Safety Alert - identifies safety informationabout

hazardsthat can result in personal injury.

Operator's Manual- Read and understand before

performingany activity or running snowthrower.

Rotating Impeller

_ Rotating Auger

_(_ Never Reach into

Rotating Parts

• Keepa Safe

Distance from

Snowthrower

_ Rotating Gears

/_-_ Thrown Objects

Fire

Explosion

Shock ToxicFumes

HotSurface

Recommended

Ear Protection for

ExtendedUse

Shut off engine and remove spark plug connector

beforeperformingmaintenance or repairwork.

WARNING

U.S.A. Models: The engine exhaust from this productcon-

rains chemicalsknown to the State of California to cause

cancer, birthdefects, or other reproductiveharm.

WARNING

U.S.A. Models: Batteryposts,terminals, and related acces-

sories containlead and lead components- chemicalsknown

to the State of California to causecancerand reproductive

harm. Wash hands after handling.

OPERATORSAFETY

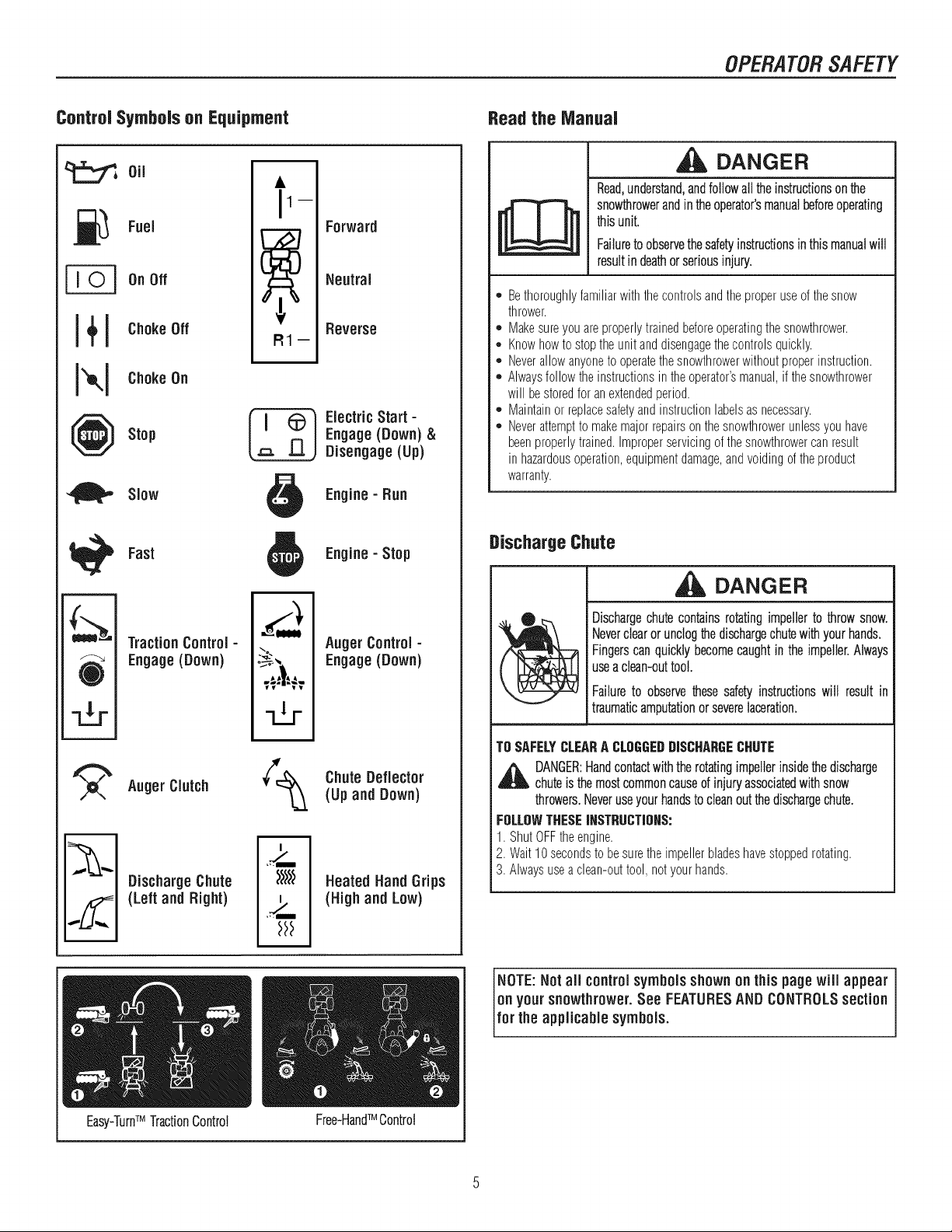

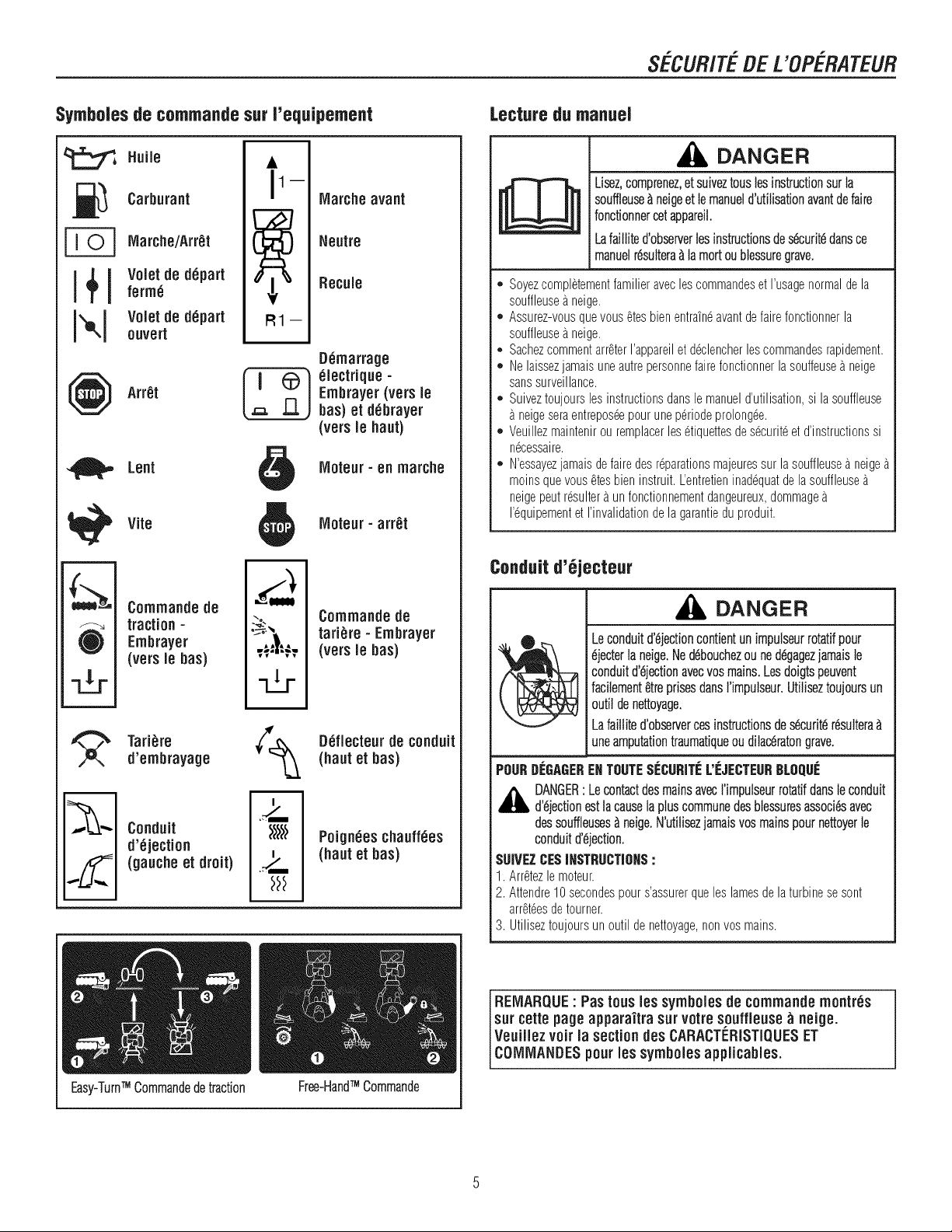

Control Symbols on Equipment

._ Fuel

On Off

J+J Choke 0ff

NI °"°"°°°

Stop

Slow

R1--

Forward

Neutral

Reverse

ElectricStart -

Engage(Down) &

Disengage (Up)

Engine- Run

Fast

TractionControl -

Engage(Down)

AugerClutch

[_ ischargeChute

(Left and Right)

='_'-m

-dr

Engine - Stop

Auger Control -

Engage(Down)

¢_ Chute Deflector

(Up and Down)

Heated HandGrips

(High and Low)

Easy-TurnTM TractionControl

Free-HandControl

Readthe Manual

[

DANGER

Read,understand,andfollowall theinstructionsonthe

snowthrowerandintheoperator'smanualbeforeoperating

thisunit.

Failuretoobservethesafetyinstructionsin thismanualwill

resultindeathorseriousinjury.

,, Bethoroughlyfamiliarwith thecontrolsandthe properuse ofthesnow

thrower.

,, Makesureyou areproperlytrainedbeforeoperatingthe snowthrower.

,, Knowhowto stopthe unit anddisengagethecontrolsquickly.

,, Neverallowanyoneto operatethe snowthrowerwithoutproperinstruction.

,, Alwaysfollow theinstructionsin theoperator'smanual,if thesnowthrower

will bestoredfor anextendedperiod.

,, Maintainor replacesafetyandinstructionlabelsasnecessary.

,, Neverattemptto makemajorrepairson thesnowthrowerunlessyouhave

beenproperlytrained.Improperservicingof thesnowthrowercan result

in hazardousoperation,equipmentdamage,andvoidingof the product

warranty.

Discharge Chute

DANGER

Dischargechutecontainsrotatingimpellerto throwsnow.

Neverclearorunclogthedischargechutewithyourhands.

Fingerscanquicklybecomecaughtin theimpeller.Always

useaclean-outtool.

Failureto observethesesafetyinstructionswill resultin

traumaticamputationorseverelaceration.

TOSAFELYCLEARACLOGGEDDISCHARGECHUTE

,_ DANGER:Handcontactwiththerotatingimpellerinsidethedischarge

chuteis themostcommoncauseof injuryassociatedwithsnow

throwers.Neveruseyourhandstocleanoutthedischargechute.

FOLLOWTHESEIHSTRUCTIOHS:

1 ShutOFFtheengine

2 Wait10secondstobesuretheimpellerbladeshavestoppedrotating

3.Alwaysuseaclean-outtool,notyourhands.

NOTE:Not all controlsymbols shownon this pagewill appear

on your snowthrower.See FEATURESANDCONTROLSsection

for the applicable symbols.

OPERATORSAFETY

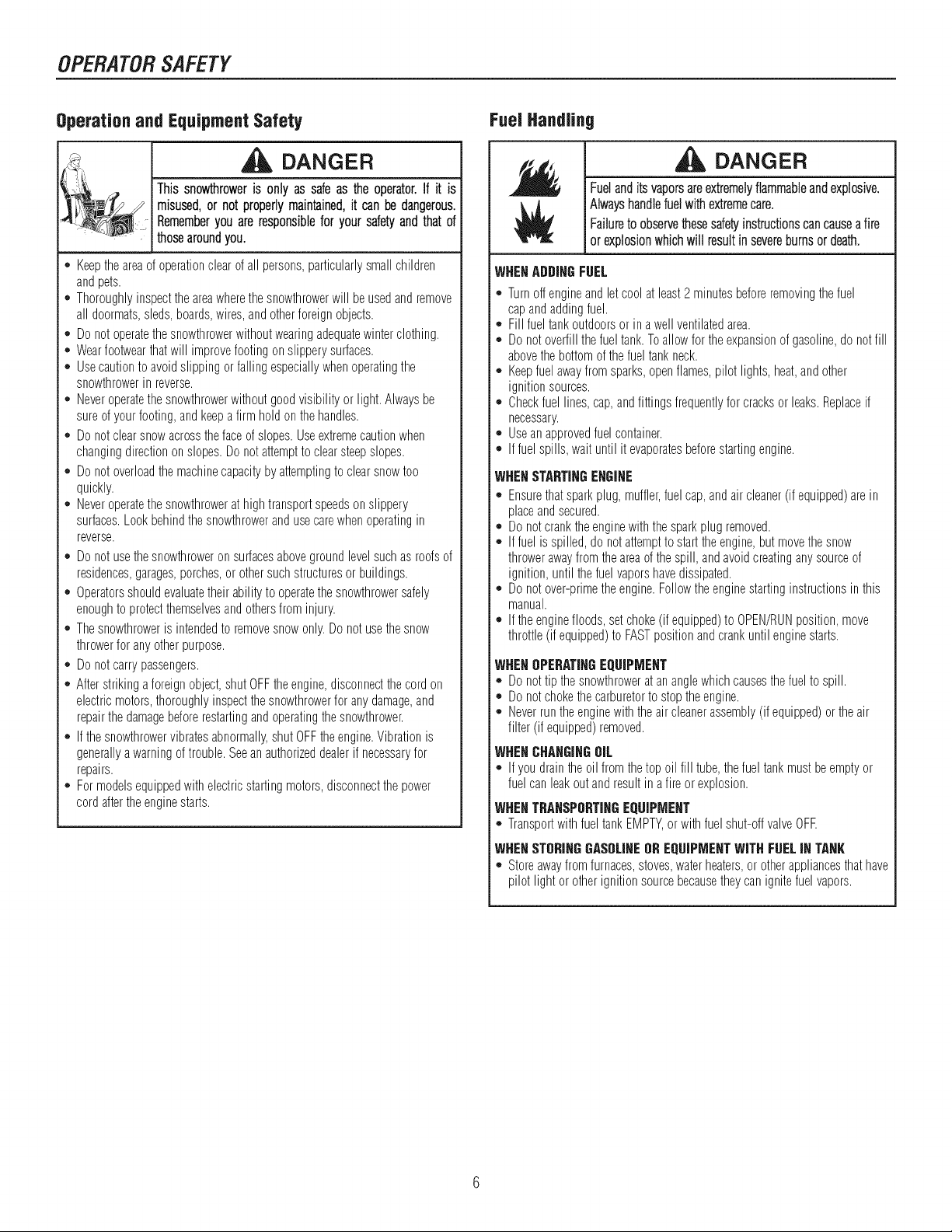

Operationand EquipmentSafety

DANGER

Thissnowthroweris only assafeas theoperator.If it is

misused,or notproperlymaintained,it canbedangerous.

i Rememberyouareresponsiblefor yoursafetyandthat of

thosearoundyou.

* Keeptheareaof operationclearof all persons,particularlysmallchildren

andpets.

. Thoroughlyinspectthe areawherethesnowthrowerwill beusedand remove

all doormats,sleds,boards,wires,andotherforeignobjects.

. Do notoperatethesnowthrowerwithoutwearingadequatewinterclothing.

. Wearfootwearthatwill improvefooting on slipperysurfaces.

. Usecautionto avoidslipping or falling especiallywhenoperatingthe

snowthrowerin reverse.

*, Neveroperatethe snowthrowerwithoutgoodvisibility or light. Alwaysbe

sureof yourfooting,andkeepafirm holdon thehandles.

. Do notclearsnowacrossthe faceof slopes.Useextremecautionwhen

changingdirectiononslopes.Donotattemptto clearsteepslopes.

. Do notoverloadthemachinecapacitybyattemptingto clearsnowtoo

quickly.

. Neveroperatethesnowthrowerat hightransportspeedson slippery

surfaces.Lookbehindthe snowthrowerandusecarewhenoperatingin

reverse.

* Do not usethesnowthroweron surfacesabovegroundlevelsuchas roofsof

residences,garages,porches,or othersuch structuresor buildings.

. Operatorsshouldevaluatetheirabilityto operatethesnowthrowersafely

enoughto protectthemselvesandothersfrom injury.

. Thesnowthroweris intendedto removesnowonly.Do not usethesnow

throwerforany otherpurpose.

. Do notcarrypassengers.

*, Afterstrikinga foreignobject,shut OFFthe engine,disconnectthecordon

electricmotors,thoroughlyinspectthesnowthrowerforany damage,and

repairthedamagebeforerestartingandoperatingthe snowthrower.

*, If thesnowthrowervibratesabnormally,shut OFFtheengine.Vibrationis

generallyawarningof trouble.Seeanauthorizeddealerif necessaryfor

repairs.

. For modelsequippedwithelectricstartingmotors,disconnectthepower

cordaftertheenginestarts.

Fuel Handling

DANGER

Fuelandits vaporsareextremelyflammableandexplosive,

Alwayshandlefuel withextremecare.

Failureto observethesesafetyinstructionscancausea fire

Ior explosionwhichwill resultin severeburnsor death.

WHENADDINGFUEL

* Turnoff engineandletcool at least2 minutesbeforeremovingthefuel

cap andaddingfuel.

o Fill fueltankoutdoorsor ina well ventilatedarea.

o Donotoverfillthefuel tank.Toallowfor theexpansionof gasoline,do notfill

abovethe bottomof the fuel tankneck.

o Keepfuel awayfromsparks,openflames,pilot lights, heat,andother

ignitionsources.

o Checkfuel lines,cap,andfittingsfrequentlyfor cracksor leaks.Replaceif

necessary.

o Useanapprovedfuelcontainer.

o If fuelspills,wait until it evaporatesbeforestartingengine.

WHENSTARTINGENGINE

*, Ensurethatsparkplug, muffler,fuelcap,andair cleaner(if equipped)are in

placeandsecured.

. Donot cranktheenginewiththesparkplug removed.

. If fuel is spilled,do notattemptto starttheengine,but movethesnow

throwerawayfrom theareaof thespill, andavoidcreatinganysourceof

ignition,until thefuelvaporshavedissipated.

*, Donotover-primetheengine.Followtheenginestartinginstructionsin this

manual.

. If theenginefloods,setchoke(if equipped)to OPEN/RUNposition,move

throttle(if equipped)to FASTpositionandcrankuntil enginestarts.

WHENOPERATINGEQUIPMENT

* Donottip the snowthrowerat ananglewhichcausesthefuelto spill.

. Donot chokethecarburetorto stoptheengine.

. Neverruntheenginewiththeair cleanerassembly(if equipped)or theair

filter (if equipped)removed.

WHENCHANGINGOIL

* If you draintheoil from the top oil fill tube,the fuel tankmustbeemptyor

fuel can leakoutandresultin afire orexplosion.

I WHENTRANSPORTINGEQUIPMENT

* TransportwithfueltankEMPTY,orwithfuelshut-offvalveOFE

WHENSTORINGGASOLINEOREQUIPMENTWITHFUELIN TANK

*, Storeawayfromfurnaces,stoves,waterheaters,or otherappliancesthathave

pilot light or otherignitionsourcebecausetheycan ignitefuel vapors.

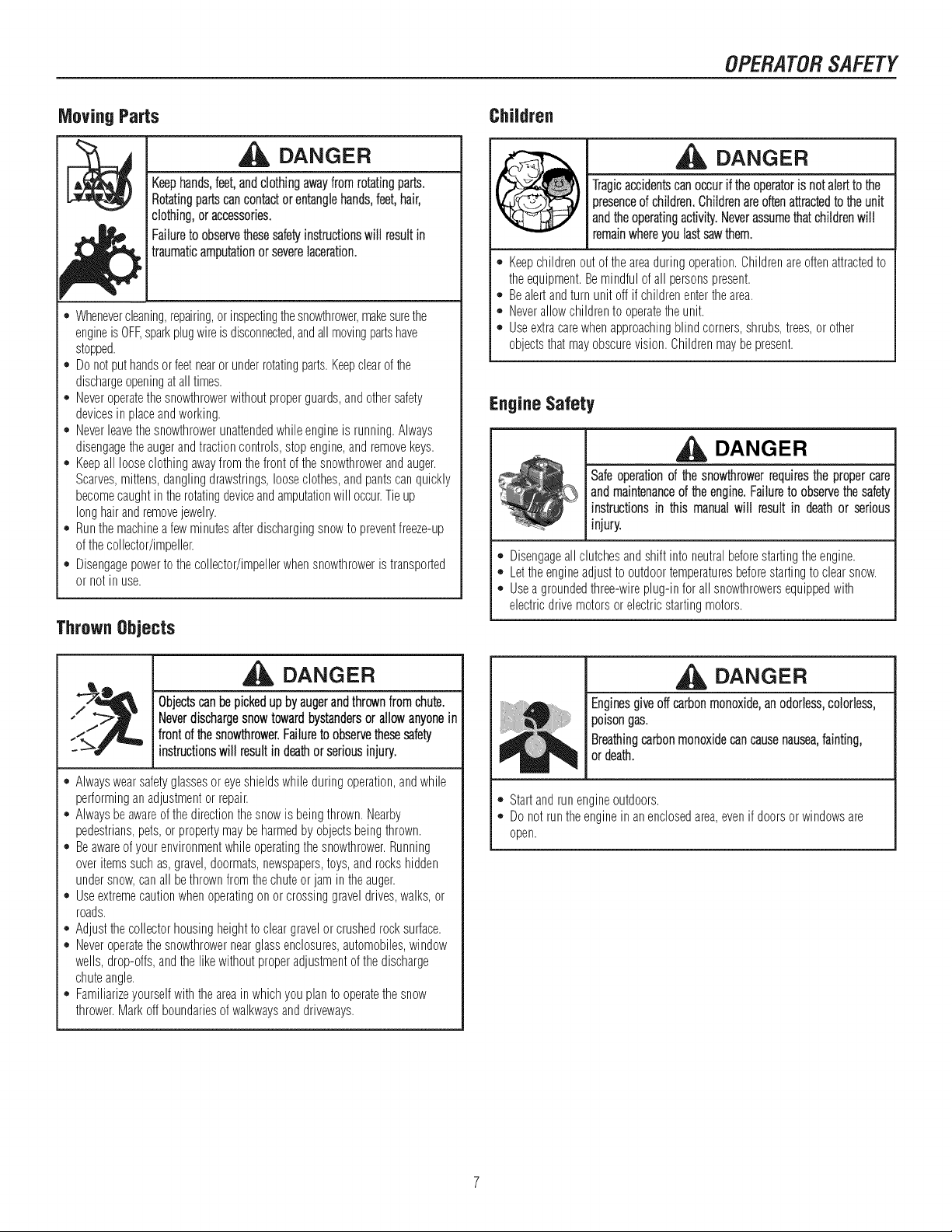

OPERATORSAFETY

Moving Parts

DANGER

Keephands,feet,andclothingawayfromrotatingparts.

Rotatingpartscancontactorentanglehands,feet,hair,

clothing,oraccessories.

Failuretoobservethesesafetyinstructionswill resultin

traumaticamputationorseverelaceration.

* Whenevercleaning,repairing,or inspectingthesnowthrower,makesurethe

engineis OFF,sparkplugwireis disconnected,andallmovingpartshave

stopped.

. Donotputhandsorfeetnearor underrotatingparts.Keepclearof the

dischargeopeningat all times.

. Neveroperatethesnowthrowerwithoutproperguards,andothersafety

devicesin placeandworking.

. Neverleavethesnowthrowerunattendedwhileengineis running.Always

disengagetheaugerandtractioncontrols,stopengine,andremovekeys.

. Keepall looseclothingawayfrom thefrontof thesnowthrowerandauger.

Scarves,mittens,danglingdrawstrings,looseclothes,andpantscanquickly

becomecaughtin therotatingdeviceandamputationwill occur.Tieup

longhairandremovejewelry.

. Runthemachineafewminutesafterdischargingsnowto preventfreeze-up

of thecollector/impeller.

. Disengagepowerto thecollector/impellerwhensnowthroweris transported

or notin use.

Thrown Objects

DANGER

Objectscanbepickedupbyaugerandthrownfromchute.

Neverdischargesnowtowardbystandersorallowanyonein

frontofthesnowthrower.Failureto observethesesafety

instructionswillresultindeathorseriousinjury.

* Alwayswearsafetyglassesor eyeshieldswhileduringoperation,andwhile

performingan adjustmentor repair.

,, Alwaysbeawareof the directionthesnowis beingthrown.Nearby

pedestrians,pets,or propertymaybeharmedby objectsbeingthrown.

,, Beawareof yourenvironmentwhileoperatingthesnowthrower.Running

overitemssuch as,gravel,doormats,newspapers,toys,androckshidden

undersnow,canall bethrownfrom the chuteor jam intheauger.

,, Useextremecautionwhenoperatingon or crossinggraveldrives,walks,or

roads.

,, Adjustthecollectorhousingheightto cleargravelorcrushedrocksurface.

,, Neveroperatethe snowthrowernearglassenclosures,automobiles,window

wells, drop-otis,andthe likewithoutproperadjustmentof thedischarge

chuteangle.

,, Familiarizeyourselfwiththe areain whichyou planto operatethesnow

thrower.Markoffboundariesof walkwaysanddriveways.

Children

DANGER

Tragicaccidentscanoccurif theoperatoris notalertto the

presenceofchildren,Childrenareoftenattractedtotheunit

andtheoperatingactivity.Neverassumethatchildrenwill

remainwhereyoulastsawthem.

o Keepchildrenout of theareaduringoperation.Childrenareoftenattractedto

theequipment.Bemindfulof all personspresent.

,, Bealertandturn unit off if childrenenterthearea.

,, Neverallow childrento operatetheunit.

,, Useextracarewhenapproachingblindcorners,shrubs,trees,or other

objectsthatmayobscurevision.Childrenmaybe present.

Engine Safety

DANGER

__ _ Safeoperationof thesnowthrowerrequiresthe propercare

I and maintenanceof the engine.Failureto observethe safetyinstructionsin this manualwill result in death or serious

injury.

,, Disengageallclutchesandshift into neutralbeforestartingtheengine.

,, Lettheengineadjustto outdoortemperaturesbeforestartingto clearsnow.

,, Usea groundedthree-wireplug-infor all snowthrowersequippedwith

electricdrivemotorsor electricstartingmotors.

DANGER

Enginesgiveoff carbonmonoxide,an odorless,colorless,

poisongas.

Breathingcarbonmonoxidecancausenausea,fainting,

or death.

o Startandrun engineoutdoors.

o Donotruntheenginein anenclosedarea,evenif doorsorwindowsare

open.

OPERATORSAFETY

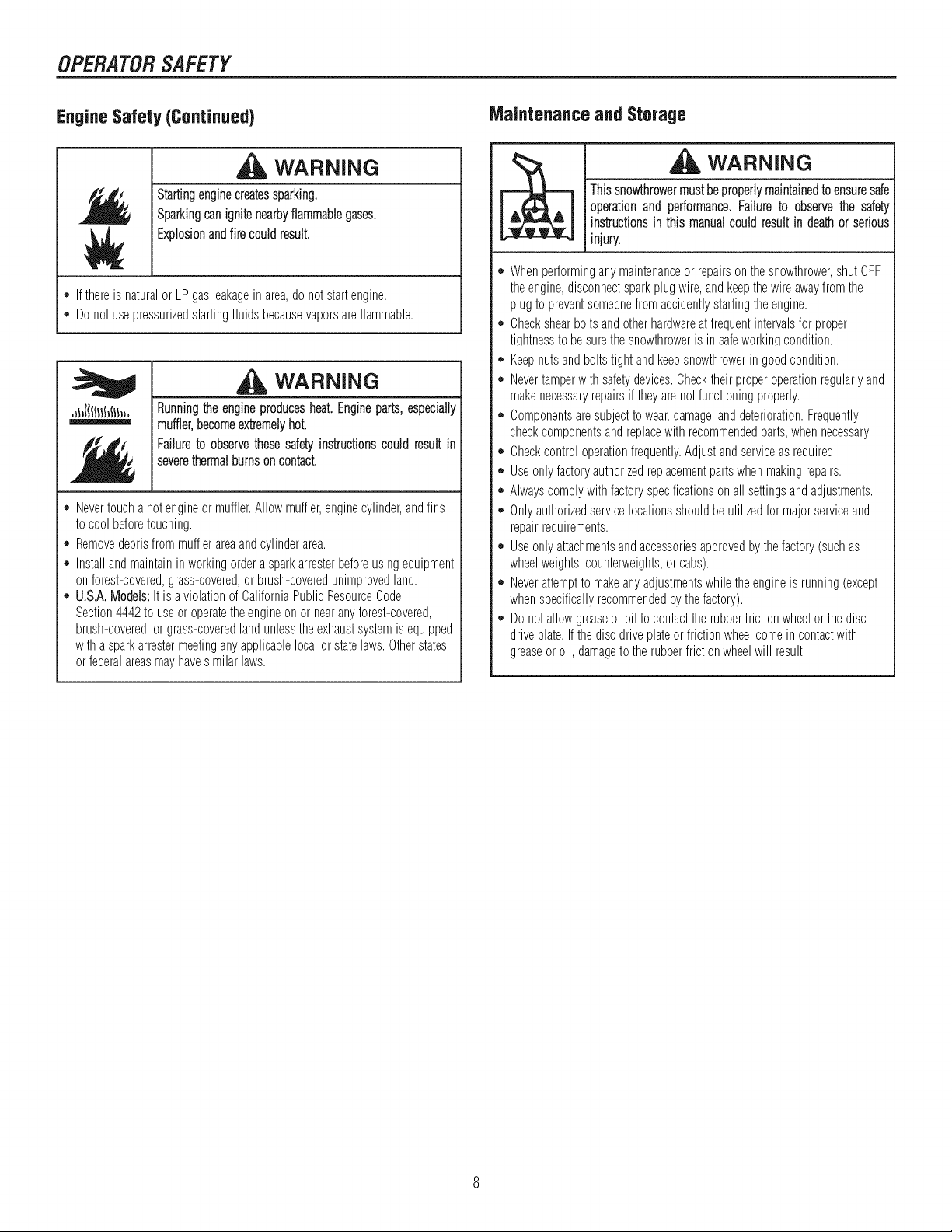

Engine Safety (Continued)

WARNING

j Startingenginecreatessparking.

i ,

j Sparkingcanignitenearbyflammablegases.

Explosionandfire couldresult.

* Ifthereis naturalor LPgas leakagein area,do not startengine.

* Donot usepressurizedstartingfluids becausevaporsareflammable.

,_I_IISIIII_$11,, Runningthe engineproducesheat.Engineparts, especially

"="='===_ i muffler,becomeextremelyhot,

Failureto observethesesafetyinstructionscould result in

i severethermalburnsoncontact.

* Nevertoucha hotengineormuffler.Allow muffler,enginecylinder,andfins

to coolbeforetouching.

* Removedebrisfrommufflerareaandcylinderarea.

* Installandmaintainin workingorderasparkarresterbeforeusingequipment

on forest-covered,grass-covered,orbrush-coveredunimprovedland.

* U.S.A.Models:It is a violationof CaliforniaPublicResourceCode

Section4442to useor operatetheengineon or nearanyforest-covered,

brush-covered,or grass-coveredlandunlesstheexhaustsystemis equipped

with asparkarrestermeetingany applicablelocalor statelaws.Otherstates

orfederalareasmayhavesimilar laws.

Maintenanceand Storage

WARNING

Thissnowthrowermustbeproperlymaintainedto ensuresafe

operationand performance.Failure to observethe safety

instructionsin this manualcould resultin deathor serious

injury.

o Whenperformingany maintenanceor repairson the snowthrower,shutOFF

theengine,disconnectsparkplug wire,andkeepthewire awayfrom the

plugto preventsomeonefrom accidentlystartingthe engine.

* Checkshearboltsandotherhardwareatfrequentintervalsfor proper

tightnessto besurethe snowthroweris in safeworkingcondition.

* Keepnutsandboltstight andkeepsnowthrowerin goodcondition.

* Nevertamperwith safetydevices.Checktheir properoperationregularlyand

makenecessaryrepairsif theyarenot functioningproperly.

* Componentsaresubjectto wear,damage,anddeterioration.Frequently

checkcomponentsandreplacewith recommendedparts,when necessary.

* Checkcontrol operationfrequently.Adjustandserviceas required.

* Useonly factoryauthorizedreplacementpartswhenmakingrepairs.

* Alwayscomplywithfactoryspecificationson all settingsandadjustments.

* Onlyauthorizedservicelocationsshouldbe utilizedfor majorserviceand

repairrequirements.

* Useonly attachmentsandaccessoriesapprovedby thefactory(suchas

wheelweights,counterweights,or cabs).

* Neverattemptto makeanyadjustmentswhiletheengineis running(except

whenspecificallyrecommendedbythe factory).

,, Donotallow greaseor oilto contactthe rubberfrictionwheelor thedisc

driveplate.If the discdriveplateor frictionwheelcomein contactwith

greaseoroil, damageto the rubberfrictionwheelwill result.

OPERATORSAFETY

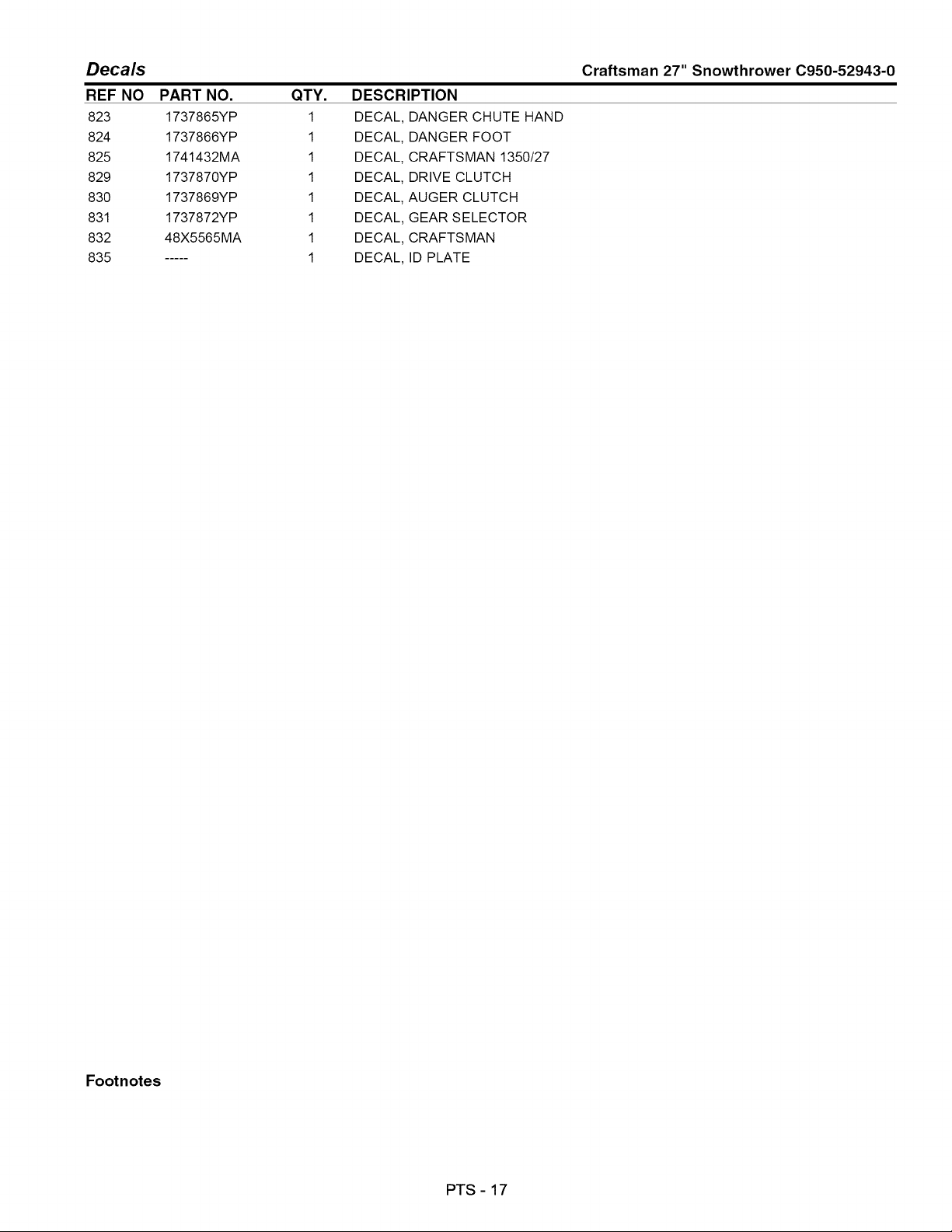

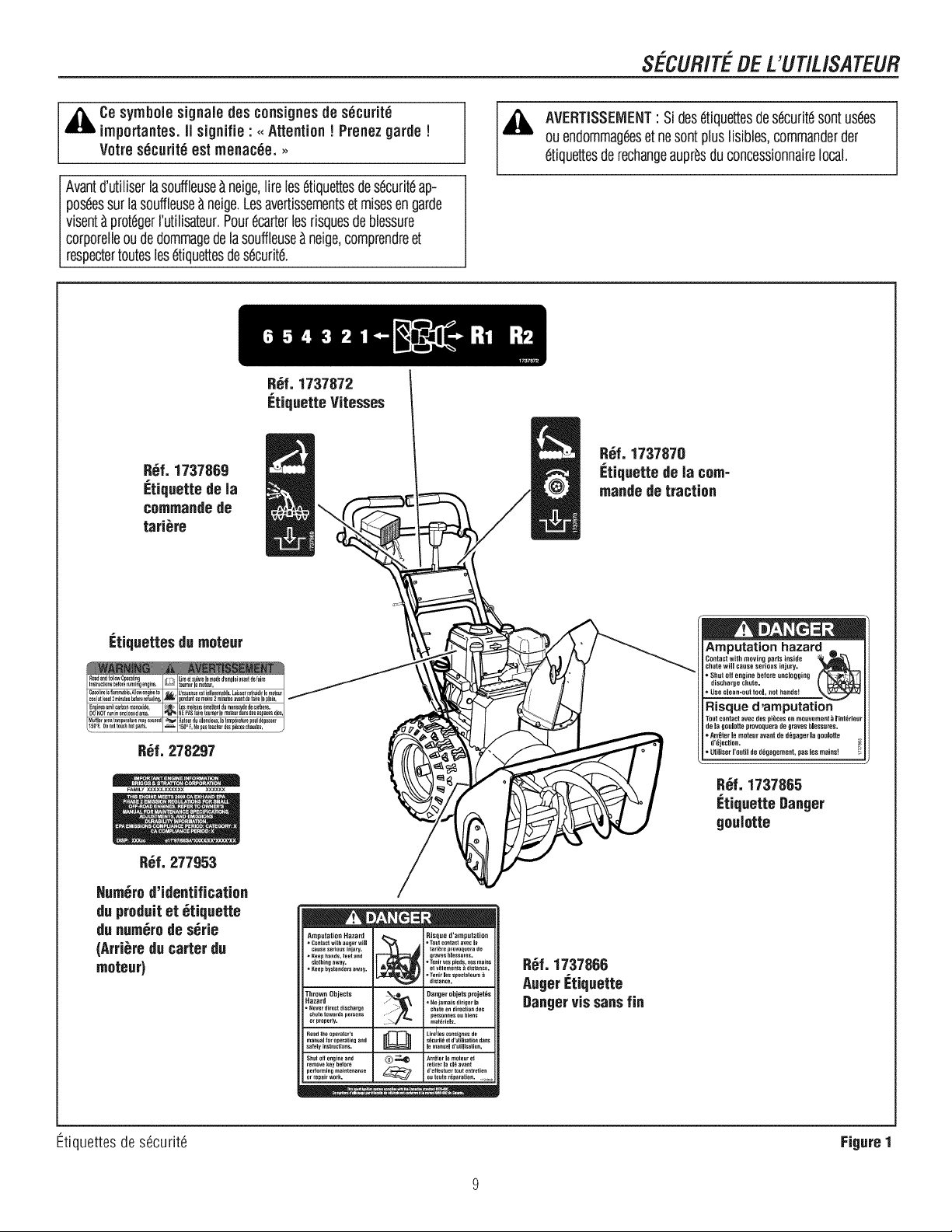

Lookfor this symbol to indicateimportantsafety

precautions.This symbolindicates: "Attention! Become

Alert! Your Safety is At Risk."

Before operatingyour snow thrower, read the safetydecals

as shown on yoursnowthrower. The cautionsand warnings

are for yoursafety. To avoid a personalinjuryor damageto

yoursnow thrower, understandand fo ow al the safety decals.

Part No. 1737872 I

Shift Decal

_ ARNING:Ifanysafetydecalsbecomewornor damagedand J

cannotbe read,orderreplacementdecalsfrom yourlocaldealer.

Part He. 1737868

AugerControlDecal \

Part He. 1737870

TractionControlDecal

EngineDecals

Part Ho. 278297

,.-._. _..::....

FAUlLYXXXXX.XXXXXX XXXXXX

Amputation hazard

Contactwith moving parts inside

chute will Causeserious injury,

= Shut off engine before unclogging

dischargechute.

. Use clean-out tool, not hands!

Risque d ,amputation

de la goulotte provoqueradegraveshlessures.

ArrOterle mote,r avant de d_gager la go,lotto

d'_jection.

= Utiliser I'outil ded_gagement,pas los mains!

Part Ho. 1737865

ChuteDanger Decal

Part Ho. 277953

ProductID Humber&

Serial Humber Decal

(Rearof Motor Box)

Amputation Hazard

- Contact with a_er will

cause seri{}us injury.

• _eep hands, leet and

_lothing away.

• Keep hys_aneers away.

Thrown Objects

Hazard

=Heverdirectffischarge

_h_tetowardspers_ns

_rproperly.

Readlhe_perator's

man_ailor_perating and

_at_lyiflstroct_ns.

Shutoff engine aed

remove key before

pertorming maintenance

or rep_irwork.

Risque d'amputation

°To_tco_lactavecla

tafl_re provoqeera de

graveshlessures.

• Tenir vos pieds, vos mai_s

et vgtemenls _ _is_ance.

° Ten[_ les spect_teurs

dislance.

;_ Oangerobjetsp_ojet_s

_i .He i_rnals dlri_erla

chute en dire_tio_ des

pe_sonnes ou biefl_

"_ matdtiels.

Lireiles¢o_si_esde

s_,_ril_ et d'_tilisation duns

le manuel _rutiJi_tio0.

_-_ _,_ Arrgter le moteur eI

retirerla cld avant

d'elfect_tt_ol_Iretien

outo_tet_p_ration. ,,,_

Part Ho. 1737866

AugerDanger Decal

Safety Decals

Figure I

ASSEMBLY

TOOLSREQUIREDFORASSEMBLY

1- Knife

2- 1/2" wrenches(or adjustablewrenches)

2- 9/16"wrenches(oradjustablewrenches)

2- 3/4" wrenches(or adjustablewrenches)

1- 3/8" wrenches(or adjustablewrenches)

1- Pairpliersorscrewdriver

HOW TO MEASURE SCREW SIZE

LENGTH

DIAMETER

CONTENTSOF SHiPPiNGCARTON

1- SnowThrower

1- Containerof FuelStabilizer(Locatedin PartsBag)

1- SnowChuteAssembly

1- CrankAssembly

1- PartsBag

WARNING:Alwayswear safety glasses or eye shields

whiJe assembling snow thrower.

PARTSBAGCONTENTS

* 2=1/4=20 x 1.75

1 = Shifter Knob

(not actual size)

* 2=Spacer

* 2=1/4=20

Hex nut

*2 =Wrenches

*NonAssemblypartsand powercordcanbefoundin the PartsBagshipped

withthesnowthrower.Thepartscanbestoredin thetool boxlocatedon top

of thebeltcover.

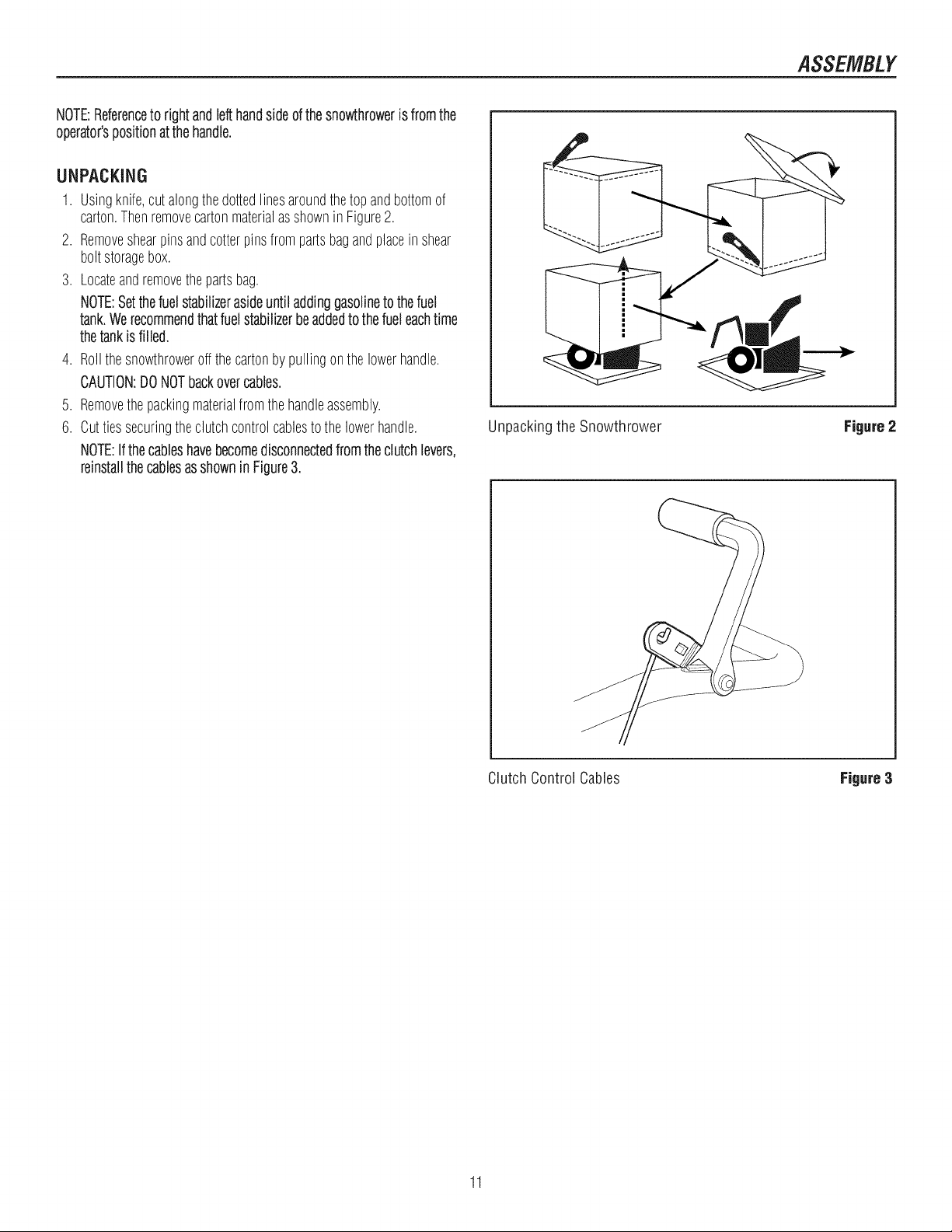

ASSEMBLY

NOTE:Referenceto rightandlefthandsideof thesnowthroweris fromthe

operator'spositionatthe handle.

UNPACKING

1. Usingknife,cut alongthedottedlinesaroundthetop andbottomof

carton.Thenremovecartonmaterialasshownin Figure2.

2. Removeshearpinsandcotterpinsfrompartsbagandplacein shear

boltstoragebox.

3. Locateandremovethepartsbag.

NOTE:Setthefuelstabilizerasideuntiladdinggasolineto thefuel

tank.Werecommendthatfuelstabilizerbeaddedto thefueleachtime

thetankis filled.

4. Rollthesnowthroweroff thecartonby pullingonthelowerhandle.

CAUTION:DONOTbackovercables.

5. Removethepackingmaterialfrom thehandleassembly.

6. Cuttiessecuringtheclutchcontrolcablesto the lowerhandle.

NOTE:Ifthecableshavebecomedisconnectedfromtheclutchlevers,

reinstallthecablesasshowninFigure3.

Unpackingthe Snowthrower

Figure 2

Clutch Control Cables

Figure3

ASSEMBLY

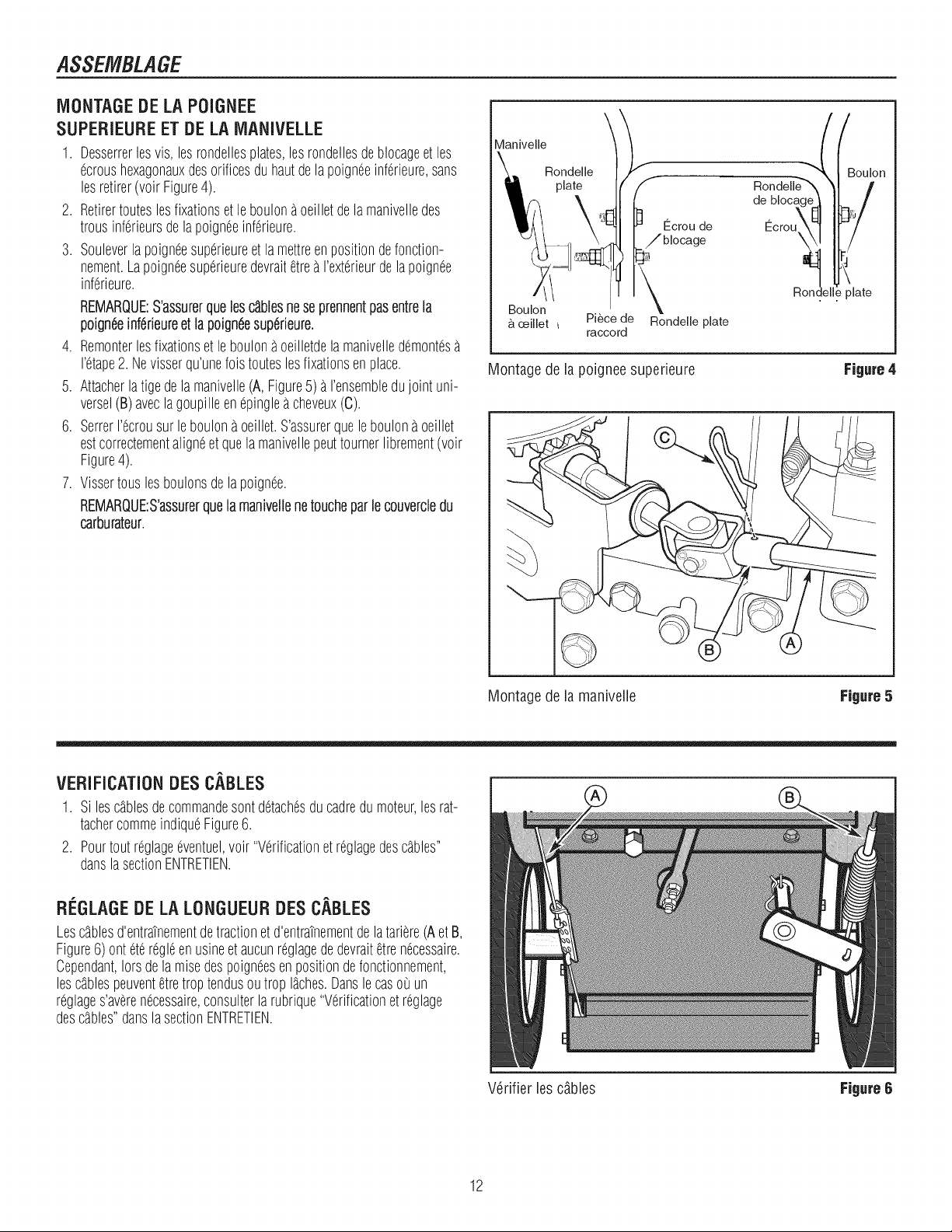

UPPERHANDLEAND CRANKASSEMBLY

1. Loosen,butdo not removethescrews,flatwashers,Iockwashers,and

hexnutsin theupperholesof thelowerhandle(seeFigure4).

2. Removethefastenersandthecrankassemblyeyeboltfromthelower

holesofthe lowerhandle.

3. Raiseupperhandleintooperatingposition.Upperhandleshouldbeto

theoutsideof thelowerhandle.

NOTE:Makesurethecablesarenotcaughtbetweentheupperand

lowerhandle.

4. Installthefastenersandthecrankassemblyeyeboltthatwereremoved

instep2. DONOTtightenuntil allfastenersarein place.

5. Attachthecrankrod (A, Figure5) to theuniversaljointassembly(B)

withthehairpin(C).

6. Tightennuton eyebolt. Makesureeyebolt is properlyalignedandthe

crankcanfreelyrotate(seeFigure4).

7. Tightenall handlebolts.

NOTE:Makesurecrankdoesnottouchcarburetorcover.

Adaptor Boot

_olt

Eye Bolt Flatwasher

Flatwasher

Upper HandleAssembly Figure4

CrankAssembly Figure5

CHECK THE CABLES

1. If controlcableshavebecomeunattachedfrommotormountframe,re-

connectcablesasshownin Figure6.

2. Forcableadjustments,see"CheckandAdjusttheCables"in the

MAINTENANCEsection.

SET THE LENGTH OF THE CABLES

Thetractiondriveandaugerdrivecables(AandB, Figure6) wereadjusted

atthefactoryandno adjustmentsshouldbenecessary.However,afterthe

handlesareput in theoperatingposition,thecablescanbetootight or too

loose,if anadjustmentis necessary,see"CheckandAdjusttheCables"in

theMAINTENANCEsection.

Checkthe Cables

Figure6

ASSEMBLY

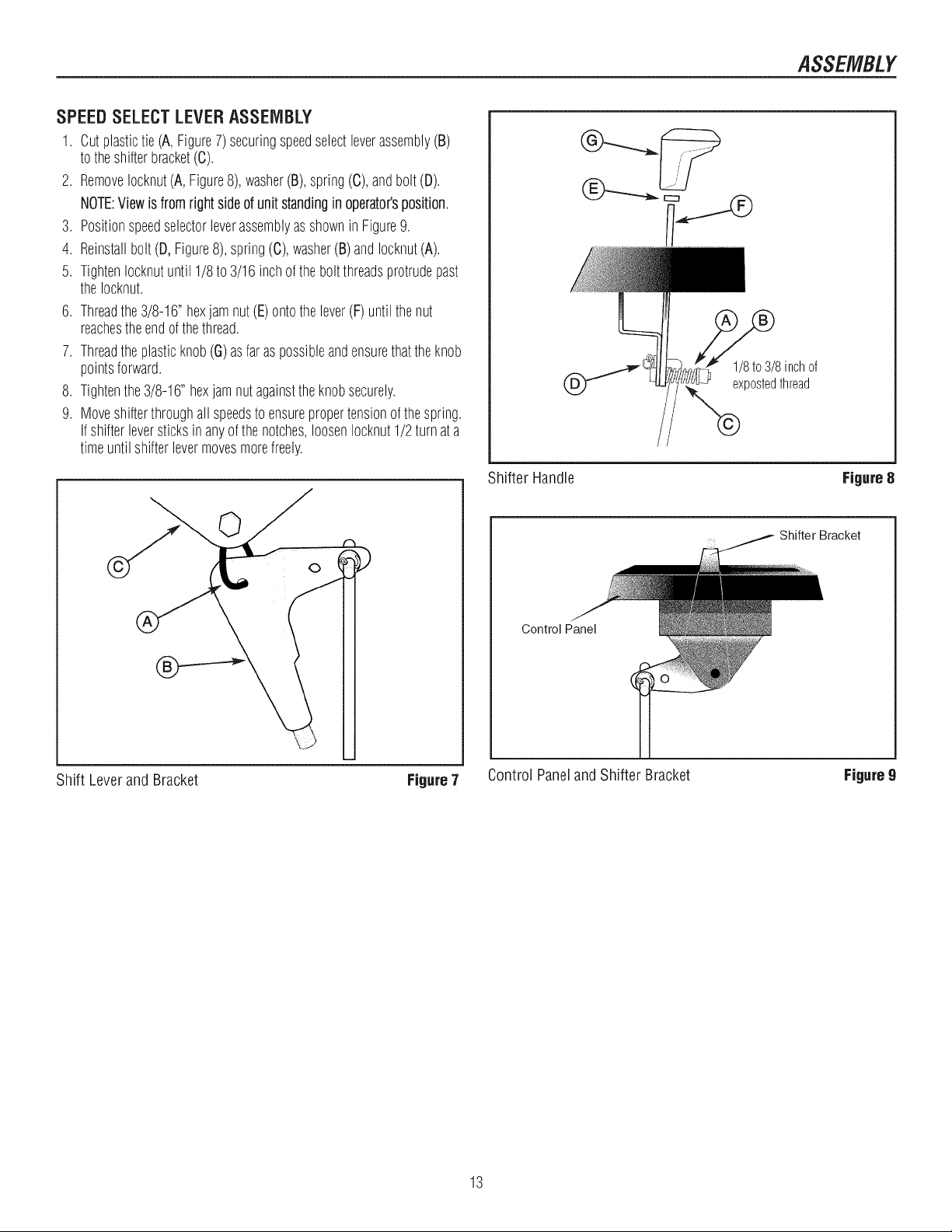

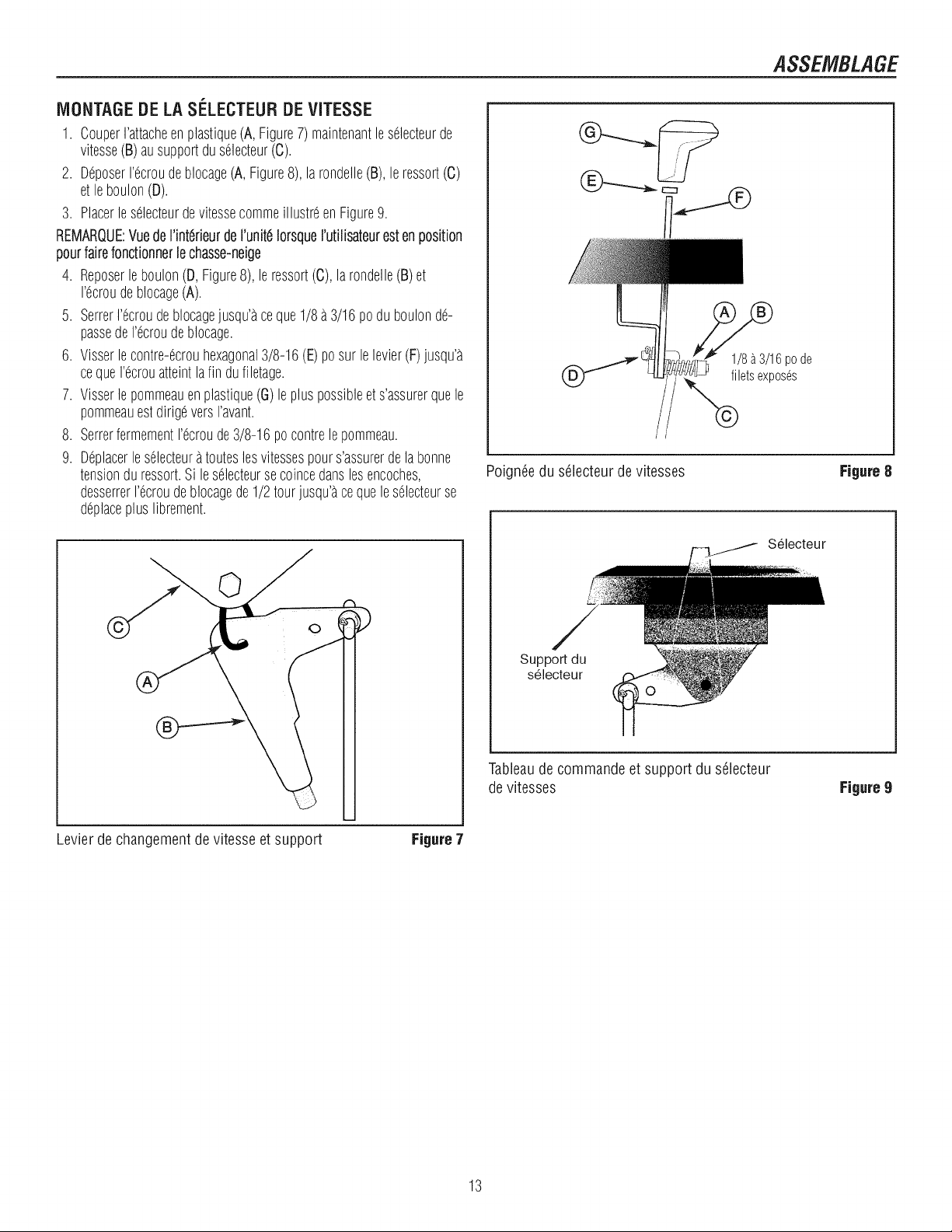

SPEED SELECT LEVER ASSEMBLY

1. Cutplastictie(A,Figure7) securingspeedselectleverassembly(B)

to theshifterbracket(C).

2. RemoveIocknut(A, Figure8),washer(B),spring(C),andbolt (D).

NOTE:Viewis fromright sideof unit standingin operator'sposition.

3. Positionspeedselectorleverassemblyas shownin Figure9.

4. Reinstallbolt(D, Figure8), spring(C),washer(B)andIocknut(A).

5. TightenIocknutuntil1/8 to 3/16 inchof theboltthreadsprotrudepast

the Iocknut.

6. Threadthe3/8-16" hexjamnut(E) ontothelever(F) untilthenut

reachestheendof thethread.

7. Threadthe plasticknob(G)asfaras possibleandensurethattheknob

pointsforward.

8. Tightenthe3/8-16" hexjamnutagainsttheknobsecurely.

9. Moveshifterthroughall speedsto ensurepropertensionofthespring.

Ifshifterleversticksin anyof thenotches,loosenIocknut1/2 turnata

timeuntilshifterlevermovesmorefreely.

Shifter Handle

1/8to3/8inchof

expostedthread

Figure 8

Control Panel

Shifter Bracket

Shift Lever and Bracket Figure7 Control Paneland Shifter Bracket

Figure 9

ASSEMBLY

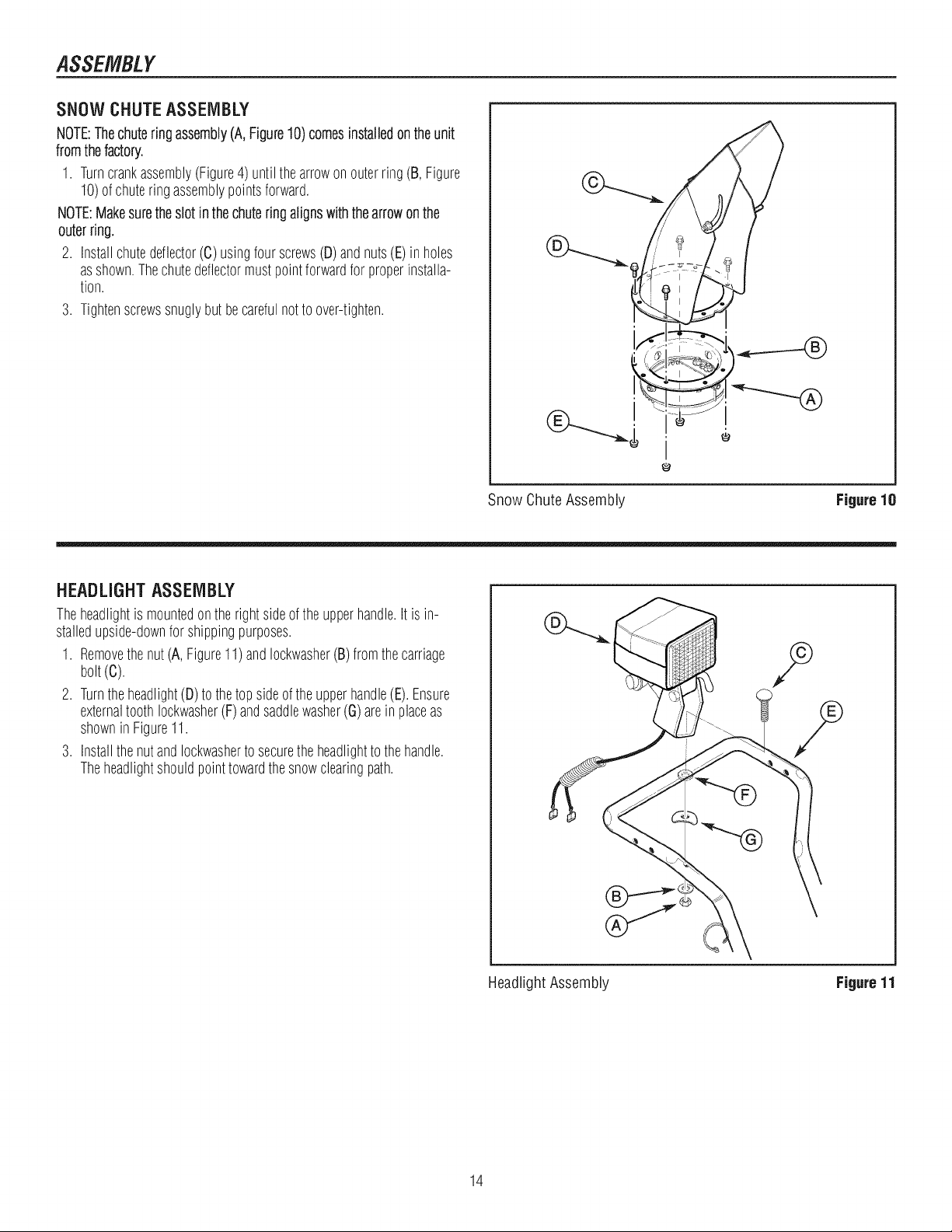

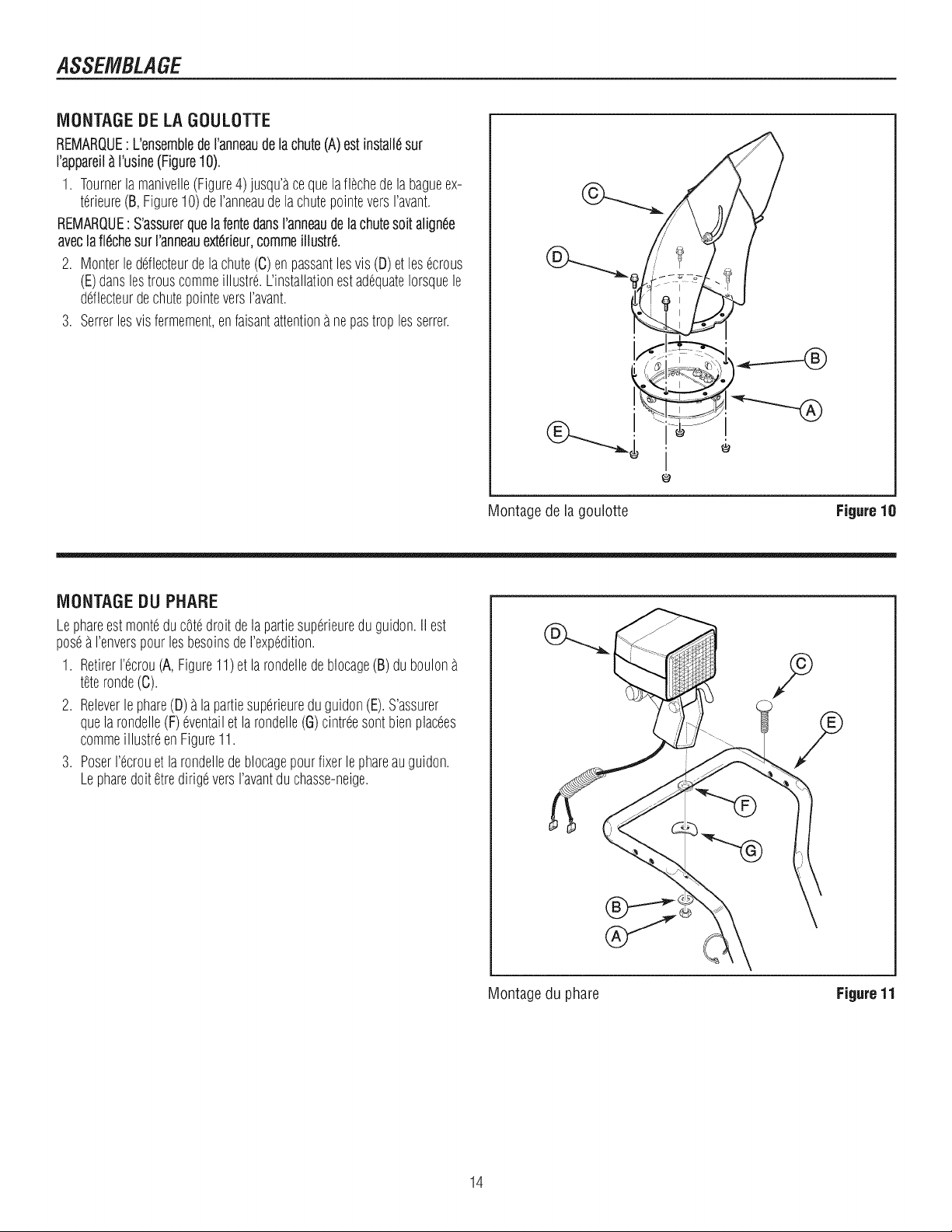

SNOW CHUTEASSEMBLY

NOTE:Thechuteringassembly(A,Figure10)comesinstalledontheunit

fromthefactory.

1. Turncrankassembly(Figure4) untilthearrowon outerring(B, Figure

10)of chuteringassemblypointsforward.

NOTE:Makesuretheslot in thechutering alignswiththearrowonthe

outerring.

2. Installchutedeflector(C) usingfourscrews(D)and nuts(E)in holes

asshown.Thechutedeflectormustpointforwardfor properinstalla-

tion.

3. Tightenscrewssnuglybutbecarefulnotto over-tighten.

Snow ChuteAssembly Figure 18

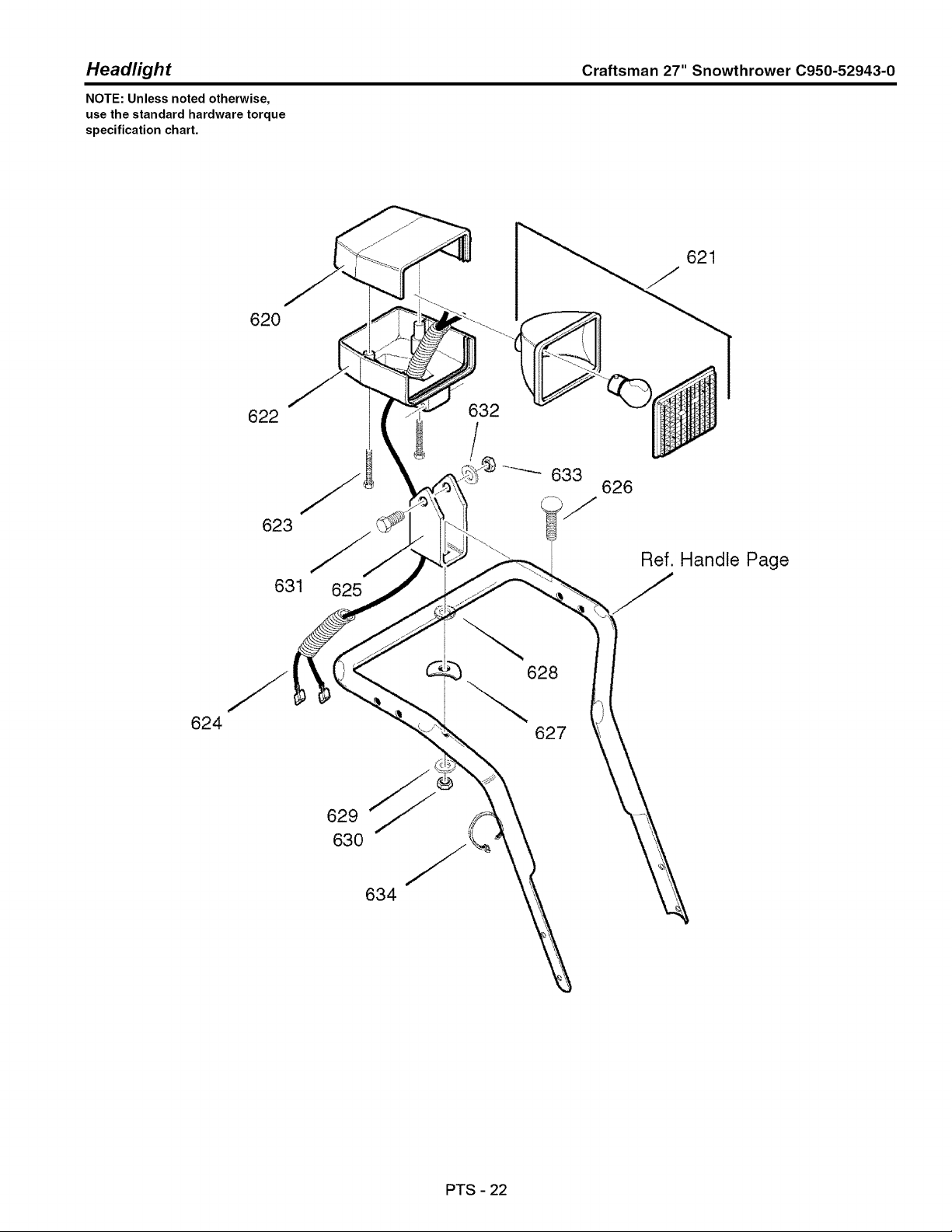

HEADLIGHT ASSEMBLY

Theheadlightismountedon therightsideofthe upperhandle,itisin-

stalledupside-downfor shippingpurposes,

1. Removethe nut(A,Figure11) and Iockwasher(B)from thecarriage

bolt(C).

2. Turntheheadlight(D)to thetop sideof theupperhandle(E).Ensure

externaltooth Iockwasher(F)andsaddlewasher(G)arein placeas

shownin Figure11.

3. InstallthenutandIockwasherto securetheheadlightto thehandle.

Theheadlightshouldpointtowardthesnowclearingpath.

HeadlightAssembly Figure 11

FEATURESANDCONTROLS

a _

,_-,llllt

o___

-tS-

1 _-- I;__-->- R1

Y \

"iJ

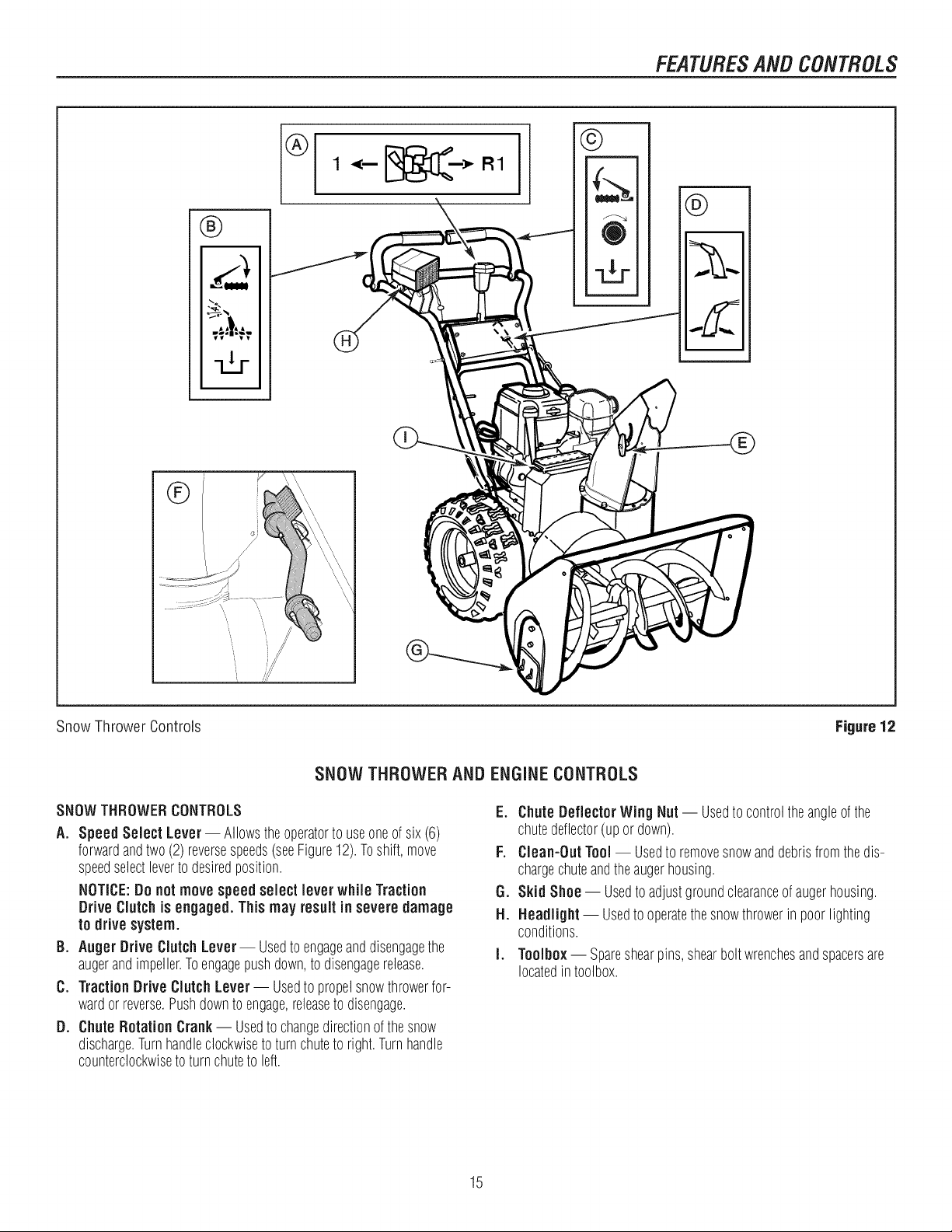

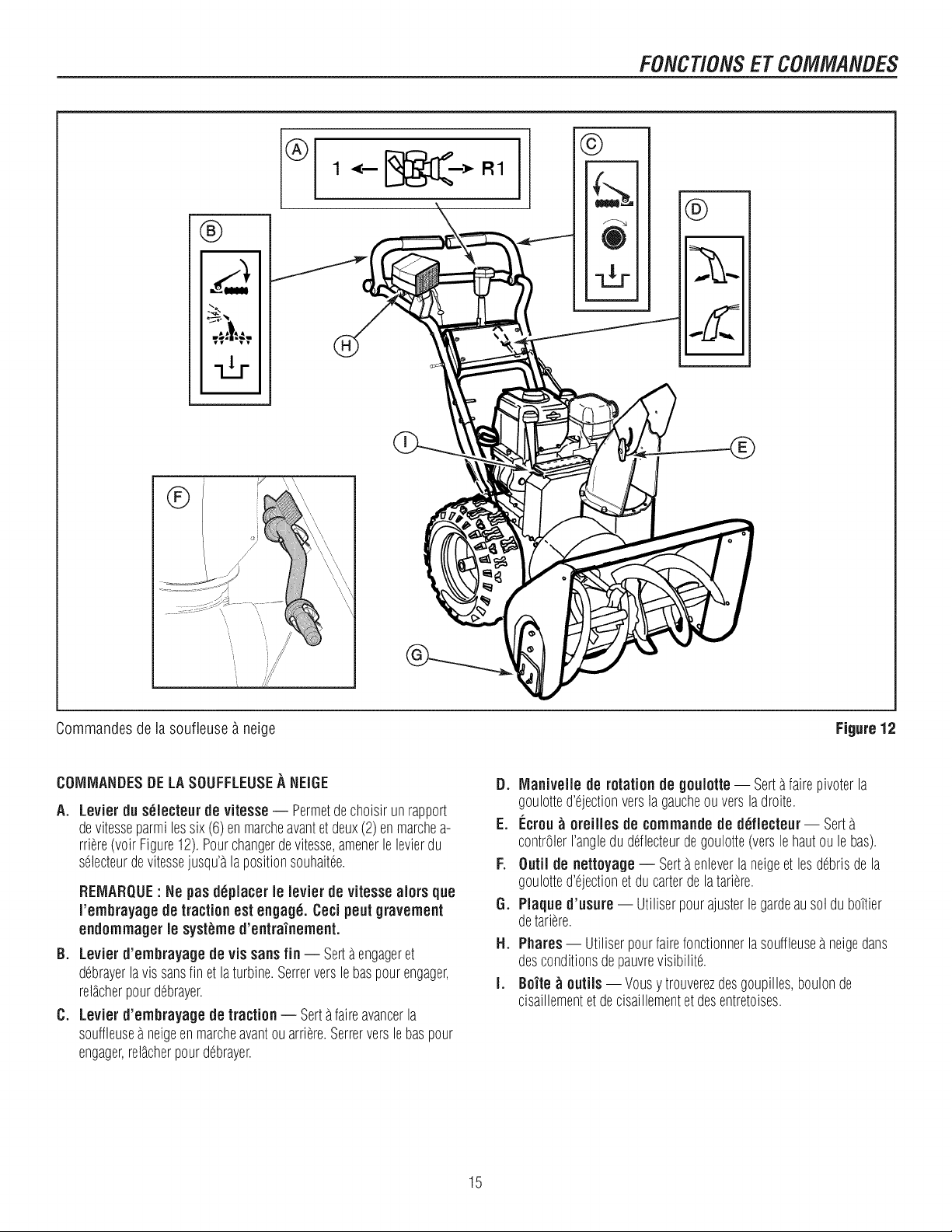

Snow Thrower Controls

figure 12

SNOWTHROWERAND ENGINECONTROLS

SNOWTHROWERCONTROLS

A. SpeedSelect Lever- Allowstheoperatorto useoneof six (6)

forwardandtwo(2)reversespeeds(seeFigure12).Toshift, move

speedselectleverto desiredposition.

NOTICE:Do notmove speed select lever while Traction

Drive Clutch is engaged. This may result in severe damage

to drive system.

B. Auger Drive Clutch Lever-- Usedto engageanddisengagethe

augerandimpeller.Toengagepushdown,to disengagerelease.

C. Traction Drive Clutch Lever-- Usedto propelsnowthrowerfor-

wardor reverse.Pushdownto engage,releaseto disengage.

D. Chute Rotation Crank -- Usedto changedirectionof thesnow

discharge.Turnhandleclockwiseto turnchuteto right.Turnhandle

counterclockwiseto turn chuteto left.

E. ChuteDeflectorWing Nut -- Usedto controltheangleof the

chutedeflector(upor down).

f. Clean-Out Tool-- Usedto removesnowanddebrisfromthedis-

chargechuteandtheaugerhousing.

G. Skid Shoe -- Usedto adjustgroundclearanceofaugerhousing.

H. Headlight-- Usedto operatethesnowthrowerin poorlighting

conditions.

I. Toolbox -- Spareshearpins,shearboltwrenchesandspacersare

locatedin toolbox.

FEATURESAND CONTROLS

I÷1I×l

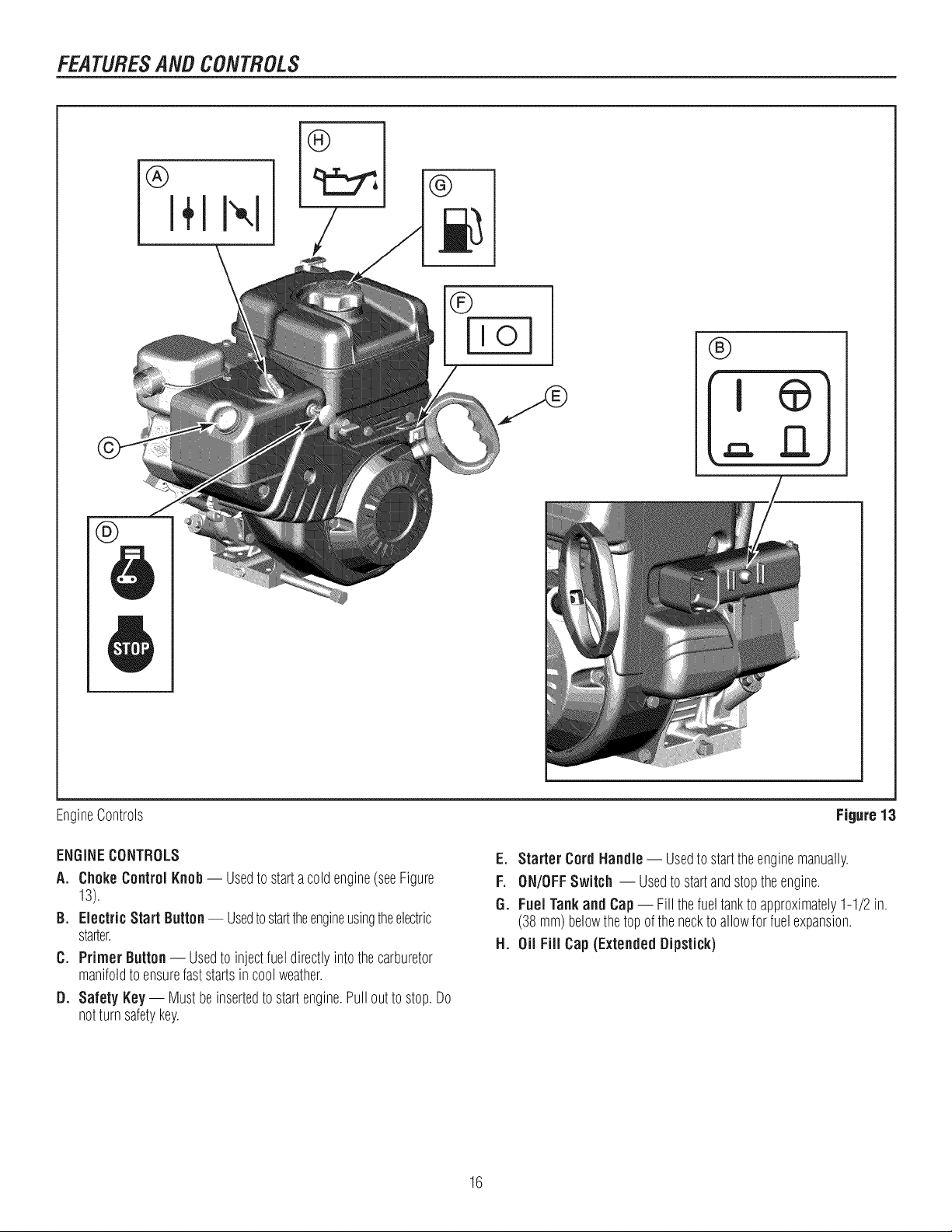

EngineControls

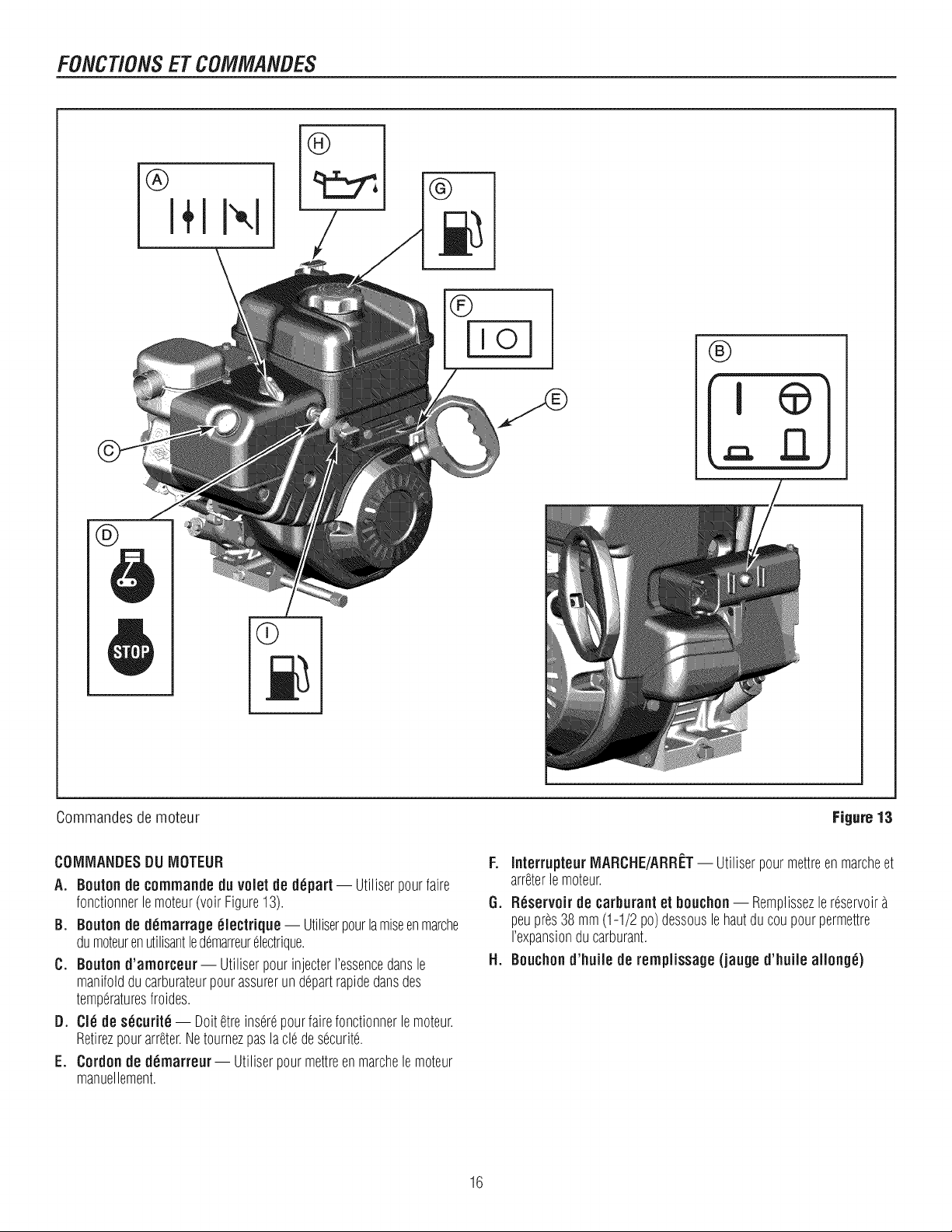

ENGINECONTROLS

A. Choke Control Knob-- Usedto starta cold engine(seeFigure

13).

B. Electric Start Button -- Usedtostarttheengineusingtheelectric

starter.

C. Primer Button -- Usedto injectfueldirectlyintothecarburetor

manifoldto ensurefaststartsin coolweather.

D. Safety Key-- Mustbeinsertedto startengine.Pull out to stop.Do

notturn safetykey.

Figure 13

E. Starter Cord Handle -- Usedto starttheenginemanually.

Fo ON/OFFSwitch -- Usedto startandstoptheengine.

G. Fuel Tank and Cap-- Fill thefueltankto approximately1-1/2 in.

(38mm)belowthetopof theneckto allowfor fuelexpansion.

H. 0il Fill Cap (Extended Dipstick)

OPERATION

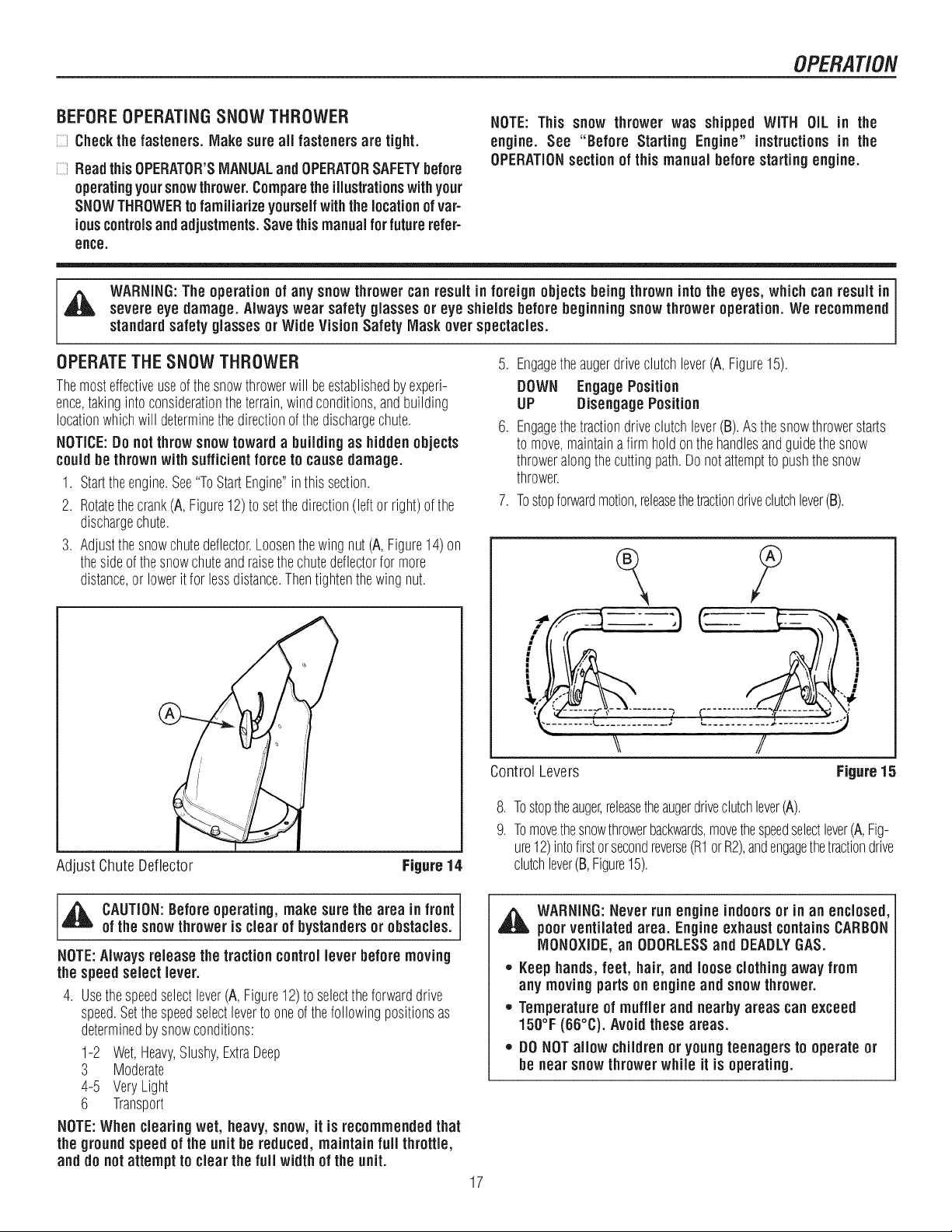

BEFOREOPERATING SNOW THROWER

Checkthe fasteners.Makesureall fastenersare tight.

ReadthisOPERATOR'SMANUALand OPERATORSAFETYbefore

operatingyoursnowthrower. Comparethe illustrationswithyour

SNOWTHROWERtofamiliarize yourselfwith the locationofvar-

iouscontrolsand adjustments. Savethis manual for future refer-

once.

NOTE: This snow thrower was shipped WiTH OiL in the

engine. See "Before Starting Engine" instructions in the

OPERATIONsection of this manual before startingengine.

WARNING:The operation of any snow thrower can result in foreign objects being thrown into the eyes, which can result in

severe eye damage. Always wear safety glasses or eye shields beforebeginningsnow thrower operation. We recommend

standard safety glasses or Wide Vision Safety Mask over spectacles.

OPERATETHESNOWTHROWER

Themosteffectiveuseof thesnowthrowerwill beestablishedbyexperi-

ence,takinginto considerationtheterrain,windconditions,andbuilding

locationwhichwill determinethedirectionof thedischargechute.

NOTICE:Do not throwsnowtoward a buildingas hiddenobjects

couldbe thrownwith sufficient force to causedamage.

1. Starttheengine.See"ToStartEngine"inthis section.

2. Rotatethecrank(A, Figure12) to setthedirection(left or right)of the

dischargechute.

3. Adjustthesnowchutedeflector.Loosenthewingnut (A,Figure14)on

thesideof thesnowchuteandraisethechutedeflectorfor more

distance,or lowerit for lessdistance.Thentightenthewing nut.

Adjust Chute Deflector Figure 14

5. Engagetheaugerdriveclutchlever(A,Figure15).

DOWN EngagePosition

UP DisengagePosition

6. Engagethetractiondriveclutchlever(B).Asthesnowthrowerstarts

to move,maintaina firm holdonthehandlesandguidethesnow

throweralongthecuttingpath.Donotattemptto pushthesnow

thrower.

7. Tostopforwardmotion,releasethetractiondriveclutchlever(B).

,)',

",,j

CiL2

\\ //

Control Levers Figure15

8. Tostoptheauger,releasetheaugerdriveclutchlever(A).

9. Tomovethesnowthrowerbackwards,movethespeedselectlever(A,Fig-

ure12)intofirstor secondreverse(R1orR2),andengagethetractiondrive

clutchlever(B,Figure15).

_ AUTION:Before operating, make sure the area in front

of the snow throweris clear of bystandersor obstacles.

NOTE:Always releasethe tractioncontrol lever beforemoving

the speed select lever.

4. Usethespeedselectlever(A, Figure12) to selecttheforwarddrive

speed.Setthespeedselectleverto oneof thefollowingpositionsas

determinedby snowconditions:

1-2 Wet,Heavy,Slushy,ExtraDeep

3 Moderate

4-5 VeryLight

6 Transport

NOTE:When clearing wet, heavy, snow, it is recommended that

the ground speed of the unit be reduced, maintain full throttle,

and do notattempt to clear the full width of the unit.

_ WARNING: Never run engine indoorsor in an enclosed,

poorventilated area. Engineexhaust containsCARBON

MONOXIDE,an ODORLESSand DEADLYGAS.

,, Keephands,feet, hair, and loose clothing away from

any movingparts on engine and snow thrower.

,, Temperatureof muffler and nearby areas can exceed

150°F (66°C). Avoid these areas.

,, DONOTallow children or youngteenagers to operate or

be near snow throwerwhile it is operating.

OPERATION

,_ WARNING:Read Operator's Manual before operating

machine. This machine can be dangerousif used

carelessly.

,, Never operatethe snowthrower without all guards,covers,

shields in place.

,, Never direct dischargetowards windows or allow

bystandersnear machine while engine is running.

,, Stop the engine whenever leaving the operating

position.

,, Disconnectspark plug beforeuncloggingthe impeller

housingor the dischargechute and before making

repairs or adjustments.

,, Whenleavingthe machine, removethe safety key. To

reducethe riskof fire, keep the machine cleanand free

from spilled gas, oil, and debris.

STOPTHESNOWTHROWER

1. Releasethetractiondriveclutchlever(B,Figure15).

2. PushtheON/OFFswitch(A,Figure22)totheOFFpositionandpulloutthe

safetykey(B).

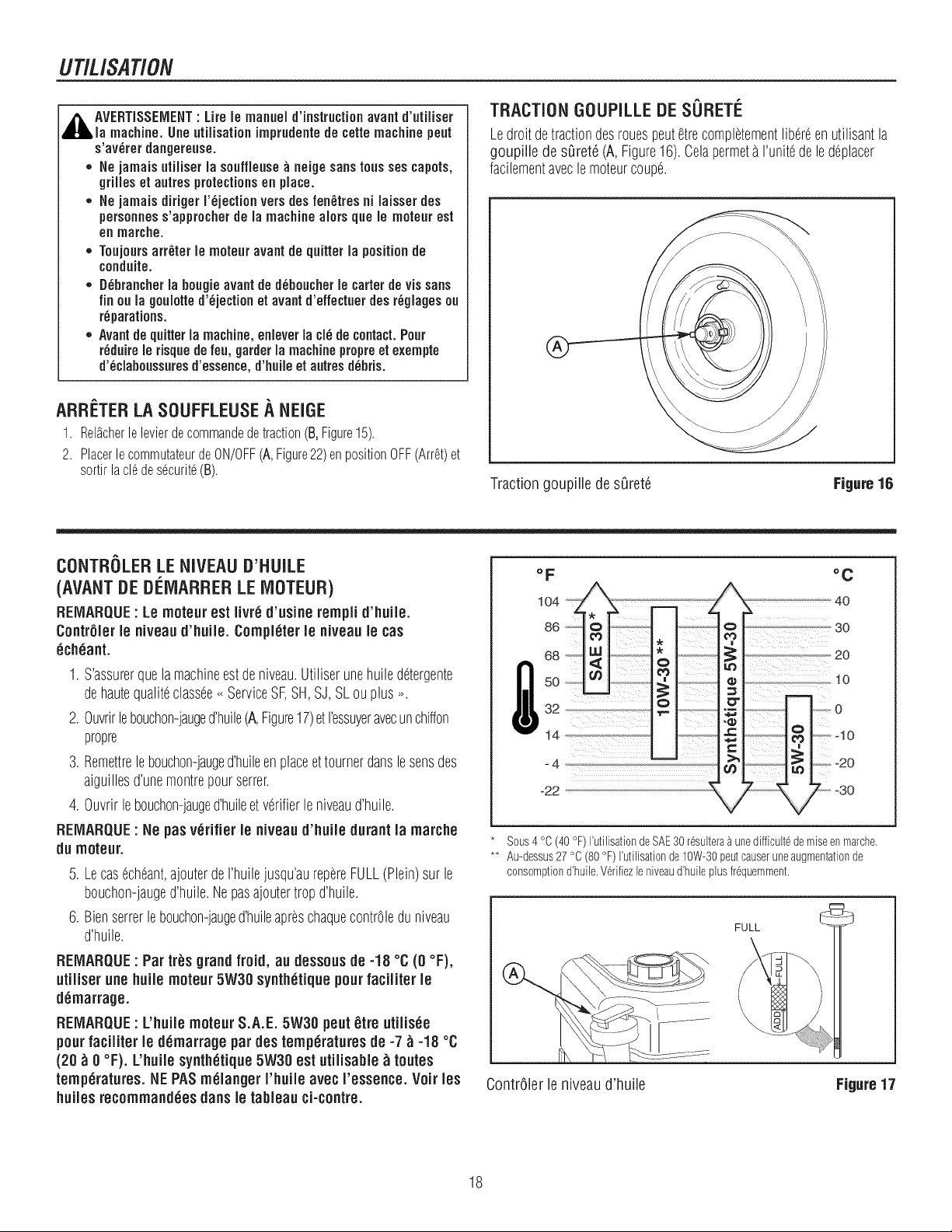

TRACTIONLOCKPiNS

Therighttractionwheelcanbecompletelyreleasedusingthe lockingpin

(A,Figure16).Thisallowstheunit to beeasilymovedwiththeengineoff.

Traction Lock Pins Figure 16

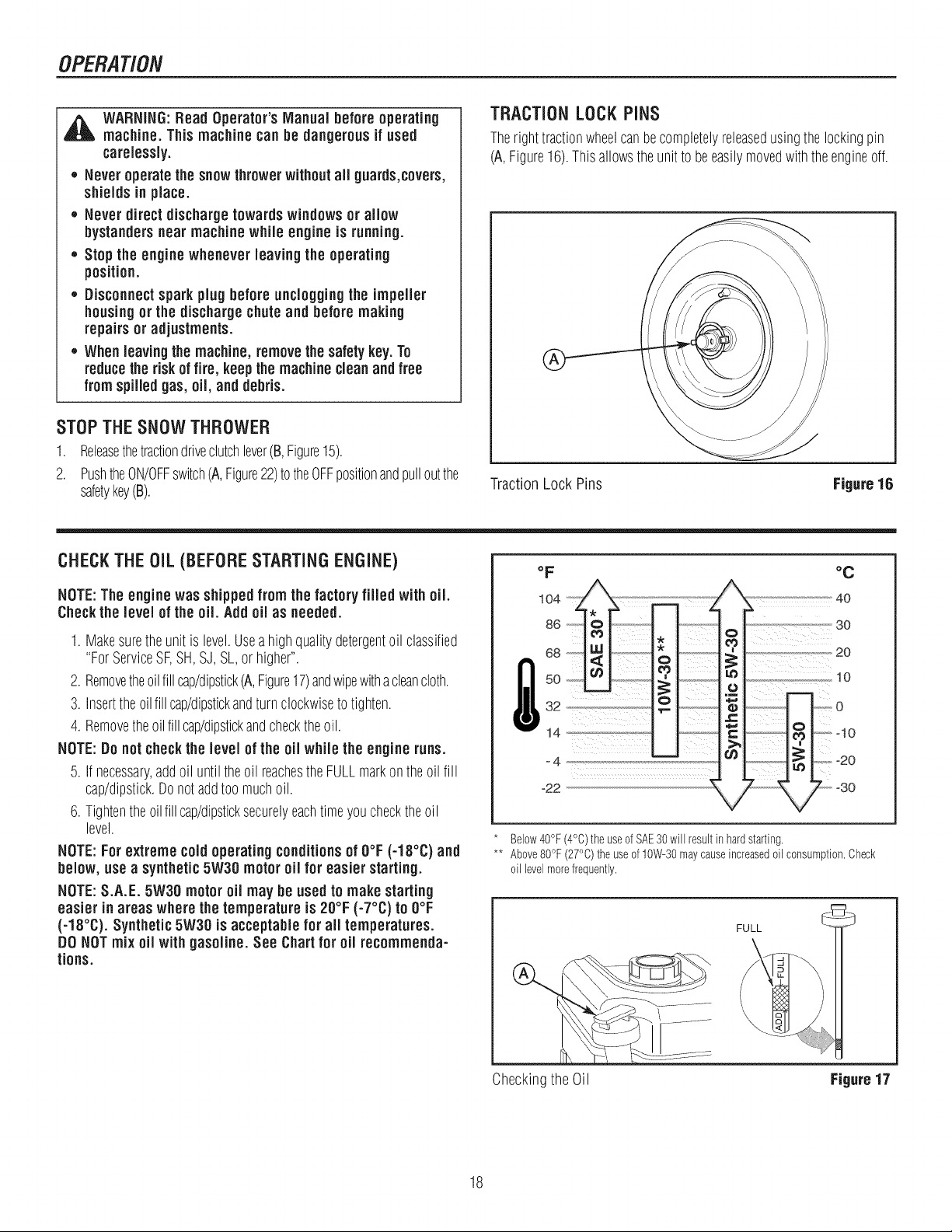

CHECKTHE OiL (BEFORESTARTING ENGINE)

NOTE:The engine was shippedfrom the factory filled with oil.

Check the level of the oil. Add oil as needed.

1. Makesuretheunit is level.Usea high qualitydetergentoil classified

"ForServiceSF,SH,SJ, SL,or higher".

2. Removetheoilfill cap/dipstick(A,Figure17)andwipewitha cleancloth.

3. Insertthe oilfill cap/dipstickandturnclockwiseto tighten.

4. Removetheoilfillcap/dipstickandchecktheoil.

NOTE:Do notcheckthe level of the oil while the engine runs.

5. If necessary,addoil until theoil reachestheFULLmarkon theoil fill

cap/dipstick.Donotaddtoo muchoil.

6. Tightentheoilfillcap/dipsticksecurelyeachtime youchecktheoil

level.

NOTE:For extreme cold operating conditionsof O°F(-18°C) and

below, use a synthetic5W30 motor oil for easierstarting.

NOTE:S.A.E. 5W30 motoroil may be used to make starting

easier in areas where the temperature is 20°F (-7°C) to O°F

(-18°C). Synthetic 5W30 is acceptable for all temperatures.

DO NOTmix oil with gasoline. See Chartfor oil recommenda-

tions.

50 _

-4

-22

°C

0_._ _''__" _'_ 40

' '_"...............30

_ €

Below40°F(4°C)the use ofSAE30will result in hardstarting.

** Above80°F (27°C)the use of 10W-30maycauseincreasedoil consumption=Check

oil levelmorefrequently.

FULL

Checkingthe Oil Figure 17

OPERATION

FiLL THE FUEL TANK

Thisengineis certifiedto operateongasoline.ExhaustEmissionControl

System:EM(EngineModifications).

Fillthefueltankwithfresh,clean,unleadedregular,unleadedpremium,or re-

formulatedautomotivegasolinewitha minimumof 85octanealongwitha

fuelstabilizer(follow instructionsonfuelstabilizerpackage).DONOTuse

leadedgasoline.Werecommendthatfuelstabilizerbeaddedto thefuel

eachtimethat gasolineis addedtothefueltank.

NOTE:Winter grade gasoline has higher volatility to improve

starting. Be certain containeris clean and free from rust or

other foreign particles. Never use gasoline that may be stale

from longperiodsof storagein the container.

,_b CAUTION:DO NOTuse gasoline containingany

amount of alcohol as it cancauseserious damage to

the engineor significantly reducethe performance.

_ ARNING:Gasolineis flammable. Always use caution

whenhandlingor storinggasoline. Turnengineoff and

let enginecoolat least two minutes beforeremovingthe gas

cap. Do not add gasoline tothe fuel tankwhile snowthrower

is running,hot, or when snow throweris in an enclosed area.

Keep away fromopen flame, electricalsparksand DONOT

SMOKEwhilefilling the fuel tank. Never fiil the fuel tank

completely;butfill thefuel tankto within1-1/2 inches(3.8

ram) fromthetopto providespaceforthe expansionof the

fuel. Alwaysfill fuel tankoutdoors and usea funnel or spout

to preventspilling. Makesure to wipe up any spilled fuel

before starting the engine.

Store gasoline ina clean, approvedcontainer,and keep the

cap in placeon the container.Keepgasoline in a coolwell

ventilatedplace; neverin the house.Never buy more thana

30 day supply of gasoline to assure volatility.Gasolineis

intendedto be usedas a fuel for internalcombustionengines;

therefore,do notuse gasoline for any other purpose. Since

many childrenlikethe smell of gasoline, keep it out of their

reachbecausethe fumesare dangerousto inhale, as well as

beingexplosive.

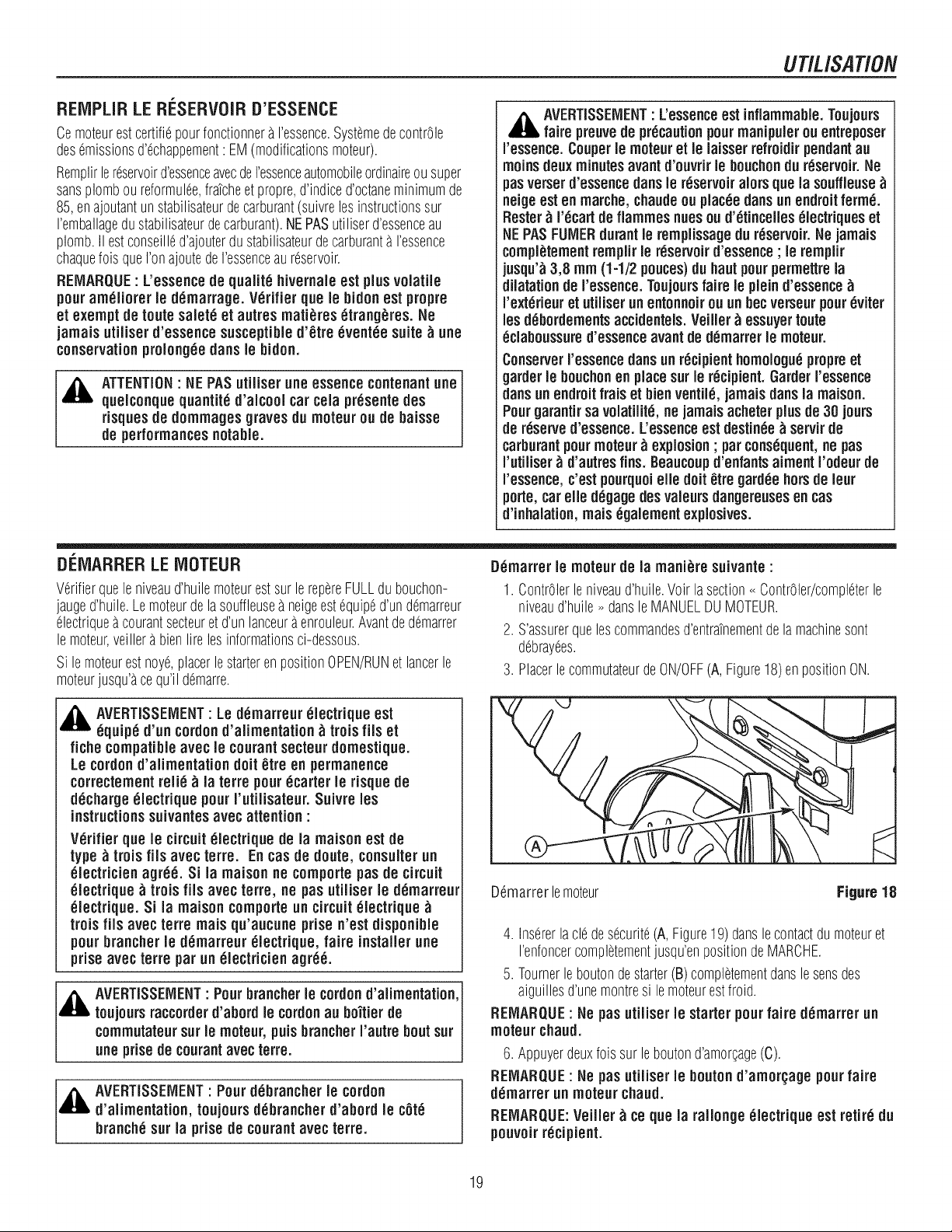

START THE ENGINE

BesurethatengineoilisatFULLmarkontheoilfill cap/dipstick.Thesnow

throwerengineisequippedwithanA.C.electricstarterandrecoilstarter.Before

startingtheengine,becertainthatyouhavereadthefollowinginformation.

Ifenginefloods,setthechoketotheOPEN/RUNpositionandcrankuntiltheen-

ginestarts.

Start the engine as follows:

1. Checktheoillevel.Seethe"Check/AddOil"sectionin theENGINE

MANUAL.

2. Makesureequipmentdrivecontrolsaredisengaged.

3. PushtheON/OFFswitch(A,Figure18)totheONposition.

,_ WARNING:Theelectric starteris equippedwith a

three-wirepowercordand plugdesignedto operateon AC

householdcurrent.Thepowercordmust be properly

groundedat all times toavoid thepossibilityof electric

shockwhichcancauseinjuryto theoperator.Followall

instructionscarefullyas set forth:

Makesureyourhousehasa three-wiregroundedsystem.

Ifyouarenotsure,aska licensedelectrician.If yourhousedoes

nothavea three-wire groundedsystem,do notusethis electric

starterunderanycondition.

Ifyourhousehas athree-wiregroundedsystembut a three-hole

receptacleis notavailabletoconnectthe electricstarter,havea

three-holereceptacleinstalledbya licensedelectrician.

,_h WARNING:Toconnectpower cord, always connectthe

power cordfirst to the switch box located on the

engine and then plugthe other end into a three-hole

grounded receptacle.

WARNING:Todisconnectthe power cord, always

unplug the end connectedto the three-hole grounded

receptacle first.

StartingEngine Figure18

4. Insertthesafetykey(A, Figure19)into thesafetykeyslot and push

fullyin to theRUNposition.

5. Turnthechokeknob(B)fully clockwiseif engineis cold.

NOTE:Do not use the choketo start a warm engine.

6. Pushtheprimerbutton(C)two times.

NOTE:Donot usethe primerto start a warm engine.

NOTE:Ensurethat electric extension cordis removedfrom the

power receptacle.

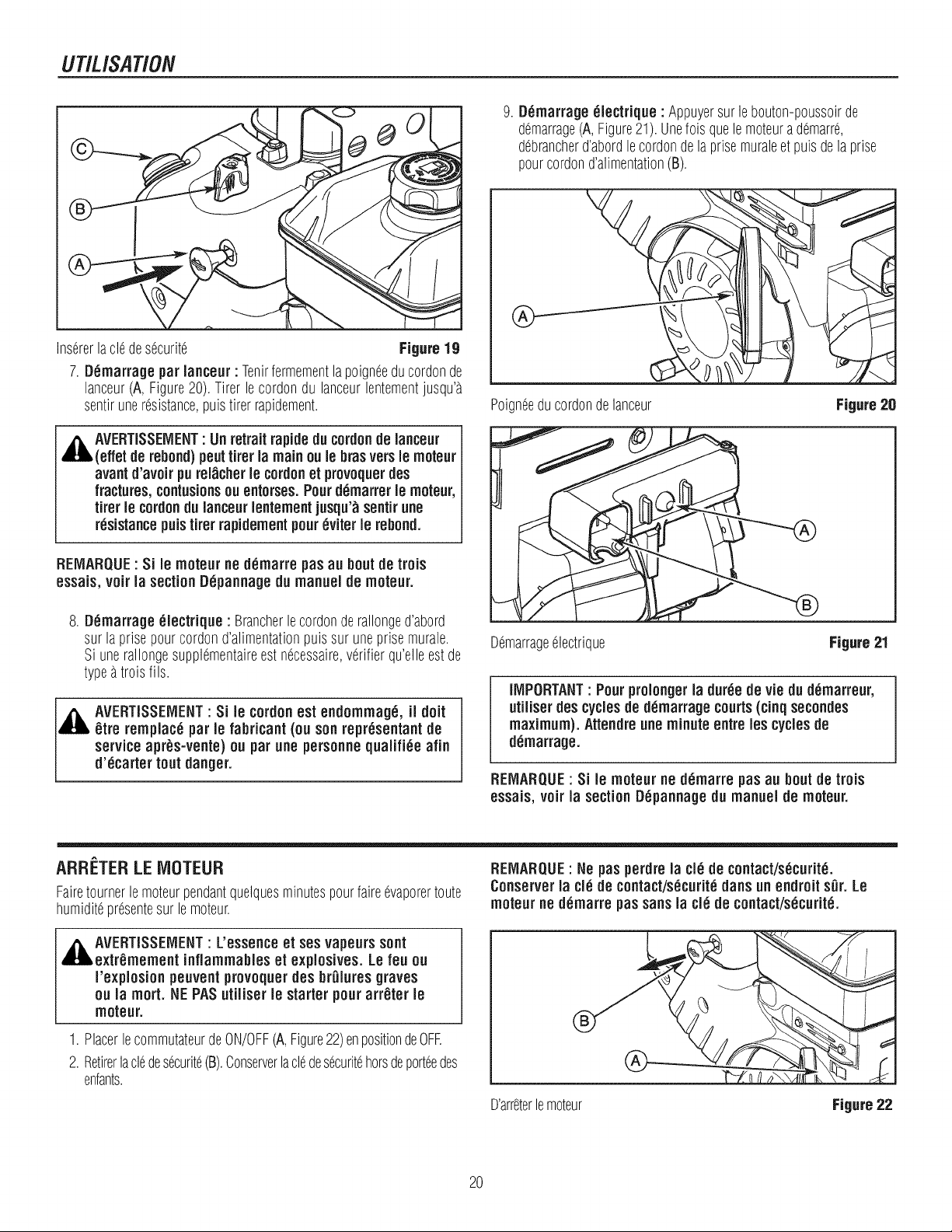

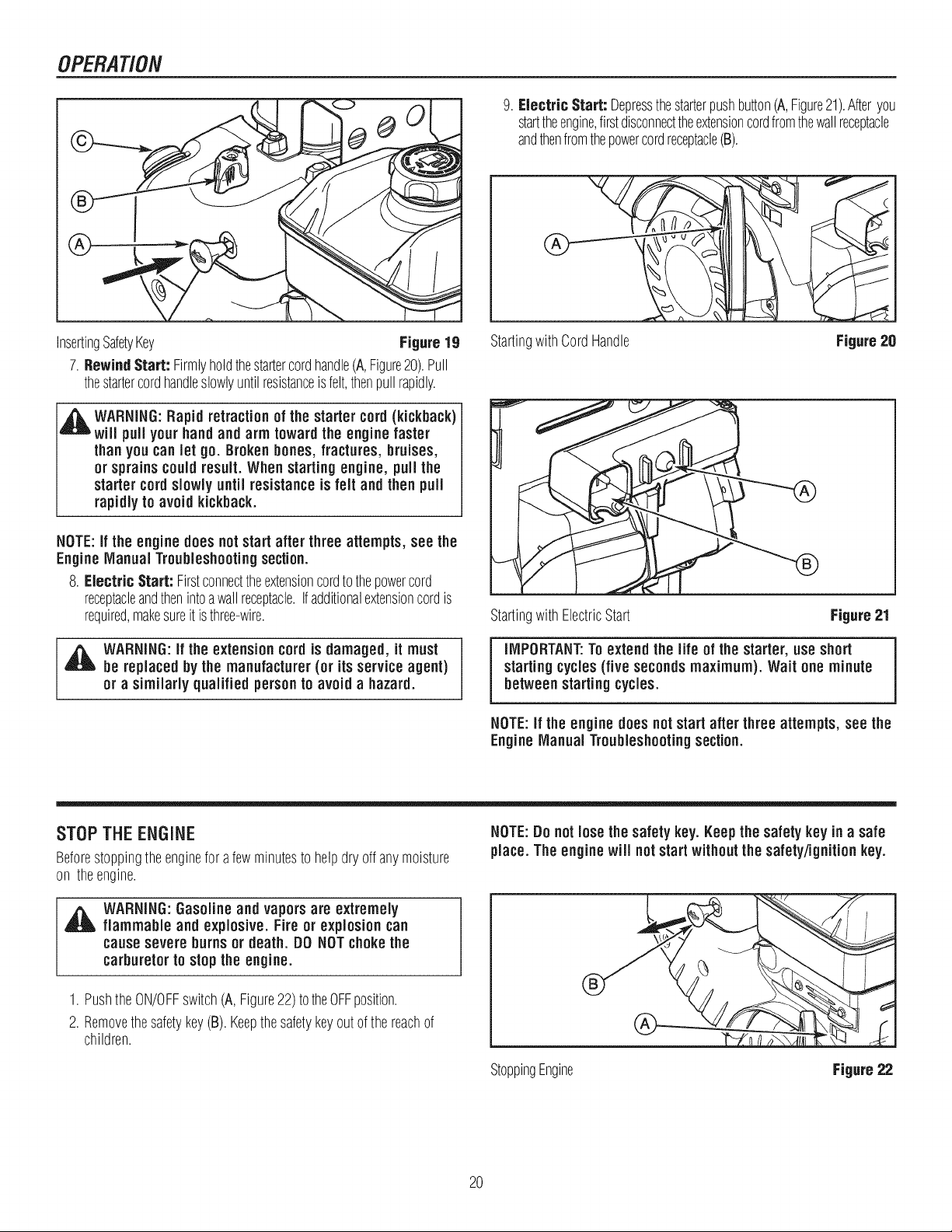

OPERATION

9. Electric Start: Depressthestarterpushbutton(A,Figure21).Afteryou

starttheengine,firstdisconnecttheextensioncordfromthewallreceptacle

andthenfromthepowercordreceptacle(B).

InsertingSafetyKey Figure 19

7. Rewind Start: Firmlyholdthestartercordhandle(A,Figure20).Pull

thestartercordhandleslowlyuntilresistanceisfelt,thenpullrapidly.

,_ WARNING:Rapid retraction of the startercord (kickback)

will pull your hand and arm toward the engine faster

thanyou can let go. Brokenbones, fractures, bruises,

or sprains could result. When starting engine, pull the

starter cordslowly until resistanceis felt and then pull

rapidlyto avoid kickback.

NOTE:if the enginedoes notstart after three attempts, see the

Engine Manual Troubleshootingsection.

8. Electric Start: Firstconnecttheextensioncordtothepowercord

receptacleandthenintoawallreceptacle.Ifadditionalextensioncordis

required,makesureit is three-wire.

4_ WARNING:if the extension cord is damaged, it must

be replaced bythe manufacturer(or its service agent)

or a similarly qualified personto avoid a hazard.

StartingwithCordHandle

Figure 20

StartingwithElectricStart Figure21

IMPORTANT:Toextend the life of the starter, use short

startingcycles(five secondsmaximum). Wait one minute

betweenstartingcycles.

NOTE:if the engine does notstart after three attempts, see the

Engine Manual Troubleshootingsection.

STOP THE ENGINE

Beforestoppingtheenginefor a fewminutesto helpdry off anymoisture

on theengine.

NOTE:Donot losethe safety key. Keepthe safety key in a safe

place. Theenginewill not start without the safety/ignitionkey.

,_ WARNING:Gasolineand vaporsare extremely

flammable and explosive. Fire or explosion can

cause severe burns or death. DO NOT chokethe

carburetorto stopthe engine.

1. PushtheON/OFFswitch(A,Figure22) totheOFFposition.

2. Removethesafetykey(B).Keepthesafetykeyoutof the reachof

children.

StoppingEngine Figure 22

OPERATION

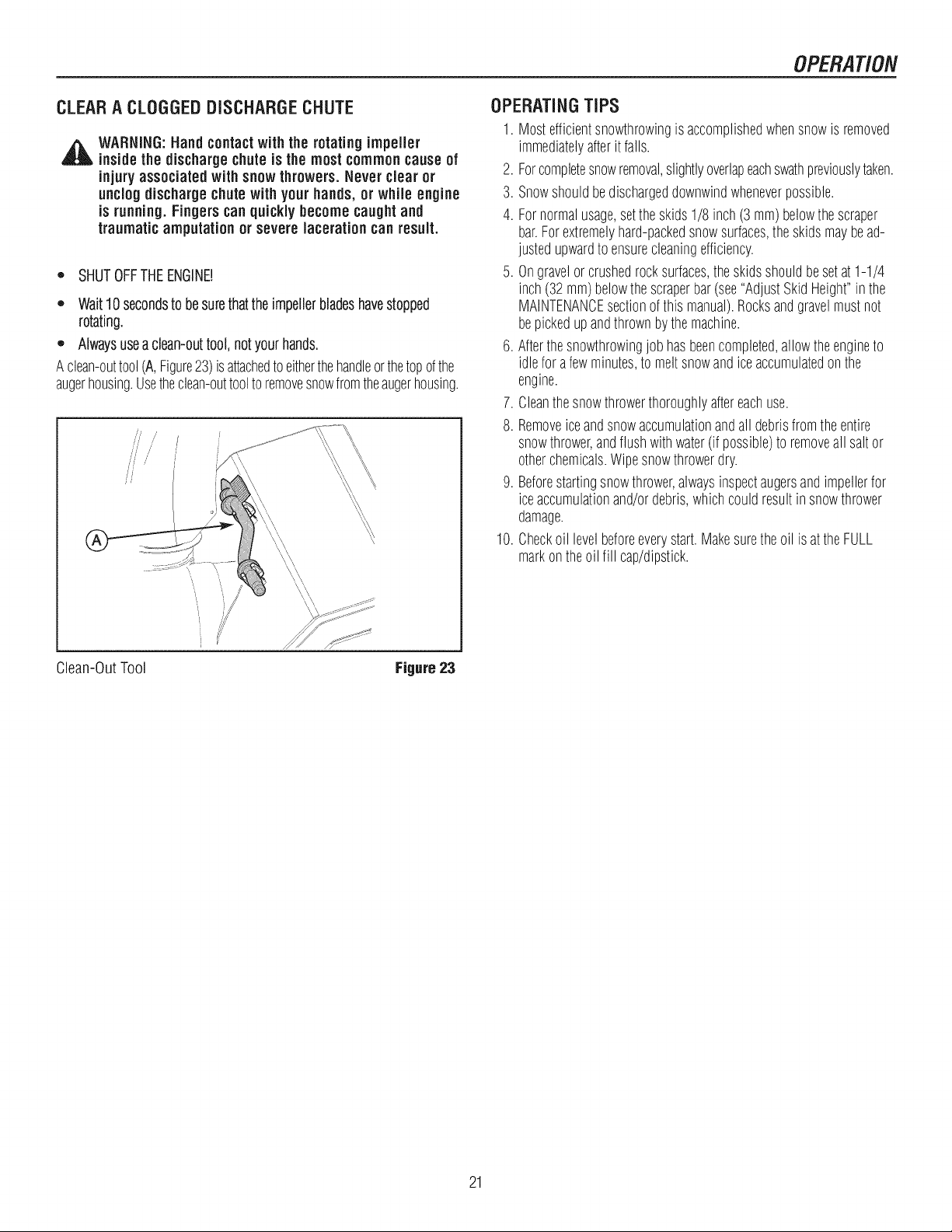

CLEARA CLOGGEDDISCHARGECHUTE

,_ WARNING:Handcontactwith the rotating impeller

insidethe dischargechuteis the most common cause of

injury associated with snow throwers. Never clear or

unclog dischargechutewith your hands, or while engine

is running.Fingers can quickly becomecaughtand

traumatic amputation or severe lacerationcan result.

o SHUTOFFTHEENGINE!

,, Wait10 secondsto besurethatthe impellerbladeshavestopped

rotating.

,' Alwaysusea clean-outtool, notyourhands.

Aclean-outtool(A,Figure23)isattachedto eitherthehandleor thetopofthe

augerhousing.Usetheclean-outtooltoremovesnowfromtheaugerhousing.

//' /

\\'\

OPERATINGTIPS

1. Mostefficientsnowthrowingis accomplishedwhensnowis removed

immediatelyafterit falls.

2. Forcompletesnowremoval,slightlyoverlapeachswathpreviouslytaken.

3. Snowshouldbedischargeddownwindwheneverpossible.

4. Fornormalusage,setthe skids1/8 inch(3 mm)belowthe scraper

bar.Forextremelyhard-packedsnowsurfaces,the skidsmaybead-

justedupwardto ensurecleaningefficiency.

5. Ongravelorcrushedrocksurfaces,theskidsshouldbesetat 1-1/4

inch(32mm)belowthescraperbar(see"AdjustSkidHeight"in the

MAINTENANCEsectionof this manual).Rocksandgravelmustnot

bepickedupandthrownbythemachine.

6. Afterthesnowthrowingjob hasbeencompleted,allowtheengineto

idlefor afewminutes,to meltsnowandiceaccumulatedon the

engine.

7. Cleanthesnowthrowerthoroughlyaftereachuse.

8. Removeiceandsnowaccumulationandall debrisfromtheentire

snowthrower,andflushwithwater(if possible)toremoveall saltor

otherchemicals.Wipesnowthrowerdry.

9. Beforestartingsnowthrower,alwaysinspectaugersandimpellerfor

iceaccumulationand/ordebris,whichcouldresultin snowthrower

damage.

10. Checkoil levelbeforeeverystart.Makesurethe oil is attheFULL

markontheoil fill cap/dipstick.

Clean-OutTool

Figure23

MAINTENANCE

SERVICERECOMMENDATIONS

FIRST BEFORE AFTER EVERY EVERY EVERY BEGINNING

BEFORE

PROCEDURE 5 EACH EACH 5 10 25 EACH

STORAGE

HOURS USE USE HOURS HOURS HOURS SEASON

Checkto MakeSure

AugerBladeStopsWithin

5 SecondsAfterRight v"

SAFETY ControlLeveris Released

LubricateControlLevers ,/ ,/ ,/

andLinkages

CheckSnowthrowerfor

LooseHardware v" ,,,"

LubricateHexShaftand

Chains v" v"

LubricateAugerShaft

Fittings v" v"

SNOWTHROWER LubricateChuteRotation

GearandDeflector v"

Mechanism

RemoveAll Snowand

SlushoffSnowthrowerto

PreventFreezingof Auger

or Controls

CheckTirePressure ,/

L_______ i i ,,,,, i

Oil,Check

,/ v" ,/ v"

Oil,Change ,/ v"

ENGINE

Checkand Replace

SparkPlug v" v"

NOTE:The warrantyon this snowthrower does not cover items

that have beensubjectedto operator abuse or negligence.To

receivefull value from the warranty, operator mustmaintain

snowthroweras instructedin this manual.

TheaboveService Recommendations aresuppliedto assisttheopera-

tor to properlymaintainthesnowthrower.

CAUTION:Do not allow grease or oil to contactthe

rubberfriction wheel or the disc drive plate, if the

disc drive plate or friction wheel come in contactwith

grease or oil, damage to rubberfriction wheel will

result.

NOTICE:if grease or oil comesinto contactwith the disc drive

plate or friction wheel, makesure to clean plate and wheel

thoroughlywith an alcohol base solvent.

MAINTENANCE

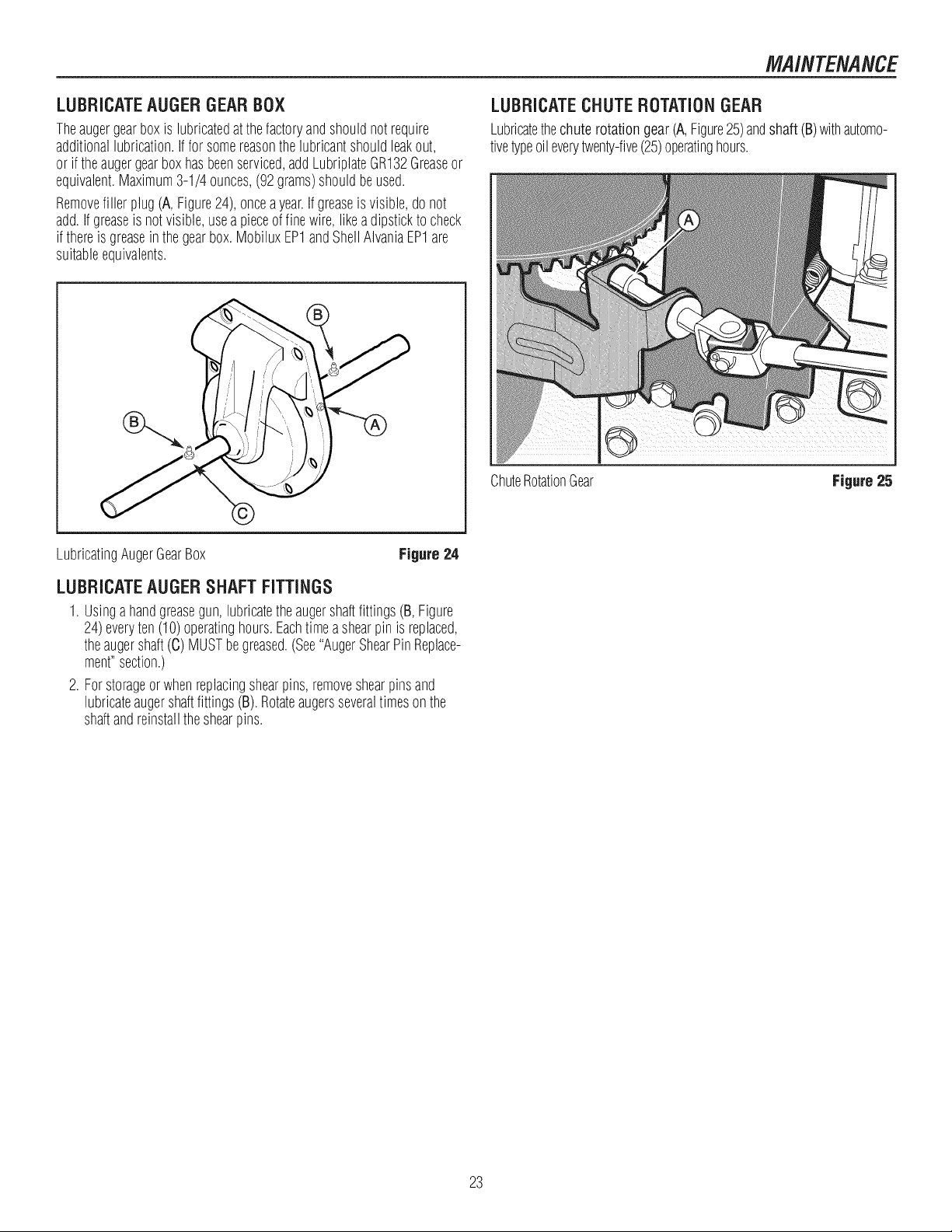

LUBRICATEAUGERGEARBOX

Theaugergearboxis lubricatedatthefactoryand shouldnotrequire

additionallubrication.If for somereasonthelubricantshouldleakout,

or if theaugergearboxhasbeenserviced,add LubriplateGR132Greaseor

equivalent.Maximum3-1/4 ounces,(92grams)shouldbeused.

Removefiller plug(A,Figure24),onceayear.Ifgreaseis visible,do not

add.Ifgreaseis notvisible,usea pieceoffinewire, likea dipstickto check

if thereis greaseinthegearbox.MobiluxEP1andShellAIvaniaEP1are

suitableequivalents.

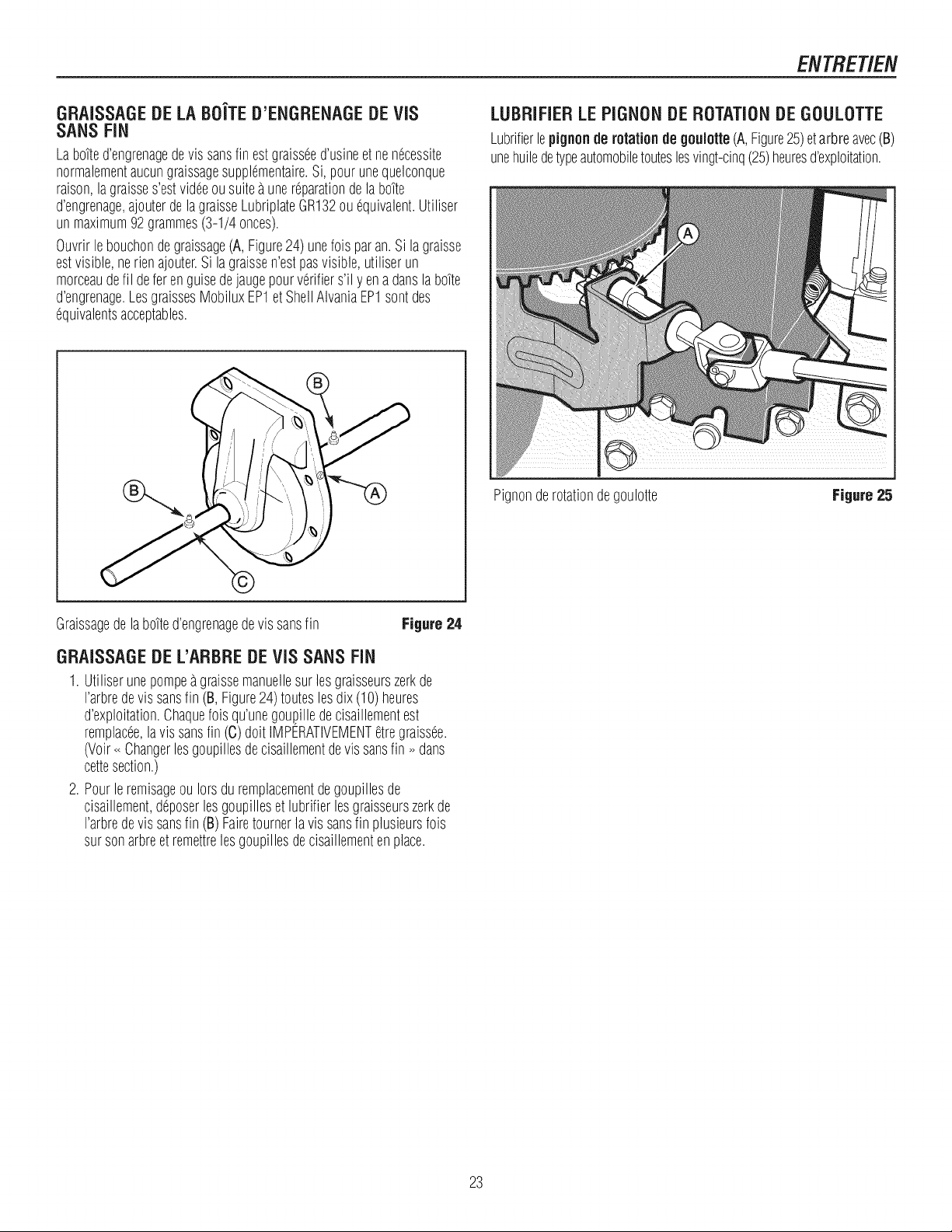

LUBRICATECHUTEROTATIONGEAR

Lubricatethechute rotation gear(A,Figure25)andshaft (B)withautomo-

tivetypeoil everytwenty-five(25)operatinghours.

ChuteRotationGear Figure 25

LubricatingAugerGearBox Figure 24

LUBRICATEAUGERSHAFTFITTINGS

1. Usingahandgreasegun, lubricatetheaugershaftfittings (B,Figure

24)everyten (10)operatinghours.Eachtimea shearpin is replaced,

theaugershaft(C) MUSTbe greased.(See"AugerShearPinReplace-

ment"section.)

2. Forstorageorwhenreplacingshearpins, removeshearpinsand

lubricateaugershaftfittings (B).Rotateaugersseveraltimeson the

shaftandreinstalltheshearpins.

MAINTENANCE

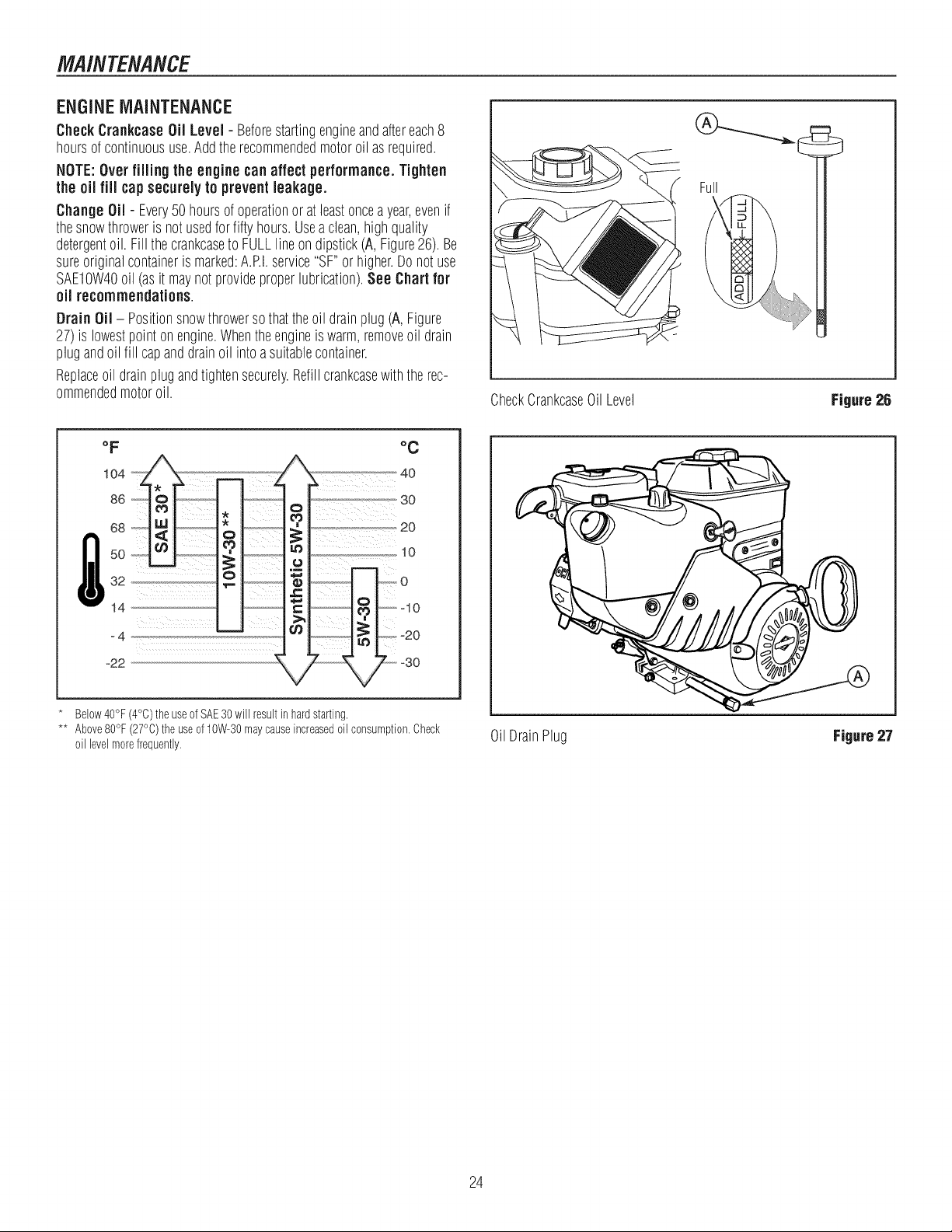

ENGINE MAINTENANCE

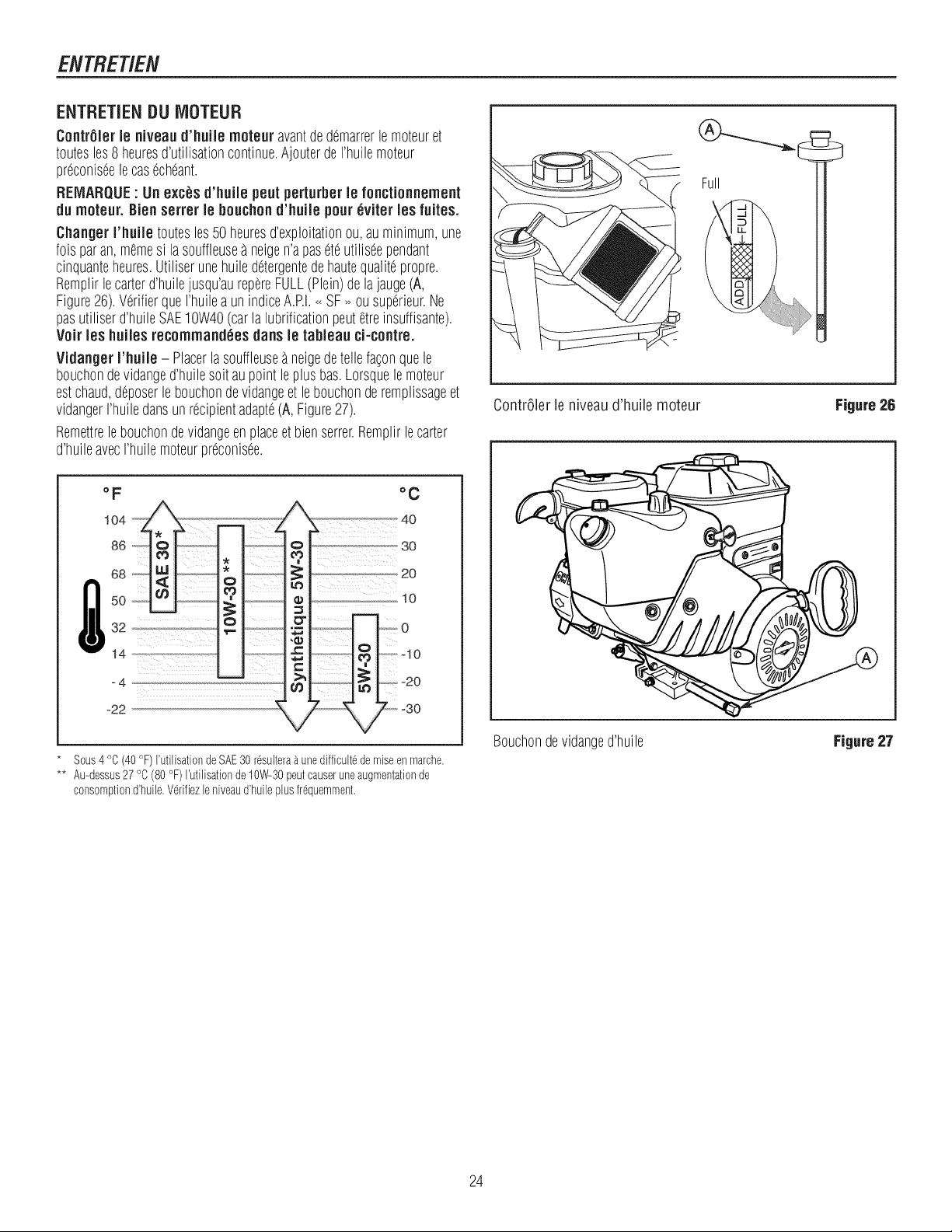

Check Crankcase Oil Level - Beforestartingengineandaftereach8

hoursof continuoususe.Addtherecommendedmotoroil asrequired.

NOTE:Over filling the engine can affect performance.Tighten

the oil fill cap securely to prevent leakage.

Change Oil - Every50 hoursof operationor atleastoncea year,evenif

thesnowthroweris not usedfor fifty hours.Usea clean,high quality

detergentoil. Fill thecrankcaseto FULLlineondipstick(A, Figure26). Be

sureoriginalcontaineris marked:A.P.I.service"SF"orhigher.Do notuse

SAEIOW40oil (asit maynotprovideproperlubrication).See Chart for

oil recommendations.

Drain Oil - Positionsnowthrowersothattheoil drain plug(A, Figure

27)is lowestpointonengine.Whentheengineis warm,removeoil drain

plugandoil fill capanddrainoil intoa suitablecontainer.

Replaceoil drainplugandtightensecurely.Refillcrankcasewiththe rec-

ommendedmotoroil.

Full

CheckCrankcaseOil Level

Figure 26

10486_

68 o

z,i

Below40°F(4°C)theuseofSAE30willresultinhardstarting.

** Above80°F(27°C)theuseof10W-30maycauseincreasedoilconsumption.Check

oillevelmorefrequently.

°C

o10

-20

-30

OilDrainPlug Figure 27

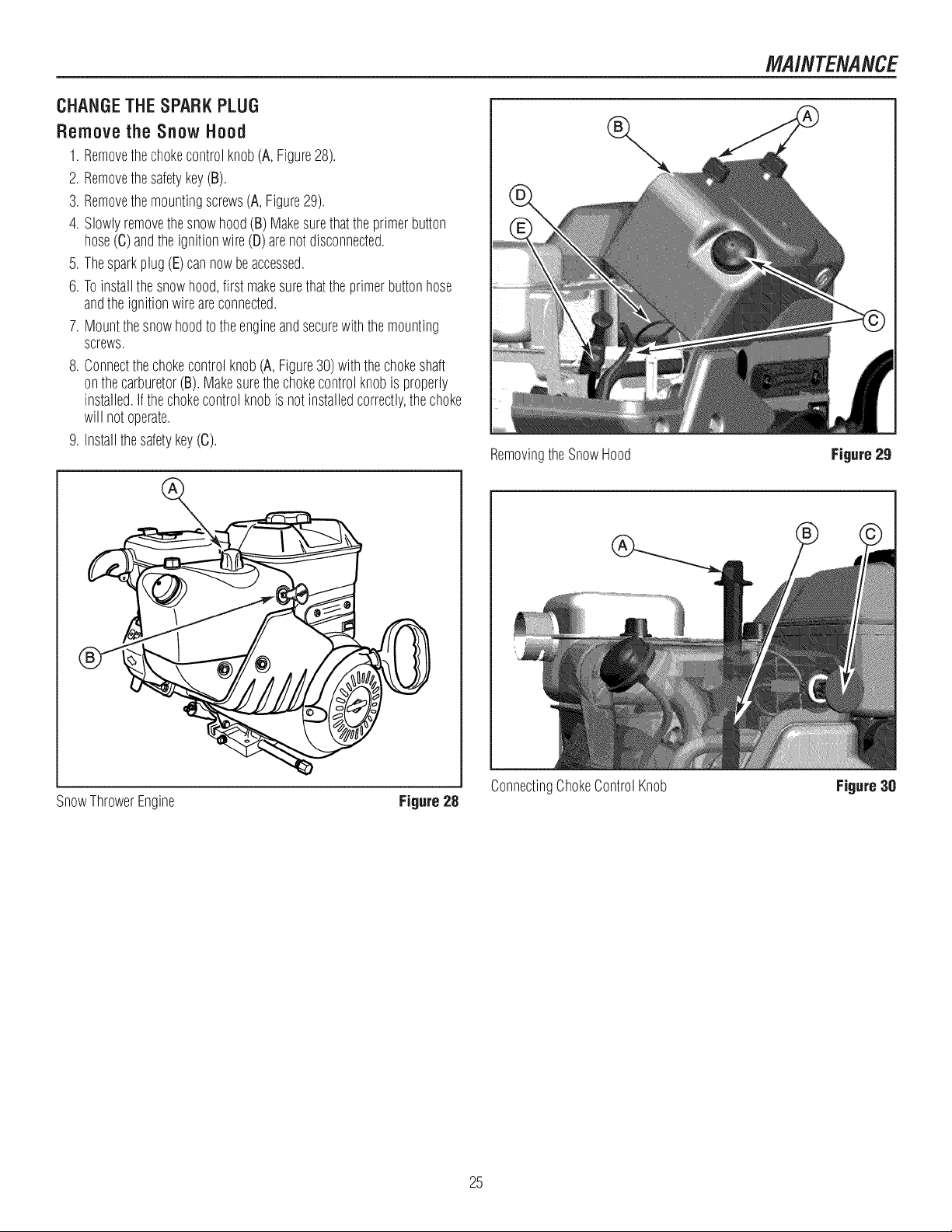

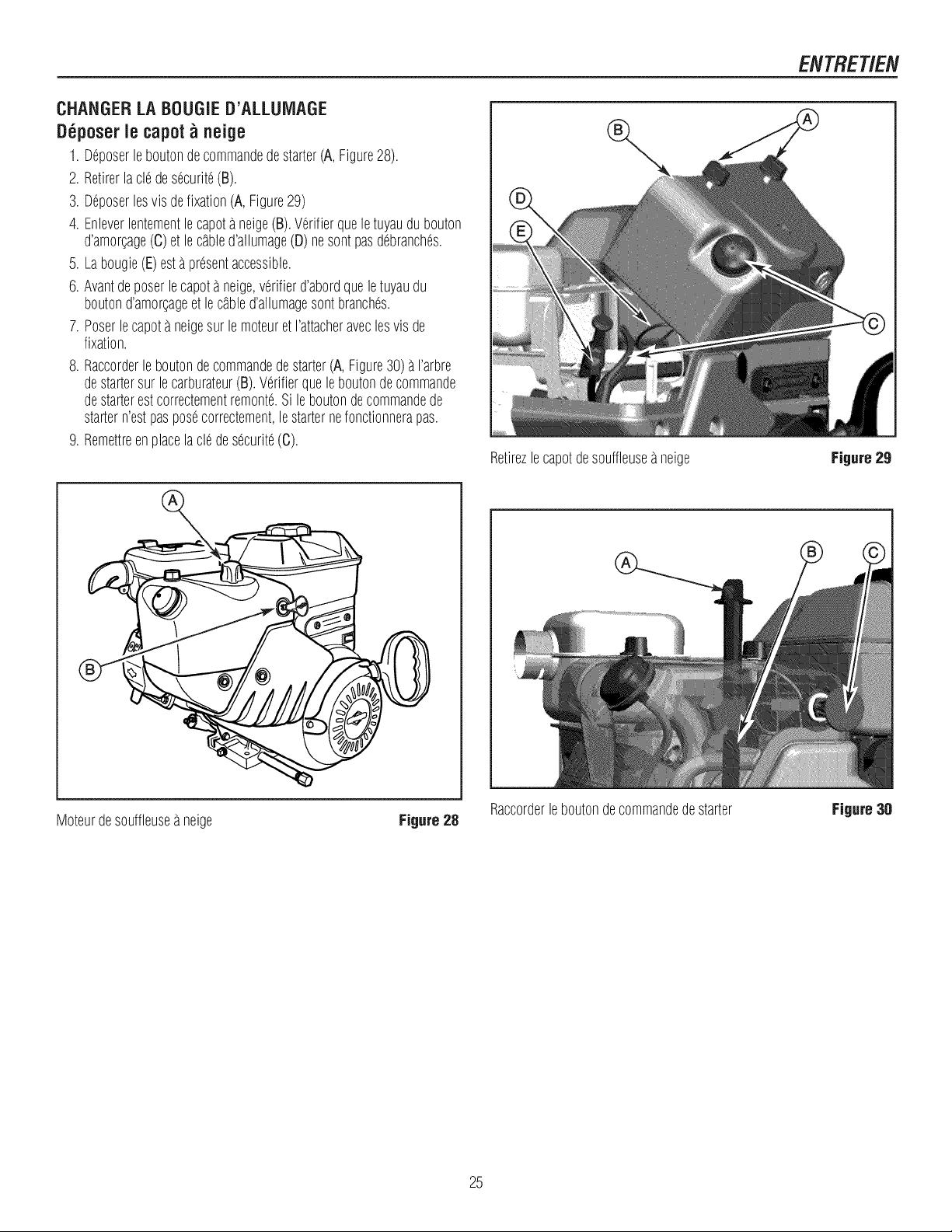

CHANGETHESPARKPLUG

Remove the Snow Hood

1. Removethechokecontrolknob(A,Figure28).

2. Removethesafetykey(B).

3. Removethemountingscrews(A, Figure29).

4. Slowlyremovethesnowhood(B) Makesurethat theprimerbutton

hose(C)andtheignitionwire(D)arenotdisconnected.

5. Thesparkplug (E)cannowbe accessed.

6. Toinstallthe snowhood,first makesurethatthe primerbuttonhose

andtheignitionwireareconnected.

7. Mountthesnowhoodto theengineandsecurewith themounting

screws.

8. Connectthechokecontrolknob(A,Figure30)with thechokeshaft

onthecarburetor(B).Makesurethechokecontrolknobis properly

installed.If thechokecontrolknobis notinstalledcorrectly,thechoke

will notoperate.

9. Installthesafetykey(C).

SnowThrowerEngine

Figure 28

RemovingtheSnowHood

ConnectingChokeControlKnob

MAINTENANCE

Figure 29

Figure 30

MAINTENANCE

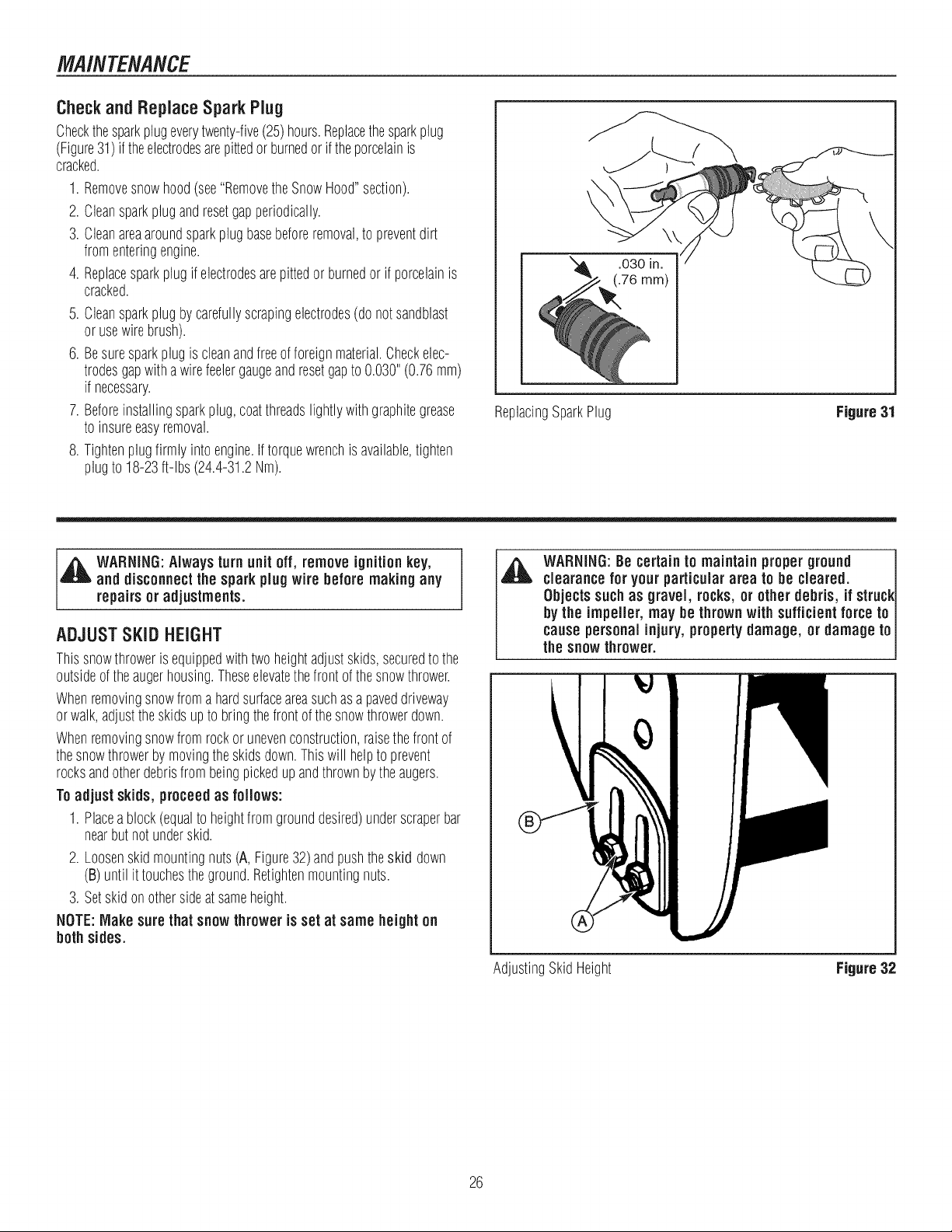

Checkand Replace Spark Plug

Checkthesparkplugeverytwenty-five(25) hours.Replacethesparkplug

(Figure31)if theelectrodesarepittedor burnedor if theporcelainis

cracked.

1. Removesnowhood(see"RemovetheSnowHood"section).

2. Cleansparkplugandresetgapperiodically.

3. Cleanareaaroundsparkplug basebeforeremoval,to preventdirt

fromenteringengine.

4. Replacesparkplug if electrodesarepittedor burnedor if porcelainis

cracked.

5. Cleansparkplugby carefullyscrapingelectrodes(donotsandblast

orusewirebrush).

6. Besuresparkplugis cleanandfreeof foreignmaterial.Checkelec-

trodesgapwitha wirefeelergaugeand resetgapto 0.030"(0.76ram)

if necessary.

7. Beforeinstallingsparkplug,coatthreadslightlywith graphitegrease

to insureeasyremoval.

8. Tightenplugfirmlyinto engine.If torquewrenchis available,tighten

plugto 18-23ft-lbs (24.4-31.2Nm).

ReplacingSparkPlug Figure 31

_ ARNING:Always turn unit off, remove ignitionkey,

and disconnectthe spark plug wire before making any

repairs or adjustments.

ADJUSTSKiD HEIGHT

Thissnowthroweris equippedwithtwo heightadjustskids,securedto the

outsideoftheaugerhousing.Theseelevatethefront ofthesnowthrower.

Whenremovingsnowfroma hardsurfaceareasuchasa paveddriveway

orwalk,adjusttheskidsupto bringthefrontofthesnowthrowerdown.

Whenremovingsnowfromrockor unevenconstruction,raisethefrontof

thesnowthrowerbymovingtheskidsdown.Thiswill helpto prevent

rocksandotherdebrisfrombeingpickedup andthrownbytheaugers.

To adjustskids, proceedas follows:

1. Placea block(equalto heightfromgrounddesired)underscraperbar

nearbutnotunderskid.

2. Loosenskid mountingnuts(A, Figure32)and pushtheskid down

(B)until it touchestheground.Retightenmountingnuts.

3. Setskidonothersideatsameheight.

NOTE:Make surethat snowthroweris set at same heighton

both sides.

WARNING:Be certain to maintainproper ground

clearance for your particular area to be cleared.

Objects suchas gravel, rocks, or other debris, if struck

by the impeller, may be thrownwith sufficientforce to

cause personalinjury, propertydamage, or damageto

the snowthrower.

AdjustingSkidHeight Figure 32

MAINTENANCE

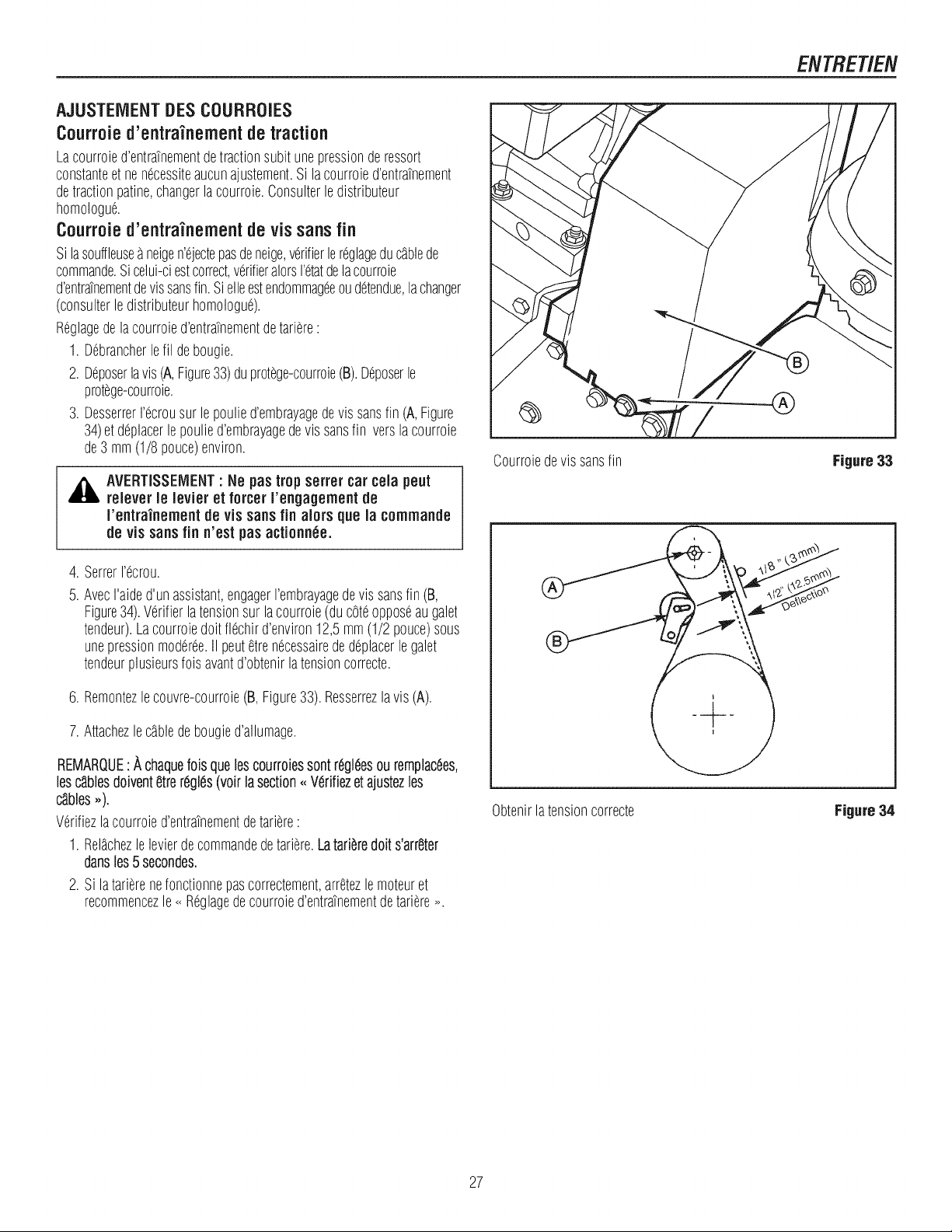

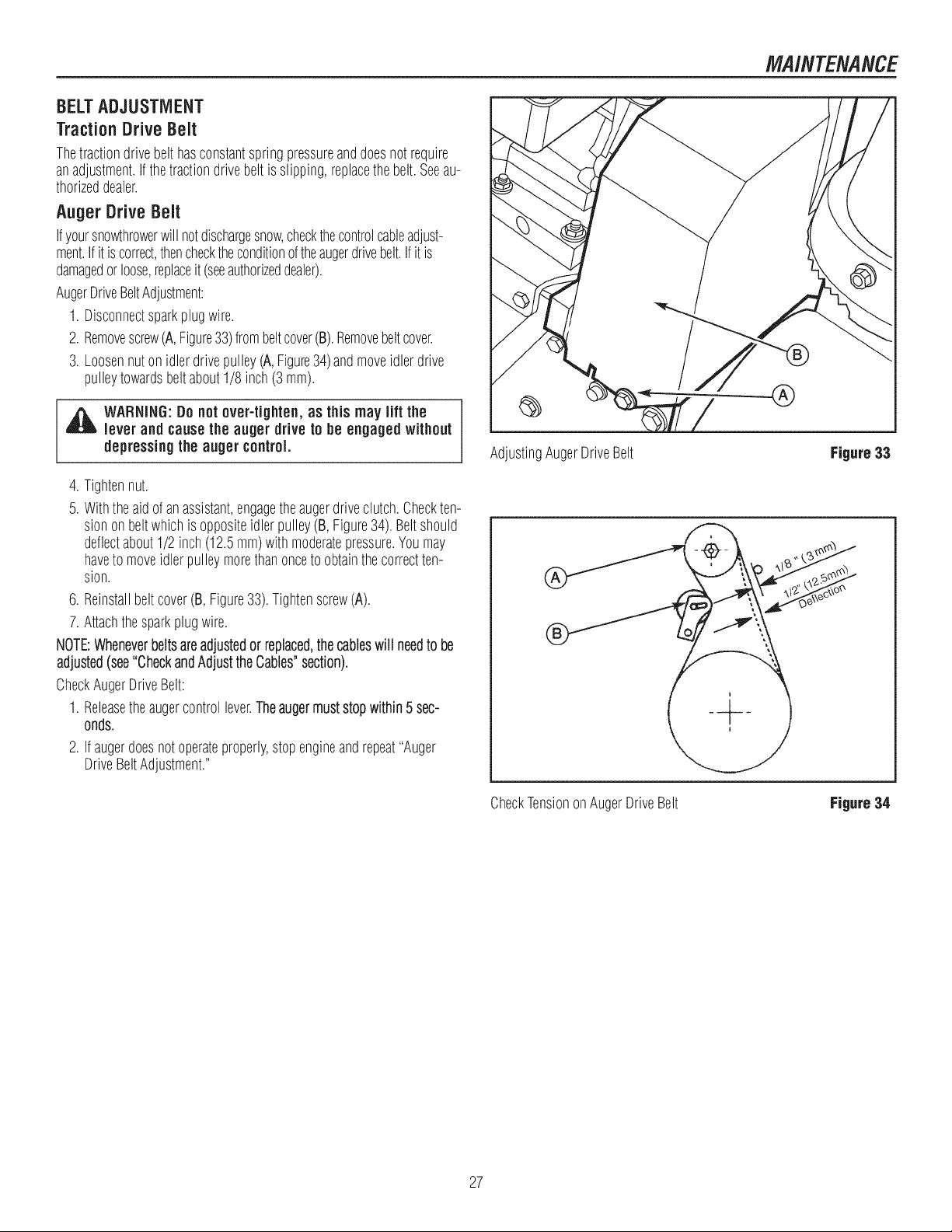

BELTADJUSTMENT

TractionDrive Belt

Thetractiondrivebelthasconstantspringpressureanddoesnotrequire

anadjustment.If thetractiondrivebelt is slipping,replacethebelt. Seeau-

thorizeddealer.

Auger Drive Belt

Ifyoursnowthrowerwill notdischargesnow,checkthecontrolcableadjust-

ment.If it iscorrect,thenchecktheconditionoftheaugerdrivebelt.Ifit is

damagedor loose,replaceit (seeauthorizeddealer).

AugerDriveBeltAdjustment:

1. Disconnectsparkplug wire.

2. Removescrew(A,Figure33)frombeltcover(B).Removebeltcover.

3. Loosennuton idler drivepulley(A,Figure34)andmoveidlerdrive

pulleytowardsbeltabout1/8inch(3 mm).

WARNING: Donot over-tighten, as this may lift the

lever and causethe auger drive to be engagedwithout

depressingthe auger control.

4. Tightennut.

5. Withtheaidof anassistant,engagetheaugerdriveclutch.Checkten-

sionon beltwhichis oppositeidler pulley(B,Figure34).Beltshould

deflectabout1/2 inch(12.5mm)with moderatepressure.Youmay

haveto moveidler pulleymorethanonceto obtainthecorrectten-

sion.

6. Reinstallbeltcover(B, Figure33).Tightenscrew(A).

7. Attachthesparkplugwire.

NOTE:Wheneverbeltsareadjustedor replaced,thecableswill needto be

adjusted(see"CheckandAdjusttheCables"section).

CheckAugerDriveBelt:

1. Releasetheaugercontrollever.Theaugermuststopwithin5 sec-

onds.

2. Ifaugerdoesnotoperateproperly,stopengineandrepeat"Auger

DriveBeltAdjustment."

AdjustingAugerDriveBelt

CheckTensionon AugerDriveBelt

Figure33

Figure34

MAINTENANCE

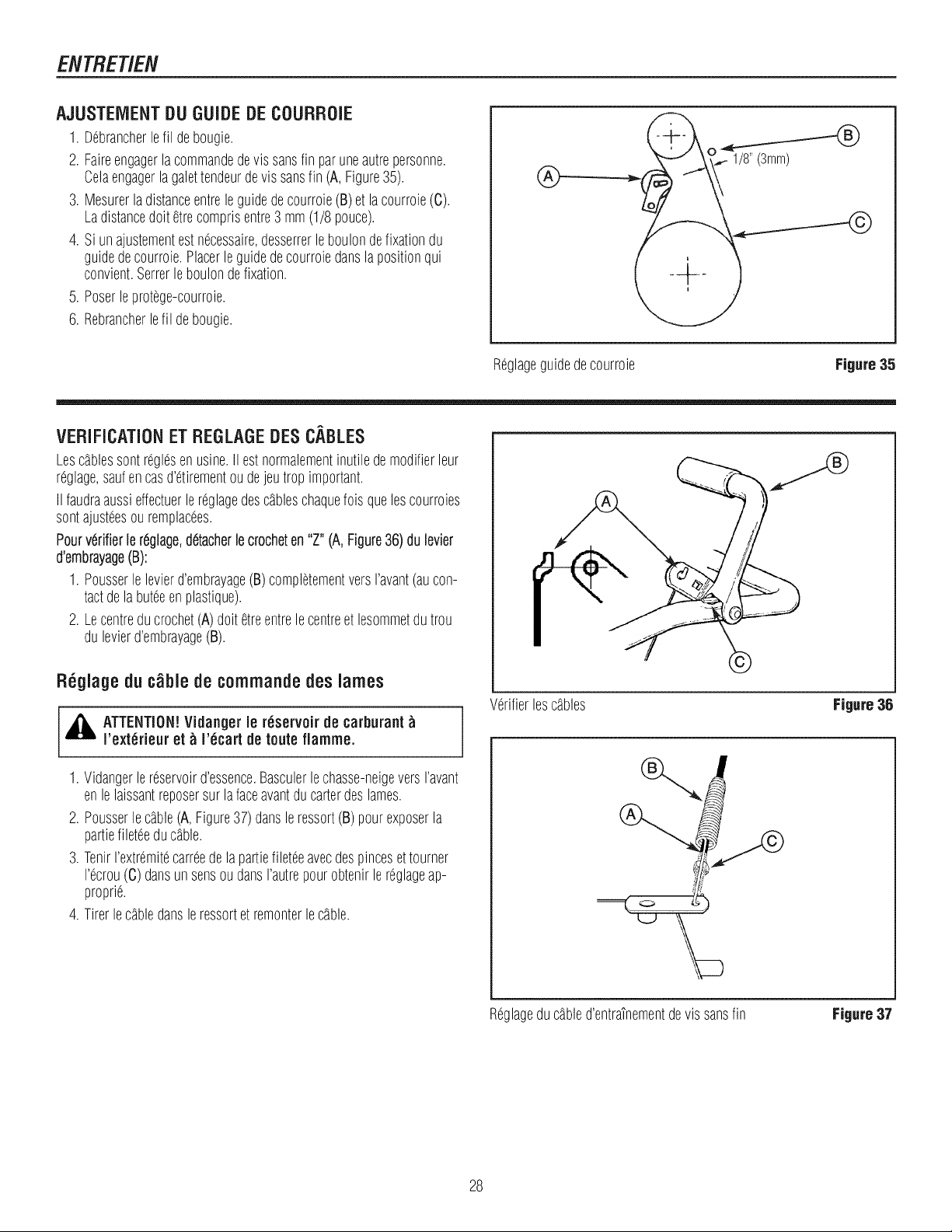

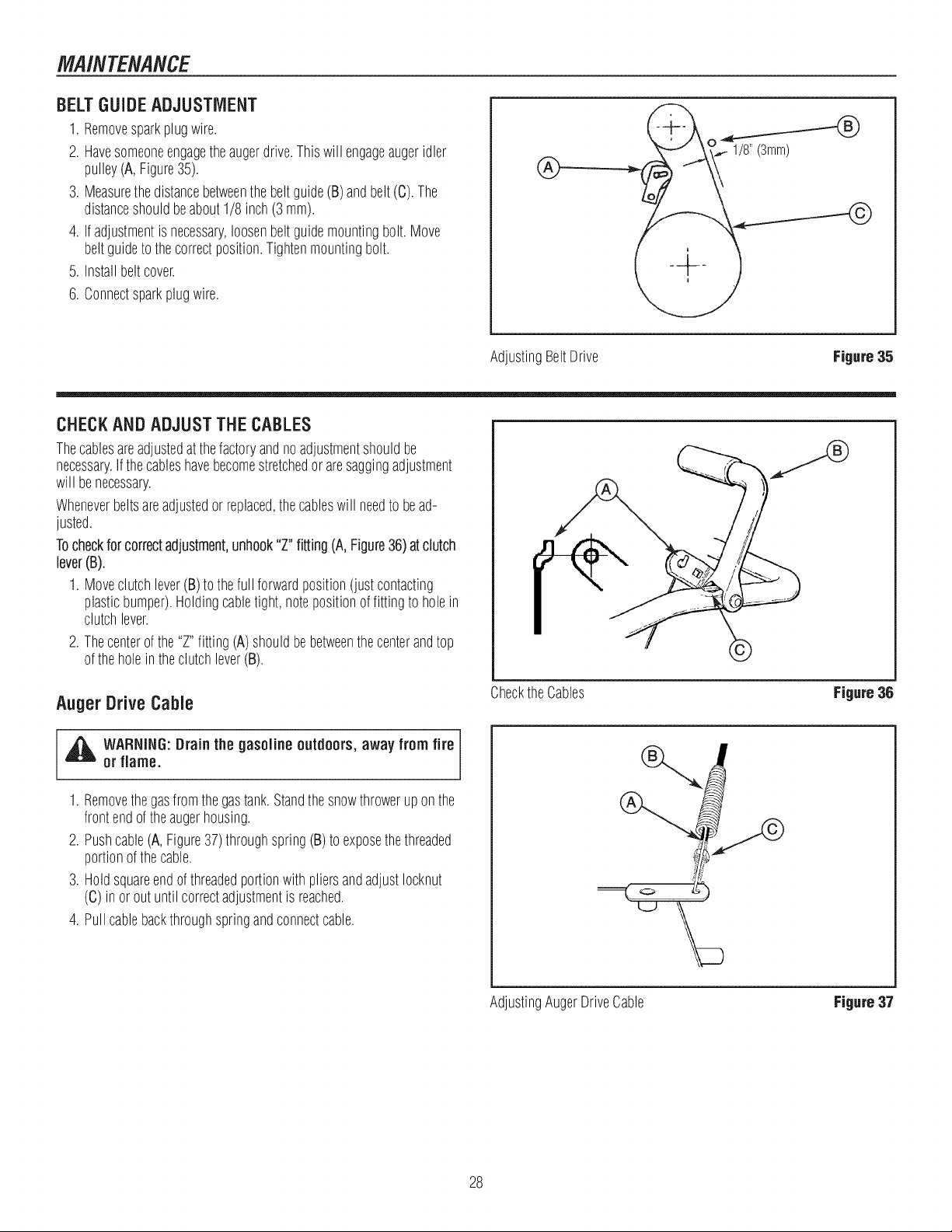

BELT GUIDE ADJUSTMENT

1. Removesparkplug wire.

2. Havesomeoneengagetheaugerdrive.This will engageaugeridler

pulley(A, Figure35).

3. Measurethedistancebetweenthe beltguide(B)and belt(C).The

distanceshouldbeabout1/8inch(3 ram).

4. Ifadjustmentis necessary,loosenbeltguidemountingbolt. Move

beltguideto thecorrectposition.Tightenmountingbolt.

5. Installbeltcover.

6. Connectsparkplugwire.

AdjustingBeltDrive Figure35

CHECKANDADJUSTTHECABLES

Thecablesareadjustedatthefactoryandnoadjustmentshouldbe

necessary.Ifthecableshavebecomestretchedor aresaggingadjustment

will benecessary.

Wheneverbeltsareadjustedor replaced,thecableswill needto bead-

justed.

Tocheckfor correctadjustment,unhook"Z" fitting (A,Figure36) atclutch

lever(B).

1. Moveclutchlever(B)to thefull forwardposition(justcontacting

plasticbumper).Holdingcabletight, notepositionof fittingto holein

clutchlever.

2. Thecenterof the"Z" fitting (A)shouldbebetweenthecenterandtop

of theholein theclutchlever(B).

Auger Drive Cable

[,_ ARNING: Drain the gasoline outdoors, away from fire

or flame.

1. Removethegasfromthegastank.Standthesnowthrowerupon the

frontendof theaugerhousing.

2. Pushcable(A,Figure37) throughspring(B)to exposethethreaded

portionof thecable.

3. Holdsquareend ofthreadedportionwith pliersandadjustIocknut

4. Pullcablebackthroughspringand connectcable.

ChecktheCables Figure36

AdjustingAugerDriveCable Figure37

MAINTENANCE

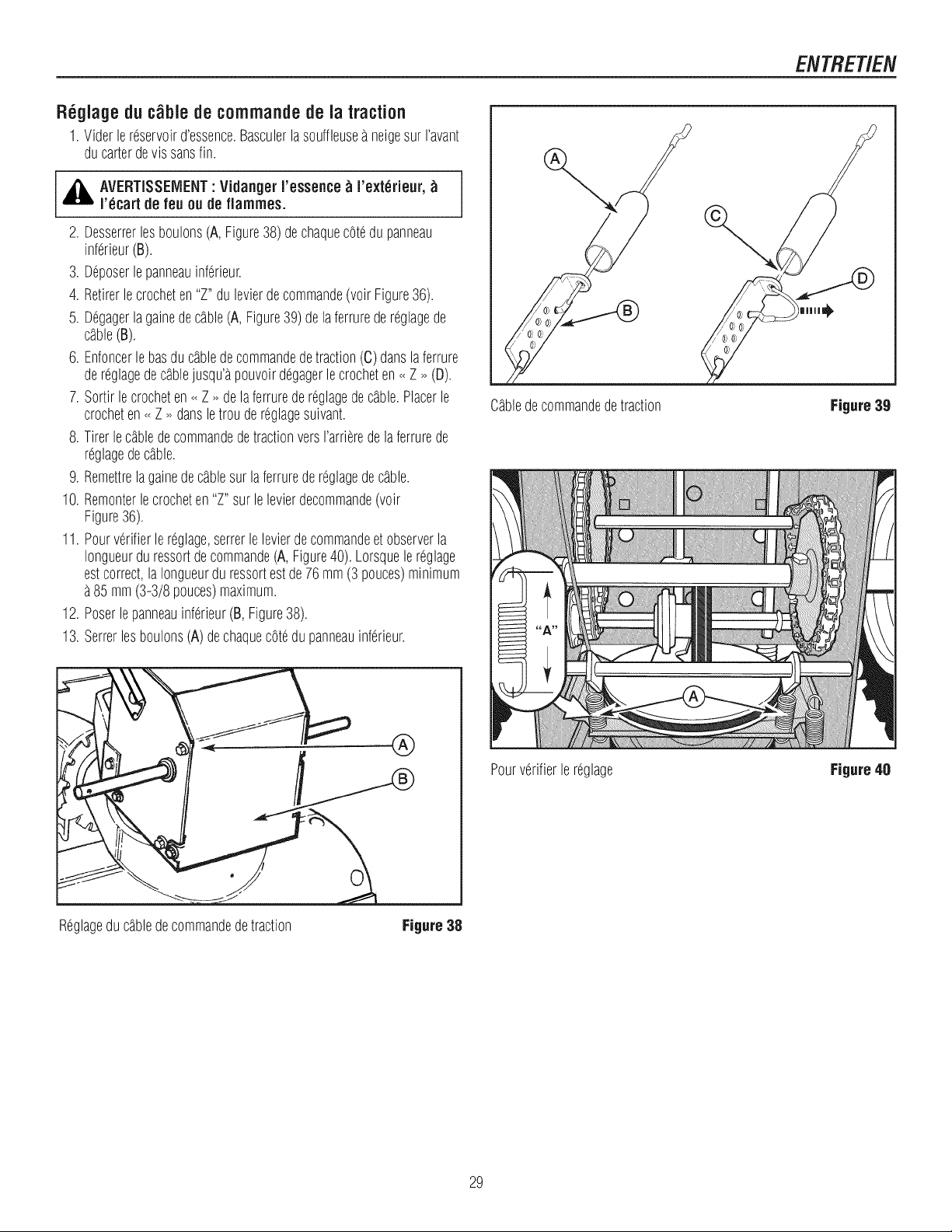

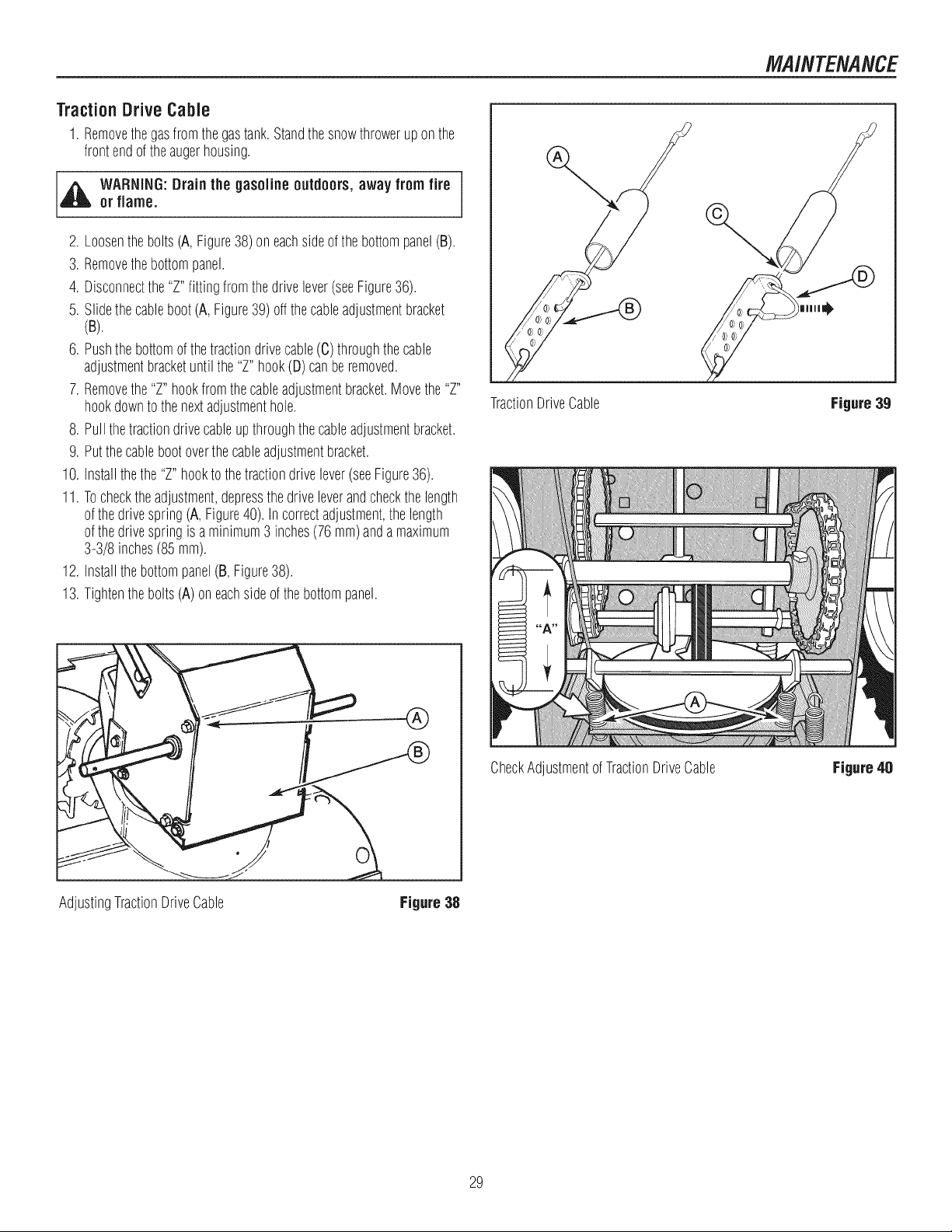

TractionDrive Cable

1. Removethegasfromthegastank.Standthesnowthrowerupon the

frontendof theaugerhousing.

_ ARNING:Drainthe gasoline outdoors, away from fire

or flame.

2. Loosenthebolts(A,Figure38)on eachsideof thebottompanel(B).

3. Removethebottompanel.

4. Disconnectthe"Z" fittingfrom thedrivelever(seeFigure36).

5. Slidethecableboot(A, Figure39) offthecableadjustmentbracket

(B) I

6. Pushthebottomofthetractiondrivecable(C)throughthecable

adjustmentbracketuntilthe "Z" hook(D)canbe removed.

7. Removethe"Z" hookfrom thecableadjustmentbracket.Movethe"Z"

hookdownto thenextadjustmenthole.

8. Pullthetractiondrivecableup throughthecableadjustmentbracket.

91Putthecablebootoverthecableadjustmentbracket.

10. Installthethe"Z" hookto thetractiondrivelever(seeFigure36)1

11. Tochecktheadjustment,depressthedriveleverand checkthelength

of thedrivespring(A,Figure40). Incorrectadjustment,thelength

of thedrivespringis aminimum3 inches(76mm)anda maximum

3-3/8 inches185mm).

12. Installthebottompanel(B,Figure38)1

13. Tightenthebolts(A)oneachsideof thebottompanel.

TractionDriveCable

)|1111|!_

Figure 39

CheckAdjustmentofTractionDriveCable Figure 40

AdjustingTractionDriveCable

Figure 38

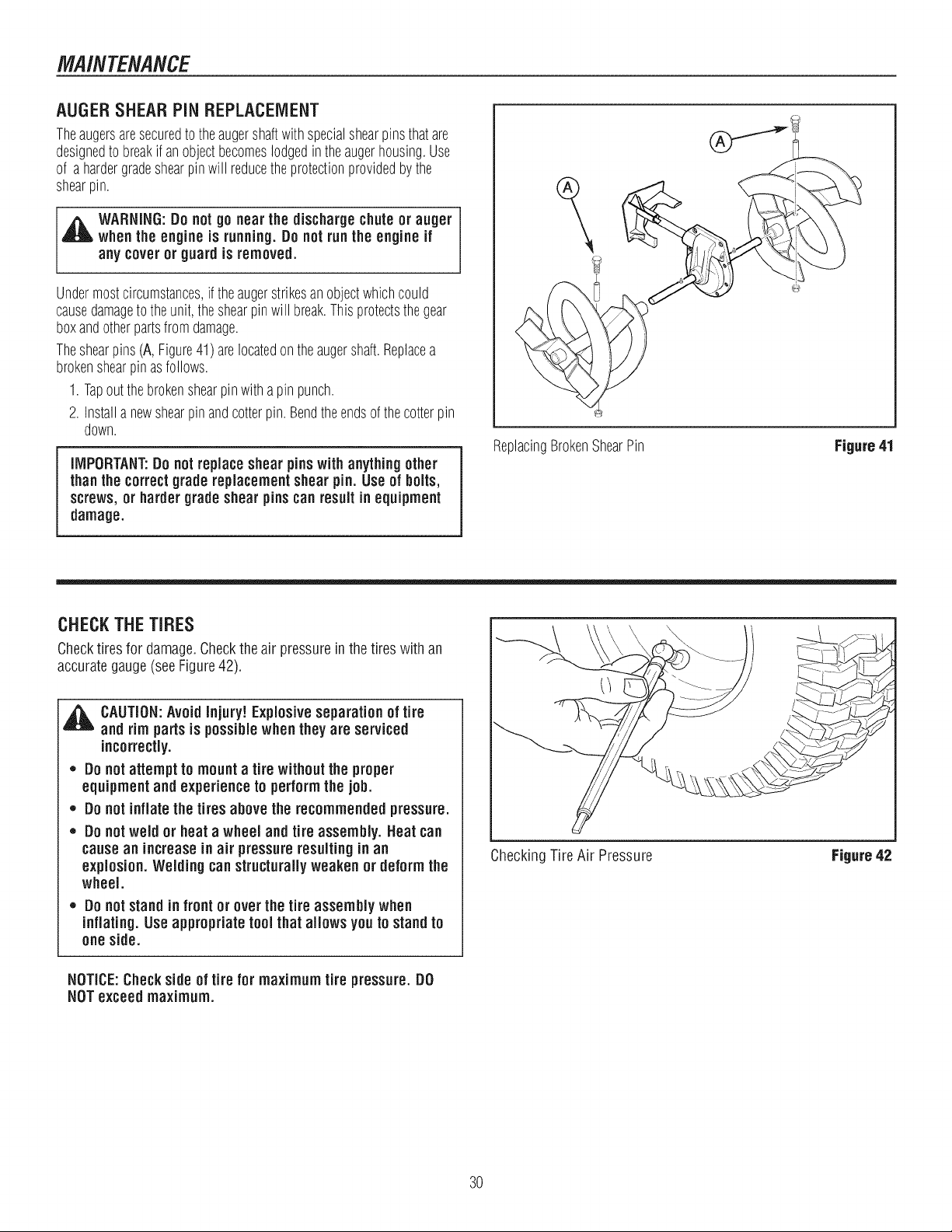

MAINTENANCE

AUGERSHEARPiN REPLACEMENT

Theaugersaresecuredtotheaugershaftwithspecialshearpinsthatare

designedto breakif an objectbecomeslodgedin theaugerhousing.Use

of a hardergradeshearpinwill reducetheprotectionprovidedbythe

shearpin.

,_ WARNING:Do not go nearthe dischargechute or auger

whenthe engine is running.Do notrun the engine if

any coveror guard is removed.

Undermostcircumstances,if theaugerstrikesan objectwhichcould

causedamageto theunit, theshearpin will break.Thisprotectsthegear

boxandotherpartsfrom damage.

Theshearpins(A, Figure41) arelocatedontheaugershaft.Replacea

brokenshearpinasfollows.

1. Tapoutthebrokenshearpin witha pin punch.

2. Installa newshearpin andcotterpin.Bendtheendsofthecotterpin

down.

iMPORTANT:Do not replaceshearpins with anything other

thanthe correctgrade replacementshear pin. Useof bolts,

screws,or harder grade shear pins can result in equipment

damage.

ReplacingBrokenShearPin Figure 41

CHECKTHETIRES

Checktires for damage.Checkthe air pressurein the tires with an

accurategauge(seeFigure42).

,_ CAUTION:Avoid Injury! Explosiveseparation of tire

and rim parts is possible when they are serviced

incorrectly.

,, Do notattempt to mounta tire without the proper

equipment and experience to perform the job.

,, Do notinflate the tires above the recommended pressure.

,, Do notweld or heat a wheel and tire assembly. Heat can

causean increasein air pressureresulting in an

explosion. Welding can structurally weaken or deformthe

wheel.

,, Do not stand in front or over the tire assembly when

inflating. Useappropriate tool that allows you to stand to

one side.

NOTICE:Check side of tire for maximum tire pressure. DO

NOTexceed maximum.

CheckingTire Air Pressure Figure 42

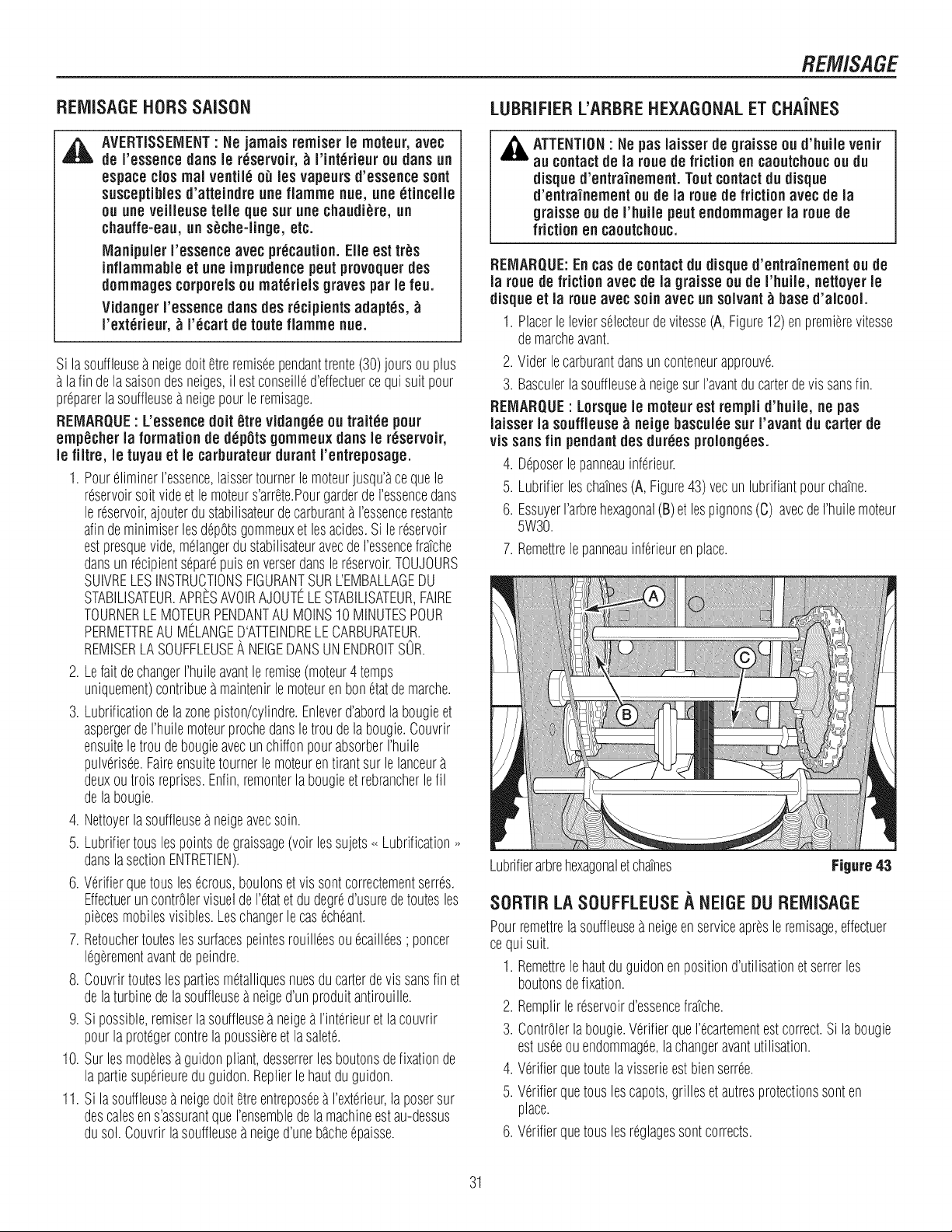

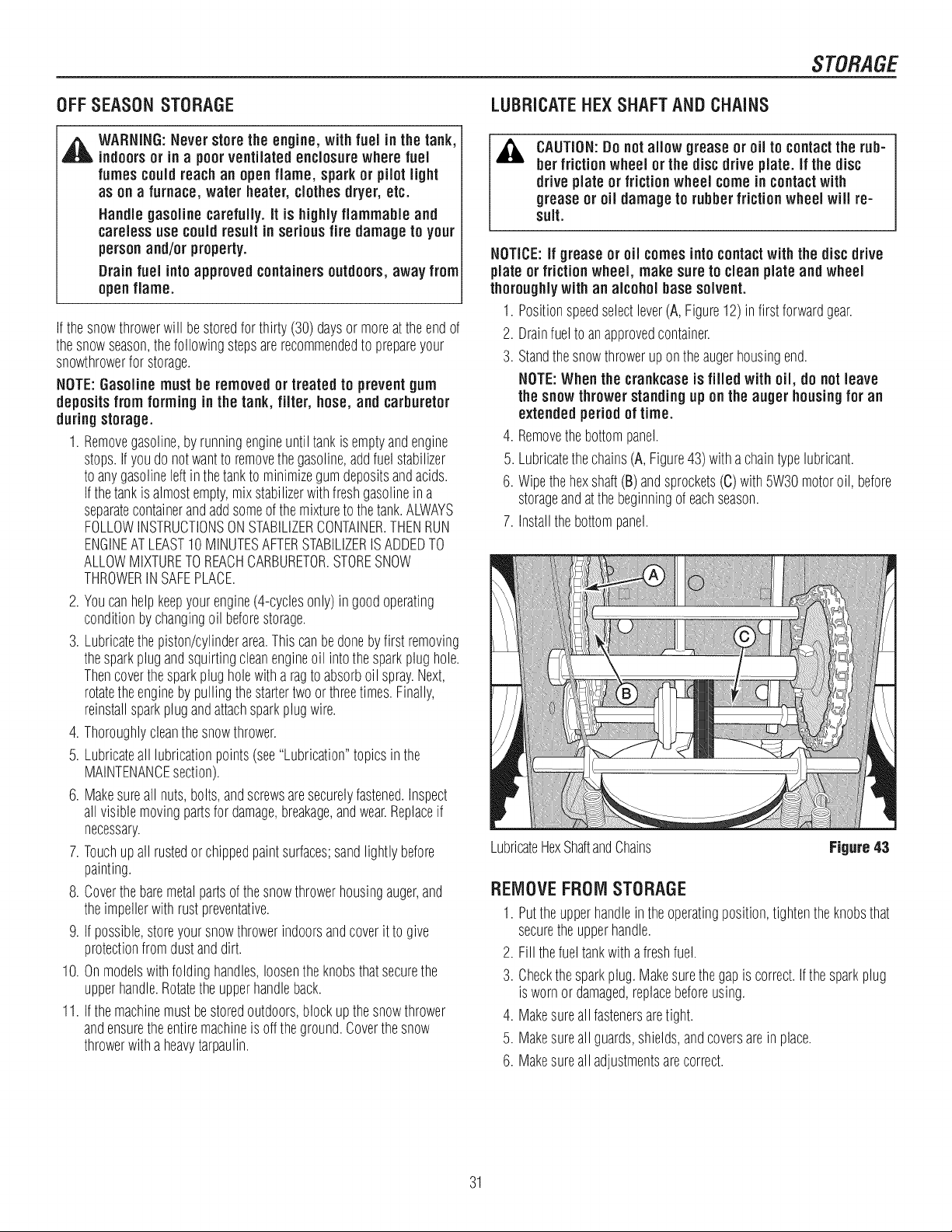

OFFSEASONSTORAGE

WARNING:Never storethe engine, with fuel in the tank,

indoorsor in a poorventilated enclosurewherefuel

fumes could reachan open flame, spark or pilot light

as on a furnace,water heater, clothes dryer, etc.

Handle gasoline carefully, it is highlyflammable and

carelessuse could result in seriousfire damage to your

personand/or property.

Drain fuel into approvedcontainers outdoors, away from

open flame.

If thesnowthrowerwill be storedforthirty (30) daysor moreatthe endof

thesnowseason,thefollowingstepsarerecommendedto prepareyour

snowthrowerfor storage.

NOTE:Gasoline must be removedor treated to prevent gum

depositsfrom forming inthe tank, filter, hose, and carburetor

duringstorage.

1. Removegasoline,by runningengineuntil tankis emptyandengine

stops.Ifyoudonotwantto removethegasoline,addfuelstabilizer

to anygasolineleft in thetankto minimizegumdepositsandacids.

Ifthetankis almostempty,mixstabilizerwith freshgasolinein a

separatecontainerandadd someofthemixtureto thetank.ALWAYS

FOLLOWINSTRUCTIONSONSTABILIZERCONTAINER.THENRUN

ENGINEATLEAST10 MINUTESAFTERSTABILIZERISADDEDTO

ALLOWMIXTURETOREACHCARBURETOR.STORESNOW

THROWERINSAFEPLACE.

2. Youcanhelpkeepyourengine(4-cyclesonly)in goodoperating

conditionby changingoil beforestorage.

3. Lubricatethe piston/cylinderarea.This canbe donebyfirst removing

thesparkplugand squirtingcleanengineoil intothe sparkplug hole.

Thencoverthesparkplugholewith a ragto absorboil spray.Next,

rotatetheengineby pullingthestartertwoor threetimes.Finally,

reinstallsparkplug andattachsparkplugwire.

4. Thoroughlycleanthe snowthrower.

5. Lubricateall lubricationpoints(see"Lubrication"topicsin the

MAINTENANCEsection).

6. Makesureall nuts,bolts,andscrewsaresecurelyfastened.Inspect

allvisiblemovingpartsfor damage,breakage,andwear.Replaceif

necessary.

7. Touchupall rustedorchippedpaintsurfaces;sandlightly before

painting.

8. Coverthebaremetalpartsof thesnowthrowerhousingauger,and

theimpellerwith rustpreventative.

9. If possible,storeyoursnowthrowerindoorsandcoverit to give

protectionfromdustand dirt.

10. Onmodelswithfolding handles,loosentheknobsthat securethe

upperhandle.Rotatetheupperhandleback.

11. Ifthemachinemustbestoredoutdoors,blockupthesnowthrower

andensuretheentiremachineis off theground.Coverthesnow

throwerwithaheavytarpaulin.

STORAGE

LUBRICATEHE×SHAFTAND CHAINS

CAUTION:Do not allow grease or oil to contactthe rub-

ber friction wheel or the discdrive plate, if the disc

drive plate or frictionwheel come in contactwith

grease or oil damage to rubberfriction wheel will re-

suit.

NOTICE:if grease or oil comesinto contactwith the disc drive

plate or frictionwheel, make sure to clean plate and wheel

thoroughlywith an alcohol base solvent.

1. Positionspeedselectlever(A,Figure12) in first forwardgear.

2. Drainfuelto anapprovedcontainer.

3. Standthesnowthrowerup on theaugerhousingend.

NOTE:When the crankcaseis filled with oil, do not leave

the snowthrowerstandingup on the auger housingfor an

extended periodof time.

4. Removethebottompanel.

5. Lubricatethechains(A, Figure43) witha chaintypelubricant.

6. Wipethehexshaft(B)andsprockets(C)with5W30motoroil, before

storageand atthebeginningof eachseason.

7. Installthebottompanel.

LubricateHexShaftandChains

Figure43

REMOVEFROMSTORAGE

1. Puttheupperhandlein theoperatingposition,tightentheknobsthat

securetheupperhandle.

2. Fill thefueltankwith afreshfuel.

3. Checkthesparkplug.Makesurethegapis correct.If thesparkplug

is wornordamaged,replacebeforeusing.

4. Makesureall fastenersaretight.

5. Makesureall guards,shields,and coversarein place.

6. Makesureall adjustmentsarecorrect.

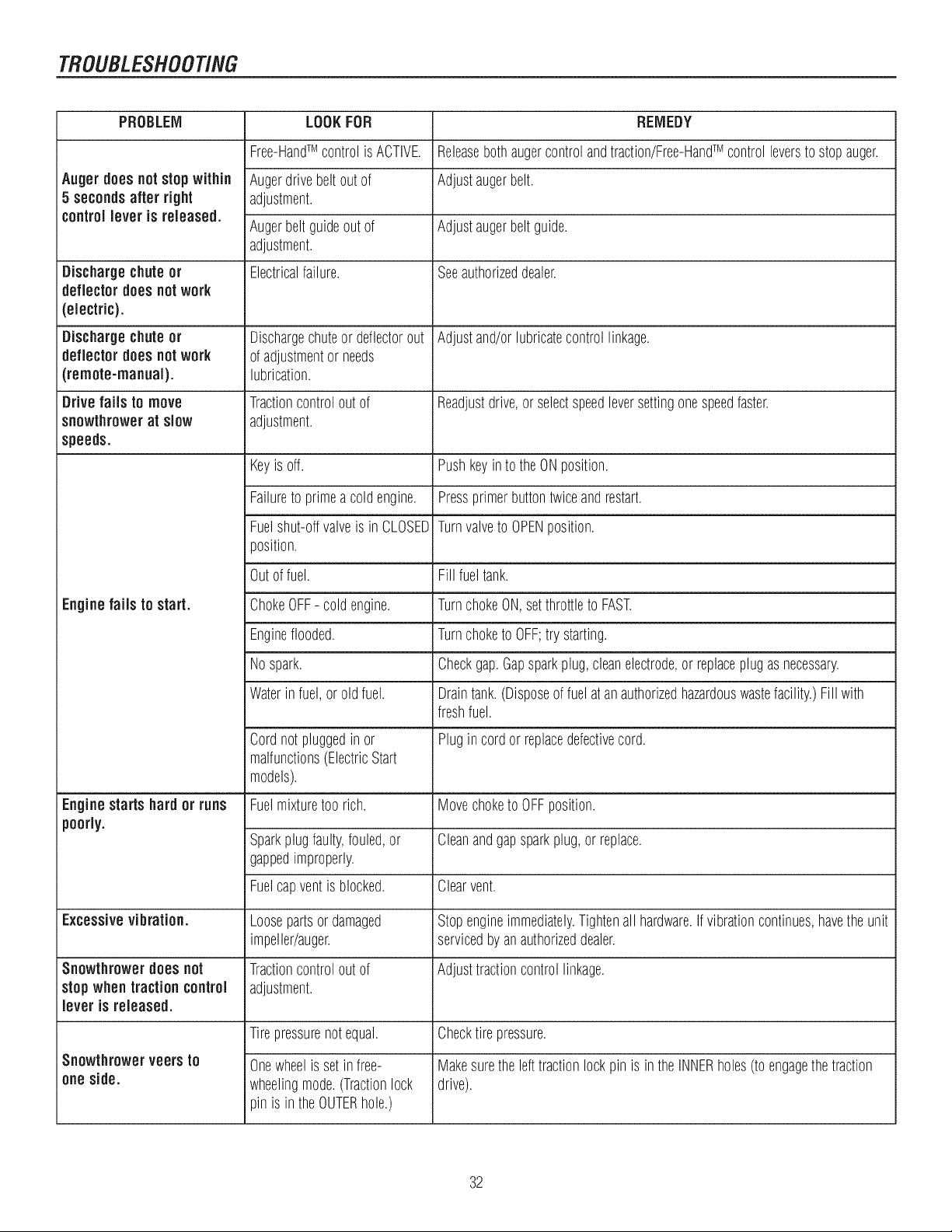

TROUBLESHOOT/NG

PROBLEM LOOKFOR REMEDY

Free-HandTM controlisACTIVE. Releasebothaugercontrolandtraction/Free-HandTM controlleversto stop auger.

Augerdoes notstopwithin Augerdrivebeltout of Adjustaugerbelt.

j5 secondsafter right adjustment.

controllever is released.

Augerbeltguideoutof Adjustaugerbeltguide.

adjustment.

Discharge chuteor Electricalfailure. Seeauthorizeddealer.

deflectordoes not work

(electric).

Dischargechuteor Dischargechuteor deflectorout Adjustand/orlubricatecontrollinkage.

i deflectordoes notwork ofadjustmentor needs

i (remote-manual). lubrication.

Drive fails to move Tractioncontrolout of Readjustdrive,or selectspeedleversettingonespeedfaster.

snowthrowerat slow adjustment.

speeds.

Keyis off. Pushkeyin to theONposition.

Failureto primea coldengine. Pressprimerbuttontwiceand restart.

Fuelshut-offvalveis in CLOSEDTurnvalveto OPENposition.

position.

Outof fuel. Fill fueltank.

Enginefalls to start. ChokeOFF- coldengine. TurnchokeON,setthrottleto FAST.

Engineflooded. Turnchoketo OFF;try starting.

Nospark. Checkgap.Gapsparkplug,cleanelectrode,or replaceplugas necessary.

Waterin fuel,oroldfuel. Draintank.(Disposeof fuel atan authorizedhazardouswastefacility.)Fillwith

freshfuel.

Cordnot pluggedin or Plugin cordor replacedefectivecord.

malfunctions(ElectricStart

models).

Enginestarts hard or runs Fuelmixturetoo rich. Movechoketo OFFposition.

poorly.

Sparkplug faulty,fouled,or Cleanandgapsparkplug,or replace.

gappedimproperly.

Fuelcapventis blocked. Clearvent.

Excessive vibration. Loosepartsor damaged Stopengineimmediately.Tightenall hardware.If vibrationcontinues,havethe unit

impeller/auger, servicedby anauthorizeddealer.

Snowthrower does not Tractioncontrolout of Adjusttractioncontrollinkage.

stopwhen tractioncontrol adjustment.

lever is released.

Tirepressurenotequal. Checktire pressure.

Snowthrower veers to Onewheelis set infree- Makesuretheleft tractionlock pin is in theINNERholes(to engagethetraction

oneside. wheelingmode.(Tractionlock drive).

pinis in theOUTERhole.)

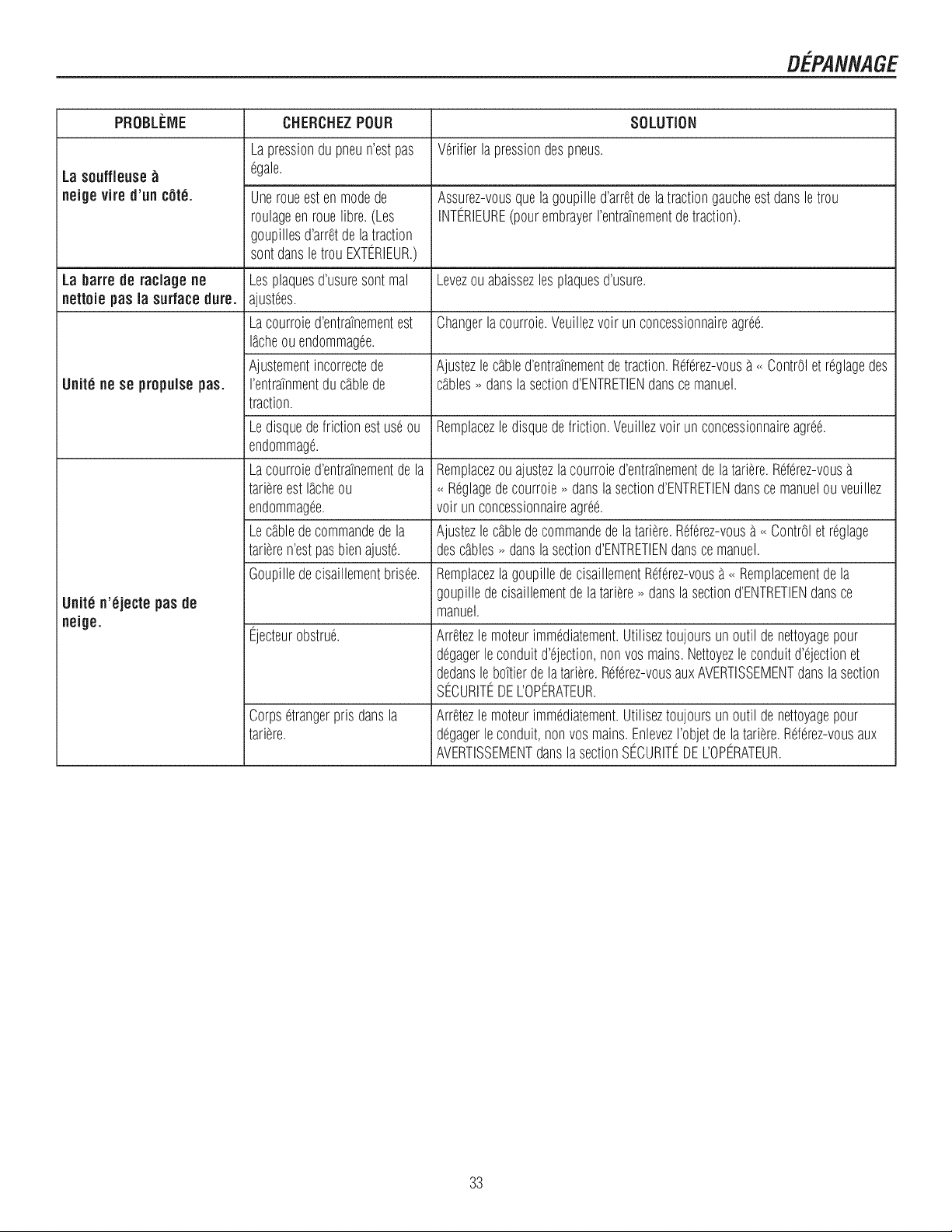

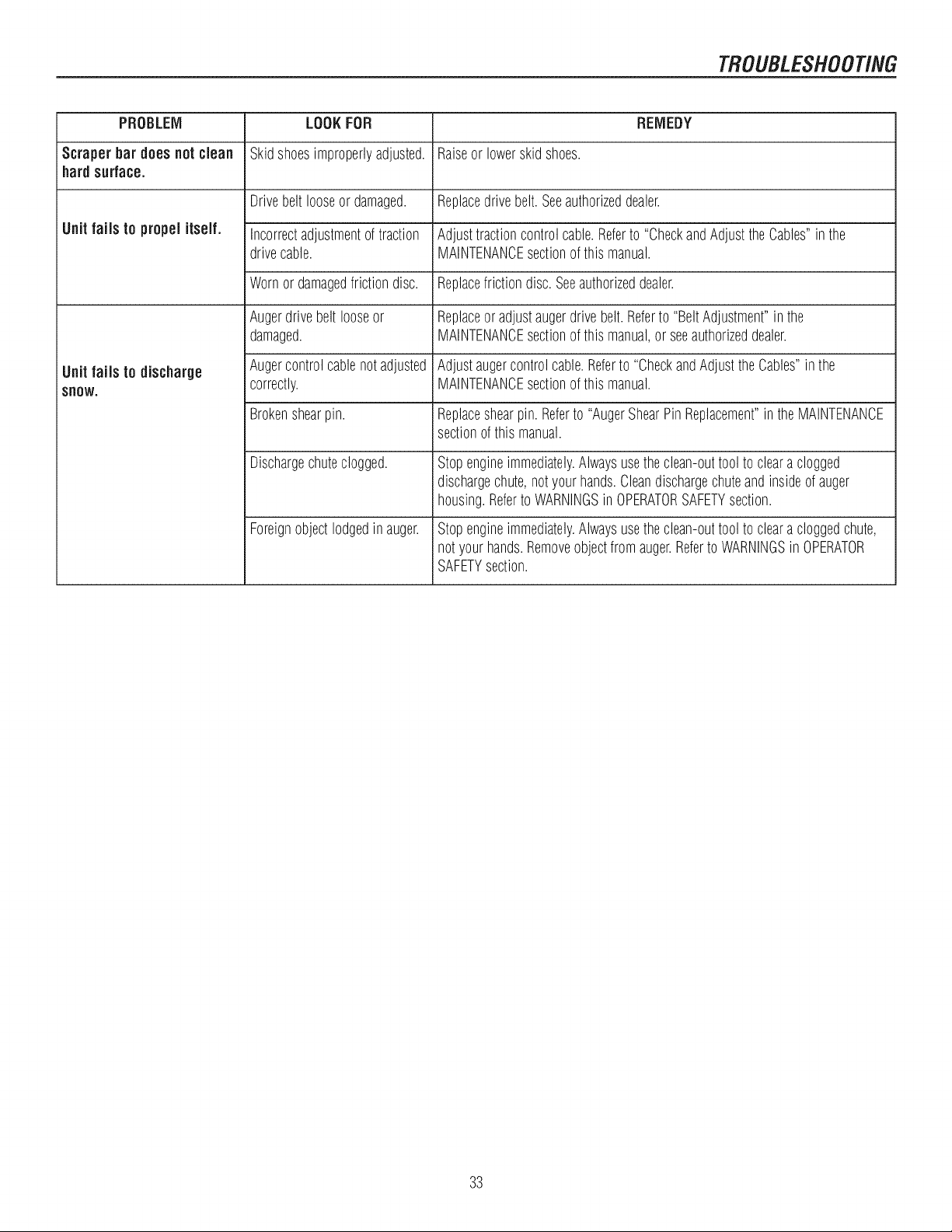

TROLIBLESHOOT/NG

PROBLEM LOOKFOR REMEDY

Scraper bar does not clean Skidshoesimproperlyadjusted. Raiseor lowerskid shoes.

hard surface.

Drivebelt looseor damaged. Replacedrivebelt.Seeauthorizeddealer.

Unit fails to propel itself. Incorrectadjustmentof traction Adjusttractioncontrolcable.Referto "CheckandAdjusttheCables"in the

drivecable. MAINTENANCEsectionof this manual.

Wornordamagedfrictiondisc. Replacefrictiondisc.Seeauthorizeddealer.

Augerdrivebelt looseor Replaceor adjustaugerdrivebelt.Referto "BeltAdjustment"in the

damaged. MAINTENANCEsectionof this manual,or seeauthorizeddealer.

Unit fails to discharge Augercontrolcablenotadjusted Adjustaugercontrolcable.Referto "CheckandAdjusttheCables"in the

snow. correctly. MAINTENANCEsectionof this manual.

Brokenshearpin. Replaceshearpin.Referto "AugerShearPin Replacement"in the MAINTENANCE

sectionof this manual.

Dischargechuteclogged. Stopengineimmediately.Alwaysusetheclean-outtoolto cleara clogged

dischargechute,notyour hands.Cleandischargechuteand insideof auger

housing.Referto WARNINGSin OPERATORSAFETYsection.

Foreignobjectlodgedin auger. Stopengineimmediately.Alwaysusetheclean-outtoolto cleara cloggedchute,

notyourhands.Removeobjectfrom auger.Referto WARNINGSin OPERATOR

SAFETYsection.

WARRANT/ES

Craftsman Limited Warranty

General: Craftsman products are warranted to be free from defects in materials or workmanship for a specific time period

as set-out below (the "Warranty Period"). Warranties extend to the original purchaser of a Craftsman product only. Pur-

chases made through an online auction or through any website other than www.sears.ca are excluded. The relevant War-

ranty Period commences on the original date of purchase. Within this period, Sears Canada, Inc. will, at its sole option,

repair or replace any products or components which fail in normal use. Such repairs or replacement will be made at no

charge to the customer for parts or labor, provided that the customer shall be responsible for any transportation cost.

Exclusions: This warranty does not cover failures due to normal wear, abuse, misuse, neglect (including but not limited to

the use of stale fuel, dirt, abrasives, moisture, rust, corrosion, or any adverse reaction due to improper storage or use

habits), improper maintenance or failure to follow maintenance guidelines and/or instructions, failure to operate the prod-

uct in accordance with the owner's manual or any additional instructions or information provided at the time of purchase or

in subsequent communications with the original purchaser, accident or unauthorized alterations or repairs made or at-

tempted by others. Also excluded from warranty coverage - except as provided below - are the following: maintenance,

adjustments, components subject to wear including but not limited to: cosmetic components, belts, blades, blade adapters,

bulbs, tires, filters, guide bars, lubricants, seats, grips, recoil assemblies, saw chains and bars, trimmer lines and spools,

spark plugs, starter topers and tines, and discoloration resulting from ultraviolet light. Any product missing the model

and/or serial number identification label will be disqualified from coverage under this warranty.

Repairs: Repairs have a 90 day warranty. If the defective product is still within the Warranty Period, then the new warranty

is 90 days from the date of repair or to the end of the original Warranty Period, whichever period is longer.

Disclaimers: THE WARRANTIES AND REMEDIES CONTAINED HEREIN ARE EXCLUSIVE AND IN LIEU OF ALL

OTHER WARRANTIES, WHETHER ORAL OR WRITTEN (OTHER THAN AS STATED HEREIN), AND WHETHER EX-

PRESS, IMPLIED OR STATUTORY, INCLUDING BUT NOT LIMITED TO ANY. THIS WARRANTY GIVES YOU SPECIFIC

LEGAL RIGHTS, WHICH MAY VARY FROM PROVINCE TO PROVINCE.

IN NO EVENT SHALL SEARS BE LIABLE FOR ANY INCIDENTAL, SPECIAL, INDIRECT OR CONSEQUENTIAL DAM-

AGES, WHETHER RESULTING FROM THE USE, MISUSE OR INABILITY TO USE THE PRODUCT OR FROM DE-

FECTS IN THE PRODUCT. THE EXCLUSIONS IN THIS PARAGRAPH SHALL NOT APPLY IN JURISDICATIONS

WHERE APPLICABLE LAW DOES NOT ALLOW FOR THE EXCLUSION OF INCIDENTAL OR CONSEQUENTIAL DAM-

AGES. IN SUCH JURISDICTIONS, THIS PARAGRAPH SHALL NOT APPLY, BUTTHE REMAINING PROVISIONS OF

THIS DOCUMENT SHALL REMAIN VALID.

Sears retains the exclusive right to repair or replace the product or offer a full refund of the purchase price at its sole dis-

cretion. SUCH REMEDY SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY FOR ANY BREACH OF WARRANTY.

Customer Responsibilities: In additional to complying with all suggested maintenance guidelines and instructions, cus-

tomers' obligations shall include but shall not be limited to: operating the product in accordance with the owner's manual or

any additional instructions or information provided at the time of purchase or in subsequent communications to the pur-

chaser from time to time, exhibit reasonable care in the use, operation, maintenance, general upkeep and storage of the

product. Failure to comply with these requirements will void any applicable warranty.

List of Applicable Warranty Periods: The following list contains the applicable Warranty Period for your Craftsman prod-

uct and is based on a combination of the type of product or component and the intended and actual use of the product or

component:

1. 90 days: Craftsman products intended for use or actually used for commercial, institutional, professional or income-

producing purposes.

2 years: Craftsman riding lawn mowers, yard and garden tractors, walk behind mowers, tillers, brush cutters, snow

blowers, handheld blowers, backpack blowers, hedge trimmers and electrical products for noncommercial, nonprofes-

sional, non-institutional, or non-income-producing use, except for those components which are part of engine systems

manufactured by third party engine manufacturers for which the purchase has received an separate warranty with

product information supplied at the time of purchase.

WARRANT/ES

3. 1 year: Craftsman power cutters, stump grinders, pole pruners, gas chain saws, electric chain saws, trimmer attach-

ments, baggers and pole saws for noncommercial, nonprofessional, non-institutional, or non-income-producing use.

4. 90 days: All defective batteries, which will be replaced during this g0-day Warranty Period.

60 days: Additional Warranty Period of 60 days will apply to adjustments and worn products or components BUT

DOES NOT INCLUDE WEAR OR ADJUSTMENTS for products used for commercial, institutional, professional or in-

come-producing purposes. Wear items include but are not limited to: belts, blades, tires, spark plugs, air filters,

chains, shear bolts, skid plates, scraper bars, drift cutters, ropes, tines, collection bags and pulleys.

As the Warranty Period runs from the date of purchase and NOT from the date that a product is delivered, opened, as-

sembled or first used, please ensure during this time period that your product or component has been assembled and

tested for correction operation regardless of when you intend to actually use it. Claims made after the Warranty Period

has expired will not be honored.

Proof of Purchase/Documentation: Warranty coverage is conditioned upon the original purchaser furnishing Sears

Canada or its authorized third party service provider if applicable, with the original sales receipt or other adequate written

proof of the original purchase date and identification of the product. In the event that the original purchaser is unable to

provide a company of the original sales receipt, Sears Canada Inc. reserves the right to determine in its sole discretion

what other written proof of the original purchase date and identification of the product is acceptable.

Revision: 03/13/2009

Maintenance Agreement

The Craftsman Warranty plus a Maintenance Agreement, provide maximum value for Sears products. Contact your near-

est Sears store for details.

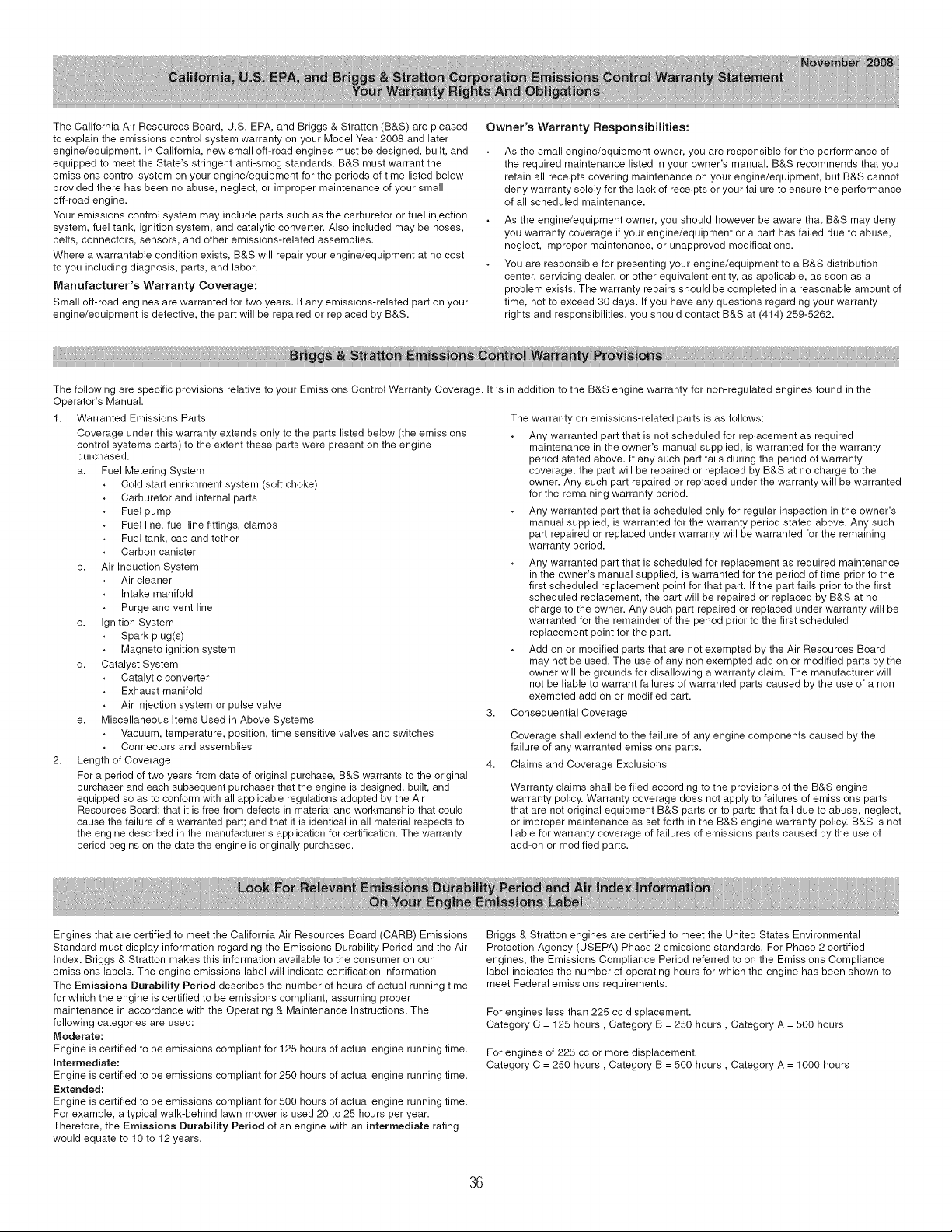

The California Air Resources Board, U.S. EPA, and Briggs & Stratton (B&S) are pleased

to explain the emissions control system warranty on your Model Year 2008 and later

engine/equipment. In California, new small off-road engines must be designed, built, and

equipped to meet the State's stringent anti-smog standards. B&S must warrant the

emissions control system on your engine/equipment for the periods of time listed below

provided there has been no abuse, neglect, or improper maintenance of your small

off-road engine.

Your emissions control system may include parts such as the carburetor or fuel injection

system, fuel tank, ignition system, and catalytic converter. Also included may be hoses,

belts, connectors, sensors, and other emissions-related assemblies.

Where a warrantable condition exists, B&S will repair your engine/equipment at no cost

to you including diagnosis, parts, and labor.

Manufacturer's Warranty Coverage:

Small off-road engines are warranted for two years. If any emissions-related part on your

engine/equipment is defective, the part will be repaired or replaced by B&S.

Owner's Warranty Responsibilities:

As the small engine/equipment owner, you are responsible for the performance of

the required maintenance listed in your owner's manual. B&S recommends that you

retain all receipts covering maintenance on your engine/equipment, but B&S cannot

deny warranty solely for the lack of receipts or your failure to ensure the performance

of all scheduled maintenance.

As the engine/equipment owner, you should however be aware that B&S may deny

you warranty coverage if your engine/equipment or a part has failed due to abuse,

neglect, improper maintenance, or unapproved modifications.

You are responsible for presenting your engine/equipment to a B&S distribution

center, servicing dealer, or other equivalent entity, as applicable, as soon as a

problem exists. The warranty repairs should be completed in a reasonable amount of

time, not to exceed 30 days. If you have any questions regarding your warranty

rights and responsibilities, you should contact B&S at (414) 259-5262.

The following are specific provisions relative to your Emissions Control Warranty Coverage. It is in addition to the B&S engine warranty for non-regulated engines found in the

Operator's Manual.

1. Warranted Emissions Parts

Coverage under this warranty extends only to the parts listed below (the emissions

control systems parts) to the extent these parts were present on the engine

purchased.

a. Fuel Metering System

Cold start enrichment system (soft choke)

Carburetor and internal parts

Fuel pump

Fuel line, fuel line fittings, clamps

Fuel tank, cap and tether

Carbon canister

b. Air Induction System

Air cleaner

Intake manifold

Purge and vent line

c. Ignition System

Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

Vacuum, temperature, position, time sensitive valves and switches

Connectors and assemblies

2. Length of Coverage

For a period of two years from date of original purchase, B&S warrants to the original

purchaser and each subsequent purchaser that the engine is designed, built, and

equipped so as to conform with all applicable regulations adopted by the Air

Resources Board; that it is free from defects in material and workmanship that could

cause the failure of a warranted part; and that it is identical in all material respects to

the engine described in the manufacturer's application for certification. The warranty

period begins on the date the engine is originally purchased.

The warranty on emissions-related parts is as follows:

Any warranted part that is not scheduled for replacement as required

maintenance in the owner's manual supplied, is warranted for the warranty

period stated above. If any such part fails during the period of warranty

coverage, the part will be repaired or replaced by B&S at no charge to the

owner. Any such part repaired or replaced under the warranty will be warranted

for the remaining warranty period.

Any warranted part that is scheduled only for regular inspection in the owner's

manual supplied, is warranted for the warranty period stated above. Any such

part repaired or replaced under warranty will be warranted for the remaining

warranty period.

Any warranted part that is scheduled for replacement as required maintenance

in the owner's manual supplied, is warranted for the period of time prior to the

first scheduled replacement point for that part. If the part fails prior to the first

scheduled replacement, the part will be repaired or replaced by B&S at no

charge to the owner. Any such part repaired or replaced under warranty will be

warranted for the remainder of the period prior to the first scheduled

replacement point for the part.

Add on or modified parts that are not exempted by the Air Resources Board

may not be used. The use of any non exempted add on or modified parts by the

owner will be grounds for disallowing a warranty claim. The manufacturer will

not be liable to warrant failures of warranted parts caused by the use of a non

exempted add on or modified part.

Consequential Coverage

Coverage shall extend to the failure of any engine components caused by the

failure of any warranted emissions parts.

Claims and Coverage Exclusions

Warranty claims shall be filed according to the provisions of the B&S engine

warranty policy. Warranty coverage does not apply to failures of emissions parts

that are not original equipment B&S parts or to parts that fail due to abuse, neglect,

or improper maintenance as set forth in the B&S engine warranty policy. B&S is not

liable for warranty coverage of failures of emissions parts caused by the use of

add-on or modified parts.

Engines that are certified to meet the California Air Resources Board (CARB) Emissions

Standard must display information regarding the Emissions Durability Period and the Air

Index. Briggs & Stratton makes this information available to the consumer on our

emissions labels. The engine emissions label will indicate certification information.

The Emissions Durability Period describes the number of hours of actual running time

for which the engine is certified to be emissions compliant, assuming proper

maintenance in accordance with the Operating & Maintenance Instructions. The

following categories are used:

Moderate:

Engine is certified to be emissions compliant for 125 hours of actual engine running time.

intermediate:

Engine is certified to be emissions compliant for 250 hours of actual engine running time.

Extended:

Engine is certified to be emissions compliant for 500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to 25 hours per year.

Therefore, the Ernissione Durabimity Period of an engine with an intermediate rating

would equate to 10 to 12 years.

Briggs & Stratton engines are certified to meet the United States Environmental

Protection Agency (USEPA) Phase 2 emissions standards. For Phase 2 certified

engines, the Emissions Compliance Period referred to on the Emissions Compliance

label indicates the number of operating hours for which the engine has been shown to

meet Federal emissions requirements.

For engines less than 225 cc displacement.

Category C = 125 hours, Category B = 250 hours, Category A = 500 hours

For engines of 225 cc or more displacement.

Category C = 250 hours, Category B = 500 hours, Category A = 1000 hours

SPECIFICAT/ONS

ENGINE:

Brand

IVlodelSeries

GrossTorque*

Type

Displacement

Starting System

Alternator

SparkPlug Gap

Spark Ping

LongLife PlatinumSpark Ping

Oil Capacity

HydraulicFluid

Fuel TankVolume

ignition System

Briggs & Stratton

Snow Series

13.50 T.P.@3060 rpm

4-Cycle - OHV

18.6 cu in. (305 cc)

110V Electric, Recoil

60W AC

0.030 in. (0,76 ram)

481055

5066

28 oz (0,83 liters)

Mineral 5W30

3.0 qts (2,8 liters)

This spark ignition system complies with Canadianstandard ICES-002.

AUGER/IMPELLER:

Clearing Width

Intake Height

Auger/ImpellerDiameter

Number of Impeller 8lades

27 in. (68,6 cm)

21 in. (53,3 cm)

12 in. (30,5 cm)

CHUTE:

Chute Deflector

Chute Rotation

Manual

Left Side Crank- 190° (3.5 Turn)

DRIVESYSTEM:

Drive Type

DriveSpeeds

Tire Size

Tire Inflation

Friction Disc - Traction Lock Pin

6 Forward Speeds, 2 Reverse

16 x 4.8 in. (41 x 12,2 cm)

14 psi (0,96 bar)

EnginePowerRating Information

*The gross power rating for individual gas engine models is labeledin accordancewith SAE(Society of Automotive Engineers) code

J1940 (Small Engine Power & Torque Rating Procedure), and rating performance has beenobtained and corrected in accordancewith

SAEJ1995 (Revision 2002-05). Torquevalues are derived at 3060 RPM; horsepower valuesare derived at 3600 RPM. Actual gross en-

gine power will be lower and is affected by, among other things, ambient operating conditions and engine-to-engine variability. Given

both the wide array of products on which engines areplaced and the variety of environmental issues applicableto operating the equip-

ment, the gas engine will not develop the rated gross power when used in a given piece of power equipment (actual"on-site" or net

power). This difference is due to a variety of factors including, but not limited to, accessories (air cleaner, exhaust, charging, cooling, car-

buretor, fuel pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to-engine

variability. Dueto manufacturing and capacity limitations, Briggs & Stratton maysubstitute an engine of higher rated power for this

Series engine.

RepairParts

PTS - 1

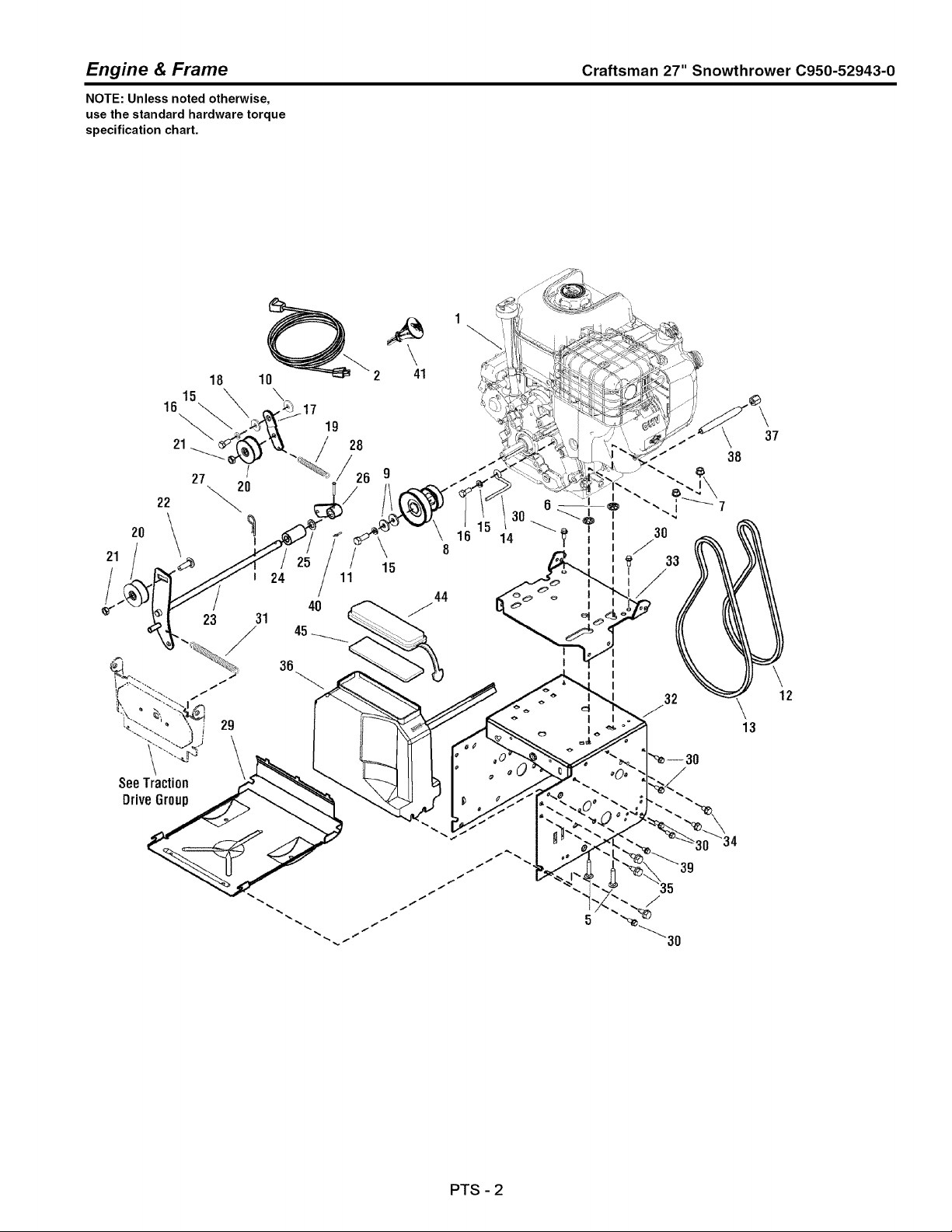

Engine & Frame Craftsman 27" Snowthrower C950-52943-O

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

20 \

/ 25

I 24

23 31

SeeTraction

DriveGroup

PTS - 2

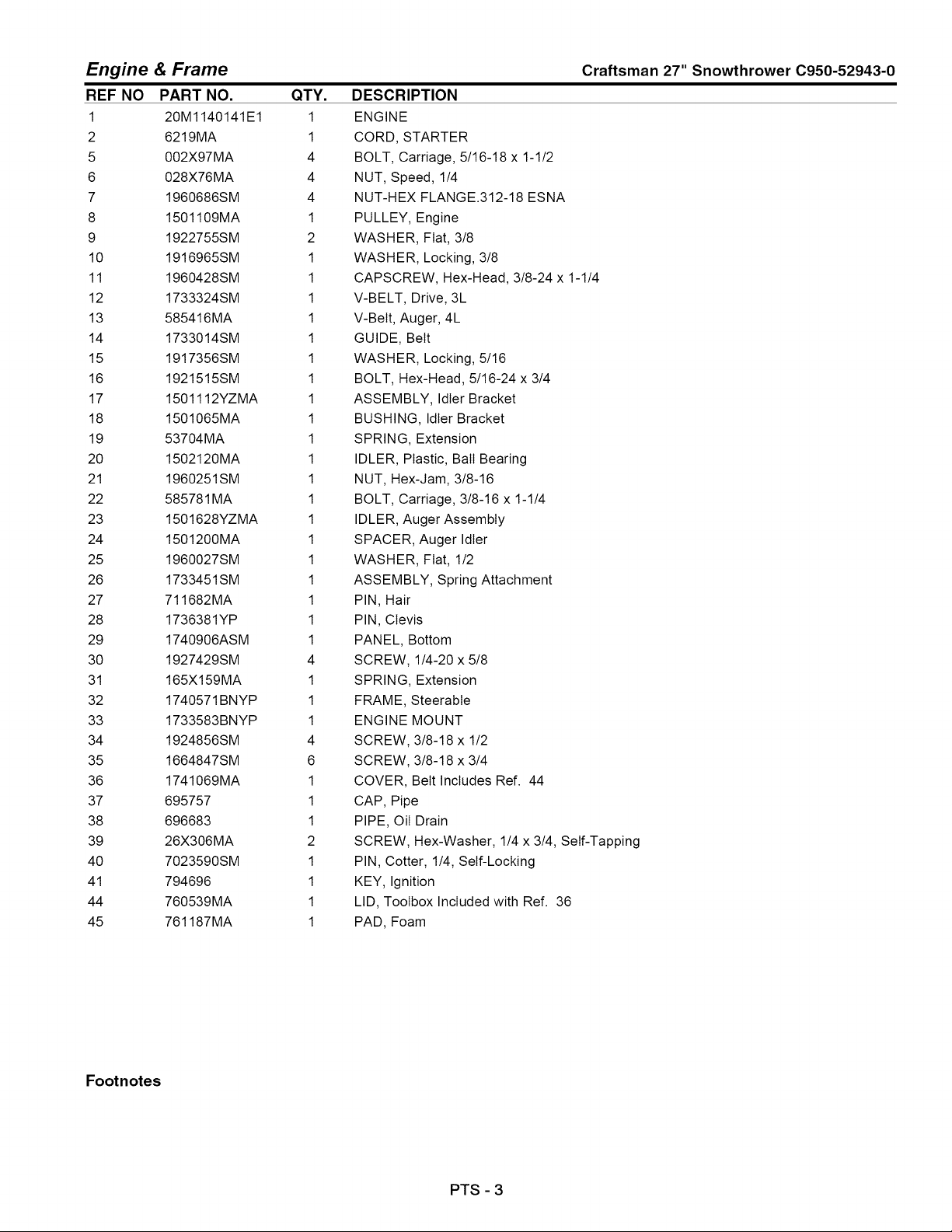

Engine & Frame

REF NO PART NO. QTY.

1 20M1140141E1 1

2 6219MA 1

5 002X97MA 4

6 028X76MA 4

7 1960686SM 4

8 1501109MA 1

9 1922755SM 2

10 1916965SM 1

11 1960428SM 1

12 1733324SM 1

13 585416MA 1

14 1733014SM 1

15 1917356SM 1

16 1921515SM 1

17 1501112YZMA 1

18 1501065MA 1

19 53704MA 1

20 1502120MA 1

21 1960251SM 1

22 585781MA 1

23 1501628YZMA 1

24 1501200MA 1

25 1960027SM 1

26 1733451SM 1

27 711682MA 1

28 1736381YP 1

29 1740906ASM 1

30 1927429SM 4

31 165X159MA 1

32 1740571 BNYP 1

33 1733583BNYP 1

34 1924856SM 4

35 1664847SM 6

36 1741069MA 1

37 695757 1

38 696683 1

39 26X306MA 2

40 7023590SM 1

41 794696 1

44 760539MA 1

45 761187MA 1

Craftsman 27" Snowthrower C950-52943-0

DESCRIPTION

ENGINE

CORD, STARTER

BOLT, Carriage, 5/16-18 x 1-1/2

NUT, Speed, 1/4

NUT-HEX FLANGE.312-18 ESNA

PULLEY, Engine

WASHER, Fiat, 3/8

WASHER, Locking, 3/8

CAPSCREW, Hex-Head, 3/8-24 x 1-1/4

V-BELT, Drive, 3L

V-Belt, Auger, 4L

GUIDE, Belt

WASHER, Locking, 5/16

BOLT, Hex-Head, 5/16-24 x 3/4

ASSEMBLY, Idler Bracket

BUSHING, Idler Bracket

SPRING, Extension

IDLER, Plastic, Bail Bearing

NUT, Hex-Jam, 3/8-16

BOLT, Carriage, 3/8-16 x 1-1/4

IDLER, Auger Assembly

SPACER, Auger Idler

WASHER, Fiat, 1/2

ASSEMBLY, Spring Attachment

PIN, Hair

PIN, Clevis

PANEL, Bottom

SCREW, 1/4-20 x 5/8

SPRING, Extension

FRAME, Steerable

ENGINE MOUNT

SCREW, 3/8-18 x 1/2

SCREW, 3/8-18 x 3/4

COVER, Belt Includes Ref. 44

CAP, Pipe

PIPE, Oil Drain

SCREW, Hex-Washer, 1/4 x 3/4, Self-Tapping

PIN, Cotter, 1/4, Self-Locking

KEY, Ignition

LID, Toolbox Included with Ref. 36

PAD, Foam

Footnotes

PTS - 3

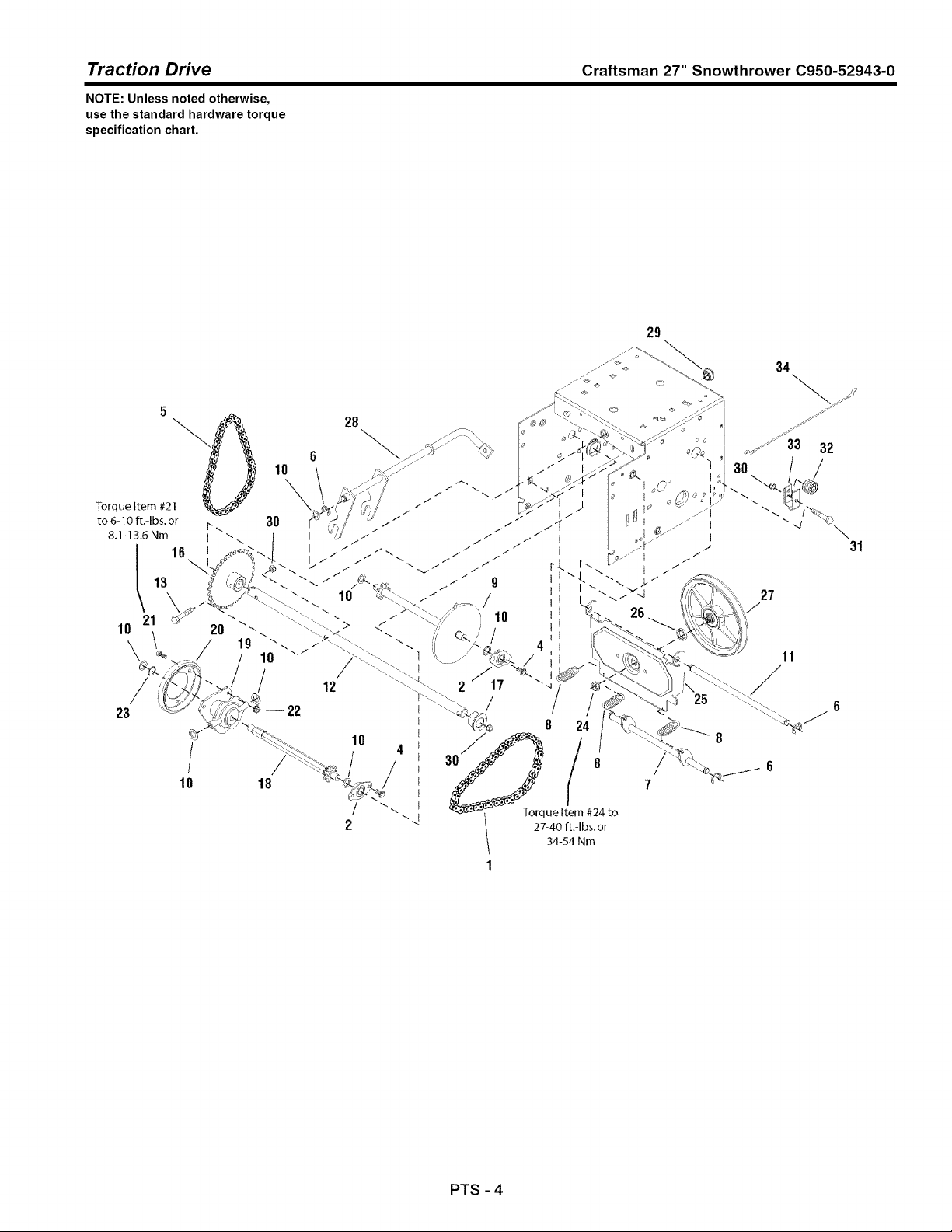

Traction Drive Craftsman 27" Snowthrower C950-52943-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

i 10 4

10 18 /

8 24

27-40 ft.-Ibs, oi

34-54 Nm

PTS - 4

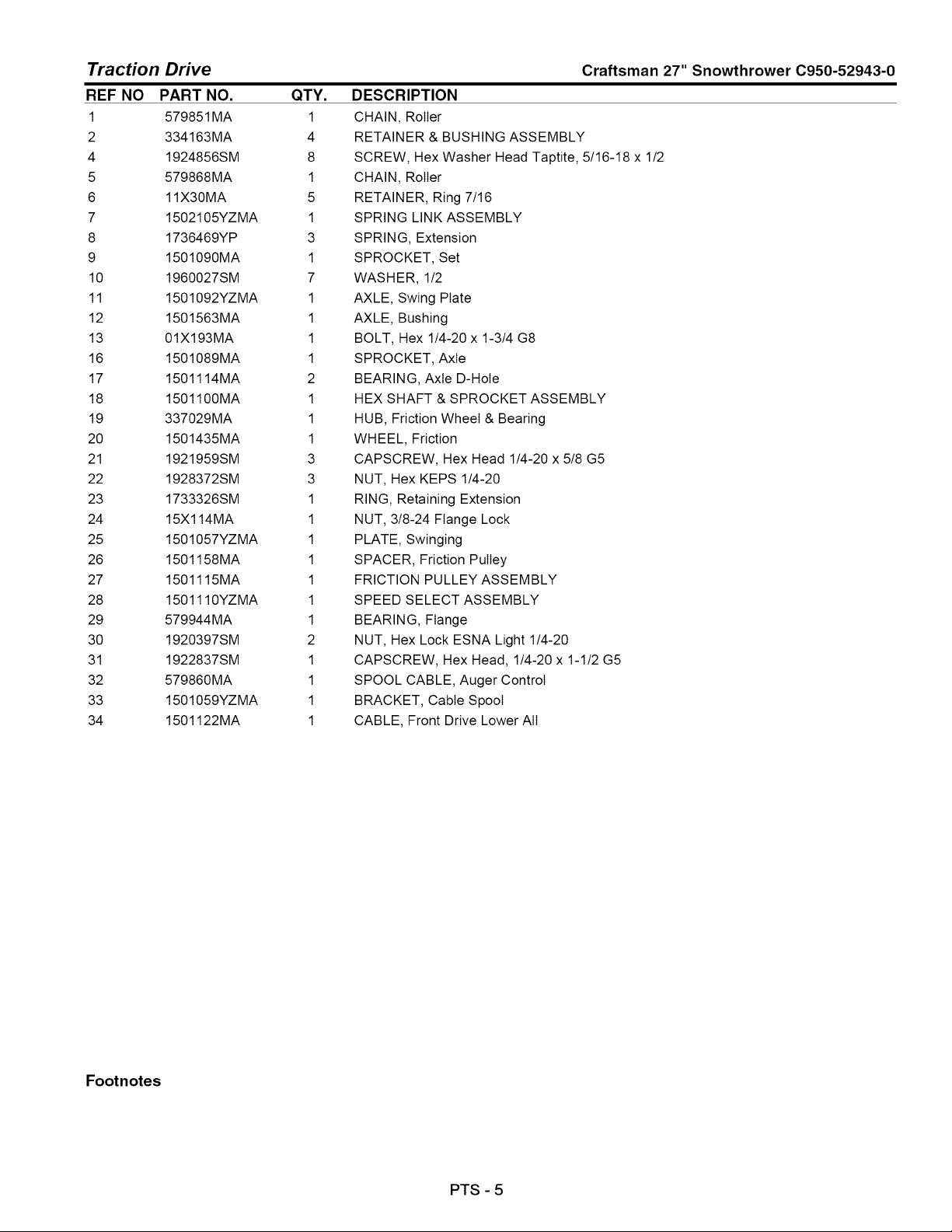

Traction Drive

REF NO PART NO. QTY.

1 579851MA 1

2 334163MA 4

4 1924856SM 8

5 579868MA 1

6 11X30MA 5

7 1502105YZMA 1

8 1736469YP 3

9 1501090MA 1

10 1960027SM 7

11 1501092YZMA 1

12 1501563MA 1

13 01X193MA 1

16 1501089MA 1

17 1501114MA 2

18 1501100MA 1

19 337029MA 1

20 1501435MA 1

21 1921959SM 3

22 1928372SM 3

23 1733326SM 1

24 15X114MA 1

25 1501057YZMA 1

26 1501158MA 1

27 1501115MA 1

28 1501110YZMA 1

29 579944MA 1

30 1920397SM 2

31 1922837SM 1

32 579860MA 1

33 1501059YZMA 1

34 1501122MA 1

Craftsman 27" Snowthrower C950-52943-0

DESCRIPTION

CHAIN, Roller

RETAINER & BUSHING ASSEMBLY

SCREW, Hex Washer Head Taptite, 5/16-18 x 1/2

CHAIN, Roller

RETAINER, Ring 7/16

SPRING LINK ASSEMBLY

SPRING, Extension

SPROCKET, Set

WASHER, 1/2

AXLE, Swing Plate

AXLE, Bushing

BOLT, Hex 1/4-20 x 1-3/4 G8

SPROCKET, Axle

BEARING, Axle D-Hole

HEX SHAFT & SPROCKET ASSEMBLY

HUB, Friction Wheel & Bearing

WHEEL, Friction

CAPSCREW, Hex Head 1/4-20 x 5/8 G5

NUT, Hex KEPS 1/4-20

RING, Retaining Extension

NUT, 3/8-24 Flange Lock

PLATE, Swinging

SPACER, Friction Pulley

FRICTION PULLEY ASSEMBLY

SPEED SELECT ASSEMBLY

BEARING, Flange

NUT, Hex Lock ESNA Light 1/4-20

CAPSCREW, Hex Head, 1/4-20 x 1-1/2 G5

SPOOL CABLE, Auger Control

BRACKET, Cable Spool

CABLE, Front Drive Lower AtI

Footnotes

PTS - 5

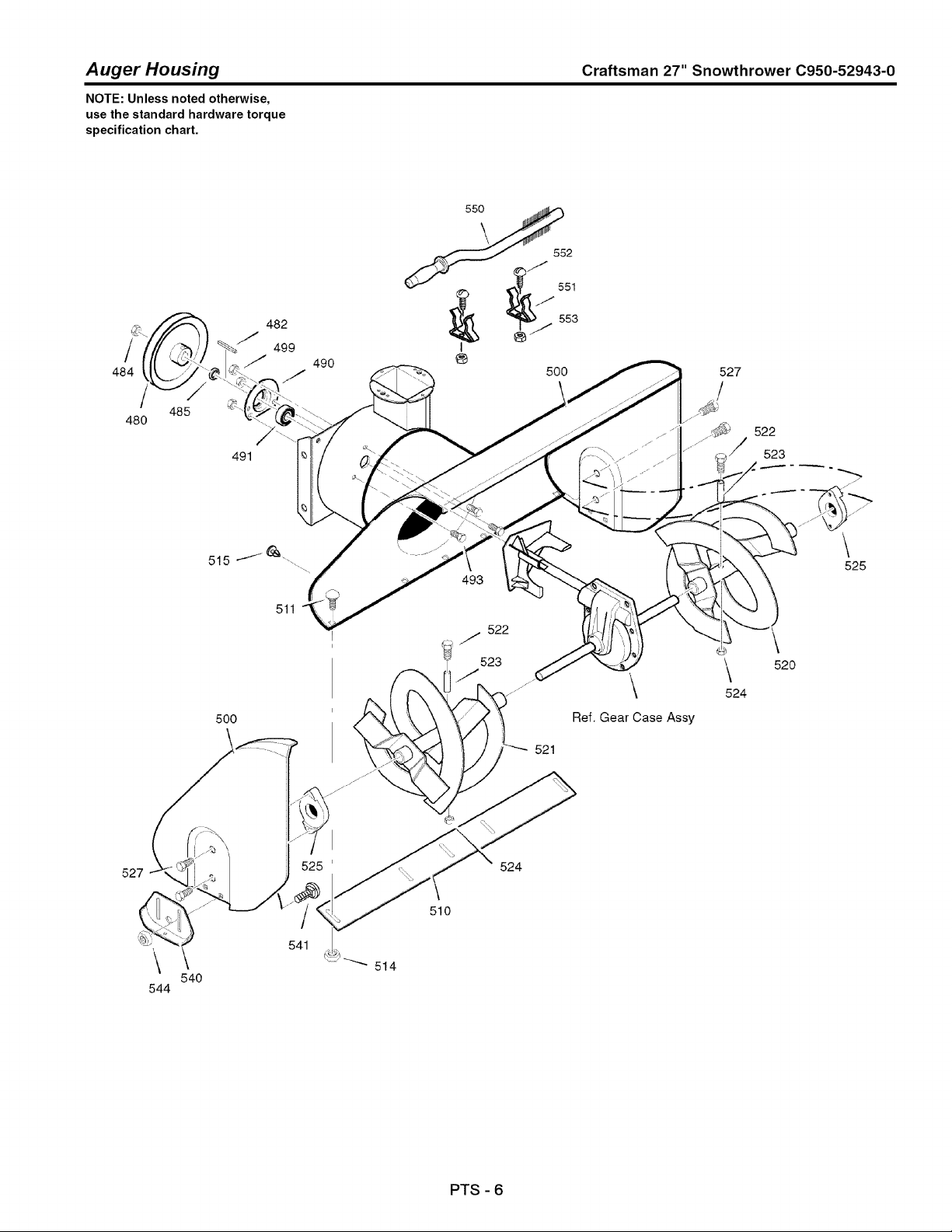

Auger Housing Craftsman 27" Snowthrower C950-52943-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

484

480

485

491

482

499

490

527

522

523

500

493

522

523

Ref. Gear Case Assy

524

525

52O

527

525'

524

544

540

541

514

510

PTS - 6

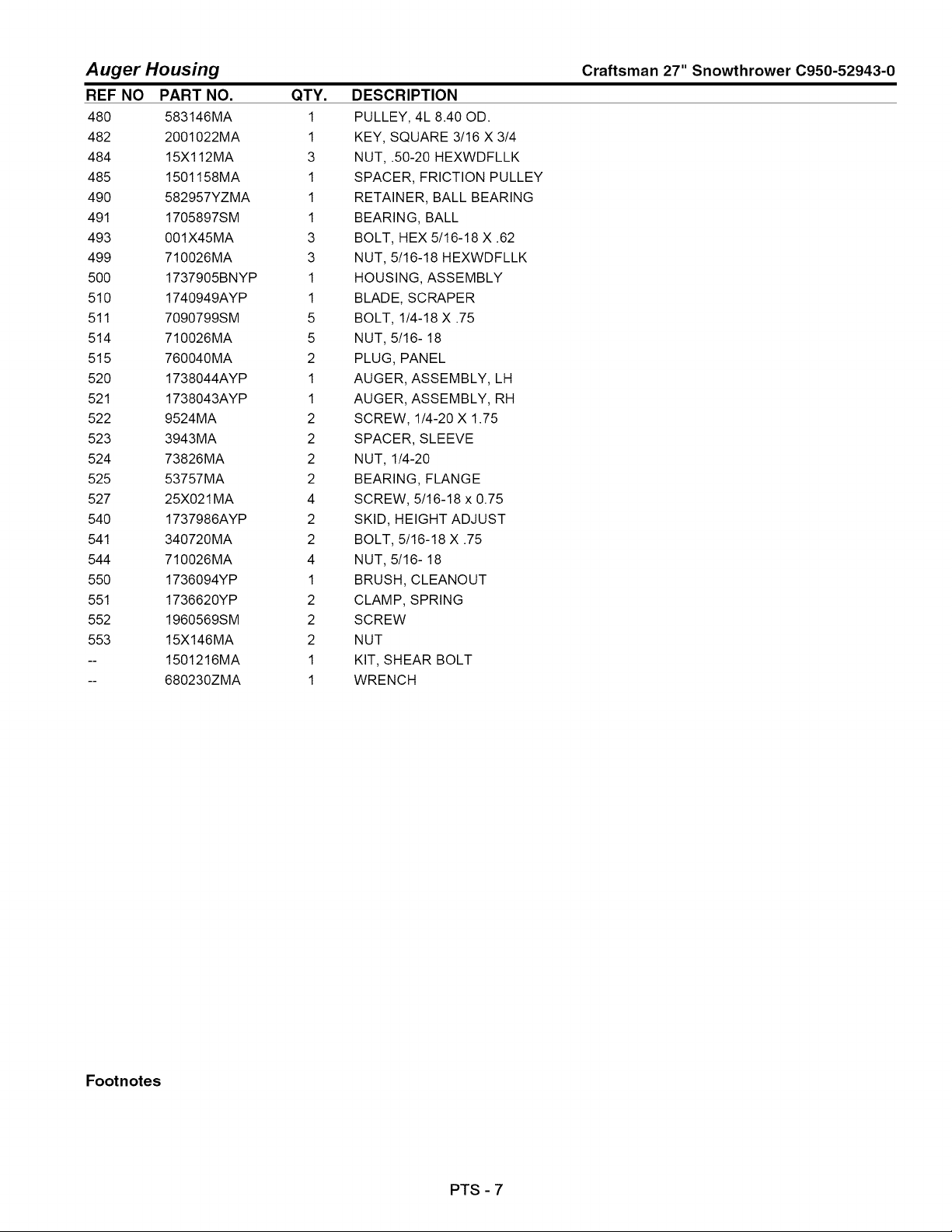

Auger Housing Craftsman 27" Snowthrower C950-52943-0

REF NO PART NO.

480 583146MA

482 2001022MA

484 15X112MA

485 1501158MA

490 582957YZMA

491 1705897SM

493 001X45MA

499 710026MA

500 1737905BNYP

510 1740949AYP

511 7090799SM

514 710026MA

515 760040MA

520 1738044AYP

521 1738043AYP

522 9524MA

523 3943MA

524 73826MA

525 53757MA

527 25X021 MA

540 1737986AYP

541 340720MA

544 710026 MA

550 1736094YP

551 1736620YP

552 1960569SM

553 15X146MA

-- 1501216MA

-- 680230ZMA

QTY.

DESCRIPTION

PULLEY, 4L 8.40 OD.

KEY, SQUARE 3/16 X 3/4

NUT, .50-20 HEXWDFLLK

SPACER, FRICTION PULLEY

RETAINER, BALL BEARING

BEARING, BALL

BOLT, HEX 5/16-18 X .62

NUT, 5/16-18 HEXWDFLLK

HOUSING, ASSEMBLY

BLADE, SCRAPER

BOLT, 1/4-18 X .75

NUT, 5/16- 18

PLUG, PANEL

AUGER, ASSEMBLY, LH

AUGER, ASSEMBLY, RH

SCREW, 1/4-20 X 1.75

SPACER, SLEEVE

NUT, 1/4-20

BEARING, FLANGE

SCREW, 5/16-18 x 0.75

SKID, HEIGHT ADJUST

BOLT, 5/16-18 X .75

NUT, 5/16- 18

BRUSH, CLEANOUT

CLAMP, SPRING

SCREW

NUT

KIT, SHEAR BOLT

WRENCH

Footnotes

PTS - 7

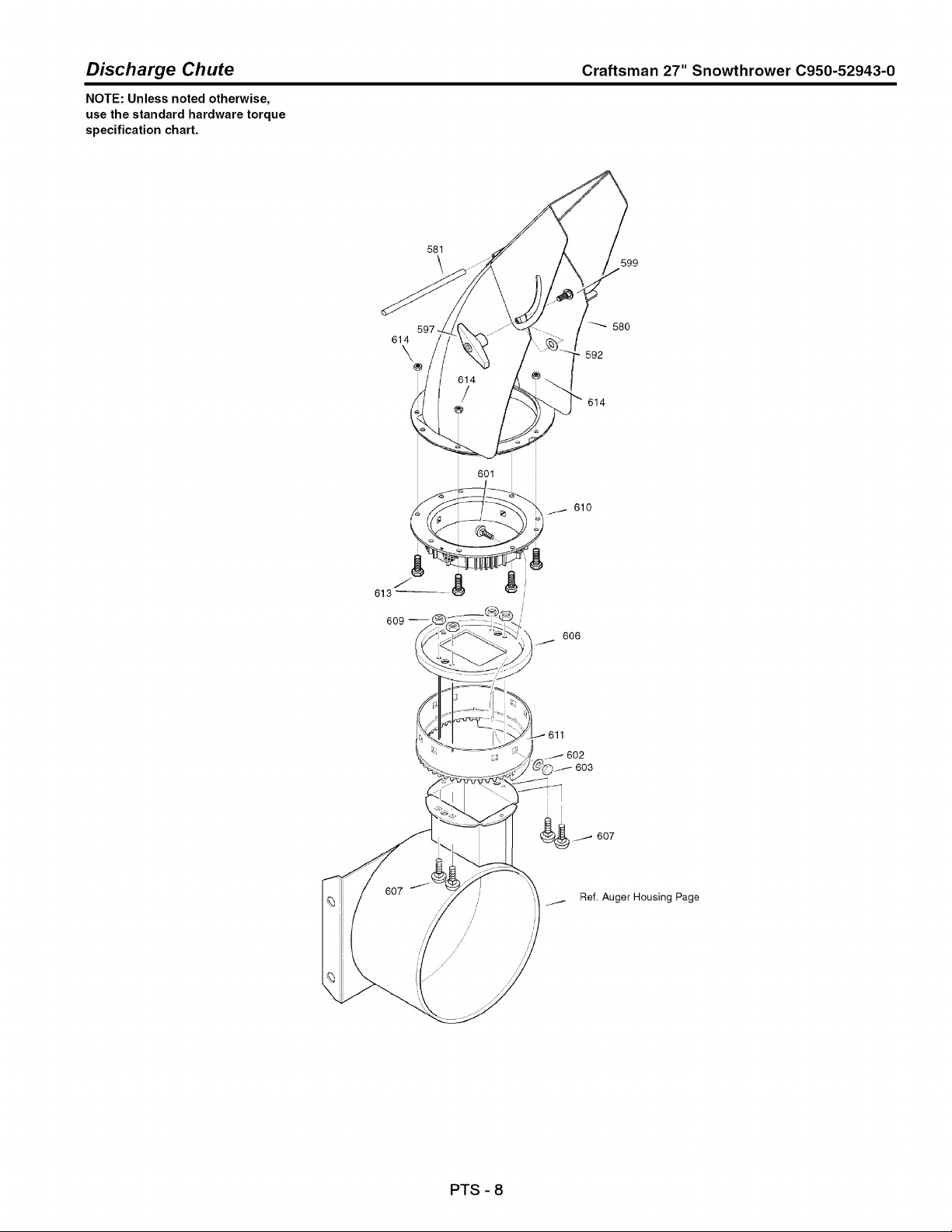

Discharge Chute Craftsman 27" Snowthrower C950-52943-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

581

599

614

580

592

614

606

602

Ref. Auger Housing Page

PTS - 8

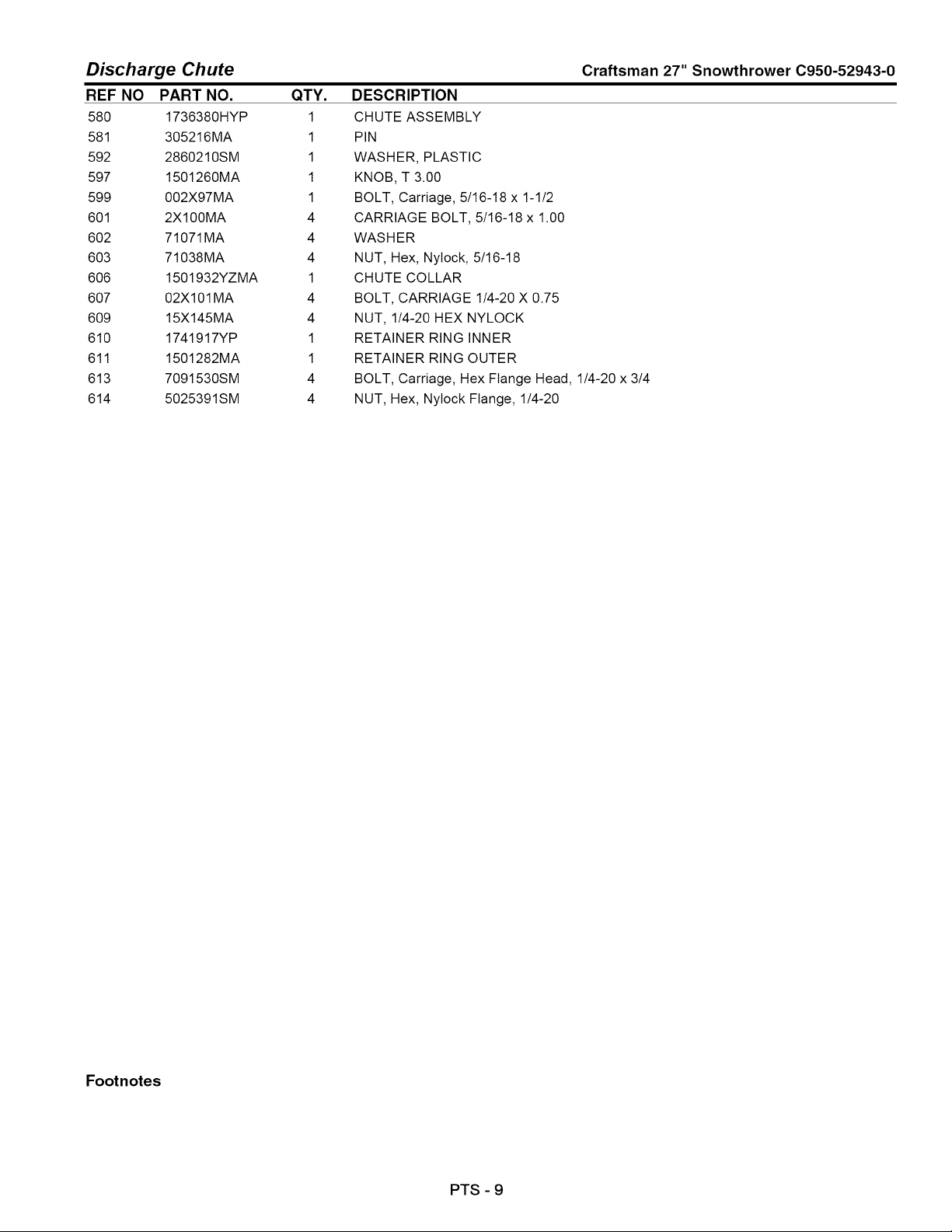

Discharge Chute

REF NO PART NO. QTY.

580 1736380HYP 1

581 305216MA 1

592 2860210SM 1

597 1501260MA 1

599 002X97MA 1

601 2X100MA 4

602 71071MA 4

603 71038MA 4

606 1501932YZMA 1

607 02X101 MA 4

609 15X145MA 4

610 1741917YP 1

611 1501282MA 1

613 7091530SM 4

614 5025391SM 4

Craftsman 27" Snowthrower C950-52943-0

DESCRIPTION

CHUTE ASSEMBLY

WASHER, PLASTIC

KNOB, T 3.00

BOLT, Carriage, 5/16-18 x 1-1/2

CARRIAGE BOLT, 5/16-18 x 1.00

WASHER

NUT, Hex, NyIock, 5/16-18

CHUTE COLLAR

BOLT, CARRIAGE 1/4-20 X 0.75

NUT, 1/4-20 HEX NYLOCK

RETAINER RING INNER

RETAINER RING OUTER

BOLT, Carriage, Hex Flange Head, 1/4-20 x 3/4

NUT, Hex, NyIock Flange, 1/4-20

Footnotes

PTS - 9

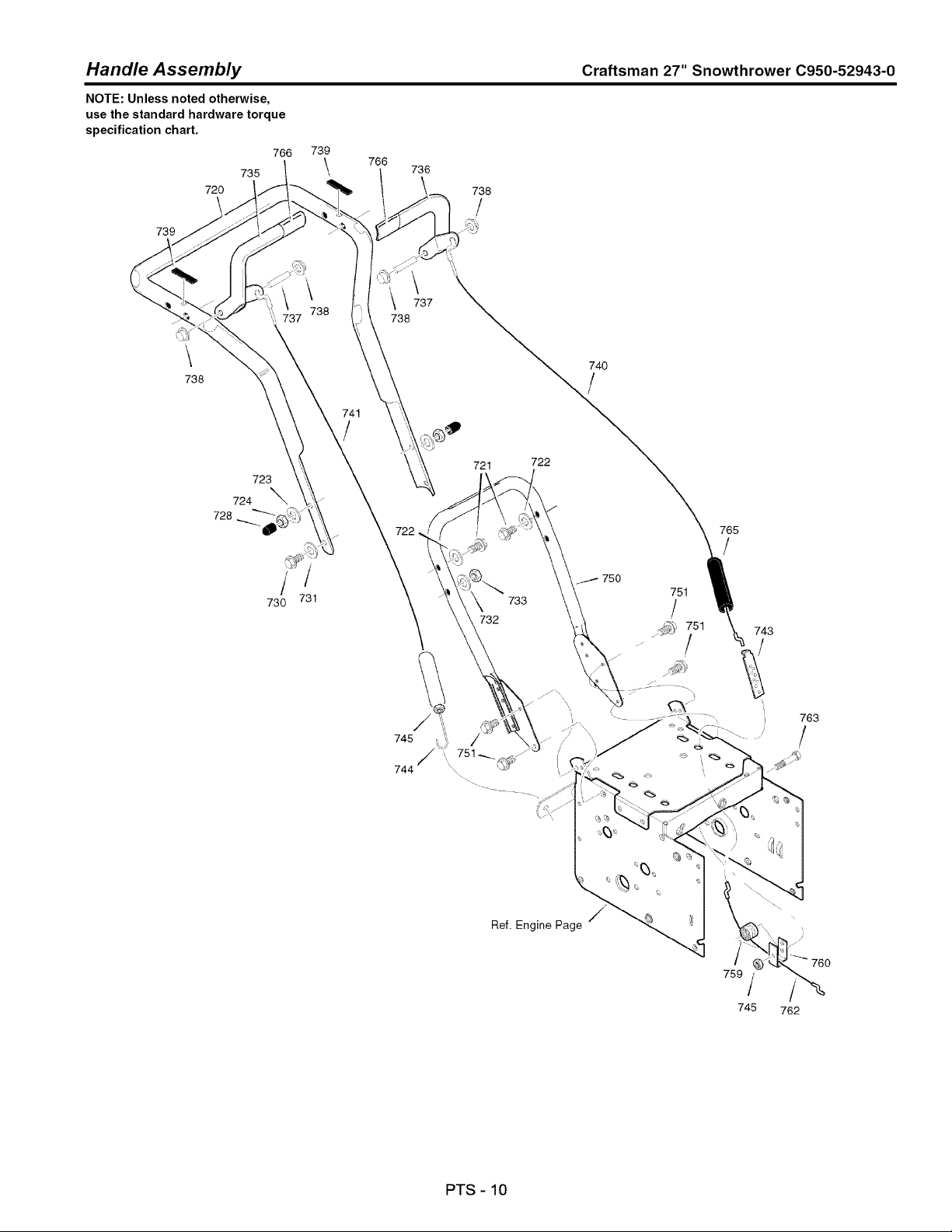

Handle Assembly Craftsman 27" Snowthrower C950-52943-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

739

738

720

766

735

739

738

740

723

724 _'x

728

730

731

721 722

Ref. Engine Page

765

751

_) 751 743

759

745

763

762

PTS - 10

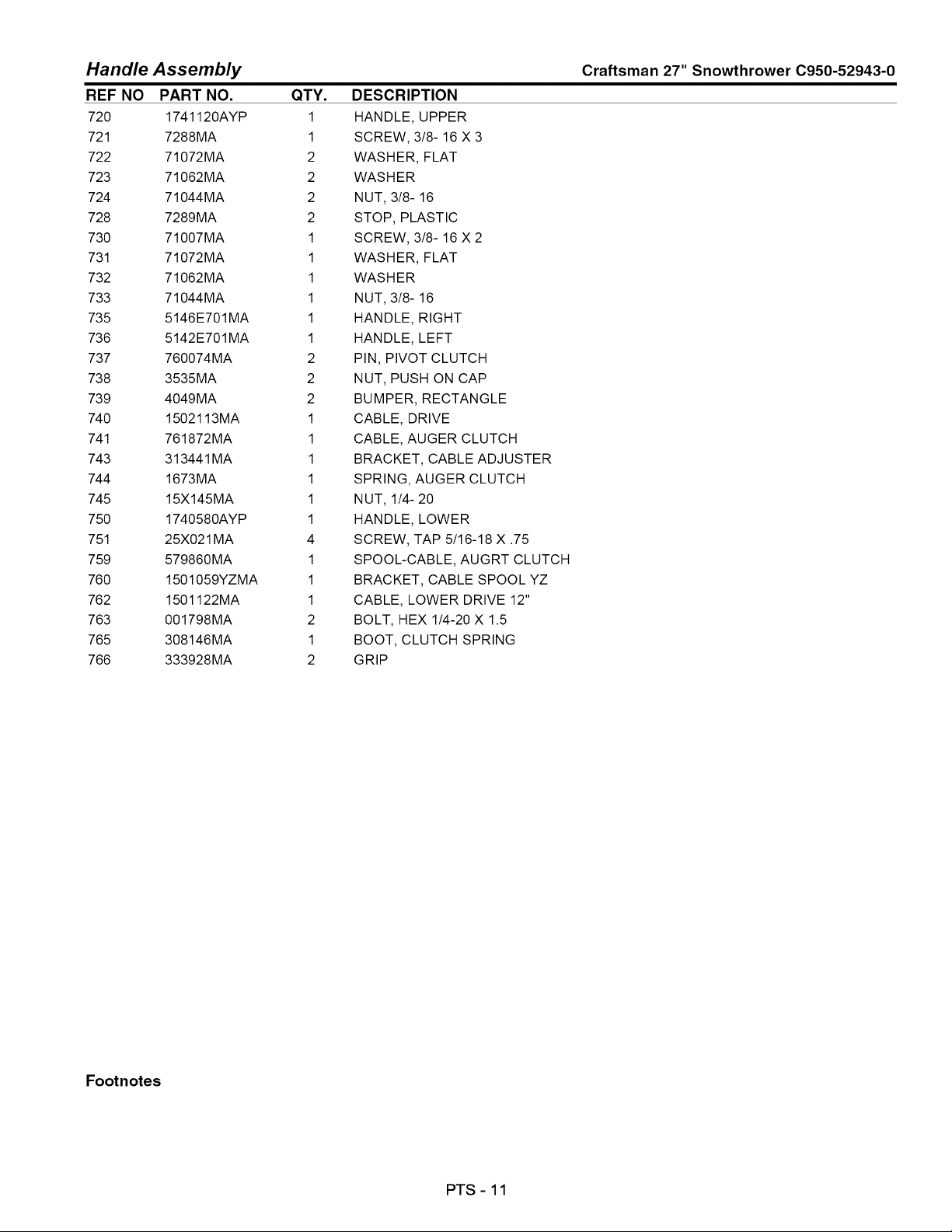

Handle Assembly

REF NO PART NO. QTY.

720 1741120AYP 1

721 7288MA 1

722 71072MA 2

723 71062MA 2

724 71044MA 2

728 7289MA 2

730 71007MA 1

731 71072MA 1

732 71062MA 1

733 71044MA 1

735 5146E701MA 1

736 5142 E701 MA 1

737 760074MA 2

738 3535MA 2

739 4049MA 2

740 1502113MA 1

741 761872MA 1

743 313441 MA 1

744 1673MA 1

745 15X145MA 1

750 1740580AYP 1

751 25X021 MA 4

759 579860MA 1

760 1501059YZMA 1

762 1501122MA 1

763 001798MA 2

765 308146MA 1

766 333928MA 2

DESCRIPTION

HANDLE, UPPER

SCREW, 3/8- 16 X 3

WASHER, FLAT

WASHER

NUT, 3/8- 16

STOP, PLASTIC

SCREW, 3/8- 16 X 2

WASHER, FLAT

WASHER

NUT, 3/8- 16

HANDLE, RIGHT

HANDLE, LEFT

PIN, PIVOT CLUTCH

NUT, PUSH ON CAP

BUMPER, RECTANGLE

CABLE, DRIVE

CABLE, AUGER CLUTCH

BRACKET, CABLE ADJUSTER

SPRING, AUGER CLUTCH

NUT, 1/4- 20

HANDLE, LOWER

SCREW, TAP 5/16-18 X .75

SPOOL-CABLE, AUGRT CLUTCH

BRACKET, CABLE SPOOL YZ

CABLE, LOWER DRIVE 12"

BOLT, HEX 1/4-20 X 1.5

BOOT, CLUTCH SPRING

GRIP

Craftsman 27" Snowthrower C950-52943-0

Footnotes

PTS - 11

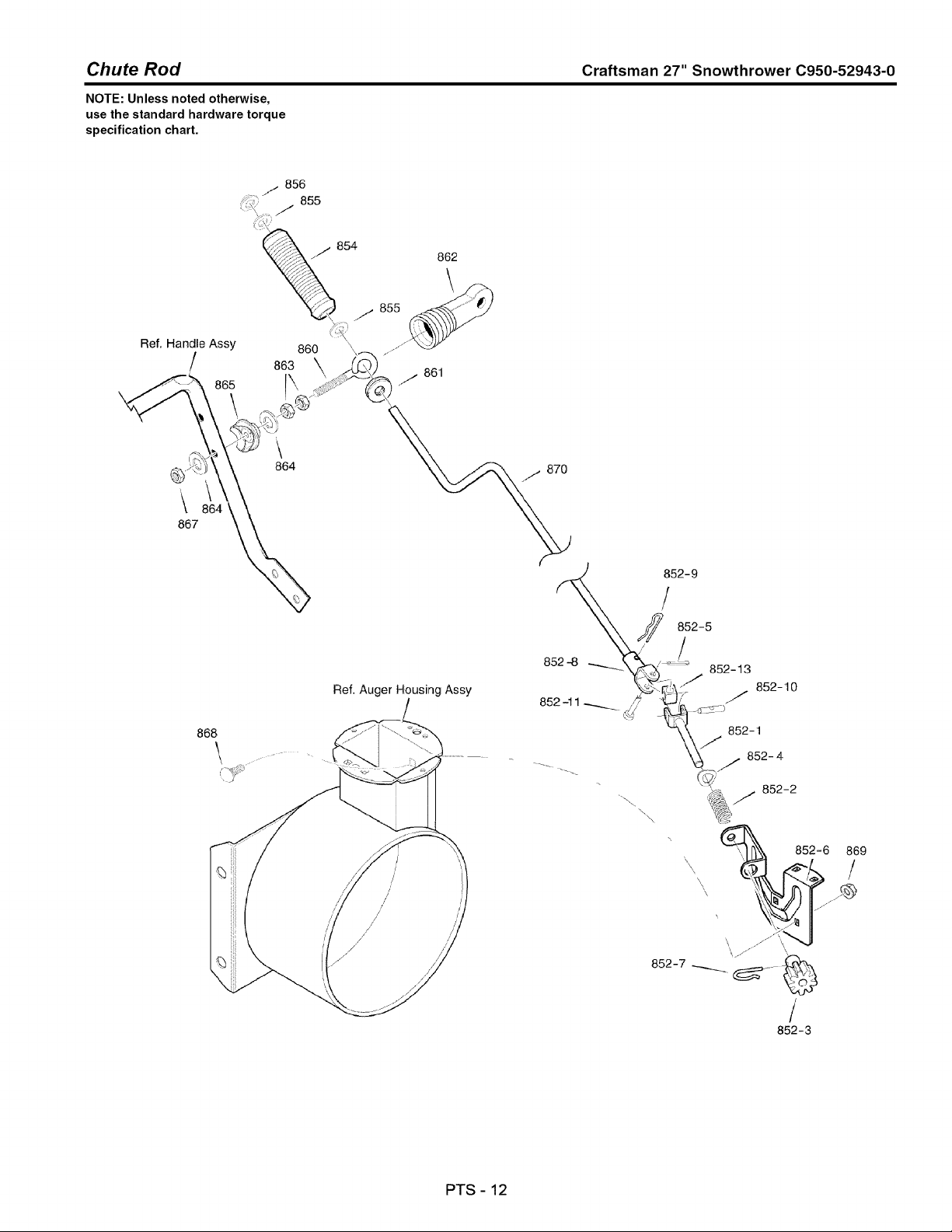

Chute Rod Craftsman 27" Snowthrower C950-52943-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

Ref. Handle Assy

865

867

860 \_

863 \ _

864

862

861

/ 870

Ref. Auger Housing Assy

868

852=6 869

852-7__._ _._

852-3

PTS - 12

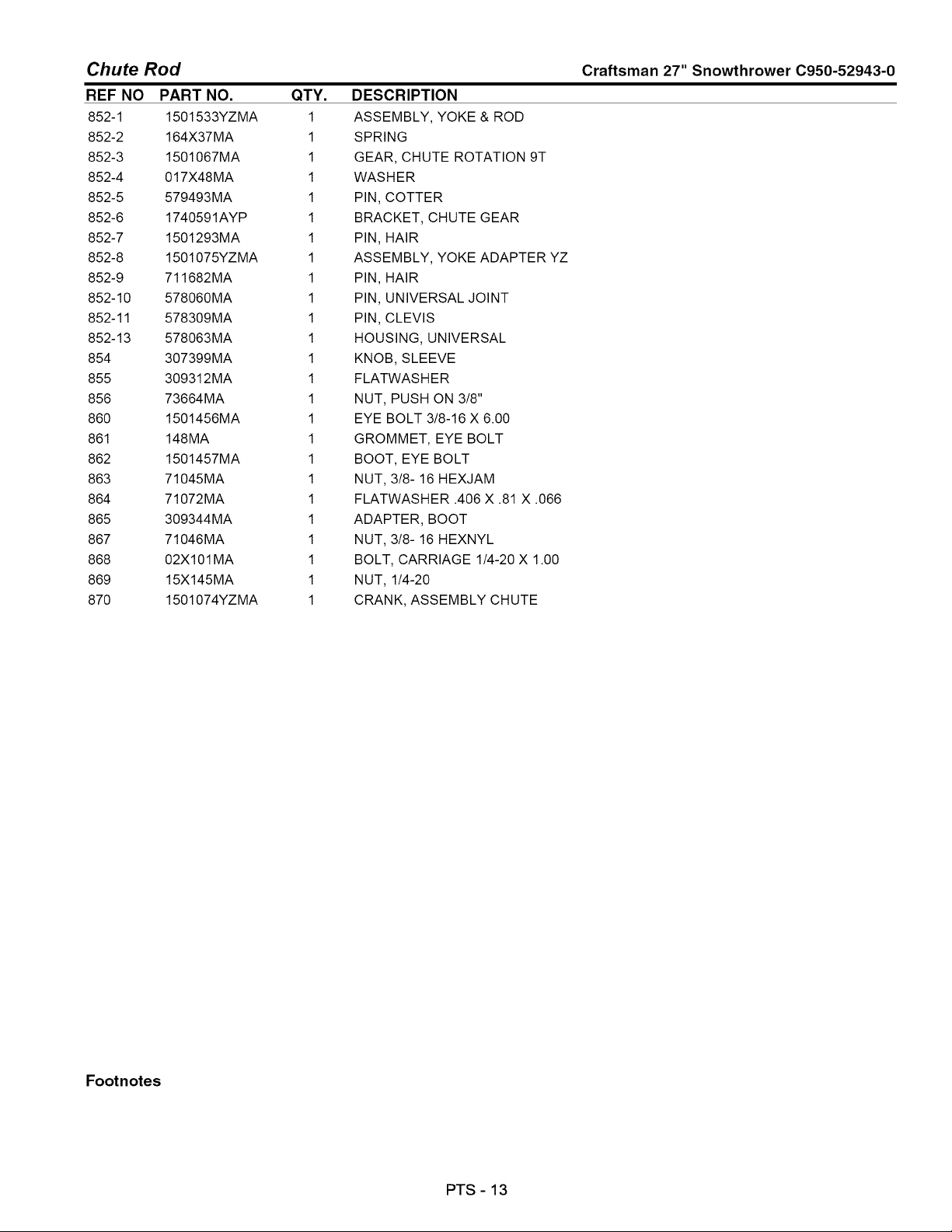

Chute Rod

REF NO PART NO.

852-1 1501533YZMA

852-2 164X37MA

852-3 1501067MA

852-4 017X48MA

852-5 579493MA

852-6 1740591AYP

852-7 1501293MA

852-8 1501075YZMA

852-9 711682MA

852-10 578060MA

852-11 578309MA

852-13 578063MA

854 307399MA

855 309312MA

856 73664MA

860 1501456MA

861 148MA

862 1501457MA

863 71045MA

864 71072MA

865 309344MA

867 71046MA

868 02X101 MA

869 15X145MA

870 1501074YZMA

QTY.

DESCRIPTION

ASSEMBLY, YOKE & ROD

SPRING

GEAR, CHUTE ROTATION 9T

WASHER

PIN, COTTER

BRACKET, CHUTE GEAR

PIN, HAIR

ASSEMBLY, YOKE ADAPTER YZ

PIN, HAIR

PIN, UNIVERSAL JOINT

PIN, CLEVIS

HOUSING, UNIVERSAL

KNOB, SLEEVE

FLATWAS H ER

NUT, PUSH ON 3/8"

EYE BOLT 3/8-16 X 6.00

GROMMET, EYE BOLT

BOOT, EYE BOLT

NUT, 3/8- 16 HEXJAM

FLATWASHER .406 X .81 X .066

ADAPTER, BOOT

NUT, 3/8- 16 HEXNYL

BOLT, CARRIAGE 1/4-20 X 1.00

NUT, 1/4-20

CRANK, ASSEMBLY CHUTE

Craftsman 27" Snowthrower C950-52943-0

Footnotes

PTS - 13

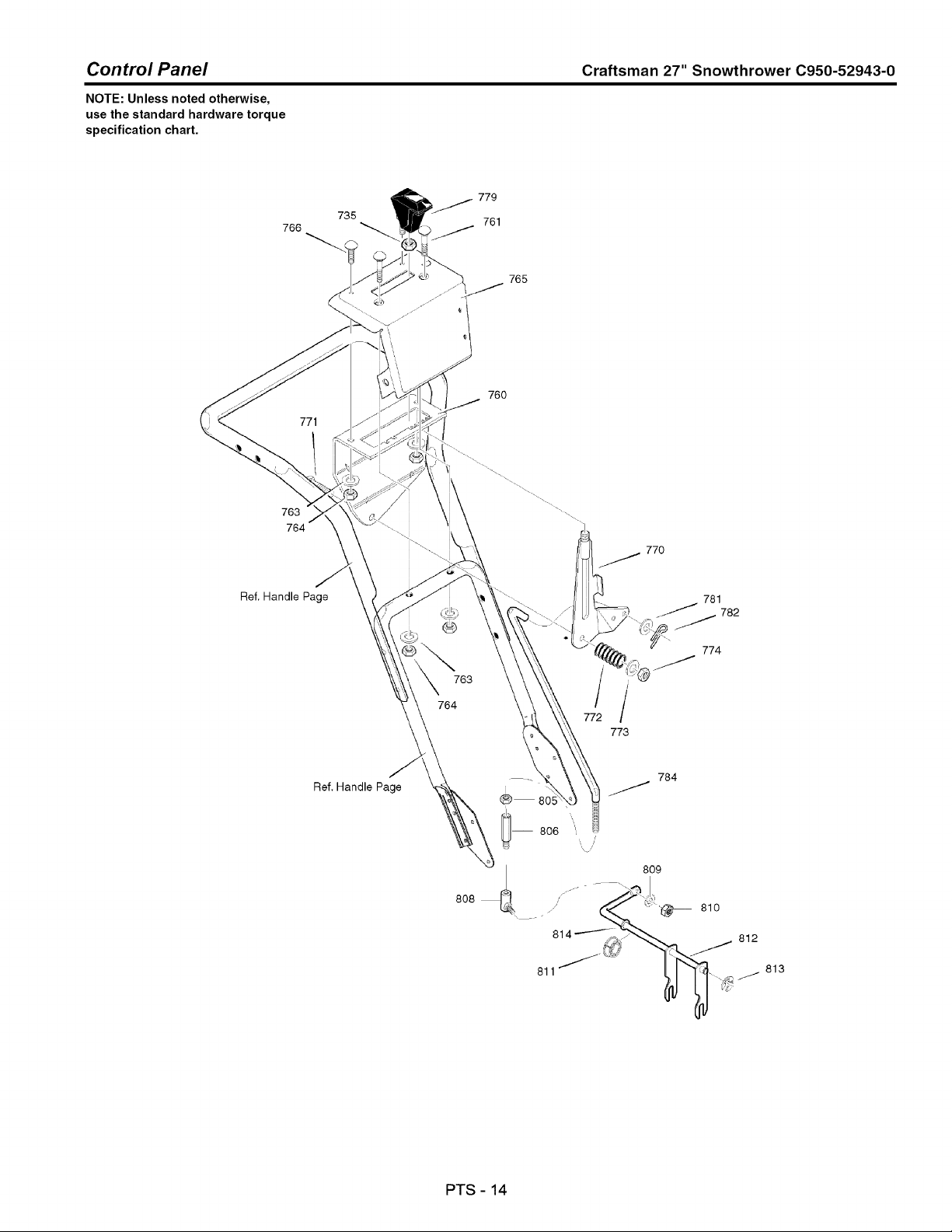

Control Panel Craftsman 27" Snowthrower C950-52943-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

766

735

779

761

765

771

760

763

764

77O

Ref. Handle Page

763

764

7!j

773

781

782

774

Ref. Handle Page

808

811 _

784

8O9

810

812

813

PTS - 14

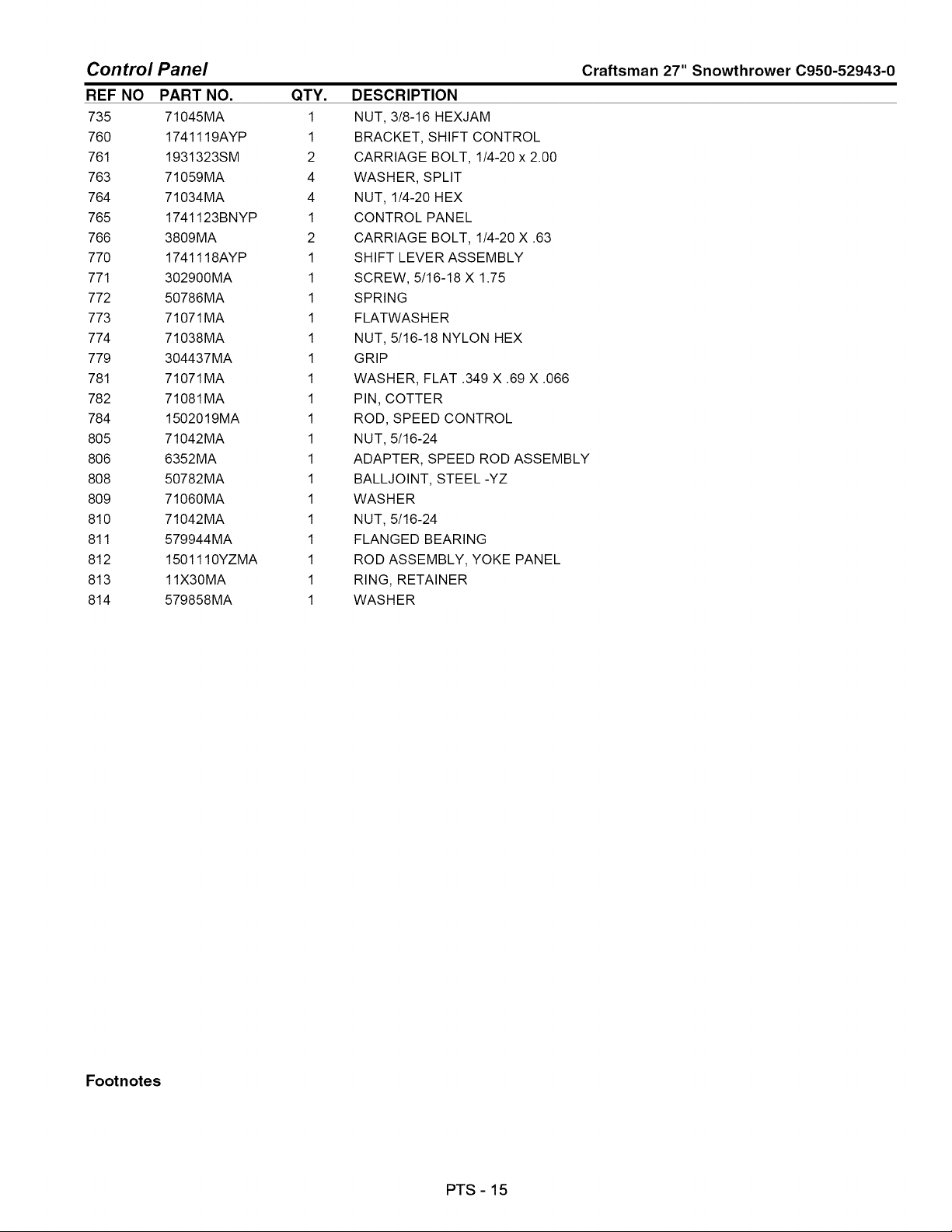

Control Panel

REF NO PART NO. QTY.

735 71045MA 1

760 1741119AYP 1

761 1931323SM 2

763 71059MA 4

764 71034MA 4

765 1741123BNYP 1

766 3809MA 2

770 1741118AYP 1

771 302900MA 1

772 50786MA 1

773 71071MA 1

774 71038MA 1

779 304437MA 1

781 71071MA 1

782 71081 MA 1

784 1502019MA 1

805 71042MA 1

806 6352MA 1

808 50782MA 1

809 71060 MA 1

810 71042MA 1

811 579944MA 1

812 1501110YZMA 1

813 11X30MA 1

814 579858MA 1

Craftsman 27" Snowthrower C950-52943-0

DESCRIPTION

NUT, 3/8-16 HEXJAM

BRACKET, SHIFT CONTROL

CARRIAGE BOLT, 1/4-20 x 2.00

WASHER, SPLIT

NUT, 1/4-20 HEX

CONTROL PANEL

CARRIAGE BOLT, 1/4-20 X .63

SHIFT LEVER ASSEMBLY

SCREW, 5/16-18 X 1.75

SPRING

FLATWAS H ER

NUT, 5/16-18 NYLON HEX

GRIP

WASHER, FLAT .349 X .69 X .066

PIN, COTTER

ROD, SPEED CONTROL

NUT, 5/16-24

ADAPTER, SPEED ROD ASSEMBLY

BALL JOINT, STEEL-YZ

WASHER

NUT, 5/16-24

FLANGED BEARING

ROD ASSEMBLY, YOKE PANEL

RING, RETAINER

WASHER

Footnotes

PTS - 15

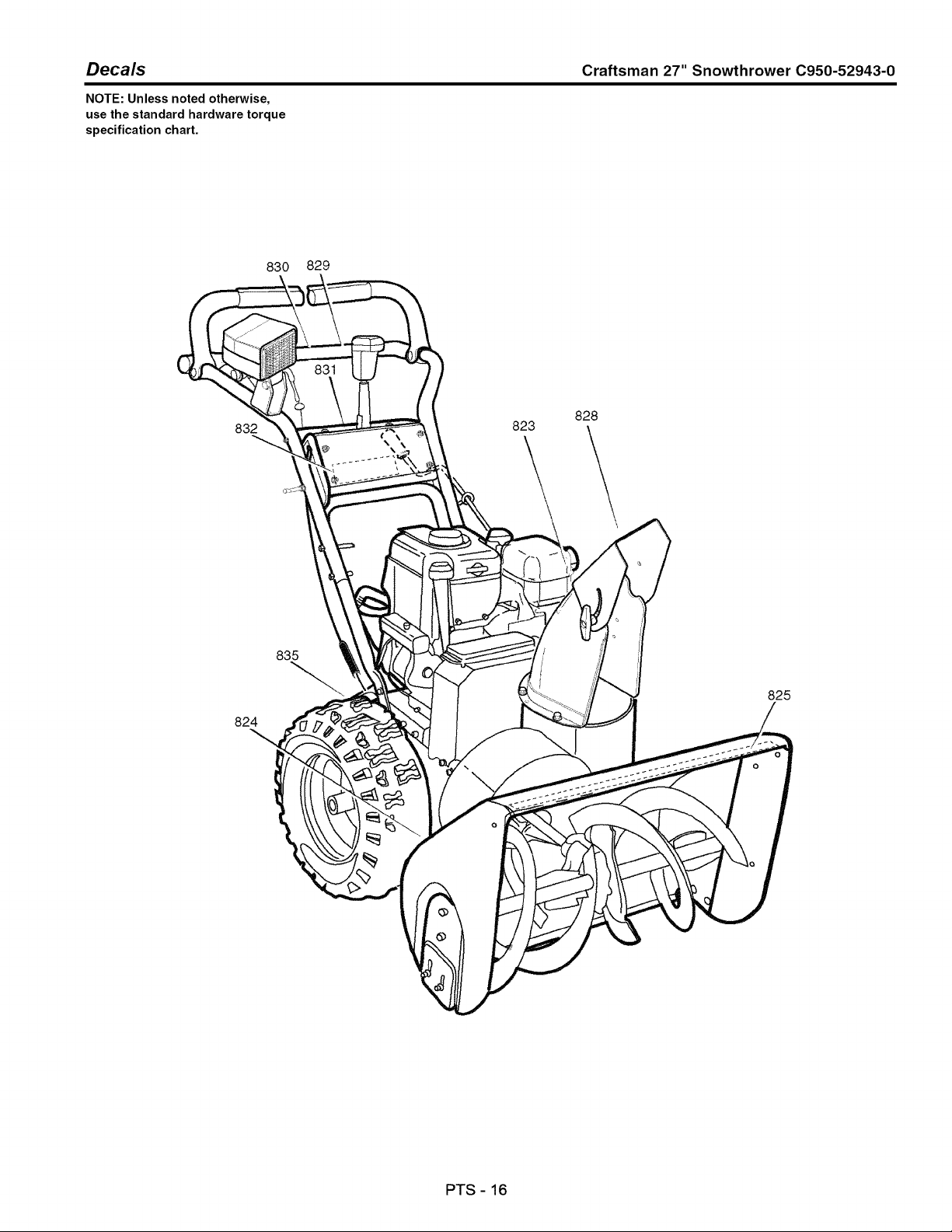

Decals Craftsman 27" Snowthrower C950-52943-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

830 829

832

835

828

823

825

PTS - 16

Decals

REF NO

823

824

825

829

830

831

832

835

PART NO.

1737865YP

1737866YP

1741432MA

1737870YP

1737869YP

1737872YP

48X5565MA

QTY.

DESCRIPTION

DECAL

DANGER CHUTE HAND

DANGER FOOT

CRAFTSMAN 1350/27

DRIVE CLUTCH

AUGER CLUTCH

GEAR SELECTOR

CRAFTSMAN

ID PLATE

Craftsman 27" Snowthrower C950-52943-0

Footnotes

PTS - 17

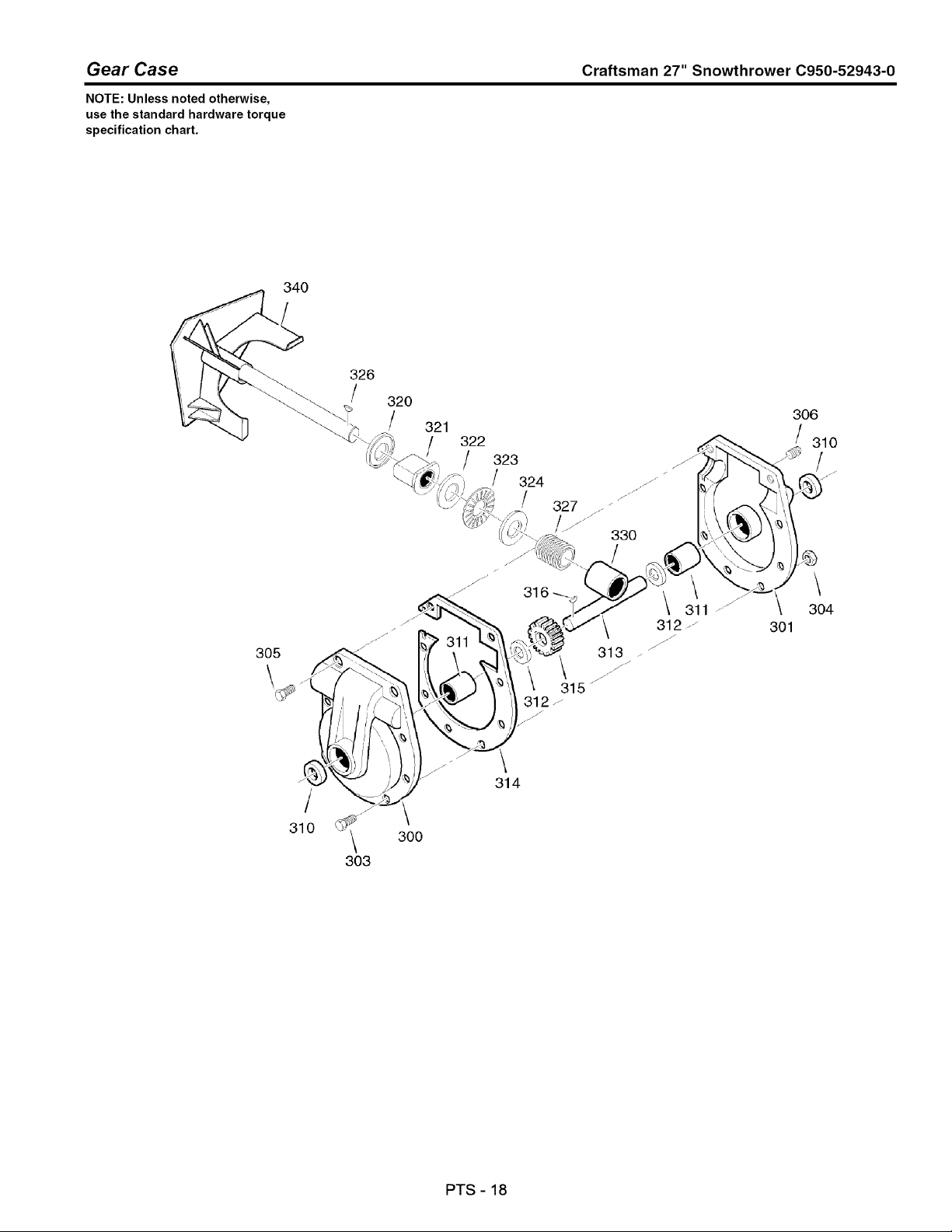

Gear Case Craftsman 27" Snowthrower C950-52943-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

340

305

326

320

321

322

323

/ 324

316

301

306

/ 310

304

310

303

300

314

PTS - 18

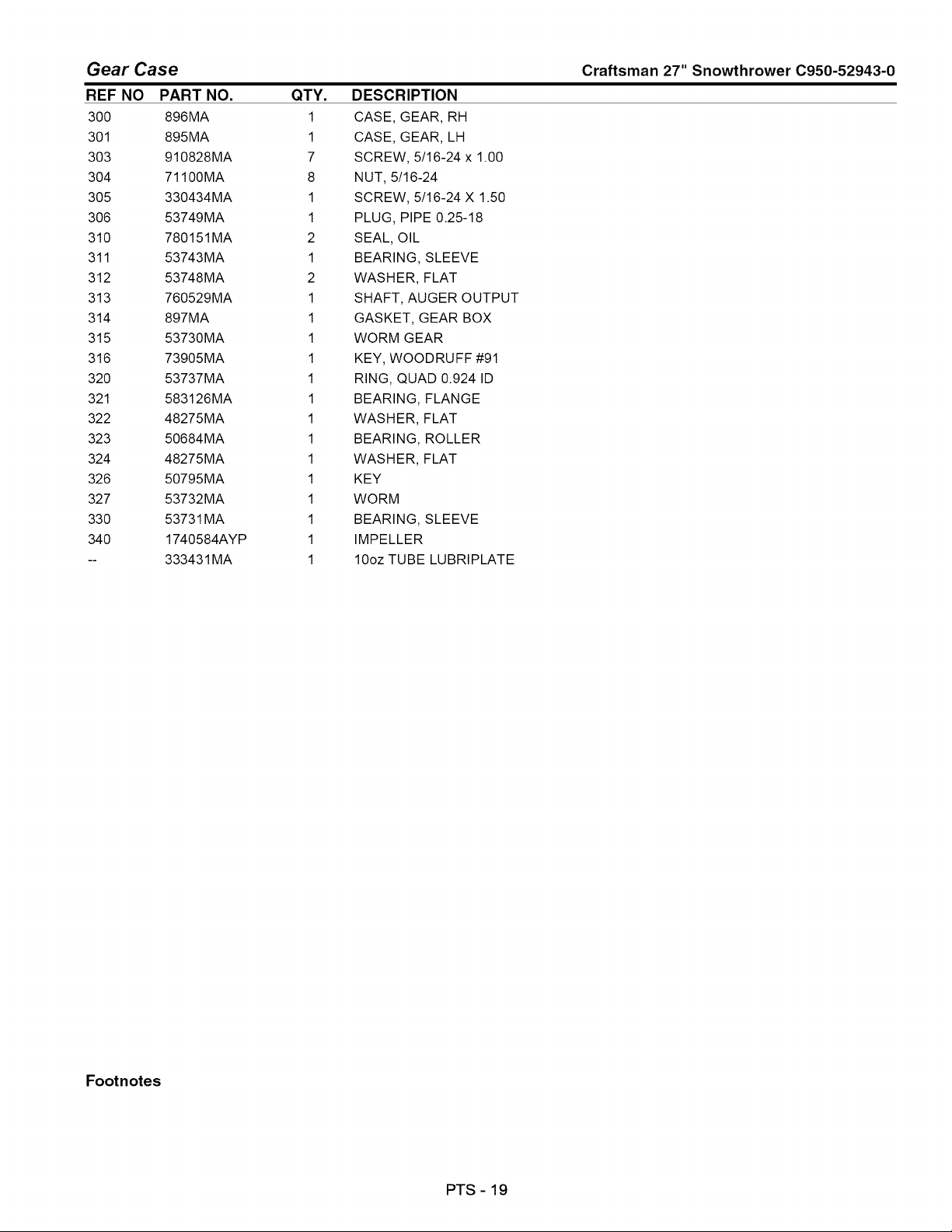

Gear Case Craftsman 27" Snowthrower C950-52943-0

REF NO

3OO

301

303

304

305

306

310

311

312

313

314

315

316

32O

321

322

323

324

326

327

330

340

PART NO.

896MA

895MA

910828MA

71100MA

330434MA

53749MA

780151MA

53743MA

53748MA

760529MA

897MA

53730MA

73905MA

53737MA

583126MA

48275MA

50684MA

48275MA

50795MA

53732MA

53731MA

1740584AYP

333431 MA

QTY.

DESCRIPTION

CASE, GEAR, RH

CASE, GEAR, LH

SCREW, 5/16-24 x 1.00

NUT, 5/16-24

SCREW, 5/16-24 X 1.50

PLUG, PIPE 0.25-18

SEAL, OIL

BEARING, SLEEVE

WASHER, FLAT

SHAFT, AUGER OUTPUT

GASKET, GEAR BOX

WORM GEAR

KEY, WOODRUFF #91

RING, QUAD 0.924 ID

BEARING, FLANGE

WASHER, FLAT

BEARING, ROLLER

WASHER, FLAT

KEY

WORM

BEARING, SLEEVE

IMPELLER

10oz TUBE LUBRIPLATE

Footnotes

PTS - 19

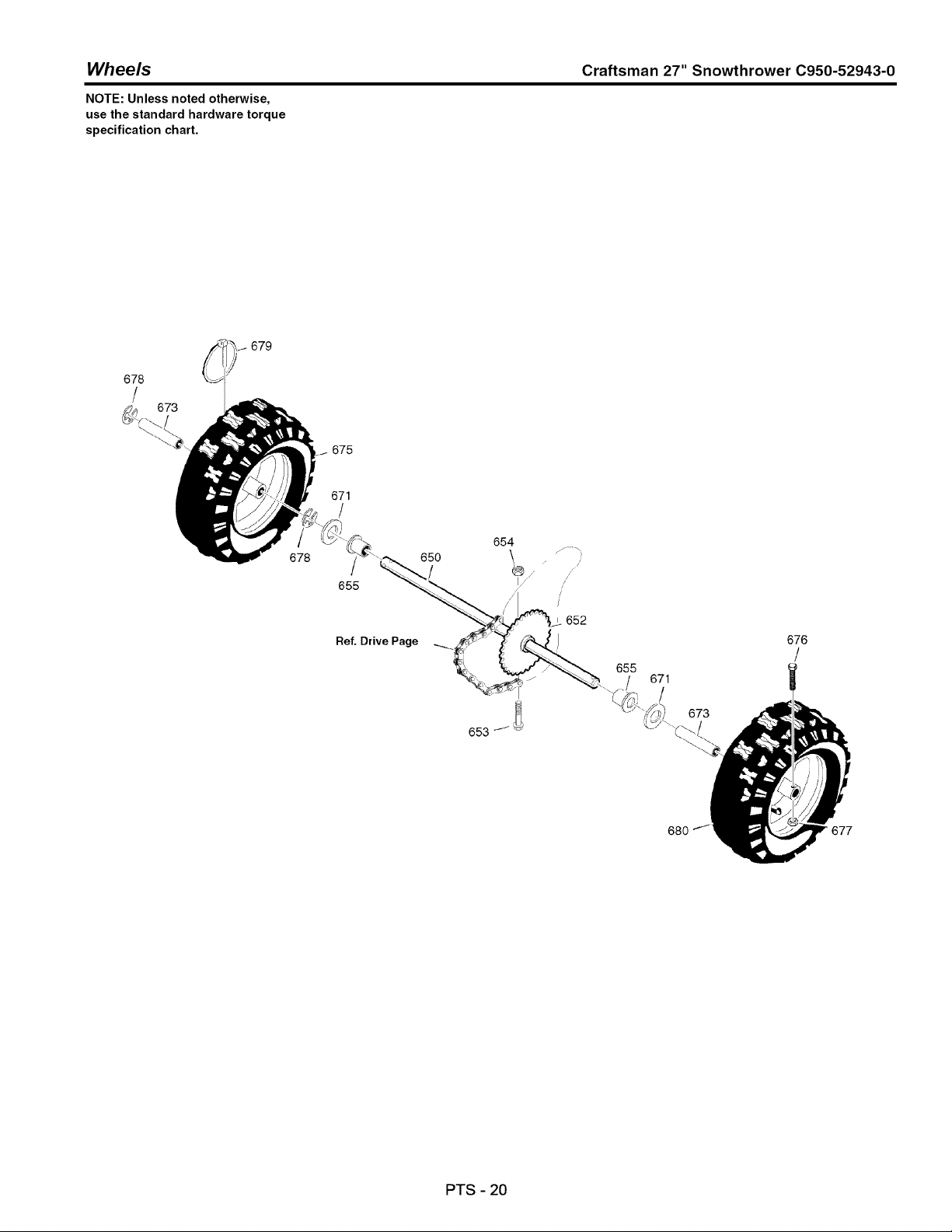

Wheels Craftsman 27" Snowthrower C950-52943-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

679

675

678

671

65O

655

Ref. Drive Page

652

655

671

673

680

676

677

PTS - 20

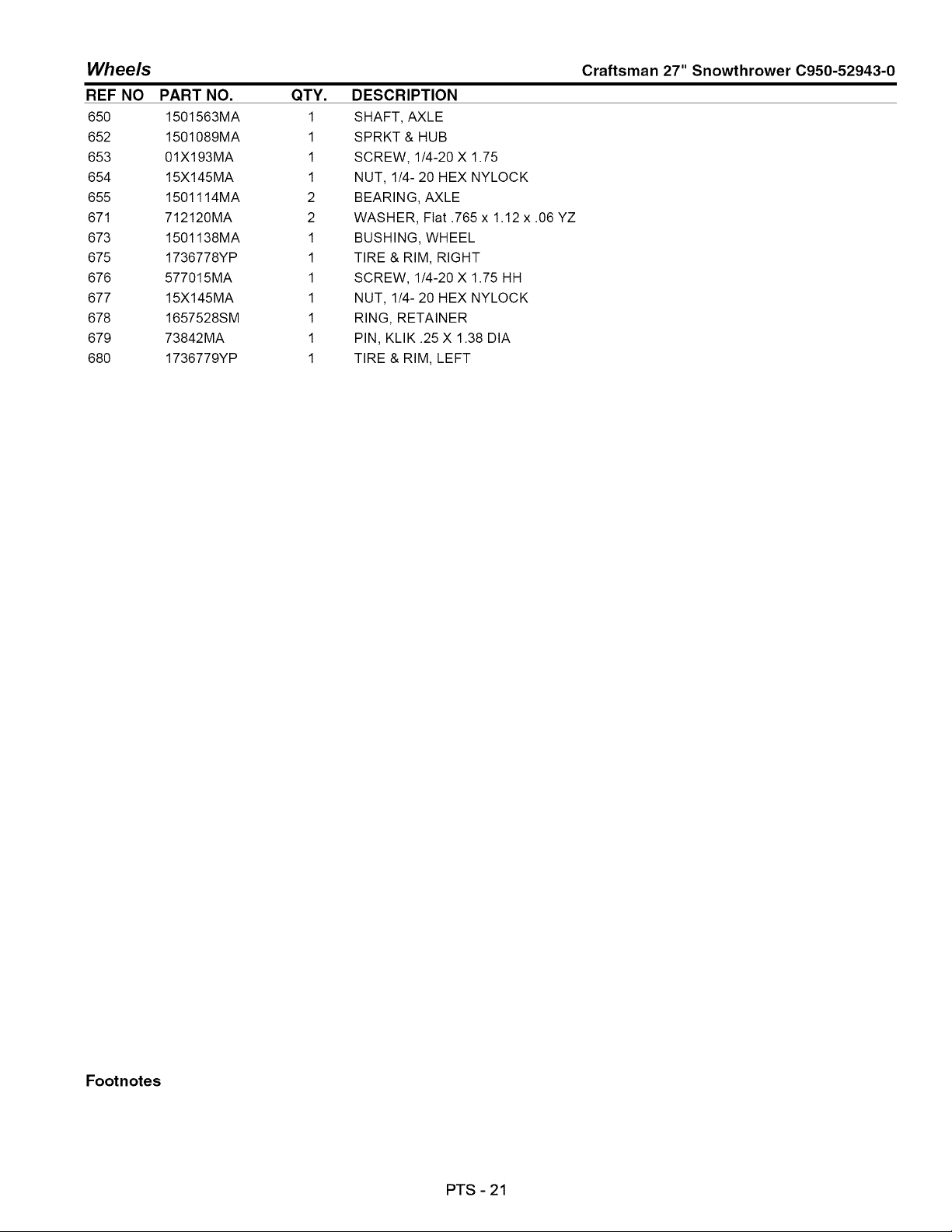

Wheels

REF NO

650

652

653

654

655

671

673

675

676

677

678

679

680

PART NO.

1501563MA

1501089MA

01X193MA

15X145MA

1501114MA

712120MA

1501138MA

1736778YP

577015MA

15X145MA

1657528SM

73842MA

1736779YP

QTY.

DESCRIPTION

SHAFT, AXLE

SPRKT & HUB

SCREW, 1/4-20 X 1.75

NUT, 1/4- 20 HEX NYLOCK

BEARING, AXLE

WASHER, Fiat .765 x 1.12 x .06 YZ

BUSHING, WHEEL

TIRE & RIM, RIGHT

SCREW, 1/4-20 X 1.75 HH

NUT, 1/4- 20 HEX NYLOCK

RING, RETAINER

PIN, KLIK .25 X 1.38 DIA

TIRE & RIM, LEFT

Craftsman 27" Snowthrower C950-52943-0

Footnotes

PTS - 21

Headlight Craftsman 27" Snowthrower C950-52943-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

620

621

624

622

623

631

625

628

627

626

Ref. Handle Page

629

630

634

PTS - 22

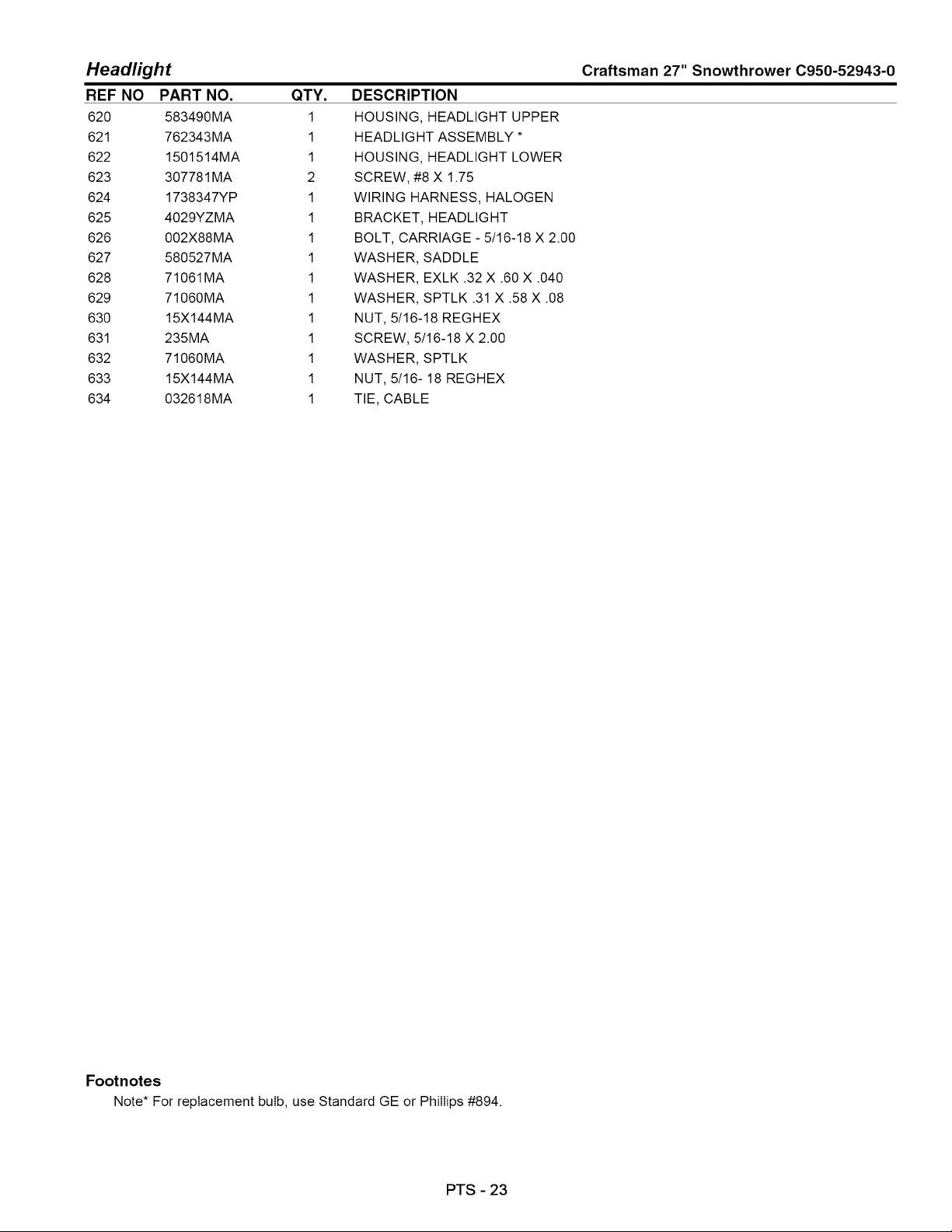

Headlight Craftsman 27" Snowthrower C950-52943-0

REF NO PART NO. QTY.

620 583490MA 1

621 762343MA 1

622 1501514MA 1

623 307781MA 2

624 1738347YP 1

625 4029YZMA 1

626 002X88MA 1

627 580527MA 1

628 71061MA 1

629 71060MA 1

630 15X144MA 1

631 235MA 1

632 71060MA 1

633 15X144MA 1

634 032618MA 1

DESCRIPTION

HOUSING, HEADLIGHT UPPER

HEADLIGHT ASSEMBLY *

HOUSING, HEADLIGHT LOWER

SCREW, #8 X 1.75

WIRING HARNESS, HALOGEN

BRACKET, HEADLIGHT

BOLT, CARRIAGE - 5/16-18 X 2.00

WASHER, SADDLE

WASHER, EXLK .32 X .60 X .040

WASHER, SPTLK .31 X .58 X .08

NUT, 5/16-18 REGHEX

SCREW, 5/16-18 X 2.00

WASHER, SPTLK

NUT, 5/16- 18 REGHEX

TIE, CABLE

Footnotes

Note* Forreptacement bulb, use Standard GE or Phillips #894.

PTS - 23

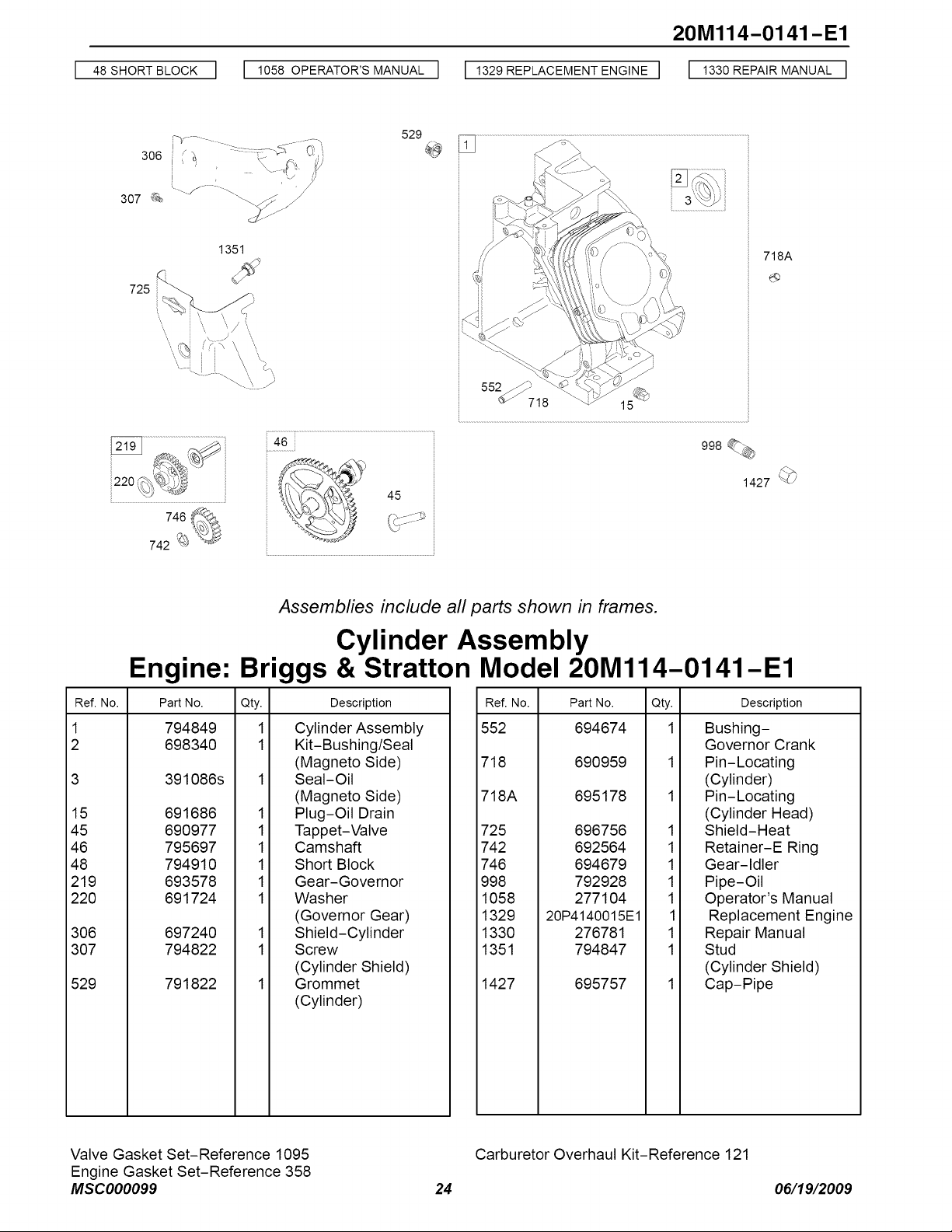

I 48SHORTBLOCKI I 1058OPE_TO_'SMANUAL

20Ml14-0141 -El

1329REP'AOEMENTENG,_] I 1330R_PA,_MANUALI

306

307 _ "f- _s//

529

718A

Assemblies include all parts shown in frames.

Cylinder Assembly

Engine: Briggs & Stratton Model 20M114-0141-E1

Refi No. Part No. Qty.

1 794849 1

2 698340 1

3 391086s

15 691686

45 690977

46 795697

48 794910

219 693578

220 691724

306 697240

307 794822

529 791822

Description

Cylinder Assembly

Kit-Bushing/Seal

(Magneto Side)

Seal-Oil

(Magneto Side)

Plug-Oil Drain

Tappet-Valve

Camshaft

Short Block

Gear-Governor

Washer

(Governor Gear)

Shield-Cylinder

Screw

(Cylinder Shield)

Grommet

(Cylinder)

ReL No.

552

Part No. Qty. Description

694674

718 690959

718A 695178

725 696756 1

742 692564 1

746 694679 1

998 792928 1

1058 277104 1

1329 20P4140015E1 1

1330 276781 1

1351 794847 1

1427 695757

Bushing-

Governor Crank

Pin-Locating

(Cylinder)

Pin-Locating

(Cylinder Head)

Shield-Heat

Retainer-E Ring

Gear-Idler

Pipe-Oil

Operator's Manual

Replacement Engine

Repair Manual

Stud

(Cylinder Shield)

Cap-Pipe

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

24 06/19/2009

20Ml14-0141 -El

_ 177

287

524

741

24 <_

Assemblies include all parts shown in frames.

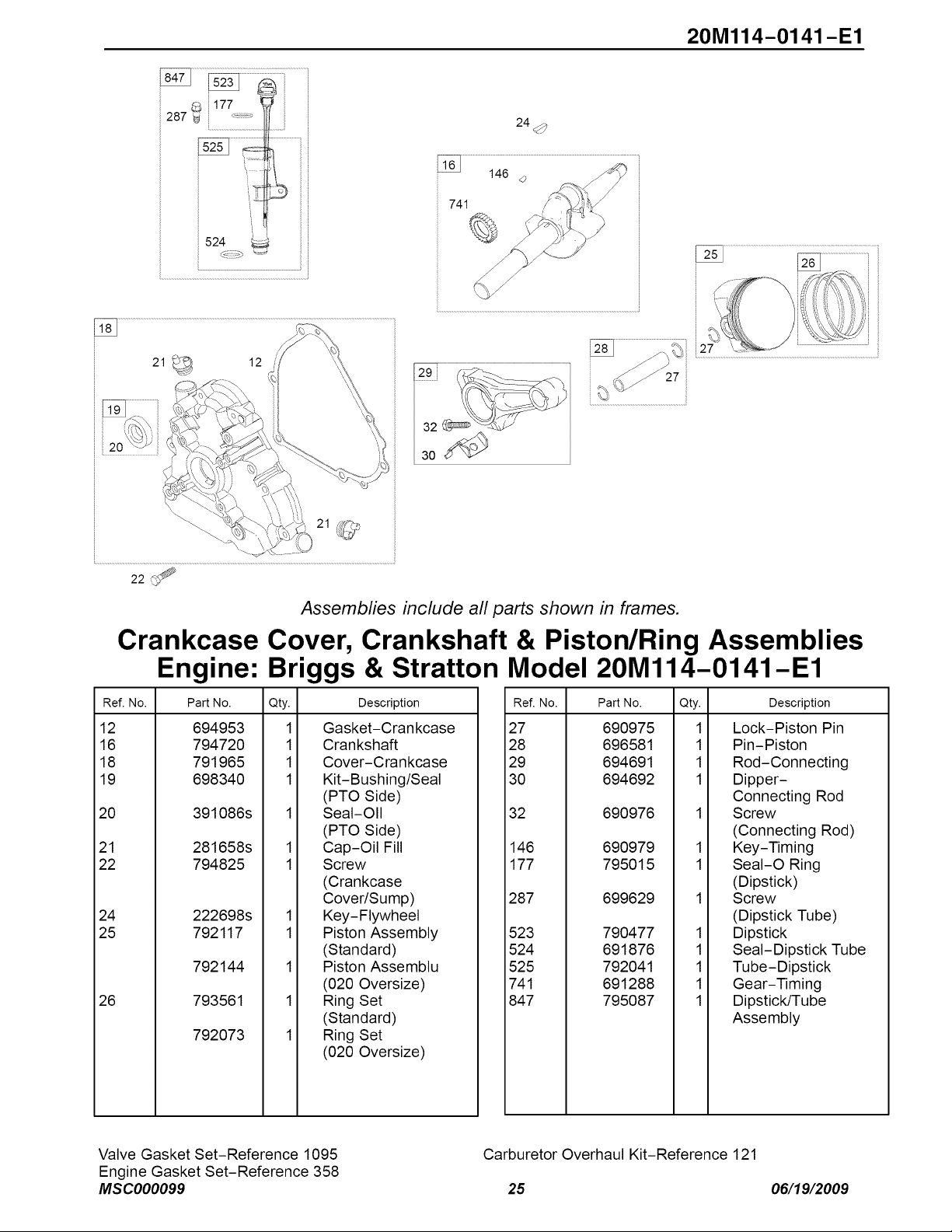

Crankcase Cover, Crankshaft & Piston/Ring Assemblies

Engine: Briggs & Stratton Model 20M114-0141-E1

Ref No Part No Qty Description

12 694953

16 794720

18 791965

19 698340

20 391086s

21 281658s

22 794825

24 222698s

25 792117

792144

26 793561

792073

Gasket-Crankcase

Crankshaft

Cover-Crankcase

Kit-Bushing/Seal

(PTO Side)

Seal-Oil

(PTO Side)

Cap-Oil Fill

Screw

(Crankcase

Cover/Sump)

Key-Flywheel

Piston Assembly

(Standard)

Piston Assemblu

(020 Oversize)

Ring Set

(Standard)

Ring Set

(020 Oversize)

Ref No Part No Qty Description

27 690975

28 696581

29 694691

30 694692

32 690976

146 690979

177 795015

287 699629

523 790477

524 691876

525 792041

741 691288

847 795087

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Dipper-

Connecting Rod

Screw

(Connecting Rod)

Key-Timing

SeaI-O Ring

(Dipstick)

Screw

(Dipstick Tube)

Dipstick

Seal-Dipstick Tube

Tube-Dipstick

Gear-Timing

Dipstick/Tube

Assembly

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

25 06/19/2009

20Ml14-0141 -El

51A

......................................................................................................................35

51A

1171

914 ,_

635

1026 _- _::::::::::S:: -.......

45 (> _ <:::..........

Assemblies include all parts shown in frames.

337

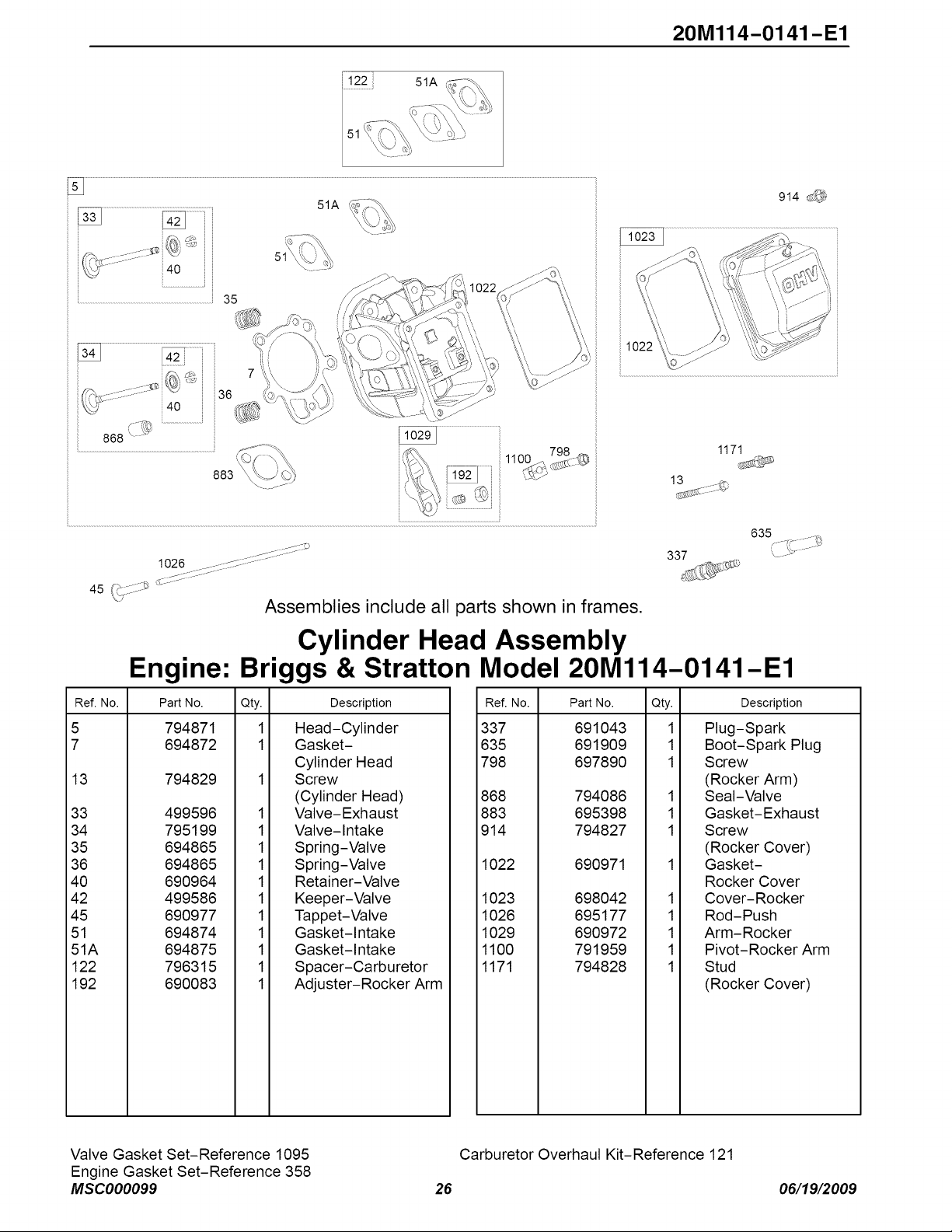

Cylinder Head Assembly

Engine: Briggs & Stratton Model 20M114-0141-E1

Ref. No. Part No. Qty.

5 794871 1

7 694872 1

13 794829

33 499596

34 795199

35 694865

36 694865

40 690964

42 499586

45 690977

51 694874

51A 694875

122 796315

192 690083

Description

Head-Cylinder

Gasket-

Cylinder Head

Screw

(Cylinder Head)

Valve-Exhaust

Valve-Intake

Spring-Valve

Retainer-Valve

Keeper-Valve

Tappet-Valve

Gasket-Intake

Spacer-Carburetor

Adjuster-Rocker Arm

Ref. No. Part No. Qty.

337 691043 1

635 691909 1

798 697890 1

868 794086

883 695398

914 794827

1022 690971

1023 698042

1026 695177

1029 690972

1100 791959

1171 794828

Description

Plug-Spark

Boot-Spark Plug

Screw

(Rocker Arm)

Seal-Valve

Gasket-Exhaust

Screw

(Rocker Cover)

Gasket-

Rocker Cover

Cover-Rocker

Rod-Push

Arm-Rocker

Pivot-Rocker Arm

Stud

(Rocker Cover)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

26 06/19/2009

51A

528

20Ml14-0141 -El

472

1°9i

130 \

95 _

117 _57

105

127

....................................

1127

187

601 ,_

957A

............................ 957

122

51A

190 _,:_

Assemblies include all parts shown in frames.

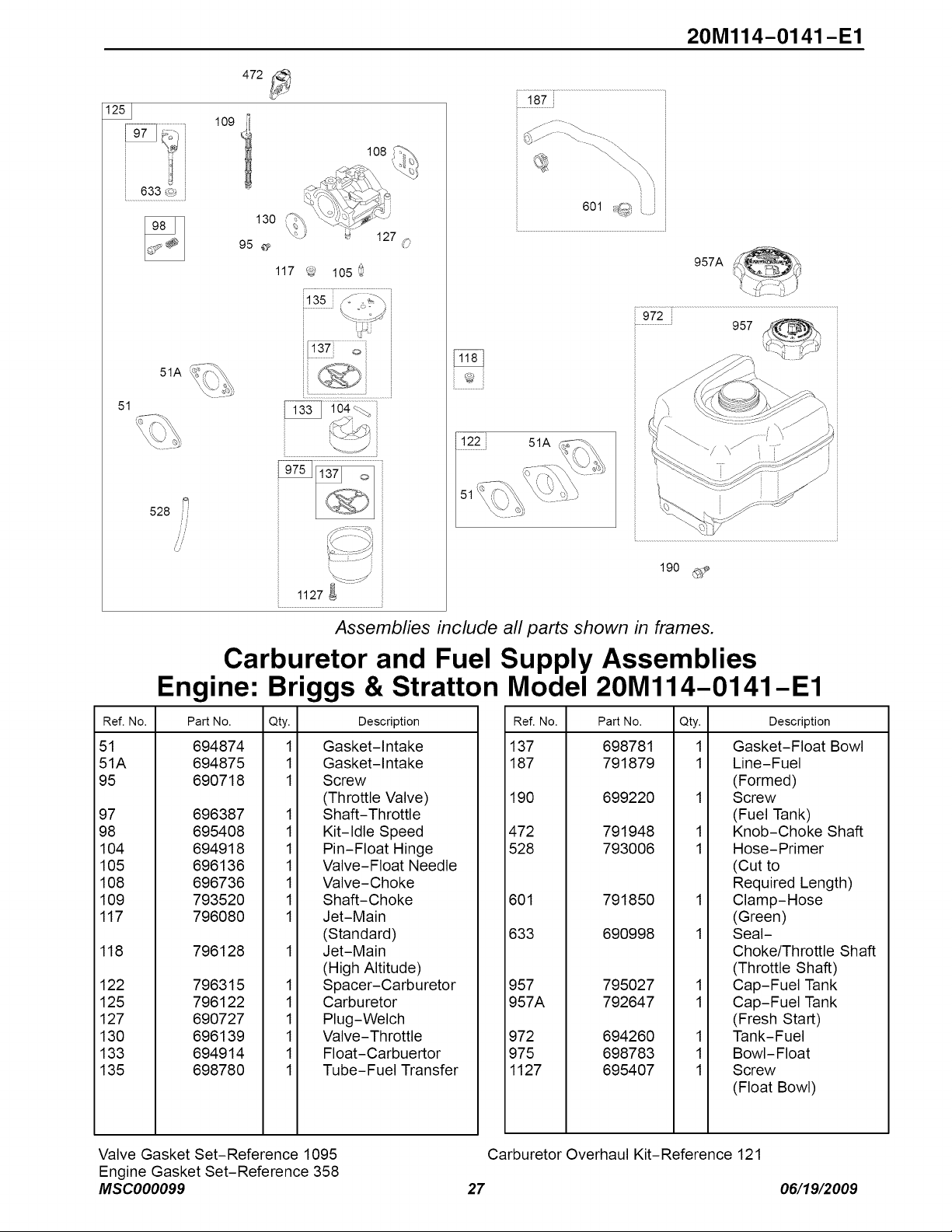

Carburetor and Fuel Supply Assemblies

Engine: Briggs & Stratton Model 20M114-O141-E1

Ref. No. Part No. Qty.

51 694874 1

51A 694875 1

95 690718 1

97 696387

98 695408

104 694918

105 696136

108 696736

109 793520

117 796080

118 796128

122 796315

125 796122

127 690727

130 696139

133 694914

135 698780

Description

Gasket-Intake

Screw

(Throttle Valve)

Shaft-Throttle

Kit-Idle Speed

Pin-Float Hinge

Valve-Float Needle

Valve-Choke

Shaft-Choke

Jet-Main

(Standard)

Jet-Main

(High Altitude)

Spacer-Carburetor

Carburetor

Plug-Welch

Valve-Throttle

Float-Carbuertor

Tube-Fuel Transfer

Ref. No. Part No. Qty.

137 698781 1

187 791879 1

190 699220 1

472 791948 1

528 793006 1

601 791850

633 690998

957 795027

957A 792647

972 694260

975 698783

1127 695407

Description

Gasket-Float Bowl

Line-Fuel

(Formed)

Screw

(Fuel Tank)

Knob-Choke Shaft

Hose-Primer

(Cut to

Required Length)

Clamp-Hose

(Green)

Seal-

Choke/Throttle Shaft

(Throttle Shaft)

Cap-Fuel Tank

(Fresh Start)

Tank-Fuel

Bowl-Float

Screw

(Float Bowl)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

27 06/19/2009

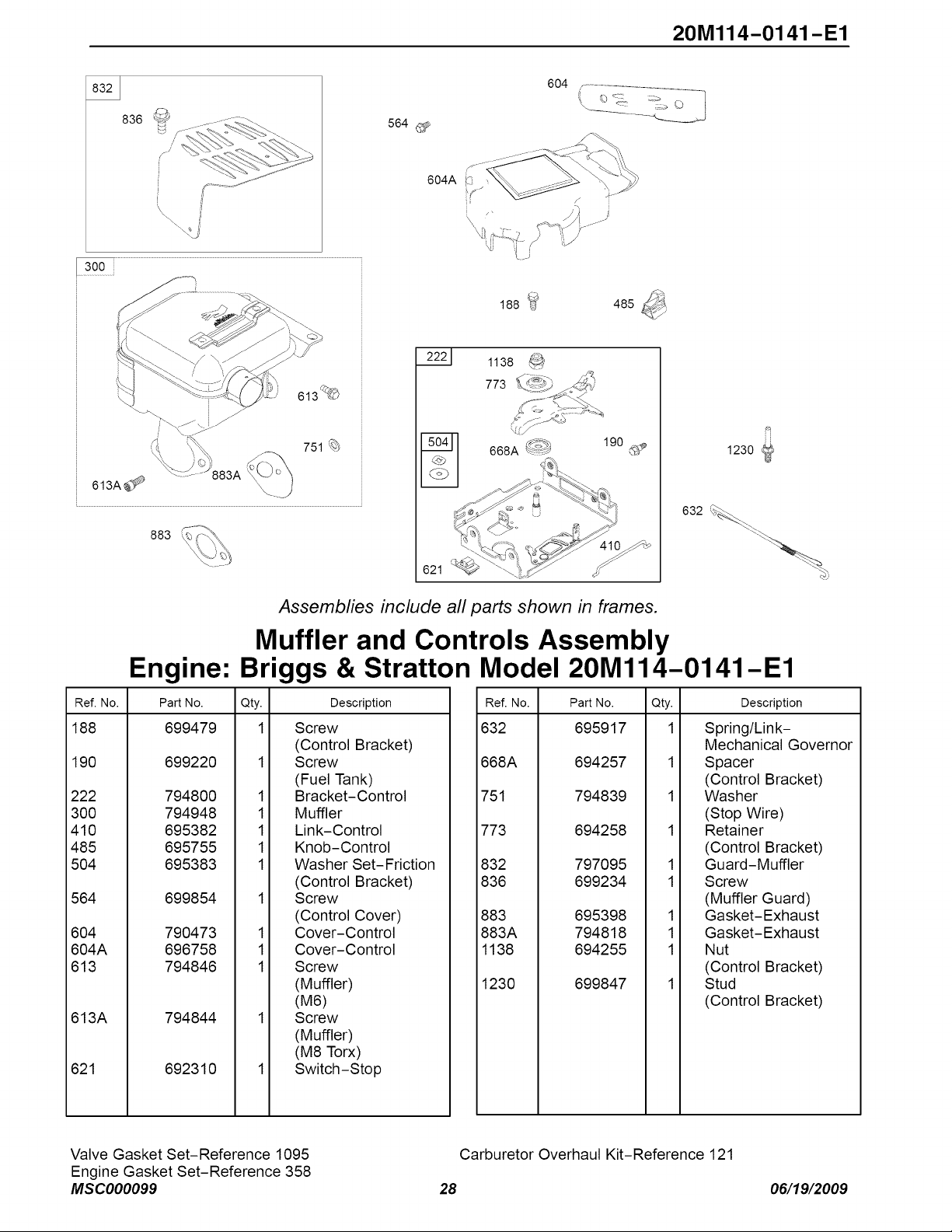

20Ml14-0141 -El

564

604A

604 r-..................................................

300

613A_

883A

751

883

621

188 _ 485

1230

Assemblies include all parts shown in frames.

Muffler and Controls Assembly

Engine: Briggs & Stratton Model 20M114-0141-E1

Ref. No. Part No. Qty.

188 699479 1

190 699220

222 794800

300 794948

410 695382

485 695755

504 695383

564 699854

604 790473

604A 696758

613 794846

613A 794844

621 692310

Description

Screw

(Control Bracket)

Screw

(Fuel Tank)

Bracket-Control

Muffler

Link-Control

Knob-Control

Washer Set-Friction

(Control Bracket)

Screw

(Control Cover)

Cover-Control

Screw

(Muffler)

(M6)

Screw

(Muffler)

(M8 Torx)

Switch -Stop

Ref. No. Part No. Qty. Description

632 695917 1 Spring/Link-

Mechanical Governor

668A 694257 1 Spacer

(Control Bracket)

751 794839 1 Washer

(Stop Wire)

773 694258 1 Retainer

(Control Bracket)

832 797095 1 Guard-Muffler

836 699234 1 Screw

(Muffler Guard)

883 695398 1 Gasket-Exhaust

883A 794818 1 Gasket-Exhaust

1138 694255 1 Nut

(Control Bracket)

1230 699847 1 Stud

(Control Bracket)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

2.8 06/19/2009

20Ml14-0141 -El

562

278 @

505

404 \,,_j

614 (_;_'

Assemblies include all parts shown in frames.

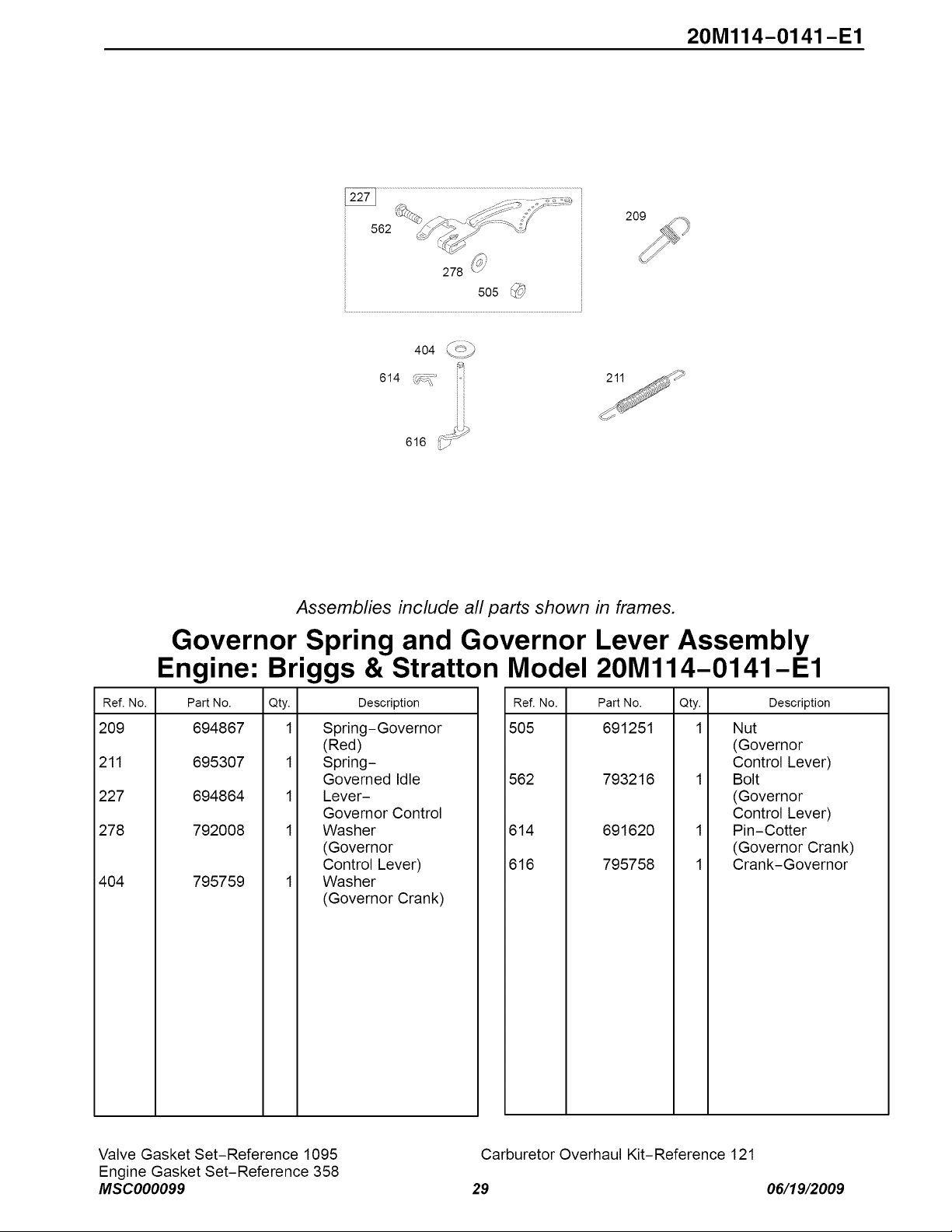

Governor Spring and Governor Lever Assembly

Engine: Briggs & Stratton Model 20M114-0141-E1

Ref. No. Part No. Qty. Description

209 694867 1 Spring-Governor

(Red)

211 695307 1 Spring-

Governed Idle

227 694864 1 Lever-

Governor Control

278 792008 1 Washer

(Governor

Control Lever)

404 795759 1 Washer

(Governor Crank)

Ref. No. Part No. Qty.

505 691251 1

562 793216

614 691620

616 795758

Description

Nut

(Governor

Control Lever)

Bolt

(Governor

Control Lever)

Pin-Cotter

(Governor Crank)

Crank-Governor

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

29 06/19/2009

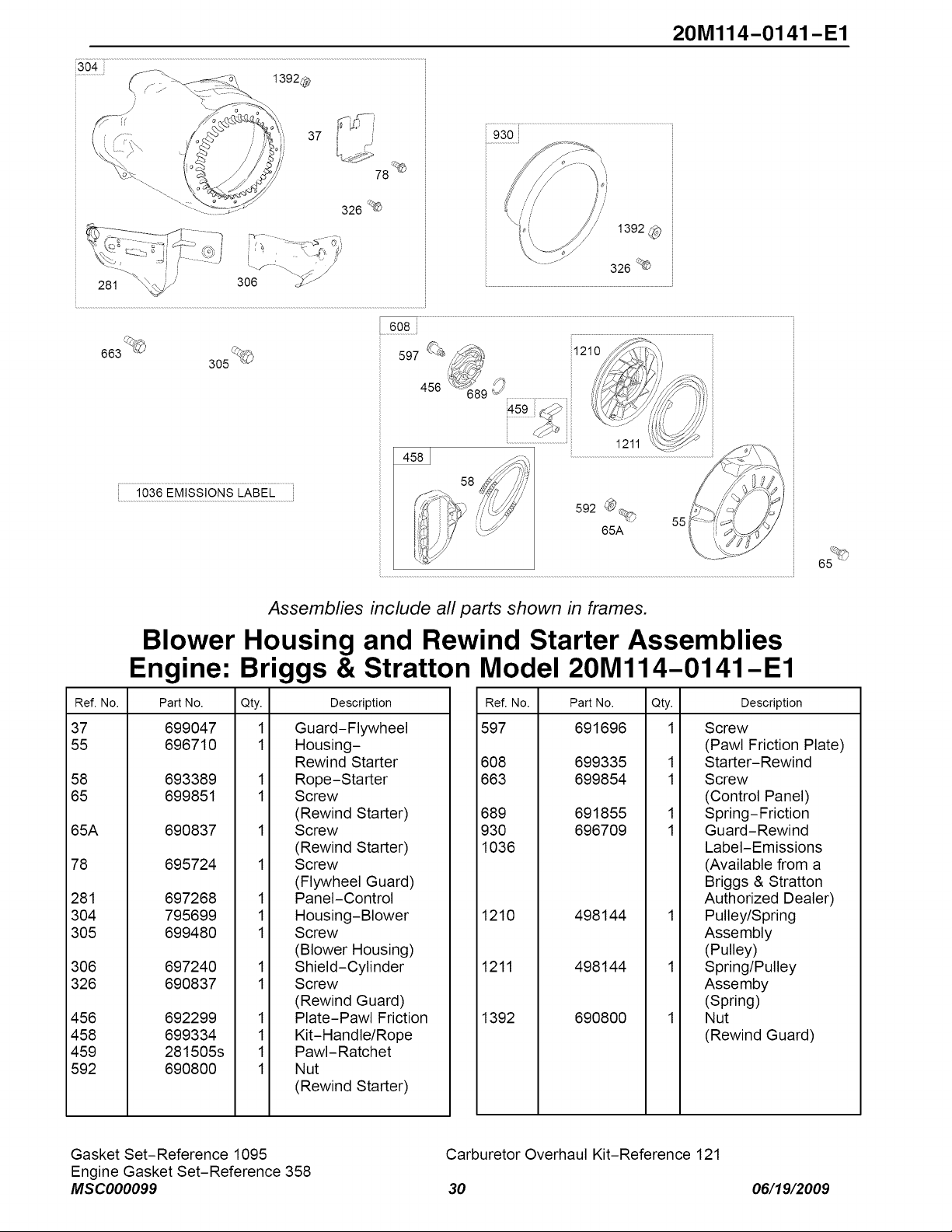

20Ml14-0141 -El

326 _

1392

326 _

Assemblies include all parts shown tn frames.

Blower Housing and Rewind Starter Assemblies

Engine: Briggs & Stratton Model 20M114-0141-E1

Ref. No. Part No. Qty.

37 699047 1

55 696710 1

58 693389

65 699851

65A 690837

78 695724

281 697268

304 795699

305 699480

306 697240

326 690837

456 692299

458 699334

459 281505s

592 690800

Description

Guard-Flywheel

Housing-

Rewind Starter

Rope-Starter

Screw

(Rewind Starter)

Screw

(Rewind Starter)

Screw

(Flywheel Guard)

Panel-Control

Housing-Blower

Screw

(Blower Housing)

Shield-Cylinder

Screw

(Rewind Guard)

Plate-Pawl Friction

Kit-Handle/Rope

PawI-Ratchet

Nut

(Rewind Starter)

Ref. No.

597

608

663

689

930

1036

Part No. Qty. Description

691696

699335

699854

691855

696709

1210 498144

1211 498144

1392 690800

Screw

(Pawl Friction Plate)

Starter-Rewind

Screw

(Control Panel)

Spring-Friction

Guard-Rewind

Label-Emissions

(Available from a

Briggs & Stratton

Authorized Dealer)

Pulley/Spring

Assembly

(Pulley)

Spring/Pulley

Assemby

(Spring)

Nut

(Rewind Guard)

Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

30 06/19/2009

20Ml14-0141 -El

1070

1005 '_ _ i

1070

455

332

Assemblies include all parts shown in frames.

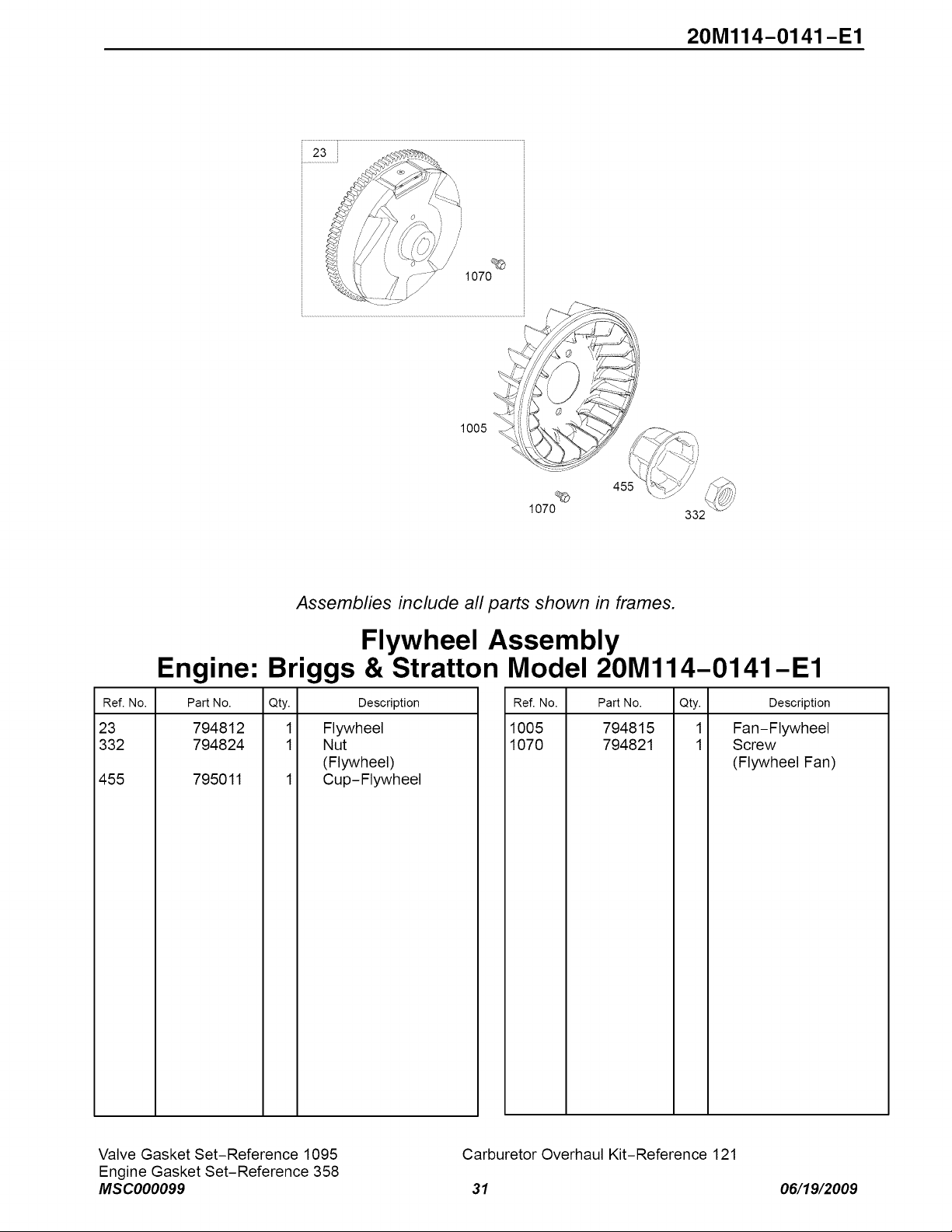

Flywheel Assembly

Engine: Briggs & Stratton Model 20M114-0141-E1

Ref. No. Part No. Qty. Description

23 794812 1 Flywheel

332 794824 1 Nut

(Flywheel)

455 795011 1 Cup-Flywheel

Ref. No. Part No. Qty. Description

1005 794815 1 Fan-Flywheel

1070 794821 1 Screw

(Flywheel Fan)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

31 06/19/2009

20Ml14-0141 -El

474

1009

735

727_ .....

851

851A(_

Assemblies include all parts shown in frames.

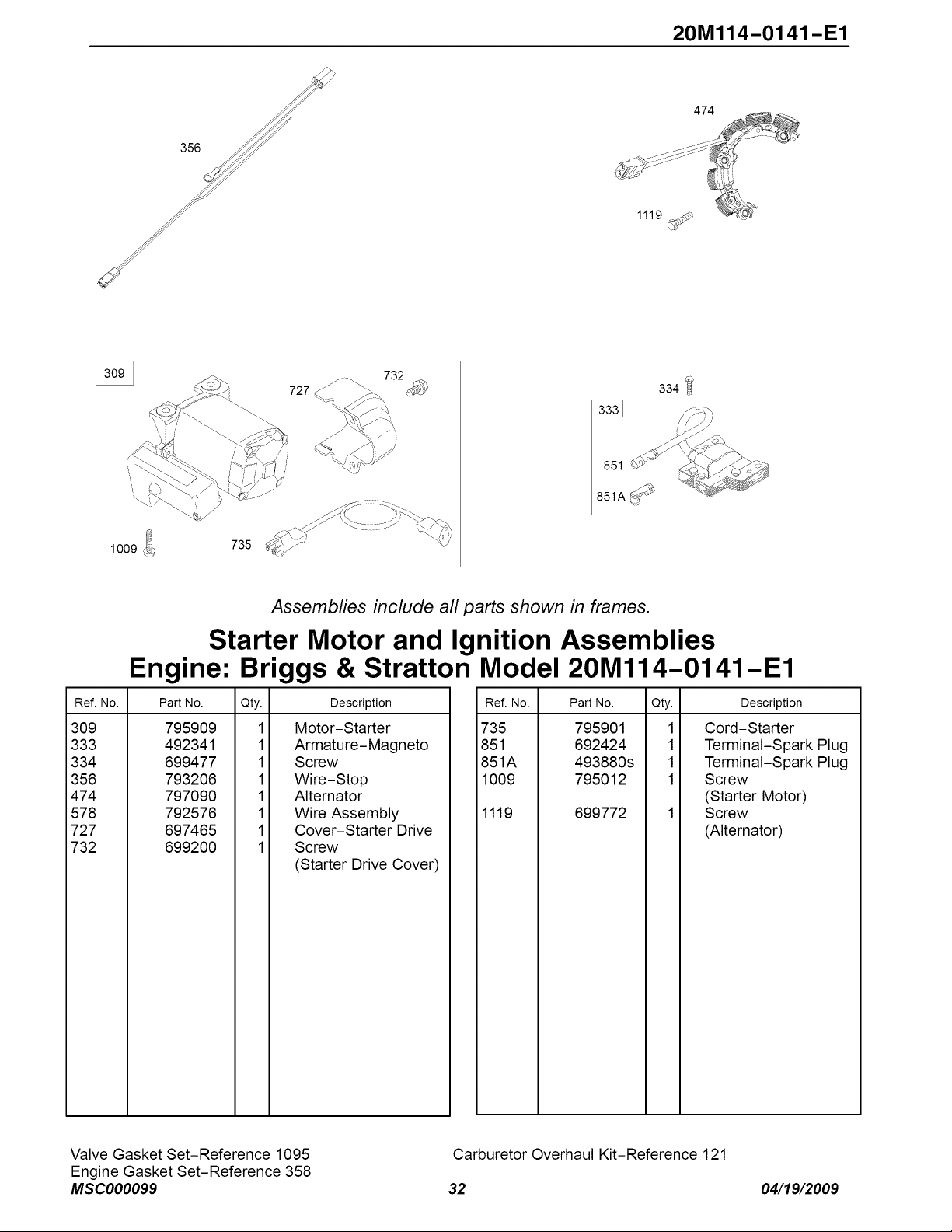

Starter Motor and Ignition Assemblies

Engine: Briggs & Stratton Model 20M114-0141-E1

Ref. No. Part No. Qty. Description

309 795909 1 Motor-Starter

333 492341 1 Armature-Magneto

334 699477 1 Screw

356 793206 1 Wire-Stop

474 797090 1 Alternator

578 792576 1 Wire Assembly

727 697465 1 Cover-Starter Drive

732 699200 1 Screw

(Starter Drive Cover)

Ref. No. Part No. Qty. Description

735 795901

851 692424

851A 493880s

1009 795012

1119 699772

Cord-Starter

Terminal-Spark Plug

Screw

(Starter Motor)

Screw

(Alternator)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

32 04/19/2009

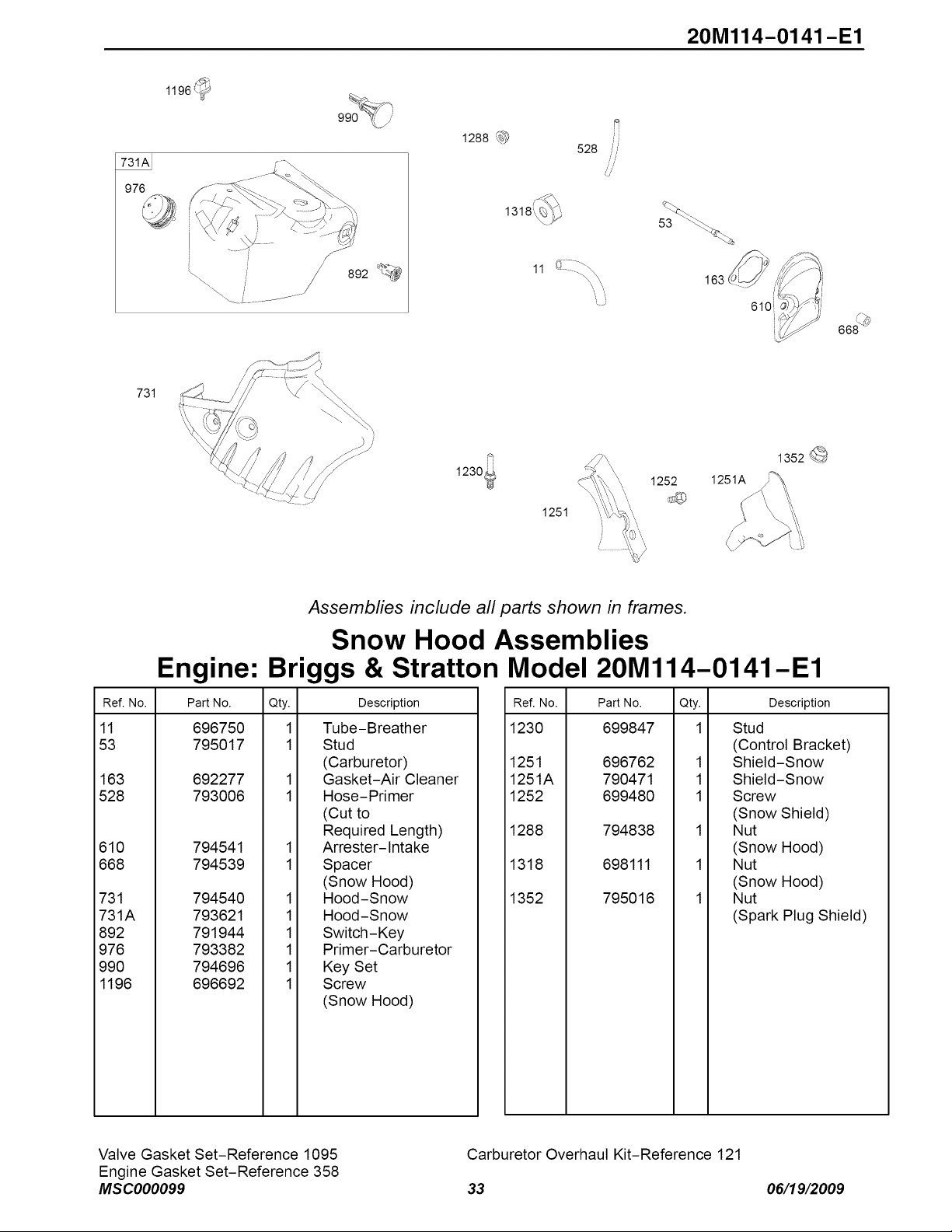

20Ml14-0141 -El

1196_

976

1288 '_

1318_i

163

610

668_4

731

1230_

1251

1252

1251A

1352_

Assemblies include all parts shown in frames.

Snow Hood Assemblies

Engine: Briggs & Stratton Model 20M114-0141-E1

Ref. No. Part No. Qty.

11 696750 1

53 795017 1

163 692277

528 793006

610 794541

668 794539

731 794540

731A 793621

892 791944

976 793382

990 794696

1196 696692

Description

Tube-Breather

Stud

(Carburetor)

Gasket-Air Cleaner

Hose-Primer

(Cut to

Required Length)

Arrester-lntake

Spacer

(Snow Hood)

Hood-Snow

Switch-Key

Primer-Carburetor

Key Set

Screw

(Snow Hood)

Ref. No. Part No. Qty. Description

1230 699847 1 Stud

(Control Bracket)

1251 696762 1 Shield-Snow

1251A 790471 1 Shield-Snow

1252 699480 1 Screw

(Snow Shield)

1288 794838 1 Nut

(Snow Hood)

1318 698111 1 Nut

(Snow Hood)

1352 795016 1 Nut

(Spark Plug Shield)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

33 06/19/2009

20Ml14-0141 -El

358 ENGINE GASKET SET

1022

163

1095 VALVE GASKET SET

868 ¢-_

883

Assemblies include all parts shown in frames.

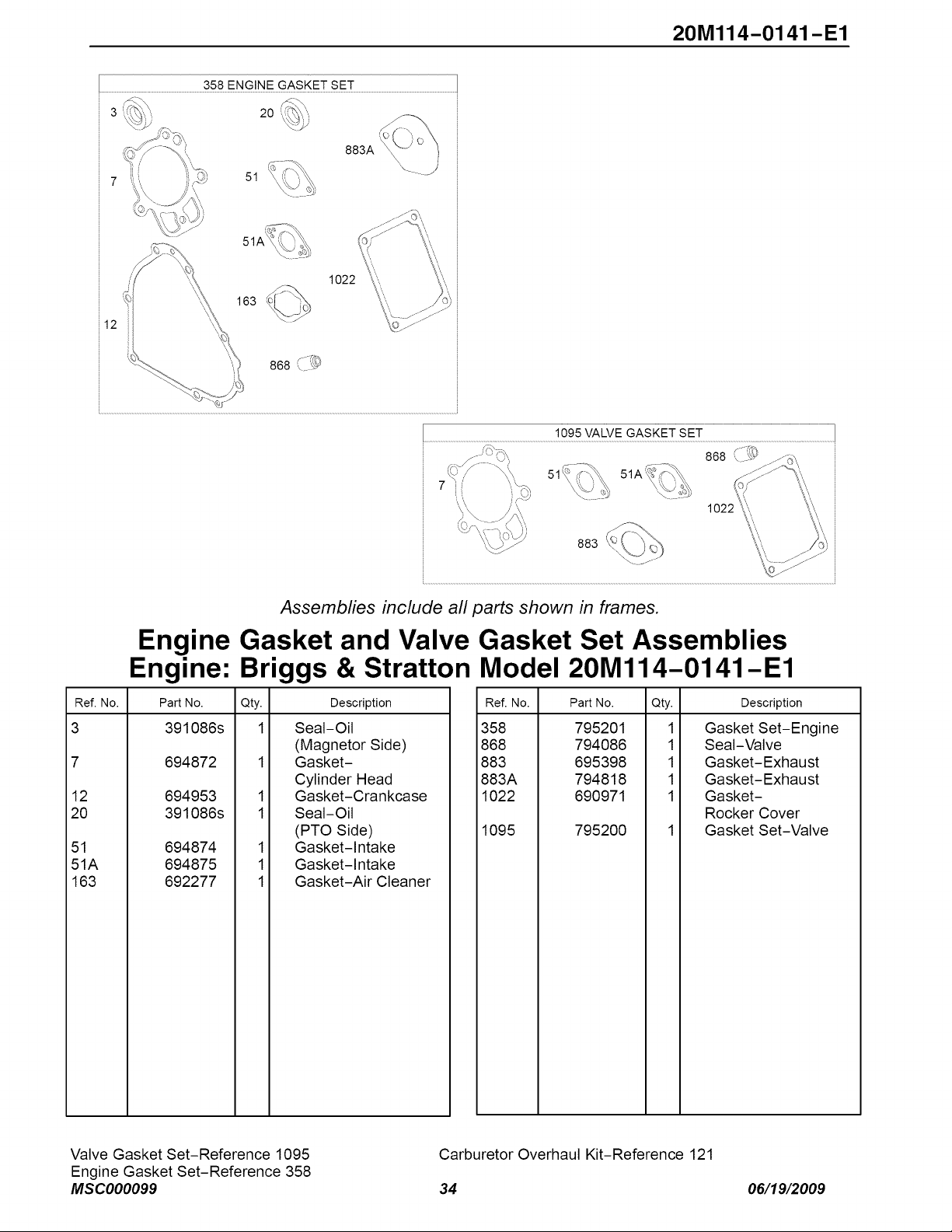

Engine Gasket and Valve Gasket Set Assemblies

Engine: Briggs & Stratton Model 20M114-O141-E1

Ref. No. Part No. Qty. Description

3 391086s 1 Seal-Oil

(Magnetor Side)

7 694872 1 Gasket-

Cylinder Head

12 694953 1 Gasket-Crankcase

20 391086s 1 Seal-Oil

(PTO Side)

51 694874 1 Gasket-Intake

51A 694875 1 Gasket-Intake

163 692277 1 Gasket-Air Cleaner

Ref. No. Part No. Qty. Description

358 795201 1 Gasket Set-Engine

868 794086 1 Seal-Valve

883 695398 1 Gasket-Exhaust

883A 794818 1 Gasket-Exhaust

1022 690971 1 Gasket-

Rocker Cover

1095 795200 1 Gasket Set-Valve

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

34 06/19/2009

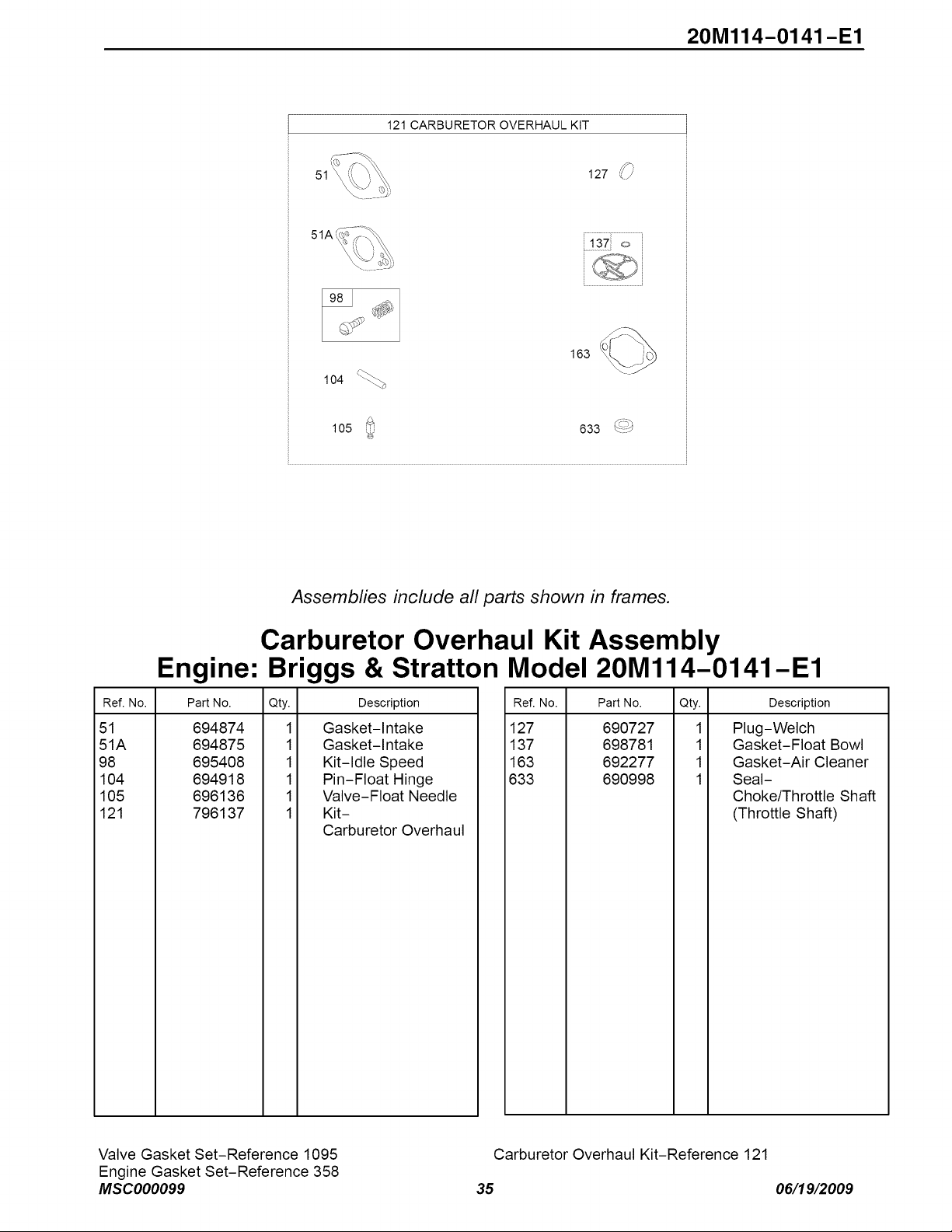

20Ml14-0141 -El

121 CARBURETOR OVERHAUL KIT

127 _/

51A

163

105 633 __:_J

Assemblies include all parts shown in frames.

Carburetor Overhaul Kit Assembly

Engine: Briggs & Stratton Model 20M114-0141-E1

Ref. No. Part No. Qty. Description

51 694874 1 Gasket-Intake

51A 694875 1 Gasket-Intake

98 695408 1 Kit-Idle Speed

104 694918 1 Pin-Float Hinge

105 696136 1 Valve-Float Needle

121 796137 1 Kit-

Carburetor Overhaul

Ref. No. Part No. Qty. Description

127 690727 1 Plug-Welch

137 698781 1 Gasket-Float Bowl

163 692277 1 Gasket-Air Cleaner

633 690998 1 Seal-

Choke/Throttle Shaft

(Throttle Shaft)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000099

Carburetor Overhaul Kit-Reference 121

35 06/19/2009

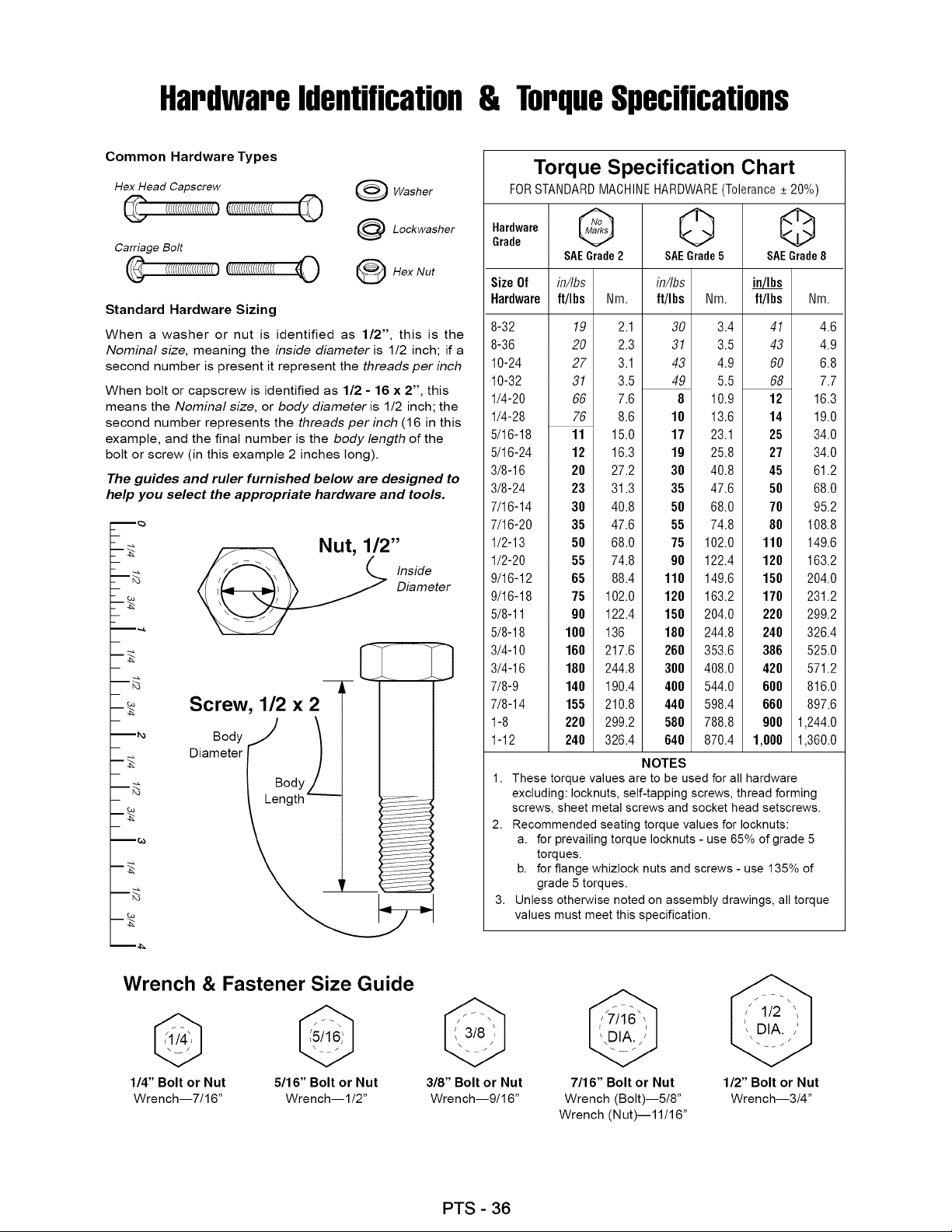

Hardware identification& TorqueSpecifications

Common Hardware Types

Hex Head Capscrew

Carriage Bolt

[(((((((((((((((((((O

Washer

Lockwasher

O Hex Nut

Standard Hardware Sizing

When a washer or nut is identified as 1/2", this is the

Nominal size, meaning the inside diameter is 1/2 inch; if a

second number is present it represent the threads per inch

When bolt or capscrew is identified as 1/2 - 16 x 2", this

means the Nominal size, or body diameter is 1/2 inch; the

second number represents the threads per inch (16 in this

example, and the final number is the body length of the

bolt or screw (in this example 2 inches long).

The guides and ruler furnished below are designed to

help you select the appropriate hardware and tools.

m_.o

m4_.

Nut, 1/2"

Inside

Diameter

Screw, 1/2 x 2 _;- I

Diameter( B°dyL | /

_ength _

__@

Torque Specification Chart

FOR STANDARD MACHINE HARDWARE (Tolerance + 20%)

_raarddeware G 0 Q

SAE Grade2 SAEGrade 5 SAEGrade8

Size Of in/Ibs

Hardware ft/I bs ft/I bs Nm.

8-32

8-36

10-24

10-32

1/4-20

1/4-28

5/16-18

5/16-24

3/8-16

3/8-24

7/16-14

7/16-20

1/2-13

1/2-20

9/16-12

9/16-18

5/8-11

5/8-18

3/4-10

3/4-16

7/8-9

7/8-14

1-8

1-12

100

160

180

140

155

220

240

in/Ibs

Nm. ft/Ibs Nm.

2.1 30 3.4

2.3 31 3.5

3.1 43 4.9

3.5 49 5.5

7.6 8 10.9

8.6 10 13.6

15.0 17 23.1

16.3 19 25.8

27.2 30 40.8

31.3 35 47.6

40.8 50 68.0

47.6 55 74.8

68.0 75 102.0

74.8 90 122.4

88.4 110 149.6

102.0 120 163.2

122.4 150 204.0

136 180 244.8

217.6 260 353.6

244.8 300 408.0

190.4 400 544.0

210.8 440 598.4

299.2 580 788.8

326.4 640 870.4

41 4.6

43 4.9

60 6.8

68 7.7

12 16.3

14 19.0

25 34.0

27 34.0

45 61.2

50 68.0

70 95.2

80 108.8

118 149.6

128 163.2

158 204.0

178 231.2

228 299.2

248 326.4

386 525.0

428 571.2

688 816.0

668 897.6

968 1,244.0

1,088 1,360.0

NOTES

1. These torque values are to be used for all hardware

excluding: Iocknuts, self-tapping screws, thread forming

screws, sheet metal screws and socket head setscrews.

2. Recommended seating torque values for Iocknuts:

a. for prevailing torque Iocknuts - use 65% of grade 5

torques.

b. for flange whizlock nuts and screws - use 135% of

grade 5 torques.

3. Unless otherwise noted on assembly drawings, all torque

values must meet this specification.

Wrench & Fastener Size Guide

1/4" Bolt or Nut

Wrench--7/16"

5/16" Bolt or Nut

Wrench--I/2"

3/8" Bolt or Nut

Wrench--9/16"

7/16" Bolt or Nut

Wrench (Bolt)--5/8"

Wrench (Nut)--11/16"

1/2" Bolt or Nut

Wrench--3/4"

PTS - 36

Manuel

d'uti;fisation

IVlod_le

C950-52943-0

13.5 T.P.

27 pouces

Attention"

Lire et bien comprendre

ce manuel avant d'utiliser

le chasse-neige.

Num_ro de serie

MAN

CHASS

A X

- IGE

PHAS S

Sears Canada inc., Toronto, Ontario M5B 2C3

Visit our Craftsman website: www.sears.caJcraftsman

Manueln° 1738165

R6v.A

07/2009

Mercid'avoirachet6cettesouffleuse_neigeCraftsman.Noussommesheureuxquevousayezplac6votreconfiancedanslamarque

Craftsman.SivousutiHsezetentretenezceproduitCraftsmanconform6mentauxinstructionsdumanuel,vous_ourrezI'utiHserpendant

denombreusesann6es.

Cemanuelcontientdesinformationsrelatives9.las6curit6afinquevousconnaissiezlesdangersetrisquesqu=sontli6sauxsouffleuses

J.neigeetlafa?ondeles6viter.Cettesouffleuse_neigeestcon?ueetestdestin6uniquementpour61iminerlaneigeetnepeut_tre

utiHs6epouraucuneautreraison.IIestimportantquevousHsiezetcompreniezcesinstructionsenprofondeuravantdetenterde

d6marreroud'utiliser1'6quipement.Unassemblage de finition est necessaireavant d'utiliser la souffleuse _ neige. Veuillezvous

reporter 9.la rubrique Assemblageafin d'obtenir ies directives pour I'assemblagede finition. Veuillez suivre attentivement les directives.

Sauvegardez cosinstructionspourvotre r6f_rence.

Souffleuse _ neige:

Num6ro de modele

R6vision

Num6ro de s6rie

JVJo|eur:

Num6ro de modele

R6vision

Num6ro de s6rie

Dale d'achal:

Adresse du magasin d'achal:

Ville:

Province:

T_l_phone:

REMARQUE:Noter los renseignementsci--dessouspour I'identification de la machineen casde perle ou de vol.

TABLEDESMAT/ERES

SI_CURITI_DE L'OPI_RATEUR......................................................................... 4

ASSEMBLAGE........................................................................................... 10

OUTILLAGEREQUISPOURL'ASSEMBLAGE.............................................................................................10

CONTENUDEL'EMBALLAGE....................................................................................................................10

SACDEPIECESCONTENANT..................................................................................................................10

DBALLAGE..............................................................................................................................................11

MONTAGEDELAPOIGNEESUPERIEUREETDELAMANIVELLE............................................................12

VERIFICATIONDESCABLES.....................................................................................................................12

REGLAGEDALALONGUEURDESCABLES.............................................................................................12

MONTAGEDELASELECTEURDEVlTESSE.............................................................................................13

MONTAGEDELAGOULOTTE...................................................................................................................14

MONTAGEDUPHARE...............................................................................................................................14

FONCTIONSETCOIVllViANDES........................................................................ 15

UTILISATION............................................................................................ 17

AVANTD'UTILISATIONSOUFFLEUSE_,NEIGE.........................................................................................17

UTILISATIONDELASOUFFLEUSEA NEIGE.............................................................................................17

ARRETERLASOUFFLEUSEANEIGE........................................................................................................18

TRACTIONGOUPILLEDESORETE...........................................................................................................18

CONTROLERLENIVEAUD'HUILE(AVANTDEDEMARRERLEMOTEUR)................................................18

REMPLIRLERESERVOIRD'ESSENCE......................................................................................................19

DEMARRERLEMOTEUR..........................................................................................................................19

ARRETERLEMOTEUR..............................................................................................................................20

DEGAGERUNEGOULOTTED'EJECTIONOBSTRUEE...............................................................................21

CONSEILSD'UTILISATION........................................................................................................................21

ENTRETIEN.............................................................................................. 22

CONSEILSD'ENTRETIEN..........................................................................................................................22

GRAISSAGEDELABO'[TED'ENGRENAGEDEVlSSANSFIN...................................................................23

GRAISSAGEDEL'ARBREDEVlSSANSFIN..............................................................................................23

LUBRIFIERLEPIGNONDEROTATIONDEGOULOTTE..............................................................................23

ENTRETIENDUMOTEUR..........................................................................................................................24

CHANGERLABOUGIED'ALLUMAGE.......................................................................................................25

REGLAGELAHAUTEURDESPATINS.......................................................................................................26

AJUSTEMENTDESCOURROIES...............................................................................................................27

AJUSTEMENTDUGUIDEDECOURROIE..................................................................................................28

CONTROLEETREGLAGEDESC,_BLES....................................................................................................28

CHANGERLESGOUPILLESDECISAILLEMENTDEVlSSANSFIN..........................................................30

CONTROLERLESPNEUS.........................................................................................................................30

REIVIISAGE.............................................................................................. 31

REMISAGEHORSSAISON........................................................................................................................31

LUBRIFIERL'ARBREHEXAGONALETCHA/NES.......................................................................................31

SORTIRLASOUFFLEUSE_,NEIGEDUREMISAGE..................................................................................31

DI_PANNAGE............................................................................................ 32

GARANTIES............................................................................................. 34

CARACTI_RISTIQUESTECHNIQUES.................................................................. 37

SECUR/TEBE L'OPERATEUR

,_ DAHGER- Risque d'amputatien

Le conduitd'6jection contJentun irnpuiseur

rotatif pour_jecter la neige. Ne d_bouchezou

ne d_gagezjarnaisle conduitd'_jection avec

vos mains. Les doigts peuventfacilernent _tre

pris pi_ge et une amputation tranrnatique ou

dilac_ration grave en r_suitera. Utilisez

toujours nnoutil de nettoyagepour d6boucher

ou d6gager Jeconduitd'6jection.

DANGER

,, Le contactdes mainsavec I'irnpuiseurrotatif dans le

conduitd'6jection est Jacausela pluscommunedes

biessuresassoci_s avec des souffieuses_ neige.

,, Cette souffleuse _ neige pent arnputer Jesmains et les

plods, en plus des objets. Lisezet observez routes

instructionsde s_curit_ dans ce manuel. A d6faut de le faire

r6suitera _ la mortou biessuregrave.

Symboled'alerte de s_curit6 et rootsde signal

Le symbole d'alerte de s_curit6 _ et mot de signalisation

(DANGER,AVERTiSSEMENT,ATTENTIONou AVIS) sont utilis_s

pour indiquer la probabilit6 ou le potentiel de la gravit6 de

blessure corporelle et/ou dommage au produit. En plus, un

symbole de danger peut _tre utilis_ pour representer un type de

danger.

,_ DANGERindique un danger qui, si non _vit6, r6sultera

la mortou blessure grave.

,_k AVERTISSEMENTindique un danger qui, si non _vit6,

pent r6suiter _ ia mort ou biessuregrave.

,_ ATTENTIONindiqueun danger qui, si non _vit6, peut

r6sulter _ nne blessure rnineure.

AViS indique une situation qui poutr6suJter en dornrnage

auprodnit

Renseignementset symbolesde danger

Alerte de s_curit_ - Identifie I'inforrnationde

s_curit_ des dangers qni peuventr6sulter en

blessurecorporelle.

IVlanueld'utilisation - Lisezet cornprenez avant

route activit_ concernantI'ntilisation de la

souffleuse _ neige.

Irnpuiseurrotatif

De prudence,

soyez hersde la

pottle de la

souffleuse _ neige

Tari_re rotative

N'essayez pas de

tendre le bras pour

prendrelos pi_ces

rotatives

_F ngrenages

rotatifs

/_-_ 0biers projet6s

Fen

Explosion

Choc

Vapeurstoxiqnes

Surface chaude

Protection des

oreilles est

recomrnand_e

pourIongue dnr_e

d'ntilisation

Arr_tez le rnoteuret enlevez le connecteur de la

bougie d'allurnage avant de faire dn travail

d"entretien ou de r_paration.

AVERTISSEMENT

IVlod_lesdes IL-U. : Certains cornposantset de sos

accessoires li_s dans ce prodnitcontients des produits

chirniquesconnus solon I'l_tat de Californie de causerle

cancer,des anomalies cong_nitalesou autre effet nuisible

la reproduction. Laver les mains apr_s la manipulation.

Certification "Cot _quipernent est conforrne aux exigences de

la norrneANSi B71.3-2005 relative aux souffleuses _ neige.

AVERTISSEMENT

IVlod_iesdes I_.-U. : L'_chappernentdu rnoteurde cotappareil

contientdes produitschirniquesconnusscion I'[_tatde la

Californie de causerle cancer, des anomalies cong_nitales

ou autre offer nuisible _ la reproduction.

AVERTISSEMENT

iVlod_lesdes IL-U. : Les bornesde batterie, los extr_rnit_s

sorties, et ies accessoires li_s contientsdu plornbet des

cornposantsde piornb- produitschirniquesconnusde causer

le canceret des anomalies cong_nitaiesscion i'l_tatde

Californie. Laver les mains apr_s la manipulation.

SECUR/TEBE L'OPERATELIR

Symbolesde commandesur Yequipement

l+!

i×i

Huile

Carburant

Marche/Arr_t

Voletde d6part

ferrn_

Voletde d6part

ouvert

Arr_t

u u

R1--

Marche avant

Neutre

Recuie

D_rnarrage

61ectrique -

Ernbrayer(vers le

bas) et d_brayer

(vers le haut)

Lent

Moteur =en rnarche

Vite

Cornrnande de

traction-

Ernbrayer

(vers le bas)

Tari_re

d'embrayage

Conduit

d'6jection

(gauche et droit)

J --

=_"m

-dr

IVloteur- arr_t

Cornmande de

tari_re - Ernbrayer

(vers le has)

D_fiecteurde conduit

(haut et has)

Poign6es chauff_es

(haut et has)

Easy-TurnTM Commandedetraction

Free-Hand Commande

Lecturedu manuel

DANGER

Lisez,comprenez,etsuiveztousleeinstructionsur la

souffleuse_ neigeet le manueld'utilisationavantde faire

fonctionnereetappareil.

Lafaillite d'observerlesinstructionsdesdcuritddansce

manuelrdsultera_ lamortoublessuregrave.

. Soyezcompletementfamilieraveclescommandeset I'usagenormaldela

souffleusea neige.

. Assurez-vousquevous _tesbienentra_n_avantdefairefonctionnerla

souffleusea neige.

* Sachezcommentarr_terI'appareilet @clencherlescommandesrapidement.

. Nelaissezjamaisuneautrepersonnefairefonctionnerlasouffeuse_ neige

sanssurveillance.

. Suiveztoujoursles instructionsdansle manueld'utilisation,si lasouffleuse

neigeseraentrepos_epourunep6riodeprolong@.

,, Veuillezmaintenirou remplacerles6tiquettesde s_curit_etd'instructionssi

n_cessaire.

* N'essayezjamaisdefairedesr@arationsmajeuressur lasouffleusea neige

moinsquevous_tesbieninstruit.L'entretienina@quatde lasouffleuse

neigepeutr_sultera un fonctionnementdangeureux,dommage

1'6quipementet I'invalidationde la garantiedu produit.

Conduitd'6jecteur

DANGER

Le conduitd'djectioncontientun impulseurrotatifpour

djecterla neige.Ned@ouchezou neddgagezjamais le

conduitd'djectionavecvosmains.Lesdoigtspeuvent

facilement@e prisesdansrimpulseur.Utiliseztoujoursun

outil de nettoyage.

La faillited'observerces instructionsdesdcuritdrdsultera

uneamputationtraumatiqueou dilacdratongrave.

POURDEGAGEREN TOUTESr:CURITEL'[:JECTEURBLOQUr:

A ANGER' Le contactdes mainsavecrimpulseurrotatifdansleconduit

d'djectionestlacausela pluscommunedes blessuresassocidsavec

dessouffleuses_ neige.N'utilisezjamaisvos mainspour nettoyerle

conduitd'djection.

SUIVEZCESINSTRUCTIONS:

1. Arretezle moteur.

2. Attendre10 secondespour s'assurerqueleslamesde laturbinesesont

arr_t@sde tourner.

3. Utiliseztoujoursun outil de nettoyage,nonvosmains.

REMARQUE: Pas tous les syrnboles de cornrnandernontr_s

surcette pageappara'itra sur votresouffleuse_ neige.

Veuillez voir la section des CARACTERISTIQUESET

COMMANDESpourles symbolesappiicables.

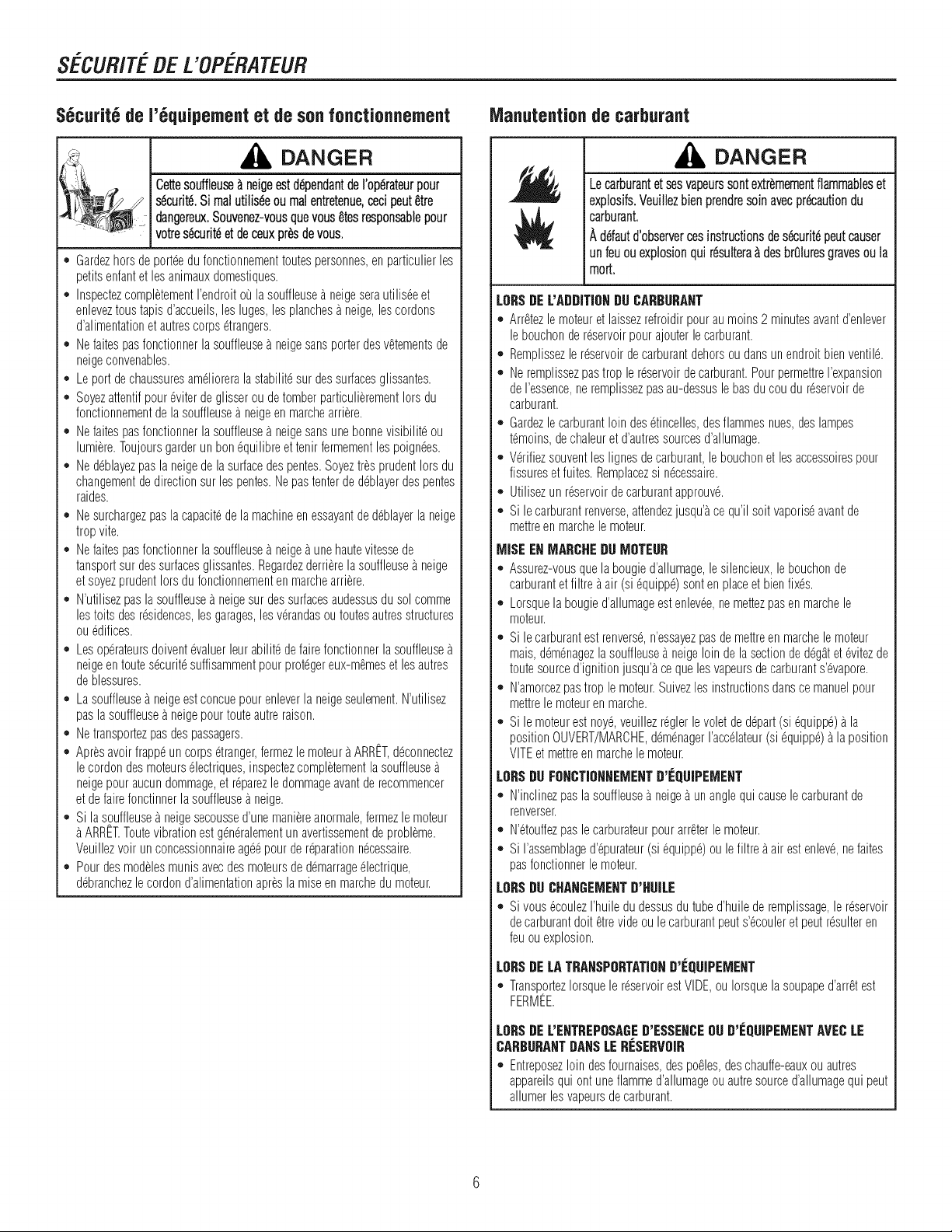

SECURITEDEL'OPERATEUR

S6curit6de 1'6quipementet de son fonctionnement

DANGER

ettesoufiJeu neigeest een&nt ei;op rateu; oui

s curit .Simalut,is eoumalentretenue,ceci tre

- dangereux.Souvenez-vousquevous_tesresponsablepour

votres6curit6et deceuxpr6sdevous.

* Gardezhorsde porteedu fonctionnementtoutespersonnes,en particulierles

petitsenfantet les animauxdomestiques.

,, InspectezcompletementI'endroitou la souffleusea neigeserautilis@et

enleveztoustapisd'accueils,les luges,lesplanchesa neige,les cordons

d'alimentationetautrescorpsetrangers.

,, Nefaitespasfonctionnerlasouffleusea neigesansporterdesvetementsde

neigeconvenables.

,, Le portde chaussuresamelioreralastabilitesur dessurfacesglissantes.

,, Soyezattentifpoureviterdeglisser ou detomberparticulierementIorsdu

fonctionnementdelasouffleusea neigeen marchearriere.

,, Nefaitespasfonctionnerlasouffleusea neigesansunebonnevisibilite ou

lumiere.Toujoursgarderun bonequilibreet tenirfermementlespoignees.

,, Ne@blayezpasla neigede lasurfacedespentes.SoyeztresprudentIorsdu

changementde directionsur lespentes.Nepastenterde @blayerdes pentes

raides.

,, Nesurchargezpasla capacitede la machineen essayantde @blayerla neige

tropvite.

,, Nefaitespasfonctionnerlasouffleusea neigea unehautevitessede

tansportsur dessurfacesglissantes.Regardezderrierelasouffleuse_ neige

etsoyezprudentIorsdu fonctionnementen marchearriere.

,, N'utilisezpaslasouffleusea neigesur dessurfacesaudessusdu solcomme

lestoits desresidences,lesgarages,lesverandasou toutesautresstructures

ou edifices.

o Lesoperateursdoivent@aluerleurabilite defairefonctionnerla souffleuse

neigeen toutesecuritesuffisammentpourprotegereux-m_meset lesautres

de blessures.

o La souffleusea neigeestconcuepourenleverla neigeseulement.N'utilisez

pasla souffleuse_ neigepourtouteautreraison.

o Netransportezpasdespassagers.

o Apr_savoirfrappeun corpsetranger,fermezle moteuraARRttT,@connectez

lecordondesmoteurselectriques,inspectezcompletementlasouffleuse

neigepouraucundommage,et r@arezle dommageavantde recommencer

et defairefonctinnerlasouffleusea neige.

o Si la souffleusea neigesecoussed'unemaniereanormale,fermezle moteur

ARRttT.Toutevibrationestg@eralementun avertissementde probleme.

Veuillezvoir un concessionnaireag@pourde reparationnecessaire.

o Pourdesmodelesmunisavecdesmoteursde @marrageelectrique,

@branchezle cordond'alimentationapr_sla miseenmarchedumoteur.

Manutention de carburant

DANGER

Lecarburantetsesvapeurssontextremementflammableset

explosifs.Veuillezbienprendresoinavecpr_autiondu

carburant,

Ad6fautd'observercesinstructionsdes6curit6peutcauser

unfeuouexplosionquir6sultera&desbreluresgravesoula

mort.

LOBSDEL'ADDITJONDUCABBUBANT

,' Arr_tezlemoteuret laissezrefroidirpour au moins2 minutesavantd'enlever

lebouchonde reservoirpour ajouterlecarburant.

,, Remplissezlereservoirdecarburantdehorsou dansun endroitbienventile.

,, Neremplissezpastrop le reservoirde carburant.PourpermettreI'expansion

deI'essence,ne remplissezpasau-dessusle basdu cou du reservoirde

carburant.

,, Gardezle carburantloin desetincelles,desflammesnues,deslampes

temoins,dechaleuret d'autressourcesd'allumage.

,, Verifiezsouventleslignesdecarburant,lebouchonet lesaccessoirespour

fissureset fuites.Remplacezsi necessaire.

,, Utilisezun reservoirdecarburantapprouve.

,, Si le carburantrenverse,attendezjusqu'_ce qu'il soit vaporiseavantde

mettreen marchele moteur.

_JSE EN MABCHEDUMOTEUB

,' Assurez-vousquela bougied'allumage,le silencieux,le bouchonde

carburantet filtrea air (si equippe)sonten placeet bienfixes.

,, Lorsquela bougied'allumageestenlevee,nemettezpasenmarchele

moteur.

,, Si le carburantest renverse,n'essayezpasdemettreen marchele moteur

mais,@m@agezlasouffleusea neigeloin de lasectionde degatet@itezde

toutesourced'ignitionjusqu'_cequelesvapeursdecarburants'@apore.

,, N'amorcezpastrop le moteur.Suivezles instructionsdansce manuelpour

mettrele moteuren marche.

,, Si le moteurest noye,veuillezr@lerlevoletdedepart(si equippe)a la

positionOUVERT/MARCHE,@m@agerI'ac@lateur(si equippe)a laposition

VlTEet mettreen marchelemoteur.

LOBSDU FO_CT_O_NE_E_TD'EQUIPE_ENT

,' N'inclinezpas lasouffleusea neige_ un anglequi causelecarburantde

renverser.

,, N'etouffezpas lecarburateurpourarr_terlemoteur.

,, Si I'assemblaged'@urateur(si equippe)ou le filtre _air estenleve,ne faites

pasfonctionnerlemoteur.

LOBSDU CHA_GE_ENTD'HUILE

,, Si vousecoulezI'huiledu dessusdutubed'huilede remplissage,le reservoir

decarburantdolt etrevideou le carburantpeuts'ecouleret peutresulteren

feuou explosion.

LOBSDELATBA_SPOBTATIO_D'EQUIPE_E_T

,, TransportezIorsquele reservoirestVIDE,ou Iorsquelasoupaped'arretest

FERMEE.

LOBSDEL'ENTBEPOSAOED'ESSE_CEOU D'g:QWPEMEHTAVECLE

CABBUBA_TDA_SLEB[:SEBVOIB

,' Entreposezloin desfournaises,despo_les,deschauffe-eauxou autres

appareilsqui ont uneflammed'allumageou autresourced'allumagequi peut

allumerlesvapeursde carburant.

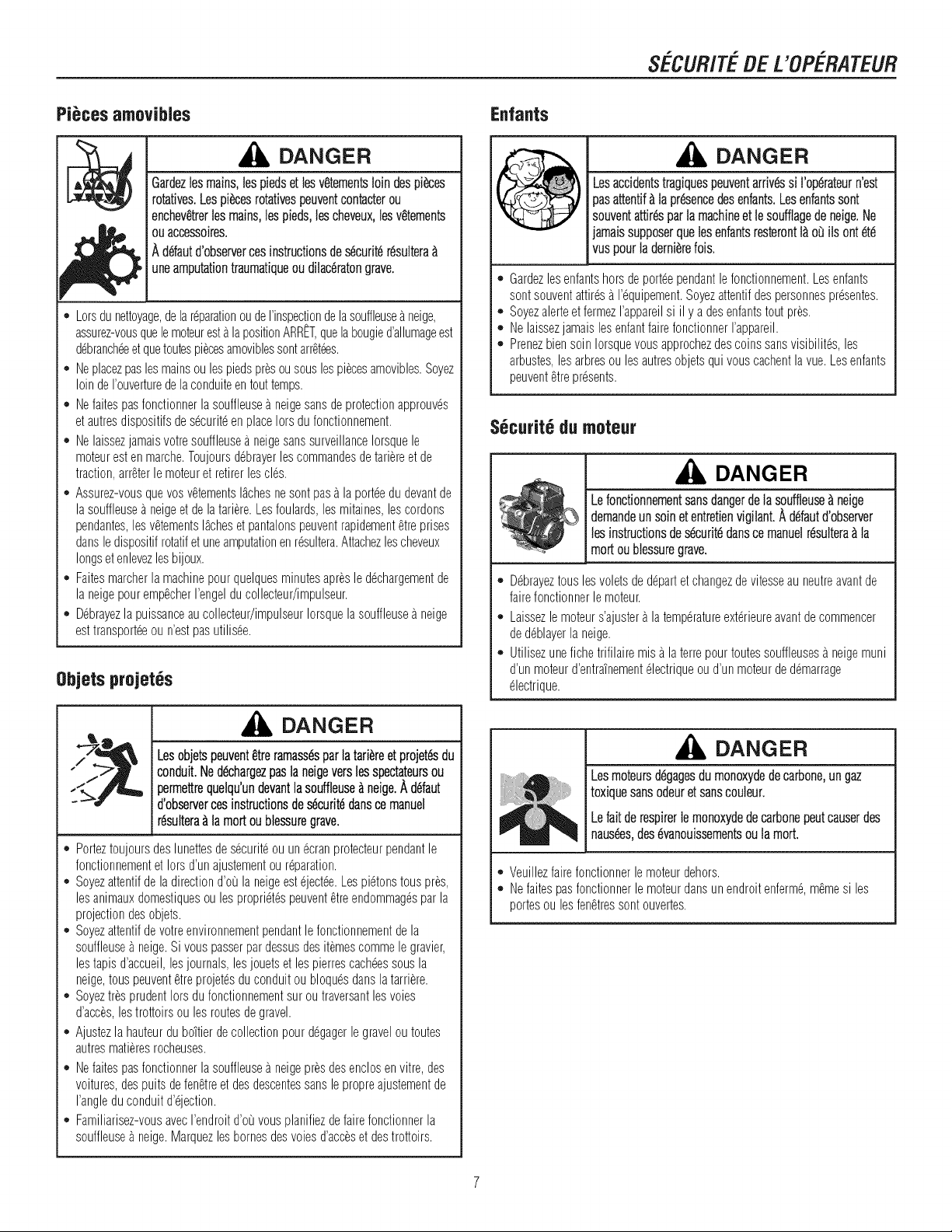

SECUR/TEBE L'OPERATELIR

Pi_ces amovibles

DANGER

Gardezlesmains,tespie@et lesv_tementsJoindespi_ces

rotatives.Lespi_cesrotativespeuventcontacterou

enchev_trertesmains,lespieds,lescheveux,lesv_tements

ou accessoires.

A d6fautd'observercesinstructionsdes6curit_r6sultera

uneamputationtraumatiqueou dilaceratongrave.

o Lorsdu nettoyage,delar@arationoude I'inspectionde lasouffleuseaneige,

assurez-vousquelemoteuresta lapositionARRItT,quelabougied'alhmageest

d6branch@et quetoutespi@esamoviblessontarretees.

,, Neplacezpaslesmainsoules piedspresou souslespi@esamovibles.Soyez

loinde I'ouverturedela conduiteentouttemps.

,, Nefaitespasfonctionnerlasouffleusea neigesansdeprotectionapprouves

et autresdispositifsde s@uriteen placeIorsdu fonctionnement.

,, Nelaissezjamaisvotresouffleusea neigesanssurveillanceIorsquele

moteurest en marche.Toujoursdebrayerlescommandesdeta@reet de

traction,arreterlemoteuret retirerlescles.

,, Assurez-vousquevosv_tementslachesne sontpasa laport@dudevantde

lasouffleusea neigeet de lata@re.Lesfoulards,lesmitaines,lescordons

pendantes,lesv_tementslacheset pantalonspeuventrapidement_treprises

dansledispositifrotatifetuneamputationenresultera.Attachezlescheveux

longset enlevezlesbijoux.

,, Faitesmarcherla machinepour quelquesminutesapresle d@hargementde

la neigepouremp_cherI'engelducollecteur/impulseur.

,, Debrayezla puissanceau collecteur/impulseurIorsquelasouffleusea neige

est transport@ou n'estpasutilis@.

0bjets projet6s

DANGER

Lesobjetspeuvent_treramassesparlatari_reetprojetesdu

conduit.Nedechargezpasla neigeverslesspectateursou

permettrequelqu'undevantla souffleuse_ neige.A defaut

d'observercesinstructionsdes6curitedanscemanuel

resultera_lamortoublessuregrave.

o Porteztoujoursdeslunettesde s@uriteou un ecranprotecteurpendantle

fonctionnementet Iorsd'un ajustementou reparation.

,, Soyezattentifde la directiond'ou laneigeesteject@.Lespietonstouspres,

lesanimauxdomestiquesoules proprietespeuventetreendommagespar la

projectiondes objets.

,, Soyezattentifde votreenvironnementpendantlefonctionnementde la

souffleuse_ neige.Sivous passerpardessusdesitemescommele gravier,

lestapisd'accueil,lesjournals,lesjouetset lespierrescach@ssousla

neige,touspeuventetreprojetesdu conduitou bloquesdansla tar@re.

,, SoyeztresprudentIorsdu fonctionnementsurou traversantlesvoles

d'ac@s,les trottoirsoules routesdegravel.

,, Ajustezla hauteurdu bottlerdecollectionpour degagerle graveloutoutes

autresma%resrocheuses.

,, Nefaitespasfonctionnerlasouffleusea neigepresdesenclosen vitre,des

voitures,despuits defenStreet desdescentessans lepropreajustementde

I'angledu conduitd'ejection.

,, Familiarisez-vousavecI'endroitd'ou vousplanifiezde fairefonctionnerla

souffleuse_ neige.Marquezlesbornesdesvolesd'acceset destrottoirs.

Enfants

DANGER

Lesaccidentstragiquespeuventarriv&ssi l'operateurn'est

pasattentif&la presencedesenfants.Lesenfantssont

souventattir_ parla machineetlesoufflagedeneige.Ne

jamaissupposerquelesenfantsresterontl&oQilsontete

vuspourladerni_,relois.

o Gardezlesenfantshorsde porteependantlefonctionnement.Lesenfants

sontsouventattiresa I'@uipement.Soyezattentifdespersonnespresentes.

,, Soyezalerteet fermezI'appareilsiil y a desenfantstoutpres.

,, NelaissezjamaislesenfantfairefonctionnerI'appareil.

,, Prenezbiensoin Iorsquevousapprochezdescoinssansvisibilites, les

arbustes,lesarbresoules autresobjetsqui vouscachentla vue.Lesenfants

peuventOtrepresents.

S6curit6de moteur

DANGER

Lefonctionnementsansdangerde la souffleuse_ neige

demandeun soin et entretienvigilant,A defautd'observer

lesinstructionsde securitedansce manuelresultera_ la

mortou blessuregrave.

o Debrayeztouslesvoletsde departet changezdevitesseau neutreavantde

fairefonctionnerle moteur.

,, Laissezlemoteurs'ajustera la temperatureexterieureavantdecommencer

dedeblayerla neige.

,, Utilisezunefiche trifilairemisa la terrepour toutessouffleusesa neigemuni

d'unmoteurd'entrainementelectriqueou d'un moteurdedemarrage

electrique.

DANGER

Lesmoteursdegagesdumonoxydedecarbone,ungaz

toxiquesansodeuretsanscouleur.

Lefar derespirerle monoxydedecarbonepeutcauserdes

naus_s,desevanouissementsoula mort.

o Veuillezfairefonctionnerlemoteurdehors.

,, Nefaitespasfonctionnerle moteurdansun endroitenferme,memesi les

portesoules fen@essont ouvertes.

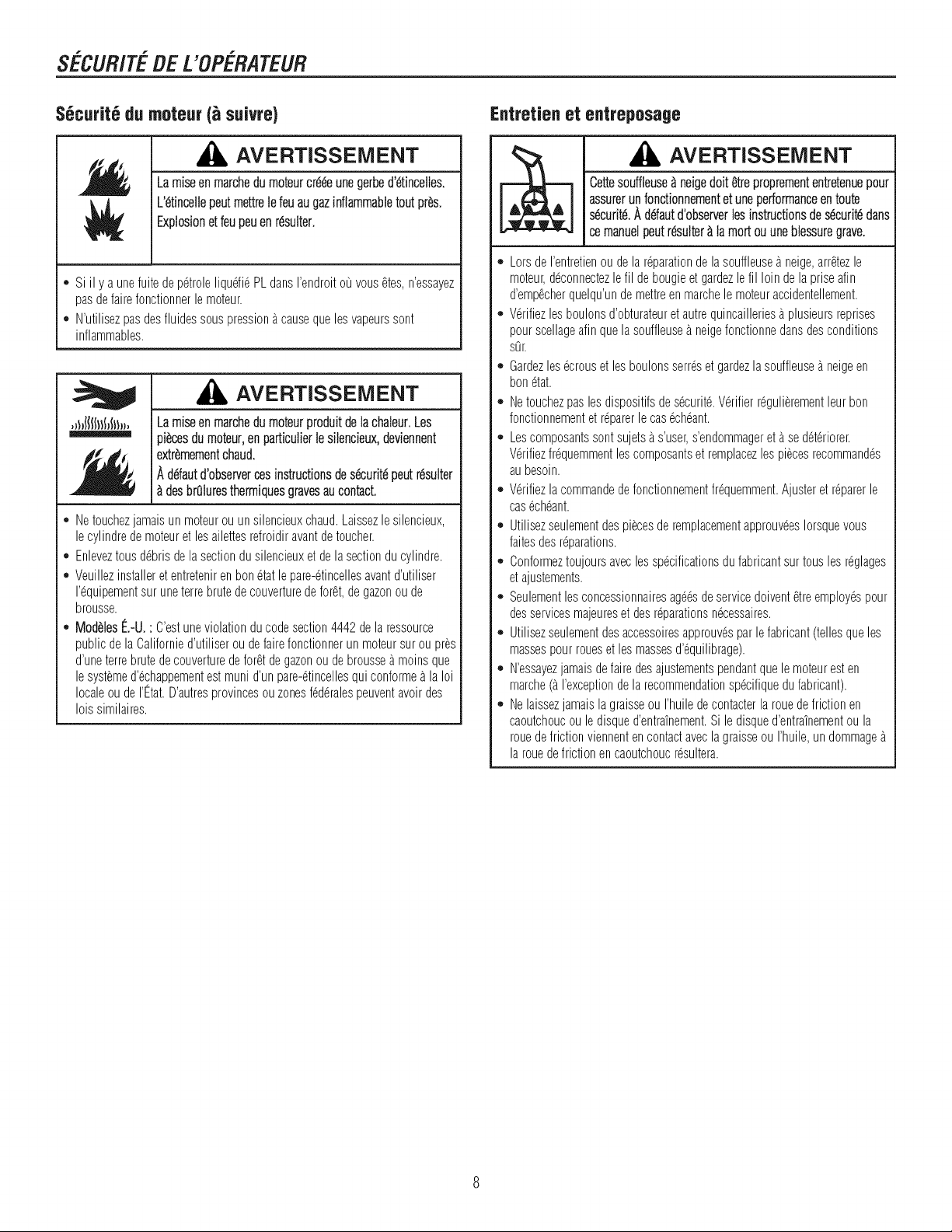

SECUR/TEBE L'OPERATEUR

S6curit6du moteur suivre)

AVERTISSEMENT

Lamiseenmarchedu moteurcr66eunegerbed'6tincelles,

L'6tincellepeutmettrelefeuaugazinflammabletoutpr_s.

Explosionetfeupeuenr6sulter.

* Si il y a unefuite de p6troleliqudi_ PLdansI'endroitou vousetes,n'essayez

pas defairefonctionnerlemoteur.

,, N'utilisezpasdesfhides sous pressionacausequelesvapeurssont

inflammables.

,_hlllll!f_f!l,,

AVERTISSEMENT

Lamiseenmarchedu moteurproduitdela chaleur.Les

pi_cesdumoteur,enparticulierlesilencieux,deviennent

extr_,mementchaud.

Ad6fautd'observercesinstructionsdes6curit6peutr6sulter

_idesbr01uresthermiquesgravesaucontact.

* Netouchezjamaisun moteurou unsilencieuxchaud.Laissezlesilencieux,

lecylindrede moteuret lesailettesrefroidiravantde toucher.

,, Enleveztous d6brisdela sectiondusilencieuxet de lasectiondu cylindre.

,, Veuillezinstalleret entreteniren bon6tatlepare-6tincellesavantd'utiliser

1'6quipementsur uneterrebrutedecouverturedeforet,de gazonou de

brousse.

,, Mod_.les(:.-U.: C'estuneviolationducodesection4442 de laressource

public de la Californied'utiliserou defairefonctionnerun moteursur ou pres

d'uneterrebrutedecouverturedeforet degazonou de broussea moinsque

lesystemed'6chappementestmunid'un pare-6tincellesqui conformea la Ioi

localeou de I'l_tat.D'autresprovincesou zonesf6d6ralespeuventavoirdes

lois similaires.

Efltretienet entreposage

AVERTISSEMENT

Cettesouffleuse_ineigedolt e"trepropremententretenuepour

assurerunfonctionnementet uneperformanceen toute

s6curit6./!,d6fautd'observerlesinstructionsde s6curit6dans

ce manuelpeutr6sulter_ila mort ou unebleesuregrave.

,, Lorsde I'entretienou de la r6parationde lasouffleusea neige,arr_tezle

moteur,d6connectezlefil de bougieet gardezlefil loin de la priseafin

d'empScherquelqu'undemettreen marchele moteuraccidentellement.

,, V6rifiezlesboulonsd'obturateuretautrequincailleriesa phsieurs reprises

pourscellageafinquela souffleuse_ neigefonctionnedansdesconditions

s0r.

,, Gardezles 6crouset lesboulonsserr6set gardezla souffleuse_ neigeen

bon6tat.

,, Netouchezpas lesdispositifsde s6curit6.V6rifierr6gulierementleurbon

fonctionnementet r6parerle cas6ch6ant.

,, Lescomposantssontsujetsa s'user,s'endommagereta se d6t6riorer.

V6rifiezfr6quemmentles composantset remplacezlespiecesrecommand6s

au besoin.

* V6rifiezla commandede fonctionnementfr6quemment.Ajusteret r6parerle

cas6ch6ant.

,, Utilisezseulementdespiecesde remplacementapprouv6esIorsquevous

faitesdes r6parations.

,, Conformeztoujoursavecles sp6cificationsdu fabricantsurtousles r6glages

et ajustements.

,, Seulementlesconcessionnairesag66sdeservicedoiventetreemploy6spour

desservicesmajeureset desr6parationsn6cessaires.

,, Utilisezseulementdesaccessoiresapprouv6sparlefabricant(tellesqueles

massespour roueset lesmassesd'6quilibrage).

,, N'essayezjamaisdefairedesajustementspendantquele moteuresten

marche(a I'exceptionde la recommendationsp6cifiquedu fabricant).

,, Nelaissezjamaisla graisseou I'huiledecontacterla rouede frictionen

caoutchoucou le disqued'entrainement.Si ledisqued'entrainementou la

rouedefrictionviennenten contactavecla graisseou I'huile,un dommage

la rouede frictionen caoutchoucr6sultera.

SECUR/TEDEL'UT/L/SATEUR

,_k Ce symboJesignaledes consignesde s_curit_

irnportantes.II signifie" g<Attention! Prenezgarde !

Votres_curit_est menac_e, g,

Avantd'utiliserlasouffleuse_ neige,fireles6tiquettesdes6curitdap-

pos6essurlasouffleuse_neige.Losavertissementset misesengarde

visent_ prot_gerrutiiisateur.Pour6carterlesrisquesdeblessure

corporelleou dedommagedela souffleuse_ neige,comprendreet

respectertoutesiesdtiquettesdesdcurit6.

B6f. 1737872 I

_=tiquetteVitesses

AVERTISSEIVlENT: Si desdtiquettesdes_curit_sontusdes

ou endommag_eset nesontpluslisibies,commanderder

etiquettesde rechangeaupr_sdu concessionnairelocal.

R_f. 1737889

Etiquette de la

commandode

tari_re

R6f. 1737870

Etiquette de la com-

mandode traction

Etiquettes du moteur

R_f. 278297

_A_I_YXXXXX.×XXXXXXXXXXX

Amputation hazard

Contactwith moving paris inside

chute wiil cause serious injury.

= Shut off engine before unclogging

dischargechute.

* Else clean-out tool not hands]

Risque d'amputation

Toutcontactavec desg_bcesenrnouvement_I'intgrieur

de la go,lotto provoqueradegravesbJess_res.

d'djection.

Utiliserroutg dedbgagement,pus les mains!

Hum_rod'identification

du produitet _tiquette

du num_rode s_rie

(Arri_re du carter du

moteur)

Amputation Hazard

° contact with ae_er will

_ause serious in{ury.

o ]_eeg hands, _eet a_d

clolhiflg away.

= ](eep _yst_n_rs away.

Thrown Objects

Hazard

=NeverdirecZ_ischarge

chutetowardspersons

orprope_y.

Oeadthe_perator's

mae_al {o_ egeratieg and

sa_eiy in_tructi_es.

Shut off engine a_g

re_ove key before

Risque d'amputation

° Tout contzci avec la

t_ri_re provo_uera de

graves hlessures.

Tenir vos pie_s, vos mai_s

et vSleme_ts _ dis4a_e.

o Tenir Je_spec_leurs b

dislance.

Dangerohjetsprojetbs

• He iamais diri_er _a

_hete en direction des

pe_onnes oubiens

mai_fiels.

Arr_ter Je moteur ei

reOre_ la cie _vani

performingmaintenance _ d'effedeertout_ntretien

or_p_irworb, outou_e_bp_ra0on.,_,_,_

m __

B_f. 1737888

AugerEtiquette

Dangervis sans fin

Etiquettesde s_curit_ Figure I

ASSEMBLAGE

OUTILLAGE REQUIS POUR L'ASSEIVIBLAGE

1- Couteau

2 - Clesde1/2 pouce(oudes amolette)

2 - Clesde9/16pouce(ouclesa molette)

2 - Clesde3/4 pouce(ouclesamolette)

1- Clede3/8 pouce(ouol5a molette)

1- Pinceoutournevis

COMMENT MESURER LES VJS

Longueur

Diametre

CONTENU DE L'EIVIBALLAGE

1- Souffleuseaneige

1- Recipientdestabilisateurdecarburant(dansle sacde pieces)

1- Goulotted'ejection

1- Manivelle

1- Sacdepieces

,_ AVERTISSEMENT"Toujoursporterdes lunettes de

securit_ ou autre protectionoculaire pourassembler la

souffleuse _ neige.

SAC DE PI[::CESCONTENANT

* 2-1/4-20 x 1.75 Vis

1 - Pommeau

* 2-Entretoise

D©

* 2-1/4-20

Ecrou

* 2 - CI6s

*Lespiecesquinesontpasdemontageet lecordond'alimentationsetrouvent

danslesac_pieceslivr6aveclasouffieuse_ neige.Lespiecespeuvent8tre

gard6sdansla bo_e_ outils quisetrouveaudessusdu couvre-courroie_

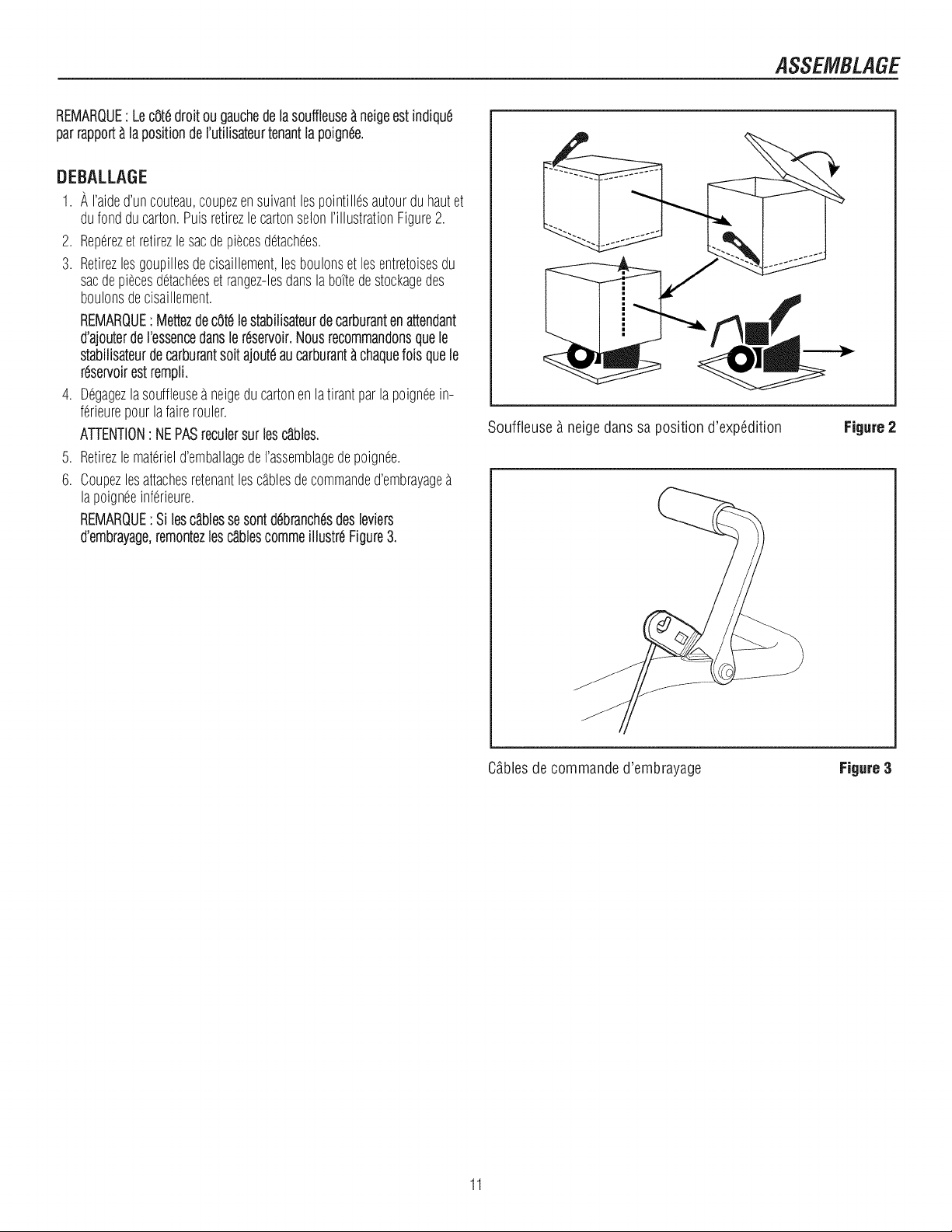

ASSEMBLAGE

REMARQUE: Lec8t6droitougauchede lasouffleuse_ neigeest indiqu6

parrapport_ ia positionde rutiiisateurtenantia poign6e.

DEBALLAGE

1. A I'aided'uncouteau,coupezensuivantlespointill6sautourdu hautet

dufondducarton.PuisretirezlecartonselonI'illustrationFigure2.

2. Rep6rezet retirezle sacde piecesd6tach6es.

3. Retirezlesgoupillesdecisaillement,les boulonset lesentretoisesdu

sacde piecesd6tach6eset rangez-lesdansla boTtede stockagedes

boulonsde cisaillement.

REMARQUE: Mettezdec8t6lestabilisateurdecarburantenattendant

d'ajouterdeI'essencedansier6servoir.Nousrecommandonsquele

stabiiisateurdecarburantsoit ajout6au carburant_ chaquefoisquele

r6servoirestrempli.

4. D6gagezlasouffleusea neigedu cartonenlatirantparla poign6ein-

f6rieurepour lafairefouler.

ATTENTION: NEPASrecuiersur lesc_bies.

5. Retirezle mat6rield'emballagedeI'assemblagedepoign6e.

6. Coupezlesattachesretenantlesc_blesdecommanded'embrayage

lapoign6einf6rieure.

REMARQUE: Si lesc_iblessesontd6branch6sdesleviers

d'embrayage,remontezlesc_blescommeillustr6Figure3.

Souffleuse 9 neige dans sa position d'exp6dition Figure 2

Cgblesde commande d'embrayage Figure3

ASSEMBLAGE

MONTAGEDELAPOIGNEE

SUPERIEUREET DELAIViANIVELLE

1. Desserrerlesvis, lesrondellesplates,lesrondellesdeblocageet les

ecroushexagonauxdesorificesdu hautdela poigneeinferieure,sans

lesretirer(voir Figure4).

2. Retirertouteslesfixationsetleboulonaoeilletde la manivelledes

trousinferieursdela poigneeinf6rieure.

3. Souleverla poigneesuperieureetlamettreen positiondefonction-

nement.Lapoigneesuperieuredevrait@rea I'exterieurdela poignee

inf6rieure.

REMARQUE:S'assurerqueiesc_blesnese prennentpasentreia

poigndeinferieureet la poigneesuperieure.

4. Remonterlesfixationset le boulona oeilletdela manivelledemontes

I'@ape2. Nevisserqu'unefois routeslesfixationsen place.

5. Attacherlatigede la manivelle(A,Figure5) a I'ensembledujoint uni-

versel(B) aveclagoupilleenepinglea cheveux(C).

6. SetterI'ecrousur le boulona oeillet.S'assurerqueleboulona oeillet

estcorrectementaligneet quela manivellepeuttournerlibrement(volt

Figure4).

7. Vissertousles boulonsde la poignee.

REMARQUE:S'assurerquela manivellenetoucheparle couverciedu

carburateur.

Manivelle

Rondelle

plate

Ecrou de

//biocage

Be@on

& oeillet

Pi&,cede Rondelle plate

raccord

Boul

Montagede la poignee superieure

Ron late

Figure 4

Montagede la manivelle Figure5

VERIFICATION DES CABLES

1. Si les@blesdecommandesontdetachesducadredu moteur,lesrat-

tachercommeindiqueFigure6.

2. Pourtout @@ageeve@u@,voir "Verificationet@@agedes@bles"

danslasectionENTRETIEN.

RI_.GLAGEDE LA LONGUEUR DES CABLES

Les@blesd'entratnementde tractionet d'entratnementde la tariere(A etB,

Figure6) ontete@gleen usineet aucun@@agededevrait@renecessaire.

Cependant,lotsdelamisedespoigneesenpositiondefonctionnement,

les@blespeuvent@retroptendusoutrop I_ches.Dansle casoOun

@@ages'averenecessaire,consulterla rubrique"Verificationet @@age

des@bles"dansla sectionENTRETIEN.

V_rifier les cgbles

FigureB

ASSEMBLAGE

MONTAGEDELASI_LECTEURDEVITESSE

1. CouperI'attacheenplastique(A, Figure7) maintenantle selecteurde

vitesse(B)au supportdu selecteur(C).

2. %poserI'ecroude blocage(A, Figure8), la rondelle(B), le ressort(C)

etleboulon(D).

3. Placerle selecteurdevitessecommeillustreenFigure9.

REMARQUE:VuedeI'int6rieurderuniteIorsquerutilisateuresten position

pourfairefonctionnerlechasse-neige

4. Reposerleboulon(D, Figure8), le ressort(C), la rondelle(B)et

I'ecroudeblocage(A).

5. SerrerI'ecroude blocagejusqu'aceque 1/8a 3/16 po du boulonde-

passedeI'ecroudeblocage.

6. Visserlecontre-ecrouhexagonal3/8-16(E)posur lelevier(F)jusqu'a

cequeI'ecrouatteintlafin dufiletage.

7. Visserlepommeauenplastique(G)lepluspossibleet s'assurerquele

pommeauestdirigeversI'avant.

8. SerrerfermementI'ecroude 3/8-16po contrele pommeau.

9. Deplacerle selecteura touteslesvitessespours'assurerde la bonne

tensiondu ressort.Si les61ecteursecoincedanslesencoches,

desserrerI'ecroudeblocagede 1/2 tourjusqu'acequele selecteurse

deplacepluslibrement.

1/8a 3/16po de

filetsexposes

Poign_edu s_lecteur de vitesses Figure8

Selecteur

Support du

s_lecteur

Tableaude commande et support du s_lecteur

devitesses

Figure9

Levier de changement de vitesse et support Figure 7

ASSEMBLAGE

MONTAGE DE LA GOULOTTE

REMARQUE: L'ensemblede ranneaudela chute(A) est install6sur

I'appareN_ I'usine(Figure10).

1. Tournerla manivelle(Figure4)jusqu'acequela%chedelabagueex-

t6rieure(B,Figure10)de I'anneaudelachutepointevers ravant.

REMARQUE:S'assurerqueiafentedansI'anneaudelachutesoitalign6e

avecia fiechesur i'anneauext6rieur,commeiNustr6.

2. Monterle d6flecteurde la chute(C)en passantlesvis(D) etles6crous

(E)danslestrouscommeillustr6.L'installationestadequateIorsquele

d6flecteurdechutepointeversI'avant.

3. Setterlesvis fermement,en faisantattentiona ne pastrop lessetter.

Montagede la goulotte Figure18

MONTAGE DU PHARE

Lephareestmonteduc0tedroit delapartiesup6rieureduguidon.II est

poseaI'enverspourlesbesoinsdeI'exp6dition.

1. Retirer1'6crou(A,Figure11)et la rondelledeblocage(B)du boulon

t@eronde(C).

2. Releverle phare(D)a la partiesup6rieuredu guidon(E).S'assurer

quelarondelle(F) 6ventailet larondelle(G)cintr6esontbienplac6es

commeillustr6en Figure11.

3. Poser1'6crouet la rondellede blocagepourfixerlephareauguidon.

Lepharedoit@redirig6vers I'avantdu chasse-neige.

Montagedu phare Figure11

FONCTION$ETCOMMA/l/DES

n _

"-__-Iillil

JJ ,1_

-tS-

1 -_-- [__--> R1

Commandesde la soufleuse a neige figure 12

C01VlIVlANDESDELASOUFFLEUSEA NEIGE

Levier du selecteur de vitesse-- Permetde choisirun rapport

devitesseparmilessix(6)enmarcheavantetdeux(2)enmarchea-

rriere(voir Figure12).Pourchangerdevitesse,amenerle levierdu

selecteurdevitessejusqu'alapositionsouhaitee.

B°

C°

FIEMAFIQUE: Ne pas deplacerle levier de vitesse alors que

I'embraya!le de traction est en!la!le. Ceci peut!lravement

endornrna!lerle syst_',med'entrainement.

Levier d'embraya!lede vis sansfin -- Serta engageret

debrayerlavissansfin et laturbine.Serrervers lebaspourengager,

relQcherpourdebrayer.

Levier d'ernbraya!lede traction -- Serta faireavancerla

souffleusea neigeen marcheavantou arriere.Serrerverslebaspour

engager,relQcherpourdebrayer.

D. Manivelle de rotationde !loulolle -- Serta fairepivoterla

goulotted'ejectionvers la gaucheouversladroite.

E. I._crou_ oreilles de cornrnandede dellecteur-- Sert

contrOlerI'angledudeflecteurdegoulotte(versle hautoulebas).

f. Ontil de nettoya!le-- Serta enleverla neigeet lesdebrisde la

goulotted'ejectionetdu carterde latariere.

G. Plaque d'usure -- Utiliserpourajusterle gardeau sol du boTtier

detariere.

H. Phares-- Utiliserpourfairefonctionnerlasouffleusea neigedans

desconditionsde pauvrevisibilit6.

I. Bo'fle _!oulils -- Vousy trouverezdesgoupilles,boulonde

cisaillementetde cisaillementetdesentretoises.

FONCTION$ETCOMMANDES

I÷1I'-,I

Commandesde moteur

Figure 13

COlVlIVlANDESDU IVlOTEUR

A. Boutonde cornrnandedu volet de depart -- Utiliserpourfaire

fonctionnerle moteur(voirFigure13).

B. Beuten de dernarrageeleclrique -- Utiliserpourlamiseenmarche

dumoteurenutilisantledemarreurelectrique.

C. Beuten d'amerceur-- UtiliserpourinjecterI'essencedansle

manifolddu carburateurpourassurerundepartrapidedansdes

temperaturesfroides.

D. Ole de securite -- Doit etreinserepourfairefonctionnerlemoteur.

Retirezpourarreter.Netournezpasla clede securite.

E. Cordon de dernarreur-- Utiliserpourmettreenmarchele moteur

manuellement.

F°

H°

Interrupteur MARCHE/ARR[:T-- Utiliserpourmettreen marcheet

arreterle moteur.

Reservoirde carburantet bouchon-- Remplissezlereservoir

peupres38 mm(1-1/2 po)dessousle hautdu coupour permettre

I'expansionducarburant.

Bouchond'huile de rernpiissage(jauge d'huiie aliong_)

UTILISATION

AVANT D'UTILiSATiON SOUFFLEUSE A NEiGE

Contrgler ia visserie.V_rifierquerouteia visserieestbien

serr_e.

Lirele MANUELD'iNSTRUCTIONSet iesS[_CURIT[_DE

L'OPERATEURavantd'utiiiser ia SOUFFLEUSE,_NEiGE.Comparer

iesillustrationsavecia sonffieuse_ neigepoursefamiiiariser

avecrempiacementdesescommandesetr_giages.Conserverce

manuelpourrouteconsultationuit6rieure.

REMARQUE: Cette sonffiense _ neigeest iivr_eAVECDEL'HUiLE

dans ie motenr. Voir les instructions_,Avantde d_marrer le

moteur ,, duns ia sectionUTILISATIONde ce manuel avant de

d_marrer ie moteur.

AVERTISSEMENT:L'utilisationderoute souffleuse_ neigepoutprovoqueria projectiond'objets dunslosyeuxet causerde gravesI_sions

ocuiaires.Toujoursporterdesiunettesde s_curit_ouautreprotectionocuiaireavantd'utiliser ia souffieuse_ neige.Nousconseillonsie

portde iunettesde s_curit_standardou d'un masquede s_curit_WideVisionpar-dessusdes iunettescorrectrices.

UTILISATIONDELASOUFFLEUSEA NEiGE REMARQUE:Lorsdn ddneigementde neigeionrdeet hnmide,il

L'utilisationlaplusefficaceduchasse-neigeserad@ermin6eparI'exp6rience,

entenantcomptedelanatureduterrain,duventetde lapositiondesb_ti-

ments,enparticulierpourd@erminerladirectiond'@ectiondela neige.

REIVlARQUE:Nepasprojeterla neigeversun b_timentcar des

corps6trangersponrraient _tre pris par ia vissansfin et _ject_s

violemment.

1. D6marrerle moteur.Voir _ D6marrerle moteur,, dartscettesection.

2. Tournerlamanivelle(A,Figure12)pour@glerI'orientation(degauche

droite)dela goulotted'@ection.

3. R6glerleddlecteurdelagoulotte.DesserrerI%rou(A,Figure14)

oreillessitu6surle c0t6dela goulotteetreleverdeddlecteurpour

augmenterladistanced'@ectionou I'abaisserpourdiminuerla distance

d'@ection.SerrerI%rou_ oreilles.

estconseill_de r_dnire ia vitessede d_placement, de maintenir

ie motenr_ pleinr_gime et de ne pusd_gageria neigesnr route

ia iargenrde ia machine.

5. Embrayerlavis sansfin _ I'aidedelapoign6ed'embrayage(A,Figure

15),

VERSLEBAS- positionernbray6e

VERSLEHAUT- positionddbray6e

6. Embrayerlacommandodesrouesaveclapoign6egauche(B).Lorsquele

chasse-neigecommence_ sed6placer,bienmaintenirlospoign6essurle

guidonetguiderlechasse-neigedansladirectionvoulue.Nepas

pousserle chasse-neige.

7. Pourar@terled6placementdelamachine,rel_cherlapoign6ede

I'embrayagedesroues(B).

V6rifiezled6flecteurdelachute

Figure14

,_ REiVlARQUE:Ne pus projeter ia neige vers un b_timent car

des corps_trangers pourraient_tre pris par ia vis sansfin

et _ject_s violemment.

NOTE: Always release the traction control lever before moving the

speed select lever.

4. Lavitesse(A, Figure12) de d6placementest d@ermin6epar les condi-

tions de la neige.Ohoisir lavitesseen d6pla_antle levierdevitessedans

la partiecolo@edu panneaucommeindiqu6ci-dessous.

1-2 Neigehumide,Iourdeet t@sprofonde

3 Neigemoyenne

4-5 Neiget@s16g_re

6 Position detransportseulement

Leviersde commande Figure15

Pourar@terlavissansfin,rel_cherlapoign_ed'embrayagedelavissans

fin(A).

Pourfairereculerlasouffleuse_ neige,placerle leviers@ecteurdevitesse

(A,Figure12)dansla premiereousecondeposition(R1ou R2)de

marcheartisteetengagerle levierdecommandodetraction(B,Figure

15).

_e jamais taire tourner le moteur a I'_

ieur ou duns des endroits clos et mai ventil_s. Les gaz

d'_chappement du moteur contiennentdu IViONO×YDEDE

CARBONE,un GAZ INODOREet IVIORTEL.

* Garderies mains, los pieds, los cheveuxet los v_tements

ampies _ i'_cart des pi_ces en mouvement du moteur et de ia

souffieuse_ neige.

,, La temperature du silencieux et de sonvoisinage pout

d_passer 66 °C (150 °F). Eviter cos zones,

,, NE PASiaisser d'enfants ni de jeunes adolescentsutiiiser ni

s'approcher de ia souffieuse _ neige durant ia marche.

UTILISATION

,_L AVERTISSEIVlENT: Life le manueld'instructionavantd'utiliser

la machine.Uneutilisation imprudentede cettemachinepout

s'av_rerdangereuse.

* Nejamaisutiiiser la souffleuse_ neigesanstoussoscapers,

grilleset autresprotectionsen place.

* NejamaisdirigerI'_jectionversdesfen_tresni iaisserdes

personness'approcherde la machinealorsque le moteurest

en marche.

* Toujoursarr_ter ie moteur avantde quitteria positionde

conduite.

* D_hrancherla hougieavantded_houcherie carterdevissans

finouia goulotted'_jectionet avantd'effectuerdesr_giagesou

r_parations.

* Avantdequitterla machine,enleveria cl_decontact.Pour

r_duirele risquedefeu,garderia machinepropreet exempte

d'_clahoussuresd'essence,d'huileet autresd_hris.

TRACTION GOUPILLE DE SURET! f:

Ledroit detractiondesrouespeut_trecompletementlib6reenutilisantla

goupille de s_ret_ (A, Figure16).Celapermeta I'unit_deled_placer

facilementaveclemoteurcoupe.

ARRETER LA SOUFFLEUSE A NEIGE

1. Rel_cherlelevierdecommandedetraction(B,Figure%.

2. Placerle commutateurdeON/OFF(A,Figure22)enpositionOFF(Arret)et

sortirlacl6des6curit6(B).

Traction goupille de sOret6 Figure16

CONTROLERLENIVEAUD'NUILE

(AVANTDEDi_IVlARRERLEIVlOTEUR)

REiVlARQUF: Le rnoteurest iivr_ d'usine rernpii d'huile.

ContrSler le niveaud'huiie. Completer le niveaule cas

6chaunt.

1. S'assurerquelamachineestdeniveau.Utiliserunehullodetergente

dehautequaliteclassee<<ServiceSF,SH,SJ, SLouplus _.

2. Ouvrirlebouchon-jauged'huile(A,Figure17)etI'essuyeravecun chiffon

propre

3. Remettrelebouchon-jauged'huileen placeettournerdansle sensdes

aiguillesd'unemontrepourserrer.

4. Ouvrirlebouchon-jauged'huileetverifierleniveaud'huile.

REIVlARQUE: Ne pus v_rifier le niveaud'huile durantla rnarche

du rnoteur.

5. Lecasecheant,ajouterdeI'huilejusqu'aurepereFULL(Plein)sur le

bouchon-jauged'huile.Nepasajoutertropd'huile.

6. Bienserrerlebouchon-jauged'huileapreschaquecontrOledu niveau

d'huile.

REIVlARQUE: Par tr_s grand froid, au dessousde -18 °C (0 °F),

utiiiser une huiie rnoteur5W30 synth_tiquepourfaciiiter le

d6marrage.

REMARQUE: L'huiie rnoteurS.A.E. 5W30 peut _tre utilis6e

pour faciliter le d_rnarragepar des temperatures de =7_ =18°C

(20 _ 0 °F). L'huile synth_tique5W30 est utilisable _ toutes

temperatures.NE PASrn_iangerI'huile avec I'essence. Voir los

hullos recornrnand6es dunsie tableau ci-contre.

104

-4 .......

°22

°C

Sous4 °C (40 °F) I'utilisationdeSAE30 r6sultera_ unedifficult6demiseen marche.

** Au-dessus27 °C (80 °F) I'utilisationde10W-30peutcauseruneaugmentationde

consomptiond'huile.V_rifiezleniveaud'huile plusfr_quemment.

ContrOlerle niveau d'huile

Figure 17

UT/L/SAT/ON

REIVlPLIRLE Ri_SERVOIRD'ESSENCE

Cemoteurestcertifiepourfonctionnera I'essence.Systemede contrOle

desemissionsd'echappement: EM(modificationsmoteur).

Remplirlereservoird'essenceavecdeI'essenceautomobileordinaireou super

sansplombou reformulee,fratcheet propre,d'indiced'octaneminimumde

85,enajoutantunstabilisateurdecarburant(suivrelos instructionssur

I'emballagedustabilisateurdecarburant).NEPASutiliserd'essenceau

plomb.II estconseilled'ajouterdustabilisateurdecarburanta I'essence

chaquefois que I'onajoutedeI'essenceau reservoir.

REMARQUE: L'essencede qualite hivernale est plus volatile

pour ameJiorer le (lemarrage. Verifier que le hi(ion est propre

et exempt (le routesalete et autres mati_res etrang_res. Ne

jamais utiliser (l'essence susceptible(l'_tre eventee suite_ une

conservationproiongeeclans le hi(ion.

,_ ATTENTION• HE PASutiiiser une essencecontenantune

queJconquequantite (l'alcool car cola presentedes

risques de (lommages graves(lu moteur ou de baisse

(le performances notable.

AVERTISSEIVlENT"L'essenceest inflammable, Toujours

fake preuve (le precautionpourmanipuler ou entreposer

ressence. Couperle moteuret le laisserrefroi(lir pen(lantau

racine (leux minutesavant (l'ouvrir le bouchon(lu reservoir. He

pusverser(l'essence(fansle reservoir alors que la souffleuse

neiqeest en marche, chau(leou placeeclansun en(lroit ferme.

Rester_ I'ecart de flammes hUeSou (l'eUnceiieseiectriques et

HEPASFUIVlER(lurant le rempJissage(lu r_servoir. He jamais

compJ_tementremplirle r6servoir (l'essence ; le rempiir

jusqu'_3,8 mm (1-1/2 pouces)(lu hautpourpermettrela

(liiatation (le ressence. Toujoursfake le piein (l'essence

rexterieur et utiiiser un entonnoir ou un bec verseurpoureviter

los (iChor(fomentsacci(lenteis. VeilJer_ essuyerroute

eclaboussure(l'essenceavant (le (lemarrer le moteur.

Conserverressence (fans un recipienthomoioguepropreet

gar(lerle bouchonen place sur le recipient. Gar(lerressence

clansunen(lroit fraiset bienventiie, jamaisclansla maison.

Pourgarantirsavoiatilite,ne jamais acheterplusde 30 jours

(le reserve(l'essence. L'essenceest (lestinee _ servirde

carburantpourmoteur _ explosion ; par consequent,ne pus

rutiiiser _ (l'autres fins. Beaucoup(l'enfants aiment I'o(leur (le

ressence, c'estpourquoieJJe(loit 0tre 0ar(leehorsde leur

porte,car elle (legage(lee valeurs(langereusesen cas

(l'inhalation, mais egalementexplosives.

DEIVlARRERLEiVIOTEUR

Verifierqueleniveaud'huilemoteurestsur lerepereFULLdubouchon-

jauged'huile.Lemoteurdelasouffleuseaneigeestequiped'undemarreur

electriquea courantsecteuretd'un lanceura enrouleur.Avantdedemarrer

lemoteur,veillerabienlirelosinformationsci-dessous.

Sile moteurestnoye,placerle starterenpositionOPEN/RUNet lancerle

moteurjusqu'acequ'il demarre.

Demarrer le moteur (le la mani_re suivante :

1. ContrOlerle niveaud'huile.Voirlasection<<ContrOler/completerle

niveaud'huile_ dansleMANUELDUMOTEUR.

2. S'assurerqueloscommandosd'entratnementde la machinesont

debrayees.

3. PlacerlecommutateurdeON/OFF(A, Figure18)enpositionON.

_k AVERTISSEIVlENT"Le (lemarreur eJectrique est

equipe (l'un cordon(l'alimentation _ trois file et

fiche compatibleavec le courantsecteur(lomestique.

Le cot(ion(l'aiimentation (loit 0tre en permanence

correctementrelic _ la torte pourecarter le risque (le

(lecharge eiectrique pourI'utilisateur. Suivre los

instructionssuivantesavec attention :

Verifier que le circuiteJectrique de la maison est (le

type _ trois fils avec torte. Encas de (loute,consulterun

electricien agree. Si la maison ne comportepusde circuit

electrique _ trois fiis avec torte, ne pus utiiiser le (lemarreur

eiectrique. Si la maison comporteun circuitelectrique

trois file avec terre mais qu'aucune prise n'est (lisponibie

pourbrancher le (lemarreur eiectrique, fake installer une

prise avec torte par un eiectricien agree.

_,_ AVERTISSEiVlENT: Pourbrancher le cot(ion(l'aiimentation,]

toujoursraccor(ler(l'abor(lle cot(ionau bo'itier (le J

commutateursurle moteur, puisbrancher I'autre boutsur J

une prise (le courantavec torte.

_'_ AVERTISSEiVlENT' Pour (lebrancher le cot(ion

(l'alimentation, toujours (lebrancher (l'abor(l le cote

branche sur la prise (le courantavec torte.

D6marrerlemoteur Figure 18

4. Insererla cledesecurite(A,Figure19)dansle contactdu moteuret

renfoncercompletementjusqu'enpositionde MARCHE.

5. Tournerle boutonde starter(B)completementdanslesonsdes

aiguillesd'unemontresile moteurestfroid.

REIVlARQUE: Ne pusutiliser le starterpourfake (lemarrer un

moteur chau(l.

6. Appuyerdeuxfois sur le boutond'amorcage(C).

REIVIARQUE: Ne pus utiliser le bouton (l'amor(;age pourfake

(lemarrer un moteur chau(l.

REMARQUE:Veiiier _ ce que la rallonge eiectrique est retire (lu

pouvoirrecipient.

UT/USAT/ON

9. Demarrage electrique : Appuyersurle bouton-poussoirde

demarrage(A,Figure21). Unefois quele moteura demarre,

debrancherd'abordle cordonde laprisemuraleetpuisdelaprise

pourcordond'alimentation(B).

Insererlacle desecurite Figure19

7. Demarrage par lanceur : Tenirfermementlapoigneeducordonde

lanceur(A, Figure20). Tirer lecordondu lanceurlentementjusqu'a

sentiruneresistance,puistirer rapidement.

,_.AVERTISSEMENT : Unretraitrapidedu cordonde lanceur

(effet de rebond) peuttirer la mainou le bras versle moteur

avantd'avoir purel_cher le cordonet provoquerdes

fractures,contusionsou entorses. Pour d_marrer le moteur,

tirer le cordondu lanceurlentement jusqu'_sentirune

r_sistancepuistirer rapidementpour_viter le rebond.

REMARQUE: Si le moteur ne d_marre pasau boutde trois

essais, voir la sectionD6pannagedu manuelde moteur.

8. Demurrage electrique : Brancherlecordonderallonged'abord

sur la prisepourcordond'alimentationpuis sur uneprisemurale.

Si unerallongesupplementaireestnecessaire,verifierqu'elleest de

typeatrois fils.

AVERTiSSEIVlENT: Si le cordonest endommag_, ii dolt

_tre remplac_ par le lubricant (ou son repr_sentant de

serviceapr_s-vente) ou par une personnequalifi_e afin

d'6carter tout danger.

Poigneedu cordonde lanceur

Demarrageelectrique

Figure 20

Figure 21

iMPORTANT: Pourprolongerla dur_e de vie du d6marreur,

utiiiser des cyclesde d_marrage courts(cinqsecondes

maximum). Attendre une minute entre les cyclesde

demurrage.

REIVlARQUE: Si le moteur ne d_marre pus au bout de trois

essais, voir la sectionD_pannage du manuel de moteur.

ARRETER LE MOTEUR

Fairetournerlemoteurpendantquelquesminutespourfaireevaporertoute

humiditepresentesurlemoteur.

REMARQUE: Ne pusperdre la cJ_de contact/s_curit_.

Conserver la cl_ de contact/s_curit_duns un endroit sDr. Le

moteur ne d6marre pussansla cl_ de contact/s_curit_.

,_.AVERTISSEIVlENT : L'essenceet ses vapeurssont

extr_mement inflammableset explosives. Le feu ou

I'explosion peuventprovoquerdes br01uresgraves

ou ia mort. HE PASutiliser le starter pour arr_ter le

moteur.

1. PlacerlecommutateurdeON/OFF(A,Figure22)enpositionde0%

2. Retirerlacledesecurite(B).Conserverlacledesecuritehorsdeporteedes

enfants.

D'arreterlemoteur Figure22

Di_GAGERUNE GOULOTTED'i_JECTIONOBSTRUi_E

AVERTISSEMENT: Le contactdes mains avec la turbine

en rotation_ I'int_rieurde la gouiotte d'_jection est la

causela pluscourantede blessure associ_e aux

souffleuses _ neige. Jamais claire ou de d_sengorger

la goulotte d'_jectio avec vos mains, ou Iorsque le

moteur est en marche. Los doigts peuventdevenir

rapidement captureset I'amputationtraumatiqueou

des lac_r-ationsgraves peuventen r_suiter.

,, ARRETERLEMOTEUR!

,, Attendre10 secondesjusqu'_rarrgtcompletdeslamesde laturbine. 5.

= Toujoursutiliserun outil denettoyage,paslesmains.

Uneoutii de nettoyageestattachesoitau guidon,soitsurledessusdu

carterdevis sansfin(A,Figure23).UtiliserI'outil de nettoyagepour

eliminerla neigedu carterdevissansfin. 6.

UT/L/SAT/ON

Outildenettoyage Figure23

CONSEILSD'UTILISATION

1. Ledeneigementseferadefacond'autantplusefficaceque la neigeest

deblayeeimmediatementapresetretombee.

2. Pourenleverroutela neige,chevaucherlegerementchaquebande

precedemmentdegagee.

3. Autantquepossible,projeterla neigedansle sensduvent.

4. Enmoded'utilisationnormal,reglerlespatinsa 3 mm (1/8 pouce)

sousleniveaudebarrede raclage.Sur lessurfacesde neigetres

compactee,lespatinspeuventetreremontespourassurerun

deblaiementefficace.

Surlessurfacesde gravierou depierresconcassees,reglerlespatins

32mm(1-1/4 pouces)sousleniveaudelabarrederaclage(volt

_ Reglerla hauteurdespatins_ dansla sectionENTRETIENde ce

manuel).Lespierreset le graviernedoiventpasetreramasseeset

ejecteesparlamachine.

Unefois I'operationde deneigementterminee,laisserle moteur

tournerauralentipendantquelquesminutespourfairefondrela neige

etlaglaceaccumuleessur lemoteur.

7. Nettoyerla souffleusea neigeavecsoinapreschaqueutilisation.

8. Nettoyerlesdepotsde neigeettousles debrisde I'ensembledela

souffleusea neigepuisla rincera I'eau(si possible)poureliminer

tout le seletautressubstanceschimiques.Essuyerla souffleuse

neige.

9. Avantde demarrerlasouffleusea neige,toujoursverifierI'absence

danslavissansfin et laturbinedeglaceoudedebrissusceptibles

d'endommagerlamachine.

10.Verifierlen'iveaud'huileavantchaquedemarrage.S'assurerquele

niveaud'huileestsur le repereFULLdu bouchon-jauged'huile.

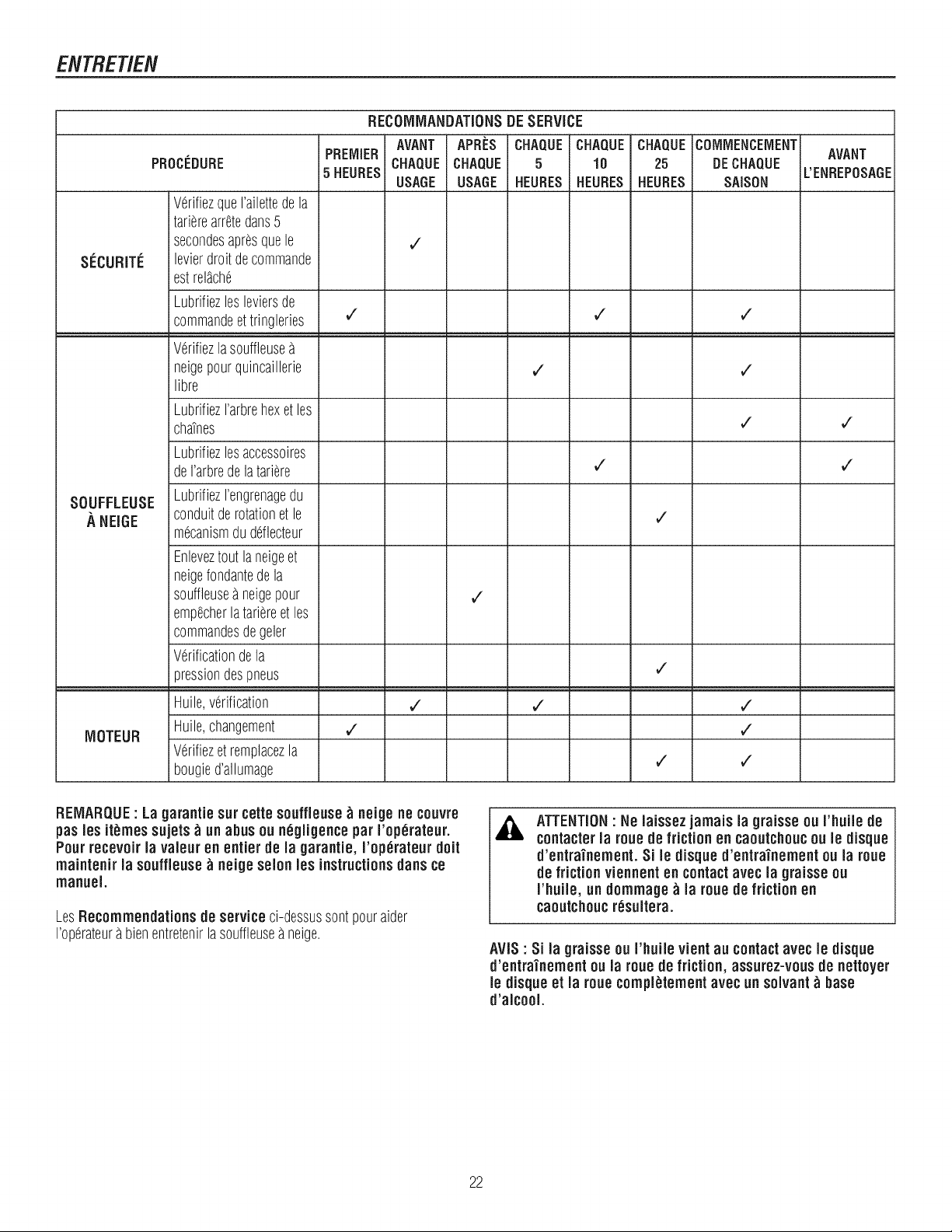

ENTRETIEN

SF:CURITE

SOUFFLEUSE

A NEIGE

MOTEUR

PROCEDURE

VerifiezqueI'ailettedela

tarierearr_,tedans5

secondesapresquele

levierdroitdecommande

estrel_che

Lubrifiezlosleviersde

commandoettringleries

Verifiezla souffleuse

neigepourquincaillerie

libre

LubrifiezI'arbrehexet les

chatnes

Lubrifiezlosaccessoires

deI'arbredelatariere

LubrifiezI'engrenagedu

conduitde rotationet le

mecanismdu ddlecteur

Enleveztoutlaneigeet

neigefondantedela

souffleusea neigepour

empecherlatariereet les

commandesde geler

Verificationde la

pressiondespneus

Huile,verification

Huile,changement

Verifiezet remplacezla

bougied'allumage

RECOIVlMANDATIONSDESERVICE

PREMIER

5HEURES

AVANT APRES CHAQUECHAQUE CHAQUE

CHAQUECHAQUE 5 10 25

USAGE USAGE HEURES HEURES HEURES

V" V"

,/ ,/

COMMENCEMENT

DECHAQUE

SAISON

¢"

AVANT

L'ENREPOSAGE

REMARQUE: La garantie surcette souffleuse _ neige ne couvre

pas les it_mes sujets _ un abus ou ndgligencepar I'op_rateur.

Pour recevoirla valouren entier de la garantie, I'op_rateur dolt

maintenir la souffieuse _ neige solon los instructionsdans ce

manuel.

LosRecommendationsde service ci-dessussont pouraider

I'operateura bienentretenirlasouffleuseaneige.

ATTENTION"Ne laissez jamais la graisse ou I'huile de

contacter la rouede friction en caoutchoucou le disque

d'entrainement. Si le disque d'entra'inement ou la roue

de friction viennenten contactavec la graisse ou

I'huile, un dommage _ la roue de friction en

caoutchoucr_sultera.

AVIS : Si la graisse ou I'huile vient au contact avec le disque

d'entra'inement ou la roue de friction, assurez-vous de nettoyer

le disque et la roue compl_tement avec un solvant_ base

d'alcool.

ENTRET/EN

GRAISSAGEDE LABO'iTED'ENGRENAGEDEVIS

SANSFiN

Labotted'engrenagedevis sansfin estgraisseed'usineetnenecessite

normalementaucungraissagesupplementaire.Si, pour unequelconque

raison,lagraisses'estvideoousuiteaunereparationdelabotte

d'engrenage,ajouterde lagraisseLubriplateGR132ou equivalent.Utiliser

unmaximum92grammes(3-1/4 onces).

Ouvrirlebouchondegraissage(A, Figure24) unefois paran.Si lagraisse

estvisible,nerienajouter.Si la graissen'estpasvisible,utiliserun

morceaudefil deforenguisedejaugepourverifiers'il yen adanslabotte

d'engrenage.LosgraissesMobiluxEP1et ShellAIvaniaEP1sontdes

equivalentsacceptables.

LUBRIFIERLEPIGNONDEROTATIONDE GOULOTTE

Lubrifierlepignonde rotation degouiotte (A,Figure25)etarbre avec(B)

unehuiledetypeautomobiletouteslosvingt-cinq(25)heuresd'exploitation.

Pignonde rotationdegoulotte Figure 25

Graissagedelabotted'engrenagedevis sansfin

Figure24

GRAISSAGEDE L'ARBREDEVIS SANSFiN

1. Utiliserunepompea graissemanuellesurlosgraisseurszerkde

I'arbredevis sansfin (B, Figure24) touteslosdix (10) heures

d'exploitation.Chaquefois qu'unegoupilledecisaillementest

remplacee,lavissansfin (C)dolt IMPERATIVEMENTetregraissee.

(Voir<<Changerlosgoupillesde cisaillementdevis sansfin >>dans

cettesection.)

2. Pourleremisageou Iorsdu remplacementdegoupillesde

cisaillement,deposerlosgoupilleset lubrifierlosgraisseurszerkde

I'arbredevis sansfin (B)Fairetournerlavis sansfin plusieursfois

sursonarbreet remettrelosgoupillesdecisaillementen place.

ENTRET/EN

ENTRETiENDUiVIOTEUR

ContrSlerle niveaud'huile rnoteuravantdedemarrerlemoteuret

toutesles8 heuresd'utilisationcontinue.Ajouterde I'huilemoteur

preconiseelecasecheant.

REIVlARQUE: Unexc_',sd'huiie pentperturberle fonctionnernent

du rnoteur.Bien serrer le bouchon d'huiie pour6viter les fuites.

Changer i'huiie toutesles50 heuresd'exploitationou,au minimum,une

foisparan,memesi lasouffleuseaneigen'apaseteutiliseependant

cinquanteheures.Utiliserunehuile detergentedehautequalitepropre.

Remplirlecarterd'huilejusqu'aurepereFULL(Plein)delajauge(A,

Figure26).VerifierqueI'huileaunindiceA.RI.<<SF_ou superieur.Ne

pasutiliserd'huileSAE10W40(carlalubrificationpeutetreinsuffisante).

Voir les huilesrecornrnand6es dans le tableau ci-contre.

Vidangeri'huiie - Placerla souffleusea neigedetellefaconquele

bouchondevidanged'huilesoitaupointleplusbas.Lorsquele moteur

estchaud,deposerlebouchondevidangeet lebouchonde remplissageet

vidangerI'huiledansunrecipientadapte(A,Figure27).

Remettrelebouchondevidangeen placeetbienserrer.Remplirle carter

Contr61erle niveaud'huile moteur

Figure26

d'huileavecI'huilemoteurpreconisee.

OF °C

104 "__ __:.........................................._ 40

68 ........ 0 20

Bouchonde vidanged'huile

Sous4 °C (40 °F) I'utilisationdeSAE30 r_sultera_ unedifficult6de miseenmarche.

** Au-dessus27 °C (80 °F) I'utilisationde 10W-30peutcauseruneaugmentationde

consomptiond'huile.V_rifiezleniveaud'huile plusfr_quemment.

CHANGERLABOUGIED'ALLUIVlAGE

D6poserle capot_ neige

1. %poser leboutondecommandedestarter(A,Figure28).

2. Retirerlacle desecurite(B).

3. Deposerlesvisdefixation(A,Figure29)

4. Enleverlentementle capota neige(B).Verifierquele tuyaudu bouton

d'amoLcage(C)et lecabled'allumage(D) nesontpasdebranches.

5. Labougie(E)esta presentaccessible.

6. Avantdeposerlecapota neige,verifierd'abordqueletuyaudu

boutond'amoLcageet lecabled'allumagesontbranches.

7. Poserlecapota neigesur le moteuret I'attacheraveclesvis de

fixation.

8. Raccorderleboutonde commandedestarter(A,Figure30) a I'arbre

destartersur le carburateur(B).Verifierquele boutondecommande

destarterest correctementremonte.Si leboutondecommandede

startern'estpasposecorrectement,le starternefonctionnerapas.

9. Remettreenplacelacledesecurite(C).

Retirezle capotdesouffleusea neige

ENTRETIEN

Figure 29

Moteurde souffleusea neige Figure 28

Raccorderleboutondecommandedestarter

Figure30

ENTRETIEN

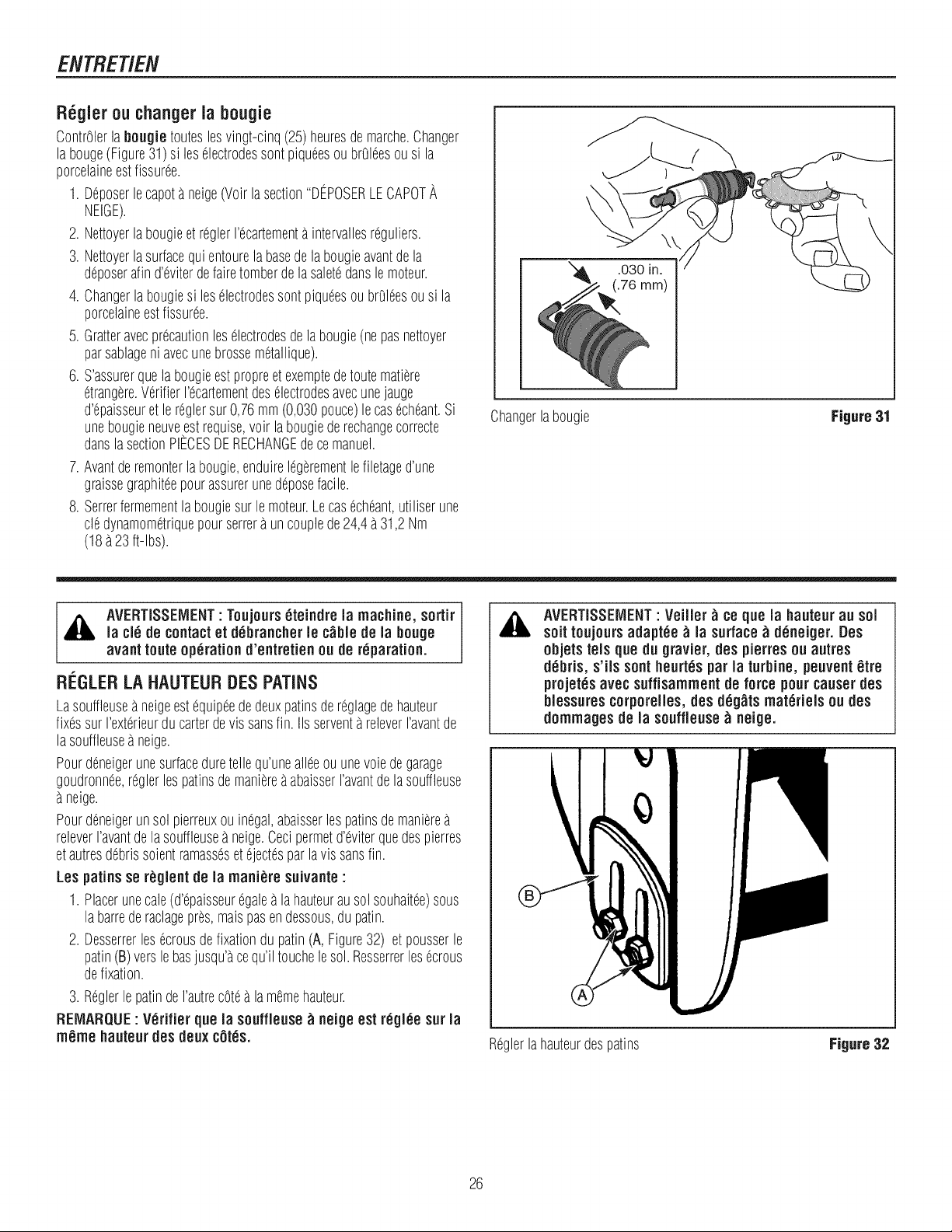

R_gler ou changerla bougie

ContrOlerla bougie touteslesvingt-cinq(25)heuresde marche.Changer

la bouge(Figure31)si leselectrodessentpiqueesou brOleesou si la

porcelaineestfissuree.

1. %poser lecapeta neige(Voir lasection"DEPOSERLECAPOTA

NEIGE).

2. NettoyerlabougieetreglerI'ecartementa intervallesreguliers.

3. Nettoyerlasurfacequi entourela basedelabougieavantdela

deposerafind'eviterde fairetomberde la saletedansle moteur.

4. Changerla bougiesi leselectrodessent piqueesou brOleesou si la

porcelaineestfissuree.

5. Gratteravecprecautionleselectrodesde la bougie(ne pasnettoyer

parsablageni avecunebrossemetallique).

6. S'assurerquelabougieestpropreetexemptedetoutematiere

etrangere.VerifierI'ecartementdeselectrodesavecunejauge

d'epaisseuretle reglersur 0,76mm(0,030pouce)lecasecheant.Si

unebougieneuve,estrequise,voir la bougiede rechangecorrecte

danslasectionPIECESDERECHANGEdecemanuel.

7. Avantderemonterla bougie,enduirelegerementlefiletaged'une

graissegraphiteepourassurerunedeposefacile.

8. Serrerfermementla bougiesurle moteur.Lecasecheant,utiliserune

cledynamometriquepourserrera un couplede24,4a 31,2Nm

(18a23ft-lbs).

Changerla bougie Figure 31

,_ AVERTISSEIVlEHT' Toujourseteindre la machine,sortir

la cie de contactet debrancherle c_ble de la bouge

avant route operation d'entretienou de r_paration.

RL_GLERLA HAUTEURDESPATINS

Lasouffleusea neigeestequipeede deuxpatinsde reglagede hauteur

fixessur I'exterieurducarterdevissansfin. IIs serventa releverI'avantde

lasouffleusea neige.

Pourdeneigerunesurfaceduretellequ'unealiceouunevoiedegarage

goudronnee,reglerlespatinsde manierea abaisserI'avantdelasouffleuse

neige.

Pourdeneigerun sol pierreuxou inegal,abaisserlespatinsdemaniere

releverI'avantdelasouffleusea neige.Cecipermetd'eviterquedespierres

etautresdebrissoientramassesetejectesparla vis sansfin.

Les patins sereglent de la mani_re suivante :

1. Placerunecale(d'epaisseuregaleala hauteurausol souhaitee)sous

la barrederaclagepres,maispasendessous,du patin.

2. Desserrerlesecrousde fixationdu patin(A, Figure32) et pousserle

patin(B)verslebasjusqu'acequ'iltouchelesol.Resserrerlesecrous

defixation.

3. Reglerle patindeI'autrecotea lamemehauteur.

REIVlARQUE: V_rifier que la souffleuse_ neige est r6gl_e sur la

m_me hauteur des deux c0t_s.

AVERTISSEIVlEHT: Veilier _ ce que la hauteur au sot

soit toujours adapt_e _ la surface_ d_neiger. Des

objets tels que du gravier, des pierres ou autres

d_bris, s'ils sent heurt_s par la turbine, peuvent _tre

projet_s avec suffisammentde force pour causerdes

blessures corporelles,des d_g_tsmateriels ou des

dommagesde la souffleuse_ neige.

Reglerla hauteurdespatins Figure32

ENTRET/EN

AJUSTEIVlENTDESCOURROIES

Courroie d'entrainementde traction

Lacourroied'entratnementdetractionsubitunepressionderessort

constanteetne necessiteaucunajustement.Si la courroied'entratnement

detractionpatine,changerla courroie.Consulterledistributeur

homologue.

Courroie d'entrainementde vissansfin

Silasouffleuseaneigen'ejectepasdeneige,verifierle reglageducgblede

commande.Sicelui-ciestcorrect,verifieralorsI'etatdelacourroie

d'entratnementdevissansfin.Sielleestendommageeoudetendue,lachanger

(consulterle distributeurhomologue).

Reglagedelacourroied'entratnementdetariere:

1. Debrancherlefil debougie.

2. %poserlavis(A,Figure33)du protege-courroie(B).%poserle

protege-courroie.

3. DesserrerI'ecrousur lepoulied'embrayagedevissansfin (A,Figure

34)etdeplacerle poulied'embrayagedevissansfin verslacourroie

de3 mm(1/8 pouce)environ.

,_ AVERTISSEMENT"Ne pas trop serrer car ceJapeut

reJeverle levier et forcer I'engagement de

I'entraTnement de vis sans fin alors que la commande

de vis sansfin n'est pas actionnee.

4. Serrerrecrou.

5. AvecI'aided'unassistant,engagerrembrayagedevis sansfin (B,

Figure34).Verifierla tensionsur lacourroie(ducoteopposeaugalet

tendeur).Lacourroiedoitflechird'environ12,5mm(1/2 pouce)sous

unepressionmoderee.II peutetrenecessairede deplacerlegalet

tendeurplusieursfois avantd'obtenirlatensioncorrecte.

6. Remontezle couvre-courroie(B, Figure33).Resserrezlavis (A).

7. Attachezlecgblede bougied'allumage.

REMARQUE:_,chaquelois quelescourroiessont regleesou remplac6es,

lescablesdoiventetreregles(voirlasection,, Verifiezetajustezles

c_ibles,,).

Verifiezlacourroied'entratnementdetariere:

1. Rel_chezlelevierdecommandedetariere.Latarieredolt s'arrgter

dansles5secondes.

2. Si la tarierenefonctionnepascorrectement,arretezle moteuret

recommencezle <<Reglagedecourroied'entratnementdetariere>>.

Courroiedevis sansfin

Figure 33

Obtenirla tensioncorrecte

Figure 34

ENTRET/EN

AJUSTEIVlENTDU GUIDEDECOURROIE

1. Debrancherlefil debougie.

2. Faireengagerla commandedevis sansfin paruneautrepersonne.

Celaengagerla galettendeurdevissansfin (A,Figure35).

3. Mesurerladistanceentrele guidede courroie(B)et la courroie(C).

Ladistancedoltetrecomprisentre3 mm(1/8 pouce).

4. Si unajustementest necessaire,desserrerleboulondefixationdu

guidedecourroie.Placerle guidede courroiedansla positionqui

convient.Serrerle boulondefixation.

5. Poserleprotege-courroie.

6. Rebrancherle fil debougie.

Reglageguidedecourroie Figure35

VERIFICATIONET REGLAGEDESCABLES

Lescgblessontreglesen usine.II estnormalementinutilede modifierleur

reglage,saufencasd'etirementou dejeu tropimportant.

IIfaudraaussieffectuerle reglagedescgbleschaquefoisquelescourroies

sontajusteesou remplacees.

Pourvdrifierle rdglage,detacherle crocheten "Z" (A,Figure36) du levier

d'embrayage(B):

1. Pousserlelevierd'embrayage(B)completementversI'avant(aucon-

tactdela buteeen plastique).

2. Lecentreducrochet(A)dolt etreentrelecentreet lesommetdutrou

du levierd'embrayage(B).

R6glage du ¢_ble de commande des lames

,_ ATTENTION!Vidanger ie r_servoir de carburant

I'ext_rieur et _ I'_cart de routefiamme.

1. Vidangerlereservoird'essence.Basculerlechasse-neigevers ravant

enlelaissantreposersur lafaceavantdu carterdeslames.

2. Pousserlecgble(A,Figure37)dansleressort(B)pourexposerla

partiefileteedu cgble.

3. TenirI'extremitecarreedelapartiefileteeavecdespincesettourner

I'ecrou(C) dansunsensoudansI'autrepourobtenirlereglageap-

proprie.

4. Tirerlecgbledansleressortet remonterlecgble.

Verifierlesc_bles Figure 36

Reglageduc_bled'entraTnementdevissansfin Figure37

ENTRET/EN

Reglagedu c_ble de corflrnandede la traction

1. Viderlereservoird'essence.Basculerlasouffleusea neigesur ravant

ducarterdevissansfin.

_k AVERTISSEiVlENT"Vidanger J'esseflce_ J'ext_rieur,

r_cart de feu ou de fJarnrnes.

2. Desserrerlesboulons(A, Figure38) dechaquecotedu panneau

inferieur(B).

3. Deposerlepanneauinferieur.

4. Retirerlecrocheten"Z" du levierde commande(voir Figure36).

5. Degagerlagainede cgble(A,Figure39) de la ferrurede reglagede

cgble(B).

6. Enfoncerle basdu cgblede commandede traction(C)danslaferrure

dereglagede cgblejusqu'apouvoirdegagerlecrocheten<<Z _ (D).

7. Sortirlecrocheten<<Z _delaferruredereglagedecgble.Placerle

crocheten <<Z _ dansletrou de reglagesuivant.

8. TirerlecgbledecommandedetractionversI'arrieredelaferrurede

reglagedecgble.

9. Remettrelagainede cgblesur laferruredereglagedecgble.

10. Remonterlecrocheten"Z" surle levierdecommande(voir

Figure36).

11. Pourverifierle reglage,serrerle levierdecommandeetobserverla

Iongueurdu ressortdecommande(A,Figure40).Lorsquele reglage

estcorrect,la Iongueurdu ressortest de76mm(3 pouces)minimum

85 mm(3-3/8pouces)maximum.

12. Poserlepanneauinferieur(B, Figure38).

13. Serrerlesboulons(A)dechaquecotedu panneauinferieur.

Cgblede commandedetraction

Pourverifierle reglage

Figure39

Figure40

Reglageducgbledecommandedetraction Figure 38

ENTRET/EN

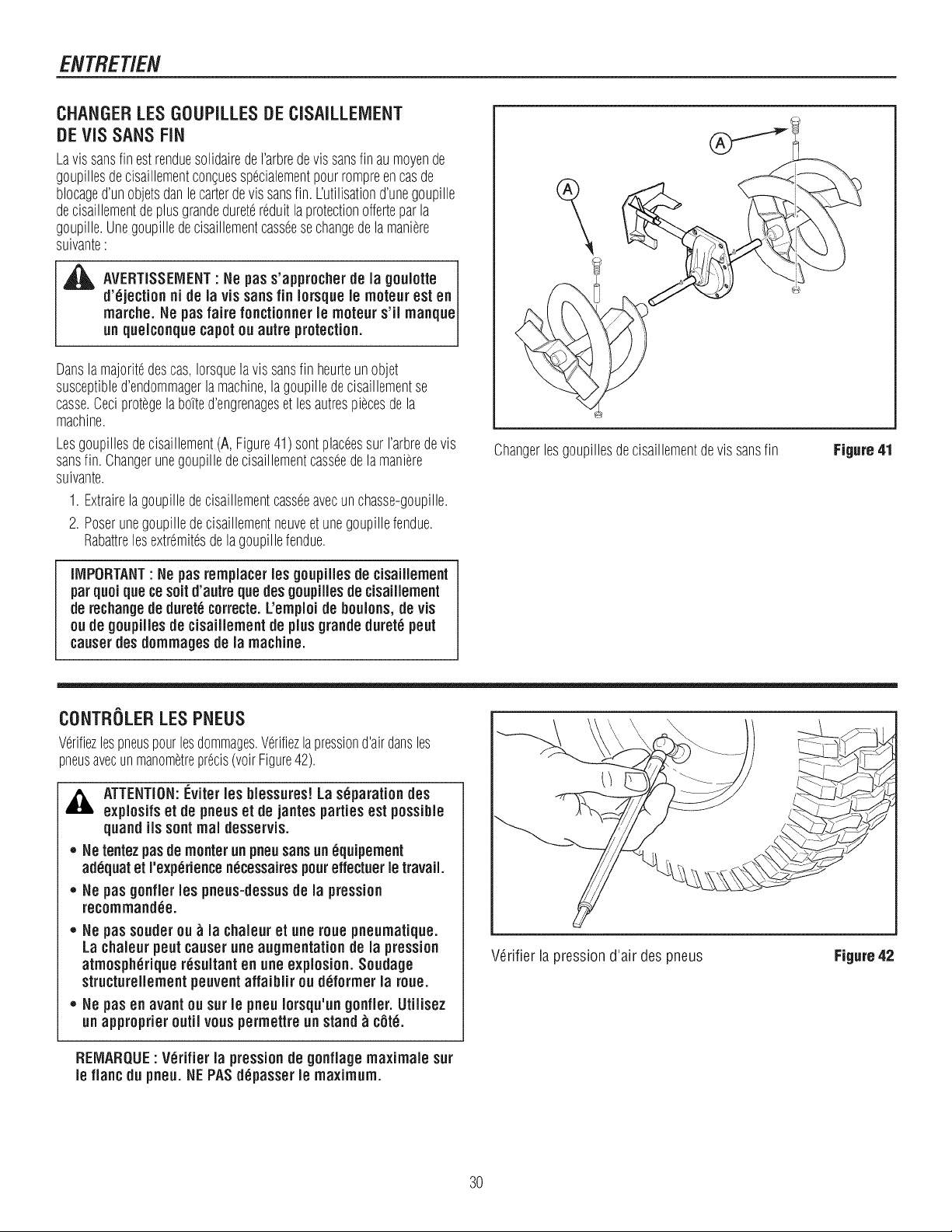

CHANGERLESGOUPILLESDE CISAILLEIVlENT

DEVIS SANSFiN

Lavissansfin estrenduesolidairede I'arbredevissansfin aumoyende

goupillesdecisaillementcon%essp6cialementpourrompreen casde

blocaged'unobjetsdanle carterdevis sansfin. L'utilisationd'unegoupille

decisaillementdeplusgrandeduretereduitla protectionofferteparla

goupille.Unegoupillede cisaillementcasseesechangedela maniere

,_ AVERTISSEMENT: Ns pas s'approchsrde la goulotts

d'ejection ni de la vis sans fin Iorsqus Is motsur sst en J

marche. He pas fairs fonctionner Is moteur s'il manqusJ

un qusiconqus capotou autrs protection.

Dansla majoritedescas,Iorsquelavissansfin heurteun objet

susceptibled'endommagerlamachine,la goupillede cisaillementse

casse.Ceciprotegela botted'engrenageset lesautrespiecesdela

machine.

Lesgoupillesdecisaillement(A, Figure41) sontplaceessur I'arbredevis

sansfin. Changerunegoupilledecisaillementcasseedela maniere

suivante.

1. Extrairelagoupilledecisaillementcasseeavecun chasse-goupille.

2. Poserunegoupilledecisaillementneuveetunegoupillefendue.

Rabattrelesextremitesdelagoupillefendue.

iMPORTANT: Ns pas rsmplacsrIss goupiiies ds cisaillement

parquoique cssoitd'autrs quedes goupiliss de cisailisment

de rechangede durstecorrects. L'emploide boulons,de vie

ou de goupilles de cisaillsmentde plusgrands durste psut

causerdes dommages ds ia machine.

Changerlesgoupillesdecisaillementde vis sansfin Figure41

CONTRgLER LES PNEUS

Verifiezlespneuspourlesdommages.Verifiezlapressiond'airdunsles

pneusavecun manometreprecis(voirFigure42).

,41 ATTENTION:i':'vitsries blessurss! La separation des

sxplosifs st de pneusst de jantss partiessst possible

quand ils sont mai dssssrvis.

* He tsntezpusde monist un pneusansun equipsment

adequatst I'sxperiencs necsssairss poursffsctusr is travail.

. Ns pas gonfler iss pneos-dsssusde ia prsssion

rscommandee.

* Ns pas souder ou _ ia chaisurst one roue pnsumatique.

La chaieurpeut causeruns augmentationde la prsssion

atmospheriqus resultant en one explosion. Soudags

structursliementpsuvsntaffaiblir ou deformsr la rous.

* He pas sn avant ou surIs pflsu Iorsqu'ungonfler. Utiiissz

unapproprisr outil vous permsttrsun stand_ cote.

V_rifier la pression d'air des pneus Figure42

REMARQUE: Verifier la pressionde gonfiage maximale sot

Is flanc du pneu. NEPAS depasser Is maximum.

REIVUSAGEHORSSAISON

AVERTiSSEIVlENT"Ne jamais remiser ie moteur, avec

de I'essence darts ie rGservoir, _ I'int_rieur ou darts un

espace clos real ventil_ oiJ les vapeursd'essence sent

susceptiblesd'atteindre ,he fiamme hue, une _tiuceile

ou ,he veilleuse telle que sur,he chaudi_re, ,n

chauffe=ea,, ,n s_che=linge,etc.

lVlanipulerI'essenceavec precaution.Elle est tr_s

inflammable et une imprudencepeut provoquer des

dommages corporelsou materiels gravespar le feu.

Vidanger I'essencedartsdes r_cipientsadapt_s,

I'ext_rieur, _ r_cart de route fiamme hue.

Si lasouffleusea neigedoitetreremiseependanttrente(30) joursou plus

lafin delasaisondesneiges,il estconseilled'effectuercequisuit pour

preparerlasouffleusea neigepourle remisage.

REIViARQUE: L'essencedolt _tre vidang_eou trait_e pour

emp_cher la formation de d_pOtsgommeux duns le r_servoir,

ie filtre, ie tuyauet le carburateurdurant rentreposage.

1. PoureliminerI'essence,laissertournerlemoteurjusqu'acequele

reservoirsoitvideetle moteurs'arrete.PourgarderdeI'essencedans

le reservoir,ajouterdustabilisateurdecarburanta I'essencerestante

afindeminimiserlesdepGtsgommeuxet lesacides.Sile reservoir

estpresquevide,mGlangerdu stabilisateuravecde I'essencefratche

dunsunrecipientsepareputsen verserdansle reservoir.TOUJOURS

SUIVRELESINSTRUCTIONSFIGURANTSURL'EMBALLAGEDU

STABILISATEUR.APRESAVOIRAJOUTELESTABILISATEUR,FAIRE

TOURNERLEMOTEURPENDANTAUMOINS10MINUTESPOUR

PERMETTREAU MELANGED'ATTEINDRELECARBURATEUR.

REMISERLASOUFFLEUSEA NEIGEDANSUNENDROITSOR.

2. LefairdechangerI'huileavantle remise(moteur4 temps

uniquement)contribueamaintenirle moteuren bonetatdemarche.

3. Lubrificationde la zonepiston/cylindre.Enleverd'abordlabougieet

aspergerdeI'huilemoteurprochedansletroudelabougie.Couvrir

ensuiteletrou debougieavecun chiffonpourabsorberI'huile

pulverisee.Faireensuitetournerle moteurentirantsur le lanceur

deuxoutroisreprises.Enfin,remonterla bougieetrebrancherle fil

delabougie.

4. Nettoyerlasouffleusea neigeavecsoin.

5. Lubrifiertousles pointsde graissage(volt lessujets_ Lubrification_

danslasectionENTRETIEN).

6. Verifierquetousles ecrous,boulonsetvis sont correctementserres.

EffectueruncontrOlervisueldeI'etatet dudegred'usurederoutesles

piecesmobilesvisibles.Leschangerlecasecheant.

7. Retoucherrouteslessurfacespeintesrouilleesou ecaillees; poncer

legerementavantde peindre.

8. Couvrirrouteslespartiesmetalliquesnuesdu carterdevis sansfin et

delaturbinedelasouffleuseaneiged'un produitantirouille.

9. Si possible,remiserlasouffleusea neigeaI'interieuret lacouvrir

pourlaprotegercontrela poussiereet la salete.

10. Surlesmodelesaguidonpliant,desserrerlesboutonsdefixationde

la pattiesuperieuredu guidon.Replierle hautdu guidon.

11. Si lasouffleusea neigedoltetreentreposeea I'exterieur,la posersur

descalesen s'assurantqueI'ensembledela machineestau-dessus

dusol.Couvrirlasouffleusea neiged'uneb_cheepaisse.

REMISAGE

LUBRIFIER L'ARBREHEXAGONALET CHA'iNES

_ ATTENTION"Ne pus iaisser de graisse ou d'huile venir

au contactde la roue de friction en caoutchoucou du

disque d'entra'inement. Tout contactdu disque

d'entra'inement ou de la roue de friction avec de ia

graisse ou de i'huile pout endommager ia roue de

friction en caoutchouc.

REIVlARQUE:Encas de contact du disque d'entra'inement ou de

ia roue de friction avec de ia graisse ou de i'huile, nettoyer le

disque et la roue avec soin avec un solvant_ based'alcool.

1. Placerlelevierselecteurdevitesse(A, Figure12) enpremierevitesse

demarcheavant.

2. Viderlecarburantdansun conteneurapprouve.

3. Basculerlasouffleusea neigesur I'avantducarterdevis sansfin.

REIVlARQUE: Lorsqueie moteur est rempii d'huile, ne pus

laisser la souffieuse _ neige bascui_esur i'avant du carter de

vis sansfin pendantdes duties prolong_es.

4. %poser lepanneauinferieur.

5. Lubrifierleschatnes(A, Figure43) vecun lubrifiantpour chatne.

6. EssuyerI'arbrehexagonal(B)et lespignons(C) avecdeI'huilemoteur

5W30.

7. Remettrelepanneauinferieuren place.

Lubrifierarbrehexagonaletchatnes Figure 43

SORTIR LA SOUFFLEUSE A NEiGE DU REiViISAGE

Pourremettrela souffleusea neigeenserviceapresle remisage,effectuer

cequisuit.

1. Remettrelehautduguidonenpositiond'utilisationetsetterles

boutonsdefixation.

2. Remplirle reservoird'essencefratche.

3. ContrGlerlabougie.VerifierqueI'ecartementestcorrect.Si la bougie

estuseeou endommagee,lachangeravantutilisation.

4. Verifierqueroutelavisserieestbiensettee.

5. Verifierquetouslescapots,grillesetautresprotectionssont en

place.

6. Verifierquetousles reglagessontcorrects.

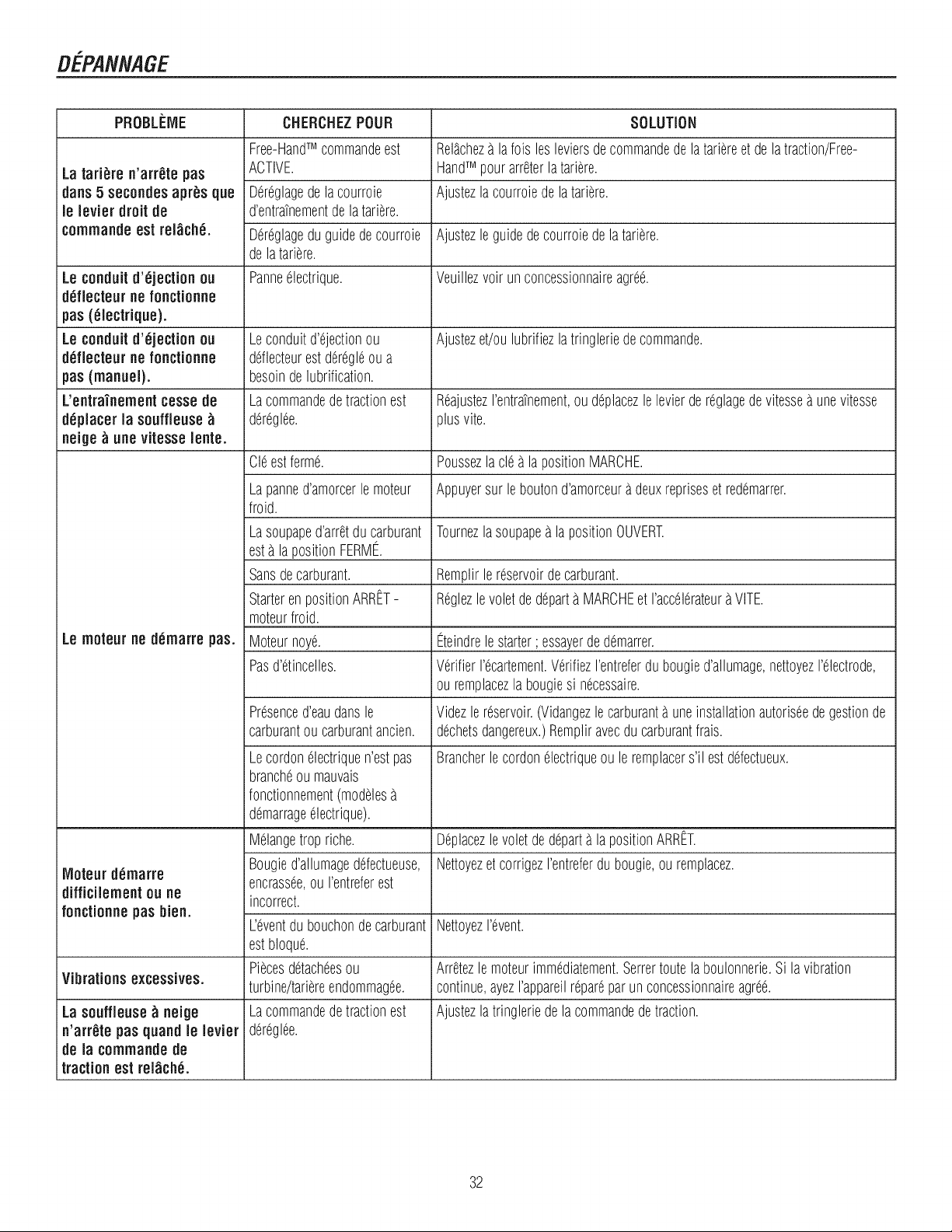

DEPANNAGE

PROBLi:ME CHERCHEZPOUR SOLUTION

Free-HandTM commandeest Rel_cheza la fois lesleviersde commandede la tariereet delatraction/Free-

La tari_re n'arr_te pus ACTIVE. HandTM pourarreterlatariere.

duns 5 secendes apr_s que Dereglagede la courroie Ajustezla courroiede la tariere.

le levier droit de d'entratnementde la tariere.

i commandeest rel_chd. Dereglagedu guidedecourroie Ajustezle guidede courroiede la tariere.

delatariere.

Le conduit d'_jection ou Panneelectrique. Veuillezvoir unconcessionnaireagree.

i dCfiecteur ne fonctionne

pus(_lectrique).

Le conduitd'_jeclion ou Le conduitd'ejectionou Ajustezet/ou lubrifiezla tringleriede commande.

dCfiecteur ne fonctionne ddlecteurest deregleou a

pus(manuel}. besoinde lubrification.

L'entra'inement cesse de La commandede tractionest ReajustezI'entratnement,oudeplacezlelevierde reglagede vitessea unevitesse

d_placer la souffleuse_ dereglee, plusvite.

neige _ une vitesse iente.

Cleestferme. Poussezlacle a lapositionMARCHE.

Lapanned'amorcerlemoteur Appuyersur le boutond'amorceuradeuxrepriseset redemarrer.

froid.

Lasoupaped'arretdu carburant Tournezla soupapea la positionOUVERT.

esta la positionFERME.

Sansdecarburant. Remplirle reservoirde carburant.

StarterenpositionARRET- Reglezlevoletdedeparta MARCHEet I'accelerateuraVITE.

moteurfroid.

Le moteur ne d_marre pus. Moteurnoye. Eteindrele starter; essayerdedemarrer.

Pasd'etincelles. VerifierI'ecartement.VerifiezI'entreferdu bougied'allumage,nettoyezI'electrode,

ouremplacezlabougiesi necessaire.

Presenced'eaudansle Videzle reservoir.(Vidangezle carburanta uneinstallationautoriseede gestionde

carburantou carburantancien, dechetsdangereux.)Rempliravecdu carburantfrais.

Lecordonelectriquen'estpas Brancherle cordonelectriqueou leremplacers'il est ddectueux.

brancheou mauvais

fonctionnement(modeles

demarrageelectrique).

Melangetrop fiche. Deplacezlevolet de departa la positionARRET.

Moteur dCmarre Bougied'allumageddectueuse, Nettoyezet corrigezI'entreferdu bougie,ou remplacez.

encrassee,ou I'entreferest

i difficilement ou ne

incorrect.

fonctionne pus bien.

L'eventdu bouchondecarburant NettoyezI'event.

estbloque.

Piecesdetacheesou Arretezle moteurimmediatement.Setterroutela boulonnerie.Si la vibration

Vibrationsexcessives, turbine/tariereendommagee, continue,ayezI'appareilrepareparun concessionnaireagree.

La souffleuse _ neige Lacommandedetractionest Ajustezla tringleriedelacommandedetraction.

n'arr_te pus quand le levier dereglee.

de la commandede

itraction esl rel_chd.

DEPANNAGE

PROBLF:IVlE CNERCNEZPOUR SOLUTION

Lapressiondu pneun'estpas Verifierla pressiondespneus.

ta souffleuse_ egale.

neige vire d'un c0t6. Uneroueest en modede Assurez-vousque la goupilled'arretde la tractiongaucheestdansle trou

roulageen rouelibre.(Les INT%IEURE(pourembrayerI'entratnementdetraction).

goupillesd'arretdelatraction

sontdansletrou EXTERIEUR.)

La barre de raclage ne Lesplaquesd'usuresontmal Levezouabaissezlesplaquesd'usure.

netteie pas la surface (lure. ajustees.

Lacourroied'entratnementest Changerlacourroie.Veuillezvoir un concessionnaireagree.

I_cheouendommagee.

Ajustementincorrectede Ajustezle c_bled'entratnementde traction.%ferez-vousa <<ContrOletreglagedes

Unite ne se propulsepas. rentratnmentducSblede cSbles_ dansla sectiond'ENTRETIENdanscemanuel.

traction.

Ledisquedefrictionestuseou Remplacezle disquede friction.Veuillezvoir un concessionnaireagree.

endommage.

Lacourroied'entratnementde la Remplacezou ajustezla courroied'entratnementde la tariere.%ferez-vous

tariereest I_cheou <<Reglagede courroie_ dansla sectiond'ENTRETIENdanscemanuelouveuillez

endommagee, voir un concessionnaireagree.

LecSbledecommandedela Ajustezle cSbledecommandedelatariere.%ferez-vousa<<ContrOlet reglage

tarieren'estpasbienajuste, descSbles_ dansla sectiond'ENTRETIENdansce manuel.

Goupillede cisaillementbrisee. Remplacezla goupilledecisaillement%ferez-vousa <<Remplacementde la

goupillede cisaillementde latariere_ danslasectiond'ENTRETIENdansce

Unit6 n'_jecte pas de manuel.

neige.

Ejecteurobstrue. Arretezle moteurimmediatement.Utiliseztoujoursunoutil denettoyagepour

degagerle conduitd'ejection,nonvosmains.Nettoyezleconduitd'ejectionet

dedansle boTtierde la tariere.%ferez-vousauxAVERTISSEMENTdanslasection

S%URITEDEL'OP%ATEUR.

Corpsetrangerprisdansla Arretezle moteurimmediatement.Utiliseztoujoursunoutil denettoyagepour

tariere, degagerle conduit,non vos mains.EnlevezI'objetdelatariere.Rderez-vousaux

AVERTISSEMENTdansla sectionS%URITEDEL'OPERATEUR.

GARANT/ES

Garantie limit e de Craftsman

G_n_ralit_s : Les produits Craftsman sont garantis contre tout defaut de mat@iaux ou de fabrication pendant une p@iode

de temps precise, telle qu'etablie ci-dessous (la ,, p@iode de garantie >_). En outre, cette garantie est offerte uniquement

& I'acheteur initial du produit Craftsman. Les achats effectues par I'entremise d'un encan en ligne ou sur tout site Web

autre que www.sears.ca sont exclus. La p@iode de garantie debute & la date de I'achat initial. Au cours de cette p@iode,

Sears Canada, Inc. s'engage, & sa seule discretion, & reparer ou & remplacer tout produit ou composant de produit de-

fectueux dans des conditions d'utilisation normale. La reparation ou le remplacement sera effectue pour le client sans

frais de pieces ni de main-d'oeuvre, & condition que le client prenne & sa charge les frais de transport.

Exclusions: La presente garantie ne couvre pas les defectuosites dues & I'usure normale, I'utilisation inappropriee ou

abusive, la negligence (y compris, mais sans s'y restreindre, I'utilisation d'essence eventee, la poussiere, les abrasifs,

I'humidite, la rouille, la corrosion ou tout autre effet indesirable, imputable & un entreposage ou & des habitudes

d'utilisation inappropries), un mauvais entretien, le non-respect des consignes ou directives d'entretien, I'utilisation de

I'appareil contrairement aux instructions fournies dans le manuel d'entretien ou aux consignes ou informations donnees &

I'acheteur initial, au moment de I'achat ou au cours de communications subsequentes avec lui, un accident ou encore une

modification ou des reparations non autorisees, effectuees ou tentees par d'autres. Sont egalement exclus de la couver-

ture de la garantie - sauf indication fournie ci-dessous - les elements suivants : travaux d'entretien, reglages, composants

sujets & I'usure, y compris mais sans s'y restreindre :les composants esthetiques, courroies, lames, adaptateurs de lame,

ampoules, pneus, filtres, barres de guidage, lubrifiants, sieges, poignees, Iogements de cordon de demarrage, cha_nes et

barres de scie, bobines et ills de tondeuse & fouet, bougies, cordes de demarrage et dents, ainsi que les decolorations

resultant de I'exposition aux rayons ultraviolets. Tout produit ne portant pas son etiquette d'identification avec son num@o

de modele ou de s@ie sera exclu de la protection offerte par la presente garantie.

R_parations : Les reparations sont garanties pendant une p@iode de 90 jours. Si le produit defectueux est toujours cou-

vert par la garantie, la nouvelle garantie est de 90 jours & compter de la date de la reparation ou jusqu'& la fin de la peri-

ode de garantie initiale, selon la plus Iongue des deux echeances.

Restrictions : LES GARANTIES ET RECOURS DEFINIS DANS LES PRESENTES SONT EXCLUSIFS ET REMPLA-

CENT TOUTE AUTRE GARANTIE, QU'ELLE SOIT VERBALE OU ECRITE (AUTRE QUE CELLES CNONCI_ES DANS

LES PRESENTES) OU QU'ELLE SOIT EXPRESSE, IMPLICITE OU PREVUE PAR LA LOI, SANS SE RESTREINDRE b,

AUCUNE. LA PRESENTE GARANTIE VOUS CONFERE DES DROITS JURIDIQUES PRECIS, POUVANT DIFFERER

D'UNE PROVINCE b, I'AUTRE.

SEARS NE POURRA EN AUCUN CAS ETRE TENUE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPECIAL,

INDIRECT OU CONSECUTIF, QUI RESULTERAIT DE I'UTILISATION, DU MESUSAGE OU DE I'INCAPACITE

D'UTILISER LE PRODUIT OU QUI DECOULERAIT DE DEFECTUOSITES DU PRODUIT. LES EXCLUSIONS DU

PRESENT PARAGRAPHE NE S'APPLIQUENT PAS DANS LES TERRITOIRES O0 LA LOI NE PERMET PAS

I'EXCLUSlON DES DOMMAGES ACCESSOIRES OU CONSE_CUTIFS. DANS CES TERRITOIRES, LE PRESENT

PARAGRAPHE SERA SANS EFFET, MAIS LES AUTRES DISPOSITIONS DU PRESENT DOCUMENT DEMEURERONT

VALIDES.

Sears conserve le droit exclusif de r@arer ou de remplacer le produit ou encore d'offrir un remboursement complet de

son prix d'achat, & sa seule discretion. CE RECOURS SERA LE SEUL ET UNIQUE RECOURS DONT VOUS DIS-

POSEREZ EN CAS D'INEXECUTION QUELLE QU'ELLE SOIT DE LA GARANTIE.

Responsabilit_s du client : En plus d'observer toutes les consignes et directives d'entretien, le client doit s'acquitter,

entre autres, des obligations suivantes : utiliser le produit conformement aux consignes de la notice d'entretien et aux di-

rectives ou informations additionnelles fournies & I'acheteur au moment de I'achat ou & I'occasion de communications

subsequentes; faire preuve d'un soin raisonnable pour I'utilisation, le fonctionnement, I'entretien general, le maintien en

bon etat et I'entreposage du produit. Le manquement & ces obligations entra_nera une annulation de la garantie applica-

ble.

GARAtVT/ES

Liste des p_riodes de garantie applicables : La liste ci-dessous indique la p@iode de garantie applicable aux divers

produits Craftsman qu'elle couvre; la p@iode accordee tient compte du type de produit ou de composants et du type

d'utilisation prevue ou effective de I'appareil ou du composant :

1. 90 jours- Produits Craftsman devant _tre ou etant effectivement utilises & des fins commerciales, institutionnelles,

professionnelles ou lucratives.

2 arts - Les produits de marque Craftsman suivants : tondeuses & conducteur porte, tracteurs de jardin, tondeuses &

contr61e arriere, motobSches, debroussailleurs, souffleuses & neige, souffleuses portatives, souffleuses dorsales,

taille-bordures et produits electriques & usage non commercial, non professionnel, non institutionnel ou non lucratif,

sauf les composants faisant partie de systemes de moteur fabriques par des tiers pour lesquels I'acheteur a regu une

garantie separee ainsi que des renseignements sur le produit, au moment de I'achat.

3. 1 an - Produits de marque Craftsman suivants : couteaux electriques, broyeuses de souches, ebranchoirs, scies

cha;ne A essence, scies a cha;ne electriques, accessoires de taille-bordures, sacs et scies A long manche utilisees

des fins non commerciales, non professionnelles, non institutionnelles et non lucratives.

4. 90 louts - Toutes les batteries defectueuses, qui seront remplacees pendant une p@iode de garantie de 90 jours.

60 louts - Une p@iode de garantie additionnelle de 60 jours s'appliq.uera pour le reglage ou I'usure de produits ou de

composants MAIS CETTE GARANTIE EXCLUT EUSURE ET LE REGLAGE de produits utilises a des fins commer-

ciales, institutionnelles, professionnelles ou lucratives. Les articles sujets _ I'usure englobent, sans s'y restreindre :

les courroies, lames, pneus, bougies, filtres a air, chatnes, boulons de cisaillement, plaques de protection, barres de

raclage, coupe-congeres, cordons, dents, sacs collecteurs et poulies.

Etant donne que la p@iode de garantie debute a la date d'achat et NON a la date a laquelle le produit est livre,

I'emballage ouvert et I'appareil assemble ou utilise la premiere fois, assurez-vous que votre produit ou composant est as-

semble et misa I'essai pour en v@ifier le bon fonctionnement, quel que soit le moment o5 vous prevoyez commencer

I'utiliser reellement. Les reclamations presentees apres I'expiration de la garantie ne seront pas acceptees.

Preuve d'achat et documents : La protection de la garantie est conditionnelle & la presentation par I'acheteur initial, &

Sears Canada ou & son fournisseur de service autorise s'il y a lieu, de la facture ou de toute autre preuve d'achat appro-

priee indiquant la date de I'achat et designant le produit. Dans le cas o5 I'acheteur initial serait dans I'impossibilite de

fournir une copie de sa facture, Sears Canada Inc. se reserve le droit d'etablir, & sa seule discretion, quelle autre preuve

ecrite de la date d'achat initial et de la designation du produit est acceptable.

Rev. 03/13/2009

Contrat d'entretien

La Garantie Craftsman, plus un contrat d'entretien sont la meilleure protection des produits Sears. Consulter

le magasin Sears le plus proche pour tousles details.

Le California Air Resources Board (CARB), I'U.S. EPA et Briggs & Stratton (B&S) ont le

plaisir de vous expliquer la garantie du systeme de contr61e des _missions pour votre

moteur/_quipement fabrique depuis 2008. En Californie, les petits moteurs neufs &

usage non routier doivent _tre con£;us, fabriques et _quip6s pour repondre aux normes

severes anti-effet de serre de I'Etat. B&S dolt garantir le syst_me de contr61e des

emissions de votre moteur/_quipement pendant les durees indiquees ci-apres, en

supposant que le moteur neuf _. usage non routier n'ait pas fait I'objet d'abus, de

n_gligence ou d'un mauvais entretien.

Le systeme de contr61e des emissions peut comprendre des pieces comme le

carburateur ou le syst_me d'injection de carburant, le r_servoir de carburant, le syst_me

d'allumage et le convertisseur catalytique. Des durites, des courroies, des connecteurs,

des capteurs et d'autres assemblages impliqu_s dans les _missions peuvent aussi en

faire partie.

Si la condition de garantie est remplie, B&S r_parera gratuitement votre

moteur/_quipement y compris le diagnostic, les pi_ces et la main-d'ceuvre.

Couverture de la garantie du fabricant:

Les petits meteurs & usage non reutier sont garantis pendant une p@iede de deux (2)

ans. Si une piece li_e aux _missions de votre moteur/_quipement est defectueuse, B&S

la r6parera eu la remplacera.

Responsabilit_s du propri_taire au titre de la garantie:

En tant que proprietaire d'un moteur/_quipement, vous _tes responsable de

I'entretien obligatoire mentionn_ dans le manuel d'utilisation. B&S recommande de

conserver toutes les factures de maintenance de votre moteur moteur/equipement

mais B&S ne peut renier la garantie uniquement _. cause de I'absence de factures ou

parce que tous les entretiens n'ont pas ete effectues en temps pr_vu.

En tant que proprietaire d'un moteur/equipement, vous devez n_anmoins savoir que

B&S peut refuser d'appliquer la garantie si la d_fectuosit6 de votre

moteur/equipement ou d'une partie de celui-ci est due & un abus, une negligence,

un entretien non correct ou des modifications non approuv_es.

Vous avez la responsabilit_ de confier votre moteur/_quipement _. un centre de

distribution, un R_parateur Agree ou toute entite equivalente de B&S, selon la

solution applicable, d_s que le probleme apparaft. Les reparations effectu_es sous

garantie doivent r_tre en un temps raisonnable qui ne dolt pas exc_der trente (30)

jours. Si vous avez des questions concernant vos droits et vos responsabilit_s au

titre de la garantie, contactez B&S au (414) 259-5262.

Suivent les dispositions particulieres de la couverture de la garantie du syst_me de contr61e des _missions. Elles viennent en complement de la garantie des moteurs B&S pour les

moteurs non r6glement_s qui se trouve dans le manuel d'utilisation.

1. Pi_ces relatives au contr61e des _missions garanties

La couverture au titre de cette garantie ne s'etend qu'aux pi_ces enum@ees

ci-dessous (celles du syst_me de contr61e des _missions) dans la mesure oQ ces

pi_ces etaient presentes dans le moteur au moment de I'achat.

a. Systeme de dosage du carburant

Systeme d'enrichissement pour d_marrages _. froid (starter)

Carburateur et pi_ces internes

Pompe _.carburant

Durit et raccords de carburant, colliers

Reservoir de carburant, bouchon et c&ble d'attache

Reservoir & charbon active

b. Systeme d'admission d'air

Filtre _. air

Collecteur d'admission

Conduite de vidange et de mise _. I'air

c. Systeme d'allumage

Bougie(s)

Systeme d'allumage par volant magnetique

d. Systeme catalytique

Convertisseur catalytique

Collecteur d'echappement

Systeme d'injection d'air ou soupape d'impulsion

e. Pieces diverses utilis_es dans les systemes ci-dessus

Soupapes et contacteurs de depression, de temperature, de position et de

dur_e

Raccords et assemblages

2. Duree de la couverture

Pendant une p@iode de deux (2) ans & compter de la date de rachat initial, B&S

garantit _. I'acheteur initial et & chaque acheteur suivant que le moteur est con£_u,

fabrique et _quip_ de maniere _._tre en conformite avec toutes les reglementations

applicables adoptees par I'Air Resources Board, qu'il est exempt de tout defaut de

matiere ou de construction susceptible d'entra;ner la defaillance d'une piece garantie

et qu'il est mat@iellement identique en tous points au moteur decrit dans la demande

de certification du fabricant. La periode de garantie d_marre & la date de I'achat

initial du moteur.

La garantie sur les pieces li_es aux _missions est comme suit:

Toute piece garantie dent le remplacement n'est pas prevu dans le cadre de la

maintenance obligatoire indiqu_e dans le manuel d'utilisation fourni est garantie

pendant la periode susmentionnee. Si cette piece se r_velait _tre d_fectueuse

au cours de la periode de garantie, elle serait reparee ou remplacee par B&S

sans aucun frais pour le proprietaire. La piece ainsi r_par_e ou remplac_e sera

garantie pour la periode restante.

Toute piece garantie dent seule une inspection r_guli@e est pr_vue dans le

manuel d'utilisation fourni est garantie pendant la p@iode susmentionn_e. La

piece r_par_e ou remplacee dans le cadre de la garantie sera garantie pour la

p@iode restante.

Toute piece garantie dent le remplacement est prevu dans le cadre de la

maintenance obligatoire indiqu_e dans le manuel d'utilisation fourni est garantie

pendant la periode pr_c_dant le premier remplacement pr_vu de cette piece. Si

cette piece se r_v_lait _tre defectueuse avant le premier remplacement pr_vu,

elle serait r_par_e ou remplac_e par B&S sans aucun frais pour le propri_taire.

La piece ainsi r_paree ou remplac_e sera garantie pour la periode restante

precedant le premier remplacement pr_vu de ladite piece.

Les pieces ajoutees ou modifiees qui ne sont pas exemptees par I'Air

Resources Board ne peuvent @re utilisees. L'utilisation par le proprietaire de

pieces ajoutees ou modifiees non exempt_es sera un motif de rejet de toute

reclamation. Le fabricant ne peut en aucun cas 8tre tenu de garantir les

d_faillances de pi_ces garanties dues _. rutilisation de pieces non exempt_es

ajout_es ou modifi_es.

Couverture des consequences

La pr_sente couverture s'_tend & la d_faillance de tout composant du moteur due &

la defaillance d'une piece liee aux emissions garantie.

R_clamations et exclusions de garantie

Les r_clamations sous garantie seront pr_sentees selon les dispositions de la

police de garantie des moteurs de B&S. La garantie ne couvre pas les defaillances

de pieces liees aux emissions qui ne sont pas des pi_ces B&S d'origine ou les

defaillances de pi_ces qui ont fait I'objet d'abus, de n_gligence ou d'un mauvais

entretien ainsi qu'indique dans la police de garantie des moteurs de B&S. B&S n'est

pas tenu de couvrir la garantie des defaillances des pieces liees aux emissions

dues 9. I'utilisation de pieces rajoutees ou modifiees.

Les moteurs qui sont certifies conformes & la norme d'_missions du California Air

Resources Board (CARB) doivent afficher I'infermatien cencernant la periede de

durabilit_ des _missions et I'indice d'air. Cette information est indiquee sur les _tiquettes

appos_es sur les moteurs par Briggs & Stratton. L'etiquette du moteur indique les

informations de certification.

La p@iode de durabilit_ dee _mieeions indique le nombre d'heures d'utilisation

normale pour lequel le moteur est certifi_ conforme aux normes d'emissions sous

r_serve d'un entretien approprie tel qu'indiqu_ dans le manuel d'utilisation et d'entretien.

Les categories suivantes sont utilisees:

Modern:

le moteur est certifie conforme pour 125heures d'utilisation normale.

Interm_diaire:

le moteur est certifie conforme pour 250heures d'utilisation normale.

I_tendu:

le meteur est certifie conferme pour 500heures d'utilisation nermale. Par exemple, une

tendeuse _.conducteur marchant classique est utilisee 20 & 25heures par an. Par

consequent, la p_riode de durabilit_ des _missione d'un moteur de cat_gorie

interm_diaire _quivaudrait _. une douzaine d'ann_es.

Les moteurs Briggs & Stratton sont certifies conformes aux normes environnementales

d'emissions de la United States Environmental Protection Agency (U.S. EPA) Phase 2.

Pour les moteurs certifies Phase 2, la periode de conformite d'_missions mentionnee sur

les etiquettes indique le nombre d'heures d'utilisation pour lequel le moteur est en

conformite avec les normes fed@ales.

Pour les moteurs de cylindr_e inf@ieure _. 225cm3.

Categorie C = 125heures, categorie B = 250heures et cat_gorie A = 500heures.

Pour les moteurs de plus de 225cm3.

Categorie C = 250heures, categorie B = 500heures et cat_gorie A = 1000heures.

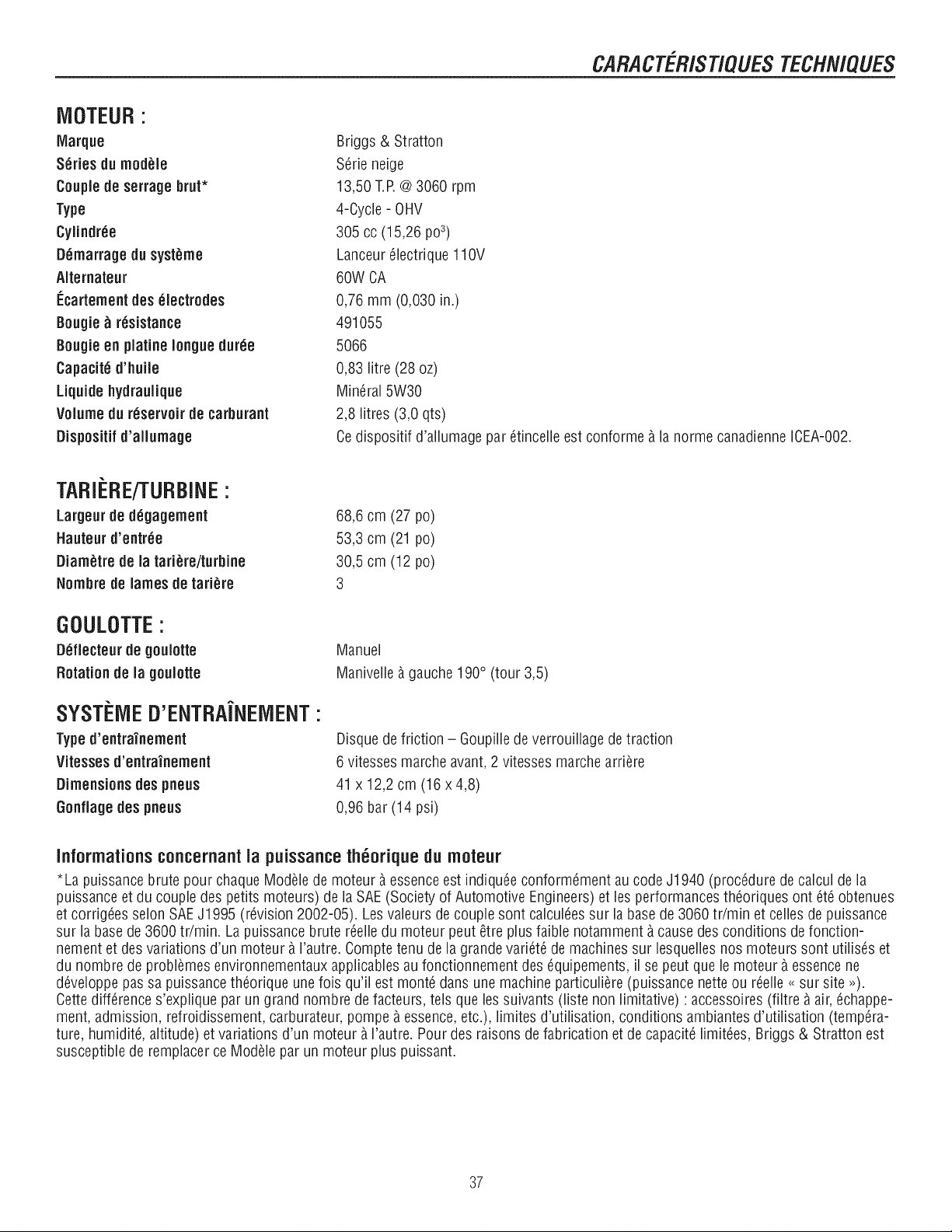

CARACT -R/ST/QUESTECHNIQUES

iViOTEUR:

Marque

S_ries dumodule

Couple de serrage brut*

Type

Cylindric

D_marrage du syst_me

Alternateur

I':'cartementdes _lectrodes

8ougie _ r6sistance

Bougieen platine Iongue dur6e

Capacit_ d'huile

Liquidehydraulique

Volumedu r6servoir de carburant

Dispositif d'allumage

Briggs & Stratton

S@ieneige

13,50 T.R @ 3060 rpm

4-Cycle - 0HV

305 cc (15,26 po3)

Lanceur electrique 110V

60W CA

0,76 mm (0,030 in.)

491055

5066

0,83 litre (28 oz)

Mineral 5W30

2,8 litres (3,0 qts)

Cedispositif d'allumage par etincelle est conforme 9 la norme canadienneICEA-002.

TARIERE/TURBINE•

Largeurde 06gagement

Hauteurd'entr_e

Diam_tre de la tari_re/turbine

Hombre de lames de tari_re

68,6 cm (27 po)

53,3 cm (21 po)

30,5 cm (12 po)

GOULOTTE:

D_flecteur de goulotte

Rotationde la goulotte

SYSTEMED'ENTRAJNElViENT•

Typed'entraTnement

Vitessesd'entra'inement

Dimensionsdes pneus

Gonfiagedes phons

Manuel

Manivelle _ gauche 190° (tour 3,5)

Disque de friction - Goupillede verrouillage detraction

6 vitesses marcheavant, 2 vitesses marche arri@e

41 x 12,2 cm (16 x 4,8)

0,96 bar (14 psi)

Inforrnations concernantla puissanceth_oriquedu moteur

*La puissance brute pour chaque Mo@le de moteur _ essenceest indiqu@ conformement au code 31940 (procedure de calcul de ia

puissance et du couple des petits moteurs) de la SAE (Society of Automotive Engineers) et les performances theoriques ont ete obtenues

et corrig@s selon SAEJ1995 (revision 2002-05). Les valeurs de couple sont calcul@s sur la base de 3060 tr/min et celles de puissance

sur la basede 3600 tr/min. La puissance brute reelledu moteur peut etre plus faible notamment _ cause des conditions de fonction-

nement et des variations d'un moteur 9 I'autre. Compte tenu de la grande variete de machines sur lesquelles nos moteurs sont utilises et

du nombre de problemes environnementaux applicables au fonctionnement des equipements, il se peut que le moteur _ essencene

d@eloppe pas sa puissancetheorique unefois qu'il est monte dans une machine particuli@e(puissance netteou reelle <<sur site >>).

Cette difference s'explique par un grand nombre de facteurs, tels que les suivants (liste non limitative) : accessoires (filtre _ air, echappe-

ment, admission, refroidissement, carburateur, pompe 9 essence,etc.), limites d'utilisation, conditions ambiantes d'utilisation (tempera-

ture, humidite, altitude) et variations d'un moteur _ I'autre. Pour des raisons de fabrication et de capacite limit@s, Briggs & Stratton est

susceptible de remplacer ce Mo@le par un moteur plus puissant.

Your Home

For expert troubleshooting and home solutions advice:

manage

home

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.corn www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n Au Canada pour service en fran_ais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Mc

1-888-S U-H OGAR ® (1-800-533-6937)

(1-888-784-6427)

® Registered Trademark / TMTrademark / SMService Mark of Sears Brands, LLC

® Marca Registrada / TM Marca de F&brica / Marca de Servicio de Sears Brands, LLC

Craftsman C950-52943-0 snow thrower

Product's Documents

User Manual

Specifications

Craftsman C950-52943-0 Questions and Answers
