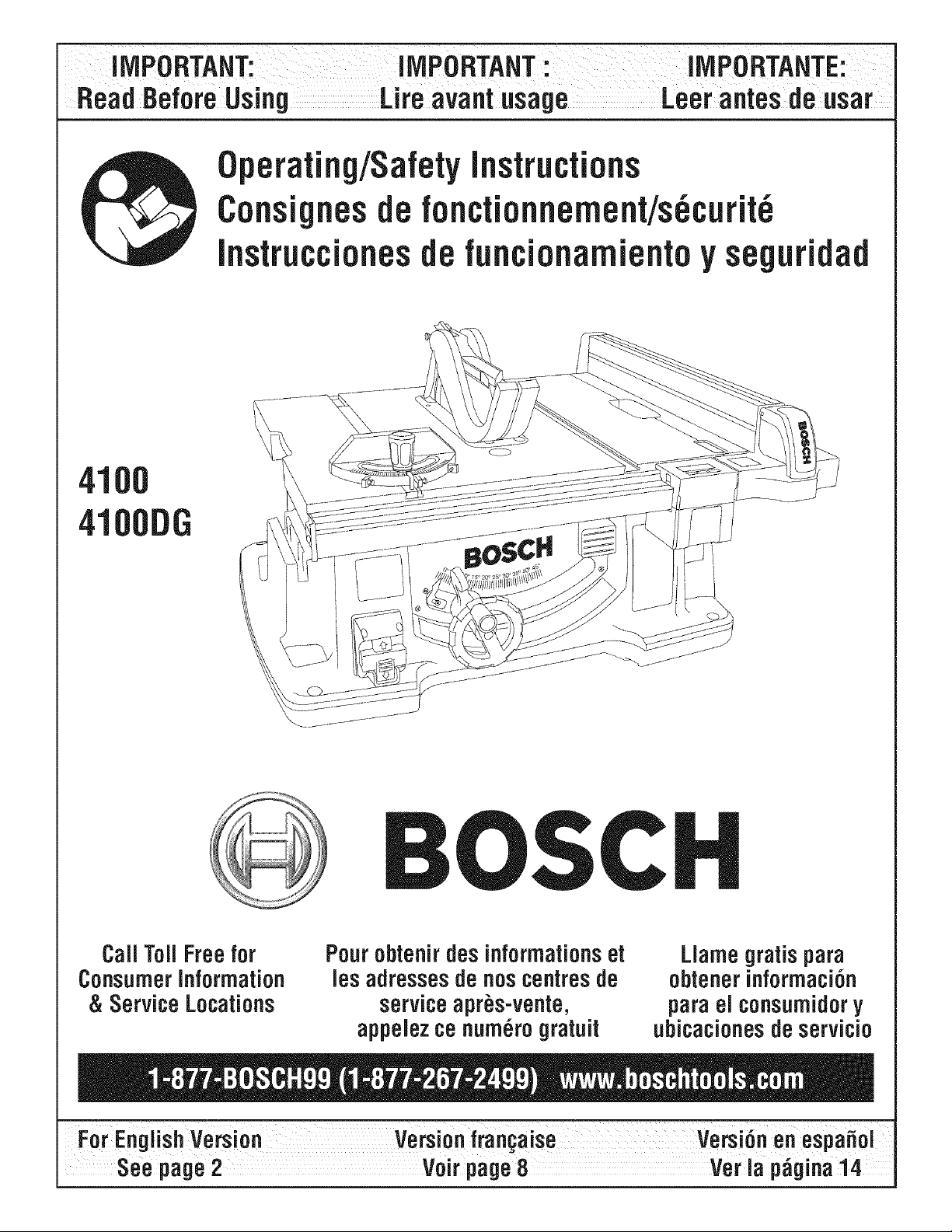

Bosch 4100 Table Saw User Manual

IMPO RTANT; IMPORTANT; IIVIPORTANTE:

Read BeforeUsing Lireava.t usage Leerantes deusar

Operating/Safetyinstructions

Cons nes de fonctionnernent/s6curit6

Instruccionesde funcionamientoy seguri

Cail ToilFreefor

Consumerinformation

& Service Locations

Pourobtenir desinformationset

lesadressesde noscentresde

serviceapr_s-vente,

appeiezce num6rogratuit

Llamegratispara

obtener informaci6n

parael consumidory

ubicacionesdeservicio

For EnglishVersion Versionfran_amse Versi6n en espafiol

Seepage 2 Voir page8 Vet la p_gina14

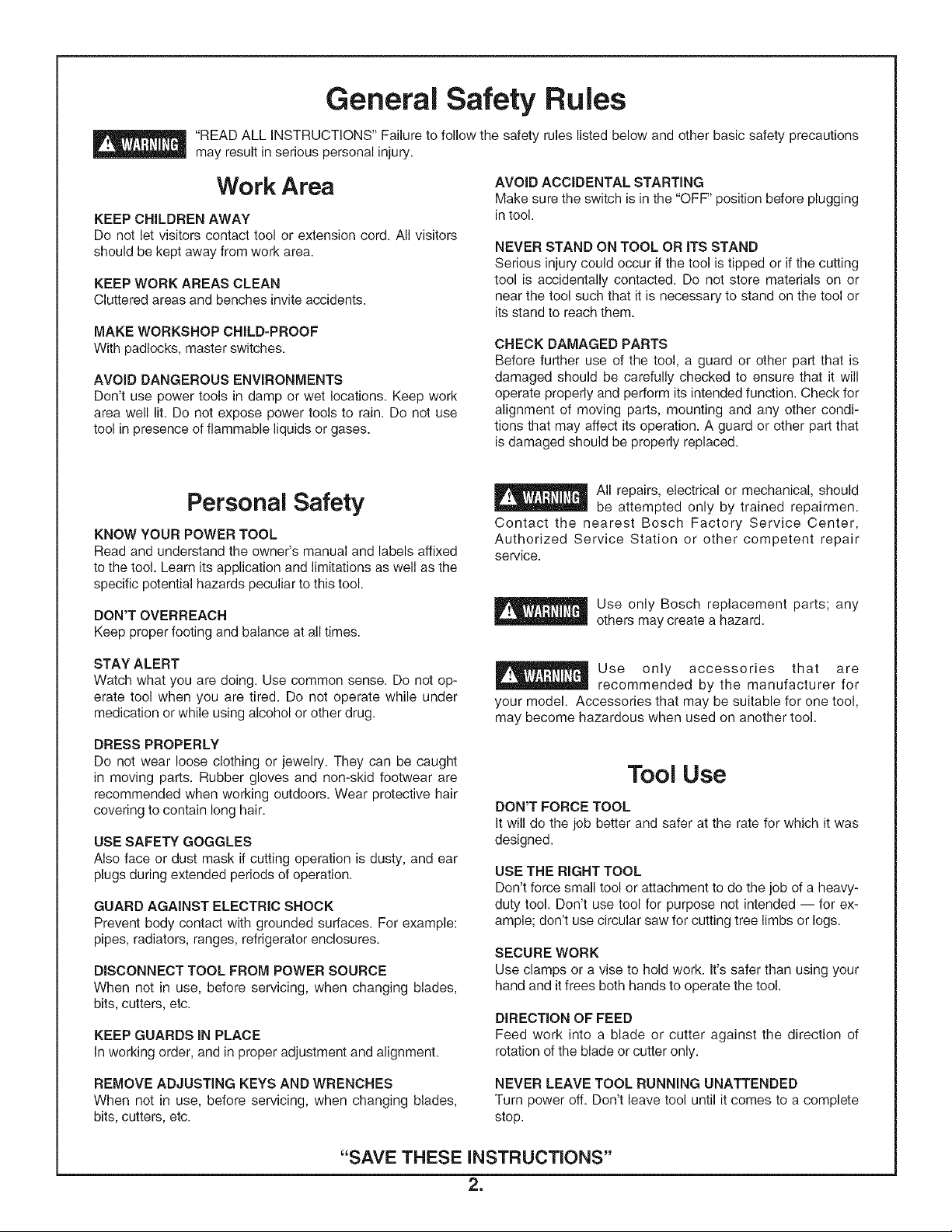

General Safety Rules

"READ ALL INSTRUCTIONS" Failure to follow the safety rules listed below and other basic safety precautions

may result in serious personal injury.

Work Area

KEEP CHILDREN AWAY

Do not let visitors contact tool or extension cord. All visitors

should be kept away from work area.

KEEP WORK AREAS CLEAN

Cluttered areas and benches invite accidents.

MAKE WORKSHOP CHILD-PROOF

With padlocks, master switches.

AVOID DANGEROUS ENVIRONMENTS

Don't use power tools in damp or wet locations. Keep work

area well lit. Do not expose power tools to rain. Do not use

tool in presence of flammable liquids or gases.

AVOID ACCIDENTAL STARTING

Make sure the switch is in the "OFF" position before plugging

in tool.

NEVER STAND ON TOOL OR ITS STAND

Serious injury could occur if the tool is tipped or if the cutting

tool is accidentally contacted. Do not store materials on or

near the tool such that it is necessary to stand on the tool or

its stand to reach them.

CHECK DAMAGED PARTS

Before further use of the tool, a guard or other part that is

damaged should be carefully checked to ensure that it will

operate properly and perform its intended function. Check for

alignment of moving parts, mounting and any other condi-

tions that may affect its operation. A guard or other part that

is damaged should be properly replaced.

Personal Safety

KNOW YOUR POWER TOOL

Read and understand the owner's manual and labels affixed

to the tool. Learn its application and limitations as well as the

specific potential hazards peculiar to this tool.

DON'T OVERREACH

Keep proper footing and balance at all times.

STAY ALERT

Watch what you are doing. Use common sense. Do not op-

erate tool when you are tired. Do not operate while under

medication or while using alcohol or other drug.

DRESS PROPERLY

Do not wear loose clothing or jewelry. They can be caught

in moving parts. Rubber gloves and non-skid footwear are

recommended when working outdoors. Wear protective hair

covering to contain long hair.

USE SAFETY GOGGLES

Also face or dust mask if cutting operation is dusty, and ear

plugs during extended periods of operation.

GUARD AGAINST ELECTRIC SHOCK

Prevent body contact with grounded surfaces. For example:

pipes, radiators, ranges, refrigerator enclosures.

DISCONNECT TOOL FROM POWER SOURCE

When not in use, before servicing, when changing blades,

bits, cutters, etc.

KEEP GUARDS IN PLACE

In working order, and in proper adjustment and alignment.

REMOVE ADJUSTING KEYS AND WRENCHES

When not in use, before servicing, when changing blades,

bits, cutters, etc.

All repairs, electrical or mechanical, should

be attempted only by trained repairmen.

Contact the nearest Bosch Factory Service Center,

Authorized Service Station or other competent repair

service.

Use only Bosch replacement parts; any

others may create a hazard.

Use only accessories that are

recommended by the manufacturer for

your model. Accessories that may be suitable for one tool,

may become hazardous when used on another tool.

Tool Use

DON'T FORCE TOOL

It will do the job better and safer at the rate for which it was

designed.

USE THE RIGHT TOOL

Don't force small tool or attachment to do the job of a heavy-

duty tool. Don't use tool for purpose not intended -- for ex-

ample; don't use circular saw for cutting tree limbs or logs.

SECURE WORK

Use clamps or a vise to hold work. It's safer than using your

hand and it frees both hands to operate the tool.

DIRECTION OF FEED

Feed work into a blade or cutter against the direction of

rotation of the blade or cutter only.

NEVER LEAVE TOOL RUNNING UNATTENDED

Turn power off. Don't leave tool until it comes to a complete

stop.

"SAVETHESEINSTRUCTIONS"

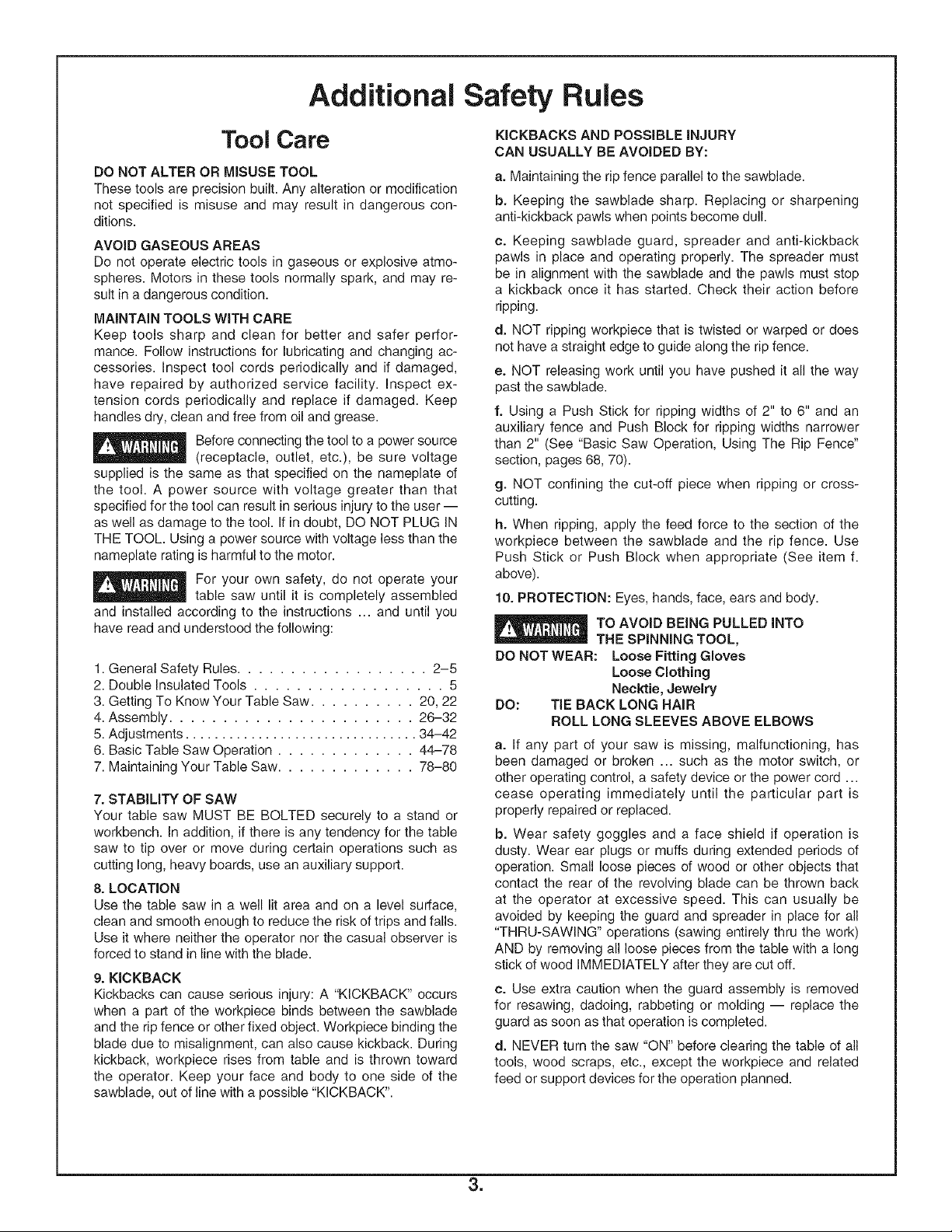

Additional Safety Rules

Tool Care

DO NOT ALTER OR MISUSE TOOL

These tools are precision built. Any alteration or modification

not specified is misuse and may result in dangerous con-

ditions.

AVOID GASEOUS AREAS

Do not operate electric tools in gaseous or explosive atmo-

spheres. Motors in these tools normally spark, and may re-

sult in a dangerous condition.

MAINTAIN TOOLS WITH CARE

Keep tools sharp and clean for better and safer perfor-

mance. Follow instructions for lubricating and changing ac-

cessories. Inspect tool cords periodically and if damaged,

have repaired by authorized service facility. Inspect ex-

tension cords periodically and replace if damaged. Keep

handles dry, clean and free from oil and grease.

Before connecting the tool to a power source

(receptacle, outlet, etc.), be sure voltage

supplied is the same as that specified on the nameplate of

the tool. A power source with voltage greater than that

specified for the tool can result in serious injury to the user --

as well as damage to the tool. If in doubt, DO NOT PLUG IN

THE TOOL. Using a power source with voltage less than the

nameplate rating is harmful to the motor.

For your own safety, do not operate your

table saw until it is completely assembled

and installed according to the instructions ... and until you

have read and understood the following:

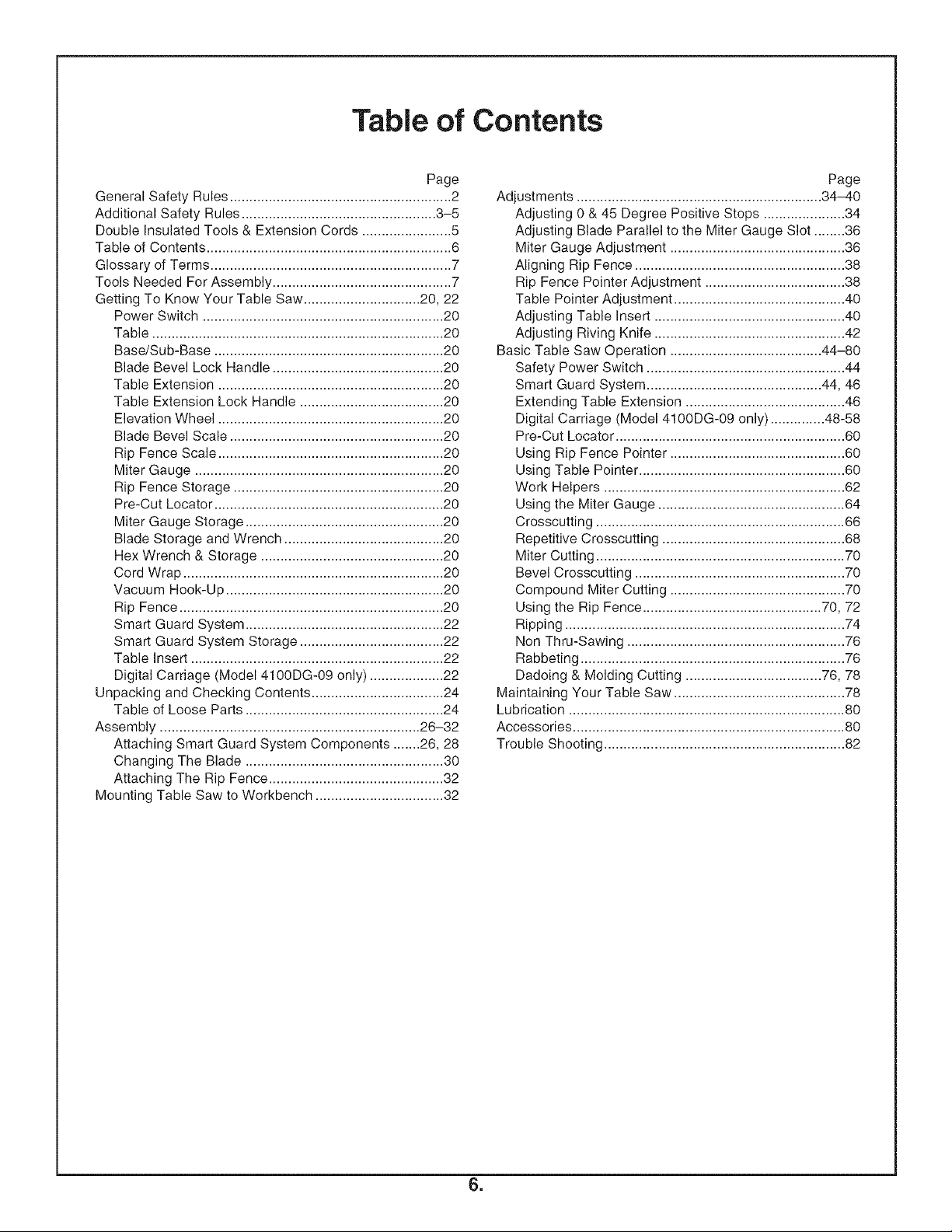

1. General Safety Rules .................. 2-5

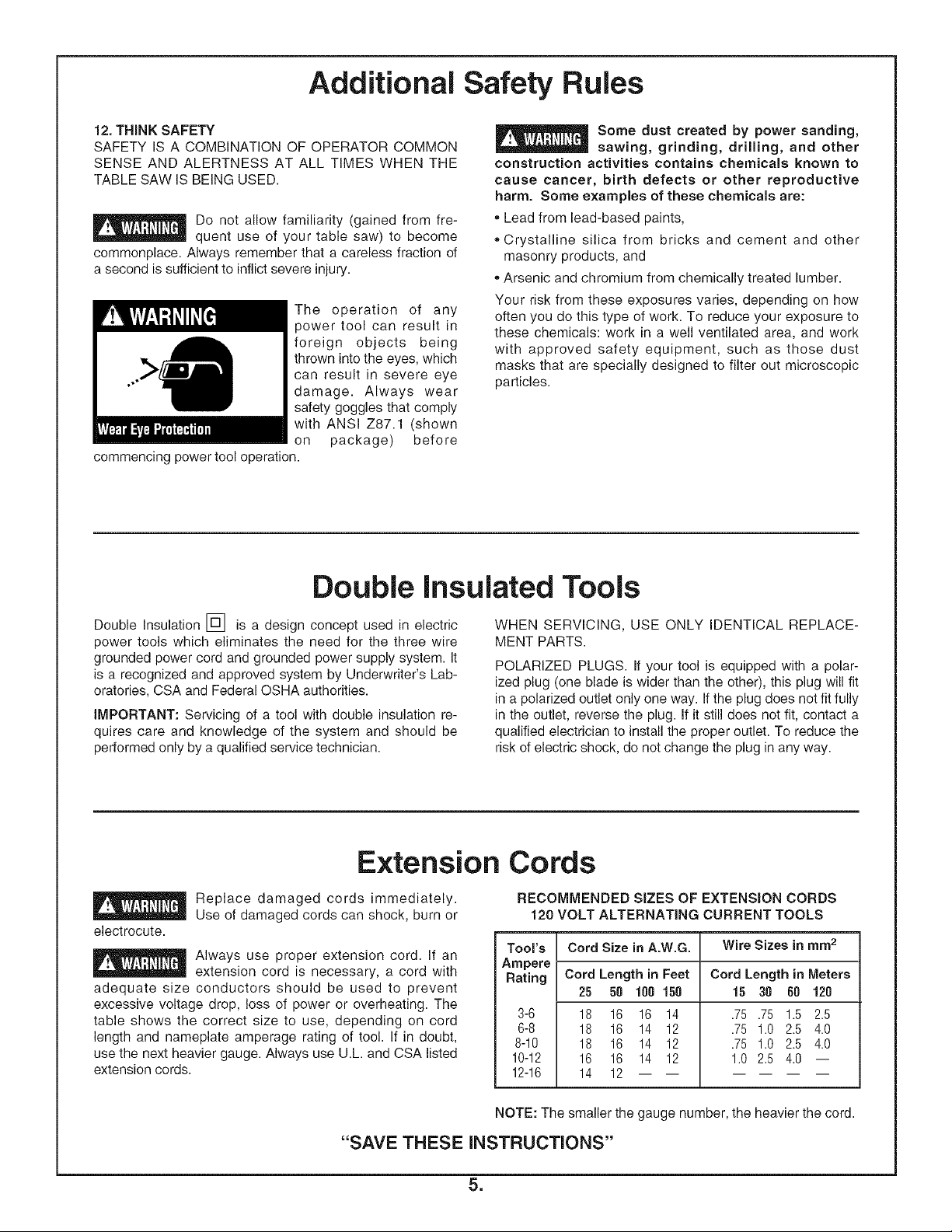

2. Double Insulated Tools .................. 5

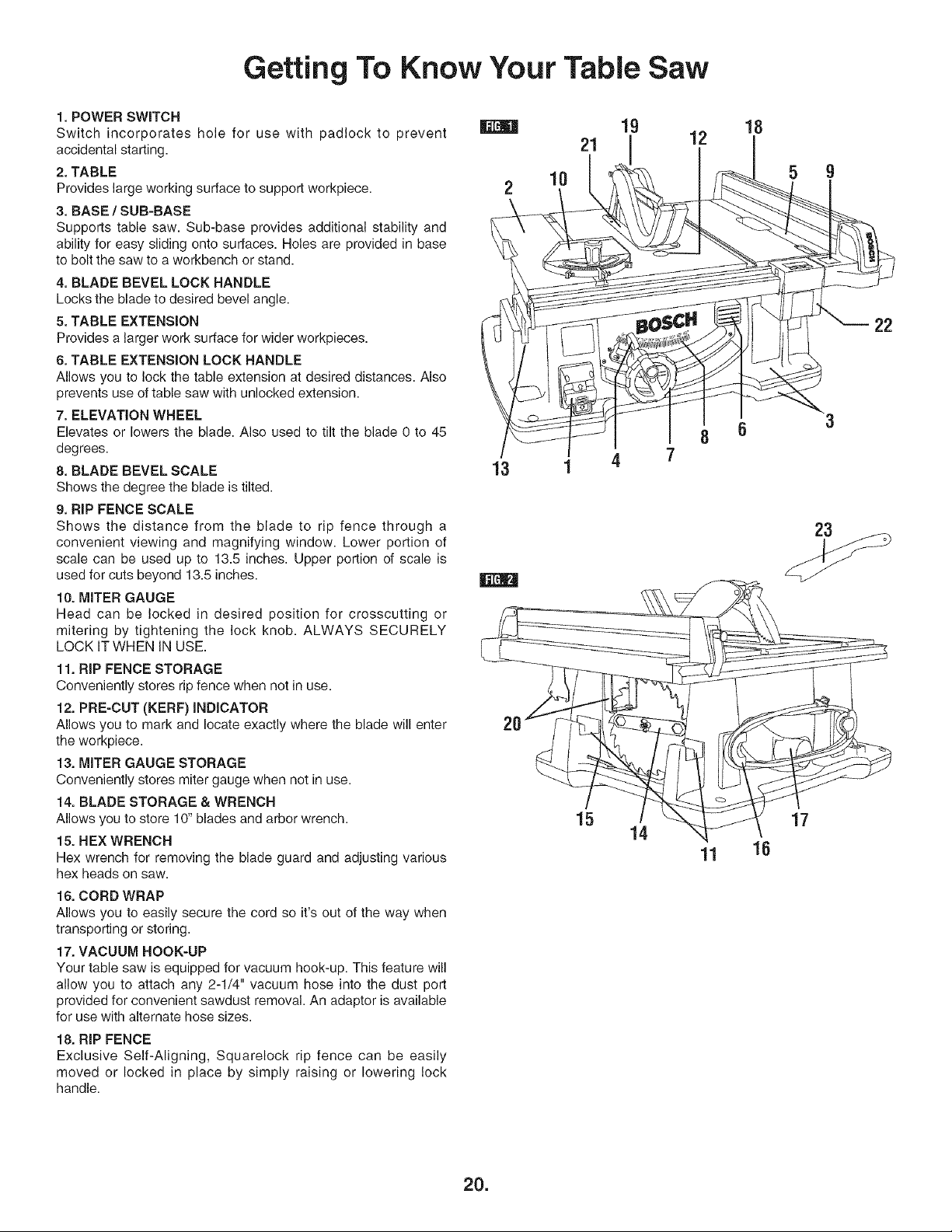

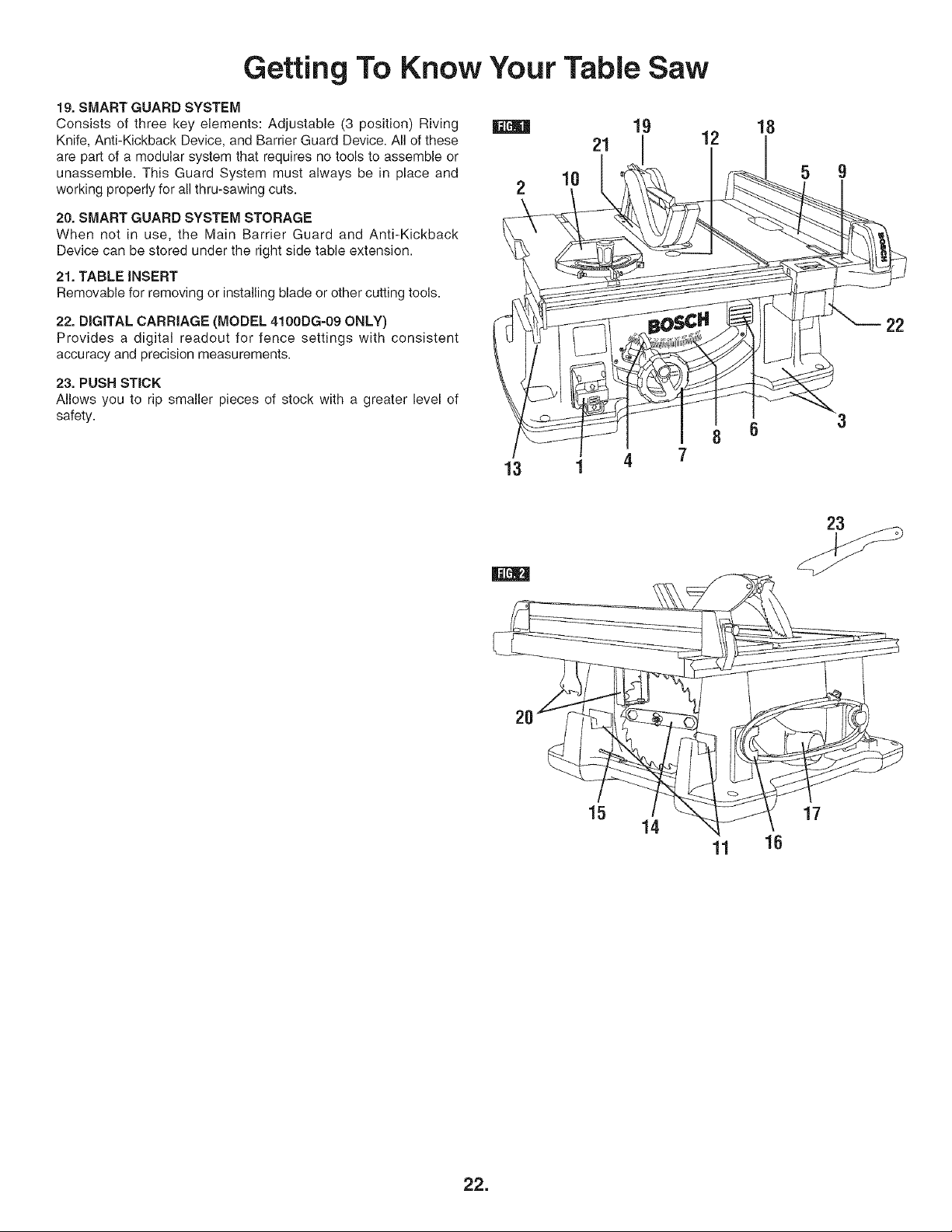

3. Getting To Know Your Table Saw .......... 20, 22

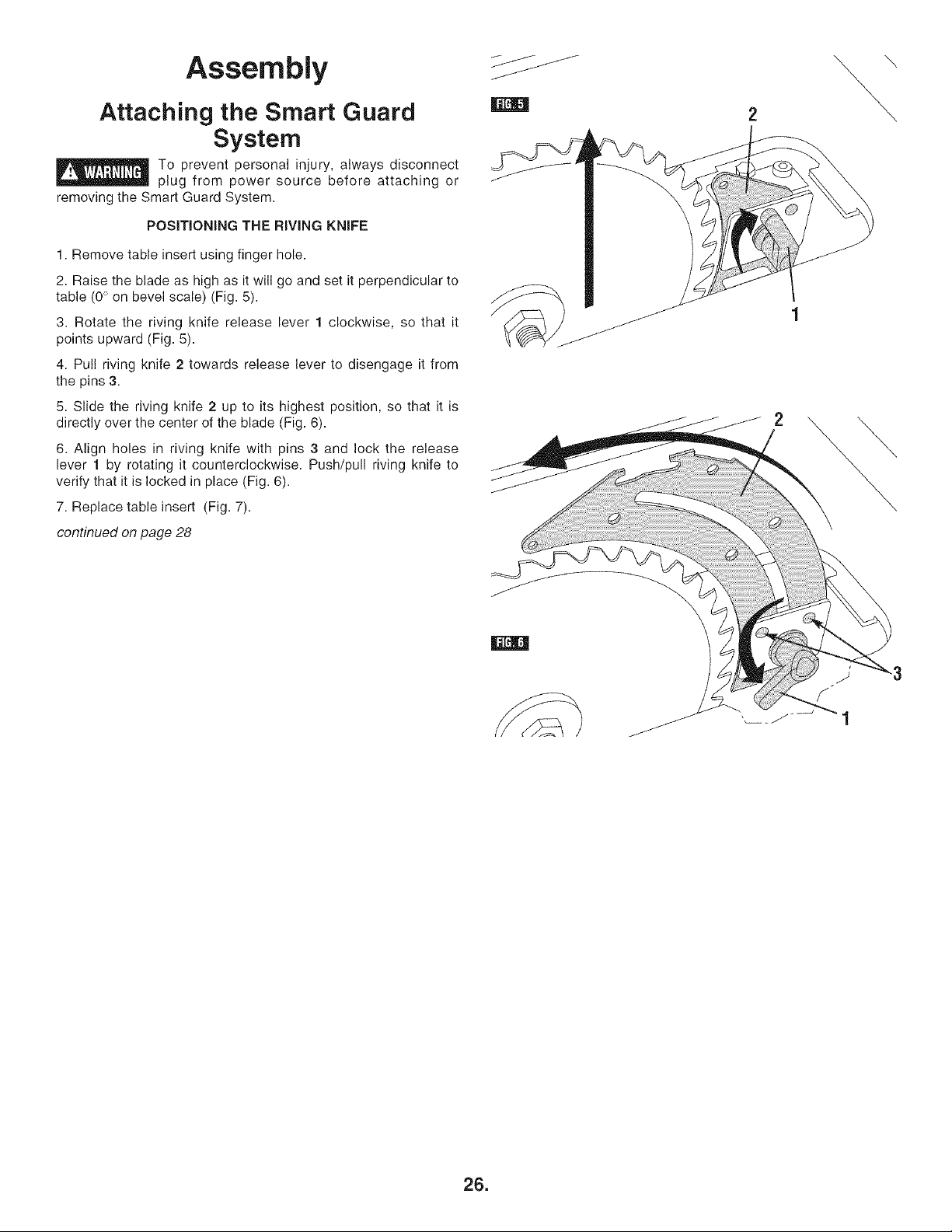

4. Assembly ....................... 26-32

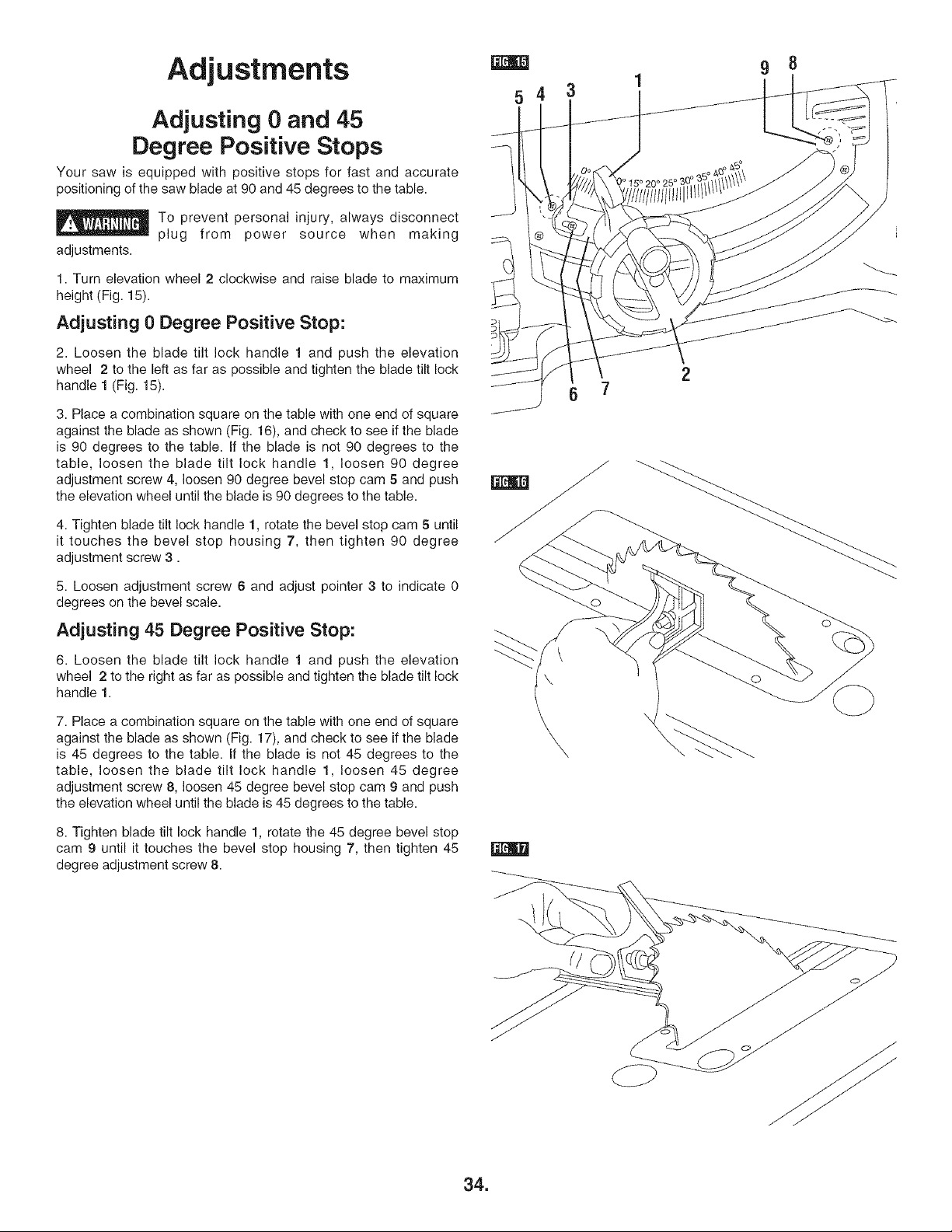

5. Adjustments ................................ 34-42

6. Basic Table Saw Operation ............. 44-78

7. Maintaining Your Table Saw ............. 78-80

7. STABiLiTY OF SAW

Your table saw MUST BE BOLTED securely to a stand or

workbench. In addition, if there is any tendency for the table

saw to tip over or move during certain operations such as

cutting long, heavy boards, use an auxiliary support.

8. LOCATION

Use the table saw in a well lit area and on a level surface,

clean and smooth enough to reduce the risk of trips and falls.

Use it where neither the operator nor the casual observer is

forced to stand in line with the blade.

9. KICKBACK

Kickbacks can cause serious injury: A "KICKBACK" occurs

when a part of the workpiece binds between the sawblade

and the rip fence or other fixed object. Workpiece binding the

blade due to misalignment, can also cause kickback. During

kickback, workpiece rises from table and is thrown toward

the operator. Keep your face and body to one side of the

sawblade, out of line with a possible "KICKBACK".

KICKBACKS AND POSSIBLE iNJURY

CAN USUALLY BE AVOIDED BY:

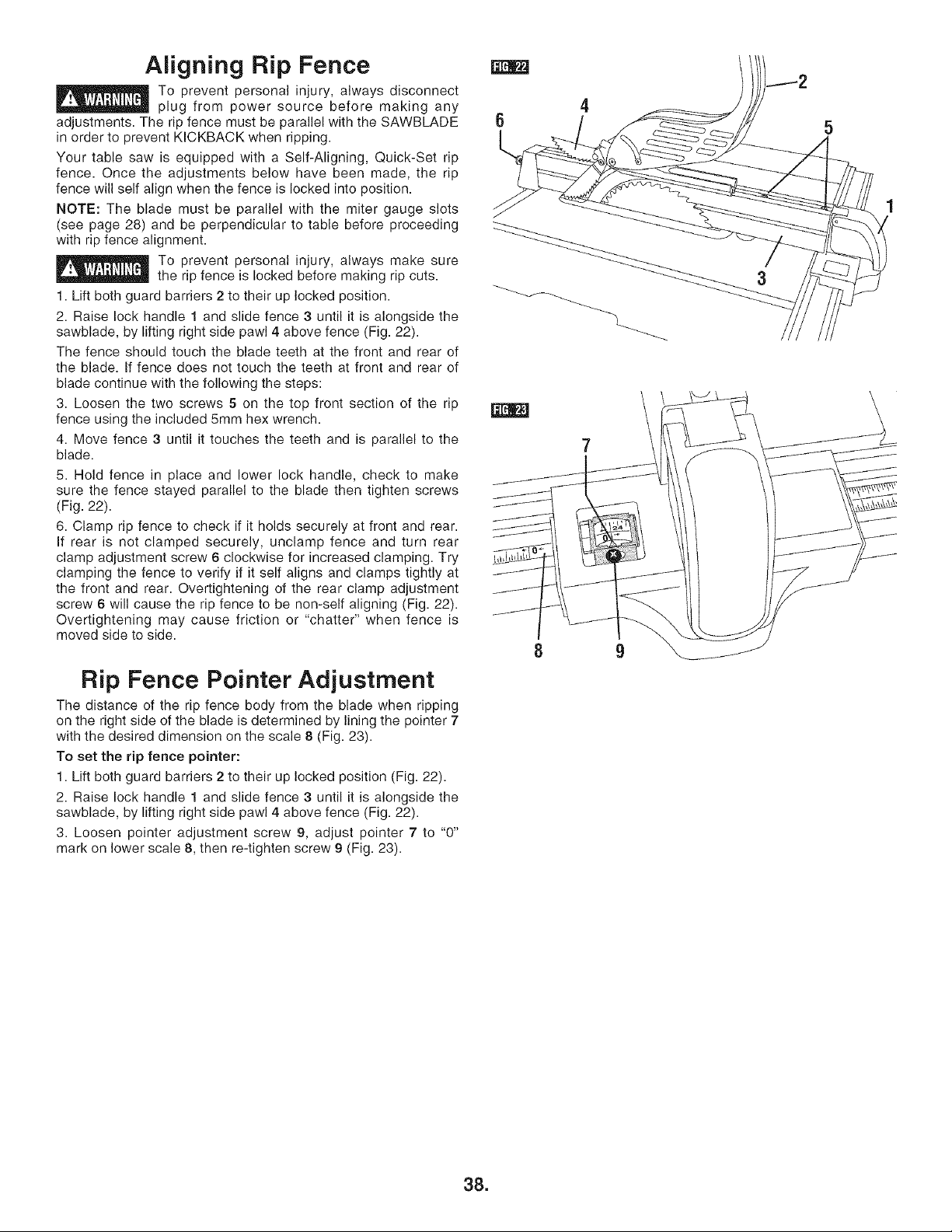

a. Maintaining the rip fence parallel to the sawblade.

b. Keeping the sawblade sharp. Replacing or sharpening

anti-kickback pawls when points become dull.

c. Keeping sawblade guard, spreader and anti-kickback

pawls in place and operating properly. The spreader must

be in alignment with the sawblade and the pawls must stop

a kickback once it has started. Check their action before

ripping.

d. NOT ripping workpiece that is twisted or warped or does

not have a straight edge to guide along the rip fence.

e. NOT releasing work until you have pushed it all the way

past the sawblade.

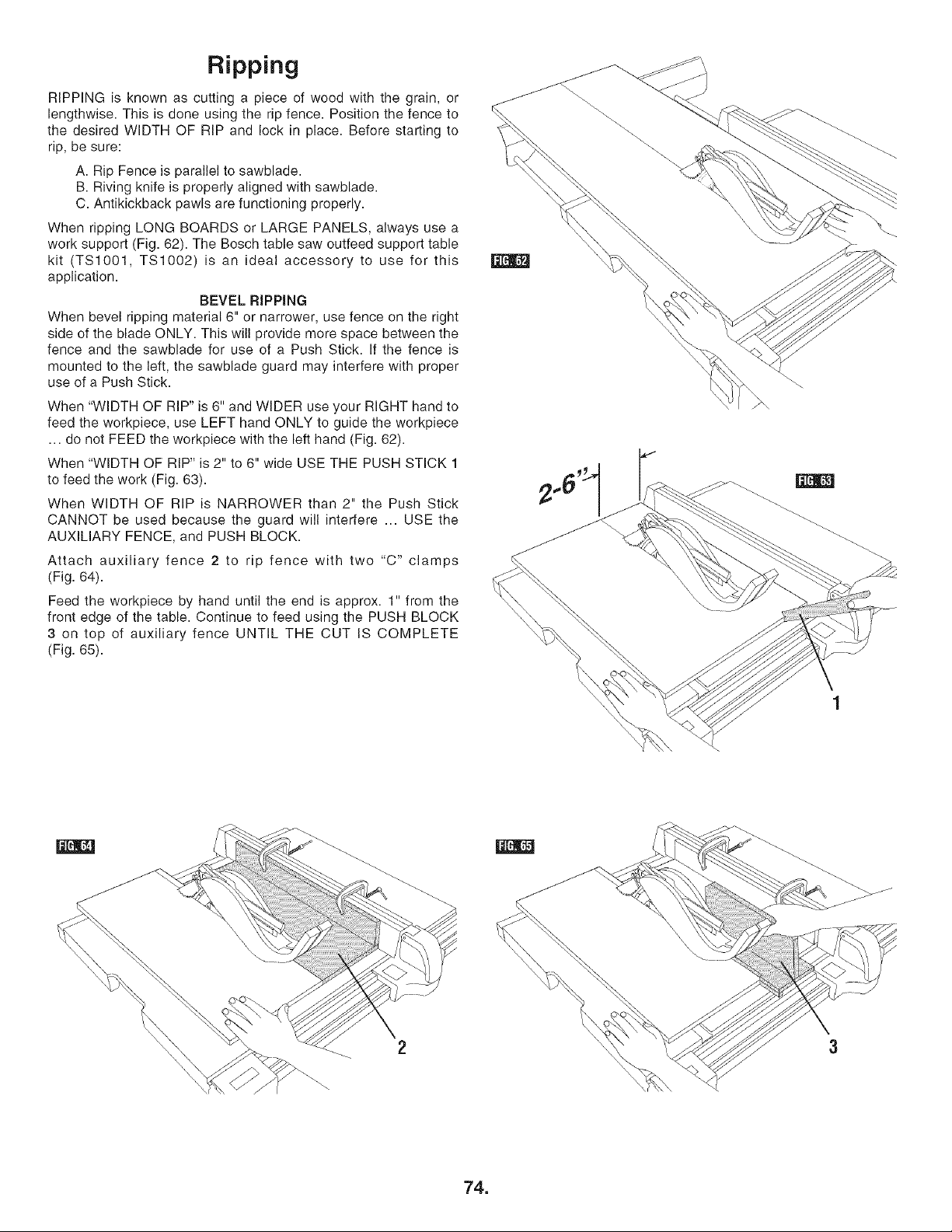

f. Using a Push Stick for ripping widths of 2" to 6" and an

auxiliary fence and Push Block for ripping widths narrower

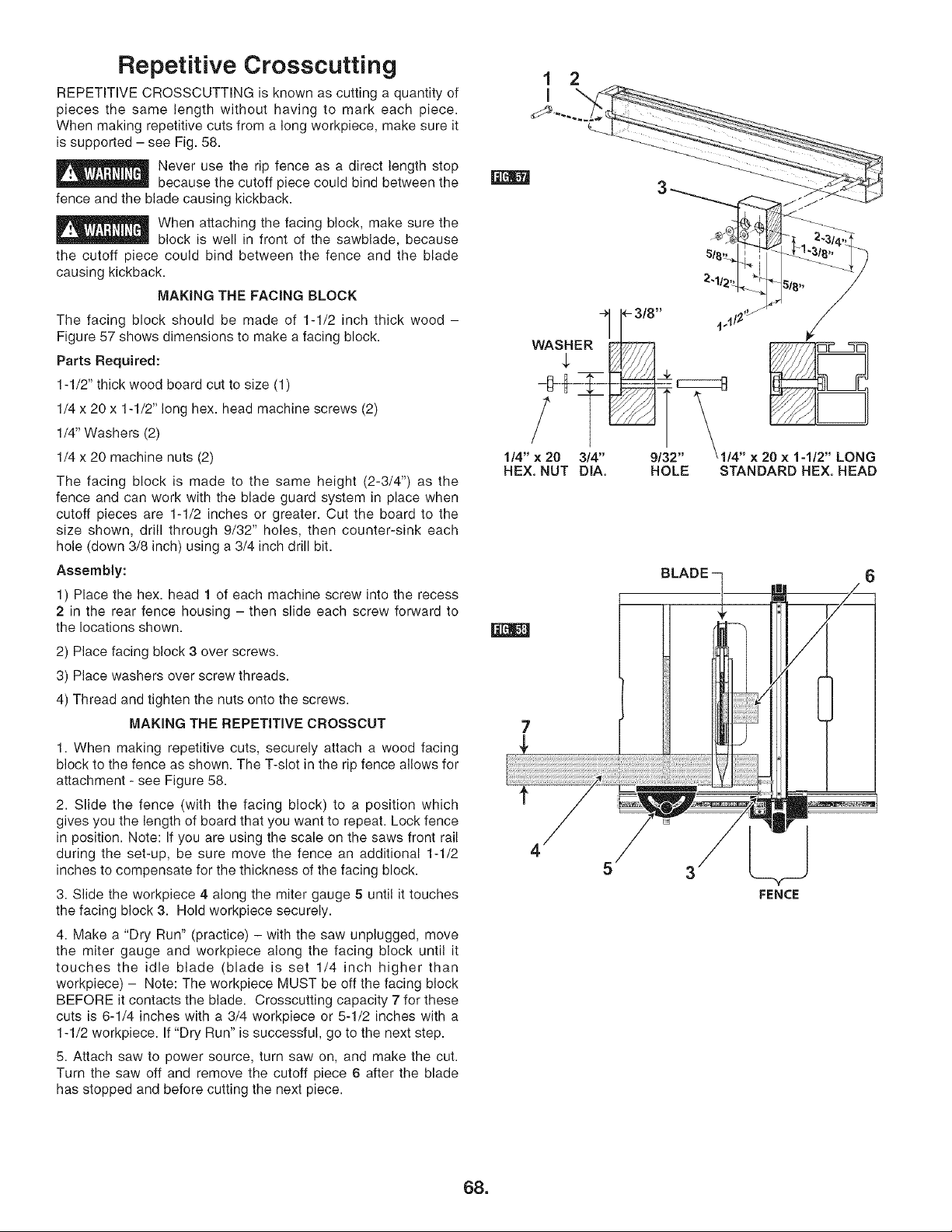

than 2" (See "Basic Saw Operation, Using The Rip Fence"

section, pages 68, 70).

g. NOT confining the cut-off piece when ripping or cross-

cutting.

h. When ripping, apply the feed force to the section of the

workpiece between the sawblade and the rip fence. Use

Push Stick or Push Block when appropriate (See item f.

above).

10. PROTECTION: Eyes, hands, face, ears and body.

TO AVOID BEING PULLED INTO

THE SPINNING TOOL,

DO NOTWEAR: Loose Fitting Gloves

Loose Clothing

Necktie, JeweJry

DO: TIE BACK LONG HAiR

ROLL LONG SLEEVES ABOVE ELBOWS

a. If any part of your saw is missing, malfunctioning, has

been damaged or broken ... such as the motor switch, or

other operating control, a safety device or the power cord ...

cease operating immediately until the particular part is

properly repaired or replaced.

b. Wear safety goggles and a face shield if operation is

dusty. Wear ear plugs or muffs during extended periods of

operation. Small loose pieces of wood or other objects that

contact the rear of the revolving blade can be thrown back

at the operator at excessive speed. This can usually be

avoided by keeping the guard and spreader in place for all

"THRU-SAWING" operations (sawing entirely thru the work)

AND by removing all loose pieces from the table with a long

stick of wood IMMEDIATELY after they are cut off.

c. Use extra caution when the guard assembly is removed

for resawing, dadoing, rabbeting or molding -- replace the

guard as soon as that operation is completed.

d. NEVER turn the saw "ON" before clearing the table of all

tools, wood scraps, etc., except the workpiece and related

feed or support devices for the operation planned.

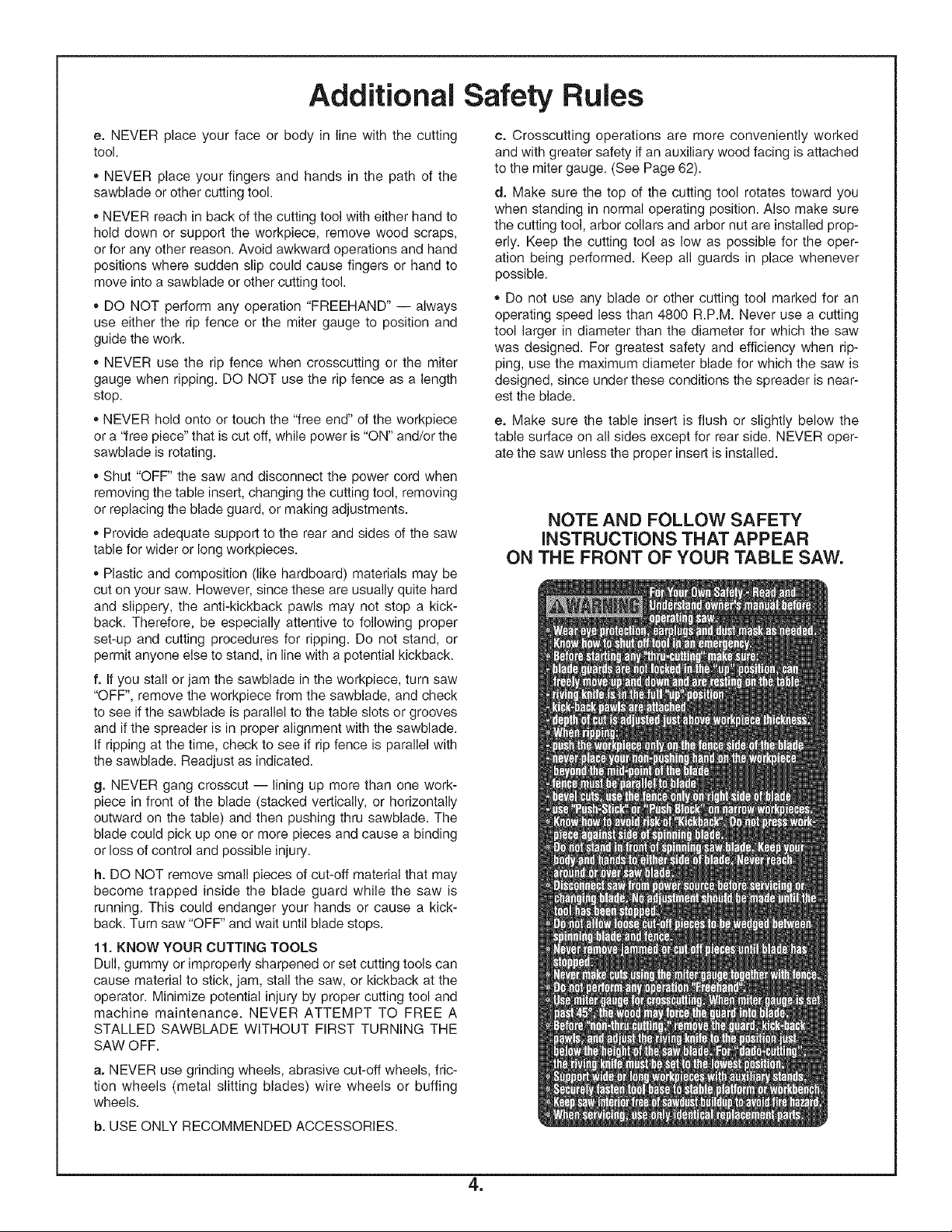

Additional

e. NEVER place your face or body in line with the cutting

tool.

* NEVER place your fingers and hands in the path of the

sawblade or other cutting tool.

* NEVER reach in back of the cutting tool with either hand to

hold down or support the workpiece, remove wood scraps,

or for any other reason. Avoid awkward operations and hand

positions where sudden slip could cause fingers or hand to

move into a sawblade or other cutting tool.

* DO NOT perform any operation "FREEHAND" -- always

use either the rip fence or the miter gauge to position and

guide the work.

* NEVER use the rip fence when crosscutting or the miter

gauge when ripping. DO NOT use the rip fence as a length

stop.

* NEVER hold onto or touch the "free end" of the workpiece

or a ffree piece" that is cut off, while power is "ON" and/or the

sawblade is rotating.

* Shut "OFF" the saw and disconnect the power cord when

removing the table insert, changing the cutting tool, removing

or replacing the blade guard, or making adjustments.

* Provide adequate support to the rear and sides of the saw

table for wider or long workpieces.

* Plastic and composition (like hardboard) materials may be

cut on your saw. However, since these are usually quite hard

and slippery, the anti-kickback pawls may not stop a kick-

back. Therefore, be especially attentive to following proper

set-up and cutting procedures for ripping. Do not stand, or

permit anyone else to stand, in line with a potential kickback.

f, If you stall or jam the sawblade in the workpiece, turn saw

"OFF", remove the workpiece from the sawblade, and check

to see if the sawblade is parallel to the table slots or grooves

and if the spreader is in proper alignment with the sawblade.

If ripping at the time, check to see if rip fence is parallel with

the sawblade. Readjust as indicated.

g. NEVER gang crosscut -- lining up more than one work-

piece in front of the blade (stacked vertically, or horizontally

outward on the table) and then pushing thru sawblade. The

blade could pick up one or more pieces and cause a binding

or loss of control and possible injury.

h. DO NOT remove small pieces of cut-off material that may

become trapped inside the blade guard while the saw is

running. This could endanger your hands or cause a kick-

back. Turn saw "OFF" and wait until blade stops.

11. KNOW YOUR CUTTING TOOLS

Dull, gummy or improperly sharpened or set cutting tools can

cause material to stick, jam, stall the saw, or kickback at the

operator. Minimize potential injury by proper cutting tool and

machine maintenance. NEVER ATTEMPT TO FREE A

STALLED SAWBLADE WITHOUT FIRST TURNING THE

SAW OFF.

a. NEVER use grinding wheels, abrasive cut-off wheels, fric-

tion wheels (metal slitting blades) wire wheels or buffing

wheels.

b. USE ONLY RECOMMENDED ACCESSORIES.

Safety Rules

c. Crosscutting operations are more conveniently worked

and with greater safety if an auxiliary wood facing is attached

to the miter gauge. (See Page 62).

d. Make sure the top of the cutting tool rotates toward you

when standing in normal operating position. Also make sure

the cutting tool, arbor collars and arbor nut are installed prop-

erly. Keep the cutting tool as low as possible for the oper-

ation being performed. Keep all guards in place whenever

possible.

Do not use any blade or other cutting tool marked for an

operating speed less than 4800 R.P.M. Never use a cutting

tool larger in diameter than the diameter for which the saw

was designed. For greatest safety and efficiency when rip-

ping, use the maximum diameter blade for which the saw is

designed, since under these conditions the spreader is near-

est the blade.

e. Make sure the table insert is flush or slightly below the

table surface on all sides except for rear side. NEVER oper-

ate the saw unless the proper insert is installed.

NOTE AND FOLLOW SAFETY

INSTRUCTIONS THAT APPEAR

ON THE FRONT OF YOUR TABLE SAW.

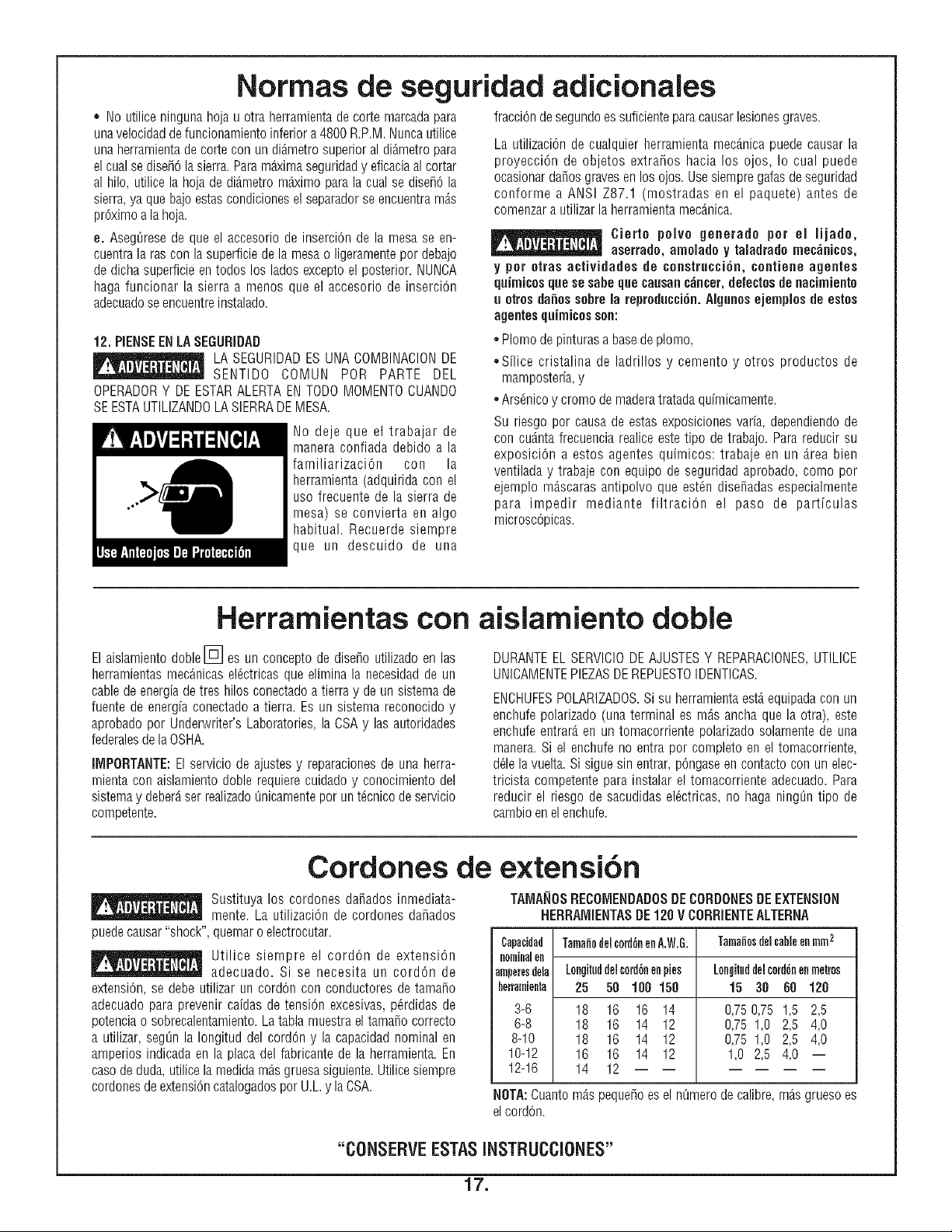

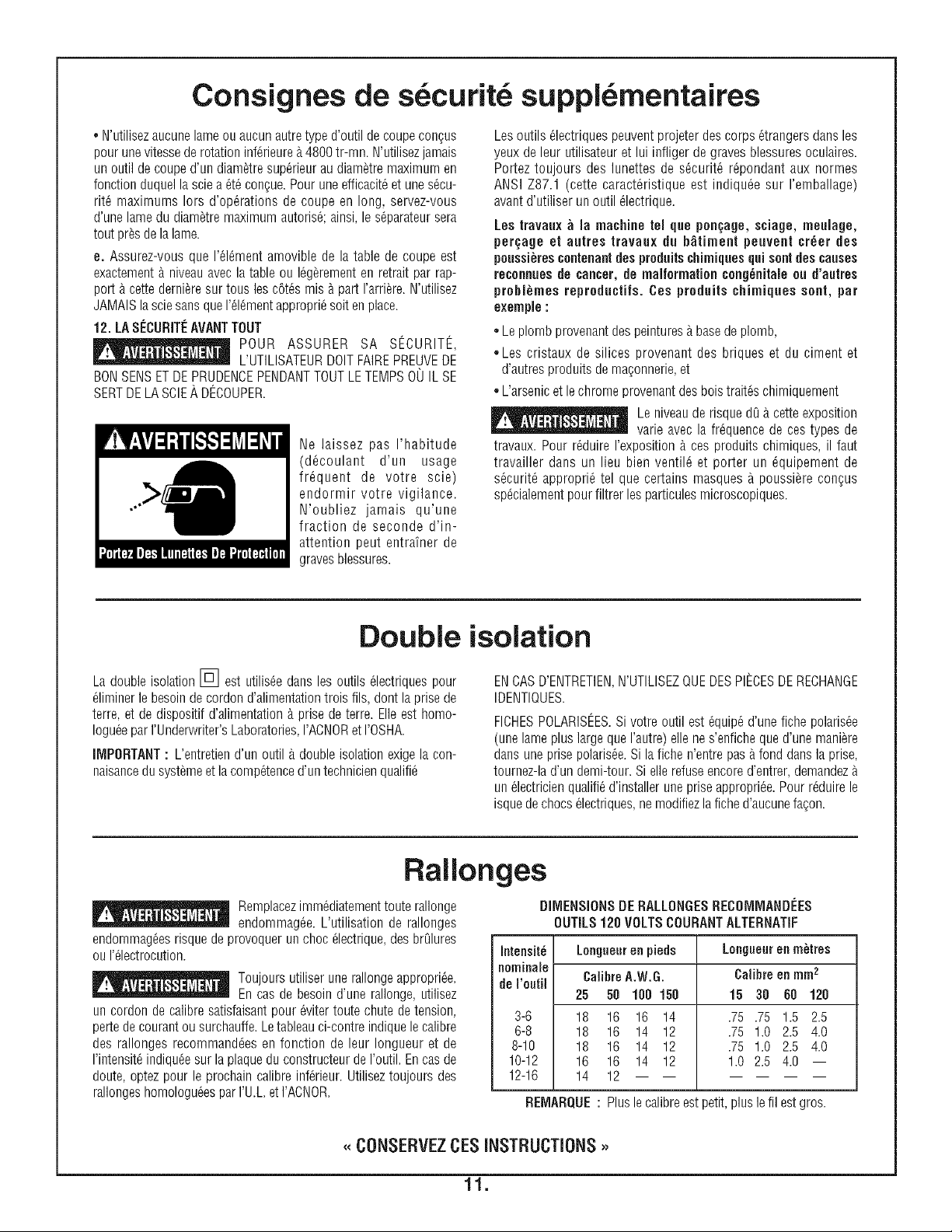

Additional Safety Rules

12. THINK SAFETY

SAFETY IS A COMBINATION OF OPERATOR COMMON

SENSE AND ALERTNESS AT ALL TIMES WHEN THE

TABLE SAW IS BEING USED.

Do not allow familiarity (gained from fre-

quent use of your table saw) to become

commonplace. Always remember that a careless fraction of

a second is sufficient to inflict severe injury.

The operation of any

power tool can result in

foreign objects being

thrown into the eyes, which

can result in severe eye

damage. Always wear

safety goggles that comply

with ANSI Z87.1 (shown

on package) before

commencing power tool operation.

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

* Lead from lead-based paints,

* Crystalline silica from bricks and cement and other

masonry products, and

* Arsenic and chromium from chemically treated lumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work

with approved safety equipment, such as those dust

masks that are specially designed to filter out microscopic

particles.

Double Insulated Tools

Double Insulation [] is a design concept used in electric

power tools which eliminates the need for the three wire

grounded power cord and grounded power supply system. It

is a recognized and approved system by Underwriter's Lab-

oratories, CSA and Federal OSHA authorities.

IMPORTANT: Servicing of a tool with double insulation re-

quires care and knowledge of the system and should be

performed only by a qualified service technician.

electrocute.

WHEN SERVICING, USE ONLY IDENTICAL REPLACE-

MENT PARTS.

POLARIZED PLUGS. If your tool is equipped with a polar-

ized plug (one blade is wider than the other), this plug will fit

in a polarized outlet only one way. If the plug does not fit fully

in the outlet, reverse the plug. If it still does not fit, contact a

qualified electrician to install the proper outlet. To reduce the

risk of electric shock, do not change the plug in any way.

Extension Cords

Replace damaged cords immediately.

Use of damaged cords can shock, burn or

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Always use proper extension cord. If an

extension cord is necessary, a cord with

adequate size conductors should be used to prevent

excessive voltage drop, loss of power or overheating. The

table shows the correct size to use, depending on cord

length and nameplate amperage rating of tool. If in doubt,

use the next heavier gauge. Always use U.L. and CSA listed

extension cords.

Tool's Cord Size in A.W.G. Wire Sizes in mm 2

Ampere

Rating

Cord Length in Feet

25 50 100 150

3-6 18 16 16 14

6-8 18 16 14 12

8-10 18 16 14 12

10-12 16 16 14 12

12-16 14 12

Cord Length in Meters

15 30 60 120

.75 .75 1.5 2.5

.75 1.0 2.5 4.0

1.0 2.5 4.0 --

NOTE: The smaller the gauge number, the heavier the cord.

"SAVE THESE INSTRUCTIONS"

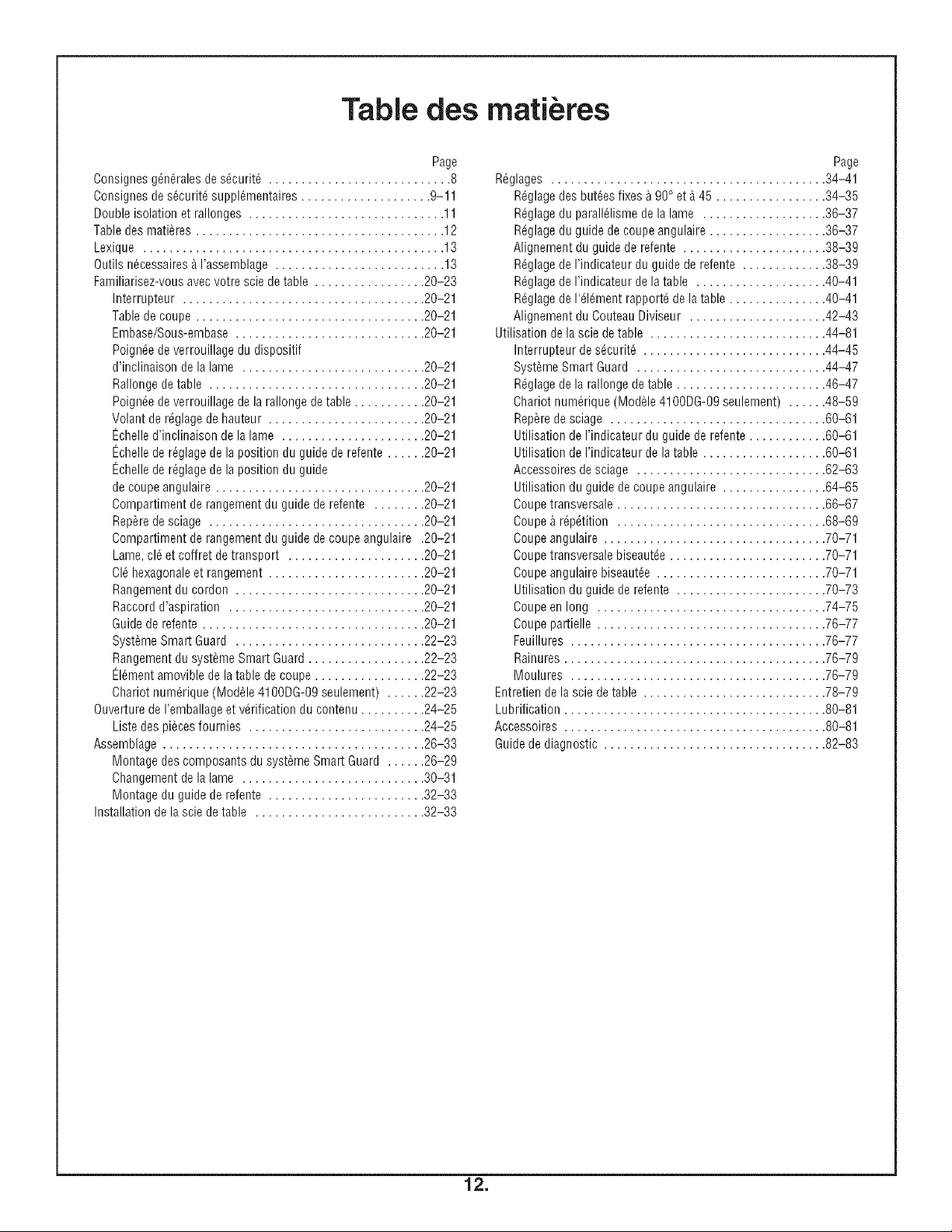

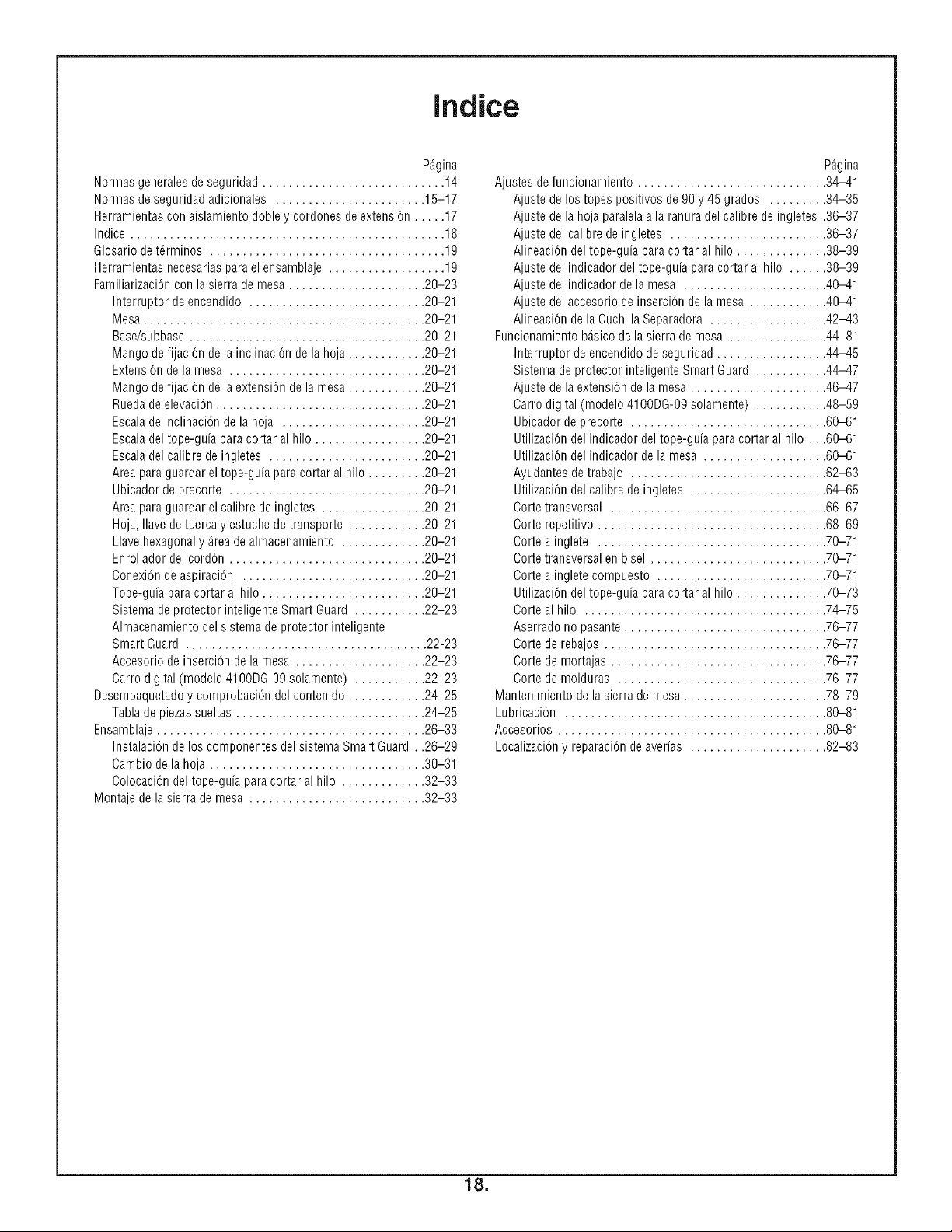

Table of Contents

Page

General Safety Rules ......................................................... 2

Additional Safety Rules .................................................. 3-5

Double Insulated Tools & Extension Cords ....................... 5

Table of Contents ............................................................... 6

Glossary of Terms .............................................................. 7

Tools Needed For Assembly .............................................. 7

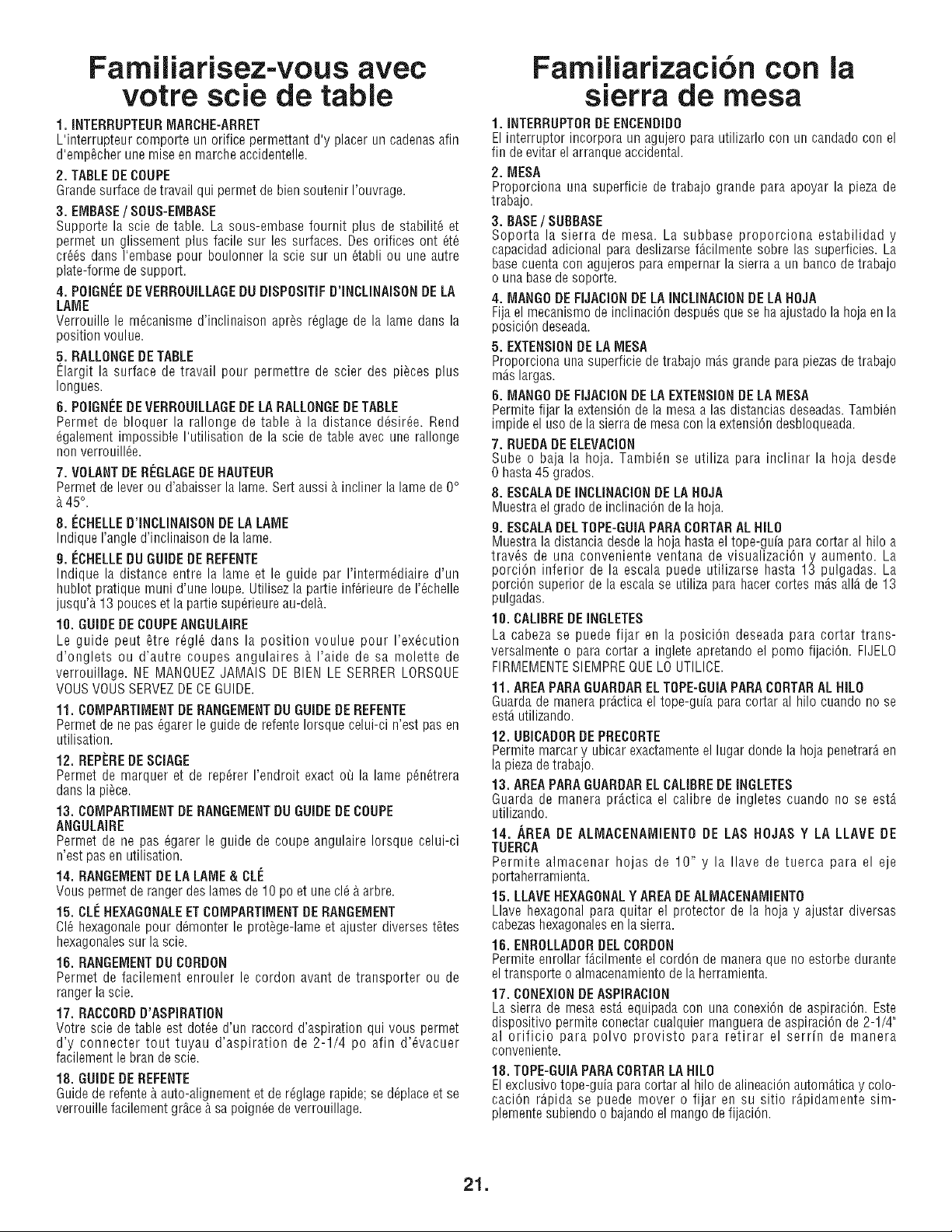

Getting To Know Your Table Saw .............................. 20, 22

Power Switch .............................................................. 20

Table ........................................................................... 20

Base/Sub-Base ........................................................... 20

Blade Bevel Lock Handle ............................................ 20

Table Extension .......................................................... 20

Table Extension Lock Handle ..................................... 20

Elevation Wheel .......................................................... 20

Blade Bevel Scale ....................................................... 20

Rip Fence Scale .......................................................... 20

Miter Gauge ................................................................ 20

Rip Fence Storage ...................................................... 20

Pre-Cut Locator ........................................................... 20

Miter Gauge Storage ................................................... 20

Blade Storage and Wrench ......................................... 20

Hex Wrench & Storage ............................................... 20

Cord Wrap ................................................................... 20

Vacuum Hook-Up ........................................................ 20

Rip Fence .................................................................... 20

Smart Guard System ................................................... 22

Smart Guard System Storage ..................................... 22

Table Insert ................................................................. 22

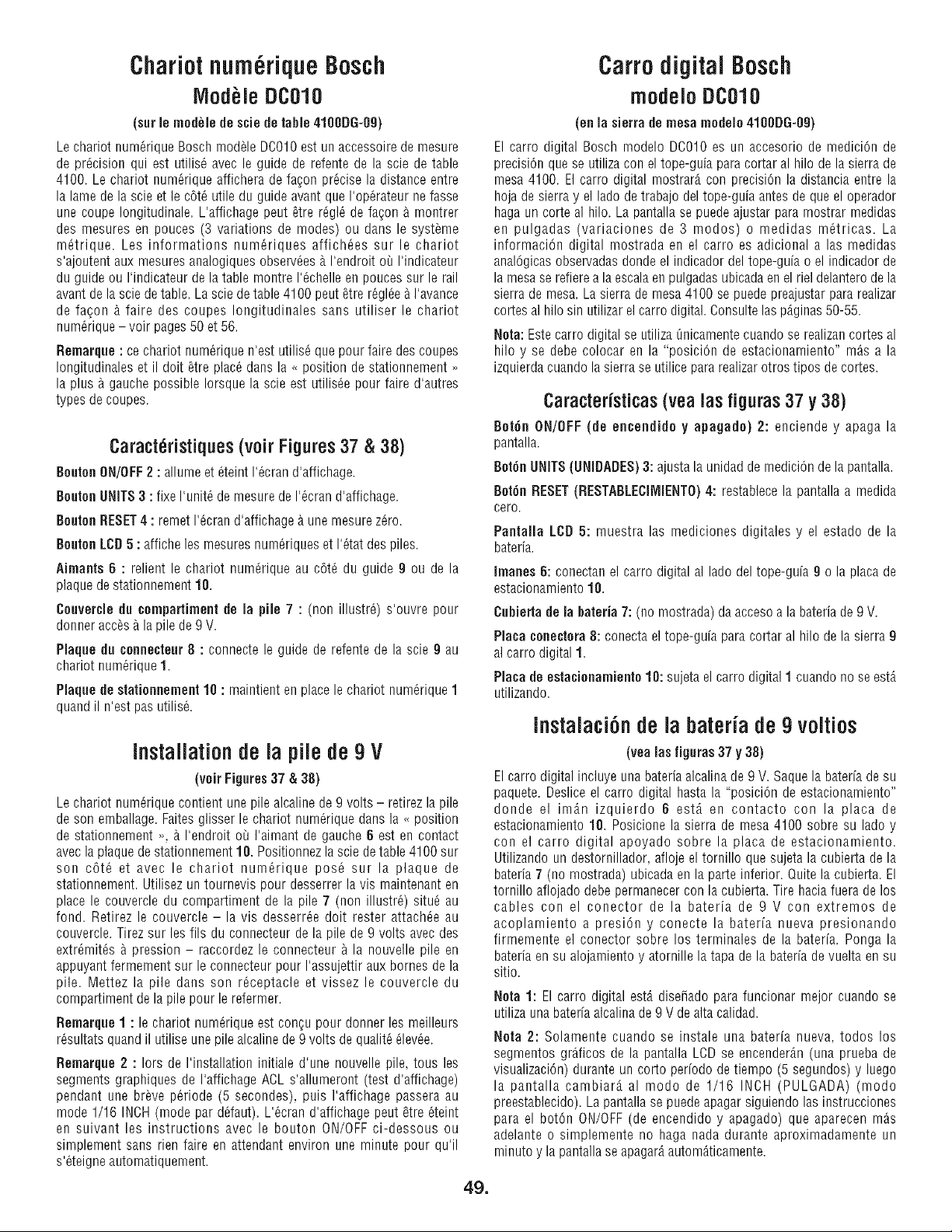

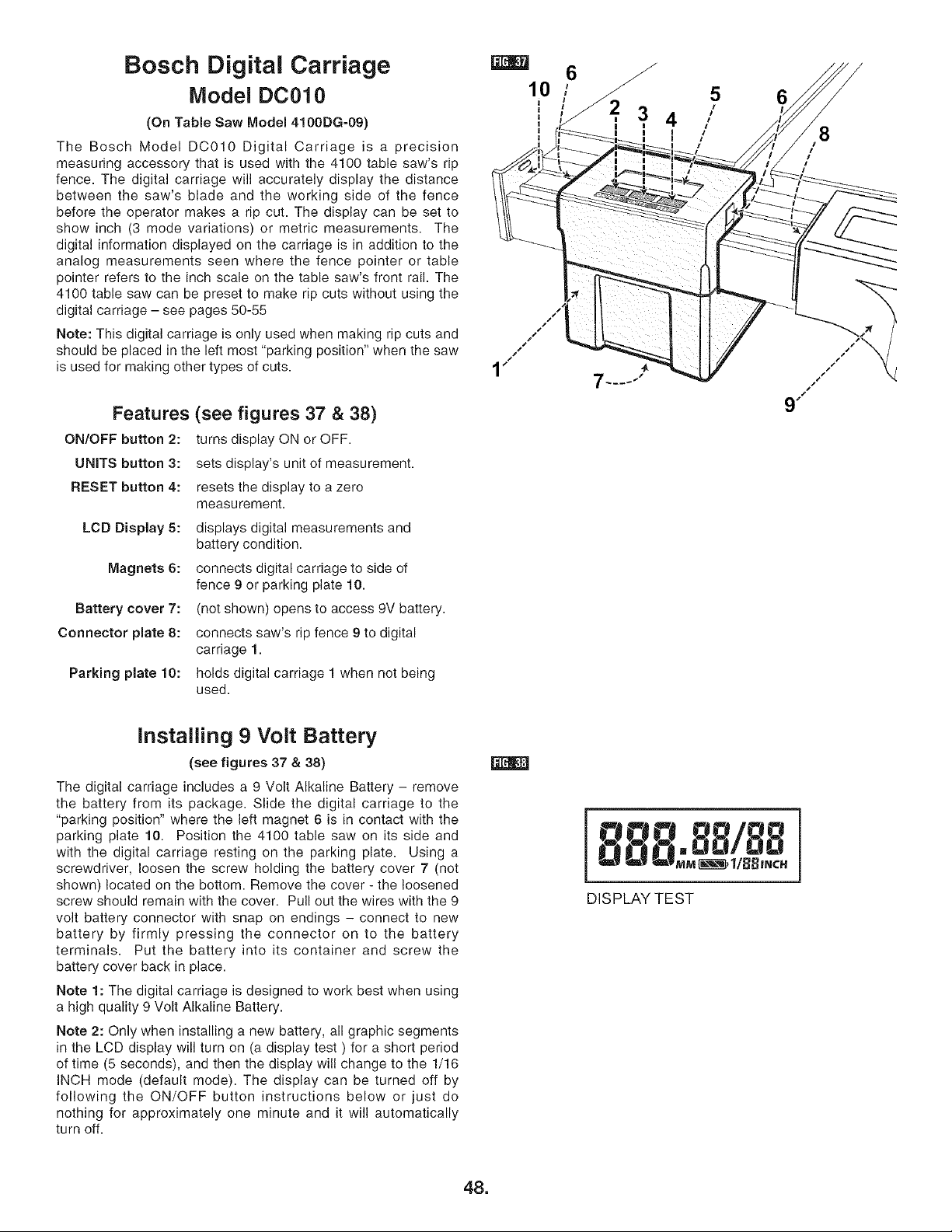

Digital Carriage (Model 4100DG-09 only) ................... 22

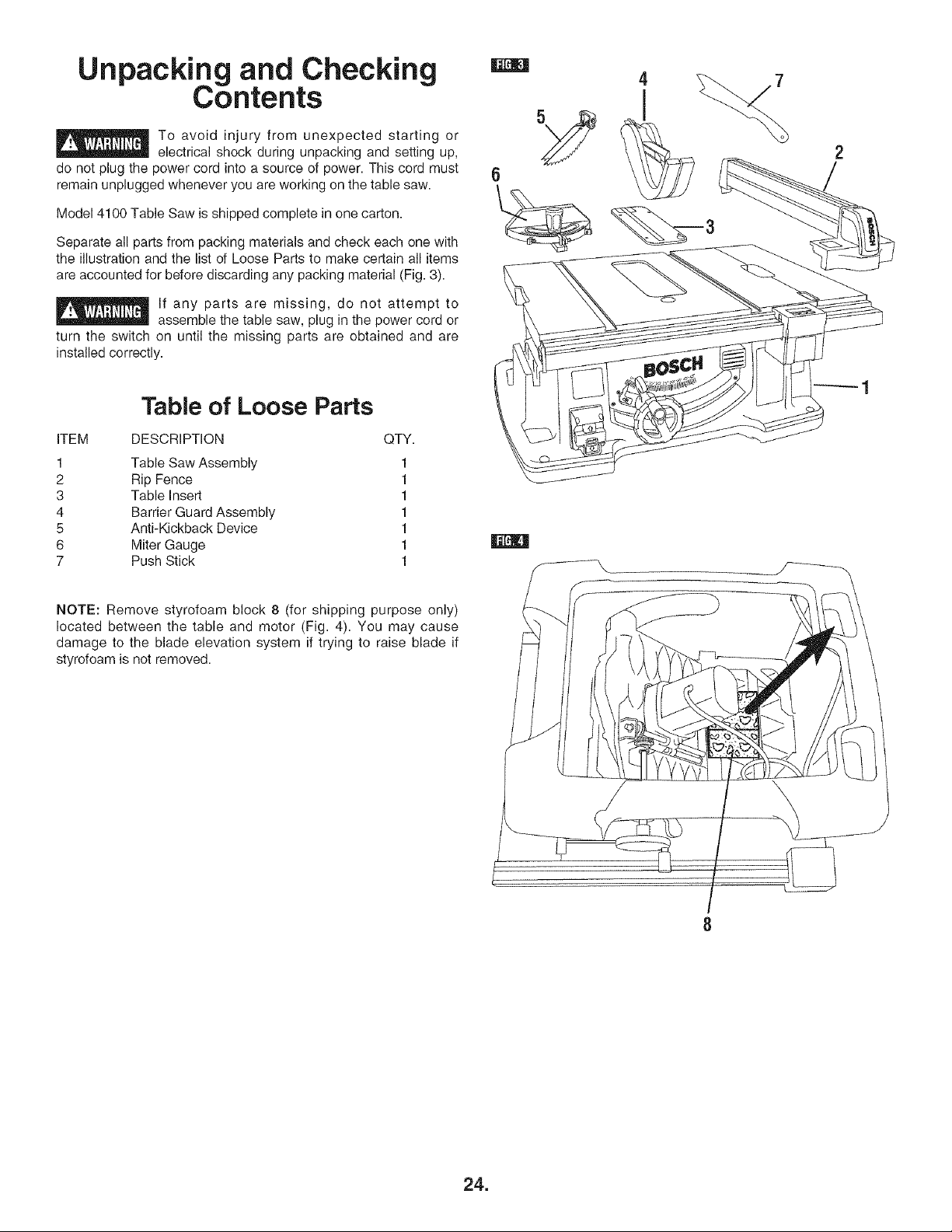

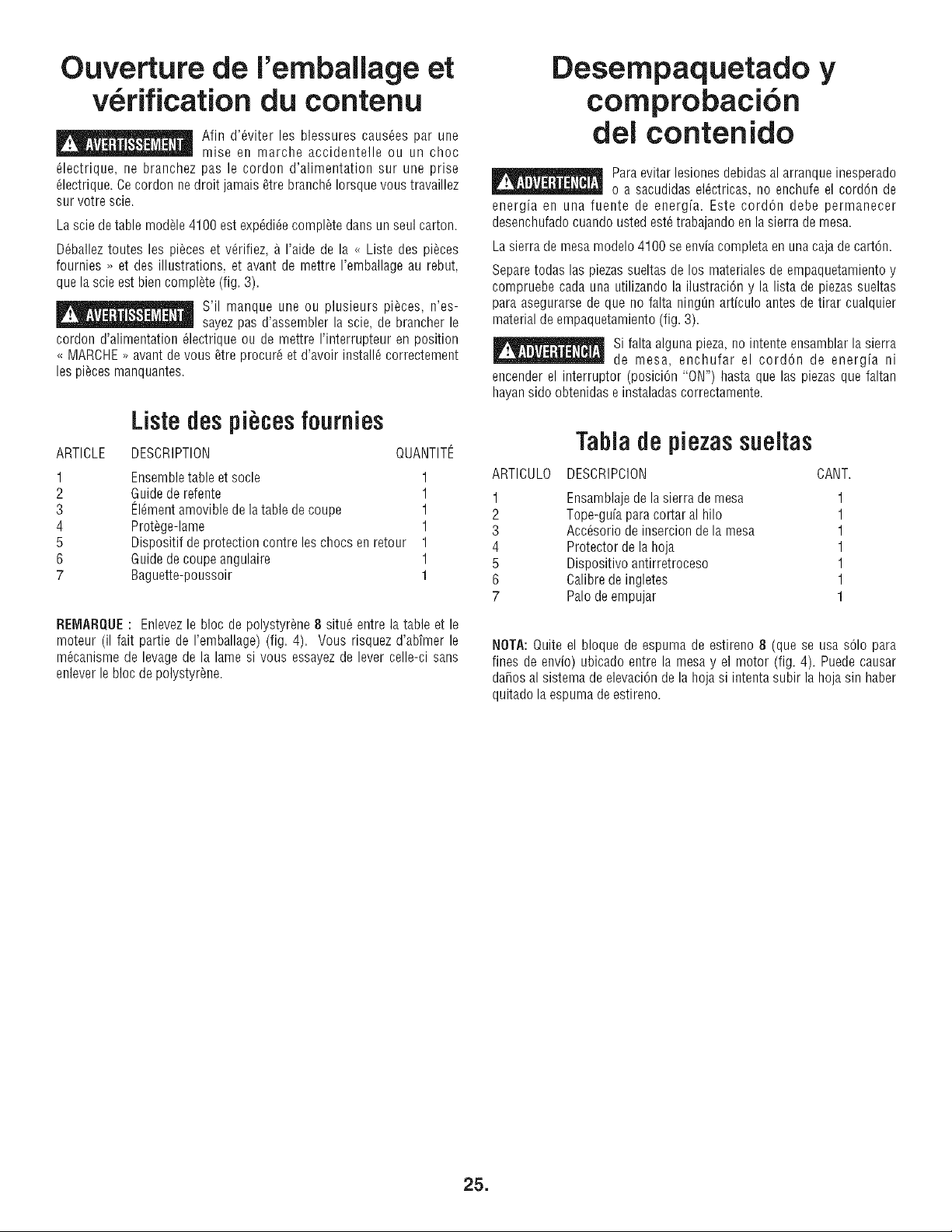

Unpacking and Checking Contents .................................. 24

Table of Loose Parts ................................................... 24

Assembly ................................................................... 26-32

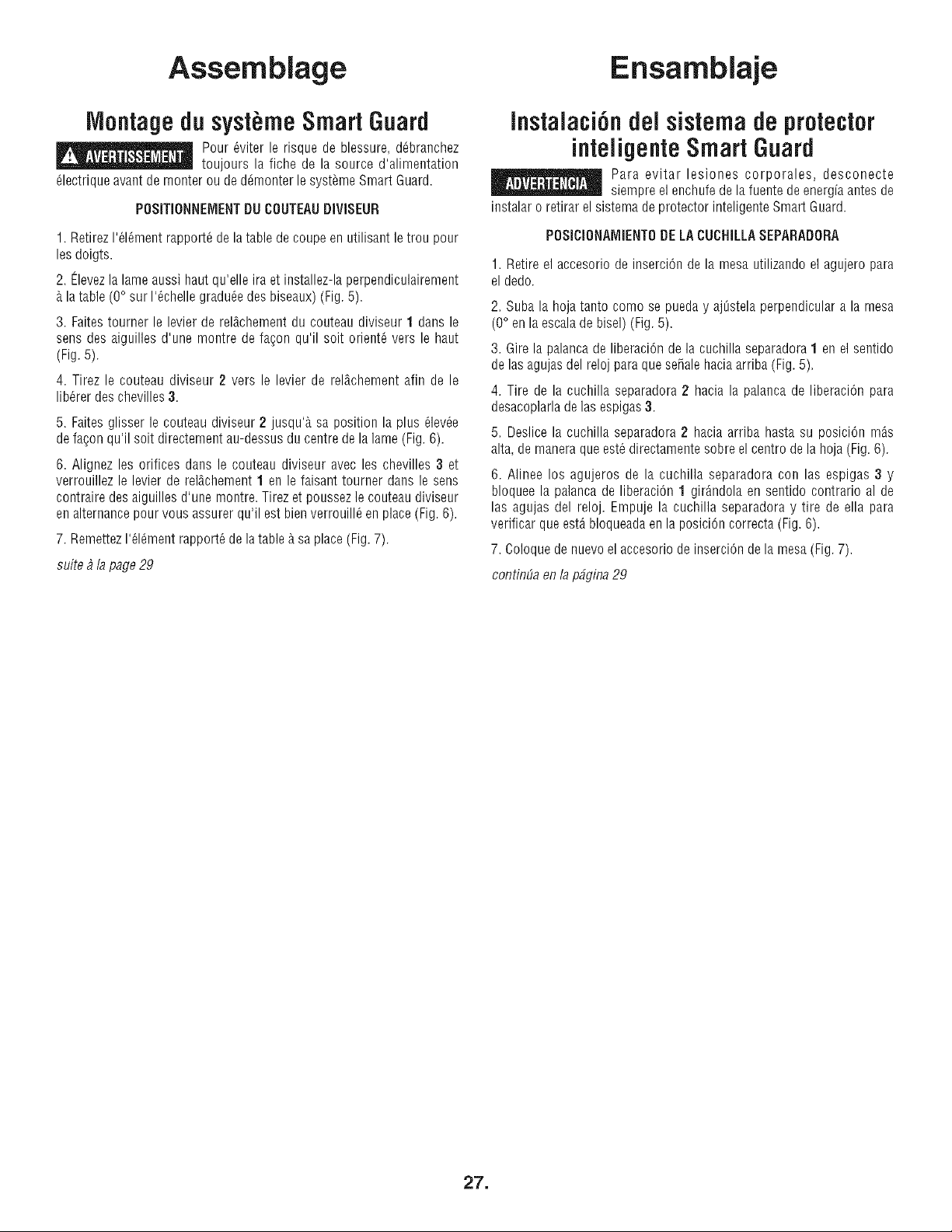

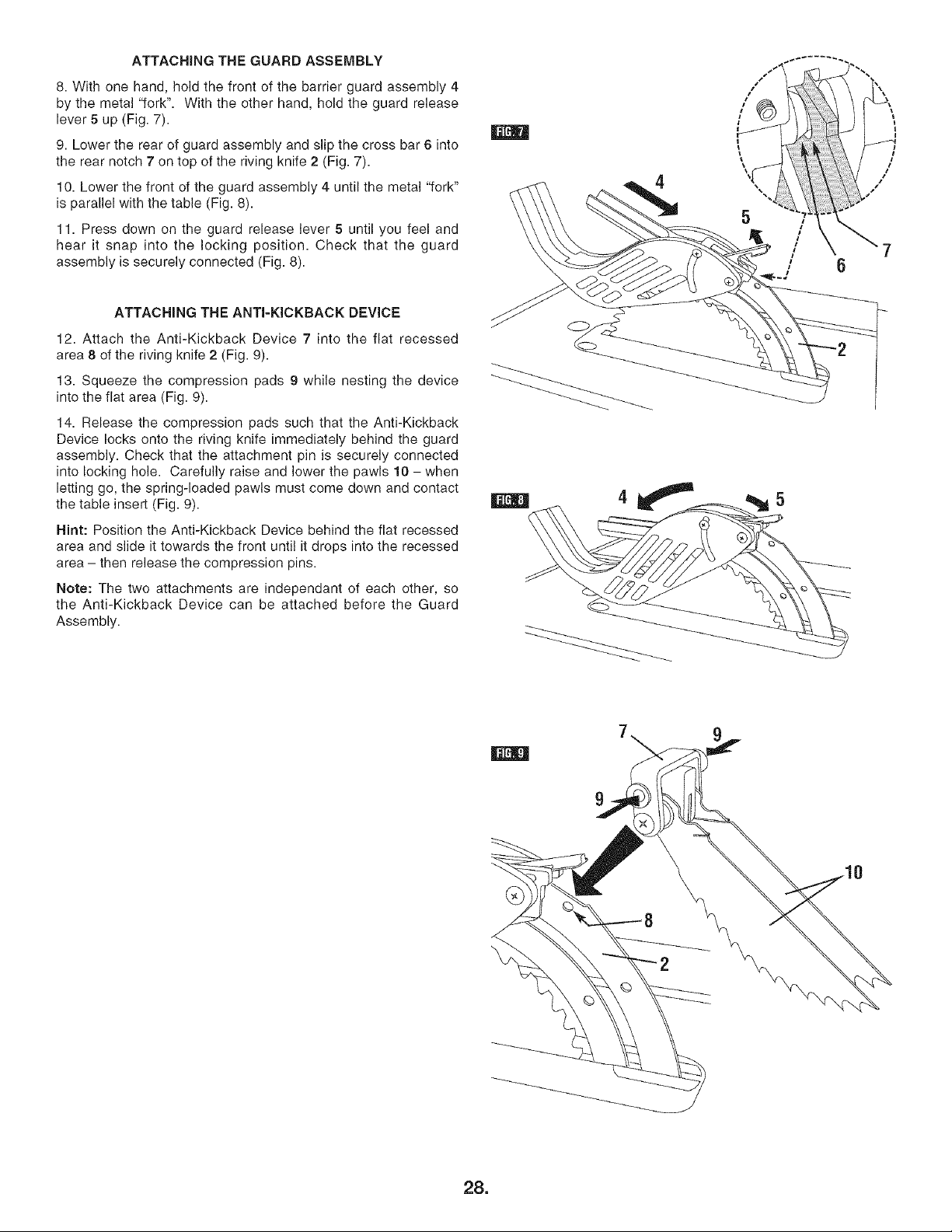

Attaching Smart Guard System Components ....... 26, 28

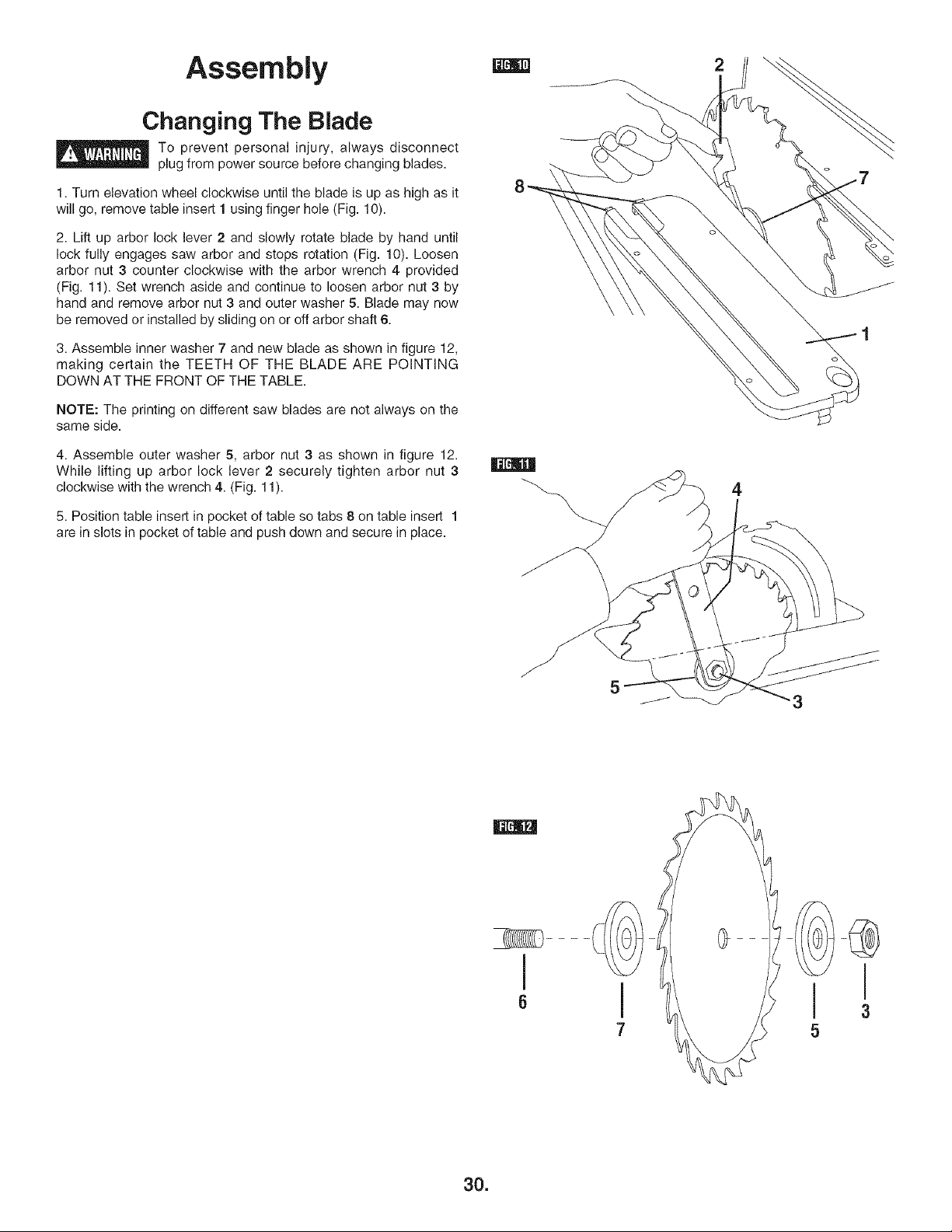

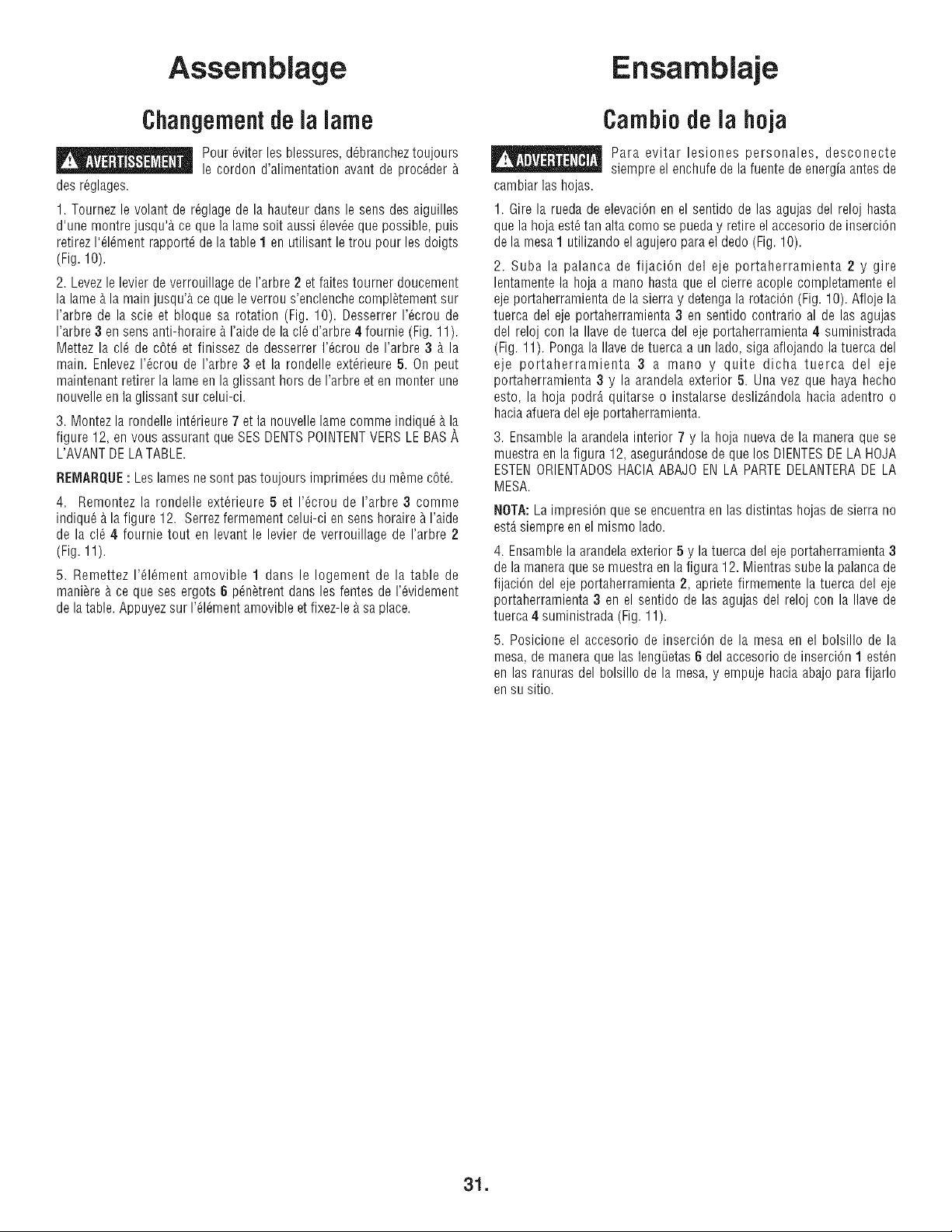

Changing The Blade ................................................... 30

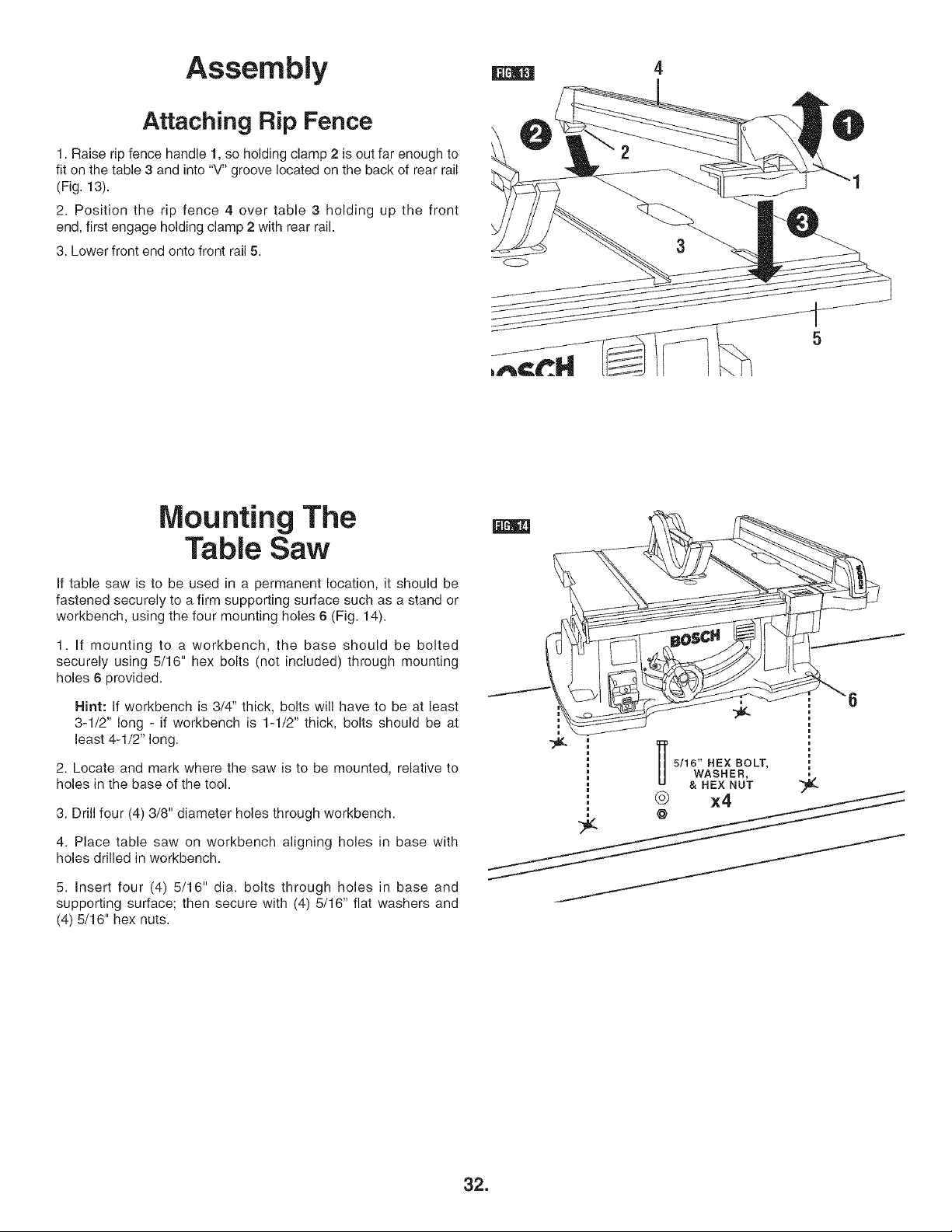

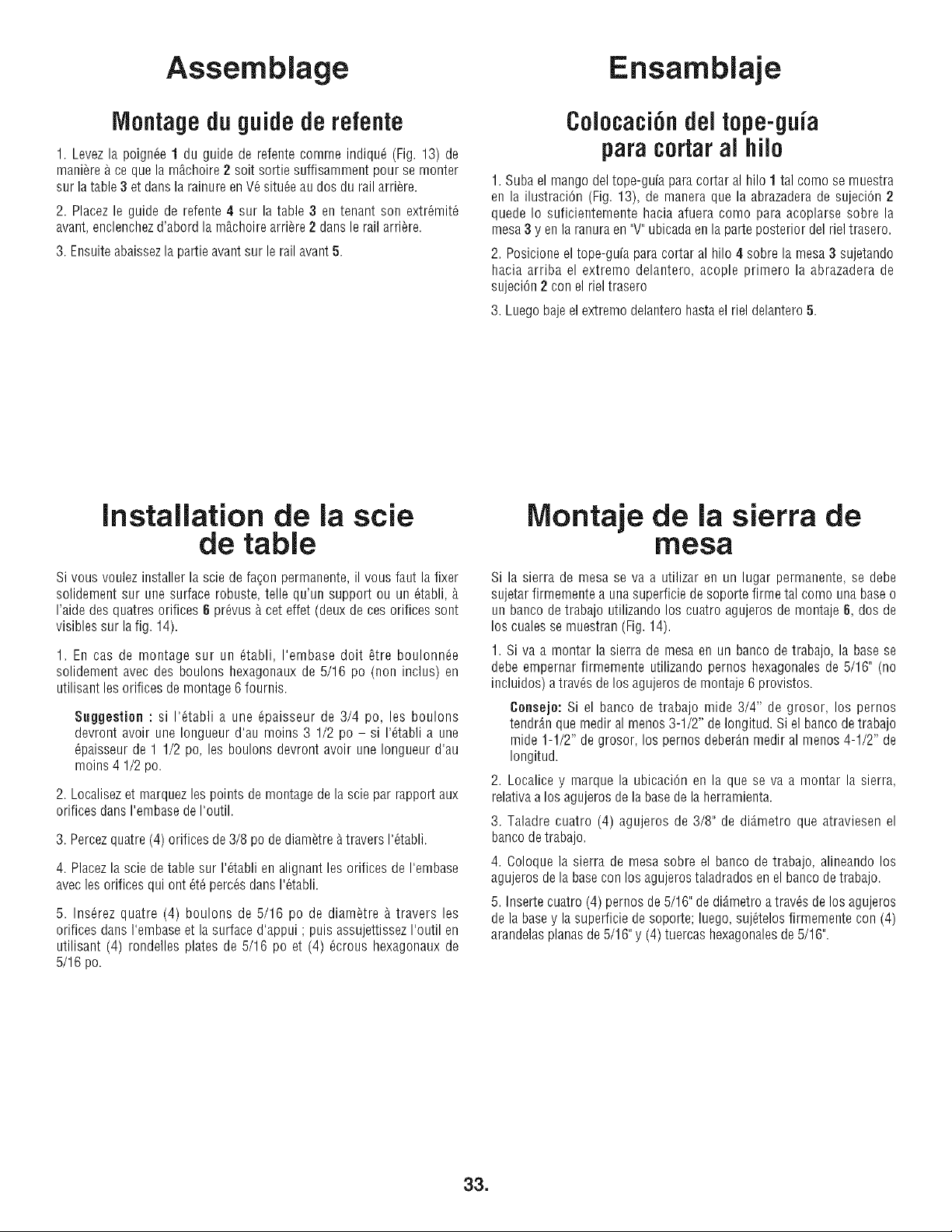

Attaching The Rip Fence ............................................. 32

Mounting Table Saw to Workbench ................................. 32

Page

Adjustments ............................................................... 34-40

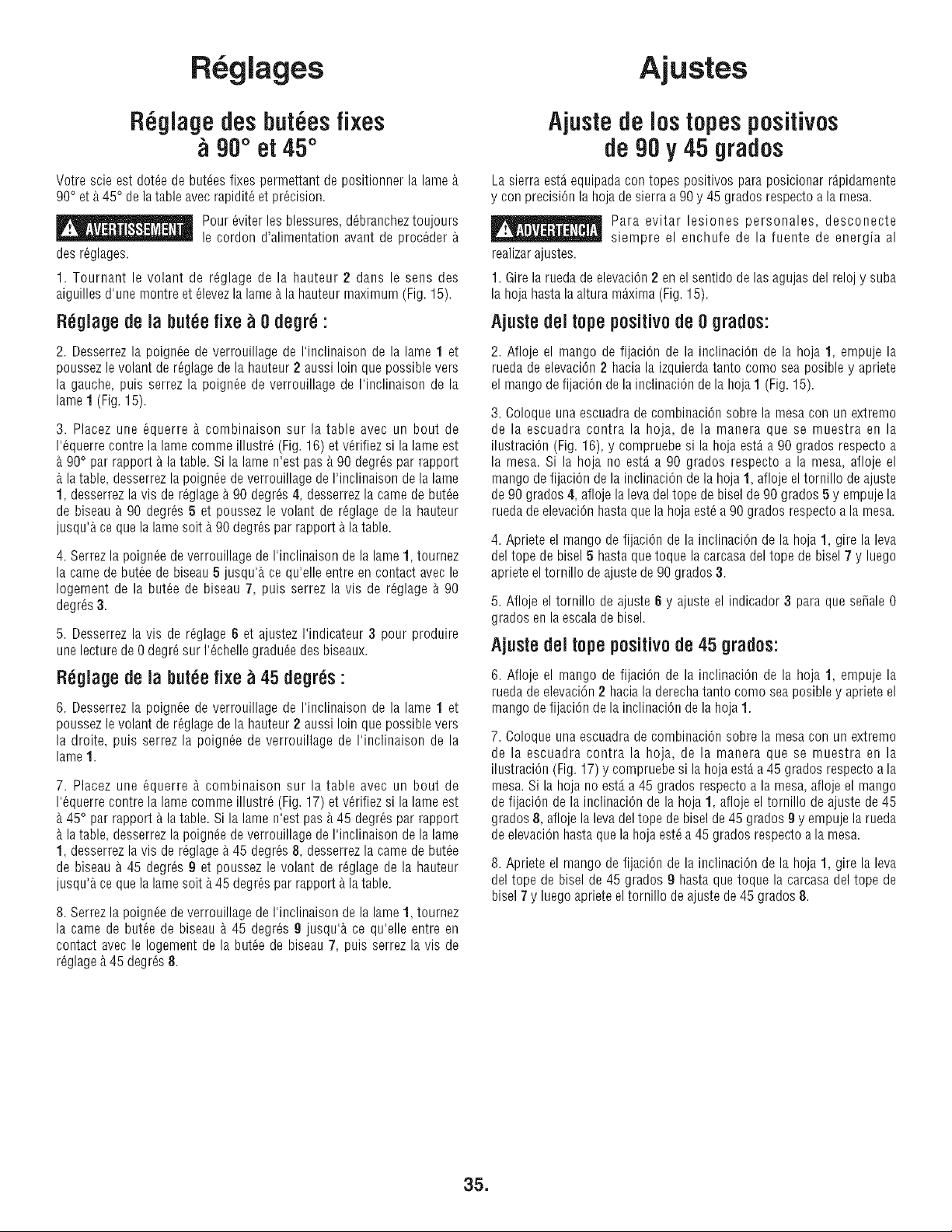

Adjusting 0 & 45 Degree Positive Stops ..................... 34

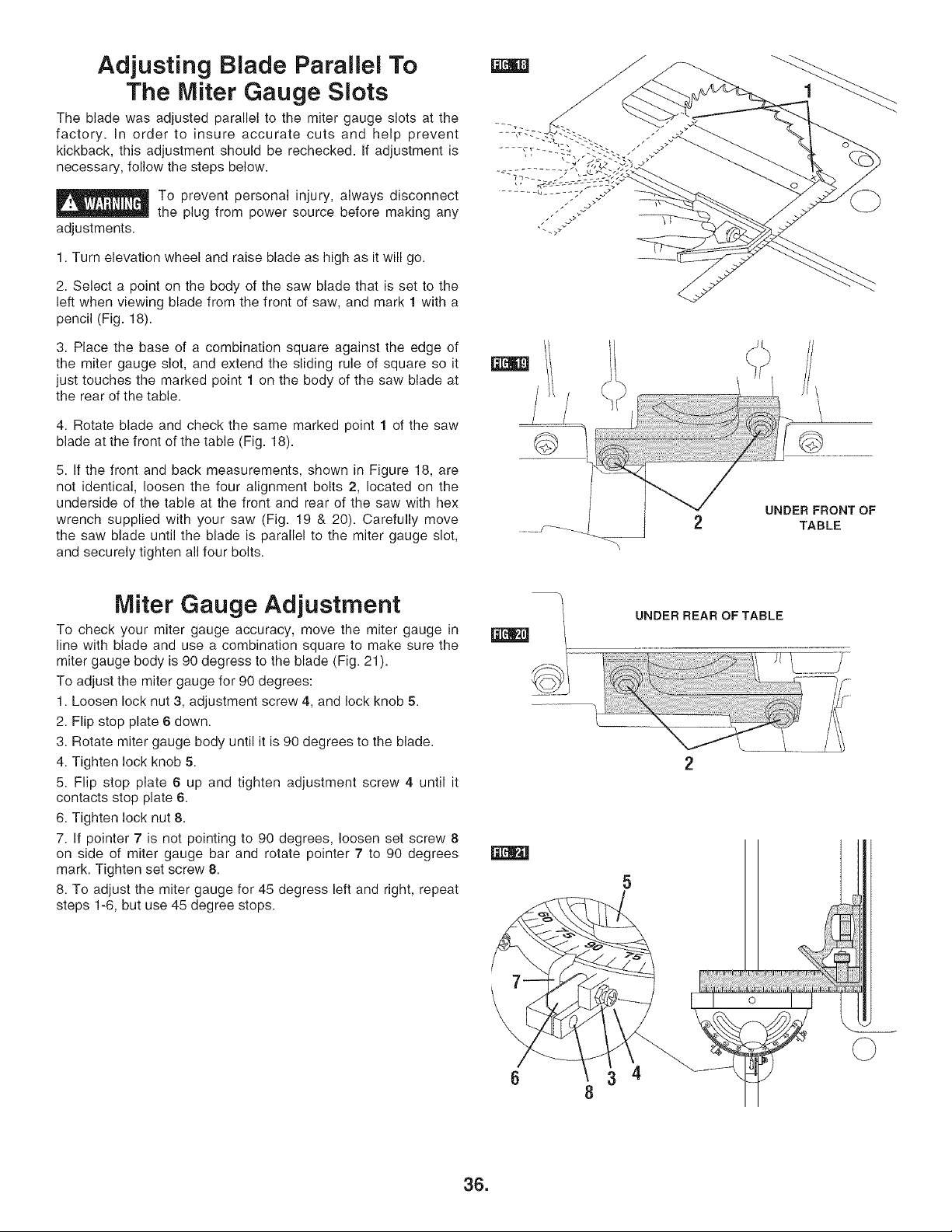

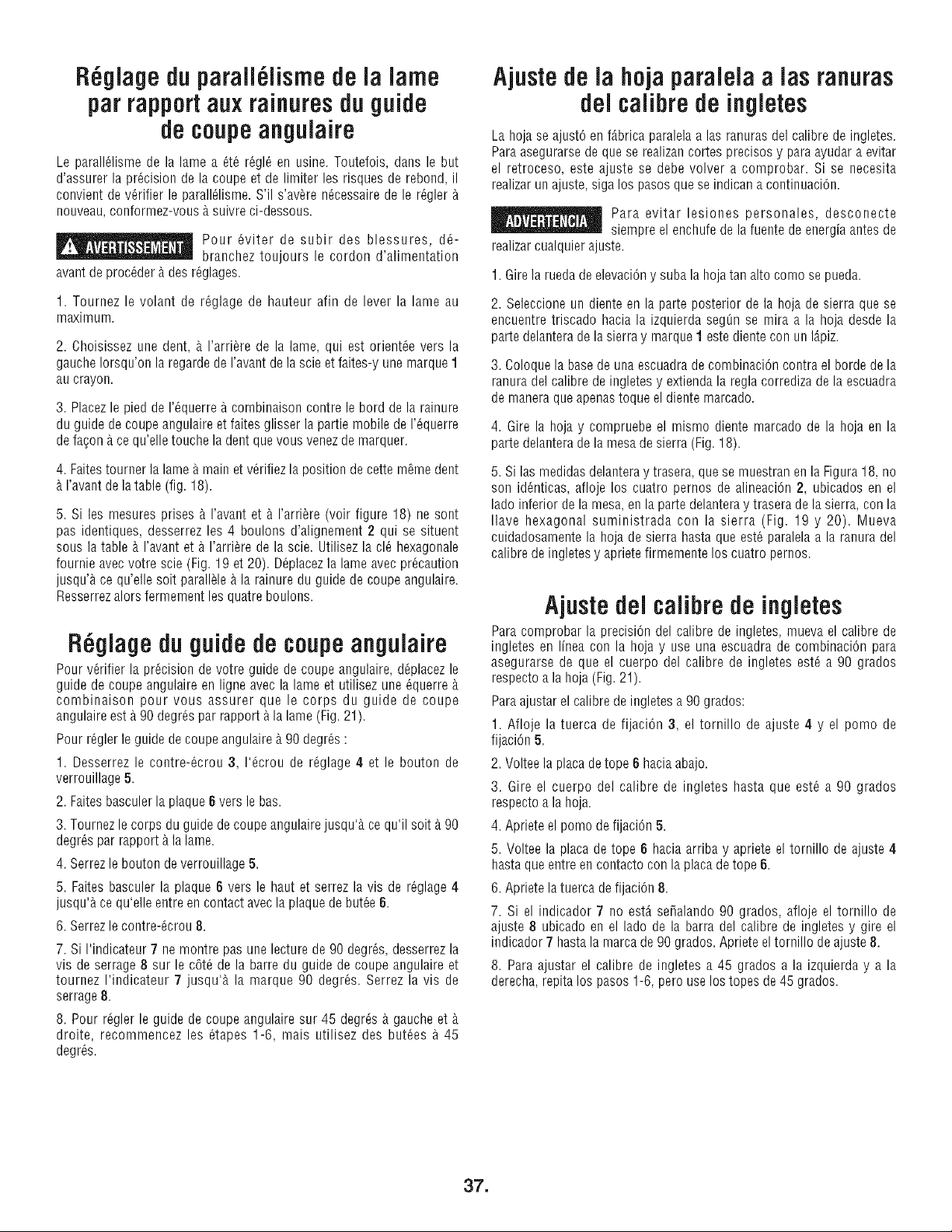

Adjusting Blade Parallel to the Miter Gauge Slot ........ 36

Miter Gauge Adjustment ............................................. 36

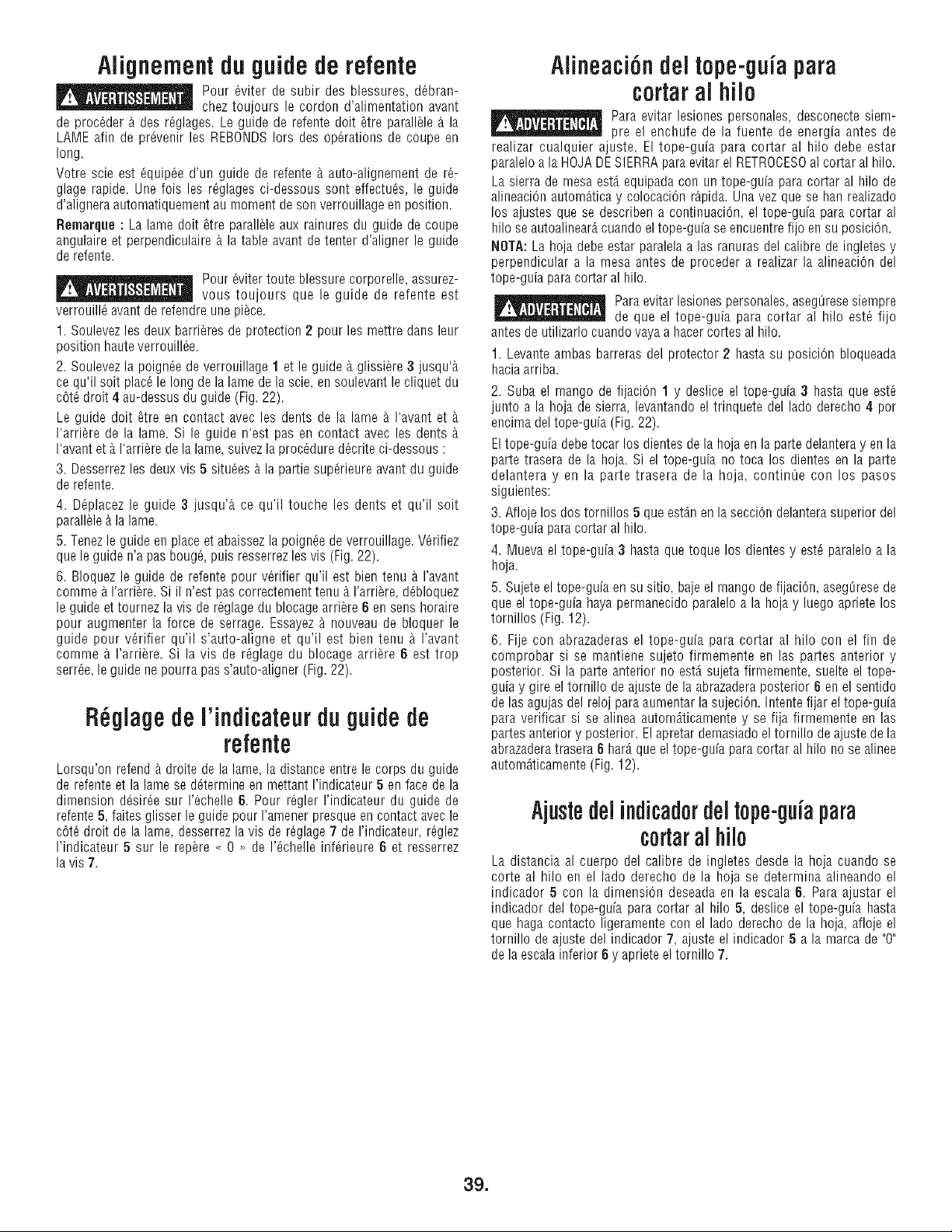

Aligning Rip Fence ...................................................... 38

Rip Fence Pointer Adjustment .................................... 38

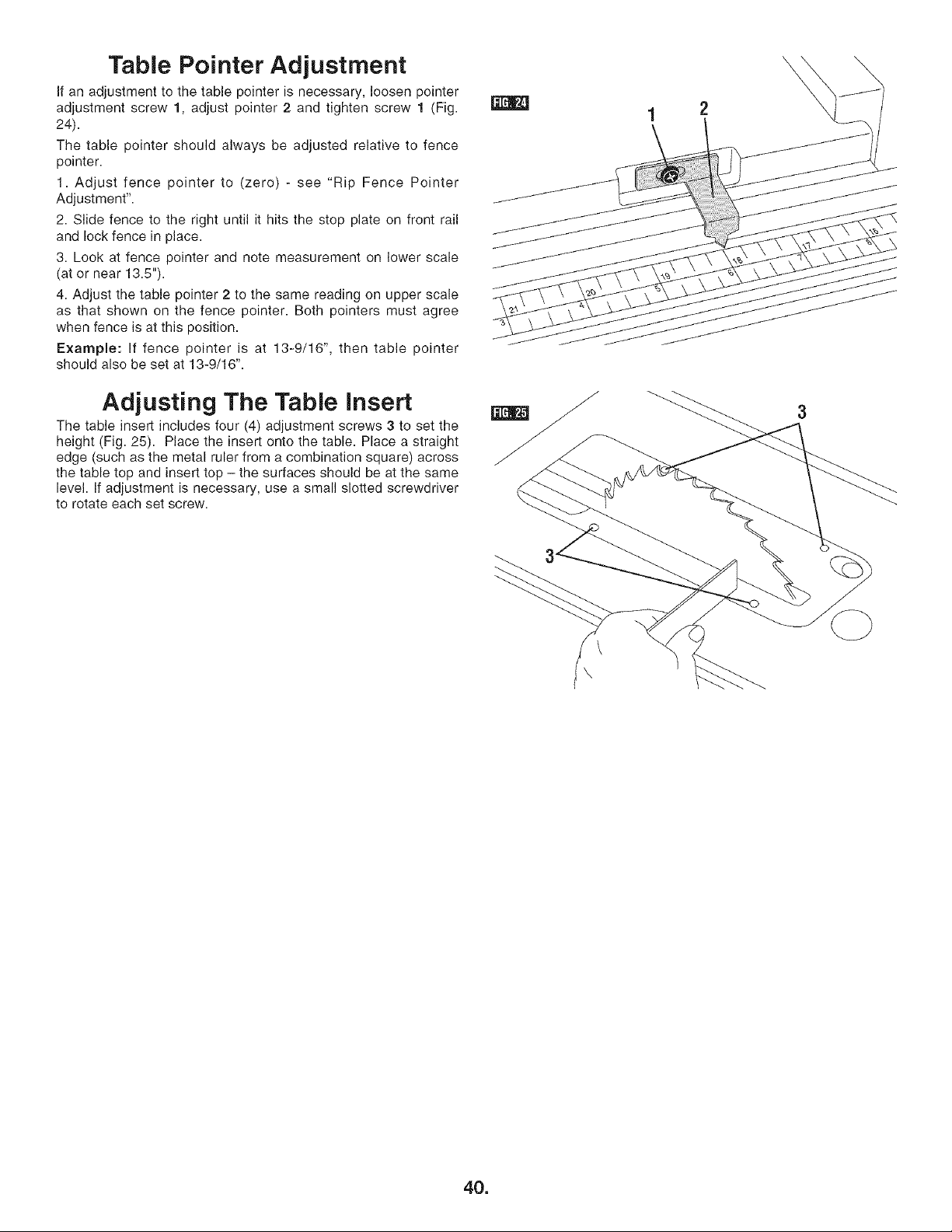

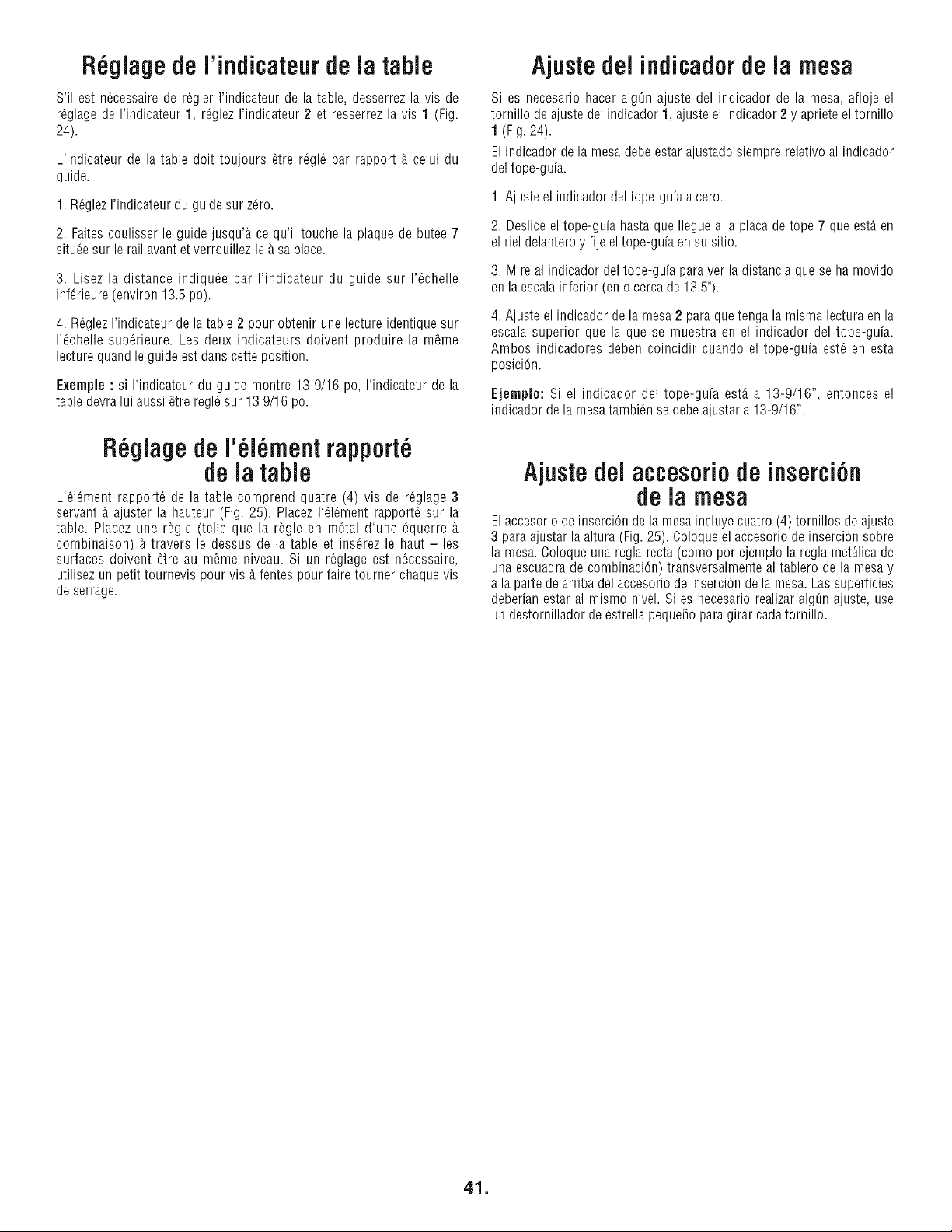

Table Pointer Adjustment ............................................ 40

Adjusting Table Insert ................................................. 40

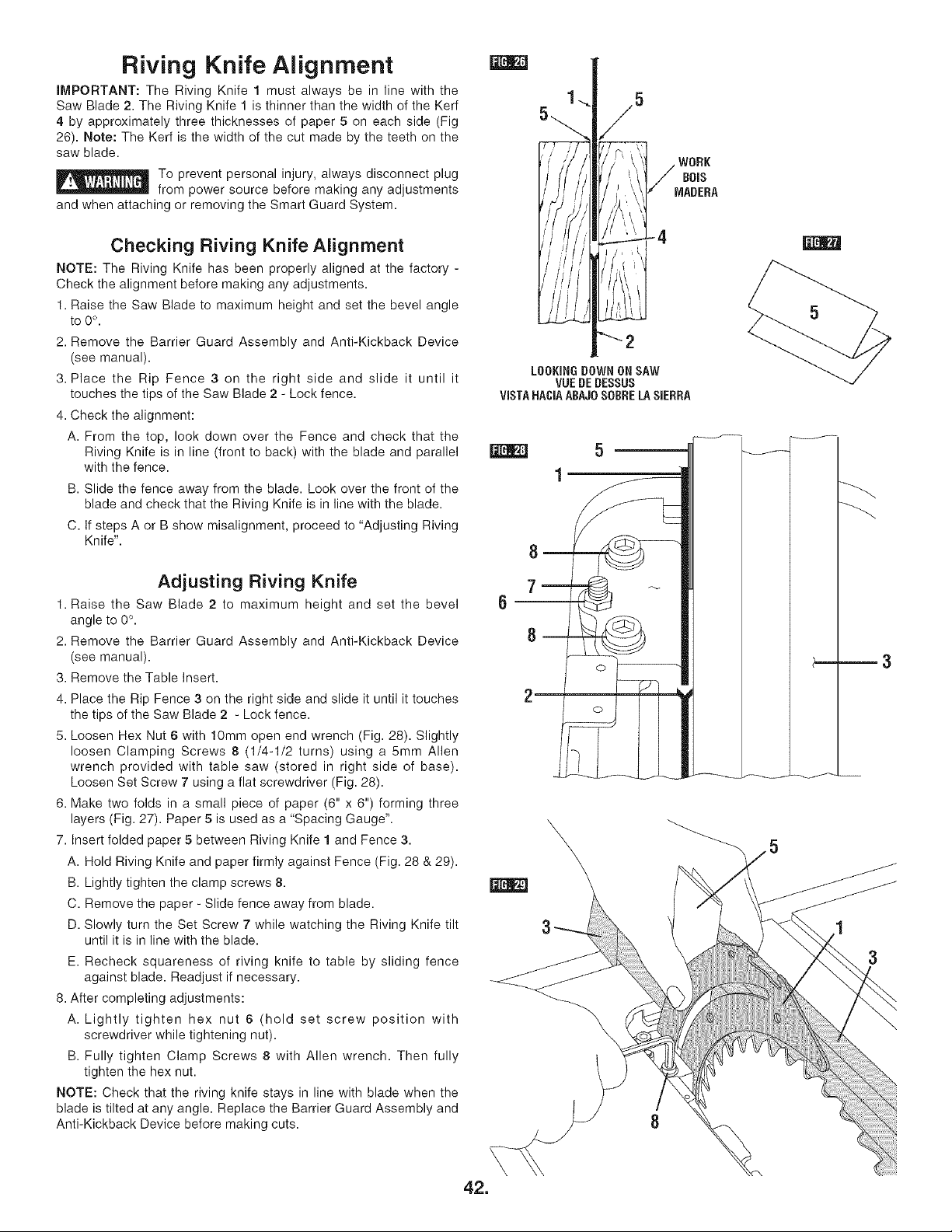

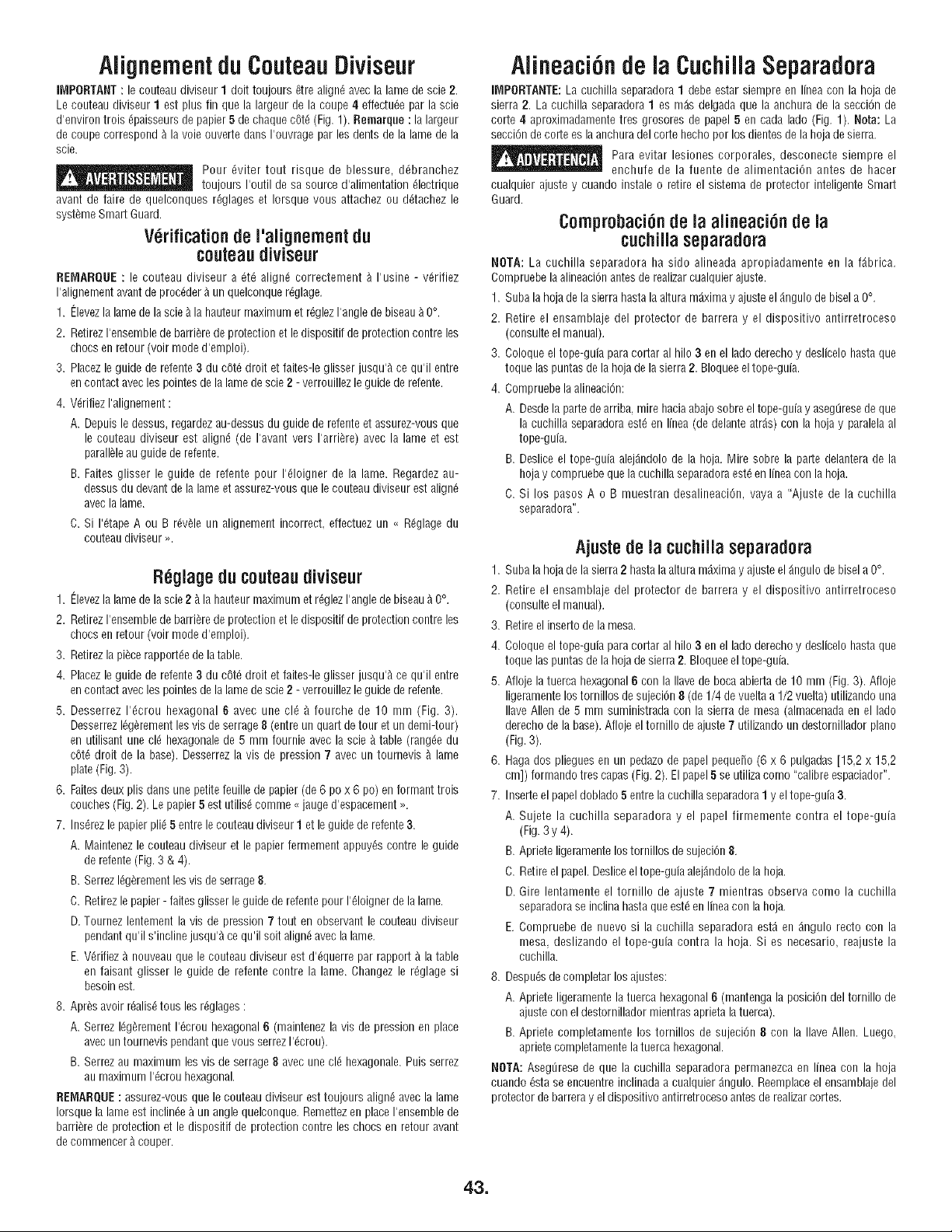

Adjusting Riving Knife ................................................. 42

Basic Table Saw Operation ....................................... 44-80

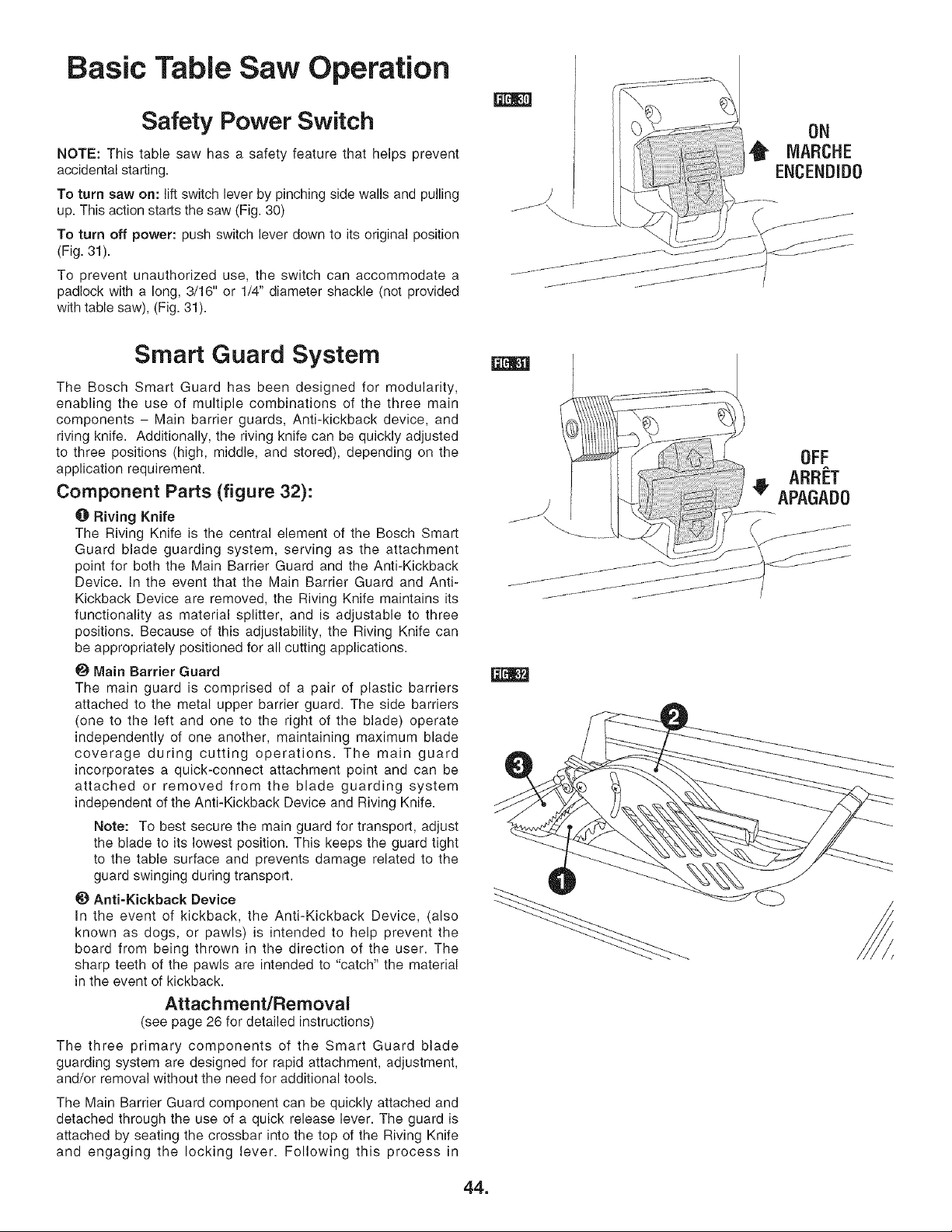

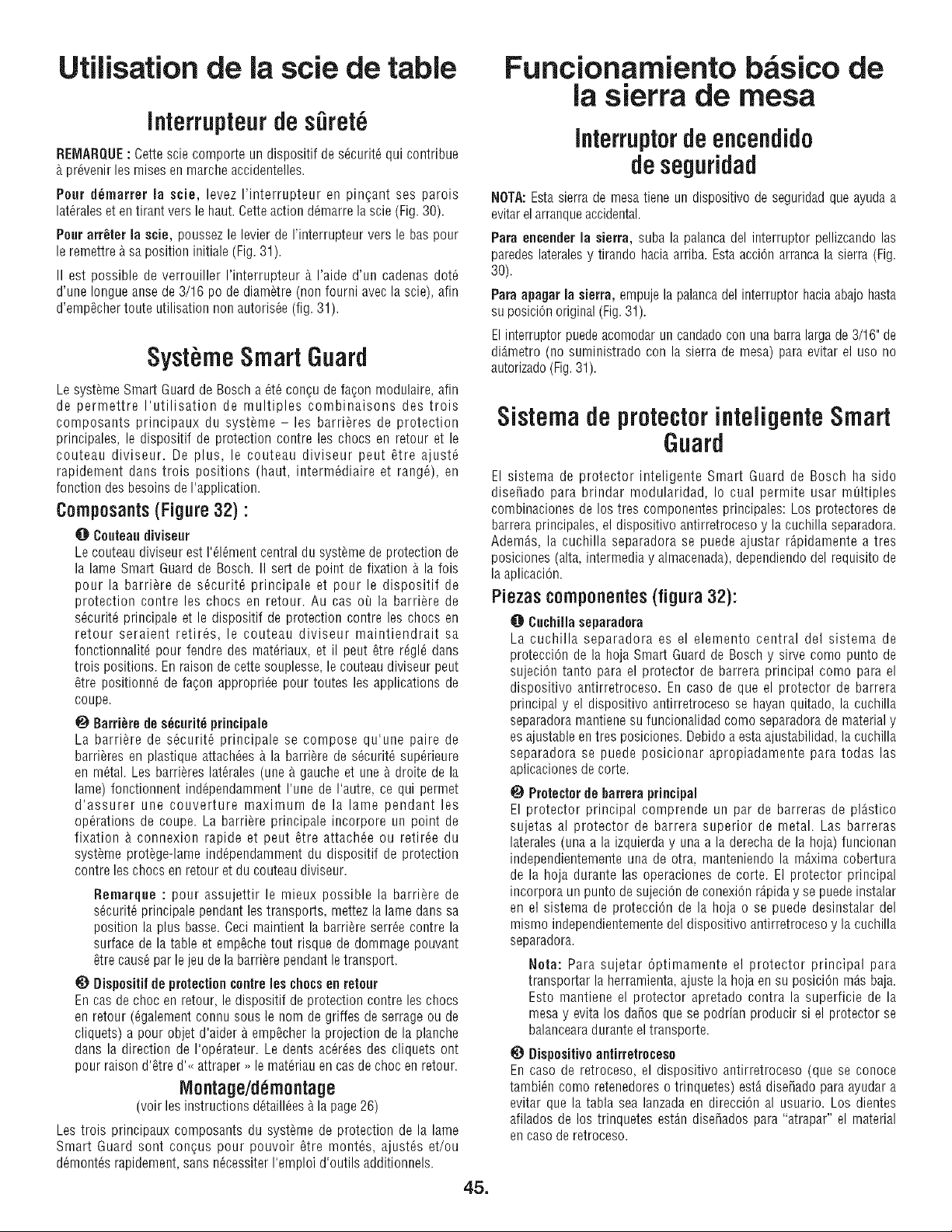

Safety Power Switch ................................................... 44

Smart Guard System ............................................. 44, 46

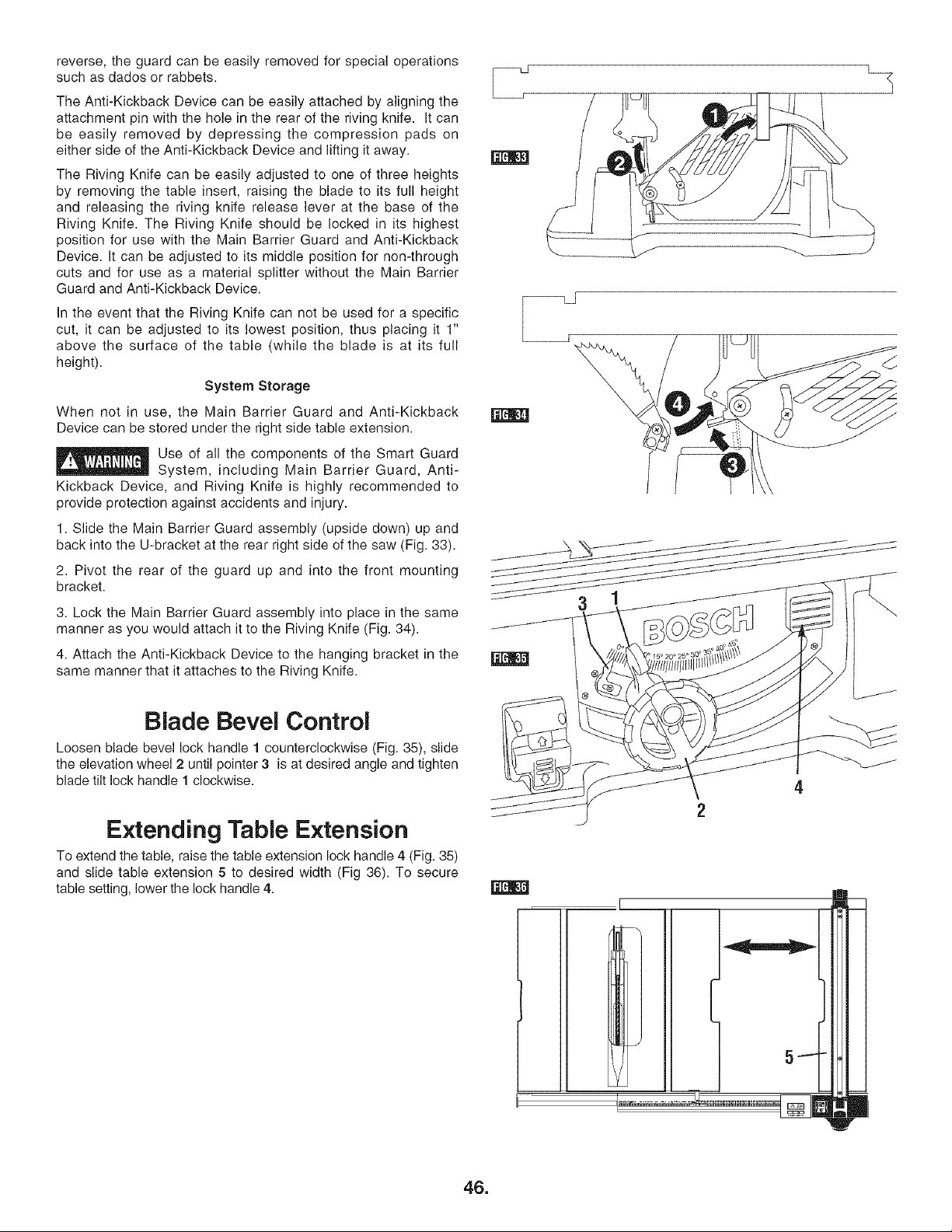

Extending Table Extension ......................................... 46

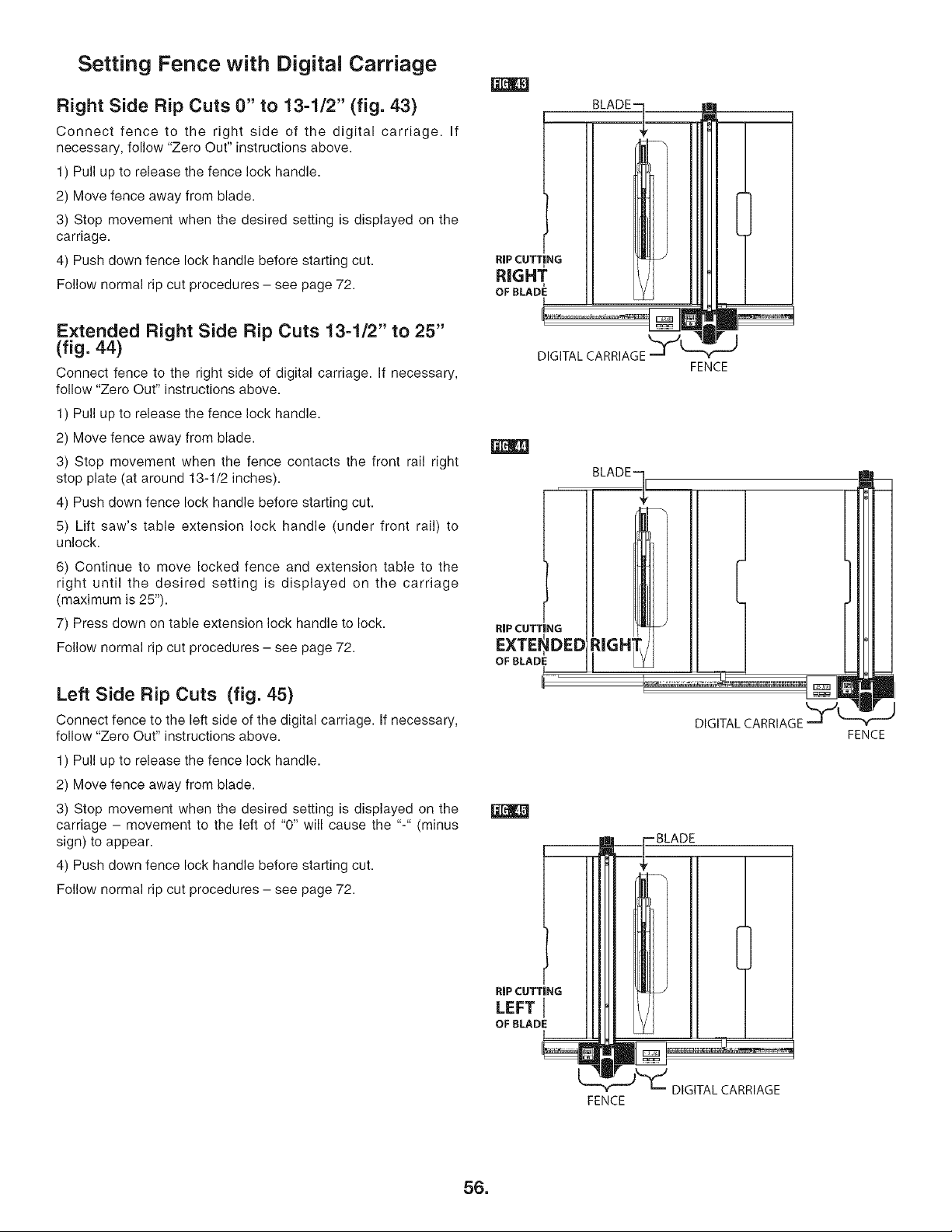

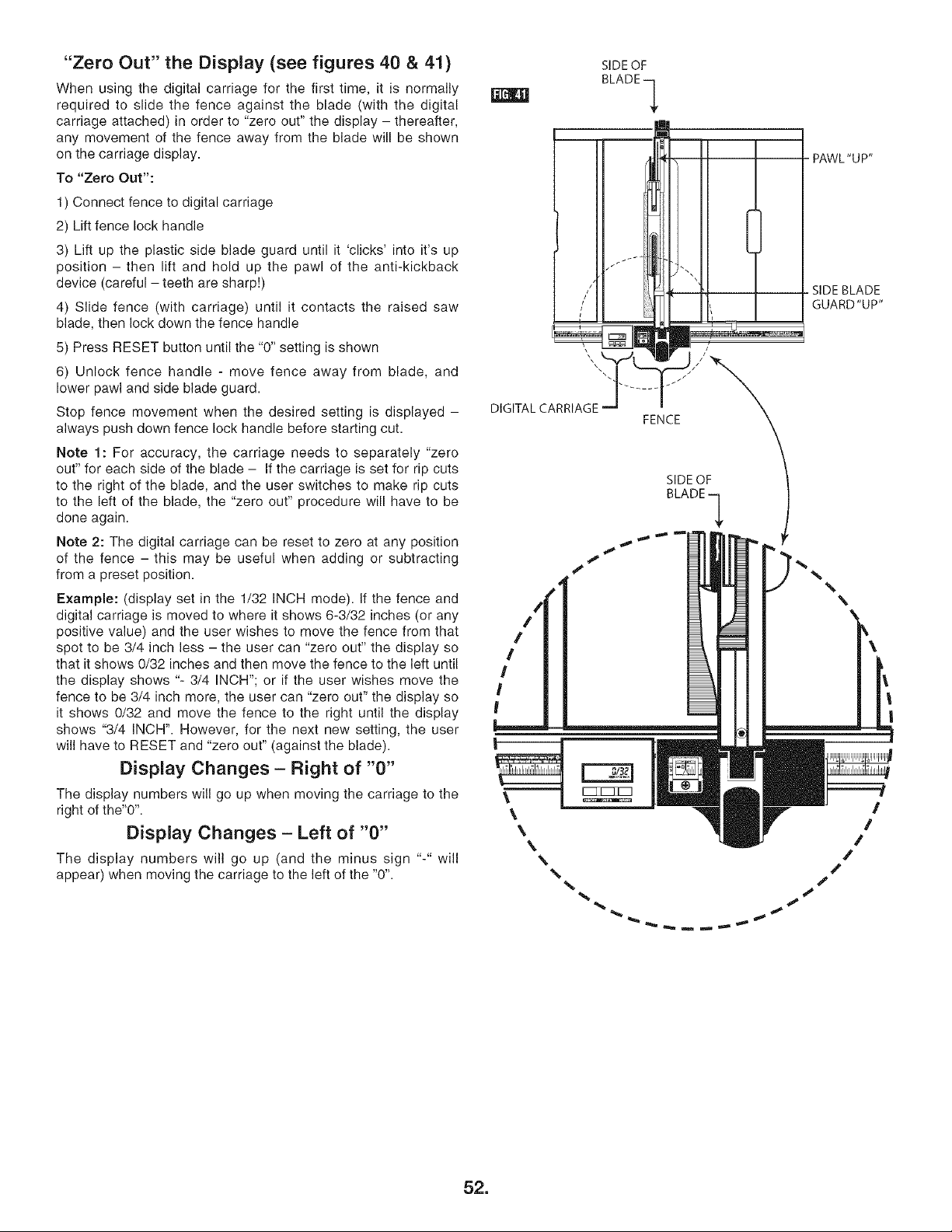

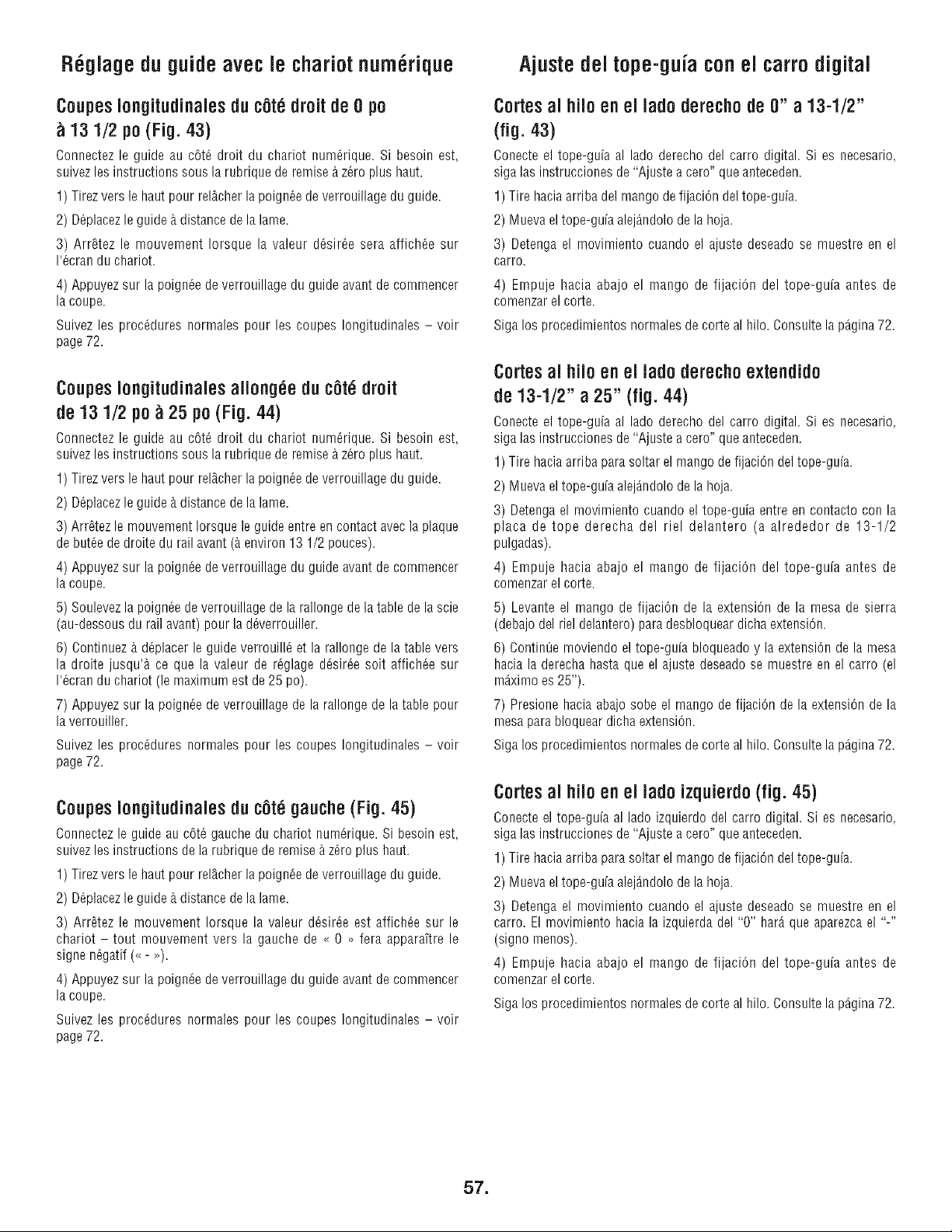

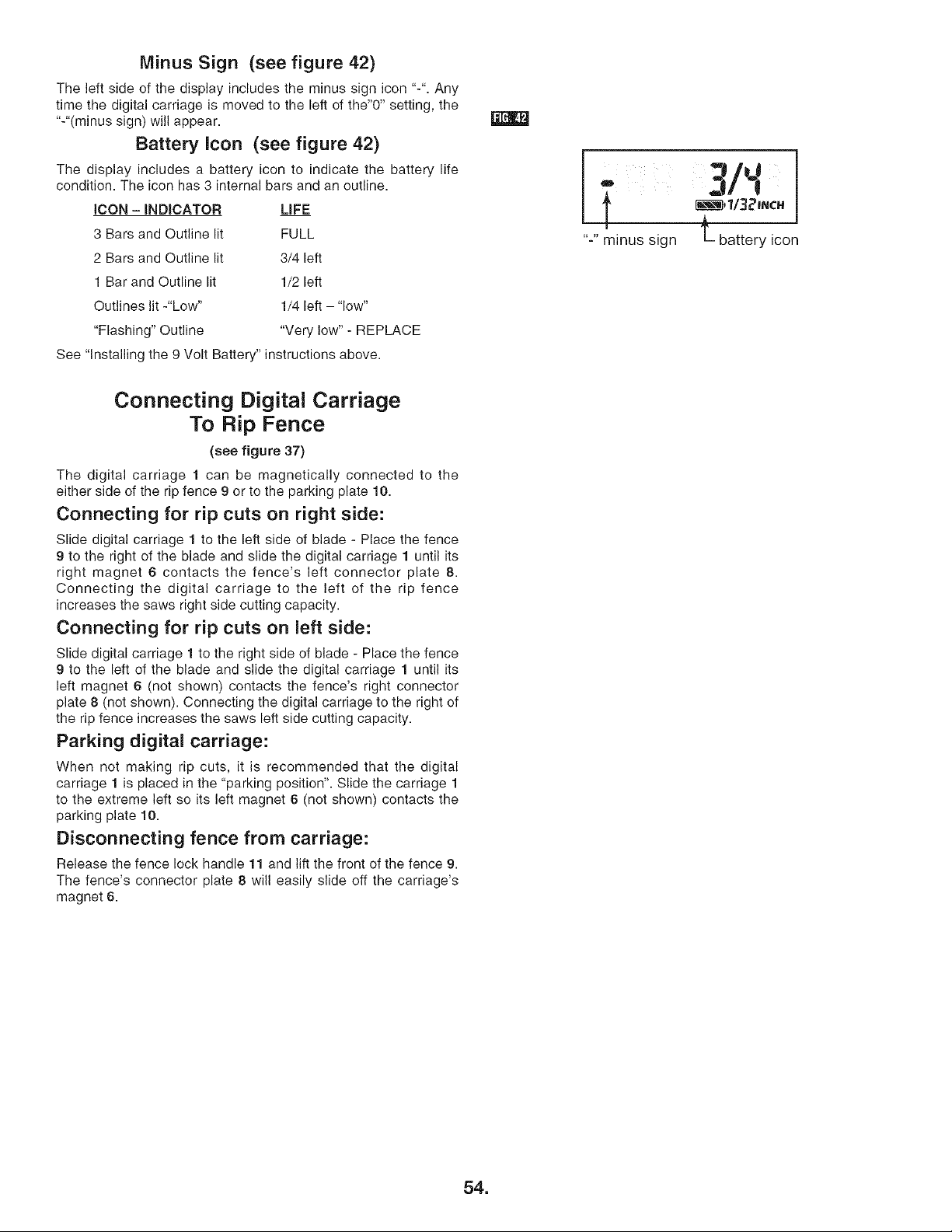

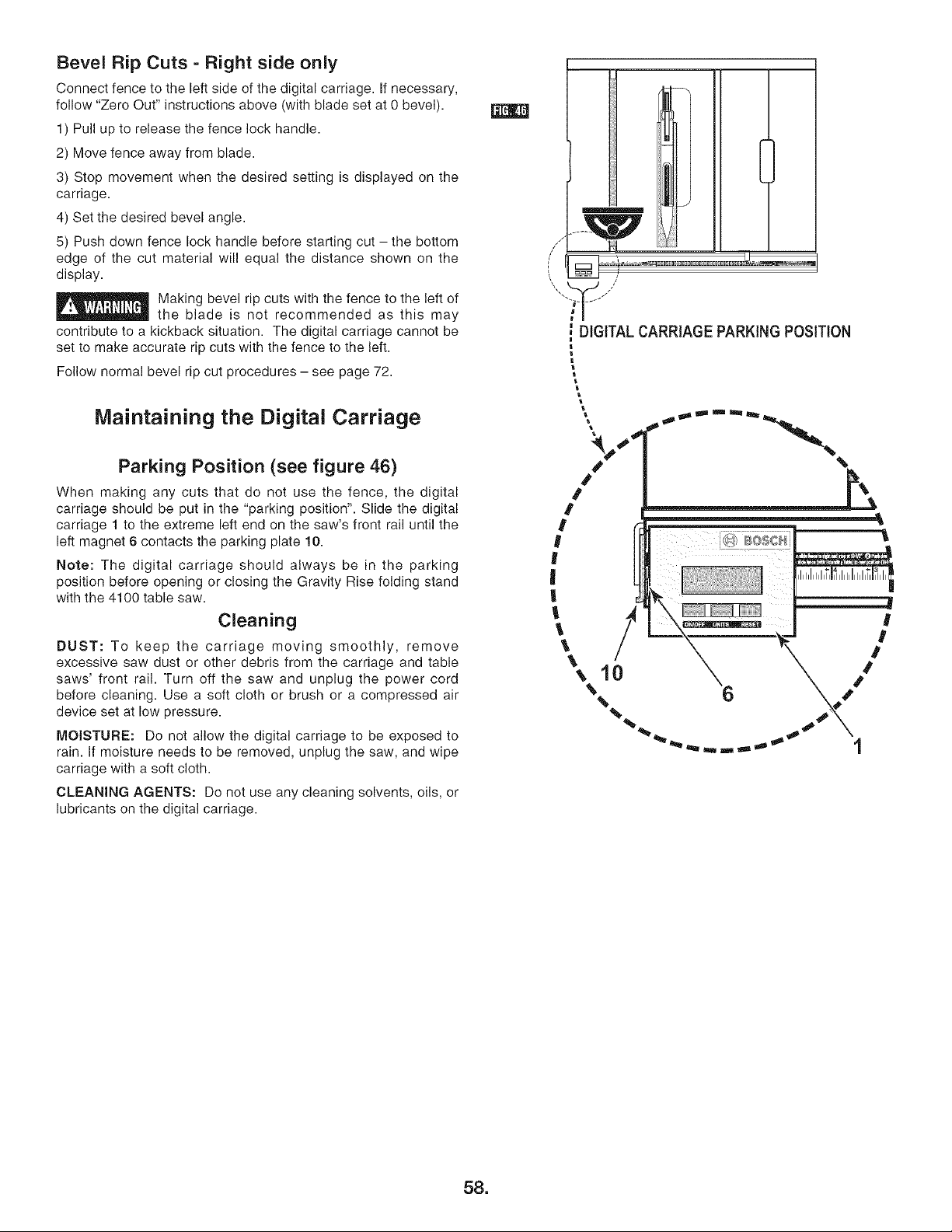

Digital Carriage (Model 4100DG-09 only) .............. 48-58

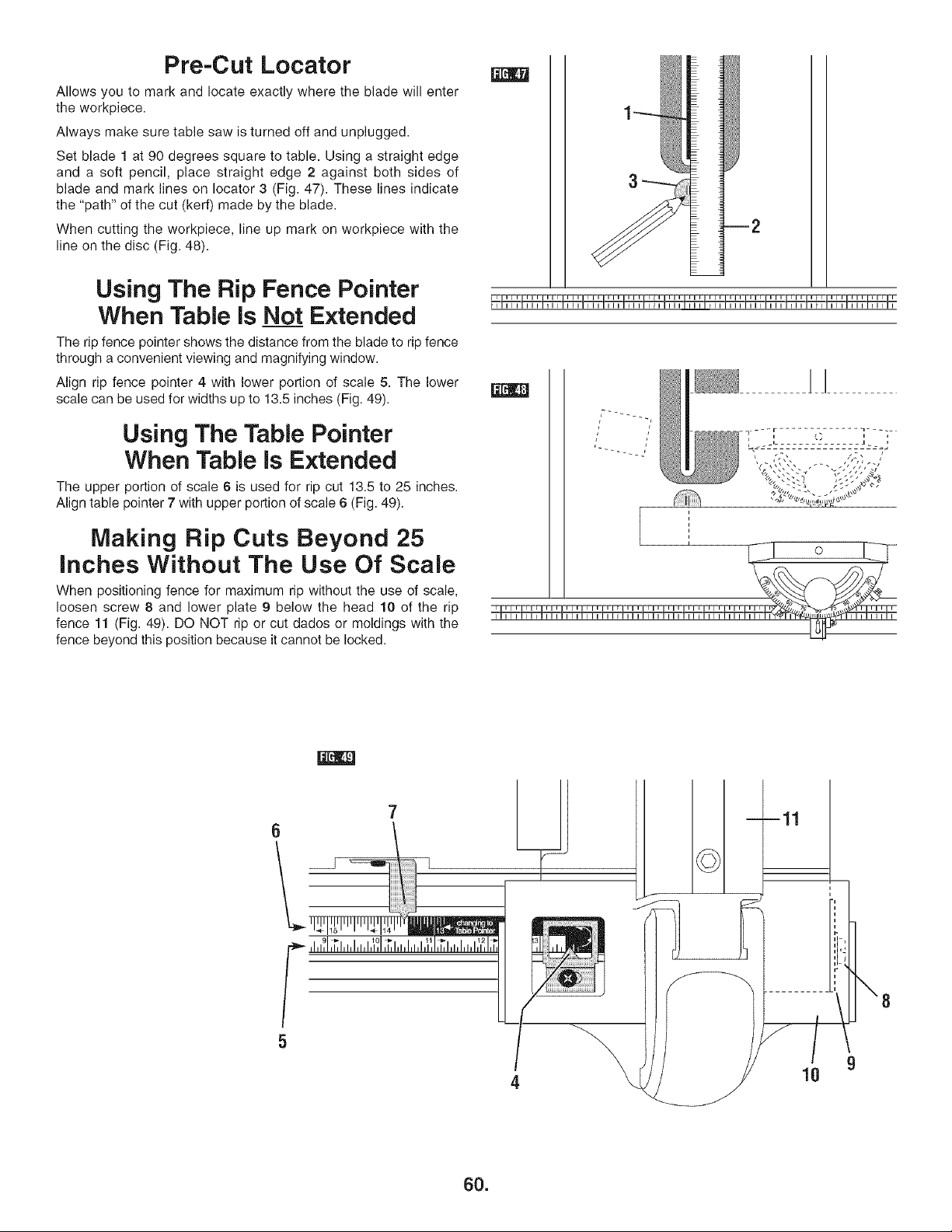

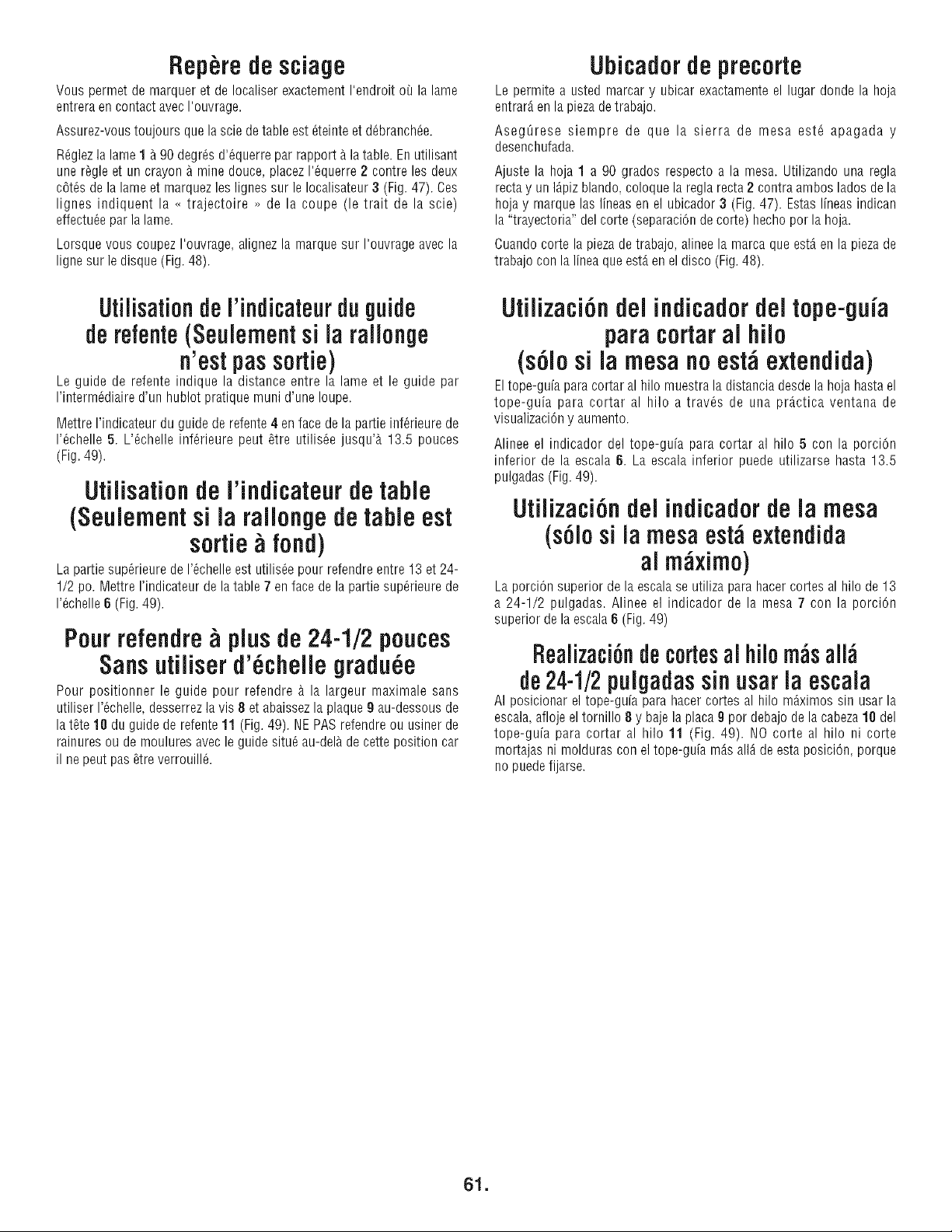

Pre-Cut Locator ........................................................... 60

Using Rip Fence Pointer ............................................. 60

Using Table Pointer ..................................................... 60

Work Helpers .............................................................. 62

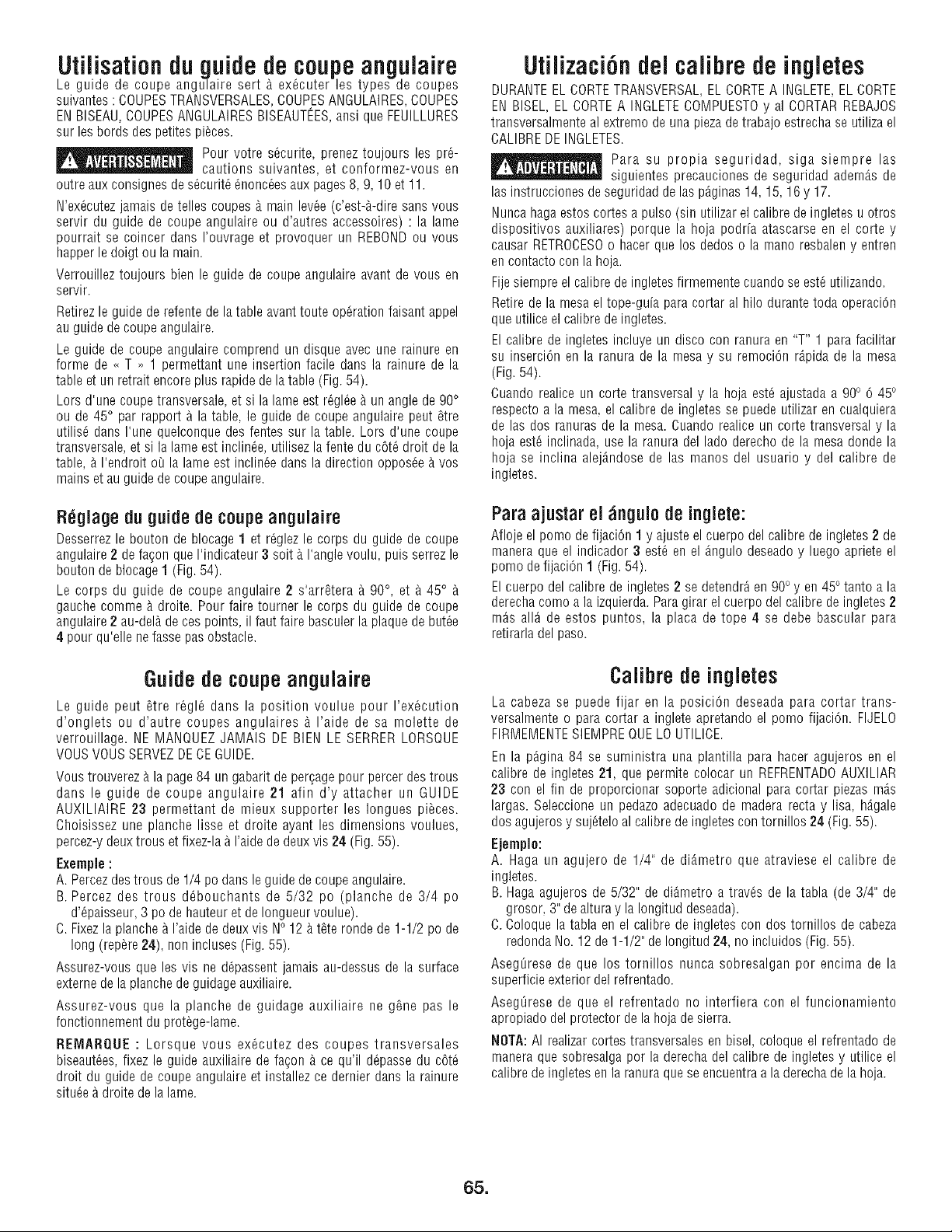

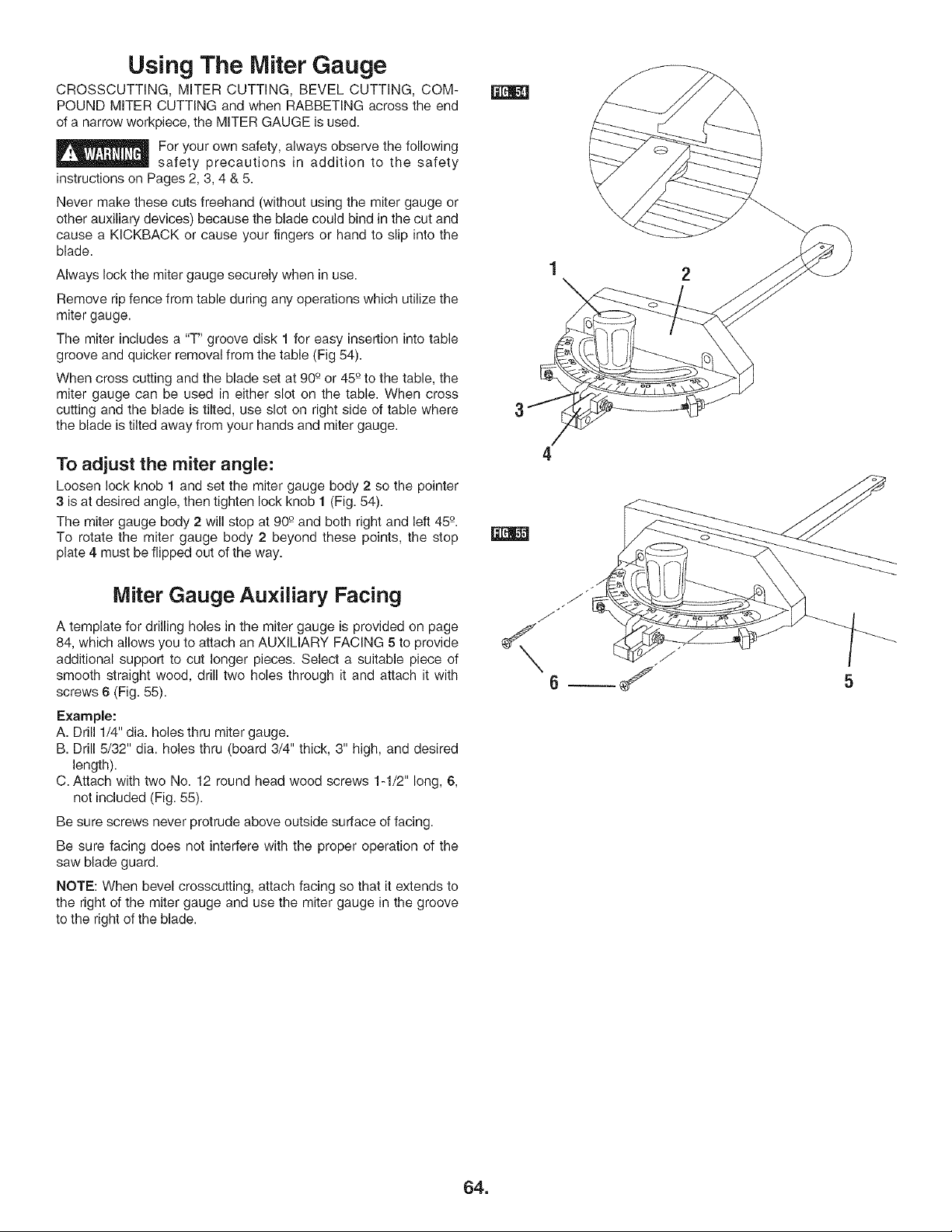

Using the Miter Gauge ................................................ 64

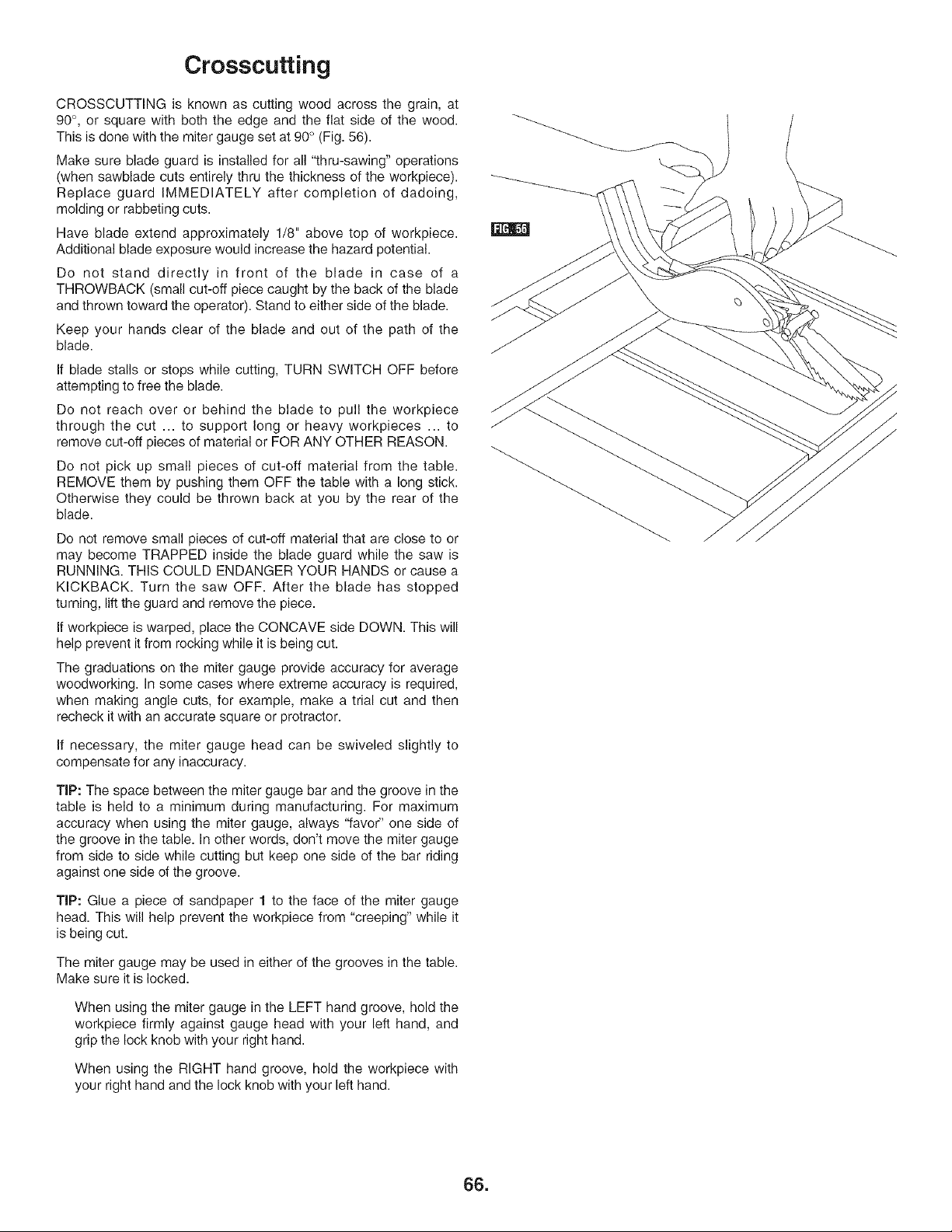

Crosscutting ................................................................ 66

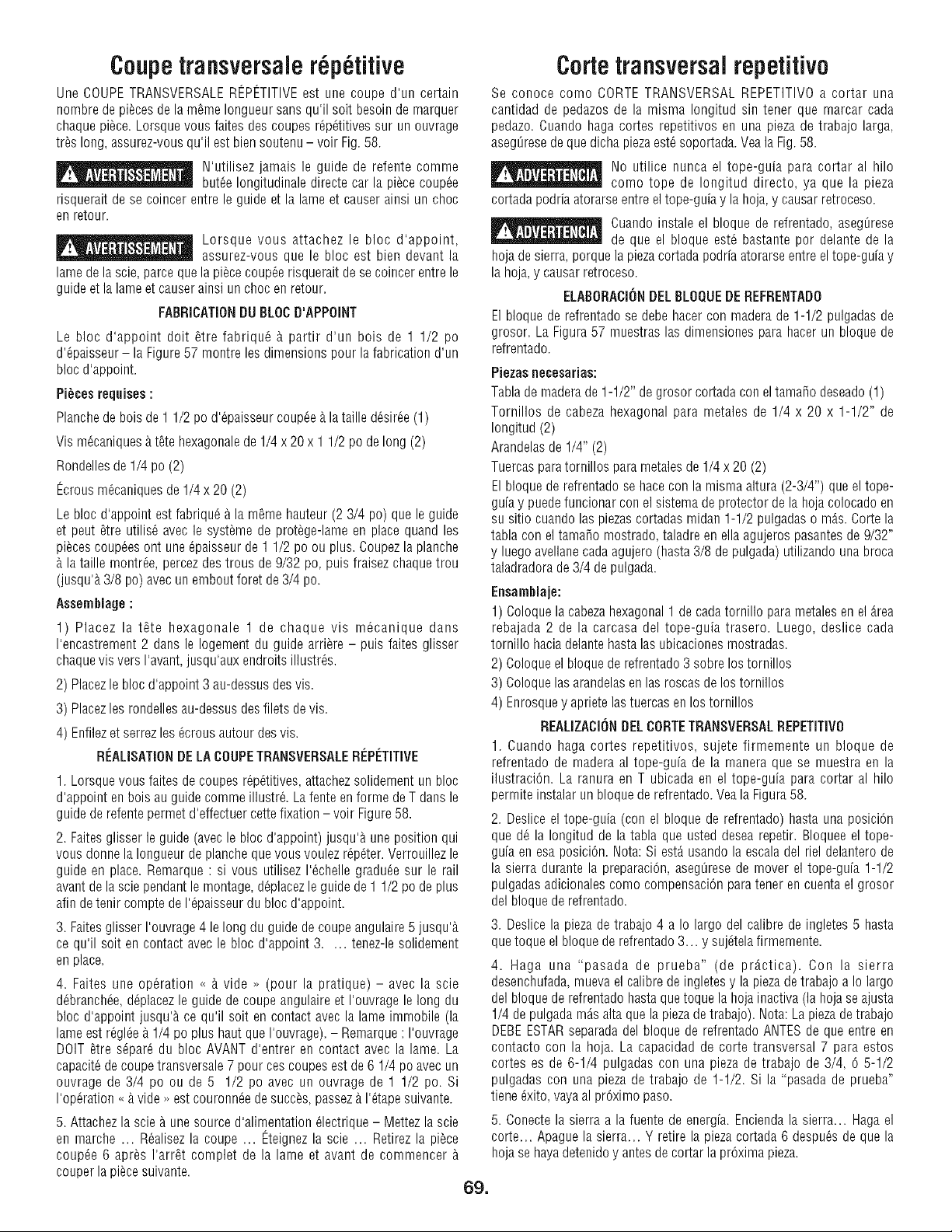

Repetitive Crosscutting ............................................... 68

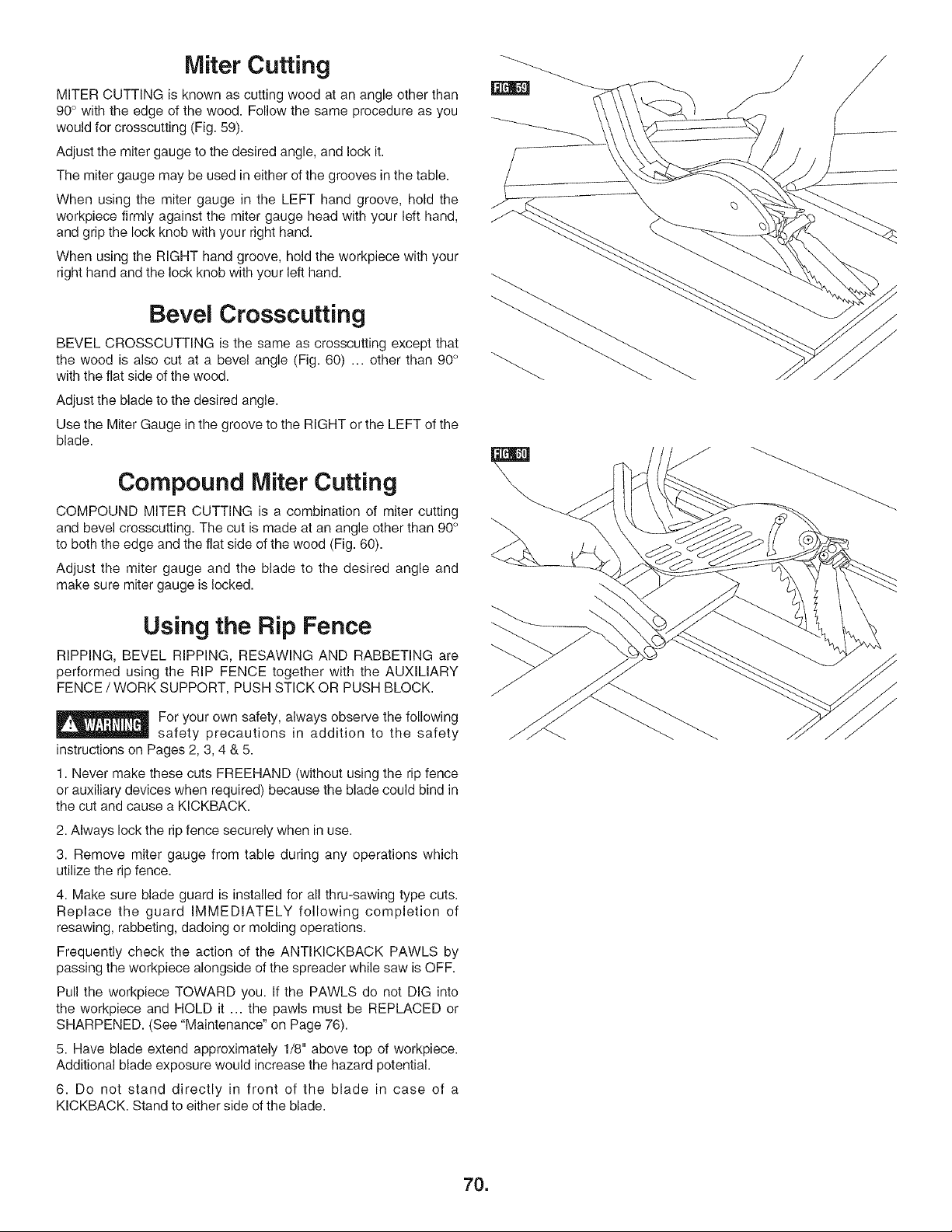

Miter Cutting ................................................................ 70

Bevel Crosscutting ...................................................... 70

Compound Miter Cutting ............................................. 70

Using the Rip Fence .............................................. 70, 72

Ripping ........................................................................ 74

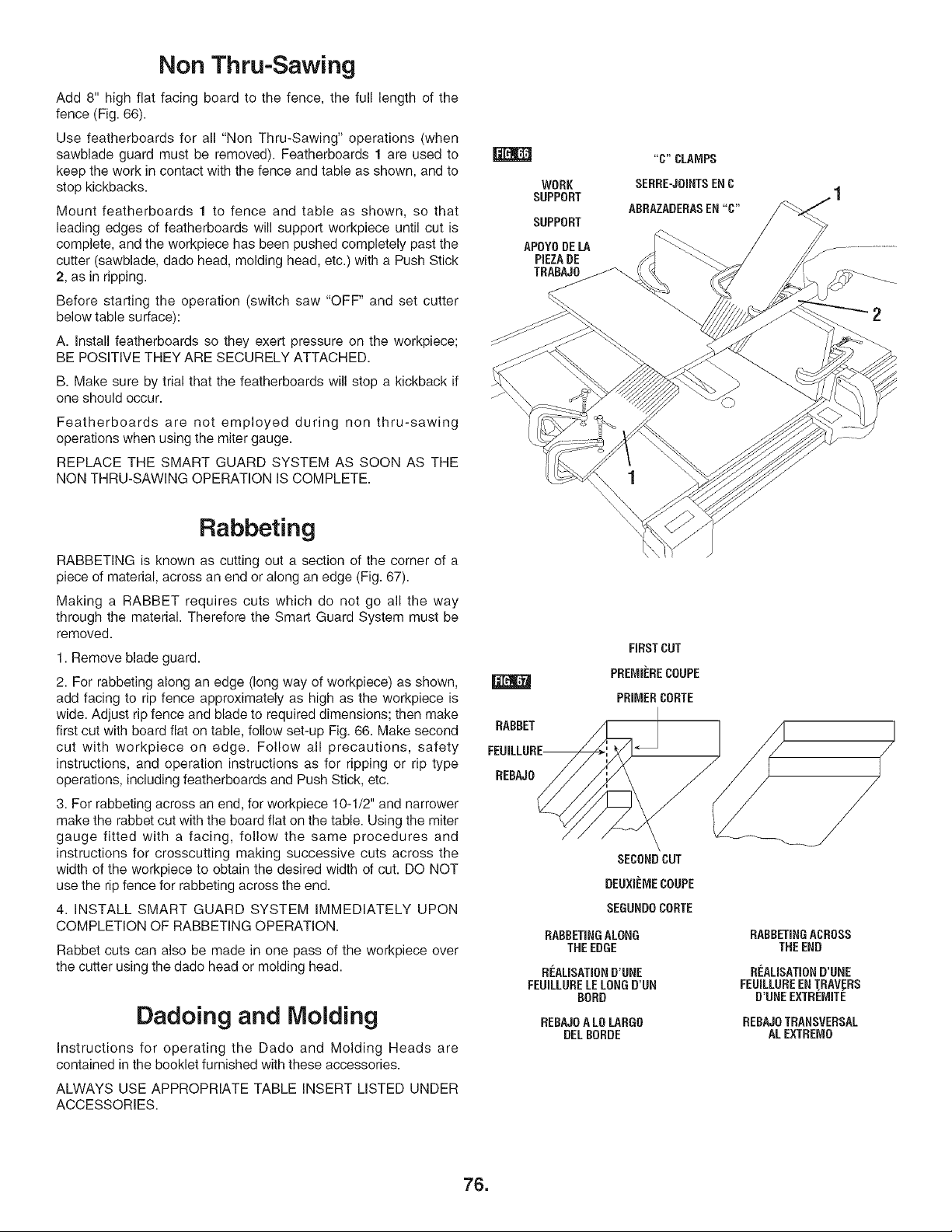

Non Thru-Sawing ........................................................ 76

Rabbeting .................................................................... 76

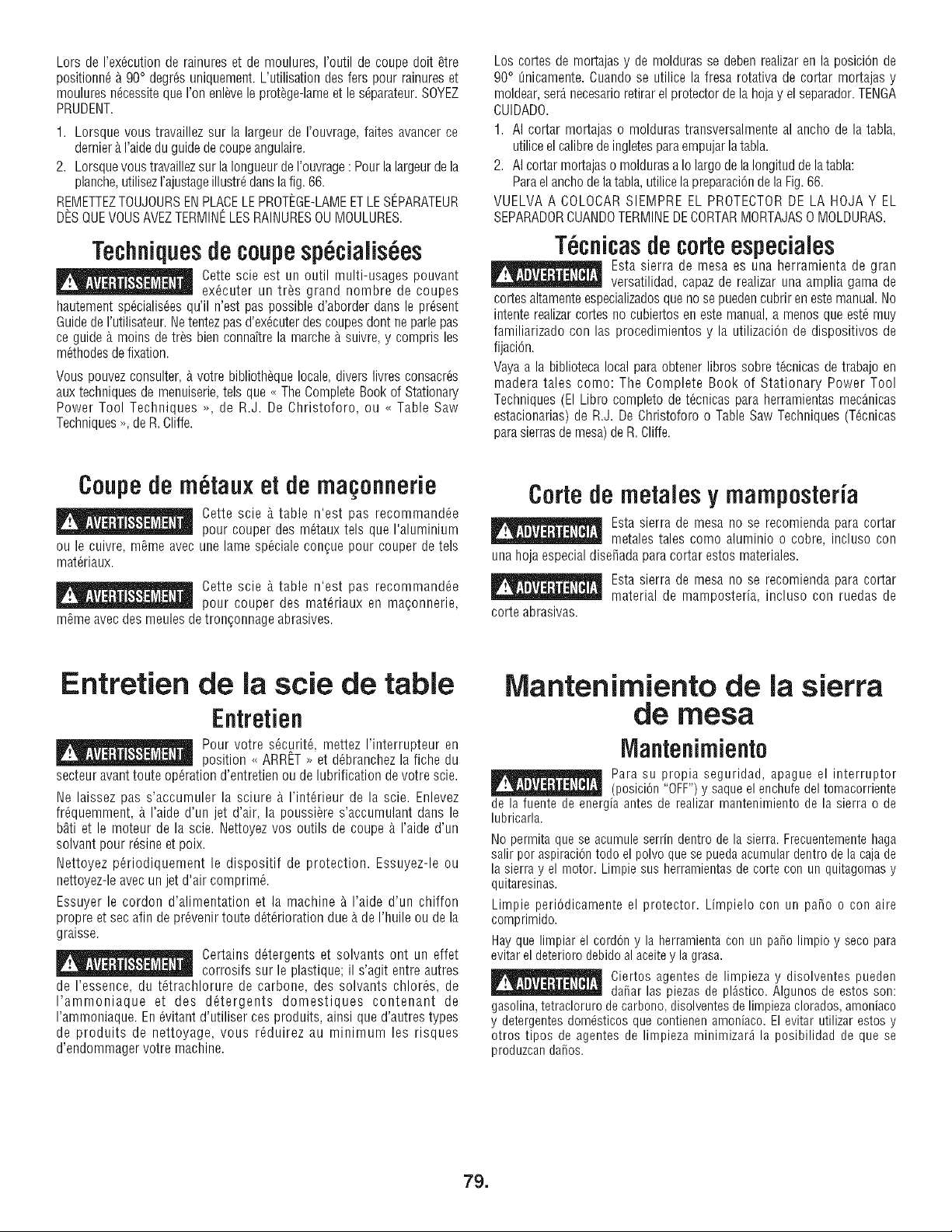

Dadoing & Molding Cutting ................................... 76, 78

Maintaining Your Table Saw ............................................ 78

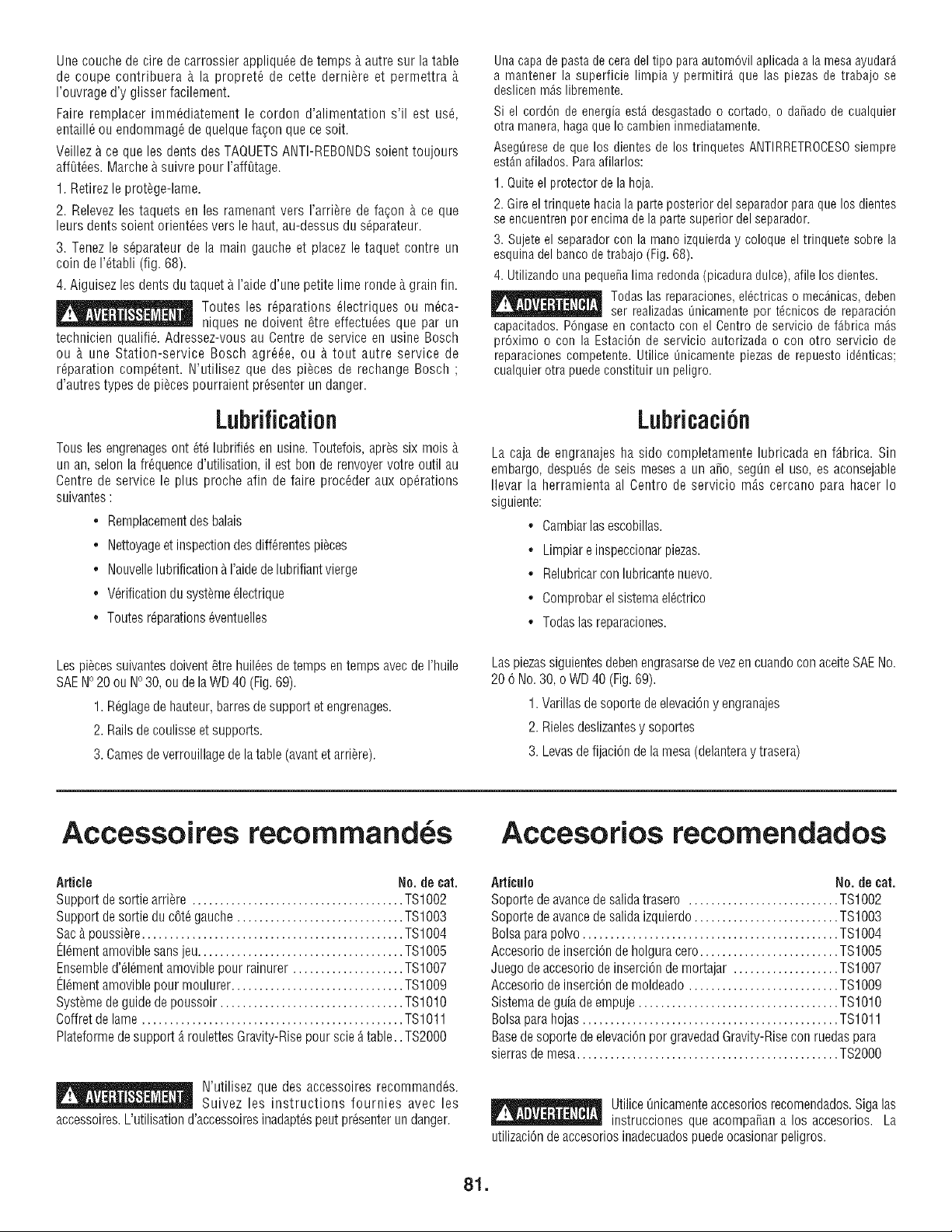

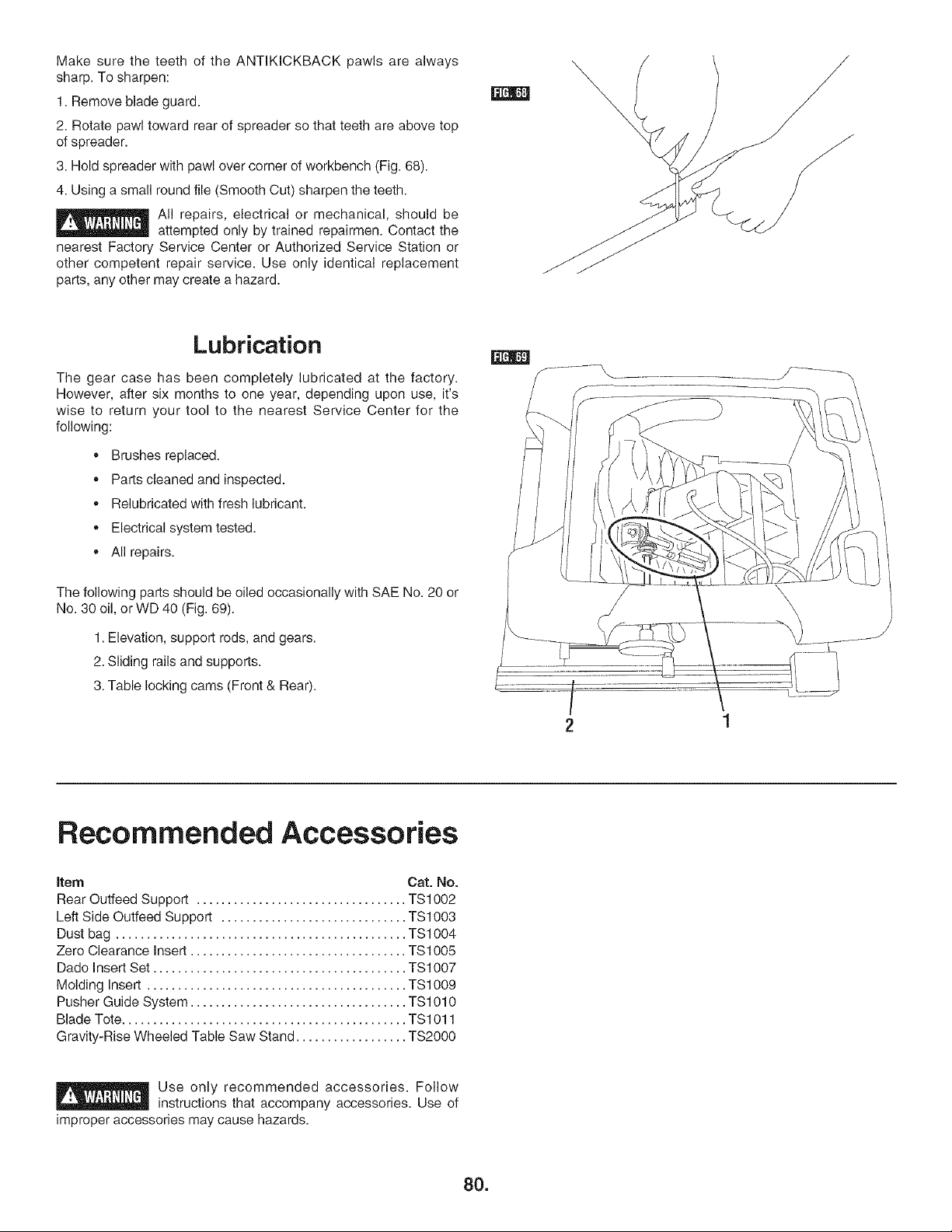

Lubrication ....................................................................... 80

Accessories ...................................................................... 80

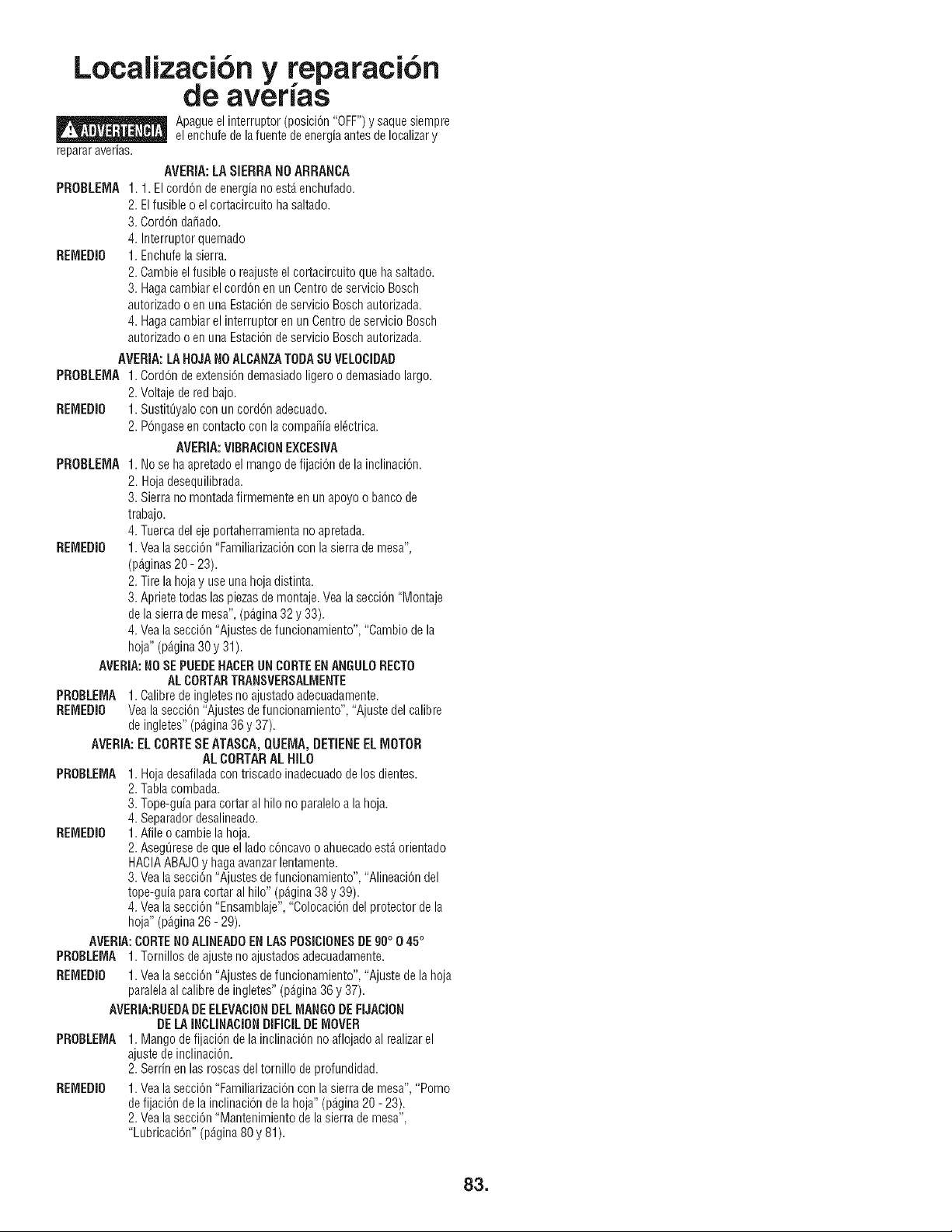

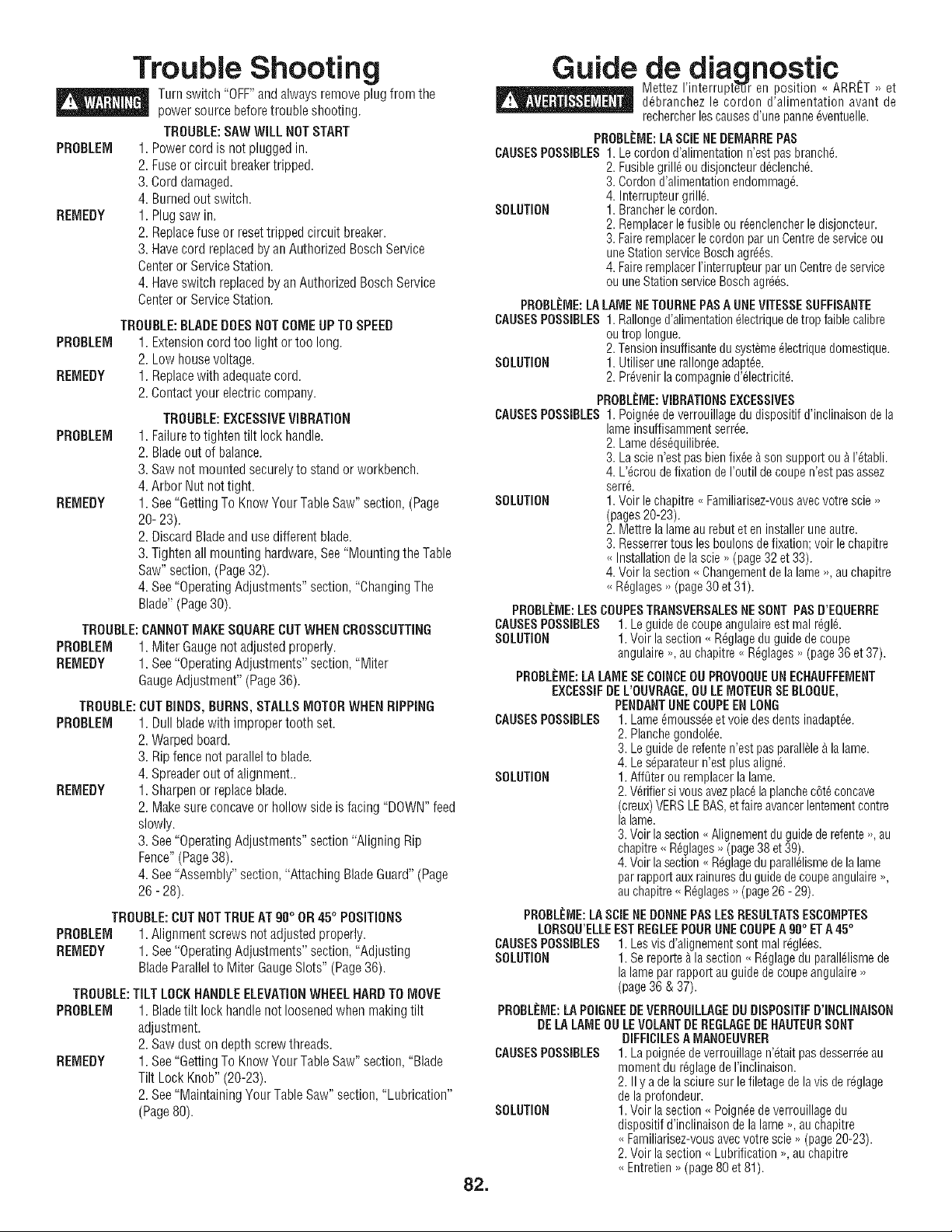

Trouble Shooting .............................................................. 82

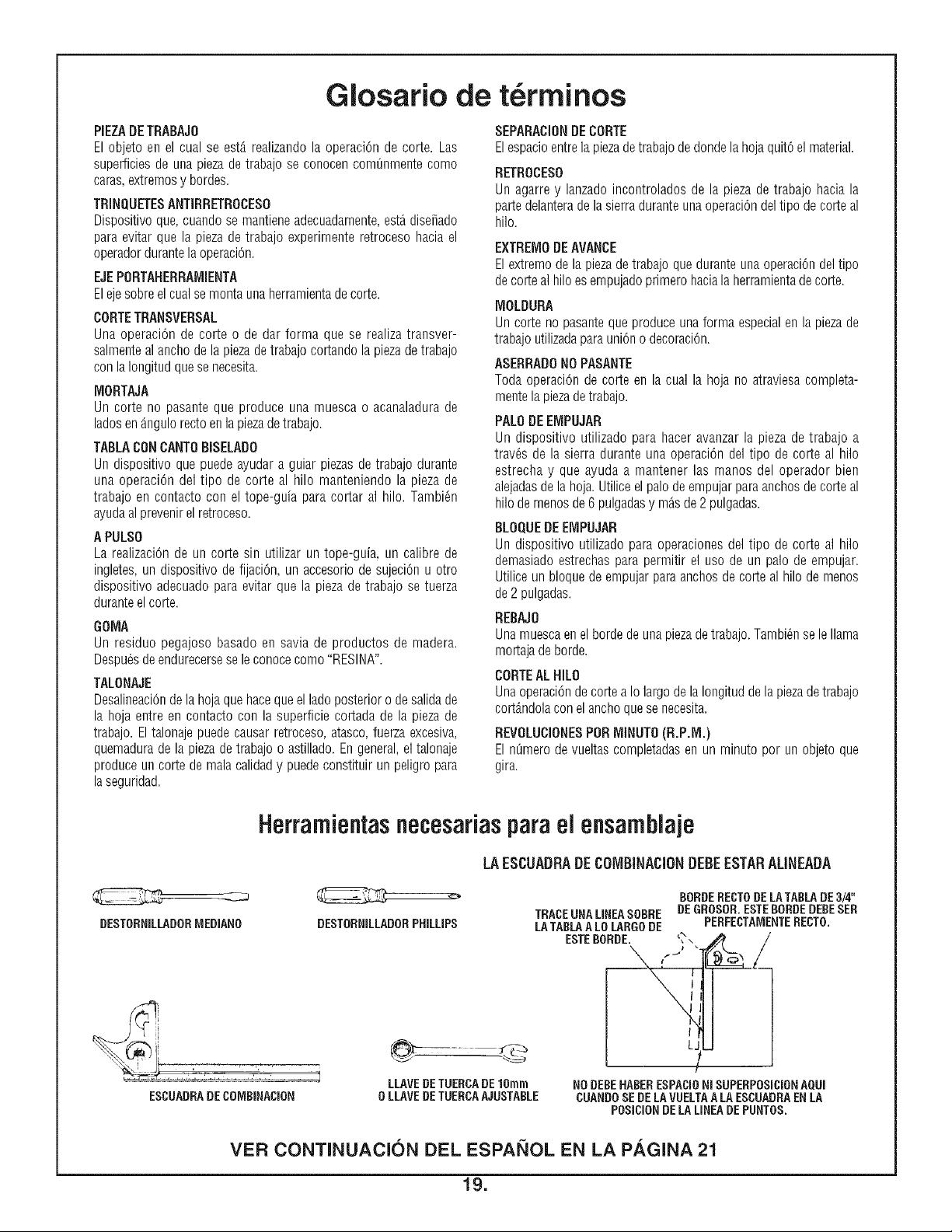

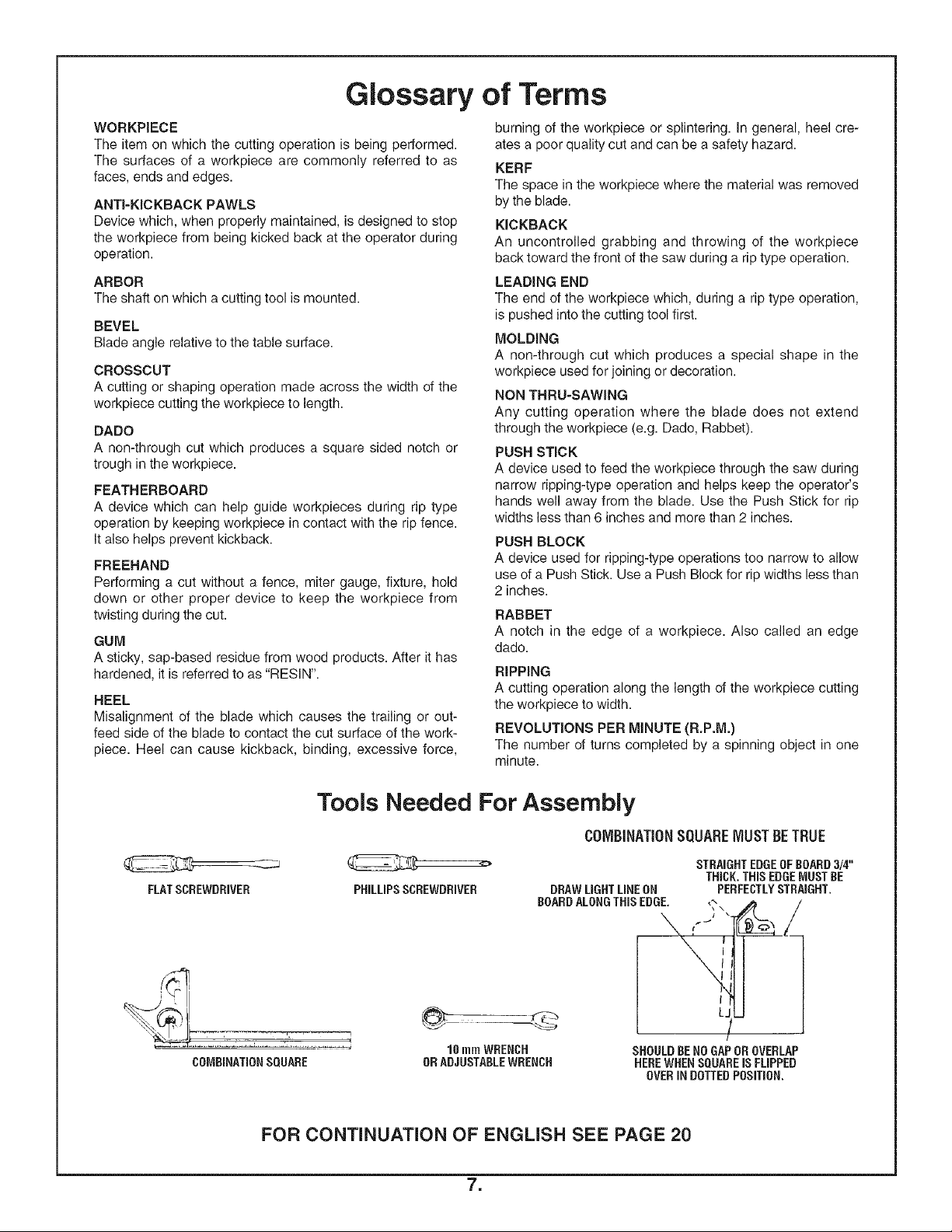

Glossary of Terms

WORKPIECE

The item on which the cutting operation is being performed.

The surfaces of a workpiece are commonly referred to as

faces, ends and edges.

ANTI-KICKBACK PAWLS

Device which, when properly maintained, is designed to stop

the workpiece from being kicked back at the operator during

operation.

burning of the workpiece or splintering. In general, heel cre-

ates a poor quality cut and can be a safety hazard.

KERF

The space in the workpiece where the material was removed

by the blade.

KICKBACK

An uncontrolled grabbing and throwing of the workpiece

back toward the front of the saw during a rip type operation.

ARBOR

The shaft on which a cutting tool is mounted.

REVEL

Blade angle relative to the table surface.

CROSSCUT

A cutting or shaping operation made across the width of the

workpiece cutting the workpiece to length.

DADO

A non-through cut which produces a square sided notch or

trough in the workpiece.

FEATHERBOARD

A device which can help guide workpieces during rip type

operation by keeping workpiece in contact with the rip fence.

It also helps prevent kickback.

FREEHAND

Performing a cut without a fence, miter gauge, fixture, hold

down or other proper device to keep the workpiece from

twisting during the cut.

GUM

A sticky, sap-based residue from wood products. After it has

hardened, it is referred to as "RESIN".

HEEL

Misalignment of the blade which causes the trailing or out-

feed side of the blade to contact the cut surface of the work-

piece. Heel can cause kickback, binding, excessive force,

LEADING END

The end of the workpiece which, during a rip type operation,

is pushed into the cutting tool first.

MOLDING

A non-through cut which produces a special shape in the

workpiece used for joining or decoration.

NON THRU-SAWING

Any cutting operation where the blade does not extend

through the workpiece (e.g. Dado, Rabbet).

PUSH STICK

A device used to feed the workpiece through the saw during

narrow ripping-type operation and helps keep the operator's

hands well away from the blade. Use the Push Stick for rip

widths less than 6 inches and more than 2 inches.

PUSH BLOCK

A device used for ripping-type operations too narrow to allow

use of a Push Stick. Use a Push Block for rip widths less than

2 inches.

RABBET

A notch in the edge of a workpiece. Also called an edge

dado.

RIPPING

A cutting operation along the length of the workpiece cutting

the workpiece to width.

REVOLUTIONS PER MINUTE (R,P.M.)

The number of turns completed by a spinning object in one

minute.

Tools Needed For Assembly

COMBiNATiONSQUAREMUSTBETRUE

FLATSCREWDRIVER

COMBINATIONSQUARE

PHiLLiPSSCREWDRIVER

10 mmWRENCH

ORADJUSTABLEWRENCH

STRAIGHTEDGEOFBOARD3/4"

THICK.THiSEDGEMUSTBE

DRAWLIGHTLiNEON PERFECTLYSTRAIGHT.

BOARDALONGTHiSEDGE.x ''_''_\' ' &i/_

SHOULDBENOGAPOROVERLAP

HEREWHENSQUAREiSFLIPPED

OVERiNDOTTEDPOSiTiON.

FOR CONTiNUATiON OF ENGLISH SEE PAGE 20

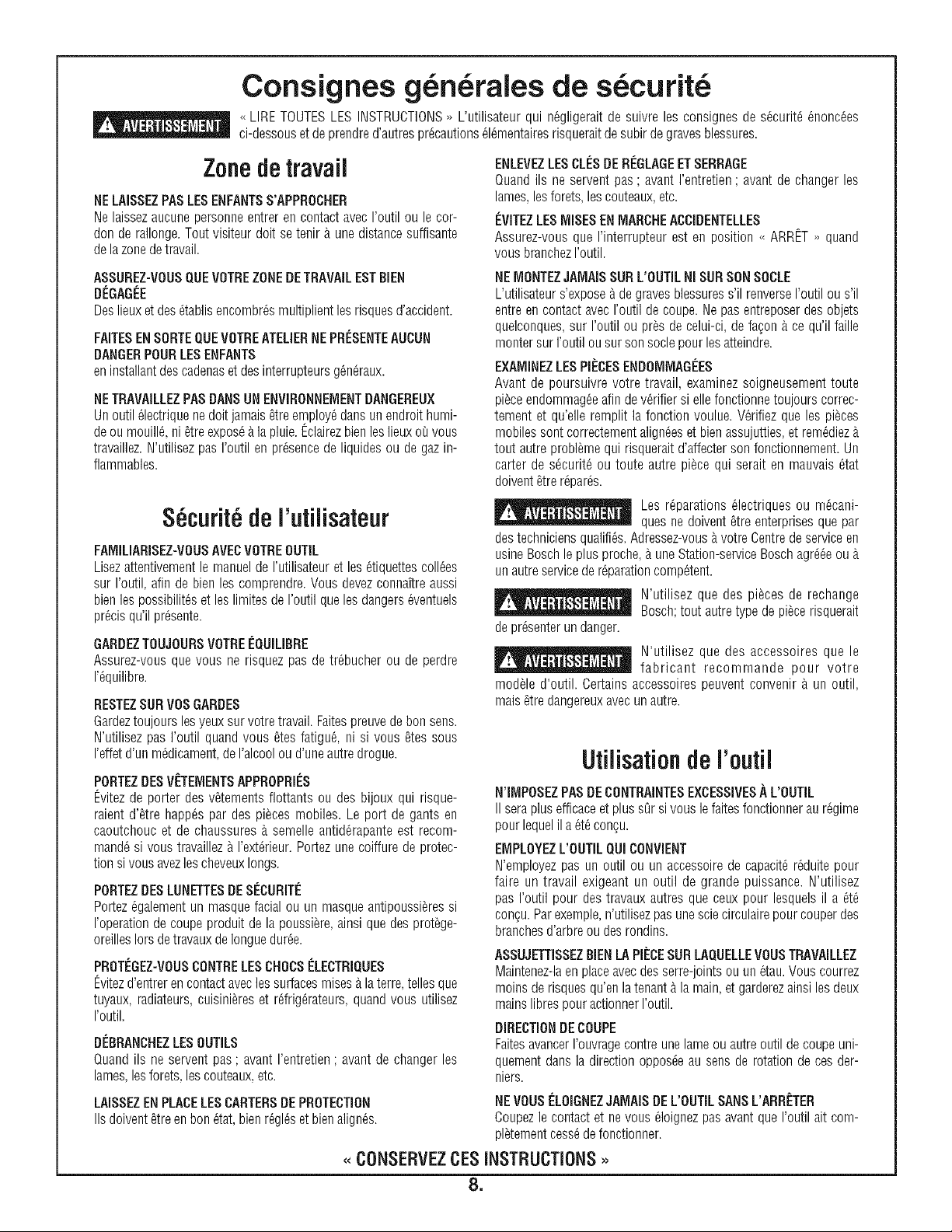

Consignes g n rales de s curit

<_LIRE TOUTESLES INSTRUCTIONS>>L'utilisateur qui nGgiigeraitde suivre les consignes de s_curit_ 6nonc@s

ci-dessouset deprendred'autresprecautions616mentairesrisqueraitde subir de graves blessures.

Zonede travail

NELAISSEZPASLES ENFANTSS'APPROCHER

Ne laissezaucune personneentrer en contact avec I'outil ou le cor-

don de railonge.Tout visiteur dolt se tenir _.une distance suffisante

de la zonedetravail.

ASSUREZ-VOUSQUEVOTREZONEDETRAVAILESTBIEN

D_:GAGI_E

Deslieuxetdes@.blisencombrGsmultiplientlesrisquesd'accident.

FAITESENSORTEQUEVOTREATELIERNEPRI_SENTEAUCUN

DANGERPOUR LESENFANTS

eninstallantdescadenasetdesinterrupteursgGn_raux.

NE TRAVAILLEZPAS DANS UN ENVIRONNEMENT DANGEREUX

Un outil 61ectriquene dolt jamais _tre ernploy_dartsun endroit hurni-

de ou mouill_, ni _tre expos6b.la pluie.I_clairezbien les lieux cOvous

travaillez. N'utilisezpas I'outil en prGsencede liquides ou de gaz in-

flammables.

SGcurit6de I'utilisateur

FAIVllUARISEZ-VOUSAVECVOTREOUTIL

Lisez attentivementle manuelde I'utilisateur et les 6tiquettes coll@s

sur I'outil, afin de bien les comprendre. Vous devezconnai"treaussi

bien les possibilitGset les limites de I'outil queles dangers @entuels

precis qu'il pr_sente.

GARDEZ TOUJOURS VOTRE EQUILIBRE

Assurez-vous que vous ne risquez pas de tr_bucher ou de perdre

I'@uilibre.

RESTEZSUB VOSGARDES

Gardeztoujours lesyeux sur votre travail. Faitespreuvede bon sens.

N'utilisez pas I'outil quand vous _tes fatigue, ni si vous _tes sous

I'effetd'un m_dicament,deI'alcool ou d'uneautredrogue.

PORTEZDESV[ETEIV1ENTSAPPROPRII_S

Evitez de porter des v_tements fiottants ou des bijoux qui risque-

raient d'atre happ_s par des pi_ces mobiles. Le port de gants en

caoutchouc et de chaussures _.semelle antid_rapanteest recom-

mand6 si vous travaillez a I'ext_rieur.Portezune coiffure de protec-

tion si vous avezlescheveuxlongs.

PORTEZDESLUNETTESDESItCURITI_

Portez6galementun masquefacial ou un masqueantipoussi_ressi

I'operationde coupe produit de la poussi_re, ainsi que des prot_ge-

oreillesIors de travauxde Ionguedur@.

PROTI'.:GEZ-VOUSCONTRELESCHOCSI_LECTRIQUES

Evitezd'entrer en contactavec les surfacesraises_.laterre, tellesque

tuyaux, radiateurs, cuisini_res et rdrig_rateurs, quand vous utiiisez

I'outil.

DI_BRANCHEZLESOUTILS

Quand ils ne servent pas ; avant I'entretien ; avant de changer les

lames,lesforets, los couteaux,etc.

LAISSEZENPLACELESCARTERSDEPROTECTION

IIsdoivent_treenbon6tat,bienr_glCset bienalights.

ENLEVEZLESCLIPSDERI_GLAGEETSERRAGE

Quand ils ne servent pas ; avant I'entretien ; avant de changer les

lames, lesforets, les couteaux,etc.

I_VITEZLESIVlISESEN IVlARCHEACCIDENTELLES

Assurez-vous que I'interrupteur est en position <<ARRET>, quand

vous branchezI'outil.

NEIVlONTEZJAIVIAISSUBL'OUTILNISUR SONSOCLE

L'utilisateur s'exposea de gravesblessuress'il renverseI'outil ou s'il

entre en contact avec I'outil de coupe.Ne pas entreposerdes objets

quelconques,sur I'outil ou pros de celui-ci, defagon _.ce qu'il faille

monter surI'outil ou sur son socle pour lesatteindre.

EXAIVIINEZLESPli:CESENDOIVllVlAGI_ES

Avant de poursuivre votre travail, exarninez soigneusernent toute

pieceendommag@afin de vGrifiersi elle fonctionne toujours correc-

tement et qu'elle remplit la fonction voulue. Wrifiez que les pi_ces

mobiles sont correctementalign_eset bien assujutties,et rem_diez

tout autre probl_mequi risquerait d'affecter son fonctionnement. Un

carter de s_curit_ ou toute autre piece qui serait en mauvais _tat

doivent _tre r@ar_s.

Les r@arations _lectriques ou m_cani-

ques ne doivent 6tre enterprises que par

des techniciens qualifies.Adressez-vous_.votre Centre de serviceen

usine Boschle plus pro@e, b.une Station-serviceBoschagr_@ou _.

un autreservicede r@arationcompetent.

N'utilisez que des pi_ces de rechange

Bosch;tout autretype de piecerisquerait

de presenterun danger.

N'utilisez que des accessoires que le

fabricant recommande pour votre

module d'outil. Certains accessoires peuvent convenir _ un outil,

mais _tre dangereuxavec un autre.

Utilisation de I'outil

N'IIVIPOSEZPASDECONTRAINTESEXCESSIVES._L'OUTIL

II sera plus efficaceet plus s0r si vous le faitesfonctionner au r_gime

pour lequelil a _t_con_u.

EIVIPLOYEZL'OUTILQUICONVIENT

N'employez pas un outil ou un accessoirede capacit_ r_duite pour

faire un travail exigeant un outil de grande puissance. N'utilisez

pas I'outil pour des travaux autres que ceux pour lesquels il a _t_

con_u.Parexemple,n'utilisezpas unescie cimulairepour couper des

branchesd'arbre ou desrondins.

ASSUJETTISSEZBIENLAPli:CESUBLAQUELLEVOUSTRAVAILLEZ

Maintenez-laen placeavec des serre-joints ou un _tau. Vous courrez

moins de risques qu'en latenant _.la main, et garderezainsi lesdeux

mains libres pour actionnerI'outil.

DIRECTIONDE COUPE

FaitesavancerI'ouvragecontre une lameou autre outil de coupe uni-

quement dans la direction opposdeau sens de rotation de ces der-

niers.

NEVOUSF_LOIGNEZJAIVIAISDE L'OUTILSANSL'ARRf:TER

Coupezle contact et ne vous _loignezpas avant que I'outil ait corn-

pl_tementcess_de fonctionner.

,<CONSERVEZCES INSTRUCTIONS>,

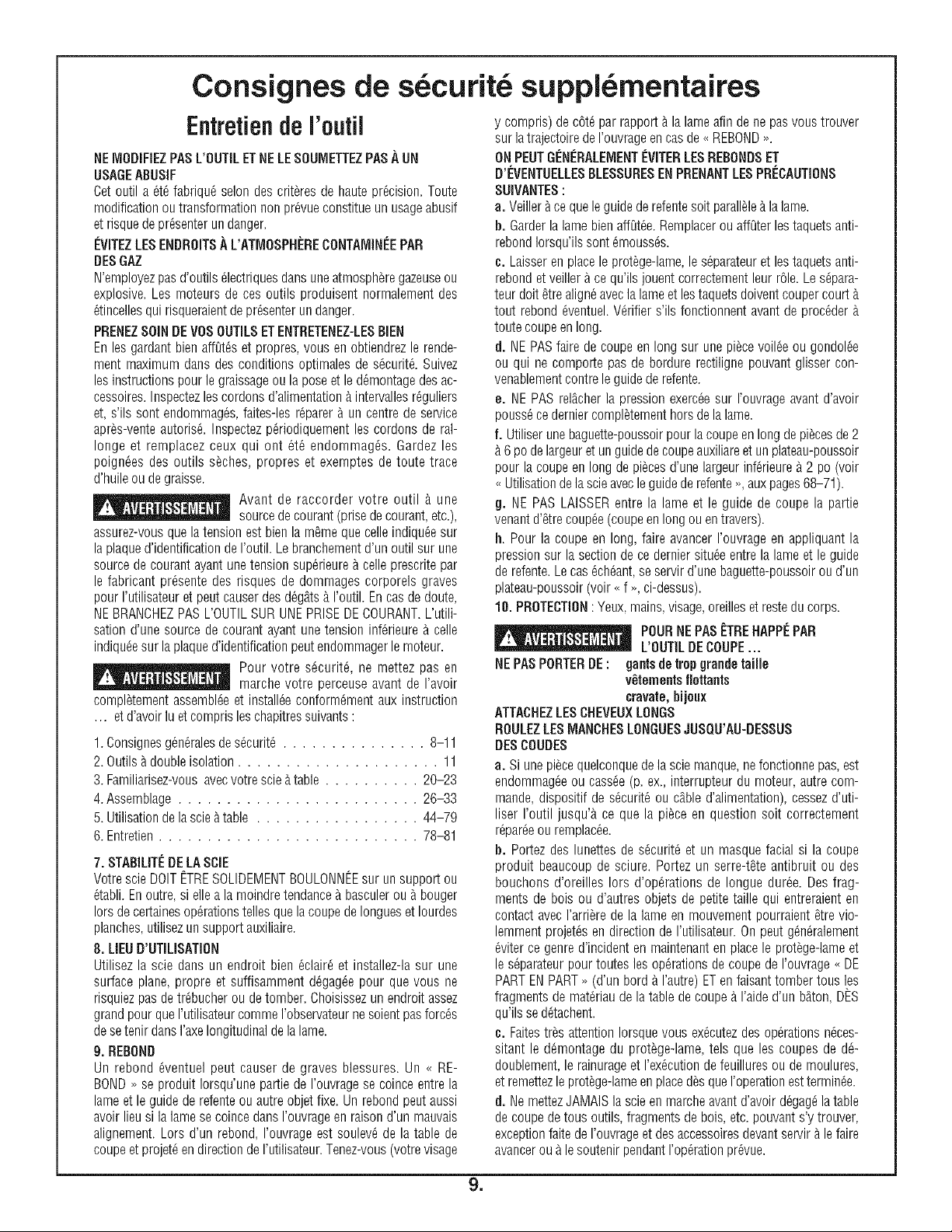

Consignes de s curit suppl rnentaires

Efltretieflderoutil

HEIVIODIFIEZPASL'OUTIL ETNELESOUMETTEZPAS._UN

USAGEABUSIF

Cet outil a 6t_ fabriqu_ selon des crit_res de haute precision. Toute

modification ou transformation non pr_vueconstitue unusageabusif

et risque de presenter un danger.

I_VITEZLEe ENDROITSA L'ATIVlOSPHI:RECONTAMINEEPAR

DESGAZ

N'employezpas d'outils _lectriquesdansuneatmosphere gazeuseou

explosive. Les moteurs de ces outils produisent normalement des

6tincellesqui risqueraientdepresenterun danger.

PRENEZSOINDE VOSOUTILSETENTRETENEZ-LESBIEN

En les gardant bienaffQt_set propres, vous en obtiendrez le rende-

ment maximum dans des conditions optimales de s6curit_. Suivez

les instructions pour le graissageou la poseet le d6montagedes ac-

cessoires. Inspectezlescordons d'alimentation _.intewalles r_guliers

et, s'ils sont endommag6s,faites-les r6parer _ un centre de service

apr_s-venteautoris_. Inspectezp6riodiquement les cordons de ral-

Ionge et remplacez ceux qui ont 6t6 endommag_is. Gardez les

poign6es des outils s_ches, propres et exemptes de toute trace

d'huile ou de graisse.

Avant de raccorder votre outil & une

sourcede courant(prise de courant, etc.),

assurez-vousque la tension est bien la m_meque celle indiqu_esur

la plaque d'identificationde routil. Le branchementd'un outil sur une

source de courant ayant unetension sup6rieurea celle prescrite par

le fabricant pr_sente des risques de dommages corporels graves

pour rutilisateur et peut causerdes d6gg.ts_.routil. En cas de doute,

NEBRANCHEZPASL'OUTILSUR UNEPRISEDE COURANT.L'utili-

sation d'une source de courant ayant une tension inf6rieure A celle

indiqu_esur la plaqued'identificationpeut endommagerle moteur.

Pour votre s6curit_, ne mettez pas en

marche votre perceuse avant de ravoir

compl_tementassembl_eet install6econform_ment aux instruction

... et d'avoir lu et compris leschapitressuivants:

1. Consignesg6n_ralesde s_curit6 ............... 8-11

2. Outils _ double isolation ..................... 11

3. Familiarisez-vousavecvotre scie _.table .......... 29-23

4. Assemblage ......................... 26-33

5. Utilisationde la scie_ table ................. 44-79

6. Entretien ........................... 78-81

7. STABILITt_DELA SCIE

Votrescie DOlT ETRESOLIDEMENTBOULONNEEsur un support ou

6tabli. Enoutre, si ellea la moindre tendanceA basculerou Abouger

Iors de certainesop6rationstelles quela coupe de Iongueset Iourdes

planches,utilisezun support auxiliaire.

8. LIEUD'UTILISATION

Utilisez la scie dans un endroit bien 6clair_ et installez-la sur une

surface plane, propre et suffisamment d6gag_e pour que vous ne

risquiezpas detr_bucher ou de tomber. Choisissezun endroit assez

grand pour querutilisateur commeI'observateurne soientpas forc6s

de se tenir dansI'axe longitudinalde la lame.

g. REBOND

Un rebond _ventuel peut causer de graves blessures. Un <<RE-

BOND>>se produit Iorsqu'une partiede rouvrage se coince entre la

lame et le guide de refente ou autreobjet fixe. Un rebond peut aussi

avoir lieu si la lame se coince dansrouvrage en raison d'un mauvais

alignement. Lors d'un rebond, rouvrage est soulev_ de la table de

coupe et projet6en directionde rutilisateur.Tenez-vous(votrevisage

y compris) de c6t_ par rapport A la lameafin de ne pasvous trouver

sur latrajectoirede rouvrageen casde <<REBOND>>.

ON PEUTGItNI_RALEMENTI_VITERLESREBONDSET

D'I_VENTUELLESBLESSURESENPRENANTLESPRECAUTIONS

SUIVANTES:

a. Veiller_ ce quele guidede refentesoit parall_leb.la lame.

b. Garderla lame bien aff_t_e. Remplacerou affgter lestaquets anti-

rebond Iorsqu'ils sont _moussds.

c. Laisseren placele protege-lame,le s_parateuret lestaquets anti-

rebond et veiller Ace qu'ils jouent correctementleur r61e.Le sdpara-

teur doit _tre align_avec lalame et lestaquets doivent coupercourt _.

tout rebond _ventuel.Wrifier s'ils fonctionnent avant de proc_der

toute coupe en long.

d. NE PASfaire de coupe en long sur une piecevoil_e ou gondol_e

ou qui ne comporte pas de bordure rectiligne pouvant glisser con-

venablementcontre leguide de refente.

e. NE PAS rel9cherla pression exerc_esur I'ouvrage avant d'avoir

pouss_ cedernier compl_tementhors de lalame.

f. Utiliserune baguette-poussoirpour la coupeen longde pi_cesde2

_.6 po delargeuret un guidede coupe auxiliareet un plateau-poussoir

pour la coupe en long depi_cesd'une largeur inf_rieurea 2 po (voir

,_Utilisationde la scie avecle guidede refente>>,aux pages68-71).

g. NE PAS LAISSER entre la lame et le guide de coupe la partie

venant d'etre couple (coupeen longou en travers).

h. Pour la coupe en long, faire avancer rouvrage en appliquant la

pression sur la section de ce dernier situ_e entre la lame et le guide

de refente.Lecas _ch_ant,se servir d'une baguette-poussoirou d'un

plateau-poussoir(voir <<f >>,ci-dessus).

10. PROTECTION: Yeux,mains,visage,oreilleset restedu corps.

POURNEPAS[:TRERAPPI_PAR

L'OUTILDE COUPE...

gantsde trop grande taille

v_ternenteflottants

cravate,bijoux

ATTACREZLESCREVEUXLONGS

ROULEZLESIVlANCHESLONGUESJUSGU'AU-DESSUS

DESCOUDES

a. Si une piecequelconquede la scie manque,nefonctionne pas,est

endommag_eou cass_e(p. ex., interrupteur du moteur, autre com-

mande, dispositif de s_curit_ ou c_bled'alimentation), cessezd'uti-

liser routil jusqu'_, ce que la piece en question soit correctement

r_par_eou remplac_e.

b. Portez des lunettes de s_curit_ et un masque facial si la coupe

produit beaucoup de sciure. Portez un serre-t_te antibruit ou des

bouchons d'oreilles Iors d'op_rations de Iongue dur_e. Des frag-

ments de bois ou d'autres objets de petite taille qui entreraient en

contact avec I'arri_re de la lame en mouvement pourraient _tre vio-

lemment projet_s en direction de rutilisateur. On peut g_n_ralement

_viter ce genre d'incident en maintenanten place le protege-lameet

le s_parateur pour toutes les operationsde coupe de rouvrage <<DE

PARTEN PART>>(d'un bord Arautre) ET en faisant tomber tousles

fragments de mat_riaude la table de coupe _.raide d'un bg.ton,DES

qu'ils se ddtachent.

¢. Faitestr_s attention Iorsquevous ex_cutezdes operations n_ces-

sitant le d_montage du protege-lame, tels que les coupes de d_-

doublement,le rainurageet rex_cution de feuilluresou de moulures,

et remettezle protege-lameen place d_s queI'operation esttermin_e.

d. Nemettez JAMAISla scieen marcheavant d'avoir d_gagdla table

de coupe de tous outils, fragments de bois, etc. pouvant s'y trouver,

exceptionfaite de rouvrage et des accessoiresdevantservir ale faire

avancerou Ale soutenir pendantI'op_rationpr_vue.

NEPASPORTERDE:

Consignes de s curit suppl mentaires

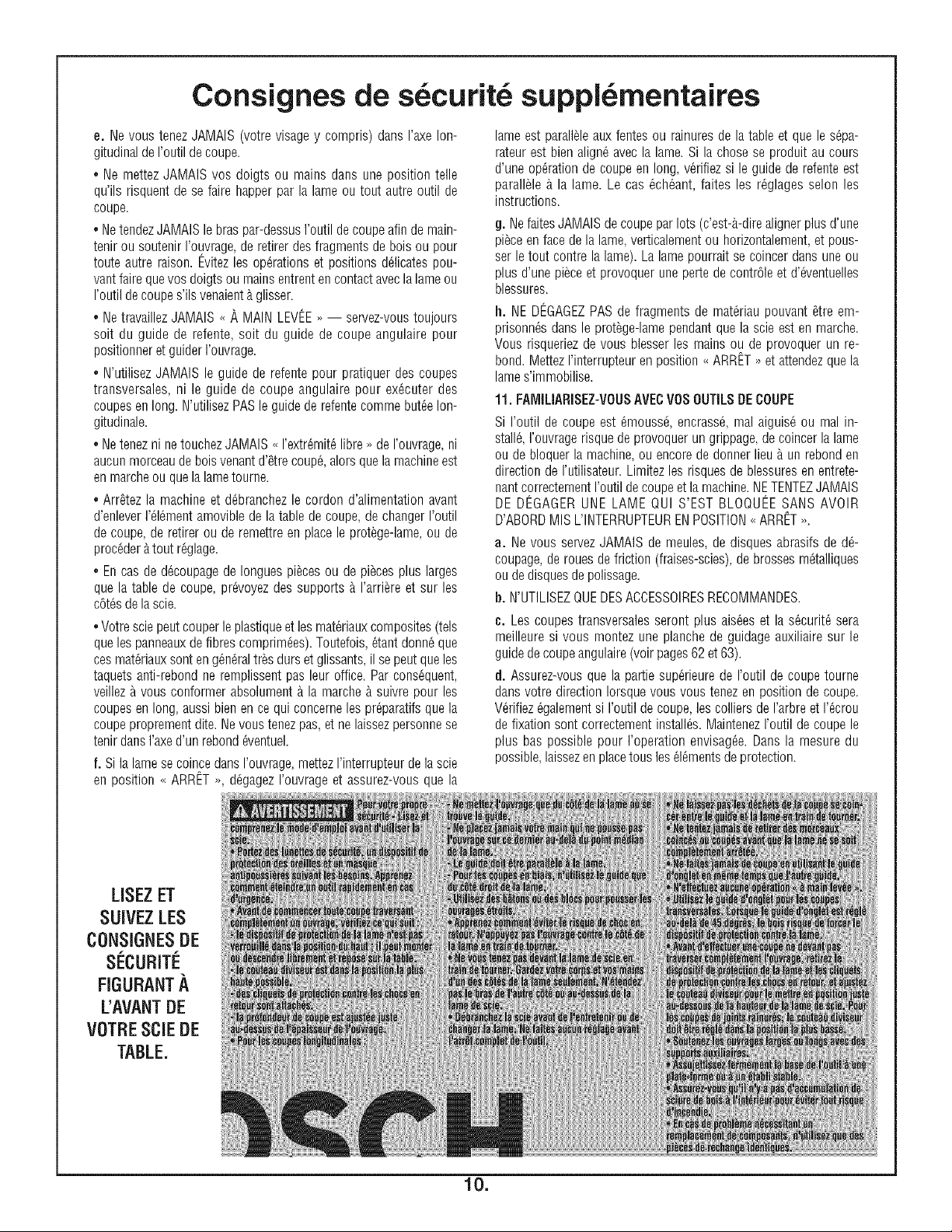

e. Ne vous tenez JAMAIS (votre visage y compris) dans I'axe lon-

gitudinal de I'outil de coupe.

o Ne mettez JAMAIS vos doigts ou mains dans une position telle

qu'ils risquent de se faire happer par la lame ou tout autre outil de

coupe.

Netendez JAMAIS le bras par-dessusI'outil decoupe afin de main-

tenir ou soutenir I'ouvrage,de retirer des fragments de bois ou pour

toute autre raison. Evitez les op6rations et positions d(_licatespou-

vantfaire quevos doigts ou mains entrenten contactavec la lameou

I'outil de coupes'ils venaient_.glisser.

Ne travaillezJAMAIS <<A MAIN LEVITE>>-- servez-voustoujours

soit du guide de refente, soit du guide de coupe angulaire pour

positionneret guider I'ouvrage.

N'utilisez JAMAIS le guide de refente pour pratiquer des coupes

transversales, nile guide de coupe angulaire pour ex6cuter des

coupes en long. N'utilisez PASle guide de refentecomme butte Ion-

gitudinale.

Netenez nine touchezJAMAIS <<I'extr6mit6 libre>_de I'ouvrage,ni

aucun morceau de bois venant d'etre coup6,alors quela machineest

en marcheou quela lametourne.

Arr_tez la machine et d_branchez le cordon d'alimentation avant

d'enlever1'_16mentamovible de la table de coupe, de changer I'outil

de coupe, de retirer ou de remettre en placele protege-lame,ou de

proc6der_.tout r6glage.

En cas de d6coupagede Iongues pi_ces ou de pi_ces plus larges

que la table de coupe, pr_voyezdes supports a I'arri_re et sur les

c6t6sde lascie.

Votrescie peutcouper le plastiqueet les mat6riauxcomposites(tels

que les panneauxde fibres comprim_es).Toutefois, 6tant donn6que

ces mat6riauxsont en g6n_raltr_s durs et glissants, il se peut queles

taquets anti-rebond ne remplissent pas leur office. Par cons6quent,

veilleza vous conformer absolument _.la marche _.suivre pour les

coupes en long, aussi bien en ce qui concerneles pr_paratifsque la

coupe proprement dite. Nevous tenezpas, et ne laissezpersonnese

tenir dansI'axe d'un rebond_ventuel.

f. Si la lamese coincedans I'ouvrage, mettezI'interrupteur de la scie

en position <<ARRET _, d(_gagezI'ouvrage et assurez-vous que la

lame est parall_le aux fentes ou rainures de la table et que le s_pa-

rateur est bien align6 avec la lame. Si la chose se produit au cours

d'une operationde coupe en long, v6rifiez si le guide de refente est

parall_le _.la lame. Le cas 6ch6ant, faites les r6glages selon les

instructions.

g. NefaitesJAMAIS de coupe par lots (c'est-_.-direaligner plus d'une

pieceen face de la lame,verticalementou horizontalement,et pous-

ser le tout contre la lame). La lame pourrait se coincer dans une ou

plus d'une piece et provoquerune perte de contr61eet d'_ventuelles

blessures.

h. NE DEGAGEZPAS de fragments de mat_riau pouvant _tre em-

prisonn6s dans le protege-lamependant que la scie est en marche.

Vous risqueriezde vous blesser les mains ou de provoquer un re-

bond. MettezI'interrupteur en position <_ARRET>>et attendezque la

lames'immobilise.

11. FAMILIARISEZ-VOUSAVECVOSOUTILSDECOUPE

Si I'outil de coupe est _mouss(_,encrass(_,real aiguis6 ou real in-

stall6, I'ouvrage risque de provoquer un grippage,de coincer la lame

ou de bloquer la machine,ou encorede donner lieu A un rebond en

direction de I'utilisateur. Limitezles risques de blessuresen entrete-

nant correctementI'outil de coupe et la machine.NETENTEZJAMAIS

DE DEGAGER UNE LAME QUI S'EST BLOQUE SANS AVOIR

D'ABORDMIS L'INTERRUPTEURENPOSITION<<ARRET>>.

a. Ne vous servezJAMAIS de meules, de disques abrasifs de d_-

coupage,de roues de friction (fraises-scies),de brosses m_talliques

ou dedisquesde polissage.

b. N'UTILISEZQUEDESACCESSOIRESRECOMMANDES.

¢. Les coupes transversales seront plus ais6es et la s6curit_ sera

meilleure si vous montez une planche de guidage auxiliaire sur le

guide de coupeangulaire (voir pages62 et 63).

d. Assurez-vousque la partiesup_rieure de I'outil de coupe tourne

dans votre direction Iorsquevous vous tenez en position de coupe.

V_rifiez6galementsi I'outil de coupe, les colliers de I'arbreet I'_crou

de fixation sont correctement install_s.MaintenezI'outil de coupe le

plus bas possible pour I'operation envisag_e. Dans la mesure du

possible,laissezen placetous les 61_mentsde protection.

LISEZET

SUIVEZLES

CONSIGNESDE

Sl':-CURITI'="

FIGURANTA

L'AVANTDE

VOTRESCIEDE

TABLE.

10,

Consignes de s curit suppl mentaires

* N'utilisezaucunelame ou aucun autretype d'outil de coupe con_;us

pour unevitesse de rotationinf6rieure_.4800 tr-mn. N'utilisezjamais

un outil de coupe d'un diam_tresup_rieur au diam_tre maximum en

fonction duquella scie a _t6con_;ue.Pour une efficacit6et une s@u-

rit6 maximums Iors d'op6rations de coupe en long, servez-vous

d'une lame du diam_tremaximum autoris_; ainsi, le s@arateursera

tout pros de la lame.

e. Assurez-vous que 1'61_mentamovible de la table de coupe est

exactement_. niveauavec la table ou 16g_rementen retrait par rap-

port _ cette derni_resur tous les c6t6s mis _ part I'arri_re.N'utilisez

JAMAIS lasciesans que1'61_mentappropri_ soit en place.

12. LASI_CURITEAVANTTOUT

POUR ASSURER SA SI_CURITt_,

L'UTILISATEURDOlT FAIREPREUVEDE

BONSENSETDE PRUDENCEPENDANTTOUT LETEMPSO0 IL SE

SERTDE LA SCIEA DECOUPER.

Ne laissez pas I'habitude

(d@oulant d'un usage

frequent de votre scie)

endormir votre vigilance.

N'oubliez jamais qu'une

fraction de seconde d'in-

attention peut entraTner de

graves blessures.

Les outils _lectriques peuventprojeter des corps 6trangers dans les

yeux de leur utilisateur et lui infliger de graves blessures oculaires.

Portez toujours des lunettes de s_curit6 r@ondant aux normes

ANSI Z87.1 (cette caract6ristique est indiqu_e sur I'emballage)

avant d'utiliser un outil 61ectrique.

Les travanx _ la machine tel que pongage, sciage, meulage,

perk;age et anlres travaux dn b_timenl penvent crier des

poussi_res conlenant des prodnils chimiques qui sont des causes

reconnuesde cancer, de malformation cong_nitale on d'autres

prohi_mes reprodnctifs. Cos produits chimiqnes sont, par

exempie :

* Le plomb provenantdes peintures_.basede plomb,

* Les cristaux de silices provenant des briques et du ciment et

d'autres produits de magonnerie,et

* L'arsenicet lechrome provenantdes boistrait6s chimiquement

Le niveaude risque dO_.cette exposition

varie avec la fr@uence de ces types de

travaux. Pour r_duire I'exposition _.ces produits chimiques, il faut

travailler dans un lieu bien ventil6 et porter un _quipement de

s6curit_ appropri_ tel que certains masques a poussi_re con_;us

sp_cialementpour flitter les particulesmicroscopiques.

Double isolation

La double isolation [] est utilis@ dans les outils _lectriques pour

_liminer le besoin de cordon d'alimentationtrois fils, dont la prise de

terre, et de dispositif d'alimentation _.prise de terre. Elle est homo-

Iogu@ par I'Underwriter'sLaboratories,I'ACNORet I'OSHA.

IMPORTANT: L'entretien d'un outil _.double isolation exigela con-

naisancedu syst_meet la competenced'un technicien qualifi_

ENCASD'ENTRETIEN,N'UTILISEZQUEDESPIECESDE RECHANGE

IDENTIQUES.

FICHESPOLARISEES.Si votre outil est @uip_ d'une fiche polaris@

(une lame plus large que I'autre) elle ne s'enfiche que d'une mani_re

dans une prise polaris@. Si lafiche n'entre pas a fond dansla prise,

tournez-lad'un demi-tour. Si ellerefuse encored'entrer, demandez

un _lectricien qualifi_d'installer uneprise appropri@. Pour r_duirele

isque de chocs _lectriques,ne modifiezla fiche d'aucunefa_on.

Rallonges

Remplacezimm_diatementtoute rallonge

endommag@. L'utilisation de rallonges

endommag@srisque de provoquer unchoc _lectrique, des brOlures

ou rdectrocution.

Toujours utiliser une rallongeappropri@.

En cas de besoin d'une rallonge, utilisez

un cordon de calibre satisfaisantpour @iter toute chute de tension,

perte de courant ou surchauffe.Letableauci-contre indiquele calibre

des rallonges recommand@s en fonction de leur Iongueur et de

I'intensit_ indiqu@ sur la plaque du constructeurde I'outil. En cas de

doute, optez pour le prochain calibre inf_rieur. Utilisez toujours des

rallongeshomologu@spar I'U.L et I'ACNOR.

DIMENSIONSDERALLONGESRECOIVllVlANDI_ES

OUTILS120 VOLTSCOURANTALTERNATIF

Inlensil_ Longue_r en pieds

_ominale

de I'o_til CalibreA.W.G.

25 50 100 150

3-6 18 16 16 14

6-8 18 16 14 12

8-10 18 16 14 12

10-12 16 16 14 12

12-16 14 12

Long_euren m_tres

Calibre en mm2

15 30 611 1211

.75 .75 1.5 2.5

.75 1.0 2.5 4.0

1.0 2.5 4.0 --

REMARQUE: Plus le calibreest petit, plus lefil est gros.

<<CONSERVEZCES INSTRUCTIONS,,

11.

Table des mati res

Page

Consignesg_n_ralesde s_curit_ ............................ 8

Consignesde s_curit_ suppl_mentaires.................... 9-11

Doubleisolationet rallonges .............................. 11

Tabledes matieres ...................................... 12

Lexique .............................................. 13

Outils n_cessaires_ rassemblage .......................... 13

Familiarisez-vousavecvotre scie de table ................. 20-23

Interrupteur ..................................... 20-21

Tablede coupe ................................... 20-21

Embase/Sous-embase............................. 20-21

Poign_ede verrouillagedu dispositif

d'inclinaisonde lalame ............................ 20-21

Rallongede table ................................. 20-21

Poign_ede verrouillagede la rallongede table ........... 20-21

Volantde r_glagede hauteur ........................ 20-21

Echelled'inclinaisonde la lame ...................... 20-21

Echelleder_glagede la position du guide de refente ...... 20-21

Echelleder_glagede la position du guide

de coupeangulaire ................................ 20-21

Compartimentderangementdu guidede refente ........ 20-21

Rep_redesciage ................................. 20-21

Compartimentderangementdu guidede coupe angulaire .20-21

Lame,cl_ et coffret de transport ..................... 20-21

CI_hexagonaleet rangement ........................ 20-21

Rangementdu cordon ............................. 20-21

Raccordd'aspiration .............................. 20-21

Guidede refente .................................. 20-21

SystemeSmartGuard ............................. 22-23

Rangementdu syst_meSmartGuard .................. 22-23

€lementamoviblede latablede coupe ................. 22-23

Chariotnum_rique(Modele4100DG-09seulement) ...... 22-23

Ouverturede I'emballageet v_rificationdu contenu.......... 24-25

Liste des pi_cesfoumies ........................... 24-25

Assemblage........................................ 26-33

Montagedescomposantsdu systemeSmart Guard ...... 26-29

Changementde lalame ............................ 30-31

Montagedu guide de refente ........................ 32-33

Installationdela sciede table .......................... 32-33

Page

R_glages .......................................... 34-41

R_glagedes buttes fixes _ 90° et _ 45 ................. 34-35

Rdglagedu parall_liemede la lame ................... 38-37

Rdglagedu guidede coupe angulaire.................. 36-37

Alignementdu guidede refente ...................... 38-39

Rdglagede rindicateur du guidede refente ............. 38-39

Rdglagede rindicateur de la table .................... 40-41

Rdglagede I'dl_mentrapportdde la table ............... 40-41

Alignementdu CouteauDiviseur ..................... 42-43

Utilisation de la scie detable ........................... 44-81

Interrupteurde s_curit_ ............................ 44-45

Syst_meSmartGuard ............................. 44-47

R_glagede la rallongede table ....................... 48-47

Chariotnum_rique(Modele4100DG-09seulement) ...... 48-59

Rep_redesciage ................................. 60-61

Utilisation de rindicateur du guide de refente ............ 60-61

Utilisation de rindicateur de latable ................... 60-61

Accessoiresde sciage ............................. 62-63

Utilisation du guide de coupeangulaire ................ 64-85

Coupetransversale................................ 68-87

Coupea r_p_tition ................................ 68-89

Coupeangulaire .................................. 70-71

Coupetransversalebiseaut_e........................ 70-71

Coupeangulairebiseaut_e .......................... 70-71

Utilisation du guide de refente ....................... 70-73

Coupeen long ................................... 74-75

Coupepartielle ................................... 76-77

Feuillures ....................................... 76-77

Rainures ........................................ 76-79

Moulures ....................................... 76-79

Entretiende la scie de table ............................ 78-79

Lubrification ........................................ 80-81

Accessoires ........................................ 80-81

Guidede diagnostic .................................. 82-83

12.

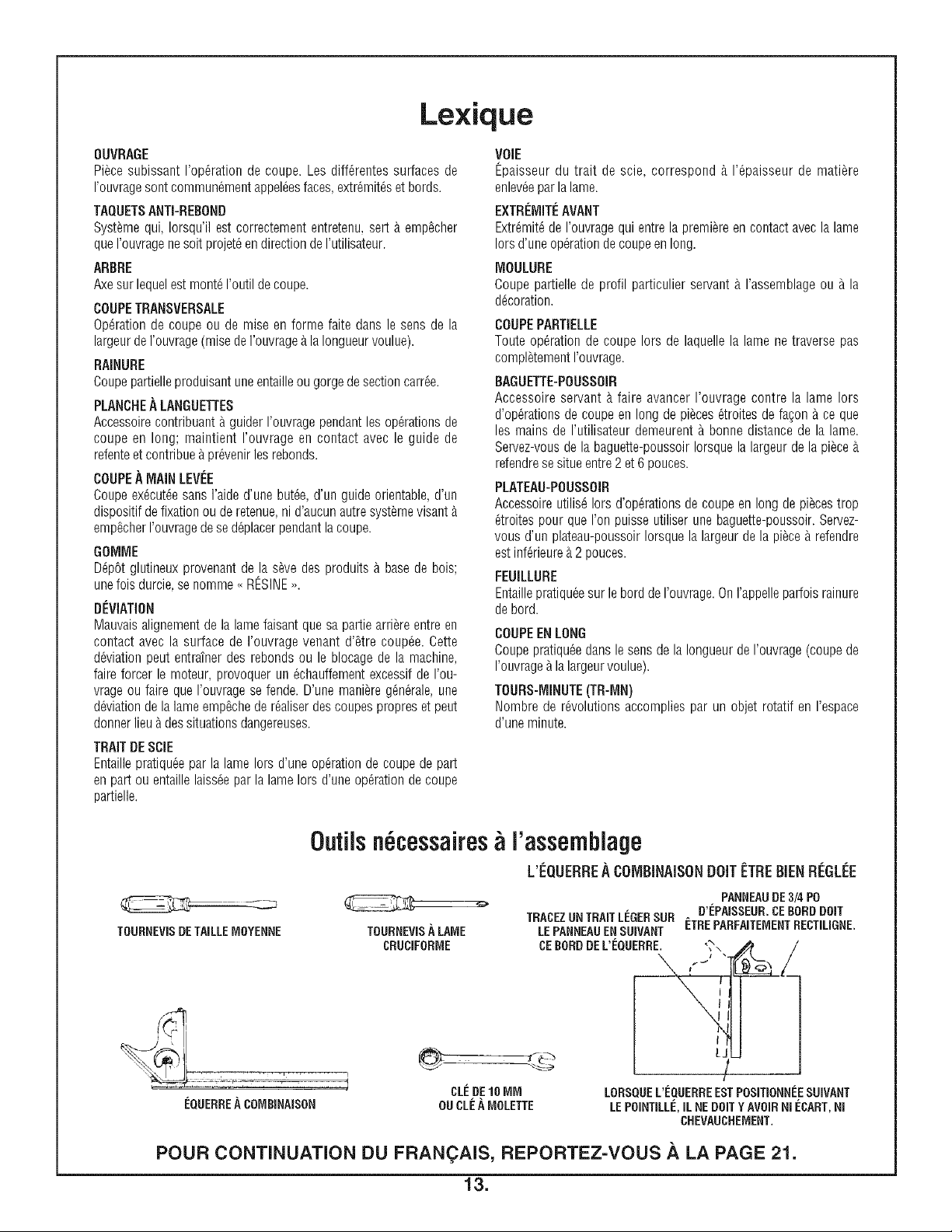

Lexique

0UVRAGE

Piece subissant I'opCration de coupe. Les diffCrentes surfaces de

I'ouvragesont eommunCmentappel_esfaces,extrCmit_set bords.

TAQUETSANTI-REBOND

Syst_me qui, Iorsqu'il est correctement entretenu,sert _.emp_cher

que I'ouvragene soit projet6en direction de I'utilisateur.

ARBRE

Axe sur lequelest mont6I'outil de coupe.

COUPETRANSVERSALE

OpCrationde coupe ou de raise en forme faite dans le sens de la

largeur de I'ouvrage(raise de I'ouvrage_.la Iongueurvoulue).

RAINURE

Coupepartielleproduisant uneentailleou gorge de sectioncarrCe.

PLANCHE._ LANGUETTES

Accessoirecontribuant a guider I'ouvrage pendantles opCrationsde

coupe en long; maintient I'ouvrage en contact avee le guide de

refenteet contribueAprCvenirles rebonds.

COUPEA IVlAINLEVI_E

Coupeex_cutCesans I'aided'une butCe,d'un guide orientable,d'un

dispositif de fixation ou de retenue,ni d'aucunautresyst_mevisant _.

emp&cherI'ouvragede sedCplacerpendant lacoupe.

GOIVllVlE

D_pCtglutineux provenant de la s_ve des produits _ base de bois;

unefois durcie,se nomme <<RESINE>>.

DEVIATION

Mauvais alignement de la lame faisant que sa partiearri_re entre en

contact avec la surface de I'ouvrage venant d'etre couple. Cette

dCviationpeut entrafner des rebonds ou le blocage de la machine,

faire forcer le moteur, provoquer un 6chauffementexcessif de I'ou-

vrage ou faire que I'ouvragese fende. D'une mani_re g_nCrale,une

dCviationde la lame emp_chede r_aliserdes coupes propres et peut

donner lieu a des situationsdangereuses.

TRAITDESOlE

EntaillepratiquCepar la lame Iors d'une operation de coupe de part

en part ou entaille laissCepar la lame Iors d'une operationde coupe

partielle.

VOlE

Epaisseurdu trait de scie, correspond_.I'_paisseurde mati_re

enlev_eparlalame.

EXTREIVlITEAVANT

Extr_mit6de I'ouvragequientrela premiereen contactavecla lame

Iorsd'uneopCrationde coupeenlong.

MOULURE

Coupepartiellede profil particuliersen,ant_.I'assemblageou _ la

ddcoration.

COUPEPARTIELLE

Touteoperationde coupeIors de laquellela lamene traversepas

compl_tementI'ouvrage.

BAGUETTE-POUSSOIR

Accessoireservant_.faire avancerI'ouvragecontrela lame Iors

d'opCrationsdecoupeenlongde pi_ces6troitesdefagonAee que

les mainsde I'utilisateurdemeurentA bonnedistancede la lame,

Servez-vousde la baguette-poussoirIorsquela largeurde la piece_.

refendresesitueentre2 et6pouces.

PLATEAU-POUSSOIR

Accessoireutilis_Iorsd'opCrationsdecoupeen longde pi_cestrop

_troitespourqueI'onpuisseutiliserunebaguette-poussoir.Servez-

vousd'un plateau-poussoirIorsquela largeurdela pieceA refendre

estinfCrieure_.2pouces.

FEUILLURE

EntaillepratiquCesurlebordde I'ouvrage.Onrappelleparfoisrainure

debord.

COUPEEN LONG

Coupepratiqu_edanslesensde laIongueurdeI'ouvrage(coupede

I'ouvrage_ lalargeurvoulue).

TOURS-MINUTE(TR-IVIN)

Nombrede r_volutionsaccompliesparun objetrotatifen I'espace

d'uneminute.

Outils n cessaires rassemblage

L'EQUERRE A COIVIBINAISONDOIT ETBE BEN BEGLEE

TOURNEVISDETAILLEMOYENNE TOURNEVISA LAME

CRUCIFORiVIE

EQUERRE A COMBINAISON

CL[_DE10 [vl_

OUCLEAMOLETTE

PANNEAUDE3/4PO

TRACEZUN TRAITLEGERSUB _ D'EPAISSEUR.CEBORD DOlT

LEPANNEAUENSUIVANT ETREPARFAITEIVIENTRECTILIGNE.

CEBORDDEL'EQUERRE.X ''_''\'' _

LORSQUEL'EQUERREESTPOSITiONNEESUiVANT

LEPOINTILLE,ILNE DOITY AVOIRNIECART,NI

CHEVAUCHEIVIENT.

POUR CONTINUATION DU FRANCAIS, REPORTEZ=VOUS .&,LA PAGE 21.

13.

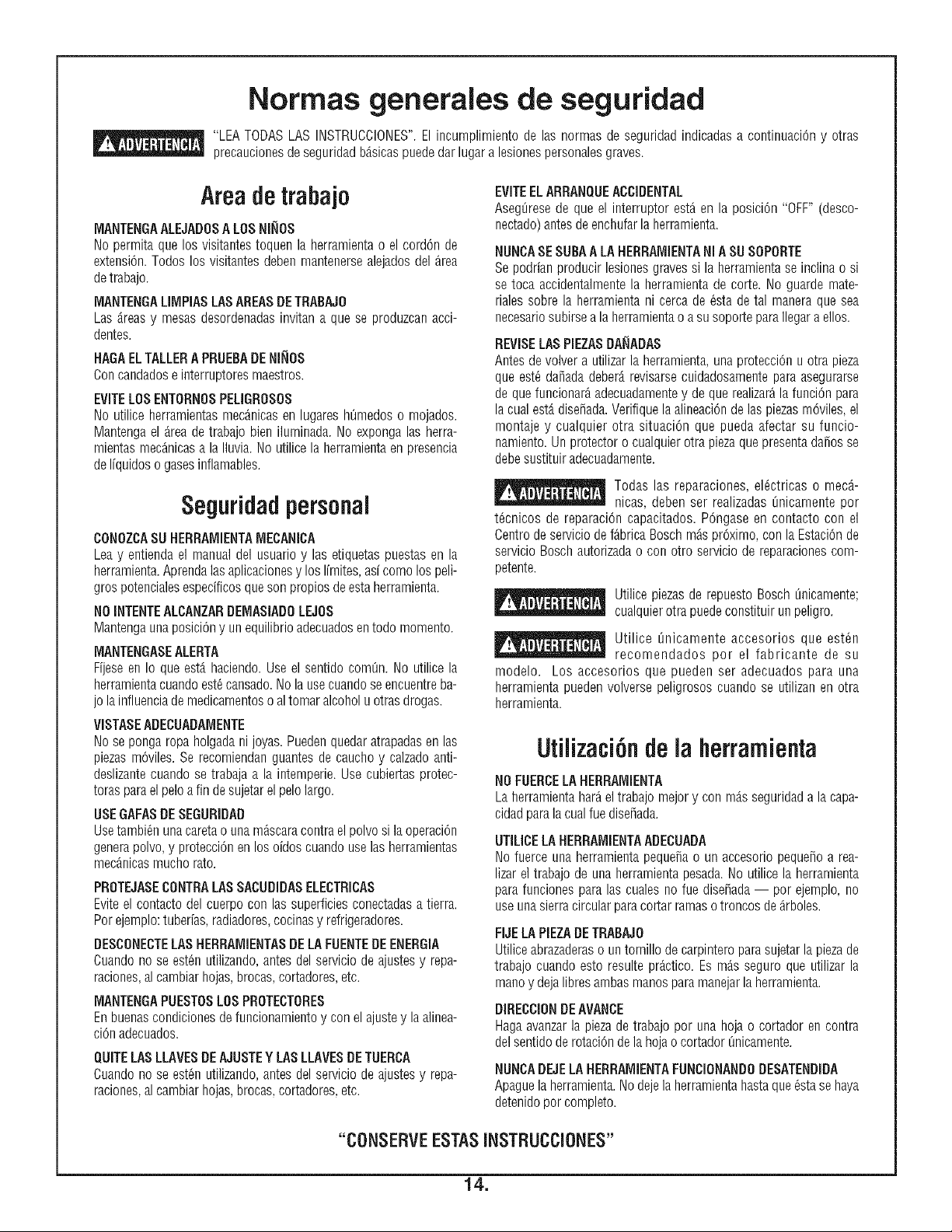

Normas generales de seguridad

"LEA TODASLAS INSTRUCCIONES".El incumplimiento de las normas de seguridad indicadas a continuaci6n y otras

precaucionesde seguridadb_.sicaspuededar lugar a lesionespersonalesgraves.

Areadelrabaje

MANTENGAALEJADOSA LOSNli_OS

No permita que los visitantes toquen la herramientao el cord6n de

extensi6n.Todos los visitantes deben mantenersealejadosdel _rea

de trabajo.

IVlANTENGALIIVIPIASLAS AREASDETRABAJO

Las _.reasy mesas desordenadasinvitan a que se produzcanacci-

dentes.

HAGAELTALLERA PRUEBADENINOS

Con candadose interruptores maestros.

EVITELOS ENTORNOSPEUGROSOS

No utilice herramientasmec_nicasen lugares h_medos o mojados.

Mantenga el _rea de trabajo bien iluminada. No exponga las herra-

mientas mec_nicasa la Iluvia. No utilice la herramientaen presencia

de Ifquidos o gasesinflamables.

Seguridadpersonal

CONOZCASU HERRAMIENTAIVlECANICA

Lea y entienda el manual del usuario y las etiquetas puestas en la

herramienta.Aprendalasaplicacionesy los I[mites,as[ come los peli-

gros potencialesespecificosqueson propios de esta herramienta.

NO INTENTEALCANZARDEIVlASIADOLEJOS

Mantengaunaposici6ny un equilibrio adecuadosentodo memento.

MANTENGASEALERTA

Fijeseen Io que est,. haciendo. Use el sentido comOn. No utilice la

herramientacuandoest_ cansado.No la use cuandoseencuentreba-

jo la influenciade medicamentoso altomar alcohol u otras drogas.

VISTASEADECUADAMENTE

No se ponga ropa holgada ni joyas.Puedenquedar atrapadasen las

piezasm6viles. Se recomiendanguantes de caucho y calzado anti-

deslizantecuando se trabaja a la intemperie. Use cubiertas protec-

toras para el peloa fin de sujetarel pelolargo.

USEGAFASDESEGURIDAD

Usetambi@ unacaretao una m_scaracontra elpolvo si laoperaci0n

generapolvo, y protecci6nen los oidos cuando use las herramientas

mec_nicastouche rate.

PROTEJASECONTRALASSACUDIDASELECTRICAS

Evite el contacto del cuerpo con las superficiesconectadasa tierra.

Por ejemplo:tuberias, radiadores,cocinasy refrigeradores.

DESCONECTELASNERRAIVIIENTASDELA FUENTEDEENERGIA

Cuandono se est@ utilizando, antes del servicio de ajustesy repa-

raciones,alcambiar hojas,brocas,cortadores,etc.

MANTENGAPUESTOSLOS PROTECTORES

En buenascondicionesde funcionamientoy con el ajustey laalinea-

ci6n adecuados.

QUITELAS LLAVESDE AJUSTEY LASLLAVESDETUERCA

Cuandono se est@ utilizando, antes del sewicio de ajustesy repa-

raciones,alcambiar hojas,brocas,cortadores,etc.

EVITEEL ARRANQUEACCIDENTAL

Aseg_resede que el interrupter est_ en la posici6n "OFF" (desco-

nectado)antes de enchufar la herramienta.

NUNCASESUBAA LAHERRAIVIIENTANIA SUSOPORTE

Se podrian producir lesionesgraves si la herramientase inclina o si

se toca accidentalmentela herramientade corte. No guarde mate-

riales sobre la herramienta ni cerca de 6sta de tal manera que sea

necesariosubirse a la herramientao a su soporte paraIlegar a ellos.

REVISELASPIEZASDAI_ADAS

Antes de volver a utilizar la herramienta, una protecci6n u otra pieza

que est_ da_adadeber_,revisarsecuidadosamentepara asegurarse

de que funcionar_adecuadamentey de que realizar_la funci6n para

la cual est,. dise_ada.Verifiquela alineaciOndelas piezasm6viles,el

montaje y cualquier otra situaciOn que pueda afectar su funcio-

namiento.Un protector o cualquier otra pieza que presentada_os se

debesustituir adecuadamente.

Todas las reparaciones, el_ctricas o mec_-

nicas, deben ser realizadas _nicamente per

t_cnicos de reparaci6n capacitados. P6ngase en contacto con el

Centre de servicio de f_brica Bosch m_spr6ximo, con la Estaci6nde

servicio Bosch autorizadao con otto servicio de reparacionescom-

petente.

Utilice piezasde repuesto Bosch 0nicamente;

cualquierotra puedeconstituir un peligro.

Utilice [_nicamente accesorios que est_n

recomendados por el fabricante de su

modelo. Losaccesorios quepueden seradecuados para una

herramienta pueden volverse peligrosos cuando se utilizan en otra

herramienta.

Utilizaci6nde la herrarnienla

NO FUERCELAHERRAIVIIENTA

La herramientahar_ el trabajo mejor y con m_.sseguridada la capa-

cidadpara la cualrue dise_ada.

UTILICELAHERRAMIENTAADECUADA

No fuerce una herramienta peque_ao un accesorio peque_oa rea-

lizar el trabajo de una herramientapesada.No utilice la herramienta

para funciones para las cuales no fue disenada-- per ejemplo, no

use una sierra circular paracortar ramaso troncos de _rboles.

FIJELA PIEZADETRABAJO

Utilice abrazaderaso un tornillo de carpinteropara sujetar la piezade

trabajo cuando esto resulte practice. Es m_s seguro que utilizar la

mane y dejalibres ambas manes para manejar la herramienta.

DIRECCIONDEAVANCE

Hagaavanzarla piezade trabajo per una hoja o cortador en contra

del sentido de rotaci6n de la hojao cortador Onicamente.

NUNCA DEJELA HERRAIVIIENTAFUNCIONANDO DESATENDIDA

Apaguela herramienta.No dejela herramientahastaque6sta se haya

detenidoper complete.

"CONSERVEESTASINSTRUCCIONES"

14,

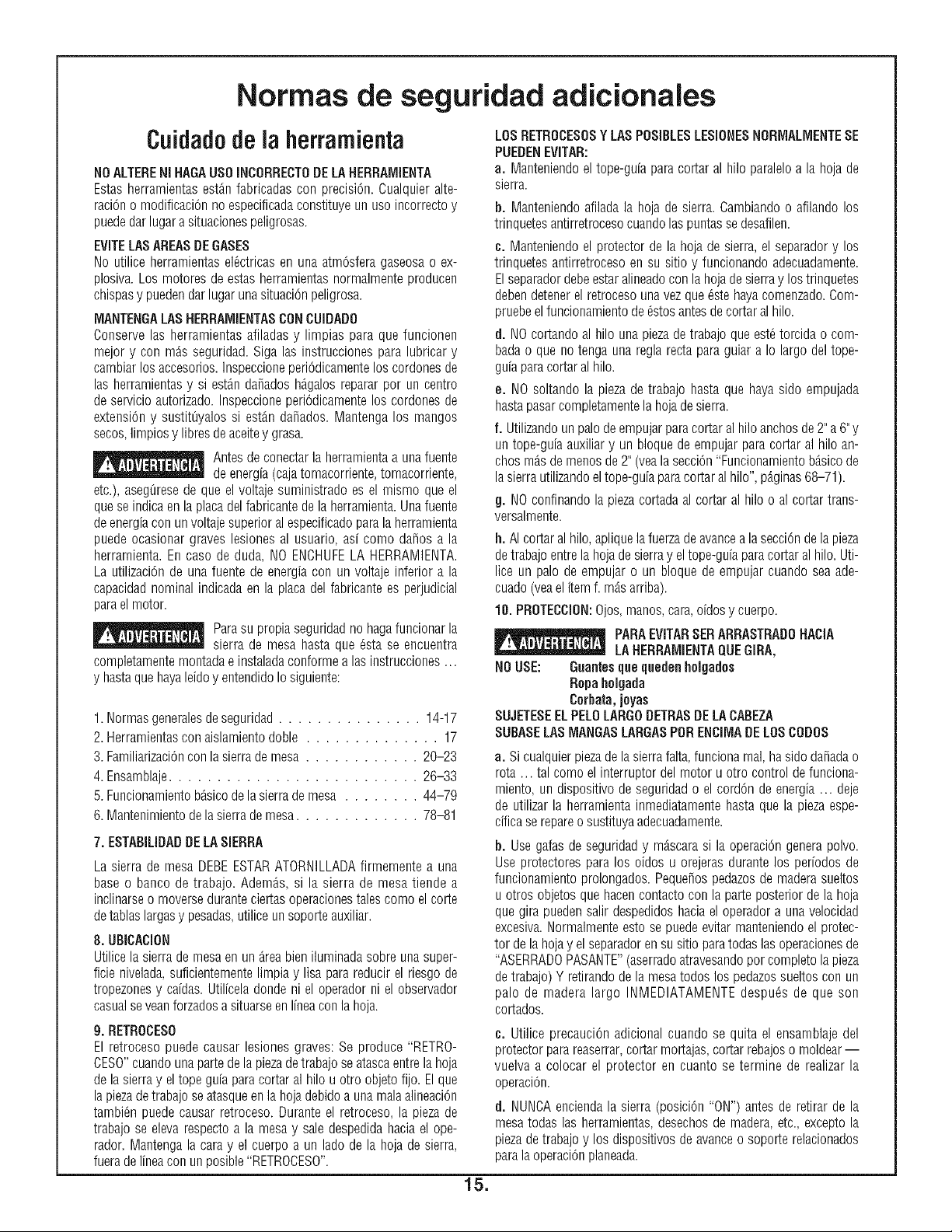

Normas de seguridad adicionales

Cuidadode la herramienta

NOALTERENI IdAGAUSOINCORRECTODELAHERRAIVlIENTA

Estas herramientas est_n fabricadas con precision. Cualquier alte-

raciOno modificaciOnno especificadaconstituye un use incorrecto y

puededar lugar a situacionespeligrosas.

EVITELASAREASDEGASES

No utilice herramientasel_ctricas en una atmOsferagaseosa o ex-

plosiva. Los motores de estas herramientasnormalmente producen

chispasy puedendar lugar unasituaciOnpeligrosa.

IVIANTENGALASHERRAIVIIENTASCONCUIDAD0

Conserve las herramientas afiladas y limpias para que funcionen

mejor y con m_s seguridad. Siga las instrucciones para lubricar y

cambiar los accesorios.InspeccioneperiOdicamentelos cordones de

las herramientasy si est_n dafiados h_galos reparar per un centre

de servicio autorizado. InspeccioneperiOdicamentelos cordones de

extension y sustitOyalos si est_n da_ados. Mantenga los mangos

secos,limpios y libres de aceitey grasa.

Antesde conectar la herramientaa una fuente

de energia(cajatomacorriente,tomacorriente,

etc.), asegQresede que el voltaje suministrado es el mismo que el

que se indica en la placadel fabricantede la herramienta.Una fuente

de energiacon un voltaje superior al especificadopara la herramienta

puede ocasionar graves lesiones al usuario, asi come da_os a la

herramienta. En case de duda, NO ENCHUFELA HERRAMIENTA.

La utilizaciOnde una fuente de energia con un voltaje inferior a la

capacidadnominal indicada en la placa del fabricante es perjudicial

para el motor.

Parasu propia seguridadno hagafuncionar la

sierra de mesa hasta que 6sta se encuentra

completamentemontadae instaladaconforme alas instrucciones...

y hastaque hayaleido y entendidoIo siguiente:

1. Normasgeneralesde seguridad ............... 14-17

2. Herramientascon aislamientodoble .............. 17

3. FamiliarizaciOncon la sierrade mesa ............ 20-23

4. Ensamblaje.......................... 26-33

5. Funcionamientob_sicode lasierra de mesa ........ 44-79

6. Mantenimientode la sierrade mesa............. 78-81

7. ESTABILIDADDE LA SIERRA

La sierra de mesa DEBE ESTARATORNILLADAfirmemente a una

base o banco de trabajo. Adem_s, si la sierra de mesa tiende a

inclinarse o moverse duranteciertas operacionestales come el corte

de tablaslargasy pesadas,utilice un soporte auxiliar.

8. UBICACION

Utilice la sierra de mesaen un _reabien iluminadasobre una super-

ficie nivelada,suficientementelimpia y lisa para reducir el riesgo de

tropezonesy caidas.Utilicela donde ni el operador ni el observador

casualseveanforzadosa situarse en linea con la hoja.

9. RETROCESO

El retroceso puede causar lesiones graves: Se produce "RETRO-

CESO"cuandouna partede la piezade trabajo se atascaentre la hoja

de la sierra y eltope guia paracortar al hilo u otro objeto fijo. El que

la piezade trabajo se atasqueen la hoja debidoa una malaalineaciOn

tambi_n puede causar retroceso. Durante el retroceso, la pieza de

trabajo se eleva respecto a la mesa y sale despedida hacia el ope-

rador. Mantengala cara y el cuerpo a un lade de la hoja de sierra,

fuerade lineacon un posible"RETROCESO".

15.

LOSRETROCESOSY LASPOSIBLESLESIONESNORMALIVlENTESE

PUEDENEViTAR:

a. Manteniendoel tope-guia para cortar al hilo paraleloa la hoja de

sierra.

b. Manteniendoafilada la hoja de sierra. Cambiandoo afilando los

trinquetes antirretrocesocuandolaspuntas se desafilen.

¢. Manteniendoel protector de la hoja de sierra, el separador y los

trinquetes antirretroceso en su sitio y funcionando adecuadamente.

Elseparadordebe estar alineadocon la hoja de sierray los trinquetes

debendetener el retroceso unavez que 6ste hayacomenzado.Com-

pruebeel funcionamientode _stosantesde cortar al hilo.

d. NO cortando al hilo una piezade trabajo queest_ torcida o com-

bada o que no tenga una regla recta para guiar a Io largo del tope-

guiapara cortar al hilo.

e. NO soltando la pieza de trabajo hasta que haya side empujada

hastapasar completamentela hoja de sierra.

f. Utilizandoun palede empujarpara cortar al hilo anchos de 2"a 6"y

un tope-guia auxiliary un bloque de empujar para cortar al hilo an-

chos m_.sde menos de 2" (veala secciOn"Funcionamientob_.sicode

la sierra utilizandoeltope-guia paracortar al hilo", p_.ginas68-71 ).

g. NO confinandola piezacortada al cortar al hilo o al cortar trans-

versalmente.

h. AI cortar al hilo, aplique lafuerzade avancea la secciOnde la pieza

de trabajo entrela hoja de sierray el tope-guiapara cortar al hilo. Uti-

lice un pale de empujar o un bloque de empujar cuando sea ade-

cuado (veael itemf. m_.sarriba).

10. PROTECCION:Ojos,manes,cara, oidosy cuerpo.

PARAEVITARSERARRASTRADORACIA

LAHERRAMIENTAQUEGIRA,

Guantesque queden holgados

Ropahelgada

Corhata, jeyas

SUJETESEELPELOLARGODETRASDELA CABEZA

SUBASELASMANGASLARGASPORENCiMADE LOSCODOS

a. Si cualquierpiezade la sierrafalta, funciona real,ha side da_adao

rota ... tal come el interrupter del motor u otro control de funciona-

miento, un dispositivo de seguridad o el cordon de energia ... deje

de utilizar la herramienta inmediatamente hasta que la piezaespe-

cifica serepareo sustituyaadecuadamente.

b. Use gafas de seguridady m_.scarasi la operaciOngenera polvo.

Use protectores para los oidos u orejeras durante los periodos de

funcionamientoprolongados. Pequefiospedazosde madera sueltos

u otros objetos que hacencontacto con la parte posterior de la hoja

que gira pueden salir despedidos haciael operador a una velocidad

excesiva.Normalmenteesto se puedeevitar manteniendoel protec-

tor de la hojay el separadoren su sitio paratodas las operacionesde

"ASERRADOPASANTE"(aserradoatravesandoper complete la pieza

de trabajo) Y retirando de la mesatodos los pedazossueltos con un

pale de madera largo INMEDIATAMENTE despu_s de que son

cortados.

¢. Utilice precauciOn adicional cuando se quita el ensamblaje del

protector parareaserrar,cortar mortajas,cortar rebajoso moldear--

vuelva a colocar el protector en cuanto se termine de realizar la

operaciOn.

d. NUNCAenciendala sierra (posiciOn "ON") antes de retirar de la

mesa todas las herramientas,desechosde madera,etc., excepto la

piezade trabajo y los dispositivos de avance o soporte relacionados

para la operaciOnplaneada.

NOUSE:

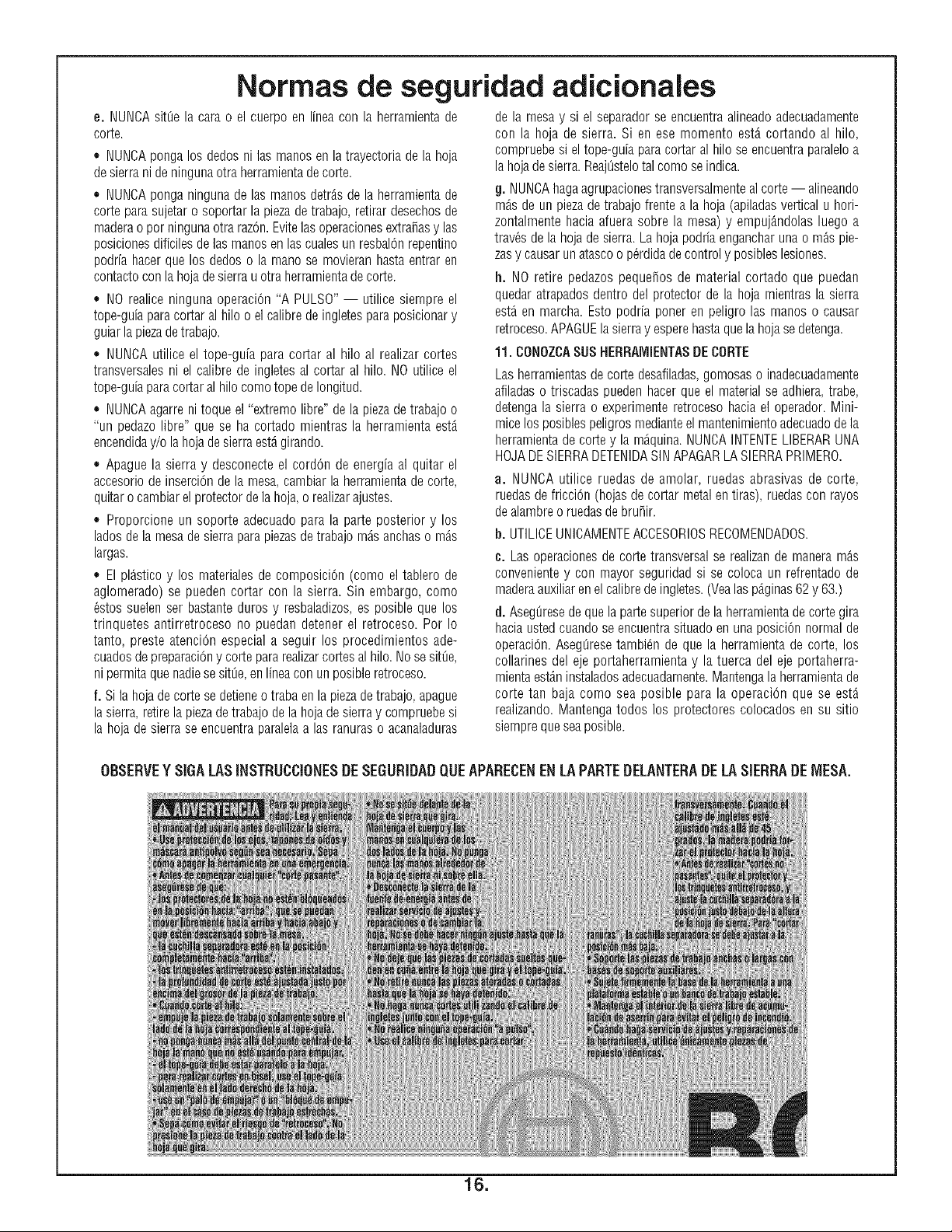

Norrnas de seguridad adicionales

e. NUNCAsit@ la cara o el cuerpo en linea con la herramienta de

corte.

,, NUNCAponga los dedos ni las manos en la trayectoriade la hoja

de sierra ni de ningunaotra herramientade corte.

• NUNCAponganinguna de las manosdetr_.sde la herramientade

corte parasujetar o soportar la pieza de trabajo, retirar desechosde

maderao por ninguna otra raz6n.Evitelas operacionesextrafiasy las

posiciones dificilesde lasmanos enlas cualesun resbal6nrepentino

podrta hacer que los dedos o la mano se movieran hasta entrar en

contactocon la hojade sierra u otra herramientade corte.

,, NO realice ninguna operaci6n "A PULSO" -- utilice siempre el

tope-guia para cortar al hilo o el calibre de ingletespara posicionary

guiar la piezade trabajo.

,, NUNCAutilice el tope-guia para cortar al hilo al realizar cortes

transversalesni el calibre de ingletes al cortar al hilo. NO utiliee el

tope-guiapara cortar al hilo como tope de Iongitud.

• NUNCAagarre ni toque el "extremo libre" de la piezade trabajo o

"un pedazolibre" que se ha cortado mientras la herramienta est,.

encendiday/o la hojade sierra estAgirando.

• Apague la sierra y desconecte el cord6n de energia al quitar el

accesoriode inserci6n de la mesa, cambiar la herramientade corte,

quitar o cambiarel protector de la hoja,o realizarajustes.

• Proporcione un soporte adecuado para la parte posterior y los

lados de la mesade sierra para piezasde trabajo mAsanchas o mAs

largas.

• El pl_stieo y los materiales de composici6n (como el tablero de

aglomerado) se pueden cortar con la sierra. Sin embargo, como

6stos suelen ser bastanteduros y resbaladizos,es posible que los

trinquetes antirretroceso no puedan detener el retroceso. Por Io

tanto, preste atenciOnespecial a seguir los procedimientos ade-

cuadosde preparaciOny corte pararealizarcortes al hilo. No se sitt]e,

ni permita que nadiesesit_]e,en lineacon un posibleretroceso.

f. Si la hoja de corte se detieneo traba enla piezade trabajo, @ague

la sierra, retirela piezadetrabajo de la hoja de sierray compruebesi

la hoja de sierra se encuentra paralelaa las ranuras o acanaladuras

de la mesa y si el separador se encuentraalineado adecuadamente

con la hoja de sierra. Si en ese momento est,. cortando al hilo,

compruebesi el tope-guia paracortar al hilo se encuentraparaleloa

la hoja de sierra. Reajt]stelotal como se indic&

g. NUNCAhagaagrupacionestransversalmenteal corte -- alineando

m_.sde un pieza de trabajo frente a la hoja (apiladasvertical u hori-

zontalmente hacia afuera sobre la mesa) y empuj_.ndolasluego a

trav6s de la hojade sierra. La hojapodria engancharuna o mAs pie-

zasy causarun atascoo p6rdidade control y posibleslesiones.

h. NO retire pedazos pequefios de material cortado que puedan

quedar atrapadosdentro del protector de la hoja mientras la sierra

estA en march& Esto podrta poner en peligro las manos o causar

retroceso.APAGUElasierra y esperehastaquela hojase detenga.

11. CONOZCASUSHERRAMIENTASDECORTE

Las herramientasde corte desafiladas,gomosas o inadecuadamente

afiladas o triscadas pueden hacer que el material se adhiera,trabe,

detenga la sierra o experimente retroceso hacia el operador. Mini-

mice los posiblespeligros medianteel mantenimientoadecuadode la

herramientade corte y la mAquina.NUNCAINTENTELIBERARUNA

HOJADESIERRADETENIDASINAPAGARLA SIERRAPRIMER&

a. NUNCA utilice ruedas de amolar, ruedas abrasivas de corte,

ruedasde fricciOn(hojas de cortar metal en tiras), ruedascon rayos

de alambreo ruedasde bru_ir.

b. UTILICEUNICAMENTEACCESORIOSRECOMENDADOS.

c. Las operacionesde corte transversalse realizan de manera mAs

convenientey con mayor seguridad si se coloca un refrentado de

maderaauxiliar en elcalibre de ingletes. (Vealasp_.ginas62 y 63.)

& Asegt_resede quela parte superior de la herramientade corte gira

haciausted cuando se encuentrasituado en una posiciOn normal de

operaci6n. AsegOresetambi_n de que la herramienta de corte, los

collarines del eje portaherramienta y la tuerca del eje portaherra-

mienta est_.ninstaladosadecuadamente.Mantengala herramientade

corte tan baja como sea posible para la operaci0n que se estA

realizando. Mantenga todos los protectores colocados en su sitio

siempreque seaposible.

OBSERVEY SJGALASINSTRUCCIONESDESEGURIOADQUEAPARECENENLAPARTEDELANTERADELASIERRADEMESA.

16.

Normas de seguridad adicionales

* No utilice ninguna hoja u otra herramientade corte marcadapara

unavelocidadde funcionamientoinferior a 4800 R.P.M.Nunca utilice

una herramientade corte con un di_metrosuperior al di_metro para

el cual se dise_6la sierra.Param_xima seguridady eficaciaal cortar

al hilo, utilice la hoja de di_.metrom_.ximopara la cual se dise_6 la

sierra,ya que bajoestas condicionesel separador se encuentram_.s

proximo a la hoja.

e. AsegQresede que el accesorio de inserciOn de la mesa se en-

cuentra la ras con la superficiede la mesa o ligeramenteper debajo

de dicha superficie entodos los lades excepto el posterior. NUNCA

haga funcionar la sierra a menos que el accesorio de inserci6n

adecuadoseencuentreinstalado.

fracci6n desegundoes suficientepara causarlesionesgraves.

La utilizaciOnde cualquier herramienta mec_.nicapuede causar la

proyecci6n de objetos extra_os hacia los ojos, Io cual puede

ocasionar da_os gravesen los ojos. Usesiempre galas de seguridad

conforme a ANSI Z87.1 (mostradas en el paquete) antes de

comenzara utilizar la herramientamec_.nica.

Cierte pelve generade per el lijade,

aserrado, amelado y taladrade mec_nices,

y per otras actividades de ¢onstrucsidn, c0ntiene agentes

quimisos que se sabe que sauean¢;_ncer,defectes de nasimiento

u etres dahes sobre la reproduccidn.AIgunos ejemplosde estos

agentesquimices sen:

12. PIENSEENLASEGURIDAD

LA SEGURIDADES UNA COMBINACIONDE

SENTIDO COMUN PeR PARTE DEL

OPERADORY DEESTARALERTA ENTODO IVIOMENTOCUANDO

SE ESTAUTILIZANDOLA SIERRADEMESA.

No deje que el trabajar de

manera confiada debido a la

familiarizaciOn con la

herramienta (adquirida con el

use frecuente de la sierra de

mesa) se convierta en algo

habitual. Recuerde siempre

que un descuido de una

* Pieing de pinturas a basede pieing,

*Silice cristalina de ladrillos y cemento y otros productos de

mamposteria,y

* Arsdnicoy creme de madera tratada qu[micamente.

Su riesgo per causa de estas exposiciones vafia, dependiendo de

con cu_.ntafrecuencia realice este tipo de trabajo. Para reducir su

exposici6n a estos agentes quimicos: trabaje en un _.rea bien

ventilada y trabaje con equipo de seguridad aprobado, come per

ejemplo m_.scarasantipolvo que est_n dise_adas especialmente

para impedir mediante filtraci6n el paso de particulas

microscOpicas.

Herramientas con aislamiento doble

El aislamiento doble [] es un concepto de dise_o utilizado en las

herramientas mec_nicas el_ctricasque elimina la necesidad de un

cablede energiade tres hilos conectadoa tierra y de un sistemade

fuente de energ[a conectado a tierra. Es un sistema reconocido y

aprobado per Underwriter's Laboratories, la CSAy las autoridades

federalesde la OSHA.

IMPORTANTE:El servicio de ajustes y reparacionesde una herra-

mienta con aislamiento doble requiere cuidado y conocimiento del

sistemay deber_ser realizado0nicamenteper un t_cnico de servicio

competente.

DURANTEEL SERVICIODE AJUSTESY REPARACIONES,UTILICE

UNICAMENTEPIEZASDE REPUESTOIDENTICAS.

ENCHUFESPOLARIZADOS.Si su herramientaest,.equipada con un

enchufe polarizado (una terminal es m_.sancha que la otra), este

enchufe entrar_,en un tomacorriente polarizado solamente de una

manera. Si el enchufe no entra per complete en el tomacorriente,

d_lela vuelta. Si siguesin entrar, p6ngaseen contacto con un elec-

tricista competente para instalar el tomacorriente adecuado. Para

reducir el riesgo de sacudidas el_ctricas, no haga ning0n tipo de

cambio en el enchufe.

Cordones de

Sustituya los cordones da_ados inmediata-

mente. La utilizaci6n de cordones da_ados

puedecausar"shock", quemar o electrocutar.

Utilice siempre el cordon de extension

adecuado. Si se necesita un cordon de

extension, se debe utilizar un cordon con conductores de tamale

adecuado para prevenir caidas de tension excesivas, pOrdidasde

potenciao sobrecalentamiento.La tabla muestra el tamafio correcto

a utilizar, segL_nla Iongitud del cordon y la capacidad nominal en

amperios indicada en la placa del fabricante de la herramienta. En

case de duda, utilice la medidam_sgruesasiguiente. Utilicesiempre

cordonesde extensioncatalogadosper U.L. y laCSA.

e×tensiOn

TAMAI_OSRECOIVlENDADOSDECORDONESDE EXTENSION

HERRAIVIIENTASDE120 V CORRIENTEALTERNA

Capacidad

nominalen

amperesdelaLongituddelcord6nenpies

herramienla 25 50 100 150

3-6 18 16 16 14

6-8 18 16 14 12

8-10 18 16 14 12

10-12 16 16 14 12

12-16 14 12

Tamafiodelcord6nenA.W.G. Tamafiosdelcableenmm2

Longitgddel¢ord6nenmetros

15 30 60 120

0,75 0,75 1,5 2,5

0,75 1,0 2,5 4,0

1,0 2,5 4,0 --

NOTA:Cuanto m_.spequenoes el nOmerode calibre,m_s grueso es

elcordon.

"CONSERVEESTASINSTRUCCIONES"

17,

Indice

PAgina

Normasgeneralesdeseguridad ............................ 14

Normasde seguridadadicionales ....................... 15-17

Herramientascon aislamientodobley cordones deextension..... 17

Indice ................................................ 18

Glosariode t_rminos .................................... 19

Herramientasnecesariasparael ensamblaje.................. 19

FamiliarizaciOncon la sierra de mesa ..................... 20-23

Interruptor de encendido ........................... 20-21

Mesa........................................... 20-21

Base/subbase.................................... 20-21

Mangode fijaciOnde la inclinaciOnde la hoja............ 20-21

ExtensiOnde la mesa .............................. 20-21

Mangode fijaciOnde laextensionde la mesa............ 20-21

Ruedade elevaciOn................................ 20-21

Escalade inclinaciOnde la hoja ...................... 20-21

Escaladel tope-guiapara cortar al hilo ................. 20-21

Escaladel calibre de ingletes ........................ 20-21

Areapara guardareltope-guia paracortar al hilo ......... 20-21

Ubicadorde precorte .............................. 20-21

Areapara guardarel calibrede ingletes ................ 20-21

Hoja,Ilave detuercay estuchede transporte ............ 20-21

Llavehexagonaly _reade almacenamiento ............. 20-21

Enrolladordel cordon .............................. 20-21

ConexiOnde aspiraciOn ............................ 20-21

Tope-guiaparacortar al hilo ......................... 20-21

Sistemade protector inteligenteSmartGuard ........... 22-23

Almacenamientodel sistemade protector inteligente

Smart Guard ..................................... 22-23

Accesoriode inserciOnde la mesa .................... 22-23

Carro digital (modelo 4100DG-09solamente) ........... 22-23

Desempaquetadoy comprobaciOndel contenido ............ 24-25

Tablade piezassueltas ............................. 24-25

Ensamblaje......................................... 26-33

InstalaciOnde los componentesdel sistemaSmart Guard. .26-29

Cambiode la hoja ................................. 30-31

ColocaciOndel tope-guiaparacortar al hilo ............. 32-33

Montajede la sierrade mesa ........................... 32-33

PAgina

Ajustesdefuncionamiento ............................. 34-41

Ajustede los topes positivosde 90 y 45 grados ......... 34-35

Ajustede la hojaparalelaa la ranuradel calibrede ingletes .36-37

Ajustedel calibrede ingletes ........................ 36-37

AlineaciOndeltope-guiapara cortar al hilo .............. 38-39

Ajustedel indicadordel tope-guiapara cortaral hilo ...... 38-39

Ajustedel indicadorde la mesa ...................... 40-41

Ajustedel accesoriodeinserciOnde lamesa ............ 40-41

AlineaciOnde la CuchillaSeparadora .................. 42-43

FuncionamientobAsicode lasierra de mesa ............... 44-81

Interruptor de encendidode seguridad ................. 44-45

Sistemade protector inteligenteSmartGuard ........... 44-47

Ajustede la extensiondela mesa ..................... 46-47

Carro digital (modelo 4100DG-09solamente) ........... 48-59

Ubicadorde precorte .............................. 60-61

UtilizaciOndel indicadordel tope-guiaparacortar al hilo...60-61

UtilizaciOndel indicadorde la mesa ................... 60-61

Ayudantesde trabajo .............................. 62-63

UtilizaciOndel calibrede ingletes ..................... 64-65

Cortetransversal ................................. 66-67

Corterepetitivo ................................... 68-69

Cortea inglete ................................... 70-71

Cortetransversalen bisel ........................... 70-71

Cortea ingletecompuesto .......................... 70-71

UtilizaciOndeltope-guiapara cortar al hilo .............. 70-73

Corteal hilo ..................................... 74-75

Aserradono pasante............................... 76-77

Cortede rebajos .................................. 76-77

Cortede mortajas ................................. 76-77

Cortede molduras ................................ 76-77

Mantenimientode lasierra de mesa ...................... 78-79

LubricaciOn ........................................ 80-81

Accesorios ......................................... 80-81

LocalizaciOny reparaciOnde averias ..................... 82-83

18.

Glosario de

PIEZADETRABAJO

El objeto en el cual se est,. realizando la operaci6n de corte. Las

superficies de una piezade trabajo se conocen comQnmentecomo

caras,extremosy bordes.

TRINQUETESANTIRRETROCESO

Dispositivo que, cuando se mantiene adecuadamente,est_disefiado

para evitar que la piezade trabajo experimente retroceso hacia el

operadordurantela operaci6n.

EJEPORTARERRAMIENTA

Eleje sobreel cualse monta una herramientade corte.

CORTETRANSVERSAL

Una operaci6n de corte o de dar forma que se realiza transver-

salmenteal ancho de la piezadetrabajo cortando la piezade trabajo

con laIongitud que senecesita.

IVIORTAJA

Un corte no pasante que produce una muesca o acanaladura de

ladosen _ngulo recto en lapiezade trabajo.

TABLACONCANTOBISELADO

Un dispositivo que puedeayudar a guiar piezas de trabajo durante

una operaciOn del tipo de corte al hilo manteniendo la pieza de

trabajo en contacto con el tope-guia para cortar al hilo. Tambi6n

ayudaal prevenirelretroceso.

A PULSO

La realizaci6n de un corte sin utilizar un tope-guia, un calibre de

ingletes, un dispositivo de fijaci6n, un accesoriode sujeciOnu otro

dispositivo adecuado para evitar que la piezade trabajo se tuerza

duranteelcorte.

GOIVIA

Un residuo pegajoso basado en savia de productos de madera.

Despu6sde endurecersese le conocecomo "RESINA".

TALONAJE

DesalineaciOnde la hoja quehacequeel lado posterioro desalida de

la hoja entre en contacto con la superficie cortada de la piezade

trabajo. Eltalonaje puedecausar retroceso, atasco,fuerza excesiva,

quemadurade la piezade trabajo o astillado. En general,el talonaje

produce un corte de malacalidady puede constituir un peligro para

la seguridad.

t rminos

SEPARACIONDECORTE

Elespacioentrela piezadetrabajo de dondela hojaquit0 el material.

RETROCESO

Un agarre y lanzadoincontrolados de la pieza de trabajo hacia la

partedelanterade la sierra durante unaoperaci6n del tipo de corte al

hilo.

EXTREMODEAVANCE

El extremo de la piezade trabajo que durante una operaci6n del tipo

de corte al hilo es empujadoprimero haciala herramientade core.

IVIOLDURA

Un corte no pasanteque produce unaforma especialen la piezade

trabajo utilizadaparauni6n o decoraci6n.

ASERRADO NO PASANTE

Toda operaciOnde corte en la cual la hoja no atraviesacornpleta-

mentela piezade trabajo.

PALO DEEiVIPUJAR

Un dispositivo utilizado para hacer avanzar la pieza de trabajo a

trav_s de la sierra durante una operaci6n del tipo de corte al hilo

estrecha y que ayuda a mantener las manos del operador bien

alejadasde la hoja. Utilice el palo de empujar paraanchos de corte al

hilo de menosde 6 pulgadasy m_s de 2 pulgadas.

BLOQUE DEEiVIPUJAR

Un dispositivo utilizado para operaciones del tipo de corte al hilo

demasiado estrechas para permitir el uso de un palo de empujar.

Utilice un bloquede empujar paraanchos de corte al hilo de menos

de 2 pulgadas.

REBAJO

Una muescaen el bordede unapiezade trabajo.Tambi6nse le llama

mortaja de borde.

CORTEAL HILO

Una operaci6nde corte a Io largo de la Iongitud de la piezade trabajo

cort_.ndolacon el ancho quese necesita.

REVOLUCIONESPORiVIINUTO(R.P.M.)

El nQmerode vueltas completadasen un minuto por un objeto que

gira.

Herrarnientasnecesariasparael ensarnblaje

LA ESCUADRA DE COIVIBINACIONDEBE ESTAR AUNEADA

RESTORNILLAROB MERIANO

ESCUADRADECOMBINACION

DESTORNILLADOR PHiLLiPS

TRACEUNALINEASOBRE

LATABLAA LO LARGODE

ESTEBORRE. _"

\ ,

LLAVERETUERCADElOmm

0 LLAVERETUEBCAAJUSTABLE

BORDERECTODE LATABLADE3/4"

RE GROSOR.ESTEBORDE DEBESER

PEBFECTAMENTERECTO.

)

NOREBEHABERESPACIONI SUPERPOSICIONAQUI

CUANDOSEDELAVUELTAA LAESCUADRAENLA

POSICiONDE LAUREA REPUNTOS.

VER CONTINUACION DEL ESPAKIOL EN LA P/_GINA 21

19.

Getting To Know Your Table Saw

1. POWER SWITCH

Switch incorporates hole for use with padlock to prevent

accidental starting.

2. TABLE

Provides large working surface to support workpiece.

3. BASE / SUB-BASE

Supports table saw. Sub-base provides additional stability and

ability for easy sliding onto surfaces. Holes are provided in base

to bolt the saw to a workbench or stand.

4. BLADE BEVEL LOCK HANDLE

Locks the blade to desired bevel angle.

5. TABLE EXTENSION

Provides a larger work surface for wider workpieces.

6. TABLE EXTENSION LOCK HANDLE

Allows you to lock the table extension at desired distances. Also

prevents use of table saw with unlocked extension.

7. ELEVATION WHEEL

Elevates or lowers the blade. Also used to tilt the blade 0 to 45

degrees.

8. BLADE BEVEL SCALE

Shows the degree the blade is tilted.

9, RiP FENCE SCALE

Shows the distance from the blade to rip fence through a

convenient viewing and magnifying window. Lower portion of

scale can be used up to 13.5 inches. Upper portion of scale is

used for cuts beyond 13.5 inches.

10. MITER GAUGE

Head can be locked in desired position for crosscutting or

mitering by tightening the lock knob. ALWAYS SECURELY

LOCK IT WHEN IN USE.

11. RiP FENCE STORAGE

Conveniently stores rip fence when not in use.

12. PRE-CUT (KERF) INDICATOR

Allows you to mark and locate exactly where the blade will enter

the workpiece.

13. MITER GAUGE STORAGE

Conveniently stores miter gauge when not in use.

14. BLADE STORAGE & WRENCH

Allows you to store 10" blades and arbor wrench.

15. HEX WRENCH

Hex wrench for removing the blade guard and adjusting various

hex heads on saw.

16. CORD WRAP

Allows you to easily secure the cord so it's out of the way when

transporting or storing.

17. VACUUM HOOK-UP

Your table saw is equipped for vacuum hook-up. This feature will

allow you to attach any 2-1/4" vacuum hose into the dust port

provided for convenient sawdust removal. An adaptor is available

for use with alternate hose sizes.

18. RiP FENCE

Exclusive Self-Aligning, Squarelock rip fence can be easily

moved or locked in place by simply raising or lowering lock

handle.

19 18

21 12

2 10

13 1 4 7

20.

Familiarisez-vous avec

votre scie de table

1. INTERRUPTEURMARCHE-ARRET

L'interrupteur comporte un orifice permettant d'y placer un cadenas afin

d'emp_cher une raise en marche accidentelle.

2. TABLEDE COUPE

Grande surface detravail qui perrnet de bien soutenir I'ouvrage.

3. EMBASE/ SOUS-EIVlBASE

Supporte la scie de table. La sous-embase fournit plus de stabilit6 et

permet un glissement plus facile sur les surfaces. Des orifices ont _t6

crC_s dans I'embase pour boulonner la scie sur un 6tabli ou une autre

plate-forme de support.

4. POIGNI_EDEVERROUILLAGEDU DISPOSmF D'INCLINAISONDELA

LAIVlE

Verrouille le rn@anisme d'inclinaison aprCs rCglage de la lame dans la

position voulue.

5. RALLONGEDE TABLE

Elargit la surface de travail pour permettre de scier des pi_ces plus

Iongues.

6. POIGNI_EDEVERROUILLAGEDE LARALLONGEDETABLE

Permet de bloquer la rallonge de table a la distance d_isir_e. Rend

_galement impossible I'utilisation de la scie de table avec une rallonge

non verrouill@.

7. VOLANTDEREGLAGEDE HAUTEUR

Permet de lever ou d'abaisser la lame. Sert aussi _.incliner la lame de 0°

_45 °.

8. I_CHELLED'INCLINAISONDELA LAME

IndiqueI'angled'inclinais0n de la lame.

9. I_CHELLEDU GUIDEDEREFENTE

Indique la distance entre la lame et le guide par I'intermCdiaire d'un

hublot pratique muni d'une Ioupe. Utilisez la partie infCrieure de 1'Cchelle

jusqu'_ 13 pouces et la partie sup_rieure au-del_..

10. GUIDEDE COUPEANGULAIRE

Le guide peut _tre r_gl6 dans la position voulue pour I'ex_cution

d'onglets ou d'autre coupes angulaires b. I'aide de sa molette de

verrouillage. NE MANQUEZ JAMAIS DE BIEN LE SERRER LORSQUE

VOUSVOUSSERVEZDE CEGUIDE.

11. COIMIPARTIMENTDERANGEMENTDU GUIDEDEREFENTE

Permet de ne pas 6garer le guide de refente Iorsque celui-ci n'est pas en

utilisation.

12. REPi:REDE SCIAGE

Permet de marquer et de repdrer I'endroit exact o_ la lame pCn_trera

dans la piece.

13. COIVIPARTIMENTDERANGEMENTDU GUIDEDECOUPE

ANGULAIRE

Permet de ne pas 6garer le guide de coupe angulaire Iorsque celui-ci

n'est pas en utilisation.

14. RANGEMENTDE LA LAME& CLE

Vous permet de ranger des lames de 10 pc et une cld _.arbre.

15. CLE HEXAGONALEETCOMPARTIMENTDE RANGEIVIENT

CI6 hexagonale pour d_monter le protege-lame et ajuster diverses t_,tes

hexagonalessur la scie.

16.RANGEMENT DU CORDON

Permet de facilement enrouler le cordon avant de transporter ou de

ranger la scie.

17. RACCORDD'ASPIRATION

Votre scie de table est dotCe d'un raccord d'aspiration qul vous perrnet

d'y connecter tout tuyau d'aspiration de 2-1/4 pc afin d'Cvacuer

facilement le bran de scie.

18. GUIDEDE REFENTE

Guide de refente _.auto-alignement et de rdglage rapide; se d@lace et se

verrouille facilement grace_.sa poign_e de verrouillage.

Familiarizaci6n con la

sierra de mesa

1. INTERRUPTORDEENCENUIDO

El interruptor incorpora un agujero para utilizarlo con un candado con el

fin de evitar el arranque accidental.

2. MESA

Proporciona una superficie de trabajo grande para apoyar la pieza de

trabajo.

3. BASE/ SUBBASE

Soporta la sierra de mesa. La subbase proporciona estabilidad y

capacidad adicional para deslizarse f_cilmente sobre las superficies. La

base cuenta con agujeros para empernar la sierra a un banco de trabajo

ouna base de soporte.

4. MANGODE FIJACIONDE LAINCUNACION DELA HOJA

Fija el mecanismo de inclinaciOn despu_s que se ha ajustado la hoja en la

posici0n deseada.

5. EXTENSIONDE LA MESA

Proporciona una superficie detrabajo m&s grande para piezasde trabajo

m_s largas.

6. MANGODE FIJACIONDE LA EXTENSIONDE LAMESA

Perrnite fijar la extension de la mesa alas distancias deseadas.TambiCn

impide el uso de la sierra de mesa con la extensi6n desbloqueada.

7. RUEDADE ELEVACION

Sube o baja la hoja. Tambidn se utiliza para inclinar la hoja desde

0 hasta 45 grados.

8. ESCALADE INCLINACIONDE LAHOJA

Muestra el grado de inclinaci0n de la hoja.

g. ESCALADELTOPE-GUIAPARA CORTARAL HILO

Muestra la distancia desde la hoja hasta el tope-gu[a para cortar al hilo a

travCs de una conveniente ventana de visualizaci6n y aumento. La

porciOn inferior de la escala puede utilizarse hasta 13 pulgadas. La

porci6n superior de la escala se utiliza para hacer cortes m_.sall_ de 13

pulgadas.

lB. CALIBREDE INGLETES

La cabeza se puede fijar en la posici6n deseada para cortar trans-

versalmente o para cortar a inglete apretando el pomo fijaci6n. FIJELO

FIRMEMENTESIEMPRECUE LO UTILICE.

11. AREA PARAGUARDAREL TOPE-GUIAPARACORTARAL HILO

Guarda de manera pr_ctica el tope-gu[a para cortar al hilo cuando no se

est_ utilizando.

12. UBICADOR DE PRECORTE

Permite marcar y ubicar exactamente el lugar donde la hoja penetrar_en

la pieza de trabajo.

13. AREA PARAGUARDARELCALIBREDE INGLETES

Guarda de manera pr_.ctica el calibre de ingletes cuando no se est,.

utilizando.

14. AREA DE ALMACENAIVIIENTODE LAS HOJAS Y LA LLAVE DE

TUERCA

Permite almacenar hojas de 10" y la Ilave de tuerca para el eje

portaherramienta.

15. LLAVEHEXAGONALY AREA DE ALMACENAMIENTO

Llave hexagonal para quitar el protector de la hoja y ajustar diversas

cabezashexagonalesen la sierra.

16. ENROLLADORDEL CORDON

Permite enrollar f_.cilmenteel cord6n de manera que no estorbe durante

el transporte o almacenamiento de la herramienta.

17. CONEXIONDEASPIRACiON

La sierra de mesa est,. equipada con una conexi6n de aspiraciOn. Este

dispositivo permite conectar cualquier manguera de aspiraci6n de 2-1/4"

al orificio para polvo provisto para retirar el serr[n de manera

conveniente.

18. TOPE-GUIAPARACORTARLA HILO

El exclusivo tope-guia para cortar al hilo de alineaci6n autom_tica y colo-

caci6n r_pida se puede mover o fijar en su sitio r_pidamente sim-

plemente subiendo o bajando el mango de fijaciOn.

21.

Getting To Know Your Table Saw

19. SMART GUARD SYSTEM

Consists of three key elements: Adjustable (3 position) Riving

Knife, Anti-Kickback Device, and Barrier Guard Device. All of these

are part of a modular system that requires no tools to assemble or

unassemble. This Guard System must always be in place and

working properly for all thru-sawing cuts.

| 19

20. SMART GUARD SYSTEM STORAGE

When not in use, the Main Barrier Guard and Anti-Kickback

Device can be stored under the right side table extension.

21. TABLE iNSERT

Removable for removing or installing blade or other cutting tools.

22. DiGiTAL CARRIAGE (MODEL 4100DG-09 ONLY)

Provides a digital readout for fence settings with consistent

accuracy and precision measurements.

23. PUSH STICK

Allows you to rip smaller pieces of stock with a greater level of

safety.

22.

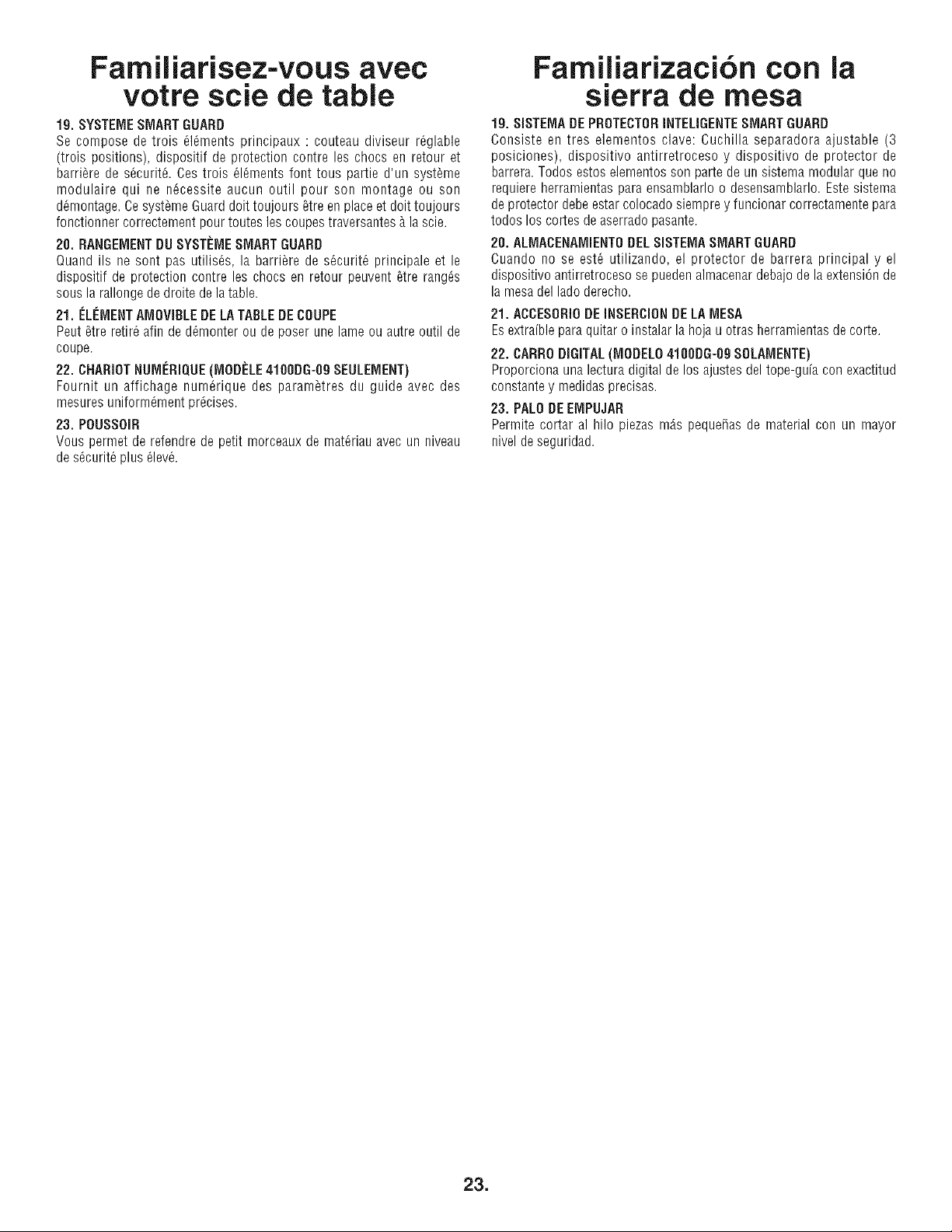

Familiarisez-vous avec

votre scie de table

19. SYSTEIVlESMART GUARD

Se compose de trois _l_ments principaux : couteau diviseur r_gla.ble

(trois positions), dispositif de protection contre les chocs en retour et

barri_re de s_curit_. Ces trois 61_ments font tous partie d'un syst_me

modulaire qui ne nCcessite aucun outil pour son montage ou son

d_montage. Ce syst_me Guard doit toujours _tre en place et doit toujours

fonctionner correctement pour toutes les coupes traversantes _.la scie.

20. RANGEIVlENTDU SYSTEIVlESMART GUARD

Quand ils ne sont pas utilis_s, la barri_re de sCcurit6 principale et le

dispositif de protection contre les chocs en retour peuvent _tre ranges

sous la rallonge de droite de la table.

21. I_LttIVIENTAIVIOVIBLEDE LATABLEDE COUPE

Peut _tre retir6 afin de d_monter ou de poser une lame ou autre outil de

coupe.

22. CHARIOTNUIVlI_RIQUE(MODJ:LE4101}DG-09SEULEIVlENT}

Fournit un affichage nurn_rique des param_tres du guide avec des

mesures uniform_ment prdcises.

23. POUSSOIR

Vous permet de refendre de petit morceaux de mat_riau avec un niveau

de s_curit6 plus _levC.

FamiliarizaciCn con la

sierra de mesa

19. SISTEMA DEPROTECTORINTELIGENTESMART GUARD

Consiste en tres elementos clave: Cuchilla separadora ajustable (3

posiciones), dispositivo antirretroceso y dispositivo de protector de

barrera. Todos estos elementos son parte de un sistema modular que no

requiere herramientas para ensamblarlo o desensamblarlo. Este sistema

de protector debe estar colocado siempre y funcionar correctamente para

todos los cortes de aserrado pasante.

20. ALIVlACENAIVIIENT0DEL SISTEIVlASMART GUARD

Cuando no se est6 utilizando, el protector de barrera principal y el

dispositivo antirretroceso se pueden almacenar debajo de la extension de

la mesa del lado derecho.

21. ACCESORIODEINSERCIONDE LA MESA

Esextra[ble para quitar o instalar la hoja u otras herramientas de corte.

22. CARRODIGITAL(IVIODELO4100DG-09 SOLAIVlENTE)

Proporciona una lectura digital de los ajustes del tope-gu[a con exactitud

constante y medidas precisas.

23. PALODEEIVIPUJAR

Permite cortar al hilo piezas m_.spequefias de material con un mayor

nivel de seguridad.

23,

Unpacking and Checking

Contents

To avoid injury from unexpected starting or

electrical shock during unpacking and setting up,

do not plug the power cord into a source of power. This cord must

remain unplugged whenever you are working on the table saw.

Model 4100 Table Saw is shipped complete in one carton.

Separate all parts from packing materials and check each one with

the illustration and the list of Loose Parts to make certain all items

are accounted for before discarding any packing material (Fig. 3).

If any parts are missing, do not attempt to

assemble the table saw, plug in the power cord or

turn the switch on until the missing parts are obtained and are

installed correctly.

Table of Loose Parts

ITEM DESCRIPTION QTY.

1 Table Saw Assembly 1

2 Rip Fence 1

3 Table insert 1

4 Barrier Guard Assembly 1

5 Anti-Kickback Device 1

6 Miter Gauge 1

7 Push Stick 1

NOTE: Remove styrofoam block 8 (for shipping purpose only)

located between the table and motor (Fig. 4). You may cause

damage to the blade elevation system if trying to raise blade if

styrofoam is not removed.

24.

Ouverture de i'emballage et

w- rification du contenu

Afin d'_viter les blessures caus_es par une

raise en marche accidentelle ou un choc

_lectrique, ne branchez pas le cordon d'alimentation sur une prise

_lectrique. Cecordon ne droit jamais _tre branch_ Iorsque vous travaillez

sur votre scie.

La scie de table module 4100 est expOdi_ecomplete dans un seul carton.

DOballeztoutes les pi_ces et v_rifiez, a raide de la <<Liste des pi_ces

fournies >>et des illustrations, et avant de mettre remballage au rebut,

que la scie est bien complete (fig. 3).

S'il manque une ou plusieurs pi_ces, n'es-

sayez pas d'assembler la scie, de brancher le

cordon d'alimentation 61ectriqueou de mettre rinterrupteur en position

,_MARCHE >>avant de vous _tre procur6 et d'avoir install_ correctement

les pi_ces manquantes.

ARTICLE

Listedespi ces f0urnies

DESCRIPTION QUANTITE

Ensembletable et socle 1

Guide de refente 1

Element amovible de latable de coupe 1

Protege-lame 1

Dispositif de protection contre les chocs en retour 1

Guide de coupe angulaire 1

Baguette-poussoir 1

REMARQUE: Enlevezle bloc de polystyrene 8 situ6 entre la table et le

moteur (il fait partie de I'emballage) (fig. 4). Vous risquez d'abfmer le

mOcanisme de levage de la lame si vous essayezde lever celle-ci sans

enlever le bloc de polystyrene.

Desempaquetado y

comprobaci6n

del contenido

Para evitar lesiones debidas al arranque inesperado

o a sacudidas elOctricas, no enchufe el cordon de

energia en una fuente de energ[a. Este cordon debe permanecer

desenchufado cuando usted est6 trabajando en la sierra de mesa.

La sierra de mesa modelo 4100 se envfa completa en una caja de carton.

Separe todas las piezassueltas de los materiales de empaquetamiento y

compruebe cada una utilizando la ilustraciOn y la lista de piezas sueltas

para asegurarse de que no falta ningt]n art[cuD antes de tirar cualquier

material de empaquetamiento (fig. 3).

Si falta alguna pieza, no intente ensamblar la sierra

de mesa, enchufar el cordon de energia ni

encender el interruptor (posiciOn "ON") hasta que las piezas que faltan

hayansido obtenidas e instaladas correctamente.

ARTICULO

labia de piezassueltas

DESCRIPCION CANT.

Ensamblaje de la sierra de mesa 1

Tope-gufa para cortar al hilo 1

Acc_sorio de insercion de la mesa 1

Protector de la hoja 1

Dispositivo antirretroceso 1

Calibre de ingletes 1

Palo de empujar 1

NOTA: Quite el bloque de espuma de estireno 8 (que se usa solo para

fines de envio) ubicado entre la mesa y el motor (fig. 4). Puedecausar

dafios al sistema deelevaciOnde la hoja si intenta subir la hoja sin haber

quitado la espuma de estireno.

25,

Assembly

Attaching the Smart Guard

System

To prevent personal injury, always disconnect

plug from power source before attaching or

removing the Smart Guard System.

POSITIONING THE RIVING KNIFE

1. Remove table insert using finger hole.

2. Raise the blade as high as it will go and set it perpendicular to

table (0 ° on bevel scale) (Fig. 5).

3. Rotate the riving knife release lever 1 clockwise, so that it

points upward (Fig. 5).

4. Pull riving knife 2 towards release lever to disengage it from

the pins 3.

5. Slide the riving knife 2 up to its highest position, so that it is

directly over the center of the blade (Fig. 6).

6. Align holes in riving knife with pins 3 and lock the release

lever 1 by rotating it counterclockwise. Push/pull riving knife to

verify that it is locked in place (Fig. 6).

7. Replace table insert (Fig. 7).

continued on page 28

_jJ

26.

Assemblage Ensamblaje

Montage du syst me Smart Guard

Pour 6viter le risque de blessure, d_branchez

toujours la fiche de la source d'alimentation

_lectrique avant de monter ou de d_monter le syst_me Smart Guard.

POSmONNEIVIENTDU COUTEAUDIVISEUR

1. Retirez 1'61_mentrapport_ de la table de coupe en utilisant le trou pour

les doigts.

2. I_levezla lame aussi haut qu'elle ira et installez-la perpendiculairement

_.la table (0° sur I'_chelle gradu_edes biseaux) (Fig.5).

3. Faites tourner le levier de relg.chementdu couteau diviseur 1 dans le

sens des aiguilles d'une montre de fagon qu'il soit orient6 vers le haut

(Fig. 5).

4. Tirez le couteau diviseur 2 vers le levier de relg.chement afin de le

lib6rer des chevilles 3.

5. Faites glisser le couteau diviseur 2 jusqug, sa position la plus _lev6e

de fagon qu'il soit directement au-dessus du centre de la lame (Fig. 6).

6. Alignez les orifices dans le couteau diviseur avec les chevilles 3 et

verrouillez le levier de relg.chement1 en le faisant tourner clans le sens

contraire des aiguilles d'une montre. Tirez et poussez le couteau diviseur

en alternance pour vous assurer qu'il est bien verrouill_ en place(Fig. 6).

7. Remettez1'61_mentrapport6 de latable _.sa place (Fig. 7).

suite _ la page 29

instalaci6n del sistema de protector

inteligenteSmart Guard

Para evitar lesiones corporales, desconecte

siempre el enchufe de la fuente de energ[aantes de

instalar o retirar el sistema de protector inteligente Smart Guard.

POSICIONAIVlIENTODE LA CUCHILLASEPARADORA

1. Retire el accesorio de inserci6n de la mesa utilizando el agujero para

el dedo.

2. Suba la hoja tanto como se pueda y aj_stela perpendicular a la mesa

(0° en la escalade bisel) (Fig. 5).

3. Gire la palanca de liberaci6n de la cuchilla separadora 1 en el sentido

de las agujas del reloj para que se_ale hacia arriba (Fig.5).

4. Tire de la cuchilla separadora 2 hacia la palanca de liberaci6n para

desacoplarlade las espigas 3.

5. Deslice la cuchilla separadora 2 hacia arriba hasta su posici6n m_s

alta, de maneraque est6 directamente sobre el centro de la hoja (Fig. 6).

6. Alinee los agujeros de la cuchilla separadora con las espigas 3 y

bloquee la palanca de liberaci6n 1 gir_ndola en sentido contrario al de

las agujas del reloj. Empuje la cuchilla separadora y tire de ella para

verificar que est_ bloqueadaen la posici6n correcta (Fig. 6).

7. Coloque de nuevo el accesorio de inserci6n de la mesa (Fig.7).

continElaen lapbgina 29

27.

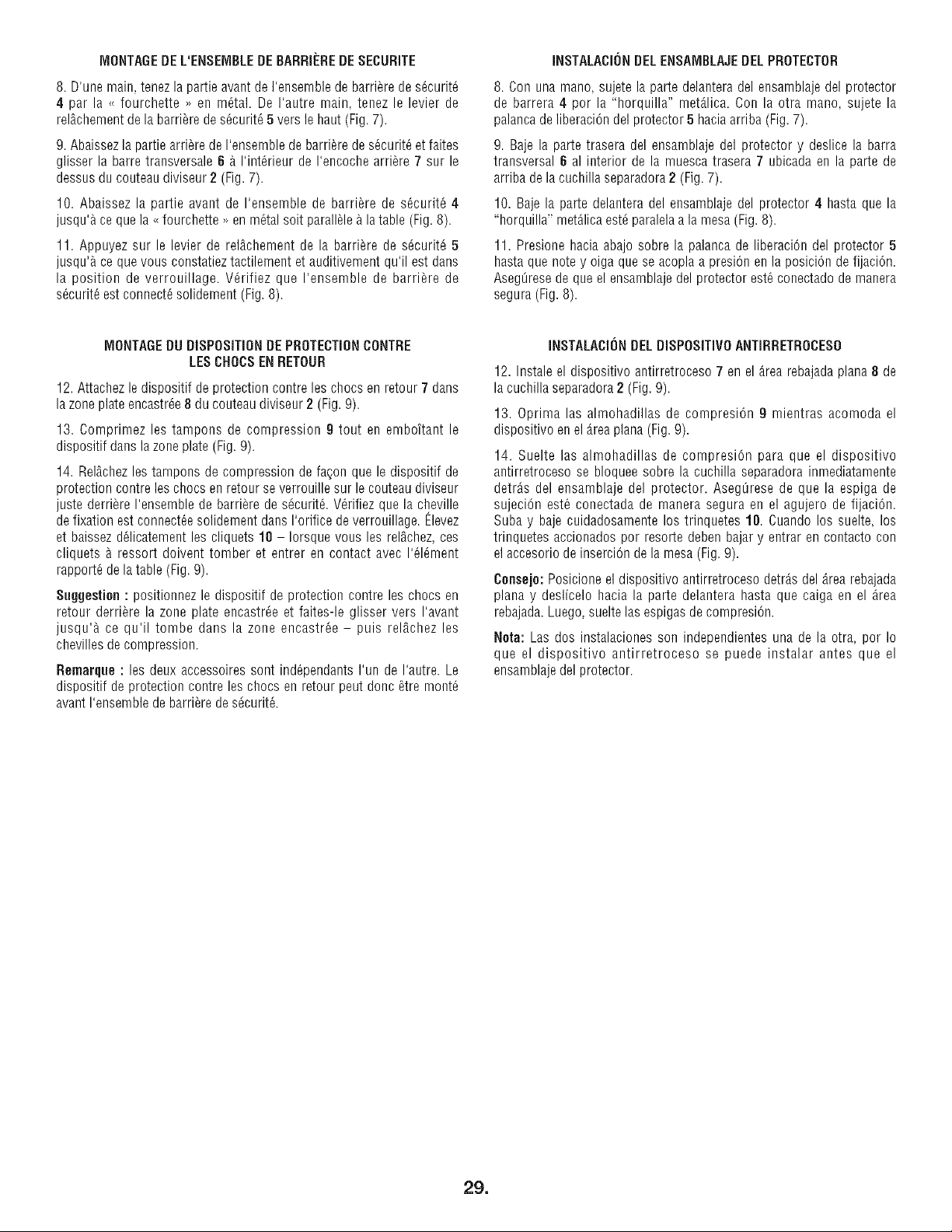

ATTACHING THE GUARD ASSEMBLY

8. With one hand, hold the front of the barrier guard assembly 4

by the metal "fork". With the other hand, hold the guard release

lever 5 up (Fig. 7).

9. Lower the rear of guard assembly and slip the cross bar 6 into

the rear notch 7 on top of the riving knife 2 (Fig. 7).

10. Lower the front of the guard assembly 4 until the metal "fork"

is parallel with the table (Fig. 8).

11. Press down on the guard release lever 5 until you feel and

hear it snap into the locking position. Check that the guard

assembly is securely connected (Fig. 8).

ATTACHING THE ANTI-KICKBACK DEVICE

12. Attach the Anti-Kickback Device 7 into the flat recessed

area 8 of the riving knife 2 (Fig. 9).

13. Squeeze the compression pads 9 while nesting the device

into the flat area (Fig. 9).

14. Release the compression pads such that the Anti-Kickback

Device locks onto the riving knife immediately behind the guard

assembly. Check that the attachment pin is securely connected

into locking hole. Carefully raise and lower the pawls 10 -when

letting go, the spring-loaded pawls must come down and contact

the table insert (Fig. 9).

Hint: Position the Anti-Kickback Device behind the flat recessed

area and slide it towards the front until it drops into the recessed

area - then release the compression pins.

Note: The two attachments are independant of each other, so

the Anti-Kickback Device can be attached before the Guard

Assembly.

28.

MONTAGEDEL'ENSEIVIBLEDEBARRII:REDESECURITE

8. D'une main, tenez la partie avant de I'ensemble de barri_re de s_curit_

4 par la ,_ fourchette _>en m_tab De I'autre main, tenez le levier de

rel_.chementde la barri_re de s_curit6 5 vers le haut (Fig. 7).

9. Abaissezla partie arri_re de I'ensemble de barri_re de s6curit_ et faites

glisser la barre transversale 6 A I'int6rieur de I'encoche arri_re 7 sur le

dessus du couteau diviseur 2 (Fig. 7).

10. Abaissez la partie avant de I'ensemble de barri_re de s_curit6 4

jusqu'a ce que la _<fourchette _>en m6tal soit parall_le Ala table (Fig.8).

11. Appuyez sur le levier de rel_.chement de la barri_re de s_curit6 5

jusqu'A ce que vous constatiez tactilement et auditivement qu'il est dans

la position de verrouillage. Wrifiez que I'ensemble de barri_re de

s_curit6 est connect6 solidement (Fig. 8).

INSTALACIONDELENSAMBLAJEDEL PROTECTOR

8. Con una mano, sujete la parte delantera del ensamblaje del protector

de barrera 4 por la "horquilla" met_.lica. Con la otra mano, sujete la

palanca deliberaciOn del protector 5 hacia arriba (Fig. 7).

9. Baje la parte trasera del ensamblaje del protector y deslice la barra

transversal 6 al interior de la muesca trasera 7 ubicada en la parte de

arriba de la cuchilla separadora 2 (Fig. 7).

10. Baje la parte delantera del ensamblaje del protector 4 hasta que la

"horquilla" metAlicaest_ paralela a la mesa (Fig. 8).

11. Presione hacia abajo sobre la palanca de liberaciOn del protector 5

hasta que note y oiga que se acopla a presi6n en la posici6n de fijaci6n.

Asegt3resede que el ensamblaje del protector est6 conectado de manera

segura (Fig. 8).

MONTAGEDU DISPOSITIONBEPROTECTIONCONTRE

LESCHOCSENRETOUR

12. Attachez le dispositif de protection contre les chocs en retour 7 dans

la zone plate encastr6e 8 du couteau diviseur 2 (Fig. 9).

13. Comprimez les tampons de compression 9 tout en emboTtant le

dispositif dans la zone plate (Fig.9).

14. Rel_.chezles tampons de compression de fagon que le dispositif de

protection contre les chocs en retour se verrouille sur le couteau diviseur

juste derriere I'ensemble de barri_re de s6curit_. V6rifiez que la cheville

de fixation est connect_e solidement dans I'orifice de verrouillage. Elevez

et baissez d61icatementles cliquets 10 - Iorsque vous les relAchez,ces

cliquets a ressort doivent tomber et entrer en contact avec 1'61_ment

rapport_ de la table (Fig.9).

Suqgestien : positionnez le dispositif de protection contre les chocs en

retour derriere la zone plate encastr_e et faites-le glisser vers I'avant

jusqu'a ce qu'il tombe dans la zone encastr6e - puis rel_.chez les

chevilles de compression.

Remarque : les deux accessoires sont ind_pendants I'un de I'autre. Le

dispositif de protection contre les chocs en retour peut donc _tre mont_

avant I'ensemble de barri_re de s_curit6.

INSTALACIONDEL DISPOSITIVOANTIRRETROCESO

12. Instale el dispositivo antirretroceso 7 en el Area rebajadaplana 8 de

la cuchilla separadora2 (Fig. 9).

13. Oprima las almohadillas de cornpresi6n 9 mientras acomoda el

dispositivo en el Areaplana (Fig. 9).

14. Suelte las almohadillas de compresiOn para que el dispositivo

antirretroceso se bloquee sobre la cuchilla separadora inmediatamente

detrAs del ensamblaje del protector. Asegt]rese de que la espiga de

sujeci6n est6 conectada de manera segura en el agujero de fijaci6n.

Suba y baje cuidadosamente los trinquetes 10. Cuando los suelte, los

trinquetes accionados por resorte deben bajar y entrar en contacto con

el accesorio de inserciOnde la mesa (Fig. 9).

Censeie: Posicione el dispositivo antirretroceso detrAsdel Area rebajada

plana y desl[celo hacia la parte delantera hasta que caiga en el Area

rebajada.Luego, suelte las espigas de compresiOn.

Neta: Las dos instalaciones son independientes una de la otra, por Io

que el dispositivo antirretroceso se puede instalar antes que el

ensamblaje del protector.

29.

Assembly

Changing The Blade

To prevent personal injury, always disconnect

plug from power source before changing blades.

1. Turn elevation wheel clockwise until the blade is up as high as it

will go, remove table insert 1 using finger hole (Fig. 10).

2. Lift up arbor lock lever 2 and slowly rotate blade by hand until

lock fully engages saw arbor and stops rotation (Fig. 10). Loosen

arbor nut 3 counter clockwise with the arbor wrench 4 provided

(Fig. 11). Set wrench aside and continue to loosen arbor nut 3 by

hand and remove arbor nut 3 and outer washer 5. Blade may now

be removed or installed by sliding on or off arbor shaft 6.

3. Assemble inner washer 7 and new blade as shown in figure 12,

making certain the TEETH OF THE BLADE ARE POINTING

DOWN AT THE FRONT OF THE TABLE.

NOTE: The printing on different saw blades are not always on the

same side.

4. Assemble outer washer 5, arbor nut 3 as shown in figure 12.

While lifting up arbor lock lever 2 securely tighten arbor nut 3

clockwise with the wrench 4. (Fig. 11).

5. Position table insert in pocket of table so tabs 8 on table insert 1

are in slots in pocket of table and push down and secure in place.

0 I

_ _

30.

Assemblage Ensamblaje

des r6glages.

Changementde la lame

Pour _viter les blessures, d6branchez toujours

le cordon d'alimentation avant de proc6der

1. Tournez le volant de r_glage de la hauteur dans le sens des aiguilles

d'une montre jusqug, ce que la lame soit aussi _lev6e que possible, puis

retirez 1'_16mentrapport_ de la table 1 en utilisant le trou pour les doigts

(Fig. 10).

2. Levezle levierdeverrouillagedeI'arbre2 et faitestournerdoucement

la lame_.la mainjusqu'_,cequeleverrous'enclenchecompl_tementsur

I'arbrede la scieet bloquesa rotation (Fig. 10). DesserrerI'_crou de

I'arbre3 en sensanti-horaire_.I'aidedela cl6 d'arbre4 fournie(Fig. 11).

Mettezla cl_ de c6t6 et finissez dedesserrerI'_crou de I'arbre3 _.la

main. Enlevez1'6croude I'arbre3 et la rondelleext6rieure5. On peut

maintenantretirerla lameenla glissanthorsdeI'arbreet en monterune

nouvelleenla glissantsur celui-ci.

3. Montezlarondelleint_rieure7 et la nouvellelamecommeindiqu__.la

figure12, en vousassurantqueSESDENTSPOINTENTVERSLEBAS_,

L'AVANTDELATABLE.

REMARQUE: Les lames ne sont pas toujours imprim_es du m_me cTt&

4. Remontezla rondelleext6rieure5 et I'_crou de I'arbre 3 comme

indiqu6_.lafigure 12. Serrezfermementcelui-ciensenshoraire_I'aide

de la cl_ 4 fournietout en levant le levierde verrouillagede I'arbre2

(Fig.11).

5. Remettez 1'_16mentamovible 1 dans le Iogement de la table de

mani_re _.ce que ses ergots 6 p_n_trent dans les fentes de 1'6videment

de la table. Appuyez sur I'_l_ment amovible et fixez-le _.sa place.

cambiar las hojas.

Cambio de la hoja

Para evitar lesiones personales, desconecte

siempre el enchufe de la fuente de energia antes de

1. Gire la rueda de elevaciOn en el sentido de las agujas del reloj hasta

que la hoja est6 tan alta como se pueda y retire el accesorio de inserci6n

de la mesa1 utilizando el agujero para el dedo (Fig. 10).

2. Suba la palanca de fijaci6n del eje portaherramienta 2 y gire

lentamente la hoja a mano hasta que el cierre acople completamente el

eje portaherramienta de la sierra y detenga la rotaci6n (Fig. 10). Afloje la

tuerca del eje portaherramienta 3 en sentido contrario al de las agujas

del reloj con la Ilave de tuerca del eje portaherramienta 4 suministrada

(Fig. 11). Ponga la Ilave de tuerca a un lado, siga aflojando la tuerca del

eje portaherramienta 3 a mano y quite dicha tuerca del eje

portaherramienta 3 y la arandela exterior 5. Una vez que haya hecho

esto, la hoja podr_, quitarse o instalarse desliz_ndola hacia adentro o

haciaafuera del eje portaherramienta.

3. Ensamblela arandelainterior 7 y la hoja nuevade la maneraquese

muestraenlafigura 12,asegur_ndosede quelos DIENTESDELA HOJA

ESTENORIENTADOSHACIAABAJOENLA PARTEDELANTERADE LA

MESA.

NOTA: La impresiOn que se encuentra en las distintas hojas de sierra no

est_ siempre en el mismo lado.

4. Ensamble la arandela exterior 5 y la tuerca del eje portaherramienta 3

de la maneraque se muestra en la figura 12. Mientras sube la palanca de

fijaciOn del eje portaherramienta 2, apriete firmemente la tuerca del eje

portaherramienta 3 en el sentido de las agujas del reloj con la Ilave de

tuerca 4 suministrada (Fig. 11).

5. Posicione el accesorio de inserci6n de la mesa en el bolsillo de la

mesa, de manera que las leng_etas 6 del accesorio de inserci6n 1 est6n

en las ranuras del bolsillo de la mesa, y empuje hacia abajo para fijarlo

en su sitio.

31.

Assembly 4

Attaching Rip Fence

1. Raise rip fence handle 1, so holding clamp 2 is out far enough to

fit on the table 3 and into "V" groove located on the back of rear rail

(Fig. 13).

2. Position the rip fence 4 over table 3 holding up the front

end, first engage holding clamp 2 with rear rail.

3. Lower front end onto front rail 5.

Mounting The

Table Saw

If table saw is to be used in a permanent location, it should be

fastened securely to a firm supporting surface such as a stand or

workbench, using the four mounting holes 6 (Fig. 14).

1. If mounting to a workbench, the base should be bolted

securely using 5/16" hex bolts (not included) through mounting

holes 6 provided.

Hint: If workbench is 3/4" thick, bolts will have to be at least

3-1/2" long - if workbench is 1-1/2" thick, bolts should be at

least 4-1/2" long.

2. Locate and mark where the saw is to be mounted, relative to

holes in the base of the tool.

3. Drill four (4) 3/8" diameter holes through workbench.

4. Place table saw on workbench aligning holes in base with

holes drilled in workbench.

5. Insert four (4) 5/16" dia. bolts through holes in base and

supporting surface; then secure with (4) 5/16" flat washers and

(4) 5/16" hex nuts.

I 5/16" HEX BOLT,

WASHER,

& HEX NUT

32.

Assemblage Ensamblaje

Montage du guide de refente

1. Levez la poign6e 1 du guide de refente comme indiqu_(Fig. 13) de

mani_re ace que la m_choire 2 soit sortie suffisamment pour se monter

sur la table 3 et dans la rainure en V6 situ6e au dos du rail arri_re.

2. Placez le guide de refente 4 sur la table 3 en tenant son extr6mit6

avant, enclenchez d'abord la m_.choirearri_re 2 dans le rail arri_re.

3. Ensuite abaissezla partie avant sur le rail avant 5.

Colocaci6ndel tope-guia

paracortaral hile

1. Suba el mango del tope-gu[a para cortar al hilo 1 tal come se rnuestra

en la ilustraci6n (Fig. 13), de manera que la abrazadera de sujeciOn 2

quede Io suficientemente hacia afuera come para acoplarse sobre la

mesa 3 yen la ranura en "V"ubicada en la parte posterior del riel trasero.

2. Posicione el tope-gu[a para cortar al hilo 4 sobre la mesa 3 sujetando

hacia arriba el extreme delantero, acople primero la abrazadera de

sujeciOn2 con el riel trasero

3. Luego bale el extreme delantero hasta el riel delantero 5.

Installation de ia scie

de table

Si vous voulez installer la scie de fagon permanente, il vous faut la fixer

solidement sur une surface robuste, telle qu'un support ou un 6tabli, _.

I'aide des quatres orifices 6 pr_vus _ cet effet (deux de ces orifices sent

visibles sur lafig. 14).

1. En cas de montagesur un _tabli, I'embase dolt _tre boulonn_e

solidementavecdes boulonshexagonauxde 5/16 po (non inclus) en

utilisantlesorificesdemontage6fournis.

Suggestien : si I'_tabli a une _paisseur de 3/4 po, les boulons

devront avoir une Iongueur d'au moins 3 1/2 po - si I'_tabli a une

6paisseur de 1 1/2 po, les boulons devront avoir une Iongueur d'au

moins 4 1/2 po.

2. Localisezet marquezles points de montage de la scie par rapport aux

orifices dans I'embase de I'outil.

3. Percezquatre(4) orificesde3/8 pode diam_trea travers1'6tabli.

4. Placez la scie de table sur 1'6tablien alignant les orifices de I'embase

avec les orifices qui ont 6t_ perc6sdans 1'6tabli.

5. Ins_rez quatre (4) boulons de 5/16 po de diam_tre a travers les

orifices dans I'embase et la surface d'appui ; puis assujettissez I'outil en

utilisant (4) rondelles plates de 5/16 poet (4) _crous hexagonaux de

5/16 po.

Montaje de la sierra de

mesa

Si la sierra de mesase va a utilizar en un lugar permanente,se debe

sujetarfirmementeaunasuperficiedesoportefirme tal comeunabaseo

un bancode trabajoutilizandolos cuatroagujerosde montaje6, dosde

loscualesse muestran(Fig.14).

1. Siva a montar la sierra de mesa en un banco de trabajo, la base se

debe empernar firmemente utilizando pernos hexagonales de 5/16" (no

incluidos) a trav_s de los agujeros de montaje 6 provistos.

Conseje: 8i el banco de trabajo mide 3/4" de grosor, los pernos

tendr_.nque medir al menos 3-1/2" de Iongitud. 8i el banco de trabajo

mide 1-1/2" de grosor, los pernos deber_n medir al menos 4-1/2" de

Iongitud.

2. Localice y marque la ubicaci6n en la que se va a montar la sierra,

relativa a los agujeros de la basede la herramienta.

3. Taladrecuatro (4) agujerosde 3/8" de di_.metroque atraviesenel

bancodetrabajo.

4. Coloquela sierra de mesa sobreel bancode trabajo,alineandolos

agujerosdela basecon losagujerostaladradosenelbancodetrabajo.

5. Inserte cuatro (4) pernos de 5/16" de di&metro a trav6s de los agujeros

de la basey la superficie de soporte; luego, suj_telos firmemente con (4)

arandelas planas de 5/16" y (4) tuercas hexagonalesde 5/16".

33.

Adjustments

Adjusting 0 and 45

Degree Positive Stops

Your saw is equipped with positive stops for fast and accurate

positioning of the saw blade at 90 and 45 degrees to the table.

_To prevent personal injury, always disconnect

plug from power source when making

adjustments.

1. Turn elevation wheel 2 clockwise and raise blade to maximum

height (Fig. 15).

Adjusting 0 Degree Positive Stop:

2. Loosen the blade tilt lock handle 1 and push the elevation

wheel 2 to the left as far as possible and tighten the blade tilt lock

handle 1 (Fig. 15).

3. Place a combination square on the table with one end of square

against the blade as shown (Fig. 16), and check to see if the blade

is 90 degrees to the table. If the blade is not 90 degrees to the

table, loosen the blade tilt lock handle 1, loosen 90 degree

adjustment screw 4, loosen 90 degree bevel stop cam 5 and push

the elevation wheel until the blade is 90 degrees to the table.

4. Tighten blade tilt lock handle 1, rotate the bevel stop cam 5 until

it touches the bevel stop housing 7, then tighten 90 degree

adjustment screw 3.

5. Loosen adjustment screw 6 and adjust pointer 3 to indicate 0

degrees on the bevel scale.

Adjusting 45 Degree Positive Stop:

6. Loosen the blade tilt lock handle 1 and push the elevation

wheel 2 to the right as far as possible and tighten the blade tilt lock

handle 1.

7. Place a combination square on the table with one end of square

against the blade as shown (Fig. 17), and check to see if the blade

is 45 degrees to the table. If the blade is not 45 degrees to the

table, loosen the blade tilt lock handle 1, loosen 45 degree

adjustment screw 8, loosen 45 degree bevel stop cam 9 and push

the elevation wheel until the blade is 45 degrees to the table.

8. Tighten blade tilt lock handle 1, rotate the 45 degree bevel stop

cam 9 until it touches the bevel stop housing 7, then tighten 45

degree adjustment screw 8.

9 8

34.

R glages Ajustes

R6giage des but6esfixes

g0° et 45°

Votre scie est dot_e de butdes fixes permettant de positionner la lame _.

90° et _.45 ° de la table avec rapidit6 et pr6cision.

Pour _viter les blessures, d6branchez toujours

le cordon d'alimentation avant de proc6der

des r6glages.

1. Tournant le volant de r6glage de la hauteur 2 dans le sens des

aiguilles d'une montre et 61evezla lame _.la hauteur maximum (Fig. 15).

R6glage de la butte fixe _ 0 degr6 :

2. Desserrez la poign6e de verrouillage de I'inclinaison de la lame 1 et

poussez le volant de r_glage de la hauteur 2 aussi loin que possible vers

la gauche, puts serrez la poign_e de verrouillage de I'inclinaison de la

lame 1 (Fig. 15).

3. Placez une 6querre _. combinaison sur la table avec un bout de

1'6querrecentre la lame comme illustr6 (Fig. 16) et v_rifiez si la lame est

_.90 ° par rapport _ la table. Si la lame n'est pas _.90 degr6s par rapport

_.latable, desserrezla poign_e de verrouillage de I'inclinaison de la lame

1, desserrez la vis de r6glage a 90 degr6s 4, desserrez la came de but6e

de biseau a 90 degr6s 5 et poussez le volant de r6glage de la hauteur

jusqu'a ce que la lame soit _.90 degr_s par rapport _ la table.

4. Serrez la poign_e de verrouillage de I'inclinaison de la lame 1, tournez

la came de but6e de biseau 5 jusqug, ce qu'elle entre en contact avec le

Iogement de la butte de biseau 7, puts serrez la vis de r6glage a 90

degr6s 3.

5. Desserrez la vis de r_glage 6 et ajustez I'indicateur 3 pour produire

une lecture de 0 degr_ sur 1'6chellegradu6e des biseaux.

R_glage de la butte fixe _ 45 degr_s :

6. Desserrez la poign6e de verrouillage de I'inclinaison de la lame 1 et

poussez le volant de r_glage de la hauteur 2 aussi loin que possible vers

la droite, puts serrez la poign_e de verrouillage de I'inclinaison de la

lame 1.

7. Placez une 6querre _. combinaison sur la table avec un bout de

1'6querrecentre la lame comme illustr6 (Fig. 17) et v_rifiez si la lame est

_.45 ° par rapport _ la table. Si la lame n'est pas _.45 degr6s par rapport

_.latable, desserrezla poign_e de verrouillage de I'inclinaison de la lame

1, desserrez la vis de r6glage a 45 degr6s 8, desserrez la came de but6e

de biseau a 45 degr6s get poussez le volant de r6glage de la hauteur

jusqu'a ce que la lame soit _.45 degr_s par rapport _ la table.

8. Serrez la poign_e de verrouillage de I'inclinaison de la lame 1, tournez

la came de butte de biseau _ 45 degr6s g jusqu'_, ce qu'elle entre en

contact avec le Iogement de la but6e de biseau 7, puts serrez la vis de

r6glage _ 45 degr_s 8.

Ajuste de los topespositives

de gOy 45 grades

La sierra est_ equipada con topes positives para posicionar r_pidamente

y con precisi6n la hoja desierra a 90 y 45 grades respecto a la mesa.

Para evitar lesiones personales, desconecte

siempre el enchufe de la fuente de energia al

realizarajustes.

1. Gire la rueda de elevaci6n 2 en el sentido de las agujas del reloj y suba

la hoja hasta la altura m_xima (Fig. 15).

Ajuste del topepositive de 0 grades:

2. Afioje el mango de fijaciOn de la inclinaci6n de la hoja 1, empuje la

rueda de elevaci6n 2 hacia la izquierda tanto come sea posible y apriete

el mango de fijaci6n de la inclinaci6n de la hoja 1 (Fig. 15).

3. Coloque una escuadra de combinaci6n sobre la mesa con un extreme

de la escuadra contra la hoja, de la manera que se muestra en la

ilustraci6n (Fig. 16), y compruebe si la hoja est_ a 90 grades respecto a

la mesa. Si la hoja no est,. a 90 grades respecto a la mesa, afloje el

mango de fijaci6n de la inclinaci6n de la hoja 1, afloje el tornillo de ajuste

de 90 grades 4, afloje la leva del tope de bisel de 90 grades 5 y empuje la

rueda de elevaci6n hasta que la hoja est_ a 90 grades respecto a la mesa.

4. Apriete el mango de fijaci6n de la inclinaciOnde la hoja 1, gire la leva

del tope de bisel 5 hasta que toque la carcasa del tope de bisel 7 y luego

apriete el tornillo de ajuste de 90 grades 3.

5. Afloje el tornillo de ajuste 6 y ajuste el indicador 3 para que sefiale 0

grades en la escala de biseh

Ajuste del topepositive de 45 grades:

6. Afloje el mango de fijaciOn de la inclinaci6n de la hoja 1, empuje la

rueda de elevaci6n 2 hacia la derecha tanto come sea posible y apriete el

mango de fijaci6n de la inclinaciOn de la hoja 1.

7. Coloque una escuadra de combinaci6n sobre la mesa con un extreme

de la escuadra contra la hoja, de la manera que se muestra en la

ilustraci6n (Fig. 17) y compruebe si la hoja est_ a 45 grades respecto a la

mesa. Si la hoja no est,. a 45 grades respecto a la mesa, afloje el mango

de fijaci6n de la inclinaci6n de la hoja 1, afloje el tomillo de ajuste de 45

grades 8, afloje la leva del tope de bisel de 45 grades g y empuje la rueda

de elevaciOnhasta que la hoja est_a 45 grades respecto a la mesa.

8. Apriete el mango de fijaci6n de la inclinaci6n de la hoja 1, gire la leva

del tope de bisel de 45 grades g hasta que toque la carcasa del tope de

bisel 7 y luego apriete el tornillo de ajuste de 45 grades 8.

35.

Adjusting Blade Parallel To

The Miter Gauge Slots

The blade was adjusted parallel to the miter gauge slots at the

factory. In order to insure accurate cuts and help prevent

kickback, this adjustment should be rechecked. If adjustment is

necessary, follow the steps below.

adjustments.

To prevent personal injury, always disconnect

the plug from power source before making any

1. Turn elevation wheel and raise blade as high as it will go.

2. Select a point on the body of the saw blade that is set to the

left when viewing blade from the front of saw, and mark 1 with a

pencil (Fig. 18).

3. Place the base of a combination square against the edge of

the miter gauge slot, and extend the sliding rule of square so it

just touches the marked point 1 on the body of the saw blade at

the rear of the table.

4. Rotate blade and check the same marked point 1 of the saw

blade at the front of the table (Fig. 18).

5. If the front and back measurements, shown in Figure 18, are

not identical, loosen the four alignment bolts 2, located on the

underside of the table at the front and rear of the saw with hex

wrench supplied with your saw (Fig. 19 & 20). Carefully move

the saw blade until the blade is parallel to the miter gauge slot,

and securely tighten all four bolts.

UNDER FRONTOF

TABLE

Miter Gauge Adjustment

To check your miter gauge accuracy, move the miter gauge in

line with blade and use a combination square to make sure the

miter gauge body is 90 degress to the blade (Fig. 21 ).

To adjust the miter gauge for 90 degrees:

1. Loosen lock nut 3, adjustment screw 4, and lock knob 5.

2. Flip stop plate 6 down.

3. Rotate miter gauge body until it is 90 degrees to the blade.

4. Tighten lock knob 5.

5. Flip stop plate 6 up and tighten adjustment screw 4 until it

contacts stop plate 6.

6. Tighten lock nut 8.

7. If pointer 7 is not pointing to 90 degrees, loosen set screw 8

on side of miter gauge bar and rotate pointer 7 to 90 degrees

mark. Tighten set screw 8.

8. To adjust the miter gauge for 45 degress left and right, repeat

steps 1-6, but use 45 degree stops.

UNDER REAR OF TABLE

36.

R6giagedu parail61isrnede la lame

parrapportaux rainuresdu guide

de coupeanguiaire

Le parallOlisme de la lame a _t6 rOgl_ en usine. Toutefois, dans le but

d'assurer la prOcision de la coupe et de limiter les risques de rebond, il

convient de v_rifier le parall_lisme. S'il s'av_re n_cessaire de le rOgler

nouveau, conforrnez-vous _.suivre ci-dessous.

Pour 6viter de subir des blessures, dd-

branchez toujours le cordon d'alimentation

avant de procOder_.des rOglages.

1. Tournez le volant de rOglage de hauteur afin de lever la lame au

maximum.

2. Choisissez une dent, b.I'arri_re de la lame, qui est orientOe vers la

gauche Iorsqu'on la regarde de I'avant de la scie et faites-y une marque 1

au crayon.

3. Placez le pied de 1'Oquerrea combinaison contre le bord de la rainure

du guide de coupe angulaire et faites glisser la partie mobile de 1'Oquerre

de fagon _.ce qu'elle touche la dent quevous venez de marquer.

4. Faitestourner la lame a main et v_rifiez la position de cette m_me dent

_.I'avant de la table (fig. 18).

5. Si les mesures prises _ I'avant et _ I'arri_re (voir figure 18) ne sont

pas identiques, desserrez les 4 boulons d'alignement 2 qui se situent

sous la table _.I'avant eta I'arri_re de la scie. Utilisez la cl_ hexagonale

fournie avec votre scie (Fig. 19 et 20). D_placezla lame avec precaution

jusqu'_ ce qu'elle soit parall_le _.la rainure du guide de coupe angulaire.

Resserrezalors fermement les quatre boulons.

R6glage du guide de coupeangulaire

Pour v_rifier la prOcision de votre guide de coupe angulaire, d_placez le

guide de coupe angulaire en ligne avec la lame et utilisez une 6querre _.

combinaison pour vous assurer que le corps du guide de coupe

angulaire est _.90 degr_s par rapport _ la lame (Fig. 21).

Pour r_gler le guide de coupe angulaire b.90 degrOs:

1. Desserrez le contre-Ocrou 3, I'_crou de r_glage 4 et le bouton de

verrouillage 5.

2. Faites basculer la plaque 6 vers le bas.

3. Tournez le corps du guide de coupe angulaire jusqu'_, ce qu'il soit _.90

degrOspar rapport _.la lame.

4. Serrez le bouton de verrouillage 5.

5. Faites basculer la plaque 6 vers le haut et serrez la vis de rOglage4

jusqu'_ ce qu'elle entre en contact avec la plaque de butOe6.

6. Serrez le contre-_crou 8.

7. Si I'indicateur 7 ne montre pas une lecture de 90 degrOs,desserrez la

vis de serrage 8 sur le cOt_ de la barre du guide de coupe angulaire et

tournez I'indicateur 7 jusqug, la marque 90 degr_s. Serrez la vis de

serrage 8.

8. Pour rOglerle guide de coupe angulaire sur 45 degrds _. gauche et _.

droite, recommencez les _tapes 1-6, mais utilisez des buttes a 45

degrOs.

Ajuste de la hojaparalelaa las ranuras

del calibre de iflgletes

La hoja se ajuet6 en f_brica paralela alas ranuras del calibre de ingletes.

Para asegurarse de que se realizancortes precisos y para ayudar a evitar

el retroceso, este ajuste se debe volver a comprobar. Si se necesita

realizar un ajuste, siga los pasos que se indican a continuaciOn.

Para evitar lesiones personales, desconecte

siempre el enchufe de la fuente de energia antes de

realizarcualquier ajuste.

1. Girela ruedadeelevaciOny subala hojatan altocomo sepueda.

2. Seleccione un diente en la parte posterior de la hoja de sierra que se

encuentre triscado hacia la izquierda segtin se mira a la hoja desde la

parte delantera de la sierra y marque1 este diente con un I_.piz.

3. Coloque la basede una escuadra de combinaciOn contra el borde de la

ranura del calibre de ingletes y extienda la regla corrediza de la escuadra

de maneraque apenastoque el diente marcado.

4. Gire la hoja y compruebe el mismo diente marcado de la hoja en la

parte delantera de la mesa de sierra (Fig. 18).

5. Si las medidas delanteray trasera, que se muestran en la Figura 18, no

son idOnticas, afloje los cuatro pernos de alineaciOn 2, ubicados en el

lado inferior de la mesa, en la parte delanteray trasera de la sierra, con la

Ilave hexagonal suministrada con la sierra (Fig. 19 y 20). Mueva

cuidadosamente la hoja de sierra hasta que est6 paralela a la ranura del

calibre de ingletes y apriete firmemente los cuatro pernos.

Ajuste del calibrede ingletes

Para comprobar la precision del calibre de ingletes, mueva el calibre de

ingletes en I[nea con la hoja y use una escuadra de combinaciOn para

asegurarse de que el cuerpo del calibre de ingletes est_ a 90 grados

respecto a la hoja (Fig.21).

Para ajustar el calibre de ingletes a 90 grados:

1. Afloje la tuerca de fijaci6n 3, el tornillo de ajuste 4 y el pomo de

fijaciOn 5.

2. Voltee la placa de tope 6 hacia abajo.

3. Gire el cuerpo del calibre de ingletes hasta que est6 a 90 grados

respecto a la hoja.

4. Apriete el pomo de fijaci6n 5.

5. Voltee la placa de tope 6 hacia arriba y apriete el tornillo de ajuste 4

hasta que entre en contacto con la placade tope 6.

6. Apriete la tuerca de fijaciOn 8.

7. Si el indicador 7 no est,. se_alando 90 grados, afloje el tornillo de

ajuste 8 ubicado en el lado de la barra del calibre de ingletes y gire el

indicador 7 hasta la marca de 90 grados. Apriete eltornillo de ajuste 8.

8. Para ajustar el calibre de ingletes a 45 grados a la izquierda y a la

derecha,repita los pasos 1-6, pero use los topes de 45 grados.

37,

Aligning Rip Fence

To prevent personal injury, always disconnect

plug from power source before making any

adjustments. The rip fence must be parallel with the SAWBLADE

in order to prevent KICKBACK when ripping.

Your table saw is equipped with a Self-Aligning, Quick-Set rip

fence. Once the adjustments below have been made, the rip

fence will self align when the fence is locked into position.

NOTE: The blade must be parallel with the miter gauge slots

(see page 28) and be perpendicular to table before proceeding

with rip fence alignment.

To prevent personal injury, always make sure

the rip fence is locked before making rip cuts.

1. Lift both guard barriers 2 to their up locked position.

2. Raise lock handle 1 and slide fence 3 until it is alongside the

sawblade, by lifting right side pawl 4 above fence (Fig. 22).

The fence should touch the blade teeth at the front and rear of

the blade. If fence does not touch the teeth at front and rear of

blade continue with the following the steps:

3. Loosen the two screws 5 on the top front section of the rip

fence using the included 5mm hex wrench.

4. Move fence 3 until it touches the teeth and is parallel to the

blade.

5. Hold fence in place and lower lock handle, check to make

sure the fence stayed parallel to the blade then tighten screws

(Fig. 22).

6. Clamp rip fence to check if it holds securely at front and rear.

If rear is not clamped securely, unclamp fence and turn rear

clamp adjustment screw 6 clockwise for increased clamping. Try

clamping the fence to verify if it self aligns and clamps tightly at

the front and rear. Overtightening of the rear clamp adjustment

screw 6 will cause the rip fence to be non-self aligning (Fig. 22).

Overtightening may cause friction or "chatter" when fence is

moved side to side.

Rip Fence Pointer Adjustment

The distance of the rip fence body from the blade when ripping

on the right side of the blade is determined by lining the pointer 7

with the desired dimension on the scale 8 (Fig. 23).

To set the rip fence pointer:

1. Lift both guard barriers 2 to their up locked position (Fig. 22).

2. Raise lock handle 1 and slide fence 3 until it is alongside the

sawblade, by lifting right side pawl 4 above fence (Fig. 22).

3. Loosen pointer adjustment screw 9, adjust pointer 7 to "0"

mark on lower scale 8, then re-tighten screw 9 (Fig. 23).

8 9

38.

Alignementdu guidede refente

Pour 6viter de subir des blessures, d6bran-

chez toujours le cordon d'alimentation avant

de proc6der a des r_glages. Le guide de refente doit _tre parall_le _. la

LAME afin de prdvenir les REBONDSIors des op6rations de coupe en

long.

Votre scie est _quip6e d'un guide de refente _. auto-alignement de r6-

glage rapide. Une lois les r_glages ci-dessous sont effectu_s, le guide

d'alignera automatiquement au moment de son verrouillage en position.

Remarque : La lame doit _tre parall_le aux rainures du guide de coupe

angulaire et perpendiculaire _.la table avant de tenter d'aligner le guide

de refente.

Pour 6viter toute blessure corporelle, assurez-

vous toujours que le guide de refente est

verrouill6 avant de refendre une piece.

1. Soulevez les deux barri_res de protection 2 pour les mettre dans leur

position haute verrouill_e.

2. Soulevez la poign_e de verrouillage 1 et le guide _.glissi_re 3 jusqug.

ce qu'il soit plac6 le long de la lame de la scie, en soulevant le cliquet du

c6t_ droit 4 au-dessus du guide (Fig. 22).

Le guide doit atre en contact avec les dents de la lame a I'avant et _.

I'arri_re de la lame. Si le guide n'est pas en contact avec les dents _.

I'avant et _.I'arri_re de la lame, suivez la proc6dure d6crite ci-dessous :

3. Desserrezles deux vis 5 situ_es _.la partie sup_rieure avant du guide

de refente.

4. D_placez le guide 3 jusqu'_, ce qu'il touche les dents et qu'il soit

parall_le_.la lame.

5. Tenezle guide en place et abaissez la poign6e de verrouillage. Wrifiez

que le guide n'a pas bough, puis resserrezles vis (Fig. 22).

6. Bloquez le guide de refente pour v6rifier qu'il est bien tenu a I'avant

comme a I'arri_re. Si il n'est pas correctement tenu _.I'arri_re, ddbloquez

le guide et tournez la vis de r6glage du blocage arri_re 6 en sens horaire

pour augmenter la force de serrage. Essayez _ nouveau de bloquer le

guide pour v6rifier qu'il s'auto-aligne et qu'il est bien tenu _. I'avant

comme 9 I'arri_re. Si la vis de r6glage du blocage arri_re 6 est trop

serr6e, le guide ne pourra pas s'auto-aligner (Fig. 22).

R6glage de I'indicateur du guide de

refente

Lorsqu'on refend a droite de la lame, la distance entre le corps du guide

de refente et la lame se ddtermine en mettant I'indicateur 5 en face de la

dimension d_sir_e sur I'_chelle 6. Pour r_gler I'indicateur du guide de

refente 5, faites glisser le guide pour I'amener presqueen contact avec le

c6t_ droit de la lame, desserrez la vis de r_glage 7 de I'indicateur, raglez

I'indicateur 5 sur le rep_re <_0 _>de I'_chelle inf_rieure 6 et resserrez

la vis 7.

Alineaci6ndel tope-guiapara

cortaral hilo

Pa.raevitar lesiones personales, desconecte siem-

pre el enchufe de la fuente de energia antes de

realizar cualquier ajuste. El tope-guia para cortar al hilo debe estar

paralelo a la HOJADE SIERRApara evitar el RETROCESOal cortar al hilo.

La sierra de mesa est,. equipada con un tope-guia para cortar al hilo de

alineaci6n autom_tica y colocaci6n r_pida. Una vez que se han realizado

los ajustes que se describen a continuaci6n, el tope-guia para cortar al

hilo se autoalinear_,cuando el tope-guia se encuentre fijo en su posici6n.

NOTA: La hoja debe estar paralela alas ranuras del calibre de ingletes y

perpendicular a la mesa antes de proceder a realizar la alineaci6n del

tope-gufa para cortar al hilo.

Para evitar lesiones personales, asegOresesiempre

de que el tope-guia para cortar al hilo est_ fijo

antes de utilizarlo cuando vaya a hacercortes al hilo.

1. Levante ambas barreras del protector 2 hasta su posiciOn bloqueada

haciaarriba.

2. Suba el mango de fijaciOn 1 y deslice el tope-gu[a 3 hasta que est_

junto a la hoja de sierra, levantando el trinquete del lado derecho 4 por

encima del tope-gu[a (Fig. 22).

Eltope-guia debe tocar los dientes de la hoja en la parte delanterayen la

parte trasera de la hoja. Si el tope-guia no toca los dientes en la parte

delantera yen la parte trasera de la hoja, contint]e con los pasos

siguientes:

3. Afloje los dos tornillos 5 que est_.nen la secci6n delantera superior del

tope-gufa para cortar al hilo.

4. Mueva el tope-gufa 3 hasta que toque los dientes y est_ paralelo a la

hoja.

5. Sujete el tope-gu[a en su sitio, baje el mango de fijaci6n, aseg_resede

que el tope-gufa haya permanecido paralelo a la hoja y luego apriete los

tornillos (Fig. 12).

6. Fije con abrazaderas el tope-gu[a para cortar al hilo con el fin de

comprobar si se mantiene sujeto firmemente en las partes anterior y

posterior. Si la parte anterior no est,. sujeta firmemente, suelte el tope-

gufa y gire el tornillo de ajuste de la abrazadera posterior 6 en el sentido

de las agujas del reloj para aumentar la sujeci6n. Intente fijar el tope-gu[a

para verificar si se alinea autom_.ticamentey se fija firmemente en las

partes anterior y posterior. Elapretar demasiadoel tornillo de ajuste de la

abrazaderatrasera 6 har_.que el tope-gu[a para cortar al hilo no se alinee

autom_ticamente (Fig. 12).

Ajusledelindicadordellope-guiapara

corlaral hilo

La distancia a.Icuerpo del calibre de ingletes desde la hoja cuando se

corte al hilo en el lado derecho de la hoja se determina alineando el

indicador 5 con la dimensi6n deseada en la escala 6. Para ajustar el

indicador del tope-gu[a para cortar al hilo 5, deslice el tope-gu[a hasta

que haga contacto ligeramente con el lado derecho de la hoja, afloje el

tornillo de ajuste del indicador 7, ajuste el indicador 5 a la marca de "0"

de la escalainferior 6 y apriete el tornillo 7.

39.

Table Pointer Adjustment

If an adjustment to the table pointer is necessary, loosen pointer

adjustment screw 1, adjust pointer 2 and tighten screw 1 (Fig.

24).

The table pointer should always be adjusted relative to fence

pointer.

1. Adjust fence pointer to (zero) - see "Rip Fence Pointer

Adjustment".

2. Slide fence to the right until it hits the stop plate on front rail

and lock fence in place.

3. Look at fence pointer and note measurement on lower scale

(at or near 13.5").

4. Adjust the table pointer 2 to the same reading on upper scale

as that shown on the fence pointer. Both pointers must agree

when fence is at this position.

Example: If fence pointer is at 13-9/16", then table pointer

should also be set at 13-9/16".

Adjusting The Table Insert

The table insert includes four (4) adjustment screws 3 to set the

height (Fig. 25). Place the insert onto the table. Place a straight

edge (such as the metal ruler from a combination square) across

the table top and insert top - the surfaces should be at the same

level. If adjustment is necessary, use a small slotted screwdriver

to rotate each set screw.

40.

R6glagede I'indicateurde la table

S'il est n_cessaire de r6gler I'indicateurde la table, desserrez la vis de

r6glage de I'indicateur 1, r_glez I'indicateur 2 et resserrez la vis 1 (Fig.

24).

L'indicateur de la table dolt toujours _tre r6g16par rapport _ celui du

guide.

1. R6glez I'indicateur du guide sur z_ro.

2. Faites coulisser le guide jusqu'A ce qu'il touche la plaque de butte 7

situ_e sur le rail avant et verrouillez-le _ sa place.

3. Lisez la distance indiqu_e par I'indicateur du guide sur 1'6chelle

inf_rieure (environ 13.5 po).

4. R6glez I'indicateur de la table 2 pour obtenir une lecture identique sur

I'_chelle sup6rieure. Les deux indicateurs doivent produire la m_me

lecture quand le guide est dans cette position.

Exemple : si I'indicateur du guide montre 13 9/16 po, I'indicateur de la

table devra lui aussi _tre r6gl_ sur 13 9/16 po.

R6glagede 1'616meritrapport6

de la table

L'61_rnent rapports de la table comprend quatre (4) vis de r_glage 3

servant _. ajuster la hauteur (Fig. 25). Placez 1'616mentrapport6 sur la

table. Placez une r_gle (telle que la r_gle en m_tal d'une _querre _.

combinaison) & travers le dessus de la table et ins_rez le haut - les

surfaces doivent Nre au m_me niveau. Si un r6glage est n6cessaire,

utilisez un petit tournevis pour vis _.fentes pour faire tourner chaquevis

de serrage.

Ajustedel indicadorde la mesa

Si es necesario hacer algOn ajuste del indicador de la mesa, afloje el

tornillo de ajuste del indicador 1, ajuste el indicador 2 y apriete el tornillo

1 (Fig. 24).

El indicador de la mesa debe estar ajustado siempre relative al indicador

del tope-gu[a.

1.Ajusteel indicadordel tope-guiaa cero.

2. Deslice el tope-gu[a hasta que Ilegue a la placa de tope 7 que estA en

el riel delantero y fije el tope-gu[a en su sitio.

3. Mire al indicador del tope-gufa para ver la distancia que se ha movido

en la escalainferior (eno cerca de 13.5").

4. Ajuste el indicador de la mesa 2 para que tenga la misma lectura en la

escala superior que la que se muestra en el indicador del tope-gu[a.

Ambos indicadores deben coincidir cuando el tope-guia est6 en esta

posici6n.

Eiemple: Si el indicador del tope-gu[a estA a 13-9/16", entonces el

indicador de la mesa tambi6n se debe ajustar a 13-9/16".

Ajustedelacceseriode inserci6n

de la mesa

Elaccesorio de inserci6n de la mesa incluye cuatro (4) tornillos de ajuste

3 para ajustar la altura (Fig. 25). Coloque el accesorio de inserci6n sobre

la mesa. Coloque una regla recta (come per ejemplo la regla metAlica de

una escuadrade combinaci6n) transversalmente al tablero de la mesa y

a la parte de arriba del accesorio de inserci6n de la mesa. Las superficies

debefian estar al mismo nivel. Si es necesario realizar algt_n ajuste, use

un destornillador de estrella pequefio para girar cadatornillo.

41.

Riving Knife Alignment

iMPORTANT: The Riving Knife 1 must always be in line with the

Saw Blade 2. The Riving Knife 1 is thinner than the width of the Kerr

4 by approximately three thicknesses of paper 5 on each side (Fig

26). Note: The Kerr is the width of the cut made by the teeth on the

saw blade.

To prevent personal injury, always disconnect plug

from power source before making any adjustments

and when attaching or removing the Smart Guard System.

Checking Riving Knife Alignment

NOTE: The Riving Knife has been properly aligned at the factory -

Check the alignment before making any adjustments.

1. Raise the Saw Blade to maximum height and set the bevel angle

to O°.

2. Remove the Barrier Guard Assembly and Anti-Kickback Device

(see manual).

3. Place the Rip Fence 3 on the right side and slide it until it

touches the tips of the Saw Blade 2 - Lock fence.

4. Check the alignment:

A. From the top, look down over the Fence and check that the

Riving Knife is in line (front to back) with the blade and parallel

with the fence.

B. Slide the fence away from the blade. Look over the front of the

blade and check that the Riving Knife is in line with the blade.

C. If steps A or B show misalignment, proceed to "Adjusting Riving

Knife".

Adjusting Riving Knife

1. Raise the Saw Blade 2 to maximum height and set the bevel

angle to 0°.

2. Remove the Barrier Guard Assembly and Anti-Kickback Device

(see manual).

3. Remove the Table Insert.

4. Place the Rip Fence 3 on the right side and slide it until it touches

the tips of the Saw Blade 2 - Lock fence.

5. Loosen Hex Nut 6 with 10mm open end wrench (Fig. 28). Slightly

loosen Clamping Screws 8 (1/4-1/2 turns) using a 5mm Allen

wrench provided with table saw (stored in right side of base).

Loosen Set Screw 7 using a flat screwdriver (Fig. 28).

6. Make two folds in a small piece of paper (6" x 6") forming three

layers (Fig. 27). Paper 5 is used as a "Spacing Gauge".

7. Insert folded paper 5 between Riving Knife 1 and Fence 3.

A. Hold Riving Knife and paper firmly against Fence (Fig. 28 & 29).

B. Lightly tighten the clamp screws 8.

C. Remove the paper - Slide fence away from blade.

D. Slowly turn the Set Screw 7 while watching the Riving Knife tilt

until it is in line with the blade.

E. Recheck squareness of riving knife to table by sliding fence

against blade. Readjust if necessary.

8. After completing adjustments:

A. Lightly tighten hex nut 6 (hold set screw position with

screwdriver while tightening nut).

B. Fully tighten Clamp Screws 8 with Allen wrench. Then fully

tighten the hex nut.

NOTE: Check that the riving knife stays in line with blade when the

blade is tilted at any angle. Replace the Barrier Guard Assembly and

Anti-Kickback Device before making cuts.

'/ ,,,/

Jr/

////

LOOKINGDOWNONSAW

VUEDEDESSUS

VISTANACIAABAJ0SOBRELASIERRA

42.

Alignementdu CouteauDiviseur

iMPORTANT: le couteau diviseur 1 doit toujours _tre align_ avec la lamede scie 2.

Le couteau diviseur 1 est plus fin que la largeur de la coupe 4 effectu6e par la scie

d'environ trois _paiseeurs de papier 5 de chaque cOt_(Fig. 1). Remarque :la largeur

de coupe correspond _ lavoie ouverte dans I'ouvrage par les dents de la lame de la

scie.

Pour dviter tout risque de blessure, ddbranchez

toujours I'outil de sa source d'alimentation dlectrique

avant de faire de quelconques r_glages et Iorsque vous attachez ou ddtachez le

syst_me Smart Guard.

V6rificationde I'alignernentdu

couteaudiviseur

REMARQUE : le couteau diviseur a _t_ alignd correctement a I'usine - vdrifiez

I'alignementavant de procdder _ un quelconquer_glage.

1. Elevezla lamede lascie _ la hauteur maximum et r_glezI'anglede bieeau _ 0°.

2, RetirezI'ensernblede barri_re de protection et ledispositif de protection contre les

ct/ocs en retour (voir mode d'emploi).

3. Placez le guide de refente 3 du cOt_droit et faites-le glisser jusqu'_ ce qu'il entre

en contact avec les pointesde la lamede scie 2 -verrouillez le guide de refente.

4. VdrifiezI'alignement :

A. Depuis le dessus, regardezau-dessus du guide de refente et assurez-vousque

le couteau diviseur est alignd (de I'avant vers I'arri_re) avec la lame et est

parall_leau guide de refente.

B. Faites glisser le guide de refente pour I'_loigner de la lame. Regardez au-

dessus du devant de la lameet assurez-vous que le couteau diviseur est align_

avec la lame.

C. Si I'_tape A ou B rdv_le un alignement incorrect, effectuez un <<Rdglage du

couteau diviseur >,.

R glage du couteaudiviseur

1. Elevezla lamede lascie 2 _ la hauteur maximum et r_glez I'anglede biseau_ 0°.

2, RetirezI'ensernblede barri_re de protection et ledispositif de protection contre les

ct/ocs en retour (voirmode d'emploi).

3. Retirezla piece rapportdede latable.

4. Placez le guide de refente 3 du c6t_ droit et faites-le glisser jusqu'_ce qu'il entre

el/contact avec les pointesde la lamede scie 2 - verrouillez le guide de refente.

5. Desserrez I'dcrou hexagonal 6 avec une cl6 _ fourche de 10 mm (Fig. 3).

DesserrezI_g_rementles vis de serrage 8 (entre un quart de tour et un demi-tour)

en utilisant une cld hexagonalede 5 mm fournie avec la scie _ table (rangde du

cOt_ droit de la base). Desserrez la vis de pression 7 avec un tournevis _ lame

plate(Fig. 3).

6. Faites deux plie dans une petite feuille de papier (de6 pox 6 po) en formant trois

couches (Fig. 2). Le papier5 est utilisd comme <<jauge d'espacement,,.

7. Ins_rez le papier plid 5 entre le couteau diviseur 1 et le guidede refente3.

A. Maintenez le couteau diviseur et le papier fermement appuy_s contre le guide

de refente (Fig. 3 & 4).

B. SerrezIdg_rementles vis de serrage8.

C. Retirez le papier- faites glisser le guide de refente pour I'_loignerde lalame.

D. Tournez lentement la vis de pression 7 tout en observant le couteau diviseur

pendantqu'il s'incline jusqu') ce qu'il soit alignd avec la lame.

E. Vdrifiez _ nouveau que le couteau diviseur est d'dquerre par rapport _ la table

en faisant glisser le guide de refente contre la lame. Changez le r_glage si

besoin est.

8. Apr_eavoir r_alisdtousles r_glages:

A. Serrez I_g_rementI'_crou hexagonal 6 (maintenez la vis de pression en place

avec un tournevis pendantquevous serrez I'_crou).

B. Serrez au maximum les vis de serrage 8 avec une cld hexagonale.Puis serrez

au maximum I'_crou hexagonal.

REMARQUE: aseurez-vousque le couteau diviseur est toujours align_ avec la lame

Iorsque la lame est inclinde a un angle quelconque. Remettezen placeI'ensemble de

barri_re de protedion et le dispositif de protection contre lee chocs en retour avant

de commencer _ couper.

Alineaci n de la Cuchiila Separadora

liVlPORTANTE:La cuchilla separadora 1 debe estar siernpre ell linea con la l/oja de

sierra 2. La cuchilla separadora 1 es rods delgada que la anchura de la secci6n de

corte 4 aproximadamente tree grosores de papel 5 en cada lado (Fig. 1). Nota: La

secci6n de corte es la anchuradel corte hecho por los dientesde la hojade sierra.

Para evitar lesiones corporales, desconecte siempre el

enchufe de la fuente de alimentaci6n antes de hacer

cualquier ajuste y cuando instale o retire el sistema de protector inteligente Smart

Guard.

Cornpro acidn de la alineacidn de la

cuchillaseparadora

NOTA: La cuct/illa eeparadora ha sido alineada apropiadarnente en la f_brica.

Compruebela alineaci6nantes de realizarcualquier ajuste.

1. Subala t/ojade la sierra t/aetala altura rn_xirnay ajuste el _ngulode bisela 0°.

2, Retire el ensamblaje del protector de barrera y el diepositivo antirretroceso

(consulteel manual).

3. Coloque el tope-guia para cortar al HIo 3 ell el lado derect/oy deslicelo hasta que

toque laepuntas de la hojade lasierra 2, Bloqueeel tope-gufa.

4. Compruebela alineaci6n:

A. Desde la parte de arriba, mire haciaabajo sobre el tope-gufay asegt3resede que

la cuchilla separadoraest_ en Ifnea(de delante atr_s) con la hoja y paralela al

tope-guia,

B. Deslice el tope-gufa alej_ndolo de la hoja. Mire sobre la parte delantera de la

hojay compruebe que la cuchilla separadoraest_en Ifneacon la hoja,

C. Si los pasoe A o B muestran desalineaci6n, vaya a "Ajuste de la cuchilla

separadora'.

Ajuste de la ¢uchillaseparadora

1. Subala t/ojade la sierra 2 t/astalaaltura rn_ximay ajuste el _ngulode bisela 0°.

2, Retire el ensamblaje del protector de barrera y el dispositivo antirretroceso

(consulteel manual).

3. Retire el insertode la mesa.

4. Coloque el tope-guia para cortar al HIo 3 en el lado derect/oy deslicelo hasta que

toque las puntas de la hojade sierra2. Bloquee eltope-gufa.

5. Afloje la tuerca hexagonal6 con la Ilave de boca abierta de 10 mm (Fig. 3). Afloje

ligeramentelos tornillos de eujeci6n 8 (de 1/4 de vuelta a 1/2 vuelta) utilizando una

Ilave Allen de 5 mm suminietrada con la sierra de mesa (almacenadaen el lado

derechode la base). Afloje el tornillo de ajuste 7 utilizando un destornillador piano

(Fig. 3).

6. Haga dos pliegues en un pedazo de papel pequeho (6 x 6 pulgadas [15,2 x 15,2

cm]) formando tres capas (Fig. 2). El papel5 se utiliza como "calibreespaciador'.

7. Inserteel papeldoblado 5 entre la cuchilla separadora1 y eltope-guia 3.

A. Sujete la cuchilla separadora y el papel firmemente contra el tope-gufa

(Fig. 3 y 4).

B. Apriete ligeramente los tornillos de sujeci6n 8.

C. Retireel papel.Desliceel tope-guia alej_ndolode la hoja.

D. Gire lentamente el tornillo de ajuste 7 mientras observa como la cuchilla

separadorase inclina hasta que estden lineacon la hoja.

E. Compruebe de nuevo si la cuchilla separadora est_ en _ngulo recto con la

mesa, deslizando el tope-guia contra la hoja. Si es necesario, reajuste la

cuchilla.

8. Despu_sde completar los ajustes:

A. Apriete ligeramente la tuerca hexagonal 6 (mantenga la posici6n del tornillo de

ajustecon el destornillador mientras aprietala tuerca).

B. Apriete completamente los tornillos de sujeci6n 8 con la Ilave Allen. Luego,

aprietecompletamente latuerca hexagonal.

NOTA: Aseg_rese de que la cuchilla separadora permanezca en Ifnea con la hoja

cuando _sta se encuentre inclinada a cualquier _ngulo. Reemplaceel ensamblaje del

protector de barreray el dispositivo antirretroceso antesde realizarcortes.

43.

Basic Table Saw Operation

Safety Power Switch

NOTE: This table saw has a safety feature that helps prevent

accidental starting.

To turn saw on: lift switch lever by pinching side walls and pulling

up. This action starts the saw (Fig. 30)

To turn off power: push switch lever down to its original position

(Fig. 31).

To prevent unauthorized use, the switch can accommodate a

padlock with a long, 3/16" or 1/4" diameter shackle (net provided

with table saw), (Fig. 31).

MARCHE

ENCENDIDO

Smart Guard System

The Bosch Smart Guard has been designed for modularity,

enabling the use of multiple combinations of the three main

components - Main barrier guards, Anti-kickback device, and

riving knife. Additionally, the riving knife can be quickly adjusted

to three positions (high, middle, and stored), depending on the

application requirement.

Component Parts (figure 32):

@ Riving Knife

The Riving Knife is the central element of the Bosch Smart

Guard blade guarding system, serving as the attachment

point for both the Main Barrier Guard and the Anti-Kickback

Device. In the event that the Main Barrier Guard and Anti-

Kickback Device are removed, the Riving Knife maintains its

functionality as material splitter, and is adjustable to three

positions. Because of this adjustability, the Riving Knife can

be appropriately positioned for all cutting applications.

Main Barrier Guard

The main guard is comprised of a pair of plastic barriers

attached to the metal upper barrier guard. The side barriers

(one to the left and one to the right of the blade) operate

independently of one another, maintaining maximum blade

coverage during cutting operations. The main guard

incorporates a quick-connect attachment point and can be

attached or removed from the blade guarding system

independent of the Anti-Kickback Device and Riving Knife.

Note: To best secure the main guard for transport, adjust

the blade to its lowest position. This keeps the guard tight

to the table surface and prevents damage related to the

guard swinging during transport.

Anti=Kickback Device

In the event of kickback, the Anti-Kickback Device, (also

known as dogs, or pawls) is intended to help prevent the

board from being thrown in the direction of the user. The

sharp teeth of the pawls are intended to "catch" the material

in the event of kickback.

Attachment/Removal

(see page 26 for detailed instructions)

The three primary components of the Smart Guard blade

guarding system are designed for rapid attachment, adjustment,

and/or removal without the need for additional tools.

The Main Barrier Guard component can be quickly attached and

detached through the use of a quick release lever. The guard is

attached by seating the crossbar into the top of the Riving Knife

and engaging the locking lever. Following this process in

44.

Utilisation de la scie de table

interrupteurde s ret6

REMARQUE: Cette scie comporte un dispositif de s_curit6 qui contribue

_.pr@enir les raises en marche accidentelles.

Pour d_marrer la scie, levez rinterrupteur en pin,ant ses parois

latGraleset en tirant vers le haut. Cette action d_marre la scie (Fig. 30).

Pour arr_ter la scie, poussez le levier de I'interrupteur vers le bas pour

le remettre a sa position initiale (Fig. 31).

II est possible de verrouiller I'interrupteur 9. I'aide d'un cadenas dot_

d'une Iongue anse de 3/16 po de diam_tre (non fourni avec la scie), afin

d'emp_cher toute utilisation non autoris@ (fig. 31 ).

Syst me Smart Guard

Le syst_me Smart Guard de Bosch a 6t6 con_u de fa_on modulaire, afin

de permettre I'utilisation de multiples combinaisons des trois

composants principaux du syst_me - los barri_res de protection

principales, le dispositif de protection centre los chocs en retour et le

couteau diviseur. De plus, le couteau diviseur peut _tre ajustd

rapidement dans trois positions (haut, intermGdiaire et rangG), en

fonction des besoins de I'application.

Cornpesants(Figure 32) "

O Cogteau diviseur

Le couteau diviseur est I'_l_ment central du syst_me de protection de

la lame Smart Guard de Bosch. II sert de point de fixation a la fois

pour la barri_re de s_curit_ principale et pour le dispositif de

protection centre les chocs en retour. Au cas oQ la barri_re de

sGcurit_ principale et le dispositif de protection centre les chocs en

retour seraient retirGs, le couteau diviseur maintiendrait sa

fonctionnalit_ pour fendre des mat_riaux, et il peut _tre r_gl_ dans

trois positions. En raison de cette souplesse, le couteau diviseur peut

_tre positionn_ de fa_on appropri_e pour toutes los applications de

coupe.

_) Barri_re de s_curit_ principale

La barri_re de sGcurit6 principale se compose qu'une paire de

barri_res en plastique attach@s _ la barri_re de sGcurit6 sup_rieure

en m_tal. Les barri_res latGrales(une a gauche et une a droite de la

lame) fonctionnent ind@endamment I'une de I'autre, ce qui permet

d'assurer une couverture maximum de la lame pendant les

operations de coupe. La barri_re principale incorpore un point de

fixation _. connexion rapide et peut _tre attachGe ou retirGe du

syst_me protege-lame ind@endamment du dispositif de protection

centre les chocs en retour et du couteau diviseur.

Remarqse : pour assujettir le mieux possible la barri_re de

s_curit_ principale pendant les transports, mettez la lame dans sa

position la plus basse. Ceci maintient la barri_re serr@ centre la

surface de la table et emp_che tout risque de dommage pouvant

_tre caus_ par le jeu de la barri_re pendant letransport.

_) Dispositifde protection centre los chocsen retour

En cas de choc en retour, le dispositif de protection centre les chocs

en retour (_galement connu sous le nom de griffes de serrage ou de

cliquets) a pour objet d'aider a emp_cher la projection de la planche

dans la direction de I'op_rateur. Le dents ac_r@s des cliquets ont

pour raison d'etre d'<<attraper _,le mat_riau en cas de choc en retour.

Mentage/d_mentage

(voir les instructions d_taill@s _ la page 26)

Los trois principaux composants du syst_me de protection de la lame

Smart Guard sent con;us pour pouvoir _tre months, ajust_s et/ou

d_mont_s rapidement, sans n_cessiter I'emploi d'outils additionnels.

Funcionamiento b sico de

la sierra de mesa

Interrupterde encendide

deseguridad

NOTA:Esta sierra de mesatiene un dispositivo de seguridad que ayuda a

evitarel arranqueaccidental.

Pars encender la sierra, suba la palanca del interrupter pellizcando las

paredes lateralesy tirando hacia arriba. Estaacci6n arranca la sierra (Fig.

30).

Para apagar la sierra, empuje la palanca del interrupter hacia abajo hasta

su posici6n original (Fig. 31).

El interrupter puedeacomodar un candado con una barra larga de 3/16" de

di_metro (no suministrado con la sierra de mesa) para evitar el use no

autorizado(Fig. 31).

Sistemade protectorinteligenteSmart

Guard

El sistema de protector inteligente Smart Guard de Bosch ha side

disefiado para brindar modularidad, Io cual permite usar mQItiples

combinaciones de los tres componentes principales: Los protectores de

barrera principales, el dispositivo antirretroceso y la cuchilla separadora.

Adem_s, la cuchilla separadora se puede ajustar r_pidamente a tres

posiciones (alta, intermedia y almacenada), dependiendo del requisite de

la aplicaciOn.

Piezas componentes (figura 32):

Cschilla separadora

La cuchilla separadora es el elemento central del sistema de

protecciOn de la hoja Smart Guard de Bosch y sirve come punto de

sujeci6n tanto para el protector de barrera principal come para el

dispositivo antirretroceso. En case de que el protector de barrera

principal y el dispositivo antirretroceso se hayan quitado, la cuchilla

separadora mantiene su funcionalidad come separadora de material y

es ajustable entres posiciones. Debido a estaajustabilidad, la cuchilla

separadora se puede posicionar apropiadamente para todas las

aplicacionesde corte.

_) Protectorde harrera principal

El protector principal comprende un par de barreras de pl_stico

sujetas al protector de barrera superior de metal. Las barreras

laterales (una a la izquierda y una a la derecha de la hoja) funcionan

independientemente una de otra, manteniendo la m_xima cobertura

de la hoja durante las operaciones de corte. El protector principal

incorpora un punto de sujeci6n de conexi6n r_piday se puede instalar

en el sistema de protecci6n de la hoja o se puede desinstalar del

mismo independientemente del dispositivo antirretroceso y la cuchilla

separadora.

Nota: Para sujetar 6ptimamente el protector principal para

transportar la herramienta, ajuste la hoja en su posici6n m_s baja.

Esto mantiene el protector apretado contra la superficie de la

mesa y evita los dafios que se podrian producir si el protector se

balancearadurante el transporte.

_) Dispositivoaniirretroceso

En case de retroceso, el dispositivo antirretroceso (que se conoce

tambi_n come retenedores o trinquetes) est_ disefiado para ayudar a

evitar que la tabla sea lanzada en direcci6n al usuario. Los dientes

afilados de los trinquetes est_n disefiados para "atrapar" el material

en case de retroceso.

45.

reverse, the guard can be easily removed for special operations

such as dados or rabbets.

The Anti-Kickback Device can be easily attached by aligning the

attachment pin with the hole in the rear of the riving knife. It can

be easily removed by depressing the compression pads on

either side of the Anti-Kickback Device and lifting it away.

The Riving Knife can be easily adjusted to one of three heights

by removing the table insert, raising the blade to its full height

and releasing the riving knife release lever at the base of the

Riving Knife. The Riving Knife should be locked in its highest

position for use with the Main Barrier Guard and Anti-Kickback

Device. It can be adjusted to its middle position for non-through

cuts and for use as a material splitter without the Main Barrier

Guard and Anti-Kickback Device.

In the event that the Riving Knife can not be used for a specific

cut, it can be adjusted to its lowest position, thus placing it 1"

above the surface of the table (while the blade is at its full

height).

System Storage

When not in use, the Main Barrier Guard and Anti-Kickback

Device can be stored under the right side table extension.

Use of all the components of the Smart Guard

System, including Main Barrier Guard, Anti-

Kickback Device, and Riving Knife is highly recommended to

provide protection against accidents and injury.

1. Slide the Main Barrier Guard assembly (upside down) up and

back into the U-bracket at the rear right side of the saw (Fig. 33).

2. Pivot the rear of the guard up and into the front mounting

bracket.

3. Lock the Main Barrier Guard assembly into place in the same

manner as you would attach it to the Riving Knife (Fig. 34).

4. Attach the Anti-Kickback Device to the hanging bracket in the

same manner that it attaches to the Riving Knife.

Blade Bevel Control

Loosen blade bevel lock handle 1 counterclockwise (Fig. 35), slide

the elevation wheel 2 until pointer 3 is at desired angle and tighten

blade tilt lock handle 1 clockwise.

Extending Table Extension

To extend the table, raise the table extension lock handle 4 (Fig. 35)

and slide table extension 5 to desired width (Fig 36). To secure

table setting, lower the lock handle 4.

46.

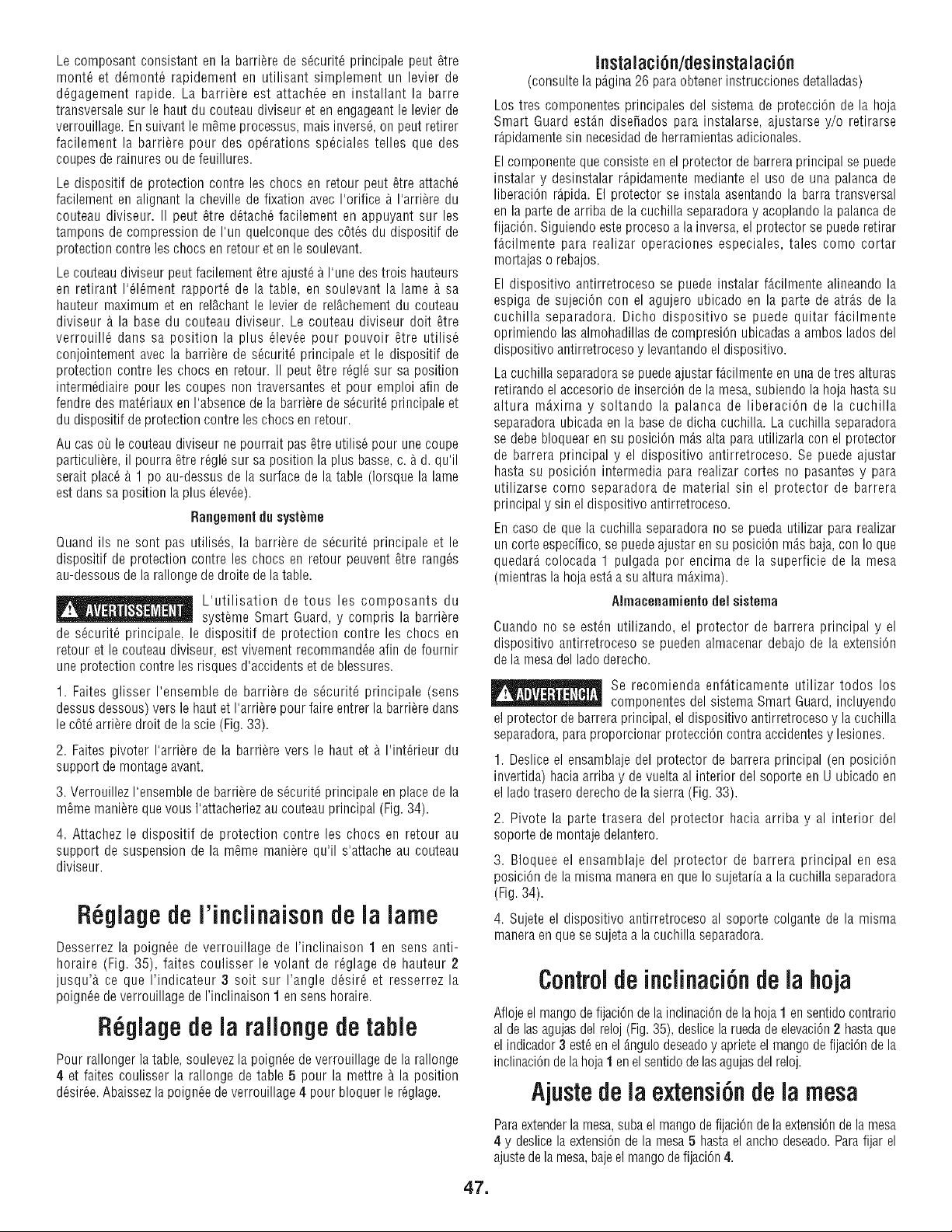

Le composant consistant en la barri_re de sdcurit6 principale peut _tre

mont_ et d_mont6 rapidement en utilisant simplement un levier de

ddgagement rapide. La barri_re est attach6e en installant la barre

transversale sur le haut du couteau diviseur et en engageant le levier de

verrouillage. En suivant le m_me processus, mats inversd, on peut retirer

facilement la barri_re pour des op6rations sp_ciales telles que des

coupes de rainures ou de feuillures.

Le dispositif de protection contre les chocs en retour peut _tre attach_

facilement en alignant la cheville de fixation avec I'orifice _ I'arri_re du

couteau diviseur. II peut _tre d6tach6 facilement en appuyant sur les

tampons de compression de Fun quelconque des c6t6s du dispositif de

protection contre les chocs en retour et en le soulevant.

Le couteau diviseur peut facilement _tre ajust6 a I'une des trois hauteurs

en retirant 1'_16mentrapports de la table, en soulevant la lame a sa

hauteur maximum et en relgchant le levier de relgchement du couteau

diviseur _. la base du couteau diviseur. Le couteau diviseur dolt 6tre

verrouill_ dans sa position la plus 61ev6epour pouvoir _tre utilis6

conjointement avec la barri_re de s_curit6 principale et le dispositif de

protection contre les chocs en retour. II peut 6tre r_gl6 sur sa position

interm_diaire pour les coupes non traversantes et pour emploi afin de

fendre des mat6riaux en I'absence de la barri_re de sdcurit6 principale et

du dispositif de protection contre les chocs en retour.

Au cas o_ le couteau diviseur ne pourrait pas _tre utilis6 pour une coupe

particuli_re, il pourra _tre r_gl_ sur sa position la plus basse, c. a d. qu'il

serait plac6 A 1 po au-dessus de la surface de la table (Iorsque la lame

est dans sa position la plus _lev6e).

Rangement du syst_me

Ouand ils ne sont pas utilis_s, la barri_re de s_curit6 principale et le

dispositif de protection contre les chocs en retour peuvent _tre rang6s

au-dessous de la rallonge de droite de la table.

L'utilisation de tousles composants du

syst_me Smart Guard, y compris la barri_re

de s6curit_ principale, le dispositif de protection contre les chocs en

retour et le couteau diviseur, est vivement recommand6e afin de fournir

une protection contre les risques d'accidents et de blessures.

1. Faites glisser I'ensemble de barri_re de s_curit_ principale (sens

dessus dessous) vers le haut et I'arri_re pour faire entrer la barri_re dans

le c6t_ arri_re droit de la scie (Fig.33).

2. Faites pivoter I'arri_re de la barri_re vers le haut et _ I'int6rieur du

support de montage avant.

3. Verrouillez I'ensemble de barri_re de s_curit_ principale en place de la

m_me mani_re que vous I'attacheriez au couteau principal (Fig. 34).

4. Attachez le dispositif de protection contre les chocs en retour au

support de suspension de la m_me mani_re qu'il s'attache au couteau

diviseur.

R glage de I'inclinaison de la lame

Desserrez la poign_e de verrouillage de I'inclinaison 1 en sens anti-

horaire (Fig. 35), faites coulisser le volant de r_glage de hauteur 2

jusqu'_, ce que I'indicateur 3 soit sur I'angle d_sir_ et resserrez la

poign_e de verrouillage de I'inclinaison 1 en sens horaire.

R glage de la rallongedetable

Pour rallonger la table, soulevez la poign_e deverrouillage de la rallonge

4 et faites coulisser la rallonge de table 5 pour la mettre _ la position

d_sir_e. Abaissezla poign_e de verrouillage 4 pour bloquer le r_glage.

Instalaci n/desinstalaciOn

(consulte la pAgina26 para obtener instrucciones detalladas)

Los tres componentes principales del sistema de protecci6n de la hoja

Smart Guard estAn dise_ados para instalarse, ajustarse y/o retirarse

rApidamentesin necesidad de herramientas adicionales.

Elcomponente que consiste en el protector de barrera principal se puede

instalar y desinstalar rApidamente mediante el uso de una palanca de

liberaci6n rApida. El protector se instala asentando la barra transversal

en la parte de arriba de la cuchilla separadora y acoplando la palanca de

fijaciOn. Siguiendo este proceso a la inversa, el protector se puede retirar

f_cilmente para realizar operaciones especiales, tales como cortar

mortajas o rebajos.

El dispositivo antirretroceso se puede instalar fAcilmente alineando la

espiga de sujeci6n con el agujero ubicado en la parte de atrAs de la

cuchilla separadora. Dicho dispositivo se puede quitar fAcilmente

oprimiendo las almohadillas de compresiOn ubicadas a ambos lados del

dispositivo antirretroceso y levantando el dispositivo.

La cuchilla separadora se puede ajustar fAcilmente en una de tres alturas

retirando el accesorio de inserciOnde la mesa, subiendo la hoja hasta su

altura maxima y soltando la palanca de liberaci6n de la cuchilla

separadora ubicada en la base de dicha cuchilla. La cuchilla separadora

se debe bloquear en su posiciOn mAs alta para utilizarla con el protector

de barrera principal y el dispositivo antirretroceso. Se puede ajustar

hasta su posiciOn intermedia para realizar cortes no pasantes y para

utilizarse como separadora de material sin el protector de barrera

principal y sin el dispositivo antirretroceso.

En caso de que la cuchilla separadora no se pueda utilizar para realizar

un corte especifico, se puede ajustar en su posiciOnmAs baja, con Io que

quedarA colocada 1 pulgada por encima de la superficie de la mesa

(mientras la hoja estAa su altura maxima).

Almacenamientodel sistema

Cuando no se est_n utilizando, el protector de barrera principal y el

dispositivo antirretroceso se pueden almacenar debajo de la extensi6n

de la mesadel lado derecho.

Se recomienda enfAticamente utilizar todos los

componentes del sistema Smart Guard, incluyendo

el protector de barrera principal, el dispositivo antirretroceso y la cuchilla

separadora, para proporcionar protecci6n contra accidentesy lesiones.

1. Desliceel ensamblajedel protectorde barreraprincipal(en posici6n

invertida)haciaarribay devueltaal interiordelsoporteen U ubicadoen

el ladotraseroderechode lasierra(Fig.33).

2. Pivote la parte trasera del protector hacia arriba y al interior del

soporte de montaje delantero.

3. Bloqueeel ensamblajedel protector de barrera principal en esa

posici6ndela mismamaneraen queIo sujetarfaa la cuchillaseparadora

(Fig.34).

4. Sujete el dispositivo antirretroceso al soporte colgante de la misma

maneraen que se sujeta a la cuchilla separadora.

Controldeinclinacibn dela hoja

Afloje el mangode fijaci6n de la inclinaci6nde la hoja 1 en sentido contrario

al de las agujasdel reloj (Fig.35), deslice la ruedade elevaci6n2 hastaque

el indicador3 est_ en el Angulodeseadoy aprieteel mango de fijaci6n de la

inclinaciOnde lahoja1 enel sentidode lasagujas del reloj.

Ajustedela extensibndela mesa

Paraextenderla mesa, subael mango de fijaciOnde laextensionde la mesa

4 y deslice la extensi6n de la mesa5 hasta el ancho deseado. Parafijar el

ajustede la mesa, bajeel mangode fijaci6n 4.

47.

Bosch Digital Carriage

IVlodel DC010

(On Table Saw Model 4100DG-09)

The Bosch Model DC010 Digital Carriage is a precision

measuring accessory that is used with the 4100 table saw's rip

fence. The digital carriage will accurately display the distance

between the saw's blade and the working side of the fence

before the operator makes a rip cut. The display can be set to

show inch (3 mode variations) or metric measurements. The

digital information displayed on the carriage is in addition to the

analog measurements seen where the fence pointer or table

pointer refers to the inch scale on the table saw's front rail. The

4100 table saw can be preset to make rip cuts without using the

digital carriage - see pages 50-55

Note: This digital carriage is only used when making rip cuts and

should be placed in the left most "parking position" when the saw

is used for making other types of cuts.

Features

ON/OFF button 2:

UNITS button 3:

RESET button 4:

LCD Display 5:

Magnets 6:

Battery cover 7:

Connector plate 8:

Parking plate 10:

(see figures 37 & 38)

turns display ON or OFF.

sets display's unit of measurement.

resets the display to a zero

measu rement.

displays digital measurements and

battery condition.

connects digital carriage to side of

fence 9 or parking plate 10.

(not shown) opens to access 9V battery.

connects saw's rip fence 9 to digital

carriage 1.

holds digital carriage 1 when not being

used.

Installing 9 Volt Battery

(see figures 37 & 38)

The digital carriage includes a 9 Volt Alkaline Battery - remove

the battery from its package. Slide the digital carriage to the

"parking position" where the left magnet 6 is in contact with the

parking plate 10. Position the 4100 table saw on its side and

with the digital carriage resting on the parking plate. Using a

screwdriver, loosen the screw holding the battery cover 7 (not

shown) located on the bottom. Remove the cover - the loosened

screw should remain with the cover. Pull out the wires with the 9

volt battery connector with snap on endings - connect to new

battery by firmly pressing the connector on to the battery

terminals. Put the battery into its container and screw the

battery cover back in place.

Note 1: The digital carriage is designed to work best when using

a high quality 9 Volt Alkaline Battery.

Note 2: Only when installing a new battery, all graphic segments

in the LCD display will turn on (a display test ) for a short period

of time (5 seconds), and then the display will change to the 1/16

INCH mode (default mode). The display can be turned off by

following the ON/OFF button instructions below or just do

nothing for approximately one minute and it will automatically

turn off.

48.

Chariot numOriqueBosch

Mod le DC010

(sur le med_le de scie de table 41gODG-Og)

Le chariot numOriqueBosch mod_le DC010 est un accessoire de mesure

de precision qui est utilis6 avec le guide de refente de la scie de table

4100. Le chariot numOriqueaffichera de fagon prOcisela distance entre

la lame de la scie et le cot6 utile du guide avant que I'opOrateur ne fasse

une coupe Iongitudinale. L'affichage pout _tre rdgl6 de fagon _ montrer

des mesures en pouces (3 variations de modes) ou dans le syst_me

m_trique. Los informations num_riques affich_es sur le chariot

s'ajoutent aux mesures analogiques observ_es _ I'endroit oQ I'indicateur

du guide ou I'indicateur de la table montre I'_chelle en pouces sur le rail

avant de la scie de table. La scie de table 41O0peut _tre rOgl_ea I'avance

de fa_on _ faire des coupes Iongitudinales sans utiliser le chariot

numOrique-voir pages 50 et 56.

Remarque : ce chariot numOriquen'est utilis6 que pour faire des coupes

Iongitudinales et il dolt _tre plac_ dans la <<position de stationnement _>

la plus a gauche possible Iorsque la scie est utilis_e pour faire d'autres

types de coupes.

Caract ristiques (voir Figures 37 & 38)

Beuton ON/OFF2 : allume et _teint 1'Ocrand'affichage.

Beuton UNITS 3 : fixe I'unit6 de mesure de 1'Ocrand'affichage.

Bouten RESET4 : remet I'_cran d'affichage _ une mesure zOro.

Bouton LCD 5 : affiche los mesures num_riques et 1'Otatdes piles.

Aimants 6 : relient le chariot num_rique au cOt_ du guide g ou de la

plaque destationnement lg.

Couvercle du compartimenl de la pile 7 : (non illustrO) s'ouvre pour

donner acc_s_ la pile de 9 V.

Plaque du connecteur8 : connecte le guide de refente de la scie g au

chariot numOrique1.

Plaque de statiennement10 : maintient en place le chariot numOrique1

quand il n'est pas utilisO.

installationde la pile de g V

(veir Figures 37 & 38)

Le chariot numOriquecontieut une pile alcaline de 9 volts - retirez la pile

de son emballage. Faites glisser le chariot num_rique dans la _ position

de stationnement _>,A I'eudroit o_ I'aimant de gauche 6 est en contact

avec la plaquede stationnement 10. Positionnez la scie de table 4100 sur

son cot6 et avec le chariot num_rique peso sur la plaque de

stationnemeut. Utilisez un tournevis pour desserrer la vis maintenant en

place le couvercle du compartimeut de la pile 7 (non illustrO) situs au

fond. Retirez le couvercle - la vis desserrOe dolt rester attach_e au

couvercle. Tirez sur les ills du connecteur de la pile de 9 volts avec des

extr_mit_s a pression - raccordez le connecteur _ la nouvelle pile en

appuyant fermement sur le connecteur pour I'assujettir aux bornes de la

pile. Mettez la pile dans son r_ceptacle et vissez le couvercle du

compartiment de la pile pour le reformer.

Remarque 1 : le chariot num_rique est con_u pour donner les meilleurs

rOsultats quand il utilise une pile alcaline de 9 volts de qualit6 _levOe.

Remarque 2 :Iors de I'installation initiale d'une nouvelle pile, tousles

segments graphiques de I'affichage ACL s'allumeront (test d'affichage)

pendant une brave pOriode (5 secondes), puts I'affichage passera au

mode 1/16 INCH (mode par d_faut). L'Ocran d'affichage peut _tre 6teint

en suivant les instructions avec le bouton ON/OFF ci-dessous ou

simplement sans rien faire en attendant environ une minute pour qu'il

s'Oteigneautomatiquement.

Carrodigital Bosch

moduloDC010

(en la sierra de mesa module 41gODG-Og)

El carro digital Bosch modelo DC010 es un accesorio de mediciOn de

precision que se utiliza con el tope-guia para cortar al hilo de la sierra de

mesa 4100. El carro digital mostrar_ con precision la distancia entre la

hoja de sierra y el lade de trabajo del tope-guia antes de que el operador

haga un corte al hilo. La pantalla se puede ajustar para mostrar medidas

en pulgadas (variaciones de 3 modes) o medidas m_tricas. La

informaci6n digital mostrada en el carro es adicional a las medidas

analOgicasobservadas donde el indicador del tope-gu[a o el indicador de

la mesa se refiere a la escalaeu pulgadas ubicada en el riel delanterode la

sierra de mesa. La sierra de mesa 4100 se puede preajustar para realizar

cortes al hilo sin utilizar el carro digital. Consulte las p_.ginas50-55.

Nora: Este carro digital se utiliza L_nicamentecuaudo se realizancortes al

hilo y se debe colocar en la "posiciOn de estacionamiento" m_s a la

izquierda cuando la sierra se utilice para realizarotros tipos de cortes.

Caracteristicas (yea las figuras 37 y 38)

Betdn ON/OFF (de enuendido y apagado) 2: enciende y apaga la

pantalla.

Betdn UNITS(UNIDADES}3: ajusta la unidad de medici6n de la pantalla.

Botdn RESET(RESTABLECllVIIENTO)4: restablece la pantalla a medida

cero.

Pantalla LCD 5: muestra las mediciones digitales y el estado de la

bateria.

Imanes 6: conectan el carro digital al lade del tope-gu[a g o la placa de

estacionamiento lg.

Cubierta de la hateria 7: (no mostrada) da acceso a la bateria de 9 V.

Placa ueneetera 8: conecta el tope-gu[a para cortar al hilo de la sierra 9

al carro digital 1.

Placa de eetacionamiento10: sujeta el carro digital 1 cuando no se est,.

utilizando.

instalaciOn de la bateriade g voltios

(yea las figuras37 y 38)

Elcarte digital incluye una bateriaalcalina de 9 V. Saque la bater[a de su

paquete. Deslice el carro digital hasta la "posici6n de estacionamiento"

donde el im_n izquierdo 6 est_ en contacto con la placa de

estacionamiento 10. Posicione la sierra de mesa 4100 sobre su lade y

con el carro digital apoyado sobre la placa de estacionamiento.

Utilizando un destornillador, afloje el tornillo que sujeta la cubierta de la

bateria 7 (no mostrada) ubicada en la parte inferior. Quite la cubierta. El

tornillo aflojado debe permanecer con la cubierta. Tire hacia fuera de los

cables con el conector de la bateria de 9 V con extremes de

acoplamiento a presi6n y conecte la bater[a nueva presionando

firmemente el conector sobre los terminales de la bater[a. Ponga la

bateria en su alojamiento y atornille la tapa de la bater[a de vuelta en su

sitio.

Nora 1: El carro digital est_ disefiado para funcionar meier cuando se

utiliza una bater[a alcalina de 9 V de alta calidad.

Nora 2: Solamente cuando se instale una bater[a nueva, todos los

segmentos gr_ficos de la pantalla LCD se encender_n (una prueba de

visualizaci6n) durante un corto per[ode de tiempo (5 segundos) y luego

la pantalla cambiar_ al mode de 1/16 INCH (PULGADA) (mode

preestablecido). La pantalla se puede apagar siguiendo las instrucciones

para el bot6n ON/OFF (de encendido y apagado) que aparecen m_s

adelante o simplemente no haga nada durante aproximadamente un

minute y la pantalla se apagar_autom_ticamente.

49.

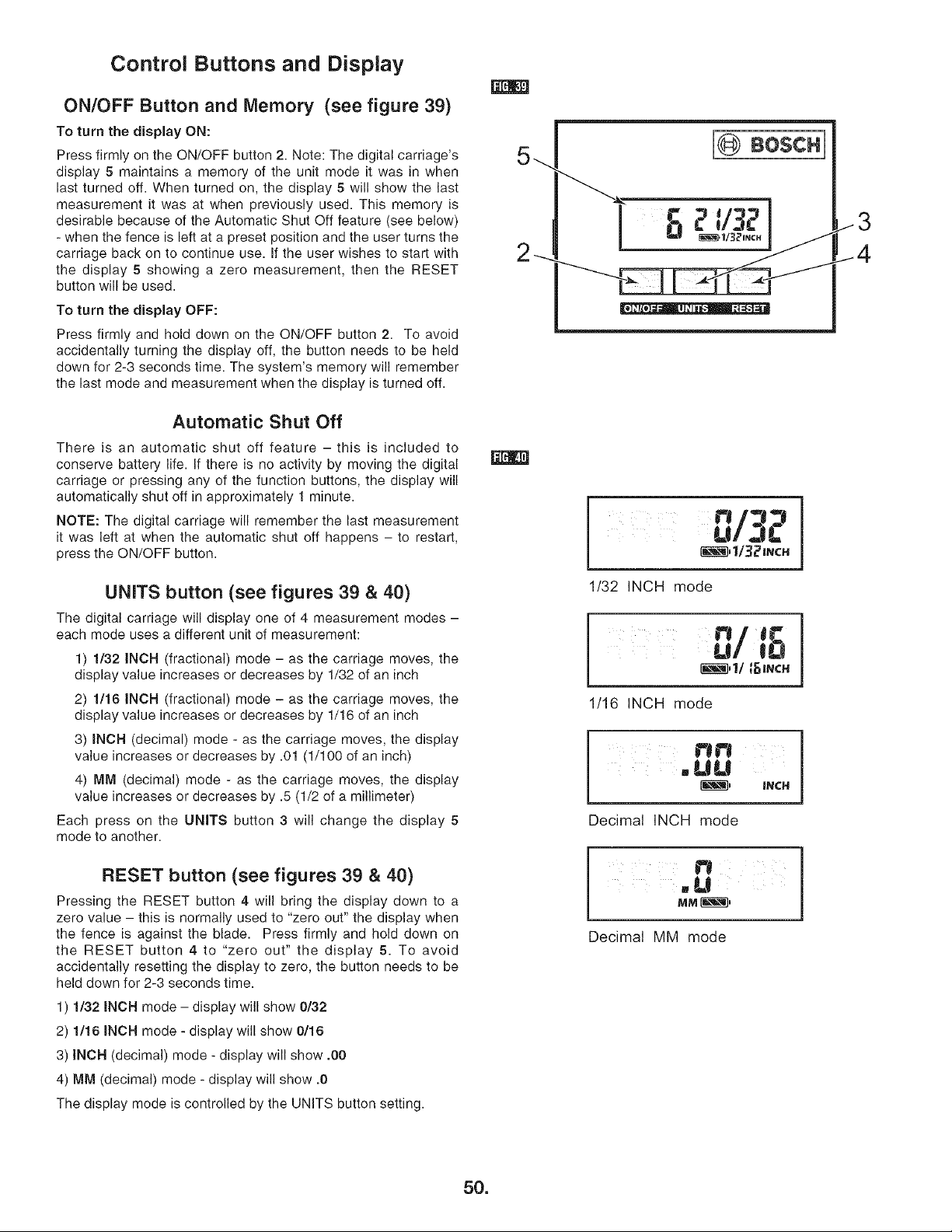

Control Buttons and Display

ON/OFF Button and Memory (see figure 39)

To turn the display ON:

Press firmly on the ON/OFF button 2. Note: The digital carriage's

display 5 maintains a memory of the unit mode it was in when

last turned off. When turned on, the display 5 will show the last

measurement it was at when previously used. This memory is

desirable because of the Automatic Shut Off feature (see below)

- when the fence is left at a preset position and the user turns the

carriage back on to continue use. If the user wishes to start with

the display 5 showing a zero measurement, then the RESET

button will be used.

To turn the display OFF:

Press firmly and hold down on the ON/OFF button 2. To avoid

accidentally turning the display off, the button needs to be held

down for 2-3 seconds time. The system's memory will remember

the last mode and measurement when the display is turned off.

Automatic Shut Off

There is an automatic shut off feature - this is included to

conserve battery life. If there is no activity by moving the digital

carriage or pressing any of the function buttons, the display will

automatically shut off in approximately 1 minute.

NOTE: The digital carriage will remember the last measurement

it was left at when the automatic shut off happens - to restart,

press the ON/OFF button.

UNITS button (see figures 39 & 40)

The digital carriage will display one of 4 measurement modes -

each mode uses a different unit of measurement:

1) 1/32 iNCH (fractional) mode - as the carriage moves, the

display value increases or decreases by 1/32 of an inch

2) 1/16 iNCH (fractional) mode - as the carriage moves, the

display value increases or decreases by 1/16 of an inch

3) iNCH (decimal) mode - as the carriage moves, the display

value increases or decreases by .01 (1/100 of an inch)

4) MM (decimal) mode - as the carriage moves, the display

value increases or decreases by .5 (1/2 of a millimeter)

Each press on the UNITS button 3 will change the display 5

mode to another.

RESET button (see figures 39 & 40)

Pressing the RESET button 4 will bring the display down to a

zero value - this is normally used to "zero out" the display when

the fence is against the blade. Press firmly and hold down on

the RESET button 4 to "zero out" the display 5. To avoid

accidentally resetting the display to zero, the button needs to be

held down for 2-3 seconds time.

1) 1/32 iNCH mode - display will show 0132

2) 1116 iNCH mode - display will show 0/16

3) iNCH (decimal) mode - display will show .00

4) MM (decimal) mode - display will show .0

The display mode is controlled by the UNITS button setting.

UI3

_, I/3?INCN

1/32 INCH mode

n e_

U/ IQ

_,1/tSINCH

1/16 INCH mode

_ INCH

Decimal INCH mode

m U

MM _,

Decimal MM mode

50.

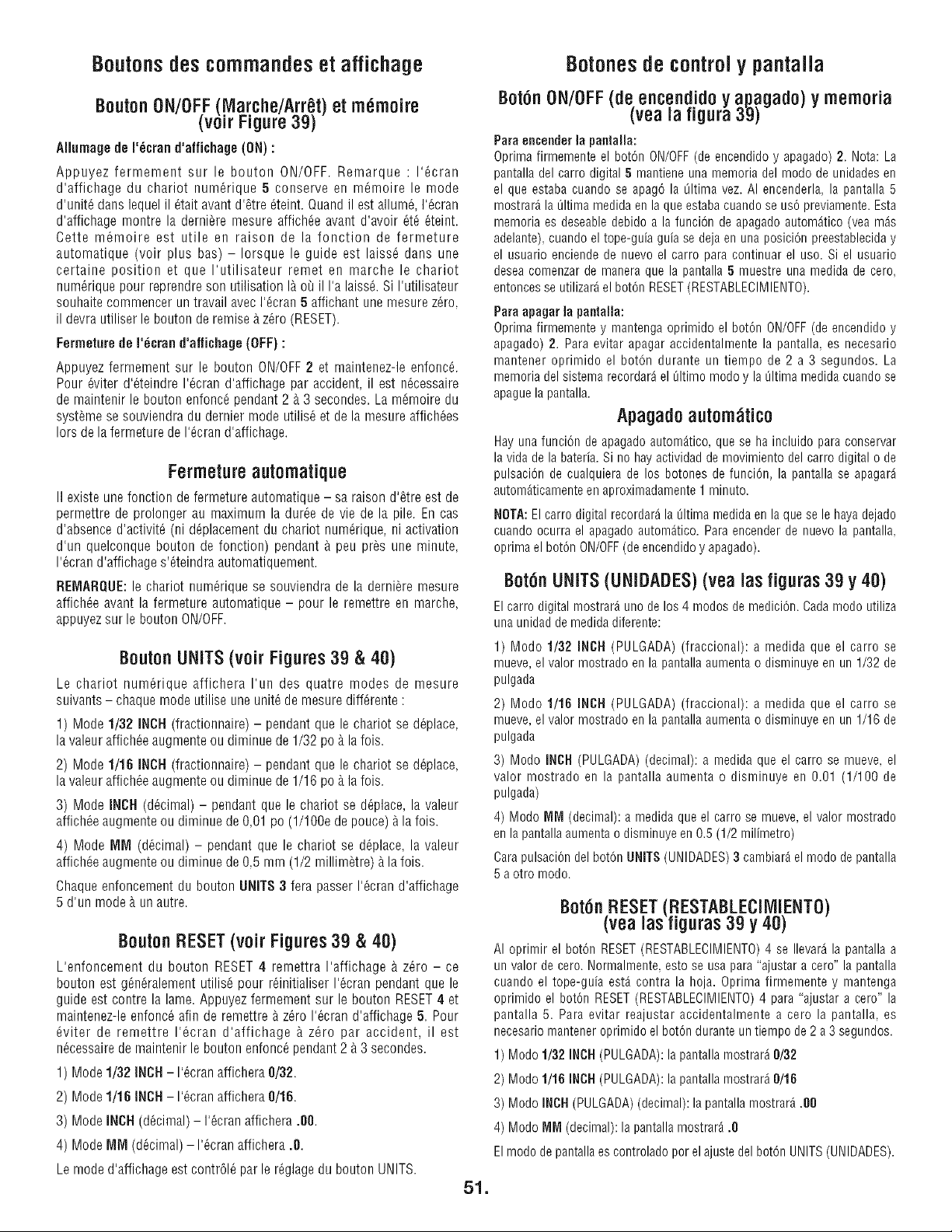

Boutons descommandeset affichage

Bouton ON/OFF(Mar.che/Arr_t)el rn_moire

/voir _-igure39)

Allumage de I'_cran d'affichage (ON) :

Appuyez fermement sur le bouton ON/OFF. Remarque : I'_cran

d'affichage du chariot numCrique 5 conserve en m_moire le mode

d'unit6 dans lequel il _tait avant d'etre _teint. Quand il est allumC, 1'Ccran

d'affichage montre la derni_re mesure affich_e avant d'avoir 6t_ 6teint.

Cette mCmoire est utile en raison de la fonction de fermeture

automatique (voir plus bas) -Iorsque le guide est laiss6 dans une

certaine position et que I'utilisateur remet en marche le chariot

numCriquepour reprendre son utilisation la o_ il I'a laiss_. Si I'utilisateur

souhaite commencer un travail avec I'_cran 5 affichant une mesure zCro,

il devra utiliser le bouton de remise _ zCro(RESET).

Fermeture de I'_cran d'allichage (OFF) :

Appuyez fermement sur le bouton ON/OFF2 et maintenez-le enfonc_.

Pour 6viter d'Cteindre 1'Ccrand'affichage par accident, il est nCcessaire

de maintenir le bouton enfonc_ pendant 2 _.3 secondes. La mCmoire du

syst&me se souviendra du dernier mode utilis6 et de la mesure affichCes

Iors de lafermeture de I'_cran d'affichage.

Fermetureautomatique

II existe une fonction de fermeture automatique - sa raison d'etre est de

permettre de prolonger au maximum la durCe de vie de la pile. En cas

d'absence d'activit_ (ni d_placement du chariot num_rique, ni activation

d'un quelconque bouton de fonction) pendant A peu pros une minute,

1'Ccrand'affichage s'_teindra automatiquement.

REMARQUE:le chariot numCriquese souviendrade la derni_remesure

affichCeavantla fermetureautomatique- pour le remettreen marche,

appuyezsur le boutonON/OFF.

Bouton UNITS(voir Figures39 & 40)

Le chariot num_rique affichera Fun des quatre modes de mesure

suivants - chaque mode utilise une units de mesure diff_rente :

1) Mode 1/32 INCH (fractionnaire) - pendant que le chariot se dCplace,

la valeur affichCeaugmente ou diminue de 1/32 pc _.lafois.

2) Mode 1/16 INCH (fractionnaire) - pendant que le chariot se dCplace,

la valeur affichCeaugmente ou diminue de 1/16 pc b.la fois.

3) Mode INCH (dCcimal) - pendant que le chariot se d_place, la valeur

affichCeaugmente ou diminue de 0,01 pc (1/100e de pouce) a la fois.

4) Mode MlVl (dCcimal) - pendant que le chariot se d_place, la valeur

affichCeaugmente ou diminue de 0,5 mm (1/2 millim_tre) Ala fois.

Chaqueenfoncement du bouton UNITS 3 fera passer 1'Ccrand'affichage

5 d'un mode _.un autre.

Bouton RESET(voir Figures39 & 40)

L'enfoncement du bouton RESET 4 remettra I'affichage b. zCro - ce

bouton est g_nCralementutilis6 pour rCinitialiser 1'Ccranpendant que le

guide est centre la lame. Appuyez fermement sur le bouton RESET4 et

maintenez-le enfonc6 afin de remettre a zCro 1'Ccrand'affichage 5. Pour

_viter de remettre 1'Ccran d'affichage A zCro par accident, il est

nCcessairede maintenir le bouton enfonc_ pendant2 A 3 secondes.

1) Mode 1/32 INCI-I-I'_cran affichera 0/32.

2) Mode 1/16 INCH -I'_cran affichera 0/16.

3) Mode INCH (d_cimal) - I'_cran affichera .80.

4) Mode MM (d_cimal) -I'_cran affichera .8

Le mode d'affichage est contrCl_ par le r_glage du bouton UNITS.

Botches de controly pantalla

BotChON/OFF(de encendido y apagado) y rnernoria

(yea la figura 39)

Para encender la pantalla:

Oprima firmemente el bot6n ON/OFF(de encendido y apagado) 2. Nota: La

pantalladel carro digital 5 mantieneuna memoria del mode de unidadesen

el que estaba cuandose apag6 la t_ltimavez. AI encenderla, la pantalla 5

mostrar_tla t_ltimamedidaen laque estabacuandose us6 previamente.Esta

memoria es deseabledebido a la funci6n de apagadoautom_tico (vea m_s

adelante),cuandoel tope-guiaguia se dejaen una posici6n preestableciday

el usuario enciendede nuevo el carro para continuar el use. Si el usuario

desea comenzarde maneraque la pantalla5 muestre una medidade cero,

entoncesse utilizarAel botCnRESET(RESTABLECIMIENTO).

Para apagar la pantalla:

Oprima firmementey mantengaoprimido el botCn ON/OFF(de encendidoy

apagado) 2. Para evitar apagar accidentalmente la pantalla, es necesario

mantener oprimido el bot6n durante un tiempo de 2 a 3 segundos. La

memoriadel sistemarecordar_el t_ltimomode y la t_ltimamedidacuandose

apaguelapantalla.

Apagade autern_tice

Hayuna funci6n de apagadoautomAtico,que se ha incluido para conservar

la vida de la bateria.Si no hayactividad demovimiento del carro digital o de

pulsaciCnde cualquiera de los botones de funciCn, la pantalla se apagar_

automAticamenteen aproximadamente1 minute.

NOTA:Elcarro digital recordar_la t_ltimamedidaen la que se le hayadejado

cuando ocurra el apagadoautomAtico.Para encenderde nuevo la pantalla,

oprima el botCnON/OFF(de encendidoy apagado).

BotOflUNITS(UNIDADES)(yea Ins figuras 39 y 40)

El carro digital mostrar_tuno de los 4 modes de mediciCn.Cadamode utiliza

una unidad de medidadiferente:

1) Mode 1/32 iNCH (PULGADA) (fraccional): a medida que el carro se

mueve,el valor mostradoen la pantallaaumenta o disminuye en un 1/32 de

pulgada

2) Mode 1/16 iNCH (PULGADA) (fraccional): a medida que el carro se

mueve,el valor mostradoen la pantallaaumenta o disminuye en un 1/16 de

pulgada

3) Mode INCN(PULGADA)(decimal): a medida que el carro se mueve,el

valor mostrado en la pantalla aumenta o disminuye en 0.01 (1/100 de

pulgada)

4) Mode MM (decimal): a medida queel carro se mueve,el valor mostrado

en lapantallaaumentao disminuyeen 0.5 (1/2 milimetro)

CarapulsaciCndel bot6n UNITS(UNIDADES)3 cambiar_tel mode depantalla

5 aotro mode.

Bot_n RESET (R.ESTABLECIMIENTO)

(yea _asTiguras39 y 40)

AI oprimir el bot6n RESET(RESTABLECIMIENTO)4 se Ilevar_.la pantalla a

un valor de cero. Normalmente,esto se usa para "ajustar a cero" la pantalla

cuando el tope-guia estercontra la hoja. Oprima firmemente y mantenga

oprimido el botCnRESET(RESTABLECIMIENTO)4 para ajustar a cero" la

pantalla 5. Para evitar reajustar accidentalmente a cero la pantalla, es

necesariomanteneroprimido el botCnduranteun tiempo de 2 a 3 segundos.

1) Mode 1/32 INCH(PULGADA):la pantallamostrar_0/32

2) Mode 1/16 INCN(PULGADA):la pantallamostrar_0/16

3) Mode INCH(PULGADA)(decimal):la pantallamostrar_t.08

4) Mode [VIM(decimal):la pantallamostrarA.0

El mode de pantallaes controladoper elajustedel bot6n UNITS(UNIDADES).

51.

"Zero Out" the Display (see figures 40 & 41)

When using the digital carriage for the first time, it is normally

required to slide the fence against the blade (with the digital

carriage attached) in order to "zero out" the display - thereafter,

any movement of the fence away from the blade will be shown

on the carriage display.

To "Zero Out":

1) Connect fence to digital carriage

2) Lift fence lock handle

3) Lift up the plastic side blade guard until it 'clicks' into it's up

position - then lift and hold up the pawl of the anti-kickback

device (careful - teeth are sharp!)

4) Slide fence (with carriage) until it contacts the raised saw

blade, then lock down the fence handle

5) Press RESET button until the "0" setting is shown

6) Unlock fence handle - move fence away from blade, and

lower pawl and side blade guard.

Stop fence movement when the desired setting is displayed -

always push down fence lock handle before starting cut.

Note 1: For accuracy, the carriage needs to separately "zero

out" for each side of the blade - If the carriage is set for rip cuts

to the right of the blade, and the user switches to make rip cuts

to the left of the blade, the "zero out" procedure will have to be

done again.

Note 2: The digital carriage can be reset to zero at any position

of the fence - this may be useful when adding or subtracting

from a preset position.

Example: (display set in the 1/32 INCH mode). If the fence and

digital carriage is moved to where it shows 6-3/32 inches (or any

positive value) and the user wishes to move the fence from that

spot to be 3/4 inch less - the user can "zero out" the display so

that it shows 0/32 inches and then move the fence to the left until

the display shows "- 3/4 INCH"; or if the user wishes move the

fence to be 3/4 inch more, the user can "zero out" the display so

it shows 0/32 and move the fence to the right until the display

shows "3/4 INCH". However, for the next new setting, the user

will have to RESET and "zero out" (against the blade).

Display Changes - Right of "0"

The display numbers will go up when moving the carriage to the

right of the'0".

Display Changes - Left of "0"

The display numbers will go up (and the minus sign "-" will

appear) when moving the carriage to the left of the "0".

\\\

SIDE OF

BLADE --_

DIGITAL CARRIAGE

FENCE

SIDE OF

BLADE -_

- PAWL"U P"

• SIDE BLADE

GUARD"UP"

52.

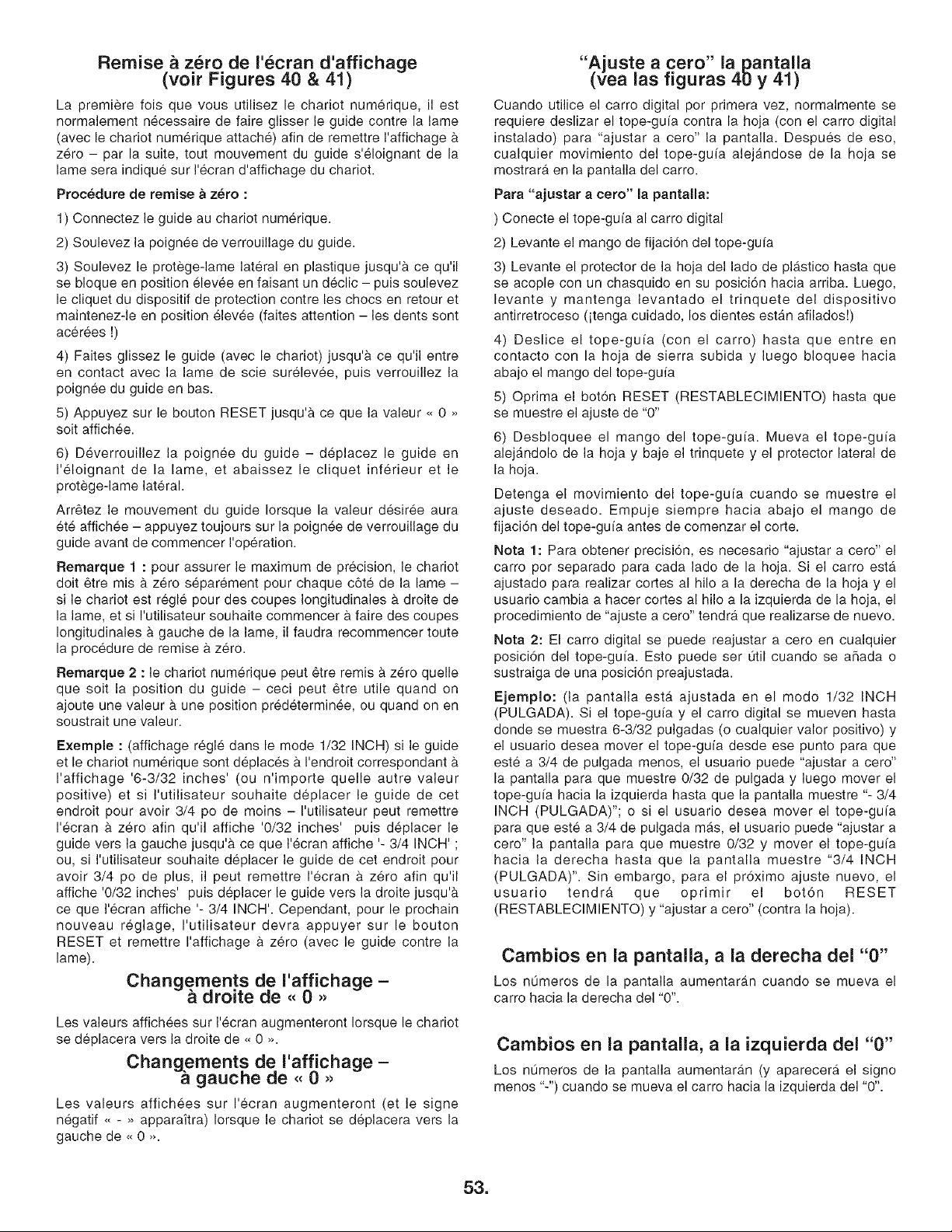

Remise a zero de I'ecran d'affichage

(voir Figures 40 & 41)

La premiere fois que vous utilisez le chariot num@ique, il est

normalement necessaire de faire glisser le guide contre la lame

(avec le chariot num@ique attache) afin de remettre I'affichage

zero - par la suite, tout mouvement du guide s'eloignant de la

lame sera indique sur I'ecran d'affichage du chariot.

Procedure de remise & z_ro :

1) Connectez le guide au chariot num@ique.

2) Soulevez la poignee de verrouillage du guide.

3) Soulevez le protege-lame lateral en plastique jusqu'& ce qu'il

se bloque en position elevee en faisant un declic - puis soulevez

le cliquet du dispositif de protection contre les chocs en retour et

maintenez-le en position elevee (faites attention - les dents sont

acer6es !)

4) Faites glissez le guide (avec le chariot) jusqu'& ce qu'il entre

en contact avec la lame de scie surelevee, puis verrouillez la

poignee du guide en bas.

5) Appuyez sur le bouton RESET jusqu'& ce que la valeur ,, 0 _

soit affichee.

6) Deverrouillez la poignee du guide - deplacez le guide en

I'eloignant de la lame, et abaissez le cliquet inf@ieur et le

protege-lame lateral.

Arr_tez le mouvement du guide Iorsque la valeur desiree aura

et6 affichee - appuyez toujours sur la poignee de verrouillage du

guide avant de commencer I'op@ation.

Remarque 1 : pour assurer le maximum de precision, le chariot

dolt _tre mis & zero separement pour chaque c6te de la lame -

si le chariot est regle pour des coupes Iongitudinales & droite de

la lame, et si I'utilisateur souhaite commencer a faire des coupes

Iongitudinales a gauche de la lame, il faudra recommencer toute

la procedure de remise a zero.

Remarque 2 : le chariot numerique peut 6tre remis a zero quelle

que soit la position du guide - ceci peut _tre utile quand on

ajoute une valeur & une position predeterminee, ou quand on en

soustrait une valeur.

Exemple : (affichage regle dans le mode 1/32 INCH) si le guide

et le chariot numerique sont deplaces & I'endroit correspondant

I'affichage '6-3/32 inches' (ou n'importe quelle autre valeur

positive) et si I'utilisateur souhaite deplacer le guide de cet

endroit pour avoir 3/4 pc de moins - I'utilisateur peut remettre

I'ecran a zero afin qu'il affiche '0/32 inches' puis deplacer le

guide vers la gauche jusqu'& ce que I'ecran affiche '- 3/4 INCH' ;

ou, si I'utilisateur souhaite deplacer le guide de cet endroit pour

avoir 3/4 pc de plus, il peut remettre I'ecran b. zero afin qu'il

affiche '0/32 inches' puis deplacer le guide vers la droite jusqu'a

ce que I'ecran affiche '- 3/4 INCH'. Cependant, pour le prochain

nouveau reglage, I'utilisateur devra appuyer sur le bouton

RESET et remettre I'affichage & zero (avec le guide contre la

lame).

Changernents de I'affichage -

droite de _ 0 _

Les valeurs affichees sur I'ecran augmenteront Iorsque le chariot

se deplacera vers la droite de ,, 0 _>.

Chang.ements de I'affichage -

a gauche de _ 0 ))

Les valeurs affichees sur I'ecran augmenteront (et le signe

negatif ..... appara_tra) Iorsque le chariot se deplacera vers la

gauche de ,, 0 _.

"Ajuste a cero" la pantalla

(vea las figuras 40 y 41)

Cuando utilice el carro digital por primera vez, normalmente se

requiere deslizar el tope-gu[a contra la hoja (con el carro digital

instalado) para "ajustar a cero" la pantalla. Despues de eso,

cualquier movimiento del tope-guia alej;Jndose de la hoja se

mostrar& en la pantalla del carro.

Para "ajustar a cero" la pantalla:

) Conecte el tope-gu[a al carro digital

2) Levante el mango de fijaci6n del tope-gu[a

3) Levante el protector de la hoja del lado de plastico hasta que

se acople con un chasquido en su posici6n hacia arriba. Luego,

levante y mantenga levantado el trinquete del dispositivo

antirretroceso (itenga cuidado, los dientes est&n afilados!)

4) Deslice el tope-gu[a (con el carro) hasta que entre en

contacto con la hoja de sierra subida y luego bloquee hacia

abajo el mango del tope-guia

5) Oprima el bot6n RESET (RESTABLECIMIENTO) hasta que

se muestre el ajuste de "0"

6) Desbloquee el mango del tope-gu[a. Mueva el tope-gu[a

alej&ndolo de la hoja y baje el trinquete y el protector lateral de

la hoja.

Detenga el movimiento del tope-gu[a cuando se muestre el

ajuste deseado. Empuje siempre hacia abajo el mango de

fijaci6n del tope-gu[a antes de comenzar el corte.

Nota 1: Para obtener precisi6n, es necesario "ajustar a cero" el

carro por separado para cada lado de la hoja. Si el carro est&

ajustado para realizar cortes al hilo a la derecha de la hoja y el

usuario cambia a hacer cortes al hilo a la izquierda de la hoja, el

procedimiento de "ajuste a cero" tendr& que realizarse de nuevo.

Nota 2: El carro digital se puede reajustar a cero en cualquier

posici6n del tope-gu[a. Esto puede ser L_tilcuando se a5ada o

sustraiga de una posici6n preajustada.

Ejemplo: (la pantalla est& ajustada en el modo 1/32 INCH

(PULGADA). Si el tope-gu[a y el carro digital se mueven hasta

donde se muestra 6-3/32 pulgadas (o cualquier valor positivo) y

el usuario desea mover el tope-gu[a desde ese punto para que

este a 3/4 de pulgada menos, el usuario puede "ajustar a cero"

la pantalla para que muestre 0/32 de pulgada y luego mover el

tope-gu[a hacia la izquierda hasta que la pantalla muestre "- 3/4

INCH (PULGADA)"; o si el usuario desea mover el tope-guia

para que este a 3/4 de pulgada mas, el usuario puede "ajustar a

cero" la pantalla para que muestre 0/32 y mover el tope-guia

hacia la derecha hasta que la pantalla muestre "3/4 INCH

(PULGADA)". Sin embargo, para el pr6ximo ajuste nuevo, el

usuario tendr& que oprimir el bot6n RESET

(RESTABLECIMIENTO) y "ajustar a cero" (contra la hoja).

Cambios en la pantalla, a la derecha del "0"

Los numeros de la pantalla aumentaran cuando se mueva el

carro hacia la derecha del "0".

Cambios en la pantalla, a la izquierda del "0"

Los numeros de la pantalla aumentaran (y aparecera el signo

menos "-') cuando se mueva el carro hacia la izquierda del "0".

53.

Minus Sign (see figure 42)

The left side of the display includes the minus sign icon "-". Any

time the digital carriage is moved to the left of the'0" setting, the

"-"(minus sign) will appear.

Battery Icon (see figure 42)

The display includes a battery icon to indicate the battery life

condition. The icon has 3 internal bars and an outline.

ICON - INDICATOR

3 Bars and Outline lit

2 Bars and Outline lit

1 Bar and Outline lit

Outlines lit -"Low"

"Flashing" Outline

LIFE

FULL

3/4 left

1/2 left

1/4 left -"low"

"Very low" - REPLACE

See "Installing the 9 Volt Battery" instructions above.

"Jh,.!

,;U !

_,I/3_mNCH

_- battery icon

Connecting Digital Carriage

To Rip Fence

(see figure 37)

The digital carriage 1 can be magnetically connected to the

either side of the rip fence 9 or to the parking plate 10.

Connecting for rip cuts on right side:

Slide digital carriage 1 to the left side of blade - Place the fence

9 to the right of the blade and slide the digital carriage 1 until its

right magnet 6 contacts the fence's left connector plate 8.

Connecting the digital carriage to the left of the rip fence

increases the saws right side cutting capacity.

Connecting for rip cuts on left side:

Slide digital carriage 1 to the right side of blade - Place the fence

9 to the left of the blade and slide the digital carriage 1 until its

left magnet 6 (not shown) contacts the fence's right connector

plate 8 (not shown). Connecting the digital carriage to the right of

the rip fence increases the saws left side cutting capacity.

Parking digital carriage:

When not making rip cuts, it is recommended that the digital

carriage 1 is placed in the "parking position". Slide the carriage 1

to the extreme left so its left magnet 6 (not shown) contacts the

parking plate 10.

Disconnecting fence from carriage:

Release the fence lock handle 11 and lift the front of the fence 9.

The fence's connector plate 8 will easily slide off the carriage's

magnet 6.

54.

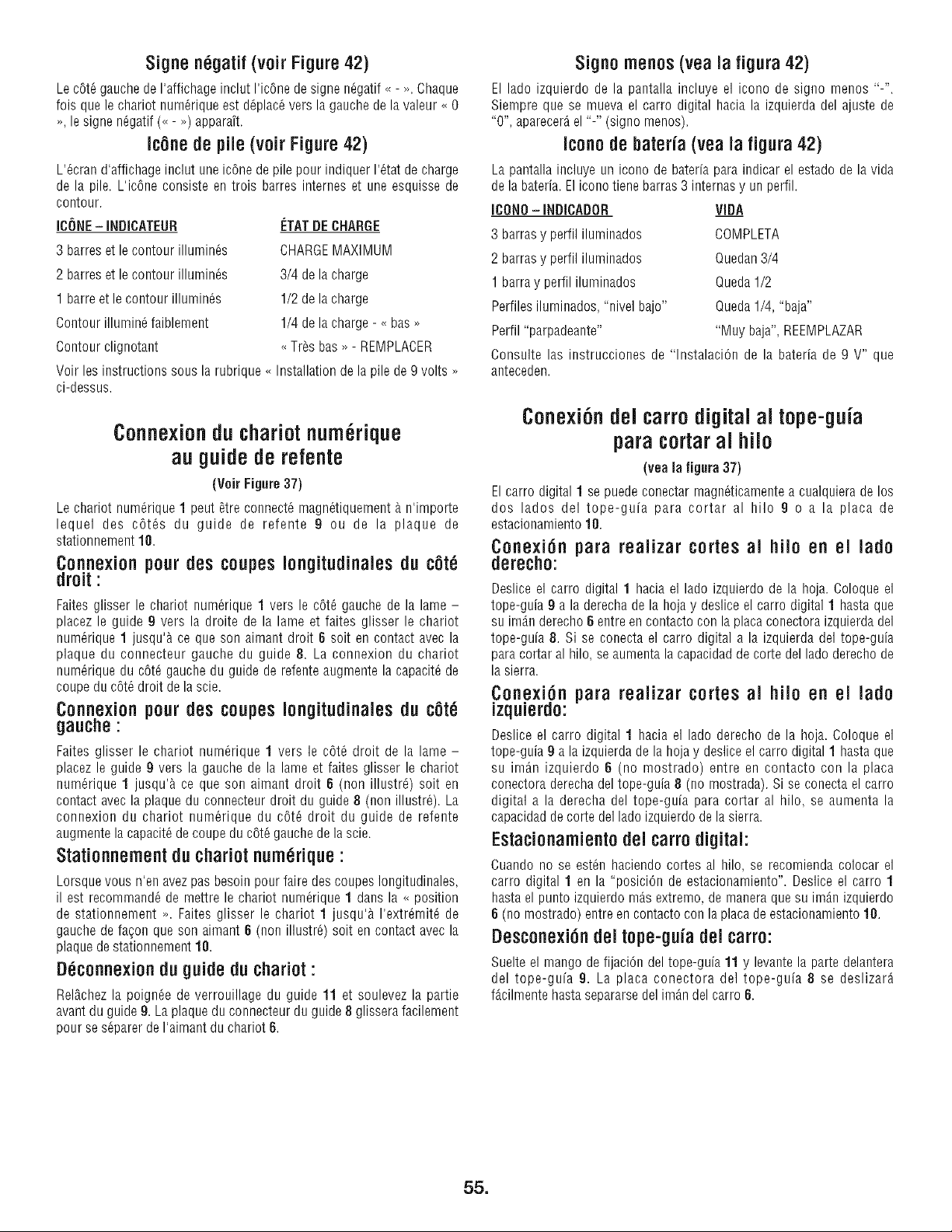

Signe n_gatif (voir Figure42)

Le cgt6 gauche de I'affichage inclut I'icgne de signe n_gatif ..... . Chaque

fois que le chariot numgrique est d@lac6 vers la gauche de la valeur<<0

_,,le signe n@gatif(..... ) apparaTt.

I¢Snede pile (voir Figure42)

L'gcran d'affichage inclut une ic6ne de pile pour indiquer 1'gtatde charge

de la pile. L'icgne consiste en trois barres internes et une esquisse de

contour.

ICONE-INDICATEUR

3 barreset lecontourillumines

2 barreset lecontourillumines

1 barreet lecontourillumines

Contourillumin_faiblement

Contourclignotant

I_TATDECHARGE

CHARGEMAXIMUM

3/4 dela charge

1/2 dela charge

1/4 dela charge- _<bas_>

_<Tr_sbas_>-REMPLACER

Voirlesinstructionssousla rubrique<<Installationde lapilede 9volts _>

ci-dessus.

Connexiondu chariotnum_rique

au guidede refente

(Vuir Figure37)

Le chariot num_rique 1 peut atre connect6 magngtiquement _.n'importe

lequel des cgtgs du guide de refente 9 ou de la plaque de

stationnement 10.

Connexion pour des coupes Iongitndinales du cSt_

droit :

Faites glisser le chariot numgrique 1 vers le cgt_ gauche de la lame -

placez le guide 9 vers la droite de la lame et faites glisser le chariot

numgrique 1 jusqu'_ ce que son aimant droit g suit en contact avec la

plaque du connecteur gauche du guide 8. La connexion du chariot

numgrique du cgt_ gauche du guide de refente augmente la capacit_ de

coupe du cgt6 droit de la scie.

Connexion pour des coupes Iongitndinales du cSt_

gauche:

Faites glisser le chariot num_rique 1 vers le cgt_ droit de la lame -

placez le guide 9 vers la gauche de la lame et faites glisser le chariot

numgrique 1 jusqu'_ ce que son aimant droit g (non illustr_) suit en

contact avec la plaque du connecteur droit du guide 8 (non illustrg). La

connexion du chariot numgrique du c6t6 droit du guide de refente

augmente la capacit6de coupe du c6t6 gauchede la scie.

Stationnernent du chariotnurn_rique:

Lorsque vous n'en avez pas besoin pour faire des coupes Iongitudinales,

il est recommand6 de mettre le chariot num_rique 1 dans la ,<position

de stationnement >>.Faites glisser le chariot 1 jusqu'_ I'extr_mit_ de

gauche de fagon que son aimant 6 (non illustr_) suit en contact avec la

plaque destationnement lg.

D_connexiondu guide du chariot:

Relg.chezla poign_e de verrouillage du guide 11 et soulevez la partie

avant du guide 9. La plaque du connecteur du guide 8 glissera facilement

pour se s@arer de I'aimant du chariot 6.

Signo menus (yea la figura 42)

El lade izquierdo de la pantalla incluye el icono de signo menus "-".

Siempre que se mueva el carro digital hacia la izquierda del ajuste de

"0", aparecer_el "-" (signo menus).

leone de bateria (yea la figura 42)

La pantalla incluye un icono de bater[a para indicar el estado de la vida

de la bateria. Elicono tiene barras 3 internas y un perfil.

ICONO- INDICADOR

3 barras y perfil iluminados

2 barras y perfil iluminados

1 barra y perfil iluminados

Perfiles iluminados, "nivel bale"

Perfil "parpadeante"

VIDA

COMPLETA

Quedan3/4

Queda1/2

Oueda1/4, "baja"

"Muy baja", REEMPLAZAR

Consulte las instrucciones de "lnstalaci6n de la bateria de 9 V" que

anteceden.

Conexi6ndel carrodigital al tope-guia

paracortaral bile

(yea la figura37)

El carro digital 1 se puede conectar magngticamente a cualquiera de los

dos lades del tope-gu[a para cortar al hilo g o a la placa de

estacionamiento 16.

Conexi6n para realizar cortes al bile en el lade

derecho:

Deslice el carro digital 1 hacia el lade izquierdo de la hoja. Coloque el

tope-guia 9 a la derecha de la hoja y deslice el carro digital 1 hasta que

su im_.nderecho 6 entre en contacto con la placa conectora izquierda del

tope-gu[a 8. Si se conecta el carro digital a la izquierda del tope-guia

para cortar al hiD, se aumenta la capacidad de corte del lade derecho de

la sierra.

Conexi6n para realizar cortes al bile en el lade

izquierdo:

Deslice el carro digital 1 hacia el lade derecho de la iloja. Coloque el

tope-guia 9 a la izquierda de la hoja y deslice el carro digital 1 hasta que

su im_n izquierdo 6 (no mostrado) entre en contacto con la placa

conectora derecha del tope-guia 8 (no mostrada). Si se conecta el carro

digital a la derecha del tope-gu[a para cortar al hilo, se aumenta la

capacidadde corte del lade izquierdo de la sierra.

Estacionarnientodel carte digital:

Cuando no se est_n haciendo cortes al hilo, se recomienda colocar el

carro digital 1 en la "posici6n de estacionamiento". Deslice el carro 1

hasta el punto izquierdo m_s extreme, de manera que su im_.nizquierdo

g (no mostrado) entre en contacto con la placa de estacionamiento 16.

Desconexi6ndel tope-guiadel carte:

Suelte el mango de fijaci6n del tope-gu[a 11 y levante la parte delantera

del tope-guia g. La placa conectora del tope-guia 8 se deslizar_

f_.cilmente hasta separarsedel im_n del carro 6.

55.

Setting Fence with Digital Carriage

Right Side Rip Cuts 0" to 13=1/2" (fig. 43)

Connect fence to the right side of the digital carriage, if

necessary, follow "Zero Out" instructions above.

1) Pull up to release the fence lock handle.

2) Move fence away from blade.

3) Stop movement when the desired setting is displayed on the

carriage.

4) Push down fence lock handle before starting cut.

Follow normal rip cut procedures - see page 72.

Extended Right Side Rip Cuts 13=1/2" to 25"

(fig. 44)

Connect fence to the right side of digital carriage. If necessary,

follow "Zero Out" instructions above.

1) Pull up to release the fence lock handle.

2) Move fence away from blade.

3) Stop movement when the fence contacts the front rail right

stop plate (at around 13-1/2 inches).

4) Push down fence lock handle before starting cut.

5) Lift saw's table extension lock handle (under front rail) to

unlock.

6) Continue to move locked fence and extension table to the

right until the desired setting is displayed on the carriage

(maximum is 25").

7) Press down on table extension lock handle to lock.

Follow normal rip cut procedures - see page 72.

Left Side Rip Cuts (fig. 45)

Connect fence to the left side of the digital carriage. If necessary,

follow "Zero Out" instructions above.

1) Pull up to release the fence lock handle.

2) Move fence away from blade.

3) Stop movement when the desired setting is displayed on the

carriage - movement to the left of "0" will cause the "-" (minus

sign) to appear.

4) Push down fence lock handle before starting cut.

Follow normal rip cut procedures - see page 72.

rc_a

RiP CUTT!NG

RIGHT

OF BLADE

RiP CUTTING

EXTEI_DED

OF BLADE

BLADE-]_ 1

_IGH !

DIGITALCARRIAGE_£'-

RiP CUTTING

LEFT I

OF BLADE

[

FENCE

DIGITAL CARRIAGE

56.

R6glagedu guideavecle chariotnum_rique

Coupes IongitudinaJes du cOt_ droit de 0 po

13 1/2 pO(Fig. 43)

Connectez le guide au cOt_ droit du chariot num_rique. Si besoin est,

suivez les instructions sous la rubrique de remise _.zOroplus haut.

1) Tirez vers le haut pour rel&cher la poignOede verrouillage du guide.

2) D_placezle guide _.distance de la lame.

3) Arr_tez le mouvement Iorsque la valeur d_sir_e sera affich_e sur

1'Ocrandu chariot.

4) Appuyezsur la poignOede verrouillage du guide avant de commencer

la coupe.

Suivez les procedures normales pour les coupes Iongitudinales - voir

page 72.

CoupesIongitudinales aliong_e du cOt_droit

de 13 1/2 po _ 25 po (Fig. 44)

Connectez le guide au cOt_ droit du chariot num_rique. Si besoin est,

suivez les instructions sous la rubrique de remise b.zOroplus haut.

1) Tirezversle hautpourrel&cherlapoignOede verrouillagedu guide.

2) D_placezle guide b.distance de la lame.

3) ArrStezle mouvement Iorsque le guide entre en contact avec la plaque

de butte de droite du rail avant (_.environ 13 1/2 pouces).

4) Appuyezsur lapoignOedeverrouillagedu guideavantdecommencer

lacoupe.

5) Soulevezlapoign_edeverrouillagedelarallongedelatablede lascie

(au-dessousdu rail avant)pourla d_verrouiller.

6) Continuez& d_placerle guideverrouill_et la rallongede la tablevers

la droite jusqu'a ce quela valeur de rOglaged_sirOesoit affichOesur

1'Ocranduchariot(le maximumestde25 po).

7) Appuyez sur la poignOede verrouillage de la rallonge de la table pour

la verrouiller.

Suivez les procedures normales pour les coupes Iongitudinales - voir

page 72.

CoupesIongitudinales du cSt_gauche (Fig. 45)

Connectez le guide au c0t6 gauche du chariot numOrique. Si besoin est,

suivez les instructions de la rubrique de remise a z_ro plus haut.

1) Tirez vers le haut pour rel&cher la poignOede verrouillage du guide.

2) D_placezle guide _.distance de la lame.

3) Arr_tez le mouvement Iorsque la valeur d_sirOe est affich_e sur le

chariot - tout mouvement vers la gauche de <<0 _,fera apparaftre le

signe nOgatif (,<- >>).

4) Appuyezsur la poignOede verrouillage du guide avant de commencer

la coupe.

Suivez les procedures normales pour les coupes Iongitudinales - voir

page 72.

Ajuste del tope-guia conel carrodigital

Cortes al hilo en el lado derecho de 0" a 13-1/2"

(fig. 43)

Conecte el tope-guia al lado derecho del carro digital. Si es necesario,

siga las instrucciones de "Ajuste a cero" que anteceden.

1) Tire hacia arriba del mango de fijaciOn del tope-guia.

2) IVluevael tope-gu[a alej_ndolo de la hoja.

3) Detenga el movimiento cuando el ajuste deseado se muestre en el

carro.

4) Empuje hacia abajo el mango de fijaciOn del tope-gu[a antes de

cornenzar el corte.

Siga los procedimientos normales de corte al hilo. Consulte la p_gina72.

Cortes al hilo en el lado derecho extendido

de 13-1/2" a 25" (fig. 44)

Conecte el tope-guia al lado derecho del carro digital. Si es necesario,

siga las instrucciones de "Ajuste a cero" que anteceden.

1) Tire hacia arriba para soltar el mango de fijaciOn del tope-gu[a.

2) IVluevael tope-gu[a alej_ndolo de la hoja.

3) Detenga el movimiento cuando el tope-guia entre en contacto con la

placa de tope derecha del riel delantero (a alrededor de 13-1/2

pulgadas).

4) Empuje hacia abajo el mango de fijaciOn del tope-gu[a antes de

cornenzar el corte.

5) Levante el mango de fijaciOn de la extension de la mesa de sierra

(debajo del riel delantero) para desbloquear dicha extension.

6) ContinOemoviendo el tope-gu[a bloqueado y la extension de la mesa

hacia la derecha hasta que el ajuste deseado se muestre en el carro (el

m_ximo es 25").

7) Presione hacia abajo sobe el mango de fijaci0n de la extension de la

mesa para bloqueardicha extension.

Siga los procedimientos normales de corte al hilo. Consulte la p_gina72.

Cortes al hilo en el lado izquierdo(fig. 45)

Conecte el tope-gu[a al lado izquierdo del carro digital. Si es necesario,

siga las instrucciones de "Ajuste a cero" que anteceden.

1) Tire hacia arriba para soltar el mango de fijaci0n del tope-gu[a.

2) Mueva el tope-gu[a alej_ndolo de la hoja.

3) Detenga el movimiento cuando el ajuste deseado se muestre en el

carro. El movimiento hacia la izquierda del "0" har_.que aparezca el "-"

(signo menos).

4) Empuje hacia abajo el mango de fijaciOn del tope-gu[a antes de

comenzar el corte.

Siga los procedimientos normales de corte al hilo. Consulte la p_gina72.

57.

Bevel Rip Cuts - Right side only

Connect fence to the left side of the digital carriage. If necessary,

follow "Zero Out" instructions above (with blade set at 0 bevel).

1) Pull up to release the fence lock handle.

2) Move fence away from blade.

3) Stop movement when the desired setting is displayed on the

carriage.

4) Set the desired bevel angle.

5) Push down fence lock handle before starting cut - the bottom

edge of the cut material will equal the distance shown on the

display.

Making bevel rip cuts with the fence to the left of

the blade is not recommended as this may

contribute to a kickback situation. The digital carriage cannot be

set to make accurate rip cuts with the fence to the left.

Follow normal bevel rip cut procedures - see page 72.

Maintaining the Digital Carriage

Parking Position (see figure 46)

When making any cuts that do not use the fence, the digital

carriage should be put in the "parking position". Slide the digital

carriage 1 to the extreme left end on the saw's front rail until the

left magnet 6 contacts the parking plate 10.

Note: The digital carriage should always be in the parking

position before opening or closing the Gravity Rise folding stand

with the 4100 table saw.

Cleaning

DUST: To keep the carriage moving smoothly, remove

excessive saw dust or other debris from the carriage and table

saws' front rail. Turn off the saw and unplug the power cord

before cleaning. Use a soft cloth or brush or a compressed air

device set at low pressure.

MOISTURE: Do not allow the digital carriage to be exposed to

rain. If moisture needs to be removed, unplug the saw, and wipe

carriage with a soft cloth.

CLEANING AGENTS: Do not use any cleaning solvents, oils, or

lubricants on the digital carriage.

i DIGITAL CARRIAGE PARKING POSITION

58.

CoupesIongitudinalesau biseau

COt droit seulement

Connectez le guide au cot6 gauche du chariot numOrique. Si besoin est,

suivez les instructions de la rubrique de remise & zdro plus haut (avec la

lame rdgl6 sur un biseau 0).

1) Tirez vers le haut pour rel&cher la poignOede verrouillage du guide.

2) D_placezle guide _.distance de la lame.

3) Arr_tez le mouvement Iorsque la valeur d_sirOe est affich_e sur le

chariot.

4) R_glez I'angle de biseau d_sirO.

5) Appuyezsur la poignOede verrouillage du guide avant de commencer

la coupe - le bord infOrieur du matOriau coup_ sera _gal A la distance

montrOesur 1'Ocrand'affichage.

il n'est pas recommand_ de faire des coupes

Iongitudinales au biseau a gauche de la lame

car ceci pourrait contribuer a une situation causant un choc en retour. Le

chariot numOrique ne peut pas _tre rOgld pour faire des coupes

Iongitudinales prOcisesavec le guide _.gauche.

Suivez les procedures normales pour les coupes Iongitudinales - voir

page 72.

Entretien du chariot num rique

Positionde stationnernent(voir Figure45)

Lorsque vous faites des coupes qui ne nOcessitentpas I'emploi du guide,

le chariot num_rique doit _tre mis en <<position de stationnement _>.

Faites glisser le chariot numOrique1 jusqu'A I'extr_mit6 gauche sur le rail

avant de la scie, jusqu'A ce que I'aimant gauche 6 soit en contact avec la

plaque destationnement 10.

Remarque : le chariot num_rique doit toujours _tre dans la position de

stationnement avant d'ouvrir le support pliant Gravity Rise avec la scie

de table 4100.

Nettoyage

SCIURE : pour permettre au chariot de continuer _. se dOplacer en

douceur, retirez la sciure et les autres ddbris produits par la scie du

chariot et du rail avant de la scie de table. Eteignezla scie et d_branchez

le cordon d'alimentation avant de commencer le nettoyage. Utilisez un

chiffon doux ou une brosse non abrasive, ou un appareil Aair comprim_

rOgl_sur bassepression.

ttUMIDITIe : ne laissez pas le chariot numOriqueexpos_ a la pluie. S'il est

n_cessaire d'61iminer de I'humiditO, ddbranchez la scie et essuyez le

chariot avec un chiffon doux.

PROBUITS DE NETTOYAGE: n'utilisez pas de solvants de nettoyage,

d'huile ou de lubrifiants sur le chariot numOrique.

Cortes al hilo en bisel en el lado derechosolarnente

Conecte el tope-gu[a al lado izquierdo del carro digital. Si es necesario,

siga las instrucciones de "Ajuste a cero" que anteceden (con la hoja

ajustada a un bisel de 0).

1) Tire hacia arriba para soltar el mango de fijaciOn del tope-gufa.

2) Mueva el tope-gu[a alejAndolode la hoja.

3) Detenga el movimiento cuando el ajuste deseado se muestre en el

carro.

4) Ajuste el Angulo de bisel deseado.

5) Empuje hacia abajo el mango de fijaciOn del tope-gu[a antes de

comenzar el corte. El borde inferior del material cortado serA igual a la

distancia mostrada en la pantalla.

No se recomienda hacer cortes al hilo en bisel con

el tope-gu[a a la izquierda de la hoja, ya que esto

puede contribuir a que se produzca una situaciOn de retroceso. El carro

digital no se puede ajustar para realizar cortes al hilo precisos con el

tope-guia a la izquierda.

Siga los procedimientos normales de corte al hilo en biseh Consulte la

p_gina 72.

IVlantenimientodel carte digital

Posici( nde estacionarniento(yea la figura 45)

Cuando haga cualquier corte que no utilice el tope-gu[a, el carro digital

se debe poner en la "posiciOn de estacionamiento". Deslice el carro

digital 1 hacia el extremo izquierdo del riel delantero de la sierra hasta

que el im_.n izquierdo 6 entre en contacto con la placa de

estacionamiento 10.

Neta: El carro digital debe estar siempre en la posiciOn de

estacionamiento antes de abrir o cerrar la base de soporte plegable de

elevaciOnpor gravedad Gravity Rise con la sierra de mesa 4100.

Lirnpieza

POLVO: Para mantener un movimiento suave del carro, retire el exceso

de aserr[n u otros residuos del carro y del riel delantero de la sierra de

mesa. Apague la sierra y desenchufe el cordon de energ[a antes de

realizar la limpieza. Use un patio suave o un cepillo suave, o un

dispositivo de aire comprimido ajustado a bajapresiOn.

HUMEDAD: No deje que el carro digital se exponga a la Iluvia. Si es

necesario eliminar humedad, desenchufe la sierra y limpie el carro con

un patio suave.

AGENTES DE LIIVlPIEZA:No utilice solventes de limpieza, aceites o

lubricantes en el carro digital.

59.

Pre=Cut Locator

Allows you to mark and locate exactly where the blade will enter

the workpiece.

Always make sure table saw is turned off and unplugged.

Set blade 1 at 90 degrees square to table. Using a straight edge

and a soft pencil, place straight edge 2 against both sides of

blade and mark lines on Iocator 3 (Fig. 47). These lines indicate

the "path" of the cut (kerf) made by the blade.

When cutting the workpiece, line up mark on workpiece with the

line on the disc (Fig. 48).

Using The Rip Fence Pointer

When Table Is Not Extended

The rip fence pointer shows the distance from the blade to rip fence

through a convenient viewing and magnifying window.

Align rip fence pointer 4 with lower portion of scale 5. The lower

scale can be used for widths up to 13.5 inches (Fig. 49).

Using The Table Pointer

When Table Is Extended

The upper portion of scale 6 is used for rip cut 13.5 to 25 inches.

Align table pointer 7 with upper portion of scale 6 (Fig. 49).

Making Rip Cuts Beyond 25

Inches Without The Use Of Scale

When positioning fence for maximum rip without the use of scale,

loosen screw 8 and lower plate 9 below the head 10 of the rip

fence 11 (Fig. 49). DO NOT rip or cut dados or moldings with the

fence beyond this position because it cannot be locked.

_;_;;;_;;;_;;;_;_;_;;;_;;;_;;;_;_;_;;;_;_;__;;_;_;_;;;_;;;__;;_;_;_;;;_;;;_;;;_;

r_r_a

i%1 o l_---[-

;I;I;I;IiI;I;I;I;I;I;I;IiI;I;I;I;I;I;I;IiI;I;I;I;I;_

ililililililililililililililYULlII_IU_

,_- 115 , n ,÷114 ' mllum _

94_- 104_- 11 _- 124

9 4_ 10 4_- 11 _ 12 4

=mll

i \

60.

RepUtedesciage

Vous permet de marquer et de Iocaliser exactement I'endroit o[J la lame

entrera en contact avec I'ouvrage.

Assurez-vous toujours que la scie de table est _teinte et debranch_e.

Rdglez la lame 1 _ 90 degr_s d'6querre par rapport a la table. En utilisant

une r_gle et un crayon A mine douce, placez 1'6querre2 contre les deux

c6t_s de la lame et marquez les lignes sur le Iocalisateur 3 (Fig. 47). Ces

lignes indiquent la <<trajectoire _, de la coupe (le trait de la scie)

effectu6e par la lame.

Lorsque vous coupez I'ouvrage, alignez la marque sur I'ouvrage avec la

ligne sur le disque (Fig. 48).

Ubicadordeprecorte

Le permite a usted marcar y ubicar exactamente el lugar donde la hoja

entrar_,en la pieza detrabajo.

AsegL]rese siempre de que la sierra de mesa est6 apagada y

desenchufada.

Ajustela hoja1 a 90 grados respectoa la mesa.Utilizandouna regla

rectay unIApizblando,coloquela reglarecta2 contraambosladosde la

hojay marquelas lineasen el ubicador3 (Fig.47). Estaslineasindican

la"trayectoria"delcorte(separaciOndecorte)hechoporla hoja.

Cuandocortela piezadetrabajo,alineela marcaqueest,.enla piezade

trabajoconla lineaqueest,.eneldisco(Fig.48).

Utilisationde I'indicateur du guide

derefente(Seulementsi la rallonge

n'estpussortie)

Le guide de refente indique la distance entre la lame et le guide par

I'interm6diaire d'un hublot pratique muni d'une Ioupe.

Mettre I'indicateur du guide de refente 4 en face de la partie inf6rieure de

I'_chelle 5. L'_chelle inf6rieure peut _tre utilis6e jusqu'_. 13.5 pouces

(Fig,49).

Utilisationde I'indicateur de table

(Seulement si la rallongede table est

sortie_ fond)

La partie sup6rieure de 1'6chelleest utilis_e pour refendre entre 13 et 24-

1/2 pc. Mettre I'indicateur de la table 7 en face de la partie sup_rieure de

I'_chelle 6 (Fig. 49).

Pourrefendre _ plusde 24-1/2 pouces

Sansutiliser d'6chellegradu6e

Pour positionner le guide pour refendre b. la largeur maximale sans

utiliser 1'6chelle,desserrez la vis 8 et abaissezla plaque g au-dessous de

la t_te 18 du guide de refente 11 (Fig. 49). NEPAS refendre ou usiner de

rainures ou de moulures avec le guide situ_ au-del_ de cette position car

il ne peut pas _tre verrouill_.

Lltilizaci6ndel indicadordel tope-guia

paracortaral hilo

(s61osi la mesanoest_extendida)

Eltope-gu[a para cortar al hilo muestra la distancia desde la hoja hasta el

tope-guia para cortar al hilo a trav_s de una pr_.ctica ventana de

visualizaci6n y aumento.

Alinee el indicador del tope-gufa para cortar al hilo 5 con la porci6n

inferior de la escala 6. La escala inferior puede utilizarse hasta 13.5

pulgadas (Fig. 49).

Lltilizaci6ndel indicador de la mesa

(s61osi la mesaest_extendida

al m_ximo)

La porciOnsuperior de la escalase utiliza para hacer cortes al hilo de 13

a 24-1/2 pulgadas. Alinee el indicador de la mesa 7 con la porciOn

superior de la escala 6 (Fig. 49)

Reaiizaci6ndecortesal bilernzisail_

de24-1/2pulgadassinusarla escala

AI posicionar el tope-gu[a para hacer cortes al hilo mAximos sin usar la

escala,afloje el tornillo 8 y baje la placa g por debajo de la cabeza18 del

tope-gu[a para cortar al hilo 11 (Fig. 49). NO corte al hilo ni corte

mortajas ni molduras con el tope-guia m_s all_ de esta posici6n, porque

no puedefijarse.

61.

Work Helpers

Before cutting any wood on your saw, study all of the "Basic Saw

Operations".

Notice that in order to make some of the cuts, it is necessary to use

certain devices, "Work Helpers", like the Push Stick, the Push

Block and the Auxiliary Fence, which you can make yourself.

After you have made a few practice cuts, make these "helpers"

before starting any projects. Make the "Push Stick" first.

Push Stick and Push Block

Make the Push Stick 1 using a piece of 1 x 2 as shown (Fig. 50).

Make the Push Block 2 using pieces of 3/8" plywood 3 and 3/4"

hardwood 4 (Fig. 51). For proper use of push block (see page 52).

The small piece of wood, 3/8" x 3/8" x 2-1/2", should be GLUED to

the plywood... DO NOT USE NAILS. This is to prevent dulling the

sawblade in the event you mistakenly cut into the Push Block.

Position the handle in the center of the plywood and fasten together

with glue and woodscrews.

Use a push stick whenever the fence is 2 inches or more from the

blade. Use a push block when the operation is too narrow to allow

the use of a push stick. For proper use, see page 74.

Both a push stick or block should be used in the place of the user's

hand to guide the material only between the fence and blade.

When using a push stick or push block, the trailing end of the board

must be square. A push stick or block against an uneven end could

slip off or push the work away from the fence.

Auxiliary Fence

Make one using pieces of 3/8" plywood 3 and 3/4" hardwood 4.

Fasten together with glue and woodscrews (Fig. 52).

NOTE: Since the Push Block 2 is used with the Auxiliary Fence 5,

the 4-3/4" dimensions must be held identical on both the pieces.

Making a Featherboard

Figure 53 illustrates dimensions for making a typical featherboard.

It should be made from a straight piece of wood that is free of knots

or cracks.

Kerf 5 should be about 1/4" apart (fig. 53).

1-1/2

1/4

WORKPIECE

4 END

EXTIlEMITE

CDNTACTAVEC

L'DHVIIAGE

E×TIIEMODE

LAPIEZADE

TIIABAJO

THESEEDGESMUSTBEPARALLEL

CESBOIIDSDOIVENT[:TILEPAIlALLi:LES

ESTOSBOIIDESDEBENSEll PAIIALELOS

THIS FACEAND THIS EDGE

MUST BEPARALLEL

CETTEFACEETCE gOilD DOIVENT

[:TILEPAIIALLI_LES

ESTACAllAY ESTEBOIIDEDEHEN

ERPAIIALELOS

3/4

318

15\

5-112

NOTCH

ENCOCHEA

45°

MUESCA DE

45°

2-1/4

)

62.

NOTE:All dimensionsininches.

IIEMAHQHE: Toutesles dimensionssenteftpouces.

NOTA:Todaslasdimeesionesest_nen pulgadas.

Accessoiresde sciage

Avant de commencer a vous servir de votre scie, cornmencez par lire

attentivementI'ensembledu chaptire<<Utilisationde la scie>>.

Vous remarquerez que pour exGcuter certains types de coupe, il est

n_cessaire d'avoir recours A certains accessoires de sciage tels que la

baguette-poussoir,le plateau-poussoir et le guide de coupe auxiliare, que

vous pouvezfabriquervous-m_me.

Apr_s avoir effectu6 quelques coupes d'essai, fabriquez ces accessoires

avant de vous lancer dans votre premiere r_alisation.Fabriquezla baguette-

poussoir en premier.

Baguette-poussoiret piateau-poussoir

Fabriquez la baguette-poussoir 1 a I'aide d'un tasseau de 1 pox 2 po,

comme illustr_ (Fig. 50).

Fabriquezle plateau-poussoirApartir de deux morceaux de contreplaqu6de

3/8 po 3 et de contreplaqu6de 3/4 po 4 (Fig. 51). Pour apprendre& utiliser

correctementun plateau-poussoir,voir page52.

Le petit morceaude bois, de 3/8 pox 3/8 po x 2 1/2 po, doit _tre COLLEau

contreplaqu_... NELE CLOUEZPAS carvous risqueriezd'Gmousserla lame

de la scie au cas o_ en coupantvous entreriezaccidentellementen contact

avecle plateau-poussoir.

Positionnez la poignGeau centre du contreplaqu_ et assujettissez-la en

utilisantde lacolle des vis b.bois.

Utilisez une baguette-poussoirchaquefois que le guide est a deux pouces

ou plus de la lame. Utilisez un plateau-poussoir Iorsque vous n'avez pas

assezde place pour utiliser un plateau-poussoir.Pour apprendre_.I'utiliser

correctement,voir page74.

Utilisez soit une baguette-poussoir,soit un plateau-poussoir_ la placede la

main de I'utilisateur afin de guiderle matGriauseulement entrele guide et la

lame.

Lorsque vous utilisez une baguette-poussoir ou un plateau-poussoir,

I'extr_mit_ arri_re de la planchedoit _tre carrie. Une baguette-poussoirou

un plateau-poussoircontre un bord defuite inGgalrisquerait de glisserou de

pousserI'ouvrage_.distance du guide.

Guidede coupeauxiliaire

Fabriquezcet accessoire _.I'aide d'une plaquede contre-plaqu63 de 3/8 po

et d'une baguettede bois dur 4 de 3/4 po.Assemblez-lesavecde la colle et

des vis _ bois (fig. 52).

REMARQUE: Etant donn_ que le plateau-poussoir2 et le guide de coupe

auxiliaire5 seront utilis6s conjointement,les cotesde 4 po 3/4 doivent _tre

rigoureusementidentiquessur les deuxpi_ces.

Fabricationd'une planche languettes

La figure 53 pr_senteles cotes n_cessaires_ la fabricationd'une planche_.

languettes type. Utilisez une planchette plane ne comportant ni noeuds, ni

fentes.

Le trait de scie5 doit 8tre d'environ 1/4 po largeur (fig. 53).

Ayudantes de trabajo

Antes de cortar cualquier maderaen la sierra, estudie el "Funcionamiento

b_.sicode la sierra".

Observeque para haceralgunos de los cortes es necesarioutilizar ciertos

dispositivos, "ayudantesde trabajo', como el palo de empujar,el bloque de

empujar y eltope-guia auxiliar,quese puedehacer ustedmismo.

DespuGs de realizar unos cuantos cortes de pr_.ctica, haga estos

"ayudantes" antesde comenzarcualquier proyecto.Hagaprimero el palo de

empujar.

Palode empujary bloquede empujar

Hagaun palode empujar1 usandoun pedazodemaderade1 x 2, dela

maneraquesemuestraenlailustraci6n(Fig.50).

Hagael bloque de empujar 2 utilizando pedazosde maderacontrachapada

3/8", 3, y de maderadura de 3/4", 4, (Fig. 51). Para obtener informaciOn

sobre c6mo utilizar apropiadamente el bloque de empujar, consulte la

p_.gina52.

Elpedazopeque_ode maderade3/8" x 3/8" x 2-1/2" se debe ENCOLARa la

madera contrachapada... NO USE CLAVOS. Esto tiene como fin evitar

mellarla hoja de sierraen caso de que usted corte por error en el bloquede

empujar.

Posicione el mango en el centro de la madera contrachapaday sujete el

mangoa la maderausandoadhesivoy tornillos para madera.

Useun palo de empujar siempre que el tope-guia est_a 2 pulgadaso m_.s

de la hoja. Utilice un bloquede empujar cuando la operaci6nsea demasiado

estrecha como para permitir el uso de un palo de empujar. Para obtener

informaci6n sobre c6mo utilizar apropiadamente el palo de empujar,

consulte la p_.gina74.

Se deben usar tanto un palo de empujar como un bloque de empujar en

lugar de la mano del usuariopara guiar el material solamenteentre el tope-

gu[a.y la hoja.

Cuando utilice un palo de empujar o un bloque de empujar, el extremo de

salida de la tabla debe estar en _.ngulorecto. Un palo de empujar o un

bloquede empujar contra un extremo desigual podr[a resbalaro empujar la

piezadetrabajo alejAndoladeltope-guia.

Tope-guiaauxiliar

Haga uno utilizando pedazos de madera contrachapada de 3/8" 3 y de

maderadura de 3/4"4. Fijelos pedazosuno a otro con cola y tornillos para

madera(Fig.52).

NOTA:Como el bloquede empujar 2 se utilizacon eltope-guiaauxiliar 5, las

dimensionesde 4-3/4" sedebenmanteneriddnticasen ambos pedazos.

CGmohacerunatablacon

cantobiselado

Lafigura53 ilustralasdimensionesparahacerunatablaconcantobiselado

t[pica.Sedebehacerutilizandoun pedazorectodemaderaqueest_librede

nudoso grietas.

Laseparaciondecorte5 debeserde1/4"(fig.53).

63.

Using The Miter Gauge

CROSSCUTTING, MITER CUTTING, BEVEL CUTTING, COM-

POUND MITER CUTTING and when RABBETING across the end

of a narrow workpiece, the MITER GAUGE is used.

For your own safety, always observe the following

safety precautions in addition to the safety

instructions on Pages 2, 3, 4 & 5.

Never make these cuts freehand (without using the miter gauge or

other auxiliary devices) because the blade could bind in the cut and

cause a KICKBACK or cause your fingers or hand to slip into the

blade.

Always lock the miter gauge securely when in use.

Remove rip fence from table during any operations which utilize the

miter gauge.

The miter includes a "T" groove disk 1 for easy insertion into table

groove and quicker removal from the table (Fig 54).

When cross cutting and the blade set at 90°_or 45° to the table, the

miter gauge can be used in either slot on the table. When cross

cutting and the blade is tilted, use slot on right side of table where

the blade is tilted away from your hands and miter gauge.

To adjust the miter angle:

Loosen lock knob 1 and set the miter gauge body 2 so the pointer

3 is at desired angle, then tighten lock knob 1 (Fig. 54).

The miter gauge body 2 will stop at 90-°and both right and left 45 °-.

To rotate the miter gauge body 2 beyond these points, the stop

plate 4 must be flipped out of the way.

Miter Gauge Auxiliary Facing

A template for drilling holes in the miter gauge is provided on page

84, which allows you to attach an AUXILIARY FACING 5 to provide

additional support to cut longer pieces. Select a suitable piece of

smooth straight wood, drill two holes through it and attach it with

screws 6 (Fig. 55).

Example:

A. Drill 1/4" dia. holes thru miter gauge.

B. Drill 5/32" dia. holes thru (board 3/4" thick, 3" high, and desired

length).

C. Attach with two No. 12 round head wood screws 1-1/2" long, 6,

not included (Fig. 55).

Be sure screws never protrude above outside surface of facing.

Be sure facing does not interfere with the proper operation of the

saw blade guard.

NOTE: When bevel crosscutting, attach facing so that it extends to

the right of the miter gauge and use the miter gauge in the groove

to the right of the blade.

64.

Utiiisatiofldu guidede coupeangulaire

Le guide de coupe angulaire sert _. ex_cuter les types de coupes

suivantes : COUPESTRANSVERSALES,COUPESANGULAIRES,COUPES

EN BISEAU,COUPESANGULAIRESBISEAUTEES,ansi que FEUILLURES

sur les bords des petites pi_ces.

Pour votre s_curite, prenez toujours les pr6-

cautions suivantes, et conformez-vous en

outre aux consignes de s_curit6 @onc_es aux pages 8, 9, 10 et 11.

N'ex@utez jamais de telles coupes _.main lev6e (c'est-)-dire sans vous

servir du guide de coupe angulaire ou d'autres accessoires) : la lame

pourrait se coincer dans I'ouvrage et provoquer un REBONDou vous

happer le doigt ou la main.

Verrouillez toujours bien le guide de coupe angulaire avant de vous en

servir.

Retirez le guide de refente de la table avant toute op6ration faisant appel

au guide de coupe angulaire.

Le guide de coupe angulaire comprend un disque avec une rainure en

forme de _<T >_1 permettant une insertion facile dans la rainure de la

table et un retrait encore plus rapide de la table (Fig.54).

Lors d'une coupe transversale, et si la lame est r6gl_e _ un angle de 90°

ou de 45° par rapport _ la table, le guide de coupe angulaire peut _tre

utilisd dans I'une quelconque des fentes sur la table. Lors d'une coupe

transversale, et si la lame est inclin@, utilisez la fente du c6t6 droit de la

table, a I'endroit o_3la lame est inclin6e dans la direction oppos6e _.vos

mains et au guide de coupe angulaire.

Reglage du guide de coupe angulaire

Desserrez le bouton de blocage 1 et r_glez le corps du guide de coupe

angulaire 2 de fa;on que I'indicateur 3 soit _.I'angle voulu, puts serrez le

bouton de blocage 1 (Fig. 54).

Le corps du guide de coupe angulaire 2 s'arr_tera a 90°, eta 45°

gauche comme _.droite. Pour faire tourner le corps du guide de coupe

angulaire 2 au-del_,de ces points, il faut faire basculer la plaquede but6e

4 pour qu'elle ne fasse pas obstacle.

Guidede coupeangulaire

Le guide peut _tre r6gl_ dans la position voulue pour I'ex6cution

d'onglets ou d'autre coupes angulaires b. raide de sa molette de

verrouillage. NE MANQUEZ JAMAIS DE BIEN LE SERRER LORSOUE

VOUSVOUSSERVEZDE CEGUIDE.

Vous trouverez _.la page 84 un gabarit de peK;age pour percer des trous

dans le guide de coupe angulaire 21 afin d'y attacher un GUIDE

AUXILIAIRE 23 permettant de mieux supporter les Iongues pi_ces.

Cboisissez une planche lisse et droite ayant les dimensions voulues,

percez-y deux trous et fixez-la _ I'aide de deux vis 24 (Fig. 55).

Exemple :

A. Percezdes trous de 1/4 po dane le guide de coupe angulaire.

B. Percez des trous d_bouchants de 5/32 po (planche de 3/4 po

d'@aisseur, 3 po de hauteuret de Iongueur voulue).

C. Fixezla planche a I'aide de deux vis NO12 _.t_te ronde de 1-1/2 po de

long (rep_re 24), non incluses (Fig. 55).

Assurez-vous que les vis ne d@assent jamais au-dessus de la surface

externe de la planche de guidage auxiliaire.

Assurez-vous que la planche de guidage auxiliaire ne gSne pas le

fonctionnement du protege-lame.

REI'dARQUE : Lorsque vous ex_cutez des coupes transversales

biseaut6es, fixez le guide auxiliaire de fa£on _ ce qu'il d@asse du c6t_

droit du guide de coupe angulaire et installez ce dernier dans la rainure

situ@ a droite de la lame.

Utilizaci6ndel calibrede ingletes

DURANTEEL CORTETRANSVERSAL,EL CORTEA INGLETE,EL CORTE

EN BISEL, EL CORTEA INGLETECOMPUESTOy al CORTAR REBAJOS

transversalmente al extremo de una pieza de trabajo estrecha se utiliza el

CALIBREDE INGLETES.

Para su propia seguridad, siga siempre las

siguientes precauciones de seguridad adem_.sde

las instrucciones de seguridad de las p_ginas 14, 15, 16 y 17.

Nunca haga estos cortes a pulso (sin utilizar el calibre de ingletes u otros

dispositivos auxiliares) porque la hoja podria atascarse en el corte y

causar RETROCESOo hacer que los dedos o la mano resbalen y entren

en contacto con la hoja.

Fije siempre el calibre de ingletes firmemente cuando se estd utilizando.

Retire de la mesa el tope-guia para cortar al hilo durante toda operaci6n

que utilice el calibre de ingletes.

El calibre de ingletes incluye un disco con ranura en "T" 1 para facilitar

su inserci6n en la ranura de la mesa y su remoci6n r_.pidade la mesa

(Fig. 54).

Cuando realice un corte transversal y la hoja est_ ajustada a 90o 6 450

respecto a la mesa, el calibre de ingletes se puede utilizar en cualquiera

de las dos ranuras de la mesa. Cuando realice un corte transversal y la

hoja est6 inclinada, use la ranura del lado derecho de la mesa donde la

hoja se inclina alej_.ndose de las manos del usuario y del calibre de

ingletes.

Para ajustar el ;ingulode inglete:

Afloje el pomo de fijaci6n 1 y ajuste el cuerpo del calibre de ingletes 2 de

manera que el indicador 3 est_ en el _ngulo deseado y luego apriete el

pomo de fijaci6n 1 (Fig. 54).

El cuerpo del calibre de ingletes 2 se detendr_ en 90o yen 45otanto a la

derecha como a la izquierda. Para girar el cuerpo del calibre de ingletes 2

m_s all_ de estos puntos, la placa de tope 4 se debe bascular para

retirarla del paso.

Calibre de ingletes

La cabeza se puede fijar en la posici6n deseada para cortar trans-

versalmente o para cortar a inglete apretando el pomo fijaci6n. FIJELO

FIRMEMENTESIEMPREQUELO UTILICE.

En la p_gina 84 se suministra una plantilla para hacer agujeros en el

calibre de ingletes 21, que permite colocar un REFRENTADOAUXILIAR

23 con el fin de proporcionar soporte adicional para cortar piezas m_.s

largas. Seleccione un pedazo adecuado de madera recta y lisa, h_.gale

dos agujeros y suj_telo al calibre de ingletes con tornillos 24 (Fig. 55).

Ejemple:

A. Haga un agujero de 1/4" de di_.metro que atraviese el calibre de

ingletes.

B. Haga agujeros de 5/32" de di_metro a trav_s de la tabla (de 3/4" de

grosor, 3" de altura y la Iongitud deseada).

C. Coloque la tabla en el calibre de ingletes con dos tornillos de cabeza

redonda No. 12 de 1-1/2" de Iongitud 24, no incluidos (Fig. 55).

AsegOrese de que los tornillos nunca sobresalgan por encima de la

superficie exterior del refrentado.

AsegOrese de que el refrentado no interfiera con el funcionamiento

apropiado del protector de la hoja de sierra.

NOTA:AI realizar cortes transversales en bisel, coloque el refrentado de

manera que sobresalga por la derecha del calibre de ingletes y utilice el

calibre de ingletes en la ranura que se encuentra a la derecha de la hoja.

65.

Crosscutting

CROSSCUTTING is known as cutting wood across the grain, at

90 °, or square with both the edge and the flat side of the wood.

This is done with the miter gauge set at 90 ° (Fig. 56).

Make sure blade guard is installed for all "thru-sawing" operations

(when sawblade cuts entirely thru the thickness of the workpiece).

Replace guard IMMEDIATELY after completion of dadoing,

molding or rabbeting cuts.

Have blade extend approximately 1/8" above top of workpiece.

Additional blade exposure would increase the hazard potential.

Do not stand directly in front of the blade in case of a

THROWBACK (small cut-off piece caught by the back of the blade

and thrown toward the operator). Stand to either side of the blade.

Keep your hands clear of the blade and out of the path of the

blade.

If blade stalls or stops while cutting, TURN SWITCH OFF before

attempting to free the blade.

Do not reach over or behind the blade to pull the workpiece

through the cut ... to support long or heavy workpieces ... to

remove cut-off pieces of material or FOR ANY OTHER REASON.

Do not pick up small pieces of cut-off material from the table.

REMOVE them by pushing them OFF the table with a long stick.

Otherwise they could be thrown back at you by the rear of the

blade.

Do not remove small pieces of cut-off material that are close to or

may become TRAPPED inside the blade guard while the saw is

RUNNING. THIS COULD ENDANGER YOUR HANDS or cause a

KICKBACK. Turn the saw OFF. After the blade has stopped

turning, lift the guard and remove the piece.

If workpiece is warped, place the CONCAVE side DOWN. This will

help prevent it from rocking while it is being cut.

The graduations on the miter gauge provide accuracy for average

woodworking. In some cases where extreme accuracy is required,

when making angle cuts, for example, make a trial cut and then

recheck it with an accurate square or protractor.

If necessary, the miter gauge head can be swiveled slightly to

compensate for any inaccu racy.

TiP: The space between the miter gauge bar and the groove in the

table is held to a minimum during manufacturing. For maximum

accuracy when using the miter gauge, always "favor" one side of

the groove in the table. In other words, don't move the miter gauge

from side to side while cutting but keep one side of the bar riding

against one side of the groove.

TIP: Glue a piece of sandpaper 1 to the face of the miter gauge

head. This will help prevent the workpiece from "creeping" while it

is being cut.

The miter gauge may be used in either of the grooves in the table.

Make sure it is locked.

When using the miter gauge in the LEFT hand groove, hold the

workpiece firmly against gauge head with your left hand, and

grip the lock knob with your right hand.

When using the RIGHT hand groove, hold the workpiece with

your right hand and the lock knob with your left hand.

66.

Coupetransversale

Une coupe transversaleest une coupe a 90° pratiquOea contre-fil, c'est-a-

dire une coupe perpendiculaireaux deux bords et a la surface de la piece.

Ellesefait a I'aidedu guide de coupeangulaire r_gl_a 90° (fig. 56).

Veillezace quele protege-lamesoit en place avanttoute opOrationde coupe

de part en part (ou coupe de bord a bord). Remettezle pro%e-lame en

placeIMMEDIATEMENTapr_s avoirachev6d'Oventuellesrainures, moulures

ou feuillures.

ROglezlalame de fa_;onace qu'elle ne d_passepasde plus d'1/8 pc environ

la face supOrieure de I'ouvrage. Si la partie exposOe de la lame 6tait

sup_rieurea 1/8 pc, cela accroTtraitles risques liOsa I'utilisation de la scie.

Ne vous tenez pas directement en face de I'axe de coupe de la lame, en

raison des risquesde projection danscette direction,par I'arri_re de la lame,

de fragments de mat_riau venant d'etre d_coup& Tenez-vousd'un cOt_ ou

de I'autre de la lame.

Gardezlesmainsa bonnedistancede la lameet de son axede coupe.

Si lalame secoince ou s'immobiliseIors de la coupe,mettezI'interrupteuren

position _ ARRItT_ avantd'entreprendrede la dOgager.

Ne tendezjamais le bras par-dessus la lame pour tirer I'ouvrage hors de la

lame, soutenir des pi_ces Iongues ou Iourdes, ou retirer des fragments

venantd'etre ddcoupOs.NI POURAUCUNEAUTRERAISON.

Ne ramassez pas, sur la table, les fragments de mat_riau venant d'etre

ddcoupOs.Faites-lesTOMBERde la table en les poussant a I'aide d'un long

b_.ton.IIs risqueraient sinon d'etre projet_sdansvotre direction par I'arri_re

de la lame.

N'enlevezpas les petites pi_cesdu mat_riaucoup_ qui peuventSE LOGERa

I'int_rieur du protecteur delame pendant que la scie est EN MARCHE.CECI

POURRAIT METTRE VOS MAINS EN DANGERou causer un REBOND.

Mettez I'interrupteur en position <<ARRET >_.Une fois que la lame s'est

immobilis_e,relevezle protege-lameet dOgagezle morceaude bois.

Si I'ouvrageest voil& posez-lesur la scie faceCONCAVEvers le BAS.Ainsi,

il n'oscillerapas pendantla coupe.

L'_chelle gradu_e du guide de coupe angulaire assure une prOcision

suffisante pour la plupart des travaux de menuiserie.Pour des travaux de

tr_s haute prdcision, par exemple une coupe angulaire,faites une coupe

d'essai et vOrifiez-en la prOcision a I'aide d'une _querre juste ou d'un

rapporteur.

Si n_cessaire,vouspouvezmodifiertr_s16g_rementI'orientationdu guide

decoupeangulaireafindecorrigertouteimpr6cision.

REMARI:IUE: Tout est fait, Iors de la fabrication, pour rOduire le plus

possible lejeu entre le rOgletdu guide de coupe angulaire et les bords de la

gorge danslaquelleil coulisse.

Pourunepr6cisionoptimum,restez<<fiddle>>aI'undesbordsdela gorge.

Autrementdit,_vitezdefaireentreralternativementler6gletencontactavec

I'unpuis I'autrebordde la gorgependantlacoupe;le r_gletdolt coulisser

contrele m_meborddela gorgetoutaulongdelacoupe.

REMARQUE: Collezun morceaude papierde verre 1 sur la partie de la t_te

du guide qui dolt entrer en contact avec I'ouvrage. Cela_vitera ace dernier

de glisser pendantlacoupe.

Le guide de coupe angulaire peut _tre utilis_ dans n'importe laquelle des

gorgesde latable.Assurez-vousqu'il est bien verrouill&

Lorsque vous vous servez du guide dans la gorge de GAUCHE,maintenez

I'ouvrage fermement contre le guide avec votre main gauche et tenez la

molettede verrouillagedu guidede la maindroite.

Lorsque vous vous servez du guide dans la gorge de DROITE,maintenez

I'ouvrage fermement contre le guide avec votre main droite et tenez la

molettede verrouillagede la main gauche.

Cortetransversal

Se conoce como CORTETRANSVERSALa cortar madera en direcci6n

transversala la veta,a 90°, o en _.ngulorecto tanto con el bordecomo con el

lado piano de la madera.Esto se hacecon el calibre de ingletesajustado a

90° (Fig.56).

Aseg0rese de que el protector de la hoja esta instalado para todas las

operaciones de "aserrado pasante" (cuando la hoja de sierra corta

completamentea trav_s del grosor de la piezade trabajo).Vuelvaa colocar

el protector INMEDIATAMENTEdespuOsde terminar cortes de mortajas,

molduraso rebajos.

Hagaque la hoja sobresalgaaproximadamente1/8" por encima de la parte

superior de la pieza de trabajo. Una exposici6n adicional de la hoja

aumentariala posibilidadde peligro.

No se sit0e directamente delante de la hoja en caso de RECHAZO(un

peque_o pedazo cortado enganchado por la parte posterior de la hoja y

lanzadohaciaeloperador). Sit[_eseen cualquierade los lados de la hoja.

Mantengalas manosalejadasde la hoja y fuerade latrayectodade la hoja.

Si la hojase atascao detienedurante el corte, APAGUEEL INTERRUPTOR

(posiciOn"OFF') antesde intentarliberar la hoja.

No ponga las manos encima o detras de la hoja para tirar de la pieza de

trabajo a travOs del corte ... para sujetar piezas de trabajo largas o

pesadas....para retirar pedazos cortados de material ni POR NINGUNA

OTRARAZON.

No recoja de la mesa pequefios pedazosde material cortado. RETIRELOS

empuj_.ndolosFUERAde la mesa con un palo largo. De Io contrario podr[an

ser arrojadoshacia ustedpor laparte posteriorde la hoja.

No retire pequenos pedazos de material cortado que puedan quedar

ATRAPADOSdentro del protector de la hoja mientras la sierra esta EN

IVIARCHA.ESTOPODRIA PONEREN PELIGROLAS MANOSo causar un

RETROCESO.Apaguela sierra. Despudsde que la hojahayadejado de girar,

suba elprotector y retireelpedazo.

Si la piezade trabajo est,. combada,coloqueel ladoCONCAVOhaciaABAJO.

Estoevitar_,queoscile mientrasse estacortando.

Las graduaciones del calibre de ingletes proporcionan precision para el

trabajo corriente de madera. En algunos casos en los que se requiere

maxima precision, al hace cortes angulares,por ejemplo, haga un corte de

prueba y luego compruObelocon una escuadra precisa o un transportador

de angulos.

Si es necesario, la cabeza del calibre de ingletes se puede inclinar

ligeramentepara compensarcualquierimprecision.

NOTA:Elespacioentre la barradel calibrede ingletesy la ranura de la mesa

se mantieneal m[nimo durantelafabricaciOn.

Para obtenermaxima precision al utilizarel calibre de ingletes, "favorezca"

siempre un lado de la ranura de la mesa. En otras palabras, no mueva el

calibre de ingletesde lado a lado mientras corta, pero mantengaun lado de

la barra desplazandosecontra un ladode la ranura.

NOTA: Encole una pedazo de papel de lija 1 en la cara de la cabeza del

calibre de ingletes.Estoayudara a evitar que la piezade trabajo se desplace

mientrases cortada.

El calibre de ingletes se puede utilizar en cualquiera de las ranuras de la

mesa.Aseg0resede que se encuentrafijo.

AI utilizar el calibre de ingletes en la ranurade la IZQUIERDA,sujete la pieza

de trabajo firmemente contra la cabezadel calibre con la mano izquierday

agarreel pomo de fijaciOncon la mano derecha.

AI utilizar la ranurade la DERECHA,sujete la piezade trabajo con la mano

derechay el pomo defijaciOncon la mano izquierda.

67.

Repetitive Crosscutting

REPETITIVE CROSSCUTTING is known as cutting a quantity of

pieces the same length without having to mark each piece.

When making repetitive cuts from a long workpiece, make sure it

is supported - see Fig. 58.

Never use the rip fence as a direct length stop

because the cutoff piece could bind between the

fence and the blade causing kickback.

When attaching the facing block, make sure the

block is well in front of the sawblade, because

the cutoff piece could bind between the fence and the blade

causing kickback.

MAKING THE FACING BLOCK

The facing block should be made of 1-1/2 inch thick wood -

Figure 57 shows dimensions to make a facing block.

Parts Required:

1-1/2" thick wood board cut to size (1)

1/4 x 20 x 1-1/2" long hex. head machine screws (2)

1/4" Washers (2)

1/4 x 20 machine nuts (2)

The facing block is made to the same height (2-3/4") as the

fence and can work with the blade guard system in place when

cutoff pieces are 1-1/2 inches or greater. Cut the board to the

size shown, drill through 9/32" holes, then counter-sink each

hole (down 3/8 inch) using a 3/4 inch drill bit.

Assembly:

1) Place the hex. head 1 of each machine screw into the recess

2 in the rear fence housing - then slide each screw forward to

the locations shown.

2) Place facing block 3 over screws.

3) Place washers over screw threads.

4) Thread and tighten the nuts onto the screws.

MAKING THE REPETITIVE CROSSCUT

1. When making repetitive cuts, securely attach a wood facing

block to the fence as shown. The T-slot in the rip fence allows for

attachment - see Figure 58.

2. Slide the fence (with the facing block) to a position which

gives you the length of board that you want to repeat. Lock fence

in position. Note: If you are using the scale on the saws front rail

during the set-up, be sure move the fence an additional 1-1/2

inches to compensate for the thickness of the facing block.

3. Slide the workpiece 4 along the miter gauge 5 until it touches

the facing block 3. Hold workpiece securely.

4. Make a "Dry Run" (practice) - with the saw unplugged, move

the miter gauge and workpiece along the facing block until it

touches the idle blade (blade is set 1/4 inch higher than

workpiece) - Note: The workpiece MUST be off the facing block

BEFORE it contacts the blade. Crosscutting capacity 7 for these

cuts is 6-1/4 inches with a 3/4 workpiece or 5-1/2 inches with a

1-1/2 workpiece. If "Dry Run" is successful, go to the next step.

5. Attach saw to power source, turn saw on, and make the cut.

Turn the saw off and remove the cutoff piece 6 after the blade

has stopped and before cutting the next piece.

1 2

I \

FENCE

68.

Coupetransversaler@Ctitive

Une COUPE TRANSVERSALERI_pI_TITIVEest une coupe d'un certain

nombre de pi_ces de la m_me Iongueur sans qu'il soit besoin de marquer

chaque piece. Lorsque vous faites des coupes r_pOtitivessur un ouvrage

tr_s long, assurez-vous qu'il est bien soutenu- voir Fig.58.

N'utilisez jamais le guide de refente comme

butte Iongitudinale directe car la piececoupOe

risquerait de se coincer entre le guide et la lame et causer ainsi un choc

en retour.

Lorsque vous attachez le bloc d'appoint,

assurez-vous que le bloc est bien devant la

lame de la scie, parce que la piece coupOerisquerait de se coincer entre le

guide et la lame et causer ainsi un choc en retour.

FABRICATIONDU BLOCD'APPOINT

Le bloc d'appoint dolt _tre fabriqu6 _. partir d'un bois de 1 1/2 po

d'_paisseur - la Figure 57 montre les dimensions pour la fabrication d'un

bloc d'appoint.

Pi_ces requises:

Planche de bois de 1 1/2 po d'OpaisseurcoupOe_.la taille dOsir_e(1)

Vis mOcaniques_.t_te hexagonalede 1/4 x 20 x 1 1/2 po de long (2)

Rondelles de 1/4 po (2)

Ecrous m_caniquesde 1/4 x 20 (2)

Le bloc d'appoint est fabriqu6 a la m_me hauteur (2 3/4 po) que le guide

et peut atre utilis6 avec le syst_me de protege-lame en place quand les

pi_ces coupOesont une _paisseur de 1 1/2 po ou plus. Coupezla planche

_.la taille montr_e, percez des trous de 9/32 po, puis fraisez chaque trou

(jusqu'b.3/8 po) avec un embout foret de 3/4 po.

Assemblage:

1) Placez la t_te hexagonale 1 de chaque vis mOcanique dans

I'encastrement 2 dans le Iogement du guide arri_re - puis faites glisser

chaquevis vers I'avant, jusqu'aux endroits illustrOs.

2) Placezle bloc d'appoint 3 au-dessus des vis.

3) Placezles rondelles au-dessus des filets de vis.

4) Enfilezet serrez les _crous autour des vis.

RI_ALISATIONDELACOUPETRANSVERSALERi_PI_TITIVE

1. Lorsque vous faites de coupes rOpOtitives,attachezsolidernent un bloc

d'appoint en bois au guide comme illustrO. La fente en forme deT dans le

guide de refente permet d'effectuer cette fixation -voir Figure 58.

2. Faitesglisser le guide (avec le bloc d'appoint) jusqu'a une position qui

vous donne la Iongueur de plancheque vous voulez rOp_ter.Verrouillez le

guide en place. Remarque : si vous utilisez 1'Ochellegradu_e sur le rail

avant de la scie pendant le montage,dOplacezle guide de 1 1/2 po de plus

afin detenir compte de 1'Opaisseurdu bloc d'appoint.

3. Faitesglisser I'ouvrage 4 le long du guide de coupe angulaire 5 jusqug.

ce qu'il soit en contact avec le bloc d'appoint 3.... tenez-le solidement

en place.

4. Faites une opOration ,< _.vide >>(pour la pratique) - avec la scie

d_branchOe,d_placezle guide de coupe angulaire et I'ouvrage le long du

bloc d'appoint jusqu'A ce qu'il soit en contact avec la lame immobile (la

lame est r_gl_e a 1/4 po plus haut que I'ouvrage). - Remarque: I'ouvrage

DOlT 6tre s_par6 du bloc AVANT d'entrer en contact avec la lame. La

capacit6 de coupe transversale 7 pour ces coupes est de 6 1/4 po avec un

ouvrage de 3/4 po ou de5 1/2poavec un ouvragedel 1/2 po. Si

I'opOration ,__.vide >>est couronn_e de succ_s, passez_.I'_tape suivante.

5. Attachez la scie a une source d'alimentation 61ectrique- Mettez la scie

en marche ... ROalisezla coupe ... Eteignez la scie ... Retirez la piece

couple 6 apr_s I'arr_t complet de la lame et avant de commencer

couper la piecesuivante.

Cortetransversalrepetitivo

Se conoce como CORTE TRANSVERSAL REPETITIVO a cortar una

cantidad de pedazos de la misma Iongitud sin tener que marcar cada

pedazo. Cuando haga cortes repetitivos en una pieza de trabajo larga,

aseg_]resede que dicha piezaest_ soportada. Veala Fig. 58.

No utilice nunca el tope-guia para cortar al hilo

como tope de Iongitud directo, ya que la pieza

cortada podria atorarse entre el tope-guia y la hoja, y causar retroceso.

Cuando instale el bloque de refrentado, asegQrese

de que el bloque est_ bastante por delante de la

hoja de sierra, porque la pieza cortada podr[a atorarse entre el tope-gu[a y

la hoja, y causar retroceso.

ELABORACIONDEL BLOQUEDEREFRENTADO

El bloque de refrentado se debe hacer con madera de 1-1/2 pulgadas de

grosor. La Figura 57 muestras las dimensiones para hacer un bloque de

refrentado.

Piezas necesarias:

Tabla de maderade 1-1/2" de grosor cortada con el tamafio deseado (1)

Tornillos de cabeza hexagonal para metales de 1/4 x 20 x 1-1/2" de

Iongitud (2)

Arandelas de 1/4" (2)

Tuercas paratornillos para metalesde 1/4 x 20 (2)

El bloque de refrentado se hacecon la misma altura (2-3/4") que el tope-

gu[ay puedefuncionar con el sistema de protector de la hoja colocado en

su sitio cuando las piezascortadas midan 1-1/2 pulgadas o m_.s.Corte la

tabla con el tamafio mostrado, taladre en ella agujeros pasantes de 9/32"

y luego avellanecada agujero (hasta 3/8 de pulgada) utilizando una broca

taladradora de 3/4 de pulgada.

Ensamblaje:

1) Coloque la cabezahexagonal 1 de cadatornillo para metalesen el _.rea

rebajada 2 de la carcasa del tope-guia trasero. Luego, deslice cada

tornillo haciadelante hastalas ubicaciones mostradas.

2) Coloque el bloque de refrentado 3 sobre los tornillos

3) Coloque las arandelas en las roscas de los tornillos

4) Enrosquey apriete lastuercas en los tornillos

REALIZACIONDELCORTETRANSVERSALREPETITIVO

1. Cuando haga cortes repetitivos, sujete firmemente un bloque de

refrentado de madera al tope-gu[a de la manera que se muestra en la

ilustraciOn. La ranura en T ubicada en el tope-guia para cortar al hilo

permite instalar un bloquede refrentado. Vea la Figura 58.

2. Deslice el tope-guia (con el bloque de refrentado) hasta una posiciOn

que d_ la Iongitud de la tabla que usted desea repetir. Bloquee el tope-

gu[a en esa posiciOn. Nota: SiestA usando la escala del riel delantero de

la sierra durante la preparaciOn,asegt]rese de mover el tope-gu[a 1-1/2

pulgadas adicionalescomo compensaciOnpara tener en cuenta el grosor

del bloque de refrentado.

3. Deslice la pieza de trabajo 4 a Io largo del calibre de ingletes 5 hasta

quetoque el bloque de refrentado 3... y suj_tela firmemente.

4. Haga una "pasada de prueba" (de pr_.ctica). Con la sierra

desenchufada,mueva el calibre de ingletesy la pieza de trabajo a Io largo

del bloque de refrentado hastaque toque la hoja inactiva (la hoja seajusta

1/4 de pulgada mAs alta que la pieza de trabajo). Nota: Lapieza detrabajo

DEBEESTARseparada del bloque de refrentado ANTES de que entre en

contacto con la hoja. La capacidad de corte transversal 7 para estos

cortes es de 6-1/4 pulgadas con una pieza de trabajo de 3/4, O 5-1/2

pulgadas con una pieza de trabajo de 1-1/2. Si la "pasada de prueba"

tiene _xito,vaya al proximo paso.

5. Conecte la sierra a la fuente de energ[a. Encienda la sierra... Hagael

corte... Apague la sierra... Y retire la piezacortada 6 despu_s de que la

hoja se hayadetenido y antes de cortar la prOximapieza.

69.

Miter Cutting

MITER CUTTING is known as cutting wood at an angle other than

90 ° with the edge of the wood. Follow the same procedure as you

would for crosscutting (Fig. 59).

Adjust the miter gauge to the desired angle, and lock it.

The miter gauge may be used in either of the grooves in the table.

When using the miter gauge in the LEFT hand groove, hold the

workpiece firmly against the miter gauge head with your left hand,

and grip the lock knob with your right hand.

When using the RIGHT hand groove, hold the workpiece with your

right hand and the lock knob with your left hand.

Bevel Crosscutting

BEVEL CROSSCUTTING is the same as crosscutting except that

the wood is also cut at a bevel angle (Fig. 60) ... other than 90 °

with the flat side of the wood.

Adjust the blade to the desired angle.

Use the Miter Gauge in the groove to the RIGHT or the LEFT of the

blade.

Compound Miter Cutting

COMPOUND MITER CUTTING is a combination of miter cutting

and bevel crosscutting. The cut is made at an angle other than 90 °

to both the edge and the flat side of the wood (Fig. 60).

Adjust the miter gauge and the blade to the desired angle and

make sure miter gauge is locked.

Using the Rip Fence

RIPPING, BEVEL RIPPING, RESAWING AND RABBETING are

performed using the RIP FENCE together with the AUXILIARY

FENCE / WORK SUPPORT, PUSH STICK OR PUSH BLOCK.

For your own safety, always observe the following

safety precautions in addition to the safety

instructions on Pages 2, 3, 4 & 5.

1. Never make these cuts FREEHAND (without using the rip fence

or auxiliary devices when required) because the blade could bind in

the cut and cause a KICKBACK.

2. Always lock the rip fence securely when in use.

3. Remove miter gauge from table during any operations which

utilize the rip fence.

4. Make sure blade guard is installed for all thru-sawing type cuts.

Replace the guard iMMEDIATELY following completion of

resawing, rabbeting, dadoing or molding operations.

Frequently check the action of the ANTIKICKBACK PAWLS by

passing the workpiece alongside of the spreader while saw is OFF.

Pull the workpiece TOWARD you. If the PAWLS do not DIG into

the workpiece and HOLD it ... the pawls must be REPLACED or

SHARPENED. (See "Maintenance" on Page 76).

5. Have blade extend approximately 1/8" above top of workpiece.

Additional blade exposure would increase the hazard potential.

6. Do not stand directly in front of the blade in case of a

KICKBACK. Stand to either side of the blade.

70.

Coupeangulaire

On appelle COUPEANGULAIREle d_coupageaun angle autre que90° par

rapport aux bords de la piece.Suivez la m_me m6thodeque pour la coupe

transversale(fig. 59).

R6glezle guidede coupeangulairesolon I'anglevoulu etverrouillez-le.

Le guide de coupe angulaire peut _tre utilis_ dans n'importe laquelle des

deuxgorges de latable de coupe.

Lorsque vous vous servez du guide dans la gorge de GAUCHE,maintenez

I'ouvrage fermement contre le guide avec votre main gauche et tenez la

molettede verrouillagedu guidede la maindroite.

Lorsque vous vous servez du guide dans la gorge de DROITE,maintenez

I'ouvrage fermement contre le guide avec votre main droite et tenez la

molettede verrouillagede la main gauche.

Coupetransversalebiseaut6e

La COUPETRANSVERSALEBISEAUTEEest une coupe transversale dans

laquellela piece est en outre coup@ aun angle autre que90° par rapport

sesfaces(fig. 60).

R6glezlalameselon ranglevoulu.

Servez-vous du guide de coupe angulaire plac6 dans la gorge situ@ _.

DROITEde la lame.

Coupeangulairebiseaut6e

La COUPEANGULAIRE BISEAUTEE,comme son nora I'indique, est la

combinaison d'une coupe angulaire et d'une coupe en biseau. En d'autre

termes, il s'agit d'une coupe _.un angleautre que 90° par rapportaux bords

de la piececomme par rapport_ sesfaces (fig.60).

R6glezleguide de coupe angulaireet I'inclinaisonde la lameet assurez-vous

quele guide de coupe angulaireest bienverrouill&

Utilisationdu guide de refente

Les COUPESEN LONG, COUPES EN LONG BISEAUTEES,COUPES DE

DEDOUBLEMENTETFEUILLURESsefont 9.I'aide du GUIDEDEREFENTEet

peuvent6galementn6cessiterI'emploi d'un GUIDEDECOUPEAUXILIAIRE,

d'un SUPPORT, d'une BAGUETTE-POUSSOIR ou d'un PLATEAU-

POUSSOIR.

Pour votre s6curit6, prenez toujours les

precautions suivantes, et conformez-vous en

outre aux consignesde s_curit6 _nonc@saux pages8, 9, 10, et 11.

1. N'ex6cutezjamaisde telles coupes A MAIN LEVEE(c'est4-dire sans vous

servir du guide de refente ou d'autresaccessoires,le cas @h@nt) : la lame

pourrait secoincer dansI'ouvrageet provoquer un REBOND.

2. Verrouilleztoujours bien leguide de refenteavant devous en servir.

3. Retirez le guide de coupe angulaire de la table avant toute op6ration

faisantappelau guidede refente.

4. Veillez _.ce que le protege-lamesoit en place avant toute op6ration de

coupe de part en part. Remettezle protege-lameen placeIMMI_DIATEMENT

apr_s avoir achev_toutes coupes de d_doublement,feuillures, rainures ou

moulures.

Assurez-vous fr@uemment du bon fonctionnement des TAQUETSANTI-

REBONDen faisant glisserI'ouvragele long du s@arateurapr_s avoir arr_t_

la scie.

Tirez I'ouvrage VERS vous. Si les TAQUETS ne MORDENT pas dans

I'ouvrage et s'il ne le RETIENNENTpas, il faut les REMPLACER.Voir le

chapitre<<Entretien>>,_ la page76.

Cortea inglele

Se conoce como CORTEA INGLETEa cortar maderaaun _ngulo distinto a

90° con el borde de la madera. Siga el mismo procedimiento que seguir[a

paracortar transversalmente(Fig.59).

Ajuste el calibrede ingletesal _.ngulodeseadoy f[jelo.

El calibre de ingletes se podr_, utilizar en cualquiera de las ranuras de la

mesa.

AI utilizar el calibre deingletes en la ranurade la IZQUIERDA,sujetela pieza

de trabajo firmemente contra la cabezadel calibre de ingletes con la mano

izquierday agarreel pomo defijaci6n con la mano derecha.

AI utilizar la ranurade la DERECHA,sujete la piezade trabajo con la mano

derechay el pomo defijaci6n con la mano izquierda.

Cortetransversalen bisel

EL CORTETRANSVERSALENBISELes Io mismo que el corte transversal,

exceptoque la maderatambi@ se corta en un _ngulo ... distinto a 90° con

el lado pianode la madera(Fig.60).

Ajuste la hojaal_ngulo deseado.

Utilice el calibre de ingletesen la ranuraque se encuentraa la DERECHAde

la hoja.

Cortea ingletecornpuesto

ElCORTEA INGLETECOMPUESTOes unacombinaci6n del corte a ingletey

el corte transversal en bisel. El corte se hace a un _.ngulodistinto de 90°

respectoal bordey a la superficieplanade la madera(Fig.60).

Ajuste el calibrede ingletesy la hojaal _ngulo deseado... Aseg_resedeque

el calibrede ingletesest,.fijo.

Utilizaci6ndeltope-guiapara

cortaralhilo

EL CORTEAL HILO, EL CORTEAL HILO EN BISEL,EL REASERRADOY EL

CORTEDEREBAJOSse realizanutilizandoel TOPE-GUIAPARACORTARAL

HILO junto con el TOPE-GUIA AUXILIAR / APOYO DE LA PIEZA DE

TRABAJO,EL PALODEEMPUJAR0 EL BLOQUEDEEMPUJAR.

Parasu propia seguridad,siga siempre las siguientes

precauciones de seguridad adem_s de las

instruccionesde seguridadde lasp_.ginas14, 15,16 y 17.

1. Nuncahaga estos cortes A PULSO(sin utilizarel tope-gu[a para cortar al

hilo o los dispositivosauxiliarescuando seanecesario)porque la hojapodr[a

atascarseen el cortey causarRETROCESO.

2. Fije siempre el tope-guia para cortar al hilo firmemente cuando se est_

utilizando.

3. Retirede la mesa el calibre de ingletesdurantetoda operaci6n que utilice

eltope-gu[apara cortar al hilo.

4. Aseg_rese de que el protector de la hoja est_ instalado para todos los

cortes del tipo de aserrado pasante. Vuelva a colocar el protector

INMEDIATAMENTEdespu6s de terminar las operaciones de reaserradoy

corte de rebajos,mortajas o molduras.

Compruebe frecuentemente el funcionamiento de los TRINQUETESANTI-

RRETROCESOpasando la pieza de trabajo junto al separador cuando la

sierra est_APAGADA.

Tire de la piezade trabajo HACIAusted. Si los TRINQUETESno PENETRAN

en la pieza de trabajo y la SUJETAN... hay que CAMBIAR o AFILAR los

trinquetes. (Vea"Mantenimiento"en la p_gina76).

71.

7. Keep your hands clear of the blade and out of the path of the

blade.

8. If the blade stalls or stops while cutting, TURN SWITCH OFF

before attempting to free the blade.

9. Do not reach over or behind the blade to pull the workpiece

through the cut ... to support long or heavy workpieces ... to

remove small cut-off pieces of material or FOR ANY OTHER

REASON.

10. Do not pick up small pieces of cut-off material from the table.

REMOVE them by pushing them OFF the table with a long stick.

Otherwise they could be thrown back at you by the rear of the

blade.

11. Do not remove small pieces of cut-off material that may

become TRAPPED inside the blade guard while the saw is

RUNNING. THIS COULD ENDANGER YOUR HANDS or cause

a KICKBACK. Turn the saw OFF and disconnect power source.

After the blade has stopped turning, lift the guard and remove

the piece.

12. If workpiece is warped, place the CONCAVE side DOWN.

This will prevent it from rocking while it is being ripped.

RiP FENCE AUXILIARY FACING

When using dado or molding head accessories, an auxiliary

facing board should be used. This will help prevent damage to

the aluminum fence. The facing should be made of 3/4 inch

thick wood - Figure 61 shows dimensional plans to make a

facing board to fit this saw.

Parts Required:

3/4" thick wood board (solid or plywood) cut to size

Three (3) 1/4 x 20 x 3/4" long hex. head machine screws

Three (3) 1/4" Washers

Three (3) 1/4 x 20 machine nuts

The facing is made to the same height (2-3/4") as the fence and

can work with the blade guard system in place when moving the

fence to contact the blade. The taller facing design (4-1/4") is

optional and can be used for clamping on other accessories. Cut

the board to the size shown, drill through 9/32" holes, then

counter-sink each hole (down 3/8 inch) using a 3/4 inch drill bit.

Assembly:

1) Place the hex. head 1 of each machine screw into the

recess 2 in the rear fence housing - then slide each screw

forward to the locations shown.

2) Place facing board 3 over screws

3) Place washers over screw threads

4) Thread and tighten the nuts onto the screws

3 1 2

TALLER AUXILIARY FACING --

72.

5. R6giez la lame de fagon _.ce qu'elle ne d@asse pas de plus d'1/8 pc

environ la facesup6rieure deI'ouvrage. Si la pattie expos@ de la lame6tait

sup_rieure9.1/8 pc, cela accroTtraitles risques li6s_.I'utilisationde la scie.

6. Nevous tenez pas directementen face de I'axe de coupe de la lame, en

raison des risques de REBOND.Tenez-vous d'un c6t_ ou de I'autre de la

lame.

7. Gardezles mains) bonnedistancede la lameet de son axe de coupe.

8. Si la lamese coinceou s'immobilise Iors de la coupe,mettezI'interrupteur

en position _ ARRET_ avant d'entreprendrede d_gagerlalame.

9. Netendezjamaisle bras par-dessusla lamepour tirer I'ouvragehors de la

lame, soutenir des pi_ces Iongues ou Iourdes, ou retirer des fragments

venantd'etre d_coup6sNI POURAUCUNEAUTRERAISON.

10. Ne ramassezpas, sur la table, les fragments de mat_riau venant d'etre

d_coup6s. Faites-lesTOMBERde la table en les poussant AI'aide d'un long

b_.ton.IIs risqueraient sinon d'etre projet_sdansvotre direction par I'arri_re

de la lame.

11. N'enlevez pas les petites pi_ces du mat6riau coup6 qui peuvent SE

LOGER _. I'int_rieur du protecteur de lame pendant que la scie est EN

MARCHE.CECIPOURRAITMETTREVOS MAINSENDANGERou causer un

REBOND.Mettez I'interrupteur en position <<ARRET_,.Une fois que la lame

s'est immobilis@, relevezle protege-lameet d_gagezle morceaude bois.

12. Si I'ouvrageest voile, posez-lesur la scie face CONCAVEvers le BAS.

Ainsi, il n'oscillerapaspendant la coupe.

PI#CE D'APPOINT AUXIUAIRE POUR LE

GUIDE DE REFENTE

Lorsque vous utilisez des accessoires tels que des fers pour des

rainures ou des moulures, il faut egalement utiliser une planche

d'appoint. Ceci contribuera b, eviter d'endommager le guide en

aluminium. La planche d'appoint dolt consister en un morceau

de bois de 3/4 pc d'epaisseur - la Figure 61 montre des plans

dimensionnels permettant de fabriquer une planche d'appoint

compatible avec cette scie.

Pi_ces requises :

Planche en bois de 3/4 po d'epaisseur (bois a I'etat naturel ou

contreplaque)

coupee & la taille voulue

Trois (3) vis mecaniques & t_te hexagonale de 1/4 x 20 x 3/4

po de long

Trois (3) rondelles de 1/4 po

Trois ecrous mecaniques de 1/4 x 20

La planche d'appoint est fabriquee a la m_me hauteur (2 3/4 pc)

que le guide et peut _tre utilisee avec le systeme de protege-

lame en place Iorsque le guide est deplace pour entrer en

contact avec la lame. Le modele de planche d'appoint plus haut

(4 1/4 pc) est facultatif, et il peut 6tre utilise pour cramponner

d'autres accessoires. Coupez la planche a la taille illustree,

percez des trous de 9/32 pc, puis fraisez chaque trou (jusqu'b.

3/8 pc) en utilisant un embout foret de 3/4 pc.

Assemblage :

1) Placez la t_te hexagonale 1 de chaque vis mecanique

darts I'encastrement 2 dans le Iogement du guide arriere -

puis faites glisser chaque vis vers I'avant jusqu'aux endroits

illustres.

2) Placez la planche d'appoint 3 au-dessus des vis.

3) Placez les rondelles au-dessus des filets de vis.

4) Enfilez et serrez les ecrous autour des vis.

5. Hagaque la hoja sobresalgaaproximadamente1/8" por encimade la parte

superior de la pieza de trabajo. Una exposiciOn adicional de la hoja

aumentarfala posibilidad de peligro.

6. No se sitl]e directamente delante de la hoja en caso de RETROCESO.

SitOeseen cualquierade los ladosde la hoja.

7. Mantengalas manosalejadasde la hojay fuera de latrayectoriade la hoja.

8. Si la hoja se atasca o se detiene durante el corte, APAGUE EL

INTERRUPTOR(posiciOn"OFF")antes de intentar liberarla hoja.

9. No ponga las manos encima o detr_.sde la hojapara tirar de la pieza de

trabajo a trav@ del corte ... parasujetar piezasde trabajo largas o pesadas

... para retirar pequefios pedazoscortados de material ni POR NINGUNA

OTRARAZON.

10. Norecoja de la mesapequefiospedazosde material cortado. RETIRELOS

empujAndolosFUERAde la mesa con un palo largo. De Io contrario podrian

serarrojadoshaciausted por la parteposterior de la hoja.

11. No retire pequefios pedazos de material cortado que puedan quedar

ATRAPADOSdentro del protector de la hoja mientras la sierra est,. EN

MARCHA. ESTO PODRIA PONER EN PELIGRO LAS MANOS o causar

RETROCESO.APAGUEla sierra. Despu_s de que la hoja haya dejado de

girar,suba el protectory retireelpedazo.

12. Si la piezade trabajo est,. combada, coloque el lado CONCAVOhacia

ABAJO.Estoevitar_,queoscile mientrasse est6cortando.

REFRENTADO AUXILIAR PARA EL TOPE-GUIA PARA

CORTAR AL HILO

Cuando utilice fresas de mortajar o de moldurar accesorias, se

debe utilizar una tabla de refrentado auxiliar. Esto ayudarb, a

evitar dafiar el tope-guia de aluminio. El refrentado se debe

hacer con madera de 3/4 de pulgada de grosor. La Figura 61

muestra los pianos dimensionales para hacer una tabla de

refrentado adecuada para esta sierra.

Piezas necesarias:

Tabla de madera de 3/4" de grosor (maciza o de madera

contrachapada) cortada con el tamaflo deseado

Tres (3) tomillos de cabeza hexagonal para metales de 1/4 x

20 x 3/4" de Iongitud

Tres (3) arandelas de 1/4"

Tres (3) tuercas para tornillos para metales de 1/4 x 20

El refrentado se hace con la misma altura (2-3/4") que el tope-

gu[a y puede funcionar con el sistema de protector de la hoja

colocado en su sitio cuando se mueve el tope-guia para entrar

en contacto con la hoja. El diseRo de refrentado ma.s alto (4-1/4")

es opcional y se puede utilizar como medic de sujeci6n a otros

accesorios. Corte la tabla con el tama_o mostrado, taladre

agujeros pasantes de 9/32" y luego avellane cada agujero (hasta

3/8 de pulgada) utilizando una broca taladradora de 3/4 de

pulgada.

Ensamblaje:

1) Coloque la cabeza hexagonal 1 de cada tornillo para

metales en el _.rea rebajada 2 de la carcasa trasera del tope-

gu[a. Luego, deslice cada tornillo hacia delante hasta las

ubicaciones mostradas.

2) Coloque la tabla de refrentado 3 sobre los tornillos

3) Coloque las arandelas en las roscas de los tornillos

4) Enrosque y apriete las tuercas en los tornillos

73.

Ripping

RIPPING is known as cutting a piece of wood with the grain, or

lengthwise. This is done using the rip fence. Position the fence to

the desired WIDTH OF RIP and lock in place. Before starting to

rip, be sure:

A. Rip Fence is parallel to sawblade.

B. Riving knife is properly aligned with sawblade.

C. Antikickback pawls are functioning properly.

When ripping LONG BOARDS or LARGE PANELS, always use a

work support (Fig. 62). The Bosch table saw outfeed support table

kit (TS1001, TS1002) is an ideal accessory to use for this

application.

BEVEL RIPPING

When bevel ripping material 6" or narrower, use fence on the right

side of the blade ONLY. This will provide more space between the

fence and the sawblade for use of a Push Stick. If the fence is

mounted to the left, the sawblade guard may interfere with proper

use of a Push Stick.

When "WIDTH OF RIP" is 6" and WIDER use your RIGHT hand to

feed the workpiece, use LEFT hand ONLY to guide the workpiece

... do not FEED the workpiece with the left hand (Fig. 62).

When "WIDTH OF RIP" is 2" to 6" wide USE THE PUSH STICK 1

to feed the work (Fig. 63).

When WIDTH OF RIP is NARROWER than 2" the Push Stick

CANNOT be used because the guard will interfere ... USE the

AUXILIARY FENCE, and PUSH BLOCK.

Attach auxiliary fence 2 to rip fence with two "C" clamps

(Fig. 64).

Feed the workpiece by hand until the end is approx. 1" from the

front edge of the table. Continue to feed using the PUSH BLOCK

3 on top of auxiliary fence UNTIL THE CUT IS COMPLETE

(Fig. 65).

74.

Coupeen long

La COUPEENLONGest la coupe d'un morceau de bois dans le sens du ill,

c'est-a-dire dans le sens de la Iongueur. Elle s'exCcute_.I'aide du guide de

refente. Positionnez le guide en fonction de la LARGEUR DE REFEND

(largeur de la piece rCsultantde la coupe en long) d_sir_e et verrouillez-la.

Avant de commencer la coupe, assurez-vous que :

A. le guide de refente est parall_le 9 la lame;

B. le sCparateurest bien align6 avec la lame;

C. les taquets anti-rebond fonctionnent correctement.

Lorsque vous dCcoupez de LONGUESPLANCHESou des PANNEAUXDE

GRANDESDIMENSIONS,soutenez-les toujours Iorsqu'ils d_passent de la

table de coupe (fig. 62). Le kit de table-support arri_re pour la scie de

table Bosch est un accessoire qui convient de mani_re id_ale _.cette

application.

COUPEEN LONGBISEAUTI_E

Lorsque vous faites des coupes en long biseautCes sur des pi_ces larges

de 6 po ou moins, servez-vous du guide de refente plac_ du cCt_ droit de

la lame UNIQUEMENT.Vous disposerez ainsi de plus de place entre le

guide et la lame pour vous servir d'une baguette-poussoir. Si le guide _tait

mont6 _ gauche de la lame, le protege-lame pourrait vous emp_cher

d'utiliser la baguette-poussoir correctement.

Si la LARGEURDE REFENDest de 6 po ou PLUS, servez-vous de votre

main DROITEpour faire avancer I'ouvrage et guidez I'ouvrage de la main

GAUCHEUNIQUEMENT.NE FAITES PAS AVANCERI'ouvrage de la main

gauche (fig. 62).

Si la LARGEUR DE REFENDse situe entre 2 poet 6 po, faites avancer

I'ouvrage A L'AIDE DU PLATEAU-POUSSOIR1 (fig. 63).

Si la LARGEURDE REFENDest INFI_RIEURE9.2 po, il n'est pas possible

de se servir de la baguette-poussoir _.cause de la prCsencedu protege-

lame. SERVEZ-VOUSDU GUIDEDE COUPEAUXILIAIRE ETDU PLATEAU-

POUSSOIR.

Fixez le guide de coupe auxiliaire 2 au guide de refente _. I'aide de deux

serre-joints en C (fig. 64).

Faites avancer I'ouvrage _ la main jusqu'_ ce que son extrCmit6 arri_re soit

_. environ 1 po du bord avant de la table. Continuez _.faire avancer

I'ouvrage _. I'aide du PLATEAU-POUSSOIR 3, en faisant coulisser ce

dernier sur le guide de coupe auxiliaire JUSQU'A CEQUELA COUPEDOlT

ACHEVI_E(fig. 65).

Corteal hilo

Se conoce como CORTEAL HILO a cortar un pedazo de maderasiguiendo

la veta, o Iongitudinalmente. Esto se hace utilizando el tope-gu[a para

cortar al hilo. Posicione el tope-gu[a para el ANCHODE CORTEAL HILO

deseadoy fijelo en su sitio. Antes de comenzar a cortar al hilo, aseg_rese

de que:

A. Eltope-gu[a para cortar al hilo est_ paralelo a la hoja de sierra.

B. Elseparador est_ adecuadamentealineado con la hoja de sierra.

C. Los trinquetes antirretroceso funcionen adecuadamente.

AI cortar al hilo TABLAS LARGASo PANELESGRANDES, utilice siempre

un soporte para la pieza de trabajo (fig. 62). Eljuego de mesa de soporte

de avance de salida de la sierra de mesa Bosch es un accesorio ideal para

utilizarse en esta aplicaciCn.

CORTEAL HILO ENBISEL

AI cortar al hilo en bisel material de 6" o m_s estrecho, utilice el tope-guia

en el lado derecho de la hoja UNICAMENTE. Esto proporcionar_ m_.s

espacio entre el tope-gu[a y la hoja de sierra para utilizar un palo de

empujar. Si el tope-guia se monta a la izquierda, el protector de la hoja de

sierra puede interferir con el uso adecuadode un palo deempujar.

Cuando el "ANCHO DEL CORTEAL HILO" es de 6" y MAS, utilice la mano

DERECHA para hacer avanzar la pieza de trabajo y utilice la mano

IZQUIERDA UNICAMENTE para guiar la pieza de trabajo ... no HAGA

AVANZAR la piezade trabajo con la mano izquierda (Fig.62).

Cuando el "ANCHO DECORTEAL HILO" es de 2" a 6", UTILICE EL PALO

DEEMPUJAR1 para hacer avanzarla piezade trabajo (Fig. 63).

Cuando el ANCHO DECORTEAL HILO es MAS ESTRECHOde 2", NO SE

PUEDE utilizar el palo de empujar porque el protector interferir_ ...

UTILICEel TOPE-GUIAAUXILIARy el BLOQUEDEEMPUJAR.

Sujete el tope-guia auxiliar 2 al tope-gu[a para cortar al hilo con dos

abrazaderasen "C" (Fig. 64).

Haga avanzar la pieza de trabajo a mano hasta que el extremo se

encuentre aproximadamente a 1" del borde delantero de la mesa. ContinL_e

haciendo avanzar la pieza de trabajo utilizando el BLOQUEDE EMPUJAR3

en la parte superior del tope-guia auxiliar HASTA QUE SE TERMINE DE

REALIZAREL CORTE(Fig. 65).

75.

Non Thru-Sawing

Add 8" high fiat facing board to the fence, the full length of the

fence (Fig. 66).

Use featherboards for all "Non Thru-Sawing" operations (when

sawblade guard must be removed). Featherboards 1 are used to

keep the work in contact with the fence and table as shown, and to

stop kickbacks.

Mount featherboards 1 to fence and table as shown, so that

leading edges of featherboards will support workpiece until cut is

complete, and the workpiece has been pushed completely past the

cutter (sawblade, dado head, molding head, etc.) with a Push Stick

2, as in ripping.

Before starting the operation (switch saw "OFF" and set cutter

below table surface):

A. Install featherboards so they exert pressure on the workpiece;

BE POSITIVE THEY ARE SECURELY ATTACHED.

B. Make sure by trial that the featherboards will stop a kickback if

one should occur.

Featherboards are not employed during non thru-sawing

operations when using the miter gauge.

REPLACE THE SMART GUARD SYSTEM AS SOON AS THE

NON THRU-SAWING OPERATION iS COMPLETE.

WORK

SUPPORT

APOYODELA

PIEZADE

TRABAJO

Rabbeting

RABBETING is known as cutting out a section of the corner of a

piece of material, across an end or along an edge (Fig. 67).

Making a RABBET requires cuts which do not go all the way

through the material. Therefore the Smart Guard System must be

removed.

1. Remove blade guard.

2. For rabbeting along an edge (long way of workpiece) as shown,

add facing to rip fence approximately as high as the workpiece is

wide. Adjust rip fence and blade to required dimensions; then make

first cut with board flat on table, follow set-up Fig. 66. Make second

cut with workpiece on edge. Follow all precautions, safety

instructions, and operation instructions as for ripping or rip type

operations, including featherboards and Push Stick, etc.

3. For rabbeting across an end, for workpiece 10-1/2" and narrower

make the rabbet cut with the board flat on the table. Using the miter

gauge fitted with a facing, follow the same procedures and

instructions for crosscutting making successive cuts across the

width of the workpiece to obtain the desired width of cut. DO NOT

use the rip fence for rabbeting across the end.

4. INSTALL SMART GUARD SYSTEM IMMEDIATELY UPON

COMPLETION OF RABBETING OPERATION.

Rabbet cuts can also be made in one pass of the workpiece over

the cutter using the dado head or molding head.

Dadoing and Molding

instructions for operating the Dado and Molding Heads are

contained in the booklet furnished with these accessories.

ALWAYS USE APPROPRIATE TABLE INSERT LISTED UNDER

ACCESSORIES.

RABBET

REBAJO

FIRSTCUT

PREMli:RECOUPE

PRIMERCORTE

SECONDCUT

DEU×iEMECOUPE

SEGUNDOCORTE

RABBETINGALONG

THE EDGE

REALiSATIOND'UNE

FEUILLBRELE LONGD'BN

BORD

REBAJOALOLARGO

DELBORDE

RABBETINGACROSS

THE END

RI'ALISATIOND'UNE

FEBILLOREENTRAV.ERS

D'UNEEXTREMITE

REBAJOTRANSVERSAL

ALEXTREMO

76.

Coupepartielle

Montez sur le guide de refente,sur toute sa Iongueur, une planche de 8 po

de largeur (fig. 66).

Sewez-vousde planchesA languettes pour toutes les operations de coupe

partielle (Iorsqu'il faut enleverle protege-lame).Cesaccessoires1 servent

maintenir I'ouvrage encontact avecle guide et la table (voir illustration) et _.

pr_venir lesrebonds.

Fixezles planchesA languettes1 au guide et _.la table suivant I'illustration,

de fagon _.ce que les languettesmaintiennent I'ouvragepour toute la dur_e

de la coupe,jusqu'_,ce quevous ayezenti_rementd6gag_iI'ouvragede I'outil

de coupe (lame, fer _. rainurer, fer pour moulures, etc.) en le poussant _.

I'aided'une baguette-poussoir2, comme dansle casd'une coupe en long.

Avantde commencera scier (mettezla scie&la position <<ARRET>>(OFF)et

r_glezla lameen-dessousdu niveaude latable) :

A. Montez les planches a languettes de fagon Ace qu'elles exercent une

pressionsur I'ouvrage;soyezcertain qu'elles sontsolidement fix6es.

B. Assurez-vous,en faisant des essais, que les languettespr6viendronttout

rebond eventuel.

On ne se sert pas de planches _.languettes pour les operationsde coupe

partiellefaisantappel au guide de coupe angulaire.

REMETTEZLE PROTEGE-LAMEEN PLACE DES QUE L'OPERATIONDE

COUPEPARTIELLEESTTERMINEE.

R6alisationdefeuillures

Une FEUILLUREest une rainure pratiqu6ele long du bord ou de I'extr_mit_

d'une piece (fig. 67).

La r_alisationd'une FEUILLUREn_cessiteI'ex_cution de coupes partielles.

Le protege-lamedoit donc _tre retire.

1. Retirezleprotege-lame.

2. Pour ex_cuter unefeuillure le long d'un bord (sur le c6t_ le plus long de

I'ouvrage- voir illustration), montezsur le guide de refenteuneplanchede

largeur approchantcellede I'ouvrage.R_glezla position du guide de refente

et de la lame, puis ex6cutezla premierecoupe, I'ouvrage _tant plac_ A plat

sur la table (voir fig. 66). Faitesla deuxi_mecoupe en positionnantI'ouvrage

verticalement.Preneztoutes les precautionset suiveztoutes les instructions

et consignes de s_curit6 applicables aux operations de coupe en long :

servez-vousde planchesAlanguettes,d'unebaguette-poussoir,etc.

3. Pour ex_cuterune feuillure en travers d'une extr_mit6 large de 10 po 1/2

au maximum, positionnez I'ouvrage a plat sur la table. En vous sewant du

guide de coupe angulairesur lequelvous aurezfix6 une planchede guidage,

suivezles instructions relatives_ la coupetransversaleenfaisant des coupes

successivesentravers de la largeurde I'ouvrageafin d'obtenir la profondeur

d_sir_e. NE VOUS SERVEZ PAS du guide de refente pour ex_cuter des

feuillures d'extr6mit6.

4. REMETTEZLE PROTEGE-LAMEENPLACEIMMEDIATEMENTAPRES

AVOIRTERMINELESFEUILLURES.

Onpeut6galementr_aliserdesfeuilluresenuneseulepasse_.I'aided'unfer

rainurerou d'unferpourmoulures.

Rainuresetrnoulures

Le mode d'emploi des fers servantA I'ex_cutiondes rainures et des

mouluresfiguredanslabrochurefournieaveccesaccessoires.

SERVEZ-VOUSTOUJOURSDEL'ELEMENTAMOVlBLEDELA TABLEDE

COUPEADAPTEA L'OPERATIONENVlSAGEE;VOIR LE CHAPITRE

_<ACCESSOIRESRECOMMANDES>>.

Aserradonopasante

Afiada unatabla de refrentadopiano de 8" de altura al tope-guiaa Io largo de

toda laIongitud deltope-gufa (Fig. 66).

Utilicetablas con canto biseladoparatodas las operacionesde "aserradono

pasante" (cuando haya que retirar el protector de la hoja de sierra). Las

tablas con canto biselado 1 se utilizan para mantenerla piezade trabajo en

contactocon el tope-guiay la mesatal como se muestraen la ilustraci6n y

paradetenerretrocesos.

Monte las tablas con canto biselado1 en el tope-guiayen la mesatal como

se muestra en la ilustraci6n, de manera que los bordes de avance de las

tablas con canto biselado soportenla pieza de trabajo hasta que se termine

de realizarel corte y la piezade trabajo haya sido empujada por completo

pasadoel cortador (hoja de sierra,fresa rotativa de cortar mortajas,fresa de

moldear,etc.)con un palode empujar 2, igual queal cortar al hilo.

Antes de comenzarla operaci6n, apague la sierra y ajuste el cortador por

debajode la superficie de la mesa.

A. Instalelastablascon canto biseladoparaque ejerzanpresiOnsobre la pieza

detrabajo; asegQresede queestAncolocadasfirmemente.

B. AsegQresemediantela realizaci6nde pruebasde que las tablascon canto

biseladodetendr_.nel retrocesoen casode que_stese produzca.

Las tablas con canto biselado no se emplean durante las operaciones de

aserrado no pasantecuandose utilizael calibrede ingletes.

VUELVAA COLOCAREL PROTECTORDELA HOJADESIERRAENCUANTO

TERMINEDEREALIZARLA OPERACIONDEASERRADONOPASANTE

Cortede rebajos

Se conoce al CORTE DE REBAJOScorno el corte de una secci6n de la

esquinade un pedazode materialtransversalmentea un extremo o a Io largo

de un borde (fig. 67).

La realizaci6nde un CORTEDE REBAJOrequiere cortes que no atraviesen

completamente el material. Por Io tanto, hay que quitar el protector de la

hoja.

1. Quite elprotector de la hoja.

2. Para cortar rebajos a Io largo de un borde (el lado largo de la pieza de

trabajo) tal como se muestra en la ilustraciOn,afiada un refrentadoal tope-

gufa para cortar al hilo a una altura aproximadamenteigual al ancho de la

pieza de trabajo. Ajuste el tope-gufa para cortar al hilo y la hoja alas

dimensiones requeridas; luego, haga el primer corte con

latablaen posici6nhorizontalsobre la mesa;siga la preparaci6nde laFig.66.

Hagaun segundo corte con la piezade trabajo en el borde. Siga todas las

precauciones,instruccionesde seguridade instrucciones de funcionamiento

de la misma maneraque para cortar al hilo o para operacionesdel tipo de

corte al hilo, incluyendotablascon cantobiseladoy palode empujar, etc.

3. Paracortar rebajostransversalmentea un extremo,para piezasde trabajo

de 10-1/2"y m_.sestrechas,haga el corte de rebajocon la tabla en posici6n

horizontal sobre la mesa. Utilizandoel calibre de ingletes equipado con un

refrentado,siga los mismos procedimientose instrucciones que para cortar

transversalmenterealizandocortes sucesivos transversalmenteal ancho de

la pieza de trabajo para obtener el ancho de corte deseado.NO use el tope-

gufapara cortar al hilo para cortar rebajostransversalmenteal extremo.

4. INSTALEEL PROTECTORDE LA HOJAINMEDIATAMENTEDESPUESDE

TERMINARLA OPERACIONDECORTEDEREBAJOS.

Los cortes de rebajostambi_n se pueden realizaren una pasadade la pieza

de trabajosobre el cortador utilizandolafresa rotativade cortar mortajas o la

fresa de moldear.

Cortede mortajasy tortede moiduras

Las instrucciones de funcionarrdento de las fresas rotativas de cortar

mortajas y las fresas de moldear se encuentranen un folleto suministrado

con estosaccesorios.

UTILICESIEMPREELACCESORIODEINSERCIONDELA MESAADECUADO

QUEFIGURABAJOACCESORIOS.

77,

Dado and Molding cuts should be made in the 90 ° position only.

When using the dadoing and molding head it will be necessary to

remove the Blade Guard and Spreader. USE CAUTION.

1. When dadoing or molding across the width of the board, use

miter gauge to push the board.

2. When dadoing or molding the length of the board:

For width of the board use set-up in Fig. 66.

ALWAYS REPLACE THE BLADE GUARD AND SPREADER

WHEN YOU ARE FINISHED DADOING OR MOLDING.

Special Cutting Techniques

This table saw is a highly versatile tool, capable of

performing a wide range of highly specialized cuts

that cannot be covered in this manual. Do not attempt to perform

cuts not covered in this manual unless you are thoroughly familiar

with procedures and fixturing.

See your local library for books on woodworking techniques, such

as: The Complete Book of Stationary Power Tool Techniques by

R.J. De Christoforo or Table Saw Techniques by R. Cliffe.

Cutting Metals and Masonry

This table saw is not recommended for cutting

metals, such as aluminum or copper, even with

a special blade designed to cut these materials.

wheels.

This table saw is not recommended for cutting

any masonry material, even with abrasive cut-off

Maintaining Your

Table Saw

Maintenance

For your own safety, turn switch "OFF" and

remove plug from power source outlet before

maintaining or lubricating your saw.

Do not allow sawdust to accumulate inside the saw. Frequently

blow out any dust that may accumulate inside the saw cabinet and

the motor. Clean your cutting tools (i.e. blades) with a Gum and

Pitch Remover.

Periodically clean the guard. Wipe it or blow it clean with

compressed air.

The cord and the tool should be wiped with a dry clean cloth to

prevent deterioration from oil and grease.

Certain cleaning agents and solvents can damage

plastic parts. Some of these are: gasoline, carbon

tetrachloride, chlorinated cleaning solvents, ammonia and

household detergents which contain ammonia. Avoiding use of

these and other types of cleaning agents will minimize the

possibility of damage.

A coat of automobile-type wax applied to the table will help to keep

the surface clean and allow workpieces to slide more freely.

If the power cord is worn or cut, or damaged in any way, have it

replaced immediately.

78.

Lors de I'ex_cution de rainures et de moulures, routil de coupe dolt _tre

positionn_ _ 90° degr_s uniquement.L'utilisation des fers pour rainures et

moulures n_cessiteque ron enl_vele protege-lameet le s_parateur.SOYEZ

PRUDENT.

1. Lorsquevoustravaillezsur la largeurde rouvrage,faitesavancerce

dernier_.I'aidedu guidedecoupeangulaire.

2. Lorsquevoustravaillezsur laIongueurdeI'ouvrage: Pourla largeurdela

planche,utilisezI'ajustageillustr_danslafig.66.

REMETTEZTOUJOURSENPLACELEPROTEGE-LAMEETLESIePARATEUR

DESQUEVOUSAVEZTERMINELESRAINURESOUMOULURES.

Techniquesdecoupesp6cialis6es

Cette scie est un outil multi-usages pouvant

ex6cuter un tr_s grand nombre de coupes

hautement sp_cialis6esqu'il n'est pas possible d'aborder dans le present

Guidede I'utilisateur. Netentez pas d'ex6cuterdes coupesdont ne parle pas

ce guide _.moins de tr_s bien connaitre la marche a suivre, y compris les

m6thodesde fixation.

Vous pouvez consulter, _.votre biblioth&quelocale, divers livres consacr_s

aux techniques de menuiserie,tels que <_The CompleteBook of Stationary

Power Tool Techniques >>,de R.J. De Christoforo, ou _<Table Saw

Techniques_>,de R.Cliffe.

Los cortes de mortajas y de molduras se deben realizaren la posiciOnde

90° 0nicamente. Cuando se utilice la fresa rotativa de cortar mortajas y

moldear,ser_ necesarioretirar el protector de la hojay el separador.TENGA

CUIDADO.

1. AI cortar mortajas o molduras transversalmente al ancho de la tabla,

utiliceel calibrede ingletespara empujar latabla.

2. AI cortar mortajas o molduras a Io largo de laIongitud de latabla:

Paraelancho de la tabla,utilice la preparaci6nde la Fig.66.

VUELVA A COLOCAR SIEMPRE EL PROTECTORDE LA HOJA Y EL

SEPARADORCUANDOTERMINEDE CORTARMORTAJASOMOLDURAS.

T6cnicasdecorteespeciales

Esta sierra de mesa es una herramienta de gran

versatilidad, capaz de realizar una amplia gama de

cortes altamente especializadosque no se puedencubrir en estemanual. No

intente realizarcortes no cubiertos en este manual,a menos que est_ muy

familiarizado con las procedimientos y la utilizaciOn de dispositivos de

fijaci6n.

Vaya a la biblioteca local para obtener libros sobre t6cnicas de trabajo en

madera tales como: The Complete Book of Stationary Power Tool

Techniques (El Libro completo de t_cnicas para herramientas mec_nicas

estacionarias) de R.J. De Christoforo o Table Saw Techniques (T6cnicas

para sierras de mesa)de R. Cliffe.

Coupede m6tauxel de ma onnerie

Cette scie b. table n'est pas recommand_e

pour couper des m_taux tels que I'aluminium

ou le cuivre, m_me avec une lame sp_ciale con£;uepour couper de tels

mat_riaux.

Cette scie _. table n'est pas recommand_e

pour couper des mat_riaux en magonnerie,

re&meavec des meules de trongonnage abrasives.

Corte de metalesy mamposteria

Esta sierra de mesa no se recomienda para cortar

metales tales como aluminio o cobre, incluso con

una hoja especial disefiada para cortar estos materiales.

Esta sierra de mesa no se recomienda para cortar

material de mamposteria, incluso con ruedas de

Entretien de la scie de table

Entretien

Pour votre s6curit6, mettez rinterrupteur en

position <_ARRItT _ et d6branchez la fiche du

secteur avant toute op6ration d'entretien ou de lubrification de votre scie.

Ne laissez pas s'accumuler la sciure _. I'int6rieur de la scie. Enlevez

fr_quemment, _ raide d'un jet d'air, la poussi_re s'accumulant dans le

b_ti et le moteur de la scie. Nettoyez vos outils de coupe _. I'aide d'un

solvant pour r_sine et poix.

Nettoyez p6riodiquement le dispositif de protection. Essuyez-le ou

nettoyez-le avec un jet d'air comprim6.

Essuyer le cordon d'alimentation et la machine _ raide d'un chiffon

propre et sec afin de pr6venir toute d_t6rioration due _.de I'huile ou de la

graisse.

Certains d6tergents et solvants ont un effet

corrosifs sur le plastique; il s'agit entre autres

de I'essence, du t6trachlorure de carbone, des solvants chlor6s, de

I'ammoniaque et des d_tergents domestiques contenant de

I'ammoniaque. En _vitant d'utiliser ces produits, ainsi que d'autres types

de produits de nettoyage, vous r_duirez au minimum les risques

d'endommager votre machine.

corteabrasivas.

Manter|imiento de la sierra

de mesa

iViantenirniento

Para su propia seguridad, apague el interruptor

(posici6n "OFF")y saque el enchufedel tomacorriente

de la fuente de energia antes de realizar mantenimiento de la sierra o de

lubricarla.

No permita que se acumuleserrin dentro de la sierra. Frecuentementehaga

salir por aspiraci6ntodo el polvo que se puedaacumular dentro de la caja de

la sierra y el motor. Limpie sus herramientasde corte con un quitagomasy

quitaresinas.

Limpie peri6dicamente el protector. Limpielo con un patio o con aire

comprimido.

Hayque limpiar el cord6n y la herramientacon un patio limpio y seco para

evitar el deteriorodebido al aceitey la grasa.

Ciertos agentes de limpieza y disolventes pueden

dafiar las piezas de plAstico.Algunos de estos son:

gasolina,tetracloruro de carbono,disolventesde limpiezaclorados,amoniaco

y detergentesdom_sticosque contienenamoniaco. El evitar utilizar estos y

otros tipos de agentes de limpieza minimizar_ la posibilidad de que se

produzcandafios.

79,

Make sure the teeth of the ANTIKICKBACK pawls are always

sharp. To sharpen:

1. Remove blade guard.

2. Rotate pawl toward rear of spreader so that teeth are above top

of spreader.

3. Hold spreader with pawl over corner of workbench (Fig. 68).

4. Using a small round file (Smooth Cut) sharpen the teeth.

All repairs, electrical or mechanical, should be

attempted only by trained repairmen. Contact the

nearest Factory Service Center or Authorized Service Station or

other competent repair service. Use only identical replacement

parts, any other may create a hazard.

Lubrication

The gear case has been completely lubricated at the factory.

However, after six months to one year, depending upon use, it's

wise to return your tool to the nearest Service Center for the

following:

* Brushes replaced.

* Parts cleaned and inspected.

* Relubricated with fresh lubricant.

* Electrical system tested.

* All repairs.

The following parts should be oiled occasionally with SAE No. 20 or

No. 30 oil, or WD 40 (Fig. 69).

1. Elevation, support rods, and gears.

2. Sliding rails and supports.

3. Table locking cams (Front & Rear).

Recommended Accessories

item Cat. No.

Rear Outfeed Support .................................. TS1002

Left Side Outfeed Support .............................. TS1003

Dust bag ............................................... TS1004

Zero Clearance Insert ................................... TS1005

Dado Insert Set ......................................... TS1007

Molding Insert .......................................... TS1009

Pusher Guide System ................................... TS1010

Blade Tote .............................................. TS1011

Gravity-Rise Wheeled Table Saw Stand .................. TS2000

Use only recommended accessories. Follow

instructions that accompany accessories. Use of

improper accessories may cause hazards.

80.

Une couche de cire de carrossier appliqu_e de temps _.autre sur la table

de coupe contribuera _ la propret_ de cette derni_re et permettra

I'ouvrage d'y glisser facilement.

Faire remplacer imm_diatement le cordon d'alimentation s'il est us_,

entaill_ ou endommag6 de quelquefagon que ce soit.

Veillez ace que les dents des TAQUETSANTI-REBONDSsoient toujours

affOt6es.Marche _ suivre pour I'affQtage.

1. Retirez le protege-lame.

2. Relevez les taquets en les ramenant vers I'arri_re de fagon _. ce que

leurs dents soient orient6es vers le haut, au-dessus du s_parateur.

3. Tenez le s6parateur de la main gauche et placez le taquet contre un

coin de I'_tabli (fig. 68).

4. Aiguisez les dents du taquet a I'aide d'une petite lime ronde _.grain fin.

Toutes les r6parations _lectriques ou m_ca-

niques ne doivent _tre effectu6es que par un

technicien qualifi& Adressez-vous au Centre de service en usine Bosch

ou _. une Station-service Bosch agr_e, ou _.tout autre service de

r_paration competent. N'utilisez que des pi_ces de rechange Bosch

d'autres types de pi_cespourraient presenter un danger.

Lubrificati0n

Tousles engrenagesont 6t_ lubrifi_s en usine. Toutefois, apr_s six mois

un an, selon la fr_quence d'utilisation, il est bon de renvoyervotre outil au

Centre de service le plus proche afin de faire proc6der aux operations

suivantes:

• Remplacementdes balais

• Nettoyageet inspection des diff6rentespi_ces

• Nouvellelubrification AI'aidede lubrifiant vierge

• V6rificationdu syst_me61ectrique

Toutesr_parations6ventuelles

Les pi_cessuivantes doivent _tre huil6esde temps en temps avec de I'huile

SAENO20 ou NO30, ou de laWD 40 (Fig. 69).

1. Reglagede hauteur,barres de support et engrenages.

2. Rails de coulisse et supports.

3. Camesde verrouillagede latable (avantet arri_re).

Unacapade pastade ceradel tipo para autom6vilaplicadaa la mesaayudar_

a mantener la superficie limpia y permitir_ que las piezas de trabajo se

deslicenm_s libremente.

Si el cord6n de energia est_ desgastadoo cortado, o dafiado de cualquier

otra manera,hagaque Io cambieninmediatamente.

AsegQresede que los dientes de los trinquetesANTIRRETROCESOsiempre

estAnafilados. Paraafilarlos:

1. Quiteel protector de la hoja.

2. Gire el trinquete haciala parteposterior del separadorparaque los dientes

se encuentrenpor encimade la partesuperior del separador.

3. Sujete el separadorcon la mano izquierday coloque el trinquete sobre la

esquinadel banco detrabajo(Fig. 68).

4. Utilizandouna pequefialima redonda(picaduradulce),afile los dientes.

Todas las reparaciones,el_ctricaso mec_nicas,deben

ser realizadasQnicamentepor t_cnicos de reparaci6n

capacitados.P6ngaseen contactocon el Centro de servicio de f_brica m_s

pr6ximo o con la Estaci6n de servicio autorizada o con otro servicio de

reparacionescompetente.Utilice Qnicamentepiezasde repuesto id_nticas;

cualquierotra puedeconstituir un peligro.

Lubricaci6n

La caja de engranajes ha sido completamente lubricada en f_brica. Sin

embargo, despu6sde sets meses a un afio, segL_nel uso, es aconsejable

Ilevar la herramienta al Centro de servicio m_.s cercano para hacer Io

• Cambiarlas escobillas.

• Limpiare inspeccionarpiezas.

• Relubricarcon lubricante nuevo.

• Comprobarel sistemael_ctrico

• Todaslas reparaciones.

Las piezassiguientesdebenengrasarsede vezen cuandocon aceiteSAENo.

20 6 No. 30, o WD40 (Fig.69).

1. Varillas de soporte de elevaci6ny engranajes

2. Rielesdeslizantesy soportes

3. LevasdefijaciOnde lamesa (delanteray trasera)

Accessoires recommand s Accesorios recomendados

Article No. de cat.

Support desortie arri_re ...................................... TS1002

Support desortie du c6t_ gauche.............................. TS1003

Sac_.poussi_re............................................... TS1004

Elementamovible sansjeu..................................... TS1005

Ensembled'_l_mentamovible pour rainurer .................... TS1007

Elementamovible pour moulurer............................... TS1009

Syst_mede guide de poussoir................................. TS1010

Coffret de lame ............................................... TS1011

Plateformede support _.roulettes Gravity-Risepour scie _table.. TS2000

N'utilisez que des accessoires recommand_s.

Suivez les instructions fournies avec les

accessoires.L'utilisationd'accessoiresinadapt_speut presenterun danger.

Articulo No. de cat.

Soportede avancede salida trasero ........................... TS1002

Soportede avancede salida izquierdo.......................... TS1003

Bolsa para polvo .............................................. TS1004

Accesorio de inserci6n de holgura cero......................... TS1005

Juego de accesoriode inserci6n de mortajar ................... TS1007

Accesorio de inserci6n de moldeado ........................... TS1009

Sistemade guiade empuje.................................... TSI010

Bolsa para hojas .............................................. TS1011

Basede soporte deelevaciOnpor gravedadGravity-Risecon ruedaspara

sierras de mesa............................................... TS2000

Utilice Onicamenteaccesoriosrecomendados.Sigalas

instrucciones que acompafian a los accesorios. La

utilizacbn de accesoriosinadecuadospuedeocasionarpeligros.

81.

PROBLEM

REMEDY

Trouble Shooting

Turn switch "OFF'and always removeplug from the

power sourcebeforetrouble shooting.

TROUBLE:SAW WILL NOTSTART

1. Powercord is not plugged in.

2. Fuseor circuit breakertripped.

3. Cord damaged.

4. Burnedout switch.

1. Plug saw in.

2. Replacefuse or resettripped circuit breaker.

3. Havecord replacedby an Authorized BoschService

Center or Service Station.

4. Haveswitch replacedby an AuthorizedBosch Service

Center or Service Station.

TROUBLE:BLADEDOESNOTCOMEUPTO SPEED

PROBLEM 1. Extensioncord too light or too long.

2. Low house voltage.

REMEDY 1. Replacewith adequatecord.

2. Contactyour electric company.

TROUBLE:EXCESSIVEViBRATiON

PROBLEM 1. Failureto tighten tilt lock handle.

2. Bladeout of balance.

3. Saw not mounted securelyto stand or workbench.

4. Arbor Nut not tight.

REMEDY 1. See"Getting To Know Your TableSaw" section, (Page

20- 23).

2. Discard Bladeand use different blade.

3. Tighten all mounting hardware,See"Mounting the Table

Saw" section, (Page32).

4. See"OperatingAdjustments" section, "ChangingThe

Blade"(Page30).

TROUBLE:CANNOTMAKESQUARECUTWHENCROSSCUTTING

PROBLEM 1. Miter Gaugenot adjusted properly.

REMEDY 1. See"Operating Adjustments" section, "Miter

GaugeAdjustment" (Page36).

TROUBLE:CUTBINDS, BURNS,STALLSMOTORWHENRiPPiNG

PROBLEM 1. Dull bladewith improper tooth set.

2. Warped board.

3. Rip fence not parallelto blade.

4. Spreaderout of alignment..

REMEDY 1. Sharpenor replaceblade.

2. Makesure concaveor hollow side is facing "DOWN" feed

slowly.

3. See"OperatingAdjustments" section "Aligning Rip

Fence"(Page38).

4. See"Assembly" section, "Attaching BladeGuard" (Page

26- 28).

TROUBLE:CUTNOTTRUEAT 90° OR 45° POSITIONS

PROBLEM 1. Alignment screws notadjusted properly.

REMEDY 1. See"Operating Adjustments" section, "Adjusting

BladeParallelto Miter GaugeSlots" (Page36).

TROUBLE:TILT LOCKHANDLEELEVATIONWHEELHARDTO MOVE

PROBLEM 1. Bladetilt lock handlenot loosenedwhen makingtilt

adjustment.

2. Saw dust on depthscrew threads.

REMEDY 1. See"Getting To Know Your TableSaw" section,"Blade

Tilt Lock Knob" (20-23).

2. See"Maintaining Your TableSaw" section,"Lubrication"

(Page80).

82.

Guide de diaqnostic A

Mettez I'interrupte-13ren position ARRET>>et

d_branchez le cordon d'alimentation avant de

rechercherlescausesd'unepanne_ventuelle.

PROBLI:ME:LASCIENEDEMABREPAS

CAUSESPOSSIBLES1. Lecordond'alimentationn'estpas branch&

2. Fusiblegrill_ ou disjoncteurd_clench&

3. Cordond'alimentationendommag&

4. Interrupteurgrill&

SOLUTION 1. Brancherlecordon.

2. Remplacerlefusibleou r@nclencherledisjoncteur.

3. Faireremplacerlecordonpar un Centrede serviceou

uneStationserviceBoschagr_s.

4. Faireremplacerrinterrupteurparun Centredeservice

ou uneStationserviceBoschagr_s.

PROBLi:IVlE:LALAMENETOBRNEPASA BNEVITESSESBEEISANTE

CAUSESPOSSIBLES1. Rallonged'alimentation_lectriquedetrop faiblecalibre

ou trop Iongue.

2. Tensioninsuffisantedu syst_me_lectriquedomestique.

SOLUTION 1. Utiliserunerallongeadapt@.

2. Pr_venirlacompagnied'_lectricit&

PROBLr:ME:VIBRATIONSEXCESSIVES

CAUSESPOSSIBLES1. Poign_edeverrouillagedu dispositifd'inclinaisonde la

lameinsuffisammentserr_e.

2. Lamed_s_quilibr_e.

3. Lascien'est pasbienfix@_tson supportou a I'_tabli.

4. L'_croudefixationde I'outilde coupen'estpasassez

serr&

SOLUTION 1.Voir le chapitre,<Familiarisez-vousavecvotre scie>,

(pages20-23).

2. Mettrelalameaurebutet en installeruneautre.

3. Resserrertousles boulonsdefixation;voir lechapitre

<<Installationde lascie,>(page32et 33).

4. Voir lasection<<Changementde la lame>,,au chapitre

<<R@lages>,(page30 et 31).

PROBLEME:LESCOUPESTBANSVERSALESNESONTPASD'EQUEBBE

CAUSESPOSSIBLES 1. Le guidedecoupeangulaireest mal r_gl&

SOLUTION 1. Voir lasection<<R_glagedu guidede coupe

angulaire,>,au chapitre<,R_glages,>(page36 et 37).

PBOBL_:ME:LALAMESECOINCEONPROVOQUEUN ECNAUFFEIVlENT

EXCESSiFDEL'OUVRAGE,OULEIVlOTEURSEBLOOBE,

PENDANTBNECOUPEENLONG

CAUSESPOSSIBLES 1. Lame_mouss@etvole desdentsinadapt_e.

2. Planchegondol@.

3. Le guidede refenten'estpasparall_lea lalame.

4. Le s@arateurn'est plusalignd.

SOLUTION 1. Aff0terou remplacerlalame.

2. V_rifiersi vousavezplac_laplanchec6t_concave

(creux)VERSLEBAS,etfaireavancerlentementcontre

lalame.

3. Voir la section<<Alignementdu guidede refente>,,au

chapitre<<R_glages>_(page38et39).

4. Voir la section<<R@lagedu parall_lismede lalame

parrapportauxrainuresdu guidede coupeangulaire>>,

auchapitre<<R@lages>,(page26 - 29).

PROBL_:IVlE:LASCIENEDONNEPASLESRESBLTATSESCOiVlPTES

LORSOU'ELLEESTREGLEEPOURUNECOUPEA 900ETA 450

CAUSESPOSSIBLES 1. Lesvis d'alignementsentmal rdgl@s.

SOLUTION 1. Se reporte_ lasection<<R_glagedu parall_lismede

lalamepar rapportau guidedecoupeangulaire>,

(page36 & 37).

PROBLEME:LAPOIGNEEDEVERBOUILLAOEDUDISPOSmED'INCLINAISON

DELA LAMEOBLEVOLANTDEREGLAGEDEHAUTEURSONT

DIEFICILESA IVlANOEUVRER

CAUSESPOSSIBLES 1. La poign_ede verrouillagen'_taitpas desserr_eau

momentdu r_glagede I'inclinaison.

2. IIy ade la sciuresur lefiletagede lavis de r_glage

de laprofondeur.

SOLUTION 1. Voir lasection<<Poign@de verrouillagedu

dispositifd'inclinaisonde lalame,>,auchapitre

<<Familiarisez-vousavecvotre scie,>(page20-23).

2. Voir lasection,<Lubrification,>,au chapitre

<<Entretien,>(page80 et 81).

LocalizaciCn y reparaciCn

de averlas

Apagueelinterruptor(posiciCnOFF") y saquesiempre

elenchufedela fuentede energiaantesde Iocalizary

repararaverias.

AVERiA:LA SIERRANOARRANCA

PROBLEMA 1.1. El cordCnde energiano esterenchufado.

2. Elfusibleo el cortacircuitoha saltado.

3. CordCnda_ado.

4. Interruptorquemado

REMEBIO 1. Enchufela sierra,

2. Cambieelfusible o reajusteelcortacircuitoque hasaltado.

3. HagacambiarelcordCnen un Centrode servicioBosch

autorizadoo en unaEstaciCndeservicio Boschautorizada.

4. Hagacambiarelinterruptoren un Centrode servicioBosch

autorizadoo en unaEstaciCndeservicio Boschautorizada.

AVERIA:LAHOJANOALCANZATODASUVELOCIBAD

PROBLEMA 1. Corddnde extensiCndemasiadoligeroo demasiadolargo.

2. Voltajederedbajo.

REMEBIO 1. Sustitt_yalocon un corddnadecuado.

2. PCngaseen contactocon lacompa_iael_ctrica.

AVERIA:VIBRACIONEXCESIVA

PROBLEIV1A1. Nose haapretadoelmangodefijaciCndela inclinaciCn.

2. Hojadesequilibrada.

3. Sierrano montadafirmementeen un apoyoo bancode

trabajo.

4. Tuercadel ejeportaherramientanoapretada.

RE[vIEDIO 1. VealasecciCn"FamiliarizaciCncon lasierrade mesa",

(p_ginas20- 23).

2. Tire lahojay useunahojadistinta.

3. Aprietetodaslaspiezasde montaje.VealasecciCn"Montaje

de lasierrade mesa",(p_gina32 y 33).

4. VealasecciCn"Ajustesdefuncionamiento","Cambiode la

hoja" (p_.gina30 y 31).

AVERIA:NOSEPUEDEHACERUNCORTEENANGULORECTO

AL CORTARTRANSVERSALIViENTE

PROBLEIVlA1. Calibrede ingletesno ajustadoadecuadamente.

RE[vIEDIO VealasecciCn"Ajustesdefuncionamiento","Ajustedel calibre

de ingletes"(p_gina36 y 37).

AVERIA:ELCORTESEATASCA,QUEIVIA,DETIENEEL MOTOR

ALCORTARALHILO

PROBLEIVIA1. Hojadesafiladacon triscadoinadecuadode losdientes.

2. Tablacombada.

3. Tope-guiaparacortaralhilo no paraleloa la hoja.

4. Separadordesalineado.

REMEBIO 1. Afileo cambielahoja.

2. Asegt]resede queelladocCncavoo ahuecadoestAorientado

HACIAABAJOy hagaavanzarlentamente.

3. VealasecciCn"Ajustesdefuncionamiento","AlineaciCndel

tope-guiaparacortaral hilo" (p_gina38 y 39).

4. VealasecciCn"Ensamblaje",ColocaciCndel protectordela

hoja" (p_gina26- 29).

AVERIA:CORTENOALINEADOEN[AS POSICIONESDE90° O 450

PROBLEIVIA1. Tornillosde ajusteno ajustadosadecuadamente.

RE[vIEDIO 1. VealasecciOn"Ajustesdefuncionamiento","Ajustede la hoja

paralelaalcalibrede ingletes"(p_gina36y 37).

AVEBIA:RUEDADEELEVACIONDELMANGODEFIJACION

DELAINCUNACIONDIFICILDEMOVER

PROBLEIVIA1. MangodefijaciCndela inclinaciCnno aflojadoal realizarel

ajustede inclinaciCn.

2. Serrinen lasroscasdeltomillo de profundidad.

RE[vIEDIO 1. VealasecciCn"FamiliarizaciCncon lasierrade mesa","Pomo

defijaciCndela inclinaciCndela hoja"(p_gina20 - 23).

2. Vealasecci0n"Mantenimientode lasierrade mesa",

"LubricaciCn"(p_gina80 y 81).

83.

MITERGUAGETEMPLATE- FORADDINGMOUNTINGHOLES

(FORATTACHMENTOFAUXiLiARYFACING)

GABARITPOURGUIDEDECOUPEANGULAIREPOURAJOUTERDESTROUSDEMONTAGE

(POURFIXERUN GUIDEAUXILIAIRE)

PLANTILLAPARAELCALIBREDEINGLETES:PARAANADIRAGUJEROSDE lVIONTAJE

(PARACOLOCARUN REFRENTADOAUXILIAR)

FOLLOWSTEPS:

SUIVEZLESETAPES:

SIGALOSPASOS:

CIHTAADHESIVA CINTAADHESIVA

RUBANADHESIF RUBAHADHE$1F

RUBAH ADHESIF

CINTA ADHESIVA

RUBAN ADHESIF

CINTA ADHESIVA

1_ -3/16" I

Cut out template around outside edges,

place over face of the miter guage,

as shownabove, and tape down.

Coupez le gaharit le long des bords ext_rieurs,

placez-le sur la face du guide de coupeangulaire

comme indiqu_ci-dessus, et fixez-ie avec du ruhanadh_sif.

Corte ia piantiiia airededor de los hordesexteriores, col6queia

sobre la tara del calibre de ingletes, de la manera que se muestra

m;_sarriba, y suj_tala concinta adhesiva.

Drill 2 holes - 1/4" diameter through

both walls (first drill smaller pilot holes}

Percez 2 trous- 1/4 po de diam_tre au travers des deux

parois (percezd'ahord des avant-trous plus petits).

Haga 2 agujeros de 1/4" de di;_metroa tray,s de amhas

paredes (haga primero agujeros piloto m;_spequenos}

7/8"

84.

85.

86.

87.

LiMiTEDWARRANTYOF BOSCHPORTABLEAND BENCHTOPPOWERTOOLS

Robert Bosch Tool Corporation ("Seller") warrants to the original purchaser only, that all BOSCHportable and benchtop power tools will be free from defects in material

or workmanship for a period of one year from date of purchase. SELLER'S SOLE OBLIGATIONAND YOUR EXCLUSIVEREMEDYunder this Limited Warranty and, to

the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are defective in material or

workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Station. To make a claim under

this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any BOSCHFactory Service Center or

Authorized Service Station. For Authorized BOSCHPower Tool ServiceStations, please referto your phone directory.

THIS LIMITED WARRANTY DOES NOTAPPLY TO ACCESSORYITEMS SUCHAS CIRCULARSAW BLADES,DRILL BITS, ROUTERBITS, JIGSAW BLADES. SANDING

BELTS,GRINDING WHEELSAND OTHERRELATEDITEMS.

ANY IMPLIEDWARRANTIESSHALLBELIMITED IN DURATIONTO ONEYEAR FROMDATEOF PURCHASE.SOMESTATESIN THE U.S.. SOMECANADIANPROVINCESDO

NOTALLOW LIMITATIONSONHOW LONGAN IMPLIEDWARRANTYLASTS,SOTHEABOVELIMITATIONMAY NOTAPPLYTOYOU.

IN NO EVENTSHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIALDAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS)ARISING FROMTHE SALE OR USE OFTHIS PRODUCT.SOMESTATES IN THE U.S.AND SOMECANADIAN PROVINCESDO NOT ALLOW THE EXCLUSION

OR LIMITATION OFINCIDENTALOR CONSEQUENTIALDAMAGES,SO THE ABOVE LIMITATION OR EXCLUSIONMAY NOT APPLYTO YOU.

THIS LIMITED WARRANTYGIVES YOU SPECIFICLEGALRIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTSWHICH VARY FROM STATETO STATEIN THE U.S.,

PROVINCETO PROVINCEIN CANADAAND FROMCOUNTRYTO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLEAND BENCHTOPELECTRICTOOLS SOLDWITHIN THE UNITED STATESOF AMERICA, CANADAAND THE

COMMONWEALTHOF PUERTORICO. FORWARRANTYCOVERAGEWITHIN OTHERCOUNTRIES,CONTACTYOURLOCALBOSCHDEALEROR IMPORTER.

GARANTIELIMITEEDESOUTILSELECTRIQUESPORTATIFSET D'ETABLIBOSCH

Robert Bosch Tool Corporation (le <<vendeur >>)garantit _ I'acheteur initial seulement que tousles outils _lectriques portatifs et d'Ctabli BOSCH seront exempts de

vices de matCriaux ou d'exCcution pendant une pCrioded'un an depuis la date d'achat. LA SEULEOBLIGATIONDU VENDEURET LE SEULRECOURSDE L'ACHETEUR

sous la prCsentegarantie limitCe, et en autant que la Ioi le permette sous route garantie ou condition implicite qui en ddcoulerait, sera I'obligation de remplacer ou

rCparergratuitement les pi_ces dCfectueusesmatCriellement ou comme fabrication, pourvu que lesdites dCfectuositCsne soient pas attribuables _ un usage abusif ou ;_

quelque rCparation bricolCe par quelqu'un d'autre que le vendeur ou le personnel d'une station-service agrCde. Pour prCsenter une rCclamation en vertu de cette

garantie limitCe, vous devez renvoyer I'outil 61ectrique portatif ou d'Ctabli complet, port payS, _ tout centre de service agr66 ou centre de service usine BOSCH.

Veuillezconsulter votre annuaire tCICphoniquepour les adresses.

LA PRESENTEGARANTIE NE S'APPLIQUE PAS AUX ACCESSOIRESTELS QUE LAMES DE SCIES CIRCULAIRES. MECHES DE PERCEUSES,FERS DE TOUPIES.

LAMES DE SCIES SAUTEUSES,COURROIESDE PON_AGE,MEULESET AUTRESARTICLESDU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITEE COMME DUREE D, UN AN A COMPTER DE LA DATE D'ACHAT. CERTAINS ETATS AMERICAINS, CERTAINES

PROVINCES CANADIENNES N'ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DUREE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUSNE S'APPLIQUENTPAS,_ VOTRECAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ETRE TENU POUR RESPONSABLEDES INCIDENTS OU DOMMAGESINDIRECTS (INCLUANT, MAIS NE SE LIMITANT

PAS AUX PERTES DE PROFITS) CONSECUTIFS D, LA VENTE OU L'USAGE DE CE PRODUIT. CERTAINS ETATS AMERICAINS ET CERTAINES PROVINCES

CANADIENNESN'ADMETTANTPAS LE PRINCIPE DE LA LIMITATION NI L'EXCLUSIONDES DOMMAGESINDIRECTSET CONSEQUENTIELS,IL EST POSSIBLEQUE

LES LIMITATIONS OU EXCLUSIONSCI-DESSUS NE S'APPLIQUENTPASD,VOTRECAS.

LA PRESENTEGARANTIEVOUS ACCORDEDES DROITS BIEN DETERMINES,Y COMPRIS POSSIBLEMENTCERTAINSDROITSVARIABLES DANS LES DIFFERENTS

ETATSAMERICAINS, PROVINCESCANADIENNES.

CETTEGARANTIELIMITEE NE S'APPLIQUE QU'AUX OUTILS ELECTRIQUESPORTATIFSET D'ETABLI VENDUSAUX ETATS-UNISD'AMERIQUE,AU CANADA ETAU

COMMONWEALTHDE PORTORICO. POUR COUVERTUREDE GARANTIE DANS LESAUTRES PAYS, CONTACTEZVOTRE IMPORTATEUROU REVENDEURBOSCH

LOCAL.

GARANTIALIMITADAPARAHERRAMIENTASMECANICASPORTATILESY PARATABLERODEBANCOBOSCH

Robert Bosch Tool Corporation ("el Vendedo¢) garantiza, _nicamente al comprador original, que todas las herramientas mec_nicas port,tiles y para tablero de banco

BOSCHestar_n libres de defectos de material o de fabricaci6n durante un perfodo de un aho a partir de la fecha de compra. LA UNICA OBLIGACIONDEL VENDEDOR

Y EL RECURSOEXCLUSIVOQUE USTEDTIENE bajo esta Garantfa Limitada y, hasta donde la ley Io permita, bajo cualquier garantia o condici6n implicita por ley,

consistir;i en la reparaci6n o sustituci6n sin costo de las piezas que presenten defectos de material o de fabricaci6n y que no hayan sido utilizadas incorrectamente,

manejadas descuidadamente o reparadas incorrectamente pot personas que no sean el Vendedor o una Estaci6n de servicio autorizada. Para efectuar una

reclamaci6n bajo esta Garantia Limitada, usted debe devolver el producto, que consiste en la herramienta mec_nica portdtil o para tablero de banco completa, con el

transporte pagado, a cualquier Centro de servicio de fdbrica o Estaci6n de servicio autorizada BOSCH. Para Estaciones de servicio autorizadas de herramientas

mec;inicas BOSCH,pot favor, consulte el directorio telef6nico.

ESTAGARANTIA LIMITADA NO SEAPLICA A ARTICULOSACCESORIOSTALES COMOHOJAS PARA SIERRASCIRCULARES,BROCAS PARATALADROS, BROCAS

PARA FRESADORAS,HOJAS PARASIERRAS DE VAIVEN,CORREASPARALIJAR, RUEDASDE AMOLAR Y OTROSARTICULOS RELACIONADOS.

TODAS LAS GARANTIASIMPLICITAS TENDRANUNA DURACIONLIMITADA A UN AI/O A PARTIR DE LA FECHADE COMPRA.ALGUNOS ESTADOSDE LOS EE.UU.,

ALGUNAS PROVINCIASCANADIENSESNO PERMITENLIMITACIONESEN CUANTOA LA DURACIONDE UNA GARANTIA IMPLICITA, PORLO QUEES POSIBLEQUE

LA LIMITACION ANTERIORNO SEA APLICABLE ENEL CASO DEUSTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DANO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS)QUE SE PRODUZCACOMO CONSECUENCIADE LA VENTAO UTILIZACION DE ESTEPRODUCTO.ALGUNOS

ESTADOSDE LOS EE.UU.Y ALGUNASPROVINCIAS CANADIENSESNO PERMITENLA EXCLUSIONOLIMITACION DE LOS DANOSINCIDENTALESO EMERGENTES.

PORLO QUEES POSIBLEQUELA LIMITACION O EXCLUSIONANTERIOR NO SEAAPLICABLE EN EL CASODE USTED.

ESTAGARANTIALIMITADA LE CONFIEREA USTEDDERECHOSLEGALESESPECIFICOSYES POSIBLEQUE USTEDTAMBIEN TENGAOTROSDERECHOSQUEVARIAN

DE ESTADOA ESTADOENLOS EE.UU. DEPROVINCIAA PROVINCIAENCANADA.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTEA HERRAMIENTASELECTRICASPORTATILESY PARA TABLERO DE BANCOVENDIDAS EN LOS ESTADOS

UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN

CONTACTOCONSU DISTRIBUIDORO IMPORTADORLOCAL DE BOSCH.

_3_Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056 -2230

Exportado pot: Robert Bosch Tool Corporation Mr. Prospect, IL 60056 -2230. E.U.A.

Importado en MCxico pot: Robert Bosch, S.A.de C.V., Calle Robert Bosch No. 405. Zona Industrial,

Toluca, Edo.de MCxico, C.P. 50070, Tel. (722) 2792300

2610937295 9/07 Printed in Taiwan

Bosch 4100 Table Saw

Product's Documents

Operating/Safetyinstructions

Specifications

Bosch 4100 Questions and Answers

Related Products

Bosch 0601476139 table saw

Bosch TS1017 Professional Table Saw Attachments

Bosch TS1015 Professional Table Saw Attachments

Bosch TS1014 Professional Table Saw Attachments

Bosch TS0801 Professional Table Saw Attachments
