Craftsman 917370951 lawn mower User Manual

Owner's Manual

OTARY LAWN

190cc Honda Engine

Power-Propelled

22" Multi-Cut

MOWER

Model No.

917.370951

• EspaSol, p. 20

CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears Brands Management Corp., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly / Pre-Operation ........................ 6

Operation ............................................. 7-11

Maintenance Schedule ........................... 12

Maintenance ...................................... 12-15

Service and Adjustments ........................ 16

Storage .............................................. 17-18

Troubleshooting ................................. 18-19

Repair Parts ....................................... 38-47

Sears Service .......................... Back Cover

CRAFTSMAN 2-YEAR FULL WARRANTY

For TWO YEARS from the date of purchase, this product is warranted against any

defects in material or workmanship. Defective product will receive free repair or

replacement if repair is unavailable.

For warranty coverage details to obtain free repair or replacement, visit the web site:

www.craftsman.com

This warranty covers ONLY defects in material and workmanship.

Warranty coverage does NOT include:

• Expendable parts that can wear out from normal use within the warranty

period, such as blades, blade adapters, belts, filters or spark plugs.

• Product damage resulting from user attempts at product modification or repair

or caused by product accessories.

• Repairs necessary because of accident or failure to operate or maintain this

product according to all supplied instructions.

• Preventative maintenance, or repairs necessary due to improper fuel mixture,

contaminated or stale fuel.

This warranty is void if this product is ever used while providing commercial services or

if rented to another person.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is

capable of amputating hands and feet and

throwing objects. Failure to observe the

following safety instructions could result in

serious injury or death.

_kWARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known to

the State of California to cause cancer and

birth defects or other reproductive harm.

ALook for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

A WARNING: In order to prevent acci-

dental starting when setting up, transport-

ing, adjusting or making repairs, always

disconnect spark plug wire and place wire

where it cannot come in contact with plug.

A CAUTION: Muffler and other engine

parts become extremely ,--,,-¢TY.--,

hot during operation and

remain hot after engine

has stopped. To avoid

severe burns on contact,

stay away from these areas.

AWARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

AWARNING: This lawn mower is

equipped with an internal combustion

engine and should not be used on or near

any unimproved forest-covered, brush-

covered or grass-covered land unless the

engine's exhaust system is equipped with

a spark arrester meeting applicable local

or state laws (if any). If a spark arrester is

used, it should be maintained in effective

working order by the operator.

In the state of California the above is re-

quired by law (Section 4442 of the Califor-

nia Public Resources Code). Other states

may have similar laws. Federal laws apply

on federal lands. A spark arrester for the

muffler is available through your nearest

Sears Parts & Repair Center (See the RE-

PAIR PARTS section of this manual).

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material against

a wall or obstruction. Material may richo-

chet back toward the operator. Stop blade

when crossing gravel surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for prop-

er operation and installation of accesso-

ries. Only use accessories approved by

the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run. 3

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe

injury. All slopes require extra caution. If

you feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the opera-

tor is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

AWARNING: CHILDREN CAN BE

INJURED BY THIS EQUIPMENT. The

American Academy of Pediatrics recom-

mends that children be a minimum of 12

year of age before operating a pedestrian

controlled lawn mower and a minimum of

16 years of age before operating a riding

lawn mower.

• When loading or unloading this ma-

chine, do not exceed the maximum

recommended operation angle of 15 °,

• Wear proper Personal Protective Equip-

ment (PPE) while operating this ma-

chine, including (at a minimum) sturdy

footwear, eye protection, and hearing

protection. Do not mow in short and/or,

open toed footwear.

Always let someone know you are outside

mowing.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to

cool before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or

on other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

V. GENERAL SERVICE

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent acciden-

tal starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 1.0 Quarts (Unleaded Regular)

Oil Capacity: 0.58 Quarts

Oil Type (API SG-SL): SAE 30 (above 32°F) or SAE 10W-30

Spark Plug (Gap: .030") NGK BPR6ES

Valve Clearance (+ 0.04 mm): Intake: 0.015 mm; Exhaust: 0.020 mm

Blade Bolt Torque: 36-44 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY=HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been assembled at the factory with the exception of those parts

left unassembled for shipping purposes. To ensure safe and proper operation of your lawn

mower, all parts and hardware you assemble must be tightened securely. Use the correct

tools as necessary to ensure proper tightness. All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been placed in the parts bag.

TO REMOVE MOWER FROM CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing posi-

tion.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator MOWING

presence POSITION

control bar

/jj/ ..

/I/jJ/

Upper

handle

Handle

knob

Bolt

Handle

bracket

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

Lower handle

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR MOWER. Compare the illustrations with your mower to familiarize yourself with

the location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Drive control levers

Blade

brake/

clutch

control

-Throttle/choke control

Handle knobs

Starter

handle

Grass

catcher

Single point

height adjuster

handle

Gasoline filler cap

Fuel valve lever

Air filter

Engine oil caf

with dipstick

Muffler

Mulcher door

IMPORTANT: This lawn mower is shi

WITHOUT OIL OR GASOLINE in the engine. Housing

NOTE: Gasoline containing up to 10% ethanol (El 0) Spark plug

is acceptable for use in this machine. The use of any

gasoline exceeding 10% ethanol (El0) will void the product warranty.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the Ameri-

can National Standards Institute and the U.S. Consumer Product Safety Commission.

Operator presence control bar = must

be held down to the handle to start the

blade. Release to stop the blade.

Blade brake/clutch control - used to en-

gage the blade after the engine is started.

Throttle/choke control - used for starting

the engine; & allows you to select either

CHOKE or FAST engine speed.

Single point height adjuster- used to

adjust cutting height of lawn mower.

Starter handle = used for starting engine.

Mulcher door = allows conversion to

discharging or bagging operation.

Drive control levers = used to engage

power-propelled forward motion of mower.

The operation of any lawn

SAFETYGLASSESmower can result in foreign

objects thrown into the eyes,

which can result in severe eye

damage. Always wear safety

glasses or eye shields while operating your

lawn mower or performing any adjustments

or repairs. We recommend a standard safety

glasses or wide vision safety mask worn

over spectacles.

HOW TO USE YOUR MOWER

THROTTLE / ENGINE CONTROL

The engine is controlled by a throttle control

located on the side of the upper handle.

CHOKE position isfor starting acold engine;

FAST position is for starting a warm engine,

normal cutting, trimming and better grass

bagging; SLOW position is for light cutting,

trimming and fuel economy, and STOP posi-

tion is for stopping the engine.

I\1 FAsTslow

•" " - STOP

CHOKE t ", "-

11/ lj # I '"

/ "_..,.. ,.,, ,,.- ,

/ f ,',,; ',

XIt/A ,I _, _.Z-

II \l '"

BLADE CONTROL

,ACAUTION: When the blade control is

engaged, the blade turns.

• To start the blade, push the blade/brake

control lever forward (1) and hold the op-

erator presence control bar down to the

handle (2). To stop the blade, release the

operator presence control bar.

Allow a cold engine to warm up in high idle

position for one minute before engaging

the blade.

NOTE: It is normal to hear the belt slip as the

blade is engaged and comes up to speed.

• Do not start the blade in uncut grass.

Move the mower out of uncut grass

before starting the blade.

,_CAUTION: Federal regulations require

this blade/brake control to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of this control.

'\\\

\\\\\

\\\

Blade/brake

control lever

Operator

presence

control bar

\ \

\\\

TO ENGAGE BLADE

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pulling either drive

control lever rearward to the handle.

The further toward the handle a lever is

pulled, the faster the unit will travel.

• Forward motion will stop when either

the operator presence control bar or a

drive control lever are released. To stop

forward motion without stopping engine,

release a drive control lever only. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

Operator presence control bar

rive

control levers

TO ENGAGE

DRIVE CONTROL

DISENGAGED

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is a turnbuckle on the drive

control housing to increase tension on the

drive cable. Proceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Rotate turnbuckle on drive control to

increase drive speed.

3. Operate mower to test drive speed.

Readjustas required.

4. If condition fails to improve after the

above steps (forwardspeed remains

the same), your drive belt is worn and

should be replaced.

REAR BAGGING

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the grass bag brackets.

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

NOTE: Rear door will remain open until

operator presence control bar is held

down to the handle.

&CAUTION: Do NOT force rear door to

close. Serious damage to your mower

could result.

Adjustment

TO ADJUST CUTTING HEIGHT

All four wheels are adjusted by a single

lever.

• Pull adjuster lever toward wheel. To

raise mower, move lever forward to

desired position. To lower mower, move

the lever toward the rear.

Height

adjuster lever

LEVER

BACKWARD

TO LOWER

MOWER

LEVER

FORWARD

TO RAISE

MOWER

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

door

Grass bag

bracket

Grass

catcher

'\ handle

Full bac

catcher indicator

frame hook window

DE DISCHARGING

Rear door must be closed.

Open mulcher door and install dis-

charge deflector under door as shown.

Mower is now ready for discharging

operation.

To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door must be

closed and locked.

I \

Unlock

latch

Open

mulcher door

Discharge

deflector

MOWER IS NOW READY

FOR DISCHARGING

OPERATION

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed and locked.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed and locked.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Discharge deflector installed.

ACAUTION: Do not run your lawn mow-

er without rear door closed or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

TO EMPTY GRASS CATCHER

Empty the grass catcher when clippings

are visible in the full bag indicator window.

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

,i_ CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level.

2. Remove oil fill cap/dipstick from spout.

3. You recieve a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten oil fill cap/dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

Oil fill cap / Gasoline

di filler cap

Upper Lowe

mark mark

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline. Pur-

chase fuel in quantities that can be used

within 30 days to assure fuel freshness.

A CAUTION" Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

TO STOP ENGINE

• To stop engine, move throttle control

lever to STOP position. Wait until blade

and all moving parts have stopped and

turn fuel valve to OFF position if you do

10 not intend to restart the engine soon.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1. Be sure fuel valve is in the ON posi-

tion.

2. To start a cold engine, move handle

mounted throttle/choke control lever to

CHOKE position.

3. To start engine, pull starter handle

quickly. Do not allow starter rope to

snap back.

4. Slowly move throttle control lever to

FAST position after engine starts.

• To start a warm engine, move throttle

control lever to FAST position, then fol-

low steps above.

NOTE: Allow a cold engine to warm up

for one minute before starting the blade.

See "BLADE CONTROL" in this section of

this manual.

Fuel valve lever

MOWING TiPS

& CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TiPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly to

provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown

it will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

MAINTENANCE BEFOREAFTEREVERY

EACH EACH 10

SCHEDULE USE USE HOURS

Check for Loose Fasteners

_ Clean / Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels I_

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt / Pulleys ***

_ Check / Sharpen / Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

IE Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

EVERY EVERY

BEFORE

25 HOURS 100

OR SEASON HOURS STORAGE

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

(_ Wheel

adjuster (on

each wheel)

(_ Engine oil

(_ Mulcher

door hinge

(_ Rear door

hinge

(_ Handle bracket mounting pins

(_) Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

2graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rub-

ber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check rear drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel

area and must be cleaned to free drive

wheels.

If necessary to clean the drive wheels, be

sure to clean both rear wheels.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace a bent or damaged

blade.

A CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is haz-

ardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolts by turning coun-

ter-clockwise.

5. Remove blade and blade adapter.

6. Remove debris shield.

TO REPLACE BLADE

1. Install debris shield.

2. Position the blade and blade adapter

on the Blade Brake/Clutch.

3. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine.

4. Install the blade bolts into blade

adapter and Blade/Brake Clutch.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolts, turning clockwise.

• The recommended tightening torque is

36-44 ft. Ibs.

IMPORTANT: Blade bolts are heat treat-

ed. If bolts need replacing, replace only

with approved bolts shown in the Repair

Parts section of this manual.

Debris

shield

Trailing edge

Blade

adapter

.Blade

Blade bolts

TO SHARPEN BLADE

NOTE: We do not recommend sharp-

ening blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

RASS CATCHER

The grass catcher may be hosed with

water, but must be dry when used.

Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

* To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

* The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the gear

case.

ENGINE 4.

Maintenance, repair, or replacement of the

emission control devices and systems, which 5.

are being done at the customers expense,

may be performed by any non-road engine 6.

repair establishment or individual. Warranty

repairs must be performed by an authorized

engine manufacturer's service outlet.

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade accord-

ing to your expected operating temperature.

SAE VISCOSITY GRADES

im )Em

°F -20 0 30 32 40 60 80 100

°c -3o -2; -_0 ; 10 20 30 40

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Multi-viscosity oils (5W30, 10W30

etc.) improve starting in cold weather, and

you should check your engine oil level fre-

quently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, empty fuel tank by running en-

gine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove oil fill cap/dipstick; lay aside

on a clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

Wipe off any spilled oil from lawn

mower or side of engine.

Fill engine with oil. Slowly pour oil

down the oil fill spout into the engine.

Wait one minute to allow oil to settle.

Use guage on oil fill cap/dipstick for

checking level. Insert dipstick into

the tube and rest the oil fill cap on the

tube. DO NOT thread the cap into the

tube when taking reading.

Oil fill cap /

dipstick

Upper _

mark

7. Continue adding small amounts of

oil and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

8. Always be sure to retighten oil fill cap/

dipstick before starting engine.

9. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever oc-

curs first. Service air cleaner more often

under dusty conditions.

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

,_CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge.

4. Install cartridge, then replace cover.

Tab

Cartridge

Filter cove

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are shown

in the "PRODUCT SPECIFICATIONS"

section of this manual.

WATER WASHOUT FEATURE

Your lawn mower is equipped with a fitting

that allows quick and easy cleaning of

the underside of the housing. To use this

feature, proceed as follows:

1. Move lawn mower to an area of cut

grass or another hard surface.

NOTE: Water, grass and other debris will

drain from beneath the mower housing

during the washout process.

2. Remove grass catcher and discharge

chute assembly from lawn mower.

3. Close mulcher door (if equipped).

4. Connect a garden hose to the fitting

where shown.

IMPORTANT: Be sure the garden hose is

not routed under the lawn mower housing

or entangled in the wheels.

5. Turn on water supply and check for

leaks at the fitting.

If no leaks are present, start engine (as

described in the Operation section of this

manual) and let engine run until the under-

side of the lawn mower is clean.

,_ WARNING: Do not engage the drive

system during the washout process.

6. Shut off the engine.

7. Shut off water supply and remove

hose from fitting.

CAUTION: Do not remove hose from

fitting while engine is running. Water in

engine can result in shortened engine life.

8. Start engine (as described in the Op-

eration section of this manual) and let

engine run for a full minute to remove

excess water from mower.

Hose

Fitting

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

&CAUTION" Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

* Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

* Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

* Keep finished surfaces and wheels free

of all gasoline, oil, etc.

* We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

_k WARNING" To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

ENGINE

Maintenance, repair, or replacement of

the emission control devices and systems,

which are being done at the customers ex-

pense, may be performed by any non-road

engine repair establishment or individual.

Warranty repairs must be performed by an

authorized engine manufacturer's service

outlet.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

DRIVE BELT

If your mower does not operate properly

due to suspected drive belt problems,

take your mower to a Sears or other

qualified service center for repair and/or

adjustment.

TO ADJUST HANDLE

Your handle has three (3) height positions

- adjust to a height that suits you.

1. Remove knob and carriage bolt on one

side of the lower handle.

2. While holding handle assembly,

remove knob and carriage bolt from

opposite side, align hole in handle with

desired hole in handle bracket and

reassemble bolt and knob and tighten

securely.

3. Align opposite side of handle with

same positioning hole and secure with

bolt and knob.

Handle

bracket

Knob Bolt

Medium

Low

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due

to suspected carburetor problems, take

your lawn mower to a Sears or other

qualified service center for repair and/or

adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Operator MOWING

[ POSITION

control bar

//11 i/i I

/////

FOLD ,';" X

FORWARD Upper

FOR handle

STORAGE

Handle

knob

Lower handle

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your handle for storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Remove the two (2) handle knobs and

carriage bolts on sides of the lower handle

and pivot entire handle assembly forward

and allow it to rest on mower.

3. Reinstall knobs and carriage bolts to

lower handle / handle brackets for safe

keeping.

• When setting up your handle from

the storage position, lower handle will

require manually locking into mowing

position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may dam-

age the control cables.

Bolt

Handle

bracket

ENGINE

Maintenance, repair, or replacement of

the emission control devices and systems,

which are being done at the customers ex-

pense, may be performed by any non-road

engine repair establishment or individual.

Warranty repairs must be performed by an

authorized engine manufacturer's service

outlet.

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

• kCAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM

Does not start

Loss of power

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

13. Blown fuse (if equipped).

14. Engine control lever is

in STOP position.

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain fuel tank and refill tank

with fresh, clean gasoline.

4. Drain fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

13. Replace fuse.

14. Place engine control lever

in FAST position.

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

PROBLEM

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(if so equipped)

Hard to push

Blade brake/

clutch does

not engage

Engine dies

when starting

blade

Loss of drive

or slowing of

drive speed

(if self-propelled)

CAUSE

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

5. Defective blade brake/clutch.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Defective blade control.

1. Cold engine.

2. Mower is in uncut grass.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

CORRECTION

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

5. Replace blade brake/clutch.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Replace blade brake/clutch.

1. Allow engine to warm up

for one minute.

2. Move mower to cleared area.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

HEED MORE HELP?

You'll find the answer and more on managemyhome.com - for free!

• Find this and all your other product manuals online.

• Get answers from our team of home experts.

• Get a personalized maintenance plan for your home.

• Find information and tools to help with home projects.

brought to you by Sears

Garant[a ......................................................... 20 Mantenimiento .......................................... 30-33

Reglas de Seguridad ................................ 20-22 Servicio y Adjustes ........................................ 34

Especificaciones del Producto ....................... 22 AImacenamiento ....................................... 35-36

Montaje / Pre-Operaci6n ............................... 24 Identificaci6n de problemas ...................... 36-37

Operaci6n ................................................. 25-29 Partes de repuesto .................................. 38-47

Programa de Mantenimiento ......................... 30 Servicio Sears .................................. Contratapa

GARANTiA DE MANO DE OBRA COMPLETA CRAFTSMAN DE 2 ANOS

Durante DOS ANOS a partir de la fecha de compra, este producto esta. garantizado

contra cualquier defecto de material o mano de obra. El producto defectuoso recibir_.

una reparacion o un reemplazo en forma gratuita si la reparacion no es posible.

Para conocer los detalles de la cobertura de la garantia con el fin de obtener una

reparacion o un reemplazo en forma gratuita, visite el sitio web: www.craftsman.com

Esta garantia SOLO cubre defectos de material y mano de obra.

La cobertura de la garantia NO incluye:

• Partes que se pueden gastar por el uso normal dentro del periodo de garantia,

como cuchillas, adaptadores de cuchillas, correas, filtros o bujias.

• DaSo del producto que sea resultado de los intentos del usuario por modificar

o reparar el producto o a causa de los accesorios del producto.

• Reparaciones necesarias por accidente o falla al operar o dar mantenimiento a

este producto, de acuerdo con todas las instrucciones provistas.

• Mantenimiento preventivo o reparaciones necesarias debido a una mezcla de

combustible inapropiada, contaminada o inservible.

Esta garantia ser_. nula si el producto se usa alguna vez mientras se proveen servicios

comerciales o si se renta a otra persona.

Esta garantia le otorga derechos legales especificos, adem_.s que de puede tener otros

derechos que varian de un estado a otro.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

iMPORTANTE: Esta maquina cortadaora es

capaz de amputar las manos y los manos y

los pies y de lanzar objetos. Si no se observan

las instrucciones de seguridad siguientes se

pueden producir lesiones graves o la muerte.

_:_Busque este s[mbolo que sehala las precau-

clones de seguridad de importancia. Quiere

decir - i iiATENCION!!! i i iESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_DVERTENCIA: Siempre desconecte el

alambre de la buj[a y p6ngalo donde no pueda

entrar en contacto con la buj[a, para evitar el

arranque pot accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_PRECAUCi0N: El tubo de escape del motor,

algunos de sus constituyentes

y algunos componentes del

veh[culo contienen o des-

prenden productos qu[micos

conocidos en el Estado de

California como causa de

cancer y defectos al nacimiento

u otros dahos reproductivos.

AI_ADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bater[a contienen

plomo o compuestos de plomo, productos

qu[micos conocidos en el Estado de California

como causa de c_.ncer y defectos al nacimiento

u otros dahos reproductivos. Lavar las manos

despues de manipularlos.

_PRECAUCi0N: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despu_s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas _.reas.

,_ILADVERTENCIA: Este segadora viene

equipado con un motor de combusti6n interna

y no se debe usar sobre, o cerca, de un ter-

reno no desarrollado cubierto de bosques, de

arbustos o de c_sped, o menos que el sistema

de escape del motor venga equipado con un

amortiguador de chispas que cumpla con las

leyes locales o estatales (si existen). Si se usa

un amortiguador de chispas, el operador debe

mantenerlo en condiciones de trabajo eficien-

tes.

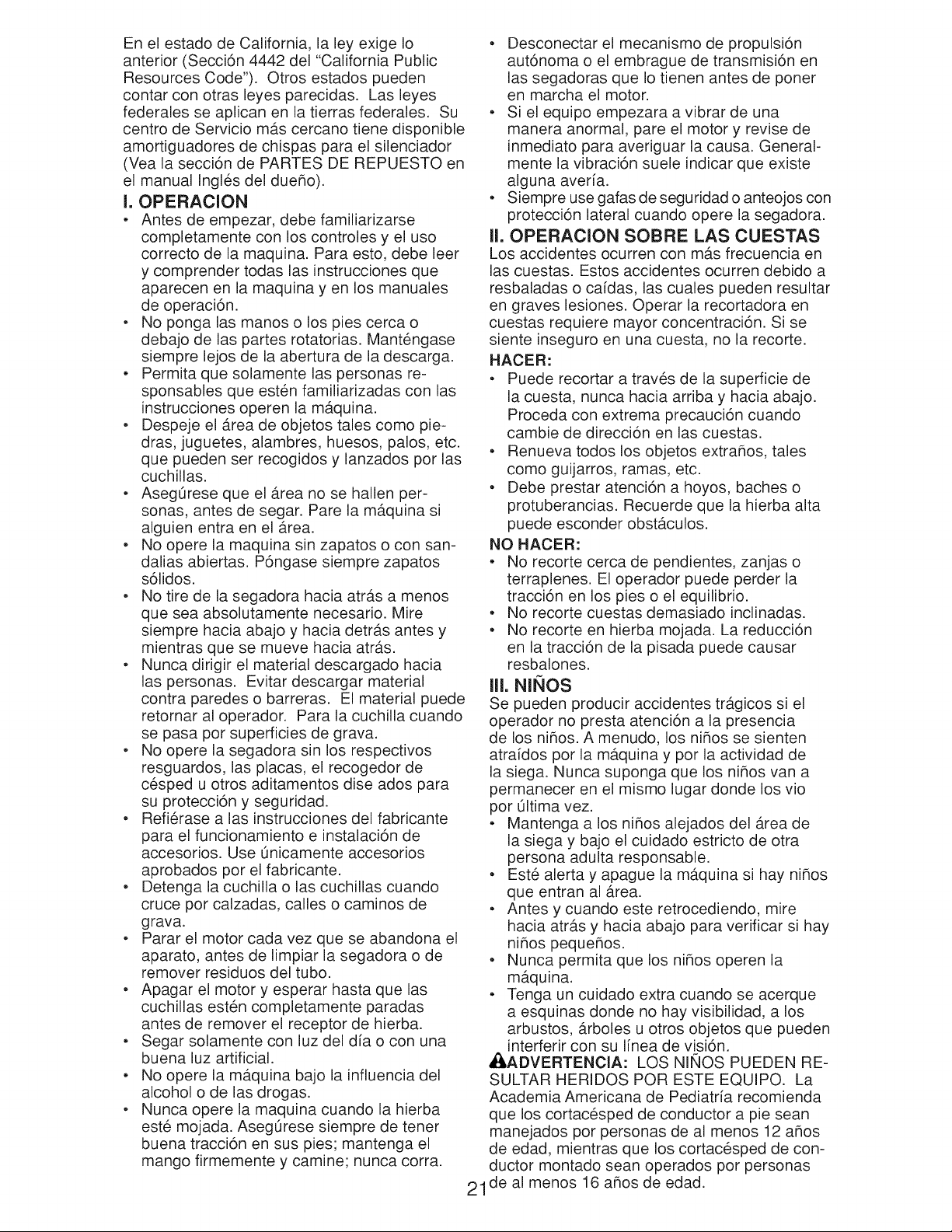

En el estado de California, la ley exige Io

anterior (Secci6n 4442 del "California Public

Resources Code"). Otros estados pueden

contar con otras leyes parecidas. Las leyes

federales se aplican en la tierras federales. Su

centro de Servicio m_.s cercano tiene disponible

amortiguadores de chispas para el silenciador

(Vea la secci6n de PARTES DE REPUESTO en

el manual Ingles del dueflo).

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est6n familiarizadas con las

instrucciones operen la m_.quina.

• Despeje el Area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden set recogidos y lanzados pot las

cuchillas.

• AsegOrese que el b.rea no se hallen per-

sonas, antes de segar. Pare la m_.quina si

alguien entra en el _.rea.

• No opere la maquina sin zapatos o con san-

dallas abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atr_.s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrb.s antes y

mientras que se mueve hacia atr_.s.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase a las instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use Onicamente accesorios

aprobados pot el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce pot calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del d[a o con una

buena luz artificial.

• No opere la mb.quina bajo la infiuencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

est6 mojada. Aseg0rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averfa.

• Siempre use gafas de seguridad o anteojos con

protecci6n lateral cuando opere la segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_.s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o ca[das, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraflos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstb.culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NII_OS

Se pueden producir accidentes tr_.gicos si el

operador no presta atenci6n a la presencia

de los niflos. A menudo, los niflos se sienten

atra[dos pot la m_.quina y pot la actividad de

la siega. Nunca suponga que los niflos van a

permanecer en el mismo lugar donde los vio

pot 01tima vez.

• Mantenga a los niflos alejados del _.rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est6 alerta y apague la m_.quina si hay niflos

que entran al _.rea.

• Antes y cuando este retrocediendo, mire

hacia atrb.s y hacia abajo para verificar si hay

niflos pequeflos.

• Nunca permita que los niflos operen la

mb.quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, b.rboles u otros objetos que pueden

interferir con su I[nea de visi6n.

,dI_ADVERTENCIA: LOS NINOS PUEDEN RE-

SULTAR HERIDOS POR ESTE EQUIPO. La

Academia Americana de Pediatrfa recomienda

que los cortac_sped de conductor a pie sean

manejados pot personas de al menos 12 aflos

de edad, mientras que los cortac6sped de con-

ductor montado sean operados pot personas

21 de al menos 16 aflos de edad.

• Cuando cargue o descargue la m_.quina, no

sobrepase el _.ngulo m_.ximo recomendado

de operaci6n de 15°.

• Utilice equipo de protecci6n personal (EPP)

cuando utilice esta m_.quina, incluyendo

(como m[nimo) calzando resistente, protec-

ci6n ocular y protecci6n auditiva. No corte el

c6sped con calzado corto ni abierto.

Ponga en conocimiento de los demas que

esta cortando el c6sped.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente infiamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o ahadir

carburante con el motor en marcha. Esperar

que el motor se enfr[e antes de repostar la

gasolina.

• Nunca repostar la m_.quina al interior de un

local.

• Nunca guardar la m_.quina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un veh[culo, en

un cami6n o caravana con un forro de plb.stico.

Colocar siempre los contenedores en el suelo

lejos de su veh[culo antes de Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el

suelo. Si esto no es posible, repostar dicho

equipo con un contenedor port_.til, m_.s bien

que con una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambi_.rsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVIClO

• Nunca haga funcionar una m_.quina dentro

de un Area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est6 en marcha. Desconecte el

cable de la buj[a, y mant6ngalo a cierta

distancia de 6sta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la mb.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la m_.quina se enfr[e antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• En ning0n caso hay que regular la altura de

las ruedas mientras el motor estb. en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, dahos y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

pot el fabricante.

• Las cuchillas de la segadora estb.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect0a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de seguri-

dad e instrucciones, cuando sea necesario.

NQmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.0 Cuartos (Regular sin PIomo)

Capacidad de Aceite: 0.58 Cuartos

Tipo de Aceite (API SG-SL): SAE 30 (Debajo 0°C/32°F) o SAE 10W30

Buj[a (Abertura: .030") NGK BPR6ES

Tolerancia de Valvula (+ 0.004 mm) Admisi6n: 0.015 mm; Descarga: 0.020 mm

Torsi6n del Perno de la Cuchilla: 36-44 ft. Ibs.

• El nOmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el n0mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para ia Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estb. disehado

y fabricado para funcionar de modo fiable pot

muchos ahos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucion del producto si su producto

garantizado no puede set arreglado.

• Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas pot el acuerdo; tambi6n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda rapida pot telefono - soporte tele-

f6nico pot parte de un representante Sears

sobre productos que requieren un arreglo en

casa, y ademb.s una programaci6n sobre los

a reglos m_.s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dfa y noche o

fijar en Ifnea una cita para obtener el servicio.

Sears tiene m_.s de 12.000 especiaNstas

profesionales en la reparaci6n, que tienen

acceso a m_.s de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos ahos. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

mas information, Ilame al 1=800=827-6655.

Servicio de Instalaci6n Sears

Para la insta/acidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

artfculos para la casa, en U.S.A. Ilamar a

1-800=4-MY=HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi6n est_.n disponibles en la mayorfa de las tiendas de Sears yen los centros

de servicio. AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual completamente antes de tratar de montar u operar su sega-

dora nueva.

IMPORTANTE" Este cortac6sped viene SIN ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la f_.brica con la excepci6n de aquellas partes que se deja-

ron sin montar pot razones de envio. Todas las partes como las tuercas, las arandelas, los pernos,

etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los arficulos

de ferreteria que se monten tienen que set apretados seguramente. Use las herramientas correc-

tas, como sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuba entre el mango superior y _1

inferior, y la cuba que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dahar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cuba protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la cuba del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg0n le acomode para segar. Refi@ase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barra de control POSICION

que sxige PARA

presencia det SEGAR

operador / _

l I 11

iiiiii

LEVAN- ,,'/ 'X''

TAR , /

Mango

superior

Manilla del

mango

Perno

)

porte

de mango

PARA MONTAR EL RECOGEDOR DE

Co:SPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del c_sped con la parte rigida

de la bolsa en la parte inferior. AsegOrese

que el mango del bastidor est6 en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo estb.n muy

duros, m6talos en agua caliente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

Sujetadores Abertura

de vinilo det bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi@ase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

Mango Inferior 24

FAIVlILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,_,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Control

de la

cuchilla/

freno

Palancas de control de la impulsi6n

Control de aceleraci6n/estrangulaci6n

Manillas del mango

Cord6n

arrancador

Recogedor

de cesped

Tapa del deposito

de la gasolina

V_.lvula del

combustible

Mango del

ajustador de

un solo punto

Filtro

de aire

Tapa del deposito

de aciete del motor

con varilla indica-

dora de nivel

jj j

Silenciador ......

Puerta de la acolchadora

Caja

IMPORTANTE: Este cortac_sped viene

SIN ACEITE O GASOLINA en motor. Bujfa

NOTA" Esta m_.quina puede utilizar gasolina con un contenido de hasta el 10% de etanol (El0).

El uso de una gasolina que supere el 10% de etanol (El0) anular_, la garanfia del producto.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrb.s, rotatorias, Sears, cumplen con

los est_.ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Su_ltela para parar el motor.

Mango del ajustador de un solo punto

- se usa para ajustar la altura de corte de la

segadora.

Puerta de la acolchadora - permite la conver-

si6n para la operaci6n de descarga o ensacado. 25

Control de acelercion/motor- se usa para

hacer arrancar y parar el motor y le permite

seleccionar la velocidad del motor de ya sea

R,&PIDA o LENTA.

Cordon arrancador - se usa para hacer ar-

rancar el motor.

Palancas de control de la impulsion - se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Laoperaci6nde cualquier

segadorapuedehacerque

saltenobjetosextrahosdentrode

susojos,Ioquepuedeproducir

dahosgravesen_stos.Siempre

useanteojosde seguridado protecci6npara

losojosmientrasoperesusegadorao cuando

hagaajusteso reparaciones.Recomendamos

gafaso unamascaradeseguridaddevisi6n

ampliadeseguridadusadasobrelasgafas.

COMO USAR SU SEGADORA

MANDO MOTOR

El motor se acciona a trav_s de un mando de

mariposa situado en el lado del mango supe-

rior. La posici6n ESTRANGULACION se utiliza

para poner en marcha el motor; la posici6n

RAPIDO se utiliza para poner en marcha un

motor tibio, para un corte y acabado mejores

y para ensacar mejor la hierba; la posici6n

LENTA se utiliza para un corte ligero, para reali-

zar los acabados y para ahorrar carburante; la

posici6n STOP se utiliza para parar el motor.

ESTRAN- I1_ O

GULACION

IX I RAPIDO LENTA

"" " - STOP

I /" II/r--I I _" _

(" /h'/ I,,_-

r ,J( -//l; II

• -_ -'it( /1

"// I-,,,"_ l - "z

,7,J,"

NTROL DE LA CUCHILLA

PRECAUCION: Cuando el mando de la

cuchilla est,. accionado, la cuchilla gira.

• Para accionar la cuchilla, hacia el mango y

presionar la palanca de mando cuchilla/freno

hacia adelante (1) abajo mantener la palanca

de control que exige la presencia del operador

(2). Para detener la cuchilla, soltar la palanca

de control que exige la presencia del operador.

Dejar que el motor fr[o se caliente en la

posici6n en vac[o pot un minuto antes de ac-

cionar la cuchilla.

NOTA: Es normal o[r el deslizamiento de la

correa mientras la cuchilla se acciona y alcanza

su velocidad prevista.

• No accionar la cuchilla en presencia de hierba

muy alta pot cortar. Llevar la segadora fuera

de la hierba alta antes de accionar la cuchilla.

_kPRECAUCION: Las normativas federales

requieren que este mando de cuchilla/freno

minimice el riesgo de heridas provocadas pot

el contacto con la cuchilla. En ningOn caso

intentar anular las funciones de mando.

Palanca de

mando cuchilta/

freno

Barra de control

que exige la

presencia det

operador

'\\ \

PARA ACCIONAR

LA CUCHILLA

CONTROL DE LA IMPULSION

• La autopropulsi6n se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando cualquiera

palanca de accionamiento atr_.s hacia el

mango. Cuanto m_.s lejos se tira a palanca

hacia el mango, m_.s r_.pida irb. la unidad.

• El movimiento hacia adelante se detiene cu-

ando sea la palanca de mando operador pre-

sente o a palanca de accionamiento se sueltan.

Para detener el movimiento hacia adelante sin

apagar el motor, soltar s61o a palanca de ac-

cionamiento. Mantener la palanca de mando

operador presente abajo contra el mango para

continuar a cortar sin autopropulsi6n.

AVlSO: Si despu6s haber desenganchado de la

palanca de control, la segadora no roda hacia

atr_.s, empuje la segadora un poco hacia adelante

para desenganchar las ruedas de la impulsi6n.

Barra de control que exige la presencia del operador

de la

impulsi6n

PARA ENGANCHAR

EL CONTROL DE LA

IMPULSION

CONTROL DE LA

IMPULSION

DESENGANCHADO

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse", provocando una disminuci6n de la

velocidad. Hay un torniquete en la sede del

mando para apretar la tensi6n del cable. Pro-

ceder de la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujfa de la bujfa.

2. Vuelta el torniquete para aumentar la velo-

cidad del mecanismo.

Opere la segadora para probar la velocidad

del mecanismo. Reajuste seg0n Io requerido.

Si las condiciones no mejoran despu_s de los

pasos descritos (la velocidad hacia adelante

queda la misma), la correa de transmisi6n

est,. desgastada y tiene que ser sustituida.

Torniquete ajuste

PARA AJUSTAR LA ALTURA DE CORTE

Las cuatro ruedas son ajustadas con una

palanca 0nica.

• Tire de la palanca de ajustes hacia la rueda.

Levante la segadora, mueva la palanca

hasta delante a la posici6n deseada. Para

bajar la segadora, mueva la palanca hacia la

retaguardia.

Palanca

de ajustes

PALANCA

HACIA ATR_,S

PARA BAJAR EL

CORTACESPED

PALANCA HACIA

ADELANTE

PARA LEVANTAR

EL CORTACESPED

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGAD©RAS CON DESCARGA TRASERA

• Levantar la puerta trasera de cortac6sped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los soporte del

recogedor de c6sped.

trasera

Soporte det recogedor

de c6sped

Mango del

bastidor det

recogedor

c6sped

• Para pasar a la operaci6n de acolchamiento,

remover la recolectora de hierba y cerrar la

puerta trasera.

AVlSO: Le puerta trasara seguirb, siendo abi-

erto hasta la barra de control que exige la pres-

encia del operador se mantiene a la mango.

_, PREOAUOION: No fuerce la puerta trasera

para cerrarse. El daho grave a su segadora

podia resultar.

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada y trabado.

Abierto la

proteccid

contra la

descarga

Desviador

de la descarga

lateral det lndicadorJ

bastidor del de botsa

recogedor Ilena

LA SEGADORA ESTA LtSTA

PARA LA OPERACION DE LA

DESCARGA

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La puerta trasera cerrada.

2. La protecci6n contra la descarga cerrada y

trabado.

PARA ENSACAMIENTO TRASERO -

1. Recogedor del c_sped instalado.

2. La protecci6n contra la descarga cerrada y

trabado.

PARA DESCARGA LATERAL-

1. La )uerta trasera cerrada.

2. La desviador de la descarga instalada.

_L, PRECAUCION: No haga funcionar su sega-

dora sin la placa de la acolchadora sin el recoge-

dor c6sped aprobados en su lugar. Nunca trate de

operar la segadora cuando se halla removido la

puerta trasera o cuando se ha removido a puerta

trasera o cuando estb. un poco abierta.

PARA VACIAR EL RECOGEDOR DE

ClaSPED

Vacie el recogedor de c6sped cuando los

recortes son visibles en la ventana Ilena del

indicador de bolsa liana.

1. Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los re-

cortes, de debajo del mango de la segadora.

3. Vacie los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producir_, un desgaste innecesario.

Mango det

-. _ bastidor

"- del

-- edor

\ "-- de c6sped

Mango de c6sped _'_

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento

de este manual.

,_L,PRECAUCION: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegOrese que la segadora est_ nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

4. Inserte y apriete la varilla medidora de aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Uene hasta la

linea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite m_.s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan set utilizados

durante los primeros 30 dias.

_PRECAUCION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_PREOAUOION: Los combustibles mezclados

con alcohol (conocidos como gasohol, o el uso

de etanol o metanol) pueden atraer la humedad,

la que conduce a la separaci6n y formaci6n de

_.cidos durante el almacenamiento. La gasolina

acidica puede dahar el sistema del combustible

de un motor durante el almacenamiento. Para

evitar los problemas con el motor, se debe vaciar

el sistema del combustible antes de guardarlo pot

un periodo de 30 dias o m_.s. Vacie el estanque

del combustible, haga ar rancar el motor y hb.galo

funcionar hasta que las lineas del combustible y el

carburador queden vacios. La pr6xima temporada

use combustible nuevo. Vea las Instrucciones

Para El AImacenamiento para m_.s informaci6n.

Nunca use productos de limpieza para el motor o

para el carburador en el estanque del combustible

pues se pueden producir dahos permanentes.

Tapa del deposito Tapa det

de aceite

con de gasotina

varitla

nivet

Marca Marca

superior inferior

PARA PARAR EL MOTOR

• Para parar el motor mueva la palanca

de mando de control de aceleraci6n a la

posici6n de STOP. Espere hasta que la

cuchilla y todas las piezas m6viles se hallan

parado y mueva la v_.lvula del combustible a

la posicion APAGADO (OFF).

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido a las capas protectoras del mo-

tor, una cantidad pequeha de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Asegurase que v_.lvula del combustible est6

en la posici6n ON.

2. Para hacer arrancar un motor frio, mueva la

palanca de control de aceleraci6n/estrangu-

laci6n, montada en elmango, a la posici6n

de ESTRANGULACION.

3. Para hacer arrancar el motor, tire la manilla

arrancadora r_.pidamente. No permita que

el cord6n arrancador se devuelva abrupta-

mente.

4. Lentamente mueva la palanca de control

de aceleraci6n a la posici6n de RAPIDO,

despu_s de que arranque el motor.

• Para empezar el motor, mueva la palanca de

control de acceleraci6n a la posici6n de RA-

PIDO y despu_s siga los pasos anteriores.

AVlSO: Permita que un motor frio se caliente

pot un minuto antes de encender la cuchilla.

Vea "CONTROL DE LA CUCHILLA" en esta

secci6n de este manual.

APAGADO

• Para un mejor ensacado del c6sped y para la

mayor[a de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de RAPIDO.

• Los poros en los recogedores de c_sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudarb.n menos

c6sped. Para evitar 6ste, rode el recogedor

con la manguera de agua regularmente y

d6jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudarb, el flujo del

aire del motor y extender,, su duraci6n.

CONSEJOS PARA SEGAR Y AOOLOHAR

IMPORTANTE: Para obtener el mejor rendimiento

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Vea "LIMPIEZA" en la

seccion de Mantenimento de este manual.

• La cuchilla acolchadora especial va a volver a

cortar los recortes de c6sped muchas veces, y

los reduce en tamaho, de modo que si se caen

en el c6sped se van a dispesar entre 6ste y no

se van a notar. Tambi6n, el c_sped acolchado

se va a deshacer rb.pidamente entregando

substancias nutritivas para el c_sped. Siempre

acolche con la velocidad del motor (cuchilla)

mb.s alta, pues asi se obtendr_, la mejor acci6n

de recorte de las cuchillas.

• Evite cortar el c_sped cuando est_ mojado.

El c6sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el c6sped es

temprano en la tarde. A esa hora este se ha

secado y el b.rea reci6n cortada no quedar_.

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c6sped. En el caso de que el

c6sped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c6sped.

Para un c6sped muy pesado, reduzca el an-

cho del corte pasando pot encima del lugar

anteriormente cortado y siegue lentamente.

V_.lvuta det combustible

CONSEJOS PARA SEGAR

,_PRECAUCI0N: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden dahar su

segadora y anular su garanfia.

• Bajo ciertas condiciones, tal como c_sped muy

alto, puede ser necesario el elevar la altura del

corte para reducir el esfuerzo necesario para

empujar la segadora y para evitar sobrecargar

el motor, dejando montones de recortes de

c_sped. Puede que sea necesario reducir la

velocidad del recorrido y/o haga funcionar la

segadora sobre el _.rea pot segunda vez.

• Para un corte muy pesado, reduzca el ancho del

corte pasando parcialmente por encima del lugar

anteriormente cortado y siegue lentamente.29

MAX 1/3

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un _.rea tenga que set

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en forma

perpendicular) a la pasada del primer corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_, que el c6sped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTEN|M|ENTO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de Cesped * _#P

E Controlar los Neumaticos

G Controlar las Ruedas Motrices *** _#_

A Limpiar la Segadora ....

Limpiar debajo la Cubierta de la Transmisidn ***

Revisar las Correas y las Poleas Impulsadas ***

R Revisar / Afilar / Cambiar la Cuchilla

j_ Lubricacidn

i Limpiar / Recargar la Bateria **

Revisar el nivel del Aceite _#_

_'_ Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

O Cambiar la Bujia

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a5adir un estabilizador de carburante.

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADA DE CADA 10 25 HORAS O 100 ALMACE-

USO USO HORAS TEMPORADA HORAS NAMIENTO

v' v'

v'3

, (si viene equipado) 1 - Cambiar mb.s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

** Segadoras con Arranque EI6ctrico 2 - Dar servicio mb.s a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propumsor 3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

_** Utimizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de h temporada.

debajo de la cubierta del cortac_sped 5 - Y despues de 5 horas de funcionamiento.

RECOMENDAClONES GENERALES

La garanfia de esta segadora no cubre los

arficulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garanfia, el operador tiene que

mantener la segadora segL_n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al aho, cambie la buj[a, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estA desgastada. Una buj[a

nueva y un elemento del filtro de aire limpid

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mb.s.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

(_) Ajustador

de la rueda

(_) Aceite del

motor

(_ Bisagra

la puerta

de la acol-

chadora

(_ Bisagra

de la

puerta

traser

(_ Clavija de montaje del puntal del mango

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRJCACl0N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

(_ Rocie el Jubricante

(_) Yea "MOTOR" en la seccion de Mantenirniento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qu[micas para control de insec-

tos que pueden dahar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dahar a las Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n traseras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de c6sped, etc. en el Area de las ruedas de

impulsi6n y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas traseras.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

mbie la cuchilla doblada o dahada.

PREOAUOION: Usar solamente la cuchilla

de repuesto aprobada por el fabricante de su

segadora. Usar una cuchilla no aprobada pot

el fabricante de su segadora es peligroso, pu-

ede dahar su segadora y anular su garanfia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y p6n-

galo en donde no pueda entrar en contacto

con _sta.

2. Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva los pernos de la cuchilla gir_.n-

dolo en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y el adaptador de la

cuchilla.

6. Remueva el cubierta de la caja de en-

granajes.

PARA CAMBIAR LA CUCHILLA

1. Instale el cubierta de la caja de engranajes.

2. Ponga la cuchilla y el adaptador de la

cuchilla en el Embrague de la Cuchilla/

Freno.

3. AsegOrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale los pernos de la cuchilla en el

adaptador de la cuchilla y el Embrague de

la Cuchilla!Freno.

5. Use un bloque de madera entre la cuchilla y

la caja de la segadora y apriete los pernos

de la cuchilla girb.ndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

36 - 44 pies libras.

IMPORTANTE: Los pernos de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

Borde de salida

Cubierta de

la caja de

engranajes

-Adaptador

de la

cuchilla

Cuchilla

Pemos de la

cuchilta

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, aseg0rese de que quede bal-

anceada. Una cuchilla que no estb. balanceada

va a producir eventualmente daho en la sega-

dora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla estb. balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

6sta quede balanceada.

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c_sped a menudo

para verificar si estb. dahado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_.mbielo

solamente por uno que sea aprobado por el

fabricante. D6 el n0mero del modelo de la

segadora cuando Io ordene.

CAJADEENGRANAJES

• Paramantenerel sistemade impulsi6n

funcionandoenformaadecuada,lacaja

de engranajesy el Areaalrededorde la

impulsi6ntienenquemantenerselimpiasy

sin acumulaci6nde basura.Limpiedebajo

de lacubiertade la impulsi6ndosvecespor

temporada.

• Lacajade engranajesseIlenaconlubricante

hastael niveladecuadoen lafb.brica.La

0nica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la

caja de engranajes.

Envase

MOTOR 4.

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control 5.

de la emisi6n, los cuales sean hechos al costo

del cliente, pueden ser realizados por cualquier

individuo o establecimiento de reparaci6n de 6.

motor. Los reparos que caen bajo garanfia

deben ser realizados por un establecimiento de

servicio de reparaci6n de motor autorizado.

LUBRiCACl(SN

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SG-SL

de servicio API. Seleccione la calidad de visco-

sidad SAE seg0n su temperatura de operaci6n

esperada.

CALIDADES DE VlSCOSIDAD DE SAE

°F -20 0 30 32 40 60 80 100

°C =30 =2; =1; ; 1'0 20 10 40

_AMADETEMPERATURAANTICIPADAANTESDELPROXlMOOAMBIODEAOEITE

AVlSO: Los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en clima frio,

y revise el nivel del aceite del motor menudo,

para evitar un posible daflo en el motor, debido

a que no tiene suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o pot Io menos una vez al aflo si la

segadora se utiliza menos 25 horas el aflo.

Revise el nivel del aceite del carter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para dre-

nat el aceite, drene el tanque de combustible

haciendo cotter el motor hasta que el tanque

est6 vacio.

1. Desconecte el alambre de la bujfa y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficie limpia.

3. Incline la cortadora de c6sped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_.s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

Rellene el motor con aceite. Vierta lenta-

mente el aceite en el tubo de relleno del

motor.

Permita que el aceite se asiente. Use un

medidor en la tapa/varilla indicadora del

nivel para relleno del aceite para revisar el

nivel. Inserte la varilla indicadora de nivel

en el tubo, y haga descansar la tapa del

dep6sito para relleno del aceite en el tubo

al leer las medidas. NO enrosque el tap6n

cuando este tomando una lectura.

Tapa del

deposito de

aceite con

varilla de

nivet _

Marca _%

superior_

Marca l-

inferior

7. ContinOe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumar_.

cuando Io valla a arrancar.

8. AsegOrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujfa a

6sta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro clel aire sucio.

Sustituir el papel del cartucho una vez al aflo o

tras I00 horas de funcionamiento, m_.s a menu-

do si se utiliza en condiciones de suciedad y

polvo particulates. No lave el filtro de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remuevalacubierta.

2. Cuidadosamente, remueva el cartucho.

3. L[mpielo golpe_.ndolo suavemente en una

superficie plana. Si est,. muy sucio cambie

el cartucho.

_ILPREOAUOI0N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

321impiar el cartucho. Pueden producir el deteri-

orode _ste.Noaceiteel cartucho.Nouseaire

a presi6nparalimpiarloo secarlo.

4. Instaleelcartucho,luegovuelvaa ponerla

cubierta.

Oreja

Cartucho

Cubierta det fittro de aire

SILENClADOR

Inspeccione y cambie el silenciador si est,.

corroido puede producir un peligro de incendio

y/o daho.

BUJJA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despu6s de cada 100 horas de

operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

DERRUBIO DEL AGUA

Su cortac_spedes de c_sped se equipa de una

guarnici6n que permita la limpieza rb.pida y

fb.cil del superficie inferior de la cubierta. Para

utilizar esta caracteristica, siga de la forma

1. Mueva el cortac6spedes de c6sped a un

_trea de la hierba cortada o de otra superfi-

cie dura.

NOTA: El agua, la hierba y la otra ruina escur-

rirb.n debajo de la cubierta del cortac6spedes

durante el proceso del derrubio.

2. Quite el colector de la hierba y descargue

el montaje del canal inclinado del cortac6s-

pedes de c_sped.

3. Cierre la puerta del mulcher (si est,. equi-

pado).

4. Conecte una manguera del jardin con la

guarnici6n donde demostrado.

IMPORTANTE: Sea seguro que la manguera

del jardin no estb. encaminada debajo de la

cubierta del cortac6spedes de c6sped ni que

est,. enredada en las ruedas.

5. Gire el abastecimiento y la comprobaci6n

para de agua escapes en la guarnici6n.

Si no hay escapes presentes, encienda el

motor (segLin Io descrito en la secci6n de la

operaci6n de este manual) y deje el motor

funcionar hasta que el superficie inferior del

cortac6spedes de c6sped est,. limpio.

,_ADVERTENClA: No contrate el sistema de

impulsi6n durante el proceso del derrubio.

6. Apague el motor.

7. Apague el abastecimiento de agua y quite

la manguera de la guarnici6n.

PREOAUOION: No quite la manguera de la

guarnici6n mientras que el motor estA funciona-

ndo. El agua en motor puede dar lugar a vida

acortada del motor.

8. Encienda el motor (segOn Io descrito en la

secci6n de la operaci6n de este manual)

y deje el motor funcionar por un minuto

completo para quitar exceso de agua del

cortac6spedes.

Guarnici6n

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

AI;:_,PRECAUClON: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con _sta.

• Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspb.ndola para

remover la acumulaci6n de c_sped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mb.s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

DERRUBIO DEL AGUA

LIMPIE DEBAJO DE LA CUBiERTA DE LA

iMPULSION

Limpie debajo de la cubierta de la impulsi6n por Io

menos dos veces cada temporada. Raspe debajo

de la cubierta con un cuchillo para masilla o con

una herramienta parecida, para remover toda

acumulaci6n de c_sped o basura en la parte

inferior de la cubierta de la impulsi6n.

_,DVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegOrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujfa y p6n-

galo en donde no pueda entrar en contacto

con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un mfnimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daha el desviador

debe cambiarse.

LA CORREA DE IMPULSION

Si su segadora no est,. funcionando en forma

adecuada debido a problemas que se sospe-

cha vienen del correa de impulsi6n, Ileve su

segadora a contacto con su centro de servicio

Sears o con un otro centro de servicio cualifi-

carlo para repararla y/o ajustarla.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - ajL_stelo a la altura que le

acomode.

1. Remueva la manilla y el perno portador en

un lado del mango inferior.

2. AI mismo tiempo que sujeta el conjunto del

mango, remueva la manilla y el perno porta-

dor del lado opuesto, alinee el agujero en el

mango con el agujero deseado en el puntal

del mango y vuelva a montar el perno y la

manilla y apri6telos en forma segura.

3. Alinee el lado opuesto del mango con el

agujero de la misma posici6n y aseg0relos

con el perno y la manilla.

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emisi6n, los cuales sean hechos al costo

del cliente, pueden ser realizados por cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garanfia

deben ser realizados por un establecimiento de

servicio de reparaci6n de motor autorizado.

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fb.brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor estb. funcio-

nando demasiado rb.pido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo

no ajustable para controlar la mezcla. Si su

motor no est,. funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/o

ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fAbrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fb.brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Puntal del

mango

Manilla Perno

Baja

Inmediatamente prepare su segadora para el almacenamiento al final de cada temporada o si la

unidad no se va a usar pot 30 d[as o m_.s.

SEGADORA

Cuando se va a guardar la segadora pot cierto

perfodo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un b.rea limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segOn se muestra en la secci6n

de Mantenimento de este manual.

3. AsegOrese de que todas las tuercas y

clavijas y todos los pernos y tornillos est6n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estb.n dafladas, quebradas o desgastadas.

C_.mbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita que

el mango se doble hacia detras.

2. Remueva las dos (2) manillas y los pernos

de cada lado del mango inferior y pivote el

conjunto entero del mango hacia delante y

permita le que se descanse sobre la sega-

dora.

3. Vuelva a poner las manillas y los pernos al

mango inferior o a los puntales del mango

para la seguridad.

• Cuando prepare su mango a partir de la

posici6n de almacenamiento, el mango infe-

rior nesecitara cerrarlo manualmente para la

posici6n de sega.

IMPORTANTE" Cuando doble el mango para el

almacenamiento o el transporte, asegOrese que

Io doble seg0n se muestra o 3urde daflar los

cables de control.

Barra de control

que exige

presencia del

operador

Perno

DOBLAR

HACIA

ADELANTE

PARA

ALMACENAR

S/_ Mango

/'_k superior

Manilla del

mango

Soporte

de mango

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emisi6n, los cuales sean hechos al costo

del cliente, pueden ser realizados por cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garanfia

deben ser realizados por un establecimiento de

servicio de reparaci6n de motor autorizado.

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej_.ndolo funcionar

hasta que el carburante termine y el

carburador est_ vac[o.

• Nunca use los productos para limpieza del

POSICION carburador o del motor en el estanque de

combustible pues se pueden producir daflos

PARA

SEGAR permanentes.

• Use combustible nuevo la pr6xima tempo-

, rada.

AViSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un m[nimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el per[odo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor pot Io menos

10 minutos despu_s de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se est,. usando estabilizador de

Mango inferior 35combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cb.m-

bielo con aceite de motor limpio. (Vea "MO-

TOR" en la secci6n de Mantenimento de este

manual.)

ClLINDRO

1. Remuevala bujfa.

2. Vac[e una onza (29 ml) de aceite a trav_s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se empie-

za a oxidar. La oxidaci6n y/o la mugre en su

gasolina producir_.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cLibrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plb.stico. El plb.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

Af_PREOAUOION: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfr[e el motor antes de

almacenarla en alg0n recinto cerrado.

SOLUCION DE PROBLEMAS - Yea ia seccion apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca

Falta de

fuerza

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa desconectado.

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_.lvula del combustible (si equ-

ipada) estb. en la posici6n OFF.

11. Bater[a d_bi (si equipada).

12. Desconecte el conector

de la bater[a (si equipada).

13. Fusible quemado.

14. Palanca de mando del motor

en posici6n de STOP.

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c6sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

CORRECClON

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drene el estanque de combustible

y vuelva a Ilenar el estanque con

gasolina nueva.

4. Drene el estanque de combustible

y vuelva a Ilenar el estanque con

gasolina nueva.

5. Conecte el alambre a la bujfa.

6. Cambie la bujfa.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v_.lvula del combustible

a la posici6n ON.

11. Cague la bater[a.

12. Conecte la bater[a al motor.

13. Cambie el fusible.

14. Colocar la palanca de mando de

motor en la posici6n RAPIDO.

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

PROBLEMA

Mal corte=

disparejo

Vibracion

siva

Cordon

arrancador

dificil de tirar

Recogedor de

cesped no se

llena (si viene

equipado)

Dificil de

empujar

El embrague

cuchilla/freno

no se conecta

El motor se

cala cuando

se enciende

la cuchilla.

Perdida de

impulsion

o retardase

de la

velocidad

CAUSA

Cuchilla desgastada, doblada

o suelta.

AItura de las ruedas dispareja.

Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguehal del motor doblado.

1. El freno del volante del motor

estb. aplicado cuando se

suelta la barra de control.

2. Ciguehal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c6sped.

5. Embrague cuchilla/freno

defectuoso.

AItura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n de aire.

El c_sped estA demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la

caja/cuchilla de la segadora

arrastr_.ndose en el c_sped.

Recogedor de c_sped

demasiado Ileno.

Posici6n de la altura del mango

no adecuada para usted.

1. Mando de cuchilla/freno

defectuoso.

Motor fr[o.

El cortac_spedes en hierba

sin cortar.

1. Desgaste de lacorrea.

2. La correa estb. fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. El sistema de control del

mecanismo impulsor "suelto".

CORRECClON

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el exce=

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c6sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

5. Sustituirel embrague

cuchilla/freno.

Eleve la altura de corte.

Cambie las cuchillas.

Limpie el recogedor de c6sped.

Eleve la altura de corte.

Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.s alto.

Vac[e el recogedor de c6sped.

Ajuste la altura del mango de

modo que le acomode.

1. Sustituir el mando cuchilla/freno.

1. Permitaqueel motorsecaliente pot

un minuto.

2. Mueva el cortac6spedes al _.rea

despejada.

1. Revise/cambie la correa de

impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

100

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,370951

26 .....

24./_ _

,_52 \

39 22

4_ 63

]

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,370951

KEY PART

NO. NO.

1 183471X479

2 580625801

_13

104164X

182398

580749703

430653

425575

189713X428

437516

431238

132004

194788

444537

419949

141841

419948

419945

72250505

580943406

446432

419944X007

DESCRiPTiON

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO.

Upper Handle 33 420019

Cable, Blade Brake/Clutch 34 419946X615

Control / Rear Door Prop 36 175735

Cable Tie, Nylon 38 419942X428

Handle Knob, Star 39 581353703

Control Bar Assembly 40 581353603

(Includes Blade Control Lever, 41 150406

Roll Pin and Spring) 42 193000

Rear Door Assembly 43 191730

Hairpin, Door/Handle Pivot 44 446763

Handle Knob, Standard 45 175650

Plug, Handle Bar 46 - - -

Rear Baffle

Keps Locknut 1/4-20

Rope Guide

Rear Skirt 47 438388

Spring, Rear Door, LH, Black 48 438384X004

Screw, Panhead, Torx #20 50 180460

Spring, Rear Door, RH, Grey 51 430599

Screw, Rear Door/Handle Pivot 52 404763

Bolt, Carriage 5/16-18 x 5/8 53 17000510

Grassbag 56 17411312

Frame, Grass Catcher

Latch, Mulcher Door 57 155377

Mulcher Door 58 437517X479

Bracket, Grassbag 59 191574

Hinge Bracket Assembly 62 420474X004

Discharge Deflector 63 178848

Handle Bracket, LH

Handle Bracket, RH 64 - - -

Screw, Dogpoint 3/8-16 x 1-1/8

Spring, Torsion

Nut, Hex, Nylock

Kit, Lawn Mower Housing 83 750097

Rod, Hinge 84 428124

Blade Brake/Clutch 85 429801X004

Assembly (For service and

replacement parts, call Honda 96 197991

Engines at 1-800-426-7701) 97 580680302

Blade, 22"

Blade Adapter

Bolt, Hex Head, Grade 8

Front Baffle

Decal, Danger

Screw, Hex Head 1/4-20

Screw, Hex Washer Head

#13 x 3/4

Nut, Hex

100 439468

101 183365

103 180393

114 199687

115 580625701

-- 581730796

DESCRiPTiON

Bar, Lower Handle

Handle Bolt

Belt Retainer

Screw, Hex Washer Head

#10-16 x 5/8

Engine, Honda,

Model Number

GCV190-LABHH-ED

(See Breakdown)

Screw, Hex Washer Head

Fastener, Push

Mounting Bracket,

Rear Skirt

Clip, Cable

Mounting Bracket,

Blade Brake/Clutch

Control, Throttle

Screw

Spring, Blade

Brake/Clutch Assembly

Screw

Cable, Blade Brake/Clutch

Owner's Manual,

English / Spanish

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

( (,

\ \

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,370951

41 31

.............32

55............_ -..>

13 .............. /

................35

3415

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,370951

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO.

1 446503 Drive Control Assembly 33 409148

(Includes Cable) 34 197480

9 431650 Cable, Drive 35 430598

10 429544X479 Mounting Bracket, Drive Control 36 441833X004

11 17411312 Screw 37 163409

12 73940800 Nut, Hex 38 191730

13 434564 Gear Case Assembly, Complete 39 407059

14 193443 Pulley, Drive 40 400249X460

15 88348 Washer, Flat 41 428783

16 428782X428 Rod, Connecting 44 437799

17 751153 Nut, Hex 48 438489

18 428989 Kit, Selector Assembly 49 434994

19 430697X615 Knob, Wheel Adjuster 50 415585

20 580806901 Debris Shield 51 415586

21 435242 Anchor 55 406558

23 428990 Wheel Axle Assembly, LH 56 428797X460

24 433511 Bracket, Height Adjustment 57 409149

25 421515X004 Mounting Bracket, Debris Shield 58 435241

26 438373X004 Belt Keeper 59 441786X004

28 12000058 E-Ring 7/16 61 181698

29 428781 Cover, Dust, Wheel 62 197991

30 17000510 Screw, Hex Head 1/4-20 63 428124

31 404845 Pawl, Drive 84 416405

32 428780X428 Wheel & Tire Assembly, Rear, 11" 85 439077

DESCRiPTiON

Nut, Flangelock 3/8-16

O-Ring

Axle, Rear

Axle, Front

Screw, Hi-Lo Thread, 12 x 5/8

Nut, Hex

Bolt

Wheel & Tire Assembly, Front, 8"

Pinion

Belt, Drive

Water Washout Assembly

Fitting, Hose, Water Washout

Washer, Lock, Internal Tooth

Locknut, Hex, with O-Ring

Spring, Tension

Hubcap

Nut, Flangelock 3/8-16

Bolt, Shoulder

Support Bracket

Screw

Clip, Cable

Fastener, Push

Adapter, Quick-Connect Coupler

Support Bracket, Front Axle

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV190=LABHH-ED

c , EY!

PISTON / _ 6

CONNECTING

ROD --3

_;L2,5 21-0 ./,_¢',- .

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV190=LABHH-ED

CAMSHAFT PULLEY

KEY PART

NO. NO.

1 12209-ZM0-003

2 14320-ZOY-000

3 14324-ZL8-000

4 14400-Z0J-014

5 14431-Z0J-000

6 14441-Z0J-000

7 14461-ZL8-000

8 14711-ZL8-000

14711 -Z0J-000

14711 -Z0J-800

9 14721-ZL8-000

10 14751-ZL8-000

11 14771-Z0J-000

12 90112-333-000

13 90206-001-000

14 91301-ZM0-V31

DESCRIPTION

Seal, Valve Stem

Pulley, Camshaft

Shaft, Cam Pulley

Belt, Timing

(84HU7 G-200)

Rocker Arm, Intake Valve

Rocker Arm,

Exhaust Valve

Shaft, Rocker Arm

Valve, Intake

(Technostar)

Valve, Intake (Rocknel)

Valve, Intake

Valve, Exhaust

Spring, Valve

Retainer, Valve Spring

Screw, Tappet Adjusting

Nut, Tappet Adjusting

O-Ring (6.8 x 1.9) (ARAI)

CYLINDER BARREL

KEY PART

NO. NO.

1 12000-ZOY-010

12000-ZOY-840

2 12310-ZOJ-000

12311-ZL8-D00

12311-ZL8-000

3 12355-ZL8-000

4 90013-883-000

5 90014-952-000

6 91201-ZOY-003

7 98079-55846

98079-56846

DESCRIPTION

Cylinder Assembly

Cover, Cylinder Head

Cover, Head

Cover, Breather

(Breather Valve Assembly)

Bolt, Flange (#6 x 12)

(CT200)

Bolt, Flange (#6 x 14)

(CT200)

Oil Seal (25.4 x 62 x 6)

Spark Plug (BPR5ES)

(NGK) (Serial Number

1693052 and above)

Spark Plug (BPR6ES)

(NGK) (Serial Number

1693051 and below)

OiL PAN

KEY PART

NO. NO.

1 11300-ZOY-406

2 15625-ZE6-000

3 15631-ZM0-000

4 15639-ZM0-000

5 15650-ZM0-801

6 16508-ZM0-010

7 16510-ZM0-010

8 16511-ZL8-000

9 16512-ZM0-000

10 16513-ZE1-000

11 16531-ZE1-000

12 16541 -ZM0-000

13 90014-952-000

14 90121-952-000

15 90451-ZE1-000

16 90602-ZE1-000

17 91202-ZL8-003

18 91356-MA6-005

19 94101-068000

20 94251-08000

21 94301-08200

DESCRIPTION

Pan Assembly, Oil

Gasket, Oil Filler Cap

Extension, Oil Filler

Lock Washer, Extension

Gauge Assembly,

Oil Level

Shaft, Governor Holder

Governor Assembly

Weight, Governor

Holder, Governor Weight

Pin, Governor Weight

Slider, Governor

Shaft, Governor Arm

Bolt, Flange (#6 x 14)

(CT200)

Bolt, Flange (#6 x 25)

(CT200)

Washer, Thrust (6 mm)

Clip, Governor Holder

Oil Seal (28 x 41.25 x 6)

O-Ring (14.8 x 2.4) (NOK)

Washer, Plain (6 mm)

Pin, Lock (8 mm)

Pin, Dowel (#8 x 20)

PISTON / CONNECTING ROD

KEY PART

NO. NO. DESCRIPTION

1 13010-ZOY-014 Ring Set, Piston, Standard

(Teikoku)

2 13101-ZOY-010 Piston

3 13111-ZOY-000 Pin, Piston

4 13200-ZOY-000 Connecting Rod Assembly

13200-ZOY-010 Connecting Rod Assembly

5 90001-ZE1-000 Bolt, Connecting Rod

6 90551-ZE0-000 Clip, Piston Pin (13 mm)

CRANKSHAFT

KEY PART

NO. NO. DESCRIPTION

1 13310-ZOY-610 Crankshaft

2 90402-ZL8-000 Washer, Thrust

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV190=LABHH-ED

CARBURETOR i

17---0 {_9

19 3

AiR CLEANER

I 4

MUFFLER ]

BLADE HOLDER

1o@

----1

6 i LABELS

RECOIL STARTER

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV190=LABHH-ED

CARBURETOR

KEY PART

NO. NO. DESCRIPTION

1 16010-883-015 Gasket Set

2 16013-ZL1-003 Float Set

3 16015-887-782 Chamber Set, Float

4 16016-ZG0-W00 Screw Set

5 16024-ZE1-811 Screw Set, Drain

6 16028-ZE0-005 Screw Set

16028-ZK7-$91 Screw Set

7 16029-ZG0-901 Screw Set, Throttle Stop

8 16100-ZOY-821 Carburetor Assembly

(BB65C A)

9 16155-ZM0-013 Valve, Float

10 16166-Z0Y-003 Nozzle, Main

11 16211-ZL8-000 Insulator, Carburetor

12 16212-ZL8-000 Gasket, Insulator

13 16221-883-800 Gasket, Carburetor

14 16228-ZL8-000 Gasket, Carburetor

15 16950-ZM0-000 Guide, Air

16 93500-05006-0H Screw, Pan (#5 x 6)

17 99101-124-0650 Jet, Main (#65)

99101-124-0680 Jet, Main (#68)

99101-124-0700 Jet, Main (#70)

19 16015-Z0L-881 Chamber Set, Float

AiR CLEANER

KEY PART

NO. NO.

1 15721-ZM0-000

2 17211-ZL8-023

3 17220-ZM0-000

17220-ZM0-010

17220-ZM0-020

17220-ZM0-030

4 17228-ZM0-000

5 17231-ZOL-030

17231 -ZOL-040

17231 -ZOL-050

6 90003-ZM0-000

90003-ZM0-010

7 95701-06014-08

DESCRIPTION

Tube, Breather

Element, Air Cleaner

Case Assy., Air Cleaner

Gasket, Air Cleaner

Cover, Air Cleaner

Bolt, Flanged (#6 x 86)

(CT200)

Bolt, Flanged (#6 x 85)

(CT200)

Bolt, Flanged (#6 x 14)

MUFFLER

KEY PART

NO. NO. DESCRIPTION

1 06180-Z0J-000 Kit, Spark Arrester

2 18310-ZOY-000 Muffler

3 18321-ZOL-J00 Protector, Muffler

4 18350-ZL8-000 Arrester, Spark

5 18356-ZL8-000 Hate, Arrester Number

6 18381-ZL8-305 Gasket, Muffler

7 90004-ZL8-000 Bolt, Flanged #6 x 79

(CT200)

8 90013-883-000 Bolt, Flanged #6 x 12

(CT200)

9 90055-ZE1-000 Screw, Tapping #4 x 6

BLADE HOLDER

KEY PART

NO. NO. DESCRIPTION

1 72600-VE1-G00 Holder Assembly, Blade

2 75110-ZOL-000 Hate Assy., Bail Control

3 75111-VE1-G01 Plate, Bail Control

4 75117-VE1-G00 Bail, Steel

5 75127-VE1-G00 Hate, Spring Hook

6 75130-ZOL-000 Plate, Brake

7 75132-VE1-G00 Spring, Bali Plate

8 75141-VE1-R00 Disk, Drive

9 75150-VE1-R00 Disk, Driven

10 75162-ZOL-000 Pulley, Drive

11 75183-VE1-G01 Spring, Clutch

12 90101-VE1-G00 Bolt, Flanged (#10 x 24)

13 91051-VE1-G00 Bearing, Radial Bail (SST)

14 91052-VE1-G00 Bearing, Radial Bail

91102-VA4-013 Bearing, Radial Bail

15 94401-16150 Key, Woodruff (16 x 15)

LABEL,S

KEY PART

NO. NO.

1 87114-ZH7-821

2 87528-ZOL-V20

5 87101-Z8D-000

6 87169-Z8E-000

7 87524-Z8B-000

DESCRIPTION

Label, Warning

Mark, Choke Indication

Mark, Emblem (GCV190)

Mark, Recoil Cover

Label, Caution,

Fuel Petcock

RECOIL, STARTER

KEY PART

NO. NO. DESCRIPTION

1 28400-ZOY-013ZB Starter Assembly,

Recoil, "NH 1" (Black)

2 28461-ZL8-003 Grip, Recoil Starter

3 28462-ZOL-V20 Rope, Recoil Starter,

"Long Type" (Black)

4 90201-ZM0-000 Nut, Flange (6 mm)

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV190=LABHH-ED

FLYWHEEL

CHOKE LEVER

_5 ; .... ',

!@10,-,9

-- ._... _-. L__eJ -

, __

---J d_ "--%

i--2

HONDA 4=CYCLE ENGINE MODEL NUMBER GCV190-LABHH-ED

FAN COVER

KEY PART

NO. NO.

6 16950-ZOY-003

7 16952-ZA8-800

8 16961-Z0L-900

9 17511-Z0L-030

10 17514-ZOL-000

11 17516-Z0L-000

12 17532-Z0L-000

13 17533-Z0L-000

14 17534-Z0L-000

15 17620-Z0J-800

16 17636-Z0L-000

DESCRIPTION

Petcock Assembly

Filter, Fuel

Stay, Fuel Petcock

Tank, Fuel

Seal, Fuel Filler Neck

Clip, Tank Mounting

Rubber A, Tank Mounting

Rubber B, Tank Mounting

Nut, Tank Mounting

Cap Assembly, Fuel Tank

Gauge, Fuel Level

21 19610-ZOL-861ZC CoverAssembiy, Fan

"T89" (Craftsman Red)

19610-Z0L-861ZA Cover Assembly, Fan

"T89" CNHI") (Black)

19610-Z0L-861ZD Cover Assembly, Fan

"T93" (Husqvarna Grey)

19610-Z0L-861ZE Cover Assembly, Fan

"T98" (M.T.D. Red)

22 19619-ZL8-300 Collar, Fan Cover

24 90013-883-000 Bolt, Flanged (#6 x 12)

(CT200)

25 90015-883-000 Bolt, Flanged (#6 x 28)

(CT200)

27 90043-ZL8-000 Bolt, Stud (H=42.5mm)

28 90043-ZL8-000 Bolt, Stud (H=42.5mm)

33 93913-25220 Screw, Tapping (PO)

(#5 x 12)

35 91424-Z8B-821 Tube, Fuel Tank

36 91427-Z8B-821 Tube, Fuel (7.3 x 160)

40 95002-40800-08 Clip, Tube (D8)

42 95002-41200-08 Clip, Tube (D12)

DESCRIPTION

16551 -ZM0-010 Arm, Governor

CONTROLS

KEY PART

NO. NO.

2 16555-ZOL-800

3 16561-ZOL-000

4 16562-ZM0-000

6 90015-ZE5-010

8 95050-06000

Rod, Governor

Spring, Governor

Spring, Throttle Return

Bolt, Governor Arm

Nut, Flange (6 mm)

FLYWHEEL

KEY PART

NO. NO.

1 11344-MB0-000

2 13331-357-000

3 30500-Z0J-003

4 31105-Z0Y-010

5 32195-ZM0-800

6 35120-ZM0-003

7 51125-Z0L-003

90681-959-003

8 75110-Z0L-800

75110-ZOY-000

9 75113-ZM0-000

10 90014-952-000

11 90018-ZE1-000

12 90018-ZE1-000

90022-888-010

13 90213-S3Y-000

14 93892-04012-00

15 94103-04000

16 91601-ZOL-300

DESCRiPTiON

Grommet A, Rear Cover

(8 x 16 x 6.6)

(S/N 1877909 and below)

Key, Special, Woodruff

(25 x 18)

Coil Assembly, Ignition

Flywheel Assembly

Wire, Stop Switch

Switch Assembly,

Engine Stop (NC)

Holder, Wire (Fastex)

Clip A, Cable (3.8mm)

(Black) (NIFCO)

Brake Sub-Assembly

(S/N 1877909 and below)

Brake Sub Assembly

(S/N 1877910 and above)

Spring, Brake Lever

Bolt, Flange (#6 x 14)

(CT200)

Bolt, Flange (#6 x 23)

(CT200)

Bolt, Flange (#6 x 23)

(CT200) (Serial Number

1774627 and above)

Bolt, Flange (#6 x 20)

(CT200) (Serial Number

1774626 and below)

Nut, Flange (14 mm)

Screw, Washer Head

(#4 x 12)

Washer, Plain (4 mm)

Grommet, Brake Plate

(S/N 1877910 and above)

CHOKE LEVER

KEY PART

NO. NO. DESCRIPTION

1 16592-Z2D-800 Spring, Return

2 16610-Z2D-801 Lever Assembly, Choke

16610-Z2D-802 Lever Assembly, Choke

3 16614-Z2D-800 Spring, Choke Lever

4 16632-ZOL-800 Rod, Stop

5 90022-888-010 Bolt, Flange (#6 x 20)

(CT200)

HONDA

EMiSSiON CONTROL SYSTEM WARRANTY

Your new Honda Power Equipment engine complies with the U.S. EPA, Environment Canada, and

State of California emission regulations (models certified for sale in California only). American Hon-

da Motor Co., Inc. provides the emission warranty coverage for engines in the United States and its

territories. Honda Canada Inc. provides the emission warranty for engines in the 13 provinces and

territories of Canada. In the remainder of this Emission Control System Warranty, American Honda

Motor Company Inc. and Honda Canada Inc. will be referred to as Honda.

YOUR WARRANTY RIGHTS AND OBLIGATIONS:

California

The California Air Resources Board and Honda are pleased to explain the emission control system

warranty on your Honda Power Equipment engine. In California, new spark-ignited small off-road

equipment engines must be designed, built, and equipped to meet the State's stringent anti-smog

standards.

Other States, U.S. territories, and Canada

In other areas of the United States and in Canada, your engine must be designed, built, and

equipped to meet the U.S. EPA and Environment Canada emission standards for spark-ignited

engines at or below 19 kilowatts. Specific Honda products that do not meet the California emissions

regulations can be identified by a "Not for sale in California" decal.

All of the United States and Canada

Honda must warrant the emission control system on your power equipment engine for the period

of time listed below, provided there has been no abuse, neglect, or improper maintenance of your

power equipment engine. Where a warrantable condition exists, Honda will repair your power

equipment engine at no cost to you including diagnosis, parts, and labor.

Your emission control system may include such parts as the carburetor or fuel injection system,

the ignition system, and catalytic converter. Also included may be hoses, connectors, and other

emission-related assemblies (see next page for additional covered parts).

OWNER'S WARRANTY RESPONSIBILITY:

As the power equipment engine owner, you are responsible for the performance of the required

maintenance listed in your owner's manual. Honda recommends that you retain all receipts covering

maintenance on your power equipment engine, but Honda cannot deny warranty coverage solely

for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

As the power equipment engine owner, you should however be aware Honda may deny you war-

ranty coverage if your power equipment engine or a part has failed due to abuse, neglect, improper

maintenance, or unapproved modifications.

You are responsible for presenting your power equipment engine to a Honda Power Equipment

dealer as soon as a problem exists. The emission related warranty repairs should be completed

in a reasonable amount of time, not to exceed 30 days. If you have any questions regarding your

emission warranty rights and responsibilities, you should contact the Honda office in your region:

American Honda Motor Co., Inc.

Power Equipment Customer Relations

4900 Marconi Drive

AIpharetta, Georgia 30005-8847

Telephone: (888) 888-3139

Email: [email protected]

WARRANTY COVERAGE:

Honda Canada Inc.

Power Equipment Customer Relations

Visit www.honda.ca

for contact information.

Telephone: (888) 946-6329

Honda power equipment engines sold in the United States and Canada are covered by this war-

ranty for a period of two years from the date of delivery to the original retail purchaser or the length

of the Honda Distributor's Limited Warranty, whichever is longer. This warranty is transferable to

each subsequent purchaser for the duration of the warranty period.

If any emission-related part on your engine is defective, the part will be repaired or replaced by

Honda without charge for diagnosis, parts, or labor. All defective parts replaced under this warranty

become the property of Honda. A list of warranted parts is on the reverse side of this warranty

statement. Normal maintenance items, such as spark plugs and filters, that are on the warranted

parts list are warranted up to their required replacement interval only.

Honda will also replace other engine components damaged by a failure of any warranted part dur-

ing the warranty period.

American Honda Motor Co., Inc. / Honda Canada Inc. 10/2009 00X51-ZG0-6110 PWL50975-M

Only Honda approved replacement parts may be used in the performance of any warranty repairs

and must be provided without charge to the owner. The use of replacement parts not equivalent

to the original parts may impair the effectiveness of your engine emission control system. If such

a replacement part is used in the repair or maintenance of your engine, and an authorized Honda

dealer determines it is defective or causes a failure of a warranted part, your claim for repair of

your engine may be denied. If the part in question is not related to the reason your engine requires

repair, your claim will not be denied.

TO OBTAIN WARRANTY SERVICE:

You must, at your own expense, take your Honda Power Equipment engine or the product on which

it is installed, along with your sales registration card or other proof of original purchase date, to any

Honda Power Equipment dealer who is authorized by Honda to sell and service that Honda product

during his normal business hours. Claims for repair or adjustment found to be caused solely by

defects in material or workmanship will not be denied because the engine was not properly main-

tained and used.

If you are unable to obtain emission warranty service or are dissatisfied with the warranty service

you received, contact the owner of the dealership involved. Normally this should resolve your prob-

lem. However, if you require further assistance, contact the Honda office in your region:

American Honda Motor Co., Inc.

Power Equipment Customer Relations

4900 Marconi Drive

AIpharetta, Georgia 30005-8847

Telephone: (888) 888-3139

Email: [email protected]

EXCLUSIONS:

Honda Canada Inc.

Power Equipment Customer Relations

Visit www.honda.ca

for contact information.

Telephone: (888) 946-6329

Failures other than those resulting from defects in material or workmanship are not covered by this

warranty. This warranty does not extend to emission control systems or parts that are affected or dam-

aged by owner abuse, neglect, improper maintenance, misuse, misfueling, improper storage, colli-

sion, the incorporation of, or use of, unsuitable attachments, or the unauthorized alteration of any part.

This warranty does not cover replacement of expendable maintenance items made in connection

with required maintenance service after the item's first scheduled replacement as listed in the main-

tenance section of the product owner's manual, such as: spark plugs and filters.

Disclaimer of Consequential Damage and Limitation of Implied Warranties:

American Honda Motor Co., Inc. and Honda Canada Inc. disclaim any responsibility for incidental

or consequential damages such as loss of time or the use of the power equipment, or any commer-

cial loss due to the failure of the equipment; and any implied warranties are limited to the duration

of this written warranty. This warranty is applicable only where the California, U.S. EPA, or Environ-

ment Canada emission control system warranty regulation is in effect.

EMISSION CONTROL SYSTEM WARRANTY PARTS:

SYSTEMS PARTS

COVERED: DESCRIPTION:

Fuel Metering Carburetor Assembly (Includes Starting Enrichment System), Engine Temp-

erature Sensor, Engine Control Module, Fuel Regulator, Intake Manifold

Evaporative Fuel Tank, Fuel Cap, Fuel Hoses, Vapor Hoses, Carbon Canister, Canister

Mounting Brackets, Fuel Strainer, Fuel Cock, Fuel Pump, Fuel Hose Joint,

Canister Purge Hose Joint

Exhaust Catalyst, Exhaust Manifold

Air Induction Air Filter Housing, Air Filter Element*

Ignition Flywheel Magneto, Ignition Pulse Generator, Crankshaft Position Sensor, Power

Coil, Ignition Coil Assembly, Ignition Control Module, Spark Plug Cap, Spark Plug*

Crankcase Emission Control Crankcase Breather Tube, Oil Filler Cap

Misc. Items Tubing, Fittings, Seals, Gaskets & Clamps associated with these listed systems

Note: This list applies to parts supplied by Honda and does not cover parts supplied by the equip-

ment manufacturer. Please see the original equipment manufacturer's emissions warranty for

non-Honda parts.

* Covered up to the first required replacement only.

See the Maintenance Schedule in the owner's manual.

American Honda Motor Co., Inc. / Honda Canada Inc. 10/2009 00X51-ZG0-6110 PWL50975-M

S_RV|C_ NOTES

NOTAS S_RV|C|O

NEED HOR£ HELP?

Youq_[find the a_swer at@ more on managemyhO_eoCO_ - for fr'ee!

o Find this and aLLyour other product manuals online.

o Get answers from our team of home experts.

o Get a personalized maintenance plan for your home.

o Find information and tools to heLp with home projects.

brought to you by Sears

Your Home

For repair - in your home - of aH major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800=827-6655 (U.S.A.) 1-800=361-6665 (Canada)

Para pedirservicio de reparaci6n Au Canada pour serviceen frangais:

a domicilio,y paraordenar piezas: 1-800-LE-FOYERMc

1-888-,SU=HOGAR® (1-800-533-6937)

(1-888-784-6427) www. sea rs. ca

Sears

@Sears Brands, LLC

® Registered Trademark / TMTrademark / SMService Mark of Sears Brands, LLC

® Marca Registrada / TMMarca de FSbrica / SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce / _,IDMarque d6posee de Sears Brands, LLC

581 730796 120412BY PrintedinU.S.A.

Craftsman 917370951 lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917370951 Questions and Answers

Related Products

Craftsman 13AL78XT091 Lawn Mower

Craftsman 917372282 Lawn Mower

Craftsman 917389890 Lawn Mower

Craftsman 917384150 Lawn Mower

Craftsman 917380250 Lawn Mower

Craftsman 917371500 Lawn Mower
