Craftsman 917375840 lawn mower User Manual

Owner's Manual

Husqvarna

ROTARY LAWN MOWER

7.0 Horsepower

Power-Propelled

21" Multi-Cut

Model No.

917.375840

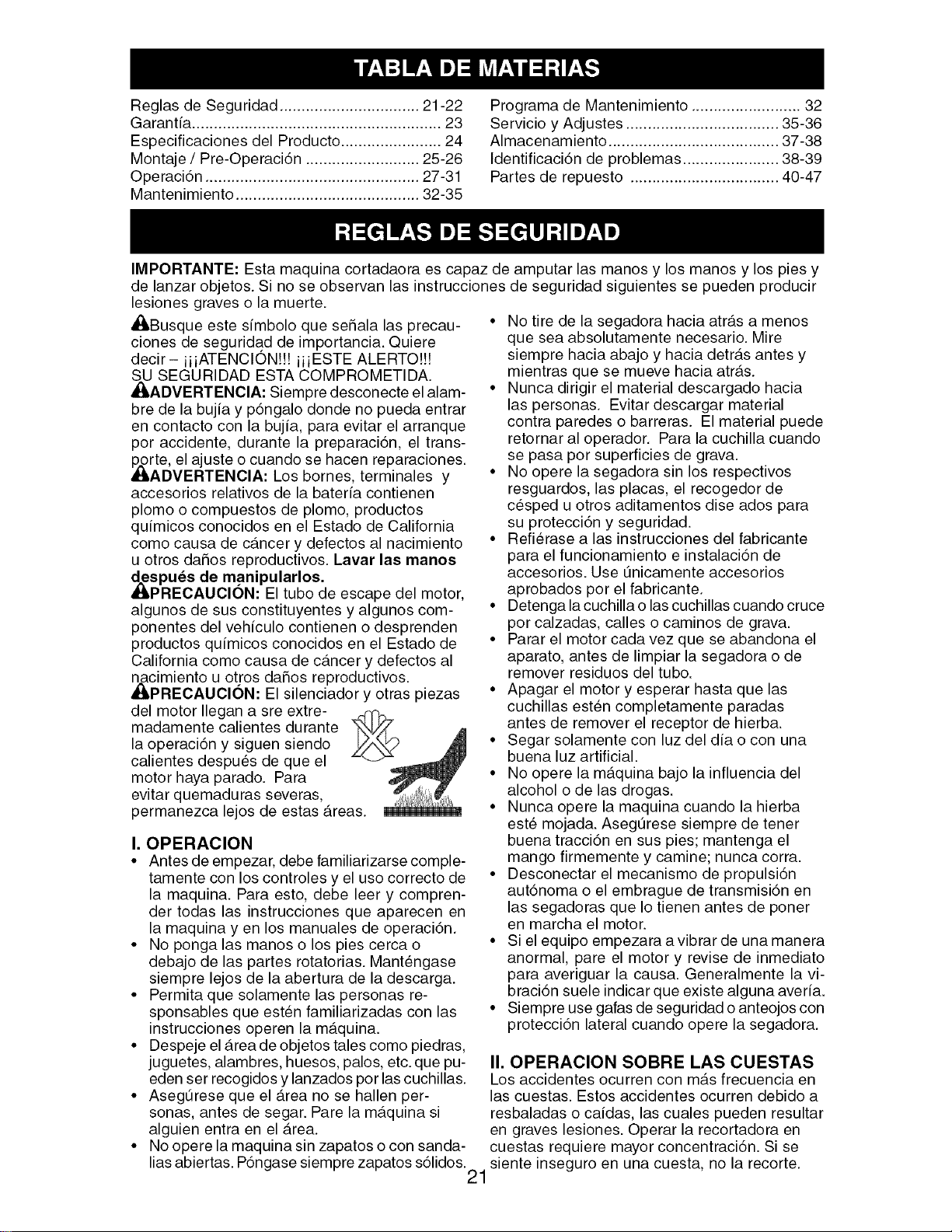

• Espahol, p. 21

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

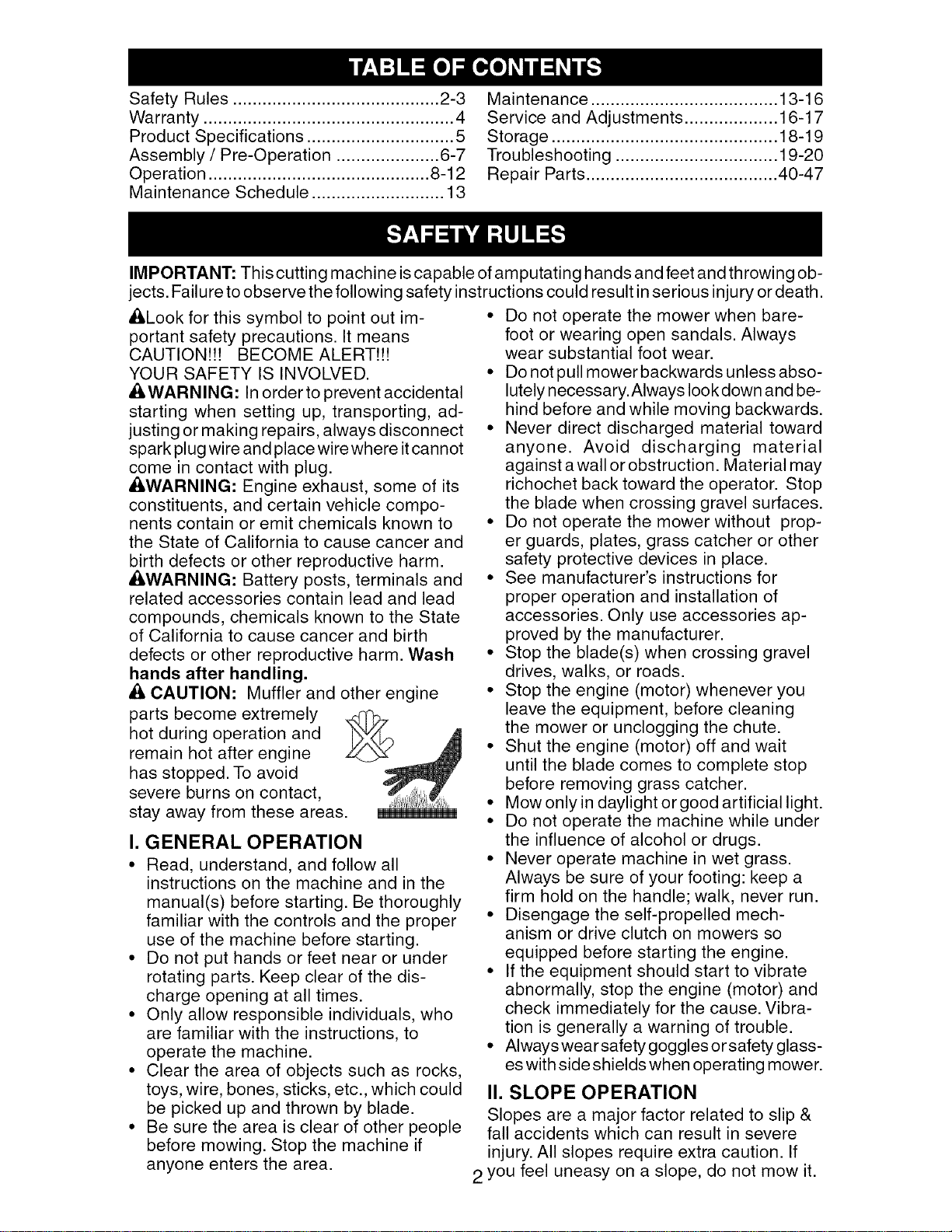

Safety Rules .......................................... 2-3

Warranty ................................................... 4

Product Specifications .............................. 5

Assembly / Pre-Operation ..................... 6-7

Operation ............................................. 8-12

Maintenance Schedule ........................... 13

Maintenance ...................................... 13-16

Service and Adjustments ................... 16-17

Storage .............................................. 18-19

Troubleshooting ................................. 19-20

Repair Parts ....................................... 40-47

IMPORTANT: Thiscutting machine is capable of amputating hands and feet and throwing ob-

jects. Failure to observe the following safety instructions could result in serious injury or death.

_i, Look for this symbol to point out im-

portant safety precautions. It means

CAUTIONH! BECOME ALERTH!

YOUR SAFETY IS INVOLVED.

_I, WARNING: In order to prevent accidental

starting when setting up, transporting, ad-

justing or making repairs, always disconnect

spark plug wire and place wire where itcannot

come in contact with plug.

_I,WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known to

the State of California to cause cancer and

birth defects or other reproductive harm.

_I,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

ii, CAUTION: Muffler and other engine

parts become extremely ,4q_'r_

hot during operation and

remain hot after engine

has stopped. To avoid

severe burns on contact,

stay away from these areas.

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which could

be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop the machine if

anyone enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless abso-

lutely necessary.Always look down and be-

hind before and while moving backwards.

• Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material may

richochet back toward the operator. Stop

the blade when crossing gravel surfaces.

• Do not operate the mower without prop-

er guards, plates, grass catcher or other

safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety glass-

es with side shields when operating mower.

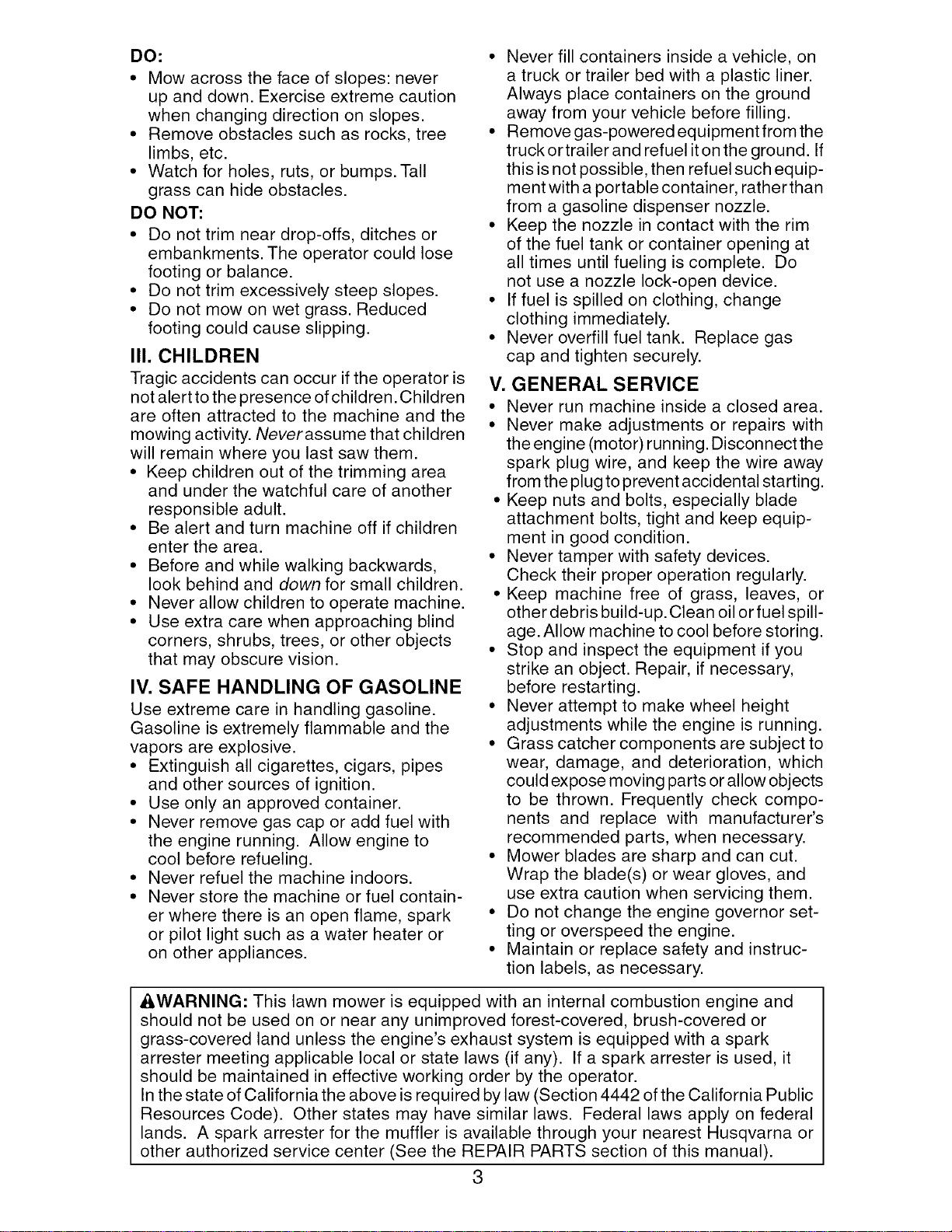

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe

injury. All slopes require extra caution. If

2 you feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator is

not alert to the presence of children. Children

are often attracted to the machine and the

mowing activity. Neverassume that children

will remain where you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to

cool before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or

on other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from the

truck or trailer and refuel it on the ground. If

this is not possible, then refuel such equip-

ment with a portable container, rather than

from a gasoline dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

V. GENERAL SERVICE

• Never run machine inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect the

spark plug wire, and keep the wire away

from the plug to prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel spill-

age. Allow machine to cool before storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject to

wear, damage, and deterioration, which

could expose moving parts or allow objects

to be thrown. Frequently check compo-

nents and replace with manufacturer's

recommended parts, when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

AWARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California Public

Resources Code). Other states may have similar laws. Federal laws apply on federal

lands. A spark arrester for the muffler is available through your nearest Husqvarna or

other authorized service center (See the REPAIR PARTS section of this manual).

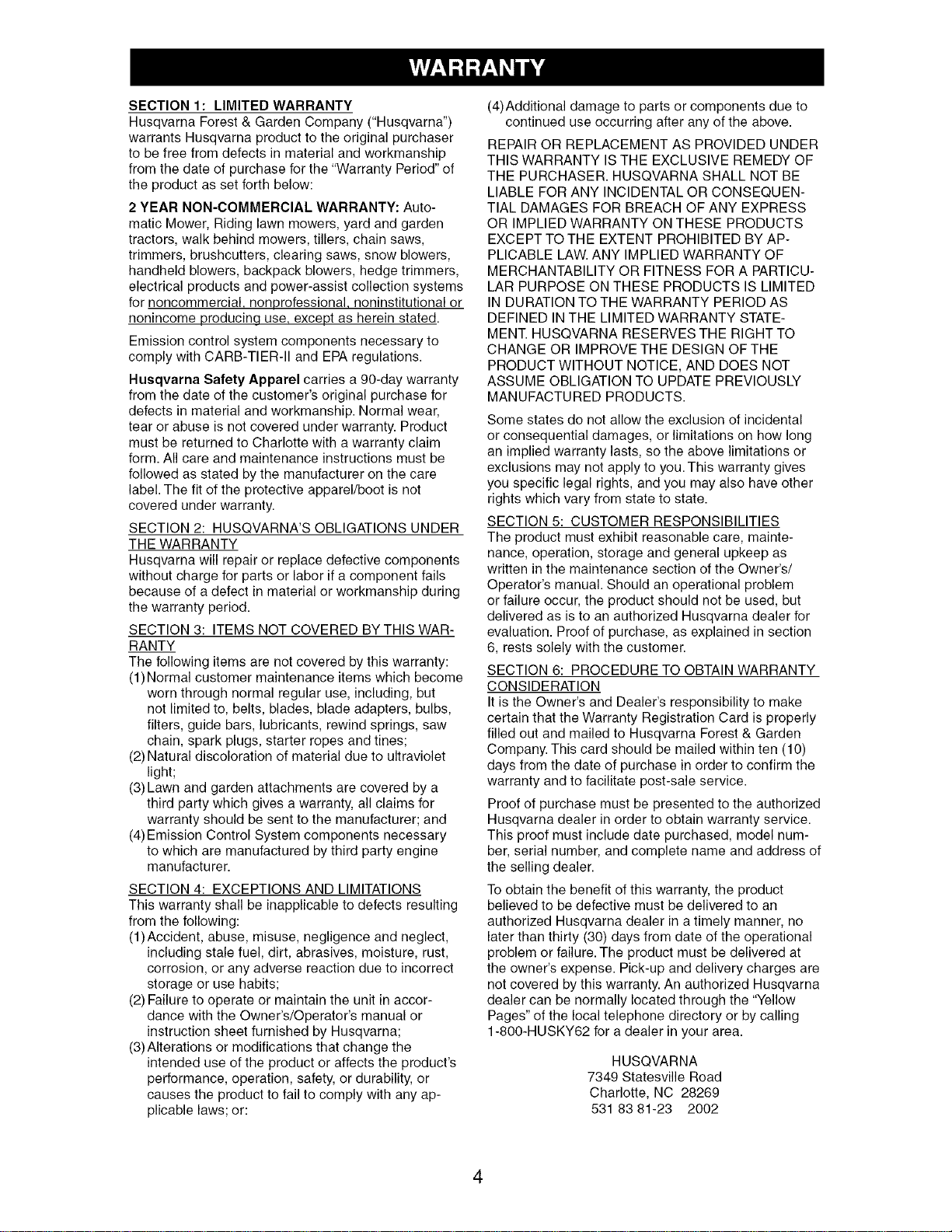

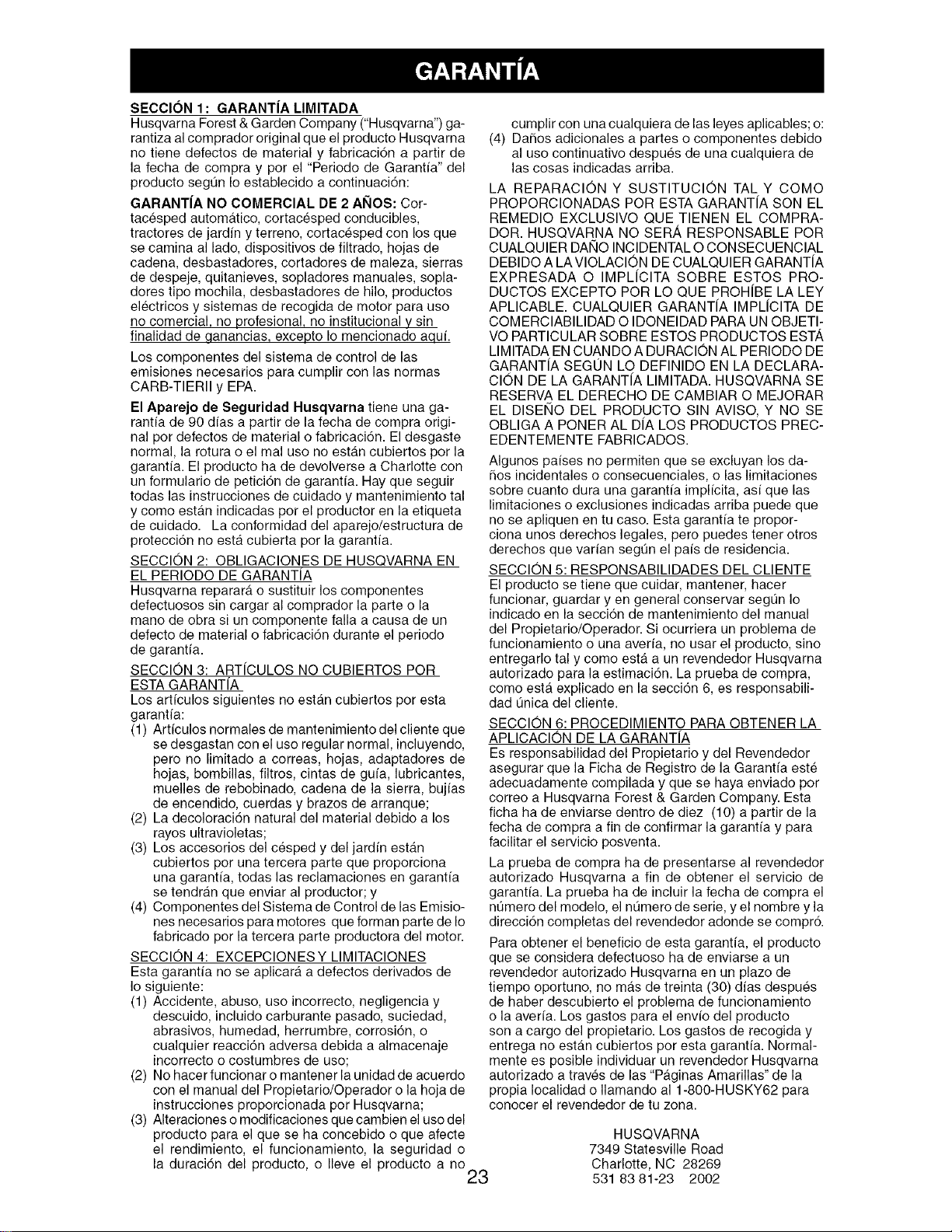

SECTION 1: LIMITED WARRANTY

Husqvama Forest & Garden Company CHusqvama')

warrants Husqvarna product to the original purchaser

to be free from defects in material and workmanship

from the date of purchase for the "Warranty Period" of

the product as set forth below:

2 YEAR NON-COMMERCIAL WARRANTY: Auto-

matic Mower, Riding lawn mowers, yard and garden

tractors, walk behind mowers, tillers, chain saws,

trimmers, brushcutters, clearing saws, snow blowers,

handheld blowers, backpack blowers, hedge trimmers,

electrical products and power-assist collection systems

for noncommercial, nonprofessional noninstitutional or

nonincome producinq use, except as herein stated.

Emission control system components necessary to

comply with CARB-TIER-II and EPA regulations.

Husqvarna Safety Apparel carries a 90-day warranty

from the date of the customer's original purchase for

defects in material and workmanship. Normal wear,

tear or abuse is not covered under warranty. Product

must be returned to Charlotte with a warranty claim

form. All care and maintenance instructions must be

followed as stated by the manufacturer on the care

label. The fit of the protective apparel/boot is not

covered under warranty.

SECTION 2: HUSQVARNA'S OBLIGATIONS UNDER

THE WARRANTY

Husqvama will repair or replace defective components

without charge for parts or labor if a component fails

because of a defect in material or workmanship during

the warranty period.

SECTION 3: ITEMS NOT COVERED BYTHIS WAR-

RANTY

The following items are not covered by this warranty:

(1)Normal customer maintenance items which become

worn through normal regular use, including, but

not limited to, belts, blades, blade adapters, bulbs,

filters, guide bars, lubricants, rewind springs, saw

chain, spark plugs, starter ropes and tines;

(2) Natural discoloration of material due to ultraviolet

light;

(3) Lawn and garden attachments are covered by a

third party which gives a warranty, all claims for

warranty should be sent to the manufacturer; and

(4)Emission Control System components necessary

to which are manufactured by third party engine

manufacturer.

SECTION 4: EXCEPTIONS AND LIMITATIONS

This warranty shall be inapplicable to defects resulting

from the following:

(1)Accident, abuse, misuse, negligence and neglect,

including stale fuel, dirt, abrasives, moisture, rust,

corrosion, or any adverse reaction due to incorrect

storage or use habits;

(2) Failure to operate or maintain the unit in accor-

dance with the Owner's/Operator's manual or

instruction sheet furnished by Husqvarna;

(3)Alterations or modifications that change the

intended use of the product or affects the product's

performance, operation, safety, or durability, or

causes the product to fail to comply with any ap-

plicable laws; or:

(4) Additional damage to parts or components due to

continued use occurring after any of the above.

REPAIR OR REPLACEMENT AS PROVIDED UNDER

THIS WARRANTY IS THE EXCLUSIVE REMEDY OF

THE PURCHASER. HUSQVARNA SHALL NOT BE

LIABLE FOR ANY INCIDENTAL OR CONSEQUEN-

TIAL DAMAGES FOR BREACH OF ANY EXPRESS

OR IMPLIED WARRANTY ON THESE PRODUCTS

EXCEPT TO THE EXTENT PROHIBITED BY AP-

PLICABLE LAW. ANY IMPLIED WARRANTY OF

MERCHANTABILITY OR FITNESS FOR A PARTICU-

LAR PURPOSE ON THESE PRODUCTS IS LIMITED

IN DURATION TO THE WARRANTY PERIOD AS

DEFINED IN THE LIMITED WARRANTY STATE-

MENT. HUSQVARNA RESERVES THE RIGHT TO

CHANGE OR IMPROVE THE DESIGN OF THE

PRODUCT WITHOUT NOTICE, AND DOES NOT

ASSUME OBLIGATION TO UPDATE PREVIOUSLY

MANUFACTURED PRODUCTS.

Some states do not allow the exclusion of incidental

or consequential damages, or limitations on how long

an implied warranty lasts, so the above limitations or

exclusions may not apply to you. This warranty gives

you specific legal rights, and you may also have other

rights which vary from state to state.

SECTION 5: CUSTOMER RESPONSIBILITIES

The product must exhibit reasonable care, mainte-

nance, operation, storage and general upkeep as

written in the maintenance section of the Owner's/

Operator's manual. Should an operational problem

or failure occur, the product should not be used, but

delivered as is to an authorized Husqvama dealer for

evaluation. Proof of purchase, as explained in section

6, rests solely with the customer.

SECTION 6: PROCEDURE TO OBTAIN WARRANTY

CONSIDERATION

It is the Owner's and Dealer's responsibility to make

certain that the Warranty Registration Card is properly

filled out and mailed to Husqvama Forest & Garden

Company. This card should be mailed within ten (10)

days from the date of purchase in order to confirm the

warranty and to facilitate post-sale service.

Proof of purchase must be presented to the authorized

Husqvama dealer in order to obtain warranty service.

This proof must include date purchased, model num-

ber, serial number, and complete name and address of

the selling dealer.

To obtain the benefit of this warranty, the product

believed to be defective must be delivered to an

authorized Husqvarna dealer in a timely manner, no

later than thirty (30) days from date of the operational

problem or failure. The product must be delivered at

the owner's expense. Pick-up and delivery charges are

not covered by this warranty. An authorized Husqvarna

dealer can be normally located through the "Yellow

Pages" of the local telephone directory or by calling

1-800-HUSKY62 for a dealer in your area.

HUSQVARNA

7349 Statesville Road

Charlotte, NC 28269

531 83 81-23 2002

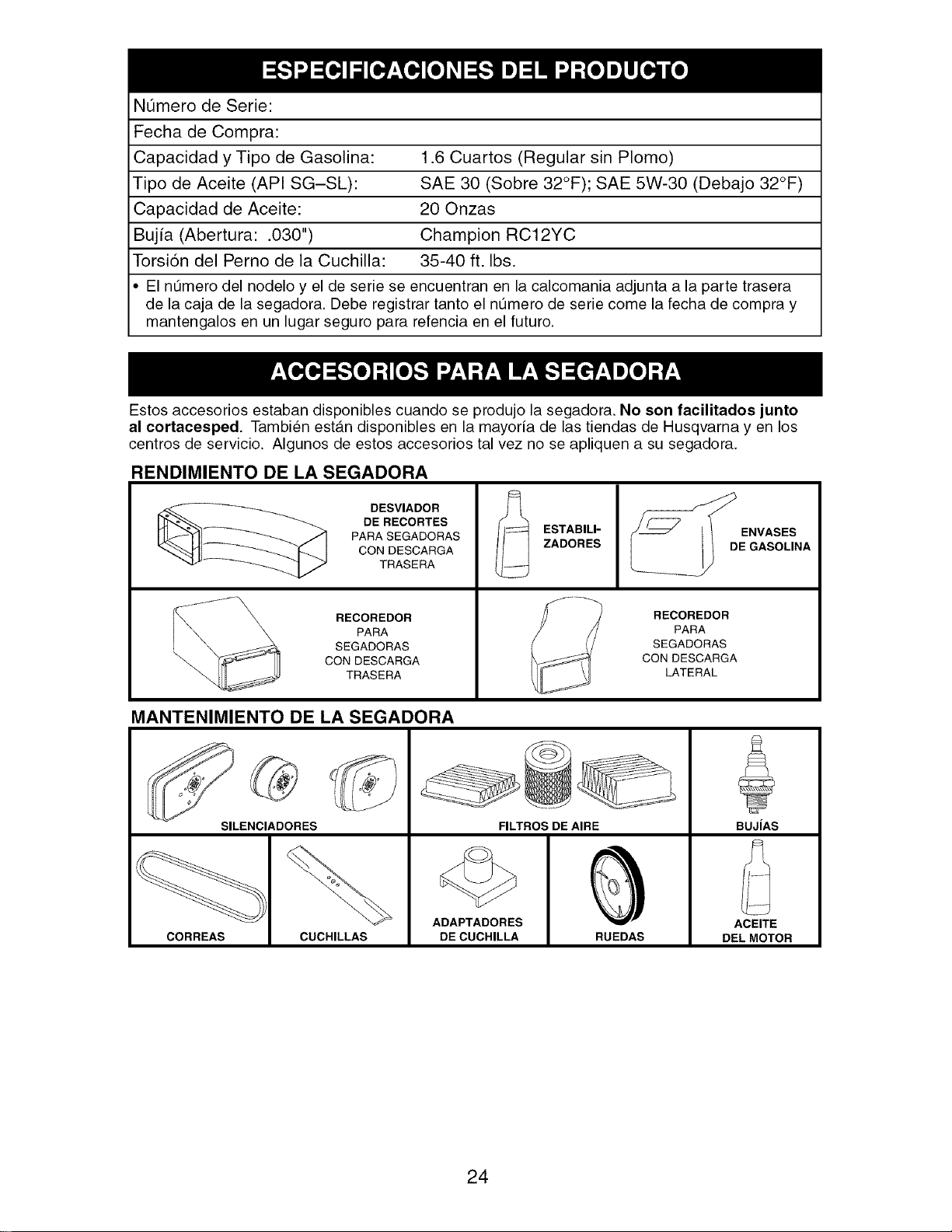

Serial Number:

Date of Purchase:

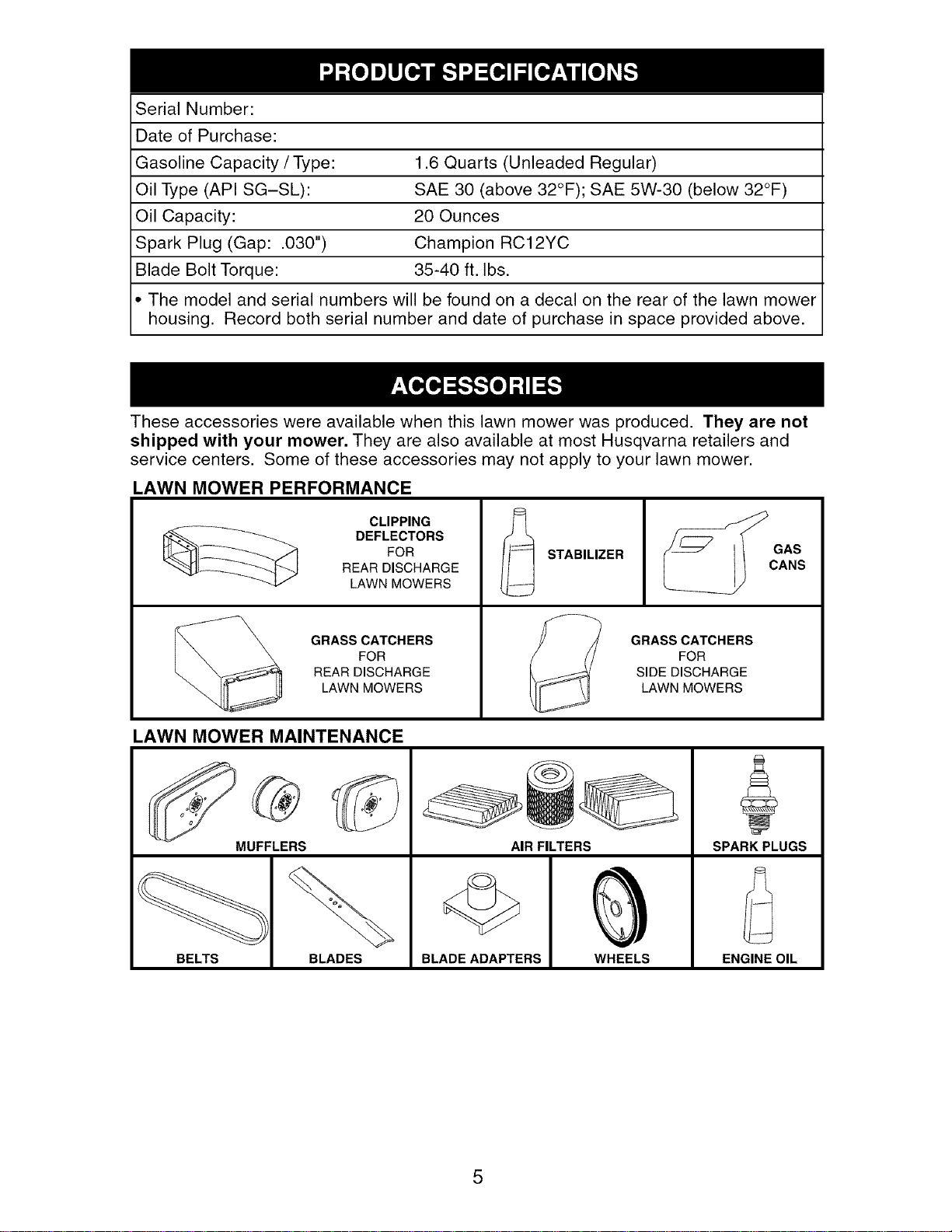

Gasoline Capacity/Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RC12YC

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Husqvarna retailers and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

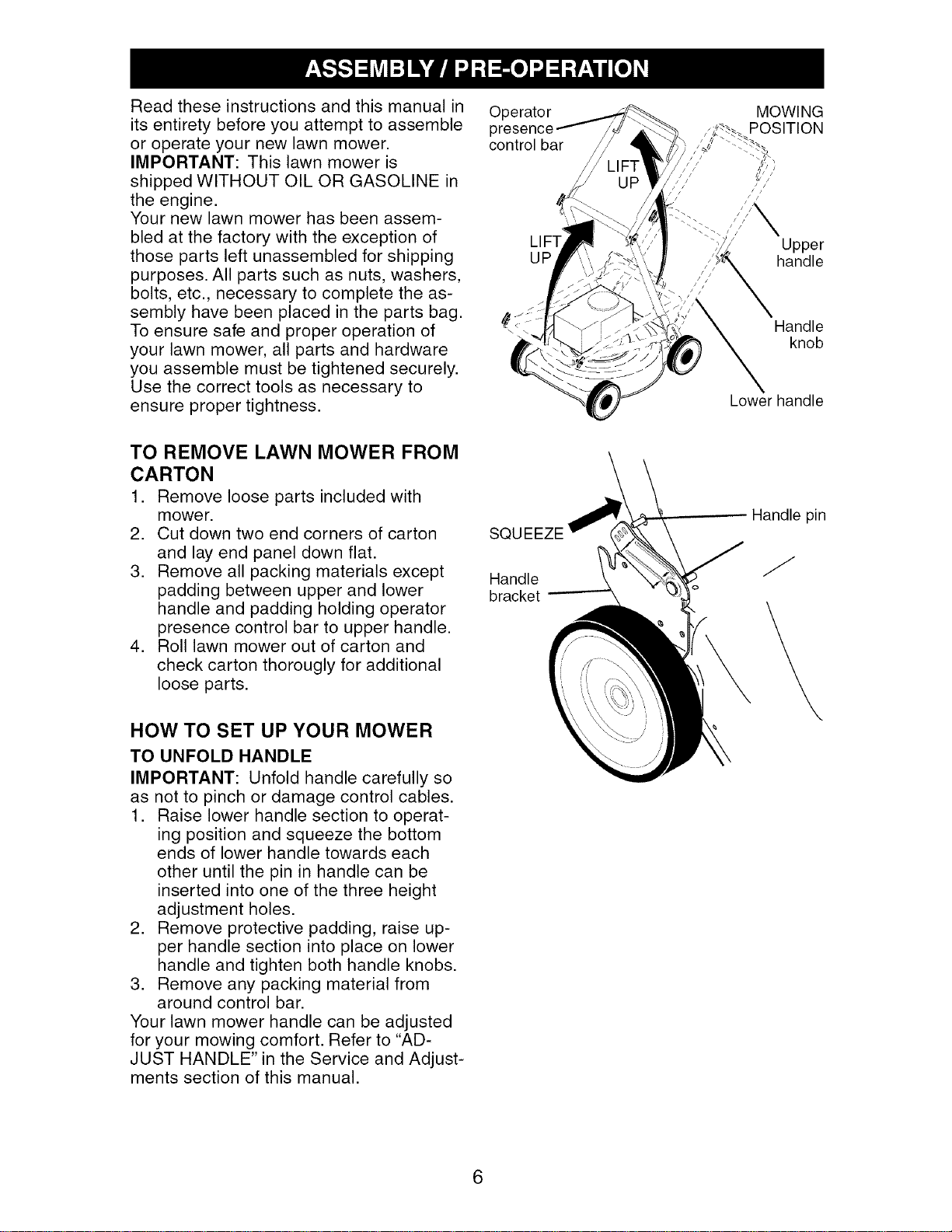

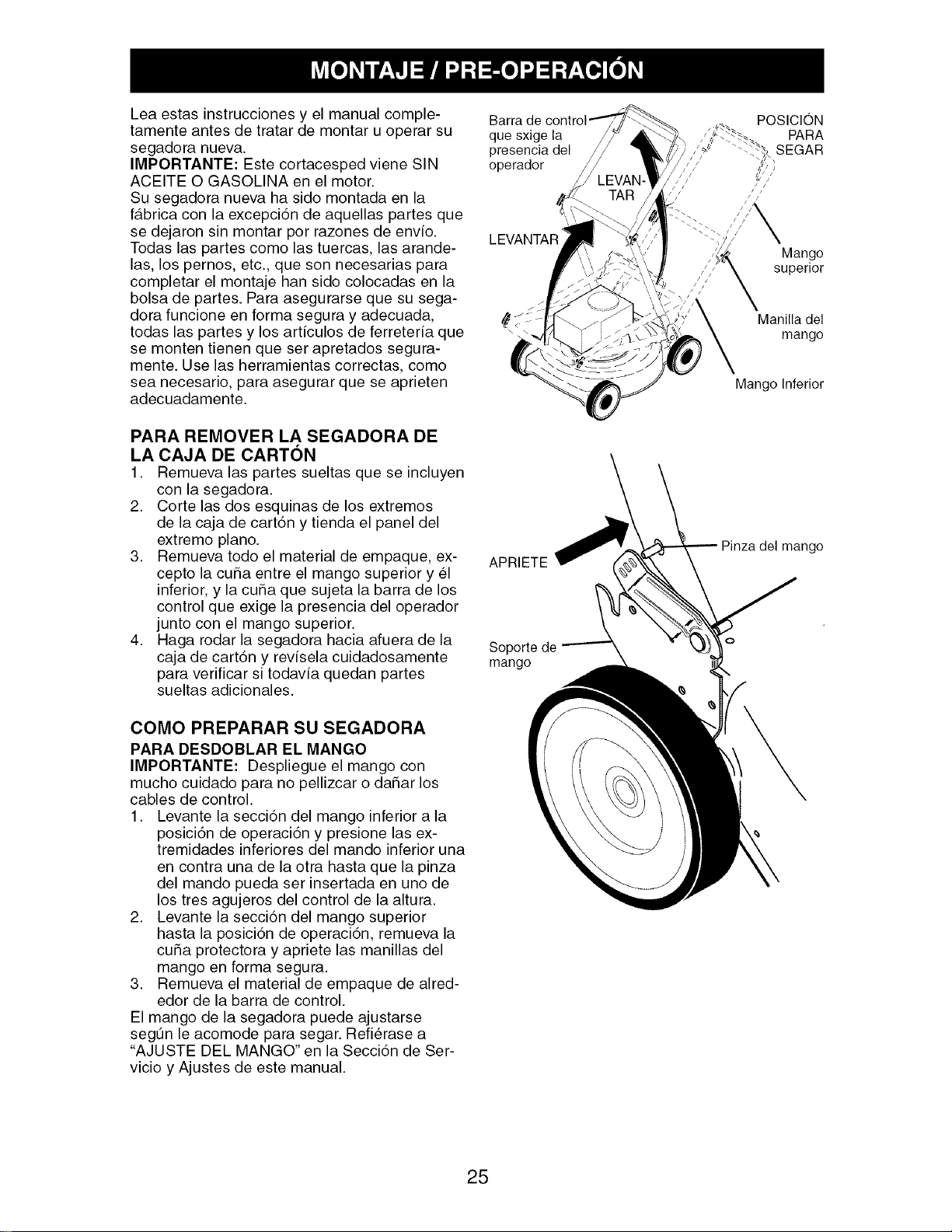

Read these instructions and this manual in Operator

its entirety before you attempt to assemble I

or operate your new lawn mower, control bar

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been assem-

bled at the factory with the exception of

those parts left unassembled for shipping UP

purposes. All parts such as nuts, washers,

bolts, etc., necessary to complete the as-

sembly have been placed in the parts bag. ,__ ..

To ensure safe and proper operation of _-.

your lawn mower, all parts and hardware

you assemble must be tightened securely.

Use the correct tools as necessary to

ensure proper tightness.

MOWING

POSITION

////

Upper

handle

Handle

knob

Lower handle

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operat-

ing position and squeeze the bottom

ends of lower handle towards each

other until the pin in handle can be

inserted into one of the three height

adjustment holes.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove any packing material from

around control bar.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Handle

bracket

Handle pin

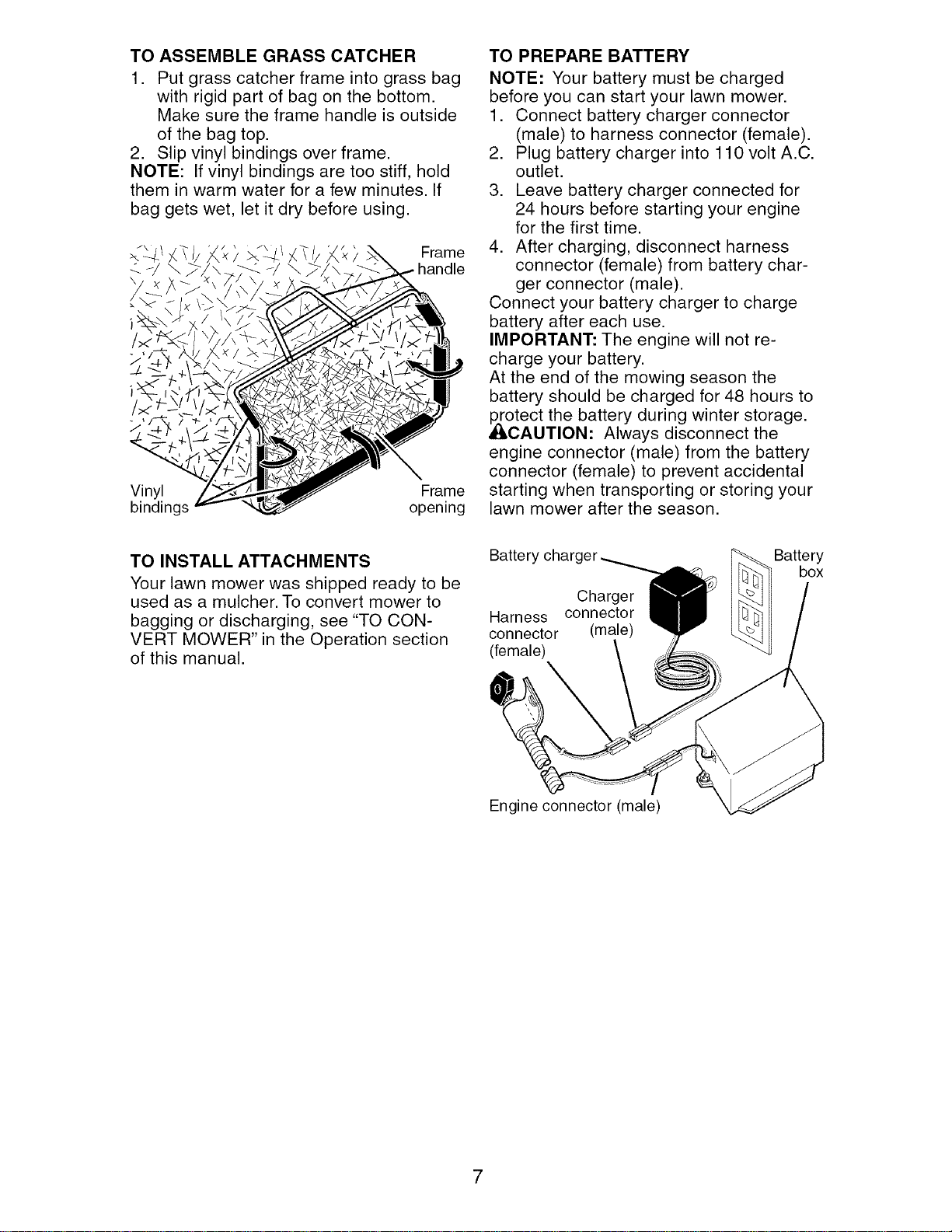

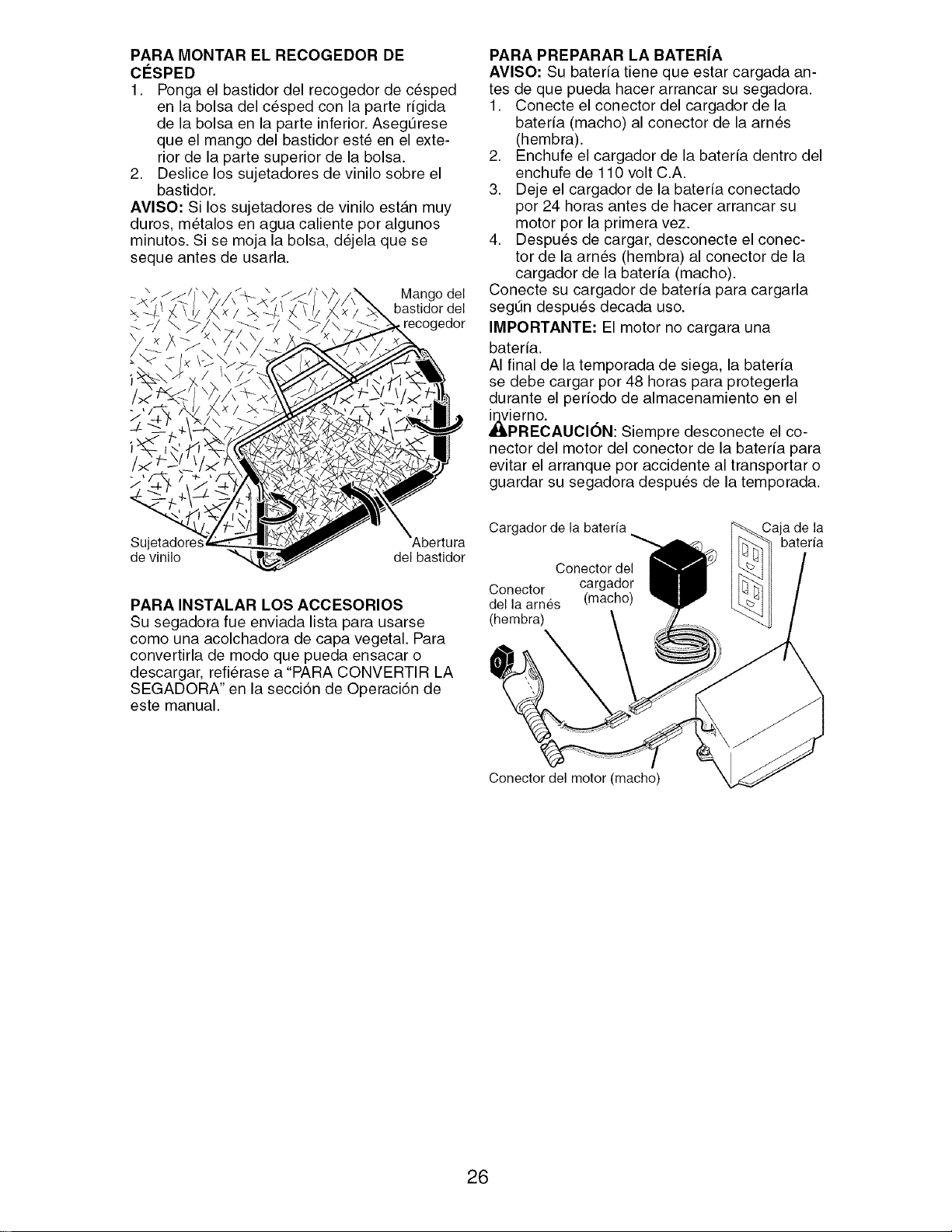

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_ Frame

Vinyl Frame

bindings opening

TO PREPARE BATTERY

NOTE: Your battery must be charged

before you can start your lawn mower.

1. Connect battery charger connector

(male) to harness connector (female).

2. Plug battery charger into 110 volt A.C.

outlet.

3. Leave battery charger connected for

24 hours before starting your engine

for the first time.

4. After charging, disconnect harness

connector (female) from battery char-

ger connector (male).

Connect your battery charger to charge

battery after each use.

IMPORTANT: The engine will not re-

charge your battery.

At the end of the mowing season the

battery should be charged for 48 hours to

,_otect the battery during winter storage.

CAUTION: Always disconnect the

engine connector (male) from the battery

connector (female) to prevent accidental

starting when transporting or storing your

lawn mower after the season.

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

Batter_ Battery

box

Charger

Harness connector

connector (male)

(female)

Engine connector (male)

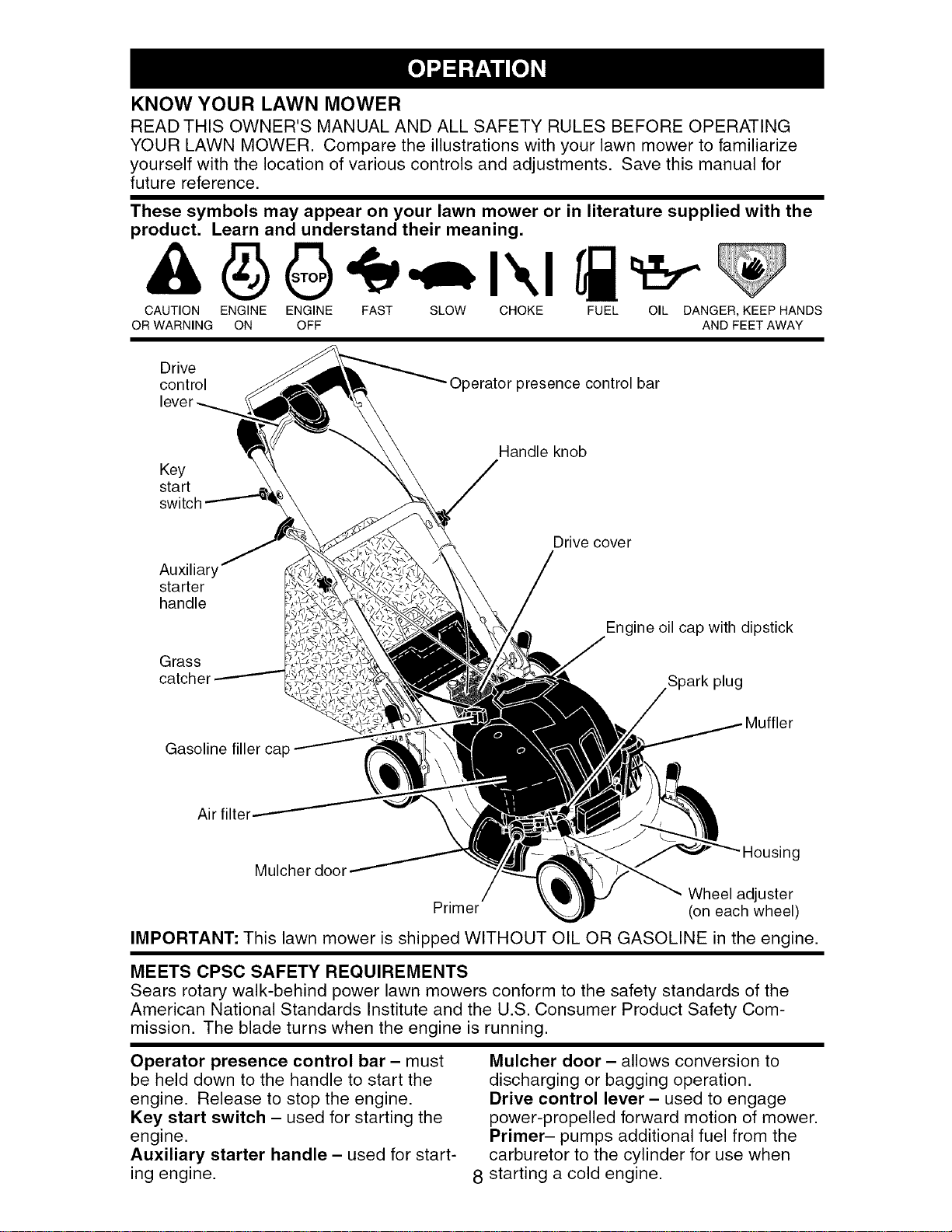

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Drive

control

•Operator presence control bar

Key

start

Handle knob

Auxiliary

starter

handle

Grass

catchel

Gasoline filler cap

Drive cover

Engine oil cap with dipstick

Spark plug

Muffler

Air filter

Housing

Mulcher dool

Wheel adjuster

Primer (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar- must

be held down to the handle to start the

engine. Release to stop the engine.

Key start switch - used for starting the

engine.

Auxiliary starter handle - used for start-

ing engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Drive control lever- used to engage

power-propelled forward motion of mower.

Primer- pumps additional fuel from the

carburetor to the cylinder for use when

8 starting a cold engine.

The operation of any

SAFETYGLASSESlawn mower can result

in foreign objects thrown

into the eyes, which can

result in severe eye dam-

age. Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a standard safety glasses

or wide vision safety mask worn over

spectacles.

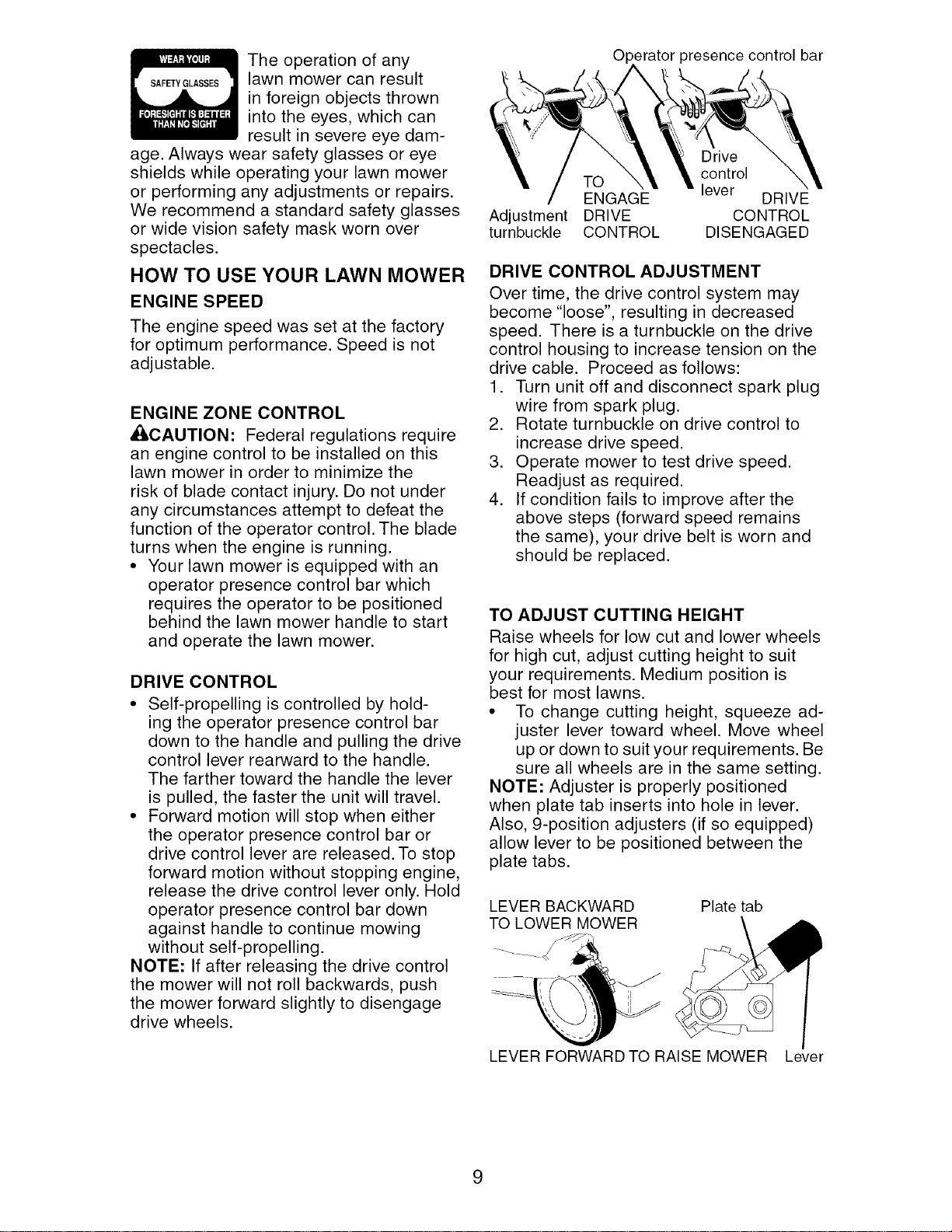

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by hold-

ing the operator presence control bar

down to the handle and pulling the drive

control lever rearward to the handle.

The farther toward the handle the lever

is pulled, the faster the unit will travel.

• Forward motion will stop when either

the operator presence control bar or

drive control lever are released. To stop

forward motion without stopping engine,

release the drive control lever only. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

O erator presence control bar

Adjustment

turnbuckle

Drive

control

TO Iever

ENGAGE DRIVE

DRIVE CONTROL

CONTROL DISENGAGED

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is a turnbuckle on the drive

control housing to increase tension on the

drive cable. Proceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Rotate turnbuckle on drive control to

increase drive speed.

3. Operate mower to test drive speed.

Readjust as required.

4. If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD

TO LOWER MOWER

Plate tab

LEVER FORWARD TO RAISE MOWER Lever

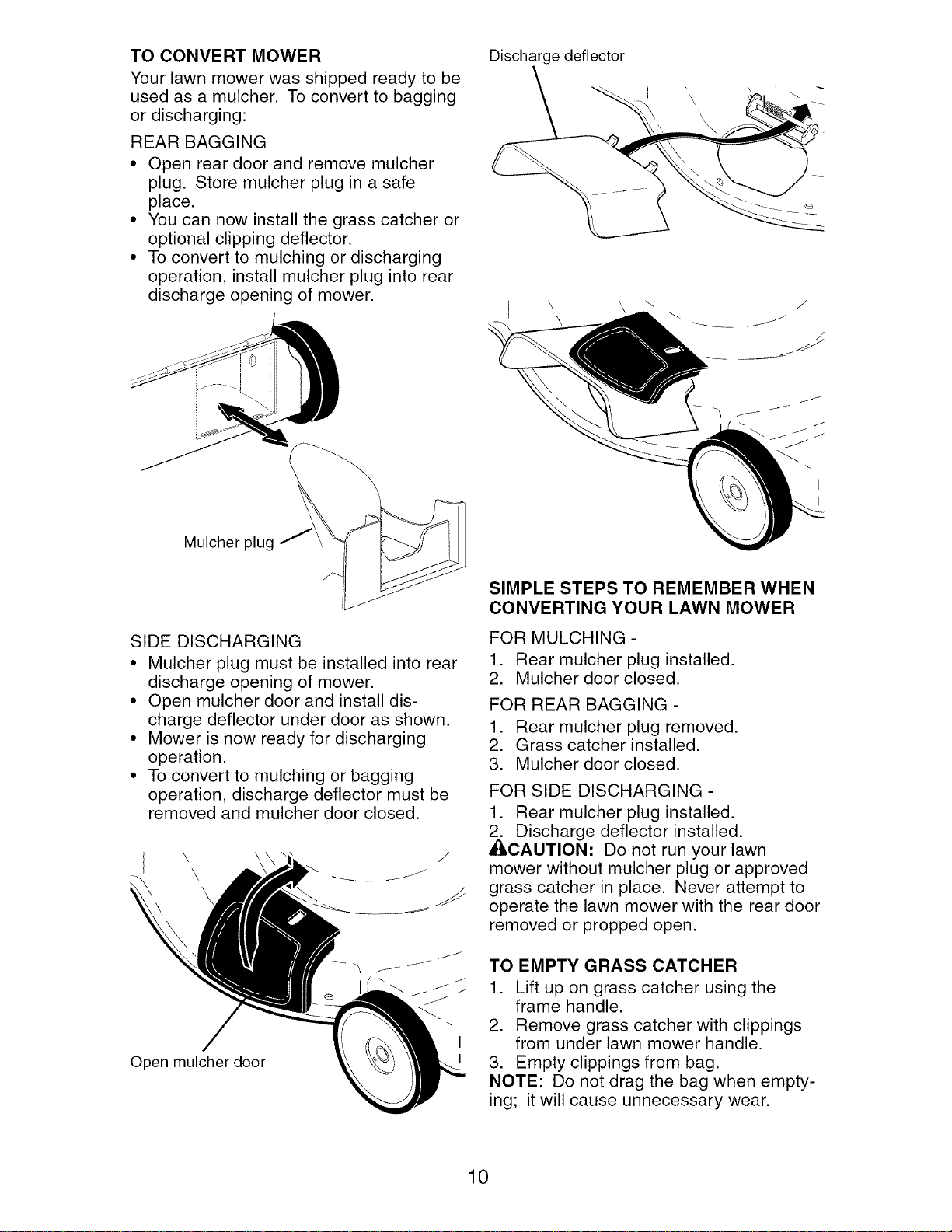

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Open rear door and remove mulcher

plug. Store mulcher plug in a safe

place.

• You can now install the grass catcher or

optional clipping deflector.

• To convert to mulching or discharging

operation, install mulcher plug into rear

discharge opening of mower.

Discharge deflector

Mulcher plug

SIDE DISCHARGING

• Mulcher plug must be installed into rear

discharge opening of mower.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door closed.

Open mulcher door

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear mulcher plug installed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Rear mulcher plug removed.

2. Grass catcher installed.

3. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear mulcher plug installed.

_ Discharge deflector installed.

CAUTION: Do not run your lawn

mower without mulcher plug or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

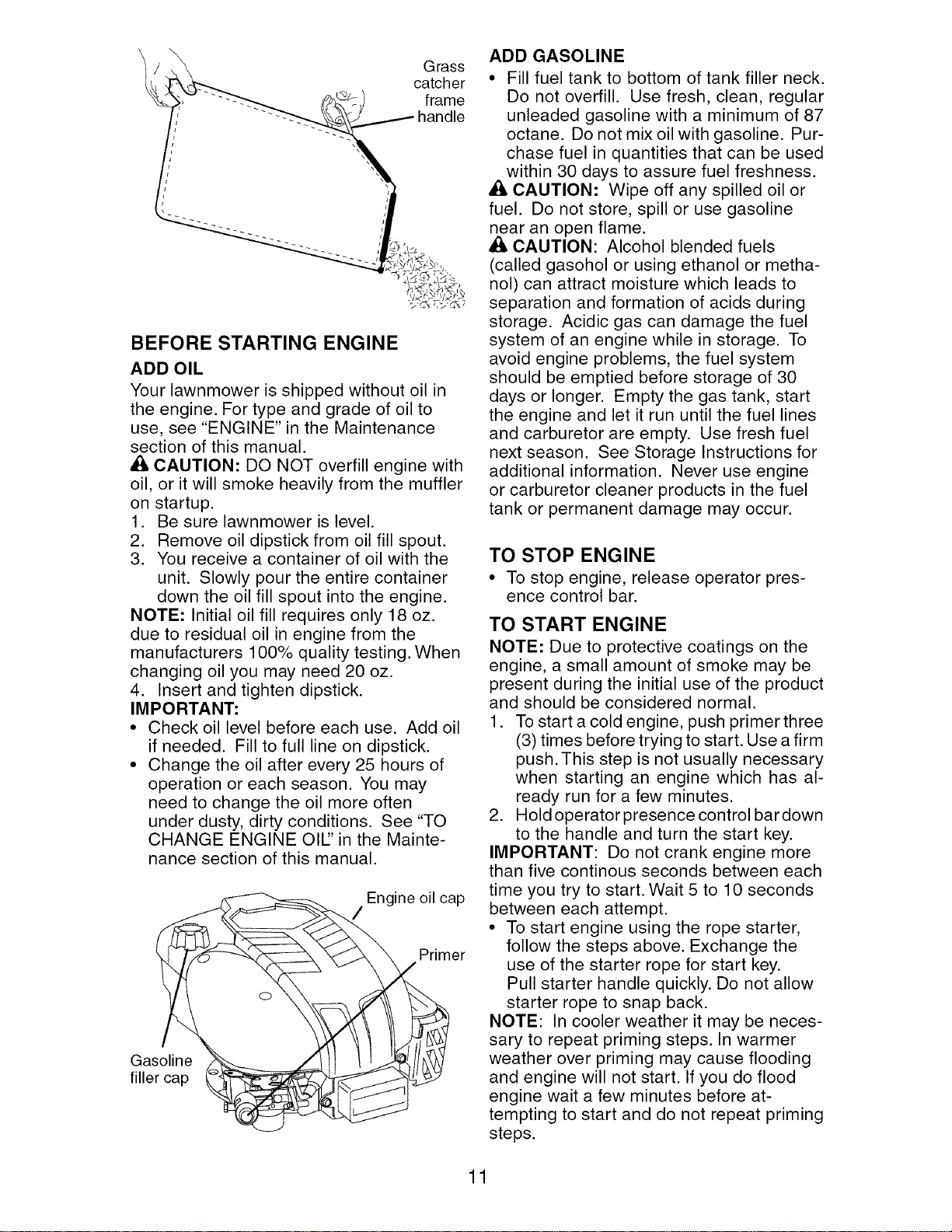

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIE' in the Mainte-

nance section of this manual.

Engine oil cap

Primer

Gasoline

filler cap

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline. Pur-

chase fuel in quantities that can be used

within 30 days to assure fuel freshness.

A CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1. To start a cold engine, push primer three

(3) times before trying to start. Use a firm

push. This step is not usually necessary

when starting an engine which has al-

ready run for a few minutes.

2. Hold operatorpresence control bardown

to the handle and turn the start key.

IMPORTANT: Do not crank engine more

than five continous seconds between each

time you try to start. Wait 5 to 10 seconds

between each attempt.

• To start engine using the rope starter,

follow the steps above. Exchange the

use of the starter rope for start key.

Pull starter handle quickly. Do not allow

starter rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine wait a few minutes before at-

tempting to start and do not repeat priming

steps.

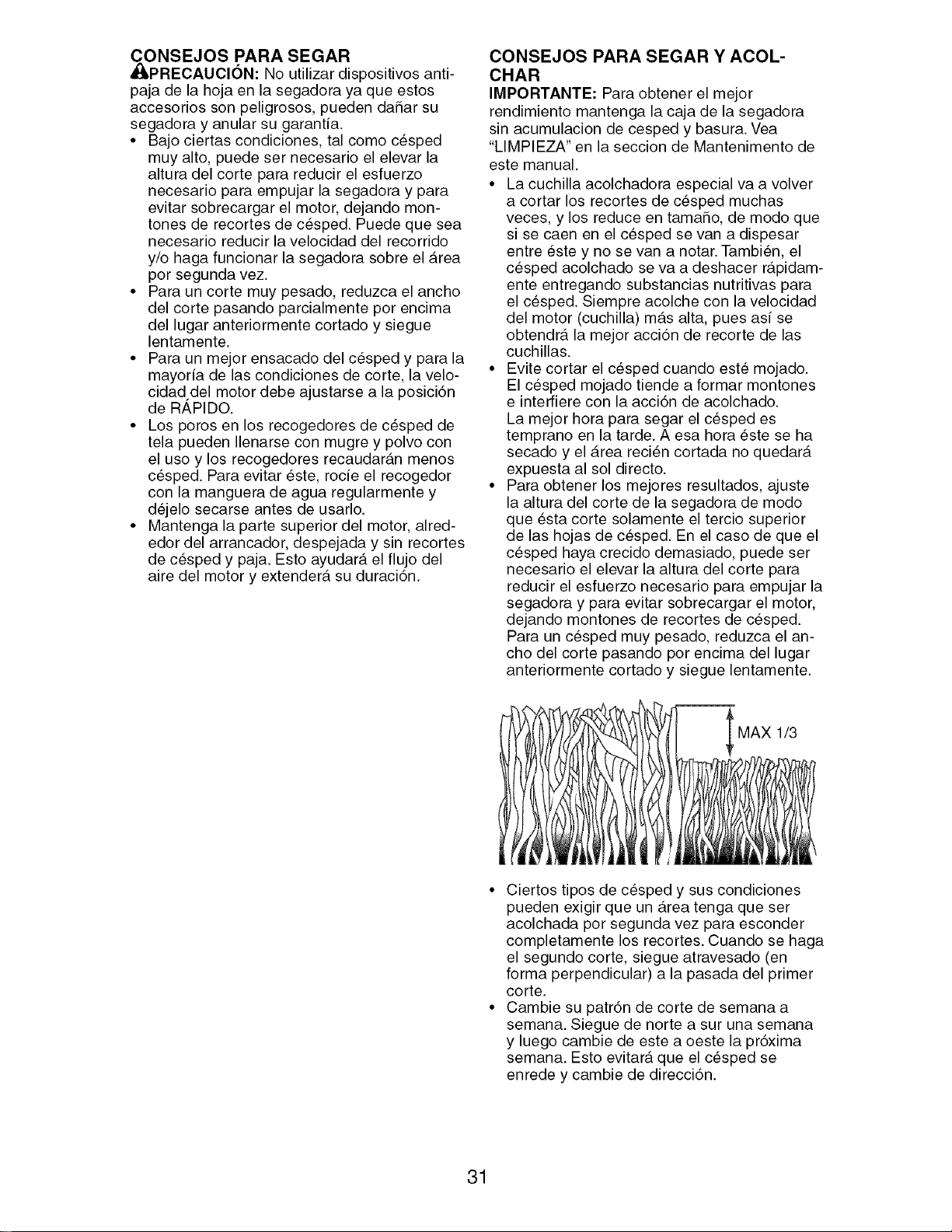

MOWING TIPS

_, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

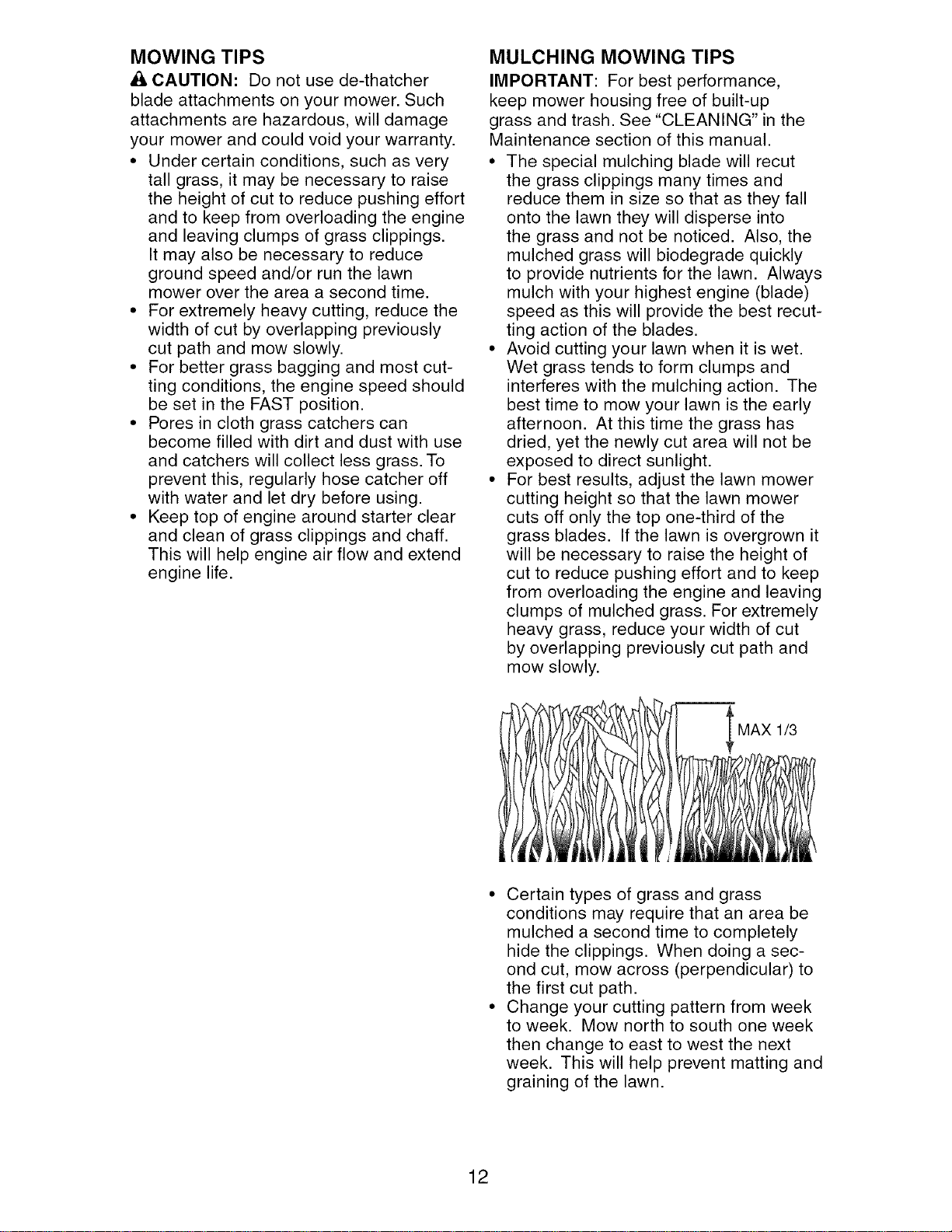

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAXI_

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

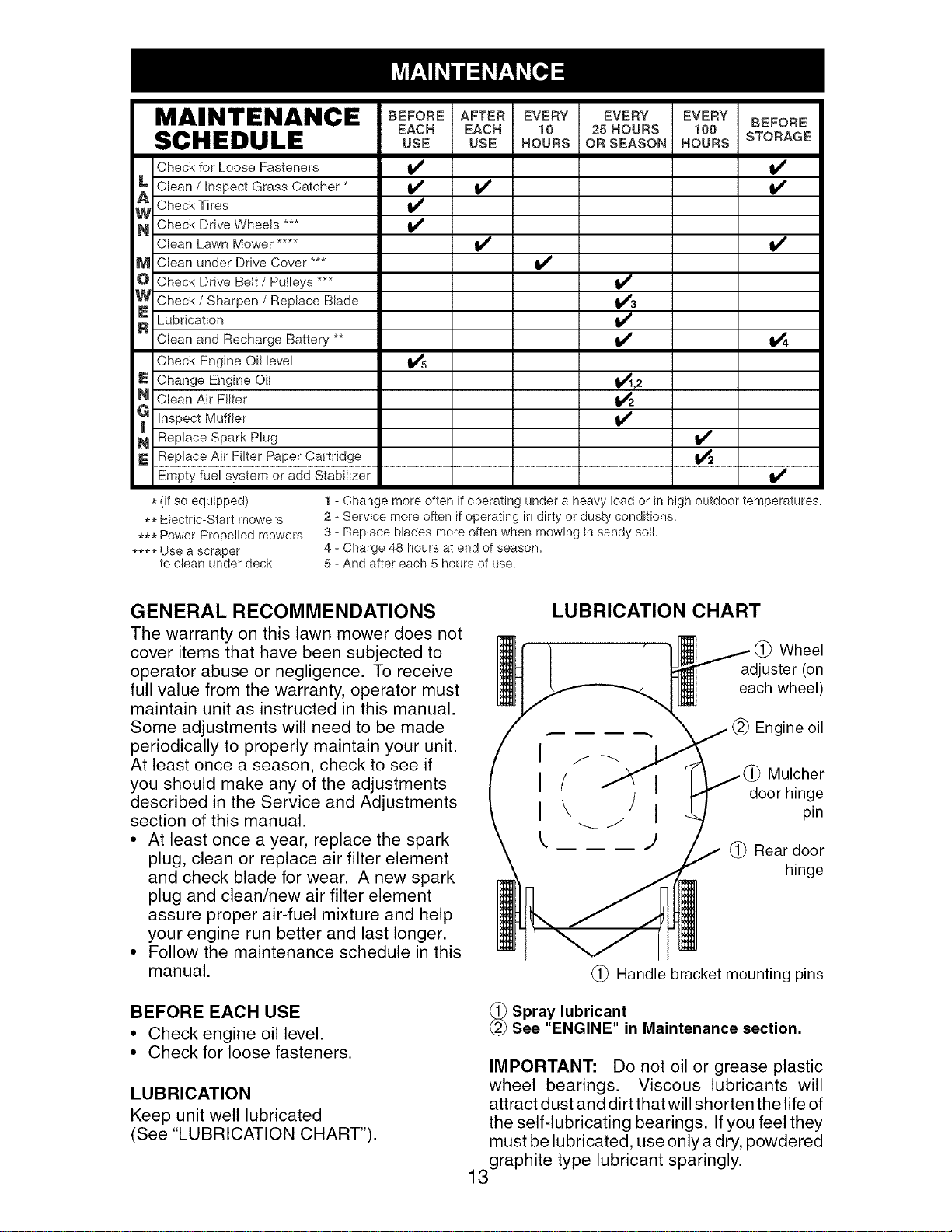

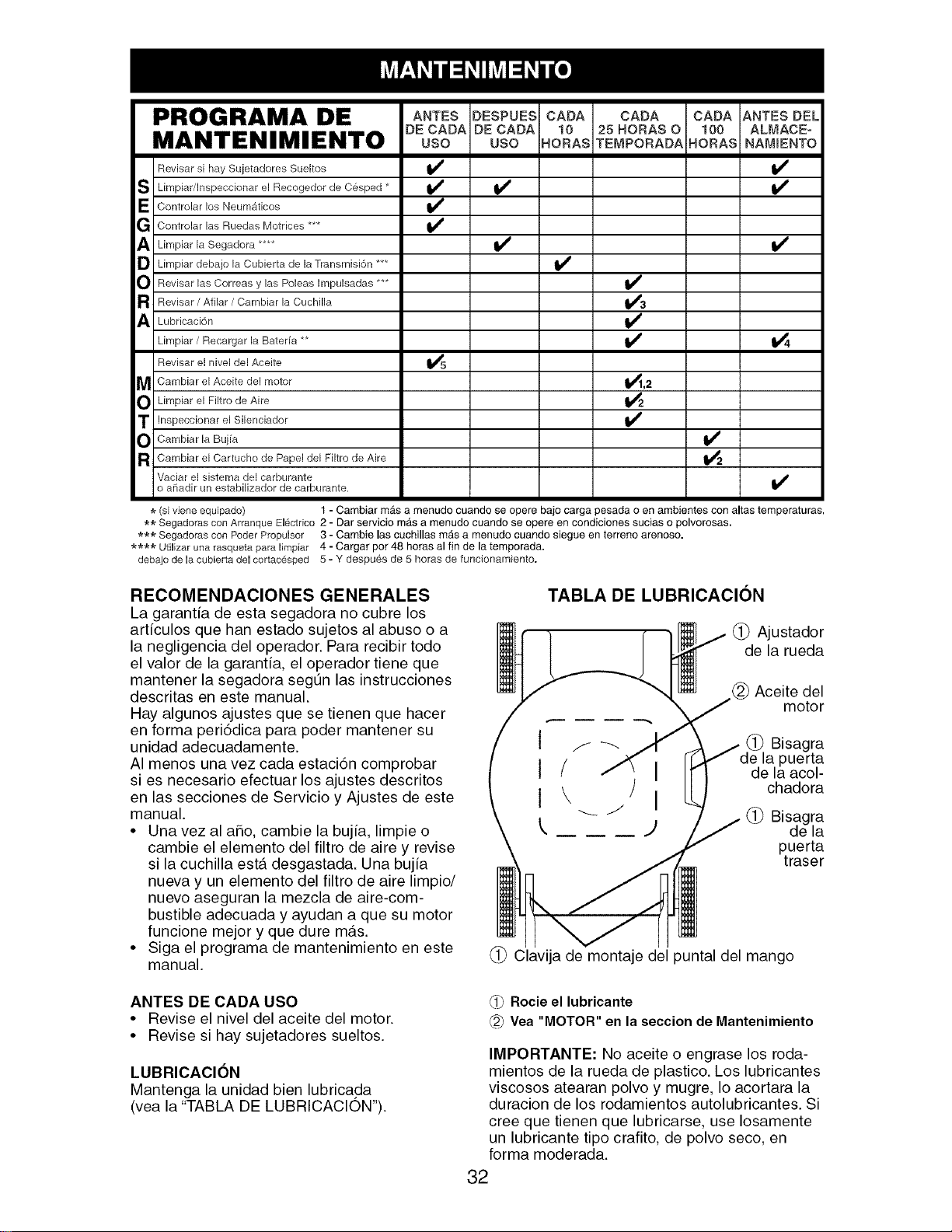

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

_ Clean / inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt / Putleys ***

W Check / Sharpen / Replace Blade

_ ubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25HOURS 100

USE USE HOURS OR SEASON HOURS STORAGE

1,4

* (if so equipped)

** Electric_Start mowers

*** PoweFPropelled mowers

**** Use a scraper

to clean under deck

1 _Change more often if operating under a heavy load or in high outdoor temperatures.

2 _Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

(

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

(_) Engine oil

Mulcher

door hinge

(_) Rear door

hinge

(_) Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

graphite type lubricant sparingly.

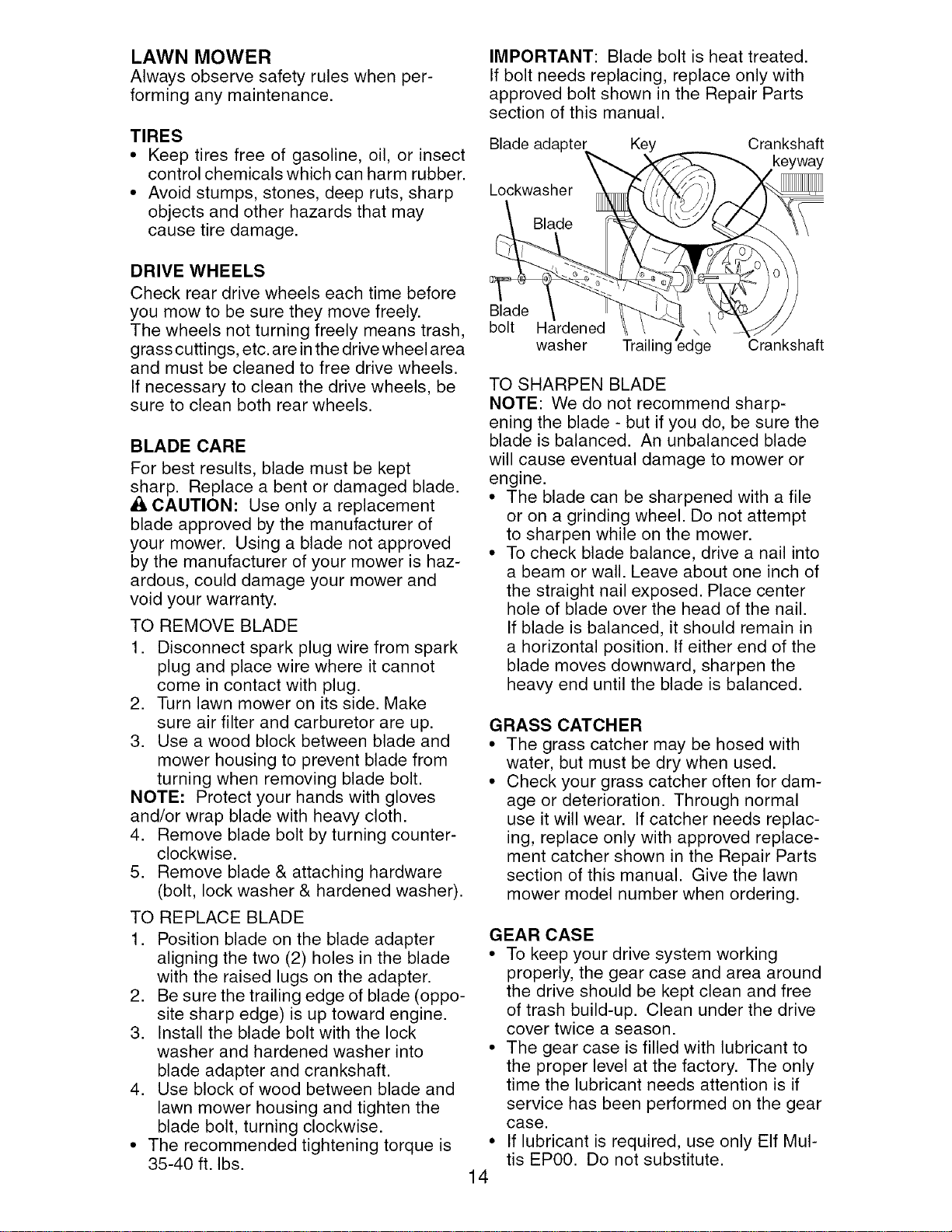

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

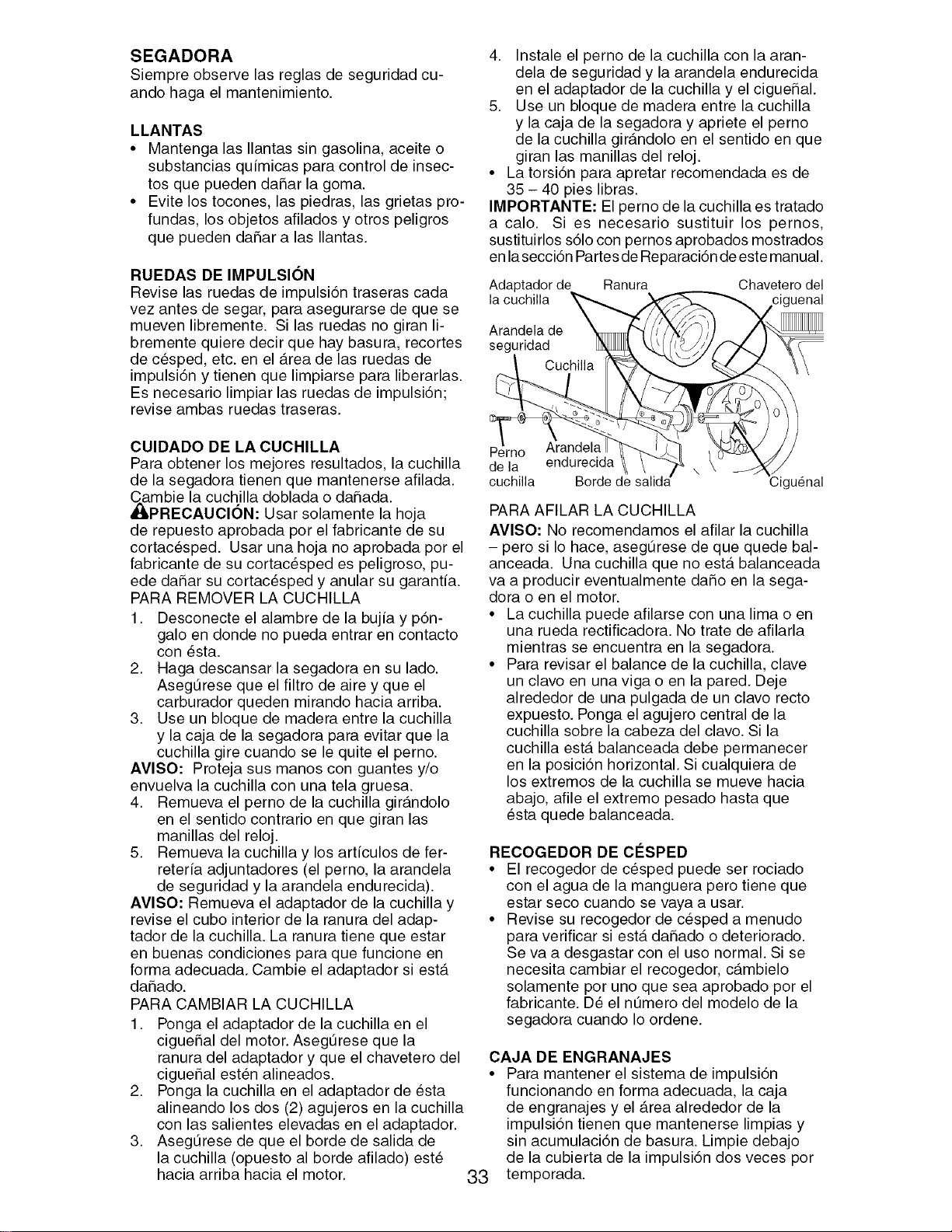

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check rear drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel area

and must be cleaned to free drive wheels.

If necessary to clean the drive wheels, be

sure to clean both rear wheels.

BLADE CARE

For best results, blade must be kept

sharp. Replace a bent or damaged blade.

A CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is haz-

ardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade & attaching hardware

(bolt, lock washer & hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter

Lockwasher _

bolt Hardened

washer

Key

Crankshaft

TO SHARPEN BLADE

NOTE: We do not recommend sharp-

ening the blade - but if you do, be sure the

blade is balanced. An unbalanced blade

will cause eventual damage to mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

• The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the gear

case.

If lubricant is required, use only Elf Mul-

tis EP00. Do not substitute.

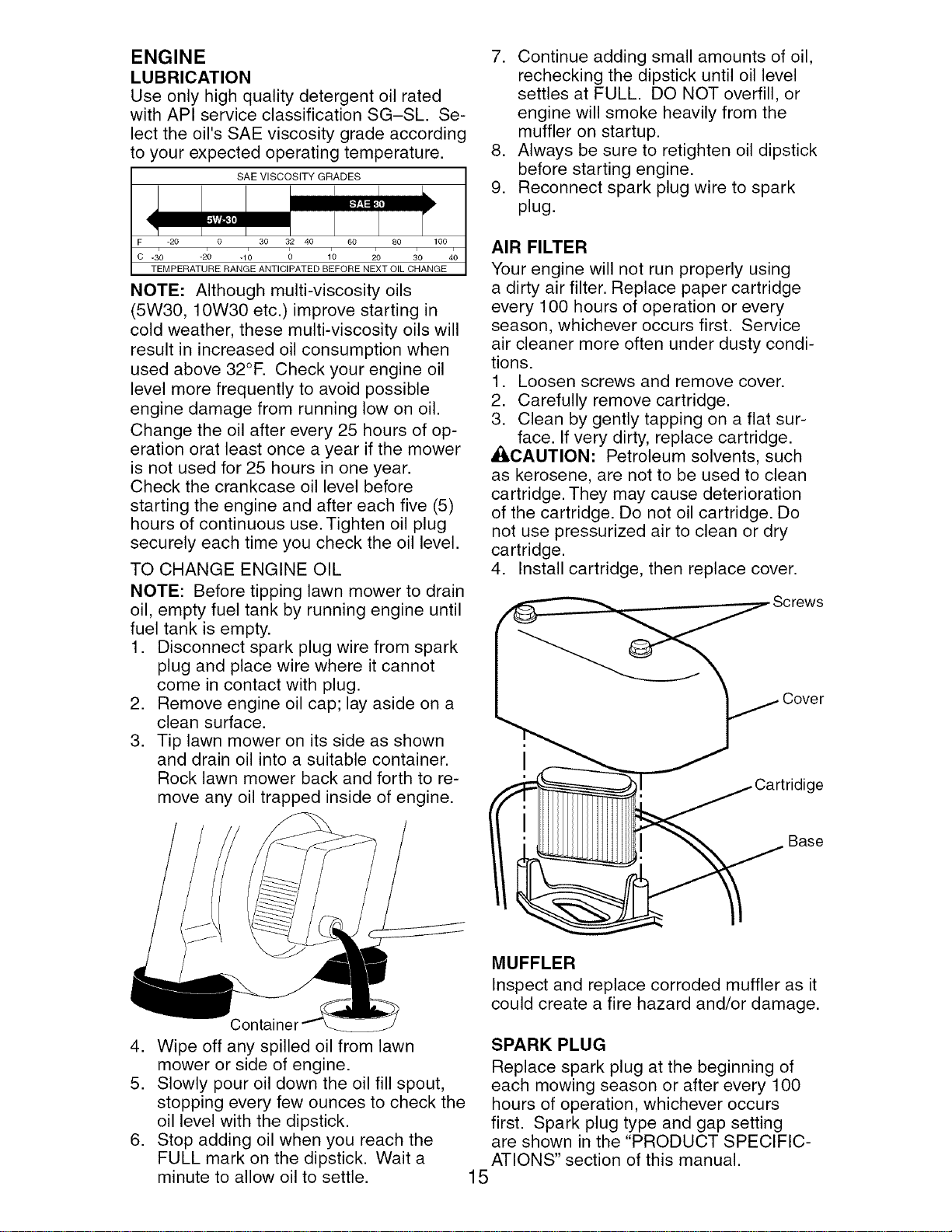

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL. Se-

lect the oil's SAE viscosity grade according

to your expected operating temperature.

SAE VISCOSITY GRADES t

F -20 0 30 32 40 60 80 100

i i i i i

C -30 -2_0 -10 0 1_0 20 30 40

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.)improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°R Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of op-

eration orat least once a year if the mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly using

a dirty air filter. Replace paper cartridge

every 100 hours of operation or every

season, whichever occurs first. Service

air cleaner more often under dusty condi-

tions.

1. Loosen screws and remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

_,CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover.

Base

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

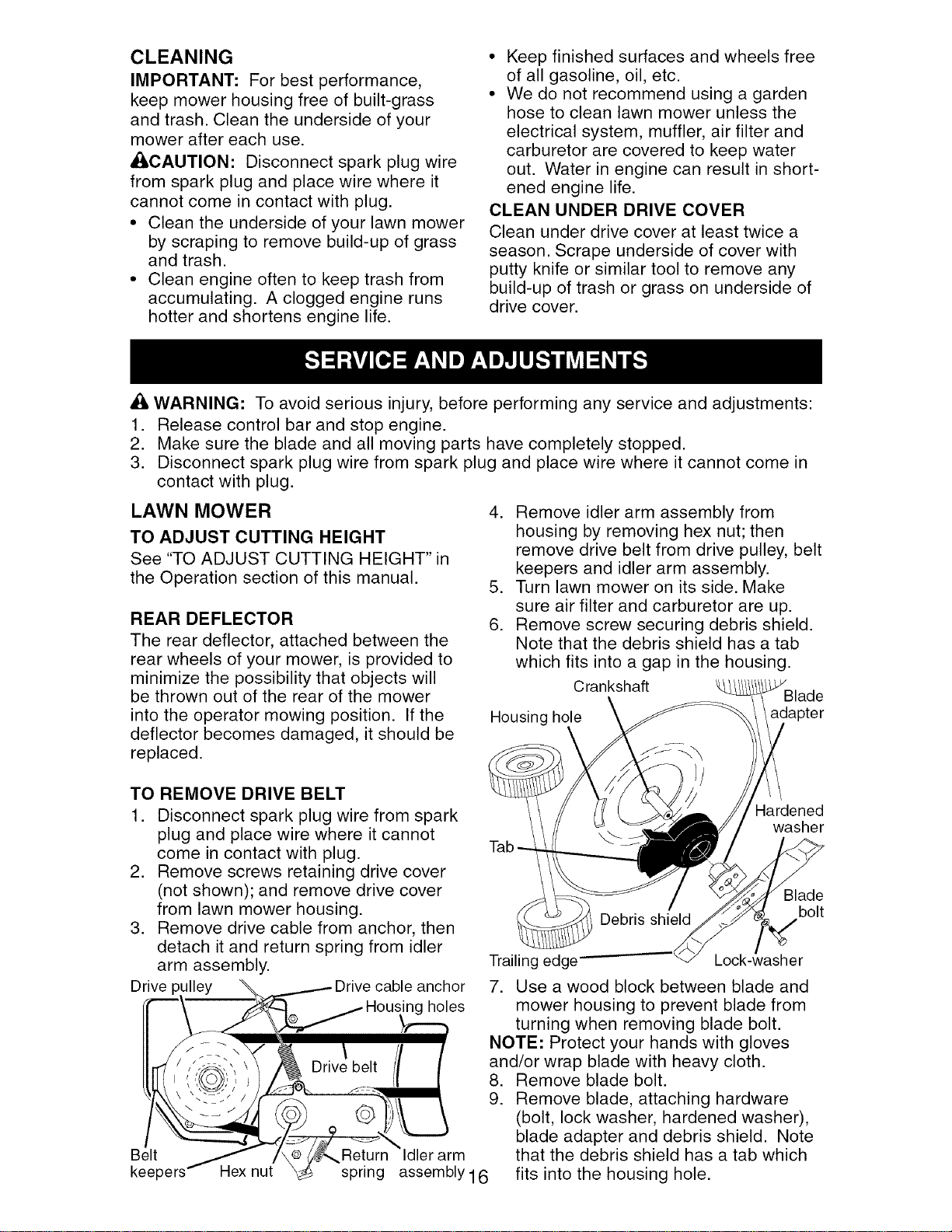

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

• k WARNING: To avoid serious injury, before performing any service and adjustments:

contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

Release control bar and stop engine.

Make sure the blade and all moving parts have completely stopped.

Disconnect spark plug wire from spark plug and place wire where it cannot come in

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

4. Remove idler arm assembly from

housing by removing hex nut; then

remove drive belt from drive pulley, belt

keepers and idler arm assembly.

5. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

6. Remove screw securing debris shield.

Note that the debris shield has a tab

which fits into a gap in the housing.

Crankshaft

Housing hole adapter

TO REMOVE DRIVE BELT

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove screws retaining drive cover

(not shown); and remove drive cover

from lawn mower housing.

3. Remove drive cable from anchor, then

detach it and return spring from idler

arm assembly. Trailing edge--

Drive ulley _ _Drive cable anchor 7. Use a wood block between blade and

\_,_ jHousing holes mower housing to prevent blade from

II _L_ S \_ _ turning when removing blade bolt.

FI /_ - _. \/ _ _ /_ i NOTE: Protect your hands with gloves

lift'/'/:'-_"" \\ _ Driv_ belt // / and/or wrap blade with heavy cloth.

IIII _, ',,',((o))',, j I /__, {I / 8. Remove blade bolt.

, ,_/ ,..................K_-_-.

_/_\'. "--'" //_ _'¥_\1 II 9. Remove blade, attaching hardware

\ /" '1

/%_/_Z1 _(_o}_ _Jg\\ \ (bolt, lock washer, hardened washer),

,/ k__....j

/ _'_[-_'_.-_y/3 --=->'_. blade adapter and debris shield. Note

Belt / /\® ¢_._Return "Idler arm that the debris shield has a tab which

keepers _ Hex nut" _ spring assembly 16 fits into the housing hole.

Hardened

washer

Blade

bolt

10. Remove drive belt from engine pulley;

discard old belt.

TO REPLACE DRIVE BELT

1. Place new drive belt on engine pulley.

2. Route the other end of the new drive

belt through hole in housing.

3. Return mower to upright position.

4. Install new drive belt into idler arm

assembly, then around the drive pulley.

Be sure belt is inside of belt keepers.

5. Reattach idler arm assembly with hex

nut previously removed.

6. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

7. Reattach debris shield to housing with

tab of debris shield in housing hole.

8. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

9. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine as shown.

10. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

11. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

12. Return mower to upright position.

13. Reattach drive cable and return spring

to the idler arm assembly, then reat-

tach drive cable to anchor.

14. Reattach drive cover with screw(s)

previously removed.

15. Connect spark plug wire to spark plug.

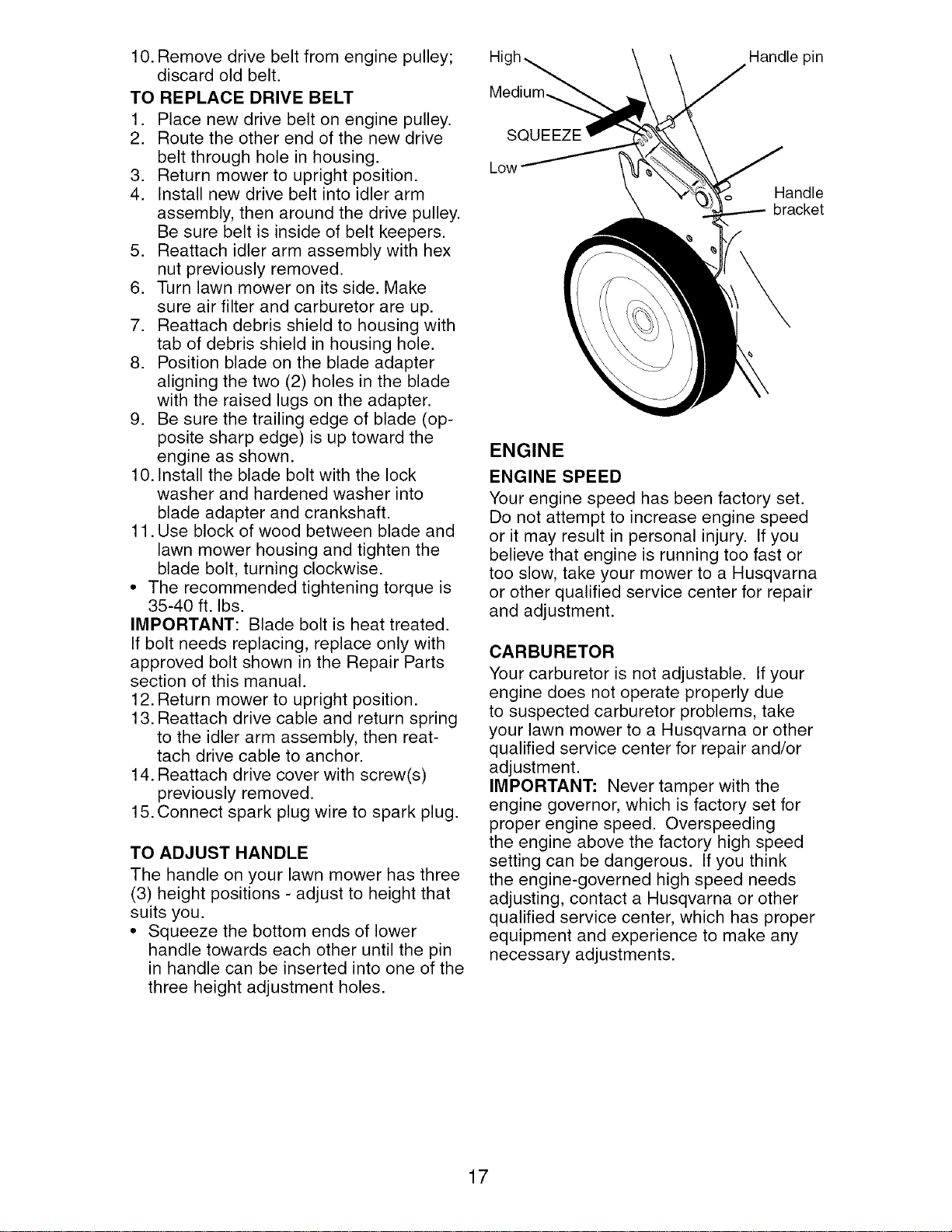

TO ADJUST HANDLE

The handle on your lawn mower has three

(3) height positions - adjust to height that

suits you.

• Squeeze the bottom ends of lower

handle towards each other until the pin

in handle can be inserted into one of the

three height adjustment holes.

Handle pin

Handle

bracket

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Husqvarna

or other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due

to suspected carburetor problems, take

your lawn mower to a Husqvarna or other

qualified service center for repair and/or

adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Husqvarna or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

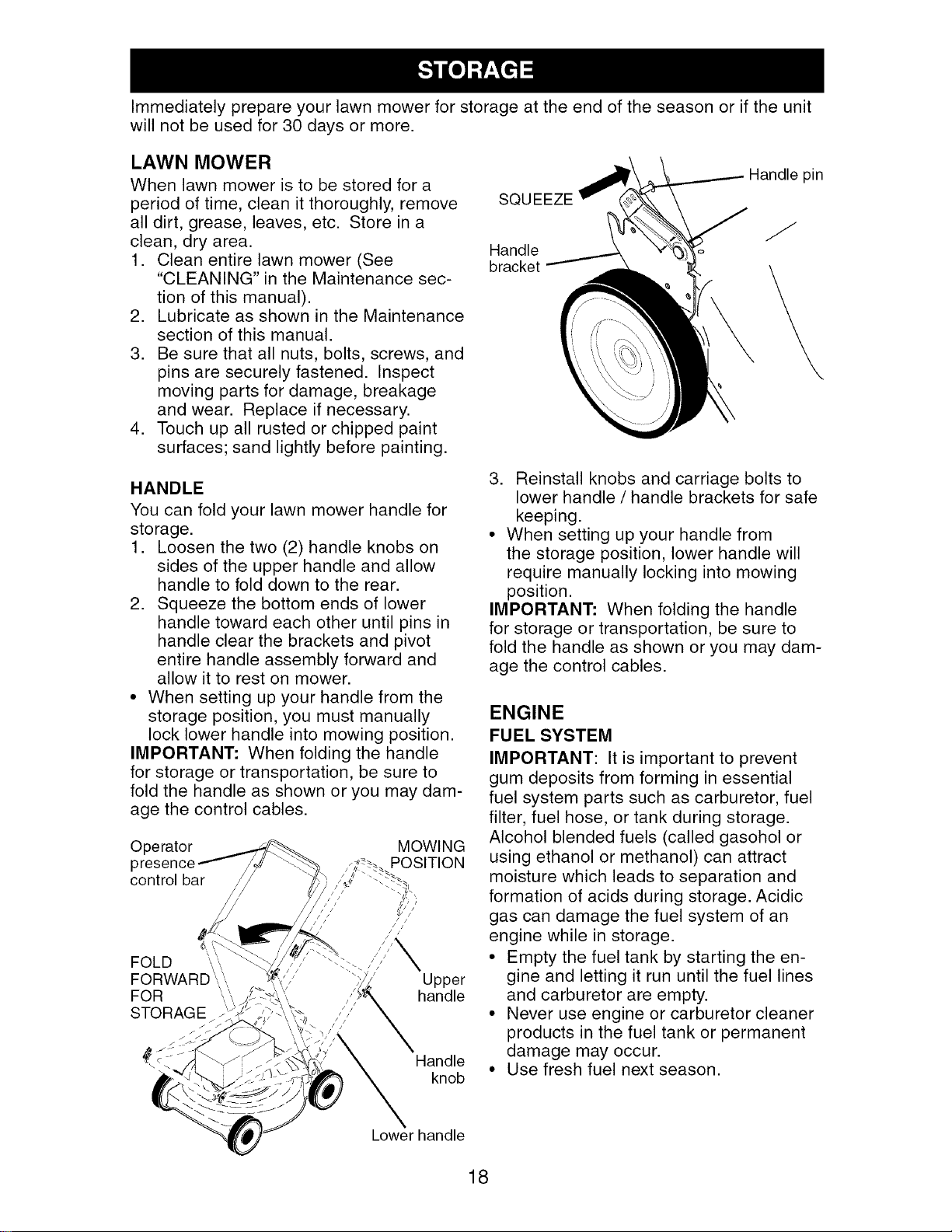

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Squeeze the bottom ends of lower

handle toward each other until pins in

handle clear the brackets and pivot

entire handle assembly forward and

allow it to rest on mower.

• When setting up your handle from the

storage position, you must manually

lock lower handle into mowing position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may dam-

age the control cables.

Operator

control bar

FOLD

FORWARD

FOR

STORAGE

MOWING

POSITION

/// /

////

J?X

Upper

handle

Handle

knob

SQUEEZE

Handle

bracket

Handle pin

3. Reinstall knobs and carriage bolts to

lower handle / handle brackets for safe

keeping.

• When setting up your handle from

the storage position, lower handle will

require manually locking into mowing

position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may dam-

age the control cables.

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

Lower handle

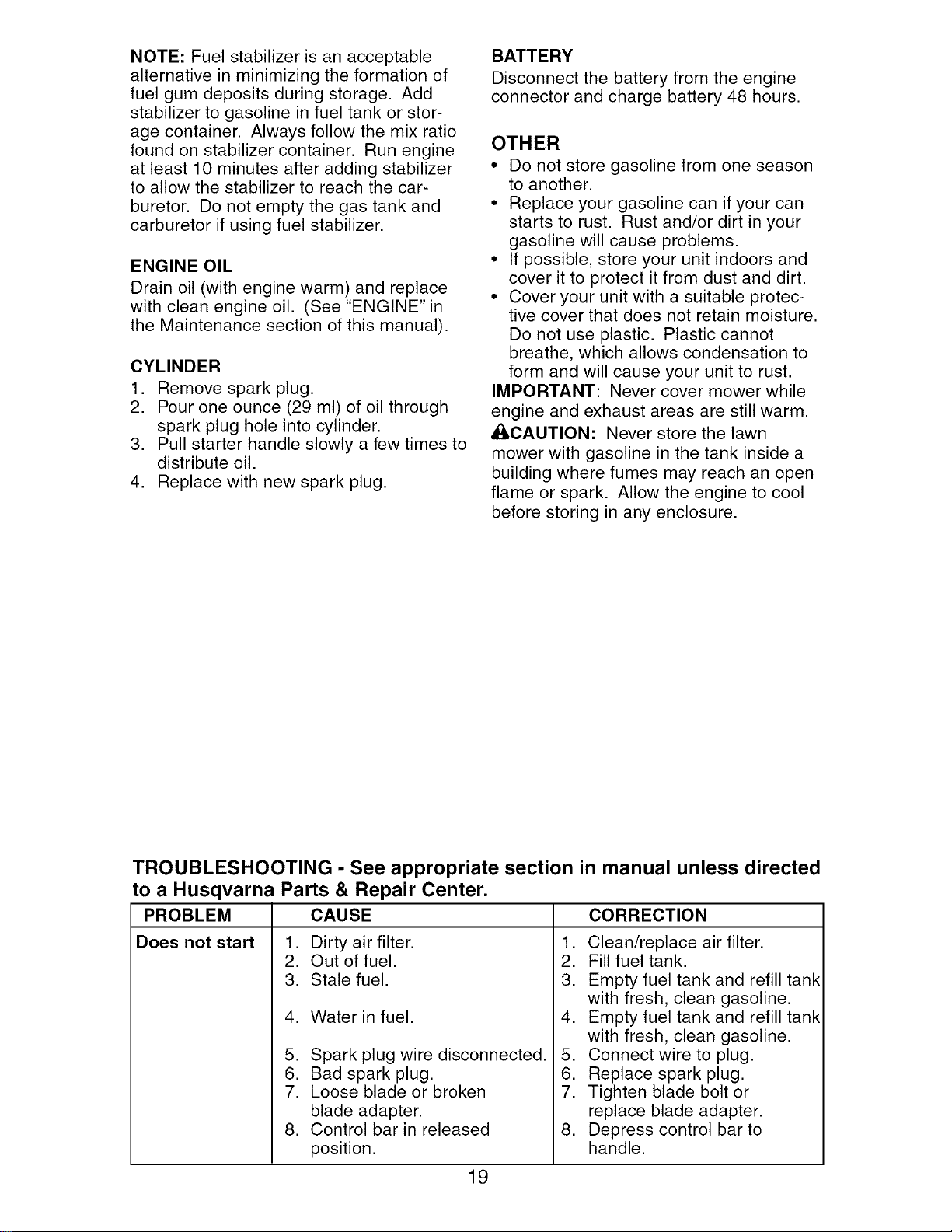

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

BATTERY

Disconnect the battery from the engine

connector and charge battery 48 hours.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_il,CAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Husqvarna Parts & Repair Center.

PROBLEM CAUSE CORRECTION

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

Does not start

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

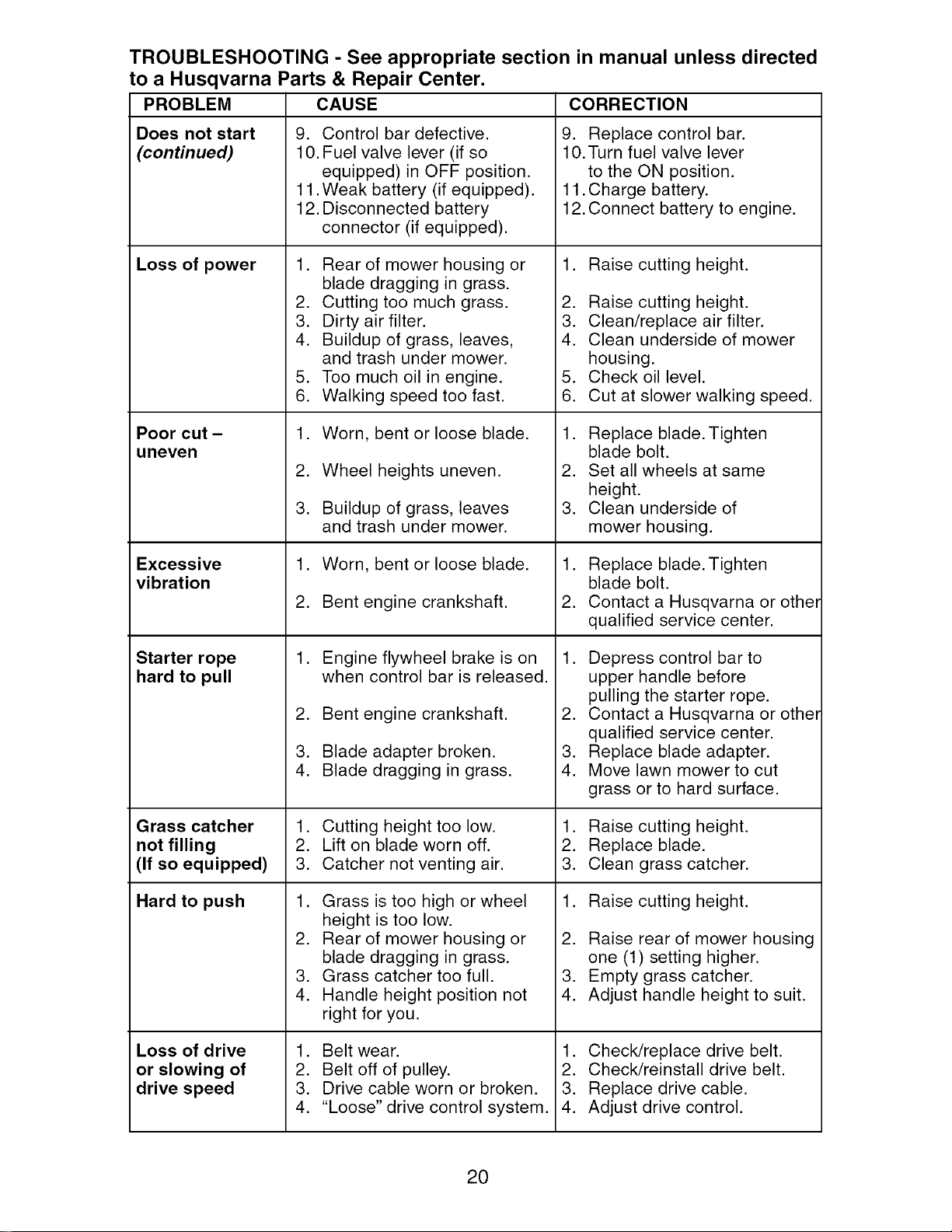

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Husqvarna Parts & Repair Center.

CAUSEPROBLEM

Does not start

(continued)

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

Hard to push

Loss of drive

or slowing of

drive speed

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

CORRECTION

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Husqvarna or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Husqvarna or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

Reglas de Seguridad ................................ 21-22

Garantia ......................................................... 23

Especificaciones del Producto ....................... 24

Montaje / Pre-Operaci6n .......................... 25-26

Operaci6n ................................................. 27-31

Mantenimiento .......................................... 32-35

Programa de Mantenimiento ......................... 32

Servicio y Adjustes ................................... 35-36

Almacenamiento ....................................... 37-38

Identificaci6n de problemas ...................... 38-39

Partes de repuesto .................................. 40-47

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_kBusque este simbolo que seSala las precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENClON!!! iiiESTE ALERTO!!!

_ SEGURIDAD ESTA COMPROMETIDA.

ADVERTENCIA: Siempre desconecte el alam-

bre de la bujia y p6ngalo donde no pueda entrar

en contacto con la bujia, para evitar el arranque

por accidente, durante la preparaci6n, el trans-

_rte, el ajuste o cuando se hacen reparaciones.

ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cAncer y defectos al nacimiento

u otros da_os reproductivos. Lavar las manos

,_spu6s de manipularlos.

PRECAUCION: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cAncer y defectos al

_/b_imiento u otros da_os reproductivos.

RECAUClON: El silenciador y otras piezas

del motor Ilegan a sre extre-

madamente calientes durante

la operaci6n y siguen siendo

calientes despues de que el

motor haya parado. Para

evitar quemaduras severas,

permanezca lejos de estas Areas.

I. OPERACION

• Antes de empezar, debe familiarizarse comple-

tamente con los controles y el uso correcto de

la maquina. Para esto, debe leer y compren-

der todas las instrucciones que aparecen en

la maquina yen los manuales de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est6n familiarizadas con las

instrucciones operen la mAquina.

• Despeje el Area de objetos tales como piedras,

juguetes, alambres, huesos, palos, etc. que pu-

eden ser recogidos y lanzados por las cuchillas.

• Asegt3rese que el Area no se hallen per-

sonas, antes de segar. Pare la maquina si

alguien entra en el Area.

• No opere la maquina sin zapatos o con sanda-

• No tire de la segadora hacia atrAs a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrAs antes y

mientras que se mueve hacia atrAs.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refierase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use tJnicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando cruce

por calzadas, calles o caminos de grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est6n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la mAquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegtJrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara avibrar de unamanera

anormal, pare el motor y revise de inmediato

para averiguar la causa. Generalmente la vi-

braci6n suele indicar que existe alguna averia.

• Siempre use gafas de seguridad o anteojos con

protecci6n lateral cuando opere la segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mAs frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

lias abiertas. P6ngase siempre zapatos sdlidos, siente inseguro en una cuesta, no la recorte.

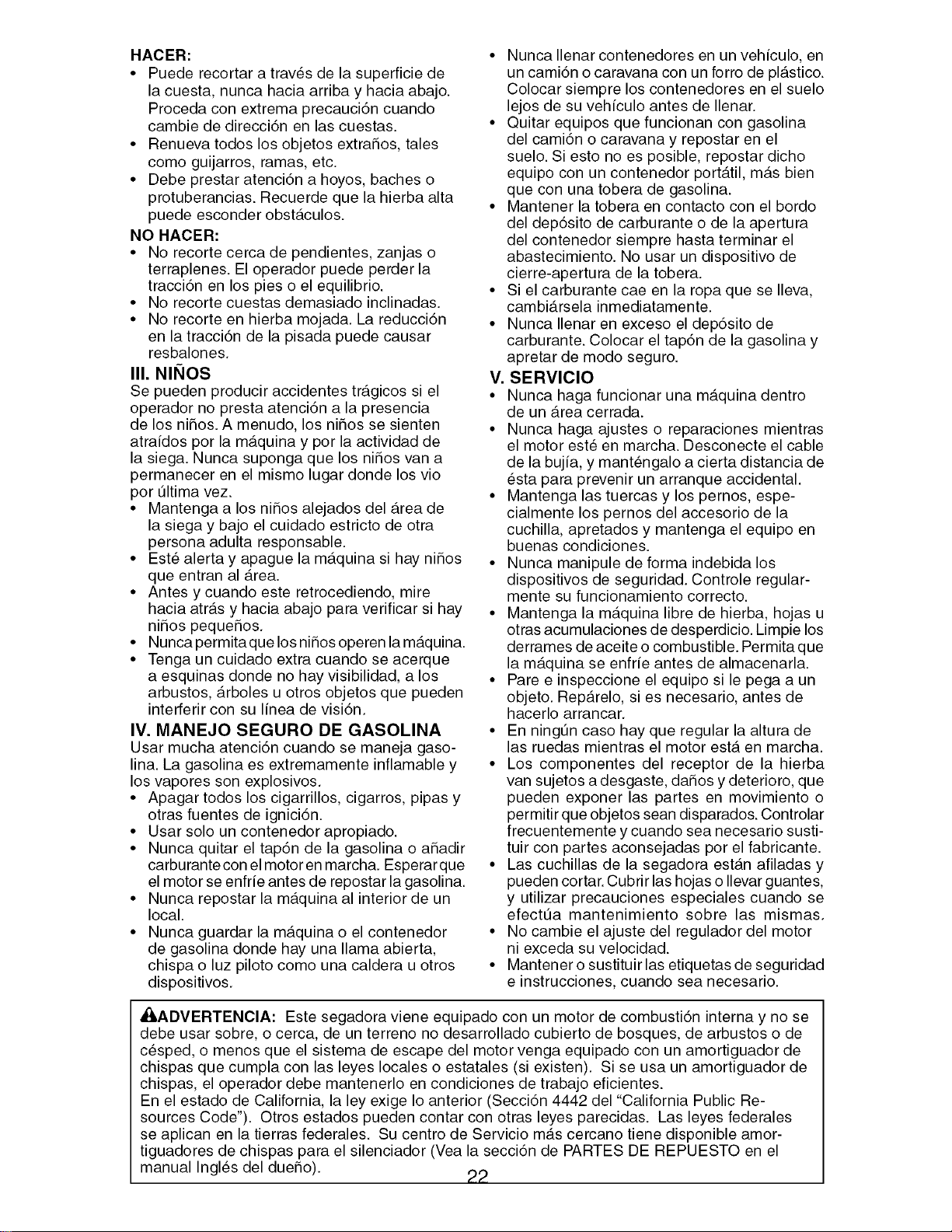

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuanclo

cambie de clirecci6n en las cuestas.

• Renueva toclos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuercle que la hierba alta

puecle esconcler obst_.culos.

NO HACER:

• No recorte cerca de penclientes, zanjas o

terraplenes. El operador puede percler la

tracci6n en los pies o el equilibrio.

• No recorte cuestas clemasiado inclinaclas.

• No recorte en hierba mojacla. La reducci6n

en la tracci6n de la pisacla puecle causar

resbalones.

II1. NINOS

Se pueclen proclucir acciclentes tr_.gicos si el

operaclor no presta atenci6n a la presencia

de los niSos. A menuclo, los niSos se sienten

atraiclos por la m_.quina y por la activiclacl de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar cloncle los vio

por eltima vez.

• Mantenga a los niSos alejaclos clel _.rea de

la siega y bajo el cuiclaclo estricto de otra

persona aclulta responsable.

• Est_ alerta y apague la m_.quina si hay niSos

que entran al _.rea.

• Antes y cuanclo este retroceclienclo, mire

hacia atr_.s y hacia abajo para verificar si hay

niSos pequeSos.

• Nunca permitaque los niSos operen la m_.quina.

• Tenga un cuiclaclo extra cuanclo se acerque

a esquinas cloncle no hay visibiliclacl, a los

arbustos, _.rboles u otros objetos que pueclen

interferir con su linea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuanclo se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un conteneclor apropiaclo.

• Nunca quitar el tapdn de la gasolina o aSaclir

carburante con el motor en marcha. Esperarque

el motor se enfrie antes de repostar la gasolina.

• Nunca repostar la m_.quina al interior de un

local.

• Nunca guarclar la m_.quina o el conteneclor

de gasolina doncle hay una llama abierta,

chispa o luz piloto como una caldera u otros

clispositivos.

• Nunca Ilenar contenedores en un vehiculo, en

un cami6n o caravana con un forro de pl_.stico.

Colocar siempre los contenedores en el suelo

lejos de su vehiculo antes de Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el

suelo. Si esto no es posible, repostar dicho

equipo con un contenedor port_.til, m_.s bien

que con una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del depdsito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambi_.rsela inmediatamente.

• Nunca Ilenar en exceso el depdsito de

carburante. Colocar el tapdn de la gasolina y

apretar de modo seguro.

V. SERVIClO

• Nunca haga funcionar una m_.quina dentro

de un _.rea cerracla.

• Nunca haga ajustes o reparaciones mientras

el motor est_ en marcha. Desconecte el cable

de la bujia, y mantengalo a cierta clistancia de

_sta para prevenir un arranque accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos clel accesorio de la

cuchilla, apretaclos y mantenga el equipo en

buenas concliciones.

• Nunca manipule de forma inclebida los

clispositivos de seguriclacl. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m_.quina libre de hierba, hojas u

otras acumulaciones de desperdicio. Limpie los

derrames de aceite o combustible. Permita que

la m_.quina se enfrie antes de almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• En ningtJn caso hay que regular la altura de

las ruedas mientras el motor esteren marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, da_os y deterioro, que

pueden exponer las partes en movimiento o

permitir que objetos sean disparados. Controlar

frecuentemente y cuando sea necesario susti-

tuir con partes aconsejadas por el fabricante.

• Las cuchillas de la segadora est_.n afiladas y

pueden cortar. Cubrir las hojas o Ilevar guantes,

y utilizar precauciones especiales cuando se

efecttJa mantenimiento sobre las mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de seguridad

e instrucciones, cuando sea necesario.

AADVERTENCIA: Este segadora viene equipado con un motor de combusti6n interna y no se

clebe usar sobre, o cerca, de un terreno no clesarrollaclo cubierto de bosques, de arbustos o de

c_specl, o menos que el sistema de escape clel motor venga equipado con un amortiguaclor de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguaclor de

chispas, el operaclor clebe mantenerlo en concliciones de trabajo eficientes.

En el estaclo de California, la ley exige Io anterior (Secci6n 4442 clel "California Public Re-

sources Code"). Otros estaclos pueclen contar con otras leyes pareciclas. Las leyes feclerales

se aplican en la tierras feclerales. Su centro de Servicio m_.scercano tiene disponible amor-

tiguaclores de chispas para el silenciaclor (Vea la secci6n de PARTES DE REPUESTO en el

manual Ingles del dueho). 22

SECCION 1: GARANTiA LIMITADA

Husqvarna Forest & Garden Company ("Husqvarna") ga-

rantiza al comprador original que el producto Husqvarna

no tiene defectos de material y fabricaci6n a partir de

la fecha de compra y pot el "Periodo de Garantfa" del

producto segQn Io establecido a continuaci6n:

GARANTfA NO COMERCIAL DE 2 AI_IOS: Cor-

tacesped automatico, cortacesped conducibles,

tractores de jardin y terreno, cortacesped con los que

se camina al lado, dispositivos de filtrado, hojas de

cadena, desbastadores, cortadores de maleza, sierras

de despeje, quitanieves, sopladores manuales, sopla-

dores tipo mochila, desbastadores de hilo, productos

electricos y sistemas de recogida de motor para uso

no comercial, no profesional, no institucional y sin

finalidad de qanancias, excepto Io mencionado aquf.

Los componentes del sistema de control de las

emisiones necesarios para cumplir con las normas

CARB-TIERII y EPA.

El Aparejo de Seguridad Husqvarna tiene una ga-

rantfa de 90 dfas a partir de la fecha de compra origi-

nal por defectos de material o fabricaci6n. El desgaste

normal, la rotura o el mal uso no estan cubiertos por la

garantia. El producto ha de devolverse a Charlotte con

un formulario de petici6n de garantfa. Hay que seguir

todas las instrucciones de cuidado y mantenimiento tal

y como estan indicadas pot el productor en la etiqueta

de cuidado. La conformidad del aparejo/estructura de

protecci6n no esta cubierta por la garantia.

SECCION 2: OBLIGACIONES DE HUSQVARNA EN

EL PERIODO DE GARANTIA

Husqvarna reparara o sustituir los componentes

defectuosos sin cargar al comprador la parte o la

mano de obra si un componente falla a causa de un

defecto de material o fabricaci6n durante el periodo

de garantfa.

SECCION 3: ART[CULOS NO CUBIERTOS POR

ESTA GARANT[A

Los artfculos siguientes no estan cubiertos por esta

garantia:

(1) Artfculos normales de mantenimiento del cliente que

se desgastan con el uso regular normal, incluyendo,

pero no limitado a correas, hojas, adaptadores de

hojas, bombillas, filtros, cintas de gufa, lubricantes,

muelles de rebobinado, cadena de la sierra, bujfas

de encendido, cuerdas y brazos de arranque;

(2) La decoloraci6n natural del material debido a los

rayos ultravioletas;

(3) Los accesorios del cesped y del jardfn estan

cubiertos pot una tercera parte que proporciona

una garantfa, todas las reclamaciones en garantia

se tendran que enviar al productor; y

(4) Componentes del Sistema de Control de las Emisio-

nes necesarios para motores que forman parte de Io

fabricado por la tercera parte productora del motor.

SECCION 4: EXCEPClONESY LIMITAClONES

Esta garantia no se aplicara a defectos derivados de

Io siguiente:

(1) Accidente, abuso, uso incorrecto, negligencia y

descuido, incluido carburante pasado, suciedad,

abrasivos, humedad, herrumbre, corrosi6n, o

cualquier reacci6n adversa debida a almacenaje

incorrecto o costumbres de uso;

(2) No hacer funcionar o mantener la unidad de acuerdo

con el manual del Propietario/Operador o la hoja de

instrucciones proporcionada por Husqvarna;

(3) Alteraciones o modificaciones que cambien el use del

producto para el que se ha concebido o que afecte

el rendimiento, el funcionamiento, la seguridad o

la duraci6n del producto, o Ileve el producto a no

cumplir con una cualquiera de las leyes aplicables; o:

(4) DaSos adicionales a partes o componentes debido

al uso continuativo despues de una cualquiera de

las cosas indicadas arriba.

LA REPARAClON Y SUSTITUClON TAL Y COMO

PROPORCIONADAS POR ESTA GARANT[A SON EL

REMEDIO EXCLUSlVO QUE TIENEN EL COMPRA-

DOR. HUSQVARNA NO SERA RESPONSABLE POR

CUALQUIER DANO INCIDENTAL O CONSECUENCIAL

DEBIDO A LAVlOLACION DE CUALQUIER GARANT[A

EXPRESADA O IMPL[CITA SOBRE ESTOS PRO-

DUCTOS EXCEPTO POR LO QUE PROH[BE LA LEY

APLICABLE. CUALQUIER GARANT[A IMPL[CITA DE

COMERCIABILIDAD O IDONEIDAD PARA UN OBJETI-

VO PARTICULAR SOBRE ESTOS PRODUCTOS ESTA

LIMITADA EN CUANDO A DURACION AL PERIODO DE

GARANT[A SEGUN LO DEFINIDO EN LA DECLARA-

CION DE LA GARANTIA LIMITADA. HUSQVARNA SE

RESERVA EL DERECHO DE CAMBIAR O MEJORAR

EL DISENO DEL PRODUCTO SIN AVlSO, Y NO SE

OBLIGA A PONER AL DIA LOS PRODUCTOS PREC-

EDENTEMENTE FABRICADOS.

AIgunos parses no permiten que se excluyan los da-

5os incidentales o consecuenciales, o las limitaciones

sobre cuanto dura una garantfa implfcita, asf que las

limitaciones o exclusiones indicadas arriba puede que

no se apliquen en tu caso. Esta garantfa te propor-

ciona unos derechos legales, pero puedes tener otros

derechos que varian segQn el pals de residencia.

SECCION 5: RESPONSABILIDADES DEL CLIENTE

El producto se tiene que cuidar, mantener, hacer

funcionar, guardar y en general conservar segQn Io

indicado en la secci6n de mantenimiento del manual

del Propietario/Operador. Si ocurriera un problema de

funcionamiento o una averfa, no usar el producto, sino

entregarlo tal y como esta a un revendedor Husqvarna

autorizado para la estimaci6n. La prueba de compra,

como esta explicado en la secci6n 6, es responsabili-

dad Qnica del cliente.

SECCION 6: PROCEDIMIENTO PARA OBTENER LA

APLICAClON DE LA GARANTIA

Es responsabilidad del Propietario y del Revendedor

asegurar que la Ficha de Registro de la Garantfa este

adecuadamente compilada y que se haya enviado por

correo a Husqvarna Forest & Garden Company. Esta

ficha ha de enviarse dentro de diez (10) a partir de la

fecha de compra a fin de confirmar la garantfa y para

facilitar el servicio posventa.

La prueba de compra ha de presentarse al revendedor

autorizado Husqvarna a fin de obtener el servicio de

garantfa. La prueba ha de incluir la fecha de compra el

nQmero del modelo, el nQmero de serie, y el nombre y la

direcci6n completas del revendedor adonde se compr6.

Para obtener el beneficio de esta garantia, el producto

que se considera defectuoso ha de enviarse a un

revendedor autorizado Husqvarna en un plazo de

tiempo oportuno, no mas de treinta (30) dias despues

de haber descubierto el problema de funcionamiento

o la averfa. Los gastos para el envfo del producto

son a cargo del propietario. Los gastos de recogida y

entrega no estan cubiertos por esta garantia. Normal-

mente es posible individuar un revendedor Husqvarna

autorizado a traves de las "Paginas Amarillas" de la

propia Iocalidad o Ilamando al 1-800-HUSKY62 para

conocer el revendedor de tu zona.

HUSQVARNA

7349 Statesville Road

Charlotte, NC 28269

531 83 81-23 2002

Nt_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RC12YC

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nt3mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nt3mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto

al cortacesped. Tambi_n est_.n disponibles en la mayorfa de las tiendas de Husqvarna yen los

centros de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJiAS

ACEITE

DEL MOTOR

Lea estas instrucciones y el manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

f_.brica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuSa entre el mango superior y _1

inferior, y la cuSa que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante la secci6n del mango inferior a la

posici6n de operaci6n y presione las ex-

tremidades inferiores del mando inferior una

en contra una de la otra hasta que la pinza

del mando pueda ser insertada en uno de

los tres agujeros del control de la altura.

2. Levante la secci6n del mango superior

hasta la posici6n de operaci6n, remueva la

cuSa protectora y apriete las manillas del

mango en forma segura.

3. Remueva el material de empaque de alred-

edor de la barra de control.

El mango de la segadora puede ajustarse

segOn le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la Secci6n de Ser-

vicio y Ajustes de este manual.

Barra de

que sxige la

presencia del

operador

LEVANTAR

APRIETE

Soporte de

mango

POSICION

PARA

SEGAR

Mango

superior

Manilla del

mango

Mango Inferior

mango

PARA MONTAR EL RECOGEDOR DE

ClaSPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del c_sped con la parte rigida

de la bolsa en la parte inferior. Asegt3rese

que el mango del bastidor est_ en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo est_.n muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, dejela que se

seque antes de usarla.

Mango del

bastidor del

recogedor

Sujetador(

de vinilo del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refierase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

PARA PREPARAR LA BATER|A

AVISO: Su bateria tiene que estar cargada an-

tes de que pueda hacer arrancar su segadora.

1. Conecte el conector del cargador de la

bateria (macho) al conector de la arn_s

(hembra).

2. Enchufe el cargador de la bateria dentro del

enchufe de 110 volt C.A.

3. Deje el cargador de la bateria conectado

por 24 horas antes de hacer arrancar su

motor por la primera vez.

4. Despu_s de cargar, desconecte el conec-

tor de la arnes (hembra) al conector de la

cargador de la bateria (macho).

Conecte su cargador de bateria para cargarla

segt3n despu_s decada uso.

IMPORTANTE: El motor no cargara una

bateria.

AI final de la temporada de siega, la bateria

se debe cargar por 48 horas para protegerla

durante el periodo de almacenamiento en el

_1_ern°.

PRECAUClON: Siempre desconecte el co-

nector del motor del conector de la bateria para

evitar el arranque por accidente al transportar o

guardar su segadora despues de la temporada.

Cargador de la bateria

Conector del

Conector cargador

della arnes (macho)

(hembra)

Caja de la

bateria

Conector del motor (macho)

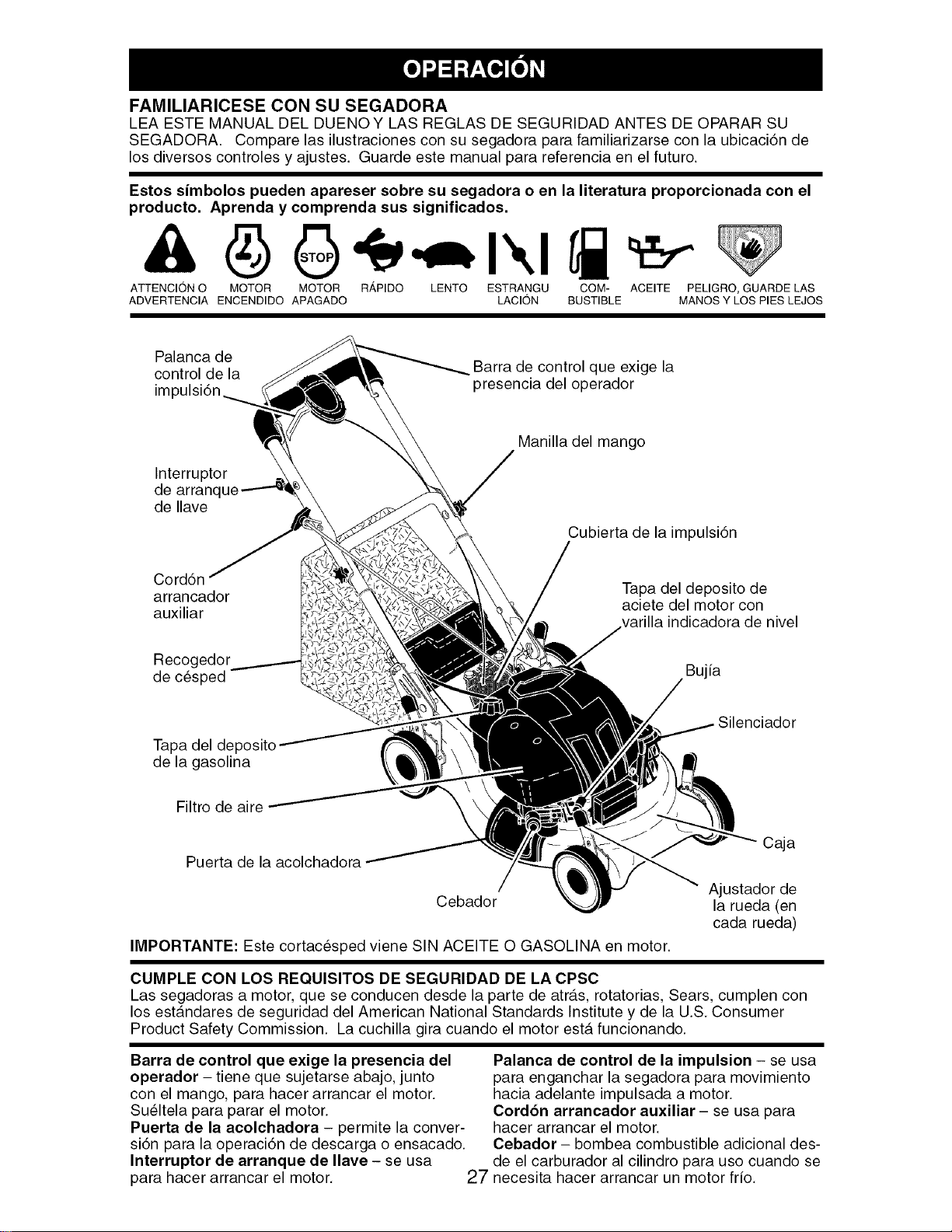

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,g,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Palanca de

control de la

Barra de control que exige la

presencia del operador

Interruptor

de arranq

de Ilave

Manilla del mango

Cubierta de la impulsi6n

Cord6n

arrancador

auxiliar

Tapa del deposito de

aciete del motor con

indicadora de nivel

Recogedor

de cesped Bujia

Tapa del depositc

de la gasolina

Filtro de aire

Puerta de la acolchadora

Caja

Cebador

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

Ajustador de

la rueda (en

cada rueda)

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_ts, rotatorias, Sears, cumplen con

los est_.ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor est,. funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Su_ltela para parar el motor.

Puerta de la acolchadora - permite la conver-

si6n para la operaci6n de descarga o ensacado.

Interruptor de arranque de Ilave - se usa

para hacer arrancar el motor.

Palanca de control de la impulsion - se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Cordbn arrancador auxiliar - se usa para

hacer arrancar el motor.

Cebador - bombea combustible adicional des-

de el carburador al cilindro para uso cuando se

27 necesita hacer arrancar un motor frio.

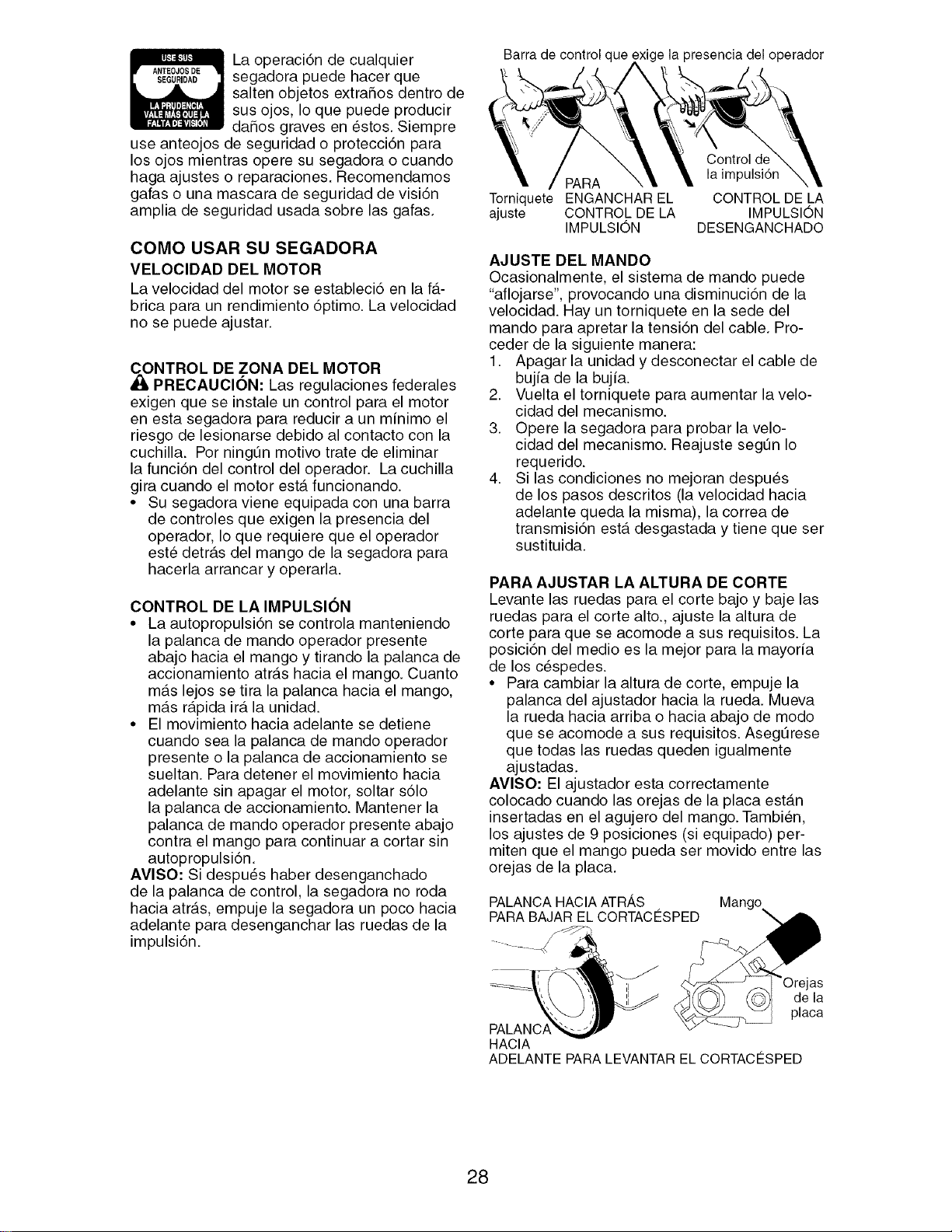

Laoperaci6ndecualquier

segadorapuedehacerque

saltenobjetosextrafiosdentrode

susojos,Ioquepuedeproducir

dafiosgravesen_stos.Siempre

useanteojosdeseguridadoprotecci6npara

losojosmientrasoperesusegadoraocuando

hagaajustesoreparaciones.Recomendamos

galasounamascaradeseguridaddevisi6n

ampliadeseguridadusadasobrelasgalas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_.-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

NTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning0n motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor est,. funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detr_.s del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autopropulsi6n se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando la palanca de

accionamiento atr_.s hacia el mango. Cuanto

m_ts lejos se tira la palanca hacia el mango,

m_.s r_tpida ir_.la unidad.

• El movimiento hacia adelante se detiene

cuando sea la palanca de mando operador

presente o la palanca de accionamiento se

sueltan. Para detener el movimiento hacia

adelante sin apagar el motor, soltar s61o

la palanca de accionamiento. Mantener la

palanca de mando operador presente abajo

contra el mango para continuar a cortar sin

autopropulsi6n.

AVlSO: Si despu_s haber desenganchado

de la palanca de control, la segaclora no rocla

hacia atr_ts, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsi6n.

Barra de control que oresencia del operador

Torniquete ENGANCHAR EL

ajuste CONTROL DE LA

IMPULSION

Control de

la impulsi6n

CONTROL DE LA

IMPULSION

DESENGANCHADO

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse', provocando una disminuci6n de la

velocidad. Hay un torniquete en la sede del

mando para apretar la tensi6n del cable. Pro-

cecler de la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujia de la bujia.

2. Vuelta el torniquete para aumentar la velo-

cidad del mecanismo.

3. Opere la segadora para probar la velo-

cidad del mecanismo. Reajuste seg0n Io

requerido.

4. Si las condiciones no mejoran despu_s

de los pasos descritos (la velocidad hacia

adelante queda la misma), la correa de

transmisi6n est,. desgastada y tiene que ser

sustituida.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayoria

de los c_spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. AsegQrese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa est_.n

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango 3ueda ser movido entre las

orejas de la placa.

PALANCAHACIAATRAS , Mango

PARABAJAR ELCORTACESPED

\, /PJ.([_)1) (O)' de la

PALAN_ _i placa

HACIA

ADELANTE PARALEVANTAREL CORTACESPED

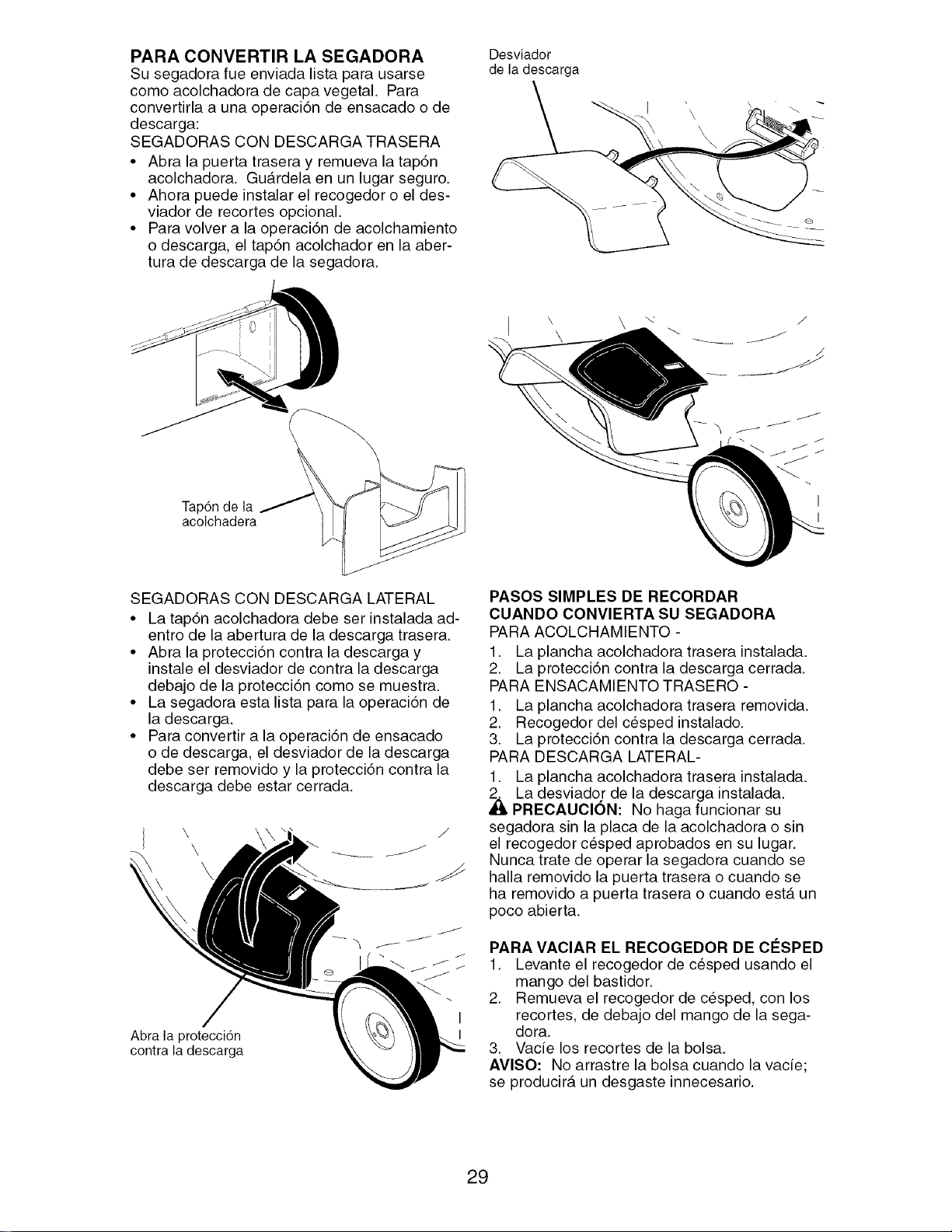

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

come acolchadora de capa vegetal. Para

convertirla a una operaci6n de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

• Abra la puerta trasera y remueva la tap6n

acolchadora. Gu_.rdela en un lugar seguro.

• Ahora puede instalar el recogedor o el des-

viador de recortes opcional.

• Para volver a la operaci6n de acolchamiento

o descarga, el tap6n acolchador en la aber-

tura de descarga de la segadora.

Desviador

de la descarga

Tap6n de la

acolchadera

SEGADORAS CON DESCARGA LATERAL

• La tap6n acolchadora debe ser instalada ad-

entre de la abertura de la descarga trasera.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n come se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

Abra la protecci6n

contra la descarga

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La plancha acolchadora trasera instalada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La plancha acolchadora trasera removida.

2. Recogedor del cesped instalado.

3. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La plancha acolchadora trasera instalada.

_La desviador de la descarga instalada.

PRECAUCION: No haga funcionar su

segadora sin la placa de la acolchadora o sin

el recogedor cesped aprobados en su lugar.

Nunca trate de operar la segadora cuando se

halla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando est,. un

poco abierta.

PARA VACIAR EL RECOGEDOR DE ClaSPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacie los recortes de la bolsa.

AVISO" No arrastre la bolsa cuando la vacie;

se producir_, un desgaste innecesario.

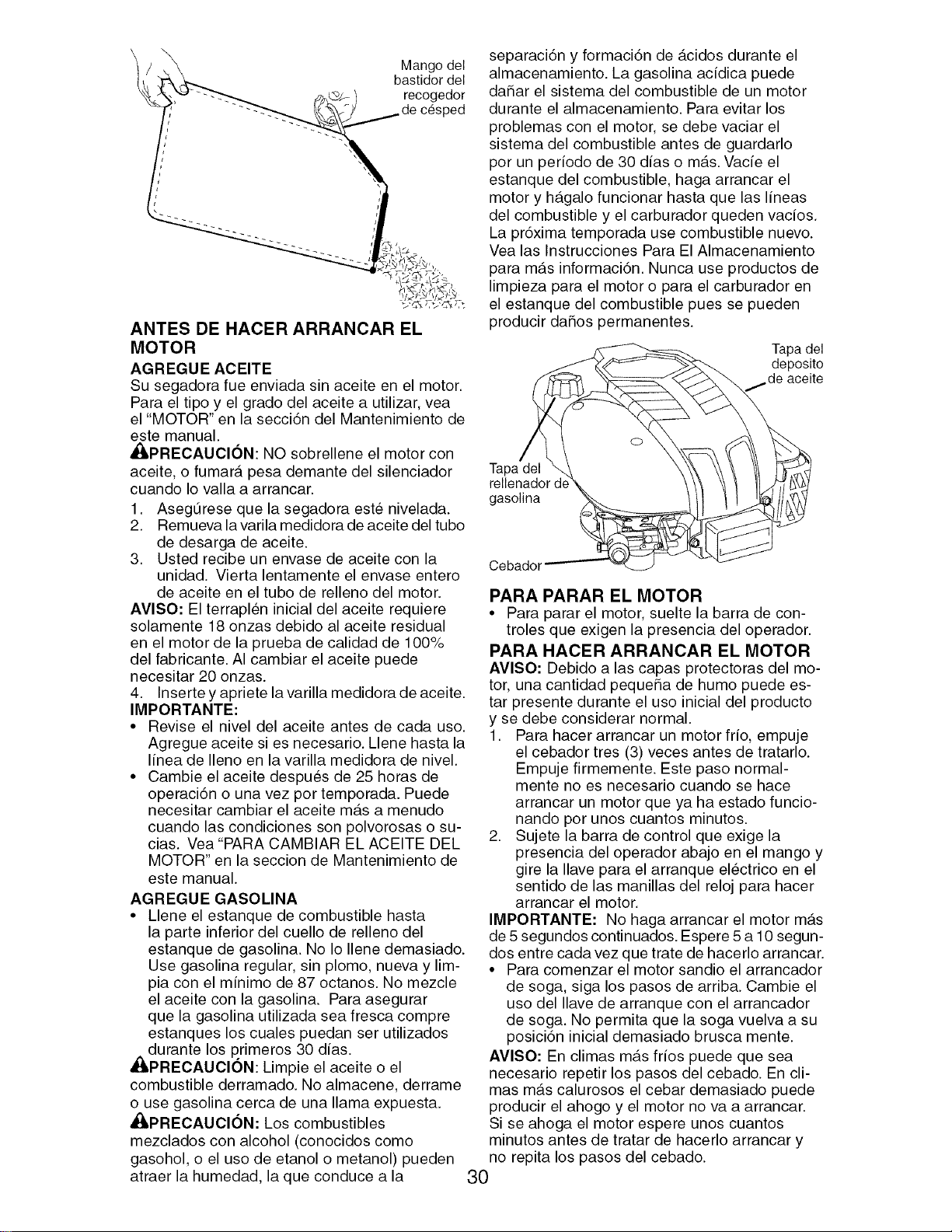

Mango del

bastidor del

recogedor

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segaclora fue enviacla sin aceite en el motor.

Para el tipo y el graclo clel aceite a utilizar, vea

el "MOTOR" en la secci6n clel Mantenimiento de

este manual.

,_ilLPRECAUCl6N: NO sobrellene el motor con

aceite, o fumar_, pesa clemante clel silenciaclor

cuanclo Io valla a arrancar.

1. Aseg_rese que la segaclora est_ nivelacla.

2. Remueva la varila mediclora de aceite cleltubo

de clesarga de aceite.

3. Ustecl recibe un envase de aceite con la

unidacl. Vierta lentamente el envase entero

de aceite en el tubo de relleno clel motor.

AVlSO: El terraplen inicial clel aceite requiere

solamente 18 onzas clebiclo al aceite residual

en el motor de la prueba de caliclacl de 100%

clel fabricante. AI cambiar el aceite puecle

necesitar 20 onzas.

4. Inserte y apriete la varilla mecliclora de aceite.

IMPORTANTE:

• Revise el nivel clel aceite antes de cacla uso.

Agregue aceite si es necesario. Llene hasta la

Ifnea de Ileno en la varilla mediclora de nivel.

• Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m_.s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

durante los primeros 30 dias.

PRECAUCION: Limpie el aceite o el

combustible derramaclo. No almacene, derrame

o use gasolina cerca de una llama expuesta.

Ai:iLPRECAUCl6N: Los combustibles

mezclaclos con alcohol (conociclos como

gasohol, o el uso de etanol o metanol) pueclen

atraer la humeclad, la que conduce a la

separaci6n y formaci6n de _.cidos durante el

almacenamiento. La gasolina acidica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o m_.s.Vacie el

estanque del combustible, haga arrancar el

motor y h_.galo funcionar hasta que las lineas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para m_.s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir dafios permanentes.

Tapadel

deposito

/de aceite

Tapa del

rellenador d_

gasolina

Cebador

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una canticlacl pequefia de humo puecle es-

tar presente clurante el uso inicial clel proclucto

y se clebe considerar normal.

1. Para hacer arrancar un motor fifo, empuje

el cebaclor tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace

arrancar un motor que ya ha estaclo funcio-

nanclo por unos cuantos minutos.

2. Sujete la barra de control que exige la

presencia clel operaclor abajo en el mango y

gire la Ilave para el arranque el_ctrico en el

senticlo de las manillas del reloj para hacer

arrancar el motor.

IMPORTANTE: No haga arrancar el motor m_.s

de 5 segundos continuados. Espere 5 a 10 segun-

dos entre cada vez que trate de hacerlo arrancar.

• Para comenzar el motor sandio el arrancador

de soga, siga los pasos de arriba. Cambie el

uso del Ilave de arranque con el arrancador

de soga. No permita que la soga vuelva a su

posici6n inicial demasiado brusca mente.

AVISO: En climas m_.sfrios puede que sea

necesario repetir los pasos clel cebaclo. En cli-

mas m_.s calurosos el cebar clemasiaclo puecle

proclucir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos clel cebaclo.

CONSEJOS PARA SEGAR

_i_PRECAUCI6N: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden daSar su

segadora y anular su garantfa.

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c_sped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el _.rea

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del c_sped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,_,PIDO.

• Los poros en los recogedores de c_sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudar_tn menos

c_sped. Para evitar _ste, rode el recogedor

con la manguera de agua regularmente y

dejelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudar_t el flujo del

aire del motor y extender,, su duraci6n.

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tamaSo, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambi_n, el

c_sped acolchado se va a deshacer r_tpidam-

ente entregando substancias nutritivas para

el c_sped. Siempre acolche con la velocidad

del motor (cuchilla) m_.s alta, pues asf se

obtendr_, la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el c_sped cuando est_ mojado.

El cesped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora _ste se ha

secado y el _trea reci_n cortada no quedar_.

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

c_sped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

MAXI_

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un Area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_, que el c_sped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTENIMIENTO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de C6sped *

E Controlar los Neumaticos

G Controlar las Ruedas Motrices ***

A Limpiar la Segadora ....

D Limpiar debajo la Cubierta de la Transmisi6n ***

0 Revisar las Correas y las Poleas Impulsadas ***

R Revisar / Afilar / Cambiar la Cuchilla

A Lubricaci6n

Limpiar / Recargar la Bateria **

Revisar el nivel del Aceite

M Cambiar el Aceite del motor

0 Limpiar el Filtro de Aire

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADAiDE CADA 10 25HORAS O 100 ALMACE-

USO USO NORAS TEMPORADA HORAS NAMmENTO

_,2

T Inspeccionar el Silenciador

Cambiar la Buj[a 1_#1,.

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a[iadir un estabilizador de carburante.

* (si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

_,-_,-Segadoras con Arranque EH_ctrico 2 - Dar servicio m_.s a menudo cuando se opere en condiciones sucias o polvorosas.

*_-_ Segadoras con Poder Propulsor 3 - Gamble las cuchillas mAs a menudo cuando siegue en terreno arenoso.

**_ UtiHizaruna rasqueta para Himpiar 4 - Cargar pot 48 horas al fin de la temporada.

debajo de Uacubierta deUcortac6sped 5 =Y despues de 5 horas de funcionamiento.

RECOMENDAClONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segOn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al a_o, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpid

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

(_) Ajustador

de la rueda

Aceite del

motor

(_ Bisagra

e la puerta

de la acol-

chadora

@ Bisagra

de la

puerta

traser

(_) Clavija de montaje del puntal del mango

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICAClON

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

Rocie el lubricante

Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueclen cla_ar la goma.

• Evite los tocones, las pieclras, las grietas pro-

funclas, los objetos afilaclos y otros peligros

que pueclen claSar alas Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n traseras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere clecir que hay basura, recortes

de cespecl, etc. en el Area de las rueclas de

impulsi6n y tienen que limpiarse para liberarlas.

Es necesario limpiar las rueclas de impulsi6n;

revise ambas rueclas traseras.

4. Instale el perno de la cuchilla con la aran-

clela de seguriclacl y la aranclela enclurecicla

en el adaptador de la cuchilla y el ciguehal.

5. Use un bloque de maclera entre la cuchilla

y la caja de la segaclora y apriete el perno

de la cuchilla girr_tncloloen el senticlo en que

giran las manillas clel reloj.

• La torsi6n para apretar recomenclada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es trataclo

a calo. Si es necesario sustituir los pernos,

sustituidos s61ocon pernos aprobaclos mostraclos

en la secci6n Partes de Reparaci6n de este manual.

Adaptador de Ranura Chavetero del

la cuchilla _iguenal

Arandela de

seguridad

CUlDADO DE LA CUCHILLA

Para obtener los mejores resultaclos, la cuchilla

de la segaclora tienen que mantenerse afilacla.

mbie la cuchilla cloblacla o claSacla.

PRECAUClON: Usar solamente la hoja

de repuesto aprobacla por el fabricante de su

cortac_specl. Usar una hoja no aprobacla por el

fabricante de su cortacespecl es peligroso, pu-

ecle claSar su cortac_specl y anular su garantia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6n-

galo en cloncle no puecla entrar en contacto

con _sta.

2. Haga clescansar la segaclora en su laclo.

Asegt3rese que el filtro de aire y que el

carburaclor queclen miranclo hacia arriba.

3. Use un bloque de maclera entre la cuchilla

y la caja de la segaclora para evitar que la

cuchilla gire cuanclo se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir_.nclolo

en el senticlo contrario en que giran las

manillas clel reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria acljuntaclores (el perno, la aranclela

de seguriclacl y la aranclela enclurecida).

AVlSO: Remueva el aclaptaclor de la cuchilla y

revise el cubo interior de la ranura clel aclap-

taclor de la cuchilla. La ranura tiene que estar

en buenas concliciones para que funcione en

forma adecuada. Cambie el adaptador si est..

dahado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigue_al del motor. Asegt3rese que la

ranura del adaptador y que el chavetero del

cigueSal esten alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. Asegt3rese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor. 33

Perno Arandela

de la endurecida

cuchilla Borde de salida

:igu_nal

PARA AFILAR LA CUCHILLA

AVlSO: No recomenclamos el afilar la cuchilla

- pero si Io hace, asegt3rese de que quecle bal-

anceacla. Una cuchilla que no est,. balanceacla

va a proclucir eventualmente claSo en la sega-

dora o en el motor.

• La cuchilla puecle afilarse con una lima o en

una ruecla rectificaclora. No trate de afilarla

mientras se encuentra en la segaclora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrecleclor de una pulgacla de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza clel clavo. Si la

cuchilla ester balanceacla clebe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesaclo hasta que

_sta quede balanceada.

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c_sped a menudo

para verificar si est,. daSado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_tmbielo

solamente por uno que sea aprobado por el

fabricante. D_ el nOmero del modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionanclo en forma aclecuacla, la caja

de engranajes y el Area alrecleclor de la

impulsi6n tienen que mantenerse limpias y

sin acumulaci6n de basura. Limpie clebajo

de la cubierta de la impulsi6n dos veces por

temporacla.

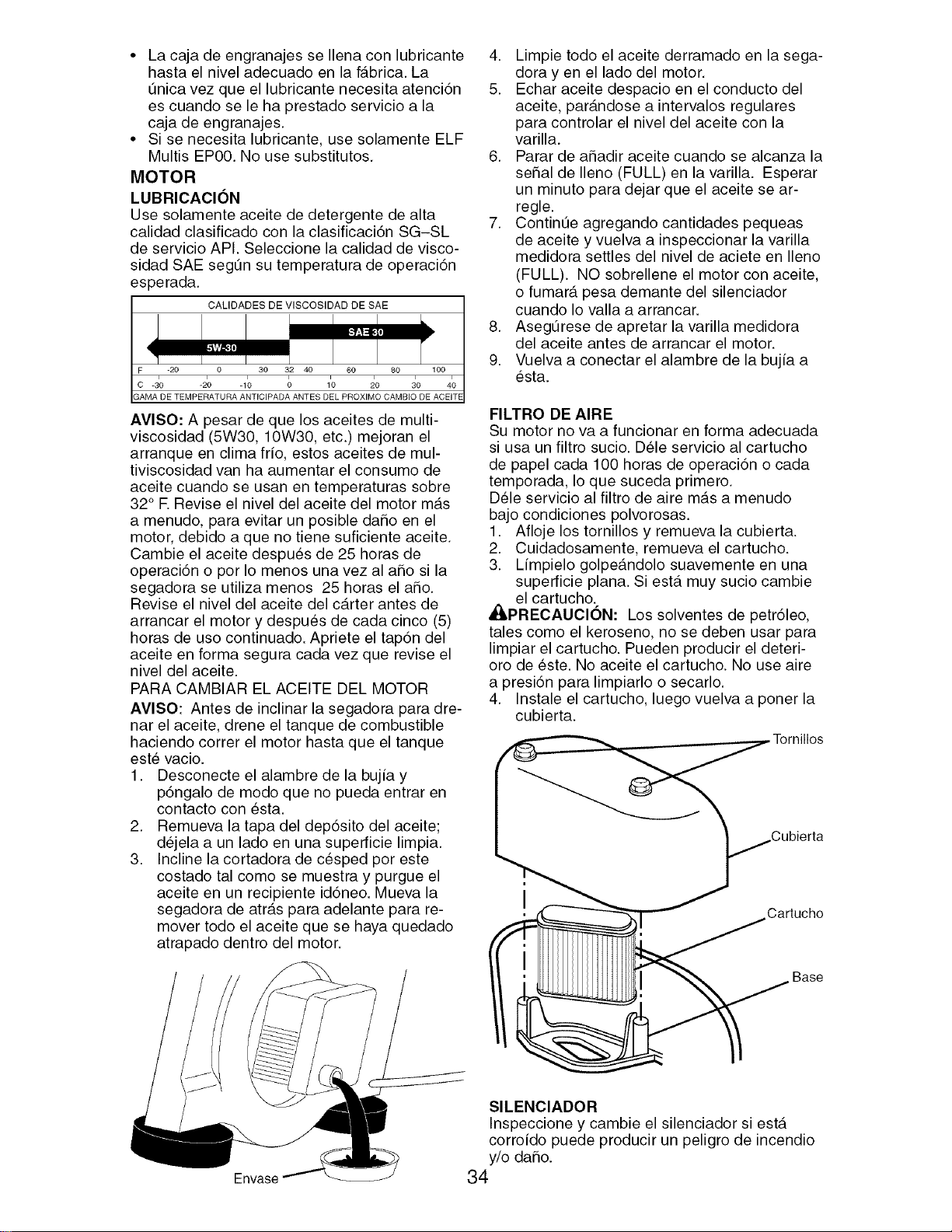

• LacajadeengranajesseIlenaconlubricante

hastaelniveladecuadoenlaf_.brica.La

t3nicavezqueellubricantenecesitaatenci6n

escuandoselehaprestadoservicioala

cajadeengranajes.

• Sisenecesitalubricante,usesolamenteELF

MultisEPO0.Nousesubstitutos.

MOTOR

LUBRICAClON

Usesolamenteaceitededetergentedealta

calidadclasificadoconlaclasificaci6nSG-SL

deservicioAPI.Seleccionelacalidaddevisco-

sidadSAEsegt3nsutemperaturadeoperaci6n

esperada.

AVISO:A pesardequelosaceitesdemulti-

viscosidad(5W30,10W30,etc.)mejoranel

arranqueenclimafrio,estosaceitesdemul-

tiviscosidadvanhaaumentarelconsumode

aceitecuandoseusanentemperaturassobre

32°RReviseelniveldelaceitedelmotorm_ts

amenudo,paraevitarunposibleda_oenel

motor,debidoaquenotienesuficienteaceite.

Cambieelaceitedespuesde25horasde

operaci6noporIomenosunavezala_osila

segadoraseutilizamenos25horasela_o.

Reviseelniveldelaceitedelc_trterantesde

arrancarelmotorydespuesdecadacinco(5)

horasdeusocontinuado.Aprieteeltap6ndel

aceiteenformaseguracadavezquereviseel

niveldelaceite.

PARACAMBIARELACEITEDELMOTOR

AVlSO:Antesdeinclinarlasegadoraparadre-

narelaceite,dreneeltanquedecombustible

haciendocorrerelmotorhastaqueeltanque

est_vacio.

1. Desconecteelalambredelabujiay

p6ngalodemodoquenopuedaentraren

contactocon_sta.

2. Remuevalatapadeldep6sitodelaceite;

dejelaaunladoenunasuperficielimpia.

3. Inclinelacortadoradecespedporeste

costadotalcomosemuestraypurgueel

aceiteenunrecipienteid6neo.Muevala

segadoradeatr_tsparaadelanteparare-

movertodoelaceitequesehayaquedado

atrapadodentrodelmotor.

Envase

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, par_.ndose a intervalos regulares

para controlar el nivel del aceite con la

varilla.

6. Parar de ahadir aceite cuando se alcanza la

sepal de Ileno (FULL) en la varilla. Esperar

un minuto para dejar que el aceite se ar-

regle.

7. ContinQe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

8. AsegQrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a

esta.

FILTRO DE AIRE

Su motor no va a funcionar en forma adecuada

si usa un filtro sucio. Dele servicio al cartucho

de papel cada 100 horas de operaci6n o cada

temporada, Io que suceda primero.

Dele servicio al filtro de aire m_.sa menudo

bajo condiciones polvorosas.

1. Afloje los tornillos y remueva la cubierta.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpe_tndolo suavemente en una

superficie plana. Si est,. muy sucio cambie

el cartucho.

_I_PRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deteri-

oro de este. No aceite el cartucho. No use aire

a presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Cubierta

Cartucho

Base

SlLENClADOR

Inspeccione y cambie el silenciador si ester

corroido puede producir un peligro de incendio

y/o daSo.

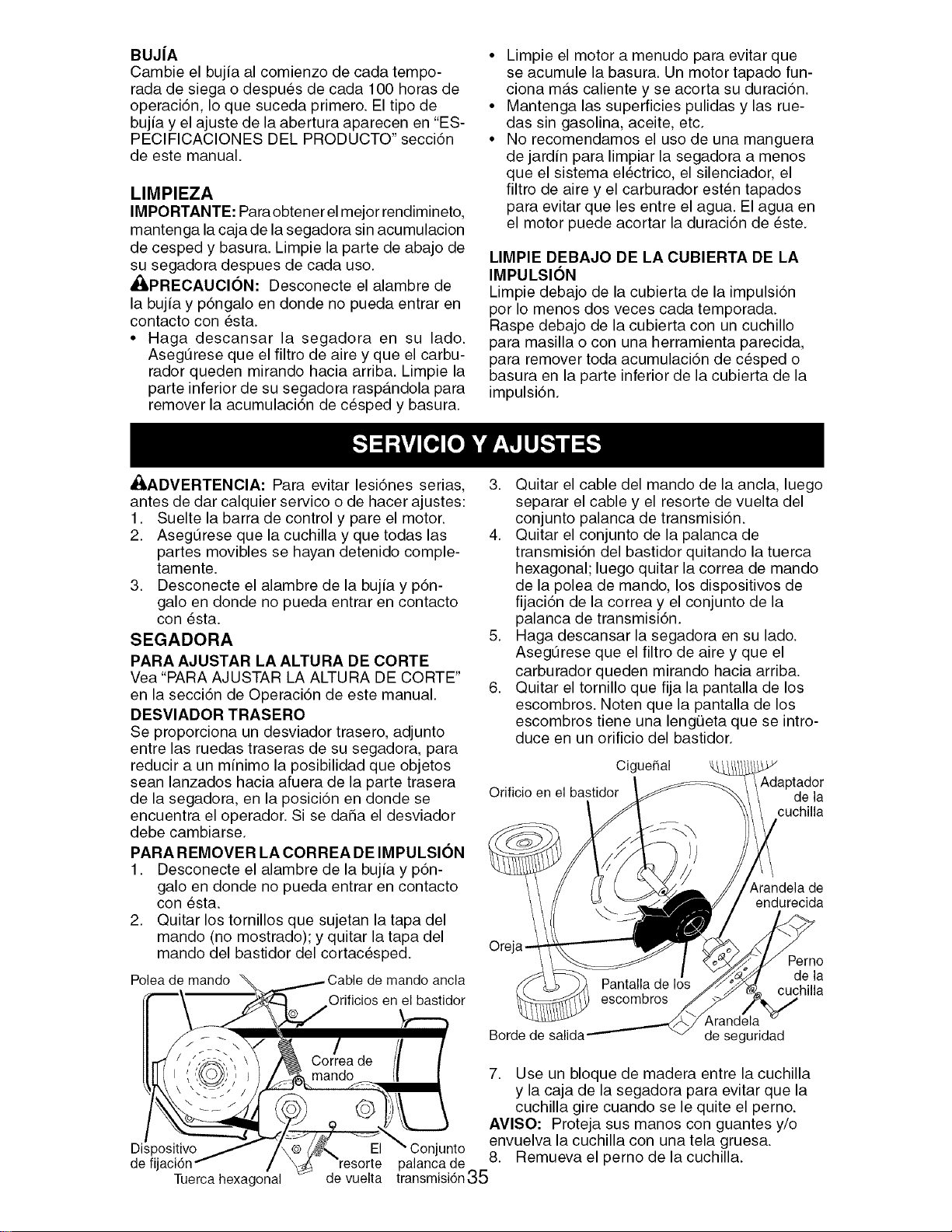

BUJ|A •

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas de

operaci6n, Io que suceda primero. El tipo de •

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n •

de este manual.

LIMPIEZA

IMPORTANTE: Paraobtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

,A_PRECAUCl6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con esta.

• Haga descansar la segadora en su lado.

Asegt]rese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora rasp_tndola para

remover la acumulaci6n de c_sped y basura.

Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona m_tscaliente y se acorta su duraci6n.

Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de _ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de c_sped o

basura en la parte inferior de la cubierta de la

impulsi6n.

_I,ADVERTENClA" Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Asegt]rese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daSa el desviador

debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSION

1. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con esta.

2. Quitar los tornillos que sujetan la tapa del

mando (no mostrado); y quitar la tapa del

mando del bastidor del cortacesped.

3. Quitar el cable del mando de la ancla, luego

separar el cable y el resorte de vuelta del

conjunto palanca de transmisi6n.

4. Quitar el conjunto de la palanca de

transmisi6n del bastidor quitando la tuerca

hexagonal; luego quitar la correa de mando

de la polea de mando, los dispositivos de

fijaci6n de la correa y el conjunto de la

palanca de transmisi6n.

5. Haga descansar la segadora en su lado.

Asegt]rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

6. Quitar el tornillo que fija la pantalla de los

escombros. Noten que la pantalla de los

escombros tiene una lengQeta que se intro-

duce en un orificio del bastidor.

CigueSal

Orificio en el bastidor

Adaptador

de la

cuchilla

Arandela de

endurecida

Ore

Perno

Poleade mando \ J Cable de mando ancla Pantallade los de la

cuchilla

S('_\" __ Orificiosen el bastidor escombros _ /

II \ .,,"'_@/_/"_" _ _.._ Arandela '

FI ..'% . ,. , Bor ede e eguri ad

A Co,reade/I I

Illl( {',doJ)'/)L_,mando II | 7. Useunbloquedemaderaentrelacuchilla

_'X_ _'--_J;"//_' . _.... I y la caja de la segadora para evltar que la

\ / i

/XX_" --_/_4//_ (_o_ _) I'1/\ \ cuchilla gire cuando se le quite el perno.

/ ___ ._Tj 9 .._'_ _-_.-.--_ AVISO: Proteja sus manos con guantes y/o

_.__'_/ - _,"_ ^ . . envuelva la cuchilla con una tela gruesa

ulsposMvo / /\@/,_ _-I uonJunlo ........ "

;._;._/- / \ y-_ x 8 Hemueva el perno ae la cucnllla

de fljaclon /. _ resorte palancade •

Tuercahexagonal de vuelta transmisi6n35

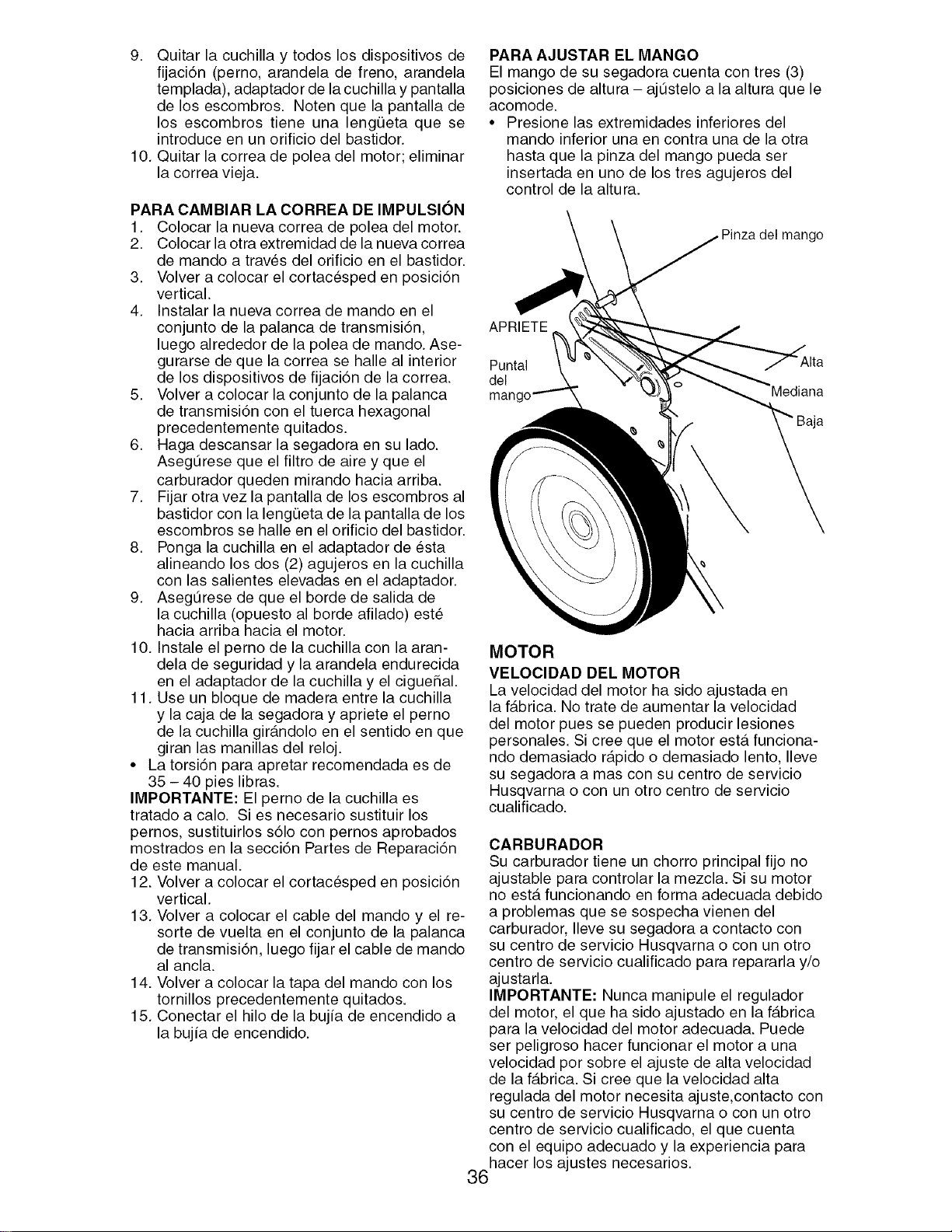

9. Quitarlacuchillaytodoslosdispositivosde

fijaci6n(perno,arandeladefreno,arandela

templada),adaptadordelacuchillaypantalla

delosescombros.Notenquelapantallade

losescombrostieneunalengQetaquese

introduceenunorificiodelbastidor.

10.Quitarlacorreadepoleadelmotor;eliminar

lacorreavieja.

PARA CAMBIAR LA CORREA DE IMPULSION

1. Colocar la nueva correa de polea del motor.

2. Colocar la otra extremidad de la nueva correa

de mando a traves del orificio en el bastidor.

3. Volver a colocar el cortac_sped en posici6n

vertical.

4. Instalar la nueva correa de mando en el

conjunto de la palanca de transmisi6n,

luego alrededor de la polea de mando. Ase-

gurarse de que la correa se halle al interior

de los dispositivos de fijaci6n de la correa.

5. Volver a colocar la conjunto de la palanca

de transmisi6n con el tuerca hexagonal

precedentemente quitados.

6. Haga descansar la segadora en su lado.

AsegtJrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

7. Fijar otra vez la pantalla de los escombros al

bastidor con la lengQeta de la pantalla de los

escombros se halle en el orificio del bastidor.

8. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

9. AsegtJrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est_

hacia arriba hacia el motor.

10. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigueSal.

11. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir_.ndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61ocon pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

12. Volver a colocar el cortacesped en posici6n

vertical.

13. Volver a colocar el cable del mando y el re-

sorte de vuelta en el conjunto de la palanca

de transmisi6n, luego fijar el cable de mando

al ancla.

14. Volver a colocar la tapa del mando con los

tornillos precedentemente quitados.

15. Conectar el hilo de la bujia de encendido a

la bujia de encendido.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - ajt3stelo a la altura que le

acomode.

• Presione las extremidades inferiores del

mando inferior una en contra una de la otra

hasta que la pinza del mango pueda ser

insertada en uno de los tres agujeros del

control de la altura.

mango

APRIETE

Puntal

del

man(

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la f_.brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor est,. funciona-

ndo demasiado r_.pido o demasiado lento, Ileve

su segadora a mas con su centro de servicio

Husqvarna o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no est,. funcionando en forma adecuada debido

a problemas que se sospecha vienen del

carburador, Ileve su segadora a contacto con

su centro de servicio Husqvarna o con un otro

centro de servicio cualificado para repararla y/o

ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f_.brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f_.brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Husqvarna o con un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

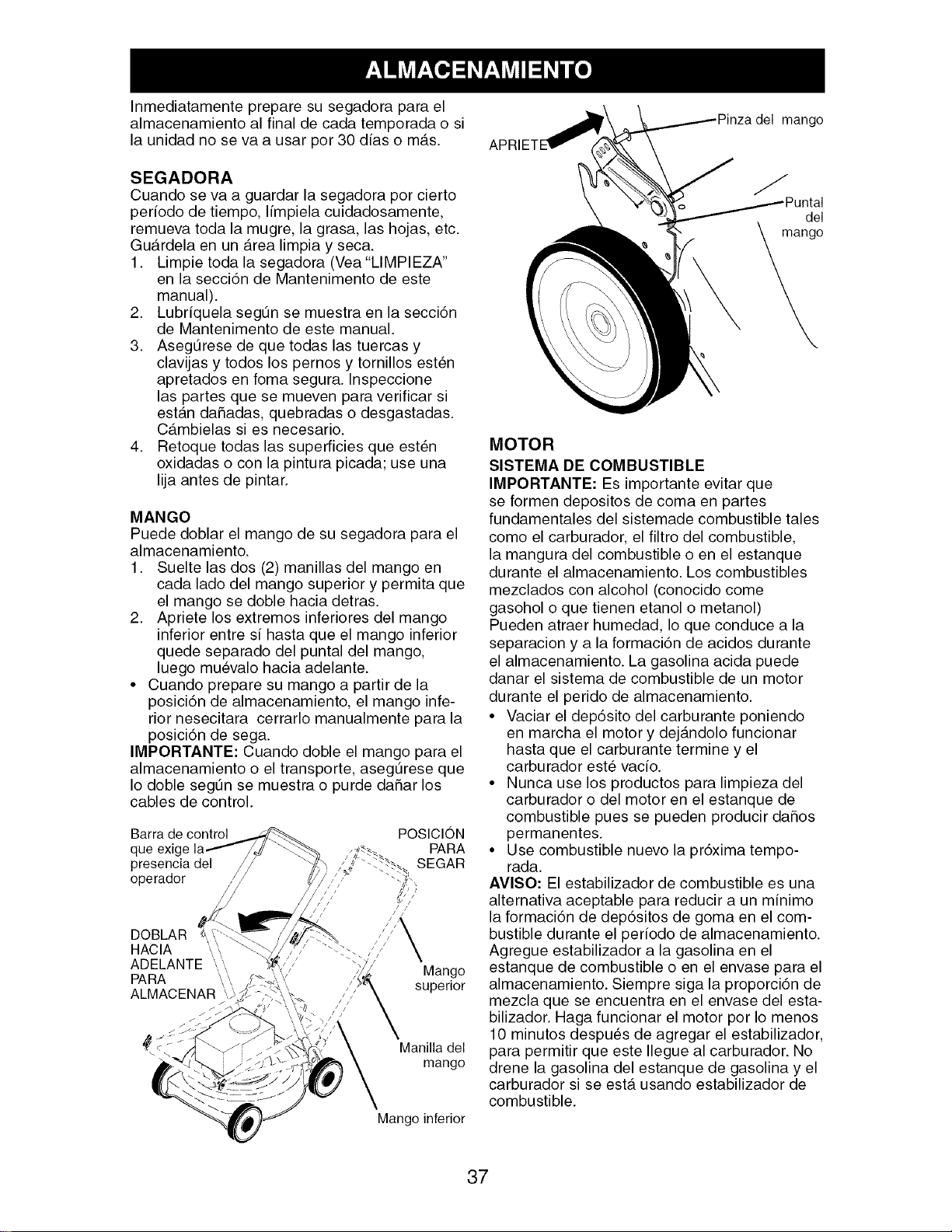

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o m_.s.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un Area limpia y seca.

1. Limpie toda la segadora (Vea"LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segt3n se muestra en la secci6n

de Mantenimento de este manual.

3. Asegt3rese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est_.n daSadas, quebradas o desgastadas.

C_.mbielas si es necesario.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita que

el mango se doble hacia detras.

2. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

• Cuando prepare su mango a partir de la

posici6n de almacenamiento, el mango infe-

rior nesecitara cerrarlo manualmente para la

posici6n de sega.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, aseg_rese que

Io doble seg_n se muestra o purde daSar los

cables de control.

Barrade control POSICION

que exige PARA

presenciadel _ SEGAR

operador /,

/// /

DOBLAR

HACIA

ADELANTE

PARA \

ALMACENAR \

j fj

Mango

superior

Manilla del

mango

Mango inferior

mango

del

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej_tndolo funcionar

hasta que el carburante termine y el

carburador est_ vacio.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

• Use combustible nuevo la pr6xima tempo-

rada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se est,. usando estabilizador de

combustible.

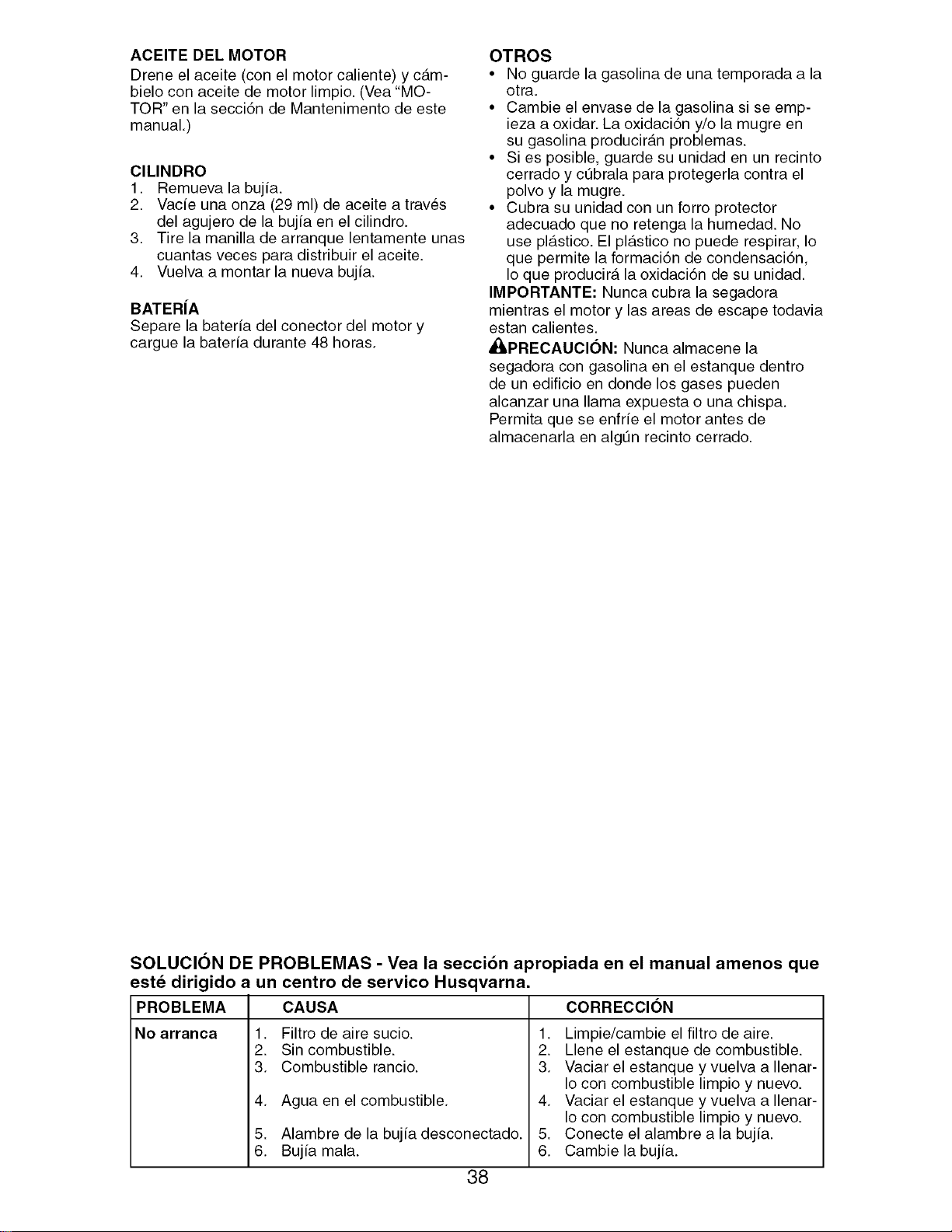

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_.m-

bielo con aceite de motor limpio. (Vea "MO-

TOR" en la secci6n de Mantenimento de este

manual.)

ClLINDRO

1. Remueva la bujfa.

2. Vacfe una onza (29 ml) de aceite a traves

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujfa.

BATERiA

Separe la baterfa del conector del motor y

cargue la baterfa durante 48 horas.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producir_.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y ct3brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_.stico. El pl_.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_t la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_PRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrfe el motor antes de

almacenarla en algt3n recinto cerrado.

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Husqvarna.

PROBLEMA CAUSA CORRECCION

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

4. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

No arranca

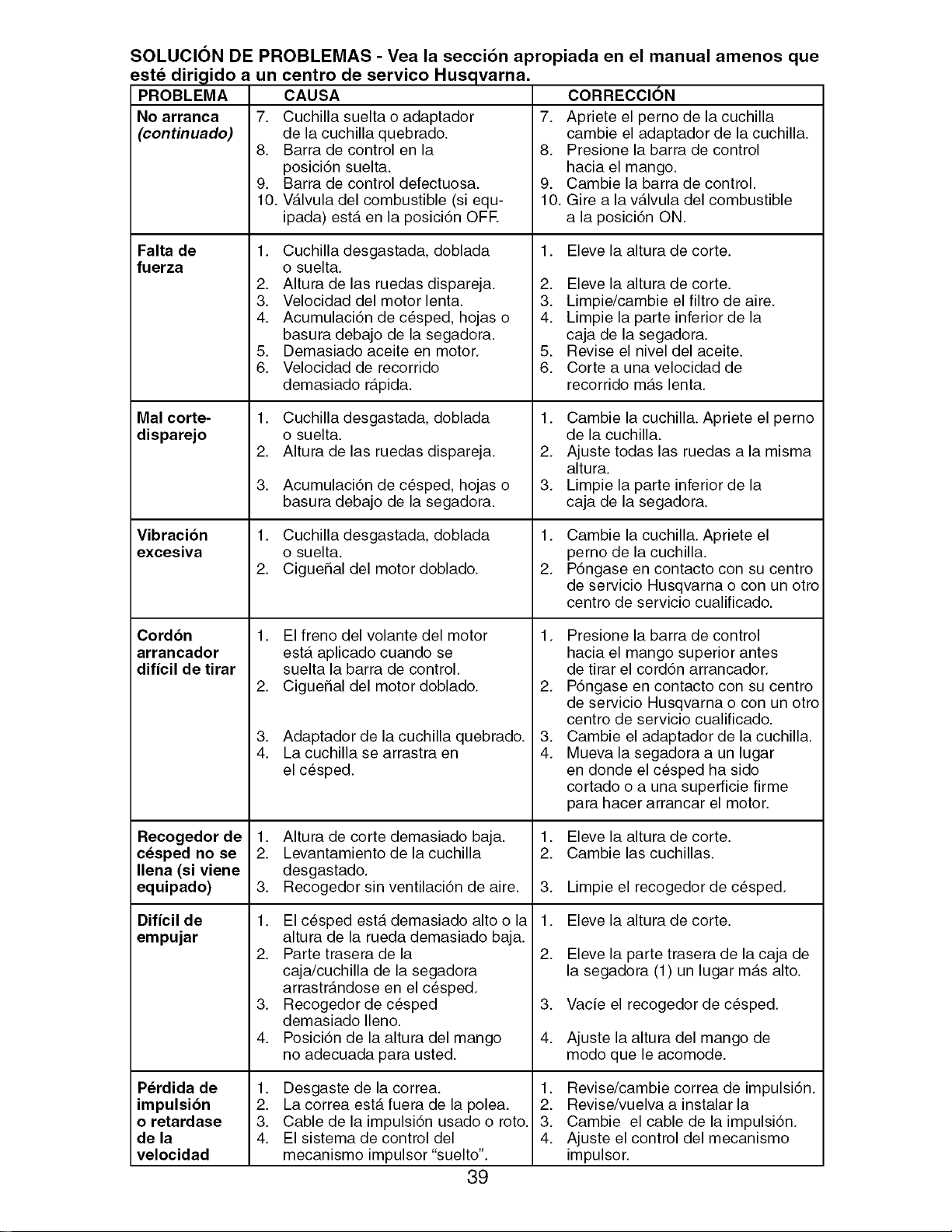

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Husqvarna.

PROBLEMA CAUSA

No arranca 7. Cuchilla suelta o adaptador

(continuado) de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_.lvula del combustible (si equ-

ipada) est,. en la posici6n OFR

Falta de

fuerza

Mal corte-

disparejo

Vibracibn

excesiva

Cordbn

arrancador

dificil de tirar

Recogedorde

c_sped no se

Ilena(siviene

equipado)

Dificil de

empujar

P_rdida de

impulsibn

o retardase

de la

velocidad

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

1. El freno del volante del motor

est,. aplicado cuando se

suelta la barra de control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cesped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c_sped est,. demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastr_.ndose en el c_sped.

3. Recogedor de cesped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa est,. fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. El sistema de control del

mecanismo impulsor "suelto".

CORRECCION

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v_tlvula del combustible

a la posici6n ON.

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Husqvarna o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Husqvarna o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.s alto.

3. Vacie el recogedor de cesped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

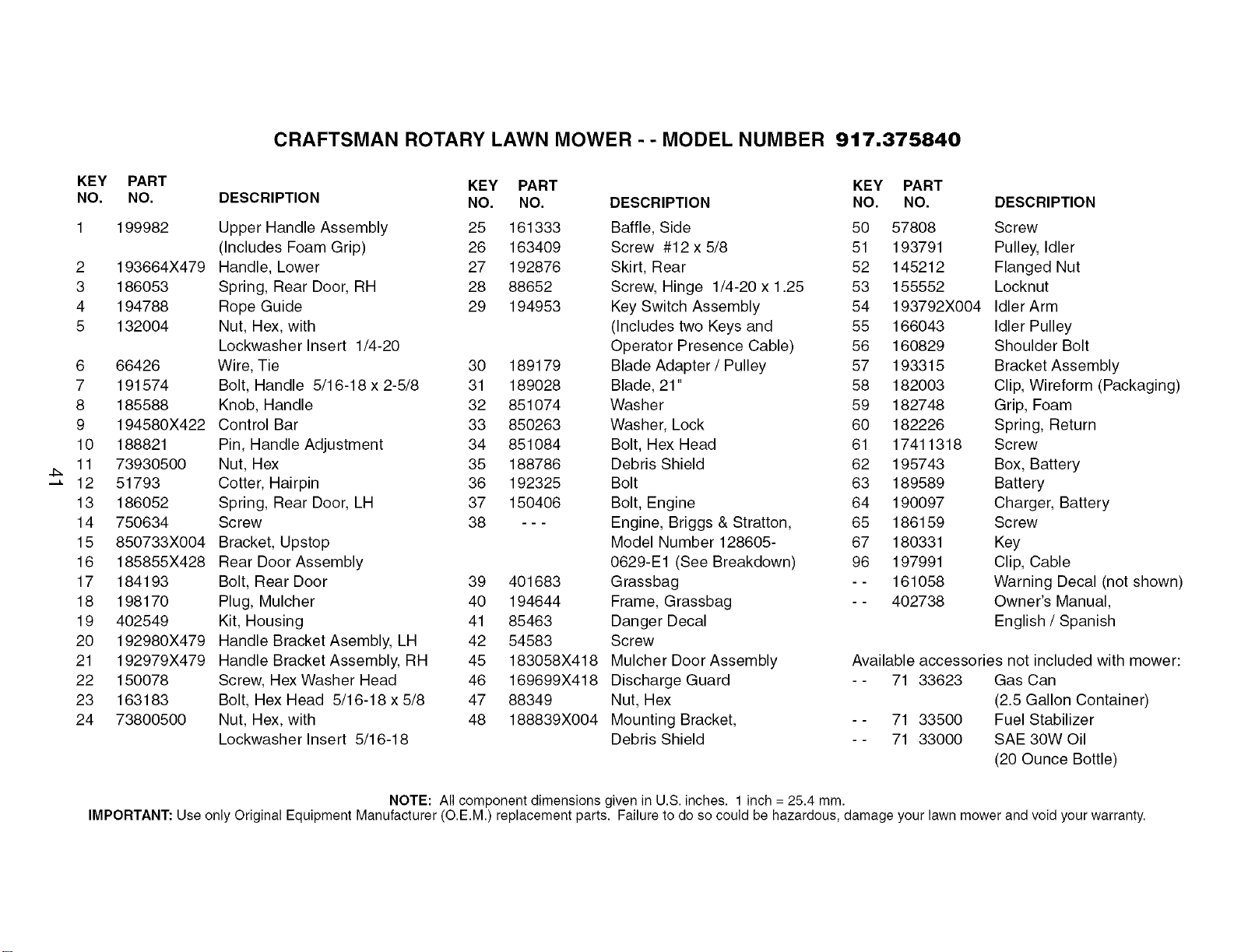

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.375840

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO.

1 199982 Upper Handle Assembly 25 161333

(Includes Foam Grip) 26 163409

2 193664X479 Handle, Lower 27 192876

3 186053 Spring, Rear Door, RH 28 88652

4 194788 Rope Guide 29 194953

5 132004 Nut, Hex, with

Lockwasher Insert 1/4-20

6 66426 Wire, Tie 30 189179

7 191574 Bolt, Handle 5/16-18 x 2-5/8 31 189028

8 185588 Knob, Handle 32 851074

9 194580X422 Control Bar 33 850263

10 188821 Pin, Handle Adjustment 34 851084

11 73930500 Nut, Hex 35 188786

12 51793 Cotter, Hairpin 36 192325

13 186052 Spring, Rear Door, LH 37 150406

14 750634 Screw 38 - - -

15 850733X004 Bracket, Upstop

16 185855X428 Rear Door Assembly

17 184193 Bolt, Rear Door 39 401683

18 198170 Plug, Mulcher 40 194644

19 402549 Kit, Housing 41 85463

20 192980X479 Handle Bracket Asembly, LH 42 54583

21 192979X479 Handle Bracket Assembly, RH 45 183058X418

22 150078 Screw, Hex Washer Head 46 169699X418

23 163183 Bolt, Hex Head 5/16-18 x 5/8 47 88349

24 73800500 Nut, Hex, with 48 188839X004

Lockwasher Insert 5/16-18

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Baffle, Side 50 57808 Screw

Screw #12 x 5/8 51 193791 Pulley, Idler

Skirt, Rear 52 145212 Flanged Nut

Screw, Hinge 1/4-20 x 1.25 53 155552 Locknut

Key Switch Assembly 54 193792X004 Idler Arm

(Includes two Keys and 55 166043 Idler Pulley

Operator Presence Cable) 56 160829 Shoulder Bolt

Blade Adapter / Pulley 57 193315 Bracket Assembly

Blade, 21" 58 182003 Clip, Wireform (Packaging)

Washer 59 182748 Grip, Foam

Washer, Lock 60 182226 Spring, Return

Bolt, Hex Head 61 17411318 Screw

Debris Shield 62 195743 Box, Battery

Bolt 63 189589 Battery

Bolt, Engine 64 190097 Charger, Battery

Engine, Briggs & Stratton, 65 186159 Screw

Model Number 128605- 67 180331 Key

0629-E1 (See Breakdown) 96 197991 Clip, Cable

Grassbag - - 161058 Warning Decal (not shown)

Frame, Grassbag - - 402738 Owner's Manual,

Danger Decal English / Spanish

Screw

Mulcher Door Assembly Available accessories not included with mower:

Discharge Guard - - 71 33623 Gas Can

Nut, Hex (2.5 Gallon Container)

Mounting Bracket, - - 71 33500 Fuel Stabilizer

Debris Shield - - 71 33000 SAE 30W Oil

(20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 ram.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

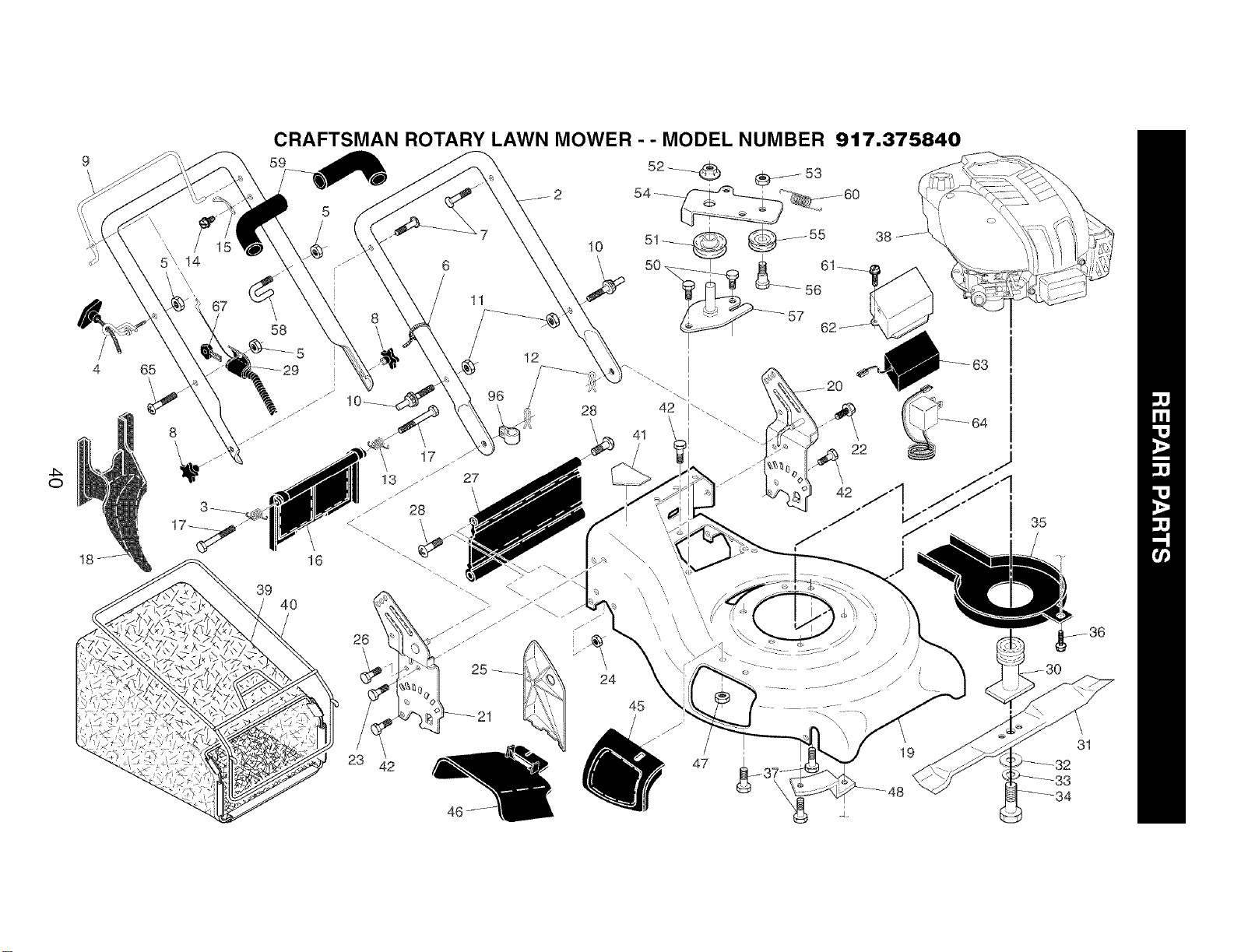

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.375840

\ 13

\ \

/ 29

\ \

\ \ \ \\

\ \ \ f/

\ _ \ ; l

\ \ \ \\ C_ 11

19 "

23 17

21 40

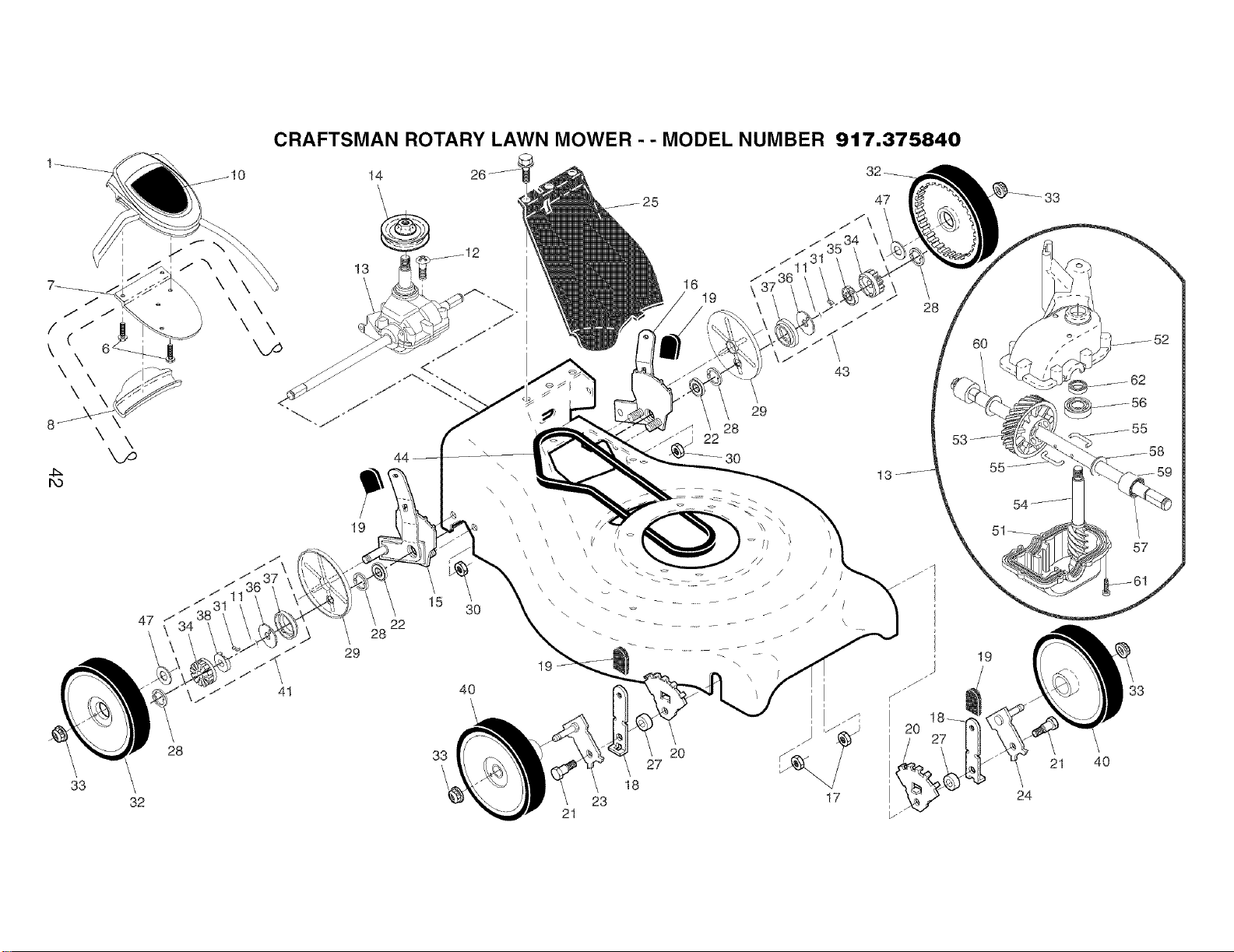

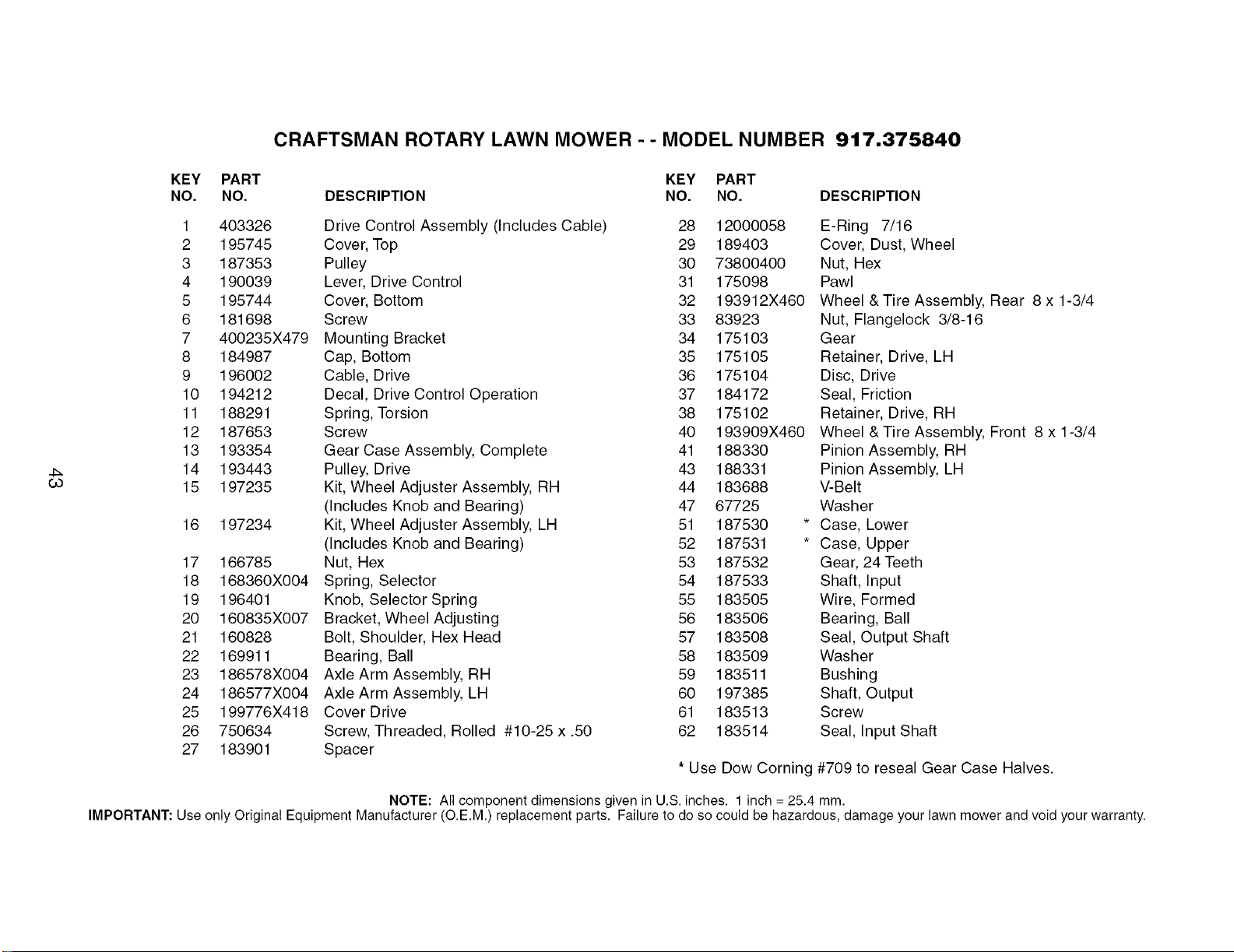

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.375840

KEY PART

NO. NO.

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

1 403326

2 195745

3 187353

4 190039

5 195744

6 181698

7 400235X479

8 184987

9 196002

10 194212

11 188291

12 187653

13 193354

14 193443

15 197235

16 197234

17 166785

18 168360X004

19 196401

20 160835X007

21 160828

22 169911

23 186578X004

24 186577X004

25 199776X418

26 750634

27 183901

Drive Control Assembly (Includes Cable) 28 12000058

Cover, Top 29 189403

Pulley 30 73800400

Lever, Drive Control 31 175098

Cover, Bottom 32 193912X460

Screw 33 83923

Mounting Bracket 34 175103

Cap, Bottom 35 175105

Cable, Drive 36 175104

Decal, Drive Control Operation 37 184172

Spring, Torsion 38 175102

Screw 40 193909X460

Gear Case Assembly, Complete 41 188330

Pulley, Drive 43 188331

Kit, Wheel Adjuster Assembly, RH 44 183688

(Includes Knob and Bearing) 47 67725

Kit, Wheel Adjuster Assembly, LH 51 187530 *

(Includes Knob and Bearing) 52 187531 *

Nut, Hex 53 187532

Spring, Selector 54 187533

Knob, Selector Spring 55 183505

Bracket, Wheel Adjusting 56 183506

Bolt, Shoulder, Hex Head 57 183508

Bearing, Ball 58 183509

Axle Arm Assembly, RH 59 183511

Axle Arm Assembly, LH 60 197385

Cover Drive 61 183513

Screw, Threaded, Rolled #10-25 x .50 62 183514

Spacer

E-Ring 7/16

Cover, Dust, Wheel

Nut, Hex

Pawl

Wheel & Tire Assembly, Rear 8 x 1-3/4

Nut, Flangelock 3/8-16

Gear

Retainer, Drive, LH

Disc, Drive

Seal, Friction

Retainer, Drive, RH

Wheel & Tire Assembly, Front 8 x 1-3/4

Pinion Assembly, RH

Pinion Assembly, LH

V-Belt

Washer

Case, Lower

Case, Upper

Gear, 24 Teeth

Shaft, Input

Wire, Formed

Bearing, Ball

Seal, Output Shaft

Washer

Bushing

Shaft, Output

Screw

Seal, Input Shaft

* Use Dow Coming #709 to reseal Gear Case Halves.

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

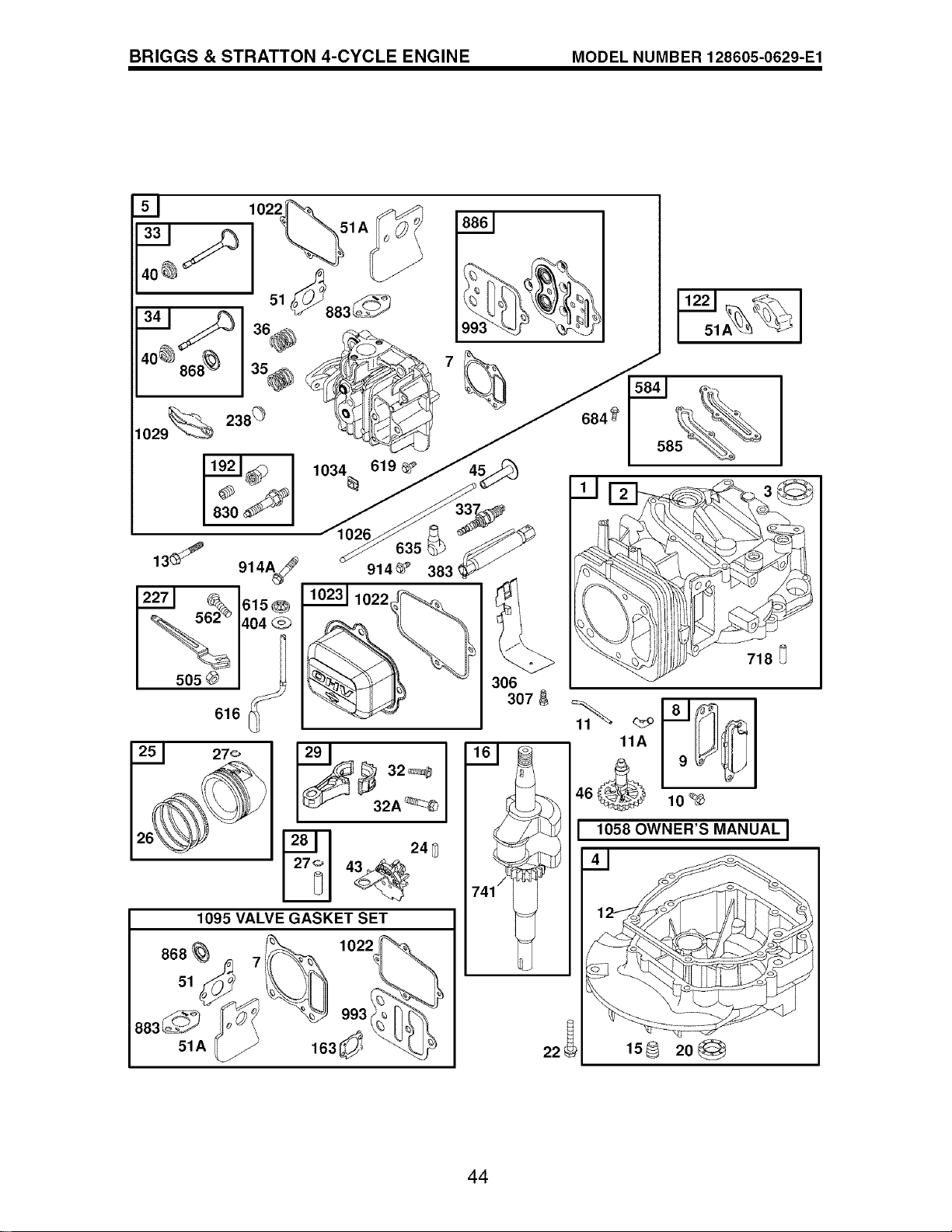

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128605-0629-E1

[5[ 1022

616

1034 619

914_ 383

1022

306

307

_ 32_

32A_

1095 VALVE GASKET SET

741"

11221

6849

58_

718

11A

46 _ 10_

[ 1058 OWNER'S MANUAL [

22_

158 2o_

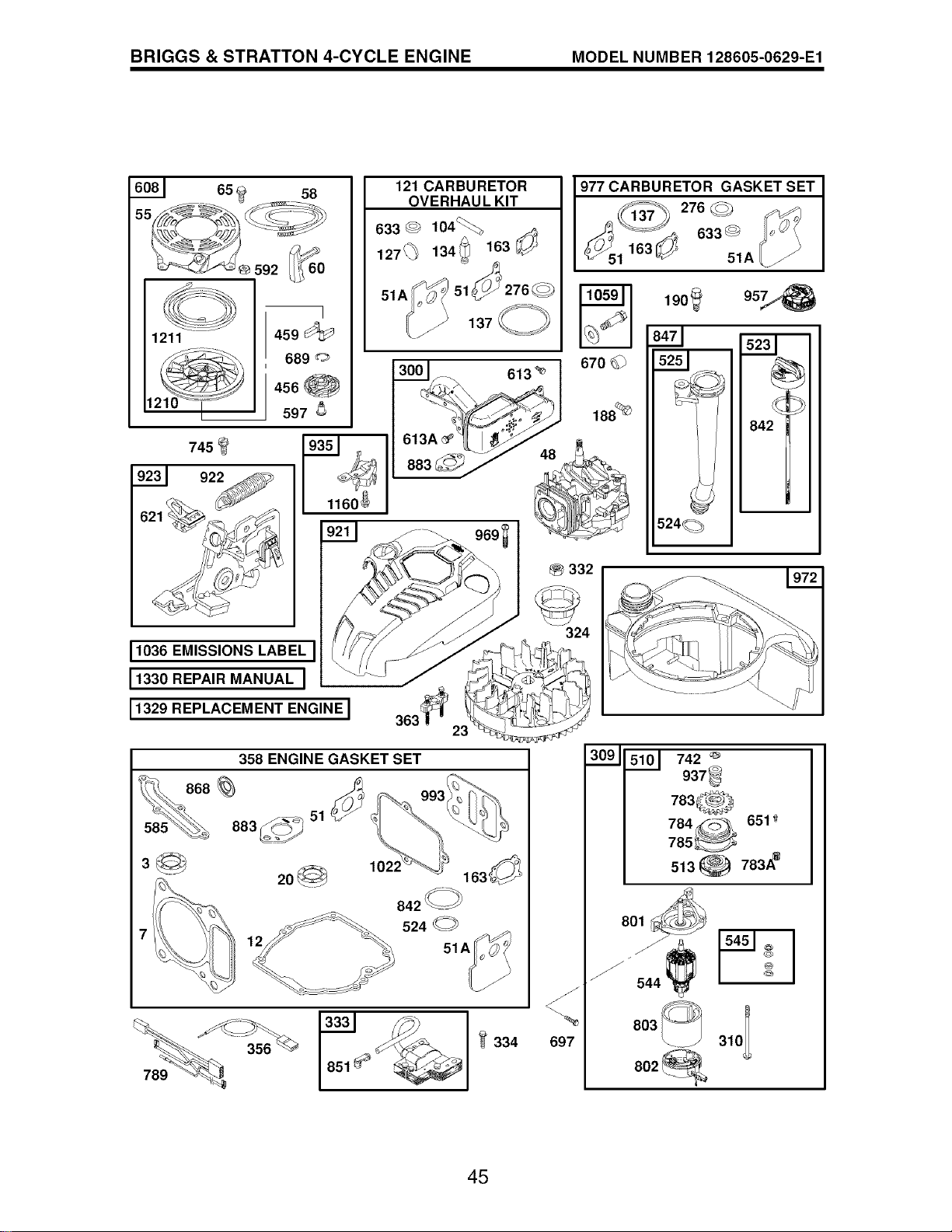

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128605-0629-E1

6081 65 _ 58

1211

689 _

456@

597

745_

9231 922

I 116o_

121 CARBURETOR

OVERHAUL KIT

633 _ 104_

127_ 134_ 163_t

51,_ 51_276_

137

977 CARBURETOR GASKET SET

276_

633@_

51A[

190

3001 613 _ I 670_

11036EMISSIONS LABEL I

11330REPAIRMANUALI

[1329 REPLACEMENT ENGINE I

358 ENGINE GASKET SET

163_

789

334

324

524_

5101 742 _

937_

784_ 651'

785_

513 _ 783A

5451_

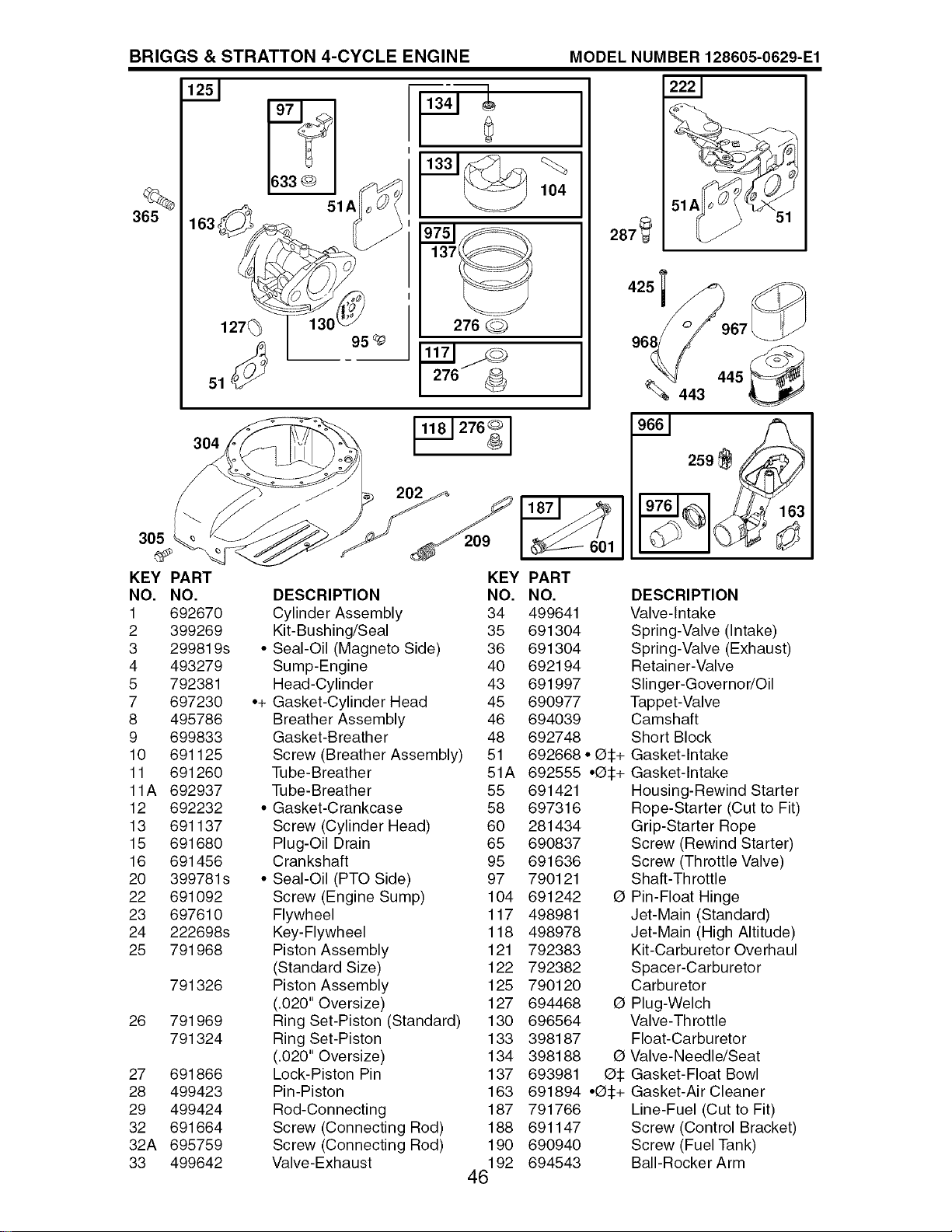

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128605-0629-E1

304

305

KEY PART

NO. NO.

1 692670

2 399269

3 299819s

4 493279

5 792381

7 697230

8 495786

9 699833

10 691125

11 691260

11A 692937

12 692232

13 691137

15 691680

16 691456

20 399781s

22 691092

23 697610

24 222698s

25 791968

791326

26 791969

791324

27 691866

28 499423

29 499424

32 691664

32A 695759

33 499642

51A

104

276 Q

276

209 [ _ 601

KEY PART

DESCRIPTION NO. NO.

Cylinder Assembly 34 499641

Kit-Bushing/Seal 35 691304

• Seal-Oil (Magneto Side) 36 691304

Sump-Engine 40 692194

Head-Cylinder 43 691997

•+ Gasket-Cylinder Head 45 690977

Breather Assembly 46 694039

Gasket-Breather 48 692748

Screw (Breather Assembly) 51 692668 • O:1:+

Tube-Breather 51A 692555 •O:1:+

Tube-Breather 55 691421

• Gasket-Crankcase 58 697316

Screw (Cylinder Head) 60 281434

Plug-Oil Drain 65 690837

Crankshaft 95 691636

• Seal-Oil (PTO Side) 97 790121

Screw (Engine Sump) 104 691242

Flywheel 117 498981

Key-Flywheel 118 498978

Piston Assembly 121 792383

(Standard Size) 122 792382

Piston Assembly 125 790120

(.020" Oversize) 127 694468

Ring Set-Piston (Standard) 130 696564

Ring Set-Piston 133 398187

(.020" Oversize) 134 398188

Lock-Piston Pin 137 693981

Pin-Piston 163 691894

Rod-Connecting 187 791766

Screw (Connecting Rod) 188 691147

Screw (Connecting Rod) 190 690940

Valve-Exhaust 192 694543

287_

425

443 445

259__

DESCRIPTION

Valve-Intake

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

Short Block

Gasket-Intake

Housing-Rewind Starter

Rope-Starter (Cut to Fit)

Grip-Starter Rope

Screw (Rewind Starter)

Screw (Throttle Valve)

Shaft-Throttle

G Pin-Float Hinge

Jet-Main (Standard)

Jet-Main (High Altitude)

Kit-Carburetor Overhaul

Spacer-Carburetor

Carburetor

O Plug-Welch

Valve-Th rottle

Float-Carburetor

O Valve-Needle/Seat

O:1:Gasket-Float Bowl

•O:1:+Gasket-Air Cleaner

Line-Fuel (Cut to Fit)

Screw (Control Bracket)

Screw (Fuel Tank)

Bali-Rocker Arm

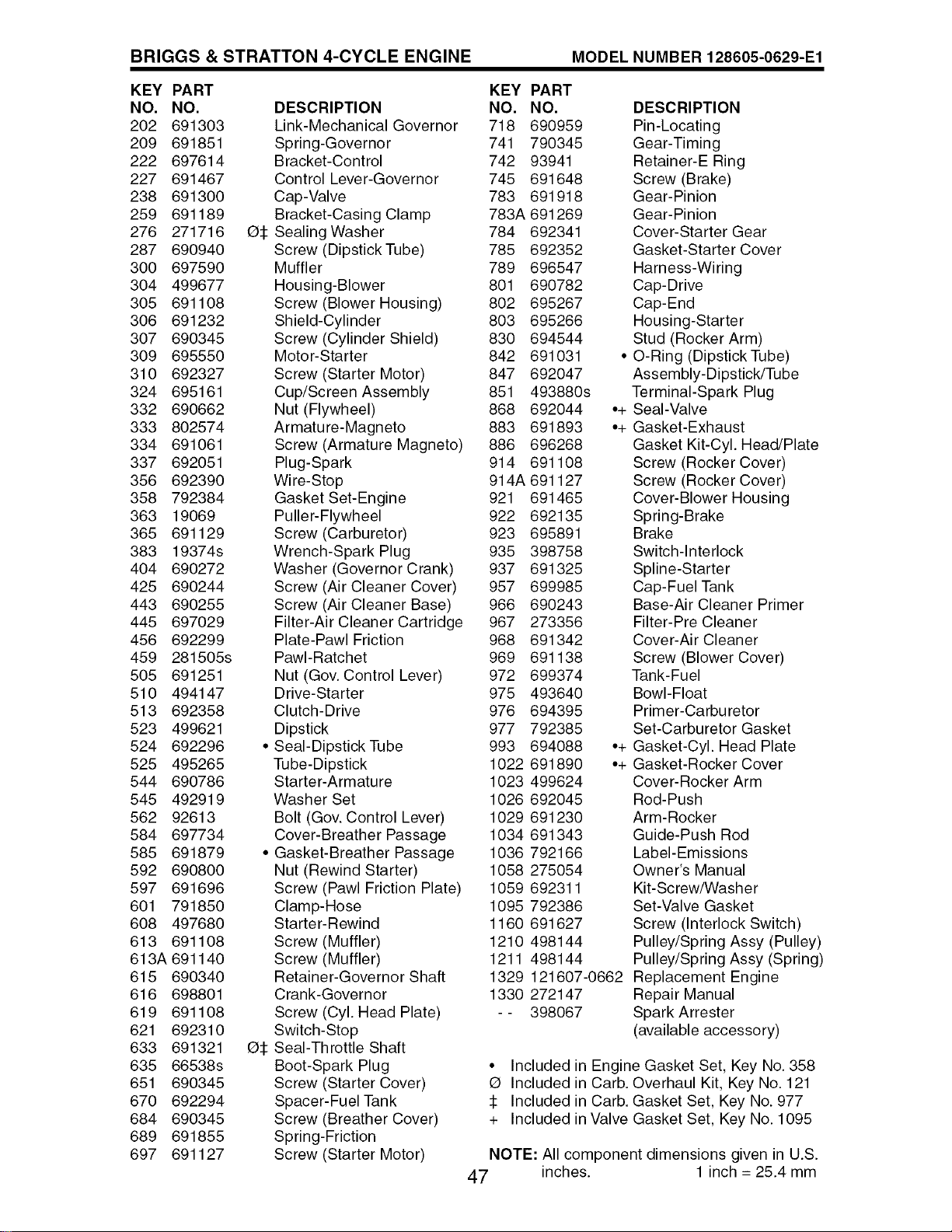

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 128605-0629-E1

KEY PART

NO. NO. DESCRIPTION

202 691303 Link-Mechanical Governor

209 691851 Spring-Governor

222 697614 Bracket-Control

227 691467 Control Lever-Governor

238 691300 Cap-Valve

259 691189 Bracket-Casing Clamp

276 271716 G:I: Sealing Washer

287 690940 Screw (Dipstick Tube)

300 697590 Muffler

304 499677 Housing-Blower

305 691108 Screw (Blower Housing)

306 691232 Shield-Cylinder

307 690345 Screw (Cylinder Shield)

309 695550 Motor-Starter

310 692327 Screw (Starter Motor)

324 695161 Cup/Screen Assembly

332 690662 Nut (Flywheel)

333 802574 Armature-Magneto

334 691061 Screw (Armature Magneto)

337 692051 Plug-Spark

356 692390 Wire-Stop

358 792384 Gasket Set-Engine

363 19069 Puller-Flywheel

365 691129 Screw (Carburetor)

383 19374s Wrench-Spark Plug

404 690272 Washer (Governor Crank)

425 690244 Screw (Air Cleaner Cover)

443 690255 Screw (Air Cleaner Base)

445 697029 Filter-Air Cleaner Cartridge

456 692299 Plate-Pawl Friction

459 281505s PawI-Ratchet

505 691251 Nut (Gov. Control Lever)

510 494147 Drive-Starter

513 692358 Clutch-Drive

523 499621 Dipstick

524 692296 • SeaI-DipstickTube

525 495265 Tube-Dipstick

544 690786 Starter-Armature

545 492919 Washer Set

562 92613 Bolt (Gov. Control Lever)

584 697734 Cover-Breather Passage

585 691879 • Gasket-Breather Passage

592 690800 Nut (Rewind Starter)

597 691696 Screw (Pawl Friction Plate)

601 791850 Clamp-Hose

608 497680 Starter-Rewind

613 691108 Screw (Muffler)

613A 691140 Screw (Muffler)

615 690340 Retainer-Governor Shaft

616 698801 Crank-Governor

619 691108 Screw (Cyl. Head Plate)

621 692310 Switch-Stop

633 691321 O:1:Seal-Throttle Shaft

635 66538s Boot-Spark Plug

651 690345 Screw (Starter Cover)

670 692294 Spacer-Fuel Tank

684 690345 Screw (Breather Cover)

689 691855 Spring-Friction

697 691127 Screw (Starter Motor)

KEY PART

NO. NO. DESCRIPTION

718 690959 Pin-Locating

741 790345 Gear-Timing

742 93941 Retainer-E Ring

745 691648 Screw (Brake)

783 691918 Gear-Pinion

783A 691269 Gear-Pinion

784 692341 Cover-Starter Gear

785 692352 Gasket-Starter Cover

789 696547 Harness-Wiring

801 690782 Cap-Drive

802 695267 Cap-End

803 695266 Housing-Starter

830 694544 Stud (Rocker Arm)

842 691031 • O-Ring (DipstickTube)

847 692047 Assembly-Dipstick/Tube

851 493880s Terminal-Spark Plug

868 692044 •+ Seal-Valve

883 691893 •+ Gasket-Exhaust

886 696268 Gasket Kit-Cyl. Head/Plate

914 691108 Screw (Rocker Cover)

914A 691127 Screw (Rocker Cover)

921 691465 Cover-Blower Housing

922 692135 Spring-Brake

923 695891 Brake

935 398758 Switch-Interlock

937 691325 Spline-Starter

957 699985 Cap-Fuel Tank

966 690243 Base-Air Cleaner Primer

967 273356 Filter-Pre Cleaner

968 691342 Cover-Air Cleaner

969 691138 Screw (Blower Cover)

972 699374 Tank-Fuel

975 493640 Bowl-Float

976 694395 Primer-Carburetor

977 792385 Set-Carburetor Gasket

993 694088 •+ Gasket-Cyl. Head Plate

1022 691890 •+ Gasket-Rocker Cover

1023 499624 Cover-Rocker Arm

1026 692045 Rod-Push

1029 691230 Arm-Rocker

1034 691343 Guide-Push Rod

1036 792166 Label-Emissions

1058 275054 Owner's Manual

1059 692311 Kit-Screw/Washer

1095 792386 Set-Valve Gasket

1160 691627 Screw (Interlock Switch)

1210 498144 Pulley/Spring Assy (Pulley)

1211 498144 Pulley/Spring Assy (Spring)

1329 121607-0662 Replacement Engine

1330 272147 Repair Manual

- - 398067 Spark Arrester

(available accessory)

• Included in Engine Gasket Set, Key No. 358

Included in Carb. Overhaul Kit, Key No. 121

:1: Included in Carb. Gasket Set, Key No. 977

+ Included in Valve Gasket Set, Key No. 1095

NOTE: All component dimensions given in U.S.

47 inches. 1 inch = 25.4 mm

iiiiiiiii;:'

iiiiiiiii

iiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii i i

Your Home

For repair = in your home = of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1=800=469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.seaFs.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (u.s.A) 1-800-361-6665 (Canada)

iiiiiiiiiiiiiiii?_

HHHHHHHHHi

iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiii

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888°784-6427)

Au Canada pour service en franccais:

1-800-LE-FOYER Mc

(1-800=533-6937)

® Registered Trademark / TMTrademark / SMService Mark of Sears Brands, LLC

® Marca Registrada / TMMarca de Fabrica / SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce / MDMarque depos6e de Sears Brands, LLC

402738 Rev. 1 01.20.06 BY Printed in U.S.A.

Craftsman 917375840 lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917375840 Questions and Answers
