Operator's Manual

2-Cycle

WEEDWACKER_ GAS TRIMMER

Model No. 316.791190

* SAFETY

* ASSEMBLY

* OPERATION

* MAINTENANCE

* PARTS LIST

* ESPANOL, R 13

CAUTION: Before using this

product, read this manual

and follow all safety rules

and operating instructions.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visit our website: www.craftsman.com

769-05785 P00 01/10

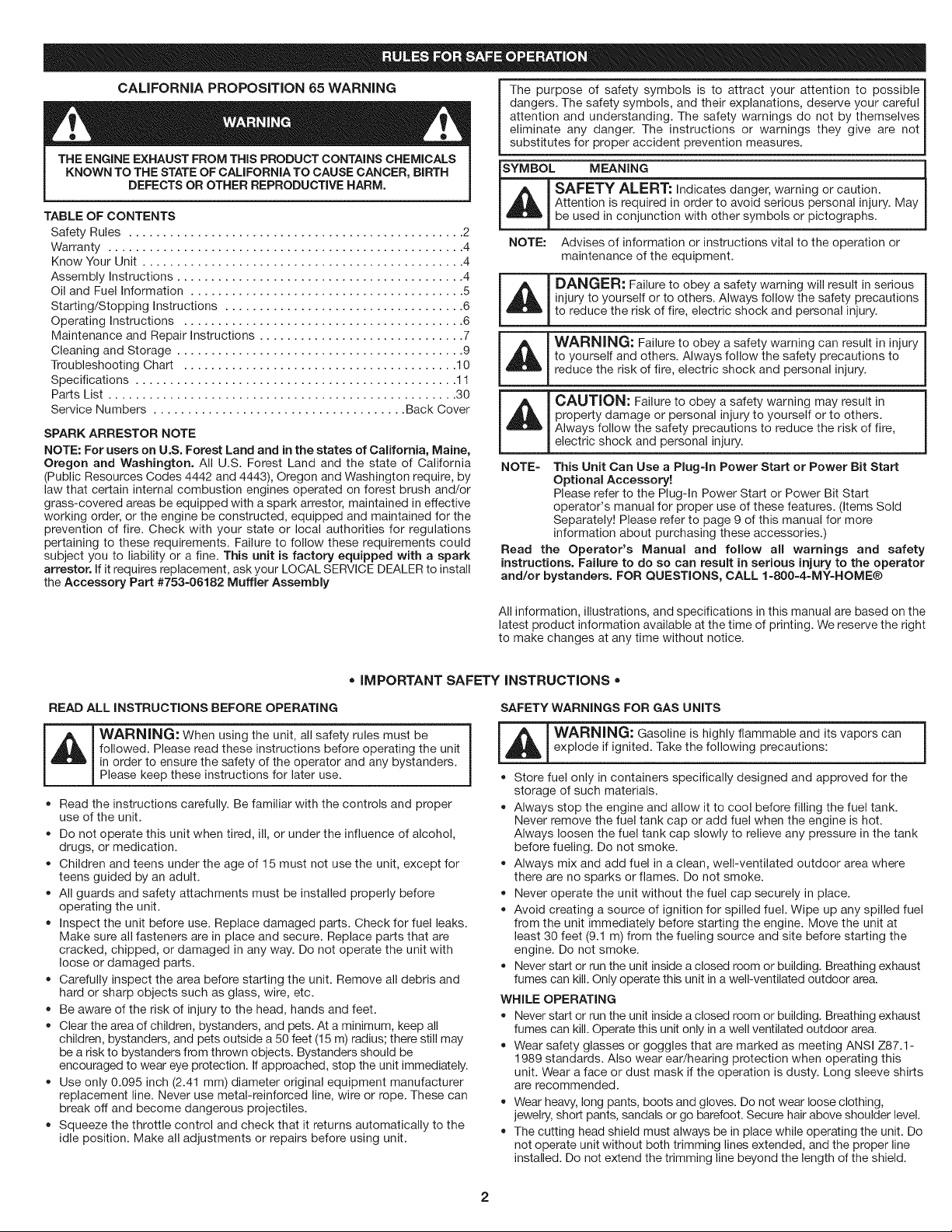

CALiFORNiA PROPOSiTiON 65 WARNING

THE ENGINE EXHAUST FROM THIS PRODUCT CONTAINS CHEMICALS

KNOWN TO THE STATE OF CAMFORNIA TO CAUSE CANCER, BIRTH

DEFECTS OR OTHER REPRODUCTIVE HARM.

TABLE OF CONTENTS

Safety Rules ................................................. 2

Warranty .................................................... 4

Know Your Unit ............................................... 4

Assembly Instructions .......................................... 4

Oil and Fuel Information ........................................ 5

Starting/Stopping Instructions ................................... 6

Operating Instructions ......................................... 6

Maintenance and Repair Instructions .............................. 7

Cleaning and Storage .......................................... 9

Troubleshooting Chart ........................................ 10

Specifications ............................................... 11

Parts List ................................................... 30

Service Numbers ..................................... Back Cover

The purpose of safety symbols is to attract your attention to possible

dangers. The safety symbols, and their explanations, deserve your careful

attention and understanding. The safety warnings do not by themselves

eliminate any danger. The instructions or warnings they give are not

substitutes for proper accident prevention measures.

SYMBOL MEANING

_, AFETY ALERT: Indicates danger, warning or caution.

Attention is required in order to avoid serious personal injury. May

be used in conjunction with other symbols or pictographs.

NOTE: Advises of information or instructions vital to the operation or

maintenance of the equipment.

_ DANGER: Failure to obey a safety warning will result in serious

injury to yourself or to others. Always follow the safety precautions

to reduce the risk of fire, electric shock and personal injury.

_, ARNING: Failure to obey a safety warning can result in injury

to yourself and others. Always follow the safety precautions to

reduce the risk of fire, electric shock and personal injury.

electric shock and personal injury.

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of California, Maine,

Oregon and Washington. All U.S. Forest Land and the state of California

(Public Resources Codes 4442 and 4443), Oregon and Washington require, by

law that certain internal combustion engines operated on forest brush and/or

grass-covered areas be equipped with a spark arrestor, maintained in effective

working order, or the engine be constructed, equipped and maintained for the

prevention of fire. Check with your state or local authorities for regulations

pertaining to these requirements. Failure to follow these requirements could

subject you to liability or a fine. This unit is factory equipped with a spark

arrestor. If it requires replacement, ask your LOCAL SERVICE DEALER to install

the Accessory Part #753=06182 Muffler Assembly

NOTE= This Unit Can Use a Plug=in Power Start or Power Bit Start

Optional Accessory!

Please refer to the Plug-In Power Start or Power Bit Start

operator's manual for proper use of these features. (Items Sold

Separately! Please refer to page 9 of this manual for more

information about purchasing these accessories.)

Read the Operator's Manual and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the operator

and/or bystanders. FOR QUESTIONS, CALL 1=800=4=MY=HOME®

All information, illustrations, and specifications in this manual are based on the

latest product information available at the time of printing. We reserve the right

to make changes at any time without notice.

= IMPORTANT SAFETY INSTRUCTIONS =

READ ALL INSTRUCTIONS BEFORE OPERATING

WARNING: When using the unit, all safety rules must be

followed. Please read these instructions before operating the unit

in order to ensure the safety of the operator and any bystanders.

Please keep these instructions for later use.

• Read the instructions carefully. Be familiar with the controls and proper

use of the unit.

Do not operate this unit when tired, ill, or under the influence of alcohol,

drugs, or medication.

Children and teens under the age of 15 must not use the unit, except for

teens guided by an adult.

All guards and safety attachments must be installed properly before

operating the unit.

Inspect the unit before use. Replace damaged parts. Check for fuel leaks.

Make sure all fasteners are in place and secure. Replace parts that are

cracked, chipped, or damaged in any way. Do not operate the unit with

loose or damaged parts.

Carefully inspect the area before starting the unit. Remove all debris and

hard or sharp objects such as glass, wire, etc.

Be aware of the risk of injury to the head, hands and feet.

Clear the area of children, bystanders, and pets. At a minimum, keep all

children, bystanders, and pets outside a 50 feet (15 m) radius; there still may

be a risk to bystanders from thrown objects. Bystanders should be

encouraged to wear eye protection. If approached, stop the unit immediately.

Use only 0.095 inch (2.41 mm) diameter original equipment manufacturer

replacement line. Never use metal-reinforced line, wire or rope. These can

break off and become dangerous projectiles.

Squeeze the throttle control and check that it returns automatically to the

idle position. Make all adjustments or repairs before using unit.

SAFETY WARNINGS FOR GAS UNITS

[_ ARNING: Gasoline is highly flammable and its vapors can

explode if ignited. Take the following precautions:

Store fuel only in containers specifically designed and approved for the

storage of such materials.

Always stop the engine and allow it to cool before filling the fuel tank.

Never remove the fuel tank cap or add fuel when the engine is hot.

Always loosen the fuel tank cap slowly to relieve any pressure in the tank

before fueling. Do not smoke.

Always mix and add fuel in a clean, well-ventilated outdoor area where

there are no sparks or flames. Do not smoke.

Never operate the unit without the fuel cap securely in place.

Avoid creating a source of ignition for spilled fuel. Wipe up any spilled fuel

from the unit immediately before starting the engine. Move the unit at

least 30 feet (9.1 m) from the fueling source and site before starting the

engine. Do not smoke.

Never start or run the unit inside a closed room or building. Breathing exhaust

fumes can kill. Only operate this unit in a well-ventilated outdoor area.

WHILE OPERATING

Never start or run the unit inside a closed room or building. Breathing exhaust

fumes can kill. Operate this unit only in a well ventilated outdoor area.

Wear safety glasses or goggles that are marked as meeting ANSI Z87.1-

1989 standards. Also wear ear/hearing protection when operating this

unit. Wear a face or dust mask if the operation is dusty. Long sleeve shirts

are recommended.

Wear heavy, long pants, boots and gloves. Do not wear loose clothing,

jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.

The cutting head shield must always be in place while operating the unit. Do

not operate unit without both trimming lines extended, and the proper line

installed. Do not extend the trimming line beyond the length of the shield.

• Thecuttingattachmentmayspinduringidlespeedadjustments.Wear

protectiveclothingandobserveallsafetyinstructionstopreventserious

personalinjury.

AdjustthepositionoftheD-handletoprovidethebestgrip.

Besurethecuttingheadisnotincontactwithanythingbeforestartingtheunit.

Usetheunitonlyindaylightorgoodartificiallight.

Avoidaccidentalstarting.Beinthestartingpositionwheneverpullingthe

starterrope.Theoperatorandunitmustbeinastablepositionwhile

starting.SeeStarting/Stopping Instructions.

Use the right tool. Only use this tool for the purpose intended.

Do not overreach. Always keep proper footing and balance.

Always hold the unit with both hands when operating. Keep a firm grip on

both the front and rear handle or grips.

Keep hands, face, and feet at a distance from all moving parts. Do not

touch or try to stop the cutting head when it is rotating.

Do not touch the engine or muffler. These parts get extremely hot from

operation. They remain hot for a short time after turning off the unit.

Do not operate the engine faster than the speed needed to cut, trim or

edge. Do not run the engine at high speed when not cutting.

This unit has an overspeed protection switch to keep the unit from

overheating. When the unit is run at full throttle while not in use for

extended lengths of time the overspeed protection switch will engage.

Always stop the engine when cutting is delayed or when walking from one

cutting location to another.

If the unit is struck or becomes entangled with a foreign object, stop the

engine immediately and check for damage. Do not operate before

repairing damage. Do not operate the unit with loose or damaged parts.

Stop and switch the engine to off for maintenance, repair, or for changing

the cutting head or other attachments.

Use only replacement parts and accessories listed in the Parts List section

of this operator's manual and distributed by a Craftsman outlet or service

center. Use of any replacement parts or accessories purchased

elsewhere may be hazardous and will also void the warranty.

• Keep unit clean of vegetation and other materials. They may become

lodged between the cutting head and shield.

• To reduce fire hazard, keep the engine and muffler free from grass, leaves,

excessive grease or carbon build up.

OTHER SAFETY WARNINGS

Never store the unit, with fuel in the tank, inside a building where fumes

may reach an open flame or spark.

Allow the engine to cool before storing or transporting. Be sure to secure

the unit while transporting.

Store the unit in a dry area, locked up or up high to prevent unauthorized

use or damage, out of the reach of children.

Never douse or squirt the unit with water or any other liquid. Keep handles

dry, clean and free from debris. Clean after each use. See the Cleaning

and Storage instructions.

Keep these instructions. Refer to them often and use them to instruct other

users. If loaning someone this unit, also loan them these instructions.

SAVE THESE INSTRUCTIONS

• SAFETY & INTERNATIONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for

complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING SYMBOL MEANING

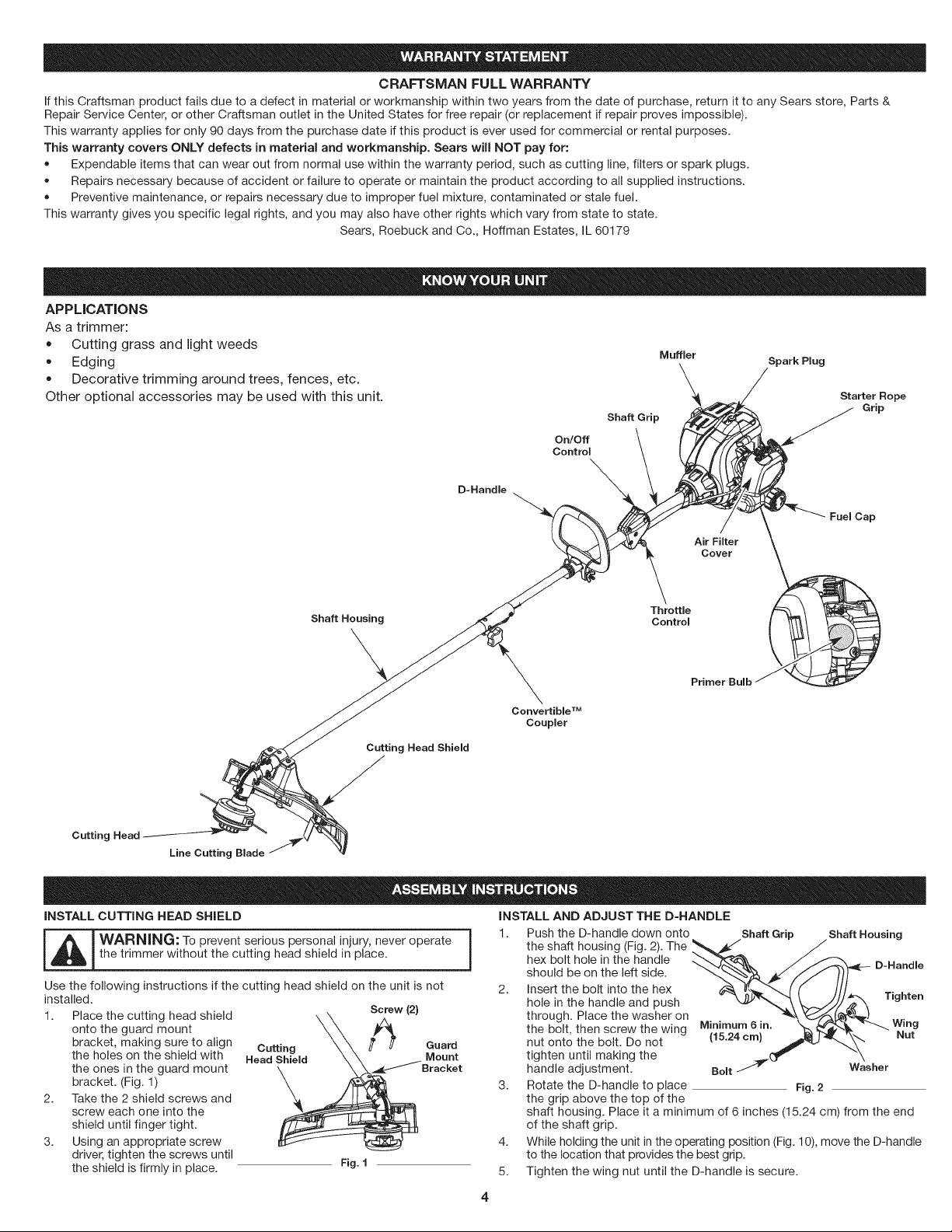

CRAFTSMAN FULL WARRANTY

If this Craftsman product fails due to a defect in material or workmanship within two years from the date of purchase, return it to any Sears store, Parts &

Repair Service Center, or other Craftsman outlet in the United States for free repair (or replacement if repair proves impossible).

This warranty applies for only 90 days from the purchase date if this product is ever used for commercial or rental purposes.

This warranty covers ONLY defects in material and workmanship. Sears will NOT pay for:

* Expendable items that can wear out from normal use within the warranty period, such as cutting line, filters or spark plugs.

* Repairs necessary because of accident or failure to operate or maintain the product according to all supplied instructions.

* Preventive maintenance, or repairs necessary due to improper fuel mixture, contaminated or stale fuel.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

APPLICATIONS

As a trimmer:

* Cutting grass and light weeds

Edging

* Decorative trimming around trees, fences, etc.

Other optional accessories may be used with this unit.

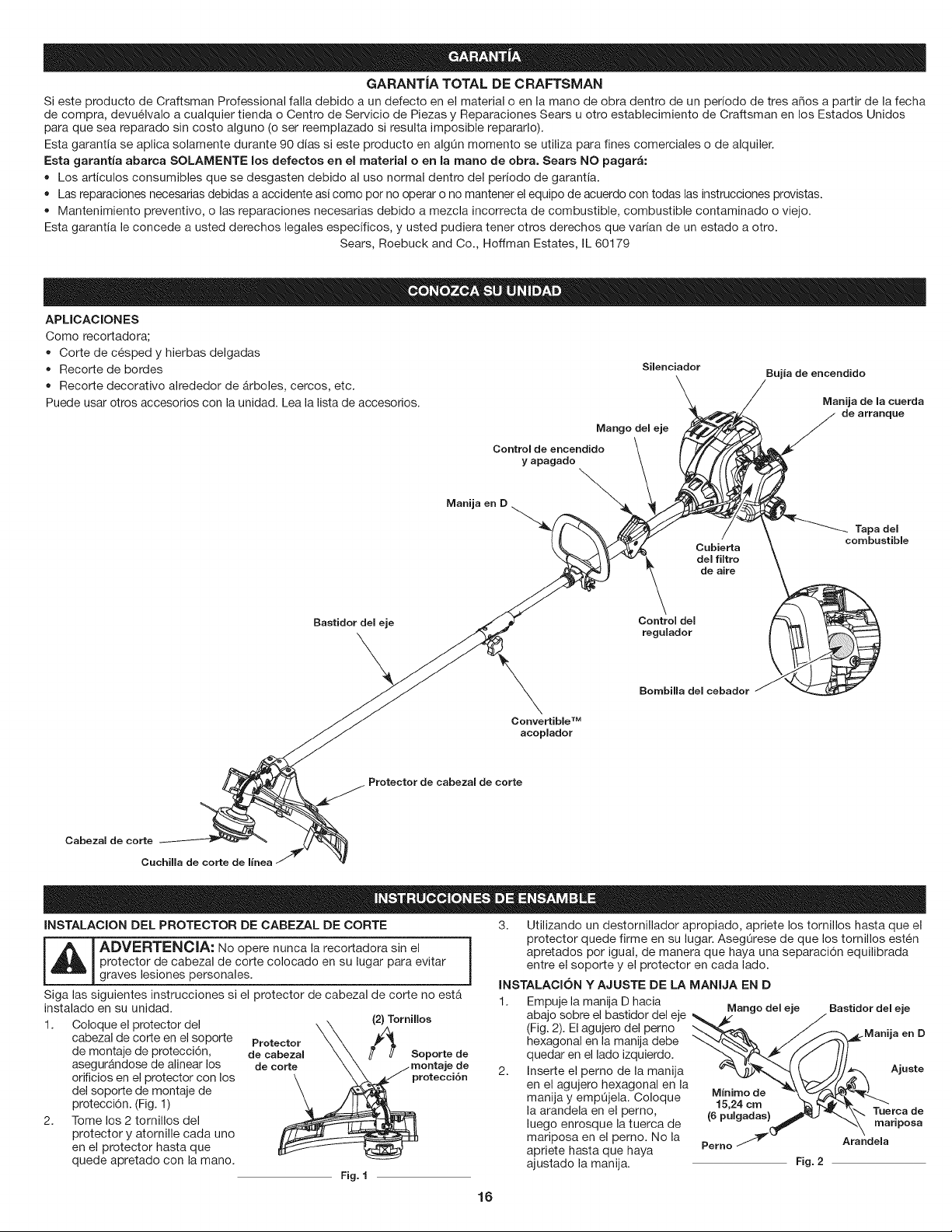

D-Handle

Muffler

Shaft Grip

On/Off

Control

Spark Plug

Starter Rope

Grip

Fuel Cap

Air Filter

Cover

Shaft Housing

Throttle

Control

Cutting Head Shield

Convertible TM

Coupler

Primer

Cutting

Line Cutting Blade _

INSTALL CUTTING HEAD SHIELD INSTALL AND ADJUST THE D-HANDLE

_L_ ARNING: To prevent serious personal injury, never operate

the trimmer without the cutting head shield in place.

Use the following instructions if the cutting head shield on the unit is not

installed.

Screw (2}

1. Place the cutting head shield \\ A

onto the guard mount

bracket, making sure to align Cutting Guard

the holes on the shield with Head Shield \ \ _ Mount

the ones in the guard mount \ \___ Bracket

bracket. (Fig. 1)

2. Take the 2 shield screws and

screw each one into the

shield until finger tight.

3. Using an appropriate screw

driver, tighten the screws until

the shield is firmly in place. Fig. I

1. Push the D-handle down onto Shaft Grip Shaft Housing

the shaft housing (Fig. 2). The _ j

hex bolt hole in the handle _--___ D-Handle

should be on the left side.

2. Insert the bolt into the hex

hole in the handle and push _'"Xj_:_...._X_ Tighten

through. Place the washer on Minimum 6 in. _X-_"/_:_L"_r'_ Wing

the bolt, then screw the wing

nut onto the bolt. Do not (15.24 cm) j_'_ Nut

tighten until making the

handle adjustment. Bolt _ Washer

3. Rotate the D-handle to place Fig. 2

the grip above the top of the

shaft housing. Place it a minimum of 6 inches (15.24 cm) from the end

of the shaft grip.

4. While holding the unit in the operating position (Fig. 10), move the D-handle

to the location that provides the best grip.

5. Tighten the wing nut until the D-handle is secure.

OPERATINGTHE CONVERTIBLE TM COUPLER SYSTEM

_ WARNING: Before using any attachment, read and understand |

the manual that came with the attachment. Follow all safety

]

information contained within.

The Convertible TM coupler system enables the use of these optional attachments.

• Edger

Cultivator

Turbo Blower

Brushcutter

Pole Saw

Hedge Trimmer

INSTALLING THE TRIMMER ATTACHMENT OR OTHER ATTACHMENT

_ WARNING: To avoid serious personal injury and damage to the i

unit, shut the unit off before removing or installing attachment.

_L_ CAUTION: Before operating the unit, be sure that the release 1

button is fully snapped into the primary hole, and that the knob is

securely tightened.

NOTE: To make installing or

removing the attachment

easier, place the unit on

the ground or on a work

bench.

1. Turn knob counterclockwise

to loosen (Fig. 4).

2. While firmly holding the

attachment, push it straight

into the Convertible TM

coupler until the release

button snaps firmly into the

primary hole (Fig. 3).

NOTE: Aligning the release

button with the guide

recess will help

installation (Fig. 5).

3. Turn the knob clockwise to

tighten (Fig. 4).

For decorative edging with the line

head trimmer attachment or other

attachment, lock the release

button of the attachment into the

Primary Hole

button (Fig. 5).

While firmly holding the upper

shaft housing, pull the

attachment straight out of the

Convertible TM coupler (Fig. 3).

Upper Shaft

Housing

90° Edging Hole

(Trimmer Only)

Fig. 3

Lower Shaft

Housing

Knob

90 ° hole (Fig. 4). Fig. 4

REMOVING THE TRIMMER ATTACHMENT OR OTHER ATTACHMENT

1. Turn the knob counterclockwise to loosen (Fig. 4).

2. Press and hold the release

Convertible TM Remease Button

Coupler

Guide Recess

Fig. 5

OIL AND FUEL MIXING INSTRUCTIONS

Old and/or improperly mixed fuel are the main reasons for the unit not

running properly. Be sure to use fresh, clean unleaded fuel. Follow the

instructions carefully for the proper fuel/oil mixture.

Definition of Blended Fuels

L_WARNING: It has been proven that fuel containing greater than 1

15% ethanol will likely damage this engine and void the warranty, j

Today's fuels are often a blend of gasoline and oxygenates such as ethanol,

methanol, or MTBE (ether). Alcohol-blended fuel absorbs water. As little as 1%

water in the fuel can make fuel and oil separate. It forms acids when stored.

When using alcohol-blended fuel, use fresh fuel (less than 60 days old).

Using Blended Fuels

If choosing to use a blended fuel, or its use is unavoidable, follow

recommended precautions:

Always use the fresh fuel mix explained in the operator's manual

Always agitate the fuel mix before fueling the unit

Drain the tank and run the engine dry before storing the unit

Using Fuel Additives

_ CAUTION: For proper engine operation and maximum

reliability, pay strict attention to the oil and fuel mixing instructions

onthe2-cyceo contaner. Usng mproperymxedfue can |

severely damage the engine.

The bottle of 2-cycle oil that came with the unit contains a fuel additive that

will help inhibit corrosion and minimize the formation of gum deposits.

Always use a good 2-cycle oil designed for air-cooled engines along with a

fuel additive, such as STA-BIL® Gas Stabilizer or an equivalent. Add 0.8 oz.

(23 ml) of fuel additive per gallon of fuel according to the instructions on the

container. NEVER add fuel additives directly to the unit's fuel tank.

Thoroughly mix the proper ratio of

2-cycle engine oil with unleaded

gasoline in a separate fuel can. Use

a 40:1 fuel/oil ratio. Do not mix

them directly in the engine fuel tank.

See the table below for specific gas

and oil mixing ratios.

NOTE: One gallon (3.8 liters) of

unleaded gasoline mixed

with one 3.2 oz. (95 ml)

bottle of 2-cycle oil makes

a 40:1 fuel/oil ratio.

NOTE: Dispose of the old fuel/oil

mix in accordance to

Federal, State and Local

regulations.

UNLEADED GAS 2 CYCLE OIL

1 GALLON US 3.2 FL. OZ.

(3.8 LITERS) (95 ml)

1 LITER 25 ml

MIXING RATIO - 40:1

_I_ WARNING: Gasoline is extremely flammable. Ignited vapors

may explode. Always stop the engine and allow it to cool before

filling the fuel tank. Do not smoke while filling the tank. Keep

sparks and open f ames at a d stance from the area.

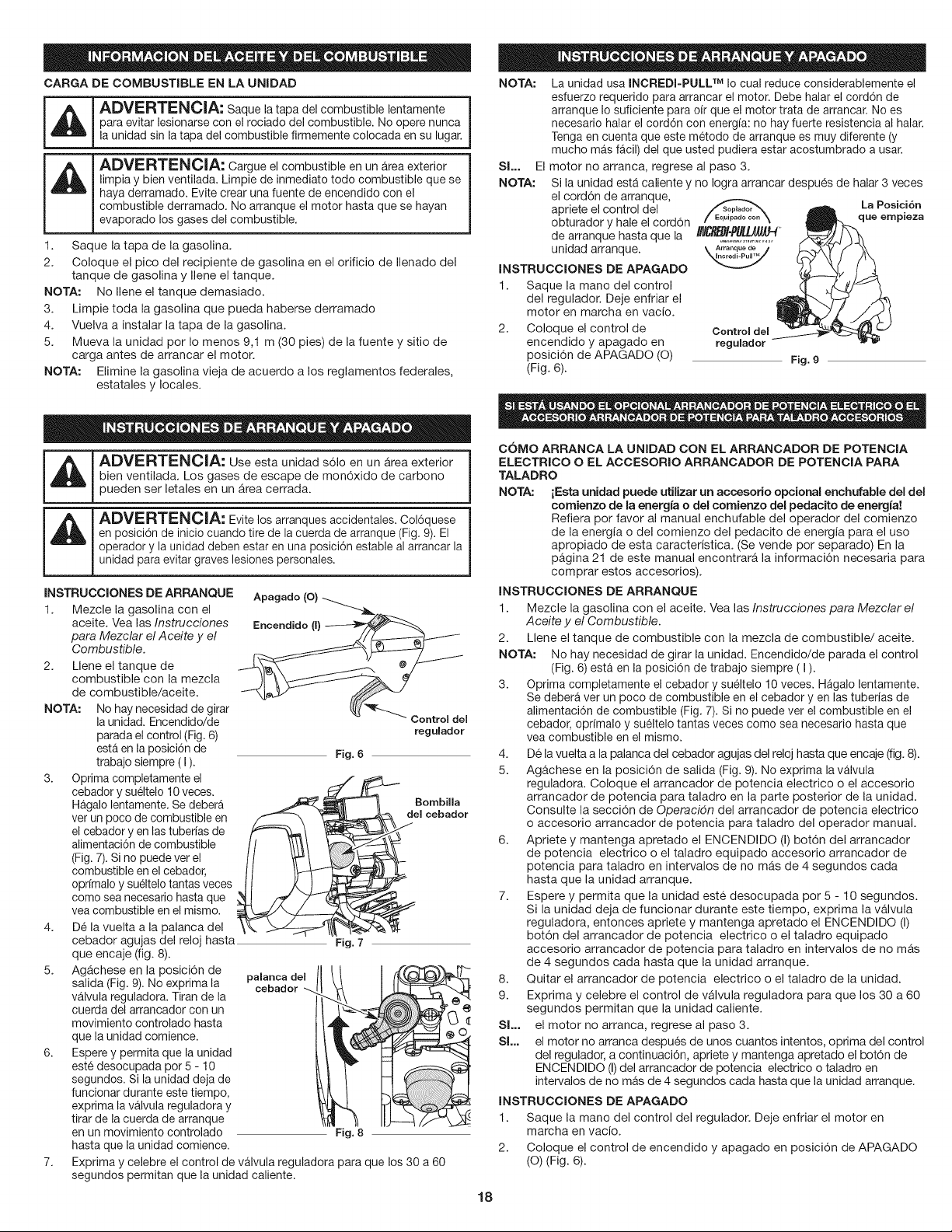

FUELING THE UNIT

,t_ I WARNING: Remove fuel cap slowly to avoid injury from fuel

_spray. Never operate the un t w thout the rue cap secure y n p ace.

! ,_ I WARNING: Add fuel in a clean, well ventilated °utdoor area. Wipe I

up any spilled fuel immediately. Avoid creating a source of ignition for

spilt fuel. Do not start the engine until fuel vapors dissipate.

1. Turn unit on its side, with the fuel cap facing up, and remove the fuel cap.

2. Place the gas container's spout into the fill hole on the fuel tank and fill

the tank.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that may have spilled.

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source and site

before starting the engine.

_ ARNING: Operate this unit only in a well-ventilated outdoor area.

Carbon monoxide exhaust fumes can be lethal in a confined area.

_ WARNING" Avoid accidental starting. Make sure to be in the

starting position when pulling the starter rope (Fig. 9). To avoid serious

injury, the operator and unit must be in a stable position while starting.

STARTING iNSTRUCTiONS nOff(O)_._._

1. Mix gas with oil. See Oil and

Fuel Mixing Instructions. 0 ( )

2. Fill the fuel tank with the __e

fuel/oil mixture.

NOTE: There is no need to turn

the unit on. The On/Off

Control is in the ON ( I )

position at all times (Fig. 6).

3. Fully press and release the Control

primer bulb 10 times, slowly.

Some amount of fuel should

be visible in the primer bulb

and fuel lines (Fig. 7). If fuel

NOTE:

Fig. 6

can not be seen in the bulb,

press and release the bulb as

many times as it takes until

fuel can be seen in it.

Flip the choke lever clockwise

until it clicks (Fig. 8).

Crouch in the starting position

(Fig. 9). Do not squeeze the

throttle. Pull the starter rope

with a controlled motion until

the unit starts.

Wait and allow the unit to idle for

5 - 10 seconds. If the unit stops

running during this time, squeeze Choke Lever

the throttle control and pull the

starter rope in a controlled

motion until the unit starts.

Squeeze and hold the throttle

control for 30 to 60 seconds to

allow the unit to warm up.

The unit uses the

INCREDI=PULL TM starting

system, which significantly

reduces the effort required

to start the engine. The

starter rope must be

pulled out far enough to

hear the engine attempt to

start. There is no need to / =qu,ppoo,,,, \

pull the rope briskly-- there INCR['#I'P_ _

is no harsh resistance _ Hncmrli-pHIHJlncredi.Pull

when pulling. Be aware

that this starting method is

vastly different from (and

much easier than) what

you may be used to.

IE.. The engine does not start,

go back to step 3. Throttle Control

NOTE: If the unit is hot and fails Fig. 9

to start within 3 pulls of

Fig. 7

Fig. 8

Starting

Position

the starter rope, squeeze the throttle control and pull the starter rope

until the unit starts.

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to cool down by idling.

2. Press and hold the On/Off Control in the OFF (O) position until the

engine comes to a complete stop (Fig. 6).

HOW TO START THE UNIT USING THE PLUG=IN POWER START OR

POWER BiT START ACCESSORY

NOTE= This unit can use a Plug-in Power Start or Power Bit Start

optional accessory!

Please refer to the Plug-In Power Start or Power Bit Start operator's

manual for proper use of this feature. (Items Sold Separately! Please

refer to page 9 of this manual about purchasing these accessories.)

STARTING INSTRUCTIONS

1. Mix gas with oil. See Oil and Fuel Mixing Instructions.

2. Fill the fuel tank with the fuel/oil mixture.

NOTE: There is no need to turn the unit on. The On/Off Control is in the

ON (I) position at all times (Fig. 6).

3. Fully press and release the primer bulb 10 times, slowly. Some amount of

fuel should be visible in the primer bulb and fuel lines (Fig. 7). If fuel can not

be seen in the bulb, press and release the bulb as many times as it takes

until fuel can be seen in it.

4. Flip the choke lever clockwise until it clicks (Fig. 8).

5. Crouch in the starting position (Fig. 9). Do not squeeze the throttle. Place

the Plug-In Power Start or Power Bit Start into the back of the unit.

Refer to the Operation section of the Plug-In Power Start or Power Bit

Start operator's manual.

6. Press and hold the ON (I) button of the Plug-in Power Start or Power Bit

Start equipped drill in intervals no longer than 4 seconds each until the

unit starts.

7. Wait and allow the unit to idle for 5 - 10 seconds. If the unit stops running

during this time, squeeze the throttle control, then press and hold the ON (I)

button of the Plug-in Power Start or Power Bit Start equipped drill in intervals

no longer than 4 seconds each until the unit starts.

8. Remove the Plug-In Power Start or drill from the unit.

9. Squeeze and hold the throttle control for 30 to 60 seconds to allow the

unit to warm up.

IF... The engine does not start, go back to step 3.

IF... The engine fails to start after a few attempts, squeeze the throttle

control, then press and hold the Plug-In Power Start or drill ON (I)

button in intervals no longer than 4 seconds each until the unit starts.

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to cool down by idling.

2. Press and hold the On/Off Control in the OFF (O) position until the

engine comes to a complete stop (Fig. 6).

HOLDING THE UNIT

_ ARNING: Always wear eye, hearing, foot and body protection

to reduce the risk of injury when operating this unit.

Before operating the unit, stand in

the operating position (Fig. 10).

Check for the following:

* The operator is wearing eye

protection and proper clothing

* With a slightly-bent right arm,

the operator's hand is holding

the shaft grip

* The operator's left arm is

straight, the left hand holding

the D-handle

o The unit is at waist level

Fig. 10

* The cutting head is parallel to

the ground and easily contacts the grass without the need to bend over

ADJUSTING TRIMMING LINE LENGTH

_ ARNING" Do not remove or alter the line cutting blade

assembly. Excessive line length will cause premature engine

failure and / or unit damage.

The Bump Head TM cutting head

allows the release of trimming line

without stopping the engine. To

release more line, lightly tap the

cutting head on the ground (Fig.

11) while operating the unit at high

speed.

NOTE: Always keep the

trimming line fully

extended. Line release

becomes more difficult

when the cutting line

gets shorter.

Fig. 11

Each time the head is bumped, about 1 inch (25.4 mm) of trimming line

releases. A blade in the cutting head shield will cut the line to the proper

length if any excess line is released.

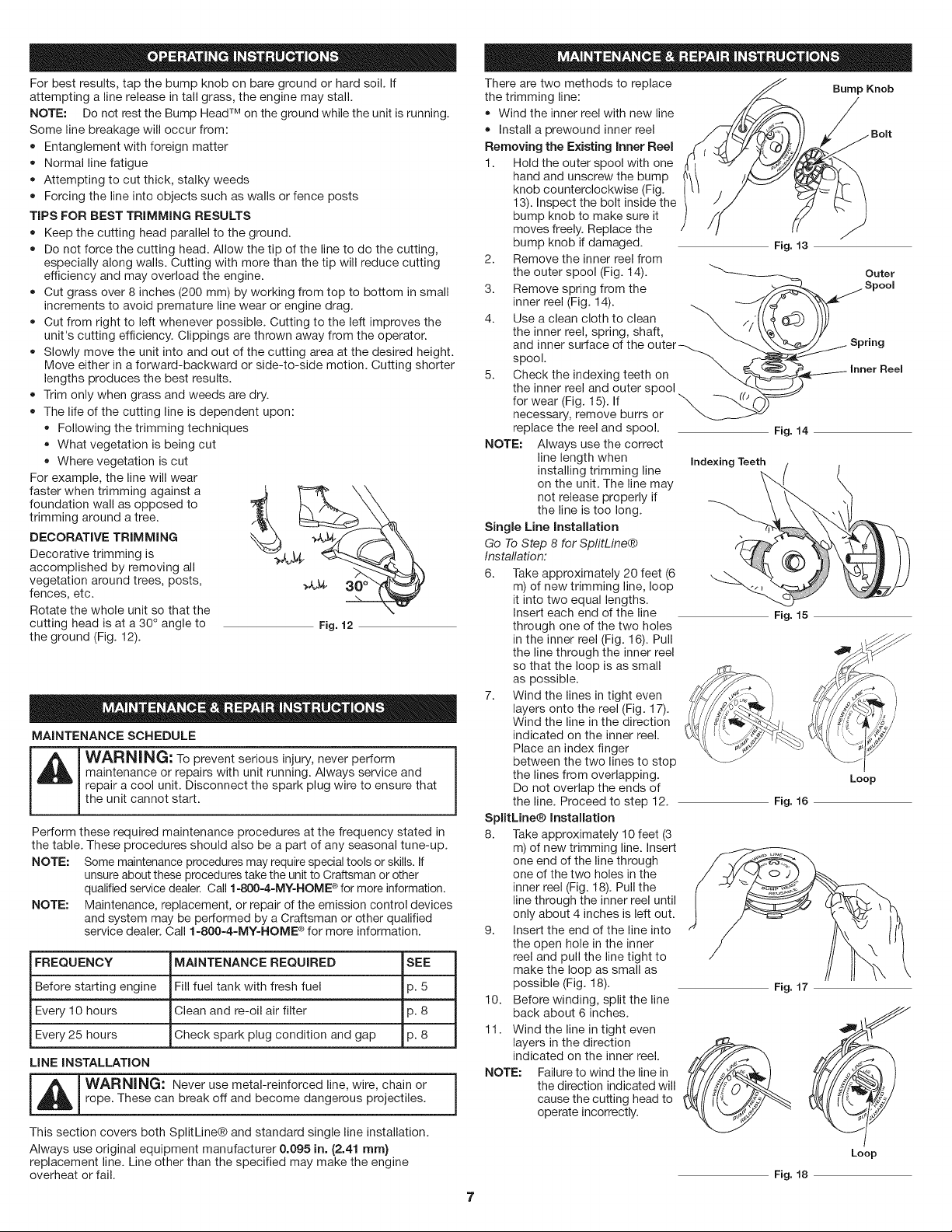

Forbestresults,tapthebumpknobonbaregroundorhardsoil.If

attemptingalinereleaseintallgrass,theenginemaystall.

NOTE:DonotresttheBumpHeadTM on the ground while the unit is running.

Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

Attempting to cut thick, stalky weeds

Forcing the line into objects such as walls or fence posts

TIPS FOR BEST TRIMMING RESULTS

Keep the cutting head parallel to the ground.

Do not force the cutting head. Allow the tip of the line to do the cutting,

especially along walls. Cutting with more than the tip will reduce cutting

efficiency and may overload the engine.

Cut grass over 8 inches (200 mm) by working from top to bottom in small

increments to avoid premature line wear or engine drag.

Cut from right to left whenever possible. Cutting to the left improves the

unit's cutting efficiency. Clippings are thrown away from the operator.

Slowly move the unit into and out of the cutting area at the desired height.

Move either in a forward-backward or side-to-side motion. Cutting shorter

lengths produces the best results.

Trim only when grass and weeds are dry.

• The life of the cutting line is dependent upon:

Following the trimming techniques

What vegetation is being cut

Where vegetation is cut

For example, the line will wear

faster when trimming against a

foundation wall as opposed to

trimming around a tree.

DECORATIVE TRIMMING

Decorative trimming is

accomplished by removing all

vegetation around trees, posts,

fences, etc.

Rotate the whole unit so that the

cutting head is at a 30 ° angle to

the ground (Fig. 12).

Fig. 12

MAINTENANCE SCHEDULE

_ ARNING: To prevent serious injury, never perform

maintenance or repairs with unit running. Always service and

repair a cool unit. Disconnect the spark plug wire to ensure that

the unit cannot start.

Perform these required maintenance procedures at the frequency stated in

the table. These procedures should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or skills. If

unsure about these procedures take the unit to Craftsman or other

qualified service dealer. Call 1-800-4-MY-HOME ®for more information.

NOTE: Maintenance, replacement, or repair of the emission control devices

and system may be performed by a Craftsman or other qualified

service dealer. Call 1=800=4=MY=HOME ®for more information.

FREQUENCY

Before starting engine

Every 10 hours

Every 25 hours

LINE INSTALLATION

MAINTENANCE REQUIRED SEE

Fill fuel tank with fresh fuel 3.5

Clean and re-oil air filter 3.8

Check spark plug condition and gap 3.8

_ ARNING: Never use metal-reinforced line, wire, chain or

rope. These can break off and become dangerous projectiles.

This section covers both SplitLine® and standard single line installation.

Always use original equipment manufacturer 0.095 in. (2.41 ram}

replacement line. Line other than the specified may make the engine

overheat or fail.

There are two methods to replace

the trimming line:

• Wind the inner reel with new line

Install a prewound inner reel

Removing the Existing Inner Reel

1. Hold the outer spool with one

hand and unscrew the bump

knob counterclockwise (Fig.

13). Inspect the bolt inside the

bump knob to make sure it

moves freely. Replace the

bump knob if damaged.

2. Remove the inner reel from

the outer spool (Fig. 14).

3. Remove spring from the

inner reel (Fig. 14).

Use a clean cloth to clean \ ,.

the inner reel, spring, shaft,

and inner surface of the outer

spool. _

Check the indexing teeth on

the inner reel and outer spool

for wear (Fig. 15). If

necessary, remove burrs or

replace the reel and spool.

NOTE: Always use the correct

line length when

installing trimming line

on the unit. The line may

not release properly if

the line is too long.

Single Mne installation

Go To Step 8 for SplitLine®

Instaflation:

6. Take approximately 20 feet (6

m) of new trimming line, loop

it into two equal lengths.

Insert each end of the line

through one of the two holes

in the inner reel (Fig. 16). Pull

the line through the inner reel

so that the loop is as small

as possible.

7. Wind the lines in tight even

layers onto the reel (Fig. 17).

Wind the line in the direction

indicated on the inner reel.

Place an index finger

between the two lines to stop

the lines from overlapping.

Do not overlap the ends of

the line. Proceed to step 12.

SplitLine® installation

8. Take approximately 10 feet (3

m) of new trimming line. Insert

one end of the line through

one of the two holes in the

inner reel (Fig. 18). Pull the

line through the inner reel until

only about 4 inches is left out.

9. Insert the end of the line into

the open hole in the inner

reel and pull the line tight to

make the loop as small as

possible (Fig. 18).

10. Before winding, split the line

indexing Teeth

Fig. 13

Fig. 14

Fig. 15

Bump Knob

Outer

Loop

Fig. 16

Fig. 17

back about 6 inches. , _./

11. Wind the line in tight even

layers in the direction __

indicated on the inner reel.

NOTE: Failure to wind the line in

the direction indicated will

cause the cutting head to

operate incorrectly.

Loop

Fig. 18

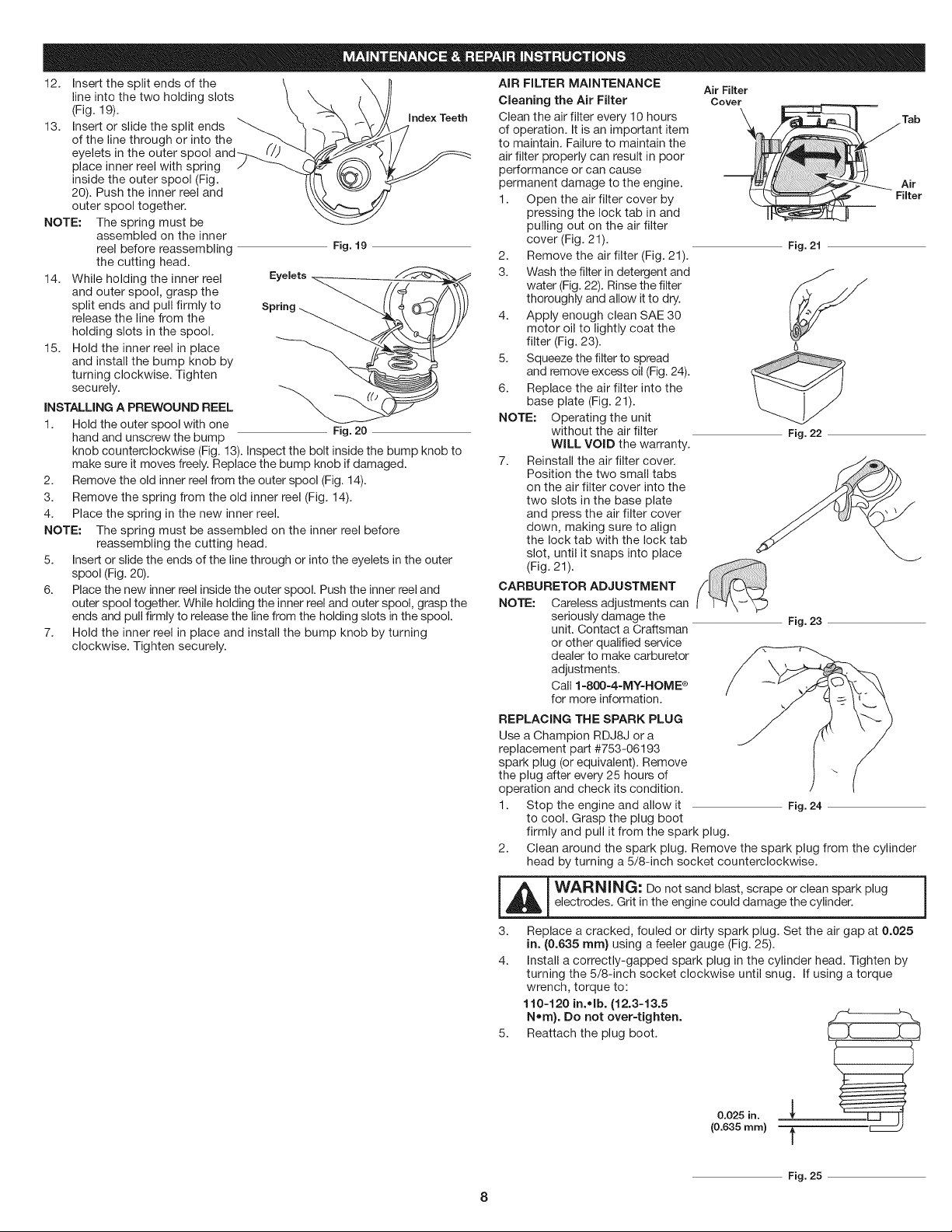

12. Insert the split ends of the

line into the two holding slots

(Fig. 19).

13. Insert or slide the split ends

of the line through or into the

eyelets in the outer spool

place inner reel with spring

inside the outer spool (Fig.

20). Push the inner reel and

outer spool together.

NOTE: The spring must be

assembled on the inner

reel before reassembling

the cutting head.

14. While holding the inner reel

and outer spool, grasp the

split ends and pull firmly to

release the line from the

holding slots in the spool.

15. Hold the inner reel in place

and install the bump knob by

turning clockwise. Tighten

securely.

INSTALLING A PREWOUND REEL

1. Hold the outer spool with one

hand and unscrew the bump

Index Teeth

Fig. 19

Eyelets

Spring

Fig. 20

knob counterclockwise (Fig. 13). Inspect the bolt inside the bump knob to

make sure it moves freely. Replace the bump knob if damaged.

2. Remove the old inner reel from the outer spool (Fig. 14).

3. Remove the spring from the old inner reel (Fig. 14).

4. Place the spring in the new inner reel.

NOTE: The spring must be assembled on the inner reel before

reassembling the cutting head.

5. Insert or slide the ends of the line through or into the eyelets in the outer

spool (Fig. 20).

6. Place the new inner reel inside the outer spool. Push the inner reel and

outer spool together. While holding the inner reel and outer spool, grasp the

ends and pull firmly to release the line from the holding slots in the spool.

7. Hold the inner reel in place and install the bump knob by turning

clockwise. Tighten securely.

AiR FILTER MAINTENANCE

Cleaning the Air Filter

Clean the air filter every 10 hours

of operation. It is an important item

to maintain. Failure to maintain the

air filter properly can result in poor

performance or can cause

permanent damage to the engine.

1. Open the air filter cover by

pressing the lock tab in and

pulling out on the air filter

cover (Fig. 21).

2. Remove the air filter (Fig. 21).

3. Wash the filter in detergent and

water (Fig. 22). Rinse the filter

thoroughly and allow it to dry.

4. Apply enough clean SAE 30

motor oil to lightly coat the

filter (Fig. 23).

5. Squeeze the filter to spread

and remove excess oil (Fig. 24).

6. Replace the air filter into the

base plate (Fig. 21).

NOTE: Operating the unit

without the air filter

WILL VOID the warranty.

7. Reinstall the air filter cover.

Position the two small tabs

on the air filter cover into the

two slots in the base plate

and press the air filter cover

down, making sure to align

the lock tab with the lock tab

slot, until it snaps into place

(Fig. 21).

CARBURETOR ADJUSTMENT

NOTE: Careless adjustments can

seriously damage the

unit. Contact a Craftsman

or other qualified service

dealer to make carburetor

adjustments.

Call 1=800=4=MY=HOME®

for more information.

Air Filter

Cover

Fig. 21

Fig. 22

Fig. 23

REPLACING THE SPARK PLUG

Use a Champion RDJ8J or a

replacement part #753-06193

spark plug (or equivalent). Remove

the plug after every 25 hours of

operation and check its condition.

1. Stop the engine and allow it Fig. 24

to cool. Grasp the plug boot

firmly and pull it from the spark plug.

2. Clean around the spark plug. Remove the spark plug from the cylinder

head by turning a 5/8-inch socket counterclockwise.

_ ARNING: Do not sand blast, scrape or clean spark plugelectrodes. Grit in the engine could damage the cylinder.

3. Replace a cracked, fouled or dirty spark plug. Set the air gap at 0.025

in. (0.635 ram} using a feeler gauge (Fig. 25).

4. Install a correctly-gapped spark plug in the cylinder head. Tighten by

turning the 5/8-inch socket clockwise until snug. If using a torque

wrench, torque to:

110=120 in.olb. (12.3=13.5

Norn}. Do not over=tighten.

Reattach the plug boot.

0.025 in.

(0.635 ram}

Fig. 25

TRANSPORTING

• Allow the engine to cool before transporting.

Drain fuel from unit.

Tighten fuel cap before transporting.

Secure the unit while transporting.

CLEANING

PLUG=IN POWER START AND POWER BIT START FEATURES

This unit can be started with an optional Plug-In Power Start or Power Bit

Start (items sold separately). If choosing to start the unit using one of these

features or have questions, please contact your local Craftsman retailer or

call 1-800-4=MY-HOME® for more information and purchasing. You may

also go to www.craftsman.com.

-- i

WARNI NG: Toavoidserious personalinjury,alwaysturn the unit off

and allow it to cool before cleaning or maintaining it.

Use a small brush to clean offthe outside of the unit. Do not use strong

detergents. Household cleaners that contain aromatic oils such as pine and

lemon, and solvents such as kerosene, can damage plastic housing or handle.

Wipe off any moisture with a soft cloth.

STORAGE

Never store a fueled unit where fumes may reach an open flame or spark.

Allow the engine to cool before storing.

Store the unit locked up to prevent unauthorized use or damage.

Store the unit in a dry, well-ventilated area.

Store the unit out of the reach of children.

Power Start Feature

LONG TERM STORAGE

If planning on storing the unit for an extended time, use the following storage

procedure:

1. Carefully drain the fuel tank by running the unit dry or remove fuel cap

and tip the motor housing over and drain oil/gas fuel into a container

with the same 2-cycle fuel mixture. Do not use fuel that has been stored

for more than 60 days.

2. Start the engine and allow it to run until it stalls. This ensures that all

fuel has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 1 oz. (30 ml)

of any high quality motor oil or 2-cycle oil into the cylinder. Pull the

starter rope slowly to distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the cylinder before

attempting to start the trimmer after storage.

4. Thoroughly clean the unit and inspect it for any loose or damaged

parts. Repair or replace damaged parts and tighten loose screws, nuts

or bolts. The unit is ready for storage.

item No. Description

316.85951 ..................................... Plug-In Power Start

316.85952 ........................................ Power Bit Start

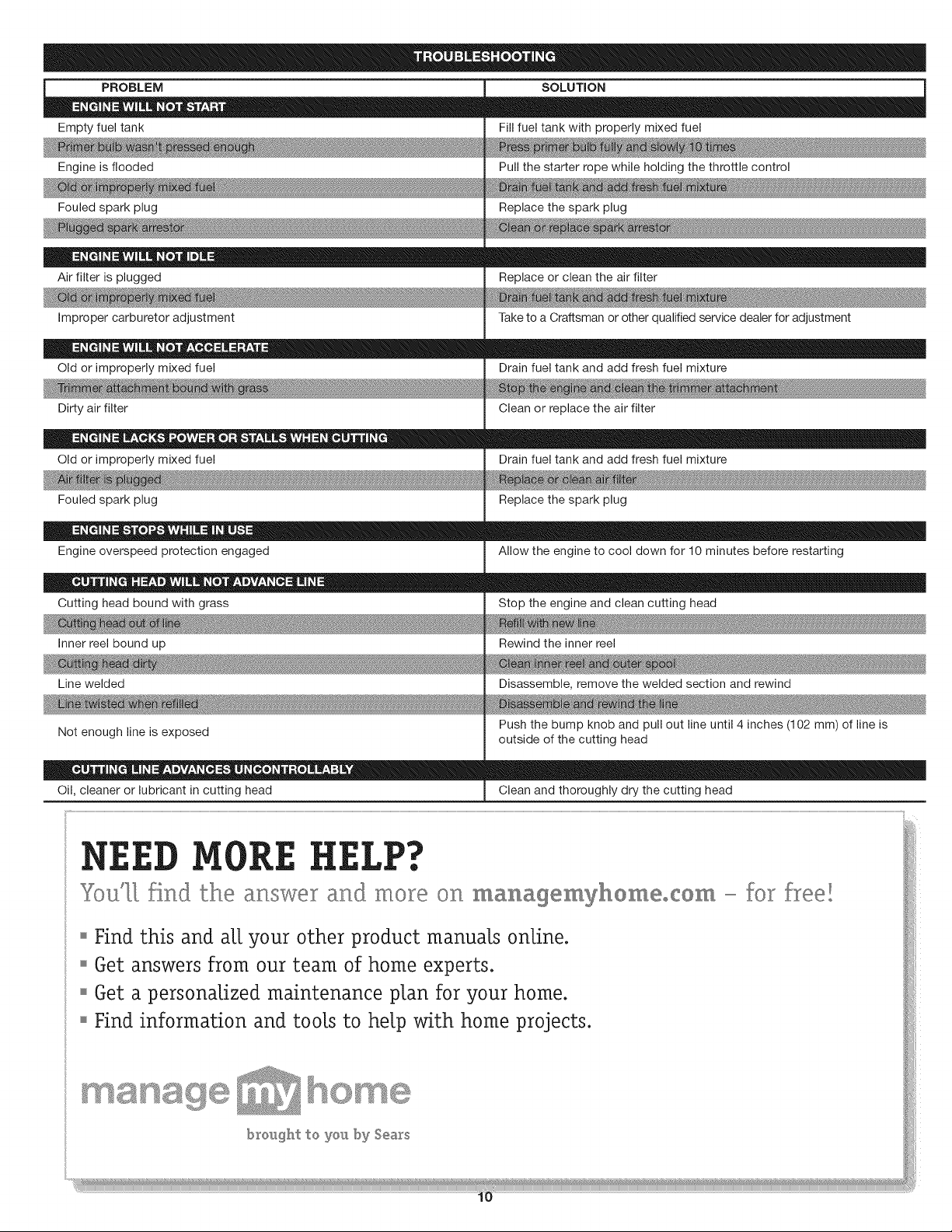

Emptyfueltank

Engineisflooded

Fouledsparkplug

Airfilterisplugged

Impropercarburetoradjustment

Oldorimproperlymixedfuel

Dirtyairfilter

Oldorimproperlymixedfuel

Fouledsparkplug

Engineoverspeedprotectionengaged

Cuttingheadboundwithgrass

Innerreelboundup

Linewelded

PROBLEM SOLUTION

Fill fuel tank with properly mixed fuel

Pull the starter rope while holding the throttle control

Replace the spark plug

Replace or clean the air filter

Take to a Craftsman or other qualified service dealer for adjustment

Drain fuel tank and add fresh fuel mixture

Clean or replace the air filter

Drain fuel tank and add fresh fuel mixture

Replace the spark plug

Allow the engine to cool down for 10 minutes before restarting

Stop the engine and clean cutting head

Rewind the inner reel

Disassemble, remove the welded section and rewind

Not enough line is exposed Push the bump knob and pull out line until 4 inches (102 mm) of line is

outside of the cutting head

Oil, cleaner or lubricant in cutting head Clean and thoroughly dry the cutting head

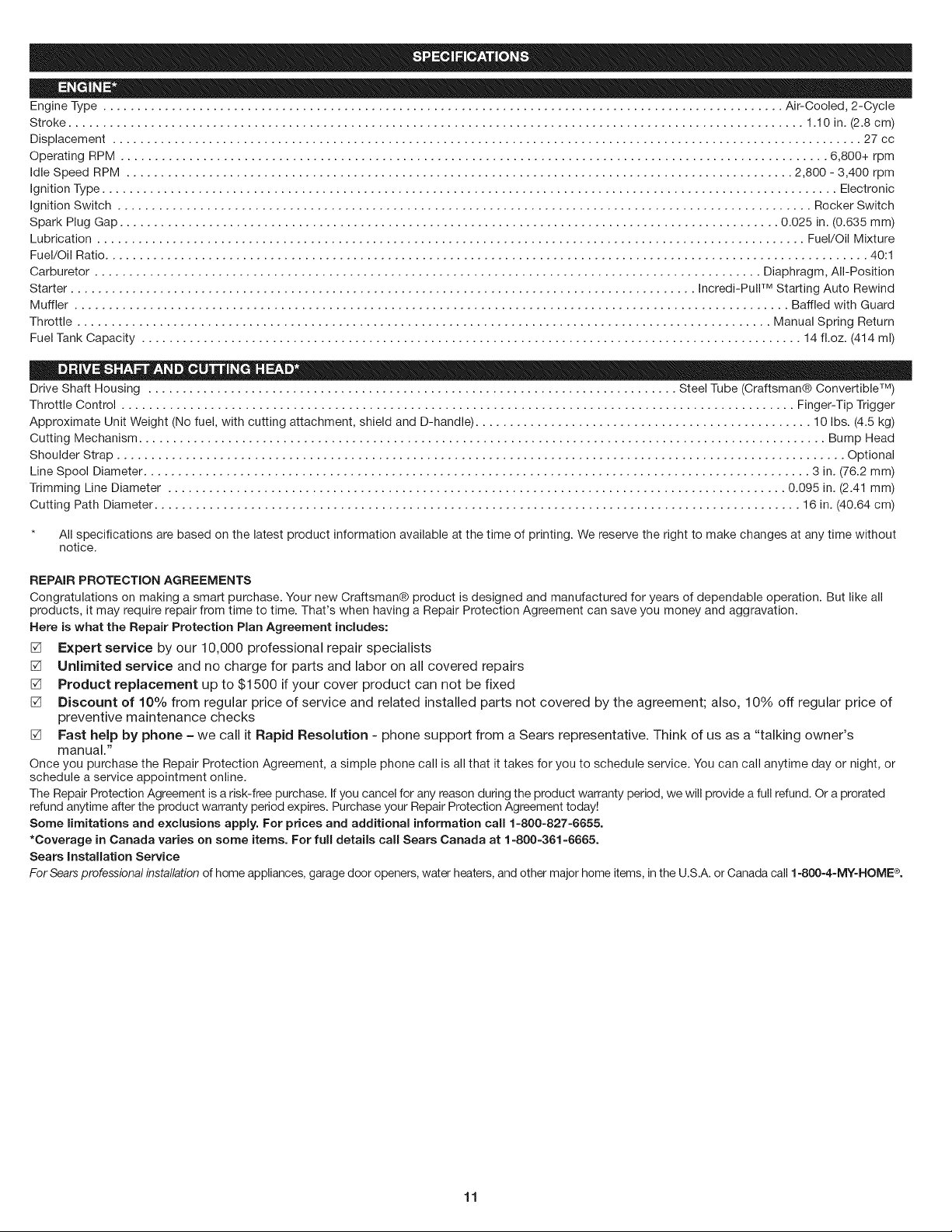

EngineType................................................................................................... Air-Cooled,2-Cycle

Stroke........................................................................................................... 1.10in.(2.8cm)

Displacement............................................................................................................. 27cc

OperatingRPM....................................................................................................... 6,800+rpm

IdleSpeedRPM................................................................................................. 2,800-3,400rpm

IgnitionType........................................................................................................... Electronic

IgnitionSwitch..................................................................................................... RockerSwitch

SparkPlugGap................................................................................................ 0.025in.(0.635mm)

Lubrication....................................................................................................... Fuel/OilMixture

Fuel/OilRatio............................................................................................................... 40:1

Carburetor................................................................................................. Diaphragm,All-Position

Starter........................................................................................... Incredi-PullTM Starting Auto Rewind

Muffler ........................................................................................................ Baffled with Guard

Throttle ..................................................................................................... Manual Spring Return

Fuel Tank Capacity ................................................................................................ 14 fl.oz. (414 ml)

Drive Shaft Housing ............................................................................. Steel Tube (Craftsman@ Convertible TM)

Throttle Control .................................................................................................. Finger-Tip Trigger

Approximate Unit Weight (No fuel, with cutting attachment, shield and D-handle) ................................................. 10 Ibs. (4.5 kg)

Cutting Mechanism .................................................................................................... Bump Head

Shoulder Strap .......................................................................................................... Optional

Line Spool Diameter ................................................................................................. 3 in. (76.2 mm)

Trimming Line Diameter .......................................................................................... 0.095 in. (2.41 mm)

Cutting Path Diameter .............................................................................................. 16 in. (40.64 cm)

* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without

notice.

REPAIR PROTECTION AGREEMENTS

Congratulations on making a smart purchase. Your new Craftsman@ product is designed and manufactured for years of dependable operation. But like all

products, it may require repair from time to time. That's when having a Repair Protection Agreement can save you money and aggravation.

Here is what the Repair Protection Plan Agreement includes:

[] Expert service by our 10,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on all covered repairs

[] Product replacement up to $1500 if your cover product can not be fixed

[] Discount of 10% from regular price of service and related installed parts not covered by the agreement; also, 10% off regular price of

preventive maintenance checks

[] Fast help by phone - we call it Rapid Resolution - phone support from a Sears representative. Think of us as a "talking owner's

manual."

Once you purchase the Repair Protection Agreement, a simple phone call is all that it takes for you to schedule service. You can call anytime day or night, or

schedule a service appointment online.

The Repair Protection Agreement is a risk-free purchase. If you cancel for any reason during the product warranty period, we will provide a full refund. Or a prorated

refund anytime after the product warranty period expires. Purchase your Repair Protection Agreement today!

Some limitations and exclusions apply. For prices and additional information call 1=800=827=6655.

*Coverage in Canada varies on some items. For full details call Sears Canada at 1 =800=361 =6665.

Sears installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or Canada call 1-800-4-MY-HOME ®.

Manual del Operador

2-Tiempos

WEEDWACKER_

RECORTADOR A GASOLINA

Model No. 316.791190

o SEGURIDAD

MONTAJE

FUNCIONAMIENTO

MANTENIMIENTO

LISTADO DE PIEZAS

PRECAUCION: Lea el manual

del operador y siga todas las

advertencias e instrucciones

de seguridad.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visite nuestro sitio web: www.craftsman.com

769-05785 P00 01/10

PROPOSICION 65 DE CALiFORNiA

LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO CONTIENEN

SUBSTANCIAS QUIMICAS QUE EL ESTADO DE CALIFORNIA CONOCE

COMO CAUSANTES DECANCER, DEFECTOS DE NACIMIENTO U OTROS

DAI_OS REPRODUCTIVOS.

INDICE DE CONTENIDOS

Normas para una operaci6n segura .............................. 14

Garantia ................................................... 16

Conozca su unidad ........................................... 16

Instrucciones de ensamble ..................................... 16

Informaci6n del aceite y del combustible .......................... 17

Instrucciones de arranque y apagado ............................ 18

Instrucciones de operaci6n .................................... 19

Instrucciones de mantenimiento y reparaci6n ...................... 19

Limpieza y almacenamiento .................................... 21

Resoluci6n de problemas ...................................... 22

Especificaciones ............................................. 23

Lista de piezas .............................................. 30

Numeros de servicio ................................ Contraportada

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU. yen los estados de

California, Maine, Oregon y Washington. Todos los terrenos forestales de los EE.UU.

y el estado de California (C6digos de Recursos PQblicos 4442 y 4443), Oregon y

Washington, requieren por decreto, que ciertos motores de combusti6n intema que se

hagan funcionar en zonas boscosas y/o zonas cubiertas por pastizales, esten

equipados con un parachispas, que sean mantenidos en buen estado de

funcionamiento o que el motor sea construido, este equipado y sea mantenido para

evitar incendios. Consulte los reglamentos pertinentes a esos requisitos con las

autoridades estatales o locales. El incumplimiento de esos requisitos puede

responsabilizarle o someterle a la imposici6n de una multa. Esta unidad rue equipada

en la fabrica con un parachispas. Si requiere sustituci6n, hay una Pantalla

Parachispas disponible, Pieza #753-06182 al contactar el departamento de servicio.

Los simbolos de seguridad se utilizan para Ilamar su atenci6n sobre posibles

peligros. Los simbolos de seguridad y sus explicaciones merecen toda su

atenci6n y comprensi6n. Los simbolos de seguridad no eliminan ningQn peligro

por si mismos. Las instrucciones o advertencias que ofrecen no substituyen

las medidas adecuadas de prevenci6n de accidentes.

SIMBOLO SIGNIFICADO

ALERTA DE SEGURIDAD: Indica peligro, advertencia o

precauci6n. Debe prestar atenci6n para evitar sufrir graves lesiones

personales. Puede ser utilizado junto con otros simbolos o figuras.

NOTA: Le ofrece informaci6n o instrucciones que son esenciales para la

operaci6n o mantenimiento del equipo.

PELIGRO: El no obedecer una advertencia de seguridad puede

conducir a que usted u otras personas sufran graves lesiones. Siga

siempre las precauciones de seguridad para reducir el riesgo de

incendio, descarga electrica y lesiones personales.

ADVERTENCIA: El no seguir una advertencia de seguridad

puede conducir a que usted u otras personas sufran lesiones. Siga

siempre las precauciones de seguridad para reducir el riesgo de

incendio, descarga el6ctrica y lesiones personales.

PRECAUCION: El no seguir una advertencia de seguridad

puede conducir a dafio patrimonial o a que usted u otras

personas sufran lesiones personales. Siga siempre las

precauciones de seguridad para reducir el riesgo de incendio,

descarga el6ctrica y lesiones personales.

NOTA: iEsta unidad puede utilizar un arrancador de potencia

electrico o el accesorio optional accesorio arrancador de

potencia para taladro!

Para informarse sobre el uso adecuado de estos sistemas, consulte

el manual del operador del arrancador de potencia electrico o del

accesorio opcional accesorio arrancador de potencia para taladro.

i(Articulos vendidos por separado)! Vea en la p&gina 21 de este

manual mAs informaci6n sobre estos accesorios).

Lea el manual del operador y siga todas las advertencias e instrucciones

de seguridad. De no hacerlo, el operador y/o los espectadores pueden

sufrir graves lesiones.

Sl TIENE PREGUNTAS, LLAME AL 1=800-4=MY=HOME®

Toda la informaci6n, las ilustraciones y las especificaciones contenidas en este

manual se basan en la informaci6n mAs reciente disponible en el momento de

impresi6n del manual. Nos reservamos el derecho de hacer cambios en cualquier

momento sin aviso previo.

• IMPORTANTE INFORMACION DE SEGURiDAD •

LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA UNIDAD

ADVERTENCIA: AI utilizarla unidad, debe observar las reglas de

seguridad. Lea estas instrucciones antes de operar la unidad a fin de

garantizar la seguridad del operador y cualquier transeQnte.Guarde estas

instrucciones para uso posterior.

• Lea las instrucciones cuidadosamente. Familiaricese con los controles y

el uso adecuado de la unidad.

• No opere esta unidad cuando est6 cansado, enfermo o bajo la influencia

de alcohol, drogas o medicamentos.

• Los niSos y los adolescentes menores de 15 aSos de edad no deben usar la

unidad. Los adolescentes pueden hacerlo bajo la supervisi6n de un adulto.

• Todos los dispositivos de protecci6n y los accesorios de seguridad

deben estar instalados adecuadamente antes de operar la unidad.

Inspeccione la unidad antes de usarla. Reemplace las piezas dafiadas.

Verifique si hay fugas de combustible. AsegQrese de que todos los

fijadores est6n en su lugar y asegurados. Reemplace las piezas que

est6n agrietadas, astilladas o dafiadas en cualquier forma. No opere la

unidad con piezas sueltas o dafiadas.

• Inspeccione cuidadosamente el Area antes de operar la unidad. Elimine todos

los escombros y los objetos duros o filosos tales como cristal, alambre, etc.

Est6 consciente del riesgo de lesi6n en la cabeza, las manos y los pies.

No permita nifios, espectadores ni mascotas en el Area. Los nifios, los

espectadores y las mascotas deben estar fuera de un radio de 50 pies

(15 m.) como minimo; de todas formas los espectadores correran el

riesgo de ser golpeados por objetos lanzados pot la unidad. Se debe

exhortar a los espectadores a que usen protecci6n para los ojos. Si se le

acerca alguien apague la unidad de inmediato.

Use s61o linea de reemplazo del fabricante original del equipo con un diAmetro

de 0.095 de pulgada (2.41 mm). Nunca use linea reforzada con metal, alambre

o soga. Se pueden romper y convertirse en proyectiles peligrosos.

Optima el control del estrangulador y compruebe que regresa

automaticamente a la posici6n de marcha en vacio. Haga todos los

ajustes o reparaciones antes de usar la unidad.

AVISOS DE SEGURIDAD PARA LAS UNIDADES QUE FUNCIONAN CON

GASOLINA

[_ ADVERTENCIA: La gasolina es muy inflamable y sus gases |

pueden explotar si se encienden. Tome las siguientes precauciones:

AImacene el combustible solamente en recipientes disefiados y aprobados

especificamente para el almacenamiento de dichos materiales.

Pare siempre el motor y deje que se enfrie antes de Ilenar el tanque de

combustible. Nunca quite la tapa del tanque de combustible, ni agregue

combustible, cuando el motor est6 caliente. Siempre afloje la tapa del

tanque de combustible lentamente para aliviar cualquier presi6n que

haya en el tanque antes de cargar combustible. No fume.

Siempre mezcle y agregue el combustible en un Area exterior bien

ventilada, donde no haya chispas ni llamas. No fume.

• Nunca opere la unidad sin la tapa de combustible bien colocada en su lugar.

Evite crear una fuente de ignici6n para el combustible derramado. Limpie

de la unidad inmediatamente cualquier combustible derramado antes de

arrancar el motor. Mueva siempre la unida a 30 pies (9.1 m) como minimo

de la fuente y sitio de combustible antes de arrancar el motor. No fume.

• Nunca arranque ni use la unidad dentro de una habitaci6n o edificio

cerrado. Respirar los vapores de escape puede causarle la muerte. Opere

esta unidad s61o en un Area exterior bien ventilada.

CUANDO EST': OPERANDO

* Nunca arranque ni opere la unidad dentro de un cuarto o edificio cerrado.

Respirar los vapores del escape puede ser fatal. Siempre opere esta

unidad solamente en un Area exterior bien ventilada.

* Use galas protectoras que cumplan con la norma Z87.1-1989 de ANSI y

tengan la marca que Io indica. Use protecci6n para la oreja/audici6n

cuando opere esta unidad. Use mascara facial o para polvo si la

operaci6n produce mucho polvo.

* Use pantalones largos fuertes, botas, guantes y camisa de mangas

largas. No use ropa holgada, joyas, pantalones cortes, sandalias, ni est6

descalzo. AsegOrese el cabello per encima del nivel de los hombros.

* El protector del accesorio de corte debe estar siempre colocado cuando

se utilice la unidad como recortador. No opere la unidad sin ambas lineas

de corte extendidas y con la linea adecuada instalada. No extienda la

linea de corte mas alia de la Iongitud del protector.

* AsegOrese de que el accesorio de corte no estA en contacto con ningOn

objeto antes de arrancar la unidad.

* Ajuste la posici6n de la D-manija para facilitar el mejor agarre.

* El accesorio de corte puede estar girando durante los ajustes del

carburador. Use ropa que Io proteja y cumpla con todas las instrucciones

de seguridad para prevenir graves lesiones personales.

* Use la unidad solamente de dia o con buena luz artificial.

* Evite arranques accidentales. Est6 en la posici6n de arranque cada vez que

hale la cuerda de arranque. Eloperador y la unidad deben estar en una

posici6n estable al arrancar. Consulte las Instrucciones de Arranque/Parada.

* Use la herramienta correcta. Use esta herramienta solamente para el

prop6sito para el cual rue disenada.

* No se estire demasiado. Mantenga siempre la base de apoyo y equilibrio

adecuados.

* Sostenga siempre la unidad con ambas manos cuando la opere. Mantenga

un agarre firme sobre ambas manijas.

* Mantenga las manos, la cara y los pies alejados de todas las partes en

movimiento. No toque nitrate de parar el accesorio de corte cuando est6

girando.

* No toque el motor, la caja de engranajes ni el silenciador. Estas piezas

estan muy calientes durante la operaci6n, incluso despues de que se

apaga la unidad.

* No opere el motor a m&s velocidad de la necesaria para cortar, recortar o

recortar bordes. No haga funcionar el motor a alta velocidad cuando no

est6 cortando.

* Esta unidad tiene un interrupter de la protecci6n de la velocidad excesiva

para guardar la unidad del recalentamiento. Cuando la unidad se funciona

con en la valvula reguladora Ilena mientras que es parada para las

longitudes del tiempo extendidas que el interrupter de la protecci6n de la

velocidad excesiva dedicar&.

* Pare siempre el motor cuando deje de cortar o cuando est6 caminando

de un lugar de corte hacia otro.

* Si golpea o se enreda con un objeto extrano, pare el motor

inmediatamente y verifique si ha habido algOn dano. No Io opere antes de

reparar el dano. No opere la unidad con piezas sueltas o danadas.

* Pare la unidad, apague el motor y desconecte la bujia para mantenimiento

o reparaci6n.

* Utilice Onicamente piezas de repuesto y los accesorios que figuran en la

secci6n de la Lista de Piezas de este manual del operador y distribuidos

por una toma de Craftsman o centro de servicio. El uso de cualquier pieza

de repuesto o accesorios comprados en otro lugar puede ser peligroso y

anulara la garantia.

* Mantenga la unidad limpia de vegetaci6n y otros materiales. Pudieran

quedar obstruidas entre el accesorio de corte y el protector.

* Para reducir el peligro de incendio, mantenga el motor y el silenciador

libre de hierba, hojas, exceso de grasa o acumulaci6n de carb6n.

OTROS AVlSOS DE SEGURIDAD

* Nunca almacene una unidad con combustible dentro de un edificio en el

cual los vapores puedan Ilegar a una llama expuesta o una chispa.

* Deje que el motor se enfrie antes de almacenarlo o transportarlo.

AsegOrese de fijar bien la unidad mientras la transporta.

* Almacene la unidad en un area seca y cerrada, o en un lugar alto para evitar

use no autorizado o danes. Mant6ngala alejada del alcance de los nines.

* Nunca rocie ni chorree la unidad con agua ni ningOn otro liquido.

Mantenga las manijas secas, limpias y libres de escombros. Limpiela

despues de usarla, vea las instrucciones de Limpieza y Almacenamiento.

* Conserve estas instrucciones. ConsOltelas con frecuencia y Oselas para

instruir a otros usuarios. Si le presta esta unidad a alguien, pr6stele

tambien estas instrucciones.

CONSERVE ESTAS INSTRUCCIONES

* SIMBOLOS DE SEGURIDAD E INTERNACIONALES *

Este manual del operador describe los simbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador

para obtener informaci6n completa acerca de la seguridad, ensamble, operaci6n y mantenimiento y reparaci6n.

SIMBOLO SIGNIFICADO SIMBOLO SIGNIFICADO

_E:_

lot

,_aens trir

GARANTIA TOTAL DE CRAFTSMAN

Si este producto de Craftsman Professional falla debido a un defecto en el material o en la mano de obra dentro de un periodo de tres aSos a partir de la fecha

de compra, devuelvalo a cualquier tienda o Centro de Servicio de Piezas y Reparaciones Sears u otro establecimiento de Craftsman en los Estados Unidos

para que sea reparado sin costo alguno (o ser reemplazado si resulta imposible repararlo).

Esta garantia se aplica solamente durante 90 dias si este producto en algOn momento se utiliza para fines comerciales o de alquiler.

Esta garantia abarca SOLAMENTE los defectos en el material o en la mane de obra. Sears NO pagar_:

• Los articulos consumibles que se desgasten debido al uso normal dentro del periodo de garantia.

• Las reparaciones necesarias debidas a accidente asi como por no operar o no mantener el equipo de acuerdo con todas las instrucciones provistas.

• Mantenimiento preventivo, o las reparaciones necesarias debido a mezcla incorrecta de combustible, combustible contaminado o viejo.

Esta garantia le concede a usted derechos legales especificos, y usted pudiera tener otros derechos que varian de un estado a otro.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

APLICACIONES

Como recortadora;

• Corte de cesped y hierbas delgadas

• Recorte de bordes

• Recorte decorativo alrededor de &rboles, cercos, etc.

Puede usar otros accesorios con la unidad. Lea la lista de accesorios.

Silenciador

Mango del eje

Bujia de encendido

Manija de la cuerda

de arranque

Control de encendido

y apagado

Manija en D _-

Cubierta

del filtro

de aire

Tapa del

combustible

Bastidor del eje

Control del

regulador

Convertible TM

acoplador

Bombilla del cebador

Protector de cabezal de corte

Cabezal de corte

Cuchiila de corte de iinea

INSTALAClON DEL PROTECTOR DE CABEZAL DE CORTE 3. Utilizando un destornillador apropiado, apriete los tornillos hasta que el

_ DVERTENClA: No opere nunca la recortadora sin el

protector de cabezal de corte colocado en su lugar para evitar

graves lesiones personales.

Siga las siguientes instrucciones si el protector de cabezal de corte no est&

instalado en su unidad.

1. Coloque el protector del

cabezal de corte en el soporte

de montaje de protecci6n,

asegurandose de alinear los

orificios en el protector con los

del soporte de montaje de

protecci6n. (Fig. 1)

2. Tome los 2 tornillos del

protector y atornille cada uno

en el protector hasta que

quede apretado con la mano.

, _ (2) Tornillos

de cabezal \ \ // t/ Soporte de

de corte _ _ _" m°ntajei -derctecc on

Fig. I

protector quede firme en su lugar. AsegOrese de que los tornillos est6n

apretados por igual, de manera que haya una separaci6n equilibrada

entre el soporte y el protector en cada lado.

INSTALACION Y AJUSTE DE LA MANIJA EN D

1. Empuje la manija D hacia Mango del eje Bastidor del eje

abajo sobre el bastidor del eje _. _ f

(Fig. 2). El agujero del perno "" _ _ / Mani'a en D

hexagonal en la manija debe "_.J_ __ J

quedar en el lado izquierdo. __/%_,_--_"// III

2. Inserte el perno de la manija _"-_JJ'_,,.'_ t J,/J _'x Ajuste

en el agujero hexagonal en la .... - , "_,\ _::::>/_//('_ '_

manija y empQjela Coloque _o_e -,_v_--,ir4

" 15 24 cm

laarandelaenelperno, ,Jp_;a_ms) __._'_. Tuercade

luego enrosque la tuerca de .... _ --,.\ mariposa

mariposa en el perno. No la Perno _ Arabyndela

apriete hasta que haya

ajustado la manija. Fig. 2

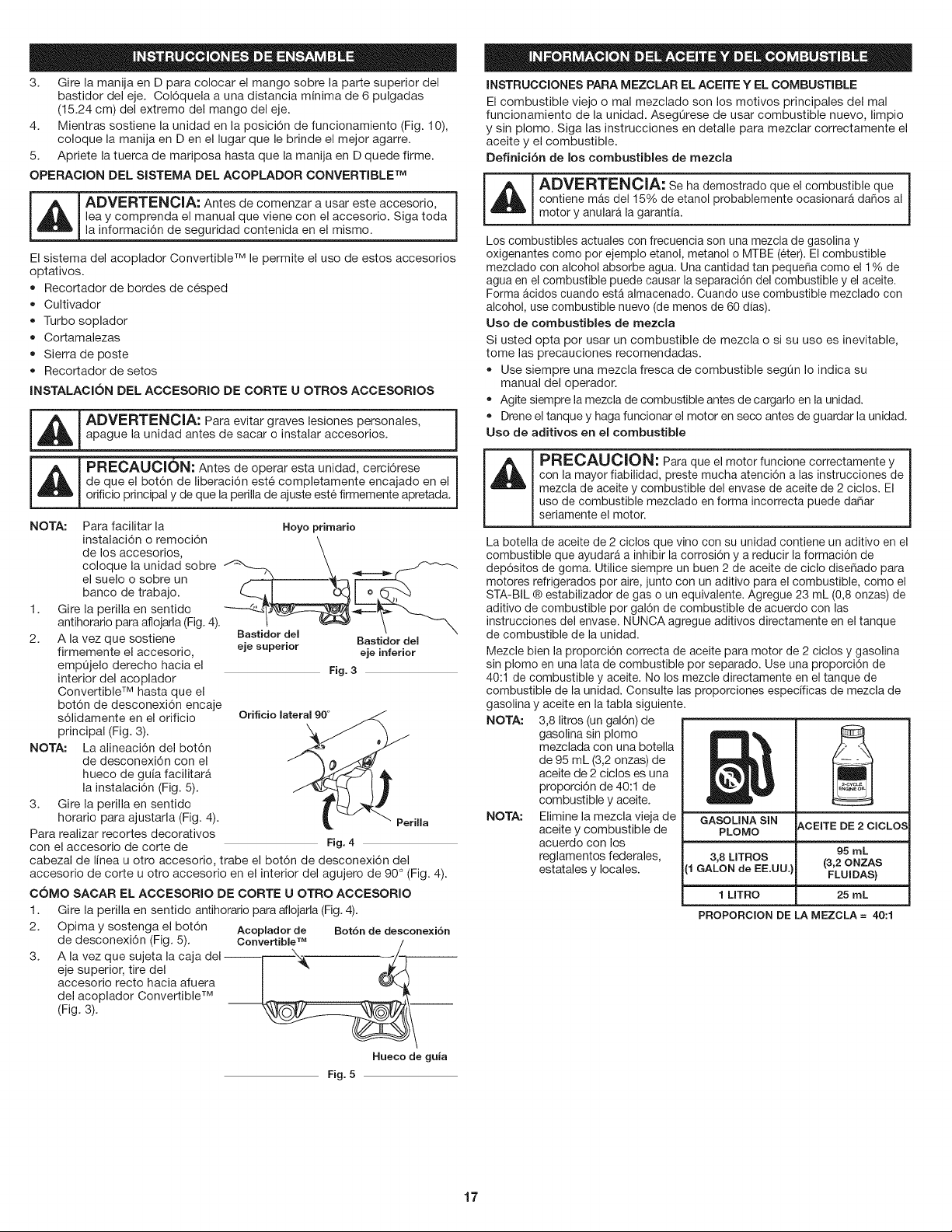

3. Gire la manija en D para colocar el mango sobre la parte superior del

bastidor del eje. Col6quela a una distancia minima de 6 pulgadas

(15.24 cm) del extremo del mango del eje.

4. Mientras sostiene la unidad en la posici6n de funcionamiento (Fig. 10),

coloque la manija en D en el lugar que le brinde el mejor agarre.

5. Apriete la tuerca de mariposa hasta que la manija en D quede firme.

OPERACION DEL SlSTEMA DEL ACOPLADOR CONVERTIBLE TM

_[_ ADVERTENClA: Antes de comenzar a usar este accesorio, |

lea y comprenda el manual que viene con el accesorio. Siga toda

Jla informaci6n de seguridad contenida en el mismo.

El sistema del acoplador Convertible TM le permite el uso de estos accesorios

optativos.

• Recortador de bordes de c6sped

• Cultivador

Turbo soplador

• Cortamalezas

Sierra de poste

• Recortador de setos

INSTALACION DEL ACCESORIO DE CORTE U OTROS ACCESORIOS

m i

_L_ DVERTENClA: Para evitar graves lesiones personales,

apague la unidad antes de sacar o instalar accesorios.

_ PRECAUClON: Antes de operar esta unidad, cerci6rese i

de que el bot6n de liberaci6n est6 completamente encajado en el

orificio principal y de que la perilla de ajuste est6 firmemente apretada.

NOTA: Para facilitar la Hoyo prirnario

instalaci6n o remoci6n "'_'_.-_'_ _ "_-----_(_

de los accesorios,

coloque la unidad sobre

el suelo o sobre un

Gire la perilla en sentido

antihorario para aflojarla (Fig. 4).

A la vez que sostiene Bastidor del

firmemente el accesorio,

empOjelo derecho hacia el

interior del acoplador

Convertible TM hasta que el

bot6n de desconexi6n encaje

s61idamente en el orificio

principal (Fig. 3).

NOTA: La alineaci6n del bot6n

de desconexi6n con el

hueco de guia facilitarA

la instalaci6n (Fig. 5).

3. Gire la perilla en sentido

horatio para ajustarla (Fig. 4).

Para realizar recortes decorativos

con el accesorio de corte de

eje superior

Bastidor del

eje inferior

Fig. 3

Orificio lateral 90°

_rilla

Fig, 4

cabezal de linea u otro accesorio, trabe el bot6n de desconexi6n del

accesorio de corte u otro accesorio en el interior del agujero de 90 ° (Fig. 4).

COMO SACAR EL ACCESORIO BE CORTE U OTRO ACCESORIO

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 4).

2. Opima y sostenga el bot6n Acoplador de Bot6n de desconexi6n

de desconexi6n (Fig. 5). Convertible TM

3. A la vez que sujeta la caja del---F----LX,& _/-q -

eje superior, tire del

accesorio recto hacia afuera

del acoplador Convertible TM __

(Fig. 3).

Hueco de guia

Fig. 5

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos principales del mal

funcionamiento de la unidad. AsegQrese de usar combustible nuevo, limpio

y sin plomo. Siga las instrucciones en detalle para mezclar correctamente el

aceite y el combustible.

Definicibn de los combustibles de mezcla

_ DVERTENOIA: Se ha demostrado que el combustible que

contiene mas del 15% de etanol probablemente ocasionar& dafios al

motor y anular& la garantia.

Los combustibles actuales con frecuencia son una mezcla de gasolina y

oxigenantes como por ejemplo etanol, metanol o MTBE (eter). El combustible

mezclado con alcohol absorbe agua. Una cantidad tan pequefia come el 1% de

agua en el combustible puede causar la separaci6n del combustible y el aceite.

Forma acidos cuando esta almacenado. Cuando use combustible mezclado con

alcohol, use combustible nuevo (de menos de 60 dias).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su uso es inevitable,

tome las precauciones recomendadas.

Use siempre una mezcla fresca de combustible segQn Io indica su

manual del operador.

Agite siempre la mezcla de combustible antes de cargarlo en la unidad.

Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad.

Uso de aditivos en el combustible

PRECAUCION: Para que el motor funcione correctamente y

con la mayor fiabilidad, preste mucha atenci6n a las instrucciones de

mezcla de aceite y combustible del envase de aceite de 2 ciclos. El

uso de combustible mezclado en forma incorrecta puede dafiar

seriamente el motor.

La botella de aceite de 2 ciclos que vino con su unidad contiene un aditivo en el

combustible que ayudar_, a inhibir la corrosi6n y a reducir la formaci6n de

dep6sitos de goma. Utilice siempre un buen 2 de aceite de ciclo disefiado para

motores refrigerados pot aire, junto con un aditivo para el combustible, como el

STA-BIL ® estabilizador de gas o un equivalente. Agregue 23 mL (0,8 onzas) de

aditivo de combustible por gal6n de combustible de acuerdo con las

instrucciones del envase. NUNCA agregue aditivos directamente en el tanque

de combustible de la unidad.

Mezcle bien la proporci6n correcta de aceite para motor de 2 ciclos y gasolina

sin plomo en una lata de combustible por separado. Use una proporci6n de

40:1 de combustible y aceite. No los mezcle directamente en el tanque de

combustible de la unidad. Consulte las proporciones especificas de mezcla de

gasolina y aceite en la tabla siguiente.

NOTA: 3,8 litros (un gal6n) de

gasolina sin plomo

mezclada con una botella

de 95 mL (3,2 onzas) de

aceite de 2 ciclos es una

proporci6n de 40:1 de

combustible y aceite.

NOTA: Elimine la mezcla vieja de

aceite y combustible de

acuerdo con los

reglamentos federales,

estatales y locales.

GASOLINA SIN

PLOMO

ACEITE DE 2 ClCLOS

95 mL

3,8 LITROS (3,20NZAS

(1 GALON de EE.UU.) FLUIDAS)

1 LmTRO 25 mL

PROPORClON DE LA MEZCLA = 40:1

CARGA DE COMBUSTIBLE EN LA UNIDAD

ADVERTENCIA: Saque la taps del combustible lentamente

i _ para evitar lesionarse con el rociado del combustible. No opere nunca

i la unidad sin la taps del combustible firmemente colocada en su lugar.

__ ADVERTENCIA: Cargue el combustible en un a.reaexterior

i limpia y bien ventilada. Limpie de inmediato todo combustible que se

i hays derramado. Evite crest una fuente de encendido con el

i combustible derramado. No arranque el motor hasta que se hayan

i evaporado los gases del combustible.

1. Saque la taps de la gasolina.

2. Coloque el pico del recipiente de gasolina en el orificio de Ilenado del

tanque de gasolina y Ilene el tanque.

NOTA: No Ilene el tanque demasiado.

3. Limpie toda la gasolina que pueda haberse derramado

4. Vuelva a instalar la taps de la gasolina.

5. Mueva la unidad por Io menos 9,1 m (30 pies) de la fuente y sitio de

carga antes de arrancar el motor.

NOTA: Elimine la gasolina vieja de acuerdo a los reglamentos federales,

estatales y locales.

NOTA:

Sl... El

NOTA:

La unidad usa INCREDI-PULL TM Io cual reduce considerablemente el

esfuerzo requerido pars arrancar el motor. Debe halar el cord6n de

arranque Io suficiente pars oir que el motor trata de arrancar. No es

necesario halar el cord6n con energfa: no hay fuerte resistencia al halar.

Tenga en cuenta que este metodo de arranque es muy diferente (y

mucho mas facil) del que usted pudiera estar acostumbrado a usar.

motor no arranca, regrese al paso 3.

Si la unidad estA caliente y no Iogra arrancar despu6s de halar 3 veces

el cord6n de arranque,

apriete el control del

obturador y hale el cord6n

de arranque hasta que la

unidad arranque.

INSTRUCCIONES DE APAGADO

1. Saque la mano del control

del regulador. Deje enfriar el

motor en marcha en vacio.

2. Coloque el control de

encendido y apagado en

posici6n de APAGADO (O)

(Fig. 6).

La Posici6n

que ernpieza

Control del

regulador

Fig. 9

ADVERTENCIA: use esta unidad s61o en un Area exterior

bien ventilada. Los gases de escape de mon6xido de carbono

pueden ser letales en un Area cerrada.

unidad pars evitar graves lesiones personales.

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con el

aceite. Vea las Instrucc/ones

pars Mezclar el Aceite y el

Combustible.

2. Llene el tanque de

combustible con la mezcla

de combustible/aceite.

NOTA: No hay necesidad de girar

la unidad. Encendido!de

parada el control (Fig. 6)

esta en la posici6n de

trabajo siempre (I).

3. Optima completamente el

cebador y sueltelo 10 veces.

Hagalo lentamente. Se debera

vet un poco de combustible en

el cebador y en las tuberias de

alimentaci6n de combustible

(Fig. 7). Si no puede ver el

combustible en el cebador,

oprfmalo y sueltelo tantas veces

come sea necesario hasta que

vea combustible en el mismo.

4. D6 la vuelta a la palanca del

Apagado (O)

regulador

Fig. 6

Bombilla

del cebador

cebador agujas del reloj hasta

Fig. 7

que encaje (fig. 8).

AgAchese en la posici6n de

salida (Fig. 9). No exprima la

valvula reguladora. Tiran de la

cuerda del arrancador con un

movimiento controlado hasta

que la unidad comience.

Espere y permits que la unidad

est6 desocupada por 5 - 10

segundos. Si la unidad deja de

funcionar durante este tiempo,

exprima la valvula reguladora y

tirar de la cuerda de arranque

en un movimiento controlado

hasta que la unidad comience.

palanca del

cebador_

Fig. 8

Exprima y celebre el control de valvula reguladora pars que los 30 a 60

segundos permitan que la unidad caliente.

COMO ARRANCA LA UNIDAD CON EL ARRANCADOR DE POTENCIA

ELECTRICO O EL ACCESORIO ARRANCADOR DE POTENCIA PARA

TALADRO

NOTA: iEsta unidad puede utifizar un accesorio opcional enchufable del del

comienzo de la energia o del cornienzo del pedacito de energia!

Refiera por favor al manual enchufable del operador del comienzo

de la energia o del comienzo del pedacito de energia pars el uso

apropiado de esta caracteristica. (Se vende por separado) En la

pagina 21 de este manual encontrarA la informaci6n necesaria pars

comprar estos accesorios).

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con el aceite. Vea las Instrucciones pars Mezclar el

Aceite y el Combustible.

2. Llene el tanque de combustible con la mezcla de combustible/aceite.

NOTA: No hay necesidad de girar la unidad. Encendido/de parada el control

(Fig. 6) esta en la posici6n de trabajo siempre ( I ).

3. Optima completamente el cebador y sueltelo 10 veces. Hagalo lentamente.

Se debera ver un poco de combustible en el cebador yen las tuberias de

alimentaci6n de combustible (Fig. 7). Si no puede ver el combustible en el

cebador, oprfmalo y su61telo tantas veces como sea necesario hasta que

vea combustible en el mismo.

4. De la vuelta a la palanca del cebador agujas del reloj hasta que encaje (fig. 8).

5. Agachese en la posici6n de salida (Fig. 9). No exprima la valvula

reguladora. Coloque el arrancador de potencia electrico o el accesorio

arrancador de potencia pars taladro en la parte posterior de la unidad.

Consulte la secci6n de Operacidn del arrancador de potencia electrico

o accesorio arrancador de potencia pars taladro del operador manual.

6. Apriete y mantenga apretado el ENCENDIDO (I) bot6n del arrancador

de potencia electrico o el taladro equipado accesorio arrancador de

potencia pars taladro en intervalos de no mAs de 4 segundos cads

hasta que la unidad arranque.

7. Espere y permits que la unidad este desocupada pot 5 - 10 segundos.

Si la unidad deja de funcionar durante este tiempo, exprima la valvula

reguladora, entonces apriete y mantenga apretado el ENCENDIDO (I)

bot6n del arrancador de potencia electrico o el taladro equipado

accesorio arrancador de potencia pars taladro en intervalos de no mas

de 4 segundos cads hasta que la unidad arranque.

8. Quitar el arrancador de potencia electrico o el taladro de la unidad.

9. Exprima y celebre el control de valvula reguladora pars que los 30 a 60

segundos permitan que la unidad caliente.

Sl... el motor no arranca, regrese al paso 3.

Sl... el motor no arranca despues de unos cuantos intentos, optima del control

del regulador, a continuaci6n, apriete y mantenga apretado el bot6n de

ENCENDIDO (I)del arrancador de potencia electrico o taladro en

intervalos de no mas de 4 segundos cads hasta que la unidad arranque.

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en

marcha en vacio.

2. Coloque el control de encendido y apagado en posici6n de APAGADO

(O) (Fig. 6).

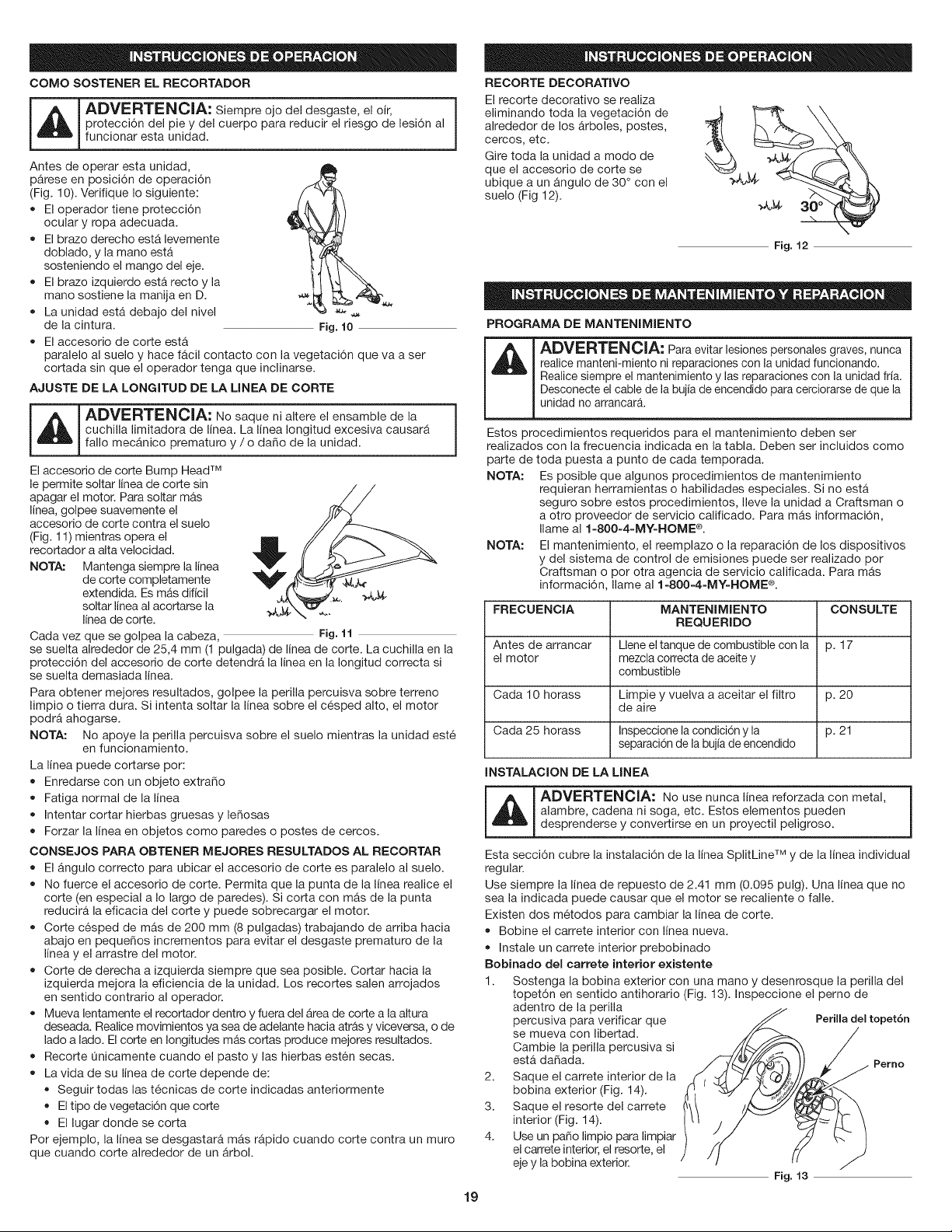

COMO SOSTENER EL RECORTADOR

_ DVERTENClA: Siempre ojo del desgaste, el oir,

protecci6n del pie y del cuerpo para reducir el riesgo de lesi6n al

funcionar esta unidad.

Antes de operar esta unidad,

parese en posici6n de operaci6n

(Fig. 10). Verifique Io siguiente:

• El operador tiene protecci6n

ocular y ropa adecuada.

• El brazo derecho esta levemente

doblado, y la mano esta

sosteniendo el mango del eje.

El brazo izquierdo esta recto y la

mano sostiene la manija en D.

• La unidad esta debajo del nivel

de la cintura. Fig. 10

• El accesorio de corte esta

paralelo al suelo y hace fAcil contacto con la vegetaci6n que va a ser

cortada sin que el operador tenga que inclinarse.

AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE

_ DVERTENCIA: No saque ni altere el ensamble de la

cuchilla limitadora de linea. La linea Iongitud excesiva causarA

fallo mecAnico prematuro y / o dafio de la unidad.

El accesorio de corte Bump Head TM

le permite soltar linea de corte sin

apagar el motor. Para soltar mas

linea, golpee suavemente el

accesorio de corte contra el suelo

(Fig. 11) mientras opera el

recortador a alta velocidad.

NOTA: Mantenga siempre la linea

de corte completamente

extendida. Es mAs diflcil

soltar linea al acortarse la

linea de corte.

Cada vez que se golpea la cabeza,

Fig. 11

se suelta alrededor de 25,4 mm (1 pulgada) de linea de corte. La cuchilla en la

protecci6n del accesorio de corte detendrA la linea en la Iongitud correcta si

se suelta demasiada linea.

Para obtener mejores resultados, golpee la perilla percuisva sobre terreno

limpio o tierra dura. Si intenta soltar la linea sobre el c6sped alto, el motor

podrA ahogarse.

NOTA: No apoye la perilla percuisva sobre el suelo mientras la unidad est6

en funcionamiento.

La linea puede cortarse por:

Enredarse con un objeto extrafio

Fatiga normal de la linea

Intentar cortar hierbas gruesas y lefiosas

• Forzar la linea en objetos como paredes o postes de cercos.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

El Angulo correcto para ubicar el accesorio de corte es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la linea realice el

corte (en especial a Io largo de paredes). Si corta con mAs de la punta

reducira la eficacia del corte y puede sobrecargar el motor.

Corte cesped de mas de 200 mm (8 pulgadas) trabajando de arriba hacia

abajo en pequefios incrementos para evitar el desgaste prematuro de la

linea y el arrastre del motor.

Corte de derecha a izquierda siempre que sea posible. Cortar hacia la

izquierda mejora la eficiencia de la unidad. Los recortes salen arrojados

en sentido contrario al operador.

Mueva lentamente el recortador dentro y fuera del Area de corte a la altura

deseada. Realice movimientos ya sea de adelante hacia atras y viceversa, o de

lado a lado. El corte en longitudes mas cortas produce mejores resultados.

Recorte Onicamente cuando el pasto y las hierbas est6n secas.

La vida de su linea de corte depende de:

Seguir todas las t6cnicas de corte indicadas anteriormente

El tipo de vegetaci6n que corte

• El lugar donde se corta

Por ejemplo, la linea se desgastara mAs rApido cuando corte contra un muro

que cuando corte alrededor de un Arbol.

RECORTE DECORATIVO

El recorte decorativo se realiza

eliminando toda la vegetaci6n de /_ __,

alrededor de los Arboles, postes,

cercos, etc.

Giretodalaunidadamodode _x" X }4, _k,_/ _==_X

que el accesorio de corte se

ubique a un angulo de 30 ° con el

suelo (Fig 12). _LJ4,

N--

Fig. 12

PROGRAMA DE MANTENIMIENTO

L_iJ DVERTENOIA: Para evitar lesiones personales graves, nunca

realice manteni-miento ni reparaciones con la unidad funcionando.

Realice siempre el mantenimiento y las reparaciones con la unidad fria.

Desconecte el cable de la bujia de encendido para cerciorarse de que la

unidad no arrancar&

Estos procedimientos requeridos para el mantenimiento deben ser

realizados con la frecuencia indicada en la tabla. Deben ser incluidos como

parte de toda puesta a punto de cada temporada.

NOTA: Es posible que algunos procedimientos de mantenimiento

requieran herramientas o habilidades especiales. Si no esta

seguro sobre estos procedimientos, Ileve la unidad a Craftsman o

a otro proveedor de servicio calificado. Para mAs informaci6n,

Ilame al 1=800=4=MY=HOME _.

NOTA: El mantenimiento, el reemplazo o la reparaci6n de los dispositivos

y del sistema de control de emisiones puede ser realizado por

Craftsman o por otra agencia de servicio calificada. Para mAs

informaci6n. Ilame al 1=800=4=MY=HOME _e.

FRECUENCIA MANTENIMIENTO CONSULTE

REQUERIDO

Antes de arrancar Llene el tanque de combustible con la p. 17

el motor mezcla correcta de aceite y

combustible

Cada 10 horass Limpie y vuelva a aceitar el filtro p. 20

de aire

Cada 25 horass Inspeccione lacondici6n y la p. 21

separaci6n de la bujia de encendido

INSTALAOION DE LA LINEA

ADVERTENClA: No use nunca linea reforzada con metal, i

I alambre, cadena ni soga, etc. Estos elementos pueden

desprenderse y convert rse en un proyect pe groso.

Esta secci6n cubre la instalaci6n de la linea SplitLine TM y de la linea individual

regular.

Use siempre la linea de repuesto de 2.41 mm (0.095 pulg). Una linea que no

sea la indicada puede causar que el motor se recaliente o falle.

Existen dos m6todos para cambiar la linea de corte.

• Bobine el carrete interior con linea nueva.

• Instale un carrete interior prebobinado

Bobinado del carrete interior existente

1. Sostenga la bobina exterior con una mano y desenrosque la perilla del

topet6n en sentido antihorario (Fig. 13). Inspeccione el perno de

adentro de la perilla

percusiva para verificar que Perilla del topetSn

se mueva con libertad.

Cambie la perilla percusiva si

esta dafiada. Perno

2. Saque el carrete interior de la

bobina exterior (Fig. 14).

3. Saque el resorte del carrete

interior (Fig. 14).

4. Use un patio limpio para limpiar

el carrete interior, el resorte, el

eje y la bobina exterior.

Fig. 13

Verifique el desgaste de los

dientes de posici6n del

carrete interior y bobina

exterior (Fig. 15). Si es

necesario, saque la rebaba o

cambie el carrete y la bobina.

Use siempre la Iongitud

correcta de linea cuando

instale la linea de corte

NOTA:

__)___Re Bobina

exterior

sorte

Carrete

_7_d_ interi°r

Fig. 14

Fig. 15

en la unidad. La linea

puede no soltarse en

forma adecuada si es

demasiado larga.

Instalaci6n de la linea individual

Lea la instalaci6n de la linea

SplitLine TM en el paso 8.

6. Tome aproximadamente 5.4 m

(18 pies) de nueva linea de

corte, enlAcela en dos

longitudes iguales. Inserte cada

extremo de la linea a trav6s de

uno de los dos orificios del

carrete interior (Fig. 16). Pase la

linea a traves del carrete interior

de modo que el lazo sea Io mas

pequefio posible.

7. Bobine las lineas en capas

parejas y ajustadas sobre el

carrete (Fig. 17). Bobine la

lineaen la direcci6n indicada

en el carrete interior. Coloque

su dedo indice entre las dos

lineas para evitar que se

superpongan. No

superponga los extremos de

la linea. Proceda al paso 12.

Instalaci6n de la Ifnea SplitMne TM

8. Tome aproximadamente 2.7 m

(9 pies) de nueva linea de

corte. Inserte un extremo de la

linea a trav6s de uno de los

orificios del carrete interior

(Fig. 18). Pase la linea a trav6s

del carrete interior hasta que

queden s61o4 pulgadas fuera.

9. Inserte el extremo de la linea

en el orificio abierto del

carrete interior y tire de la

lineaen forma ajustada a fin

de que el lazo sea Io mas

pequefio posible (Fig. 18).

10. Antes de bobinar, separe la

linea alrededor de 6 pulgadas.

11. Bobine la lineaen capas

parejas y ajustadas en la

direcci6n indicada en el

carrete interior.

NOTA: Si no bobina la linea en

la direcci6n indicada, el

accesorio de corte no

funcionara en forma

correcta.

12. Inserte los extremos partidos

de la lineaen las dos ranuras

de fijaci6n (Fig. 19).

13. Inserte los extremos partidos

de la linea a trav6s de los

ojalillos de la bobina exterior

y coloque el carrete interior

con el resorte dentro de la

bobina exterior (Fig. 20).

Empuje el carrete interior y la

bobina exterior entre si.

NOTA: El resorte debe estar

ensamblado en el

carrete interior antes de

volver a ensamblar el

accesorio de corte.

Lazo

Fig. 16

Fig. 17

Lazo

Ranuras

de fijaci6n

Fig. 18

14. Mientras sostiene el carrete

interior y la bobina exterior,

tome los extremos partidos y

tire con firmeza para soltar la

linea de las ranuras de

retenci6n de la bobina.

15. Sostenga el carrete interior

en su lugar e instale el bot6n

de tope girAndolo en sentido

horario. Ajuste bieR.

INSTALACION DE UN CARRETE Fig. 20

PREBOBINADO

_L__J DVERTENCIA: Para evitar graves lesiones personales,

apague siempre su recortador y espere que se enfrie antes de

limpiarlo o realizar todo tipo de mantenimiento.

1. Sostenga la bobina exterior con una mano y desenrosque la perilla

percusiva en sentido antihorario (Fig. 13). Inspeccione el perno dentro

del bot6n de tope para verificar que se mueva con libertad. Cambie el

bot6n de tope si est& dafiado.

2. Saque el carrete interior viejo de la bobina exterior (Fig. 14).

3. Saque el resorte del carrete interior viejo (Fig. 14).

4. Coloque el resorte en el carrete interior nuevo.

NOTA: El resorte debe estar ensamblado en el carrete interior antes de

volver a instalar el accesorio de corte.

5. Inserte los extremos de la lineaen los ojalillos de la bobina exterior (Fig. 20).

6. Coloque el nuevo carrete interior dentro de la bobina exterior. Empuje el

carrete interior y la bobina exterior entre si. Mientras sostiene el carrete

interior y la bobina exterior, tome los extremos y tire con firmeza para

soltar la linea de las ranuras de retenci6n de la bobina.

7. Sostenga el carrete interior en su lugar e instale el bot6n de tope

gir&ndolo en sentido horario. Ajuste bieR.

MANTENIMIENTO DEL FILTRO DE AIRE

Lirnpieza del filtro de mire

Limpie y vuelva a aceitar el filtro

de mire cada 10 horas de

operaci6n. Es una de las partes

cuyo mantenimiento es

importante. No mantener

debidamente su filtro de mire

puede resultar en funcionamiento

inadecuado o puede causar dafio

permanente a su motor.

1. Abra la cubierta del filtro de

mire presionando hacia dentro

la lengQeta de traba y sacando

la cubierta del filtro (Fig. 21).

2. Retire el filtro de mire (Fig. 21).

3. Lave el filtro con agua y

detergente (Fig. 22). Enjuague

bien el filtro y dejelo secar.

4. Aplique suficiente aceite limpio

de motor SAE 30 para recubrir

ligeramente el filtro (Fig. 23).

5. Apriete el filtro para esparcir

y retirar el exceso de aceite

(Fig. 24).

6. Vuelva a colocar el filtro de mire

en la placa de base (Fig. 21).

NOTA: Si opera la unidad sin el

filtro de mire, su garantia

sera ANULADA.

7. Vuelva a instalar la tapa del

filtro de mire. Coloque las dos

pequefias lengQetas de la

cubierta del filtro de mire

sobre las dos ranuras de la

placa posterior y presione la

cubierta hacia abajo,

cercior&ndose que la

lengQeta y la ranura est6n

bien alineadas, hasta que

encaje en su lugar (Fig. 21).

Cubierta del

filtro de mire

Orejeta

_F_'_"ilt r°

de mire

Fig. 21

Fig. 22

Fig. 23

Fig. 19

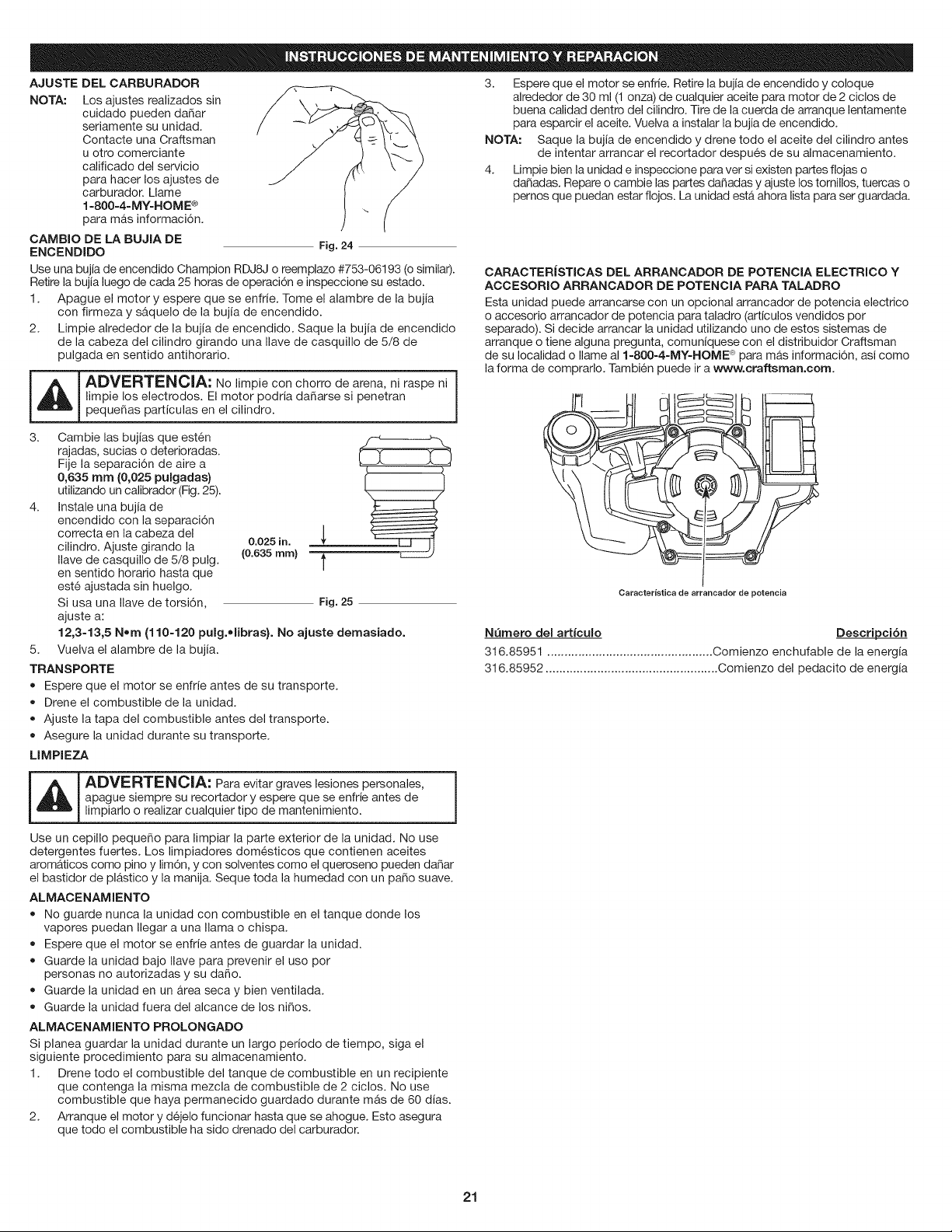

AJUSTE DEL CARBURADOR

NOTA: Los ajustes realizados sin

cuidado pueden daSar

seriamente su unidad.

Contacte una Craftsman

u otro comerciante

calificado del servicio

para hacer los ajustes de

carburador. Llame

1=800=4-MY=HOME ®

para mas informaci6n.

CAMBIO DE LA BUJIA DE

ENCENDIDO Fig. 24

Use una bujia de encendido Champion RDJSJ o reemplazo #753-06193 (o similar).

Retire la bujia luego de cada 25 horas de operaci6n e inspeccione su estado.

1. Apague el motor y espere que se enfrie. Tome el alambre de la bujia

con firmeza y s&quelo de la bujia de encendido.

2. Limpie alrededor de la bujia de encendido. Saque la bujia de encendido

de la cabeza del cilindro girando una Ilave de casquillo de 5/8 de

pulgada en sentido antihorario.

_ ADVERTENClA: No limpie con chorro de arena, ni raspe ni |

limpie los electrodos. El motor podria da_arse si penetran

peque_as particulas en el cilindro.

3. Cambie las bujias que est6n

rajadas, sucias o deterioradas.

Fije la separaci6n de aire a

0,635 rnrn (0,025 pulgadas}

utilizando un calibrador (Fig. 25).

4. Instale una bujia de

encendido con la separaci6n

correcta en la cabeza del _[

0.025 in.

cilindro. Ajuste girando la (0.635 ram)

Ilave de casquillo de 5/8 pulg. _-

en sentido horario hasta que

est6 ajustada sin huelgo.

Si usa una Ilave de torsi6n, Fig. 25

ajuste a:

12,3-13,5 Nora (110-120 pulg.olibras}. No ajuste demasiado.

5. Vuelva el alambre de la bujia.

TRANSPORTE

• Espere que el motor se enfrie antes de su transporte.

• Drene el combustible de la unidad.

Ajuste la tapa del combustible antes del transporte.

Asegure la unidad durante su transporte.

LIMPIEZA

_ DVERTENCIA: Para evitar graves lesiones personales,

apague siempre su recortador y espere que se enfrie antes de

limpiarlo o realizar cualquier tipo de mantenimiento.

3. Espere que el motor se enfrie. Retire la bujia de encendido y coloque

alrededor de 30 ml (1 onza) de cualquier aceite para motor de 2 ciclos de

buena calidad dentro del cilindro. Tire de la cuerda de arranque lentamente

para esparcir el aceite. Vuelva a instalar la bujia de encendido.

NOTA: Saque la bujia de encendido y drene todo el aceite del cilindro antes

de intentar arrancar el recortador despues de su almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si existen partes fiojas o

da_adas. Repare o cambie las partes da_adas y ajuste los tomillos, tuercas o

pernos que puedan estar flojos. La unidad estA ahora lista para ser guardada.

CARACTERJSTICAS DEL ARRANCADOR DE POTENCIA ELECTRICO Y

ACCESORIO ARRANCADOR DE POTENCIA PARA TALADRO

Esta unidad puede arrancarse con un opcional arrancador de potencia electrico

o accesorio arrancador de potencia para taladro (articulos vendidos por

separado). Si decide arrancar la unidad utilizando uno de estos sistemas de

arranque o tiene alguna pregunta, comuniquese con el distribuidor Craftsman

de su Iocalidad o Ilame al 1-800-4=MY-HOME _ para m&s informaci6n, asi como

la forma de comprarlo. Tambien puede ira www.craftsman.com.

Caracteristica de arrancador de potencia

Nemero del artfculo Descripci6n

316.85951 ................................................ Comienzo enchufable de la energia

316.85952 .................................................. Comienzo del pedacito de energia

Use un cepillo peque_o para limpiar la parte exterior de la unidad. No use

detergentes fuertes. Los limpiadores dom6sticos que contienen aceites

arom&ticos como pino y lim6n, y con solventes como el queroseno pueden da_ar

el bastidor de plastico y la manija. Seque toda la humedad con un paso suave.

ALMAOENAMIENTO

No guarde nunca la unidad con combustible en el tanque donde los

vapores puedan Ilegar a una llama o chispa.

Espere que el motor se enfrie antes de guardar la unidad.

Guarde la unidad bajo Ilave para prevenir el uso por

personas no autorizadas y su da_o.

Guarde la unidad en un area seca y bien ventilada.

• Guarde la unidad fuera del alcance de los ni_os.

ALMACENAMIENTO PROLONGADO

Si planea guardar la unidad durante un largo periodo de tiempo, siga el

siguiente procedimiento para su almacenamiento.

1. Drene todo el combustible del tanque de combustible en un recipiente

que contenga la misma mezcla de combustible de 2 ciclos. No use

combustible que haya permanecido guardado durante mAs de 60 dias.

2. Arranque el motor y d6jelo funcionar hasta que se ahogue. Esto asegura

que todo el combustible ha sido drenado del carburador.

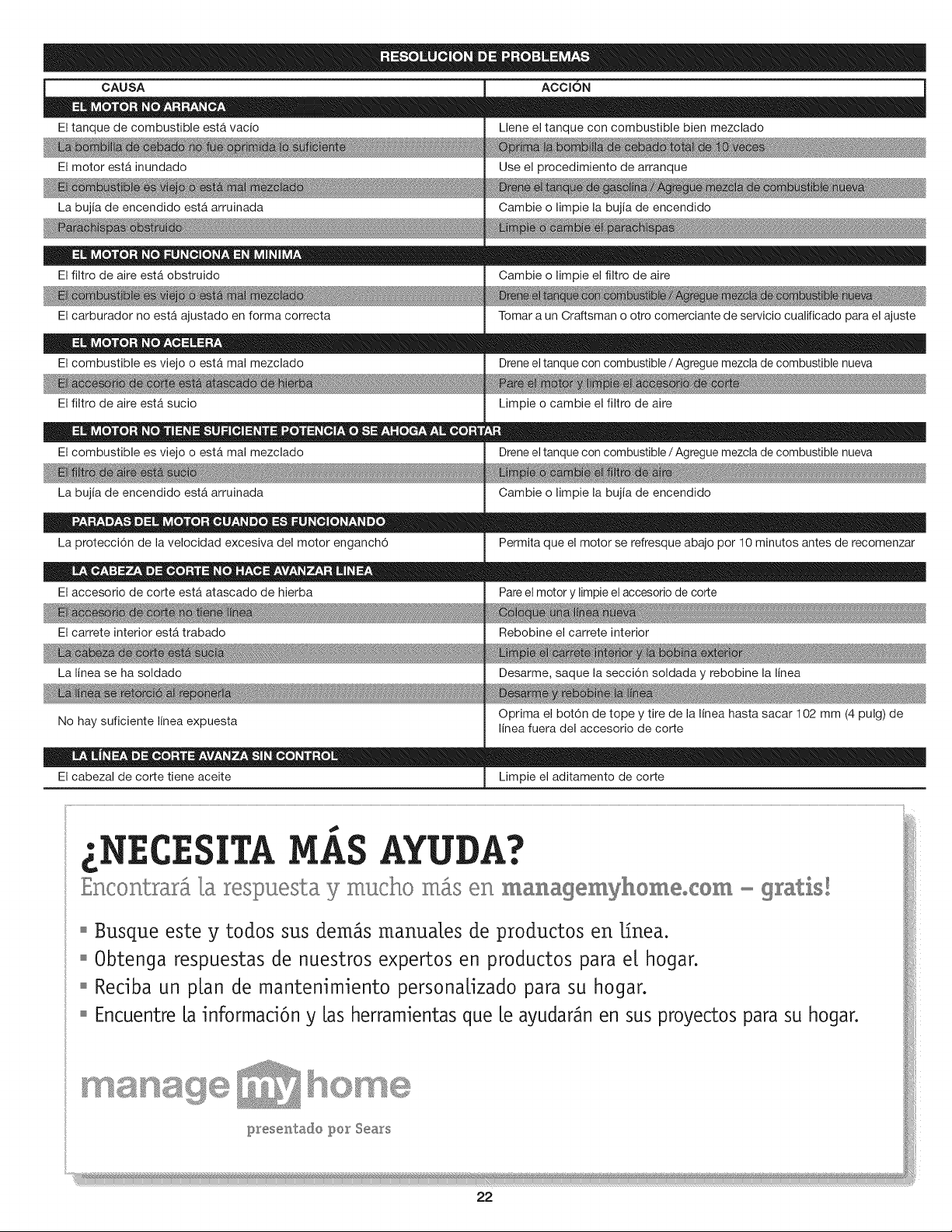

CAUSA ACCION

El tanque de combustible estA vacio

El motor esta inundado

La bujia de encendido esta arruinada

El filtro de aire esta obstruido

El carburador no estA ajustado en forma correcta

El combustible es viejo o esta mal mezclado

El filtro de aire estA sucio

El combustible es viejo o est& mal mezclado

La bujia de encendido estA arruinada

La protecci6n de la velocidad excesiva del motor enganch6

Llene el tanque con combustible bien mezclado

Use el procedimiento de arranque

Cambie o limpie la bujia de encendido

Cambie o limpie el filtro de aire

Tomar a un Craftsman o otro comerciante de servicio cualificado para el ajuste

Drene el tanque con combustible / Agregue mezcla de combustible nueva

Limpie o cambie el filtro de aire

Drene el tanque con combustible / Agregue mezcla de combustible nueva

Cambie o limpie la bujia de encendido

Permita que el motor se refresque abajo pot 10 minutos antes de recomenzar

El accesorio de corte esta atascado de hierba

El carrete interior estA trabado

La linea se ha soldado

No hay suficiente linea expuesta

Pare el motor y limpie el accesorio de corte

Rebobine el carrete interior

Desarme, saque la secci6n soldada y rebobine la linea

Oprima el bot6n de tope y tire de la linea hasta sacar 102 mm (4 pulg) de

linea fuera del accesorio de corte

El cabezal de corte tiene aceite Limpie el aditamento de corte

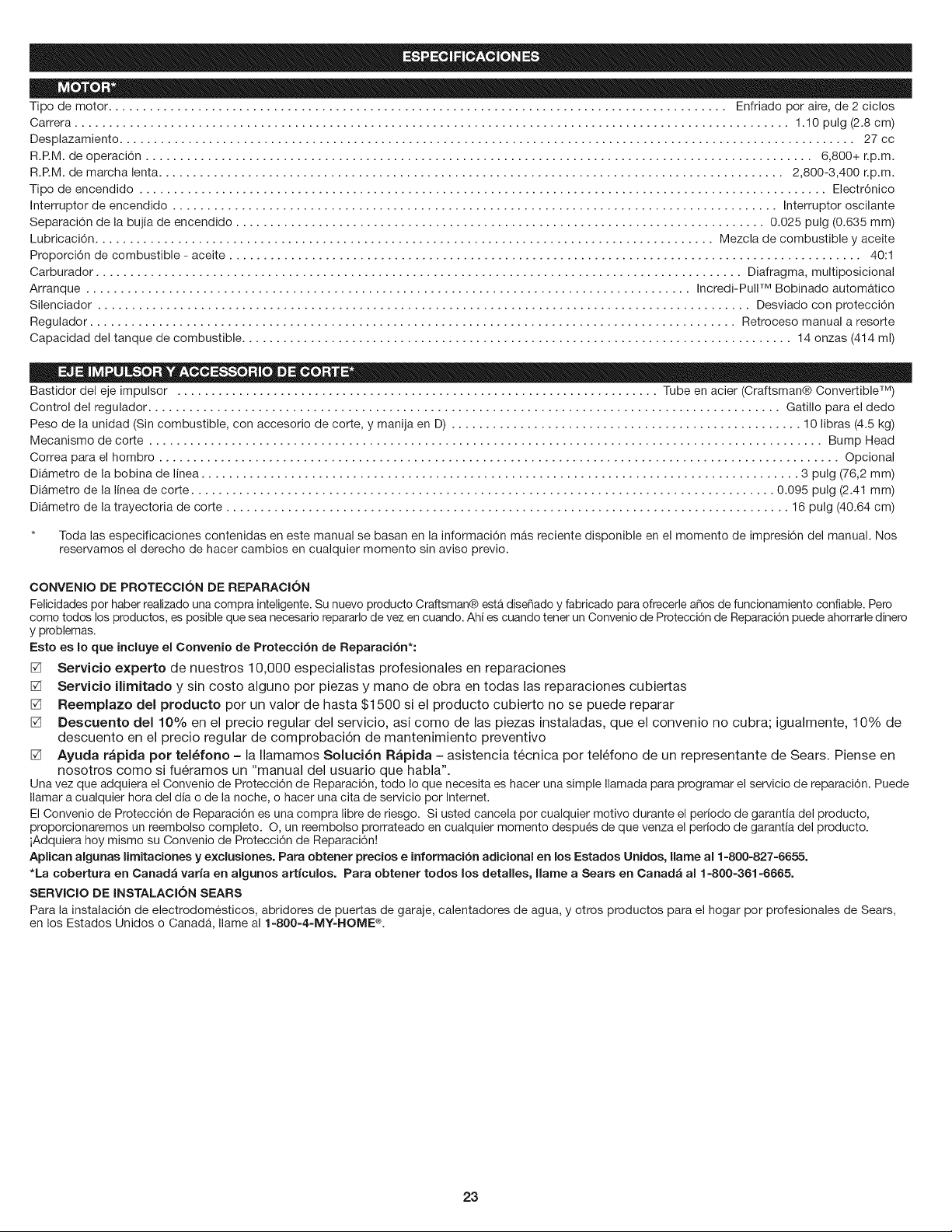

Tipo de motor .......................................................................................... Enfriado por aire, de 2 ciclos

Carrera ........................................................................................................ 1.10 pulg (2.8 cm)

Desplazamiento ........................................................................................................... 27 cc

R.RM. de operaci6n ................................................................................................. 6,800+ r.p.m.

R.RM. de marcha lenta ........................................................................................... 2,800-3,400 r.p.m.

Tipo de encendido .................................................................................................... Electr6nico

Interruptor de encendido ........................................................................................ Interruptor oscilante

Separaci6n de la bujia de encendido ............................................................................. 0.025 pulg (0.635 mm)

Lubricaci6n .......................................................................................... Mezcla de combustible y aceite

Proporci6n de combustible - aceite ............................................................................................ 40:1

Carburador .............................................................................................. Diafragma, multiposicional

Arranque ........................................................................................ Incredi-Pull TM Bobinado automatico

Silenciador ............................................................................................... Desviado con protecci6n

Regulador .............................................................................................. Retroceso manual a resorte

Capacidad del tanque de combustible ................................................................................ 14 onzas (414 ml)

Bastidor del eje impulsor ...................................................................... Tube en acier (Craftsman® Convertible TM)

Control del regulador ............................................................................................ Gatillo para el dedo

Peso de la unidad (Sin combustible, con accesorio de corte, y manija en D) ................................................... 10 libras (4.5 kg)

Mecanismo de corte .................................................................................................. Bump Head

Correa para el hombro ................................................................................................... Opcional

DiAmetro de la bobina de linea ....................................................................................... 3 pulg (76,2 mm)

Diametro de la linea de corte ..................................................................................... 0.095 pulg (2.41 mm)

DiAmetro de la trayectoria de corte .................................................................................. 16 pulg (40.64 cm)

* Toda las especificaciones contenidas en este manual se basan en la informaci6n mAs reciente disponible en el momento de impresi6n del manual. Nos

reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

CONVENIO DE PROTECCION DE REPARACION

Felicidades por haber realizado una compra inteligente. Su nuevo producto Craftsman® esta.disefiado y fabricado para ofrecerle afios de funcionamiento confiable. Pero

como todos los productos, es posible que sea necesario repararlo de vez en cuando. Ahi es cuando tener un Convenio de Protecci6n de Reparaci6n puede ahorrarle dinero

y problemas.

Esto es Io que incluye el Convenio de Protecci6n de Reparaci6n*:

[] Servicio experto de nuestros 10,000 especialistas profesionales en reparaciones

[] Servicio ilimitado y sin costo alguno por piezas y mano de obra en todas las reparaciones cubiertas

[] Reemplazo del producto por un valor de hasta $1500 si el producto cubierto no se puede reparar

[] Descuento del 10% en el precio regular del servicio, asi como de las piezas instaladas, que el convenio no cubra; igualmente, 10% de

descuento en el precio regular de comprobaci6n de mantenimiento preventivo

[] Ayuda r_pida pot tel_fono - la Ilamamos Soluci6n R_pida - asistencia tecnica por telefono de un representante de Sears. Piense en

nosotros como si fueramos un "manual del usuario que habla".

Una vez que adquiera el Convenio de Protecci6n de Reparaci6n, todo Io que necesita es hacer una simple Ilamada para programar el servicio de reparaci6n. Puede

Ilamar a cualquier hora del dia o de la noche, o hacer una cita de servicio pot Internet.

El Convenio de Protecci6n de Reparaci6n es una compra libre de riesgo. Si usted cancela por cualquier motivo durante el periodo de garantia del producto,

proporcionaremos un reembolso completo. O, un reembolso prorrateado en cualquier momento despues de que venza el periodo de garantia del producto.

iAdquiera hoy mismo su Convenio de Protecci6n de Reparaci6n!

Aplican algunas limitaciones y exclusiones. Pars obtener precios e inforrnaci6n adicional en los Estados Unidos, Ilarne al 1-800-827-6655.

*La cobertura en Canad_ var[a en algunos art[culos. Para obtener todos los detalles, Ilame a Sears en Canad_ al 1-800-361-6665.

SERVICIO DE INSTALACI(SN SEARS

Para la instalaci6n de electrodomesticos, abridores de puertas de garaje, calentadores de agua, y otros productos para el hogar pot profesionales de Sears,

en los Estados Unidos o CanadA, Ilame al 1-800-4-MY-HOME ®.

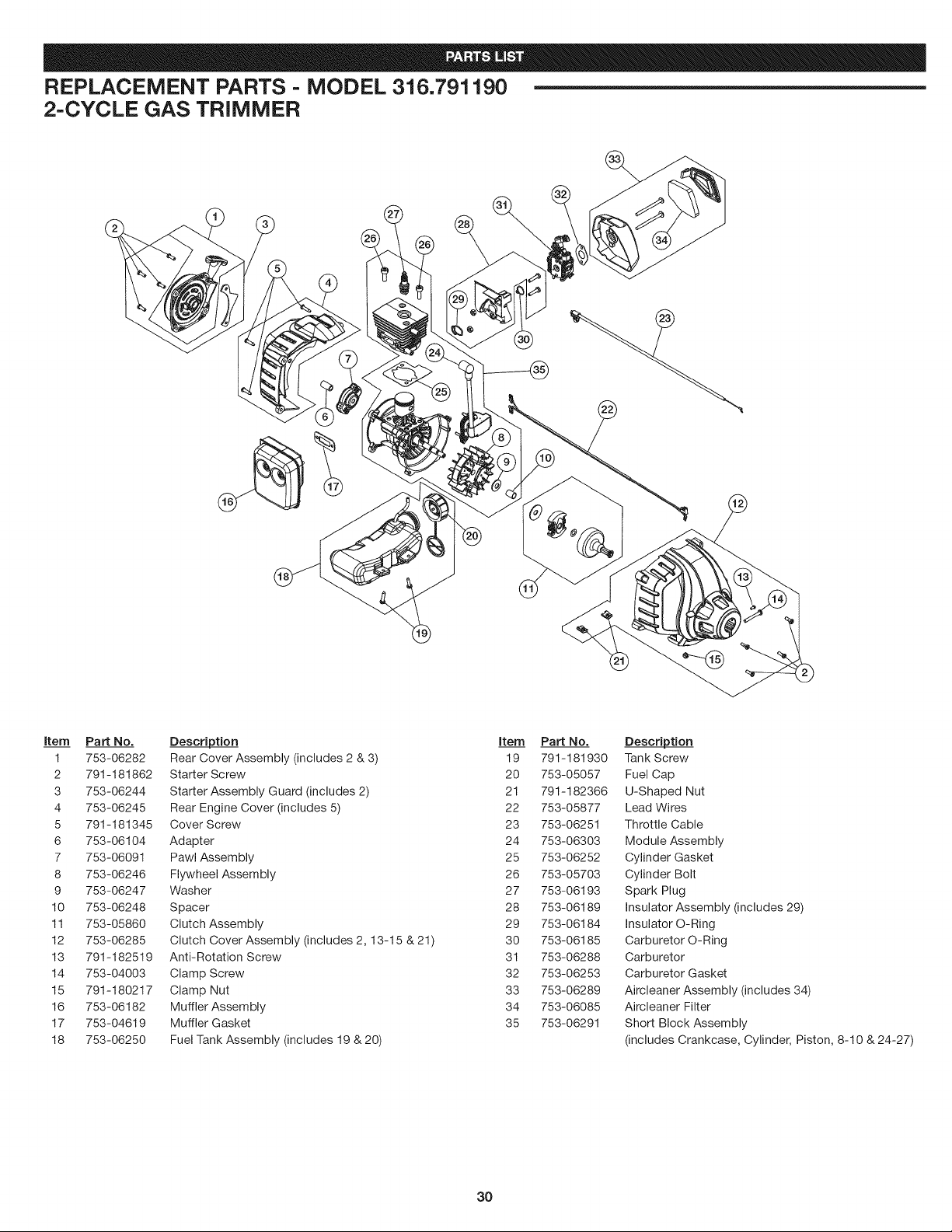

REPLACEMENT PARTS - MODEL 316.791190

2-CYCLE GAS TRIMMER

item Part No. Description item Part No. Description

1 753-06282 Rear Cover Assembly (includes 2 & 3) 19 791-181930 Tank Screw

2 791-181862 Starter Screw 20 753-05057 Fuel Cap

3 753-06244 Starter Assembly Guard (includes 2) 21 791-182366 U-Shaped Nut

4 753-06245 Rear Engine Cover (includes 5) 22 753-05877 Lead Wires

5 791-181345 Cover Screw 23 753-06251 Throttle Cable

6 753-06104 Adapter 24 753-06303 Module Assembly

7 753-06091 Pawl Assembly 25 753-06252 Cylinder Gasket

8 753-06246 Flywheel Assembly 26 753-05703 Cylinder Bolt

9 753-06247 Washer 27 753-06193 Spark Plug

10 753-06248 Spacer 28 753-06189 Insulator Assembly (includes 29)

11 753-05860 Clutch Assembly 29 753-06184 Insulator O-Ring

12 753-06285 Clutch Cover Assembly (includes 2, 13-15 & 21) 30 753-06185 Carburetor O-Ring

13 791-182519 Anti-Rotation Screw 31 753-06288 Carburetor

14 753-04003 Clamp Screw 32 753-06253 Carburetor Gasket

15 791-180217 Clamp Nut 33 753-06289 Aircleaner Assembly (includes 34)

16 753-06182 Muffler Assembly 34 753-06085 Aircleaner Filter

17 753-04619 Muffler Gasket 35 753-06291 Short Block Assembly

18 753-06250 Fuel Tank Assembly (includes 19 & 20) (includes Crankcase, Cylinder, Piston, 8-10 & 24-27)

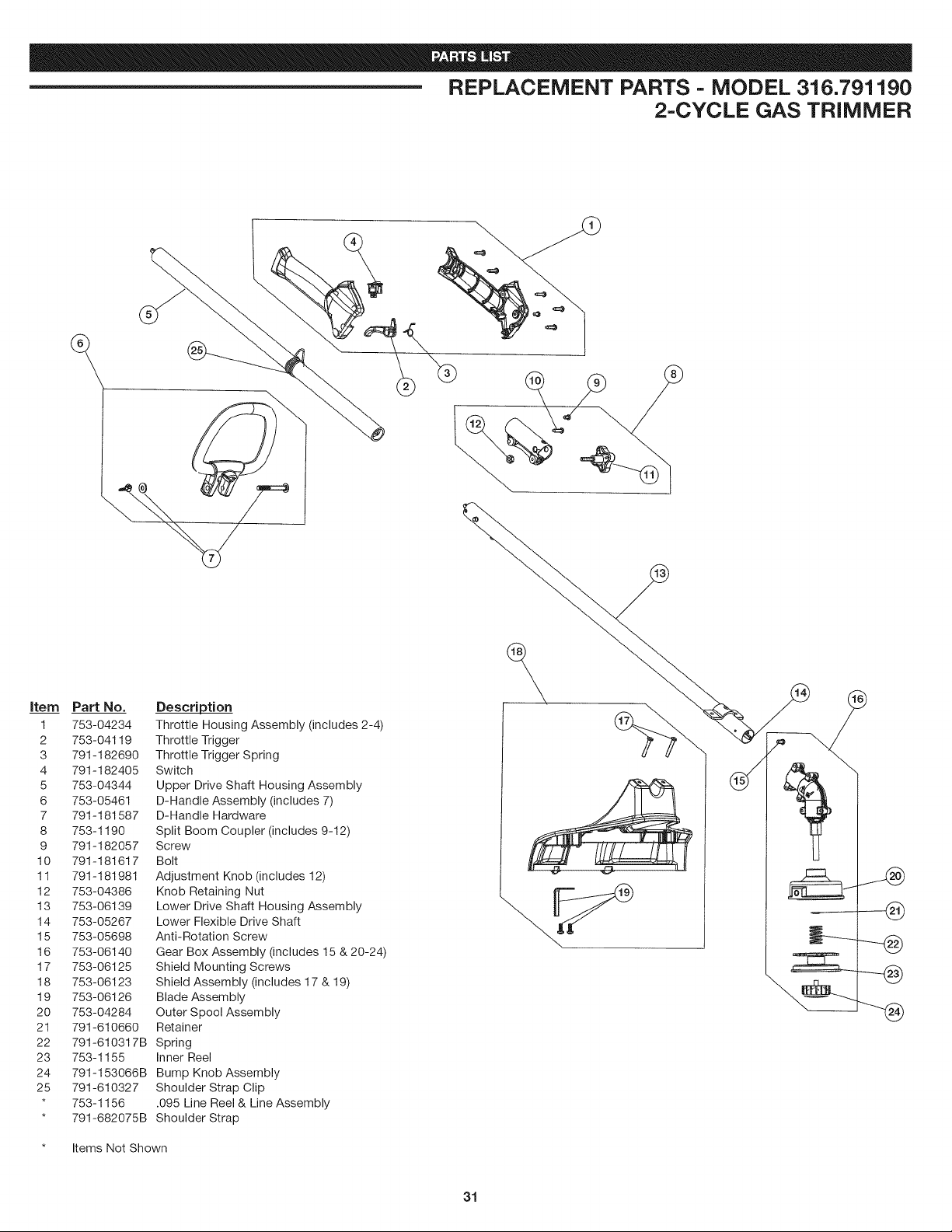

REPLACEMENT PARTS - MODEL 316,791190

2-CYCLE GAS TRIMMER

item Part No. Description

1 753-04234 Throttle Housing Assembly (includes 2-4)

2 753-04119 Throttle Trigger

3 791-182690 Throttle Trigger Spring

4 791-182405 Switch

5 753-04344 Upper Drive Shaft Housing Assembly

6 753-05461 D-Handle Assembly (includes 7)

7 791-181587 D-Handle Hardware

8 753-1190 Split Boom Coupler (includes 9-12)

9 791-182057 Screw

10 791-181617 Bolt

11 791-181981 Adjustment Knob (includes 12)

12 753-04386 Knob Retaining Nut

13 753-06139 Lower Drive Shaft Housing Assembly

14 753-05267 Lower Flexible Drive Shaft

15 753-05698 Anti-Rotation Screw

16 753-06140 Gear Box Assembly (includes 15 & 20-24)

17 753-06125 Shield Mounting Screws

18 753-06123 Shield Assembly (includes 17 & 19)

19 753-06126 Blade Assembly

20 753-04284 Outer Spool Assembly

21 791-610660 Retainer

22 791-610317B Spring

23 753-1155 Inner Reel

24 791-153066B Bump Knob Assembly

25 791-610327 Shoulder Strap Clip

* 753-1156 .095 Line Reel & Line Assembly

* 791-682075B Shoulder Strap

* Items Not Shown

Your Home

For troubleshooting, product manuals and home solutions advice:

www.managemyhome.com

For repair- in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800=4=MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www, sears,com www, sears,ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.)

www.sears.com

1-800-469-4663 (Canada)

www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparacidn Au Canada pour service en fran(;ais:

a domicilio, y para ordenar piezas: 1-800=Li=-FOYI=RMC

1-800=SU - HOGAR ® (1-800-533-6937)

(1-888-784-6427) www.sears.ca

www.sears.com

® Registered Trademark / TMTrademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada / TMMarca de F&brica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises

MCMarque de commerce / Marque d6pos6e de Sears Brands, LLC

Craftsman 316791190 gas trimmer

Product's Documents

User Manual

Specifications

Craftsman 316791190 Questions and Answers
