Vogelzang VG130 2,200 Sq Ft Pellet Stove with 130 lb Hopper User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certied to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house re may result. For

your safety, follow the installation instructions. Never use make-shift compromises

during the installation of this heater. Contact local building or re ocials about

permits, restrictions and installation requirements in your area. NEVER OPERATE THIS

PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals

including carbon monoxide, which is known to the

State of California to cause cancer, birth defects,

and/or other reproductive harm. For more

information, go to

www.P65warnings.ca.gov

853140K-0302K

VG130

Report #: F20-570

Certied to ASTM E1509-12 (2017),

and Certied to ULC-S627-00-REV1

Mobile Home Approved

Model Number:

Heating Specications

Fuel Burn Rate* 1.5 - 5.0 lbs./hr. (0.7 - 2.3 kg/hr)

* Pellet size may effect the actual rate of fuel feed

and burn times. Fuel feed rates may vary by as much

as 20%. Use PFI listed fuel for best results.

Burn Time (lowest setting) 80 hrs.

Hopper Capacity 130lbs. (59kg)

Electrical Specications

Electrical Rating 110-120 volts, 60 HZ, 3.0 Amps

Watts (operational) 175 (approx.)

Watts (igniter running) 425 (approx.)

Dimensions

Overall: Height X Width X

Depth

34”(864mm) X 26”(660mm) X 26”(686mm)

Your pellet stove has been safety tested and listed to ASTM E1509-12 (2017), ULC-S627-00. This manual describes the

installation and operation of the Vogelzang, VG130 pellet stove. This heater meets the 2020 U.S. Environmental Protection

Agency’s crib wood emission limits for wood-heaters sold after May 15, 2020. Under specic EPA test conditions burning

wood pellet fuel this heater has been shown to deliver heat at a rate of 8,932 to 25,701 Btu/hr. This heater achieved a

particulate emissions rate of 1.3 g/hr when tested to method ASTM E 2779 / EPA Method 28R and 64% eciency.

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product online at

www.usstove.com or download the free

app today. This app is available only

on the App Store for iPhone and iPad.

Search US Stove. Save your receipt with

your records for any claims.

WARNING:

IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT WITH THE

OPERATING INSTRUCTIONS IN THE OWNER’S MANUAL.

SPECIFICATIONS

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualied installer only. An NFI qualied Installer can be found at www.ncertied.

org/public/nd-an-n-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualied person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will invalidate

the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: _____________________________________________________________________________________

Venting System: New Venting System

Yes No If yes, Brand ______________________________________________

If no, Date of inspection of existing venting system: __________________________________________________________________

COMMISSIONING

Conrm Hearth Pad Installation as per Installation Instructions .........................................................................................

Conrm proper placement of internal parts ...........................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................

Conrm clearances to combustibles as per installation instructions in this manual .........................................................

Check the operations of the air controls ................................................................................................................................

Conrm the venting system is secure and sealed .................................................................................................................

Conrm the stove starts and operates properly ....................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ......................................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .....................................

Declaration of Completion: As the qualied person responsible for the work described above, I conrm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: _______________________________________ Print Name: ___________________________________ Date: _______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

INSTALLATION

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED, A

HOUSE FIRE MAY RESULT. TO REDUCE THE RISK OF

FIRE, FOLLOW THE INSTALLATION INSTRUCTIONS.

• CONTACT YOUR LOCAL BUILDING OFFICIALS TO

OBTAIN A PERMIT AND INFORMATION ON ANY

ADDITIONAL INSTALLATION RESTRICTIONS OR

INSPECTION REQUIREMENTS IN YOUR AREA.

• DO NOT PLACE CLOTHING OR OTHER FLAMMABLE

ITEMS ON OR NEAR THIS STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE LANTERN

FUEL, KEROSENE, CHARCOAL LIGHTER FLUID, OR

SIMILAR LIQUIDS TO START OR ’FRESHEN UP’

A FIRE IN THIS STOVE. KEEP ALL SUCH LIQUIDS

WELL AWAY FROM THE STOVE WHILE IT IS IN USE.

• THIS APPLIANCE IS A FREESTANDING HEATER.

IT IS NOT INTENDED TO BE ATTACHED TO ANY

TYPE OF DUCTING. IT IS NOT A FURNACE. DO NOT

CONNECT THIS UNIT TO ANY AIR DISTRIBUTION

DUCT OR SYSTEM. THIS APPLIANCE IS NOT

INTENDED FOR COMMERCIAL USE.

• INSTALL VENT AT CLEARANCES SPECIFIED BY THE

VENT MANUFACTURER.

• DO NOT INSTALL A FLUE DAMPER IN THE EXHAUST

VENTING SYSTEM OF THIS UNIT.

• YOUR STOVE REQUIRES PERIODIC MAINTENANCE

AND CLEANING (SEE ”MAINTENANCE”). FAILURE

TO MAINTAIN YOUR STOVE MAY LEAD TO

IMPROPER AND/OR UNSAFE OPERATION.

• A POWER SURGE PROTECTOR IS REQUIRED. THIS

UNIT MUST BE PLUGGED INTO A 110 - 120V, 60

HZ GROUNDED ELECTRICAL OUTLET. DO NOT USE

AN ADAPTER PLUG OR SEVER THE GROUNDING

PLUG. DO NOT ROUTE THE ELECTRICAL CORD

UNDERNEATH, IN FRONT OF, OR OVER THE HEATER.

DO NOT ROUTE THE CORD IN FOOT TRAFFIC AREAS

OR PINCH THE CORD UNDER FURNITURE.

ATTENTION:

• A WORKING SMOKE DETECTOR MUST BE

INSTALLED IN THE SAME ROOM AS THIS PRODUCT.

• INSTALL A SMOKE DETECTOR ON EACH FLOOR OF

YOUR HOME; INCASE OF ACCIDENTAL FIRE FROM

ANY CAUSE IT CAN PROVIDE TIME FOR ESCAPE.

• THE SMOKE DETECTOR MUST BE INSTALLED AT

LEAST 15 FEET (4,57 M) FROM THE APPLIANCE IN

ORDER TO PREVENT UNDUE TRIGGERING OF THE

DETECTOR WHEN RELOADING.

CAUTION:

BURNING FUEL CREATES CARBON MONOXIDE AND

CAN BE HAZARDOUS TO YOUR HEALTH IF NOT

PROPERLY VENTED.

CAUTION:

• USE OF OUTSIDE AIR IS NOT REQUIRED FOR THIS

UNIT.

• DO NOT UNPLUG THE STOVE IF YOU SUSPECT A

MALFUNCTION. TURN THE ON/OFF SWITCH TO

”OFF’ AND CONTACT YOUR DEALER.

• THE HEATER WILL NOT OPERATE DURING A POWER

OUTAGE. IF A POWER OUTAGE DOES OCCUR,

CHECK THE HEATER FOR SMOKE SPILLAGE AND

OPEN A WINDOW IF ANY SMOKE SPILLS INTO THE

ROOM.

• NEVER BLOCK FREE AIRFLOW THROUGH THE OPEN

VENTS OF THE UNIT.

US Stove highly recommends your stove be installed by a

qualied NFI (US) or WETT (Canada) technician. To nd

the nearest qualied installer, go to:

https://ncertied.org,

https://www.wettinc.ca/

IMPROPER INSTALLATION

The use of other components other than stated herein

could cause bodily harm, heater damage, and void your

warranty. The manufacturer will not be held responsible

for damage caused by the malfunction of a stove due to

improper venting or installation.

FLOOR PROTECTION

This unit must be installed on a non-combustible oor

surface. If a oor pad is used, it should be certied or

equal. The oor pad or non-combustible surface should

be large enough to extend a minimum of 6” (153 mm) in

front, 6” (153 mm) on each side, and 1” (26 mm) behind

the stove. Floor protection must extend under and 2” (51

mm) to each side of the chimney tee for an interior vertical

INSTALLATION

installation. A Floor Protector of 1” (26 mm) thick is

recommended for this installation. Canadian installations

require 18” (450 mm) in front of the unit.

B B

Dimensions in mm

A Rear (through wall) 1 25

B Side 6 152

C Front *6 *152

D Rear (interior vertical) 2 50

* Canada installation requires 18”

(450 mm) in front of the unit.

CLEARANCES

Your pellet stove has been tested and listed for installation

in residential, mobile home, and alcove applications in

accordance with the clearances given in this manual.

For safety reasons, please adhere to the installation

clearances and restrictions. Any reduction in clearance to

combustibles may only be done by means approved by a

regulatory authority.

BACK WALL

SIDEWALL

ADJACENT WALL

in mm

PARALLEL

E Backwall to unit 2 50

F Sidewall to ue 13 330

Sidewall to top edge of

unit

8 203

CORNER H Adjacent wall to unit 8 203

ALCOVE J Alcove depth 36 914

OUTSIDE AIR SUPPLY (OPTIONAL, UNLESS INSTALLING

IN A MOBILE HOME)

ATTENTION:

DO NOT VENT UNDER ANY PORCH, DECK, AWNING,

OR IN ANY SEMI ENCLOSED OR ROOFED AREA. DOING

SO MAY RESULT IN UNPREDICTABLE AIRFLOW AT THE

VENT CAP UNDER CERTAIN CONDITIONS AND CAN

AFFECT THE PERFORMANCE OF YOUR STOVE, AS

WELL AS, OTHER UNFORESEEABLE ISSUES.

Depending on your location and home construction,

outside air may be necessary for optimal performance.

Your stove is approved to be installed with an outside air

intake (69FAK) which is necessary for a mobile home.

You can purchase the 69FAK through your heater dealer.

Installation instructions are supplied with the air intake kit.

SECURING APPLIANCE TO THE FLOOR

Use the designated holes to secure the unit to the oor.

MOBILE HOME

MOUNTING BOLT HOLES

WARNING! DO NOT INSTALL IN SLEEPING ROOM.

CAUTION! THE STRUCTURAL INTEGRITY OF THE

MOBILE HOME FLOOR, WALL, AND CEILING/ROOF

MUST BE MAINTAINED.

WHEN INSTALLED IN A MOBILE HOME, THE STOVE

MUST BE GROUNDED DIRECTLY TO THE STEEL

CHASSIS AND BOLTED TO THE FLOOR.

In addition to the previously detailed installation

requirements, mobile home installations must meet the

following requirements:

• This stove must be securely fastened to the oor of the

mobile home through the two holes in the rear of the

stove using two, 1/4” lag bolts that are long enough to

go through both a hearth pad, if used, and the oor of

the home.

• The heater must be electrically grounded to the steel

chassis of the mobile home with 8 GA copper wire using

a serrated or star washer to penetrate paint or protective

coating to ensure grounding.

• Vent must be 3 or 4-inch “PL” Vent and must extend a

minimum or 36” (914 mm) above the roof line of the

mobile home and must be installed using a certied

ceiling re stop and rain cap.

• When moving your mobile home, all exterior venting must

be removed while the mobile home is being relocated.

After relocation, all venting must be reinstalled and

securely fastened.

• Outside air is mandatory for mobile home installation.

See Outside Air Supply section and your dealer for

purchasing.

• Check with your local building ocials as other codes

may apply.

VENTING REQUIREMENTS

WARNING:

• INSTALL VENT AT CLEARANCES SPECIFIED BY THE

VENT MANUFACTURER.

• DO NOT CONNECT THE PELLET VENT TO A VENT

SERVING ANY OTHER APPLIANCE OR STOVE.

• DO NOT INSTALL A FLUE DAMPER IN THE EXHAUST

VENTING SYSTEM OF THIS UNIT.

The following installation guidelines must be followed

to ensure conformity with both the safety listing of this

stove and to local building codes. Do not use makeshift

methods or compromise in the installation.

IMPORTANT:

THIS UNIT IS EQUIPPED WITH A NEGATIVE DRAFT

SYSTEM THAT PULLS AIR THROUGH THE BURN POT

AND PUSHES THE EXHAUST OUT OF THE DWELLING.

IF THIS UNIT IS CONNECTED TO A FLUE SYSTEM

OTHER THAN THE WAY EXPLAINED IN THIS MANUAL,

IT WILL NOT FUNCTION PROPERLY.

MAXIMUM VENTING DISTANCE

Installation MUST include at least 3-feet of vertical pipe

outside the home. This will create some natural draft to

reduce the possibility of smoke or odor during appliance

shutdown and keep exhaust from causing a nuisance or

hazard by exposing people or shrubs to high temperatures.

The maximum recommend vertical venting height is 12-

feet for 3-inch type “PL” vent. Total length of horizontal vent

must not exceed 4-feet. This could cause back pressure.

Use no more than 180 degrees of elbows (two 90-degree

elbows, or two 45-degree and one 90-degree elbow, etc.)

to maintain adequate draft.

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the appliance up

through the chimney. The amount of draft in your chimney

depends on the length of the chimney, local geography,

nearby obstructions and other factors. Too much draft

may cause excessive temperatures in the appliance.

Inadequate draft may cause backpung into the room and

‘plugging’ of the chimney. Inadequate draft will cause the

appliance to leak smoke into the room through appliance

and chimney connector joints. An uncontrollable burn or

excessive temperature indicates excessive draft. Take into

account the chimney’s location to ensure it is not too close

to neighbors or in a valley which may cause unhealthy or

nuisance conditions.

PELLET VENT TYPE

A certied 3-inch or 4-inch type “PL” pellet vent exhaust

system must be used for installation and attached to the

pipe connector provided on the back of the stove (use a

3-inch to 4-inch adapter for 4-inch pipe). Connection at back

of stove must be sealed using Hi-Temp RTV. Use 4-inch

vent if the vent height is over 12-feet or if the installation is

over 2,500 feet above sea level. We recommend the use of

Simpson Dura-Vent® or Metal-Fab® pipe (if you use other

pipe, consult your local building codes and/or building

inspectors). Do not use Type-B Gas Vent pipe or galvanized

pipe with this unit. The pellet vent pipe is designed to

disassemble for cleaning and should be checked several

times during the burning season. Pellet vent pipe is not

furnished with the unit and must be purchased separately.

INSTALLATION

PELLET VENT INSTALLATION

The installation must include a clean-out tee to enable

collection of y ash and to permit periodic cleaning of the

exhaust system. 90-degree elbows accumulate y ash

and soot thereby reducing exhaust ow and performance

of the stove. Each elbow or tee reduces draft potential by

30% to 50%. All joints in the vent system must be fastened

by at least 3 screws, and all joints must be sealed with Hi-

Temp RTV silicone sealant to be airtight. The area where

the vent pipe penetrates to the exterior of the home must

be sealed with silicone or other means to maintain the

vapor barrier between the exterior and the interior of the

home. Vent surfaces can get hot enough to cause burns if

touched by children. Noncombustible shielding or guards

may be required.

PELLET VENT TERMINATION

Do not terminate the vent in an enclosed or semi-enclosed

area, such as; carport, garage, attic, crawl space, under a

sun deck or porch, narrow walkway, or any other location

that can build up a concentration of fumes. Termination in

one of these areas can also lead to unpredictable pressure

situations with the appliance, and could result in improper

performance and/or malfunction. The termination

must exhaust above the outside air inlet elevation. The

termination must not be located where it will become

plugged by snow or other materials. Do not terminate the

venting into an existing steel or masonry chimney.

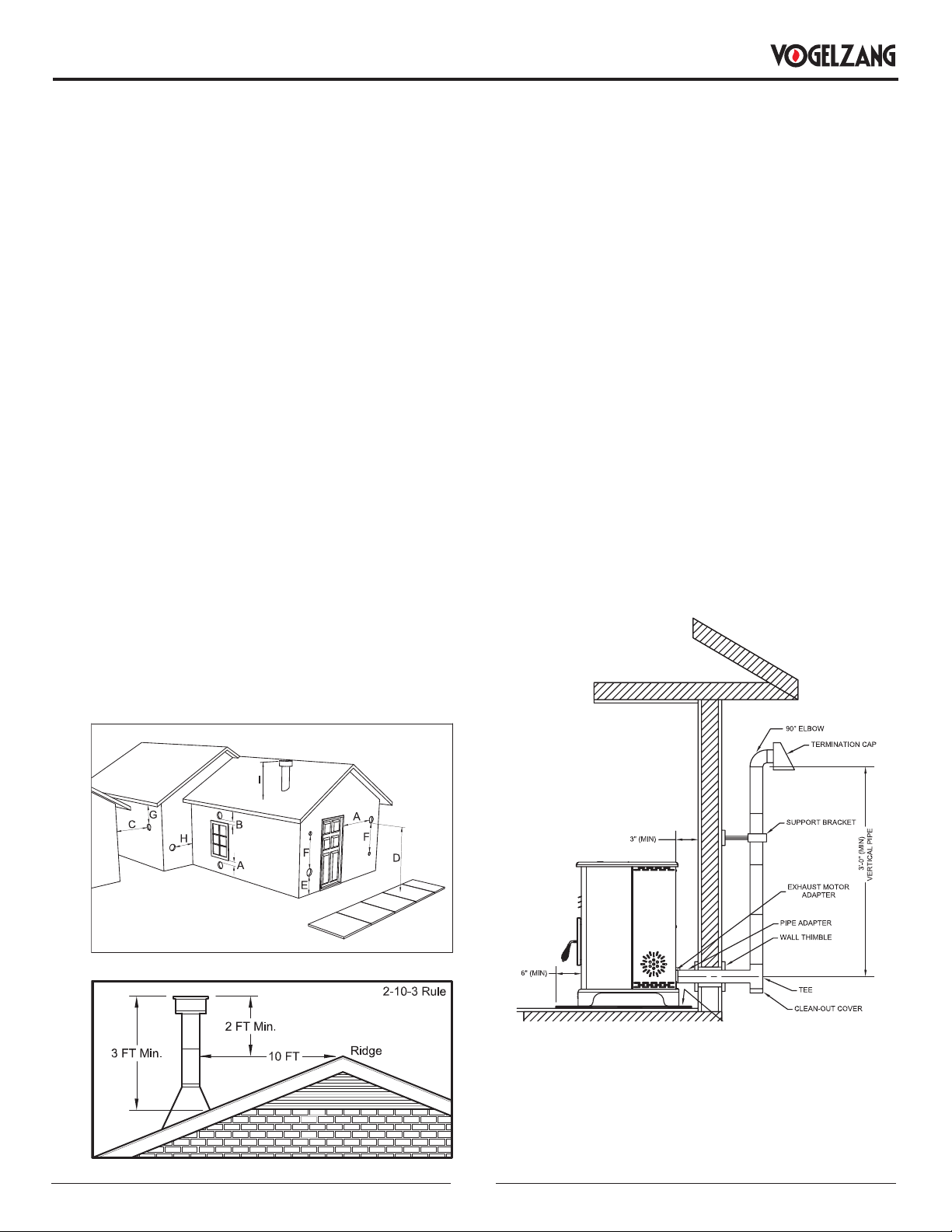

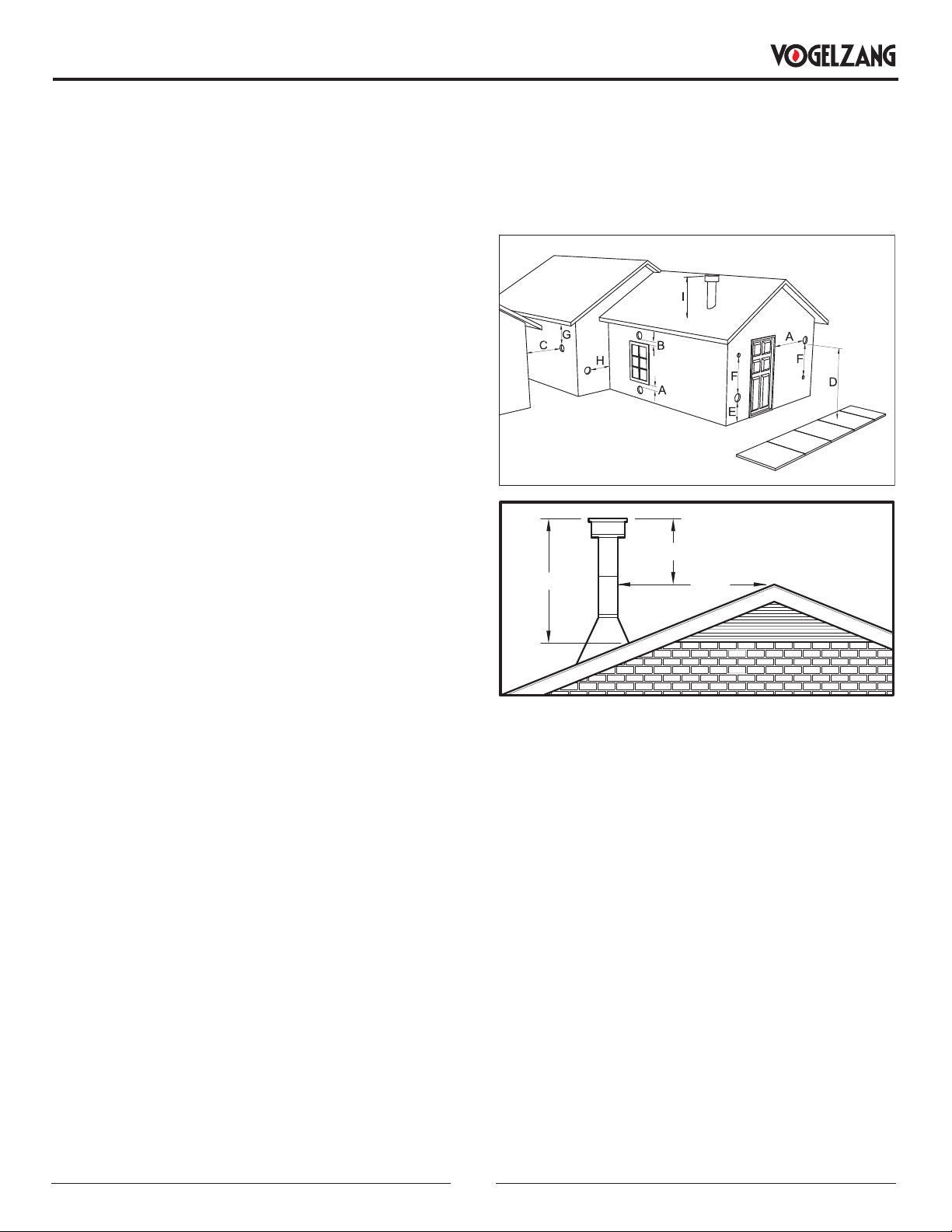

VENT TERMINATION CLEARANCES

A. Minimum 4-foot (1.22m) clearance below or beside

any door or window that opens.

B. Minimum 1-foot (0.3m) clearance above any door or

window that opens.

C. Minimum 3-foot (0.91m) clearance from any adjacent

building.

D. Minimum 7-foot (2.13m) clearance from any grade

when adjacent to public walkways.

E. Minimum 2-foot (0.61m) clearance above any grass,

plants, or other combustible materials.

F. Minimum 3-foot (0.91m) clearance from an forced air

intake of any appliance.

G. Minimum 2-foot (0.61m) clearance below eves or

overhang.

H. Minimum 1-foot (0.3m) clearance horizontally from

combustible wall.

I. Must be a minimum of 3 foot (0.91m) above the roof

and 2 foot (0.61m) above the highest point or the roof

within 10 feet (3.05m).

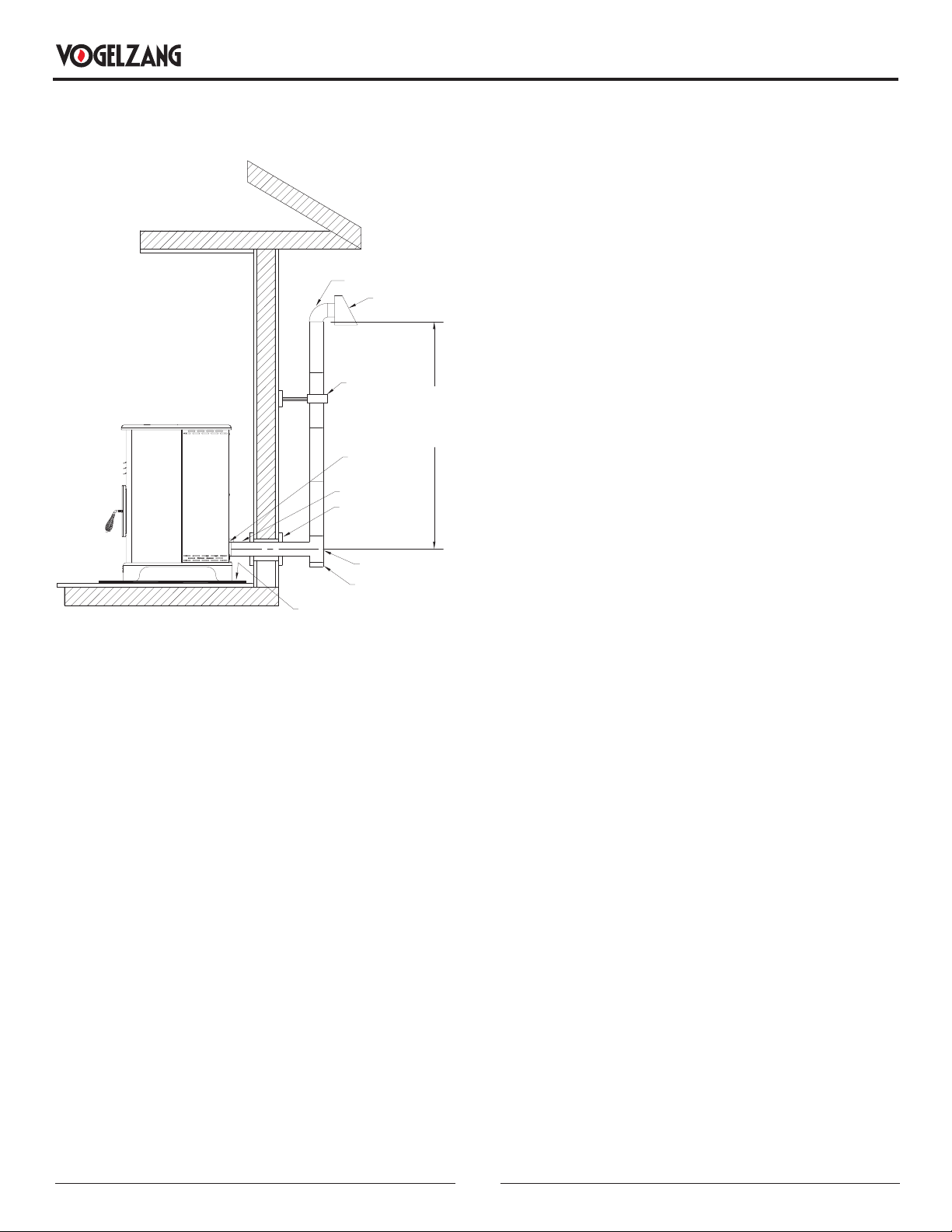

THROUGH THE WALL INSTALLATION

(RECOMMENDED INSTALLATION)

Canadian installations must conform to CAN/CSA-B365.

To vent the unit through the wall, connect the pipe adapter

to the exhaust motor adapter. If the exhaust adapter

is at least 18” (457 mm) above ground level, a straight

section of pellet vent pipe can be used through the wall.

Your heater dealer should be able to provide you with a

INSTALLATION

kit that will handle most of this installation, which will

include a wall thimble that will allow the proper clearance

through a combustible wall. Once outside the structure,

a 3” (76 mm) clearance should be maintained from the

outside wall and a clean out tee should be placed on the

pipe with a 90-degree turn away from the house. At this

point, a 3ft (0.91m) (minimum) section of pipe should be

added with a horizontal cap, which would complete the

installation. A support bracket should be placed just below

the termination cap or one every 4ft (1.22m) to make the

system more stable. If you live in an area that has heavy

snowfall, it is recommended that the installation be taller

than 3ft (0.91m) to get above the snowdrift line. This same

installation can be used if your heater is below ground level

by simply adding the clean-out section and vertical pipe

inside until ground level is reached. With this installation

you have to be aware of the snowdrift line, dead grass, and

leaves. We recommend a 3ft (0.91m) minimum vertical

rise on the inside or outside of the house. The “through

the wall” installation is the least expensive and simplest

installation. Never terminate the end vent under a deck, in

an alcove, under a window, or between two windows. We

recommend Simpson Dura-Vent® or Metal-Fab® kits.

THROUGH THE ROOF/CEILING

INSTALLATION

When venting the heater through the ceiling, the pipe is

connected the same as through the wall, except the clean-

out tee is always on the inside of the house, and a 3” (76

mm) adapter is added before the clean-out tee. You must

use the proper ceiling support anges and roof ashing

(supplied by the pipe manufacturer; follow the pipe

manufacturer’s directions). It is important to note that

if your vertical run of pipe is more than 12ft (3.7m), the

pellet vent pipe size should be increased to 4” (102 mm)

in diameter. Do not exceed more than 4ft (1.22m) of pipe

on a horizontal run and use as few elbows as possible. If

an offset is required, it is better to install 45-degree elbows

rather than 90-degree elbows.

INSTALLATION

OPERATION INSTRUCTIONS

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

HOW YOUR STOVE WORKS

4 Digit Display

Up / Down

Buttons :

Heat Range

Room Fan

Draft Fan

Auto Mode

Indicator

Auger Delay

Indicator & Button

Oﬀ Indicator

& Button

On Indicator

& Button

Your pellet stove utilizes a inclined auger fuel feed

system that is operated by a microprocessor controlled

digital circuit board. The digital circuit board allows the

inclined auger fuel feed system to run in a timer-based,

non-continuous cycle; this cycling allows the auger to

run for a predetermined period of seconds. The auger

pushes pellets up a chute located at the front/bottom of

the hopper which in turn falls through another chute into

the burnpot. Your stove is equipped with an automatic

ignition system that should ignite the fuel within 5-10

minutes from pressing the ON button. As pellets enter the

burn pot and ignite, outside air is drawn across the fuel

and heated during the combustion process which is then

pulled through the heat exchanger by the exhaust motor

or draft fan. As the stove heats up, room air is circulated

around the heat exchanger by means of a room air blower,

distributing warm air into the room.

The amount of heat produced by the stove is proportional

to the rate of the fuel that is burned, and this rate is

controlled by the “HEAT RANGE” setting. In order to

maintain combustion of the fuel at a desired rate, the air

provided to the burn chamber by the exhaust or draft fan

must be maintained precisely. Too little air will result in a

ame that is non-energetic or lazy. If the fuel continues

to ow with too little air for long enough, the burn pot

will ll with too much fuel and the re will smother out.

To much air will result in a ame that is overactive or

aggressive. The ame in this situation is typically very blue

at the bottom and resembles a blow torch. If this situation

continues, the fuel in the burn pot will be consumed and

the re will go out. Matching the amount of air required for

proper combustion to the fuel rate is the primary objective

in effectively burning pellets of various brands and

qualities in your stove. The air to fuel ratio can be adjusted

to allow almost any fuel quality to burn effectively by

following the procedures detailed in the remainder of this

manual. Because a forced draft pressure is required for

the combustion process inside your stove, it is extremely

important that the exhaust system be properly installed

and maintained. And, that when operating your stove, you

make sure that the viewing door is properly sealed.

PANEL/REMOTE CONTROLS

The operation of this appliance can be controlled from

the panel located on the side of the stove and/or by the

remote control. The control functions are as follows:

A. On/Off Switch (“Power” Button)

• When pushed, the stove will automatically ignite. No

other re starter is necessary. The igniter will stay on

for at least 10 and up to 12 minutes, depending on

when Proof of Fire is reached. The re should start in

approximately 5 minutes.

• After pushing “POWER”, the auger motor is on for 3.5

minutes, off for 1 minute. During the remainder of the

start-up period, the auger motor operates on the heat

range “1” setting.

• During start up the heat level advance (Up and Down keys)

will change the heat range indicator level accordingly,

but there is no change in the stoves operating conditions

until start-up is completed.

• During start-up ignition must occur within 12 minutes or

the stove will error out and show E3.

• During the start-up phase, the Mode key does not

function.

B. Heat Range Arrow Buttons

• These buttons when pushed will set the pellet feed

rate, hence the heat output or heat range of your stove.

When using the hand-held remote this function can be

performed with the “Up/Down” buttons.

• The levels of heat output will incrementally change on

the bar graph starting from heat range “1” to heat range

“5”.

CONTROL PANEL OVERVIEW

Turning the heater ON/OFF, as well as adjustments for

the fuel feed rate and room fan speed are performed by

pressing the appropriate button(s) on the control panel

which is located on the lower left-hand side of your heater.

• ON/OFF

Pressing the “ON” button on the control panel will begin

the start-up sequence for the heater. Fuel will begin to

feed through the auger feed system then ignite after

approximately 5 minutes.

Pressing the “OFF” button on the control panel will cause

the heater to enter its shut-down sequence. The fuel feed

system will stop pulling fuel from the hopper and, once the

re goes out and the heater cools down, the fans will stop

running.

• HEAT RANGE

Pressing the “Heat Range” arrows, up or down, will adjust

the amount of fuel being delivered to the burnpot.

• DRAFT FAN

The draft fan (exhaust) will come on as soon as the “ON”

button is pressed. The fan will automatically adjust its

speed in accordance to the heat range setting. However,

this speed can be manually operated by pressing the

“Draft Fan” arrows up or down. “Draft Fan” when pressed,

the display will show “Df-A”, which is automatic. Press the

arrows again to adjust fan speed. When the heater is in

the manual mode, the optional thermostat will not properly

control the unit. When adjusting the Draft Fan setting, try

only 1 setting above or below the heat setting. It is better

to leave the stove in the automatic mode.

• ROOM FAN

The room fan will come on once the unit has reached

operating temperature. By pressing the “Room Fan”

buttons, the display will show “Rf-A” which is automatic

or “Rf-1” through “Rf-9” for manual settings. In auto mode,

the room fan’s speed will automatically be adjusted in

accordance with the heat range setting. By pressing the

“Room Fan” up arrow, you can adjust the fan speed setting

up to “Rf-9”. The room fan must operate at a level greater

than or equal to the heat range setting.

• AUX - USED TO RETURN THE STOVE TO THE

FACTORY SETTINGS

To return the stove to it’s original factory settings, press and

hold the AUX UP and AUX DOWN buttons simultaneously

for 3 seconds.

• AUGER DELAY

The “Auger Delay” button can be used to pause rotation

of the Auger for approximately 1 minute. This can be

cancelled by pressing the “ON” button. The “Auger Delay”

is normally used only during the start up cycle to slow the

fuel delivery down during the initial ignition.

• MODE

The “Mode” button is not used on this model.

During normal operation, the unit is constantly monitored

for problems. In the event of an error condition, the unit

will stop and an error will be displayed. See the list of error

codes found at the end of this manual.

OPERATION INSTRUCTIONS

THERMOSTAT HOOK-UP

1. Put female terminals on the lead wires to

your low voltage thermostat.

2. Plug one thermostat lead onto each of the

terminal posts on the circuit board.

The Jumper Must

Be Removed First

Use 18 gauge, 2

conductor wire

IMPORTANT NOTE: The purpose of the T’Stat is

to make the stove cycle between the

preselected desired heat range setting (”1” to

“5”) and the minimum heat range setting of “1”.

The T’Stat will not turn the stove on and off.

When the desired room temperature has been

reached and the T’Stat no longer requires heat

it will reduce to a minimum heat range setting of

“1”. The unit will not turn completely off. Once

the room temperature has dropped and the

T’Stat requires more heat, the unit will begin to

feed pellets at the preselected heat setting

ranging from “1” to “5”.

OPERATION INSTRUCTIONS

WARNING:

• DO NOT USE CHEMICALS OR FLUIDS TO START

THE FIRE - NEVER USE GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR LIQUIDS TO START

OR “FRESHEN UP” A FIRE IN THIS STOVE. KEEP

ALL SUCH LIQUIDS WELL AWAY FROM THE STOVE

WHILE IT IS IN USE.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING AND FURNITURE AWAY. CONTACT MAY

CAUSE SKIN BURNS.

This heater is designed to burn only PFI Premium grade

pellets. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners, or

asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Salt water driftwood or other previously salt water

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of re starters made from paper,

cardboard, saw dust, wax and similar substances

for the purpose of starting a re in an affected wood

heater.

Burning these materials may result in release of toxic

fumes or render the heater ineffective and cause smoke.

PROPER FUEL

ATTENTION:

THIS APPLIANCE IS DESIGNED FOR THE USE OF

PELLETIZED FUEL THAT MEET OR EXCEED THE

STANDARD SET BY THE PELLET FUEL INSTITUTE

(PFI).

Your pellet stove is designed to burn premium hardwood

pellets that comply with the Pellet Fuels Institute (PFI)

standard (minimum of 40 lbs density per cubic ft, 1/4” to

5/16” diameter, length no greater than 1.5”, not less than

8,200 BTU/lb, moisture under 8% by weight, ash under 1%

by weight, and salt under 300 parts per million). Pellets

that are soft, contain excessive amounts of loose sawdust,

have been, or are wet, will result in reduced performance.

Store your pellets in a dry place. DO NOT store the fuel

within the installation clearances of the unit or within the

space required for refuelling and ash removal. Doing so

could result in a house re. Do not over re or use volatile

fuels or combustibles, doing so may cause a personal and

property damage hazards.

THIS STOVE IS APPROVED FOR BURNING PELLETIZED

WOOD FUEL ONLY ! Factory-approved pellets are those

1/4” or 5/16” in diameter and not over 1” long. Longer or

thicker pellets sometimes bridge the auger ights, which

prevents proper pellet feed. Burning wood in forms other

than pellets is not permitted. It will violate the building

codes for which the stove has been approved and will void

all warranties. The design incorporates automatic feed of

the pellet fuel into the re at a carefully prescribed rate. Any

additional fuel introduced by hand will not increase heat

output but may seriously impair the stoves performance

by generating considerable smoke. Do not burn wet

pellets. The stove’s performance depends heavily on the

quality of your pellet fuel. Avoid pellet brands that display

these characteristics:

• Excess Fines – “Fines” is a term describing crushed

pellets or loose material that looks like sawdust or sand.

Pellets can be screened before being placed in hopper

to remove most nes.

• Binders – Some pellets are produced with materials to

hold the together, or “bind” them.

• High ash content – Poor quality pellets will often create

smoke and dirty glass. They will create a need for more

frequent maintenance. You will have to empty the burn

pot plus vacuum the entire system more often. Poor

quality pellets could damage the auger. We cannot

accept responsibility for damage due to poor quality

pellet.

CAUTION:

• KEEP FOREIGN OBJECTS OUT OF THE HOPPER.

• THE MOVING PARTS OF THIS STOVE ARE

PROPELLED BY HIGH TORQUE ELECTRIC MOTORS.

KEEP ALL BODY PARTS AWAY FROM THE

AUGER WHILE THE STOVE IS PLUGGED INTO AN

ELECTRICAL OUTLET. THESE MOVING PARTS MAY

BEGIN TO MOVE AT ANY TIME WHILE THE STOVE

IS PLUGGED IN.

OPERATION INSTRUCTIONS

PRE-START-UP CHECK

Remove burn pot, making sure it is clean and none of the

air holes are plugged. Clean the rebox, and then reinstall

burn pot. Clean door glass if necessary (a dry cloth or

paper towel is usually sucient). Never use abrasive

cleaners on the glass or door. Check fuel in the hopper,

and rell if necessary.

BUILDING A FIRE

Never use a grate or other means of supporting the fuel.

Use only the burn pot supplied with this heater. Hopper lid

must be closed in order for the unit to feed pellets. During

the start-up period:

• Make sure the burn pot is free of pellets.

• DO NOT open the viewing door.

• The damper may need to be closed during startup.

• DO NOT add pellets to the burn pot by hand.

NOTE: During the rst few res, your stove will emit an odor

as the high-temperature paint cures or becomes seasoned

to the metal. Maintaining smaller res will minimize this.

Avoid placing items on the stovetop during this period

because the paint could be affected. Attempts to achieve

heat output rates that exceed heater design specications

can result in permanent damage to the heater.

IGNITOR

1. Fill hopper and clean burn pot.

2. Press the “On/Off” button. Make sure the green light

comes on.

3. Adjust the feed rate to the desired setting by pressing

the “Heat Level Advance” button.

If the re doesn’t start in 12 minutes, press “On/Off”, wait

a few minutes, clear the burn pot, and start the procedure

again.

OPENING DOOR

CAUTION:

• DO NOT OPERATE YOUR STOVE WITH THE VIEWING

DOOR OPEN. THE AUGER WILL NOT FEED PELLETS

UNDER THESE CIRCUMSTANCES AND A SAFETY

CONCERN MAY ARISE FROM SPARKS OR FUMES

ENTERING THE ROOM.

• THE DOOR MUST BE CLOSED AND SEALED DURING

OPERATION.

If the door is opened while the stove is in operation it must

be closed within 30 seconds or the stove will shut down. If

the stove shuts down push the “On/Off” button to re-start

your stove. The stove will have to fully shut down and turn

off before you will be able to restart the stove.

ROOM AIR FAN

When starting your stove the Room Air Fan will not come

on until the stove’s heat exchanger warms up. This usually

takes about 10 minutes from start-up.

IF STOVE RUNS OUT OF PELLETS

The re goes out and the auger motor and blowers will run

until the stove cools. This will take 30 minutes or longer

depending on the heat remaining in the appliance. After

the stove components stop running all lights on the display

will go out and the two digit display will begin ashing “E3”

REFUELLING

WARNING:

• KEEP HOPPER LID CLOSED AT ALL TIMES EXCEPT

WHEN REFILLING.

• DO NOT OVERFILL HOPPER.

CAUTION:

• THE HOPPER AND STOVE TOP WILL BE HOT

DURING OPERATION; THEREFORE, YOU SHOULD

ALWAYS USE SOME TYPE OF HAND PROTECTION

WHEN REFUELING YOUR STOVE.

• DO NOT TOUCH THE HOT SURFACES OF THE STOVE.

EDUCATE ALL CHILDREN ON THE DANGERS OF A

HIGH-TEMPERATURE STOVE. YOUNG CHILDREN

SHOULD BE SUPERVISED WHEN THEY ARE IN THE

SAME ROOM AS THE STOVE.

• NEVER PLACE YOUR HAND NEAR THE AUGER

WHILE THE STOVE IS IN OPERATION.

• WE RECOMMEND THAT YOU NOT LET THE HOPPER

DROP BELOW 1/4 FULL.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood heater in a manner inconsistent with operating

instructions in this manual.

SHUTDOWN PROCEDURE

WARNING:

NEVER SHUT DOWN THIS UNIT BY UNPLUGGING IT

FROM THE POWER SOURCE.

OPERATION INSTRUCTIONS

Turning your stove off is a matter of pressing the “POWER”

button on the display board. The green light will turn back

to red when the “POWER” button is pushed. The auger

motor will stop, and the blowers will continue to operate

until the internal rebox temperatures have fallen to a

preset level.

1. Your stove is equipped with a high temperature

thermodisc. This unit has a manual reset thermodisc.

This safety switch has two functions.

A. To recognize an overheat situation in the stove and

shut down the fuel feed or auger system.

B. In case of a malfunctioning convection blower, the

high-temperature thermodisc will automatically shut

down the auger, preventing the stove from overheating.

NOTE: On some units, once tripped, like a circuit breaker,

the reset button will have to be pushed before restarting

your stove. On other units the thermodisc has no reset

button and will reset itself once the stove has cooled. The

manufacturer recommends that you call your dealer if this

occurs as this may indicate a more serious problem. A

service call may be required.

2. If the combustion blower fails, an air pressure switch

will automatically shut down the auger.

NOTE: Opening the stove door for more than 30 seconds

during operation will cause enough pressure change to

activate the air switch, shutting the fuel feed off. The stove

will shut down and show “E2” on the two digit display. The

stove has to fully shut down before restarting.

INTERIOR CHAMBERS

• Burn Pot - Periodically remove and clean the burn pot

and the area inside the burn pot housing. In particular,

it is advisable to clean out the holes in the burn pot to

remove any build up that may prevent air from moving

through the burn pot freely.

Over time ash or dust may accumulate on the blades of the

circulation & exhaust fans. The fans should be inspected,

periodically, and if any accumulation is present vacuumed

clean as the ash or dust can impede the fans performance.

It is also possible that creosote may accumulate in the

exhaust fan therefore, this must be brushed clean. The

exhaust fan can be found behind the left side panel (facing

the front of the heater), the circulation fan can be found

behind the right side panel. To access the igniter, remove

the air inlet tube and cover (2 screws). The auger motor is

located in the center rear of the unit. Note: When cleaning,

take care not to damage the fan blades.

If a vacuum is used to clean your stove, we suggest

using the AV15E AshVac vacuum. The AV15E AshVac is

designed for ash removal. Some regular vacuum cleaner

(i.e. shop vacs) may leak ash into the room.

DO NOT VACUUM HOT ASH.

OPERATION INSTRUCTIONS

MAINTENANCE

CAUTION:

• FAILURE TO CLEAN AND MAINTAIN THIS UNIT AS

INDICATED CAN RESULT IN POOR PERFORMANCE,

SAFETY HAZARDS, FIRE, AND EVEN DEATH.

• NEVER PERFORM ANY INSPECTIONS, CLEANING,

OR MAINTENANCE ON A HOT STOVE.

• DISCONNECT THE POWER CORD BEFORE

PERFORMING ANY MAINTENANCE! NOTE:

TURNING THE ON/OFF SWITCH TO ”OFF” DOES NOT

DISCONNECT ALL POWER TO THE ELECTRICAL

COMPONENTS OF THE STOVE.

• DO NOT OPERATE STOVE WITH BROKEN GLASS,

LEAKAGE OF FLUE GAS MAY RESULT.

CREOSOTE FORMATION, INSPECTION, &

REMOVAL

CAUTION:

THE EXHAUST SYSTEM SHOULD BE CHECKED

MONTHLY DURING THE BURNING SEASON FOR ANY

BUILD-UP OF SOOT OR CREOSOTE.

When any wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney ue or a newly started re or

from a slow-burning re. As a result, creosote residue

accumulates on the ue lining. When ignited, this creosote

makes an extremely hot re, which may damage the

chimney or even destroy the house. Despite their high

eciency, pellet stoves can accumulate creosote under

certain conditions. The chimney connector and chimney

should be inspected by a qualied person annually or per

ton of pellets to determine if a creosote or y ash build-up

has occurred. If creosote has accumulated, it should be

removed to reduce the risk of a chimney re. Inspect the

system at the stove connection and at the chimney top.

Cooler surfaces tend to build creosote deposits quicker, so

it is important to check the chimney from the top as well as

from the bottom. The creosote should be removed with a

brush specically designed for the type of chimney in use.

A qualied chimney sweep can perform this service. It is

also recommended that before each heating season the

entire system be professionally inspected, cleaned and, if

necessary, repaired. To clean the chimney, disconnect the

vent from the stove.

FLY ASH

This accumulates in the horizontal portion of an exhaust

run. Though non-combustible, it may impede the normal

exhaust ow. It should therefore be periodically removed.

ASH REMOVAL & DISPOSAL

CAUTION:

ALLOW THE STOVE TO COOL BEFORE PERFORMING

ANY MAINTENANCE OR CLEANING. ASHES MUST BE

DISPOSED IN A METAL CONTAINER WITH A TIGHT

FITTING LID. THE CLOSED CONTAINER OF ASHES

SHOULD BE PLACED ON A NON-COMBUSTIBLE

SURFACE OR ON THE GROUND, WELL AWAY FROM

ALL COMBUSTIBLE MATERIALS, PENDING FINAL

DISPOSAL.

Remove the ashes periodically to avoid unnecessary ash

build up. Remove ashes when unit has cooled. Ashes

should be placed in a metal container with a tight tting

lid. The closed container of ashes should be placed

on a noncombustible oor or on the ground, well away

from all combustible materials, pending nal disposal. If

the ashes are disposed of by burial in soil or otherwise

locally dispersed, they should be retained in the closed

container until all embers have been thoroughly cooled.

The container shall not be used for other trash or waste

disposal. If combined with combustible substances,

ashes and embers may ignite. Ash removal is as follows:

1. Let the re burn out and allow the unit to cool to room

temperature.

2. Make sure the pellet stove is at room temperature

before touching. Open the door, remove the burn pot

and empty it into a metal container.

3. Vacuum ashes from the rebox. BE SURE THAT ASHES

ARE COOL TO THE TOUCH BEFORE VACUUMING.

Some vacuum cleaners may leak ash into the room.

Your vacuum cleaner should have a special lter or

bag to eliminate leakage.

4. Reinstall the burn pot.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas

when exposed to elevated concentrations for extended

periods of time. While the modern combustion systems

in heaters drastically reduce the amount of CO emitted

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

out the chimney, exposure to the gases in closed or

conned areas can be dangerous. Make sure you stove

gaskets and chimney joints are in good working order

and sealing properly to ensure unintended exposure. It is

recommended that you use both smoke and CO monitors

in areas having the potential to generate CO.

CHECK & CLEAN THE HOPPER

Check the hopper periodically to determine if there is any

sawdust (nes) that is building up in the feed system or

pellets that are sticking to the hopper surface. Clean as

needed.

DOOR & GLASS GASKETS

Inspect the main door and glass window gaskets

periodically. The main door may need to be removed to

have frayed, broken, or compacted gaskets replaced

by your authorized dealer. This unit’s door uses a 5/8”

diameter rope gasket.

BLOWER MOTORS

Clean the air holes on the motors of both the exhaust and

distribution blowers annually. Remove the exhaust blower

from the exhaust duct and clean out the internal fan blades

as part of your fall start-up. If you have indoor pets your

power motors should be inspected monthly to make sure

they are free of animal hair build up. Animal hair build up

in blowers can result in poor performance or unforeseen

safety hazards.

PAINTED SURFACES

Painted surfaces may be wiped down with a damp cloth. If

scratches appear, or you wish to renew your paint, contact

your authorized dealer to obtain a can of suitable high-

temperature paint.

GLASS

We recommend using a high quality glass cleaner. Should

a buildup of creosote or carbon accumulate, you may wish

to use 000 steel wool and water to clean the glass. DO

NOT use abrasive cleaners. DO NOT perform the cleaning

while the glass is HOT. Do not attempt to operate the unit

with broken glass. Replacement glass may be purchased

from your U.S. Stove dealer. If glass is broken, follow these

removal procedures:

1. Once the heater has cooled, remove the door from the

heater.

2. Remove the rope gasket from the door along with the

screws holding the glass retainer in place and the

glass retainer.

3. While wearing leather gloves (or any other gloves

suitable for handling broken glass), carefully remove

any loose pieces of glass from the door frame.

Dispose of all broken glass properly.

4. Replace the glass and gasket, making sure the gasket

runs the full perimeter of the glass edge.

5. Re-install the new glass by re-attaching the retainers

and screws, be careful not to over tighten the screws

for this could damage the glass.

DO NOT abuse the door glass by striking, slamming, or

similar trauma. Do not operate the stove with the glass

removed, cracked, or broken.

MAINTENANCE

FALL START UP

Prior to starting the rst re of the heating season, check

the outside area around the exhaust and air intake systems

for obstructions. Clean and remove any y ash from the

exhaust venting system. Clean any screens on the exhaust

system and on the outside air intake pipe. Turn all of the

controls on and make sure that they are working properly.

This is also a good time to give the entire stove a good

cleaning throughout.

SPRING SHUTDOWN

After the last burn in the spring, remove any remaining

pellets from the hopper and the auger feed system. Scoop

out the pellets and then run the auger until the hopper

is empty and pellets stop owing (this can be done by

pressing the “ON” button with the viewing door open).

Vacuum out the hopper. Thoroughly clean the burn pot,

and rebox. It may be desirable to spray the inside of the

cleaned hopper with an aerosol silicone spray if your stove

is in a high humidity area. The exhaust system should be

thoroughly cleaned.

MAINTENANCE SCHEDULE

Use the following as a guide under average use conditions.

Gaskets around door and door glass should be inspected

and repaired or replaced when necessary.

Daily Weekly

Monthly or

as needed

Burn Pot Stirred Empty

Combustion Chamber Brushed

Ashes Check Empty

Interior Chambers Vacuumed

Combustion Blower

Blades

Vacuumed

/ Brushed

Convection Blower

Impeller

Vacuumed

/ Brushed

Vent System Cleaned

Gaskets Inspected

Glass Wiped Cleaned

Hopper (end of

season)

Empty &

Vacuumed

TROUBLE SHOOTING

ATTENTION: THIS WOOD HEATER NEEDS PERIODIC INSPECTION AND REPAIR FOR PROPER OPERATION. IT

IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT WITH

OPERATING INSTRUCTIONS IN THIS MANUAL.

• Disconnect the power cord before performing any maintenance! NOTE: Turning the ON/OFF Switch to ”OFF” does not

disconnect all power to the electrical components of the stove.

• Never try to repair or replace any part of the stove unless instructions for doing so are given in this manual. All other

work should be done by a trained technician.

PROBLEM CAUSE: To rich air/fuel mixture

Orange, lazy ame

excessive fuel build-

up in the burnpot

Clean out the burnpot and burnpot housing

Make sure that the viewing door is closed and sealed properly. If not, adjust door catch and/

or replace door gaskets.

Check that all outside connections are clear of any obstructions.

Check the exhaust system; clean as needed.

PROBLEM CAUSE: Burnpot burns out of fuel

Fire goes out or stove

shuts down.

Hopper is empty, rell the hopper.

Loss of draft pressure. Make sure that the viewing door is closed and sealed properly. If not,

adjust door catch and/or replace door gaskets. Check that all outside connections are clear of

any obstructions. Check the exhaust system; clean as needed.

Check that the pressure switch connection to the rebox is free of ash or clear of obstructions.

Auger system is jammed or there is a “bridging” of the fuel in the hopper, preventing fuel from

owing into the auger feed system.

PROBLEM CAUSE: Auto-Start Igniter fails to ignite the fuel in the burn pot.

Stove does not start

a re when the “ON”

button is pushed

Turn the stove “OFF”. Clear the unburned fuel from the burnpot and try again.

Check the pellet quality. Replace if moist, wet, or dirty.

Loss of draft pressure. Make sure that the viewing door is closed and sealed properly. If not,

adjust door catch and/or replace door gaskets. Check that all outside connections are clear of

any obstructions. Check the exhaust system; clean as needed.

Check that the auto-start igniter is not blocked with ash or soot. (The igniter is located behind

the burnpot on the back wall of the rebox.)

Check that the pressure switch connection to the rebox is free of ash or clear of obstructions.

The auto-start igniter gets “red hot” during start-up. If you can not visibly see the igniter

glowing during start-up, then the igniter may need to be replaced or there is a problem with the

electrical control system.

PROBLEM CAUSE: Power outage

Experiencing low

exhaust pressure

Turn off the circuit board and turn it back on.

TROUBLE SHOOTING

Error Code Error Description Possible Causes

Err1

The high limit temperature sensor has

tripped.

Inadequate ventilation.

Room fan failure.

Exhaust Blockage.

Electrical Open in wiring.

Err2

Stove ran out of fuel during normal

operation.

Hopper Empty.

Auger output failure or jam.

Flame of fuel quality caused re to burn too slowly or go

out.

Electrical Open in wiring.

The high limit thermosdisc has tripped and will need to be

manually reset.

Err3

The stove was unable to reach the Room

Fan On temperature within the start-up

time.

Flame or Fuel quality caused the re to burn too slowly or

go out.

Auger output failure or jam Hopper empty on start-up.

Err4

The power failed while the stove was hot,

and when power was restored, the re was

out.

Electrical Open in wiring.

Power loss

Err5 The Auger output fuse has blown. Auger motor jammed or bad.

Err6 The Ignitor output fuse has blown. Ignitor shorted out or bad.

Err7

The Draft Fan (Exhaust Fan) output fuse

has blown.

Draft Fan motor jammed or bad.

Err8 The Room Fan output fuse has blown. Room fan motor jammed or bad.

DISPLAY INDICATORS

Several situations or events are indicated in normal

operation by blinking display indicators or segments in the

display:

Flashing On - This means that the stove is in the “Start

Up” state waiting for the ignition procedure to complete.

Flashing Off - This indicates that the stove is in the

“Shut Down” state waiting for the off button, or for a 15

minute period after the stove was turned off, or for the

stove to cool down, or for the door to be closed.

Flashing dash in Heat Range Display - This

indicates that the stove is in the normal run mode and is

ramping from the current heat range setting to the target

heat range setting. Once the ramp is complete, the dash

will stop ashing. For ramping from heat range 1 to 5, the

default time is 12 minutes (with a 90 second ramp time).

Flashing Automatic Mode - This indicates that the

stove is in normal operation and is running in the automatic

mode. However, either the draft fan or room fan setting is

manually congured.

Flashing Draft Fan Setting - This indicates that the

stove is in normal operation and that the vacuum sensor

detects a loss of pressure either because the door is open

or because there is a negative pressure in the room with

respect to the exhaust.

Flashing Aux - This indicates that the ignitor is on

during the lighting stage.

Quickly (changes twice per second) Flashing

Heat Range Setting - This indicates that the stove is in

normal operation and that an over-temperature condition

exists causing the fuel to stop.

Slowly (changes once per second) Flashing

Heat Range Setting - This indicates that the stove is

in a cut back condition in an attempt to prevent an over-

temperature shut down.

FACTORY DEFAULTS

To return the control to its original factory default settings,

press and hold the AUX UP and AUX DOWN buttons

together for three seconds.

PARTS LIST

Key Part # Description Qty

1 69524 Feed Door Assembly 1

2 891372 Door Hinge Pad 2

3 25080B Feed Door Latch 1

4 69693 Burnpot Housing Weldment 1

5 86624 Burnpot Assembly 1

6 25513 Ash Cleanout 2

7 69713MB Top/Lid Weldment 1

8 891148 Plastic Handle 1

9 69515MB Cabinet Side - Left 1

10 80778

Assy, Circuit Board (4-Digit) IR

Compatible

11 25488MB Cabinet Side - Right 1

12 69787 Hopper Assembly 1

13 80491 MIcroswitch 1

14 83541 #4-40 Bolt 2

15 893039 Remote Sensor Bracket 1

16 25480MB Access Panel 1

17 80461 Power Supply Cord 1

18 80462 Receptacle, 3 Prong 1

19 891164 Auger Housing Weldment 1

20 891141 Auger 1

21 891189 Top Bushing Plate 1

22 891132 Bushing 1

23 83534 Retaining Ring 1

24 69719 Auger Cover 1

25 891161 Bottom Plate Retainer 1

26 25495 Drive Motor Bracket 1

27 891169 Heater Hose 2

28 80488 Auger Motor 1

29 83529 Hair Pin 1

30 69763 Exhaust Duct Weldment 1

31 88117 Exhaust Duct Gasket 1

32 80473 Exhaust Blower 1

33 88100 Exhaust Blower Gasket 1

34 80480 Thermistor 1

35 86633 Ignitor Tube Weldment 1

36 80619 Ignitor Cartridge 1

37 88118 Ignitor Flange Gasket 1

38 80472 Distribution Blower 1

39 88106 Distribution Blower Gasket 1

40 25774 Pressure Switch Bracket 1

41 80549 Pressure Switch 1

42 89586 Nipple 1

43 891121 Silicone Hose 3”

44 83537 Hose Clamp (#4) 1

45 88119 Insulation Blanket 1

46 88168 Burnpot Housing Gasket 1

47 26096MB Hearth 1

48 26097MB Grill Mount - Left 1

49 26098MB Grill Mount - Right 1

PARTS LIST

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL VOGELZANG PARTS

PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM VOGELZANG. USE OF THIRD PARTY COMPONENTS

WILL VOID THE WARRANTY.

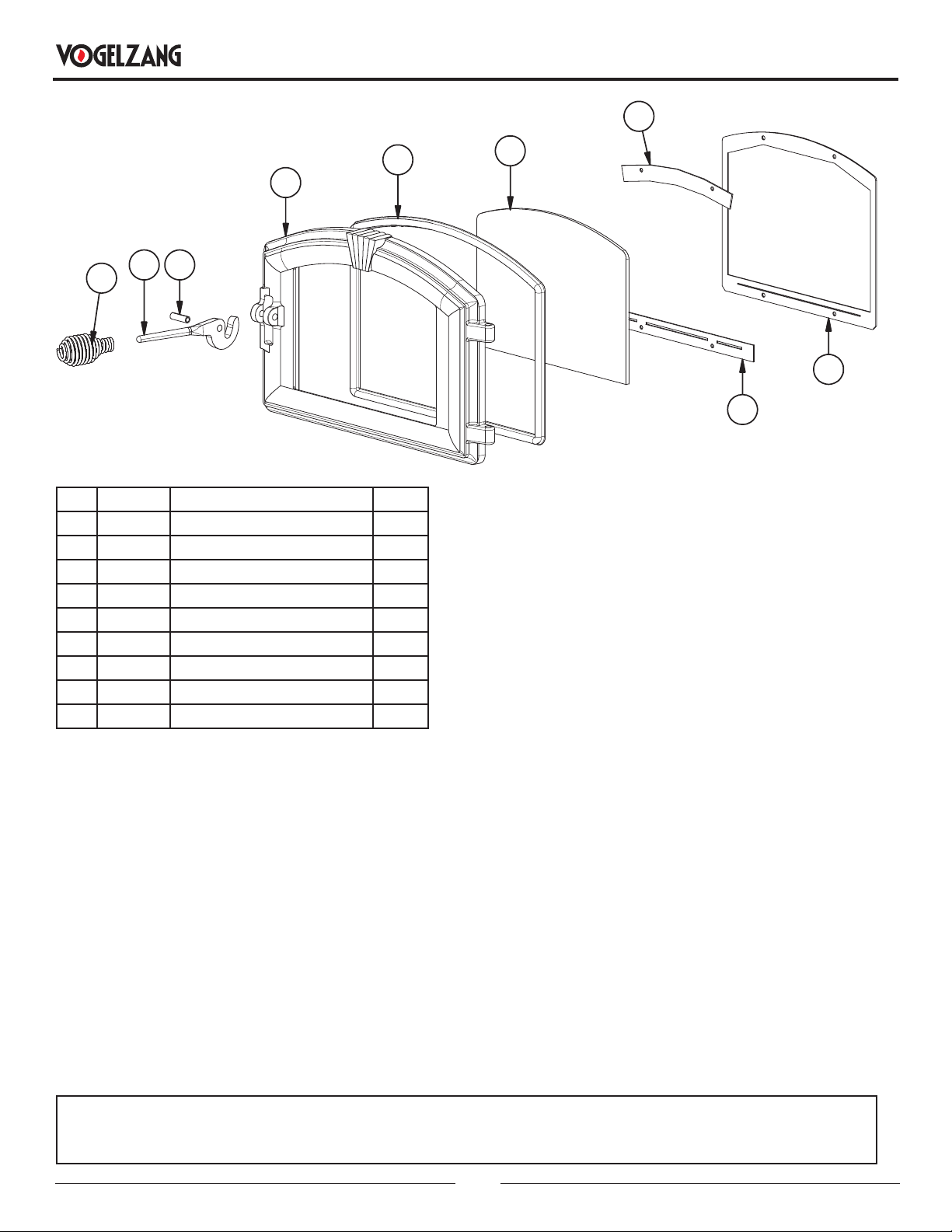

Key Part # Description Qty

1 891135 Spring Handle 1

2 25492 Handle, Door 1

3 83506 3/8 x 1-1/4 Roll Pin 1

4 25507 Feed Door 1

5 88066 5/8” Rope Gasket 4.5 ft

6 891053 Door Glass 1

7 25521 Top Glass Retainer 1

8 25520 Bottom Glass Retainer 1

9 25393 Glass Retainer 1

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL VOGELZANG PARTS

PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM VOGELZANG. USE OF THIRD PARTY COMPONENTS

WILL VOID THE WARRANTY.

PARTS LIST

WIRING DIAGRAM

CORRECT WRONG

ENSURE THE WIRES ARE CONNECTED

TO THE BOTTOM TWO PRONGS OF THE

HOPPER SWITCH AS SHOWN.

GRAY

BLACK

For Parts Assistance Call: 800-750-2723 Ext 5051 or Email: parts@usstove.com

The information in this owner’s manual is specic to your unit. When ordering replacement parts the information in this

manual will help to ensure the correct items are ordered. Before contacting customer service write down the model

number and the serial number of this unit. That information can be found on the certication label attached to the back of

the unit. Other information that may be needed would be the part number and part description of the item(s) in question.

Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once this information has been

gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email [email protected].

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described

in the manufacturer’s instructions. Always use the manufacturer's specied spare part when replacement is necessary.

Service 01 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 03 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 05 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 07 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 02 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 04 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 06 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 08 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

SERVICE RECORD

ENREGISTREMENT DE SERVICE

Il est recommandé que votre système de chauffage est desservi régulièrement et que le Service Interval enregistrement approprié est

terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez effectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement est

nécessaire.

Service de 01 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 03 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 05 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 07 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: __________________________________

Service de 02 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 04 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 06 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 08 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: __________________________________

SCHÉMA DE CÂBLAGE

GRIS

MOTEUR

D'ENTRAÎNEMENT

DE LA VIS SANS FIN

BLANC

MICRORUPTEUR

ALLUMEUR

SOURCE

ÉLECTRIQUE

BLANC

NOIR

PCB

ALLUMEUR

PRESSOSTAT

MARRON

NOIR

BLANC

ROUGE

BLEU

ORANGE

PRISE MOLEX AU CIRCUIT IMPRIMÉ

PCB

PRINCIPAL

NOIR

NOIR BLANC

BLANC

SOUFFLANTE DE

DISTRIBUTION

VENTILATEUR

D'ÉVACUATION

THERMISTOR

CORRECT FAUX

ASSUREZ-VOUS QUE LES FILS SONT

CONNECTÉS AUX DEUX BROCHES INFÉRIEURES

DE L’INTERRUPTEUR DE LA TRÉMIE, COMME

ILLUSTRÉ.

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spéciques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant de

contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur l’étiquette

de certication apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de pièce et la

description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation» de ce manuel.

Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723, poste 5051 ou par

e-mail à par[email protected].

Informations sur le modèle

Numéro de modèle

Numéro de série

POUR L’ASSISTANCE SUR LES PIÈCES, APPELEZ LE 800-750-2723, POSTE 5051 OU PAR COURRIEL:

PARTS@USSTOVE.COM

Les informations contenues dans ce manuel du propriétaire sont spéciques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant de

contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur l’étiquette

de certication apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de pièce et la

description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation» de ce manuel.

Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723, poste 5051 ou par

e-mail à parts@usstove.com.

Informations sur le modèle

Numéro de modèle

Numéro de série

Clé Réf La description Qté

1 69524 Montage D'alimentation De Porte 1

2 891372 Charnière De Porte Pad 2

3 25080B Nourrissez Loquet De Porte 1

4 69693

Logement Weldment Pot De

Combustion

5 86624 Assemblée Pot De Combustion 1

6 25513 Ash Cleanout 2

7 69713MB Top / Couvercle Weldment 1

8 891148 Poignée En Plastique 1

9 69515MB Cabinet Side - Gauche 1

10 80778

Assy, Carte De Circuit Imprimé (4

Chiffres) Ir Compatible

11 25488MB Cabinet Side - Droit 1

12 69787 Assemblée Hopper 1

13 80491 Micro-Interrupteur 1

14 83541 # 4-40 Bolt 2

15 893039 Support de capteur à distance 1

16 25480MB Panneau D'accès 1

17 80461 Cordon D'alimentation 1

18 80462 Réceptacle, 3 Prong 1

19 891164 Auger Logement Weldment 1

20 891141 Vrille 1

21 891189 Top Bushing Plate 1

22 891132 Bague 1

23 83534 Retaining Ring 1

24 69719 Auger Cover 1

25 891161 Bottom Plate Retenue 1

26 25495 Moteur D'entraînement Bracket 1

27 891169 Tuyau De Chauffage 2

28 80488 Auger Motor 1

29 83529 Épingle À Cheveux 1

30 69763 Echappement Duct Weldment 1

31 88117 Conduit D'échappement Joint 1

32 80473 Échappement Blower 1

33 88100 Joint D'échappement Blower 1

34 80480 Thermistance 1

35 86633 Ignitor Tube Weldment 1

36 80619 Cartouche Ignitor 1

37 88118 Ignitor Bride Joint 1

38 80472 Souﬄeur De Distribution 1

39 88106 Répartition Du Ventilateur Joint 1

40 25774 Pressostat Support 1

41 80549 Commutateur De Pression 1

42 89586 Mamelon 1

43 891121 Tuyau De Silicone 3 po

44 83537 Collier De Serrage (N ° 4) 1

45 88119 Couverture Isolante 1

46 88168 Logement Joint Pot De Combustion 1

47 26096MB Foyer 1

48 26097MB Grill Mont - Gauche 1

49 26098MB Grill Mont - Droit 1

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS À L’AIDE DE PIÈCES ORIGINALES VOGELZANG

ACHETÉES PAR VOTRE CONCESSIONNAIRE OU DIRECTEMENT CHEZ VOGELZANG. L’UTILISATION DE COMPOSANTS TIERS

ANNULERA LA GARANTIE.

PIÈCES DE RECHANGE

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: par[email protected]

Clé Réf La description Qté

1 891135 Poignée à ressort 1

2 25492 Poignée, porte 1

3 83506 Goupille cylindrique 3/8 x 1-1 / 4 1

4 25507 Porte d'alimentation 1

5 88066 Joint de corde 5/8 po 4,5 pi

6 891053 Verre de porte 1

7 25521 Retenue en verre supérieure 1

8 25520 Retenue de verre inférieure 1

9 25393 Arrêtoir en verre 1

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

PIÈCES DE RECHANGE

ENTRETIEN

zones fermées ou connés peut être dangereux. Assurez-vous

que vous les joints du poêle et les joints de cheminée sont en

bon état de fonctionnement et d’étanchéité correctement pour

assurer une exposition involontaire. Il est recommandé d’utiliser

les deux écrans de fumée et de CO dans les zones ayant le

potentiel de générer CO.

VÉRIFICATION ET NETTOYAGE DE LA TRÉMIE

Vériez périodiquement la trémie pour déterminer si de la sciure

(des nes) s’est accumulée dans le système d’alimentation

ou si des granulés sont restés collés à la surface de la trémie.

Nettoyez-les si nécessaire.

JOINTS DE PORTE ET DE VITRE

Inspecter régulièrement les principales portes et fenêtres en

verre joints. La porte principale peut avoir besoin d’être enlevé

pour avoir des joints elochés, brisés ou compactés remplacés

par votre revendeur agréé. La porte de cet appareil utilise un joint

5/8 po corde de diamètre.

MOTEURS DES VENTILATEURS

Nettoyez tous les ans les orices d’aération des moteurs des

ventilateurs d’évacuation et de distribution. Retirez le ventilateur

d’évacuation du conduit d’évacuation et nettoyez ses pales dans

le cadre des opérations de mise en marche en automne.

PEINTURE DE SURFACE

Les surfaces peintes peuvent être essuyées avec un chiffon

humide. Si des rayures apparaissent, ou si vous souhaitez

rénover la peinture, adressez-vous au revendeur agréé qui vous

fournira un bidon de peinture à haute température adaptée.

VERRE

Nous vous recommandons d’utiliser un nettoyant pour vitres de

haute qualité. Si une accumulation de créosote ou de carbone

s’accumule, vous pouvez utiliser de la laine d’acier et de l’eau

pour nettoyer le verre. N’UTILISEZ PAS de nettoyants abrasifs.

N’effectuez PAS le nettoyage lorsque la vitre est CHAUDE.

N’essayez pas de faire fonctionner l’appareil avec du verre

brisé. Le verre de remplacement peut être acheté auprès de

votre revendeur américain Stove. Si le verre est brisé, suivez ces

procédures de retrait:

1. Une fois le radiateur refroidi, retirez la porte du radiateur.

2. Retirez le joint de corde de la porte, puis les écrous retenant

le dispositif de retenue du verre en place.

3. Tout en portant des gants, retirez soigneusement les

morceaux de verre détachés du cadre de la porte.

4. Remplacez la vitre et le joint en vous assurant que le joint

parcourt tout le périmètre du bord du verre.

5. Réinstaller le dispositif de retenue et les huit écrous et le

joint de corde à l’aide de silicone haute température pour

faire adhérer le joint à la porte.

6. N’utilisez jamais de matériaux de substitution pour le verre.

NE PAS maltraiter la vitre de la porte en frappant, en claquant ou

en faisant un traumatisme similaire. N’utilisez pas le poêle avec

la vitre enlevée, ssurée ou cassée

MISE EN MARCHE À L’AUTOMNE

Avant de démarrer le premier feu de la saison de chauffage,

vériez que la zone à l’extérieur des systèmes d’évacuation et

d’admission d’air ne soit pas obstruée. Nettoyez et retirez les

cendres volantes du système d’évacuation. Nettoyez tous les

ltres du système d’évacuation et du tuyau d’entrée d’air extérieur.

Activez toutes les commandes et vériez qu’elles fonctionnent

correctement. C’est aussi le bon moment pour nettoyer à fond la

totalité du poêle.

ARRÊT AU PRINTEMPS

Après la dernière ambée du printemps, retirez tous les granulés

restants de la trémie et du système d’alimentation à tarière.

Enlevez tout d’abord les granulés avec une pelle, puis faites

fonctionner la tarière jusqu’à ce que la trémie soit vide et que

les granulés cessent de couler (il sut pour cela d’appuyer sur

l’interrupteur ON en gardant la porte d’observation ouverte).

Passez l’aspirateur dans la trémie. Nettoyez soigneusement le

pot de combustion et la chambre de combustion. Si le poêle est

dans un endroit humide, il peut être souhaitable de pulvériser du

silicone en aérosol à l’intérieur de la trémie nettoyée. Le système

d’évacuation doit être soigneusement nettoyé.

CALENDRIER D’ENTRETIEN

Suivez le calendrier ci-dessous dans des conditions d’utilisation

moyennes. Les joints autour de la porte et de la vitre doivent être

inspectés et réparés ou remplacés si nécessaire.

Tous les

jours

Toutes les

semaines

Tous les mois

ou selon les

besoins

Pot de combustion Agité Vidé

Chambre de

combustion

Brossée

Cendres Vériées Vidées

Chambres intérieures Aspirées

Pales du ventilateur

de combustion

Aspirées /

Brossées

Turbine du ventilateur

de convection

Aspirée /

Brossée

Système d'évacuation Nettoyé

Joints Inspectés

Vitre Essuyée Nettoyée

Trémie (n de saison)

Vidée et

aspirée

ENTRETIEN

AVERTISSEMENT:

• LE DÉFAUT DE NETTOYAGE ET D’ENTRETIEN DE CET

APPAREIL COMME INDIQUÉ PEUT ENTRAÎNER UNE

BAISSE DES PERFORMANCES ET UN RISQUE POUR LA

SÉCURITÉ.

• DÉBRANCHEZ LE CORDON ÉLECTRIQUE DU POÊLE

AVANT DE RETIRER LE PANNEAU ARRIÈRE OU D’OUVRIR

LE SYSTÈME D’ÉVACUATION POUR TOUTE TÂCHE

D’INSPECTION, DE NETTOYAGE OU D’ENTRETIEN.

• NE PROCÉDEZ JAMAIS À L’INSPECTION, AU NETTOYAGE

OU À L’ENTRETIEN SUR UN POÊLE CHAUD.

• N’UTILISEZ PAS LE POÊLE SI LA VITRE EST CASSÉE,

IL POURRAIT EN RÉSULTER UNE FUITE DE GAZ DE

COMBUSTION.

• LES TENTATIVES D’OBTENIR DES TAUX DE SORTIE DE

CHALEUR QUI DÉPASSENT LES SPÉCIFICATIONS DE

CONCEPTION DU CHAUFFAGE PEUVENT CAUSER DES

DOMMAGES PERMANENTS AU CHAUFFAGE.

FORMATION, INSPECTION ET ÉLIMINATION DE

LA CRÉOSOTE

MISE EN GARDE:

LE SYSTÈME D'ÉCHAPPEMENT DOIT ÊTRE VÉRIFIÉ

MENSUEL PENDANT LA SAISON DE BRÛLURE POUR TOUT

ACCUMULATION DE SUIE OU DE CRÉOSOTE.

Lorsque le bois brûle lentement, il produit du goudron et d’autres

vapeurs organiques qui se combinent avec l’humidité rejetée

pour former la créosote. Les vapeurs de créosote se condensent

dans un conduit de cheminée relativement froid ou si le feu vient

de démarrer ou brûle lentement. Ainsi, les résidus de créosote

s’accumulent sur le boisseau. Si elle prend feu, cette créosote

produit un feu extrêmement chaud qui peut endommager la

cheminée, voire détruire la maison. En dépit de leur grande

ecacité, les poêles à granulés peuvent accumuler de la créosote

dans certaines conditions. Le raccord et le conduit de cheminée

doivent être inspectés par une personne qualiée une fois par an

ou par tonne de granulés pour déterminer si une accumulation

de créosote ou de cendres volantes s’est produite. Si la créosote

s’est accumulée, elle doit être enlevée pour réduire le risque de

feu de cheminée. Inspectez le système au niveau du raccord

avec le poêle et en haut de la cheminée. Les surfaces plus

froides ont tendance à accumuler les dépôts de créosote plus

rapidement; il est donc important de vérier la cheminée par le

haut ainsi que par le bas. La créosote doit être éliminée avec une

brosse spécialement conçue pour le type de cheminée utilisé.

Un ramoneur qualié peut fournir ce service. Il est également

conseillé d’inspecter, de nettoyer et si nécessaire de réparer la

totalité du système avant chaque saison de chauffage. Pour

nettoyer la cheminée, déconnecter l’évacuation du poêle.

CENDRES VOLANTES

Elles s’accumulent dans la portion horizontale du conduit

d’évacuation. Bien qu’elles ne soient pas combustibles, elles

peuvent gêner le ux normal d’évacuation. Elles doivent donc

être périodiquement éliminées.

ENLÈVEMENT ET ÉLIMINATION DES CENDRES

AVERTISSEMENT:

LAISSEZ LE POÊLE REFROIDIR AVANT D’EFFECTUER TOUT

ENTRETIEN OU NETTOYAGE. LES CENDRES DOIVENT

ÊTRE ÉVACUÉES DANS UN RÉCIPIENT MÉTALLIQUE

DOTÉ D’UN COUVERCLE HERMÉTIQUE. LE RÉCIPIENT À

CENDRES FERMÉ DOIT ÊTRE DÉPOSÉ SUR UNE SURFACE

NON COMBUSTIBLE OU SUR LE SOL, BIEN À L’ÉCART DE

TOUTE MATIÈRE COMBUSTIBLE, AVANT L’ÉLIMINATION

DÉFINITIVE.

Retirez les cendres périodiquement pour éviter l’accumulation

inutile de cendres. Retirez les cendres une fois l’unité refroidie.

Les cendres doivent être placées dans un récipient en métal avec

un couvercle hermétique. Le contenant fermé de cendres doit

être placé sur un sol incombustible ou sur le sol, bien éloigné

de tout matériau combustible, en attendant l’élimination nale.

Si les cendres sont éliminées par enfouissement dans le sol ou

autrement dispersées localement, elles doivent être conservées

dans le récipient fermé jusqu’à ce que toutes les braises aient été

complètement refroidies. Le conteneur ne doit pas être utilisé

pour d’autres déchets ou l’élimination des déchets. S’ils sont

combinés avec des substances combustibles, les cendres et

les braises peuvent s’enammer. L’élimination des cendres est

la suivante:

1. Laissez le feu s’éteindre et laissez l’appareil refroidir à

température ambiante.

2. Assurez-vous que le poêle à granulés est à température

ambiante avant de le toucher. Ouvrez la porte, retirez le pot

de combustion et videz-le dans un récipient en métal.

3. Aspirez les cendres de la chambre de combustion.

ASSUREZ-VOUS QUE LES CENDRES SONT FROIDES AU

TOUCHER AVANT D’ASPIRER. Certains aspirateurs peuvent

laisser échapper des cendres dans la pièce. Votre aspirateur

doit avoir un ltre ou un sac spécial pour éliminer les fuites.

4. Réinstallez le pot de combustion.

FUMÉE ET CO MONITEURS

La combustion du bois produit naturellement le monoxyde de

carbone (CO) et de la fumée. CO est un gaz toxique lorsqu’il

est exposé à des concentrations élevées pendant des périodes

de temps prolongées. Alors que les systèmes de combustion

modernes réchauffeurs réduisent considérablement la quantité

de CO émise par la cheminée, l’exposition aux gaz dans des

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

Lorsque le bois brûle lentement, il produit du goudron et d’autres

vapeurs organiques qui se combinent avec l’humidité rejetée

pour former la créosote. Les vapeurs de créosote se condensent

dans un conduit de cheminée relativement froid ou si le feu vient

de démarrer ou brûle lentement. Ainsi, les résidus de créosote

s’accumulent sur le boisseau. Si elle prend feu, cette créosote

cheminée, voire détruire la maison. En dépit de leur grande

ecacité, les poêles à granulés peuvent accumuler de la créosote

dans certaines conditions. Le raccord et le conduit de cheminée

doivent être inspectés par une personne qualiée une fois par an

ou par tonne de granulés pour déterminer si une accumulation

de créosote ou de cendres volantes s’est produite. Si la créosote

s’est accumulée, elle doit être enlevée pour réduire le risque de

feu de cheminée. Inspectez le système au niveau du raccord

avec le poêle et en haut de la cheminée. Les surfaces plus

froides ont tendance à accumuler les dépôts de créosote plus

rapidement; il est donc important de vérier la cheminée par le

haut ainsi que par le bas. La créosote doit être éliminée avec une

brosse spécialement conçue pour le type de cheminée utilisé.

Un ramoneur qualié peut fournir ce service. Il est également

conseillé d’inspecter, de nettoyer et si nécessaire de réparer la

totalité du système avant chaque saison de chauffage. Pour

nettoyer la cheminée, déconnecter l’évacuation du poêle.

Elles s’accumulent dans la portion horizontale du conduit

d’évacuation. Bien qu’elles ne soient pas combustibles, elles

peuvent gêner le ux normal d’évacuation. Elles doivent donc

être périodiquement éliminées.

Retirez les cendres périodiquement pour éviter l’accumulation

inutile de cendres. Retirez les cendres une fois l’unité refroidie.

Les cendres doivent être placées dans un récipient en métal avec

un couvercle hermétique. Le contenant fermé de cendres doit

être placé sur un sol incombustible ou sur le sol, bien éloigné

de tout matériau combustible, en attendant l’élimination nale.

Si les cendres sont éliminées par enfouissement dans le sol ou

autrement dispersées localement, elles doivent être conservées

dans le récipient fermé jusqu’à ce que toutes les braises aient été

complètement refroidies. Le conteneur ne doit pas être utilisé

pour d’autres déchets ou l’élimination des déchets. S’ils sont

combinés avec des substances combustibles, les cendres et

les braises peuvent s’enammer. L’élimination des cendres est

Laissez le feu s’éteindre et laissez l’appareil refroidir à

température ambiante.

Assurez-vous que le poêle à granulés est à température

de combustion et videz-le dans un récipient en métal.

Aspirez les cendres de la chambre de combustion.

ASSUREZ-VOUS QUE LES CENDRES SONT FROIDES AU

TOUCHER AVANT D’ASPIRER. Certains aspirateurs peuvent

laisser échapper des cendres dans la pièce. Votre aspirateur

doit avoir un ltre ou un sac spécial pour éliminer les fuites.

Réinstallez le pot de combustion.

La combustion du bois produit naturellement le monoxyde de

carbone (CO) et de la fumée. CO est un gaz toxique lorsqu’il

est exposé à des concentrations élevées pendant des périodes

de temps prolongées. Alors que les systèmes de combustion

modernes réchauffeurs réduisent considérablement la quantité

de CO émise par la cheminée, l’exposition aux gaz dans des

INSTRUCTIONS D’UTILISATION

PROCÉDURE D’ARRÊT

AVERTISSEMENT:

NE JAMAIS ARRÊTER CET APPAREIL EN LE DÉBRANCHANT

DE LA SOURCE D'ALIMENTATION.

Pour arrêter le poêle, il sut d’appuyer sur la touche « POWER »

du tableau d’achage. Le témoin vert repasse au rouge lorsqu’on

appuie sur la touche « POWER ». Le moteur de la tarière s’arrête

et les ventilateurs continuent de fonctionner jusqu’à ce que la

température de la chambre de combustion interne ait baissé

jusqu’à un niveau prédéni.

1. Ce poêle est équipé d’un thermodisque haute température.

Cet appareil comporte un thermodisque à réarmement

manuel. Cet interrupteur de sécurité a deux fonctions.

A. Détecter une surchauffe du poêle et arrêter le système

d’alimentation en combustible ou la tarière.

B. En cas de dysfonctionnement du ventilateur de convection,

le thermodisque haute température arrête automatiquement

la tarière, ce qui prévient une surchauffe du poêle.

REMARQUE: Sur certains appareils, une fois le bouton de

réinitialisation déclenché, comme un disjoncteur, il faut appuyer

dessus pour redémarrer le poêle. Sur d’autres appareils, le

thermodisque ne comporte pas de bouton de réinitialisation

et se réinitialise lorsque le poêle a refroidi. Le fabricant vous

recommande de vous adresser au revendeur si cela se produit

car cela peut indiquer un problème plus grave. Il peut s’avérer

nécessaire d’appeler le service de réparation.

2. En cas de défaillance du ventilateur de combustion, un

interrupteur pneumatique interrompt automatiquement la

tarière.

REMARQUE: L’ouverture de la porte du poêle pendant plus de 30

secondes pendant le fonctionnement provoque un changement

de pression susant pour activer l’interrupteur pneumatique

qui arrête l’alimentation en combustible. Le poêle s’éteint et la

mention « E2 » s’ache sur l’écran à deux chiffres. Le poêle doit

s’arrêter complètement avant de pouvoir être redémarré.

CHAMBRES INTÉRIEURES

• Pot de combustion - Retirez et nettoyez périodiquement le

pot de combustion et la zone à l’intérieur du boîtier du pot de

combustion. En particulier, il est conseillé de nettoyer les trous

du pot de combustion pour éliminer toute accumulation qui

pourrait empêcher l’air de circuler librement dans le pot de

combustion.

Au l du temps, de la cendre ou de la poussière peuvent s’accumuler

sur les pales des ventilateurs de circulation et d’extraction. Les

ventilateurs doivent être inspectés périodiquement et, en cas

d’accumulation, les nettoyer à l’aspirateur car les cendres ou la

poussière peuvent nuire aux performances des ventilateurs. Il

est également possible que la créosote puisse s’accumuler dans

le ventilateur d’extraction, il doit donc être nettoyé à la brosse.

Le ventilateur d’extraction se trouve derrière le panneau latéral

gauche (face à l’avant du radiateur), le ventilateur de circulation

se trouve derrière le panneau latéral droit. Pour accéder à

l’allumeur, retirez le tube d’entrée d’air et le couvercle (2 vis). Le

moteur de la vis sans n est situé au centre arrière de l’unité.

Remarque: lors du nettoyage, veillez à ne pas endommager les

pales du ventilateur.

Si un aspirateur est utilisé pour nettoyer votre poêle, nous vous

suggérons d’utiliser l’aspirateur AV15E AshVac. L’AV15E AshVac

est conçu pour l’élimination des cendres. Certains aspirateurs

ordinaires (c’est-à-dire les aspirateurs d’atelier) peuvent laisser

échapper des cendres dans la pièce.

NE PAS ASPIRER LES CENDRES CHAUDES.

INSTRUCTIONS D’UTILISATION

VÉRIFICATION AVANT LA MISE EN MARCHE

Retirez le pot de combustion, vérier qu’il soit propre et qu’aucun

des orices d’air ne soit bouché. Nettoyez la chambre de

combustion puis réinstallez le pot de combustion. Nettoyez la

vitre de la porte si nécessaire (un chiffon sec ou une serviette

en papier sut généralement). N’utilisez jamais de produits

nettoyants abrasifs sur la vitre ou la porte. Vériez le combustible

dans la trémie, et remplissez-la si nécessaire.

CONSTRUIRE UN FEU

N’utilisez jamais de grille ou autre moyen de supporter le

carburant. Utilisez uniquement le pot de combustion fourni avec

ce radiateur. Le couvercle de la trémie doit être fermé pour que

l’unité puisse alimenter des granulés. Pendant la période de

démarrage:

• Assurez-vous que le pot de combustion ne contient pas de

granulés.

• N’ouvrez PAS la porte de visualisation.

• Il se peut que le registre doive être fermé pendant le démarrage.

• N’ajoutez PAS de granulés dans le pot de combustion à la

main.

REMARQUE: Au cours des premiers incendies, votre poêle

émettra une odeur lorsque la peinture à haute température

durcit ou deviendra assaisonnée au métal. Le maintien de petits

incendies minimisera cela. Évitez de placer des articles sur la

cuisinière pendant cette période car la peinture pourrait être

affectée. Les tentatives pour atteindre des débits de chaleur

dépassant les spécications de conception du réchauffeur

peuvent entraîner des dommages permanents au réchauffeur.

IGNITEUR

1. Remplissez la trémie et nettoyez le pot de combustion.

2. Appuyez sur le bouton «Marche / Arrêt». Assurez-vous que

le voyant vert s’allume.

3. Ajustez la vitesse d’alimentation au réglage souhaité en

appuyant sur le bouton «Avance du niveau de chaleur».

Si le feu ne démarre pas dans 12 minutes, appuyez sur «Marche /

Arrêt», attendez quelques minutes, dégagez le pot de combustion

et recommencez la procédure.

OUVERTURE DE LA PORTE

Si la porte est ouverte pendant le fonctionnement du poêle, elle

doit être refermée dans les 30 secondes, sinon le poêle s’éteint.

Si le poêle s’éteint, appuyez sur l’interrupteur ON/OFF pour le

redémarrer. Le poêle doit être complètement arrêté et débranché

avant de pouvoir être redémarré.

AVERTISSEMENT:

• NE FAITES PAS FONCTIONNER VOTRE POÊLE AVEC LA

PORTE VUE OUVERTE. LA TARIÈRE N’ALIMENTERA

PAS DE GRANULÉS DANS CES CIRCONSTANCES ET

UN PROBLÈME DE SÉCURITÉ PEUT PROVOQUER DES

ÉTINCELLES OU DES FUMÉES ENTRANT DANS LA PIÈCE.

• LA PORTE DOIT ÊTRE FERMÉE ET SCELLÉE PENDANT LE

FONCTIONNEMENT.

VENTILATEUR DE LA PIÈCE

Lors du démarrage du poêle, le ventilateur de la pièce ne se met

pas en marche tant que l’échangeur thermique du poêle n’est pas

chaud. Cela prend habituellement environ 10 minutes après le

démarrage.

SI LE POÊLE MANQUE DE GRANULÉS

Le feu s’éteint; le moteur de la tarière et les ventilateurs restent

en fonctionnement jusqu’à ce que le poêle ait refroidi. Cela peut

prendre 30 minutes ou plus, en fonction de la chaleur résiduelle

dans l’appareil. Après l’arrêt des composants du poêle, tous les

témoins de l’écran s’éteignent et l’écran à deux chiffres ache «

E3 » en clignotant.

RECHARGE EN COMBUSTIBLE

AVERTISSEMENT:

• GARDEZ LE COUVERCLE DE LA TRÉMIE FERMÉ À TOUT

MOMENT, SAUF PENDANT LE REMPLISSAGE.

• NE REMPLISSEZ PAS TROP LA TRÉMIE.

AVERTISSEMENT:

• LA TRÉMIE ET LE COUVERCLE DU POÊLE SONT

CHAUDS PENDANT LE FONCTIONNEMENT ; VOUS

DEVEZ TOUJOURS PROTÉGER VOS MAINS LORS DU

REMPLISSAGE DU POÊLE.

• NE TOUCHEZ PAS AUX SURFACES CHAUDES DU POÊLE.

ENSEIGNEZ AUX ENFANTS LES DANGERS DES POÊLES À

HAUTE TEMPÉRATURE. LES JEUNES ENFANTS DOIVENT

ÊTRE SURVEILLÉS LORSQU’ILS SE TROUVENT DANS LA

MÊME PIÈCE QUE LE POÊLE.

• NE PLACEZ JAMAIS VOTRE MAIN PRÈS DE LA TARIÈRE

LORSQUE LE POÊLE EST EN MARCHE.

• NOUS VOUS RECOMMANDONS DE NE PAS LAISSER LA

TRÉMIE TOMBER EN DESSOUS DU 1/4 PLEIN.

AVERTISSEMENT DE SABOTAGE

Ce poêle à bois a un taux de combustion faible minimum, déni

par le fabricant, qui ne doit pas être modié. Il est contraire à la

réglementation fédérale de modier ce paramètre ou d’utiliser ce

radiateur à bois d’une manière non conforme aux instructions

d’utilisation de ce manuel.

Retirez le pot de combustion, vérier qu’il soit propre et qu’aucun

des orices d’air ne soit bouché. Nettoyez la chambre de

combustion puis réinstallez le pot de combustion. Nettoyez la

vitre de la porte si nécessaire (un chiffon sec ou une serviette

en papier sut généralement). N’utilisez jamais de produits

nettoyants abrasifs sur la vitre ou la porte. Vériez le combustible

dans la trémie, et remplissez-la si nécessaire.

N’utilisez jamais de grille ou autre moyen de supporter le

carburant. Utilisez uniquement le pot de combustion fourni avec

ce radiateur. Le couvercle de la trémie doit être fermé pour que

l’unité puisse alimenter des granulés. Pendant la période de

démarrage:

Assurez-vous que le pot de combustion ne contient pas de

granulés.

N’ouvrez PAS la porte de visualisation.

Il se peut que le registre doive être fermé pendant le démarrage.

N’ajoutez PAS de granulés dans le pot de combustion à la

REMARQUE: Au cours des premiers incendies, votre poêle

émettra une odeur lorsque la peinture à haute température

durcit ou deviendra assaisonnée au métal. Le maintien de petits

cuisinière pendant cette période car la peinture pourrait être

affectée. Les tentatives pour atteindre des débits de chaleur

dépassant les spécications de conception du réchauffeur

peuvent entraîner des dommages permanents au réchauffeur.

Remplissez la trémie et nettoyez le pot de combustion.

Appuyez sur le bouton «Marche / Arrêt». Assurez-vous que

le voyant vert s’allume.

Ajustez la vitesse d’alimentation au réglage souhaité en

appuyant sur le bouton «Avance du niveau de chaleur».

Si le feu ne démarre pas dans 12 minutes, appuyez sur «Marche /

Arrêt», attendez quelques minutes, dégagez le pot de combustion

et recommencez la procédure.

doit être refermée dans les 30 secondes, sinon le poêle s’éteint.

Si le poêle s’éteint, appuyez sur l’interrupteur ON/OFF pour le

redémarrer. Le poêle doit être complètement arrêté et débranché

avant de pouvoir être redémarré.

Lors du démarrage du poêle, le ventilateur de la pièce ne se met

pas en marche tant que l’échangeur thermique du poêle n’est pas

chaud. Cela prend habituellement environ 10 minutes après le

démarrage.

Le feu s’éteint; le moteur de la tarière et les ventilateurs restent

en fonctionnement jusqu’à ce que le poêle ait refroidi. Cela peut

prendre 30 minutes ou plus, en fonction de la chaleur résiduelle

dans l’appareil. Après l’arrêt des composants du poêle, tous les

témoins de l’écran s’éteignent et l’écran à deux chiffres ache «

E3 » en clignotant.

Ce poêle à bois a un taux de combustion faible minimum, déni

par le fabricant, qui ne doit pas être modié. Il est contraire à la

réglementation fédérale de modier ce paramètre ou d’utiliser ce

radiateur à bois d’une manière non conforme aux instructions

d’utilisation de ce manuel.

INSTRUCTIONS D’UTILISATION

AVERTISSEMENT:

• N'UTILISEZ PAS DE PRODUITS CHIMIQUES OU DE

FLUIDES POUR ALLUMER LE FEU - N'UTILISEZ JAMAIS

D'ESSENCE, DE COMBUSTIBLE POUR LANTERNE DE

TYPE ESSENCE, DE KÉROSÈNE, DE LIQUIDE À BRIQUET À

CHARBON OU DE LIQUIDES SIMILAIRES POUR ALLUMER

OU «RAFRAÎCHIR» UN FEU DANS CE POÊLE. GARDEZ

TOUS CES LIQUIDES ÉLOIGNÉS DU POÊLE PENDANT SON

UTILISATION.

• CHAUD EN FONCTIONNEMENT. TENIR LES ENFANTS, LES

VÊTEMENTS ET LES MEUBLES À L'ÉCART. LE CONTACT

PEUT CAUSER DES BRÛLURES DE LA PEAU.

Cet appareil est conçu pour brûler uniquement PFI pellets

Premium qualité. NE PAS BRÛLER:

1. Des déchets;

2. Coupures de gazon ou les déchets de jardin;

3. Les matériaux contenant du caoutchouc, y compris les

pneumatiques;

4. Les matériaux contenant de plastique;

5. Produits pétroliers des déchets, des peintures ou des

diluants de peinture ou de produits d’asphalte;

6. Les matériaux contenant de l’amiante;

7. Les débris de construction ou de démolition;

8. Liens ou de bois traité sous pression Railroad;

9. Fumier ou restes d’animaux;

10. Sel de bois otté de l’eau ou d’autres matériaux préalablement

eau salée saturés;

11. Bois de; ou

12. Les produits de papier, de carton, de contreplaqué ou de

particules. L’interdiction de la combustion de ces matériaux

n’interdit pas l’utilisation des démarreurs de feu fabriqués à

partir de papier, de carton, de sciure, de cire et substances

similaires dans le but de déclencher un incendie dans un

poêle à bois affecté.

Brûler ces matériaux peut entraîner la libération de fumées

toxiques ou de rendre l’appareil de chauffage de la fumée

inecace et cause.

CARBURANT APPROPRIÉ

AVERTISSEMENT:

L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ AVEC DU

COMBUSTIBLE EN GRANULÉS CONFORME À OU EXCÉDANT

LA NORME ÉTABLIE PAR LE PELLET FUEL INSTITUTE (PFI).

L’UTILISATION D’AUTRES COMBUSTIBLES ANNULE LA

GARANTIE.

Votre poêle à granulés est conçu pour brûler des granulés de bois

dur de qualité supérieure conformes à la norme PFI (Pellet Fuels

Institute) (densité minimale de 40 lb par pied cube, diamètre de

1/4 à 5/16 moins de 8 200 BTU / lb, humidité inférieure à 8%

en poids, cendres inférieure à 1% en poids et sel inférieur à 300

parties par million). Les granulés mous, contenant une quantité

excessive de sciure de bois en vrac, qui ont été ou sont mouillés,

réduiront les performances. Rangez vos pellets dans un endroit

sec. NE stockez PAS le carburant dans les dégagements

d’installation de l’appareil ou dans l’espace requis pour faire le

plein et enlever les cendres. Cela pourrait provoquer un incendie.

Ne pas trop brûler ou utiliser des combustibles volatiles ou

des combustibles, cela pourrait causer des dommages aux

personnes et à la propriété. Cet appareil n’est homologué que

pour brûler du carburant sous forme de granulés de bois ! Les

granulés approuvés mesurent 1/4 po. Ou 5/16 po. De diamètre et

pas plus de 1 po. De long. Les granulés plus longs ou plus épais

peuvent bloquer les ailettes de la tarière, ce qui empêche une

bonne alimentation en granulés. Il est interdit de brûler du bois

sous d’autres formes que des granulés. Il s’agirait d’une violation

des codes du bâtiment pour lesquels le poêle a été approuvé,

et cela annulerait toutes les garanties. La conception du poêle

intègre l’alimentation automatique des granulés dans le feu

selon un rythme soigneusement calculé. Un autre combustible

introduit à la main n’augmenterait pas la production de chaleur,

mais pourrait nuire gravement aux performances du poêle

en générant beaucoup de fumée. Ne brûlez pas de granulés

mouillés. Les performances du poêle dépendent fortement

de la qualité des granulés. Évitez les marques de granulés qui

présentent les caractéristiques suivantes :

• Un excès de nes – Le terme « nes » décrit les granulés

écrasés ou les matériaux libres qui ressemblent à de la sciure

ou à du sable. Il est possible de tamiser les granulés avant de

les placer dans la trémie pour éliminer la plupart des nes.

• Des liants – Certains granulés sont produits avec des

matériaux liants qui les agglutinent, les « lient ».

• Un contenu élevé en cendres – Ces granulés de mauvaise

qualité créent souvent de la fumée et salissent la vitre.

L’entretien devra être plus fréquent. Il faudra vider le pot de

combustion et aspirer la totalité du système plus fréquemment.

Des granulés de mauvaise qualité pourraient endommager la

tarière. Nous ne pouvons accepter aucune responsabilité en

cas de dommages dus à des granulés de mauvaise qualité.

AVERTISSEMENT:

• GARDER LES OBJETS ÉTRANGERS HORS DE LA TRÉMIE.

• LES PIÈCES MOBILES DE CE POÊLE SONT MUES PAR

DES MOTEURS ÉLECTRIQUES AU COUPLE ÉLEVÉ.

ÉLOIGNEZ TOUTES LES PARTIES DU CORPS DE LA

TARIÈRE LORSQUE LE POÊLE EST BRANCHÉ SUR LA

PRISE ÉLECTRIQUE. CES PIÈCES MOBILES PEUVENT

COMMENCER À BOUGER À TOUT MOMENT LORSQUE LE

POÊLE EST BRANCHÉ.

INSTRUCTIONS D’UTILISATION

RACCORDEMENT DU THERMOSTAT

Placez les bornes femelles sur les fils conducteurs

de votre thermostat basse tension.

2. Branchez un fil de thermostat sur chacun des

bornes du circuit imprimé.

Le cavalier doit être

enlevé en premier

Utilisez un fil de calibre

18, 2 conducteurs

REMARQUE IMPORTANTE: L’objet du T’Stat est

de faire en sorte que le poêle se programme

entre le réglage présélectionné de la plage de

chaleur désirée («1» à «5») et le réglage de la

plage de chaleur minimale de «1». Le T’Stat

n’allumera ni ne éteindra le poêle.

Lorsque la température ambiante souhaitée

est atteinte et que le T’Stat n’a plus besoin de

chaleur, le réglage de la plage de chauffage

minimale est défini sur «1». L'unité ne s'éteindra

pas complètement.

Une fois que la

température ambiante a baissé et que le T’Stat

a besoin de plus de chaleur, l’appareil

commencera à alimenter les granulés avec le

réglage de chaleur présélectionné allant de

“1” à “5”.

INSTRUCTIONS D’UTILISATION

• Lors de la mise en marche, l’allumage doit avoir lieu dans les

12 minutes ou le poêle émettra une erreur et achera E3.

• Pendant la phase de démarrage, la touche Mode ne fonctionne

pas.

B. Gamme De Chaleur Boutons De Fleche

• Ces boutons, une fois poussés, permettent de régler le débit

d’alimentation en granules, d’où la puissance calorique ou

la plage de chaleur de votre poêle. Lors de l’utilisation de la

télécommande manuelle, cette fonction peut être effectuée

avec les touches “Haut / Bas”.

• Les niveaux de sortie de chaleur changent de manière

incrémentielle sur le diagramme à barres en commençant par

la plage de chaleur “1” jusqu’à la plage de chaleur “5”.

VUE D’ENSEMBLE DU PANNEAU DE CONTRÔLE

La mise en marche / arrêt du chauffage, ainsi que les réglages du

débit d’alimentation en carburant et de la vitesse du ventilateur

de la pièce sont effectués en appuyant sur le (s) bouton (s)

approprié (s) sur le panneau de commande situé sur le côté

inférieur gauche de votre appareil de chauffage.

• ON/OFF

Appuyer sur le bouton «ON» du panneau de contrôle démarrera

la séquence de mise en marche du système de chauffage. Le

combustible commencera à être alimenté grâce au système

d’approvisionnement à vis sans n puis s’allumera après environ

5 minutes.

Appuyer sur le bouton «OFF» du panneau de contrôle fera entrer

le système de chauffage dans sa séquence d’arrêt. Le système

d’approvisionnement du combustible arrêtera d’amener du

combustible à partir de la vis sans n et, une fois que le feu

sera éteint et le système de chauffage refroidit, les ventilateurs

s’arrêteront de fonctionner.

• DEGRÉ DE CHALEUR

Appuyer sur les èches vers le haut et vers le bas «Heat Range»

(Niveau de chaleur) permet de régler la quantité de combustible

qui est approvisionnée au pot de combustion.

• VENTILATEUR DE TIRAGE

Le ventilateur de tirage (évacuation) s’allumera dès que le bouton

«ON» sera pressé. Le ventilateur réglera automatiquement

sa vitesse conformément au réglage du niveau de chaleur.

Cependant, cette vitesse peut être réglée manuellement en

appuyant sur les èches haut et bas du ventilateur de tirage

(Draft Fan). Lorsque le bouton «Draft Fan» (ventilateur de tirage)

est appuyé, l’achage indiquera «Df-A», qui est automatique.

Appuyez de nouveau sur les èches pour régler la vitesse du

ventilateur. Quand le système de chauffage est en mode manuel,

le thermostat en option ne contrôlera pas correctement l’unité.

Lorsque vous ajustez le réglage du ventilateur de tirage, essayez

seulement 1 réglage au-dessus ou en dessous du réglage de

chaleur. Il est préférable de laisser le poêle en mode automatique.

• VENTILATEUR DE LA PIÈCE

Le ventilateur de la pièce s’allumera une fois que l’unité aura atteint

la température de fonctionnement. En appuyant sur les boutons

«Room Fan» du ventilateur de la pièce, l’achage indiquera «Rf-

A», ce qui correspond à automatique ou «Rf-1» à «Rf-9» pour les

réglages manuels. En mode auto, la vitesse du ventilateur de la

pièce sera automatiquement réglée conformément au réglage

du niveau de chaleur. En appuyant sur les èches haut et bas

«Room Fan» du ventilateur de la pièce, vous pouvez régler le

réglage de la vitesse du ventilateur jusqu’à «Rf-9». Le ventilateur

de la pièce doit fonctionner à un niveau supérieur ou égal au

réglage du niveau de chaleur.

• AUX - UTILISÉ POUR RÉINITIALISER LE POÊLE AUX

RÉGLAGES D’USINE

Pour réinitialiser le poêle à ses réglages originaux d’usine,

appuyez et maintenez enfoncés simultanément les boutons AUX

UP et AUX DOWN pendant 3 secondes.

• RETARDEMENT DE LA VIS SANS FIN

Le bouton «Auger Delay» peut être utilisé pour mettre en pause

la rotation de la vis sans n pendant environ 1 minute. Cela peut

être annulé en appuyant sur le bouton «ON». Le «Retardement

de la vis sans n» est normalement utilisé pendant le cycle de

mise en route pour ralentir l’approvisionnement en combustible

pendant l’allumage initial.

• MODE

Le bouton «Mode» n’est pas utilisé sur ce modèle.

Pendant le fonctionnement normal, l’unité est constamment

surveillée pour les problèmes. En cas d’erreur, l’unité s’arrêtera

et une erreur s’achera. Consultez la liste des codes d’erreur à

la n de ce manuel.

INSTRUCTIONS D’UTILISATION

COMMENT FONCTIONNE VOTRE POÊLE

Afficheur à 4 chiffres

Indicateurs de

sélection de l'afficheur

Indicateur &

bouton On

Indicateur du

mode auto

Indicateur & bouton de

retardement de la vis sans fin

Indicateur &

bouton Off

Boutons

haut / bas :

Niveau de chaleur

Ventilateur de la pièce

Ventilateur de tirage

Votre poêle à granulés utilise un système d’alimentation du

combustible à vis sans n inclinée qui est commandé par un

circuit imprimé numérique contrôlé par microprocesseur. Le

circuit imprimé numérique permet au système d’alimentation

du combustible à vis sans n inclinée de fonctionner dans un

cycle non continu à minuterie ; ces cycles permettent à la vis

sans n de fonctionner durant une période prédéterminée

de secondes. La vis sans n pousse les granulés au-dessus

d’un conduit situé devant/en bas de la trémie qui, elle, tombe

à travers un autre conduit dans le pot de combustion. Votre

poêle est équipé d’un système d’allumage automatique qui

devra allumer le combustible dans un délai de 5 à 10 minutes

en appuyant sur le bouton ON (Marche). Quand les granulés

entrent dans le pot de combustion et s’allument, l’air extérieur

est entraîné en direction du combustible et chauffé pendant le

processus de combustion puis est aspiré à travers l’échangeur

de chaleur par un moteur d’évacuation ou un ventilateur. Quand

le poêle chauffe, l’air ambiant circule autour de l’échangeur de

chaleur grâce à un ventilateur d’air ambiant, répartissant l’air

chaud dans la pièce. La quantité de chaleur produite par le poêle

est proportionnelle au taux de combustible qui est brûlée, et ce

taux est contrôlé par le réglage du «Degré De Chaleur». An de

conserver une combustion du combustible au taux souhaité,

l’air fourni à la chambre de combustion par le ventilateur

d’évacuation ou de tirage doit être maintenu de façon précise.

Pas assez d’air provoquera une amme peu énergétique ou

faible. Si le combustible continue d’être approvisionné avec trop

peu d’air pendant une durée susante, le pot de combustion se

remplira avec trop de combustible et le feu s’étouffera. Trop d’air

provoquera une amme hyperactive ou agressive. La amme

dans cette situation est généralement très bleue à la base et

ressemble à celle d’un chalumeau. Si cette situation persiste, le

combustible dans le pot de combustion sera consumé et le feu

s’éteindra. Faire correspondre la quantité d’air nécessaire pour

une bonne combustion avec le taux de combustible est l’objectif

principal de la combustion ecace des granulés de marques et

qualités différentes à l’intérieur de votre poêle. Le rapport air/

combustible peut être réglé pour permettre que presque n’importe

quelle qualité de combustible brûle ecacement en respectant

les procédures détaillées dans le reste de ce manuel. Comme

une pression de tirage forcée est nécessaire au processus de

combustion à l’intérieur de votre poêle, il est extrêmement

important que le système d’évacuation soit installé correctement

et maintenu. Et, que lors du fonctionnement de votre poêle, vous

assuriez que la porte d’inspection soit correctement scellée.

PANEL / TÉLÉCOMMANDES

Le fonctionnement de cet appareil peut être contrôlé depuis le

panneau situé sur le côté du poêle et / ou par la télécommande.

Les fonctions de contrôle sont les suivantes:

A. Interrupteur Marche / Arrêt (Bouton “Alimentation”)

• Une fois poussé, le poêle s’allume automatiquement. Aucun

autre allume-feu n’est nécessaire. L’allumeur restera allumé

pendant au moins 10 et jusqu’à 12 minutes, selon le moment

où la preuve de tir est atteinte. L’incendie devrait commencer

dans environ 5 minutes.

• Après avoir appuyé sur “Power”, le moteur de la vis est activé

pendant 3,5 minutes, éteint pendant 1 minute. Pendant le

reste de la période de démarrage, le moteur de la vis sans n

fonctionne sur le réglage “1” de la plage de chaleur.

• Pendant le démarrage, l’avance du niveau de chaleur (touches

Haut et Bas) modie le niveau de l’indicateur de plage de

chaleur en conséquence, mais il n’y a aucun changement dans

les conditions de fonctionnement du poêle avant la n du

démarrage.

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE
