]CRRFTSMRN 1

Operator's Manual

Snow Thrower

5.5 Horsepower

Electric Start

24-inch Dual Stage

Model 536.887251

CAUTION: Before using this

read this manual and follow all of its

Safety Rules and Operating

Manual del usario

Quitanieves

de 24 pulgadas

5,5 caballos de fuerza (hp)

de dos tiempos

Arranque el_ctrico

Modelo 536.887251

PRECAUCI6N: Antes de usar este producto,

lea este manual y siga todas las reglas de

seguridad e instrucciones de operaci6n.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-031002L www.sears.com/craftsman

WARRANTY STATEMENT ...... 2

SAFETY RULES ............... 2

INTERNATIONAL SYMBOLS .... 4

ASSEMBLY ................... 6

OPERATION .................. 10

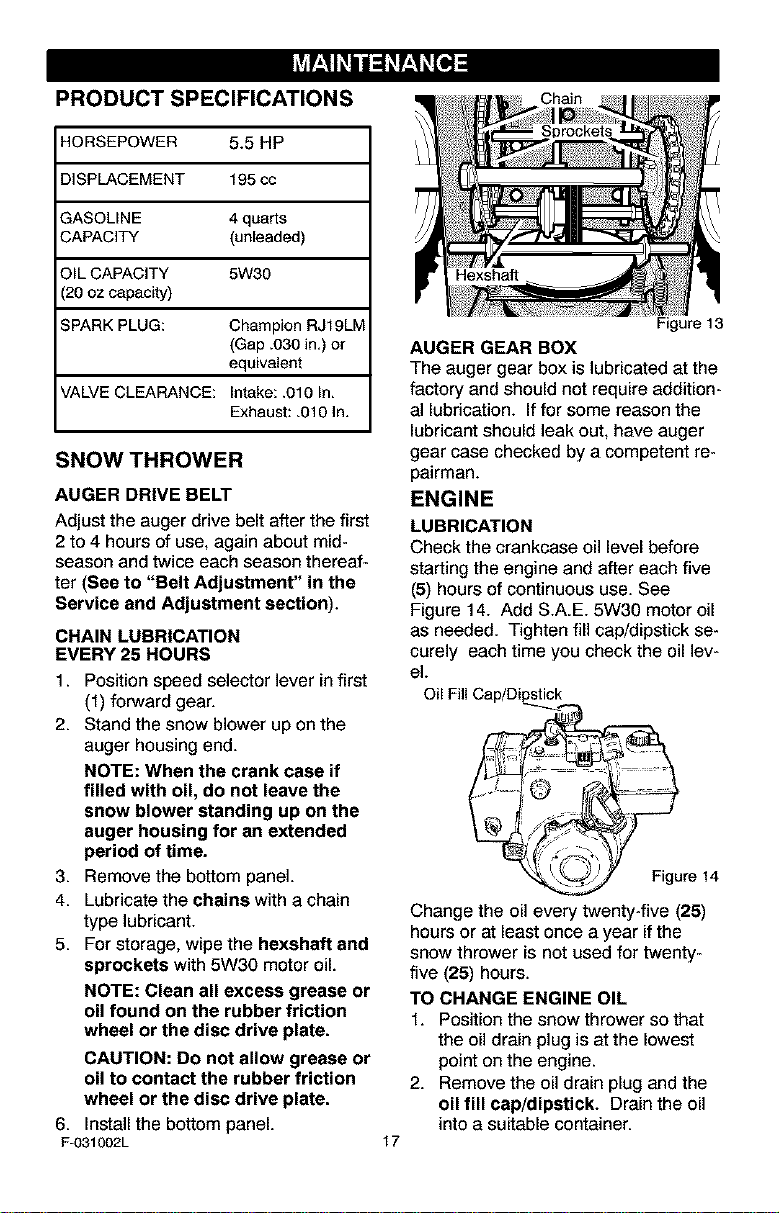

MAINTENANCE ............... 16

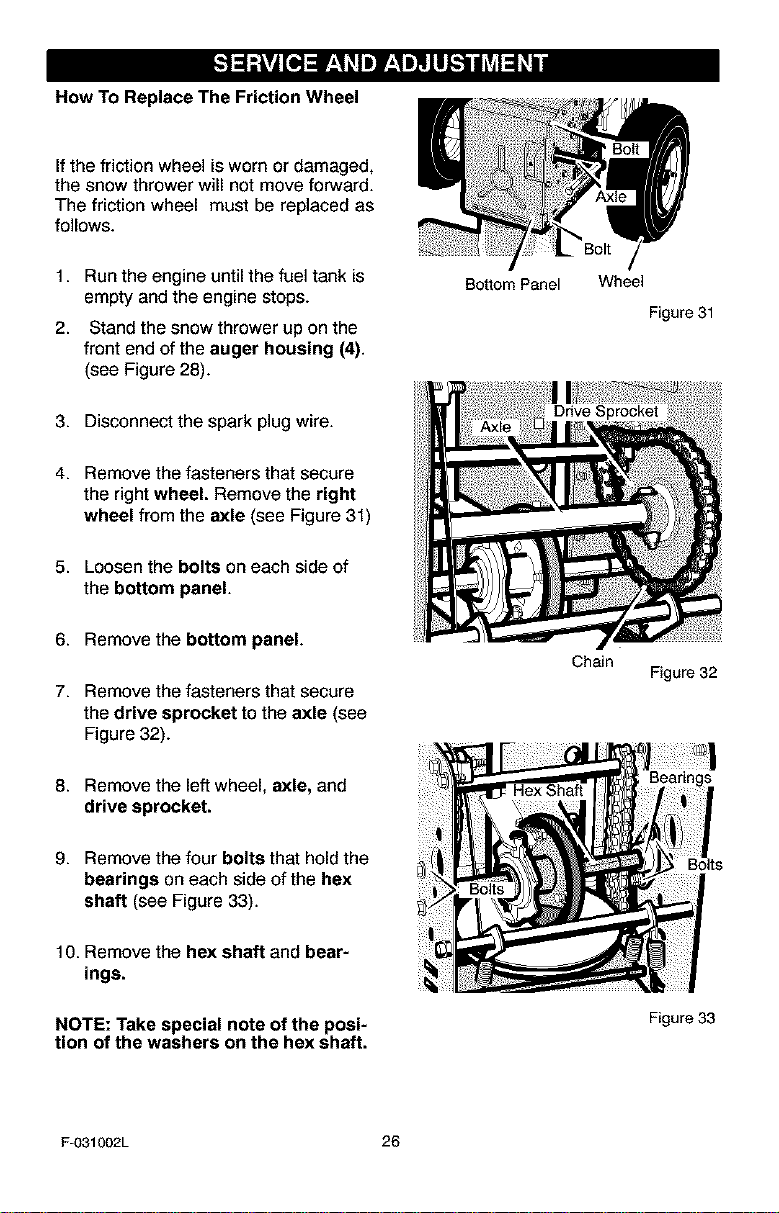

SERVICE AND ADJUSTMENT .. 19

STORAGE .................... 29

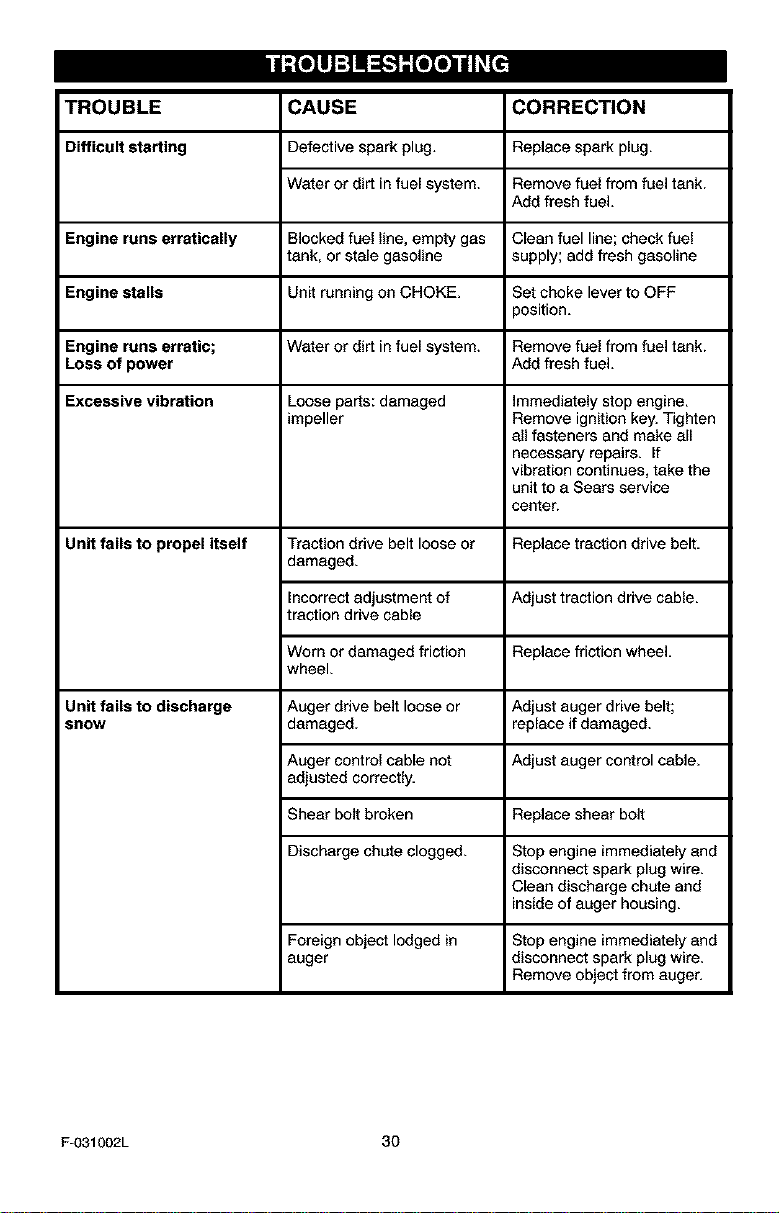

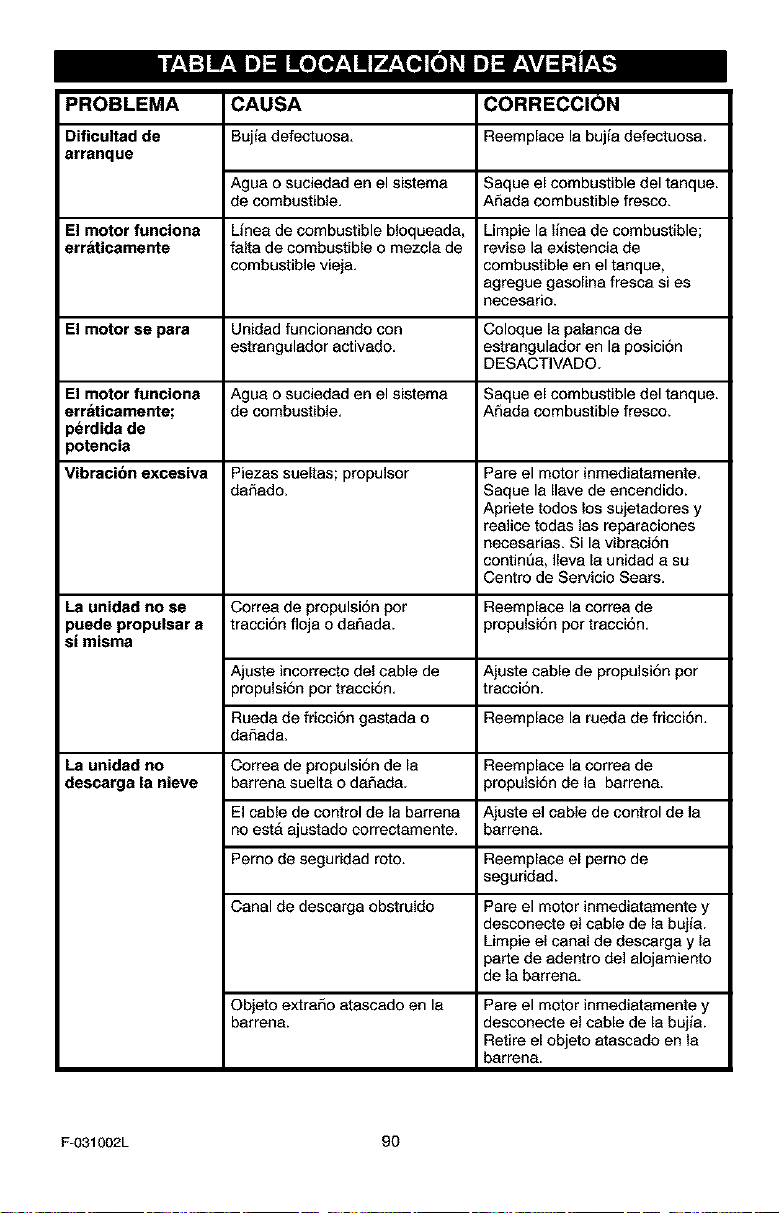

TROUBLESHOOTING TABLE . .. 30

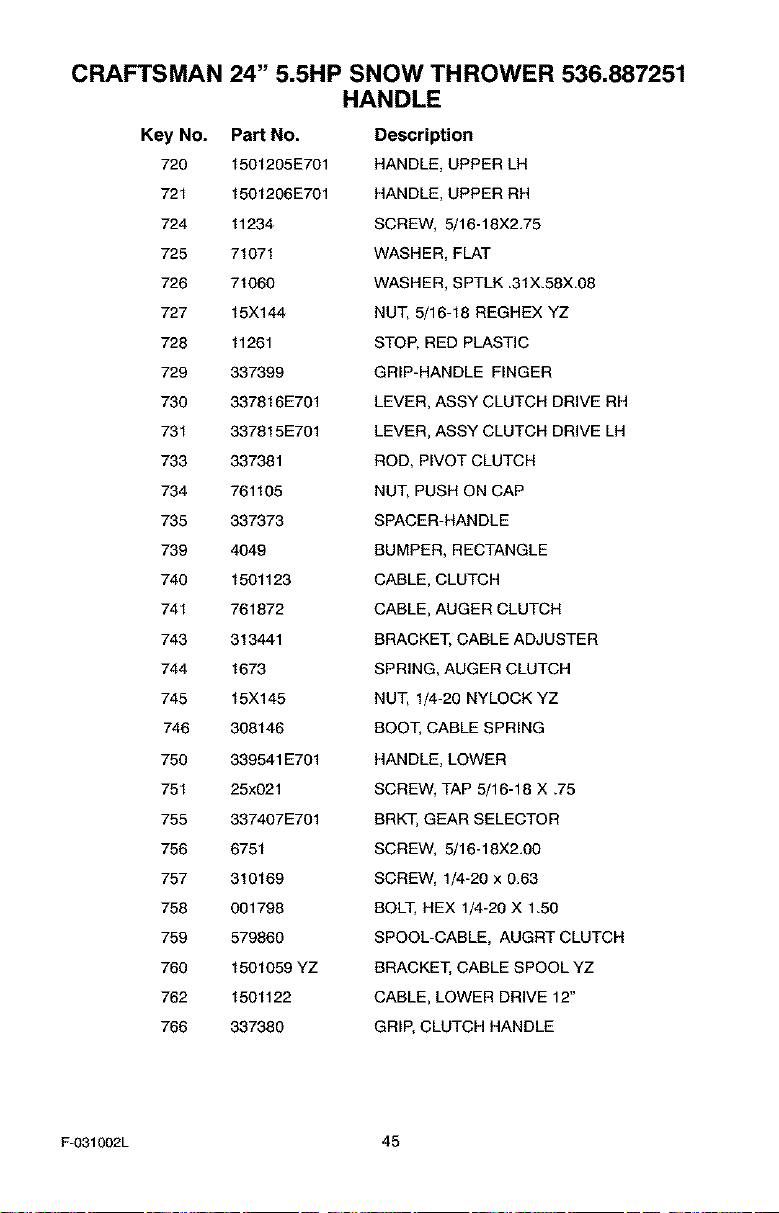

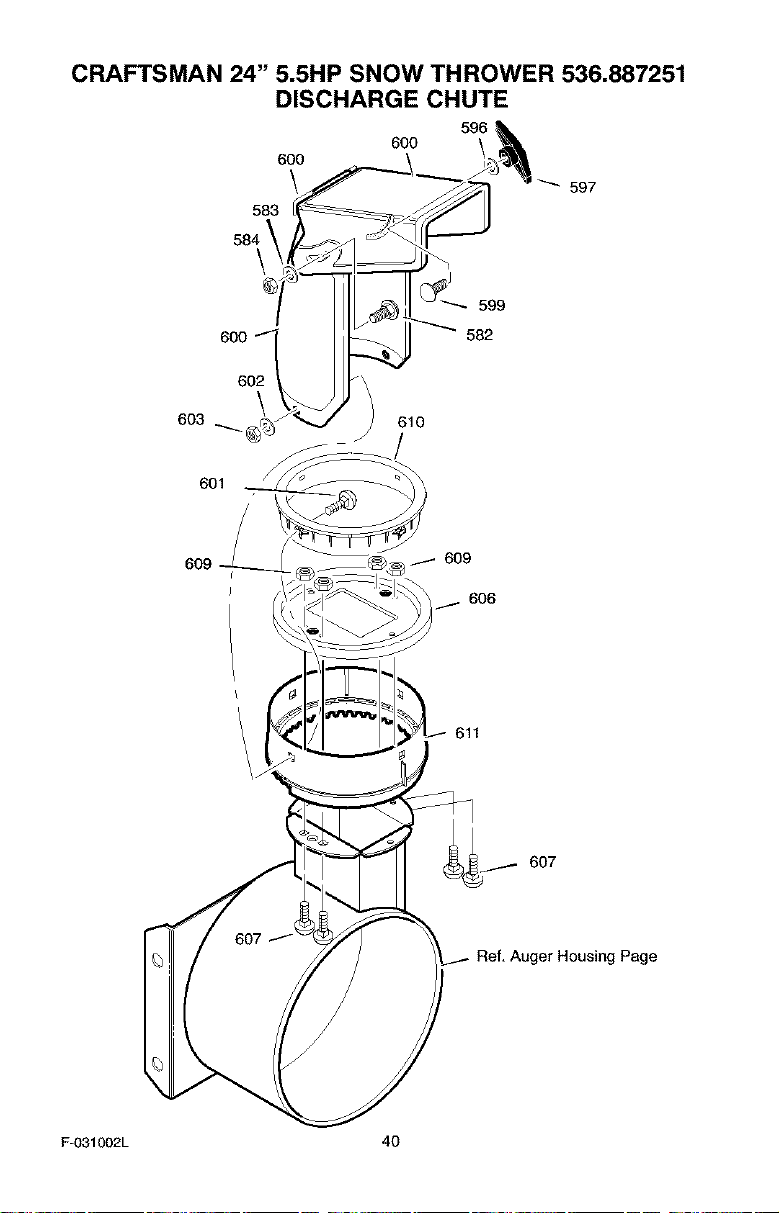

REPAIR PARTS ............... 34

ENGINE REPAIR PARTS ....... 52

SPANISH (ESPA_IOL) .......... 61

PARTS ORDERING/SERVICE ..

BACK COVER

LIMITED TWO-YEAR WARRANTY ON CRAFTSMAN SNOW THROWER

For two years from the date of purchase, when this Craftsman Snow thrower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair, free of charge, any defect in material or workmanship.

If this Craftsman Snow thrower is used for commercial or rental purposes, this warranty ap-

plies for only 90 days from the date of purchase.

This warranty does not cover the following:

Items which become wom during normal use, such as spark plugs, drive belts and shear

pins.

Repair necessary because of operator abuse or negligence, including bent crankshafts

and the failure to maintain the equipment according to the instructions contained in the

owner's manual.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE CRAFTSMAN SNOW

THROWER TO THE NEAREST SEARS SERVICE CENTER IN THE UNITED STATES.

THIS WARRANTY APPLIES ONLY WHILE THIS PRODUCT IS IN USE IN THE UNITED

STATES.

This warranty gives you specific legal rights, and you may also have other rights which may

vary from state to state.

Sears, Roebuck and Co., D817WA, Hoffman Estates. IL 60179

_lb OOK FOR THIS SYMBOL TO POINT OUT IMPORTANT SAFETY PRECAUTIONS.

IT MEANS-- ATTENTION!!! BECOME ALERT!!! YOUR SAFETY IS INVOLVED.

Engine Exhaust, some of its constituents, and

certain vehicle components contain or emit

chemicals known to the State of California to

cause cancer and birth defects or other repro-

ductive harm.

Battery posts, terminals and related accessories

contain lead and lead compounds, chemicals

known to the State of California to cause cancer

and birth defects or other reproductive harm.

WASH HANDS AFTER HANDLING.

WARNING: Always discon-

nect the spark plug wire

and place it where it cannot

make contact with spark plug to

prevent accidental starting during:

Preparation, Maintenance, or Stor-

age of your snow thrower.

IMPORTANT: Safety standards re-

quire operator presence controls to

minimize the risk of injury. Your snow

thrower is equipped with such controls.

Do not attempt to defeat the function of

the operator presence control under any

circumstances.

F-031002L 2

TRAINING

1. Read this operating and service instruction

manual carefully. Be thoroughly familiar

with the controls and the proper use of the

snow thrower. Know how to stop the snow

thrower and disengage the controls quick-

ly.

2. Never allow children to operate the snow

thrower. Never allow adults to operate the

snow thrower without proper instruction.

3. Keep the area of operation clear of all per-

sons, particularly small children end pets.

4. Exercise caution to avoid slipping or falling

especially when operating in reverse.

PREPARATION

1. Thoroughly inspect the area where the

snow thrower is to be used and remove all

doormats, sleds, boards, wires, and other

foreign objects.

2. Disengage all clutches before starting the

engine (motor).

3. Do not operate the snow thrower without

wearing adequate winter outer garments.

Wear footwear that will improve footing on

slippery surfaces.

4. Handle fuel with care; it is highly flam-

mable.

a. Use an approved fuel container.

b. Never remove fuel tank cap or add fuel

to a running engine (motor) or hot en-

gine (motor).

c. Fill fuel tank outdoors with extreme

care. Never fill fuel tank indoors.

d. Replace fuel cap securely and wipe up

spilled fuel.

e. Never store fuel or snow thrower with

fuel in the tank inside of a building

where fumes may reach an open flame

or spark.

f. Check fuel supply before each use, al-

lowing space for expansion as the heat

of the engine (motor) and/or sun can

cause fuel to expand.

5. For all snow throwers with electric starting

motors use electric starting extension

cords certified CSA/UL. Use only with a re-

ceptecle that has been installed in accord-

ance with local inspection authorities.

6. Never attempt to make any adjustments

while the engine (motor) is running (except

when specifically recommended by manu-

facturer).

7. Let engine (motor) and snow thrower ad-

just tooutdoor temperatures before starting

to clear snow.

F-031002L

Always wear safety glasses or eye shields

during operation or while performing an ad-

justment or repair to protect eyes from

foreign objects that may be thrown from the

snow thrower.

OPERATION

1. Do not operate this snow thrower ifyou are

taking drugs or other medication which can

cause drowsiness or affect your ability to

operate this snow thrower.

2. Do not use the snow thrower # you are

mentally or physicallyunable to operate the

snow thrower safely.

3. Do not put hands or feet near or under ro-

tating parts. Keep clear of the discharge

opening at all times.

4. Exercise extreme caution when operating

on or crossing gravel drives, walks or

roads. Stay alert for hidden hazards or

traffic.

5. After striking a foreign object, stop the en-

gine (motor), remove the wire from the

spark plug, thoroughly inspect snow

thrower for any damage, and repair the

damage before restarting and operating

the snow thrower.

6. If the snow thrower should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibration

is generally a warning of trouble.

7. Stop the engine (motor) whenever you

leave the operating position, before un-

clogging the auger/impaller housing or dis-

charge chute and when making any

repairs, adjustments, or inspections.

8. When cleaning, repairing, or inspecting,

make certain the auger/impeller and all

moving parts have stopped and all controls

are disengaged. Disconnect the spark plug

wire and keep the wire away from the spark

plug to prevent accidental starting.

9. Take all possible precautionswhen leaving

the snow thrower unattended. Disengage

the auger/ impeller, stop engine (motor),

and remove key.

10. Do not run the engine (motor) indoors, ex-

cept when starting the engine (motor) and

for transporting the snow thrower in or out

of the building. Open the outside doors; ex-

haust fumes are dangerous (containing

CARBON MONOXIDE, an ODORLESS

and DEADLY GAS).

11. Do not clear snow across the face of

slopes. Exercise extreme caution when

changing direction on slopes. Do not at-

tempt to clear steep slopes.

12. Never operate the snow thrower without

proper guards, plates or other safety pro-

tective devices in place.

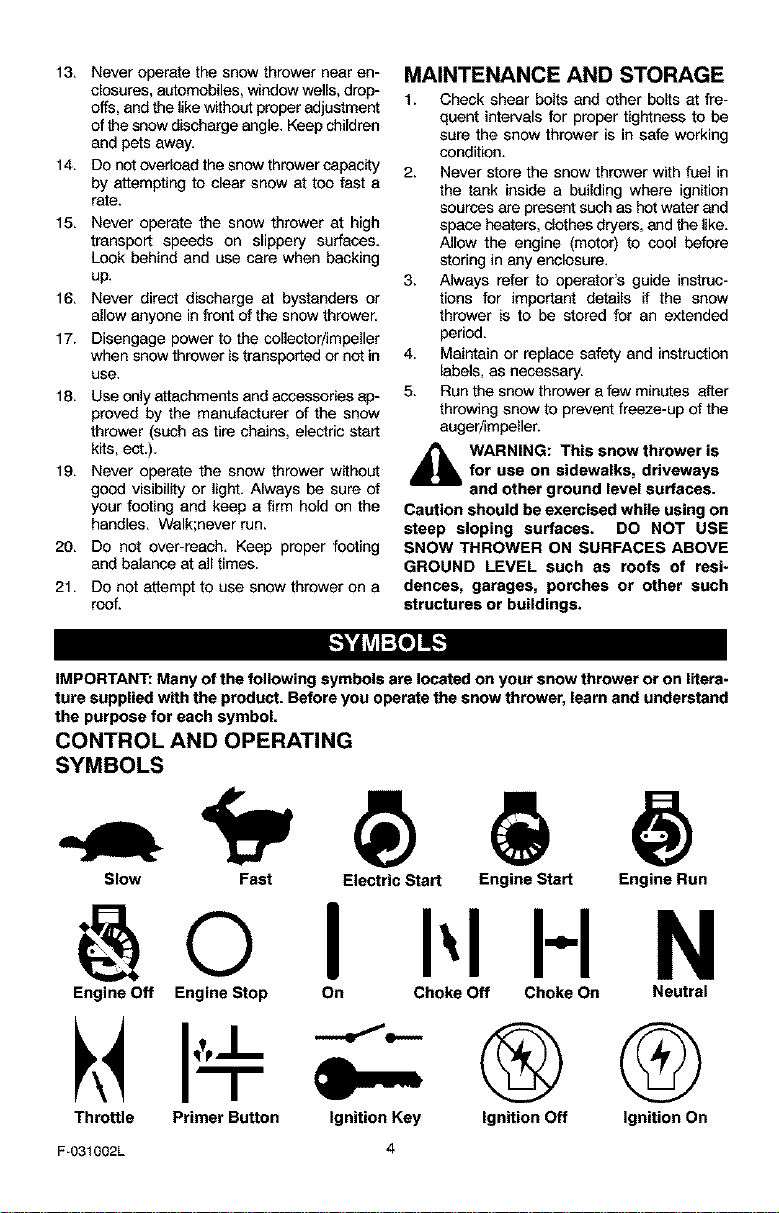

13.Neveroperatethesnowthrowernearen-

closures,automobiles,windowwells,drop-

offs,andthelikewithout proper adjustment

of Me snow discharge angle. Keep children

and pets away.

14. Do not overload the snow thrower capacity

by attempting to clear snow at too fast a

rate.

15. Never operate the snow thrower at high

transport speeds on slippery surfaces.

Look behind and use care when backing

up.

16. Never direct discharge at bystanders or

allow anyone in front of the snow thrower.

17. Disengage powar to the collector/impeller

when snow thrower is transported or not in

use.

18. Use anly attachments and ascassories ap-

proved by the manufacturer of the snow

thrower (such as tire chains, electric start

kits, ect.).

19. Never operate the snow thrower without

good visibility or light. Always be sure of

your footing and keep a firm hold on the

handles. Walk;never run.

20. Do not over-reach. Keep proper footing

and balance at all times.

21. Do not attempt to use snow thrower on a

roof.

MAINTENANCE AND STORAGE

1. Check shear bolts and other bolts at fre-

quent intervals for proper tightness to be

sure the snow thrower is in safe working

condition.

2. Never s_ore the snow thrower with fuel in

the tank inside a building where ignition

sources are present such as hot water end

space heaters, clothes dryers, and the like.

Allow the engine (motor) to cool before

storing in any enclosure.

3. Always refer to operator's guide instruc-

tions for important details if the snow

thrower is to be stored for an extended

period.

4. Maintain or replace safety and instruction

labels, as necessary.

5. Run the snow thrower a few minutes after

throwing snow to prevent freeze-up of the

augedimpeller.

_IL WARNING: This snow thrower isfor use on sidewalks, driveways

and other ground level surfaces.

Caution should be exercised while using on

steep sloping surfaces. DO NOT USE

SNOW THROWER ON SURFACES ABOVE

GROUND LEVEL such as roofs of resi-

dences, garages, porches or other such

structures or buildings.

IMPORTANT: Many of the following symbols are located on your snow thrower or on litera-

ture supplied with the product. Before you operate the snow thrower, learn and understand

the purpose for each symbol.

CONTROL AND OPERATING

SYMBOLS

Slow

Fast Electric Start Engine Start Engine Run

Engine Off Engine Stop

Throttle Primer Button

I I-I N

On Choke Off Choke On Neutral

Ignition Key Ignition Off

Ignition On

F-031002L

Drive Clutch Forward Reverse Auger Clutch Auger Collector Engage

Push To Engage Fuel Oil Fuel Oil Mixture

Electric Starter

Discharge DOWN Discharge UP Discharge LEFT Discharge RIGHT

Weight Transfer Weight Transfer Transmission Ignition Key

Lift Handle To Depress Pedal Insert To Run,

Engage To Disengage Pull Out To Stop.

Safety Warning Symbols

DANGER DANGER WARNING

Thrown Objects. Thrown Objects.

Keep Bystanders Away. Keep Bystanders Away.

IMPORTANT

Read Owner's Manual

Before Operating

This Machine.

DANGER

Avoid Injury From

Rotating Auger. Keep

Hands, Feet And

Clothing Away.

DANGER

Stop The Engine

Before Unclogging

Discharge Chute!

WARNING

Hot Surface STOP

F-O31002L 5

_r.[_...-._.'..]=l_V_l=)ll,d

CONTENTS OF PARTS BAG (ACTUAL SIZE)

1 - Owner's Manual (not shown)

1 - Packet of Fuel Stabilizer (not shown)

1 - Warranty Card (not shown)

*Nan-Assembly Parts, found in toolbox located on belt cover

PARTS PACKED SEPARATELY IN CARTON

(NOT SHOWN FULL StZE)

2- Ignition Keys

(Attachedtoengine in plastic bag)

F-0310O2L 6

_lb ARNING: Always wear

safety glasses or eye shields

while assembling snow

thrower.

TOOLS REQUIRED FOR

ASSEMBLY

1 - Knife to cut carton

2 - 1/2 inch wrenches

(or adjustable wrenches)

2 - 9/16 inch wrenches

(or adjustable wrenches)

2 - 3/4 inch wrenches

(or adjustable wrenches)

1 - Pliers (to spread cotter pin)

1 - Screwdriver

1 - Measuring tape or ruler

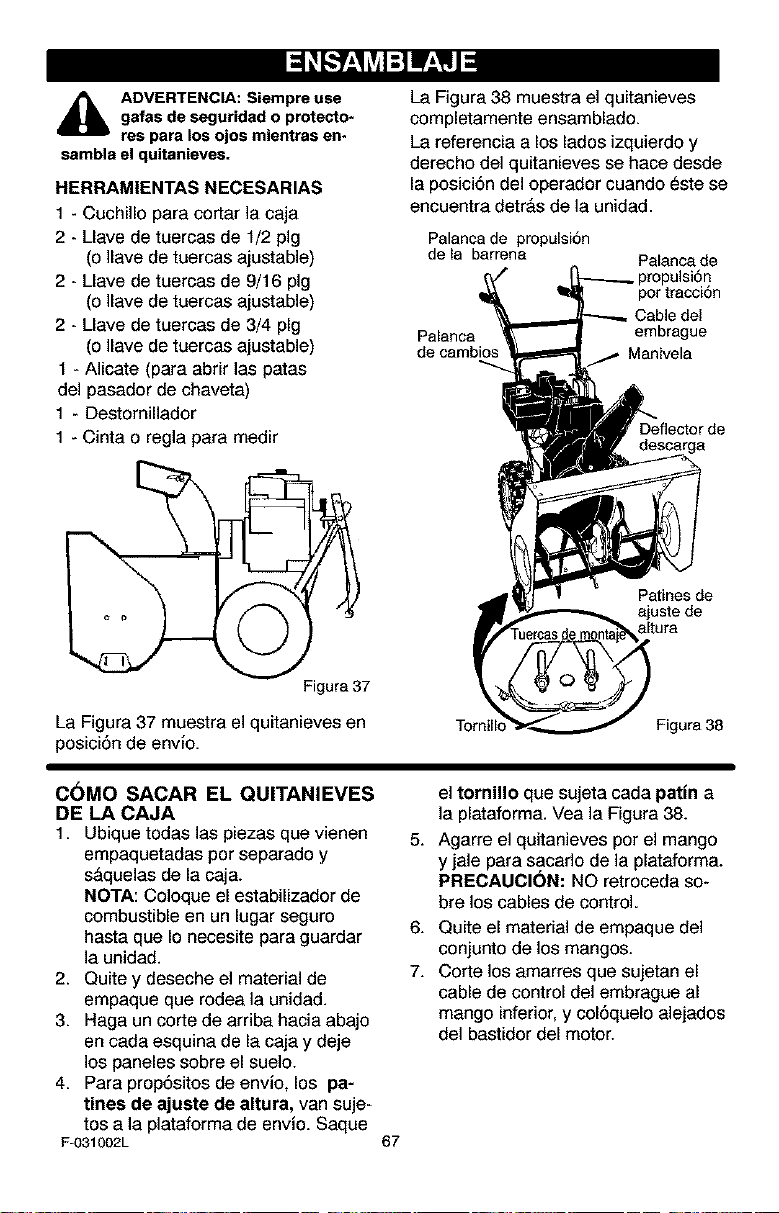

Figure 1

Figure 1 shows the snow thrower in the

shipping position.

Figure 2 shows the snow thrower com-

pletely assembled.

References to the right or left hand side

of the snow thrower are from the view-

point of the operator's position behind

the unit.

Auger Drive Lever

Traction

Drive Lever

Shifter

Chute

D_le_or

Height

Adjust

' Skid

Figure 2

TO REMOVE SNOW THROWER

FROM CARTON

1. Locate all parts packed separately

and remove from the carton.

NOTE: Place fuel stabilizer in a

safe place until needed for storage.

2. Remove and discard the packing

material from around the snow

thrower.

3. Cut down all four corners of the car-

ton and lay the panels flat.

4. For shipping purposes, the height

adjust skids are attached to the

pallet. Remove the screw that se-

F-031002L

cures each height adjust skid to

the pallet. See Figure 2.

5. Roll snow thrower off the pallet by

pulling on the lower handle. CAU-

TION: DO NOT back over control

cables.

6. Remove all packing material from

the unit.

7. Cut ties securing the clutch control

cable to the lower handle and lay

cable back away from the motor

frame.

TO ASSEMBLE THE HANDLE AND

CRANK ASSEMBLY

1. Cut tie holding shift rod to lower

handle and move shifter to the first

forward gear.

2. Cut and discard the plastic tie that

secures the crank assembly.

3. Loosen, but do not remove, the

screws, flatwashers, Iockwashers,

and hex nuts in the upper holes of

the lower handle. See Figure 3.

4. Remove the fasteners and the eye-

bolt from the lower holes of the low-

er handle See Figure 5.

Right Hand Side ! /

Of UpperHandle",_.

--k

Loosen,

but do net

remove

./32,,

Flatwasher

5/16"Split j

Lockwasher

5/16"

Screw

Figure3

NOTE: Make sure the cables are

not caught between the upper and

lower handle.

5. Raise the upper handle into operat-

ing position.

NOTE: If the cables have become dis-

connected form the drive levers, rein-

stall the cables as shown in Figure 4.

Lever

6. Install the fasteners that were re-

moved in step 4. DO NOT tighten

until all bolts are in place.

Left Side Of _\

Upper Handle

Eye Bolt

_!# 3/8"Nylon

s Locknut

Flatwasher

Figure5

7. Attach the crank rod to the universal

joint assembly with the hair pin. See

Figure 6.

8. Tighten nut on eye bolt. Make sure

eye bolt is properly aligned and the

crank can freely rotate.

9. Tighten all handle bolts.

Crank Rod

Figure 6

Control Cable Figure 4

F-031002L 8

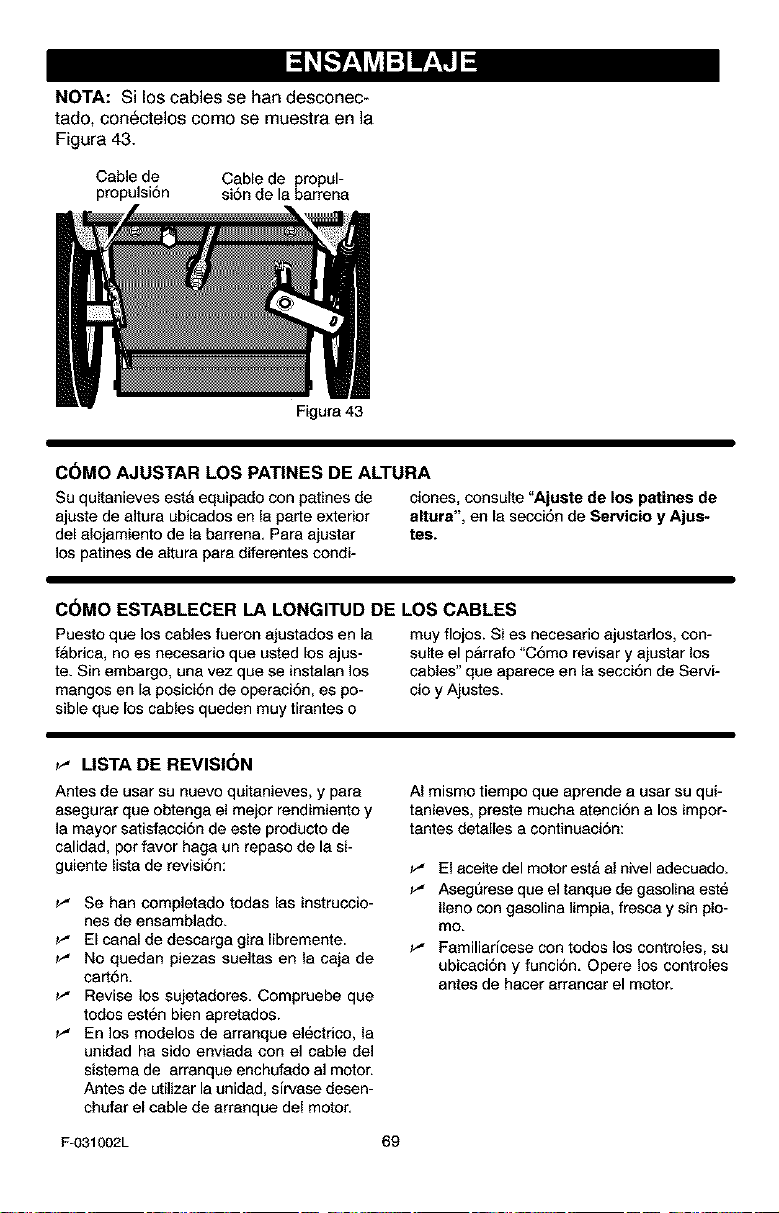

NOTE: If the cables have become dis-

connected, connect cables as shown in

Figure 7.

Traction Drive Cable Auger Drive Cable

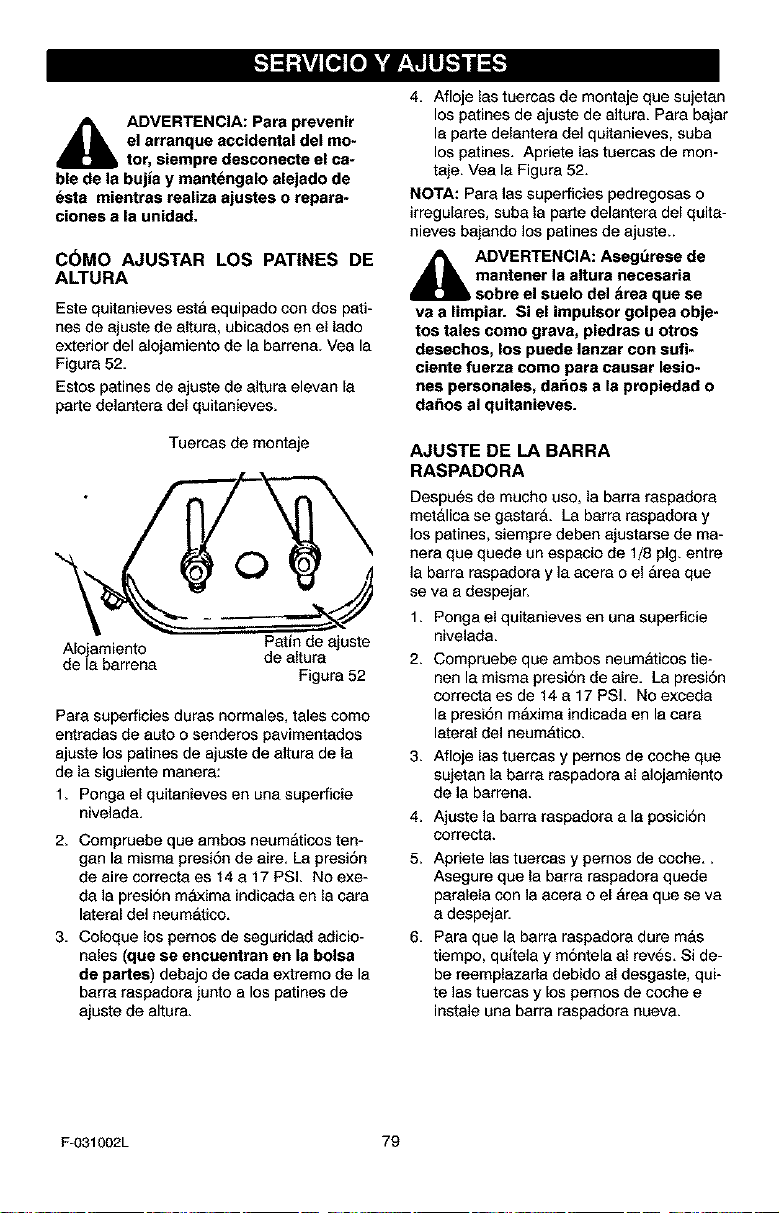

HOW TO SET THE SKID HEIGHT

Your snow thrower is equipped with

height adjust skids on the outside of the

auger housing. To adjust the skid

Figure 7

height for different conditions, see To

Adjust Skid Height paragraph in the

Service And Adjustment section.

HOW TO SET THE LENGTH OF THE CABLES

The cables were adjusted at the factory

and no adjustments should be neces-

sary. However, after the handles are put

in the operating position, the cables can

be too tight or too loose. If an adjust-

ment is necessary, see "How To Check

And Adjust The Cables" in the Service

And Adjustment section.

_" CHECKLIST

Before you operate your new snow

thrower, to ensure that you receive the

best performance and satisfaction from

this quality product, please review the

following checklist:

_" All assembly instructions have been

completed.

_" The discharge chute rotates freely.

_" No remaining loose parts in carton.

_" Check the fasteners. Make sure all

fasteners are tight.

_" On electric start models, the unit was

shipped with the starter cord plugged

into the engine. Before operating, un-

plug the starter cord from the engine.

While learning how to use your snow

thrower, pay extra attention to the fol-

lowing important items:

_" Engine oil is at proper level.

_" Make sure gas tank is filled properly

with clean, fresh, unleaded gasoline.

_" Become familiar with all controls-

their location and function. Operate

controls before starting engine.

F-O31002L 9

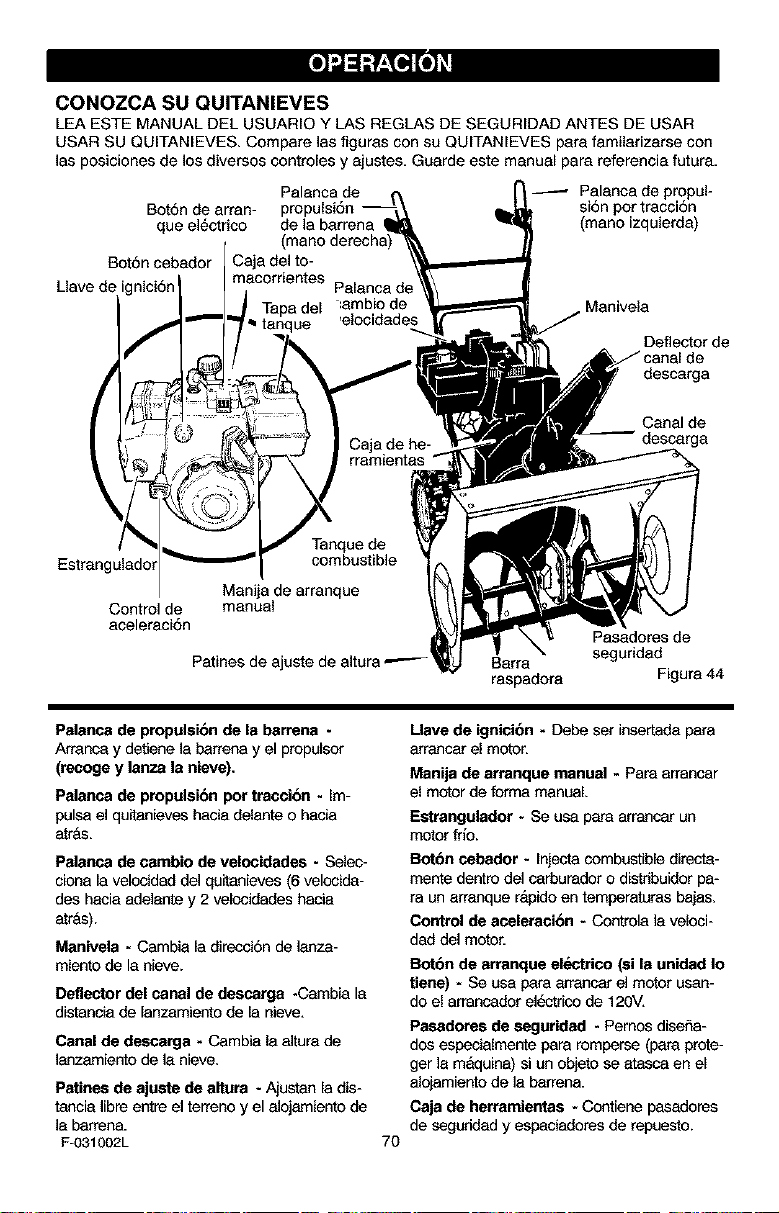

KNOW YOUR SNOW THROWER

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING

YOUR SNOW THROWER. Compare the illustrations with your SNOW THROWER

to familiarize yourself with the location of various controls and adjustments. Save

this manual for future reference.

Electric Auger (left hand)

Start Drive Lever

Button (right hand)

Primer

Ignition Switch Crank

Assembly

Chute

Deflector

Discharge

Chute

Choke

Control Recoil

Throttle Starter

Control Handle

Gas

Tank

Height

Adjust

Skid

Shear Pin

Scraper Bar Figure 8

Auger Drive Lever - Starts and stops

the auger and impeller (snow gathering

and throwing)

Traction Drive Lever - Propels the

snow thrower forward and in reverse.

Speed Shifter Lever - Selects t_e

speed of t_e snow thrower (6 speeds for-

ward and 2 speeds reverse).

Crank Assembly - Changes the direc-

tion of snow throwing through the dis-

charge chute.

Chute Deflector - Changes the distance

the snow is thrown.

Discharge Chute - Changes the height

and direction t_e snow is thrown.

Height Adjust Skid - Adjusts the ground

clearance of the auger housing.

Ignition Key - Must be inserted to start

the engine.

F-0Sl002L

Recoil Starter Handle - Starts the en-

gine manually.

Choke Control - Used to start a cold

engine.

Primer Button - Injects fuel directly into

the carburetor manifold for fast starts in

cold weather.

Throttle Control - Controls the engine

speed.

Electric Start Button - (if so equipped)

Used to start the engine using the 120 V

electric starter.

Shear Pin - Shear pins are designed to

break (to protectthe machine) if an ob-

iect becomes lodged in the auger hous-

ing.

Toolbox - Spare shear pins and spacers

are located in toolbox.

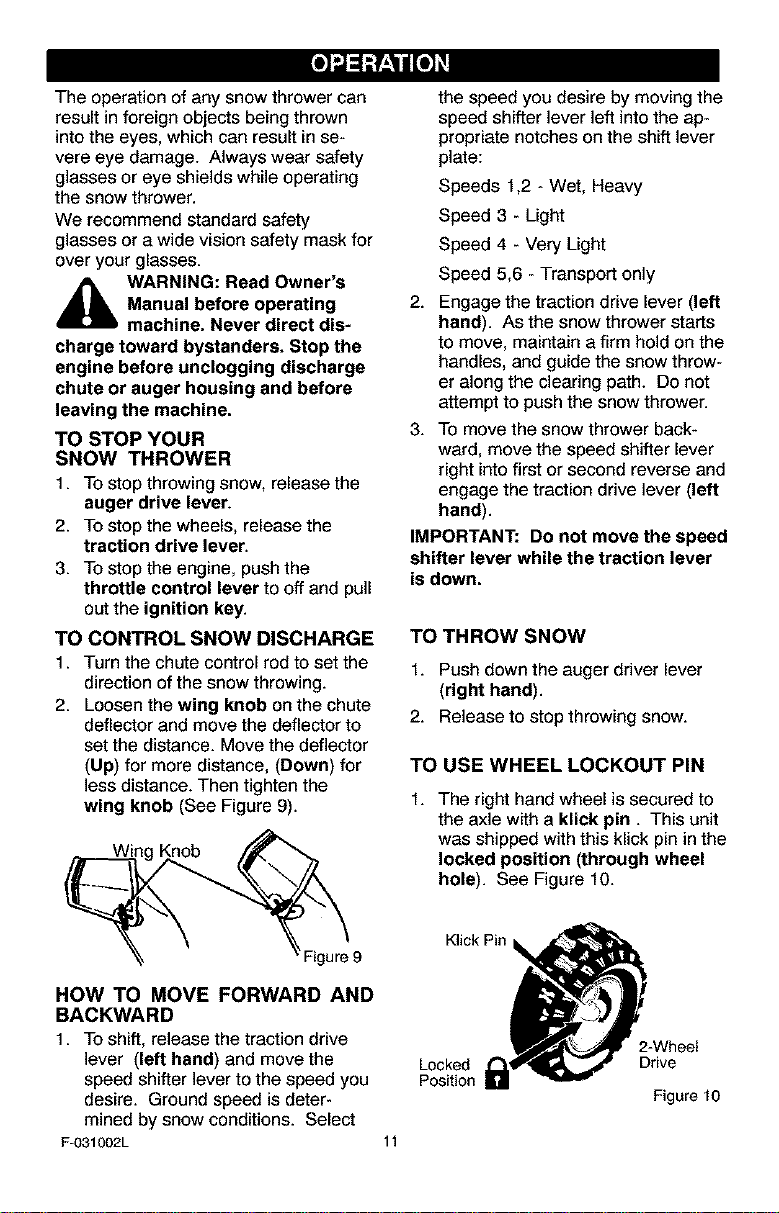

Theoperationofanysnowthrowercan

resultinforeignobjectsbeingthrown

intotheeyes,whichcanresultinse-

vereeyedamage.Alwayswearsafety

glassesoreyeshieldswhileoperating

thesnowthrower.

Werecommendstandardsafety

glassesorawidevisionsafetymaskfor

overyourglasses.

_lb ARNING: Read Owner's

Manual before operating

machine. Never direct dis-

charge toward bystanders. Stop the

engine before unclogging discharge

chute or auger housing and before

leaving the machine,

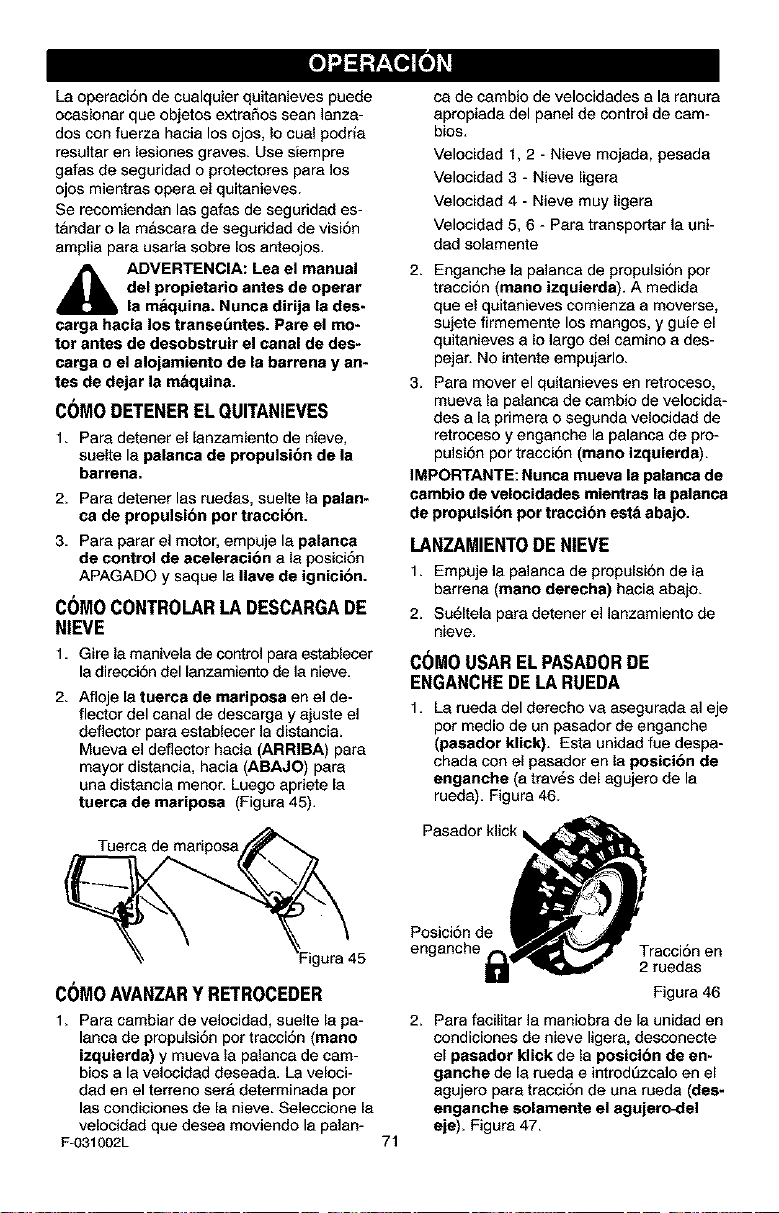

TO STOP YOUR

SNOW THROWER

1. To stop throwing snow, release the

auger drive lever.

2. To stop the wheels, release the

traction drive lever.

3. To stop the engine, push the

throttle control lever to off and pull

outthe ignition key.

TO CONTROL SNOW DISCHARGE

1. Turn the chute control rod to set the

direction of the snow throwing.

2. Loosen the wing knob on the chute

deflector and move the deflector to

set the distance. Move the deflector

(Up) for more distance, (Down) for

less distance. Then tighten the

wing knob (See Figure 9).

the speed you desire by moving the

speed shifter lever left into the ap-

propriate notches on the shift lever

plate:

Speeds 1,2 - Wet, Heavy

Speed 3 - Light

Speed 4 - Very Light

Speed 5,6 - Transport only

2. Engage the traction drive lever (left

hand). As the snow thrower starts

to move, maintain a firm hold on the

handles, and guide the snow throw-

er along the clearing path. Do not

attempt to push the snow thrower.

3. To move the snow thrower back-

ward, move the speed shifter lever

right into first or second reverse and

engage the traction drive lever (left

hand).

IMPORTANT: Do not move the speed

shifter lever while the traction lever

is down.

TO THROW SNOW

1. Push down the auger driver lever

(right hand).

2. Release to stop throwing snow.

TO USE WHEEL LOCKOUT PIN

The right hand wheel is secured to

the axle with a klick pin. This unit

was shipped with this klick pin in the

locked position (through wheel

hole). See Figure 10.

Figure 9

K]ick Pin

HOW TO MOVE FORWARD AND

BACKWARD

1. To shift, release the traction drive

lever (left hand) and move the Locked

speed shifter lever to the speed you Position

desire. Ground speed is deter-

mined by snow conditions. Select

Fu031002L 11

2-Wheel

Drive

Figure 10

2. For ease of maneuverability in light

snow conditions, disconnect the

klick pin from the wheel locked

position and push into the single

wheel drive position (unlocked axle

hole only). See Figure 11.

K]ickPin&_ .__

Unlocked gle Wheel

Position N _ Drive

Figure 11

NOTE: Make sure that the klick pin is

in the single wheel drive position of the

axle only and not through the locked

position.

BEFORE STARTING THE ENGINE

1. Before you service or start the en-

gine, familiarize yourself with the

snow thrower. Be sure you under-

stand the function and location of all

controls.

2. Check the tension of clutch cable

before starting the engine. See To

Adjust The Control Cable para-

graph in the Service & Adjust-

ments section of this manual.

3. Be sure that all fasteners are tight.

4. Make sure the height adjust skids

are properly adjusted. See To Ad-

just Skid Height paragraph in the

Service & Adjustments section of

this manual.

5. Check tire pressure (14-17

pounds). Do not exceed maximum

amount of pressure.

CHECK THE OIL:

NOTE: The engine was shipped from

the factory filled with oil. Check the lev-

el of the oil. Add oil as needed.

TO Add Oil

1. Make sure the unit is level.

NOTE: Do not check the level of the

oil while the engine runs.

F-031002L

2. Remove the oil fill cap/dipstick.

Check the oil.

3. If necessary, add oil until the oil

reaches the FULL mark on the oil fill

cap/dipstick (see Figure 12). Do not

add too much oil.

011Fill C._p/Dipstick

- _[_'f NOTE: Oillevel

bebetween

Full endAdd

mark Figure 12

4. Tighten the fill cap/dipstick securely

each time you check the oil level.

NOTE: S.A.E. 5W30 motor oil may be

used to make starting easier in areas

where temperature is consistently 20°E

or lower.

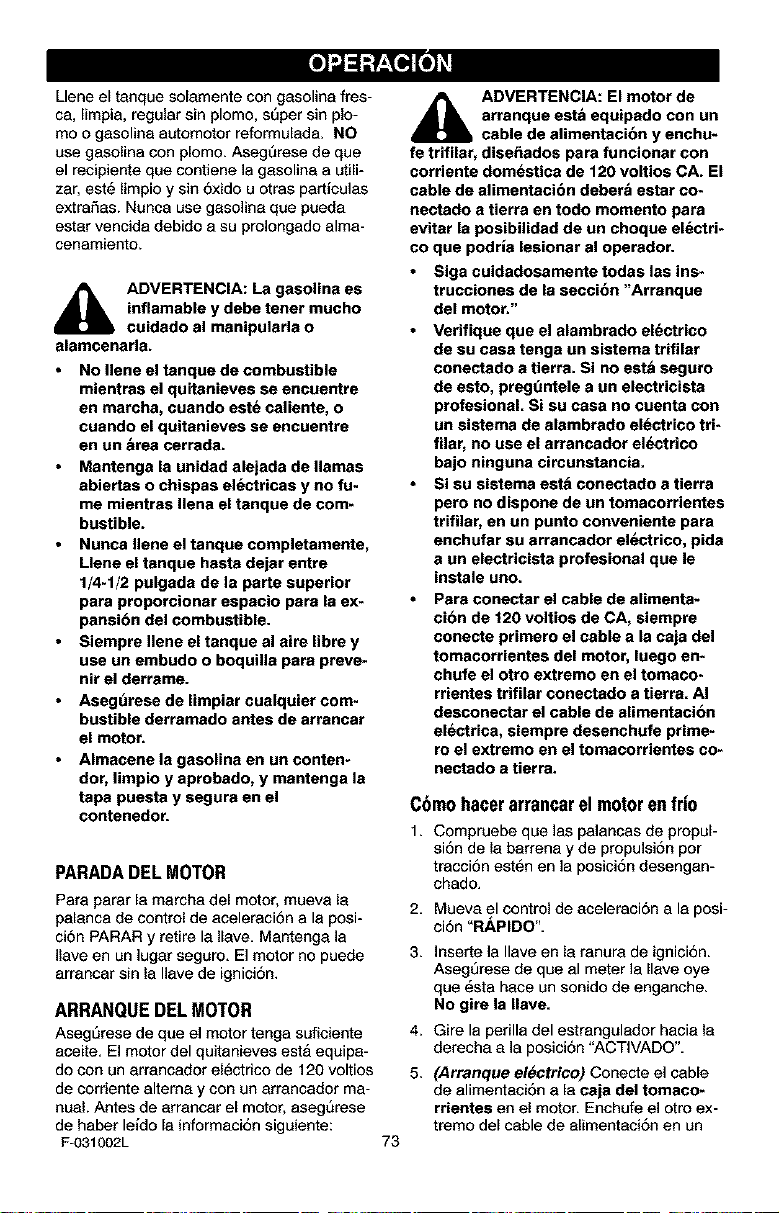

FILL GAS:

The engine is certified to comply with

California and US EPA emission regula-

tions for ULGE (Utility or Lawn and Gar-

den Equipment) engines. ULGE

engines are certified to operate on reg-

ular unleaded gasoline.

,_ WARNING: Alcohol blended

fuels (called gasohol or

those using ethanol or

methanol) can attract moisture

which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

NOTE: To avoid engine problems, the

fuel system must be emptied before

storage for 30 days or longer. Start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh

fuel next season. See the Storage

section in this manual for additional in-

formation.

Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

Fillthefueltankonlywithafresh,

clean,unleadedregular,unleadedpre-

mium,orreformulatedautomotivegas-

oline.DONOTuseleadedgasoline.

Makesurethatthecontaineryoupour

thegasolinefromiscleanandfreefrom

rustorotherforeignparticles.Never

usegasolinethatmaybestalefrom

longperiodsofstorageinthecontainer.

_b ARNING: Gasoline is flam-

mable. Always use caution

when handling or storing

gasoline.

• Do not fill fuel tank while snow

thrower is running, when it is hot,

or when snow thrower is in an en-

closed area.

• Keep away from open flame or an

electrical spark and do not smoke

while filling the fuel tank.

• Never fill the tank completely. Fill

the tank to within 1/4"-1/2" from

the top to provide space for ex-

pansion of fuel.

• Always fill fuel tank outdoors and

use a funnel or spout to prevent

spilling.

• Make sure to wipe up any spilled

fuel before stating the engine.

• Store gasoline in a clean, ap-

proved container and keep the

cap in place on the container.

TO STOP ENGINE

To stop engine, move the throttle con-

trol lever to "STOP" position and re-

move key. Keep the key in a safe

place. The engine will not start without

the key.

TO START ENGINE

Be sure that the engine has sufficient

oil. The snow thrower engine is

equipped with a 120 volt A.C. electric

starter and recoil starter. Before start-

ing the engine, be certain that you have

read the following information.

F-031002L

4_lk WARNING: The starter is

equipped with a three-wire

power cord and plug and is

designed to operate on 120 volt AC

household current. It must be prop-

erly grounded at all times to avoid

the possibility of electrical shock

which may be injurious to operator.

• Follow all instructions carefully

as set forth in the "To Start En-

gine" section.

• Determine that your house wiring

is a three-wire grounded system.

Ask a licensed electrician if you

are not sure. If your house wire

system is not a three-wire system,

do not use this electric starter un-

der any conditions.

• If your system is grounded and a

three-hole receptacle is not avail-

able at the point your starter will

normally be used, one should be

installed by a licensed electrician.

• When connecting 120 volt AC

"Power Cord", always connect the

cord to the Switch Box on the en-

gine first, then plug the other end

into the three-hole grounded re-

ceptacle. When disconnecting

"Power Cord", always unplug the

end in the three-hole grounded re-

ceptacle first.

How TO Start A Cold Engine

1. Be sure auger drive and traction

drive levers are in the disengaged

(RELEASED) position.

2. Move throttle control to "FAST'

position.

3. Insert the ignition key into the igni-

tion slot. Make sure it snaps into

place. Do not turn key.

4. Rotate choke knob clockwise to the

choke ON position.

5. (Electric Start) Plug the power cord

into the switch box on the engine.

Plug the other end of power cord

into a three-hole, grounded 120

VOLT, AC receptacle.

6. Pushtheprimer button as speci-

fied below. Remove finger from

primer button between pushes.

Do not push if temperature

above 50° F (10° C).

Push two times if temperature is

50° F (10° C) to 15°F (-10° C).

Push four times if temperature is

below 15° F (-10 ° C).

Push five times if temperature is

below 0° F (-18° C).

7. (Electric Start) Push down on the

starter button until the engine

starts. Do not crank for more than

10 seconds at a time. This electric

starter is thermally protected. If

overheated it will stop automatically

and can be restarted only when it

has cooled to a safe temperature (a

wait of about 5 to 10 minutes is re-

quired).

8. (Recoil Start) Rapidly pull the re-

coil starter handle. Do not allow

the recoil starter handle to snap

back. Slowly return the recoil start-

er handle.

9. If the engine does not start in 5 or 6

tries, See Difficult Starting in the

"Troubleshooting Table".

10. When the engine starts, move the

choke control to "1/2 choke" posi-

tion. When engine runs smoothly,

move choke control to the off

Position.

11. (Electric Start) First disconnect

power cord from receptacle. Then,

disconnect the power cord from the

switch box.

12. Run engine at full throttle "FAST"

when throwing snow.

Allow the engine to warm up for several

minutes before blowing snow in temper-

atures below 0°F.

How TO Start A Warm Engine

If restarting a warm engine after a short

shutdown, leave the choke lever in the

off position and do not push the primer

button. If the engine fails to start, follow

the Cold Start instructions.

FROZEN STARTER

If the starter is frozen and will not turn

engine:

1. Pull as much rope out of the starter

as possible.

2. Release the starter handle and let it

snap back against the starter. Re-

peat until the engine starts.

To help prevent possible freeze-up of

recoil starter and engine controls, pro-

ceed as follows after each snow remov-

al job.

1. With the engine running, pull the

starter rope hard with a continuous

full arm stroke three or four times.

Pulling of starter rope will produce a

loud clattering sound. This is not

harmful to the engine or starter.

2. With the engine not running, wipe all

snow and moisture from the carbu-

retor cover in area of control levers.

Also move throttle control, choke

control, and starter handle several

times.

_lb WARNING: Never run en-

gine indoors or in enclosed,

poorly ventilated areas. En-

gine exhaust contains CARBON

MONOXIDE, AN ODORLESS AND

DEADLY GAS. Keep hands, feet,

hair and loose clothing away from

any moving parts on engine and

snow thrower.

• The temperature of muffler and

nearby areas may exceed 150°F.

Avoid these areas.

• DO NOT allow children or young

teenagers to operate or be near

snow thrower while it is operat-

ing.

Fu031002L 14

HOW TO REMOVE SNOW FROM

AUGER

_lb ARNING: Do not attempt

to remove snow or debris

that may become lodged in

auger without taking the following

precautions:

A cleaning stick is attached to the top of

the auger housing. Use the cleaning

stick to remove snow from the auger

housing.

Release auger drive lever.

Move throttle lever to stop position.

Remove (do not turn) ignition key.

Disconnect spark plug wire.

Do not place your hands in the au-

ger or discharge chute. Use the

cleaning stick to remove snow.

SNOW THROWING TIPS

1. For maximum snow thrower efficien-

cy in removing snow, adjust ground

speed, NEVER the throttle. Go

slower in deep, freezing or wet

snow. Ifthe wheels slips, reduce

forward speed. The engine is de-

signed to deliver maximum perfor-

mance at full throttle and should be

run at this power setting at all times.

2. Most efficient snow throwing is ac-

complished when the snow is re-

moved immediately after if fails.

3. For complete snow removal, slightly

overlap each path previously taken.

4. The snow should be discharged

down wind whenever possible.

5. For normal usage, set the skids so

that the scraper bar is 1/8" above

the skids. For extremely hard-

packed snow surfaces, adjust the

skids upward so that the scraper

bar touches the ground.

6. On gravel or crushed rock surfaces,

set the skids at 1-1/4" below the

scraper bar. See To Adjust Skid

Height paragraph in the Service &

Adjustments section of this manu-

al. Rocks and gravel must not be

picked up and thrown by the ma-

chine.

7. After the snow throwing job has

been completed, allow the engine to

idle for a few minutes, which will

melt snow and accumulated ice off

the engine.

8. Clean the snow thrower thoroughly

after each use.

9. Remove ice and snow accumulation

and all debris from the entire snow

thrower, and flush with water (if pos-

sible) to remove all salt or other

chemicals. Wipe snow thrower dry.

Fu031002L 15

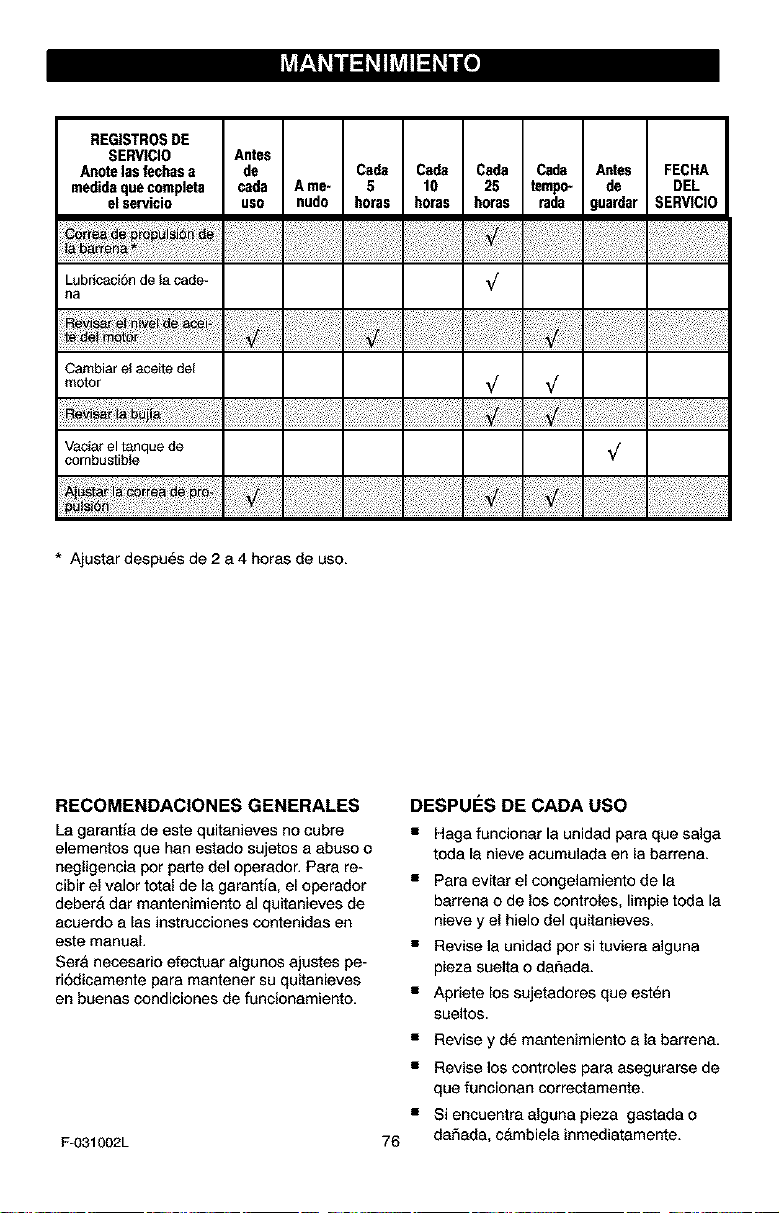

SERVICERECORDS

Fillindatesasyou Before Every Every Every

completeregular Each 5 10 25 Each Before SERVICE

service. Use Often Hours Hours Hours Season Stcrage DATES

Chain Lubrication _/

Change Engine Oil _/ _/

Remove Fuel

* Adjust after 2 to 4 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this snow thrower

does not cover items that have been

subjected to operator abuse or negli-

gence. To receive full value from the

warranty, the operator must maintain

the snow thrower as instructed in this

manual.

Some adjustments will need to be

made periodically to properly maintain

your snow thrower.

AFTER EACH USE

Run the machine to clear the auger

of snow.

To prevent freezing of the auger or

controls, remove all snow and slush

from the snow thrower.

Check for any loose or damaged

parts.

qRghten any loose fasteners.

Check and maintain the auger.

Check controls to make sure they

are functioning properly.

If any parts are worn or damaged,

replace immediately.

F-O31OO2L 16

PRODUCT SPECIFICATIONS

HORSEPOWER 5.5 HP

DISPLACEMENT 195 cc

GASOLINE 4 quarts

CAPACITY (unleaded)

OIL CAPACITY 5W30

(20 oz capacity)

SPARK PLUG: Champion RJI9LM

(Gap .030 in,) or

equivalent

VALVE CLEARANCE: Intake: .010 In,

Exhaust: .010 In,

SNOW THROWER

AUGER DRIVE BELT

Adjust the auger drive belt after the first

2 to 4 hours of use, again about mid-

season and twice each season thereaf-

ter (See to "Belt Adjustment" in the

Service and Adjustment section).

CHAIN LUBRICATION

EVERY 25 HOURS

1. Position speed selector lever in first

(1) forward gear.

2. Stand the snow blower up on the

auger housing end.

NOTE: When the crank case if

filled with oil, do not leave the

snow blower standing up on the

auger housing for an extended

period of time.

3. Remove the bottom panel.

4. Lubricate the chains with a chain

type lubricant.

5. For storage, wipe the hexsheft and

sprockets with 5W30 motor oil.

NOTE: Clean all excess grease or

oil found on the rubber friction

wheel or the disc drive plate.

CAUTION: Do not allow grease or

oil to contact the rubber friction

wheel or the disc drive plate.

6. Install the bottom panel.

F-031002L

Hexshaft

Figure 13

AUGER GEAR BOX

The auger gear box is lubricated at the

factory and should not require addition-

al lubrication. If for some reason the

lubricant should leak out, have auger

gear case checked by a competent re-

pairman.

ENGINE

LUBRICATION

Check the crankcase oil level before

starting the engine and after each five

(5) hours of continuous use. See

Figure 14. Add S.A.E. 5W30 motor oil

as needed. Tighten fill cap/dipstick se-

curely each time you check the oil lev-

el.

Oil Fill Cap/Dis_.

_re 14

Change the oil every twenty-five (25)

hours or at least once a year if the

snow thrower is not used for twenty-

five (25) hours.

TO CHANGE ENGINE OIL

1. Position the snow thrower so that

the oil drain plug is at the lowest

point on the engine.

2. Remove the oil drain plug and the

oil fill cap/dipstick. Drain the oil

into a suitable container.

NOTE: The oil will drain more freely

when the engine is warm.

3. After draining all the oil, reinstall the

oil drain plug securely.

4. Fill the engine crankcase with

S.A.E. 5W30 motor oil, pouring

slowly. DO NOT OVERFILL. See

"To Add Oil" in the Operation Sec-

tion.

SPARK PLUG

Check the spark plug every twenty-

five (25) hours. Replace the spark plug

if the electrodes are pitted or burned or

if the porcelain is cracked.

1. Make sure the spark plug is clean.

Clean the spark plug by carefully

scraping the electrodes (do not

sand blast or use a wire brush).

2. Check the spark plug gap with a

feeler gauge and reset gap to 0.30"

if necessary. See Figure 15.

3. Before installing the spark plug,

coat the threads lightlywith oil for

easy removal. Tighten the spark

plug to a torque of 15 foot-pounds.

FeelerGauge

O.03O"

Spark Plug

Figure 15

Fu031002L 18

_lb ARNING: Always discon-

nect the spark plug wire and

place it where it cannot

make contact with spark plug to pre-

vent accidental starting when mak-

ing any adjustments or repairs.

TO ADJUST SKID HEIGHT

This snow thrower is equipped with two

height adjustment skids, located on

the outside ofthe auger housing. See

Figure 16.

These skids elevate the front of the

snow thrower.

Nuts

Auger t- Height Adjust Skid

Figure 16

For normal hard surfaces, such as a

paved driveway or walk, adjust the

skids as follows.

1. Position the snow thrower on a level

surface.

2. Make sure both tires are equally in-

flated. Proper tire pressure is 14 to

17 PSI. See side of tire for maxi-

mum inflation. Do not exceed maxi-

mum sidewall pressure on tire.

3. Place the extra shear bolts supplied

(found in parts bag) under each

end of the scraper bar next to the

adjustable skids.

4. Loosen the mounting nuts that hold

the adjustable skids. To bring the

front of the snow thrower down,

raise the adjustable skids. Tighten

the mounting nuts. See Figure 16.

NOTE: For rocky or uneven surfaces,

raise the front of the snow thrower by

moving the skids down.

_lb ARNING: Be certain to

maintain proper ground

clearance for your particular

area to be cleared. Objects such as

gravel, rocks or other debris, if

struck by the impeller, may be

thrown with sufficient force to cause

personal injury, property damage or

damage to the snow thrower.

TO ADJUST SCRAPER BAR

After considerable use, the metal scrap-

er bar will have a definite wear pattern.

The scraper bar in conjunction with the

skids should always be adjusted to al-

low 1/8" between the scraper bar and

the sidewalk or area to be cleaned.

1. Position the snow thrower on a level

surface.

Make sure both tires are equally in-

flated. Proper tire pressure is 14to

17 PSI. See side of tire for maxi-

mum inflation. Do not exceed maxi-

mum sidewall pressure on tire.

Loosen the carriage bolts and nuts

securing the scraper bar to the au-

ger housing.

Adjust the scraper bar to the proper

position.

Tighten the carriage bolts and nuts,

making sure that the scraper bar is

parallel with the working surface.

For extended operation, the scraper

bar may be reversed. If the scraper

bar must be replaced due to wear,

remove the carriage bolts and nuts

and install a new scraper bar.

F-O31002L 19

BELT ADJUSTMENT

Traction Drive Belt

The traction drive belt has constant

spring pressure and does not require

an adjustment. If the traction drive belt

is slipping, replace the belt. See "How

To Replace The Belts" in the Service

And Adjustment section.

Auger Drive Belt

Ifyour snow blower will not discharge

snow, check the control cable adjust-

ment. If it is correct, then check the

condition of the auger drive belt. If it is

damaged or loose, replace it (see "How

To Replace The Belts" in this section of

the manual).

1. Disconnect spark plug wire.

2. Remove screw from belt cover.

Remove belt cover (see Figure 17).

Belt Cover

._17

3. Loosen nut on auger idler pulley

and move auger idler pulley towards

belt about 1/8 inch (3 mm) (see

Figure 20).

4. Tighten nut.

F-031002L

5. Have someone engage auger drive

clutch. Check tension on belt (op-

posite idler pulley). Belt should de-

flect about 1/2 inch (12.5 mm) with

moderate pressure (Figure 18). You

may have to move idler pulley more

than once to obtain the correct ten-

sion.

Auger

( _'._.__ EDgiVnee

--2_ ,*, Pulley

_t_O 1/2 inch

.-- \\ (12.5ram)

Idler__...-('/€ .7\'_ s'_" Deflection

Pulley 70, " "_

Engaged L.._I_ _

Figure 18

6. Reinstall belt cover.

7. Whenever belts are adjusted or re-

placed, the cables will need to be

adjusted. (See Cable Adjustment in

this section of the manual).

8. Attach the spark plug wire.

HOW TO REPLACE THE BELTS

The drive belts are of special construc-

tion and must be replaced with original

equipment replacement belts available

from your nearest Sears service center.

Some steps require the assistance of a

second person.

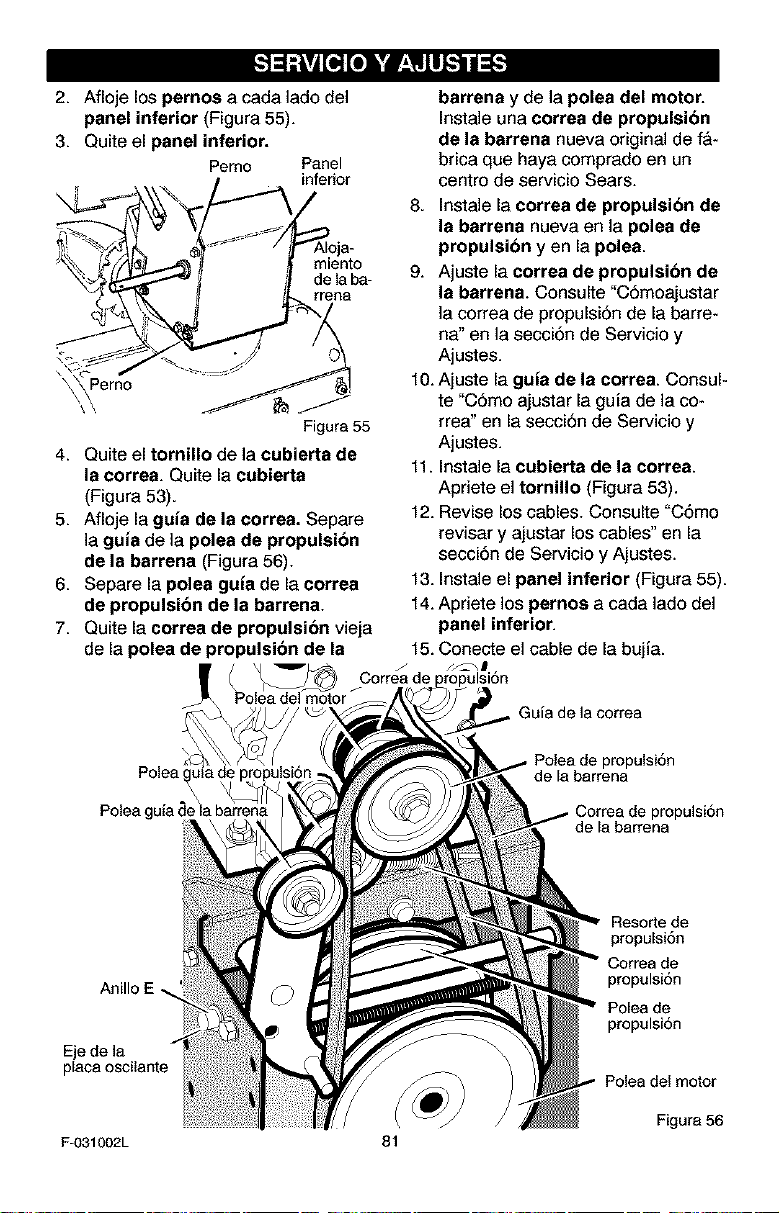

How To Remove the Auger Drive Belt

If the auger drive belt is damaged, the

snow thrower will not discharge snow.

Replace the damaged belt as follows.

1. Disconnect the spark plug wire.

2. Loosen the bolts on each side of

the bottom panel (see Figure 19).

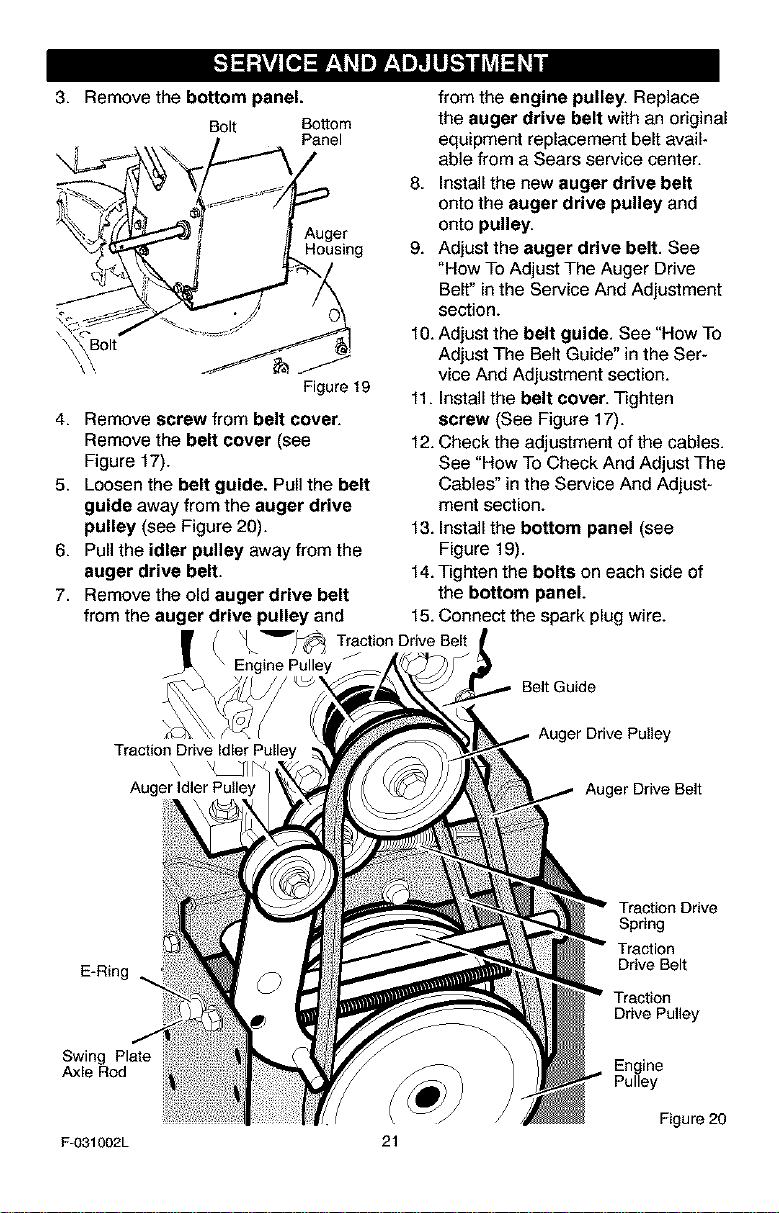

3. Remove the bottom panel,

Bolt Bottom

Panel

Auger

Housing

Bolt

Figure 19

4. Remove screw from belt cover.

Remove the belt cover (see

Figure 17).

5. Loosen the belt guide. Pull the belt

guide away from the auger drive

pulley (see Figure 20).

6. Pull the idler pulley away from the

auger drive belt.

7. Remove the old auger drive belt

from the auger drive pulley and

_ Traction DriveBe,t

Engine Pulley

from the engine pulley. Replace

the auger drive belt with an original

equipment replacement belt avail-

able from a Sears service center.

8. Install the new auger drive belt

onto the auger drive pulley and

onto pulley.

9. Adjust the auger drive belt. See

"How To Adjust The Auger Drive

Belt" in the Service And Adjustment

section.

10. Adjust the belt guide. See "How To

Adjust The Belt Guide" in the Ser-

vice And Adjustment section.

11. Install the belt cover. Tighten

screw (See Figure 17).

12. Check the adjustment of the cables.

See "How To Check And Adjust The

Cables" in the Service And Adjust-

ment section.

13. Install the bottom panel (see

Figure 19).

14. Tighten the bolts on each side of

the bottom panel.

15. Connect the spark plug wire.

Belt Guide

'\ WII _

Auger Idler Pulley

Auger Drive Pulley

Auger Drive Belt

E-Ring

Swing Plate

Axle Rod

Traction Drive

Spring

Traction

Drive Belt

Traction

Drive Pulley

Engine

Pulley

Figure 20

F-031002L 21

How To Remove

The Traction Drive Belt

Ifthe snow thrower will not move for-

ward, check the traction drive belt for

wear or damage. If the traction drive

belt is worn or damaged, replace the

belt as follows.

plate is properly secured (see

Figure 21).

1. Disconnect the spark plug wire.

2. Remove the auger drive belt. See

"How To Remove The Auger Drive

Belt" in the Service And Adjustment

section.

3. Remove the e-ring from one end of

the swing plate axle rod. Remove

the swing plate axle rod to allow

the swing plate to pivot forward (see

Figure 20).

4. Remove the traction drive spring.

5. Remove the old traction drive belt

from the traction drive pulley and

from the engine pulley. Replace

the traction drive belt with an origi-

nal equipment replacement belt

available from a Sears service cen-

ter.

6. Install the new traction drive belt

onto the traction drive pulley and

onto engine pulley.

7. Make sure the traction drive idler

pulley is properly aligned with the

traction drive belt.

Alignment Tubs Figure 21

NOTE: If the drive will not engage

after the traction drive belt has

been replaced, then check to

make sure that the swing plate is

positioned between the align-

ment tabs.

11.

Install and adjust the auger drive

belt. See "How To Remove The Au-

ger Drive Belt" in the Service And

Adjustment section.

12. Adjust the belt guide. See "How To

Adjust The Belt Guide" in the Ser-

vice And Adjustment section.

13. Install the bottom panel (see

Figure 19).

14. Tighten the bolts on each side of

the bottom panel.

8. Attach the traction drive spring.

9. Install the swing plate axle rod and

secure with the e-ring removed

earlier.

10. The bottom of the swing plate must

be positioned between the align-

ment tabs. Make sure the swing

Fu031002L

15. Install the belt cover. Tighten

screw (see Figure 17).

16. Check the adjustment of the cables.

See "How To Check And Adjust The

Cables" in the Service And Adjust-

ment section.

17. Connect the spark plug wire.

BELT GUIDE ADJUSTMENT

1. Remove spark plug wire.

2. Have someone engage auger drive.

3. Measure the distance between the

belt guide and belt. The distance

should be 1/8 inch (3.175 mm) for

guide. See Figure 22.

"Z" Fitting

(/_--_. BeltGuide

_'_' ,d 1/8,nch

Engaged _(_

Figure22

4. If adjustment is necessary, loosen

belt guide mounting bolt. Move belt

guide to the correct position. Tight-

en mounting bolt.

5. Reinstall belt cover.

6. Reconnect spark plug wire.

HOW TO CHECK AND

ADJUST THE CABLES

The cables are adjusted at the factory

and no adjustment should be neces-

sary. If the cables have become

stretched or are sagging adjustment will

be necessary.

Whenever belts are adjusted or re-

placed, the cables will need to be ad-

justed.

To check for correct adjustment, un-

hook "Z" fitting at clutch lever (see

Figure 23).

1. Move clutch lever to the full forward

position (just contacting plastic

bumper). Holding cable tight, note

position of fitting to hole in clutch le-

ver.

F-031002L

Figure 23

2. The center of the "Z" fitting should

be between the center and top of

the hole in the clutch lever. Adjust

either the auger drive cable or the

traction drive cable as as necessary

according to the following instruc-

tions.

Auger Drive Cable Adjustment

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing.

3. Push cable through spring to ex-

pose the threaded portion of the

cable (see Figure 24).

Square

End

Cable Spring

Locknut

Figure 24

4. Hold square end of threaded portion

with pliers and adjust Iocknut in or

out until correct adjustment is

reached. Pull cable back through

spring and connect cable.

TRACTION DRIVE CABLE ADJUSTMENT

1. Runtheengineuntilthefueltank is 7. Puehthe bottomofthetraction

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing.

3. Loosen the bolts on each side of

the bottom panel (see Figure 25).

Bolt Bottom Panel

Auger

Housing

drive cable through the cable ad-

justment bracket until the "Z"

hook can be removed.

8. Remove the "Z" hook from the

cable adjustment bracket. Move

the "Z" hook down to the next ad-

justment hole.

9. Pull the traction drive cable up

through the cable adjustment

bracket.

10. Put the cable boot over the cable

adjustment bracket.

11. Install the "Z" hook to the traction

drive lever (see Figure 23).

12. To check the adjustment, depress

the drive lever and check the length

of one of the drive springs. In cor-

rect adjustment, the length of the

drive spring is:

minimum 3" (76 mm.)

maximum 3-3/8" (85 mm.)

(see Figure 27).

'\ \Bolt __J

Figure25

4. Remove the bottom panel.

5. Disconnect the "Z" fitting from the

drive lever (see Figure 23).

6. Slide the cable boot off the cable

adjustment bracket (see

Figure 26).

3" min.,

3-3/8" max.

Tracti°t_i_/

Drive Cable

Cable Bo_.,

Hook

Cable Adjustment //

Bracket Figure26

Figure 27

F-O31002L 24

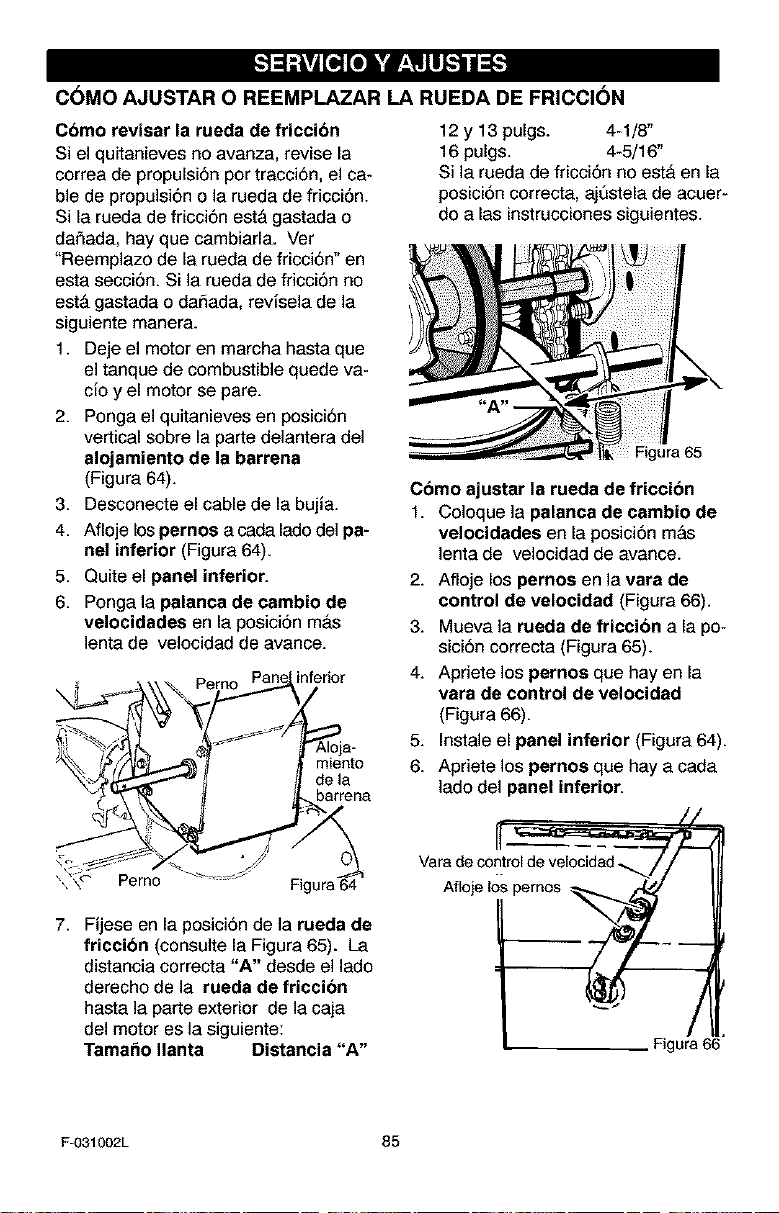

HOW TO ADJUST OR REPLACE

THE FRICTION WHEEL

How To Check The Friction Wheel

Ifthe snow thrower will not move for-

ward, check the traction drive belt, the

traction drive cable or the friction wheel.

Ifthe friction wheel is worn or damaged,

it must be replaced. See "How To Re-

place the Friction Wheel" in this section.

Ifthe friction wheel is not worn or dam-

aged, check as follows.

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing

(see Figure 28).

3. Disconnect the spark plug wire.

4. Loosen the bolts on each side of

the bottom panel (see Figure 28).

5. Remove the bottom panel.

6. Position the shift speed lever in

the lowest forward speed.

7. Note the position of the friction

wheel (see Figure 29). The correct

distance "A" from the right side of

the friction wheel to the outside of

the motorbox isas fallows:

Tire Size Distance "A"

12 and 13 inch 4-1/8"

16 inch 4-5/16"

If the friction wheel is not in the

correct position, adjust according to

the following instructions.

How To Adjust The Friction Wheel

1. Position the shift speed lever in

the lowest forward speed.

2. Loosen the bolts on the speed

control rod (see Figure 30).

3. Move the friction wheel to the cor-

rect position (see Figure 29).

4. Tighten the bolts on the speed

control rod (see Figure 30).

F-031002L

5. Install the bottom panel (see

Figure 28).

6. Tighten the bolts on each side of

the bottom panel.

Bolt Bottom Panel

Auger

Housing

Bolt

Figure28

Figure29

Speed Control Rod

Lo---_sen Bolts

Figure 30

How To Replace The Friction Wheel

Ifthe friction wheel is worn or damaged,

the snow thrower will not move forward.

The friction wheel must be replaced as

follows.

1. Run the engine until the fuel tank is

empty and the engine stops.

2. Stand the snow thrower up on the

front end of the auger housing (4).

(see Figure 28).

Bottom Panel

Wheel

Figure 31

3. Disconnect the spark plug wire.

4. Remove the fasteners that secure

the right wheel. Remove the right

wheel from the axle (see Figure 31)

5. Loosen the bolts on each side of

the bottom panel.

6. Remove the bottom panel.

7. Remove the fasteners that secure

the drive sprocket to the axle (see

Figure 32).

Chain

Figure 32

8. Remove the left wheel, axle, and

drive sprocket.

9. Remove the four bolts that hold the

bearings on each side of the hax

shaft (see Figure 33).

10.Removethe haxshaft and bear-

ings.

NOTE: Take special note of the posi-

tion of the washers on the hex shaft.

Bolts

Figure 33

F-O31002L 26

11. Remove the three fasteners that

hold the friction wheel to the hub

(see Figure 34).

12. Remove the friction wheel from the

hub. Slip the friction wheel off the

hex shaft.

13. Assemble the new friction wheel

onto hub with the fasteners re-

moved earlier.

14. Install the hex shaft and bearings

with the four bolts removed earlier

(see Figure 35).

Make sure the washers are prop-

erly installed in the original posi-

tion. Also, make sure the two

washers are properly aligned

with the actuator arms.

15. Make sure the hex shaft turns free-

16. Install the left wheel, axle, and

drive sprocket with the fasteners

removed earlier. Install the chain

onto the drive sprocket (see

Figure 32).

17. Check the adjustment of the friction

wheel. See "How To Adjust The

Friction Wheel" in this section.

18. Make sure the friction wheel and the

disc drive plate are free from grease

or oil.

19. Install the bottom panel (see

Figure 31).

20. Tighten the bolts on each side of

the bottom panel.

21. Install the right wheel to the axle

with the fasteners removed earlier.

22. Connect the spark plug wire.

Friction

Fasteners Hub Wheel

Hex Shaft

Fasteners

Figure 34

Actuator Arms

Bearings

Washer

Bearings

Washer

Figure 35

F-O31002L 27

HOW TO REPLACE

THE AUGER SHEAR BOLT

The augers are secured to the auger

shaff with special shear bolts. These

shear bolts are designed to break and

protect the machine if an object be-

comes lodged in the auger housing. Do

not use a harder bolt as the protection

provided by the shear bolt will be lost.

,_ WARNING: For safety and to

protect the machine, use

only original equipment

shear bolts.

To replace a broken shear bolt, proceed

as follows. Extra shear bolts were pro-

vided in the assembly parts bag.

1. Move the throttle control to the stop

position. Disengage all controls.

2. Disconnect the spark plug wire.

Make sure all moving parts have

stopped.

3. Align the hole in the auger with the

hole in the auger shaft. Install the

new shear pin and spacer. See

Figure 36.

4. Connect the spark plug wire.

? X go,e3O

TO ADJUST THE CARBURETOR

Ifyou think your carburetor needs ad-

justing, contact your nearest Sears Ser-

vice Center. Engine performance

should not be affected at altitudes up to

7,000 feet. For operation at higher

elevations, contact your nearest Sears

Service Center

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Over-speeding

the engine above the factory high

speed setting can be dangerous. If you

think the engine-governed high speed

needs adjusting, contact your nearest

Sears Service Center, which has the

proper equipment and experience to

make any necessary adjustments. For

the location of the nearest Sears Ser-

vice Center, call Sears Service at

1-800-4-MY-HOME®.

F-031002L 28

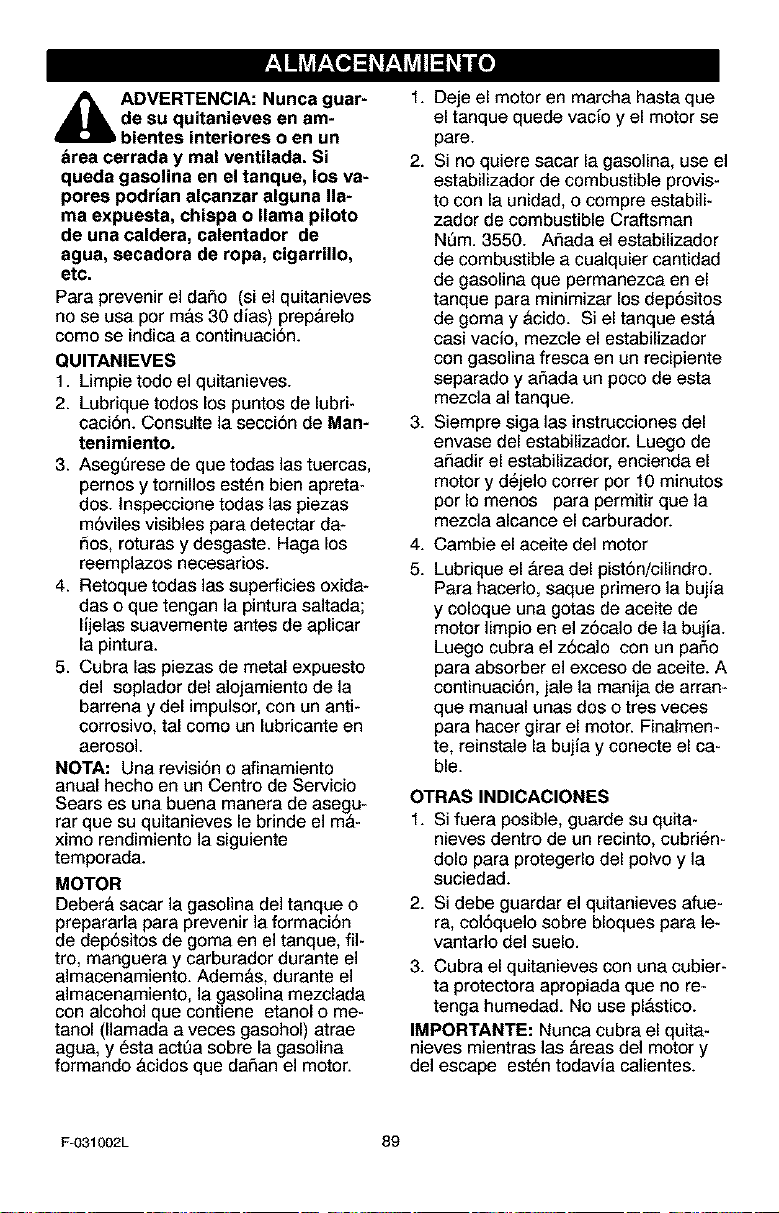

_lb ARNING: Never store your

snow thrower indoors or in

an enclosed, poorly venti-

lated area. If gasoline remains in the

tank, fumes may reach an open

flame, spark or pilot light from a fur-

nace, water heater, clothes dryer,

cigarette, etc.

To prevent damage (if snow thrower is

not used for more than 30 days) follow

the steps below.

SNOW THROWER

1. Thoroughly clean thesnow thrower.

2. Lubricate all lubrication points. See

the Maintenancesection.

3. Be sure that all nuts, bolts and

screws are securely fastened, in-

spect all visible moving parts for

damage, breakage and wear. Re-

place if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before paint-

ing.

5. Cover the bare metal parts of the

blower housing auger and the im-

peller with rust preventative, such

as a spray lubricant.

NOTE: A yearly checkup or tune-up by

a Sears service center is a good way of

ensuring that your snow thrower will

provide maximum performance for the

next season.

ENGINE

Gasoline must be removed or treated to

prevent gum deposits from forming in

the fuel tank, filter, hose, and carburetor

during storage. Also, during storage al-

cohol blended gasoline that uses etha-

nol or methanol (sometimes called

gasohol) attracts water, it acts on the

gasoline to form acids which damage

the engine.

Run the engine until the fuel tank is

empty and the engine stops.

If you do not remove the gasoline,

use fuel stabilizer supplied with unit

or purchase Craftsman Fuel Stabi-

lizer No. 3550. Add fuel stabilizer to

any gasoline left in the tank to mini-

mize gum deposits and acids. If the

fuel tank is almost empty, mix stabi-

lizer with fresh gasoline in a sepa-

rate container and add some to the

fuel tank.

Always follow the instructions on the

stabilizer container. After the stabi-

lizer is added to the fuel tank, run

the engine at least ten minutes to

allow the mixture to reach the car-

buretor.

Change the engine oil.

Lubricate the piston/cylinder area.

First, remove the spark plug and

squirt a few drops of clean engine

oil into the spark plug hole. Next,

cover the spark plug hole with a rag

to absorb oil spray. Then, pull two or

three times on the recoil starter rope

to rotate the engine. Finally, install

the spark plug and attach the spark

plug wire.

OTHER

1. If possible, store your snow thrower

indoors and cover it to give protec-

tion from dust and dirt.

2. If the snow thrower must be stored

outdoors, put the snow thrower on

blocks to raise it off of the ground.

3. Cover the snow thrower with a suit-

able protective cover that does not

retain moisture. Do not use plastic.

IMPORTANT: Never cover snow

thrower while engine and exhaust areas

are still warm.

Fu031002L 29

TROUBLE CORRECTION

Difficult starting

CAUSE

Defectivesparkplug,

Wateror dirt in fuel system.

Replace spark plug.

Remove fuel from fuel tank.

Add fresh fuel.

Engine runs erratically Blocked fuel line, empty gas Clean fuel line; check fuel

tank, or stale gasoline supply; add fresh gasoline

Engine stalls Unit running on CHOKE. Set choke lever to OFF

position.

Engine runs erratic; Water or dirt in fuel system. Remove fuel from fuel tank.

Loss of power Add fresh fuel,

Excessive vibration Loose parts: damaged immediately stop engine,

impeller Remove ignition key, Tighten

all fasteners and make all

necessary repairs, if

vibration continues, take the

unit to a Sears service

center.

Unit fails to propel itself Traction drive belt loose or Replace traction drive belt.

damaged.

Incorrect adjustment of Adjust traction drive cable,

traction drive cable

Worn or damaged friction Replace friction wheel,

wheel,

Auger drive belt loose or

damaged.

Adjust auger drive belt;

replace if damaged.

Auger control cable not Adjust auger control cable.

adjusted correctly.

Shear bolt broken Replace shear bolt

Discharge chute clogged. Stop engine immediately and

disconnect spark plug wire.

Clean discharge chute and

inside of auger housing.

Unit fails to discharge

SnOW

Foraigno_ectlodgedin

auger

Stop engine immediately and

disconnect spark plug wire.

Remove object from auger.

F-O31002L 30

SEARS, ROEBUCK AND CO.

Federal and California Emission Control Systems Limited Warranty

Small Off-Road Engines

CALIFORNIA & US EPA EMISSION

CONTROL WARRANTY STATEMENT

The U. S. Environmental Protection Agency

("EPA"), the California Air Resources Board

("CARB'_ and Sears, Roebuck and Co. are

pleased to explain the Federal and California

Emission Control Systems Warranty on your

new small off-road engine. In California, new

1995 and later small off-road engines must be

designed, built and equipped to meet the

State's stringent anti-smog standards. In oth-

er states, new 1997 and later model year en-

gines must be designed, built and equipped, at

the time of sale, to meet the U.S. EPA regula-

tions for small non-rand engines. Sears, Roe-

buck and Co. will warrant the emission control

system on your small off-road engine for the

periods of time listed below, provided there

has been no abuse, neglect, unapproved mod-

ification, or improper maintenance of your

small off-road engine.

Your emission control system may include

parts such as the carburetor, ignition system

and exhaust system. Also included may be the

compression release system and other emis-

sion-related assemblies.

Where a warrantable condition exists, Sears,

Roebuck and Co. will repair your small off-

road engine at no cost to you for diagnosis,

parts end labor.

MANUFACTURER'S EMISSION

CONTROL SYSTEM WARRANTY

COVERAGE

Emission control systems on 1995 and later

model year California small off-road engines

are warranted for two years as hereinafter

noted. In other states, 1997 and later model

year engines are also warranted for two years.

If, dudng such warranty period, any emission-

related part on your engine is defective in ma-

terials or workmanship, the part will be

repaired or replaced by Sears, Roebuck and

Co.

OWNER'S WARRANTY

RESPONSIBILITIES

As the small off-road engine owner, you are

responsible for the performance of the ra-

F-031002L

quired maintenance listed in your Owner's

Manual, but Sears, Roebuck and Co. will not

deny warranty solely due to the lack of receipts

or for your failure to provide written evidence

of the performance of all scheduled mainte-

nance.

As the small off-road engine owner, you

should, however, be aware that Sears, Roe-

buck and Co. may deny you warranty cover-

age if your small off-road engine or a pert

thereof has failed due to abuse, neglect, im-

proper maintenance or unappraved modifica-

tions.

You are responsible for presenting your small

off-road engine to a Sears, Roebuck and Co.

Authorized Service Outlet as soon as a prob-

lem exists. The warranty repairs should be

completed in a reasonable amount of time, not

to exceed 30 days.

Warranty service can be arranged by contact-

ing either a Sears, Roebuck end Co. Autho-

rized Service Outlet, or by contacting Sears,

Roebuck and Co. at 1-900-473-7247.

IMPORTANT NOTE

This warranty statement explains your rights

and obligations under the Emission Control

System Warranty "(ECS Warranty") which is

provided to you by Sears, Roebuck and Co.

pursuant to California law. See also the Sears,

Roebuck and Co. Limited Warranties for

Sears, Roebuck and Co. which is enclosed

therewith on a separate sheet and also is pro-

vided to you by Sears, Roebuck and Co. The

ECS Warranty applies only to the emission

control system of your new engine. To the ex-

tent that there is any conflict in terms between

the ECS Warranty end the Sears, Roebuck

and Co. Warranty, the ECS Warranty shall ap-

ply except in any circumstances in which the

Sears, Roebuck and Co. Warranty may pro-

vide a longer warranty period. Both the ECS

Warranty and the Sears, Roebuck end Co.

Warranty describe important rights and obliga-

tions with respect to your new engine.

Warranty service can only be performed by a

Sears, Roebuck and Co. Authorized Service

Outlet. At the time of requesting warranty ser-

vice, evidence must be presented of the date

of sale to the original purchaser. The purchas-

ershallpayanychargesformakingservice

callsand/orfortransportingtheproductsto

andfromtheplacewheretheinspectionand/

orwarrantyworkisperformed.Thepurchaser

shallberasponsibleforanydamageorlossin-

curredinconnectionwiththetransportationof

anyengineoranypart(s)thereofsubmittedfor

inspectionand/orwarrantywork.

Ifyouhaveanyquestionsregardingyourwar-

rantyrightsandresponsibilities,youshould

contactSears,Roebuckand Co. at

1-800-473-7247.

EMISSION CONTROL SYSTEM

WARRANTY

Emisalon Control System Warranty ("ECS

Warranty") for 1995 and later model year Cali-

fornia small off-road engines (for other states,

1997 and later model year engines):

A, APPLICABILITY: This warranty shall apply

to 1995 and later model year California small

off-road engines (for other states, 1997 and

later model year engines). The ECS Warranty

Period shall begin on the date the new engine

or equipment is delivered to its original, end-

use purchaser, and shall continue for 24 con-

secutive months thereafter.

B. GENERAL EMISSIONS WARRANTY

COVERAGE: Sears, Roebuck and Co. war-

rants to the original, end-use purchaser of the

new engine or equipment and to each subse-

quent purchaser that each of its small off-road

engines is:

1. Designed, built and eqalppod so as to con-

form with all applicable regulations adopted by

the Air Resources Board pursuant to its au-

thority in Chapters 1 and 2, Part 5, Division 26

of the Health and Safety Code, and

2. Free from defects in materials and work-

manship which, at any time during the ECS

Warranty Period, will cause a warranted emis-

sions-related part to fail to be identical in all

material respects to the part as described in

the engine manufacturer's application for certi-

fication.

C. The ECS Warranty only pertains to emis-

sions-related parts on your engine, as follows:

1. Any warranted, emissions-related parts

which are net scheduled for replacement as

required maintenance in the Owner's Manual

shall be warranted for the ECS Warranty Peri-

od. If any such part fails during the ECS War-

ranty Period, itshall be rebeired or replaced by

F-031002L

Sears, Roebuck and Co. according to Subsec-

tion 4 below. Any such part repaired or re-

placed under the ECS Warranty shall be

warranted for any remainder of the ECS War-

ranty Period.

2. Any warranted, emissions-relatod part

which is scheduled only for regular inspection

as spacified in the Owner's Manual shall be

warranted for the ECS Warranty Period. A

statement in such wdtten instructions to the ef-

fect of "repair or replace as necessary", shall

not reduce the ECS Warranty Period. Any

such part repaired or replaced under the ECS

Warranty shall be warranted for the remainder

of the ECS Warranty Period.

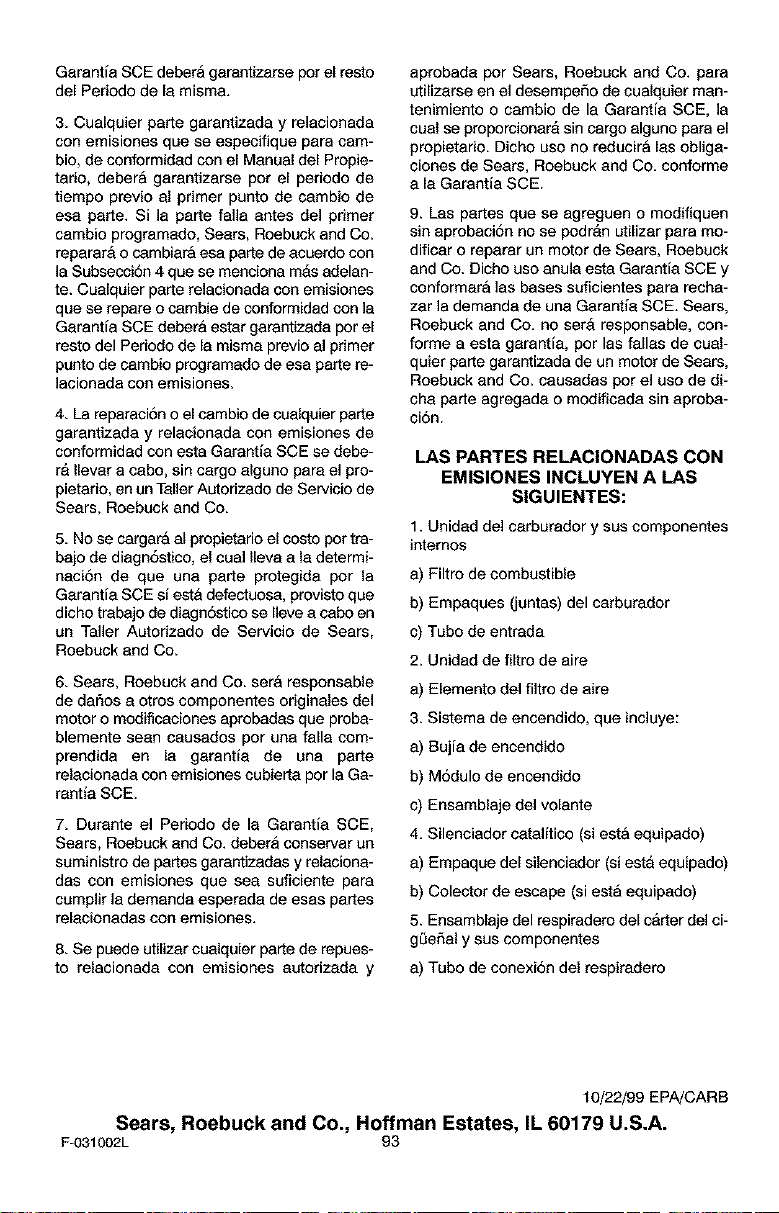

3. Any warranted, emissions-relatod part

which is scheduled for replacement as re-

quired maintenance in the Owner's Manual,

shall be warranted for the period of time prior

to the first scheduled replacement point for

that part. If the part fails prior to the first sched-

uled replacement, the part shall be repaired or

replaced by Sears, Roebuck and Co. accord-

ing to Subsection 4 below. Any such emis-

sions-related part repaired or replaced under

the ECS Warranty, shall be warranted for the

remainder of the ECS Warranty Pedod prior to

the first scheduled replacement point for such

emissions-related part.

4. Repair or replacement of any warranted,

emissions-related part under this ECS War-

ranty shall be performed at no charge to the

owner at a Sears, Roebuck and Co. Autho-

rized Service Outlet.

5. The owner shall not be charged for diagnos-

tic labor which leads to the determinatiee that

a part covered by the ECS Warranty is in fact

defective, provided that such diagnostic work

is performed at a Sears, Roebuck and Co. Au-

thorized Service Outlet.

6. Sears, Roebuck and Co. shall be liable for

damages to other original engine components

or approved modifications proximately caused

by a failure under warranty of an emission-re-

lated part covered by the ECS Warranty.

7. Throughout the ECS Warranty Period,

Sears, Roebuck and Co. shall maintain a sup-

ply of warranted emission-related parts suffi-

cient to meet the expected demand for such

emission-relatod parts.

8. Any Sears, Roebuck and Co. anthorized

and approved emissiee-relatod replacement

part may be used in the performance of any

ECS Warranty maintenance or repair and will

be provided without charge to the owner. Such

useshallnotreduceSears.RoebuckendCo.

ECSWarrantyobligations.

9,Unapprovedadd-onormodifiedpartsmay

notbeusedtomodifyorrepairaSears,Roe-

buckandCo.engine,SuchusevoidsthisECS

Warrantyandshallbesufficientgroundsfor

disallowinganECSWarrantyclaim.Sears,

RoebuckendCo.shallnotbeliablehereunder

forfailuresofanywarrantedpartsofaSears,

RoebuckandCo.engine caused by the use of

such an unappraved add-on or modified part.

EMISSION-RELATED PARTS

INCLUDE THE FOLLOWING:

1. Carburetor Assembly and its Internal Com-

ponents

a) Fuel filter

b) Carburetor gaskets

c) Intake pipe

2, Air Cleaner Assembly

a) Air filter element

3, Ignition System, including:

a) Spark plug

b) Ignition module

c) Flywheel assembly

4, Catalytic Muffler (if so equipped)

a) Muffler gasket (if so equipped)

b) Exhaust manifold (if so equipped)

5, Crankcase Breather Assembly end its

Components

a) Breather connection tube

10/22/99 EPA!CARB

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-031002L 33

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

ENGINE

25-2

25-3

25-2

25-4

7 11

Ref. Drive Page

Ref. Auger Housing Page

F-031002L 34

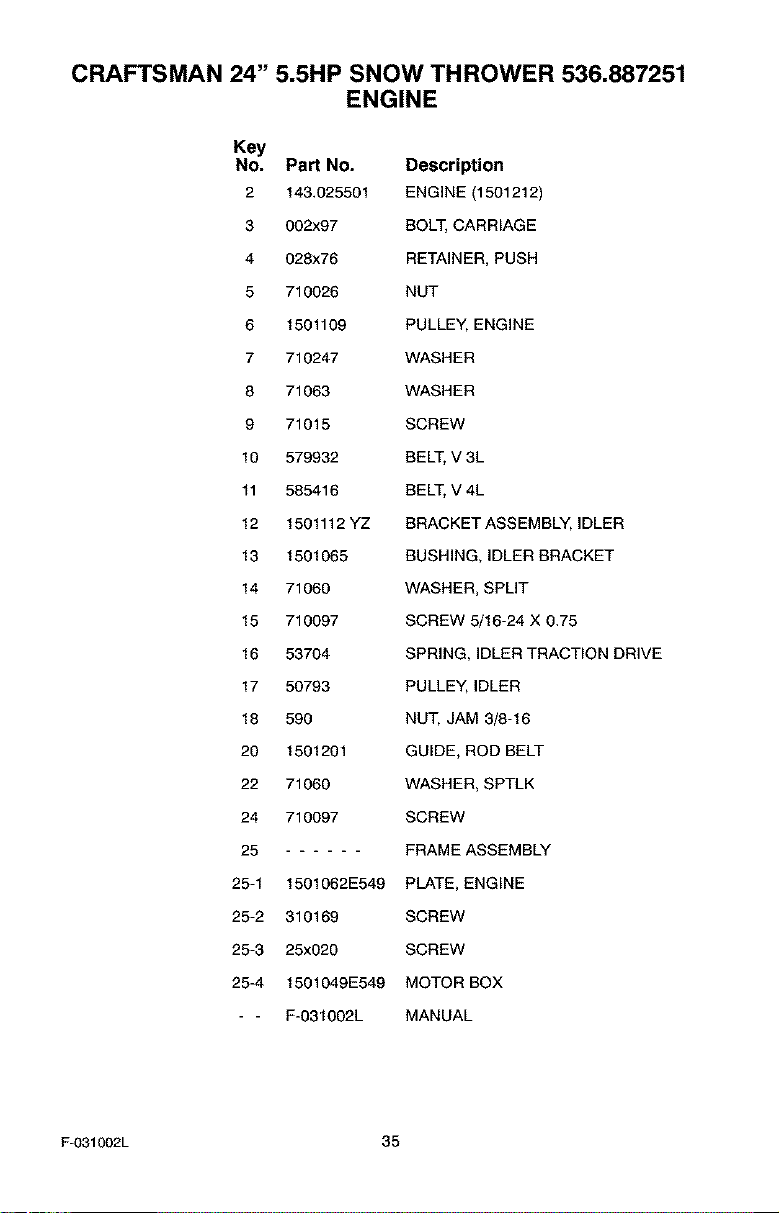

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

ENGINE

Key

No. Part No. Description

2 143.o25501 ENGINE (1501212)

3 002x97 BOLT, CARRIAGE

4 028x76 RETAINER, PUSH

5 710026 NUT

6 1501109 PULLEY, ENGINE

7 710247 WASHER

8 71063 WASHER

9 71015 SCREW

10 579932 BELT, V 3L

11 585416 BELT, V 4L

12 1501112 YZ BRACKET ASS EM BLY, IDLER

13 1501065 BUSHING, IDLER BRACKET

14 71060 WASHER, SPLIT

15 710097 SCREW 5/16-24 X 0.75

16 53704 SPRING, IDLER TRACTION DRIVE

17 50793 PULLEY, IDLER

18 590 NUT, JAM 3/8-16

20 1501201 GUIDE, ROD BELT

22 71060 WASHER, SPTLK

24 710097 SCREW

25 FRAME ASSEMBLY

25-1 1501062E549 PLATE, ENGINE

25-2 310169 SCREW

25-3 25x020 SCREW

25-4 1501049E549 MOTOR BOX

- - F-031002L MANUAL

Fu031002L 35

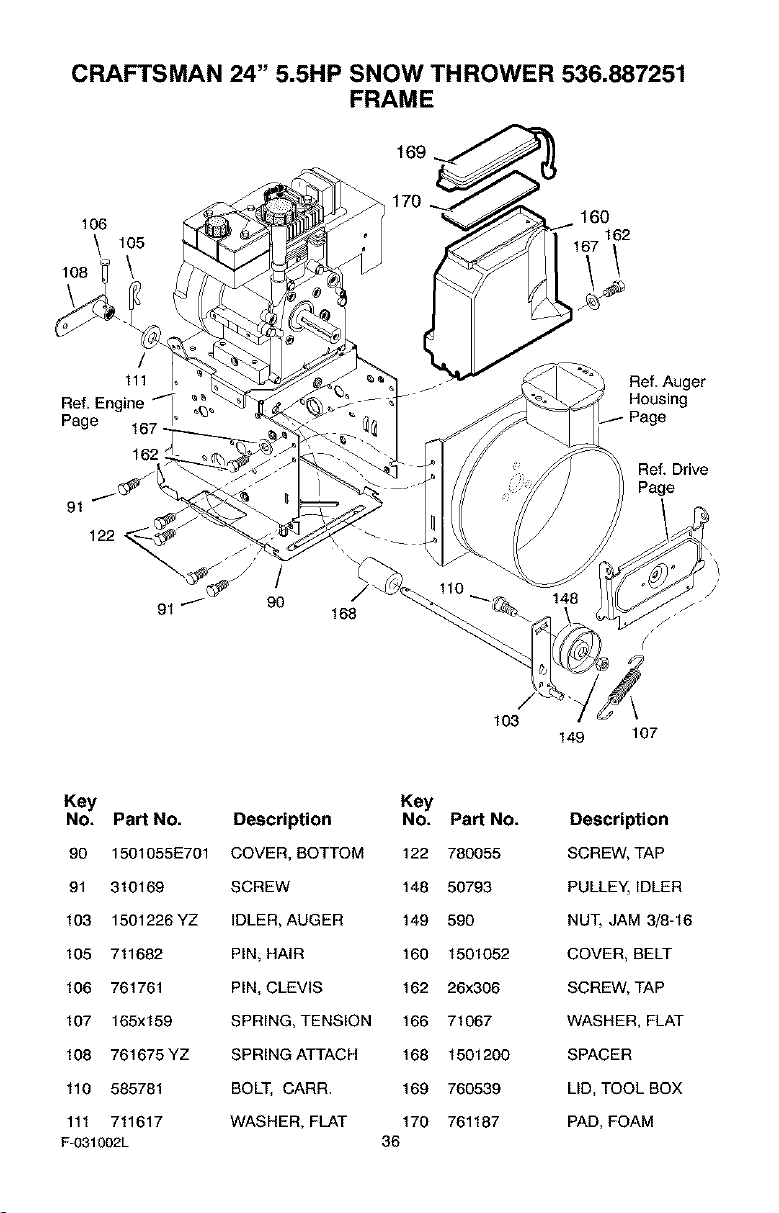

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

FRAME

162 :

Ref. Drive

Page

122

103

149 107

Key Key

No. Part No. Description No. Part No. Description

90 1501055E701 COVER, BOTTOM 122 780055 SCREW, TAP

91 310169 SCREW 148 50793 PULLEY, IDLER

103 1501226YZ IDLER, AUGER 149 590 NUT, JAM 3/8-16

105 711682 PIN, HAIR 160 1501052 COVER, BELT

106 761761 PIN, CLEVIS 162 26x306 SCREW, TAP

107 165x159 SPRING, TENSION 166 71067 WASHER, FLAT

108 761675YZ SPRING ATTACH 168 1501200 SPACER

110 585781 BOLT, CARR. 169 760539 LID, TOOL BOX

111 711617 WASHER, FLAT 170 761187 PAD, FOAM

F-031002L 36

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

GEAR CASE

340

303

304

326

324 323 \

325 / 306

322 \

324

310

313 320

304

301

3O3

315 314

311

Key

NO. Part NO.

300 10577

301 10576

303 710025

304 15X143

306 9344

310 9566

311 50304

312 48275

313 1501189

314 51279

315 51405

316 431787

F-031002L

Key

Description No. Part No.

CASE, GEAR, RH 320 50221

CASE, GEAR, LH 321 1501191

SCREW 322 580295

NUT 323 454565

SCREW 324 48275

SEAL, OIL 325 50684

HEARING, FL 326 50304

WASHER, FLAT 327 9566

SHAFT, OUTPUT 340 1501188E701

GASKET 341 454565

GEAR, WORM 333431

KEY, WOODRUFF

Description

BRNG, FL

SHAFT, INPUT

COLLAR, THRUST

PIN, SPRING

WASHER, FLAT

BRNG, ROLL

BRNG, FL

SEAL, OIL

IMPELLER

PIN, SPRING

10oz LUHRIPLATE

* (NOT ILLUSTRATED)

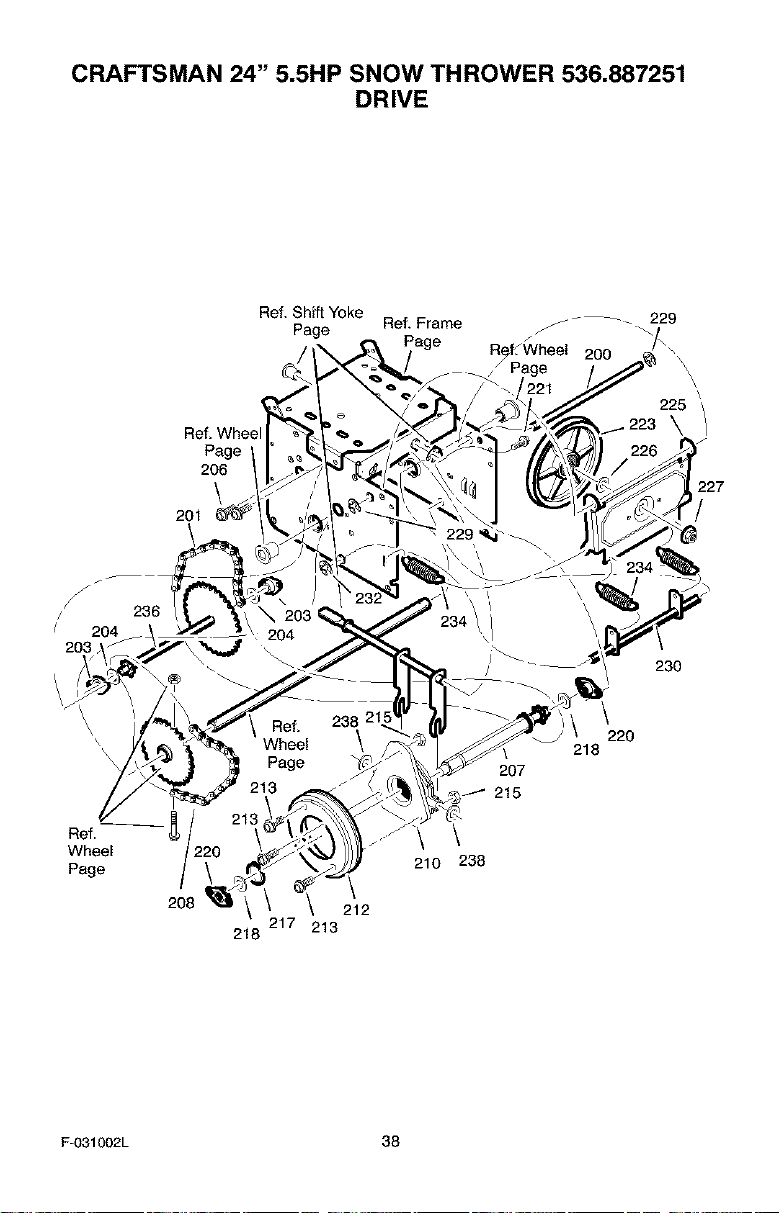

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

DRIVE

Ref. Shift Yoke

Ref. Frame _/_- _ 229Page

2OO

Ref, Whee

Page

206

201

225 _/

227

/ 204

203

236

230

220

218

207

Ref.

Wheel

Page

208

218

212

217 213

210 238

Fu031002L 38

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

DRIVE

Key No. Pad No.

200 1501092 YZ

201 579851

203 334163

204 579858

206 780055

207 1501100

208 579868

210 337029

212 53830

213 001x38

215 303008

217 579859

218 579858

220 334163

221 780055

223 1501115

225 1501057 YZ

226 1501158

227 15X114

229 11X30

230 1501107 YZ

232 11X30

234 165X112

236 1501090

238 71074

Description

LF AXLE, SWING PLATE YZ

CHAIN, ROLLER #42x19.00

BEARING AND RETAINER, ASSY

WASHER

SCREW, TAP 5/16-18x0.5

ASSY, HEX SHAFT

CHAIN, ROLLER #36x18.00 LG

BEARING, TRUNION CLUTCH R

WHEEL, FRICTION DISC

SCREW, 1/4-20 x 0.63

NUT, KEPS HEX 1/4-20

RING, RETEXT

WASHER

BEARING AND RETAINER, ASSY

SCREW, TAP 5/16-18 x .5

ASSY, FRICTION PULLEY

LF PLATE, SWINGING YZ

SPACER, FRICTION PULLEY

NUT, FLANGE LOCK 3/8-24

RETAINER, RING

LF ASSY, SPRING LINK YZ

RETAINER, RING

SPRING, EXTENSION

WLD, INTERMED SPROCKET 33T/7

WASHER, FLAT

F-031002L 39

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

DISCHARGE CHUTE

596

600

597

583

600 582

602

603 _ 610

601

609

606

611

607

F_O31002L 40

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

DISCHARGE CHUTE

Key No. Part No. Description

582 2X100 BOLT, 5/16-18 X 1.00 CARG.

583 71071 WASHER, FLAT

584 15x144 NUT, 5/16-18 NYLOCK

596 71071 WASHER

597 1501260 KNOB, WING 3.00

599 002x97 BOLT, 5/16-18X1.125

600 762222 CHUTE ASSEMBLY

601 2X100 BOLT

602 71071 WASHER, FLAT

603 71038 NUT, 5/16-18 HEXNYL

606 585214 YZ CHUTE COLLAR

607 02X101 SCREW, 1/4-20 X .75

609 15x145 NUT, 1/4-20 HEX NYLOCK

610 337227 RETAINER RING INNER

611 1501282 RETAINER RING OUTER

F-031002L 41

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

AUGER HOUSING

485

480

481

482

490

491

527

522

523

500

511

493

522

Ref, Gear

Case Page

521

520

524

526 525

\ 527

542 540

541

514

524

510

F_O31002L 42

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

AUGER HOUSING

F-O31002L

Key No. Part No. Description

480 1501211 PULLEY, V4L 8.4X .67

481 577400 SCREW, 5/16-18X.63

482 2001022 KEY. SQUARE 3/16 X 3/4

485 1501158 SPACER, FRICTION PULLEY

490 582957 YZ RETAINER, BALL BRNG

491 43846 BEARING, BALL

493 001X92 BOLT, HEX 5/16-18 X 1/2

499 710026 NUT, 5/16-18

500 1501184E549 HOUSING, ASSY

510 760662E701 BLADE, SCRAPER

511 340720 BOLT, 5/16-18 X 3/4

514 710026 NUT, 5/16-18

520 1501195E701 AUGER, ASSY, LH

521 1501194E701 AUGER, ASSY, RH

522 9524 SCREW

523 3943 SPACER, SLEEVE

524 73826 NUT, 1/4-20

525 9517 BEARING, FLANGE

526 711862 NUT, 5/16-18

527 9357 SCREW, 5/16-18 X 3/4

540 309016E701 SKID, HEIGHT ADJUST

541 340720 BOLT, 5/16-18 X ,75

544 710026 NUT, 5/16-18

550 1501576 BRUSH, CLEANOUT

551 1501672 CLIP. RETAINER

552 06x115 SCREW

553 15x146 NUT

554 578063 BLOCK

- - 1501227 KIT, SHEARBOLT

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

HANDLE

730

729

731

766

734

729

741

740

727726_

746

757

758

759

745 760

762

F-O31002L 44

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

HANDLE

Key No. Pad No.

720 1501205E701

721 1501206E701

724 11234

725 71071

726 71060

727 15X144

728 11261

729 337399

730 337816E701

731 337815E701

733 337381

734 761105

735 337373

739 4049

740 1501123

741 761872

743 313441

744 1673

745 15X145

746 308146

750 339541E701

751 25x021

755 337407E701

756 6751

757 310169

758 001798

759 579860

760 1501059 YZ

762 1501122

766 337380

Description

HANDLE, UPPER LH

HANDLE, UPPER RH

SCREW, 5/16-18X2.75

WASHER, FLAT

WASHER, SPTLK .31X.58X.98

NUT, 5/16-18 REGHEX YZ

STOP, RED PLASTIC

GRIP-HANDLE FINGER

LEVER, ASSY CLUTCH DRIVE RH

LEVER, ASSY CLUTCH DRIVE LH

ROD, PIVOT CLUTCH

NUT, PUSH ON CAP

SPACER-HANDLE

BUMPER, RECTANGLE

CABLE, CLUTCH

CABLE, AUGER CLUTCH

BRACKET, CABLE ADJUSTER

SPRING, AUGER CLUTCH

NUT, 1/4-20 NYLOCK YZ

BOOT, CABLE SPRING

HANDLE, LOWER

SCREW, TAP 5/16-18 X .75

BRKT, GEAR SELECTOR

SCREW, 5/16-18X2.00

SCREW, 1/4-20 x 0.63

BOLT, HEX 1/4-20 X 1.50

SPOOL-CABLE, AUGRT CLUTCH

BRACKET, CABLE SPOOL YZ

CABLE, LOWER DRIVE 12"

GRIP, CLUTCH HANDLE

F-031002L 45

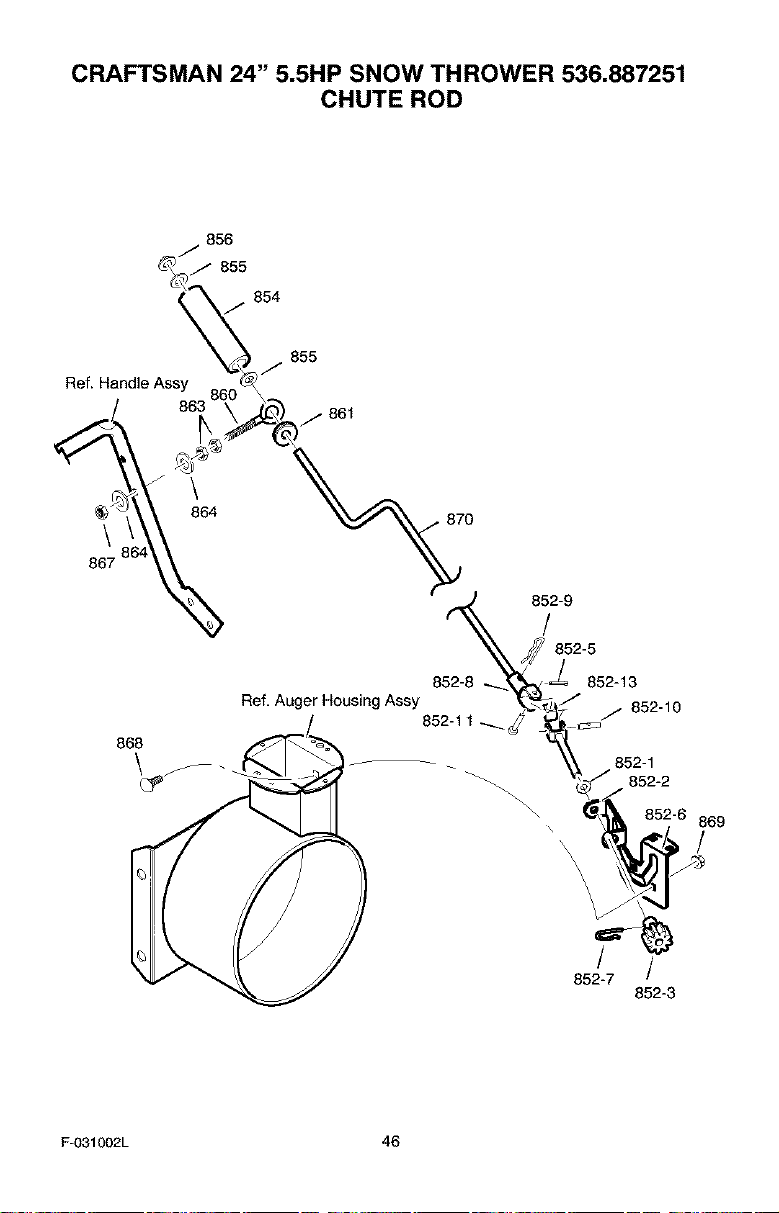

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

CHUTE ROD

856

855

854

Ref. Handle Assy

/ \

_ 864

868

855

861

Ref, Auger Housing Assy

870

852-8

852-11

852-9

852-5

852-13

852-10

852-1

852-2

869

/ /

852-7

852-3

F-031002L 46

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

CHUTE ROD

Key No. Part No. Description

852-1 1501309 YZ ASSEMBLY, YOKE & ROD

852-2 313431 WASHER, CURVED SPR_NG

852-3 1501067 GEAR, CHUTE ROTATION 9T

852-5 579493 PIN, COTTER

852-6 1501306E701 BRACKET. GEAR MOUNT

852-7 1501293 PIN, HAIR

852-8 1501075 YZ ASSEMBLY. YOKE ADAPTER YZ

852-9 711682 PIN, HAIR

852-10 578060 PIN, UNIVERSAL JOINT

852-1 1 578309 PIN, CLEVIS

852-13 578063 HOUSING, UNIVERSAL

854 51443 KNOB, CRANK

855 309312 FLATWASHER

856 73664 NUT, PUSH

860 581618 EYE BOLT 3/8-16X6.00

861 148 GROMMET. EYE BOLT

863 71045 NUT, 3/8-16 HEXJAM

864 71072 FLATWASH ER .406X.81X,066

867 71046 NUT, 3/8-16 HEXNYL

868 002X98 BOLT, CARRIAGE 1/4-20 X 1.00

869 15X145 NUT, 1/4-20 NYLOCK YZ

870 1501074 YZ CRANK, ASSY CHUTE

F-031002L 47

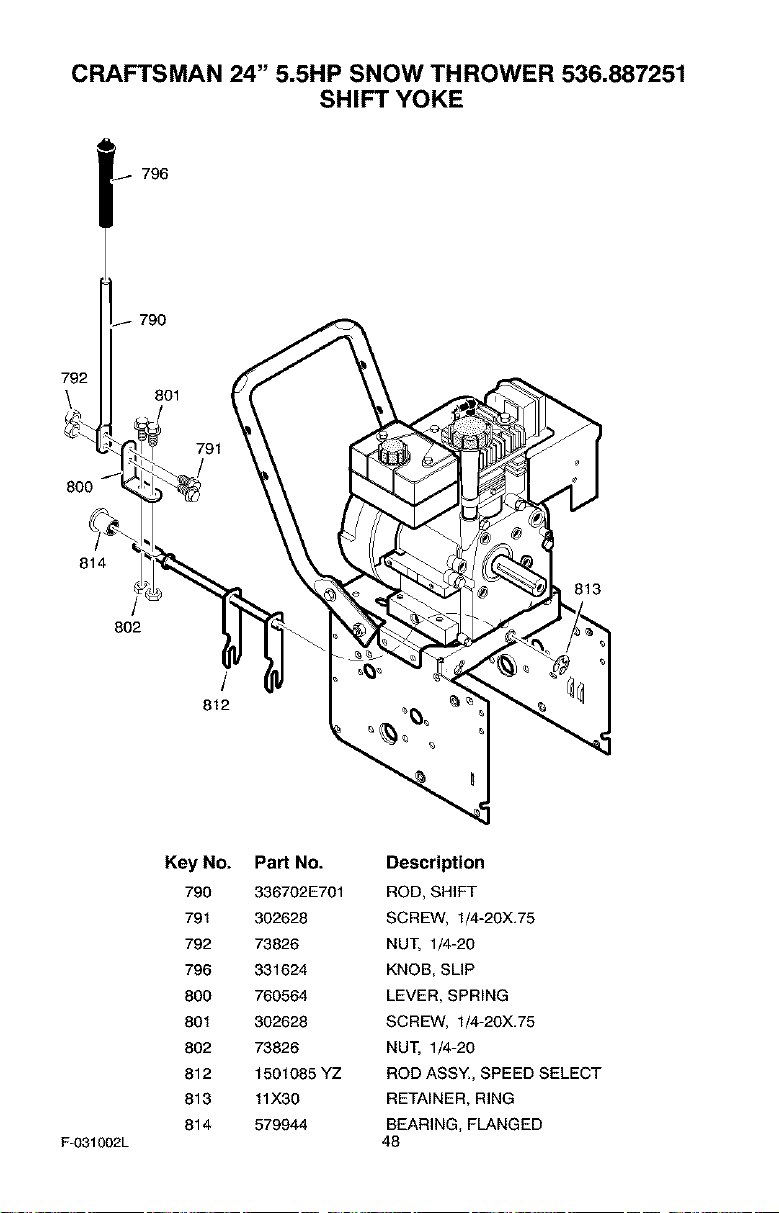

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

SHIFT YOKE

/ 796

790

792

801

791

800

814

802

812

813

F-O31002L

Key No.

790

791

792

796

8oo

801

802

812

813

814

Part No. Description

336702E701 ROD, SHIFT

302628 SCREW, 1/4-20X,75

73826 NUT, 1/4-20

331624 KNOB, SLIP

760564 LEVER, SPRING

302628 SCREW, 1/4-20X,75

73826 NUT, 1/4-20

1501085 YZ ROD ASSY., SPEED SELECT

11X30 RETAINER, RING

579944 BEARING, FLANGED

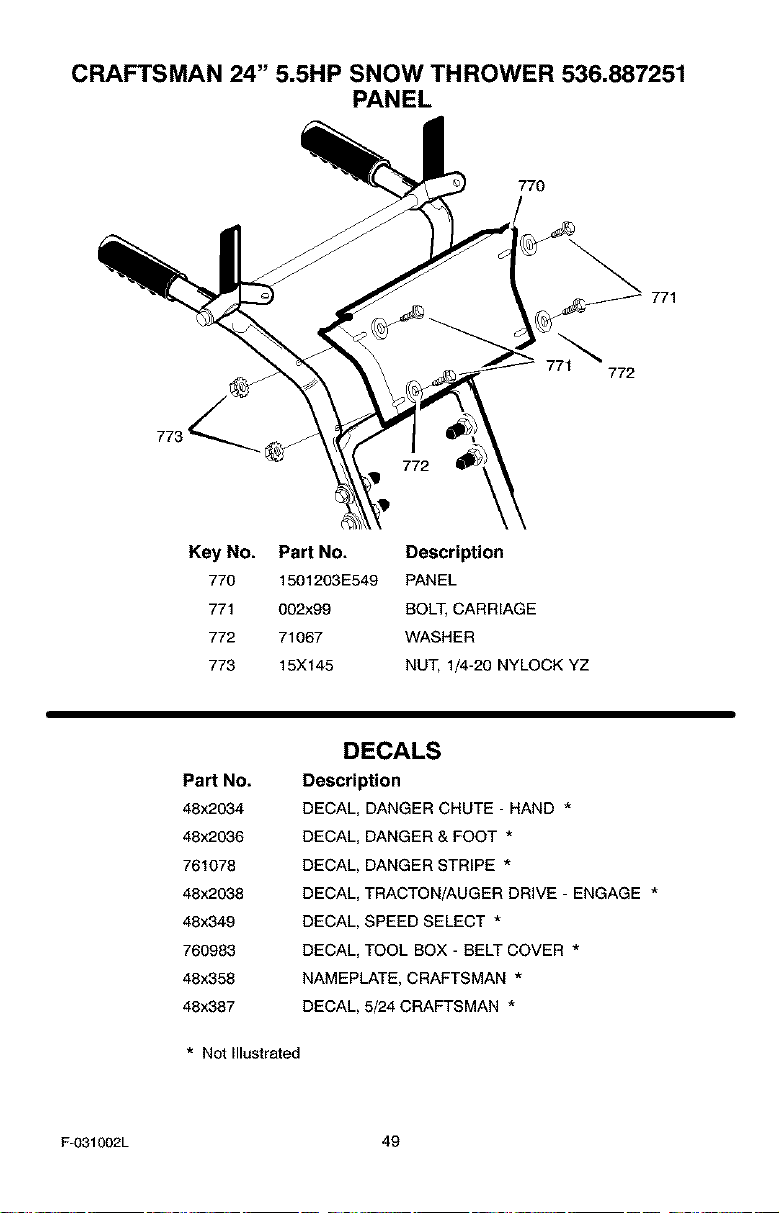

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

PANEL

770

771

772

Key No. Part No. Description

770 1501203E549 PANEL

771 002x99 BOLT, CARRIAGE

772 71067 WASHER

773 15Xt45 NUT, 1/4-20 NYLOCK YZ

Part No.

48x2034

48x2036

761078

48x2038

48x349

760983

48x358

48x387

DECALS

Description

DECAL, DANGER CHUTE - HAND *

DECAL, DANGER & FOOT *

DECAL, DANGER STRIPE *

DECAL, TRACTON/AUGER DRIVE - ENGAGE *

DECAL, SPEED SELECT *

DECAL, TOOL BOX - BELT COVER *

NAMEPLATE, CRAFTSMAN *

DECAL, 5/24 CRAFTSMAN *

* Not Illustrated

F-031002L 49

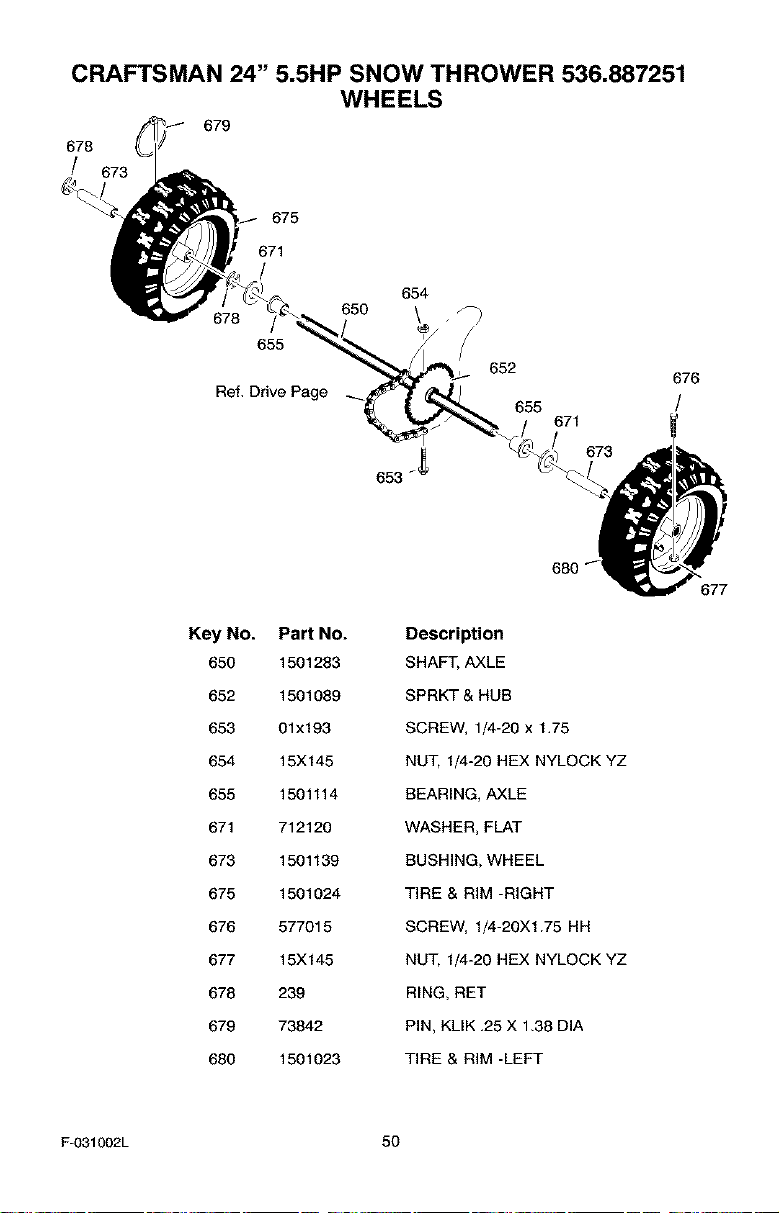

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

WHEELS

679

678

675

671

654

650 . F_

655

652

676

Ref. Drive Page

855 /

671

673

Key No. Part No. Description

650 1501283 SHAFT, AXLE

652 1501089 SPRKT & HUB

653 01x193 SCREW, 1/4-20 x 1.75

654 15X145 NUT, 1/4-20 HEX NYLOCK YZ

655 1501114 BEARING, AXLE

671 712120 WASHER, FLAT

673 1501139 BUSHING, WHEEL

675 1501024 TIRE & RIM -RIGHT

676 577015 SCREW, 1/4-20X1.75 HH

677 15X145 NUT, 1/4-20 HEX NYLOCK YZ

678 239 RING, RET

679 73842 PiN, KLIK .25 X 138 DIA

680 1501023 TIRE & RIM -LEFT

677

F-031002L 50

CRAFTSMAN 24" 5.5HP SNOW THROWER 536.887251

ELECTRIC STARTER

Key No.

Pa_ No. Description

330783 MOTOR, STARTER

762226 SCREW

6217 SCREW

6219 CORD, STARTER

F-031002L 51

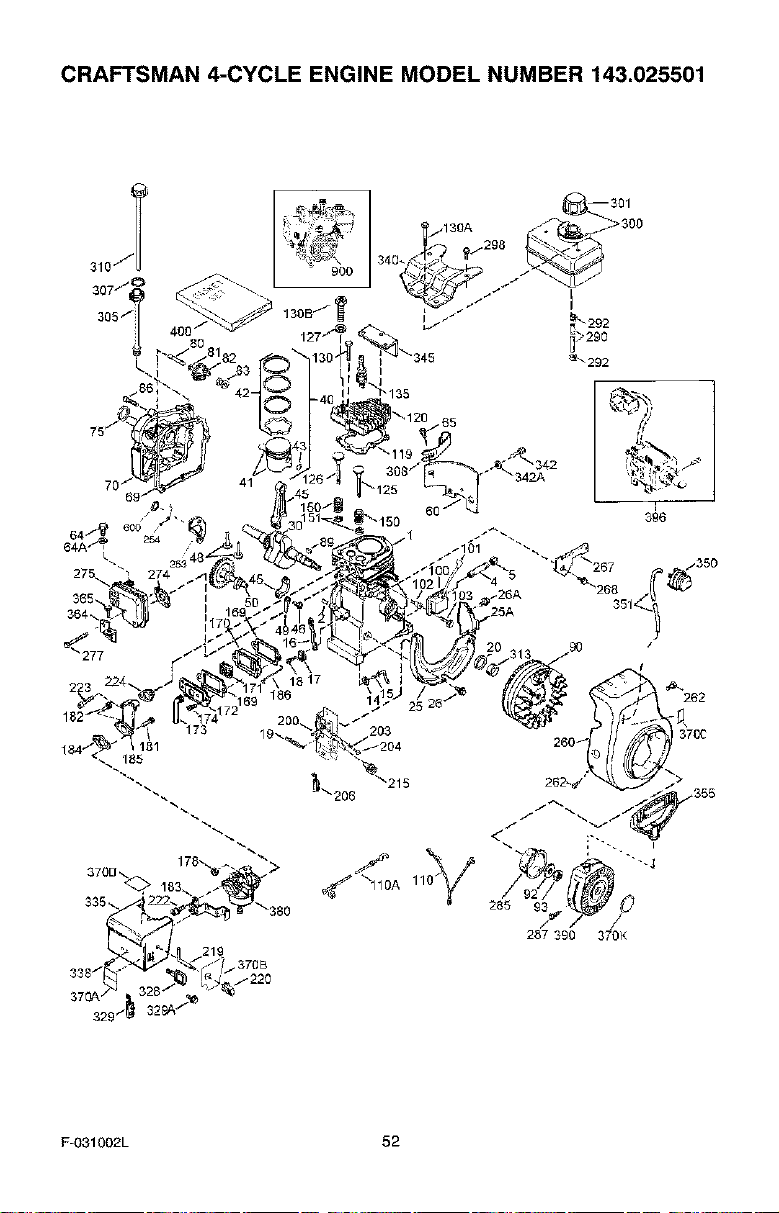

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

370B

329

F-O31002L 52

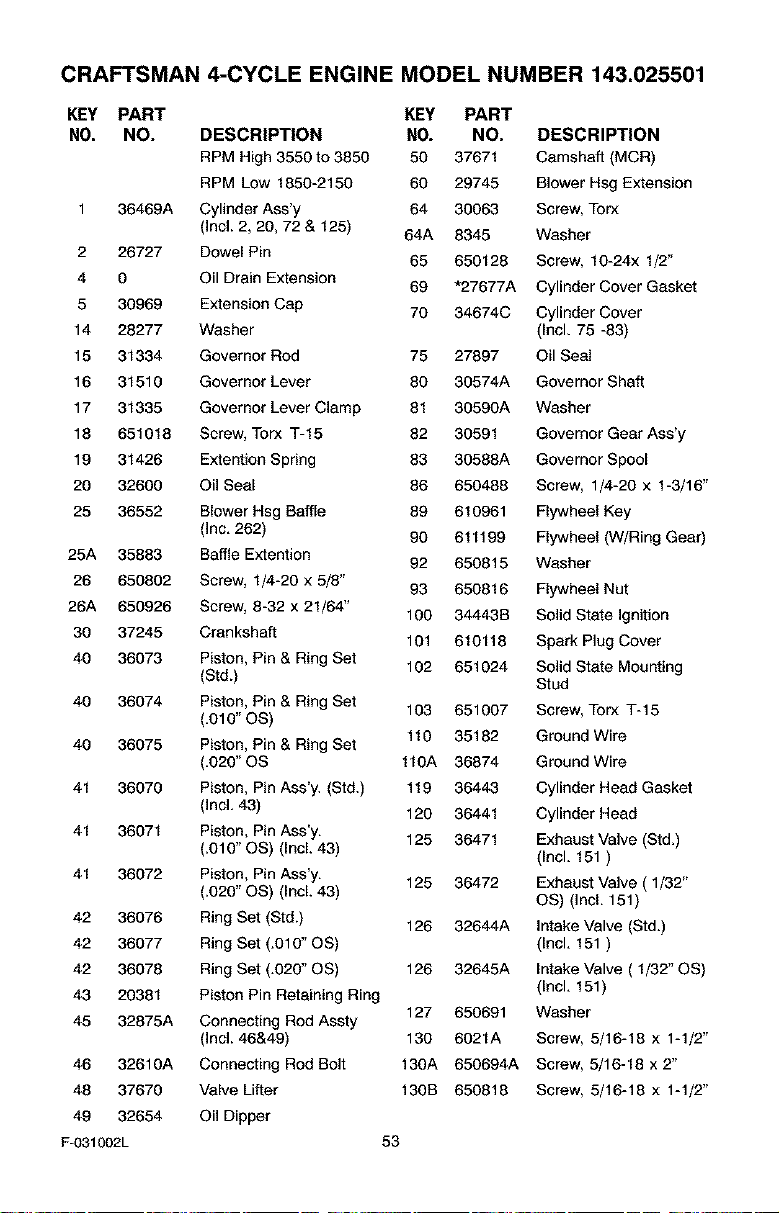

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

RPM High 3550 to 3850 50 37671 Camshaft (MCR)

RPM Low 1850-2150 60 29745 Blower Hsg Extension

1 36469A Cylinder Ass'y 64 30063 Screw, Torx

(Incl. 2, 20, 72 & 125) 64A 8345 Washer

2 26727 Dowel Pin 65 650128 Screw, 10-24x 1/2"

4 0 Oil Drain Extension 69 "27677A Cylinder Cover Gasket

5 30969 Extension Cap 70 34674C Cylinder Cover

14 28277 Washer (Incl. 75 -83)

15 31334 Governor Rod 75 27897 Oil Seal

16 31510 Governor Lever 80 30574A Governor Shaft

17 31335 Governor Lever Clamp 81 30590A Washer

18 651018 Screw, Torx T-15 82 30591 Governor Gear Ass'y

19 31426 Extention Spring 83 30588A Governor Spool

20 32600 Oil Seal 86 650488 Screw, 1/4-20 x 1-3/16"

25 36552 Blower Hsg Baffle 89 610961 Flywheel Key

(Inc. 262) 90 611199 Flywheel (W/Ring Gear)

25A 35883 Baffle Extention

92 650815 Washer

26 650802 Screw, 1/4-20 x 5/8" 93 650816 Flywheel Nut

26A 650926 Screw, 8-32 x 21/64" 100 34443B Solid State Ignition

30 37245 Crankshaft

101 610118 Spark Plug Cover

40 36073 Piston, Pin & Ring Set

(Std.) 102 651024 Solid State Mounting

Stud

40 36074 Piston, Pin & Ring Set

(.010" OS) 103 651007 Screw, Torx T-15

40 36075 Piston, Pin & Ring Set 110 35182 Ground Wire

(.020" OS 110A 36874 Ground Wire

41 36070 Piston, Pin Ass'y. (Std.) 119 36443 Cylinder Head Gasket

(IncL 43) 120 36441 Cylinder Head

41 36071 Piston, Pin Ass'y. 125 36471 Exhaust Valve (Std.)

(.010" OS) (Incl. 43) (Incl. 151 )

41 36072 Piston, Pin Ass'y. 125 36472 Exhaust Valve ( 1/32"

(.020" OS) (Incl. 43) OS) (Incl. 151)

42 36076 Ring Set (Std.) 126 32644A Intake Valve (Std.)

42 36077 Ring Set (.010" OS) (Incl. 151 )

42 36078 Ring Set (.020" OS) 126 32645A Intake Valve ( 1/32" OS)

43 20381 Piston Pin Retaining Ring (Incl. 151)

45 32875A Connecting Rod Assty 127 650691 Washer

(Incl. 46&49) 130 6021A Screw, 5/16-18 x 1-1/2"

46 32610A Connecting Rod Bolt 130A 650694A Screw, 5/16-18 x 2"

48 37670 Valve Lifter 130B 650818 Screw, 5/16-18 x 1-1/2"

49 32654 Oil Dipper

F-031002L 53

CRAFTSMAN 4-CYCLE ENGINE

135 35395 Resistor Spark Plug

(RJ1 9LM)

150 31672 Valve Spring

151 31673 Valve Spring Keeper

169 "27234A Valve Cover Gasket

170 27666 Breather Body

171 31410 Breather Element

172 34146 Valve Cover

173 35350 Breather Tube

174 650783 Screw, 10-24 x 3/4"

178 29752 Nut & Lock Washer

181 650870 Screw, 1/4-28 x 1-11/16"

182 6201 Screw, 1/4-28 x 7/8"

183 34583A Choke Bracket

184 *26756 Carburetor To Intake Pipe

Gasket

185 33691 Intake Pipe

186 32698 Governor Link

200 36677 Control Bracket

(Incl. 19,203,204 & 206)

203 31342 Compression Spring

204 651029 Screw, Torx T-IO

206 610973 Terminal

215 35440 Control Knob

219 34582 Choke Rod

220 35438 Choke Knob

222 28820 Screw, 10-32 x 1/2"

223 650664 Screw, Torx T-30

224 "33673A Intake Pipe Gasket

253 36701 Comp. Release Weight

254 36702 Comp. Release Spring

260 35656A Blower Housing

262 650737 Screw, 1/4-20 x 1/2"

267 34212 Hold Down Bracket

268 30200 Screw, 10-24 x 9/16"

274 33670A Exhaust Gasket

275 35771A Muffler

277 650327 Screw, 1/4-20 x2-27/64"

285 36467A Starter Cup

MODEL NUMBER 143.025501

287 650926 Screw, 8-32 x 21/64"

290 30705 Fuel Line

292 26460 Fuel Line Clamp

298 650665 Screw, 1/4-15 x 3/4"

300 35584 Fuel Tank

(Incl. 292 & 301)

301 35355 Fuel Cap

305 35554 Oil FillTube

307 35499 "O" Ring

308 35539 Fill Tube Clip

310 35556 Dipstick

313 34080 Spacer

328 35062 Ignition Key

329 610973 Terminal

335 35072 Carburetor Cover

338 650257 Screw, 8-32 x 5/16"

340 36247 Fuel Tank Bracket

342 30063 Screw, Torx T-30

342A 650675 Washer

345 33344 Heat Baffle

350 570682A Primer Ass'y

351 32180C Primer Line

355 590574 Starter Handle

364 33333 Carburetor Cover Bracket

365 650735 Screw, 8-32 x 27/64"

370A 36261 Lubrication Decal

370B 35282 Control Decal

370C 36501 Primer Decal

370D 37580 Caution Decal (Sears)

370K 36695 Starter Decal

380 640084A Carburetor (Inck 184)

390 590742 Rewind Starter

396 33290E Electric Starter Motor

(Optional)

400 36444 Gasket Set (Inck Items

Marked PK in Notes)

600 651013 Washer

900 754336 Replacement Short Block,

order from 71-999

F-031002L 54

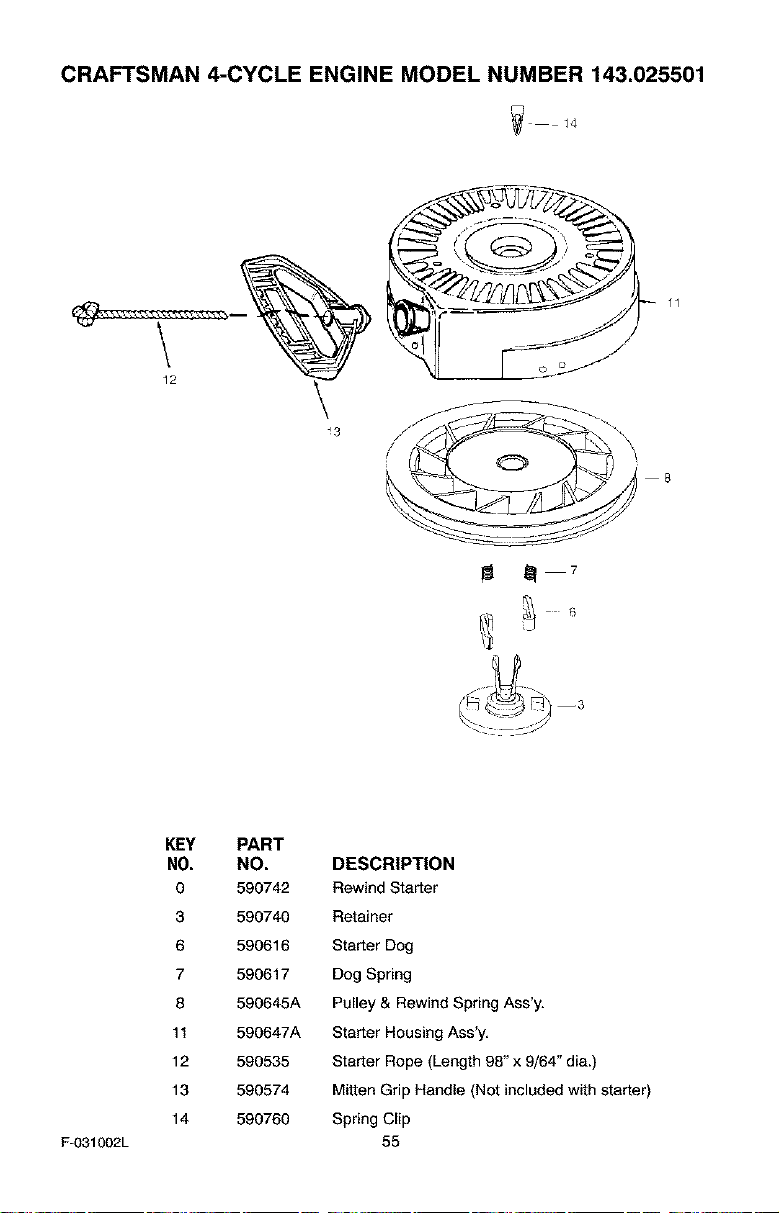

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

/, f \

___ li 11

m m 7

a s

F-O31002L

KEY PART

NO. NO. DESCRIPTION

0 590742 Rewind Starter

3 590740 Retainer

6 590616 Starter Dog

7 590617 Dog Spring

8 590645A Pulley & Rewind Spring Ass'y,

11 590647A Starter Housing Ass'y,

12 590535 Starter Rope (Length 98" x 9/64" din.)

13 590574 Mitten Grip Handle (Not included with starter)

14 590760 Spring Clip

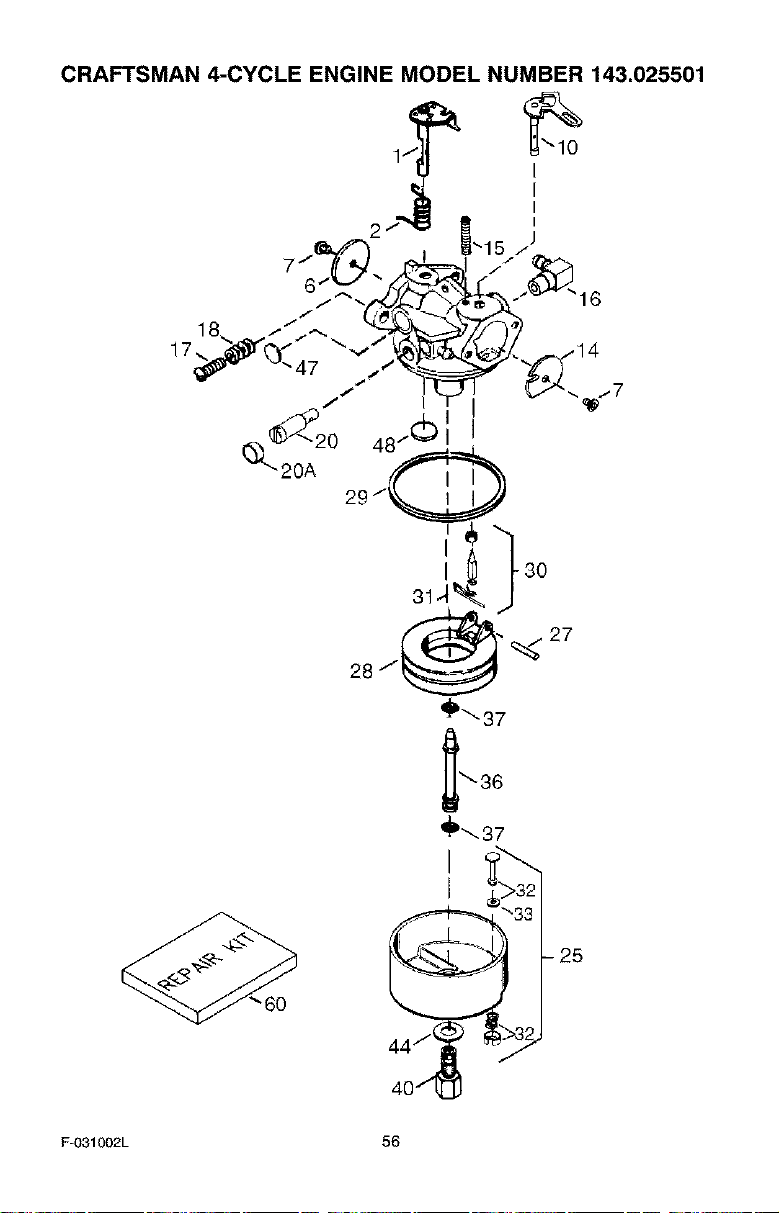

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

' I

,_27

'_- 37

'_37

40 / tl_

F-O31002L 56

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

KEY PART

N0. NO. DESCRIPTION

640084A Carburetor (IncL 184 of Engine Parts List)

1 631615 Throttle Shaft & Lever Assembly

2 631767 Throttle Return Spring

6 640070 Throttle Shutter

7 650506 Shutter Screw

10 632108 Choke Shaft & Lever Assembly

14 631890 Choke Shutter

15 630735 Choke Positioning Spring

16 631807 Fuel Fitting

17 651025 Throttle Crack Screw/Idle Speed Screw

18 630766 Tension Spring

20 640027 Idle Mixture Screw

20A 640053 Idler Restdctor Screw Cap

25 631951 Float Bowl Ass'y. (Incl. 32 & 33)

27 631024 Float Shaft

28 632019 Float

29 631028 Float Bowl "O" Ring

30 631021 Inlet Needle, Seat & Clip (Incl. 31)

31 631022 Spring Clip

32 27136A Bowl Drain Assembly

33 27554 Drain Plunger Gasket

36 632745 Main Nozzle Tube

37 632547 "O" Ring, Main Nozzle Tube

40 640183 High Speed Bowl Nut

44 27110A Bowl Net Washer

47 630748 Welch Plug, Idle Mixture Well

48 631027 Welch Plug, Atmospheric Vent

60 632760 Kit, Repair

F-031002L 57

CRAFTSMAN 41CYCLE ENGINE MODEL NUMBER 143.025501

? J

16 26

IOA

-4

F-O31002L 58

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.025501

KEY PART

NO. NO. DESCRIPTION

0 33290E Electric Starter (110 Volt)

2 31749 Retainer Ring

3 33522 Spring Retainer

4 33769 Anti-drift Spring

5A 37332 Nut & Gear

6 35461 Drive End Cap Ass'y (incl. 7)

7 35450 "0" ring

8 35912 Armature

9 Housing Ass'y (Must purchase complete motor)

10A 35452A Brush & Spring Card Ass'y

13 590500 Thrust Washer

14 33441 Ground Screw

15 35453 Commutator End Cap Ass'y (incl. 7)

16 35454 Switch Box Ass'y

19 35911 Thrust Washer

24 35462 Case Bolt

25 35456 Grounding Screw

26 650819 Screw, 6-32 x 2-1/2 "

29 32450B Extension Cord (10'6)

30 650759 Screw, Torx T-30, 1/4-20 x 23/32

F-031002L 59

NOTES

F-O31002L 60

[_o] _I 1:1_IIm]_o]

PIEZASDE REPUEST0............ 34

PIEZASDE REPUEST0- MOTOR .... 52

GARANTiA ..................... 61

REGLASDESEGURIDAD .......... 61

SIMBOLOSINTERNACIONALES..... 64

ENSAMBLAJE................... 66

OPERACI(_N.................... 70

MANTENIMIENTO................ 76

SERVICIOYAJUSTES............. 79

ALMACENAMIENTO.............. 89

TABLADELOCAUZACI(_NY

REPARACI(_NDEAVERIAS..... 90

PEDIDODEPIEZAS/SERVICIO....... 96

GARANTiA LIMITADA DE DOS AltOS PARA EL QUITANIEVES CRAFTSMAN

Durante dos aSos a partir de la fecha de compr& siempre que a este quitanieves Craftsman se le

d6 mantenimiento, lubricaci6n y afinamiento de acuerdo con las instrucciones de operaci6n y man-

tenimiento presentadas en el manual del usuario, Sears reparar& sin cargo algano, cualquier defec-

to an material y mano de obra.

Si este quitanieves Craftsman es usado con prop6sitos comerciales o de arrsndamiento, esta ga-

rantia set& v_lida solamente pot 90 dias a partir de la fecha de compra.

Esta garantia no cubre Iosiguiente:

Elemantos de desgaste normal,tales como bujias, correas de transmisi6n y pasadorss de segu-

ridad.

Reparaciones necesarias debido al abuso o negligencia del opersdor, incluyendo varillas dobla-

dos y otras reparaciones necesarias par falta del mantenimiento a la unidad segQnIo recomem

dado en las instrucciones contenidas en el manual del propietario.

EL SERVICIO DE GARANTiA SE PUEDE OBTENER LLEVANDO EL QUITANIEVES AL CEN-

TRO DE SERVIClO SEARS MAS CERCANO EN LOS ESTADOS UNIDOS. ESTAGARANTiA ES

VALIDA SOLO CUANDO ESTE PRODUCTO ES USADO EN LOS ESTADOS UNIDOS.

Esta garantia leotorga derechos legales especificos, y asimismo es posible que tenga otros dere*

chos los cuales varian de un estado a otro.

Sears, Roebuck and Co., D817WA, Hoffman Estates, IL 60179

Preste atenci6n a e.ste simbolo, je indica preeauciones de seguridad importantes. Sig-

nifica--iii A TENCION!H i ii ESTE ALERTA!!! Se trata de su seguridad.

Las emanaciones de escape producidas por este

motor y ciertos componentes de esta maquina con-

tienen quimicos reconocidos pot el Estado de Cali-

fornia como carcinbgenos, tambi_n pueden produ-

cir detactos en los reci_n nacidos o causar otros da-

_os al sistema reproductivo.

Los homes, terminales y accesorios relacionados

con la bateria contienen plomo y compuestos del

plomo, ademas de sustancias qulmicas que el Esta-

do de California reconoce que estos compuestos

pueden causar c&ncer y defectos como carcinbge-

nas, adem&s estas sustancias pueden producir da-

_os cong_nitos, a los beb_s y adem&s de otros da-

_os al sistama reproducUvo humano. DEBE LAVAR-

SE MUY BIEN LAS MANOS DESPUES DE MANIPU-

LAR ESTOS COMPONENTES.

_lb ADVERTENCIA:

Siempre desconecte

el cable de la bujia y

coloquelo alejado de esta

para prevenir un arranque

accidental durante la prepa*

racibn mantenimiento o al-

macenamiento del quitanie*

ves.

IMPORTANTE: Para prevenir

lesiones, las normas de seguri-

dad exigen controles en la unidad

que s61o puedan ser manejados

en presencia del operador. Su

quitanieves estb, equipado con

dichos controles. Pot ningQn mo-

tivo intente pasar por alto la fun-

ci6n del control en presencia del

operador.

F-O31002L 61

CAPAClTACIbN

1. Lea con atenciAn [as instrucciones en el

manual de operaciAn y servicio. Familiari-

cese completamente con los controles y

el uso apropiado de] quitanieves. Apren-

da a detener el quitanieves y a desen-

ganchar rapidamente los controles.

2. Nunca permita a ni_os operar el quita-

nieves. Nunca permita que adultos ape-

ten el quitanieves sin la instrucciAn

apropiada.

3. Mantenga el Area libre de personas, es-

pecielmente niAos pequeAos y mascotas.

4. Tenga mucho cuidado pare evitar resba-

lanes o caidas, especialmente cuando

est_ retrocediendo.

PREPARAClbN

1. Inspecciene compietamente e[ Area don-

de se usara el quitanieves y retire todas

las esteras, trineos, tableros, cables, y

otros objetos extraAos.

2. Desenganche todos los embragues antes

de hacer arrancar el motor.

3. No opere el quitanieves sin vestir pren-

das de inviemo adecuadas pare. trabajar

ala intemperie. Vista calzedo que le d_

buena tracciAn sobre superficies resbale-

sas,

4. Maneje el combustible cen cuidade; Aste

es altamente inflamable.

(a) Use un contenedor aprobado pare.

combustible.

(b) Nunca quite la tape del tanque de

combustible ni armadacombustible a

un motor en marcha o a un motor ca-

liente.

re libre y con mucho cuidado. Nunca

Ilene el tanque en un reeinto cerrado.

y/o del sol hace que el combustible

se expanda.

5. Para todos los quitanieves con motores

de arranque el_ctrico, use cables de ex-

tensiAn con certificaciAn CSA!UL Use

solamente tomacorrientes que hayan si-

do instalados de acuerdo con los regla-

mentos de inspecciAn locales.

6. JamAs intente efectuar ning_n ajuste

mientras el motor se encuentra en mar-

cha (excepto cuando el fabricante Io re-

comiende asi especificamente).

7. Permita que el motor y el quitanieves se

ajusten alas temperatures exteriores an-

tes de comenzar a despejar la nieve.

8. Siempre use gafas de seguridad o pro-

tectores pare los ojos durante la opera-

clan o mientras efectQa alg5n ajuste o

reparaciAn ala unidad, pare proteger sus

ojos de objetos extraAos que pudiesen

set lanzados par el quitanieves.

OPERACION

t, No epere este quitanieves si estA toman-

do medicinas que puedan causar somno-

lencia o afectar su habilidad para operar

el quitanieves.

2. No use el quitanieves si por motives

emocionales o fisicos se le dificulta ma-

nejarlo de forma segura.

3. No coloque las manos o los pies cerca o

debajo de piezas en movimiento. Men-

tAngase en todo momento a buena dis-

tancia de le abertura del tubo de

descarga.

4. Tenga mucho cuidado al operar el quite-

nieves en o a tray,s de entradas de au-

tos, senderos o caminos de grava.

MantAngase alerfa de peligros ocultos o

trafico.

5- Si golpea un objeto extra5o, pare el mo-

tor, desconecte el cable de la bujia, ins-

peccione meticulosamente el quitanieves

por si hubiera algQn daAo, y repArelo an-

tes de arrancar el motor y operar el quite-

nieves nuevamente.

Si el quitenieves comienza a vibrar de

manere excesiva, pare el motor y revise-

Io inmediatamente pare encontrar la cau-

se. Generalmente, la vibraciAn as una

advertencia de elgin problem&

7. Pare el motor cuando deje la posiciAn de

operaciAn, antes de desobstruir el aloja-

miento de la barrena/propulsor o el tubo

de descarga, y cuando efect5e cualquier

reparaciAn, ajuste o inspecciAn.

Cuando limpie, repare o inspeccione el

quitanieves, asegArese de que ]a barre-

(d) Vuelva a colocar la tape del tanque

de combustible de manera segura, y

limpie el combustible derramado. 6.

(e) Nunca almacene combustible o el

quitanieves con combustible en el

tanque dentro de un ediflcio donde

los vapores pudiesen alcanzar algu-

na llama abierta o chispas.

(f) Verifique que el quitanieves tenga

suficiente combustible antes de cede

uso, y deje un espacio adicional en el 8.

tanque puesto que el calor del motor

F-031002L 62

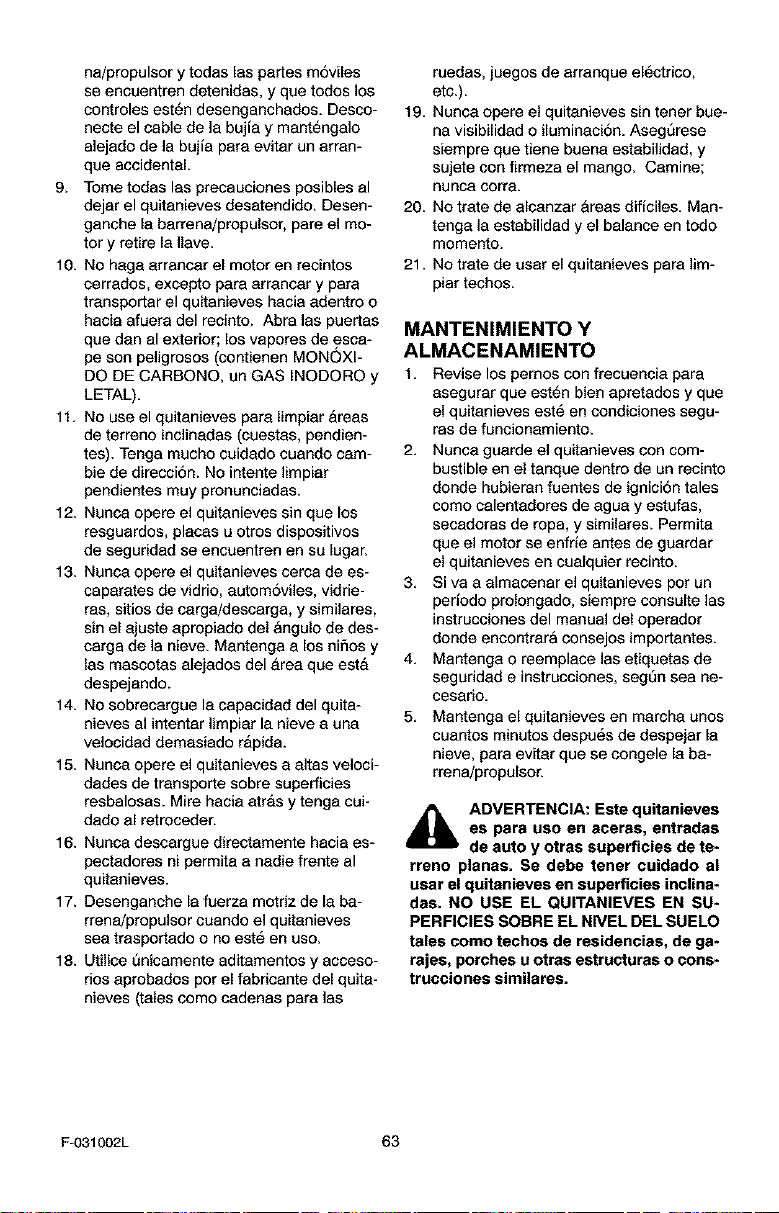

na/propulsorytodasInspartesm6viles

seencuentrendetenidas,yquetodoslos

controlesest_ndesenganchados.Desoo-

necteelcabledelabujiaymant_ngalo

alejadodelabujiapareevitarunarran-

queaccidental.

9. TometodasInsprecaucionesposiblesal

dejerelquitanievesdesatendido.Desen-

ganchelabarrena!propulsor,pareelmo-

toryretire18Ilave.

10.Nohagaarrancerelmotorenrecintos

cerrados,exceptoperaarrancerypare

trensportarelquitanieveshaciaedentroo

haciaafueradelrecinto.Abralaspuertas

quedenalexterior;losvaporesdeesca-

pesonpeligresos(contienenMONOXl-

DODECARBONO,unGASINODOROy

LETAL).

11.Nouseelquitanievesparelimpier&reas

deterrenoinclinadas(cuestas,pendien-

tes).Tengamuchocuidadocuandocam-

hiededirecci6n.Nointentelimpier

pendientesmuypronunciadas.

12.Nuncaopereelquitanievessinquelos

resguardos,placesuotrosdispositivos

deseguridadseencuentrenensuIugar.

13.Nuncaopereelquitanievescercadees-

caparetesdevidrio,eutom6viles,vidrie-

ras,sitiosdecerga/descarga,ysimilares,

sinelajusteapropiadodelangulodedes-

cargadelanieve.Mantengaalosnifiosy

lasmascotasalejadosdel&reequeest&

despejando.

14.Nosobrecarguelecapecidaddelquita-

nievesalintenterlimpiarlanieveauna

velocidaddemesiador&pida.

15.Nuncaopereelquitanievesaaltasveloci-

dadesdetransportesobresuperficies

resbalosas.Mirehaciaarrasytengacui-

dadoalretroceder.

16.Nuncadescarguedirectamentehaciaes-

pectadoresnipermitaanediefrenteal

quitanieves.

17.Desenganchelefuerzamotrizdelabe-

rrena/propulsorcuandoelquitanieves

seetrasportadoonoest6enuso.

18.Utilice8nicamenteadffamentosyacceso-

dosaprobadospotelfabricantedelquite-

nieves(talescomocadenasparelas

ruedas,juegosdearranqueel6ctrico,

etc.).

19.Nunceopereel quitanieves sin tener bue-

na visibilidad o iluminaci6n. Asegt_rese

siempre que tiene buena estabilidad, y

sujete con firmeza el mange. Camine;

nunca corl'e.

20. No trate de alcanzer &reas dificiles. Man-

tenga ]a estabilided y el balance en todo

momento.

21. No trete de user el quitenieves pare lim-

piar techos.

MANTENIMIENTO Y

ALMACENAMIENTO

1. Revise los pemos con frecuencia pera

asegurer que est6n bien epretados y que

el quitanieves est6 en condiciones segu-

ras de funcionamiento.

2. Nunce guerde el quitanieves con com-

bustible en el tanque dentro de un recinto

donde hubieran fuentes de ignici6n tales

como calentadores de ague y estufes,

secadoras de ropa, y similares. Permite

que el motor se enfrie antes de guarder

el quitanieves en cualquier recinto.

3. Siva a almacenar el quitanieves pot un

pedodo prolongado, siempre consulte las

instrucciones del manual del operador

donde encontrara consejos importantes.

4. Mantenga o reemplace las etiquetas de

seguridad e instrucciones, segQn sea ne-

cesario.

5. Mantenga el quitanieves en marcha unos

cuantos minutos despu_s de despeiar le

nieve, para ev_ar que se congele la be-

rrena/propulsor.

_IL ADVERTENCIA: Este quitanieves

es para use en aceras, entradas

de auto y otras superficies de te-

rreno planas. Se debe tener cuidado al

usar el quitanieves en superficies inclina-

das. NO USE EL QUITANIEVES EN SU-

PERFICIES SOBRE EL NWEL DEL SUELO

tales como techos de residencias, de ga-

rajes, porches u otras estrgcturas o cons-

trucciones similares.

F-031002L 63

IMPORTANTE: Muchos de estos simbolos es_&ncolocados en su quitanieves o estan impresos en

los manuales que vienen con el producto. Antes de operar el quitanieves aprenda y comprenda el

objetivo de carla simbolo.

Simbolos de control y operacibn

Despacio R_pido

Arranque el_ctrico

@ @ o

Arranque de motor

Motoren marcha Motor apagado Apagado Encendido

H N

Ahogador Ahogador

desactivado activado Neutro Acelerador

Bot6n cebador Llave de encendido

@ @

Ignicibn Ignicibn

desactivada activada

Embrague

de propulsibn

Colector

de barrena

F-031002L

Avance Marcha atr&s de barrena

Oprima para accionar

Enganchar el arranque electrico. Transmisi6n

Simbolos de control y operacibn

Mezcla de combustible

Combustible Aceite y aceite

Descarga hacia Descarga hacia Descarga hacia la Descarga hacia la

ABAJO ARRIBA IZQUIERDA DERECHA

Transferencis de peso Transferencia de peso Llave de encendido

Levante el mango Presione el pedal Insertar para marcha,

para enganchar, para desenganchar. Retirar para parar.

Simbolos de advertencia de seguridad

PEMGRO PELIGRO

Objetos lanzados. Objetos lanzados.

Mantenga alejedos a Mantenga alejedos a

los transet_ntes, los transeuntes. ADVERTENClA

IMPORTANTE

Lea el manual del

propietario antes de

operar esta m_quina.

PELIGRO

Evite las lesiones que puede

causar la barrena rotatoria.

Mantenga las manos, los pies y

la ropa fuera de su alcance.

PELIGRO

Pare el motor

antes de desatascar

el tubo de descarga.

ADVERTENCIA

Superficie caliente PARE

F_O31002L 65

I::1_[.:'Y_,1Lv4:]W'_,_I]_

CONTENIDO DE LABOLSA DE PARTES_AMANO REAL)

1 - Manual del Propietario (no se muestra)

1 - Paquete de estabitizador de combustible (no se muestra)

1 - Tarjeta de garantia (no se muestra)

*Las partes que no neces_tanensamblado se encuentran en la caja de herramientas ubicada en la

cubierta de la correa.

PARTES QUE V|ENEN EMPAQUETADAS EN FORMA SEPARADA EN LA CAJA

DE CART(_N (NO SE MUESTRAN EN SU TAMAI_IO REAL)

2- Llaves de ignici6n (Adjuntas a

motor en bolsa pl&stica)

F-O31002L 66

I::1[.:'Y_,1Lv4:]

_lb DVERTENCIA: Siempre use

gafas de seguridad o protecto-

res para los ojos mientras en-

sambla el quitanieves.

HERRAMIENTAS NECESARIAS

1 - Cuchillo para cortar ]a caja

2 - Uave de tuercas de 1/2 pig

(o Ilave de tuercas ajustable)

2 - Uave de tuercas de 9/16 pig

(o Ilave de tuercas ajustable)

2 - Uave de tuereas de 3/4 pig

(o Ilave de tuercas ajustable)

1 - Alicate (para abrir ]as patas

del pasador de chaveta)

1 - Destornillador

1 - Cinta o regla para medir

Figura 37

La Figura 37 muestra el quitanieves en

posiciSn de envio.

La Figura 38 muestra el quitanieves

completamente ensamblado.

La referencia a los lados izquierdo y

derecho del quitanieves se hace desde

la posiciSn del operador cuando _ste se

encuentra detr&s de la unidad.

Palanca de propulsi6n

de la barrena

pot tracci6n

Cable del

Palanca embrague

de cambio_ Manivela

Patines de

ajuste de

altura

Tomillo Figura 38

C6MO SACAR EL QUITANIEVES

DE LA CAJA

1. Ubique todas las piezas que vienen 5.

empaquetadas por separado y

s_quelas de la caja.

NOTA: Co]oque el estabilizador de

combustible en un lugar seguro 6.

basra que Io neeesite para guardar

]a unidad.

2. Quite y deseche el material de 7.

empaque que rodea la unidad.

3. Haga un corte de arriba hacia abajo

en cada esquina de la caja y deje

los paneles sobre el suelo.

4. Para prop6sitos de envio, los pa-

tines de ejuste de alture, van suje-

tos a la plataforma de envio. Saque

F-OS1002L 67

el tornillo que sujeta cada pettn a

]a plataforma. Vea la Figura 38.

Agarre el quitanieves por el mango

y jale para sacado de la plataforma.

PRECAUCI(_N: NO retroceda so-

bre los cables de control.

Quite el material de empaque del

conjunto de los mangos.

Corte los amarres que sujetan el

cable de control del embrague al

mango inferior, y col6quelo alejados

del bastidor del motor.

I::1[.:'Y_,1Lv4:]

C6MO ENSAMBLAR EL MANGO Y

EL CONJUNTO DE LA MANIVELA

1. Corte los amarres que sujetan la

palanca de cambios al mango

inferior y mueva la palanca ala

primera velocidad de avance.

2. Corte y deseche el amarre de pl&s-

tico que sujeta el conjunto de la ma-

nivela.

3. Afioje pero no quite los tornillos,

arandelas planas, arandelas de

seguridad y tuercas hexagonales

que se encuentran en los agujeros

superiores del mango inferior. Vea

la Figure 39.

4. Retire los sujetadores y el perno de

anilla de los agujeros inferiores del

mango inferior. Vea la Figura 41.

mango superior

Tuerca

5/16 pig

Arandela de seguri<

dad aberta de

5/16 pig

Afloje pero

no quite

Arandela

• Tomillo de

5/16 pig

Figure 39

ConexiSn en "Z"

Cable de control Figure40

6. Instale los sujetadores que quit6 en

el paso 4. NO los apriete haste

tener todos los pernos en su lugar.

Manivela

S Contratuerca

_. de nylon de

_! 3/8 pig

Perno Arandela

de anilla Figure41

7. Conecte el eje de la manivela ala

junta universal con el pasador de

horquilla. Vea la Figure 42.

8. Apriete la tuerca del perno de

anilla. AsegQrese de que el perno

de anilla este bien alineado y que

]a manivela pueda girar ]ibremente.

9. Apriete todos los pernos del mango.

NOTA: AsegQrese de que los

cables no queden atrapados entre

los mangos superior e inferior.

5. Levante el mango superior ala

posici6n de operaci6n.

NOTA: Si los cables se ban desconec-

tado, conectelos como se muestra en la

Figura 40.

F-031002L

Junta universal

Figure 42

I::1[.;'Y_,1Lv4:]

NOTA: Si los cables se hen desconec-

tado, conectelos como se muestra en la

Figura 43.

Cable de Cable de propul-

propulsi6n si6n de la barrena

Figure 43

C(_MO AJUSTAR LOS PATINES DE ALTURA

Su quitanieves estA equipado con patines de

ajuste de altura ubicados en la parte exterior

del alojamiento de le barren& Para ajustar

los patines de altura para diferentes condi-

clones, consulte "Ajuste de los patines de

altura", en la secci6n de Servicio y Ajus-

tea.

C(_MO ESTABLECER LA LONGITUD DE LOS CABLES

Puesto que los cables fueron aiustados en la

f&brica, no es necesario que usted los ajus-

te. Sin embargo, una vez que se instalan los

mangos en la posici6n de operaci6n, es po-

sible que los cables queden muy tirantes o

muy flojos. Si es necesario ajustados, con-

suite el pArrafo "C6mo reviser y ejustar los

cables" que aparece en la secci6n de Servi-

cioy Ajustes.

_" LISTA DE REVISION

Antes de usar su nuevo quitanieves, y pare

asegurar que obtenga el mejor rendimiento y

la mayor satisfacci6n de este producto de

calidad, pot favor haga un repaso de la si-

guiente lista de revisi6n:

_" Se hen completado todas las instruccio-

nes de ensamblado.

_" El canal de descarga gira libremente.

_" No quedan piezas sueltas en la caja de

cart6n.

_" Revise los sujetadores. Compruebe que

todos est6n bien apretados.

_" En los modelos de arranque el_ctrico, la

unidad ha sido enviade con el cable de]

sistema de arranque enchufado al motor.

Antes de utilizer la enidad, sirvase desen-

chufar el cable de arranque del motor.

AI mismo tiempo que aprende a usar su qui-

tenieves, preste mucha atenci6n a los impor-

tantes detalles a continuaci6n:

_" El eceite del motor est& al nivel adecuado.

_" Aseg_rese que el tanque de gasoline est6

Ileno con gasolina limpia, fresca y sin plo-

mo.

_" Familiaricese con todos los controles, su

ubicaci6n y funci6n. Opere los controles

antes de hacer arrancar el motor.

F-031002L 69

CONOZCA SU QUITANIEVES

LEA ESTE MANUAL DEL USUARIOY LAS REGLASDE SEGURIDAD ANTES DE USAR

USAR SU QUITANIEVES,Compare les figuras con su QUITANIEVESpara familarizarse con

]as posicionesde los diversos controles y ajustes,Guarde este manual para referenciafutura,

Palanca de

Bot6n de arran-

qua el_otrleo de le barrena

Bot6n cebador Caja de] to-

Uave de

Palanca de propul-

si6n per tracci6n

(mane izquierda)

Manivela

Deflector de

descarga

Canal de

Estrangulador

Tanque de

combustible

Manila de arranque

Control de manual

aceleraci6n

Patines de ajuate de eltura _--

Pasaderes de

Barra seguridad

raspadora Figura 44

Palanca de propulsibn de la barrena .

Ananca y detiene ]a barrena y el propulsor

(recoge y lanza la nleve).

Palanca de propulsibn per traccion - Im-

pulsa el quitanleves hacia delante o hacia

atras,

Palanca de cambio de velocidedes - Selec-

clena le velocidad del quitanleves (6 velosida-

des hacia adelante y 2 velecidades hacia

arras).

Manivela - Cambia le direcci6n de lanza-

mlento de la eleve.

Deflector del canal de descarga -Gamble la

distanela de lenzamlento de le nleve,

Canal de descarga - Cambia la eltura de

]anzamlento de ]a nleve.

Patines de aiuste de altura - Ajustan le dis-

tancia ]ibre entre el terreno y el elojamiento de

]a barren&

F-031002L

Uave de ignicibn - Debe set insertada para

8rr&qcar el motor,

Manila de arranque manual - Para arrancar

el motor de forma manual.

Estrangulador - Se usa para arrancar un

motor frie.

Bnt6n cebador - Injecta combustible directa-

mente dentro del carburador o distribuidor pa-

raun arranqua rapido en temperaturas bajas,

Control de acaleraci6n - Controla la veloci-

dad del motor.

Botbn de arranque electrico (si la unidad Io

tiene) - Se usa para arrancar el motor usan-

do el arrancader el_,ctr_o de t20V.

Pasadores de seguridad - Pernos diseSa-

dos espeelelmente para romperse (para prote-

ger la mAquica) si un o_Jeto se atasca en el

elojamiento de ]a barren&

Gala de herramientas - Contlene pasadores

de seguridad y espaciadores de repuasto.

Laaperaci6ndecualquierquitanievespuede

ocasionarqueobjetosextra_osseen]anza-

doscanfuerzahacialosajos,Iocualpodria

resuflarenlesionesgraves.Usesiempre

gafasdeseguridadoprotectoresparelos

ejos mientras opera el quitanieves.

Se recamiendan las galas de seguridad es-

t&ndar ala m&scara de seguridad de visi6n

amplia para usarla sobre los anteejos.

_lb ADVERTENCIA: Lea el manual

del propietario antes de operar

la maquina. Nunca dirija la des-

carga hacia los transeuntes. Pare el mo-

tor antes de desobstruir el canal de des-

carga o el alojamiento de la barrena y an-

tes de dejar la m&quina.

C(_MODETENERELQUITANIEVES

1. Para detener el lenzamiento de nieve,

suelte la palanca de propulsibn de la

barrena.

2. Para detener las ruedas, suelte la palen-

ca de propulsion par tracci6n.

3. Para parar el motor, empuje la palanca

de control de aceleracibn ala posici6n

APAGADO y saquela Ilave de ignici6n.

C(_MOCONTROLARLA DESCARGADE

NIEVE

1. Gire la manivela de control pare establecer

la direcci6n del lanzamienta de ]a nieve.

2. Afloje la tuerca de mariposa en e] de-

flector del canal de descarga y ajuste el

deflector para establecer la distancia.

Mueva el deflector hacia (ARRIBA) pare

mayor distencia, hacia (ABAJO) pare

una distancia menor. Luego apriete la

tuerca de mariposa (Figure 45).

ca de camb{o de velocidades e la ranura

apropiada del panel de control de cam-

bios.

Velocidad I, 2 - Nieve mojada, pesada

Velocidad 3 - Nieve ligera

Velocidad 4 - Nieve muy ligera

Velocidad 5, 6 - Pare transporter ]a uni-

dad solamente

2. Enganche ]a palanca de propulsi6n por

tracci6n (mano izquierda). A medida

que el quitanieves comienza a moverse,

sujete firmemente los mangos, y guie el

quitanieves a Io largo de] camino a des-

pejar. No intente empujarlo.

3. Para mover el quitanieves en retroceso,

mueva la palanca de cambio de velocida-

des ala primera o segunda velocidad de

retroceso y enganche la palanca de pro-

putsi6n par tracci6n (mano izquierda).

IMPORTANTE: Nunca mueva la palanca de

cambio de velocidades mientras la palanca

de propulsi6n por tracci6n est& abajo.

LANZAMIENTODENIEVE

1. Empuje la palanca de propulsi6n de la

barrena (mano derecha) hacia abajo.

2. Su_fle]a para detener el ]anzamiento de

nieve.

C(_MOUSARELPASADORDE

ENGANCHEDELARUEDA

1. La rueda del derecho va asegurada at eje

pot medio de un pasador de enganche

(pasador klick). Esta unidad fue despa-

chade con el pasador en la posicibn de

enganche (a trav6s del agujero de la

rueda). Figure 46.

Pasador klick

"Figure 45

C(_MOAVANZARY RETROCEDER

1. Para cambiar de velocidad, suefle la pa-

lanca de propulsi6n por tracci6n (mano

izquierda) y mueva la palanca de cam-

bios ala velocidad deseada. La veloci-

dad en el terreno set& determinada per

las condiciones de la nieve. Seteccione la

velocidad que desea moviendo la patan-

Fu031002L

Posici6n de

enganche Tracci6n en

2 ruedas

Figura 46

2. Para faciliter la maniobra de la unidad en

condiciones de nieve ligera, desconecte

el pasador klick de la posicibn de en-

ganche de la rueda e introd_zeato en el

egujero para tracci6n de una rueda (des-

enganche solamente el agujero-del

eje). Figura 47.

Pasadorklic_._

Posici6nde ..

desenganche raccJon en

qn ,, u,asa.aeda

Figura 47

NOTA: Aseg_rese de que el pasador klick

est6 en la posici6n de tracci6n de una sola

rueda en el eje solamente, y no est_ inserta-

do a trav6s de la posici6n de enganche.

ANTESDEENCENDERELMOTOR

1. Antes de dar servicia o encender el ma-

tor, familiarfcese can su quitanieves. Ase-

g5rese de canocer la ubicaci6n de todos

los cantrales y entender su funci6n.

2. Revise la tensi6n del cable de] embrague

antes de arrancar el motor. Cansulte el

Ajuste del cable de control que apare-

ce en la secci6n da Servicio y Ajustes

de este manual.

3. Aseg5rese de que todas los sujetadores

est_n apretadas.

4. Compruebe que el ajuste de los patines

de altura est_ carrecto. Cansulta el p&rra-

fo "AI uste de las patines de altura" que

aparece en ]a secci6n de Servicio y

Ajustas de esta manual,

5. Revise la presi6n de las neumAticos

(14-17 Iibras). Na exceda el limite maxi-

mo de presi6n.

REVISION AR DEL ACEITE:ANTES DE

ARRANCAR EL MOTOR

NOTA: El motorrueenviadode la fabrica

con aceite. Revise el nivel de aceite.A_ada

aceite seg5nsea necesario.

Paraa_adiraceite

1. AsegSrese de que la unidad se encuen-

tre sobre una superficie nivelada.

NOTA: No revise e] nivel de aceite estan-

do el motor en march&

2. Quite la tapa!varilla indicadara del nivel

de aceite. Revise el niveL

3. Si es necesario, afiada aceite hasta la

Ifnea FULL (lleno) en la tapa!varilla indi-

cadara del nivel de aceite ( Figura 48).

No exceda ]a medida.

F-031002L

._ Tapa!varifla indicadora

NOTA: El nivel del aceite debera estar

entre la marca FULL (llena) y la marca

ADD (agregar) Figura 48

4. Apriete firmemente la tapa!varilla cada

vez que revise el nivel de aceite.

NOTA: En &reas donde la temperatura se

mantiene constante en los -6,7°C (20°F) o

menos, puede usar aceite del tipo S.A.E.

5W-30 para facilitar el encendido del motor.

COMBUSTIBLE

La certificaci6n del motor indica que _ste

cumple can las estipulaciones de ]as narmas

de regulaci6n de emisiones de California y

de la US EPA para motores ULGE (en equi-

po de servicio a para prados y jardines). Los

motores ULGE estan certificadas para fun-

cionar con gasolina regular sin plomo.

_ DVERTENCIA: Los combusti-

bles mezclados con alcohol

(llamados gasohol o aquellos

que usan etanol o metanol) pueden

atraer humedad la cual conduce a la se-

paracion y formaci6n de acidos durante

el almacenamiento. Los gases acldicos

pueden da_ar el sistema de combustible

de un motor mientras se encuentra en

almacenamiento.

NOTA: Para evitar prablemas en el motor, el

sistema de combustible debe vaciarse antes

del guardar ]a unidad por 30 dfas amAs.

Arranque el motor y d_jelo en marcha hasta

que las Ifneas de combustible y el carbura-

dor est_n vacfos. Use gasolina fresca la si-

guiente temporada. Para mayor informaci6n

consulte la secci6n de Almacenamiento de

este manual.

Nunca use productos de flmpieza de motor o

carburador en el tanque de combustible, de

1ocantrario padrfa causar dafia permanente

a la unidad.

Lleneeltanquesolamentecongasolinefres-

ca,Iimpia,regularsinplomo,supersinplo-

moogasolineautomotorreformulada.NO

usegasolinaconplomo.Asegt_resedeque

elrecipientequecontiene]agasolinaautili-

zar,est_Iimpioysin5xido u otras partfculas

extraSas. Nunce use gesolina qee pueda

estar vencida debido a su prolongado alma-

cenamiento.

ADVERTENCIA: La gasolina es

inflamable y debe tenet mucho

cuidado al manipularla o

alamcenarla.

• No Ilene el tanque de combustible

mientras el quitanieves se encueatre

en marcha, cuando est_ caliente, o

cuando el quitanieves ee encuentre

en un &tea cerrada.

• Mantenga la unidad alejada de llamas

abiertas o chispas electricas y no fu-

me mientras Ilena el tanque de com-

bustible.

• Nunca Ilene el tanque completamente,

Llene el tanque hasta dejar entre

1/4-1/2 pulgada de la parte superior

para proporcionar espacio para la ex-

pansibn del combustible.

• Siempre Ilene el tanque al aire libre y

use un embudo o boquilla para preve-

nit el derrame.

• Asegurese de limpiar cualquier com-

bustible derramado antes de arrancar

el motor.

• Almacene la gasolina en un conten-

dor, limpio y aprobado, y mantenga la

tape puesta y segura en el

contenedor.

PARADADELMOTOR

Pare parar la mercha del motor, mueve la

pelanca de control de aceleraci6n ale posi-

ci6n PARAR y retire la Ilave. Mantenga la

]lave eli un ]ugar seguro. El motor no puede

arrancar sin la Have de ignici6n.

ARRANOUEDELMOTOR

Aseg_rese de que el motor tenga suficiente

aceite. El motor del quitanieves est& equipa-

do con un arrencador el_ctrico de 120 voltios

de corriente altema y con un arrancedor ma-

nual. Antes de arrancer el motor, asegt_rese

de haber leido la informaci6n siguiente:

F-031002L

4_i ADVERTENCIA: El motor de

arranque est& equipado con un

cable de alimentacibn y encho`

fe trifilar, diser_ados para funcionar con

corriente domestica de 120 voltios CA. El

cable de alimentacibn deberb estar co-

nectado a tierra en todo momento para

evitar la posibilidad de un choque el_ctri-

co que podrla lesionar al operador.

Siga cuidadoeamente todes les ins-

trucciones de la seccibn "Arranque

del motor."

Verifique que el alambrado el_ctrico

de su case tenga un sistema trifilar

conectado a tierra. Si no eet_ seguro

de esto, pregt_ntele aun electricista

profesional. Si su cesa no cuenta con

un eistema de alambrado el_ctrico tri-

filar, no use el arrancador el_ctrico

bajo ninguna circunstancia.

Si su sistema est_ conectado a tierra

pero no dispone de un tomacorrientes

tritilar, en un punto conveniente para

enchutar su arrancador el_ctrico, pida

aun electricista protesional que le

instale uric.

Para conectar el cable de alimenta-

cibn de 120 voltios de CA, siempre

conecte primero el cable a la caja del

tomacorrientes del motor, luego en-

chufe el otto extremo en el tomaco`

rrientes trifilar conectado a tierra. AI

deeconectar el cable de alimentacion

electrica, siempre desenchufe prime-

ro el extremo en el tomacorrientes co`

nectado a tierra.

C6mohacerarrancarelmotorenfrio

1. Compruebe que las palancas de propul-

si6n de la barrena y de propulsi6n per

tracci6n est6n en la posici6n desengan-

chado.

Mueva el control de aoeleraci6n e la posi-

ci6n "RAPIDO",

Inserte la Ilave en la ranura de ignici6n.

Aseg5rese de que al meter ]a Ileve eye

que _ste hace un sonido de enganche,

No gire la Ilave.

4, Gire la perilla del estrenguledor hacia la

derecha ala posici6n "ACTIVADO",

5. (Artanque electrico) Conecte el cable

de alimentaci6n ala ceja del tomaco`

rrientes en el motor, Enchufe el otto ex-

tremo del cable de alimentaci6n en un

tomacorrientestrifilarde120voltiosCA,

conectadoatierr&

6,Empujeelbetbncebadordelamanera

indJcadaacontinueci6n.Quiteeldedo

delbotbncebadorentre cebados.

No use la funci6n de cebado si la

temperature, estb. sobre 50°[_ (I0°[_).

• Optima el bot6n dos veces si la tem-

perature esta entre 50°_ (10°_E;)y

t5°_: (qO°_),

• Oprima el bot6n cuatro veces si la

temperature se encuentra per debajo

delos 15°_ (-I0°_),

• Optima el bot6n cinco veces si la tem-

perature se encuentra per debajo de

los 0°[_ (-18°_).

7. (Arranque eleotrioo) Presione el boton

de atranque haste encender el motor.

No Io presione por mAs de 10 segundos

ala vez. Este motor de arranque elbctri-

co cuenta con proteccibn tbrmica. Si se

sobrecalienta se detendrA autom_.tica-

mente y puede ser arrancado nuevamen-

te sblo cuando se haya enfriado a una

temperature segura (debe esperar entre

5 y 10 minutos aproximadamente).

8. (Arranque a manual) Jale r&pidamente

la manija del arranque manual, No

suelte la manija inmediatamente des-

pubs de jalarla. Deje que la manija del

arranque manual se enrolle lentamente.

9. Si el motor no arranca a los 5 6 6 inten-

tos, lea las instrucciones sobre: Dificultad

pare arrancar en la "Table de Iocalizacibn

y reparaci6n de averias".

10.Una vez que el motor arranque, mueva el

control de estrangulaci6n a le posici6n

"1/2". Cuando e] motor este trabajando

de manure uniforme, mueva el control

de estrangulaci6n ala pesici6n "desac-

tivado".

11.(Arranque electrico) Desconecte el ca-

ble de alimentacibn, primero del tomaco-

rrientes y luego de la caja del

tomacorrientes.

12.Opere el motor a una velocidad de acele-

racibn "RAPIDA" cuando estb despejan-

do la nieve.

Deje que el motor se caliente per varies mi-

nutos antes de empezar a despejar ]a nieve

en temperatures inferiores a los -18°C (0°F).

F-031002L

C6mohacerarrancarunmotorcaliente

Siesta arrancando un motor caliente des-

pubs de haberlo apagado por un periodo

corto, deje la palanca del estrangulador en la

posicibn "DESACTIVADO" y no oprirna el

botbn cebadoK Si el motor no errance, siga

las instrucciones sobre Arranque del motor

en fdo.

ARRANQUECONGELADO

Si el motor de arranque est& congelado y no

enciende el motor:

1. Jale tanta cuerda del arrancador manual

como sea posible.

2. Suelte la manija de arranque manual y

dbjela enrollarse con fuerza centre el

arrancador. Repita hasta que Iogre en-

cender el motor.

Pare ayudar a evitar que se congelen el

arranque manual y los controles del motor,

proceda de la manera siguiente despubs de

cede trabajo de remoci6n de nieve.

1. Con el motor en mercha, jale enbrgica-

mente la cuerda de arranque manual es-

tirando su brazo completamente tres o

cuatro veces seguidas. El jalado de la

cuerda de arranque producira un sonido

de repiqueteo fuerte. Esto no cause dabo

al motor ni al arrancador.

Con el motor apagado, limpie toda la nie-

ve y humedad de la cubierta del carbura-

dot en el brea de las palancas de control.

Asimismo, mueva varies veces el control

de aceleracibn, el control del estrangula-

dory la manija de arranque manual.

_IL DVERTENClA: Nunca arran-

que el motor dentro de un re-

cinto cerrado o an breas con

poca ventilacion. Los gases de escape

del motor contienen MONOXIDO DE

CARBONO, UN GAS INODORO Y MOR-

TAL. Mantenga las manos, los pies, el

pelo y las ropes sueltas alejadas de las

pertes en movimiento tanto del motor

como del quitanieves.

La temperatura del silenciador y de

las piezas alrededor del silenciador

puede exceder los 150°[_. Evite tocar

estas partes.

NO PERMITA que ni_os ni adolescen-

tes operen el quitanieves ni que est_n

cerca cuando est_ funcionando.

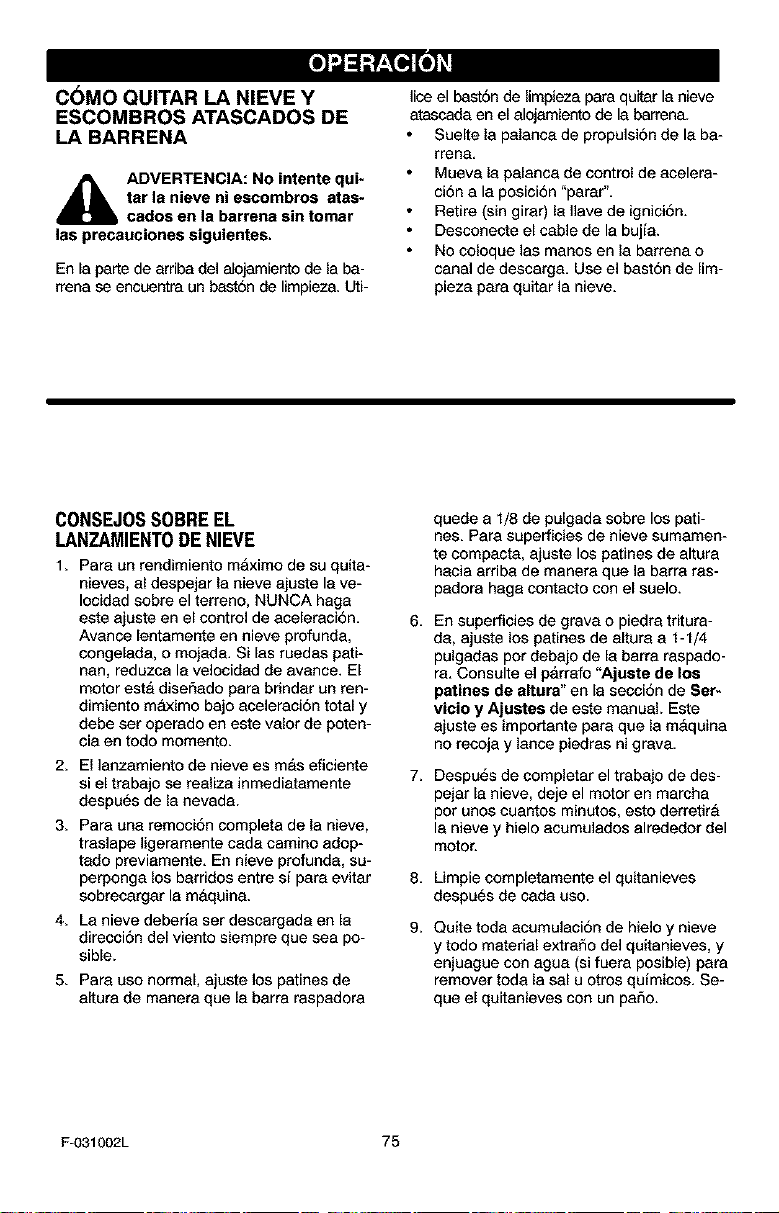

C_MO QUITARLANIEVEY

ESCOMBROSATASCADOSDE

LABARRENA

_ ADVERTENCIA: No intente qui-

tar la nieve ni escombros atas-

cados en la barrena sin tamer

las precauciones siguientes.

En la parte de arriba del alojamiento de le be-

rrena se encuentra un bast6n de limpieza. Uti-

]ice el bast6n de limpieza para quitar la nieve

atascada en el alojamiento de la barrena.

Suelte la palanca de propulsi6n de la ba-

rrena.

Mueva la palanca de control de acelera-

ci6n ala pesicidn "parar",

Retire (sin girar) la Ilave de ignici6n.

Desconecte el cable de la bujia.

No coloque las manos en la barrena o

canal de descarga. Use el bast6n de lim-

pieza pare quitar la nieve.

C0NSEJOSSOBREEL

LANZAMIENT0DENIEVE

1. Pare un rendimiento maximo de su quita-

nieves, al despejar la nieve ajuste la ve-

Iocidad sobre el terreno, NUNCA haga

este ajuste en el control de aceleraci6n.

Avance lentamente en nieve profunda,

congeleda, o mojade. Si las ruedas pati-

nan, reduzca la velocidad de avance. El

motor estb. diser_ado pare brindar un ren-

dimiento m_ximo bajo aceleraci6n total y

debe ser operado en este valor de poten-

cia en todo momento.

2. El ]anzamiento de nieve es m_.s eficiente

si el trabajo se realize inmediatamente 7.

despu6s de la nevada.

3. Pare una remoci6n completa de la nieve,

traslape ]igeramente cada camino adop-

tado previamente. En nieve profunda, su-

perponga los barridos entre si pare evitar 8.

sobrecargar la m&quina.

4. La nieve deberia ser descargada en la 9.

direcci6n del viento siempre que sea po-

sible.

5. Pare uso normal, ajuste los patines de

altura de manera que la barra raspadora

quede a I/8 de pulgada sobre los pati-

nes. Para superficies de nieve sumamen-

te compacta, ajuste los patines de altura

hacia arriba de manera que la barra ras-

padora hage contacto con el suelo.

En superficies de grava o piedra tritura-

da, ajuste los patines de altura a 1-I/4

pulgadas pot debajo de la barra raspado-

re. Consulte el parrafo "Ajuste de los

patines de altura" en le secci6n de Ser-

vicio y Ajustes de este manual. Este

ejuste es importante pare que la m&quina

no recoja y lance piedras ni grave.

Despu_s de completar el trabajo de des-

pejar la nieve, deje el motor en marcha

por unos cuantos minutos, esto derretira

la nieve y hielo acumulados alrededor del

motor.

Limpie completamente el quitanieves

despu6s de cada uso.

Quite toda acumulaci6n de hielo y nieve

y todo material extraSo del quitanieves, y

enjuague con ague (si fuera posible) pare

remover toda la sal u otros quimicos. Se-

que el quitanieves con un paso.

F-031002L 75

hV_r__!_ii_ IhV_ll_ i I[O]

REGISTROSDE

SERVICIO Antes

Anotelasfechasa de Cada Cada Cada Cada Antes FECHA

medidaquecompleta cada A me- 5 10 25 tempo- de DEL

elservicio uso nudo horas horas horas rada guardar SERVICIO

Lubricaci6nde lacade- %/

Cambiar el aceite del

motor _

Vaci_ el tanque de %/

combustibte

* Ajustar despu_s de 2 a 4 horas de uso.

RECOMENDACIONES GENERALES

La garantia de este quitanieves no cubre

elementos que ban estado sujetos a abuso O

negligencia por parte del operador. Para re-

cibir el valor total de la garantia, el operador

deber& dar mantenimiento al quitanieves de

acuerdo a las instrucciones contenidas en

este manual.

Sera necesario efectuar algunos ajustes pe-

ri6dicamente para mantener su quitanieves

en buenas condiciones de funcianamiento.

F-031002L

DESPUleS DE CADA USO

• Haga funcionar la unidad para que salga

toda [a nieve acumulada en la barren&

• Para ev_tar el congelamiento de la

barrena o de los controles, limpie toda la

nieve y el hielo del quitanieves.

• Revise ]a unidad por si tuviera alguna

pieza suelta o daSada.

• Apriete los sujetadores que est_n

sueitos.

• Revise y d6 mantenimiento a la barren&

• Revise los controles para asegurarse de

que funcionan correctamente.

• Si encuentra alguna pieza gastada o

da_3ada, c&mbiela inmediatamente.

hV_r;! _ii_ IhV_ll_ i lie]

ESPECIFICACIONES

CABALLOS DE

5,5 HP

FUERZA

;ILINDRADA 195 cc

CAPACIDAD DE 4 cuartos

GASOLINA (sin plomo)

CAPACIDAD DE

ACEITE 20 onzas, 5W30

BUJiA: Champion RJ19LM

(Entrehierro 0,030pig.)

ESPACIODE Entrada: 0,010 pig.

V._LVULAS: Escape: 0,010 pig.

QUITANIEVES

CORREA DE PROPULSION DE LA

BARRENA

Ajuste [a correa de propulsi6n de le barrena

despots de las primeras 2 6 4 hares, y nue-

vamente a mitad de la temperada, y dos

veces cada temporada posteriormente,

(Conselte "Come ajustar las correas" en

la seccibn de Servicio y Ajustes.

LUBRICACION DE LACADENA-CADA

25HORAS

1. Ponga le palanca de selecci6n de ve[oci-

dad en primera (I).

2. Ponga el quitanieves de pie sabre el ex-

tremo del elojamiento de la barrena.

NOTA: Cuando el cbrter del motor est_

Ileno de aceite, asegurese de no dejar

el quitanieves de pie sabre el

alojamiento de la barrena par mucho

tiempo.

3. Quite el panel inferior.

4. Lubrique las cadenas con un ]ubricante

especial pare cadenas.

5. Cuando vaya a almacenaflo, limpie el eje

hexagonal y los engranajes con aceite

de motor 5W30.

NOTA: Limpie todo exceso de grasa o

de aceite de la rueda de friccibn 0 de

la placa del disco de propulsibn.

F-031002L

PRECAUCION: No permita que la

grasa entre en contacto con la rueda

de friccibn ni con la place del disco de

propulsibn.

6. Instale el pane] inferior.

Figure 49

CAJA DE ENGRANAJES DE LA

BARRENA

La caja de engranajes de la barrena se lubri-

ca en la f&brica y no requiere lubricaciSn. Si

pot elguna raz6n el lubricante se escape,

haga reviser esta caja de engranejes en un

centro de servicio autorizedo.

MOTOR

LUBRICACION

Revise el nivel de aceite en el carter del mo-

tor antes de encenderlo y despe_s de cada

cinco (5) hares de use continua. Figure 50.

Agregue aceite de motor S.A.E. 5W30 e me-

dida que sea necesario. Apriete le

tapa!varilla indicadora en forma segura cede

vez que revise el hive] del aceite.

Tepa/verilla indicadora del nivel

de aceite

Cambie el aceite cada veinticinco (25) hares

de usa, o per Io menos una vez al aSa si el

quitanieves no se usa per veinticinco (25)

hores,

Figure 50

hV_I;! I ii _ 11hV_ll31i lie]

CAMBIO DE ACEITE

1. Coloque el quitanieves de manera tal que

el tap6n de drenaje del aceite sea el pun-

to mas bajo del motor.

2. Quite el tap6n de drenaje del aceite y la

tapa/varilla indicadora del nivel de

aceite, Drene el aceite en un recipiente

apropiado.

NOTA: El aceite fluira mejor si el motor es-

ta caliente.

Una vez que haya sacado todo el aceite,

coloque nuevamente e] tapSn de drenaje

en so lugar y apri_telo para que quede

seguro.

Uene lentamente el c_rter del motor con

aceite S.A.E. 5W30. NO LO LLENE DE-

MASIADO. Consulte "Para aSadir

aceite" en la secci6n de Operaci6n.

BUJIA

Revise la bujia cada veinticinco (25) horas.

Reemplace]a si los electrodos est&n picados

o quemados o si la porcelana est& rajada.

1. Aseg6rese de que ia bujia est6 limpia.

Limpiela raspando con mucho cuidado

los electrodos (no use chorro de arena

ni cepillo de alambres),

2. Revise el entrehierro de la bujla usando

una I&mina calibradora y restablezca el

entrehierro a 0,030 pig. si fuera

necesario. Figura 51.

3. Antes de instalar ia bujla, cubra la rosca

con on poco de aceite para que sea m&s

f&cil sacada, si fuera necesario. Apriete

la bujia a un par de apriete de 15

pie-libra.

L&mina

calibradora

Bujla Figura 51

F-O31002L 78

_IL ADVERTENCIA: Para prevenir

el arranque accidental del mo-

tor, siempre desconecte el ca-

ble de la bujla y mantengalo alejado de

_sta mientras realize ajustes o repara*

ciones a la unidad.

C(_MO AJUSTAR LOS PATINES DE

ALTURA

Este quitanieves est& equipado con dos pati-

nes de ajuste de altura, ubicados en el lado

exterior del elojamiento de la barrena. Vea la

Figura 52.

Estos patines de ajuste de altura eleven le

perte delantere del quitanieves.

Tuercas de montaje

Patin de ejuste

AIojamiento

de le barrena de alture

Figure 52

Pare superficies duras normales, tales come

entradas de auto o senderos pavimentados

ajuste los patines de ajuste de eltura de la

de la siguiente manere:

1. Ponga el quitenieves en una superficie

nivelada.

2. Compruebe que ambos neum&ticos ten-

gan la misme presi6n de aire. La presi6n

de eire correcta es 14 a 17 PSi. No exe-

dala presi6n m_lxima indicada en la care

lateral de] neum_.tico.

3. Coloque los pernos de segurided adicio-

hales (que se encuentran en la balsa

de partes) debajo de cada extremo de la

barra respadora junto a los patines de

ejuste de altura.

4. Afloje las tuercas de montaje que sujetan

los patines de ajuste de alture. Pare bajar

la parte delantera del quitanieves, suba

los patines. Apriete las tuercas de mon-

taje. Vea le Figure 52.

NOTA: Pare las superficies pedregosas o

irregulares, suba la parte delantera del quite-

nieves bajando ]as patines de ajuste..

_lb DVERTENCIA: Aseg_rese de

mantener la altura necesaria

sabre el suelo del area que se

va a limpiar. Si el impulsor golpea obje-

tos tales coma grava, piedras u otros

desechos, los puede lanzar con sufi-

ciente fuerza come para causar lesio-

nes personales, da_os a la propiedad o

dahos al quitanieves.

AJUSTEDELABARRA

RASPADORA

Despu_s de mucho usa, la barra raspadora

met&lice se gastar&. La barra respadora y

los patines, siempre deben ajustarse de ma-

hera que quede un espacio de 1/8 pig. entre

]a barra raspedora y ]a acera a el &tea que

se vea despejar.

Panga el quitenieves en una superficie

nivelada.

Gompruebe que ambos neum&ticos tie-

hen le misma presiSn de eire. La presi6n

correcta es de 14 a 17 PSi. No exceda

le presi6n m_=xima indiceda en la care

lateral de] neum&tico.

3. Aflaje las tuercas y pernos de cache que

sujetan la berre raspadora al alajamiento

de la barrena.

4. Ajuste la barra raspadora ale posiciSn

Cotrecta.

5. Apriete las tuerces y pernos de cache..

Asegure que la barra respadora quede

paralela con ]a ecere o el &tea que se va

e despejar.

6. Para que la barra raspedara dure m&s

tiempo, quitela y mSntela el rev6s. Si de-

be reemplezarla debida al desgaste, qui-

te las tuercas y los pernos de cache e

instale una barra raspedora nueva.

Fu031002L 79

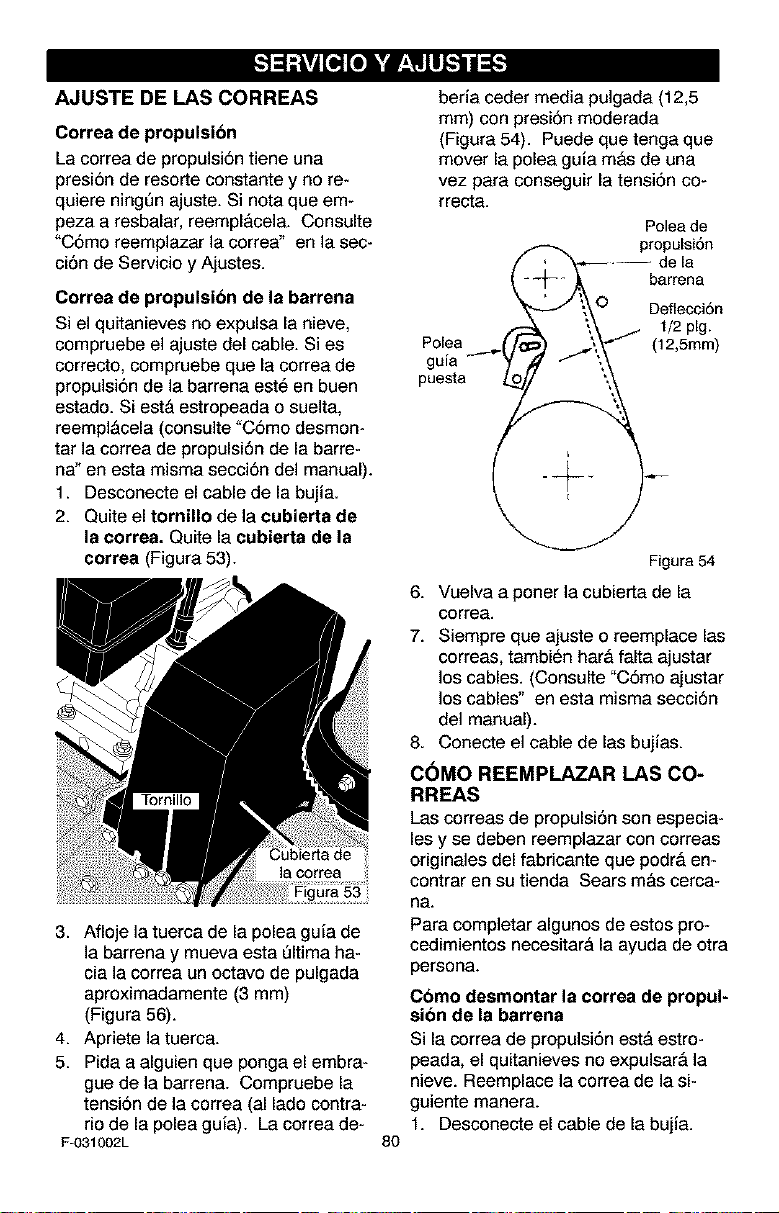

AJUSTE DE LAS CORREAS

Correa de propulsibn

La correa de propuisi6n tiene una

presi6n de resorte constante y no re-

quiere ning_n ajuste. Si nota que em*

peza a resbalar, reempl&cela. Consulte

"C6mo reemplazar la correa" en la sec-

ci6n de Servicio y Ajustes.

Correa de propulsibn de la barrena

Si el quitanieves no expulsa la nieve,

compruebe el ajuste del cable. Si es

correcto, compruebe que la correa de

propuisi6n de la barrena est_ en buen

estado. Si est_ estropeada o suelta,

reempl_eela (eonsuite "C6mo desmon-

tar la correa de propulsi6n de la barre-

ha" en esta misma secci6n del manual).

1. Desconecte el cable de la bujia.

2. Quite el tornillo de la cubierta de

la correa. Quite la cubierta de la

correa (Figura 53).

3. Afloje la tuerca de la polea guia de

]a barrena y mueva esta _ltima ha-

cia la correa un octavo de pulgada

aproximadamente (3 mm)

(Figura 56).

4. Apriete latuerca.

5. Pida a alguien que ponga el embra-

gue de la barrena. Compruebe la

tensi6n de la correa (al lado contra-

rio de la polea guia). La correa de-

F-031002L

beria ceder media puigada (12,5

mm) con presi6n moderada

(Figura 54). Puede que tenga que

mover la polea gu_a m&s de una

vez para conseguir la tensi6n co*

rrecta.

Poleade

.. propulsi6n

// "_--- de la

_ --2_,._ barrena

J _t_O Deflecci6n

/- \_ _ 1/2 pig.

Polea ,_('/€ ..7';_"J" (12,5ram)

gu[a _ f ;\

puesta L_I_, ,

Figura54

6. Vuelva a porter la cubierta de la

correa.

7. Siempre que ajuste o reemplace las

correas, tambien bar& falta ajustar

los cables. (Consulte "C6mo ajustar

los cables" en esta misma secci6n

del manual).

8. Conecte el cable de las bujias.

COMO REEMPLAZAR LAS CO-

RREAS

Las correas de propulsi6n son especia-

les y se deben reemplazar con eorreas

originales del fabrieante que podr& en-

eontrar en su tienda Sears m&s eerca-

ha.

Para completar algunos de estos pro*

eedimientos necesitar& la ayuda de otra

persona.

Como desmontar la correa de propul-

sion de la barrena

Si la correa de propulsi6n est& estro-

peada, el quitanieves no expulsar& la

nieve. Reemplace la correa de la si-

guiente manera.

1. Desconecte el cable de la bujia.

2. Aflojelospernos a cada lade del

panel inferior (Figura 55).

3. Quite el panel inferior.

Pemo Panel

inferior

miento

de la ba-

rre[la

Perno

Figura 55

4. Quite el tornillo de la cubierta de

la correa. Quite la cubierta

(Figura 53).

5. Afloje la guta de la correa. Separe

]a guta de la polea de propulsibn

de la barrena (Figura 56).

6. Separe la polea guia de la correa

de propulsion de la barrena.

7. Quite la correa de propulsion vieja

de la polea de propulsibn de la

( Oer,e de

Poieadel motor

barrena y de la polea del motor.

Instale una correa de propulsion

de la barrena nueva original de f&-

brica que haya comprado en un

centre de servicio Sears.

8. Instale la correa de propulsion de

la barrena nueva en la polea de

propulsion y en la polea.

9. Ajuste la correa de propulsibn de

la barrena. Consulte "C6moajustar

]a correa de propulsi6n de la barre-

na" en la secci6n de Servicio y

Ajustes.

10. Ajuste la guJa de la correa. Consul-

te "C6mo ajustar la guia de la co-

rrea" en la secci6n de Servicio y

Ajustes.

11. Instale la cubierta de la correa.

Apriete el tornillo (Figura 53).

12. Revise los cables. Consulte "C6mo

revisar y ajustar los cables" en la

secci6n de Servicio y Ajustes.

13. Instale el panel inferior (Figura 55).

14. Apriete los pernos a cada lade del

panel inferior.

15. Conecte el cable de la bujia.

Guia de ]a oorrea

Polea

Polea gu(a de la barrena

propulsi6n

de la barrena

propulsi6n

de la barrena

Anillo

Eje de la

F-O31002L

Resorte de

propulsi6n

Correa de

propulsi6n

Polea de

propulsi6n

Polea del motor

Figura 56

Como desmontar la correa de

propulsion

Si el quitanieves no se mueve hacia

adelante, asegSrese de que la correa

de propulsi6n no este excesivamente

desgastada o daSada. Si Io est&,

reemp]&cela de la siguiente manera.

1. Desconecte el cable de la bujia.

2. Quite la correa de propulsi6n de la

barrena. Consulte "C6mo desmon-

tar ]a correa de propulsi6n de la ba-

rrena" en la secci6n de Servicio y

Ajustes.

3. Quite el anillo E de uno de los ex-

tremes del eje de la placa oscilan-

te. Quite este eje para que la placa

oscilante gire hacia adelante

(Figura 56).

4. Quite el resorte de propulsion.

5. Quite la correa de propulsion vieja

de la polea de propulsion y de la

polea del motor. Instale una co-

rrea de propulsion original de f&-

brica disponible en un centro de

servicio Sears.

6. Instale la nueva correa de propul-

sion en la polea de propulsion y

en la polea del motor.

7. AsegQrese de que la polea guta de

propulsibn est_ alineada con la

correa de propulsion.

sujeta (Figura 57).

Marcas de alineamiento Figura 57

NOTA. Si la transmisibn no fun-

ciona una vez que haya substitui-

do la correa de propulsion,

asegdrese de que la placa osci-

lante se encuentre entre las dos

marcas de alineamiento.

11.

Instale y ajuste la correa de pro-

pulsibn de la barrena. Consulte

"C6mo desmontar la correa de pro*

pulsi6n de la barrena" en la secci6n

de Servicio y Ajustes.

12.Ajuste la guta de la correa. Consul-

te "C6mo ajustar la guia de la co-

rrea"en la secci6n de Servicio y

Ajustes.

13. Instale el panel inferior (Figura 55).

14. Apriete los pernos a ambos lades

del panel inferior.

8. Conecte el resorte de propulsibn.

9. Instaleel eje de la placa oscilante

y sujetelo con el anillo E.

10. La parte inferior de la placa osci-

lante debe quedar entre las mar-

cas de alineamiento. Aseg_rese

de que la place oscilante este bien

Fu031002L

15. Instale la cubierta de la correa.

Apriete el tornillo (Figura 53).

16.Revise el ajuste de los cables. Con-

suite "C6mo revisar y ajustar los

cables"en la secci6n de Servicio y

Ajustes.

17. Conecte el cable de la bujia.

AJUSTES DE LA CORREA GUiA

1. Quite el cable de la bujia.

2. Pida a alguien que ponga el propul-

sor de la barrena.

3. Mida la distancia entre la guia de la

correa y la correa. La distancia de-

be ser de 1/8 de pulgada (3,175

mm) para la guia. (Figura 58).

/ _ Guia de

_-t-')_ O_a correa

Polea _J \', _ 1/8pig.

guia ,._ _,,.-_\- (3,175mm)

de la ..{'/rcc=_) \\

barrena-- ",/ _' \\

_uanciona- L-9-Jt ' \

miento ___

Figura58

4. Si necesita hacer algQn ajuste, aflo-

je el perno de montaje de la guia de

]a correa. Ponga la guia en la posi-

ciOncorrecta. Apriete el perno.

5. Vuelva a instalar la cubierta de la

correa.

6. Vuelve a conectar el cable de la bujia.

Accesorio "Z"

Figura 59

2. El centro del accesorio "Z" debe es-

tar entre el centro y la parte super-

ior del agujero en la palanca de

propulsion. Ajuste el cable de pro-

pulsion de la barrena o el cable de

propulsion par tracci0n segQn sea

necesario, siguiendo las instruccio-

nes a continuaci0n.

Ajuste del cable de propulsion de la

barrena

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cioy el motor se pare.

2. Levante el quitanieves con el extre-

mo frontal del alojamiento de la ba-

rrena hacia abajo.

3. Meta el cable per el resorte hasta

exponer la porciOn roscada del ca-

ble (Figura 60).

COMO REVISAR Y AJUSTAR

LOS CABLES

Los cables se ajustan en la f&brica y no Extremocuadrada

deberia ser necesario ajustarlos. Si se

se dan de si o est&n flojos, ajQstelos.

Siempre que cambie o ajuste las

correas tendr& que ajustar los cables.

Pars asegurarse de que esten bien

ajustsdos, suelte el accesorio "Z" en

la palanca de propulsion

(Figura 59).

1. Mueva la palanca de propulsion to-

do Io que pueda hacia adelante

(hasta que toque el tope de pl&sti-

co). Sujete bien el cable, observe

]a posici0n del accesorio con res-

pecto al agujero en la palanca de

propulsion.

F-031002L 83

Resorte

del cable

Contratuerca

Figura 60

4. Sujete el extreme cuadrado de la

parte roscada con unos alicates y

ajuste la contratuerca hacia afuera

o hacia adentro hasta conseguir el

ajuste correcto. Vuelva a meter el

cable per el resorte y con_ctelo.

AJUSTES DEL CABLE DE PROPULSION

1. Deje elmotor en marcha hastaque 7. Metala parteinferiordel cable de

el tanque de combustible quede va-

cioy el motor se pare.

2. Levante el quitanieves con el extre-

mo frontal del alojamiento de la ba-

rrena hacia abajo.

3. Afloje los pernos a cada lado del

panel inferior (Figura 61).

Pemo Panel inferior

miento

de la

barrena

propulsibn por el soporte de ajus-

te del cable hasta que pueda sacar

el gancho "Z".

8. Saque el gancho "Z" del soporte

de ajuste del cable. Mueva el gan-

cho "Z" hacia abajo hasta el si-

guiente agujero de ajuste.

9. Jale el cable de propulsibn por el

soporte de ejuste.

10. Ponga el manguito del cable sobre

el soporte de ajuste del cable.

11. Instale el gancho "Z" en la palan-

ca de propulsi6n (Figura 59).

12. Para revisar el ajuste, baje la palan-

ca de propulsi6n y compruebe la

Iongitud de uno de los resortes de

propulsibn. Si el ajuste es el co-

rrecto, la Iongitud del resorte de

propulsibn es:

min. 3 pig. (76 mm.)

m&x. 3-3/8 pig (85 mm.)

(Figura 63).

4. Quite el panel inferior.

5. Desconecte el accesorio "Z" de la

palanca de propulsibn (Figura 59).

6. Saque el manguito del cable del

soporte de ajuste del cable

(Figura 62).

-/_/ Cable de //

C_ propelsi6n_

delcable J // Figura62

Resorte de propulsi6n Figura 63

F-O31002L 84

C_MO AJUSTAR O REEMPLAZAR LA RUEDA DE FRICCI(_N

Como revisar la rueda de friccion

Si el quitanieves no avanza, revise la

correa de propulsi6n por tracci6n, el ca-

ble de propulsi6n o la rueda de fricci6n.

Si la rueda de fricci6n est& gastada o

dafiada, hay que cambiarla. Ver

"Reemplazo de la rueda de fricci6n" en

esta secci6n. Si la rueda de fricci6n no

est& gastada o dafiada, revisela de la

siguiente manera.

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cio y el motor se pare.

2. Ponga el quitanieves en posici6n

vertical sobre la parte delantera del

alojamiento de la barrena

(Figura 64).

3. Desconecte el cable de la bujia.

4. Afloje los pernos a cada lado del pa-

nel inferior (Figura 64).

5. Quite el panel inferior.

6. Ponga la palanca de carnbio de

velocidades en la posiciSn m&s

lenta de velocidad de avarice.

% Perno Pan, inferior

,, _c- Perno ......... Figura_

7. Fijese en la posiciSnde la rueda de

friccion (consulte la Figura 65). La

distancia correcta "A" desde el lado

derecho de la rueda de frtccion

hasta ]a parte exterior de la caja

del motor es la siguiente:

Tema_o Ilanta Distancla "A"

12 y 13 pulgs. 4-1/8"

16 pulgs. 4-5/16"

Si la rueda de fricciSn no est& en la

posici6n correcta, ajSstela de acuer-

do alas instrucciones siguientes.

Figura 65

Cbmo ajustar la rueda de friccibn

1. Coloque la palanca de cambio de

velocidades en la posiei6n m&s

]enta de velocidad de avance.

2. Afloje los pernos en la vara de

control de velocidad (Figura 66).

3. Mueva la rueda de friccion a la po-

sici6n correcta (Figura 65).

4. Apriete los pernos que hay en la

vara de control de velocidad

(Figura 66).

5. Instale el panel inferior (Figura 64).

6. Apriete los pernos que hay a cada

]ado del panel inferior.

Varade co_

Afloje los pernos _"

Figura 66

F-031002L 85

Como reemplazar la rueda de friccion

Si la rueda de fricci6n est& gastada o

dar_ada, el quitanieves no avanza. La

rueda de fricci6n se debe cambiar de la

siguiente manera.

1. Deje el motor en marcha hasta que

el tanque de combustible quede va-

cio y el motor se pare.

Ponga el quitanieves en posici6n

vertical sobre la parte delantera del

alojamiento de la barrena (4).

(Figura 64).

Panel inferior

Llanta

Figura 67

3. Desconecte el cable de la bujia.

4. Quite los sujetadores que fijan la

Ilanta derecha. Quite la Ilanta de-

recha del eje (Figura 67)

5. Afloje los pernos que haya a cada

lado del panel inferior.

6. Quite el panel inferior.

Cadena

Figura 68

7. Quite los sujetadores que fijan el

engranaje de propulsibn al eje

(Figura 66).

8. Quite laIlanta izquierda, el eje y el

engranaje de propulsibn.

9. Quite los cuatro pernos que retie-

nen los cojinetes a cada lado del

eje hexagonal (Figura 69).

10. Quite el eje hexagonal y los coji-

netes.

Figura 69

NOTA: Fijese especialmente en la

posicion de las arandelas en el eje

hexagonal.

Fu031002L

11. Quite los tres sujetadores que re-

tienen la rueda de friccion en el

cubo (Figura 70).

12.Quitelaruedade friccibn del cu-

bo. Deslice la rueda de friccibn

fuera del eje hexagonal.

13. Instale la nueva rueda de friccion

en el cubo con los sujetadores que

quit6 antes.

14. Instale el eje hexagonal y los eoji-

netes con los cuatro pernos que

quit6 antes (Figura 71).

Asegdrese de que haya instalado

correctamente las arandelas en

su posicibn original. Asimismo,

compruebe que las dos arande-

las estdn correctamente alinea-

das con los brazos del impulsor.

15. Aseg_rese de que el eje hexagonal

gira libremente.

16. Instale la Ilanta izquierda, el eje y el

engranaje de propulsibn con los

sujetadores que quit6 antes, lnstale

]a cadena en el engranaje de pro-

pulsibn (Figura 68).

17. Revise el ajuste de la rueda de frie-

ci6n. Consuite "C6mo ajustar la rue-

da de fricci6n" en esta secci6n.

18. AsegQrese de que la rueda de fric-

ci6n y la placa del propulsor de dis-

co no tienen ni grasa ni aceite.

19. Instale el panel inferior (Figura 67).

20. Apriete los pernos a cada lado del

panel inferior.

21. Instalela Ilanta derecha en el eje

con los sujetadores que quit6 antes.

22. Conecte el cable de la bujia.

Rueda de

Sujetadores Cubo fricci6n

Eje hexagonal

Sujetadores

Figura 70

Arandela

Brazos del impulsor

Cojinetes

Arandela

Cojinetes

Arandela

/ Arandela

Figura 71

F-031002L 87

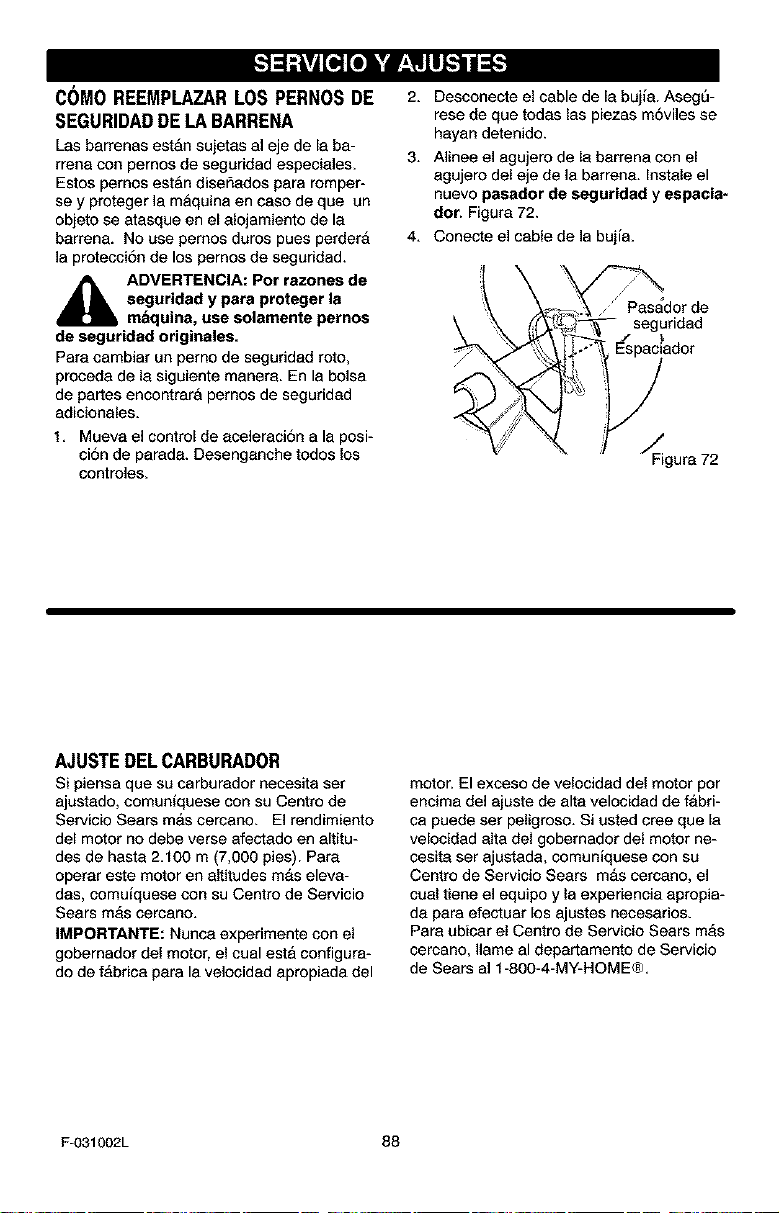

C(_MOREEMPLAZAR LOS PERNOS DE

SEGURIDAD DE LA BARRENA

Las barrenas estan sujetas a] eje de la ba-

rrana con pernos de seguridad aspeciaJes,

Estos pernas estan diser_ados pare romper-

sey proteger la maquina encasa de que un

objeta se atasque en el alajamiento de la

barren& No use pernos duras pues perder&

la protecci6n de los pernos de seguridad.

_IL DVERTENClA: Par razones de

seguridad y para proteger la

mbquina, use solamente pernos

de seguridad originales.

Pare cambiar un pemo de seguridad rata,

proceda de la siguiente manera. En la balsa

de partes encontrara pemos de seguridad

adicioneles.

1. Mueva e] control de aceleraci6n ala posi-

ci6n de parada. Desenganche todos los

controles.

2. Desconecte el cable de la bujla. Aseg5-

rese de qua todas las piezas m6viles se

hayan detenido.

3. Alinee el agujero de la barrena con el

egujero del eje de la barrena. Instale el

nuevo pasador de seguridad y espacia-

dor. Figura 72.

4. Conecte el cable de la buj[a,

_ - seguridad

"_"' i*" E_paci_'ador

_/? _ _Figura 72

AJUSTE DEL CARBURADOR

Si piensa que su carburador necesita ser

ajustado, comuniquese con su Gentro de

Servicio Sears mas cercano. El rendimiento

del motor no debe verse afectado en altitu-

des de haste 2.100 m (7,000 pies). Pare

operar este motor en altitudes mas eleva-

des, comuiquese con su Gentro de Servicio

Sears m&s cercano.

IMPORTANTE: Nunca experimente con el

gobernador del motor, el cual est& configure-

do de f&brica pare la velocidad apropiada del

motor. El exceso de velocidad del motor par

encima del ajuste de alta velocidad de fabri-

ca puede ser peligroso. Si usted cree que la

velocidad alta del gobernador del motor ne-

cesita ser ajustada, comuniquese con su

Centro de Servicio Seats m&s cercano, el

cual tiene el equipo y la experiencia apropia-

da pare efectuar los ajustes necesarios.

Pare ubicar el Centro de Servicio Sears m_s

cercano, Ilame al departamento de Servicio

de Sears al 1-800-4-MY-HOME®.

F-O31002L 88

r;1 ! tvi_;Te]_ _r;! LviII_ _i lie]

_lb DVERTENCIA: Nunca guar-

de su quitanieves en am-

bientes interiores o en un

&rea cerrada y mal ventilada. Si

queda gasolina en el tanque, los va-

pores podrtan alcanzar alguna lla-

ma expuesta, chispa o llama piloto

de una caldera, calentador de

agua, secadora de ropa, cigarrillo,

etc.

Para prevenir el dar_o (si el quitanieves

no se usa por m&s 30 dias) prep&relo

como se indica a continuaci6n.

QUITANIEVES

1. Limpie todo el quitanieves.

2. Lubrique todos los puntos de lubri-

caci6n. Consulte la secci6n de Man-

tenimiento.

3. Aseg0rese de que todas las tuercas,

pernos y tornillos est_n bien apreta-

dos. lnspeccione todas las piezas

m6viles visibles para detectar da-

fios, roturas y desgaste. Haga los

reemplazos necesarios.

4. Retoque todas las superficies oxida-

das o que tengan la pintura saltada;

lijelas suavemente antes de aplicar

la pintura.

5. Cubra las piezas de metal expuesto

del soplador del alojamiento de la

barrena y del impulsor, con un anti-

corrosivo, tal como un lubricante en

aerosol.

NOTA: Una revisi6n o afinamiento

anual hecho en un Centro de Servicio

Sears es una buena manera de asegu-

rar que su quitanieves le brinde el m&-

ximo rendimiento ]a siguiente

temporada.

MOTOR

Deber& sacar la gasolina de] tanque o

prepararla para prevenir la formaci6n

de dep6sitos de goma en el tanque, ill-

tro, manguera y carburador durante el

almacenamiento. Adem&s, durante el

almacenamiento, la gasolina mezclada

con alcohol que contiene etanol o me-

tanol (llamada a veces gasohol) atrae

agua, y esta act0a sobre la gaso]ina

formando &cidos que dafian el motor.

1. Deje el motor en marcha hasta que

el tanque quede vacio y el motor se

pare.

2. Si no quiere sacar la gaso]ina, use el

estabilizador de combustible provis-

to con la unidad, o compre estabili-

zador de combustible Craftsman

NOm. 3550. Armadael estabilizador

de combustible a cualquier cantidad

de gasolina que permanezca en el

tanque para minimizar los dep6sitos

de goma y &cido. Si el tanque est&

casi vacio, mezcle el estabilizador

con gasolina fresca en un recipiente

separado y armadaun poco de esta

mezcla al tanque.

3. Siempre siga las instrucciones del

envase del estabilizador. Luego de

afiadir el estabilizador, encienda el

motor y dejelo correr por 10 minutos

por Io menos para permitir que la

mezcla alcance el carburador.

4. Cambie el aceite del motor

5. Lubrique el &rea del pist6n/cilindro.

Para hacerlo, saque primero la bujia

y coloque una gotas de aceite de

motor limpio en el z6calo de la bujia.

Luego cubra el z6calo con un paso

para absorber el exceso de aceite. A

continuaci6n, jale la manija de arran-

que manual unas dos o tres veces

para hacer girar el motor. Finalmen-

te, reinstale la bujia y conecte el ca-

ble.

OTRAS INDICACIONES

1. Si fuera posible, guarde su quita-

nieves dentro de un recinto, cubri6n-

dolo para protegerlo del polvo y la

suciedad.

2. Si debe guardar el quitanieves afue-

ra, co]6quelo sobre bloques para le-

vantarlo del suelo.

3. Cubra el quitanieves con una cubier-

ta protectora apropiada que no re-

tenga humedad. No use pl&stico.

IMPORTANTE: Nunca cubra el quita-

nieves mientras las &reas del motor y

del escape esten todavia calientes.

F-O31002L 89

PROBLEMA

Dificultadde

arranque

CAUSA CORRECCION

Bujia defectuosa, Reemplace la bujia defectuos&

Agua o suciedad en el sistema Saque el combustible del tanque.

de combustible. ASada combustible fresco.

El meter funciona Linea de combustible bloqueada, Limpie la linea de combustible;

erraticamente falta de combustible o mezcla de revise la existencia de

combustible vieja, combustible en el tanque,

agregue gasolina fresca si es

necesario.

El meter se para Unidad funcionando con Coloque la paIanca de

estrangulador activado, estrangulador en la posici6n

DESACTIVADO.

El motor funciona Agua o suciedad en el sistema Saque el combustible del tanque.

erraticamente; de combustible. ASada combustible fresco.

:_rdida de

)otencia

Vibracibn excesiva Piezas sueItas; propulsor Pare el motor inmediatamente.

dafiado. Saque la Ilave de encendido.

Apriete todos los sujetadores y

realice todas las reparaciones

necesarias. Si la vibraci6n

contim'_a, lleva la unidad a se

Centre de Servicio Sears.

La uaidad no se Correa de propulsi6n par Reemplace la correa de

puede propulsar a tracci6n floja o dafiada, propulsi6n per tracci6n,

si misma

Ajuste incorrecto del cable de Ajuste cable de propulsi6n par

propulsi6n per tracci6n, tracci6n.

Rueda de fricci6n gastada o Reemplace la rueda de fricci6n.

dafiada.

La unidad no Correa de propulsi6n de [a Reemplace la correa de

descarga la nieve barrena suelta o daSada, propulsi6n de ]a barrena.

El cable de control de ]a barrena Ajuste el cable de control de la

no estA ajustado correctamente, barren&

Pemo de seguridad rote. ReempIace el pemo de

segeridad.

Canal de descarga obstruido Pare el motor inmediatamente y

desconecte el cable de la bujia.

Limpie el canal de descarga y la

parte de adentro de] alojamiento

de la barren&

Objeto extraSo atascado en la

barren&

Pare el motor inmediatamente y

desconecte el cable de la bujia.

Retire el objeto atascado en la

barren&

F-031002L 90

SEARS, ROEBUCK AND CO.

Garantia limitada de cumplimiento con el Sistema Federal

de control de emisiones y con el sistema de control de

emisiones del Estado de California

Motores pequefms para vehiculos todo terreno

CONTROL DE EMISIONES DE

CALIFORNIA Y DE LA AGENCIA DE

PROTECCI(_N AMBIENTAL (EPA) DE

E.U.A. - DECLARACI(_N DE LA

GARANTiA

La Agencia de Protecci6n Ambiental de los

Estados Unidos ("EPA"), el Consejo de Cali-

fornia pare los Recursos del Aire ("CARB") y

Sears, Roebuck and Co. tienen el placer de

explicar Io que as laGerantfa Federal y de Ca-

lifornia para Sistemas de Control de Emisio-

nes de su nuevo motor pequeSo para

vehiculos tedo terreno. En California, los too-

tares pequeSos pare vehfculos tedo terreno

de medelo 1995 y medelos de ar_os posterio-

res deben ser diseSados, construidos y equi-

pados para cumplir con las estrictas normas

anti contaminani6n del Estado. En otros esta-

dos, los motores medelo 1997 y modelos de

argos posteriores deben ester diser_ados,

construidos y equipedos, al memento de su

venta, pare qua cumplan con las dispesicio-

nes de la EPA acerca de motores pequer_os

pare vehfculos tedo terreno. Sears, Roebuck

and Co., garantizara el sistema pare el control

de emisiones de su motor pequeSo para vehf-

culos todo terreno per los periedos de tiempe

que se mencionan mas adelante, siempre y

cuando su motor pequeSo pare vehfculos tedo

terreno no heya sufrido algt_nabuse, negligen-

cia, medificaci6n no aprobada o mantenimien-

to iedebido,

Su sis_eme pare el control de emisiones puede

incluir pertes cemo el carburador, el sistema

de enceedido y el sistema de escape. Tambi_n

puede incluir el sistema de descompresi6n y

otras unidedes relecionedas con Ins emisio-

haS.

Cuando surja una condici6n protegida per la

garantia, Sears, Roebuck and Co., repararA

su motor pequeSo pare vehfculos tedo terraria

sin costa elguno para usted per concepto de

diegn6stico, pertes y mane de obre.

SISTEMA PARA EL CONTROL DE

EMISIONES DEL FABRICANTE -

COBERTURA DE LA GARANTiA

Los sistemas pare el control de emisiones del

modelo 1995 y modelos de aSos posteriores

de motores pequeSos pare vehfculos todo te-

rreno en California estan garantizados per dos

aSos, tal y come se menciona en la presente

garantie. En otros estados, los motores mede-

Io 1997 y modelos de aSos posteriores tam-

bi_n estan garantizados pot dos aSos. En

ceso de que, durante dicho periedo de la ga-

rantfa, cualquier pieza del motor, relacioneda

con emisiones est_ defectuosa en sus mate-

dales o mane de obre, Sears, Roebuck and

Co., reparar& o cambiar& dicha pieza.

RESPONSABILIDADES DEL

PROPIETARIO DE LA GARANTiA

Come propietario del motor pequeSo para ve-

hfculos tedo terreno usted es responsable de

que se Ileve a cabo el mantenimiento requeri-

do que se menciona en el Manual del usuario,

pero Sears, Roebuck and Co., no negar& ]a

garantie t3nicamente debido ele falta de un re-

cibo o a que usted no proporcione una prueba

esedta de que se ha Ilevado e cabo el manteni-

miento programado.

No obstente, usted, come propietario del mo-

tor pequeSo para vehiculos todo terreno, de-

bet& ester consciente de que Sears, Roebuck

and Co., le puede negar la cebertura de la ga-

rantfa si su motor o elguna perte del mismo ha

falledo debido a abuso, negligencia, manteni-

miento inedecuedo o medificeciones no epro-

badas.

Usted es respensable de presentar su motor

pequeSo pare vehiculos tedo terreno en el Ta-

ller de Servicio Autorizado de Sears, Roebuck

and Co., en cuanto surja el probleme. Las re-

pareciones bajo la garantfa deben Ilevarse a

cabo dentro de un periodo de tiempo razona-

ble que no exceda de 30 dfas.

Se puede programar el servicio de garantfa

]]amando al Taller de Servicio Autorizado de

F-031002L 91

Sears, Roebuck and Co., o a Sears, Roebuck

and Co., al 1-800-473-7247 (llamada gratui-

taen E.U.A.).

NOTA IMPORTANTE

Esta decleraci6n de garantia explica los dere-

chos y las obligaciones que usted tiene de

conformidad con la Garantfa del Sistema pare

el Control de Emisiones ("Garantia SCE"), la

cuel Sears, Roebuck and Co., le proporciona

de conformidad con las leyes de California.

Consulte tambi6n las Garantias Limitadas de

Sears, Roebuck and Co., que se adjuntan ala

Garantfa SCE en una hoja aparte y que tam-

bi_n le proporciona Sears, Roebuck end Co.,

La Garantia SCE t3nicamente se aplica en el

sistema pare el control de emisiones de su

motor nuevo. Hasta el punto en donde no haya

ningSn conflicto en t6rminos entre la Garantfa

SCE y la Garantfa de Sears, Roebuck and Co.,

]a Garantfa SCE aplicarA pare cualquier cir-

cunstancia a excepci6n de aquella en que la

Gerantfa de Sears, Roebuck and Co., pueda

proporcionar un periodo de garantia m&s lar-

go. La Garantfa SCE y le Garantia de Sears,

Roebuck and Co., describen importantes de-

rechos y obligaciones que usted tiene con res-

pecto a su motor nuevo.

$61o se puede Ilever a cabo el servicio de ga-

rantfa en un Taller de Servicio Autorizado de

Sears, Roebuck and Co. A] momanto de solici-

tar un servicio de garantia, se debe presenter

una prueba de la fecha de compra pot parte

del comprador original. El comprador pager&

cuelquier cargo por concepto de Ilamadas de

servicio y/o transportaci6n de productos des-

de y pare el lugar en donde se Ileve a cabo el

trabajo de inspecci6n y/o garantia. El compra-

dor serA responsable de cualquier daSo o p6r-

dida en el que se incurra con relaci6n a la

transportaci6n de cualquier motor o cualquier

parte del mismo que se presente pare inspec-

ci6n y/o trabaje de garantfa.

Si tiene alguna pregunta con relaci6n a sus de-

rechos y respoesabilidades, deber& Ilamar a

Sears, Roebuck and Co., al 1-800-473-7247.

GARANTiA DEL SISTEMA PARA EL

CONTROL DE EMISIONES

Garantfa del Sistema pare el Control de Emi-

siones ("Garantfa SCE") de motores peque-

fios pare vehfculos todo terreno modelo 1995

y modelos de afios postedores en California

(pare otros estados, motores modelo 1997 y

argos postedores):

F-031002L

A. CAMPO DE APLICACION: Esta garantfa

debera aplicarse a los motores pequeSos pare

vehfculos todo terreno modelo 1995 y mode-

los de aSos postedores en California (para

otros estados, motores modelo 1997 y mode-

los de arias postedores). El Pedodo de la Ga-

rantfa SCE se iniciarAen la fecha de entrega

del nuevo motor o equipo al compredor origi-

nal y continuarA durante los siguientes 24 me-

ses consecutivos.

B. COBERTURA GENERAL DE LA GA-

RANTIA DEL SISTEMA PARA EL CON-

TROL DE EMISIONES: Sears, Roebuck and

Co. garantfza al comprador original del nuevc

motor o equipo y a cada cempredor subse-

cuente que su motor pequefio pare vehfculos

todo terreno est&:

1. Diser_ado, construido y equipado pare que

cumpla con todas las disposiciones aplicables

adoptadas pot el Consejo para los Recursos

del Aire de conformidad con su autoridad es-

pecificada en los Cap[tulos 1 y 2, Perte 5, Divi-

si6n 26 del C6digo de Salud y Seguddad, y

2. Libre de defectos en sus matedales y mano

de obra, Io cual cause en cualquier momento

durante el Pedodo de la Gerantfa SCE> la falla

de una parte relacionada con emisiones y que

est_ bajo la garantia en cuanto a que no sea

id_ntica en sus materieles ala parte descdta

en la solicitud de motor del fabdcante pare su

certificaci6n.

C. La Garantfa SCE s61oataSe a las partes de

su motor relacionadas con emisiones de la si-

guiente manere:

1. Cualquier perte relacionada con emisiones

que no se especifique como de cambio, tel y

como se requiere en el mantenimiento especi-

ficado en el Manual del Propietario, deberA ga-

rantizarse por el Periodo de le Garantia SCE.

Si dicha parte falla durante el Pedodo de la Ga-

rantia SCE, Sears, Roebuck and Co. la repa-

rat& o cambiar& de acuerdo con la Subsecci6n

4 que se menciona m&s adelante. Cualquier

parte reparada o cambiada de conformidad

con la Garantfa SCE deberA ester garantizade

pot el resto del Pedodo de la misma.

2. Cualquier parte garantizada y relacionada

con emisiones que est_ especificada s61o pa-

re inspecciones regulates conforme al Manual

del Propietario deberA ester garantizada pot el

Periodo de la Garantia SCE. Una declaraci6n

en dichas instrucciones por escrito a efecto de

"reparer o cambiar tel y coma sea necesado"

no reducir& el Pedodo de la Garantia SCE. Di-

cha paste reparada o cambiada conforme ala

GarantfaSCEdeberagarantizarsepotelresto

delPeriododelamisma.

3.Cualquierpartegarantizadayrelacionada

conemisionesqueseespecifiqueparacam-

bio,deconformidadconelManualdelPropie-

tario,deber&garantizarsepotelperiodode

tiempoprevioalprimerpuntodecambiode

esaparte.Si]apartefallaantesdelprimer

cambioprogramado,Sears,RoebuckandCo.

reparar&ocambiaraesapartedeacuerdocon

laSubsecci6n4quesemencionam&sadelan-

te.Cualquierparterelacionadaconemisiones

queserepareocambiedecenformidadconla

GarantfaSCEdeber&estargarantizadaporel

restodelPeriododelamismaprevioalprimer

puntodecambioprogramadodeesapaste re-

lacionada con emisiones.

4. La reparaci6n o el cambio de cualquier parte

garantizada y relacionada con emisiones de

conformidad con esta Garantia SCE se debe-

ra Ilevar a cabo> sin cargo alguno para el pro-

pietario, en unTaller Autorizado de Servicio de

Sears. Roebuck and Co.

5. No se cargarA al propietario el coslo pot tra-

bajo de diagn6stico, el cual Ileva a la determi-

naci6n de que una parte protegida por la

Garantfa SCE si est& defectuosa, provisto que

dicho trabajo de diagn6stico se Ileve a cabo en

un Taller Autorizado de Servicio de Sears,

Roebuck and Co.

6. Sears, Roebuck and Co. sera responsable

de dafios a otros componentes originales del

motor o modificaciones aprobadas que proba-

blemente sean causados por una falla oom-

prendida en la garantia de una parte

relacionada con emisiones oubierta por la Ga-

rantfa SCE.

7. Durante el Periodo de la Garantfa SCE,

Sears, Roebuck and Co. deber& conservar un

suministro de partes garantizadas y relaciona-

das con emisiones que sea suficiente para

cumplir ]a demanda esperada de esas partes

relacionadas con emisiones.

8. Se puede utilizar cualquier parte de repues-

to relacionada con emisiones autorizada y

aprobada por Sears, Roebuck and Co. para

utilizarse en el desempeSo de cualquier man-

tenimiento o cambio de la Garantfa SCE, la

coal se proporcionarA sin cargo alguno para el

propietario. Dicho uso no reducir& las obliga-

clones de Sears, Roebuck and Co. conforme

a la Garantia SCE.

9. Las partes que se agreguen o modifiquen

sin aprobaci6n no se podrAn utilizar para mo-

dificar o reparar un motor de Sears, Roebuck

and Co. Dicho uso anula esta Garantfa SCE y

conformarA las bases suficientes para recha-

zar ]a demanda de una Garantia SCE. Sears,

Roebuck and Co. no serA responsable, con-

forme a esta garantfa, por las fallas de coal-

quier parte garantizada de un motor de Sears,

Roebuck and Co. causadas por el uso de di-

cha parte agregada o modfficada sin aproba-

ci6n.

LAS PARTES RELACIONADAS CON

EMISIONES INCLUYEN A LAS

SIGUIENTES:

1. Unidad del carburador y sus componentes

internes

a) Filtro de combustible

b) Empaques (juntas) del carburador

c) Tubo de entrada

2. Unidad de filtro de aire

a) Elemento del filtro de aire

3. Sistema de encendido, que incluye:

a) Bujfa de encendido

b) M6dulo de encendido

c) Ensamblaje del volante

4. Silenciador catalitico (si esta equipado)

a) Empaque del silenciador (siesta equipado)

b) Colector de escape (siesta equipado)

5. Ensamblaje del respiradero del carter del ci-

g_eSal y sus componentes

a) Tubo de conexi6n del respiradero

10/22/99 EPA!CARB

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

F-031002L 93

NOTA

F-O31002L 94

NOTA

F-O31002L 95

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, dayor night

6E/ARS

® Registered Trademark / TM Trademark / SMService Mark of Sears, Roebuck and Co

@Marca Registrada / TM Marca de F_brica / s_ Marca de Servicio de Sears, Roebuck and Co

MCMarque de commerce / MDMarque deposee de Sears, Roebuck and Co

Craftsman 536887251 24" 5.5-hp snow thrower

Product's Documents

Operator's Manual

Specifications

Craftsman 536887251 Questions and Answers
