PRINTED IN CHINA
READ THESE INSTRUCTIONS AND
AND SAVE THEM FOR FUTURE USE
Installation Guide
For Model:
TEA52
net weight of fan: 33.05 lb (15 kg)
Teana
Table of Contents:
Safety Tips. pg. 2
Unpacking Your Fan. pg. 3
Parts Inventory. pg. 3
Installation Preparation. pg. 4
Hanging Bracket Installation. pg. 4
Fan Assembly. pgs. 5 - 6
Wiring. pg. 6
Wiring-Wall Control. pg. 7
Canopy Assembly. pg. 8
Blade Assembly. pg. 8
Light Kit Assembly. pgs. 8 - 9
Wall Control Operation. pg. 9
Testing Your Fan. pg. 9
Troubleshooting. pg. 10
Parts Replacement. pg. 10
Warranty. pg. 10
page 1
SAFETY TIPS.
page 2
WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before
you begin the fan installation or before servicing the fan or installing accessories.
1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE
THESE INSTRUCTIONS.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.
2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code, and
ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are different colors
than those referred to in the instructions, please use a qualified electrician.
3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at least seven (7)
feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should be mounted so that the tips
of the blades are at least thirty (30) inches (76 centimeters) from walls or other upright structures.
4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at least
35 pounds (16 kilograms). The outlet box must be supported directly by the building structure. Use only CETL
or CUL in Canada or ETL or UL in USA listed outlet boxes marked "FOR FAN SUPPORT."
WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked "Acceptable for Fan
Support of 15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet box. Most outlet boxes commonly
used for the support of lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified
electrician if in doubt.
WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan are designed to
accept only one 12 gauge house wire and two lead wires from the fan. If your house wire is larger than 12 gauge or there is
more than one house wire to connect to the corresponding fan lead wires, consult an electrician for the proper size wire
connectors to use.
5. Electrical diagrams are for reference only.
6. After installation is complete, check that all connections are absolutely secure.
7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into the
outlet box. The wires should be spread apart with the grounded conductor and the equipment-grounding
conductor on opposite sides of the outlet box.
WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device or control
fan speed with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will cause a loud humming
noise from fan.]
8. Do not operate the reverse switch until the fan has come to a complete stop.
9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation. Do not
insert objects into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or cleaning the
fan.
10. Do not use detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened cloth will be suitable
for most cleaning.
WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER than those
provided with this fan will void the warranty.
WARNING: This fan MUST be installed with the safety cable provided with the fan. Failure to use the safety cable provided
may result in personal injury, damage to the fan or damage to other property.
CAUTION: Do NOT tamper with or attempt to repair LED component of fixture. The light source is designed for this specific
application and should not be serviced by untrained personnel. If any servicing is required, call our customer service
department.
11. Light kit is dimmable to 10% with select dimmers.
Modifications not approved by the party responsible for compliance could void the user's authority to operate the equipment.
[The equipment refers to the remote and/or wall control and/or LED light kit.]
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
* Consult the dealer or an experienced radio/TV technician for help.
NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible
conditions and situations that may occur. It must be understood that common sense and caution are necessary factors in the
installation and operation of this fan.
page 3
1. Unpacking Your Fan.
Carefully open the packaging. Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.
2. Parts Inventory.
a. canopy. 1 piece
b. hanging bracket. 1 piece
c. downrod and hanging ball (with pin and clip).
1 piece
d. yoke cover. 1 piece
e. canopy cover (in hardware pack). 1 piece
f. wall control. 1 piece
g. motor housing. 1 piece
h. plate. 1 piece
i. fitter plate. 1 piece
j. LED light kit. 1 piece
k. glass shade. 1 piece
l. blade arm. 4 pieces
m. blade. 4 pieces
n. hardware packs
g
IMPORTANT REMINDER: You must
use the parts provided with this fan for
proper installation and safety.
d
e
w/wall control
jk
f
h
i
l
m
a
c
b
n
4. Hanging Bracket Installation.
page 4

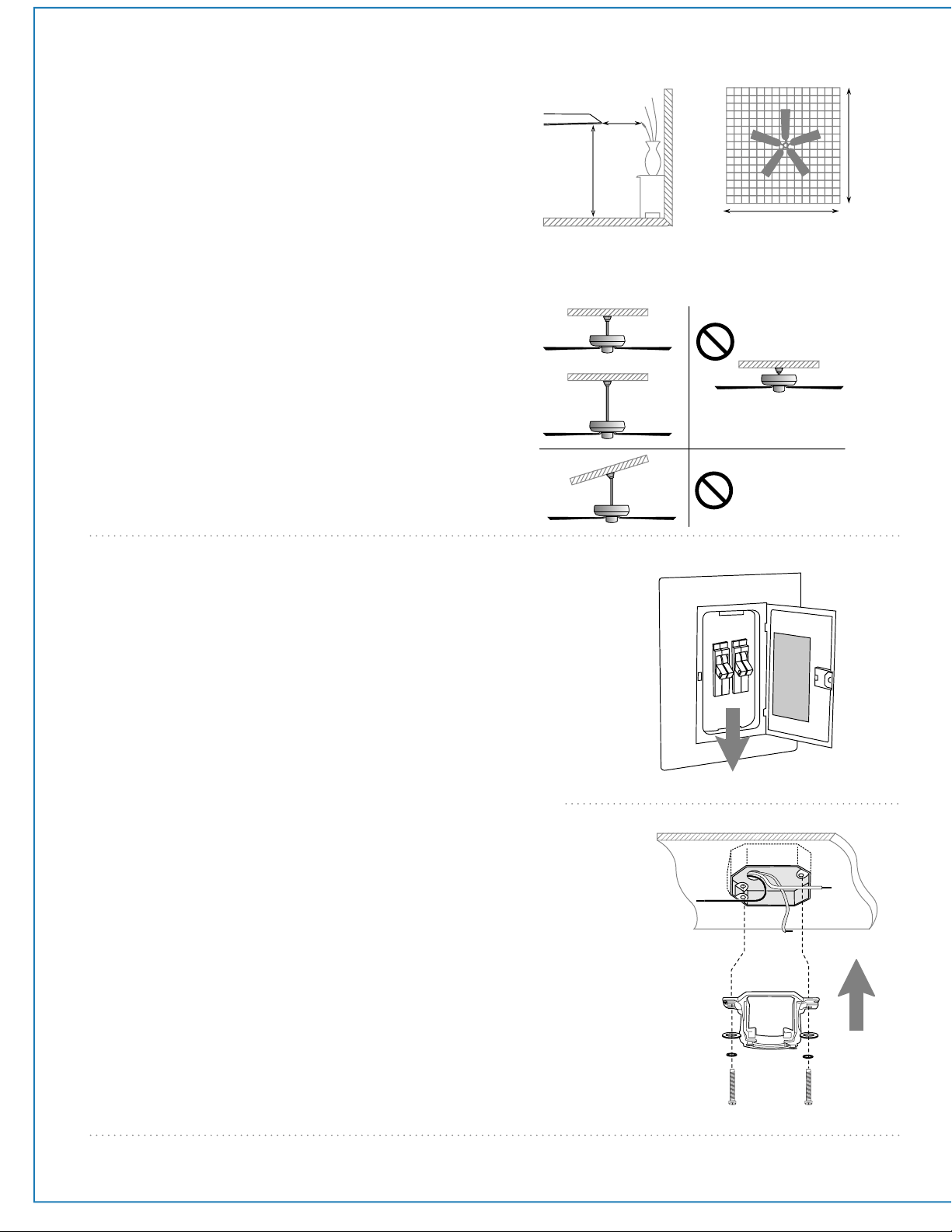

3. Installation Preparation.
Installation requires these tools:
Phillips screwdriver, flathead screwdriver, adjustable
pliers or wrench, stepladder, wire cutters, and rated
electrical tape.
To prevent personal injury and damage, ensure
that the hanging location allows the blades a
clearance of 7 feet (2.13m) from the floor and
30in. (76cm) from any wall or obstruction.
This fan is suitable for room sizes up to 400 square
feet (37.2 square meters).
7 feet
(2.13 m) (76 cm)
30
inches
blade edge
12ft. - 20ft.
12ft. - 20ft.
(3.66m - 6.1m)
(3.66m - 6.1m)
ON
OFF
ON
OFF
Vaulted ceiling
angle is not to
exceed 20 degrees.
downrod
installation
flushmount
installation
This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling. The
hanging length can be extended by purchasing
a longer downrod (0.5in. /1.27cm diameter).
Other installation, such as flushmount, is NOT
available for this fan.
hanging bracket
spring washers
outlet box screws
flat washers
Turn off circuit breakers to current fixture from
breaker panel and be sure operating light switch is
turned to the OFF position.
WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.
Remove existing fixture.
WARNING: When using an existing outlet box, be sure
the outlet box is securely attached to the building
structure and can support the full weight of the fan.
Ensure outlet box is clearly marked "Suitable for Fan
Support." If not, it must be replaced with an approved
outlet box. Failure to do so can result in serious injury.
CAUTION: Be sure outlet box is grounded properly and
that a ground wire (GREEN or bare) is present.
Install hanging bracket to outlet box using original
screws, spring washers and flat washers provided
with new or original outlet box.* If installing on a
vaulted ceiling, face opening of hanging bracket
towards high point of ceiling. Arrange electrical
wiring around the back of the hanging bracket and
away from the hanging bracket opening.
*NOTE: It is very important that you use the proper
hardware when installing the hanging bracket as this
will support the fan.
page 5

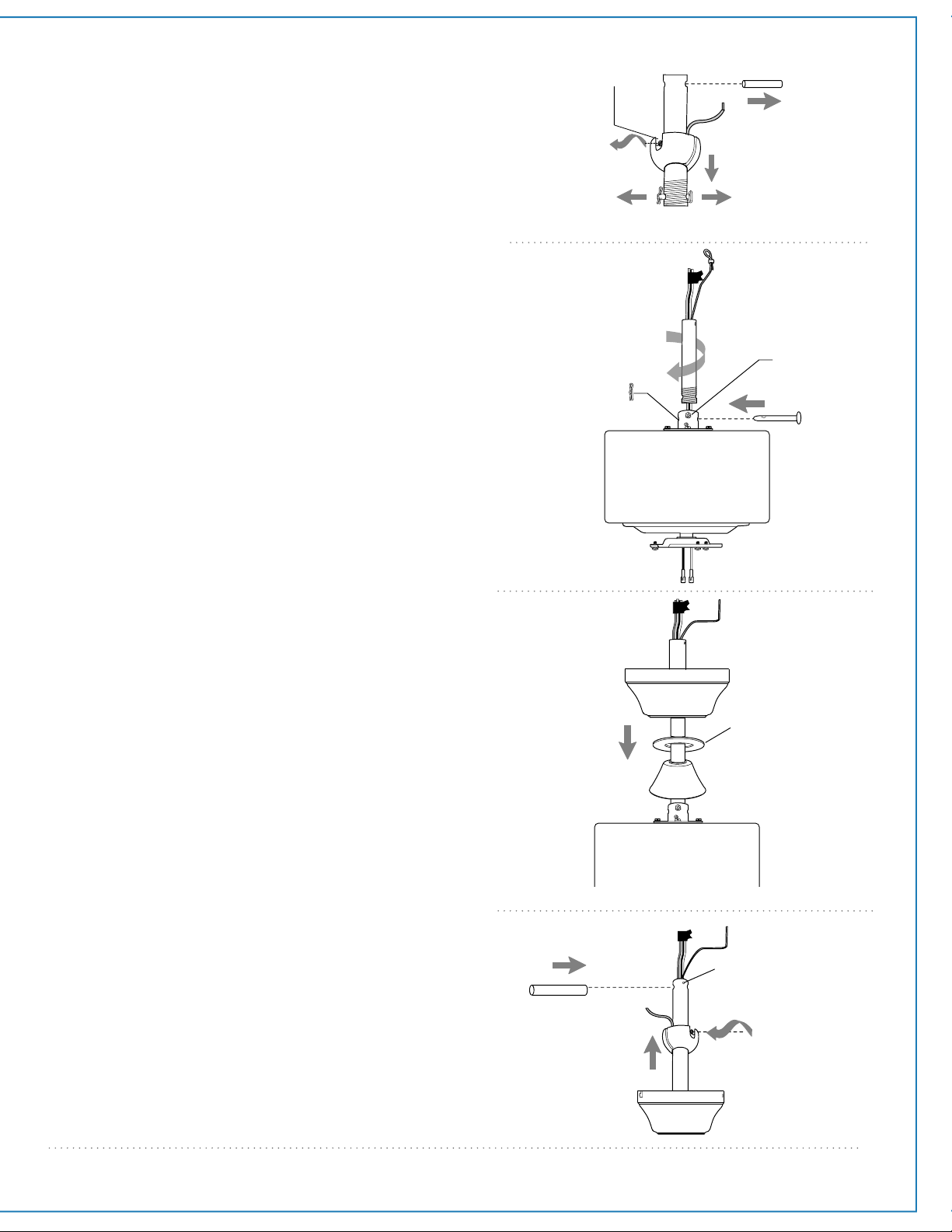

5. Fan Assembly.
Remove hanging ball from downrod provided by
loosening set screw on hanging ball. Remove pin
and clip. Lower hanging ball and remove stop pin.
Slide hanging ball off of the downrod. [Refer to
diagram 1.]
Loosen yoke set screws and nuts at top of motor
housing. [Refer to diagram 2.]
Tip: To prepare for threading electrical wires
through downrod, apply a small piece of electrical
tape to the ends of the electrical wires--this will
keep the wires together when threading them
through the downrod. [Refer to diagram 2.]
Determine the length of downrod you wish to use.
Thread safety cable and electrical wires through
threaded end of downrod and pull extra wire slack
from the upper end of the downrod. [Refer to
diagram 2.]
Thread downrod into the motor housing yoke
until holes for pin and clip in downrod align with
holes in yoke--make sure wires do not get twisted.
Re-insert pin and clip that were previously
removed. Tighten yoke set screws and nuts
securely. [Refer to diagram 2.]
Slide yoke cover, canopy cover and canopy over
downrod. [Refer to diagram 3.]
Thread safety cable and wires through hanging
ball; then slide hanging ball over downrod--the top
of the downrod should be noted as having a set
screw hole; use this hole when setting the set
screw. Insert stop pin into top of downrod and
raise hanging ball. Be sure stop pin aligns with
slots on the inside of the hanging ball. Tighten set
screw securely. [Refer to diagram 4.]
WARNING: Failure to tighten set screw on hanging
ball completely could result in the fan becoming
loose and possibly falling.
["Fan Assembly" continued on next page.]
diagram 1
set screw
hanging ball
stop pin
pin
clip
diagram 3
canopy
motor
housing
yoke cover
downrod
set screw hole
hanging
ball
stop pin
diagram 2
yoke set
screw
and nut
clip
downrod
wiring
safety cable
pin
diagram 4
NOTE: The important safety precautions and
instructions appearing in the manual are not meant to
cover all possible conditions and situations that may
occur. It must be understood that common sense and
caution are necessary factors in the installation and
operation of this fan.
canopy cover
page 6

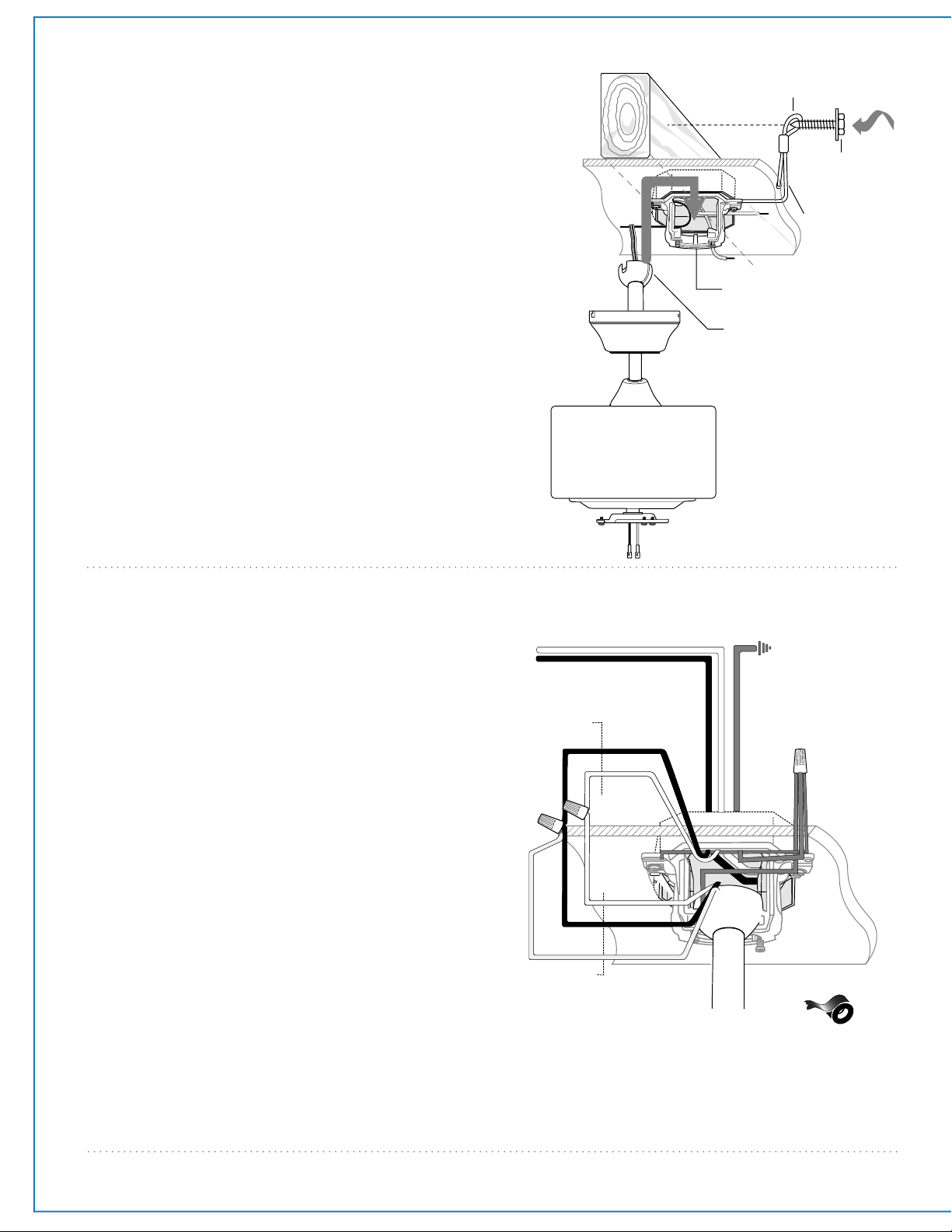

5. Fan Assembly. (cont.)
6. Wiring.
With the hanging bracket secured to the outlet box and
able to support the fan, you are now ready to hang your
fan. Grab the fan firmly with two hands. Slide downrod
through opening in hanging bracket and let hanging
ball rest on the hanging bracket. Turn the hanging ball
slot until it lines up with the hanging bracket tab.
WARNING: Failure to align slot in hanging ball with tab
in hanging bracket may result in serious injury or death.
Tip: Seek the help of another person to hold the
stepladder in place and to lift the fan up to you once you
are set on the ladder.
Find a secure attachment point (wood ceiling joist highly
recommended) and secure safety cable. It will be
necessary to use a heavy duty wood screw, washer and
lock washer (not supplied) with the safety cable loop. If
necessary, adjust the loop at the end of the safety cable.
The loop at the end of the safety cable should just fit
over the threads on the wood screw. Test safety cable by
pulling on loose end with pliers. If the safety cable slips, the
loop must be adjusted tighter. Extra cable slack can be left
in ceiling area.
hanging bracket tab
safety cable
wood screw
and washer
safety cable loop
wood
ceiling
joist
motor housing
hanging ball slot
WARNING: Turn off circuit breakers to current fixture
from breaker panel and be sure switch is turned to the
OFF position.
CAUTION: Be sure outlet box is properly grounded and
that a ground wire (GREEN or Bare) is present.
Make sure all electrical connections comply with Local
Codes or Ordinances and the National Electrical Code. If
you are unfamiliar with electrical wiring or if the
house/building wires are different colors than those
referred to in the instructions below, please use a
qualified electrician.
Note: Excess lead wire length from the fan can be cut to
the desired length and then stripped.
When fan is secured in place on the hanging bracket,
electrical wiring can be made as follows:
Connect BLACK and BLUE wires from fan to BLACK
wire from ceiling. Connect WHITE wire from fan to
WHITE wire from ceiling. Connect all GROUND
(GREEN) wires together from fan to BARE/GREEN wire
from ceiling. Use wire connectors provided when
making connections.
If you intend to control the fan light with a separate
light switch connect BLUE wire from fan to the BLACK
(or RED) supply from the independent switch.
* Wrap each wire connector separately with
electrical tape as an extra safety measure.
black
black
white
white
blue
black supply wire
ground
(green
or bare)
white supply wire
*
from ceiling
from fan
ground
(green or bare)
page 7
8. Canopy Assembly.

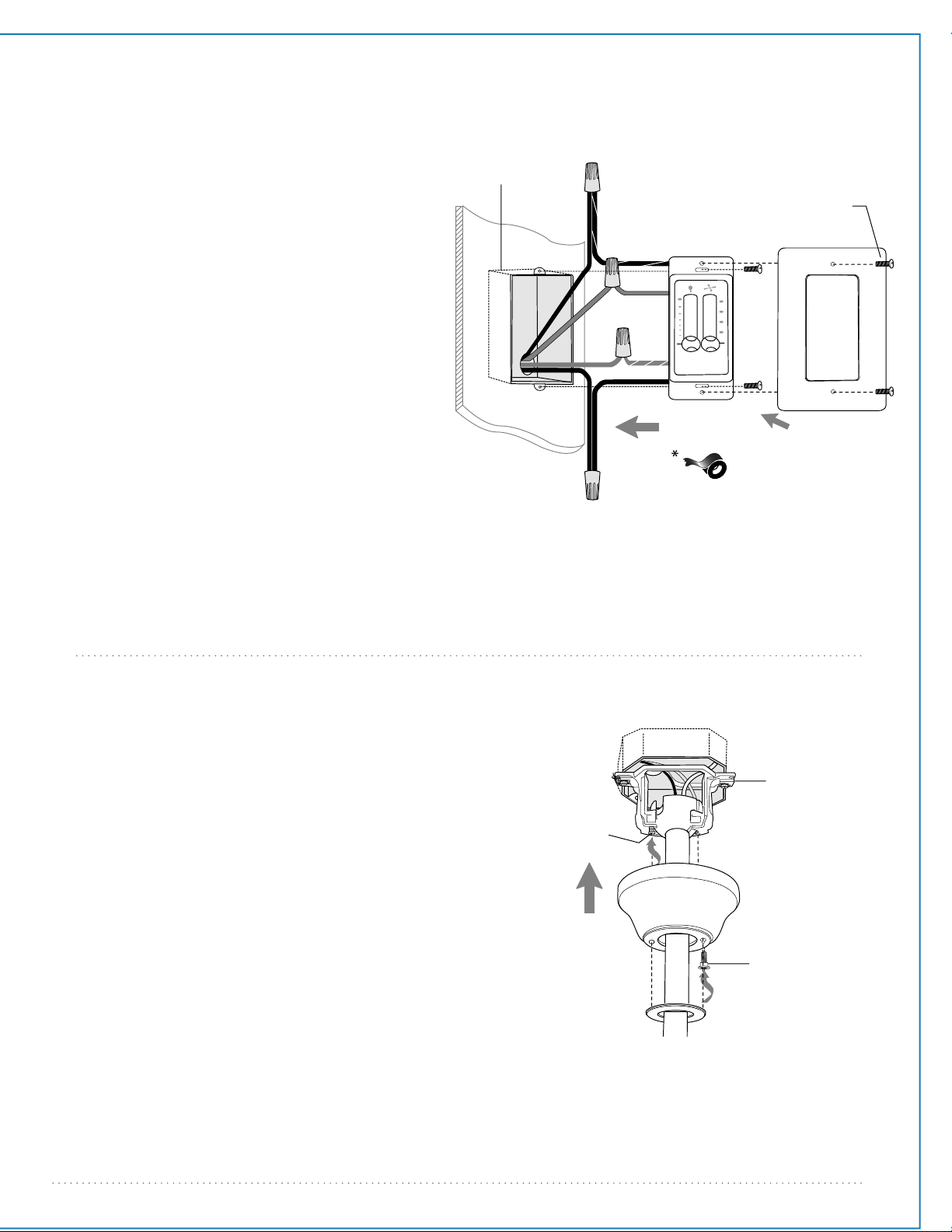

7. Wiring - Wall Control
Remove existing wall switch. Wire the wall
control as shown in diagram at right.
Connect BLACK/WHITE wire from wall control
to BLACK (AC IN L) wire in outlet box. Connect
BLACK wire from wall control to BLACK (AC IN
N) wire from fan (inside the outlet box).
Connect BLUE wire from wall control to BLUE
wire from light in the outlet box. Connect
GREEN/YELLOW ground wire from wall control
to ground wire in the outlet box. Use wire
connectors provided when making
connections.
*Wrap each wire connector separately with
electrical tape as an extra safety measure.
Gently push wires and taped wire connectors
into outlet box.
Attach wall control to outlet box and secure
with screws from original wall switch. Attach
plate (included) to wall control using 2 screws
provided with the wall control.
plate
wall control
plate
screw
outlet box
BLACK
(AC IN N
from fan)
BLACK
BLUE
GREEN/
YELLOW
BLACK
(AC IN L)
BLACK/WHITE
green/
bare
ground
BLUE
(wiring for wall control)
Locate 2 screws on underside of hanging bracket
and remove screw closest to the open end of the
hanging bracket. Partially loosen the other screw.
Lift canopy to hanging bracket. Place rounded
part of slotted hole in canopy over loosened
screw in hanging bracket and push up. Twist
canopy to lock. Re-insert screw that was removed
and then tighten both screws securely.
Slide canopy cover up to canopy, aligning
rounded part of slotted holes in canopy cover
with screwheads in bottom of canopy. Turn
canopy cover to the right (clockwise) until it
stops.
canopy cover
screw
canopy
hanging bracket
screw
page 8
9. Blade Assembly.
10. Light Kit Assembly.
Remove 1 screw from motor plate on
underside of motor housing and partially
loosen the other 2 screws.
Align slotted holes in fitter plate with
loosened screws in motor plate, allowing
molex connectors to come through center
hole in fitter plate. Twist fitter plate to lock.
Re-insert screw that was previously removed
and securely tighten all 3 screws with a
Phillips screwdriver.
fitter plate
molex
connections
motor plate
motor
housing
motor housing
blade arm
blade
blade attachment
screws and washers
WARNING: To reduce the risk of serious bodily
injury, DO NOT use power tools to assemble the
blades. If overtightened, blades may crack and
break.
Time Saver: Washers for blade screws can be set
on each blade screw prior to installing blades.
Locate 12 blade attachment screws and washers
in hardware pack. Hold blade arm up to blade
and align holes. Insert 3 blade attachment screws
(along with washers) with fingers first and then
tighten screws securely with a Phillips
screwdriver. Repeat procedure for the remaining
blades.
Remove blade arm screws and lock washers from
underside of motor. Align blade arm holes with
motor screw holes and attach blade arm with
lock washers and blade arm screws. Before
securing screws permanently, repeat this
procedure with remaining blade arms. Secure all
screws.
Note: Tighten blade arm screws twice a year.
blade arm screws/
lock washers
page 9
11. Light Kit Assembly. (cont.)
fitter plate
LED light kit
molex
connections
13. Wall Control Operation.
slide switch for fan
O - fan is OFF
H - turns fan to HIGH speed
M - turns fan to MEDIUM speed
L2 - turns fan to MEDIUM-LOW speed
L1 - turns fan to LOW speed
slide switch for light
controls dimming capability for light
[Move slide switch up or down to control
light brightness.]
14. Testing Your Fan.
slide switch
for FAN
(right side)
slide switch
for LIGHT
(left side)
motor housing
reverse
switch
glass shade
groove
nodule
OFF (O)
HIGH (H)
MEDIUM (M)
LOW 2 (L2)
LOW 1 (L1)
FAN SPEEDS:
Remove 3 screws from under fitter plate.
Connect WHITE wire from motor housing to
WHITE wire from the LED light kit and BLUE
(or BLACK) wire from motor housing to
BLACK wire from LED light kit. Make sure
molex connections snap together completely.
Carefully arrange wiring within the back of
LED light kit. Align holes in LED light kit
with holes in fitter plate. Re-insert screws
that were previously removed and securely
tighten all 3 screws with a Phillips
screwdriver.
Locate slots on glass shade and align with
nodules on inside of fitter plate. Gently push
up on glass shade and turn to the RIGHT
(clockwise) until it slides completely into place.
It is recommended that you test fan before finalizing
installation. Slide the knobs to “O” (OFF) position in wall
control. Restore power from circuit box. Test light and
dimmer function and then test fan speeds. If fan and/or
light do (does) not function, please refer to
"Troubleshooting" section to solve any issues before
contacting Customer Service.
Turn fan completely off before moving the reverse switch.
Set reverse switch to recirculate air depending on the
season:
- LEFT position in summer (diagram 1)
- RIGHT position in winter (diagram 2)
A ceiling fan will allow you to raise your thermostat
setting in summer and lower your thermostat setting in
winter without feeling a difference in your comfort.
Important: Reverse switch must be set either completely
LEFT or completely RIGHT for fan to function. If the reverse
switch is set in the middle position (diagram 3), fan will
not operate.
motor
housing
diagram 1
diagram 2
diagram 3
motor
housing
page 10
Troubleshooting.
Warranty.
Parts Replacement.
WARNING: Failure to disconnect power supply
prior to troubleshooting any wiring issues may
result in serious injury.
For parts and information, please refer to
"Parts Inventory" on page 3.
Craftmade Customer Support:
1-800-486-4892
www.craftmade.com
JMLI1707
Problem: Fan fails to operate.
Solutions:
1. Check wall switch to fan/wall control.
2. Verify that reverse switch is set completely in
either direction.
3. Check to be sure fan is wired properly.
4. Verify that slider switch for fan is set on High,
Medium, Medium-Low or Low speed.
5. Check to be sure wall control is wired properly.
Problem: Light kit not lighting.
Solutions:
1. Check wall switch to fan/wall control.
2. Check to be sure wires in canopy are wired
properly.
3. Verify that molex connections in LED light kit
are properly connected.
Problem: Fan operates but light fails.
Solutions:
1. Check to be sure wires in canopy are wired
properly.
2. Verify that molex connections in LED light kit
are properly connected.
3. Verify that wall control is wired properly.
Problem: Fan wobbles.
Solutions:
1. Check to be sure set screw(s) on motor
housing yoke is (are) tightened securely.
2. Check to be sure set screw on hanging ball is
tightened securely.
CRAFTMADE™ LIFETIME LIMITED WARRANTY:
CRAFTMADE warrants this fan to the original household
purchaser for indoor use under the following provisions:
1-YEAR WARRANTY: CRAFTMADE will replace or repair any
fan which has faulty performance due to a defect in
material or workmanship. Contact Craftmade Customer
Service at 1-800-486-4892 to arrange for return of fan.
Return fan, shipping prepaid, to Craftmade. We will repair
or ship you a replacement fan, and we will pay the return
shipping cost.
5-YEAR WARRANTY: CRAFTMADE will repair or replace, at
no charge to the original purchaser, any fan motor that fails
to operate satisfactorily when failure results from normal
use.
RETURN FAN MOTOR ONLY, shipping prepaid, to Craftmade
Industries. We will repair or ship purchaser a replacement
motor and Craftmade will pay the return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY: CRAFTMADE will
repair the fan, at no charge for labor only to the original
purchaser, if the fan motor fails to operate satisfactorily
when failure results from normal use. Parts used in the
repair will be billed to the purchaser at prevailing prices at
time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Craftmade nor the manufacturer will assume any
liability resulting from improper installation or use of this
product. In no case shall the company be liable for any
consequential damages for breach of this, or any other
warranty expressed or implied whatsoever. This limitation
as to consequential damages shall not apply in states
where prohibited.
Para modelo:
TEA52
peso neto del ventilador: 15 kg (33,05 lb)
LEER ESTAS INSTRUCCIONES Y
GUARDARLAS PARA UTILIZACION FUTURA
Índice de materias:
Sugerencias de seguridad. Pág. 2
Desempaquetado del ventilador. Pág. 3
Inventario de piezas. Pág. 3
Preparación para la instalación. Pág. 4
Instalación del soporte de montaje. Pág. 4
Ensamblaje del ventilador. Págs. 5 - 6
Instalación eléctrica. Pág. 6
Instalación eléctrica - control de pared. Pág. 7
Colocación de la cubierta decorativa. Pág. 8
Colocación de las aspas. Pág. 8
Instalación del juego de luz. Págs. 8 - 9
Funcionamiento del control de pared. Pág. 9
Verificación del funcionamiento del
ventilador. Pág. 9
Localización de fallas. Pág. 10
Piezas de repuesto. Pág. 10
Garantía. Pág. 10
Guía de instalación
IMPRESO EN CHINA
Teana
página 1
página 2
SUGERENCIAS DE SEGURIDAD.
ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor
protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.
1. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR
Y GUARDAR ESTAS INSTRUCCIONES.
PRECAUCIÓN: para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del ventilador que
tengan bordes afilados.
2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código Nacional Eléctrico, y
ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de la casa/el edificio son de colores
diferentes a los cuales se refieren en las instrucciones, favor de buscar un electricista calificado.
3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para el ventilador y por lo
menos 3,05 metros (10 pies) de espacio libre entre el piso y la caja protectora del ventilador. Debe instalar el ventilador para que
los bordes de la caja protectora del ventilador queden a una distancia de por lo menos 76 centímetros (30 pulgadas) de las
paredes y otras estructuras verticales.
4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener por lo menos 16
kilogramos (35 libras). La caja debe tener apoyo directo de la estructura del edificio. Sólo usar cajas de salida registradas con
CETL o
CUL en Canadá o ETL o UL en EEUU
que indiquen que "sirven para ventilador" ("FOR FAN SUPPORT" en inglés).
ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada "Aceptable
para sostener ventilador de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lb) or less"] y utilizar los tornillos
proporcionados con la caja de salida. La mayoría de las cajas de salida que se usan normalmente para sostener los aparatos de alumbrado
no siempre son apropiadas para sostener ventiladores y es posible que las tenga que reemplazar. En caso de duda, consultar con un
electricista calificado.
ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos con este
ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador. Si el calibre del cable
de la casa es superior al 12 o hay más de un cable de la casa para conectar a los cables principales del ventilador al cual corresponda cada
uno, consultar con un electricista para informarse sobre el tamaño correcto de conectores para cable que se debe usar.
5. Los diagramas eléctricos son únicamente para referencia.
6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.
7. Después de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados para arriba y
colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el conductor a tierra a un lado y el
conductor a tierra del equipo al lado opuesto.
ADVERTENCIA: para reducir el riesgo de incendio o un choque eléctrico, no usar el ventilador con ningún control de velocidad de estado
sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama completa. [El usar un interruptor con
reductor de luz de gama completa para controlar la velocidad del ventilador causará un zumbido recio del ventilador.]
8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.
9. No insertar ningún objeto entre las aspas mientras estén rotando.
ADVERTENCIA: para reducir el riesgo de daño corporal, no doblar ni alterar la caja del ventilador durante el ensamblaje ni durante la
instalación. No insertar objetos entre las aspas mientras estén rotando.
ADVERTENCIA: para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando alrededor del
ventilador o limpiándolo.
10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente
húmedo para su limpieza general.
ADVERTENCIA: para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas DISTINTAS a las
provistas con este ventilador se invalidará la garantía.
ADVERTENCIA: este ventilador DEBE instalarse con el cable de seguridad provisto. Si no se utiliza el cable de seguridad provisto, se
pueden producir lesiones personales, daños al ventilador o a otras propiedades.
PRECAUCIÓN: no manipular ni intentar reparar el componente LED de la lámpara. La fuente de luz está diseñada para esta aplicación
específica y el mantenimiento no debe estar a cargo de personal sin capacitación. Si necesita algún tipo de mantenimiento,
llamar a nuestro departamento de Servicio al cliente.
11. Se puede regular la luz del juego de luz hasta un 10% con reductores de luz selectos.
Las modificaciones no aprobadas por la parte responsable de la conformidad podrían invalidar la autorización del usuario para manejar el
equipo. [El equipo se refiere al control remoto y/o el control de pared y/o el juego de luz LED.]
*NOTA: se han hecho pruebas en este equipo y se ha comprobado que cumple con los límites para un aparato digital de clase B, de
acuerdo con la Parte 15 de las Reglas de la FCC. Se concibieron estos límites para proveer protección razonable contra la interferencia
adversa en una instalación residencial. Este equipo produce, usa y puede radiar energía de radiofrecuencia y, si no se instala y no se usa
según las instrucciones, puede causar interferencia adversa en la radiocomunicación. Sin embargo, no hay ninguna garantía de que no
habrá interferencia en una instalación en particular. Si este equipo sí causa interferencia adversa en la recepción de radio o televisión, que
se puede determinar apagando -y prendiendo el equipo, se le urge al usuario a intentar rectificar la interferencia tomando una o más de
las medidas que siguen:
* Orientar la antena de nuevo o localizarla en otro sitio.
* Aumentar la separación entre el equipo y el receptor.
* Conectar el equipo a un tomacorriente en un circuito distinto al cual está conectado el receptor.
* Solicitar ayuda del distribuidor o un técnico de radio/televisión.
NOTA: no se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las
condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución son factores necesarios en
la instalación y la operación de este ventilador.
página 3
1. Desempaquetado del ventilador.
Abrir el empaque cuidadosamente. Sacar los artículos
del embalaje. Sacar el motor y ponerlo en una alfombra
o en el embalaje para evitar rayar el acabado. Guardar la
caja de cartón o el empaquetamiento original en caso
de que tenga que mandar el ventilador para alguna
reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar que se incluyeron todas.
2. Inventario de piezas.
RECORDATORIO IMPORTANTE:
Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.
a. cubierta decorativa. 1 unidad
b. soporte de montaje. 1 unidad
c. tubo y bola que sirve para colgar (con perno y
clavija). 1 unidad
d. cubierta del cuello. 1 unidad
e. tapa de la cubierta decorativa (en paquete de
artículos de ferretería). 1 unidad
f. control de pared. 1 unidad
g. bastidor del motor. 1 unidad
h. placa. 1 unidad
i. placa de conexión. 1 unidad
j. juego de luz LED 1 unidad
k. pantalla de vidrio. 1 unidad
l. brazo para el aspa. 4 unidades
m. aspa. 4 unidades
n. paquetes de artículos de ferretería
n
con el control
de pared
g
d
e
jk
f
h
i
l
m
a
c
b
página 4
3. Preparación para la instalación.
4. Instalación del soporte de montaje.
Se necesitan las herramientas siguientes para la
instalación:
destornillador de estrella Phillips, destornillador de paleta
(plano), alicates ajustables o llave de tuercas, escalera de
tijera, cortaalambres y cinta aisladora.
Para prevenir daño corporal y otros daños, estar seguro de
que el lugar en donde va a colgar el ventilador le permite
un espacio libre de 2,13 m (7 pies) entre las puntas de las
aspas y el piso y 76 cm (30 pulg.) entre las aspas y cualquier
pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta 37,2
metros cuadrados (400 pies cuadrados).
borde del aspa
2,13 m
(7 pies)
76 cm
(30
pulg.)
3,66m - 6,1m
3,66m - 6,1m
(12 pies - 20 pies)
(12 pies - 20 pies)
Apagar los cortacircuitos en el panel de electricidad que
suplen corriente a la caja de salida y asegurarse de que el
interruptor de luz esté APAGADO.
ADVERTENCIA: no desconectar el suministro de fuerza antes de
la instalación puede tener por resultado lesiones graves.
Quitar el aparato existente.
ADVERTENCIA: si utiliza una caja de salida, asegurarse de que
la caja de salida esté firmemente conectada a la estructura del
edificio y que sea capaz de sostener el peso total del ventilador.
Asegurarse de que la caja de salida indique claramente que
"Sirve para ventilador" (FOR FAN SUPPORT); si no, se debe
reemplazar con una caja de salida aprobada. El no hacer el
cambio si es necesario puede resultar en lesiones graves.
PRECAUCIÓN: asegurarse de que la caja de salida esté
conectada a tierra correctamente y que haya un conductor a
tierra (VERDE o pelado).
Instalar el soporte de montaje utilizando los tornillos
originales, las arandelas de resorte y las arandelas planas de
su nueva o existente caja de salida.* Si hace la instalación en
un techo abovedado, colocar el soporte de montaje con la
abertura dirigida hacia la parte alta del techo. Arreglar el
alambrado eléctrico (los cables) en la parte de atrás del
soporte y lejos de la abertura del soporte.
*NOTA: es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que sirve para
sostener el ventilador.
El ángulo de inclinación
de un techo abovedado
no puede exceder los 20
grados.
instalación
con tubo
instalación al ras
con el techo
Se puede colgar este ventilador con tubo en un techo
regular (sin inclinación) o abovedado. La longitud
colgante se puede extender comprando un tubo más
largo (con diámetro de 1,27cm/0,5 pulg). No hay
ningún otro tipo de instalación, como al ras con el
techo, disponible para este ventilador.
soporte de montaje
arandelas de resorte
tornillos de la
caja de salida
arandelas planas
página 5
5. Ensamblaje del ventilador.
NOTA: no se debe concluir que las precauciones de
seguridad importantes e instrucciones en este
manual van a abarcar todas las condiciones y
situaciones posibles que puedan ocurrir. Se debe
entender que el sentido común y la precaución son
factores necesarios en la instalación y la operación
de este ventilador.
Quitar la bola que sirve para colgar del tubo provisto
aflojando el tornillo de fijación de la bola que sirve para
colgar. Quitar el perno y la clavija. Bajar la bola que sirve
para colgar y sacar el perno de tope. Quitar la bola que
sirve para colgar deslizándola.
[Referirse al diagrama 1.]
Aflojar los tornillos de fijación del cuello y las tuercas en
la parte superior del bastidor del motor.
[Referirse al
diagrama 2.]
Sugerencia: para preparar los cables para pasarlos por
el tubo, poner un pedacito de cinta aisladora en la
punta de los cables--esto mantendrá los cables juntos al
pasarlos por el tubo.
[Referirse al diagrama 2.]
Determinar el largo del tubo que desea usar. Pasar los
cables del ventilador y el cable de seguridad a través del
extremo roscado del tubo y con cuidado jalar el
cableado en exceso por la parte de arriba del tubo.
[Referirse al diagrama 2.]
Enroscar el tubo en el cuello del bastidor del motor
hasta alinearse los agujeros para el perno y la clavija en
el tubo con los del cuello—asegurarse de que no se
tuerzan los cables. Volver a introducir el perno y la clavija
que se quitaron anteriormente. Apretar los tornillos de
fijación del cuello y la tuerca completamente.
[Referirse al
diagrama 2.]
Deslizar la cubierta del cuello, la tapa de la cubierta
decorativa y la cubierta decorativa por el tubo.
[Referirse
al diagrama 3.]
Pasar el cable de seguridad y los cables por la bola que
sirve para colgar; luego deslizar la bola que sirve para
colgar sobre el tubo--la parte de arriba del tubo debe
tener el agujero para el tornillo de fijación en ese
extremo; usar ese agujero al colocar el tornillo de
fijación. Introducir el perno de tope en la parte de arriba
del tubo y subir la bola que sirve para colgar. Asegurarse
de que el perno de tope se ponga en línea con las
ranuras dentro de la bola que sirve para colgar. Apretar
bien el tornillo de fijación.
[Referirse al diagrama 4.]
ADVERTENCIA: si no se aprieta bien el tornillo de
fijación en la bola que sirve para colgar es posible que
se afloje el ventilador y que se caiga.
[El "Ensamblaje del ventilador" continúa en la
página siguiente.]
diagrama 2
diagrama 3
diagrama 4
agujero para el
tornillo de fijación
bola que sirve
para colgar
perno de tope
tornillo de
fijación
bola que
sirve para
colgar
perno
de tope
perno
clavija
diagrama 1
cubierta
decorativa
bastidor
del motor
tubo
cable de seguridad
tubo
cableado
tornillo de fijación
del cuello y tuerca
clavija
perno
tapa de la
cubierta decorativa
cubierta
del cuello
página 6
5. Ensamblaje del ventilador. (cont.)
Ya que esté sujeto el soporte de montaje a la caja de salida y capaz de
apoyar el ventilador, usted está listo para colgar el ventilador. Agarrar
el ventilador firmemente con las dos manos. Deslizar el tubo por la
abertura del soporte de montaje y dejar que se detenga la bola en el
soporte de montaje. Girar la bola que sirve para colgar hasta que la
ranura de la bola se alinee con la parte saliente del soporte de
montaje.
ADVERTENCIA: el no alinear la ranura en la bola que sirve para colgar
con la parte saliente del soporte de montaje puede causar lesiones
graves o la muerte.
Sugerencia: solicitar ayuda de otra persona para mantener sujeta la
escalera y para que le suba el ventilador cuando usted ya esté listo en
la escalera para colgarlo.
Encontrar un punto de acoplamiento seguro (se recomienda la viga
de madera en el techo) y asegurar el cable de seguridad. Utilizar
tornillo para madera para trabajos pesados, arandela y arandela de
seguridad (no provistos) en el bucle del cable de seguridad. Si es
necesario, ajuste el bucle en el extremo del cable de seguridad. El
bucle en el extremo del cable de seguridad debe ser de tal tamaño
que pase justo sobre la punta de la parte roscada del tornillo para
madera. Poner el cable a prueba, jalando con un alicate la parte suelta en
la punta del cable. Si el cable se desliza o se reduce el bucle del cable por
donde pasa el tornillo, hay que ajustar el bucle de nuevo. Se puede poner
el cable en exceso en el área del techo.
ranura en la bola que
sirve para colgar
parte saliente del
soporte de montaje
viga de
madera
cable de
seguridad
bucle del cable
de seguridad
tornillo para
madera
y arandela
bastidor del motor
6. Instalación eléctrica.
toma de tierra
(verde o
pelada)
toma de tierra
(verde o
pelada)
negro
negro
blanco
blanco
azul
alambre conductor negro
alambre conductor blanco
del techo
del ventilador
*
ADVERTENCIA
: apagar los cortacircuitos en el panel de
electricidad que suplen corriente a la caja de salida y
asegurarse de que el interruptor de luz esté APAGADO.
PRECAUCION: asegurarse de que la caja de salida esté
conectada a tierra como es debido y que exista un conductor a
tierra (VERDE o pelado).
Asegurarse de que toda conexión eléctrica cumpla con los
Códigos o las Ordenanzas Locales y el Código Nacional
Eléctrico. Si usted no está familiarizado con la instalación
eléctrica o los cables de la casa/el edificio son de colores
diferentes a los cuales se refieren a continuación, favor de
consultar a un electricista calificado.
Nota: si la longitud del alambrado que sale del ventilador es
demasiado, se puede cortarl al largo deseado y luego pelarlo.
Una vez que el ventilador esté bien sujeto en el soporte de
montaje, se puede hacer la instalación eléctrica como sigue:
Conectar el cable NEGRO y el AZUL del ventilador al cable
NEGRO que sale del techo. Conectar el cable BLANCO del
ventilador al cable BLANCO del techo. Conectar todos los
CONDUCTORES A TIERRA (VERDES) del ventilador al cable
PELADO/VERDE del techo. Use los conectores para cable
provistos cuando haga las conexiones.
Si usted piensa controlar la luz del ventilador con un
interruptor distinto, conectar el cable AZUL del ventilador al
conductor NEGRO (o ROJO) que corresponde al interruptor
independiente.
* Como una medida de seguridad adicional, envolver cada
conector para cable por separado con cinta aisladora.
página 7
(cableado para
el control de pared)
7. Instalación eléctrica - control de pared.
Quitar el interruptor de pared existente.
Alambrar el control de pared como se muestra
en el diagrama.
Conectar el cable NEGRO/BLANCO del control
de pared al cable NEGRO (ENTRADA CA L o "AC
IN L" en inglés) del ventilador (dentro de la caja
de salida). Conectar el cable NEGRO del control
de pared al cable NEGRO (ENTRADA CA N o "AC
IN N" en inglés) del ventilador (dentro de la caja
de salida). Conectar el cable AZUL del control
de pared al cable AZUL de la luz en la caja de
salida. Conectar el conductor a tierra
VERDE/AMARILLO del control de pared al
conductor a tierra de la caja de salida. Usar los
conectores para cable provistos al hacer las
conexiones.
* Como una medida de seguridad adicional,
envolver cada conector para cable con cinta
aisladora. Delicadamente meter los conectores
para cable dentro de la caja de salida.
Sujetar el control de pared a la caja de salida y
asegurarlo con los tornillos del interruptor de
pared original. Sujetar la placa al control de
pared usando los 2 tornillos provistos con el
control de pared.
negro
verde/
amarillo
negro
(ENTRADA CA L)
tierra
verde/
pelado
negro
(ENTRADA CA N
del ventilador)
placa
control
de pared
tornillo
de la
placa
azul
negro/blanco
azul
caja de salida
8. Colocación de la cubierta decorativa.
cubierta
decorativa
soporte
de montaje
tornillo
tornillo
tapa de la cubierta
decorativa
Localizar los 2 tornillos en la parte inferior del
soporte de montaje y quitar el tornillo que está
localizado más cerca del extremo abierto del
soporte de montaje. Aflojar parcialmente el otro
tornillo. Elevar la cubierta decorativa hasta el soporte
de montaje. Poner la parte redondeada del agujero
con ranura en la cubierta decorativa encima del
tornillo aflojado en el soporte de montaje y empujar
hacia arriba. Girar la cubierta decorativa para cerrarla.
Volver a introducir el tornillo que se quitó y luego
apretar bien ambos tornillos.
Subir la tapa de la cubierta decorativa hasta la
cubierta decorativa, alineando la parte redondeada
de los agujeros con ranura en la tapa de la cubierta
decorativa con las cabezas de tornillo en el fondo de
la cubierta decorativa. Girar la tapa de la cubierta
decorativa a la derecha (en sentido de las agujas del
reloj) hasta que ya no gire.
página 8
9. Colocación de las aspas.
tornillos y arandelas para fijar
el brazo para el aspa
brazo para
el aspa
bastidor del motor
10. Instalación del juego de luz.
Quitar 1 tornillo de la placa del motor en el
lado inferior del bastidor del motor y aflojar
los otros 2 tornillos.
Alinear los agujeros con ranura en la placa de
conexión con los tornillos aflojados en la
placa del motor, dejando que las conexiones
tipo “molex” del bastidor del motor pasen
por el agujero de en medio de la placa de
conexión. Girar la placa de conexión para
cerrarla. Volver a introducir el tornillo que
apenas se quitó y apretar los 3 tornillos con
un destornillador de estrella Phillips.
placa de
conexión
conexiones
tipo “molex”
placa del
motor
bastidor
del motor
aspa
ADVERTENCIA: para reducir el riesgo de lesiones
corporales graves, NO utilice herramientas eléctricas
para ensamblar las aspas. Si aprieta demasiado las
aspas, estas podrían agrietarse y quebrarse.
Para ahorrar tiempo: se pueden poner las arandelas
en los tornillos que son para las aspas antes de colocar
las aspas.
Localizar los 12 tornillos y arandelas para fijar las aspas
en uno de los paquetes de artículos de ferretería.
Agarrar uno de los brazos para las aspas y juntarlo con
una de las aspas para alinear los agujeros. Introducir 3
tornillos para fijar las aspas (junto con las arandelas)
con los dedos primero, y luego apretar los tornillos bien
con un destornillador de estrella Phillips. Repetir el
procedimiento con las demás aspas.
Sacar los tornillos para los brazos para el aspa y las
arandelas de seguridad del lado inferior del motor.
Alinear los agujeros de uno de los brazos para las aspas
con los agujeros para los tornillos en el motor y fijar el
brazo para el aspa con arandelas de seguridad y
tornillos para el brazo para el aspa. Antes de apretar
todos los tornillos bien, repetir el mismo procedimiento
con los demás brazos para las aspas. Apretar bien todos
los tornillos.
Nota: apretar los tornillos para los brazos para las aspas
dos veces al año.
tornillos para el brazo
para el aspa/arandelas
de seguridad
página 9
12. Instalación del juego de luz. (cont.)
juego de luz LED
placa de
conexión
conexiones
tipo “molex”
bastidor
del motor
interruptor corredizo para el ventilador
0 - el ventilador está APAGADO
H - pone el ventilador en velocidad ALTA
M - pone el ventilador en velocidad MEDIA
L2 - pone el ventilador en velocidad MEDIA-BAJA
L1 - pone el ventilador en velocidad BAJA
interruptor corredizo para la luz
controla la función de atenuación de la luz
[Mover el interruptor corredizo hacia arriba o
hacia abajo para controlar el brillo de la luz.]
14. Verificación del funcionamiento
del ventilador.
interruptor
corredizo
para la LUZ
(lado izquierdo)
bastidor
del motor
bastidor del motor
interruptor
de reversa
13. Funcionamiento del control
de pared.
pantalla
de vidrio
ranura
nódulo
Quitar 3 tornillos de la placa de conexión.
Conectar el cable BLANCO del bastidor del motor al cable
BLANCO del juego de luz LED. Conectar el cable AZUL o
(NEGRO) del bastidor del motor al cable NEGRO del juego
de luz LED. Asegurarse de que se conecten bien las
conexiones tipo “molex” se cierren bien con un clic.
Cuidadosamente arregle los cables en la parte de atrás del
juego de luz LED. Alinear los agujeros del juego de luz LED
con los agujeros en la placa de conexión. Volver a
introducir los tornillos que se quitaron anteriormente y
apretar los tres tornillos con un destornillador de estrella
Phillips.
Localizar las ranuras en la pantalla de vidrio y alinear las
ranuras en la pantalla de vidrio con los nódulos en la parte
interior de la placa de conexión. Empujar la pantalla de
vidrio suavemente hacia arriba y girarla hacia la DERECHA
(en sentido de las agujas del reloj) hasta que se quede
encajada.
interruptor
corredizo para
el VENTILADOR
(lado derecho)
APAGADO (O)
ALTA (H)
MEDIA (M)
BAJA 2 (L2)
BAJA 1 (L1)
VELOCIDADES
DEL VENTILADOR:
Se le recomienda poner el ventilador a prueba antes de terminar
la instalación. Deslice los botones a la posición “O” (APAGADO) en
el control de pared. Regresar la corriente de electricidad en el
cortacircuitos. Poner a prueba la luz y la función del regulador de
intensidad de luz y luego las velocidades del ventilador. Si el
ventilador y/o la luz no funciona(n), favor de referirse a la sección
"Localización de fallas" para resolver cualquier asunto antes de
comunicarse con el servicio al cliente.
Apagar el ventilador completamente antes de mover el
interruptor de reversa. Regularlo para que se circule bien el aire
dependiendo de las estaciones del año:
- posición IZQUIERDA en verano (diagrama 1)
- posición DERECHA en invierno (diagrama 2)
Un ventilador de techo le permitirá subir el termostato en verano
y bajarlo en invierno sin notar una diferencia en su comodidad.
Importante: hay que mover el interruptor de reversa o
completamente hacia la IZQUIERDA o completamente hacia la
DERECHA para que funcione el ventilador. Si el interruptor de
reversa está puesto en la posición de en medio(diagrama 3), no
funcionará el ventilador.
diagrama 1
diagrama 2
diagrama 3
página 10
Localización de fallas.
Problema: el ventilador no funciona.
Soluciones:
1. Inspeccionar el interruptor de pared del
ventilador/control de pared.
2. Verificar la instalación eléctrica del control de
pared.
3. Verificar la instalación eléctrica del ventilador.
4. Verificar que el interruptor corredizo está puesto
en la velocidad Alta, Media, Media-Baja o Baja.
5. Verificar que se hizo correctamente la conexión de
cables en el control de pared.
Problema: el juego de luz no se ilumina.
Soluciones:
1. Inspeccionar el interruptor de pared del
ventilador/control de pared.
2. Verificar que se hizo correctamente la conexión de
cables en la cubierta decorativa.
3. Asegurarse de que se conectaron bien las
conexiones tipo "molex" en el juego de luz LED.
Problema: el ventilador funciona pero la luz no.
Soluciones:
1. Verificar que se hizo correctamente la conexión de
cables en la cubierta decorativa.
2. Asegurarse de que se conectaron bien las
conexiones tipo "molex" en el conectador para el
juego de luz LED.
3. Verificar que se hizo correctamente la conexión de
cables en el control de pared.
Problema: el ventilador se tambalea.
Soluciones:
1. Averiguar que se apretó (apretaron) bien el (los)
tornillo(s) de fijación en el cuello del bastidor del
motor.
2. Averiguar que se apretó bien el tornillo de fijación
en la bola que sirve para colgar.
Garantía.
ADVERTENCIA: el no desconectar el suministro de
fuerza eléctrica antes de hacer localización de fallas
para cualquier problema de instalación eléctrica puede
causar lesiones graves.
Piezas de repuesto.
Para piezas o información, referirse al
"Inventario de piezas" en la página 3.
Servicio al cliente de Craftmade
1-800-486-4892
www.craftmade.com
GARANTIA LIMITADA DE POR VIDA DE CRAFTMADE™:
CRAFTMADE garantiza este ventilador al comprador
original de grupo familiar para uso interior con las
siguientes condiciones:
GARANTIA DE 1 AÑO: CRAFTMADE reemplazará o
reparará cualquier ventilador que tenga
funcionamiento deficiente debido a defectos en los
materiales o trabajo manual. Comunicarse con el
Servicio al cliente de CRAFTMADE al 1-800-486-4892
para acordar el reenvío del ventilador. Devolver el
ventilador, con los gastos de envío prepagados, a
Craftmade. Nosotros repararemos o reemplazaremos
el ventilador y pagaremos los gastos de envío de
regreso.
GARANTIA DE 5 AÑOS: CRAFTMADE reemplazará o
reparará sin costo al comprador original, cualquier
motor de ventilador que no funcione de manera
satisfactoria a causa de uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
prepagados, a Craftmade. Nosotros repararemos el
motor al comprador o le enviaremos uno de reemplazo
y Craftmade pagará los gastos de envío de regreso.
GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:
CRAFTMADE reparará el ventilador, sin costo al
comprador original por el coste laboral, si el motor del
ventilador no funciona satisfactoriamente a causa del
uso normal. Las piezas que se utilizan en hacer la
reparación serán facturadas al comprador a los precios
prevalecientes en el momento de la reparación.
El comprador original será responsable de todos los
gastos incurridos en sacar, reinstalar y enviar el
producto para reparación.
Esta garantía no se aplica cuando el ventilador tenga
daños por abuso mecánico, físico, eléctrico o por agua
resultando en su mal funcionamiento. Se exenta
específicamente el deterioro en el acabado u otras
partes debido al tiempo o exposición al aire marino
bajo esta garantía.
Ni Craftmade ni el fabricante se harán responsables
por lo que pasa por una instalación inadecuada o el
uso impropio de este producto. La compañía no se
hará responsable en ningún caso de ningún daño
emergente por incumplimiento de esta o cualquier
otra garantía expresada o implicada en absoluto. Esta
limitación de daños emergentes no se aplicará en
estados donde es prohibido.
